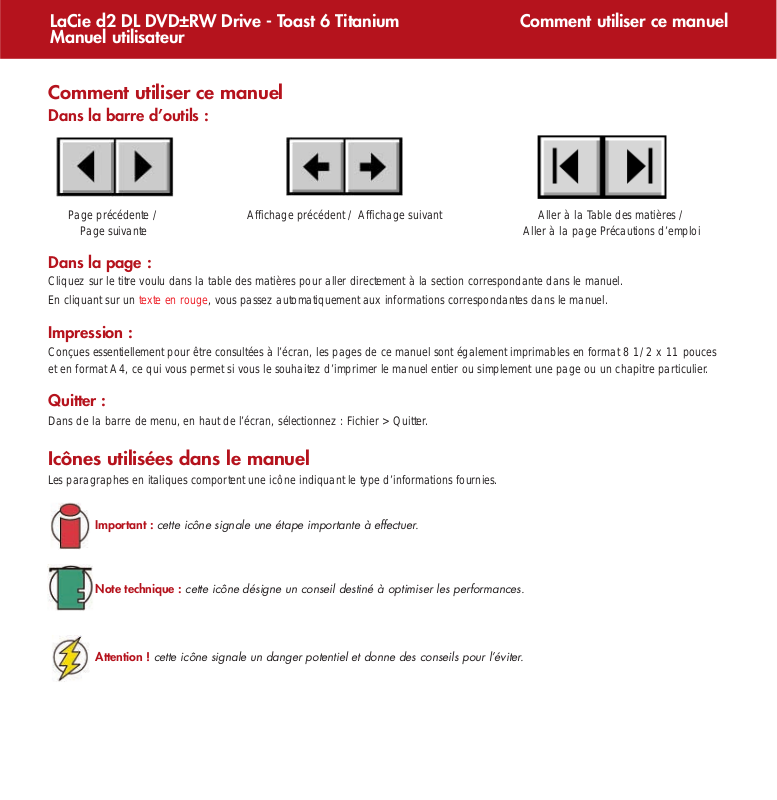

Comment utiliser ce manuel

LaCie d2 DL DVD±RW Drive - Toast 6 Titanium
Manuel utilisateur

Comment utiliser ce manuel

Dans la barre d’outils :

Dans la page :

Cliquez sur le titre voulu dans la table des matières pour aller directement à la section correspondante dans le manuel.
En cliquant sur un texte en rouge, vous passez automatiquement aux informations correspondantes dans le manuel.

Impression :

Conçues essentiellement pour être consultées à l’écran, les pages de ce manuel sont également imprimables en format 8 1/2 x 11 pouces
et en format A4, ce qui vous permet si vous le souhaitez d’imprimer le manuel entier ou simplement une page ou un chapitre particulier.

Quitter :

Dans de la barre de menu, en haut de l’écran, sélectionnez : Fichier > Quitter.

Icônes utilisées dans le manuel

Les paragraphes en italiques comportent une icône indiquant le type d’informations fournies.

Important :

cette icône signale une étape importante à effectuer.

Note technique :

cette icône désigne un conseil destiné à optimiser les performances.

Attention !

cette icône signale un danger potentiel et donne des conseils pour l’éviter.

Page précédente /

Page suivante

Affichage précédent / Affichage suivant

Aller à la Table des matières /

Aller à la page Précautions d’emploi

Table des matières

LaCie d2 DL DVD±RW Drive - Toast 6 Titanium
Manuel utilisateur

Table des matières

Avant-propos 4
Précautions d’emploi 6

1. Introduction 8

1.1. Que pouvez-vous faire avec votre graveur LaCie ? 8

2. Présentation du graveur 9

2.1. Configuration minimum 9

2.2. Contenu de l’emballage 10

2.3. Vues du graveur 11

2.4. Câbles et connecteurs 13

3. Installation du graveur 14

3.1. Installation des logiciels de gravure 15

3.2. Branchement de l’alimentation électrique 16

3.3. Connexion du câble d’interface 17

3.4. Connexion de plusieurs périphériques 18

3.5. Déconnexion du graveur 18

4. Utilisation du graveur 19

4.1. Formats de DVD et CD pris en charge 19

4.2. Insertion des disques 20

4.3. Accès aux disques 20

4.4. Écriture des disques 21

4.4.1. Modes d’écriture des DVD 21

4.4.2. Modes d’écriture des CD 22

4.5. Éjection des disques 23

4.5.1. Éjection forcée d’un disque 23

Table des matières

LaCie d2 DL DVD±RW Drive - Toast 6 Titanium
Manuel utilisateur

5. Conseils techniques 24

5.1. Les différents types de CD et DVD 24

5.2. Les différents systèmes de fichiers 25

5.3. Capacité des DVD 25

5.4. Zones régionales de lecture des DVD Vidéo 26

5.5. Optimisation des transferts de données 27

6. Questions & réponses sur le FireWire 28

7. Dépannage 30

8. Assistance technique 35

9. Garantie 37
Glossaire 38

Avant-propos

page 4

LaCie d2 DL DVD±RW Drive - Toast 6 Titanium
Manuel utilisateur

Copyrights

Copyright © 2004 LaCie. Tous droits réser vés. Toute reproduction, transmission ou stockage même partiel de ce manuel, sous quelque
forme que ce soit ou par un moyen quelconque, électronique, mécanique, par photocopie, enregistrement ou autre, est formellement interdit
sans l’accord préalable de LaCie.

Marques déposées

Apple, Mac, Macintosh et FireWire sont des marques déposées de Apple Computer, Inc. Sony et iLink sont des marques déposées de Sony
Electronics. Microsoft, Windows, Windows 98 SE, Windows Millennium Edition, Windows 2000 et Windows XP sont des marques
déposées de Microsoft Corporation. Tous les noms et marques déposés cités dans ce document sont protégés par copyright et sont la
propriété de leurs détenteurs respectifs.

Modifications

Les explications et spécifications figurant dans ce manuel sont fournies à titre indicatif, ces informations pouvant être modifiées sans avis
préalable. Ce document a été élaboré avec le plus grand soin, dans le but de vous fournir des informations fiables. Toutefois, LaCie ne peut
être tenue pour responsable des conséquences liées à d’éventuelles erreurs ou omissions dans la documentation, ni de dommages ou de
perte accidentelle de données résultant directement ou indirectement de l’utilisation qui serait faite des informations contenues dans cette
documentation. LaCie se réserve le droit de modifier ou d’améliorer la conception ou le manuel du produit sans aucune restriction et sans
obligation d’en avertir les utilisateurs.

Avis de conformité aux normes de la Commission Fédérale des Communications (FCC)

ATTENTION : Toute modification effectuée sur cette unité, qui n’aura pas été expressément
approuvée par les instances responsables des problèmes de conformité, peut entraîner
l’annulation du droit à utiliser ce matériel. Cet appareil a subi des tests de contrôle et a été
déclaré conforme aux restrictions imposées aux appareils numériques de classe B, par la
section 15 de la réglementation FCC. Ces restrictions sont destinées à assurer une protection
suffisante contre les interférences nuisibles lorsque cet appareil fonctionne dans un
environnement commercial. Ce matériel génère, exploite et peut émettre un rayonnement de

fréquence radio, et en cas d’installation ou d’utilisation non conforme aux instructions, il peut
provoquer des interférences indésirables avec les réceptions radio. Rien ne garantit que dans certaines installations particulières aucune
interférence ne se produira. Si cet équipement provoque des interférences indésirables avec les réceptions radio et TV (ce que vous pouvez
déterminer en allumant et en éteignant l’appareil), nous vous engageons vivement à y remédier en prenant l’une des mesures suivantes :

• Réorientez ou déplacez les antennes de réception.

• Augmentez la distance entre l’équipement et le récepteur.

• Raccordez l’appareil à une prise de courant située sur un circuit différent de celui du récepteur.

• Contactez votre revendeur ou un technicien qualifié en réparation radio/télévision.
Vous devez utiliser pour cet équipement des car tes d’entrée/sor tie et des câbles blindés afin de satisfaire à la réglementation FCC en

vigueur.
Cet appareil est conforme aux dispositions de la section 15 de la réglementation FCC. Son fonctionnement est soumis aux deux conditions
suivantes : (1) cet appareil ne doit pas provoquer d’interférences préjudiciables et (2) cet appareil doit accepter toute interférence reçue, y
compris les interférences susceptibles de provoquer un fonctionnement indésirable.

Testé pour conformité
aux normes FCC

POUR LA MAISON ET LE BUREAU

LaCie d2 DL DVD±RW Drive

Avant-propos

page 5

LaCie d2 DL DVD±RW Drive - Toast 6 Titanium
Manuel utilisateur

Déclaration de conformité avec la réglementation canadienne

Cet appareil numérique de classe A répond à toutes les contraintes de réglementation concernant les équipements générateurs
d’interférences.

Déclaration du fabricant concernant la certification CE

Par la présente déclaration, nous certifions que ce produit est conforme à la directive 89/336/EEC sur la compatibilité
électromagnétique et à la directive 73/23/EEC sur les basses tensions en vigueur dans la Communauté Européenne.

La conformité avec ces directives implique la conformité aux normes européennes suivantes :
Classe B EN60950, EN55022, EN50082-1, EN61000-3-2
et aux directives suivantes :
Directive basse tension 73/23/EEC
Directive sur la compatibilité électromagnétique 89/336/EEC

Produits laser

LaCie déclare que cet équipement laser répond aux normes DHHS 21 CFR, Chapitre I, sous-chapitre J, en date de fabrication de cet
équipement. Cet équipement est classé produit laser de classe 1, ce qui atteste l’absence de toute émission de rayonnement dangereux à
l’extérieur de l’appareil.

Précautions d’emploi

page 6

LaCie d2 DL DVD±RW Drive - Toast 6 Titanium
Manuel utilisateur

Mesures de précaution et de sécurité

Le graveur que vous venez d’acquérir comporte une diode laser qui classe cet équipement en catégorie “Laser Class I”. Le laser utilisé ne
présente aucun danger pour l’utilisateur lors du fonctionnement normal de l’appareil. Cependant, il est fortement déconseillé de placer des
objets réfléchissants dans le système de chargement en raison des risques d’exposition aux rayonnements laser réfléchis par ces objets.

Respectez toujours les précautions de base énumérées ci-dessous pour être sûr d’utiliser correctement et en toute sécurité votre périphérique
LaCie. En observant ces quelques règles, vous éviterez les risques de dommages corporels et matériels. Veillez notamment à respecter les
recommandations suivantes :

Précautions concernant la santé et la sécurité :

• Lisez attentivement le présent manuel d’utilisation et suivez la procédure indiquée pour installer votre appareil.

• Ne regardez pas dans l’appareil et ne posez pas la main sur le tiroir de chargement des disques lorsqu’il est ouvert. Ne regardez jamais
directement ou indirectement (à l’aide d’un miroir) la diode laser, même lorsque le graveur ne fonctionne pas. En exposant les yeux ou la
peau au rayon laser, vous risqueriez des lésions graves de la vue ou des blessures corporelles.

• N’ouvrez pas votre périphérique, n’essayez pas de le démonter ni de le modifier. N’y introduisez jamais un quelconque outil métallique
afin d’éviter tout risque de choc électrique, d’incendie, de court-circuit ou de rayonnement dangereux. Cet appareil ne contient aucun
élément interne sur lequel vous puissiez intervenir. Si votre périphérique présente des signes de dysfonctionnement, faites-le examiner par
un technicien agréé LaCie.

• Ne laissez jamais l’appareil sous la pluie, dans un lieu où il risquerait de recevoir des projections d’eau ou dans un environnement
humide. Ne posez jamais sur votre appareil un récipient contenant un liquide quelconque qui risquerait de se répandre dans les parties
internes. Vous limiterez ainsi les risques de choc électrique, de court-circuit, d’incendie et de blessures.

• Vérifiez que l’ordinateur et le périphérique sont branchés sur des prises équipées d’un fil de terre. Si votre matériel n’est pas correctement
mis à la terre, vous augmentez les risques de décharge électrique.

• N’écoutez pas de CD audio avec un casque pendant une période prolongée, à un niveau de volume trop élevé. Vous vous exposeriez à
des risques de lésion de l’oreille interne ou à des pertes auditives.

• Avant de commencer l’écoute d’un CD audio, réglez le volume au minimum. De brusques éclats sonores de forte intensité peuvent
provoquer des lésions ou une perte auditive immédiate.

Précautions d’emploi

page 7

LaCie d2 DL DVD±RW Drive - Toast 6 Titanium
Manuel utilisateur

Précautions générales d’utilisation :

• N’exposez pas votre périphérique à des températures inférieures à 5°C ou supérieures à 40° C lorsqu’il est en fonctionnement. Des
températures extrêmes risqueraient d’endommager le disque ou d’abîmer son boîtier. Évitez de placer votre périphérique à proximité d’une
source de chaleur ou de l’exposer au rayonnement solaire (même à travers une vitre). À l’inverse, une atmosphère trop froide avec des
risques d’humidité et de condensation peut endommager votre appareil.

• Attention de ne pas obstruer les orifices de ventilation situés à l’arrière du périphérique. Ceux-ci permettent de refroidir l’appareil
pendant son fonctionnement. Si ces orifices sont bouchés, vous risquez d’endommager votre périphérique et vous augmentez les risques de
court-circuit et d’incendie.

• Débranchez toujours l’appareil en cas de risque d’orage ou lorsque vous ne comptez pas l’utiliser pendant un certain temps. Sinon, vous
augmentez les risques de choc électrique, de court-circuit ou d’incendie.

• Ne posez pas d’objet lourd sur le boîtier. Manipulez les boutons, connecteurs et tiroir avec précaution afin de ménager votre
périphérique. En négligeant ces précautions, vous risqueriez d’endommager l’appareil.

• Placez toujours votre périphérique en position horizontale et stable avant de l’utiliser. Toute chute risquerait d’endommager l’appareil
et/ou d’entraîner une détérioration ou une perte de données.

• N’oubliez pas de retirer le disque inséré dans le tiroir avant de transporter votre graveur. Si vous omettez de le faire, vous risquez de
perdre les données du disque et d’endommager des composants internes.

• Ne forcez jamais le système de chargement de disques ; les disques doivent s’insérer sans effort dans votre graveur. Si vous rencontrez
un problème, reportez-vous à la section Dépannage.

• Protégez votre périphérique de toute exposition excessive à la poussière pendant l’utilisation ou le stockage. La poussière risque de
s’accumuler dans l’appareil et de provoquer des détériorations ou des dysfonctionnements.

• N’utilisez ni produit à base de benzène, ni solvant, ni détergent ou autre produit chimique pour nettoyer l’extérieur de l’appareil. Ce type
de produit décolore et abîme le boîtier et le panneau avant. Essuyez simplement l’appareil à l’aide d’un chiffon doux et sec.

1. Introduction

page 8

LaCie d2 DL DVD±RW Drive - Toast 6 Titanium
Manuel utilisateur

1. Introduction

Nous vous félicitons pour l’achat de votre nouveau graveur LaCie d2 DL DVD±RW - avec cet appareil vous venez d’acquérir une solution
complète de création de CD et DVD. Ce graveur vous offre une compatibilité maximale avec les différents formats de CD et DVD : il lit et
écrit sur tous les formats standard (DVD+R/RW, DVD-R/RW et CD-R/RW) et vous donne accès à une nouvelle norme : le DVD+R9 Double
couche.

Logos des formats de DVD et CD pris en charge

Enregistrement DVD double couche

Doté de la même technologie que les DVD Vidéo vendus dans le commerce, les
disques double couche (DL, Double Layer) sont compatibles avec la plupart
des platines DVD de salon et des lecteurs de DVD-ROM qui
équipent nos ordinateurs. Sur un disque DVD+R9 DL ,
vous pourrez stocker jusqu’à quatre heures de
vidéo MPEG-2 ou seize heures de vidéo
qualité VHS, mais vous pouvez également
augmenter le débit vidéo pour obtenir des
films d’une qualité encore supérieure. Avec
8,5 Go de capacité sur un seul disque
double couche, ces supports sont tout à fait
adaptés aux applications de sauvegarde et
d’archivage, et peuvent même dans certains
cas remplacer la sauvegarde sur bande.

Facile à intégrer dans un rack 19 pouces - baie informatique ou équipement audio - le graveur LaCie d2 DL DVD±RW trouve également sa
place sur un bureau. Avec ce produit, vous disposez de tous les outils nécessaires pour réaliser des DVD vidéo d’aussi bonne qualité qu’un
professionnel. Vous pourrez également l’utiliser pour ef fectuer vos sauvegardes système et graver tous vos souvenirs pour le futur.

1.1. Que pouvez-vous faire avec votre graveur LaCie ?

• Graver des vidéos à visionner sur ordinateur ou platine DVD

• Écouter, éditer, organiser et graver vos morceaux de musique numérique

• Enregistrer de volumineux projets de données ou réaliser vos sauvegardes

R

e

W

r

i

t

a

b

l

e

Logo DVD+R9 DL

Logo DVD+R/RW

Logo DVD-R/RW

Logo CD-R/RW

2. Présentation du graveur

page 9

LaCie d2 DL DVD±RW Drive - Toast 6 Titanium
Manuel utilisateur

2. Présentation du graveur

2.1. Configuration minimum

Utilisateurs Mac

Matériel

Ordinateur équipé d’une carte d’interface FireWire.

Configuration système

Enregistrement double couche Enregistrement simple couche

• Disque double couche 8,5 Go • Disque simple couche 4,7 Go

• G4 à 700 MHz ou plus récent • G4 à 700 MHz ou plus récent
Mac OS 10.2 ou plus récent Mac OS 9.1 ou plus récent

• 64 Mo de RAM • 16 Mo de RAM
(256 Mo recommandés) (24 Mo recommandés)

• QuickTime(r) 6 ou version ultérieure • QuickTime(r) 4.0 ou version ultérieure

Important :

L’encodage MPEG est une application qui fait un usage intensif des
ressources système et monopolise presque toute la puissance du processeur.
Cette opération peut prendre plusieurs heures sur des systèmes plus lents.

Complément de configuration nécessaire pour la lecture et la pré-masterisation de DVD :

Résolution d’écran de 1024 x 768, couleur sur 24 bits

Complément de configuration nécessaire pour l’acquisition vidéo et la création de DVD :

128 Mo de RAM au minimum (256 Mo recommandés)
1 Go d’espace disponible sur le disque dur par tranche de 5 minutes d’acquisition vidéo DV
4,5 Go d’espace disponible sur le disque dur pour copier un DVD-Vidéo simple couche
8 Go d’espace disponible sur le disque dur pour copier un DVD-Vidéo double couche

Important :

Pour garantir un résultat optimal de l’enregistrement, évitez de copier directement à partir d’un CD ou DVD et
enregistrez à partir d’un disque dur qui supporte les taux de transfert soutenus indiqués pour les vitesses ci-dessous :

• 8x = 11,08 Mo/s • 4x = 5,54 Mo/s • 2x = 2,77 Mo/s • 1x = 1,385 Mo/s

Note technique : Utilisateurs Mac !

Lecture Vidéo :

À la date où nous publions (mai 2004),
seuls les ordinateurs Macintosh équipés
d’un lecteur de DVD-ROM interne prennent
en charge la relecture des DVD vidéo. Si
votre système ne possède pas de lecteur de
DVD-ROM interne, pour pouvoir relire les
DVD vidéo vous devrez vous procurer dans
le commerce l’un des utilitaires vendus à cet
effet.

Apple Disc Recording Updater:

Pour vous garantir une compatibilité
maximale avec les produits logiciels Apple,
LaCie publie régulièrement des mises à jour
destinées à la prise en charge de nouveaux
périphériques. Allez sur notre site web,

www

.lacie.com/fr/support/drivers,

sélectionnez « Optical » dans le menu
déroulant et téléchargez la mise à jour «
LaCie DiscRecording Support for Mac OS X

10.3.2 or later » afin de bénéficier de la
prise en charge de votre graveur LaCie
pour les applications utilisant le cadre
d’application Apple DiscRecording. Il s’agit
notamment des applications : Finder,
iTunes, iPhoto, Backup, Disk Utility et DVD
Studio Pro.

2. Présentation du graveur

page 10

LaCie d2 DL DVD±RW Drive - Toast 6 Titanium
Manuel utilisateur

2.2. Contenu de l’emballage

Graveur LaCie d2 DL DVD±RW

Alimentation et câble d’alimentation

CD-ROM LaCie Toast 6 Titanium (1)

Disque vierge DVD-R LaCie

Câble FireWire 6 à 6 broches

Important:

Nous vous recommandons de conserver l’emballage. Si vous devez un jour renvoyer votre périphérique pour le

faire réparer ou réviser, vous aurez besoin de son emballage d’origine.

1

1

2

3

4

5

4

2

53

•••••••••• • ••••• •••••••••••••••••••••••••••••••••• ••••

••••• •••••••••••••••• ••••••••••••••••••••••••• •••••• ••••••••

•••••••••• •••••••••••••• •• •••••• ••••••••• •••••••••••••••••••••

•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

••••••••• •••••••• ••••••••••••• •••••••••••••••••••••••••••••••

••••• ••••••••••• •••••••••••••••••••••••••••••• •• •••••••••••••

••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

•••••••••• ••••••••••••••••••••••••••••• •••••• •••••••••••••••••••

•••••••••••••••••••••••••••••••••••••••••• ••••••••••••••••

•••••••• ••••••••••••••••••••••••••••• •••••••• •••••••••

••••••• •••••• •••••••••• ••••••••••••••••••••••••••••••••••••

••••••••••••••••••••••••••••••••••••••••

••••••••••••••••••••••••••••••••••••••••••••••••••

••••••••••••••••••••••••

•••••••••••••••••••••••••

•• ••• ••• •••••••• ••••••••••••••••••

ReWritable

2. Présentation du graveur

page 11

LaCie d2 DL DVD±RW Drive - Toast 6 Titanium
Manuel utilisateur

2.3. Vues du graveur

Vue avant -

1 - Bouton/voyant Marche-Arrêt -

Ce voyant s’allume automatiquement une fois que vous avez branché l’alimentation et connecté le graveur à l’ordinateur via l’interface
FireWire. Bouton d’arrêt et de mise en marche du graveur.

2 - Tiroir de chargement -

Ouvrez le tiroir en appuyant sur le bouton de chargement/éjection puis placez un DVD ou un CD sur le plateau, l’étiquette vers le haut.
Pour refermer le tiroir, appuyez sur le bouton de chargement/éjection des disques ou bien poussez légèrement le panneau avant du tiroir.

3 - Bouton d’ouverture/fermeture du tiroir -

Appuyez sur ce bouton pour ouvrir le tiroir de chargement des disques.

4 - Voyant du disque -

S’allume lorsqu’un disque est chargé dans le lecteur et émet différents types de signaux lumineux pendant les différentes phases de
fonctionnement.

5 - Trou d’éjection forcée -

À utiliser pour ouvrir le tiroir lorsque le bouton de chargement/éjection ne fonctionne pas. Lors du fonctionnement normal, utilisez toujours
le bouton d’éjection pour ouvrir le tiroir. Pour plus de détails, voir la section 4.5.1. Éjection forcée d’un disque.

1

4

2

5 3

ReWritable

2. Présentation du graveur

page 12

LaCie d2 DL DVD±RW Drive - Toast 6 Titanium
Manuel utilisateur

Vue arrière -

1 - Grille de ventilation -

Ce dispositif permet de refroidir l’appareil pendant son fonctionnement. Veillez à ne pas boucher ces ouvertures lorsque vous utilisez votre
périphérique.
2 - Port FireWire 400 ­Connecteurs utilisés pour le raccordement du câble FireWire 400 ou iLink/DV fourni avec votre périphérique. Voir la section 3.3.

Connexion du câble d’interface pour plus d’informations.

3 - Glissières de montage en rack ­Ces glissières permettent de monter votre périphérique dans un rack 19” (baie pour matériel informatique ou matériel audio) à l’aide du kit
de montage LaCie, vendu séparément.
4 - Connecteur d’alimentation ­Connexion du câble d’alimentation livré avec le lecteur. Voir la section 3.2. Branchement de l’alimentation électrique

pour plus

d’informations.

5 - Étiquette du numéro de série

Étiquette portant le numéro de série de votre périphérique LaCie. Notez ce numéro de série et conservez-le en lieu sûr ; il vous sera
demandé si vous appelez l’assistance technique LaCie pour un problème quelconque concernant le fonctionnement de votre périphérique.
Ce numéro vous sera également utile en cas de perte ou de vol de votre matériel.
6 - Slot pour verrouillage antivol ­Ce slot permet de connecter un système de sécurité comme le verrou antivol LaCie, pour une totale protection de votre périphérique. Pour
savoir comment installer ce système de verrouillage, consultez la documentation qui l’accompagne.

1

3

3

2

4

6

5

!

GARANTIE NULLE SI

WARRANTY VOID IF

BANDE ROMPUE.

SEAL BROKEN.

LaCie Ltd. XXXXXX

Serial Number XXXXXXXXX

2.4. Câbles et connecteurs

FireWire

FireWire est le nom utilisé par Apple pour désigner l’implémentation de l’interface IEEE 1394.
Le FireWire peut transférer de grandes quantités de données entre ordinateurs et périphériques,
à un débit élevé. La norme FireWire définit les caractéristiques des dispositifs fonctionnant à
100, 200 et 400 Mo/s ; elle peut prendre en charge plusieurs vitesses sur un même bus.

Le FireWire possède les particularités suivantes :

• Branchement à chaud : les périphériques peuvent être branchés et débranchés sans qu’il soit
nécessaire d’arrêter le système.

• Livraison asynchrone des données : Le FireWire permet une transmission des données en
temps réel.

• Souplesse d’utilisation : possibilité de connecter jusqu’à 63 périphériques sur un même bus.

Câbles FireWire

2. Présentation du graveur

page 13

LaCie d2 DL DVD±RW Drive - Toast 6 Titanium
Manuel utilisateur

Câble 6 à 6 broches :permet de connecter des périphériques FireWire 400 aux

ports FireWire 400.

Icône DV

Icône FireWire

Icône iLink™

Icônes FireWire

Ces icônes vous permettent d’identifier
facilement l’interface FireWire. Elles
apparaissent sur les câbles FireWire et
près des connecteurs de ports FireWire
de certains ordinateurs.

3. Installation du graveur

page 14

LaCie d2 DL DVD±RW Drive - Toast 6 Titanium
Manuel utilisateur

3. Installation du graveur

Pour connecter votre périphérique LaCie et le mettre rapidement en service, procédez selon les étapes indiquées ci-après. Cliquez sur une
étape pour commencer !

3.1. Installation des logiciels de gravur

e

3.2. Branchement de l’alimentation électrique

3.3. Connexion du câble d’interface

Après avoir mis le périphérique sous tension et l’avoir connecté à l’ordinateur, passez à la section 4. Utilisation du graveur ; vous y
trouverez des informations importantes sur l’utilisation de votre graveur et des disques.

3. Installation du graveur

page 15

LaCie d2 DL DVD±RW Drive - Toast 6 Titanium
Manuel utilisateur

3.1. Installation des logiciels de gravure

Insérez le CD-ROM des utilitaires de DVD dans votre lecteur de CD ou DVD interne et suivez, ci-dessous, les instructions correspondant à
votre système d’exploitation. Pour plus d’informations sur les différentes applications, reportez-vous aux rubriques d’aide de ces logiciels.

Utilisateurs Mac :

Mac OS 10.2 ou supérieur -

Double-cliquez sur l’icône de CD Toast 6 Titanium
et ouvrez le dossier « Toast 6 Titanium ». Faites
glisser l’icône d’application Roxio Toast 6 Titanium
dans le dossier Applications de votre disque dur.

Important :

Le numéro de série de votre licence Toast 6 Titanium

est situé au recto de de la jaquette du CD-ROM Toast 6 Titanium.

Mac OS 9.1 ou supérieur -

Double-cliquez sur l’icône de CD des utilitaires de
DVD LaCie et ouvrez le dossier « Roxio Toast Lite ».
Cliquez sur l’icône Roxio Toast Lite 5.2.2L et suivez
les instructions affichées à l’écran pour terminer
l’installation.

Important :

Mac OS 9.x et Mac OS X ne prennent pas en

charge la fonctionnalité d’enregistrement double couche.

DVD Utilities

3. Installation du graveur

page 16

LaCie d2 DL DVD±RW Drive - Toast 6 Titanium
Manuel utilisateur

3.2. Branchement de l’alimentation électrique

Deux câbles sont fournis avec l’alimentation : l’un (A) se connecte à votre périphérique LaCie ; l’autre (B) se branche sur une prise de
courant - prise murale ou régulateur de tension.

Connectez le câble A à votre graveur.

Connectez une extrémité du câble B au bloc d’alimentation.

Connectez l’autre extrémité du câble B au régulateur de tension ou à votre prise secteur.

Votre graveur devrait alors s’allumer automatiquement lorsque vous le connectez sur un por t FireWire de l’ordinateur.

Attention !

Utilisez exclusivement l’adaptateur secteur fourni avec ce périphérique LaCie. N’utilisez pas d’alimentation fournie
pour un autre périphérique LaCie ou venant d’un autre fabricant. L’utilisation de tout autre câble ou alimentation risquerait
d’endommager le graveur et d’annuler votre garantie. Débranchez toujours l’adaptateur secteur du périphérique LaCie avant
transport. Si vous ne débranchez pas l’adaptateur, vous risquez d’endommager votre périphérique et d’entraîner l’annulation
de votre garantie.

Important:

L’alimentation de votre périphérique LaCie se réglant automatiquement sur la tension d’entrée (100-240 V), vous
pouvez utiliser votre périphérique lorsque vous vous déplacez à l’étranger. Pour ce faire, vous devrez peut-être vous procurer
un adaptateur secteur approprié. Demandez à votre revendeur ou à l’assistance technique LaCie de vous conseiller sur le
choix de l’adaptateur d’alimentation qui convient. LaCie décline toute responsabilité en cas de dommages causés au
périphérique par l’emploi d’un adaptateur non approprié. L’utilisation d’un adaptateur autre que celui autorisé par LaCie
annulera votre garantie.

1

1

2

2

3

3

Câble B

Câble A

Bloc d’alimentation

3. Installation du graveur

page 17

LaCie d2 DL DVD±RW Drive - Toast 6 Titanium
Manuel utilisateur

3.3. Connexion du câble d’interface

Note technique :

Pour information concernant la connexion
d’autres périphériques FireWire à votre graveur LaCie d2 DL
DVD±RW, reportez-vous à la section 3.4. Connexion de plusieurs

périphériques.

Branchez une extrémité du câble FireWire au port FireWire situé
à l’arrière de votre graveur LaCie d2 DL DVD±RW.

Branchez l’autre extrémité du
câble FireWire à l’un des ports
FireWire de votre ordinateur.

1

2

3

Il faudra peut-être quelques secondes avant que le
graveur apparaisse sur votre bureau et l’icône ne
s’affichera que lorsque vous aurez inséré un DVD ou
un CD dans le graveur (les icônes de CD et de DVD
sont identiques, seul le nom diffère).

Port FireWire 400

Icône de

CD/DVD dans

Mac OS X

Icône de

CD/DVD dans

Mac OS 9

Les ordinateurs peuvent présenter des différences notables selon les modèles. Consultez le manuel de votre ordinateur pour localiser l’emplacement exact
de votre interface.

Câble FireWire 400 (connecteur à 6 broches)

3. Installation du graveur

page 18

LaCie d2 DL DVD±RW Drive - Toast 6 Titanium
Manuel utilisateur

3.4. Connexion de plusieurs périphériques

FireWire

L’inter face FireWire per met de relier en chaîne jusqu’à 63 périphériques FireWire sur un même bus, avec un maximum de 16
périphériques par branche. La norme FireWire prend en charge les connexions en chaîne, ce qui signifie qu’en connectant un premier
périphérique directement à un port FireWire de votre ordinateur, vous pouvez ensuite connecter un autre périphérique au second port
FireWire du premier périphérique, et ainsi de suite. Vous pouvez par exemple connecter votre graveur LaCie directement à l’ordinateur et
connecter sur le deuxième port FireWire du graveur un autre périphérique FireWire - scanner, appareil photo numérique ou autre. Vous
avez ainsi la possibilité de connecter jusqu’à 16 périphériques en chaîne. Néanmoins, pour obtenir des performances optimales, il est
préférable de connecter votre graveur directement sur l’un des ports intégrés de l’ordinateur.

3.5. Déconnexion du graveur

Les périphériques FireWire externes bénéficient des facilités de connexion « plug & play » et peuvent être branchés ou débranchés même
lorsque l’ordinateur fonctionne. Pour éviter toute défaillance du système, il est cependant important de respecter les étapes suivantes lors de
la déconnexion de votre périphérique FireWire.

Attention !

Ne débranchez pas le câble FireWire lorsque le graveur est en cours de lecture ou d’écriture. Si vous décon­nectez le graveur lorsqu’une opération est en cours, vous risquez de perdre des données. Prenez soin de vérifier que le
graveur est inactif (voyant d’activité éteint), avant de déconnecter le câble FireWire.

Utilisateurs Mac

Vous devez tout d’abord « démonter » votre périphérique avant de le déconnecter ou de le mettre
hors tension. Pour ce faire, faites glisser l’icône de disque jusqu’à la corbeille. Lorsque l’icône du
périphérique n’est plus affichée sur le bureau, vous pouvez alors déconnecter le périphérique.

Mac OS 9.x

Mac OS 10.x

4. Utilisation du graveur

page 19

LaCie d2 DL DVD±RW Drive - Toast 6 Titanium
Manuel utilisateur

4. Utilisation du graveur

4.1. Formats de DVD et CD pris en charge

Ce graveur LaCie est compatible avec la plupart des formats de CD et DVD :

Format Type de disque Enregistrement Lecture
DVD DVD+R9 DL X X

DVD+R X X
DVD+RW X X
DVD-R 4,7 Go - type General (vers. 2.0) X X
DVD-ROM — X
DVD-R 3,95 Go ; 4,7 Go pour Authoring vidéo — X
DVD-R (en écriture : uniquement les DVD-R de type General) X X
DVD-RW (en écriture : uniquement les médias de type General) X X
DVD-ROM (simple et double couche) — X
DVD (simple et double couche) disques de 80 mm — X

CD CD-R X X

CD-RW (compatibilité AM2) X X
CD-ROM — X
CD-ROM XA Mode2 (format 1 et 2) — X
CD-Extra — X

Pour vos enregistrements, nous vous recommandons de procéder comme suit :

• Fermez tous les autres programmes et déconnectez-vous d’Internet;

• Copiez d’abord les données sur votre disque dur;

• Utilisez des disques supportant les vitesses d’enregistrement appropriées;

• Utilisez des disques exempts de rayures et traces de doigt;
Visitez régulièrement le site (www

.lacie.com) ; vous y trouverez les dernières informations sur la création de CD et DVD.

Note technique :

Lorsque vous enregistrez de la vidéo, de la musique ou des données sur des médias DVD+R9 DL,

DVD+R/RW, DVD-R/RW ou CD-R/RW, nous vous recommandons d’utiliser les médias proposés par les fabricants suivants :

• LaCie • Apple • Taiyo Yuden • Sony • TDK • Verbatim • Ricoh

4. Utilisation du graveur

page 20

LaCie d2 DL DVD±RW Drive - Toast 6 Titanium
Manuel utilisateur

4.2. Insertion des disques

Pour insérer un disque, appuyez sur le bouton d’ouverture/fermeture (2) du tiroir de votre graveur. Une fois le tiroir ouvert, placez-y le DVD
ou le CD, étiquette vers le haut. Vérifiez que le DVD ou le CD est correctement positionné au centre du tiroir de chargement. Repoussez
doucement le tiroir pour le refermer ou bien appuyez sur le bouton d’ouverture/fermeture du tiroir.

N’essayez pas de forcer l’ouverture du tiroir, vous risqueriez d’endommager le graveur. Vous ne pouvez ouvrir le tiroir que si le graveur est
sous tension. Pour un bon fonctionnement du graveur, veillez à ce qu’il soit installé sur une surface plane et de niveau.

Pour refermer le tiroir du graveur, appuyez sur le bouton d’ouverture/fer meture à l’avant du graveur.

Attention !

• Ne forcez pas la fermeture du tiroir. Vous risqueriez d’endommager le graveur.

• Avant de transporter le graveur, vérifiez qu’il n’y a plus de disque dans le tiroir ; sinon, retirez-le.

• Ne déplacez jamais le graveur lorsqu’il est en cours de fonctionnement.

4.3. Accès aux disques

Utilisateurs Mac

Le volume du DVD ou du CD apparaît sous forme d’icône sur le bureau. Cliquez sur l’icône pour accéder au contenu du DVD ou du CD.

Tiroir de chargement
des disques

Bouton d’ouverture/
fermeture du tiroir

Voyant d’activité

Trou d’éjection forcée

1

2

3

4

1

2

3

4

Fig. 4.2

ReWritable

4. Utilisation du graveur

page 21

LaCie d2 DL DVD±RW Drive - Toast 6 Titanium
Manuel utilisateur

4.4. Écriture des disques

Pour vous aider à mieux comprendre le fonctionnement de votre graveur et à l’utiliser de façon optimale, voici un bref aperçu de la
terminologie utilisée dans les technologies de gravure.

Remarque importante :

Pour plus de détails sur une utilisation optimale de votre graveur LaCie d2 DL DVD±RW en mode

écriture, consultez le manuel du logiciel de gravure.

4.4.1. Modes d’écriture des DVD

Mode Disk At Once (DAO) - Mode d’écriture sur DVD permettant d’enregistrer en une seule session la totalité du disque mais ne permettant

pas l’ajout de nouvelles données une fois l’enregistrement terminé. Diffère de la méthode DAO pour CD-R en ce sens que les zones lead-in
et lead-out (début et fin de disque) et la zone de données sont toutes enregistrées séquentiellement.

Incremental Recording (IR) - Procédé d’écriture sur DVD similaire à la méthode SAO (Session At Once) sur CD-R ; les fichiers peuvent être
ajoutés directement sur le disque - enregistrement par enregistrement - sans qu’il soit nécessaire de copier les fichiers sur un disque dur
avant de les écrire sur le DVD. Seules limitations : la taille minimum de l’enregistrement doit être de 32 Ko au moins (même si le fichier à
enregistrer est plus petit) et les vitesses d’écriture sont légèrement inférieures en raison du surdébit dû à la combinaison des zones lead­in/out et zones de données. Notez également que le disque doit être finalisé avant de pouvoir être relu par un lecteur/graveur autre que
celui sur lequel il a été enregistré.

Multi-Border Recording (MBR) - C’est un procédé d’écriture sur DVD similaire au procédé d’enregistrement incrémental, qui vous permet de
graver un disque en mode incrémental et de le lire sur tout périphérique reconnaissant cette méthode d’écriture. L’enregistrement Multi­Border crée une zone frontière très courte autour des sessions d’enregistrement, de sorte qu’une platine ou un lecteur DVD compatible avec
cette méthode n’essayent pas de lire au-delà de cette zone frontière : le disque - même s’il n’est pas finalisé - peut alors être lu par cet autre
lecteur ou platine de salon.

Restricted Overwriting (RO) - Procédé d’écriture sur DVD qui s’applique uniquement aux disques DVD+/-RW. Avec cette méthode, sur un
disque déjà enregistré, de nouveaux segments de données peuvent être insérés de manière aléatoire à n’importe quel emplacement situé
dans les limites de la zone frontière enregistrée. Néanmoins, ces nouvelles données ne peuvent être ajoutées ailleurs que dans la zone du
disque ayant été préalablement enregistrée, et cela à partir de l’endroit où la dernière session a été arrêtée.

Mode Session at Once (SAO)- Mode d’écriture sur DVD similaire au mode DAO, où toutes les données sont écrites en une session, mais le
mode SAO permet de commencer une nouvelle session et d’effectuer l’enregistrement ultérieurement. Ce mode permet un meilleur contrôle
du processus d’enregistrement que les modes PW (Packet Writing) ou TAO (Track At Once), et une meilleure utilisation de l’espace disque
puisqu’il n’est pas nécessaire de laisser de l’espace entre les pistes.

Mode Packet Writing (PW) - Mode d’écriture particulièrement adapté à la sauvegarde de données. Les erreurs de type « Buffer underrun* »
sont impossibles dans ce mode, car les données sont écrites par « paquets » de quelques kilo-octets.

4. Utilisation du graveur

page 22

LaCie d2 DL DVD±RW Drive - Toast 6 Titanium
Manuel utilisateur

4.4.2. Modes d’écriture des CD

Mode Disk At Once (DAO) - Mode d’écriture sur CD permettant d’enregistrer en une seule session la totalité du disque mais ne permettant

pas l’ajout de nouvelles données une fois l’enregistrement terminé. Ce mode permet un contrôle maximal du processus d’enregistrement des
CD audio, puisque l’espace entre les pistes peut être défini et que toute la capacité du CD peut être utilisée.

Mode Packet Writing (PW) - Mode d’écriture sur CD extrêmement utile pour la sauvegarde de données mais ne pouvant être utilisé pour
l’enregistrement de CD audio. Les erreurs de type « Buffer underrun* » sont impossibles dans ce mode, car les données sont écrites par «
paquets » de quelques kilo-octets.

Mode Session at Once (SAO)- Mode d’écriture sur CD similaire au mode DAO, où toutes les données sont écrites en une session, à cette
différence que le mode SAO permet de commencer une autre session et d’effectuer l’enregistrement ultérieurement. Ce mode permet un
meilleur contrôle du processus d’enregistrement que les modes PW ou TAO, et une meilleure utilisation de l’espace disque puisqu’il n’est
pas nécessaire de laisser de l’espace entre les pistes.

Mode Track at Once (TAO) - Mode d’écriture sur CD dans lequel les données sont ajoutées plage par plage, et qui permet d’ajouter
d’autres données ultérieurement. À noter que jusqu’à la finalisation du disque (stade final où aucune donnée supplémentaire ne peut plus
être ajoutée), le CD utilisé ne peut être relu que par le graveur sur lequel il est enregistré. Par ailleurs, un espace de 2 secondes est ajouté
entre les pistes. Celui-ci sera perçu comme un bruit parasite avec certains lecteurs audio.

Note technique :

*Buffer Underrun - L’enregistrement d’un disque est un processus intensif pour le système et le graveur a besoin

d’un flux constant de données. Une erreur de type « buffer underrun » se produit lorsque le flux de données vers le graveur n’est
pas assez rapide pour que sa mémoire tampon reste pleine, ce qui provoque une erreur dans le processus d’enregistrement. Si
vous rencontrez ce problème fréquemment, réduisez la vitesse d’enregistrement et consultez la section 5.5. Optimisation des

transferts de données.

4. Utilisation du graveur

page 23

LaCie d2 DL DVD±RW Drive - Toast 6 Titanium
Manuel utilisateur

4.5. Éjection des disques

Attention !

N’essayez pas d’ouvrir le tiroir du graveur ou de retirer le DVD ou le CD lorsque le graveur est en cours
d’utilisation et que l’ordinateur y accède. Vous pourriez vous blesser et endommager le graveur et/ou votre système
informatique. Ne transportez pas le graveur avec le tiroir ouvert ou avec un DVD ou un CD inséré dans le tiroir. Vous
risqueriez d’endommager votre périphérique et/ou les données enregistrées sur le disque et votre garantie serait annulée.

Utilisateurs Mac

Faites glisser l’icône de CD ou DVD du bureau jusqu’à la corbeille. Le tiroir de chargement s’ouvre. Retirez alors le DVD ou le CD.
Repoussez doucement le tiroir pour le refermer ou bien appuyez sur le bouton d’ouverture/fermeture du tiroir.

4.5.1. Éjection forcée d’un disque

Si vous ne parvenez pas à éjecter un DVD ou un CD avec le bouton d’ouverture/fermeture du tiroir et si cette fonction n’est pas gérée par
logiciel, vous pouvez recourir à la procédure d’éjection forcée pour ouvrir le tiroir. Commencez par éteindre l’ordinateur et le graveur puis
débranchez l’alimentation.

Attention !

N’oubliez pas d’éteindre le graveur et de débrancher l’adaptateur secteur avant de recourir à la procédure

d’éjection forcée.

Le trou d’éjection forcée est situé à l’avant du graveur (fig.4.2 #2). Insérez dans ce trou une fine tige métallique, par exemple un trombone
déplié, jusqu’à ce la tige appuie sur le mécanisme d’éjection manuelle. Ce mécanisme déclenche l’ouverture du tiroir. N’utilisez cette
méthode que lorsque le bouton d’ouverture/fermeture du tiroir ne fonctionne pas.

5. Conseils techniques

page 24

LaCie d2 DL DVD±RW Drive - Toast 6 Titanium
Manuel utilisateur

5. Conseils techniques

5.1. Les différents types de CD et DVD

Votre graveur LaCie d2 DL DVD±RW vous permet de créer, de sauvegarder et de partager vos fichiers numériques sur des médias de type
CD-R/RW, DVD-R/RW, DVD+R/RW et DVD+R9 DL. Reportez-vous à la section 2.1. Configuration minimum

et à la documentation de votre

logiciel de gravure pour savoir quelles techniques d’enregistrement sont supportées par votre ordinateur.

Disques DVD+R9 DL :

• Recommandés pour enregistrer des DVD vidéo d’excellente qualité, effectuer des sauvegardes système et archiver de grands volumes de
données sur DVD.

• Ces disques sont basés sur les techniques d’enregistrement DVD+, mais ont une capacité de 8,5 Go - contre 4,7 Go pour les disques
DVD±R.

• Avec une telle capacité, il devient possible d’augmenter le débit vidéo et d’obtenir des DVD vidéo de qualité encore supérieure.

Disques DVD+R :

• Recommandés pour enregistrer des DVD-Vidéo, stocker de nombreux albums de photos et jusqu’à 4,7 Go de données.

• Le principe d’écriture est similaire à celui du CD-R puisque le DVD-R s’enregistre une seule fois ; toutefois ce dernier offre une capacité de
4,7 Go - contre 700 Mo pour un CD-R.

• Le DVD+R supporte la technologie “lossless linking” - qui permet un enregistrement et un encodage direct à débit variable sur le média ­ainsi que la combinaison des techniques d’enregistrement CAV (Constant Angular Velocity) et CLV (Constant Linear Velocity).

Disques DVD+RW :

• Recommandés pour sauvegarder et archiver des contenus numériques.

• D’un point de vue fonctionnel, ces disques sont assez similaires aux CD-RW et DVD-RW, mais ils exploitent les mêmes techniques
d’enregistrement que les DVD+R.

• Ils intègrent le système DOW (Direct Overwrite), qui permet de ré-écrire des données directement sur des données existantes, en un seul
passage.

Disques DVD-R :

• Recommandés pour enregistrer des DVD-Vidéo, stocker de nombreux albums de photos et jusqu’à 4,7 Go de données.

• D’un point de vue fonctionnel, ces disques sont assez similaires aux CD-R et ils ont la même capacité que les DVD+R.

• Il existe deux types de DVD-R : Les DVD-R General pour les usages personnels et les DVD-R Authoring, destinés aux applications de
création de DVD-Vidéo professionnelles.

Disques DVD-RW :

• Recommandés pour sauvegarder et archiver des contenus numériques.

• Les DVD-RW sont destinés aux mêmes usages que les CD-RW, avec cependant une capacité de 4,7 Go - contre 650 Mo seulement pour
un CD-RW.

• Ils sont inscriptibles, effaçables et réinscriptibles plus de 1000 fois.

Disques CD-R :

• Recommandés pour enregistrer des CD audio, stocker des photos ou des données.

• Il est impossible d’effacer ce qui est enregistré sur un CD-R, et également impossible de ré-écrire sur les fichiers d’un CD-R.

Disques CD-RW :

• Recommandés pour faire circuler des fichiers de taille moyenne dans un service ou entre étudiants.

• Ces disques peuvent être reformatés jusqu’à 1000 fois et supportent de multiples ré-écritures.

• Toutefois, la plupart des lecteurs de CD-ROM et des platines de salon ne savent pas lire les CD-RW.

5. Conseils techniques

page 25

LaCie d2 DL DVD±RW Drive - Toast 6 Titanium
Manuel utilisateur

5.2. Les différents systèmes de fichiers

Lorsque vous enregistrez sur des disques DVD+R9 DL, DVD±R/RW ou CD-R/RW, vous avez la possibilité d’af fecter au disque un for mat de
fichiers particulier (le format de fichiers correspond à la façon dont l’ordinateur nomme et organise les fichiers pour le stockage et la
récupération des données). Avec les graveurs de DVD ou de CD LaCie, vous avez le choix entre trois systèmes de fichiers :

• Format UDF (Universal Disk Format)

• ISO 9660

• Mac OS Étendu

UDF -

Ce système de fichiers a été développé pour garantir la cohérence de format entre les différents médias optiques et la compatibilité entre les
différentes plates-formes et applications pour CD et DVD. Le format UDF est utilisé en DVD pour les flux audio et vidéo codés MPEG. C’est
le système requis pour les DVD-ROM.

ISO 9660 -

Système de fichiers standard pour CD-ROM, permettant de lire ces médias sur Mac, PC et autres principales plates-formes informatiques.
Microsoft a créé une extension de ce format, nommée Joliet, qui admet les noms comportant des caractères Unicode et les noms de fichier
comportant jusqu’à 64 caractères (deux fois plus que les spécifications ISO 9660 Niveaux 2 et 3).

Mac OS Étendu -

Également connu sous le nom de HFS+ ; il s’agit du système de fichiers utilisé par Mac OS 8.1 et versions ultérieures. C’est le format idéal
si vous utilisez votre disque uniquement sur Mac.

5.3. Capacité des DVD

Certains facteurs importants doivent être pris en compte lorsque vous enregistrez des vidéos, musiques ou données sur DVD. Il existe deux
tailles de disques DVD : 12cm et 8cm (les deux formats font 1,2mm d’épaisseur). Il existe également des DVD simple face et double face,
chaque face pouvant enregistrer une ou deux couches de données selon les formats.

Le volume de données ou de vidéo qu’un disque peut contenir dépend de plusieurs facteurs, comme le volume des éléments audio et le
degré de compression des données, de la vidéo ou du son. Par exemple, un disque DVD±R simple couche peut en principe stocker un peu
plus de deux heures de vidéo MPEG-II, mais dans la pratique il est possible de faire tenir jusqu’à huit heures de vidéo VHS ou cent soixante
heures d’enregistrement audio sur un disque simple couche.

Lorsque les fabricants de médias indiquent le volume de données qu’un disque peut contenir, ils expriment cette capacité totale en giga­octets (Go), c’est-à-dire en milliards d’octets (soit 1000 x 1000 x 1000 octets). Ce nombre ne correspond pas exactement à la façon dont
l’ordinateur adresse les données ; pour l’ordinateur, c’est une valeur binaire supérieure à un milliard d’octets : 1 073 741 824 (soit 1024 x
1024 x 1024 octets) Ce qui explique que lorsque vous utilisez un DVD de 4,7 Go, la véritable capacité est de 4,38 Go ; de même pour un
DVD double couche de 8,5 Go, la capacité réelle est de 7,95 Go.

5. Conseils techniques

page 26

LaCie d2 DL DVD±RW Drive - Toast 6 Titanium
Manuel utilisateur

5.4. Zones régionales de lecture des DVD Vidéo

La plupart des DVD vendus dans le commerce sont équipés d’un code de protection de zone (RPC). Pour autoriser la lecture d’un DVD­Vidéo, le RPC doit correspondre aux paramètres du lecteur/graveur de DVD. Les graveurs LaCie compatibles DVD-Vidéo sont, par défaut,
définis sur la zone du pays d’achat. La configuration de zone RPC peut être modifiée à partir de votre matériel ou via la carte de
décompression (ou décodeur) MPEG-II ; pour plus d’informations, consultez la documentation fournie avec votre décodeur. Les DVD-Vidéo
qui ne possèdent pas de codage RPC II peuvent être visionnés sur tous les lecteurs de DVD de la zone 1.

Les zones RPC sont réparties de la façon suivante :

Zone 1 Etats-Unis et Canada
Zone 2 Europe, Japon, Moyen Orient et Afrique du Sud
Zone 3 Asie du Sud-Est (y compris Hong Kong)
Zone 4 Australie, Nouvelle Zélande, Amérique centrale et Amérique du Sud
Zone 5 Asie du Nord-Ouest, Afrique du Nord
Zone 6 Chine

La première fois que vous placez un DVD-Vidéo dans votre lecteur, le décodeur MPEG-II vérifie si la configuration du lecteur est identique à
celle du DVD-Vidéo. Si ce n’est pas le cas, un message vous invite à modifier le paramètre RPC de votre lecteur.

Remarque importante :

Le paramètre RPC du lecteur ne peut être modifié plus de quatre fois. Ce paramètre est copié sur un
composant interne du lecteur. Cette puce calcule la moyenne des cinq premières lectures et configure le lecteur sur la zone la
plus fréquemment utilisée. Une fois cette configuration effectuée, il ne sera plus possible de modifier ni de réinitialiser le RPC
du lecteur.

Exemple :Vous modifiez la zone RPC de façon à pouvoir lire un DVD-Vidéo de zone 1, vous modifiez ensuite cette
configuration pour lire un DVD-Vidéo de zone 2. Vous passez ensuite de l’un à l’autre cinq fois, deux fois en zone 1 et trois
fois en zone 2. Le lecteur sera alors définitivement configuré en zone 2 et vous ne pourrez pas modifier ultérieurement cette
configuration pour lire un DVD-Vidéo de zone 1.

5. Conseils techniques

page 27

LaCie d2 DL DVD±RW Drive - Toast 6 Titanium
Manuel utilisateur

5.5. Optimisation des transferts de données

Ces transferts sont des flux de données accomplissant une tâche, généralement liée au déplacement de données du support de stockage
vers la mémoire RAM de l’ordinateur ou entre les périphériques de stockage. Avec les périphériques externes tels que les graveurs LaCie d2
DL DVD±RW, les données sont transférées du disque à l’ordinateur via l’inter face FireWire ou USB. Les données passent par le port
FireWire du graveur et la carte d’interface FireWire de l’ordinateur.

FireWire

L’implémentation des inter faces FireWire sur les ordinateurs varie énor mément selon les constructeurs. Pour les ordinateurs vendus avec
Windows 2000 et plus récents, l’interface FireWire - désignée sous le nom de IEEE 1394 ou iLink sur les PC*, est une interface encore
rarement intégrée à l’ordinateur. En revanche, tous les ordinateurs Apple récents possèdent des ports FireWire natifs.

L’inter face FireWire exige le respect d’un cer tain nombre de spécifications définies dans les nor mes OHCI (Open Host Controller Inter face).
Tous les disques LaCie répondent aux normes OHCI et ont été rigoureusement testés sur des ordinateurs équipés de cartes bus respectant
également ces normes. Malheureusement, ce n’est pas le cas de tous les fabricants et des problèmes peuvent survenir sur les ordinateurs
équipés de cartes bus ne répondant pas aux normes OHCI.

Pour obtenir des performances optimales, connectez directement votre graveur LaCie d2 DL DVD±RW sur un port FireWire de l’ordinateur
et évitez la connexion en chaîne*. Lors des transferts de données, il est préférable d’attendre un petit moment avant de lancer d’autres
applications utilisant le même port.

Si vous ne disposez pas d’un port FireWire intégré à votre ordinateur, LaCie propose des car tes bus FireWire (également appelées car tes
PCI ou PC/PCMCIA) rigoureusement testées et compatibles avec les périphériques LaCie. Contactez votre revendeur ou l’assistance

technique LaCie qui vous renseignera. www

.lacie.com.

6. Questions & réponses sur le FireWire

page 28

LaCie d2 DL DVD±RW Drive - Toast 6 Titanium
Manuel utilisateur

6. Questions & réponses sur le FireWire

Que signifie IEEE 1394 ?

IEEE (Institute of Electrical and Electronic Engineers ) est l’institut technique qui a mis au point la norme 1394 définissant ce bus série ultra
rapide utilisé pour connecter des périphériques. Il existe aujourd’hui deux standards : IEEE 1394a, le standard d’origine développé en
1995 et IEEE 1394b, le nouveau standard développé en 2002.

Quelle relation y a-t-il entre IEEE 1394, FireWire, i.Link et DV ?

Ces quatre noms désignent tous la même interface :

• IEEE 1394 est le terme généralement utilisé dans le secteur informatique.

• FireWire est le nom de marque utilisé par Apple.

• iLink est le nom de marque adopté par Sony pour les produits électroniques grand public et les ordinateurs personnels.

• DV est l’abréviation de « Digital Video » et est le logo apposé sur la majorité des caméscopes.

Quels sont les avantages des interfaces FireWire ?

L’inter face FireWire est un bus série multiplatefor me, rapide et par ticulièrement adapté aux applications numériques audio, vidéo et
graphiques exigeant une large bande passante. Les deux versions FireWire offrent une connectivité Plug & Play. Il suffit donc de brancher le
périphérique pour l’utiliser. Elles permettent également de connecter jusqu’à 63 périphériques via un seul bus et fournissent une connectivité
point à point, qui permet la connexion simultanée de plusieurs ordinateurs et périphériques FireWire. L’interface FireWire offre par ailleurs
des capacités isochrones et asynchrones ; cela signifie que les données sont réellement livrées en temps réel évitant ainsi tout risque de tri
incorrect ou de retard des trames.

Quelle est la différence entre les interfaces FireWire 400 et 800 ?

La différence essentielle se résume en un seul mot : la vitesse. Le FireWire 800 multiplie par deux la bande passante de l’interface FireWire

400. L’inter face FireWire 800 four nit des résultats réellement impressionnants, avec des vitesses pouvant atteindre 800 Mb/s pour un seul
bus, voire plus dans le cas de plusieurs bus en RAID 0.

Cette nouvelle interface a également l’avantage de permettre de plus grandes longueurs de câble et de bénéficier d’une architecture
d’arbitrage plus performante. L’utilisation de câbles en fibre optique de qualité professionnelle reliant deux appareils via un concentrateur
FireWire 800 permet d’envoyer des données le long de câbles mesurant jusqu’à 100 mètres.

La nouvelle architecture d’arbitrage améliore notablement l’architecture existante car elle intègre la technique de codage avancée 8B10B
(basée sur les codes utilisés pour la fibre optique et l’Ethernet Gigabit). Cette architecture réduit la distorsion des signaux et améliore le
temps d’arbitrage en préparant l’arbitrage dès l’envoi du paquet de données. De sorte que les données sont envoyées dès la fin de la
transmission en cours.

6. Questions & réponses sur le FireWire

page 29

LaCie d2 DL DVD±RW Drive - Toast 6 Titanium
Manuel utilisateur

Quelles sont les utilisations évidentes du FireWire ?

Le FireWire a révolutionné le travail des créateurs de contenu. Cette interface a reçu la Primetime Emmy Engineering Award 2001 décernée
par l’Academy of Television Arts & Sciences. Sa large bande passante et la prise en charge isochrone et asynchrone de la livraison des
données ont fait le succès du FireWire dans les secteurs de l’informatique et de l’industrie de l’électronique. Qu’il s’agisse de connecter une
console de jeu, un caméscope, une chaîne hi-fi, une TV numérique, des disques durs, des lecteurs CD/DVD-RW, une imprimante, un
scanner, un lecteur de bande ou tout autre équipement numérique, FireWire est la solution la plus performante.

La commercialisation du nouveau standard FireWire 800 ne peut qu’accentuer la révolution déclenchée par le tout premier FireWire. Pour
les professionnels de la vidéo numérique, le nouveau standard ouvre la porte à toutes les nouvelles applications qui nécessitent une large
bande passante, comme la vidéo à flux-multiples, décompressée et de définition standard.

Les périphériques FireWire 400 fonctionnent-ils plus vite lorsqu’ils sont connectés à un port FireWire 800 ?

Malheureusement non. Pour bénéficier du taux de transfert du FireWire 800, le périphérique et le port doivent être au standard FireWire

800. Exemple : un disque dur externe équipé d’une connexion FireWire 800 - 9 broches ne bénéficiera des taux de transfert du FireWire
800 que s’il est relié à une carte FireWire 800 - 9 broches via un câble bêta homologué FireWire 800 - 9 à 9 broches.

Un périphérique FireWire 400 branché sur un port FireWire 800 fonctionnera à la vitesse d’origine du FireWire 400.

Les périphériques FireWire 800 fonctionnent-ils sur les ports FireWire 400 et vice-versa ?

La nouvelle norme a été conçue pour être compatible avec les normes antérieures, les périphériques FireWire 800 peuvent donc fonctionner
à partir d’un port FireWire 400. Un câble adaptateur doit toutefois être utilisé pour permettre la liaison entre un périphérique FireWire 800
et un port FireWire 400. Il existe deux types de ports FireWire 400 : les ports 6 broches et les por ts 4 broches. Pour que le périphérique
FireWire 800 fonctionne, vous devez connecter l’extrémité 9 broches du câble FireWire au port FireWire 800 du périphérique et l’extrémité
6 ou 4 broches au port FireWire 400.

Ceci est également valable pour la connexion d’un dispositif FireWire 400 à un port FireWire 800. L’extrémité 6 ou 4 broches du câble
FireWire doit être connectée au port FireWire 400 du périphérique et l’extrémité 9 broches au port FireWire 800.

Les taux de transfert des configurations comportant à la fois des périphériques FireWire 400 et FireWire 800 sont ceux du FireWire 400.

Que faire si mon ordinateur n’a pas de port FireWire ?

La majorité des ordinateurs actuellement vendus sur le marché sont équipés d’au moins un port FireWire. Si ce n’est pas le cas du vôtre,
vous pouvez en installer un en ajoutant une carte PCI ou PCMCIA. Contactez votre revendeur informatique pour choisir la carte adaptée à
votre système.

Pour informations complémentaires sur l’interface FireWire, consultez notre site

www.lacie.com/technologies

7. Dépannage

Si votre graveur LaCie d2 DL DVD±RW ne fonctionne pas correctement, vérifiez la liste de contrôle ci-dessous afin de déterminer la cause
du problème et y remédier. Si, après avoir revu tous les points énoncés dans la liste de contrôle, vous n’avez pas pu résoudre ce problème
de fonctionnement, consultez la rubrique des Questions/Réponses régulièrement publiées sur notre site Internet www

.lacie.com. Vous pou-

vez y trouver une réponse à votre problème particulier. Nous vous invitons également à consulter les pages intitulées « Drivers » pour
télécharger les dernières mises à jour des pilotes.

Si toutefois vous avez besoin d’une aide complémentaire, contactez votre revendeur ou l’assistance technique LaCie (voir le chapitre

8. Assistance technique

pour plus de détails).

Actualisation du manuel

LaCie s’efforce de vous fournir les manuels d’utilisation les plus à jour et les plus complets possibles. Notre souhait est de mettre à votre dis­position une documentation claire et agréable pour vous aider à installer votre nouveau matériel et à en maîtriser rapidement les diverses
fonctions.

Si votre manuel ne correspond pas exactement à la configuration du produit que vous avez acheté, nous vous invitons à consulter notre site
Internet et à télécharger la toute dernière version.

7. Dépannage

page 30

LaCie d2 DL DVD±RW Drive - Toast 6 Titanium
Manuel utilisateur

7. Dépannage

page 31

LaCie d2 DL DVD±RW Drive - Toast 6 Titanium
Manuel utilisateur

Problème

Le périphérique n’est pas
reconnu par l’ordinateur.

Questions à se poser

La configuration de votre ordinateur
répond-elle à la configuration
minimum requise pour ce graveur ?

L’alimentation du graveur est-elle
branchée et sous tension?

Avez-vous bien effectué la
procédure d’installation
correspondant à l’interface et au
système d’exploitation ?

L’icône du graveur apparaît-elle sur
le bureau ?

Les deux connecteurs du câble
FireWire ou USB sont-ils
correctement branchés ?

Solutions possibles

Vérifiez la section 2.1 Configuration minimum pour plus
d’informations.

Vérifiez que l’alimentation est correctement connectée (voir section

3.2. Branchement de l’alimentation électrique

), et que la prise à
laquelle est branchée l’alimentation est elle-même correctement
alimentée.

Revoyez les étapes d’installation décrites sous le titre

3.3. Connexion du câble d’inter

face

Lorsqu’un CD ou un DVD est inséré dans le tiroir du graveur, une
icône du graveur LaCie doit être affichée sur le bureau. Ouvrez

Informations Système Apple puis cliquez sur l’onglet Périphériques
et volumes. Si votre périphérique ne figure pas dans la liste, suivez

les autres conseils de dépannage pour essayer d’identifier le
problème.

•Débranchez le câble FireWire, patientez 10 secondes et
rebranchez-le.

• Veillez à positionner correctement les connecteurs FireWire. Les
connecteurs des câbles FireWire ne peuvent s’insérer que dans un
sens. Veillez à les orienter correctement lorsque vous les insérez.

• Insérez chaque connecteur FireWire en le positionnant bien en
face du port FireWire et vérifiez qu’il est inséré à fond.

• Utilisez uniquement des câbles FireWire homologués, comme
ceux qui vous sont fournis avec votre périphérique LaCie.
Si vous avez suivi toutes ces instructions et que votre périphérique
n’est toujours pas reconnu, arrêtez l’ordinateur, attendez 4 à 5
minutes et redémarrez l’ordinateur pour faire un nouvel essai.

Utilisateurs Mac

7. Dépannage

page 32

LaCie d2 DL DVD±RW Drive - Toast 6 Titanium
Manuel utilisateur

Problème

Le périphérique n’est pas
reconnu par l’ordinateur.

Questions à se poser

Votre graveur est-il connecté à
l’ordinateur par l’intermédiaire d’un
autre périphérique ?

Y a-t-il un conflit avec les autres
périphériques ou extensions ?

Votre système fonctionne-t-il sous
Mac OS9.x ?

Solutions possibles

Essayez de connecter votre périphérique directement à l’ordinateur.
Pour obtenir des performances et une fiabilité optimales, il est
préférable de connecter votre graveur LaCie d2 DL DVD±RW
directement à l’ordinateur.

Si nécessaire, vous pouvez contacter l’Assistance technique LaCie

.

Si votre graveur LaCie n’est pas reconnu par le logiciel de gravure,
il est possible que vous soyez en présence d’un conflit d’extension
entre le logiciel et iTunes ou DiscBurner. Vous avez deux solutions :

Si vous ne prévoyez pas d’utiliser iTunes ou DiscBurner, procédez
comme suit :

1) Dans le Menu Pomme, allez dans Tableaux de bord et ouvrez
le Gestionnaire d’extensions.

2) Localisez le dossier Extensions et désactivez les options de prise
en charge USB Authoring Support et FireWire Authoring Support.

3) Cliquez sur Redémarrer pour redémarrer l’ordinateur.

4) Relancez le logiciel de gravure et vérifiez que maintenant il
reconnaît bien le graveur.

Si vous envisagez d’utiliser le logiciel de gravure conjointement
avec iTunes ou Disc Burner, vous devez créer un ensemble
d’extensions propre au logiciel de gravure.

1) Dans le Menu Pomme, allez dans Tableaux de bord et ouvrez
le Gestionnaire d’extensions.

2) Cliquez sur me bouton Dupliquer.

3) Donnez un nom au nouvel ensemble, par exemple Ecriture.

4) Localisez le dossier Extensions et désactivez les options de prise
en charge USB Authoring Support et FireWire Authoring Support.

5) Cliquez sur Redémarrer pour redémarrer l’ordinateur.
Il vous suffira ensuite d’ouvrir le Gestionnaire d’extensions et de
sélectionner le nouvel ensemble dans le menu déroulant Ensembles

sélectionnés pour l’utiliser.

7. Dépannage

page 33

LaCie d2 DL DVD±RW Drive - Toast 6 Titanium
Manuel utilisateur

Questions à se poser

Le graveur LaCie d2 DL DVD±RW
est-il directement connecté à
l’ordinateur ?

Un lecteur de DVD-ROM, Combo ou
SuperDrive est-il installé sur votre
ordinateur ?

Avez-vous essayé de faire glisser
l’icône de disque jusqu’à la
corbeille ?

L’exécution d’un logiciel a-t-elle
bloqué la fonction d’éjection ?

Solutions possibles

Assurez-vous que le graveur LaCie d2 DL DVD±RW est
correctement connecté à l’ordinateur (voir section 3.3. Connexion

du câble d’interface pour plus d’informations). Pour optimiser les

performances, évitez les configurations en chaîne et connectez vos
périphériques directement à l’ordinateur. Pour plus d’information,
reportez-vous à la section 5.5. Optimisation des transfer

ts de

données.

À la date où nous publions (mai 2004), Apple ne prend pas en
charge la lecture des DVD-Vidéo sur des lecteurs DVD externes si
votre Mac n’est pas équipé à l’origine d’un lecteur de DVD (DVD­ROM, Combo ou SuperDrive) interne. Si votre système ne possède
pas de lecteur de DVD interne, pour pouvoir relire les DVD vidéo
vous devrez vous procurer dans le commerce l’un des utilitaires
vendus à cet effet.

Faites glisser l’icône de disque jusqu’à la corbeille. Le disque sera
automatiquement éjecté. Si cette méthode ne résout pas le
problème, essayez de recourir à la fonction d’éjection intégrée au
logiciel que vous utilisez.

Pour vous en assurer, débranchez le câble FireWire, puis
rebranchez-le et appuyez sur le bouton d’ouverture du tiroir.

Si le disque ne s’éjecte toujours pas, consultez la section 4.5.1.

Éjection forcée des disques pour instructions complémentaires sur

l’éjection des médias.

Problème

Le fonctionnement du
graveur est lent.

Le graveur s’allume lorsque
vous mettez l’ordinateur
sous tension et s’éteint
lorsque vous mettez
l’ordinateur hors tension.

La lecture des DVD-Vidéo ne
fonctionne pas.

Le tiroir de chargement ne
s’ouvre pas

C’est tout à fait normal. Votre périphérique est doté d’une fonction de commutation automatique : par
conséquent, s’il est connecté à votre ordinateur il s’allume automatiquement lorsque vous mettez
l’ordinateur sous tension. Inversement, le périphérique s’éteint automatiquement lorsque vous mettez
l’ordinateur hors tension. Si vous voulez mettre le graveur hors tension alors qu’il est connecté à
l’ordinateur, assurez-vous préalablement qu’il n’y a pas d’accès au disque en cours sur le graveur et
suivez les instructions de la section 3.5. Déconnexion du graveur

. Après avoir déconnecté le disque,

appuyez sur le bouton bleu de la face avant pour le mettre hors tension.

7. Dépannage

page 34

LaCie d2 DL DVD±RW Drive - Toast 6 Titanium
Manuel utilisateur

Problème

Le graveur éjecte
systématiquement le disque
lorsque vous lancez un
enregistrement ou bien le
graveur n’enregistre pas
correctement sur le DVD ou
le CD.

Questions à se poser

Le disque est-il déjà plein ?

Le graveur reconnaît-il le format du
disque que vous avez inséré ?

Le disque est-il endommagé ?

Le logiciel de gravure a-t-il été
installé correctement ?

Y a-t-il eu une erreur de type «
Buffer underrun » (tampon mémoire
non rempli à temps) ? Le flot de
données vers le graveur a-t-il été
interrompu ?

Solutions possibles

Vérifiez le contenu du disque par l’intermédiaire de votre logiciel
de gravure ou affichez le contenu en allant dans Fichier et en
cliquant sur Lire les informations. Si après avoir vérifié vous ne
parvenez toujours pas à écrire sur le disque, essayez d’enregistrer
sur un autre disque vierge.

Pour savoir quels formats vous pouvez utiliser, référez-vous à la
section 4.1 For

mats de DVD et CD pris en charge.

Examinez soigneusement le disque. Il est possible que la face
enregistrable du disque (le côté brillant à surface réfléchissante) soit
rayée (ces marques sont généralement visibles). En cas de doute,
essayez un autre CD.

Vérifiez l’installation de votre logiciel de gravure et réinstallez-le si
nécessaire. Revoyez les sections d’aide et de dépannage de votre
logiciel de gravure pour complément d’information.

Pour vous garantir les meilleures conditions d’enregistrement,
suivez les conseils ci-après ; ils vous permettront d’éviter les échecs
de gravure.

• Avant de démarrer l’enregistrement, quittez tout autre logiciel en
cours de fonctionnement de façon à ce qu’aucun autre programme
ne s’exécute pendant l’enregistrement ;

• Désactivez le Partage de fichiers s’il est activé;

• Si vous enregistrez directement à partir d’un CD ou d’un DVD,
vérifiez que la vitesse du périphérique source est suffisante pour
assurer la continuité du flux de données vers le graveur LaCie.
Lorsque vous effectuez des copies, nous vous recommandons de
transférer le contenu à copier sur votre disque dur et de réaliser
l’enregistrement du contenu à partir du disque dur.

• Réduisez la vitesse d’enregistrement du graveur LaCie dans le
menu approprié du logiciel de gravure.

8. Assistance technique

page 35

LaCie d2 DL DVD±RW Drive - Toast 6 Titanium
Manuel utilisateur

8. Assistance technique

Avant de contacter l’assistance technique LaCie

1) Lisez les manuels et revoyez la section Dépannage.

2) Tentez d’identifier le problème. Si possible, débranchez tout autre périphérique externe, à l’exception de votre nouveau périphérique et
vérifiez le branchement des câbles.

Si vous avez vérifié tous les points indiqués dans la liste de contrôle de dépannage et que votre périphérique LaCie ne fonctionne toujours
pas correctement, contactez-nous par l’intermédiaire du lien hypertexte qui vous conduira sur notre site d’assistance technique. Avant de
nous contacter, installez-vous devant votre ordinateur et vérifiez que vous disposez des informations suivantes :

• Le numéro de série de l’appareil

• Le système d’exploitation et sa version (Mac OS ou Windows)

• La marque et le modèle de l’ordinateur

• Le nom des lecteurs de CD ou de DVD installés sur l’ordinateur

• La quantité de mémoire installée

• Le nom de tous les autres périphériques installés sur votre ordinateur

8. Assistance technique

page 36

LaCie d2 DL DVD±RW Drive - Toast 6 Titanium
Manuel utilisateur

LaCie Allemagne

Contact :
http://www.lacie.com/de/contact/

LaCie Belgique

Contact :
http://www.lacie.com/be/contact/

LaCie Danemark

Contact :
http://www.lacie.com/dk/contact/

LaCie Finlande

Contact :
http://www.lacie.com/fi/contact

LaCie Grand Export

Contact :
http://www.lacie.com/intl/contact/

LaCie Japon

Contact :
http://www.lacie.co.jp

LaCie Pays-Bas

Contact :
http://www.lacie.com/nl/contact/

LaCie Suède

Contact :
http://www.lacie.com/se/contact/

LaCie USA

Contact :
http://www.lacie.com/contact/

LaCie Australie

Contact :
http://www.lacie.com/au/contact/

LaCie Canada

Contact :
http://www.lacie.com/caen/contact/

LaCie Espagne

Contact :
http://www.lacie.com/es/support/request

LaCie France

Contact :
http://www.lacie.com/fr/contact/

LaCie Italie

Contact :
http://www.lacie.com/it/contact/

LaCie Norvège

Contact :
http://www.lacie.com/no/contact/

LaCie Royaume-Uni & Irlande

Contact :
http://www.lacie.com/uk/support/request

LaCie Suisse

Contact :
http://www.lacie.com/chfr/contact

Assistance technique LaCie

9. Garantie

page 37

LaCie d2 DL DVD±RW Drive - Toast 6 Titanium
Manuel utilisateur

9. Garantie

LaCie garantit votre périphérique contre tout défaut de pièces et de main d’œuvre, dans des conditions normales d’utilisation, pour la
période spécifiée sur votre certificat de garantie. Si ce produit présente des défauts de fonctionnement pendant la période de garantie,
LaCie choisira de réparer ou de remplacer le périphérique défectueux.

Cette garantie est nulle si :

• Le périphérique a été stocké ou utilisé dans des conditions d’utilisation ou d’entretien anormales ;

• Le périphérique a été réparé, modifié ou altéré, sauf si cette réparation, modification ou altération a été expressément autorisée par écrit
par LaCie ;

• Le périphérique a été endommagé du fait d’une utilisation abusive, d’une négligence, d’un choc électrique, d’une défaillance électrique,
d’un emballage inadéquat ou d’un accident ;

• Le périphérique n’a pas été correctement installé ;

• Le numéro de série du périphérique est illisible ou manquant ;

• La pièce cassée est une pièce de rechange, par exemple un tiroir de chargement, etc.

• Le système de fermeture inviolable du boîtier du périphérique est cassé.

LaCie et ses fournisseurs déclinent toute responsabilité en cas de perte de données liée à l’utilisation de ce matériel et pour tout problème
pouvant en résulter.

LaCie ne pourra en aucun cas être tenue responsable des dommages directs, particuliers ou indirects, tels que, mais pas exclusivement, les
dommages ou pertes de propriété ou de matériel, les pertes de profit ou de revenu, le coût des biens de remplacement ou les frais ou
inconvénients résultant d’interruptions de service.

Toute perte, détérioration ou destruction éventuelle de données consécutive à l’utilisation d’un périphérique LaCie est de l’entière
responsabilité de l’utilisateur. En aucun cas LaCie ne pourra être tenue pour responsable en cas de problème de récupération ou de
restauration des données.

Nul ne pourra, en aucun cas, se prévaloir d’une indemnisation supérieure au prix d’achat versé pour cet appareil.

Pour obtenir l’application de la garantie, contactez l’assistance technique LaCie. Il vous sera sans doute demandé le numéro de série de
votre produit LaCie, ainsi qu’une preuve d’achat de votre périphérique afin de vérifier que l’unité est toujours sous garantie.

Tout produit renvoyé à LaCie doit être correctement conditionné dans son emballage d’origine et expédié en port payé.

Important :

Inscrivez-vous en ligne au service gratuit d’assistance technique : www.lacie.com/register

Glossaire

page 38

LaCie d2 DL DVD±RW Drive - Toast 6 Titanium
Manuel utilisateur

Glossaire

Asynchrone - Méthode de transfert de données où les données sont acheminées indépendamment des autres processus. Avec cette

méthode, les intervalles entre les transmissions peuvent varier et les données peuvent être renvoyées si la transmission ne se fait pas au
premier envoi.

Bit - Plus petite unité de données numériques, sous la forme d’un 1 ou d’un 0. Huit bits sont égaux à un octet ou un caractère.

Bloc - Petite partie du support de stockage, constituée d’un ou plusieurs secteurs. Le bloc est la quantité minimum d’espace alloué au

stockage des données sur un disque. Par défaut, un secteur de données compte 512 octets.

Bus - Ensemble de liaisons électroniques permettant aux données de circuler entre le processeur, la RAM et les câbles d’extension
(périphériques).

Cache - Zone de mémoire (en général, RAM) où sont stockées les données fréquemment utilisées sur les supports de stockage
électromécaniques (disques durs, disquettes, CD/DVD-ROM, cartouches de bande, etc.). Le stockage des données fréquemment utilisées
dans la mémoire vive peut accélérer considérablement la réponse du système lors d’opérations utilisant intensivement les disques.

Carte bus (HBA) - Carte de circuits imprimés qui s’installe dans un micro-ordinateur standard et assure l’inter face entre le contrôleur de
périphériques et l’ordinateur. Appelée aussi contrôleur.

Configuration - S’agissant d’un micro-ordinateur, on parle de configuration pour désigner la somme des composants internes et externes du
système, y compris la mémoire, les lecteurs, le clavier, le sous-système vidéo et les autres périphériques, tels que la souris, le modem ou
l’imprimante. La configuration comporte également un aspect logiciel : le système d’exploitation et les différents gestionnaires de
périphériques (pilotes ou « drivers »), ainsi que les options et paramètres du matériel, que l’utilisateur définit dans les fichiers de
configuration.

Contrôleur - Composant ou carte électronique (appelée « carte contrôleur », cartes PCI ou PCMCIA notamment) qui permet à un ordinateur
de communiquer avec certains périphériques ou de les gérer. Le contrôleur gère le fonctionnement du périphérique qui lui est associé et
relie le bus du PC au périphérique via un câble ruban à l’intérieur de l’ordinateur. Un contrôleur externe est une carte d’extension qui
occupe un des connecteurs (ou « slots ») libres à l’intérieur de votre PC et qui permet la connexion d’un périphérique (lecteur de CD-ROM,
scanner ou imprimante, par exemple) à l’ordinateur.

Dossier - Liste créée sur un disque pour stocker des fichiers. La création de dossiers et de sous-dossiers vous permet d’organiser le stockage
de vos fichiers de façon logique, hiérarchique, pour les trouver et les gérer plus facilement.

E/S (Entrée/Sortie) - Fait référence à une opération, un programme ou un périphérique dont le rôle est d’introduire des données dans un
ordinateur ou de les en extraire.

Écraser - Écrire des données sur les données existantes, qui sont alors effacées.

Glossaire

page 39

LaCie d2 DL DVD±RW Drive - Toast 6 Titanium
Manuel utilisateur

Flux de données - Flux de données qui accomplit une tâche, généralement liée au déplacement des données du support de stockage vers la

mémoire RAM de l’ordinateur ou entre les périphériques de stockage.

Formatage, formater - Opération permettant de préparer un périphérique à l’enregistrement de données. Dans ce processus, le disque dur
écrit des informations particulières sur sa surface d’enregistrement qu’il divise en zones (blocs) prêtes à accueillir les données de l’utilisateur.
Cette opération entraîne la perte de toutes les données utilisateur présentes sur le disque. C’est pourquoi elle est rarement effectuée (en
général, elle a lieu une seule fois, au moment de la fabrication du disque dur). Il est rare que le disque dur doive être formaté par
l’utilisateur.

Go (giga Octets) - Cette valeur est normalement associée à la capacité de stockage des données. Signifie théoriquement mille millions ou un
milliard d’octets. Égal en fait à 1 073 741 824 octets (soit 1 024 x 1 024 x 1 024).

Initialisation, initialiser - Lorsqu’un disque dur (ou tout autre périphérique de stockage) est formaté et que la (ou les) partition(s) ont été
créées, certaines données spéciales doivent être écrites sur le disque. Ces données permettront à Mac ou à Windows de créer les fichiers et
d’enregistrer les données. Cette opération est appelée « initialisation ». Comme le formatage, l’initialisation entraîne la perte de toutes les
données de l’utilisateur qui ont été stockées sur le périphérique.

Interface : les émetteurs de données de protocole, les récepteurs de données, la logique et les câbles permettant de relier un élément
d’équipement de l’ordinateur à un autre, par exemple un disque dur à un adaptateur ou un adaptateur à un bus système. Un protocole est
un ensemble de règles permettant le fonctionnement de l’interface physique, par exemple : ne pas écrire ou lire tant que le lecteur n’est pas
prêt.

Isochrone - Méthode de transfert de données où les données sont transmises en continu et selon un taux régulier. Ce mode de transfer t
offre une certaine garantie de transmission à inter valles réguliers.

Kb (Kilobit) - Correspond à 1 000 bits.

Kb/s - kilobits par seconde. 480 Kb/s correspondent à 60 Ko/s (Kilo-octets/s).

Ko (Kilo-octet) - Pour simplifier, 1 000 octets, en réalité 1 024 octets.

Ko/s - Kilo-octets par seconde. Unité de mesure de débit.

Logiciel - Pour résumer, le logiciel est une série d’instructions données à l’ordinateur. Cette série d’instructions sert à effectuer une tâche

particulière appelée programme. Il existe deux types principaux de logiciel : le logiciel système (système d’exploitation comme Mac OS ou
Windows) qui contrôle le fonctionnement de l’ordinateur et les logiciels d’application (programmes comme Word ou Excel) qui permettent
aux utilisateurs d’effectuer des tâches telles que le traitement de texte, la création de tableurs, de graphiques, etc.

Matériel - Composants physiques d’un système informatique, y compris l’ordinateur lui-même et les périphériques tels qu’imprimantes,
modems, souris, etc.

Mb (Mégabit) - Correspond à 1 000 000 de bits.

Glossaire

page 40

LaCie d2 DL DVD±RW Drive - Toast 6 Titanium
Manuel utilisateur

Mb/s - Mégabits par seconde. Unité de mesure de débit. 480 Mb/s est égal à 60 Mo/s (Méga-octets/s).

Média - Support ou dispositif permettant de stocker des données dans un sous-système de stockage (cartouche de bande, CD, DVD ou
disque dur).

Microprogramme (Firmware) - Instructions et données permanentes ou semi-permanentes programmées directement sur le circuit d’une
mémoire ROM programmable ou sur une puce de mémoire ROM programmable effaçable par des moyens électroniques. Permet de
contrôler le fonctionnement de l’ordinateur ou du lecteur de bande. Se distingue des logiciels qui sont stockés en mémoire RAM et peuvent
donc être modifiés.

Mo (Mégaoctet) - Pour simplifier, un million d’octets, en réalité 1 024 kilo-octets ou 1 024 x 1 024 octets, soit 1 048 576 octets.

Mo/s - Mégaoctets par seconde. Unité de mesure de débit.

Multiplateforme - Caractérise un périphérique pouvant fonctionner sur différentes « plates-formes » informatiques, principalement sous Mac

et sous Windows.

Numérique - Informations discrètes qui peuvent être ramenées à une suite de bits 0 ou 1.

Octet - Séquence de 8 chiffres binaires adjacents, ou bits, considérée comme une unité. Il y a 8 bits dans 1 octet. Voir aussi Mo

(Mégaoctet) ou Go (Gigaoctet).

Partitionner, partitionnement - Après avoir été formaté, le disque dur n’est pas encore tout à fait prêt à enregistrer des données. Il doit être
divisé en sections contenant les informations nécessaires au fonctionnement du Mac ou du PC et en sections contenant les fichiers. Cette
opération de division du disque dur est appelée partitionnement. Une partition est simplement une section du disque dur qui contiendra soit
des données spéciales placées là par un logiciel de formatage et de partitionnement tel que Silverlining de LaCie, soit d’autres fichiers et
données.

Périphérique - Terme générique recouvrant les imprimantes, scanners, souris, claviers, ports série, cordons graphiques, lecteurs de disques
et autres sous-systèmes informatiques. Ce type de périphérique possède souvent son propre logiciel de contrôle, appelé pilote périphérique.

Pilote (gestionnaire de périphérique) - Composant logiciel qui permet au système informatique de communiquer avec un périphérique. La
plupart des périphériques ne fonctionneront pas correctement (ou pas du tout) si les pilotes correspondants ne sont pas installés sur le
système.

Port, logiciel - Adresse mémoire qui identifie le circuit physique utilisé pour transférer des informations entre un microprocesseur et un
périphérique.

Port, matériel - Composant de connexion (USB ou IEEE 1394, par exemple) qui permet à un microprocesseur de communiquer avec un
périphérique compatible.

Glossaire

page 41

LaCie d2 DL DVD±RW Drive - Toast 6 Titanium
Manuel utilisateur

RAM (Random Access Memory) - Ce qu’on appelle généralement la « mémoire » de l’ordinateur. Puce de mémoire à circuit intégré

permettant le stockage et l’extraction d’informations par un microprocesseur ou contrôleur. Les informations sont y enregistrées et accessibles
dans n’importe quel ordre et tous les emplacements de stockage sont accessibles de la même façon.

Sauvegarde - (1) Création d’au moins une copie supplémentaire de vos données sur autre support de stockage fiable, où vous pourrez les
récupérer ultérieurement en cas de besoin. (2) copie d’un fichier, répertoire ou volume sur un périphérique de stockage dif férent de celui où
est enregistré l’original, permettant la récupération des données en cas de suppression, détérioration ou destruction de l’original.

Stockage - Dans les systèmes informatiques, tout équipement sur/dans lequel des informations peuvent être conservées. Les PC utilisent en
général des unités de disque et d’autres supports externes de stockage (disquettes, CD-ROM, disques magnétiques, etc.) pour le stockage
permanent des informations.

Striping - Répartition des données en proportions égales sur plusieurs disques durs afin d’améliorer les performances. La division des
données peut se faire sur la base unitaire du bit, de l’octet ou du bloc, ceci afin d’optimiser les performances en fonction de l’application.

Système d’exploitation (OS) - Logiciel qui contrôle l’affectation et l’utilisation des ressources matérielles comme la mémoire, le temps
processeur, l’espace disque et les périphériques. Un système d’exploitation est la base sur laquelle s’exécute le logiciel (applications).
Windows, Mac OS et UNIX sont les systèmes d’exploitation les plus connus.

Système de fichiers - Associe la mappe physique du disque à sa structure logique. C’est grâce au système de fichiers que les utilisateurs et
les ordinateurs peuvent afficher facilement les chemins d’accès, les répertoires et les fichiers enregistrés sur le disque.

Tampon - Cache RAM plus rapide que les données en provenance de la mémoire RAM. On utilise les mémoires tampon pour que les
données puissent être stockées et livrées à l’élément récepteur en fonction des besoins.

Taux de transfert - Vitesse à laquelle le périphérique envoie des données au contrôleur et en reçoit. Les taux de transfert lors d’une lecture
de données sur un disque ne sont pas nécessairement les mêmes que lors d’une opération d’écriture sur disque. Les taux de transfert
dépendent du processeur de l’ordinateur : quel que soit le taux de transfert que peut atteindre le périphérique, le taux de transfert effectif ne
peut dépasser celui de l’ordinateur (ou du périphérique s’il est plus lent).

Temps d’accès - Durée (en millisecondes) nécessaire à la tête de lecture/écriture d’un disque dur pour par venir à un point donné du disque.
Le temps d’accès moyen est donc la moyenne d’un grand nombre d’échantillonnages aléatoires effectués sur toute la surface du disque. Le
temps d’accès ne dépend pas du processeur : il est le même, que le lecteur de disque soit connecté à un ordinateur ou non.

Utilitaire - Logiciel conçu pour effectuer des tâches de maintenance sur le système ou ses composants. À titre d’exemple, programmes de
sauvegarde, programmes de récupération de fichiers et de données sur disque, programmes de préparation (ou de formatage) d’un disque
et/ou éditeurs de ressources.

Volume : zone de stockage pouvant être « montée » sur le bureau. Il peut s’agir d’une par tition d’un disque dur, d’un disque amovible ou
d’une cartouche. Sa capacité se mesure généralement en mégaoctets ou gigaoctets.
