Konica minolta MAGICOLOR 2480 MF User Manual [pl]

®

magicolor 2480 MF
Instrukcja obsługi

4556-9593-01H

1800794-009B

Wstęp

Dziękujemy za nabycie urządzenia magicolor 2480 MF. Twój wybór był trafny.
Urządzenie magicolor 2480 MF jest specjalnie zaprojektowane do uzyskiwania
optymalnej wydajności w środowisku Windows.

Znaki ochronne

Nazwa KONICA MINOLTA i logotyp KONICA MINOLTA są znakami towarowymi lub
zarejestrowanymi znakami ochronnymi spółki KONICA MINOLTA HOLDINGS, INC.

Nazwa magicolor jest znakiem towarowym lub zarejestrowanym znakiem
ochronnym spółki KONICA MINOLTA PRINTING SOLUTIONS U.S.A., INC.

Prawa autorskie

Niniejszy dokument jest chroniony prawami autorskimi © 2005 KONICA
MINOLTA BUSINESS TECHNOLOGIES, INC., Marunouchi Center Building,

Marunouchi, Chiyoda-ku, Tokyo, 100-0005, Japan. Wszelkie prawa

1-6-1
zastrzeżone. Instrukcji nie wolno kopiować w całości lub częściowo, nie wolno
przenosić na inne nośniki lub tłumaczyć na inne języki bez wyraźnej pisemnej
zgody firmy KONICA

MINOLTA BUSINESS TECHNOLOGIES, INC.

Uwaga dotycząca instrukcji

Firma KONICA MINOLTA BUSINESS TECHNOLOGIES, INC. zastrzega sobie
prawo do wprowadzania zmian w instrukcji i opisywanych urządzeniach bez
uprzedniego powiadomienia. Przy opracowaniu podręcznika dołożono wszelkich
starań, aby był bez błędów i aby były w nim podane wszystkie potrzebne
informacje. Pomimo to firma KONICA
INC. nie daje żadnych gwarancji, obejmujących bez ograniczeń jakiekolwiek
gwarancje sprzedajnosci lub zastosowania do określonych celów, które by mogły
wynikać z niniejszej instrukcji. Firma KONICA
TECHNOLOGIES, INC. nie ponosi żadnej odpowiedzialności za błędy zawarte

podręczniku, lub za przypadkowe, specjalne lub następcze szkody i straty,

w
powstałe w wyniku przygotowania lub stosowania informacji zawartych w niniejszym
podręczniku w
obsługiwanego zgodnie z tymi informacjami.

trakcie obsługi urządzenia, lub związane z wydajnością urządzenia

MINOLTA BUSINESS TECHNOLOGIES,

MINOLTA BUSINESS

Umowa licencyjna o używaniu dostarczonego

oprogramowania

Z drukarką są dostarczane następujące materiały od spółki Konica Minolta Business
Technologies, Inc. (KMBT): oprogramowanie dostarczone jako część systemu drukowego,
kodowane cyfrowo, maszynowo odczytywane dane zakodowane w specjalnym formacie
i

postaci zaszyfrowanej (dalej „Czcionki“), oprogramowanie do instalacji do komputera

i

użytkowania w połączeniu z oprogramowaniem do drukowania (dalej „Oprogramowanie
sterujące“) oraz materiały pisemne (dalej „Dokumentacja“). Termin „Oprogramowanie“
w

niniejszej instrukcji dotyczy Oprogramowania do drukowania, Czcionek i Oprogramowania
sterującego oraz obejmuje wszystkie aktualizacje, zmienione wersje, dodatki i kopie
Oprogramowania.
Oprogramowanie możesz użytkować zgodnie z warunkami niniejszej Umowy licencyjnej.
KMBT udziela nie wyłącznego prawa do użytkowania Oprogramowania i Dokumentacji pod
warunkiem wyrażenia zgody na następujące warunki:

1. Oprogramowanie do drukowania oraz dostarczone Czcionki możesz stosować do

wyobrażania na licencjonowanym urządzeniu wyjściowym (lub kilku takich urządzeniach)
wyłącznie na wewnętrzne potrzeby firmy.

2. Oprócz warunków stosowania Czcionek, podanych w podanej powyżej sekcji 1

(Oprogramowanie do drukowania), możesz używać czcionki Roman do reprodukowania
grubości, stylu i wersji liter, cyfr, znaków i symboli („Kroje czcionki“) na ekranie lub
monitorze na potrzeby Twojej firmy.

3. Możesz sporządzić jedną kopię zapasową Oprogramowania sterującego pod warunkiem,

że kopia ta nie zostanie zainstalowana lub wykorzystana w żadnym komputerze. Bez
względu na powyższe ograniczenia Oprogramowanie sterujące możesz zainstalować do
jakiegokolwiek komputera wyłącznie do celu użytkowania z
drukowych korzystających z

4. Prawa podane w niniejszej Umowie licencyjnej możesz przenieść na nabywcę wszystkich

praw właściciela licencji na dane Oprogramowanie i Dokumentację (dalej „Nabywca“) pod
warunkiem, że Nabywcy przekażesz wszystkie kopie danego Oprogramowania
i

Dokumentacji. Nabywca wyraża zgodę na to, że będzie przestrzegać warunków

i

wymagań podanych w niniejszej Umowie licencyjnej.

5. Wyrażasz zgodę na to, że nie będziesz modyfikować, dostosowywać lub tłumaczyć

Oprogramowania i Dokumentacji.

6. Wyrażasz zgodę na to, że nie będziesz próbować zmieniać, dekompletować,

rozszyfrowywać, przerabiać ani tłumaczyć Oprogramowania.

7. Spółka KMBT i jej dostawcy zastrzegają sobie prawa własności na Oprogramowanie

i

Dokumentację oraz wszystkie kopie Oprogramowania i Dokumentacji.

8. Znaki towarowe będą stosowane według ogólnie obowiązujących procedur, łącznie

z

podaniem nazwy lub nazwiska właściciela znaku towarowego. Znaków towarowych
można użyć wyłącznie do identyfikacji wydruku, wytworzonego za pomocą
Oprogramowania. Takie użycie jakiegokolwiek znaku towarowego nie daje żadnych praw
własności na te znaki towarowe.

9. Nie wolno wynajmować, wydzierżawiać, udzielać licencji lub przekazywać wersji lub kopii
Oprogramowania nie używanego przez Posiadacza licencji, ew. Oprogramowania
zawartego na jakimkolwiek nie używanym nośniku, poza przypadkami trwałego
przekazania wszelkiego Oprogramowania i Dokumentacji, jak jest opisane powyżej.

Oprogramowania do drukowania.

jednym lub więcej systemów

10. Spółka KMBT ani jej dostawcy nie będą w żadnym wypadku odpowiadać za następcze,
przypadkowe POŚREDNIE, ZWIĄZANE Z
obejmujące jakąkolwiek stratę zysku lub inwestycji nawet w przypadku, kiedy spółka KMBT
została poinformowana o możliwości zaistnienia takiej szkody, lub za jakiekolwiek
roszczenia stron trzecich. Spółka KMBT i jej dostawcy zrzekają się wszystkich gwarancji
dotyczących Oprogramowania, jawnych i niejawnych, obejmujących bez ograniczeń
wynikające z
prawo
nie

dopuszcza wykluczenia lub ograniczenia odpowiedzialności za szkody następcze,

przypadkowe lub specjalne, dlatego podane ograniczenia nie muszą dotyczyć Ciebie.

11. Uwaga dla czynników rządowych w USA: Oprogramowanie jest „pozycją komercyjną“
według definicji podanej w artykule 48 C.F.R.2.101, złożoną z „komercyjnego
oprogramowania komputerowego“ i „dokumentacji komercyjnego oprogramowania
komputerowego“, według warunków podanych w artykule 48 C.F.R. 12.212. Zgodnie
z

artykułami 48 C.F.R. 12.212 i 48 C.F.R. od 227.7202-1 do 227.7202-4 wszystkie czynniki
rządowe nabywają Oprogramowanie wyłącznie z
licencyjnej.

12. Wyrażasz zgodę na to, że nie będziesz eksportować Oprogramowania w jakiejkolwiek
postaci w sposób, który narusza jakikolwiek przepis prawny lub wytyczne dotyczące
rozporządzeń w zakresie eksportu danego kraju.

nich gwarancje sprzedajności lub przydatności do określonego celu,

własności i naruszenie praw stron trzecich. Prawodawstwo niektórych państw

PRAWEM KARNYM lub specjalne szkody

prawami opisanymi w niniejszej Umowie

Ograniczenia prawne kopiowania

Nektóre typy dokumentów nie mogą być nigdy kopiowane w celu lub z zamiarem
przekazania do obiegu kopii takich dokumentów jako oryginałów.

Poniższa lista nie zawiera pełnego wyszczególnienia, ale może być użyta jako
wskazówka do odpowiedniego kopiowania.

Dokumenty finansowe

! Czeki osobiste
! Czeki podróżne
! Przekazy pieniężne
! Certyfikaty depozytowe
! Obligacje lub inne krótkoterminowe skrypty dłużne
! Certyfikaty akcyjne

Dokumenty prawne

! Talo ny n a żywność
! Znaczki pocztowe (z pieczątką lub bez pieczątki)
! Czeki lub weksle wydane przez organy państwowe
! Znaczki skarbowe (z pieczątką lub bez pieczątki)
! Paszporty
! Dokumenty imigracyjne
! Potwierdzenia o zapłaceniu podatku za pojazd samochodowy i dokumenty

własności pojazdu

! Dokumenty o własności i umowy dotyczące domów i majątku

Ogólne

! Dowody tożsamości, legitymacje i insygnia
! Prace chronione prawem autorskim bez zgody włściciela praw autorskich

Oprócz tego zabrania się w jakichkolwiek oklicznościach kopiować walutę krajową
i zagraniczną lub dzieła sztuki bez zgody właściciela praw autorskich.

W razie wątpliwości o pochodzeniu dokumentu należy zwrócić się do doradcy
prawnego.

"# Aby zapobiec nielegalnemu kopiowaniu niektórych typów

dokumentów, na przykład banknotów, urządzenie to posiada funkcję,
która uniemożliwia podrabianie. Ze względu na tę funkcję kopiowane
obrazy mogą być zdeformowane.

Wyłącznie dla krajów członkowskich UE

Ten symbol oznacza: Nie likwiduj tego produktu

odpadem domowym!

z

Zalecenia dotyczace prawidlowej likwidacji wyrobu
podadzą odpowiednie urzędy lokalne. Jezeli kupujesz
nowy wyrób, stary mozesz oddać naszemu sprzedawcy
do odpowiedniej likwidacji. Recykling tego wyrobu
pomoże w ochronie przyrody i
negatywnemu wplywowi na środowisko lub zdrowie
ludzi, które może spowodować nieprawidłowa
manipulacja z odpadami.

zapobiegnie możliwemu

Spis treści

1 Wstęp ................................................................................................................. 1

Zapoznanie się z urządzeniem 2

Wymagania dotyczące miejsca 2
Zalecenia dotyczące instalacji 2
Nazwy części 3

Widok z przodu 3
Widok z przodu urządzenia i wyposażenia dodatkowego 5
Widok z tyłu urządzenia i wyposażenia dodatkowego 5

CD-ROM Utilities and Documentation
(Programy użytkowe i dokumentacja) 6

Sterowniki drukarki 6
Sterownik skanera 6
Programy użytkowe 7

Wymagania systemowe 7

2 Pulpit sterowniczy i menu konfiguracji ...........................................................9

Opis pulpitu sterowniczego 10

Kontrolki i przyciski na pulpicie sterowniczym 10
Symbole na wyświetlaczu 13

Menu wstępne 13
Menu druku 14
Wyświetlanie stanu tonera 14

Spis treści

i

Kontrola liczby wydrukowanych/skanowanych stron 15

Kontrola liczby wydrukowanych stron 15
Kontrola liczby skanowanych stron 15

Struktura menu konfiguracji 16

Menu konfiguracji 16
Menu NASTAW. MASZYNY 17
Menu ŹRÓDŁO PAPIERU 18
Menu NASTAWIENIE KOPII 19
Menu INICJ.DANYCH UŻ. 20
Menu DRUK BEZP. 21

3 Media ................................................................................................................23

Media do drukowania 24

Specyfikacje 24
Typy 25

Papier biurowy (papier recyklowany) 25
Karton 26
Koperty 27
Etykiety samoprzylepne 28
Papier firmowy 29
Kartki pocztowe 29
Folia przezroczysta 30
Papier gładki 31

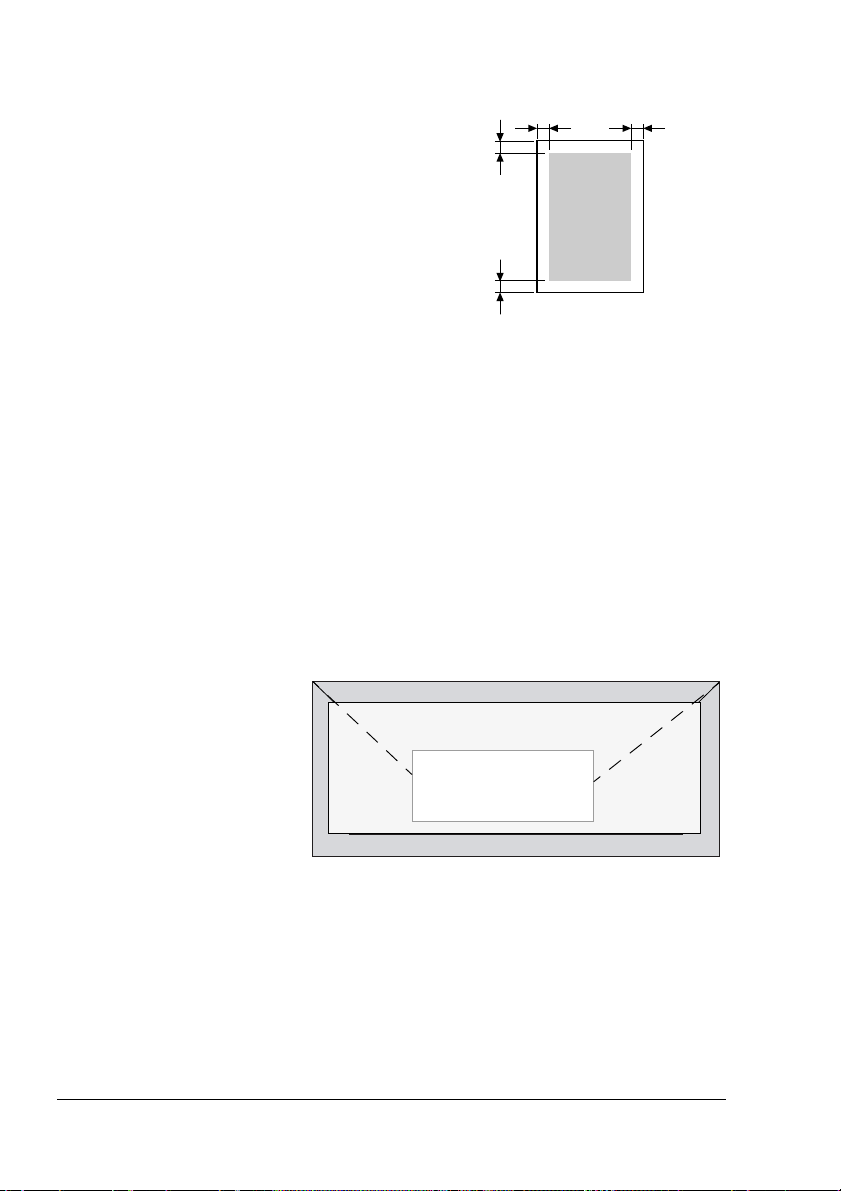

Obszar drukowania 32
Obszar drukowania – koperty 32

Marginesy strony 32
Przechowywanie mediów do drukowania 33
Zasobnik wyjściowy 33

Ładowanie mediów 35

Podajnik 1 (podajnik uniwersalny) 35

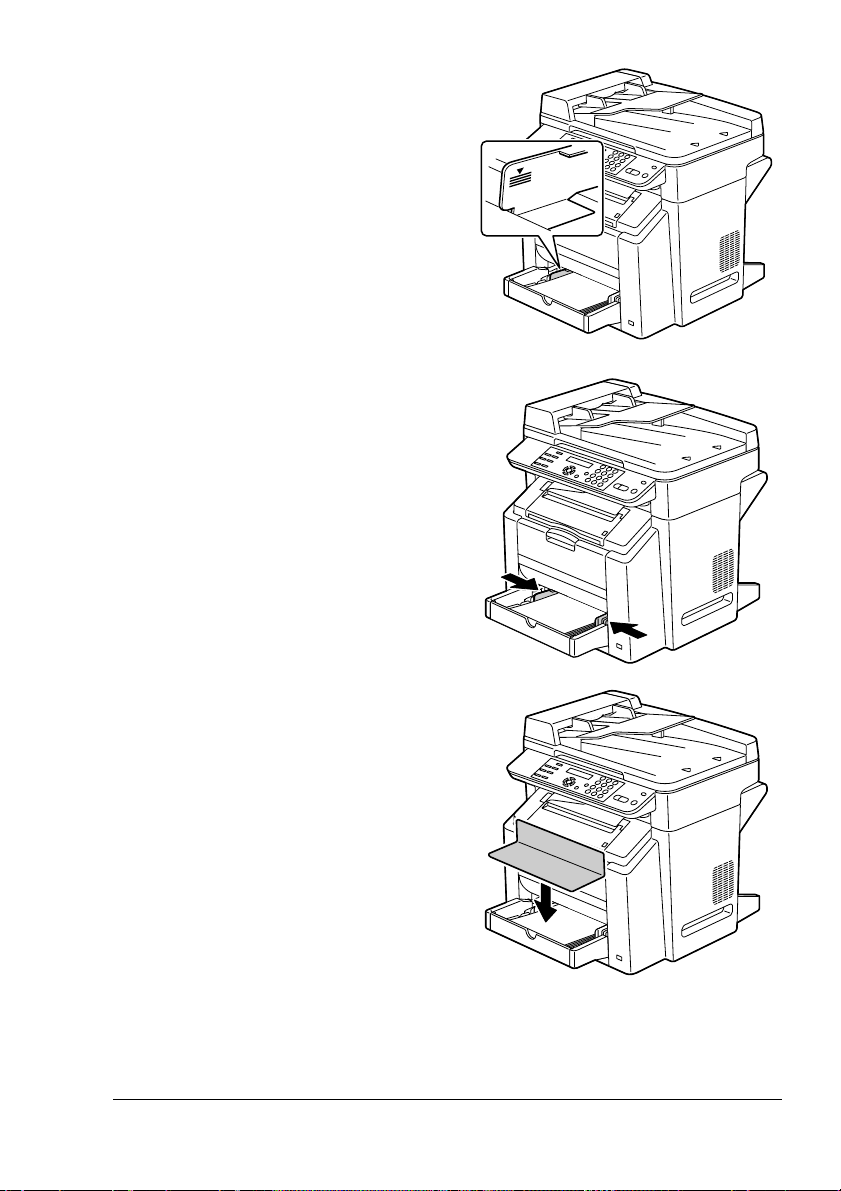

Ładowanie papieru biurowego 35

Inne media 38

Wkładanie kopert 38

Wkładanie arkuszy z etykietami/kart pocztowych/kartonu/folii

przezroczystych/papieru gładkiego 44
Podajnik 2 46

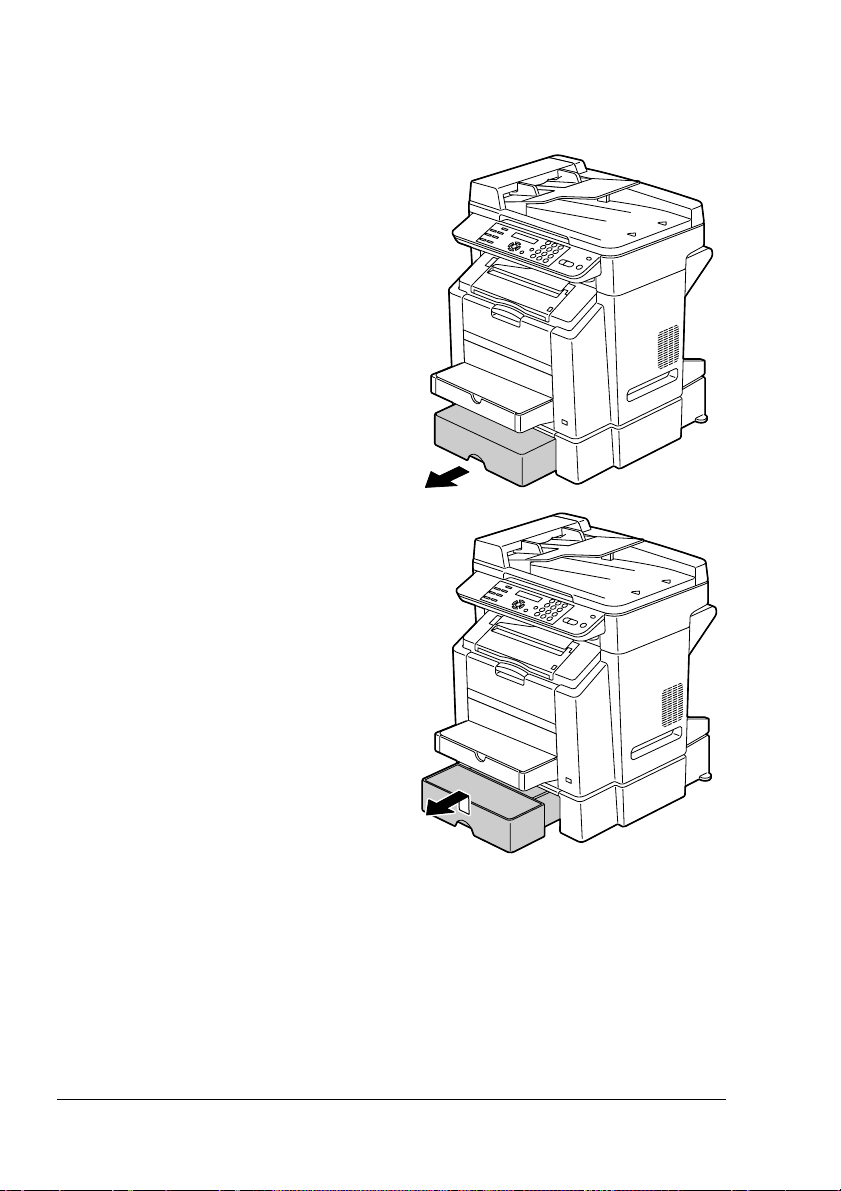

Wkładanie papieru biurowego 46

Media oryginału 49

Specyfikacja 49

Dokumenty, które można umieścić na szybie oświetleniowej 49

Dokumenty, które można włożyć do automatycznego podajnika

dokumentów 49

Włożenie dokumentu do kopiowania 51

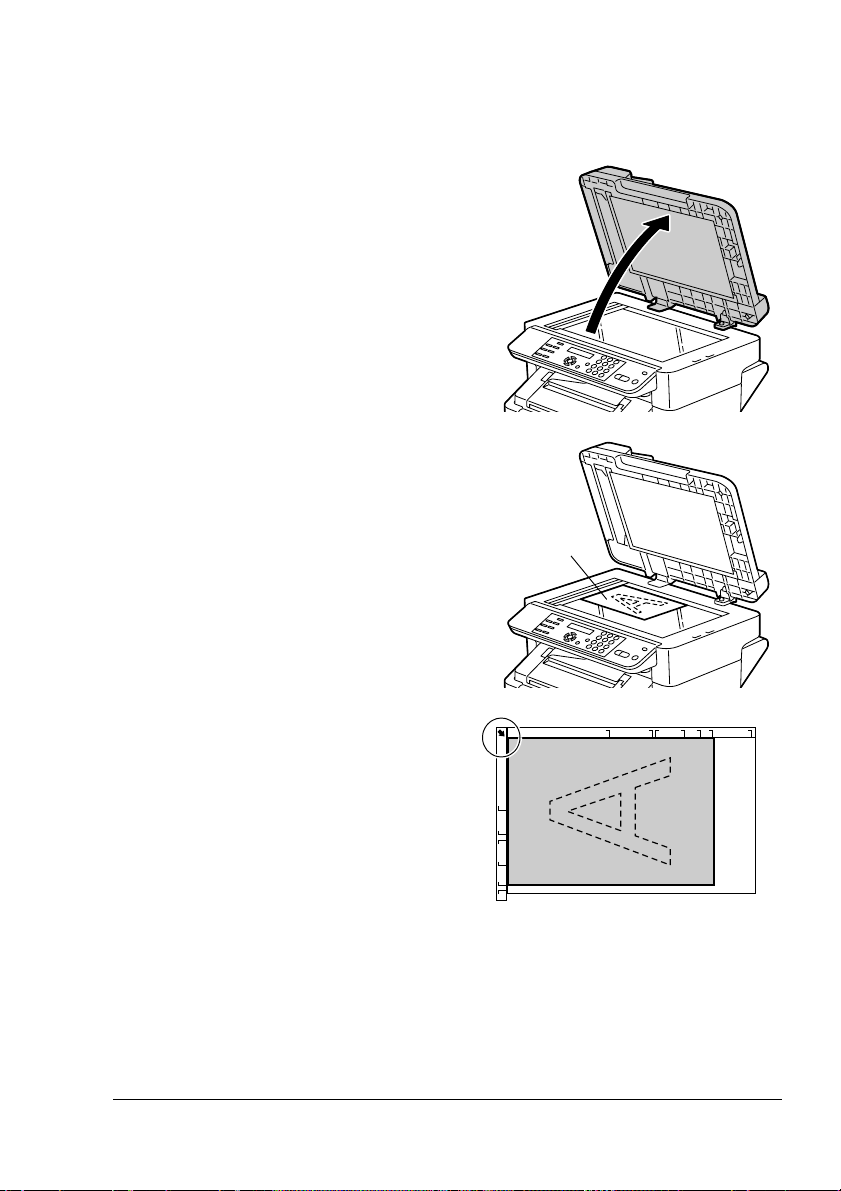

Umieszczenie dokumentu na szybie oświetleniowej 51
Włożenie dokumentu do automatycznego podajnika dokumentów 52

Spis treściii

4 Sterownik drukarki ..........................................................................................53

Wybór opcij/nastawień podstawowych sterownika 54
Odinstalowanie sterownika drukarki 55
Otwarcie sterownika drukarki 55

Windows XP 55
Windows 2000/Me/98SE 55

Korzystanie ze sterownika drukarki 56

Wspólne przyciski 56

OK 56
Anuluj 56
Zastosuj 56
Pomoc 56
Szybkie nastawienie 56
Rozkład strony 56
Obrazek urządzenia 56

Karta Nastawienie 57

Druk obustronny 57
Karta Papier 58
Karta Jakość 59
Karta Nastawienie urządzeń dodatkowych 59

5 Druk bezpośredni ............................................................................................61

Druk bezpośredni 62

Druk bezpośredni z cyfrowego aparatu fotograficznego 62

6 Kopiowanie ...................................................................................................... 65

Podstawowe kopiowanie 66

Podstawowe procedury podczas kopiowania 66
Zadanie skali 67

Wybór standardowej skali 67

Zadanie własnej skali 67
Wybór nasycenia kopii 68
Wybór podajnika mediów 68

Zaawansowane kopiowanie 69

Nastawienie kopiowania 2 na 1 69
Nastawienie kopiowania obustronnego 69

Kopiowanie obustronne z szyby oświetleniowej 70
Nastawienie kopiowania z sortowaniem 71

Spis treści

iii

7 Skanowanie ......................................................................................................73

Skanowanie podstawowe 74

Skanowanie do PC 74
Nastawienie sterownika TWAIN 75

Okno podglądu 75
Szerokość/Wysokość/Wielkość obrazu 75
Użyj automatycznego podajnika dokumentów 75
Format papieru 75
Nastawienie standardowe 75
Nastawienie zaawansowane 75
Podgląd 75
Skanuj 75
Koniec 75

Nastawienie sterownika WIA 76

Color Picture (Obraz kolorowy) 76
Grayscale Picture (Obraz w odcieniach szarości) 76
Black and White Picture or Text (Czarno-biały obraz lub Tekst) 76
Custom Setting (Nastawienie własne) 76
Adjust the Quality of the Scanned Picture
(Dostosuj jakość skanowanego obrazu) 76
Okno podglądu 76
Preview (Podgląd) 76
Scan (Skanuj) 76
Cancel (Anuluj) 77

8 Wymiana materiałów eksploatacyjnych ........................................................79

Wymiana kasety z tonerem 80

Wymiana kasety z tonerem 83

Wymiana kasety z bębnem 90

9 Utrzymanie .......................................................................................................95

Utrzymanie urządzenia 96
Czyszczenie urządzenia 98

Części zewnętrzne 98
Części wewnętrzne 99

Czyszczenie wałka posuwu mediów i soczewki lasera 99
Czyszczenie wałków posuwu jednostki druku obustronnego 105
Czyszczenie wałków posuwu Podajnika 2 106
Czyszczenie wałków posuwu ADF 108

Przechowywanie urządzenia 109

Spis treściiv

10 Usuwanie problemów ...................................................................................111

Wstęp 112
Drukowanie wypisu nastawień urządzenia 112
Zapobieganie zablokowaniu mediów do drukowania 113
Trasa przejścia mediów do drukowania przez urządzenie 114
Wyjmowanie zablokowanych mediów 115

Komunikaty o zablokowaniu mediów i ich usuwaniu 116

Usuwanie mediów zablokowanych w urządzeniu 117

Usuwanie mediów zablokowanych z jednostki druku obustronnego 126

Usuwanie mediów zablokowanych w ADF 127

Rozwiązywanie problemów z zablokowaniem mediów 129
Usuwanie innych problemów 132
Rozwiązywanie problemów z jakością druku 136
Komunikaty stanu, błędu i serwisowe 143

Standardowe komunikaty stanu 143
Komunikaty błędów (Ostrzeżenia: główny ekran wyświetlacza) 144
Komunikaty błędów (Ostrzeżenia) 145
Komunikaty błędów (Ostrzeżenie dla obsługi) 146
Komunikaty serwisowe 149

11 Instalacja urządzeń dodatkowych ...............................................................151

Wstęp 152
Jednostka druku obustronnego 153

Instalacja jednostki druku obustronnego 153

Podajnik 2 157

Instalacja Podajnika 2 157

A Dodatek .......................................................................................................... 159

Dane dotyczące bezpieczeństwa 160
Dane techniczne 161

Zakładana żywotność materiałów eksploatacyjnych 164

Materiał wymieniany przez użytkownika 164

Materiał wymieniany przez technika serwisowego 164

Nasze zainteresowanie ochroną środowiska 165

Co znaczy, że wyrób spełnia wymagania programu

ENERGY STAR? 165

Indeks 167

Spis treści

v

1 Wstęp

Zapoznanie się z urządzeniem

Wymagania dotyczące miejsca

Zalecamy dotrzymanie wymagań dotyczących miejsca podanych na
ilustracjach, ponieważ zapewniają łatwą obsługę urządzenia, wymianę
materiałów eksploatacyjnych i utrzymanie.

528 mm (20,8 ")

100 mm
(3,9 ")

Widok z przodu Widok z boku

100 mm (3,9 ")

233 mm

(9,2 ")

531 mm (20,9 ")

138

mm

(5,4 ")

902 mm (35,5 ")

581 mm (22,9 ")

768 mm (30,2 ")

"# Wyposażenie dodatkowe urządzenia jest na ilustracji zaznaczone

szarym kolorem.

187 mm
(7,4 ")

100 mm
(3,9 ")

Zalecenia dotyczące instalacji

Jeżeli instalujesz urządzenie na stole, dbaj o to, aby podstawa urządzenia
nie wystawała poza blat stołu.

Zapoznanie się z urządzeniem2

Nazwy części

8

0

1

7

2

-d

Na ilustracjach są wyobrażone poszczególne części urządzenia, których
nazwy są używane w całym podręczniku, dlatego zalecamy dokładne
zapoznanie się z nimi.

Widok z przodu

1. Podajnik

2. Pulpit sterowniczy

3. Automatyczny podajnik

dokumentów (ADF)
3-a: Pokrywa podajnika ADF
3-b: Prowadnice dokumentów
3-c: Podajnik dokumentów
3-d: Zasobnik wyjściowy

dokumentów

3-a 3-b 3-c

3

3

4

"# W niektórych

komunikatach, na
przykład błędów, może
być ADF podawany jako
„pokrywa dokumentów“.

4. Pokrywa mechanizmu

drukowego

5. Port Digital Camera Direct Print

6. Podajnik 1

(podajnik uniwersalny)

7. Pokrywa przednia

8. Szyba oświetleniowa

9. Płyta dociskająca dokumenty

10. Skaner

11. Dźwigienka zwalniająca skanera

6

5

9

1

11

Zapoznanie się z urządzeniem

3

12. Wyłącznik

13. Interfejs USB

14. Urządzenie utrwalające

15. Dźwigienki oddzielacza
urządzenia utrwalającego

16. Jednostka taśmy przenoszenia
obrazu

17. Kaseta z bębnem

18. Zmieniacz kaset z tonerem
(zawiera 4 kasety z tonerem:
C, M, Y a K)

19. Aretacja skanera

12

13

(Widok z tyłu)

1515

16

14

17

18

19

Zapoznanie się z urządzeniem4

20. kaseta z tonerem

1

17

20

Widok z przodu urządzenia i wyposażenia dodatkowego

1. Podajnik 2

1

Widok z tyłu urządzenia i wyposażenia dodatkowego

1. Dodatkowa jednostka druku
obustronnego

Zapoznanie się z urządzeniem

5

CD-ROM Utilities and Documentation (Programy użytkowe i dokumentacja)

Sterowniki drukarki

Sterowniki Korzystanie

Sterownik drukarki dla Windows
XP/2000

Sterownik drukarki dla Windows
Me/98SE

Sterownik skanera

Sterowniki Korzystanie

Sterownik TWAIN dla Windows
XP/2000/Me/98 SE

Sterownik WIA dla Windows XP Sterownik umożliwia nastawianie funkcji

Sterowniki udostępniają wszystkie
funkcje drukarki, łącznie z dokańczaniem
i rozszerzonymi możliwościami układu
strony. Patrz też część
sterownika drukarki“ na stronie 55.

Sterownik umożliwia nastawianie funkcji
skanowania, np. podanie kolorów lub
wielkość obrazu.

Szczegóły znajdziesz w części
„Nastawienie sterownika TWAIN“ na
stronie 75.

skanowania, np. podanie kolorów lub
wielkość obrazu.

Szczegóły znajdziesz w części
„Nastawienie sterownika WIA“ na
stronie 76.

„Otwarcie

"# Szczegółowe zalecenia dotyczące instalacji sterowników znajdziesz

w Podręczniku instalacji magicolor 2480 MF, który jest zapisany na
płycie CD-ROM Utilities and Documentation.

Zapoznanie się z urządzeniem6

Programy użytkowe

Programy użytkowe Korzystanie

FaxTalk Communicator Oprogramowanie umożliwia korzystanie

funkcji faxu komputera do wysyłania

z
danych obrazowych uzyskanych za
pomocą funkcji Skanowanie do PC.

Bliższe informacje znajdziesz
w podręczniku FaxTalk Communicator
User’s Guide, który jest zapisany na
płycie CD-ROM Utilities and
Documentation.

Wymagania systemowe

$ Komputer osobisty

Pentium 2: 400 MHz lub lepszy

$ System operacyjny

– Microsoft Windows XP Home Edition/Professional, Windows 2000,

Windows Me, Windows 98SE

$ Wolne miejsce na dysku

256 MB lub więcej

$ RAM

128 MB lub więcej

$ Stacja dysków CD-ROM/DVD
$ Interfejs W/W

Interfejs USB odpowiadający Revision 2.0 lub Revision 1.1

Zapoznanie się z urządzeniem

7

2 Pulpit

sterowniczy
i menu
konfiguracji

Opis pulpitu sterowniczego

12 3 4 5

678 11 1214121315 16 17

109

18 19 20

Kontrolki i przyciski na pulpicie sterowniczym

Nr Nazwa Funkcja

1 Kontrolka Błąd Świeci, jeżeli wystąpił jakiś błąd.
2 Przycisk Wyświetl $ Po naciśnięciu przycisku pojawi się ilość

tonera pozostała w kasecie. Szczegóły
znajdziesz w części „Symbole na wyświetlaczu“
na stronie 13.

$ Po naciśnięciu przycisku pojawi się liczba

wydrukowanych lub naskanowanych stron.
Szczegóły znajdziesz w części
wydrukowanych/skanowanych stron“ na
stronie 15.

$ Po naciśnięciu przycisku wydrukuje się Wypis

nastawień urządzenia. Szczegóły znajdziesz
w części „Drukowanie wypisu nastawień
urządzenia“ na stronie 112.

3 Wyświetlacz $ Na wyświetlaczu są wyświetlane informacje, np.

o typie medium, nasyceniu kopii i skali. Szczegóły
znajdziesz w części „Symbole na wyświetlaczu“
na stronie 13.

$ Na wyświetlaczu po wystąpieniu błędu są

wyświetlane komunikaty błędu. Szczegóły
znajdziesz w części
błędu i serwisowe“ na stronie 143.

„Komunikaty stanu,

„Kontrola liczby

Opis pulpitu sterowniczego10

Nr Nazwa Funkcja

4 Klawiatura Służy do zadawania wartości, np. żądanej liczby

kopii.

5 Przycisk Kopiuj Po naciśnięciu przycisku przejdziesz do trybu

kopiowania. Jeżeli urządzenie jest nastawione na
tryb Kopiowanie, przycisk ten świeci zielono. Więcej
informacji o kopiowaniu znajdziesz w rozdziale 6
„Kopiowanie“.

6 Przycisk Funkcja Po naciśnięciu przycisku można zadać nastawienie

podajnika i nastawienie kopiowania obustronnego.

"# Nastawienie można zadać po zainstalowaniu

dodatkowego dolnego podajnika i jednostki
druku obustronnego.

7 Przycisk 2 w 1 Przyciskiem zadaje się kopiowanie 2 na 1.
8 Przycisk Sortuj Przyciskiem zadaje się kopiowanie z sortowaniem.
9 Przycisk Jakość Po naciśnięciu przycisku zadaje się typ dokumentu,

który będziesz kopiować i rozdzielczość.

10 Przycisk

Zwiększ/Zmniejsz

11 Przycisk

Jasny/Ciemny

12

Przyciski /

13 Przyciski +/– $ Naciskając odpowiedni przycisk przemieszczasz

14 Przycisk

Menu Select
(Menu/Wybierz)

Po naciśnięciu przycisku wybiera się standardowe
skale zwiększenia lub zmniejszenia podczas
kopiowania.

Przyciskiem wybiera się nasycenie kopii.

$ Naciskając odpowiedni przycisk przemieszczasz

się w menu (np. w menu konfiguracji) w lewo lub
w prawo.

$ naciskając odpowiedni przycisk wybiera się

nasycenie kopii.

się w menu (np. w menu konfiguracji) w górę lub
w dół.

$ Naciskając odpowiedni przycisk wybiera się skalę

w krokach 0,01 (zakres nastawienia: od 0,50
do 2,00).

$ Po naciśnięciu przycisku pojawi się menu

konfiguracji.

$ Po naciśnięciu przycisku wybiera się wyświetlone

nastawienie.

Opis pulpitu sterowniczego

11

Nr Nazwa Funkcja

15 Przycisk Anuluj/C $ Po naciśnięciu przycisku anuluje się wyświetlone

nastawienie.

$ Po naciśnięciu przycisku zostanie usunięta

zadana liczba kopii.

$ Po naciśnięciu przycisku ponownie pojawi się

menu wstępne nastawiania.

16 Przycisk

Wymień KT

17 Przycisk

Start – Kolorowo

18 Kontrolka Start Kontrolka świeci zielono, jeżeli można kopiować.

19 Przycisk

Start – Cz/B

20 Przycisk

Stop/Reset

Po naciśnięciu przycisku pojawi się komunikat
o wymianie kasety z tonerem. Bliższe informacje
o wymianie kasety z tonerem znajdziesz w części
„Wymiana kasety z tonerem“ na stronie 80.

Po naciśnięciu przycisku rozpocznie się w pełni
kolorowe kopiowanie.

Jeżeli kontrolka świeci pomarańczowo, nie można
kopiować, np. podczas nagrzewania lub po
wystąpieniu błędu.

Po naciśnięciu przycisku rozpocznie się czarno-białe
kopiowanie.

$ Po naciśnięciu przycisku ukończy się kopiowanie.
$ Po naciśnięciu przycisku zostanie przywrócone

domyślne nastawienie nasycenia kopii, skali

liczby kopii.

i

Opis pulpitu sterowniczego12

Symbole na wyświetlaczu

Menu wstępne

321

4 5 6

Nr Symbol Opis

1 Typ dokumentu Sygnalizuje typ dokumentu, który będziesz

kopiować i który był zadany przyciskiem Jakość lub
z menu konfiguracji.

2 Skala Wyświetla skalę. Jeżeli nastawisz kopiowanie

na 1, na prawo od skali pojawi się symbol .

2

3 Liczba kopii Wyświetla liczbę kopii. Jeżeli nastawisz

kopiowanie z sortowaniem, po lewej stronie liczby

kopii pojawi się symbol
4 Nasycenie kopii Podaje nasycenie kopii.
5 Podajnik mediów/

format mediów

6 Stan Podaje komunikat, np. o wyczerpaniu mediów

Podaje wybrany podajnik i format mediów.

w podajniku.

.

Opis pulpitu sterowniczego

13

Menu druku

Po odebraniu zadania drukowania w sekcji stanu wyświetlacza pojawi się
komunikat
menu druku wyświetlicz tak, że naciśniesz przycisk Wyświetl i przycisk ze

strzałką w prawo.

Nr Symbol Opis

1 Stan Wyświetla komunikat o przebiegającej czynności,

2 Podajnik mediów/

DRUK Z PC. Jeżeli jest wyświetlony komunikat DRUK Z PC,

1 2

np. o drukowaniu.
Wyświetla wybrany podajnik i format mediów.

format mediów

Wyświetlanie stanu tonera

RENOTIAMERGNIN

Wskaźniki stanu tonera na ilustracji powyżej wyświetlisz tak, że w menu
wstępnym naciśniesz przycisk Wyświetl. Wskaźniki w przybliżeniu wskazują
pozostałą ilość poszczególnych tonerów.

Wyświetlanie stanu tonera anulujesz i do menu głównego powrócisz
naciskając przycisk Anuluj/C.

Opis pulpitu sterowniczego14

Kontrola liczby wydrukowanych/skanowanych stron

Na wyświetlaczu na pulpicie sterowniczym możesz wyświetlić liczbę
wydrukowanych lub naskanowanych stron.

Kontrola liczby wydrukowanych stron

naciśnij przycisk Wyświetlacz
Wyświetl Wyświetlanie stanu tonera
Strzałka w prawo

Menu/Wybierz
Menu/Wybierz

Kontrola liczby skanowanych stron

LICZNIK OGÓLNY

LICZBA CAŁK.WYDR.
LICZBA CAŁK.WYDRUKÓW

KOPIE KOLOROWE X

(X podaje liczbę stron)

Po naciśnięciu przycisku + lub – wyświetlisz
liczbę stron dla

WYDRUKI KOLOROWE,

KOPIE CZ-B lub WYDRUKI CZ-B.

Wyświetlanie liczby wydrukowanych stron
anulujesz i powrócisz do menu głównego
naciskając przycisk Anuluj/C.

Naciśnij przycisk Wyświetlacz
Wyświetl Wyświetlanie stanu tonera
Strzałka w prawo
Menu/Wybierz

Strzałka w prawo
Menu/Wybierz

Opis pulpitu sterowniczego

LICZNIK OGÓLNY
LICZBA CAŁK.WYDR.

LICZNIK CAŁK SKANOW.
LICZBA CAŁK. SKANOW.

LICZBA SKANOW. X

(X podaje liczbę stron)

Wyświetlanie liczby skanowanych stron
anulujesz i powrócisz do menu głównego
naciskając przycisk Anuluj/C.

15

Struktura menu konfiguracji

Na ilustracji jest podana struktura menu konfiguracji 2480 MF, które jest
dostępne z pulpitu sterowniczego.

Menu konfiguracji

"# Menu konfiguracji wyświetlisz naciskając przycisk Menu/Wybierz.

Menu
główne

NASTAW. MASZYNY

ŹRÓDŁO PAPIERU

NASTAWIENIE
KOPII

INICJ.DANYCH
UŻ.

1 AUT.RESET
PANELU

2 TRYB
OSZCZĘDNY

3 KONTRAST
WYŚW.

4 JĘZYK

5 CZAS WYŁ.
LAMPY

1 PAPIER
W POD. 1

2 PAPIER
W POD. 2 *

1 PRIORYTET
PAPIERU

2 POZIOM NASYC.

3 PRIORYTET
WYJŚCIA

4 TRYB

5 JAKOŚĆ

1 DATA I CZAS

2 FORMAT DATY

* Pojawi się tylko wtedy,

kiedy jest zainstalowany
Podajnik 2.

3 NAST. ZOOM

DRUK BEZP. 1 JAKOŚĆ DRUKU

2 FORMAT
PAPIERU

3 N NA ARKUSZ

Struktura menu konfiguracji16

Menu NASTAW. MASZYNY

"# Nastawienie fabryczne jest pogrubione.

1 AUT.RESET
PANELU

2 TRYB
OSZCZĘDNY

3 KONTRAST
WYŚW.

4 JĘZYK

5 CZAS WYŁ.
LAMPY

Nastawienie
Umożliwia wybranie, czy wszystkie nastawienia

pulpitu sterowniczego powrócą do wartości
domyślnych, jeżeli w zadanym czasie nie nastąpi
żadna operacja.

Jeżeli jest zadane WŁ., możesz przez czas trwania
interwału bezczynności, po upływie którego nastąpi
automatyczny reset pulpitu, wybrać wartości

WŁ. / WYŁ.

0.5, 1,

2, 3, 4 lub 5 (jednostki: minuty; wartość domyślna: 1).

Jeżeli wybierzesz WYŁ., automatyczny reset nie
nastąpi.

Nastawienie
Umożliwia nastawienie przejścia do trybu

oszczędzania energii, w którym w czasie
bezczynności urządzenia jest oszczędzana energia
elektryczna. Zadaj czas trwania interwału
bezczynności, po upływie którego urządzenie
przełączy się do trybu oszczędzania energii.

Nastawienie

Służy do nastawienia jaskrawości wyświetlacza.
Nastawienie

1–15–50

JASKR CIEMN

ANG. / JAP. / FRANC. / NIEM. /
HISZP. / PORTUG. / WŁOSKI / CZ

Służy do wyboru języka wyświetlania menu

komunikatów na wyświetlaczu.

i
Nastawienie
Służy do wyboru czasu trwania interwału

bezczynności, po upływie którego wyłączy się lampa
skanera.

Jeżeli wybierzesz TRYB 1, lampa wyłączy się po
przejściu do trybu oszczędzania energii.

Jeżeli wybierzesz TRYB 2, lampa wyłączy się
10 minut po przejściu urządzenia do trybu
oszczędnego.

TRYB 1 / TRYB 2

Struktura menu konfiguracji

17

Menu ŹRÓDŁO PAPIERU

"# Nastawienie fabryczne jest pogrubione.

1 PAPIER
W

POD. 1

2 PAPIER
W

POD. 2

Typ medium

PAPIER BIUR / KARTON / FOLIE
PRZEZR

/ FIRMOWY / ETYK. /

PAPIER KRED. / KOPERTY /
KARTY P.

Format
mediów

Jeżeli wybierzesz inne nastawienie, niż

KOPERTY lub KARTY P.: LETTER /
EXECUTIVE / STATEMENT / A4 / B5 /
A5 / F4 / LEGAL

Jeżeli wybierzesz KOPERTY:

YOKEI-0 / YOKEI-4 / YOKEI-6 /
COM10 / C5 / DL / MONARCH / C6

Po wybraniu KARTY P.:

J-POSTCARD / DOUBLE POSTCARD

Umożliwia wybranie typu i formatu mediów, które są
włożone do Podajnika 1.

Po wybraniu typu medium pojawi się menu, w którym
są podane dostępne formaty mediów. Dostępne
formaty mediów są różne w zależności od wybranego
typu medium.

Format standardowy mediów dla nastawienia innego,
niż

KOPERTY lub KARTY P. jest LETTER dla

modeli z napięciem zasilania 110 V lub
z napięciem zasilania 220 V.

Typ medium
Format

mediów
Umożliwia wybranie typu i formatu mediów, które są

włożone do Podajnika 2.
Do Podajnika 2 można włożyć tylko papier biurowy.

Format domyślny mediów jest LETTER dla modeli
z

napięciem zasilania 110 V lub A4 dla modeli

z napięciem zasilania 220 V.

PAPIER BIUR
LETTER / A4

A4 dla modeli

Struktura menu konfiguracji18
