KXA400.1 | KXA800.1 KXA1200.1 | KXA1600.1 KXA2400.1

AMPLIFIERS

Owner’s Manual

Manual del Propietario | Español AMPLIFICADOR DEL LA SERIE KX.1

Benutzerhandbuch | Deutsch MONOVERSTÄRKER DER KX.1-SERIE

Manuel d’utilisation | Française AMPLIFICATEUR DE SÉRIE KX.1

2017 KXA Mono Amps Rev H.indd 12017 KXA Mono Amps Rev H.indd 1 1/16/2017 3:26:54 PM1/16/2017 3:26:54 PM

KX.1-SERIES AMPLIFIERS OWNER’S MANUAL

MODEL: KXA400.1 | KXA800.1 | KXA1200.1 KXA1600.1 | KXA2400.1

IMPORTANT SAFETY WARNING

PROLONGED CONTINUOUS OPERATION OF AN AMPLIFIER, SPEAKER, OR SUBWOOFER IN A DISTORTED, CLIPPED OR OVER-POWERED MANNER CAN CAUSE YOUR AUDIO SYSTEM TO OVERHEAT, POSSIBLY CATCHING FIRE AND RESULTING IN SERIOUS DAMAGE TO YOUR COMPONENTS AND/OR VEHICLE. AMPLIFIERS REQUIRE UP TO 4 INCHES (10CM) OPEN VENTILATION. SUBWOOFERS SHOULD BE MOUNTED WITH AT LEAST 1 INCH (2.5CM) CLEARANCE BETWEEN THE FRONT OF THE SPEAKER AND ANY SURFACE.

PERFORMANCE

Model:

RMS Power @ 14.4V, 4Ω mono, ≤ 1% THD+N @ 14.4V, 2Ω mono, ≤ 1% THD+N

Length [in cm] 8 [20.4] 9-9/16 [24.4] 9-9/16 [24.4] 11-3/16 [28.4] 15-1/2 [39.4]

Speciﬁ cations common to all models:

Height [in cm] 2 1/8 [5.5]

Width [in cm] 8 5/16 [21]

Frequency Response ± 1dB 10Hz–160Hz

Signal-to-noise Ratio >95dB, A-weighted, re: rated power

Input Sensitivity 250mV–10V

Selectable Electronic Crossover Variable Lo-pass 40Hz–160Hz, 24dB/octave

KickEQ+™ Parametric Bass Boost Boost - Variable 0–18db; Center Frequency - 20Hz–80Hz; Bandwidth 1–5

Subsonic Filter Variable 10–80Hz, 24dB/octave

KXA400.1 KXA800.1 KXA1200.1 KXA1600.1 KXA2400.1

200W x 1 400W x 1

400W x 1 800W x 1

600W x 1 1200W x 1

800W x 1 1600W x 1

1200W x 1 2400W x 1

NOTE: 2017 KX ampliﬁ er subwoofer channels are 1Ω stable - power rating equivalent to 2Ω operation, +/- 10%

INSTALLATION

Mounting: Choose a structurally sound location to mount your KICKER ampliﬁ er. Make sure there are no items behind the area where the screws will be driven. Choose a location that allows at least 4” (10cm) of open ventilation for the ampliﬁ er. If possible, mount the ampliﬁ er in the climate-controlled passenger compartment. Drill four holes using a 7/64” (3mm) bit and use the supplied #8 screws to mount the ampliﬁ er.

Wiring: Disconnect the vehicle’s battery to avoid an electrical short. Then, connect the ground wire to the ampliﬁ er. Make the ground wire short, 24” (60cm) or less, and connect it to a paint-and-corrosion-free, solid, metal area of the vehicle’s chassis. Adding an additional ground wire of this same gauge (or larger) between the battery’s negative post and the vehicle chassis is recommended.

The KX ampliﬁ er’s RCA inputs will receive either high or low level signals from your car stereo’s source unit. A high-level signal can be run from the source unit’s speaker outputs to the stereo RCA input on the end panel of the ampliﬁ er using the KICKER KISL as shown. Alternatively, the signal can be delivered to the ampliﬁ er using the low-level RCA outputs on the source unit. Keep the audio signal cable away from factory wiring harnesses and other power wiring. If you need to cross this wiring, cross it at a 90 degree angle.

2017 KXA Mono Amps Rev H.indd 22017 KXA Mono Amps Rev H.indd 2 1/16/2017 3:27:39 PM1/16/2017 3:27:39 PM

source unit high-level speaker outputs

core conductor

to ampliﬁ er

KICKER KISL (optional)

–

shield

to ampliﬁ er

from source unit highlevel speaker outputs

Install a fuse within 18” (45cm) of the battery and in-line with the power cable connected to your ampliﬁ er. If you ever need to remove the ampliﬁ er from the vehicle after it has been installed, the ground wire should be the last wire disconnected from the ampliﬁ er--just the opposite as when you installed it.

Model External Fuse

Power/Ground Wire KICKER Wiring Kit

(sold separately)

KXA400.1 1 x 60 Ampere 8 Gauge PK8, CK8

KXA800.1 1 x 100 Ampere 4 Gauge PK4, CK4

KXA1200.1 1 x 150 Ampere 4 Gauge PK4, CK4

KXA1600.1 1 x 150 Ampere 1/0 Gauge PKD1

KXA2400.1 1 x 200 Ampere 1/0 Gauge PKD1

MONO OPERATION

minimum impedance of 1 ohms

woofer

RADIO

DETECT

OFF/ON

≤18”

(45cm)

≤24”

external fuse

12V

(60cm)

battery

remote turn-on (see page 5)

bare-metal chassis ground

2017 KXA Mono Amps Rev H.indd 32017 KXA Mono Amps Rev H.indd 3 1/16/2017 3:27:39 PM1/16/2017 3:27:39 PM

For multiple ampliﬁ er installations where distribution blocks are used, each ampliﬁ er should have its proper-rated fuse, or breaker, installed between the ampliﬁ er and the distribution block within eighteen inches of the block, or on the distribution block if it provides for fusing. The primary power wire should also be fused between the battery and distribution block, within eighteen inches of the battery’s positive terminal, with a fuse or breaker rated at least to the sum of the individual ampliﬁ er’s fuse values, but doesn’t exceed the capacity of your wiring.

≤18”

(45cm)

≤18”

(45cm)

external fuse

to ampliﬁ er to ampliﬁ er

external fuse

power distribution block

≤18”

(45cm)

external fuse

12V

battery

KICKER will now provide a three-year warranty with all KXA-Series Ampliﬁ er purchases paired with a qualifying KICKER Installation Kit* .

This extends the standard warranty by an additional year. Ampliﬁ er and Kit must be purchased from an Authorized KICKER Dealer.

KICKER KX ampliﬁ er success is currently at an unheard-of rate, making the extended warranty program even more beneﬁ cial to you.

Using poor-quality, under-spec wiring kits will impede KX ampliﬁ er performance.

A superior-quality KICKER installation Kit is guaranteed to extend the life of KX ampliﬁ ers.

The new extended warranty applies only to KICKER ampliﬁ ers and accessories sold to consumers by Authorized KICKER Dealers in the United States of America or its possessions. It also only applies to the original purchaser of KICKER ampliﬁ ers and accessories. One warranty extension per ampliﬁ er is allowed regardless of the number of ampliﬁ er installation kits purchased. This program does not apply to “B”-stock product or factory-refurbished product.

This offer is for a limited time, so see your local Authorized KICKER Dealer soon for details.

*U.S.A. Only | EE.UU. solamente | Nur USA | Les USA Seulement

2017 KXA Mono Amps Rev H.indd 42017 KXA Mono Amps Rev H.indd 4 1/16/2017 3:27:39 PM1/16/2017 3:27:39 PM

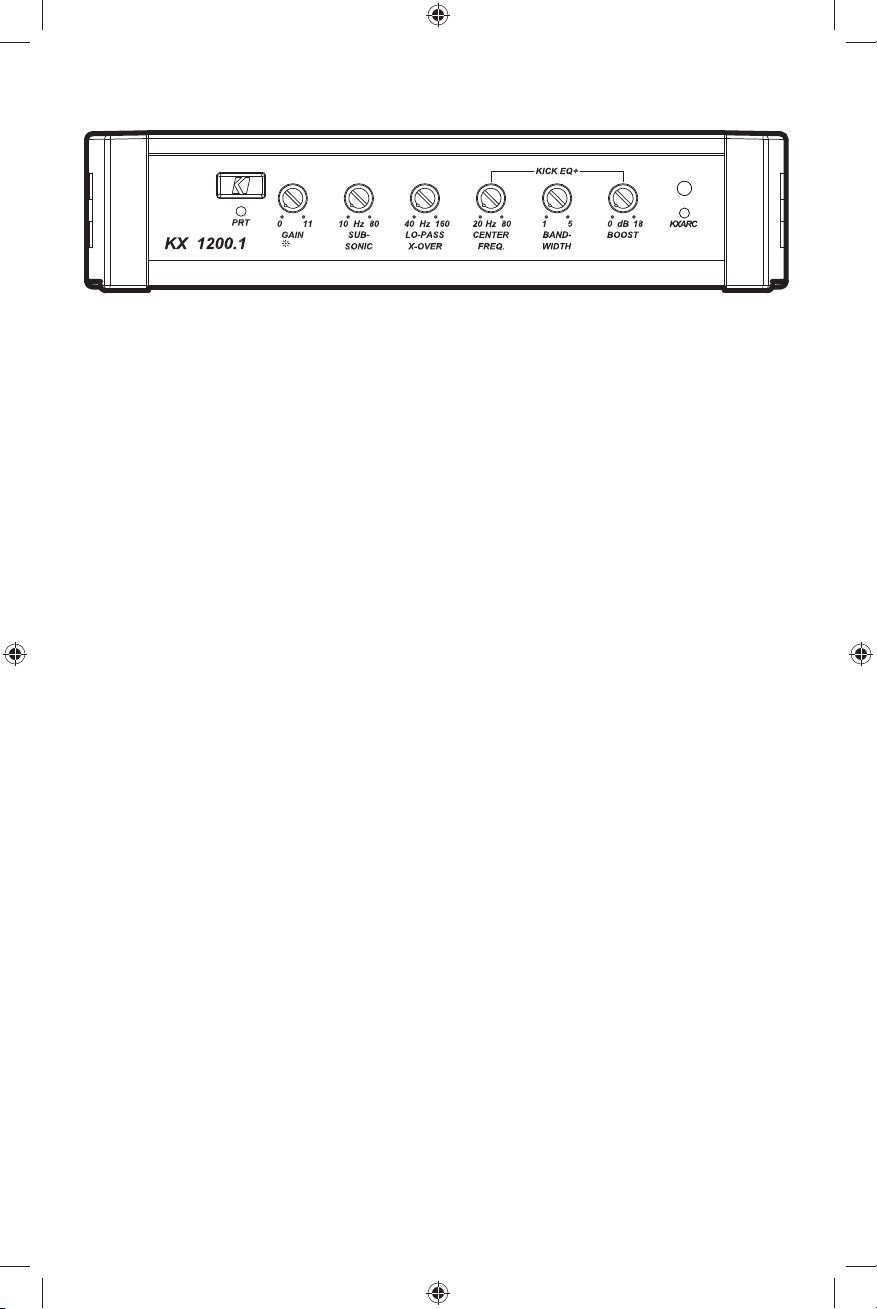

OPERATION

Mini-USB for internal use only; do NOT remove or tamper. KICKER is not responsible for any damage to equipment resulting from connections made to this port.

GAIN

MATCH

PAIRING

Automatic Turn-On Selection: The KX series offers three different automatic turn-on modes that can be selected on the end panel; +12V, DC Offset, and Audio. Using either the DC Offset or Audio mode causes the REM terminal to have +12V out for turning on additional ampliﬁ ers.

• Remote Turn-On: Set the switch to +12V to use the remote turn-on lead from your source unit. Run 18 gauge wire from the Remote Turn-On Lead on your source unit to the terminal labeled REM between the ampliﬁ er’s positive and negative power terminals. This is the preferred automatic turn-on method.

• DC Offset Turn-On: If Remote Turn-On is not an option, the next best setting is DC Offset. The DC Offset mode detects a 3V DC offset from the HI-Level speaker outputs when the source unit has been turned on.

• Signal Sense Turn-On: The Audio setting is the ﬁ nal alternative for Automatic turn-on. This is a Signal Sense turn-on method that detects the incoming audio signal from your source unit and automatically turns on the amp. This turn-on method will not work properly if the input gain control is not set appropriately.

Radio Detect: The RCA inputs on KICKER KX ampliﬁ ers are capable of receiving either Hi or Low-level signals from your source unit. If you are using Hi-Level inputs, but your source unit cannot detect an audio system present or refuses to play audio out of one or more speakers, you may need to set Radio Detect to ON. This will activate a load resistor at the ampliﬁ er’s inputs and tell the source unit there are speakers present. Do NOT use Radio Detect if you are using a Low-Level input signal; doing so will greatly reduce the input signal.

Input Gain Control with Gain Matching: The input gain control is not a volume control. It matches the output of the source unit to the input level of the ampliﬁ er and features Gain Matching to prevent clipping the input. For a quick setup, turn the source unit up to about 3/4 volume (if the source unit goes to 30, turn it to

25). KICKER recommends using the test tones at www.kicker.com/support/ to reach the most accurate and best performing settings. Next, slowly turn (clockwise) the gain on the ampliﬁ er up until you see the Gain LED light up or hear audible distortion, then turn it down a little. If the GAIN knob’s backlight comes on, the input is still clipping. For full instructions on Gain Matching, please see the next page.

Adjustable Subsonic Filter: The variable subsonic ﬁ lter will provide a cut-off point for lower frequencies (10–80Hz) that could potentially damage your speakers from over-excursion, along with wasting your ampliﬁ er’s power. The setting for this control should be set relative to your speaker’s low-frequency capability, and is recommended for ported enclosures.

Crossover Control: The variable crossover on the ampliﬁ er is always active, and allows you to adjust the LO-PASS crossover frequency from 40–160Hz. The setting for this control is subjective; 80Hz is a good place to start.

KICK EQ+ Bass Boost Control: The variable bass boost control on the side of the ampliﬁ er is designed to give you increased output, 0–18dB, at the selected frequency. A higher BANDWIDTH (Q) setting will result in a sharper cut at the frequencies above and below the selected center frequency. The setting for this control is subjective. If you turn it up, you must readjust the input gain control to avoid clipping the ampliﬁ er.

Remote Control-KXARC: With the included KXARC remote control, you have the ability to unlock and control DSP functions of the ampliﬁ er remotely. 2017 and newer KX ampliﬁ ers. See page 7 for installation.

KXARC Pairing: Use the pairing button located above the pairing LED to put the KX ampliﬁ er into pairing mode. The light will ﬂ ash when the amp is in pairing mode and ready to connect to a KXARC remote; once connected it will remain solid.

2017 KXA Mono Amps Rev H.indd 52017 KXA Mono Amps Rev H.indd 5 1/16/2017 3:27:39 PM1/16/2017 3:27:39 PM

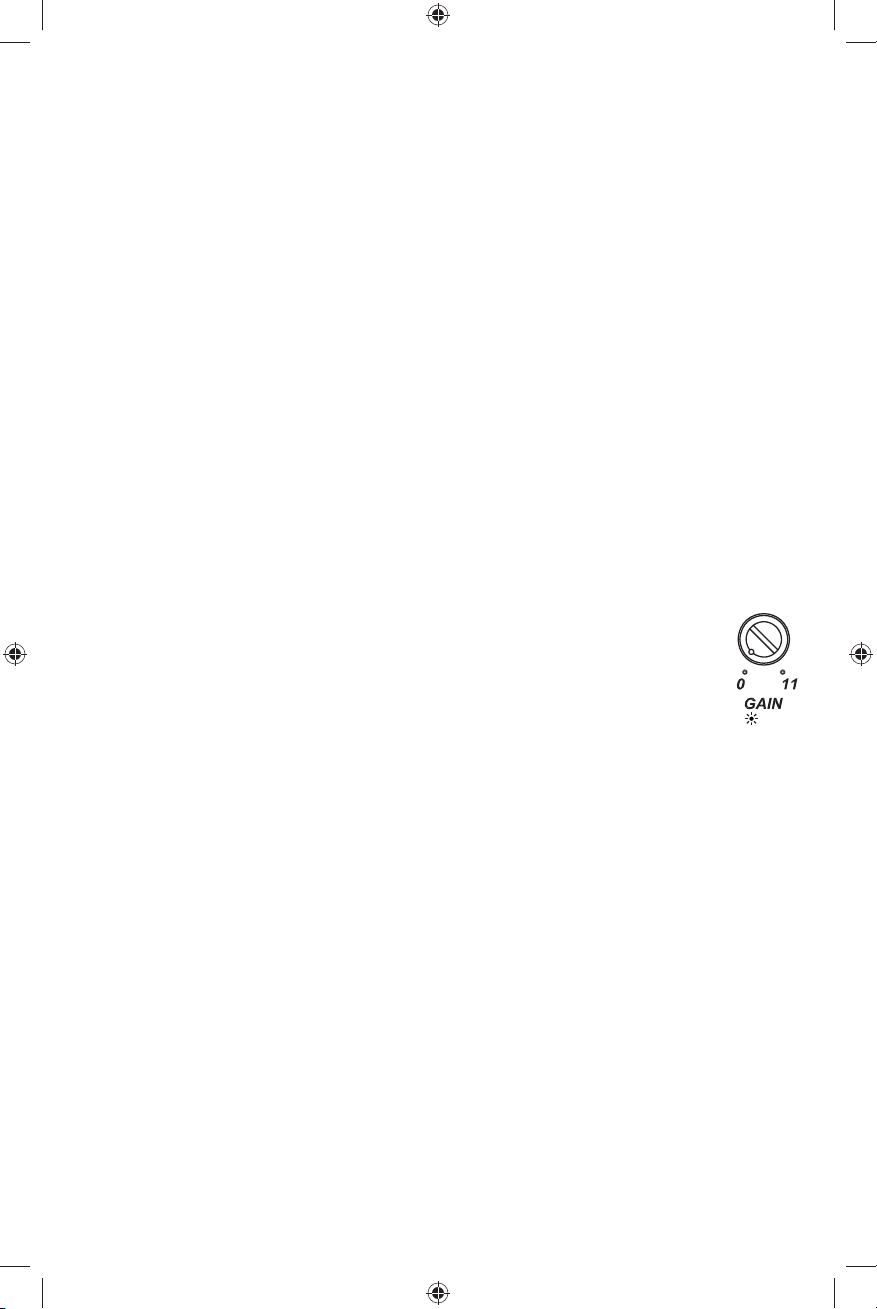

GAIN MATCHING

In any audio system, the goal is to reach maximum input and output levels without distortion or clipping. The engineers at KICKER have taken the guesswork, and hassle, out of matching the output voltage of your source unit to the ampliﬁ er with the Gain Matching feature. To begin, you’ll need to download the KICKER test tones from www.kicker.com/test-tones. The following ﬁ les are available in MP3 and WAV formats:

1kHz @ 0dBFS, 50Hz @ 0dBFS, 1kHz @ -10dBFS, 50Hz @ -10dBFS, 1kHz @ -5dBFS, 50Hz @ -5dBFS

These test tones are sine waves meant to provide a consistent signal for the KX ampliﬁ er to reference. The different recording levels are designed to give you the perfect gain match for your application.

0dBFS: Designed for audiophile applications to give you distortion free audio output with the most dynamic range.

-5dBFS: Designed for normal/daily applications, there will be less dynamic range but higher potential audio output levels. With this set up you can get some occasional clipping from the ampliﬁ er.

-10dBFS: Designed only for Subwoofer applications, there will be less dynamic range but higher potential audio output levels. With this set up you can get some clipping from the ampliﬁ er.

Afterwards, use the following procedure to accurately Gain Match your ampliﬁ er(s):

1. Disconnect the speakers from the KX ampliﬁ er.

2. Set all EQ and crossover settings to ﬂ at on your source unit.

3. Play the downloadable ﬁ le from KICKER.com

4. Turn the source unit up to 3/4 volume.

5. Increase the gain of the ampliﬁ er until the Gain LED turns on.

6. Decrease the gain of the ampliﬁ er until the Gain LED turns off.

GAIN

MATCH

All level matching circuitry in the KX ampliﬁ ers is at the beginning of the signal chain. If you are going to use features like bass boost, SHOCwave or EQ settings, it may be necessary to readjust the gain to a lower setting to compensate for increased output at those frequencies.

Once the amp and source unit are gain matched, you will want to make certain you are not overdriving your speakers. Use the following procedure:

1. Set the source until volume to 0.

2. Reconnect the speakers to the KX ampliﬁ er.

3. Slowly increase the volume level of the source unit as you listen for audible distortion.

4. If you can hear clipping, decrease the gain of the ampliﬁ er until it is gone.

Likewise, you can use the CLIP indicator feature of the KXARC remote to easily identify which ampliﬁ er’s output is clipping and when.

2017 KXA Mono Amps Rev H.indd 62017 KXA Mono Amps Rev H.indd 6 1/16/2017 3:27:39 PM1/16/2017 3:27:39 PM

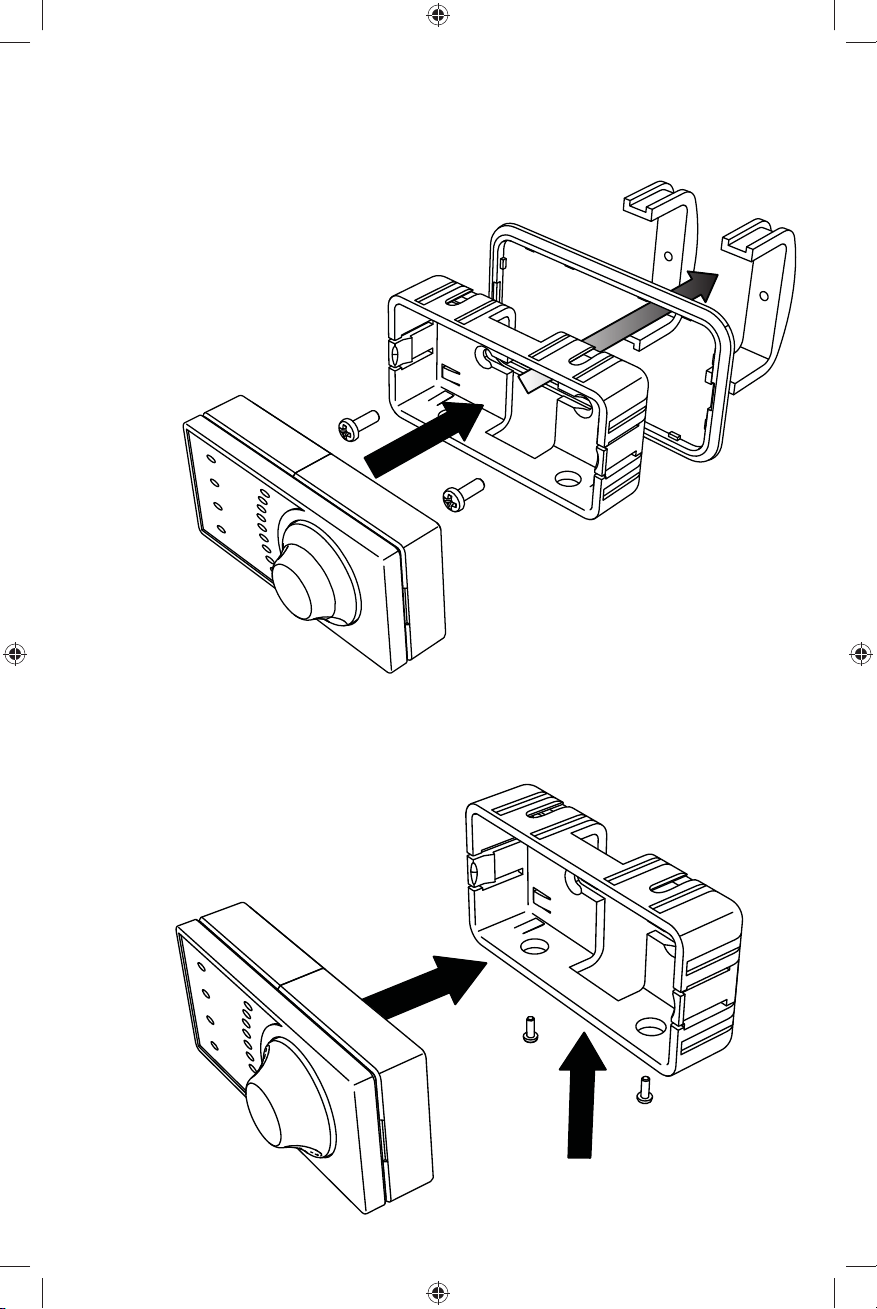

KXARC REMOTE INSTALLATION

FLUSH MOUNTING

mounting depth: 3/4” [19.5mm] mounting dimensions: 3 3/4”[99mm] x 2 1/8” [55mm]

Secure the Mounting Brackets, Bezel, and Surface Mount Cup to the desired location using the included screws

SURFACE MOUNTING

Secure the Surface Mount Cup to the desired location using the included screws.

2017 KXA Mono Amps Rev H.indd 72017 KXA Mono Amps Rev H.indd 7 1/16/2017 3:27:39 PM1/16/2017 3:27:39 PM

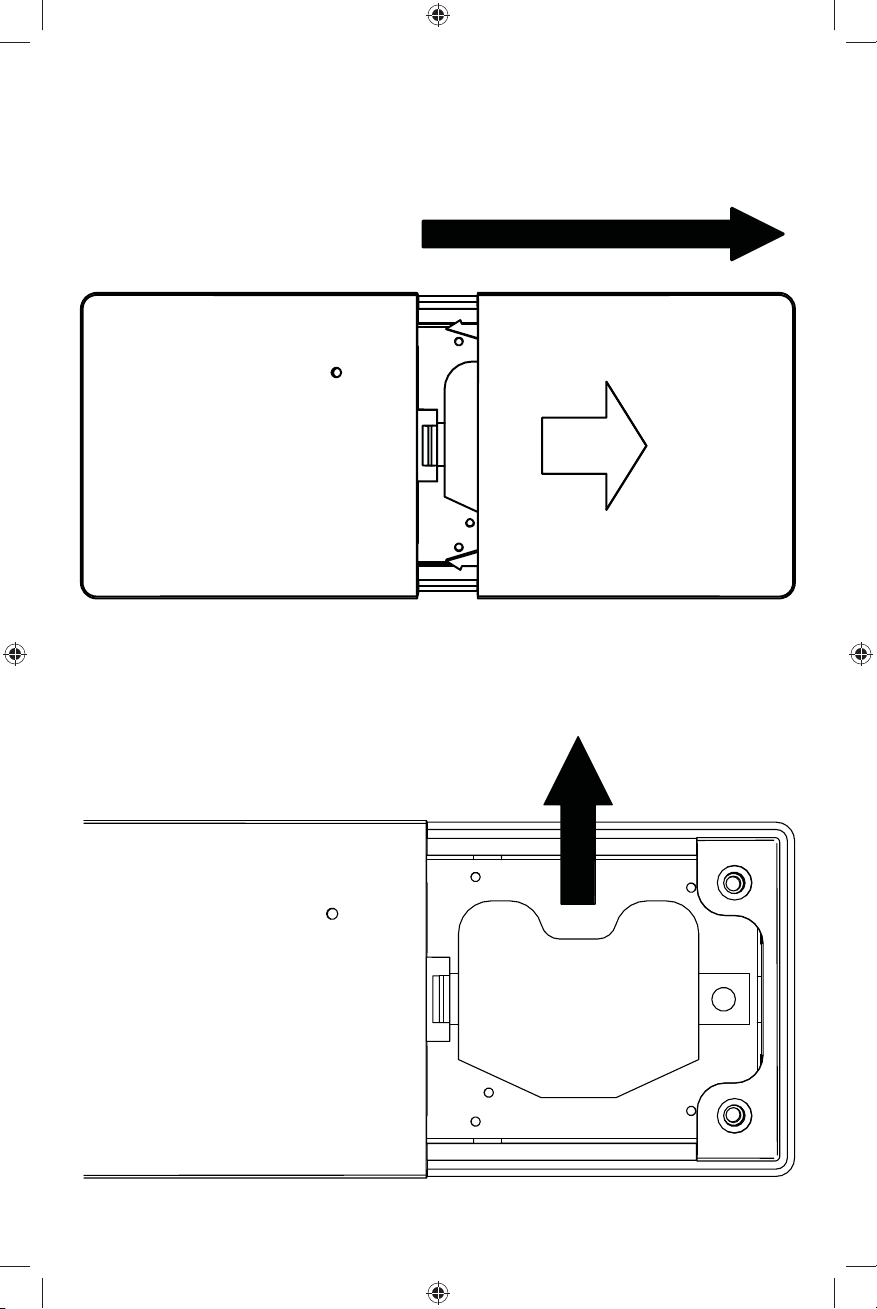

REPLACING THE BATTERY

model: CR2450 (3V)

On the back of the KXARC, slide the battery cover off in the manner shown. This will expose the battery holder.

Slide the battery out of the batter holder from the top. Replace the battery and battery cover in the same manner in which they were removed. Make sure the battery isn’t upside down when placed in the battery holder. Positive is toward the top of the battery holder.

2017 KXA Mono Amps Rev H.indd 82017 KXA Mono Amps Rev H.indd 8 1/16/2017 3:27:39 PM1/16/2017 3:27:39 PM

KXARC REMOTE OPERATION

BLUETOOTH® PAIRING

To place the KXARC in pairing mode, insert a pin, paperclip or other available skinny, pointy object into the inconspicuous little hole on the back of the remote and press for 1 second. If the KXA ampliﬁ er is also in pairing mode, the devices will connect. Your KXARC will stay in pairing mode to connect to the next amp.

Pairing button

Pairing mode will time out after 30 seconds, or you may press the pairing button again. You may pair up to 4 KXA ampliﬁ ers that feature a subwoofer channel (mono or 5-channel models). The KXARC keeps track of each amp and denotes the current amp selected with the bottom 4 status LEDs.

Press & hold to enter LED brightness adjustment.

AMP 4 AMP 3

AMP 2 AMP 1

2017 KXA Mono Amps Rev H.indd 92017 KXA Mono Amps Rev H.indd 9 1/16/2017 3:27:39 PM1/16/2017 3:27:39 PM

GAIN

SHOC

PHASE

CLIP

Press the KXARC knob to cycle through GAIN, SHOC, PHASE, and CLIP settings, then rotate the knob to adjust the corresponding values. The KXARC supports up to 4 KICKER KXA ampliﬁ ers featuring a subwoofer channel.

Gain: The KXARC gain control is a gain attenuator from -26dB to 0dB. This will allow you to conveniently adjust the gain of the subwoofer channel on the ﬂ y, with the maximum being the gain setting you’ve selected on the KXA ampliﬁ er side panel.

SHOCwave: The SHOCwave (Sub Harmonic Octave Creation) will restore low frequencies that are weaker in older recordings or lost in data compression. The SUBWOOFER channel must be operating with a full-range signal for this effect to work properly. Press the knob until SHOC is illuminated, then adjust the knob to a level that is satisfactory.

Phase: The PHASE setting allows you to select the phasing of the subwoofer frequency; 0°, or 180°. If you are experiencing an absence of bass in the audio, the bass frequency may be out of phase with the rest of the system. Changing subwoofer location may also resolve these types of issues. The top LEDs will indicate 0°, while the bottom will indicate 180°.

Clip: The CLIP indicator will illuminate the LED corresponding to an ampliﬁ er with a clipped output signal when CLIP is selected. Simply press the KXARC knob until CLIP is selected, then watch the bottom 4 LEDs to see which ampliﬁ er is clipping and at what time. If CLIP is not selected, the CLIP LED will act as a global clip indicator. If you change your Gain or SHOCwave setting, you may notice the CLIP LED become active. This means your new DSP settings have caused an output to clip and you should reduce the gain or compensate in some other way.

TROUBLESHOOTING

If your ampliﬁ er does not appear to be working, check the obvious things ﬁ rst such as blown fuses, poor or incorrect wiring connections, incorrect setting of crossover switch and gain controls, etc. There is a Protection (PRT) LED on the side panel of your Kicker KX series ampliﬁ er. Depending on the state of the ampliﬁ er and the vehicle’s charging system, the LED will either glow red or be off.

Red (PRT) LED ﬂ ickering with loud music? The red (PRT) LED indicates low battery voltage. Check all the connections in your vehicle’s charging system. It may be necessary to replace or charge your vehicle’s battery or replace your vehicle’s alternator.

Red (PRT) LED on, no output? Ampliﬁ er is very hot = thermal protection is engaged. Test for proper impedance at the speaker terminals with a VOM meter (see the diagrams in this manual for minimum recommended impedance and multiple speaker wiring suggestions). Also check for adequate airﬂ ow

2017 KXA Mono Amps Rev H.indd 102017 KXA Mono Amps Rev H.indd 10 1/16/2017 3:27:39 PM1/16/2017 3:27:39 PM

around the ampliﬁ er. Ampliﬁ er shuts down only while vehicle is running = voltage protection circuitry is engaged. Voltage to the ampliﬁ er is not within the 10–16 volt operating range. Have the vehicle’s charging and electrical system inspected. Ampliﬁ er will only play at low volume levels = short circuit protection is engaged. Check for speaker wires shorted to each other or to the vehicle chassis. Check for damaged speakers or speaker(s) operating below the minimum recommended impedance.

No or low output? Check the balance control on source unit Check the RCA (or speaker input) and speaker output connections. If using a Low-Level signal, make sure Radio Detect is OFF.

Alternator noise-whining sound with engine’s RPM? Check for damaged RCA (or speaker input) cable Check the routing of RCA (or speaker input) cable Check the source unit for proper grounding Check the gain settings and turn them down if they are set too high.

Ground Noise? KICKER ampliﬁ ers are engineered to be fully compatible with all manufacturers’ head units. Some head units may require additional grounding to prevent noise from entering the audio signal. If you are experiencing this problem with your head unit, in most cases running a ground wire from the RCA outputs on the head unit to the chassis will remedy this issue.

KXARC Troubleshooting: If the KXARC LEDs ﬂ ash three times, it is not currently connected to an amp. Press the pairing button on the back of the remote and on the KXA amp for 1 second. NOTE: If the KXARC is not active or in sleep mode, it will not show as connected on the KXA panel. If the KXARC will not power on, replace the battery.

CAUTION: When jump starting the vehicle, be sure that connections made with jumper cables are correct. Improper connections can result in blown ampliﬁ er fuses as well as the failure of other critical systems in the vehicle.

If you have more questions about the installation or operation of your new KICKER product, see the Authorized KICKER Dealer where you made your purchase. For more advice on installation, click on the SUPPORT tab on the KICKER homepage, www.kicker.com. Choose the TECHNICAL SUPPORT tab, choose the subject you are interested in, and then download or view the corresponding information. Please E-mail support@kicker.com or call Technical Services (405) 624-8583 for unanswered or speciﬁ c questions.

KXA400.1

200 x 1 @ 4 ohms, 14.4VDC, 1% THD, CEA-2006B (Watts) Signal to Noise Ratio -75dB CEA-2006B (ref: 1W, A-weighted)

KXA800.1

400 x 1 @ 4 ohms, 14.4VDC, 1% THD, CEA-2006B (Watts) Signal to Noise Ratio -75dB CEA-2006B (ref: 1W, A-weighted)

KXA1200.1

600 x 1 @ 4 ohm, 14.4VDC, 1% THD, CEA-2006B (Watts) Signal to Noise Ratio -75dB CEA-2006B (ref: 1W, A-weighted)

KXA1600.1

800 x 1 @ 4 ohms, 14.4VDC, 1% THD, CEA-2006B (Watts) Signal to Noise Ratio -75dB CEA-2006B (ref: 1W, A-weighted)

KXA2400.1

1200 x 1 @ 4 ohm, 14.4VDC, 1% THD, CEA-2006B (Watts) Signal to Noise Ratio -75dB CEA-2006B (ref: 1W, A-weighted)

2017 KXA Mono Amps Rev H.indd 112017 KXA Mono Amps Rev H.indd 11 1/16/2017 3:27:39 PM1/16/2017 3:27:39 PM

AMPLIFICADOR DE LA SERIE KX.1 MANUAL DEL PROPIETARIO

MODELOS: KXA400.1 | KXA800.1 | KXA1200.1 | KXA1600.1 | KXA2400.1

ADVERTENCIA IMPORTANTE DE SEGURIDAD: LA OPERACIÓN PROLONGADA Y CONTINUA DE UN AMPLIFICADOR DE MANERA DISTORSIONADA O CORTADA PUEDE PROVOCAR QUE SU SISTEMA DE AUDIO SE SOBRECALIENTE CON LA POSIBILIDAD DE INCENDIARSE Y PROVOCAR DAÑOS GRAVES A SUS COMPONENTES O VEHÍCULO. ¡LOS PRODUCTOS KICKER PUEDEN PRODUCIR NIVELES DE SONIDO QUE PUEDEN DAÑAR PERMANENTEMENTE SU OÍDO! SUBIR EL VOLUMEN DE UN SISTEMA A UN NIVEL EN EL CUAL SE ESCUCHA UNA DISTORSIÓN ES MÁS DAÑINO PARA SUS OÍDOS QUE ESCUCHAR UN SISTEMA SIN DISTORSIÓN AL MISMO NIVEL DE VOLUMEN. EL UMBRAL DEL DOLOR ES SIEMPRE UN INDICADOR DE QUE EL NIVEL DEL SONIDO ES MUY ALTO Y PUEDE DAÑAR PERMANENTEMENTE SU AUDICIÓN. USE EL SENTIDO COMÚN AL CONTROLAR EL VOLUMEN.

RENDIMIENTO

Modelo:

Potencia RMS [Vatios] a 14.4V, 4Ω mono, ≤ 1% THD+N a 14.4V, 2Ω mono, ≤ 1% THD+N

Longitud [pulg, cm] 8 [20.4] 9-9/16 [24.4] 9-9/16 [24.4] 11-3/16 [28.4] 15-1/2 [39.4]

Especiﬁ caciones en común de todos los modelos:

Altura [pulg, cm] 2 1/8 [5.5]

Ancho [pulg, cm] 8 5/16 [21]

Respuesta de frecuencia ± 1dB 10Hz–160Hz

Relación señal-ruido [dB] >95dB, ponderación A, re: potencia nominal

Sensibilidad de entrada 250mV–10V

Divisor de frecuencias electrónico seleccionable

Refuerzo paramétrico de graves KickEQ+™

Filtro subsónico 10–80Hz, 24dB/octava

KXA400.1 KXA800.1 KXA1200.1 KXA1600.1 KXA2400.1

200W x 1 400W x 1

40Hz–160Hz variables de paso bajo, 24dB/octava

Boost - 0-18db variable; Centro de frecuencia - 20 Hz-80 Hz; Ancho de banda 1-5

400W x 1 800W x 1

600W x 1 1200W x 1

800W x 1 1600W x 1

1200W x 1 2400W x 1

NOTA: Los canales del subwoofer del ampliﬁ cador KX 2017 tienen estabilidad de 1 Ω, con potencia nominal equivalente a operación de 2 Ω +/- 10%

INSTALACIÓN

Montaje: Escoja un lugar estructuralmente sólido para montar el ampliﬁ cador KICKER. Asegúrese de que no haya nada por detrás de dónde van a entrar los tornillos. Escoja un lugar en que queden por lo menos 4 plg. (10 cm) de espacio abierto de ventilación alrededor del ampliﬁ cador. Si es posible, monte el ampliﬁ cador en el compartimiento de pasajeros, con ambiente acondicionado. Haga cuatro agujeros con una broca de 7/64 de plg. (3 mm) y monte el ampliﬁ cador con los tornillos N° 8 que se suministran.

Cableado: Desconecte la batería del vehículo para evitar cortocircuitos. Luego, conecte un cable de conexión a tierra al ampliﬁ cador. El cable de conexión a tierra debe ser corto, de 24 plg. (60 cm) o menos, y debe ir conectado a un punto sólido del chasis del vehículo en que no haya ni pintura ni corrosión. También se recomienda instalar un cable de conexión a tierra adicional, de este mismo calibre (o de mayor calibre), entre la terminal negativa de la batería y el chasis del auto.

Las entradas RCA del ampliﬁ cador KX recibirán señales de alto o bajo nivel desde la unidad fuente del estéreo de su automóvil. Una señal de alto nivel se puede transmitir desde las salidas de los altavoces de la unidad fuente hasta la entrada RCA del estéreo en el panel inferior del ampliﬁ cador utilizando el KICKER KISL, como se muestra en la imagen. Alternativamente, la señal se puede transmitir hacia el ampliﬁ cador utilizando las salidas RCA de bajo nivel en la unidad fuente. Mantenga el cable de señal de audio lejos de

2017 KXA Mono Amps Rev H.indd 122017 KXA Mono Amps Rev H.indd 12 1/16/2017 3:27:39 PM1/16/2017 3:27:39 PM

los arneses de cableado de fábrica y de otros cables eléctricos. Si necesita cruzar este cableado, hágalo a un ángulo de 90 grados.

Cable de salida

cable central

Hacia el ampliﬁ cador

KICKER KISL

de altavoz de alto nivel

–

Conexión a tierra o blindaje

Hacia el ampliﬁ cador

Cable de salida de altavoz de alto nivel

Instale un fusible a menos de 18 plg. (45 cm) de la batería y en línea con el cable de alimentación conectado al ampliﬁ cador. Si alguna vez necesita desmontar el ampliﬁ cador, el cable de conexión a tierra debe ser el último que se desconecte del ampliﬁ cador. Exactamente lo contrario de lo que se hace cuando se instala.

Modelo Fusible Externo

(no incluido)

Cable de Alimentación y Conexión a Tierra

Kit de cableado KICKER

KXA400.1 1 x 60 Ampere Calibre 8 PK8, CK8

KXA800.1 1 x 100 Ampere Calibre 4 PK4, CK4

KXA1200.1 1 x 150 Ampere Calibre 4 PK4, CK4

KXA1600.1 1 x 150 Ampere Calibre 1/0 PKD1

KXA2400.1 1 x 200 Ampere Calibre 1/0 PKD1

FUNCIONAMIENTO MONOFÓNICO

impedancia mínima de 1 ohmios

woofer

RADIO

DETECT

OFF/ON

≤18”

(45cm)

≤24”

fusible externo

12V

(60cm)

encendido a

batería

distancia (página 15)

conexión a tierra

2017 KXA Mono Amps Rev H.indd 132017 KXA Mono Amps Rev H.indd 13 1/16/2017 3:27:40 PM1/16/2017 3:27:40 PM

Para múltiples instalaciones de ampliﬁ cadores en las que se utilicen bloques de distribución, cada ampliﬁ cador debe tener su fusible, o interruptor, de la capacidad correcta instalado entre el ampliﬁ cador y el bloque de distribución a una distancia máxima de 18 pulgadas del bloque, o bien en el bloque de distribución si provee conexión al fusible. El cable principal de energía también se debe fusionar entre la batería y el bloque de distribución, a una distancia máxima de 18 pulgadas de la terminal positiva de la batería, con un fusible o interruptor con capacidad al menos similar a la suma de los valores del fusible del ampliﬁ cador, pero que no supere la capacidad de su cableado.

≤18”

(45cm)

≤18”

(45cm)

fusible externo

Bloqueo de distribución de energía

≤18”

(45cm)

fusible externo

12V

batería

Hacia el ampliﬁ cador

2017 KXA Mono Amps Rev H.indd 142017 KXA Mono Amps Rev H.indd 14 1/16/2017 3:27:40 PM1/16/2017 3:27:40 PM

FUNCIONAMIENTO

GAIN

MATCH

PAIRING

Selección de Encendido Automático: La serie KX ofrece dos modalidades de encendido automático que: +12V, y compensación de CC.

• Encendido a Distancia: Instale cable calibre 18 desde el conductor de encendido a distancia de la unidad fuente hasta la terminal etiquetada REM entre las terminales de alimentación positiva y negativa del ampliﬁ cador.

• Encendido por Compensación de CC: En la modalidad de compensación de CC, el ampliﬁ cador detecta una subida de 3V de las salidas de altavoz de alto nivel cuando la unidad fuente se ha encendido.

• Encendido por Detección de Señal: La modalidad de es la opción ﬁ nal de encendido automático. Este es un método de encendido en que el ampliﬁ cador detecta la señal de audio procedente de la unidad fuente y se enciende automáticamente. Este método de encendido no funciona correctamente si el control de ampliﬁ cación de entrada no se ha ﬁ jado correctamente.

Detección de radio: Las entradas RCA de los ampliﬁ cadores KICKER KX pueden recibir señales de alto o bajo nivel desde la unidad fuente. Si usa entradas de alto nivel, pero su unidad fuente no puede detectar un sistema de audio presente o rechaza la reproducción de audio en uno o más altavoces, es probable que deba activar la Detección de radio. Esto activará un resistor de carga en las entradas del ampliﬁ cador y comunicará a la unidad fuente la presencia de altavoces. NO utilice la Detección de radio si usa una señal de entrada de bajo nivel; si lo hace, se reducirá notablemente la señal de entrada.

Control de Crossover: Control de Crossover: El crossover variable ubicado en la parte de arriba del le permite ajustar la frecuencia de crossover de 40 a 160Hz. La conﬁ guración de este control es subjetiva; 80Hz es un buen punto de partida.

Control de ganancia de entrada con Sincronización de ganancia: El control de ganancia de entrada no es un control de volumen. Sincroniza la salida de la unidad fuente con el nivel de entrada del ampliﬁ cador, y cuenta con Sincronización de ganancia para evitar recortes de la entrada. Para realizar una conﬁ guración rápida, suba el volumen de la unidad fuente hasta aproximadamente 3/4 (si la unidad fuente llega a 30, súbala a 25). Luego, suba lentamente (hacia la derecha) la ganancia en el ampliﬁ cador hasta que se encienda la luz LED de ganancia o hasta que escuche una distorsión, luego bájela un poco. KICKER recomienda que se usen los tonos de prueba en www. kicker.com/support/ para alcanzar los ajustes más exactos y de mejor desempeño. Si se enciende la luz de fondo de la perilla GAIN (Ganancia), signiﬁ ca que aún hay recorte en la entrada. Lea la siguiente página para obtener todas las instrucciones sobre la Sincronización de ganancia.

Filtro subsónico ajustable: El ﬁ ltro subsónico variable proporcionará un punto de corte ﬁ nal para las frecuencias más bajas (10 – 80 Hz) que pueden dañar sus altavoces por sobreamplitud, además de consumir la energía de su ampliﬁ cador. Este control se debe conﬁ gurar en relación con la capacidad de baja frecuencia de su altavoz. Recomendado para gabinetes con puertos.

Control de potencializador de graves KICK EQ+: El control de potencializador de graves variable del ampliﬁ cador está diseñado para brindarle una mayor salida, 0 – 18 dB, a la frecuencia seleccionada. Una conﬁ guración de mayor ANCHO DE BANDA (Q) implicará un corte más abrupto en las frecuencias superiores e inferiores a la frecuencia central seleccionada. La conﬁ guración de este control es subjetiva. Si lo aumenta, debe reajustar el control de ganancia de entrada para evitar recortes en el ampliﬁ cador.

Control remoto KXARC: Con el control remoto KXARC incluido, usted tiene la capacidad de desbloquear y controlar las funciones DSP del ampliﬁ cador de manera remota. Lea la página 17 para obtener instrucciones de instalación. Ampliﬁ cadores KX 2017 y más nuevos.

Sincronización del KXARC: Utilice el botón de sincronización ubicado encima de la luz LED de sincronización para ajustar el ampliﬁ cador KX en modo de sincronización. La luz destellará cuando el ampliﬁ cador se encuentre en modo de sincronización, y estará listo para conectarse a un control remoto del KXARC; una vez conectado, la luz permanecerá sólida. Mantenga presionado el botón de sincronización para borrar la lista de dispositivos.

2017 KXA Mono Amps Rev H.indd 152017 KXA Mono Amps Rev H.indd 15 1/16/2017 3:27:40 PM1/16/2017 3:27:40 PM

SINCRONIZACIÓN DE GANANCIA

En un sistema de audio, el objetivo es lograr los niveles máximos de entrada y salida sin distorsión ni recortes. Con la función “Sincronización de ganancia”, los ingenieros de KICKER lograron que no sea necesario hacer conjeturas ni complicarse a la hora de sincronizar el voltaje de salida de su unidad de alimentación con el ampliﬁ cador. Para comenzar, deberá descargar los tonos de prueba de KICKER desde www.kicker.com/test-tones Los siguientes archivos están disponibles en formato MP3 y WAV:

1 kHz a 0 dBFS, 50 Hz a 0 dBFS, 1 kHz a -10 dBFS, 50 Hz a -10 dBFS, 1 kHz a -5 dBFS, 50 Hz a -5 dBFS

Estos tonos de prueba son ondas senoidales que tienen como ﬁ n ofrecer una señal uniforme para que el ampliﬁ cador KX pueda tener como referencia. Los diferentes niveles de grabación están diseñados para darle una sincronización de ganancia perfecta para su aplicación.

0 dBFS: Diseñado para aplicaciones de aﬁ cionados a la música, para ofrecerle una salida de audio sin distorsiones con el rango más dinámico.

-5 dBFS: Diseñado para aplicaciones normales/diarias, ofrece menos rango dinámico, pero niveles de salida de audio potencialmente más altos. Con esta conﬁ guración, puede haber algunos recortes ocasionales desde el ampliﬁ cador.

-10 dBFS: Diseñado únicamente para aplicaciones de subwoofers, ofrece menos rango dinámico, pero niveles de salida de audio potencialmente más altos. Con esta conﬁ guración, puede haber algunos recortes desde el ampliﬁ cador.

A continuación, siga este procedimiento para Sincronizar ganancia en forma precisa en sus ampliﬁ cadores:

1. Desconecte los altavoces del ampliﬁ cador KX.

2. Coloque todos los ajustes del ecualizador y del divisor de frecuencias en plano en su unidad de alimentación.

3. Reproduzca el archivo descargado desde KICKER.com.

4. Suba el volumen de la unidad de alimentación a 3/4 de su capacidad.

5. Aumente la ganancia del ampliﬁ cador hasta que se encienda la luz LED de ganancia.

6. Disminuya la ganancia del ampliﬁ cador hasta que se apague la luz LED de ganancia.

Todos los circuitos de sincronización de nivel de los ampliﬁ cadores KX están al inicio de la cadena de señal. Si va a utilizar funciones como el potencializador de graves, SHOCwave o conﬁ guraciones del ecualizador, es posible que necesite reajustar la ganancia a una conﬁ guración inferior para compensar una mayor salida en esas frecuencias.

Cuando el ampliﬁ cador y la unidad de alimentación tienen la ganancia sincronizada, debería asegurarse de no usar los altavoces excesivamente. Use el siguiente procedimiento:

1. Establezca el volumen de la unidad de alimentación en 0.

2. Vuelva a conectar los altavoces al ampliﬁ cador KX.

3. Aumente en forma lenta el nivel de volumen de la unidad de alimentación a medida que escucha para detectar si hay distorsión.

4. Si oye recortes, disminuya la ganancia del ampliﬁ cador hasta que hayan desaparecido.

De la misma forma, puede utilizar la función del indicador CLIP del control remoto KXARC para identiﬁ car con facilidad cuál es el ampliﬁ cador cuya salida tiene recortes, y en qué momento los tiene.

GAIN

MATCH

2017 KXA Mono Amps Rev H.indd 162017 KXA Mono Amps Rev H.indd 16 1/16/2017 3:27:40 PM1/16/2017 3:27:40 PM

KXARC INSTALACIÓN REMOTA

EMPOTRADO

profundidad de instalación: 3/4” [19.5 mm] dimensiones de instalación: 3 3/4” [99 mm] x 2 1/8” [55 mm]

Asegure las abrazaderas de montaje, el bisel y la taza de montaje de superﬁ cie a la ubicación deseada usando los tornillos incluidos.

MONTAJE EN SUPERFICIE

Asegure la taza de montaje de superﬁ cie a la ubicación deseada usando los tornillos incluidos.

2017 KXA Mono Amps Rev H.indd 172017 KXA Mono Amps Rev H.indd 17 1/16/2017 3:27:40 PM1/16/2017 3:27:40 PM

REEMPLAZO DE BATERÍA

modelo: CR2450 (3 V)

En la parte posterior del KXARC, deslice hacia afuera la cubierta de la batería como se muestra en la imagen. Esto expondrá al sujetador de la batería.

Deslice la batería hacia afuera del sujetador desde la parte superior. Reemplace la batería y la cubierta de la misma manera en que se retiraron. Asegúrese que la batería no esté de cabeza cuando la coloque en el sujetador de la batería. El polo positivo va colocado hacia la parte superior del sujetador de la batería.

2017 KXA Mono Amps Rev H.indd 182017 KXA Mono Amps Rev H.indd 18 1/16/2017 3:27:40 PM1/16/2017 3:27:40 PM

OPERACIÓN REMOTA DEL KXARC

SINCRONIZACIÓN CON BLUETOOTH

Para colocar el KXARC en modo de sincronización, inserte una clavija, clip u otro objeto delgado y puntiagudo que tenga disponible en el oriﬁ cio pequeño y discreto que se encuentra detrás del control remoto y presione durante 1 segundo. Si el ampliﬁ cador KXA también se encuentra en modo de sincronización, los dispositivos se conectarán. El KXARC permanecerá en modo de sincronización para conectarse al siguiente ampliﬁ cador.

Botón de sincronización

El modo de sincronización caducará después de unos tres minutos. Puede sincronizar hasta 4 ampliﬁ cadores KX que cuenten con un canal de subwoofer (modelos mono o de 5 canales). El KXARC realiza un seguimiento de cada ampliﬁ cador e indica el ampliﬁ cador actual seleccionado con las 4 luces LED de estado en la parte inferior.

Mantenga presionado el botón para ajustar el brillo LED.

AMP 4 AMP 3

AMP 2 AMP 1

2017 KXA Mono Amps Rev H.indd 192017 KXA Mono Amps Rev H.indd 19 1/16/2017 3:27:40 PM1/16/2017 3:27:40 PM

GAIN

SHOC

PHASE

CLIP

Presione la perilla del KXARC para desplazarse por las conﬁ guraciones GAIN, SHOC, PHASE y CLIP; luego gire la perilla para ajustar los valores correspondientes. El KXARC admite hasta 4 ampliﬁ cadores KICKER KXA que tengan un canal de subwoofer.

Ganancia: El control de ganancia del KXARC es un atenuador de ganancia desde -26 dB hasta 0 dB. Esto le permitirá ajustar de manera conveniente la ganancia del canal de subwoofer sobre la marcha, y la conﬁ guración máxima de ganancia será la que haya seleccionado en el panel lateral del ampliﬁ cador KX.

SHOCwave: La función SHOCwave (Creación de octava subarmónica) restaurará las bajas frecuencias que sean más débiles en grabaciones antiguas o que se hayan perdido en la compresión de datos. El canal de SUBWOOFER debe operar con una señal de completo alcance para que este efecto funcione correctamente. Presione la perilla hasta que SHOC se ilumine, luego ajuste la perilla a un nivel satisfactorio.

Fase: La conﬁ guración PHASE (Fase) le permite seleccionar la fase de la frecuencia del subwoofer: 0° o 180°. Si no se escuchan los graves en el audio, es posible que la frecuencia de graves esté fuera de fase con el resto del sistema. La demora, revertir la polaridad positiva/negativa o cambiar la ubicación del subwoofer también puede resolver estos tipos de problemas. Los LED superiores indicarán 0°, mientras que los inferiores indicarán 180°.

Recorte: Cuando se seleccione CLIP (Recorte), el indicador iluminará la luz LED que corresponda a un ampliﬁ cador con señal de salida recortada. Tan sólo presione la perilla del KXARC hasta que se seleccione CLIP, luego observe las 4 luces LED en la parte inferior para saber qué ampliﬁ cador tiene recortes y en qué momento los tiene. Si no se selecciona CLIP, el LED de CLIP actuará como indicador global de recorte. Si cambia la conﬁ guración de Ganancia o SHOCwave, es probable que note que el LED de CLIP se volverá activo. Esto signiﬁ ca que su nueva conﬁ guración de DSP ha generado una salida a recorte, y debería reducir la ganancia o compensarla de alguna otra manera.

RESOLUCIÓN DE PROBLEMAS

Si su ampliﬁ cador parece no estar funcionando, revise lo obvio primero: fusibles quemados, conexiones malas o incorrectas, posición incorrecta de los selectores de crossover y ampliﬁ cación, etc. Su ampliﬁ cador modelo KX de KICKER cuenta con los LED de protección (PRT) y de encendido (PWR) en el panel de alimentación lateral. Dependiendo del estado del ampliﬁ cador y del sistema de carga del vehículo, los LED se iluminarán en verde o en rojo. Cuando el LED se ilumina en verde, indica que el ampliﬁ cador está encendido y no hay ningún problema.

¿El indicador luminoso LED verde está apagado y no hay salida? Con un voltímetro/ohmímetro (VOM), veriﬁ que lo siguiente: Hay +12V en la terminal de alimentación (debe leerse entre +12V y +16V). Hay +12V en la terminal de encendido a distancia (debe leerse entre +12V y +16V). No hay conexiones invertidas de alimentación o conexión a tierra. La terminal de conexión a tierra tiene la conductividad adecuada. No hay fusibles quemados.

2017 KXA Mono Amps Rev H.indd 202017 KXA Mono Amps Rev H.indd 20 1/16/2017 3:27:40 PM1/16/2017 3:27:40 PM

¿El Indicador luminoso LED verde está encendido y no hay salida? Veriﬁ que lo siguiente: Las conexiones RCA están bien. Las salidas de altavoces están bien pues han sido puestas a prueba con un altavoz en buenas condiciones. Se ha cambiado la unidad fuente por una unidad fuente en buenas condiciones. Con un medidor VOM conﬁ gurado para medir voltaje de “CA”, se ha buscado una señal en el cable RCA que alimenta el ampliﬁ cador.

¿El indicador luminoso LED de “protection” destella con la música fuerte? El indicador luminoso LED rojo indica que hay bajo voltaje de batería. Revise todas las conexiones del sistema de carga eléctrica del vehículo. Puede ser necesario cambiar o cargar la batería del vehículo o cambiar el alternador del vehículo.

¿El indicador luminoso LED de “protection” está encendido y no hay salida? El ampliﬁ cador está muy caliente = Se ha activado el circuito de protección térmica. Con un medidor VOM, compruebe que las terminales de altavoz tengan la impedancia correcta (vea en este manual los diagramas que contienen datos de impedancia mínima recomendada y sugerencias de cableado de varios altavoces). Asegúrese también de que haya un ﬂ ujo de aire adecuado alrededor del ampliﬁ cador. El ampliﬁ cador se apaga sólo cuando el vehículo está en marcha = Se ha activado el circuito de protección contra sobrevoltaje. El voltaje al ampliﬁ cador no está dentro del intervalo de funcionamiento de 10V a 16V. Haga inspeccionar el sistema eléctrico y de carga eléctrica del automóvil. El ampliﬁ cador sólo funciona a bajo volumen = Se ha activado el circuito de protección contra cortocircuitos. Asegúrese de que los cables de los altavoces no estén en cortocircuito entre sí o con el chasis del vehículo. Vea si hay altavoces dañados o funcionando a menos de la impedancia mínima recomendada.

¿No hay salida de uno de los canales? Revise el control de balance de la unidad fuente. Revise las conexiones RCA (o de entrada de altavoz) y de salida de altavoz del canal. Si utiliza una señal de nivel bajo, asegúrese de que Radio Detect esté desactivado.

Resolución de problemas del KXARC: Si las luces LED del KXARC parpadean tres veces, signiﬁ ca que no está conectado a un ampliﬁ cador. Presione el botón de sincronización en la parte trasera del control remoto y en el ampliﬁ cador KXA durante 1 segundo. NOTA: Si el KXARC no está activo o está en modo pausa, no se mostrará como conectado en el panel del KXA. Si el KXARC no se enciende, reemplace la batería.

¿Hay ruido sibilante de alternador asociado a las RPM del motor? Vea si hay algún cable RCA (o de entrada de altavoz) dañado. Revise el encaminamiento del cable RCA (o de entrada de altavoz). Vea si la unidad fuente tiene conexión a tierra apropiada. Revise las conﬁ guraciones de ampliﬁ cación y bájelas si están muy altas.

¿Hay baja respuesta de bajos? Invierta la conexión de uno de los altavoces de positiva a negativa en los canales estereofónicos y/o de subwoofer; si los bajos mejoran, el altavoz estaba fuera de fase.

¿Hay ruido de conexión a tierra? Los ampliﬁ cadores KICKER son totalmente compatibles con las unidades fuente de todos los fabricantes. Algunas unidades principales pueden necesitar más conexión a tierra para evitar que entre ruido a la señal de audio. En la mayoría de los casos, este problema con la unidad principal se resuelve instalando un cable de conexión a tierra desde las salidas RCA de la unidad principal al chasis.

PRECAUCIÓN: Cuando haga arrancar el vehículo con cables de arranque conectados a una batería externa, asegúrese de que las conexiones de los cables de arranque sean correctas. Conectar los cables de arranque de manera incorrecta puede quemar los fusibles del ampliﬁ cador y causar fallas en otros sistemas del vehículo.

Si tiene más preguntas sobre la instalación de su nuevo producto KICKER, vaya al distribuidor autorizado de KICKER donde lo compró. Si necesita más consejos sobre la instalación, haga clic en la lengüeta SUPPORT (apoyo) de la página Web de KICKER, www.KICKER.com. Escoja la lengüeta TECHNICAL SUPPORT (apoyo técnico), escoja el tema que le interese y luego descargue o vea la información correspondiente. Envíe un mensaje por correo electrónico a support@ KICKER.com o comuníquese con Servicios Técnicos llamando al (405) 624-8583 si tiene preguntas especíﬁ cas o a las cuales no haya encontrado respuesta.

KXA400.1

200 x 1 @ 4 ohmios, 14.4VCC, 1% THD, CEA-2006B (W) Relación de Señal a Ruido -75dB CEA-2006 (ref: 1W, ponderado en A)

KXA800.1

400 x 1 @ 4 ohmios, 14.4VCC, 1% THD, CEA-2006B (W) Relación de Señal a Ruido -75dB CEA-2006 (ref: 1W, ponderado en A)

KXA1200.1

600 x 1 @ 4 ohmios, 14.4VCC, 1% THD, CEA-2006B (W) Relación de Señal a Ruido -75dB CEA-2006 (ref: 1W, ponderado en A)

KXA1600.1

800 x 1 @ 4 ohmios, 14.4VCC, 1% THD, CEA-2006B (W) Relación de Señal a Ruido -75dB CEA-2006 (ref: 1W, ponderado en A)

KXA2400.1

1200 x 1 @ 4 ohmios, 14.4VCC, 1% THD, CEA-2006B (W) Relación de Señal a Ruido -75dB CEA-2006 (ref: 1W, ponderado en A)

2017 KXA Mono Amps Rev H.indd 212017 KXA Mono Amps Rev H.indd 21 1/16/2017 3:27:40 PM1/16/2017 3:27:40 PM

AMPLIFICATEUR SÉRIE KX.1 MANUEL D’UTILISATION

MODÈLE: KXA400.1 | KXA800.1 | KXA1200.1 | KXA1600.1 | KXA2400.1

AVERTISSEMENT DE SÉCURITÉ IMPORTANT: UN FONCTIONNEMENT CONTINU ET PROLONGÉ D’UN AMPLIFICATEUR EN DISTORSION OU EN SATURATION PEUT PROVOQUER LA SURCHAUFFE DE VOTRE SYSTÈME AUDIO, UN POTENTIEL DÉPART D’INCENDIE ET SÉRIEUSEMENT ENDOMMAGER VOS COMPOSANTS ET/OU VOTRE VÉHICULE. LES PRODUITS KICKER PEUVENT PRODUIRE DES NIVEAUX SONORES SUSCEPTIBLES D’ENDOMMAGER L’OUÏE DE FAÇON IRRÉVERSIBLE! L’AUGMENTATION DU VOLUME D’UN SYSTÈME JUSQU’À UN NIVEAU PRÉSENTANT UNE DISTORSION AUDIBLE ENDOMMAGE DAVANTAGE L’OUÏE QUE L’ÉCOUTE D’UN SYSTÈME SANS DISTORSION AU MÊME VOLUME. LE SEUIL DE LA DOULEUR EST TOUJOURS LE SIGNE QUE LE NIVEAU SONORE EST TROP ÉLEVÉ ET RISQUE D’ENDOMMAGER L’OUÏE DE FAÇON IRRÉVERSIBLE. RÉGLEZ LE VOLUME EN FAISANT PREUVE DE BON SENS.

PERFORMANCES

Modèle:

Puissance RMS, Watts @ 14,4V, 4Ω mono, ≤1 % THD+N @ 14,4V, 2Ω mono, ≤1 % THD+N

Longueur [po, cm] 8 [20,4] 9-9/16 [24,4] 9-9/16 [24,4] 11-3/16 [28,4] 15-1/2 [39,4]

KXA400.1 KXA800.1 KXA1200.1 KXA1600.1 KXA2400.1

200W x 1 400W x 1

400W x 1 800W x 1

600W x 1 1200W x 1

800W x 1 1600W x 1

1200W x 1 2400W x 1

Caractéristiques communes à tous les modèles :

Hauteur en [po cm] 2 1/8 [5,5]

Largeur en [po cm] 8 5/16 [21]

Réponse de fréquence ± 1 dB 10Hz à 160Hz

Rapport signal/bruit > 95 dB, niveau de puissance acoustique pondéré A

Sensibilité d'entrée 250m V à 10 V

Crossover électronique sélectionnable

Ampliﬁ cation paramétrique des graves KickEQ™

Filtre subsonique variable de 10 à 80 Hz, 24 dB/octave

Passe-bas variable 40 à 160 Hz, 24 dB/octave

Ampliﬁ cation variable de 0 à 18 db ; fréquence centrale de 20 à 80 Hz, bande passante de 1 à 5

REMARQUE : les voies du caisson des graves de l’ampliﬁ cateur 2017 KX sont stables à 1 Ω - puissance nominale équivalente à 2 Ω +/-10 %

INSTALLATION

Montage: Choisissez un emplacement de structure saine pour monter votre ampliﬁ cateur KICKER. Assurez-vous que l’arrière de l’emplacement où vous allez enfoncer les vis ne comporte aucun élément. Choisissez un endroit assurant au moins 10 cm (4 po) de dégagement de ventilation ouverte pour l’ampliﬁ cateur. Si possible, montez l’ampliﬁ cateur dans l’habitacle passager climatisé. Percez quatre trous à l’aide d’un foret de 3 mm (7/64 po) et utilisez les vis nº 8 fournies pour monter l’ampliﬁ cateur.

Câblage: Débranchez la batterie du véhicule pour éviter un court-circuit. Ensuite, raccordez le ﬁ l de masse à l’ampliﬁ cateur. Le ﬁ l de masse doit être le plus court possible, de 60 cm (24 po) maximum. Raccordez-le à une partie métallique solide du châssis du véhicule, ne comportant ni peinture ni rouille. Il est recommandé d’ajouter un ﬁ l de masse supplémentaire de même calibre (ou de calibre supérieur) entre la borne négative de la batterie et le châssis du véhicule.

Les entrées RCA de l’ampliﬁ cateur KX recevront des signaux haut ou bas niveau en provenance d’autoradio de votre voiture. Il est possible de connecter les sorties des haut-parleurs de l’autoradio à l’entrée stéréo RCA sur le panneau latéral de l’ampliﬁ cateur à l’aide du câble KICKER KISL, comme illustré. Une autre option consiste à connecter le signal à l’ampliﬁ cateur en utilisant les sorties RCA de

2017 KXA Mono Amps Rev H.indd 222017 KXA Mono Amps Rev H.indd 22 1/16/2017 3:27:40 PM1/16/2017 3:27:40 PM

bas niveau sur l’autoradio. Gardez le câble du signal audio à distance du faisceau de câblage en usine et des autres câbles d’alimentation. Si vous avez besoin de couper ce câblage, faites-le à un angle de 90 degrés.

Fil de sortie de haut-parleur de haut niveau

Âme

Vers l’ampliﬁ cateur

KICKER KISL

–

Installez un fusible dans un rayon de 45 cm (18 po) de la batterie directement sur le câble d’alimentation raccordé à votre ampliﬁ cateur. Si vous devez retirer l’ampliﬁ cateur après l’avoir installé dans le véhicule, débranchez toujours le ﬁ l de masse en dernier, en procédant à l’opposé de l’installation.

Modèle Fusible Externe

(non inclus)

KXA400.1 1 x 60 Ampères Calibre 8 PK8, CK8

KXA800.1 1 x 100 Ampères Calibre 4 PK4, CK4

KXA1200.1 1 x 150 Ampères Calibre 4 PK4, CK4

KXA1600.1 1 x 150 Ampères 1/0 Calibre PKD1

KXA2400.1 1 x 200 Ampères 1/0 Calibre PKD1

Masse ou blindage

Fil de Masse / Alimentation

KICKER Kit de câblage

Vers l’ampliﬁ cateur

Fil de sortie de hautparleur de haut niveau

FONCTIONNEMENT MONO

impédance minimum de 1 ohms

≤18”

(45cm)

≤24”

(60cm)

Masse

2017 KXA Mono Amps Rev H.indd 232017 KXA Mono Amps Rev H.indd 23 1/16/2017 3:27:40 PM1/16/2017 3:27:40 PM

Fusible Externe

Mise sous tension à distance (page 25)

12V

Batterie

Masse

Pour les installations comportant plusieurs ampliﬁ cateurs, dans lesquels des blocs de distribution sont utilisés, chaque ampliﬁ cateur doit posséder son propre fusible ou disjoncteur de calibre approprié, installé entre l’ampliﬁ cateur et le bloc de distribution, à moins de 46 cm du bloc de répartition, ou sur le bloc de répartition si celui-ci dispose d’un fusible. Le ﬁ l d’alimentation électrique principal doit être muni d’un fusible entre la batterie et le bloc de distribution, à moins de 46 cm du bloc de répartition de la borne positive de la batterie, avec un fusible ou un disjoncteur de calibre égal à au moins la somme des valeurs des fusibles de l’ampliﬁ cateur, mais sans dépasser la capacité du câblage.

≤18”

(45cm)

≤18”

(45cm)

Fusible Externe

répartiteur de puissance

≤18”

(45cm)

Fusible Externe

12V

Batterie

Vers l’ampliﬁ cateur

2017 KXA Mono Amps Rev H.indd 242017 KXA Mono Amps Rev H.indd 24 1/16/2017 3:27:40 PM1/16/2017 3:27:40 PM

UTILISATION

GAIN

MATCH

PAIRING

Sélection de Mise sous Tension Automatique : La série KX propose deux modes d’allumage automatique différents ; +12 V et décalage en continu.

• Mise sous Tension à Distance : Faites passer un ﬁ l de calibre 18 à partir du ﬁ l de mise sous tension à distance sur votre appareil source jusqu’à la borne étiquetée REM entre la borne négative et la borne positive d’alimentation de l’ampliﬁ cateur. Il s’agit de la méthode préférée de mise sous tension automatique.

• Mise sous Tension en Mode DC Offset : Le mode DC Offset détecte une surtension de 3 volts en provenance des sorties de haut-parleur de niveau haut (HI) quand l’appareil source a été mis en marche.

• Démarrage par détection de signal : La position audio est la dernière alternative de démarrage automatique. Il s’agit d’une méthode de démarrage par détection de signal qui perçoit le signal audio entrant depuis l’unité source et démarre automatiquement l’ampliﬁ cateur. Cette méthode de démarrage ne fonctionnera pas correctement si le contrôle du gain d’entrée n’est pas conﬁ guré de manière appropriée.

Détection radio : les entrées RCA des ampliﬁ cateurs KICKER KX peuvent recevoir des signaux de niveau haut ou bas en provenance de votre source sonore. Si vous utilisez des entrées de niveau haut, mais si votre appareil source ne peut pas détecter la présence d’un système audio ou refuse de jouer l’audio sur l’un au moins des haut-parleurs, il peut s’avérer nécessaire d’activer la détection de radio. Ceci activera une résistance de charge aux entrées de l’ampliﬁ cateur et indiquera à l’appareil source que des haut-parleurs sont présents. N’utilisez PAS la détection de radio si vous utilisez un signal d’entrée de niveau bas, cela réduirait considérablement le signal d’entrée.

Contrôle du niveau d’entrée avec adaptation de gain : le contrôle du niveau d’entrée n’est pas un réglage du volume. Il correspond à la sortie de l’autoradio vers le niveau d’entrée de l’ampliﬁ cateur et dispose d’une adaptation de gain pour éviter la saturation de l’entrée. Pour un réglage rapide, tournez l’autoradio à environ 3/4 du volume (si l’appareil a 30 degrés, tournez-le sur 25). Ensuite, tournez lentement le gain de l’ampliﬁ cateur (dans le sens des aiguilles d’une montre) jusqu’à ce que le voyant d’ampliﬁ cation s’allume ou jusqu’à ce que vous entendiez une distorsion, puis réduisezle un petit peu. KICKER vous recommande d’utiliser les tonalités d’essai disponibles sur www.kicker.com/support/ aﬁ n d’obtenir des paramètres de performance optimums. Si le rétroéclairage du bouton GAIN s’allume, c’est que l’entrée demeure saturée. Pour obtenir des instructions sur l’adaptation de gain, veuillez consulter la page suivante.

Filtre subsonique réglable : le ﬁ ltre subsonique variable fournira un point de coupure pour les basses fréquences (10 à 80 Hz) qui pourraient potentiellement endommager vos haut-parleurs en raison d’une excursion excessive, avec une perte de la puissance de l’ampliﬁ cateur. Le réglage de ce contrôle doit être déﬁ ni en fonction de la capacité à basse fréquence de vos haut-parleurs. Recommandé pour les boîtiers à évent.

Commande de Filtre : Le changement de style musical sur le côté de l’ampliﬁ cateur vous permet d’ajuster la fréquence du passe-bas du répartiteur de 50 à 200 Hz. Les paramètres de ces commandes sont subjectifs ; 80 Hz constitue une bonne valeur de départ.

Contrôle de l’ampliﬁ cation des graves KICK EQ+ : le contrôle réglable de l’ampliﬁ cation sur le côté de l’ampliﬁ cateur est conçu pour vous offrir une sortie ampliﬁ ée, de 0 à 18 dB à la fréquence sélectionnée. Un réglage plus élevé de la BANDE PASSANTE (Q) entraîne une coupe à des fréquences au-dessus et au-dessous de la fréquence centrale. Le réglage de ce contrôle est subjectif. Si vous augmentez le réglage, vous devez réajuster le contrôle du gain d’entrée pour éviter la saturation l’ampliﬁ cateur.

Télécommande KXARC : avec la télécommande KXARC incluse, vous avez la possibilité de déverrouiller et de contrôler les fonctions de traitement numérique du signal de l’ampliﬁ cateur à distance. Voir page 27 pour l’installation. Ampliﬁ cateurs KX 2017 et plus récents.

Appariement KXARC : utilisez le bouton d’appariement situé au-dessus du voyant d’appariement pour mettre l’ampliﬁ cateur KX en mode d’appariement. Le voyant clignote lorsque l’ampliﬁ cateur est en mode d’appariement et prêt à se connecter à un KXARC à distance. Une fois la connexion établie, il demeure allumé de façon continue. Appuyez sur le bouton d’appariement et maintenez-le enfoncé pour effacer la liste des appareils connectés.

2017 KXA Mono Amps Rev H.indd 252017 KXA Mono Amps Rev H.indd 25 1/16/2017 3:27:40 PM1/16/2017 3:27:40 PM

CORRESPONDANCE DE GAIN

L’objectif de tout système audio est d’atteindre les niveaux d’entrée et de sortie maximaux sans distorsion ni écrêtement. Les ingénieurs de KICKER ont éliminé les hasards et les soucis de faire correspondre la tension de sortie de votre unité source avec l’ampliﬁ cateur grâce à la fonction de correspondance de gain. Pour commencer, vous devez télécharger les tonalités d’essai de KICKER sur www.kicker.com/testtones. Les ﬁ chiers suivants sont disponibles aux formats MP3 et WAV :

1 kHz @ 0 dBFS, 50 Hz @ 0 dBFS, 1 kHz @ -10 dBFS, 50 Hz @ -10 dBFS, 1 kHz @ -5 dBFS, 50 Hz @ -5 dBFS

Ces tonalités d’essai sont des ondes sinusoïdales destinées à fournir un signal de référence cohérent à l’ampliﬁ cateur KX. Les différents niveaux d’enregistrement sont conçus pour vous fournir la correspondance de gain idéale pour votre application.

0 dBFS : conçu pour fournir aux applications audiophiles une sortie audio sans distorsion sur la gamme la plus dynamique.

-5 dBFS : conçu pour les applications normales, quotidiennes - la gamme sera moins dynamique mais les niveaux de sortie audio seront potentiellement plus élevés. Avec cette conﬁ guration, vous pouvez obtenir un écrêtement occasionnel de l’ampliﬁ cateur.

-10 dBFS : conçu pour les applications de caissons de graves - la gamme sera moins dynamique mais les niveaux de sortie audio seront potentiellement plus élevés. Avec cette conﬁ guration, vous pouvez obtenir un écrêtement occasionnel de l’ampliﬁ cateur.

Ensuite, suivez la procédure ci-dessous pour obtenir une correspondance de gain précise sur votre (vos) ampliﬁ cateur(s) :

1. Déconnectez les enceintes de l’ampliﬁ cateur KX.

2. Réglez tous les paramètres d’égalisation et de ﬁ ltrage de votre unité source sur zéro.

3. Lisez le ﬁ chier téléchargeable de KICKER.com

4. Réglez le volume de l’unité source aux 3/4.

5. Augmentez le gain de l’ampliﬁ cateur jusqu’à ce que le voyant DEL de gain s’allume.

6. Diminuez le gain de l’ampliﬁ cateur jusqu’à ce que le voyant DEL de gain s’éteigne.

Tous les circuits d’adaptation de niveau des ampliﬁ cateurs KX se trouvent au début de la chaîne de signaux. Si vous souhaitez utiliser des fonctions telles que l’ampliﬁ cation des basses, les réglages SHOCkwave ou l’égaliseur, il peut être nécessaire de régler le gain à un niveau inférieur aﬁ n de compenser l’augmentation de la sortie à ces fréquences.

Lorsque les gains de l’ampliﬁ cateur et de l’unité source seront en correspondance, vous devrez vous assurez de ne pas saturer vos enceintes. Suivez la procédure ci-dessous :

1. Réglez le volume de l’unité source sur 0.

2. Reconnectez les enceintes de l’ampliﬁ cateur KX.

3. Augmentez progressivement le volume de l’unité source jusqu’à ce que vous entendiez une distorsion audible.

4. Si vous entendez un écrêtement, diminuez le gain de l’ampliﬁ cateur jusqu’à ce qu’il disparaisse.

Vous pouvez également utiliser l’indicateur CLIP de la télécommande KXARC pour déterminer facilement quelle sortie de l’ampliﬁ cateur est écrêtée et à quel moment cela se produit.

GAIN

MATCH

2017 KXA Mono Amps Rev H.indd 262017 KXA Mono Amps Rev H.indd 26 1/16/2017 3:27:41 PM1/16/2017 3:27:41 PM

KXARC INSTALLATION À DISTANCE

MONTAGE ENCASTRÉ

Profondeur de montage : 19,5 mm (4 po) Dimensions de montage : 99 mm [3 3/4 po] x 55 mm [2 1/8 po]

Fixez les supports de ﬁ xation, le cadre et la coupelle de montage en surface à l’emplacement désiré à l’aide des vis fournies.

MONTAGE EN SURFACE

Fixez la coupelle de montage en surface à l’emplacement désiré à l’aide des vis fournies.

2017 KXA Mono Amps Rev H.indd 272017 KXA Mono Amps Rev H.indd 27 1/16/2017 3:27:41 PM1/16/2017 3:27:41 PM

REMPLACEMENT DE LA PILE

Modèle : CR2450 (3 V)

Sur l’arrière de la télécommande KXARC, faites glisser et retirez le couvercle de la pile, comme illustré. Cela permet d’accéder au logement de la pile.

Retirez la pile de son logement en tirant sur sa partie supérieure. Remettez la pile et le couvercle du logement de la pile en inversant la procédure que vous avez utilisée pour les retirer. Assurez-vous que la pile n’est pas à l’envers lorsqu’elle est installée dans le logement de la pile. La borne positive est orientée vers le haut du logement de la pile.

2017 KXA Mono Amps Rev H.indd 282017 KXA Mono Amps Rev H.indd 28 1/16/2017 3:27:41 PM1/16/2017 3:27:41 PM

TÉLÉCOMMANDE KXARC

APPARIEMENT BLUETOOTH

Pour placer la télécommande KXARC en mode d’appairage, insérez une épingle, un trombone ou tout autre objet ﬁ n et pointu dans le petit trou discret à l’arrière de la télécommande et appuyez pendant 1 seconde. Si l’ampliﬁ cateur KXA est également en mode appairage, les appareils se connectent. Votre KXARC restera en mode appairage pour se connecter au prochain ampli.

Bouton d’appariement

Le mode appairage s’arrête au bout de 30 secondes ou vous pouvez de nouveau appuyer sur le bouton d’appairage. Vous pouvez appairer jusqu’à 4 ampliﬁ cateurs KXA dotés d’une voie de caisson de graves (modèle à une ou cinq voies). La télécommande KXARC surveille séparément chaque ampli et indique l’ampli sélectionné à l’aide des 4 LED d’état du bas.

Appuyez et maintenez enfoncé pour ajuster la luminosité des voyants.

AMP 4 AMP 3

AMP 2 AMP 1

2017 KXA Mono Amps Rev H.indd 292017 KXA Mono Amps Rev H.indd 29 1/16/2017 3:27:41 PM1/16/2017 3:27:41 PM

GAIN

SHOC

PHASE

CLIP

Appuyez sur le bouton KXARC pour sélectionner le réglage des paramètres GAIN, SHOC, PHASE ou CLIP, puis tournez le bouton pour les régler aux valeurs souhaitées. La télécommande KXARC prend en charge jusqu’à 4 ampliﬁ cateurs KICKER KXA dotés d’une voie pour caisson de graves.

Gain : la commande de gain de la KXARC est un atténuateur de gain de -26 dB à 0 dB. Cela vous permet de régler facilement le gain du canal du caisson de graves quand vous le souhaitez, le gain maximum étant celui correspondant au paramètre que vous avez sélectionné sur le panneau latéral de l’ampliﬁ cateur KX.

SHOCwave : la fonction SHOCwave (création d’octaves sous-harmoniques) permet de restaurer les fréquences basses qui sont plus faibles dans les enregistrements anciens ou ont été perdues lors de la compression des données. Le canal SUBWOOFER (caisson de graves) doit être utilisé avec un signal pleine gamme pour fonctionner correctement. Appuyez sur le bouton jusqu’à ce que le voyant SHOC s’allume, puis ajustez le réglage à un niveau satisfaisant.

Phase : le réglage PHASE vous permet de sélectionner la phase de la fréquence du caisson de graves : 0° ou 180°. Si vous constatez une absence de basses dans votre audio, il est possible que les fréquences basses ne soient pas en phase avec le reste du système. Introduire un déphasage, inverser la polarité positive/négative ou changer l’emplacement du caisson peut également permettre de résoudre ce type de problèmes. Les voyants du haut indiquent 0°, tandis que ceux du bas indiquent 180°.

Clip : le voyant CLIP allume la LED correspondant à un ampliﬁ cateur dont le signal de sortie est saturé si CLIP est sélectionné. Appuyez simplement sur le bouton KXARC jusqu’à ce que CLIP soit sélectionné, puis regardez les 4 LED en bas pour voir quel ampliﬁ cateur est saturé et à quel moment. Si CLIP n’est pas sélectionné, la LED CLIP agira comme un voyant général de saturation. Si vous modiﬁ ez votre réglage de Gain ou SHOCwave, vous pouvez remarquer que la LED CLIP s’allume. Cela signiﬁ e que vos nouveaux paramètres DSP ont provoqué une saturation de la sortie et que vous devez réduire le gain ou compenser par un autre moyen.

EN CAS DE DIFFICULTÉ

Si votre ampliﬁ cateur ne marche pas, vériﬁ ez d’abord les possibilités évidentes comme les fusibles sautés, les branchements incorrects ou desserrés, le mauvais réglage des commandes de gain et du commutateur du ﬁ ltre etc. Se présentent également des DEL d’alimentation (PWR) et de protection (PRT) sur le panneau d’alimentation latéral de votre ampliﬁ cateur KICKER de série CX. Selon l’état de l’ampliﬁ cateur et le système de charge du véhicule, les DEL clignotent en vert ou rouge. Lorsque la DEL vert est allumée, cela indique que l’ampliﬁ cateur est en marche et qu’il n’y a pas de problème.

DEL vert éteinte, aucune sortie ? En utilisant un volt/ohmmètre (VOM), vériﬁ ez les points suivants :

Borne d’alimentation +12 volts (entre +12 V et +16 V) Borne de mise sous tension à distance (entre +12 V et +16



V) Vériﬁ ez que les branchements d’alimentation et de masse ne sont pas inversés. La conductivité de la borne de masse. L’état des fusibles (aucun fusible sauté).

2017 KXA Mono Amps Rev H.indd 302017 KXA Mono Amps Rev H.indd 30 1/16/2017 3:27:41 PM1/16/2017 3:27:41 PM

DEL vert éclairée, aucune sortie ? Vériﬁ ez les points suivants : Branchements RCA Testez les sorties de haut- parleur en utilisant un haut-parleur dont vous vous êtes assuré du bon fonctionnement. Remplacez l’appareil source par un appareil dont vous vous êtes assuré du bon fonctionnement. Vériﬁ ez le passage du signal dans le câble RCA alimentant l’ampliﬁ cateur en utilisant le volt/ohmmètre réglé pour mesurer la tension « c.a. ».

DEL du « protection » clignotante lorsque le volume de la musique est élevé ? La DEL rouge indique une tension faible de la batterie. Vériﬁ ez tous les branchements du système de charge de votre véhicule. Le remplacement ou la recharge de la batterie (ou encore le remplacement de l’alternateur) de votre véhicule peut s’avérer nécessaire.

DEL du « protection » allumée, aucune sortie ? L’ampliﬁ cateur est très chaud = La protection thermique est

engagée. Testez l’impédance aux bornes des haut-parleurs en utilisant un volt/ohmmètre (voir les schémas de ce manuel pour des recommandations sur l’impédance minimum et diverses suggestions de câblage pour les haut-parleurs). Vériﬁ ez également qu’il existe une circulation d’air adéquate autour de l’ampliﬁ cateur. L’ampliﬁ cateur ne s’arrête que lorsque le véhicule est en marche = La protection de tension est engagée. La tension à l’ampliﬁ cateur ne se situe pas dans la plage de fonctionnement comprise entre 10 et 16 volts. Faites vériﬁ er le système de recharge et le système électrique du véhicule. L’ampliﬁ cateur ne marche qu’à un niveau sonore faible = La protection anti-court-circuit est engagée. Vériﬁ ez que les ﬁ ls des haut-parleurs ne sont pas en court-circuit entre eux ou avec le châssis du véhicule. Vériﬁ ez l’état des haut-parleurs ou l’impédance qui ne doit pas tomber en dessous du seuil minimum recommandé.

Aucune sortie d’un canal ? Vériﬁ ez le contrôle de la balance sur l’appareil source Vériﬁ ez les branchements RCA

(ou d’entrée de haut-parleur) et les branchements de sortie de haut-parleur pour le canal. niveau bas, assurez-vous que Radio Detect est désactivé (OFF).

Dépannage de la télécommande KXARC : si les LED de la télécommande KXARC clignotent trois fois, elle n’est pas actuellement connectée à un ampli. Appuyez sur le bouton d’appairage à l’arrière de la télécommande et sur l’ampli KXA pendant 1 seconde. REMARQUE : si la télécommande KXARC n’est pas en mode actif ou si elle est en veille, elle n’apparaîtra pas comme connectée sur le tableau KXA. Si la télécommande KXARC ne s’allume pas, remplacez la pile.

Piaulement prolongé de l’alternateur avec le régime du moteur ? Vériﬁ ez l’état du câble RCA (ou d’entrée de

haut-parleur) Vériﬁ ez l’acheminement du câble RCA (ou d’entrée de haut-parleur) Vériﬁ ez que l’appareil source est correctement mis à la masse Vériﬁ ez les paramètres de gain et baissez-en la valeur s’ils sont trop élevés.

Réponse réduite des graves ? Inversez le branchement d’un haut-parleur de positif à négatif sur le ou les canaux de la stéréo/du caisson des graves. L’amélioration des graves indique que le haut-parleur était déphasé.

Bruit de fond ? Les ampliﬁ cateurs KICKER ont été étudiés pour être entièrement compatibles avec les unités de tête de tous les fabricants. Certaines unités de tête peuvent exiger une mise à la masse supplémentaire pour éviter toute interférence avec le signal audio. Pour remédier à ce problème éventuel, il sufﬁ t dans la plupart des cas d’acheminer un ﬁ l de masse à partir des sorties RCA sur l’unité de tête jusqu’au châssis.

ATTENTION : Lorsque vous effectuez une recharge rapide de la batterie du véhicule, assurez-vous que les branchements effectués avec les câbles de recharge rapide sont corrects. Des branchements incorrects peuvent faire sauter les fusibles de l’ampliﬁ cateur et provoquer des pannes dans d’autres systèmes cruciaux du véhicule.

Si vous avez d’autres questions relatives à l’installation ou au fonctionnement de votre nouveau produit KICKER, contactez le revendeur agréé KICKER qui vous l’a vendu. Pour obtenir d’autres conseils sur l’installation, cliquez sur l’onglet SUPPORT de la page d’accueil KICKER, www.KICKER.com. Sélectionnez l’onglet TECHNICAL SUPPORT, choisissez le sujet qui vous intéresse et téléchargez ou afﬁ chez les informations correspondantes. Si vous avez d’autres questions, envoyez un message électronique à support@KICKER.com ou téléphonez aux services techniques en composant le (+1) 405-624-8583.

 Si vous utilisez un signal de

KXA400.1

200 x 1 @ 4 ohms, 14.4V C.C., 1% de Distorsion Harmonique Totale, CEA-2006B (W) Rapport Signal sur Bruit -75dB CEA-2006B (ref: 1W, pondéré A)

KXA800.1

400 x 1 @ 4 ohms, 14.4V C.C., 1% de Distorsion Harmonique Totale, CEA-2006B (W) Rapport Signal sur Bruit -75dB CEA-2006B (ref: 1W, pondéré A)

KXA1200.1

600 x 1 @ 4 ohms, 14.4V C.C., 1% de Distorsion Harmonique Totale, CEA-2006B (W) Rapport Signal sur Bruit -75dB CEA-2006B (ref: 1W, pondéré A)

KXA1600.1

800 x 1 @ 4 ohms, 14.4V C.C., 1% de Distorsion Harmonique Totale, CEA-2006B (W) Rapport Signal sur Bruit -75dB CEA-2006B (ref: 1W, pondéré A)

KXA2400.1

1200 x 1 @ 4 ohms, 14.4V C.C., 1% de Distorsion Harmonique Totale, CEA-2006B (W) Rapport Signal sur Bruit -75dB CEA-2006B (ref: 1W, pondéré A)

2017 KXA Mono Amps Rev H.indd 312017 KXA Mono Amps Rev H.indd 31 1/16/2017 3:27:41 PM1/16/2017 3:27:41 PM

VERSTÄRKER DER KX.1 SERIE BENUTZERHANDBUCH

MODELL: KXA400.1 | KXA800.1 | KXA1200.1 | KXA1600.1 | KXA2400.1

WICHTIGE SICHERHEITSWARNUNG: DER ANHALTENDE, FORTLAUFENDE BETRIEB EINES VERSTÄRKERS IN ÜBERSTEUERTER ODER ABGEHACKTER WEISE KANN DAZU FÜHREN, DASS SICH DAS AUDIO-SYSTEM ÜBERHITZT UND IN BRAND GERÄT, WAS ZU EINER SCHWEREN BESCHÄDIGUNG DER KOMPONENTEN UND/ ODER DES FAHRZEUGS FÜHREN KANN. KICKER-PRODUKTE KÖNNEN LAUTSTÄRKEPEGEL ERZEUGEN, DIE DAS GEHÖR PERMANENT SCHÄDIGEN KÖNNEN! WENN DIE LAUTSTÄRKE EINES SYSTEM BIS ZU EINER HÖRBAREN VERZERRUNG ERHÖHT WIRD, KANN DAS GEHÖR SCHWERER ALS MIT EINEM NICHT VERZERRTEN SYSTEM MIT DEM GLEICHEN LAUTSTÄRKEPEGEL GESCHÄDIGT WERDEN. DIE SCHMERZSCHWELLE IST IMMER EIN INDIKATOR, DASS DER LAUTSTÄRKEPEGEL ZU HOCH IST UND DAS GEHÖR PERMANENT SCHÄDIGEN KANN. LASSEN SIE GESUNDEN MENSCHENVERSTAND WALTEN, WENN SIE DIE LAUTSTÄRKE EINSTELLEN.

LEISTUNG

Model:

RMS-Leistung, Watts @ 14,4 V, 4 Ω Mono, ≤ 1 % THD+N @ 14,4 V, 2 Ω Mono, ≤ 1 % THD+N

Länge [Zoll, cm] 8 [20,4] 9-9/16 [24,4] 9-9/16 [24,4] 11-3/16 [28,4] 15-1/2 [39,4]

Speciﬁ cations common to all models:

Höhe [Zoll, cm] 2 1/8 [5,5]

Breite [Zoll, cm] 8 5/16 [21]

Frequenzgang ± 1 dB 10 Hz–160 Hz

Signal-Rausch-Verhältnis >95 dB, A-bewertet, re: Nennleistung

Eingangsempﬁ ndlichkeit 250 mV–10 V

Wählbare elektronische Frequenzweiche

KickEQ+™ Parametrischer Bass Boost

Trittschallﬁ lter Variabel 10–80 Hz, 24 dB/Oktave

KXA400.1 KXA800.1 KXA1200.1 KXA1600.1 KXA2400.1

200W x 1 400W x 1

Variabler Tiefpass 40 Hz–160 Hz, 24 dB/Oktave

Boost – Variabel 0–18 db; Mittenfrequenz – 20 Hz–80 Hz; Bandbreite 1–5

400W x 1 800W x 1

600W x 1 1200W x 1

800W x 1 1600W x 1

1200W x 1 2400W x 1

HINWEIS: 2017 KX-Verstärker-Subwoofer-Kanäle sind 1-Ω-stabil – Nennleistung entspricht einem 2-Ω-Betrieb, +/- 10 %

INSTALLATION

Befestigung: Wählen Sie für die Installation des KICKER-Verstärkers eine strukturell stabile Stelle. Vergewissern Sie sich, dass sich hinter der Einschraubposition der Schrauben nichts beﬁ ndet. Wählen Sie eine Stelle, die mindestens 10 cm Lüftungsfreiraum für den Verstärker bietet. Installieren Sie, wenn möglich, den Verstärker im klimatisierten Fahrgastraum. Bohren Sie mit einem 3-mm-Bohrer vier Löcher und verwenden Sie die beiliegenden Nr. 8-Schrauben zur Befestigung des Verstärkers.

Anschluss: Trennen Sie den Anschluss der Fahrzeugbatterie, um einen Kurzschluss zu vermeiden. Schließen Sie dann das Massekabel an den Verstärker an. Verwenden Sie ein kurzes Erdungskabel (maximal 60 cm) und schließen Sie es an eine lack- oder korrosionsfreie Metallstelle an der Fahrzeugkarosserie an. Es wird auch empfohlen, ein weiteres Massekabel mit gleicher (oder größerer) Drahtstärke zwischen dem negativen Pol der Autobatterie und der Fahrzeugkarosserie zu verwenden.

Die Cinch-Eingänge (RCA) der KX-Verstärker können Signale mit niedrigem oder hohem Spannungspegel vom Ausgangsgerät Ihres Autoradios verarbeiten. Indem Sie den KICKER KISL wie angezeigt verwenden, können Sie ein Signal mit hohem Spannungspegel von den Lautsprecherausgängen des Ausgangsgeräts zum Stereo-Cinch-Eingang an der Rückseite des Verstärkers leiten. Alternativ kann das Signal mittels

2017 KXA Mono Amps Rev H.indd 322017 KXA Mono Amps Rev H.indd 32 1/16/2017 3:27:41 PM1/16/2017 3:27:41 PM

der Cinch-Ausgänge mit niedrigem Spannungspegel am Ausgangsgerät zum Verstärker geleitet werden. Achten Sie darauf, dass das Kabel nicht mit Kabelsträngen oder anderen Stromkabeln in Kontakt kommt. Sollten Sie die Verbindungen an solchen Kabeln vorbeiführen müssen, so tun Sie dies bitte in einem 90°-Winkel.

HochpegelLautsprecherausgangskabel

Kabelseele

Zum Verstärker

KICKER KISL

–

Erdung oder Abschirmung

Installieren Sie in maximal 45 cm Entfernung von der Batterie eine Sicherung in Reihe mit dem Stromkabel zum Verstärker. Wenn Sie je den Verstärker nach der Installation aus dem Fahrzeug ausbauen müssen, sollte die Masseleitung als letzte vom Verstärker getrennt werden, genau in der umgekehrten Reihenfolge wie bei der Installation.

Modell Externe Sicherung

(nicht inbegriffen)

KXA400.1 1 x 60 Ampere 8 GA PK8, CK8

KXA800.1 1 x 100 Ampere 4 GA PK4, CK4

KXA1200.1 1 x 150 Ampere 4 GA PK4, CK4

KXA1600.1 1 x 150 Ampere 1/0 GA PKD1

KXA2400.1 1 x 200 Ampere 1/0 GA PKD1

ODER

Zum Verstärker

HochpegelLautsprecherausgangskabel

Massekabel KICKER Verkabelungssatz

MONO-BETRIEB

Minimalimpedanz von 1 Ohm

≤18”

(45cm)

≤24”

(60cm)

Masse

2017 KXA Mono Amps Rev H.indd 332017 KXA Mono Amps Rev H.indd 33 1/16/2017 3:27:41 PM1/16/2017 3:27:41 PM

externe Sicherung

Ferneinschaltung (Seite 35)

12V

Batterie

Masse

Falls beim Einbau mehrerer Verstärker Verteilerblöcke verwendet werden, sollte jeder Verstärker über eine eigene ordnungsgemäß zugelassene Sicherung (oder einen Schutzschalter) verfügen, die zwischen Verstärker und Verteilerblock eingebaut werden sollte (innerhalb von 45 cm vom Block) oder auf dem Verteilerblock, falls dieser die Sicherung übernimmt. Das Hauptstromkabel sollte außerdem zwischen Batterie und Verteilerblock mit einer Sicherung abgesichert werden, die innerhalb von 45 cm vom Pluspol der Batterie angebracht wird, und zwar mit einer Sicherung (oder einem Schutzschalter), die mindestens der Summe der Werte für die Sicherungen der einzelnen Verstärker entspricht, ohne jedoch die Kapazität der Verkabelung zu überschreiten.

≤18”

(45cm)

≤18”

(45cm)

externe Sicherung

Stromverteilerblock

≤18”

(45cm)

externe Sicherungexterne Sicherung

12V

Batterie

Zum Verstärker

2017 KXA Mono Amps Rev H.indd 342017 KXA Mono Amps Rev H.indd 34 1/16/2017 3:27:41 PM1/16/2017 3:27:41 PM

BETRIEB

GAIN

MATCH

PAIRING

Automatische Einschaltung: Die DXA-Serie umfasst zwei automatische Einschaltmodi: +12V und DC Offset.

• Remote Turn-On (Ferneinschaltung): Verlegen Sie 18 GA-Kabel von der Ferneinschaltung an Ihrem Autoradio zum REM-Terminal zwischen den positiven und negativen Stromanschlüssen des Verstärkers. Das ist die bevorzugte automatische Einschaltungsmethode.

• DC Offset-Einschaltung: Der DC Offset-Modus entdeckt nach Einschalten des Autoradios einen 6-Volt-Anstieg an den Hochpegel-Lautsprecherausgängen.

• Signalerkennungs-Einschaltung: Die letzte Alternative für automatische Einschaltung ist die Audio-Einstellung. Das ist eine Signalerkennungsmethode, die das eingehende Audiosignal vom Quellgerät erkennt und den Verstärker automatisch einschaltet. Diese Einschaltmethode funktioniert nur dann ordnungsgemäß, wenn die Eingangslautstärkeregelung entsprechend eingestellt ist.

Funkerkennung: Die Cinch-Eingänge der KICKER KX-Verstärker sind in der Lage, entweder Hoch- oder Niederpegelsignale von Ihrem Quellgerät zu empfangen. Sollten Sie Eingänge mit hohem Pegel verwenden, aber Ihr Quellgerät kein vorhandenes Audiosystem erkennt oder die Wiedergabe von Audio aus einem oder mehreren Lautsprechern verweigert, müssen Sie eventuell Radio Detect auf ON schalten. Dies wird den Ladungswiderstand an den Verstärkereingängen aktivieren und dem Quellgerät mitteilen, dass Lautsprecher vorhanden sind. Verwenden Sie Radio Detect NICHT, wenn Sie ein Eingangssignal mit niedrigem Pegel verwenden. Dadurch wird das Eingangssignal stark reduziert.

Input Gain Control (Eingangspegel) mit Gain Matching (Pegelanpassung): Die Eingangspegelregelung ist kein Lautstärkeregler. Sie passt das Ausgangssignal des Ausgangsgeräts dem Eingangspegel des Verstärkers an und verfügt über eine Pegelanpassung, um ein Clipping (Übersteuern) des Eingangssignals zu verhindern. Für einen schnellen Aufbau drehen Sie das Ausgangsgerät auf ca. 3/4 der Lautstärke (sollte es bis 30 gehen, drehen Sie es auf 25). Drehen Sie dann langsam (im Uhrzeigersinn) den Pegel am Verstärker auf, bis die Gain-LED auﬂ euchtet oder Sie eine hörbare Verzerrung wahrnehmen. KICKER empﬁ ehlt, die Testtöne unter www.kicker.com/support/ zu nutzen, um die genauesten und leistungsstärksten Einstellungen zu erhalten. Drehen Sie ihn dann ein wenig zurück. Sollte die Hintergrundbeleuchtung des GAIN-Reglers auﬂ euchten, so ist das Eingangssignal noch übersteuert. Eine ausführliche Anleitung zur Pegelanpassung ﬁ nden Sie auf der nächsten Seite.

Einstellbarer Subsonic (Trittschall-)Filter: Der variable Trittschallﬁ lter bietet einen Cutoff-Punkt für tiefere Frequenzen (10–80 Hz), die möglicherweise Ihren Lautsprecher überlasten und beschädigen könnten und außerdem einen unnötigen Stromverbrauch Ihres Verstärkers verursachen. Dieser Regler sollte der Kapazität des Verstärkers für tiefe Frequenzen entsprechend eingestellt werden. Empfohlen für portierte Gehäuse.

Crossover-Regler: Mit dem Trennfrequenzregler an der Seite des Verstärkers können Sie die Tiefpass-Trennfrequenz zwischen 50 bis 200 Hz anpassen. Die Einstellung für diesen Regler ist subjektiv. Ein guter Ausgangswert ist 80 Hz.

Eingangsverstärkungsregler: Der Eingangsverstärkungsregler ist kein Lautstärkeregler. Er passt den Ausgang des Autoradios an den Eingangspegel am Verstärker an. Stellen Sie das Autoradio auf etwa 3/4 der Lautstärke ein (wenn es also bis 30 geht, wählen Sie 25). Drehen Sie dann langsam den Verstärkungsregler am Verstärker (im Uhrzeigersinn), bis Sie eine hörbare Verzerrung feststellen. Drehen Sie ihn dann wieder etwas zurück.

KICK EQ+ Bass-Boost-Regler: Der variable Bass-Boost-Regler an der Seite des Verstärkers bietet ein stärkeres Ausgangssignal (0–18dB) in der ausgewählten Frequenz. Das Einstellen einer höheren BANDBREITE (Q) führt zu einem schrofferen Abschneiden der Frequenzen über und unter der gewählten Mittenfrequenz. Die Einstellung dieses Reglers ist Geschmackssache. Wenn Sie ihn aufdrehen, müssen Sie den Eingangspegel neu einstellen, damit der Verstärker nicht verzerrt.

KXARC-Fernsteuerung: Mit der mitgelieferten KXARC-Fernbedienung können Sie die DSP-Funktionen des Verstärkers freischalten und fernsteuern. Informationen zum Einbau auf S. 37. 2017 und neuere KX-Verstärker.

KXARC-Kopplung: Verwenden Sie den Koppelschalter über der Kopplungs-LED, um den KX-Verstärker in den Kopplungsmodus zu schalten. Das Licht blinkt, wenn der Verstärker sich im Kopplungsmodus beﬁ ndet und bereit ist, mit einer KXARC-Fernbedienung verbunden zu werden; nach der Verbindung leuchtet es durchgehend. Halten Sie die Kopplungstaste gedrückt, um die Liste der Geräte zurückzusetzen.

2017 KXA Mono Amps Rev H.indd 352017 KXA Mono Amps Rev H.indd 35 1/16/2017 3:27:41 PM1/16/2017 3:27:41 PM

GAINANPASSUNG

Bei jedem Audiosystem besteht das wichtigste Ziel stets darin, maximale Eingangs- und Ausgangspegel ohne Verzerrung oder Clipping zu erreichen. Dank dem Gain Matching Feature konnten sich die Techniker von KICKER bei der Anpassung der Ausgangsleistung Ihres Quellgeräts an den Verstärker jede Menge Rätselraten und Ärger ersparen. Zunächst müssen Sie sich die KICKER-Testtöne von www.kicker.com/test-tones herunterladen. Folgende Dateien sind im MP3- und WAV-Format vorhanden:

1kHz bei 0dBFS, 50Hz bei 0dBFS, 1kHz bei -10dBFS, 50Hz bei -10dBFS, 1kHz @ -5dBFS, 50Hz @ -5dBFS

Diese Testtöne sind Sinuskurven, die ein gleichmäßiges Signal als Referenz für den KX-Verstärker bieten sollen. Die unterschiedlichen Aufnahmepegel ermöglichen Ihnen die perfekte Verstärkungsanpassung für Ihre Anwendung.

0dBFS: Sorgt bei audiophilen Anwendungen für verzerrungsfreien Ausgang und möglichst dynamischen Umfang.

-5dBFS: Für normale/tägliche Anwendungen mit geringerem dynamischen Umfang aber vom Potenzial her höheren Audio-Ausgangspegeln. Mit dieser Anordnung kann es zu gelegentlichem Clipping durch den Verstärker kommen.

-10dBFS: Nur für Subwoofer-Anwendungen mit geringerem dynamischen Umfang aber vom Potenzial her höheren Audio-Ausgangspegeln. Mit dieser Anordnung kann es zu Clipping durch den Verstärker kommen.

Sorgen Sie anschließend folgendermaßen für eine angemessene Verstärkungsanpassung Ihres (Ihrer) Verstärker(s):

1. Trennen Sie die Lautsprecher vom KX-Verstärker.

2. Stellen Sie alle Klangregelungen und Überkreuzeinstellungen auf Ihrem Quellgerät auf ﬂ ach ein.

3. Spielen Sie die von KICKER.com herunterladbare Datei ab.

4. Stellen Sie die Lautstärke des Quellgeräts auf 3/4.

5. Drehen Sie den Pegel am Verstärker hinauf, bis die Gain-LED auﬂ euchtet.

6. Drehen Sie den Pegel am Verstärker herunter, bis die Gain-LED erlischt.

Jegliche pegelangepasste Schaltung der KX-Verstärker steht am Beginn der Signalkette. Falls Sie Features wie Bass Boost, SHOCwave oder Klangregelungen verwenden, kann die erneute Verstärkungsanpassung auf einen niedrigeren Wert notwendig sein, um den erhöhten Ausgabepegel dieser Frequenzen auszugleichen.

Sobald der Verstärker und das Quellgerät aneinander angepasst sind, sollten Sie sicherstellen, dass Sie Ihre Lautsprecher nicht übersteuern. Verwenden Sie dafür folgenden Ablauf:

1. Stellen Sie die Lautstärke des Quellgeräts auf 0.

2. Schließen Sie die Lautsprecher wieder an den KX-Verstärker an.

3. Heben Sie den Lautstärkenpegel des Quellgeräts nur nach und nach an wenn Sie nach vernehmbarer Verzerrung horchen.

4. Sollten Sie Clipping hören, verringern Sie den Gain des Verstärkers bis dieses erlischt.

Gleichermaßen können Sie das CLIP-Anzeigefeature der KXARC-Fernbedienung benutzen, um zu eruieren, bei welchem Verstärker es wann zu Clipping kommt.

GAIN

MATCH

2017 KXA Mono Amps Rev H.indd 362017 KXA Mono Amps Rev H.indd 36 1/16/2017 3:27:41 PM1/16/2017 3:27:41 PM

KXARC FERNBEDIENUNG

BÜNDIGER EINBAU

Einbautiefe: 3/4 Zoll [19,5 mm] Einbaumaße: 3 3/4 Zoll [99 mm] x 2 1/8 Zoll [55 mm]

Befestigen Sie mit den mitgelieferten Schrauben die Halteklammer, die Einfassung und den Aufputzbecher an der gewünschten Stelle.

NICHTBÜNDIGER EINBAU

Befestigen Sie den Aufputzbecher mit den beiliegenden Schrauben an der gewünschten Stelle.

2017 KXA Mono Amps Rev H.indd 372017 KXA Mono Amps Rev H.indd 37 1/16/2017 3:27:41 PM1/16/2017 3:27:41 PM

BATTERIEWECHSEL

Modell: CR2450 (3V)

Schieben Sie die Batterieabdeckung auf der Rückseite der KXARC zur Seite, wie angezeigt. Dadurch legen Sie das Batteriefach frei.

Schieben Sie die Batterie von oben her aus dem Batteriefach. Tauschen Sie die Batterie aus und schließen Sie das Batteriefach auf dieselbe Weise, wie Sie es geöffnet haben. Stellen Sie sicher, dass die Batterie nicht verkehrt ins Batteriefach eingelegt wird. Der positive Pol ist der Oberseite des Batteriefachs zugewandt.

2017 KXA Mono Amps Rev H.indd 382017 KXA Mono Amps Rev H.indd 38 1/16/2017 3:27:41 PM1/16/2017 3:27:41 PM

VERWENDUNG DER KXARC-FERNBEDIENUNG

BLUETOOTH®-KOPPLUNG

Um den KXARC im Kopplungsmodus zu platzieren, stecken Sie einen Stift, eine Büroklammer oder ein anderes verfügbares dünnes, spitzes Objekt in die unauffällige kleine Öffnung auf der Rückseite der Fernbedienung ein und drücken Sie sie für 1 Sekunde. Wenn der KXA-Verstärker sich ebenfalls im Kopplungsmodus beﬁ ndet, werden die Geräte miteinander verbunden. Ihr KXARC bleibt im Kopplungsmodus, um eine Verbindung zum nächsten Verstärker herzustellen.

Kopplungstaste

Der Kopplungsmodus schaltet sich nach 30 Sekunden aus oder Sie können die Kopplungstaste erneut drücken. Sie können bis zu vier (4) KXA-Verstärker mit Subwoofer-Kanal (Mono- oder Fünfkanal-Modelle) miteinander koppeln. Der KXARC verfolgt jeden Verstärker und kennzeichnet den aktuellen Verstärker durch die unteren 4 Status-LEDs.

Gedrückt halten, um die LED-Helligkeit anzupassen.

AMP 4 AMP 3

AMP 2 AMP 1

2017 KXA Mono Amps Rev H.indd 392017 KXA Mono Amps Rev H.indd 39 1/16/2017 3:27:41 PM1/16/2017 3:27:41 PM

GAIN

SHOC

PHASE

CLIP

Drücken Sie die KXARC-Taste, um durch die Einstellungen für GAIN, SHOC, PHASE und CLIP zu wechseln und wählen Sie den jeweils gewünschten Wert mit dem Drehregler aus. Der KXARC unterstützt bis zu 4 KICKER KXA-Verstärker mit einem Subwoofer-Kanal.

Pegel: Die KXARC-Pegelkontrolle bietet eine Pegeldämpfung von -26 dB bis 0 dB. So können Sie den Pegel des Subwoofer-Kanals bequem und schnell anpassen, wobei der Höchstwert die Pegeleinstellung ist, die Sie an der Seite des KX-Verstärkers eingestellt haben.

SHOCwave: SHOCwave (Sub Harmonic Octave Creation) verstärkt tiefe Frequenzen, die in älteren Aufnahmen weniger stark ausgeprägt oder durch Datenkompression verloren gegangen sind. Damit dieser Effekt seine volle Wirkung entfalten kann, muss der SUBWOOFER-Kanal mit einem Fullrange-Signal betrieben werden. Drücken Sie den Knopf, bis SHOC auﬂ euchtet, und drehen Sie ihn dann bis auf die gewünschte Stärke auf.

Phase: Mit der PHASE-Funktion können Sie die Phaseneinstellung der Subwooferfrequenz auswählen; 0 ° oder 180 °. Sollten die Bassfrequenzen im Audiosignal fehlen, so beﬁ nden sie sich möglicherweise in einer anderen Phase als das übrige System. Derartige Probleme können auch durch Verzögerung, die Umkehr der Positiv/Negativ-Polarität oder eine andere Positionierung des Subwoofers behoben werden. Die oberen LEDs werden 0° anzeigen, die unteren dagegen 180°.

Clip: Wenn Clip ausgewählt ist, aktiviert der CLIP-Indikator die LED, die mit einem Verstärker mit einem übersteuerten Ausgangssignal verbunden ist. Drücken Sie einfach die KXARC-Taste, bis CLIP ausgewählt ist, und beobachten Sie dann die unteren 4 LEDs, um zu sehen, welcher Verstärker übersteuert ist und wann. Wenn CLIP nicht ausgewählt ist, fungiert die CLIP-LED als globale Übersteuerungsanzeige. Wenn Sie Ihre Gain- oder SHOCwave-Einstellung ändern, können Sie feststellen, dass die CLIP-LED aktiv ist. Dies bedeutet, dass Ihre neuen DSP-Einstellungen die Übersteuerung eines Ausgangs verursacht haben und Sie sollten die Verstärkung reduzieren oder auf andere Weise kompensieren.

PROBLEMBEHEBUNG

Wenn der Verstärker nicht zu funktionieren scheint, sollten Sie zuerst offensichtliche Faktoren prüfen, wie durchgebrannte Sicherungen, schlechte oder fehlerhafte Verkabelung, inkorrekte Einstellung des Crossover-Schalters und der Verstärkungsregler etc. Am seitlichen Einschaltfeld des KICKER DXA-Verstärkers beﬁ nden sich eine Netz-LED (PWR) und eine Schutz-LED (PRT). Abhängig vom Einschaltzustand des Verstärkers und des Ladesystems des Fahrzeugs leuchten die LED-Anzeigen grün oder rot. Eine grün LED zeigt an, dass der Verstärker eingeschaltet ist und einwandfrei funktioniert.

Netz-LED aus, keine Ausgabe? Testen Sie mit einem Volt-Ohm-Messgerät (VOM) Folgendes: +12 Volt Stromanschluss (Wert sollte +12V bis +16V sein) Ferneinschaltung (Wert sollte +12V bis +16V sein) Prüfen, ob Netz- und Masseanschlüsse falsch gepolt sind. Masseanschluss, auf korrekte Leitfähigkeit. Prüfen, ob Sicherungen durchgebrannt sind.

2017 KXA Mono Amps Rev H.indd 402017 KXA Mono Amps Rev H.indd 40 1/16/2017 3:27:41 PM1/16/2017 3:27:41 PM

Netz-LED an, keine Ausgabe? Prüfen Sie Folgendes: RCA-Anschlüsse Lautsprecheranschlüsse mit „gutem“ Lautsprecher testen. Autoradio durch ein „gutes“ Autoradio ersetzen. Prüfen Sie mit dem VOM-Messgerät, das auf Wechselspannung eingestellt ist, die RCA-Zuleitung des Verstärkers auf ein Signal.

Schutz-LED blinkt bei lauter Musik? Die rote LED zeigt eine niedrige Batteriespannung an. Prüfen Sie alle Verbindungen im Ladesystem Ihres Fahrzeugs. Sie müssen eventuell die Fahrzeugbatterie auﬂ aden oder ersetzen oder die Lichtmaschine auswechseln.

Schutz-LED an, keine Ausgabe? Der Verstärker ist sehr heiß = Der Überhitzungsschutz ist aktiviert. Testen Sie den Widerstand an den Lautsprecheranschlüssen mit einem VOM-Messgerät (die Diagramme in dieser Anleitung zeigen die empfohlenen Mindestwiderstände und Vorschläge für den Anschluss mehrerer Lautsprecher). Prüfen Sie auch, ob der Verstärker ausreichende Lüftung hat. Der Verstärker schaltet sich nur während der Fahrt aus = Der Spannungsschutz ist aktiviert. Die Spannung am Verstärker liegt außerhalb des Betriebsbereichs von 10–16 Volt. Lassen Sie das Lade- und Elektriksystem des Fahrzeugs inspizieren. Der Verstärker erzeugt nur geringe Lautstärke = Die Kurzschluss-Sicherung ist aktiviert. Prüfen Sie, ob Lautsprecherkabel miteinander oder mit der Karosserie Kurzschlüsse erzeugen. Prüfen Sie, ob beschädigte oder unterhalb des Mindestwiderstands funktionierende Lautsprecher vorliegen.

Keine Ausgabe aus einem Kanal? Prüfen Sie den Balanceregler am Autoradio. Prüfen Sie die RCA- oder Lautsprechereingangskabel und -ausgänge für den Kanal. Wenn Sie ein Low-Level-Signal verwenden, vergewissern Sie sich, dass Radio Detect ausgeschaltet ist.

KXARC Fehlersuche: Wenn die KXARC-LEDs dreimal blinken, sind sie derzeit nicht mit einem Verstärker verbunden. Drücken Sie die Kopplungs-Taste auf der Rückseite der Fernbedienung und am KXA-Verstärker für 1 Sekunde. HINWEIS: Wenn der KXARC nicht aktiv oder im Sleep-Modus ist, wird er nicht als verbunden auf dem KXA-Bedienfeld angezeigt. Tauschen Sie die Batterie aus, wenn der KXARC sich nicht einschalten lässt.

Lichtmaschine erzeugt bei steigender Motordrehzahl heulendes Geräusch? Prüfen Sie, ob das RCA- oder Lautsprechereingangskabel defekt ist. Prüfen Sie den Verlauf des RCA- oder Lautsprechereingangskabels. Prüfen Sie, ob das Autoradio richtig geerdet ist. Prüfen Sie die Verstärkungseinstellungen und reduzieren Sie diese ggf. Verringerte Basswiedergabe? Wechseln Sie einen Lautsprecheranschluss an den Stereo-/Subwooferkanälen von Positiv zu Negativ; wenn der Bass nun besser klingt, war der Lautsprecher phasenverschoben.

Störung durch Erdung? KICKER-Verstärker sind mit den Autoradios aller Hersteller kompatibel. Manche Autoradios erfordern eventuell weitere Erdung, um Störungen am Audiosignal zu verhindern. Wenn Sie Probleme mit dem Autoradio haben, reicht es meist, ein Massekabel von den RCA-Ausgängen am Autoradio zur Karosserie zu verlegen.

ACHTUNG: Wenn Sie das Auto mit Starthilfekabel starten, müssen Sie sicherstellen, dass die Kabel korrekt angeschlossen sind. Falsche Anschlüsse können zu einem Durchbrennen der Verstärkersicherung und einem Ausfall anderer wichtiger Systeme im Fahrzeug führen.

Wenn Sie weitere Fragen zur Installation oder zum Betrieb Ihres neuen KICKER-Produkts haben, setzen Sie sich bitte mit Ihrem autorisierten KICKER-Fachhändler in Verbindung. Weitere Installationshinweise ﬁ nden Sie, indem Sie auf der KICKER-Startseite (www.KICKER.com) auf die Registerkarte SUPPORT klicken. Wählen Sie das Register TECHNICAL SUPPORT und dann das gewünschte Thema, um die entsprechenden Informationen anzuzeigen oder herunterzuladen. Wenn Sie speziﬁ sche oder nicht beantwortete Fragen haben, erreichen Sie den Kundendienst unter support@KICKER. com oder telefonisch unter +1 (405) 624-8583.

KXA400.1

200 x 1 @ 4 ohms, 14,4V GS, 1% Klirrfaktor, CEA-2006B (Watts) Rauschabstand -75dB CEA-2006B (ref: 1W, A-gewichtet)

KXA800.1

400 x 1 @ 4 ohms, 14,4V GS, 1% Klirrfaktor, CEA-2006B (Watts) Rauschabstand -75dB CEA-2006B (ref: 1W, A-gewichtet)

KXA1200.1

600 x 1 @ 4 ohms, 14,4V GS, 1% Klirrfaktor, CEA-2006B (Watts) Rauschabstand -75dB CEA-2006B (ref: 1W, A-gewichtet)

KXA1600.1

800 x 1 @ 4 ohms, 14,4V GS, 1% Klirrfaktor, CEA-2006B (Watts) Rauschabstand -75dB CEA-2006B (ref: 1W, A-gewichtet)

KXA2400.1

1200 x 1 @ 4 ohms, 14,4V GS, 1% Klirrfaktor, CEA-2006B (Watts) Rauschabstand -75dB CEA-2006B (ref: 1W, A-gewichtet)

2017 KXA Mono Amps Rev H.indd 412017 KXA Mono Amps Rev H.indd 41 1/16/2017 3:27:42 PM1/16/2017 3:27:42 PM

ELECTRONICS LIMITED WARRANTY

When purchased from an Authorized KICKER Dealer, KICKER warrants this product to be free from defects in material and workmanship under normal use for a period of TWO (2) YEARS from date of original purchase with receipt. If this product is identiﬁ ed as “Refurbished” or “B Goods”, the warranty is limited to a period of THREE (3) MONTHS from the date of original purchase. In all cases you must have the original receipt. Should service be necessary under this warranty for any reason due to manufacturing defect or malfunction during the warranty period, KICKER will repair or replace (at its discretion) the defective merchandise with equivalent merchandise. Warranty replacements may have cosmetic scratches and blemishes. Discontinued products may be replaced with more current equivalent products. This warranty is valid only for the original purchaser and is not extended to owners of the product subsequent to the original purchaser. Any applicable implied warranties are limited in duration to a period of the express warranty as provided herein beginning with the date of the original purchase at retail, and no warranties, whether express or implied, shall apply to this product thereafter. Some states do not allow limitations on implied warranties; therefore, these exclusions may not apply to you. This warranty gives you speciﬁ c legal rights; however you may have other rights that vary from state to state.

WHAT TO DO IF YOU NEED WARRANTY OR SERVICE:

Defective merchandise should be returned to your local Authorized Stillwater Designs (KICKER) Dealer for warranty service. Assistance in locating an Authorized Dealer can be found at www.KICKER.com or by contacting Stillwater Designs directly. You can conﬁ rm that a dealer is authorized by asking to see a current authorized dealer window decal.

If it becomes necessary for you to return defective merchandise directly to Stillwater Designs (KICKER), call the KICKER Customer Service Department at (405) 624-8510 for a Return Merchandise Authorization (RMA) number. Package only the defective items in a package that will prevent shipping damage, and return to:

Stillwater Designs, 3100 North Husband St, Stillwater, OK 74075

The RMA number must be clearly marked on the outside of the package. Please return only defective components. The return of functioning items increases your return freight charges. Non-defective items will be returned freightcollect to you. For example, if a subwoofer is defective, only return the defective subwoofer, not the entire enclosure. Include a copy of the original receipt with the purchase date clearly visible, and a “proof-of-purchase” statement listing the Customer’s name, Dealer’s name and invoice number, and product purchased. Warranty expiration on items without proof-ofpurchase will be determined from the type of sale and manufacturing date code. Freight must be prepaid; items sent freight-collect, or COD, will be refused.

WHAT IS NOT COVERED?

This warranty is valid only if the product is used for the purpose for which it was designed. It does not cover: o Damage due to improper installation o Subsequent damage to other components o Damage caused by exposure to moisture, excessive heat, chemical cleaners, and/or UV radiation o Damage through negligence, misuse, accident or abuse. Repeated returns for the same damage may be considered abuse o Any cost or expense related to the removal or reinstallation of product o Speakers damaged due to ampliﬁ er clipping or distortion o Items previously repaired or modiﬁ ed by any unauthorized repair facility o Return shipping on non-defective items o Products with tampered or missing barcode labels o Products with tampered or missing serial numbers o Products returned without a Return Merchandise Authorization (RMA) number o Products purchased from an UNAUTHORIZED dealer o Freight Damage o The cost of shipping product to KICKER o Service performed by anyone other than KICKER

HOW LONG WILL IT TAKE?

KICKER strives to maintain a goal of one week turnaround for all electronics (ampliﬁ ers, crossovers, equalizers, etc.) returns. Delays may be incurred if lack of replacement inventory or parts is encountered. Failure to follow these steps may void your warranty. Any questions can be directed to the KICKER Customer Service Department at (405) 624-8510. Contact your International KICKER dealer or distributor concerning speciﬁ c procedures for your country’s warranty policies.

Note: All speciﬁ cations and performance ﬁ gures are subject to change. Please visit www.KICKER.com for the most current information.

P.O. Box 459 • Stillwater, Oklahoma 74076 • USA • (405) 624–8510

stillwaterdesigns

45KX.1-H-20170116

2017 KXA Mono Amps Rev H.indd 422017 KXA Mono Amps Rev H.indd 42 1/16/2017 3:27:42 PM1/16/2017 3:27:42 PM

INTERNATIONAL WARRANTY

Contact your International KICKER dealer or distributor concerning speciﬁ c procedures for your country’s warranty policies.

WARNING: KICKER products are capable of producing sound levels that can permanently damage your hearing! Turning up a system to a level that has audible distortion is more damaging to your ears than listening to an undistorted system at the same volume level. The threshold of pain is always an indicator that the sound level is too loud and may permanently damage your hearing. Please use common sense when controlling volume.

GARANTÍA INTERNACIONAL Versión Español

Comuníquese con su concesionario o distribuidor KICKER internacional para obtener infor ación sobre procedimientos especíﬁ cos relacionados con las normas de garantía de su país.

ADVERTENCIA: Los excitadores KICKER son capaces de producir niveles de sonido que pueden dañar permanentemente el oído. Subir el volumen del sistema hasta un nivel que produzca distorsión es más dañino para el oído que escuchar un sistema sin distorsión al mismo volumen. El dolor es siempre una indicación de que el sonido es muy fuerte y que puede dañar permanentemente el oído. Sea precavido cuando controle el volumen.

La frase “combustible para vivir la vida Livin’ Loud™ a todo volumen” se reﬁ ere al entusiasmo por la vida que la marca KICKER de estéreos de automóvil representa y a la recomendación a nuestros clientes de que vivan lo mejor posible (“a todo volumen”) en todo sentido. La línea de altavoces y ampliﬁ cadores KICKER es la mejor del mercado de audio de automóviles y por lo tanto representa el “combustible” para vivir a todo volumen en el área de “estéreos de automóvil” de la vida de nuestros clientes. Recomendamos a todos nuestros clientes que obedezcan todas las reglas y reglamentos locales sobre ruido en cuanto a los niveles legales y apropiados de audición fuera del vehículo.

INTERNATIONALE GARANTIE Deutsche Version

Our goods come with guarantees that cannot be

excluded under the Australian Consumer Law. You are entitled to a replacement or refund for a major failure and for compensation for any other reasonably foreseeable loss or damage. You are also entitled to have the goods repaired or replaced if the goods fail to be of acceptable quality and the failure does not amount to a major failure.

Nehmen Sie mit Ihren internationalen KICKER-Fachhändler oder Vertrieb Kontakt auf, um Details über die Garantieleistungen in Ihrem Land zu erfahren.

WARNUNG: KICKER-Treiber können einen Schallpegel erzeugen, der zu permanenten Gehörschäden führen kann! Wenn Sie ein System auf einen Pegel stellen, der hörbare Verzerrungen erzeugt, schadet das Ihren Ohren mehr, als ein nicht verzerrtes System auf dem gleichen Lautstärkepegel. Die Schmerzschwelle ist immer eine Anzeige dafür, dass der Schallpegel zu laut ist und zu permanenten Gehörschäden führen kann. Seien Sie bei der Lautstärkeeinstellung bitte vernünftig!

Der Slogan “Treibstoff für Livin’ Loud” bezieht sich auf die mit den KICKER-Autostereosystemen assoziierte Lebensfreude und die Tatsache, dass wir unsere Kunden ermutigen, in allen Aspekten ihres Lebens nach dem Besten (“Livin’ Loud”) zu streben. Die Lautsprecher und Verstärker von KICKER sind auf dem Markt für Auto-Soundsysteme führend und stellen somit den “Treibstoff” für das Autostereoerlebnis unserer Kunden dar. Wir empfehlen allen unseren Kunden, sich bezüglich der zugelassenen und passenden Lautstärkepegel außerhalb des Autos an die örtlichen Lärmvorschriften zu halten.

GARANTIE INTERNATIONALE Version Française

Pour connaître les procédures propres à la politique de garantie de votre pays, contactez votre revendeur ou distributeur International KICKER.

AVERTISSEMENT: Les haut-parleurs KICKER ont la capacité de produire des niveaux sonores pouvant endommager l’ouïe de façon irréversible ! L’augmentation du volume d’un système jusqu’à un niveau présentant une distorsion audible endommage davantage l’ouïe que l’écoute d’un système sans distorsion au même volume. Le seuil de la douleur est toujours le signe que le niveau sonore est trop élevé et risque d’endommager l’ouïe de façon irréversible. Réglez le volume en faisant prevue de bon sens!

L’expression “ carburant pour vivre plein pot “ fait référence au dynamisme de la marque KICKER d’équipements audio pour véhicules et a pour but d’encourager nos clients à faire le maximum (“ vivre plein pot “) dans tous les aspects de leur vie. Les haut-parleurs et ampliﬁ cateurs KICKER sont les meilleurs dans le domaine des équipements audio et représentent donc pour nos client le “ carburant pour vivre plein pot “ dans l’aspect “ installation audio de véhicule “ de leur vie. Nous encourageons tous nos clients à respecter toutes les lois et réglementations locales relatives aux niveaux sonores acceptables à l’extérieur des véhicules.

2017 KXA Mono Amps Rev H.indd 432017 KXA Mono Amps Rev H.indd 43 1/16/2017 3:27:42 PM1/16/2017 3:27:42 PM

2017 KXA Mono Amps Rev H.indd 442017 KXA Mono Amps Rev H.indd 44 1/16/2017 3:27:42 PM1/16/2017 3:27:42 PM

Kicker KXA400.1, KXA800.1, KXA1200.1, KXA1600.1, KXA2400.1 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
