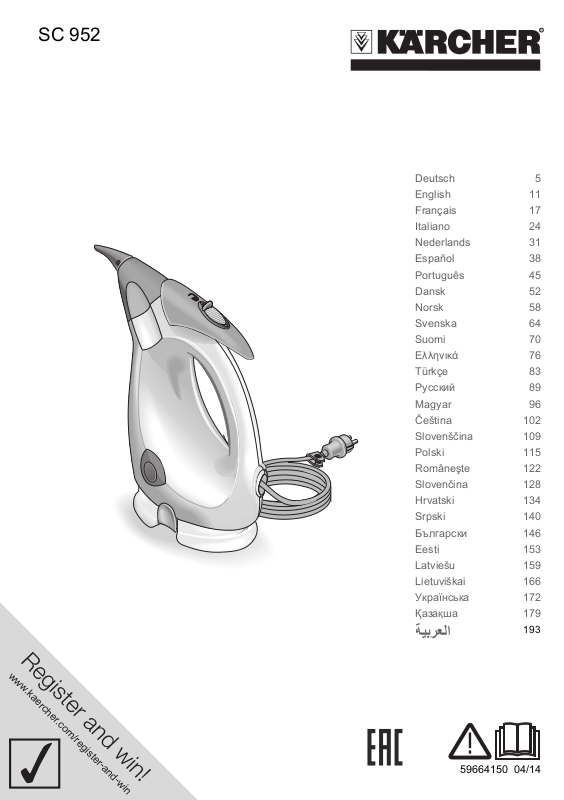

Page 1

www.kaercher.com/register-and-win

59664150 04/14

SC 952

ΒήόϠ

193

Deutsch 5 English 11 Français 17 Italiano 24 Nederlands 31 Español 38 Português 45 Dansk 52 Norsk 58 Svenska 64 Suomi 70 Ελληνικά 76 Türkçe 83 Русский 89 Magyar 96 Čeština 102 Slovenščina 109 Polski 115 Româneşte 122 Slovenčina 128 Hrvatski 134 Srpski 140 Български 146 Eesti 153 Latviešu 159 Lietuviškai 166 Українська 172 Қазақша 179

Page 2

Page 3

Page 4

Kurzanleitung Quick reference Instructions abrégées In sintesi Korte handleiding Descripción breve Instruções resumidas Kort brugsanvisning Kortveiledning

Snabbguide Pikaohje

Уэнфпмет пдзгЯе

Kýsa Kullaným Talimatý

Краткое руководство

Rövid bevezetés

Stručný návod

Kratko navodilo

Skrócona instrukcja obsługi

Instruciuni pe scurt

Krátky návod

Krakte upute

Kratko uputstvo

Кратко упътване

Lühijuhend Îsa lietošanas instrukcija Trumpa instrukcija

Стислий посібник

Page 5

– 5

Sehr geehrter Kunde,

Lesen Sie vor der ersten Benut-

zung Ihres Gerätes diese Originalbetriebsanleitung, handeln Sie danach und bewahren Sie diese für späteren Gebrauch oder für Nachbesitzer auf.

Benutzen Sie den Dampfreiniger ausschließlich für den Privathaushalt. Das Gerät ist zur Reinigung mit Dampf bestimmt und kann mit geeignetem Zubehör, wie in dieser Betriebsanleitung beschrieben, verwendet werden. Es wird kein Reinigungsmittel benötigt. Beachten Sie dabei besonders die Sicherheitshinweise.

 Gefahr

Für eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt.

몇 Warnung

Für eine möglicherweise gefährliche Situation, die zu schweren Körperverletzungen oder zum Tod führen könnte.

Vorsicht

Für eine möglicherweise gefährliche Situation, die zu leichten Verletzungen oder zu Sachschäden führen kann.

Dampf

ACHTUNG – Verbrühungsgefahr

Die Verpackungsmaterialien sind re-

cyclebar. Bitte werfen Sie die Verpackungen nicht in den Hausmüll, sondern führen Sie diese einer Wiederverwertung zu.

Altgeräte enthalten wertvolle recyc-

lingfähige Materialien, die einer Ver-

wertung zugeführt werden sollten. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter:

www.kaercher.de/REACH

Der Lieferumfang Ihres Gerätes ist auf der Verpackung abgebildet. Prüfen Sie beim Auspacken den Inhalt auf Vollständigkeit. Bei fehlendem Zubehör oder bei Transportschäden benachrichtigen Sie bitte ihren Händler.

Verwenden Sie ausschließlich Original KÄRCHER Ersatzteile. Eine Ersatzteilübersicht finden Sie am Ende dieser Betriebsanleitung.

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle. (Adresse siehe Rückseite)

Inhaltsverzeichnis

Allgemeine Hinweise DE 5 Sicherheitshinweise DE 6 Kurzanleitung DE 7 Gerätebeschreibung DE 7 Betrieb DE 7 Anwendung des Zubehörs DE 8 Pflege und Wartung DE 9 Hilfe bei Störungen DE 10 Technische Daten DE 11 Sonderzubehör DE 11

Allgemeine Hinweise

Bestimmungsgemäße Verwendung

Symbole in der Betriebsanleitung

Symbole auf dem Gerät

Umweltschutz

Lieferumfang

Ersatzteile

Garantie

5DE

Page 6

– 6

 Gefahr

 Der Betrieb in explosionsgefährdeten

Bereichen ist untersagt.

 Beim Einsatz des Gerätes in Gefahrbe-

reichen sind die entsprechenden Sicherheitsvorschriften zu beachten.

 Das Gerät nicht in Schwimmbecken

verwenden, die Wasser enthalten.

 Sprühstrahl nicht direkt auf Betriebsmit-

tel richten, die elektrische Bauteile enthalten, wie z.B. der Innenraum von Öfen.

 Das Gerät und das Zubehör vor Benut-

zung auf ordnungsgemäßen Zustand prüfen. Falls der Zustand nicht einwandfrei ist, darf es nicht benutzt werden. Bitte überprüfen Sie besonders Netzanschlussleitung, Sicherheitsverschluss und Dampfschlauch.

 Beschädigte Netzanschlussleitung unver-

züglich durch autorisierten Kundendienst/ Elektro-Fachkraft austauschen lassen.

 Beschädigten Dampfschlauch unver-

züglich austauschen. Es darf nur ein vom Hersteller empfohlener Dampfschlauch (Bestellnummer siehe Ersatzteilliste) verwendet werden.

 Netzstecker und Steckdose niemals mit

feuchten Händen anfassen.

 Keine Gegenstände abdampfen, die

gesundheitsgefährdende Stoffe (z.B. Asbest) enthalten.

 Den Dampfstrahl nie aus kurzer Entfer-

nung mit der Hand berühren oder auf Menschen oder Tiere richten (Verbrühungsgefahr).

몇 Warnung

 Das Gerät darf nur an einen elektri-

schen Anschluss angeschlossen werden, der von einem Elektroinstallateur gemäß IEC 60364 ausgeführt wurde.

 Das Gerät nur an Wechselstrom anschlie-

ßen. Die Spannung muss mit dem Typenschild des Gerätes übereinstimmen.

 In feuchten Räumen, z.B. Badezimmer,

das Gerät nur an Steckdosen mit vorgeschaltetem FI-Schutzschalter betreiben.

 Ungeeignete elektrische Verlänge-

rungsleitungen können gefährlich sein. Nur eine spritzwassergeschützte elektrische Verlängerungsleitung mit einem Querschnitt von mindestens 3x1 mm² verwenden.

 Die Verbindung von Netzstecker und

Verlängerungsleitung darf nicht im Wasser liegen.

 Beim Ersetzen von Kupplungen an

Netzanschluss- oder Verlängerungsleitung müssen der Spritzwasserschutz und die mechanische Festigkeit gewährleistet bleiben.

 Der Benutzer hat das Gerät bestim-

mungsgemäß zu verwenden. Er hat die örtlichen Gegebenheiten zu berücksichtigen und beim Arbeiten mit dem Gerät auf Personen im Umfeld zu achten.

 Dieses Gerät ist nicht dafür bestimmt,

durch Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

 Kinder dürfen das Gerät nur dann ver-

wenden, wenn sie über 8 Jahre alt sind und wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt sind oder von ihr Anweisungen erhielten, wie das Gerät zu benutzen ist.

 Kinder beaufsichtigen, um sicherzustel-

len, dass sie nicht mit dem Gerät spielen.

 Das Gerät niemals unbeaufsichtigt las-

sen, solange das Gerät in Betrieb ist.

 Vorsicht bei der Reinigung von geflies-

ten Wänden mit Steckdosen.

Vorsicht

 Darauf achten, dass Netzanschluss-

oder Verlängerungsleitung nicht durch Überfahren, Quetschen, Zerren oder dergleichen verletzt oder beschädigt werden. Die Netzleitungen vor Hitze, Öl und scharfen Kanten schützen.

Sicherheitshinweise

6 DE

Page 7

– 7

 Niemals Lösungsmittel, lösungsmittel-

haltige Flüssigkeiten oder unverdünnte Säuren (z.B. Reinigungsmittel, Benzin, Farbverdünner und Azeton) in den Kessel füllen, da sie die am Gerät verwendeten Materialien angreifen.

 Den Dampfhebel bei Betrieb nicht fest-

klemmen.

 Das Gerät vor Regen schützen. Nicht

im Aussenbereich lagern.

 Abbildungen siehe

Ausklappseite 4

1 Wassertank abnehmen. 2 Tankdeckel abnehmen. 3 Wassertank füllen, Tankdeckel schließen. 4 Wassertank befestigen. 5 Netzstecker einstecken.

Nach circa 15 Sekunden ist der Dampfreiniger einsatzbereit.

6 Verriegelung nach hinten schieben,

Dampfhebel drücken.

 Abbildungen siehe Aus-

klappseite 3

Bei Bedarf (siehe Kapitel „Anwendung des Zubehörs“), benötigtes Zubehör mit der Dampfdüse verbinden.  Dazu die beiden Aussparungen des Zu-

behörs auf die Nasen der Dampfdüse stecken und im Uhrzeigersinn bis zum Anschlag drehen.

 Gefahr

Beim Trennen von Zubehörteilen kann heißes Wasser heraustropfen! Trennen Sie die Zubehörteile nie während Dampf ausströmt – Verbrühungsgefahr!

 Verriegelung des Dampfhebels nach

vorne schieben (Dampfhebel gesperrt).

 Montiertes Zubehör gegen den Uhrzei-

gersinn drehen und von der Dampfdüse abziehen.

Der Wassertank kann jederzeit gefüllt werden.

Hinweis: Bei kontinuierlicher Verwendung von handelsüblichem destilliertem Wasser ist kein Entkalken des Kessels notwendig.

 Den Wassertank vom Gehäuse tren-

nen, dazu die beiden Entriegelungstasten nach innen drücken und den Wassertank nach unten abziehen.

 Tankdeckel abnehmen.  Wassertank mit Frischwasser füllen.

Vorsicht

Kein Reinigungsmittel oder andere Zusätze einfüllen!

 Wassertank mit Tankdeckel schliessen.  Wassertank am Gehäuse befestigen.

Vorsicht

Der Wassertank muss montiert und gefüllt sein.

몇 Warnung

Betätigen Sie nicht die Entkalkungspumpe. Sie pumpen sonst Wasser in das Gerät, dass beim Einstecken des Netzsteckers aus der Dampfdüse spritzt.

Kurzanleitung

Gerätebeschreibung

A1 Düseneinsatz A2 Dampfdüse A3 Dampfhebel A4 Verriegelung Dampfhebel (Kindersi-

cherung) Vorne – Dampfhebel gesperrt

Hinten – Dampfhebel frei A5 Manuelle Entkalkungspumpe A6 Kabelhalter A7 Netzanschlussleitung mit Netzstecker

B1 Wassertank B2 Entriegelungstaste B3 Tankdeckel

C1 Punktstrahldüse C2 Rundbürste

D1 Fensterabzieher

Betrieb

Zubehör montieren

Zubehör trennen

Wassertank füllen

Gerät einschalten

7DE

Page 8

– 8

 Netzstecker in eine Steckdose stecken.

Hinweis: Nach circa 15 Sekunden ist

der Dampfreiniger funktionsbereit.

 Verriegelung des Dampfhebels nach

hinten schieben.  Den Dampfhebel betätigen, damit

Dampf ausströmt.

Hinweis: Bei Erstinbetriebnahme kann aus der Dampfdüse eine kleine Rauchwolke austreten! Das Gerät benötigt eine kurze Einlaufzeit. Zu Beginn ist der Dampfaustritt sehr unregelmäßig und feucht, auch einzelne Wassertropfen können austreten. Die ausströmende Dampfmenge nimmt stetig zu bis nach ca. einer Minute die maximale Menge erreicht wird.

 Dampfhebel los lassen.

Hinweis: Der Dampfaustritt stoppt nicht sofort, sondern nimmt stetig ab. Nach wenigen Sekunden tritt kein Dampf mehr aus.

 Verriegelung des Dampfhebels nach

vorne schieben (Dampfhebel gesperrt).

 Netzstecker aus der Steckdose ziehen.  Netzanschlussleitung um den Wasser-

tank wickeln und mit dem Kabelhalter

befestigen.

Es wird empfohlen vor dem Einsatz des Dampfreinigers den Boden zu kehren oder zu saugen. So wird der Boden bereits vor der Feuchtreinigung von Schmutz/losen Partikeln befreit.

Vor Behandlung mit dem Dampfreiniger bitte immer die Verträglichkeit der Textilien an verdeckter Stelle prüfen: Zuerst Eindampfen, dann trocknen lassen und anschließend auf Farb- oder Formveränderung prüfen.

Beim Reinigen von lackierten oder kunststoffbeschichteten Oberflächen wie z. B.

Küchen- und Wohnmöbeln, Türen, Parkett können sich Wachs, Möbelpolitur, Kunststoffbeschichtungen oder Farbe lösen oder Flecken entstehen. Bei der Reinigung dieser Oberflächen ein Tuch kurz eindampfen und damit über die Oberflächen wischen.

Vorsicht

Dampf nicht auf verleimte Kanten richten, da sich der Umleimer lösen könnte. Das Gerät nicht zum Reinigen von unversiegelten Holz- oder Parkettböden verwenden.

Erwärmen Sie bei niedrigen Außentemperaturen, vor allem im Winter, die Fensterscheibe, in dem Sie die gesamte Glasoberfläche leicht eindampfen. So werden Spannungen an der Oberfläche vermieden, die zu Glasbruch führen können.

Vorsicht

Dampf nicht auf die versiegelten Stellen des Fensterrahmens richten, um diese nicht zu beschädigen.

Die Dampfdüse ohne Zubehör benutzen,

– zum Beseitigen von Gerüchen und Fal-

ten aus hängenden Kleidungsstücken, indem Sie diese aus einer Entfernung von 10-20 cm bedampfen.

– zum Entstauben von Pflanzen. Hierbei

einen Abstand von 20-40 cm halten.

– zum feuchten Staubwischen, indem ein

Tuch kurz eingedampft wird und damit über Möbel gewischt wird.

Je näher die Punktstrahldüse an der verschmutzen Stelle ist, desto höher ist die Reinigungswirkung, da Temperatur und Dampf am Düsenaustritt am höchsten sind. Besonders praktisch zur Reinigung von schwer zugänglichen Stellen, Fugen, Armaturen, Abflüssen, Waschbecken, WCs, Jalousien oder Heizkörpern. Starke Kalkablagerungen können vor dem Dampfreinigen mit Essig oder Zitronensäure beträufelt werden, 5 Minuten einwirken lassen, danach abdampfen.

Gerät ausschalten

Anwendung des Zubehörs

Wichtige Anwendungshinweise

Bodenflächen reinigen

Reinigung von Textilien oder Polstern

Reinigung von beschichteten oder lackierten Oberflächen

Glasreinigung

Dampfdüse

Punktstrahldüse

8 DE

Page 9

– 9

Durch Bürsten können damit hartnäckige Verschmutzungen leichter entfernt werden.

Vorsicht

Nicht geeignet zur Reinigung empfindlicher Flächen.

Anwendung:

– Fenster, Spiegel – Glasflächen an Duschkabinen – sonstige glatte Oberflächen

 Dampfen Sie die Glasfläche aus einer

Entfernung von ca. 20 cm gleichmäßig

mit der Dampfdüse ein.  Ziehen Sie die Glasfläche bahnenweise

von oben nach unten mit der Gummilip-

pe des Fensterabziehers ab. Wischen

Sie die Gummilippe und den unteren

Fensterrand nach jeder Bahn mit einem

Tuch trocken.

 Gefahr

Wartungsarbeiten nur bei gezogenem Netzstecker und abgekühltem Dampfreiniger durchführen.

Da sich Kalk im Gerät festsetzt, empfehlen wir das Gerät in folgenden Abständen zu entkalken (TF=Tankfüllungen):

Hinweis: Bei kontinuierlicher Verwendung von handelsüblichem destilliertem Wasser ist kein Entkalken des Kessels notwendig.

Hinweis: Die Härte des Leitungswassers können Sie bei Ihrem Wasserwirtschaftsamt oder den Stadtwerken erfragen.

 Netzstecker aus der Steckdose ziehen.  Dampfreiniger abkühlen lassen.

 Düseneinsatz von der Dampfdüse entfer-

nen. Dazu den Düseneinsatz mit einer Münze gegen den Uhrzeigersinn drehen und den Düseneinsatz heraus ziehen.

몇 Warnung

Verwenden Sie ausschließlich Produkte, die von KÄRCHER freigegeben sind, um eine Schädigung des Gerätes auszuschließen.

 Verwenden Sie zum Entkalken die

KÄRCHER Entkalkersticks (Bestell-Nr.

6.295-206). Beachten Sie beim Ansetzen der Entkalkerlösung die Dosierungshinweise auf der Verpackung.

Vorsicht

Vorsicht beim Befüllen und Entleeren des Dampfreinigers. Die Entkalkerlösung kann empfindliche Oberflächen angreifen.

 Die Entkalkerlösung in den Wassertank

füllen.

 Wassertank mit Tankdeckel schliessen.  Wassertank am Gehäuse befestigen.  Die Entkalkungspumpe circa eine Minu-

te in regelmäßigen Pumpbewegungen drücken, bis die Entkalkungslösung aus der offenen Dampfdüse austritt (am besten über einem Waschbecken).

 Den Wassertank lösen, leeren und mit

klarem Wasser ausspülen.

 Die Entkalkerlösung 8 Stunden im Ge-

rät einwirken lassen.

 Wassertank mit Frischwasser füllen.  Wassertank mit Tankdeckel schliessen.  Wassertank am Gehäuse befestigen.

Vorsicht

Nicht den Netzstecker einstecken!

 Zuerst eine Minute Wasser mit der Ent-

kalkungspumpe durch das Gerät in ein Waschbecken pumpen.

 Das Gerät über ein Waschbecken hal-

ten und erst jetzt den Netzstecker einstecken.

몇 Warnung

Heiße Wasserspritzer – Verbrühungsgefahr!

 Den Dampfhebel drücken und das Ge-

rät zwei Minuten lang in ein Waschbecken abdampfen lassen.

Rundbürste

Fensterabzieher

Pflege und Wartung

Entkalken

Härtebereich ° dH mmol/l TF I weich 0- 7 0-1,3 35 II mittel 7-14 1,3-2,5 30 III hart 14-21 2,5-3,8 20 IV sehr hart >21 >3,8 15

Start des Entkalkens

Ausspülen des gelösten Kalks

9DE

Page 10

– 10

 Den Düseneinsatz wieder in die Dampf-

düse stecken und den Düseneinsatz im

Uhrzeigersinn fest drehen.  Der Dampfreiniger ist einsatzbereit.

Störungen haben oft einfache Ursachen, die Sie mit Hilfe der folgenden Übersicht selbst beheben können. Im Zweifelsfall oder bei hier nicht genannten Störungen wenden Sie sich bitte an den autorisierten Kundendienst.

 Gefahr

Reparaturarbeiten am Gerät dürfen nur vom autorisierten Kundendienst durchgeführt werden. Wartungsarbeiten nur bei gezogenem Netzstecker und abgekühltem Dampfreiniger durchführen.

 Gerät entkalken.

 Wasser nachfüllen.

Dampfhebel ist mit der Verriegelung / Kindersicherung gesichert.  Verriegelung des Dampfhebels nach

hinten schieben.

 Düseneinsatz von der Dampfdüse ent-

fernen. Dazu den Düseneinsatz mit ei-

ner Münze gegen den Uhrzeigersinn

drehen und den Düseneinsatz heraus

ziehen.

 Düseneinsatz reinigen.  Gerät kurz in Betrieb nehmen.  Den Düseneinsatz wieder in die Dampf-

düse stecken und den Düseneinsatz im

Uhrzeigersinn fest drehen.

Fällt der Druckregler und das Kesselthermostat im Fehlerfall aus und überhitzt sich das Gerät, so schaltet der Sicherheitsthermostat das Gerät aus. Wenden Sie sich

zum Rückstellen des Sicherheitsthermostats an den zuständigen KÄRCHER Kundendienst.

Technische Änderungen vorbehalten!

Bestellnummer

Hilfe bei Störungen

Verringerte Dampfmenge

Gerät ist verkalkt.

Dampf lässt bei der Arbeit nach /

kein Dampf

Kein Wasser im Wassertank.

Dampfhebel lässt sich nicht drücken.

Dampfdüse ist verstopft

Sicherheitsthermostat

Technische Daten

Elektrischer Anschluss

Spannung 220-240

1~50VHz Schutzgrad IP X4 Schutzklasse I

Leistungsdaten

Heizleistung 1600 W

Maße

Wassertank 0,25 l Länge 190 mm Breite 100 mm Höhe 280 mm Gewicht (ohne Zubehör) 1,2 kg

Sonderzubehör

Rundbürstenset 2.863-058

4 Rundbürsten für die Punktstrahldüse

Rundbürstenset mit Messingborsten

2.863-061

Zum Entfernen von hartnäckigem Schmutz. Ideal auf unempfindlichen Oberflächen. Rundbürste mit Schaber 2.863-140 Rundbürste mit zwei Reihen hitzebeständiger Borsten und einem Schaber. Nicht geeignet auf empfindlichen Oberflächen. Entkalkersticks (9 Stück) 6.295-206

10 DE

Page 11

– 5

Dear Customer,

Please read and comply with

these original instructions prior to the initial operation of your appliance and store them for later use or subsequent owners.

Use the steam cleaner only for private households. The appliance is intended to be used with steam and can be used with the appropriate accessories as described in these operating instructions. You will not need any detergent. Please adhere to the safety instructions.

 Danger

Immediate danger that can cause severe injury or even death.

몇 Warning

Possible hazardous situation that could lead to severe injury or even death.

Caution

Possible hazardous situation that could lead to mild injury to persons or damage to property.

Steam

CAUTION - Danger of scalding

The packaging material can be recy-

cled. Please do not place the packaging into the ordinary refuse for disposal, but arrange for the proper recycling.

Old appliances contain valuable ma-

terials that can be recycled. Please

arrange for the proper recycling of old appliances. Please dispose your old appliances using appropriate collection systems.

Notes about the ingredients (REACH)

You will find current information about the ingredients at:

www.kaercher.com/REACH

The scope of delivery of your appliance is illustrated on the packaging. Check the contents of the appliance for completeness when unpacking. In the event of missing accessories or any transport damage, please contact your dealer.

Use only original KÄRCHER spare parts. You will find a list of spare parts at the end of these operating instructions.

The warranty terms published by the relevant sales company are applicable in each country. We will repair potential failures of your appliance within the warranty period free of charge, provided that such failure is caused by faulty material or defects in manufacturing. In the event of a warranty claim please contact your dealer or the nearest authorized Customer Service centre. Please submit the proof of purchase. (See address on the reverse)

Contents

General information EN 5 Safety instructions EN 6 Quick Reference EN 7 Description of the Appliance EN 7 Operation EN 7 How to Use the Accessories EN 8 Maintenance and care EN 9 Troubleshooting EN 10 Technical specifications EN 10 Special accessories EN 10

General information

Proper use

Symbols in the operating

instructions

Symbols on the machine

Environmental protection

Scope of delivery

Spare parts

Warranty

11EN

Page 12

– 6

 Danger

 The appliance may not be used in areas

where a risk of explosion is present.

 If the appliance is used in hazardous ar-

eas the corresponding safety provisions must be observed.

 Never use the appliance in pools con-

taining water.

 Do not direct the spray jet directly on

equipment containing electrical components, such as the interior of ovens.

 Check the faultless condition of the ap-

pliance and the accessories before using it. Otherwise, the appliance must not be used. Please check in particular the power cord, the safety lock, and the steam hose.

 If the power cord is damaged, please

arrange immediately for the exchange by an authorized customer service or a skilled electrician.

 Please arrange for the immediate ex-

change of a damaged steam hose. You may only use a steam hose that is recommended by the manufacturer (see spare parts list for the order number).

 Never touch the mains plug and the

socket with wet hands.

 Never use the appliance to clean ob-

jects containing hazardous substances (e.g. asbestos).

 Never touch the steam jet from a short

distance with your hands and never direct the steam jet to persons or animals (risk of scalds).

몇 Warning

 The appliance may only be connected

to an electrical supply which has been installed in accordance with IEC 60364.

 The appliance may only be connected

to alternating current. The voltage must correspond with the type plate on the appliance.

 In wet rooms, e.g. bathrooms, connect

the appliance to sockets with a series connected RCD adapter.

 Unsuitable electrical extension cables

can be hazardous. Only use a splash-

proof electrical extension cable with a minimum cross-section of 3x1 mm².

 The connection between power cord

and extension cable must not lie in water.

 If couplings of the power cord or exten-

sion cable are replaced the splash protection and the mechanical tightness must be ensured.

 The operator must use the appliance

correctly. When working with the appliance, he must consider the local conditions and pay due care and attention to other persons, in particular children, who are nearby.

 This appliance is not intended for use

by persons with limited physical, sensoric or mental capacities or lack of experience and/or skills, unless such persons are accompanied and supervised by a person in charge of their safety or if they received precise instructions on the use of this appliance.

 Children must only use this appliance if

they are older than 8 and if they are supervised by a person responsible for their safety or if they are instructed on the use of the appliance by such person.

 Supervise children to prevent them

from playing with the appliance.

 Never leave the appliance unattended

when it is in operation.

 Be very careful while cleaning tiled

walls with sockets.

Caution

 Make sure that the power cable or ex-

tension cables are not damaged by running over, pinching, dragging or similar. Protect the power cable from heat, oil, and sharp edges.

 Never fill solvents, solvent-containing

liquids or undiluted acids (e.g. detergents, benzene, paint thinner, and acetone) into the water reservoir as these substances affect the materials used on the appliance.

 The steam switch must not be locked

during the operation.

 Protect the appliance from rain. Do not

store outside.

Safety instructions

12 EN

Page 13

– 7

 Illustrations on fold-out

page 4!

1 Take off water reservoir. 2 Remove the tank lid. 3 Fill water reservoir, close reservoir cov-

er. 4 Fasten water reservoir. 5 Plug in the main plug.

The steam cleaner is ready for use after

approx. 15 seconds. 6 Push the lock backwards and press the

steam lever.

 Illustrations on fold-out

page 3!

If necessary (see chapter "Using accessories"), connect the required accessories to the steam nozzle.  To do so, insert the two grooves of the

accessories into the latches of the steam nozzle and turn clockwise until the stop.

 Danger

Hot water may drip out of the accessory parts while you are detaching them! Never detach accessory parts while steam streams out - risk of scalding!

 Push the lock to the front (steam switch

blocked).

 Turn the installed accessories counter-

clockwise and pull them off the steam nozzle.

The water reservoir may be refilled at any time.

Note: If you always use usual commercial distilled water it is not necessary to descale the boiler.

 Separate the water tank from the cas-

ing; for this, press the two release buttons to the inside and pull the water tank off toward the bottom.

 Remove the tank lid.  Fill the water tank with fresh water.

Caution

Do not fill in detergents or other additives!

 Close the water tank with the tank lid.  Fasten the water tank to the casing.

Caution

The water tank must be installed and filled.

몇 Warning

Do not operate the decalcification pump. Otherwise, you will pump water into the appliance which spurts out of the steam nozzle when inserting the mains plug.

 Insert the mains plug into a socket.

Quick Reference

Description of the Appliance

A1 Nozzle insert A2 Steam nozzle A3 Steam lever A4 Steam lever locking (child control)

front – steam lever blocked

rear – steam lever released A5 Manual decalcification pump A6 Cable clamp A7 Mains cable with mains plug

B1 Water reservoir B2 Unlocking button B3 Reservoir cover

C1 Detail nozzle C2 Round brush

D1 Window wiper

Operation

Attaching the Accessories

Removing the Accessories

Filling the Water Reservoir

Turning on the Appliance

13EN

Page 14

– 8

Note: The steam cleaner is ready for

use after approx. 15 seconds.

 Push the steam switch lock to the back.  Actuate the steam lever to release

steam.

Note: During the initial startup, a small smoke cloud may escape from the steam nozzle! The appliance requires a short runin time. At first, the escaping steam is irregular and moist, some water drops may leak out. The amount of steam flowing out increases continuously until the maximum amount is reached after about 1 minute.

 Release the steam lever.

Note: The steam discharge does not stop immediately; but it decreases continuously. There is no more steam discharge after a few seconds.

 Push the lock to the front (steam switch

blocked).  Disconnect the mains plug from the

socket.  Coil the mains power cable around the

water tank and fasten with a cable

clamp.

It is recommended to sweep or vacuum the floor prior to using the steam cleaner. This way, the floor is already cleared of dirt/ loose particles prior to the wet cleaning.

Prior to treatment with the steam cleaner, always check the reaction of the textiles in an inconspicuous location: Steam at first, then let dry and then check for colour or shape changes.

When cleaning painted or plastic-coated surfaces, as found on kitchen and living room furniture, doors, parquet; wax, furniture polish, plastic surfaces or paint can come loose or stains can be created. When cleaning these surfaces, briefly steam a cloth and wipe the surfaces with it.

Caution

Never direct the steam jet at glued edges as the edge band may loosen. Do not use the steam cleaner on unsealed wooden or parquet floors.

In case of low outside temperatures, especially in the winter, warm up the window pane by slightly steaming the entire glass surface. This will prevent tensions on the surface which might lead to glass breakage.

Caution

Do not direct steam onto the sealed locations of the window frame to prevent damage.

Use the steam nozzle without accessories,

– to remove odours and wrinkles from

hanging clothes by steaming them at a distance of 10 to 20 cm.

– to remove dust from plants. Here, keep

a distance of 20-40 cm.

– for moist dusting, by briefly steaming

the cloth and wiping the furniture with it.

The closer this nozzle is to the contaminated area, the higher the cleaning effect, as the temperature and the steam are highest at the nozzle output. Especially suited for cleaning difficult access locations, joints, fittings, drains, sinks, toilets, blinds and heaters. Heavy lime scale can be drenched in vinegar prior to steam-cleaning. Let the vinegar penetrate for about 5 minutes.

Attached brushes can therefore be used to remove heavy soiling.

Caution

Not suited for the cleaning of sensitive surfaces.

Turning Off the Appliance

How to Use the Accessories

Important application instructions

Cleaning floor surfaces

Cleaning textiles and upholstery

Cleaning of Coated or Lacquered Surfaces

Cleaning of Glass

Steam nozzle

Detail nozzle

Round brush

14 EN

Page 15

– 9

Application:

– Windows, mirrors – Glass surfaces on showers – other smooth surfaces

 Apply steam to the glass surface evenly

with the steam nozzle from a distance

of approximately 20 cm.  Strip the glass surface in straight lines

from the top to the bottom using the rub-

ber lip of the window nozzle. Wipe the

rubber lip and the bottom edge of the

window dry after each strip.

 Danger

Always disconnect the mains plug and allow the steam cleaner to cool down before performing any maintenance work.

As limescale builds up in the appliance, we recommend to descale the appliance in the following intervals (TF=tank fillings):

Note: If you always use usual commercial distilled water it is not necessary to descale the boiler.

Note: Please contact your Conservancy Board or the local water supply company to inquire about the hardness of your water.

 Disconnect the mains plug from the

socket.

 Allow the steam cleaner to cool down.  Remove the nozzle insert from steam

nozzle. To do this, rotate the nozzle in-

sert counter-clockwise with a coin and

pull the nozzle insert out.

몇 Warning

Only use products approved by KÄRCHER to exclude any damages of the appliance.

 Use the KÄRCHER decalcifier sticks

(order no. 6.295-206) to decalcify the water. Please follow the dosing instructions on the packaging while using the decalcifying solution.

Caution

Use caution when filling and emptying the steam cleaner. The descaling solution can have an aggressive effect on delicate surfaces.

 Fill the decalcification solution into the

water tank.

 Close the water tank with the tank lid.  Fasten the water tank to the casing.  Press the decalcification pump (A5) for

approx. one minute in regular pump movements until the decalcification solution escapes from the open steam nozzle (best over a washbasin).

 Loosen, drain and rinse the water tank

with clear water.

 Allow the decalcification solution to take

effect in the appliance for 8 hours.

 Fill the water tank with fresh water.  Close the water tank with the tank lid.  Fasten the water tank to the casing.

Caution

Do not plug in the mains plug!

 Pump the water for one minute with the

decalcification pump through the appliance into a washbasin.

 Hold the appliance over a washbasin

and now connect the mains plug.

몇 Warning

Hot water spots – scalding danger!

 Press the steam lever and let the appli-

ance evaporate into a washbasin for two minutes.

 Reinstall the nozzle insert into the

steam nozzle and tighten the nozzle insert in a clockwise direction.

 The steam cleaner is ready to use.

Squeegee

Maintenance and care

Descaling

Degree of hardness ° dH mmol/l RF I soft 0- 7 0-1,3 35 II medium 7-14 1,3-2,5 30 III hard 14-21 2,5-3,8 20 IV very hard >21 >3,8 15

Starting the decalcification

Rinsing of the dissolved limescale

15EN

Page 16

– 10

Often, failures have simple causes and you can do the troubleshooting yourself using the following overview. If you are in doubt or if the failure is not listed here please contact the authorized customer service.

 Danger

Repair works may only be performed by the authorized customer service. Always disconnect the mains plug and allow the steam cleaner to cool down before performing any maintenance work.

 Decalcify appliance.

 Refill water

Steam switch is secured with the lock / child-proof lock.

 Push the steam switch lock to the back.

 Remove the nozzle insert from steam

nozzle. To do this, rotate the nozzle in-

sert counter-clockwise with a coin and

pull the nozzle insert out.

 Clean the nozzle insert.  Briefly switch on the appliance.  Reinstall the nozzle insert into the

steam nozzle and tighten the nozzle in-

sert in a clockwise direction.

The safety thermostat turns off the appliance if the boiler thermostat and the pressure controller fails and the appliance overheats in case of a malfunction. Please contact your local KÄRCHER customer service to arrange for the reset of the safety thermostat.

Subject to technical modifications!

Order number

Troubleshooting

Decreased steam amount

Appliance is decalcified.

Steam decreases during the work /

no steam

No water in the water reservoir.

Steam lever cannot be pressed anymore

Steam nozzle is plugged

Safety thermostat

Technical specifications

Electrical connection

Voltage 220-240

1~50VHz Protection class IP X4 Protective class I

Performance data

Heating output 1600 W

Dimensions

Water reservoir 0,25 l Length 190 mm Width 100 mm Height 280 mm Weight (without accessories) 1,2 kg

Special accessories

Round brush kit 2.863-058

4 round brushes for the detail nozzle

Round brush kit with brass bristles

2.863-061

Removal of especially stubborn dirt ideal for insensitive surfaces. Round brush with scraper 2.863-140 Round brush with two rows of heat-resistant bristles and a scraper. Not suitable for sensitive surfaces. Decalcifying sticks (9 pieces) 6.295-206

16 EN

Page 17

– 5

Cher client,

Lire cette notice originale avant

la première utilisation de votre appareil, se comporter selon ce qu'elle requièrt et la conserver pour une utilisation ultérieure ou pour le propriétaire futur.

N'utiliser le nettoyeur à vapeur que pour le secteur privé. L'appareil est destiné au nettoyage avec de la vapeur et peut être utilisé avec les accessoires appropriés de la manière décrite dans les présentes instructions de service. Il ne nécessite aucun détergent. Respecter en particulier pour cela les consignes de sécurité.

 Danger

Pour un danger immédiat qui peut avoir pour conséquence la mort ou des blessures corporelles graves.

몇 Avertissement

Pour une situation potentiellement dangereuse qui peut avoir pour conséquence des blessures corporelles graves ou la mort.

Attention

Pour une situation potentiellement dangereuse qui peut avoir pour conséquence des blessures légères ou des dommages matériels.

Vapeur

ATTENTION - Risque de brûlures

Les matériaux constitutifs de l’embal-

lage sont recyclables. Ne pas jeter les emballages dans les ordures ménagères, mais les remettre à un système de recyclage.

Les appareils usés contiennent des

matériaux précieux recyclables les-

quels doivent être apportés à un système de recyclage. Pour cette raison, utilisez des systèmes de collecte adéquats afin d'éliminer les appareils usés.

Instructions relatives aux ingrédients (REACH)

Les informations actuelles relatives aux ingrédients se trouvent sous :

www.kaercher.com/REACH

L'étendue de la fourniture de votre appareil figure sur l'emballage. Lors du déballage, contrôler l’intégralité du matériel. S'il manque des accessoires ou en cas de dommages imputables au transport, informer immédiatement le revendeur.

Utiliser uniquement des pièces de rechange de la marque Kärcher

. Vous trouverez une liste des pièces de rechanges à la fin de cette notice.

Dans chaque pays, les conditions de garantie en vigueur sont celles publiées par notre société de distribution responsable. Les éventuelles pannes sur l’appareil sont réparées gratuitement dans le délai de validité de la garantie, dans la mesure où celles-ci relèvent d'un défaut matériel ou d'un vice de fabrication. En cas de recours en garantie, adressez-vous à votre revendeur ou au service après-vente agréé le plus proche munis de votre preuve d'achat. (Adresse au dos)

Table des matières

Consignes générales FR 5 Consignes de sécurité FR 6 Instructions abrégées FR 7 Description de l’appareil FR 7 Fonctionnement FR 8 Utilisation des accessoires FR 9 Entretien et maintenance FR 10 Assistance en cas de panne FR 11 Caractéristiques techniques FR 11 Accessoires en option FR 11

Consignes générales

Utilisation conforme

Symboles utilisés dans le mode

d'emploi

Symboles sur l'appareil

Protection de l’environnement

Contenu de livraison

Pièces de rechange

Garantie

17FR

Page 18

– 6

 Danger

 Il est interdit d’utiliser l’appareil dans

des zones présentant des risques d’explosion.

 Si l’appareil est utilisé dans des zones

dangereuses, tenir compte des consignes de sécurité correspondantes.

 Ne pas utiliser l'appareil dans des pis-

cines qui contiennent de l'eau.

 Ne pas orienter le jet de pulvérisation

directement sur les moyens d'exploitation qui contiennent des composants électriques, comme par ex. l'espace intérieur des fours. L'appareil ne doit pas être utilisé pour le nettoyage d'appareils électriques, par ex. fours, hottes d'aspiration, fours à microondes, téléviseurs, lampes, sèches-cheveux, chauffages électriques, etc.

 Avant l’utilisation, vérifier que l'appareil

et les accessoires sont en parfait état. Ne pas utiliser l'appareil si son état n'est pas irréprochable. Contrôler en particulier les câbles d'alimentation secteur, le verrouillage de sécurité et le flexible de vapeur.

 Un câble d’alimentation endommagé

doit immédiatement être remplacé par le service après-vente ou un électricien agréé.

 Un flexible de vapeur endommagé doit

immédiatement être remplacé. Utiliser uniquement le flexible vapeur recommandé par le fabricant (voir le numéro de commande dans la liste des pièces de rechange).

 Ne jamais saisir la fiche secteur ni la

prise de courant avec des mains humides.

 Ne jamais pulvériser de vapeur sur des

objets contenant des substances toxiques (par exemple de l’amiante).

 Ne jamais approcher la main du jet de

vapeur, ou diriger celui-ci sur des personnes ou des animaux (risque de brûlure).

몇 Avertissement

 L’appareil doit uniquement être raccor-

dé à un branchement électrique mis en service par un électricien conformément à la norme IEC 60364.

 L'appareil doit être raccordé unique-

ment au courant alternatif. La tension doit être identique avec celle indiquée sur la plaque signalétique de l’appareil.

 Dans les pièces humides, telles que les

salles de bain, exploiter l'appareil uniquement s'il est raccordé à une prise munie d'un disjoncteur de protection FI placé en amont.

 Des rallonges électriques non adaptées

peuvent présenter des risques. Utiliser uniquement un câble de rallonge électrique doté d'une protection anti-éclaboussures et d'une section transversale de 3x1 mm² au minimum.

 Le raccord entre la fiche électrique et le

câble de rallonge ne doit jamais se trouver dans l’eau.

 En cas de remplacement des raccords

du câble d'alimentation ou de la rallonge, s'assurer que la protection antiéclaboussures et la résistance mécanique ne sont pas compromises.

 L’utilisateur doit faire preuve d'un usage

conforme de l'appareil. Il doit prendre en considération les données locales et lors du maniement de l’appareil, il doit prendre garde aux tierces personnes, et en particulier aux enfants.

 Cet appareil n'est pas destiné à être uti-

lisé par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et/ou de connaissances, sauf si ces mêmes personnes sont sous la supervision d'une personne responsable de leur sécurité ou ont été formées à l'utilisation de l'appareil.

 Des enfants ne peuvent utiliser l'appa-

reil que s'ils ont plus de 8 ans et s'ils sont sous la surveillance d'une personne compétence ou s'ils ont reçu de sa part des instructions d'utilisation de l'appareil.

 Surveiller les enfants pour s'assurer

qu'ils ne jouent pas avec l'appareil.

 Ne jamais laisser l’appareil sans sur-

veillance lorsqu’il est en marche.

Consignes de sécurité

18 FR

Page 19

– 7

 Attention lors du nettoyage des murs

carrelés avec des prises électriques.

Attention

 Veiller à ne pas abîmer ni endommager

le câble d’alimentation ni le câble de rallonge en roulant dessus, en les coinçant ni en tirant violemment dessus. Protéger les câbles d’alimentation contre la chaleur, l’huile et les bords tranchants.

 Ne jamais remplir le réservoir d'eau de

solvants, de liquides contenant des solvants ou d'acides non dilués (tels que détergents, essence, diluants pour peinture et acétone), car ceux-ci ont un effet corrosif sur les matériaux de l'appareil.

 Le pas bloquer le levier de vapeur pen-

dant le fonctionnement.

 Protéger l'appareil de la pluie. Ne pas

l'entreposer à extérieur.

 Illustrations, voir page dé-

pliante 4

1 Retirer le réservoir d’eau. 2 Retirer le couvercle du réservoir 3 Remplir le réservoir d’eau, fermer le

couvercle de réservoir. 4 Fixer le réservoir d’eau. 5 Brancher la fiche secteur.

Le nettoyeur à vapeur est prêt à fonc-

tionner après environ 15 secondes. 6 Pousser le dispositif de blocage vers

l’arrière, appuyer sur le levier vapeur.

 Illustrations, voir page dé-

pliante 3

Instructions abrégées

Description de l’appareil

A1 Embout A2 Buse vapeur A3 Levier vapeur A4 Verrouillage du levier de vapeur (sécu-

rité enfants) vers l'avant – levier de vapeur bloqué vers l'arrière – levier de vapeur déblo-

qué A5 Pompe de détartrage manuelle A6 Attache-câble A7 Câble d'alimentation secteur avec fiche

secteur

B1 Réservoir d’eau B2 Touche de déverrouillage B3 Couvercle de réservoir

C1 Buse à jet crayon C2 Brosse ronde

D1 Raclette pour vitres

19FR

Page 20

– 8

Raccorder au besoin l'accessoire nécessaire (voir le chapitre « Utilisation des accessoires ») au pistolet à vapeur.  Pour cela, placer les deux évidements

de l'accessoire sur les ergots de la buse à vapeur, et tourner dans le sens des aiguilles d'une montre jusqu'en butée.

 Danger

De l’eau très chaude risque de s’égoutter lors du déboîtement des accessoires ! Ne jamais démonter les accessoires tandis que de la vapeur se dégage ! Risque de brûlure !

 Pousser le verrouillage du levier de va-

peur vers l'avant (levier de vapeur verrouillé).

 Tourner l'accessoire monté dans le

sens inverse des aiguilles d'une montre et le retirer de la buse à vapeur.

Le réservoir d'eau peut être rempli à tout moment.

Remarque : En cas d'utilisation exclusive d'eau distillée (en vente dans le commerce), il n’est pas nécessaire de détartrer la chaudière.

 Séparer le réservoir d'eau du boîtier en

pressant les deux touches de déverrouillage vers l'intérieur et en retirant le réservoir d'eau vers le bas.

 Retirer le couvercle du réservoir  Remplir le réservoir d'eau fraîche.

Attention

Ne pas ajouter de détergent ni aucun autre additif !

 Fermer le réservoir d’eau avec le cou-

vercle de réservoir.

 Fixer le réservoir d'eau sur le boîtier.

Attention

Le réservoir d'eau doit être monté et rempli.

몇 Avertissement

Ne pas actionner la pompe de détartrage. Sinon, risque de pomper dans l'appareil de l’eau pouvant gicler de la buse lors du branchement de la fiche.

 Brancher la fiche secteur dans une

prise de courant.

Remarque : Le nettoyeur à vapeur

opérationnel au bout de 15 secondes

environ.

 Pousser le dispositif de verrouillage du

levier vapeur vers l'arrière.  Actionner le levier de vapeur pour faire

sortir la vapeur.

Remarque : lors de la première mise en marche, un petit nuage de fumée risque de sortir de la buse ! L'appareil n'a besoin que d'une courte phase de mise en route. Au début, la vapeur sort de façon irrégulière et humide et de petites gouttes d'eau risquent de couler. La quantité de vapeur s’échappant augmente constamment jusqu’à obtention de la quantité maximale après une minute environ.

 Relâcher le levier de vapeur.

Remarque : le jet de vapeur ne s’arrête pas immédiatement, mais il diminue constamment. Après quelques secondes, plus aucune vapeur ne s’échappe de l’appareil.

 Pousser le verrouillage du levier de va-

peur vers l'avant (levier de vapeur ver-

rouillé).  Retirer la fiche secteur de la prise de

courant.  Enrouler le câble d'alimentation autour

du réservoir d'eau et le fixer à l'aide du

porte-câble.

Fonctionnement

Montage des accessoires

Démontage des accessoires

Remplissage du réservoir d’eau

Mise sous tension de l’appareil

Mise hors tension de l’appareil

20 FR

Page 21

– 9

Il est recommandé de balayer ou d'aspirer le sol avant d'utiliser le nettoyeur à vapeur. Le sol est ainsi libéré de salissures / de particules volatiles avant le nettoyage humide.

Avant le traitement avec le nettoyeur à vapeur, toujours contrôler la compatibilité des textiles à un endroit discret : d'abord appliquer de la vapeur, puis laisser sécher et enfin contrôler les modifications de couleur ou de forme.

Lors du nettoyage des surfaces peintes ou à revêtement plastique, comme par exemple les meubles de cuisine et de salle de séjour, les portes, les parquets, la cire, le poli des meubles, les revêtements plastiques ou la couleur peuvent se détacher ou des tâches peuvent se former. Pour nettoyer ces surfaces, mettre un peu de vapeur sur un chiffon puis nettoyer les surfaces.

Attention

Ne pas orienter la valeur sur des arêtes collées car la colle pourrait se désolidariser. Ne pas utiliser l'appareil pour le nettoyage de l'appareil de sols en parquet ou en bois non vitrifiés.

Lorsque les températures sont basses, avant tout en hiver, chauffer les vitres en appliquant légèrement de la vapeur sur la surface de verre totale. Les tensions sur la surface qui pourraient entraîner un bris sont ainsi évitées.

Attention

Ne pas appliquer de vapeur sur les points colmatés du cadre de fenêtre pour ne pas les endommager.

Utiliser la buse de vapeur sans accessoire,

– pour éliminer les odeurs et les plis de

vêtements accrochés en appliquant de

la vapeur à une distance d'environ 10 à

20 cm.

– pour le dépoussiérage de plantes.

Maintenir dans ce cas un écart de 20 à

40 cm.

– pour le dépoussiérage humide en imbi-

bant un chiffon de vapeur et en frottant

avec sur les meubles.

Plus la buse à jet crayon est proche de l'endroit sale, plus l'action de nettoyage est élevée car la température et la vapeur sont les plus élevée à la sortie de la buse. Particulièrement pratique pour le nettoyage d'endroits difficilement accessibles, de joints, robinetteries, écoulements, lavabos, WC, stores ou radiateurs. Les dépôts importants de tartre peuvent être vaporisés avec du vinaigre ou de l'acide citrique avant le nettoyage à la vapeur ; laisser agir 5 minutes puis passer à la vapeur.

Les brosses viennent plus facilement à bout des encrassements tenaces.

Attention

Pas appropriée pour le nettoyage de surfaces sensibles.

Application :

– fenêtres, miroirs – surfaces en verre des cabines de

douche

– autres surfaces lisses

 Vaporiser uniformément la surface en

verre à l'aide de la buse à vapeur à une

distance d’env. 20 cm.  Passer la bande en caoutchouc de la

raclette pour vitres sur la surface vitrée

en effectuant des mouvements paral-

lèles de haut en bas. Après chaque

mouvement, sécher la lèvre en caout-

chouc et le bord inférieur de la fenêtre

avec un chiffon.

Utilisation des accessoires

Conseils d'utilisation importants

Nettoyage de sols

Nettoyage de textiles ou de coussins

Nettoyage de surfaces enduites ou vernies

Nettoyage de surfaces vitrées

Buse vapeur

Buse à jet crayon

Brosse ronde

Raclette pour vitres

21FR

Page 22

– 10

 Danger

Pour effectuer des travaux de maintenance, la fiche de secteur doit obligatoirement être débranchée et le nettoyeur à vapeur doit être refroidi.

Comme des dépôts calcaires se forment sur les parois, nous recommandons de détartrer l'appareil aux intervalles suivants (TF=remplissage du réservoir) :

Remarque : En cas d'utilisation exclusive d'eau distillée (en vente dans le commerce), il n’est pas nécessaire de détartrer la chaudière.

Remarque : Pour connaître le degré de dureté de l'eau, contacter le service public des eaux ou les administrations municipales.

 Retirer la fiche secteur de la prise de

courant.

 Laisser refroidir le nettoyeur à vapeur.  Retirer l'insert de la buse vapeur. Pour

ce faire, tourner l’embout au moyen d’une pièce de monnaie dans le sens inverse des aiguilles d’une montre et le retirer.

몇 Avertissement

Utiliser uniquement des produits agréés par la société Kärcher ® afin d'éviter tout endommagement de l’appareil.

 Utiliser pour le détartrage les bâtonnets

de détartrage KÄRCHER (réf. 6.295-

206). Respecter lors du chargement de la solution de détartrage les instructions de dosage sur l'emballage.

Attention

Prendre des précautions appropriées pour le remplissage et le vidage du nettoyeur à

vapeur. La solution de détartrant peut attaquer les surfaces délicates.

 Remplir le réservoir d'eau de solution

détartrante.  Fermer le réservoir d’eau avec le cou-

vercle de réservoir.

 Fixer le réservoir d'eau sur le boîtier.  Appuyer à intervalles réguliers sur la

pompe de détartrage pendant environ

une minute jusqu’à ce que la solution

de détartrage s’échappe de la buse va-

peur ouverte (il est conseillé d’effectuer

ces travaux au-dessus d’un lavabo).  Retirer le réservoir d'eau, le vider et le

rincer à l'eau claire.  Laisser agir la solution détartrante pen-

dant 8 secondes dans l'appareil.

 Remplir le réservoir d'eau fraîche.  Fermer le réservoir d’eau avec le cou-

vercle de réservoir.  Fixer le réservoir d'eau sur le boîtier.

Attention

Ne pas brancher pas la fiche secteur !

 Pomper tout d'abord pendant une mi-

nute, au-dessus du lavabo, à l'aide de

la pompe de détartrage.  Tenir l'appareil au-dessus d'un lavabo

et brancher alors la fiche.

몇 Avertissement

Projection d’eau brûlante – risque d’échaudures !

 Presser le levier de vapeur et laisser la

vapeur s'échapper de l'appareil pen-

dant deux minutes dans un lavabo.  Remettre l'embout sur la buse à vapeur

et tourner l'embout de la buse à fond

dans le sens des aiguilles d'une montre.  Le nettoyeur à vapeur est opérationnel.

Entretien et maintenance

Détartrage

Dureté ° dH mmol/l TF I doux 0- 7 0-1,3 35 II moyen 7-14 1,3-2,5 30 III dur 14-21 2,5-3,8 20 IV très dur >21 >3,8 15

Démarrage du détartrage

Rinçage du tartre dissout

22 FR

Page 23

– 11

Les pannes ont souvent des causes simples auxquelles il est facile de remédier soi-même à l'aide de la liste suivante. En cas de doute ou de panne non citée ici, s'adresser au service après-vente agréé.

 Danger

Seul le service après-vente est autorisé à effectuer des travaux de réparation sur l'appareil. Pour effectuer des travaux de maintenance, la fiche de secteur doit obligatoirement être débranchée et le nettoyeur à vapeur doit être refroidi.

 Détartrer l’appareil.

 Appoint en eau

Le levier vapeur est bloqué par le dispositif de verrouillage / la sécurité enfants.  Pousser le dispositif de verrouillage du

levier vapeur vers l'arrière.

 Retirer l'insert de la buse vapeur. Pour

ce faire, tourner l’embout au moyen d’une pièce de monnaie dans le sens inverse des aiguilles d’une montre et le retirer.

 Nettoyer l'embout de la buse.  Mettre brièvement l’appareil en service.  Remettre l'embout sur la buse à vapeur

et tourner l'embout de la buse à fond dans le sens des aiguilles d'une montre.

Si l’appareil surchauffe à la suite d'une panne du régulateur de pression et du thermostat de la chaudière, le thermostat de sécurité met l'appareil hors tension. S'adresser au service après-vente KÄRCHER responsable pour réinitialiser le thermostat de sécurité.

Sous réserve de modifications techniques !

N° de commande

Assistance en cas de panne

Réduction de la quantité de vapeur

L’appareil est entartré.

La quantité de vapeur diminue

durant l’utilisation / pas de vapeur

Il n’y a pas d’eau dans le réservoir d’eau.

Le levier vapeur ne peut plus être actionné

Buse vapeur obturée

Thermostat de sécurité

Caractéristiques techniques

Branchement électrique

Tension 220-240

1~50VHz Degré de protection IP X4 Classe de protection I

Performances

Puissance de chauffage 1600 W

Dimensions

Réservoir d’eau 0,25 l Longueur 190 mm Largeur 100 mm Hauteur 280 mm Poids (sans accessoire) 1,2 kg

Accessoires en option

Kit de brosses rondes 2.863-058

4 brosses rondes pour la buse à jet crayon

Kit de brosses rondes avec crins en laiton

2.863-061

Pour enlever les salissures tenaces. Idéal sur les surfaces non sensibles. Brosse ronde avec racloir 2.863-140 Brosse ronde avec deux rangées de crins résistants à la chaleur et un racloir. Ne convient pas au surfaces sensibles. Bâtons détartrants (9 pièces) 6.295-206

23FR

Page 24

– 5

Gentile cliente,

Prima di utilizzare l'apparecchio

per la prima volta, leggere le presenti istruzioni originali, seguirle e conservarle per un uso futuro o in caso di rivendita dell'apparecchio.

Usare il pulitore a vapore esclusivamente per l'uso domestico. L'apparecchio è indicato per la pulizia con vapore e può essere utilizzato con gli accessori adatti come indicato nel presente manuale d'uso. Non è necessario alcun detergente.Attenersi in particolare alle norme di sicurezza.

 Pericolo

Per un rischio imminente che determina lesioni gravi o la morte.

몇 Attenzione

Per una situazione di rischio possibile che potrebbe determinare lesioni gravi o la morte.

Attenzione

Per una situazione di rischio possibile che potrebbe determinare danni leggeri a persone o cose.

Vapore

ATTENZIONE – Pericolo di scottatu-

Tutti gli imballaggi sono riciclabili. Gli

imballaggi non vanno gettati nei rifiuti domestici, ma consegnati ai relativi centri di raccolta.

Gli apparecchi dimessi contengono

materiali riciclabili preziosi e vanno

perciò consegnati ai relativi centri di raccolta. Si prega quindi di smaltire gli apparecchi dimessi mediante i sistemi di raccolta differenziata.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono disponibili all'indirizzo:

www.kaercher.com/REACH

La fornitura del Suo apparecchio è riportata sulla confezione. Controllare che il contenuto dell'imballaggio sia completo. In caso di accessori assenti o danni dovuti al trasporto si prega di contattare il rivenditore.

Impiegare solamente ricambi originali KÄRCHER. La lista dei pezzi di ricambio è riportata alla fine del presente manuale d'uso.

Le condizioni di garanzia valgono nel rispettivo paese di pubblicazione da parte della nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti all’apparecchio, se causati da difetto di materiale o di produzione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto. (Indirizzo vedi retro)

Indice

Avvertenze generali IT 5 Norme di sicurezza IT 6 Istruzioni brevi IT 7 Descrizione dell’apparecchio IT 7 Funzionamento IT 7 Uso degli accessori IT 8 Cura e manutenzione IT 9 Guida alla risoluzione dei guastiIT 10 Dati tecnici IT 11 Accessori optional IT 11

Avvertenze generali

Uso conforme a destinazione

Simboli riportati nel manuale d'uso

Simboli riportati sull’apparecchio

Protezione dell’ambiente

Fornitura

Ricambi

Garanzia

24 IT

Page 25

– 6

 Pericolo

 E' vietato l'utilizzo in ambienti a rischio

di esplosione.

 Se l'apparecchio viene usato in zone di

pericolo è necessario osservare le disposizioni di sicurezza vigenti.

 Non utilizzare l'apparecchio in piscine

contenenti acqua.

 Non puntare il getto di spruzzo diretta-

mente sui dispositivi che contengono componenti elettrici quali ad es. il vano interno dei forni.

 Verificare il perfetto stato dell'apparec-

chio e degli accessori prima della messa in funzione. In caso contrario è vietato usarlo. Si prega di controllare in particolare il cavo di alimentazione, il tappo di chiusura di sicurezza ed il tubo vapore.

 Far sostituire immediatamente il cavo di

allacciamento alla rete danneggiato dal servizio clienti autorizzato/da un elettricista specializzato.

 Sostituire immediatamente il tubo vapo-

re danneggiato. Usare esclusivamente un tubo vapore raccomandato dal produttore (codice d'ordinazione: vedi elenco ricambi).

 Non toccare mai la spina e la presa con

le mani bagnate.

 Non usare il vapore per pulire oggetti

che contengono sostanze dannose per la salute (p.es. amianto).

 Non toccare mai il getto di vapore a di-

stanza ravvicinata e non puntarlo su persone o animali (pericolo di scottature).

몇 Attenzione

 Allacciare l'apparecchio solo ad un col-

legamento elettrico installato da un installatore elettrico in conformità alla norma IEC 60364.

 Collegare l'apparecchio solo a corrente

alternata. La tensione deve corrispondere a quella indicata sulla targhetta dell'apparecchio.

 Per l'uso all'interno di ambienti umidi, p.

es. bagni, collegare l'apparecchio a prese dotate di interruttore differenziale a monte (salvavita).

 Prolunghe di cavi elettrici non adatte

possono risultare pericolose. Usare esclusivamente prolunghe di cavi elettrici protetti contro gli spruzzi d'acqua aventi una sezione minima di 3x1 mm².

 Il collegamento tra il cavo di alimenta-

zione ed il cavo prolunga non deve venire a contatto con l'acqua.

 La protezione contro gli spruzzi d'acqua

e la resistenza meccanica deve essere garantita anche dopo l'eventuale sostituzione di giunti del cavo diallacciamento alla rete o del cavo di prolunga.

 L'operatore deve utilizzare l'apparec-

chio in modo conforme a destinazione. Deve tener conto delle condizioni presenti in loco e durante il lavoro con l'apparecchio fare attenzione alle persone nelle vicinanze.

 Questo apparecchio non è indicato per

essere usato da persone con delle limitate capacità fisiche, sensoriali o mentali e da persone che abbiano poca esperienza e/o conoscenza dello strumento a meno che non vengano supervisionati per la loro sicurezza da una persona incaricata o che abbiano da questa ricevuto istruzioni su come usare l'apparecchio.

 I bambini possono utilizzare l'apparec-

chio soltanto se sono maggiori di 8 anni e vengono supervisionati per la loro sicurezza da una persona incaricata o che abbiano da questa ricevuto istruzioni su come usare.

 Sorvegliare i bambini per assicurarsi

che non giochino con l'apparecchio.

 Non lasciare mai l'apparecchio incusto-

dito quando è acceso.

 Fare attenzione durante la pulizia di pa-

reti piastrellate in presenza di prese.

Attenzione

 Prestare attenzione che il cavo di allac-

ciamento alla rete o il cavo prolunga non vengano danneggiati passandovi sopra, schiacciandoli, tirandoli o simili. Proteggere i cavi di rete contro il caldo eccessivo, olio e spigoli vivi.

 Non versare mai solventi, liquidi conte-

nenti solventi o acidi allo stato puro (p.es. detergenti, benzina, diluenti per vernici e acetone) nel serbatoio dell'ac-

Norme di sicurezza

25IT

Page 26

– 7

qua, in quanto corrodono i materiali dell'apparecchio.

 Non bloccare la leva vapore durante

l'uso.

 Proteggere l'apparecchio contro la

pioggia. Depositare l'apparecchio soltanto in ambienti chiusi.

 Figure riportate sulla pagina

pieghevole 4

1 Staccare il serbatoio dell’acqua. 2 Togliere il coperchio del serbatoio. 3 Riempire il serbatoio dell’acqua, chiu-

dere il tappo del serbatoio. 4 Attaccare il serbatoio dell’acqua. 5 Inserire la spina di alimentazione.

Dopo circa 15 secondi il pulitore a vapo-

re è pronto all’uso. 6 Spingere indietro la chiusura, premere

la leva vapore.

 Figure riportate sulla pagina

pieghevole 3

All'occorrenza (vedi capitolo „Uso degli accessori“) collegare gli accessori necessari alla pistola vapore.  Inserire a tal fine le due rientranze

dell'accessorio nei naselli dell'ugello vapore e girare in senso orario fino in fondo.

 Pericolo

Quando si staccano gli accessori, possono uscire gocce d’acqua bollente! Non staccare mai gli accessori durante l'erogazione di vapore - Pericolo di scottature!

 Spingere in avanti la leva vapore (leva

vapore chiusa).

 Girare l'accessorio montato in senso

antiorario e rimuovere dall'ugello vapore.

Il serbatoio dell'acqua può essere riempito in qualsiasi momento.

Avviso: L'utilizzo continuo di acqua distillata reperibile in commercio, rende superflua la decalcificazione dalla caldaia.

 Scollegare il serbatoio dell'acqua

dall'alloggiamento, a tal fine premere i due pulsanti di sbloccaggio verso l’interno e tirare il serbatoio verso il basso.

 Togliere il coperchio del serbatoio.  Riempire il serbatoio dell'acqua con ac-

qua pulita.

Attenzione

Non aggiungere detergenti o altri additivi!

 Chiudere il serbatoio dell’acqua con il

tappo del serbatoio.

 Fissare il serbatoio dell'acqua sull'allog-

giamento.

Istruzioni brevi

Descrizione dell’apparecchio

A1 Attacco ugello A2 Ugello vapore A3 Leva vapore A4 Chiusura leva vapore (sicurezza bambini)

Davanti – Leva vapore bloccata

Dietro – Leva vapore sbloccata A5 Pompa di eliminazione calcare manua-

le A6 Reggicavo A7 Cavo di allacciamento alla rete con con-

nettore

B1 Serbatoio dell’acqua B2 Pulsante di sblocco B3 Tappo del serbatoio

C1 Ugello a getto concentrato C2 Spazzola rotonda

D1 Accessorio lavavetri

Funzionamento

Montaggio degli accessori

Smontaggio degli accessori

Riempire il serbatoio acqua

26 IT

Page 27

– 8

Attenzione

Il serbatoio dell'acqua deve essere montato e riempito.

몇 Attenzione

Non azionare la pompa di eliminazione calcare. Altrimenti viene pompata dell’acqua nel pulitore che spruzza dall’ugello vapore appena viene inserita la spina.

 Inserire la spina in una presa elettrica.

Nota: Dopo circa 15 secondi il pulitore

a vapore è pronto all’uso.

 Spingere indietro il dispositivo di blocco

della leva vapore.  Azionare la leva vapore affinché fuorie-

sca il vapore.

Nota: Alla prima messa in funzione dall'ugello vapore potrebbe fuoriuscire una piccola nube di fumo! L'apparecchio necessita un breve tempo di avvio. All'inizio la fuoriuscita di vapore è molto irregolare ed umida e possono fuoriuscire anche singole gocce di acqua. Il flusso di vapore erogato aumenta costantemente fino a raggiungere, dopo un minuto, la quantità massima.

 Rilasciare la leva vapore.

Nota: L’erogazione di vapore non smette immediatamente, bensì si riduce gradualmente. Dopo pochi secondi il vapore non fuoriesce più.

 Spingere in avanti la leva vapore (leva

vapore chiusa).  Togliere la spina di alimentazione dalla

presa.  Avvolgere il cavo di allacciamento alla

rete attorno al serbatoio dell'acqua e fis-

sare con il reggicavo.

Prima dell'impiego del pulitore a vapore si raccomanda di scopare o di aspirare il pavimento. Così il pavimento viene liberato già prima della pulizia bagnata da particelle di sporco o sciolte.

Prima del trattamento con il pulitore a vapore su tessuti, controllare la loro resistenza al vapore facendo una prova in un punto nascosto: vaporizzare prima, quindi fare asciugare e successivamente verificare l'eventuale modifica dei colori e delle forme.

Durante la pulizia di superfici verniciate o rivestite di plastica come ad es. mobili della cucina e altri mobili della casa, porte, parquet, si potrebbe staccarsi della cera, del lucido per mobili, rivestimenti in materiale sintetico, vernici o crearsi macchie. Durante la pulizia di queste superfici mettere sotto vapore un panno e strofinare con questo sopra le superfici.

Attenzione

Non puntare mai il vapore su bordi incollati, poichè i listelli incollati si potrebbero staccare. Non usare l'apparecchio per la pulizia di pavimenti in legno o su parquet non sigillati.

Riscaldare il vetro della finestra in presenza di basse temperature esterne, soprattutto d’inverno, vaporizzando l'intera superficie di vetro. In questo modo si prevengono delle tensioni sulla superficie che determinano la rottura del vetro.

Attenzione

Non orientare il vapore verso i punti sigillati del telaio della finestra per non danneggiarli.

Accendere l’apparecchio

Spegnere l’apparecchio

Uso degli accessori

Avvisi importanti per l'uso

Pulizia di pavimenti

Pulizia di tessutio imbottiture

Pulizia di superfici rivestite o verniciate

Pulizia di vetri

27IT

Page 28

– 9

Usare l'ugello vapore senza accessori,

– per l'eliminazione di odori e pieghe pro-

venienti da indumenti appesi applican-

do il vapore da una distanza di 10-20

cm.

– per spolverere le piante. Mantenere in

questo caso una distanza di 20-40 cm.

– per spolverare in umido vaporizzando

leggermente un panno per poterlo pas-

sare sui mobili.

Quanto più vicino questo si trova sul punto sporco tanto maggiore sarà l'effetto pulente poiché la temperatura ed il vapore sono ai massimi livelli alla fuoriuscita dell'ugello. Particolarmente pratico per la pulizia di punti difficilmente accessibili, giunti, raccordi, scarichi, lavabi, WC, persiane o riscaldamenti. Forti depositi di calcare possono essere trattati con dell'aceto o acido citrico prima della pulizia a vapore facendo agire per 5 minuti.

Spazzolando è possibile rimuovere più facilmente delle impurità resistenti.

Attenzione

Non adatto per la pulizia di superfici sensibili.

Impiego:

– Finestre, specchi – Superfici vetrate della cabina doccia – Altre superfici lisce

 Usando la bocchetta vapore passare il

vapore uniformemente sulla superficie

in vetro da una distanza di circa 20 cm.  Passare il labbro di gomma dell'acces-

sorio lavavetri sulla superficie vetrata

pulendo dall'alto verso il basso. Asciu-

gare il labbro di gomma ed il bordo infe-

riore del vetro con un panno ad ogni

passata.

 Pericolo

Eventuali interventi di manutenzione vanno effettuati ad apparecchio scollegato dalla rete elettrica. Il pulitore a vapore deve essere freddo.

Dato che nell'apparecchio si deposita calcare, si raccomanda di decalcificare l'apparecchio con i seguenti intervalli (PS=pieni serbatoio):

Avviso: L'utilizzo continuo di acqua distillata reperibile in commercio, rende superflua la decalcificazione dalla caldaia.

Avviso: Informarsi sulla durezza dell’acqua presso l’ufficio tecnico comunale oppure l'ente di erogazione idrica locale.

 Togliere la spina di alimentazione dalla

presa.

 Lasciare raffreddare il pulitore a vapore.  Rimuovere l'inserto dall'ugello vapore.

Per farlo, inserire una moneta nell’attacco ugelli e girarla in senso antiorario e staccare quindi l’attacco ugelli.

몇 Attenzione

Per escludere danni all’apparecchio usare esclusivamente prodotti autorizzati da KÄRCHER.

 Utilizzare gli stick decalcificanti KÄR-

CHER per la decalcificazione (n. d'ordine 6.295-206). Prima di applicare la soluzione decalcificante, leggere le istruzioni di dosaggio sulla confezione.

Attenzione

Attenzione durante il riempimento e lo svuotamento del pulitore a vapore. La soluzione decalcificante può aggredire le superfici delicate.

 Versare nel serbatoio dell'acqua la so-

luzione anticalcare.

Ugello vapore

Ugello a getto concentrato

Spazzola rotonda

Accessorio lavavetri

Cura e manutenzione

Decalcificazione

Durezza ° dH mmol/l PS I acqua dolce 0- 7 0-1,3 35 II media 7-14 1,3-2,5 30 III duro 14-21 2,5-3,8 20 IV molto duro >21 >3,8 15

Inizio dell’eliminazione del calcare

28 IT

Page 29

– 10

 Chiudere il serbatoio dell’acqua con il

tappo del serbatoio.  Fissare il serbatoio dell'acqua sull'allog-

giamento.  Premere la pompa di eliminazione cal-

care per circa un minuto premendo il

pulsante ad intervalli regolari finché la

soluzione decalcificante fuoriesce

dall’ugello vapore aperto (si consiglia di

farlo su un lavandino).  Staccare il serbatoio dell'acqua, svuo-

tarlo e sciacquarlo con acqua pulita.  Lasciare agire la soluzione anticalcare

per 8 ore nell'apparecchio.

 Riempire il serbatoio dell'acqua con ac-

qua pulita.  Chiudere il serbatoio dell’acqua con il

tappo del serbatoio.  Fissare il serbatoio dell'acqua sull'allog-

giamento.

Attenzione

Non inserire la spina d’alimentazione!

 Azionare la pompa di eliminazione cal-

care per un minuto per far fuoriuscire

l’acqua dal pulitore. Raccogliere l’acqua

nel lavandino.  Tenere l’apparecchio sopra ad un la-

vandino ed inserire ora la spina di rete.

몇 Attenzione

Spruzzi d’acqua bollente – pericolo di scottatura!

 Premere la leva vapore e far fuoriuscire

il vapore per due minuti in un lavandino.  Inserire di nuovo l’attacco ugelli

nell’ugello vapore e fissare l’attacco

ugelli girandolo in senso orario.  Il pulitore a vapore è pronto all'uso.

Spesso i guasti sono riconducibili a cause di poca entità e possono essere eliminati facilmente osservando le seguenti istruzioni. In caso di dubbi o di guasti non riportati qui di seguito si prega di rivolgersi al servizio assistenza autorizzato.

 Pericolo

Eventuali interventi di riparazione vanno eseguiti esclusivamente dal servizio assistenza autorizzato. Eventuali interventi di manutenzione vanno effettuati ad apparecchio scollegato dalla rete elettrica. Il pulitore a vapore deve essere freddo.

 Eliminare il calcare.

 Aggiungere acqua

Il dispositivo di blocco / sicurezza bambini blocca la sicura dell'interruttore vapore.  Spingere indietro il dispositivo di blocco

della leva vapore.

 Rimuovere l'inserto dall'ugello vapore.

Per farlo, inserire una moneta nell’attacco ugelli e girarla in senso antiorario e staccare quindi l’attacco ugelli.

 Pulire l'inserto dell'ugello.  Mettere brevemente in funzione l'appa-

recchio.

 Inserire di nuovo l’attacco ugelli

nell’ugello vapore e fissare l’attacco ugelli girandolo in senso orario.

Se per errore il regolatore di pressione e il termostato della caldaia si guastano l’apparecchio si surriscalda, il termostato di sicurezza provvede allo spegnimento dello stesso. Per il ripristino del termostato di sicurezza rivolgersi al servizio di assistenza clienti KÄRCHER competente.

Risciacquo del calcare sciolto

Guida alla risoluzione dei

guasti

Flusso di vapore ridotto

Formazione di calcare nell'apparecchio.

Durante l’uso il vapore diminuisce /

assenza di vapore

Il serbatoio dell'acqua è vuoto.

È impossibile premere la leva vapore

Otturazione ugello vapore

Termostato di sicurezza

29IT

Page 30

– 11

Con riserva di modifiche tecniche!

Codice d’ordinazione

Dati tecnici

Collegamento elettrico

Tensione 220-240

1~50VHz Grado di protezione IP X4 Classe di protezione I

Prestazioni

Potenza calorifica 1600 W

Dimensioni

Serbatoio dell’acqua 0,25 l Lunghezza 190 mm Larghezza 100 mm Altezza 280 mm Peso (senza accessori) 1,2 kg

Accessori optional

Corredo spazzola tonda 2.863-058

4 pz. per ugello a getto concentrato

Corredo spazzola rotonda con setole in ottone

2.863-061

per la rimozione di sporco particolarmente ostinato. Ideale su superfici non sensibili. Spazzole tonde con raschietto2.863-140 Spazzole rotonde con due file di setole resistenti al calore ed un raschietto. Non indicato per superfici sensibili. Stick decalcificanti (9 pezzi) 6.295-206

30 IT

Page 31

– 5

Beste klant,

Lees vóór het eerste gebruik

van uw apparaat deze originele gebruiksaanwijzing, ga navenant te werk en bewaar deze voor later gebruik of voor een latere eigenaar.

Gebruik de stoomreiniger uitsluitend voor de privé-huishouding. Het apparaat is bestemd voor de reiniging met stoom en kan gebruikt worden met geschikte accessoires zoals beschreven in de gebruiksaanwijzing. Er is geen reinigingsmiddel nodig. Neem daarbij in het bijzonder de veiligheidsinstructies in acht.

 Gevaar

Voor een onmiddellijk dreigend gevaar dat leidt tot ernstige en zelfs dodelijke lichamelijke letsels.

몇 Waarschuwing

Voor een mogelijks gevaarlijke situatie die zou kunnen leiden tot ernstige en zelfs dodelijke lichamelijke letsels.

Voorzichtig

Voor een mogelijks gevaarlijke situatie die kan leiden tot lichte lichamelijke letsels of materiële schade.

Stoom

LET OP – verbrandingsgevaar

Het verpakkingsmateriaal is herbruik-

baar. Deponeer het verpakkingsmateriaal niet bij het huishoudelijk afval, maar bied het aan voor hergebruik.

Onbruikbaar geworden apparaten

bevatten waardevolle materialen die

geschikt zijn voor hergebruik. Lever de apparaten daarom in bij een inzamelpunt voor herbruikbare materialen.

Aanwijzingen betreffende de inhoudsstoffen (REACH)

Huidige informatie over de inhoudsstoffen vindt u onder:

www.kaercher.com/REACH

Het leveringspakket van het apparaat staat op de verpakking afgebeeld. Controleer bij het uitpakken of de inhoud volledig is. Mochten er eventueel accessoires ontbreken of mocht u transportschade constateren, neem dan contact op met uw leverancier.

Gebruik uitsluitend originele KÄRCHERonderdelen. Een overzicht van de onderdelen vindt u aan het eind van deze gebruiksaanwijzing.

In ieder land zijn de door ons bevoegde verkoopkantoor uitgegeven garantiebepalingen van toepassing. Eventuele storingen aan het apparaat verhelpen wij zonder kosten binnen de garantietermijn, mits een materiaal of fabrieksfout de oorzaak van deze storing is. Neem bij klachten binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerkplaats en neem uw aankoopbewijs mee. (adres zie achterzijde)

Inhoud

Algemene instructies NL 5 Veiligheidsinstructies NL 6 Korte gebruiksaanwijzing NL 7 Beschrijving apparaat NL 7 Werking NL 7 Toepassing van accessoires NL 8 Onderhoud NL 9 Hulp bij storingen NL 10 Technische gegevens NL 11 Bijzondere toebehoren NL 11

Algemene instructies

Reglementair gebruik

Symbolen in de gebruiksaanwijzing

Symbolen op het toestel

Zorg voor het milieu

Leveringsomvang

Reserveonderdelen

Garantie

31NL

Page 32

– 6

 Gevaar

 U mag het apparaat niet in gebieden

met explosiegevaar gebruiken.

 Bij het gebruik van het apparaat in ge-

vaarlijk gebied moeten de overeenkomstige veiligheidsvoorschriften in acht genomen worden.

 Het apparaat niet in gevulde zwenba-

den gebruiken.

 Spuitstraal niet direct op bedrijfsmidde-

len richten die elektrische componenten bevatten, zoals bijvoorbeeld de binnenruimte van ovens. Het apparaat mag niet gebruikt worden voor de reiniging van elektrische toestellen zoals bijvoorbeeld ovens, dampkappen, microgolfovens, televisietoestellen, lampen, haardrogers, elektrische verwarmingstoestellen, enz.

 Het apparaat en de accessoires voor

gebruik controleren op reglementaire staat. Indien zij niet in goede staat verkeren, mag u de apparatuur niet gebruiken. Gelieve in het bijzonder de stroomleiding, de veiligheidssluiting en de stoomslang te controleren.

 Een beschadigde stroomleiding onmid-

dellijk laten vervangen door geautoriseerde klantendienst / bevoegde electricien.

 Beschadigde stoomslang onmiddellijk

vervangen. U mag alleen een door de fabrikant aanbevolen stoomslang gebruiken (bestelnummer zie reserveonderdelenlijst).

 Pak de stekker en wandcontactdoos

nooit met vochtige handen beet.

 Geen voorwerpen afstomen die stoffen

bevatten die gevaarlijk zijn voor de gezondheid (bv. asbest).

 De stoomstraal nooit van dichtbij met

de hand aanraken en nooit richten op mensen en dieren (gevaar voor brandwonden).

몇 Waarschuwing

 U mag het apparaat uitsluitend aanslui-

ten op een wandcontactdoos, die is

aangebracht door een elektrotechnische installateur, volgens IEC 60364.

 Gebruik uitsluitend wisselstroom voor

het apparaat. De spanning moet overeenkomen met de vermelding op het typeplaatje van het apparaat.

 In vochtige ruimtes, zoals badkamers,

het apparaat aansluiten op een stopcontact met een voorgeschakelde aardlekbeveiliging.

 Niet-geschikte elektrische verlengka-

bels kunnen gevaarlijk zijn. Gebruik enkel een spatwaterbeschermde elektrische verlengkabel met een diameter van minstens 3x1 mm².

 De verbinding van stekker en verleng-

kabel mag niet in het water liggen.

 Als er verbindingen met het netsnoer of

de verlengkabel worden vervangen, moet ervoor worden gezorgd dat de spatwaterbescherming en de mechanische sterkte behouden blijven.

 De gebruiker moet het apparaat voor

het juiste doel gebruiken. De gebruiker moet rekening houden met de plaatselijke omstandigheden en speciaal letten op personen die zich in de buurt bevinden.

 Dit apparaat is niet geschikt voor ge-

bruik door personen met beperkte fysische, sensorische of geestelijke capaciteiten of voor gebruik door personen met te weinig ervaring en / of kennis, tenzij ze worden bijgestaan door een veiligheidsverantwoordelijke of tenzij deze instructies gegeven heeft over het gebruik van het product.

 Kinderen mogen het apparaat enkel ge-

bruiken wanneer ze ouder zijn dan 8 jaar en wanneer ze onder toezicht staan van een veiligheidsverantwoordelijke of van die persoon instructies hebben gekregen over de manier waarop het apparaat wordt gebruikt.

 Kinderen moeten gecontroleerd wor-

den om te garanderen dat ze niet met het apparaat spelen.

 Laat het apparaat niet zonder toezicht

achter zolang het aan staat.

Veiligheidsinstructies

32 NL

Page 33

– 7

 Opgelet bij de reiniging van betegelde

muren met stopcontacten.

Voorzichtig

 Let erop dat het netsnoer of een ver-

lengsnoer niet wordt beschadigd doordat men eroverheen rijdt, ze knikt, er te hard aan trekt of dergelijke. Bescherm de netsnoeren tegen hitte, olie en scherpe randen.

 Giet nooit oplosmiddelen, vloeistoffen

die oplosmiddelen bevatten of onverdunde zuren (bv. reinigingsmiddelen, benzine, verfverdunner en aceton) in de watertank omdat deze stoffen materialen in het apparaat aantasten.

 De stoomhendel tijdens de werking niet

vastzetten.

 Het apparaat tegen regen beschermen.

Niet buiten opslaan.

 Afbeeldingen zie uitklapblad 4

1 Waterreservoir afnemen. 2 Deksel van reservoir afnemen. 3 Waterreservoir vullen, deksel van re-

servoir sluiten. 4 Waterreservoir bevestigen. 5 Steek de netstekker in de contactdoos.

Na circa 15 seconden is de stoomreini-

ger gebruiksklaar. 6 Vergrendeling naar achteren schuiven,

stoomhendel indrukken.

 Afbeeldingen zie uitklapblad 3

Indien nodig (zie hoofdstuk „Gebruik van het toebehoren“), het benodigde toebehoren met de stoomsproeier verbinden.  Hiervoor de beide uitsparingen van het

toebehoren op de neuzen van de stoomsproeier steken en in de richting van de wijzers van de klok tot de aanslag draaien.

 Gevaar

Bij het verwijderen van accessoires kan heet water naar buiten druppelen! Verwijder een accessoire nooit, terwijl er nog stoom naar buiten komt – Gevaar voor brandwonden!

 Vergrendeling van de stoomhendel

naar voren schuiven (stoomhendel vergrendeld).

 Het gemonteerde toebehoren tegen de

richting van de wijzers van de klok draaien en van de stoomsproeier aftrekken.

De watertank kan op elk moment worden gevuld.

Opmerking: Bij continu gebruik van in de handel gebruikt gedistilleerd water hoeft u het reservoir niet te ontkalken.

 Het waterreservoir van de behuizing

scheiden, daarvoor de beide ontgrendelingsknoppen naar binnen drukken en het waterreservoir naar beneden eraf trekken.

 Deksel van reservoir afnemen.

Korte gebruiksaanwijzing

Beschrijving apparaat

A1 Sproeielement A2 Stoomsproeier A3 Stoomhendel A4 Vergrendeling stoomhendel (kindveilig)

Naar voren - stoomhendel geblokkeerd

Naar achteren - stoomhendel vrij A5 Manuele ontkalkingpomp

A6 Kabelhouder A7 Stroomleiding met stekker

B1 Watertank B2 Ontgrendeltoets B3 Deksel van reservoir

C1 Puntspuitkop C2 Ronde borstel

D1 Raamtrekker

Werking

Accessoires monteren

Accessoires verwijderen

Watertank vullen

33NL

Page 34

– 8

 Waterreservoir met vers water vullen.

Voorzichtig

Geen reinigingsmiddel of andere toevoegingen in het reservoir gieten!

 Waterreservoir met deksel van reser-

voir sluiten.  Waterreservoir aan de behuizing be-

vestigen.

Voorzichtig

Het waterreservoir moet gemonteerd en gevuld zijn.

몇 Waarschuwing

Niet de ontkalkingpomp in werking zetten. U pompt anders water in het apparaat, dat bij het insteken van de stekker uit de stoomsproeier spuit.

 Netstekker in een stopcontact steken.

Aanwijzing: Na circa 15 seconden is

de stoomreiniger gebruiksklaar.

 Vergrendeling van de stoomhendel

naar achteren schuiven.  De stoomhendel bedienen, om stoom

eruit te laten komen.

Aanwijzing: Bij eerste ingebruikneming kan uit de stoomsproeier een kleine stoomwolk komen! Het apparaat heeft een korte opwarmtijd nodig. In het begin is de stoom die naar buiten komt erg onregelmatig en nat, ook kunnen waterdruppels eruit komen. De naar buiten stromende hoeveelheid stoom neemt gestaag toe totdat na ca. één minuut de maximale hoeveelheid bereikt wordt.

 Stoomhendel loslaten.

Aanwijzing: De uitstroom van stoom stopt niet meteen, maar neemt gestaag af. Na enkele seconden komt geen stoom meer naar buiten.

 Vergrendeling van de stoomhendel

naar voren schuiven (stoomhendel ver-

grendeld).

 Trek de stekker uit het stopcontact.  Snoer om het waterreservoir wikkelen

en met de snoerhouder vastmaken.

Er wordt aanbevolen om de bodem te vegen of schoon te zuigen vooraleer de stoomreiniger gebruikt wordt. Op die manier wordt de bodem van vuil / losse deeltjes ontdaan vooraleer hij vochtig gereinigd wordt.

Voor de behandeling met de stoomreiniger altijd op een onopvallende plaat uitproberen of het textiel de behandeling verdraagt: eerst sterk bevochtigen, dan laten drogen en vervolgens controleren op kleur- en vormveranderingen.

Bij het reinigen van gelakte of met kunststof gecoate oppervlakken zoals bijvoorbeeld keuken- en woonkamermeubelen, deuren, parket kunnen was, meubelpolitoer, kunststof coatings of verf oplossen of kunnen vlekken ontstaan. Bij de reiniging van die oppervlakken een doek kort instomen en daarmee het oppervlak schoonvegen.

Voorzichtig

Stoom niet richten op verlijmde randen aangezien het raamwerk zou kunnen loskomen. Het apparaat niet gebruiken voor het reinigen van onverzegelde hout- of parketvloeren.

Verwarm bij lage buitentemperaturen, vooral in de winter, de vensterruit door het volledige glasoppervlak lichtjes in te stomen. Zo worden spanningen op het oppervlak en de daauit resulterende glasbreuk vermeden.

Voorzichtig

Stoom niet richten op de verzegelde plaatsen van het vensterraam om beschadigingen te voorkomen.

Apparaat inschakelen

Apparaat uitschakelen

Toepassing van accessoires

Belangrijke aanwijzingen voor

gebruik

Vloeren reinigen

Reinigen van textiel of kussens

Reiniging van gecoate of gelakte oppervlakken

Reiniging van glas

34 NL

Page 35

– 9

De stoomsproeier zonder toebehoren gebruiken.

– voor het verwijderen van geuren en

vouwen in hangende kledingstukken

door te stomen vanop een afstand van

10-20 cm.

– voor het afstoffen van planten. Hierbij

een afstand van 20-40 cm bewaren.

– voor het vochtige afstoffen door een

doek kort te bevochtigen en de meube-

len ermee af te stoffen.

Hoe dichter die bij de verontreinigde plaats gebracht wordt, hoe hoger de reinigende werking aangezien temperatuur en stoom aan de uitlaatopening het hoogst zijn. Bijzonder praktisch voor het reinigen van moeilijk bereikbare plaatsen, voegen, armaturen, afvoerbuizen, lavabo's, wc's, jaloezieën of radiatoren. Sterke kalkafzettingen kunnen voor de stoomreiniging met azijn of citroenzuur bedruppeld worden, 5 minuten laten inwerken, vervolgens afstomen.

Door borstelen kan zo hardnekkig vuil makkelijker verwijderd worden.

Voorzichtig

Niet geschikt voor de reiniging van gevoelige oppervlakken.

Toepassing:

– Ramen, spiegels – Glasoppervlakken van douchecabines – overige gladde oppervlakken

 Breng vanaf een afstand van ca. 20 cm

gelijkmatig met de stoomsproeier

stoom aan op de glasoppervlakken.  Trek met de rubberstrip van de raam-

trekker baansgewijs van boven naar

beneden het glasoppervlak af. Veeg de

rubberstrip en de onderste rand van het

raam na iedere baan met een doek

droog.

 Gevaar

Onderhoudswerkzaamheden alleen uitvoeren bij uitgetrokken netstekker en afgekoelde stoomreiniger.

Omdat zich kalk in het apparaat afzet, adviseren wij het apparaat in de volgende intervallen te ontkalken (TF = vullingen reservoir):

Opmerking: Bij continu gebruik van in de handel gebruikt gedistilleerd water hoeft u het reservoir niet te ontkalken.

Opmerking: Over de hardheid van uw water kunt u bij uw waterleidingbedrijf of stedelijk waterbedrijf informatie opvragen.

 Trek de stekker uit het stopcontact.  Stoomreiniger laten afkoelen.  Sproeierinzet van de stoomsproeier

verwijderen. Daarvoor de sproeierinzet met een munt tegen de richting van de wijzers van de klok draaien en de sproeierinzet eruit trekken.

몇 Waarschuwing

Gebruik uitsluitend producten die door Kärcher zijn vrijgegeven, om iedere beschadiging van het apparaat uit te sluiten.

 Gebruik voor het ontkalken de ontkal-

kingstaafjes van KÄRCHER (bestel-nr.

6.295-206). Neem bij het aanbrengen van de ontkalkingoplossing de doseerinstructies op de verpakking in acht.

Voorzichtig

Wees voorzichtig bij het vullen en legen van de stoomreiniger. De ontkalkingsoplossing kan kwetsbare oppervlakken aantasten.

 De ontkalkingoplossing in het waterre-

servoir doen.

Stoomsproeier

Puntspuitkop

Ronde borstel

Raamtrekker

Onderhoud

Ontkalken

Hardheidniveau ° dH mmol/l V

R I zacht 0- 7 0-1,3 35 II middelhard 7-14 1,3-2,5 30 III hard 14-21 2,5-3,8 20 IV zeer hard >21 >3,8 15

Begin van het ontkalken

35NL

Page 36

– 10

 Waterreservoir met deksel van reser-

voir sluiten.

 Waterreservoir aan de behuizing be-

vestigen.

 De ontkalkingpomp circa 1 minuut met

regelmatige pompbewegingen indrukken, tot de ontkalkingoplossing uit de open stoomsproeier naar buiten komt (het best kunt u dit doen boven een wasbak).

 Het waterreservoir losmaken, legen en

met schoon water uitspoelen.

 De ontkalkingoplossing 8 uur in het ap-

paraat laten inwerken.

 Waterreservoir met vers water vullen.  Waterreservoir met deksel van reser-

voir sluiten.

 Waterreservoir aan de behuizing be-

vestigen.

Voorzichtig

Steek de stekker niet in het stopcontact!

 Eerst één minuut water met de ontkal-

kingpomp door het apparaat in een wasbak pompen.

 Het apparaat boven een wasbak hou-

den en pas nu de stekker in het stopcontact steken.

몇 Waarschuwing

Opspattend heet water – gevaar voor verbranding!

 De stoomhendel indrukken en het ap-

paraat twee minuten lang in een wasbak laten uitdampen.

 De sproeierinzet weer in de stoom-

sproeier steken en de sproeierinzet in de richting van de wijzers van de klok vastdraaien.

 De stoomreiniger is klaar voor gebruik.

Storingen hebben vaak een eenvoudige oorzaak die u met behulp van het volgende overzicht zelf kunt oplossen. Bij twijfel of bij storingen die niet worden vermeld kunt u zich wenden tot de erkende klantendienst.

 Gevaar

Reparaties aan het apparaat mogen alleen worden uitgevoerd door een erkende klantendienst. Onderhoudswerkzaamheden alleen uitvoeren bij uitgetrokken netstekker en afgekoelde stoomreiniger.

 Apparaat ontkalken.

 Water bijvullen

Stoomhendel is beveiligd met vergrendeling / kinderbeveiliging.  Vergrendeling van de stoomhendel

naar achteren schuiven.

 Sproeierinzet van de stoomsproeier

verwijderen. Daarvoor de sproeierinzet met een munt tegen de richting van de wijzers van de klok draaien en de sproeierinzet eruit trekken.

 Sproeierinzet reinigen.  Apparaat kort in gebruik nemen.  De sproeierinzet weer in de stoom-

sproeier steken en de sproeierinzet in de richting van de wijzers van de klok vastdraaien.

Mochten de drukregelaar en de ketelthermostaat door een storing uitvallen en het apparaat oververhit raken, dan schakelt de beveiligingsthermostaat het apparaat uit. Wend u voor het resetten van de beveiligingsthermostaat tot de bevoegde Kärcher-klantenservice.

Uitspoelen van de opgeloste kalk

Hulp bij storingen

Afgenomen hoeveelheid stoom

Kalkaanslag in het apparaat.

Stoom vermindert bij het werken /

geen stoom

Geen water in het waterreservoir.

Stoomhendel kan niet worden ingedrukt

Stoomsproeier is verstopt

Veiligheidsthermostaat

36 NL

Page 37

– 11

Technische veranderingen voorbehouden!

Bestelnummer

Technische gegevens

Elektrische aansluiting

Spanning 220-240

1~50VHz Veiligheidsklasse IP X4 Beschermingsklasse I

Capaciteit

Verwarmingscapaciteit 1600 W

Afmetingen

Watertank 0,25 l Lengte 190 mm Breedte 100 mm Hoogte 280 mm Gewicht (excl. accessoires) 1,2 kg

Bijzondere toebehoren

Set ronde borstels 2.863-058

4 Ronde borstels voor puntstraalsproeier

Set ronde borstels met messing haren

2.863-061

voor het verwijderen van hardnekkig vuil. Ideaal op resistente oppervlakken. Ronde borstel met schraper 2.863-140 Ronde borstel met twee rijen hittebestendige haren en een schraper. Niet geschikt op kwetsbare oppervlakken. Ontkalkingsstaafjes (9 stuks) 6.295-206

37NL

Page 38

– 5

Estimado cliente:

Antes del primer uso de su apa-

rato, lea este manual original, actúe de acuerdo a sus indicaciones y guárdelo para un uso posterior o para otro propietario posterior.

Utilice la limpiadora a vapor exclusivamente para el uso particular. El aparato está destinado a la limpieza con vapor y se puede utilizar con accesorios apropiados como los que se indican en este manual de instrucciones. No es necesario ningún detergente. Es importante que respete las indicaciones de seguridad.

 Peligro

Para un peligro inminente que acarrea lesiones de gravedad o la muerte.

몇 Advertencia

Para una situación que puede ser peligrosa, que puede acarrear lesiones de gravedad o la muerte.

Precaución

Para una situación que puede ser peligrosa, que puede acarrear lesiones leves o daños materiales.

Vapor

ATENCIÓN – Existe peligro de escal-

damiento

Los materiales de embalaje son reci-

clables. Por favor, no tire el embalaje a la basura doméstica; en vez de ello, entréguelo en los puntos oficiales de recogida para su reciclaje o recuperación.

Los aparatos viejos contienen mate-

riales valiosos reciclables que debe-

rían ser entregados para su aprovechamiento posterior. Por este motivo, entregue los aparatos usados en los puntos de recogida previstos para su reciclaje.

Indicaciones sobre ingredientes (REACH)

Encontrará información actual sobre los ingredientes en:

www.kaercher.com/REACH

El contenido de suministro de su aparato está ilustrado en el embalaje. Verifique durante el desembalaje que no falta ninguna pieza. En caso de detectar que faltan accesorios o o que han surgido daños durante el transporte, informe a su distribuidor.

Emplear únicamente repuestos originales de KÄRCHER. Al final de este manual de instrucciones encontrará un listado resumido de repuestos.

En todos los países rigen las condiciones de garantía establecidas por nuestra empresa distribuidora. Las averías del aparato serán subsanadas gratuitamente dentro del periodo de garantía, siempre que se deban a defectos de material o de fabricación. En un caso de garantía, le rogamos que se dirija con el comprobante de compra al distribuidor donde adquirió el aparato o al servicio al cliente autorizado más próximo a su domicilio. (La dirección figura al dorso)

Índice de contenidos

Indicaciones generales ES 5 Indicaciones de seguridad ES 6 Descripción breve ES 7 Descripción del aparato ES 7 Funcionamiento ES 7 Empleo de los accesorios ES 8 Cuidados y mantenimiento ES 9 Ayuda en caso de avería ES 10 Datos técnicos ES 11 Accesorios especiales ES 11

Indicaciones generales

Uso previsto

Símbolos del manual de

instrucciones

Símbolos en el aparato

Protección del medio ambiente

Volumen del suministro

Piezas de repuesto

Garantía

38 ES

Page 39

– 6

 Peligro

 Está prohibido usar el aparato en zonas

en las que exista riesgo de explosiones.

 Para usar el aparato en zonas de peli-

gro deben cumplirse las normas de seguridad correspondientes.

 No utilizar el aparato en piscinas que

contengan agua.

 No dirigir el chorro directamente sobre

equipos de producción que contengan componentes eléctricos, como p. ej. el interior de hornos.

 Antes de emplear el aparato y los acce-

sorios, compruebe que están en perfecto estado. Si no está en perfecto estado, no debe utilizarse. Por favor, compruebe especialmente la toma de corriente, el cierre de seguridad y el tubo de vapor.

 Si el cable de conexión a la red estuvie-

ra dañado, debe pedir inmediatamente a un electricista especializado del servicio técnico autorizado que lo sustituya.

 Cambiar inmediatamente el tubo de va-

por dañado. Sólo debe utilizarse una manguera de vapor recomendada por el fabricante (para el nº de pedido ver lista de piezas de repuesto).

 No toque nunca el enchufe de red o la

toma de corriente con las manos mojadas.

 No rocíe objetos que puedan contener

sustancias nocivas para la salud (p. ej., asbesto).

 No toque nunca de cerca el chorro de

vapor ni lo ponga al alcance de personas o animales (peligro de escaldamiento).

몇 Advertencia

 El aparato sólo debe estar conectado a

una conexión eléctrica que haya sido realizada por un electricista de conformidad con la norma CEI 60364.

 Conecte el aparato únicamente a co-

rriente alterna. La tensión tiene que corresponder a la indicada en la placa de características del aparato.

 En habitaciones húmedas, p. e. baños,

conecte el aparato sólo en enchufes con un interruptor de protección de corriente de defecto.

 Los cables eléctricos prolongadores in-

adecuados pueden ser peligrosos. Utilizar solo un prolongador de protección eléctrico contra los chorros de agua con un corte transversal de 3x1 mm².

 La conexión de enchufe y cable alarga-

dor no deben sumergirse en agua.

 Al reemplazar los acoplamientos en el

cable de conexión a la red o cable prolongador deben permanecer garantizadas la protección contra los chorros de agua y la resistencia mecánica.

 El usuario deberá utilizar el aparato de

conformidad con sus instrucciones. Deberá tener en cuenta las condiciones locales y tener cuidado de no causar daños a las personas que se encuentren en las proximidades cuando use el aparato.

 Este aparato no es apto para ser mane-

jado por personas con incapacidades físicas, sensoriales o intelectuales o falta de experiencia y/o conocimientos, a no ser que sean supervisados por una persona encargada o hayan recibido instrucciones de esta sobre cómo usar el aparato.

 Los niños solo podrán utilizar el aparato

si tienen más de 8 años y siempre que haya una persona supervisando su seguridad o les hayan instruido sobre cómo manejar el aparato.

 Supervisar a los niños para asegurarse

de que no jueguen con el aparato.

 No deje nunca el aparato sin vigilancia

mientras esté en funcionamiento.

 Cuidado al limpiar paredes alicatadas

con enchufes.

Precaución

 Debe tener cuidado de no dañar ni es-

tropear el cable de conexión a red y el cable de prolongación por pisarlos, aplastarlos, tirar de ellos, u otras acciones similares. Proteja los cables de red del calor, el aceite y los bordes afilados.

 No echar nunca en el depósito de agua

disolventes, líquidos que contengan disolventes o ácidos sin diluir (por ejemplo: detergentes, gasolina, diluyentes cromáticos y acetona), ya que atacan a los materiales utilizados en el aparato.

Indicaciones de seguridad

39ES

Page 40

– 7

 Durante el funcionamiento, la palanca

de vapor no debe estar bloqueada.

 Proteger el aparato de la lluvia. No al-

macenarlo en exteriores.

 Ilustraciones, véase la con-

traportada 4

1 Retire el depósito de agua. 2 Extraer la tapa del depósito. 3 Llene el depósito de agua y ciérrelo con

la tapa. 4 Fije el depósito de agua. 5 Enchufe la clavija de red.

Transcurridos aprox. 15 segundos, el

limpiador por chorro de vapor está listo

para usar. 6 Desplace el dispositivo de bloqueo ha-

cia atrás y presione sobre la palanca

del vapor.

 Ilustraciones, véase la con-

traportada 3

Si es necesario, conectar los accesorios necesarios (véase el capítulo "Aplicación de los accesorios") con la pistola de vapor.  Para ello coloque ambas entalladuras

del accesorio sobre los salientes de la boquilla de vapor y girar hasta el tope en el sentido de las agujas del reloj.

 Peligro

Tenga cuidado al desacoplar los accesorios, ya que puede gotear agua caliente de ellos. No desacople nunca los accesorios mientras salga vapor - ¡Peligro de escaldamiento!

 Deslizar hacia delante el dispositivo de

bloqueo (palanca de vapor bloqueada).

 Girar el accesorio montado en el senti-

do contrario a las agujas del reloj y extraer de la boquilla de vapor.

El depósito de agua puede llenarse en cualquier momento.

Indicación: Si se emplea continuamente un agua destilada de las habituales en el mercado, no es necesario descalcificar la caldera.

 Separar el depósito de agua de la car-

casa, para ello presionar hacia dentro las dos teclas de desbloqueo y extraer hacia abajo el depósito de agua.

 Extraer la tapa del depósito.  Llenar el depósito de agua con agua

fresca.

Precaución

No agregue detergente ni ningún otro tipo de aditivo.

 Cerrar el depósito de agua con la tapa.  Fijar el depósito de agua a la carcasa.

Descripción breve

Descripción del aparato

A1 Inserto de boquilla A2 boquilla de salida de vapor A3 Palanca del vapor A4 Bloqueo de la palanca de vapor (seguro

para niños)

delante – palanca de vapor bloqueada

detrás– palanca de vapor desbloquea-

da A5 Bomba de descalcificación manual A6 Portacables A7 Cable de conexión a red y enchufe de

red

B1 Depósito de agua B2 Tecla de desbloqueo B3 tapa del depósito

C1 boquilla de chorro concentrado C2 cepillo circular

D1 Dispositivo de extracción para venta-

nas y superficies acristaladas

Funcionamiento

Montaje de los accesorios

Desacoplamiento de los accesorios

Llenado del depósito de agua

40 ES

Page 41

– 8

Precaución

Se debe montar y llenar el depósito de agua.

몇 Advertencia

No accione la bomba de descalcificación. De lo contrario, bombearía agua en el aparato que saldría por la boquilla de salida del vapor al enchufar la clavija de red.

 Enchufar la clavija de red a una toma de

corriente.

Nota: Transcurridos aprox. 15 segun-

dos, el limpiador por chorro de vapor

está listo para usar.

 Deslizar hacia atrás el dispositivo de

bloqueo de la palanca de vapor.  Accionar la palanca de vapor para que

salga este.

Nota: ¡Durante la primera puesta en marcha, puede salir una pequeña nube de humo de la boquilla de vapor! El aparato precisa un breve período de arranque. Al principio, la salida de vapor es irregular y húmeda, también pueden salir algunas gotas de agua. La cantidad de vapor expulsado aumenta de manera continuada hasta que se alcance la cantidad máxima admisible transcurrido aprox. un minuto.

 Soltar la palanca de vapor.

Nota: El vapor no deja de salir de inmediato, sino que va disminuyendo su cantidad paulatinamente. Después de unos pocos segundos, deja de salir vapor.

 Deslizar hacia delante el dispositivo de

bloqueo (palanca de vapor bloqueada).  Saque el enchufe de la toma de corrien-

te.  Enrollar el conducto de alimentación al-

rededor del depósito de agua y fijar con

el soporte para cables.

Se recomienda barrer o aspirar el suelo antes de usar la limpiadora de vapor. Así se eliminará la suciedad/las partículas sueltas del suelo antes de la limpieza en húmedo.

Antes del tratamiento con el limpiador a vapor, comprobar la tolerancia de los tejidos en una zona oculta: Primero aplicar una gran cantidad de vapor, después dejar secar y a continuación comprobar si hay modificación en el color o la forma.

Al limpiar superficies lacadas o con revestimiento sintético, como muebles de cocina o salón, puertas, parqué se puede soltar la cera, el producto tratante para muebles, los revestimientos de plástico o el color o bien dejar manchas. Para limpiar estas superficies, aplicar vapor con un paño sobre la superficie.

Precaución

No proyecte el chorro de vapor sobre bordes encolados, ya que la cola podría disolverse por efecto del vapor. No emplee el dispositivo limpiador de vapor en suelos de madera o parqué que no estén sellados.

Caliente las ventanas previamente en caso de bajas temperaturas exteriores, sobre todo en invierno. Para ello aplique algo de vapor en toda la superficie de cristal. De este modo se evitarán tensiones en la superficie que puedan provocar roturas de cristal.

Precaución

No aplicar el chorro de vapor sobre zonas selladas del bastidor de la ventana para no dañarlas.

Conexión del aparato

Desconexión del aparato

Empleo de los accesorios

Instrucciones de uso importantes

Limpieza de superficies de pisos

Limpieza de tejidos o tapicerías

Limpieza de superficies recubiertas con una capa protectora o barnizadas

Limpieza de ventanas y superficies acristaladas

41ES

Page 42

– 9

Usar la boquilla de vapor sin accesorios.

– para eliminar olores y arrugas de ropa

que cuelgue, aplicar vapor desde una

distancia de 10-20 cm.

– para eliminar el polvo de plantas Man-

tenga una distancia de 20-40 cm.

– para quitar el polvo en húmedo, para

ello se aplica algo de vapor en un paño

y se frota los muebles con el.

Cuando más cerca esté de la zona sucia, mayor será el efecto de limpieza, ya que la temperatura y el vapor son más altos en la salida de la boquilla. Muy práctico para limpiar zonas de difícil acceso, juntas, guarniciones, desagües, lavabos, WC, persianas y radiadores. Se puede echar vinagre o ácido cítrico sobre los depósitos grandes de cal antes de limpiar con vapor, dejar actuar durante 5 minutos, después echar vapor.

Mediante el cepillado se puede eliminar fácilmente la suciedad más difícil.

Precaución

No apto para la limpieza de superficies delicadas.

Aplicación:

– Ventanas, espejos – Mamparas de baño – otras superficies lisas

 Aplique el vapor con la boquilla de va-

por uniformemente sobre la superficie

acristalada desde una distancia de

aprox. 20 cm.  Limpie la superficie acristalada con el

borde de goma del dispositivo de ex-

tracción para ventanas, trabajando por

tramos desde arriba hacia abajo. Se-

que el borde de goma del extractor y la

parte inferior del marco de la ventana

con un paño cada vez que haya limpia-

do un tramo.

 Peligro

Antes de efectuar los trabajos de mantenimiento, desenchufe el dispositivo limpiador de vapor de la red y espere a que se enfríe.

Dado que la cal también se incrusta en las paredes del aparato, recomendamos efectuar la descalcificación con la frecuencia indicada a continuación (LLT=llenados de tanque):

Indicación: Si se emplea continuamente un agua destilada de las habituales en el mercado, no es necesario descalcificar la caldera.

Nota: Para averiguar el grado de dureza del agua de su zona, póngase en contacto con la empresa local de abastecimiento de agua o con su ayuntamiento.

 Saque el enchufe de la toma de corrien-

te.

 Deje enfriar el limpiador de vapor.  Quitar la boquilla de la boquilla de va-

por. Para ello, gire dicha boquilla con ayuda de una moneda en sentido contrario al de las agujas del reloj y extráigalo.

몇 Advertencia

A fin de evitar posibles daños en la caldera, emplee para la desincrustación únicamente productos autorizados por KÄRCHER.

 Para descalcificar, utilice las barras an-

tical de KÄRCHER (ref. 6.295-206). Al utilizar la solución antical, respete las indicaciones de dosificación del paquete.

boquilla de salida de vapor

Boquilla de chorro concentrado

Cepillo circular

Dispositivo de extracción para

ventanas y superficies acristaladas

Cuidados y mantenimiento

Descalcificar

Grado de dureza ° dH mmol/l LL

T I blando 0- 7 0-1,3 35 II medio 7-14 1,3-2,5 30 III duro 14-21 2,5-3,8 20 IV muy duro >21 >3,8 15

Inicio de la descalcificación

42 ES

Page 43

– 10

Precaución

Tenga especial cuidado al llenar y vaciar el dispositivo limpiador de vapor. El producto desincrustante puede atacar las superficies delicadas.  Llenar el depósito de agua con la solu-

ción descalcificadora.

 Cerrar el depósito de agua con la tapa.  Fijar el depósito de agua a la carcasa.  Presione la bomba de descalcificación

durante aprox un minuto con movimientos a intervalos regulares hasta que la solución descalcificadora salga por la boquilla de salida del vapor abierta (el mejor lugar para hacer esto es un fregadero).

 Aflojar, vaciar y enjuagar con agua el

depósito de agua.

 Dejar actuar la solución descalcificado-

ra durante 8 horas en el aparato.

 Llenar el depósito de agua con agua

fresca.

 Cerrar el depósito de agua con la tapa.  Fijar el depósito de agua a la carcasa.

Precaución

No enchufe la clavija de red.

 Primero bombear agua con la bomba

de descalcificación por el aparato en un fregadero durante un minuto.

 Sujetar el aparato por encima de un fre-

gadero y después enchufar.

몇 Advertencia

Salpicaduras de agua caliente: existe peligro de escaldamiento.

 Presionar la palanca de vapor y dejar

que se evapore el agua durante dos minutos sobre un fregadero.

 Insertar de nuevo la boquilla de vapor y

girar en el sentido de las agujas del reloj para apretarla.

 El dispositivo limpiador de vapor está

listo para usar.

Muchas averías las puede solucionar usted mismo con ayuda del resumen siguiente. En caso de duda, diríjase al servicio de atención al cliente autorizado.

 Peligro

Los trabajos de reparación en el aparato sólo los puede realizar el Servicio técnico autorizado. Antes de efectuar los trabajos de mantenimiento, desenchufe el dispositivo limpiador de vapor de la red y espere a que se enfríe.

 Descalcifique el aparato.

 Rellenado del depósito con agua

La palanca de vapor está protegida con el cierre / el seguro para niños.  Deslizar hacia atrás el dispositivo de

bloqueo de la palanca de vapor.

 Quitar la boquilla de la boquilla de va-

por. Para ello, gire dicha boquilla con ayuda de una moneda en sentido contrario al de las agujas del reloj y extráigalo.

 Limpiar la boquilla.  Poner brevemente el aparato en funcio-

namiento.

 Insertar de nuevo la boquilla de vapor y

girar en el sentido de las agujas del reloj para apretarla.

Si el regulador de presión está averiado y el termostato de la caldera está desconectado y se sobrecalienta, será el termostato de seguridad el que se ocupe de desconectar el aparato. Para el rearme del termostato de seguridad, póngase en contacto con el Servicio Técnico de Kärcher.

Enjuague de la cal

Ayuda en caso de avería

Disminución de la cantidad de

vapor

El aparato presenta calcificaciones.

El vapor disminuye durante el

trabajo / no sale vapor

No hay agua en el depósito de agua.

No se puede accionar la palanca del vapor

La boquilla de vapor está atascada

Termostato de seguridad

43ES

Page 44

– 11

Reservado el derecho a realizar modificaciones técnicas.

Nº referencia

Datos técnicos

Conexión eléctrica

Tensión 220-240

1~50VHz Grado de protección IP X4 Clase de protección I

Potencia y rendimiento

Potencia de calefacción 1600 W

Medidas

Depósito de agua 0,25 l Longitud 190 mm Anchura 100 mm Altura 280 mm Peso sin accesorios 1,2 kg

Accesorios especiales

Juego de cepillos circulares 2.863-058

4 cepillos circulares para la boquilla de chorro concentrado

Juego de cepillos circulares con cerdas de latón

2.863-061

para eliminar suciedad resistente. Ideal para superficies que no sean delicadas. Cepillo circular con rascador 2.863-140 Cepillo redondo con dos filas de cerdas resistentes al calor y un rascador. No apto para superficies delicadas. Barritas antical (9 unidades) 6.295-206

44 ES

Page 45

– 5

Estimado cliente,

Leia o manual de manual origi-

nal antes de utilizar o seu aparelho. Proceda conforme as indicações no manual e guarde o manual para uma consulta posterior ou para terceiros a quem possa vir a vender o aparelho.

Utilizar a limpadora a vapor exclusivamente para fins domésticos. O aparelho foi concebido para os trabalhos de limpeza com vapor e pode ser utilizado com acessórios adequados, conforme descrito neste manual de instruções. Não é necessário nenhum detergente.Ter especial atenção aos avisos de segurança.

 Perigo

Para um perigo eminente que pode conduzir a graves ferimentos ou à morte.

몇 Advertência

Para uma possível situação perigosa que pode conduzir a graves ferimentos ou à morte.

Atenção

Para uma possível situação perigosa que pode conduzir a ferimentos leves ou danos materiais.

Vapor

ATENÇÂO - Risco de sapecagem

Os materiais de embalagem são reci-

cláveis. Não coloque as embalagens no lixo doméstico, envie-as para uma unidade de reciclagem.

Os aparelhos velhos contêm mate-

riais preciosos e recicláveis e deve-

rão ser reutilizados. Por isso, elimine os aparelhos velhos através de sistemas de recolha de lixo adequados.

Avisos sobre os ingredientes (REACH)

Informações actuais sobre os ingredientes podem ser encontradas em:

www.kaercher.com/REACH

O volume de fornecimento do seu aparelho é ilustrado na embalagem. Ao desembalar verifique a integridade do conteúdo. Contacte imediatamente o vendedor, em caso de falta de acessórios ou no caso de danos de transporte.

Utilize exclusivamente peças de reposição originais da KÄRCHER. No final do presente Manual de instruções, encontra-se uma lista das peças sobressalentes.

Em cada país vigem as respectivas condições de garantia estabelecidas pelas nossas Empresas de Comercialização. Eventuais avarias no aparelho durante o período de garantia serão reparadas, sem encargos para o cliente, desde que se trate dum defeito de material ou de fabricação. Em caso de garantia, dirija-se, munido do documento de compra, ao seu revendedor ou ao Serviço Técnico mais próximo. (Endereços no verso)

Índice

Instruções gerais PT 5 Avisos de segurança PT 6 Instruções resumidas PT 7 Descrição da máquina PT 7 Funcionamento PT 7 Aplicação dos acessórios PT 8 Conservação e manutenção PT 9 Ajuda em caso de avarias PT 10 Dados técnicos PT 11 Acessórios especiais PT 11

Instruções gerais

Utilização conforme o fim a que se

destina a máquina

Símbolos no Manual de Instruções

Símbolos no aparelho

Proteção do meio-ambiente

Volume do fornecimento

Peças sobressalentes

Garantia

45PT

Page 46

– 6

 Perigo

 É proibido pôr o aparelho em funciona-

mento em áreas com perigo de explosão.

 Ao utilizar o aparelho em zonas de pe-

rigo devem ser observadas as respectivas instruções de segurança.

 Não utilizar o aparelho em piscinas que

contenham água.

 Não direccionar o jacto pulverizador di-

rectamente contra equipamento que contenha componentes eléctricos como, por exemplo, o interior de fogões.

 Verificar, antes da utilização, o bom es-

tado do aparelho e dos acessórios. Se tiver dúvidas quanto ao bom estado do aparelho, não o utilize. P. f. verifique especialmente cabos de ligação eléctrica, fecho de segurança e mangueira de vapor.

 O cabo de ligação à rede danificado

tem que ser imediatamente substituído pela assistência técnica ou por um electricista autorizado.

 Substituir imediatamente uma man-

gueira de vapor danificada. Só poderá ser substituída pela mangueira recomendada pelo fabricante (número de pedido - veja lista de peças sobressalentes).

 Nunca tocar na ficha de rede e na toma-

da com as mãos molhadas.

 Não limpe a vapor objectos que conte-

nham substâncias nocivas à saúde (p.ex. amianto).

 Nunca toque directamente no jacto de

vapor e nunca dirija-o contra pessoas ou animais (perigo de queimadura).

몇 Advertência

 O aparelho só deve ser ligado a uma

conexão eléctrica executada por um electricista, de acordo com IEC 60364.

 Ligar o aparelho só à corrente alterna-

da. A tensão deve corresponder à placa de tipo do aparelho.

 Em locais húmidos, p.ex. em quartos

de banho, ligue o aparelho somente a tomadas equipadas com disjuntor diferencial.

 Os cabos de extensão eléctricos ina-

propriados podem ser perigosos. Só

utilizar um cabo de extensão eléctrico protegido contra salpicos de água com uma secção mínima de 3x1 mm².

 A conexão das fichas de rede com os

cabos de extensão não pode estar dentro da água.

 Ao substituir acoplamentos em cabos

de rede ou de extensão, a protecção contra salpicos de água e a estabilidade mecânica não poderão ser prejudicadas.

 O utilizador deve usar o aparelho de

acordo com as especificações. Deve ter em consideração as condições locais e, ao utilizar o aparelho, ter em conta o comportamento de pessoas nas proximidades.

 Este aparelho não é adequado para a

utilização por pessoas com capacidades físicas, sensoriais e psíquicas reduzidas e por pessoas com falta de experiência e/ou conhecimentos, excepto se forem supervisionadas por uma pessoa responsável pela segurança ou receberam instruções sobre o manuseamento do aparelho.

 As crianças só estão autorizadas a uti-

lizar o aparelho se tiverem uma idade superior a 8 anos e se forem supervisionadas por uma pessoa responsável pela segurança ou se receberem, por essa pessoa, instruções de utilização do aparelho.

 Supervisionar as crianças, de modo a

assegurar que não brincam com o aparelho.

 Nunca deixar o aparelho sem vigilância

enquanto o mesmo estiver em funcionamento.

 Cuidado durante a limpeza de paredes

revestidas a azulejos com tomadas.

Atenção

 Assegurar que os cabos de rede e de

extensão não sejam danificados por trânsito, esmagamento, puxões ou problemas similares. Proteger o cabo de rede contra calor, óleo e arestas afiadas.

 Nunca encher solventes, líquidos que

contenham solventes ou ácidos não diluídos (p.ex. detergentes, gasolina, diluentes de tinta ou acetona) no reservatório

Avisos de segurança

46 PT

Page 47

– 7

de água, pois estas substâncias atacam os materiais do aparelho.

 Travar a alavanca de vapor durante a

operação.

 Proteger o aparelho contra a chuva.

Não armazenar fora de casa.

 Ver figuras na página desdo-

brável 4

1 Retirar o depósito de água. 2 Retirar a tampa do depósito. 3 Encher o depósito de água, fechar a

tampa do depósito. 4 Fixar o depósito de água. 5 Ligar a ficha de rede.

Depois de aprox. 15 segundos a limpa-

dora a vapor está preparada para fun-

cionamento. 6 Empurrar o bloqueio para trás, premir a

alavanca de vapor.

 Ver figuras na página desdo-

brável 3

Se necessário, conectar os acessórios ao bico de vapor (ver capítulo "Aplicação dos acessórios").  Para isso, meter os dois entalhes desse

acessório nos ressaltos do bico de vapor e rodar no sentido dos ponteiros do relógio até ao fim.

 Perigo

Ao separar acessórios poderá pingar água quente! Nunca separe os acessórios enquanto está a sair vapor - perigo de queimadura!

 Empurre o dispositivo de bloqueio da

alavanca de vapor para a frente (alavanca de vapor bloqueada).

 Rodar os acessórios montados no sen-

tido anti-horário, para os retirar do bico de vapor.

O reservatório de água pode ser enchido a qualquer altura.

Aviso: Utilizando sempre água destilada normal, dispensa-se descalcificar a caldeira.

 Desconectar o depósito da água da

carcaça. Para isso deve-se premir as duas teclas de desbloqueio e retirar o depósito da água por baixo.

 Retirar a tampa do depósito.  Encher o depósito da água com água

fresca.

Atenção

Não juntar detergentes ou outros aditivos!

 Fechar o depósito de água com a tam-

pa.

 Fixar o depósito da água na carcaça.

Instruções resumidas

Descrição da máquina

A1 Encaixe do bocal A2 Bico de vapor A3 Alavanca de vapor A4 Bloqueio da alavanca de vapor (protec-

ção infantil)

Frente – alavanca de vapor bloqueada

Traseira – alavanca de vapor desblo-

queada A5 Bomba de descalcificação manual A6 Braçadeira para cabo A7 Cabo de ligação à rede com ficha de rede

B1 Reservatório de água B2 Tecla de desbloqueio B3 Tampa do depósito

C1 Bico de jacto pontual C2 Escova circular

D1 Limpa-vidros

Funcionamento

Montar os acessórios

Separar os acessórios

Encher o depósito de água

47PT

Page 48

– 8

Atenção

O depósito da água deve estar montado e cheio.

몇 Advertência

Não accionar a bomba descalcificante. Caso contrário, o aparelho é enchido com água, que salpica do bocal de vapor ao conectar a ficha de rede.

 Ligar a ficha de rede à tomada re rede.

Aviso: Depois de aprox. 15 segundos a

limpadora a vapor está preparada para

funcionamento.

 Empurrar o dispositivo de bloqueio da

alavanca de vapor para trás.  Premir a alavanca do vapor para a saí-

da de vapor.

Aviso: Durante a primeira colocação em funcionamento pode sair uma pequena nuvem de fumo pelo bico de vapor! O aparelho necessita de um pequeno período de adaptação. No início a saída do vapor é muito irregular e húmida, sendo também possível a saída de algumas gotas de água. A saída do volume de vapor aumenta gradualmente até ser atingido o volume máximo, após cerca de um minuto.

 Soltar a alavanca do vapor.

Aviso: A saída de vapor não pára imediatamente mas diminui continuamente. Passados alguns segundos deixa de sair vapor.

 Empurre o dispositivo de bloqueio da

alavanca de vapor para a frente (ala-

vanca de vapor bloqueada).

 Retirar a ficha de rede da tomada.  Enrolar o cabo de alimentação em tor-

no do depósito de água e fixar com o

suporte do cabo.

Recomenda-se que o chão seja varrido ou aspirado antes de utilizar o limpador a vapor. Desta forma o chão é limpo de sujidade/partículas soltas antes da limpeza húmida.

Antes de utilizar a limpadora a vapor devese verificar sempre a compatibilidade num local tapado. Aplicar primeiro vapor, deixar secar e verificar de seguida eventuais alterações da cor ou forma.

Durante a limpeza de móveis de cozinha ou de outros quartos, portas, parquet, superfícies lacadas ou revestidas a plástico, pode dissolver-se cera, produto de polimento, revestimentos de plástico ou cor e provocar manchas. Para a limpeza destas superfícies deve-se aplicar um pouco de vapor num pano e limpar as superfícies.

Atenção

Não direccionar o vapor contra cantos colados, visto que a cola pode dissolver-se. Não utilizar o aparelho para a limpeza de pavimentos de madeira ou parquet não selados.

Aquecer os vidros especialmente no Inverno e em caso de baixas temperaturas exteriores, aplicando uma leve camada de vapor em toda a superfície. Desta forma são evitadas tensões na superfície, que podem conduzir à quebra do vidro.

Atenção

Não direccionar o vapor contra locais vedados do aro da janela, de modo a evitar danos.

Ligar a máquina

Desligar o aparelho

Aplicação dos acessórios

Indicações importantes para a

aplicação

Limpar solos

Limpeza de têxteis ou estofos

Limpar superfícies revestidas ou envernizadas

Limpar vidros

48 PT

Page 49

– 9

Utilizar o bico de vapor sem acessórios,

– Para a eliminação de odores e vincos

de peças de roupa suspensas, aplican-

do vapor a uma distância de 10-20 cm.

– Para a eliminação de pó nas plantas.

Manter, neste caso, uma distância de

20-40 cm.

– Para limpar o pó, aplicando vapor num

pano e passá-lo sobre os móveis.

Quanto mais próximo estiver do local com sujidade, maior é o efeito de limpeza, visto que a temperatura e o vapor são mais elevados na saída dos bocais. Especialmente prático para a limpeza de locais de difícil acesso, juntas, valvularia (torneiras), escoamentos, lavatórios, WC, estoros ou aquecimentos. Antes de proceder à limpeza com vapor pode-se aplicar vinagre ou ácido cítrico em depósitos de calcário, deixar actuar durante 5 minutos e depois aplicar o vapor.

Com a escovagem, a sujidade mais resistente pode ser eliminada com maior facilidade.

Atenção

Inadequado para a limpeza de superfícies sensíveis.

Aplicação:

– Janelas, espelhos – Vidros de cabinas de duche – outras superfícies planas

 Aplicar o vapor uniformemente, com o

bico de vapor, sobre o vidro a uma dis-

tância de aprox. 20 cm.  Seque o vidro de cima para baixo com

o lábio de borracha do limpa-vidros. Se-

que o lábio de borracha e o canto infe-

rior da janela sempre com um pano.

 Perigo

Antes de efectuar quaisquer trabalhos de manutenção, retire sempre a ficha de rede e espere a limpadora a vapor arrefecer.

Devido à depositação de calcário no aparelho, recomendamos que este seja descalcificado nos seguintes intervalos (ED=enchimentos do depósito):

Aviso: Utilizando sempre água destilada normal, dispensa-se descalcificar a caldeira.

Aviso: Informa-se a respeito da dureza da água no orgão público competente.

 Retirar a ficha de rede da tomada.  Deixar arrefecer a limpadora de vapor.  Retirar o encaixe do bico de vapor. Ro-

dar, para isso, o encaixe do bico com uma moeda no sentido inverso ao dos ponteiros do relógio e retirar o encaixe do bico.

몇 Advertência

Utilize apenas produtos autorizados da KÄRCHER para evitar danos no aparelho.

 Para a descalcificação utilize os descal-

cificadores KÄRCHER (n.º de encomenda 6.295-206). Tenha atenção aos avisos de dosagem indicados na embalagem.

Atenção

Cuidado quando do enchimento e do esvaziamento da limpadora a vapor. A solução descalcificadora pode atacar superfícies sensíveis.

 Inserir a solução descalcificante no de-

pósito da água.

 Fechar o depósito de água com a tam-

pa.

Bico de vapor

Bico de jacto pontual

Escova circular

Limpa-vidros / rodo

Conservação e manutenção

Descalcificar

Classe de dureza ° dH mmol/l E

D I macia 0- 7 0-1,3 35 II média 7-14 1,3-2,5 30 III dura 14-21 2,5-3,8 20 IV muito dura >21 >3,8 15

Início da descalcificação

49PT

Page 50

– 10

 Fixar o depósito da água na carcaça.  Accionar a bomba descalcificante por

um período de aprox. um minuto com movimentos de bombear regulares até a solução descalcificante sair do bocal de vapor aberto (preferivelmente sobre uma bacia).

 Desconectar, esvaziar e limpar o depó-

sito da água com água limpa.

 Deixar actuar a solução descalcificante

durante 8 horas no aparelho.

 Encher o depósito da água com água

fresca.

 Fechar o depósito de água com a tam-

pa.

 Fixar o depósito da água na carcaça.

Atenção

Não ligar a ficha de rede!

 Primeiro bombear água durante um mi-

nuto com a bomba de descalcificação pelo aparelho para um lavatório.

 Segurar o aparelho sobre um lavatório

e inserir apenas agora a ficha do aparelho numa tomada.

몇 Advertência

Salpicos de água quente – perigo de queimaduras!

 Premir a alavanca de vapor e aplicar

vapor no lavatório com o aparelho durante dois minutos.

 Posicionar o encaixe do bico novamen-

te no bico de vapor e fixar no sentido dos ponteiros do relógio.

 Agora, a limpadora a vapor está pronta

a funcionar.

Avarias muitas vezes têm causas simples que poderão ser eliminados seguindo as seguintes instruções. Em caso de dúvidas ou de avarias não referidas neste capítulo, consulte os nossos Serviços Técnicos autorizados.

 Perigo

Os trabalhos de reparação no aparelho só podem ser executados pelo Serviço de Assistência Técnica autorizado.

Antes de efectuar quaisquer trabalhos de manutenção, retire sempre a ficha de rede e espere a limpadora a vapor arrefecer.

 Descalcificar o aparelho.

 Encher água

A alavanca de vapor está bloqueada com o dispositivo de bloqueio/segurança infantil.  Empurrar o dispositivo de bloqueio da

alavanca de vapor para trás.

 Retirar o encaixe do bico de vapor. Ro-

dar, para isso, o encaixe do bico com uma moeda no sentido inverso ao dos ponteiros do relógio e retirar o encaixe do bico.

 Limpar bico de vapor.  Colocar o aparelho em funcionamento

por breves instantes.

 Posicionar o encaixe do bico novamen-

te no bico de vapor e fixar no sentido dos ponteiros do relógio.

Se, numa situação de avaria, o regulador de pressão e o termóstato de segurança falharem e o aparelho sobreaquecer, o termóstato de segurança desliga o aparelho. Dirija-se à assistência técnica da Kärcher competente para restabelecer o termóstato de segurança.

Lavagem do calcário dissolvido

Ajuda em caso de avarias

Quantidade de vapor reduzida

O aparelho tem calcário.

O vapor diminue durante o trabalho

/ não há vapor

Não há água no depósito de água.

Não é possível premir a alavanca de vapor

Bico de vapor está entupido

Termóstato de segurança

50 PT

Page 51

– 11

Reservados os direitos a alterações técnicas!

Nº de encomenda

Dados técnicos

Ligação eléctrica

Tensão 220-240

1~50VHz Grau de protecção IP X4 Classe de protecção I

Dados relativos à potência

Potência de aquecimento 1600 W

Dimensões

Reservatório de água 0,25 l Comprimento 190 mm Largura 100 mm Altura 280 mm Peso (sem acessórios) 1,2 kg

Acessórios especiais

Conjunto de escova circular 2.863-058

4 escovas circulares para o bico de ponto de jacto

Conjunto de escova circular com cerdas de latão

2.863-061

para a remoção de sujidade forte. Ideal para superfícies não sensíveis. Escova circular com raspador2.863-140 Escova circular com duas filas de cerdas resistentes ao calor e um raspador. Inadequado para superfícies sensíveis.

Descalcificadores (9 unidades)

6.295-206

51PT

Page 52

– 5

Kære kunde

Læs original brugsanvisning in-

den første brug, følg anvisningerne og opbevar vejledningen til senere efterlæsning eller til den næste ejer.

Denne damprenser må kun anvendes til privat brug. Maskinen er beregnet til rengøring med damp og kan bruges med egnet tilbehør som det beskrives i denne betjeningsvejledning. Der er ikke behov for rengøringsmiddel. Vær særligt opmærksom på sikkerhedsanvisningerne.

 Risiko

En umiddelbar truende fare, som kan føre til alvorlige personskader eller død.

몇 Advarsel

En muligvis farlig situation, som kan føre til alvorlige personskader eller til død.

Forsigtig

En muligvis farlig situation, som kan føre til personskader eller til materialeskader.

Damp

OBS - skoldningsfare

Emballagen kan genbruges. Smid

ikke emballagen ud sammen med det almindelige husholdningsaffald, men aflever den til genbrug.

Udtjente apparater indeholder værdi-

fulde materialer, der kan og bør afle-

veres til genbrug. Aflever derfor udtjente apparater på en genbrugsstation eller lignende.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger til indholdsstoffer finder du på:

www.kaercher.com/REACH

Maskinen, tilbehør m.m. vises på emballagen. Kontroller ved udpakningen, om indholdet er komplet. Kontakt venligst forhandleren, hvis der mangler tilbehør eller ved transportskader.

Benyt udelukkende originale reservedel fra KÄRCHER. Bag i denne betjeningsvejledning finder De en oversigt over reservedele.

I de enkelte lande gælder de af vore forhandlere fastlagte garantibetingelser. Eventuelle fejl på apparatet afhjælpes gratis inden for garantien, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl. Hvis De ønsker at gøre garantien gældende, bedes De henvende Dem til Deres forhandler eller nærmeste kundeservice medbringende kvittering for købet. (Se adressen på bagsiden)

Indholdsfortegnelse

Generelle henvisninger DA 5 Sikkerhedsanvisninger DA 6 Kort brugsanvisning DA 7 Beskrivelse af apparatet DA 7 Drift DA 7 Brug af tilbehør DA 8 Pleje og vedligeholdelse DA 9 Hjælp ved fejl DA 10 Tekniske data DA 10 Ekstratilbehør DA 10

Generelle henvisninger

Bestemmelsesmæssig‚

anvendelse

Symbolerne i driftsvejledningen

Symboler på apparatet

Miljøbeskyttelse

Leveringsomfang

Reservedele

Garanti

52 DA

Page 53

– 6

 Risiko

 Det er forbudt at bruge højtryksrense-

ren i områder, hvor der er eksplosionsfare.

 Ved anvendelse af damprenseren i fa-

reområder skal de relevante sikkerhedsforskrifter overholdes.

 Renseren må ikke bruges i svømme-

bassiner som indeholder vand.

 Sprøjtestrålen må ikke direkte rettes

imod komponenter som indeholder elektriske dele, som f.eks den indvendige del af ovne.

 Kontroller at renser og tilbehør er kor-

rekt og i orden før brug. Hvis renseren ikke er i en fejlfri tilstand, må den ikke benyttes. Kontroller venligst specielt tilslutningsledningen, sikkerhedslåset og dampslangen.

 En beskadiget tilslutningsledning skal

omgående udskiftes af en autoriseret kundeserviceafdeling/el-installatør.

 Udskift beskadigede dampslanger med

det samme. Der må kun anvendes en af producenten anbefalet dampslange (bestillingsnr. se reservedelsliste).

 Rør aldrig ved netstik og stikkontakt

med fugtige hænder.

 Afdamp ikke genstande, der indeholder

sundhedstruende stoffer (f.eks. asbest).

 Berør aldrig dampstrålen med hånden

på nært hold og ret den aldrig mod mennesker eller dyr (skoldningsfare).

몇 Advarsel

 Højtryksrenseren skal altid tilsluttes et

elektrisk stik, der er installeret af en elektriker iht. IEC 603064.

 Højtryksrenseren må kun sluttes til vek-

selstrøm. Spændingen skal svare til angivelsen på typeskiltet.

 Tilslut damprenseren til stikdåser med

tilkoblet FI-sikkerhedsafbryder i vådrum, f.eks. badeværelser.

 Uegnede el-forlængerledninger kan

være farlige. Anvend kun stænkvands-

beskyttet el-forlængerledning med en min. diameter på 3x1 mm².

 Forbindelsen mellem net- og forlænger-

kablet må ikke ligge i vand.

 Ved udskiftning af tilkoblinger på strøm-

eller forlængerledninger skal stænkvandsbeskyttelsen og den mekaniske styrke forblive intakt.

 Brugeren skal anvende højtryksrense-

ren iht. dens anvendelsesformål. Han skal tage hensyn til de lokale forhold og holde øje med, om der er personer i nærheden, når han arbejder med højtryksrenseren.

 Maskinen er ikke beregnet til at blive

brugt af personer (inklusive børn), hvis fysiske, sensoriske eller åndelige evner er indskrænket eller af personer med manglende erfaring og/eller kendskab med mindre disse personer overvåges af en person, som er ansvarlig for deres sikkerhed, eller blev trænet i maskinens håndtering.

 Børn må kun bruge maskinen, hvis de

er over 8 år under opsyn af en person, som er ansvarlig for deres sikkerhed, eller hvis de blev indlært/trænet i brugen af maskinen.

 Børn skal være under opsyn for at sør-

ge for, at de ikke leger med maskinen.

 Lad aldrig højtryksrenseren være uden

opsyn, mens den er i drift.

 Vær forsigtig ved rengøring af flisebe-

lagte vægge med stikdåser.

Forsigtig

 Undgå at køre over, klemme, rive eller

lign. i net- eller forlængerledninger, da dette ødelægger eller beskadiger dem. Beskyt netledningerne mod varme, olie og skarpe kanter.

 Hæld aldrig opløsningsmidler, opløs-

ningsholdige væsker eller ufortyndede syrer (f.eks. rengøringsmidler, benzin, farvefortynder og acetone) i vandtanken, da de angriber damprenserens materialer.

 Damphåndtaget må ikke klemmes fast

under driften.

Sikkerhedsanvisninger

53DA

Page 54

– 7

 Beskyt damprenseren mod regn. Må

ikke opbevares udendørs.

 Se hertil figurerne på side 4

1 Tag vandtanken af. 2 Tag tankdækslet af. 3 Fyld vandtanken og luk tankdækslet. 4 Fastgør vandtanken. 5 Sæt netstikket i.

Efter cirka 15 sekunder er damprenseren klar til brug.

6 Pres låsemekanismen bagud og tryk på

dampkontakten.

Maskinen, tilbehør m.m. vises på emballagen. Kontroller ved udpakningen, om indholdet er komplet. Kontakt venligst forhandleren, hvis der mangler tilbehør eller ved transportskader.

 Se hertil figurerne på side 3

Forbind det nødvendige tilbehør (se kapitel "brug af tilbehøret") med dampdysen.  Sæt spidsstykkets udsparinger på

dampdysens indgreb og drej med uret til anslag.

 Risiko

Der kan dryppe varmt vand ud, når tilbehørsdelene skilles ad! Tilbehørsdele må aldrig adskilles mens der strømmer damp ud

- skoldningsfare!

 Damphåndtagets låsemekanisme

skubbes fremad (damphåndtaget låst).

 Drej det monterede tilbehør mod uret

og træk det fra dampdysen.

Vandtanken kan fyldes på ethvert tidspunkt.

Bemærk: Hvis der altid anvendes alm. destilleret vand er det ikke nødvendigt at afkalke kedlen.

 Adskil vandtanken fra huset, tryk hertil

begge åbnetaster indad og træk vandtanken af nedadtil.

 Tag tankdækslet af.  Fyld vandtanken med ferskvand.

Forsigtig

Fyld ikke rengøringsmidler eller andre tilsætningsstoffer i!

 Luk vandtanken med tankdækslet.  Gør vandtanken fast på huset.

Kort brugsanvisning

Beskrivelse af apparatet

A1 Dyseindsats A2 Dampdyse A3 Dampkontakt A4 Låsemekanisme dampkontakt (børne-

sikring) foran – Dampkontakt spærret

bagved – Dampkontakt fri A5 Manuel afkalkningspumpe A6 Kabelholder A7 Strømledning med netstik

B1 Vandtank B2 Åbnetast B3 Tankdæksel

C1 Punktstråledyse C2 Rundbørste

D1 Vinduesmundstykke

Drift

Montering af tilbehør

Adskillelse af tilbehør

Fyldning af vandtank

54 DA

Page 55

– 8

Forsigtig

Vandtanken skal være fyldt og monteret.

몇 Advarsel

Afkalkningspumpen må ikke aktiveres. Ellers pumper du vand ind i maskinen, som vil sprøjte ud af dampdysen, når netstikket sættes i.

 Sæt netstikket i en stikdåse.

Bemærk: Efter cirka 15 sekunder er

damprenseren klar til brug.

 Skub damphåndtagets låsemekanisme

tilbage.  Tryk dampkontakten så damp strøm-

mer ud af maskinen.

Bemærk: Ved første ibrugtagning kan der komme en lille røgbølge ud af dampdysen! Maskinen bruger en kort starttid. I starten er dampudstødningen meget uregelmæssig og fugtig, der kan også træde enkelte vanddråber ud. Den mængde damp, der strømmer ud, bliver stadig større, indtil den maksimale mængde er nået i løbet af nogle få sekunder.

 Giv slip for dampkontakten.

Bemærk: Dampudstrømningen stopper ikke straks, men aftager jævnt. Efter nogle få sekunder kommer der ikke mere damp ud.

 Damphåndtagets låsemekanisme

skubbes fremad (damphåndtaget låst).

 Træk netstikket ud af stikkontakten.  Strømledningen vikles omkring vand-

tanken og gøres fast med kabelholde-

ren.

Det anbefales at feje eller suge gulvet før brugen af damprenseren. På den måde fjernes tilsmudsning/løse partikler allerede før vådrensningen.

Inden tekstiler behandles med damprenseren, skal man altid kontrollere tekstilernes forligelighed et skjult sted: Afdamp tekstilernes først, lad tekstilerne tørre og kontroller så tekstilernes farve og form.

Ved rengøring af lakerede/malede eller kunststofcoatede overflader som f.eks. køkken- og almindelige møbler, døre, parket kan der løsnes voks, møbelpolitur, kunststofcoating eller farve eller der kan opstå pletter. Ved rengøring af disse overflader damp ført en klud og visk med kluden over overfladen.

Forsigtig

Dampen må ikke rettes mod limede kanter, det kan løsne limen. Renseren må ikke bruges til rengøring af uforseglede træ- eller parketgulve.

Ved lave udendørstemperaturer, især om vinteren, bør ruden opvarmes idet hele glasoverfladen afdampes. På den måde undgås spændinger på overfladen, som kan føre til et glasbrud.

Forsigtig

For at undgå skader, må dampen ikke rettes mod forseglede steder på vinduesrammen.

Tænd for maskinen

Sluk for maskinen

Brug af tilbehør

Vigtige oplysninger om anvendelse

Rensning af gulve

Rengøring af tekstiler og polstre

Rengøring af laminerede eller lakerede overflader

Rengøring af glas

55DA

Page 56

– 9

Bruge dampdysen uden tilbehør,

– til at fjerne lugter og folder fra hængen-

de tøj idet tøjet afdampes med en af-

stand på 10-20 cm.

– til afstøvning af planter. Overhold her

en afstand på 20-40 cm.

– til våd fjernelse af støv idet kluden af-

dampes og derefter bruges til at rense

møblerne.

Jo nærmere dysen holdes imod de tilsmudsede steder, desto stærkere er rengøringseffekten fordi temperaturen og dampen er højest ved dysens udslip. Især praktisk til rengøring af utilgængelige steder, fuger, armaturer, afløb, vaskekummer, wc'er, persienner eller radiatorer. Før damprengøringen kan man dryppe eddike eller citronsyre på stærke aflejringer, lad det indvirke 5 minutter og afdamp så.

Via børstning kan hårdnakkede tilsmudsninger lettere fjernes.

Forsigtig

Ikke egnet til rengøring af sensitive overflader.

Anvendelse:

– Vinduer, spejle – Glasflader i brusekabiner – andre jævne overflader

 Glasfladen dampes jævnt med damp-

dysen fra en afstand på ca. 20 cm.  Skrab glasfladen i baner oppefra og

ned med vinduesdysens gummikant.

Tør gummikanten og den nederste vin-

dueskant af med en klud efter hver ba-

ne.

 Risiko

Der må kun foretages servicearbejder, når netstikket er trukket ud og damprenseren kølet af.

Eftersom der sætter sig kalk på maskinen, anbefaler vi, at du afkalker maskinen med følgende intervaller (TF=Tankpåfyldninger):

Bemærk: Hvis der altid anvendes alm. destilleret vand er det ikke nødvendigt at afkalke kedlen.

Bemærk: De kan få oplysninger om vandtypen i Deres område hos Deres vandforsyningsmyndighed eller de kommunale værker.

 Træk netstikket ud af stikkontakten.  Damprenseren skal køles ned.  Fjern dyseindsatsen fra dampdysen.

Dette gøres ved at dreje dyseindsatsen mod uret ved hjælp af en mønt og trække dyseindsatsen ud.

몇 Advarsel

Benyt udelukkende produkter, der er frigivet af Kärcher for at undgå skader på damprenseren.

 Til afkalkning anvendes KÄRCHER af-

kalkningsstiks (bestillingsnummer

6.295-206). Ved blanding af afkalkningsopløsningen skal doseringsanvisningerne på emballagen overholdes.

Forsigtig

Vær forsigtig ved påfyldning og tømning af damprenseren. Afkalkningsopløsningen kan angribe sarte overflader.

 Fyld afkalkningsopløsningen i vandtan-

ken.

 Luk vandtanken med tankdækslet.  Gør vandtanken fast på huset.  Tryk på afkalkningspumpen og udfør

regelmæssige pumpebevægelser i ca. 1 minut, indtil afkalkningsopløsningen strømmer ud af den åbne dampdyse (helst hen over en vask).

 Løsn vandtanken, tøm den og skyl den

ud med klart vand.

 Afkalkningsopløsningen skal indvirke i

maskinen for 8 timer.

Dampdyse

Punktstråledyse

Rundbørste

Vinduesmundstykke

Pleje og vedligeholdelse

Afkalkning

Hårdhedsgrad ° dH mmol/l TF I blødt 0- 7 0-1,3 35 II middel 7-14 1,3-2,5 30 III hårdt 14-21 2,5-3,8 20 IV meget hårdt >21 >3,8 15

Afkalkningens start

56 DA

Page 57

– 10

 Fyld vandtanken med ferskvand.  Luk vandtanken med tankdækslet.  Gør vandtanken fast på huset.

Forsigtig

Netstikket må ikke sættes i!

 Pump først vand for et minut via afkalk-

ningspumpen igennem maskinen og

ind i en vask.  Hold maskinen over vasken og sæt så

netstikket i.

몇 Advarsel

Varme vandstænk – skoldningsfare!

 Tryk dampkontakten og las maskinen

afdampe i en vask for to minutter.  Sæt dyseindsatsen tilbage i dampdy-

sen og drej dyseindsatsen fast med

uret.  Damprenseren er klar til brug.

Fejl skyldes ofte simple årsager, som De selv kan afhjælpe med følgende oversigt. I tvivlstilfælde eller ved fejl, der ikke nævnes her, bedes De henvende Dem til den autoriserede kundeservice.

 Risiko

Reparationsarbejder på damprenseren må kun udføres af den autoriserede kundeservice. Der må kun foretages servicearbejder, når netstikket er trukket ud og damprenseren kølet af.

 Afkalke maskinen.

 Efterfyldning af vand

Damphåndtaget er blokeret med låsemekanismen/børnesikring.  Skub damphåndtagets låsemekanisme

tilbage.

 Fjern dyseindsatsen fra dampdysen.

Dette gøres ved at dreje dyseindsatsen mod uret ved hjælp af en mønt og trække dyseindsatsen ud.

 Rens dampdysen.  Tag maskinen i brug for en kort tid.  Sæt dyseindsatsen tilbage i dampdy-

sen og drej dyseindsatsen fast med uret.

Hvis trykreguleringen og kedeltermostaten svigter, og kedlen overophedes, kobler sikkerhedstermostaten maskinen fra. Kontakt den ansvarlige Kärcher-kundeservice for at få sikkerhedstermostaten nulstillet.

Forbehold for tekniske ændringer!

Bestillingsnummer

Udskylning af den løsnede kalk

Hjælp ved fejl

Reduceret dampmængde

Maskinen er kalket til.

Dampen slipper op under arbejdet /

ingen damp

Ikke mere vand i vandtanken

Damphåndtaget kan ikke trykkes ind

Dampdysen er tilstoppet

Sikkerhedstermostat

Tekniske data

El-tilslutning

Spænding 220-240

1~50VHz Beskyttelsesniveau IP X4 Beskyttelsesklasse I

Ydelsesdata

Varmeydelse 1600 W

Mål

Vandtank 0,25 l Længde 190 mm Bredde 100 mm Højde 280 mm Vægt (uden tilbehør) 1,2 kg

Ekstratilbehør

Rundbørstesæt 2.863-058

4 rundbørster til punktstråledysen.

Rundbørstesæt med messingbørstehår

2.863-061

til fjernelse af hårdnakket tilsmudsning. Ideal på ikke sensitive overflader. Rundbørste med skraber 2.863-140 Rundbørste med to rækker varmefaste børstehår og en skraber. Ikke egnet til sensitive overflader. Afkalkningsstiks (9 stk.) 6.295-206

57DA

Page 58

– 5

Kjære kunde,

Før første gangs bruk av appa-

ratet, les denne originale bruksanvisningen, følg den og oppbevar den for senere bruk eller for overlevering til neste eier.

Dampvaskeren må kun brukes til private formål. Apparatet er ment for rengjøring med damp og kan brukes med egnet tilbehør som beskrevet i denne bruksanvisning. Det er ikke nødvendig med rengjøringsmiddel. Følg de spesielle sikkerhetsanvisningene.

 Fare

For en umiddelbar truende fare som kan føre til store personskader eller til død.

몇 Advarsel

For en mulig farlig situasjon som kan føre til store personskader eller til død.

Forsiktig!

For en mulig farlig situasjon som kan føre til mindre personskader eller til materielle skader.

Damp

ADVARSEL – Forbrenningsfare

Materialet i emballasjen kan resirku-

leres. Ikke kast emballasjen i husholdningsavfallet, men lever den inn til resirkulering.

Gamle maskiner inneholder verdifulle

materialer som kan resirkuleres. Dis-

se bør leveres inn til gjenvinning. Gamle maskiner skal derfor avhendes i egnede innsamlingssystemer.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet finner du under:

www.kaercher.com/REACH

Leveringsomfang for apparatet er vist på emballasjen. Kontroller at innholdet i pakken er fullstendig, når du pakker ut. Ved manglende tilbehør eller ved transportskader, vennligst informer forhandleren.

Det må kun brukes originale KÄRCHER reservedeler. En reservedelsoversikt finnes på slutten av denne bruksanvisningen.

Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på maskinen blir reparert gratis i garantitiden dersom disse kan føres tilbake til material- eller produksjonsfeil. Ved behov for garantireparasjoner, vennligst henvend deg med kjøpskvitteringen til din forhandler eller nærmeste autoriserte kundeservice. (Se adresse på baksiden)

Innholdsfortegnelse

Generelle merknader NO 5 Sikkerhetsanvisninger NO 6 Kortveiledning NO 7 Beskrivelse av apparatet NO 7 Drift NO 7 Bruk av tilbehør NO 8 Pleie og vedlikehold NO 9 Feilretting NO 9 Tekniske data NO 10 Tilleggsutstyr NO 10

Generelle merknader

Forskriftsmessig bruk

Symboler i bruksanvisningen

Symboler på maskinen

Miljøvern

Leveringsomfang

Reservedeler

Garanti

58 NO

Page 59

– 6

 Fare

 Bruk i eksplosjonsfarlige områder er

forbudt.

 Ved bruk av apparatet i risikoområder

skal angjeldende sikkerhetsforskrifter følges.

 Ikke bruk apparatet i svømmebassemf

som inneholder vann.

 Ikke rett sprøytestrålen direkte på drifts-

midler som inneholder elektriske komponenter, som f.eks. innsiden av ovner.

 Kontroller at apparatet og tilbehøret er i

forskriftsmessig stand før det tas i bruk. Apparat og tilbehør må ikke brukes dersom det ikke er i feilfritt stand. Vennligst kontroller nøye strømtilkobling, sikkerhetslås og dampslange.

 En skadet strømledning må skiftes ut

umiddelbart hos autorisert kundeservice eller autorisert elektriker.

 Dampslange med skader må skiftes ut

umiddelbart. Det må kun benyttes dampslange som er anbefalt av produsenten (se reservedelslisten for artikkelnummer).

 Ta aldri i støpselet eller stikkontakten

med våte hender.

 Ikke damp gjenstander som inneholder

helseskadelige materialer (f.eks. asbest).

 Berør aldri dampstrålen med hånden

fra kort hold, og rett den aldri mot mennesker eller dyr (risiko for skålding).

몇 Advarsel

 Høytrykksvaskeren må kun tilkobles

strømuttak som er installert av en elektromontør, i henhold til IEC 60364.

 Høytrykksvaskeren må kun kobles til

vekselstrøm. Spenningen må stemme overens med høytrykksvaskerens typeskilt.

 I fuktige rom, f.eks. baderom, skal ap-

paratet koples til stikkontakt med forankoplet vernebryter.

 Uegnede elektriske skjøteledninger kan

være farlige. Det skal utelukkende benyttes en sprutsikker elektrisk skjøte-

ledning med minimum tverrsnitt på 3x1 mm².

 Forbindelsen mellom strømledningen

og skjøteledningen må aldri ligge i vann.

 Ved utskiftning av koplingselementer

på strømledning eller skjøteledning, må det påses at spesifikasjonene for sprutsikkerhet og mekanisk styrke overholdes.

 Høytrykksvaskeren må brukes på kor-

rekt måte. Brukeren må ta hensyn til forholdene på det aktuelle bruksstedet, og være oppmerksom på andre personer som måtte befinne seg i nærheten.

 Dette apparatet er ikke ment for bruk av

personer med reduserte fysiske, sensoriske eller sjelelige evner, eller som pga. mangel på erfaring og/eller kunnskap ikke kan benytte apparatet trygt. De skal da kun bruke apparatet under oppsyn av en sikkerhetsansvarlig person, eller få instruksjoner av vedkommende om bruk av appratet.

 Barn skal bare bruke apparatet når bar-

net er over 8 år og er under oppsyn av en sikkerhetsansvarlig person, eller får anvisninger av en person om hvordan apparatet fungerer.

 Barn skal holdes under tilsyn for å sikre

at de ikke leker med apparatet.

 La aldri høytrykksvaskeren stå uten

oppsyn når den er i gang.

 Vær forsiktig ved rengjøring av flislagte

vegger med stikkontakter.

Forsiktig!

 Pass på at strømledningen eller skjøte-

ledningen ikke skades ved at den kjøres over, klemmes, strekkes eller lignende. Beskytt strømledningen mot sterk varme, olje og skarpe kanter.

 Fyll aldri løsningsmidler, væske inne-

holdende løsningsmidler eller ufortynnet syre (f.eks. rengjøringsmidler, bensin, lakktynner eller aceton) i vanntanken ettersom disse angriper materialene i apparatet.

 Damphendelen skal ikke klemmes fast

under bruk.

 Beskytt apparatet mot regn. Det skal

ikke oppbevares utendørs.

Sikkerhetsanvisninger

59NO

Page 60

– 7

 Illustrasjoner se utfoldings-

side 4

1 Ta av vanntanken. 2 Ta av tanklokk. 3 Fyll vanntanken, og lukk tanklokket. 4 Fest vanntanken. 5 Sett i støpselet.

Etter ca. 15 sekunder er damprengjøringsmaskinen klar til bruk.

6 Skyv låsen bakover, og trykk inn damp-

håndtaket.

 Illustrasjoner se utfoldings-

side 3

Ved behov (se kapittel "Bruk av tilbehør"), koble ønsket tilbehør til dampdysen.  Stikk da tilbehørets to utsparinger inn i

knastene på dampdysen og drei med klokka til de går i inngrep.

 Fare

Når du tar av tilbehørsdelen kan det dryppe ut varmt vann! Ta aldri av tilbehørsdeler mens det strømmer ut damp - risiko for skålding!

 Skyv låsingen av damphendelen for-

over (damphendel sperret).

 Drei montert tilbehør mot klokka og

trekk av fra dampdysen.

Vanntanken kan fylles når som helst.

Merk: Hvis det utelukkende brukes destillert vann, er det ikke nødvendig å avkalke kjelen.

 Skill vanntanken fra huset, trykk da inn

de to låsetastene og trekk vanntanken ned og av.

 Ta av tanklokk.  Fyll vanntanken med rent vann.

Forsiktig!

Fyll aldri på rengjøringsmidler eller andre tilsetninger!

 Lukk vanntanken med tanklokket.  Fest vanntanken på huset.

Forsiktig!

Vanntanken må være montert og fylt.

몇 Advarsel

Ikke trykk på avkalkingspumpen. Denne pumper vann inn i maskinen, og dette vannet vil sprute ut av dampdysen når støpselet settes i.

 Sett støpselet i en veggkontakt.

Merk: Etter ca. 15 sekunder er damprengjøringsmaskinen klar til bruk.

 Skyv låsingen på damphendelen bak-

over.

 Bruk damphendelen slik at det kommer

ut damp.

Kortveiledning

Beskrivelse av apparatet

A1 Dyseinnsats A2 Dampdyse A3 Damphåndtak A4 Låsing damphendel (barnesikring)

Foran – damphendel sperret

Bak – damphendel fri A5 Manuell avkalkingspumpe A6 Kabelholder A7 Strømledning med støpsel

B1 Vanntank B2 Åpneknapp B3 Tanklokk

C1 Punktstråledyse C2 Rundbørste

D1 Vindusavstryker

Drift

Montere tilbehør

Demontere tilbehør

Påfylling av vanntanken

Slå apparatet på

60 NO

Page 61

– 8

Merk: Ved første gangs bruk kan det komme en liten røyksky fra dampdysen! Apparatet behøver en kort innkjøringstid. Til å begynne med er dampstrålen svært uregelmessig og fuktig, det kan også dannes enkeltdråper. Mengden damp som strømmer ut øker gradvis i noen få sekunder, før maksimal mengde er nådd.

 Slipp damphendelen.

Merk: Dampen slutter ikke å strømme ut med en gang, men avtar gradvis. Etter noen få sekunder kommer det ikke lenger ut damp.

 Skyv låsingen av damphendelen for-

over (damphendel sperret).

 Trekk ut støpselet fra veggkontakten.  Vikle strømkabelen rundt vanntanken

og fest med kabelholderen.

Det anbefales at gulvet først feies eller støvsuges før dampvaskeren brukes. Derved rengjøres gulvet for smuss og løse partikler for fuktig rengjøring.

Før behandling med dampvaskeren, vennligst kontroller alltid på et lite synlig sted om tekstilene tåler behandlingen. Damp først, la så tørke og kontroller deretter om farge eller form har endret seg.

Ved rengjøring av lakkerte eller plastbelagte overflater, som f.eks. kjøkken og stuemøbler, kan voks, møbelpolish, plastbelagte eller maling løsne, eller det kan oppstå flekker. Ved rengjøring av slike overflater, damp en klut kraftig og tørk av overflatene med denne.

Forsiktig!

Damp må ikke rettes mot limte kanter, limet kan løsne. Apparatet skal ikke benyttes til rengjøring av ikke-forseglede tre- eller parkettgulv.

Ved lave utetemperaturer, fremfor alt om vinteren, varmes vinduer opp ved at du damper på hele glassoverflaten. Derved unngås spenninger i overflaten, det kan føre til sprekker i glasset.

Forsiktig!

Damp skal ikke rettes mot forseglede steder på vindusrammen, de kan ta skade.

Bruk dampdysen uten tilbehør,

– for fjerning av lukt og folder på hengen-

de klær, ved at du damper dem fra 10 20 cm avstand.

– fjerne støv fra planter. Hold da en av-

stand på 20-40 cm.

– for fuktig støvtørking, ved at en klut kort

inndampes og brukes til å tørke over møblene.

Desto nærmere du er det tilsmussede stedet, desto bedre er rengjøringsvirkningen, da temperatur og damp er høyest ved dysen. Spesielt praktisk for rengjøring av vanskelig tilgjengelige steder, fuger, armaturer, avløp, vasker, WC, persienner eller radiatorer. Kraftige kalkavleiringer kan løses opp ved hvelp av eddik eller sitronsyre før damprengjøring, la virke i 5 minutter, dampes av etterpå.

Ved hjelp av børsten kan hardnakket smuss fjernes lettere.

Forsiktig!

Ikke egnet for rengjøring av ømfintlige flater.

Slå maskinen av

Bruk av tilbehør

Viktige instruksjoner

Rengjøre gulv

Rengjøring av tekstiler og møbeltrekk

Rengjøring av belagte eller lakkerte overflater

Rengjøring av glass

Dampdyse

Punktstråledyse

Rundbørste

61NO

Page 62

– 9

Anvendelse:

– vinduer, speil – glassflater i dusjkabinetter – andre glatte overflater

 Damp glassflaten jevnt med dampdy-

sen, med en avstand på ca. 20 cm.  Trekk gumminalen på vindusdysen i ba-

ner på glassflaten, ovenfra og ned. Tørk

av gumminalen og den nederste kanten

på vinduet med en klut etter hver bane.

 Fare

Vedlikeholdsarbeid må kun utføres når støpselet er trukket ut og damprenseren er avkjølt.

Siden det setter seg kalk i apparatet, anbefaler vi å avkalke apparatet med følgende intervaller (TF=tankfyllinger):

Merk: Hvis det utelukkende brukes destillert vann, er det ikke nødvendig å avkalke kjelen.

Merk: Du kan finne ut hvor hardt vannet er ved å henvende deg til ditt lokale vannverk.

 Trekk ut støpselet fra veggkontakten.  La damprenseren avkjøles.  Ta dyseinnsatsen av dampdysen. Bruk

en mynt til å dreie dyseinnsatsen mot

urviseren, og trekk dyseinnsatsen av.

몇 Advarsel

Bruk utelukkende produkter som er godkjent av KÄRCHER, for å unngå skade på apparatet.

 For avkalkning bruk KÄRCHER avkal-

kersticks (bestillingsnr. 6.295-206). Ved

bruk av avkalkerløsningen følg dose-

ringsanvisningene på pakken.

Forsiktig!

Vær forsiktig når du fyller og tømmer damprenseren. Avkalkingsoppløsningen kan angripe ømfintlige overflater.

 Fyll avkalkingsløsningen i vanntanken.  Lukk vanntanken med tanklokket.  Fest vanntanken på huset.  Trykk på avkalkingspumpen med jevne

pumpebevegelser i ca. ett minutt, til avkalkingsoppløsningen kommer ut av den åpne dampdysen (helst over en vaskekum).

 Løsne vantanken, tøm og spyl med rent

vann.

 La avkalkingsløsningen virke i 8 timer i

apparatet.

 Fyll vanntanken med rent vann.  Lukk vanntanken med tanklokket.  Fest vanntanken på huset.

Forsiktig!

Ikke sett støpselet i!

 Pump først i 1 minutt med avkalkings-

pumpen gjennom apparatet og ned i vasken.

 Hold apparatet over en vask og sett nå

i støpselet.

몇 Advarsel

Varm vannsprut – Fare for skålding!

 Trykk inn damphåndtaket, og la det

strømme damp ut av apparatet og ned i vasken, i 2 minutter.

 Sett inn igjen dyseinnsatsen i dampdy-

sen og trekk til dyseinnsatsen med klokka.

 Damprenseren er driftsklar.

Driftsforstyrrelser har oftest enkle årsaker som du selv kan utbedre ved hjelp av følgende oversikt. I tvilstilfeller, eller ved driftsforstyrrelser som ikke er nevnt her, kan du kontakte vår autoriserte kundeservice.

 Fare

Reparasjonsarbeider på apparatet må kun utføres av autorisert kundeservice.

Vindu-nal

Pleie og vedlikehold

Avkalking

Hardhetsgrad ° dH mmol/l TF I bløtt 0- 7 0-1,3 35 II middels 7-14 1,3-2,5 30 III hardt 14-21 2,5-3,8 20 IV meget hardt >21 >3,8 15

Start av avkalking

Skylle ut oppløst kalk

Feilretting

62 NO

Page 63

– 10

Vedlikeholdsarbeid må kun utføres når støpselet er trukket ut og damprenseren er avkjølt.

 Avkalk maskinen.

 Etterfylle vann

Damphendelen er sikret med låsingen/barnesikringen.  Skyv låsingen på damphendelen bak-

over.

 Ta dyseinnsatsen av dampdysen. Bruk

en mynt til å dreie dyseinnsatsen mot

urviseren, og trekk dyseinnsatsen av.

 Rengjør dyseinnsats.  Sett igang apparatet litt.  Sett inn igjen dyseinnsatsen i dampdy-

sen og trekk til dyseinnsatsen med klok-

ka.

Hvis trykkregulatoren og kjeletermostaten ved en feil faller ut og maskinen overopphetes, kobler sikkerhetstermostaten av apparatet. Ta kontakt med en autorisert Kärcher kundeserviceavdeling for å tilbakestille sikkerhetstermostaten.

Det tas forbehold om tekniske endringer!

Bestillingsnummer

Redusert dampmengde

Kalkavleiringer i maskinen.

Maskinen går tom for damp under

arbeidet/ingen damp

Vanntanken er tom for vann.

Damphåndtaket lar seg ikke trykke inn

Dampdyse er tilstoppet

Sikkerhetstermostat

Tekniske data

Elektrisk tilkobling

Spenning 220-240

1~50VHz Beskyttelsesklasse IP X4 Beskyttelsesklasse I

Effektspesifikasjoner

Varmeeffekt 1600 W

Mål

Vanntank 0,25 l Lengde 190 mm Bredde 100 mm Høyde 280 mm Vekt (uten tilbehør) 1,2 kg

Tilleggsutstyr

Rundbørstesett 2.863-058

4 rundbørster for punktstråledyse

Rundbørstesett med børstehår av messing

2.863-061

for fjerning av hardnakket smuss. Perfekt for robuste overflater. Rundbørste med skraper 2.863-140 Rundbørste med to rekker varmebestandige børster og en skraper. Ikke egnet for ømfintlige flater. Avkalkersticks (9 stk.) 6.295-206

63NO

Page 64

– 5

Bäste kund,

Läs bruksanvisning i original

innan aggregatet används första gången, följ anvisningarna och spara driftsanvisningen för framtida behov, eller för nästa ägare.

Ångtvätten får endast användas i privata hushåll. Apparaten är avsedd för rengöring med ånga och kan användas med lämpliga tillbehör på det sätt som beskrivs i denna bruksanvisning. Inget rengöringsmedel behövs. Beakta särskilt alla säkerhetsanvisningar.

 Fara

För en omedelbart överhängande fara som kan leda till svåra skador eller döden.

몇 Varning

För en möjlig farlig situation som kan leda till svåra skador eller döden.

Varning

För en möjlig farlig situation som kan leda till lätta skador eller materiella skador.

Ånga

OBS – risk för brännskador!

Emballagematerialen kan återvinnas. Kasta inte emballaget i hushållsso-

porna utan för dem till återvinning.

Skrotade aggregat innehåller återvinningsbara material som bör gå till återvinning. Överlämna skrotade ag-

gregat till ett lämpligt återvinningssystem.

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns på:

www.kaercher.com/REACH

Aggregatets leveransomfång är avbildat på förpackningen. Kontrollera att innehållet i leveransen är fullständig. Kontakta din försäljare om något tillbehör saknas eller om det finns transportskador.

Använd endast originalreservdelar från KÄRCHER. En reservdelslista finns i slutet av denna bruksanvisning.

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på aggregatet repareras utan kostnad under förutsättning att det orsakats av ett material- eller tillverkningsfel. I frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste auktoriserade serviceverkstad. (Se baksidan för adress)

Innehållsförteckning

Allmänna anvisningar SV 5 Säkerhetsanvisningar SV 6 Snabbguide SV 7 Beskrivning av aggregatet SV 7 Drift SV 7 Användning av tillbehör SV 8 Skötsel och underhåll SV 9 Åtgärder vid störningar SV 9 Tekniska data SV 10 Specialtillbehör SV 10

Allmänna anvisningar

Ändamålsenlig användning

Symboler i bruksanvisningen

Symboler på maskinen

Miljöskydd

Leveransens innehåll

Reservdelar

Garanti

64 SV

Page 65

– 6

 Fara

 Användning av aggregatet i utrymmen

med explosionsrisk är förbjuden.

 Om apparaten ska användas inom risk-

områden måste respektive säkerhetsföreskrifter beaktas.

 Använd inte apparaten i bassänger där

det finns vatten.

 Rikta ej strålen direkt mot föremål som

innehåller elektriska komponenter, som tex insidan av ugnar.

 Kontrollera att apparaten och dess till-

behör är i bra skick före användning. Om det finns brister får apparaten inte användas. Var speciellt uppmärksam på nätsladd, säkerhetsklaff och ångslang.

 Skadad nätsladd ska genast bytas ut av

auktoriserad kundservice/utbildad elektriker.

 Byt genast ut skadad ångslang. Endast

ångslang som rekommenderas av tillverkaren får användas (beställningsnummer, se reservdelslistan).

 Ta aldrig i nätkabeln och nätuttaget

med fuktiga händer.

 Använd inte ångan på föremål som

innehåller hälsovådliga ämnen (t.ex. asbest).

 Rör aldrig vid ångstrålen med handen

på kort avstånd, och rikta den inte heller mot människor eller djur (risk för skållning).

몇 Varning

 Aggregatet får endast anslutas till ett

nätuttag som installerats av en elektriker enligt IEC 60364.

 Aggregatet får endast anslutas till väx-

elström. Spänningen ska motsvara den spänning som är angiven på aggregatets typskylt.

 I fuktiga utrymmen, ex. badrum, ska ap-

paraten bara anslutas till eluttag som är kopplade till jordfelsbrytare.

 Olämpliga elektriska förlängningskablar

kan vara farliga. Använd endast stänkvattenskyddade elektriska förlängningssladdar, med ett tvärsnitt på minst 3x1 mm².

 När nätkontakt och förlängningssladd

sätts ihop får anslutningen inte ligga i vatten.

 När anslutningar på nät- eller förläng-

ningssladd byts ut måste stänkvattenskyddet och den mekaniska fastheten garanteras.

 Användaren ska använda aggregatet i

enlighet med gällande bestämmelser. Användaren ska ta hänsyn till lokala förutsättningar och kontrollera att ingen uppehåller sig i närheten vid arbete med aggregatet.

 Detta aggregat är ej avsett att använ-

das av personer med begränsade psykiska, sensoriska eller mentala egenskaper eller som saknar erfarenhet och/eller kunskap att hantera maskinen, såvida de inte befinner sig under uppsikt av en person ansvarig för deras säkerhet eller har fått anvisningar från en sådan person om hur maskinen ska användas.

 Barn får endast använda dammsugaren

om de är över 8 år gamla och om de befinner sig under uppsikt av en person ansvarig för deras säkerhet eller har fått anvisningar från en sådan person om hur dammsugaren ska användas.

 Barn ska hållas under uppsikt för att ga-

rantera att de inte leker med maskinen.

 Lämna aldrig aggregatet utan uppsikt

så länge det är i drift.

 Var försiktig vid rengöring av kaklade

väggar med eluttag.

Varning

 Beakta att nät- och förlängningskabeln

inte skadas av överkörning, klämning, sönderdragning eller liknande. Skydda nätkabeln från värme, olja och vassa kanter.

 Häll aldrig lösningsmedel, vätskor som

innehåller lösningsmedel eller outspädda syror (t.ex. rengöringsmedel, bensin, förtunning och aceton) i vattentanken eftersom de angriper materialet i apparaten.

 Kläm inte fast ångspaken under an-

vändning.

 Skydda apparaten mot regn. Förvara

den inte utomhus.

Säkerhetsanvisningar

65SV

Page 66

– 7

 Figurer och bilder finns på

kartongens utfällbara sida 4

1 Avlägsna vattentanken. 2 Ta bort tanklock. 3 Fyll på vattentanken, stäng tanklocket. 4 Sätt fast vattentanken. 5 Stick i nätkontakten.

Ångtvättaggregatet är klart att användas efter cirka 15 sekunder.

6 Skjut låsningen bakåt, tryck ned ång-

reglaget.

 Figurer och bilder finns på

kartongens utfällbara sida 3

Vid behov (se kapitel "Användning av tillbehör“), anslut det tillbehör som behövs till ångpistolen.  Stick på tillbehörets båda utsparningar

på ångmunstyckets hakar och vrid medurs tills stoppet.

 Fara

Vid borttagning av tillbehör kan hett vatten komma ut! Ta aldrig bort tillbehörsdelar när det strömmar ut ånga - risk för skållning!

 Skjut spärrmekanismen till ångspaken

framåt (ångspak spärrad).

 Vrid det monterade tillbehöret motsols

och dra av det från ångmunstycket.

Vattentanken kan fyllas på vid alla tillfällen.

Hänvisning: Vid konstant användning av vanligt destillerat vatten krävs ingen avkalkning av pannan.

 Ta bort vattentanken från huset genom

att trycka de två spärrknapparna inåt och dra loss vattentanken i riktning nedåt.

 Ta bort tanklock.  Fyll på vattentanken med färskvatten.

Varning

Fyll inte på rengöringsmedel eller andra tillsatser!

 Stäng vattentanken med tanklocket.  Fäst vattentanken på huset.

Varning

Vattentanken måste vara monterad och fylld.

몇 Varning

Aktivera inte avkalkningspumpen. I annat fall pumpas vatten in i aggregatet, som strömmar ur ångmunstycket när nätkontakten sticks i eluttaget.

 Anslut nätkontakten till ett vägguttag.

Anmärkning: Ångtvättaggregatet är klart att användas efter cirka 15 sekunder.

 Skjut spärrmekanismen till ångspaken

bakåt.

 Tryck in ångspaken så att ånga ström-

mar ut.

Anmärkning: Vid den första användningen kan ett litet rökmoln komma ut ur ångmunstycket! Maskinen behöver en kort inkörningstid. I början kommer ångan ut oregelbundet och mycket fuktig, även enstaka vattendroppar kan tränga ut. Den utströmmande ångmängden ökar konstant till maximal mängd har uppnåtts efter ca en minut.

Snabbguide

Beskrivning av aggregatet

A1 Munstycksinsats A2 Ångmunstycke A3 Ångspak A4 Spärrmekanism ångspak (barnsäkring)

Fram – ångspak spärrad

Bak– ångspak fri A5 Manuel avkalkningspump A6 Kabelfäste A7 Nätkabel med nätkontakt

B1 Vattentank B2 Avreglingsknapp B3 Tanklock

C1 Punktstrålmunstycke C2 Rundborste

D1 Fönsterskrapa

Drift

Montera tillbehör

Ta av tillbehör

Fyll på vattentank

Slå på apparaten

66 SV

Page 67

– 8

 Släpp ångspaken.

Anmärkning: Ångstrålen slutar inte abrupt utan minskar i jämn takt. Efter några få sekunder upphör ångstrålen.

 Skjut spärrmekanismen till ångspaken

framåt (ångspak spärrad).

 Dra ut nätkontakten ur vägguttaget.  Linda nätanslutningskabeln rund vat-

tentanken och fäst den med kabelhålla-

ren.

Det rekommenderas att golvet sopas eller dammsugs innan ångtvätten används. Detta gör att golvet är fritt från smuts/lösa partiklar innan den fuktiga rengöringen.

Innan man ångtvätten används ska man alltid undersöka om textilmaterialet tål ångan genom att spruta på undanskymt ställe: Spruta på ånga, låt torka och undersök sedan om färg eller form har förändrats.

När man rengör köksmöbler och andra möbler, dörrar, parkett, lackerade eller laminerade ytor kan vax, möbelpolish, laminering eller färg lösas upp eller fläckar kan bildas. Vid rengöring av dessa ytor ånga en trasa och torka av ytan.

Varning

Rikta inte ånga mot limmade kanter eftersom limmet kan lösas upp. Använd inte apparaten till rengöring av oförseglat trä – eller parkettgolv.

Värm upp fönsterrutan vid låga temperaturer, framförallt på vintern, genom att lägga ett tunt ångskikt över hela rutan. På detta sätt undviks ytspänningar som skulle kunna leda till att glaset går sönder.

Varning

Rikta inte ånga mot förseglade ytor på fönsterramen eftersom detta kan skada ytorna.

Använd ångmunstycket utan tillbehör,

– ta bort lukt och veck på upphängda klä-

der genom att spruta ånga på dem från ett avstånd på 10-20 cm.

– ta bort damm från växter. Håll ett av-

stånd på 20-40 cm.

– till fuktig dammtorkning där man sprutar

lite ånga på ett tygstycke som man sedan torkar av möbler med.

Ju närmare den smutsiga ytan munstycket befinner sig, desto kraftigare blir rengöringseffekten eftersom temperatur och ånga är som högst vid munstyckesutloppet. Särskilt praktiskt för rengöring av svåråtkomliga ställen, fogar, armaturer, avlopp, tvättställ, WC-stolar, jalusier eller värmeelement. Vid kraftiga kalkavlagringar kan ättika droppas på ytan innan ångrengöringen utförs. Låt verka under 5 minuter och låt ättikan ånga av.

Med borstning kan hårt sittande smuts avlägsnas lättare.

Varning

Inte lämpligt för rengöring av känsliga ytor.

Användning:

– Fönster, speglar – Glasytor i duschkabiner – övriga glatta ytor

 Ånga in glasytan jämnt med ångmun-

stycket på ett avstånd av ca 20 cm.

 Dra med fönsterskrapans gummiläppar

glasytan banvis uppifrån och nedåt. Torka av gummiläppen och den undre fönsterkanten med en duk efter varje bana.

Stänga av apparaten

Användning av tillbehör

Viktiga användningshänvisningar

Rengöring av golvytor

Rengöring av textilier eller polster

Rengöring av laminat- eller lackerade ytor

Glasrengöring

Ångmunstycke

Punktstrålmunstycke

Rundborste

Fönsterskrapa

67SV

Page 68

– 9

 Fara

Underhållsarbeten får bara utföras när nätkontakten är utdragen och ångtvätten har svalnat.

Eftersom kalk fastnar i maskinen rekommenderar vi att denna avkalkas med följande intervaller (TF=Tankfyllningar):

Hänvisning: Vid konstant användning av vanligt destillerat vatten krävs ingen avkalkning av pannan.

Hänvisning: Du får reda på kranvattnets hårdhet hos vattenverket i din stad.

 Dra ut nätkontakten ur vägguttaget.  Låt ångtvätten svalna.  Ta bort munstycksinsatsen från ång-

munstycket. Vrid munstycksinsatsen

moturs med ett mynt och dra ut mun-

stycksinsatsen.

몇 Varning

Använd bara produkter som har godkänts av KÄRCHER för att undvika skador på apparaten.

 Använd avkalkningssticks från KÄR-

CHER (beställnr. 6.295-206) vid avkalk-

ning. Följ doseringsanvisningarna på

förpackningen när avkalkningslösning-

en blandas ihop.

Varning

Var försiktig vid påfyllning och tömning av ångtvätten. Avkalkningslösningen kan angripa ömtåliga ytor.

 Fyll på avkalkningslösningen i vatten-

tanken.

 Stäng vattentanken med tanklocket.  Fäst vattentanken på huset.  Tryck på avkalkningspumpen i cirka en

minut med regelbundna pumprörelser

till avkalkningslösningen rinner ut ge-

nom det öppna munstycket (utför helst detta moment över ett handfat).

 Lossa vattentanken, töm den och skölj

ur den med klart vatten.

 Låt avkalkningslösningen verka i ca 8

timmar.

 Fyll på vattentanken med färskvatten.  Stäng vattentanken med tanklocket.  Fäst vattentanken på huset.

Varning

Stick inte in nätkontakten i eluttaget!

 Pumpa först igenom vatten genom ma-

skinen med avkalkningspumpen och låt det rinna ut i ett handfat.

 Håll maskinen över ett handfat och sätt

först nu i nätkontakten.

몇 Varning

Heta vattenstänk – risk för brännskador!

 Tryck ned ångreglaget och låt aggrega-

tet ånga av sig under två minuter över ett handfat.

 Stick in munstycksinsatsen i ångmun-

stycket och vrid fast munstycksinsatsen ordentligt medurs.

 Ångtvätten är nu klar att användas.

Fel har ofta enkla orsaker som du själv kan åtgärda med hjälp av fölande översikt. Om du inte är säker eller om fel uppkommer som inte finns med här bör du ta kontakt med en auktoriserad kundtjänst.

 Fara

Apparaten får endast repareras av en auktoriserad kundservice.. Underhållsarbeten får bara utföras när nätkontakten är utdragen och ångtvätten har svalnat.

Skötsel och underhåll

Avkalkning

Hårdhet ° dH mmol/l TF I mjukt 0- 7 0-1,3 35 II medel 7-14 1,3-2,5 30 III hårt 14-21 2,5-3,8 20 IV mycket hårt >21 >3,8 15

Starta avkalkning

Ursköljning av upplöst kalk

Åtgärder vid störningar

68 SV

Page 69

– 10

 Kalka av maskinen.

 Efterfylla vatten

Ångspaken är låst med spärrmekanismen / barnsäkringen.  Skjut spärrmekanismen till ångspaken

bakåt.

 Ta bort munstycksinsatsen från ång-

munstycket. Vrid munstycksinsatsen

moturs med ett mynt och dra ut mun-

stycksinsatsen.

 Rengöra munstycksinsatsen.  Starta maskinen igen kort stund.  Stick in munstycksinsatsen i ångmun-

stycket och vrid fast munstycksinsatsen

ordentligt medurs.

Om tryckregulatorn och ångtermostaten vid ett fel inte fungerar och apparaten överhettas så kopplar säkerhetstermostaten ur apparaten. Vänd dig till ansvarig KÄRCHER kundtjänst för att återställa säkerhetstermostaten.

Med reservation för tekniska ändringar!

Beställningsnummer

För lite ånga

Aggregatet är igenkalkat

Ångmängden minskar under arbetet

/ ingen ånga

Inget vatten i vattentanken.

Ångspaken kan ej tryckas ned

Ångmunstycket är tilltäppt

Säkerhetstermostat

Tekniska data

Elanslutning

Spänning 220-240

1~50VHz Skyddsgrad IP X4 Skyddsklass I

Prestanda

Värmeeffekt 1600 W

Mått

Vattentank 0,25 l Längd 190 mm Bredd 100 mm Höjd 280 mm Vikt (utan tillbehör) 1,2 kg

Specialtillbehör

Rundborsteset 2.863-058

4 rundborstar för punktstrålmunstycket

Rundborstset med mässingborstar

2.863-061

för borttagning av envis smuts Perfekt för okänsliga ytor. Rundborste med skrapa 2.863-140 Rundborste med två rader värmebeständiga borst och en skrapa. Ej lämplig för känsliga ytor. Avkalkningssticks (9 st.) 6.295-206

69SV

Page 70

– 5

Arvoisa asiakas,

Lue käyttöohje ennen laitteesi

käyttämistä, säilytä käyttöohje myöhempää käyttöä tai mahdollista myöhempää omistajaa varten.

Käytä höyrypuhdistinta ainoastaan kotitaloudessa. Laite on tarkoitettu höyryllä puhdistamiseen ja laitetta voi, yhdessä soveltuvien lisävarusteiden kanssa, käyttää tämän käyttöohjeen mukaisesti. Mitään puhdistusainetta ei tarvita. Huomioi erityisesti turvaohjeet.

 Vaara

Välittömästi uhkaava vaara, joka aiheuttaa vakavan ruumiinvamman tai johtaa kuolemaan.

몇 Varoitus

Mahdollisesti vaarallinen tilanne, joka voi aiheuttaa vakavan ruumiinvamman tai voi johtaa kuolemaan.

Varo

Mahdollisesti vaarallinen tilanne, joka voi aiheuttaa lievän ruumiinvamman tai aineellisia vahinkoja.

Höyry

HUOMIO – palovammavaara

Pakkausmateriaalit ovat kierrätettä-

viä. Älä käsittelee pakkauksia kotitalousjätteenä, vaan toimita ne jätteiden kierrätykseen.

Käytetyt laitteet sisältävät arvokkaita

kierrätettäviä materiaaleja, jotka tulisi

toimittaa kierrätykseen. Tästä syystä toimita kuluneet laitteet vastaaviin keräilylaitoksiin.

Huomautuksia materiaaleista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoitteesta:

www.kaercher.com/REACH

Laitteen toimituslaajuus on kuvattu pakkauksessa. Tarkasta purkaessasi laitetta pakkauksesta pakkauksen sisällön täydellisyys. Ota yhteys jälleenmyyjään, jos varusteita puuttuu tai havaitset kuljetusvahinkoja.

Käytä vain alkuperäisiä KÄRCHER-varaosia. Varaosaluettelo löytyy tämän käyttöohjeen lopusta.

Kussakin maassa ovat voimassa valtuuttamamme myyntiorganisaation julkaisemat takuuehdot. Materiaali- ja valmistusvirheistä aiheutuvat virheet laitteessa korjaamme takuuaikana maksutta. Takuutapauksessa ota yhteys ostotositteen kanssa jälleenmyyjään tai lähimpään valtuutettuun huoltoon. (Osoite, katso takasivua)

Sisällysluettelo

Yleisiä ohjeita FI 5 Turvaohjeet FI 6 Pikaohje FI 7 Laitekuvaus FI 7 Käyttö FI 7 Varusteiden käyttö FI 8 Hoito ja huolto FI 9 Häiriöapu FI 10 Tekniset tiedot FI 10 Erikoisvarusteet FI 10

Yleisiä ohjeita

Käyttötarkoitus

Käyttöohjeessa esiintyvät symbolit

Laitteessa olevat symbolit

Ympäristönsuojelu

Toimitus

Varaosat

Takuu

70 FI

Page 71

– 6

 Vaara

 Käyttö räjähdysalttiilla alueilla on kiellet-

ty.

 Käytettäessä laitetta vaara-alueilla on

noudatettava vastaavia turvallisuusmääräyksiä.

 Älä käytä laitetta uima-altaissa, joissa

on vettä.

 Älä suihkuta puhdistusainetta laitteisiin,

joissa on sähköisiä rakenneosia, esim. sähköuunien sisätiloihin.

 Tarkasta laitteen ja varusteiden asialli-

nen kunto ennen käyttöä. Jos kunto ei ole moitteeton, laitteen ja varusteiden käyttö ei ole sallittua. Tarkasta erityisesti verkkoliitäntäjohto, turvasuljin ja höyryletku.

 Anna valtuutetun asiakaspalvelun/säh-

köalan ammattilaisen välittömästi vaihtaa vaurioitunut verkkoliitäntäjohto.

 Vaihda vaurioitunut höyryletku välittö-

mästi. Ainoastaan valmistajan suositteleman höyryletkun käyttö on sallittu (katso tilausnumero varaosaluettelosta).

 Älä koskaan tartu märillä käsillä virta-

pistokkeeseen.

 Älä höyrytä esineitä, jotka sisältävät ter-

veydelle haitallisia aineita (esim. asbestia).

 Älä koskaan käsin kosketa höyrysuih-

kua lyhyeltä etäisyydeltä tai koskaan suuntaa sitä ihmisiin tai eläimiin (palovammavaara).

몇 Varoitus

 Laitteen liittäminen on sallittu ainoas-

taan sähköliitäntään, joka on sähköasentajan asentama standardin IEC 60364 mukaan.

 Liitä laite vain vaihtovirtaan. Jännitteen

on oltava sama kuin laitteen tyyppikilvessä ilmoitettu jännite.

 Kosteissa tiloissa, esim. kylpyhuoneis-

sa, laitteen saa liittää vain pistorasiaan, joka on varustettu FI-suojakytkimellä.

 Sopimattomat jatkojohdot voivat olla

vaarallisia. Käytä ainoastaan roiskeve-

sisuojattuja jatkojohtoja, joiden johtimien poikkileikkauspinta-ala on vähintään 3x1 mm².

 Verkko- ja jatkojohdon liitäntäkohdat ei-

vät saa olla vedessä.

 Vaihdettaessa verkko- tai jatkojohtojen

pistokkeita, roiskevesisuojan toimivuuden ja mekaanisen lujuuden pitää pysyä samanlaatuisina.

 Käyttäjän on käytettävä laitetta tarkoi-

tuksenmukaisesti. Käyttäjä on huomioitava paikalliset olosuhteet ja työskennellessään laitteen kanssa huomioitava ympäristössä oleskelevat henkilöt.

 Laitetta eivät saa käyttää sellaiset hen-

kilöt, joilla on rajoittuneet fyysiset, aistimukselliset tai henkiset kyvyt tai, joilta puuttuu laitteen käyttämiseen tarvittavaa kokemusta ja/tai tietoa, paitsi jos heidän turvallisuudestaan vastaava henkilö valvoo heitä tai on antanut heille laitteen käyttämiseen tarvittavat ohjeet.

 Lapset saavat käyttää laitetta vain, kun

he ovat yli 8 vuotiaita ja ovat turvallisuudesta vastaavan henkilön valvonnassa tai ovat saaneet häneltä opastuksen laitteen käyttämiseen.

 Lapsia on valvottava sen varmistami-

seksi, että he eivät leiki laitteella.

 Älä koskaan jätä laitetta valvomatta niin

kauan kuin se on käytössä.

 Noudata varovaisuutta puhdistaessasi

laatoitettuja seiniä, joissa on sähköpistorasioita.

Varo

 Kiinnitä huomiota siihen, että verkko- tai

jatkojohtoja ei vahingoiteta eikä vaurioiteta ajamalla yli, puristamalla tai kiskomalla. Suojaa verkkojohto kuumuudelta, öljyltä ja teräviltä reunoilta.

 Älä koskaan täytä liuottimia, liuotinpitoi-

sia nesteitä tai laimentamattomia happoja vesisäiliöön (esim. puhdistusaineita, bensiini, väriohenteet, asetoni), koska ne syövyttävät laitteessa käytettyjä materiaaleja.

 Älä lukitse höyryvipua käytön aikana.  Suojaa laite sateelta. Älä säilytä laitetta

ulkoalueella.

Turvaohjeet

71FI

Page 72

– 7

 Kuvat, katso avattavalla kan-

sisivu 4

1 Ota vesisäiliö pois. 2 Poista säiliön tulppa. 3 Täytä vesisäiliö, sulje säiliön tulppa. 4 Kiinnitä vesisäiliö. 5 Työnnä virtapistoke pistorasiaan.

Noin 15 sekunnin kuluttua höyrypuhdistin on käyttövalmis.

6 Työnnä lukitus taaksepäin, paina höyry-

vipua.

 Kuvat, katso avattavalla kan-

sisivu 3

Liitä tarvittava varuste (katso lukua "Varusteiden käyttö") höyrysuuttimeen.  Työnnä sitä varten varusteosan molem-

mat syvennykset höyrysuuttimen nokkiin ja kierrä myötäpäivään vasteeseen asti.

 Vaara

Irrotettaessa varusteosia saattaa ulos tippua kuumaa vettä! Älä koskaan irrota varusteosia, kun höyryä vielä tulee ulos palovammavaara!

 Työnnä höyrykytkimen lukitus eteen

(höyryvipu lukittu).

 Kierrä asennettua varustetta vastapäi-

vään ja vedä irti höyrysuuttimesta.

Vesisäiliön voi täyttää milloin tahansa.

Ohje: Käytettäessä jatkuvasti tavallista tislattua vettä kattilan kalkin poisto on tarpeeton.

 Irrota vesisäiliö kotelosta, tee se paina-

malla molemmat lukituksen vapautuspainikkeet sisään ja vedä vesisäiliötä alaspäin.

 Poista säiliön tulppa.  Täytä vesisäiliö puhtaalla vedellä.

Varo

Älä täytä puhdistusaineella tai muilla lisäaineilla!

 Sulje säiliö säiliön tulpalla.  Kiinnitä vesisäiliö koteloon.

Varo

Vesisäiliön tulee olla paikalleen asennettuna ja täytettynä.

몇 Varoitus

Älä käytä kalkinpoistopumppua. Muuten pumppaat laitteeseen vettä, joka ruiskuu höyrysuuttimesta ulos, kun virtapistoke pistetään pistorasiaan.

 Liitä virtapistoke pistorasiaan.

Pikaohje

Laitekuvaus

A1 Suutinsegmentti A2 Höyrysuutin A3 Höyryvipu A4 Höyryvivun lukitus (lapsivarmistus)

edessä – höyryvipu lukittu

takana – höyryvipu vapaana A5 Manuaalinen kalkinpoistopumppu A6 Johdon pidike A7 Verkkojohto, jossa on verkkopistoke

B1 Vesisäiliö B2 Lukituksen vapautuspainike B3 Polttoainetankin tulppa

C1 Pistesuihkusuutin C2 Pyöröharja

D1 Ikkunasuutin

Käyttö

Varusteiden asennus

Varusteiden irrottaminen

Vesisäiliön täyttö

Laitteen käynnistys

72 FI

Page 73

– 8

Huomautus: Noin 15 sekunnin kuluttua

höyrypuhdistin on käyttövalmis.

 Työnnä höyrykytkimen lukitus taakse.  Paina höyryvipua, jotta höyryä virtaa

ulos.

Huomautus: Ensimmäissä käyttöönotossa höyrysuuttimesta voi purkautua pieni savupilvi! Laite tarvitsee lyhyen lämpenemisajan. Aluksi höyryn ulosvirtaus on epäsäännöllistä ja kosteaa, ulos voi myös tulla muutamia vesitippoja. Ulos virtaava höyrymäärä lisääntyy jatkuvasti, kunnes noin yhden minuutin saavutetaan maksimi määrä.

 Päästä höyryvipu vapaaksi.

Huomautus: Höyryn ulostulo ei lopu välittömästi, määrä pienenee vähitellen. Muutamien sekuntien kuluttua höyryä ei virtaa enää ulos.

 Työnnä höyrykytkimen lukitus eteen

(höyryvipu lukittu).

 Vedä virtapistoke irti pistorasiasta.  Kelaa verkkoliitäntäjohto vesisäiliön

ympärille ja kiinnitä kapelinpidikkeellä.

Suosittelemme, että lattia lakaistaan tai imuroidaan ennen höyrypuhdistimen käyttämistä. Näin lattialta poistetaan irtonaiset likahiukkaset ennen kosteapuhdistamista.

Aina ennen käsittelyä höyrypuhdistimella, kokeile tekstiilien kestävyys huomaamattomasta kohdasta: Höyrytä ensin, anna kuivua ja tarkasta sitten mahdolliset värin- tai muodonmuutokset.

Kun puhdistetaan maalattuja tai muovipinnoitettuja pintoja, kuten esim. keittiön ja huoneiden kalusteita, ovia, parketteja, voi sattua, että vaha, huonekalujen kiillotusaine, muovipinnoite tai maali irtoaa tai, että niihin tulee laikkuja. Näitä pintoja puhdistettaessa, höyrytä hetken puhdistusliinaa ja pyyhi sillä puhdistettavat pinnat.

Varo

Älä höyrytä liimattuja reunoja, koska reunalistat voivat irrota. Älä käytä laitetta pintakäsittelemättömien puu- tai parkettilattioiden puhdistamiseen.

Kun ulkolämpötila on matala, erityisesti talvella, höyrytä ikkunalasi ensin kevyesti koko pinnaltaan. Näin estetään lasiin muodostuvat jännitykset, jotka voisivat rikkoa lasin.

Varo

Älä suuntaa höyryä käsittelemättömiin ikkunankehyksiin, jotta ne eivät vahingoitu.

Käytä höyrysuutinta ilman varusteita,

– poistamaan hajuja ja ryppyjä riippuvista

vaatekappaleista höyryttämällä niitä 10-20 cm etäisyydeltä

– poistamaa pölyä kasveista. Höyrytä täl-

löin 20-40 cm etäisyydeltä.

– kostuttamaan pölynpyyhkimiä höyryttä-

mällä hetken kangasta ja pyyhkimällä sillä sitten huonekalut.

Mitä lähempänä likakohtaa suutin on, sitä parempi puhdistusvaikutus on, koska lämpötila ja höyryn voimakkuus ovat korkeimmillaan suuttimen ulostulokohdassa. Erityisen käytännöllinen vaikeapääsyisten paikkojen, rakojen, hanojen, viemäreiden, pesualtaiden, WC-istuinten, verhojen ja lämpöpattereiden puhdistamiseen. Suuret kalkkikerrostumat voi höyryttää pois, kun niihin on ensin levitetty etikkaa tai sitruunahappoa ja annettu vaikuttaa n. 5 minuutin ajan.

Laitteen kytkeminen pois päältä

Varusteiden käyttö

Tärkeät käyttöohjeet

Lattiapintojen puhdistus

Tekstiilien ja verhoilujen puhdistus

Pinnoitettujen tai maalattujen pintojen puhdistus

Lasin puhdistus

Höyrysuutin

Pistesuihkusuutin

73FI

Page 74

– 9

Tällöin voi harjaamalla helpommin irrottaa itsepintaiset likaantumat.

Varo

Ei sovellu arkojen pintojen puhdistamiseen.

Käyttö:

– ikkunat, peilit – suihkukaappien lasipinnat – muut sileät pinnat

 Höyrytä lasipinta tasaisesti höyrysuutti-

mella n. 20 cm etäisyydeltä.  Puhdista lasipinta ikkunalastan kumi-

huulella kaistoittain ylhäältä alaspäin

pyyhkimällä. Kuivaa kumihuuli ja ikku-

nan alareuna jokaisen kaistapyyhkäi-

syn jälkeen puhdistusliinalla.

 Vaara

Suorita huoltotyöt vain, kun virtapistoke on vedetty irti ja höyrypuhdistin on jäähtynyt.

Koska laitteeseen kerääntyy kalkkia, suosittelemme suorittamaan kalkinpoiston seuraavien täyttökertojen (ST=säiliön täyttökertoja):

Ohje: Käytettäessä jatkuvasti tavallista tislattua vettä kattilan kalkin poisto on tarpeeton.

Ohje: Voit tiedustella kotitaloutesi veden kovuutta alueesi vesilaitokselta.

 Vedä virtapistoke irti pistorasiasta.  Anna höyrypuhdistimen jäähtyä.  Poista suutinsisäke höyrysuuttimesta.

Tee se kiertämällä kolikolla suutinsisä-

kettä vastapäivään ja vedä suutinsisäke

ulos.

몇 Varoitus

Käytä ainoastaan KÄRCHER:in hyväksymiä tuotteita, jotta laite ei vaurioidu.

 Käytä kalkinpoistoon KÄRCHER kalkin-

poistopuikkoja (tilausnumero 6.295-

206). Noudata kalkinpoistoliuosta tehdessäsi pakkauksen annosteluohjeita.

Varo

Ole varovainen höyrypuhdistimen tyhjennyksen ja täytön aikana. Kalkinpoistoliuotin voi vahingoittaa arkoja pintoja.

 Kaada kalkinpoistoliuos vesisäiliöön.  Sulje säiliö säiliön tulpalla.  Kiinnitä vesisäiliö koteloon.  Painele kalkinpoistopumppua noin mi-

nuutin ajan säännöllisillä pumppausliikkeillä, kunnes kalkinpoistoliuosta tulee avoimesta höyrysuuttimesta ulos (parhaiten pesualtaan yllä).

 Irrota vesisäiliö, tyhjennä ja huuhtele

puhtaalla vedellä.

 Anna kalkinpoistoliuoksen vaikuttaa

laitteessa 8 tunnin ajan.

 Täytä vesisäiliö puhtaalla vedellä.  Sulje säiliö säiliön tulpalla.  Kiinnitä vesisäiliö koteloon.

Varo

Älä pistä verkkopistokettä pistorasiaan!

 Pumppaa ensin kalkinpoistopumpulla

vettä laitteen lävitse minuutin ajan pesualtaaseen.

 Pidä laitetta pesualtaan päällä ja pistä

vasta sitten verkkopistoke pistorasiaan.

몇 Varoitus

Kuumia vesiroiskeita - palovammavaara!

 Paina höyryvipua ja anna höyryn pois-

tua kahden minuutin ajan laitteesta pesualtaassa.

 Pistä suutinsisäke höyrysuuttimeen ja

kierrä suutinsisäkettä myötäpäivään tiukkaan.

 Höyrypuhdistin on käyttövalmis.

Pyöröharja

Ikkunalasta

Hoito ja huolto

Kalkin poisto

Kovuusalue ° dH mmol/l ST I pehmeä 0- 7 0-1,3 35 II keskikova 7-14 1,3-2,5 30 III kova 14-21 2,5-3,8 20 IV erittäin kova >21 >3,8 15

Kalkin poistaminen

Liuenneen kalkin huuhteleminen ulos

74 FI

Page 75

– 10

Häiriöillä on usein yksinkertainen syy, jonka voit itse korjata seuraavan ohjeen avulla. Epäselvissä tapauksissa tai häiriöissä, jotka eivät ole tässä mainittuja, käänny valtuutetun asiakaspalvelun puoleen.

 Vaara

Vain valtuutettu asiakaspalvelu saa suorittaa laitteen korjaustyöt. Suorita huoltotyöt vain, kun virtapistoke on vedetty irti ja höyrypuhdistin on jäähtynyt.

 Suorita kalkinpoisto.

 Lisää vettä

Höyryvipu on varmistettu lukituksella / lapsilukolla.

 Työnnä höyrykytkimen lukitus taakse.

 Poista suutinsisäke höyrysuuttimesta.

Tee se kiertämällä kolikolla suutinsisä-

kettä vastapäivään ja vedä suutinsisäke

ulos.

 Puhdista suutinsisäke.  Käynnistä laite hetkeksi.  Pistä suutinsisäke höyrysuuttimeen ja

kierrä suutinsisäkettä myötäpäivään

tiukkaan.

Jos paineensäädin ja kattilatermostaatti eivät virhetilanteessa toimi ja laite kuumenee liikaa, turvatermostaatti kytkee laitteen pois päältä. Käänny turvatermostaatin nollaamiseksi asianomaisen Kärcher -asiakaspalvelun puoleen.

Oikeus teknisiin muutoksiin pidätetään!

Tilausnumero

Häiriöapu

Vähentynyt höyrymäärä

Laite on kalkkeutunut.

Höyry vähenee työskentelyn aikana

/ ei höyryä lainkaan

Vesisäiliössä ei ole vettä.

Höyryvipua ei voi painaa

Höyrysuutin on tukkeutunut

Turvatermostaatti

Tekniset tiedot

Sähköliitäntä

Jännite 220-240

1~50VHz Suojausluokka IP X4 Kotelointiluokka I

Suoritustiedot

Lämmitysteho 1600 W

Mitat

Vesisäiliö 0,25 l Pituus 190 mm Leveys 100 mm Korkeus 280 mm Paino (ilman varusteita) 1,2 kg

Erikoisvarusteet

Pyöröharjasetti 2.863-058

4 pistesuihkusuuttimen pyöröharjaa

Pyöröharjasarja, jossa on messinkiharjakset

2.863-061

piintyneen lien poistamiseen. Ihanteellinen kestäville pinnoille. Pyöröharja kaapimella 2.863-140 Pyöröharja kahdella kuumuutta kestävällä harjaksella ja yhdellä kaapimella. Ei sovelle aroille pinnoille. Kalkinpoistotikku (9 kpl) 6.295-206

75FI

Page 76

– 5

Αγαπητέ πελάτη,

Πριν χρησιμοποιήσετε τη συσκευή

σας για πρώτη φορά, διαβάστε αυτές τις πρωτότυπες οδηγίες χρήσης, ενεργήστε σύμφωνα με αυτές και κρατήστε τις για μελλοντική χρήση ή για τον επόμενο ιδιοκτήτη.

Χρησιμοποιείτε τον ατμοκαθαριστή αποκλειστικά για το νοικοκυριό. Η συσκευή προορίζεται για εργασίες καθαρισμού με ατμό και μπορεί να χρησιμοποιηθεί με τον κατάλληλο εξοπλισμό, όπως περιγράφεται στις οδηγίες λειτουργίας. Δεν χρειάζεται απορρυπαντικό. Λάβετε ιδιαίτερα υπόψη τις υποδείξεις ασφαλείας.



Κίνδυνος

Για άμεσα επαπειλούμενο κίνδυνο, ο οποίος μπορεί να οδηγήσει σε σοβαρό τραυματισμό ή θάνατο.

몇

Προειδοποίηση

Για ενδεχόμενη επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε σοβαρό τραυματισμό ή θάνατο.

Προσοχή

Για ενδεχόμενη επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε ελαφρό τραυματισμό ή υλικές βλάβες.

Ατμός

ΠΡΟΣΟΧΗ – Κίνδυνος εγκαύματος

Τα υλικά συσκευασίας είναι ανακυκλώσι-

μα. Μην πετάτε τη συσκευασία στα οικιακά απορρίμματα, αλλά παραδώστε την προς ανακύκλωση.

Οι παλιές συσκευές περιέχουν ανακυ-

κλώσιμα υλικά, τα οποία θα πρέπει να

παραδίδονται προς επαναχρησιμοποίηση. Για το λόγο αυτό αποσύρετε τις παλιές συσκευές με κατάλληλες διαδικασίες συγκέντρωσης αποβλήτων.

Υποδείξεις για τα συστατικά (REACH)

Ενημερωμένες πληροφορίες για τα συστατικά μπορείτε να βρείτε στη διεύθυνση:

www.kaercher.com/REACH

Το παραδοτέο υλικό της συσκευής απεικονίζεται στη συσκευασία. Κατά την αποσυσκευασία ελέγξτε το περιεχόμενο της ως προς την πληρότητα. Εάν λείπουν εξαρτήματα ή έχουν προκληθεί ζημιές κατά τη μεταφορά, παρακαλούμε ενημερώστε τον προμηθευτή σας.

Χρησιμοποιείτε αποκλειστικά γνήσια ανταλλακτικά KARCHER. Επισκόπηση ανταλλακτικών θα βρείτε στο τέλος των παρόντων οδηγιών χειρισμού.

Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδόθηκαν από την αρμόδια εταιρία μας προώθησης πωλήσεων. Αναλαμβάνουμε τη δωρεάν αποκατάσταση οποιασδήποτε βλάβης στη συσκευή σας, εφόσον οφείλεται σε αστοχία υλικού ή κατασκευαστικό σφάλμα, εντός της προθεσμίας που ορίζεται στην εγγύηση. Σε περίπτωση που επιθυμείτε να κάνετε χρήση της εγγύησης, παρακαλούμε απευθυνθείτε με την απόδειξη αγοράς στο κατάστημα από το οποίο προμηθευτήκατε τη συσκευή ή στην πλησιέστερη εξουσιοδοτημένη υπηρεσία τεχνικής εξυπηρέτησης πελατών μας. (Για τη διεύθυνση βλ. στην πίσω σελίδα)

Πίνακας περιεχομένων

Γενικές υποδείξεις EL 5 Υποδείξεις ασφαλείας EL 6 Σύντομες οδηγίες EL 7 Περιγραφή συσκευής EL 7 Λειτουργία EL 7 Χρήση των εξαρτημάτων EL 8 Φροντίδα και συντήρηση EL 9 Αντιμετώπιση βλαβών EL 10 Τεχνικά χαρακτηριστικά EL 11 Πρόσθετα εξαρτήματα EL 11

Γενικές υποδείξεις

Χρήση σύμφωνα με τους κανονισμούς

Σύμβολα στο εγχειρίδιο οδηγιών

Σύμβολα στη συσκευή

Προστασία περιβάλλοντος

Συσκευασία

Ανταλλακτικά

Εγγύηση

76 EL

Page 77

– 6



Κίνδυνος



Απαγορεύεται η χρήση σε σημεία, όπου υφίσταται κίνδυνος έκρηξης.



Κατά τη χρήση της συσκευής σε επικίνδυνους χώρους πρέπει να τηρούνται οι αντίστοιχοι κανονισμοί ασφαλείας.



Μην χρησιμοποιείτε τη συσκευή σε πισίνες που περιέχουν νερό.



Μην στρέφετε τη δέσμη ψεκασμού απευθείας πάνω σε εξοπλισμό που περιέχει ηλεκτρικά εξαρτήματα, π.χ. στο εσωτερικό ενός φούρνου.



Πριν από τη χρήση ελέγξτε εάν η συσκευή και τα εξαρτήματά της είναι σε καλή κατάσταση. Σε περίπτωση που δεν βρίσκονται σε άψογη κατάσταση, δεν επιτρέπεται να χρησιμοποιηθούν. Ελέγξτε ιδιαίτερα τον αγωγό σύνδεσης με το δίκτυο, το καπάκι ασφαλείας και τον ελαστικό σωλήνα ατμού.



Αναθέστε αμέσως στην εξουσιοδοτημένη υπηρεσία εξυπηρέτησης πελατών/εξειδικευμένο ηλεκτρολόγο την αλλαγή του χαλασμένου αγωγού σύνδεσης στο δίκτυο.



Αντικαταστήστε αμέσως τον ελαστικό σωλήνα ατμού που παρουσιάζει βλάβη. Επιτρέπεται μόνο η χρήση ελαστικού σωλήνα ατμού που συνιστάται από τον κατασκευαστή (για τον κωδ. παραγγελίας βλέπε κατάλογο ανταλλακτικών).



Μην αγγίζετε ποτέ με βρεγμένα χέρια το ρευματολήπτη και την πρίζα.



Μην ψεκάζετε με ατμό αντικείμενα που περιέχουν επικίνδυνες για την υγεία ουσίες (π.χ. αμίαντο).



Μην αγγίζετε με το χέρι τη δέσμη ατμού από κοντινή απόσταση και μην την κατευθύνετε σε ανθρώπους ή ζώα (κίνδυνος εγκαυμάτων).

몇

Προειδοποίηση



Η συσκευή πρέπει να λειτουργεί μόνο με ηλεκτρική σύνδεση, η οποία έχει γίνει από ηλεκτρολόγο βάσει του IEC 60364.



Συνδέετε τη συσκευή μόνο σε εναλλασσόμενο ρεύμα. Η τάση πρέπει να συμφωνεί με την πινακίδα τύπου της συσκευής.



Χρησιμοποιείτε τη συσκευή σε χώρους με υγρασία, π.χ. στο λουτρό, μόνο σε πρίζες με

προεγκατεστημένο προστατευτικό διακόπτη

FI.



Τα ακατάλληλα ηλεκτρικά καλώδια προέκτασης μπορεί να είναι επικίνδυνα. Χρησιμοποιήστε αποκλειστικά ένα αδιάβροχο ηλεκτρικό καλώδιο προέκτασης με ελάχιστη διατομή

3x1 mm².



Η σύνδεση μεταξύ καλωδίου τροφοδοσίας και καλωδίου προέκτασης δεν επιτρέπεται να βρίσκεται μέσα σε νερό.



Σε περίπτωση αντικατάστασης των συνδέσμων του καλωδίου τροφοδοσίας ή του καλωδίου προέκτασης πρέπει να εξασφαλίζεται η αδιάβροχη προστασία και η μηχανική αντοχή.



Ο χρήστης πρέπει να χρησιμοποιεί τη συσκευή σύμφωνα με τις προδιαγραφές. Πρέπει να έχει υπόψη τις τοπικές συνθήκες και κατά την εργασία με τη συσκευή πρέπει να προσέχει τα άτομα που βρίσκονται κοντά της.



Η συσκευή αυτή δεν πρέπει να χρησιμοποιείται από άτομα με περιορισμένες κινητικές, αισθητηριακές ή νοητικές ικανότητες χωρίς σχετική εμπειρία και/ή γνώσεις, εκτός εάν επιβλέπονται από ένα αρμόδιο για την ασφάλειά τους άτομο ή τους έχουν δοθεί οδηγίες για τη χρήση της συσκευής.



Τα παιδιά μπορούν να χρησιμοποιούν τη συσκευή μόνο εάν είναι πάνω από 8 ετών και επιβλέπονται από ένα αρμόδιο για την ασφάλειά τους άτομο ή τους έχουν δοθεί οδηγίες για τη χρήση της συσκευής.



Τα παιδιά πρέπει να βρίσκονται υπό επιτήρηση, ώστε να εξασφαλιστεί ότι δεν θα παίζουν με τη συσκευή.



Μην αφήνετε τη συσκευή ποτέ χωρίς επίβλεψη, εφόσον βρίσκεται σε λειτουργία.



Προσοχή κατά τον καθαρισμό τοίχων με επένδυση πλακιδίων που έχουν πρίζες.

Προσοχή



Προσέχετε ώστε τα καλώδια τροφοδοσίας δικτύου ή τα καλώδια προέκτασης να μην υποστούν φθορές ή βλάβες από συνθλίψεις, τραβήγματα, πατήματα ή παρόμοιες αιτίες. Προστατέψτε τα καλώδια από τη ζέστη, τα λάδια και τις αιχμηρές ακμές.



Μην γεμίζετε ποτέ τη δεξαμενή νερού με διαλύτες, υγρά που περιέχουν διαλύτες ή αδιάλυτα οξέα (π.χ. απορρυπαντικά, βενζίνη, διαλύτες χρωμάτων και ακετόνη), διότι προ-

Υποδείξεις ασφαλείας

77EL

Page 78

– 7

σβάλλουν τα υλικά που χρησιμοποιούνται στη συσκευή.



Μην ασφαλίζετε το μοχλό ατμού κατά τη χρήση του.



Προστατέψτε τη συσκευή από τη βροχή. Μην αποθηκεύετε τη συσκευή σε υπαίθριο χώρο.



Εικόνες, βλ. αναδιπλούμενη σελίδα 4

1 Αφαιρέστε τη δεξαμενή νερού. 2 Αφαιρέστε το καπάκι της δεξαμενής. 3 Γεμίστε τη δεξαμενή νερού, κλείστε το καπά-

κι. 4 Στερεώστε τη δεξαμενή νερού. 5 Συνδέστε το ρευματολήπτη στην πρίζα.

Μετά από περίπου 15 δευτερόλεπτα ο ατμο-

καθαριστής είναι έτοιμος για χρήση. 6 Ωθήστε την ασφάλεια προς τα πίσω και πιέ-

στε το μοχλό ατμού.



Εικόνες, βλ. αναδιπλούμενη σε-

λίδα 3

Εάν είναι αναγκαίο, συνδέστε τα απαιτούμενα εξαρτήματα (βλ. κεφάλαιο "Χρήση των εξαρτημάτων") στο ακροφύσιο ατμού.



Για να το επιτύχετε, εφαρμόστε τις δύο εγκοπές του εξαρτήματος στο ρύγχος του ακροφυσίου ατμού και περιστρέψτε δεξιόστροφα ως το τέρμα.



Κίνδυνος

Κατά την αποσύνδεση των εξαρτημάτων ενδέχεται να διαρρεύσει ζεστό νερό! Μην αποσυνδέετε ποτέ τα εξαρτήματα ενώ διαφεύγει ατμός - Κίνδυνος εγκαυμάτων!



Μετακινήστε τη διάταξη ασφάλισης του μοχλού ατμού προς τα εμπρός (εμπλοκή του μοχλού ατμού).



Περιστρέψτε το συναρμολογημένο εξάρτημα προς τα αριστερά και αφαιρέστε το από το ακροφύσιο ατμού.

Η δεξαμενή νερού μπορεί να επαναπληρωθεί οποιαδήποτε στιγμή.

Υπόδειξη: Αν χρησιμοποιείτε συνεχώς απο- σταγμένο νερό του εμπορίου δεν απαιτείται αφαλάτωση του λέβητα.



Αποσυνδέστε τη δεξαμενή νερού από το περίβλημα, πιέζοντας προς τα μέσα τα δύο πλήκτρα απασφάλισης και τραβώντας τη δεξαμενή προς τα κάτω.



Αφαιρέστε το καπάκι της δεξαμενής.



Γεμίστε τη δεξαμενή νερού με φρέσκο νερό.

Προσοχή

Μην γεμίζετε με απορρυπαντικά ή άλλα πρόσθετα!



Κλείστε το καπάκι της δεξαμενής.



Στερεώστε τη δεξαμενή νερού στο περίβλημα.

Σύντομες οδηγίες

Περιγραφή συσκευής

A1 Εξάρτημα σύνδεσης ακροφυσίου A2 Ακροφύσιο εκτόξευσης ατμού A3 Μοχλός ατμού A4 Ασφάλεια μοχλού ατμού (ασφάλεια για τα

παιδιά)

Εμπρός – μοχλός ατμού κλειδωμένος

Πίσω – μοχλός ατμού ελεύθερος

A5 Χειροκίνητη αντλία αποβολής αλάτων A6 Συγκρατητής καλωδίου A7 Αγωγός σύνδεσης δικτύου με ρευματολήπτη

B1 Δεξαμενή νερού B2 Πλήκτρο απασφάλισης B3 Καπάκι δεξαμενής

C1 Μπεκ ψεκασμού σημείου C2 Στρογγυλή βούρτσα

D1 Υαλοκαθαριστήρας

Λειτουργία

Συναρμολόγηση εξαρτημάτων

Αποσύνδεση εξαρτημάτων

Πλήρωση της δεξαμενής νερού

78 EL

Page 79

– 8

Προσοχή

Η δεξαμενή νερού πρέπει να συναρμολογηθεί και να γεμίσει.

몇

Προειδοποίηση

Μην ενεργοποιείτε την αντλία αποβολής αλάτων. Διαφορετικά, θα γεμίσετε τη συσκευή με νερό και κατά την εισαγωγή του ρευματολήπτη θα πεταχτεί νερό από το ακροφύσιο ατμού.



Συνδέστε το ρευματολήπτη στην πρίζα.

Υπόδειξη: Μετά από περίπου 15 δευτερό-

λεπτα ο ατμοκαθαριστής θα είναι έτοιμος για

χρήση.



Μετακινήστε προς τα πίσω τη διάταξη

ασφάλισης του μοχλού ατμού.



Με το πάτημα του μοχλού ατμού απελευθε-

ρώνεται ατμός.

Υπόδειξη: Κατά την πρώτη χρήση μπορεί να εξέλθει ένα μικρό νέφος ατμού από το ακροφύσιο! Η συσκευή χρειάζεται λίγο χρόνο για να ενεργοποιηθεί. Στην αρχή, ο εξερχόμενος ατμός είναι πολύ ακανόνιστος και υγρός, ενώ μπορεί να υπάρχουν σταγονίδια νερού. Η ποσότητα ατμού που εκπέμπεται αυξάνεται συνεχώς μέχρι να φτάσει, ύστερα από περ. ένα λεπτό, στη μέγιστη δυνατή ποσότητα.



Αφήστε το μοχλό ατμού.

Υπόδειξη: Η εκπομπή του ατμού δε σταματά αμέσως, αλλά μειώνεται σταθερά. Μετά από μερικά δευτερόλεπτα δεν εκπέμπεται καθόλου ατμός.



Μετακινήστε τη διάταξη ασφάλισης του μο-

χλού ατμού προς τα εμπρός (εμπλοκή του

μοχλού ατμού).



Αποσυνδέστε το ρευματολήπτη από την

πρίζα.



Τυλίξτε τον αγωγό σύνδεσης στο δίκτυο

γύρω από τη δεξαμενή νερού και στερεώστε

τον στο ειδικό στήριγμα.

Συνιστάται να σκουπίσετε με απλή ή ηλεκτρική σκούπα το δάπεδο πριν τη χρήση του ατμοκαθαριστή. Έτσι θα απομακρυνθούν οι ρύποι/τα ελεύθερα σωματίδια από το δάπεδο πριν τον υγρό καθαρισμό.

Πριν την εργασία με τον ατμοκαθαριστή, ελέγχετε πάντα την αντοχή των υφασμάτων σε σημεία που δεν είναι ορατά: Κατ' αρχήν ψεκάστε με ατμό, στη συνέχεια αφήστε να στεγνώσει το ύφασμα και, τέλος, ελέγξτε εάν παρατηρούνται αλλαγές στο χρώμα ή στο σχήμα.

Κατά τον καθαρισμό λακαρισμένων επιφανειών ή συνθετικών επιστρώσεων, π.χ. επίπλων κουζίνας και καθιστικού, θυρών, παρκέ, ενδέχεται να διαλυθεί η επίστρωση κεριού, στιλβωτικού, συνθετικού υλικού ή χρώματος ή να δημιουργηθούν λεκέδες. Κατά τον καθαρισμό των επιφανειών αυτών, ψεκάστε λίγο με ατμό ένα πανί και περάστε με αυτό την επιφάνεια.

Προσοχή

Μην εφαρμόζετε ατμό σε καλυμμένα με ταινία άκρα, καθώς η ταινία μπορεί να διαλυθεί. Μην χρησιμοποιείτε τη συσκευή για τον καθαρισμό μη στεγανωμένων δαπέδων από ξύλο ή παρκέ.

Σε περίπτωση χαμηλής εξωτερικής θερμοκρασίας και κυρίως το χειμώνα, θερμάνετε τα τζάμια των παράθυρων, περνώντας ελαφρά με ατμό ολόκληρη τη γυάλινη επιφάνεια. Έτσι αποφεύγονται οι εντάσεις στην επιφάνεια, που μπορεί να προκαλέσουν θραύση του τζαμιού.

Προσοχή

Μην κατευθύνετε τον ατμό στα στεγανοποιημένα σημεία του κουφώματος του παράθυρου, για να μην προκαλέσετε βλάβη.

Ενεργοποίηση της συσκευής

Διακοπή λειτουργίας της συσκευής

Χρήση των εξαρτημάτων

Σημαντικές υποδείξεις για τη χρήση

Καθαρισμός δαπέδων

Καθαρισμός υφασμάτων ή επενδύσεων

Καθαρισμός επιστρωμένων ή βαμμένων επιφανειών

Καθαρισμός γυάλινων επιφανειών

79EL

Page 80

– 9

Χρησιμοποιήστε το ακροφύσιο ατμού χωρίς τα εξαρτήματα,

–

για την απομάκρυνση οσμών και τσακίσεων

από ρούχα που κρέμονται, εάν τα ψεκάσετε

με ατμό από απόσταση 10-20 cm.

–

για το ξεσκόνισμα φυτών. Στην περίπτωση

αυτή διατηρήστε απόσταση 20-40 cm.

–

για υγρή απομάκρυνση της σκόνης, εάν ψε-

κάσετε λίγο με ατμό ένα πανί και σκουπίσετε

με αυτό τα έπιπλα.

Όσο πιο κοντά στο λερωμένο σημείο βρίσκεται, τόσο αποτελεσματικότερη είναι η καθαριστική δράση, επειδή η θερμοκρασία και ο ατμός στο σημείο εξόδου του ακροφυσίου είναι καλύτερα. Ιδιαίτερα πρακτικό για τον καθαρισμό δύσκολα προσβάσιμων σημείων, αρμών, εξαρτημάτων, αποχετεύσεων, νιπτήρων, τουαλετών, στοριών ή καλοριφέρ. Πριν τον καθαρισμό με ατμό, μπορείτε να μαλακώσετε τα επίμονα άλατα με ξύδι ή κιτρικό οξύ, να το αφήσετε να δράσει για 5 λεπτά κι έπειτα να απομακρύνετε τα άλατα με ατμό.

Με αυτό τον τρόπο μπορείτε να απομακρύνετε ευκολότερα με βούρτσισμα τους επίμονους ρύπους.

Προσοχή

Ακατάλληλο για τον καθαρισμό ευαίσθητων επιφανειών.

Χρήση:

–

Παράθυρα, καθρέφτες

–

Γυάλινες επιφάνειες σε ντουζιέρες

–

άλλες λείες επιφάνειες



Με το ακροφύσιο ατμού ψεκάστε ομοιόμορ-

φα με ατμό τη γυάλινη επιφάνεια από από-

σταση περίπου 20 cm.



Καθαρίστε τη γυάλινη επιφάνεια κατά ζώνες

από επάνω προς τα κάτω με το λαστιχένιο

χείλος του υαλοκαθαριστήρα. Σκουπίστε

μετά από κάθε πέρασμα το λαστιχένιο χεί-

λος και στεγνώστε το κάτω μέρος του παρα-

θύρου με ένα πανί.



Κίνδυνος

Οι εργασίες συντήρησης εκτελούνται μόνον όταν ο ρευματολήπτης δεν είναι συνδεδεμένος στην πρίζα και ο ατμοκαθαριστής έχει κρυώσει.

Επειδή συγκεντρώνονται άλατα στη συσκευή, συνιστούμε να καθαρίζετε τη συσκευή από τα άλατα στα ακόλουθα διαστήματα (ΠΔ=Πληρώσεις δεξαμενής):

Υπόδειξη: Αν χρησιμοποιείτε συνεχώς απο- σταγμένο νερό του εμπορίου δεν απαιτείται αφαλάτωση του λέβητα.

Υπόδειξη: Πληροφορίες σχετικές με τη σκληρότητα του νερού της ύδρευσης που χρησιμοποιείτε μπορείτε να ζητήσετε από τον οργανισμό ύδρευσης.



Αποσυνδέστε το ρευματολήπτη από την πρίζα.



Αφήστε τον ατμοκαθαριστή να κρυώσει.



Απομακρύνετε το εξάρτημα του ακροφυσίου από το ακροφύσιο ατμού. Για να το επιτύχετε, περιστρέψτε προς τα αριστερά το εξάρτημα του ακροφυσίου με ένα κέρμα και τραβήξτε το εξάρτημα προς τα έξω.

몇

Προειδοποίηση

Για να αποφύγετε μια ενδεχόμενη βλάβη της συσκευής, χρησιμοποιείτε αποκλειστικά προϊόντα εγκεκριμένα από την εταιρεία KARCHER.



Για την αφαίρεση των αλάτων χρησιμοποιείτε τα ειδικά στικ της KÄRCHER (κωδ. παραγγελίας 6.295-206). Κατά τη χρήση του διαλύματος αφαίρεσης αλάτων λάβετε υπόψη τις υποδείξεις δοσολογίας στη συσκευασία.

Ακροφύσιο ατμού

Ακροφύσιο ψεκασμού σημείου

Στρογγυλή βούρτσα

Υαλοκαθαριστήρας

Φροντίδα και συντήρηση

Αφαλάτωση

Σκληρότητα νερού ° dH mmol/l ΠΔ I μαλακή 0- 7 0-1,3 35 II μεσαία 7-14 1,3-2,5 30 III σκληρό 14-21 2,5-3,8 20 IV πολύ σκληρό >21 >3,8 15

Έναρξη αποβολής αλάτων

80 EL

Page 81

– 10

Προσοχή

Επιδείξτε προσοχή κατά την πλήρωση και το άδειασμα του ατμοκαθαριστή. Το αποσκληρυντικό μπορεί να προκαλέσει ζημία σε ευαίσθητες επιφάνειες.



Γεμίστε τη δεξαμενή νερού με διάλυμα απο-

βολής αλάτων.



Κλείστε το καπάκι της δεξαμενής.



Στερεώστε τη δεξαμενή νερού στο περίβλη-

μα.



Πιέζετε την αντλία αποβολής αλάτων για

περίπου ένα λεπτό σε τακτά διαστήματα, μέ-

χρι να εξέλθει το διάλυμα αποβολής αλάτων

από το ανοιχτό ακροφύσιο ατμού (καλύτερα

μέσα σε νιπτήρα).



Αποσυνδέστε τη δεξαμενή νερού, αδειάστε

την και ξεπλύνετε με καθαρό νερό.



Αφήστε το διάλυμα αποβολής αλάτων μέσα

στη συσκευή για να δράσει για 8 ώρες.



Γεμίστε τη δεξαμενή νερού με φρέσκο νερό.



Κλείστε το καπάκι της δεξαμενής.



Στερεώστε τη δεξαμενή νερού στο περίβλη-

μα.

Προσοχή

Μη βάζετε το ρευματολήπτη στην πρίζα!



Με τη βοήθεια της αντλίας αποβολής αλά-

των, αντλήστε για ένα λεπτό το νερό από τη

συσκευή μέσα στο νιπτήρα.



Κρατήστε τη συσκευή μέσα στο νιπτήρα κι

έπειτα συνδέστε το ρευματολήπτη.

몇

Προειδοποίηση

Εκτόξευση καυτού νερού – Κίνδυνος εγκαύματος!



Πιέστε το μοχλό ατμού και αφήστε τη συ-

σκευή για δύο λεπτά μέσα στο νιπτήρα,

ώσπου να εξέλθει όλος ο ατμός.



Τοποθετήστε ξανά το εξάρτημα στο ακρο-

φύσιο ατμού και περιστρέψτε το εξάρτημα

προς τα δεξιά.



Ο ατμοκαθαριστής είναι έτοιμος για χρήση.

Οι βλάβες οφείλονται συχνά σε ασήμαντες αιτίες, τις οποίες μπορείτε να αντιμετωπίσετε μόνες/οι σας με τη βοήθεια του ακολούθου πίνακα. Σε περίπτωση αμφιβολίας ή σε περίπτωση βλάβης που δεν αναφέρεται εδώ παρακαλούμε να απευθύνεστε στην εξουσιοδοτημένη υπηρεσία εξυπηρέτησης πελατών.



Κίνδυνος

Εργασίες επισκευών στη συσκευή επιτρέπεται να εκτελούνται μόνον από την εξουσιοδοτημένη υπηρεσία εξυπηρέτησης πελατών. Οι εργασίες συντήρησης εκτελούνται μόνον όταν ο ρευματολήπτης δεν είναι συνδεδεμένος στην πρίζα και ο ατμοκαθαριστής έχει κρυώσει.



Απομακρύνετε τα άλατα από τη συσκευή.



Συμπληρώστε νερό

Ο μοχλός ατμού είναι κλειδωμένος με τη διάταξη ασφάλισης/ ασφάλεια για τα παιδιά.



Μετακινήστε προς τα πίσω τη διάταξη ασφάλισης του μοχλού ατμού.



Καθαρίστε το εξάρτημα του ακροφυσίου.



Θέστε τη συσκευή σε λειτουργία.



Τοποθετήστε ξανά το εξάρτημα στο ακροφύσιο ατμού και περιστρέψτε το εξάρτημα προς τα δεξιά.

Εάν δεν λειτουργήσει ο ρυθμιστής πίεσης και ο θερμοστάτης του λέβητα με αποτέλεσμα την υπερθέρμανση της συσκευής, ο θερμοστάτης ασφαλείας απενεργοποιεί τη συσκευή. Για την αντικατάσταση του θερμοστάτη ασφαλείας απευθυνθείτε στην αρμόδια υπηρεσία εξυπηρέτησης πελατών της KÄRCHER.

Απόπλυση των διαλυμένων αλάτων

Αντιμετώπιση βλαβών

Μειωμένη ποσότητα ατμού

Η συσκευή έχει άλατα.

Μείωση του ατμού κατά τη διάρκεια της

εργασίας / απουσία ατμού

Η δεξαμενή νερού είναι άδεια.

Ο μοχλός ατμού δεν μπορεί να πατηθεί

Το ακροφύσιο ατμού είναι φραγμένο

Θερμοστάτης ασφαλείας

81EL

Page 82

– 11

Με την επιφύλαξη τεχνικών αλλαγών!

Κωδικός παραγγελίας

Τεχνικά χαρακτηριστικά

Ηλεκτρική σύνδεση

Τάση 220-240

1~50VHz

Βαθμός προστασίας IP X4 Κατηγορία προστασίας I

Επιδόσεις

Θερμαντική ισχύς 1600 W

Διαστάσεις

Δεξαμενή νερού 0,25 l Μήκος 190 mm Πλάτος 100 mm Ύψος 280 mm Βάρος (χωρίς παρελκόμενα) 1,2 kg

Πρόσθετα εξαρτήματα

Σετ στρογγυλές βούρτσες 2.863-058

4 στρογγυλές βούρτσες για το ακροφύσιο ψεκασμού σημείου

Σετ στρογγυλών βουρτσών με συρμάτινες βούρτσες από μπρούτζο

2.863-061

για την απομάκρυνση επίμονων ρύπων. Ιδανικό για ανθεκτικές επιφάνειες.

Στρογγυλή βούρτσα με ξύστρο 2.863-140

Στρογγυλή βούρτσα με δύο σειρές ανθεκτικών στη θερμότητα βουρτσών και ένα ξύστρο. Δεν ενδείκνυται για ευαίσθητες επιφάνειες.

Στικ απομάκρυνσης αλάτων (9 τεμάχια)

6.295-206

82 EL

Page 83

– 5

Sayın müşterimiz,

Cihazın ilk kullanımından önce

bu orijinal kullanma kılavuzunu okuyun, bu kılavuza göre davranın ve daha sonra kullanım veya cihazın sonraki sahiplerine vermek için bu kılavuzu saklayın.

Buharlı süpürgeyi sadece evde kullanın. Cihaz, buharla temizlik için üretilmiştir ve bu kullanım kılavuzunda açıklandığı gibi uygun aksesuarlarla kullanılabilir. Herhangi bir temizlik maddesine ihtiyaç duyulmaz. Özellikle güvenlik uyarılarına dikkat edin.

 Tehlike

Ağır bedensel yaralanmalar ya da ölüme neden olan direkt bir tehlike için.

몇 Uyarı

Ağır bedensel yaralanmalar ya da ölüme neden olabilecek olası tehlikeli bir durum için.

Dikkat

Hafif bedensel yaralanmalar ya da maddi hasarlara neden olabilecek olası tehlikeli bir durum için.

Buhar

DİKKAT – Yanma tehlikesi

Ambalaj malzemeleri geri dönüş-tü-

rülebilir. Ambalaj malzemelerini evinizin çöpüne atmak yerine lütfen tekrar kullan labilecekleri yerlere gönderin.

Eski cihazlarda, yeniden değerlendir-

me işlemine tabi tutulması gereken

değerli geri dönüşüm malzemeleri bulunmaktadır. Bu nedenle eski cihazları lütfen öngörülen toplama sistemleri aracılığıyla imha edin.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabi- leceğiniz adres:

www.kaercher.com/REACH

Cihazınızın teslimat kapsamı ambalajı üzerinde gösterilmiştir. Ambalaj açıldığında içindeki parçalarda eksiklik olup olmadığını kontrol ediniz. Aksesuarların eksik olması durumunda ya da nakliye hasarlarında yetkili satıcınızı bilgilendirin.

Sadece orijinal KÄRCHER yedek parçaları kullanın. Bir yedek parça genel bakışını bu kullanım kılavuzunun sonunda bulabilirsiniz.

Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içinde cihazınızda oluşan muhtemel hasarları, arızanın kaynağı üretim veya malzeme hatası olduğu sürece ücretsiz olarak karşılıyoruz. Garanti hakkınızdan yararlanmanızı gerektiren bir durum olduğu zaman, ilgili faturanız ile birlikte satıcınıza veya size en yakın yetkili servisimize başvurunuz. (Adres için Bkz. Arka sayfa)

İçindekiler

Genel bilgiler TR 5 Güvenlik uyarıları TR 6 Kısa Kullanım Talimatı TR 7 Cihaz tanımı TR 7 Çalıştırma TR 7 Aksesuarların kullanımı TR 8 Koruma ve BakımTR9 Arızalarda yardımTR10 Teknik Bilgiler TR 10 Özel aksesuar TR 10

Genel bilgiler

Kurallara uygun kullanım

Kullanım kılavuzundaki semboller

Cihazdaki semboller

Çevre koruma

Teslimat kapsamı

Yedek parçalar

Garanti

83TR

Page 84

– 6

 Tehlike

 Patlama tehlikesi olan bölgelerde ciha-

zın çalıştırılması yasaktır.

 Tehlikeli alanlarda cihazın kullanılması

durumunda gerekli emniyet tedbirlerinin dikkate alınması gerekir.

 Cihazı içinde su bulunan küvetlerde kul-

lanmayın.

 Elektrikli yapı parçaları içeren işletme

maddelerine doğru püskürtme yapmayın, Örn; fırınların içi.

 Cihazı ve aksesuarları kullanmadan

önce kontrol edin. Eğer hasar veya eksik var ise kullanılmamalıdır. Lütfen özellikle şebeke bağlantı hattı, emniyet kilidi ve buhar hortumunu kontrol edin.

 Hasar görmüş şebeke bağlantı kablo-

sunu derhal yetkili müşteri hizmetleri/ elektronik teknisyeni tarafından değiştirilmesini sağlayın.

 Buhar hortumunu hemen değiştirin. Sa-

dece üretici tarafından tavsiye edilen buhar hortumu (Sipariş numarası için bak. Yedek aksesuarlar) kullanılabilir.

 Fişi ve prizi kesinlikle ıslak veya nemli

elle temas etmeyin.

 Sağlığa zarar verebilecek maddelere

(örn. asbest) buhar püskürtmeyin.

 Buhar jetine kısa mesafelerden elinizi

tutmayın veya insanlar, hayvanlar üzerine doğrultmayın (Yanma tehlikesi).

몇 Uyarı

 Cihaz, ancak IEC 60364 talimatı uyarı-

can elektronik bir kurulumcu tarafından yapılması zorunlu olab bir elektrikli bağlantıyla bağlanmalıdır.

 Cihazı sadece alternatif akıma bağla-

yın. Gerilim, cihazın tip plaketiyle aynı olmalıdır.

 Örn; banyo gibi nemli odalarda cihazı

sadece önceden bağlanmış bir FI koruma şalterli prizlerde çalıştırın.

 Uygun olmayan elektrikli uzatma kablo-

ları tehlikeli olabilir. Sadece, kablo kesiti 3x1 mm² olan ve su püskürmesine karşı korunmuş bir elektrikli uzatma kablosu kullanın.

 Elektrik fişi ve uzatma kablosunun bağ-

lantısı su içinde olmamalıdır.

 Elektrik bağlantı veya uzatma kablosu

kavramalarının değiştirilmesinde su geçirmezliği ve mekanik sağlamlılığı garanti edilmelidir.

 Kullanıcı, cihazı talimatlara uygun ola-

rak kullanmak zorundadır. Yerel kuralları dikkate almalı ve çalışma esnasında çevredeki kişilere dikkat etmelidir.

 Bu cihaz, güvenlikten sorumlu bir kişi-

nin gözetimi altında veya cihazın nasıl kullanılması gerektiği konusunda talimatlar almış olmadan kısıtlı fiziksel, duyusal ya da ruhsal yeteneklere sahip, deneyimi ve/veya bilgisi az olan kişiler tarafından kullanım için üretilmemiştir.

 Çocuklar, sadece 8 yaşın üstünde ol-

maları ve güvenliklerinden sorumlu bir kişinin gözetimi altındayken veya cihazın nasıl kullanılacağına dair talimatlar almış olmaları durumunda cihazı kullanmalıdır.

 Cihazla oynamamalarını sağlamak için

çocuklar gözetim altında tutulmalıdır.

 Cihaz çalışır durumdayken başından

asla ayrılmayınız.

 Priz bulunan fayanslı duvarların temiz-

lenmesi sırasında dikkatli olun.

Dikkat

 Elektrik fişi veya uzatma kablosununun

ezilme, hırpalanma ya da benzer şekilde zarar ya da hasar görmemesine dikkat edin. Elektrik fişini ısı, yağ ve keskin kenarlardan koruyun.

 Cihaza zarar verebilecekleri için, çözü-

cü madde, çözücü madde içeren sıvılar veya inceltilmemiş asitleri (Örn; temizlik maddeleri, benzin, tiner ve aseton) kesinlikle su haznesine doldurmayın.

 Buhar kolunu çalışma sırasında sıkıştır-

mayın.

 Cihazı yağmurdan koruyun. Açık alan-

da depolamayın.

Güvenlik uyarıları

84 TR

Page 85

– 7

 Şekiller Bkz. Katlanır sayfa 4

1 Su tankını çıkartın. 2 Depo kapağını çıkartın. 3 Su tankını doldurun, tank kapağını ka-

patın. 4 Su tankını takın. 5 Şebeke fişini takın.

Buharlı temizleyici yakl. 15 saniye son-

ra kullanıma hazırdır. 6 Kilidi arkaya sürün ve buhar koluna ba-

sın.

 Şekiller Bkz. Katlanır sayfa 3

Gerekirse, (bkz. "Aksesuarın uygulanması" bölümü) ihtiyacınız olan aksesuarı buhar memesine bağlayın.  Bunun için aksesuarın her iki girintisini

buhar memesinin burunlarına sokun ve saat yönünde oturana kadar çevirin.

 Tehlike

Aksesuar parçalarını ayırırken sıcak su damlayabilir! Aksesuarları kesinlikle buhar çıkarken ayırmayın - Yanma tehlikesi!

 Buhar kolunun kilidini öne doğru itin

(buhar kolu kilitli konumda).

 Monte edilen aksesuarı saat yönünün

tersine doğru döndürün ve buhar memesinden çekip çıkartın.

Su deposuna her zaman su doldurulabilir.

Uyarı: Her zaman damıtık su kullanıyorsa- nız, cihazın kireçten arındırılmasına gerek yoktur.

 Su tankını gövdeden ayırın, bunun için

her iki kilit açma tuşunu içeri bastırın ve su tankını aşağı doğru çekip çıkartın.

 Depo kapağını çıkartın.  Su tankına temiz su doldurun.

Dikkat

Temizlik maddesi ya da diğer katkı maddelerini doldurmayın!

 Su tankını tank kapağıyla kapatın.  Su tankını gövdeye sabitleyin.

Dikkat

Su tankı takılmış ve dolu olmalıdır.

몇 Uyarı

Kireç çözme pompasını çalıştırmayın. Bu durumda, cihaza su pompalanır ve şebeke fişini prize takarken buhar memesinden dışarıya püskürtülür.

 Elektrik fişini prize takın.

Uyarı: Buharlı temizleyici yaklaşık 15 saniye sonra çalışmaya hazırdır.

 Buhar kolunun kilidini öne doğru itin.  Buharın dışarı akması için buhar koluna

basın.

Kısa Kullanım Talimatı

Cihaz tanımı

A1 Geçme parça A2 Buhar başlığı A3 Buhar kolu A4 Buhar kolu kilidi (çocuk kilidi)

Ön - Buhar kolu kilitli

Arka - Buhar kolu serbest A5 Manüel kireç çözdürme pompası A6 Kablo tutucu A7 Elektrik fişiyle birlikte şebeke bağlantı

kablosu

B1 Su deposu B2 Kilit açma düğmesi B3 Tank kapağı

C1 Nokta püskürtmeli uç C2 Yuvarlak fırça

D1 Pencere çektirmesi

Çalıştırma

Aksesuarların monte edilmesi

Aksesuarı ayırmak

Su deposunu doldurun

Cihazı açın

85TR

Page 86

– 8

Uyarı: İlk çalıştırma sırasında, buhar me- mesinden küçük bir duman bulutu çıkabilir! Cihaz kısa bir rodaj süresine ihtiyaç duyar. Başlangıçta, buhar çıkışı çok düzensiz ve nemlidir; bazı su damlaları da dökülebilir. Dışarı akan buhar miktarı, yaklaşık bir dakika içerinde maksimum miktara ulaşana kadar devamlı artar.

 Buhar kolunu bırakın.

Uyarı: Buhar çıkışı hemen kesilmez, yavaş yavaş azalır. Birkaç saniye sonra artık buhar çıkmaz.

 Buhar kolunun kilidini öne doğru itin

(buhar kolu kilitli konumda).

 Cihazın fişini prizden çekin.  Şebeke bağlantı hattını su tankının et-

rafına sarın ve kablo tutucusuyla sabit-

leyin.

Buharlı temizleyicinin kullanılmasından önce zeminin süpürülmesi veya yerdeki tozların emdirilmesi önerilir. Bu şekilde, nemli temizlikten önce zemindeki kirler/ gevşek partiküller temizlenir.

Buharlı temizleyiciyle işlem yapmadan önce, tekstil yüzeyin görünmeyen bir bölümünde makineyi deneyin: Önce buhar verin, daha sonra kurutun ve ardından renk ve şekil değişikliğini kontrol edin.

Kapılar, parkeler, mutfak dolapları, mobilyalar vb. boyalı veya plastik kaplı yüzeylerin temizliğinde, yüzeyde bulunan koruyucu madde, cila veya boya çözülebilir yada üzerinde lekeler oluşabilir. Bu yüzeyleri temizlemeden önce bir parça beze kısa süreli buhar verin ve bu bezle yüzeyleri silin.

Dikkat

Tutkal çözülebileceği için, buharı tutkallanmış kenarlara yöneltmeyin. Cihazı verniklenmemiş ahşap ya da parke tabanların temizlenmesi için kullanmayın.

Düşük sıcaklıklarda, özellikle kış aylarında, tüm cam yüzeyine hafifçe buhar püskürterek camları ısıtın. Bu sayede, yüzeyde camın kırılmasına neden olabilecek gerilimler önlenir.

Dikkat

Zarar vermemek için, buharı pencere çerçevesinin vernikli yerlerine yöneltmeyin.

Buhar memesini aksesuar olmadan kullanın,

– 10-20 cm mesafeden buhar püskürte-

rek, asılı giysi parçalarındaki kokuları ve katları gidermek için.

– Bitkilerin üzerindeki tozların alınması.

Bu sırada 20-40 cm'lik bir mesafeyi koruyun.

– Bir beze kısa süreli buhar püskürtülerek

ve bununla mobilyanın üzeri silinerek, tozların nemli bir şekilde silinmesi için.

Kirlenen yere ne kadar yakın olursa, meme çıkışındaki sıcaklık ve buhar en yüksek düzeyde olacağı için temizleme etkisi de o oranda yüksek olur. Zor erişilen yerler, ek yerleri, armatürler, drenajlar, dökme parçalar, lavabolar, küvetler, tuvaletler, jaluziler ya da kalorifer radyatörlerinin temizlenmesi için çok pratiktir. Buharlı temizlemeden önce, güçlü kireç tortularının üzerine sirke veya limon asidi damlatılabilir, 5 dakika etki etmesi beklenir ve daha sonra buharla temizlenebilir.

Bu sayede, inatçı kirler fırçalayarak daha kolay temizlenebilir.

Dikkat

Hassas yüzeylerin temizlenmesi için uygun değildir.

Cihazın kapatılması

Aksesuarların kullanımı

Önemli kullanım talimatları

Zemin yüzeylerinin temizlenmesi

Kumaşlar ve minderlerin temizlenmesi

Kaplamalı veya cilalı yüzeylerin temizlenmesi

Camların temizlenmesi

Buhar başlığı

Nokta püskürtmeli uç

Yuvarlak fırça

86 TR

Page 87

– 9

Kullanım:

– Pencereler, aynalar – Duş kabinlerinin cam yüzeyleri – Diğer kaygan yüzeyler

 Cam yüzeye buhar memesiyle yaklaşık

20 cm’lik bir mesafeden, tüm yüzeye

eşit şekilde buhar püskürtün.  Cam yüzeyi, pencere çektirmesinin las-

tik ağzıyla şeritler halinde yukarıdan

aşağıya doğru temizleyin. Tamamladı-

ğınız her şeridin ardından lastik ağzı ve

camın alt kenarını bir bezle kurulayın.

 Tehlike

Bakım çalışmaları yalnızca elektrik fişi çekilmiş olduğunda ve buharlı temizleyici soğuduğunda yapılmalıdır.

Cihazda kireç oluştuğu için, cihazı aşağıda verilen aralıklarla kireçten arındırmanızı öneririz (KD=Kazanın Doldurulması):

Uyarı: Her zaman damıtık su kullanıyorsa- nız, cihazın kireçten arındırılmasına gerek yoktur.

Uyarı: Musluk suyunun sertlik derecesini sular idaresi ya da şehir idaresinden öğere- nebilirsiniz.

 Cihazın fişini prizden çekin.  Buharlı temizleyiciyi soğutun.  Meme adaptörünü buhar memesinden

çıkartın. Bu amaçla, meme adaptörünü

bir metal para ile saat yönünün tersine

doğru döndürün ve meme adaptörünü

dışarı çekin.

몇 Uyarı

Cihazın hasar görmesini önlemek için sadece KÄRCHER tarafından onaylanmış ürünleri kullanın.

 Kireci çözdürmek için KÄRCHER kireç

önleyici tabletleri (Sipariş No. 6.295-

206) kullanın. Kireç önleyici çözeltiyi kullanmadan önce ambalajın üzerindeki dozaj uyarılarına dikkat edin.

Dikkat

Buharlı temizleyiciyi doldururken ve boşaltırken dikkatli olun. Kireç çözücü çözelti hassas yüzeylere zarar verebilir.

 Kireç çözdürücü çözeltiyi su tankına

doldurun.

 Su tankını tank kapağıyla kapatın.  Su tankını gövdeye sabitleyin.  Yaklaşık bir dakika süre ile, açık buhar

memesinden kireç çözücü sıvı çıkana kadar düzenli pompa hareketleriyle kireç çözme pompasına basın (bu işlemin bir lavabo üzerinde yapılması önerilir).

 Su tankını çözün, boşaltın ve temiz suy-

la yıkayın.

 Kireç çözücü çözeltiyi 8 saat cihazda

bekletin.

 Su tankına temiz su doldurun.  Su tankını tank kapağıyla kapatın.  Su tankını gövdeye sabitleyin.

Dikkat

Şebeke kablosunu prize takmayın!

 İlk önce, kireç çözme pompası ile bir

dakika boyunca cihazdan lavaboya su pompalayın.

 Cihazı lavabo üzerinde tutun ve ancak

şimdi elektrik fişini takın.

몇 Uyarı

Sıcak su sıçraması – Yanma tehlikesi!

 Buhar koluna basın ve cihazdan iki da-

kika boyunca bir lavaboya buhar püskürtün.

 Meme adaptörünü tekrar buhar meme-

sine takın ve meme adaptörünü saat yönünde döndürerek vidalayın.

 Buharlı temizleyici çalışmaya hazırdır.

Pencere çektirmesi

Koruma ve Bakım

Kirecin çözülmesi

Sertlik derecesi ° dH mmol/l K

D I yumuşak 0- 7 0-1,3 35 II orta 7-14 1,3-2,5 30 III sert 14-21 2,5-3,8 20 IV çok sert >21 >3,8 15

Kireç çözdürme başlangıcı

Çözülen kirecin yıkanması

87TR

Page 88

– 10

Arızalar, takip eden genel bakış sayesinde çözebileceğiniz, genellikle basit nedenlerden dolayı oluşur. Şüphe duyduğunuzda veya burada tarif edilmeyen bir arıza ile karşılaştığınızda lütfen müşteri servisine danışın.

 Tehlike

Cihazdaki onarım çalışmaları sadece yetkili müşteri hizmeti tarafından gerçekleştirilebilir. Bakım çalışmaları yalnızca elektrik fişi çekilmiş olduğunda ve buharlı temizleyici soğuduğunda yapılmalıdır.

 Cihazdaki kireci temizleyin.

 Su ekleyin

Buhar kolu, kilit / çocuk kilidi ile korunmaktadır.

 Buhar kolunun kilidini öne doğru itin.

 Meme adaptörünü buhar memesinden

çıkartın. Bu amaçla, meme adaptörünü bir metal para ile saat yönünün tersine doğru döndürün ve meme adaptörünü dışarı çekin.

 Meme adaptörünü temizleyin.  Cihazı kısa süreli çalıştırın.  Meme adaptörünü tekrar buhar meme-

sine takın ve meme adaptörünü saat yönünde döndürerek vidalayın.

Basınç regülatörü ve kazan termostatı hata durumunda devre dışı kalırsa ve cihaz aşırı biçimde ısındığında, emniyet termostatı devreye girer ve cihazı kapatır. Emniyet termostatının tekrar ilk duruma getirilmesi için KÄRCHER müşteri hizmetlerine başvurun.

Teknik değişiklik yapma hakkı saklıdır!

Sipariş numarası

Arızalarda yardım

Buhar miktarının azalması

Cihaz kireçlenmiş.

Çalışırken buhar azalıyor / Buhar

yok

Su tankında su bitmiş.

Buhar koluna basılamıyor

Buhar memesi tıkanmış

Emniyet termostatı

Teknik Bilgiler

Elektrik bağlantısı

Gerilim 220-240

1~50VHz Koruma derecesi IP X4 Koruma sınıfı I

Performans değerleri

Isıtıcı performansı 1600 W

Boyutlar

Su deposu 0,25 l Uzunluk 190 mm Genişlik 100 mm Yükseklik 280 mm Ağırlık (aksesuar hariç) 1,2 kg

Özel aksesuar

Yuvarlak fırça seti 2.863-058

Nokta püskürtmeli meme için 4 yuvarlak fır- ça

Pirinç tel fırçalı yuvarlak fırça seti

2.863-061

İnatçı kirleri temizlemek için. Hassas olma- yan yüzeylere uygundur. Kazıyıcılı yuvarlak fırça 2.863-140 Isıya dayanıklı iki sıra kıl ve bir kazıyıcıyla birlikte yuvarlak fırça. Hassas yüzeyler için uygun değildir. Kireç çözücü çubuklar (9 adet)6.295-206

88 TR

Page 89

– 5

Уважаемый покупатель!

Перед первым применением ва-

шего прибора прочитайте эту оригинальную инструкцию по эксплуатации, после этого действуйте соответственно и сохраните ее для дальнейшего пользования или для следующего владельца.

Используйте прибор для очистки паром исключительно в домашнем хозяйстве. Прибор предназначен для проведения очистки паром. Очистку можно проводить с применением подходящих принадлежностей, описанных в руководстве по эксплуатации. Моющие средства не требуются. Следует соблюдать инструкции по технике безопасности



Опасность

Для непосредственно грозящей опасности, которая приводит к тяжелым увечьям или к смерти.

몇

Предупреждение

Для возможной потенциально опасной ситуации, которая может привести к тяжелым увечьям или к смерти.

Внимание!

Для возможной потенциально опасной ситуации, которая может привести к легким травмам или повлечь материальный ущерб.

Пар

ВНИМАНИЕ – опасность ожога

Упаковочные материалы пригодны для

вторичной обработки. Поэтому не выбрасывайте упаковку вместе с домашними отходами, а сдайте ее в один из пунктов приема вторичного сырья.

Старые приборы содержат ценные пе-

рерабатываемые материалы, подле-

жащие передаче в пункты приемки вторичного сырья. Поэтому утилизируйте старые приборы через соответствующие системы приемки отходов.

Инструкции по применению компонентов (REACH)

Актуальные сведения о компонентах приведены на веб-узле по следующему адресу:

www.kaercher.com/REACH

Комплектация прибора указана на упаковке. При распаковке прибора проверить комплектацию. При обнаружении недостающих принадлежностей или повреждений, полученных во время транспортировки, следует уведомить торговую организацию, продавшую прибор.

Используйте только оригинальные запасные части фирмы KARCHER. Описание запасных частей находится в конце данной инструкции по эксплуатации.

Оглавление

Общие указания RU 5 Указания по технике безопасно-

сти RU 6 Краткое руководство RU 7 Описание прибора RU 7 Эксплуатация RU 8 Использование принадлежностейRU 8 Уход и техническое обслужива-

ние RU 9 Помощь в случае неполадок RU 10 Технические данные RU 11 Специальные принадлежности RU 11

Общие указания

Использование по назначению

Символы в руководстве по

эксплуатации

Символы на аппарате

Защита окружающей среды

Комплект поставки

Запасные части

89RU

Page 90

– 6

В каждой стране действуют соответственно гарантийные условия, изданные уполномоченной организацией сбыта нашей продукции в данной стране. Возможные неисправности прибора в течение гарантийного срока мы устраняем бесплатно, если причина заключается в дефектах материалов или ошибках при изготовлении. В случае возникновения претензий в течение гарантийного срока просьба обращаться, имея при себе чек о покупке, в торговую организацию, продавшую вам прибор или в ближайшую уполномоченную службу сервисного обслуживания.

(Адрес указан на обороте)



Опасность



Эксплуатация прибора во взрывоопасных зонах запрещается.



При использовании прибора в опасных зонах следует соблюдать соответствующие правила техники безопасности.



Эксплуатация прибора в бассейне, содержащем воду, запрещена.



Не направляйте струю прямо на оборудование, содержащее электрические конструктивные элементы, например, на внутренние поверхности печей.



Перед использованием проверьте исправность прибора и принадлежностей. Если состояние не является безупречным, их использование не разрешается. Особенно тщательно проверьте кабель сетевого питания, предохранительную пробку и шланг подачи пара.



Поврежденный кабель сетевого питания должен быть незамедлительно заменен уполномоченной службой сервисного обслуживания/специалистом-электриком.



Поврежденный шланг подачи пара подлежит незамедлительной замене. Разрешается использование только шлангов подачи пара, рекомендованных изготовителем (номер для заказа см. в списке запасных частей).



Не прикасаться к сетевой вилке и розетке мокрыми руками.



Не чистить паром предметы, содержащие вещества, вредные для здоровья (например, асбест).



Ни в коем случае не касайтесь струи пара рукой с близкого расстояния и не направляйте ее на людей и животных (опасность ожогов паром).

몇

Предупреждение



Прибор можно подключать только к элементу электроподключения, исполненному электромонтером в соответствии со стандартом Международной электротехнической комиссии (МЭК)

IEC 60364.



Прибор следует включать только в сеть переменного тока. Напряжение должно соответствовать указаниям в заводской табличке прибора.



В сырых помещениях, например, в ванных комнатах, включайте прибор только в розетки с предвключенным предохранительным выключателем типа FI.



Неподходящие электрические удлинители могут представлять опасность. Использовать только брызгозащищенный электрический удлинитель с сечением провода не менее 3x1 мм².



Соединение сетевой вилки и удлинителя не должно лежать в воде.

Гарантия

Указания по технике

безопасности

Дата выпуска отображается на заводской табличке в закодированном виде.

При этом отдельные цифры имеют следующее значение:

Пример

год выпуска столетие выпуска десятилетие выпуска вторая цифра месяца выпуска первая цифра месяца выпуска

: 30190 3 0 1 9 0

Таким образом, в данном примере код 30190 означает дату выпуска 09 /(2)013.

90 RU

Page 91

– 7



При замене соединительных элементов на кабеле сетевого питания или удлинителе должна обеспечиваться брызгозащита и механическая прочность.



Пользователь должен использовать прибор в соответствии с назначением. Он должен учитывать местные особенности и обращать внимание при работе с прибором на других лиц, находящихся поблизости.



Данное устройство не предназначено для использования людьми с ограниченными физическими, сенсорными или умственными способностями или с отсутствием опыта и/или отсутствием знаний, за исключением случаев, когда они находятся под надзором ответственного за безопасность лица или получают от него указания по применению устройства.



Допускается применение устройства детям, достигшим 8-летнего возраста, находящимся под присмотром лица, ответственного за их безопасность, или получившим инструкции о применении устройства от такого лица.



Следить за тем, чтобы дети не играли с устройством.



Запрещается оставлять работающий прибор без присмотра.



Соблюдать осторожность при чистке кафельных стен с электрическими розетками.

Внимание!



Необходимо следить за тем, чтобы сетевой шнур и удлинители не были повреждены путем переезда через них, сдавливания, растяжения и т.п. Сетевые шнуры следует защищать от воздействия жары, масла, а также от повреждения острыми краями.



Ни в коем случае не используйте растворители, жидкости, содержащие растворители или неразбавленные кислоты (напр., моющие средства, бензин, разбавители красок и ацетон) и не заливайте их в бак для воды, поскольку они агрессивно воздействуют на материалы, используемые в приборе.



Во время работы не разрешается блокировка рычага подачи пара.



Защищайте прибор от дождя. Не храните под открытым небом.



Изображения см. на развороте 4

1 Снять резервуар для воды. 2 Снять крышку резервуара. 3 Наполнить резервуар водой, после чего

закрыть крышку. 4 Зафиксировать резервуар. 5 Вставьте штепсельную вилку в электро-

розетку.

Приблизительно через 15 секунд прибор

будет готов к работе. 6 Блокировку рычага подачи пара передви-

нуть в заднюю позицию, после чего на-

жать на рычаг подачи пара.



Изображения см. на развороте 3

Краткое руководство

Описание прибора

A1 Узел подключения насадок A2 Паровая насадка A3 Рычаг подачи пара A4 Блокировка рычага подачи пара (защита

от детей)

Передняя позиция – рычаг подачи пара

заблокирован

Задняя позиция – рычаг подачи пара сво-

боден

A5 Ручной насос для удаления накипи A6 Держатель кабеля A7 Сетевой кабель со штепсельной вилкой

B1 Резервуар для воды B2 Кнопка деблокировки B3 Крышка резервуара

C1 Форсунка точечной струи C2 Круглая щетка

D1 Насадка для мойки окон

91RU

Page 92

– 8

При необходимости (см. главу "Применение дополнительного оборудования") присоединить дополнительное оборудование к паровой насадке.



Для это следует надеть обе выемки, расположенные на дополнительном оборудовании, на выступы паровой насадки и повернуть по часовой стрелке до упора.



Опасность

При снятии принадлежностей из прибора может вытекать горячая вода! Не снимайте насадки во время подачи пара – угроза обваривания!



Передвинуть вперед блокировку рычага подачи пара (рычаг подачи пара заблокирован).



Повернуть установленное дополнительное оборудование против часовой стрелки и удалить с паровой насадки.

Резервуар для воды может быть наполнен в любой момент.

Указание: При постоянном использовании дистиллированной воды, предлагаемой торговлей, удаление накипи из котла не требуется.



Отсоединить резервуар для воды от корпуса. Для этого необходимо нажать во внутрь кнопки разблокировки и сдвинуть резервуар вниз.



Снять крышку резервуара.



Заполнить резервуар свежей водой.

Внимание!

Не добавляйте моющие средства или другие добавки!



Закрыть резервуар для воды крышкой.



Закрепить резервуар на корпусе.

Внимание!

Резервуар для воды должен быть установлен и заполнен.

몇

Предупреждение

Включение насоса для удаления накипи не допускается. В противном случае в прибор попадает вода. При включении прибора в сеть из паровой насадки начинается разбрызгивание воды.



Вставьте штепсельную вилку электропи-

тания в электророзетку.

Указание: Приблизительно через 15 се-

кунд прибор будет готов к работе.



Блокировку рычага подачи пара пере-

двиньте назад.



Нажать на рычаг подачи пара для выхода

пара.

Указание: При первом вводе в эксплуата- цию из паровой насадки может выделиться облако пара. Прибор должен пройти обкатку. В начале работы наблюдается нерегулярное выделение влажного пара, а также выделение отдельных капель воды. Количество подаваемого пара постоянно увеличивается, и приблизительно через минуту подача достигает максимума.



Освободить рычаг подачи пара.

Указание: Подача пара прекращается не сразу, а уменьшается постепенно. Через несколько секунд поступление пара прекращается.



Передвинуть вперед блокировку рычага

подачи пара (рычаг подачи пара заблоки-

рован).



Вытащите штепсельную вилку из розетки.



Обмотать вокруг резервуара для воды

провод для подключения к сети и закре-

пить его при помощи держателя для ка-

беля.

Перед применением устройства для чистки паром рекомендуется подмести или пропылесосить пол. Таким образом можно освободить пол от грязи/рассыпанного мусора перед проведением влажной уборки.

Эксплуатация

Установка принадлежностей

Снятие принадлежностей

Наполнить бак для воды

Включение прибора

Выключение прибора

Использование

принадлежностей

Важные указания по использованию

Очистить поверхность пола

92 RU

Page 93

– 9

Перед проведением обработки с помощью прибора для чистки паром следует всегда проверять устойчивость текстильных изделий к воздействию пара. Прежде всего, следует обработать паром изделие, затем просушить его и, наконец, проверить устойчивость окраски и наличие деформации.

При чистке лакированных поверхностей или поверхностей с покрытием, например, кухонной мебели и мебели для квартиры, дверей, паркета, воск, мебельная политура, искусственное покрытие или краска могут раствориться или на них могут возникнуть пятна Для проведения чистки следует слегка отпарить салфетку и затем протереть ей перечисленные поверхности.

Внимание!

Не направляйте пар на приклеенные кромки, поскольку обкладка может отклеиться. Не используйте прибор для чистки деревянных или паркетных полов без покрытия.

При низких внешних температурах, прежде всего, зимой, прогрейте оконное стекло. Благодаря этому вы сможете легко обработать паром всю поверхность стекла. Таким образом удастся избежать напряжения поверхности, которое может привести к бою стекла.

Внимание!

Пар не направляют на уплотненные участки возле оконной рамы для предотвращения ее повреждения.

Использовать паровую насадку без дополнительного оборудования для

–

устранения запахов и складок на висящих предметах одежды при обработке с расстояния 10-20 см.

–

удаления пыли с растений. Соблюдайте расстояние 20-40 см.

–

увлажнения протирочной ткани. Быстро обработайте ткань паром и протрите ею мебель.

Чем ближе загрязненное место, тем выше чистящий эффект работы, поскольку наивысшая температура и выход пара обеспечиваются на выходе из форсунки. Особенно подходит для очистки труднодоступных мест, стыков, арматуры, стоков, раковин, туалетов, жалюзи или радиаторов отопления. Сильный известковый налет перед чисткой паром можно сбрызнуть уксусом или лимонной кислотой, 5 минут дать подействовать, а затем произвести чистку паром.

Благодаря очистке щеткой имеется возможность более легкого удаления устойчивых загрязнений.

Внимание!

Не предназначена для очистки чувствительных поверхностей.

Применение:

–

Окна, зеркала

–

стеклянные поверхности душевых кабин

–

другие гладкие поверхности



Равномерно обработать поверхность

стекла паром при помощи паровой на-

садки с расстояния ок. 20 см.



Проводить по стеклу полосами сверху

вниз резиновой кромкой насадки для мы-

тья окон. После прохождения каждой по-

лосы насухо вытирать тканью резиновую

кромку и нижний край окна.



Опасность

Проведение работ по техническому обслуживанию разрешается только при вынутой сетевой вилке и остывшем приборе для чистки паром.

Поскольку в приборе осаждается накипь, мы рекомендуем удалять ее со следующими интервалами (НК=наполнения резервуара):

Чистка изделий из текстиля или полиэстера

Чистка поверхностей с покрытиями и лакированных поверхностей

Чистка стекла

Паровая насадка

Форсунка точечной струи

Круглая щетка

Насадка для мойки окон

Уход и техническое

обслуживание

Удаление накипи

93RU

Page 94

– 10

Указание: Жесткость трубопроводной воды можно узнать в управлении водоснабжения или коммунальном хозяйстве.



Вытащите штепсельную вилку из розетки.



Дать паросепаратору остыть.



Удалить из паровой насадки узел подключения насадок. Для этого с помощью монеты повернуть узел подключения насадок против часовой стрелки и вытащить его.

몇

Предупреждение

Во избежание повреждения прибора используйте только продукты, одобренные фирмой KARCHER.



Для удаления извести использовать средство для удаления извести фирмы KÄRCHER (Заказ № 6.295-206). При использовании средства для удаления извести следует обратить внимание на указания по дозировке, приведенные на упаковке.

Внимание!

Соблюдайте осторожность при заправке и опорожнении прибора для чистки паром. Раствор средства для удаления накипи может повредить поверхности с чувствительным покрытием.



Залить средство для удаления накипи в резервуар для воды.



Закрыть резервуар для воды крышкой.



Закрепить резервуар на корпусе.



В течение приблизительно 1 минуты равномерным качающим движением нажимать на насос для удаления накипи, пока из открытой паровой насадки не выступит раствор (работу лучше всего проводить над раковиной).



Снять резервуар для воды, опорожнить и

промыть чистой водой.



Дать раствору для удаления накипи по-

действовать внутри прибора на протяже-

ние 8 часов.



Заполнить резервуар свежей водой.



Закрыть резервуар для воды крышкой.



Закрепить резервуар на корпусе.

Внимание!

Не включать прибор в сеть!



Сначала в течение минуты откачивать в

раковину воду из прибора с помощью на-

соса для удаления накипи.



Удерживая прибор над раковиной вста-

вить сетевую вилку в розетку.

몇

Предупреждение

Внимание: при горячих брызгах возникает опасность ошпаривания!



Нажать на рычаг подачи пара и в течение

двух минут выпускать пар из прибора в

раковину.



Снова поместить узел подключения на-

садок в насадку для пара и повернуть его

по часовой стрелке.



Прибор для чистки паром готов к работе.

Неисправности часто имеют простые причины и могут устраняться самостоятельно с помощью следующего руководства. В случае сомнения или возникновении неописанных здесь неисправностей следует обращаться в уполномоченную службу сервисного обслуживания.



Опасность

Выполнение работ по ремонту прибора разрешается только авторизованной сервисной службе. Проведение работ по техническому обслуживанию разрешается только при вынутой сетевой вилке и остывшем приборе для чистки паром.



Удалить накипь из прибора.

Диапазон жесткости ° dH mmol/l НК

I мягкая 0- 7 0-1,3 35 II среднее 7-14 1,3-2,5 30 III жесткая 14-21 2,5-3,8 20 IV очень жесткая >21 >3,8 15

Начало удаления накипи

Промывание прибора от растворенной накипи

Помощь в случае неполадок

Уменьшенное количество пара

В приборе образовалась накипь

94 RU

Page 95

– 11



Долить воду

Рычаг подачи пара зафиксирован блокировкой / зашитой от включения детьми.



Блокировку рычага подачи пара передвиньте назад.



Очистить узел подключения насадок.



Снова включить прибор на непродолжительное время.



Снова поместить узел подключения насадок в насадку для пара и повернуть его по часовой стрелке.

В случае выхода из строя регулятора давления и термостата котла при возникновении неисправности, а также при перегреве устройства, аварийный термостат выключает устройство. Для замены аварийного термостата следует обратиться в уполномоченную службу сервисного обслуживания фирмы KÄRCHER.

Изготовитель оставляет за собой право внесения технических изменений!

Номер заказа

Во время работы подача пара

уменьшается / подача пара

прекращается

В резервуаре для воды отсутствует вода.

Невозможно нажать на рычаг подачи пара

Паровая насадка засорилась

Аварийный термостат

Технические данные

Электрические параметры

Напряжение 220-240

1~50VHz

Степень защиты IP X4 Класс защиты I

Данные о производительности

Мощность нагрева 1600 Вт

Размеры

Резервуар для воды 0,25 л Длина 190 мм Ширина 100 мм высота 280 мм Вес без (принадлежностей) 1,2 кг

Специальные принадлежности

Набор круглых щеток 2.863-058

4 круглых щетки для форсунки точечной струи

Набор круглых щеток с медной щетиной

2.863-061

для удаления стойких загрязнений. Идеально подходит для чувствительных поверхностей.

Круглая щетка со скребком 2.863-140

Круглая щетка с двумя рядами жаростойкой щетины и скребком. Не подходит для чувствительных поверхностей.

Средство для удаления извести (9 шт.)

6.295-206

95RU

Page 96

– 5

Tisztelt Vásárló,

A készülék első használata előtt

olvassa el ezt az eredeti használati utasítást, ez alapján járjon el és tartsa meg a későbbi használatra vagy a következő tulajdonos számára.

A gőztisztítót kizárólag magánháztartásban használja. A készülék gőzzel való tisztításra alkalmas és a megfelelő tartozékkal, a használati útmutatóban leírtaknak megfelelően lehet használni. Nincs szükség tisztítószerre. Különösen ügyeljen a biztonsági utasításokra.

 Balesetveszély

Azonnal fenyegető veszély, amely súlyos testi sérüléshez vagy halálhoz vezet.

몇 Figyelem!

Esetlegesen veszélyes helyzet, amely súlyos testi sérüléshez vagy halálhoz vezethet.

Vigyázat

Esetlegesen veszélyes helyzet, amely könnyű sérüléshez vagy kárhoz vezethet.

Gőz

FIGYELEM – Égésveszély

A csomagolóanyagok újrahasznosít-

hatók. Ne dobja a csomagolóanyagokat a háztartási szemétbe, hanem gondoskodjék azok újrahasznosításról.

A régi készülékek értékes újrahasz-

nosítható anyagokat tartalmaznak,

amelyeket tanácsos újra felhasználni. Ezért a régi készülékeket az arra alkalmas gyűjtőrendszerek igénybevételével ártalmatlanítsa!

Megjegyzések a tartalmazott anyagokkal kapcsolatban (REACH)

Aktuális információkat a tartalmazott anyagokkal kapcsolatosan a következő címen talál:

www.kaercher.com/REACH

A készülék szállítási terjedelme fel van tüntetve a csomagoláson. Kicsomagoláskor ellenőrizze a csomagolás tartalmát, hogy megvan-e minden alkatrész. Hiányzó tartozék vagy szállítási sérülés esetén kérem, értesítse a kereskedőt.

Kizárólag eredeti KÄRCHER alkatrészeket használjon. Ezen Gépkönyv végén találhatja a pótalkatrészek rövid áttekintését.

Minden országban az illetékes forgalmazónk által kiadott garancia feltételek érvényesek. Az esetleges üzemzavarokat az Ön készülékén a garancia lejártáig költségmentesen elhárítjuk, amennyiben anyagvagy gyártási hiba az oka. Garanciális esetben kérjük, forduljon a vásárlást igazoló bizonylattal kereskedőjéhez vagy a legközelebbi hivatalos szakszervizhez. (A címet lásd a hátoldalon)

Tartalomjegyzék

Általános megjegyzések HU 5 Biztonsági tanácsok HU 6 Rövid bevezetés HU 7 Készülék leírása HU 7 Üzem HU 7 A tartozékok alkalmazása HU 8 Ápolás és karbantartás HU 9 Segítség üzemzavar esetén HU 10 Műszaki adatok HU 10 Különleges tartozékok HU 10

Általános megjegyzések

Rendeltetésszerű használat

Szimbólumok az üzemeltetési

útmutatóban

Szimbólumok a készüléken

Környezetvédelem

Szállítási tétel

Alkatrészek

Garancia

96 HU

Page 97

– 6

 Balesetveszély

 Tilos a tűzveszélyes helyiségekben tör-

ténő üzemeltetés.

 A készülék veszélyes területen történő

alkalmazása során figyelembe kell venni a megfelelő biztonsági előírásokat.

 A készüléket ne használja olyan úszó-

medencében, amely vizet tartalmaz.

 A permetsugarat ne irányítsa közvetle-

nül olyan eszközökre, amelyek elektromos alkatrészeket tartalmaznak, mint pl. kályhák belseje.

 A készülék és a tartozék előírásszerű

állapotát használat előtt ellenőrizni kell. Ha a készülék állapota nem kifogástalan, akkor nem szabad használni. Kérem, különösen ellenőrizze a hálózati csatlakozóvezetéket, a biztonsági zárat és a gőztömlőt.

 A sérült hálózati csatlakozóvezetéket

azonnal cseréltesse ki felhatalmazott szervizzel/villamos szakemberrel.

 A sérült gőztömlőt azonnal cserélje ki.

Csak a gyártó által ajánlott gőztömlőt (a rendelési számot lásd a pótalkatrész listában) szabad alkalmazni.

 Ne fogja meg nedves kézzel a hálózati

csatlakozót és dugaljat.

 Nem szabad olyan tárgyat kezelni a

gőzsugárral, amely egészségre káros anyagot (pl. azbesztet) tartalmaz..

 A gőzsugarat nem szabad kis távolság-

ból kézzel megérinteni, emberre, illetve állatra irányítani (forrázásveszély).

몇 Figyelem!

 A készülék IEC 60364-nek megfelelő

elektromos csatlakoztatását villanyszerelővel kell elvégeztetni.

 A készüléket csak váltóárammal sza-

bad üzemeltetni. A feszültségnek meg kell egyeznie a készülék típustábláján található tápfeszültséggel.

 Nedves helyiségben, pl. fürdőszobá-

ban, a készüléket csak előkapcsolt FI védőkapcsolóval ellátott aljzatról szabad üzemeltetni.

 Az alkalmatlan elektromos hosszabbító

vezetékek veszélyt okozhatnak. Csak fröccsenővíz ellen védett, legalább

3x1 mm² keresztmetszetű elektromos hosszabbító vezetéket szabad használni.

 A hálózati dugó és a hosszabbító veze-

ték csatlakozója nem kerülhet vízbe.

 A hálózati vagy hosszabbító vezeték

csatlakozóinak cseréjekor szavatolni kell a freccsenővíz elleni védelmet és a mechanikai szilárdságot.

 A felhasználónak rendeltetésszerűen

kell használnia a készüléket. Figyelembe kell venni a helyi viszonyokat, és a készülékkel történő munkavégzés során ügyelni kell másokra, főként a gyerekekre.

 Ez a készülék nem alkalmas arra, hogy

korlátozott fizikai, érzékelő vagy szellemi képességgel rendelkező vagy tapasztalat és/vagy ismeret hiányában lévő személyek használják, kivéve, ha biztonságukért felelős személy felügyeli őket, vagy betanították őket a készülék használatára.

 Gyermekek a készüléket csak akkor

használhatják, ha 8 év felettiek, és ha biztonságukért felelős személy felügyeli őket, vagy ha megtanították őket a készülék használatára.

 Gyerekeket felügyelni kell, annak bizto-

sításáért, hogy a készülékkel ne játszanak.

 A készüléket nem szabad felügyelet

nélkül hagyni, amíg üzemel.

 Vigyázat hálózati dugaljjal ellátott

csempézett falak tisztításánál.

Vigyázat

 Ügyeljen arra, hogy a hálózati vagy

hosszabbító kábel ne sérülhessen meg vagy károsodhasson azáltal, hogy áthajtanak rajta, becsípődik valahová, megrántják vagy hasonló hatások érik. A hálózati kábelt védeni kell a hőtő

olajtól és kiálló élektől.

 A víztartályba tilos oldószert, oldószer-

tartalmú folyadékot vagy hígítás nélkül savat (pl. tisztítószert, benzint, festékhígítót és acetont) tölteni, mivel az megtámadhatja a készülékben használt anyagokat.

 A gőzkart üzemeltetésnél ne szorítsa le.  A készüléket védeni kell az esőtől. A

készüléket nem szabad kültéren tárolni.

Biztonsági tanácsok

97HU

Page 98

– 7

 Az ábrákat lásd a 4. kihajtha-

tó oldalon

1 Vegye le a víztartályt. 2 Vegye le a tartály fedelét. 3 Töltse fel a víztartályt, zárja le a tartály-

fedelet. 4 A víztartályt rögzíteni kell. 5 Dugja be a hálózati csatlakozót.

Kb. 15 másodperc elteltével a gőztisztí-

tó felhasználásra kész. 6 Tolja hátra a reteszt, nyomja le a gőz-

kart.

 Az ábrákat lásd a 3. kihajtha-

tó oldalon

Szükség esetén (lásd „A tartozékok használata“ fejezetet) csatlakoztassa a szükséges tartozékot a gőzfúvókához.  Ehhez illessze a rátét mindkét kivágá-

sát a gőzfúvóka pöckeire, és ütközésig forgassa el balról jobbra.

 Balesetveszély

Az alkatrészek leválasztásakor előfordulhat, hogy forró víz csöppen ki az eszközből! Az alkatrészeket nem szabad a gőzöléssel egy időben eltávolítani – forrázásveszély!

 Tolja előre a gőzkar zárját (a gőzkar le-

zárva).

 A felszerelt tartozékot az óra járásával

ellentétesen forgassa el, és húzza le a gőzfúvókáról.

A víztartályt bármikor fel lehet tölteni.

Tudnivaló: A kereskedelemben kapható desztillált víz folyamatos használata esetén nem kell a tartályt vízkőmentesíteni.

 A víztartályt vegye le a házról, ehhez

nyomja be mindkét kioldógombot és húzza lefelé a víztartályt.

 Vegye le a tartály fedelét.  Töltsön friss vizet a víztartályba.

Vigyázat

Ne töltsön tisztítószert vagy más adalékot a tartályba!

 A víztartályt a tartályfedéllel le kell zárni.  A víztartályt a házon rögzíteni kell.

Vigyázat

A víztartályt fel kell szerelni és meg kell tölteni.

몇 Figyelem!

Ne működtesse a vízkőoldó szivattyút. Különben vizet szivattyúz a készülékbe, ezáltal pedig a hálózati csatlakozó bedugásakor víz spriccel ki a gőzfúvókából.

 Csatlakoztassa a hálózati csatlakozót

egy aljzatba.

Rövid bevezetés

Készülék leírása

A1 Fúvókabetét A2 Gőzfúvóka A3 Gőzkar A4 A gőzkar retesze (gyerekzár)

Előre – gőzkar le van zárva

Hátra – gőzkar nyitva A5 Manuális vízkőtelenítő szivattyú A6 Kábel tartó A7 Hálózati csatlakozóvezeték hálózati

csatlakozóval

B1 Víztartály B2 Kibiztosító gomb B3 Tartályfedél

C1 Pontszórófej C2 Körkefe

D1 Ablaklehúzó

Üzem

A tartozékok felszerelése

A tartozékok leszerelése

Víztartály feltöltése

A készülék bekapcsolása

98 HU

Page 99

– 8

Megjegyzés: Kb. 15 másodperc eltelté-

vel a gőztisztító működésre kész.

 Tolja hátra a gőzkar zárát.  Nyomja meg a gőzkart, a gőz kiáramlá-

sához.

Megjegyzés: Első üzembevétel esetén a gőzfúvókából kis füstfelhő jöhet ki! A készüléknek rövid bemelegedési időre van szüksége. Kezdetben a gőzkiáramlás nagyon rendszertelen és nedves, vízcseppek is kiléphetnek. A kiáramló gőzmennyiség folyamatosan növekszik, míg kb. egy perc elteltével eléri a maximális mennyiséget.

 Engedje el a gőzkart.

Megjegyzés: A gőz kiáramlása nem áll le azonnal, hanem folyamatosan csökken. Néhány másodperc elteltével megszűnik a gőz kiáramlása.

 Tolja előre a gőzkar zárját (a gőzkar le-

zárva).  Húzza ki a hálózati csatlakozót az alj-

zatból.  A hálózati csatlakozóvezetéket tekerje

a víztartályra és rögzítse kábelkötöző

segítségével.

A gőztisztító használata előtt ajánlott a padlót felseperni vagy felporszívózni. Így a padlót már a nedves tisztítás előtt megtisztítja a szennyeződéstől/szétszórt tárgyaktól.

Mielőtt a gőz tisztítóval kezelést végezne, kérem mindig ellenőrizze a textíliák ellenálló képességét egy nem feltűnő helyen: Elő- ször begő

zölni, azután száradni hagyni és

végül szín- és formatartósságra ellenőrizni.

Lakkozott vagy műanyag bevonatos felületek, mint pl. konyha- és szobabútorok, ajtók, parketta, tisztításakor viasz, bútorpolitúr, műanyag bevonat vagy festék válhat le vagy folt keletkezhet. Ilyen felületek tisztításakor egy rongyot gőzöljön rövid ideig és ezzel tisztítsa le a felületeket.

Vigyázat

A gőzt ne irányítsa ragasztott sarkokra, mivel a ragasztott szegély leoldódhat. A készüléket ne használja kezeletlen fa- vagy parkett padlón.

Alacsony külső hőmérséklet esetén, főleg télen, melegítse fel az ablaküveget azáltal, hogy a teljes üvegfelületet enyhén begőzö- li. Így elkerülheti a feszültséget a felületeken, amely az üveg töréséhez vezethet.

Vigyázat

A gőzt ne irányítsa az ablakkeret kezelt részeire, hogy ezeket ne rongálja meg.

A gőzfúvóka használata tartozék nélkül,

– szagok és gyűrődések eltávolítására

lógó ruhadarabokról azáltal, hogy ezeket 10-20 cm távolságból gőzöli.

– növények portalanítására. Ehhez tart-

son 20-40 cm távolságot.

– nedves portalanításhoz azáltal, hogy

egy rongyot röviden begőzöl és ezzel törli le a bútorokat.

Minél közelebb van a pontszórófej a szennyezett helyhez, annál nagyobb a tisztítási hatása, mivel a hőmérséklet és a gőz a szórófej kimenetnél a legerősebb. Különösen praktikus nehezen hozzáférhető helyeken, fugák, csaptelepek, lefolyók, mosdók, WC-k, redőnyök vagy fűtőtestek tisztítására. Erős vízkőlerakódásokra a gőzös tisztítás előtt ecetet vagy citromsavat lehet cseppenteni, 5 percig hatni hagyni, azután gőzzel tisztítani.

A gép kikapcsolása

A tartozékok alkalmazása

A használatra vonatkozó fontos

tudnivalók

Padlófelület tisztítása

Szövetek vagy kárpitok tisztítása

Bevonatos vagy lakkozott felületek tisztítása

Üvegtisztítás

Gőzfúvóka

Pontszórófej

99HU

Page 100

– 9

Kefék segítségével a makacs szennyeződéseket könnyebben el lehet távolítani.

Vigyázat

Nem alkalmas érzékeny felületek tisztítására.

Alkalmazás:

– ablakok, tükrök – zuhanyzófülkék üvegfelületei – egyéb sima felületek

 A gőzfúvókával kb. 20 cm távolságból

egyenletesen gőzölje át az üvegfelületet!  Ezután sávonként húzza le a párát az

ablaklehúzó gumi élével! Minden sáv

után száraz ronggyal törölje le a gumit

és az ablakkeret alsó részét!

 Balesetveszély

Karbantartási munkálatokat csak kihűlt és áramtalanított gépen végezzen!

Mivel a készülékben vízkő rakódik le, ajánljuk, hogy rendszeres időközönként vízkőtlenítse (TF=tartályfeltöltés):

Tudnivaló: A kereskedelemben kapható desztillált víz folyamatos használata esetén nem kell a tartályt vízkőmentesíteni.

Megjegyzés: A csapvíz keménységi fokát az önkormányzati vízgazdálkodási hivataltól vagy a vízművektől tudhatja meg.

 Húzza ki a hálózati csatlakozót az alj-

zatból.

 Hagyja lehűlni a gőztisztítót.  Vegye le a fúvókabetétet a gőzfúvóká-

ról. Ehhez forgassa el a fúvókabetétet

egy érmével az órajárásával ellenkező

irányba, majd húzza ki.

몇 Figyelem!

Csak a KÄRCHER által jóváhagyott termékeket használja, hogy elkerülje a készülék meghibásodását.

 Vízkőtelenítéshez használja a KÄR-

CHER vízkőtelenítő rúdjait (megrend. szám 6.295-206). A vízkőtelenítő oldat elkészítésekor vegye figyelembe a csomagoláson megadott adagolási tanácsokat.

Vigyázat

A gőztisztító feltöltésénél és ürítésénél legyen óvatos. A vízkőmentesítő oldat az ér- zékeny felületeket megtámadhatja.

 Töltse be a vízkőtelenítő oldatot a víz-

tartályba.

 A víztartályt a tartályfedéllel le kell zár-

ni.

 A víztartályt a házon rögzíteni kell.  Működtesse a vízkőoldó szivattyút kb.

egy percig rendszeres pumpáló mozdulatokkal, amíg a nyitott gőzfúvókán keresztül ki nem folyik a vízkőtelenítő oldat (legjobb, ha mosdó felett végezzük el ezt a műveletet).

 Oldja ki a víztartályt, ürítse ki és öblítse

ki tiszta vízzel.

 A vízkőtelenítő oldatot hagyja 8 órán át

hatni a készülékben.

 Töltsön friss vizet a víztartályba.  A víztartályt a tartályfedéllel le kell zárni.  A víztartályt a házon rögzíteni kell.

Vigyázat

Ne dugja be a hálózati csatlakozót!

 Először egy percig vizet szivattyúzzon a

vízkőtelenítő szivattyúval a készüléken keresztül egy mosdóba.

 Tartsa a készüléket a mosdó fölött és

csak most dugja be a hálózati dugót.

몇 Figyelem!

Spriccelő forró víz – forrázásveszély!

 Nyomja a gőzkart és hagyja a készülé-

ket két percig egy mosdó fölött kigőzölni.

 Helyezze be ismét a fúvókabetétet a

gőzfúvókába és a fúvókabetétet az óra járásával megegyezően elfordítva rögzítse.

 A gőztisztító használatra kész.

Körkefe

Ablaklehúzó

Ápolás és karbantartás

Vízkőtelenítés

Keménységi tartomány

° dH mmol/l TF

I puha 0- 7 0-1,3 35 II közepes 7-14 1,3-2,5 30 III kemény 14-21 2,5-3,8 20 IV nagyon kemény >21 >3,8 15

Vízkőtelenítés kezdete

A kioldott vízkő kiöblítése

100 HU
