Inhalt

Sicherheitshinweise............................................. 7

Bestimmungsgemäße Verwendung .................... 11

Umweltschutz ...................................................... 12

Zubehör und Ersatzteile ...................................... 12

Lieferumfang ....................................................... 12

Sicherheitseinrichtungen..................................... 12

Symbole auf dem Gerät ...................................... 12

Gerätebeschreibung ............................................ 12

Inbetriebnahme ................................................... 13

Betrieb ................................................................. 13

Transport ............................................................. 14

Lagerung ............................................................. 14

Pflege und Wartung.............................................14

Hilfe bei Störungen.............................................. 15

Technische Daten ................................................ 15

Garantie............................................................... 15

EU-Konformitätserklärung ................................... 15

Sicherheitshinweise

Lesen Sie vor der ers-

ten Benutzung des Geräts diese Sicherheitshinweise, diese Originalbetriebsanleitung, die dem Akkupack beiliegenden Sicherheitshinweise und die beiliegende Originalbetriebsanleitung Akkupack / Ladegerät. Handeln Sie danach. Bewahren Sie die Hefte für den späteren Gebrauch oder für Nachbesitzer auf. Neben den Hinweisen in der Betriebsanleitung müssen Sie die allgemeinen Sicherheits- und Unfallverhütungsvorschriften des Gesetzgebers berücksichtigen.

Gefahrenstufen

 GEFAHR

● Hinweis auf eine unmittelbar

drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt.

몇 WARNUNG

● Hinweis auf eine möglicher-

weise gefährliche Situation, die zu schweren Körperverletzungen oder zum Tod führen kann.

몇 VORSICHT

● Hinweis auf eine möglicher-

weise gefährliche Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

● Hinweis auf eine möglicher-

weise gefährliche Situation, die zu Sachschäden führen kann.

Allgemeine

Sicherheitshinweise

 GEFAHR ● Das Gerät kann durch Amputieren von Händen und Füßen zum Tod und zu schweren Personenschäden führen sowie Gegenstände schleudern. ● Schwere Verletzungen durch unkonzentriertes Arbeiten. Verwenden Sie das Gerät nicht, wenn Sie unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen oder müde sind. 몇 WARNUNG ● Kinder und Personen die mit dieser Anleitung nicht vertraut sind, dürfen dieses Gerät nicht betreiben. Lokale Bestimmungen können das Alter des Bedieners einschränken. ● Kinder dürfen mit dem Gerät nicht spielen. ● Be-

Deutsch 7

aufsichtigen Sie Kinder, um sicherzustellen, dass sie nicht mit dem Gerät spielen. ● Verwen- den Sie das Gerät ausschließlich mit dem in dieser Betriebsanleitung spezifizierten Akkupack. Beachten Sie bei der Verwendung von akkubetriebenen Geräten die grundsätzlichen Vorsichtsmaßnahmen, um das Risiko von Verletzungen, eines Feuers und eines auslaufenden Akkus zu reduzieren.

● Tragen Sie beim Arbeiten mit dem Gerät lange, schwere Hosen, langärmelige Kleidung und rutschfeste Stiefel. Arbeiten Sie nicht barfuß. Tragen Sie keine Sandalen oder kurze Hosen. Vermeiden Sie locker sitzende Kleidung oder Kleidung mit Schnüren und Bändern. ● Tra- gen Sie eine Schutz- oder Sicherheitsbrille mit Seitenschutz.

● Führen Sie das Gerät immer quer entlang eines Hanges. Gefahr von schweren Verletzungen, wenn Sie das Gerät bei der Arbeit an Hängen nach oben und unten führen. ● Laufen Sie nicht, sondern gehen Sie bei der Arbeit mit dem Gerät. Sorgen Sie für einen festen, sicheren Stand und halten Sie das Gleichgewicht, insbesondere bei der Arbeit an Hängen. ● Un- fallgefahr durch Ausrutschen. Verwenden Sie das Gerät nicht am Rand von Abhängen, Grä-

ben, an übermäßigen Steigungen oder Böschungen. 몇 VORSICHT ● Machen Sie sich mit den Bedienelementen und dem ordnungsgemäßen Gebrauch des Geräts vertraut.

Arbeitsplatzsicherheit

 GEFAHR ● Schwere Verlet- zungen, wenn vom Schneidmesser Gegenstände geschleudert werden oder sich Draht oder Schnur im Schneidwerkzeug verfängt. Untersuchen Sie den Arbeitsbereich vor der Verwendung gründlich auf Gegenstände wie Steine, Stöcke, Metall, Draht, Knochen oder Spielzeug und entfernen Sie diese. ● Verwenden Sie das Gerät niemals, wenn sich Personen, insbesondere Kinder oder Tiere im Umkreis von 15 m befinden, da die Gefahr besteht, dass vom Schneidmesser Gegenstände geschleudert werden. ● Explosionsgefahr. Das Gerät erzeugt Funken, die Staub, Gas oder Dämpfe entzünden können. Betreiben Sie das Gerät nicht in einer explosionsgefährdeten Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden.

● Schwere Unfälle mit Kindern. Kinder können sich von dem Gerät und der Aktivität angezogen fühlen. Behalten Sie Kinder im Auge, da sie sich nicht unbe-

8 Deutsch

dingt dort aufhalten, wo Sie sie zuletzt gesehen haben. 몇 WARNUNG ● Verwenden Sie das Gerät nicht bei Blitzschlaggefahr. ● Mähen Sie immer im Tageslicht oder bei guter künstlicher Beleuchtung. ● Halten Sie Kinder aus der Mähumgebung fern und unter Aufsicht eines Erwachsenen, der nicht der Bediener ist; seien Sie wachsam und schalten Sie das Gerät aus, wenn ein Kind die Mähumgebung betritt. ● Seien Sie vorsich- tig, wenn Sie sich blinden Ecken, Sträuchern, Bäumen oder Objekten nähern, die Ihre Sicht beeinträchtigen könnten. ACHTUNG ● Der Bediener des Geräts ist für Unfälle mit anderen Personen oder deren Eigentum verantwortlich.

Sicherer Betrieb

 GEFAHR ● Stellen Sie vor je- der Verwendung des Geräts sicher, dass Messer, Messerbolzen und Messereinheit weder abgenutzt noch beschädigt sind. ● Verriegeln Sie den Ein-/ Ausschalter niemals in der EIN-Position, dies ist extrem gefährlich. ● Ziehen Sie das Ge- rät nur rückwärts, wenn es absolut notwendig ist. Müssen Sie das Gerät von einer Wand oder einem Hindernis fortziehen, so sehen Sie zuerst nach unten, um zu vermeiden dass Sie stol-

pern oder mit dem Gerät über ihre Füße fahren. ● Gefahr in Kontakt mit dem freiliegenden Messer zu kommen oder von geschleuderten Gegenständen getroffen zu werden. Kippen Sie das Gerät nicht, wenn Sie den Motor starten oder während der Motor läuft. Falls ein Kippen absolut notwendig ist, z. B. um den Start zu erleichtern, können Sie die Vorderseite des Geräts um 5 cm anheben. Drücken Sie dazu den Handgriff vorsichtig nach unten. Sie müssen das Gerät in die normale Betriebsposition bringen (d.h. alle vier Räder auf dem Boden), bevor Sie mit dem Mähvorgang beginnen. ● Mes- ser, die mit einem stromführenden Kabel in Kontakt kommen, können freiliegende Metallteile des Gerätes unter Strom setzen und einen elektrischen Schlag verursachen. 몇 WARNUNG ● Die Messer des Geräts sind scharf. Tragen Sie feste Schutzhandschuhe und arbeiten Sie vorsichtig, wenn Sie Montieren, Austauschen, Reinigen oder den Sitz von Schrauben prüfen. ● Erset- zen Sie abgenutzte oder beschädigte Teile satzweise, um die Balance zu erhalten. ● Stel- len Sie sicher, dass das Gerät in einem sicheren Zustand ist, indem Sie in regelmäßigen Abständen prüfen, ob Bolzen,

Deutsch 9

Muttern und Schrauben fest angezogen sind. ● Ersetzen Sie abgenutzte oder beschädigte Teile, bevor Sie das Gerät in Betrieb nehmen. ● Betreiben Sie das Gerät niemals, wenn der Ein-/ Ausschalter am Handgriff nicht ordnungsgemäß ein- oder ausschaltet. ● Betätigen Sie das Gerät nicht mit Gewalt. ● Halten Sie den Motor an, um die Messer zu stoppen, wenn Sie das Gerät zum oder vom Mähbereich transportieren oder das Gerät beim Überqueren von anderem Untergrund als Gras kippen. ● Stoppen Sie das Messer, bevor Sie Kiesflächen überqueren. ● Verwenden Sie das Gerät niemals mit defekten Schutzvorrichtungen oder ohne Sicherheitsvorrichtungen, wie z. B. Abweisern und / oder dem Grasfangsack. ● Halten Sie Ihre Hän- de oder Füße nicht in die Nähe von oder unter rotierende Teile. Schalten Sie den Motor gemäß Anleitung an. ● Heben oder tragen Sie das Gerät niemals mit laufendem Motor. ● Unebenes Terrain birgt eine erhöhte Rutsch- und Unfallgefahr. Meiden Sie Löcher, Furchen, Unebenheiten, Steine oder sonstige versteckte Objekte.

● Starten Sie das Gerät nur, wenn Sie sich im sicheren Bereich hinter dem Griff befinden.

 Alle vier Räder auf dem Bo-

den stehen.

 Der Gras-Auswurfschacht

nicht frei liegt, sondern vom Grasfangsack oder der Abdeckung geschützt ist.

 Hände und Füße aller Perso-

nen fern vom Schneidgehäuse sind.

● Schalten Sie den Motor aus und entfernen Sie den Sicherheitsschlüssel. Stellen Sie sicher dass alle beweglichen Teile vollständig angehalten sind:  Immer, wenn Sie das Gerät

unbeaufsichtigt zurücklassen, einschließlich bei der Entsorgung des Grasschnitts.

 Bevor Sie eine Blockierung

entfernen oder die Auswurföffnung reinigen.

 Bevor Sie das Gerät prüfen,

reinigen oder daran arbeiten.

 Nachdem Sie einen Fremd-

körper getroffen haben. Prüfen Sie das Gerät erst auf Schäden und reparieren Sie diese, bevor Sie das Gerät wieder starten.

 Bevor Sie den Grasfangsack

entfernen oder die Abdeckung des Grasauswurfs öffnen.

 Wenn das Gerät anfängt un-

gewöhnlich zu vibrieren. Prüfen Sie das Gerät sofort:

– Auf lockere Teile. Ziehen Sie

lockere Teile falls erforderlich fest.

10 Deutsch

– Auf Schäden, insbesondere

am Messer. Reparieren bzw. ersetzen Sie beschädigte Teile.

몇 VORSICHT ● Prüfen Sie den Grasfangsack regelmäßig auf Abnutzung und Verschleiß. ACHTUNG ● Stellen Sie sicher, dass das Motorkontrollkabel bei der Montage oder dem Einklappen des Griffs niemals eingeklemmt oder anderweitig beschädigt wird.

Restrisiken

몇 WARNUNG

● Auch wenn das Gerät wie vor-

geschrieben verwendet wird, bleiben gewisse Restrisiken bestehen. Die folgenden Gefahren können bei der Benutzung des Geräts entstehen:

 Vibration kann Verletzungen

verursachen. Verwenden Sie für jede Arbeit das richtige Werkzeug, verwenden Sie die vorgesehenen Griffe und schränken Sie die Arbeitszeit und Exposition ein.

 Lärm kann zu Hörschäden

führen. Tragen Sie einen Gehörschutz und schränken Sie die Belastung ein.

 Verletzungen durch Kontakt

mit den Messern.

 Verletzungen durch geschleu-

derte Gegenstände.

Risikoverringerung

몇 VORSICHT

● Längere Benutzungsdauer

des Geräts kann zu vibrationsbedingten Durchblutungsstörungen in den Händen führen. Eine allgemein gültige Dauer für die Benutzung kann nicht festgelegt werden, weil diese von mehreren Einflussfaktoren abhängt:

 Persönliche Veranlagung zu

schlechter Durchblutung (häufig kalte Finger, Fingerkribbeln)

 Niedrige Umgebungstempe-

ratur. Tragen Sie warme Handschuhe zum Schutz der Hände.

 Durch festes Zugreifen behin-

derte Durchblutung.

 Ununterbrochener Betrieb ist

schädlicher als durch Pausen

unterbrochener Betrieb. Bei regelmäßiger, lang andauernder Benutzung des Geräts und bei wiederholtem Auftreten von Symptomen, wie z. B. Fingerkribbeln, kalte Finger, sollten Sie einen Arzt aufsuchen.

Bestimmungsgemäße Verwendung

 GEFAHR

Nicht bestimmungsgemäße Verwendung

Lebensgefahr durch Schnittverletzungen Verwenden Sie das Gerät nur bestimmungsgemäß.

 Der Akku-Rasenmäher ist für den gewerblichen Ge-

brauch geeignet.

 Das Gerät ist nur zum Einsatz im Freien vorgese-

hen.

 Das Gerät ist zum Mähen von Hausrasen bestimmt.

Deutsch 11

 Das Gerät ist dafür vorgesehen, von Hand gescho-

ben oder mit Power-Assist-Funktion genutzt zu wer-

den. Das Gerät sollte nicht gezogen werden.  Auf dem Gerät darf nicht geritten werden. Jede andere Verwendung ist unzulässig. Für Schäden bei nicht bestimmungsgemäßer Verwendung haftet der Benutzer.

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bitte Verpackungen umweltgerecht entsorgen. Elektrische und elektronische Geräte enthalten wertvolle recyclebare Materialien und oft Bestandteile wie Batterien, Akkus oder Öl, die bei

falschem Umgang oder falscher Entsorgung eine potentielle Gefahr für die menschliche Gesundheit und die Umwelt darstellen können. Für den ordnungsgemäßen Betrieb des Geräts sind diese Bestandteile jedoch notwendig. Mit diesem Symbol gekennzeichnete Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter: www.kaercher.de/REACH

Zubehör und Ersatzteile

Nur Original-Zubehör und Original-Ersatzteile verwenden, sie bieten die Gewähr für einen sicheren und störungsfreien Betrieb des Geräts. Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com.

Lieferumfang

Der Lieferumfang des Geräts ist auf der Verpackung abgebildet. Prüfen Sie beim Auspacken den Inhalt auf Vollständigkeit. Bei fehlendem Zubehör oder bei Transportschäden benachrichtigen Sie bitte Ihren Händler.

Sicherheitseinrichtungen

몇 VORSICHT

Fehlende oder veränderte Sicherheitseinrichtungen

Sicherheitseinrichtungen dienen Ihrem Schutz. Verändern oder umgehen Sie niemals Sicherheitseinrichtungen.

Überlastschutz

Das Gerät ist mit einem Überlastschutz ausgestattet. Wird eine Überlastung festgestellt, schaltet das Gerät automatisch aus.

Kippschutz

Das Gerät ist mit einem Kippschalter ausgestattet, der bei einem Neigungswinkel von über 45° das Starten des Geräts verhindert.

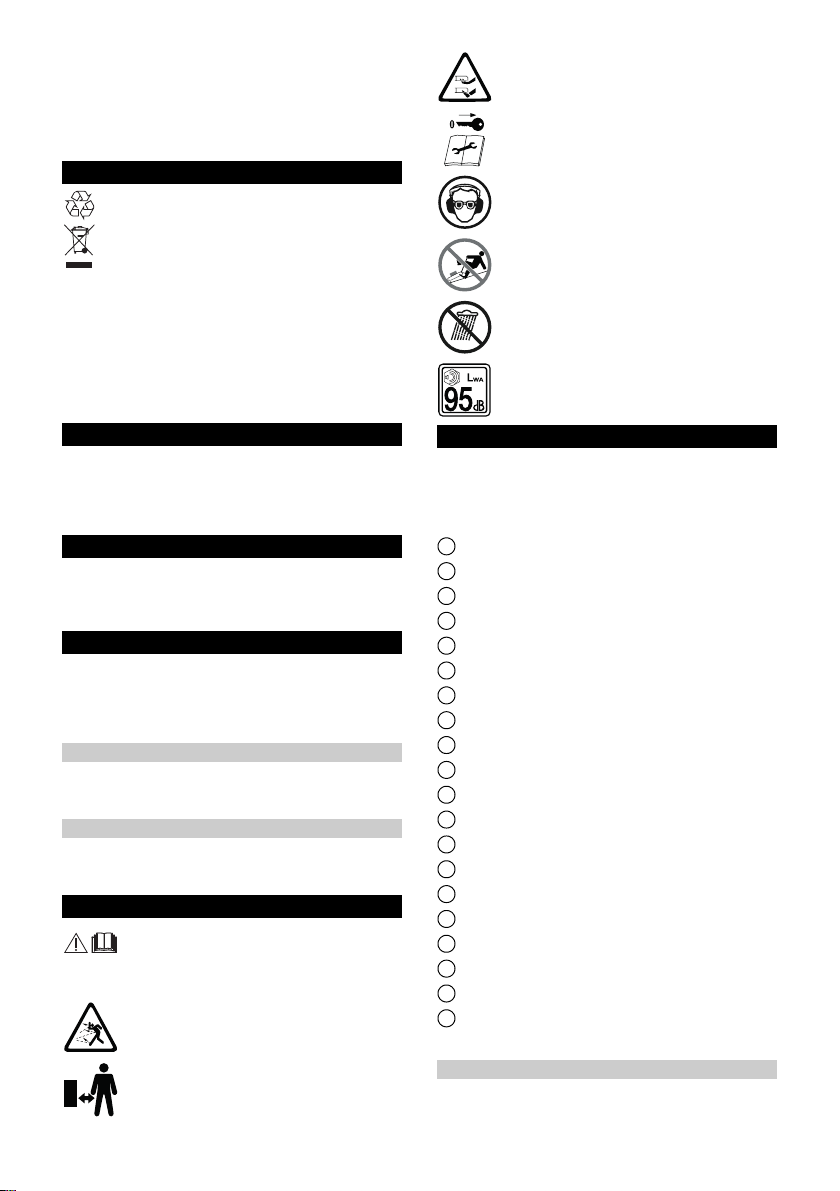

Symbole auf dem Gerät

Befolgen Sie alle Warnungen und Sicherheitshinweise. Lesen und verstehen Sie alle Anweisungen, bevor Sie das Produkt benutzen.

Achten Sie auf geschleuderte oder fliegende Objekte.

Halten Sie alle Zuschauer, besonders Kinder und Haustiere, mindestens 15 m vom Arbeitsbereich fern.

Achten Sie auf scharfe Messer. Die Klingen drehen sich weiter nachdem der Motor ausgeschaltet ist.

Entfernen Sie vor der Wartung den Sicherheitsschlüssel.

Tragen Sie bei der Arbeit einen geeigneten Augen- und Gehörschutz.

Arbeiten Sie nicht an steilen Hängen.

Setzen Sie das Gerät keinem Regen aus.

Der auf dem Etikett angegebene garantierte Schalldruckpegel beträgt 95 dB.

Gerätebeschreibung

In dieser Betriebsanleitung wird die maximale Ausstattung beschrieben. Je nach Modell gibt es Unterschiede im Lieferumfang (siehe Verpackung). Abbildungen siehe Grafikseite.

Abbildung A

1 Entriegelung Akkupack 2 Ladezustandsanzeige 3 Typenschild 4 Push-Assist-Hebel 5 Hebel EIN / AUS 6 Schieberegler Geschwindigkeitsregelung 7 Startknopf 8 Motorkontrollkabel 9 Teleskopgriff

10 Griffsperre 11 Grasfangsack 12 Schnellverschluss 13 Hebel Schnitthöhenverstellung 14 Anzeige Schnitthöhe 15 Fangschutz 16 Mulchkeil 17 *Seitenauswurf 18 Sicherheitsschlüssel 19 *Akkupack Battery Power+ 36V (2x) 20 *Schnellladegerät Battery+ Power 36V

* optional

Das Gerät kann mit zwei 36 V Kärcher Battery Power+ Akkupacks betrieben werden.

Akkupack

12 Deutsch

Inbetriebnahme

1. Den Teleskopgriff umklappen.

a Beide Schnellverschlüsse herausziehen.

Abbildung B

b Die Schnellverschlüsse drehen.

Die Schnellverschlüsse sind entriegelt. c Den Teleskopgriff umklappen. d Die Schnellverschlüsse arretieren.

2. Den Teleskopgriff verlängern. a Die Griffsperren entriegeln.

Abbildung C

b Den Teleskopgriff vollständig herausziehen. c Die Griffsperren verriegeln.

Hinweis

Das Gerät funktioniert nur, wenn der Teleskopgriff vollständig herausgezogen ist und die Griffsperren verriegelt sind.

3. Ggf. den Neigungswinkel des Griffs einstellen. a Beide Schnellverschlüsse herausziehen.

Abbildung B

b Die Schnellverschlüsse drehen.

Die Schnellverschlüsse sind entriegelt. c Den Neigungswinkel wählen. d Die Schnellverschlüsse arretieren.

Der Mulchkeil wird verwendet, wenn der Grasschnitt auf dem Rasen liegen bleiben soll.

1. Den Griff des Mulchkeils nach oben ziehen.

Abbildung E

2. Den Mulchkeil im Auswurfschacht anbringen.

Abbildung F

3. Den Griff des Mulchkeils nach unten drücken. Der Mulchkeil wird im Gerät arretiert.

Der Grasfangsack wird verwendet, wenn der Grasschnitt zur Entsorgung gesammelt werden soll.

1. Ggf. den Mulchkeil entfernen. a Den Griff des Mulchkeils nach oben ziehen.

Abbildung G

Der Mulchkeil wird entriegelt.

b Den Mulchkeil aus dem Auswurfschacht entfer-

nen

2. Den Grasfangsack am Auswurfschacht einhängen.

Abbildung H

Der Seitenauswurf wird verwendet, wenn der Grasschnitt seitlich ausgeworfen werden soll.

1. Ggf. den Mulchkeil entfernen. a Den Griff des Mulchkeils nach oben ziehen.

Abbildung G

Der Mulchkeil wird entriegelt.

b Den Mulchkeil aus dem Auswurfschacht entfer-

nen

2. Den Seitenauswurf am Auswurfschacht einhängen.

Abbildung I

1. Die Akkupacks in die Aufnahme des Geräts schieben bis sie hörbar einrasten.

Abbildung J

Sicherheitsschlüssel einsetzen

1. Den Sicherheitsschlüssel einsetzen.

Abbildung K

Griff einstellen

Mulchkeil montieren

Grasfangsack montieren

Seitenauswurf montieren

Akkupacks montieren

Die Markierung auf dem Sicherheitsschlüssel gibt an, welcher Akkupack im Betrieb verwendet wird.

Betrieb

Allgemeine Hinweise zur Handhabung des

Die Laufzeit des Akkus hängt von mehreren Faktoren ab:

 Vom Zustand, der Länge und der Dichte des Grases  Von der eingestellten Schnitthöhe

Maximale Flächenleistung, abhängig von der Grasbeschaffenheit: ca. 2500 m Das Resultat des Mähvorgangs kann wie folgt optimiert werden:

 Höchstens ein Drittel der Grashöhe abschneiden.  Beim Mähen von hohem Gras die Geschwindigkeit

reduzieren, mit der das Gerät geschoben wird bzw. bei aktivierter Push-Assist-Funktion vorwärts fährt.

Hinweis

Mähen Sie kein nasses Gras. Nasses Gras klebt an der Unterseite des Rasenmähers und verhindert das ordnungsgemäße Sammeln im Grasfangsack oder den Auswurf des Schnittguts.

몇 WARNUNG

Anheben oder Kippen des Rasenmähers während des Betriebs

Schnittverletzungen Das Messer des Akku-Rasenmähers dreht sich ungefähr parallel zum Boden, über den es sich bewegt. Achten Sie darauf, dass alle vier Räder beim Mähen den Boden berühren.

1. Den Grasfangsack, den Seitenauswurf oder den Mulchkeil montieren (siehe Kapitel Inbetriebnahme).

2. Mit dem Hebel Schnitthöhenverstellung die Schnitthöhe einstellen.

Abbildung L

Die Schnitthöhe richtet sich nach dem Zustand, der Länge und der Dichte des Grases (siehe Kapitel Allgemeine Hinweise zur Handhabung des Rasenmähers).

3. Den Hebel EIN / AUS drücken.

Abbildung M

4. Den Startknopf drücken. Dabei den Hebel EIN / AUS gedrückt lassen. Das Gerät startet.

Bei Verwendung des Grasfangsacks diesen regelmäßig leeren, da sonst der Auswurfschacht durch Grasschnitt verstopfen kann (siehe Kapitel Grasfangsack leeren).

Die Push-Assist-Funktion aktiviert die Selbstfahrfunktion des Geräts. Der Hebel EIN / AUS ist gedrückt.

1. Den Push-Assist-Hebel drücken.

Abbildung N

Die Push-Assist-Funktion wird aktiviert. Das Gerät fährt vorwärts, ohne dass es vom Bediener geschoben werden muss.

2. Am Schieberegler Geschwindigkeitsregelung die Geschwindigkeit einstellen, mit der das Gerät vorwärts fahren soll.

Abbildung O

3. Den Push-Assist-Hebel loslassen.

Abbildung P

Rasenmähers

Rasen mähen

Push-Assist-Funktion

Deutsch 13

Die Push-Assist-Funktion wird deaktiviert. Das Gerät mäht weiter, muss aber vom Bediener geschoben werden.

Betrieb unterbrechen

1. Den Hebel EIN / AUS loslassen.

Abbildung Q

Der Motor stoppt.

Grasfangsack leeren

1. Den Grasfangsack entfernen.

Abbildung R

Beim Entfernen des Grasfangsacks darauf achten, dass das Motorkontrollkabel in der Kabelhalterung bleibt.

2. Den Grasfangsack leeren.

Sicherheitsschlüssel entfernen

Vor Entnahme der Akkupacks muss der Sicherheitsschlüssel entfernt werden.

1. Den Sicherheitsschlüssel aus dem Gerät ziehen.

Abbildung S

Akkupacks entfernen

Hinweis

Entfernen Sie bei längeren Arbeitsunterbrechungen beide Akkupacks aus dem Gerät und sichern Sie sie gegen unbefugte Nutzung

1. Die Taste Entriegelung Akkupack in Richtung Akkupack ziehen.

Abbildung T

2. Die Entriegelungstaste Akkupack drücken, um den Akkupack zu entriegeln.

3. Den Akkupack aus dem Gerät entnehmen.

Betrieb beenden

1. Die Akkupacks aus dem Gerät entfernen (siehe Kapitel Akkupacks entfernen).

2. Das Gerät reinigen (siehe Kapitel Gerät reinigen).

Transport

몇 WARNUNG

Scharfes Messer

Schnittverletzungen Seien Sie vorsichtig, wenn Sie das Gerät kippen oder anheben. Halten Sie alle Körperteile vom Messer fern.

1. Das Gerät ausschalten (siehe Kapitel Betrieb unterbrechen).

2. Sicherstellen, dass das Messer sich nicht mehr dreht.

3. Das Gerät abkühlen lassen.

4. Den Sicherheitsschlüssel entfernen.

5. Die Akkupacks entfernen (siehe Kapitel Akkupacks entfernen).

6. Beim Transport in Fahrzeugen das Gerät gegen Rutschen und Kippen sichern.

Lagerung

Vor jeder Lagerung das Gerät reinigen (siehe Kapitel Gerät reinigen).

1. Den Sicherheitsschlüssel entfernen.

2. Die Akkupacks entfernen (siehe Kapitel Akkupacks entfernen).

3. Die Griffsperren entriegeln.

Abbildung U

4. Den Teleskopgriff vollständig einschieben.

5. Die Griffsperren verriegeln.

6. Die Schnellverschlüsse lösen und den Griff einklappen.

Abbildung V

7. Das Gerät an einem trockenen und gut belüfteten Ort lagern. Von korrodierend wirkenden Stoffen wie Gartenchemikalien und Enteisungssalzen fernhalten. Das Gerät nicht im Freien lagern.

Pflege und Wartung

몇 WARNUNG

Scharfes Messer

Schnittverletzungen Seien Sie vorsichtig, wenn Sie das Gerät kippen oder anheben. Halten Sie alle Körperteile vom Messer fern.

1. Den Sicherheitsschlüssel entfernen.

2. Die Akkupacks entfernen (siehe Kapitel Akkupacks entfernen).

3. Nach jeder Nutzung die Oberfläche des Geräts mit einem weichen, trockenen Lappen oder einer Bürste reinigen.

Abbildung W

Vor längerer Lagerung das Messer reinigen.

4. Das Gerät zur Seite kippen.

Abbildung X

5. Das Messer und die Unterseite des Geräts mit einer Bürste reinigen.

Abbildung Y

몇 WARNUNG

Entfernen von Blockierungen

Schnittverletzungen durch scharfes Messer oder scharfkantige Gegenstände Tragen Sie Schutzhandschuhe, wenn Sie eine Blockierung prüfen oder entfernen.

1. Das Gerät ausschalten und warten, bis das Messer zum Stillstand gekommen ist.

2. Den Sicherheitsschlüssel entfernen.

3. Die Akkupacks entfernen (siehe Kapitel Akkupacks entfernen).

4. Den Grasfangsack entfernen und auf Blockierungen prüfen. Gegebenenfalls Blockierungen entfernen.

5. Den Auswurfschacht auf Blockierungen prüfen. Gegebenenfalls Blockierungen entfernen.

6. Das Gerät zur Seite kippen.

7. Die Unterseite des Geräts und das Messer auf Blockierungen prüfen. Blockierungen vorsichtig entfernen, da sich das Messer während des Vorgangs bewegen kann.

1. Den Sicherheitsschlüssel entfernen.

2. Die Akkupacks entfernen (siehe Kapitel Akkupacks entfernen).

3. Die Unterseite des Geräts reinigen (siehe Kapitel Gerät reinigen).

4. Das Messer fixieren und die Schraube lösen.

Abbildung Z

5. Das Messer entfernen und entsorgen.

Abbildung AA

6. Das neue Messer in die Halterung einsetzen.

Abbildung AB

7. Das Messer fixieren und die Schraube anziehen.

Abbildung AC

Gerät reinigen

Blockierungen entfernen

Messer ersetzen

14 Deutsch

Störungen haben oft einfache Ursachen, die Sie mit Hil-

Chairman of the Board of Management

Director Regulatory Affairs & Certification

H. Jenner

S. Reiser

fe der folgenden Übersicht selbst beheben können. Im Zweifelsfall oder bei hier nicht genannten Störungen wenden Sie sich bitte an den autorisierten Kundendienst.

Das Gerät schaltet aus

Der Überlastschutz des Geräts hat ausgelöst.

1. Den Hebel EIN / AUS loslassen.

2. Den Startknopf und den Hebel EIN / AUS drücken. Der Überhitzungsschutz des Akkupacks hat ausgelöst.

1. Warten bis die Temperatur des Akkupacks im Normalbereich liegt.

2. Falls das Gerät sich nicht einschalten lässt, den Akkupack laden.

Die Ladezustandsanzeige zeigt nicht an

Der Überhitzungsschutz des Akkupacks hat ausgelöst.

 Den Hebel EIN / AUS loslassen.  Den Akkupack entfernen.

Technische Daten

Hilfe bei Störungen

Leistungsdaten Gerät

Nennspannung V 36 Schnittbreite cm 53 Schnitthöhe cm 3-11 Volumen Grasfangsack l 70 Höchstgeschwindigkeit /min 3100 ±

Ermittelte Werte gemäß EN 60335-2-77

dB(A) 82,2 dB(A) 3,0 dB(A) 95

m/s

Schalldruckpegel L Unsicherheit K Schallleistungspegel L

Unsicherheit K Hand-Arm-Vibrationswert rechter

Handgriff Hand-Arm-Vibrationswert linker

Handgriff Unsicherheit K m/s

Maße und Gewichte

Länge x Breite x Höhe mm 1568 x

Gewicht (ohne Akkupack) kg 32,6 Technische Änderungen vorbehalten.

0,8

1,5

548 x 1075

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle. (Adresse siehe Rückseite)

EU-Konformitätserklärung

Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EU-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit. Produkt: Akku-Rasenmäher Typ: 1.042-50x.x

Einschlägige EU-Richtlinien

2000/14/EG (+2005/88/EG) 2014/30/EU 2006/42/EG (+2009/127/EG) 2011/65/EU

Angewandte harmonisierte Normen

EN 50581: 2012 EN 55014-1: 2017 EN 55014-2: 2015 EN 60335-1:2012+A11:2014+A13:2017 EN 60335-2-77:2010 EN 62233: 2008

Angewandtes Konformitätsbewertungsverfahren

2000/14/EG und geändert durch 2005/88/EG: Anhang VI

Schallleistungspegel dB(A)

Gemessen: 93,7 Garantiert: 95

Name und Anschrift der beteiligten benannten Stelle

TÜV Rheinland LGA Products GmbH (NB 0197) Tillystraße 2 D-90431 Nürnberg Die Unterzeichnenden handeln im Auftrag und mit Vollmacht des Vorstands.

Dokumentationsbevollmächtigter: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2018/11/01

Deutsch 15

Contents

Safety instructions ............................................... 16

Intended use........................................................ 20

Environmental protection..................................... 20

Accessories and spare parts ............................... 20

Scope of delivery ................................................. 20

Safety devices ..................................................... 20

Symbols on the device ........................................ 20

Description of the device ..................................... 20

Initial startup ........................................................ 21

Operation............................................................. 21

Transport ............................................................. 22

Storage................................................................ 22

Care and service ................................................. 22

Troubleshooting guide......................................... 23

Technical data ..................................................... 23

Warranty.............................................................. 23

EU Declaration of Conformity .............................. 23

Safety instructions

Read these safety in-

structions, these original instructions, the safety instructions provided with the battery pack and the original instructions for the battery pack/ standard charger supplied before using the device for the first time. Act in accordance with them. Keep the booklets for future reference or for future owners. In addition to the notes in the operating instructions, you also need to take into consideration the general safety regulations and accident prevention guidelines applicable by law.

Hazard levels

 DANGER

● Indication of an imminent

threat of danger that will lead to severe injuries or even death.

몇 WARNING

● Indication of a potentially dan-

gerous situation that may lead to severe injuries or even death.

몇 CAUTION

● Indication of a potentially dan-

gerous situation that may lead to minor injuries.

ATTENTION

● Indication of a potentially dan-

gerous situation that may lead to damage to property.

General safety instructions

 DANGER ● The device can amputate hands and feet, causing death or severe personal injury, and can fling objects unpredictably. ● Severe injuries through a lack of concentration when working. Do not use the device when under the influence of drugs, alcohol, or medication, or when you are tired. 몇 WARNING ● Children and persons unfamiliar with these instructions are not allowed to operate the device. The age of the operator may be limited by local restrictions. ● Children must not play with the appliance. ● Chil- dren must be supervised to prevent them from playing with the appliance. ● Use only the battery pack specified in these operating instructions with the device. Observe the basic precautionary measures when us-

16 English

ing battery operated devices, to reduce the risk of injuries, fire and a leaking battery. ● Wear long, heavy trousers, clothing with long arms and non-slip boots when working with the device. Do not work barefoot. Do not wear sandals or short trousers. Avoid wearing loose clothing or clothing with cords and straps. ● Wear protective goggles or safety goggles with side protection. ● Always guide the device along the face of a gradient. Danger of severe injuries when you guide the device up and down a gradient. ● Do not run but rather walk when working with the device. Maintain a solid and safe footing and keep your balance, especially when working on gradients. ● Danger of accident due to slipping. Do not use the device at the edges of steep slopes or trenches, on steep slopes or embankments. 몇 CAUTION ● Familiarise your- self with the controls and the correct use of the device.

Occupational safety

 DANGER ● Severe injuries when objects are flung by the cutting blade or when the cutting tool becomes entangled in wires or cords. Inspect the work area thoroughly for objects such as stones, sticks, metal, wires, bones or toys and remove these

before using the device. ● Never use the device when persons, especially children, are within a radius of 15 m of the working area, because the danger exists of objects being flung out by the cutting blade. ● Danger of explo- sion. The device creates sparks that may ignite dust, gas or vapours. Do not operate the device in explosive atmospheres, such as in the presence of flammable liquids, gases or dusts. ● Severe accidents with children. Children can be attracted by the device and your activities. Keep an eye on children because they do not always remain where you have last seen them. 몇 WARNING ● Do not use the device if there is a danger of lightning. ● Always mow in daylight or under good artificial lighting. ● Keep children away from the mowing area and have them supervised by an adult who is not the operator, be alert and switch the device off if a child enters the mowing area.

● Be

careful when approaching blind corners, bushes, trees or objects that might restrict your view. ATTENTION ● The device oper- ator is responsible for accidents with other people and their property.

English 17

Safe operation

 DANGER ● Check that the blade, blade bolts and blade unit are undamaged each time before using the device. ● Never lock the On/Off switch in the ON position, this is extremely dangerous. ● Pull the device backwards only when absolutely necessary. If you need to pull the device away from a wall or obstacle, first pull downwards to prevent yourself from stumbling or pulling the device over your feet. ● Danger of coming into contact with the open blade or being hit by flung objects. Do not tip the device when starting the motor or while the motor is running. If tipping is absolutely necessary, e.g. to make starting easier, then you can raise the front of the device by 5 cm. Press the handle carefully downwards for this. You must return the device to the normal operating position (i.e. all four wheels on the ground) before starting to mow. ● Knives that come into contact with a live cable may energize exposed metal parts of the device and cause an electric shock. 몇 WARNING ● The blades on the device are sharp. Wear sturdy protective gloves and work carefully when installing, replacing, cleaning or checking the seating of screws. ● Replace

worn or damage parts as a complete set to maintain the correct balance. ● Ensure that the device is in a safe condition by regularly checking that all bolts, nuts and screws are screwed tight. ● Replace any worn or damaged parts before operating the device. ● Never use the device if the on/off switch on the handle does not switch on and off correctly. ● Do not forcefully operate the device. ● Stop the motor, in order to stop the blade when transporting the device to and from the mowing area or when tipping the device for crossing ground that is not covered with grass. ● Stop the blade before crossing gravel surfaces. ●

Never use the device with defective or absent protective devices, such as e.g. deflectors and/or the grass bag.

● Do not bring your hands or feet in the vicinity of, or underneath rotating parts. Switch the motor on according to the operating instructions. ● Never lift or carry the device while the motor is running. ● Uneven terrain carries an increased risk of slipping and accidents. Avoid holes, furrows, uneven areas, stones and other hidden objects. ● Start the device only when you are positioned in the safe area behind the handle.

18 English

 All four wheels are on the

ground.

 The grass ejection chute is not

open but rather protected by the grass bag or the cover.

 The hands and feet of all per-

sons are away from the cutting housing.

● Switch the motor off and re- move the safety key. Ensure that all moving parts have completely stopped moving:  Always when you leave the

device unattended, including the periods when disposing of the mown grass.

 Before removing a blockage

or cleaning the ejection chute.

 Before checking, cleaning or

working on the device.

 After hitting a foreign object.

First check the device for damage and repair any damage before restarting the device.

 Before removing the grass

bag or the grass ejection chute cover.

 When the device starts to vi-

brate unusually. Immediately check the device:

– For loose parts. Tighten any

loose parts if necessary.

– For damage, especially to

the blade. Repair or replace any damaged parts.

몇 CAUTION ● Check the grass bag regularly for wear and tear.

ATTENTION ● Take care to en- sure that the motor control cable is not jammed or damaged in any other way during installation or when folding the handle.

Residual risks

몇 WARNING

● Certain residual risks remain

present, even when the device is operated in the prescribed manner. The following dangers can be present when using the device:

 Vibration can cause injuries.

Use the correct tools for the job, use the handles provided and restrict the working time and hazard exposure time.

 Noise can cause hearing inju-

ries. Wear hearing protection and limit the duration of exposure.

 Injuries through contact with

the blades.

 Injuries due to flung objects.

Risk reduction

몇 CAUTION

● Using the device for longer pe-

riods can cause poor circulation in the hands due to vibrations. A general period of use cannot be set, because this depends on several influencing factors:

 Personal tendency to suffer

from poor circulation (frequently cold fingers, tingling sensation in the fingers)

English 19

 Low ambient temperature.

Wear warm gloves to protect your hands.

 Holding the device too tightly

hindering blood circulation.

 Continuous operation is more

harmful than operation inter-

rupted by work breaks. You should see a doctor if using the device regularly and for lengthy periods of time, and in the event of repeated occurrences of symptoms such as tingling in the fingers or cold fingers.

 DANGER

Improper use

Danger of death from incision injuries Only use the device for its proper use.

 The battery-powered lawnmower is suitable for

commercial use.

 The device is intended for outdoor use only.  The device is designed for mowing private lawns.  The device is designed for being pushed by hand or

for being used with the Power Assist function. The

device should not be pulled.

 Riding on the device is prohibited. Any other use is prohibited. The user carries full liability for damage resulting from improper use.

The packing materials can be recycled. Please dispose of packaging in accordance with the environmental regulations. Electrical and electronic appliances contain valuable, recyclable materials and often components such as batteries, rechargeable batteries or oil,

which - if handled or disposed of incorrectly - can pose a potential threat to human health and the environment. However, these components are required for the correct operation of the appliance. Appliances marked by this symbol are not allowed to be disposed of together with the household rubbish.

Notes on the content materials (REACH)

Current information on content materials can be found at: www.kaercher.com/REACH

Accessories and spare parts

Only use original accessories and original spare parts. They ensure that the appliance will run fault-free and safely. Information on accessories and spare parts can be found at www.kaercher.com.

Intended use

Environmental protection

The scope of delivery for the appliance is shown on the packaging. Check the contents for completeness when unpacking. If any accessories are missing or in the event of any shipping damage, please notify your dealer.

Safety devices

Scope of delivery

몇 CAUTION

Missing or modified safety devices

Safety devices are provided for your own protection. Never modify or bypass safety devices.

The device is equipped with an overload protection system. The device switches off automatically when an overload is detected.

The device is equipped with a tilting aid that prevents the unit from starting when the angle of inclination exceeds 45°.

Overload protection

Anti-tipper

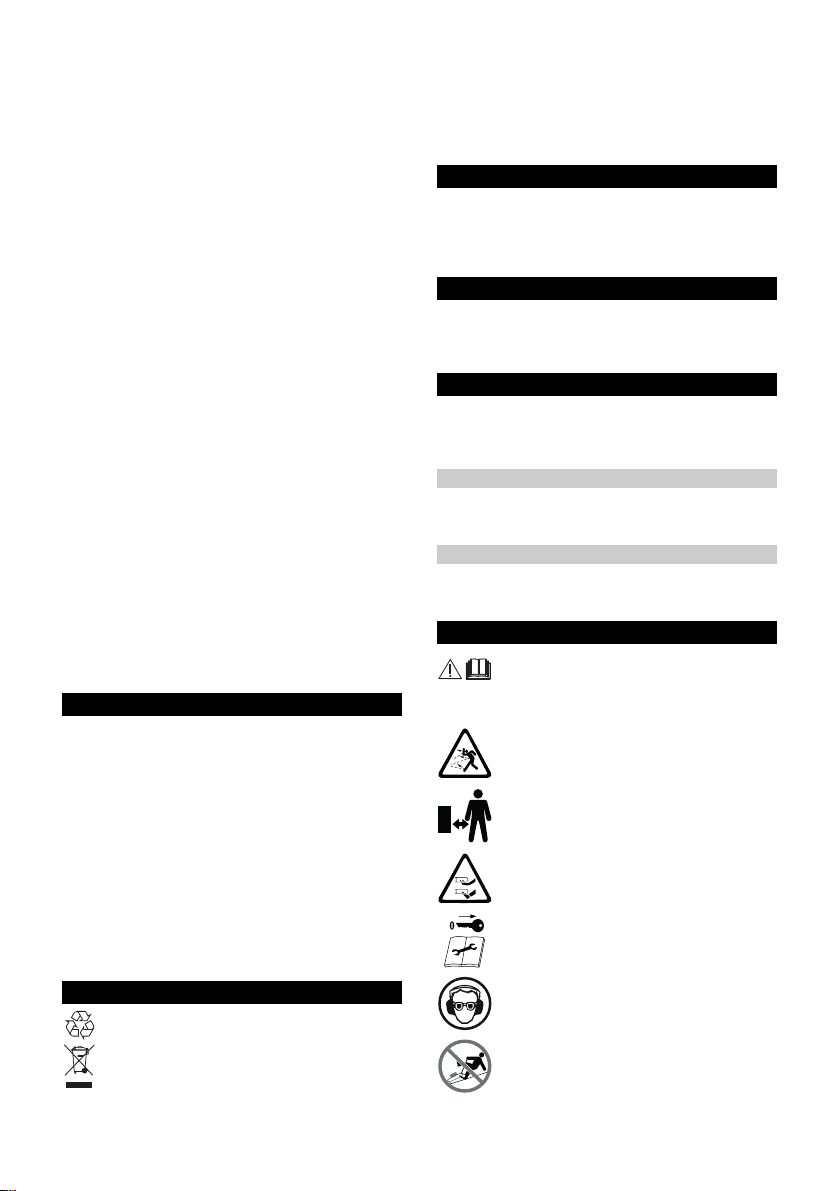

Symbols on the device

Follow all warning notices and safety instructions. Read and comprehend all instructions before using the product.

Watch out for flung or flying objects.

Keep all spectators, especially children and pets, at least 15 m away from the work area.

Watch out for the sharp blade. The blades continue rotating after the motor has been switched off.

Remove the safety key before performing any maintenance.

Wear suitable eye protection and hearing protection when performing work.

Do not work on steep slopes.

Do not subject the device to rain.

The guaranteed sound level specified on the label is 95 dB.

Description of the device

The maximum amount of equipment is described in these operating instructions. Depending on the model used, there are differences in the scope of delivery (see packaging). For the illustrations, refer to the graphics page.

Illustration A

20 English

1 Battery pack release 2 Charge indicator 3 Type plate 4 Push Assist lever 5 ON/OFF lever 6 Slider speed control 7 Starter button 8 Motor control cable

9 Telescopic handle 10 Handle lock 11 Grass bag 12 Quick-release catch 13 Cutting height adjustment lever 14 Cutting height display 15 Fall protection 16 Mulch plug 17 *Side ejector 18 Safety key 19 *Battery Pack Battery Power+ 36V (2x) 20 *Quick Charger Battery Power+ 36V

* optional

Rechargeable battery pack

The device can be operated with two 36 V Kärcher Battery Power+ battery packs.

Initial startup

1. Fold over the telescopic handle. a Pull out both quick-release catches.

b Turn the quick-release catches.

c Fold over the telescopic handle. d Lock the quick-release catches.

2. Extend the telescopic handle. a Unlock the handle locks.

b Pull the telescopic handle out completely. c Lock the handle locks.

Note

The device only functions when the telescopic handle has been completely pulled out and the handle locks are locked.

3. Adjust the inclination angle of the handle if necessary. a Pull out both quick-release catches.

b Turn the quick-release catches.

c Choose the inclination angle. d Lock the quick-release catches.

The mulch plug is used when the mown grass is to remain on the lawn.

Adjusting the handle

Illustration B

The quick-release catches are unlocked.

Illustration C

Illustration B

The quick-release catches are unlocked.

Attaching the mulch plug

1. Pull up the handle of the mulch plug.

Illustration E

2. Install the mulch plug in the ejection chute.

Illustration F

3. Pull down the handle of the mulch plug. The mulch plug is locked in the device.

Mount the grass bag

The grass bag is used when the mown grass is to be collected for disposal.

1. Remove the mulch plug if necessary. a Pull up the handle of the mulch plug.

Illustration G

The mulch plug is unlocked.

b Remove the mulch plug from the ejection chute

2. Hook the grass bag to the ejection chute.

Illustration H

Mounting the side ejector

The side ejector is used when the grass clippings are to be ejected sideways.

1. Remove the mulch plug if necessary. a Pull up the handle of the mulch plug.

Illustration G

The mulch plug is unlocked.

b Remove the mulch plug from the ejection chute

2. Hook in the side ejector on the ejection chute.

Illustration I

Mount the battery pack

1. Push the battery pack into the mounting in the device until it audibly latches into place.

Illustration J

Insert the security key

1. Use the security key.

Illustration K

The mark on the security key indicates which battery pack is used during operation.

Operation

General information on handling the

The run time of the battery depends on several factors:

 The condition, length and density of the grass  The cutting height setting

Maximum surface performance depending on the state of the grass: approx. 2500 m The results of the mowing process can be optimised as follows:

 Cut at a maximum of one third of the grass height.  When mowing tall grass, reduce the speed at which

the device is pushed or moves forward when the push-assist function is activated.

Note

Do not mow wet grass. Wet grass sticks to the underside of the lawnmower and prevents correct collection of the grass in the grass bag or ejection of the grass.

몇 WARNING

Lifting or tipping the lawnmower during operation

Incision injuries The blade of the lawnmower rotates approximately parallel to the ground over which it moves. Take care to ensure that all four wheels touch the ground when mowing.

lawnmower

Mowing lawns

English 21

1. Install the grass bag, the side ejector or mulch plug (see Chapter Initial startup).

2. Set the cutting height using the cutting height adjustment lever.

Illustration L

Choose the cutting height according to the condition, length and density of the grass (see Chapter General information on handling the lawnmower).

3. Press the lever ON/OFF.

Illustration M

4. Press the start button. Keep the lever ON/OFF pressed. The device starts.

Empty the grass bag regularly when using the grass catcher, otherwise the ejection chute can become clogged with cut grass (see Chapter Emptying the grass bag).

Push Assist function

The Push Assist function activates the device’s selfdriving function. The ON/OFF lever is pressed.

1. Press the Push Assist lever.

Illustration N

The Push Assist function is activated. The device moves forwards without having to be pushed by the operator.

2. Set the speed at which the device should move forward on the speed control slider.

Illustration O

3. Release the Push Assist lever.

Illustration P

The Push Assist function is deactivated. The device continues to mow, however it must be pushed by the operator.

Interrupting operation

1. Release the ON/OFF lever.

Illustration Q

The motor stops.

Emptying the grass bag

1. Remove the grass bag.

Illustration R

Take care to ensure that the motor control cable remains in the cable holder when removing the grass bag.

2. Empty the grass bag.

Remove the security key

Before removing the battery packs, the safety key must be removed.

1. Pull the security key out of the device.

Illustration S

Removing the battery pack

Note

During longer work breaks, remove the battery pack from the device and secure it against unauthorised use.

1. Pull the battery pack unlocking button in the direction of the battery pack.

Illustration T

2. Press the battery pack unlocking button to unlock the battery pack.

3. Remove the battery pack from the device.

Ending operation

1. Remove the battery pack from the device (see Chapter Removing the battery pack).

2. Clean the device (see Chapter Cleaning the device).

Transport

몇 WARNING

Sharp blade

Incision injuries Be careful when tipping or lifting the device. Keep all parts of your body away from the cutting blade.

1. Switch the device off (see Chapter Interrupting operation).

2. Ensure that the blade is no longer rotating.

3. Allow the device to cool down.

4. Remove the safety key.

5. Remove the battery pack (see Chapter Removing the battery pack).

6. Secure the device against slipping and tipping over when transporting in vehicles.

Storage

Clean the device before storing (see Chapter Cleaning the device).

1. Remove the safety key.

2. Remove the battery pack (see Chapter Removing the battery pack).

3. Unlock the handle locks.

Illustration U

4. Push the telescopic handle in completely.

5. Lock the handle locks.

6. Release the quick-release catches and fold down the handle.

Illustration V

7. Store the device in a dry, well ventilated location. Keep away from corrosive substances such as garden chemicals and defrosting salt. Do not store the device outdoors.

Care and service

몇 WARNING

Sharp blade

Incision injuries Be careful when tipping or lifting the device. Keep all parts of your body away from the cutting blade.

1. Remove the safety key.

2. Remove the battery pack (see Chapter Removing the battery pack).

3. Clean the exterior of the device with a soft, damp cloth or brush each time after use.

Illustration W

Clean the blade before longer storage periods.

4. Tip the device onto the side.

Illustration X

5. Clean the blade and the underside of the device using a brush.

Illustration Y

몇 WARNING

Removing blockages

Incision injuries from the sharp blade or sharp-edged objects Wear protective gloves when checking for blockages or removing blockages.

1. Switch the device off and wait until the blade comes to a standstill.

2. Remove the safety key.

Cleaning the device

Removing blockages

22 English

3. Remove the battery pack (see Chapter Removing

Chairman of the Board of Management

Director Regulatory Affairs & Certification

H. Jenner

S. Reiser

the battery pack).

4. Remove the grass bag and check for blockages. Remove any blockages.

5. Check the ejection shaft for blockages. Remove any blockages.

6. Tip the device onto the side.

7. Check the underside of the device and the blade for blockages. Be careful when removing blockages because the blade can move while doing this.

Replacing the blade

1. Remove the safety key.

2. Remove the battery pack (see Chapter Removing the battery pack).

3. Clean the underside of the device (see Chapter Cleaning the device).

4. Lock the blade and then loosen the screw.

Illustration Z

5. Remove and dispose of the blade.

Illustration AA

6. Fit the new blade into the holder.

Illustration AB

7. Lock the blade and then tighten the screw.

Illustration AC

Troubleshooting guide

Malfunctions often have simple causes that you can remedy yourself using the following overview. When in doubt, or in the case of malfunctions not mentioned here, please contact your authorised Customer Service.

The device switches off

The device overload protection system has triggered.

1. Release the ON/OFF lever.

2. Press the start button and the ON/OFF lever.

The battery pack overheating protection has triggered.

1. Wait until the battery pack temperature lies within the normal range.

2. Charge the battery pack if the device cannot be switched on.

The charge status indicator does not show

The battery pack overheating protection has triggered.

 Release the ON/OFF lever.  Remove the battery pack.

Technical data

Device performance data

Nominal voltage V 36 Cutting width cm 53 Cutting height cm 3-11 Grass bag volumes l 70 Maximum speed /min 3100 ±

Determined values in acc. with EN 60335-2-77

Sound pressure level L Uncertainty K Sound power level L

tainty

Right handle hand-arm vibration value

Left handle hand-arm vibration value

Uncertainty K m/s

+ K uncer-

dB(A) 82,2 dB(A) 3,0 dB(A) 95

m/s

0,8

1,5

Dimensions and weights

Length x width x height mm 1568 x

Weight (without battery pack) kg 32,6 Subject to technical modifications.

548 x 1075

Warranty

The warranty conditions issued by our relevant sales company apply in all countries. We shall remedy possible malfunctions on your appliance within the warranty period free of cost, provided that a material or manufacturing defect is the cause. In a warranty case, please contact your dealer (with the purchase receipt) or the next authorised customer service site. (See overleaf for the address)

EU Declaration of Conformity

We hereby declare that the machine described below complies with the relevant basic safety and health requirements in the EU Directives, both in its basic design and construction as well as in the version placed in circulation by us. This declaration is invalidated by any changes made to the machine that are not approved by us. Product: Battery-operated lawnmower Type: 1.042-50x.x

Currently applicable EU Directives

2000/14/EC (+2005/88/EC) 2014/30/EU 2006/42/EC (+2009/127/EC) 2011/65/EU

Harmonised standards used

EN 50581: 2012 EN 55014-1: 2017 EN 55014-2: 2015 EN 60335-1:2012+A11:2014+A13:2017 EN 60335-2-77:2010 EN 62233: 2008

Conformity evaluation procedure used

2000/14/EC and amended by 2005/88/EC: Annex VI

Sound power level dB(A)

Measured: 93,7 Guaranteed: 95

Name and address of the notified body involved

TÜV Rheinland LGA Products GmbH (NB 0197) Tillystraße 2 D-90431 Nuremberg The signatories act on behalf of and with the authority of the company management.

Documentation supervisor: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Ph.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2018/11/01

English 23

Contenu

Consignes de sécurité ......................................... 24

Utilisation conforme............................................. 28

Protection de l'environnement............................. 29

Accessoires et pièces de rechange..................... 29

Etendue de livraison............................................ 29

Dispositifs de sécurité ......................................... 29

Symboles sur l'appareil ....................................... 29

Description de l'appareil ......................................29

Mise en service ................................................... 30

Utilisation............................................................. 30

Transport ............................................................. 31

Stockage ............................................................. 31

Entretien et maintenance .................................... 31

Dépannage en cas de défaut.............................. 32

Caractéristiques techniques................................ 32

Garantie............................................................... 32

Déclaration de conformité UE ............................. 32

Consignes de sécurité

Veuillez lire ces

consignes de sécurité, ce manuel d'instructions original, les consignes de sécurité jointes au bloc-batterie et le manuel d'instructions original joint à votre bloc-batterie/chargeur avant la première utilisation de votre appareil. Suivez ces instructions. Conservez les documents pour une utilisation ultérieure ou pour le propriétaire suivant. Outre les remarques dans ce manuel d'utilisation, vous devez prendre en compte les directives générales de sécurité et les directives pour la prévention des accidents du législateur.

Niveaux de danger

 DANGER

● Indique un danger immédiat

qui peut entraîner de graves blessures corporelles ou la mort.

몇 AVERTISSEMENT

● Indique une situation poten-

tiellement dangereuse qui peut entraîner de graves blessures corporelles ou la mort.

몇 PRÉCAUTION

● Indique une situation poten-

tiellement dangereuse qui peut entraîner des blessures légères.

ATTENTION

● Indique une situation poten-

tiellement dangereuse qui peut entraîner des dommages matériels.

Consignes de sécurité

générales

 DANGER ● L'appareil peut entraîner des blessures graves, voire mortelles, par l'amputation des mains et des pieds et projeter des objets. ● Blessures graves dues à un manque de concentration pendant le travail. N'utilisez jamais l'appareil sous l'influence de drogues, d'alcool ou de médicaments, ou si vous êtes fatigué. 몇 AVERTISSEMENT ● Les en- fants et les personnes qui n’ont pas pris connaissance de ces instructions ne peuvent pas utiliser cet appareil. Des dispositions locales peuvent limiter l’âge de l’utilisateur. ● Les enfants ne sont pas autorisés à jouer avec l’appareil. ● Surveil- lez les enfants pour s’assurer

24 Français

qu’ils ne jouent pas avec l’appareil. ● Utilisez exclusivement l'appareil avec le bloc-batterie spécifié dans le présent manuel d'utilisation. Lors de l'utilisation d'appareils sous batterie, respectez les mesures de précaution de base pour réduire le risque de blessures, de feu ou de fuite de la batterie. ● Lorsque vous travaillez avec l'appareil, portez des pantalons longs et lourds, des vêtements à manche longue et des bottes anti-dérapantes. Ne travaillez jamais pieds nus. Ne portez pas de sandales ou de pantalons courts. Evitez des vêtements amples ou des vêtements avec des rubans et des lacets. ● Por- tez des lunettes de sécurité ou de protection avec une protection latérale. ● Dans une pente, guidez toujours l'appareil en crabe. Risques de blessure lorsque vous guidez l'appareil vers le haut et vers le bas lors du travail en pente. ● Ne courez pas quand vous travaillez avec l'appareil, marchez. Garantissez la stabilité et maintenez l'équilibre, notamment en cas de travail en pente. ● Risque d'accident en glissant. N'utilisez pas l'appareil au bord de pentes escarpées ou de fossés ni sur des montées ou des remblais importants.

몇 PRÉCAUTION ● Familiarisez-vous avec les éléments de commande et l'utilisation correcte de l'appareil.

Sécurité de l'espace de travail

 DANGER ● Blessures graves si des objets sont projetés par la lame de coupe ou si un câble ou une corde se coince dans l'outil de coupe. Avant d'utiliser l'appareil, vérifiez bien qu'il n'y ait pas de pierres, de bâtons, de métal, de câble, d'os ou de jouet dans la plage de travail et enlevez-les le cas échéant. ● N'utilisez jamais l'appareil si des personnes, notamment des enfants ou des animaux se trouvent dans un rayon de 15 m car la lame de coupe pourrait projeter des objets. ● Risque d'explosion. L'appareil génère des étincelles qui peuvent enflammer la poussière, le gaz ou les vapeurs. N'utilisez pas l'appareil dans des atmosphères explosibles dans lesquelles se trouvent des liquides, gaz ou poussières inflammables. ● Ac- cidents graves avec des enfants. Les enfants peuvent être attirés par l'appareil et l'activité. Gardez les enfants à l'œil étant donné qu'ils ne restent pas forcément au dernier endroit où vous les avez vus. 몇 AVERTISSEMENT ● N'utili- sez pas l'appareil en cas de

Français 25

risque de foudre. ● Tondez toujours le gazon à la lumière du jour ou sous un bon éclairage artificiel. ● Eloignez les enfants de l'environnement de la tonte et sous la surveillance d'un adulte qui n'est pas l'utilisateur ; soyez attentif et éteignez l'appareil quand un enfant entre dans la zone de tonte. ● Soyez prudent quand vous vous approchez d'un angle sans visibilité, de haies, d'arbres ou d'autres objets vous empêchant de voir ce qu'il y a derrière. ATTENTION ● L'utilisateur de l'appareil est responsable des accidents avec d'autres personnes ou leur propriété.

Fonctionnement sûr

 DANGER ● Avant toute utili- sation de l'appareil, assurezvous que la lame, les bras de lame et l'unité de lame ne sont ni usés ni endommagés. ● Ne verrouillez jamais le bouton marche/arrêt en position MARCHE, c'est extrêmement dangereux. ● Ne tirez l'appareil vers l'arrière qu'en cas de nécessité absolue. Si vous devez enlever l'appareil d'un mur ou d'un obstacle, commencez par regarder vers le bas pour éviter de trébucher ou que l'appareil ne roule sur vos pieds. ● Risque d'entrer en contact avec la lame exposée ou d'être heurté par

des objets projetés. Ne basculez pas l'appareil quand vous démarrez le moteur ou pendant que le moteur tourne. Si vous devez absolument basculer le moteur, p. ex. pour faciliter le démarrage, vous pouvez soulever la partie avant de l'appareil de 5 cm. Appuyez pour cela délicatement sur la poignée. Vous devez amener l'appareil dans la position de fonctionnement normale (c'est-à-dire les quatre roues sur le sol) avant de commencer à tondre. ● Les lames entrant en contact avec un câble conducteur de courant peuvent mettre sous tension des pièces métalliques exposées de l’appareil et provoquer une décharge électrique. 몇 AVERTISSEMENT ● Les lames de l'appareil sont acérées. Portez des gants de protection résistants et travaillez avec prudence quand vous montez, remplacez, nettoyez ou vérifiez le serrage des vis.

● Remplacez des pièces usées ou endommagées par lots pour garder l'équilibre.

● Veillez à ce

que l'appareil soit dans un état sûr en vérifiant à intervalles réguliers que les goujons, les écrous et les vis sont bien serrés. ● Remplacez les pièces usées ou endommagées avant de mettre l'appareil en service.

● N'exploitez jamais l'appareil

26 Français

quand le bouton marche/arrêt sur la poignée ne s'allume ou ne s'éteint pas correctement. ● Ne faites pas usage de force pour utiliser l'appareil. ● Arrêtez le moteur pour arrêter les lames lorsque vous transportez l'appareil vers ou depuis la zone de tonte ou quand vous basculez l'appareil en traversant d'autres supports que de l'herbe. ● Arrê- tez la lame avant de traverser des surfaces en gravier. ● N'uti- lisez jamais l'appareil avec des dispositifs de sécurité défectueux ou sans dispositif de sécurité comme des déflecteurs et/ ou un sac à gazon. ● Ne placez pas vos mains ou pieds à proximité de ou sous des pièces rotatives. Allumez le moteur conformément aux instructions.

● Ne soulevez jamais ou ne portez jamais l'appareil avec le moteur en marche. ● Un terrain accidenté présente un risque supplémentaire de glissement ou d’accident. Evitez les trous, les sillons, les bosses, les pierres ou autres objets cachés.

● Ne démarrez l'appareil que si vous vous trouvez dans la zone sûre derrière la poignée.  Les quatre roues sont sur le

sol.

 La goulotte d'éjection de

l'herbe n'est pas apparente, mais elle est protégée par le sac à gazon ou le cache.

 Les mains et les pieds de

toutes les personnes sont loin du carter de coupe.

● Coupez le moteur et enlevez la clé de sécurité. Assurez-vous que tous les composants mobiles sont complètement stoppés :  A chaque fois que vous lais-

sez l'appareil sans surveillance, y compris lors de l'élimination de l'herbe coupée.

 avant d'enlever une obstruc-

tion ou de nettoyer l'ouverture de décharge.

 Avant de vérifier, nettoyer ou

travailler sur l'appareil.

 après avoir rencontré un

corps étranger. Vérifiez que l'appareil n'est pas endommagé et réparez-le avant de le redémarrer.

 Avant d'enlever le sac à gazon

ou d'ouvrir le cache de l'expulsion d'herbe.

 Lorsque l'appareil commence

à vibrer de manière inhabituelle. Vérifiez l'appareil immédiatement :

– Si des pièces sont lâches.

Resserrez les pièces lâches si nécessaire.

– En cas de dommages, no-

tamment sur la lame. Réparez et/ou remplacez les pièces endommagées.

Français 27

몇 PRÉCAUTION ● Contrôler régulièrement l'absence d'usure sur le sac à gazon. ATTENTION ● Assurez-vous que le câble de contrôle du moteur n'est jamais coincé ni endommagé d'une quelconque autre manière lors du montage ou du rabattement de la poignée.

Risques résiduels

몇 AVERTISSEMENT

● Même si l'appareil est utilisé

comme prévu, il y a encore certains risques résiduels. Les risques suivants peuvent être générés lors de l'utilisation de l'appareil :

 Une vibration peut causer des

blessures. Pour chaque travail, utilisez l'outil approprié, utilisez les poignées prévues et limitez le temps de travail et l'exposition.

 Le bruit peut causer des lé-

sions auditives. Portez une protection auditive et limitez la sollicitation.

 Blessures par contact avec

les lames.

 Blessures dues à des objets

projetés.

Réduction des risques

몇 PRÉCAUTION

● Une durée d'utilisation prolon-

gée de l'appareil peut provoquer des troubles circulatoires au niveau des mains en raison

des vibrations. Il est impossible de définir une durée de validité générale pour l'utilisation car elle dépend de nombreux facteurs d'influence :

 Tendance personnelle à souf-

frir d'une mauvaise circulation sanguine (doigts souvent froids, démangeaison dans les doigts)

 Basse température ambiante.

Portez des gants chauds pour protéger vos mains.

 Circulation sanguine entravée

par une saisie trop ferme.

 Un usage en continu est plus

dangereux qu'une utilisation

interrompue par des pauses. Consultez un médecin en cas d'utilisation régulière et de longue durée de l'appareil ou d'apparition répétée de symptômes tels que les démangeaisons dans les doigts, les doigts froids.

Utilisation conforme

 DANGER

Utilisation non conforme

Danger de mort par des coupures Utilisez l'appareil uniquement conformément à l'usage prévu.

 La tondeuse à gazon sur batterie est conçue exclu-

sivement pour une utilisation professionnelle.

 L'appareil est prévu uniquement pour l'emploi à l'air

libre.

 L'appareil est prévu pour la tonte de gazon de parti-

culiers.

 L'appareil est prévu pour être poussé à la main ou

utilisé avec la fonction Power Assist. L'appareil ne

devrait pas être tiré.

 Ne pas chevaucher l'appareil. Toute autre utilisation est interdite. L'utilisateur est responsable des dommages résultant d'une utilisation non conforme.

28 Français

Protection de l'environnement

Les matériaux d'emballage sont recyclables. Veuillez éliminer les emballages dans le respect de l’environnement. Les appareils électriques et électroniques contiennent des matériaux précieux recyclables et souvent des composants tels que des piles,

batteries ou de l’huile représentant un danger potentiel pour la santé humaine et l'environnement, s'ils ne sont pas manipulés ou éliminés correctement. Ces composants sont cependant nécessaires pour le fonctionnement correct de l'appareil. Les appareils marqués par ce symbole ne doivent pas être jetés dans les ordures ménagères.

Remarques concernant les matières composantes (REACH)

Les informations actuelles concernant les matières composantes sont disponibles sous : www.kaer-

cher.com/REACH

Accessoires et pièces de rechange

Utiliser exclusivement des accessoires et pièces de rechange originaux. Ceux-ci garantissent le fonctionnement sûr et sans défaut de votre appareil. Des informations sur les accessoires et pièces de rechange sont disponibles sur le site Internet www.kaer- cher.com.

Etendue de livraison

L’étendue de livraison de l’appareil est illustrée sur l'emballage. Lors du déballage, vérifiez que le contenu de la livraison est complet. Si un accessoire manque ou en cas de dommage dû au transport, veuillez informer votre distributeur.

Dispositifs de sécurité

몇 PRÉCAUTION

Dispositifs de sécurité manquants ou modifiés

Les dispositifs de sécurité servent à vous protéger. Ne modifiez, ni ne contournez jamais les dispositifs de sécurité.

Protection contre les surcharges

L'appareil est équipé d'une protection contre les surcharges. Si une surcharge est constatée, l'appareil se coupe automatiquement.

Protection anti-basculement

L'appareil est équipé d'un interrupteur à bascule, ce qui empêche l'appareil de démarrer si l'angle d'inclinaison est supérieur à 45 °.

Symboles sur l'appareil

Respectez tous les avertissements et les consignes de sécurité. Lisez et comprenez toutes les instructions avant d'utiliser le produit.

Faites attention aux objets projetés ou volants.

Eloignez tous les spectateurs, notamment les enfants et les animaux domestiques, à une distance d'au moins 15 m de la plage de travail.

Faites attention aux lames acérées. Les lames continuent de tourner après l'arrêt du moteur.

Avant la maintenance, enlevez la clé de sécurité.

Pendant le travail, portez une protection auditive et oculaire appropriée.

Ne travaillez pas sur des pentes raides.

N'exposez pas l'appareil à la pluie.

Le niveau de pression acoustique garanti indiqué sur l'étiquette est de 95 dB.

Description de l'appareil

Le présent manuel d'utilisation décrit l'équipement complet. L’étendue de livraison varie selon les modèles (voir l'emballage). Pour les figures, voir la page des graphiques.

Illustration A

1 Déverrouillage du bloc-batterie 2 Affichage du niveau de charge 3 Plaque signalétique 4 Levier Push-Assist 5 Levier MARCHE/ARRÊT 6 Curseur de régulation de la vitesse 7 Bouton de démarrage 8 Câble de contrôle du moteur 9 Poignée télescopique

10 Blocage de la poignée 11 Sac à gazon 12 Verrouillage rapide 13 Levier de réglage de la hauteur de coupe 14 Affichage de la hauteur de coupe 15 Protection des mains 16 Obturateur mulching 17 * Éjection latérale 18 Clé de sécurité 19 *Bloc-batterie Battery Power+ 36V (2x) 20 *Chargeur rapide Battery+ Power 36V

* en option

L'appareil peut être utilisé avec deux Kärcher Battery Power+ 36 V blocs-batterie.

Bloc-batterie

Français 29

Mise en service

1. Rabattre la poignée télescopique.

a Retirer les deux attaches rapides.

Illustration B

b Tourner les attaches rapides.

Les attaches rapides sont déverrouillées. c Rabattre la poignée télescopique. d Bloquer les verrouillages rapides.

2. Prolonger la poignée télescopique. a Déverrouiller les blocages de la poignée.

Illustration C

b Sortir complètement la poignée télescopique. c Verrouiller les blocages de la poignée.

Remarque

L'appareil ne fonctionne que si la poignée télescopique est complètement sortie et que les blocages de la poignée sont verrouillés.

3. Régler éventuellement l'angle d'inclinaison de la poignée. a Retirer les deux attaches rapides.

Illustration B

b Tourner les attaches rapides.

Les attaches rapides sont déverrouillées. c Choisir l'angle d'inclinaison. d Bloquer les verrouillages rapides.

L'obturateur mulching est utilisé quand l'herbe coupée doit rester sur le gazon.

1. Tirer la poignée du coin de paillage vers le haut.

Illustration E

2. Placer le coin de paillage dans la goulotte d’éjection.

Illustration F

3. Appuyer la poignée du coin de paillage vers le bas. Le coin de paillage est bloqué dans l'appareil.

Le sac à gazon est utilisé quand l'herbe coupée doit être collectée pour être éliminée.

1. Le cas échéant, retirer le coin de paillage. a Tirer la poignée du coin de paillage vers le haut.

Illustration G

Le coin de paillage est déverrouillé.

b Retirer le coin de paillage de la goulotte d’éjection

2. Accrocher le sac à gazon sur la goulotte d’éjection.

Illustration H

L’éjection latérale est utilisée lorsque l’herbe coupée doit être éjectée par le côté.

1. Le cas échéant, retirer le coin de paillage. a Tirer la poignée du coin de paillage vers le haut.

Illustration G

Le coin de paillage est déverrouillé.

b Retirer le coin de paillage de la goulotte d’éjection

2. Accrocher l'éjection latérale sur la goulotte d'éjection.

Illustration I

1. Pousser le bloc-batterie dans le logement de l'appareil jusqu'à ce que son enclenchement soit audible.

Illustration J

1. Insérer la clé de sécurité.

Illustration K

Régler la poignée

Monter l'obturateur mulching

Monter le sac à gazon

Monter l’éjection latérale

Monter le bloc-batterie

Insérer une clé de sécurité

Le marquage sur la clé de sécurité indique quelle bloc-batterie est utilisé pendant le fonctionnement.

Utilisation

Remarques générales pour manipuler la

La durée de marche de la batterie dépend de plusieurs facteurs :

 De l'état, de la longueur et de l'épaisseur de l'herbe  De la hauteur de coupe réglée

Rendement surfacique maximal selon la nature de l'herbe: env. 2500 m Le résultat de la tonte peut être optimisé comme suit :  Couper au maximum un tiers de la hauteur de

coupe.

 Lors de la tonte de hautes herbes, réduire la vitesse

à laquelle l'appareil est poussé ou avance lorsque la fonction Push-Assist est activée.

Remarque

Ne tondez pas de l'herbe humide. L'herbe humide colle à la partie intérieure de la tondeuse à gazon et empêche de bien collecter l'herbe dans le sac à gazon ou d'éjecter correctement l'herbe coupée.

몇 AVERTISSEMENT

Soulever ou basculer la tondeuse à gazon pendant le fonctionnement

Coupures La lame de la tondeuse à gazon sur batterie tourne plus ou moins parallèlement au sol sur lequel elle se déplace. Veillez à ce que les quatre roues touchent le sol pendant la tonte.

1. Monter le sac à gazon, l’éjection latérale ou le coin de paillage (voir le chapitre Mise en service).

2. Régler la hauteur de coupe à l'aide du levier de réglage de la hauteur de coupe.

Illustration L

La hauteur de coupe dépend de l'état, de la longueur et de l'épaisseur de l'herbe (voir le chapitre Remarques générales pour manipuler la tondeuse à gazon).

3. Pousser le levier MARCHE/ARRÊT.

Illustration M

4. Appuyer sur le bouton de démarrage. Maintenir le levier MARCHE/ARRÊT enfoncé. L'appareil démarre.

En cas d’utilisation du sac à gazon, le vider régulièrement car la goulotte d'éjection pourrait sinon être obstruée par l'herbe coupée (voir le chapitre Vider le sac à gazon).

La fonction Push Assist active la fonction d'autotraction de l'appareil. Le levier MARCHE/ARRÊT est enfoncé.

1. Appuyer sur le levier Push-Assist.

Illustration N

La fonction Push Assist est activée. L'appareil avance sans que l'utilisateur n'ait à le pousser.

2. Utiliser le curseur de régulation de la vitesse pour régler la vitesse à laquelle l'appareil doit avancer.

Illustration O

3. Relâcher le levier Push-Assist.

Illustration P

La fonction Push Assist est désactivée. L'appareil continue la tonte mais doit être poussé par l'utilisateur.

tondeuse à gazon

Tondre le gazon

Fonction Push Assist

30 Français

Interrompre le fonctionnement

1. Relâcher le levier MARCHE/ARRÊT.

Illustration Q

Le moteur s'arrête.

Vider le sac à gazon

1. Retirer le sac à gazon.

Illustration R

Lors du retrait du sac à gazon, veiller à ce que le câble de contrôle du moteur reste dans le portecâble.

2. Vider le sac à gazon.

Retirer la clé de sécurité

La clé de sécurité doit être retirée avant de retirer le bloc-batterie.

1. Retirer la clé de sécurité de l'appareil.

Illustration S

Dépose du bloc-batterie

Remarque

Dans le cas de longues périodes d’arrêt, retirer le blocbatterie de l’appareil et le sécuriser contre toute utilisation intempestive.

1. Tirer la touche Déverrouillage bloc-batterie dans le sens du bloc-batterie.

Illustration T

2. Enfoncer la touche de déverrouillage du bloc-batterie pour déverrouiller celui-ci.

3. Sortir le bloc-batterie de l'appareil.

Terminer l'utilisation

1. Retirer le bloc-batterie de l'appareil (voir chapitre Dépose du bloc-batterie).

2. Nettoyer l'appareil (voir le chapitre Nettoyer l'appareil).

Transport

몇 AVERTISSEMENT

Lame acérée

Coupures Veillez à ne pas basculer ou soulever l'appareil. Tenez toutes les parties du corps éloignées de la lame.

1. Eteindre l'appareil (voir le chapitre Interrompre le fonctionnement).

2. S'assurer que la lame ne tourne plus.

3. Laisser refroidir l'appareil.

4. Enlever la clé de sécurité.

5. Enlever le bloc-batterie (voir chapitre Dépose du bloc-batterie).

6. En cas de transport de l'appareil dans des véhicules, le bloquer contre le glissement et le basculement.

Stockage

Avant chaque stockage, nettoyer l'appareil (voir le chapitre Nettoyer l'appareil).

1. Enlever la clé de sécurité.

2. Enlever le bloc-batterie (voir chapitre Dépose du bloc-batterie).

3. Déverrouiller les blocages de la poignée.

Illustration U

4. Rentrer complètement la poignée télescopique.

5. Verrouiller les blocages de la poignée.

6. Desserrer les attaches rapides et rabattre la poignée.

Illustration V

7. Stocker l'appareil dans un endroit sec et bien aéré. Eloigner l'appareil des substances corrosives comme les produits chimiques de jardinage et les sels à dégeler. Ne pas stocker l'appareil à l'air libre.

Entretien et maintenance

몇 AVERTISSEMENT

Lame acérée

Coupures Veillez à ne pas basculer ou soulever l'appareil. Tenez toutes les parties du corps éloignées de la lame.

Nettoyer l'appareil

1. Enlever la clé de sécurité.

2. Enlever le bloc-batterie (voir chapitre Dépose du bloc-batterie).

3. Après chaque utilisation, nettoyer la surface de l'appareil avec un chiffon doux et sec ou une brosse.

Illustration W

Nettoyer la lame avant un stockage prolongé.

4. Basculer l'appareil sur le côté.

Illustration X

5. Nettoyer la lame et le côté inférieur de l'appareil avec une brosse.

Illustration Y

Enlever les obstructions

몇 AVERTISSEMENT

Enlèvement des obstructions

Coupures dues à une lame acérée ou à des objets pointus Portez des gants de protection quand vous vérifiez ou enlevez une obstruction.

1. Couper l'appareil et attendre jusqu'à ce que la lame s'immobilise.

2. Enlever la clé de sécurité.

3. Enlever le bloc-batterie (voir chapitre Dépose du bloc-batterie).

4. Enlever le sac à gazon et vérifier que l'appareil n'est pas obstrué. Enlever les obstructions le cas échéant.

5. Vérifier que la goulotte d'éjection n'est pas obstruée. Enlever les obstructions le cas échéant.

6. Basculer l'appareil sur le côté.

7. Vérifier que la partie inférieure de l'appareil et la lame ne sont pas obstruées. Faire attention au moment de l'élimination des obstructions car la lame peut bouger pendant le processus.

Remplacer la lame

1. Enlever la clé de sécurité.

2. Enlever le bloc-batterie (voir chapitre Dépose du bloc-batterie).

3. Nettoyer la partie inférieure de l'appareil (voir le chapitre Nettoyer l'appareil).

4. Fixer la lame et desserrer la vis.

Illustration Z

5. Enlever et éliminer la lame.

Illustration AA

6. Insérer la nouvelle lame dans la fixation.

Illustration AB

7. Fixer la lame et serrer la vis.

Illustration AC

Dépannage en cas de défaut

Les défauts ont souvent des causes simples que vous pouvez vous-même éliminer à l'aide de l'aperçu suivant. En cas de doute, ou en absence de mention des dé-

Français 31

fauts, veuillez vous adresser au service après-vente au-

Chairman of the Board of Management

Director Regulatory Affairs & Certification

H. Jenner

S. Reiser

torisé.

L'appareil s'éteint

La protection contre les surcharges de l'appareil s'est déclenchée.

1. Relâcher le levier MARCHE/ARRÊT.

2. Appuyer sur le bouton de démarrage et le levier MARCHE/ARRÊT.

La protection contre les surchauffes du bloc-batterie s'est déclenchée.

1. Attendre que la température du bloc-batterie soit dans une plage normale.

2. Si l'appareil ne s'est pas allumé correctement, charger le bloc-batterie.

L'indicateur d'état de charge ne s'affiche pas

La protection contre les surchauffes du bloc-batterie s'est déclenchée.

 Relâcher le levier MARCHE/ARRÊT.  Enlever le bloc-batterie.

Caractéristiques techniques

Caractéristiques de puissance de l’appareil

Tension nominale V 36 Largeur de coupe cm 53 Hauteur de coupe cm 3-11 Volume Sac à gazon l 70 Vitesse maximale /min 3100 ±

Valeurs déterminées selon EN 60335-2-77

Niveau de pression acoustique L

Incertitude K Niveau de puissance acoustique

+ incertitude K

Valeur de vibrations main-bras

dB(A) 82,2

dB(A) 3,0 dB(A) 95

m/s

poignée droite Valeur de vibrations main-bras

poignée gauche

m/s

Incertitude K m/s

Dimensions et poids

Longueur x largeur x hauteur mm 1568 x

Poids (sans bloc-batterie) kg 32,6 Sous réserve de modifications techniques.

0,8

1,5

548 x 1075

Les conditions de garantie publiées par notre société commerciale compétente s'appliquent dans chaque pays. Nous remédions gratuitement aux défauts possibles sur votre appareil dans la durée de garantie dans la mesure où la cause du défaut est un vice de matériau ou de fabrication. En cas de garantie, veuillez vous adresser à votre distributeur ou au point de service après-vente autorisé le plus proche avec la facture d'achat. (Voir l'adresse au dos)

Déclaration de conformité UE

Nous déclarons par la présente que la machine désignée ci-après ainsi que la version que nous avons mise en circulation, est conforme, de par sa conception et son type, aux exigences fondamentales de sécurité et de santé en vigueur des normes UE. Toute modification de la machine sans notre accord annule cette déclaration. Produit : Tondeuse à gazon sur batterie Type : 1.042-50x.x

Normes UE en vigueur

2000/14/CE (+2005/88/CE) 2014/30/UE 2006/42/CE (+2009/127/CE) 2011/65/EU

Normes harmonisées appliquées

EN 50581: 2012 EN 55014-1: 2017 EN 55014-2: 2015 EN 60335-1:2012+A11:2014+A13:2017 EN 60335-2-77:2010 EN 62233: 2008

Méthode d'évaluation de conformité appliquée

2000/14/CE et modifié par 2005/88/CE : Annexe VI

Niveau de puissance acoustique dB(A)

Mesuré : 93,7 Garanti : 95

Le nom et l’adresse de l'organisme notifié

TÜV Rheinland LGA Products GmbH (NB 0197) Tillystraße 2 D-90431 Nuremberg Les signataires agissent sous ordre et avec le pouvoir de la direction.

Garantie

32 Français

Responsable de la documentation : S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tél. : +49 7195 14-0 Télécopie : +49 7195 14-2212 Winnenden, le 01/11/2018

Indice

Avvertenze di sicurezza....................................... 33

Impiego conforme alla destinazione.................... 37

Tutela dell’ambiente ............................................ 37

Accessori e ricambi ............................................. 38

Volume di fornitura .............................................. 38

Dispositivi di sicurezza ........................................ 38

Simboli riportati sull’apparecchio......................... 38

Descrizione dell’apparecchio............................... 38

Messa in funzione ............................................... 38

Messa in funzione ............................................... 39

Trasporto ............................................................. 40

Stoccaggio........................................................... 40

Cura e manutenzione .......................................... 40

Guida alla risoluzione dei guasti.......................... 40

Dati tecnici........................................................... 41

Garanzia.............................................................. 41

Dichiarazione di conformità UE........................... 41

Avvertenze di sicurezza

Prima dell’utilizzo ini-

ziale dell’apparecchio leggere le presenti avvertenze di sicurezza, le presenti istruzioni originali, le avvertenze di sicurezza allegate all’unità accumulatore e le istruzioni originali allegate all’unità accumulatore/ caricabatterie e attenervisi. Agire secondo quanto indicato nelle istruzioni. Conservare i libretti per un uso futuro o per un successivo proprietario. Osservare sempre sia le indicazioni riportate nelle istruzioni, sia le norme generali vigenti in materia di sicurezza/antinfortunistica.

Livelli di pericolo

 PERICOLO

● Indica un pericolo imminente

che determina lesioni gravi o la morte.

몇 AVVERTIMENTO

● Indica una probabile situazio-

ne pericolosa che potrebbe determinare lesioni gravi o la morte.

몇 PRUDENZA

● Indica una probabile situazio-

ne pericolosa che potrebbe causare lesioni leggere.

ATTENZIONE

● Indica una probabile situazio-

ne pericolosa che potrebbe determinare danni alle cose.

Avvertenze di sicurezza

generali

 PERICOLO ● Poiché può amputare gli arti, l'apparecchio può provocare gravi danni alle persone e addirittura la morte e può anche scaraventare in aria oggetti. ● Lesioni gravi in seguito ad operazioni svolte senza la dovuta concentrazione. Non usare l'apparecchio se si è sotto l'influsso di droghe, alcool o medicinali oppure se si è stanchi. 몇 AVVERTIMENTO ● Bambini e persone che non conoscono queste istruzioni non possono utilizzare l’apparecchio. Le disposizioni locali possono limitare l’età degli operatori. ● Ai bambini non è consentito giocare con l'apparecchio. ● Sorve- gliare i bambini per assicurarsi che non giochino con l'apparecchio. ● Utilizzare l'apparecchio esclusivamente con l'unità accu-

Italiano 33

mulatore specificata in queste istruzioni per l'uso. Quando si utilizzano apparecchi alimentati a batteria, seguire le misure precauzionali di base per ridurre il rischio di lesioni, incendi e perdite della batteria. ● Quando si lavora con l'apparecchio, indossare pantaloni lunghi e pesanti, indumenti a maniche lunghe e stivali antiscivolo. Non usare l'apparecchio scalzi. Non indossare sandali o pantaloni corti. Evitare di indossare indumenti larghi oppure con lacci e nastri. ● Indossare degli occhiali di protezione o di sicurezza dotati di antispruzzo laterale.

● Condurre l'apparecchio sempre in senso trasversale lungo un pendio. Esiste il pericolo di lesioni gravi se l'apparecchio viene condotto su e giù durante i lavori in pendenza. ● Mentre si usa l'apparecchio non si deve correre ma camminare. Garantire una posizione solida e sicura e mantenere l'equilibrio, soprattutto quando si lavora sui pendii.

● Pericolo di infortuni dovuti a scivolamento. Non utilizzare l'apparecchio sull'orlo di pendii, fossi, pendenze eccessive o scarpate. 몇 PRUDENZA ● Acquisire familiarità con i comandi e con l'uso corretto dell'apparecchio.

Sicurezza della postazione di

lavoro

 PERICOLO ● Pericolo di le- sioni gravi se dalla lama di taglio vengono lanciati in aria oggetti oppure se filo o corda si impigliano nell'attrezzo da taglio. Prima dell'uso, ispezionare accuratamente l'area di lavoro e rimuovere eventuali oggetti come pietre, bastoni, metalli, fili, ossa o giocattoli. ● Non utilizzare mai l'apparecchio se in un raggio di 15 m sono presenti persone, in particolare bambini o animali, poiché esiste il pericolo che dalla lama di taglio vengano lanciati oggetti. ● Pericolo di esplosioni. L'apparecchio genera scintille che possono incendiare polvere, gas o vapori. Non utilizzare l'apparecchio in ambienti soggetti al rischio di esplosioni, in cui sono presenti liquidi, gas o polveri infiammabili.

● Gravi incidenti con bambini. I bambini possono infatti essere attratti dall'apparecchio e dall'attività. Tenere d'occhio i bambini, perché potrebbero non trovarsi dove li avete visti l'ultima volta. 몇 AVVERTIMENTO ● Non uti- lizzare l'apparecchio in caso di pericolo di folgorazione (caduta di fulmini). ● Eseguire la tosatura sempre alla luce del giorno o in presenza di una buona luce artificiale. ● Tenere i bambini lontano dall'area di tosatura e

34 Italiano

farli sorvegliare da un adulto che non sia l'operatore; vigilare attentamente e spegnere la macchina se un bambino entra nell'area di tosatura. ● Prestare attenzione quando ci si avvicina ad angoli ciechi, cespugli, alberi oppure oggetti che possono ridurre la visibilità. ATTENZIONE ● L'operatore dell'apparecchiatura è responsabile di incidenti che coinvolgono altre persone o i loro beni.

Funzionamento sicuro

 PERICOLO ● Prima di usare l'apparecchio accertarsi sempre che le lame, i rispettivi perni e l'unità lame non siano usurati né danneggiati. ● Non bloccare mai l'interruttore di accensione/ spegnimento nella posizione ON: ciò è estremamente pericoloso. ● Non tirare l'apparecchio all'indietro, a meno che non sia assolutamente necessario. Se si deve spostare l'apparecchio da una parete o allontanare da un ostacolo, guardare prima di tutto verso il basso in modo da evitare di inciampare o di far passare l'apparecchio sui proprio piedi.

● Pericolo di venire a contatto con la lama scoperta o di essere colpiti da oggetti lanciati dalla stessa. Non inclinare l'apparecchio quando si accende il motore o con il motore acceso. Se un'inclinazione è assolutamente

necessaria, per esempio per agevolare l'avviamento, la parte anteriore dell'apparecchio può essere sollevata di 5 cm. A tale scopo abbassare con cautela l'impugnatura. È necessario riportare l'apparecchio sulla normale posizione di funzionamento (cioè con tutte e quattro le ruote a terra) prima di iniziare la tosatura. ● Le lame che entrano in contatto con un cavo conduttore possono porre parti metalliche dell’apparecchio sotto tensione e provocare una scossa elettrica. 몇 AVVERTIMENTO ● Le lame dell'apparecchio sono affilate. Indossare guanti di protezione robusti e procedere con cautela quando si effettuano lavori di montaggio, di sostituzione, di pulizia o quando si controlla il fissaggio delle viti. ● I componenti usurati o danneggiati vanno sostituiti in serie per mantenere l'equilibrio. ● Accer- tarsi che l'apparecchio si trovi in condizioni di sicurezza verificando a intervalli regolari il serraggio corretto di bulloni, dadi e viti.

● Sostituire i componenti usurati o danneggiati prima di mettere in funzione l'apparecchio. ● Non azionare mai l'apparecchio se l'interruttore di accensione/spegnimento integrato nell'impugnatura non si accende o non si spegne correttamente. ● Non

Italiano 35

usare la forza per azionare l'apparecchio. ● Arrestare il motore per fermare le lame quando si trasporta l'apparecchio da o verso l'area di tosatura o quando lo si inclina per attraversare superfici diverse da quelle erbose.

● Arrestare la lama prima di passare su una superficie in ghiaia.

● Non utilizzare mai l'apparecchio con dispositivi di protezione difettosi o senza dispositivi di sicurezza come, per esempio, deflettori e/o sacca raccoglierba. ● Non tenere le mani o i piedi vicino oppure sotto i componenti rotanti. Accendere il motore come da manuale di istruzioni.

● Mai sollevare o trasportare l'apparecchio con il motore acceso. ● Le irregolarità nel terreno aumentano il rischio di scivolamento e di incidenti. Evitare buchi, solchi, irregolarità del terreno, pietre o altri oggetti nascosti. ● Avviare l'apparecchio solo quando ci si trova nella zona di sicurezza dietro il manico.  Tutte e quattro le ruote devo-

no poggiare sul suolo.

 Il canale di espulsione dell'er-

ba non deve essere scoperto ma protetto dalla sacca raccoglierba o dalla copertura.

 Gli arti di tutte le persone de-

vono essere lontani dal carter del gruppo di taglio.

● Spegnere il motore e sfilare la chiave di sicurezza. Accertarsi

che tutti i componenti mobili si siano fermati completamente:  Ogni volta che si lascia l'appa-

recchio incustodito, anche durante lo smaltimento dello sfalcio.

 Prima di rimuovere un bloc-

caggio o di pulire l’apertura di espulsione dell’erba.

 Prima di controllare, pulire o

eseguire lavori sull'apparecchio.

 Dopo l’impatto con un corpo

estraneo. Prima di riavviare l’apparecchio, controllare se questo presenta punti danneggiati e, se necessario ripararli.

 Prima di rimuovere la sacca

raccoglierba o di aprire la copertura dell'espulsione dell'erba.

 Se l'apparecchio comincia a

vibrare in modo insolito. Controllare immediatamente se l'apparecchio:

– Presenta componenti allen-

tati. Serrare i componenti eventualmente allentati.

– Se ci sono punti danneggia-

ti, in particolare sulla lama. Riparare o sostituire i componenti danneggiati.

몇 PRUDENZA ● Controllare con regolarità se la sacca raccoglierba presenta tracce di usura. ATTENZIONE ● Accertarsi che il cavo di comando del motore non venga mai schiacciato, o

36 Italiano

comunque danneggiato, durante il montaggio o il ripiegamento del manico.

Rischi residui

몇 AVVERTIMENTO

● Anche se l'uso dell'apparec-

chio è conforme alle prescrizioni, sussistono ugualmente determinati rischi residui. Dall'uso dell'apparecchio possono scaturire i seguenti pericoli:

 La vibrazione può provocare

lesioni. Utilizzare gli utensili giusti per ogni lavoro, usare le impugnature previste e limitare il tempo di lavoro e l'esposizione.

 Il rumore può causare danni

all'udito. Usare una protezione dell'udito e limitare la sollecitazione.

 Rischio di lesioni dovute al

contatto con le lame.

 Rischio di lesioni causate da

oggetti lanciati.

Riduzione dei rischi

몇 PRUDENZA

● Un uso prolungato dell'appa-

recchio può causare disturbi vascolari nelle mani, dovuti alle vibrazioni. Non è possibile stabilire tempi generalizzati di utilizzo, dato che sono soggetti a diversi fattori:

 Predisposizione alla circola-

zione sanguigna insufficiente

(dita spesso fredde e formicolio)

 Bassa temperatura ambiente.

Indossare guanti caldi per proteggere le mani.

 Se l’oggetto viene afferrato

troppo saldamente la circolazione sanguigna può essere ostacolata.

 Un funzionamento interrotto

da pause è meglio di un fun-

zionamento continuo. Consigliamo di effettuare una visita medica in caso di utilizzo regolare e continuo dell'apparecchio o se i sintomi si verificano ripetutamente, p. es. formicolio e dita fredde.

Impiego conforme alla destinazione

 PERICOLO

Impiego non conforme alle disposizioni

Pericolo di morte per ferite da taglio Utilizzare l'apparecchio esclusivamente in modo conforme alle disposizioni.

 Il tosaerba a batteria è adatto all'uso commerciale.  L'apparecchio è previsto solo per l'impiego all'aper-

to.

 L'apparecchio è destinato alla tosatura dell'erba di

prati domestici.

 L'apparecchio è stato concepito per essere spinto a

mano oppure per essere utilizzato con la funzione

Power-Assist. L'apparecchio non deve essere tirato.

 Non si deve salire sull'apparecchio. Qualsiasi altro utilizzo non è consentito. L'utente è responsabile dei danni causati da un uso improprio.

Tutela dell’ambiente

I materiali d'imballaggio sono riciclabili. Smaltire gli imballaggi nel rispetto dell’ambiente. Gli apparecchi elettrici ed elettronici contengono materiali riciclabili preziosi e spesso componenti come batterie, accumulatori oppure olio che, se

usati o smaltiti scorrettamente, possono costituire un potenziale pericolo per la salute umana e per l'ambiente. Questi componenti sono tuttavia necessari per un corretto funzionamento dell'apparecchio. Gli apparecchi contrassegnati con questo simbolo non devono essere smaltiti con i rifiuti domestici.

Avvertenze sulle componenti contenute (REACH)

Informazioni aggiornate sulle componenti contenute sono disponibili all'indirizzo: www.kaercher.com/REACH

Italiano 37

Utilizzando solamente accessori e ricambi originali, si garantisce un funzionamento sicuro e privo di disturbi dell'apparecchio. Si possono trovare informazioni riguardo ad accessori e ricambi su www.kaercher.com.

Volume di fornitura

Accessori e ricambi

Il volume di fornitura dell’apparecchio è riportato sulla confezione. Disimballare la confezione e controllare che il contenuto sia completo. In caso di accessori mancanti o danni dovuti al trasporto si prega di contattare il rivenditore.

Dispositivi di sicurezza

몇 PRUDENZA

Dispositivi di sicurezza mancanti o modificati

I dispositivi di sicurezza sono pensati per proteggere l'utilizzatore. Non modificare né aggirare mai i dispositivi di sicurezza.

Protezione da sovraccarico

L'apparecchio è dotato di una protezione da sovraccarico. Se si rileva un sovraccarico, l'apparecchio si spegne automaticamente.

Protezione antiribaltamento

L'apparecchio è dotato di un interruttore a levetta, che impedisce l'avvio dell'apparecchio se l'angolo di inclinazione è superiore a 45°.

Simboli riportati sull’apparecchio

Seguire tutti gli avvertimenti e le avvertenze di sicurezza. Prima di usare il prodotto, devono essere state lette e comprese tutte le rispettive istruzioni.

Fare attenzione agli eventuali oggetti lanciati o volanti.

Tenere tutti i presenti, in particolare bambini e animali, a una distanza di almeno 15 m dall'area di lavoro.

Tenere conto delle lame affilate. Le lame continuano a girare dopo che è stato spento il motore.

Prima della manutenzione estrarre la chiave di sicurezza.

Durante il lavoro indossare occhiali protettivi e una protezione dell'udito adatti.

Non lavorare su forti pendii.

Non esporre l'apparecchio alla pioggia.

Il livello di pressione acustica garantito indicato in etichetta è 95 dB.

Descrizione dell’apparecchio

Nelle presenti istruzioni per l'uso viene descritta la dotazione massima. A seconda del modello possono variare gli elementi inclusi in dotazione (vedi imballaggio). Per le figure vedi pagina dei grafici.

Figura A

1 Sbloccaggio dell’unità accumulatore 2 Indicatore di carica batteria 3 Targhetta 4 Leva Push Assist 5 Leva ON / OFF 6 Cursore di controllo della velocità 7 Pulsante di avviamento 8 Cavo di controllo del motore

9 Manico telescopico 10 Blocco del manico 11 Borsa raccoglierba 12 Chiusura rapida 13 Leva di regolazione dell'altezza di taglio 14 Visualizzazione dell'altezza di taglio 15 Elemento di protezione 16 Cuneo mulching 17 * Scarico laterale 18 Chiave di sicurezza 19 *Unità accumulatore Battery Power+ 36V (2x) 20 *Caricabatterie rapido Battery Power+ 36V

* opzionale

Unità accumulatore

L’apparecchio può essere utilizzato con due Kärcher Battery Power+ 36 V unità accumulatore.

Messa in funzione

1. Ripiegare il manico telescopico.

2. Estendere il manico telescopico.

Nota

L’apparecchio funziona solo se il manico telescopico è completamente estratto e i blocchi del manico sono bloccati.

3. Event. regolare l’ angolo d’inclinazione del manico.

Regolazione del manico

a Estrarre entrambe le chiusure rapide.

Figura B

b Ruotare le chiusure rapide.

Le chiusure rapide sono sbloccate. c Ripiegare il manico telescopico. d Bloccare le chiusure rapide.

a Sbloccare i blocchi del manico.

Figura C

b Estrarre completamente il manico telescopico. c Bloccare i blocchi del manico.

38 Italiano

a Estrarre entrambe le chiusure rapide.

Figura B

b Ruotare le chiusure rapide.

Le chiusure rapide sono sbloccate. c Scegliere l’angolo d’inclinazione. d Bloccare le chiusure rapide.

Montaggio del cuneo mulching

Il cuneo mulching viene usato quando lo sfalcio deve restare sul prato.

1. Tirare verso l'alto la maniglia del cuneo mulching.

Figura E

2. Posizionare il cuneo mulching nel canale di espulsione.

Figura F

3. Premere verso il basso la maniglia del cuneo mulching. Il cuneo mulching è bloccato nell'apparecchio.

Montare la sacca raccoglierba

La sacca raccoglierba si usa per raccogliere lo sfalcio allo scopo di smaltirlo.

1. Eventualmente rimuovere il cuneo mulching. a Tirare verso l'alto la maniglia del cuneo mulching.

Figura G

Il cuneo mulching è sbloccato.

b Rimuovere il cuneo mulching dal canale di espul-

sione

2. Appendere la sacca raccoglierba al canale di espulsione.

Figura H

Montare lo scarico laterale

Lo scarico laterale viene utilizzato quando gli sfalci devono essere espulsi lateralmente.

1. Eventualmente rimuovere il cuneo mulching. a Tirare verso l'alto la maniglia del cuneo mulching.

Figura G

Il cuneo mulching è sbloccato.

b Rimuovere il cuneo mulching dal canale di espul-

sione

2. Appendere lo scarico laterale sul canale di espulsione.

Figura I

Montaggio dell’unità accumulatore

1. Spingere le unità accumulatore nell'alloggiamento dell'apparecchio, finché non si sente lo scatto d'innesto.

Figura J

Inserimento della chiave di sicurezza

1. Inserire la chiave di sicurezza.

Figura K

La marcatura sulla chiave di sicurezza indica quale unità accumulatore viene utilizzata durante il funzionamento.

Messa in funzione

Avvertenze generali per l'uso del tosaerba

La durata dell'accumulatore dipende da vari fattori:  Dalle condizioni, dalla lunghezza e dalla densità

dell'erba

 Dall'altezza di taglio impostata Resa superficiale massima, a seconda della natura dell'erba: circa 2500 m Il risultato della tosatura può essere ottimizzato come segue:

 Tagliare al massimo un terzo dell'altezza dell'erba.  Nel tosare l'erba alta ridurre la velocità con la quale

si spinge l'apparecchio o alla quale si procede, con la funzione Push Assist attiva.

Nota

Evitare di tosare erba bagnata. L'erba bagnata si attacca alla parte inferiore del tosaerba impedendo così la raccolta corretta nella sacca raccoglierba o l'espulsione del materiale falciato.

Tosatura dell'erba

몇 AVVERTIMENTO

Sollevamento o ribaltamento del tosaerba durante il funzionamento

Lesioni da taglio La lama del tosaerba gira all'incirca parallelamente rispetto al suolo su cui si muove. Accertarsi che, durante la tosatura, tutte e quattro le ruote siano a contatto con il terreno.

1. Montare la sacca raccoglierba, lo scarico laterale oppure il cuneo mulching (vedere capitolo Messa in funzione).

2. Impostare l'altezza di taglio mediante l'apposita leva di regolazione.

Figura L

L'altezza di taglio dipende dalle condizioni, dalla lunghezza e dalla densità dell'erba (vedere capitolo Avvertenze generali per l'uso del tosaerba).

3. Premere la leva su ON / OFF.

Figura M

4. Premere il pulsante di avvio. Tenere premuta la leva ON / OFF. L'apparecchio si avvia.

Quando si usa la sacca raccoglierba, lo si deve svuotare a intervalli regolari per evitare che il canale di espulsione dell'erba possa essere intasato dallo sfalcio (vedere capitolo Svuotare la sacca raccoglierba).

Funzione Push Assist

La funzione Push Assist attiva la funzione semovente dell’apparecchio. La leva ON/OFF è premuta.

1. Premere la leva Push Assist.

Figura N

La funzione Push Assist viene attivata. L’apparecchio avanza senza dover essere spinto dall'operatore.

2. Utilizzare il cursore di controllo della velocità per impostare la velocità di avanzamento dell’apparecchio.

Figura O

3. Rilasciare la leva Push Assist.

Figura P

La funzione Push Assist viene disattivata. L’apparecchio continua a falciare ma deve essere spinto dall'operatore.

Interruzione del funzionamento

1. Rilasciare la leva ON / OFF.

Figura Q

Il motore si arresta.

Svuotare la sacca raccoglierba

1. Rimuovere la sacca raccoglierba.

Figura R

Nel rimuovere la sacca raccoglierba fare attenzione che il cavo di controllo del motore resti nel fermacavi.

2. Svuotare la sacca raccoglierba.

Italiano 39

Rimozione della chiave di sicurezza

La chiave di sicurezza deve essere rimossa prima di rimuovere le unità accumulatore.

1. Estrarre la chiave di sicurezza dall’apparecchio.

Figura S

Rimozione delle unità accumulatore

Nota

In caso di interruzioni di lavoro prolungate, rimuovere entrambe le unità accumulatore dall’apparecchio e assicurare lo stesso contro l’utilizzo non autorizzato

1. Tirare il tasto di sblocco dell’unità accumulatore in direzione dell’unità accumulatore.

Figura T

2. Premere il tasto di sblocco dell’unità accumulatore per sbloccare l’unità accumulatore.

3. Prelevare l’unità accumulatore dall’apparecchio.

Termine del funzionamento

1. Rimuovere le unità accumulatore dall’apparecchio (vedere il capitolo Rimozione delle unità accumulatore).

2. Pulire l’apparecchio (vedere capitolo Pulizia dell'apparecchio).

Trasporto

몇 AVVERTIMENTO

Lama affilata

Lesioni da taglio Procedere con cautela nel ribaltare o nel sollevare l'apparecchio. Tenere lontano dalla lama ogni parte del corpo.

1. Spegnere l'apparecchio (vedere capitolo Interruzione del funzionamento).

2. Accertarsi che la lama non giri più.

3. Far raffreddare l'apparecchio.

4. Rimuovere la chiave di sicurezza.

5. Rimuovere le unità accumulatore (vedere capitolo Rimozione delle unità accumulatore).

6. Per il trasporto in veicoli, fissare l'apparecchio in modo che non possa scivolare e ribaltarsi.

Stoccaggio

Prima di ogni immagazzinaggio pulire l’apparecchio (vedere capitolo Pulizia dell'apparecchio).

1. Rimuovere la chiave di sicurezza.

2. Rimuovere le unità accumulatore (vedere capitolo Rimozione delle unità accumulatore).

3. Sbloccare i blocchi del manico.

Figura U

4. Inserire completamente il manico telescopico.

5. Bloccare i blocchi del manico.

6. Svitare le chiusure rapide e ripiegare il manico.

Figura V

7. Conservare l’apparecchio in un luogo asciutto e ben ventilato. Tenerlo lontano da agenti corrosivi quali sostanze chimiche per il giardino e fondenti chimici. Non conservare l’apparecchio all’aperto.

Cura e manutenzione

몇 AVVERTIMENTO

Lama affilata

Lesioni da taglio Procedere con cautela nel ribaltare o nel sollevare l'apparecchio. Tenere lontano dalla lama ogni parte del corpo.

1. Rimuovere la chiave di sicurezza.

2. Rimuovere le unità accumulatore (vedere capitolo Rimozione delle unità accumulatore).

3. Dopo ogni utilizzo pulire la superficie dell'apparecchio usando un panno morbido asciutto o una spazzola.

Figura W

Prima di un immagazzinaggio prolungato pulire la lama.

4. Ribaltare l'apparecchio di lato.

Figura X

5. Pulire la lama e la parte inferiore dell'apparecchio con una spazzola.

Figura Y

Rimozione dei bloccaggi

Pulizia dell'apparecchio

몇 AVVERTIMENTO

Rimozione dei bloccaggi

Pericolo di lesioni da taglio a causa della lama affilata o di oggetti a spigoli vivi Indossare guanti di protezione quando si controlla o si rimuove un bloccaggio.

1. Spegnere l'apparecchio e attendere che la lama si sia fermata completamente.

2. Rimuovere la chiave di sicurezza.

3. Rimuovere le unità accumulatore (vedere capitolo Rimozione delle unità accumulatore).

4. Rimuovere la sacca raccoglierba e controllare se sono presenti bloccaggi. Rimuovere gli eventuali bloccaggi.

5. Controllare se il canale di espulsione presenta bloccaggi. Rimuovere gli eventuali bloccaggi.

6. Ribaltare l'apparecchio di lato.

7. Controllare se la parte inferiore dell'apparecchio o la lama presentano bloccaggi. Rimuovere i bloccaggi con cautela: la lama può infatti muoversi durante il procedimento.

Sostituzione della lama

1. Rimuovere la chiave di sicurezza.

2. Rimuovere le unità accumulatore (vedere capitolo Rimozione delle unità accumulatore).

3. Pulire la parte inferiore dell'apparecchio (vedere capitolo Pulizia dell'apparecchio).

4. Fissare la lama e svitare la vite.

Figura Z

5. Rimuovere la lama e smaltirla.

Figura AA

6. Inserire la lama nuova nel supporto.

Figura AB

7. Fissare la lama e serrare la vite.

Figura AC

Guida alla risoluzione dei guasti

I guasti hanno spesso cause semplici che possono essere risolte con l’ausilio della panoramica seguente. In caso di dubbi o di guasti qui non menzionati si consiglia di rivolgersi al servizio assistenza autorizzato.

L'apparecchio si spegne

È scattata la protezione da sovraccarico dell'apparecchio.

1. Rilasciare la leva ON / OFF.

2. Premere la leva ON / OFF e l'interruttore di accensione/spegnimento.

È scattata la protezione da sovraccarico dell'unità accumulatore.

1. Attendere che la temperatura dell'unità accumulatore abbia raggiunto la fascia normale.

40 Italiano

2. Se non si riesce ad accendere l'apparecchio, carica-

Chairman of the Board of Management

Director Regulatory Affairs & Certification

H. Jenner

S. Reiser

re l'unità accumulatore.

L'indicatore dello stato di carica non viene visualizzato

È scattata la protezione da sovraccarico dell'unità accumulatore.

 Rilasciare la leva ON / OFF.  Rimuovere l'unità accumulatore.

Dati tecnici

Dati sulle prestazioni dell’apparecchio

Tensione nominale V 36 Larghezza di taglio cm 53 Altezza di taglio cm 3-11 Volume sacca raccoglierba l 70 Velocità massima /min 3100 ±

Valori rilevati secondo EN 60335-2-77

Livello di pressione acustica L Incertezza K Livello di potenza acustica L

incertezza K Valore di vibrazione mano-braccio

impugnatura destra Valore di vibrazione mano-braccio

impugnatura sinistra Incertezza K m/s

Dimensioni e pesi

Lunghezza x larghezza x altezza mm 1568 x

Peso (senza unità accumulatore) kg 32,6 Con riserva di modifiche tecniche.

dB(A) 82,2 dB(A) 3,0 dB(A) 95

m/s

0,8

1,5

548 x 1075

Garanzia

Le condizioni di garanzia valgono nel rispettivo paese di pubblicazione da parte della nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti all’apparecchio, se causati da difetto di materiale o di produzione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto. (Indirizzo vedi retro)

Dichiarazione di conformità UE

Con la presente dichiariamo che la macchina di seguito definita, in conseguenza della sua progettazione e costruzione nonché nello stato in cui è stata immessa sul mercato, è conforme ai requisiti essenziali di sicurezza e salute pertinenti delle direttive UE. In caso di modifiche apportate alla macchina senza il nostro consenso, la presente dichiarazione perde ogni validità. Prodotto: Tosaerba a batteria Tipo: 1.042-50x.x

Direttive UE pertinenti

2000/14/CE (+2005/88/CE) 2014/30/UE 2006/42/CE (+2009/127/EG) 2011/65/UE

Norme armonizzate applicate

EN 50581: 2012 EN 55014-1: 2017 EN 55014-2: 2015 EN 60335-1:2012+A11:2014+A13:2017 EN 60335-2-77:2010 EN 62233: 2008

Procedura di valutazione della conformità applicata

2000/14/CE e modificata dalla 2005/88/CE: allegato VI

Livello di potenza acustica dB(A)

Misurato: 93,7 Garantito: 95

Nome e indirizzo dell'organismo notificato che l'ha effettuata

TÜV Rheinland LGA Products GmbH (NB 0197) Tillystraße 2 D-90431 Norimberga I firmatari agiscono per incarico e con delega della direzione.

Responsabile della documentazione: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 01/11/2018

Inhoud

Veiligheidsinstructies........................................... 41

Reglementair gebruik .......................................... 46

Milieubescherming ..............................................46

Toebehoren en reserveonderdelen..................... 46

Leveringsomvang................................................46

Veiligheidsinrichtingen......................................... 46

Symbolen op het apparaat.................................. 46

Beschrijving apparaat..........................................47

Inbedrijfstelling.................................................... 47

Werking ............................................................... 47

vervoer ................................................................ 48

Opslag................................................................. 48

Verzorging en onderhoud.................................... 48

Hulp bij storingen ................................................ 49

Technische gegevens.......................................... 49

Garantie .............................................................. 49

EU-conformiteitsverklaring .................................. 49

Veiligheidsinstructies

Lees voor het eerste

gebruik van het apparaat deze veiligheidsinstructies, deze oorspronkelijke gebruiksaanwijzing, de bij het accupack geleverde veiligheidsaanwijzin-

Nederlands 41

gen en de meegeleverde veiligheidsinstructies accupack / oplaadapparaat. Houd u hieraan. Bewaar de documentatie voor later gebruik of voor de volgende eigenaar. Naast de instructies in de gebruiksaanwijzing moet u ook de algemene wettelijke veiligheidsvoorschriften en de voorschriften inzake ongevallenpreventie in acht nemen.

Gevarenniveaus

 GEVAAR

● Aanwijzing voor direct drei-

gend gevaar dat tot zware of dodelijke verwondingen leidt.

몇 WAARSCHUWING

● Aanwijzing voor een mogelijk

gevaarlijke situatie die tot zware of dodelijke verwondingen kan leiden.

몇 VOORZICHTIG

● Aanwijzing voor een mogelijk

gevaarlijke situatie die tot lichte verwondingen kan leiden.

LET OP

● Aanwijzing voor een mogelijk

gevaarlijke situatie die tot materiële schade kan leiden.

Algemene

veiligheidsinstructies

 GEVAAR ● Het apparaat kan leiden tot ernstig letsel en de dood door amputatie van handen en voeten en tot materiële schade. ● Ernstig letsel door ongeconcentreerd werken. Ge-

bruik het apparaat niet als u onder invloed staat van drugs, alcohol of medicamenten of als u moe bent. 몇 WAARSCHUWING ● Perso- nen die niet vertrouwd zijn met deze handleiding en kinderen mogen het apparaat niet gebruiken. Lokale voorschriften kunnen de minimale leeftijd van de bediener voorschrijven. ● Kinde- ren mogen niet met het apparaat spelen. ● Houd toezicht op kinderen om ervoor te zorgen dat ze niet met het apparaat spelen.

● Gebruik het apparaat uitsluitend met het in deze gebruiksaanwijzing gespecificeerde accupack. Neem bij gebruik van door accu aangedreven apparaten de algemene veiligheidsmaatregelen in acht om het risico op letsel, vuur en een leeglopende accu te reduceren.

● Draag bij het werken met het apparaat lange, zware broeken, kleding met lange mouwen en antislip schoeisel. Werk nooit op blote voeten. Draag geen sandalen of korte broeken. Draag geen loszittende kleding of kleding met snoeren en banden.

● Draag een beschermings- of veiligheidsbril met zijkantbescherming. ● Leid het apparaat altijd overdwars langs een helling. Gevaar voor ernstig letsel, als u het apparaat bij het werken langs hellingen omhoog en om-

42 Nederlands

laag leidt. ● Loop niet snel, maar alleen langzaam bij het werken met het apparaat. Zorg voor een stevige basis en behoud van uw evenwicht, in het bijzonder bij hellingen. ● Gevaar voor ongevallen door uitglijden. Gebruik het apparaat niet langs hellingen, kuilen, zeer steile hellingen of dijken. 몇 VOORZICHTIG ● Maak u vertrouwd met de bedienelementen en het correcte gebruik van het apparaat.

Veiligheid van de werkplek

 GEVAAR ● Ernstig letsel, als van het snijmes voorwerpen worden geslingerd of draden of snoeren in het snijwerktuig verstrikt raken. Controleer het werkbereik voor gebruik grondig op voorwerpen zoals stenen, stokken, metaal, draden, botten of speelgoed en verwijder dit.

● Gebruik het apparaat nooit, als personen, in het bijzonder kinderen of dieren, zich binnen een straal van 15 m bevinden, omdat er gevaar bestaat dat voorwerpen door het snijmes worden weggeslingerd. ● Explo- siegevaar. Het apparaat veroorzaakt vonken die stof, gas dampen kunnen doen ontvlammen. Werk met het apparaat niet in een explosieve omgeving, waarin zich brandbare vloeistoffen, gassen of stoffen

bevinden. ● Ernstig letsel bij kinderen. Kinderen kunnen door het apparaat en de bewegingen ervan worden aangetrokken. Let steeds op kinderen, omdat ze zich vrij bewegen. 몇 WAARSCHUWING ● Ge- bruik het apparaat niet bij bliksemgevaar. ● Maai altijd bij daglicht of bij goed kunstlicht.

● Houd kinderen uit de buurt van de maaiomgeving en onder toezicht van een volwassene die niet de bediener is; pas goed open schakel het apparaat uit, als een kind de maaiomgeving betreedt. ● Wees voorzichtig hoe blinde hoeken, struiken, bomen of objecten uw zicht negatief kunnen beïnvloeden. LET OP ● De bediener van het apparaat is voor ongevallen met andere personen of hun eigendom verantwoordelijk.

Veilig gebruik

 GEVAAR ● Controleer voor gebruik van het apparaat of messen, mespennen en meseenheid noch versleten noch beschadigd zijn. ● Vergrendel de in-/uitschakelaar nooit in de AAN-positie; dit is extreem gevaarlijk. ● Trek het apparaat alleen achteruit, als dit absoluut noodzakelijk is. Het apparaat van een wand of een hindernis moet worden weggetrokken, kijk dan eerst omlaag, om te voorko-

Nederlands 43

men dat u struikelt of met apparaat over uw voeten rijdt.

● Gevaar in contact met het vrijliggende mes te komen of door weggeslingerde voorwerpen te worden getroffen. Kantel het apparaat niet, als u de motor start of terwijl de motor loopt. Als kantelen toch noodzakelijk is, bijvoorbeeld om het starten te vereenvoudigen, kunt u de voorzijde van het apparaat met 5 cm optillen. Druk hiervoor de handgreep voorzichtig omlaag. U moet het apparaat in de normale bedrijfsstand brengen (d.w.z. Alle vier wielen op de grond), alvorens met het maaien te beginnen. ● Messen die met een stroomvoerende kabel in contact komen, kunnen vrijliggende metalen onderdelen van het apparaat onder stroom zetten en een elektrische schok veroorzaken. 몇 WAARSCHUWING ● De messen van het apparaat zijn scherp. Draag stevige handschoenen en werk voorzichtig, als u monteert, vervangt, reinigt of de bevestiging van schroeven controleert. ● Vervang versleten of beschadigde delen steeds per set, om de balans te garanderen. ● Zorg ervoor dat het apparaat in een veilige toestand is door regelmatig te controleren of bouten, moeren en schroeven vast zijn aangedraaid. ● Ver-

vang versleten of beschadigde delen, alvorens het apparaat in bedrijf te nemen. ● Gebruik het apparaat nooit, als de in-/uitschakelaar aan de handgreep niet correct in- of uitschakelt.

● Gebruik geen geweld. ● Stop de motor, om de messen te stoppen, als u het apparaat naar of van het maaigebied transporteert, of als u het apparaat bij het oversteken van een andere ondergrond dan gras iets kantelt.

● Stop het mes, alvorens over grind over te steken. ● Gebruik het apparaat nooit zonder of met defecte veiligheidsinrichtingen, zoals deflectors en/of de grasvangzak. ● Houd uw handen of voeten niet in de buurt van of onder roterende delen. Schakel de motor in volgens de handleiding.

● Til of draag het apparaat nooit met lopende motor. ● Oneffen terrein leidt tot een hoger gevaar voor uitglijden of ongevallen. Vermijd gaten, gleuven, oneffenheden, stenen of andere verborgen objecten. ● Start het apparaat alleen, als u zich in het veilige bereik achter de greep bevindt.  Alle vier wielen zich op de

grond bevinden.

 De gras-uitwerpschacht niet

vrij ligt, maar door de grasvangzak of de afdekking beschermd is.

44 Nederlands

 Handen en voeten van alle

personen ver van de snijbehuizing zijn.

● Schakel de motor uit en neem de veiligheidssleutel eruit. Zorg ervoor dat alle beweeglijke delen volledig tot stilstand gekomen zijn:  Steeds als u het apparaat zon-

der toezicht achterlaat, inclusief bij de afvoer van het afgesneden gras.

 Alvorens een blokkering te

verwijderen of de uitwerpopening te reinigen.

 Alvorens het apparaat te con-

troleren, reinigen of eraan te werken.

 Nadat u een ander object

heeft geraakt. Controleer het apparaat eerst op beschadiging en repareer het dan, alvorens het opnieuw te starten.

 Alvorens de grasvangzak te

verwijderen of de afdekking van de grasvangzak te openen.

 Als het apparaat begint op ab-

normale wijze te trillen. Controleer het apparaat onmiddellijk:

– Op losse delen. Trek losse

delen vast, indien nodig.

– Op beschadiging, vooral aan

het mes. Repareer resp. vervang beschadigde delen.

몇 VOORZICHTIG ● Controleer de grasvangzak regelmatig op slijtage.

LET OP ● Zorg ervoor dat de motorregelkabel bij de montage of het inklappen van de greep nooit ingeklemd of op andere wijze beschadigd wordt.

Restrisico's

몇 WAARSCHUWING

● Ook als het apparaat zoals

voorgeschreven wordt gebruikt, blijven restrisico’s voorhanden. De volgende gevaren kunnen door gebruik van het apparaat ontstaan:

 Trillingen kunnen tot letsel lei-

den. Gebruik voor alle werkzaamheden steeds het juiste gereedschap, gebruik de hiervoor bedoelde grepen en begrens de arbeidstijd en de duur van blootstelling.

 Lawaai kan leiden tot gehoor-

schade. Draag een gehoorbescherming en begrens de belasting.

 Letsel door contact met de

messen.

 Letsel door weggeslingerde

voorwerpen.

Reduceren van risico’s

몇 VOORZICHTIG

● Langdurig gebruik van het ap-

paraat kan door trillingen tot doorbloedingsstoringen in de handen leiden. Een algemeen geldende duur voor het gebruik kan niet worden vastgelegd, omdat deze van

Nederlands 45

meerdere invloedsfactoren afhangt:

 Persoonlijke aanleg voor

slechte doorbloeding (vaak koude vingers, tinteling in de vingers)

 Lage omgevingstemperatuur.

Draag warme handschoenen om uw handen te beschermen.

 Belemmering van de door-

bloeding door stevig vastpakken.

 Ononderbroken gebruik is

schadelijker dan door pauzes

onderbroken gebruik. Bij regelmatig, langdurig gebruik van het apparaat en bij herhaaldelijk optreden van symptomen, zoals tinteling in de vingers, koude vingers, dient u contact op te nemen met een arts.

Reglementair gebruik

 GEVAAR

Niet-reglementair gebruik

Levensgevaar door snijwonden Gebruik het apparaat alleen volgens de voorschriften.

 De accu-grasmaaier is bedoeld voor commercieel

gebruik.

 Het apparaat is alleen voor gebruik buiten bedoeld.  Het apparaat is voor het maaien van privé-gazons

bedoeld.

 Het apparaat is bestemd om met de hand te ver-

schuiven of met de Power Assist-functie te gebrui-

ken. Het apparaat mag niet worden getrokken.

 Op het apparaat mag niet door personen worden

gereden.

Elk ander gebruik is niet toegestaan. Voor schade door niet-reglementair gebruik is de gebruiker aansprakelijk.

Milieubescherming

Het verpakkingsmateriaal is recyclebaar. Gooi verpakkingen met het gescheiden afval weg.

Elektrische en elektronische apparaten bevatten waardevolle recyclebare materialen en vaak onderdelen zoals batterijen, accu's of olie, die bij onjuiste omgang of verkeerd weggooien een

mogelijk gevaar voor de gezondheid en het milieu kun-

nen vormen. Voor een correct gebruik van het apparaat zijn deze onderdelen echter noodzakelijk. Apparaten met dit symbool mogen niet met het huisvuil worden weggegooid.

Instructies voor inhoudsstoffen (REACH)

Actuele informatie over inhoudsstoffen vindt u onder:

www.kaercher.nl/REACH

Toebehoren en reserveonderdelen

Gebruik alleen origineel toebehoren en originele reserveonderdelen. Deze garanderen een veilige en storingsvrije werking van het apparaat. Informatie over toebehoren en reserveonderdelen vindt u onder www.kaercher.com.

Leveringsomvang

De leveringsomvang van het apparaat is op de verpakking afgebeeld. Controleer de inhoud bij het uitpakken op volledigheid. Bij ontbrekend toebehoren of bij transportschade neemt u contact op met uw distributeur.

Veiligheidsinrichtingen

몇 VOORZICHTIG

Ontbrekende of gewijzigde veiligheidsinrichtingen

Veiligheidsinrichtingen zijn er voor uw veiligheid. Verander of omzeil veiligheidsinrichtingen nooit.

Het apparaat is uitgerust met een overlastbeveiliging. Als overbelasting wordt vastgesteld, wordt het apparaat automatisch uitgeschakeld.

Het apparaat is uitgerust met een tuimelschakelaar die voorkomt dat het apparaat bij een hellingshoek van meer dan 45° start.

Overlastbeveiliging

Bescherming tegen kantelen

Symbolen op het apparaat

Volg alle waarschuwingen en veiligheidsaanwijzingen op. Voordat u het product gebruikt, moet u alle aanwijzingen hebben gelezen en begrepen.

Let op weggeslingerde of vliegende voorwerpen.

Houd alle toeschouwers, in het bijzonder kinderen en huisdieren, minstens 15 m uit de buurt van het werkbereik.

Let op scherpe messen. De klingen draaien nog, nadat de motor werd uitgeschakeld.

Verwijder voor onderhoud eerst de veiligheidssleutel.

Draag bij werkzaamheden een geschikte oog- en gehoorbescherming.

Werk niet op steile hellingen.

46 Nederlands

Stel het apparaat niet bloot aan regen.

De op het etiket aangegeven geluidsdrukniveau bedraagt 95 dB.

Beschrijving apparaat

In deze gebruiksaanwijzing wordt de maximale uitrusting beschreven. Afhankelijk van het model zijn er verschillen in de leveringsomvang (zie verpakking). Afbeeldingen, zie pagina met grafieken.

Afbeelding A

1 Ontgrendeling accupack 2 Weergave van de ladingstoestand 3 Typeplaatje 4 Push Assist-hendel 5 Hendel AAN / UIT 6 Snelheidsregeling op de schuifschakelaar 7 Startknop 8 Motorregelkabel

9 Telescoopgreep 10 Greepblokkering 11 Grasvangzak 12 Snelsluiting 13 Hendel snijhoogteverstelling 14 Weergave snijhoogte 15 Beschermende kap 16 Mulchverdeler 17 *Zijuitworp 18 Veiligheidssleutel 19 *Accupack Battery Power+ 36V (2x) 20 *Snellader Battery+ Power 36V

* optioneel

Accupack

Het apparaat kan met twee 36 V Battery Power+ van Kärcher accupacks worden gebruikt.

Inbedrijfstelling

1. De telescoopgreep omklappen. a Beide snelsluitingen eruit trekken.

Afbeelding B

b De snelsluitingen draaien.

De snelsluitingen zijn ontgrendeld. c De telescoopgreep omklappen. d De snelsluitingen vergrendelen.

2. De telescoopgreep verlengen. a De greepblokkeringen ontgrendelen.

Afbeelding C

b De telescoopgreep volledig eruit trekken. c De greepblokkeringen vergrendelen.

Instructie

Greep instellen

Het apparaat werkt alleen wanneer de telescoopgreep volledig uitgetrokken is en de greepblokkeringen zijn vergrendeld.

3. Indien nodig, de hellingshoek van de greep instellen. a Beide snelsluitingen eruit trekken.

Afbeelding B

b De snelsluitingen draaien.

De snelsluitingen zijn ontgrendeld. c De hellingshoek selecteren. d De snelsluitingen vergrendelen.

Mulchverdeler monteren

De mulchverdeler wordt gebruikt, als het afgesneden gras op het gazon moet blijven liggen.

1. De greep van de mulchverdeler omhoogtrekken.

Afbeelding E

2. De mulchverdeler in de uitwerpschacht aanbrengen.

Afbeelding F

3. De greep van de mulchverdeler naar beneden drukken. De mulchverdeler is vergrendeld in het apparaat.

De grasvangzak monteren

De grasvangzak wordt gebruikt als het afgesneden gras moet worden verzameld voor afvalverwijdering.

1. Indien nodig de mulchverdeler verwijderen. a De greep van de mulchverdeler omhoogtrekken.

Afbeelding G

De mulchverdeler wordt ontgrendeld.

b De mulchverdeler uit de uitwerpschacht verwijde-

ren

2. De grasvangzak op de uitwerpschacht inhangen.

Afbeelding H

Zijuitworp monteren

De zijuitworp wordt gebruikt als het afgesneden gras langs de zijkant moet worden uitgeworpen.

1. Indien nodig de mulchverdeler verwijderen. a De greep van de mulchverdeler omhoogtrekken.

Afbeelding G

De mulchverdeler wordt ontgrendeld.

b De mulchverdeler uit de uitwerpschacht verwijde-

ren

2. De zijuitworp op de uitwerpschacht inhangen.

Afbeelding I

Accupacks monteren

1. De accupacks in de opname van het apparaat schuiven totdat ze hoorbaar vastklikken.

Afbeelding J

Veiligheidssluiting plaatsen

1. De veiligheidssluiting plaatsen.

Afbeelding K

De markering op de veiligheidssluiting geeft aan welk accupack tijdens de werking wordt gebruikt.

Werking

Algemene aanwijzingen over de omgang met

De levensduur van de accu hangt af van meerdere factoren:  Van de toestand, de lengte en de dichtheid van het

gras

 Van de ingestelde snijhoogte

de grasmaaier

Nederlands 47

Maximale oppervlaktecapaciteit, afhankelijk van de grastoestand: ca. 2500 m Het resultaat van de maaiprocedure kan als volgt worden geoptimaliseerd:

 Hoogstens een derde van de grashoogte afsnijden.  Bij het maaien van hoog gras de snelheid verlagen

waarmee het apparaat wordt geduwd of, wanneer de Push Assist-functie is geactiveerd, vooruit rijdt.

Instructie

Maai geen nat gras. Nat gras kleeft aan de onderzijde van de grasmaaier waardoor het snijgoed niet correct kan worden verzameld in de grasvangzak en ook niet kan worden uitgeworpen.

Gazon maaien

몇 WAARSCHUWING

Optillen of kantelen van de grasmaaier tijdens gebruik

Letsel door snijden Het mes van de accu-grasmaaier draait ongeveer parallel met de grond waarover het zich beweegt. Zorg ervoor dat alle vier wielen bij het maaien de grond raken.

1. De grasvangzak, de zijuitworp of de mulchverdeler monteren (zie hoofdstuk Inbedrijfstelling).

2. Met de hendel voor snijhoogteverstelling de snijhoogte instellen.

Afbeelding L

De snijhoogte is afhankelijk van de toestand, de lengte en de dichtheid van het gras (zie hoofdstuk Algemene aanwijzingen over de omgang met de grasmaaier).

3. De hendel AAN / UIT indrukken.

Afbeelding M

4. De startknop indrukken. Daarbij de hendel AAN / UIT ingedrukt houden. Het apparaat start.

Bij gebruik van de grasvangzak deze regelmatig legen, omdat anders de uitwerpschacht door gesneden gras kan verstoppen (zie hoofdstuk Grasvangzak leegmaken).

Push Assist-functie

De Push-Assist-functie activeert de zelfrijdende functie van het apparaat. De hendel AAN/UIT is ingedrukt.

1. De Push Assist-hendel indrukken.

Afbeelding N

De Push Assist-functie wordt geactiveerd. Het apparaat rijdt vooruit zonder dat het door de bediener moet worden geduwd.

2. Via de snelheidsregeling op de schuifregelaar de snelheid instellen waarmee het apparaat vooruit moet rijden.

Afbeelding O

3. De Push Assist-hendel loslaten.

Afbeelding P

De Push Assist-functie wordt gedeactiveerd. Het apparaat gaat verder met maaien, maar moet door de bediener moet worden geduwd.

Werking onderbreken

1. De hendel AAN / UIT loslaten.

Afbeelding Q

De motor stopt.

Grasvangzak leegmaken

1. De grasvangzak verwijderen.

Afbeelding R

Bij het verwijderen van de grasvangzak erop letten dat de motorregelkabel in de kabelhouder blijft.

2. De grasvangzak leegmaken.

Veiligheidssleutel verwijderen

De veiligheidssleutel moet worden verwijderd voordat de accupacks worden weggenomen.

1. De veiligheidssleutel uit het apparaat trekken.

Afbeelding S

Accupacks verwijderen

Instructie

Verwijder bij langdurige werkonderbrekingen beide accupacks uit het apparaat en bescherm ze tegen onbevoegd gebruik.

1. De ontgrendelingsknop accupack richting accupack trekken.

Afbeelding T

2. De ontgrendelingsknop accupack indrukken om de accupack te ontgrendelen.

3. De accupack uit het apparaat nemen.

Werking beëindigen

1. De accupacks uit het apparaat verwijderen (zie hoofdstuk Accupacks verwijderen).

2. Het apparaat reinigen (zie hoofdstuk Apparaat reinigen).

vervoer

몇 WAARSCHUWING

Scherp mes

Letsel door snijden Wees voorzichtig, als u het apparaat kantelt of optilt. Houd alle lichaamsdelen uit de buurt van het mes.

1. Het apparaat uitschakelen (zie hoofdstuk Werking onderbreken).

2. Controleren of het mes niet meer draait.

3. Het apparaat laten afkoelen.

4. De veiligheidssleutel verwijderen.

5. De accupacks verwijderen (zie hoofdstuk Accupacks verwijderen).

6. Bij het transport in voertuigen het apparaat tegen wegglijden en omvallen beveiligen.

Opslag

Voor elke opslag het apparaat reinigen (zie hoofdstuk Apparaat reinigen).

1. De veiligheidssleutel verwijderen.

2. De accupacks verwijderen (zie hoofdstuk Accupacks verwijderen).

3. De greepblokkeringen ontgrendelen.

Afbeelding U

4. De telescoopgreep volledig inschuiven.

5. De greepblokkeringen vergrendelen.

6. De snelsluitingen losmaken en de greep inklappen.

Afbeelding V

7. Het apparaat op een droge en hoed geventileerde plaats bewaren. Uit de buurt houden van corroderende stoffen zoals tuinchemicaliën en zouten. Het apparaat niet buiten opslaan.

Verzorging en onderhoud

몇 WAARSCHUWING

Scherp mes

Letsel door snijden Wees voorzichtig, als u het apparaat kantelt of optilt. Houd alle lichaamsdelen uit de buurt van het mes.

48 Nederlands

1. De veiligheidssleutel verwijderen.

2. De accupacks verwijderen (zie hoofdstuk Accupacks verwijderen).

3. Na elke gebruik het oppervlak van het apparaat met een zachte, droge doek of een borstel reinigen.

Afbeelding W

Voor langdurige opslag het mes reinigen.

4. Het apparaat opzij kantelen.

Afbeelding X

5. Het mes en de onderzijde van het apparaat met een borstel reinigen.

Afbeelding Y

Blokkeringen verwijderen

Apparaat reinigen

몇 WAARSCHUWING

Verwijderen van blokkeringen

Snijletsel door scherp mes of scherpe voorwerpen Draag veiligheidshandschoenen, als u een blokkering controleert of verwijdert.

1. Het apparaat uitschakelen en wachten tot het mes tot stilstand is gekomen.

2. De veiligheidssleutel verwijderen.

3. De accupacks verwijderen (zie hoofdstuk Accupacks verwijderen).

4. De grasvangzak verwijderen en op blokkeringen controleren. Eventueel blokkeringen verwijderen.

5. De uitwerpschacht op blokkeringen controleren. Eventueel blokkeringen verwijderen.

6. Het apparaat opzij kantelen.

7. De onderzijde van het apparaat en het mes op blokkeringen controleren. Blokkeringen voorzichtig verwijderen, anders kan het mes tijdens de procedure bewegen.

Mes vervangen

1. De veiligheidssleutel verwijderen.

2. De accupacks verwijderen (zie hoofdstuk Accupacks verwijderen).

3. De onderzijde van het apparaat reinigen (zie hoofdstuk Apparaat reinigen).

4. Het mes vastzetten en de schroef losmaken.

Afbeelding Z

5. Het mes verwijderen en afvoeren.

Afbeelding AA

6. Het nieuwe mes in de houder plaatsen.

Afbeelding AB

7. Het mes vastzetten en de schroef vastdraaien.

Afbeelding AC

Hulp bij storingen

Storingen hebben vaak oorzaken die eenvoudig met behulp van het volgende overzicht kunnen worden verholpen. Neem bij twijfel of storingen die hier niet worden vermeld contact op met de erkende klantenservice.

Het apparaat wordt uitgeschakeld

De overlastbeveiliging van het apparaat is geactiveerd.

1. De hendel AAN / UIT loslaten.

2. De startknop en de hendel AAN / UIT indrukken.

De oververhittingsbeveiliging van het accupack is geactiveerd.

1. Wachten tot de temperatuur van het accupack in het normale bereik ligt.

2. Als het apparaat niet kan worden ingeschakeld, het accupack opladen.

Weergave van de ladingstoestand werkt niet

De oververhittingsbeveiliging van het accupack is geactiveerd.

 De hendel AAN / UIT loslaten.  Het accupack verwijderen.

Technische gegevens

Gegevens capaciteit apparaat

Nominale spanning V 36 Snijbreedte cm 53 Snijhoogte cm 3-11 Volume grasvangzak l 70 Hoogste snelheid /min 3100 ±

Berekende waarden conform EN 60335-2-77

Geluidsdrukniveau L Onzekerheid K Geluidsvermogensniveau L

onzekerheid K Hand-arm-vibratiewaarde rechter

handgreep Hand-arm-vibratiewaarde linker

handgreep Onzekerheid K m/s

Afmetingen en gewichten

Lengte x breedte x hoogte mm 1568 x

Gewicht (zonder accupack) kg 32,6 Technische wijzigingen voorbehouden.

dB(A) 82,2 dB(A) 3,0 dB(A) 95

m/s

0,8

1,5

548 x 1075

Garantie

In elk land gelden de garantievoorwaarden die door onze verantwoordelijke verkoopmaatschappij zijn uitgegeven. Mogelijke storingen aan uw apparaat verhelpen we binnen de garantieperiode gratis, voor zover een materiaal- of fabricagefout de oorzaak is. Als u gebruik wilt maken van de garantie, neemt u met uw aankoopbon contact op met uw distributeur of de dichtstbijzijnde geautoriseerde klantenservice. (adres zie achterzijde)

EU-conformiteitsverklaring

Hiermee verklaren wij dat de hierna vermelde machine op basis van het ontwerp en type en in de door ons op de markt gebrachte uitvoering voldoet aan de relevante veiligheids- en gezondheidsvereisten van de EU-richtlijnen. Bij een niet door ons goedgekeurde wijziging van de machine verliest deze verklaring zijn geldigheid. Product: Accu-grasmaaier Type: 1.042-50x.x

Relevante EU-richtlijnen

2000/14/EG (+2005/88/EG) 2014/30/EU 2006/42/EG (+2009/127/EG) 2011/65/EU

Toegepaste geharmoniseerde normen

EN 50581: 2012 EN 55014-1: 2017 EN 55014-2: 2015 EN 60335-1:2012+A11:2014+A13:2017 EN 60335-2-77:2010 EN 62233: 2008

Nederlands 49

Toegepaste conformiteitswaarderingsprocedure

Chairman of the Board of Management

Director Regulatory Affairs & Certification

H. Jenner

S. Reiser

2000/14/EG en gewijzigd door 2005/88/EG: Bijlage VI

Geluidsvermogensniveau dB(A)

Gemeten: 93,7 Gegarandeerd: 95

Naam en adres van de betrokken aangemelde instantie

TÜV Rheinland LGA Products GmbH (NB 0197) Tillystraße 2 D-90431 Nürnberg De ondergetekenden handelen in opdracht en met volmacht van de directie.

Gevolmachtigde voor de documentatie: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2018/11/01

Índice de contenidos

Instrucciones de seguridad ................................. 50

Uso previsto ........................................................ 54

Protección del medioambiente............................ 55

Accesorios y recambios ...................................... 55

Volumen de suministro ........................................ 55

Dispositivos de seguridad ................................... 55

Símbolos en el equipo ......................................... 55

Descripción del equipo........................................ 55

Puesta en funcionamiento ................................... 56

Servicio................................................................ 56

Transporte ........................................................... 57

Almacenamiento.................................................. 57

Conservación y mantenimiento ........................... 57

Ayuda en caso de fallos ...................................... 58

Datos técnicos..................................................... 58

Garantía .............................................................. 58

Declaración de conformidad UE.......................... 58

Instrucciones de seguridad

Antes de utilizar por

primera vez el equipo, lea y siga estas instrucciones de seguridad, este manual de instrucciones, las instrucciones de seguridad adjuntas a la batería y el manual de instrucciones adjunto de la batería/cargador. Actúe conforme a estos documentos. Conserve los ma-

nuales para su uso posterior o para futuros propietarios. Además de las instrucciones incluidas en el manual de instrucciones, debe respetar las normativas de seguridad y para la prevención de accidentes del legislador correspondiente.

Niveles de peligro

 PELIGRO

● Aviso de un peligro inminente

que produce lesiones corporales graves o la muerte.

몇 ADVERTENCIA

● Aviso de una posible situación

peligrosa que puede producir lesiones corporales graves o la muerte.

몇 PRECAUCIÓN

● Aviso de una posible situación

peligrosa que puede producir lesiones corporales leves.

CUIDADO

● Aviso de una posible situación

peligrosa que puede producir daños materiales.

Instrucciones generales de

seguridad

 PELIGRO ● El equipo puede lanzar objetos por el aire y provocar lesiones graves e incluso la muerte a través de la amputación de pies y manos. ● Lesio- nes graves debido a la falta de concentración durante el trabajo. No maneje el equipo si está bajo la influencia de drogas, alcohol o medicamentos ni tampo-

50 Español

co si se encuentra muy cansado. 몇 ADVERTENCIA ● Este equi- po no puede ser utilizado por niños ni por personas que no estén familiarizadas con estas instrucciones. Las condiciones locales pueden restringir la edad del usuario. ● Los niños no pueden jugar con el equipo. ● Se debe supervisar a los niños para asegurarse de que no jueguen con el aparato. ● Utilice el equipo únicamente con la batería especificada en este manual de instrucciones. A la hora de usar equipos con alimentación por batería, tenga en cuenta las medidas de seguridad básicas para reducir el riesgo de lesiones, un fuego o fugas en la batería. ● Al trabajar con el equipo, lleve pantalones largos y gruesos y botas antideslizantes. Nunca trabaje descalzo. No lleve sandalias ni pantalones cortos. Evite prendas flojas o ropa con cordones o cintas. ● Use gafas de protección o seguridad con protección lateral. ● Si hay una pendiente, desplace el equipo siempre en sentido perpendicular a esta. Peligro de lesiones graves si desplaza el equipo en el mismo sentido de la pendiente, ya sea hacia arriba o hacia abajo. ● No acelere el paso, sino camine despacio durante el trabajo. Permanezca siempre en una

postura segura y mantenga el equilibrio en todo momento, sobre todo al trabajar en pendientes. ● Peligro de accidente por resbalones. No use el equipo cerca del borde de acantilados o zanjas ni en pendientes pronunciadas o taludes. 몇 PRECAUCIÓN ● Familiaríce- se con los elementos de control y el uso correcto del equipo.

Seguridad en el lugar de

trabajo

 PELIGRO ● Peligro de lesiones graves si salen objetos despedidos de la cuchilla de corte o si alambres o hilos se enredan en las herramientas de corte. Antes de usar el equipo, inspecciones cuidadosamente la zona de trabajo en busca de piedras, palos, piezas metálicas, alambres, huesos o juguetes y retire cualquier obstáculo. ● No use el equipo si hay personas, especialmente niños, o animales en un radio de 15 m, ya que existe riesgo de que salgan objetos despedidos de la cuchilla de corte. ● Peligro de explosión. El equipo genera chispas que pueden prender polvo, gas o vapores. No utilice el equipo en entornos potencialmente explosivos, donde haya líquidos, gases o polvos inflamables.

● Accidentes graves con la implicación de niños. Los niños

Español 51

pueden sentirse atraídos por el equipo y su actividad. Vigile a los niños, ya que puede que no se encuentren en el último sitio en el que los haya visto. 몇 ADVERTENCIA ● No utilice el equipo en caso de riesgo de relámpagos. ● Únicamente corte el césped con luz diurna o suficiente luz artificial. ● Mantenga los niños alejados de la zona en la que se va a cortar el césped y asegúrese de que están bajo la supervisión de un adulto distinto al usuario del equipo. En caso de que un niño acceda a la zona de corte, desconecte inmediatamente el equipo. ● Tenga cuidado a la hora de acercarse a ángulos muertos, arbustos, árboles u objetos que puedan reducir su visibilidad. CUIDADO ● El usuario del equipo será el responsable de posibles accidentes que involucren a otras personas o sus posesiones.

Funcionamiento seguro

 PELIGRO ● Cada vez que utilice el equipo, asegúrese de que la cuchilla, los pernos de la cuchilla y la unidad de cuchilla no están dañados ni excesivamente desgastados. ● Nunca bloquee el interruptor de conexión y desconexión en la posición de ON; esto es muy peligroso. ● Únicamente despla-

ce el equipo hacia atrás si es absolutamente imprescindible. Si necesita alejar el equipo de una pared o un obstáculo, eche un vistazo al suelo para evitar una caída o que pase con el equipo por encima de sus propios pies.

● Peligro de contacto con la cuchilla descubierta o de ser alcanzado por objetos que salen despedidos. No vuelque el equipo para arrancar el motor o con el motor en marcha. Si es imprescindible volcar el equipo, p. ej. para facilitar el arranque, puede elevar la parte delantera del equipo unos 5 cm. Para ello, presione la empuñadura con cuidado hacia abajo. Antes de comenzar el proceso de corte debe colocar el equipo en su posición de servicio normal (es decir, con las cuatro ruedas apoyadas en el suelo). ● Aque- llas cuchillas que estén en contacto con un cable conductor de corriente pueden electrificar las piezas de metal descubiertas del equipo y provocar una descarga eléctrica. 몇 ADVERTENCIA ● Las cuchi- llas del equipo están afiladas. Use guantes de protección resistentes y trabaje con la máxima atención cuando realice actividades de montaje, sustitución, limpieza o comprobación de apriete de los tornillos.

● Sustituya las piezas desgasta-

52 Español

das o dañadas en bloque, para mantener el equilibrio. ● Asegú- rese de que el equipo está en un estado seguro mediante la comprobación regular del apriete de los pernos, tuercas y tornillos.

● Sustituya cualquier pieza desgastada o dañada antes de poner en funcionamiento el equipo. ● No use el equipo si el interruptor de conexión y desconexión de la empuñadura no funciona correctamente. ● No use la fuerza al manejar el equipo. ● Apague el motor para detener las cuchillas cuando transporte el equipo hacia la zona de corte o cuando se aleje de esta o si necesita atravesar cualquier superficie distinta al césped. ● Detenga la cuchilla antes de atravesar superficies con gravilla. ● Nunca use el equipo con dispositivos de protección defectuosos o si falta alguno de ellos, p. ej. deflectores y/o el saco del colector de césped. ● No coloque sus manos o pies cerca o debajo de piezas en rotación. Conecte el motor según las indicaciones de las instrucciones para el usuario.

● No levante ni transporte el equipo con el motor en marcha.

● Cualquier terreno inclinado implica un riesgo elevado de resbalones y accidentes. Evite cualquier bache, zanja, desnivel, piedra u otros objetos es-

condidos. ● Únicamente arranque el equipo si se encuentra en la zona segura detrás de la empuñadura:  Si las cuatro ruedas están

apoyadas en el suelo.

 Si el conducto de salida de

césped no está destapado, sino cubierto por el saco del colector de césped o la cubierta.

 Si todas las manos y pies se

encuentran alejados de la carcasa de corte.

● Apague el motor y retire la lla- ve de seguridad. Asegúrese de que todos los componentes móviles se han detenido:  Siempre que deje el equipo

solo sin supervisión, también cuando vaya a tirar el césped cortado.

 Antes de proceder a retirar

cualquier obstáculo o a limpiar el orificio de salida.

 Antes de que examine el equi-

po, lo limpie o realice cualquier trabajo en él.

 Después de haber encontra-

do un cuerpo extraño. Compruebe que el equipo está libre de daños o arréglelos, si los hay, antes de volver a poner el equipo en marcha.

 Antes de retirar el saco del co-

lector de césped o antes de abrir la cubierta de la salida de césped.

Español 53

 Si el equipo empieza a vibrar

de forma anómala. Compruebe el equipo inmediatamente:

– En busca de piezas sueltas.

Apriete las piezas sueltas si las hay.

– En busca de daños, sobre

todo en la cuchilla. Arregle o sustituya las piezas dañadas.

몇 PRECAUCIÓN ● Compruebe regularmente si el saco del colector de césped está dañado o excesivamente desgastado. CUIDADO ● Asegúrese de que el cable de control del motor no se quede aplastado o se dañe de cualquier otra forma durante el montaje o al plegar la empuñadura.

Riesgos residuales

몇 ADVERTENCIA

● Aunque el equipo se use se-

gún su uso previsto, existen ciertos riesgos residuales. Pueden surgir los siguientes riesgos durante el uso del equipo:

 La vibración puede causar le-

siones. Use la herramienta adecuada para cada trabajo, use las empuñaduras previstas y limite el tiempo de trabajo y la exposición.

 El ruido puede causar daños

auditivos. Use protección para oídos y limite la carga sobre estos.

 Lesiones por contacto directo

con las cuchillas.

 Lesiones debido a objetos

que salen despedidos.

Reducción del riesgo

몇 PRECAUCIÓN

● Utilizar el equipo durante un

período de tiempo prolongado puede producir trastornos circulatorios en las manos relacionados con la vibración. No puede establecerse una duración general válida para el uso de la motosierra porque depende de muchos factores:

 Predisposición personal a pa-

decer trastornos circulatorios graves (dedos fríos con frecuencia, picor en las manos)

 Temperatura ambiente baja.

Lleve guantes calientes para protegerse las manos.

 Trastorno circulatorio limitado

mediante un agarre firme.

 Un funcionamiento continuo

resulta más perjudicial que un

uso interrumpido con pausas. En el caso de un uso regular prolongado del equipo y de la aparición repetida de los síntomas (p. ej. picor en las manos, dedos fríos), debe consultar a su médico.

Uso previsto

 PELIGRO

Uso incorrecto

Peligro de muerte por cortes Utilice el equipo solo para su uso previsto.

 El cortacésped con batería está destinado al uso in-

dustrial.

 El equipo solo está previsto para su uso al aire libre.

54 Español

 El equipo ha sido concebido para cortar césped en

el ámbito doméstico.

 El equipo está previsto para empujarlo con las ma-

nos o para utilizarlo con la función Power-Assist. No

se debe tirar del equipo.  No se debe subir al equipo. No se permite ningún uso distinto al descrito. Los daños ocasionados por un uso no previsto son responsabilidad del usuario.

Protección del medioambiente

Los materiales del embalaje son reciclables. Elimine los embalajes de forma respetuosa con el medioambiente. Los equipos eléctricos y electrónicos contienen materiales reciclables y, a menudo, componentes, como baterías, acumuladores o aceite, que

suponen un riesgo potencial para la salud de las personas o el medioambiente en caso de manipularse o eliminarse de forma inadecuada. Sin embargo, dichos componentes son necesarios para un servicio adecuado del equipo. Los equipos identificados con este símbolo no pueden eliminarse con la basura doméstica.

Avisos sobre sustancias contenidas (REACH)

Encontrará información actual sobre las sustancias contenidas en: www.kaercher.com/REACH

Accesorios y recambios

Utilice únicamente accesorios y recambios originales, estos garantizan un servicio seguro y fiable del equipo. Encontrará información sobre los accesorios y recambios en www.kaercher.com.

Volumen de suministro

El volumen de suministro del equipo de muestra en el embalaje. Compruebe la integridad del volumen de suministro durante el desembalaje. Póngase en contacto con su distribuidor si faltan accesorios o en caso de daños de transporte.

Dispositivos de seguridad

몇 PRECAUCIÓN

Dispositivo de seguridad faltantes o modificados

Los dispositivos de seguridad velan por su seguridad. Nunca modifique ni manipule los dispositivos de seguridad.

Protección contra sobrecarga

El equipo está equipado con una protección contra sobrecarga. Si se detecta una sobrecarga, el equipo se desconecta de forma automática.

Protección de inclinación

El equipo está equipado con un interruptor basculante que evita que el equipo se inicie si el ángulo de inclinación es superior a 45°.

Símbolos en el equipo

Tenga en cuenta todos los avisos e instrucciones de seguridad. Lea y entienda todas las instrucciones antes de utilizar el producto.

Preste atención a cualquier objeto que salga despedido o volando.

Mantenga a todos los espectadores, especialmente niños y mascotas a una distancia de al menos 15 m de la zona de trabajo.

Preste atención a las cuchillas afiladas. Los filos siguen girando después de apagar el motor.

Antes de realizar el mantenimiento, retire la llave de seguridad.

Use protección ocular y protección para oídos adecuada durante el trabajo.

No trabaje en pendientes inclinadas.

No exponga el equipo a la lluvia.

El nivel de presión acústica garantizado indicado en la etiqueta es de 95 dB.

Descripción del equipo

En este manual de instrucciones se describe el equipamiento máximo. Existen diferencias en el alcance del suministro según el modelo (véase el embalaje). Véanse las figuras en la página de gráficos.

Figura A

1 Desbloqueo de la batería 2 Indicador del estado de carga 3 Placa de características 4 Palanca Push-Assist 5 Palanca ON/OFF 6 Control deslizante de la regulación de velocidad 7 Botón de arranque 8 Cable de control del motor

9 Empuñadura telescópica 10 Bloqueo de la empuñadura 11 Saco del colector de césped 12 Cierre rápido 13 Palanca de ajuste de altura de corte 14 Indicación de la altura de corte 15 Protección del colector 16 Accesorio para trituración 17 *Expulsión lateral 18 Llave de seguridad 19 *Batería Battery Power+ 36 V (2) 20 *Cargador rápido Battery+ Power 36 V

* opcional

Español 55

El equipo puede funcionar con dos baterías Kärcher Battery Power+ 36 V .

Puesta en funcionamiento

Batería

1. Plegar la empuñadura telescópica.

2. Extender la empuñadura telescópica.

Nota

El equipo funciona únicamente si la empuñadura telescópica está completamente extraída y los bloqueos de la empuñadura están cerrados.

3. En caso necesario, ajuste el ángulo de inclinación

El accesorio de trituración se usa si se va a dejar el césped cortado en el terreno.

1. Tirar de la empuñadura del accesorio para tritura-

2. Colocar el accesorio para trituración en el conducto

3. Presionar la empuñadura del accesorio para tritura-

El saco del colector de césped se usa para recoger el césped cortado para su eliminación.

1. Retirar el accesorio para trituración en caso necesa-

2. Enganchar el saco del colector de césped en el con-

La expulsión lateral se usa cuando el césped cortado debe expulsarse por los laterales.

1. Retirar el accesorio para trituración en caso necesa-

Ajuste de la empuñadura

a Extraer los dos cierres rápidos.

Figura B

b Girar los cierres rápidos.

Los cierres rápidos están desbloqueados. c Plegar la empuñadura telescópica. d Bloquee los cierres rápidos.

a Desbloquee los bloqueos de la empuñadura.

Figura C

b Extraiga la empuñadura telescópica completa-

mente. c Cierre los bloqueos de la empuñadura.

de la empuñadura. a Extraer los dos cierres rápidos.

Figura B

b Girar los cierres rápidos.

Los cierres rápidos están desbloqueados. c Elija el ángulo de inclinación. d Bloquee los cierres rápidos.

Montaje del accesorio para trituración

ción hacia arriba.

Figura E

de salida.

Figura F

ción hacia abajo. El accesorio para trituración se bloquea en el equipo.

Montaje del saco del colector de césped

rio. a Tirar de la empuñadura del accesorio para tritu-

ración hacia arriba.

Figura G

El accesorio para trituración está desbloqueado. b Retirar el accesorio para trituración del conducto

de salida

ducto de salida.

Figura H

Montaje de la expulsión lateral

rio. a Tirar de la empuñadura del accesorio para tritu-

ración hacia arriba.

Figura G

El accesorio para trituración está desbloqueado.

b Retirar el accesorio para trituración del conducto

de salida

2. Enganchar la expulsión lateral en el conducto de salida.

Figura I

Montaje de la batería

1. Introducir la batería en el alojamiento del equipo hasta que encaje de manera audible.

Figura J

Introducción de la llave de seguridad

1. Insertar la llave de seguridad.

Figura K

La marca en la llave de seguridad indica qué batería se usa durante el servicio.

Servicio

Indicaciones generales para el manejo del

La duración de la batería depende de varios factores:

 Del estado, la longitud y el espesor de la hierba  De la altura de corte ajustada

Máximo rendimiento en superficie, dependiendo de las características del césped: aprox. 2500 m El resultado del proceso de corte se puede optimizar de la siguiente manera:  Corte como máximo un tercio de la altura del cés-

ped.

 Al cortar césped alto, reducir la velocidad con la que

se desplaza el equipo o se mueve hacia delante cuando se activa la función Push-Assist.

Nota

No corte césped mojado. El césped mojado se adhiere al lado inferior del cortacésped y evita que se acumule correctamente en el saco del colector de césped o la expulsión del césped cortado.

몇 ADVERTENCIA

Elevación o inclinación del cortacésped durante el servicio

Lesiones de corte La cuchilla del cortacésped a batería gira casi paralela al suelo por el que pasa. Asegúrese de que las cuatro ruedas toquen el suelo al cortar.

1. Montar el saco del colector de césped o el accesorio para trituración (véase el capítulo Puesta en funcionamiento).

2. Ajuste la altura de corte con la palanca de ajuste de la altura de corte.

Figura L

La altura de corte debe elegirse en función del estado, la longitud y el espesor del césped (véase el capítulo Indicaciones generales para el manejo del cortacésped).

3. Pulsar la palanca ON/OFF.

Figura M

4. Pulsar el botón de arranque. Mantener pulsada la palanca ON/OFF. El equipo arranca.

En caso de usar el saco del colector de césped, debe vaciarlo regularmente, ya que en caso contrario, el conducto de salida puede obstruirse con césped cortado (véase el capítulo Vaciado del saco del colector de césped).

cortacésped

Corte de césped

56 Español

La función Push-Assist activa la función de autopropulsión del equipo. La palanca ON/OFF está pulsado.

1. Pulsar la palanca Push-Assist.

Figura N

Se activa la función Push-Assist. El equipo avanza sin que el operario tenga que empujarlo.

2. En el control deslizante de la regulación de la velocidad, ajustar la velocidad a la que el equipo debe avanzar.

Figura O

3. Soltar la palanca Push-Assist.

Figura P

Se desactiva la función Push-Assist. El equipo continúa segando, pero el operario ha de empujarlo.

Interrupción del servicio

Función Push-Assist

1. Soltar la palanca ON/OFF.

Figura Q

El motor se detiene.

Vaciado del saco del colector de césped

1. Retirar el saco del colector de césped.

Figura R

Al retirar el saco del colector de césped, asegúrese de que el cable de control de motor quede en el portacables.

2. Vaciar el saco del colector de césped.

Retirar la llave de seguridad

Antes de extraer la batería, la llave de seguridad debe retirarse.

1. Retirar la llave de seguridad del equipo.

Figura S

Retirada de las baterías

Nota

Durante las interrupciones de trabajo, retire ambas baterías del equipo y asegúrelas contra un uso no autorizado.

1. Tire de la tecla de desbloqueo de la batería hacia la batería.

Figura T

2. Pulse la tecla de desbloqueo de la batería para desbloquearla.

3. Retire la batería del equipo.

Finalización del funcionamiento

1. Retire las baterías del equipo (véase el capítulo Retirada de las baterías).

2. Limpie el equipo (véase el capítulo Limpieza del equipo).

Transporte

몇 ADVERTENCIA

Cuchilla afilada

Lesiones de corte Tenga cuidado al elevar o inclinar el equipo. Mantenga todas las partes del cuerpo lejos de la cuchilla.

1. Desconecte el equipo, (véase el capítulo Interrupción del servicio).

2. Asegúrese de que la cuchilla ya no gira.

3. Deje enfriar el equipo.

4. Retire la llave de seguridad.

5. Retire las baterías (véase el capítulo Retirada de las baterías).

6. Al transportar el equipo en vehículos, fíjelo para evitar que resbale o vuelque.

Almacenamiento

Antes de almacenar el equipo debe limpiarlo (véase el capítulo Limpieza del equipo).

1. Retire la llave de seguridad.

2. Retire las baterías (véase el capítulo Retirada de las baterías).

3. Desbloquee los bloqueos de la empuñadura.

Figura U

4. Introduzca la empuñadura telescópica completamente.

5. Cierre los bloqueos de la empuñadura.

6. Aflojar los cierres rápidos y plegar la empuñadura.

Figura V

7. Almacene el equipo en un lugar seco y bien ventilado. Mantenga el equipo alejado de sustancias corrosivas como productos químicos de jardinería o productos de descongelación. No almacene el equipo al aire libre.

Conservación y mantenimiento

몇 ADVERTENCIA

Cuchilla afilada

Lesiones de corte Tenga cuidado al elevar o inclinar el equipo. Mantenga todas las partes del cuerpo lejos de la cuchilla.

1. Retire la llave de seguridad.

2. Retire las baterías (véase el capítulo Retirada de las baterías).

3. Limpie la superficie del equipo después de cada uso con un paño suave y seco o con un cepillo.

Figura W

Si el almacenamiento va a ser durante un período prolongado de tiempo, limpie la cuchilla.

4. Incline el equipo hacia un lado.

Figura X

5. Limpie la cuchilla y el lado inferior del equipo con un cepillo.

Figura Y

몇 ADVERTENCIA

Retirada de obstáculos

Lesiones de corte por la cuchilla afilada u objetos con bordes afilados Use guantes de protección cuando compruebe o retire un obstáculo.

1. Apague el equipo y espere a que la cuchilla se haya detenido.

2. Retire la llave de seguridad.

3. Retire las baterías (véase el capítulo Retirada de las baterías).

4. Retirar el saco del colector de césped y comprobar si tiene obstáculos. Si los hay, retire los obstáculos.

5. Compruebe si hay obstáculos en el conducto de salida. Si los hay, retire los obstáculos.

6. Incline el equipo hacia un lado.

7. Compruebe si hay obstáculos en la parte inferior del equipo y en la cuchilla. Retire el bloqueo con cuidado, ya que la cuchilla puede moverse durante el proceso.

Limpieza del equipo

Retirada de obstáculos

Español 57

1. Retire la llave de seguridad.

Chairman of the Board of Management

Director Regulatory Affairs & Certification

H. Jenner

S. Reiser

2. Retire las baterías (véase el capítulo Retirada de las baterías).

3. Limpie el lado inferior del equipo (véase el capítulo Limpieza del equipo).

4. Fije la cuchilla y retire el tornillo.

Figura Z

5. Retire la cuchilla y elimínela.

Figura AA

6. Inserte la cuchilla nueva en el soporte.

Figura AB

7. Fije la cuchilla y apriete el tornillo.

Figura AC

Ayuda en caso de fallos

Sustitución de cuchillas

A menudo, las causas de los fallos son simples y pueden solucionarse con ayuda del siguiente resumen. En caso de duda o fallos no mencionados aquí, póngase en contacto con el servicio de posventa.

El equipo se desconecta

La protección contra sobrecarga del equipo se ha activado.

1. Soltar la palanca ON/OFF.

2. Pulsar el botón de arranque y la palanca ON/OFF.

La protección contra sobrecalentamiento de la batería se ha activado.

1. Espere a que la temperatura de la batería vuelva al rango normal.

2. Si el equipo no se deja conectar, cargue la batería.

El indicador del estado de carga no se muestra

La protección contra sobrecalentamiento de la batería se ha activado.

 Soltar la palanca ON/OFF.  Retire la batería.

Datos técnicos

Datos de potencia del equipo

Tensión nominal V 36 Anchura de corte cm 53 Altura de corte cm 3-11 Volumen saco del colector de cés-

ped Velocidad máxima /min 3100 ±

Valores calculados conforme a EN 60335-2-77

Nivel de presión acústica L Inseguridad K Intensidad acústica L

Inseguridad K Nivel de vibraciones mano-brazo

empuñadura derecha Nivel de vibraciones mano-brazo

empuñadura izquierda Inseguridad K m/s

Peso y dimensiones

Longitud x anchura x altura mm 1568 x

Peso (sin batería) kg 32,6 Reservado el derecho a realizar modificaciones.

l70

dB(A) 82,2

dB(A) 3,0 dB(A) 95

m/s

0,8

1,5

548 x 1075

En cada país se aplican las condiciones de garantía indicadas por nuestra compañía distribuidora autorizada. Subsanamos cualquier fallo en su equipo de forma gratuita dentro del plazo de garantía siempre que la causa se deba a un fallo de fabricación o material. En caso de garantía, póngase en contacto con su distribuidor o con el servicio de postventa autorizado más próximo presentando la factura de compra. (Dirección en el reverso)

Declaración de conformidad UE

Por la presente declaramos que la máquina designada a continuación cumple, en lo que respecta a su diseño y tipo constructivo así como a la versión puesta a la venta por nosotros, las normas básicas de seguridad y sobre la salud que figuran en las directivas comunitarias correspondientes. Si se producen modificaciones no acordadas en la máquina, esta declaración pierde su validez. Producto: Cortacésped con batería Tipo: 1.042-50x.x

Directivas UE aplicables

2000/14/CE (+2005/88/CE) 2014/30/UE 2006/42/CE (+2009/127/CE) 2011/65/UE

Normas armonizadas aplicadas

EN 50581: 2012 EN 55014-1: 2017 EN 55014-2: 2015 EN 60335-1:2012+A11:2014+A13:2017 EN 60335-2-77:2010 EN 62233: 2008

Procedimiento de evaluación de la conformidad aplicado

2000/14/CE modificada por 2005/88/CE: Anexo VI

Intensidad acústica dB(A)

Medida: 93,7 Garantizada: 95

Nombre y dirección del organismo notificado que haya intervenido

TÜV Rheinland LGA Products GmbH (NB 0197) Tillystraße 2 D-90431 Núremberg (Alemania) Los abajo firmantes actúan en nombre y con la autorización de la junta directiva.

Responsable de documentación: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 01/11/2018

Garantía

58 Español

Índice

Avisos de segurança........................................... 59

Utilização prevista ............................................... 63

Protecção do meio ambiente............................... 63

Acessórios e peças sobressalentes.................... 63

Volume do fornecimento...................................... 64

Unidades de segurança ...................................... 64

Símbolos no aparelho ......................................... 64

Descrição do aparelho ........................................ 64

Colocação em funcionamento............................. 64

Operação............................................................. 65

Transporte ........................................................... 66

Armazenamento..................................................66

Conservação e manutenção ............................... 66

Ajuda em caso de avarias................................... 66

Dados técnicos .................................................... 67

Garantia............................................................... 67

Declaração de conformidade UE ........................ 67

Avisos de segurança

Antes da primeira utili-

zação do aparelho, leia estes avisos de segurança, este manual original, os avisos de segurança fornecidos com o conjunto de bateria e o manual original do conjunto da bateria/ carregador anexo. Proceda em conformidade. Conserve as folhas para referência ou utilização futura. Além das indicações que constam do manual de instruções, é necessário observar as prescrições gerais de segurança e as prescrições para a prevenção de acidentes do legislador.

Níveis de perigo

 PERIGO

● Aviso de um perigo iminente,

que pode provocar ferimentos graves ou morte.

몇 ATENÇÃO

● Aviso de uma possível situa-

ção de perigo, que pode pro-

vocar ferimentos graves ou morte.

몇 CUIDADO

● Aviso de uma possível situa-

ção de perigo, que pode provocar ferimentos ligeiros.

ADVERTÊNCIA

● Aviso de uma possível situa-

ção de perigo, que pode provocar danos materiais.

Avisos gerais de segurança

 PERIGO ● O aparelho pode resultar em ferimentos pessoais graves, como a amputação de mãos e pés, e morte, bem como projectar objectos. ● A distracção nos trabalhos pode provocar ferimentos graves. Não utilize o aparelho se estiver sob a influência de drogas, álcool ou medicamentos ou se sentir cansado. 몇 ATENÇÃO ● Este aparelho não pode ser operado por crianças e pessoas que não estejam familiarizadas com estas instruções. As normais locais podem impor limitações à idade do operador. ● As crianças não devem brincar com o aparelho. ● Su- pervisione as crianças para garantir que não brincam com o aparelho. ● Utilize o aparelho apenas com o conjunto de bateria indicado neste manual de instruções. Durante a utilização de aparelhos alimentados por bateria, observe as medidas de

Português 59

precaução adequadas para reduzir o risco de ferimentos, incêndios e vazamentos das baterias. ● Vista calças compridas e pesadas, roupa de mangas compridas e botas antiderrapantes durante os trabalhos com o aparelho. Não trabalhe descalço. Não use sandálias ou calças curtas. Evite usar roupa larga ou com cordões ou fitas. ● Utilize óculos de protecção ou segurança com protecção lateral contra salpicos. ● Desloque sempre o aparelho transversalmente ao longo de uma encosta. Existe o perigo de ferimentos graves se deslocar o aparelho para cima e para baixo durante os trabalhos em encostas. ● Não corra em trabalhos com o aparelho. Tenha o cuidado de estar numa posição estável e segura e mantenha o equilíbrio, especialmente durante trabalhos em encostas. ● Ris- co de acidente devido a deslizamento. Não utilize o aparelho na berma de encostas, valas, em subidas acentuadas ou declives. 몇 CUIDADO ● Familiarize-se com os elementos de comando e a utilização adequada do aparelho.

Segurança no local de

trabalho

 PERIGO ● Risco de ferimen- tos graves em caso de projecção de objectos ou se ficarem presos fios ou cordas na ferramenta de corte. Antes da utilização, inspeccione minuciosamente a área de trabalho quanto a objectos como pedras, paus, metal, fios, ossos ou brinquedos e remova-os.

● Nunca utilize o aparelho caso se encontrem pessoas, especialmente crianças ou animais, no perímetro de 15 m, uma vez que existe o perigo de projecção de objectos pela lâmina de corte. ● Perigo de explosão. O aparelho produz faíscas, que podem inflamar poeira, gás ou vapores. Não opere o aparelho em ambientes com risco de explosão, nos quais se encontrem líquidos, gases ou poeiras inflamáveis. ● Acidentes graves com crianças. O aparelho ou a actividade pode despertar a curiosidade de crianças. Não perca de vista as crianças presentes, uma vez que podem não permanecer obrigatoriamente no local onde as viu pela última vez. 몇 ATENÇÃO ● Não utilize o aparelho se existir o risco de relâmpago. ● Corte sempre com a luz diurna ou com boa iluminação artificial. ● Mantenha as crianças longe do ambiente en-

60 Português

volvente do corte e sob a supervisão de um adulto, que não seja o operador; mantenha-se atento e desligue o aparelho se uma criança entrar no ambiente do corte. ● Tenha cuidado caso se aproxime de ângulos mortos, arbustos, árvores ou objectos que possam comprometer a sua visibilidade. ADVERTÊNCIA ● O operador do aparelho é responsável por acidentes com outras pessoas e os seus bens.

Operação segura

 PERIGO ● Antes de cada uti- lização do aparelho, certifiquese de que a lâmina, os pernos da lâmina e a unidade de medição não estão gastos ou danificados. ● Nunca bloqueie o interruptor de corte/início na posição ON, já que tal é extremamente perigoso. ● Puxe o aparelho para trás apenas quando absolutamente necessário. Se for necessário que o aparelho se afaste de uma parede ou obstáculo, puxe primeiro para baixo e evite tropeçar ou passar com o aparelho sobre os seus pés. ● Perigo de entrar em contacto com a lâmina exposta ou de ser atingido por objectos projectados. Não incline o aparelho se ligar o motor ou enquanto o motor está em funcionamento. Se for absoluta-

mente necessário inclinar, por exemplo, para facilitar o arranque, poderá elevar a parte dianteira do aparelho em 5 cm. Pressione o punho cuidadosamente para baixo. Deve voltar a colocar o aparelho na posição de operação normal (ou seja, com as quatro rodas no chão) antes de iniciar o processo de corte. ● As lâminas, que entram em contacto com um cabo condutor de corrente, podem electrificar as peças metálicas expostas do aparelho e provocar um choque eléctrico. 몇 ATENÇÃO ● As lâminas do aparelho são aguçadas. Utilize luvas de protecção resistentes e trabalhe com cuidado se verificar a montagem, a substituição, a limpeza ou o assento dos parafusos. ● Substitua as peças gastas ou danificadas em conjuntos para manter o equilíbrio.

● Certifique-se de que o aparelho se encontra em estado seguro verificando em intervalos regulares se os pernos, porcas e parafusos estão bem apertados. ● Substitua as peças gastas ou danificadas antes de colocar o aparelho em funcionamento. ● Nunca utilize o aparelho se o interruptor de corte/ início no punho não estiver ligado ou desligado correctamente.

● Não accione o aparelho com força. ●

Pare o motor para imo-

Português 61

bilizar a lâmina se transportar o aparelho para dentro ou para fora da área de corte ou se inclinar o aparelho ao transferi-lo de outra base que não a erva. ● Pare a lâmina antes de transferir para áreas de gravilha. ● Nunca utilize o aparelho com dispositivos de avanço defeituosos ou sem unidades de segurança, como, por exemplo, deflectores e/ou saco de recolha de erva. ● Não coloque as mãos e pés perto ou debaixo das peças rotativas. Ligue o motor conforme indicado nas instruções. ● Nunca levante ou transporte o aparelho com o motor a funcionar. ● Os terrenos acidentados aumentam o perigo de deslizamento e acidentes. Evite buracos, sulcos, desníveis, pedras ou outros objectos ocultos. ● Ligue o aparelho apenas se se encontrar numa zona segura, atrás da pega.  Pousar as quatro rodas no

chão.

 O compartimento de ejecção

de erva não fica descoberto, já que está protegido pelo saco de recolha de erva ou pela cobertura.

 As mãos e os pés de todas as

pessoas estão afastadas da carcaça de corte.

● Desligue o motor e retire a chave de segurança. Assegurese de que todas peças móveis estão completamente paradas.

 Sempre que deixar o aparelho

sem supervisão, incluindo na remoção de aparas de erva.

 Antes de remover um blo-

queio ou limpar a abertura de ejeção.

 Antes de verificar ou limpar o

aparelho e antes de trabalhar nele.

 Depois de encontrar um corpo

estranho. Verifique primeiro o aparelho quanto a danos e repare-os antes de reiniciar o aparelho.

 Antes de remover o saco de

recolha de erva ou de abrir a cobertura do depósito de recolha de erva.

 Se o aparelho começar a vi-

brar de forma anómala. Verifique imediatamente no aparelho:

– Se existem peças soltas.

Aperte as peças soltas, caso necessário.

– Se existem danos, especial-

mente na lâmina. Repare ou substitua as peças danificadas.

몇 CUIDADO ● Verifique com regularidade o saco de recolha de erva quanto a desgaste. ADVERTÊNCIA ● Certifique-se de que o cabo de controlo do motor nunca fica preso ou danificado de qualquer outra forma durante a montagem ou ao recolher a pega.

62 Português

Riscos residuais

몇 ATENÇÃO

● Existem determinados riscos

residuais, mesmo que o aparelho seja utilizado conforme as instruções. Podem existir os seguintes riscos durante a utilização do aparelho:

 A vibração pode causar feri-

mentos. Utilize a ferramenta correcta para cada trabalho, faça uso das pegas previstas e limite o tempo de trabalho e a exposição.

 O ruído pode causar proble-

mas auditivos. Utilize protecção auditiva e limite a carga.

 Ferimentos resultantes do

contacto com as lâminas.

 Ferimentos resultantes de ob-

jectos projectados.

Redução dos riscos

몇 CUIDADO

● Uma utilização prolongada do

aparelho pode levar a perturbações vasculares nas mãos, devido à vibração. Não é possível estabelecer uma duração de utilização genericamente aplicável, pois isso depende de vários factores:

 Predisposição individual para

problemas de circulação (dedos frequentemente frios ou dormentes)

 Temperatura ambiente baixa.

Use luvas quentes para proteger as mãos.

 Circulação limitada devido à

força feita a agarrar.

 Uma operação ininterrupta é

mais prejudicial do que uma operação interrompida por

pausas. Em caso de utilização regular e prolongada do aparelho e, perante a repetição de sintomas como, p. ex., dormência dos dedos ou dedos frios, deve consultar um médico.

 PERIGO

Utilização não adequada

Perigo de vida devido a cortes Utilize o aparelho apenas para os fins a que se destina.

 A máquina de cortar relva a bateria é adequada pa-

 O aparelho foi concebido apenas para a utilização

 O aparelho destina-se apenas para o corte de relva-

 O aparelho está previsto para ser empurrado ma-

 Não subir para cima do aparelho.

Não é permitido qualquer outro tipo de utilização. Os danos causados por uma utilização inadequada são da responsabilidade do utilizador.

rada, podem representar um potencial perigo para a saúde humana e para o ambiente. Estes componentes são necessários para o bom funcionamento do aparelho. Os aparelhos que apresentem este símbolo não devem ser recolhidos no lixo doméstico.

Avisos relativos a ingredientes (REACH)

Pode encontrar informações actualizadas acerca de ingredientes em: www.kaercher.com/REACH

Acessórios e peças sobressalentes

Ao utilizar apenas acessórios originais e peças sobressalentes originais, garante uma utilização segura e o bom funcionamento do aparelho. Informações acerca de acessórios e peças sobressalentes disponíveis em www.kaercher.com.

Utilização prevista

ra uso comercial.

no exterior.

dos domésticos.

nualmente ou para ser utilizado com a função

Power Assist. O aparelho não deverá ser puxado.

Protecção do meio ambiente

Os materiais de empacotamento são recicláveis. Elimine as embalagens de acordo com os regulamentos ambientais. Os aparelhos eléctricos e electrónicos contêm materiais recicláveis de valor e, com frequência, componentes como baterias, acumuladores ou óleo que, em caso de manipulação ou recolha er-

Português 63

Volume do fornecimento

O volume do fornecimento do aparelho está indicado na embalagem. Ao abrir a embalagem, confirme a integralidade do conteúdo. Caso faltem acessórios ou em caso de danos de transporte informe o seu fornecedor.

Unidades de segurança

몇 CUIDADO

Unidades de segurança alteradas ou em falta

As unidades de segurança servem para a sua protecção. Nunca altere ou evite as unidades de segurança.

Protecção contra sobrecarga

O aparelho está equipado com uma protecção contra sobrecarga. Se for verificada uma sobrecarga, o aparelho desliga-se automaticamente.

Protecção contra queda

O aparelho está equipado com um comutador que impede que o aparelho seja iniciado se o ângulo de inclinação for superior a 45 °.

Símbolos no aparelho

Cumpra todas as advertências e avisos de segurança. Leia e compreenda todas as instruções antes de utilizar o produto.

Mantenha-se atento o a objectos projectados.

Mantenha todos os espectadores, especialmente crianças e animais domésticos, a pelo menos 15 m de distância da área de trabalho.

Tenha em atenção as lâminas aguçadas. As lâminas continuam a rodar depois de o motor ser desligado.

Retire a chave de segurança antes da manutenção.

Utilize uma protecção auditiva e ocular adequadas durante o trabalho.

Não trabalhe em encostas íngremes.

Não exponha o aparelho à chuva.

O nível acústico garantido indicado na etiqueta é de 95 dB.

2 Indicador de estado de carregamento 3 Placa de características 4 Alavanca Push Assist 5 Alavanca ON/OFF 6 Barra deslizante para regulação da velocidade 7 Botão de início 8 Cabo de controlo do motor

9 Pega telescópica 10 Bloqueio da pega 11 Saco de recolha de erva 12 Fecho rápido 13 Alavanca do ajuste de altura de corte 14 Indicador da altura de corte 15 Barreira de protecção 16 Cunha de cobertura do solo 17 * Ejecção lateral 18 Chave de segurança 19 *Conjunto de bateria Battery Power+ 36 V (2x) 20 *Aparelho de carga rápida Battery Power+ 36 V

* opcional

É possível operar o aparelho com dois 36 V Kärcher Battery Power+ conjuntos de bateria.

1. Baixar a pega telescópica.

2. Estender a pega telescópica.

Aviso

O aparelho apenas funciona se a pega telescópica tiver sido completamente removida e os bloqueios da pega tiverem sido bloqueados.

3. Se necessário, ajustar o ângulo de inclinação da pe-

Descrição do aparelho

Neste manual de instruções é descrito o equipamento máximo. Há diferenças no volume do fornecimento consoante o modelo (ver embalagem). Figuras, ver página de gráficos.

Figura A

1 Desbloqueio do conjunto de bateria

64 Português

A cunha de cobertura do solo é utilizada caso se pretenda que permaneçam aparas de erva no relvado.

1. Puxar a pega da cunha de cobertura de solo.

Conjunto da bateria

Colocação em funcionamento

Ajustar a pega

a Puxar os dois fechos rápidos.

Figura B

b Girar os fechos rápidos.

Os fechos rápidos estão desbloqueados. c Baixar a pega telescópica. d Bloquear os fechos rápidos.

a Desbloquear os bloqueios da pega.

Figura C

b Remover por completo a pega telescópica. c Bloquear os bloqueios da pega.

ga. a Puxar os dois fechos rápidos.

Figura B

b Girar os fechos rápidos.

Os fechos rápidos estão desbloqueados. c Seleccionar o ângulo de inclinação. d Bloquear os fechos rápidos.

Montar a cunha de cobertura do solo

Figura E

2. Colocar a cunha de cobertura de solo no compartimento de ejecção.

Figura F

3. Empurrar a pega da cunha de cobertura de solo para baixo. A cunha de cobertura de solo está bloqueada no aparelho.

Montar o saco de recolha de erva

O saco de recolha de erva é utilizado nos casos em que se pretende que as aparas de erva sejam recolhidas para eliminação.

1. Se necessário, remover a cunha de cobertura de solo. a Puxar a pega da cunha de cobertura de solo.

Figura G

A cunha de cobertura de solo é desbloqueada.

b Remover a cunha de cobertura de solo do com-

partimento de ejecção

2. Pendurar o saco de recolha de erva no compartimento de ejecção.

Figura H

Montar a ejecção lateral

A ejecção lateral é utilizada quando se pretende que as aparas de erva sejam ejectadas lateralmente.

1. Se necessário, remover a cunha de cobertura de solo. a Puxar a pega da cunha de cobertura de solo.

Figura G

A cunha de cobertura de solo é desbloqueada.

b Remover a cunha de cobertura de solo do com-

partimento de ejecção.

2. Engatar a ejecção lateral no compartimento de ejecção.

Figura I

Montar o conjunto de bateria

1. Introduzir o conjunto da bateria na admissão do aparelho até encaixar audivelmente.

Figura J

Inserir o fecho de segurança

1. Inserir o fecho de segurança.

Figura K

A marcação no fecho de segurança indica qual a bateria utilizada durante a operação.

Operação

Avisos gerais sobre o manuseamento da

O tempo de funcionamento da bateria depende de diversos factores, como:

 O estado, o comprimento e a espessura da erva  A altura de corte ajustada

O rendimento máximo, dependendo das características da erva: aprox. 2500 m O resultado do processo de corte pode ser melhorado da seguinte forma:

 Cortar, no máximo, um terço da altura da erva.  Ao cortar erva alta, reduza a velocidade com que o

Aviso

Não corte erva húmida. A erva húmida cola-se à parte inferior da máquina de cortar relva e afecta a recolha adequada para o saco de recolha de erva ou a ejecção do material.

máquina de cortar relva

aparelho é empurrado ou se desloca caso a função Push Assist estiver activada.

몇 ATENÇÃO

Elevação ou inclinação da máquina de cortar relva durante a operação

Ferimentos de corte A lâmina da máquina de cortar relva a bateria roda de forma aproximadamente paralela ao solo sobre o qual se desloca. Certifique-se de que as quatro rodas tocam no solo durante o corte.

1. Montar o saco de recolha de erva, a ejecção lateral ou a cunha de cobertura do solo (ver capítulo Colocação em funcionamento).

2. Ajustar a altura de corte com a alavanca de ajuste de altura de corte.

Figura L

A altura de corte ajusta-se de acordo com o estado, o comprimento e a espessura da erva (ver capítulo Avisos gerais sobre o manuseamento da máquina de cortar relva).

3. Empurre a alavanca ON/OFF.

Figura M

4. Prima o botão de início. Mantenha premida a alavanca ON/OFF. O aparelho é iniciado.

Em caso de utilização do saco de recolha de erva, esvaziá-lo regularmente. Caso contrário, o compartimento de ejecção pode entupir devido às aparas de ervas (ver capítulo Esvaziar o saco de recolha de erva).

Função Push Assist

Cortar relvados

A função Push Assist activa a função de condução automática do aparelho. A alavanca ON/OFF está premida.

1. Premir a alavanca Push Assist.

Figura N

A função Push Assist é activada. O aparelho avança sem ter de ser deslocado pelo operador.

2. Utilize a barra deslizante de regulação da velocidade para definir a velocidade com a qual o aparelho deve avançar.

Figura O

3. Soltar a alavanca Push Assist.

Figura P

A função Push Assist é desactivada. O aparelho continua a cortar, mas tem de ser deslocado pelo operador.

Interromper a operação

1. Soltar a alavanca ON/OFF.

Figura Q

O motor pára.

Esvaziar o saco de recolha de erva

1. Retirar o saco de recolha de erva.

Figura R

Ao remover o saco de recolha de erva, certifique-se de que o cabo de controlo do motor permanece na braçadeira para cabo.

2. Esvaziar o saco de recolha de erva.

Remover o fecho de segurança

O fecho de segurança deve ser removido antes de remover as baterias.

1. Retirar a chave de segurança do aparelho.

Figura S

Português 65

Retirar os conjuntos de bateria

Aviso

No caso de interrupções de trabalho mais prolongadas, retire os dois conjuntos de bateria do aparelho e proteja-os contra uma utilização indevida

1. Puxe a tecla de desbloqueio do conjunto de bateria na direção do conjunto.

Figura T

2. Prima a tecla de desbloqueio do conjunto da bateria para desprender o conjunto da bateria.

3. Retirar o conjunto da bateria do aparelho.

Terminar a operação

1. Retirar os conjuntos de bateria do aparelho (consultar o capítulo Retirar os conjuntos de bateria).

2. Limpar o aparelho (consultar o capítulo Limpar o aparelho).

Transporte

몇 ATENÇÃO

Lâmina aguçada

Ferimentos de corte Tenha cuidado ao inclinar ou levantar o aparelho. Mantenha todas as partes do corpo afastadas da lâmina.

1. Desligar o aparelho (consultar o capítulo Interromper a operação).

2. Assegurar de que a lâmina deixa de rodar.

3. Deixar arrefecer o aparelho.

4. Retirar a chave de segurança.

5. Retirar os conjuntos de bateria (consultar o capítulo Retirar os conjuntos de bateria).

6. Ao transportar o aparelho em veículos, protegê-lo contra deslizes e quedas.

Armazenamento

Limpar o aparelho antes de cada armazenamento (consultar o capítulo Limpar o aparelho).

1. Retirar a chave de segurança.

2. Retirar os conjuntos de bateria (consultar o capítulo Retirar os conjuntos de bateria).

3. Desbloquear os bloqueios da pega.

Figura U

4. Inserir por completo a pega telescópica.

5. Bloquear os bloqueios da pega.

6. Soltar os fechos rápidos e recolher a pega.

Figura V

7. Guardar o aparelho num local seco e com boa ventilação. Manter afastado de substâncias corrosivas, como produtos químicos para jardim e sal para descongelação. Não armazenar o aparelho no exterior.

Conservação e manutenção

몇 ATENÇÃO

Lâmina aguçada

Ferimentos de corte Tenha cuidado ao inclinar ou levantar o aparelho. Mantenha todas as partes do corpo afastadas da lâmina.

1. Retirar a chave de segurança.

2. Retirar os conjuntos de bateria (consultar o capítulo Retirar os conjuntos de bateria).

3. Após cada utilização, limpar a superfície do aparelho com um pano macio e seco ou com uma escova.

Figura W

Limpar o aparelho

Limpar a lâmina antes de um armazenamento prolongado.

4. Inclinar o aparelho para o lado.

Figura X

5. Limpar a lâmina e a parte inferior do aparelho com uma escova.

Figura Y

Remover os bloqueios

몇 ATENÇÃO

Remoção dos bloqueios

Ferimentos de corte resultantes da lâmina aguçada ou de objectos pontiagudos Utilize luvas de protecção sempre que verificar ou remover um bloqueio.

1. Desligar o aparelho e aguardar até que a lâmina pare completamente.

2. Retirar a chave de segurança.

3. Retirar os conjuntos de bateria (consultar o capítulo Retirar os conjuntos de bateria).

4. Remover o saco de recolha de erva e verificar os respectivos bloqueios. Se necessário, remover os bloqueios.

5. Verificar os bloqueios do compartimento de ejecção. Se necessário, remover os bloqueios.

6. Inclinar o aparelho para o lado.

7. Verificar a parte inferior do aparelho e verificar os bloqueios da lâmina. Remover cuidadosamente os bloqueios, já que a lâmina pode deslocar-se durante o processo.

Substituir a lâmina

1. Retirar a chave de segurança.

2. Retirar os conjuntos de bateria (consultar o capítulo Retirar os conjuntos de bateria).

3. Limpar a parte inferior do aparelho (consultar o capítulo Limpar o aparelho).

4. Fixar a lâmina e soltar os parafusos.

Figura Z

5. Limpar e eliminar a lâmina.

Figura AA

6. Aplicar nova lâmina no suporte.

Figura AB

7. Fixar a lâmina e apertar os parafusos.

Figura AC

Ajuda em caso de avarias

As avarias têm, geralmente, causas simples que podem ser corrigidas por si com a ajuda do seguinte resumo. Em caso de dúvida ou no caso de se tratar de uma avaria não mencionada aqui, contacte o serviço de assistência técnica autorizado.

O aparelho é desligado

A protecção contra sobrecarga do aparelho disparou.

1. Soltar a alavanca ON/OFF.

2. Premir o botão de início e a alavanca ON/OFF.

A protecção contra sobreaquecimento do conjunto de bateria disparou.

1. Aguardar até que a temperatura do conjunto de bateria fique na gama normal.

2. Se não for possível ligar o aparelho, carregar o conjunto da bateria.

O indicador de estado de carregamento não funciona

A protecção contra sobreaquecimento do conjunto de bateria disparou.

 Soltar a alavanca ON/OFF.  Remover o conjunto de bateria.

66 Português

Dados técnicos

Chairman of the Board of Management

Director Regulatory Affairs & Certification

H. Jenner

S. Reiser

Características do aparelho

Tensão nominal V 36 Largura de corte cm 53 Altura de corte cm 3-11 Volume do saco de recolha de er-val70

Velocidade máxima /min 3100 ±

Valores determinados de acordo com a EN 603352-77

dB(A) 82,2 dB(A) 3,0 dB(A) 95

m/s

Nível acústico L Insegurança K Nível de potência sonora L

Insegurança K Valor de vibração mão/braço do

punho direito Valor de vibração mão/braço do

punho esquerdo Insegurança K m/s

Medidas e pesos

Comprimento x Largura x Altura mm 1568 x

Peso (sem conjunto de bateria) kg 32,6 Reservados os direitos a alterações técnicas.

0,8

1,5

548 x 1075

Garantia

Em cada país são válidas as condições de garantia transmitidas pela nossa sociedade distribuidora responsável. Trataremos de possíveis avarias no seu aparelho no âmbito do prazo da garantia, sem custos, desde que estas tenham origem num erro de material ou de fabrico. Em caso de garantia, contacte o seu revendedor ou a assistência técnica autorizada mais próxima, apresentando o talão de compra. (endereço consultar o verso)

Declaração de conformidade UE

Declaramos pelo presente que as referidas máquinas, em virtude da sua concepção e tipo de construção, bem como do modelo colocado por nós no mercado, estão em conformidade com os requisitos de saúde e segurança essenciais e pertinentes das directivas da União Europeia. Em caso de realização de alterações na máquina sem o nosso consentimento prévio, a presente declaração fica sem efeito. Produto: Máquina de cortar relva a bateria Tipo: 1.042-50x.x

Directivas da União Europeia pertinentes

2000/14/CE (+2005/88/CE) 2014/30/UE 2006/42/CE (+2009/127/CE) 2011/65/UE

Normas harmonizadas aplicadas

EN 50581: 2012 EN 55014-1: 2017 EN 55014-2: 2015 EN 60335-1:2012+A11:2014+A13:2017 EN 60335-2-77:2010

EN 62233: 2008

Procedimento de avaliação da conformidade aplicado

2000/14/CE, conforme alterado pela 2005/88/CE: Anexo VI

Nível de potência sonora dB(A)

Medido: 93,7 Garantido: 95

Nome e endereço do organismo notificado envolvido

TÜV Rheinland LGA Products GmbH (NB 0197) Tillystraße 2 D-90431 Nürnberg Os signatários actuam em nome e em procuração do Conselho de Administração.

Representante da documentação: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Alemanha) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 01/11/2018

Indhold

Sikkerhedsanvisninger ........................................ 67

Bestemmelsesmæssig anvendelse..................... 71

Miljøbeskyttelse................................................... 72

Tilbehør og reservedele ...................................... 72

Leveringsomfang................................................. 72

Sikkerhedsanordninger ....................................... 72

Symboler på maskinen........................................ 72

Maskinbeskrivelse............................................... 72

Ibrugtagning ........................................................ 72

Drift...................................................................... 73

Transport............................................................. 74

Opbevaring.......................................................... 74

Pleje og vedligeholdelse ..................................... 74

Hjælp ved fejl ...................................................... 74

Tekniske data ...................................................... 75

Garanti ................................................................ 75

EU-overensstemmelseserklæring ....................... 75

Sikkerhedsanvisninger

Læs disse sikkerheds-

henvisninger, denne originale driftsvejledning og de sikkerhedshenvisninger, der er vedlagt batteripakken, samt den medfølgende originale driftsvejledning til batteripakken/opladeren, inden maskinen tages i brug

Dansk 67

første gang. Betjen maskinen i henhold til disse. Opbevar hæftet til senere brug eller til efterfølgende ejere. Ud over henvisningerne i driftsvejledningen skal lovens generelle sikkerheds- og ulykkesforebyggelsesforskrifter overholdes.

Faregrader

 FARE

● Henviser til en umiddelbar fa-

re, der medfører alvorlige kvæstelser eller død.

몇 ADVARSEL

● Henviser til en mulig farlig situ-

ation, der kan medføre alvorlige kvæstelser eller død.

몇 FORSIGTIG

● Henviser til en mulig farlig situ-

ation, der kan medføre lettere kvæstelser.

BEMÆRK

● Henviser til en mulig farlig situ-

ation, der kan medføre materielle skader.

Generelle

sikkerhedsforskrifter

 FARE ● Maskinen kan forår- sage amputation af hænder og fødder med dødsfald og alvorlig personskade til følge, og den kan slynge genstande væk.

● Alvorlig tilskadekomst pga. ukoncentreret arbejde. Brug ikke maskinen, hvis du er påvirket af stoffer, alkohol eller medicin eller er træt.

몇 ADVARSEL ● Børn samt per- soner, der ikke er fortrolige med denne vejledning, må ikke anvende denne maskine. Lokale bestemmelser kan begrænse brugerens alder. ● Børn må ikke lege med apparatet. ● Børn skal være under opsyn for at sikre, at de ikke leger med maskinen.

● Anvend kun maskinen med den batteripakke, der er angivet i driftsvejledningen. Vær ved brug af batteridrevne maskiner opmærksom på de grundlæggende forsigtighedsforholdsregler for at reducere risikoen for tilskadekomst, brand og et lækkende batteri. ● Bær lange, kraftige bukser, langærmet tøj og skridsikre støvler ved arbejde med maskinen. Arbejd ikke uden fodtøj. Bær ikke sandaler eller shorts. Undgå løstsiddende tøj eller tøj med snører og bånd.

● Bær beskyttelses- eller sikkerhedsbriller med sidebeskyttelse.

● Før altid maskinen på tværs af en skråning. Risiko for alvorlig tilskadekomst, hvis du fører maskinen opad eller nedad ved arbejde på skråninger. ●

Løb ikke, men gå, når du arbejder med maskinen. Sørg for at stå fast og sikkert, og bevar ligevægten, især ved arbejde på skråninger.

● Risiko for ulykke, hvis du glider. Brug ikke maskinen på kanten af skråninger og grave, på

68 Dansk

meget stejle skråninger eller skrænter. 몇 FORSIGTIG ● Sæt dig ind i betjeningselementerne og korrekt brug af maskinen.

Sikkerhed på arbejdsstedet

 FARE ● Alvorlig tilskade- komst, hvis genstande slynges væk af skærekniven, eller tråd eller snor vikles ind i skæreværktøjet. Undersøg omhyggeligt arbejdsområdet for genstande såsom sten, kæppe, metal, tråd, knogler eller legetøj, og fjern det, før du bruger maskinen. ● Brug aldrig maskinen, hvis der befinder sig personer, især børn, eller dyr i en omkreds på 15 m, da der er risiko for, at genstande slynges væk af skærekniven. ● Eksplosionsfare. Maskinen genererer gnister, som kan antænde støv, gas eller dampe. Brug ikke maskinen i områder med eksplosionsfare, hvor der befinder sig brandbare væsker, gasser eller støv. ● Al- vorlige ulykker med børn. Børn kan føle sig tiltrukket af maskinen og aktiviteten. Hold øje med børn, de ikke altid er der, hvor du så dem sidst. 몇 ADVARSEL ● Anvend ikke maskinen, hvis der er risiko for lynnedslag. ● Slå altid græs i dagslys eller ved god, kunstig belysning. ● Hold børn væk fra slåningsområdet og under op-

syn af en voksen, der ikke er brugeren; vær opmærksom, og sluk for maskinen, når et barn kommer ind på slåningsområdet. ● Vær forsigtig, når du nærmer dig blinde hjørner, buske, træer eller genstande, der begrænser dit synsfelt. BEMÆRK ● Brugeren af maski- nen er ansvarlig for ulykker med andre personer eller deres ejendom.

Sikker drift

 FARE ● Kontrollér før hver anvendelse, at kniven, knivbolten og knivenheden ikke er slidt eller beskadiget. ● Fastlås aldrig tænd/sluk-kontakten i tændt position, dette er meget farligt.

● Træk kun maskinen baglæns, når det er absolut nødvendigt. Hvis det er nødvendigt at trække maskinen væk fra en mur eller en forhindring, så se først ned for at undgå, at du snubler eller kører over dine fødder med maskinen. ● Fare for at komme i kontakt med den fritliggende kniv eller for at blive ramt af genstande, der slynges væk. Vip ikke maskinen, når du starter motoren, eller mens motoren kører. Hvis det er absolut nødvendigt at vippe maskinen, f.eks. for at lette starten, kan maskinens forside hæves 5 cm. Tryk forsigtigt håndtaget ned. Maskinen skal sættes tilbage til

Dansk 69

normal driftsstilling (dvs. alle fire hjul på jorden), før du begynder at slå græsset. ● Knivblade, som kommer i kontakt med et strømførende kabel, kan lede strøm til maskinens fritliggende metaldele og dermed forårsage et elektrisk stød. 몇 ADVARSEL ● Maskinens knive er skarpe. Bær faste arbejdshandsker, og arbejd forsigtigt, når du monterer, udskifter, rengør eller kontrollerer, at skruerne sidder fast. ● Udskift slidte eller beskadigede dele i sæt for at opretholde balancen. ● Kon- trollér, at maskinen er i sikker tilstand ved regelmæssigt at kontrollere, at bolte, møtrikker og skruer er spændt. ● Udskift slidte eller beskadigede dele, før du bruger maskinen. ● Brug ikke maskinen, hvis tænd/slukkontakten på håndtaget ikke tænder eller slukker korrekt.

● Anvend ikke maskinen med magt. ● Stop motoren, for at stoppe knivene, når maskinen skal transporteres til eller fra slåningsområdet, eller maskinen vippes for at passere en anden undergrund end græs. ● Stop kniven, før du krydser områder med grus. ● Brug ikke maskinen med defekte sikkerhedsanordninger eller uden sikkerhedsanordninger som f.eks. afvisere og/eller græsopsamlingspose.

● Hold hænder og fødder væk

fra roterende dele. Stop motoren i henhold til vejledningen. ● Løft eller bær ikke maskinen, mens motoren kører. ● Ujævnt terræn udgør en øget skrid- eller uheldsrisiko. Undgå huller, furer, ujævnheder, sten eller andre skjulte genstande. ● Start først maskinen, når du befinder dig i det sikre område bag grebet.

 Alle fire hjul står på jorden.  Græsudkastskakten ligger ik-

ke fri, men er beskyttet af græsopsamlingsposen eller afdækningen.

 Alle personer har hænder og

fødder væk fra skærehuset.

● Stop motoren, og fjern sikker- hedsnøglen. Kontrollér, at alle bevægelige dele er standset helt:  Altid når maskinen efterlades

uden opsyn, også når det afklippede græs fjernes.

 Før du fjerner en blokering, el-

ler rengør udkastningsåbningen.

 Før du kontroller, rengør eller

arbejder på maskinen.

 Efter at du har ramt et frem-

medlegeme. Kontrollér maskinen for skader, og reparer disse, før du starter maskinen igen.

 Før du fjerner græsopsam-

lingsposen eller åbner græsudkaståbningens afdækning.

70 Dansk

 Hvis maskinen begynder at vi-

brere unormalt. Kontrollér straks maskinen:

– For løse dele. Fastspænd

om nødvendigt løse dele.

– For skader, især på kniven.

Reparer eller udskift beskadigede dele.

몇 FORSIGTIG ● Kontrollér re- gelmæssigt græsopsamlingsposen for slid. BEMÆRK ● Kontrollér, at mo- torstyrekablet ikke kommer i klemme eller beskadiges på anden måde ved montering eller indklapning af grebet.

Resterende risici

몇 ADVARSEL

● Selvom maskinen anvendes

som foreskrevet, er der stadig visse, resterende risici. Følgende risiko kan opstå ved brug af maskinen:

 Vibration kan forårsage tilska-

dekomst. Brug det rigtige værktøj til de enkelte arbejdsopgaver, brug de dertil beregnede greb, og begræns arbejdstiden og eksponeringen.

 Larm kan medføre høreska-

der. Bær høreværn, og begræns belastningen.

 Tilskadekomst ved kontakt

med knivene.

 Tilskadekomst pga. udslynge-

de genstande.

Risikoreduktion

몇 FORSIGTIG

● Hvis apparatet anvendes i

længere tid, kan blodgennemstrømningen i hænderne nedsættes på grund af vibrationer. Der findes ingen generelt gældende anvendelsestid, idet denne afhænger af flere faktorer:

 Personlig tendens til dårligt

blodomløb (ofte kolde fingre, fingerkløe)

 Lave omgivelsestemperatu-

rer. Bær varme handsker for at beskytte hænderne.

 Dårlig blodgennemstrøm-

ning, fordi der holdes godt fast.

 Anvendelse uden afbrydelse

er mere skadeligt, end hvis

der holdes pauser. Kontakt lægen, hvis symptomerne, f.eks. fingerkløe, kolde fingre, optræder gentagne gange ved regelmæssig, længerevarende anvendelse af apparatet.

Bestemmelsesmæssig anvendelse

 FARE

Ikke korrekt anvendelse

Livsfare på grund af snitsår Anvend kun maskinen i henhold til dens formål.

 Den batteridrevne græsklipper er egnet til erhvervs-

mæssig brug.

 Maskinen er kun beregnet til udendørs brug.  Maskinen er beregnet til slåning af almindelige

græsplæner.

 Maskinen er beregnet til at blive skubbet manuelt el-

ler brugt sammen med en Power-Assist-funktion.

Maskinen må ikke trækkes.

 Der må ikke køres på maskinen. Enhver anden anvendelse er ikke tilladt. Brugeren hæfter for skader, der er opstået i forbindelse med ukorrekt anvendelse.

Dansk 71

Miljøbeskyttelse

Emballagen kan genbruges. Sørg for at bortskaffe emballagen miljømæssigt korrekt. Elektriske og elektroniske maskiner indeholder værdifulde materialer, der kan genbruges, og ofte dele, såsom batterier, akku-pakker eller olie, der

ved forkert håndtering eller forkert bortskaffelse kan udgøre en fare for menneskers sundhed og for miljøet. For en korrekt drift af maskinen er disse dele imidlertid nødvendige. Maskiner, der er kendetegnet med dette symbol, må ikke bortskaffes sammen med husholdningsaffaldet.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger om indholdsstoffer findes på:

www.kaercher.com/REACH

Tilbehør og reservedele

Anvend kun originaltilbehør og -reservedele. De er en garanti for en sikker og fejlfri drift af maskinen. Informationer om tilbehør og reservedele findes på www.kaercher.com.

Leveringsomfang

Maskinens leveringsomfang er vist på emballagen. Kontroller ved udpakningen, om indholdet er komplet. Kontakt venligst forhandleren, hvis der mangler tilbehør eller ved transportskader.

Sikkerhedsanordninger

몇 FORSIGTIG

Manglende eller ændrede sikkerhedsanordninger

Sikkerhedsanordninger fungerer som din beskyttelse. Sikkerhedsanordninger må aldrig ændres eller ignoreres.

Overbelastningsbeskyttelse

Maskinen er udstyret med en overbelastningsbeskyttelse. Hvis der opstår en overbelastning, stopper maskinen automatisk.

Vippebeskyttelse

Maskinen er udstyret med en vippekontakt, der forhindrer, at maskinen starter, hvis hældningsvinklen er over 45°.

Symboler på maskinen

Følg alle advarsler og sikkerhedsanvisninger. Læs og forstå alle anvisninger, før du bruger produktet.

Vær opmærksom på udslyngede eller flyvende genstande.

Hold alle tilskuere, især børn og husdyr, mindst 15 m væk fra arbejdsområdet.

Pas på skarpe knive. Klingerne fortsætter med at rotere, efter at motoren er stoppet.

Fjern sikkerhedsnøglen før vedligeholdelse.

Bær egnet øjen- og høreværn under arbejdet.

Arbejd ikke på stejle skråninger.

Maskinen må ikke udsættes for regn.

Det garanterede lydtryksniveau, som er angivet på etiketten, er på 95 dB.

Maskinbeskrivelse

I denne driftsvejledning beskrives det maksimale udstyr. Afhængigt af modellen er der forskel på leveringsomfanget (se emballage). Figurer, se grafikside.

Figur A

1 Oplåsning af batteripakke 2 Ladetilstandsvisning 3 Typeskilt 4 Push-Assist-håndtag 5 TIL/FRA-håndtag 6 Skyderegulator hastighedsregulering 7 Startknap 8 Motorstyrekabel

9 Teleskopgreb 10 Greblås 11 Græsopsamlingspose 12 Hurtiglås 13 Håndtag til justering af klippehøjde 14 Visning for klippehøjde 15 Opfangningsskærm 16 Bioklipskærm 17 * Sideudkast 18 Sikkerhedsnøgle 19 *Batteripakke Battery Power+ 36V (2x) 20 *Hurtigladeaggregat Battery+ Power 36V

* option

Batteripakke

Maskinen kan bruges med to 36 V Kärcher Battery Power+ batteripakker.

Ibrugtagning

1. Klap teleskopgrebet op. a Træk begge hurtiglåse ud.

Figur B

b Drej hurtiglåsene.

Hurtiglåsene låses op.

Indstilling af greb

72 Dansk

c Klap teleskopgrebet op. d Lås hurtiglåsene.

2. Forlæng teleskopgreb. a Lås op for greblåsene.

Figur C

b Træk teleskopgrebet helt ud. c Lås greblåsene.

Obs

Maskinen fungerer kun, hvis teleskopgrebet er trukket helt ud, og greblåsene er låst.

3. Indstil evt. grebets hældningsvinkel. a Træk begge hurtiglåse ud.

Figur B

b Drej hurtiglåsene.

Hurtiglåsene låses op. c Vælg hældningsvinklen. d Lås hurtiglåsene.

Montering af bioklipskærm

Bioklipskærmen anvendes, når det afklippede græs skal blive liggende på plænen.

1. Træk grebet på bioklipskærmen opad.

Figur E

2. Sæt bioklipskærmen ind i udkastskakten.

Figur F

3. Tryk grebet på bioklipskærmen ned. Bioklipskærmen låses fast i maskinen.

Montering af græsopsamlingspose

Græsopsamlingsposen anvendes, når det afklippede græs skal opsamles med henblik på bortskaffelse.

1. Tag i givet fald bioklipskærmen ud. a Træk grebet på bioklipskærmen opad.

Figur G

Bioklipskærmen frigøres.

b Fjern bioklipskærmen fra udkastskakten.

2. Hæng græsopsamlingsposen fast på udkastskakten.

Figur H

Montering af sideudkast

Sideudkastet anvendes, når det afklippede græs skal kastes ud fra siden af maskinen.

1. Tag i givet fald bioklipskærmen ud. a Træk grebet på bioklipskærmen opad.

Figur G

Bioklipskærmen frigøres.

b Fjern bioklipskærmen fra udkastskakten.

2. Hæng sideudkastet fast på udkastskakten.

Figur I

Montering af batteripakke

1. Skub batteripakkerne ind i maskinens holder, indtil den går hørbart i hak.

Figur J

Isætning af sikkerhedsnøgle

1. Sæt sikkerhedsnøglen i.

Figur K

Markeringen på sikkerhedsnøglen angiver, hvilken batteripakke der bruges under drift.

Drift

Generelle henvisninger vedrørende

håndtering af plæneklipperen

Batteriets driftstid afhænger af flere faktorer:

 Græssets tilstand, længde og tæthed  Den indstillede klippehøjde

Maksimal arealdækning, afhængigt af græssets art: ca.

2500 m Resultatet af plæneklipningen kan optimeres som følger:

 Klip højst en tredjedel af græssets højde.  Reducer den hastighed, som maskinen skubbes

med eller kører med ved aktivering af Push-Assistfunktionen, når du slår højt græs.

Obs

Slå ikke vådt græs. Vådt græs klæber til undersiden af plæneklipperen og forhindrer korrekt opsamling i græsopsamlingsposen eller udkastningen af det afklippede græs.

Slåning af plæne

몇 ADVARSEL

Løft eller vip af plæneklipperen under drift

Snitsår Den batteridrevne plæneklippers kniv roterer omtrent parallelt med jorden, den bevæger sig hen over. Alle fire hjul skal røre jorden under græsslåning.

1. Monter græsopsamlingsposen, sideudkastet eller bioklipskærmen (se kapitlet Ibrugtagning).

2. Indstil klippehøjden med håndtaget til justering af klippehøjde.

Figur L

Klippehøjden afhænger af græssets tilstand, længde og tæthed (se kapitlet Generelle henvisninger vedrørende håndtering af plæneklipperen).

3. Tryk TIL/FRA-håndtaget ned.

Figur M

4. Tryk på startknappen. Hold samtidig TIL/FRA-håndtaget nede. Maskinen starter.

Når du bruger græsopsamlingsposen, skal den tømmes regelmæssigt, ellers kan udkastskakten blive tilstoppet af det afklippede græs (se kapitlet Tømning af græsopsamlingspose).

Push-Assist-funktion

Push-Assist-funktionen aktiverer maskinen selvkørende funktion. TIL/FRA-håndtaget holdes nede.

1. Tryk Push-Assist-håndtaget ned.

Figur N

Push-Assist-funktionen aktiveres. Maskinen kører fremad, uden at brugeren behøver at skubbe den.

2. Brug skyderegulatoren til indstille den hastighed, som maskinen skal køre fremad med.

Figur O

3. Slip Push-Assist-håndtaget.

Figur P

Push-Assist-funktionen deaktiveres. Maskinen klipper videre, men skal skubbes af brugeren.

Afbrydelse af driften

1. Slip TIL/FRA-håndtaget.

Figur Q

Motoren stopper.

Tømning af græsopsamlingspose

1. Fjern græsopsamlingsposen.

Figur R

Sørg for, at motorstyrekablet bliver siddende i kabelholderen, når græsopsamlingsposen fjernes.

2. Tøm græsopsamlingsposen.

Dansk 73

Fjernelse af sikkerhedsnøgle

Sikkerhedsnøglen skal fjernes, før batteripakkerne tages ud.

1. Tag sikkerhedsnøglen ud af maskinen.

Figur S

Fjern batteripakkerne

Obs

Tag begge batteripakker ud af maskinen ved længere afbrydelser af arbejdet, og sørg for at sikre dem mod utilsigtet brug

1. Træk batteripakkens oplåsningsknap i batteripakkens retning.

Figur T

2. Tryk på batteripakkens oplåsningsknap for at låse batteripakken op.

3. Tag batteripakken ud af maskinen.

Afslutning af driften

1. Tag batteripakkerne ud af maskinen (se kapitlet Fjern batteripakkerne).

2. Rengør maskinen (se kapitlet Rengøring af maskinen).

Transport

몇 ADVARSEL

Skarp kniv

Snitsår Vær forsigtig, når du vipper eller hæver maskinen. Hold alle legemsdele væk fra kniven.

1. Sluk maskinen (se kapitlet Afbrydelse af driften).

2. Kontrollér, at kniven ikke længere roterer.

3. Lad maskinen køle af.

4. Fjern sikkerhedsnøglen.

5. Fjern batteripakkerne (se kapitlet Fjern batteripakkerne).

6. Ved transport i køretøjer skal maskinen sikres mod at glide eller vælte.

Opbevaring

Rengør maskinen, før opbevaring (se kapitlet Rengøring af maskinen).

1. Fjern sikkerhedsnøglen.

2. Fjern batteripakkerne (se kapitlet Fjern batteripakkerne).

3. Lås op for greblåsene.

Figur U

4. Skub teleskopgrebet helt ind.

5. Lås greblåsene.

6. Løsn hurtiglåsene, og klap grebet ned.

Figur V

7. Opbevar maskinen på et tørt og godt ventileret sted. Hold maskinen fra korrosive stoffer, såsom havekemikalier og tøsalt. Opbevar ikke maskinen udendørs.

Pleje og vedligeholdelse

몇 ADVARSEL

Skarp kniv

Snitsår Vær forsigtig, når du vipper eller hæver maskinen. Hold alle legemsdele væk fra kniven.

1. Fjern sikkerhedsnøglen.

2. Fjern batteripakkerne (se kapitlet Fjern batteripak-

Rengøring af maskinen

kerne).

3. Rengør maskinens overflade efter brug med en blød, tør klud eller en børste.

Figur W

Rengør kniven før længere tids opbevaring.

4. Vip maskinen om på siden.

Figur X

5. Rengør kniven og maskinens underside med en børste.

Figur Y

Fjernelse af blokeringer

몇 ADVARSEL

Fjernelse af blokeringer

Snitsår pga. den skarpe kniv eller genstande med skarp kant Bær beskyttelseshandsker, når du kontrollerer for eller fjerner en blokering.

1. Stop maskinen, og vent, til kniven står stille.

2. Fjern sikkerhedsnøglen.

3. Fjern batteripakkerne (se kapitlet Fjern batteripakkerne).

4. Fjern græsopsamlingsposen, og kontrollér for blokeringer. Fjern eventuelle blokeringer.

5. Kontrollér udkastskakten for blokeringer. Fjern eventuelle blokeringer.

6. Vip maskinen om på siden.

7. Kontroller maskinens underside og kniven for blokeringer. Fjern blokeringer forsigtigt, da kniven kan bevæge sig under processen.

Montering af kniv

1. Fjern sikkerhedsnøglen.

2. Fjern batteripakkerne (se kapitlet Fjern batteripakkerne).

3. Rengør maskinens underside (se kapitlet Rengøring af maskinen).

4. Fasthold kniven, og løsn skruen.

Figur Z

5. Fjern og bortskaf kniven.

Figur AA

6. Sæt den nye kniv i holderen.

Figur AB

7. Fasthold kniven, og spænd skruen.

Figur AC

Hjælp ved fejl

Fejl skyldes ofte enkle årsager, som du selv kan afhjælpe ved hjælp af følgende oversigt. I tvivlstilfælde eller ved fejl, der ikke nævnes her, skal du kontakte den autoriserede kundeservice.

Maskinen slukkes

Maskinens overbelastningsbeskyttelse er udløst.

1. Slip TIL/FRA-håndtaget.

2. Tryk på startknappen og TIL/FRA-håndtaget.

Batteripakkens overophedningsbeskyttelse er udløst.

1. Vent, til batteripakkens temperatur ligger i det normale område.

2. Oplad batteripakken, hvis maskinen ikke kan startes.

Ladetilstanden vises ikke

Batteripakkens overophedningsbeskyttelse er udløst.

 Slip TIL/FRA-håndtaget.  Fjern batteripakken.

74 Dansk

Tekniske data

Chairman of the Board of Management

Director Regulatory Affairs & Certification

H. Jenner

S. Reiser

Effektdata maskine

Nominel spænding V 36 Skærebredde cm 53 Klippehøjde cm 3-11 Volumen græsopsamlingspose l 70 Maksimumhastighed /min 3100 ±

Beregnede værdier iht. EN 60335-2-77

Lydtryksniveau L Usikkerhed K Lydeffektniveau L

usikkerhed K Hånd-arm-vibrationsværdi højre

håndtag Hånd-arm-vibrationsværdi ven-

stre håndtag Usikkerhed K m/s

Mål og vægt

Længde x bredde x højde mm 1568 x

Vægt (uden batteripakke) kg 32,6 Der tages forbehold for tekniske ændringer.

dB(A) 82,2 dB(A) 3,0 dB(A) 95

m/s

0,8

1,5

548 x 1075

Garanti

I de enkelte lande gælder de af vore forhandlere fastlagte garantibetingelser. Eventuelle fejl på maskinen afhjælpes gratis inden for garantien, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl. Hvis du ønsker at gøre garantien gældende, bedes du henvende dig til sin forhandler eller nærmeste kundeservice medbringende kvittering for købet. (Se adressen på bagsiden)

EU-overensstemmelseserklæring

Hermed erklærer vi, at nedenstående maskine på grund af sin udformning og konstruktion i den udførelse, i hvilken den sælges af os, overholder EU-direktivernes relevante, grundlæggende sikkerheds- og sundhedsmæssige krav. Hvis maskinen ændres uden aftale med os, mister denne attest sin gyldighed. Produkt: Batteridrevet plæneklipper Type: 1.042-50x.x

Relevante EU-direktiver

2000/14/EF (+2005/88/EF) 2014/30/EU 2006/42/EF (+2009/127/EF) 2011/65/EU

Anvendte harmoniserede standarder

EN 50581: 2012 EN 55014-1: 2017 EN 55014-2: 2015 EN 60335-1:2012+A11:2014+A13:2017 EN 60335-2-77:2010 EN 62233: 2008

Anvendt overensstemmelsesvurderingsproces

2000/14/EF og ændret af 2005/88/EF: Tillæg VI

Lydeffektniveau dB(A)

Målt: 93,7 Garanteret: 95

Navn og adresse på det pågældende bemyndigede organ

TÜV Rheinland LGA Products GmbH (NB 0197) Tillystraße 2 D-90431 Nürnberg Underskriverne handler på bestyrelsens vegne og med dennes fuldmagt.

Dokumentationsbefuldmægtiget: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tlf.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2018/11/01

Indhold

Sikkerhetsanvisninger......................................... 75

Forskriftsmessig bruk ..........................................79

Miljøvern.............................................................. 79

Tilbehør og reservedeler ..................................... 80

Leveringsomfang................................................. 80

Sikkerhetsinnretninger ........................................ 80

Symboler på apparatet........................................ 80

Beskrivelse av apparatet..................................... 80

Igangsetting......................................................... 80

Drift...................................................................... 81

Transport............................................................. 82

Lagring ................................................................ 82

Stell og vedlikehold ............................................. 82

Bistand ved feil.................................................... 82

Tekniske data ...................................................... 82

Garanti ................................................................ 83

EU-samsvarserklæring........................................ 83

Sikkerhetsanvisninger

Før du tar i bruk appa-

ratet første gang, må du lese og følge sikkerhetshenvisningene, den originale bruksanvisningen, de vedlagte sikkerhetshenvisningene for batteripakken og den vedlagte originale bruksanvisningen for batteripakken/laderen. Følg anvisningene. Oppbevar heftene til senere bruk eller for annen eier.

Norsk 75

I tillegg til instruksene i denne bruksanvisningen må du ta hensyn til de generelle forskrifter vedrørende sikkerhet og forebygging av ulykker.

Risikonivå

 FARE

● Anvisning om en umiddelbar

truende fare som kan føre til store personskader eller til død.

몇 ADVARSEL

● Anvisning om en mulig farlig

situasjon som kan føre til store personskader eller til død.

몇 FORSIKTIG

● Anvisning om en mulig farlig

situasjon som kan føre til mindre personskader.

OBS

● Anvisning om en mulig farlig

situasjon som kan føre til materielle skader.

Generelle

sikkerhetsanvisninger

 FARE ● Apparatet kan ampu- tere hender og føtter og dermed føre til alvorlige personskader og død, samt slynge ut gjenstander. ● Alvorlige skader på grunn av uoppmerksomhet under arbeidet. Ikke bruk apparatet dersom du er påvirket av narkotika, alkohol eller medikamenter, eller du bare er trøtt. 몇 ADVARSEL ● Barn og perso- ner som ikke har lest denne anvisningen skal ikke bruke

apparatet. Lokale bestemmelser kan sette begrensninger med hensyn til brukerens alder.

● Barn skal ikke leke med apparatet. ● Barn skal holdes under tilsyn for å sikre at de ikke leker med apparatet. ● Apparatet skal kun brukes med den batteripakken som er angitt i bruksanvisningen. Ta hensyn til grunnleggende forsiktighetsregler ved bruk av batteridrevne apparater for å redusere risikoen for skader og brann, og for å unngå at batteriet dør. ● Bruk lange, tykke bukser, overdeler med lange ermer og sklisikre støvler under arbeidet. Ikke arbeid barbeint. Ikke bruk sandaler eller korte bukser. Unngå løstsittende klær eller klær med snorer og bånd. ● Bruk en vernebrille med sidevern. ● Før alltid apparatet på tvers av skråninger. Fare for alvorlige skader dersom du fører apparatet opp og ned bakker. ● Ikke løp, men gå når du arbeider med apparatet. Sørg for at du står godt og holder balansen, særlig når du arbeider i skråninger.

● Fare for ulykker dersom gressklipperen sklir. Ikke bruk apparatet på kanten av heng, grøfter og svært bratte bakker og skrenter. 몇 FORSIKTIG ● Gjør deg kjent med betjeningselementene og riktig bruk av apparatet.

76 Norsk

Sikkerhet på arbeidsplassen

 FARE ● Fare for alvorlige personskader når gjenstander slynges ut av kniven eller ledninger eller snorer vikles inn i klippeverktøyet. Arbeidsområdet skal kontrolleres nøye med hensyn til gjenstander som steiner, kvister, metall, ledninger, knokler eller leketøy. Disse skal fjernes. ● Du må aldri bruke apparatet når personer, særlig barn eller dyr, befinner seg nærmere enn 15 m fra apparatet. Det er fare for at kniven kan slynge ut gjenstander. ● Eksplosjonsfare. Apparatet genererer gnister som kan antenne støv, gasser eller damper. Apparatet skal ikke brukes i eksplosjonsfarlige omgivelser der det befinner seg brennbare væsker, gasser eller støv. ● Alvorlige ulykker med barn. Barn kan bli fristet til å leke med apparatet. Du må alltid holde øye med barn, da de plutselig kan oppholde seg et annet sted enn der du så dem sist. 몇 ADVARSEL ● Ikke bruk ap- paratet ved fare for lynnedslag.

● Slå alltid gress i dagslys eller ved god kunstig belysning.

● Hold barn unna området der gresset slås og under oppsikt av en voksen som ikke samtidig betjener gressklipperen. Vær oppmerksom og slå av apparatet dersom barn befinner seg i klip-

peområdet. ● Vær forsiktig når du runder hjørner og nærmer deg høyt strå, trær eller andre objekter som kan innskrenke sikten. OBS ● Brukeren av apparatet er ansvarlig for skader på andre personer eller deres eiendom.

Sikker drift

 FARE ● Kontroller at kniv, knivbolt og knivenhet verken er slitt eller skadet før hver gang du bruker apparatet. ● Du må aldri låse PÅ/AV-spaken i PÅ-stilling. Dette er svært farlig. ● Ikke trekk apparatet bakover med mindre det er helt nødvendig. Dersom du må trekke apparatet vekk fra en vegg eller en hindring, må du sjekke bakken først for å unngå at du snubler eller kjører over føttene dine med apparatet.

● Fare når du kommer i kontakt med frittliggende kniv eller blir truffet av gjenstander som slynges ut. Du må ikke tippe apparatet over på siden når du starter motoren eller så lenge motoren går. Dersom det er nødvendig å tippe apparatet over på siden, f.eks. for å gjøre det lettere å starte, kan du løfte fronten av apparatet ca. 5 cm opp. Legg forsiktig press på håndtaket, slik at fronten løftes opp. Apparatet skal være i normal arbeidsstilling (dvs. alle fire hjulene på bakken) før du begynner å slå

Norsk 77

gresset. ● Dersom kniven kommer i berøring med en strømførende kabel, kan strøm sendes gjennom frittliggende metalldeler på apparatet og forårsake elektrisk støt. 몇 ADVARSEL ● Apparatets kniver er skarpe. Bruk vernehansker og utvis forsiktighet under montering, utskifting, rengjøring eller kontroll av skruenes feste. ● Dersom slitte eller skadde deler må skiftes ut, må du skifte ut hele settet for å bevare balansen. ● Sørg for at apparatet er i sikker stand ved å regelmessig sjekke at bolter, muttere og skruer sitter godt fast. ● Skift ut slitte eller skadde deler før du tar apparatet i bruk.

● Apparatet skal aldri brukes dersom PÅ/AV-spaken på håndtaket ikke lar seg betjene på riktig måte. ● Ikke utøv unødig kraft på apparatet. ● Stans motoren for å stoppe knivene når du transporterer apparatet til eller fra klippeområdet eller når du tipper apparatet over på siden for å krysse en undergrunn som ikke er gress. ● Stopp kniven før du kjører over grusbelagte områder. ● Du må aldri bruke appa- ratet dersom beskyttelsesanordninger er defekte eller mangler, som f.eks. klippeskjold og/eller gressbeholder. ● Hender og føtter må ikke komme nær eller under roteren-

de deler. Slå av motoren som beskrevet i anvisningen. ● Aldri løft eller bær apparatet mens motoren går. ● Ujevnt terreng fører til økt sklifare og fare for ulykker. Unngå hull, furer, ujevnheter, steiner eller andre henslengte gjenstander. ● Start apparatet først når du står i det sikre området bak håndtaket.

 Alle fire hjul må stå på bakken.  Gressutkastsjakten ligger ikke

fritt. Den er beskyttet av gressbeholderen eller dekselet.

 Alle hender og føtter er langt

unna skjærehuset.

● Slå av motoren og ta ut sikker- hetsnøkkelen. Sørg for at alle bevegelige deler er stanset helt opp:  Hver gang du må gå fra appa-

ratet uten oppsikt, også når du tømmer gressoppsamleren.

 Før du fjerner en blokkering

eller rengjør utkaståpningen.

 Før du kontrollerer, rengjør el-

ler arbeider på apparatet.

 Etter at du har truffet et frem-

medlegeme. Kontroller først apparatet med hensyn til skader, og reparer disse før du starter apparatet igjen.

 Før du tar av gressbeholderen

eller åpner dekselet på gressutkastet.

 Dersom apparatet begynner å

vibrere unormalt. Kontroller apparatet umiddelbart

78 Norsk

– – med hensyn til løse deler;

stram løse deler om nødvendig

– – med hensyn til skader,

spesielt på kniven; reparer eller skift ut skadde deler

몇 FORSIKTIG ● Kontroller gressbeholderen regelmessig for slitasje. OBS ● Sørg for at motorkontroll- kabelen aldri klemmes under montering eller når håndtaket slås sammen, eller skades på annen måte.

Restfarer

몇 ADVARSEL

● Selv om apparatet brukes som

anvist, gjenstår visse restfarer. Følgende farer kan oppstå under bruk av apparatet:

 Vibrasjoner kan forårsake

skader. Bruk riktig verktøy for hver type arbeid, anvend passende grep og begrens arbeidstiden og eksponeringen.

 Støy kan føre til hørselsska-

der. Bruk hørselsvern og reduser belastningen.

 Skader på grunn av kontakt

med kniver.

 Skader på grunn av gjenstan-

der som slynges ut.

Redusering av risiko

몇 FORSIKTIG

● Dersom apparatet brukes len-

ge kan det oppstå problemer med blodomløpet i hendene pga. vibrasjonene. En generell

brukstid kan ikke fastsettes, da denne er avhengig av flere faktorer:

 Personlig anlegg til dårlig

blodomløp (stadig kalde fingre, kribling i fingrene).

 Lav omgivelsestemperatur.

Bruk varme hansker for å beskytte hendene.

 For fast grep reduserer sirku-

lasjonen.

 Uavbrutt arbeid er mer ugun-

stig enn arbeid med innlagte

pauser. Ved regelmessig, vedvarende bruk av apparatet og gjentatt forekomst av symptomene, som v.eks. Kribling i fingrene, bør du oppsøke lege.

Forskriftsmessig bruk

 FARE

Ikke forskriftsmessig bruk

Livsfare pga. kuttskader Bruk apparatet slik det er tiltenkt.

 Den batteridrevne gressklipperen er beregnet for

kommersiell bruk.

 Apparatet skal kun brukes utendørs.  Apparatet er ment for klipping av gressplener.  Apparatet skal skyves for hånd eller brukes med Po-

wer-Assist-funksjon. Apparatet må ikke trekkes.

 Du må ikke sitte på apparatet. All annen bruk er forbudt. Brukeren er ansvarlig for skader som oppstår som følge av ikke forskriftsmessig bruk.

Miljøvern

Materialet i emballasjen kan resirkuleres. Kvitt deg med emballasjen på miljøvennlig måte.

Elektriske og elektroniske apparater inneholder verdifulle resirkulerbare materialer og ofte deler batterier, batteripakker eller olje. Disse kan utgjø-

re en potensiell fare for helse og miljø ved feil bruk eller feil avfallsbehandling. Disse delene er imidlertid nødvendige for korrekt drift av apparatet. Apparater merket med dette symbolet skal ikke kastes i husholdningsavfallet.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet finner du under: www.kaercher.com/REACH

Norsk 79

Tilbehør og reservedeler

Bruk bare originalt tilbehør og originale reservedeler; de garanterer for en sikker og problemfri drift av apparatet. Informasjon om tilbehør og reservedeler finner du på www.kaercher.com.

Leveringsomfang

Apparatets leveringsomfang er vist på emballasjen. Kontroller at innholdet i pakken er komplett når du pakker ut. Manglende tilbehør eller transportskader skal meldes til forhandleren.

Sikkerhetsinnretninger

몇 FORSIKTIG

Manglende eller endrede sikkerhetsinnretninger

Sikkerhetsinnretningene tjener til din egen sikkerhet. Du må aldri forandre eller omgå sikkerhetsinnretninger.

Overlastvern

Apparatet er utstyrt med overlastvern. Dersom det registreres overlast, slås apparatet automatisk av.

Vippesikring

Apparatet er utstyrt med en vippebryter, som forhindrer apparatet fra å starte hvis helningsvinkelen er over 45°.

Symboler på apparatet

Overhold alle advarsler og sikkerhetshenvisninger. Les og gjør deg forstått med alle anvisninger før du tar produktet i bruk.

Pass deg for objekter som slynges ut eller flyr gjennom luften.

Alle tilskuere, særlig barn og dyr, skal holdes minst 15 m unna arbeidsområdet.

Pass deg for skarp kniv. Knivbladene roterer videre etter at motoren er slått av.

Ta ut sikkerhetsnøkkelen før vedlikeholdsarbeid.

Bruk passende øye- og hørselsvern under arbeidet.

Arbeid aldri i bratte skråninger.

Ikke utsett apparatet for regn.

Det garanterte lydtrykknivået angitt på etiketten er på 95 dB.

Beskrivelse av apparatet

I denne bruksanvisningen beskrives maksimalt utstyr. Alt etter modell kan det være ulike leveringsomfang (se emballasjen). Illustrasjoner, se grafikkside.

Figur A

1 Åpnemekanisme batteripakke 2 Ladenivåindikator 3 Typeskilt 4 Push Assist-spak 5 PÅ/AV-spak 6 Glidebryter for hastighetsregulering 7 Startknapp 8 Motorkontrollkabel

9 Teleskophåndtak 10 Håndtakssperre 11 Gresseholder 12 Hurtiglås 13 Spak for justering av klippehøyde 14 Indikator for klippehøyde

15 Sprutbeskyttelse 16 Bioklippkile 17 * Sideutkast 18 Sikkerhetsnøkkel 19 *Batteripakke Battery Power+ 36 V (2x) 20 *Hurtiglader Battery+ Power 36V

* ekstrautstyr

Batteripakke

Apparatet kan drives med to 36 V Kärcher Battery Power+ batteripakker.

Igangsetting

1. Legg ned teleskophåndtaket. a Trekk ut begge hurtigfestene.

b Vri hurtigfestene.

c Slå opp teleskophåndtaket. d Sperr hurtiglåsene.

2. Forlenge teleskophåndtaket. a Frigjør håndtakssperrrene.

b Trekk teleskophåndtaket helt ut. c Lås håndtakssperrrene.

Merknad

Maskinen fungerer bare når teleskophåndtaket er trukket helt ut og håndtakssperrrene er låst.

3. Still ev. inn helningsvinkelen på håndtaket. a Trekk ut begge hurtigfestene.

b Vri hurtigfestene.

c Velg helningsvinkel. d Sperr hurtiglåsene.

Stille inn håndtaket

Figur B

Hurtigfestene låses opp.

Figur C

Figur B

Hurtigfestene låses opp.

80 Norsk

Bioklippkilen brukes når gressrestene skal bli liggende på plenen.

1. Trekk håndtaket på bioklipp-kilen oppover.

Figur E

2. Plasser bioklopp-kilen i utkastsjakten.

Figur F

3. Trykk håndtaket til bioklopp-kilen ned. Bioklopp-kilen låses i apparatet.

Montere gressbeholderen

Montere bioklippkile

Gressbeholderen brukes når gressrestene skal samles opp og tømmes.

1. Fjern ev. bioklipp-kilen. a Trekk håndtaket på bioklipp-kilen oppover.

Figur G

Bioklipp-kilen frigjøres.

b Fjern bioklipp-kilen fra utkastsjakten.

2. Hekt gressbeholderen på utkastsjakten.

Figur H

Montere sideutkastet

Sideutkastet brukes når gressrestene skal kastes ut på siden.

1. Fjern ev. bioklipp-kilen. a Trekk håndtaket på bioklipp-kilen oppover.

Figur G

Bioklipp-kilen frigjøres.

b Fjern bioklipp-kilen fra utkastsjakten.

2. Hekt sideutkastet på utkastsjakten.

Figur I

Montere batteripakker

1. Skyv batteripakkene inn i holderen på apparatet til de smekker hørbart på plass.

Figur J

Sette inn sikkerhetsnøkkel

1. Sett inn sikkerhetsnøkkelen.

Figur K

Merkingen på sikkerhetsnøkkelen indikerer hvilken batteripakke som brukes under drift.

Drift

Generell informasjon om håndtering av

Batteriets levetid avhenger av flere faktorer:

 Gressets tilstand, høyde og tetthet  Innstilt klippehøyde

Maksimal arealdekning, avhengig av gresset: ca. 2500 m Resultatet av gressklippingen kan optimeres som følger:

 Klipp høyst en tredel av gressets høyde.  Når du klipper høyt gress, må du redusere hastighe-

ten som redskapet skyves med eller kjører forover med når Push Assist-funksjonen er aktivert.

Merknad

Ikke klipp vått gress. Vått gress klistrer seg til undersiden av gressklipperen og forhindrer at gressrestene samles som de skal i gressbeholderen eller kastes ut på riktig måte.

몇 ADVARSEL

Løfte eller tippe gressklipperen under drift

Kuttskader

gressklipperen

Slå plen

Kniven til den batteridrevne gressklipperen roterer omtrent parallelt med bakken den beveger seg over. Sørg for at alle fire hjul berører bakken under klippingen.

1. Montere gressoppsamler, sideutkast eller bioklippkile (se kapittel Igangsetting).

2. Still inn klippehøyden med spaken for justering av klippehøyde.

Figur L

Klippehøyden retter seg etter gressets tilstand, høyde og tetthet (se kapitlet Generell informasjon om håndtering av gressklipperen).

3. Trykk PÅ/AV-spaken.

Figur M

4. Trykk på startknappen. Hold PÅ/AV-spaken trykket. Apparatet starter.

Hvis du bruker gressbeholder, må du tømme den regelmessig, ellers kan utkastsjakten tilstoppes av gressrester (se kapittel Tømme gressbeholderen).

Push Assist-funksjon

Push-Assist-funksjonen aktiverer maskinens selvkjøringsfunksjon. PÅ/AV-spaken er trykket inn.

1. Trykk på Push-Assist-bøylen.

Figur N

Push-Assist-funksjonen aktiveres. Maskinen kjører forover uten at brukeren må skyve den.

2. Bruk glidebryteren for hastighetskontroll for å stille inn hastigheten maskinen skal kjøre forover med.

Figur O

3. Slipp Push-Assist-bøylen.

Figur P

Push-Assist-funksjonen deaktiveres. Maskinen fortsetter å klippe, men brukeren må skyve den.

Avbryte driften

1. Slipp PÅ/AV-spaken.

Figur Q

Motoren stanser.

Tømme gressbeholderen

1. Fjern gressbeholderen.

Figur R

Sørg for at motorkontrollkabelen blir værende i kabelholderen når du tar av gressbeholderen.

2. Tøm gressbeholderen.

Fjerne sikkerhetsnøkkelen

Sikkerhetsnøkkelen må fjernes før du tar ut batteriene.

1. Trekk sikkerhetsnøkkelen ut av apparatet.

Figur S

Fjerne batteripakker

Merknad

Ved lengre avbrudd i arbeidet skal begge batteripakkene tas ut av apparatet og sikres mot uautorisert bruk.

1. Trekk knappen opplåsing batteripakke i retning av batteripakken.

Figur T

2. Trykk på låseknappen for batteripakken for å låse opp batteripakken.

3. Ta batteripakken ut av apparatet.

Avslutte driften

1. Ta batteripakkene ut av apparatet (se kapitlet Fjerne batteripakker).

2. Rengjør apparatet (se kapitlet Rengjøre apparatet).

Norsk 81

몇 ADVARSEL

Skarp kniv

Kuttskader Vær forsiktig når du tipper eller løfter apparatet. Hold alle kroppsdeler unna kniven.

1. Slå av apparatet (se kapitlet Avbryte driften).

2. Forsikre deg om at kniven ikke roterer.

3. La apparatet avkjøles.

4. Ta ut sikkerhetsnøkkelen.

5. Ta ut batteripakkene (se kapitlet Fjerne batteripakker).

6. Ved transport i kjøretøy må apparatet sikres mot å skli og velte.

Lagring

Transport

Rengjør apparatet før hver gang det lagres (se kapitlet Rengjøre apparatet).

1. Ta ut sikkerhetsnøkkelen.

2. Ta ut batteripakkene (se kapitlet Fjerne batteripakker).

3. Frigjør håndtakssperrrene.

Figur U

4. Skyv teleskophåndtaket helt inn.

5. Lås håndtakssperrrene.

6. Løsne hurtiglåsene og skyv sammen håndtaket.

Figur V

7. Oppbevar apparatet på et tørt sted med god lufting. Hold apparatet unna korroderende stoffer som hagekjemikalier og veisalt. Apparatet skal ikke lagres utendørs.

Stell og vedlikehold

몇 ADVARSEL

Skarp kniv

Kuttskader Vær forsiktig når du tipper eller løfter apparatet. Hold alle kroppsdeler unna kniven.

1. Ta ut sikkerhetsnøkkelen.

2. Ta ut batteripakkene (se kapitlet Fjerne batteripakker).

3. Rengjør apparatets overflater med en myk, tørr klut eller børste etter hver bruk.

Figur W

Rengjør kniven før langtidslagring.

4. Tipp apparatet på siden.

Figur X

5. Rengjør kniven og undersiden av apparatet med en børste.

Figur Y

몇 ADVARSEL

Fjerning av blokkeringer

Kuttskader på grunn av skarp kniv eller gjenstander med skarpe kanter Bruk vernehansker når du kontrollerer eller fjerner en blokkering.

1. Slå av apparatet og vent til kniven står stille.

2. Ta ut sikkerhetsnøkkelen.

3. Ta ut batteripakkene (se kapitlet Fjerne batteripakker).

4. Ta av gressbeholderen og kontroller den for blokkeringer. Fjern blokkeringer om nødvendig.

5. Kontroller utkastsjakten med hensyn til blokkeringer. Fjern blokkeringer om nødvendig.

Rengjøre apparatet

Fjerne blokkeringer

6. Tipp apparatet på siden.

7. Kontroller undersiden av apparatet og kniven med hensyn til blokkeringer. Fjern blokkeringer forsiktig, da kniven kan bevege seg under arbeidet.

Skifte kniv

1. Ta ut sikkerhetsnøkkelen.

2. Ta ut batteripakkene (se kapitlet Fjerne batteripakker).

3. Rengjør undersiden av apparatet (se kapitlet Rengjøre apparatet).

4. Hold fast kniven og løsne skruen.

Figur Z

5. Fjern kniven og kast den.

Figur AA

6. Sett den nye kniven inn i holderen.

Figur AB

7. Hold fast kniven og stram skruen.

Figur AC

Bistand ved feil

Feil har oftest enkle årsaker som du selv kan utbedre ved hjelp av følgende oversikt. I tvilstilfeller, eller ved driftsforstyrrelser som ikke er nevnt her, kan du kontakte vår autoriserte kundeservice.

Apparatet slår seg av

Apparates overlastvern har løst seg ut.

1. Slipp PÅ/AV-spaken.

2. Trykk på startknappen og trykk inn PÅ/AV-spaken.

Batteripakkens overopphetingsvern har løst seg ut.

1. Vent til temperaturen på batteripakken er i normalområdet.

2. Lad batteripakken dersom apparatet ikke kan slås på.

Ladestatusindikatoren vises ikke

Batteripakkens overopphetingsvern har løst seg ut.

 Slipp PÅ/AV-spaken.  Ta ut batteripakken.

Tekniske data

Effektspesifikasjoner apparat

Nominell spenning V 36 Klippebredde cm 53 Klippehøyde cm 3-11 Volum gressbeholder l 70 Høyeste hastighet /min 3100 ±

Registrerte verdier mht. EN 60335-2-77

Lydtrykknivå L Usikkerhet K Lydeffektnivå L

Hånd-arm-vibrasjonsverdi høyre håndtak

Hånd-arm-vibrasjonsverdi venstre håndtak

Usikkerhet K m/s

Mål og vekt

Lengde x bredde x høyde mm 1568 x

Vekt (uten batteripakke) kg 32,6 Med forbehold om tekniske endringer.

+ usikkerhet

dB(A) 82,2 dB(A) 3,0 dB(A) 95

m/s

0,8

1,5

548 x 1075

82 Norsk

Vår ansvarlige salgsorganisasjon for det enkelte land

Chairman of the Board of Management

Director Regulatory Affairs & Certification

H. Jenner

S. Reiser

har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på apparatet repareres gratis i garantitiden dersom disse kan føres tilbake til material- eller produksjonsfeil. Ved behov for garantireparasjoner, vennligst henvend deg med kjøpskvitteringen til din forhandler eller nærmeste autoriserte kundeservice. (Se adresse på baksiden)

EU-samsvarserklæring

Vi erklærer herved at maskinen beskrevet nedenfor på grunn av design og konstruksjon, samt i versjonen som vi har markedsført, oppfyller de relevante grunnleggende helse- og sikkerhetskravene i EU-direktivene. Endringer på maskinen uten avtale med oss, gjør at denne erklæringen blir ugyldig. Produkt: Batteridrevet gressklipper Type: 1.042-50x.x

Gjeldende EU-direktiver

2000/14/EG (+2005/88/EG) 2014/30/EU 2006/42/EF (+2009/127/EF) 2011/65/EU

Anvendte harmoniserte standarder

EN 50581: 2012 EN 55014-1: 2017 EN 55014-2: 2015 EN 60335-1:2012+A11:2014+A13:2017 EN 60335-2-77:2010 EN 62233: 2008

Anvendte samsvarsvurderingsprosesser

2000/14/EG og endret via 2005/88/EG: Vedlegg VI

Lydeffektnivå dB(A)

Målt: 93,7 Garantert: 95

Navn og adresse til involvert teknisk kontrollorgan

TÜV Rheinland LGA Products GmbH (NB 0197) Tillystraße 2 D-90431 Nürnberg Undertegnede handler på vegne av og med fullmakt fra styret.

Dokumentasjonsfullmektig: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tlf.: +49 7195 14-0 Faks: +49 7195 14-2212 Winnenden, 2018/11/01

Garanti

Innehåll

Säkerhetsinformation .......................................... 83

Avsedd användning............................................. 87

Miljöskydd ........................................................... 88

Tillbehör och reservdelar..................................... 88

Leveransens omfattning ...................................... 88

Säkerhetsanordningar......................................... 88

Symboler på maskinen........................................ 88

Beskrivning av maskinen .................................... 88

Idrifttagning ......................................................... 89

Drift...................................................................... 89

Transport............................................................. 90

Förvaring ............................................................. 90

Skötsel och underhåll..........................................90

Hjälp vid störningar ............................................. 90

Tekniska data ...................................................... 91

Garanti ................................................................ 91

EU-försäkran om överensstämmelse.................. 91

Säkerhetsinformation

Innan du använder ma-

skinen för första gången ska du läsa igenom och följa denna bruksanvisning i original och dessa säkerhetsanvisningar samt de säkerhetsanvisningar och bruksanvisningen i original som medföljer batteripaketet/ laddaren. Följ anvisningarna. Spara texterna för senare bruk eller för nästa ägare. Förutom anvisningarna i bruksanvisningen ska lagstiftarens allmänna säkerhets- och skyddsföreskrifter följas.

Risknivåer

 FARA

● Varnar om en omedelbart

överhängande fara som kan leda till svåra personskador eller dödsfall.

몇 VARNING

● Varnar om en möjligen farlig

situation som kan leda till svåra personskador eller dödsfall.

Svenska 83

몇 FÖRSIKTIGHET

● Varnar om en möjligen farlig

situation som kan leda till lättare personskador.

OBSERVERA

● Varnar om en möjligen farlig

situation som kan leda till materiella skador.

Allmän säkerhetsinformation

 FARA ● Maskinen kan leda till dödsfall eller svåra personskador genom att händer eller fötter amputeras eller genom att föremål slungas iväg. ● Okon- centrerat arbete kan leda till svåra personskador. Använd aldrig maskinen under påverkan av droger, alkohol eller läkemedel eller om du är trött. 몇 VARNING ● Barn och personer som inte kan innehållet i denna bruksanvisning får inte använda maskinen. Det kan finnas lokala föreskrifter som höjer den lägsta tillåtna åldern för användaren. ● Barn får inte leka med den här maskinen. ● Håll uppsikt över barn för att vara säker på att de inte leker med maskinen. ● Använd maskinen enbart med det batteripaket som anges i denna bruksanvisning. När man använder batteridrivna apparater bör man alltid vidta grundläggande försiktighetsåtgärder för att minska risken för personskador, eldsvåda eller att batteriet läcker ut. ● När man ar-

betar med maskinen bör man vara klädd i långärmat och långa, grova byxor samt halkfria stövlar. Arbeta aldrig barfota. Bär inte sandaler eller kortbyxor. Undvik löst sittande kläder och kläder med snören eller band.

● Använd skydds- eller säkerhetsglasögon med skydd på sidorna. ● Kör alltid maskinen längs med sluttningar, inte rakt ner eller upp. Om maskinen körs rakt ner eller upp för sluttningar kan det leda till olyckor med allvarliga personskador som följd.

● Spring inte när du arbetar med maskinen, utan gå i vanlig takt. Se till att arbeta stadigt och säkert och håll balansen, särskilt i sluttningar. ● Annars riskerar du att halka, vilket kan leda till en olycka. Använd inte maskinen vid kanten av branter, diken, slänter eller sluttningar med för stark lutning. 몇 FÖRSIKTIGHET ● Lär dig hur manövreringselementen fungerar och hur man använder maskinen på rätt sätt.

Säkerhet på arbetsplatsen

 FARA ● Svåra skador kan uppstå om föremål slungas iväg av kniven eller om metalltrådar eller snören fastnar i klippsystemet. Undersök arbetsområdet noga innan du använder maskinen och leta efter föremål som stenar, pinnar, metallföremål,

84 Svenska

metalltrådar, hundben eller leksaker och avlägsna dem. ● An- vänd aldrig maskinen om det finns personer, särskilt barn, inom en omkrets på 15 meter, eftersom det finns risk för att föremål slungas iväg av kniven.

● Explosionsrisk! Maskinen alstrar gnistor som kan antända damm, gas eller ångor. Använd inte maskinen i explosionsfarliga miljöer med brännbara vätskor, gaser eller damm.

● Allvarliga olyckor med barn inblandade. Det kan hända att barn tycker att maskinen och arbetet med maskinen är spännande. Håll ett öga på barnen, eftersom de inte alltid stannar kvar på det ställe där du såg dem sist. 몇 VARNING ● Använd inte ma- skinen om det finns risk för att blixten slår ner. ● Använd gräsklipparen bara i dagsljus eller med tillräckligt god belysning.

● Se till att hålla barn bort från området som ska klippas och låt en vuxen som inte klipper gräset hålla uppsikt över barnen. Var uppmärksam och stäng av maskinen om ett barn kommer in på området som ska klippas. ● Var försiktig när du kommer fram till ställen som skymmer sikten, som till exempel hörn, buskar, träd eller större föremål. OBSERVERA ● Den som an- vänder maskinen bär ansvaret

för olyckor som sker med andra personer eller deras egendom.

Säker användning

 FARA ● Kontrollera varje gång innan du använder maskinen att kniven, knivbulten och hela knivfästet inte är utslitna eller skadade. ● Spärra aldrig AV/ PÅ-knappen i läget PÅ, eftersom det är extremt farligt. ● Dra aldrig maskinen bakåt om det inte är absolut nödvändigt. Om du måste dra maskinen bakåt för att komma bort från en vägg eller något hinder, titta då först ner så att du inte snubblar eller kör över dina fötter. ● Det finns risk att komma i kontakt med den exponerade kniven eller att träffas av föremål som slungas iväg av kniven. Luta inte maskinen när motorn startas eller medan motorn är i gång. Om det är absolut nödvändigt att luta maskinen, t.ex. för att underlätta starten, så kan maskinens framsida lyftas ca 5 cm. För att göra det trycker du försiktigt ner handtaget. Innan du börjar klippa med gräsklipparen måste den ställas i position för normal drift (dvs. med alla fyra hjulen på marken).

● Om en kniv kommer i kontakt med en strömförande kabel kan friliggande metalldelar på maskinen strömsättas, vilket kan leda till en elektrisk stöt.

Svenska 85

몇 VARNING ● Knivarna på ma- skinen är vassa. Använd kraftiga skyddshandskar som skyddar mot mekanisk påverkan. Arbeta försiktigt när du monterar eller byter ut delar, när du rengör eller kontrollerar att skruvar inte sitter löst. ● Om några delar av en komponent slitits ner eller skadats så att de måste bytas ut, byt då ut hela komponenten för att undvika att obalans uppstår.

● Se till så att maskinen alltid är i driftsäkert skick genom att regelbundet kontrollera att bultar, muttrar och skruvar är tillräckligt åtdragna. ● Byt ut utslitna eller skadade delar innan du använder maskinen. ● Använd aldrig maskinen om AV/PÅ-knappen på handtaget inte stänger av och på maskinen som den ska.

● Bruka aldrig våld när du använder maskinen. ● Stäng av motorn så att knivarna stoppas när maskinen ska transporteras till eller från gräsmattan som ska klippas, eller om maskinen måste tippas för att förflyttas över något annat underlag än gräs.

● Stoppa kniven innan du kör maskinen över grus. ● Använd aldrig maskinen med defekta säkerhetsanordningar eller utan säkerhetsanordningar som t.ex. avvisare eller gräsuppsamlingspåse. ● Dina händer eller fötter får aldrig finnas i närheten av eller under roterande delar. Starta

motorn på det sätt som beskrivs i bruksanvisningen. ● Lyft eller bär aldrig maskinen medan motorn är i gång. ● Ojämn terräng innebär större risk för att trilla omkull eller råka ut för olyckor. Undvik hål, fåror, ojämnheter, stenar och andra dolda föremål.

● När du startar maskinen måste du alltid stå inom det säkra området bakom handtaget.  Alla fyra hjulen måste ha kon-

takt med marken.

 Gräsutkastet är inte expone-

rat, utan det skyddas av gräsuppsamlingspåsen eller locket.

 Ingen person har händerna el-

ler fötterna i närheten av klippkåpan.

● Stäng av motorn och ta bort säkerhetsnyckeln. Kontrollera att alla rörliga delar har stannat helt:  Alltid när du lämnar maskinen

utan uppsikt, även när du går för att tömma ut det klippta gräset.

 Innan du tar bort någon block-

ering eller rengör gräsutkastets öppning.

 Innan du kontrollerar eller ren-

gör maskinen, eller utför några arbeten på den.

 När du har kört på något främ-

mande föremål. Kontrollera först om maskinen fått några skador och reparera dessa

86 Svenska

innan du startar maskinen igen.

 Innan du tar bort gräsuppsam-

lingspåsen eller öppnar locket till gräsutkastet.

 Om maskinen börjar vibrera

på ett onormalt sätt. Undersök genast maskinen och kontrollera:

– om det finns delar som sitter

löst. Dra åt alla delar som sitter löst.

– om det har uppstått några

skador, särskilt på kniven. Reparera eller byt ut skadade delar.

몇 FÖRSIKTIGHET ● Kontroll- era regelbundet om gräsuppsamlingspåsen nötts eller slitits ner. OBSERVERA ● Se till så att motorkontrollkabeln aldrig kommer i kläm eller skadas på något sätt, t.ex. när du monterar eller fäller ihop handtaget.

Kvarstående risker

몇 VARNING

● Även om maskinen används

enligt föreskrifterna, kvarstår ändå vissa risker. Följande faror kan uppkomma när man använder maskinen:

 Vibrationer kan orsaka skad-

or. Använd rätt verktyg för varje arbete, använd de avsedda handtagen och begränsa arbetstiden och exponeringstiden.

 Buller kan leda till hörselska-

dor. Använd alltid hörselskydd och begränsa exponeringen.

 Skador genom kontakt med

knivarna.

 Skador genom föremål som

slungas iväg.

Riskreducering

몇 FÖRSIKTIGHET

● Längre användning av verkty-

get kan leda till vibrationsbaserade cirkulationsstörningar i händerna. En allmängiltig tidslängd för användningen kan inte fastläggas eftersom denna påverkas av många faktorer:

 Personliga anlag för dålig cir-

kulation (ofta kalla eller domnade fingrar)

 Låg omgivningstemperatur.

Bär varma handskar för att skydda händerna.

 Kvävd cirkulation på grund av

hårt grepp.

 Drift utan pauser är skadligare

än drift med inlagda pauser. Vid regelbunden och oavbruten användning av verktyget samt vid upprepade symtom som domnande och kalla fingrar bör du kontakta läkare.

 FARA

Ej ändamålsenlig användning

Livsfara på grund av skärskador Använd maskinen endast till de ändamål den är avsedd för.

 Batterigräsklipparen är avsedd för yrkesmässig an-

 Maskinen är endast avsedd till att användas utom-

 Maskinen är avsedd till att klippa villagräsmattor.

Avsedd användning

vändning.

hus.

Svenska 87

 Maskinen är avsedd till att skjutas för hand eller an-

vändas med funktionen Power Assist. Maskinen bör

inte dras baklänges.  Man får inte åka på maskinen. All annan användning är förbjuden. Användaren ansvarar för skador på grund av ej ändamålsenlig användning.

Miljöskydd

Förpackningsmaterialen kan återvinnas. Avfallshantera förpackningar på ett miljövänligt sätt. Elektriska och elektroniska maskiner innehåller ofta värdefulla återvinningsbara material och komponenter såsom engångsbatterier, uppladd-

ningsbara batterier och olja, som vid felaktig användning eller felaktig avfallshantering kan utgöra en potentiell risk för människors hälsa och för miljön. Dessa komponenter är dock nödvändiga för att maskinen ska kunna arbeta korrekt. Maskiner som märkts med denna symbol får inte kastas i hushållssoporna.

Information om ämnen (REACH)

Aktuell information om ämnen finns på: www.kaercher.com/REACH

Tillbehör och reservdelar

Använd endast originaltillbehör och originalreservdelar, så att en säker och störningsfri drift av maskinen är garanterad. Information om tillbehör och reservdelar finns på www.kaercher.com.

Leveransens omfattning

Maskinens leveransomfattning är avbildad på förpackningen. Kontrollera att innehållet i leveransen är fullständigt. Kontakta din försäljare om något tillbehör saknas eller om det finns transportskador.

Säkerhetsanordningar

몇 FÖRSIKTIGHET

Säkerhetsanordningar som saknas eller har ändrats

Säkerhetsanordningarna är till för att skydda dig. Ändra eller förbikoppla aldrig säkerhetsanordningar.

Överbelastningsskydd

Maskinen är utrustad med ett överbelastningsskydd. Om en överbelastning registreras, stängs maskinen av automatiskt.

Tippskydd

Maskinen är utrustad med ett tippskydd som förhindrar att maskinen startar om lutningsvinkeln är över 45°.

Symboler på maskinen

Följ alla varningar och säkerhetsanvisningar. Innan du använder produkten måste du läsa och förstå alla anvisningar.

Se upp för föremåls om slungas iväg och kommer flygande.

Se till så att alla åskådare, särskilt barn och husdjur, håller sig på ett avstånd om minst 15 m från arbetsområdet.

Se upp för vassa knivar. Bladen fortsätter att rotera efter det att motorn har stängts av.

Ta bort säkerhetsnyckeln innan du genomför underhållsarbeten.

Använd lämpliga ögon- och hörselskydd medan du arbetar.

Arbeta inte i branta sluttningar.

Utsätt inte maskinen för regn.

Den garanterade ljudtrycksnivån på etiketten är 95 dB.

Beskrivning av maskinen

I den här bruksanvisningen beskrivs den maximala utrustningen. Leveransens omfattning varierar beroende på modell (se förpackning). För bilder, se bildsidan.

Bild A

1 Frigöring, batteripaket 2 Laddningsindikator 3 Typsky lt 4 Push Assist-spak 5 AV/PÅ-spak 6 Skjutreglage hastighetsreglering 7 Startknapp 8 Motorkontrollkabel 9 Teleskophandtag

10 Handtagsspärr 11 Gräsuppsamlingspåse 12 Snabblås 13 Spak för klipphöjdsinställning 14 Indikering klipphöjd 15 Uppsamlingsskydd 16 Mulchingplugg 17 *Sidoutkast 18 Säkerhetsnyckel 19 *Batteripaket Battery Power+ 36V (2x) 20 *Snabbladdare Battery+ Power 36V

* tillval

Maskinen kan drivas med två 36 V Kärcher Battery Power+ batteripaket.

Batteripaket

88 Svenska

Idrifttagning

1. Fäll ner teleskophandtaget.

a Dra ut båda snabblåsen.

b Vrid snabblåsen.

c Fäll ner teleskophandtaget. d Lås snabblåsen.

2. Förläng teleskophandtaget.

a Lossa handtagsspärrarna.

b Dra ut teleskophandtaget helt. c Lås handtagsspärrarna.

Hänvisning

Maskinen kan bara användas när teleskophandtaget är helt utdraget och handtagsspärrarna är låsta.

3. Ställ in handtagets lutning om det behövs.

a Dra ut båda snabblåsen.

b Vrid snabblåsen.

c Välj lutning. d Lås snabblåsen.

Mulchingpluggen används när det klippta gräset ska ligga kvar i gräsmattan.

1. Dra handtaget på mulchingpluggen uppåt.

Bild E

2. Placera mulchingpluggen i gräsutkastet.

Bild F

3. Tryck ner handtaget på mulchingpluggen.

Mulchingpluggen är låst i maskinen.

Gräsuppsamlingspåsen används när det klippta gräset ska samlas upp och avlägsnas från gräsmattan.

1. Ta vid behov bort mulchingpluggen.

a Dra handtaget på mulchingpluggen uppåt.

b Ta bort mulchingpluggen från gräsutkastet

2. Häng gräsuppsamlingspåsen i gräsutkastet.

Bild H

Sidoutkastet används när det klippta gräset ska matas ut från sidan.

1. Ta vid behov bort mulchingpluggen.

a Dra handtaget på mulchingpluggen uppåt.

b Ta bort mulchingpluggen från gräsutkastet

2. Häng sidoutkastet på gräsutkastet.

Bild I

1. Skjut in batteripaketen i maskinens fack tills det hörs

att de hakar i.

Bild J

1. Sätt in säkerhetsnyckeln.

Bild K

Markeringen på säkerhetsnyckeln indikerar vilket batteripaket som används under drift.

Ställa in handtaget

Bild B

Snabblåsen låses upp.

Bild C

Bild B

Snabblåsen låses upp.

Montera mulchingpluggen

Sätt ihop gräsuppsamlingspåsen

Bild G

Mulchingpluggen är olåst.

Montera sidoutkastet

Bild G

Mulchingpluggen är olåst.

Montera batteripaketen

Sätt in säkerhetsnyckeln

Drift

Allmänna anvisningar om hur maskinen

Batteritiden beror på ett flertal olika faktorer:

 gräsets skick, hur långt och tätt det är  den inställda klipphöjden.

Maximal täckning av ytan, beroende på gräsets beskaffenhet: ca 2500 m Resultatet av gräsklippningen kan optimeras på följande sätt:

 Klipp inte av mer än en tredjedel av gräsets höjd.  Vid klippning av högt gräs, minska hastigheten med

vilken maskinen skjuts eller rör sig framåt när Push Assist-funktionen är aktiverad.

Hänvisning

Klipp inte vått gräs. Vått gräs fastnar på gräsklipparens undersida och förhindrar att gräset samlas upp på rätt sätt i gräsuppsamlingspåsen eller att det kastas ut på rätt sätt genom gräsutkastet.

몇 VARNING

Lyfta eller luta gräsklipparen medan den är i gång

Skärskador Batterigräsklipparens kniv roterar ungefär parallellt med marken. Se till så att alla fyra hjulen har kontakt med marken under gräsklippningen.

1. Montera gräsuppsamlingspåsen, sidoutkastet eller mulchingpluggen (se kapitel Idrifttagning).

2. Ställ in klipphöjden med spaken för klipphöjdsinställning.

Bild L

Klipphöjden bestäms av gräsets skick och hur långt och tätt det är (se kapitel Allmänna anvisningar om hur maskinen hanteras).

3. Tryck på PÅ/AV-spaken.

Bild M

4. Tryck på startknappen. Håll PÅ/AV-spaken intryckt. Maskinen startar.

Om man använder gräsuppsamlingspåsen ska den tömmas regelbundet, annars kan det hända att det klippta gräset täpper igen gräsutkastet (se kapitel Töm gräsuppsamlingspåsen).

Push Assist-funktionen aktiverar maskinens självkörning. PÅ/AV-spaken är intryckt.

1. Tryck på Push Assist-spaken.

Bild N

Push Assist-funktionen aktiveras. Maskinen kör framåt utan att användaren måste skjuta på.

2. Använd skjutreglage hastighetsreglering för att ställa in hastigheten med vilken maskinen ska köra framåt.

Bild O

3. Släpp Push Assist-spaken.

Bild P

Push Assist-funktionen avaktiveras. Maskinen fortsätter att klippa men användaren måste skjuta på.

1. Släpp PÅ/AV-spaken.

Bild Q

Motorn stannar.

hanteras

Klippa gräsmattan

Push Assist-funktion

Stoppa driften

Svenska 89

1. Ta bort gräsuppsamlingspåsen.

Bild R

Se till så att motorkontrollkabeln sitter kvar i kabelhållaren när du tar bort gräsuppsamlingspåsen.

2. Töm gräsuppsamlingspåsen.

Ta bort säkerhetsnyckeln

Töm gräsuppsamlingspåsen

Säkerhetsnyckeln måste tas bort innan batteripaketen tas ur.

1. Dra ut säkerhetsnyckeln ur maskinen.

Bild S

Ta bort batteripaket

Hänvisning

Vid längre arbetsuppehåll ska båda batteripaketen tas bort från maskinen och säkras mot obehörig användning.

1. Dra i batteripaketets frigöringsknapp i riktning mot batteripaketet.

Bild T

2. Tryck på batteripaketets frigöringsknapp för att låsa upp batteripaketet.

3. Ta ut batteripaketet ur apparaten.

Avsluta driften

1. Ta bort batteripaketen från maskinen (se kapitel Ta bort batteripaket).

2. Rengör maskinen (se kapitel Rengöra maskinen).

Transport

몇 VARNING

Vass kniv

Skärskador Var försiktig när du lyfter eller tippar maskinen. Håll alla kroppsdelar borta från kniven.

1. Stäng av maskinen (se kapitel Stoppa driften).

2. Försäkra dig om att kniven inte längre roterar.

3. Låt apparaten svalna.

4. Ta bort säkerhetsnyckeln.

5. Ta bort batteripaketen (se kapitel Ta bort batteripaket).

6. Vid transport i fordon ska maskinen säkras så att den inte kan halka och välta.

Förvaring

Rengör alltid maskinen när den ska förvaras (se kapitel Rengöra maskinen).

1. Ta bort säkerhetsnyckeln.

2. Ta bort batteripaketen (se kapitel Ta bort batteripaket).

3. Lossa handtagsspärrarna.

Bild U

4. Skjut in teleskophandtaget helt.

5. Lås handtagsspärrarna.

6. Lossa snabblåsen och fäll ned handtaget.

Bild V

7. Förvara maskinen på en torr och välventilerad plats. Se till att maskinen inte kommer i kontakt med korrosiva ämnen som trädgårdskemikalier och tösalt. Förvara inte maskinen utomhus.

Skötsel och underhåll

몇 VARNING

Vass kniv

Skärskador Var försiktig när du lyfter eller tippar maskinen. Håll alla kroppsdelar borta från kniven.

1. Ta bort säkerhetsnyckeln.

2. Ta bort batteripaketen (se kapitel Ta bort batteripaket).

3. Efter varje användning ska maskinens yta rengöras med en mjuk, torr trasa eller en borste.

Bild W

Rengör kniven före längre förvaring.

4. Lägg maskinen på sidan.

Bild X

5. Rengör kniven och maskinens undersida med en borste.

Bild Y

Avlägsna blockeringar

Rengöra maskinen

몇 VARNING

Avlägsna blockeringar

Skärskador genom vass kniv eller föremål med vassa kanter Använd alltid skyddshandskar när du undersöker eller avlägsnar en blockering.

1. Stäng av maskinen och vänta tills kniven har stannat.

2. Ta bort säkerhetsnyckeln.

3. Ta bort batteripaketen (se kapitel Ta bort batteripaket).

4. Ta bort gräsuppsamlingspåsen och undersök om det finns några blockeringar. Avlägsna eventuella blockeringar.

5. Undersök om det finns några blockeringar i gräsutkastet. Avlägsna eventuella blockeringar.

6. Lägg maskinen på sidan.

7. Undersök om det finns några blockeringar vid kniven och på maskinens undersida. Avlägsna försiktigt eventuella blockeringar, eftersom kniven kan röra på sig när detta görs.

Byta ut kniven

1. Ta bort säkerhetsnyckeln.

2. Ta bort batteripaketen (se kapitel Ta bort batteripaket).

3. Rengör maskinens undersida (se kapitel Rengöra maskinen).

4. Fixera kniven och lossa skruven.

Bild Z

5. Ta bort kniven och avfallshantera den.

Bild AA

6. Sätt i den nya kniven i fästet.

Bild AB

7. Fixera kniven och dra åt skruven.

Bild AC

Hjälp vid störningar

Störningar har ofta enkla orsaker, som du kan åtgärda på egen hand med hjälp av översikten nedan. I tveksamma fall eller vid störningar som inte anges här, kontakta auktoriserad kundtjänst.

Maskinen stängs av

Maskinens överbelastningsskydd har löst ut.

1. Släpp PÅ/AV-spaken.

2. Tryck på startknappen och PÅ/AV-spaken.

Batteripaketets överhettningsskydd har löst ut.

1. Vänta tills batteripaketets temperatur ligger inom normalområdet.

2. Om det inte går att starta maskinen, ladda batteripaket.

Laddningsstatusindikatorn visas inte

Batteripaketets överhettningsskydd har löst ut.

90 Svenska

 Släpp PÅ/AV-spaken.

Chairman of the Board of Management

Director Regulatory Affairs & Certification

H. Jenner

S. Reiser

 Ta ut batteripaketet.

Tekniska data

Effektdata maskin

Märkspänning V 36 Klippbredd cm 53 Klipphöjd cm 3-11 Volym gräsuppsamlingspåse l 70 Högsta hastighet /min 3100 ±

Fastställda värden enligt EN 60335-2-77

Ljudtrycksnivå L Osäkerhet K Ljudeffektsnivå L

Hand-arm-vibrationsvärde för höger handtag

Hand-arm-vibrationsvärde för vänster handtag

Osäkerhet K m/s

Mått och vikter

Längd x bredd x höjd mm 1568 x

Vikt (utan batteripaket) kg 32,6 Med förbehåll för tekniska ändringar.

+ Osäkerhet

dB(A) 82,2 dB(A) 3,0 dB(A) 95

m/s

0,8

1,5

548 x 1075

Garanti

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på maskinen repareras utan kostnad inom garantifristen, under förutsättning att det orsakats av ett material- eller tillverkningsfel. I frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste, auktoriserad kundtjänst. (Se baksidan för adress)

EU-försäkran om

överensstämmelse

Härmed förklarar vi att nedan angiven maskin genom sin utformning och konstruktionstyp samt i det utförande som marknadsförs av oss uppfyller gällande grundläggande säkerhets- och hälsokrav i EU-direktivet. Denna försäkran upphör att gälla om maskinen ändras utan att detta har godkänts av oss. Produkt: Batterigräsklippare Typ: 1.042-50x.x

Gällande EU-direktiv

2000/14/EG (+2005/88/EG) 2014/30/EU 2006/42/EG (+2009/127/EG) 2011/65/EU

Tillämpade harmoniserade standarder

EN 50581: 2012 EN 55014-1: 2017 EN 55014-2: 2015 EN 60335-1:2012+A11:2014+A13:2017 EN 60335-2-77:2010 EN 62233: 2008

Tillämpad konformitetsbedömningsprocedur

2000/14/EG och ändrat genom 2005/88/EG: Bilaga VI

Ljudeffektsnivå dB(A)

Uppmätt: 93,7 Garanterad: 95

Det berörda anmälda organets namn och adress

TÜV Rheinland LGA Products GmbH (NB 0197) Tillystraße 2 D-90431 Nürnberg Undertecknande agerar på uppdrag av och med styrelsens godkännande.

Dokumentationsbefullmäktigad: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 D-71364 Winnenden (Germany) Tfn: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2018/11/01

Sisältö

Turvallisuusohjeet ............................................... 91

Määräystenmukainen käyttö............................... 95

Ympäristönsuojelu............................................... 95

Lisävarusteet ja varaosat .................................... 96

Toimituksen sisältö .............................................. 96

Turvalaitteet ........................................................ 96

Laitteessa olevat symbolit ................................... 96

Laitekuvaus ......................................................... 96

Käyttöönotto ........................................................ 96

Käyttö .................................................................. 97

Kuljetus ............................................................... 98

Varastointi ........................................................... 98

Hoito ja huolto..................................................... 98

Ohjeet häiriötilanteissa ........................................ 98

Tekniset tiedot ..................................................... 98

Takuu................................................................... 99

EU-vaatimustenmukaisuusvakuutus................... 99

Turvallisuusohjeet

Lue ennen laitteen en-

simmäistä käyttöä nämä turvallisuusohjeet, tämä alkuperäinen käyttöohje, akun mukana toimitettavat turvallisuusohjeet ja akun/laturin mukana toimitettava alkuperäinen käyttöohje. Menettele niiden mukaisesti. Säilytä ohjeet myöhempää käyttöä tai laitteen seuraavaa omistajaa varten.

Suomi 91

Käyttöohjeen ohjeiden lisäksi sinun on noudatettava lakimääräisiä yleisiä turvallisuus- ja tapaturmantorjuntamääräyksiä.

Vaarallisuusasteet

 VAARA

● Huomautus välittömästi uh-

kaavasta vaarasta, joka voi aiheuttaa vakavan ruumiinvamman tai johtaa kuolemaan.

몇 VAROITUS

● Huomautus mahdollisesta

vaarallisesta tilanteesta, joka voi aiheuttaa vakavan ruumiinvamman tai voi johtaa kuolemaan.

몇 VARO

● Huomautus mahdollisesta

vaarallisesta tilanteesta, joka voi aiheuttaa vähäisiä vammoja.

HUOMIO

● Huomautus mahdollisesta

vaarallisesta tilanteesta, joka voi aiheuttaa aineellisia vahinkoja.

Yleiset turvallisuusohjeet

 VAARA ● Laite voi singota esineitä sekä aiheuttaa käsien ja jalkojen irti leikkautumisen ja johtaa siten vakaviin vammoihin tai kuolemaan. ● Huolimaton työskentely voi aiheuttaa vakavia vammoja. Älä käytä laitetta huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena tai kun olet väsynyt.

몇 VAROITUS ● Lapset tai hen- kilöt, jotka eivät ole tutustuneet tähän ohjeeseen, eivät saa käyttää tätä laitetta. Paikallisissa määräyksissä saatetaan rajoittaa käyttäjän ikää. ● Lapset eivät saa leikkiä laitteella. ● Valvo lapsia sen varmistamiseksi, että he eivät leiki laitteella. ● Käytä laitetta vain tässä käyttöohjeessa määritellyllä akulla. Kun käytät akkukäyttöisiä laitteita, noudata perusteellisia varotoimenpiteitä, loukkaantumisen, tulipalon ja akun vuotamisen riskien pienentämiseksi. ● Kun työskentelet tällä laitteella, käytä pitkiä, vahvoja housuja, pitkähihaisia vaatteita sekä saappaita, joissa on hyvä pito. Älä työskentele paljain jaloin. Älä käytä sandaaleja tai lyhyitä housuja. Vältä väljiä vaatteita sekä vaatteita, joissa on nyörejä ja nauhoja.

● Käytä suoja- tai turvalaseja, joissa on sivusuoja. ● Kuljeta laitetta rinteessä aina poikittain. Vakavien vammojen vaara, jos kuljetat laitetta työskentelyn aikana ylös ja alas rinnettä.

● Käytä laitetta kävellen, älä juokse. Varmista tukeva seisoma-asento ja tasapaino erityisesti, kun työskentelet rinteissä.

● Onnettomuusvaara liukastumisen vuoksi. Älä käytä laitetta rinteiden tai ojien reunoilla tai liian kaltevissa rinteissä.

92 Suomi

몇 VARO ● Tutustu huolellisesti käyttöelementteihin ja laitteen asianmukaiseen käyttöön.

Työpaikan turvallisuus

 VAARA ● Vakavia vammoja, jos leikkausterä sinkoaa esineitä tai jos johto tai naru jää kiinni leikkauslaitteeseen. Tutki huolellisesti ennen laitteen käyttöä, onko työalueella esineitä, kuten kiviä, oksia, metallinpaloja, johtoja, luita tai leluja, ja poista ne alueelta. ● Älä koskaan käytä laitetta, jos 15 metrin säteellä on ihmisiä, erityisesti lapsia tai eläimiä, koska vaarana on, että leikkausterä sinkoaa esineitä.

● Räjähdysvaara. Laite synnyttää kipinöitä, jotka saattavat sytyttää pölyn, kaasun tai höyryt. Älä käytä laitetta räjähdysalttiissa ympäristössä, jossa on syttyviä nesteitä, kaasuja tai pölyjä.

● Lapsille voi aiheutua vakavia onnettomuuksia. Laite ja sen toiminta voi olla lasten mielestä houkuttelevaa. Pidä lapsia silmällä, koska he eivät välttämättä pysy siellä, missä näit heidät viimeksi. 몇 VAROITUS ● Älä käytä laitet- ta ukkosella. ● Leikkaa nurmikkoa aina päivänvalossa tai hyvässä keinovalaistuksessa.

● Pidä lapset poissa leikkausalueelta ja toisen aikuisen (joka ei käytä laitetta) valvonnassa; pysy valppaana ja kytke laite

pois päältä, jos lapsi tulee leikkausalueelle. ● Ole varovainen, kun lähestyt kuolleita kulmia, puita tai kohteita, jotka voivat heikentää näkyvyyttä. HUOMIO ● Laitteen käyttäjä on vastuussa onnettomuuksista, joissa on osallisia muita henkilöitä tai näiden omaisuutta.

Turvallinen käyttö

 VAARA ● Varmista aina en- nen laitteen käyttöä, että terä, terän pultit ja teräyksikkö eivät ole loppuunkuluneita tai vaurioituneita. ● Älä koskaan lukitse päälle/pois-kytkintä PÄÄLLEasentoon, sillä se on erittäin vaarallista. ● Vedä laitetta taaksepäin vain, jos se on ehdottoman tarpeellista. Jos laite pitää siirtää pois seinästä tai esteestä, katso ensin alas, ettet kompastu tai aja laitteella jalkojesi yli.

● Vaara osua suojattomaan terään tai sinkoutuvaan esineeseen. Älä kallista laitetta, kun käynnistät moottoria tai kun moottori on käynnissä. Jos kallistaminen on ehdottoman tarpeellista esimerkiksi käynnistyksen helpottamiseksi, voit nostaa etuosaa 5 cm. Paina sitä varten kädensijaa varovasti alaspäin. Laite on laskettava takaisin normaaliin käyttöasentoon (eli kaikki neljä pyörää maassa), ennen leikkaamisen aloittamista. ● Terät, jotka joutu-

Suomi 93

vat kosketuksiin sähköä johtavan kaapelin kanssa, voivat sähköistää laitteen esillä olevat metalliosat ja aiheuttaa sähköiskun. 몇 VAROITUS ● Laitteen terät ovat teräviä. Käytä lujia suojakäsineitä ja työskentele varovasti, kun asennat, vaihdat tai puhdistat osia tai tarkastat ruuvien kiinnityksen. ● Kun vaihdat loppuunkuluneita tai vaurioituneita osia, vaihda koko sarja kerralla tasapainon säilyttämiseksi. ● Varmista, että laite on turvallinen, tarkistamalla säännöllisesti pulttien, mutterien ja ruuvien kunnollinen kiinnitys.

● Vaihda loppuun kuluneet tai vaurioituneet osat, ennen kuin otat laitteen käyttöön. ● Älä kos- kaan käytä laitetta, jos kädensijassa oleva päälle/pois-kytkin ei kytkeydy päälle tai pois asianmukaisesti. ● Älä voimaa laitteen käyttämiseen. ● Pysäytä moottori, jotta terä pysähtyy, kun kuljetat laitetta leikkausalueelle tai sieltä pois tai kuin kallistat laitetta muun alustan kuin nurmikon ylittämistä varten. ● Pysäytä terä ennen sora-alueiden ylittämistä. ● Älä koskaan käytä laitetta, jos suojalaitteet ovat vialliset tai jos turvalaitteita, kuten suojuksia, ja/tai ruohosäiliötä ei ole. ● Älä pidä käsiä tai jalkoja pyörivien osien lähellä tai alla. Kytke moottori päälle oh-

jeen mukaisesti. ● Älä koskaan nosta tai kanna laitetta, kun moottori on käynnissä. ● Epäta- saisessa maastossa on suurentunut liukastumis- ja onnettomuusvaara. Varo kuoppia, vakoja, epätasaisuuksia, kiviä tai muita piilossa olevia kohteita. ● Käynnistä laite vain, kun olet turvallisella alueella kahvan takana.  Kaikki neljä pyörää ovat

maassa.

 Ruohon ulosheittokuilu ei ole

vapaana, vaan sen suojana on ruohosäiliö tai kansi.

 Kaikkien henkilöiden kädet ja

jalat ovat kaukana leikkauskotelosta.

● Kytke moottori pois päältä ja poista turva-avain. Varmista, että kaikki liikkuvat osat ovat pysähtyneet kokonaan:  Aina, kun jätät laitteen vartioi-

matta, mukaan luettuna leikatun ruohon hävittäminen.

 Ennen kuin poistat tukoksen

tai puhdistat ulosheittoaukon.

 Ennen kuin tarkistat tai puh-

distat laitteen tai aloitat työskentelyn.

 Kun olet osunut vierasesinee-

seen. Ennen kuin käynnistät laitteen uudelleen, tarkista ensin, onko laitteessa vaurioita, ja korjaa ne.

 Ennen kuin poistat ruohosäili-

ön tai avaat ruohon ulosheittolaitteen suojuksen.

94 Suomi

 Jos laite alkaa täristä epäta-

vallisesti. Tarkista välittömästi:

– Osien löysyys. Kiristä löysät

osat tarvittaessa.

– Vauriot, erityisesti terässä.

Korjaa tai vaihda vaurioituneet osat.

몇 VARO ● Tarkasta ruohosäili- ön kuluneisuus säännöllisesti. HUOMIO ● Varmista, että moot- torin kaapeli ei jää puristuksiin tai vaurioidu muuten asennuksen tai kahvan alas taittamisen aikana.

Jäännösriskit

몇 VAROITUS

● Vaikka laitetta käytetään mää-

rätyllä tavalla, jää silti tiettyjä jäännösriskejä. Laitteen käytön aikana voi esiintyä seuraavia vaaroja:

 Tärinä voi aiheuttaa loukkaan-

tumisia. Käytä jokaiseen työhön oikeaa työkalua ja määrättyjä otteita ja rajoita työaikaa ja altistumista.

 Melu voi johtaa kuulovaurioi-

hin. Käytä kuulonsuojainta ja rajoita kuormitusta.

 Teriin osuminen voi aiheuttaa

vammoja.

 Sinkoutuvat esineet voivat ai-

heuttaa vammoja.

Riskien pienentäminen

몇 VARO

● Laitteen pitkäaikaisessa käy-

tössä voi käsissä syntyä tärinän aiheuttamia

verenkiertohäiriöitä. Yleispätevää kestoa laitteen käytölle ei voida määrittää, koska se riippuu monista tekijöistä:

 Henkilökohtainen taipumus

heikentyneeseen verenkiertoon (usein kylmät sormet, sormien kihelmöinti)

 Alhainen ympäristön lämpöti-

la. Käytä käsiesi suojana lämpimiä käsineitä.

 Lujan tarttumisen estämä ve-

renkierto.

 Keskeytymätön käyttö on va-

hingollisempaa kuin taukojen

keskeyttämä käyttö. Jos käytät laitetta säännöllisesti, pitkäaikaisesti ja sinulla ilmenee toistuvasti oireita, kuten esim. sormien kihelmöintiä, kylmät sormet, sinun tulee kääntyä lääkärin puoleen.

Määräystenmukainen käyttö

 VAARA

Määräystenvastainen käyttö

Hengenvaara viiltohaavojen vuoksi Käytä laitetta vain määräystenmukaisesti.

 Akkukäyttöinen ruohonleikkuri on tarkoitettu am-

mattimaiseen käyttöön.

 Laite on tarkoitettu vain ulkokäyttöön.  Laite on tarkoitettu kotitalouksien nurmikon leikkaa-

miseen.

 Laite on tarkoitettu käsin työnnettäväksi tai käytettä-

väksi akkukäyttöisellä toiminnolla. Laitetta ei saa ve-

tää.

 Laitteen päälle ei saa nousta. Kaikki muu käyttö on kielletty. Käyttäjä on vastuussa vahingoista, jotka aiheutuvat määräystenvastaisesta käytöstä.

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettäviä. Hävitä pakkaukset ympäristöystävällisesti.

Sähkö- ja elektroniikkalaitteet sisältävät arvokkaita kierrätettäviä materiaaleja tai rakenneosia kuten paristoja, akkuja tai öljyjä, jotka väärin

käsiteltyinä tai väärin hävitettyinä voivat aiheuttaa mahdollisia vaaroja ihmisten terveydelle ja ympäristölle. Nämä rakenneosat ovat kuitenkin välttämättömiä laitteen asianmukaista käyttöä varten. Tällä symbolilla

Suomi 95

merkittyjä laitteita ei saa hävittää tavallisena talousjätteenä.

Sisältöaineita koskevia ohjeita (REACH)

Päivitettyjä tietoja sisältöaineista löytyy osoitteesta:

www.kaercher.com/REACH

Lisävarusteet ja varaosat

Käytä vain alkuperäisiä lisävarusteita ja alkuperäisiä varaosia, sillä ne varmistavat laitteen turvallisen ja häiriöttömän käytön. Tietoja lisävarusteista ja varaosista löytyy osoitteesta www.kaercher.com.

Toimituksen sisältö

Laitteen toimituksen sisältö on kuvattu pakkauksessa. Tarkasta laitetta pakkauksesta purkaessasi pakkauksen sisällön täydellisyys. Jos lisävarusteita puuttuu tai havaitset kuljetusvahinkoja, ilmoita tästä jälleenmyyjälle.

Turvalaitteet

몇 VARO

Puuttuvat tai muutetut turvalaitteet

Turvalaitteet ovat sinun turvallisuuttasi varten. Älä koskaan muuta tai ohita turvalaitteita.

Ylikuormitussuoja

Laitteessa on ylikuormitussuoja. Jos laite ylikuormittuu, se kytkeytyy automaattisesti pois päältä.

Kallistussuoja

Laite on varustettu kallistuskytkimellä, joka estää laitetta käynnistymästä, jos kallistuskulma on yli 45°.

Laitteessa olevat symbolit

Noudata kaikkia varoituksia ja turvallisuusohjeita. Lue kaikki ohjeet, ja varmista että ymmärrät ne, ennen tuotteen käyttämistä.

Varo sinkoutuvia tai lentäviä osia.

Pidä kaikki henkilöt (erityisesti lapset) sekä lemmikit vähintään 15 metrin etäisyydellä työalueesta.

Varo teräviä teriä. Terät pyörivät vielä sen jälkeen, kun moottori on kytketty pois päältä.

Poista turva-avain ennen huoltoa.

Käytä työskentelyn aikana sopivia silmä- ja kuulosuojaimia.

Älä työskentele jyrkissä rinteissä.

Älä vie laitetta sateeseen.

Merkinnässä ilmoitettu melutaso on 95 dB.

Laitekuvaus

Tässä käyttöohjeessa kuvataan maksimaalinen varustus. Mallista riippuen toimituksen sisällössä on eroja (katso pakkaus). Kuvat, katso kuvasivu.

Kuva A

1 Akun lukituksen vapautus 2 Lataustilan näyttö 3 Tyyppikilpi 4 Push Assist -vipu 5 Päälle/pois-vipu 6 Nopeudensäädön liukusäädin 7 Käynnistysnappi 8 Moottorin kaapeli

9 Teleskooppikahva 10 Kahvanlukitus 11 Ruohosäiliö 12 Pikakiinnitin 13 Leikkauskorkeuden säätövipu 14 Leikkuukorkeuden näyttö 15 Keräyssuojus 16 Katekiila 17 * Sivuheitto 18 Turva-avain 19 *Battery Power+ 36V -akku (2 x) 20 *Battery Power+ 36V -pikalaturi

* valinnainen

Akku

Laitetta voi käyttää kahdella 36 V Kärcher Battery Power+ -akku -akulla.

Käyttöönotto

1. Käännä teleskooppikahva auki. a Vedä molemmat pikakiinnikkeet ulos.

Kuva B

b Käännä pikakiinnikkeitä.

Pikakiinnikkeet ovat auki. c Käännä teleskooppikahva auki. d Lukitse pikakiinnikkeet.

2. Pidennä teleskooppikahvaa. a Avaa kahvanlukitukset.

Kuva C

b Vedä teleskooppikahva kokonaan ulos. c Lukitse kahvanlukitukset.

Huomautus

Laite toimii vain, kun teleskooppikahva on vedetty kokonaan ulos ja kahvanlukitukset on lukittu.

3. Voit tarvittaessa säätää kahvan kallistuskulmaa. a Vedä molemmat pikakiinnikkeet ulos.

Kahvan säätö

96 Suomi

Kuva B

b Käännä pikakiinnikkeitä.

Pikakiinnikkeet ovat auki. c Valitse kallistuskulma. d Lukitse pikakiinnikkeet.

Katekiilan asennus

Katekiilaa käytetään, kun leikattu ruoho halutaan jättää maahan.

1. Vedä katekiilan kahvaa ylöspäin.

Kuva E

2. Aseta katekiila ulosheittokuiluun.

Kuva F

3. Työnnä katekiilan kahva alas. Katekiila lukittuu laitteeseen.

Ruohosäiliön asennus

Ruohosäiliötä käytetään leikatun ruohon keräämiseen myöhempää hävittämistä varten.

1. Poista katekiila tarvittaessa. a Vedä katekiilan kahvaa ylöspäin.

Kuva G

Katekiilan lukitus avautuu.

b Poista katekiila ulosheittokuilusta.

2. Ripusta ruohosäiliö ulosheittokuiluun.

Kuva H

Sivuheiton asennus

Sivuheittoa käytetään, kun ruohosilppu on tarkoitus heittää ulos sivulta.

1. Poista katekiila tarvittaessa. a Vedä katekiilan kahvaa ylöspäin.

Kuva G

Katekiilan lukitus avautuu.

b Poista katekiila ulosheittokuilusta.

2. Ripusta sivuheitto ulosheittokuiluun.

Kuva I

Akkujen asennus

1. Työnnä akut laitteen kiinnityskohtiin niin pitkälle, kunnes ne lukittuvat kuuluvasti.

Kuva J

Turva-avaimen asettaminen

1. Aseta turva-avain paikalleen.

Kuva K

Turva-avaimen merkintä osoittaa, mitä akkua käytetään toiminnan aikana.

Käyttö

Ruohonleikkurin käsittelyyn liittyviä yleisiä

Akkujen käyntiaika riippuu useista tekijöistä:

 ruohon kunnosta, pituudesta ja tiheydestä  leikkauskorkeuden asetuksesta

Maksimipinta-ala ruohon ominaisuuksista riippuen: n.

2500 m Ruohonleikkaustulos voidaan optimoida seuraavalla tavalla:

 Leikkaa enintään kolmasosa ruohon korkeudesta.  Kun leikkaat pitkää ruohoa, vähennä nopeutta, jolla

konetta työnnetään tai jolla kone kulkee eteenpäin, jos Push Assist -toiminto on aktivoitu.

Huomautus

Älä leikkaa märkää ruohoa. Märkä ruoho liimaantuu ruohonleikkurin alaosaan ja estää ruohon asianmukaisen keräämisen ruohosäiliöön tai ruohosilpun ulosheittämisen.

huomautuksia

몇 VAROITUS

Ruohonleikkurin nostaminen tai kallistaminen käytön aikana

Viiltohaavat Akkukäyttöisen ruohonleikkurin terä pyörii likimain sen alustan suuntaisesti, jolla se liikkuu. Varmista, että kaikki neljä pyörää koskevat maahan leikkaamisen aikana.

1. Asenna ruohosäiliö, sivuheitto tai katekiila (katso luku Käyttöönotto).

2. Säädä leikkauskorkeus leikkauskorkeuden säätövivulla.

Kuva L

Leikkauskorkeuteen vaikuttaa ruohon kunto, pituus ja tiheys (katso luku Ruohonleikkurin käsittelyyn liittyviä yleisiä huomautuksia).

3. Paina päälle/pois-vipua.

Kuva M

4. Paina käynnistysnappia. Pidä samalla päälle/poisvipu painettuna. Laite käynnistyy.

Jos käytät ruohosäiliötä, tyhjennä se säännöllisesti, koska muuten leikattu ruoho voi tukkia ulosheittokuilun (katso luku Ruohosäiliön tyhjennys).

Push Assist -toiminto

Ruohon leikkaaminen

Push Assist -toiminto aktivoi laitteen automaattiajotoiminnon. Päälle/pois-vipu on painettuna.

1. Paina Push Assist -vipua.

Kuva N

Push Assist -toiminto kytkeytyy päälle. Laite kulkee eteenpäin, vaikka käyttäjä ei työnnä sitä.

2. Aseta nopeudensäädön liukusäätimellä nopeus, jolla laitteen tulisi kulkea eteenpäin.

Kuva O

3. Vapauta Push Assist -vipu.

Kuva P

Push Assist -toiminto kytkeytyy pois päältä. Laite jatkaa ruohon leikkaamista, mutta käyttäjän on työnnettävä sitä.

Käytön keskeyttäminen

1. Vapauta päälle/pois-vipu.

Kuva Q

Moottori pysähtyy.

Ruohosäiliön tyhjennys

1. Irrota ruohosäiliö.

Kuva R

Kun poistat ruohosäiliön, varmista, että moottorikaapeli pysyy kaapelipidikkeessä.

2. Tyhjennä ruohosäiliö.

Turva-avaimen poistaminen

Turva-avain on poistettava ennen akkujen poistamista.

1. Vedä turva-avain ulos laitteesta.

Kuva S

Akkujen poistaminen

Huomautus

Poista molemmat akut laitteesta, kun et tarvitse laitetta pidempään aikaan, ja varmista, ettei laitetta voida käyttää luvattomasti.

1. Vedä akun avauspainiketta akun suuntaan.

Kuva T

2. Paina akun avauspainiketta avataksesi akun lukituksen.

3. Ota akku laitteesta.

Suomi 97

1. Poista akut laitteesta (katso luku Akkujen poistaminen).

2. Puhdista laite (katso luku Laitteen puhdistus).

Kuljetus

Käytön lopettaminen

몇 VAROITUS

Terävä terä

Viiltohaavat Ole varovainen, kun kallistat tai nostat laitetta. Pidä kaikki kehon osat kaukana terästä.

1. Kytke laite pois päältä (katso luku Käytön keskeyttäminen).

2. Varmista, että terä ei enää pyöri.

3. Anna laitteen jäähtyä.

4. Poista turva-avain.

5. Poista akut (katso luku Akkujen poistaminen).

6. Kun kuljetat laitetta ajoneuvossa, varmista, ettei se pääse liukumaan tai kallistumaan.

Varastointi

Puhdista laite aina ennen varastointia (katso luku Laitteen puhdistus).

1. Poista turva-avain.

2. Poista akut (katso luku Akkujen poistaminen).

3. Avaa kahvanlukitukset.

Kuva U

4. Työnnä teleskooppikahva kokonaan sisään.

5. Lukitse kahvanlukitukset.

6. Avaa pikakiinnikkeet ja taita kahva alas.

Kuva V

7. Säilytä laitetta kuivassa ja hyvin tuulettuvassa paikassa. Pidä kaukana syövyttävistä aineista kuten puutarhakemikaaleista ja jäätymisenestosuoloista. Säilytä laitetta vain sisätiloissa.

Hoito ja huolto

몇 VAROITUS

Terävä terä

Viiltohaavat Ole varovainen, kun kallistat tai nostat laitetta. Pidä kaikki kehon osat kaukana terästä.

1. Poista turva-avain.

2. Poista akut (katso luku Akkujen poistaminen).

3. Puhdista laitteen pinta aina käytön jälkeen pehmeällä, kuivalla liinalla tai harjalla.

Kuva W

Puhdista terä ennen pitkää varastointia.

4. Aseta laite kyljelleen.

Kuva X

5. Puhdista terä ja laitteen alaosa harjalla.

Kuva Y

몇 VAROITUS

Tukosten poistaminen

Terävä terä tai teräväreunaiset osat voivat aiheuttaa leikkuuhaavoja. Käytä suojakäsineitä, kun tarkistat, onko laitteessa tukoksia tai kun poistat ne.

1. Kytke laite pois päältä ja odota, kunnes terä on pysähtynyt.

2. Poista turva-avain.

3. Poista akut (katso luku Akkujen poistaminen).

4. Poista ruohosäiliö ja tarkista, onko laitteessa tukoksia. Poista tukokset tarvittaessa.

Laitteen puhdistus

Tukosten poistaminen

5. Tarkista, onko ulosheittokuilussa tukoksia. Poista tukokset tarvittaessa.

6. Aseta laite kyljelleen.

7. Tarkista, onko laitteen alaosassa ja terässä tukoksia. Poista tukokset varovasti, koska terä voi liikkua poistamisen aikana.

Terän vaihtaminen

1. Poista turva-avain.

2. Poista akut (katso luku Akkujen poistaminen).

3. Puhdista laitteen alaosa (katso luku Laitteen puhdistus).

4. Pidä terä paikallaan ja avaa ruuvi.

Kuva Z

5. Poista ja hävitä terä.

Kuva AA

6. Aseta uusi terä pidikkeeseen.

Kuva AB

7. Pidä terä paikallaan ja kiristä ruuvi.

Kuva AC

Ohjeet häiriötilanteissa

Häiriöillä on usein yksinkertaisia syitä, jotka voit itse poistaa seuraavan yleiskatsauksen avulla. Ota yhteys valtuutettuun asiakaspalveluun epäselvissä tapauksissa tai jos häiriöitä ei ole tässä mainittu.

Laite kytkeytyy pois päältä

Laitteen ylikuormitussuoja on lauennut.

1. Vapauta päälle/pois-vipu.

2. Paina käynnistysnappia ja päälle/pois-vipua.

Akun ylikuumenemissuoja on lauennut.

1. Odota, kunnes akun lämpötila on normaalialueella.

2. Jos laitteen kytkeminen päälle ei onnistu, lataa akku.

Lataustilan näyttö ei näy

Akun ylikuumenemissuoja on lauennut.

 Vapauta päälle/pois-vipu.  Poista akku.

Tekniset tiedot

Laitteen tehotiedot

Nimellisjännite V 36 Leikkausleveys cm 53 Leikkauskorkeus cm 3-11 Ruohosäiliön tilavuus l 70 Maksiminopeus /min 3100 ±

Määritetyt arvot EN 60335-2-77 mukaan

Äänenpainetaso L Epävarmuus K Äänen tehotaso L

epävarmuus K Käsi-käsivarsi-tärinäarvo, oikea

kädensija Käsi-käsivarsi-tärinäarvo, vasen

kädensija Epävarmuus K m/s

Mitat ja painot

Pituus x leveys x korkeus mm 1568 x

Paino (ilman akkupakettia) kg 32,6 Oikeus teknisiin muutoksiin pidätetään.

dB(A) 82,2 dB(A) 3,0 dB(A) 95

m/s

0,8

1,5

548 x 1075

98 Suomi

Jokaisessa maassa ovat voimassa vastaavan myynti-

Chairman of the Board of Management

Director Regulatory Affairs & Certification

H. Jenner

S. Reiser

yhtiön julkaisemat takuuehdot. Korjaamme laitteessa mahdollisesti ilmenevät häiriöt takuuajan kuluessa maksutta, jos häiriöiden syynä ovat olleet materiaali- tai valmistusvirheet. Takuutapauksessa pyydämme ottamaan yhteyttä ostotositteen kanssa jälleenmyyjään tai lähimpään valtuutettuun asiakaspalveluun. (Osoite, katso takasivu)

EU-

vaatimustenmukaisuusvakuutus

Täten vakuutamme, että jäljempänä kuvattu kone vastaa suunnittelultaan ja rakenteeltaan sekä meidän markkinoille tuomanamme mallina EU-direktiivien olennaisia turvallisuus- ja terveysvaatimuksia. Jos konetta muutetaan ilman meidän hyväksyntäämme, tämän vakuutuksen voimassaolo raukeaa. Tuote: Akkukäyttöinen ruohonleikkuri Tyyppi: 1.042-50x.x

Sovellettavat EU-direktiivit

2000/14/EY (+2005/88/EY) 2014/30/EU 2006/42/EY (+2009/127/EY) 2011/65/EU

Sovelletut yhdenmukaistetut standardit

EN 50581: 2012 EN 55014-1: 2017 EN 55014-2: 2015 EN 60335-1:2012+A11:2014+A13:2017 EN 60335-2-77:2010 EN 62233: 2008

Sovellettu vaatimustenmukaisuuden arviointimenettely

2000/14/EY ja muutettu: 2005/88/EY: liite VI

Äänen tehotaso dB(A)

Mitattu: 93,7 Taattu: 95

Asianomaisen ilmoitetun laitoksen nimi ja osoite

TÜV Rheinland LGA Products GmbH (NB 0197) Tillystraße 2 D-90431 Nürnberg Allekirjoittaneet toimivat yrityksen johtokunnan puolesta ja sen valtakirjalla.

Dokumentointivastaava: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Puh.: +49 7195 14-0 Faksi: +49 7195 14-2212 Winnenden, 1.11.2018

Takuu

Περιεχόμενα

Υποδείξεις ασφαλείας ......................................... 99

Προβλεπόμενη χρήση ......................................... 104

Προστασία του περιβάλλοντος............................ 104

Παρελκόμενα και ανταλλακτικά ........................... 104

Παραδοτέος εξοπλισμός ..................................... 104

Συστήματα ασφαλείας ......................................... 104

Σύμβολα επάνω στη συσκευή............................. 105

Περιγραφή συσκευής .......................................... 105

Θέση σε λειτουργία .............................................105

Λειτουργία ........................................................... 106

Μεταφορά............................................................ 107

Αποθήκευση........................................................ 107

Φροντίδα και συντήρηση..................................... 107

Αντιμετώπιση βλαβών......................................... 107

Τεχνικά στοιχεία................................................... 108

Εγγύηση .............................................................. 108

Δήλωση συμμόρφωσης EΕ................................. 108

Υποδείξεις ασφαλείας

Πριν από την πρώτη

χρήση της συσκευής διαβάστε αυτές τις υποδείξεις ασφαλείας, αυτό εδώ το εγχειρίδιο οδηγιών χρήσης, τις συνημμένες υποδείξεις ασφαλείας των μπαταριών καθώς και το συνημμένο εγχειρίδιο οδηγιών χρήσης για τις μπαταρίες και τον φορτιστή. Εφαρμόζετε αυτές τις οδηγίες. Φυλάξτε τα εγχειρίδια για μεταγενέστερη χρήση ή για τον επόμενο ιδιοκτήτη. Εκτός από τις υποδείξεις στο εγχειρίδιο χρήσης πρέπει να τηρείτε και τους ισχύοντες γενικούς κανονισμούς ασφαλείας και πρόληψης ατυχημάτων.

Διαβαθμίσεις κινδύνων

 ΚΙΝΔΥΝΟΣ

● Υπόδειξη άμεσου κινδύνου, ο

οποίος οδηγεί σε σοβαρούς τραυματισμούς ή θάνατο.

Ελληνικά 99

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ

● Υπόδειξη πιθανώς

επικίνδυνης κατάστασης, η οποία μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς ή θάνατο.

몇 ΠΡΟΣΟΧΗ

● Υπόδειξη πιθανώς

επικίνδυνης κατάστασης, η οποία μπορεί να οδηγήσει σε ελαφρείς τραυματισμούς.

ΠΡΟΣΟΧΗ

● Υπόδειξη πιθανώς

επικίνδυνης κατάστασης, η οποία μπορεί να οδηγήσει σε υλικές ζημίες.

Γενικές υποδείξεις ασφαλείας

 ΚΙΝΔΥΝΟΣ ● Η συσκευή μπορεί να προκαλέσει θάνατο και σοβαρό τραυματισμό, με ακρωτηριασμό χεριών και ποδιών καθώς και εκτόξευση αντικειμένων. ● Σοβαροί τραυματισμοί λόγω ελλιπούς συγκέντρωσης κατά την εργασία. Μην χρησιμοποιείτε τη συσκευή εάν είστε υπό την επήρεια ναρκωτικών ουσιών, αλκοόλ ή φαρμάκων ούτε αν είστε κουρασμένοι. 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ ● Παιδιά και άτομα που δεν γνωρίζουν τις οδηγίες αυτές, δεν πρέπει να λειτουργούν τη συσκευή. Τοπικές διατάξεις μπορούν να μειώσουν την ηλικία του χειριστή. ● Τα παιδιά δεν επιτρέπεται να παίζουν με τη

συσκευή. ● Επιβλέπετε τα παιδιά, ώστε να είστε βέβαιοι ότι δεν παίζουν με τη συσκευή.

● Χρησιμοποιείτε τη συσκευή μόνο με την μπαταρία που προβλέπεται στο παρόν εγχειρίδιο λειτουργίας. Όταν χρησιμοποιείτε συσκευές με μπαταρία, τηρείτε τα βασικά μέτρα προφύλαξης για να μειώσετε τον κίνδυνο τραυματισμών, φωτιάς και διαρροής της μπαταρίας. ● Κατά την εργασία με τη συσκευή φοράτε μακριά, χοντρά παντελόνια, ρούχα με μακριά μανίκια και αντιολισθητικές μπότες. Μη δουλεύετε ξυπόλητοι. Μη φοράτε πέδιλα ή κοντά παντελόνια. Αποφεύγετε τα φαρδιά ρούχα ή ρούχα με κορδόνια και κορδέλες.

● Φοράτε προστατευτικά γυαλιά με πλευρική προστασία. ● Πάντα να οδηγείτε εγκάρσια σε κλίση εδάφους τη συσκευή. Κίνδυνος σοβαρών τραυματισμών αν οδηγείτε τη συσκευή κατά την εργασία κατά μήκος της κλίσης.

● Όταν εργάζεστε με τη συσκευή μην τρέχετε, αλλά βαδίζετε. Φροντίζετε να στηρίζεστε σταθερά και με ασφάλεια και διατηρείτε την ισορροπία σας, ειδικά όταν εργάζεστε σε πλαγιές. ● Κίνδυνος ατυχήματος λόγω ολίσθησης. Μην χρησιμοποιείτε τη συσκευή στην άκρη γκρεμών, τάφρων, σε

100 Ελληνικά

Karcher LM 530/36 Bp User guide

Specifications and Main Features

Frequently Asked Questions

User Manual
