Lesen Sie vor der ersten Benut-

zung Ihres Gerätes diese Origi­nalbetriebsanleitung, handeln Sie danach
und bewahren Sie diese für späteren Ge­brauch oder für Nachbesitzer auf.

Inhaltsverzeichnis

Umweltschutz DE - 1
Symbole in der Betriebsanlei-

tung
Symbole auf dem Gerät DE - 2
Sicherheitshinweise DE - 1
Funktion DE - 1
Bestimmungsgemäße Verwen-

dung
Geräteelemente DE - 3
Vor Inbetriebnahme DE - 5
Inbetriebnahme DE - 5
Bedienung DE - 5
Transport DE - 6
Lagerung des Gerätes DE - 7
Stilllegung DE - 7
Pflege und Wartung DE - 7
Hilfe bei Störungen DE - 11
Technische Daten DE - 12
Garantie DE - 13
CE-Erklärung DE - 13

DE - 1

DE - 2

Umweltschutz

Die Verpackungsmaterialien sind
recyclebar. Bitte werfen Sie die
Verpackungen nicht in den Haus­müll, sondern führen Sie diese ei­ner Wiederverwertung zu.

Altgeräte enthalten wertvolle re­cyclingfähige Materialien, die ei­ner Verwertung zugeführt werden
sollten. Batterien, Öl und ähnliche
Stoffe dürfen nicht in die Umwelt
gelangen. Bitte entsorgen Sie Alt­geräte deshalb über geeignete
Sammelsysteme.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen fin­den Sie unter:

http://www.karcher.de/de/unternehmen/
umweltschutz/REACH.htm

Symbole in der

Betriebsanleitung

 Gefahr

Für eine unmittelbar drohende Gefahr, die
zu schweren Körperverletzungen oder zum
Tod führt.

몇 Warnung

Für eine möglicherweise gefährliche Situa­tion, die zu schweren Körperverletzungen
oder zum Tod führen könnte.

Vorsicht

Für eine möglicherweise gefährliche Situa­tion, die zu leichten Verletzungen oder zu
Sachschäden führen kann.

Symbole auf dem Gerät

Verbrennungsgefahr
durch heiße Oberflä­chen! Vor Arbeiten am
Gerät, Auspuffanlage
ausreichend abkühlen
lassen.

Sicherheitshinweise

Allgemeine Hinweise

Wenn Sie beim Auspacken einen Trans­portschaden feststellen, dann benachrichti­gen Sie Ihr Verkaufshaus.
– Die an dem Gerät angebrachten Warn-

und Hinweisschilder geben wichtige
Hinweise für den gefahrlosen Betrieb.

– Neben den Hinweisen in der Be-

triebsanleitung müssen die allgemei­nen Sicherheits- und Unfallverhütungs­vorschriften des Gesetzgebers berück­sichtigt werden.

Fahrbetrieb

 Gefahr

Verletzungsgefahr!
Kippgefahr bei zu großen Steigungen.
– In Fahrtrichtung nur Steigungen bis zu

18% befahren.

Kippgefahr bei schneller Kurvenfahrt.
– In Kurven langsam fahren.

Kippgefahr bei instabilem Untergrund.
– Das Gerät ausschließlich auf befestigtem

Untergrund bewegen.

Kippgefahr bei zu großer seitlicher Neigung.
– Quer zur Fahrtrichtung nur Steigungen

bis maximal 10% befahren.

– Es müssen grundsätzlich die Vor-

schriftsmaßnahmen, Regeln und Ver­ordnungen beachtet werden, die für
Kraftfahrzeuge gelten.

– Die Bedienperson hat das Gerät be-

stimmungsgemäß zu verwenden. Sie
hat bei ihrer Fahrweise die örtlichen
Gegebenheiten zu berücksichtigen und
beim Arbeiten mit dem Gerät auf Dritte,
insbesondere auf Kinder, zu achten.

– Das Gerät darf nur von Personen be-

nutzt werden, die in der Handhabung
unterwiesen sind oder ihre Fähigkeiten
zum Bedienen nachgewiesen haben
und ausdrücklich mit der Benutzung be­auftragt sind.

– Das Gerät darf nicht von Kindern oder

Jugendlichen betrieben werden.

– Die Mitnahme von Begleitpersonen ist

nicht zulässig.

– Aufsitzgeräte dürfen nur vom Sitz aus in

Bewegung gesetzt werden.

Î Um unbefugtes Benutzen des Gerätes

zu verhindern, ist der Zündschlüssel
abzuziehen.

Î Das Gerät darf niemals unbeaufsichtigt

gelassen werden, solange der Motor in
Betrieb ist. Die Bedienperson darf das
Gerät erst verlassen, wenn der Motor
stillgesetzt, das Gerät gegen unbeab­sichtigte Bewegungen gesichert, gege­benenfalls die Feststellbremse betätigt
und der Zündschlüssel abgezogen ist.

Geräte mit Verbrennungsmotor

 Gefahr

Verletzungsgefahr!
– Die Abgasöffnung darf nicht verschlos-

sen werden.

– Nicht über die Abgasöffnung beugen

oder hinfassen (Verbrennungsgefahr).

– Antriebsmotor nicht berühren oder an-

fassen (Verbrennungsgefahr).

– Abgase sind giftig und gesundheits-

schädlich, sie dürfen nicht eingeatmet
werden.

– Der Motor benötigt ca. 3 - 4 Sekunden

Nachlauf nach dem Abstellen. In dieser
Zeitspanne unbedingt vom Antriebsbe­reich fernhalten.

Zubehör und Ersatzteile

– Es dürfen nur Zubehör und Ersatzteile

verwendet werden, die vom Hersteller
freigegeben sind. Original-Zubehör und
Original-Ersatzteile bieten die Gewähr
dafür, dass das Gerät sicher und stö­rungsfrei betrieben werden kann.

– Eine Auswahl der am häufigsten benö-

tigten Ersatzteile finden Sie am Ende
der Betriebsanleitung.

– Weitere Informationen über Ersatzteile

erhalten Sie unter www.kaercher.com
im Bereich Service.

Funktion

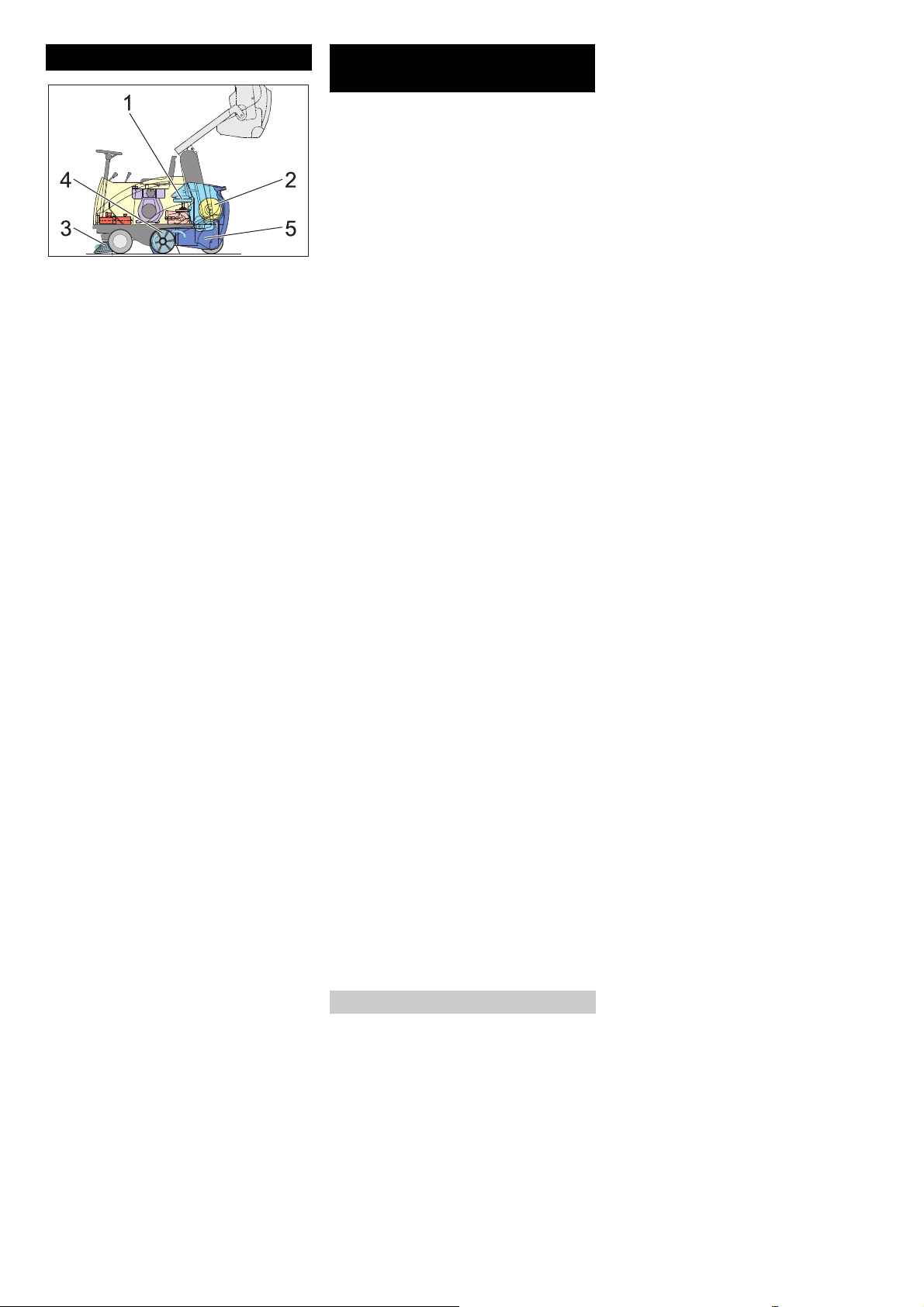

Die Kehrmaschine arbeitet nach dem Über­wurfprinzip.
– Die Seitenbesen (3) reinigen Ecken

und Kanten der Kehrfläche und beför­dern den Schmutz in die Bahn der
Kehrwalze.

– Die rotierende Kehrwalze (4) befördert

den Schmutz direkt in den Kehrgutbe­hälter (5).

– Der im Behälter aufgewirbelte Staub

wird über den Staubfilter (2) getrennt
und die gefilterte Reinluft durch das
Sauggebläse (1) abgesaugt.

- 1

3DE

Bestimmungsgemäße

Verwendung

Verwenden Sie dieses Gerät ausschließ­lich gemäß den Angaben in dieser Be­triebsanleitung.
Î Das Gerät mit den Arbeitseinrichtungen

ist vor Benutzung auf den ordnungsge­mäßen Zustand und die Betriebssicher­heit zu prüfen. Falls der Zustand nicht
einwandfrei ist, darf es nicht benutzt
werden.

– Diese Kehrmaschine ist zum Kehren

von verschmutzten Flächen im Außen­bereich bestimmt.

– Das Gerät darf nicht in geschlossenen

Räumen verwendet werden.

– Das Gerät ist nur mit dem Anbausatz

StVZO für den Betrieb auf öffentlichen
Straßen verwendbar.

– Das Gerät ist nicht für die Absaugung

gesundheitsgefährdender Stäube ge­eignet.

– An dem Gerät dürfen keine Verände-

rungen vorgenommen werden.

– Niemals explosive Flüssigkeiten,

brennbare Gase sowie unverdünnte
Säuren und Lösungsmittel aufkehren/
aufsaugen! Dazu zählen Benzin, Farb­verdünner oder Heizöl, die durch Ver­wirbelung mit der Saugluft explosive
Dämpfe oder Gemische bilden können,
ferner Aceton, unverdünnte Säuren und
Lösungsmittel, da sie die am Gerät ver­wendeten Materialien angreifen.

– Keine brennenden oder glimmenden

Gegenstände aufkehren/aufsaugen.

– Das Gerät ist nur für die in der Be-

triebsanleitung ausgewiesenen Beläge
geeignet.

– Es dürfen nur die vom Unternehmer

oder dessen Beauftragten für den Ma­schineneinsatz freigegebenen Flächen
befahren werden.

– Der Aufenthalt im Gefahrenbereich ist

verboten. Der Betrieb in explosionsge­fährdeten Räumen ist untersagt.

– Generell gilt: Leichtentzündliche Stoffe

von dem Gerät fernhalten (Explosions-/
Brandgefahr).

Geeignete Beläge

– Asphalt
– Industrieboden
– Estrich
– Beton
– Pflastersteine

4 DE

- 2

Geräteelemente

1 Sitz (mit Sitzkontaktschalter)
2 Bedienpult
3 Beleuchtung
4 Rechter Seitenbesen
5 Linker Seitenbesen
6 Hochentleerung
7 Kehrgutbehälter
8 Gerätehaube
9 Kehrwalze
10 Grobschmutzklappe

- 3

5DE

Bedienpult

1 Zündschloss
2 Motordrehzahlverstellung
3 Seitenbesen anheben/absenken, rechts
4 Obere Position: Kehrwalze anheben

Mittelposition: Kehrwalze absenken (Be­triebsart „Festeinstellung“)
Untere Position: Kehrwalze absenken (Be­triebsart „schwimmend lagern“)

5 Seitenbesen anheben/absenken, links

(Option)
6 Schalter Zweihandbedienung
7 Betriebsstundenzähler
8 Beleuchtung
9 Grobschmutzklappe anheben/absenken
10 Feststellbremse/Betriebsbremse
11 Kehrgutbehälter kippen

(Funktion nur in Verbindung mit Schalter

Zweihandbedienung)
12 Kehrgutbehälter anheben

(Funktion nur in Verbindung mit Schalter

Zweihandbedienung)
13 Kehrgutbehälter absenken

(Funktion nur in Verbindung mit Schalter

Zweihandbedienung)
14 Staubfilter abreinigen
15 Kehrbetrieb nass/trocken (Staubabsau-

gung aus-/einschalten)
16 Fahrpedal vorwärts

17 Fahrpedal rückwärts
18 Hupe
19 Lenkrad
20 Gerätehaube öffnen/schließen

Gerätehaube öffnen/schließen

Î Sitz nach vorne klappen.
Î Gerätehaube an der dafür vorgesehenen

Griffmulde öffnen (nach oben ziehen).

Hinweis

Die Gerätehaube wird von der Gasdruckfe­der oben gehalten.

Farbkennzeichnung

– Bedienelemente für den Reinigungs-

prozess sind gelb.

– Bedienelemente für die Wartung und

den Service sind hellgrau.

6 DE

- 4

Vor Inbetriebnahme

Abladen

몇

Warnung

Keinen Gabelstapler zum Abladen verwenden,
das Gerät kann dabei beschädigt werden.

Gehen Sie beim Abladen folgendermaßen vor:
Î Holzdielen von der Palette lösen und an

den Anschlägen der Palette annageln

(Vorderseite des Gerätes).
Î Spannbandbefestigung an den An-

schlagpunkten entfernen.

Î Klötze zur Arretierung der Räder wegschla-

gen und zur Abstützung der Holzdielen

links und rechts verwenden.
Î Gerät über die geschaffene Rampe von der

Palette herunterfahren.
Î Schnur des zum Transport am Rahmen

befestigten Seitenbesens lösen.
Das Gerät kann auf 2 Arten bewegt werden:

(1) Gerät schieben (siehe Kehrmaschine
ohne Eigenantrieb bewegen).
(2) Gerät fahren (siehe Kehrmaschine mit
Eigenantrieb bewegen).

Kehrmaschine ohne Eigenantrieb

bewegen

Kehrmaschine mit Eigenantrieb

bewegen

Î Feststellbremse arretieren.
Î Gerätehaube öffnen.
Î Freilaufhebel auf Position ON stellen.

Fahrantrieb ist betriebsbereit.

Î Gerätehaube schließen.
Î Feststellbremse lösen.

Das Gerät ist fahrbereit.

Inbetriebnahme

Allgemeine Hinweise

Î Kehrmaschine auf einer ebenen Fläche

abstellen.

Î Zündschlüssel abziehen.
Î Feststellbremse arretieren.

Tanken

 Gefahr

Explosionsgefahr!
– Es darf nur der in der Betriebsanleitung an-

gegebene Kraftstoff verwendet werden.

– Nicht in geschlossenen Räumen tanken.
– Rauchen und offenes Feuer ist verboten.
– Darauf achten, dass kein Kraftstoff auf

heiße Oberflächen gelangt.

Î Motor abstellen.
Î Gerätehaube öffnen.

Bedienung

Fahrersitz einstellen

Î Gestänge für die Neigevorrichtung aus-

hängen.

Î 4 Befestigungsschrauben lösen.
Î Sitz in die gewünschte Position bringen.
Î Befestigungsschrauben anziehen und

Gestänge wieder einhängen.

Gerät starten

Hinweis

Das Gerät ist mit einem Sitzkontaktschalter
ausgestattet. Beim Verlassen des Fahrer­sitzes wird das Gerät ausgeschaltet.

Kraftstoffhahn öffnen

Î Gerätehaube öffnen.

 Gefahr

Verletzungsgefahr! Vor dem Einlegen des
Freilaufs ist das Gerät gegen Wegrollen zu
sichern.

Î Feststellbremse arretieren.
Î Gerätehaube öffnen.

Î Freilaufhebel auf Position OFF stellen.

Fahrantrieb ist somit außer Funktion.

Î Gerätehaube schließen.
Î Feststellbremse lösen.

Das Gerät kann geschoben werden.

Hinweis

Bewegen Sie die Kehrmaschine ohne Ei­genantrieb nicht über längere Strecken und
nicht schneller als 10 km/h.

Î Tankverschluss öffnen.
Î Diesel-Kraftstoff tanken.
Î Tank maximal bis 1 cm unter die Unter-

kante des Einfüllstutzens befüllen.

Î Übergelaufenen Kraftstoff abwischen

und Tankverschluss schließen.

Î Gerätehaube schließen.

Hinweis

Der Inhalt des Tanks reicht für einen Be­trieb des Gerätes von ca. 3,0 Stunden.

Prüf- und Wartungsarbeiten

Î Motorölstand prüfen.
Î Hydraulikölstand prüfen.
Î Kehrgutbehälter entleeren.
Î Kehrwalze prüfen.
Î Reifenluftdruck prüfen.
Î Staubfilter abreinigen.

Hinweis

Beschreibung siehe Kapitel Pflege und
Wartung.

Î Hebel nach unten auf Stellung O

(OPEN) drehen.

Î Gerätehaube schließen.

Gerät einschalten

Î Auf dem Fahrersitz Platz nehmen.
Î Fahrpedale auf Nullstellung.
Î Feststellbremse arretieren.
Î Motordrehzahlverstellung in mittlere

Stellung bringen (Betriebsdrehzahl).

Î Zündschlüssel in das Zündschloss ste-

cken.

Î Zündschlüssel über Stellung 1 hinaus

drehen.

Î Ist das Gerät gestartet, Zündschlüssel

loslassen.

Hinweis

Den Anlasser niemals länger als 10 Sekunden
betätigen. Vor erneutem Betätigen des Anlas­sers mindestens 10 Sekunden warten.

- 5

7DE

Gerät fahren

Î Kehrwalze anheben.
Î Seitenbesen anheben.
Î Feststellbremse lösen.

Vorwärts fahren

Î Rechtes Fahrpedal langsam drücken.

Rückwärts fahren

 Gefahr

Verletzungsgefahr! Beim Rückwärtsfahren
darf keine Gefahr für Dritte bestehen, ge­gebenenfalls einweisen lassen.

Î Linkes Fahrpedal langsam drücken.

Hinweis

Fahrverhalten

– Mit den Fahrpedalen kann die Fahrge-

schwindigkeit stufenlos geregelt werden.
– Vermeiden Sie ruckartiges Betätigen

des Pedals, da die Hydraulikanlage

Schaden nehmen kann.
– Bei Leistungsabfall an Steigungen das

Fahrpedal leicht zurücknehmen.

Bremsen

Î Fahrpedal loslassen, das Gerät bremst

selbsttätig und bleibt stehen.

Hinweis

Reicht die selbsttätige Bremswirkung bis
zum Stillstand des Gerätes nicht aus, kann
entweder die Feststellbremse oder das
Rückwärtsfahrpedal zur Hilfe genommen
werden.

Hindernisse überfahren

Feststehende Hindernisse bis 50 mm über­fahren:
Î Langsam und vorsichtig vorwärts über-

fahren.
Feststehende Hindernisse über 50 mm
überfahren:
Î Hindernisse dürfen nur mit einer geeig-

neten Rampe überfahren werden.

Kehrbetrieb

 Gefahr

Verletzungsgefahr! Bei geöffneter Grob­schmutzklappe kann die Kehrwalze Steine
oder Splitt nach vorne wegschleudern. Dar­auf achten, dass keine Personen, Tiere
oder Gegenstände gefährdet werden.

몇 Warnung

Keine Packbänder, Drähte oder ähnliches
einkehren, dies kann zur Beschädigung der
Kehrmechanik führen.

몇 Warnung

Um eine Beschädigung des Bodens zu ver­meiden, die Kehrmaschine nicht auf der
Stelle betreiben.

Hinweis

Um ein optimales Reinigungsergebnis zu
erzielen, sollte die Fahrgeschwindigkeit
den Gegebenheiten angepasst werden.

Hinweis

Während des Betriebes sollte der Kehrgut­behälter in regelmäßigen Abständen ent­leert werden.

Hinweis

Während des Betriebes sollte der Staubfil­ter je nach Staubanfall alle 15-30 Minuten
abgereinigt werden.

Hinweis

Bei Flächenreinigung nur Kehrwalze absenken.

Hinweis

Bei Reinigung von Seitenrändern zusätz­lich Seitenbesen absenken.

Ebene Flächen kehren

Kehrwalze auf Betriebsart „Festeinstel­lung“ arretieren.
Î Kehrwalze absenken, dazu Hebel in die

MIttelposition stellen (geringer Kehr­walzenverschleiß).

Unebene Flächen kehren

Kehrwalze auf Betriebsart „schwimmend
lagern“ arretieren.
Î Kehrwalze absenken, dazu Hebel in die

untere Position stellen (höherer Kehr­walzenverschleiß).

Einkehren größerer Gegenstände

Hinweis

Zum Einkehren größerer Gegenstände,
z.B. Getränkedosen oder größere Mengen
Laub, muss die Grobschmutzklappe kurz­zeitig angehoben werden.

Grobschmutzklappe anheben:
Î Grobschmutzklappe durch Handbetäti-

gung öffnen.

Î Große Teile bei geöffneter Grob-

schmutzklappe mit geringer Geschwin­digkeit überfahren.

Hinweis

Nur bei vollständig abgesenkter Grob­schmutzklappe ist ein optimales Reini­gungsergebnis zu erzielen.

Trockenen Boden kehren

Î Bei Flächenreinigung Kehrwalze ab-

senken.

Î Bei Reinigung von Seitenrändern Sei-

tenbesen absenken.
Bei staubigem Belag Staubabsaugung ein­schalten.

Î Hebel auf Kehrbetrieb „trocken“ stellen.

Feuchten oder nassen Boden kehren

Staubabsaugung ausschalten, um den
Staubfilter vor Feuchtigkeit zu schützen.
Î Hebel auf Kehrbetrieb „nass“ stellen.

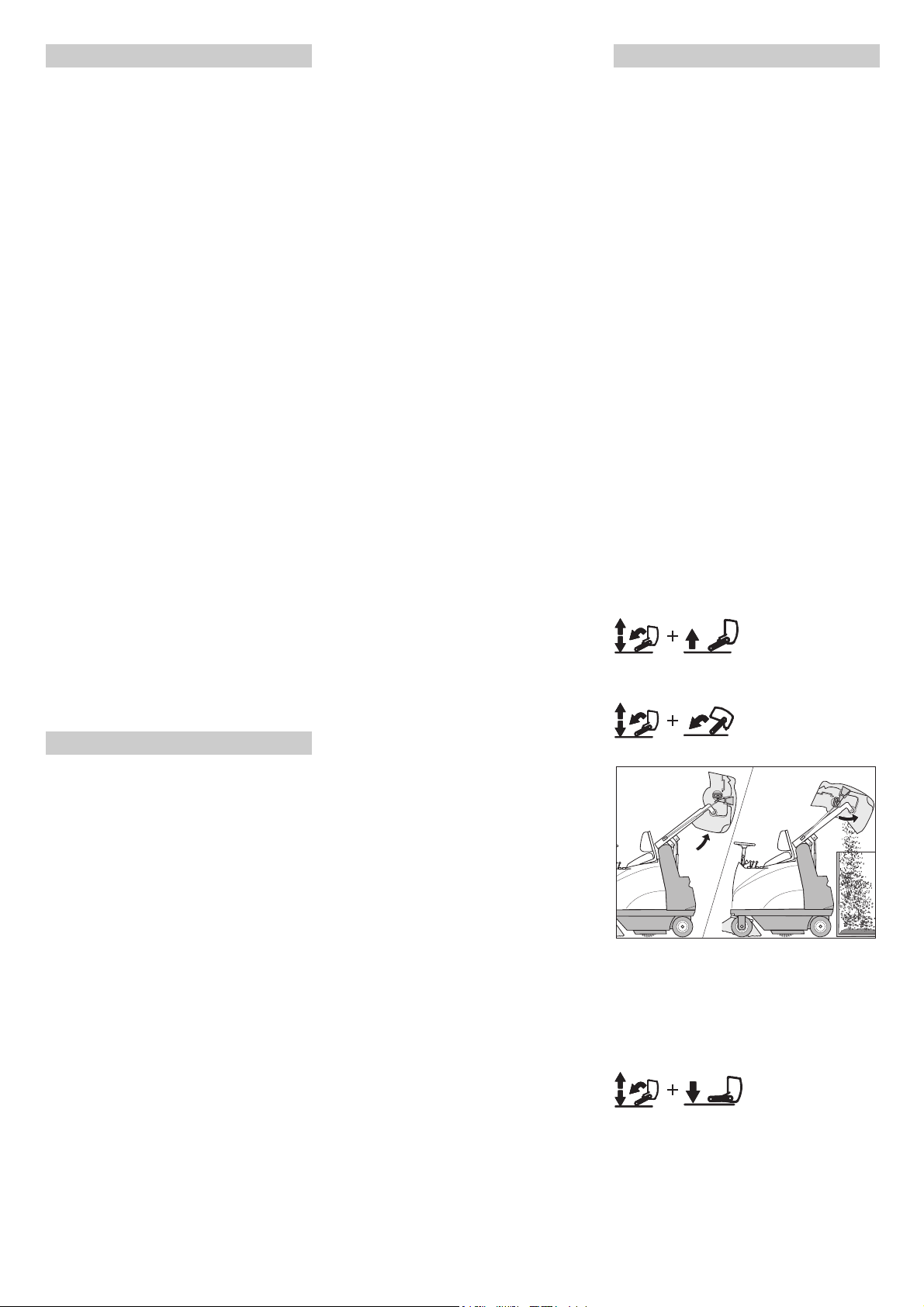

Kehrgutbehälter entleeren

Hinweis

Warten Sie bis die automatische Filterab­reinigung beendet ist und der Staub sich
abgesetzt hat, bevor Sie den Kehrgutbe­hälter öffnen oder entleeren.

 Gefahr

Verletzungsgefahr! Während des Entlee­rungsvorganges dürfen sich keine Perso­nen und Tiere im Schwenkbereich des
Kehrgutbehälters aufhalten.

 Gefahr

Quetschgefahr! Niemals in das Gestänge
der Entleerungsmechanik fassen. Nicht un­ter dem angehobenen Behälter aufhalten.

 Gefahr

Kippgefahr! Gerät während des Entlee­rungsvorganges auf einer ebenen Fläche
abstellen.

Î Gerät anhalten.
Î Kehrwalze anheben.

Hinweis

Das Auskippen des Behälters kann erst
nach Erreichen einer bestimmten Mindest­höhe erfolgen.

Hinweis

Die folgenden Schritte können nur in Zwei­handbedienung erfolgen.

Î Kehrgutbehälter anheben.
Wenn die gewünschte Höhe erreicht ist:

Î Kehrgutbehälter auskippen.

– Das Entleeren des Kehrgutbehälters ist

in der vollständig ausgefahrenen Positi­on am einfachsten zu bewerkstelligen.

– Wenn der Taster für den Kippmecha-

nismus des Kehrgutbehälters losgelas­sen wird, fährt dieser automatisch in die
Ausgangsposition zurück.

Î Kehrgutbehälter bis Endstellung einkip-

pen.

Gerät ausschalten

Î Fahrpedal loslassen, das Gerät bremst

selbsttätig und bleibt stehen.

Î Motordrehzahlverstellung auf minimale

Drehzahl stellen.

Î Feststellbremse arretieren.
Î Kehrwalze anheben.
Î Seitenbesen anheben.
Î Zündschlüssel auf "0" drehen und

Schlüssel abziehen.

Hinweis

Nach dem Abstellen des Gerätes wird der
Staubfilter automatisch ca. 10 Sekunden
lang abgereinigt.

Transport

Vorsicht

Verletzungs- und Beschädigungsgefahr!
Gewicht des Gerätes beim Transport be­achten.

Beim Transport in Fahrzeugen Gerät nach
den jeweils gültigen Richtlinien gegen Rut­schen und Kippen sichern.

몇 Warnung

Das Gerät muss beim Transport gegen
Verrücken gesichert sein.

Î Zündschlüssel auf "0" drehen und

Schlüssel abziehen.

Î Feststellbremse arretieren.

8 DE

- 6

Î Gerät an den Transportösen mit Spann-

gurten, Seilen oder Ketten sichern.

Î Gerät an den Rädern mit Keilen sichern.

Hinweis

Markierungen für Befestigungsbereiche
am Grundrahmen beachten (Kettensymbo­le). Das Gerät darf zum Auf- oder Abladen
nur auf Steigungen bis max. 18% betrieben
werden.

Lagerung des Gerätes

Vorsicht

Verletzungs- und Beschädigungsgefahr! Ge­wicht des Gerätes bei Lagerung beachten.

Dieses Gerät darf nur in Innenräumen gela­gert werden.

Stilllegung

Wenn die Kehrmaschine über längere Zeit
nicht genutzt wird, bitte folgende Punkte
beachten:
Î Kehrmaschine auf einer ebenen Fläche

abstellen.

Î Kehrwalze und Seitenbesen anheben,

um die Borsten nicht zu beschädigen.

Î Zündschlüssel auf "0" drehen und

Schlüssel abziehen.

Î Feststellbremse arretieren.
Î Kehrmaschine gegen Wegrollen sichern.
Î Kraftstofftank volltanken und Kraftstoff-

hahn schließen.

Î Motoröl wechseln.
Î Kehrmaschine innen und außen reinigen.
Î Gerät an geschütztem und trockenem

Platz abstellen.

Î Batterie abklemmen.
Î Batterie im Abstand von ca. 2 Monaten

laden.

Kraftstoffhahn schließen

Î Gerätehaube öffnen.
Î Hebel nach oben drehen.
Î Gerätehaube schließen.

Pflege und Wartung

Allgemeine Hinweise

– Instandsetzungen dürfen nur durch zu-

gelassene Kundendienststellen oder
durch Fachkräfte für dieses Gebiet,
welche mit allen relevanten Sicher­heitsvorschriften vertraut sind, durch­geführt werden.

– Ortsveränderliche gewerblich genutzte

Geräte unterliegen der Sicherheitsü­berprüfung nach VDE 0701.

Reinigung

몇 Warnung

Beschädigungsgefahr! Die Reinigung des
Gerätes darf nicht mit Schlauch- oder Hoch­druckwasserstrahl erfolgen (Gefahr von
Kurzschlüssen oder anderer Schäden).

Innenreinigung des Gerätes

 Gefahr

Verletzungsgefahr! Staubschutzmaske
und Schutzbrille tragen.

Î Gerätehaube öffnen.
Î Gerät mit einem Lappen reinigen.
Î Gerät mit Druckluft ausblasen.
Î Gerätehaube schließen.

Außenreinigung des Gerätes

Î Gerät mit einem feuchten, in milder Wasch-

lauge getränktem Lappen reinigen.

Hinweis

Keine aggressiven Reinigungsmittel ver­wenden.

Wartungsintervalle

Hinweis

Der Betriebsstundenzähler gibt den Zeit­punkt der Wartungsintervalle an.

Wartung durch den Kunden

Wartung täglich:

Î Motorölstand prüfen.
Î Luftfilter prüfen.
Î Reifenluftdruck prüfen.
Î Kehrwalze und Seitenbesen auf Verschleiß

und eingewickelte Bänder prüfen.

Î Staubfilter prüfen.
Î Funktion aller Bedienelemente prüfen.

Wartung wöchentlich:
Î Dichtheit und Funktion aller Hydraulik-

bauteile prüfen.
Î Bowdenzüge und bewegliche Teile auf

Leichtgängigkeit prüfen.
Wartung nach Verschleiß:

Î Dichtleisten wechseln.
Î Kehrwalze wechseln.
Î Seitenbesen wechseln.

Hinweis

Beschreibung siehe Kapitel Wartungsar­beiten.

Wartungsheft 5.950-536 beachten!

Hinweis

Alle Service- und Wartungsarbeiten bei War­tung durch den Kunden, müssen von einer
qualifizierten Fachkraft ausgeführt werden. Bei
Bedarf kann jederzeit ein Kärcher-Fachhändler
hinzugezogen werden.

Wartung durch den Kundendienst

Wartung nach 8 Betriebsstunden:
Î Erstinspektion durchführen.

Wartung alle 100 Betriebsstunden
Wartung alle 200 Betriebsstunden
Wartung alle 300 Betriebsstunden

Hinweis

Um Garantieansprüche zu wahren, müs­sen während der Garantielaufzeit alle Ser­vice- und Wartungsarbeiten vom
autorisierten Kärcher-Kundendienst ge­mäß Wartungsheft durchgeführt werden.

Wartungsarbeiten

Vorbereitung:
Î Kehrmaschine auf einer ebenen Fläche

abstellen.

Î Zündschlüssel auf "0" drehen und

Schlüssel abziehen.

Î Feststellbremse arretieren.

Allgemeine Sicherheitshinweise

Î Batterie-Minuspol abklemmen, damit

versehentliche Funkenbildung und das
Starten des Gerätes vermieden wird.

 Gefahr

Verletzungsgefahr! Sicherungsstange bei
angehobenem Kehrgutbehälter immer ein­setzen.

Î Sicherungsstange für Hochentleerung

einsetzen.

 Gefahr

Verletzungsgefahr durch nachlaufenden
Motor! Nach dem Abstellen des Motors 5
Sekunden warten. In dieser Zeitspanne un­bedingt vom Arbeitsbereich fernhalten.

– Vor sämtlichen Wartungs- und Repara-

turarbeiten Gerät ausreichend abküh­len lassen.

– Heiße Teile, wie Antriebsmotor und Ab-

gasanlage nicht berühren.

Bitte Motorenöl, Heizöl, Diesel
und Benzin nicht in die Umwelt
gelangen lassen. Bitte Boden
schützen und Altöl umweltge­recht entsorgen.

- 7

9DE

Sicherheitshinweise Batterien

Beachten Sie beim Umgang mit Batterien
unbedingt folgende Warnhinweise:

Hinweise auf der Batterie, in
der Gebrauchsanweisung und
in der Fahrzeugbetriebsanlei­tung beachten!

Augenschutz tragen!

Kinder von Säure und Batterien
fern halten!

Explosionsgefahr!

Feuer, Funken, offenes Licht
und Rauchen verboten!

Verätzungsgefahr!

Erste Hilfe!

Warnvermerk!

Entsorgung!

Batterie nicht in Mülltonne wer­fen!

 Gefahr

Explosionsgefahr! Keine Werkzeuge oder
Ähnliches auf die Batterie, d.h. auf Endpole
und Zellenverbinder legen.

 Gefahr

Verletzungsgefahr! Wunden niemals mit
Blei in Berührung bringen. Nach der Arbeit
an Batterien immer die Hände reinigen.

 Gefahr

Brand- und Explosionsgefahr!

– Rauchen und offenes Feuer ist verboten.
– Räume in denen Batterien geladen

werden, müssen gut durchlüftet sein,
da beim Laden hochexplosives Gas
entsteht.

 Gefahr

Verätzungsgefahr!
– Säurespritzer im Auge oder auf der

Haut mit viel klarem Wasser aus- bezie­hungsweise abspülen.

– Danach unverzüglich Arzt aufsuchen.
– Verunreinigte Kleidung mit Wasser

auswaschen.

Batterie einbauen und anschließen

Î Gerätehaube öffnen.
Î Batterie in die Batteriehalterung stellen.
Î Halterungen am Batterieboden fest-

schrauben.
Î Polklemme (rotes Kabel) am Pluspol

(+) anschließen.
Î Polklemme am Minuspol (-) anschließen.

Hinweis

Beim Ausbau der Batterie ist darauf zu ach­ten, dass zuerst die Minuspol-Leitung ab­geklemmt wird. Die Batteriepole und
Polklemmen auf ausreichenden Schutz
durch Polschutzfett kontrollieren.

Batterie laden

 Gefahr

Verletzungsgefahr! Sicherheitsvorschrif­ten beim Umgang mit Batterien beachten.
Gebrauchsanweisung des Ladegeräther­stellers beachten.

 Gefahr

Batterie nur mit geeignetem Ladegerät laden.

Î Batterie abklemmen.
Î Alle Zellverschlüsse herausdrehen.
Î Pluspol-Leitung des Ladegerätes mit

dem Pluspolanschluss der Batterie ver-

binden.
Î Minuspol-Leitung des Ladegerätes mit

dem Minuspolanschluss der Batterie

verbinden.
Î Netzstecker einstecken und Ladegerät

einschalten.
Î Batterie mit kleinstmöglichem Lade-

strom laden.
Î Zellverschlüsse einschrauben.

Hinweis

Wenn Batterie aufgeladen ist, Ladegerät
zuerst vom Netz und dann von der Batterie
trennen.

Flüssigkeitsstand der Batterie prüfen
und korrigieren

몇 Warnung

Bei säuregefüllten Batterien regelmäßig
den Flüssigkeitsstand überprüfen.

– Die Säure einer voll geladenen Batterie

hat bei 20 °C das spezifische Gewicht

von 1,28 kg/l.
– Die Säure einer teilentladenen Batterie

hat das spezifische Gewicht zwischen

1,00 und 1,28 kg/l.
– In allen Zellen muss das spezifische

Gewicht der Säure gleich sein.

Î Alle Zellverschlüsse herausdrehen.
Î Aus jeder Zelle mit dem Säureprüfer

eine Probe ziehen.
Î Die Säureprobe wieder in dieselbe Zel-

le zurückgeben.
Î Bei zu geringem Flüssigkeitspegel Zel-

len mit destilliertem Wasser bis zur

Markierung auffüllen.

Î Batterie laden.
Î Zellverschlüsse einschrauben.

Reifenluftdruck prüfen

Î Kehrmaschine auf einer ebenen Fläche

abstellen.

Î Luftdruckprüfgerät am Reifenventil an-

schließen.

Î Luftdruck prüfen und bei Bedarf Druck

korrigieren.

Î Der Luftdruck für die Vorder- und Hin-

terreifen ist auf 6 bar einzustellen.

Staubfilter manuell abreinigen

Zusätzlich zum automatischen Intervall
kann der Filter manuell abgereinigt werden.

Hinweis

Während des Betriebes sollte der Staubfil­ter je nach Staubanfall alle 15-30 Minuten
abgereinigt werden.

Î Gerät anhalten.
Î Hebel auf Kehrbetrieb „nass“ stellen.
Î Taster Staubfilterabreinigung kurz be-

tätigen. Der Staubfilter wird ca. 10 Se­kunden lang abgereinigt.

Î Hebel auf Kehrbetrieb „trocken“ stellen.

Motorölstand prüfen und Öl nachfüllen

 Gefahr

Verbrennungsgefahr!

Î Motor abkühlen lassen.
Î Prüfung des Motorölstands frühestens

5 Minuten nach Abstellen des Motors
durchführen.

Î Gerätehaube öffnen.

Î Ölmessstab herausziehen.
Î Ölmessstab abwischen und einschieben.
Î Ölmessstab herausziehen.
Î Ölstand ablesen.

– Der Ölstand muss zwischen der „MIN“-

und „MAX“-Markierung liegen.

– Liegt der Ölstand unterhalb der „MIN"-

Markierung, Motoröl nachfüllen.

– Motor nicht über „MAX"-Markierung be-

füllen.

Î Motoröl in Öffnung des Ölmessstabs

einfüllen.

Ölsorte: siehe Technische Daten

Î Ölmessstab wieder einschieben.
Î Mindestens 5 Minuten warten.
Î Motorölstand prüfen.

Motoröl wechseln

 Gefahr

Verbrennungsgefahr durch heißes Öl!

Î Auffangbehälter für mindestens 1,5 Liter

Öl bereitstellen.

Î Motor abkühlen lassen.
Î Gerätehaube öffnen.

10 DE

- 8

Î Ölablassschlauch aus Halterung her-

ausnehmen.

Î Ölablassschraube herausschrauben.
Î Ölmessstab herausziehen.
Î Öl ablassen.
Î Ölablassschraube inklusive neuer

Dichtung einschrauben.

Î Ölablassschlauch in Halterung einsetzen.
Î Motoröl in Öffnung des Ölmessstabs

einfüllen.

Ölsorte: siehe Technische Daten

Î Ölmessstab wieder einschieben.
Î Mindestens 5 Minuten warten.
Î Motorölstand prüfen.

Luftfilter reinigen und wechseln

 Gefahr

Niemals Benzin oder Reinigungslösungen
mit niedrigem Flammpunkt zum Reinigen
des Luftfiltereinsatzes verwenden.

Î Gerätehaube öffnen.

Î Filtereinsatz (1) herausnehmen und

prüfen.

Î Filtereinsatz reinigen oder bei zu star-

ker Verschmutzung auswechseln.

– Reinigung: Filtereinsatz von innen mit

Druckluft ausblasen oder auf harter
Oberfläche abklopfen. Nicht abbürsten,
da sonst der Schmutz in die Fasern ge­drückt wird. Nicht mit Seifenlösung rei­nigen, da es sich bei diesem Typ um
einen Ölnassfilter handelt.

Î Gereinigten oder neuen Einsatz einsetzen.

Kraftstofffilter reinigen

 Gefahr

Brand- und Explosionsgefahr!
– Rauchen und offenes Feuer ist verboten.

Î Kraftstoff aus dem Tank ablassen.
Î Schrauben am Kraftstoffhahn lösen

und Filter herausziehen.

Î Filter gründlich mit Dieselkraftstoff reinigen.
Î Gereinigten Filter einsetzen und Kraft-

stoffhahn befestigen.

Hydraulikanlage prüfen

Î Sichtprüfung durchführen. Bei Ölverlust

an Hydraulikeinheit, Zylinder oder

Schläuchen Kärcher-Kundendienst be-

nachrichtigen.

Seitenbesen auswechseln

Î Kehrmaschine auf einer ebenen Fläche

abstellen.

Î Seitenbesen anheben.
Î Zündschlüssel auf "0" drehen und

Schlüssel abziehen.

Î Befestigungsschrauben lösen.
Î Seitenbesen abnehmen.
Î Neuen Seitenbesen anschrauben.

Kehrwalze prüfen

Î Kehrmaschine auf einer ebenen Fläche

abstellen.

Î Kehrwalze anheben.
Î Zündschlüssel auf "0" drehen und

Schlüssel abziehen.

Î Gerät mit Keil gegen Wegrollen sichern.
Î Feststellbremse arretieren.
Î Bänder oder Schnüre von Kehrwalze

entfernen.

Kehrwalze auswechseln

Der Wechsel ist erforderlich, wenn durch
die Abnutzung der Borsten das Kehrergeb­nis sichtbar nachlässt.
Î Kehrmaschine auf einer ebenen Fläche

abstellen.

Î Kehrwalze absenken.
Î Zündschlüssel auf "0" drehen und

Schlüssel abziehen.

Î Gerät mit Keil gegen Wegrollen sichern.
Î Feststellbremse arretieren.

Î Rechte Seitenklappe öffnen (1).
Î Sicherungsbolzen am unteren Gabel-

kopf lösen (2) und Schubstange nach

hinten schwenken.

Î Rändelschraube herausdrehen (3).

Î Kehrwalzenschwinge abnehmen (4).
Î Kehrwalzenklappe (Drehverschluss)

aufklappen (5).

Î Kehrwalze herausziehen (6).
Î Einstellschraube der Kehrwalzenver-

stellung im Uhrzeigersinn (-) bis zum
Anschlag hineindrehen.

Î In umgekehrter Reihenfolge wieder

montieren.

Einbaulage der Kehrwalze in Fahrtrichtung

Hinweis

Beim Einbau der neuen Kehrwalze auf die
Lage des Borstensatzes achten.

Hinweis

Nach dem Einbau der neuen Kehrwalze muss
der Kehrspiegel neu eingestellt werden.

Kehrspiegel der Kehrwalze prüfen und
einstellen

Î Reifenluftdruck prüfen.
Î Staubabsaugung ausschalten, dazu

Hebel auf Kehrbetrieb „nass“ stellen.

Î Kehrwalze anheben.
Î Seitenbesen anheben.
Î Kehrmaschine auf einen ebenen und

glatten Boden fahren, der erkennbar
mit Staub oder Kreide bedeckt ist.

Î Kehrwalze absenken (mittlere Hebel-

stellung) und kurze Zeit drehen lassen.

Î Kehrwalze anheben.
Î Grobschmutzklappe öffnen.
Î Gerät rückwärts wegfahren.
Î Kehrspiegel prüfen.

- 9

Die Form des Kehrspiegels bildet ein
gleichmäßiges Rechteck, das zwischen 30­50 mm breit ist.

11DE

Hinweis

Der Kehrspiegel darf nicht trapezförmig
sein. In diesem Fall Kundendienst benach­richtigen.

Kehrspiegel einstellen:

Hinweis

Nur für Betriebsart „Festeinstellung“.

Î Gerätehaube öffnen.

Kehrspiegel vergrößern:
Î Einstellschraube gegen den Uhrzeiger-

sinn (+) drehen.

Kehrspiegel verkleinern:
Î Einstellschraube im Uhrzeigersinn (-)

drehen.

Dichtleisten einstellen und auswechseln

Hinweis

Beschädigte oder abgenutzte Dichtleisten
umgehend austauschen.

Î Kehrmaschine auf einer ebenen Fläche

abstellen.

Î Kehrwalze anheben.
Î Zündschlüssel auf "0" drehen und

Schlüssel abziehen.

Î Gerät mit Keil gegen Wegrollen sichern.
Î Feststellbremse arretieren.

Î Dichtleisten ausrichten.
Î Bodenabstand der Dichtleisten auf 1-

3 mm einstellen.
Î Neue Dichtleisten anschrauben.

Staubfilter auswechseln

 Gefahr

Vor Beginn des Staubfilterwechsels Kehr­gutbehälter entleeren. Bei Arbeiten an der
Filteranlage Staubschutzmaske tragen. Si­cherheitsvorschriften über den Umgang mit
Feinstäuben beachten.

Hinweis

Eine deutliche Staubablagerung am
Luftaustritt des Gebläses ist ein Zeichen
von nicht korrekt eingesetztem oder defek­tem Staubfilter.

Î Kehrgutbehälter bis zur Hälfte anheben (1).
Î Verschlüsse öffnen (2).
Î Filterkasten nach vorne schwenken

und abnehmen (3).

Glühlampe auswechseln

Î Gerät anhalten.
Î Zündschlüssel auf "0" drehen und

Schlüssel abziehen.

Î Befestigungen der Blende lösen.
Î Blende herausnehmen (1).
Î Schraube zwischen den Streben der

Lampenfassung des defekten Schein­werfers herausdrehen.

Î Streuscheibe des defekten Scheinwer-

fers gegen den Uhrzeigersinn ca. 1/4
Umdrehung drehen (2) und Reflektor­gehäuse herausnehmen (3).

Î Glühlampe herausnehmen.
Î Neue Glühlampe einbauen.
Î Reflektorgehäuse von unten in Blende

einsetzen und im Uhrzeigersinn mit ca.
1/4 Umdrehung befestigen. Auf siche­res Einrasten achten, der Schriftzug
HALOGEN auf dem Scheinwerferglas
muss genau waagerecht zu lesen sein
(4).

Î Schraube zwischen den Streben der

Lampenfassung eindrehen.

Î Blende befestigen.

Sicherungen auswechseln

Hinweis

Nur Sicherungen mit gleichem Sicherungs­wert verwenden.

 Vordere Dichtleiste
Î Befestigungen der Dichtleiste ab-

schrauben.

Î Dichtleiste entfernen.
Î Neue Dichtleiste anschrauben.

Hinweis

Die vordere Dichtleiste ist nicht einstellbar.

 Hintere Dichtleiste
Î Befestigungen der Dichtleiste ab-

schrauben.

Î Dichtleiste entfernen.
Î Neue Dichtleiste einsetzen.
Î Dichtleiste ausrichten.
Î Bodenabstand der Dichtleiste auf 1-

5 mm einstellen.

Î Neue Dichtleiste anschrauben.
 Seitliche Dichtleisten
Î Befestigungen der Dichtleisten ab-

schrauben.

Î Dichtleisten entfernen.
Î Neue Dichtleisten einsetzen.

Î Handgriff aufklappen (4), herausziehen

und um 90° verdrehen (verriegeln).

Î Filterpatrone herausnehmen (5).
Î Neue Filterpatrone einsetzen, Bolzen

müssen in Bohrungen eintauchen (6).
Î Handgriff in die Ausgangslage zurückstel-

len und verriegeln. Auf korrekten Sitz des

Filters achten.

Î Filterkasten einsetzen und verschließen.

Î Gerätehaube öffnen.
Î Defekte Sicherungen erneuern.

Hinweis

Mehrfacher Defekt der gleichen Sicherung
deutet auf einen technischen Fehler in der
Elektrik hin. Kärcher-Kundendienst be­nachrichtigen.

12 DE

- 10

Hilfe bei Störungen

Störung Behebung

Gerät lässt sich nicht starten Auf dem Fahrersitz Platz nehmen, Sitzkontaktschalter wird aktiviert

Batterie laden oder auswechseln
Kraftstoff tanken
Kraftstoffhahn öffnen.
Motoröl nachfüllen
Kärcher-Kundendienst benachrichtigen

Motor läuft unregelmäßig Luftfilter reinigen oder auswechseln

Kärcher-Kundendienst benachrichtigen

Motor läuft, aber Gerät fährt nur
langsam oder gar nicht

Gerät kehrt nicht richtig Kehrwalze und Seitenbesen auf Verschleiß prüfen, bei Bedarf auswechseln

Gerät staubt Staubabsaugung einschalten, dazu Hebel auf Kehrbetrieb „trocken“ stellen

Hochentleerung funktioniert nicht Sicherung tauschen

Kehrwalze dreht sich nicht Bänder oder Schnüre von Kehrwalze entfernen
Betriebsstörungen mit hydraulisch
bewegten Teilen
Gerät fährt bei losgelassenem

Fahrpedal vorwärts oder rückwärts

Feststellbremse lösen
Stellung Freilaufhebel prüfen
Kärcher-Kundendienst benachrichtigen

Funktion der Grobschmutzklappe prüfen
Kehrgutbehälter leeren
Dichtleisten auf Verschleiß prüfen, bei Bedarf einstellen oder austauschen
Kehrspiegel nachstellen
Antriebsriemen für Kehrwalze und Seitenbesen prüfen
Kärcher-Kundendienst benachrichtigen

Antriebsriemen für Sauggebläse prüfen
Staubfilter prüfen, abreinigen oder austauschen
Dichtleisten auf Verschleiß prüfen, bei Bedarf einstellen oder austauschen

Schalter defekt, Kärcher-Kundendienst benachrichtigen
Hydraulikaggregat defekt, Kärcher-Kundendienst benachrichtigen
Kärcher-Kundendienst benachrichtigen

Kärcher-Kundendienst benachrichtigen

Nullstellung nicht korrekt, Kärcher-Kundendienst benachrichtigen

- 11

13DE

Technische Daten

KMR 1250 D

Gerätedaten

Länge x Breite x Höhe mm 1650 x 1000 x 1270
Leergewicht kg 450
Zulässiges Gesamtgewicht kg 600
Fahrgeschwindigkeit (max.) km/h 8
Steigfähigkeit (max.) % 18
Kehrwalzen-Durchmesser mm 285
Kehrwalzen-Breite mm 750
Seitenbesen-Durchmesser mm 450
Flächenleistung ohne Seitenbesen m
Flächenleistung mit 1 Seitenbesen m
Flächenleistung mit 2 Seitenbesen m
Arbeitsbreite ohne Seitenbesen mm 750
Arbeitsbreite mit 1 Seitenbesen mm 1000
Arbeitsbreite mit 2 Seitenbesen mm 1300
Fahrantrieb -- Wartungsfreie, geschlossene hydrostatische

Schutzart tropfwassergeschützt -- IPX 3

Motor

Typ -- Yanmar L70AE-DE
Bauart -- 1-Zylinder-Viertakt
Hubraum cm
Ölmenge l1,1
Leistung max. bei 3600 1/min kW/PS 4,4/5,9
Inhalt Kraftstofftank l 3,3
Kraftstoff-Verbrauch l/h ca. 1,1

Ölsorten

Motor -- SAE 15 W 40
Hydraulik -- DIN HVLP 51 524/2 - 46 c St/40 °C

Elektrische Anlage

Batterie V, Ah 12, 44
Anlasser -- Elektrostarter
Beleuchtung -- DIN 49848 - HS3 - 6 V/2,4 W

Hydraulische Anlage

Ölmenge l1,4

Kehrgutbehälter

Max. Entladehöhe mm 1430
Volumen des Kehrgutbehälters l 80

Bereifung

Durchmesser mm 300
Größe vorne -- 4.00-4
Luftdruck vorne bar 6
Größe hinten -- 4.00-4
Luftdruck hinten bar 6

Filter- und Saugsystem

Filterfläche Feinstaubfilter m
Verwendungskategorie Filter für nichtgesundheitsgefährdende Stäube -- U

Umgebungsbedingungen

Temperatur °C -5 bis +40
Luftfeuchtigkeit, nicht betauend % 0 - 90

Geräuschemission

Schalldruckpegel (EN 60704-1) dB(A) 83,5
Garantierter Schallleistungspegel (2000/14/EC) dB(A) 103

Gerätevibrationen

Schwingungsgesamtwert (ISO 5349)
Arme, Lenkrad m/s
Füße, Pedal m/s
Sitzfläche m/s

Ermittelte Werte gemäß EN 60335-2-72

Geräuschemission
Schalldruckpegel L
Unsicherheit K
Schallleistungspegel L

pA

pA

+ Unsicherheit K

WA

WA

Gerätevibrationen
Hand-Arm Vibrationswert m/s
Sitz m/s
Unsicherheit K m/s

2

/h 6000

2

/h 8000

2

/h 10400

Antriebsachse mit Differential

3

2

2

2

2

296

< 2,5
< 2,5
< 2,5

dB(A) 99
dB(A) 2
dB(A) 101

2

2

2

<2,5

< 2,5

0,2

6

14 DE

- 12

Garantie CE-Erklärung

CEO

Head of Approbation

In jedem Land gelten die von unserer zu­ständigen Vertriebsgesellschaft herausge­gebenen Garantiebedingungen. Etwaige
Störungen an Ihrem Gerät beseitigen wir
innerhalb der Garantiefrist kostenlos, so­fern ein Material- oder Herstellungsfehler
die Ursache sein sollte. Im Garantiefall
wenden Sie sich bitte mit Kaufbeleg an Ih­ren Händler oder die nächste autorisierte
Kundendienststelle.

Hiermit erklären wir, dass die nachfolgend
bezeichnete Maschine aufgrund ihrer Kon­zipierung und Bauart sowie in der von uns
in Verkehr gebrachten Ausführung den ein­schlägigen grundlegenden Sicherheits­und Gesundheitsanforderungen der EG­Richtlinien entspricht. Bei einer nicht mit
uns abgestimmten Änderung der Maschine
verliert diese Erklärung ihre Gültigkeit.

Produkt: Kehrsaugmaschine Aufsitz-

gerät

Typ: 1.091-xxx
Einschlägige EG-Richtlinien

2006/42/EG (+2009/127/EG)
2004/108/EG
2000/14/EG

Angewandte harmonisierte Normen

EN 60335–1
EN 60335–2–72
EN 55014–2: 1997 + A2: 2008

Angewandte nationale Normen

CISPR12

Angewandtes Konformitätsbewer­tungsverfahren

2000/14/EG: Anhang V

Schallleistungspegel dB(A)
KMR 1250 D

Gemessen: 101
Garantiert: 103

Die Unterzeichnenden handeln im Auftrag
und mit Vollmacht der Geschäftsführung.

Dokumentationsbevollmächtigter:
S. Reiser

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2010/07/01

- 13

15DE

Please read and comply with these

original instructions prior to the ini­tial operation of your appliance and store them
for later use or subsequent owners.

Contents

Environmental protection EN - 1
Symbols in the operating in-

structions
Symbols on the machine EN - 2
Safety instructions EN - 1
Function EN - 1
Proper use EN - 2
Device elements EN - 3
Before Startup EN - 5
Start up EN - 5
Operation EN - 5
Transport EN - 7
Storing the device EN - 7
Shutdown EN - 7
Maintenance and care EN - 7
Troubleshooting EN - 11
Technical specifications EN - 12
Warranty EN - 13
CE declaration EN - 13

EN - 1

Environmental protection

The packaging material can be
recycled. Please do not throw
the packaging material into
household waste; please send it
for recycling.

Old appliances contain valuable
materials that can be recycled;
these should be sent for recy­cling. Batteries, oil, and similar
substances must not enter the
environment. Please dispose of
your old appliances using ap­propriate collection systems.

Notes about the ingredients (REACH)

You will find current information about the
ingredients at:

http://www.karcher.de/de/unternehmen/
umweltschutz/REACH.htm

Symbols in the operating

instructions

 Danger

Immediate danger that can cause severe
injury or even death.

몇 Warning

Possible hazardous situation that could
lead to severe injury or even death.

Caution

Possible hazardous situation that could
lead to mild injury to persons or damage to
property.

Symbols on the machine

Risk of burns on ac­count of hot surfaces!
Allow the exhaust to
cool down sufficiently
before starting work on
the machine.

Safety instructions

General notes

Your sales outlet should be informed about
any transit damage noted when unpacking
the product.
– Warning and information plates on the

machine provide important directions
for safe operation.

– In addition to the information contained

in the operating instructions, all statuto­ry safety and accident prevention regu­lations must be observed.

Drive mode

 Danger

Risk of injury!
Danger of tipping if gradient is too high.
– The gradient in the direction of travel

should not exceed 18%.
Danger of tipping when driving round bends at
high speed.

– Drive slowly when cornering.
Danger of tipping on unstable ground.

– Only use the machine on sound surfaces.
Danger of tipping with excessive sideways tilt.
– The gradient perpendicular to the direc-

tion of travel should not exceed 10%.

– It is important to follow all safety instruc-

tions, rules and regulations applicable for

driving motor vehicles.
– The operator must use the appliance prop-

erly. He must consider the local conditions

and must pay attention to third parties, in

particular children, when working with the

appliance.
– The appliance may only be used by per-

sons who have been instructed in handling

the appliance or have proven qualification

and expertise in operating the appliance or

have been explicitly assigned the task of

handling the appliance.
– The appliance must not be operated by

children, young persons or persons who

have not been instructed accordingly.
– It is strictly prohibited to take co-passen-

gers.
– Ride-on appliances may only be started

after the operator has occupied the driver's

seat.
Î Please remove the ignition key, when not

in use, to avoid unauthorised use of the

appliance.
Î Never leave the machine unattended so

long as the engine is running. The opera-

tor may leave the appliance only when the

engine has come to a standstill, the appli-

ance has been protected against acciden-

tal movement, if necessary, by applying

the immobilization brake and the ignition

key has been removed.

Appliances with combustion engine

 Danger

Risk of injury!

– Do not close the exhaust.
– Do not bend over the exhaust or touch

it (risk of burns).

– Do not touch the drive motor (risk of

burns).

– Exhaust gases are poisonous and haz-

ardous to health, do not inhale them.

– The engine requires approx. 3-4 sec-

onds to come to a standstill once it has
been switched off. During this time, stay
well clear of the working area.

Accessories and Spare Parts

– Only use accessories and spare parts

which have been approved by the man­ufacturer. The exclusive use of original
accessories and original spare parts
ensures that the appliance can be oper­ated safely and trouble free.

– At the end of the operating instructions

you will find a selected list of spare
parts that are often required.

– For additional information about spare

parts, please go to the Service section
at www.kaercher.com.

Function

The sweeper operates using the overthrow
principle.
– The side brushes (3) clean the corners

and edges of the surface, moving dirt
and debris into the path of the roller
brush.

– The rotating roller brush (4) moves the

dirt and debris directly into the waste
container (5).

– The dust raised in the container is sep-

arated by the dust filter (2) and the fil­tered clean air is drawn off by the
suction fan (1).

16 EN

- 1

Proper use

Use this appliance only as directed in these
operating instructions.
Î The machine with working equipment

must be checked to ensure that it is in
proper working order and is operating
safely prior to use. Otherwise, the appli­ance must not be used.

– This sweeper has been designed to sweep

dirt and debris from outdoor surfaces.

– The appliance should not be used in closed

rooms.

– The machine can only be used on public

highways with the StVZO extension kit.

– The machine is not suitable for vacuum-

ing dust which endangers health.
– The machine may not be modified.
– Never vacuum up explosive liquids,

combustible gases or undiluted acids

and solvents. This includes petrol, paint

thinner or heating oil which can gener-

ate explosive fumes or mixtures upon

contact with the suction air. Acetone,

undiluted acids and solvents must also

be avoided as they can harm the mate-

rials on the machine.
– Do not sweep/vacuum up any burning

or glowing objects.
– The machine is only suitable for use on

the types of surfaces specified in the

operating instructions.
– The machine may only be operated on

the surfaces approved by the company

or its authorised representatives.
– The machine may not be used or stored in

hazardous areas. It is not allowed to use the

appliance in hazardous locations.
– The following applies in general: Keep

highly-flammable substances away

from the appliance (danger of explo-

sion/fire).

Suitable surfaces

– Asphalt
– Industrial floor
– Screed
– Concrete
– Paving stones

- 2

17EN

Device elements

1 Seat (with seat contact switch)
2 Operator console
3 Lights
4 Right side brush
5 Left side brush
6 Lift/tilt emptying mechanism
7 Waste container
8 Cover
9 Roller brush
10 Bulk waste flap

18 EN

- 3

Operator console

1 Ignition lock
2 Motor speed adjustment
3 Raise/lower side-brushes, right
4 Upper position: Raise roller brush

Central position: Lower roller brush (operat-

ing mode "Fine setting")

Lower position: Lower roller brush (operat-

ing mode "store in floating position")
5 Raise/lower side-brushes, left (Option)
6 Switch for two-hand operations
7 Operating hour counter
8 Lights
9 Raise/lower bulk waste flap
10 Parking brake/ operating brake
11 Tilt waste container

(Function only in connection with the two-

hand operations switch)
12 Raise waste container

(Function only in connection with the two-

hand operations switch)
13 Lower waste container

(Function only in connection with the two-

hand operations switch)
14 Shake off dust filter
15 Sweep wet/ dry (switch on/off dust suction)

16 Accelerator pedal, forwards
17 Accelerator pedal, reverse
18 Horn
19 Steering wheel
20 Open/ close device hood

Open/ close device hood

Î Tilt the seat towards the front.
Î Open the device hood at the handle slot

(pull it upward).

Note

The device hood is held at the top by the
gas pressure spring.

Colour coding

– The operating elements for the cleaning

process are yellow.

– The controls for the maintenance and

service are light gray.

- 4

19EN

Before Startup

Unloading

몇

Warning

Do not use a forklift truck to unload the ma­chine as this may damage it.

To unload the machine, proceed as follows:
Î Loosen the wooden plank from the pal-

let and fit it with nails at the ends of the

palette (front side of the device).
Î Remove the elastic tape fasteners at

the stop points.

Î Knock off the locking blocks and use

them to support the wooden planks on

the left and right.
Î Slide the machine over the prepared

ramp from the pallet.
Î Loosen the rope fastened at the side-

brush frame for transportation.
The machine can be moved in 2 ways:

(1) By pushing it (see Moving sweeper
without engaging self-propulsion).
(2) By driving it (see Moving sweeper by
engaging self-propulsion).

Moving sweeper without engaging

self-propulsion

Moving sweeper by engaging

self-propulsion

Î Lock parking brake.
Î Open the device hood.
Î Set the freewheel lever to ON.

The travel drive is now ready for operation.

Î Close cover.
Î Release parking brake.

The appliance can now be driven.

Start up

General notes

Î Park the sweeper on an even surface.
Î Remove ignition key.
Î Lock parking brake.

Refuelling

 Danger

Risk of explosion!
– Only use the fuels specified in the Op-

erations Manual.

– Do not refuel the machine in enclosed

spaces.

– Smoking and naked flames are strictly

prohibited.

– Ensure that no fuel reaches the hot

open surfaces.

Î Switch off engine.
Î Open the device hood.

Operation

Adjusting driver's seat

Î Hang-out the rod for the leveling equip-

ment.

Î Loosen the 4 fastening screws.
Î Bring the seat to the desired position.
Î Tighten the fastening screws and hang

in the frame again.

Starting the machine

Note

The machine is equipped with a seat con­tact switch If the driver's seat is vacated,
the machine is switched off.

Open fuel cock

Î Open the device hood.

 Danger

Risk of injury! Before engaging the free­wheel operation, the machine must be se­cured to prevent it rolling away.

Î Lock parking brake.
Î Open the device hood.

Î Set the freewheel lever to OFF.

This blocks the travel drive function.

Î Close cover.
Î Release parking brake.

The machine can now be pushed.

Note

Do not move the machine for long distanc­es without engaging self-propulsion, a
speed of 10 km/h should not be exceeded.

Î Open fuel filler cap.
Î Fill in diesel.
Î Fill tank to max. 1 cm below the lower

edge of the filler nozzle.

Î Wipe off any spilt fuel and close fuel fill-

er cap.

Î Close cover.

Note

The machine can be operated for a maxi­mum of 3 hours on a full tank.

Inspection and maintenance work

Î Check engine oil level.
Î Check the hydraulic oil level.
Î Empty waste container.
Î Check roller brush.
Î Check tyre pressure.
Î Shake off dust filter.

Note

For description, see section on Care and
maintenance.

Î Turn the lever downward to position O

(OPEN).

Î Close cover.

Turning on the Appliance

Î Sit on the driver's seat.
Î Accelerator pedal in zero position.
Î Lock parking brake.
Î Bring the engine speed setting to central

position (operating speed).

Î Insert the ignition key into the ignition lock.
Î Turn ignition key past position 1.
Î If the machine starts, release the igni-

tion key.

Note

Never operate the starter motor for longer
than 10 seconds. Wait at least 10 seconds
before operating the starter motor again.

20 EN

- 5

Drive the machine

Î Raise roller brush.
Î The side-brushes lift up.
Î Release parking brake.

Drive forward

Î Press right accelerator pedal down

slowly.

Reverse drive

 Danger

Risk of injury! While reversing, ensure that
there is nobody in the way, ask them to
move if somebody is around.

Î Press left accelerator pedal down slowly.

Note

Driving method

– The accelerator pedal can be used to

vary the driving speed infinitely.
– Avoid pressing the pedal suddenly as

this may damage the hydraulic system.
– In the event of power loss on inclined

surfaces, slightly reduce the pressure

on the accelerator pedal.

Brakes

Î Release the accelerator pedal, the ma-

chine brakes automatically and stops.

Note

If the automatic braking effect is not ade­quate to bring the device to a standstill,
then either use the parking brakes or the re­verse pedal.

Driving over obstacles

Driving over fixed obstacles which are 50
mm high or less:
Î Drive forwards slowly and carefully.

Driving over fixed obstacles which are
more than 50 mm high:
Î Only drive over these obstacles using a

suitable ramp.

Sweeping mode

 Danger

Risk of injury! If the bulk waste flap is open,
stones or gravel may be flung forwards by
the roller brush. Make sure that this does
not endanger persons, animals or objects.

몇 Warning

Do not sweep up packing strips, wire or
similar objects as this may damage the
sweeping mechanism.

몇 Warning

To avoid damaging the floor, do not contin­ue to operate the sweeping machine in the
same position.

Note

To achieve an optimum cleaning result, the
driving speed should be adjusted to take
specific situations into account.

Note

During operation, the waste container
should be emptied at regular intervals.

Note

During operations, the dust filter should be
shaken and cleaned every 15-30 minutes
depending on the amount of collected dust.

Note

When cleaning surfaces, only lower the
roller brush.

Note

Also lower side brush when cleaning along
edges.

Sweeping even surfaces

Lock the sweep roller to "Fine tuning" mode
Î Lower the roller brush; for that bring the

lever in central position (lower roller
brush wear and tear).

Sweeping uneven surfaces

Lock the roller brush to "store in floating
mode" mode
Î Lower the roller brush; for that bring the

lever in lower position (higher roller
brush wear and tear).

Sweeping in larger objects

Note

To sweep in larger objects such as bever­age cans or larger quantities of leaves, it is
necessary to briefly raise the bulk waste
flap.

Raising bulk waste flap:

Î Open the bulk waste flap manually.
Î Drive over large parts at low speed with

opened bulk waste flap.

Note

An optimum cleaning result can only be
achieved if the bulk waste flap has been
lowered completely.

Sweeping dry floors

Î Lower the roller brush while cleaning sur-

faces.

Î Lower side brush when cleaning along edg-

es.

Switch on dust suction while cleaning dusty sur­faces.
Î Set the lever to "dry" sweeping operations.

Sweeping damp or wet floors

Switch off the dust suction to protect the dust fil­ter against moisture.
Î Set the lever to "wet" sweeping operations.

Emptying waste container

Note

Wait until the automatic filter shaking proc­ess is finished and the dust has settled be­fore you open or empty the waste
container.

 Danger

Risk of injury! When emptying the waste
container, care should be taken to ensure
that no persons or animals are within its
swivelling range.

 Danger

Danger of crushing. Never reach into the
rod assembly for the drainage mechanism.
Stay away from the area under the raised
container.

 Danger

Danger of tipping. Place the machine on an
even surface during emptying.

Î Stop the machine.
Î Raise roller brush.

Note

The container can only be tilted and emp­tied once a set minimum level has been
reached.

Note

A two-handed operation is required to carry
out the following steps.

Î Raise waste container.
Once the required height has been
reached:

Î Tip waste container out.

– The waste container can be emptied in

the easiest way in the fully drawn-out
position.

– If the switch for the tilting mechanism of

the waste container is released, then
the waste container automatically goes
back to the starting position.

Î Tilt the waste container up to the end-

position.

Turn off the appliance.

Î Release the accelerator pedal, the ma-

chine brakes automatically and stops.

Î Set the engine speed to minimum

speed.

Î Lock parking brake.
Î Raise roller brush.
Î The side-brushes lift up.
Î Turn ignition key to "0" and remove it.

Note

Once the machine has been switched off,
the dust filter is shaked automatically for
approx. 10 seconds.

- 6

21EN

Transport

Caution

Risk of injury and damage! Observe the
weight of the appliance when you transport it.

When transporting in vehicles, secure the
appliance according to the guidelines from
slipping and tipping over.

몇 Warning

The appliance must be secured against
slippage during transport.

Î Turn ignition key to "0" and remove it.
Î Lock parking brake.
Î Secure the appliance at the transport

eyelets using tension belts, ropes or

chains.
Î Secure the wheels of the machine with

wheel chocks.

Note

Observe markings for fixing points on base
frame (chain symbols). When loading or
unloading the machine, it may only be op­erated on gradients of max. 18%.

Storing the device

Caution

Risk of injury and damage! Note the weight
of the appliance in case of storage.

This appliance must only be stored in inte­rior rooms.

Shutdown

If the sweeper is going to be out of service
for a longer time period, observe the follow­ing points:

Î Park the sweeper on an even surface.
Î Raise the roller brush and the side-

brushes to prevent the bristles from be-

ing damaged.

Î Turn ignition key to "0" and remove it.
Î Lock parking brake.
Î Lock the sweeper to ensure that it does

not roll off.

Î Fill fuel tank and close fuel cock.
Î Change engine oil.
Î Clean the inside and outside of the

sweeper.
Î Park the machine in a safe and dry

place.

Î Disconnect battery.
Î Charge battery approx. every 2 months.

Close fuel cock

Î Open the device hood.
Î Turn the lever upward.
Î Close cover.

Maintenance and care

General notes

– Maintenance work may only be carried

out by approved customer service out­lets or experts in this field who are famil­iar with the respective safety
regulations.

– Mobile appliances used for commercial

purposes are subject to safety inspec­tions according to VDE 0701.

Cleaning

몇 Warning

Risk of damage! Do not clean the appliance
with a water hose or high-pressure water jet
(danger of short circuits or other damage).

Cleaning the inside of the machine

 Danger

Risk of injury! Wear dust mask and protec­tive goggles.

Î Open the device hood.
Î Clean machine with a cloth.
Î Blow through machine with com-

pressed air.

Î Close cover.

External cleaning of the appliance

Î Clean the machine with a damp cloth which

has been soaked in mild detergent.

Note

Do not use aggressive cleaning agents.

Maintenance intervals

Note

The elapsed-time counter shows the timing
of the maintenance intervals.

Maintenance by the customer

Daily maintenance:

Î Check engine oil level.
Î Check air filter.
Î Check tyre pressure.
Î Check the sweeping roller and the side

brush for wear and wrapped belts.

Î Check dust filter.
Î Check function of all operator control el-

ements.
Weekly maintenance:
Î Check leakage and functioning of all hy-

draulic components.
Î Check for smooth running of the Bow-

den cables and the moveable parts
Maintenance following wear:

Î Replace sealing strips.
Î Replace roller brush.
Î Replace side brush.

Note

For description, see section on Mainte­nance work.

Follow the instructions in Maintenance
Manual 5.950-536!

Note

Where maintenance is carried out by the
customer, all service and maintenance
work must be undertaken by a qualified
specialist. If required, a specialised Kärch­er dealer may be contacted at any time.

Maintenance by Customer Service

Maintenance to be carried out after 8 oper­ating hours:
Î Carry out initial inspection.

Maintenance to be carried out every 100
operating hours
Maintenance to be carried out every 200
operating hours
Maintenance to be carried out every 300
operating hours

Note

In order to safeguard warranty claims, all
service and maintenance work during the
warranty period must be carried out by the
authorised Kärcher Customer Service in
accordance with the maintenance booklet.

Maintenance Works

Preparation:

Î Park the sweeper on an even surface.
Î Turn ignition key to "0" and remove it.
Î Lock parking brake.

General notes on safety

Î Clamp off the minus pole of the battery

to avoid formation of sparks and pre­vent the device from starting.

 Danger

Risk of injury! Always apply the safety bar
when the waste container is raised.

Î Use the safety bar for emptying from a

height.

 Danger

Risk of injury due to engine overrun. Once
the engine has been switched off, wait for 5
seconds. Stay well clear of the working
area for this time.

– Allow the machine sufficient time to cool

down before carrying out any mainte­nance and repair work.

– Do not touch any hot parts, such as the

drive motor and exhaust system.

Please do not release engine
oil, fuel oil, diesel and petrol
into the environment Protect
the ground and dispose of used
oil in an environmentally-clean
manner.

22 EN

- 7

Safety notes regarding the batteries

Please observe the following warning notes
when handling batteries:

Observe the directions on the
battery, in the instructions for
use and in the vehicle operat­ing instructions!

Wear an eye shield!

Keep away children from acid
and batteries!

Risk of explosion!

Fire, sparks, open light, and
smoking not allowed!

Danger of causticization!

First aid!

Warning note!

Disposal!

Do not throw the battery in the
dustbin!

 Danger

Risk of explosion! Do not put tools or similar
on the battery, i.e. on the terminal poles
and cell connectors.

 Danger

Risk of injury! Ensure that wounds never come
into contact with lead. Always clean your hands
after having worked with batteries.

 Danger

Risk of fire and explosion!
– Smoking and naked flames are strictly

prohibited.

– Rooms where batteries are charged

must have good ventilation because
highly explosive gas is emitted during
charging.

 Danger

Danger of causticization!
– Rinse thoroughly with lots of clear water

if acid gets into the eye or comes in con­tact with the skin.

– Then consult a doctor immediately.
– Wash off the acid If it comes in contact

with the clothes.

Installing and connecting the battery

Î Open the device hood.
Î Insert battery in battery mount.
Î Screw on mounts on battery base.
Î Connect pole terminal (red cable) to

positive pole (+).
Î Connect pole terminal to negative pole

(-).

Note

Before removing the battery, make sure
that the negative pole lead is disconnected.
Check that the battery pole and pole termi­nals are adequately protected with pole
grease.

Charging battery

 Danger

Risk of injury! Comply with safety regula­tions on the handling of batteries. Observe
the directions provided by the manufacturer
of the charger.

 Danger

Charge the battery only with an appropriate
charger.

Î Disconnect battery.
Î Unscrew all cell caps.
Î Connect positive terminal cable from

the charger to the positive pole connec-

tion on the battery.
Î Connect negative terminal cable from

the charger to the negative pole con-

nection on the battery.
Î Plug in mains connector and switch on

charger.
Î Charge battery using lowest possible

level of charging current.
Î Screw in cell caps.

Note

When the battery is charged, first remove
the charger from the mains and then dis­connect it from the battery.

Check fluid level in the battery and ad­just if required

몇 Warning

Regularly check the fluid level in acid-filled
batteries.

– The acid in a fully charged battery has a

specific weight of 1.28 kg/l at a temper-

ature of 20 °C.
– The acid in a partially discharged bat-

tery has a specific weight between 1.00

and 1.28 kg/l.
– The specific weight of the acid must be

uniform in all cells.

Î Unscrew all cell caps.
Î Take a sample from each cell using the acid

tester.

Î Put the acid sample back into the same cell.
Î Where fluid level is too low, top up cells to

the mark provided with distilled water.

Î Charge battery.
Î Screw in cell caps.

Check the tyre pressure

Î Park the sweeper on an even surface.
Î Connect air pressure testing device to

tyre valve.

Î Check air pressure and adjust if re-

quired.

Î Set air pressure for the front and rear

tyres at 6 bar.

Manually clean the dust filter

The filter can also be cleaned manually in
addition to the automatic interval.

Note

During operations, the dust filter should be
shaken and cleaned every 15-30 minutes
depending on the amount of collected dust.

Î Stop the machine.
Î Set the lever to "wet" sweeping operations.
Î Briefly press the dust filter cleaning

switch. The dust filter is cleaned for ap­prox. 10 seconds.

Î Set the lever to "dry" sweeping opera-

tions.

Check engine oil level and top up, if re­quired

 Danger

Risk of burns!

Î Allow engine to cool down.
Î Wait for at least 5 minutes after switch-

ing off the engine before checking the
engine oil fill level.

Î Open the device hood.

Î Pull out oil dipstick.
Î Wipe off oil dipstick and insert.
Î Pull out oil dipstick.
Î Read the value of the oil level.

– The oil level must lie between “MIN“

and “MAX“ marking.

– Add motor oil if the oil level is below the

"MIN" marking.
– Do not fill oil above the "MAX" marking.
Î Fill engine oil in the opening of the oil

dip stick.

Oil grade: see Technical Data

Î Insert the oil dip again.
Î Wait at least 5 minutes.
Î Check engine oil level.

- 8

23EN

Change the engine oil



Danger

Risk of burns due to hot oil!

Î Ready a catch bin for appr. 1.5 litre oil.
Î Allow engine to cool down.
Î Open the device hood.

Î Remove the oil drain hose from the

holder.

Î Unscrew oil drain plug.
Î Pull out oil dipstick.
Î Drain off oil.
Î Screw in the oil drain screw along with

the new washer.

Î Insert the oil drain hose in the holder.
Î Fill engine oil in the opening of the oil

dip stick.

Oil grade: see Technical Data

Î Insert the oil dip again.
Î Wait at least 5 minutes.
Î Check engine oil level.

Cleaning and replacing the fuel filter

 Danger

Never use petrol or cleaning solutions with
low infllamation point to clean the filter insert.

Î Open the device hood.

Check hydraulic unit

Î Do visual inspection. Infom oil loss to

hydraulic unit, cylinder or hoses to
Kärcher Customer Service.

Replacing side brush

Î Park the sweeper on an even surface.
Î The side-brushes lift up.
Î Turn ignition key to "0" and remove it.

Î Loosen the fastening screws.
Î Remove the wiper blade.
Î Fix in the new wiper blade.

Checking roller brush

Î Park the sweeper on an even surface.
Î Raise roller brush.
Î Turn ignition key to "0" and remove it.
Î Secure the machine with wheel chock(s)

to prevent it from rolling away.

Î Lock parking brake.
Î Remove belts or cords from roller brush.

Replacing roller brush

Replacement is due if a visible deteriora­tion in sweeping performance caused by
bristle wear is evident.

Î Park the sweeper on an even surface.
Î Lower roller brush.
Î Turn ignition key to "0" and remove it.
Î Secure the machine with wheel

chock(s) to prevent it from rolling away.

Î Lock parking brake.

Î Turn in the adjustment screw of the roll-

er brush in clockwise direction (-) up to

the stop.
Î Assemble it back in the reverse se-

quence.

Installation position of roller brush in direc­tion of travel

Note

When installing the new roller brush, en­sure correct positioning of the bristle as­sembly.

Note

Once the new roller brush has been in­stalled, the sweeping track must be read­justed.

Check and adjust roller brush sweeping
track

Î Check tyre pressure.
Î Switch off dust suction; set the lever to

"wet" sweeping operations.

Î Raise roller brush.
Î The side-brushes lift up.
Î Drive sweeper on to a smooth, even

surface covered with a visible layer of

dust or chalk.
Î Lower roller brush (central position) and

allow it to briefly rotate.

Î Raise roller brush.
Î Open bulk waste flap.
Î Drive machine backwards.
Î Check sweeping mirror.

Î Remove filter inlay (1) and check.
Î Clean filter inlay or replace if too dirty.

– Cleaning: Blow out the filter inlay from

the inside using compressed air or
knock it on a hard surface. Do not brush
it off because the dirt will get pressed
into the fiber. Do not clean with soap so­lution because this is a wet oil filter.

Î Insert cleaned or new inlay.

Cleaning the fuel filter

Î Open right side-flap (1).
Î Loosen the safety bolts at the lower end

of the fork (2) and tilt the drawbar to the
rear.

Î Loosen knurled-head screw (3).

 Danger

Risk of fire and explosion!
– Smoking and naked flames are strictly

prohibited.

Î Blow out fuel from the tank.
Î Loosen the screws of the fuel tap and re-

move the filter.

Î Clean the filter thoroughly with diesel.
Î Insert cleaned filter and fasten the fuel tap.

Î Remove roller brush arm (4).
Î Open roller brush flap (rotating lock) (5).
Î Draw out the roller brush (6).

24 EN

The sweeping track should have an even
rectangular shape which is between 30 and
50 mm wide.

Note

The shape of the sweeping track must not
be trapezoidal. If so, consult Customer
Service.

Adjust sweeping track:

Note

Only for "Fine tuning" mode.

Î Open the device hood.

- 9

Enlarging sweeping track:
Î Turn the adjustment screw in an anti-

clockwise direction (+).
Reducing sweeping track:
Î Turn the adjustment screw in a clock-

wise direction (-).

Adjusting and replacing sealing strips

Note

Replace damaged or worn out sealing
strips immediately.

Î Park the sweeper on an even surface.
Î Raise roller brush.
Î Turn ignition key to "0" and remove it.
Î Secure the machine with wheel

chock(s) to prevent it from rolling away.
Î Lock parking brake.

Note

A clear deposit of dust at the air exit of the
blower is an indicator that the dust filter has
not been inserted correctly or is defective.

Î Raise waste container up to the half (1).
Î Open catches (2).
Î Tilt the filter box towards the front and

remove it (3).

Replacing fuses

Note

Only use fuses with identical safety ratings.

Î Open the device hood.
Î Replace defective fuses.

Note

Multiple defect of the same fuse indicates a
technical defect in the electrical system. In­form Kärcher Customer Service.

 Front sealing strip
Î Unscrew fasteners of sealing strip.
Î Remove the sealing strip.
Î Screw on new sealing strip.

Note

The front sealing strip cannot be adjusted.

 Rear sealing strip
Î Unscrew fasteners of sealing strip.
Î Remove the sealing strip.
Î Screw on the new sealing strip.
Î Adjust sealing strip.
Î Set the ground clearance of the sealing

strip to 1-5 mm.

Î Screw on new sealing strip.
 Side sealing strips
Î Unscrew the fasteners of the sealing

strips.

Î Remove sealing strips.
Î Insert new sealing strips.
Î Adjust sealing strips.
Î Set the ground clearance of the sealing

strip to 1-3 mm.
Î Screw on new sealing strips.

Replacing dust filter

 Danger

Empty waste container before replacing
dust filter. Wear a dust mask when working
around the dust filter. Observe safety regu­lations on the handling of fine particulate
material.

Î Fold up the handle (4), pull it out and

turn it by 90° (lock).

Î Remove filter cartridge (5).
Î Insert new filter cartridge; bolts must

have been inserted into the holes (6).

Î Reset handle in the starting position

and lock it. Check correct position of
the filter.

Î Insert filter box and lock it.

Replacing electric bulb

Î Stop the machine.
Î Turn ignition key to "0" and remove it.

Î Loosen the fasteners of the columns.
Î Remove column (1).

Î Loosen the screw between the struts of

the lamp holder of the defective head­lights.

Î Turn the diffusing lens of the defective

headlamp in the anti-clockwise direc­tion by approx. 1/4 rotation (2) and take
out the reflector housing (3).

Î Take out the bulb.
Î Insert new bulb.
Î Insert the reflector housing from the bottom

into the column and fasten it by turning ap­prox. 1/4 rotation in the clockwise direction.
Ensure that it has locked in properly; the let­ters HALOGEN must be clearly legible on
the headlights glass in a horizontal manner
(4).

Î Turn in the screw between the struts of

the lamp holder.

Î Fasten the column.

- 10

25EN

Troubleshooting

Fault Remedy

Appliance cannot be started Sit on the driver seat, the seat contact switch gets activated

Charging or replacing battery
Refuel
Open fuel cock
Fill in motor oil
Inform Kärcher Customer Service.

Engine is running erratically Clean or replace air filter

Inform Kärcher Customer Service.

Engine is running but machine is
only moving slowly or is not moving
at all

Machine is not sweeping properly Check roller brush and side brushes for wear, replace if necessary.

Dust gathers in the machine Switch off dust suction; set the lever to "dry" sweeping operations

High emptying does not function Replace fuse

Roller brush does not turn. Remove belts or cords from roller brush
Operation problems with hydraulic
movement parts
Device moves forward or back-

wards when the accelerator is re­leased

Release parking brake
Check setting of freewheel lever
Inform Kärcher Customer Service.

Check function of bulk waste flap
Empty waste container
Check sealing strips for wear, adjust or replace as required
Adjust roller mirror
Check drive belts of the roller brush and side-brushes
Inform Kärcher Customer Service.

Check suction fan drive belt
Check dust filter, clean or replace
Check sealing strips for wear, adjust or replace as required

Switch is defective; inform Kärcher Customer Service
Hydraulic unit is defective; inform Kärcher Customer Service
Inform Kärcher Customer Service.

Inform Kärcher Customer Service.

Zero position is defective; inform Kärcher Customer Service

26 EN

- 11

Technical specifications

KMR 1250 D

Machine data

Length x width x height mm 1650 x 1000 x 1270
Unladen weight kg 450
Permissible overall weight kg 600
Drive speed (max.) km/h 8
Climbing capability (max.) % 18
Roller brush diameter mm 285
Roller brush width mm 750
Side brush diameter mm 450
Surface cleaning performance without side brushes m
Surface cleaning performance with 1 side brushes m
Surface cleaning performance with 2 side brushes m
Working width without side brushes mm 750
Working width with 1 side brushes mm 1000
Working width with 2 side brushes mm 1300
Driving operations -- Maintenance-free, closed hydro-static drive axis

Protection type, drip-proof -- IPX 3

Engine

Type -- Yanmar L70AE-DE
Type -- 1 cyl., four-stroke
Cylinder capacity cm
Amount of oil l 1,1
Max. output at 3600 1/min kW/PS 4,4/5,9
Fuel tank capacity l 3,3
Fuel consumption l/h ca. 1,1

Oil grades

Motor -- SAE 15 W 40
Hydraulics -- DIN HVLP 51 524/2 - 46 c St/40 °C

Electrical system

Battery V, Ah 12, 44
Starter -- Electrical starter
Lights -- DIN 49848 - HS3 - 6 V/2,4 W

Hydraulic system

Amount of oil l 1,4

Waste container

Max. unloading height mm 1430
Volume of waste container l 80

Tyres

Diameter mm 300
Size, front -- 4.00-4
Air pressure, front bar 6
Size, rear -- 4.00-4
Air pressure, rear bar 6

Filter and vacuum system

Filter surface area, fine dust filter m
Category of use – filter for non-hazardous dust -- U

Working conditions

Temperature °C -5 and +40
Air humidity, non-condensing % 0 - 90

Noise emission

Sound pressure level (EN 60704-1) dB(A) 83,5
Guaranteed sound power level (2000/14/EC) dB(A) 103

Machine vibrations

Vibration total value (ISO 5349)
Arms, steering wheel m/s
Feet, pedal m/s
Seating m/s

Values determined as per EN 60335-2-72

Noise emission
Sound pressure level L
Uncertainty K

pA

Sound power level L

pA

+ Uncertainty K

WA

WA

Machine vibrations
Hand-arm vibration value m/s
Seat m/s
Uncertainty K m/s

2

/h 6000

2

/h 8000

2

/h 10400

with differential

3

2

2

2

2

296

< 2,5
< 2,5
< 2,5

dB(A) 99
dB(A) 2
dB(A) 101

2

2

2

<2,5

< 2,5

0,2

6

- 12

27EN

Warranty CE declaration

CEO

Head of Approbation

The warranty terms published by the rele­vant sales company are applicable in each
country. We will repair potential failures of
your appliance within the warranty period
free of charge, provided that such failure is
caused by faulty material or defects in man­ufacturing. In the event of a warranty claim
please contact your dealer or the nearest
authorized Customer Service centre.
Please submit the proof of purchase.

We hereby declare that the machine de­scribed below complies with the relevant
basic safety and health requirements of the
EU Directives, both in its basic design and
construction as well as in the version put
into circulation by us. This declaration shall
cease to be valid if the machine is modified
without our prior approval.

Product: Ride-on vacuum sweeper
Type: 1.091-xxx
Relevant EU Directives

2006/42/EC (+2009/127/EC)
2004/108/EC
2000/14/EC

Applied harmonized standards

EN 60335–1
EN 60335–2–72
EN 55014–2: 1997 + A2: 2008

Applied national standards

CISPR12

Applied conformity evaluation method

2000/14/EC: Appendix V

Sound power level dB(A)
KMR 1250 D

Measured: 101
Guaranteed: 103

The undersigned act on behalf and under
the power of attorney of the company man­agement.

Authorised Documentation Representative
S. Reiser

Alfred Kärcher GmbH Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Phone: [phone]
Fax: [phone]

Winnenden, 2010/07/01

28 EN

- 13

Lire ces notice originale avant la

première utilisation de votre appa­reil, se comporter selon ce qu'elles requièrent et
les conserver pour une utilisation ultérieure ou
pour le propriétaire futur.

Table des matières

Protection de l’environnement FR - 1
Symboles utilisés dans le

mode d'emploi
Symboles sur l'appareil FR - 2
Consignes de sécurité FR - 1
Fonction FR - 1
Utilisation conforme FR - 2
Éléments de l'appareil FR - 3
Avant la mise en service FR - 5
Mise en service FR - 5
Utilisation FR - 5
Transport FR - 7
Entreposage de l'appareil FR - 7
Remisage FR - 7
Entretien et maintenance FR - 7
Assistance en cas de panne FR - 11
Caractéristiques techniques FR - 12
Garantie FR - 13
Déclaration CE FR - 13

FR - 1

Protection de

l’environnement

Les matériaux constitutifs de l’em­ballage sont recyclables. Ne pas je­ter les emballages dans les
ordures ménagères, mais les re­mettre à un système de recyclage.

Les appareils usés contiennent
des matériaux précieux recycla­bles lesquels doivent être apportés
à un système de recyclage. Il est in­terdit de jeter les batteries, l'huile et
les substances similaires dans l'en­vironnement. Pour cette raison, uti­liser des systèmes de collecte
adéquats afin d'éliminer les appa­reils hors d'usage.

Instructions relatives aux ingrédients
(REACH)

Les informations actuelles relatives aux in­grédients se trouvent sous :

http://www.karcher.de/de/unternehmen/
umweltschutz/REACH.htm

Symboles utilisés dans le

mode d'emploi

 Danger

Pour un danger immédiat qui peut avoir pour
conséquence la mort ou des blessures corpo­relles graves.

몇 Avertissement

Pour une situation potentiellement dange­reuse qui peut avoir pour conséquence des
blessures corporelles graves ou la mort.

Attention

Pour une situation potentiellement dange­reuse qui peut avoir pour conséquence des
blessures légères ou des dommages maté­riels.

Symboles sur l'appareil

Surfaces brûlantes, ris­que de brûlure ! Avant
d'effectuer toute opéra­tion sur l'appareil, lais­ser refroidir
suffisamment le sys­tème d'échappement.

Consignes de sécurité

Consignes générales

Contacter le revendeur en cas de constata­tion d'une avarie de transport lors du débal­lage de l'appareil.
– Afin d'assurer un fonctionnement sans

danger, observez les avertissements et
consignes placés sur l'appareil.

– Outre les instructions figurant dans le

mode d'emploi, il est important de pren­dre en considération les consignes gé­nérales de sécurité et de prévention
contre les accidents imposées par la loi.

Condition de roulage

 Danger

Risque de blessure !
Risque de basculement en cas de pente
trop forte.
– Dans le sens de la marche, ne pas rou-

ler sur des pentes supérieures à 18%.
Risque de basculement en cas de conduite
rapide dans les virages.

– Roulez lentement dans les virages.
Risque de basculement en cas de sol ins-

table.
– N'utilisez la machine que sur des sols

stabilisés.
Risque de basculement en cas de pente la-

térale trop importante.
– N'empruntez aucunes pentes supérieu-

res à 10% dans le sens perpendiculaire

au sens de la marche.

– Doivent être respectées les mesures de

règlement, les règles et les décrets qui

sont valables pour les automobiles.
– L’utilisateur doit utiliser l’appareil de façon

conforme. Dans la circulation, il doit pren-

dre en considération les données locales

et lors du maniement de l’appareil, il doit

prendre garde aux tierces personnes, et

en particulier aux enfants.
– L'appareil doit uniquement être utilisée

par des spécialistes qui sont instruits

dans la manoeuvre ou par des person-

nes qui peuvent justifiée leur aptitude

d'utilisation et qui sont explicitement

mandatées pour l'utilisation.
– Ne jamais laisser des enfants ou des

adolescents utiliser l'appareil.
– La prise de tierce personnes est interdit.
– Les appareils qu'arrivent en butée mé-

canique ne peuvent être mis seulement

qu'à partir du siège.
Î Pour éviter une utilisation sans droit de

l'appareil, la clé de contact doit être ré-

tirée.

Î Pendant le fonctionnement du moteur,

l'appareil doit être tous le temps sur­veillée. L'utilisateur ne peut sortir de
l'appareil que lorsque le moteur s'arrê­te, l'appareil est assurée contre des
mouvements involontaires, le frein d'ar­rêt, en cas écheant est actionné et la
clé de contact est rétirée.

Machines avec moteur à combustion

 Danger

Risque de blessure !

– Le quatrième trou ne peut être fermé.
– Ne pas se pencher au-dessus ou toucher

le quatrième trou (danger de brûlure).

– Ne pas toucher le moteur de traction

(danger de brûlure).

– Les gazs résiduels sont toxiques et no-

cifs, ils ne peuvent être respirés.

– Le moteur continue à tourner 3 ou 4 se-

condes après l'arrêt. Ne pas s'appro­cher de la zone de travail pendant ce
laps de temps.

Accessoires et pièces de rechange

– Utiliser uniquement des accessoires et

des pièces de rechange autorisés par le
fabricant. Des accessoires et des piè­ces de rechange d’origine garantissent
un fonctionnement sûr et parfait de l’ap­pareil.

– Une sélection des pièces de rechange

utilisées le plus se trouve à la fin du
mode d'emploi.

– Plus information sur les pièces de rechan-

ge vous les trouverez sous www.kaer­cher.com sous le menu Service.

Fonction

La balayeuse fonctionne selon le principe
du balayage par soulèvement et projection.
– Les balais latéraux (3) nettoient les an-

gles et les bordures de la surface à ba­layer et acheminent les déchets dans la
zone d'action de la brosse rotative.

– La brosse rotative (4) rejette directe-

ment les déchets dans le bac à pous­sières (5).

– La poussière qui se soulève dans le ré-

servoir est recueillie par le filtre à pous­sières (2) et l'air filtré est aspiré par
l'aspirateur (1).

- 1

29FR

Utilisation conforme

L'utilisation de l'appareil doit être faite en
conformité avec les consignes figurant
dans les instructions de service.
Î Il est nécessaire de contrôler l'état et la

sécurité du fonctionnement de l'appa­reil et de ses équipements avant toute
utilisation. Ne pas utiliser l'appareil si
son état n'est pas irréprochable.

– Cette balayeuse est conçue pour le ba-

layage de surfaces sales en extérieur.

– L'appareil ne peut être utilisé dans des

endroits fermés.

– Pour une utilisation sur la voie publique,

l'appareil doit être impérativement équi­pé du kit de mise en conformité avec le
code de la route (StVZO).

– Cet appareil n'est pas conçu pour aspi-

rer des poussières nocives.

– Aucune transformation ne doit être ef-

fectuée sur la machine.

– Ne jamais aspirer ni balayer de liquides

explosifs, de gaz inflammables, ni d'aci­des ou de solvants non dilués ! Il s'agit
notamment de substances telles que
l'essence, les diluants pour peintures,
ou le fuel, qui, en tourbillonnant avec
l'air aspiré, risqueraient de produire des
vapeurs ou des mélanges, ou de subs­tances telles que l'acétone, les acides
ou les solvants non dilués, qui pour­raient altérer les matériaux constitutifs
de l'appareil.

– N’aspirer ou ne balayer aucun objet en

flamme ou incandescent.

– Cet appareil convient uniquement pour

les revêtements de sol mentionnés
dans le mode d'emploi.

– Il doit exclusivement être utilisé sur des

surfaces autorisées par l'entrepreneur
ou son représentant.

– Il est interdit de séjourner dans la zone

à risque. Il est interdit d’exploiter l’appa­reil dans des pièces présentant des ris­ques d’explosion.

– En règle générale, il convient : d'éloi-

gner les matériaux facilement inflam­mables de la machine (risque
d'explosion ou d'incendie).

Revêtements appropriés

– Asphalte
– Sol industriel
– Chape coulée
– Béton
–Pavé

30 FR

- 2
