KMR 1250 BAT

Deutsch 3 English 16 Français 28 Italiano 40 Nederlands 53 Español 66 Português 79 Dansk 92 Norsk 104 Svenska 116 Suomi 128 Ελληνικά 140 Türkçe 153 Polski 166 Русский 179

59638090 10/10

Lesen Sie vor der ersten Benut-

zung Ihres Gerätes diese Originalbetriebsanleitung, handeln Sie danach und bewahren Sie diese für späteren Gebrauch oder für Nachbesitzer auf. Vor erster Inbetriebnahme Sicherheitshinweise Nr. 5.956-250 unbedingt lesen!

Inhaltsverzeichnis

Sicherheitshinweise DE - 1 Umweltschutz DE - 1 Symbole in der Betriebsan-

leitung Symbole auf dem Gerät DE - 1 Funktion DE - 1 Bestimmungsgemäße Ver-

wendung Geräteelemente DE - 3 Vor Inbetriebnahme DE - 5 Inbetriebnahme DE - 6 Bedienung DE - 6 Stilllegung DE - 7 Transport DE - 7 Lagerung des Gerätes DE - 7 Pflege und Wartung DE - 7 Hilfe bei Störungen DE - 11 Technische Daten DE - 12 Garantie DE - 13 CE-Erklärung DE - 13

DE - 2

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bitte werfen Sie die Verpackungen nicht in den Hausmüll, sondern führen Sie diese einer Wiederverwertung zu.

Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Verwertung zugeführt werden sollten. Batterien, Öl und ähnliche Stoffe dürfen nicht in die Umwelt gelangen. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter:

http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm

Symbole in der

Betriebsanleitung

 Gefahr

Für eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt.

몇 Warnung

Für eine möglicherweise gefährliche Situation, die zu schweren Körperverletzungen oder zum Tod führen könnte.

Vorsicht

Für eine möglicherweise gefährliche Situation, die zu leichten Verletzungen oder zu Sachschäden führen kann.

Symbole auf dem Gerät

Ganghebel-Position „schnell“ (Schnellgang)

Ganghebel-Position „langsam“ (Berggang)

Sicherheitshinweise

Allgemeine Hinweise

Wenn Sie beim Auspacken einen Transportschaden feststellen, dann benachrichtigen Sie Ihr Verkaufshaus. – Die an dem Gerät angebrachten Warn-

und Hinweisschilder geben wichtige Hinweise für den gefahrlosen Betrieb.

– Neben den Hinweisen in der Be-

triebsanleitung müssen die allgemeinen Sicherheits- und Unfallverhütungsvorschriften des Gesetzgebers berücksichtigt werden.

Fahrbetrieb

 Gefahr

Verletzungsgefahr! Kippgefahr bei zu großen Steigungen. – In Fahrtrichtung nur Steigungen bis zu

18% befahren.

Kippgefahr bei schneller Kurvenfahrt. – In Kurven langsam fahren.

Kippgefahr bei instabilem Untergrund. – Das Gerät ausschließlich auf befestig-

tem Untergrund bewegen.

Kippgefahr bei zu großer seitlicher Neigung. – Quer zur Fahrtrichtung nur Steigungen

bis maximal 10% befahren.

Batteriebetriebene Geräte

Hinweis

Nur wenn Sie die von Kärcher empfohlenen Batterien und Ladegeräte benutzen, besteht Garantieanspruch.

– Die Betriebsanweisungen des Batterie-

Herstellers und des Ladegeräteherstellers sind unbedingt zu beachten. Beachten Sie die Empfehlungen des Gesetzgebers im Umgang mit Batterien.

– Batterien niemals in entladenem Zu-

stand stehen lassen, sondern baldmöglichst wieder aufladen.

– Zur Vermeidung von Kriechströmen die

Batterien stets sauber und trocken halten. Vor Verunreinigungen, zum Beispiel durch Metallstaub, schützen.

– Keine Werkzeuge oder ähnliches auf

die Batterie legen. Kurzschluss und Explosionsgefahr.

– Keinesfalls in der Nähe einer Batterie

oder in einem Batterieladeraum mit offener Flamme hantieren, Funken erzeugen oder rauchen. Explosionsgefahr.

– Heiße Teile, zum Beispiel Antriebsmo-

tor, nicht berühren (Verbrennungsgefahr).

– Vorsicht beim Umgang mit Batteriesäu-

re. Beachten Sie die entsprechenden Sicherheitsvorschriften!

– Verbrauchte Batterien sind, entspre-

chend der EG-Richtlinie 91/ 157 EWG, umweltgerecht zu entsorgen.

Zubehör und Ersatzteile

– Es dürfen nur Zubehör und Ersatzteile

verwendet werden, die vom Hersteller freigegeben sind. Original-Zubehör und Original-Ersatzteile bieten die Gewähr dafür, dass das Gerät sicher und störungsfrei betrieben werden kann.

– Eine Auswahl der am häufigsten benö-

tigten Ersatzteile finden Sie am Ende der Betriebsanleitung.

– Weitere Informationen über Ersatzteile

erhalten Sie unter www.kaercher.com im Bereich Service.

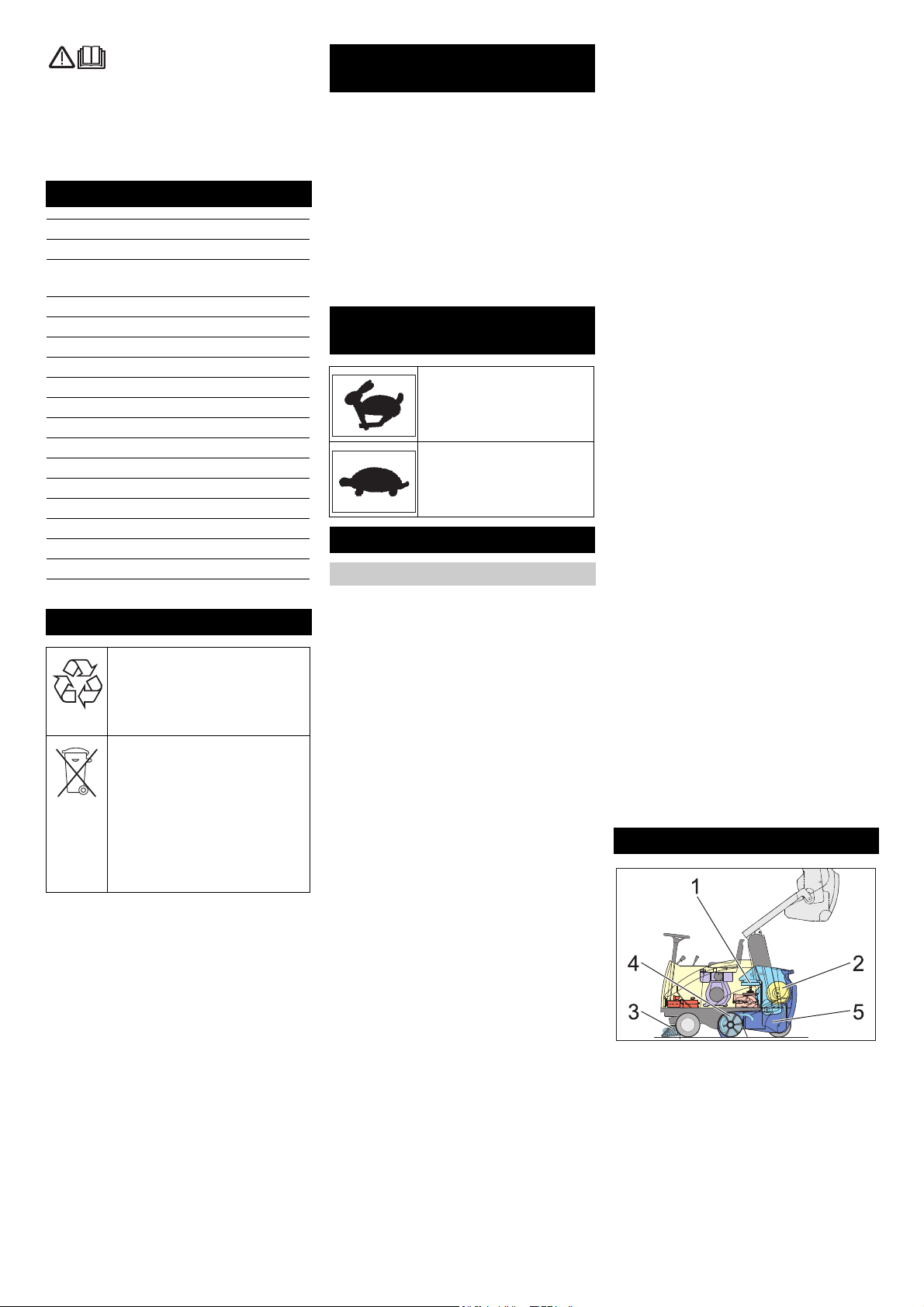

Funktion

Die Kehrmaschine arbeitet nach dem Überwurfprinzip. – Die Seitenbesen (3) reinigen Ecken

und Kanten der Kehrfläche und befördern den Schmutz in die Bahn der Kehrwalze.

– Die rotierende Kehrwalze (4) befördert

den Schmutz direkt in den Kehrgutbehälter (5).

– Der im Behälter aufgewirbelte Staub

wird über den Staubfilter (2) getrennt und die gefilterte Reinluft durch das Sauggebläse (1) abgesaugt.

- 1

3DE

Bestimmungsgemäße

Verwendung

Verwenden Sie dieses Gerät ausschließlich gemäß den Angaben in dieser Betriebsanleitung. Î Das Gerät mit den Arbeitseinrichtungen

ist vor Benutzung auf den ordnungsgemäßen Zustand und die Betriebssicherheit zu prüfen. Falls der Zustand nicht einwandfrei ist, darf es nicht benutzt werden.

– Diese Kehrmaschine ist zum Kehren

von verschmutzten Flächen im Innenund Außenbereich bestimmt.

– Das Gerät ist nur mit dem Anbausatz

StVZO für den Betrieb auf öffentlichen Straßen verwendbar.

– Das Gerät ist nicht für die Absaugung

gesundheitsgefährdender Stäube geeignet.

– An dem Gerät dürfen keine Verände-

rungen vorgenommen werden.

– Niemals explosive Flüssigkeiten,

brennbare Gase sowie unverdünnte Säuren und Lösungsmittel aufkehren/ aufsaugen! Dazu zählen Benzin, Farbverdünner oder Heizöl, die durch Verwirbelung mit der Saugluft explosive Dämpfe oder Gemische bilden können, ferner Aceton, unverdünnte Säuren und Lösungsmittel, da sie die am Gerät verwendeten Materialien angreifen.

– Keine brennenden oder glimmenden

Gegenstände aufkehren/aufsaugen.

– Das Gerät ist nur für die in der Be-

triebsanleitung ausgewiesenen Beläge geeignet.

– Es dürfen nur die vom Unternehmer

oder dessen Beauftragten für den Maschineneinsatz freigegebenen Flächen befahren werden.

– Der Aufenthalt im Gefahrenbereich ist

verboten. Der Betrieb in explosionsgefährdeten Räumen ist untersagt.

– Generell gilt: Leichtentzündliche Stoffe

von dem Gerät fernhalten (Explosions-/ Brandgefahr).

Geeignete Beläge

– Asphalt – Industrieboden –Estrich – Beton – Pflastersteine

4 DE

- 2

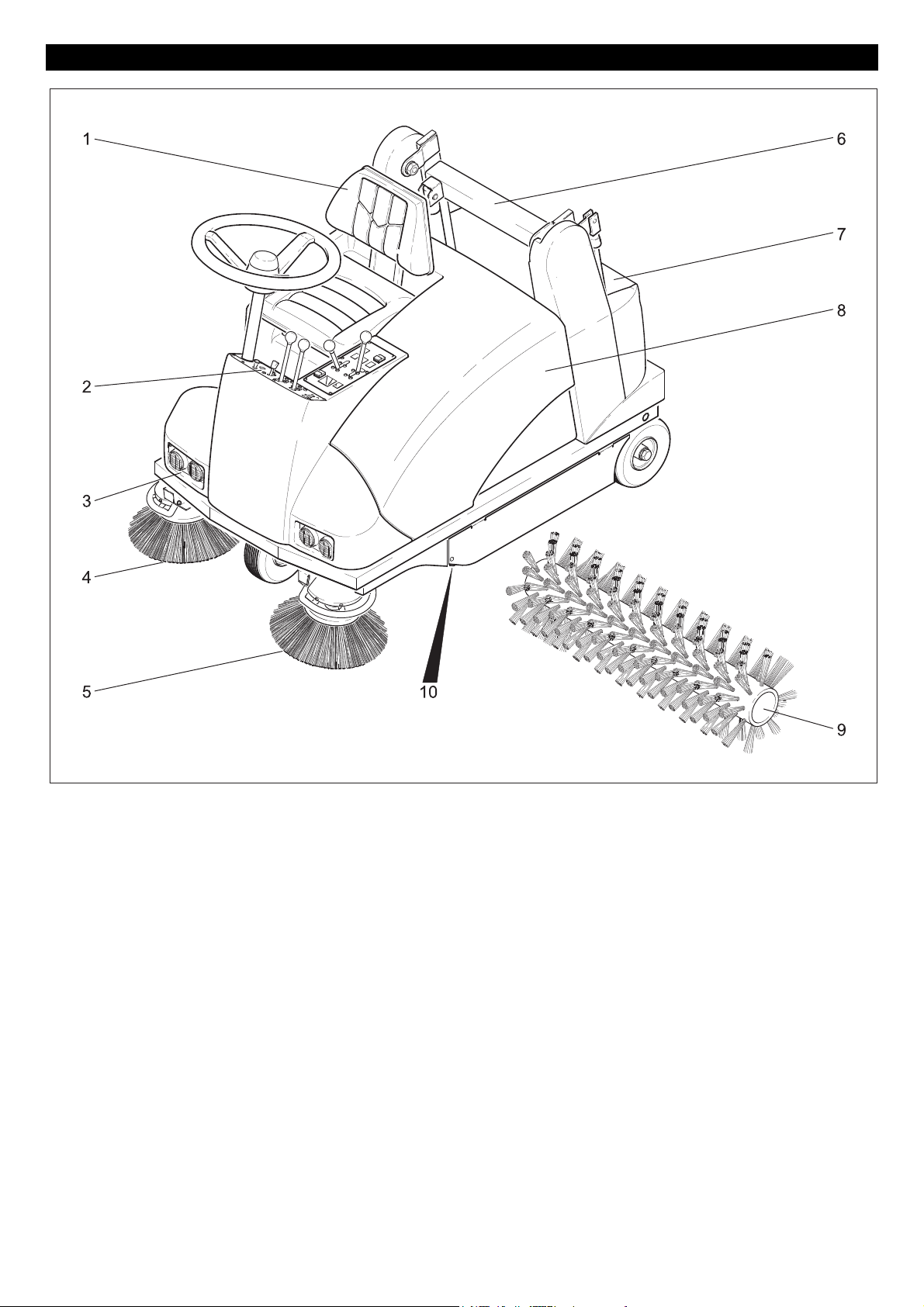

Geräteelemente

1 Sitz (mit Sitzkontaktschalter) 2 Bedienpult 3 Beleuchtung 4 Rechter Seitenbesen 5 Linker Seitenbesen 6 Hochentleerung 7 Kehrgutbehälter 8 Gerätehaube 9 Kehrwalze 10 Grobschmutzklappe

- 3

5DE

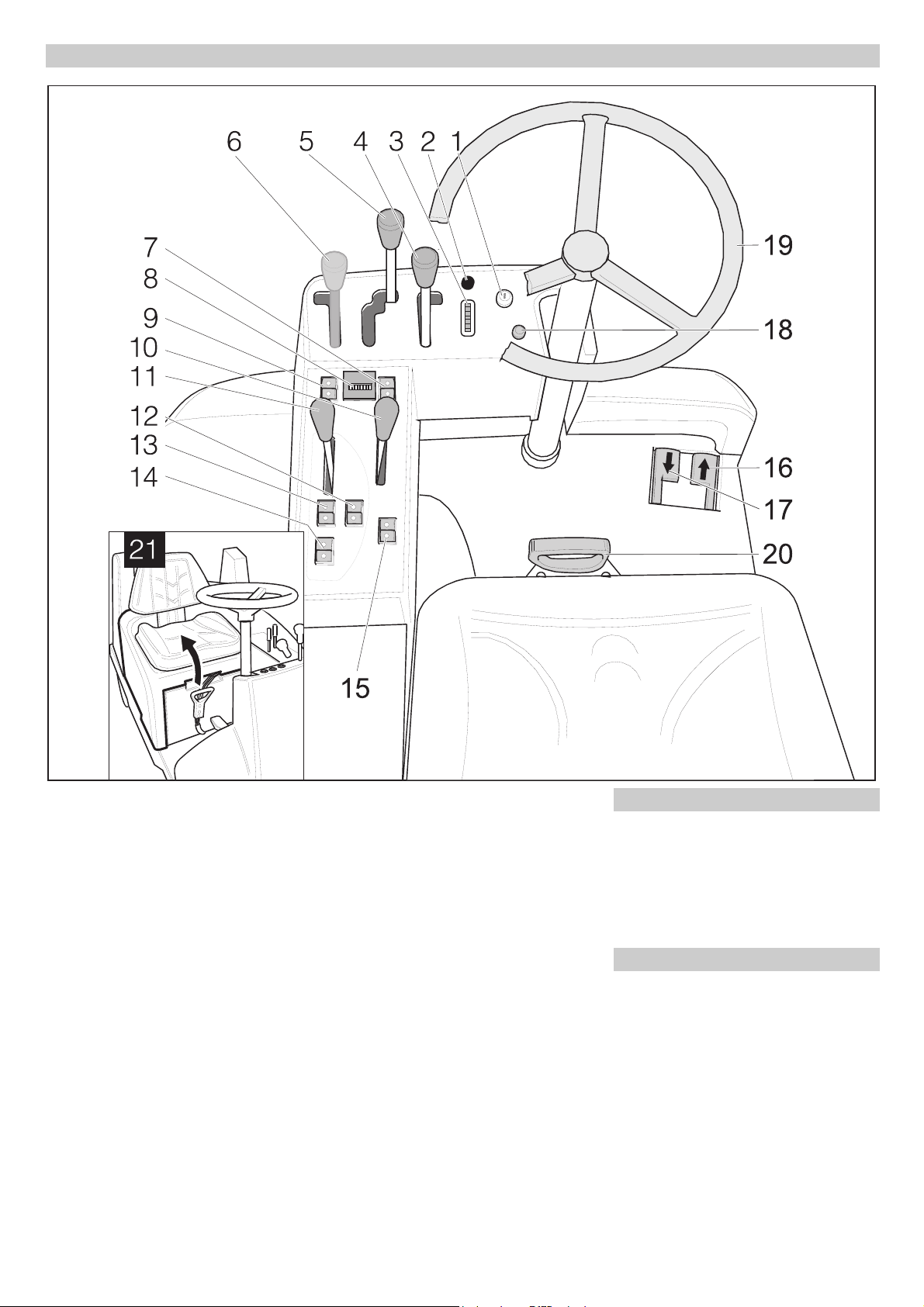

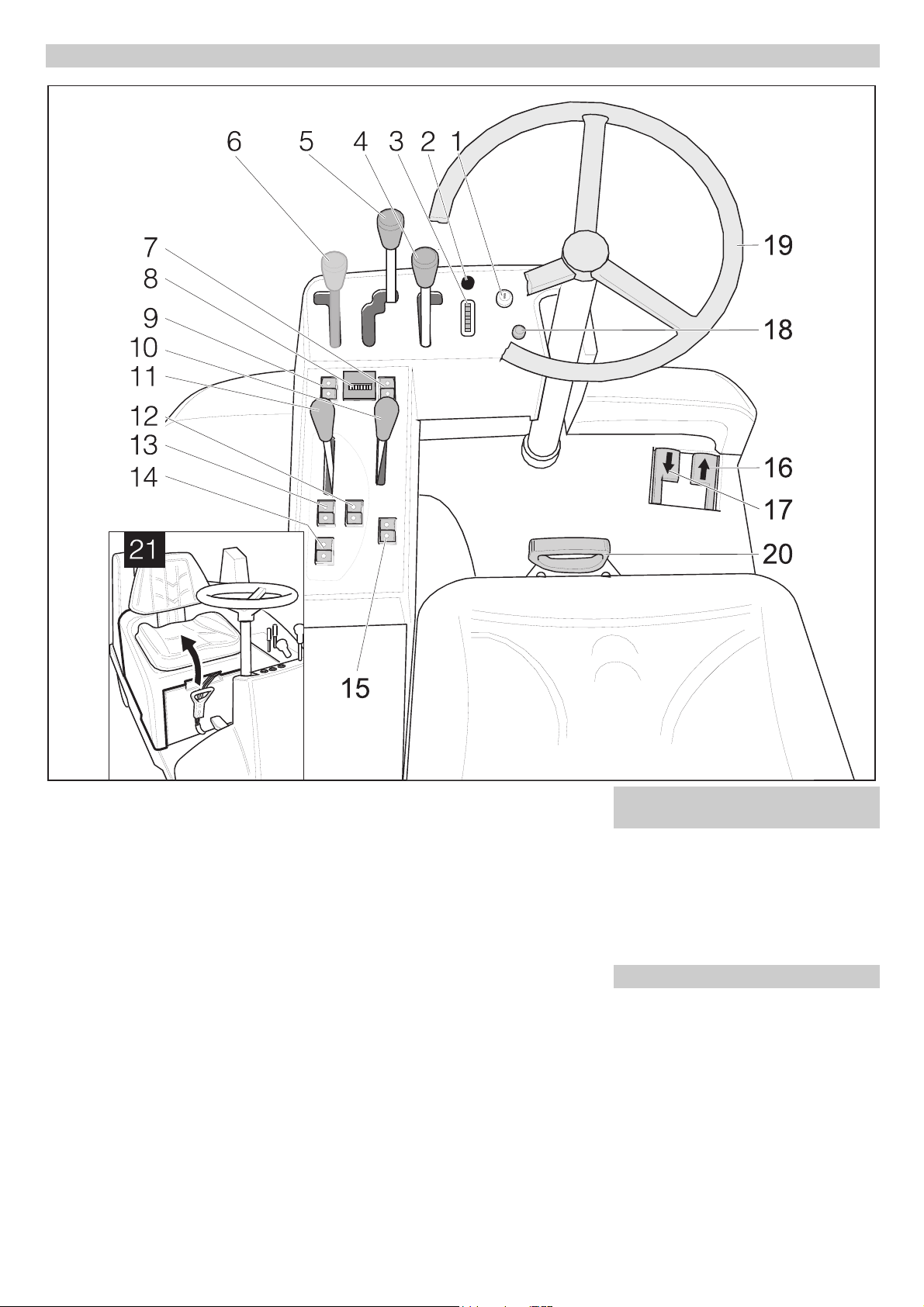

Bedienpult

1 Schlüsselschalter 2 Kontrollleuchte Antriebsstörung 3 Batterieladekontrolle 4 Seitenbesen anheben/absenken, rechts 5 Obere Position: Kehrwalze anheben

Mittelposition: Kehrwalze absenken (Betriebsart „Festeinstellung“)

Untere Position: Kehrwalze absenken (Betriebsart „schwimmend lagern“)

6 Seitenbesen anheben/absenken, links

(Option) 7 Schalter Zweihandbedienung 8 Betriebsstundenzähler 9 Beleuchtung 10 Grobschmutzklappe anheben/absenken 11 Feststellbremse/Betriebsbremse 12 Kehrgutbehälter kippen

(Funktion nur in Verbindung mit Schalter

Zweihandbedienung) 13 Kehrgutbehälter anheben

(Funktion nur in Verbindung mit Schalter

Zweihandbedienung) 14 Kehrgutbehälter absenken

(Funktion nur in Verbindung mit Schal-

ter Zweihandbedienung)

15 Gebläse 16 Fahrpedal vorwärts 17 Fahrpedal rückwärts 18 Hupe 19 Lenkrad 20 Batteriestecker 21 Gerätehaube öffnen/schließen

Gerätehaube öffnen/schließen

Î Sitz nach vorne klappen. Î Gerätehaube an der dafür vorgesehenen

Griffmulde öffnen (nach oben ziehen).

Hinweis

Die Gerätehaube wird von der Gasdruckfeder oben gehalten.

Farbkennzeichnung

– Bedienelemente für den Reinigungs-

prozess sind gelb.

– Bedienelemente für die Wartung und

den Service sind hellgrau.

6 DE

- 4

Vor Inbetriebnahme

Batterie

Hinweis

Die Kehrmaschine ist für 24 V Gleichstrom gebaut. Eingesetzt wird eine 24 V Trogbatterie.

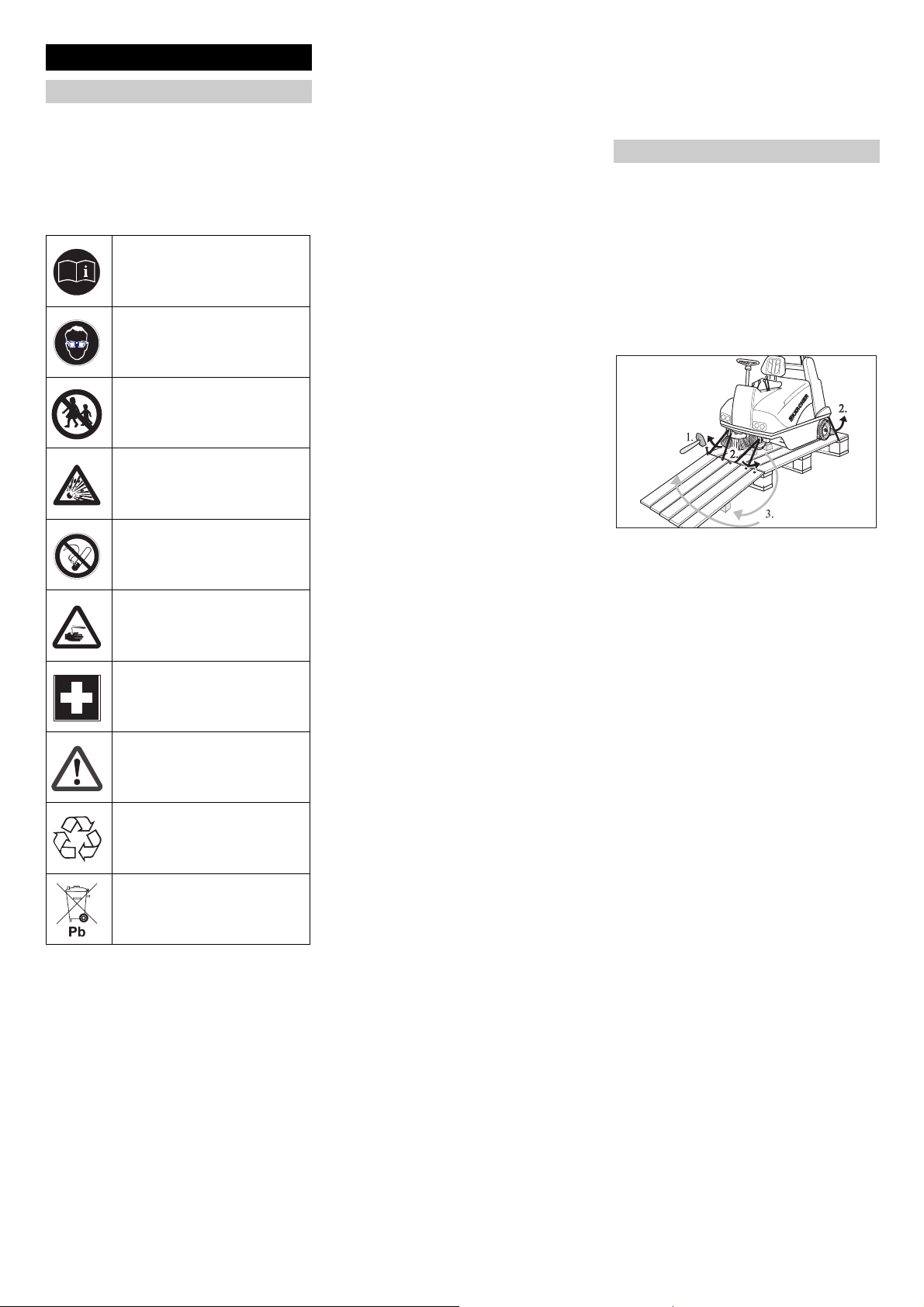

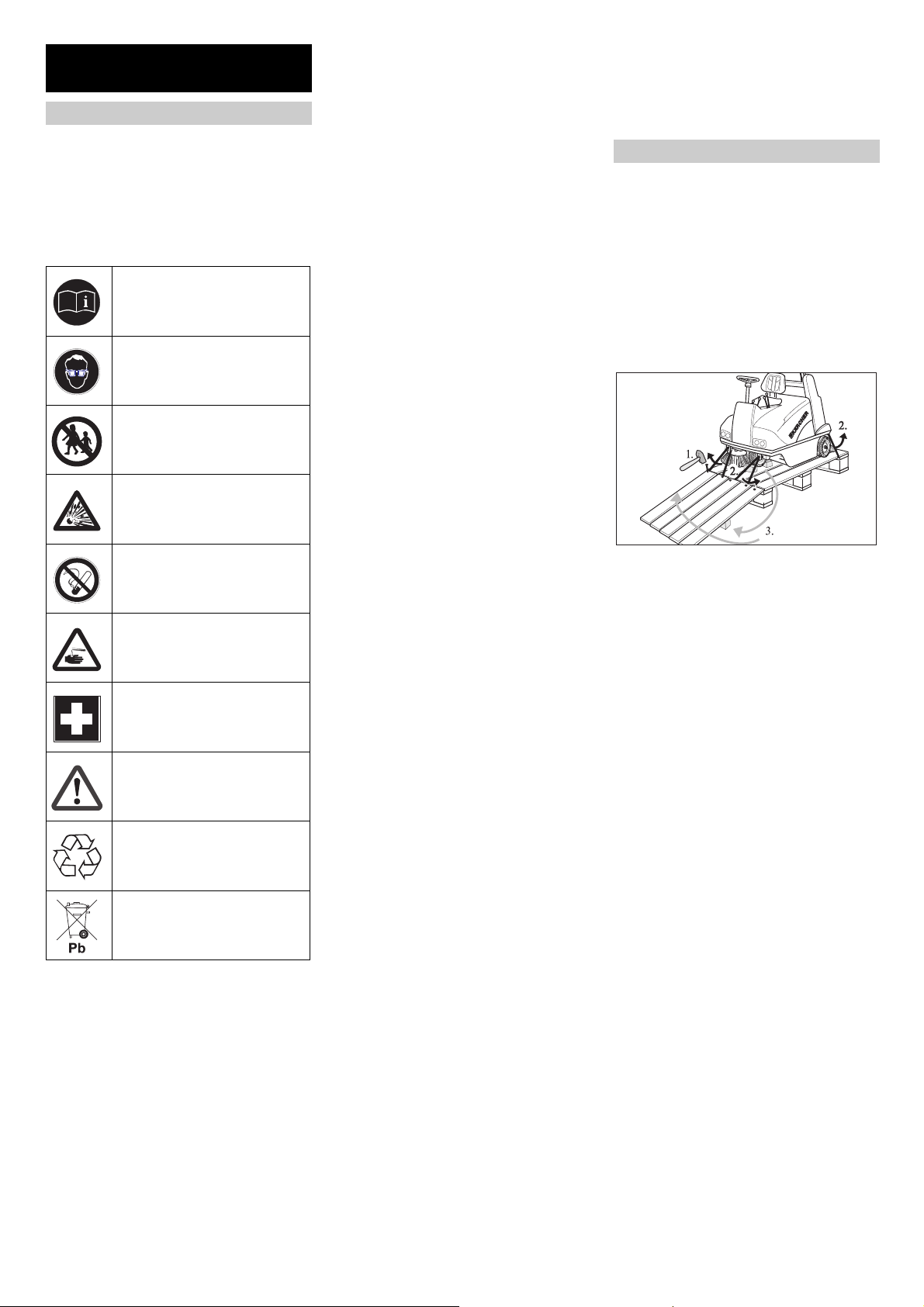

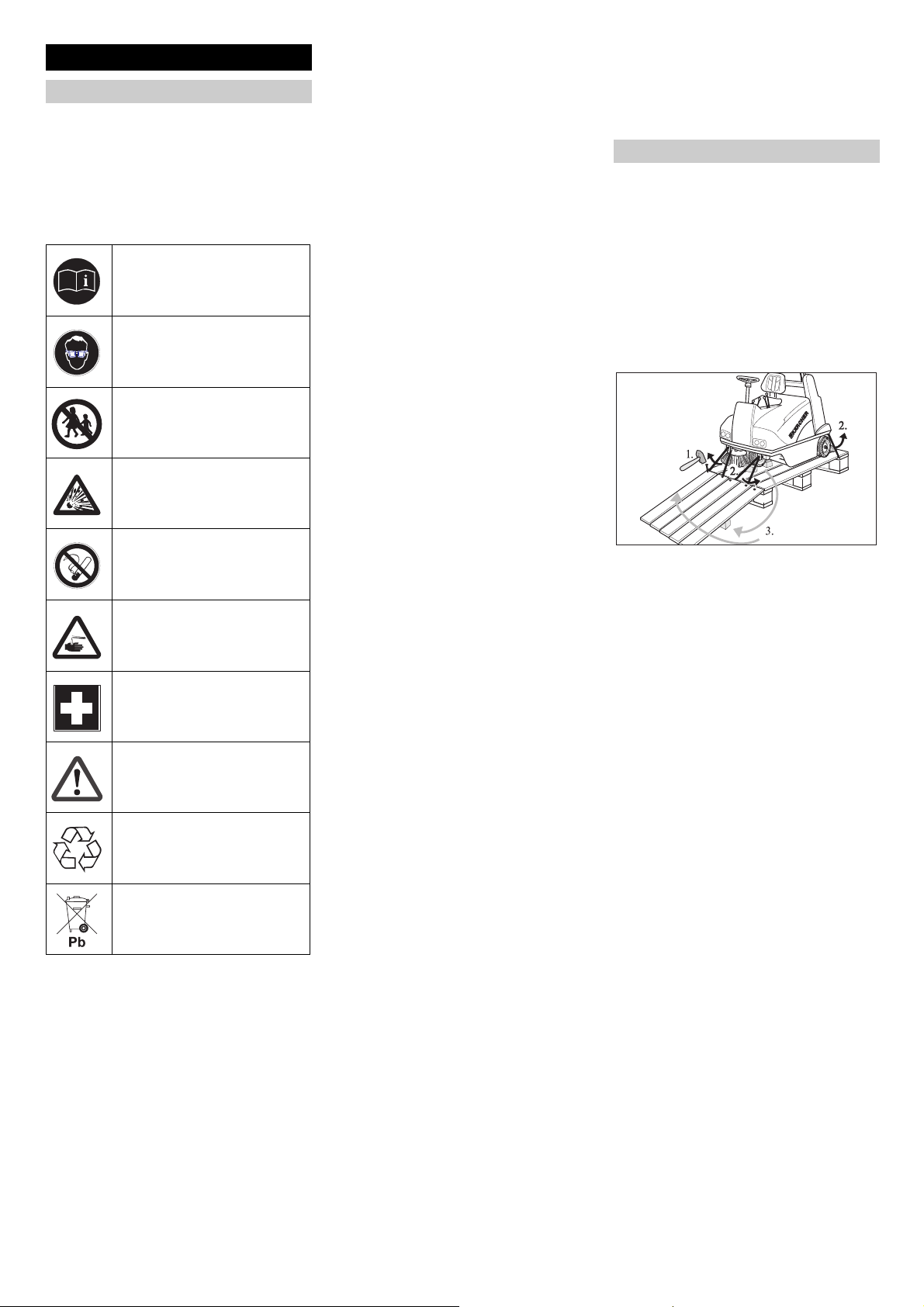

Sicherheitshinweise Batterien

Beachten Sie beim Umgang mit Batterien unbedingt folgende Warnhinweise:

Hinweise auf der Batterie, in der Gebrauchsanweisung und in der Fahrzeugbetriebsanleitung beachten!

Augenschutz tragen!

Kinder von Säure und Batterien fern halten!

Explosionsgefahr!

Feuer, Funken, offenes Licht und Rauchen verboten!

Verätzungsgefahr!

Erste Hilfe!

Warnvermerk!

Entsorgung!

Batterie nicht in Mülltonne werfen!

 Gefahr

Explosionsgefahr! Keine Werkzeuge oder Ähnliches auf die Batterie, d.h. auf Endpole und Zellenverbinder legen.

 Gefahr

Verletzungsgefahr! Wunden niemals mit Blei in Berührung bringen. Nach der Arbeit an Batterien immer die Hände reinigen.

 Gefahr

Brand- und Explosionsgefahr!

– Rauchen und offenes Feuer ist verboten. – Räume in denen Batterien geladen

werden, müssen gut durchlüftet sein,

da beim Laden hochexplosives Gas

entsteht.

 Gefahr

Verätzungsgefahr! – Säurespritzer im Auge oder auf der

Haut mit viel klarem Wasser aus- beziehungsweise abspülen.

– Danach unverzüglich Arzt aufsuchen. – Verunreinigte Kleidung mit Wasser

auswaschen.

Batterie einbauen und anschließen

Hinweis

Beim KMR 1250 BAT Pack sind die Batterie und das Ladegerät bereits eingebaut.

Î Gerätehaube öffnen. Î Batterie in die Batteriehalterung stellen. Î Batterie befestigen. Î Polklemme (rotes Kabel) am Pluspol

(+) anschließen.

Î Polklemme am Minuspol (-) anschließen.

Hinweis

Beim Ausbau der Batterie ist darauf zu achten, dass zuerst die Minuspol-Leitung abgeklemmt wird. Die Batteriepole und Polklemmen auf ausreichenden Schutz durch Polschutzfett kontrollieren.

Batterie laden

 Gefahr

Verletzungsgefahr! Sicherheitsvorschriften beim Umgang mit Batterien beachten. Gebrauchsanweisung des Ladegerätherstellers beachten.

 Gefahr

Batterie nur mit geeignetem Ladegerät laden.

Î Batteriestecker abziehen. Î Gerätehaube öffnen. Î Batteriekabel mit dem Ladegerät ver-

binden.

Î Netzstecker einstecken und Ladegerät

einschalten.

Î Batterie mit kleinstmöglichem Lade-

strom laden.

Hinweis

Wenn Batterie aufgeladen ist, Ladegerät zuerst vom Netz und dann von der Batterie trennen.

Flüssigkeitsstand der Batterie prüfen und korrigieren

몇 Warnung

Bei säuregefüllten Batterien regelmäßig den Flüssigkeitsstand überprüfen.

– Die Säure einer voll geladenen Batterie

hat bei 20 °C das spezifische Gewicht von 1,28 kg/l.

– Die Säure einer teilentladenen Batterie

hat das spezifische Gewicht zwischen 1,00 und 1,28 kg/l.

– In allen Zellen muss das spezifische

Gewicht der Säure gleich sein.

Î Alle Zellverschlüsse herausdrehen. Î Aus jeder Zelle mit dem Säureprüfer

eine Probe ziehen.

Î Die Säureprobe wieder in dieselbe Zel-

le zurückgeben.

Î Bei zu geringem Flüssigkeitspegel Zel-

len mit destilliertem Wasser bis zur Markierung auffüllen.

Î Batterie laden. Î Zellverschlüsse einschrauben.

Batterie ausbauen

Î Batterie abklemmen. Î Batterie aus der Batteriehalterung neh-

men.

Î Verbrauchte Batterien gemäß den gel-

tenden Bestimmungen entsorgen.

Abladen

몇 Warnung

Keinen Gabelstapler zum Abladen verwenden, das Gerät kann dabei beschädigt werden.

Gehen Sie beim Abladen folgendermaßen vor: Î Holzdielen von der Palette lösen und an

den Anschlägen der Palette annageln (Vorderseite des Gerätes).

Î Spannbandbefestigung an den An-

schlagpunkten entfernen.

Î Klötze zur Arretierung der Räder weg-

schlagen und zur Abstützung der Holzdielen links und rechts verwenden.

Î Schnur des zum Transport am Rahmen

befestigten Seitenbesens lösen.

(1) Gerät ohne eingebaute Batterie

Î Gerät über die geschaffene Rampe von

der Palette schieben.

(2) Gerät mit eingebauter Batterie

Î Gerätehaube öffnen. Î Ganghebel auf Position „langsam“ stellen. Î Gerätehaube schließen. Î Batteriestecker einstecken. Î Schlüsselschalter auf “1“ stellen. Î Gerät über die geschaffene Rampe von

der Palette herunterfahren. Î Schlüsselschalter wieder auf “0“ stellen. Das Gerät kann auf 2 Arten bewegt werden:

(1) Gerät schieben (siehe Kehrmaschine ohne Eigenantrieb bewegen). (2) Gerät fahren (siehe Kehrmaschine mit Eigenantrieb bewegen).

- 5

7DE

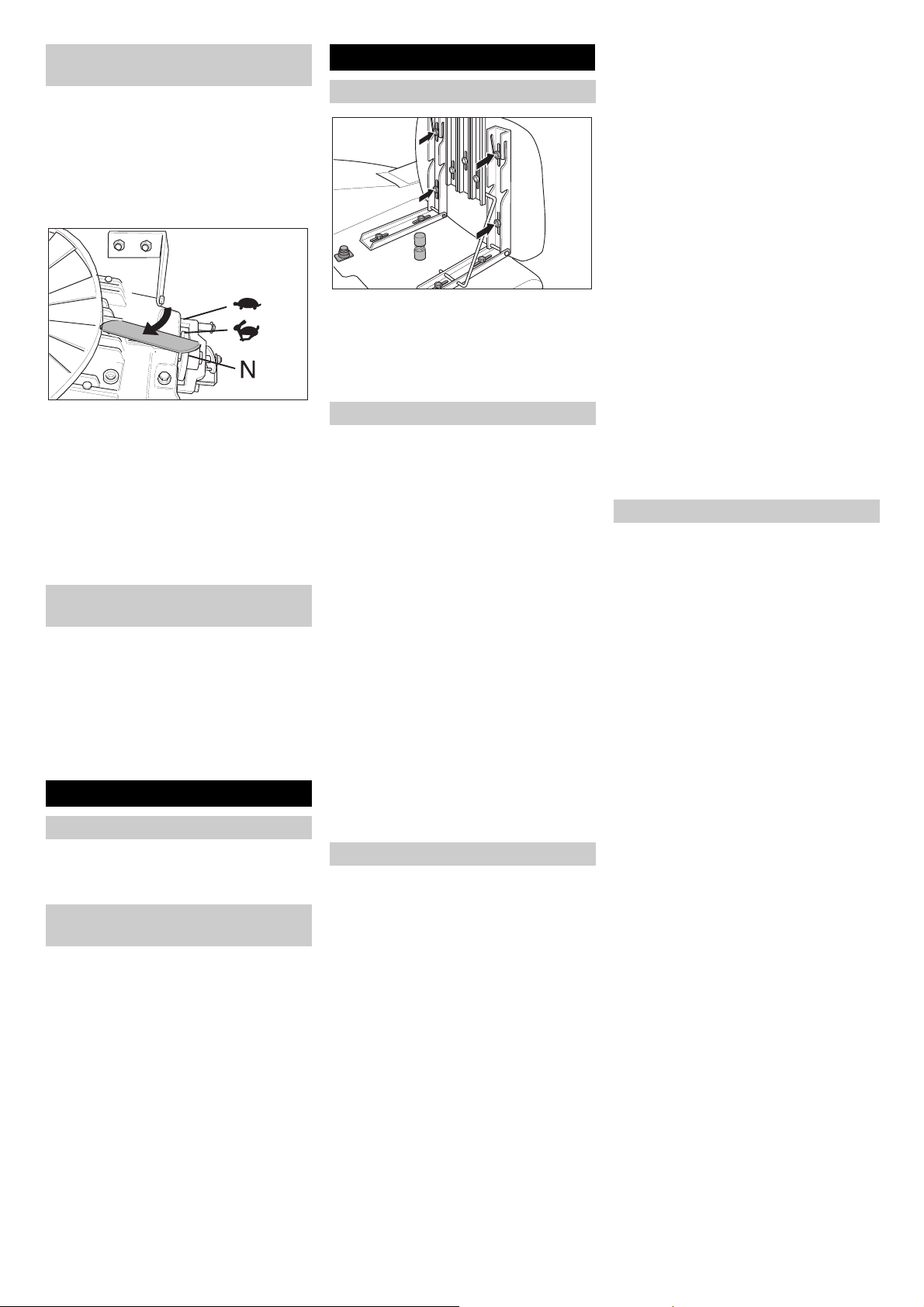

Kehrmaschine ohne Eigenantrieb

bewegen

Gefahr



Verletzungsgefahr! Vor dem Einlegen des Freilaufs ist das Gerät gegen Wegrollen zu sichern.

Î Feststellbremse arretieren. Î Gerätehaube öffnen.

Î Ganghebel auf Position N stellen.

Fahrantrieb ist somit außer Funktion.

Î Gerätehaube schließen. Î Feststellbremse lösen.

Das Gerät kann geschoben werden.

Hinweis

Bewegen Sie die Kehrmaschine ohne Eigenantrieb nicht über längere Strecken und nicht schneller als 10 km/h.

Kehrmaschine mit Eigenantrieb

bewegen

Î Feststellbremse arretieren. Î Gerätehaube öffnen. Î Ganghebel auf Position „schnell“ oder

„langsam“ stellen.

Fahrantrieb ist betriebsbereit.

Î Gerätehaube schließen. Î Feststellbremse lösen.

Das Gerät ist fahrbereit.

Inbetriebnahme

Allgemeine Hinweise

Î Kehrmaschine auf einer ebenen Fläche

abstellen.

Î Schlüssel abziehen. Î Feststellbremse arretieren.

Prüf- und Wartungsarbeiten

Î Ladezustand der Batterie prüfen. Î Hydraulikanlage prüfen. Î Kehrgutbehälter entleeren. Î Seitenbesen prüfen. Î Kehrwalze prüfen. Î Reifenluftdruck prüfen. Î Staubfilter abreinigen.

Hinweis

Beschreibung siehe Kapitel Pflege und Wartung.

Bedienung

Fahrersitz einstellen

Î Gestänge für die Neigevorrichtung aus-

hängen.

Î 4 Befestigungsschrauben lösen. Î Sitz in die gewünschte Position bringen. Î Befestigungsschrauben anziehen und

Gestänge wieder einhängen.

Gerät einschalten

Hinweis

– Das Gerät ist mit einem Sitzkontakt-

schalter ausgestattet. Beim Verlassen des Fahrersitzes wird das Gerät ausgeschaltet.

– Der Fahrantrieb ist mit einer elektroni-

schen Überlastsicherung ausgerüstet. Die Überlast wird durch die Kontrollleuchte Antriebsstörung angezeigt. In diesem Fall Feststellbremse arretieren und Fahrpedale entlasten (ca. 10 Minuten) bis die Antriebskomponenten abgekühlt sind.

– Der Fahrantrieb bleibt aus Sicherheits-

gründen inaktiv, wenn ein Fahrpedal vor dem Einschalten des Schlüsselschalters gedrückt wird.

Î Auf dem Fahrersitz Platz nehmen. Î Fahrpedale auf Nullstellung. Î Feststellbremse arretieren. Î Schlüsselschalter auf “1“ stellen.

Gerät fahren

Î Kehrwalze anheben. Î Seitenbesen anheben. Î Feststellbremse lösen.

Vorwärts fahren

Î Rechtes Fahrpedal langsam drücken.

Rückwärts fahren

 Gefahr

Verletzungsgefahr! Beim Rückwärtsfahren darf keine Gefahr für Dritte bestehen, gegebenenfalls einweisen lassen.

Î Linkes Fahrpedal langsam drücken.

Hinweis

Fahrverhalten

– Mit den Fahrpedalen kann die Fahrge-

schwindigkeit stufenlos geregelt werden.

Bremsen

Î Fahrpedal loslassen, das Gerät bremst

selbsttätig und bleibt stehen.

Hinweis

Reicht die selbsttätige Bremswirkung bis zum Stillstand des Gerätes nicht aus, kann entweder die Feststellbremse oder das Rückwärtsfahrpedal zur Hilfe genommen werden.

Befahren von Steigungen

Bei Steigungen bis 15%: Î Ganghebel auf Position „schnell“ stellen.

Bei Steigungen zwischen 15% und 18%: Î Ganghebel auf Position „langsam“ stellen.

Hindernisse überfahren

Feststehende Hindernisse bis 50 mm überfahren: Î Langsam und vorsichtig vorwärts über-

fahren. Feststehende Hindernisse über 50 mm

überfahren: Î Hindernisse dürfen nur mit einer geeig-

neten Rampe überfahren werden.

Kehrbetrieb

 Gefahr

Verletzungsgefahr! Bei geöffneter Grobschmutzklappe kann die Kehrwalze Steine oder Splitt nach vorne wegschleudern. Darauf achten, dass keine Personen, Tiere oder Gegenstände gefährdet werden.

몇 Warnung

Keine Packbänder, Drähte oder ähnliches einkehren, dies kann zur Beschädigung der Kehrmechanik führen.

몇 Warnung

Um eine Beschädigung des Bodens zu vermeiden, die Kehrmaschine nicht auf der Stelle betreiben.

Hinweis

Um ein optimales Reinigungsergebnis zu erzielen, sollte die Fahrgeschwindigkeit den Gegebenheiten angepasst werden.

Hinweis

Während des Betriebes sollte der Kehrgutbehälter in regelmäßigen Abständen entleert werden.

Hinweis

Während des Betriebes sollte der Staubfilter je nach Staubanfall alle 15-30 Minuten abgereinigt werden.

Hinweis

Bei Flächenreinigung nur Kehrwalze absenken.

Hinweis

Bei Reinigung von Seitenrändern zusätzlich Seitenbesen absenken.

Ebene Flächen kehren

Kehrwalze auf Betriebsart „Festeinstellung“ arretieren. Î Kehrwalze absenken, dazu Hebel in die

MIttelposition stellen (geringer Kehr-

walzenverschleiß).

Unebene Flächen kehren

Kehrwalze auf Betriebsart „schwimmend lagern“ arretieren. Î Kehrwalze absenken, dazu Hebel in die

untere Position stellen (höherer Kehr-

walzenverschleiß).

8 DE

- 6

Einkehren größerer Gegenstände

Hinweis

Zum Einkehren größerer Gegenstände, z.B. Getränkedosen oder größere Mengen Laub, muss die Grobschmutzklappe kurzzeitig angehoben werden.

Grobschmutzklappe anheben: Î Grobschmutzklappe durch Handbetäti-

gung öffnen.

Î Große Teile bei geöffneter Grob-

schmutzklappe mit geringer Geschwindigkeit überfahren.

Hinweis

Nur bei vollständig abgesenkter Grobschmutzklappe ist ein optimales Reinigungsergebnis zu erzielen.

Trockenen Boden kehren

Î Bei Flächenreinigung Kehrwalze ab-

senken.

Î Bei Reinigung von Seitenrändern Sei-

tenbesen absenken.

Hinweis

Kehrwalze und Seitenbesen laufen automatisch an.

Bei staubigem Belag Staubabsaugung einschalten. Î Gebläse einschalten.

Feuchten oder nassen Boden kehren

Staubabsaugung ausschalten, um den Staubfilter vor Feuchtigkeit zu schützen. Î Gebläse ausschalten.

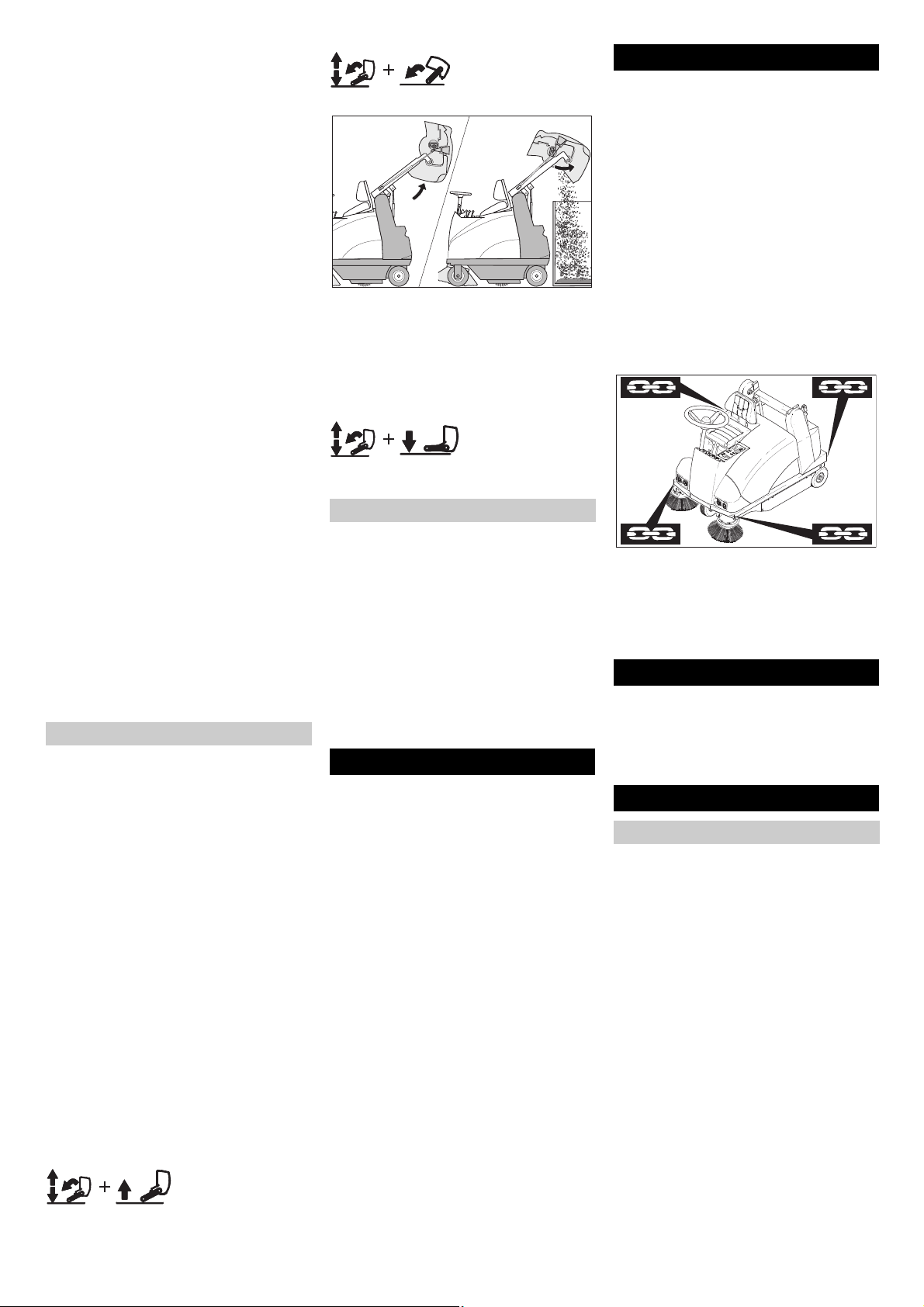

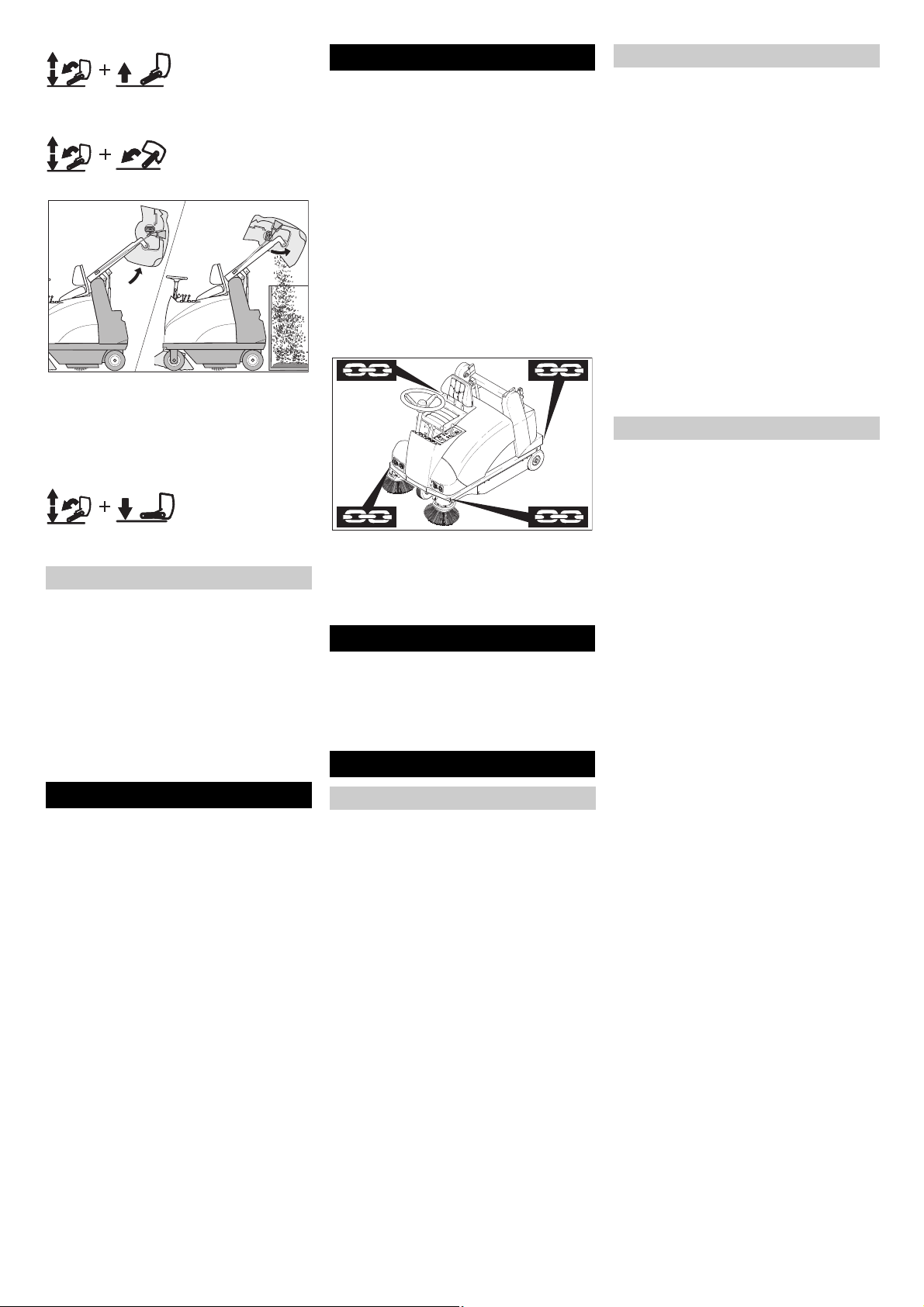

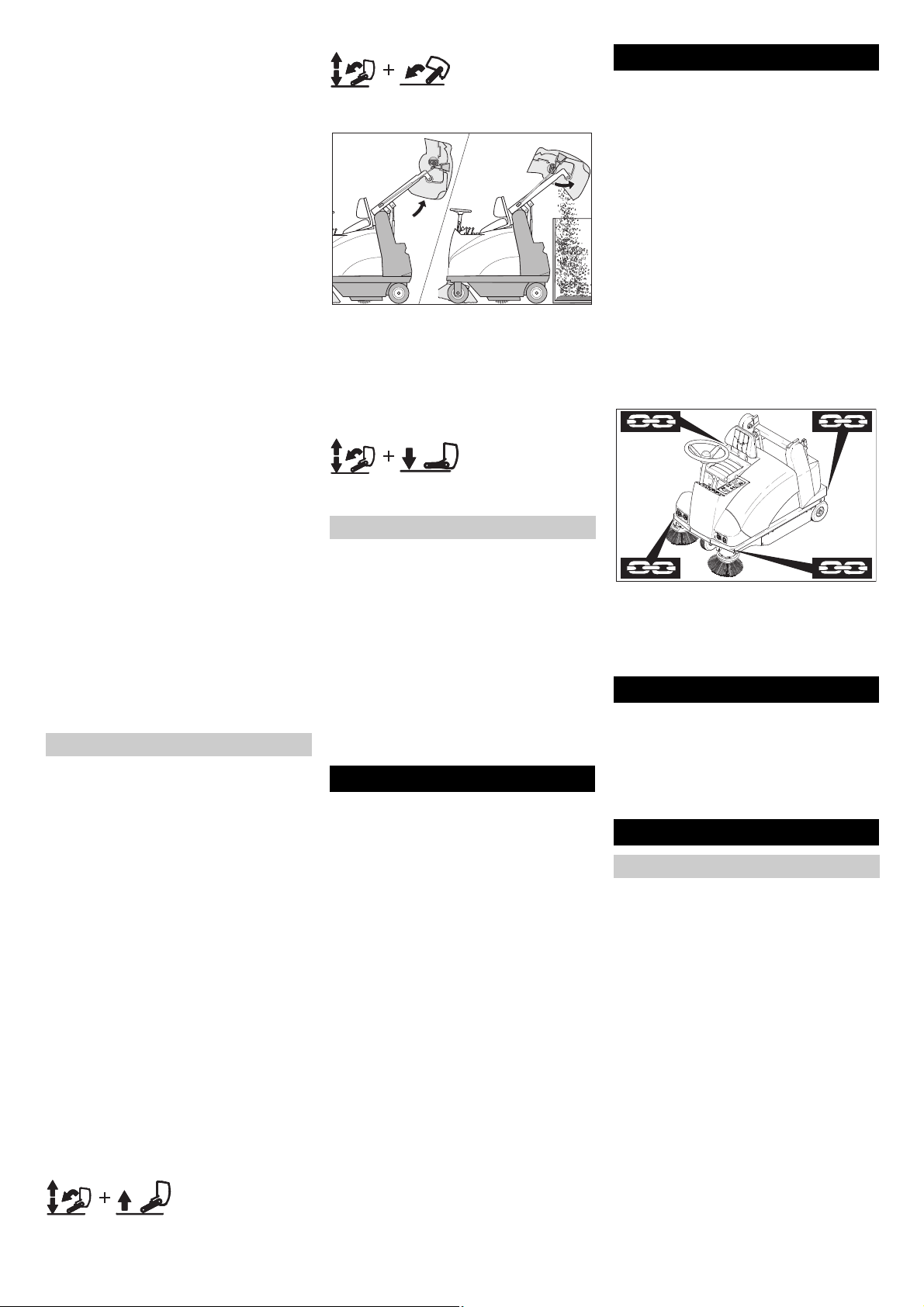

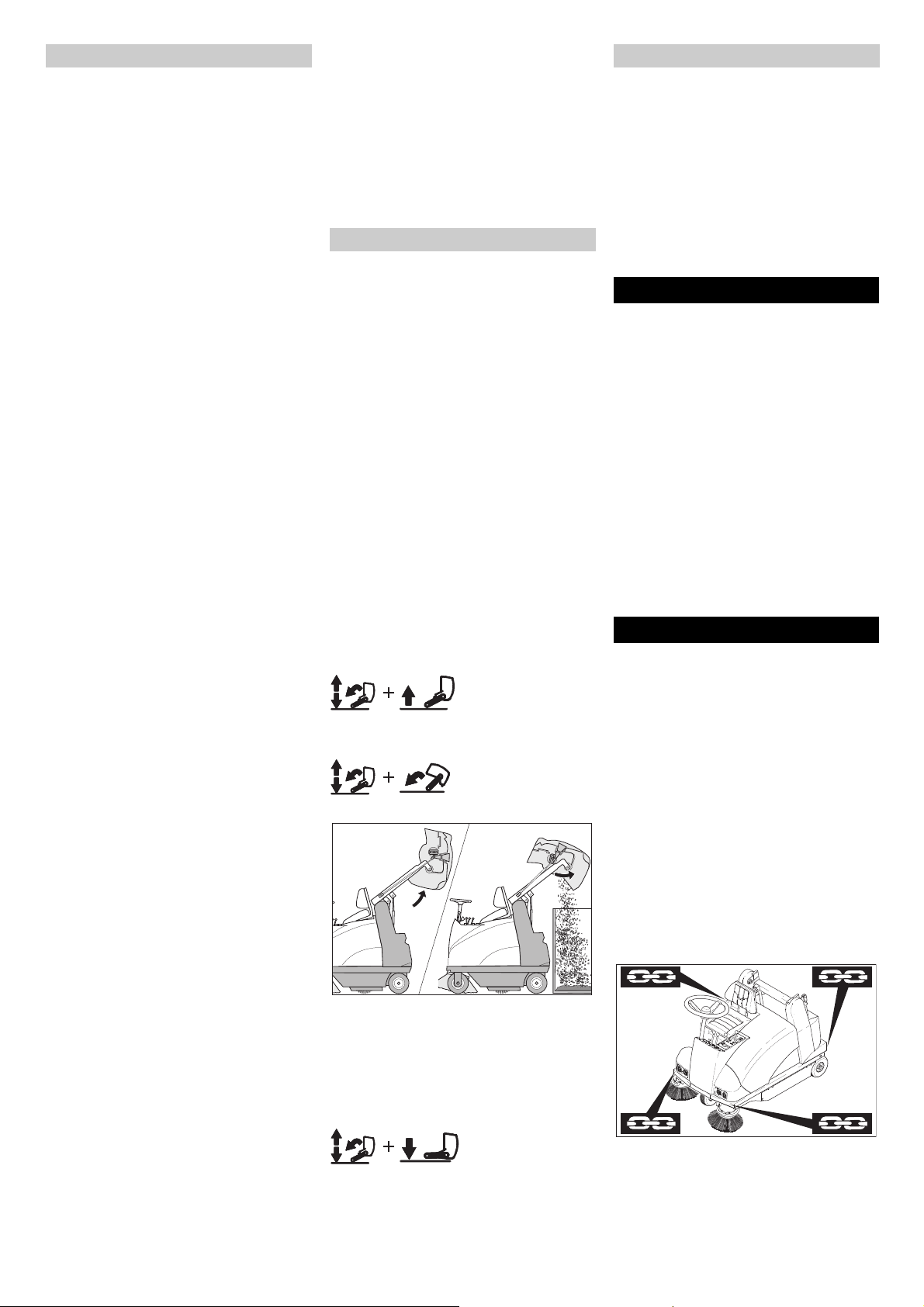

Kehrgutbehälter entleeren

 Gefahr

Verletzungsgefahr! Während des Entleerungsvorganges dürfen sich keine Personen und Tiere im Schwenkbereich des Kehrgutbehälters aufhalten.

 Gefahr

Quetschgefahr! Niemals in das Gestänge der Entleerungsmechanik fassen. Nicht unter dem angehobenen Behälter aufhalten.

 Gefahr

Kippgefahr! Gerät während des Entleerungsvorganges auf einer ebenen Fläche abstellen.

Î Gerät anhalten. Î Kehrwalze anheben.

Hinweis

Das Auskippen des Behälters kann erst nach Erreichen einer bestimmten Mindesthöhe erfolgen.

Hinweis

Die folgenden Schritte können nur in Zweihandbedienung erfolgen.

– Das Entleeren des Kehrgutbehälters ist

in der vollständig ausgefahrenen Position am einfachsten zu bewerkstelligen.

– Wenn der Taster für den Kippmecha-

nismus des Kehrgutbehälters losgelassen wird, fährt dieser automatisch in die Ausgangsposition zurück.

Î Kehrgutbehälter bis Endstellung einkip-

pen.

Gerät ausschalten

Î Fahrpedal loslassen, das Gerät bremst

selbsttätig und bleibt stehen.

Î Feststellbremse arretieren. Î Kehrwalze anheben. Î Seitenbesen anheben. Î Schlüsselschalter auf "0" drehen und

Schlüssel abziehen.

Hinweis

Nach dem Abstellen des Gerätes wird der Staubfilter automatisch ca. 10 Sekunden lang abgereinigt.

Stilllegung

Wenn die Kehrmaschine über längere Zeit nicht genutzt wird, bitte folgende Punkte beachten: Î Kehrmaschine auf einer ebenen Fläche

abstellen.

Î Kehrwalze und Seitenbesen anheben,

um die Borsten nicht zu beschädigen.

Î Schlüsselschalter auf "0" drehen und

Schlüssel abziehen.

Î Feststellbremse arretieren. Î Kehrmaschine gegen Wegrollen sichern. Î Kehrmaschine innen und außen reinigen. Î Gerät an geschütztem und trockenem

Platz abstellen.

Î Batteriestecker abziehen. Î Batterie laden und im Abstand von ca. 2

Monaten nachladen.

Transport

Vorsicht

Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes beim Transport beachten.

Beim Transport in Fahrzeugen Gerät nach den jeweils gültigen Richtlinien gegen Rutschen und Kippen sichern.

몇 Warnung

Das Gerät muss beim Transport gegen Verrücken gesichert sein.

Î Schlüsselschalter auf "0" drehen und

Schlüssel abziehen.

Î Feststellbremse arretieren. Î Gerät an den Transportösen mit Spanngur-

ten, Seilen oder Ketten sichern. Î Gerät an den Rädern mit Keilen sichern.

Hinweis

Markierungen für Befestigungsbereiche am Grundrahmen beachten (Kettensymbole). Das Gerät darf zum Auf- oder Abladen nur auf Steigungen bis max. 18% betrieben werden.

Lagerung des Gerätes

Vorsicht

Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes bei Lagerung beachten.

Dieses Gerät darf nur in Innenräumen gelagert werden.

Pflege und Wartung

Allgemeine Hinweise

– Instandsetzungen dürfen nur durch zu-

gelassene Kundendienststellen oder

durch Fachkräfte für dieses Gebiet,

welche mit allen relevanten Sicher-

heitsvorschriften vertraut sind, durch-

geführt werden. – Ortsveränderliche gewerblich genutzte

Geräte unterliegen der Sicherheitsü-

berprüfung nach VDE 0701.

Î Kehrgutbehälter anheben. Wenn die gewünschte Höhe erreicht ist:

Î Kehrgutbehälter auskippen.

- 7

9DE

Reinigung

Warnung

몇

Beschädigungsgefahr! Die Reinigung des Gerätes darf nicht mit Schlauch- oder Hochdruckwasserstrahl erfolgen (Gefahr von Kurzschlüssen oder anderer Schäden).

Innenreinigung des Gerätes

 Gefahr

Verletzungsgefahr! Staubschutzmaske und Schutzbrille tragen.

Î Gerätehaube öffnen. Î Gerät mit einem Lappen reinigen. Î Gerät mit Druckluft ausblasen. Î Gerätehaube schließen.

Außenreinigung des Gerätes

Î Gerät mit einem feuchten, in milder Wasch-

lauge getränktem Lappen reinigen.

Hinweis

Keine aggressiven Reinigungsmittel verwenden.

Wartungsintervalle

Hinweis

Der Betriebsstundenzähler gibt den Zeitpunkt der Wartungsintervalle an.

Wartung durch den Kunden

Wartung täglich:

Î Reifenluftdruck prüfen. Î Kehrwalze und Seitenbesen auf Verschleiß

und eingewickelte Bänder prüfen.

Î Staubfilter prüfen. Î Funktion aller Bedienelemente prüfen.

Wartung wöchentlich: Î Dichtheit und Funktion aller Hydraulik-

bauteile prüfen.

Î Bowdenzüge und bewegliche Teile auf

Leichtgängigkeit prüfen.

Wartung nach Verschleiß:

Î Dichtleisten wechseln. Î Kehrwalze wechseln. Î Seitenbesen wechseln.

Hinweis

Beschreibung siehe Kapitel Wartungsarbeiten.

Wartungsheft 5.950-535 beachten!

Hinweis

Alle Service- und Wartungsarbeiten bei Wartung durch den Kunden, müssen von einer qualifizierten Fachkraft ausgeführt werden. Bei Bedarf kann jederzeit ein Kärcher-Fachhändler hinzugezogen werden.

Wartung durch den Kundendienst

Wartung nach 8 Betriebsstunden: Î Erstinspektion durchführen.

Wartung alle 100 Betriebsstunden Wartung alle 200 Betriebsstunden Wartung alle 300 Betriebsstunden

Hinweis

Um Garantieansprüche zu wahren, müssen während der Garantielaufzeit alle Service- und Wartungsarbeiten vom autorisierten Kärcher-Kundendienst gemäß Wartungsheft durchgeführt werden.

Wartungsarbeiten

Vorbereitung: Î Kehrmaschine auf einer ebenen Fläche

abstellen.

Î Schlüsselschalter auf "0" drehen und

Schlüssel abziehen.

Î Feststellbremse arretieren.

Allgemeine Sicherheitshinweise

Î Batteriestecker abziehen.

 Gefahr

Verletzungsgefahr! Sicherungsstange bei angehobenem Kehrgutbehälter immer einsetzen.

Î Sicherungsstange für Hochentleerung

einsetzen.

 Gefahr

Verletzungsgefahr! Vor sämtlichen Wartungs- und Reparaturarbeiten Gerät ausreichend abkühlen lassen.

Reifenluftdruck prüfen

Î Kehrmaschine auf einer ebenen Fläche

abstellen.

Î Luftdruckprüfgerät am Reifenventil an-

schließen.

Î Luftdruck prüfen und bei Bedarf Druck

korrigieren.

Î Der Luftdruck für die Vorder- und Hin-

terreifen ist auf 6 bar einzustellen.

Staubfilter manuell abreinigen

Hinweis

Während des Betriebes sollte der Staubfilter je nach Staubanfall alle 15-30 Minuten abgereinigt werden.

Î Gerät anhalten. Î Gebläse ausschalten. Der Staubfilter

wird ca. 10 Sekunden lang abgereinigt.

Î Gebläse einschalten.

Hydraulikanlage prüfen

Î Sichtprüfung durchführen. Bei Ölverlust

an Hydraulikeinheit, Zylinder oder Schläuchen Kärcher-Kundendienst benachrichtigen.

Seitenbesen auswechseln

Î Kehrmaschine auf einer ebenen Fläche

abstellen.

Î Seitenbesen anheben. Î Schlüsselschalter auf "0" drehen und

Schlüssel abziehen.

Î Befestigungsschrauben lösen. Î Seitenbesen abnehmen. Î Neuen Seitenbesen anschrauben.

Kehrwalze prüfen

Î Kehrmaschine auf einer ebenen Fläche

abstellen.

Î Kehrwalze anheben. Î Schlüsselschalter auf "0" drehen und

Schlüssel abziehen.

Î Gerät mit Keil gegen Wegrollen sichern. Î Feststellbremse arretieren. Î Bänder oder Schnüre von Kehrwalze

entfernen.

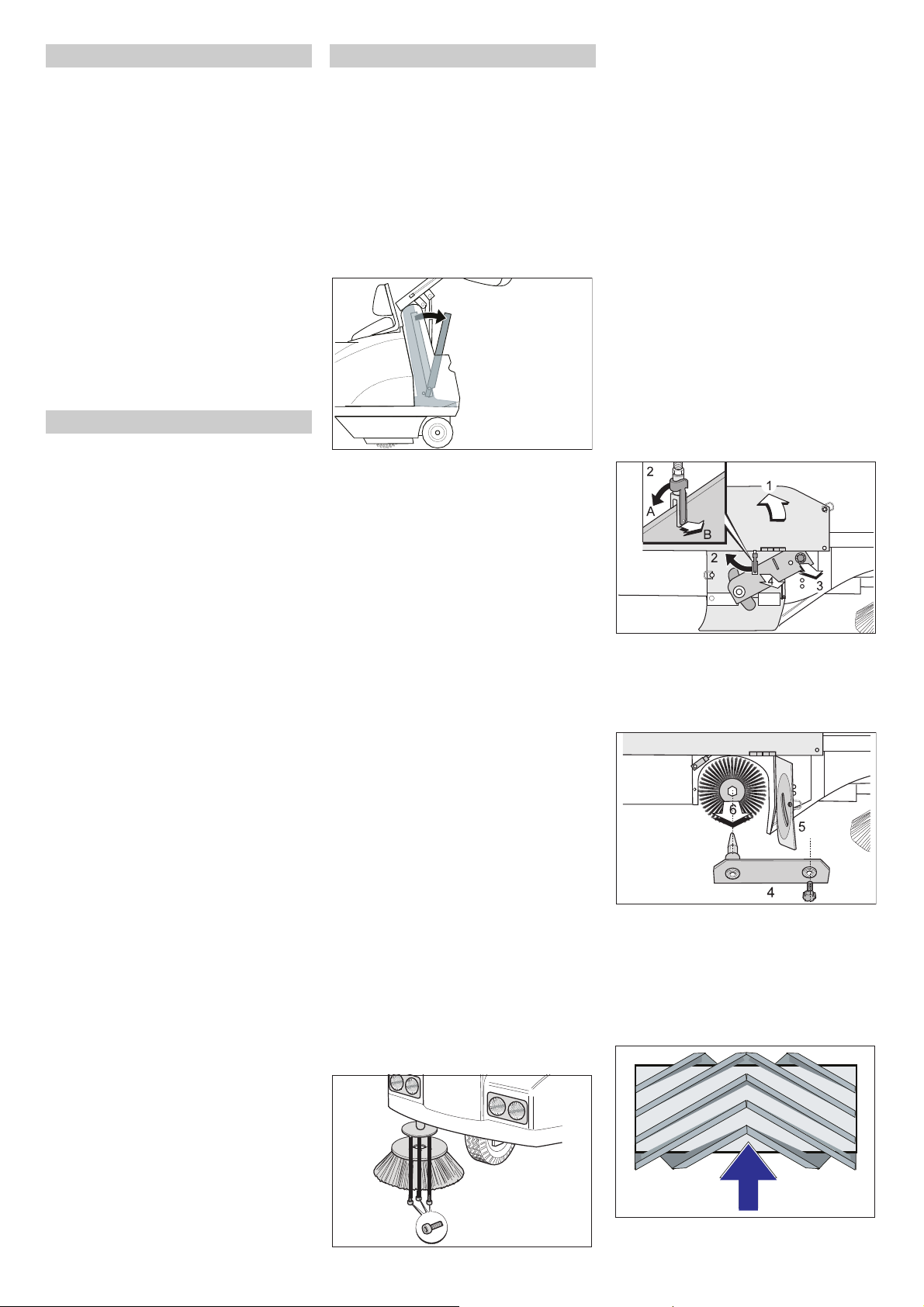

Kehrwalze auswechseln

Der Wechsel ist erforderlich, wenn durch die Abnutzung der Borsten das Kehrergebnis sichtbar nachlässt. Î Kehrmaschine auf einer ebenen Fläche

abstellen.

Î Kehrwalze absenken. Î Schlüsselschalter auf "0" drehen und

Schlüssel abziehen.

Î Gerät mit Keil gegen Wegrollen sichern. Î Feststellbremse arretieren.

Î Rechte Seitenklappe öffnen (1). Î Sicherungsbolzen am unteren Gabel-

kopf lösen (2) und Schubstange nach

hinten schwenken.

Î Rändelschraube herausdrehen (3).

Î Kehrwalzenschwinge abnehmen (4). Î Kehrwalzenklappe (Drehverschluss)

aufklappen (5).

Î Kehrwalze herausziehen (6). Î Einstellschraube der Kehrwalzenver-

stellung im Uhrzeigersinn (-) bis zum

Anschlag hineindrehen. Î In umgekehrter Reihenfolge wieder

montieren.

10 DE

- 8

Einbaulage der Kehrwalze in Fahrtrichtung

Hinweis

Beim Einbau der neuen Kehrwalze auf die Lage des Borstensatzes achten.

Hinweis

Nach dem Einbau der neuen Kehrwalze muss der Kehrspiegel neu eingestellt werden.

Kehrspiegel der Kehrwalze prüfen und einstellen

Î Reifenluftdruck prüfen. Î Gebläse ausschalten. Î Kehrwalze anheben. Î Seitenbesen anheben. Î Kehrmaschine auf einen ebenen und

glatten Boden fahren, der erkennbar mit Staub oder Kreide bedeckt ist.

Î Kehrwalze absenken (mittlere Hebel-

stellung) und kurze Zeit drehen lassen.

Î Kehrwalze anheben. Î Grobschmutzklappe öffnen. Î Gerät rückwärts wegfahren. Î Kehrspiegel prüfen.

Die Form des Kehrspiegels bildet ein gleichmäßiges Rechteck, das zwischen 30-50 mm breit ist.

Hinweis

Der Kehrspiegel darf nicht trapezförmig sein. In diesem Fall Kundendienst benachrichtigen.

Kehrspiegel einstellen:

Hinweis

Nur für Betriebsart „Festeinstellung“.

Î Gerätehaube öffnen.

Kehrspiegel vergrößern: Î Einstellschraube gegen den Uhrzeiger-

sinn (+) drehen. Kehrspiegel verkleinern: Î Einstellschraube im Uhrzeigersinn (-)

drehen.

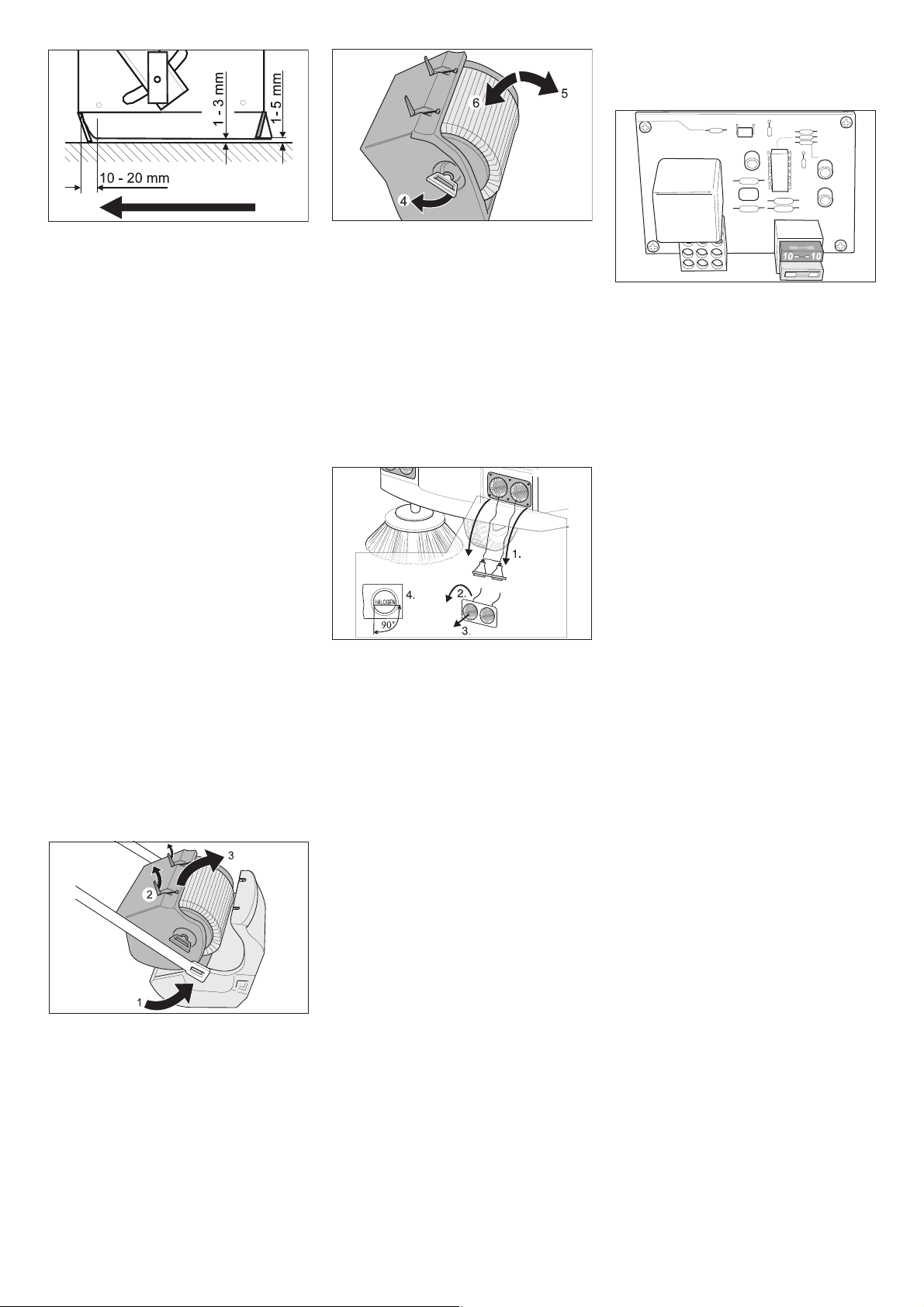

Dichtleisten einstellen und auswechseln

Hinweis

Beschädigte oder abgenutzte Dichtleisten umgehend austauschen.

Î Kehrmaschine auf einer ebenen Fläche

abstellen.

Î Kehrwalze anheben. Î Schlüsselschalter auf "0" drehen und

Schlüssel abziehen.

Î Gerät mit Keil gegen Wegrollen sichern. Î Feststellbremse arretieren.

 Vordere Dichtleiste Î Befestigungen der Dichtleiste ab-

schrauben.

Î Dichtleiste entfernen. Î Neue Dichtleiste anschrauben.

Hinweis

Die vordere Dichtleiste ist nicht einstellbar.

 Hintere Dichtleiste Î Befestigungen der Dichtleiste ab-

schrauben.

Î Dichtleiste entfernen. Î Neue Dichtleiste einsetzen. Î Dichtleiste ausrichten. Î Bodenabstand der Dichtleiste auf 1-

5 mm einstellen.

Î Neue Dichtleiste anschrauben.  Seitliche Dichtleisten Î Befestigungen der Dichtleisten ab-

schrauben.

Î Dichtleisten entfernen. Î Neue Dichtleisten einsetzen. Î Dichtleisten ausrichten. Î Bodenabstand der Dichtleisten auf 1-

3 mm einstellen.

Î Neue Dichtleisten anschrauben.

Staubfilter auswechseln

 Gefahr

Vor Beginn des Staubfilterwechsels Kehrgutbehälter entleeren. Bei Arbeiten an der Filteranlage Staubschutzmaske tragen. Sicherheitsvorschriften über den Umgang mit Feinstäuben beachten.

Hinweis

Eine deutliche Staubablagerung am Luftaustritt des Gebläses ist ein Zeichen von nicht korrekt eingesetztem oder defektem Staubfilter.

Î Kehrgutbehälter bis zur Hälfte anheben

(1).

Î Verschlüsse öffnen (2). Î Filterkasten nach vorne schwenken

und abnehmen (3).

Î Handgriff aufklappen (4), herausziehen

und um 90° verdrehen (verriegeln).

Î Filterpatrone herausnehmen (5). Î Neue Filterpatrone einsetzen, Bolzen

müssen in Bohrungen eintauchen (6).

Î Handgriff in die Ausgangslage zurück-

stellen und verriegeln. Auf korrekten Sitz des Filters achten.

Î Filterkasten einsetzen und verschließen.

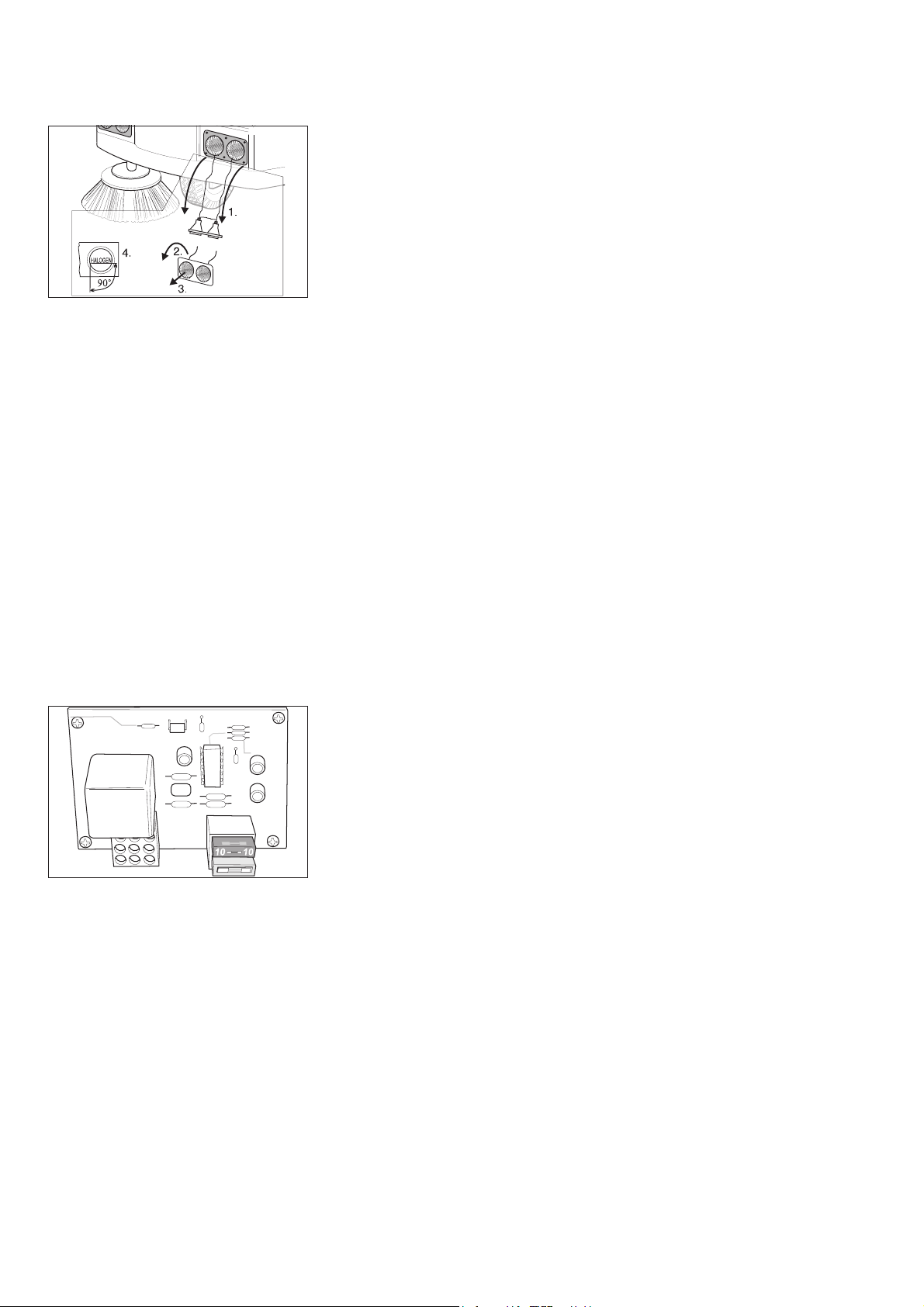

Glühlampe auswechseln

Î Gerät anhalten. Î Schlüsselschalter auf "0" drehen und

Schlüssel abziehen.

Î Befestigungen der Blende lösen. Î Blende herausnehmen (1). Î Schraube zwischen den Streben der

Lampenfassung des defekten Scheinwerfers herausdrehen.

Î Streuscheibe des defekten Scheinwer-

fers gegen den Uhrzeigersinn ca. 1/4 Umdrehung drehen (2) und Reflektorgehäuse herausnehmen (3).

Î Glühlampe herausnehmen. Î Neue Glühlampe einbauen. Î Reflektorgehäuse von unten in Blende

einsetzen und im Uhrzeigersinn mit ca. 1/ 4 Umdrehung befestigen. Auf sicheres Einrasten achten, der Schriftzug HALOGEN auf dem Scheinwerferglas muss genau waagerecht zu lesen sein (4).

Î Schraube zwischen den Streben der

Lampenfassung eindrehen.

Î Blende befestigen.

- 9

11DE

Sicherungen auswechseln

Hinweis

Nur Sicherungen mit gleichem Sicherungswert verwenden.

Î Gerätehaube öffnen. Î Batteriestecker abziehen. Î Defekte Sicherungen erneuern.

Hinweis

Mehrfacher Defekt der gleichen Sicherung deutet auf einen technischen Fehler in der Elektrik hin. Kärcher-Kundendienst benachrichtigen.

12 DE

- 10

Hilfe bei Störungen

Störung Behebung

Gerät fährt nicht Auf dem Fahrersitz Platz nehmen, Sitzkontaktschalter wird aktiviert

Batterie laden oder auswechseln Sicherung prüfen, bei Bedarf austauschen Sicherungsautomat prüfen und gegebenenfalls rücksetzen Ganghebel auf Position „schnell“ oder „langsam“ stellen Kärcher-Kundendienst benachrichtigen

Kontrollleuchte Antriebsstörung blinkt Einschaltreihenfolge beachten

Kärcher-Kundendienst benachrichtigen

Gerät kehrt nicht richtig Kehrwalze und Seitenbesen auf Verschleiß prüfen, bei Bedarf auswechseln

Funktion der Grobschmutzklappe prüfen Kehrgutbehälter leeren Dichtleisten auf Verschleiß prüfen, bei Bedarf einstellen oder austauschen Kehrspiegel nachstellen Antriebsriemen für Kehrwalze und Seitenbesen prüfen Staubfilter prüfen, abreinigen oder austauschen Kärcher-Kundendienst benachrichtigen

Gerät staubt Gebläse einschalten

Antriebsriemen für Sauggebläse prüfen Staubfilter prüfen, abreinigen oder austauschen Dichtleisten auf Verschleiß prüfen, bei Bedarf einstellen oder austauschen

Hochentleerung funktioniert nicht Sicherung tauschen

Schalter defekt, Kärcher-Kundendienst benachrichtigen Hydraulikaggregat defekt, Kärcher-Kundendienst benachrichtigen Kärcher-Kundendienst benachrichtigen

Kehrwalze oder Seitenbesen drehen sich nicht

Gebläse dreht sich nicht Kehrgutbehälter vollständig absenken

Bänder oder Schnüre von Kehrwalze oder Seitenbesen entfernen Antriebsriemen für Kehrwalze und Seitenbesen prüfen Sicherung prüfen, bei Bedarf austauschen Kärcher-Kundendienst benachrichtigen

Gebläse-Endschalter prüfen Sicherung prüfen, bei Bedarf austauschen Kärcher-Kundendienst benachrichtigen

- 11

13DE

Technische Daten

KMR 1250 BAT

Gerätedaten

Länge x Breite x Höhe mm 1650 x 1000 x 1270 Eigengewicht (betriebsbereit) kg 580 Zulässiges Gesamtgewicht kg 730 Schnellgang - Fahrgeschwindigkeit (max.) km/h 6 Berggang - Fahrgeschwindigkeit (max.) km/h 4 Schnellgang - Steigfähigkeit (max.) % 15 Berggang - Steigfähigkeit (max.) % 18 Kehrwalzen-Durchmesser mm 285 Kehrwalzen-Breite mm 750 Seitenbesen-Durchmesser mm 450 Flächenleistung ohne Seitenbesen m Flächenleistung mit 1 Seitenbesen m Flächenleistung mit 2 Seitenbesen m Arbeitsbreite ohne Seitenbesen mm 750 Arbeitsbreite mit 1 Seitenbesen mm 1000 Arbeitsbreite mit 2 Seitenbesen mm 1300 Fahrantrieb -- Mechanisches Getriebe mit Differential,

Schutzart tropfwassergeschützt -- IPX 3

Motoren

Fahrantriebmotor, AMER MP80 M V, W 24, 1100 Kehrwalzenmotor, AMER MP80/2 V, W 24, 600 Gebläsemotor, AMER MP80/2 V, W 24, 600

Ölsorten

Hydraulik für Hochentleerung -- DIN HVLP 51 524/2 - 46 c St/40 °C Füllmenge Hydrauliköl l 1,5

Batterie

Spannung V 24 Kapazität Ah 240 Betriebsdauer nach mehrmaligem Laden h ca. 3

Beleuchtung

Leuchtmittel -- DIN 49848 - HS3 - 6 V/2,4 W

Kehrgutbehälter

Max. Entladehöhe mm 1430 Volumen des Kehrgutbehälters l 80

Bereifung

Durchmesser mm 300 Größe vorne -- 4.00-4 Luftdruck vorne bar 6 Größe hinten -- 4.00-4 Luftdruck hinten bar 6

Filter- und Saugsystem

Filterfläche Feinstaubfilter m Verwendungskategorie Filter für nichtgesundheitsgefährdende Stäube -- U

Umgebungsbedingungen

Temperatur °C -5 bis +40 Luftfeuchtigkeit, nicht betauend % 0 - 90

Ermittelte Werte gemäß EN 60335-2-72

Geräuschemission Schalldruckpegel L Unsicherheit K Schallleistungspegel L

+ Unsicherheit K

Gerätevibrationen Hand-Arm Vibrationswert m/s Sitz m/s Unsicherheit K m/s

/h 4500

/h 6000

/h 7800

auf die Hinterräder wirkend

dB(A) 74 dB(A) 2 dB(A) 94

<2,5

< 0,5

0,2

14 DE

- 12

Garantie CE-Erklärung

CEO

Head of Approbation

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle.

Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheitsund Gesundheitsanforderungen der EGRichtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.

Produkt: Kehrsaugmaschine Aufsitz-

gerät

Typ: 1.091-xxx Einschlägige EG-Richtlinien

2006/42/EG (+2009/127/EG) 2004/108/EG 2000/14/EG

Angewandte harmonisierte Normen

EN 60335–1 EN 60335-2-29 EN 60335–2–72 EN 55014–2: 1997 + A2: 2008 EN 55014–1: 2006 + A1: 2009 EN 61000–3–2: 2006 + A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008

Angewandtes Konformitätsbewertungsverfahren

2000/14/EG: Anhang V

Schallleistungspegel dB(A)

Gemessen: 92 Garantiert: 94

Die Unterzeichnenden handeln im Auftrag und mit Vollmacht der Geschäftsführung.

Dokumentationsbevollmächtigter: S. Reiser

Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212

- 13

15DE

Please read and comply with

these original instructions prior to the initial operation of your appliance and store them for later use or subsequent owners. Before first start-up it is definitely necessary to read the safety indications Nr.

5.956-250!

Contents

Safety instructions EN - 1 Environmental protection EN - 1 Symbols in the operating in-

structions Symbols on the machine EN - 1 Function EN - 1 Proper use EN - 2 Device elements EN - 3 Before Startup EN - 5 Start up EN - 6 Operation EN - 6 Shutdown EN - 7 Transport EN - 7 Storing the device EN - 7 Maintenance and care EN - 7 Troubleshooting EN - 10 Technical specifications EN - 11 Warranty EN - 12 CE Declaration EN - 12

EN - 2

Environmental protection

The packaging material can be recycled. Please do not throw the packaging material into household waste; please send it for recycling.

Old appliances contain valuable materials that can be recycled; these should be sent for recycling. Batteries, oil, and similar substances must not enter the environment. Please dispose of your old appliances using appropriate collection systems.

Notes about the ingredients (REACH)

You will find current information about the ingredients at:

http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm

Symbols in the operating

instructions

 Danger

Immediate danger that can cause severe injury or even death.

몇 Warning

Possible hazardous situation that could lead to severe injury or even death.

Caution

Possible hazardous situation that could lead to mild injury to persons or damage to property.

Symbols on the machine

Gear lever position "fast" (fast gear)

Gear lever position "slow" (hill gear)

Safety instructions

General notes

Your sales outlet should be informed about any transit damage noted when unpacking the product. – Warning and information plates on the

machine provide important directions for safe operation.

– In addition to the information contained

in the operating instructions, all statutory safety and accident prevention regulations must be observed.

Drive mode

 Danger

Risk of injury! Danger of tipping if gradient is too high. – The gradient in the direction of travel should

not exceed 18%. Danger of tipping when driving round bends at high speed.

– Drive slowly when cornering. Danger of tipping on unstable ground.

– Only use the machine on sound surfaces. Danger of tipping with excessive sideways tilt. – The gradient perpendicular to the direction

of travel should not exceed 10%.

Battery-operated machines

Note

Warranty claims will be entertained only if you use batteries and chargers recommended by Kärcher.

– Always follow the instructions of the battery

manufacturer and the charger manufactur-

er. Please follow the statutory require-

ments for handling and disposing batteries. – Never leave the batteries in a discharged

state; recharge them as soon as possible. – Always keep the batteries clean and dry to

avoid creep currents. Protect the batteries

and avoid contact with impurities such as

metal dust. – Do not place tools or similar items on the

battery. Risk of short-circuit and explosion. – Do not work with open flames, generate

sparks or smoke in the vicinity of a battery

or a battery charging room. Danger of ex-

plosion. – Do not touch hot parts of the machine such

as the drive motor (risk of burns). – Be careful while handling battery acid. Fol-

low the respective safety instructions! – Used batteries are to be disposed accord-

ing to the EC guideline 91/ 157 EWG in an

environment-friendly manner.

Accessories and Spare Parts

– Only use accessories and spare parts

which have been approved by the manufacturer. The exclusive use of original accessories and original spare parts ensures that the appliance can be operated safely and trouble free.

– At the end of the operating instructions

you will find a selected list of spare parts that are often required.

– For additional information about spare

parts, please go to the Service section at www.kaercher.com.

Function

The sweeper operates using the overthrow principle. – The side brushes (3) clean the corners

and edges of the surface, moving dirt and debris into the path of the roller brush.

– The rotating roller brush (4) moves the

dirt and debris directly into the waste container (5).

– The dust raised in the container is sep-

arated by the dust filter (2) and the filtered clean air is drawn off by the suction fan (1).

16 EN

- 1

Proper use

Use this appliance only as directed in these operating instructions. Î The machine with working equipment

must be checked to ensure that it is in proper working order and is operating safely prior to use. Otherwise, the appliance must not be used.

– This sweeper has been designed to

sweep dirt and debris from indoor as well as outdoor surfaces.

– The machine can only be used on public

highways with the StVZO extension kit.

– The machine is not suitable for vacuum-

ing dust which endangers health. – The machine may not be modified. – Never vacuum up explosive liquids,

combustible gases or undiluted acids

and solvents. This includes petrol, paint

thinner or heating oil which can gener-

ate explosive fumes or mixtures upon

contact with the suction air. Acetone,

undiluted acids and solvents must also

be avoided as they can harm the mate-

rials on the machine. – Do not sweep/vacuum up any burning

or glowing objects. – The machine is only suitable for use on

the types of surfaces specified in the

operating instructions. – The machine may only be operated on

the surfaces approved by the company

or its authorised representatives. – The machine may not be used or stored

in hazardous areas. It is not allowed to

use the appliance in hazardous loca-

tions. – The following applies in general: Keep

highly-flammable substances away

from the appliance (danger of explo-

sion/fire).

Suitable surfaces

– Asphalt – Industrial floor – Screed – Concrete – Paving stones

- 2

17EN

Device elements

1 Seat (with seat contact switch) 2 Operator console 3 Lights 4 Right side brush 5 Left side brush 6 Lift/tilt emptying mechanism 7 Waste container 8 Cover 9 Roller brush 10 Bulk waste flap

18 EN

- 3

Operator console

1 Key switch 2 Control lamp drive error 3 Battery charger control 4 Raise/lower side-brushes, right 5 Upper position: Raise roller brush

Central position: Lower roller brush (op-

erating mode "Fine setting")

Lower position: Lower roller brush (op-

erating mode "store in floating position") 6 Raise/lower side-brushes, left (Option) 7 Switch for two-hand operations 8 Operating hour counter 9 Lights 10 Raise/lower bulk waste flap 11 Parking brake/ operating brake 12 Tilt waste container

(Function only in connection with the

two-hand operations switch) 13 Raise waste container

(Function only in connection with the

two-hand operations switch) 14 Lower waste container

(Function only in connection with the

two-hand operations switch) 15 Blower

16 Accelerator pedal, forwards 17 Accelerator pedal, reverse 18 Horn 19 Steering wheel 20 Battery socket 21 Open/ close device hood

Open/ close device hood

Î Tilt the seat towards the front. Î Open the device hood at the handle slot

(pull it upward).

Note

The device hood is held at the top by the gas pressure spring.

Colour coding

– The operating elements for the cleaning

process are yellow.

– The controls for the maintenance and

service are light gray.

- 4

19EN

Before Startup

Battery

Note

The sweeper has been designed to use 24 VDC. A 24 V trough battery is used.

Safety notes regarding the batteries

Please observe the following warning notes when handling batteries:

Observe the directions on the battery, in the instructions for use and in the vehicle operating instructions!

Wear an eye shield!

Keep away children from acid and batteries!

Risk of explosion!

Fire, sparks, open light, and smoking not allowed!

Danger of causticization!

First aid!

Warning note!

Disposal!

Do not throw the battery in the dustbin!

 Danger

Risk of explosion! Do not put tools or similar on the battery, i.e. on the terminal poles and cell connectors.

 Danger

Risk of injury! Ensure that wounds never come into contact with lead. Always clean your hands after having worked with batteries.

 Danger

Risk of fire and explosion! – Smoking and naked flames are strictly

prohibited. – Rooms where batteries are charged

must have good ventilation because

highly explosive gas is emitted during

charging.

 Danger

Danger of causticization! – Rinse thoroughly with lots of clear water

if acid gets into the eye or comes in contact with the skin.

– Then consult a doctor immediately. – Wash off the acid If it comes in contact

with the clothes.

Installing and connecting the battery

Note

The KM 1250 BAT pack contains a built-in battery and charger.

Î Open the device hood. Î Insert battery in battery mount. Î Fasten the battery. Î Connect pole terminal (red cable) to posi-

tive pole (+).

Î Connect pole terminal to negative pole (-).

Note

Before removing the battery, make sure that the negative pole lead is disconnected. Check that the battery pole and pole terminals are adequately protected with pole grease.

Charging battery

 Danger

Risk of injury! Comply with safety regulations on the handling of batteries. Observe the directions provided by the manufacturer of the charger.

 Danger

Charge the battery only with an appropriate charger.

Î Pull out the battery plug. Î Open the device hood. Î Connect the battery cable to the charger. Î Plug in mains connector and switch on

charger.

Î Charge battery using lowest possible

level of charging current.

Note

When the battery is charged, first remove the charger from the mains and then disconnect it from the battery.

Check fluid level in the battery and adjust if required

몇 Warning

Regularly check the fluid level in acid-filled batteries.

– The acid in a fully charged battery has a

specific weight of 1.28 kg/l at a temperature of 20 °C.

– The acid in a partially discharged bat-

tery has a specific weight between 1.00 and 1.28 kg/l.

– The specific weight of the acid must be

uniform in all cells.

Î Unscrew all cell caps. Î Take a sample from each cell using the

acid tester.

Î Put the acid sample back into the same cell. Î Where fluid level is too low, top up cells to

the mark provided with distilled water.

Î Charge battery. Î Screw in cell caps.

Remove the battery

Î Disconnect battery. Î Remove the battery from the battery

holder.

Î Dispose of the used batteries according

to the local provisions.

Unloading

몇 Warning

Do not use a forklift truck to unload the machine as this may damage it.

To unload the machine, proceed as follows: Î Loosen the wooden plank from the pal-

let and fit it with nails at the ends of the palette (front side of the device).

Î Remove the elastic tape fasteners at

the stop points.

Î Knock off the locking blocks and use

them to support the wooden planks on the left and right.

Î Loosen the rope fastened at the side-

brush frame for transportation.

(1) Machine without built-in battery

Î Slide the machine over the prepared

ramp from the pallet.

(2) Machine with built-in battery

Î Open the device hood. Î Set the gear lever to "slow". Î Close cover. Î Insert battery plug. Î Set main switch to "1". Î Slide the machine over the prepared

ramp from the pallet. Î Set main switch back to "0". The machine can be moved in 2 ways:

(1) By pushing it (see Moving sweeper without engaging self-propulsion). (2) By driving it (see Moving sweeper by engaging self-propulsion).

Moving sweeper without engaging

self-propulsion

 Danger

Risk of injury! Before engaging the freewheel operation, the machine must be secured to prevent it rolling away.

Î Lock parking brake. Î Open the device hood.

20 EN

- 5

Î Set the gear lever to "N". This blocks the travel drive function.

Î Close cover. Î Release parking brake.

The machine can now be pushed.

Note

Do not move the machine for long distances without engaging self-propulsion, a speed of 10 km/h should not be exceeded.

Moving sweeper by engaging

self-propulsion

Î Lock parking brake. Î Open the device hood. Î Set the gear lever to "fast" or "slow".

The travel drive is now ready for operation.

Î Close cover. Î Release parking brake.

The appliance can now be driven.

Start up

General notes

Î Park the sweeper on an even surface. Î Remove the key. Î Lock parking brake.

Inspection and maintenance work

Î Check charging status of battery. Î Check hydraulic unit. Î Empty waste container. Î Check side brush. Î Check roller brush. Î Check tyre pressure. Î Shake off dust filter.

Note

For description, see section on Care and maintenance.

Operation

Adjusting driver's seat

Î Hang-out the rod for the leveling equip-

ment.

Î Loosen the 4 fastening screws. Î Bring the seat to the desired position. Î Tighten the fastening screws and hang

in the frame again.

Turning on the Appliance

Note

– The machine is equipped with a seat

contact switch If the driver's seat is vacated, the machine is switched off.

– The drive is fitted with an electronic

overload fuse. The overload is indicated by the control lamp "drive error". In this case, lock the emergency brake and disengage the drive pedals (approx. 10 minutes) until the drive components have cooled off.

– The drive will remain inactive for safety

reasons, if a drive pedal is engaged prior to switching on the key switch.

Î Sit on the driver's seat. Î Accelerator pedal in zero position. Î Lock parking brake. Î Set main switch to "1".

Drive the machine

Î Raise roller brush. Î The side-brushes lift up. Î Release parking brake.

Drive forward

Î Press right accelerator pedal down

slowly.

Reverse drive

 Danger

Risk of injury! While reversing, ensure that there is nobody in the way, ask them to move if somebody is around.

Î Press left accelerator pedal down slowly.

Note

Driving method

– The accelerator pedal can be used to

vary the driving speed infinitely.

Brakes

Î Release the accelerator pedal, the ma-

chine brakes automatically and stops.

Note

If the automatic braking effect is not adequate to bring the device to a standstill, then either use the parking brakes or the reverse pedal.

Driving on inclines

With inclines of up to 15%: Î Set the gear lever to "fast".

With inclines of 15% to 18%: Î Set the gear lever to "slow".

Driving over obstacles

Driving over fixed obstacles which are 50 mm high or less: Î Drive forwards slowly and carefully.

Driving over fixed obstacles which are more than 50 mm high: Î Only drive over these obstacles using a

suitable ramp.

Sweeping mode

 Danger

Risk of injury! If the bulk waste flap is open, stones or gravel may be flung forwards by the roller brush. Make sure that this does not endanger persons, animals or objects.

몇 Warning

Do not sweep up packing strips, wire or similar objects as this may damage the sweeping mechanism.

몇 Warning

To avoid damaging the floor, do not continue to operate the sweeping machine in the same position.

Note

To achieve an optimum cleaning result, the driving speed should be adjusted to take specific situations into account.

Note

During operation, the waste container should be emptied at regular intervals.

Note

During operations, the dust filter should be shaken and cleaned every 15-30 minutes depending on the amount of collected dust.

Note

When cleaning surfaces, only lower the roller brush.

Note

Also lower side brush when cleaning along edges.

Sweeping even surfaces

Lock the sweep roller to "Fine tuning" mode Î Lower the roller brush; for that bring the

lever in central position (lower roller

brush wear and tear).

Sweeping uneven surfaces

Lock the roller brush to "store in floating mode" mode Î Lower the roller brush; for that bring the

lever in lower position (higher roller

brush wear and tear).

Sweeping in larger objects

Note

To sweep in larger objects such as beverage cans or larger quantities of leaves, it is necessary to briefly raise the bulk waste flap.

Raising bulk waste flap:

Î Open the bulk waste flap manually. Î Drive over large parts at low speed with

opened bulk waste flap.

- 6

21EN

Note

An optimum cleaning result can only be achieved if the bulk waste flap has been lowered completely.

Sweeping dry floors

Î Lower the roller brush while cleaning

surfaces.

Î Lower side brush when cleaning along

edges.

Note

Roller brush and side brush start operating automatically.

Switch on dust suction while cleaning dusty surfaces. Î Switch on the blower.

Sweeping damp or wet floors

Switch off the dust suction to protect the dust filter against moisture. Î Switch off the blower.

Emptying waste container

 Danger

Risk of injury! When emptying the waste container, care should be taken to ensure that no persons or animals are within its swivelling range.

 Danger

Danger of crushing. Never reach into the rod assembly for the drainage mechanism. Stay away from the area under the raised container.

 Danger

Danger of tipping. Place the machine on an even surface during emptying.

Î Stop the machine. Î Raise roller brush.

Note

The container can only be tilted and emptied once a set minimum level has been reached.

Note

A two-handed operation is required to carry out the following steps.

Î Raise waste container. Once the required height has been

reached:

Î Tip waste container out.

– If the switch for the tilting mechanism of

the waste container is released, then the waste container automatically goes back to the starting position.

Î Tilt the waste container up to the end-

position.

Turn off the appliance.

Î Release the accelerator pedal, the ma-

chine brakes automatically and stops.

Î Lock parking brake. Î Raise roller brush. Î The side-brushes lift up. Î Turn main key to "0" and remove it.

Note

Once the machine has been switched off, the dust filter is shaked automatically for approx. 10 seconds.

Shutdown

If the sweeper is going to be out of service for a longer time period, observe the following points:

Î Park the sweeper on an even surface. Î Raise the roller brush and the side-

brushes to prevent the bristles from being damaged.

Î Turn main key to "0" and remove it. Î Lock parking brake. Î Lock the sweeper to ensure that it does

not roll off.

Î Clean the inside and outside of the

sweeper.

Î Park the machine in a safe and dry

place.

Î Pull out the battery plug. Î Charge battery and recharge it approx.

every 2 months.

Transport

Caution

Risk of injury and damage! Observe the weight of the appliance when you transport it.

When transporting in vehicles, secure the appliance according to the guidelines from slipping and tipping over.

몇 Warning

The appliance must be secured against slippage during transport.

Î Turn main key to "0" and remove it. Î Lock parking brake. Î Secure the appliance at the transport

eyelets using tension belts, ropes or chains.

Î Secure the wheels of the machine with

wheel chocks.

Note

Observe markings for fixing points on base frame (chain symbols). When loading or unloading the machine, it may only be operated on gradients of max. 18%.

Storing the device

Caution

Risk of injury and damage! Note the weight of the appliance in case of storage.

This appliance must only be stored in interior rooms.

Maintenance and care

General notes

– Maintenance work may only be carried

out by approved customer service out-

lets or experts in this field who are famil-

iar with the respective safety

regulations. – Mobile appliances used for commercial

purposes are subject to safety inspec-

tions according to VDE 0701.

Cleaning

몇 Warning

Risk of damage! Do not clean the appliance with a water hose or high-pressure water jet (danger of short circuits or other damage).

Cleaning the inside of the machine

 Danger

Risk of injury! Wear dust mask and protective goggles.

Î Open the device hood. Î Clean machine with a cloth. Î Blow through machine with com-

pressed air. Î Close cover.

External cleaning of the appliance

Î Clean the machine with a damp cloth

which has been soaked in mild detergent.

Note

Do not use aggressive cleaning agents.

– The waste container can be emptied in

the easiest way in the fully drawn-out position.

22 EN

- 7

Maintenance intervals

Note

The elapsed-time counter shows the timing of the maintenance intervals.

Maintenance by the customer

Daily maintenance:

Î Check tyre pressure. Î Check the sweeping roller and the side

brush for wear and wrapped belts.

Î Check dust filter. Î Check function of all operator control el-

ements.

Weekly maintenance: Î Check leakage and functioning of all hy-

draulic components.

Î Check for smooth running of the Bow-

den cables and the moveable parts

Maintenance following wear:

Î Replace sealing strips. Î Replace roller brush. Î Replace side brush.

Note

For description, see section on Maintenance work.

Follow the instructions in Maintenance Manual 5.950-535!

Note

Where maintenance is carried out by the customer, all service and maintenance work must be undertaken by a qualified specialist. If required, a specialised Kärcher dealer may be contacted at any time.

Maintenance by Customer Service

Maintenance to be carried out after 8 operating hours: Î Carry out initial inspection. Maintenance to be carried out every 100 operating hours Maintenance to be carried out every 200 operating hours Maintenance to be carried out every 300 operating hours

Note

In order to safeguard warranty claims, all service and maintenance work during the warranty period must be carried out by the authorised Kärcher Customer Service in accordance with the maintenance booklet.

Maintenance Works

Preparation:

Î Park the sweeper on an even surface. Î Turn main key to "0" and remove it. Î Lock parking brake.

General notes on safety

Î Pull out the battery plug.

 Danger

Risk of injury! Always apply the safety bar when the waste container is raised.

Î Use the safety bar for emptying from a

height.

 Danger

Risk of injury! Allow the machine sufficient time to cool down before carrying out any maintenance and repair work.

Check the tyre pressure

Î Park the sweeper on an even surface. Î Connect air pressure testing device to

tyre valve.

Î Check air pressure and adjust if required. Î Set air pressure for the front and rear

tyres at 6 bar.

Manually clean the dust filter

Note

During operations, the dust filter should be shaken and cleaned every 15-30 minutes depending on the amount of collected dust.

Î Stop the machine. Î Switch off the blower. The dust filter will

be cleaned for approx. 10 seconds.

Î Switch on the blower.

Check hydraulic unit

Î Do visual inspection. Infom oil loss to

hydraulic unit, cylinder or hoses to Kärcher Customer Service.

Replacing side brush

Î Park the sweeper on an even surface. Î The side-brushes lift up. Î Turn main key to "0" and remove it.

Checking roller brush

Î Park the sweeper on an even surface. Î Raise roller brush. Î Turn main key to "0" and remove it. Î Secure the machine with wheel

chock(s) to prevent it from rolling away.

Î Lock parking brake. Î Remove belts or cords from roller brush.

Replacing roller brush

Replacement is due if a visible deterioration in sweeping performance caused by bristle wear is evident.

Î Park the sweeper on an even surface. Î Lower roller brush. Î Turn main key to "0" and remove it. Î Secure the machine with wheel

chock(s) to prevent it from rolling away.

Î Lock parking brake.

Î Open right side-flap (1). Î Loosen the safety bolts at the lower end

of the fork (2) and tilt the drawbar to the

rear.

Î Loosen knurled-head screw (3).

Î Remove roller brush arm (4). Î Open roller brush flap (rotating lock) (5). Î Draw out the roller brush (6). Î Turn in the adjustment screw of the roll-

er brush in clockwise direction (-) up to

the stop. Î Assemble it back in the reverse se-

quence.

Î Loosen the fastening screws. Î Remove the wiper blade. Î Fix in the new wiper blade.

- 8

Installation position of roller brush in direction of travel

23EN

Note

When installing the new roller brush, ensure correct positioning of the bristle assembly.

Note

Once the new roller brush has been installed, the sweeping track must be readjusted.

Check and adjust roller brush sweeping track

Î Check tyre pressure. Î Switch off the blower. Î Raise roller brush. Î The side-brushes lift up. Î Drive sweeper on to a smooth, even

surface covered with a visible layer of dust or chalk.

Î Lower roller brush (central position) and

allow it to briefly rotate.

Î Raise roller brush. Î Open bulk waste flap. Î Drive machine backwards. Î Check sweeping mirror.

The sweeping track should have an even rectangular shape which is between 30 and 50 mm wide.

Note

The shape of the sweeping track must not be trapezoidal. If so, consult Customer Service.

Adjust sweeping track:

Note

Only for "Fine tuning" mode.

Î Open the device hood.

Adjusting and replacing sealing strips

Note

Replace damaged or worn out sealing strips immediately.

Î Park the sweeper on an even surface. Î Raise roller brush. Î Turn main key to "0" and remove it. Î Secure the machine with wheel

chock(s) to prevent it from rolling away.

Î Lock parking brake.

 Front sealing strip Î Unscrew fasteners of sealing strip.

Î Remove the sealing strip. Î Screw on new sealing strip.

Note

The front sealing strip cannot be adjusted.

 Rear sealing strip Î Unscrew fasteners of sealing strip.

Î Remove the sealing strip. Î Screw on the new sealing strip. Î Adjust sealing strip. Î Set the ground clearance of the sealing

strip to 1-5 mm.

Î Screw on new sealing strip.  Side sealing strips Î Unscrew the fasteners of the sealing

strips.

Î Remove sealing strips. Î Insert new sealing strips. Î Adjust sealing strips. Î Set the ground clearance of the sealing

strip to 1-3 mm.

Î Screw on new sealing strips.

Replacing dust filter

 Danger

Empty waste container before replacing dust filter. Wear a dust mask when working around the dust filter. Observe safety regulations on the handling of fine particulate material.

Note

A clear deposit of dust at the air exit of the blower is an indicator that the dust filter has not been inserted correctly or is defective.

Î Fold up the handle (4), pull it out and

turn it by 90° (lock).

Î Remove filter cartridge (5). Î Insert new filter cartridge; bolts must

have been inserted into the holes (6). Î Reset handle in the starting position

and lock it. Check correct position of

the filter. Î Insert filter box and lock it.

Replacing electric bulb

Î Stop the machine. Î Turn main key to "0" and remove it.

Î Loosen the fasteners of the columns. Î Remove column (1). Î Loosen the screw between the struts of the

lamp holder of the defective headlights. Î Turn the diffusing lens of the defective

headlamp in the anti-clockwise direction by

approx. 1/4 rotation (2) and take out the re-

flector housing (3).

Î Take out the bulb. Î Insert new bulb. Î Insert the reflector housing from the bottom

into the column and fasten it by turning ap-

prox. 1/4 rotation in the clockwise direction.

Ensure that it has locked in properly; the let-

ters HALOGEN must be clearly legible on

the headlights glass in a horizontal manner

(4). Î Turn in the screw between the struts of the

lamp holder. Î Fasten the column.

Replacing fuses

Note

Only use fuses with identical safety ratings.

Enlarging sweeping track: Î Turn the adjustment screw in an anti-

clockwise direction (+).

Reducing sweeping track: Î Turn the adjustment screw in a clock-

wise direction (-).

Î Raise waste container up to the half (1). Î Open catches (2). Î Tilt the filter box towards the front and

remove it (3).

24 EN

Î Open the device hood. Î Pull out the battery plug. Î Replace defective fuses.

Note

Multiple defect of the same fuse indicates a technical defect in the electrical system. Inform Kärcher Customer Service.

- 9

Troubleshooting

Fault Remedy

Machine does not move Sit on the driver seat, the seat contact switch gets activated

Charging or replacing battery Check fuse, replace if required Check automatic fuse and reset if required Set the gear lever to "fast" or "slow". Inform Kärcher Customer Service.

Control lamp "drive error" blinks Observe switch-on sequence

Inform Kärcher Customer Service.

Machine is not sweeping properly Check roller brush and side brushes for wear, replace if necessary.

Check function of bulk waste flap Empty waste container Check sealing strips for wear, adjust or replace as required Adjust roller mirror Check drive belts of the roller brush and side-brushes Check dust filter, clean or replace Inform Kärcher Customer Service.

Dust gathers in the machine Switch on blower

Check suction fan drive belt Check dust filter, clean or replace Check sealing strips for wear, adjust or replace as required

High emptying does not function Replace fuse

Switch is defective; inform Kärcher Customer Service Hydraulic unit is defective; inform Kärcher Customer Service Inform Kärcher Customer Service.

Roller brush or side brush does not turn. Remove belts or cords from roller brush or side brush

Check drive belts of the roller brush and side-brushes Check fuse, replace if required Inform Kärcher Customer Service.

Blower does not rotate Lower waste container completely

Check blower end switch Check fuse, replace if required Inform Kärcher Customer Service.

- 10

25EN

Technical specifications

KMR 1250 BAT

Machine data

Length x width x height mm 1650 x 1000 x 1270 Weight (ready for operation) kg 580 Permissible overall weight kg 730 Fast gear - drive speed (max.) km/h 6 Incline gear - drive speed (max.) km/h 4 Fast gear - climbing capacity (max.) % 15 Incline gear - climbing capacity (max.) % 18 Roller brush diameter mm 285 Roller brush width mm 750 Side brush diameter mm 450 Surface cleaning performance without side brushes m Surface cleaning performance with 1 side brushes m Surface cleaning performance with 2 side brushes m Working width without side brushes mm 750 Working width with 1 side brushes mm 1000 Working width with 2 side brushes mm 1300 Driving operations -- Mechanical gear with differential on the

Protection type, drip-proof -- IPX 3

Motors

Drive motor, AMER MP80 M V, W 24, 1100 Roller brush motor, AMER MP80/2 V, W 24, 600 Blower motor, AMER MP80/2 V, W 24, 600

Oil grades

Hydraulics for lift/tilt emptying mechanism -- DIN HVLP 51 524/2 - 46 c St/40 °C Fill capacity hydraulic oil l 1,5

Battery

Voltage V 24 Capacity Ah 240 Operating time after frequent charging h ca. 3

Lights

Illuminant -- DIN 49848 - HS3 - 6 V/2,4 W

Waste container

Max. unloading height mm 1430 Volume of waste container l 80

Tyres

Diameter mm 300 Size, front -- 4.00-4 Air pressure, front bar 6 Size, rear -- 4.00-4 Air pressure, rear bar 6

Filter and vacuum system

Filter surface area, fine dust filter m Category of use – filter for non-hazardous dust -- U

Working conditions

Temperature °C -5 and +40 Air humidity, non-condensing % 0 - 90

Values determined as per EN 60335-2-72

Noise emission Sound pressure level L Uncertainty K

Sound power level L

+ Uncertainty K

Machine vibrations Hand-arm vibration value m/s Seat m/s Uncertainty K m/s

/h 4500

/h 6000

/h 7800

rear wheels

dB(A) 74 dB(A) 2 dB(A) 94

<2,5

< 0,5

0,2

26 EN

- 11

Warranty CE Declaration

CEO

Head of Approbation

The warranty terms published by the relevant sales company are applicable in each country. We will repair potential failures of your appliance within the warranty period free of charge, provided that such failure is caused by faulty material or defects in manufacturing. In the event of a warranty claim please contact your dealer or the nearest authorized Customer Service centre. Please submit the proof of purchase.

We hereby declare that the machine described below complies with the relevant basic safety and health requirements of the EU Directives, both in its basic design and construction as well as in the version put into circulation by us. This declaration shall cease to be valid if the machine is modified without our prior approval.

Product: Ride-on vacuum sweeper Type: 1.091-xxx Relevant EU Directives

2006/42/EC (+2009/127/EC) 2004/108/EC 2000/14/EC

Applied harmonized standards

EN 60335–1 EN 60335-2-29 EN 60335–2–72 EN 55014–2: 1997 + A2: 2008 EN 55014–1: 2006 + A1: 2009 EN 61000–3–2: 2006 + A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008

Applied conformity evaluation method

2000/14/EC: Appendix V

Sound power level dB(A)

Measured: 92 Guaranteed: 94

The undersigned act on behalf and under the power of attorney of the company management.

Authorised Documentation Representative S. Reiser

Alfred Kärcher GmbH Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Phone: +49 7195 14-0 Fax: +49 7195 14-2212

- 12

27EN

Lire ces notice originale avant la

première utilisation de votre appareil, se comporter selon ce qu'elles requièrent et les conserver pour une utilisation ultérieure ou pour le propriétaire futur. Avant la première mise en service, vous devez impérativement avoir lu les consignes de sécurité N° 5.956-250 !

Table des matières

Consignes de sécurité FR - 1 Protection de l’environnement FR - 1 Symboles utilisés dans le

mode d'emploi Symboles sur l'appareil FR - 1 Fonction FR - 2 Utilisation conforme FR - 2 Éléments de l'appareil FR - 3 Avant la mise en service FR - 5 Mise en service FR - 6 Utilisation FR - 6 Remisage FR - 7 Transport FR - 7 Entreposage de l'appareil FR - 7 Entretien et maintenance FR - 7 Assistance en cas de panne FR - 10 Caractéristiques techniques FR - 11 Garantie FR - 12 Déclaration CE FR - 12

FR - 2

Protection de l’environnement

Les matériaux constitutifs de l’emballage sont recyclables. Ne pas jeter les emballages dans les ordures ménagères, mais les remettre à un système de recyclage.

Les appareils usés contiennent des matériaux précieux recyclables lesquels doivent être apportés à un système de recyclage. Il est interdit de jeter les batteries, l'huile et les substances similaires dans l'environnement. Pour cette raison, utiliser des systèmes de collecte adéquats afin d'éliminer les appareils hors d'usage.

Instructions relatives aux ingrédients (REACH)

Les informations actuelles relatives aux ingrédients se trouvent sous :

http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm

Symboles utilisés dans le

mode d'emploi

 Danger

Pour un danger immédiat qui peut avoir pour conséquence la mort ou des blessures corporelles graves.

몇 Avertissement

Pour une situation potentiellement dangereuse qui peut avoir pour conséquence des blessures corporelles graves ou la mort.

Attention

Pour une situation potentiellement dangereuse qui peut avoir pour conséquence des blessures légères ou des dommages matériels.

Symboles sur l'appareil

Position du levier de vitesse "Rapide" (vitesse rapide)

Position du levier de vitesse "Lent" (vitesse montagne)

Consignes de sécurité

Consignes générales

Contacter le revendeur en cas de constatation d'une avarie de transport lors du déballage de l'appareil. – Afin d'assurer un fonctionnement sans

danger, observez les avertissements et consignes placés sur l'appareil.

– Outre les instructions figurant dans le

mode d'emploi, il est important de prendre en considération les consignes générales de sécurité et de prévention contre les accidents imposées par la loi.

Condition de roulage

 Danger

Risque de blessure ! Risque de basculement en cas de pente trop forte. – Dans le sens de la marche, ne pas rou-

ler sur des pentes supérieures à 18%.

Risque de basculement en cas de conduite rapide dans les virages. – Roulez lentement dans les virages.

Risque de basculement en cas de sol instable. – N'utilisez la machine que sur des sols

stabilisés.

Risque de basculement en cas de pente latérale trop importante. – N'empruntez aucunes pentes supérieu-

res à 10% dans le sens perpendiculaire au sens de la marche.

Appareils fonctionnant avec une batterie

Remarque

La garantie n'est valide qu'en cas d'utilisation des batteries et chargeurs recommandés par Kärcher.

– Il est impératif de respecter les instruc-

tions de service du fabricant de batterie et du fabricant du chargeur. Il convient également d'observer la législation en vigueur en matière d'utilisation des batteries.

– Ne jamais laisser les batteries déchar-

gées. Les recharger le plus tôt possible.

– Pour éviter les fuites de courants, les

batteries doivent toujours être propres et sèches. Protéger les batteries contre l'encrassement, par exemple contre les poussières métalliques.

– Ne pas poser d'outils ou d'objets similai-

res sur la batterie. Risque de court-circuit et d'explosion.

– Ne jamais approcher une flamme, émet-

tre d'étincelles ou fumer à proximité d'une batterie ou d'une station de charge pour batteries. Risque d'explosion.

– Ne toucher aucune pièce chaude, telle

que le moteur (risque de brûlure).

– Prendre garde lors de la manipulation

de l'acide de batterie. Respecter les consignes de sécurité qui s'appliquent !

– Toute batterie usée doit être éliminée

conformément à la directive CE 91/ 157 CEE relative à la de protection de l'environnement.

Accessoires et pièces de rechange

– Utiliser uniquement des accessoires et

des pièces de rechange autorisés par le fabricant. Des accessoires et des pièces de rechange d’origine garantissent un fonctionnement sûr et parfait de l’appareil.

– Une sélection des pièces de rechange

utilisées le plus se trouve à la fin du mode d'emploi.

– Plus information sur les pièces de rechange

vous les trouverez sous www.kaercher.com sous le menu Service.

28 FR

- 1

Fonction Utilisation conforme

La balayeuse fonctionne selon le principe du balayage par soulèvement et projection. – Les balais latéraux (3) nettoient les an-

gles et les bordures de la surface à balayer et acheminent les déchets dans la zone d'action de la brosse rotative.

– La brosse rotative (4) rejette directe-

ment les déchets dans le bac à poussières (5).

– La poussière qui se soulève dans le ré-

servoir est recueillie par le filtre à poussières (2) et l'air filtré est aspiré par l'aspirateur (1).

L'utilisation de l'appareil doit être faite en conformité avec les consignes figurant dans les instructions de service. Î Il est nécessaire de contrôler l'état et la

sécurité du fonctionnement de l'appareil et de ses équipements avant toute utilisation. Ne pas utiliser l'appareil si son état n'est pas irréprochable.

– Cette balayeuse est conçue pour le ba-

layage de surfaces encrassées en intérieur et en extérieur.

– Pour une utilisation sur la voie publique,

l'appareil doit être impérativement équipé du kit de mise en conformité avec le code de la route (StVZO).

– Cet appareil n'est pas conçu pour aspi-

rer des poussières nocives.

– Aucune transformation ne doit être ef-

fectuée sur la machine.

– Ne jamais aspirer ni balayer de liquides

explosifs, de gaz inflammables, ni d'acides ou de solvants non dilués ! Il s'agit notamment de substances telles que l'essence, les diluants pour peintures, ou le fuel, qui, en tourbillonnant avec l'air aspiré, risqueraient de produire des vapeurs ou des mélanges, ou de substances telles que l'acétone, les acides ou les solvants non dilués, qui pourraient altérer les matériaux constitutifs de l'appareil.

– N’aspirer ou ne balayer aucun objet en

flamme ou incandescent.

– Cet appareil convient uniquement pour

les revêtements de sol mentionnés dans le mode d'emploi.

– Il doit exclusivement être utilisé sur des

surfaces autorisées par l'entrepreneur ou son représentant.

– Il est interdit de séjourner dans la zone

à risque. Il est interdit d’exploiter l’appareil dans des pièces présentant des risques d’explosion.

– En règle générale, il convient : d'éloi-

gner les matériaux facilement inflammables de la machine (risque d'explosion ou d'incendie).

Revêtements appropriés

– Asphalte – Sol industriel – Chape coulée – Béton –Pavé

- 2

29FR

Éléments de l'appareil

1 Siège (avec contacteur de siège) 2 Pupitre de commande 3 Eclairage 4 Balai latéral droit 5 Balai latéral gauche 6 Vidage en hauteur 7 Bac à poussières 8 Capot 9 Brosse rotative 10 Trappe à gros déchets

30 FR

- 3

+ 166 hidden pages
