Karcher HDS 5/11 U/UX, HDS 5/13 U/UX, HDS 5/15 U/UX User Manual

HDS 5/11 U/UX HDS 5/13 U/UX HDS 5/15 U/UX

Deutsch 6 English 14 Français 22 Italiano 30 Nederlands 38 Español 46 Português 54 Dansk 62 Norsk 69 Svenska 76 Suomi 83 Ελληνικά 91 Türkçe 99 Русский 106 Magyar 115 Čeština 123 Slovenščina 131 Polski 139 Româneşte 147 Slovenčina 155 Hrvatski 163 Srpski 171 Български 179 Eesti 188 Latviešu 196 Lietuviškai 204 Українська 212

www.kaercher.com/welcome

001

59657320 05/19

1 2

Lesen Sie vor der ersten Benutzung Ihres Gerätes diese Originalbetriebsanleitung,

diese für späteren Gebrauch oder für Nachbesitzer auf. – Vor erster Inbetriebnahme Sicherheitshinweise Nr.

– Bei Transportschaden sofort Händler informieren. – Packungsinhalt beim Auspacken prüfen. Lieferum-

handeln Sie danach und bewahren Sie

5.951-949.0 unbedingt lesen!

fang siehe Abbildung 1.

Inhaltsverzeichnis

Umweltschutz DE 1 Gefahrenstufen DE 1 Geräteelemente DE 1 Symbole auf dem Gerät DE 1 Bestimmungsgemäße Verwendung DE 2 Sicherheitshinweise DE 2 Sicherheitseinrichtungen DE 2 Inbetriebnahme DE 2 Bedienung DE 3 Lagerung DE 5 Transport DE 5 Pflege und Wartung DE 5 Hilfe bei Störungen DE 5 Garantie DE 6 Zubehör und Ersatzteile DE 6 EU-Konformitätserklärung DE 7 Technische Daten DE 8

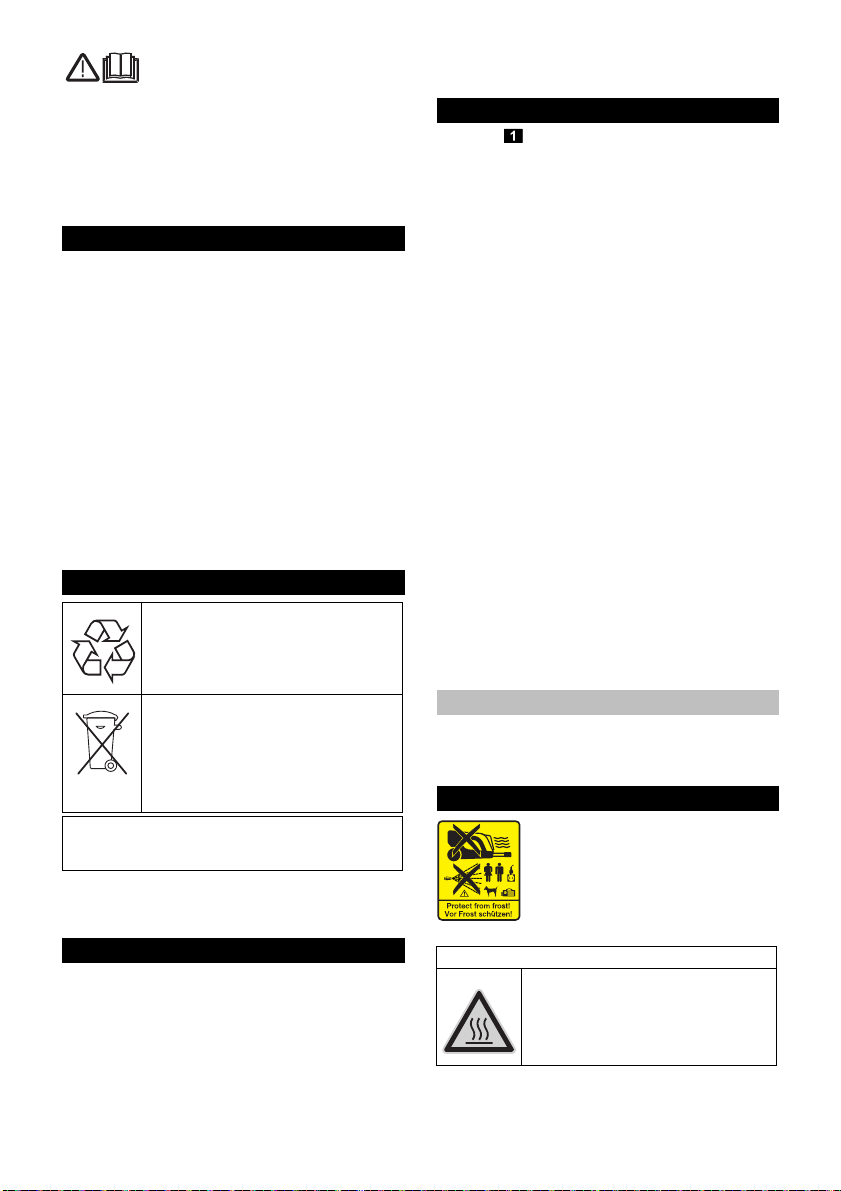

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bitte werfen Sie die Verpackungen nicht in den Hausmüll, sondern führen Sie diese einer Wiederverwertung zu.

Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Verwertung zugeführt werden sollten. Batterien, Öl und ähnliche Stoffe dürfen nicht in die Umwelt gelangen. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme.

Bitte Motorenöl, Heizöl, Diesel und Benzin nicht in die Umwelt gelangen lassen. Bitte Boden schützen und Altöl umweltgerecht entsorgen.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter:

www.kaercher.de/REACH

Gefahrenstufen

 GEFAHR

Hinweis auf eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt.

몇 WARNUNG

Hinweis auf eine möglicherweise gefährliche Situation, die zu schweren Körperverletzungen oder zum Tod führen kann.

몇 VORSICHT

Hinweis auf eine möglicherweise gefährliche Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

Hinweis auf eine möglicherweise gefährliche Situation, die zu Sachschäden führen kann.

Geräteelemente

Abbildung 1 Hochdruckschlauch EASY!Lock 2 Kabelhalter 3 Einfüllöffnung für Brennstoff 4 Füllstandsanzeige 5 Düsenablage 6 Elektrozuleitung 7 Hochdruckpumpe 8 Wasseranschluss-Set 9 Hochdruckanschluss EASY!Lock (nur HDS 5/xx U) 10 Strahlrohrablage 11 Wasseranschluss mit Filter 12 Auflager 13 Austrittsöffnung des Hochdruckschlauchs (nur

HDS 5/xx UX) 14 Tragegriff 15 Gerätehaube 16 Geräteschalter 17 Brenner 18 Schlauchablage (nur HDS 5/xx U) 19 Schlauchtrommel (nur HDS 5/xx UX) 20 Reinigungsmittel-Saugschlauch mit Filter 21 Halterung für Strahlrohr 22 Typenschild 23 Haubenverschluss 24 Handkurbel für Schlauchtrommel (nur HDS 5/xx

UX) 25 Schubbügel 26 Markierung der Düse 27 Dreifachdüse EASY!Lock 28 Strahlrohr EASY!Lock 29 Handspritzpistole EASY!Force 30 Sicherungsraste der Handspritzpistole 31 Sicherungshebel 32 Abzugshebel

Farbkennzeichnung

– Bedienelemente für den Reinigungsprozess sind

gelb. – Bedienelemente für die Wartung und den Service

sind hellgrau.

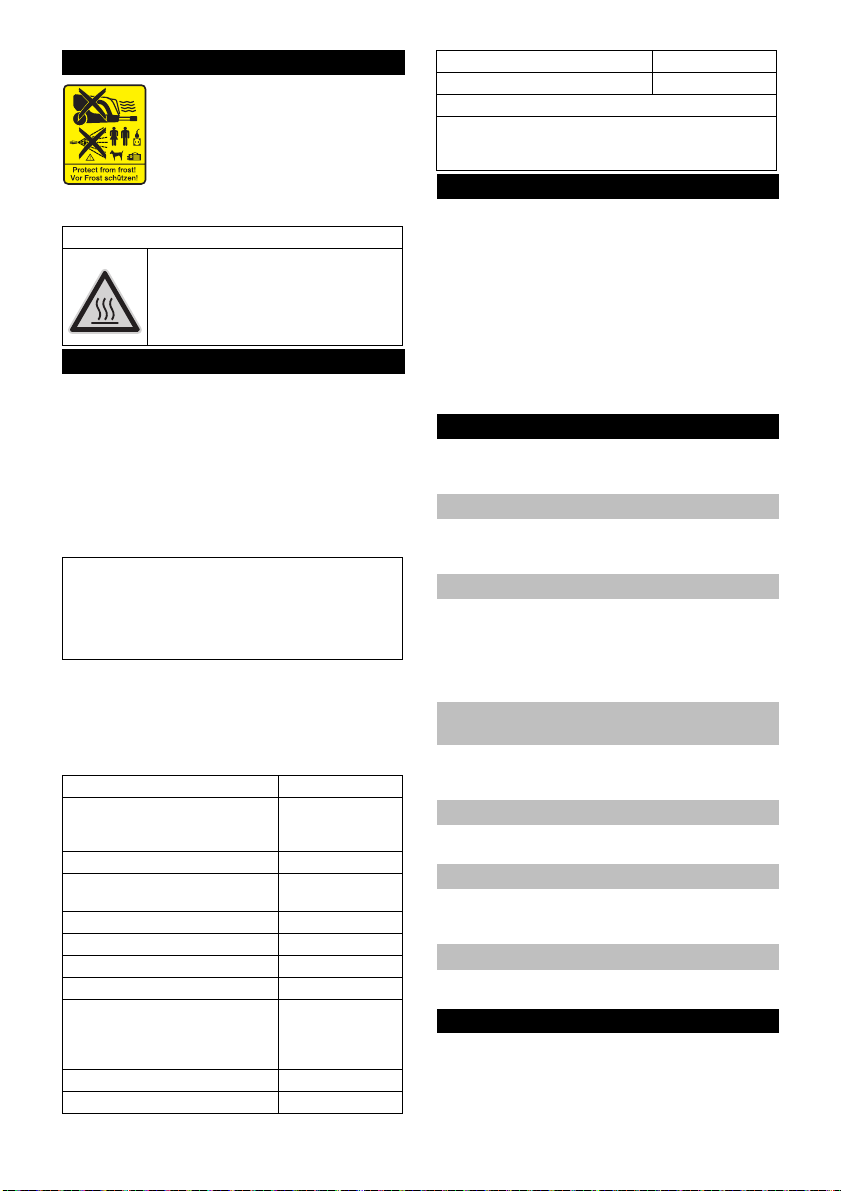

Symbole auf dem Gerät

Hochdruckstrahlen können bei unsachgemäßem Gebrauch gefährlich sein. Der Strahl darf nicht auf Personen, Tiere, aktive elektrische Ausrüstung oder auf das Gerät selbst gerichtet werden. Der Hochdruckreiniger darf nur senkrecht stehend betrieben werden.

Gerät mit Schlauchtrommel:

Verbrennungsgefahr durch heiße Oberflächen!

6 DE

– 1

Bestimmungsgemäße Verwendung

– Reinigen von: Maschinen, Fahrzeugen, Bauwer-

ken, Werkzeugen, Fassaden, Terrassen, Gartengeräten, etc.

– Der Hochdruckreiniger darf nur senkrecht stehend

betrieben werden.

– Das Gerät niemals unbeaufsichtigt lassen, solange

es in Betrieb ist.

 GEFAHR

Verletzungsgefahr! Beim Einsatz an Tankstellen oder anderen Gefahrenbereichen entsprechende Sicherheitsvorschriften beachten.

Bitte mineralölhaltiges Abwasser nicht ins Erdreich, Gewässer oder Kanalisation gelangen lassen. Motorenwäsche und Unterbodenwäsche deshalb bitte nur an geeigneten Plätzen mit Ölabscheider durchführen.

Anforderungen an die Wasserqualität:

ACHTUNG

Als Hochdruckmedium darf nur sauberes Wasser verwendet werden. Verschmutzungen führen zu vorzeitigem Verschleiß oder Ablagerungen im Gerät und im Zubehör. Wird Recyclingwasser verwendet, dürfen folgende Grenzwerte nicht überschritten werden.

pH-Wert 6,5...9,5 elektrische Leitfähigkeit * Leitfähigkeit

absetzbare Stoffe ** < 0,5 mg/l abfiltrierbare Stoffe *** < 50 mg/l Kohlenwasserstoffe < 20 mg/l Chlorid < 300 mg/l Sulfat < 240 mg/l Kalzium < 200 mg/l Gesamthärte < 28 °dH

Eisen < 0,5 mg/l Mangan < 0,05 mg/l Kupfer < 2 mg/l Aktivchlor < 0,3 mg/l frei von üblen Gerüchen * Maximum insgesamt 2000 µS/cm

** Probevolumen 1 l, Absetzzeit 30 min *** keine abrasiven Stoffe

Frischwasser +1200 µS/cm

< 50 °TH < 500 ppm (mg

/l)

CaCO

Sicherheitshinweise

– Jeweilige nationale Vorschriften des Gesetzgebers

für Flüssigkeitsstrahler beachten.

– Jeweilige nationale Vorschriften des Gesetzgebers

zur Unfallverhütung beachten. Flüssigkeitsstrahl er müssen regelmäßig geprüft und das Ergebnis der Prüfung schriftlich festgehalten werden.

– Die Heizeinrichtung des Gerätes ist eine Feue-

rungsanlage. Feuerungsanlagen müssen regelmäßig nach den jeweiligen nationalen Vorschriften des Gesetzgebers überprüft werden.

– Am Gerät/Zubehör dürfen keine Veränderungen

vorgenommen werden.

Sicherheitseinrichtungen

Sicherheitseinrichtungen dienen dem Schutz des Benutzers und dürfen nicht außer Kraft gesetzt oder in ihrer Funktion umgangen werden.

Druckschalter

Der Druckschalter schaltet das Gerät beim Schließen der Handspritzpistole ab und beim Öffnen wieder ein.

Sicherheitsventil

– Das Sicherheitsventil öffnet bei Kesselüberdruck

oder wenn das Überströmventil bzw. der Druck-

schalter defekt ist. – Das Sicherheitsventil ist werkseitig eingestellt und

plombiert. Einstellung nur durch den Kunden-

dienst.

Wassermangelsicherung

Die Wassermangelsicherung verhindert, dass der Brenner bei Wassermangel einschaltet.

Abgastemperaturbegrenzer

Der Abgastemperaturbegrenzer schaltet das Gerät bei Erreichen einer zu hohen Abgastemperatur ab.

Wicklungsschutzkontakt

Der Wicklungsschutzkontakt in der Motorwicklung des Pumpenantriebs schaltet den Motor bei thermischer Überbelastung ab.

Sicherungsraste

Die Sicherungsraste an der Handspritzpistole verhindert unbeabsichtigtes Einschalten des Gerätes.

Inbetriebnahme

몇 WARNUNG

Verletzungsgefahr! Gerät, Zubehör, Zuleitungen und Anschlüsse müssen in einwandfreiem Zustand sein. Falls der Zustand nicht einwandfrei ist, darf das Gerät nicht benutzt werden.

Handspritzpistole, Strahlrohr, Düse und

Hochdruckschlauch montieren

Hinweis: Das EASY!Lock-System verbindet Kompo-

nenten durch ein Schnellgewinde mit nur einer Umdrehung schnell und sicher.  Strahlrohr mit Handspritzpistole verbinden und

handfest anziehen (EASY!Lock).  Düse auf das Strahlrohr montieren (Markierung auf

dem Stellring oben) und handfest anziehen (EA-

SY!Lock).  Gerät ohne Schlauchtrommel:

Hochdruckschlauch mit Handspritzpistole und

Hochdruckanschluss des Gerätes verbinden und

handfest anziehen (EASY!Lock).  Gerät mit Schlauchtrommel:

Hochdruckschlauch mit Handspritzpistole verbin-

den und handfest anziehen (EASY!Lock).

Brennstoff auffüllen

 GEFAHR

Explosionsgefahr! Nur Dieselkraftstoff oder leichtes Heizöl einfüllen. Der Betrieb mit Biodiesel nach EN 14214 (ab 6 °C Außentemperatur) ist möglich. Ungeeignete Brennstoffe, z. B. Benzin, dürfen nicht verwendet werden.

– 2

7DE

ACHTUNG

Beschädigungsgefahr! Gerät niemals mit leerem Brenn stofftank betreiben. Die Brennstoffpumpe wird sonst zerstört. Dies gilt auch bei Kaltwasserbetrieb.

 Tankverschluss öffnen.  Brennstoff auffüllen.  Tankverschluss schließen.  Übergelaufenen Brennstoff abwischen.

Reinigungsmittelbehälter auffüllen/

austauschen

 GEFAHR

Verletzungsgefahr!

– Nur Kärcher-Produkte verwenden. – Keinesfalls Lösungsmittel (Benzin, Azeton, Ver-

dünner etc.) ansaugen. – Kontakt mit Augen und Haut vermeiden. – Sicherheits- und Handhabungshinweise des Reini-

gungsmittel-Herstellers beachten.

Kärcher bietet ein individuelles Reinigungs- und Pflegemittelprogramm an.

Ihr Händler berät Sie gerne.  Externen Reinigungsmittelbehälter auffüllen/aus-

tauschen.

Wasseranschluss

몇 WARNUNG

Vorschriften des Wasserversorgungsunternehmens beachten. Gemäß gültigen Vorschriften darf das Gerät nie ohne Systemtrenner am Trinkwassernetz betrieben werden. Stellen Sie sicher, dass der Anschluss Ihrer Hauswasseranlage, an dem der Hochdruckreiniger betrieben wird, mit einem Systemtrenner gemäß EN 12729 Typ BA ausgestattet ist. Wasser, das durch einen Systemtrenner geflossen ist, wird als nicht trinkbar eingestuft.

몇 VORSICHT

Systemtrenner immer an der Wasserversorgung, niemals direkt am Gerät anschließen.

Anschlusswerte siehe Technische Daten.  Zulaufschlauch (Mindestlänge 7,5 m, Mindest-

durchmesser 1/2“) mit Schlauchschelle am Was-

seranschluss-Set befestigen.  Zulaufschlauch am Wasseranschluss des Gerätes

und am Wasserzulauf (zum Beispiel Wasserhahn)

anschließen. Hinweis: Der Zulaufschlauch und die Schlauchschelle sind nicht im Lieferumfang enthalten.

Wasser aus Behälter ansaugen

 Saugschlauch (Durchmesser mindestens 1/2“) mit

Filter (Zubehör) am Wasseranschluss anschlie-

ßen. – Max. Saughöhe: 0,5 m

 GEFAHR

Verletzungs- und Beschädigungsgefahr! Saugen Sie niemals Wasser aus einem Trinkwasserbehälter an. Saugen Sie niemals lösungsmittelhaltige Flüssigkeiten wie Lackverdünnung, Benzin, Öl oder ungefiltertes Wasser an. Die Dichtungen im Gerät sind nicht lösungsmittelbeständig. Der Sprühnebel von Lösungsmitteln ist hochentzündlich, explosiv und giftig.

Stromanschluss

– Anschlusswerte siehe Technische Daten und Ty-

penschild.

– Der elektrische Anschluss muss von einem Elekt-

roinstallateur ausgeführt werden und IEC 60364-1 entsprechen.

 Geräteschalter auf „0/OFF“ stellen.  Netzstecker einstecken.

 GEFAHR

Verletzungsgefahr durch elektrischen Schlag! – Ungeeignete elektrische Verlängerungsleitungen

können gefährlich sein. Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete elektrische Verlängerungsleitungen mit ausreichendem Leitungsquerschnitt.

– Verlängerungsleitungen i mmer vo llst ä ndi g abrol l en. – Stecker und Kupplung einer verwendeten Verlän-

gerungsleitung müssen wasserdicht sein.

ACHTUNG

Die maximal zulässige Netzimpedanz am elektrischen Anschlusspunkt (siehe Technische Daten) darf nicht überschritten werden. Bei Unklarheiten bezüglich der an Ihrem Anschlusspunkt vorliegenden Netzimpedanz setzen Sie sich bitte mit Ihrem Energieversorgungsunternehmen in Verbindung.

Bedienung

 GEFAHR

Explosionsgefahr! Keine brennbaren Flüssigkeiten versprühen.

 GEFAHR

Verletzungsgefahr! Gerät nie ohne montiertes Strahlrohr verwenden. Strahlrohr vor jeder Benutzu ng auf festen Sitz überprüfen. Verschraubung des Strahlrohrs muss handfest angezogen sein.

 GEFAHR

Verletzungsgefahr! Beim Arbeiten Handspritzpistole und Strahlrohr mit beiden Händen halten.

FAHR

 GE

Verletzungsgefahr! Der Abzugshebel und der Sicherungshebel dürfen bei Betrieb nicht festgeklemmt werden.

 GEFAHR

Verletzungsgefahr! Bei defektem Sicherungshebel Kundendienst aufsuchen.

ACHTUNG

– Beschädigungsgefahr! Gerät niemals mit leerem

Brennstofftank betreiben. Die Brennstoffpumpe wird sonst zerstört. Dies gilt auch bei Kaltwasserbetrieb.

– Beschädigungsgefahr! Gerät niemals ohne Filter

im Wasseranschluss betreiben.

– Beschädigungsgefahr! Keine Gegenstände

(Schlauch usw.) in bzw. über den Kamin legen.

– Gerät mit Schlauchtrommel:

Beschädigungsgefahr! Hochdruckschlauch immer vollständig abrollen.

Gerätehaube öffnen/schließen

Abbildung  Haubenverschluss mit Schraubendreher entrie-

geln, Gerätehaube nach vorne klappen und aus-

hängen. Abbildung  Gerätehaube einhängen (siehe Pfeile), nach oben

klappen und Haubenverschluss einrasten.

8 DE

– 3

Handspritzpistole öffnen/schließen

 Handspritzpistole öffnen: Sicherungshebel und Ab-

zugshebel betätigen.

 Handspritzpistole schließen: Sicherungshebel und

Abzugshebel loslassen.

Düse wechseln

 GEFAHR

Verletzungsgefahr! Gerät vor Düsenwechsel ausschalten und Handspritzpistole betätigen, bis Gerät drucklos ist.

 Handspritzpistole sichern, dazu Sicherungsraste

nach vorne schieben.

 Düse wechseln.

Betriebsarten

Abbildung 0/OFF = Aus 1 Betrieb mit Kaltwasser

2 Betrieb mit Heißwasser

Gerät einschalten

 Geräteschalter auf gewünschte Betriebsart stellen. Das Gerät läuft kurz an und schaltet ab, sobald der Arbeitsdruck erreicht ist.  Handspritzpistole entsichern, dazu Sicherungsras-

te nach hinten schieben. Bei Betätigung der Handspritzpistole schaltet das Gerät wieder ein. Hinweis: Tritt kein Wasser aus der Hochdruckdüse, Pumpe entlüften. Pumpe entlüften:  Bei geöffneter Handspritzpistole Gerät mit Geräte-

schalter mehrfach ein- und ausschalten. Hinweis: Durch Demontieren des Strahlrohrs von der Handspritzpistole wird der Entlüftungsvorgang beschleunigt.

Betrieb unterbrechen

 Abzugshebel loslassen, das Gerät schaltet ab.

Handspritzpistole sichern, dazu Sicherungsraste

nach vorne schieben.  Handspritzpistole entsichern, dazu Sicherungsras-

te nach hinten schieben.

Abzugshebel erneut ziehen, das Gerät schaltet

wieder ein.

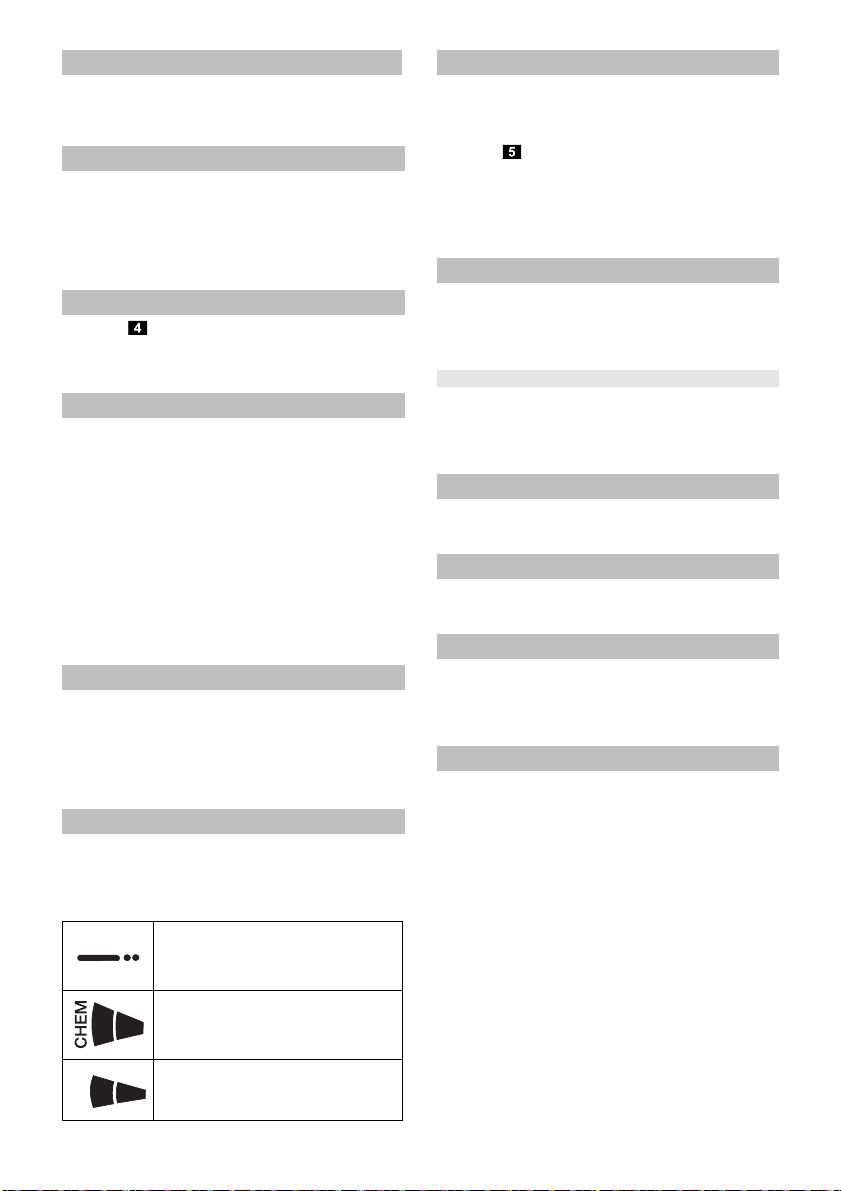

Strahlart wählen

 Handspritzpistole schließen.  Handspritzpistole sichern, dazu Sicherungsraste

nach vorne schieben.  Gehäuse der Düse drehen, bis das gewünschte

Symbol mit der Markierung übereinstimmt:

Hochdruck-Rundstrahl (0°) für besonders hartnäckige Verschmutzungen

Niederdruck-Flachstrahl (CHEM) für den Betrieb mit Reinigungsmittel oder Reinigen mit geringem Druck

Hochdruck-Flachstrahl (25°) für großflächige Verschmutzungen

Betrieb mit Reinigungsmittel

– Zur Schonung der Umwelt sparsam mit Reini-

gungsmitteln umgehen.

– Das Reinigungsmittel muss für die zu reinigende

Oberfläche geeignet sein.

Abbildung

 Reinigungsmittel-Saugschlauch herausziehen.  Filter am Reinigungsmittel-Saugschlauch drehen,

um das Reinigungsmittel zu dosieren.

 Reinigungsmittel-Saugschlauch in einen Behälter

mit Reinigungsmittel hängen.

 Düse auf „CHEM“ stellen.

Reinigen

 Reinigungsmittelkonzentration entsprechend der

zu reinigenden Oberfläche einstellen.

Hinweis: Hochdruckstrahl immer zuerst aus größerer Entfernung auf zu reinigendes Objekt richten, um Schäden durch zu hohen Druck zu vermeiden.

Empfohlene Reinigungsmethode

– Schmutz lösen:  Reinigungsmittel sparsam aufsprühen und 1...5 Mi-

nuten einwirken, aber nicht eintrocknen lassen. – Schmutz entfernen:  Gelösten Schmutz mit Hochdruckstrahl abspülen.

Betrieb mit Kaltwasser

Entfernen von leichten Verschmutzungen und Klarspülen, z.B: Gartengeräte, Terrasse, Werkzeuge, etc.  Geräteschalter auf „1“ stellen.

Betrieb mit Heißwasser

 GEFAHR

Verbrühungsgefahr!

 Geräteschalter auf „2“ stellen.

Nach Betrieb mit Reinigungsmittel

 Filter am Reinigungsmittel-Saugschlauch ganz zu-

drehen (-).

 Geräteschalter auf „1“ stellen.  Gerät bei geöffneter Handspritzpistole mindestens

1 Minute klarspülen.

Gerät ausschalten

 GEFAHR

Verbrühungsgefahr durch heißes Wasser! Nach dem Betrieb mit Heißwasser muss das Gerät zur Abkühlung

destens zwei Minuten mit Kaltwasser bei geöffneter

min Pistole betrieben werden.

 Wasserzulauf schließen.  Handspritzpistole öffnen.  Pumpe mit Geräteschalter einschalten und 5-10

Sekunden laufen lassen.

 Handspritzpistole schließen.  Geräteschalter auf „0/OFF“ stellen.  Netzstecker nur mit trockenen Händen aus Steck-

dose ziehen.

 Wasseranschluss entfernen.  Handspritzpistole betätigen, bis Gerät drucklos ist.  Handspritzpistole sichern, dazu Sicherungsraste

nach vorne schieben.

– 4

9DE

Gerät aufbewahren

 Handspritzpistole in den Halter stecken.  Gerät ohne Schlauchtrommel:

Hochdruckschlauch aufwickeln und über die Schlauchablage hängen.

 Gerät mit Schlauchtrommel:

Hochdruckschlauch auf die Schlauchtrommel aufwickeln. Griff der Kurbel einschieben, um die Schlauchtrommel zu blockieren.

 Anschlusskabel um den Kabelhalter wickeln.  Stecker mit montiertem Clip befestigen.

Frostschutz

ACHTUNG

Beschädigungsgefahr! Frost zerstört das nicht vollstän dig von Wasser entleerte Gerät.

 Gerät an einem frostfreien Ort abstellen. Ist das Gerät an einem Kamin angeschlossen, ist folgendes zu beachten:

ACHTUNG

Beschädigungsgefahr durch über den Kamin eindringende Kaltluft.

 Gerät bei Außentemperaturen unter 0 °C vom Ka-

min trennen.

Ist eine frostfreie Lagerung nicht möglich, Gerät stilllegen.

Stilllegung

Bei längeren Betriebspausen oder wenn eine frostfreie Lagerung nicht möglich ist:

 Wasser ablassen.  Gerät mit Frostschutzmittel durchspülen.

Wasser ablassen

 Wasserzulaufschlauch und Hochdruckschlauch

abschrauben.

Abbildung

 Gerät auf den Rücken legen.  Gerät max. 1 Minute im Kaltwasserbetrieb laufen

lassen bis Pumpe und Leitungen leer sind.

Gerät mit Frostschutzmittel durchspülen Hinweis: Handhabungsvorschriften des Frostschutz-

mittelherstellers beachten.  Handelsübliches Frostschutzmittel in Wasseran-

schluss einfüllen.

 Gerät (ohne Brenner) einschalten, bis Gerät kom-

plett durchspült ist. Dadurch wird auch ein gewisser Korrosionsschutz erreicht.

Lagerung

몇 VORSICHT

Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes bei Lagerung beachten.

Transport

 GEFAHR

Verletzungsgefahr! Kippgefahr bei zu großen Steigungen, bei zu großer seitlicher Neigung und bei instabilem Untergrund. – Gerät nur auf Steigungen bis maximal 2% bewe-

gen. – Das Gerät ausschließlich auf befestigtem Unter-

grund bewegen.

ACHTUNG

Abzugshebel während des Transports vor Beschädigung schützen.

몇 VORSICHT

Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes beim Transport beachten.

 Gerät vor dem Transport auf den Rücken legen

und Restwasser auslaufen lassen.

 Zum Transport über längere Strecken Gerät am

Schubbügel hinter sich herziehen.

 Gerät zum Tragen an den Griffen und am Schub-

bügel fassen.

 Beim Transport in Fahrzeugen Gerät nach den je-

weils gültigen Richtlinien gegen Rutschen und Kippen sichern.

Pflege und Wartung

 GEFAHR

Verletzungsgefahr durch unabsichtlich anlaufendes Gerät und elektrischen Schlag. Vor allen Arbeiten am Gerät, Gerät ausschalten und Netzstecker ziehen.

 Wasserzulauf schließen.  Handspritzpistole öffnen.  Pumpe mit Geräteschalter einschalten und 5-10

Sekunden laufen lassen.

 Handspritzpistole schließen.  Geräteschalter auf „0/OFF“ stellen.

zstecker nur mit trockenen Händen aus Steck-

 Net

dose ziehen.

 Wasseranschluss entfernen.  Handspritzpistole betätigen, bis Gerät drucklos ist.  Handspritzpistole sichern, dazu Sicherungsraste

nach vorne schieben.

 Gerät abkühlen lassen.

Sicherheitsinspektion/Wartungsvertrag

Mit Ihrem Händler können Sie eine regelmäßige Sicherheitsinspektion vereinbaren oder einen Wartungsvertrag abschließen. Bitte lassen Sie sich beraten.

Wartungsintervalle

Wöchentlich

 Filter im Wasseranschluss reinigen.

Monatlich

 Filter am Reinigungsmittel-Saugschlauch reinigen.

Alle 500 Betriebsstunden, mindestens jährlich

 Wartung des Gerätes vom Kundendienst durchfüh-

ren lassen.

Wartungsarbeiten

Hinweis: Ölwechsel an der Hochdruckpumpe sind nicht

notwendig.

Filter im Wasseranschluss reinigen

 Filter entnehmen.  Filter in Wasser reinigen und wieder einsetzen.

Filter am Reinigungsmittel-Saugschlauch reinigen

 Filter in Wasser reinigen und wieder einsetzen.

Hilfe bei Störungen

 GEFAHR

Verletzungsgefahr durch unabsichtlich anlaufendes Gerät und elektrischen Schlag. Vor allen Arbeiten am Gerät, Gerät ausschalten und Netzstecker ziehen.

10 DE

– 5

Gerät läuft nicht

– Keine Netzspannung  Netzanschluss/Zuleitung prüfen. – Motor überlastet/überhitzt

 Geräteschalter auf „0/OFF“ stellen.  Gerät abkühlen lassen.  Gerät einschalten.  Tritt die Störung danach wieder auf, Gerät durch

Kundendienst prüfen lassen. – Abgastemperaturbegrenzer hat ausgelöst, Heiz-

schlange verrußt.  Gerät vom Kundendienst entrußen lassen. – Abgastemperaturbegrenzer hat ausgelöst, Abgas-

temperatur zu hoch.

 Geräteschalter auf „0/OFF“ stellen.  Gerät abkühlen lassen.  Nur bei Geräten mit manueller Rückstellung:

Abbildung

Rückstelltaste des Abgastemperaturbegrenzers

betätigen.

 Gerät einschalten.  Tritt die Störung danach wieder auf, Gerät durch

Kundendienst prüfen lassen.

Gerät baut keinen Druck auf

– Luft im System Pumpe entlüften:  Bei geöffneter Handspritzpistole Gerät mit Geräte-

schalter mehrfach ein- und ausschalten. Hinweis: Durch Demontieren des Strahlrohrs von der Handspritzpistole wird der Entlüftungsvorgang beschleunigt.  Falls externer Reinigungsmittelbehälter leer, auf-

füllen/austauschen.  Anschlüsse und Leitungen prüfen. – Filter im Wasseranschluss verschmutzt  Filter reinigen. – Wasserzulaufmenge zu gering  Wasserzulaufmenge prüfen (siehe Technische Da-

ten). – Wasserhahn geschlossen.  Wasserhahn öffnen.

Gerät schaltet bei geöffneter

Handspritzpistole laufend aus/ein

– Luft im System Pumpe entlüften:  Bei geöffneter Handspritzpistole Gerät mit Geräte-

schalter mehrfach ein- und ausschalten. Hinweis: Durch Demontieren des Strahlrohrs von der Handspritzpistole wird der Entlüftungsvorgang beschleunigt. – Hochdruckdüse verstopft  Düse reinigen. – Heizschlange verkalkt  Gerät vom Kundendienst entkalken lassen.

Gerät schaltet bei geschlossener

Handspritzpistole laufend ein und aus

– Leckage im Hochdrucksystem  Hochdrucksystem und Anschlüsse auf Dichtigkeit

prüfen.

Gerät leckt, Wasser tropft unten aus Gerät

– Pumpe undicht, Sicherheitsventil undicht. Hinweis: Zulässig sind 3 Tropfen/Minute.  Bei stärkerer Undichtigkeit Gerät durch Kunden-

dienst prüfen lassen.

Gerät saugt kein Reinigungsmittel an

– Düse ist auf „Hochdruck“ eingestellt  Düse auf „CHEM“ stellen. – Externer Reinigungsmittelbehälter ist leer.  Externen Reinigungsmittelbehälter auffüllen/aus-

tauschen.

– Filter am Reinigungsmittel-Saugschlauch ver-

schmutzt  Filter reinigen. Abbildung – Rückschlagventil verklebt  Reinigungsmittelschlauch abziehen und Rück-

schlagventil mit stumpfem Gegenstand lösen.

Brenner zündet nicht

– Brennstofftank ist leer.  Brennstoff auffüllen. – Wassermangel  Wasseranschluss prüfen, Zuleitungen prüfen. – Wasserzulauftemperatur zu hoch.

30 °C warmes Wasser einspeisen.

 Max. Abbildung – Brennstofffilter verschmutzt  Brennstofffilter wechseln.

Kundendienst

Kann die Störung nicht behoben werden, muss das Gerät vom Kundendienst überprüft werden.

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle.

Zubehör und Ersatzteile

Nur Original-Zubehör und Original-Ersatzteile verwenden, sie bieten die Gewähr für einen sicheren und störungsfreien Betrieb des Gerätes. Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com.

– 6

11DE

EU-Konformitätserklärung

Chairman of the Board of Management

Director RegulatoryAffairs & Certiﬁcation

Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EU-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.

Produkt: Hochdruckreiniger Typ: 1.064-xxx Einschlägige EU-Richtlinien

2006/42/EG (+2009/127/EG) 2000/14/EG 2014/30/EU

Angewandte harmonisierte Normen

EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 2015 EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2014 HDS 5/11, HDS 5/13: EN 61000–3–3: 2013 HDS 5/15: EN 61000–3–11: 2000

Angewandtes Konformitätsbewertungsverfahren

2000/14/EG: Anhang V

Schallleistungspegel dB(A)

HDS 5/11 U, HDS 5/15: Gemessen: 91 Garantiert: 94 HDS 5/11 UX, HDS 5/13: Gemessen: 91 Garantiert: 93

5.957-976

Die Unterzeichnenden handeln im Auftrag und mit Vollmacht des Vorstands.

Dokumentationsbevollmächtigter: S. Reiser

Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212

Winnenden, 2018/10/01

12 DE

– 7

Technische Daten

HDS 5/11 HDS 5/13 HDS 5/15

Netzanschluss

Spannung V 220 230 240 220 230 240 220 230 240 Stromart Hz 1~ 50 1~ 50 1~ 50 Anschlussleistung kW 2,2 2,6 2,7 Absicherung (träge) A 16 16 13 16 16 13 16 16 13 Schutzart -- IPX5 IPX5 IPX5 Schutzklasse -- I I I Maximal zulässige Netzimpedanz Ohm -- -- (0.380+j0.237)

Wasseranschluss

Zulauftemperatur (max.) °C 30 30 30 Zulaufmenge (min.) l/h (l/min) 500 (8,3) 550 (9,2) 500 (8,3) Saughöhe aus offenem Behälter (20 °C) m 0,5 0,5 0,5 Zulaufdruck (max.) MPa (bar) 0,6 (6) 0,6 (6) 0,6 (6) Zulaufschlauch-Durchmesser (min.) Zoll 1/2 1/2 1/2 Zulaufschlauch-Länge (min.) m 7,5 7,5 7,5

Leistungsdaten

Fördermenge Wasser l/h (l/min) 450 (7,5) 500 (8,3) 450 (7,5) Arbeitsdruck Wasser (mit Standarddüse) MPa (bar) 11,0 (110) 12,5 (125) 15,0 (150) Max. Betriebsüberdruck (Sicherheitsventil) MPa (bar) 16,5 (165) 18,0 (180) 20,0 (200) Max. Arbeitstemperatur Heißwasser °C 80 80 80 Reinigungsmittelansaugung l/h (l/min) 0-33 (0-0,6) 0-33 (0-0,6) 0-33 (0-0,6) Brennerleistung kW 26 29 26 Maximaler Heizölverbrauch kg/h 2,7 3,1 2,7 Rückstoßkraft der Handspritzpistole (max.) N 18,1 21,4 20,8 Düsengröße der Standarddüse (UX) -- 032 (033) 034 028

Ermittelte Werte gemäß EN 60335-2-79

Geräuschemission Schalldruckpegel L Unsicherheit K Schallleistungspegel L

(UX)

+ Unsicherheit KWA

Hand-Arm Vibrationswert Handspritzpistole m/s Strahlrohr m/s Unsicherheit K m/s

Betriebsstoffe

Brennstoff -- Heizöl EL oder

Ölmenge l 0,1 0,1 0,2 Ölsorte Motorenöl

Maße und Gewichte

Länge x Breite x Höhe (UX) mm 618 x 618 x 994

Typisches Betriebsgewicht (UX) kg 70 (72) 74 (76) 76 (78) Brennstofftank l 6,5 6,5 6,5

dB(A) 76 76 77 dB(A) 3 3 3 dB(A) 94 (93) 93 94

15W40

2,4 1,0 0,9 1,4 1,1 1,1 0,3 0,3 0,3

Diesel

Best.-Nr. 6.288-

050.0

(1163)

Heizöl EL oder

Diesel

Best.-Nr.

6.288-050.0

618 x 618 x 994

(1163)

Heizöl EL oder

Diesel

Best.-Nr. 6.288-

050.0

618 x 618 x 994

(1163)

– 8

13DE

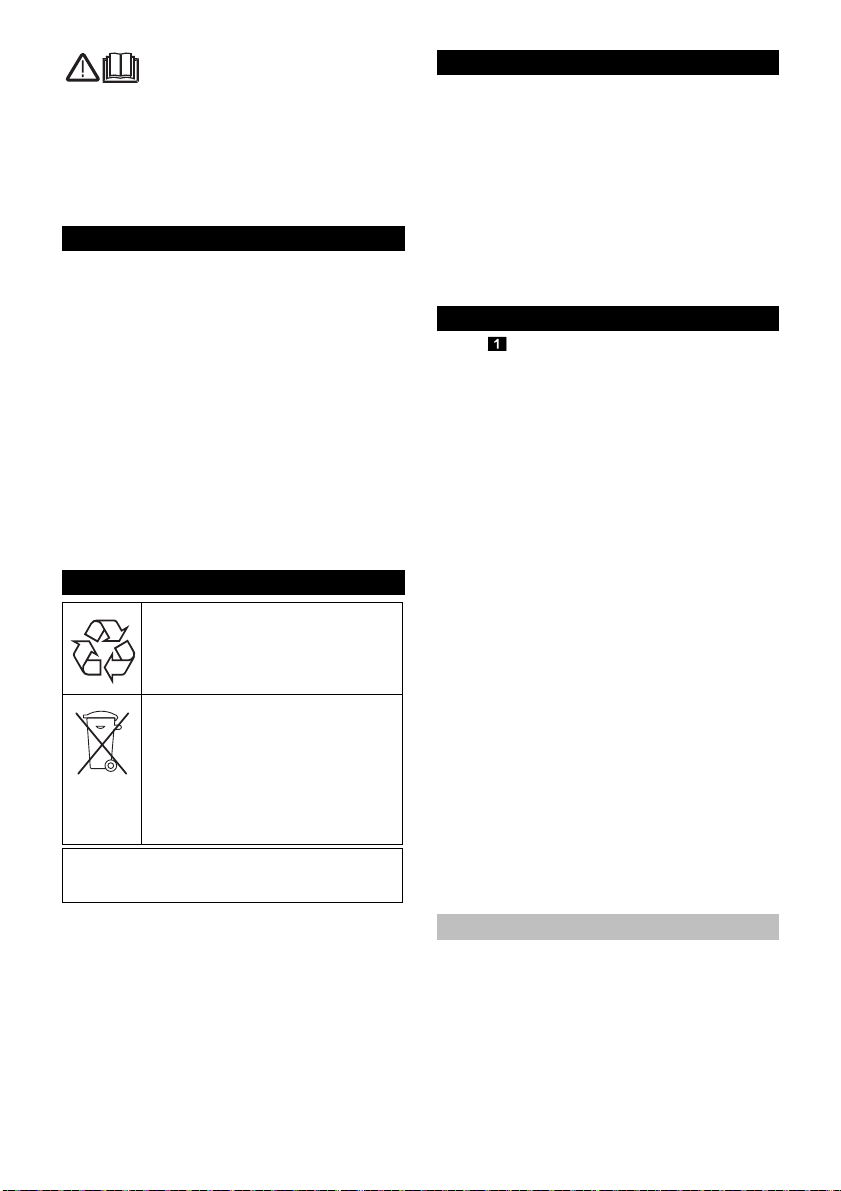

Please read and comply with these original instructions prior to the initial opera-

later use or subsequent owners. – Before first start-up it is definitely necessary to read

– In case of transport damage inform vendor immedi-

– Check the contents of the pack before unpacking.

tion of your appliance and store them for

the operating instructions and safety indications Nr.

5.951-949.0!

ately.

For scope of delivery see illustration 1.

Contents

Environmental protection EN 1 Danger or hazard levels EN 1 Device elements EN 1 Symbols on the machine EN 1 Proper use EN 2 Safety instructions EN 2 Safety Devices EN 2 Start up EN 2 Operation EN 3 Storage EN 5 Transport EN 5 Care and maintenance EN 5 Troubleshooting EN 5 Warranty EN 6 Accessories and Spare Parts EN 6 EU Declaration of Conformity EN 7 Technical specifications EN 8

Environmental protection

The packaging material can be recycled. Please do not throw the packaging material into household waste; please send it for recycling.

Old appliances contain valuable materials that can be recycled; these should be sent for recycling. Batteries, oil, and similar substances must not enter the environment. Please dispose of your old appliances using appropriate collection systems.

Please do not release engine oil, fuel oil, diesel and petrol into the environment Protect the ground and dispose of used oil in an environmentally-clean manner.

Notes about the ingredients (REACH)

You will find current information about the ingredients at:

www.kaercher.com/REACH

Danger or hazard levels

 DANGER

Pointer to immediate danger, which leads to severe injuries or death.

몇 WARNING

Pointer to a possibly dangerous situation, which can lead to severe injuries or death.

몇 CAUTION

Pointer to a possibly dangerous situation, which can lead to minor injuries.

ATTENTION

Pointer to a possibly dangerous situation, which can lead to property damage.

Device elements

Illustration 1 High pressure hose EASY!Lock 2 Cable clamp 3 Pouring vent for fuel 4 Filling level display 5 Storage compartment for nozzles 6 Power supply 7 High-pressure pump 8 Water supply set 9 High pressure connection EASY!Lock (HDS 5/xx U

only) 10 Storage for spray pipe 11 Water connection with filter 12 Support 13 Output opening of the high pressure hose (HDS 5/

xx U only) 14 Carrying handle 15 Cover 16 Power switch 17 Burner 18 Hose storage (HDS 5/xx U only) 19 Hose drum (HDS 5/xx UX only) 20 Detergent suction hose with filter 21 Support for spray lance 22 Nameplate 23 Cover lock 24 Hand crank for hose drum (HDS 5/xx UX only) 25 Push handle 26 Marking of the nozzle 27 Triple nozzle EASY!Lock 28 Spray lance EASY!Lock 29 Trigger gun EASY!Force 30 Safety latch of the hand spray gun 31 Safety lever 32 Trigger

Colour coding

– The operating elements for the cleaning process

are yellow. – The controls for the maintenance and service are

light gray.

Symbols on the machine

High-pressure jets can be dangerous if improperly used. The jet may not be directed at persons, animals, live electrical equipment or at the appliance itself. The high pressure cleaner must only be used while standing.

Device with hose drum:

Risk of burns on account of hot surfaces!

14 EN

– 1

Proper use

– Cleaning of: Machines, Vehicles, Structures, Tools,

Facades, Terraces, Gardening tools, etc.

– The high pressure cleaner must only be used while

standing.

– Never leave the appliance unattended as long as it

is in operation.

 DANGER

Risk of injury! Follow the respective safety regulations when operating at gas stations or other dangerous areas.

Please do not let mineral oil contaminated waste water reach soil, water or the sewage system. Perform engine cleaning and bottom cleaning therefore only on specified places with an oil trap.

Quality requirements for water:

ATTENTION

Only clean water may be used as high pressure medium. Impurities will lead to increased wear and tear or formation of deposits in the appliance and accessories. If recycled water is used, the following limit values must not be exceeded.

pH value 6,5...9,5 electrical conductivity * Conductivity fresh

settleable solids ** < 0,5 mg/l total suspended solids *** < 50 mg/l Hydrocarbons < 20 mg/l Chloride < 300 mg/l Sulphate < 240 mg/l Calcium < 200 mg/l Total hardness < 28 °dH

Iron < 0,5 mg/l Manganese < 0,05 mg/l Copper < 2 mg/l Active chloride < 0,3 mg/l free of bad odours * Maximum total 2000 µS/cm

** Test volume 1 l, settling time 30 min *** no abrasive substances

water +1200 µS/ cm

< 50 °TH < 500 ppm (mg

/l)

CaCO

Safety instructions

– Please follow the national rules and regulation s for

fluid spray jets of the respective country.

– Please follow the national rules and regulation s for

accident prevention of the respective country. Fluid spray jets must be tested regularly and the results of these tests must be documented in writing.

– The heating appliance of the machine is an ignition

plant. All national laws and regulations about heating systems must also be followed.

– The appliance/accessories must not be modified.

Safety Devices

Safety devices serve for the protection of the user and must not be put out of operation or bypassed with respect to their function.

Pressure switch

The pressure switch turns the device off when the handgun is closed and switch on when the handgun is opened.

Safety valve

– The safety valve opens in case of excessive pres-

sure in the boiler or if the overflow valve or the pres-

sure switch is broken. – The safety valve is set by the manufacturer and

sealed. Setting only by customer service.

Water shortage safeguard

The water shortage safeguard prevents the burner to be turned on when there is water shortage.

Temperature stop for exhaust gases

The temperature stop switches off the machine when the waste gases have reached very high temperatures.

Winding protection contact

The winding protection contact in the motor winding of the pump drive switches off the engine when there is a thermal overload.

Safety catch

The safety catch on the trigger gun prevents the appliance from being switched on unintentionally.

Start up

몇 WARNING

Risk of injury! Appliance, accessories, supply lines and connections must be in fault-free condition. If they are not in a perfect state then the appliance must not be used.

Install the hand-spray gun, the jet pipe, the

nozzle and the high pressure hose

Note: The EASY!Lock system joins components with a

quick-fasten thread solidly and securely with just one turn.  Join the spray lance with the trigger gun and tighten

until hand-tight (EASY!Lock).  Mount the nozzle on the spray lance (marking on

the adjustment ring at the top) and hand-tighten it

(EASY!Lock).  Appliance without hose drum:

Join the high-pressure hose with trigger gun and

high-pressure connection of the appliance and

tighten until hand-tight (EASY!Lock).  Device with hose drum:

Join the high pressure hose with trigger gun and

tighten until hand-tight (EASY!Lock).

Refill fuel

 DANGER

Danger of explosion! Only refill diesel oil or light fuel oil. The operation with bio diesel as per EN 142 14 (startin g at an outside temperature of 6 °C) is possible. Inappropriate fuels, e.g. petrol, must not be used.

– 2

15EN

ATTENTION

Risk of damage! Never operate device with an empty fuel tank. The fuel pump will otherwise be destroyed. This also applies to cold water operation.

 Open fuel filler cap.  Refill fuel.  Close tank lock.  Wipe off spilled fuel.

Fill/replace detergent container

 DANGER

Risk of injury!

– Use Kärcher products only. – Under no circumstances vacuum solvents (petrol,

aceton, diluting agent etc.). – Avoid eye and skin contact. – Observe safety and handling instructions by the de-

tergent manufacturer.

Kärcher offers an individual cleaning and care appliances program.

Your dealer will consult you gladly.  Fill/replace external detergent container.

Water connection

몇 WARNING

Observe regulations of water supplier. According to applicable regulations, the appliance must never be used on the drinking water net without a system separator. Ensure that the connection of your building water installation on which the high-pressure cleaner is operated is equipped with a system separator pursuant to EN 12729 Type BA. Water that was flowing through a system separator is considered non-drinkable.

몇 CAUTION

Always connect the system separator to the water supply, never directly to the appliance!

For connection values refer to technical specifications.  Attach supply hose (minimum length 7.5 m, mini-

mum diameter 1/2“) to the water supply set by

means of a hose clamp.  Connect the supply hose to the water connection

point of the machine and at the water supply point

(for e.g. a tap). Note: The supply hose and the hose clamp are not included in the scope of delivery.

Suck in water from vessel

 Connect suction hose (minimum diameter 1/2“)

with filter (accessory) to the water connection point. – Max. suck height: 0.5 m

 DANGER

Risk of personal injury or damage! Never suck in water from a drinking water container. Never suck in liquids which contain solvents like lacquer thinn er, petrol, o il or unfiltered water. The sealings within the device ar e not solvent resistant. The spray mist of solvents is highly inflammable, explosive and poisonous.

Power connection

– For connection values, see technical data and type

plate. – The electrical connections must be done by an

electrician according to IEC 60364-1.

 Set the appliance switch to "0/OFF“.  Plug in the mains plug.

 DANGER

Risk of injury on account of electric shock! – Unsuitable electrical extension cables can be haz-

ardous. Only use electrical extension cables outdoors which have been approved and labelled for this purpose and have an adequate cable crosssection.

– Always unwind extension lines completely. – The plug and coupling of the extension cable used

must be watertight.

ATTENTION

The highest allowed net impedance at the electrical connection point (refer to technical d ata) is not to be e xceeded. In case of confusion regarding the power impedance present on your connection, please contact your utilities provider.

Operation

 DANGER

Danger of explosion! Do not spray flammable liquids.

 DANGER

Risk of injury! Never use the appliance without the spray lance attached. Check and ensure proper fitting of the spray lance prior to each use. The screw connection of the spray lance must be finger-tight.

 DANGER

Risk of injury! Hold the hand spray gun and the spray pipe firmly with both hands.

 DANGER

Risk of injury! The trigger and safety lever may not be locked during the operation.

 DANGER

jury! Contact Customer Service if the safety le-

Risk of in ver is damaged.

ATTENTION

– Risk of damage! Never operate device with an

empty fuel tank. The fuel pump will otherwise be destroyed. This also applies to cold water operation.

– Risk of damage! Never operate the appliance with-

out a filter in the water connection.

– Risk of damage! Do not place any objects (hose,

etc.) on or over the chimney.

– Device with hose drum:

Risk of damage. Always unwind high-pressure hose completely.

Open/close the hood

Illustration  Unlock the hood lock using a screwdriver, pivot the

appliance hood forward and unhook it. Illustration  Hook in the appliance hood (see arrows), pivot it up

and lock in the hood lock.

Opening/closing the trigger gun

 To open the trigger gun: Actuate the safety lever

and trigger.  To close the hand spray gun: Release the safety le-

ver and trigger.

16 EN

– 3

Replace the nozzle

 DANGER

Risk of injury! Switch the appliance off prior to replacing nozzle and activate hand spray gun until device is pressureless.

 Secure the trigger gun. To do so, push the safety

catch towards the front.

 Replacing the nozzle.

Operating modes

Illustration 0/OFF = Off 1 Operating with cold water

2 Operating with hot water

Turning on the Appliance

 Set appliance switch to desired operating mode. The device starts briefly and turns off, as soon as the working pressure is reached.  Release the trigger gun. To do so, push the safety

catch towards the back. When activating the hand spray gun the device switches back on. Note: If no water comes out of the high pressure nozzle, vent pump. Vent pump:  With open hand spray gun turn device on and off

multiple times with the device switch. Note: By dismantling the spray lance from the hand spray gun, the venting process is accelerated.

Interrupting operation

 Release the pulling lever; the device will switch off.

Secure the trigger gun. To do so, push the safety

catch towards the front.  Release the trigger gun. To do so, push the safety

catch towards the back.

Release the pulling lever again; the device will

switch on again.

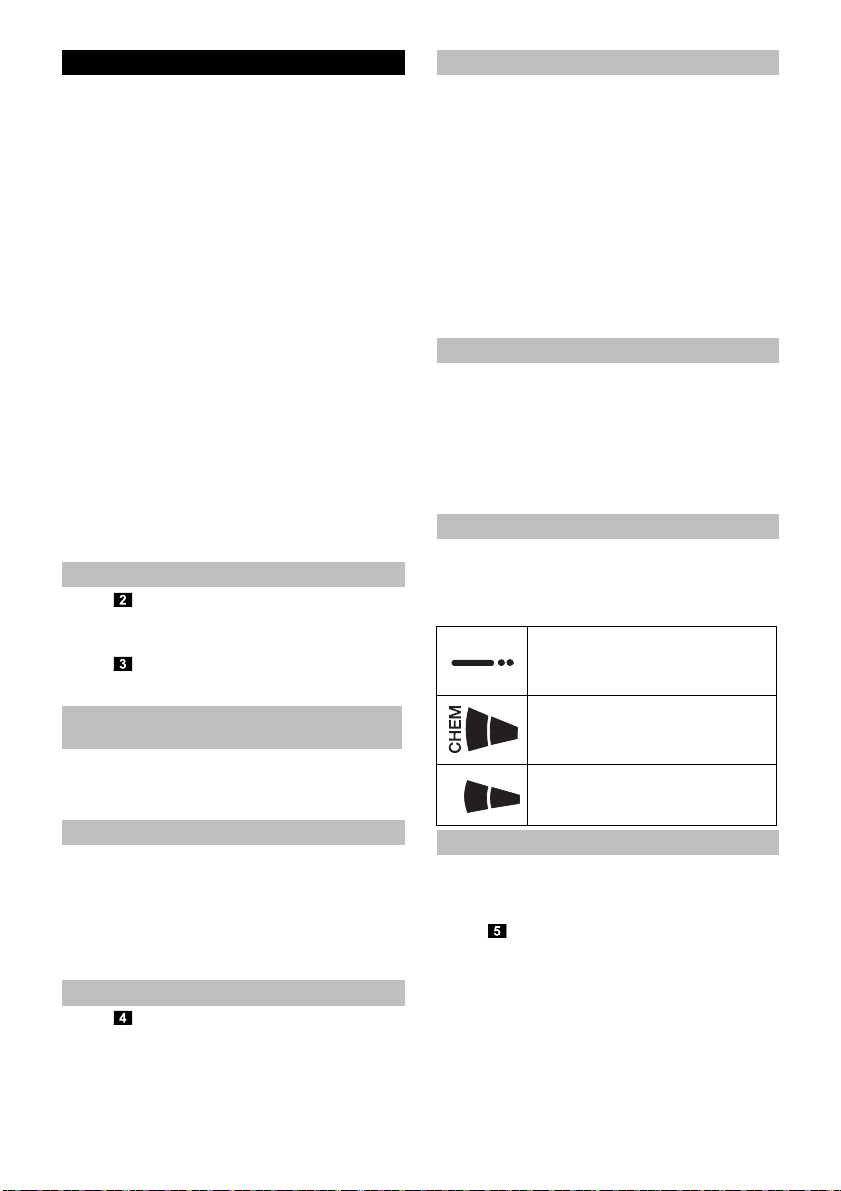

Select spray type

 Close the hand spray gun.  Secure the trigger gun. To do so, push the safety

catch towards the front.  Turn the casing of the nozzle till the desired symbol

matches the marking.

High pressure circular spray (0°) for specially stubborn dirt

Flat low pressure spray (CHEM) for operating using detergents or cleaning at low pressure.

High pressure flat spray (25°) for large dirt areas

Operation with detergent

– For considerate treatment of the environment use

detergent economically.

– The detergent must be suitable for the surface to

be cleaned.

Illustration

 Take out detergent suck hose.  Turn filter on the detergent suction hose in order to

dispense the detergent.

 Suspend end of suction hose in a container filled

with detergent.

 Set nozzle to "CHEM".

Cleaning

 Set the detergent concentration according to the

surface to be cleaned.

Note: To prevent damage due to too much pressure, always position high pressure ray first from a greater distance towards object to be cleaned.

Recommended cleaning method

– Loosen the dirt:  Spray detergent economically and let it work for

1...5 minutes but do not let it dry up. – Remove the dirt:  Spray off loosened dirt with the high pressure jet.

Operating with cold water

Removal of light contaminations and clear rinse, i.e.: Gardening tools, terrace, tools, etc.  Set the appliance switch to "1".

Operating with hot water

 DANGER

Scalding danger!

 Set the appliance switch to "2".

After operation with detergent

 Completely close the filter at the detergent suction

hose (-).

 Set the appliance switch to "1".  Open the hand spray gun and rinse the appliance

for at least 1 minute.

Turn off the appliance

 DANGER

Danger of scalding from hot water! After operat ion with hot water, the device must be operated with opened handgun with cold water for at least two minutes.

 Shut off water supply.

Open the hand spray gun.



ch on the pump with the power switch and al-

 Swit

low to run for about 5-10 seconds.

 Close the hand spray gun.  Set the appliance switch to "0/OFF“.  Pull main plug out of socket with dry hands only.  Remove water connection.  Activate hand spray gun until device is pressure

less.

 Secure the trigger gun. To do so, push the safety

catch towards the front.

– 4

17EN

Storing the Appliance

 Insert the hand-spray gun in the holder.  Appliance without hose drum:

Wind up the high-pressure hose and hang it over the hose storage.

 Device with hose drum:

Wind up the high-pressure hose on the hose drum. Push in the handle of the crank to block the hose drum.

 Wind the connection cable around the cable holder.  Fasten the plug with the mounted clip.

Frost protection

ATTENTION

Risk of damage! Frost will destroy the appliance if the water has not been completely drained.

 Store in a frost free area. If the device is connected to a chimney, the following must be observed:

ATTENTION

Threat of damage by penetrating cold air through the chimney.

 Disconnect device from chimney when outside

temperature drops below 0 °C.

If it is not possible to store frost free, shut down device.

Shutdown

For longer work breaks or if a frost free storage is not possible:

 Drain water.  Flush device with anti-freeze agent.

Dump water

 Screw off water supply hose and high pressure

hose.

Illustration

 Lay the appliance on its rear.  Operate the appliance for a max. of 1 minute with

cold water until the pump and conduits are empty.

Flush device with anti-freeze agent Note: Observe handling instructions of the anti-freeze

agent manufacturer.  Fill commercial grade anti-freeze into the water

connection.

 Switch on appliance (without heater) till the appli-

ance has been completely rinsed.

A certain corrosion protection is achieved with this as well.

Storage

몇 CAUTION

Risk of personal injury or damage! Consider the weigh t of the appliance when storing it.

Transport

 DANGER

Risk of injury! Risk of tipping with high inclines, if the inclination is too large to the side and with unstable surfaces. – The appliance should only be used o n gradients of

max. 2%.

– Only use the machine on sound surfaces.

ATTENTION

Protect the trigger from damage during transport.

몇 CAUTION

Risk of personal injury or damage! Mind the weight of the appliance during transport.

 Lay the appliance on its rear prior to transporting it

and drain the residual water.

 Pull the device behind you at the carrying handle

for transporting it over longer distances

 To carry, hold the appliance by the handles and the

pushing handle.

 When transporting in vehicles, secure the appli-

ance according to the guidelines from slipping and tipping over.

Care and maintenance

 DANGER

Risk of injury by inadvertent start-up of appliance and electric shock. Prior to all work on the appliance, switch off the appliance and pull the power plug.

 Shut off water supply.  Open the hand spray gun.  Switch on the pump with the power switch and al-

low to run for about 5-10 seconds.

 Close the hand spray gun.  Set the appliance switch to "0/OFF“.  Pull main plug out of socket with dry hands only.

Remove water connection.



ivate hand spray gun until device is pressure

 Act

less.

 Secure the trigger gun. To do so, push the safety

catch towards the front.

 Allow device to cool down.

Safety inspection/ maintenance contract

You can sign with your dealer a contract for regular safety inspection or even sign a maintenance contract. Please take advice on this matter.

Maintenance intervals

Weekly

 Clean filter in the water connection.

Monthly

 Clean filter at the detergent suck hose.

Every 500 operating hours, at least annually

 Have the maintenance of the device performed by

the customer service.

Maintenance Works

Note: It is not necessary to perform an oil change on the

high-pressure pump.

Clean filter in the water connection.

 Remove the filter.  Clean filter in water and reinstall.

Clean filter at the detergent suck hose

 Clean filter in water and reinstall.

Troubleshooting

 DANGER

Risk of injury by inadvertent start-up of appliance and electric shock. Prior to all work on the appliance, switch off the appliance and pull the power plug.

18 EN

– 5

Appliance is not running

– No power  Check power connection/conduit. – Engine overload/overheat

 Set the appliance switch to "0/OFF“.  Allow device to cool down.  Turn on the appliance.  If malfunction still occurs, have device checked by

customer service.

– The exhaust temperature limiter has been trig-

gered, heating coil is sooted.  Have device de-sooted by customer service. – The exhaust temperature limiter has been trig-

gered, exhaust temperature too high.

 Set the appliance switch to "0/OFF“.  Allow device to cool down.  Only in devices with manual reset:

Illustration

Press reset button of the exhaust temperature lim-

iter.

 Turn on the appliance.  If malfunction still occurs, have device checked by

customer service.

Device is not building up pressure

– Air within the system Vent pump:  With open hand spray gun turn device on and off

multiple times with the device switch. Note: By dismantling the spray lance from the hand spray gun, the venting process is accelerated.

 Fill/replace external detergent container if empty.  Check connections and conduits.

– Filter in the water connection is dirty  Clean filter. – Amount of water supply is too low.  Check water supply level (refer to technical data). – Water tap is closed.  Open tap.

Device continuously turns on and off while

hand spray gun is open

– Air within the system Vent pump:  With open hand spray gun turn device on and off

multiple times with the device switch. Note: By dismantling the spray lance from the hand spray gun, the venting process is accelerated. – High-pressure nozzle clogged  Clean the nozzle. – Heating coil has heavy calcium deposits  Have the device decalcified by customer service.

Device turns on and off while hand spray gun

is closed

– Leak in the high pressure system  Check high pressure system and connections for

tightness.

Device leaks, water drips from the bottom of

the device

– Pump leaks, safety valve not tight. Note: 3 drops/minute are allowed.  With stronger leak, have device checked by cus-

tomer service.

Device is not sucking in detergent

– Nozzle is set to "High pressure"  Set nozzle to "CHEM". – External detergent container is empty.  Fill/replace external detergent container. – Filter at the detergent suction hose dirty  Clean filter. Illustration – Backflow valve stuck  Remove the detergent hose and loosen the back-

flow valve using a blunt object.

Burner does not start

– Fuel tank empty.  Refill fuel. – Water shortage  Check water supply, check connections. – Water flow temperature too hot.  Fill in water with a max. temperature of 30°C. Illustration

Fuel filter dirty

–  Change fuel filter.

Customer Service

If malfunction can not be fixed, the device must be checked by customer service.

Warranty

The warranty terms published by the relevant sales company are applicable in each country. We will repair potential failures of your appliance within the warranty period free of charge, provided that such failure is caused by faulty material or defects in manufacturing. In the event of a warranty claim please contact your dealer or the nearest authorized Customer Service centre. Please submit the proof of purchase.

Accessories and Spare Parts

Only use original accessories and spare parts, they ensure the safe and trouble-free operation of the device. For information about accessories and spare parts, please visit www.kaercher.com.

– 6

19EN

EU Declaration of Conformity

Chairman of the Board of Management

Director RegulatoryAffairs & Certiﬁcation

We hereby declare that the machine described below complies with the relevant basic safety and health requirements of the EU Directives, both in its basic design and construction as well as in the version put into circulation by us. This declaration shall cease to be valid if the machine is modified without our prior approval.

Product: High pressure cleaner Type: 1.064-xxx Relevant EU Directives

2006/42/EC (+2009/127/EC) 2000/14/EC 2014/30/EU

Applied harmonized standards

EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 2015 EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2014 HDS 5/11, HDS 5/13: EN 61000–3–3: 2013 HDS 5/15: EN 61000–3–11: 2000

Applied conformity evaluation method

2000/14/EC: Appendix V

Sound power level dB(A)

HDS 5/11 U, HDS 5/15: Measured: 91 Guaranteed: 94 HDS 5/11 UX, HDS 5/13: Measured: 91 Guaranteed: 93

5.957-976

The signatories act on behalf of and with the authority of the company management.

Documentation supervisor: S. Reiser

Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212

Winnenden, 2018/10/01

20 EN

– 7

Technical specifications

HDS 5/11 HDS 5/13 HDS 5/15

Main Supply

Voltage V 220 230 240 220 230 240 220 230 240 Current type Hz 1~ 50 1~ 50 1~ 50 Connected load kW 2,2 2,6 2,7 Protection (slow) A 16 16 13 16 16 13 16 16 13 Type of protection -- IPX5 IPX5 IPX5 Protective class -- I I I Maximum allowed net impedance Ohm -- -- (0.380+j0.237)

Water connection

Max. feed temperature °C 30 30 30 Min. feed volume l/h (l/min) 500 (8,3) 550 (9,2) 500 (8,3) Suck height from open container (20 °C) m 0,5 0,5 0,5 Max. feed pressure MPa (bar) 0,6 (6) 0,6 (6) 0,6 (6) Inlet hose diameter (min.) Inch 1/2 1/2 1/2 Inlet hose length (min.) m 7,5 7,5 7,5

Performance data

Water flow rate l/h (l/min) 450 (7,5) 500 (8,3) 450 (7,5) Operating pressure of water (using standard

nozzle) Max. excess operating pressure (safety

valve) Max. operating temperature of hot water °C 80 80 80 Detergent suck in l/h (l/min) 0-33 (0-0,6) 0-33 (0-0,6) 0-33 (0-0,6) Burner performance kW 26 29 26 Maximum consumption of heating oil kg/h 2,7 3,1 2,7 Max. recoil force of trigger gun N 18,1 21,4 20,8 Size of standard nozzle (UX) -- 032 (033) 034 028

Values determined as per EN 60335-2-79

Noise emission Sound pressure level L Uncertainty K Sound pressure level L

(UX)

+ Uncertainty KWA

Hand-arm vibration value Hand spray gun m/s Spray lance m/s Uncertainty K m/s

Fuel

Fuel -- Fuel oil EL or Die-

Amount of oil l 0,1 0,1 0,2 Oil grade Engine oil

Dimensions and weights

Length x width x height (UX) mm 618 x 618 x 994

Typical operating weight (UX) kg 70 (72) 74 (76) 76 (78) Fuel tank l 6,5 6,5 6,5

MPa (bar) 11,0 (110) 12,5 (125) 15,0 (150)

MPa (bar) 16,5 (165) 18,0 (180) 20,0 (200)

dB(A) 76 76 77 dB(A) 3 3 3 dB(A) 94 (93) 93 94

15W40

2,4 1,0 0,9 1,4 1,1 1,1 0,3 0,3 0,3

sel

Order no. 6.288-

050.0

(1163)

Fuel oil EL or

Diesel

Order no.

6.288-050.0

618 x 618 x 994

(1163)

Fuel oil EL or

Diesel

Order no. 6.288-

050.0

618 x 618 x 994

(1163)

– 8

21EN

Lire ce manuel d'utilisation original avant la première utilisation de votre appareil, le

tion ultérieure ou pour le futur propriétaire. – Avant la première mise en service, vous devez im-

– Contactez immédiatement le revendeur en cas

– Vérifier le contenu de l'emballage à l'ouverture.

respecter et le conserver pour une utilisa-

pérativement avoir lu les consignes de sécurité N°

5.951-949.0 !

d'avarie de transport.

Étendue de livraison cf. figure 1.

Table des matières

Protection de l’environnement FR 1 Niveaux de danger FR 1 Éléments de l'appareil FR 1 Symboles sur l'appareil FR 2 Utilisation conforme FR 2 Consignes de sécurité FR 2 Dispositifs de sécurité FR 2 Mise en service FR 2 Utilisation FR 4 Entreposage FR 5 Transport FR 5 Entretien et maintenance FR 6 Assistance en cas de panne FR 6 Garantie FR 7 Accessoires et pièces de rechange FR 7 Déclaration UE de conformité FR 7 Caractéristiques techniques FR 8

Protection de l’environnement

Les matériaux constitutifs de l’emballage sont recyclables. Ne pas jeter les emballages dans les ordures ménagères, mais les remettre à un système de recyclage.

Les appareils usés contiennent des matériaux précieux recyclables lesquels doivent être apportés à un système de recyclage. Il est interdit de jeter les batteries, l'huile et les substances similaires dans l'environnement. Pour cette raison, utiliser des systèmes de collecte adéquats afin d'éliminer les appareils hors d'usage.

Ne jetez pas l'huile moteur, le fuel, le diesel ou l'essence dans la nature. Protéger le sol et évacuer l'huile usée de façon favorable à l'environnement.

Instructions relatives aux ingrédients (REACH)

Les informations actuelles relatives aux ingrédients se trouvent sous :

www.kaercher.com/REACH

Niveaux de danger

 DANGER

Signale la présence d'un danger imminent e ntraînant de graves blessures corporelles et pouvant avoir une issue mortelle.

몇 AVERTISSEMENT

Signale la présence d'une situation éventuellement dangereuse pouvant entraîner de graves blessures corporelles et même avoir une issue mortelle.

몇 PRÉCAUTION

Remarque relative à une situation potentiellement dangereuse pouvant entraîner des blessures légères.

ATTENTION

Remarque relative à une situation éventuellement dangereuse pouvant entraîner des dommages matériels.

Éléments de l'appareil

Figure : 1 Flexible haute pression EASY!Lock 2 Attache-câble 3 Orifice de remplissage pour combustible 4 Affichage de l'état de remplissage 5 Récepteur de buse 6 Alimentation électrique 7 Pompe haute pression 8 Kit de raccord d'alimentation en eau 9 Raccord haute pression EASY!Lock (seulement

HDS 5/xx U) 10 Reposoir de tube d'acier 11 Raccordement d'eau avec filtre 12 Support 13 Orifice de sortie du flexible haute pression (seule-

ment HDS 5/xx UX) 14 Poignée de transport 15 Capot 16 Interrupteur principal 17 Brûleur 18 Support de flexible (seulement HDS 5/xx U) 19 Enrouleur de flexible (seulement HDS 5/xx UX) 20 Flexible d'aspiration du détergent avec filtre 21 Dispositif de fixation de la lance 22 Plaque signalétique 23 Fermeture du capot 24 Manivelle pour enrouleur de flexible (seulement

HDS 5/xx UX) 25 Guidon de poussée 26 Marquage de la buse 27 Buse triple EASY!Lock 28 Lance EASY!Lock 29 Pistolet de pulvérisation à main EASY!Force 30 Cran de sécurité de la poignée-pistolet 31 Manette de sécurité 32 Levier de départ

Repérage de couleur

– Les éléments de commande pour le processus de

nettoyage sont jaunes. – Les éléments de commande pour la maintenance

et l'entretien sont en gris clair.

22 FR

– 1

Symboles sur l'appareil

Une utilisation incorrecte des jets haute pression peut présenter des dangers. Le jet ne doit pas être dirigé sur des personnes, animaux, installations électriques actives ni sur l'appareil luimême. Le nettoyeur à haute pression

verticale.

Appareil doté d'un dévidoir :

ne doit être exploité que debout, à la

Risque de brûlure provoqué par les pièces chaudes de l'installation!

Utilisation conforme

– Nettoyage de : machines, véhicules, bâtiments,

outils, façades, terrasses, appareils de jardinage, etc.

– Le nettoyeur à haute pression ne doit être exploité

que debout, à la verticale.

– Ne jamais laisser l’appareil sans surveillance lors-

qu’il est en marche.

 DANGER

Risque de blessure ! En cas d'utilisation dans l'enceinte d'une station service ou dans d'autres zones à risque, respecter les consignes de sécurité correspondantes.

Ne pas évacuer les eaux usées contenant de l'huile minérale dans la terre, les dispositifs pour eaux usées ou les canalisations. Dès lors, effectuer le nettoyage du moteur ou du bas de caisse uniquement aux postes de lavage appropriés et équipés d'un séparateur d'huile.

Exigences à la qualité d'eau :

ATTENTION

Utiliser uniquement de l'eau propre comme fluide haute pression. Les salissures entraînent l'usure prématurée ou des dépôts dans l'appareil et les accessoires. Si de l'eau de recyclage est utilisée, les valeurs limites suivantes ne doivent pas être dépassées.

Valeur de pH 6,5...9,5 conductivité électrique * Conductivité de

substances qui se déposent ** < 0,5 mg/l substances qui peuvent être fil-

trées *** Hydrocarbures < 20 mg/l Chlorure < 300 mg/l Sulfate < 240 mg/l calcium < 200 mg/l Dureté globale < 28 °dH

Fer < 0,5 mg/l Manganèse < 0,05 mg/l

l'eau du robinet +1200 µS/cm

< 50 mg/l

< 50 °TH < 500 ppm (mg

/l)

CaCO

Cuivre < 2 mg/l Chlore actif < 0,3 mg/l exempt de mauvaises odeurs * Total maximal 2000 µS/cm

** Volume d'essai 1 l, temps de dépose 30 min *** pas de substance abrasive

Consignes de sécurité

– Respecter les dispositions légales nationales res-

pectives pour les jets de liquide. – Respecter les dispositions légales nationales res-

pectives pour la prévention des accidents. Les jet s

de liquides doivent être contrôlés régulièreme nt et

le résultat du contrôle consigné par écrit. – Le dispositif de chauffage de l'appareil est un e in s-

tallation de combustion. Les installations d'allu-

mage doivent être contrôlées régulièrement en

concordance avec les dispositions légales natio-

nales respectives. – Il est interdit d'effectuer des modification sur l'appa-

reil/les accessoires.

Dispositifs de sécurité

Les dispositifs de sécurité ont pour but de protéger l'utilisateur. Par conséquent, ils ne doivent en aucun cas être désactivés ou transformés.

Pressostat

Lorsque le pistolet est fermé, le pressostat désactive l'appareil. Il le réactive lorsque le pistolet est de nouveau ouvert.

Soupape de sûreté

– La soupape de sûreté s'ouvre en cas de surpres-

sion du caisson ou lorsque le clapet de décharge

ou le pressostat est défectueux. – La soupape de sûreté est réglée et plombée

d'usine. Seul le service après-vente est autorisé à

effectuer le réglage.

Dispositif de sécurité en cas de manque

d'eau

Le dispositif de sécurité en cas de manque d'eau permet d'éviter que le brûleur se mette en marche lorsque la quantité d'eau est insuffisante.

Limiteur de la température de tuyère

Le limiteur de la température de tuyère arrête l'appareil en attendant une température très haute de tuyère.

Disjoncteur de protection moteur

Le contact de protection d'enroulement dans l'enroulement de moteur de l'actionnement de pompe arrête le moteur en cas de surcharge thermique.

Cran de sécurité

Le cran de sécurité de la poignée-pistolet empêche toute mise en marche inopinée de l'appareil.

Mise en service

몇 AVERTISSEMENT

Risque de blessure ! L'appareil, les accessoires, les conduites et les raccords doivent être dans un parfait état. Ne pas utiliser l'appareil si son état n'est pas irréprochable.

– 2

23FR

Monter pistolet pulvérisateur à main, lance,

buse et flexible haute pression

Remarque : Le système EASY!Lock relie les compo-

sants au moyen d’un filetage rapide et fiable avec une seule rotation.  Relier le tube d’acier au pistolet à main et serrer à

la main (EASY!Lock).

 Monter la buse sur la lance (marquage sur la bague

de butée en haut) et serrer à la main (EASY!Lock).

 Appareil sans dévidoir :

Relier le flexible haute pression au pistolet à main et au flexible haute pression de l’appareil et serrer à la main (EASY!Lock).

 Appareil doté d'un dévidoir :

Relier le flexible haute pression au pistolet à main et serrer à la main (EASY!Lock).

Remplissage du combustible

 DANGER

Risque d'explosion ! N'utiliser que du gazole ou du fuel léger. L'exploitation avec du gazole vert selon EN 14214 (à partir d'une température extérieure de 6 °C) est possible. Il est interdit d'utiliser des combustibles non appropriés, tels que l'essence.

ATTENTION

Risque d'endommagement ! Ne jamais utiliser l'appareil lorsque le réservoir à combustible est vide. sous peine d'endommager la pompe à combustible. Ceci est également valable pour l'exploitation avec de l'eau froide.

 Ouvrir le réservoir de carburant.  Remplissage du combustible.  Fermer le couvercle du réservoir.  Essuyer le combustible ayant éventuellement dé-

bordé.

Remplir/remplacer le réservoir de détergent

 DANGER

Risque de blessure !

– Utiliser uniquement les produits Kärcher. – N'aspirer en aucun cas des solvants (essence,

acétone, diluant, etc.). – Eviter tout contact avec les yeux ou la peau. – Respecter les consignes de sécurité et d'utilisation

fournies par le fabricant du détergent.

Kärcher propose un assortiment individualisé de produits d'entretien et de nettoyage.

Votre revendeur se fera un plaisir de vous conseiller.  Remplir/remplacer le réservoir de détergent ex-

terne.

Arrivée d'eau

몇 AVERTISSEMENT

Respecter les prescriptions de votre société distributrice en eau. Conformément à la réglementation en vigueur, l'appareil ne doit pas être exploité sans système de séparation sur le réseau d'eau potable. S'assurer que le raccord d'eau auquel le nettoyeur haute pression est relié pour son exploitation est équipé d'un système de séparation conforme à la norme EN 12729 type BA. L'eau qui s'est écoulée à travers un séparateur système est classifiée comme non potable.

몇 PRÉCAUTION

Toujours connecter le séparateur de système à l'alimentation en eau, et jamais directement à l'appareil.

Pour les valeurs de raccordement, se reporter à la section Caractéristiques techniques.  Fixer le flexible d'alimentation (longueur minimale

7,5 m, diamètre minimal 1/2“) avec collier de flexible au niveau du kit de raccord d'alimentation en eau.

 Raccorder la conduite d'alimentation au raccord

pour l'arrivée d'eau de l'appareil et à l'alimentation en eau (ex. un robinet).

Remarque : Le flexible d'alimentation et le collier de flexible ne sont pas contenus dans l'étendue de livraison.

Aspirer l'eau encore présente dans les

réservoirs

 Raccorder le tuyau d'aspiration (diamètre min. de

1/2") et le filtre (accessoire) à l'arrivée d'eau.

– Hauteur d'aspiration max. : 0,5 m

 DANGER

Risque de blessure et d'endommagement ! Ne jamais aspirer de l'eau depuis un réservoir d'eau potable. Ne jamais aspirer de liquides contenant des solvants, tels que diluant pour peinture, essence, huile, ou eau non filtrée. Les joints de l'appareil ne sont pas résistants aux solvants. Le brouillard de pulvérisation des solvants est extrêmement inflammable, explosif et toxique.

Raccordement électrique

– Pour les données de raccordement, se référer à la

section Caractéristiques techniques et à la plaque signalétique.

– Le raccordement électrique doit être effectué par

un électricien et doit correspondre à la CEI 60364-

1. Positionner l'interrupteur sur '0/OFF'.



ancher la fiche secteur.

 Br

 DANGER

Risque d'électrocution par choque électrique! – Des rallonges électriques non adaptées peuvent

présenter des risques. Utiliser à l’air libre uniquement des câbles de rallonge électriques autorisés et marqués de façon adéquate avec une section suffisante du conducteur.

– Toujours dérouler complètement les conduites de

rallonge.

– Les fiches mâles et les raccords des câbles de ral-

longe utilisés doivent être étanches à l’eau.

ATTENTION

L'impédance de réseau maximale admissible au ni veau du point de raccordement ne doit en aucun cas être dépassée (voir Caractéristiques techniques). En cas de doute concernant l'impédance de réseau présente sur votre point de raccordement, veuillez vous adresser à l'entreprise responsable de votre alimentation énergétique.

24 FR

– 3

Utilisation

 DANGER

Risque d'explosion ! Ne pas pulvériser de liquides inflammables.

 DANGER

Risque de blessure ! Ne jamais utiliser l'appareil si la lance n'est pas montée. Contrôler avant chaque utilisation la bonne fixation de la lance. Le raccord vissé de la lance doit être serré à la main.

 DANGER

Risque de blessure ! Pendant le travail, retenir la poignée pistolet et la lance des deux mains.

 DANGER

Risque de blessure ! Lors du fonctionnement, ne pas coincer le levier de départ et le levier de sécurité.

 DANGER

Risque de blessure ! En cas de levier de sécurité défectueux, se rendre au service après-vente.

ATTENTION

– Risque d'endommagement ! Ne jamais utiliser l'ap-

pareil lorsque le réservoir à combustible est vide.

sous peine d'endommager la pompe à combus-

tible. Ceci est également valable pour l'exploitat ion

avec de l'eau froide. – Risque d'endommagement ! Ne jamais exploiter

l'appareil sans filtre dans le raccord d'eau. – Risque d'endommagement ! Ne poser aucun objet

(flexible, etc.) dans ou sur la cheminée. – Appareil doté d'un dévidoir :

Risque d'endommagement ! Dérouler toujours en-

tièrement le flexible haute pression.

Ouvrir/fermer le capot de l'appareil

Figure :  Déverrouiller la fermeture du capot avec un tourne-

vis, rabattre le capot de l'appareil vers l'avant et le

décrocher. Figure :  Accrocher le capot de l'appareil (voir flèches), le re-

lever et encliqueter la fermeture du capot.

Ouvrir/fermer le pistolet de pulvérisation à

 Ouvrir le pistolet de pulvérisation à main : Actionner

le levier de sécurité et le levier de départ.  Fermer le pistolet de pulvérisation à main. Relâ-

cher le levier de sécurité et le levier de départ.

 DANGER

Risque de blessure ! Mettre l'appareil hors service et actionner la poignée-pistolet jusqu'à ce que l'appareil soit hors pression avant de procéder au remplacement de la buse.

 Sécuriser le pistolet de pulvérisation à main en

poussant le loquet de sécurité vers l’avant.  Remplacer la buse.

Modes de fonctionnement

Figure : 0/OFF = Arrêt 1 Utilisation avec de l'eau froide

2 Utilisation avec de l'eau chaude

main

Remplacer la buse

Mettre l'appareil en marche

 Mettre l'interrupteur principal sur le mode de fonc-

tionnement souhaité. L'appareil se met en marche pendant une courte durée puis s'arrête dès que la pression de service est atteinte.  Enlever la sécurité du pistolet de pulvérisation à

main en poussant le loquet de sécurité vers l’ar-

rière. Dès que la poignée-pistolet est actionnée, l'appareil se remet en marche. Remarque : S'il ne sort pas d'eau de la buse haute pression, purger l'air de la pompe. Purger la pompe :  En gardant la poignée-pistolet ouverte, mettre plu-

sieurs fois l'appareil hors et sous tension. Remarque : lorsque la lance du pistolet manuel est démontée, le processus de purge est accéléré.

Interrompre le fonctionnement

 Relâcher la gâchette, l'appareil se met hors ser-

vice.

Sécuriser le pistolet de pulvérisation à main en

poussant le loquet de sécurité vers l’avant.  Enlever la sécurité du pistolet de pulvérisation à

main en poussant le loquet de sécurité vers l’ar-

rière.

Tirer de nouveau sur la gâchette, l'appareil se re-

met en service.

Choisir le type de jet

 Fermer la poignée-pistolet.  Sécuriser le pistolet de pulvérisation à main en

poussant le loquet de sécurité vers l’avant.  Tourner le logement de la buse jusqu'à ce que le

symbole désiré corresponde avec le marquage :

Jet bâton à haute pression (0°) pour des salissures très tenaces

Jet plat à basse pression (CHEM) pour le service avec détergent ou nettoyer avec une pression basse

Jet plat à haute pression (25°) pour des salissures sur des grandes surfaces

Fonctionnement avec détergent

– Respecter l'environnement en utilisant le détergent

avec parcimonie. – Le détergent doit être adapté à la surface à net-

toyer.

ure :

Fig

 Retirer le tuyau d'aspiration de détergent.  Tourner le filtre sur le flexible de détergent pour do-

ser ce dernier.  Plonger le flexible d’aspiration du détergent dans

un récipient contenant du détergent.  Placer l'injecteur sur la position "CHEM".

– 4

25FR

Nettoyage

 Adapter la concentration de détergent en fonction

de la surface à nettoyer.

Remarque :Toujours diriger le jet haute pression sur l'objet tout d'abord à bonne distance afin d'éviter tout dommage provoqué par une pression trop élevée.

Méthode de nettoyage conseillée

– Dissoudre la saleté :  Pulvériser le détergent avec parcimonie puis le

laisser agir entre 1 et 5 minutes sans toutefois le

laisser sécher. – Eliminer la saleté :  Retirer les saletés dissoutes au moyen du jet haute

pression.

Utilisation avec de l'eau froide

Elimination de salissures légères et rinçage à l'eau claire, ex. : appareils de jardinage, terrasse, outils, etc.  Mettre l'interrupteur de l'appareil sur « 0 ».

Utilisation avec de l'eau chaude

 DANGER

Risque de brûlure !

 Mettre l'interrupteur de l'appareil sur « 2 ».

Après utilisation avec un détergent

 Fermer complètement le filtre sur le flexible d'aspi-

ration du détergent (-).

 Mettre l'interrupteur de l'appareil sur « 0 ».  Rincer l'appareil à l'eau claire pendant 1 minute au

minimum en gardant la poignée-pistolet ouverte.

Mise hors service de l'appareil

 DANGER

Risque de brûlure provoquée par l'eau chaude ! Après l'utilisation de l'appareil avec de l'eau chaude, ce dernier doit être actionné, pistolet ouvert, au minimum deux minutes avec de l'eau froide afin de le faire refroidir.

 Couper l'alimentation en eau.  Ouvrir le pistolet manuel.  Activer la pompe à l’aide de l’interrupteur principal

et laisser tourner 5 à 10 secondes.

 Fermer la poignée-pistolet.  Positionner l'interrupteur sur '0/OFF'.  En veillant à avoir les mains bien sèches, débran-

cher la fiche secteur.

 Déconnecter l'arrivée d'eau.  Actionner la poignée-pistolet jusqu'à ce que l'appa-

reil soit hors pression.  Sécuriser le pistolet de pulvérisation à main en

poussant le loquet de sécurité vers l’avant.

Ranger l’appareil

 Enficher la poignée-pistolet dans le support.  Appareil sans dévidoir :

Enrouler le flexible haute pression et l'accrocher

sur la dépose du flexible.  Appareil doté d'un dévidoir :

Enrouler le flexible haute pression sur le dévidoir.

Enfoncer la poignée de la manivelle pour bloquer

l'enrouleur de flexible (dévidoir).  Enrouler le câble d'alimentation autour de l'at-

tache-câbles.  Fixer la fiche électrique avec le clip monté.

Protection antigel

ATTENTION

Risque d'endommagement ! Le gel peut endommager l'appareil si l'eau n'a pas été intégralement vidée.

 Stocker l'appareil dans un lieu à l'abris du gel. Si l'appareil est relié à une cheminée, respecter les instructions suivantes :

ATTENTION

Risque d'endommagement provoqué par une infiltration d'air froid via la cheminée.

 Si la température extérieure descend en dessous

de 0 °C, débrancher l'appareil de la cheminée. S'il n'est pas possible de le conserver dans un endroit protégé du gel, remiser l'appareil.

Remisage

En cas d'interruption de longue durée ou s'il n'est pas possible de conserver l'appareil dans un lieu protégé du gel :

 Purger l'eau.  Rincer l'appareil au moyen de produit antigel.

Purger l'eau

 Dévisser le tuyau d'alimentation en eau et le

flexible haute pression. Figure :

 Poser l'appareil sur le dos.  Faire tourner l'appareil 1 minute au maximum en

mode eau froide, jusqu'à ce que la pompe et les

uites soient entièrement vides.

cond

Rincer l'appareil au moyen de produit antigel

Remarque : Respecter les consignes d'utilisation du fa-

bricant du produit antigel.  Verser un produit antigel du commerce dans le rac-

cord d'eau.  Mettre l'appareil sous tension (sans brûleur) jus-

qu'à ce que celui-ci soit intégralement rincé. Cette opération permet en outre de bénéficier d'une certaine protection anticorrosion.

Entreposage

몇 PRÉCAUTION

Risque de blessure et d'endommagement ! Prendre en compte le poids de l'appareil à l'entreposage.

Transport

 DANGER

Risque de blessure ! Risque de basculement en cas d'inclinaison trop prononcée, d'inclinaison latérale trop importante ou de sol instable. – Ne déplacer l'appareil que sur des pentes d'au

maximum 2 %. – N'utilisez la machine que sur des sols stabilisés.

ATTENTION

Protéger le levier de départ contre tout endommagement lors de son transport.

몇 PRÉCAUTION

Risque de blessure et d'endommagement ! Respecter le poids de l'appareil lors du transport.

 Avant le transport, mettre l'appareil sur le dos et

laisser l'eau résiduelle s'évacuer.  Pour transporter l’appareil sur de plus longues dis-

tances, le tirer derrière soi au moyen du guidon de

poussée.  Pour porter l’appareil, le saisir au niveau des poi-

gnées et du guidon de poussée.

26 FR

– 5

 Sécuriser l'appareil contre les glissements ou les

basculements selon les directives en vigueur lors du transport dans des véhicules.

Entretien et maintenance

 DANGER

Risque de blessure et de choc électrique par un démarrage inopiné de l'appareil. Avant d'effectuer des travaux sur l'appareil, couper l'interrupteur principal et débrancher la fiche secteur.

 Couper l'alimentation en eau.  Ouvrir le pistolet manuel.  Activer la pompe à l’aide de l’interrupteur principal

et laisser tourner 5 à 10 secondes.

 Fermer la poignée-pistolet.  Positionner l'interrupteur sur '0/OFF'.  En veillant à avoir les mains bien sèches, débran-

cher la fiche secteur.

 Déconnecter l'arrivée d'eau.  Actionner la poignée-pistolet jusqu'à ce que l'appa-

reil soit hors pression.

 Sécuriser le pistolet de pulvérisation à main en

poussant le loquet de sécurité vers l’avant.

 Laisser refroidir l'appareil.

Inspection de sécurité/Contrat d'entretien

Vous pouvez accorder avec votre commerçant une inspection de sécurité régulière ou passer un contrat d'entretien. Conseillez-vous.

Fréquence de maintenance

Hebdomadairement

 Nettoyer le filtre dans le raccord d'eau.

Mensuellement

 Nettoyer le filtre situé sur le tuyau d'aspiration de

détergent.

Toutes les 500 heures de service, au moins une fois par an

 Faire effectuer la maintenance de l'appareil par le

service après-vente.

Travaux de maintenance

Remarque : La vidange d'huile au niveau de la pompe

haute pression n'est pas nécessaire.

Nettoyer le filtre dans le raccord d'eau.

 Retirer le filtre.  Nettoyer le filtre dans l'eau puis le remettre en

place.

Nettoyer le filtre situé sur le tuyau d'aspiration de détergent

 Nettoyer le filtre dans l'eau puis le remettre en

place.

Assistance en cas de panne

 DANGER

Risque de blessure et de choc électrique par un démarrage inopiné de l'appareil. Avant d'effectuer des travaux sur l'appareil, couper l'interrupteur principal et débrancher la fiche secteur.

L'appareil ne fonctionne pas

– Pas de tension secteur  Contrôler le raccordement au réseau/le câble élec-

trique. – Le moteur est excessivement sollicité/en sur-

chauffe

 Positionner l'interrupteur sur '0/OFF'.  Laisser refroidir l'appareil.  Allumer l’appareil.  Si la panne réapparaît, faire vérifier l'appareil par le

service après-vente. – Le limiteur de température des gaz d'échappement

s'est déclenché, serpentin de chauffage calaminé.  Faire nettoyer l'appareil par le service après-vente. – Le limiteur de température des gaz d'échappement

s'est déclenché, température excessive des gaz

d'échappement.

 Positionner l'interrupteur sur '0/OFF'.  Laisser refroidir l'appareil.  Seulement pour les appareils avec remise à zéro

manuelle :

Figure :

Accioner le poussoir d'attention du mimiteur de la

température de tuyère.

 Allumer l’appareil.  Si la panne réapparaît, faire vérifier l'appareil par le

service après-vente.

L'appareil n'établit aucune pression

– Présence d'air dans le système Purger la pompe :

gardant la poignée-pistolet ouverte, mettre plu-

 En

sieurs fois l'appareil hors et sous tension. Remarque : lorsque la lance du pistolet manuel est démontée, le processus de purge est accéléré.  Remplir/remplacer le réservoir de détergent ex-

terne, s'il est vide.  Contrôler les raccords et les conduites. – Colmatage du filtre dans le raccord d'eau.  Nettoyer le filtre. – Le débit de l'alimentation en eau est trop faible  Contrôler le débit de l'alimentation en eau (voir la

section Caractéristiques techniques). – Robinet d'eau fermé.  Ouvrir le robinet d'eau.

Lorsque la poignée-pistolet est ouverte,

l'appareil ne cesse de se mettre sous et hors

tension

– Présence d'air dans le système Purger la pompe :  En gardant la poignée-pistolet ouverte, mettre plu-

sieurs fois l'appareil hors et sous tension. Remarque : lorsque la lance du pistolet manuel est démontée, le processus de purge est accéléré. – Buse de haute pression bouchée  Nettoyer la buse. – Serpentin de chauffage entartré  Faire détartrer l'appareil par le service après-vente.

– 6

27FR

Lorsque la poignée-pistolet est fermée,

Chairman of the Board of Management

Director RegulatoryAffairs & Certiﬁcation

l'appareil ne cesse de se mettre sous et hors

tension

– Présence d'une fuite dans le système haute pres-

sion

 Vérifier l'absence de fuite au niveau du système

haute pression et des raccords.

L'appareil présente un fuit, de l'eau s'écoule

de l'appareil par le bas

– Manque d'étanchéité de la pompe, fuite de la sou-

pape de sécurité.

Remarque :Une fuite de 3 gouttes/minute est autorisée.  En cas de fuite plus importante, faire vérifier l'appa-

reil par le service après-vente.

L'appareil n'aspire pas de détergent

– L'injecteur est réglé à "Haute pression"  Placer l'injecteur sur la position "CHEM". – Le réservoir de détergent externe est vide.  Remplir/remplacer le réservoir de détergent ex-

terne.

– Filtre situé sur le flexible d'aspiration de détergent

encrassé  Nettoyer le filtre. Figure : – Le clapet anti-retour est collé  Démonter le tuyau de détergent et dévisser le cla-

pet anti-retour à l'aide d'un objet non contondant.

Le brûleur ne s'allume pas

– Le réservoir de combustible est vide.  Remplissage du combustible. – Manque d'eau  Contrôler le raccord d'eau, contrôler les conduites

d'alimentation – Température d'arrivée d'eau trop élevée.  Alimenter de l'eau chaude à 30 °C maxi. Figure : – Le filtre à combustible est encrassé  Remplacer le filtre à combustible.

Service après-vente

Si la panne ne peut être réparée, l'appareil doit être contrôlé par le service après-vente.

Garantie

Dans chaque pays, les conditions de garantie en vigueur sont celles publiées par notre société de distribution responsable. Les éventuelles pannes sur l’appareil sont réparées gratuitement dans le délai de validité de la garantie, dans la mesure où celles-ci relèvent d'un défaut matériel ou d'un vice de fabrication. En cas de recours en garantie, adressez-vous à votre revendeur ou au service après-vente agréé le plus proche munis de votre preuve d'achat.

Accessoires et pièces de rechange

N'utiliser que des accessoires et pièces de rechange d'origine, ils garantissent le bon fonctionnement de l'appareil. Vous trouverez des informations relatives aux accessoires et pièces de rechange sur www.kaercher.com.

Déclaration UE de conformité

Nous certifions par la présente que la machine spécifiée ci-après répond de par sa conception et son type de construction ainsi que de par la version que nous avons mise sur le marché aux prescriptions fondamentales stipulées en matière de sécurité et d’hygiène par les directives européennes en vigueur. Toute modification apportée à la machine sans notre accord rend cette déclaration invalide.

Produit : Nettoyeur haute pression Type : 1.064-xxx Directives européennes en vigueur :

2006/42/CE (+2009/127/CE) 2000/14/CE 2014/30/UE

Normes harmonisées appliquées :

EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 2015 EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2014 HDS 5/11, HDS 5/13: EN 61000–3–3: 2013 HDS 5/15: EN 61000–3–11: 2000

Procédures d'évaluation de la conformité

2000/14/CE: Annexe V

Niveau de puissance acoustique dB(A)

HDS 5/11 U, HDS 5/15: Mesuré: 91 Garanti: 94 HDS 5/11 UX, HDS 5/13: Mesuré: 91 Garanti: 93

5.957-976

Les signataires agissent sous ordre et avec le pouvoir de la direction.

Responsable de la documentation : S. Reiser

Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212

Winnenden, 2018/10/01

28 FR

– 7

Caractéristiques techniques

Raccordement au secteur

Tension V 220 230 240 220 230 240 220 230 240 Type de courant Hz 1~ 50 1~ 50 1~ 50 Puissance de raccordement kW 2,2 2,6 2,7 Protection (à action retardée) A 16 16 13 16 16 13 16 16 13 Type de protection -- IPX5 IPX5 IPX5 Classe de protection -- I I I Impédance du circuit maximale admissible Ohms -- -- (0.380+j0.237)

Arrivée d'eau

Température d'alimentation (max.) °C 30 30 30 Débit d'alimentation (min.) l/h (l/min) 500 (8,3) 550 (9,2) 500 (8,3) Hauteur d'aspiration à partir du réservoir ou-

vert (20 °C)

m 0,5 0,5 0,5

Pression d'alimentation (max.) MPa (bars) 0,6 (6) 0,6 (6) 0,6 (6) Diamètre du tuyau d'alimentation (min.) Pouces 1/2 1/2 1/2 Longueur du tuyau d'alimentation (min.) m 7,5 7,5 7,5

Performances

Débit d'eau l/h (l/min) 450 (7,5) 500 (8,3) 450 (7,5) Pression de service de l'eau (avec buse stan-

dard) Pression maximale de marche (clapet de sé-

curité)

MPa (bars) 11,0 (110) 12,5 (125) 15,0 (150)

MPa (bars) 16,5 (165) 18,0 (180) 20,0 (200)

Température de service max de l'eau chaude °C 80 80 80 Aspiration de détergent l/h (l/min) 0-33 (0-0,6) 0-33 (0-0,6) 0-33 (0-0,6) Puissance du brûleur kW 26 29 26 Consommation maximale de fuel: kg/h 2,7 3,1 2,7 Force de réaction max. de la poignée-pistolet N 18,1 21,4 20,8 Taille de la buse standard (UX) -- 032 (033) 034 028

Valeurs déterminées selon EN 60335-2-79

Émission sonore Niveau de pression acoustique L Incertitude K Niveau de puissance acoustique L

curité K

(UX)

Valeur de vibrations bras-main Poignée-pistolet m/s Lance m/s Incertitude K m/s

dB(A) 76 76 77 dB(A) 3 3 3 dB(A) 94 (93) 93 94

+ insé-

Carburants

Combustible -- Fuel EL ou diesel Fuel EL ou die-

Quantité d'huile l 0,1 0,1 0,2 Types d'huile Huile moteur

15W40

Dimensions et poids

Longueur x largeur x hauteur (UX) mm 618 x 618 x 994

Poids de fonctionnement typique (UX) kg 70 (72) 74 (76) 76 (78) Réservoir à combustible l 6,5 6,5 6,5

HDS 5/11 HDS 5/13 HDS 5/15

2,4 1,0 0,9 1,4 1,1 1,1 0,3 0,3 0,3

Fuel EL ou diesel

sel

N° de réf. 6.288-

050.0

(1163)

N° de réf.

6.288-050.0

618 x 618 x 994

(1163)

N° de réf. 6.288-

618 x 618 x 994

050.0

(1163)

– 8

29FR

Prima di utilizzare l'apparecchio per la prima volta, leggere le presenti istruzioni ori-

futuro o in caso di rivendita dell'apparecchio. – Prima di procedere alla prima messa in funzione

– Eventuali danni da trasporto vanno comunicati im-

– Al momento del disimballaggio, controllare il conte-

ginali, seguirle e conservarle per un uso

leggere tassativamente le norma di sicurezza n.

5.951-949.0!

mediatamente al proprio rivenditore.

nuto della confezione. Per il volume di fornitura

vedi Figura 1.

Indice

Protezione dell’ambiente IT 1 Livelli di pericolo IT 1 Parti dell'apparecchio IT 1 Simboli riportati sull’apparecchio IT 1 Uso conforme a destinazione IT 2 Norme di sicurezza IT 2 Dispositivi di sicurezza IT 2 Messa in funzione IT 2 Uso IT 3 Supporto IT 5 Trasporto IT 5 Cura e manutenzione IT 5 Guida alla risoluzione dei guasti IT 6 Garanzia IT 7 Accessori e ricambi IT 7 Dichiarazione di conformità UE IT 7 Dati tecnici IT 8

Protezione dell’ambiente

Tutti gli imballaggi sono riciclabili. Gli imballaggi non vanno gettati nei rifiuti domestici, ma consegnati ai relativi centri di raccolta.

Gli apparecchi dismessi contengono materiali riciclabili preziosi e vanno consegnati ai relativi centri di raccolta. Batterie, olio e sostanze simili non devono essere dispersi nell’ambiente. Si prega quindi di smaltire gli apparecchi dismessi mediante i sistemi di raccolta differenziata.

Sostanze quali olio per motori, gasolio, benzina o carburante diesel non devono essere dispersi nell'ambiente. Si prega pertanto di proteggere il suolo e di smaltire l'olio usato conformemente alle norme ambientali.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono disponibili all'indirizzo:

www.kaercher.com/REACH

Livelli di pericolo

 PERICOLO

Indica un pericolo imminente che determina lesioni gravi o la morte.

몇 AVVERTIMENTO

Indica una probabile situazione pericolosa che potrebbe determinare lesioni gravi o la morte.

몇 PRUDENZA

Indica una probabile situazione pericolosa che potrebbe causare lesioni leggere.

ATTENZIONE

Indica una probabile situazione pericolosa che potrebbe determinare danni alle cose.

Parti dell'apparecchio

Figura 1 Tubo flessibile per alta pressione EASY!Lock 2 Reggicavo 3 Foro di rabbocco per combustibile 4 Indicatore di livello 5 Ripiano ugello 6 Alimentazione elettrica 7 Pompa ad alta pressione 8 Set di raccordi per l'acqua 9 Attacco alta pressione EASY!Lock (solo HDS 5/xx

U) 10 Alloggio della lancia 11 Collegamento dell'acqua con filtro 12 appoggio 13 Apertura di uscita del tubo flessibile di alta pressio-

ne (solo HDS 5/xx UX) 14 Maniglia trasporto 15 Cofano 16 Interruttore dell'apparecchio 17 Bruciatore 18 Ripiano tubo flessibile (solo HDS 5/xx U) 19 Avvolgitubo (solo HDS 5/xx UX) 20 Tubo flessibile di aspirazione detergente con filtro 21 Supporto per lancia 22 Targhetta 23 Chiusura cofano 24 Leva manuale per avvolgitubo (solo HDS 5/xx UX) 25 Archetto di spinta 26 Marcatura dell'ugello 27 Ugello a tre getti EASY!Lock 28 Lancia EASY!Lock 29 Pistola a spruzzo EASY!Force 30 Dispositivo di arresto di sicurezza della pistola a

spruzzo 31 Leva di sicurezza 32 Leva a scatto

Contrassegno colore

– Gli elementi di comando per il processo di pulizia

sono gialli. – Gli elementi di comando per la manutenzione ed il

service sono grigio chiaro.

Simboli riportati sull’apparecchio

Getti ad alta pressione possono risultare pericolosi se usati in modo improprio. Il getto non va mai puntato su persone, animali, equipaggiamenti elettrici attivi o sull'apparecchio stesso. L'idropulitrice può essere utilizzata solo diritta in verticale.

Apparecchio con avvolgitubo:

Pericolo di scottature causate da superfici calde!

30 IT

– 1

+ 190 hidden pages

Karcher HDS 5/11 U/UX, HDS 5/13 U/UX, HDS 5/15 U/UX User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
