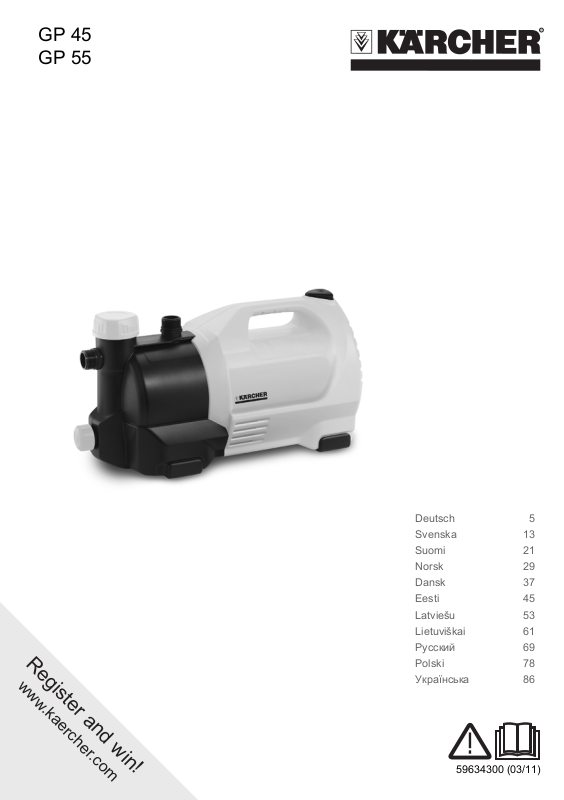

Karcher GP 45 User Manual [ru]

GP 45
GP 55

GP 45

Register and win!

www.kaercher.com

Deutsch 5

Svenska 13

Suomi 21

Norsk 29

Dansk 37

Eesti 45

Latviešu 53

Lietuviškai 61

Русский 69

Polski 78

Українська 86

59634300 (03/11)

2

3

6.997-347.0 / 6.997-346.0 6.997-348.0 6.997-350.0 / 6.997-349.0

6.997-345.0 / 6.997-342.0

6.997-359.0

6.997-355.0

4

6.997-341.0

6.997-358.0

6.997-357.0

6.997-343.0 / 6.997-344.0

6.997-340.0

6.997-356.0

Inhaltsverzeichnis

Allgemeine Hinweise . . . . . DE . . .1

Sicherheitshinweise . . . . . . DE . . .2

Bedienung . . . . . . . . . . . . . DE . . .3

Pflege, Wartung . . . . . . . . . DE . . .3

Transport . . . . . . . . . . . . . . DE . . .4

Lagerung . . . . . . . . . . . . . . DE . . .4

CE-Erklärung . . . . . . . . . . . DE . . .4

Sonderzubehör. . . . . . . . . . DE . . .5

Hilfe bei Störungen. . . . . . . DE . . .7

Technische Daten . . . . . . . DE . . .8

Allgemeine Hinweise

Sehr geehrter Kunde,

Lesen Sie vor der ersten Benut-

zung Ihres Gerätes diese Origi­nalbetriebsanleitung, handeln Sie danach
und bewahren Sie diese für späteren Ge­brauch oder für Nachbesitzer auf.

Bestimmungsgemäße Verwendung

Dieses Gerät wurde für den privaten Ge­brauch entwickelt und ist nicht für die Bean­spruchungen des gewerblichen Einsatzes
vorgesehen.
Der Hersteller haftet nicht für eventuelle
Schäden, die durch nicht bestimmungsge­mäßen Gebrauch oder falsche Bedienung
verursacht werden.
Das Gerät ist vorwiegend zum Einsatz im
Haus und Garten bestimmt.

Zugelassene Förderflüssigkeiten:

 Brauchwasser
 Brunnenwasser
 Quellwasser
 Regenwasser
 Schwimmbadwasser (bestimmungsge-

mäße Dosierung der Additive voraus­gesetzt)

몇 Warnung

Nicht gefördert werden dürfen ätzende,
leicht brennbare oder explosive Stoffe
(z.B. Benzin, Petroleum, Nitroverdün­nung), Fette, Öle, Salzwasser und Ab-

wasser aus Toilettenanlagen und
verschlammtes Wasser, das eine gerin­gere Fließfähigkeit als Wasser hat. Die
Temperatur der geförderten Flüssigkeit
darf 35°C nicht überschreiten.
Das Gerät ist nicht für einen ununter­brochenen Pumpbetrieb oder als statio­näre Installation (z.B. Hebeanlage,
Springbrunnenpumpe) geeignet.

Umweltschutz

Die Verpackungsmaterialien sind
recyclebar. Bitte werfen Sie die Ver­packungen nicht in den Hausmüll,
sondern führen Sie diese einer Wie­derverwertung zu.

Altgeräte enthalten wertvolle recyc­lingfähige Materialien, die einer Ver-

wertung zugeführt werden sollten.
Bitte entsorgen Sie Altgeräte deshalb über
geeignete Sammelsysteme.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen fin­den Sie unter:

http://www.karcher.de/de/unternehmen/
umweltschutz/REACH.htm

Garantie

In jedem Land gelten die von unserer zu­ständigen Vertriebsgesellschaft herausge­gebenen Garantiebedingungen. Etwaige
Störungen an Ihrem Gerät beseitigen wir
innerhalb der Garantiefrist kostenlos, so­fern ein Material- oder Herstellungsfehler
die Ursache sein sollte. Im Garantiefall
wenden Sie sich bitte mit Kaufbeleg an Ih­ren Händler oder die nächste autorisierte
Kundendienststelle.

Symbole in der Betriebsanleitung

 Gefahr

Für eine unmittelbar drohende Gefahr, die
zu schweren Körperverletzungen oder zum
Tod führt.

몇 Warnung

Für eine möglicherweise gefährliche Situa­tion, die zu schweren Körperverletzungen
oder zum Tod führen könnte.

– 1

5DE

Vorsicht

Für eine möglicherweise gefährliche Situa­tion, die zu leichten Verletzungen oder zu
Sachschäden führen kann.

Sicherheitshinweise

 Lebensgefahr

Bei Nichtbeachtung der Sicherheitshinwei­se besteht Lebensgefahr durch elektri­schen Strom!

 Anschlussleitung mit Netzstecker vor

jedem Betrieb auf Schäden prüfen. Be­schädigte Anschlussleitung unverzüg­lich durch autorisierten Kundendienst/
Elektro-Fachkraft austauschen lassen.

 Alle elektrischen Steckerverbindungen

sind im überflutungssicheren Bereich
anzubringen.

 Ungeeignete Verlängerungsleitungen

können gefährlich sein. Verwenden Sie
im Freien nur dafür zugelassene und
entsprechend gekennzeichnete Verlän­gerungsleitungen mit ausreichendem
Leitungsquerschnitt.

Stecker und Kupplung einer verwende­ten Verlängerungsleitung müssen
spritzwassergeschützt sein.

 Das Netzanschlusskabel nicht zum

Transportieren oder Befestigen des Ge­rätes benutzen.

 Nicht am Netzanschlusskabel, sondern

am Stecker ziehen, um das Gerät vom
Netz zu trennen.

 Das Netzanschlusskabel nicht über

scharfe Kanten ziehen und nicht ein­quetschen.

 Das Gerät stand- und überflutungssi-

cher aufstellen.

 Das Gerät nicht dauerhaft im Regen

oder bei feuchter Witterung betreiben.

 Die angegebene Spannung auf dem

Typenschild muss mit der Spannung
der Stromquelle übereinstimmen.

 Um Gefährdungen zu vermeiden, dür-

fen Reparaturen und der Einbau von

Ersatzteilen nur vom autorisierten Kun­dendienst durchgeführt werden.

 Bei fehlender Wasserzufuhr oder ge-

schlossener Druckseite erhitzt sich das
Wasser in der Pumpe und kann bei
Austritt zu Verletzungen führen!

Pumpe max. 3 Minuten in diesem Be­triebszustand betreiben.

 Die Pumpe darf nicht als Tauchpumpe

verwendet werden.

 Bei Verwendung der Pumpe an

Schwimmbecken, Gartenteichen oder
Springbrunnen einen Mindestabstand
von 2m einhalten und Gerät gegen Ab­rutschen ins Wasser sichern.

 Elektrische Schutzeinrichtungen be-

achten:
Pumpen dürfen an Schwimmbecken,

Gartenteichen und Springbrunnen nur
über einen Fehlerstromschutzschalter
mit einem Nennfehlerstrom von max.
30mA betrieben werden. Wenn sich
Personen im Schwimmbecken oder
Gartenteich befinden, darf die Pumpe
nicht betrieben werden.

Aus Sicherheitsgründen empfehlen wir
grundsätzlich, das Gerät über einen
Fehlerstromschutzschalter (max.
30mA) zu betreiben.

Der elektrische Anschluss darf nur von
einer Elektrofachkraft vorgenommen
werden. Die nationalen Bestimmungen
hierzu sind unbedingt zu beachten!

In Österreich müssen Pumpen zum
Gebrauch an Schwimmbecken und
Gartenteichen, die mit einer festen An­schlussleitung ausgestattet sind, nach
ÖVE B/EN 60555 Teil 1 bis 3, über ei­nen ÖVE-geprüften Trenn-Transforma­tor gespeist werden, wobei die
Nennspannung sekundär 230V nicht
überschreiten darf.

 Dieses Gerät ist nicht dafür bestimmt,

durch Personen (einschließlich Kinder)
mit eingeschränkten physischen, sen­sorischen oder geistigen Fähigkeiten
oder mangels Erfahrung und/oder man­gels Wissen benutzt zu werden, es sei

6 DE

– 2

denn, sie werden durch eine für ihre Si­cherheit zuständige Person beaufsich­tigt oder erhielten von ihr Anweisungen,
wie das Gerät zu benutzen ist. Kinder
sollten beaufsichtigt werden, um sicher­zustellen, dass sie nicht mit dem Gerät
spielen.

Voraussetzungen für die

Standsicherheit

Vorsicht

Vor allen Tätigkeiten mit oder am Gerät
Standsicherheit herstellen um Unfälle oder
Beschädigungen zu vermeiden.

– Die Standsicherheit des Gerätes ist ge-

währleistet wenn es auf einer ebenen
Fläche abgestellt wird.

Bedienung

Gerätebeschreibung

1 Netzanschlusskabel mit Stecker
2 Anschluss G1 (33,3 mm) Druckleitung
3 Einfüllstutzen mit Vorfilter
4 Anschluss G1 (33,3 mm) Saugleitung
5 Ablassöffnung
6 Ein-/Aus Schalter

Vorbereiten

 Gefahr

Vor Inbetriebnahme der Pumpe sind unbe­dingt die Sicherheitshinweise zu beachten!

Abbildung
 Saug- und Druckleitung mit Kärcher

Sonderzubehör G1 (33,3mm) anschlie­ßen.

Hinweis: Zum Pumpen von stark ver­schmutztem Wasser, z.B. aus Brunnen
oder Teichen, empfehlen wir die Ver­wendung eines zusätzlichen Vorfilters.
(Sonderzubehör: 6.997-344.0)

Abbildung
 Deckel am Einfüllstutzen abschrauben

und Wasser bis zum Überlaufen einfüllen.

 Deckel fest auf den Einfüllstutzen

schrauben.

Betrieb

 Netzstecker in Steckdose stecken.
Abbildung

 Tipp: für eine Verkürzung der Ansaugzeit

Druckschlauch auf ca. 1m anheben.

Abbildung
 Gerät am Ein- / Ausschalter einschal-

ten.

 Warten bis Pumpe ansaugt und gleich-

mässig fördert.

몇 Warnung

Bei fehlender Wasserzufuhr oder geschlos­sener Druckseite erhitzt sich das Wasser in
der Pumpe und kann bei Austritt zu Verlet­zungen führen!
Pumpe max. 3 Minuten in diesem Betriebs­zustand betreiben.

Betrieb beenden

 Bei Förderung von Wasser mit Zusät-

zen, Pumpe nach jedem Gebrauch mit
klarem Wasser durchspülen.

 Gerät ausschalten.
 Netzstecker aus Steckdose ziehen.

Pflege, Wartung

 Gefahr

Vor allen Pflege– und Wartungsarbeiten
das Gerät ausschalten und den Netzste­cker ziehen.

Pflege

Abbildung
 Vorfilter regelmäßig auf Verschmutzun-

gen kontrollieren. Bei sichtbaren Ver­schmutzungen wie folgt vorgehen:

 Deckel am Einfüllstutzen abschrauben.
 Vorfilter entnehmen und unter fließen-

dem Wasser reinigen.

 Schmutzreste am Boden der Filterauf-

nahme durch Öffnen der Ablassöffnung
ausspülen.

 Gereinigten Vorfilter einsetzen.
 Deckel auf Einfüllstutzen und auf Ablas-

söffnung handfest aufschrauben.

– 3

7DE

Wartung

Das Gerät ist wartungsfrei.

Transport

Vorsicht

Um Unfälle oder Verletzungen zu vermei­den beim Transport das Gewicht des Gerä­tes beachten (siehe technische Daten).

Transport von Hand

 Gerät am Tragegriff hochheben und tra-

gen.

Transport in Fahrzeugen

 Gerät gegen Verrutschen und Kippen

sichern.

Lagerung

Vorsicht

Um Unfälle oder Verletzungen zu vermei­den bei der Auswahl des Lagerortes das
Gewicht des Gerätes beachten (siehe tech­nische Daten).

Gerät aufbewahren

 Wasser in der Pumpe über Ablassöff-

nung (Pos. 5) entleeren.

 Gerät an einem frostfreien Ort aufbe-

wahren.

CE-Erklärung

Hiermit erklären wir, dass die nachfolgend
bezeichnete Maschine aufgrund ihrer Kon­zipierung und Bauart sowie in der von uns
in Verkehr gebrachten Ausführung den ein­schlägigen grundlegenden Sicherheits­und Gesundheitsanforderungen der EG­Richtlinien entspricht. Bei einer nicht mit
uns abgestimmten Änderung der Maschine
verliert diese Erklärung ihre Gültigkeit.

Produkt: Pumpe
Typ: 1.645-xxx
Einschlägige EG-Richtlinien

2006/42/EG (+2009/127/EG)
2004/108/EG
2000/14/EG

Angewandte harmonisierte Normen

EN 55014–1: 2006 + A1: 2009
EN 55014–2: 1997 + A2: 2008
EN 60335–1
EN 61000–3–2: 2006 + A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Angewandte Spezifikationen:

EN 60335–2–41

Angewandtes Konformitätsbewertungs­verfahren

2000/14/EG: Anhang V

Schallleistungspegel dB(A)

GP 45 GP 55

Gemessen: 71 72
Garantiert: 73 74

Die Unterzeichnenden handeln im Auftrag
und mit Vollmacht der Geschäftsführung.

8 DE

CEO

Dokumentationsbevollmächtigter:
S. Reiser

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2010/07/01

– 4

Head of Approbation

Sonderzubehör

Die Abbildungen der nachfolgend aufgeführten Sonderzubehöre finden Sie auf Seite 4 die­ser Anleitung.

6.997-347.0 Saugschlauch Me­terware 3/4“ (19
mm), 25 m

6.997-346.0 Saugschlauch Me­terware 1“ (25,4
mm), 25 m

6.997-348.0 Saugschlauch 3,5m Komplett anschlussfertiger, vakuumfester Saug-

6.997-350.0 Sauggarnitur 3,5m Komplett anschlussfertiger, vakuumfester Saug-

6.997-349.0 Sauggarnitur 7,0m

6.997-345.0 Saugfilter Basic 3/4“
(19mm)

6.997-342.0 Saugfilter Basic 1“
(25,4mm)

6.997-341.0 Saugfilter Premium Zum Anschluss an die Saugschlauch-Meterware.

Vakuumfester Spiralschlauch zum Zuschneiden
von individuellen Schlauchlängen. Kombiniert mit
Anschlussstücken und Saugfilter als individuelle
Sauggarnitur einsetzbar.

schlauch zum Direktanschluss an die Pumpe. Zur
Verlängerung der Sauggarnitur oder zur Verwen­dung mit Saugfiltern. 3/4“ (19mm) Schlauch mit G1
(33,3mm) Anschlussgewinde.

schlauch mit Saugfilter und Rückflussstopp. Auch
als Verlängerung des Saugschlauchs verwendbar.
3/4“ (19mm) Schlauch mit G1 (33,3mm) Anschluss­gewinde.

Zum Anschluss an die Saugschlauch-Meterware.
Der Rückflussstopp verhindert das Zurückfließen
des geförderten Wassers und verkürzt dadurch die
Wiederansaugzeit.

Der Rückflussstopp verhindert das Zurückfließen
des geförderten Wassers und verkürzt dadurch die
Wiederansaugzeit.
Robuste Metall-Kunststoff-Ausführung. Passend
für 3/4“ (19mm) und 1“ (25,4mm) Schläuche.

6.997-343.0 Vorfilter (Durchfluss
bis 3000 l/h)

6.997-344.0 Vorfilter (Durchfluss
bis 6000 l/h)

6.997-359.0 Pumpenanschluss­stück G1 (33,3mm)

Pumpenvorfilter zum Schutz der Pumpe vor groben
Schmutzpartikeln oder Sand. Der Filtereinsatz
kann zur Reinigung entnommen werden. Mit G1
(33,3mm) Anschlussgewinde.

Zum vakuumfesten Anschluss des Saugschlau­ches an die Pumpe.
Passend für 3/4“ (19mm) oder 1“ (25,4mm) Schläu­che. Mit drehbarem G1 (33,3mm) Anschlussgewin­de. Inklusive Rückschlagventil, Flachdichtung und
Schlauchklemme. Bei Verwendung für Gartenpum­pen die Flachdichtung einsetzen.

– 5

9DE

6.997-358.0 Anschlusssatz Ba­sic G1 (33,3mm)

Zum Anschluss von 1/2“ (12,7mm) Wasserschläu­chen an Pumpen mit G1 (33,3mm) Anschlussge­winde.

6.997-340.0 Anschlusssatz Pre­mium G1(33,3mm)

6.997-355.0 Trockenlaufsiche­rung

6.997-357.0 Elektronischer
Druckschalter

6.997-356.0 Schwimmerschalter Schaltet die Pumpe in Abhängingkeit vom Wasser-

Zum Anschluss von 3/4“ (25,4mm) Wasserschläu­chen an Pumpen mit G1 (33,3mm) Anschlussge­winde. Für erhöhten Wasserdurchfluss.

Läuft kein Wasser durch die Pumpe, schützt die
Trockenlaufsicherung die Pumpe vor Schäden und
schaltet diese automatisch ab. Mit G1“ (33,3mm)
Anschlussgewinde.

Ideal zum Umrüsten einer Gartenpumpe zum
Hauswasserautomaten. Bei Wasserbedarf schaltet
sich die Pumpe automatisch ein und wieder aus.
Läuft kein Wasser durch die Pumpe, schützt die
Trockenlaufsicherung die Pumpe vor Schäden und
schaltet diese automatisch ab. Mit G1 (33,3mm)
Anschlussgewinde.

stand des Wasserreservoirs automatisch ein und
aus. Mit 10m Spezial-Anschlusskabel.

10 DE

– 6

Hilfe bei Störungen

 Gefahr

Um Gefährdungen zu vermeiden, dürfen Reparaturen und der Einbau von Ersatzteilen nur
vom autorisierten Kundendienst durchgeführt werden.
Vor allen Arbeiten am Gerät, Gerät ausschalten und Netzstecker ziehen.

Störung Ursache Behebung

Pumpe läuft aber fördert
nicht

Pumpe läuft nicht an
oder bleibt während des
Betriebs plötzlich stehen

Förderleistung nimmt ab
oder ist zu gering

Luft in der Pumpe siehe Kapitel „Vorbereiten“ Abb.

A und B und Kapitel „Betrieb“
Abb. C

Ansaugleitung verstopft Netzstecker ziehen und An-

saugleitung reinigen

Vorfilter verunreinigt Vorfilter entnehmen und unter

fließendem Wasser reinigen,
ggf. Schmutzreste in der Filter­aufnahme durch Öffnen der Ab­lassöffnung ausspülen.

Stromversorgung unterbro­chen

Motorschutzsicherung hat
Motor wegen Überhitzung
abgeschaltet

Ansaugleitung verstopft Netzstecker ziehen und An-

Vorfilter verunreinigt Vorfilter entnehmen und unter

Sicherungen und elektrische
Verbindungen prüfen.

Netzstecker ziehen, Pumpe ab­kühlen lassen, Ansaugbereich
reinigen, Trockenlauf verhin­dern.

saugleitung reinigen

fließendem Wasser reinigen,
ggf. Schmutzreste in der Filter­aufnahme durch Öffnen der Ab­lassöffnung ausspülen.

Undichtigkeit auf Saugseite Kontrolle der gesamten An-

saugseite auf Dichtigkeit.

Förderleistung der Pumpe
ist abhängig von der Förder­höhe und der angeschlosse­nen Peripherie

Bei Fragen oder Störungen hilft Ihnen unsere Kärcher-Niederlassung gerne weiter. Adres­se siehe Rückseite.

– 7

Max. Förderhöhe beachten, sie­he technische Daten, ggf. ande­ren Schlauchdurchmesser oder
andere Schlauchlänge wählen.

11DE

Technische Daten

GP 45 GP 55

Spannung V 230 - 240 230 - 240

Frequenz Hz 50 50

Leistung P

nenn

Max. Fördermenge l/h 3800 4300

Max. Ansaughöhe m 9 9

W 1050 1100

Max. Druck MPa

(bar)

0,43

(4,3)

0,49
(4,9)

Max. Förderhöhe m 43 49

Max. Korngröße der förderbaren

mm 1 1

Schmutzpartikel

Gewicht kg 10,2 10,2

Technische Änderungen vorbehalten!

Die mögliche Fördermenge ist umso größer:

- je geringer die Ansaug- und Förderhöhen sind

- je grösser die Durchmesser der verwendeten Schläuche sind

- umso kürzer die verwendeten Schläuche sind

- je weniger Druckverlust das angeschlossene Zubehör verursacht

12 DE

– 8

Innehållsförteckning

Allmänna hänvisningar. . . . SV . . .1

Säkerhetsanvisningar. . . . . SV . . .2

Handhavande. . . . . . . . . . . SV . . .3

Skötsel, underhåll. . . . . . . . SV . . .3

Transport . . . . . . . . . . . . . . SV . . .4

Förvaring . . . . . . . . . . . . . . SV . . . 4

CE-försäkran . . . . . . . . . . . SV . . . 4

Specialtillbehör. . . . . . . . . . SV . . .5

Åtgärder vid störningar. . . . SV . . .7

Tekniska data. . . . . . . . . . . SV . . .8

Allmänna hänvisningar

Bäste kund,

Läs bruksanvisning i original

innan aggregatet används första
gången, följ anvisningarna och spara drifts­anvisningen för framtida behov, eller för
nästa ägare.

Ändamålsenlig användning

Denna produkt har konstruerats för privat
användning och är ej avsedd för påfrestan­de, industriell användning.
Tillverkaren påtar sig inget ansvar för even­tuella skador som uppkommer på grund av
felaktig användning eller felaktig hantering.
Aggregatet är i första hand avsett för an­vändning i hemmet och i trädgården.

Godkända matningsvätskor:

 Bruksvatten
 Brunnsvatten
 Källvatten
 Regnvatten
 Simbassängvatten (förutsätter korrekt

dosering av additiv)

몇 Varning

Frätande, lätt brännbara eller explosiva
substanser (t.ex. bensin, petroleum, ni­trovätskor), fetter, oljor, saltvatten och
avloppsvatten från toalettanläggningar
och vatten som innehåller slam som har
en lägre flytbarhet än vatten, får ej ma­tas genom pumpen. Temperaturen i

den transporterade vätskan får inte
överskrida 35°C.
Aggregatet är inte avsett att användas
för oavbruten pumpning eller som sta­tionär installation (t.ex. lyftaggregat,
fontänpump).

Miljöskydd

Emballagematerialen kan återvin­nas. Kasta inte emballaget i hus-

hållssoporna utan för dem till återvinning.

Skrotade aggregat innehåller åter­vinningsbara material som bör gå till

återvinning. Överlämna skrotade
aggregat till ett lämpligt återvinningssys­tem.

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns
på:

http://www.karcher.de/de/unternehmen/
umweltschutz/REACH.htm

Garanti

I respektive land gäller de garantivillkor
som publicerats av våra auktoriserade dist­ributörer. Eventuella fel på aggregatet re­pareras utan kostnad under förutsättning
att det orsakats av ett material- eller tillverk­ningsfel. I frågor som gäller garantin ska du
vända dig med kvitto till inköpsstället eller
närmaste auktoriserade serviceverkstad.

Symboler i bruksanvisningen

 Fara

För en omedelbart överhängande fara som
kan leda till svåra skador eller döden.

몇 Varning

För en möjlig farlig situation som kan leda
till svåra skador eller döden.

Varning

För en möjlig farlig situation som kan leda
till lätta skador eller materiella skador.

– 1

13SV

Säkerhetsanvisningar

 Livsfara

Vid åsidosättande av säkerhetsanvisning­arna föreligger livfara på grund av elektrisk
ström!

 Kontrollera, före varje användningstill-

fälle, att nätkabeln och nätkontakten
inte är skadade. Skadade nätkablar ska
genast bytas ut av auktoriserad kund­service eller en utbildad elektriker.

 Alla elektriska stickanslutningar skall

placeras inom områden som inte riske­rar att översvämmas.

 Olämpliga förlängningskablar kan vara

farliga. Använd endast tillåtna förläng­ningskablar utomhus, med motsvaran­de märkning och med tillräckligt
tvärsnitt.

Kontakter och kopplingar på använd
förlängningskabel måste vara vattentä­ta.

 Använd inte nätkabeln till att transporte-

ra eller fästa aggregatet.

 Drag inte i kabeln utan i kontakten för

att skilja apparaten från nätet.

 Drag inte kabeln över vassa kanter och

kläm inte ihop den.

 Placera apparaten där den står säkert

och inte riskerar att utsättas för över­svämning.

 Använd inte aggregatet under längre tid

i regn eller fuktig omgivning.

 Angiven spänning på typskylten måste

stämma överens med vägguttagets
spänning.

 För att undvika risker får reparationer

och reservdelsmontering endast utfö­ras av auktoriserad kundservice.

 När inget vatteninflöde finns, eller om

trycksidan är stängd, värms vattnet i
pumpen upp och kan förorsaka skada
när det rinner ut!

Låt pumpen arbeta max. tre minuter i
detta driftstillstånd.

 Pumpen får inte användas som dränk-

pump.

 När pumpen används i bassänger, träd-

gårdsdammar och brunnar skall ett
minsta avstånd på två meter bibehållas
och pumpen skall säkras så att den inte
åker ner i vattnet.

 Beakta elektriska skyddsanordningar:

Pumpar får endast drivas med jordfels­brytare, med nominell felström på max.
30mA, i bassänger, trädgårdsdammar
och brunnar. När personer befinner sig
i bassängen eller trädgårdsdammen får
pumpen inte användas.

Av säkerhetsskäl rekommenderar vi
principiellt att pumpen används med
jordfelsbrytare (max. 30mA).

Elanslutningar får endast utföras av
elektriker. Nationella bestämmelser
måste ovillkorligen beaktas!

I Österrike måste pumpar som ska an­vändas till bassänger och trädgårds­dammar, utrustade med fast
anslutningsledning och enligt ÖVE B/
EN 60555 del 1 till 3, matas via ÖVE­kontrollerad avskiljningstransformator
varvid den nominella spänningen inte
får överskrida sekundär 230V.

 Denna apparat är ej avsedd att använ-

das av personer (även barn) med be­gränsad fysisk, sensorisk eller mental
färdighet eller av personer som saknar
erfarenhet och/eller kunnande, såvida
de inte övervakas av en person ansva­rig för deras säkerhet eller har fått in­struktioner av en sådan person hur
apparaten ska användas. Barn ska hål­las under uppsikt för att garantera att de
inte leker med apparaten.

Förutsättningar för stabilitet

Varning

Säkerställ innan all typ av arbete med eller
på maskinen dess stabilitet för att undvika
olyckor eller sakskador.

– Maskinens stabilitet är säkerställd när

den ställs upp på ett jämnt underlag.

14 SV

– 2

Handhavande

Beskrivning av aggregatet

1 Nätkabel med kontakt
2 Anslutning G1(33,3mm) tryckledning
3 Påfyllningsöppning med förfilter
4 Anslutning G1(33,3mm) sugledning
5 Urtappningsöppning
6 Strömbrytare

Förberedelser

 Fara

Säkerhetsanvisningarna måste ovillkorli­gen beaktas innan pumpen tas ibruk!

 Anslut sug- och tryckledning med Kär-

cher specialtillbehör G1 (33,3mm).
Anmärkning:För att pumpa mycket

nedsmutsat vatten, t.e.x ur bunnar eller
dammar, rekommenderar vi att man an­vänder ett extra förfilter. (Specialtillbe­hör: 6.997-344.0)

 Skruva bort skydd på påfyllningsöpp-

ningen och fyll i vatten tills det rinner
över.

 Skruva åt locket på påfyllningsrören or-

dentligt.

Drift

 Anslut nätkontakt till vägguttag.

 Ett tips: insugningstiden förkortas om

man lyfter upp tryckslangen ca. en me­ter.


 Starta maskinen med reglaget Till/Från.
 vänta tills pumpen suger och fördelar

likvärdigt

몇 Varning

När inget vatteninflöde finns, eller om tryck­sidan är stängd, värms vattnet i pumpen
upp och kan förorsaka skada när det rinner
ut!
Låt pumpen arbeta max. tre minuter i detta
driftstillstånd.

Avsluta driften

 Spola alltid igenom pumpen med rent

vatten efter varje användningstillfälle
där vatten med tillsatser matats fram.

 Stäng av aggregatet.
 Dra ut nätkontakten ur vägguttaget.

Skötsel, underhåll

 Fara

Stäng av aggregatet och dra ut nätkonta­ken innan vård och skötselarbeten ska ut­föras.

Underhåll

 Kontrollera regelbundet om förfiltret är

smutsigt. Gör på följande sätt när det är
smutsigt:

 skruva bort skydd på påfyllningsöpp-

ningen.

 tag bort förfilter och rengör detta under

rinnande vatten.

 Spola bort smutsrester från botten av

filterfästet genom att öppna urtapp­ningsöppningen.

 Sätt i rengjort förfilter
 Skruva fast locket ordentligt på påfyll-

ningsöppningen och på urtappnings­öppningen.

Underhåll

Aggregatet är underhållsfritt.

– 3

15SV

Transport

Varning

Observera för att undvika olyckor eller ska­dor vid transport, notera maskinens vikt (se
teknisk data).

Transport för hand

 Lyft upp maskinen i bärhandtaget och

bär den.

Transport i fordon

 Säkra maskinen så att den inte kan gli-

da eller tippa.

Förvaring

Varning

Observera för att undvika olyckor eller ska­dor lagring av maskinen, beakta maskinens
vikt (se teknisk data).

Förvara aggregatet

 Töm ur vatten ur pumpen via urtapp-

ningsöppningen (pos. 5).

 Förvara pumpen på frostfri plats.

CE-försäkran

Härmed försäkrar vi att nedanstående be­tecknade maskin i ändamål och konstruk­tion samt i den av oss levererade versionen
motsvarar EU-direktivens tillämpliga grund­läggande säkerhets- och hälsokrav. Vid
ändringar på maskinen som inte har god­känts av oss blir denna överensstämmelse­förklaring ogiltig.

Produkt: Pump
Typ: 1.645-xxx
Tillämpliga EU-direktiv

2006/42/EG (+2009/127/EG)
2004/108/EG
2000/14/EG

Tillämpade harmoniserade normer

EN 55014–1: 2006 + A1: 2009
EN 55014–2: 1997 + A2: 2008
EN 60335–1
EN 61000–3–2: 2006 + A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Tillämpade specifikationer:

EN 60335–2–41

Tillämpad metod för överensstämmel­sevärdering

2000/14/EG: Bilaga V

Ljudeffektsnivå dB(A)

GP 45 GP 55

Upmätt: 71 72
Garantterad: 73 74

16 SV

Undertecknade agerar på order av och
med fullmakt från företagsledningen.

CEO

Dokumentationsbefullmäktigad:
S. Reiser

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2010/07/01

– 4

Head of Approbation

Specialtillbehör

Bilderna på de följande beskrivna special tillbehören finns på sidan 4 i denna bruksanvis­ning.

6.997-347.0 Sugslang meterva­ra 3/4“ (19mm) 25m

6.997-346.0 Sugslang meterva­ra 1/4“ (25,4mm)
25m

6.997-348.0 Sugslang, 3,5m Komplett, anslutningsfärdig vakuumfast sugslang

6.997-350.0 Sugenhet, 3,5m Komplett anslutningsfärdig, vakuumfast sugslang

6.997-349.0 Sugenhet, 7,0m

6.997-345.0 Sugfilter Basic 3/4“
(19mm)

6.997-342.0 Sugfilter Basic 1/4“
(25,4mm)

6.997-341.0 Sugfilter Premium För anslutning till sugslang-metervara. Återflödes-

Vakumfast spiralslang för tillskärning av individuella
slanglängder. Kan i kombination med anslutnings­stycken och sugfilter användas som individuell su­genhet.

för direktanslutning till pumpen. För förlängning av
sugenheten eller för användning med sugfilter. 3/4“
(19mm) slang med G1(33,3mm) anslutningsgäng.

med sugfilter och återströmningsskydd. Kan även
användas som förlängning till sugslangen. 3/4“
(19mm) slang med G1(33,3mm) anslutningsgäng.

För anslutning till sugslang-metervara. Återflödes­stoppet förhindrar att det pumpade vattnet kan rin­na tillbaka och förkortar därmed insugningstiden vid
omstart.

stoppet förhindrar att det pumpade vattnet kan rin­na tillbaka och förkortar därmed insugningstiden vid
omstart.
Robust utförande i metall och plast. Passar till 3/
4“(19mm) och 1“(25,4mm) slangar.

6.997-343.0 Förfilter (Genomflö­de upp till 3000 l/h)

6.997-344.0 Förfilter (Genomflö­de upp till 6 000 l/h)

6.997-359.0 Pumpanslutnings­stycke G1
(33,3mm)

6.997-358.0 Anslutningssats Ba­sic G1 (33,3mm)

Pumpförfilter som skyddar pumpen mot grova
smutspartiklar eller sand. Filterinsatsen kan tas ur
för rengöring. Med G1(33,3mm) anslutningsgäng.

För vakuumfast anslutning av sugslangen till pum­pen.
Passar till 3/4“(19mm) eller 1“(25,4mm) slangar.
Med vridbar G1(33,3mm) anslutningsgäng. Inklusi­ve backventil, packning och slangklämma. Sätt i
packningen vid användning som trädgårdspump.

För anslutning av 1/2“ (12,7mm) vattenslangar till
pumpar med G1 (33,3mm) anslutningsgäng.

– 5

17SV

6.997-340.0 Anslutningssats
Premium G1
(33,3mm)

6.997-355.0 Torrkörningssäkring Flyter inget vatten genom pumpen skyddar torr-

För anslutning av 3/4“ (25,4mm) vattenslangar till
pumpar med G1 (33,3mm) anslutningsgäng. För
ökat vattengenomflöde.

gångssäkringen pumpen från skador och pumpen
stängs av automatiskt. Med G1“ (33,3mm) anslut­ningsgäng.

6.997-357.0 Elektronisk tryck­strömställare

6.997-356.0 Flottör Pumpen slår automatiskt på och av beroende av

Idealisk för att bygga om en trädgårdspump till hus­hållsvattensautomat. Vid vattenbehov slår pumpen
automatiskt av eller på. Flyter inget vatten genom
pumpen skyddar torrgångssäkringen pumpen från
skador och pumpen stängs av automatiskt. Med
G1“ (33,3mm) anslutningsgäng.

vattennivån i vattenreservoaren. Med 10m speciell
anslutningskabel.

18 SV

– 6

Åtgärder vid störningar

 Fara

För att undvika risker får reparationer och reservdelsmontering endast utföras av auktori­serad kundservice.
Stäng alltid av aggregatet och lossa nätkontakten innan arbeten på aggregatet utförs.

Störning Orsak Åtgärd

Pumpen arbetar men
transporterar inte

Pump startar inte eller
stannar plötsligt under
drift

Matningseffekt minskar
eller är för låg

Luft i pumpen se kapitel “Förbereda“ bild A

och B och kapitel “Drift“ bild C

Sugledning tilltäppt Drag ur nätkontakten och ren-

gör sugledning

Förfilter smutsigt Tag bort förfilter och rengör det-

ta under rinnande vatten; spola
vid behov bort smutsrester från
filterfästet genom att öppna ur­tappningsöppningen.

Avbrott i strömförsörjningen Kontrollera säkringar och elan-

slutningar

Motorskyddssäkringen har
stängt av motorn på grund
av överhettning

Sugledning tilltäppt Drag ur nätkontakten och ren-

Förfilter smutsigt Tag bort förfilter och rengör det-

Otäthet på sugsidan Kontrollera hela sugsidan med

Pumpens matningseffekt är
beroende av matningshöj­den samt kringliggande an­slutningar

Drag ur nätkontakt, låt pumpen
kylas av, rengör insugningsom­råde, förhindra torrkörning

gör sugledning

ta under rinnande vatten; spola
vid behov bort smutsrester från
filterfästet genom att öppna ur­tappningsöppningen.

avseende på täthet.

Beakta max. matningshöjd, se
tekniska data och välj ev. en an­nan slangdiameter eller en an­nan slanglängd.

Vid frågor eller problem hjälper närmaste Kärcherfilial gärna till. Se baksidan för adress.

– 7

19SV

Tekniska data

GP 45 GP 55

Spänning V 230 - 240 230 - 240

Frekvens Hz 50 50

Effekt P

nominell

Max. matningsmängd l/h 3800 4300

Max. uppsugningshöjd m 9 9

W 1050 1100

Max. tryck MPa

(bar)

0,43
(4,3)

0,49
(4,9)

Max. matningshöjd m 43 49

Max. kornstorlek hos transporteringsbara

mm 1 1

smutspartiklar

Vikt kg 10,2 10,2

Med reservation för tekniska ändringar!

Den möjliga befordrade mängden är desto större:

- ju lägre insugnings- och transporthöjderna är

- ju större diameter slangarna har

- ju kortare slangarna är

- ju lägre tryckförluster de anslutna tillbehören orskar

20 SV

– 8

Sisällysluettelo

Yleisiä ohjeita . . . . . . . . . . . FI . . .1

Turvaohjeet . . . . . . . . . . . . FI . . .2

Käyttö . . . . . . . . . . . . . . . . . FI . . .3

Hoito, huolto . . . . . . . . . . . . FI . . .3

Kuljetus . . . . . . . . . . . . . . . FI . . .4

Säilytys. . . . . . . . . . . . . . . . FI . . .4

CE-todistus. . . . . . . . . . . . . FI . . .4

Erikoisvarusteet . . . . . . . . . FI . . .5

Häiriöapu . . . . . . . . . . . . . . FI . . .7

Tekniset tiedot . . . . . . . . . . FI . . .8

Yleisiä ohjeita

Arvoisa asiakas,

Lue käyttöohje ennen laitteesi

käyttämistä, säilytä käyttöohje
myöhempää käyttöä tai mahdollista myö­hempää omistajaa varten.

Tarkoituksenmukainen käyttö

Tämä laite on suunniteltu yksityiskäyttöön
eikä vastaa ammattikäyttöön tarkoituksia
vaatimuksia.
Valmistaja ei vastaa mahdollisista vahin­goista, jotka johtuvat ohjeidenvastaisesta
tai väärästä käytöstä.
Laite on tarkoitettu käytettäväksi etupäässä
kotona ja puutarhassa.

Sallitut pumpattavat nesteet:

 Käyttövesi
 Kaivovesi
 Lähdevesi
 Sadevesi
 Uima-allasvesi (edellyttäen määräys-

tenmukaista lisäaineen annostelua)

몇 Varoitus

Pumpulla ei saa pumpata syövyttäviä,
helposti palavia eikä räjähdysalttiita ai­neita (esim. bensini, petrooli, nitro­ohenteet), rasvoja, öljyjä, suolavettä
eikä WC-laitteistojen jätevesiä eikä sel­laisia lietevesiä, joilla on huonommat
virtausominaisuudet kuin puhtaalla ve-

dellä. Pumpattavien nesteiden lämpöti­la ei saa ylittää 35°C.
Laite ei sovellu jatkuvatoimiseen pump­paukseen tai kiinteästi asennettavaksi
(esim. vedennostolaitteistoon, suihku­lähdepumpuksi).

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettä-

viä. Älä käsittelee pakkauksia kotita­lousjätteenä, vaan toimita ne jätteiden
kierrätykseen.

Käytetyt laitteet sisältävät arvokkai­ta kierrätettäviä materiaaleja, jotka

tulisi toimittaa kierrätykseen. Tästä
syystä toimita kuluneet laitteet vastaaviin
keräilylaitoksiin.

Huomautuksia materiaaleista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoit­teesta:

http://www.karcher.de/de/unternehmen/
umweltschutz/REACH.htm

Takuu

Kussakin maassa ovat voimassa valtuutta­mamme myyntiorganisaation julkaisemat
takuuehdot. Materiaali- ja valmistusvirheis­tä aiheutuvat virheet laitteessa korjaamme
takuuaikana maksutta. Takuutapauksessa
ota yhteys ostotositteen kanssa jälleen­myyjään tai lähimpään valtuutettuun huol­toon.

Käyttöohjeessa esiintyvät symbolit

 Vaara

Välittömästi uhkaava vaara, joka aiheuttaa
vakavan ruumiinvamman tai johtaa kuole­maan.

몇 Varoitus

Mahdollisesti vaarallinen tilanne, joka voi
aiheuttaa vakavan ruumiinvamman tai voi
johtaa kuolemaan.

Varo

Mahdollisesti vaarallinen tilanne, joka voi
aiheuttaa lievän ruumiinvamman tai aineel­lisia vahinkoja.

– 1

21FI

Turvaohjeet

 Hengenvaara

Turvaohjeiden noudattamatta jättäminen
aiheuttaa mahdollisen sähköiskun aiheut­taman hengenvaaran!

 Tarkasta aina ennen käyttöä, että liitos-

johto ja virtapistoke ovat ehjät. Anna
valtuutetun asiakaspalvelun/sähköalan
ammattilaisen välittömästi vaihtaa vau­rioitunut liitosjohto.

 Kaikki sähköiset pistokeliitännät on si-

joitettava tulvimiselta suojassa olevalle
alueelle.

 Sopimattomat jatkojohdot voivat olla

vaarallisia. Käytä ulkona vain tarkoituk­seen hyväksyttyjä ja vastaavasti merkit­tyjä jatkojohtoja, joissa on riittävä
johdon poikkileikkaus.

Käytettävän jatkojohdon pistokkeen ja
pistorasian on oltava roiskevesisuojat­tu.

 Älä käytä verkkojohtoa laitteen kanta-

miseen tai kiinnittämiseen.

 Kun irrotat laitteen sähköverkosta, vedä

pistokkeesta, ei johdosta.

 Älä vedä verkkoliitäntäjohtoa terävien

reunojen yli äläkä litistä sitä.

 Aseta laite tukevasti sellaiseen paik-

kaan, että se ei voi kaatua ja on suojas­sa veden tulvimiselta.

 Älä käytä laitetta jatkuvasti sateessa tai

kosteissa sääolosuhteissa.

 Tyyppikilvessä ilmoitetun jännitteen on

oltava sama kuin jännitelähteen jännite.

 Vaaratilanteiden eliminoimiseksi, vain

valtuutettu asiakaspalvelupiste saa kor­jata koneen ja vaihtaa sen varaosat.

 Vedensyötön puuttuessa tai painepuo-

len ollessa suljettuna, pumpussa oleva
vesi kuumenee ja voi purkautuessaan
aiheuttaa vammoja!

Käytä pumppua maks. 3 minuutin ajan
tässä käyttötilassa.

 Pumppua ei saa käyttää uppopumppu-

na.

 Kun pumppua käytetään uima-altaissa,

puutarhalammikoissa tai suihkukaivois­sa, säilytä 2m vähimmäisturvaetäisyys
ja varmista laite veteen luisumisen va­ralta.

 Huomioi sähköiset suojalaitteet:

Pumppuja saa käyttää uima-altaissa,
puutarhalammikoissa ja suihkulähteis­sä vain vikavirtasuojakytkimen, jonka
nimellisvikavirta on maks. 30 mA, kaut­ta. Kun uima-altaassa tai puutarhalam­messa on ihmisiä, pumppua ei saa
käyttää.

Suosittelemme turvallisuussyistä, että
laitetta käytetään aina vikavirtasuoja­kytkimen (maks. 30 mA) kautta.

Vain sähköammattilainen saa tehdä
laitteen sähköliitännän. Asiaa koskevia
kansallisia määräyksiä on aina ehdotto­masti noudatettava!

Itävallassa on, ÖVE B/EN 60555, koh­tien 1 - 3 mukaisesti, uima-altaissa ja
puutarhalammissa käytettävä pumppu­ja, joissa on kiinteä sähköliitäntäjohto ja
syötön on tapahduttava ÖVE-tarkaste­tun erotusmuuntajan välityksellä, tällöin
toisiopuolen nimellisjännite ei saa ylit­tää 230V.

 Tämä laite ei ole tarkoitettu sellaisten

henkilöiden (lapset mukaan lukien) käy­tettäväksi, joiden fyysiset, sensorisia tai
henkiset ominaisuudet ovat rajoittuneet
tai, joilta puuttuu riittävä kokemus ja/tai
riittävä tietämys, paitsi, jos he ovat hei­dän turvallisuudestaan vastaavan hen­kilön valvonnassa tai ovat saaneet
häneltä ohjeistuksen koneen käyttämi­seen. Lapsia pitäisi valvoa, jotta he ei­vät leikkisi koneen kanssa.

Edellytykset seisontavakavuudelle

Varo

Varmista ennen laitteen jokaista käyttämis­tä tai laitteeseen kohdistuvaa toimenpidet­tä, että laite seisoo kantavalla alustalla
tukevasi paikallaan.

– Kun laite asetetaan vaakasuoralle alus-

talle, sen seisontavakavuus on taattu.

22 FI

– 2

Käyttö

Laitekuvaus

1 Verkkokaapeli ja pistoke
2 Paineletkun liitäntä G1(33,3mm)
3 Täyttöaukko esisuodattimella
4 Imuletkun liitäntä G1(33,3mm)
5 Poistoaukko
6 Kytkin Päälle/Pois

Valmistelu

 Vaara

Turvaohjeet on ehdottomasti luettava en­nen pumpun käyttöönottoa!

Kuva
 Liitä imu- ja paineletkut Kärcher lisäva-

rusteella G1 (33,3mm).
Huomautus: Pumpattaessa pahoin li-

kaantunutta vettä, esim. kaivoista ja
lammista, suosittelemme käyttämään li­säksi esisuodatinta. (Lisävaruste:

6.997-344.0)

Kuva
 Avaa täyttöaukon tulppa ja täytä vedel-

lä, kunnes vettä valuu ylitse.

 Kierrä tulppa tiukkaan täyttöaukkoon.

Käyttö

 Liitä virtapistoke pistorasiaan.
Kuva

 Vinkki: Nosta paineletku n. 1 metrin kor-

keuteen, alkuimemiseen tarvittavan
ajan lyhentämiseksi.

Kuva

 kytke laite päälle ON-/OFF -kytkimellä.
 odota, kunnes pumppu alkaa imeä ja

pumppaa vettä tasaisesti

몇 Varoitus

Vedensyötön puuttuessa tai painepuolen
ollessa suljettuna, pumpussa oleva vesi
kuumenee ja voi purkautuessaan aiheuttaa
vammoja!
Käytä pumppua maks. 3 minuutin ajan täs­sä käyttötilassa.

Käytön lopetus

 jos pumpattavassa on ollut lisäaineita,

huuhtele pumppu käytön jälkeen sisältä
puhtaalla vedellä.

 Kytke laite pois päältä.
 Vedä virtapistoke irti pistorasiasta.

Hoito, huolto

 Vaara

Kytke laite pois päältä ennen kaikkia hoito­ja huoltotöitä ja vedä virtapistoke irti pisto­rasiasta.

Hoito

Kuva
 Tarkasta esisuodatin säännöllisesti li-

kaantumien varalta. Kun näkyviä li­kaantumia ilmenee, toimi seuraavasti:

 Kierrä täyttöaukon tulppa irti.
 Poista esisuodatin ja huuhtele se juok-

sevassa vedessä.

 Huuhtele suodatinpitimen pohjalla ole-

vat likajäämät pois avaamalla veden
poispäästöaukko.

 Aseta puhdistettu esisuodatin paikal-

leen

 Kierrä täyttöaukon ja poistoaukon tulpat

käsitiukkuuteen.

Huolto

Laitetta ei tarvitse huoltaa.

– 3

23FI

Kuljetus

Varo

Onnettomuuksien tai vammojen välttämi­seksi, huomioi laitetta kuljetettaessa sen
paino (katso Tekniset tiedot).

Kuljetus käsin

 Nosta ja kanna laitetta kantokahvasta.

Kuljetus ajoneuvoissa

 Varmista laite siirtymisen ja kaatumisen

varalta.

Säilytys

Varo

Onnettomuuksien tai vammojen välttämi­seksi, huomioi säilytyspaikkaa valittaessa
laitteen paino (katso Tekniset tiedot).

Laitteen säilytys

 Poista vesi pumpusta avaamalla poisto-

tulppa (pos. 5).

 Säilytä laitetta paikassa, jonka lämpöti-

la ei laske nollan alapuolelle.

CE-todistus

Vakuutamme, että alla mainitut tuotteet
vastaavat suunnittelultaan ja rakenteeltaan
sekä valmistustavaltaan EU-direktiivien
asianomaisia turvallisuus- ja terveysvaati­muksia. Jos tuotteeseen/tuotteisiin teh­dään muutoksia, joista ei ole sovittu
kanssamme, tämä vakuutus ei ole enää
voimassa.

Tuote: Pumppu
Tyyppi: 1.645-xxx
Yksiselitteiset EU-direktiivit

2006/42/EY (+2009/127/EY)
2004/108/EY
2000/14/EY

Sovelletut harmonisoidut standardit

EN 55014–1: 2006 + A1: 2009
EN 55014–2: 1997 + A2: 2008
EN 60335–1
EN 61000–3–2: 2006 + A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Käytetyt spesifikaatiot:

EN 60335–2–41

Sovellettu yhdenmukaisuuden analy­sointimenetelmä

2000/14/EY: Liite V

Äänen tehotaso dB(A)

GP 45 GP 55

Mitattu: 71 72
Taattu: 73 74

24 FI

Allekirjoittaneet toimivat yrityksen johton
puolesta ja sen valtuuttamina.

CEO

Dokumentointivaltuutettu:
S. Reiser

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Puh.: [phone]
Faksi: [phone]

Winnenden, 2010/07/01

– 4

Head of Approbation

Erikoisvarusteet

Seuraavassa lueteltujen erikoisvarusteiden kuvat löydät tämän käyttöohjeen sivulta 4.

6.997-347.0 Imuletku metritava­rana 3/4“ (19mm)
25m

6.997-346.0 Imuletku metritava­rana 1“ (25,4mm)
25m

6.997-348.0 Imuletku, 3,5m Täysin liitäntävalmis, vakuuminkestävä imuletku

6.997-350.0 Imusarja 3,5m Täysin liitäntävalmis, vakuuminkestävä imuletku

6.997-349.0 Imusarja 7,0m

6.997-345.0 Imusuodatin Basic
3/4“ (19mm)

6.997-342.0 Imusuodatin Basic
1“ (25,4mm)

6.997-341.0 Imusuodatin Pre­mium

Vakuuminkestävä spiraaliletku leikattavaksi halut­tuihin pituuksiin. Kun letkuun laitetaan liittimet ja
imusuodatin, sitä voidaan käyttää yksilöllisenä imu­sarjana.

kiinnitettäväksi suoraan pumppuun. Imusarjan pi­dentämiseen tai käytettäväksi imusuodattimen
kanssa. 3/4“ (19mm) letku G1 (33,3mm) liitinkier­teellä.

imusuodattimella ja takaisinvirtauksen estoventtiilil­lä. Käytettevissä myös imuletkun pidennyksenä. 3/
4“ (19mm) letku G1 (33,3mm) liitinkierteellä.

Liitettäväksi metritavara-imuletkuun. Takaisinvirta­us-stop estää pumpatun veden virtaamisen takaisin
ja lyhentää siten veden alkuimentään tarvittavaa ai­kaa.

Liitettäväksi metritavara-imuletkuun. Takaisinvirta­us-stop estää pumpatun veden virtaamisen takaisin
ja lyhentää siten veden alkuimentään tarvittavaa ai­kaa.
Luja metalli-muovi -rakenne Sopii 3/4“ (19mm) ja
1“(25,4mm) letkuille.

6.997-343.0 Esisuodatin (läpivir­taus maks. 3000 l/h)

6.997-344.0 Esisuodatin (läpivir­taus maks. 6000 l/h)

6.997-359.0 Pumpun liitäntäkap­pale G1 (33,3 mm)

6.997-358.0 Liitinsarja Basic G1
(33,3mm)

Pumpun esisuodatin suojaa pumppua suurilta lika­hiukkasilta ja hiekalta. Suodatinosan voi irrottaa
puhdistusta varten. Sisältää G1 -liitinkierteen (33,3
mm).

Imuletkun liittämiseksi vakuuminpitävästi pump­puun.
Sopii 3/4" (19 mm) tai 1" (25,4 mm) letkuille. Kään­nettävällä G1-liitinkierteen (33,3 mm). Sisältää ta­kaiskuventtiilin, tasotiivisteen ja letkunkiinnittimen
Käytä tasotiivistettä, kun pumppua käytetään puu­tarhapumppuna.

Tarkoitettu 1/2“ (12,7mm) vesiletkujen liittämiseen
pumppuihin, joissa on G1 (33,3mm) liitinkierre.

– 5

25FI

6.997-340.0 Liitinsarja Premium
G1(33,3mm)

6.997-355.0 Kuivakäynninestin Jos pumpun lävitse ei kulje vettä, kuivakäynninestin

Tarkoitettu 3/4“ (25,4mm) vesiletkujen liittämiseen
pumppuihin, joissa on G1 (33,3mm) liitinkierre. Ve­den suurempi läpivirtausmäärä.

suojaa pumppua vahingoilta ja kytkee pumpun au­tomaattisesti pois päältä. G1“(33,3mm) liitinkier­teellä.

6.997-357.0 Elektroninen paine­kytkin

6.997-356.0 Uimurikytkin Käynnistää ja pysäyttää pumpun automaattisesti

Ideaalinen muuttamaan puutarhapumpun talousve­siautomaatiksi. Vettä käytettäessä pumppu käyn­nistyy ja pysähtyy automaattisesti. Jos pumpun
lävitse ei kulje vettä, kuivakäynninestin suojaa
pumppua vahingoilta ja kytkee pumpun automaatti­sesti pois päältä. G1“(33,3mm) liitinkierteellä.

vedenpinnan tasosta riippuen. Varustettu 10m:n
erityis-liitäntäjohdolla.

26 FI

– 6

Häiriöapu

 Vaara

Vaaratilanteiden eliminoimiseksi, vain valtuutettu asiakaspalvelupiste saa korjata koneen
ja vaihtaa sen varaosat.
Virtapistoke on vedettävä irti pistorasiasta ennen kaikkia laitteeseen kohdistuvia töitä.

Häiriö Syy Korjaus

Pumppu ei käy tai ei
pumppaa

Pumppu ei käynnisty tai
se se pysähtyy äkillisesti
käytön aikana

Pumppausteho laskee
tai on liian pieni

Pumpussa on ilmaa katso kohdan "Valmistelu" kuvia

A ja B ja kohdan "Käyttö" kuvaa
C

Imuletku on tukkeutunut Vedä verkkopistoke irti ja puh-

dista imuletku

Esisuodatin on likaantunut. Poista esisuodatin ja puhdista

se juoksevassa vedessä, huuh­tele tarvittaessa suodatinpiti­men pohjalla olevat likajäämät
pois avaamalla veden pois­päästöaukko.

Virransyöttö on katkennut Tarkasta sulakkeet ja sähkölii-

tännät

Moottorinsuojakytkin on
sammuttanut moottorin yli­kuumenemisen vuoksi.

Imuletku on tukkeutunut Vedä verkkopistoke irti ja puh-

Esisuodatin on likaantunut. Poista esisuodatin ja puhdista

Vedä verkkopistoke irti, anna
pumpun jäähtyä, puhdista imu­alue, estä kuivakäynti

dista imuletku

se juoksevassa vedessä, huuh­tele tarvittaessa suodatinpiti­men pohjalla olevat likajäämät
pois avaamalla veden pois­päästöaukko.

Imupuoli ei ole tiivis Tarkasta koko imupuolen tiiviys.

Pumpun pumppausteho riip­puu pumppauskorkeudesta
ja pumppuun liitetyistä
oheislaitteista

Kärcher-toimipaikka vastaa mielellään kysymyksiisi ja auttaa mahdollisissa häiriötilanteis­sa. Osoite, katso takasivua.

– 7

Huomioi maksimi pumppaus­korkeus, katso teksiset tiedot,
valitse tarvittaessa letkulle toi­nen läpimitta ja toinen pituus.

27FI

Tekniset tiedot

GP 45 GP 55

Jännite V 230 - 240 230 - 240

Taajuus Hz 50 50

Teho P

nenn

Maks. pumppausmäärä l/h 3800 4300

Maks. alkuimukorkeus m 9 9

W 1050 1100

Maks. paine MPa

(bar)

0,43
(4,3)

0,49
(4,9)

Maks. pumppauskorkeus m 43 49

Pumpattavien epäpuhtauksien maks.

mm 1 1

raekoko

Paino kg 10,2 10,2

Oikeus teknisiin muutoksiin pidätetään!

Mahdollinen pumppausmäärä on sitä suurempi,:

- mitä pienempi imu- ja pumppauskorkeus on

- mitä suurempi käytettyjen letkujen halkaisija on

- mitä lyhyemmät käytetyt letkut ovat

- mitä vähemmän painehäviötä liitetyt varusteet aiheuttavat

28 FI

– 8

Innholdsfortegnelse

Generelle merknader . . . . . NO . . .1

Sikkerhetsanvisninger . . . . NO . . .2

Betjening . . . . . . . . . . . . . . NO . . .3

Pleie, vedlikehold . . . . . . . . NO . . .3

Transport . . . . . . . . . . . . . . NO . . . 4

Lagring . . . . . . . . . . . . . . . . NO . . .4

CE-erklæring . . . . . . . . . . . NO . . .4

Tilleggsutstyr . . . . . . . . . . . NO . . .5

Feilretting . . . . . . . . . . . . . . NO . . .7

Tekniske data. . . . . . . . . . . NO . . . 8

Generelle merknader

Kjære kunde,

Før første gangs bruk av appa-

ratet, les denne originale bruks­anvisningen , følg den og oppbevar den for
senere bruk eller for overlevering til neste
eier.

Forskriftsmessig bruk

Dette apparatet er utviklet for privat bruk og
er ikke forberedt for kravene som stilles i
kommersiell bruk.
Produsenten er ikke ansvarlig for eventuel­le skader forårsaket av ikke-tiltenkt eller feil
bruk.
Apparatet er hovedsaklig ment for bruk i
hus og hage.

Tillatte matevæsker:

 Bruksvann
 Brønnvann
 Kildevann
 Regnvann
 Vann fra svømmebasseng (forutsetter

korrekt bruk av tilsetningsmidler)

몇 Advarsel

Pumpen må ikke brukes til etsende, lett
brennbare eller eksplosive stoffer (som
f.eks. bensin, petroleum, nitratgjødsel),
fett, olje, saltvann eller avløpsvann fra
toalettanlegg og tilslammet vann som
har lavere viskositet enn rent vann.

Temperatur på væsker som pumpes
må ikke være over 35°C.
Apparatet er ikke egnet for uavbrutt
pumpedrift eller som stasjonær installa­sjon (f.eks. som heveanlegg eller dam­fontene).

Miljøvern

Materialet i emballasjen kan resirku-

leres. Ikke kast emballasjen i hus­holdningsavfallet, men lever den inn til
resirkulering.

Gamle maskiner inneholder verdi­fulle materialer som kan resirkule-

res. Disse bør leveres inn til
gjenvinning. Gamle maskiner skal derfor
avhendes i egnede innsamlingssystemer.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet
finner du under:

http://www.karcher.de/de/unternehmen/
umweltschutz/REACH.htm

Garanti

Vår ansvarlige salgsorganisasjon for det
enkelte land har utgitt garantibetingelsene
som gjelder i det aktuelle landet. Eventuelle
feil på maskinen blir reparert gratis i garan­titiden dersom disse kan føres tilbake til
material- eller produksjonsfeil. Ved behov
for garantireparasjoner, vennligst henvend
deg med kjøpskvitteringen til din forhandler
eller nærmeste autoriserte kundeservice.

Symboler i bruksanvisningen

 Fare

For en umiddelbar truende fare som kan
føre til store personskader eller til død.

몇 Advarsel

For en mulig farlig situasjon som kan føre til
store personskader eller til død.

Forsiktig!

For en mulig farlig situasjon som kan føre til
mindre personskader eller til materielle
skader.

– 1

29NO

Sikkerhetsanvisninger

 Livsfare

Hvis sikkerhetsanvisningene ikke følges,
består livsfare grunnet elektrisk strøm!

 Kontroller strømledningen og støpselet

for skader hver gang høytrykksvaske­ren skal brukes. En skadet strømled­ning må skiftes ut umiddelbart hos
autorisert kundeservice eller autorisert
elektriker.

 Alle elektriske tilkoblinger skal gjøres

på sted som er sikkert mot oversvøm­melse.

 Uegnede skjøteledninger kan være farli-

ge. Ved utendørs bruk må det anvendes
skjøteledninger som er godkjent for dette
og merket etter gjeldende regler, og som
har tilstrekkelig ledningstverrsnitt.

Hvis det brukes skjøteledning må støpsel
og kobling for denne være sprutesikre.

 Ikke bruk strømkabelen for å bære eller

feste apparatet.

 Trekk i støpselet, ikke i nettkabelen når

du skal koble maskinen fra nettet.

 Ikke trekk nettkabelen over skarpe kan-

ter, og ikke klem den fast.

 Plasser apparatet sikret mot å velte og

mot oversvømmelse.

 Apparatet skal ikke drives kontinuerlig i

regn eller ved fuktig tordenvær.

 Den angitte spenningen på typeskiltet

må stemme overens med spenningen i
stikkontakten.

 For å unngå farer skal reparasjon og

skifte av reservedeler på maskinen kun
utføres av autorisert kundeservice.

 Ved manglende vanntilførsel eller luk-

ket trykkside vil vannet varme seg opp i
pumpen og kan føre til skader når det
kommer ut!

Pumpe skal kjøres maks. 3 minutter i
denne driftstilstand.

 Pumpen må ikke benyttes som ned-

senkbar pumpe.

 Ved bruk av pumpen i svømmebas-

seng, hagedammer eller springvann,

må en avstand på minst 2 m overholdes
og apparatet må sikres for å forhindre
sideglipp ut i vannet.

 Pass på elektriske beskyttelsesinnret-

ninger:
Pumpen kan brukes i svømmebasseng,

hagedammer og springvann kun med
en overspenningsbryter med en nomi­nell strømfeil på maks. 30 mA. Dersom
det befinner seg personer i svømme­bassenget eller i hagedammen, skal
pumpen ikke benyttes.

Av sikkerhetsgrunner anbefaler vi i ut­gangspunktet at apparatet drives via en
overspenningsbryter (maks. 300 mA).

Elektrisk tilkobling skal kun foretas av
fagutdannet elektriker. De gjeldende
nasjonale regler skal absolutt overhol­des!

I Østerrike må pumper til bruk i svøm­mebasseng og hagedammer som er ut­styrt med fast tilkoblingsledning, i
henhold til ÖVE B/EN 60555 del 1 til 3
mates via en ÖVE-godkjent skilletrans­formator slik at den sekundære nomi­nelle spenningen ikke kan overstige
230V.

 Dette apparatet er ikke egnet for bruk

av personer (inkludert barn) med redu­serte fysiske, sensoriske eller sjelelige
evner. Det skal heller ikke benyttes der­som brukeren mangler erfaring og/eller
kunnskap. Slike personer skal kun bru­ke apparatet under oppsyn av en an­svarlig person som skal sørge for
sikkerheten, eller som kan gi informa­sjon om bruken. Barn skal holdes under
oppsyn ved bruk av apparatet, for å si­kre at de ikke leker med det.

Forutsetning for at den står støding

Forsiktig!

Før alle arbeider på maskinen, sørg for at
den står støtt for å forhindre personskader
eller materielle skader.

– Maskinen står støtt når den står på et

flatt underlag.

30 NO

– 2

Betjening

Pleie, vedlikehold

Beskrivelse av apparatet

1 Nettkabel med plugg
2 Tilkobling G1(33,3mm) trykkledning
3 Påfyllstuss med forfilter
4 Tilkobling G1(33,3mm) sugeledning
5 Avtappingsåpning
6 Av/på-bryter

Forberedelse

 Fare

Før pumpen tas i bruk skal sikkerhetsanvis­ningene ubetinget følges!

Figur
 Suge- og trykkledning kobles til med

Kärcher spesialtilbehør G1 (33,3mm).
Merk: For pumping av sterkt tilsmusset

vann, f.eks. fra brønner eller dammer,
anbefaler vi bruk av et ekstra forfilter.
(Tilleggsutstyr 6.997-344.0)

Figur
 Skru av lokk på påfyllingsstuss og fyll

på vann til det flommer over.

 Skru lokket godt på påfyllingsstussen.

Drift

 Sett støpselet i stikkontakten.
Figur

 Tips: for en forkorting av innsugingstid

trykkslange til ca. løft 1 m.

Figur

 Slå på apparatet med På/Av bryteren.
 Vent til pumpen suger og mater jevnt.

몇 Advarsel

Ved manglende vanntilførsel eller lukket
trykkside vil vannet varme seg opp i pumpen
og kan føre til skader når det kommer ut!
Pumpe skal kjøres maks. 3 minutter i den­ne driftstilstand.

Etter bruk

 Ved mating av vann med tilsetninger, skyll

pumpen med rent vann etter hver bruk.

 Slå av maskinen.
 Trekk ut støpselet fra stikkontakten.

 Fare

Slå av apparatet og ta ut strømstøpselet
innen service eller vedlikeholdsarbeider
påbegynnes.

Vedlikehold

Figur
 Forfilter kontolleres regelmessig for for-

urensninger. Ved synlige forurensnin­ger skal følgende gjøres:

 Skru av deksel og påfyllstuss.
 Ta ut forfilter og rens det under rennen-

de vann.

 Skyll ut smussrester på bunnen av fil-

terholderen ved å åpne tappeåpningen.

 Sette inn rengjort forfilter
 Skru på lokk på påfyllingsstuss og av-

tappingsåpning håndfast.

Vedlikehold

Høytrykksvaskeren er vedlikeholdsfri.

– 3

31NO

Transport

Forsiktig!

For å unngå uhell eller personskader ved
transport, vær oppmerksom på vekten av
maskinen (se tekniske data).

Transport for hånd

 Løft apparatet i bærehåndtaket og bær

det.

Transport i kjøretøy

 Sikre maskinen mot å skli eller vippe.

Lagring

Forsiktig!

For å unngå uhell eller personskader ved
valg av lagringssted, vær oppmerksom på
vekten av maskinen (se tekniske data).

Oppbevaring av apparatet

 Tøm ut vann i pumpen via tømmeåpnin-

gen (pos. 5).

 Lagre apparatet på et frostfritt sted.

CE-erklæring

Vi erklærer hermed at maskinen angitt ned­enfor oppfyller de grunnleggende sikker­hets- og helsekravene i de relevante EF­direktivene, med hensyn til både design,
konstruksjon og type markedsført av oss.
Ved endringer på maskinen som er utført
uten vårt samtykke, mister denne erklærin­gen sin gyldighet.

Produkt: Pumpe
Type: 1.645-xxx
Relevante EU-direktiver

2006/42/EF (+2009/127/EF)
2004/108/EF
2000/14/EF

Anvendte overensstemmende normer

EN 55014–1: 2006 + A1: 2009
EN 55014–2: 1997 + A2: 2008
EN 60335–1
EN 61000–3–2: 2006 + A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Anvendte spesifikasjoner:

EN 60335–2–41

Anvendt metode for samsvarsvurdering

2000/14/EF: Vedlegg V

Lydeffektnivå dB(A)

GP 45 GP 55

Målt: 71 72
Garanteret: 73 74

32 NO

De undertegnede handler på oppdrag fra,
og med fullmakt fra selskapsledelsen.

CEO

Dokumentasjonsansvarlig:
S. Reiser

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tlf: [phone]
Faks: [phone]

Winnenden, 2010/07/01

– 4

Head of Approbation

Tilleggsutstyr

Figurene til det etterfølgende spesialtilbehøret finner du på side 4 i denne bruksanvisnin­gen.

6.997-347.0 Sugeslange meter­ware 3/4“ (19mm)
25m

6.997-346.0 Sugeslange meter­ware 1“ (25,4mm)
25m

6.997-348.0 Sugeslange, 3,5m Komplett tilkoblingsklar, vakuumfast sugeslange for

6.997-350.0 Sugeutstyr, 3,5m Komplett tilkoblingsklar vakuumfast sugeslange

6.997-349.0 Sugeutstyr, 7,0m

6.997-345.0 Sugefilter Basic 3/4“
(19mm)

6.997-342.0 Sugefilter Basic 1“
(25,4mm)

6.997-341.0 Sugefilter Premium For tilkobling til sugeslange-metervare. Tilbake-

Vakuumfast for tilkapping av individuelle sugeslan­ger. Kombiniert med tilkoblingsstykker og sugefil­ter, kan brukes som individuelt sugeutstyr.

direkte tilkobling til pumpen. Til forlengelse av suge­utstyr eller til bruk med sugefilter. 3/4“ (19mm) slan­ge med G1 (33,3mm) tilkoblingsgjenging.

med sugefilter og tilbakeslagsventil. Også brukbar
som forlengelse av sugeslange. 3/4“ (19mm) slan­ge med G1 (33,3mm) tilkoblingsgjenging.

For tilkobling til sugeslange-metervare. Tilbake­slagsventilen forhindrer at pumpet vann strømmer
tilbake, og forkorter derved tiden for ny innsuging.

slagsventilen forhindrer at pumpet vann strømmer
tilbake, og forkorter derved tiden for ny innsuging.
Robust metall-plast konstruksjon. Passende for 3/
4“ (19mm) eller 1“ (25,4mm) slange.

6.997-343.0 Forfilter (gjennom­strømning opp til
3000 l/h)

6.997-344.0 Forfilter (gjennom­strømning opp til
6 000 l/h)

6.997-359.0 Pumpetilkobling G1
(33,3mm)

6.997-358.0 Tilkobligssett Basic
G1 (33,3mm)

Pumpeforfilter for beskyttelse av pumpen fra grove
smusspartikler eller sand. Filterinnsatsen kan tas ut
for rengjøring. Med G1 (33,3mm) tilkoblingsgjen­ger.

For vakuumfast av sugeslange til pumpen.
Passende for 3/4“ (19mm) eller 1“(25,4mm) slange.
Med roterbare G1(33,3mm) tilkoblingsgjenger. In­klusive tilbakeslagsventil, flatpakning og slange­klemme. Ved bruk som hagepumpe brukes
flatpakningen.

For tilkobling av 1/2“ (12,7mm) vannslange til pum­per med G1 (33,3mm) tilkoblingsgjenger.

– 5

33NO

6.997-340.0 Tilkobligssett Premi­um G1(33,3mm)

For tilkobling av 3/4“ (25,4mm) vannslange til pum­per med G1 (33,3mm) tilkoblingsgjenger. For økt
vanngjennomstrømning.

6.997-355.0 Tørrkjøringsbeskyt­telse

6.997-357.0 Elektronisk trykkbry­ter

6.997-356.0 Flottørbryter Slår automatisk av og på pumpen avhengig av van-

Dersom det ikke går vann gjennom pumpen, vil
tørrkjøringsbeskyttelsen beskytte pumpen mot ska­der og slår den av automatisk. Med G1“ (33,3mm)
tilkoblingsgjenger.

Ideell for omstilling av en hagepumpe til husvanns­automat. Ved vannbehov kobler pumpe seg auto­matisk på og så av igjen. Dersom det ikke går vann
gjennom pumpen, vil tørrkjøringsbeskyttelsen be­skytte pumpen mot skader og slår den av automa­tisk. Med G1“ (33,3mm) tilkoblingsgjenger.

nivå i vannbeholderen. Med 10m spesial tilkoblings­kabel.

34 NO

– 6

Feilretting

 Fare

For å unngå farer, skal reparasjon og skifte av reservedeler på maskinen kun utføres av
autorisert kundeservice.
Før alt arbeide på apparatet skal apparatet slås av og strømkabelen trekkes ut.

Feil Årsak Retting

Pumpe går ikke eller
mater ikke

Pumpen starter ikke el­ler stopper plutselig un­der drift

Mateeffekt avtar eller er
for lav

Luft i pumpen se kapittel "Forberedelser" fig.

A og B og kapittel "Drift" fig. C.

Tilstoppet innsugingsledning Trekk ut støpselet og rengjør

innsugingsledningen

Tilsmusset forfilter Ta av forfilter og skyll under ren-

nende vann, skyll eventuelt ut
smussrester i filterholderen ved
å åpne tappeåpningen.

Avbrutt strømforsyning Kontroller sikringer og elektris-

ke tilkoblinger

Motorvernbryteren har slått
av motoren på grunn av
overopphetning.

Tilstoppet innsugingsledning Trekk ut støpselet og rengjør

Tilsmusset forfilter Ta av forfilter og skyll under ren-

Utetthet på sugesiden Kontroller hele innsugingssiden

Mateledningen til pumpen er
avhengig av matehøyden og
tilkoblet periferiutstyr

Trekk ut støpselet, la pumpen
kjøle seg av, rengjør innsu­gingsområdet, unngå tørrkjø­ring

innsugingsledningen

nende vann, skyll eventuelt ut
smussrester i filterholderen ved
å åpne tappeåpningen.

for tetthet.

Ta hensyn til maks. pumehøy­de, se Tekiske data, endre
eventuelt slangediameter eller
velg annen slangelengde.

Våre Kärcher-avdelinger hjelper deg gjerne ved feil eller om du har spørsmål. Se baksiden
for adressen.

– 7

35NO

Tekniske data

GP 45 GP 55

Spenning V 230 - 240 230 - 240

Frekvens Hz 50 50

Effekt P

nominell

Maks. matemengde l/h 3800 4300

Maks. sugehøyde m 9 9

W 1050 1100

Maks. trykk MPa

(bar)

0,43
(4,3)

0,49
(4,9)

Maks. matehøyde m 43 49

Maks. kornstørrelse av smusspartikler i

mm 1 1

væsken

Vekt kg 10,2 10,2

Det tas forbehold om tekniske endringer!

Mulig pumpevolum er desto større:

- desto lavere innsugings- og pumpehøyde er

- desto større diameter er på de anvendte slangene

- desto kortere de anvendte slangene er

- desto lavere trykktap det tilkoblede tilbehøret forårsaker

36 NO

– 8

Indholdsfortegnelse

Indholdsfortegnelse . . . . . . DA . . . 1

Generelle henvisninger . . . DA . . .1

Sikkerhedsanvisninger . . . . DA . . .2

Betjening . . . . . . . . . . . . . . DA . . .3

Pleje, vedligeholdelse . . . . DA . . .3

Transport . . . . . . . . . . . . . . DA . . . 4

Opbevaring. . . . . . . . . . . . . DA . . .4

Overensstemmelseserklæring DA . . .4

Ekstratilbehør . . . . . . . . . . . DA . . .5

Hjælp ved fejl . . . . . . . . . . . DA . . .7

Tekniske data. . . . . . . . . . . DA . . . 8

Generelle henvisninger

Kære kunde

Læs original brugsanvisning in-

den første brug, følg anvisnin­gerne og opbevar vejledningen til senere
efterlæsning eller til den næste ejer.

Bestemmelsesmæssig anvendelse

Denne maskine blev udviklet til privat brug
og er ikke beregnet til erhvervsmæssig
brug.
Producenten garanterer ikke for eventuelle
skader som blev forårsaget af ikke bestem­melsesmæssigt brug eller ukorrekt betje­ning af apparatet.
Maskinen er overvejende beregnet til brug
i huset og haven.

Godkendte transportvæsker:

 Industrivand
 Brøndvand
 Kildevand
 Regnvand
 Svømmehalsvand (bestemmelses-

mæssig dosering af additiver forudsat)

몇 Advarsel

Der må ikke transporteres ætsende, let
brændbare eller eksplosive stoffer
(f.eks. benzin, petroleum, nitro-fortyn­dingsvæske), fedtstoffer, olie, saltvand
og kloakvand fra toiletanlæg som også
tilslammet vand der ikke flyder. Tempe-

raturen af de transporterede væsker må
ikke overstige 35°C.
Maskinen er ikke beregnet til perma­nent pumpefunktion eller til stationær
installation (f.eks. løfteanlæg, spring­vandspumpe).

Miljøbeskyttelse

Emballagen kan genbruges. Smid

ikke emballagen ud sammen med
det almindelige husholdningsaffald, men
aflever den til genbrug.

Udtjente apparater indeholder vær­difulde materialer, der kan og bør af-

leveres til genbrug. Aflever derfor
udtjente apparater på en genbrugsstation
eller lignende.

Henvisninger til indholdsstoffer
(REACH)

Aktuelle oplysninger til indholdsstoffer fin­der du på:

http://www.karcher.de/de/unternehmen/
umweltschutz/REACH.htm

Garanti

I de enkelte lande gælder de af vore for­handlere fastlagte garantibetingelser.
Eventuelle fejl på apparatet afhjælpes gra­tis inden for garantien, såfremt fejlen kan til­skrives en materiale- eller produktionsfejl.
Hvis De ønsker at gøre garantien gælden­de, bedes De henvende Dem til Deres for­handler eller nærmeste kundeservice
medbringende kvittering for købet.

Symbolerne i driftsvejledningen

 Risiko

En umiddelbar truende fare, som kan føre
til alvorlige personskader eller død.

몇 Advarsel

En muligvis farlig situation, som kan føre til
alvorlige personskader eller til død.

Forsigtig

En muligvis farlig situation, som kan føre til
personskader eller til materialeskader.

– 1

37DA

Sikkerhedsanvisninger

 Livsfare

Hvis sikkerhedsanvisningerne sættes til si­den, er der livs fare på grund af el-strøm!

 Kontroller altid tilslutningsledningen og

netstikket for skader, før højtryksrense­ren tages i brug. En beskadiget tilslut­ningsledning skal udskiftes af en
autoriseret kundeserviceafdeling/el-in­stallatør med det samme.

 Alle el-stikforbindelser skal anbringes i

områder der ikke kan overskyldes.

 Uegnede forlængerledninger kan være

farlige. Benyt udelukkende hertil god­kendte og mærkede forlængerlednin­ger med et tilstrækkeligt stort
ledningstværsnit ved udendørs brug.

Den anvendte forlængerlednings stik
og tilkobling skal være vandtæt.

 Tilslutningskablet må ikke bruges til at

fastgøre/transportere maskinen.

 Træk i stikken og ikke i ledningen for at

fjerne apparatet fra strømforsyningen.

 Træk tilslutningskablet ikke over skarpe

kanter og sørg for at kablet ikke klem­mes ind.

 Maskinen skal opstilles stabilt og sikkert

imod oversvømmelse.

 Apparatet må ikke bruges konstant i

regnvejr eller fugtigt vejr.

 Den angivne spænding på typeskiltet

skal stemme overens med strømforsy­ningens spænding.

 For at undgå truende farer, må repara-

tioner og udskiftning af reservedele på
maskinen kun gennemføres af en god­kendt kundeservice.

 Ved manglende vandtilførsel eller luk-

ket trykside hedes vandet i pumpen og
kan forårsage personskader hvis det
strømmer ud!

Pumpen må max. bruges 3 minutter i
denne driftstilstand.

 Pumpen må ikke bruges som dykke-

pumpe.

 Hvis pumpen anvendes i svømmebas-

siner, damme eller springbrønde skal
der overholdes en min. afstand på 2m
og apparatet skal sikres imod forskyd­ning.

 Bemærk el-beskyttelsesindretninger:

I svømmebassiner, damme og spring­vand må pumper kun anvendes over en
fejlstrøm-beskyttelseskontakt med en
nominel fejlstrøm på max. 30mA. Hvis
der er personer i svømmebassinet eller
dammen må pumpen ikke anvendes.

Af sikkerhedsgrunde anbefaler vi princi­pielt at maskinen anvendes over en fejl­strøm-beskyttelseskontakt (max.
30mA).

El-tilslutningen af maskinen må kun
gennemføres af en el-installatør. De na­tionale bestemmelser skal overholdes!

I Østrig skal pumper, som bruges i
svømmebassiner og damme og som er
udstyret med en fast tilslutningsledning,
ifølge ÖVE B/EN 60555 part 1 til 3 fø­des via en ÖVE-afprøvet isolerings­transformer, hvorved netspændingen
sekundært ikke må overskride 230V.

 Dette apparat er ikke beregnet til brug

af personer (inklusive børn) med ind­skrænkede fysiske, sensoriske eller ån­delige evner eller som ikke har
erfaringer med brugen og/eller kend­skab til brugen, med mindre de er under
opsyn af en person som er ansvarligt
for deres sikkerhed eller blev anvist i
brugen af apparatet. Børn skal være
under opsyn for at sørge for, at de ikke
leger med apparatet.

Forudsætninger til stabiliteten

Forsigtig

Før hvert arbejde med eller på maskinen,
skal der sørges for stabilitet for at undgå
ulykker eller beskadigelser.

– Maskinens stabilitet er garanteret, hvis

den sættes på en plan overflade.

38 DA

– 2

Betjening

Beskrivelse af apparat

1 Nettilslutningskabel med stik
2 Tilslutning G1(33,3mm) trykledning
3 Påfyldningsstuds med forfilter
4 Tilslutning G1(33,3mm) sugeslange
5 Afledningsåbning
6 Tænd/sluk-kontakt

Forberedelse

 Risiko

Før pumpen tages i brug, skal sikkerheds­anvisningerne overholdes!

Figur
 Tilslut sugeslangen og trykledningen

med Kärcher ekstratilbehør G1
(33,3mm).

Bemærk: Til pumpning af stærkt til­smudset vand, f.eks. fra brønde eller
damme, anbefaler vi brugen af et yder­ligere forfilter. (ekstratilbehør: 6.997-

344.0)

Figur
 Skru dækslet fra påfyldningsstudsen af

og påfyld vand indtil det løber over.

 Skru dækslet tæt på påfyldningsstud-

sen.

Drift

 Sæt netstikket i en stikdåse.
Figur

 Tip: løft trykslangen ca. 1 m for at for-

korte indsugningstiden.

Figur
 Tænd maskinen med tænd-/slukkon-

takten.

 vent til pumpen suger og transporterer

jævnligt

몇 Advarsel

Ved manglende vandtilførsel eller lukket
trykside hedes vandet i pumpen og kan for­årsage personskader hvis det strømmer
ud!
Pumpen må max. bruges 3 minutter i den­ne driftstilstand.

Efter brug

 ved transport af vand med tilsætninger,

skal pumpen spoles med klart vand ef­ter brugen.

 Sluk for renseren
 Træk netstikket ud af stikkontakten.

Pleje, vedligeholdelse

 Risiko

Før alle service- og vedligeholdelsesarbej­der skal maskinen afbrydes og stikket træk­kes ud.

Pleje

Figur
 Kontroller forfilteret regelmæssigt for til-

smudsninger. Gå frem som følgende
ved synlige tilsmudsninger:

 Skru dækslet ved påsfyldningsstudsen

af.

 Fjern forfilteret og rens det under løben-

de vand.

 Skyl snavsresterne på bunden af filter-

holderen af, ved at åbne afløbsåbnin­gen.

 Indsætte den rensede forfilter
 Skru dækslet håndfast på påfyldnings-

studsen og afledningsåbningen.

Vedligeholdelse

Højtryksrenseren er vedligeholdelsesfri.

– 3

39DA

Transport

Forsigtig

Tag hensyn til maskinens vægt under
transporten (se tekniske data) for at undgå
ulykker og personskader.

Manuel transport

 Løft maskinen ved hjælp af grebet og

bær den.

Transport i køretøjer

 Maskinen sikres/fastgøres, så den ikke

kan vælte eller flytte sig.

Opbevaring

Forsigtig

Tag hensyn til maskinens vægt ved valg af
opbevaringssted (se tekniske data) for at
undgå ulykker og personskader.

Opbevaring af damprenseren

 Tøm vandet i pumpen via afløbsåbnin-

gen (pos. 5).

 Maskinen opbevares et frostfrit sted.

Overensstemmelseserklæ-

ring

Hermed erklærer vi, at den nedenfor nævn­te maskine i design og konstruktion og i den
af os i handlen bragte udgave overholder
de gældende grundlæggende sikkerheds­og sundhedskrav i EF-direktiverne. Ved
ændringer af maskinen, der foretages uden
forudgående aftale med os, mister denne
erklæring sin gyldighed.

Produkt: Pumpe
Type: 1.645-xxx
Gældende EF-direktiver

2006/42/EF (+2009/127/EF)
2004/108/EF
2000/14/EF

Anvendte harmoniserede standarder

EN 55014–1: 2006 + A1: 2009
EN 55014–2: 1997 + A2: 2008
EN 60335–1
EN 61000–3–2: 2006 + A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Anvendte specifikationer:

EN 60335–2–41

Anvendte overensstemmelsesvurde­ringsprocedurer

2000/14/EF: Bilag V

Lydeffektniveau dB(A)

GP 45 GP 55

Målt: 71 72
Garanteret: 73 74

40 DA

Undertegnede agerer på vegne af og med
fuldmagt fra ledelsen.

CEO

Dokumentationsbefuldmægtiget:
S. Reiser

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tlf.: [phone]
Fax: [phone]
Winnenden, 2010/07/01

– 4

Head of Approbation

Ekstratilbehør

Figurerne til det efterfølgende listede ekstratilbehør findes på side 4 i denne vejledning.

6.997-347.0 Sugeslange meter­vare 3/4“ (19mm)
25m

6.997-346.0 Sugeslange meter­vare 1“ (25,4mm)
25m

6.997-348.0 Sugeslange 3,5m Komplet tilslutningsklar, vakuumfast sugeslange til

6.997-350.0 Sugesæt 3,5m Komplet tilslutningsklar, vakuumfast sugeslange

6.997-349.0 Sugesæt 7,0m

6.997-345.0 Sugefilter Basic 3/4“
(19mm)

6.997-342.0 Sugefilter Basic 1“
(25,4mm)

6.997-341.0 Sugefilter Premium Til opkobling til sugeslange-metervare. Tilbage-

Vakuumfast spiralslange til tilskæring af individuelle
slangelængder. Kan anvendes som individuelt su­gesæt, hvis den kombineres med tilkoblingsstykker
og sugefilter.

direkte opkobling til pumpen. Til forlængelse af su­gesættet eller til anvendelse med sugefiltre. 3/4“
(19mm) slange med G1 (33,3mm) tilslutninggevind.

med sugefilter og tilbagestrømningsstop. Kan også
anvendes som forlængelse til sugeslangen. 3/4“
(19mm) slange med G1 (33,3mm) tilslutninggevind.

Til opkobling til sugeslange-metervare. Tilbage­strømningsstoppet forhindrer at det transporterede
vand strømmer tilbage og reducerer indsugningsti­den.

strømningsstoppet forhindrer at det transporterede
vand strømmer tilbage og reducerer indsugningsti­den.
Robust metal-kunststof-model. Passende til 3/4“
(19mm) eller 1“(25,4mm) slanger.

6.997-343.0 Forfilter (gennem­strømning op til
3000 l/h)

6.997-344.0 Forfilter (gennem­strømning op til

6.000 l/h)

6.997-359.0 Pumpetilslutnings­styk G1 (33,3mm)

Pumpeforfilter til beskyttelse af pumpen imod grove
snavspartikler eller sand. Filterindsatsen kan tages
ud til rengøring. Med G1 (33,3mm) tilslutningsge­vind.

Til vakuumfast indkobling af sugeslangen til pum­pen.
Passende til 3/4“ (19mm) eller 1“(25,4mm) slanger.
Med drejelig G1(33,3mm) tilslutningsgevind. Inklu­sive kontraventil, fladtætning og slangeklemme.
Ved brug til havepumper skal fladtætningen isæt­tes.

– 5

41DA

6.997-358.0 Indkoblingssæt
Basic G1 (33,3mm)

Til indkobling af 1/2“ (12,7mm) vandslanger til pum­pen med G1 (33,3mm) tilslutningsgevind.

6.997-340.0 Indkoblingssæt Pre­mium G1(33,3mm)

6.997-355.0 Tørløbssikring Hvis der ikke løber vand igennem pumpen, beskyt-

6.997-357.0 Elektronisk trykaf­bryder

6.997-356.0 Svømmerafbryder Afbryder/tænder pumpen automatisk afhængigt af

Til indkobling af 3/4“ (25,4mm) vandslanger til pum­pen med G1 (33,3mm) tilslutningsgevind. Til for­øget vandgennemstrømning.

ter tørløbssikringen pumpen imod skader og afbry­der pumpen automatisk. Med G1“ (33,3mm)
tilslutningsgevind.

Ideal til omstilling af en havepumpe til hushold­ningsvandautomaten. Ved vandbehov tændes og
afbrydes pumpen automatisk. Hvis der ikke løber
vand igennem pumpen, beskytter tørløbssikringen
pumpen imod skader og afbryder pumpen automa­tisk. Med G1“ (33,3mm) tilslutningsgevind.

vandstanden. Med 10m speciel-tilslutningskabel.

42 DA

– 6

Hjælp ved fejl

 Risiko

For at undgå truende farer, må reparationer og udskiftning af reservedele på maskinen
kun gennemføres af en godkendt kundeservice.
Træk netstikket og afbryd maskinen inden der arbejdes på maskinen.

Fejl Årsag Afhjælpning

Pumpen kører men
transporterer ikke

Pumpen starter ikke el­ler standser pludseligt
under driften

Transportkapaciteten
formindskes eller er for
lav

Luft i pumpen se kapitel "Forberedelse" fig. A

og B og kapitel "Drift" fig. C

Indsugningsslangen tilstop­pet

Forfilter tilsmudset Fjern forfilteret og rens det un-

Strømforsyningen afbrudt Kontroller sikringer og el-forbin-

Motorbeskyttelsessikringen
har afbrudt motoren på
grund af overophedning.

Indsugningsslangen tilstop­pet

Forfilter tilsmudset Fjern forfilteret og rens det un-

Utæthed på sugesiden Kontrol af hele indsugningssi-

Pumpens transportkapaci­tet er afhængigt af transport­højden og det tilsluttede
periferiudstyr

Træk stikket og rengør indsug­ningsslangen

der løbende vand, skyl evt.
snavsrester i filterholderen af
ved at åbne afløbsåbningen.

delser

Træk stikket, pumpen skal kø­les ned, rengør indsugningsom­rådet, tørkørsel skal forhindres

Træk stikket og rengør indsug­ningsslangen

der løbende vand, skyl evt.
snavsrester i filterholderen af
ved at åbne afløbsåbningen.

den for utæthed.

Tag højde for den max. trans­porthøjde, se tekniske data,
vælg evt. en anden diameter el­ler en anden længde til slangen

Vores Kärcher-afdeling hjælper gerne, hvis De har spørgsmål, eller der er fejl på støvsu­geren. Se adressen på bagsiden.

– 7

43DA

Tekniske data

GP 45 GP 55

Spænding V 230 - 240 230 - 240

Frekvens Hz 50 50

Ydelse P

nom.

Max. transportkapacitet l/h 3800 4300

Max. indsugningshøjde m 9 9

W 1050 1100

Max. tryk MPa

(bar)

0,43
(4,3)

0,49
(4,9)

Max. transporthøjde m 43 49

Max. kornstørrelse af transporterbare

mm 1 1

snavspartikler

Vægt kg 10,2 10,2

Forbehold for tekniske ændringer!

Den mulige transportkapacitet er større:

- jo ringere opsugnings- og transporthøjden er

- jo større diameteren af de brugte slanger er

- desto kortere de brugte slanger er

- jo ringere tryk forårsager det tilsluttede tilbehør

44 DA

– 8

Sisukord

Üldmärkusi . . . . . . . . . . . . . ET . . .1

Ohutusalased märkused . . ET . . .2

Käsitsemine . . . . . . . . . . . . ET . . .3

Hooldus . . . . . . . . . . . . . . . ET . . .3

Transport . . . . . . . . . . . . . . ET . . . 4

Hoiulepanek . . . . . . . . . . . . ET . . .4

CE-vastavusdeklaratsioon . ET . . .4

Erivarustus . . . . . . . . . . . . . ET . . .5

Abi häirete korral . . . . . . . . ET . . .7

Tehnilised andmed. . . . . . . ET . . .8

Üldmärkusi

Väga austatud klient,

Enne sesadme esmakordset ka-

sutuselevõttu lugege läbi algu­pärane kasutusjuhend, toimige sellele
vastavalt ja hoidke see hilisema kasutami­se või uue omaniku tarbeks alles.

Sihipärane kasutamine

See seade töötati välja erakasutuseks ega
ole ette nähtud professionaalse kasutami­sega kaasnevaks koormuseks.
Tootja ei vastuta võimalike kahjude eest,
mis on tingitud seadme mittesihipärasest
kasutamisest või valest käitamisest.
Seade on mõeldud eeskätt kasutamiseks
kodus ja aias.

Lubatud on pumbata:

 Tarbevesi
 Kaevuvesi
 Allikavesi
 Vihmavesi
 ujulavesi (eeldusel, et lisaaineid dosee-

ritakse sihipäraselt)

몇 Hoiatus

Pumbata ei tohi sööbivaid, kergestisüt­tivaid või plahvatusohtlikke aineid (nt
bensiin, petrooleum, nitrolahused), ras­vu, õlisid, soolvett ja tualettruumide
heitvett ning mudast vett, mille voolavus
on väike. Pumbatava vedeliku tempera­tuur ei tohi ületada 35°C.

Seade ei sobi katkematuks pumpami­seks ega statsionaarseks paigaldami­seks (nt tõsteseade, purskkaevu
pump).

Keskkonnakaitse

Pakendmaterjalid on taaskasutata-

vad. Palun ärge visake pakendeid
majapidamisprahi hulka, vaid suunake
need taaskasutusse.

Vanad seadmed sisaldavad taaska­sutatavaid materjal, mis tuleks suu-

nata taaskasutusse. Palun
likvideerige vanad seadmed seetõttu vas­tavate kogumissüsteemide kaudu

Märkusi koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate
aadressilt:

http://www.karcher.de/de/unternehmen/
umweltschutz/REACH.htm

Garantii

Igas riigis kehtivad meie volitatud müü­giesindaja antud garantiitingimused. Sead­mel esinevad rikked kõrvaldame
garantiiajal tasuta, kui põhjuseks on mater­jali- või valmistusviga. Garantiijuhtumi kor­ral palume pöörduda müüja või lähima
volitatud klienditeenistuse poole, esitades
ostu tõendava dokumendi.

Kasutusjuhendis olevad sümbolid

 Oht

Vahetult ähvardava ohu puhul, mis toob
kaasa raskeid kehavigastusi või surma.

몇 Hoiatus

Võimaliku ohtliku olukorra puhul, mis võib
põhjustada raskeid kehavigastusi või sur­ma.

Ettevaatust

Võimaliku ohtliku olukorra puhul, mis võib
põhjustada kergeid vigastusi või materiaal­set kahju.

– 1

45ET

Ohutusalased märkused

 Eluohtlik

Ohutusnõuete mittejärgimise korral elektri­voolust lähtuv oht elule!

 Enne igakordset kasutamist tuleb kont-

rollida, et võrgupistikuga toitejuhe oleks
kahjustusteta. Kahjustatud toitejuhe
lasta viivitamatult volitatud hooldustöö­kojal/elektrikul välja vahetada.

 Kõik elektriühendused tuleb paigaldada

alasse, mis on kaitstud üleujutuse eest.

 Ebasobivad pikendusjuhtmed võivad

olla ohtlikud. Välistingimustes võib ka­sutada ainult väljas kasutamiseks luba­tud ja vastavalt tähistatud piisava
ristlõikepinnaga pikendusjuhtmeid.

Kasutatava pikendusjuhtme pistik ja
ühendus peavad olema veepritsmete
suhtes kaitstud.

 Ärge kasutage võrgukaablit seadme

kandmiseks / transportimiseks.

 Seadme eemaldamiseks vooluvõrgust

ärge tõmmake mitte ühenduskaablist,
vaid pistikust.

 Ärge tõmmake võrgukaablit üle terava-

te servade ning vältige selle muljumist.

 Paigaldage seade stabiilselt kohta, kus

see oleks kaitstud üleujutamise eest.

 Ärge kasutage seadet pikemat aega

vihma käes või niiske ilmaga.

 Tüübisildil märgitud pinge peab vasta-

ma vooluahela pingele.

 Et vältida ohtlikke olukordi, tohib re-

monttöid ja varuosade paigaldamist
teostada ainult volitatud klienditeenin­dus.

 Kui puudub vee pealevool või kui rõhu-

pool on suletud, läheb pumbas olev
vesi tuliseks, mis võib vee väljumisel
tuua kaasa vigastusi!

Laske pumbal maks. 3 min. selles režii­mis töötada.

 Pumpa ei tohi kasutada sukelpumbana.
 Kui pumpa kasutatakse ujulates, aiatii-

kides või purskkaevudes, tuleb säilitada

minimaalne vahekaugus 2 m ning kind­lustada seade vette libisemis vastu.

 Järgige elektrilisi kaitseseadiseid:

Pumpasid tohib käitada ujumisbassei­nides, aiatiikides ja purskkaevudes ai­nult rikkevoolu kaitselülitiga, mille
nominaalrikkevool on maks. 30mA. Kui
ujumisbasseinis või aiatiigis on inimesi,
ei tohi pumpa kasutada.

Ohutuskaalutlustel soovitame põhimõt­teliselt kasutada seadet rikkevoolu kait­selülitiga (maks. 30mA).

Elektriühenduse tohib teostada ainult
väljaõppinud elektrik. Seejuures tuleb
järgida riigis kehtivaid määrusi!

Vastavalt määrusele ÖVE B/EN 60555
osad 1 kuni 3 peab Austrias selliste
pumpade toide, mis on mõeldud kasu­tamiseks ujumisbasseinides ja aiatiiki­des ning mis on varustatud püsiva
toitekaabliga, toimuma Austria elektro­tehnika liidu ÖVE poolt kontrollitud eral­dustransformaatori kaudu, kusjuures
sekundaarne nimipinge ei tohi ületada
230V.

 Masinat ei tohi kasutada isikud (sh lap-

sed), kelle füüsilised, sensoorsed või
vaimsed võimed on piiratud või kellel
puuduvad vajalikud kogemused ja/või
teadmised, v.a. mõne nende turvlisuse
eest vastutava isiku järelvalve all või ju­hul, kui see isik on neid masina kasuta­mise osas juhendanud. Laste üle peab
olema järelvalve tagamaks, et nad ma­sinaga ei mängi.

Stabiilse asendi eeldused

Ettevaatust

Enne igasugust tegevust seadmega või
seadme juures tuleb tagada stabiilne
asend, et vältida õnnetusjuhtumeid või vi­gastusi.

– Seadme stabiilne asend on tagatud, kui

seade asetatakse tasasele pinnale.

46 ET

– 2

Käsitsemine

Seadme osad

1 Toitejuhe, pistikuga
2 Ühendus G1(33,3mm) survevoolik
3 Täitetutsid eelfiltriga
4 Ühendus G1(33,3mm) imivoolik
5 Väljalaskeava
6 Sisse/välja lüliti

Ettevalmistus

 Oht

Enne pumba kasutuselevõttu tuleb kindlas­ti järgida ohutusnõudeid!

Joonis
 Ühendage imi- ja survevoolik Kärcheri

lisaseadmega G1 (33,3mm).
Märkus: Väga musta vee pumpami-

seks, nt kaevudest või tiikidest, soovita­me kasutada täiendavat eelfiltrit.
(Erivarustus: 6.997-344.0)

Joonis
 Kruvige tätitetutsilt kaas ja valage sisse

vett, kuni vett hakkab üle voolama.

 Kruvige kaas tugevasti täitetutsile taga-

si.

Käitamine

 Torgake võrgupistik seinakontakti.
Joonis

 Näpunäide: sissevõtuaja lühendami-

seks tõstke survevoolikut ca. 1 m üles.

Joonis
 Lülitage seade sisse-/välja lülitist siss-

se.

 oodake, kuni pump vedelikku sisse võ-

tab ja ühtlaselt edasi toimetab

몇 Hoiatus

Kui puudub vee pealevool või kui rõhupool
on suletud, läheb pumbas olev vesi tuli­seks, mis võib vee väljumisel tuua kaasa vi­gastusi!
Laske pumbal maks. 3 min. selles režiimis
töötada.

Töö lõpetamine

 lisanditega vee töötlemisel tuleb pump

pärast iga kasutamist puhta veega läbi
pesta.

 Lülitage seade välja.
 Tõmmake võrgupistik seinakontaktist

välja.

Hooldus

 Oht

Lülitage enne kõiki hooldustöid masin välja
ja tõmmake võrgupistik välja.

Hooldus

Joonis
 Kontrollige eelfiltrit regulaarselt mustu-

se osas. Nähtava määrdumise korral
toimige järgmiselt:

 Kruvige maha täitetutsi kaas.
 Eemaldage eelfilter ja puhastage voola-

va vee all.

 Avage väljalaskeava ja eemaldage filtri-

pesa põhjas olevad mustusejäägid.

 Puhastatud eelfiltri paigaldamine
 Kruvige kaas käsitsi täitetutsile ja välja-

laskeavale.

Hooldamine

Seade on hooldusvaba.

– 3

47ET

Transport

Ettevaatust

Et vältida transportimisel õnnetusjuhtumeid
või vigastusi, tuleb jälgida seadme kaalu (vt
tehnilised andmed).

Käsitsi transportimine

 Tõstke seade kandesangast üles ja

kandke.

Transportimine sõidukites

 Kinnitage seade libisemise ja ümbermi-

neku vastu.

Hoiulepanek

Ettevaatust

Et vältida transportimisel õnnetusjuhtumeid
või vigastusi, tuleb ladustamiskoha valikul
jälgida seadme kaalu (vt tehnilised and­med).

Seadme ladustamine

 Tühjendage pumbas olev vesi väljalas-

kekruvi (pos. 5) kaudu.

 Hoidke seadet kohas, kus pole jäätu-

misohtu.

CE-vastavusdeklaratsioon

Käesolevaga kinnitame, et allpool kirjelda­tud seade vastab meie poolt turule toodud
mudelina oma kontseptsioonilt ja konstrukt­sioonilt EÜ direktiivide asjakohastele põhi­listele ohutus- ja tervisekaitsenõetele.
Meiega kooskõlastamata muudatuste tege­mise korral seadme juures kaotab käesolev
deklaratsioon kehtivuse.

Toode: Pump
Tüüp: 1.645-xxx
Asjakohased EÜ direktiivid:

2006/42/EU (+2009/127/EU)
2004/108/EÜ
2000/14/EÜ
Kohaldatud ühtlustatud standardid:
EN 55014–1: 2006 + A1: 2009
EN 55014–2: 1997 + A2: 2008
EN 60335–1
EN 61000–3–2: 2006 + A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Rakendatud spetsifikatsioonid:

EN 60335–2–41

Järgitud vastavushindamise protse­duur:

2000/14/EÜ: Lisa V

Helivõimsuse tase dB(A)

GP 45 GP 55

Mõõdetud: 71 72
Garanteeritud: 73 74

48 ET

Allakirjutanud toimivad juhatuse korraldu­sel ja volitusel.

CEO

dokumentatsiooni eest vastutav isik:
S. Reiser

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel: [phone]
Faks: [phone]

Winnenden, 2010/07/01

– 4

Head of Approbation

Erivarustus

Alljägnevalt loetletud lisavarustuse joonised leiate selle kasutusjuhendi leheküljelt 4.

6.997-347.0 Imivoolik meetri­kaup 3/4“ (19 mm)
25 m

6.997-346.0 Imivoolik meetri­kaup 1“ (25,4 mm)
25 m

6.997-348.0 Imivoolik, 3,5 m Täiesti ühendusvalmis vaakumikindel imivoolik ot-

6.997-350.0 Imigarnituur, 3,5 m Täiesti ühendusvalmis vaakumikindel imivoolik imi-

6.997-349.0 Imigarnituur, 7,0 m

6.997-345.0 Imifilter Basic 3/4“
(19 mm)

6.997-342.0 Imifilter Basic 1“
(25,4 mm)

6.997-341.0 Imifilter Premium Ühendamiseks imivoolikuga - meetrikaup. Tagasi-

Vaakumikindel spiraalvoolik sobiva pikkusega voo­likute lõikamiseks. Kombineeritult ühendusdetailide
ja imifiltriga võib kasutada individuaalse imigarni­tuurina.

seühendamiseks pumbaga. Imigarnituuri pikenda­miseks või kasutamiseks koos imifiltritega. 3/4“ (19
mm) voolik G1 (33,3 mm) keermesühendusega.

filtri ja tagasivoolustopperiga. Võib kasutada ka imi­vooliku pikendusena. 3/4“ (19 mm) voolik G1 (33,3
mm) keermesühendusega.

Ühendamiseks imivoolikuga - meetrikaup. Tagasi­voolustopper takistab vee tagasivoolamist ja lühen­dab seeläbi uut sissevõtuaega.

voolustopper takistab vee tagasivoolamist ja lühen­dab seeläbi uut sissevõtuaega.
Tugev metallist ja plastmassist teostus. Sobib 3/4“
(19 mm) või 1“ (25,4 mm) voolikutele.

6.997-343.0 Eelfilter (läbivool
kuni 3000 l/h)

6.997-344.0 Eelfilter (läbivool
kuni 6000 l/h)

6.997-359.0 Pumba ühendusde­tail G1 (33,3mm)

6.997-358.0 Ühenduskomplekt
Basic G1 (33,3 mm)

Pumba eelfilter pumba kaitsmiseks jämedate mus­tuseosakeste või liiva eest. Filtri elemendi võib pu­hastamiseks välja võtta. G1 (33,3 mm)
keermesühendusega.

Imivooliku vaakumikindlaks ühendamiseks pumba­ga.
Sobib 3/4“ (19 mm) või 1“(25,4 mm) voolikutele. G1
(33,3 mm) pööratava keermesühendusega. Koos
tagasilöögiklapi, lametihendi ja voolikuklambriga.
Aiapumpade jaoks paigaldage lametihend.

1/2“ (12,7 mm) veevoolikute ühendamiseks pumpa­dega G1 (33,3 mm) keermesühenduse abil.

– 5

49ET

6.997-340.0 Ühenduskomplekt
Premium G1(33,3
mm)

6.997-355.0 Kuivkaitse Kui pumbas ei ole vett, kaitseb kuivakaitse pumpa

3/4“ (25,4mm) veevoolikute ühendamiseks pumpa­dega G1 (33,3 mm) keermesühenduse abil. Suure­nenud veeläbilaske jaoks.

kahjustuste eest ja lülitab pumba automaatselt väl­ja. G1“ (33,3 mm) keermesühendusega.

6.997-357.0 Elektrooniline surve­lüliti

6.997-356.0 Ujuki lüliti Lülitab pumba olenevalt veepaagi veetasemest au-

Ideaalne aiapumba ümberseadistamiseks majapi­damisvee automaadiks. Kui on vaja vett, lülitub
pump automaatselt sisse ja jälle välja. Kui pumbas
ei ole vett, kaitseb kuivakaitse pumpa kahjustuste
eest ja lülitab pumba automaatselt välja. G1“ (33,3
mm) keermesühendusega.

tomaatselt sisse ja välja. 10 m spetsiaal-ühendus­kaabliga.

50 ET

– 6

Abi häirete korral

 Oht

Et vältida ohtlikke olukordi, tohib remonttöid ja varuosade paigaldamist teostada ainult vo­litatud klienditeenindus.
Enne kõiki töid seadme juures tuleb seade välja lülitada ja pistik seinakontaktist välja tõm­mata.

Rike Põhjus Kõrvaldamine

Pump töötab, aga ei
pumpa

Pump ei käivitu või jääb
töö käigus ootamatult
seisma

Võimsus kahaneb või on
liiga väike

Pumbas on õhku vt ptk „Ettevalmistus“ joonis A ja

B ning ptk „Käitamine“ joonis C

Sissevõtuvoolik ummistunud Tõmmake toitepistik välja ja pu-

hastage sissevõtuvoolikut

Eelfilter must Eemaldage eelfilter ja puhasta-

ge voolava vee all, vajadusel
avage väljalaskeava ja loputage
filtripesas olevad mustusejää­gid välja.

Vooluvarustus katkenud Kontrollige kaitsmeid ja elektri-

ühendusi

Termostaat lülitas mootori
ülekuumenemise tõttu välja.

Sissevõtuvoolik ummistunud Tõmmake toitepistik välja ja pu-

Eelfilter must Eemaldage eelfilter ja puhasta-

Leke imipoolel Kontrollige kogu imipoolt tihe-

Tõmmake toitepistik välja, laske
pumbal jahtuda, puhastage
imiala, vältige kuivalt töötamist

hastage sissevõtuvoolikut

ge voolava vee all, vajadusel
avage väljalaskeava ja loputage
filtripesas olevad mustusejää­gid välja.

duse osas.

Pumba pumpamisvõimsus
sõltub vedeliku kõrgusest ja
ühendatud lisaseadmetest

Küsimuste ja rikete korral aitab teid Kärcher’i filiaal. Aadressi vt tagaküljelt.

– 7

Ärge ületage maks. pumpamis­kõrgust, vt tehnilistest andme­test, vajadusel valige
teistsugune vooliku läbimõõt või
erinev vooliku pikkus

51ET

Tehnilised andmed

GP 45 GP 55

Pinge V 230 - 240 230 - 240

Sagedus Hz 50 50

Võimsus P

nimi

Maks. pumpamiskogus l/h 3800 4300

Maks. imikõrgus m 9 9

W 1050 1100

Maks. rõhk MPa

(bar)

0,43
(4,3)

0,49
(4,9)

Maks. pumpamiskõrgus m 43 49

Pumbatavate mustusosakeste maks.

mm 1 1

suurus

Kaal kg 10,2 10,2

Tehniliste muudatuste õigused reserveeritud!

Võimalik pumbatav vedelikuhulk on seda suurem,

- mida väiksem on sissevõtu ja tõstekõrgus

- mida suurem on kasutatud voolikute läbimõõt

- seda lühemad on kasutatud voolikud,

- mida vähem rõhulangust põhjustavad ühendatud tarvikud

52 ET

– 8

Satura rādītājs

Vispārējas piezīmes . . . . . . LV . . .1

Drošības norādījumi . . . . . . LV . . .2

Apkalpošana . . . . . . . . . . . LV . . .3

Kopšana, tehniskā apkope. LV . . .3

Transportēšana . . . . . . . . . LV . . .4

Glabāšana . . . . . . . . . . . . . LV . . .4

CE deklarācija . . . . . . . . . . LV . . .4

Speciālie piederumi . . . . . . LV . . .5

Palīdzība darbības traucējumu

gadījumā . . . . . . . . . . . . . . LV . . .7

Tehniskie dati . . . . . . . . . . . LV . . .8

Vispārējas piezīmes

Godājamais klient,

Pirms ierīces pirmās lietošanas

izlasiet instrukcijas oriģinālvalo­dā, rīkojieties saskaņā ar norādījumiem
tajā un uzglabājiet to vēlākai izmantošanai
vai turpmākiem lietotājiem.

Noteikumiem atbilstoša lietošana

Šis aparāts tika izstrādāts privātai lietoša­nai un nav paredzēts profesionālās lietoša­nas prasībām.
Ražotājs neatbild par iespējamiem bojāju­miem, kas radušies netabilstošas izmanto­šanas vai nepareizas lietošanas rezultātā.
Aparāts galvenokārt paredzēts lietošanai
mājsaimniecībā un dārzā.

Pieļaujamie šķidrumi:

 Saimniecības ūdens
 Akas ūdens


Avota ūdens

 Lietus ūdens
 Baseina ūdens (noteikts pievienoto ķī-

misko vielu devu daudzums)

몇 Brīdinājums

Nedrīkst strādāt ar kodīgām, viegli uz­liesmojošām vai eksplozīvām vielām
(piem., benzīns, petroleja, nitrošķīdinā­tājiem), taukiem, eļļām, sālsūdeni un tu­aletes iekārtu notekūdeņiem, un
duļķainu ūdeni, kuram ir mazāka plūsta­mība kā ūdenim. Apstrādājamo šķidru-

mu temperatūra nedrīkst pārsniegt
35°C.
Aparāts nav piemērots nepārtrauktai
sūkņa darbībai vai stacionārai instalāci­jai (piem., kā celšanas iekārta, strū
kas sūknis).

Vides aizsardzība

Iepakojuma materiālus ir iespējams

atkārtoti pārstrādāt. Lūdzu, neizme­tiet iepakojumu kopā ar mājsaimniecības
atkritumiem, bet gan nogādājiet to vietā,
kur tiek veikta atkritumu otrreizējā pārstrā­de.

Nolietotās ierīces satur noderīgus
materiālus, kurus iespējams pār-

strādāt un izmantot atkārtoti. Tādēļ
lūdzam utilizēt vecās ierīces ar atbilstošu
savākšanas sistēmu starpniecību.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām atra­dīsiet:

http://www.karcher.de/de/unternehmen/
umweltschutz/REACH.htm

Garantijas nosacījumi

Katrā valstī ir spēkā mūsu uzņēmuma atbil­dīgās sabiedrības izdotie garantijas nosa­cījumi. Garantijas termiņa ietvaros
iespējamos Jūsu iekārtas darbības traucē­jumus mēs novērsīsim bez maksas, ja to
cēlonis ir materiāla vai ražošanas defekts.
Garantijas remonta nepieciešamības gadī­jumā ar pirkumu apliecinošu dokumentu
griezieties pie tirgotāja vai tuvākajā pilnva­rotajā klientu apkalpošanas dienestā.

Lietošanas instrukcijā izmantotie

simboli

 Bīstami

Norāda uz tiešām draudošām briesmām,
kuras rada smagus ķermeņa ievainojumus
vai izraisa nāvi.

몇 Brīdinājums

Norāda uz iespējami bīstamu situāciju,
kura var radīt smagus ķermeņa ievainoju­mus vai izraisīt nāvi.

– 1

kla-

53LV

Uzmanību

Norāda uz iespējami bīstamu situāciju,
kura var radīt vieglus ievainojumus vai ma­teriālos zaudējumus.

Drošības norādījumi

 Briesmas dzīvībai!

Neievērojot drošības norādījumus, pastāv
briesmas dzīvībai elektriskās strāvas trie­ciena rezultātā!

 Pirms katras lietošanas reizes pārbau-

diet, vai nav bojāts pieslēgšanas kabe­lis ar tīkla spraudni. Bojātu
pieslēgšanas kabeli nekavējoties lieciet
nomainīt pilnvarotā klientu apkalpoša­nas dienestā vai profesionālā elektro­mehāniskā darbnīcā.

 Visi elektriskie kontaktdakšu savienoju-

mi ir jānogādā no pārplūšanas drošā
vietā.

 Neatbilstošs pagarinātāja kabelis var

būt dzīvībai b
ļos izmantojiet tikai atļautus un atbilsto­ši marķētus pagarinātāja kabeļus ar
pietiekošu vadu šķērsgriezumu.

Izmantotā pagarinātāja kabeļa spraud­nim un savienojumam jābūt drošiem no
ūdens šļakatām.

 Elektrības pieslēguma kabeli neizman-

tot ierīces pārvietošanai vai nostiprinā­šanai.

 Atvienojot ierīci no strāvas, nevelciet

aiz kabeļa, bet gan aiz kontaktdakšas.

 Tīkla kabeli nevilkt gar asām malām un

neiespiest.

 Uzstādiet aparātu stabili un no pārplū-

šanas drošā vietā.

 Ierīci nedrīkst ilgstoši darbināt liet

mitros laika apstākļos.

 Ražotājfirmas datu plāksnītē norādīta-

jam barošanas spriegumam jāatbilst
strāvas avota spriegumam.

 Lai izvairītos no apdraudējumiem, labo-

šanas darbus un maiņas detaļu iebūvi
drīkst veikt tikai autorizēts klientu apal­pošanas dienests.

īstams. Tāpēc āra apstāk-

ū vai

 Nepietiekamas ūdens padeves vai aiz-

vērtas spiediena vārsta lāpstiņas gadī­jumā ūdens sūknī uzkarst un, no tā
izplūstot, var nodarīt miesas bojājumus!

Darbiniet sūkni šajā darba stāvoklī
maks. 3 minūtes.

 Sūkni nedrīkst izmantot kā iegremdēja-

mo sūkni.

 Izmantojot sūkni pie baseiniem, dārza

dīķiem vai strūklakām, jāievēro vismaz
2 m attālums un aparāts jānodrošina
pret ieslīdēšanu ūdenī.

 Ievērojiet elektriskās aizsardzības ie-

kārtas:
Sūkņus pie baseiniem, dārzu dīķiem un

strūklakām var lietot, tikai izmantojot
aizsargslēdzi pret noplūdes strāvu ar
nominālo noplūdes strāvu maksimāli
30mA. Ja peldbaseinā vai dārza dīķī at­rodas cilvēki, sūkni nedrīkst darbināt.

Drošības iemeslu dēļ mēs pamatā
cam lietot ierīci izmantojot aizsargslēdzi
pret strāvu bojājuma vietā (maksimāli
30mA).

Elektrības pieslēgšanu drīkst veikt tikai
specializēti elektriķi. Šeit noteikti ir jāie­vēro nacionālie noteikumi!

Austrijā sūkņiem lietošanai peldbasei-
nos un dārzu dīķos, kuri ir aprīkoti ar fik­sētu pieslēguma vadu, saskaņā ar
Austrijas Elektrotehniķu Savienības
(ÖVE) B/EN 60555 standarta 1. līdz 3.
daļu elektroenerģija jānodrošina ar
Austrijas Elektrotehniķu Savienības
pārbaudītu sadalītāja transformatoru,
pie kam sekundārā nominālā strāva ne­drīkst pārsniegt 230V.

 Šī ierīce nav paredzēta tam, lai to lieto-

tu personas (tai skaitā bērni) ar ierobe­žotām fiziskām, sensoriskām vai
garīgām spējām vai ar nepietiekamu
pieredzi un/vai zināšanām, ja vien viņus
uzrauga par viņu drošību atbildīga per­sona vai viņi ir saņēmuši instrukcijas
par ierīces lietošanu.Bērni ir jāpieskata,
lai nodrošinātu, ka viņi nespēlējas ar ie­rīci.

ietei-

54 LV

– 2

Stabilitātes priekšnoteikumi

Uzmanību

Pirms jebkuriem darbiem ar vai pie aparāta
nodrošiniet stabilitāti, lai novērstu negadīju-
mus vai bojājumus.

– Aparāta stabilitāte ir nodrošināta, ja to

novieto uz līdzenas virsmas.

Apkalpošana

Aparāta apraksts

1Tīkla pieslēgšanas kabelis ar spraudni
2 Pieslēgums G1(33,3mm) spiedvadam
3 Uzpildīšanas uzgalis ar priekšfiltru
4 Pieslēgums G1(33,3mm) sūkšanas va-

dam
5 Izplūdes atvere
6 Ieslēgšanas/izslēgšanas slēdzis

Sagatavošana

Attēls
 Ieslēdziet aparātu ar ieslēgšanas/iz-

slēgšanas slēdzi.

 Gaidiet, līdz sūknis sāk sūknēt un sūk-

nēšana ir vienmērīga.

몇 Brīdinājums

Nepietiekamas ūdens padeves vai aizvēr­tas spiediena vārsta lāpstiņas gadījumā
ūdens sūknī uzkarst un, no tā izplūstot, var
nodarīt miesas bojājumus!
Darbiniet sūkni šajā darba stāvoklī maks. 3
minūtes.

Darba beigšana

 Sūknējot ūdeni ar piedevām, sūknis pēc

katras lietošanas jāizskalo ar tīru ūdeni.

 Izslēdziet ierīci.
 Atvienojiet kontaktdakšu no kontaktligz-

das.

Kopšana, tehniskā apkope

 Bīstami

Pirms sūkņa ekspluatācijas uzsākšanas
noteikti ir jāņem vērā drošības norādījumi!

Attēls
 Pieslēdziet sūkšanas vadu un spiedva-

du ar Kärcher speciālajiem piederu-

miem G1 (33,3mm).

Norāde: Lai sūknētu ļoti netīru ūdeni,

piem., no akām vai dīķiem, mēs iesa-

kām izmantot papildus priekšfiltru. (pa-

pildpiederums: 6.997-344.0)
Attēls

 Noskrūvējiet uzpildīšanas uzgaļa vāci-

ņu un piepildiet pilnu ar ūdeni.

 Vāciņu uzskrūvējiet cieši uzpildīšanas

uzgalim.

Ierīces ekspluatācija

 Iespraudiet kontaktdakšu kontakligzdā.
Attē

ls

 Padoms: lai samazinātu sūkšanas lai-

ku, paceliet spiediena šļūteni apm. 1m

augstāk.

 Bīstami

Pirms jebkuru tīrīšanas un apkopes darbu
veikšanas aparātu izslēdziet un atvienojiet
kontaktdakšu.

Kopšana

Attēls
 Regulāri pārbaudiet, vai priekšfiltrs nav

netīrs. Ja redzami netīrumi, rīkojieties
šādi:

 Noskrūvējiet uzpildīšanas uzgaļa vāci-

ņu.

 Izņemiet priekšfiltru un iztīriet zem teko-

ša ūdens.

 Izskalojiet filtra ietvara pamatnē paliku-

šos netīrumus, atverot izplūdes atveri.

 Ielieciet iztīrīto priekšfiltru.
 Cieši ar roku uzskrūvējiet uzpildīšanas

uzgaļa un izplūdes atveres vāciņu.

Apkope

Aparātam nav nepieciešama apkope.

– 3

55LV

Transportēšana

Uzmanību

Lai novērstu negadījumus vai ievainoju­mus, transportējot ņemiet vērā aparāta
svaru (skat. tehniskos datus).

Transportēšana ar rokām

 Paceliet aparātu aiz roktura un nesiet.

Transportēšana automašīnās

 Nodrošiniet aparātu pret izslīdēšanu un

apgāšanos.

Glabāšana

Uzmanību

Lai novērstu negadījumus vai ievainoju­mus, izvēloties uzglabāšanas vietu ņemiet
vērā aparāta svaru (skat. tehniskos datus).

Aparāta uzglabāšana

 Caur izplūdes atveri (5) izlejiet no sūkņa

ūdeni.

 Uzglabājiet ierīci vietā, kur tā nebūs pa-

kļauta sala iedarbībai.

CE deklarācija

Ar šo mēs paziņojam, ka turpmāk minētā
iekārta, pamatojoties uz tās konstrukciju un
izgatavošanas veidu, kā arī mūsu apgrozī­bā laistajā izpildījumā atbilst ES direktīvu
attiecīgajām galvenajām drošības un vese­lības aizsardzības prasībām. Iekārtā izda­rot ar mums nesaskaņotas izmaiņas, šis
paziņojums zaudē savu spēku.

Produkts: Sūknis
Tips: 1.645-xxx
Attiecīgās ES direktīvas:

2006/42/EK (+2009/127/EK)
2004/108/EK
2000/14/EK

Piemērotās harmonizētās normas:

EN 55014–1: 2006 + A1: 2009
EN 55014–2: 1997 + A2: 2008
EN 60335–1
EN 61000–3–2: 2006 + A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Piemērotās specifikācijas:

EN 60335–2–41

Atbilstibas novertešanas procedura:

2000/14/EK: V pielikums

Skanas intensitates līmenis dB(A)

GP 45 GP 55

Izmērītais: 71 72
Garantētais: 73 74

56 LV

Apakšā parakstījušās personas rīkojas uz-
ņēmuma vadības uzdevumā un pēc tās

pilnvarojuma.

CEO

Par dokumentāciju sastādīšanu atbildīgā
persona:
S. Reiser

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tālr.: [phone]
Fakss: [phone]

Winnenden, 2010/07/01

– 4

Head of Approbation

Speciālie piederumi

Tālāk uzskaitīto speciālo piederumu attēlus atradīsiet šīs instrukcijas 4. lpp.

6.997-347.0 Sūkšanas šļūtene,
pārdošanā metros,
3/4“ (19mm) 25m

6.997-346.0 Sūkšanas šļūtene,
pārdošanā metros,
1“ (25,4mm) 25m

6.997-348.0 Sūkšanas šļūtene
3,5m

6.997-350.0 Sūkšanas garnitūra
3,5m

6.997-349.0 Sūkšanas garnitūra
7,0m

6.997-345.0 Sūkšanas filtrs Ba­sic 3/4“ (19mm)

6.997-342.0 Sūkšanas filtrs Ba­sic 1“ (25,4mm)

6.997-341.0 Sūkšanas filtrs Pre­mium

Vakuuma droša spirālveida šļūtene individuāla ga­ruma šļūteņu piegriešanai. Kombinācijā ar pieslē­gumdetaļām un sūkšanas filtru tā izmantojama kā
individuāla sūkšanas garnitūra.

Pilnībā pieslēgšanai gatava, vakuuma droša sūkša­nas šļūtene pieslēgšanai tieši pie sūkņa. Sūkšanas
garnitūras pagarinā
šanas filtriem. 3/4“ (19mm) šļūtene ar G1 (33,3mm)
pieslēguma vītni.

Pilnībā pieslēgšanai gatava, vakuuma droša sūkša­nas šļūtene ar sūkšana filtru un atpakaļplūsmas
vārstu. Izmantojama arī kā sūkšanas šļūtenes pa­garinājums. 3/4“ (19mm) šļūtene ar G1 (33,3mm)
pieslēguma vītni.

Pieslēgšanai pie metros pārdotās sūkšanas šļūte­nes. Atpakaļplūsmas vārsts novērš sūknētā ūdens
atplūšanu atpakaļ un tād
nas laiku.

Pieslēgšanai pie metros pārdotās sūkšanas šļūte­nes. Atpakaļplūsmas vārsts novērš sūknētā ūdens
atplūšanu atpakaļ un tādējādi saīsina uzsūknēša­nas laiku.
Robusts metāla-plastmasas modelis. Der 3/4“
(19mm) un 1“ (25,4mm) šļūtenēm.

šanai vai izmantošanai ar sūk-

ējādi saīsina uzsūknēša-

6.997-343.0 Priekšfiltrs (caurplū­de līdz 3000 l/h)

6.997-344.0 Priekšfiltrs (caurplū­de līdz 6 000 l/h)

6.997-359.0 Sūkņa veidgabals
G1 (33,3mm)

Sūkņa priekšfiltrs sūkņa aizsardzībai pret lielām ne­tīrumu daļiņām vai smilts. Lai iztīrī
var izņemt. Ar G1 (33,3mm) pieslēguma vītni.

Sūkšanas šļūtenes vakuuma drošai pieslēgšanai
pie sūkņa
Der 3/4“ (19mm) vai 1“ (25,4mm) šļūtenēm. Ar pa­griežamu G1 (33,3mm) pieslēguma vītni. Ar
pretvārstu, plakano blīvi un šļūtenes skavu. Izman­tojot dārza sūkņiem, ievietojiet plakano blīvi.

– 5

tu filtra ieliktni, to

57LV

6.997-358.0 Pieslēgumdetaļu
komplekts Basic G1
(33,3mm)

1/2“(12,7mm) ūdens šļūteņu pieslēgšanai pie sūk­ņiem ar G1 (33,3mm) pieslēguma vītni.

6.997-340.0 Pieslēgumdetaļu
komplekts Premium
G1(33,3mm)

6.997-355.0 Tukšgaitas aizsar­dzības sistēma

6.997-357.0 Elektroniskais ma­nometriskais slēdzis

6.997-356.0 Pludiņa slēdzis Automātiski ieslēdz un izslēdz sūkni atkarībā no

3/4“ (25,4mm) ūdens šļūteņu pieslēgšanai pie sūk-

ņiem ar G1 (33,3mm) pieslēguma vītni. Palielinātai
ūdens caurplūdei.

Ja caur sūkni neplūst ūdens, tukšgaitas aizsardzī­bas sistēma pasargā sūkni no bojājumiem un to au­tomātiski izslēdz. Ar G1“ (33,3mm) pieslēguma
vītni.

Ideāli piemērots dārza sūkņ
mājsaimniecības ūdens automātu. Ja nepiecie­šams ūdens, sūknis automātiski ieslēdzas un atkal
izslēdzas. Ja caur sūkni neplūst ūdens, tukšgaitas
aizsardzības sistēma pasargā sūkni no bojājumiem
un to automātiski izslēdz. Ar G1“ (33,3mm) pieslē­guma vītni.

ūdens līmeņa ūdens rezervuārā. Ar 10m speciālo
pieslēguma kabeli.

a pārveidošanai par

58 LV

– 6

Palīdzība darbības traucējumu gadījumā

 Bīstami

Lai izvairītos no apdraudējumiem, remontdarbus un rezerves daļu iebūvi drīkst veikt tikai
autorizēts klientu apkalpošanas dienests.
Pirms visiem darbiem ar ierīci, izslēdziet ierīci un atvienojiet tīkla kontaktdakšu.

Traucējums Iemesls Traucējuma novēršana

Sūknis ir ieslēgts bet ne­strādā

Sūknis nedarbojas vai
ekspluatācijas laikā
šņi pārstāj darboties

Samazinās vai ir parāk
maza sūknēšanas jauda

pēk-

Sūknī ir gaiss Skat. A un B attēlu nodaļā "Sa-

gatavošana" un C attēlu nodaļā
"Ekspluatācija".

Aizsprostots ieplūdes vads Atvienojiet tīkla kontaktdakšu

un iztīriet ieplūdes vadu

Netīrs priekšfiltrs Izņemiet priekšfiltru un iztīriet

zem tekoša ūdens, vajadzības
gadījumā izskalojiet filtra ietvarā
palikušos netīrumus, atverot iz­plūdes atveri.

Ir pārtrūkusi strāvas padeve Pārbaudīt drošinājumus un

elektriskos savienojumus

Motora aizsargslēdzis dēļ
pārkaršanas ir izslēdzis mo­toru.

Aizsprostots ieplūdes vads Atvienojiet tīkla kontaktdakšu

Netīrs priekšfiltrs Izņemiet priekšfiltru un iztīriet

Izvelciet tīkla kontaktdakšu, ļau-
jiet sūknim atdzist, iztīriet sūk­šanas teritoriju, novērsiet
tukšgaitu

un iztīriet ieplūdes vadu

zem tekoša ūdens, vajadzības
gadījumā izskalojiet filtra ietvarā
palikušos netīrumus, atverot iz­plūdes atveri.

Neblīva vieta sūkšanas pus

Sūkņa sūknēšanas jauda at­karīga no sūknēšanas aug­stuma un pieslēgtās
perifērijas

Jautājumu un aparāta darbības traucējumu gadījumā Jums labprāt sniegs padomu firmas
Kärcher filiāles darbinieki. Adresi skatīt aizmugurē.

– 7

ē Pārbaudiet visas sūkšanas pu-

ses blīvumu.

Ievērojiet maks. sūknēšanas
augstumu (skat. tehniskos da­tus), vajadzības gadījumā izvē­lieties citu šļūtenes diametru vai
citu šļūtenes garumu

59LV

Tehniskie dati

GP 45 GP 55

Spriegums V 230 - 240 230 - 240

Frekvence Hz 50 50

Jauda P

nom

Maksimālais darba apjoms l/h 3800 4300

Maks. sūkšanas augstums m 9 9

W 1050 1100

Maksimālais spiediens MPa

(bar)

0,43
(4,3)

0,49
(4,9)

Maksimālais darba augstums m 43 49

Maksimālais apstrādājamo netīrumu da-

mm 1 1

ļiņu izmērs

Svars kg 10,2 10,2

Rezervētas tiesības veikt tehniskas izmaiņas!

Iespējamais sūknējamais daudzums attiecīgi ir lielāks:

- jo mazāks iesūkšanas un sūknēšanas augstums

- jo lielāks ir izmantoto šļūteņu diametrs

- attiecīgi par cik īsākas ir izmantotās šļūtenes

- jo mazāks spiediena zudums ir pieslēgtajiem piederumiem

60 LV

– 8

Turinys

Bendrieji nurodymai . . . . . . LT . . .1

Saugos reikalavimai . . . . . . LT . . .2

Valdymas . . . . . . . . . . . . . . LT . . .3

Techninė priežiūra . . . . . . . LT . . .3

Transportavimas . . . . . . . . LT . . .4

Laikymas . . . . . . . . . . . . . . LT . . .4

CE deklaracija . . . . . . . . . . LT . . .4

Specialūs priedai . . . . . . . . LT . . .5

Pagalba gedimų atveju. . . . LT . . .7

Techniniai duomenys . . . . . LT . . .8

Bendrieji nurodymai

Gerbiamas kliente,

Prieš pirmą kartą pradedant

naudotis prietaisu, būtina ati­džiai perskaityti originalią instrukciją, ja va­dovautis ir saugoti, kad ja galima būtų
naudotis vėliau arba perduoti naujam savi­ninkui.

Naudojimas pagal paskirtį

Šis prietaisas skirtas naudoti namų ūkyje ir
nėra pritaikytas pramoniniam naudojimui.
Gamintojas neprisiima atsakomybės už ga­limą žalą, atsiradusią naudojant prietaisą
ne pagal paskirtį ar netinkamai jį valdant.
Šis prietaisas daugiausiai skirtas naudoti
namuose ir soduose.

Pumpuoti tinkamos medžiagos:

 Buitinis vanduo
 Šulinio vanduo
 Šaltinio vanduo
 Lietaus vanduo
 Plaukimo baseinų vanduo (reikalingi

priedai)

몇 Įspėjimas

Draudžiama pumpuoti ėdžias, greitai
užsidegančias ir sprogias medžiagas
(pvz., benziną, žibalą, azoto skiediklį),
riebalus, alyvą, sūrų vandenį, tualetų
nuotekas, šlamu užterštą vandenį, kuris
yra mažiau takus, nei įprastas vanduo.

Pumpuojamo skysčio temperatūra turi
būti ne aukštesnė nei 35°C.
Prietaisas netinkamas naudoti nenu­trūkstamai arba kaip stacionarus įrengi­nys (pvz., keltuvas, fontano siurblys).

Aplinkos apsauga

Pakuotės medžiagos gali būti perdir-

bamos. Neišmeskite pakuočių kartu
su buitinėmis atliekomis, bet atiduokite jas
perdirbimui.

Naudotų prietaisų sudėtyje yra ver­tingų, antriniam žaliavų perdirbimui

tinkamų medžiagų, todėl jie turėtų
būti atiduoti perdirbimo įmonėms. Todėl
naudotus prietaisus šalinkite pagal atitinka­mą antrini

Nurodymai apie sudedamąsias medžia­gas (REACH)

Aktualią informaciją apie sudedamąsias
dalis rasite adresu:

http://www.karcher.de/de/unternehmen/
umweltschutz/REACH.htm

ų žaliavų surinkimo sistemą.

Garantija

Kiekvienoje šalyje galioja mūsų įgaliotų
pardavėjų nustatytos garantijos sąlygos.
Galimus prietaiso gedimus garantijos galio­jimo laikotarpiu pašalinsime nemokamai,
jei tokių gedimų priežastis buvo netinka­mos medžiagos ar gamybos defektai. Dėl
garantinių gedimų šalinimo kreipkitės į
savo pardavėją arba artimiausią klientų ap­tarnavimo tarnybą pateikdami pirkimą pa­tvirtinantį kasos kvitą.

Naudojimo instrukcijoje naudojami

simboliai

 Pavojus

Žymi gresiantį tiesioginį pavojų, galintį su­kelti sunkius sužalojimus arba mirtį.

몇 Įspėjimas

Žymi galimą pavojų, galintį sukelti sunkius
sužalojimus arba mirtį.

Atsargiai

Žymi galimą pavojų, galintį sukelti lengvus
sužalojimus arba materialinius nuostolius.

– 1

61LT

Saugos reikalavimai

 Pavojus gyvybei

Nesilaikant saugos reikalavimų, elektros
srovė gali kelti pavijų gyvybei!

 Kiekvieną kartą prieš pradėdami nau-

doti prietaisą patikrinkite, ar nepažeisti
elektros laidas ir tinklo kištukas. Pažeis­tą elektros laidą nedelsdami pakeiskite
oficialioje klientų aptarnavimo tarnyboje
ar elektros prietaisų remonto įmonėje.

 Užtikrinkite, kad visos kištukinės elek-

tros jungtys nebūtų apsemtos.

 Netinkami ilgintuvo laidai gali kelti pavo-

jų. Dirbdami lauke naudokite tik tinka­mus ir sertifikuotus vidutinio galingumo
ilgintuvų laidus.

Naudojamo ilgintuvo laido kištukas ir
jungtis turi būti apsaugoti nuo purškia­mo vandens.

 Elektros laido nenaudokite prietaisui

nešti ar tvirtinti.

 Atjungdami prietaisą nuo elektros tinklo

traukite už kištuko, o ne už elektros lai­do.

 Netempkite maitinimo kabelio per aš-

triabriaunius daiktus ir nesuspauskite
jo.

 Prietaisą pastatykite ant tvirto pagrindo

ir nuo užliejimo apsaugotoje vietoje.

 Jokiu būdu nenaudokite prietaiso ilgai

laiką lyjant lietui ar drėgnoje aplinkoje.

 Įtampa, nurodyta prietaiso modelio len-

telėje, turi sutapti su elektros srovės
šaltinio įtampa.

 Siekiant išvengti gedimų, prietaisą re-

montuoti ir jo atsargines detales keisti
gali tik į
nyba.

 Jei netiekiamas vanduo arba yra užda-

ryta slėgio tiekimo pusė, vanduo siur­blyje gali įkaisti ir išsiveržęs sužaloti!

Šiuo režimu siurblį naudokite ne ilgiau
nei 3 minutes.

 Draudžiama naudoti šį prietaisą kaip

nardinamąjį siurblį.

galiota klientų aptarnavimo tar-

 Naudodami siurblį plaukimo ar sodo ba-

seinuose bei fontanuose, laikykitės mi­nimalaus 2 m atstumo ir užtikrinkite,
kad siurblys neįkristų į vandenį.

 Nurodymai dėl apsauginės elektros

įrangos:

Siurbliai, naudojami plaukimo ar sodo
baseinuose ir fontanuose, gali būti jun­giami tik apsauginiu jungikliu, kurio no­minalioji nebalanso srovė neviršija 30
mA. Nenaudokite siurblio, jei plaukimo
ar sodo baseine yra žmonių.

Saugumo sumetimais patariame jungti
prietaisą apsauginiu (neviršija 30mA)
jungikliu.

Jungti prietaisą į elektros tinklą gali tik
kvalifikuoti elektrikai. Būtinai laikykitės
galiojančių nacionalinių reikalavimų!

Austrijoje, vadovaujantis ÖVE B/EN
60555 1-3 dalimis, plaukimo baseinuo­se ir tvenkiniuose naudojami siurbliai,
turintys nuolatinę elektros jungtį, turi
b

ūti maitinami ÖVE patikrintu skiria­muoju transformatoriumi, o antrinė var­dinė įtampa negali viršyti 230 V.

 Šis prietaisas nepritaikytas naudoti as-

menims (taip pat vaikams) su fizine,
sensorine arba dvasine negalia arba
asmenims, neturintiems pakankamai
reikiamos patirties ir (arba) žinių, ne­bent prižiūrint už saugą atsakingam as­meniui arba gavus šio asmens
nurodymus, kaip naudoti prietaisą. Pri­žiūrėkite vaikus siekdami užtikrinti, kad
jie nežaistų su prietaisu.

Stabilumą užtikrinančios sąlygos

Atsargiai

Prieš visus darbus su prietaisu arba prie jo
užtikrinkite stabilumą, kad būtų išvengta
nelaimingų atvejų arba pažeidimų.

– Prietaiso stabilumas yra užtikrintas, kai

jis pastatomas ant lygaus paviršiaus.

62 LT

– 2

Valdymas

Prietaiso aprašymas

1 Elektros laidas su kištuku
2 Pneumatinio vamzdžio mova

G1(33,3mm)
3 Pildymo vamzdis su filtru
4 Siurbimo vamzdžio mova G1(33,3mm)
5 Išleidimo anga
6 Įjungiklis/išjungiklis

Paruošimas

 Pavojus

Prieš pradėdami naudoti siurblį, būtinai lai­kykitės saugos reikalavimų!

Paveikslas
 Prie siurbimo ir pneumatinio vamzdžio

prisukite specialųjį Kärcher priedą G1

(33,3mm).

Pastaba: Stipriai užterštam vandeniui

pumpuoti, pavyzdžiui, iš šulinių ar tven-

kinių, patariame papildomai naudoti pir-

minį filtrą. (Specialus priedas 6.997-

344.0)

Paveikslas
 Atsukite pildymo vamzdžio dangtelį ir iki

viršaus pripilkite vandens.
 Tvirtai užsukite dangtelį ant pildymo

vamzdžio.

Darbas

 Įkiškite prietaiso kištuką į rozetę.
Paveikslas

 Patarimas: norėdami sutrumpinti įsiur-

bimo laiką, sutrumpinkite pneumatinę

žarną maždaug iki 1 m.
Paveikslas

 Prietaisą įjunkite įjungikliu / išjungikliu.
 palaukite, kol siurblys ims tolygiai pum-

puoti skystį;

몇 Įspėjimas

Jei netiekiamas vanduo arba yra uždaryta
slėgio tiekimo pusė, vanduo siurblyje gali
įkaisti ir išsiveržęs sužaloti!
Šiuo režimu siurblį naudokite ne ilgiau nei 3
minutes.

Darbo pabaiga

 pumpuodami vandenį su priemaišomis,

po kiekvieno naudojimo išplaukite siur­blį švariu vandeniu.

 Išjunkite prietaisą.
 Ištraukite prietaiso kištuką iš kištukinio

lizdo.

Techninė priežiūra

 Pavojus

Prieš pradėdami įprastinės ir techninės
priežiūros darbus, išjunkite prietaisą ir iš­traukite iš lizdo tinklo kištuką.

Priežiūra

Paveikslas
 Nuolat tikrinkite, ar neužsiteršęs pirmi-

nis filtras. Pastebėję nešvarumus:

 nusukite pildymo vamzdžio dangtelį;
 išimkite pirminį filtrą ir išlaukite vandens

srove.

 Atvėrę išleidimo angą, Išplaukite nešva-

rumų likučius ant filtro angos dugno.

 įstatykite išvalytą pirminį filtrą
 Ranka priveržkite atvamzdžio ir išleidi-

mo angos dangtelius.

Remontas

Prietaiso vidaus prižiūrėti nereikia.

– 3

63LT

Transportavimas

Atsargiai

Siekiant išvengti nelaimingų atsitikimų ir
sužalojimų transportuojant reikia atsižvelgti
į prietaiso svorį (žr. „Techniniai duome­nys“).

Transportavimas rankomis

 Prietaisą už rankenos pakelkite į viršų ir

neškite.

Transportavimas transporto prie-

monėmis

 Prietaisą užfiksuokite, kad nenuslystų ir

neapvirstų.

Laikymas

Atsargiai

Siekiant išvengti nelaimingų atsitikimų ir
sužalojimų pasirenkant sandėliavimo vietą
reikia atsižvelgti į prietaiso svorį (žr. „Tech­niniai duomenys“).

Prietaiso laikymas

 Išleidimo varžtu (Nr. 5) išleiskite vande-

nį iš siurblio.
 Laikykite prietaisą nuo šalčio apsaugo-

toje vietoje.

CE deklaracija

Šiuo pareiškiame, kad toliau aprašyto apa­rato brėžiniai ir konstrukcija bei mūsų į rinką
išleistas modelis atitinka pagrindinius EB
direktyvų saugumo ir sveikatos apsaugos
reikalavimus. Jei mašinos modelis keičia­mas su mumis nepasitarus, ši deklaracija
nebegalioja.

Gaminys: Siurblys
Tipas: 1.645-xxx
Specialios EB direktyvos:

2006/42/EB (+2009/127/EB)
2004/108/EB
2000/14/EB

Taikomi darnieji standartai:

EN 55014–1: 2006 + A1: 2009
EN 55014–2: 1997 + A2: 2008
EN 60335–1
EN 61000–3–2: 2006 + A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Taikomos specifikacijos:

EN 60335–2–41

Taikyta atitikties vertinimo procedura:

2000/14/EB: V priedas

Garso galios lygis dB(A)

GP 45 GP 55

Išmatuotas: 71 72
Garantuotas: 73 74

Pasirašantys asmenys yra įgalioti parduo­tuvės vadovybės.

64 LT

CEO

Dokumentaciją tvarkyti įgaliotas asmuo:
S. Reiser

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Faksas: [phone]

Winnenden, 2010/07/01

– 4

Head of Approbation

Specialūs priedai

Toliau pateiktų priedų paveikslus rasite šios instrukcijos 4 puslapyje.

6.997-347.0 Siurbimo žarna, par­duodama metrais 3/
4“ (19mm) 25m

6.997-346.0 Siurbimo žarna, par­duodama metrais 1“
(25,4mm) 25m

6.997-348.0 Siurbimo žarna,
3,5m

6.997-350.0 Siurbimo komplek­tas, 3,5m

6.997-349.0 Siurbimo komplek­tas, 7,0m

6.997-345.0 Siurbimo filtras Ba­sic 3/4“ (19mm)

6.997-342.0 Siurbimo filtras Ba­sic 1“ (25,4mm)

6.997-341.0 Siurbimo filtras Pre­mium

Vakuumui atspari spiralinė žarna parduoda metrais
ir gali būti individualiai pritaikyta pagal ilgį. Kartu su
jungiamaisiais elementais ir siurbimo filtru gali būti
naudojama kaip siurbimo komplektas.

Visiškai paruošta naudoti, vakuumui atspari siurbi­mo žarna, skirta jungti tiesiai prie siurblio. Tinka si­urbimo komplektui ilginti arba naudoti su siurbimo
filtru. 3/4“ (19mm) žarna su G1 (33,3mm) sriegiu.

Visiškai paruošta naudoti, vakuumui atspari siurbi­mo žarna su filtru ir atgalinės srovės vožtuvu. Gali
būti naudojama ir kaip siurbimo žarnos ilgintuvas. 3/
4“ (19mm) žarna su G1 (33,3mm) sriegiu.

Skirtas jungti prie metrais parduodamos siurbimo
žarnos. Atgalinės srovės vožtuvas užtikrina, kad
pumpuojamas vanduo netekėtų atgal ir šitaip su­trumpina pakartotinio įsiurbimo trukmę.

Skirtas jungti prie metrais parduodamos siurbimo
žarnos. Atgalinės srovės vožtuvas užtikrina, kad
pumpuojamas vanduo netekėtų atgal ir šitaip su­trumpina pakartotinio įsiurbimo trukmę.
Ypač tvirta metalo ir plastiko konstrukcija. Tinka 3/
4“ (19mm) ir 1“ (25,4mm) žarnoms.

6.997-343.0 Pirminis filtras (prat­akumas iki 3000 l/h)

6.997-344.0 Pirminis filtras (prat­akumas iki 6.000 l/h)

6.997-359.0 Siurblio jungiamasis
elementas G1 (33,3
mm)

6.997-358.0 Jungimo komplek­tas Basic G1
(33,3mm)

Pirminis siurblio filtras apsaugo jį nuo stambių pur­vo dalelių ir smėlio. Norint išvalyti, galima išimti filtro
kasetę. Su G1 (33,3 mm) sriegiu.

Skirta sudaryti vakuumui atspari
mo žarnos ir siurblio.
Tinka 3/4“ (19 mm) arba 1“ (25,4 mm) žarnoms. Su
sukamu G1 (33,3 mm) sriegiu. Su atbuliniu vožtuvu,
plokščiuoju sandarikliu ir žarnos užspaudikliu. Nau­dodami kaip sodo siurblį, uždėkite plokščiąjį sanda­riklį.

Skirtas prijungti 1/2“ (12,7mm) vandens žarnas prie
siurblių su G1 (33,3mm) sriegiu.

– 5

ą jungtį tarp siurbi-

65LT

6.997-340.0 Jungimo komplek­tas Premium G1
(33,3mm)

Skirtas prijungti 3/4“ (25,4mm) vandens žarnas prie
siurblių su G1 (33,3mm) sriegiu. Didesniam vande­nes pratakumui.

6.997-355.0 Apsauga nuo veiki­mo be skysčio

6.997-357.0 Elektroninis pneu­matinis jungiklis

6.997-356.0 Plūdinis jungiklis Priklausomai nuo vandens lygio vandens rezervua-

Jei siurbliu neteka vanduo, apsauga nuo veikimo be
skysčio apsaugo siurblį ir automatiškai jį išjungia.
Su G1“(33,3mm) sriegiu.

Idealiai tinka perdarant sodo siurblį ir automatinę
namų vandentiekio sistemą. Prireikus vandens, si­urblys automatiškai įsijungia ir vėl išsijungia. Jei si­urbliu neteka vanduo, apsauga nuo veikimo be
skysčio apsaugo siurblį ir automatiškai jį išjungia.
Su G1“(33,3mm) sriegiu.

re, siurblys įsijungia ir išsijungia automatiškai. Su
specialiu 10 m ilgio maitinimo laidu.

66 LT

– 6

Pagalba gedimų atveju

 Pavojus

Siekiant išvengti gedimų, prietaisą remontuoti ir jo atsargines detales keisti gali tik įgaliota
klientų aptarnavimo tarnyba.
Prieš visus prietaiso priežiūros darbus išjunkite prietaisą ir ištraukite elektros laido kištuką
iš tinklo lizdo.

Gedimas Priežastis Šalinimas

Siurblys nepumpuoja
skysčio

Siurblys neveikia arba
išsijungia

Siurbimo galia mažėja
arba yra per maža

Į siurblį patekęs oras žr. skyriaus „Pasiruošimas“ A ir

B pav. ir skyriaus „Naudojimas“
C pav.

Užsikišęs įsiurbimo vamzdis Ištraukite tinklo kištuką ir išvaly-

kite įsiurbimo vamzdį

Užterštas pirminis filtras Išimkite ir tekančiu vandeniu

nuplaukite pirminį filtrą, jei rei­kia, atvėrę išleidimo angą, Iš­plaukite nešvarumų likučius ant
filtro angos dugno.

Nutrūkęs maitinimas Patikrinkite saugiklį ir elektros

jungtis

Dėl perkaitimo variklio ap­sauginis jungiklis išjungė si­urblį.

Užsikiš

ęs įsiurbimo vamzdis Ištraukite tinklo kištuką ir išvaly-

Užterštas pirminis filtras Išimkite ir tekančiu vandeniu

Ištraukite tinklo kištuką, palauki­te, kol siurblys atvės, išvalykite
siurbimo vietą, saugokite, kad
siurblys neveiktų be skysčio

kite įsiurbimo vamzdį

nuplaukite pirminį filtrą, jei rei­kia, atvėrę išleidimo angą, Iš­plaukite nešvarumų likučius ant
filtro angos dugno.

Nesandari siurbimo pusė Patikrinkite, ar sandari visa įsi-

urbimo pusė.

Siurblio siurbiamoji galia pri­klauso nuo pakėlimo aukščio
ir prijungtos šalutinės įran­gos

Iškilus klausimams arba prietaisui sugedus, Jums padės mūsų Kärcher filialo darbuotojai.
Adresą rasite kitoje pusėje.

– 7

Laikykitės techniniuose duome­nyse pateiktų reikalavimų dėl
pakėlimo aukščio, pasirinkite ki­tokio skersmens žarną arba ilgį.

67LT

Techniniai duomenys

GP 45 GP 55

Įtampa V 230 - 240 230 - 240

Dažnis Hz 50 50

Galingumas, P

Didžiausias debitas l/h 3800 4300

Didžiausias siurbimo aukštis m 9 9

(nominalus) W 1050 1100

nenn

Didžiausias slėgis MPa

(bar)

0,43
(4,3)

0,49
(4,9)

Didžiausias pakėlimo aukštis m 43 49

Didžiausia nešvarumų apimtis mm 1 1

Masė kg 10,2 10,2

Gamintojas pasilieka teisę keisti techninius duomenis!

Galimas debitas yra tuo didesnis:

- kuo mažesnis įsiurbimo ir pakėlimo aukštis

- kuo didesnis naudojamų žarnų skersmuo

- kuo trumpesnės naudojamos žarnos

- kuo mažiau slėgio prarandama dėl prijungto priedo

68 LT

– 8

Оглавление

Общие указания . . . . . . . . RU . . .1

Указания по технике безопас

ности . . . . . . . . . . . . . . . . . RU . . .2

Управление . . . . . . . . . . . . RU . . .3

Уход, техническое обслужи-

вание . . . . . . . . . . . . . . . . . RU . . .4

Транспортировка . . . . . . . RU . . .4

Хранение. . . . . . . . . . . . . . RU . . .4

Заявление о соответствии

требованиям СЕ . . . . . . . . RU . . .5

Специальные принадлежнос

ти . . . . . . . . . . . . . . . . . . . . RU . . .6

Помощь в случае неполадок RU . . .8

Технические данные . . . . RU . .10

Общие указания

Уважаемый покупатель!

Перед первым применением

вашего прибора прочитайте
эту оригинальную инструкцию по эксплу­атации, после этого действуйте соот­ветственно и сохраните ее для дальней
шего пользования или для следующего
владельца.

Использование по назначению

Данный прибор разработан для личного
использования и не расчитан на требо­вания для профессионального примене­ния.
Изготовитель не несет ответственности
за

возможные убытки, которые возникли
по причине использования не по назна­чению или вследствие неправильного
обслуживания.
Устройство предназначено преимущест­венно для использования в доме и в саду.

Допустимые для перекачки жидкости:

 Техническая вода
 Колодезная вода
 Родниковая вода
 Дождевая вода
 Вода в ванной (при условии соот-

ветствующей дозировки добавок)

몇 Предупреждение

Не разрешается перекачка разъ­едающих, легковоспламеняющихся
или взрывоопасных веществ (на­пример, бензин, керосин, нитрорас­твор), жиров, масел, нефти,
соленой воды и стоков из туалетов
и заиленной воды, которая облада­ет меньшей текучестью, чем вода.
Температура перекачиваемой жид­кости не должна превышать 35°C.
Прибор не предназначен для непре­рывной работы насоса или
ционарной установки (например, в
качестве подъемного механизма,
фонтанного насоса).

Охрана окружающей среды

Упаковочные материалы пригод-

ны для вторичной обработки. Поэ­тому не выбрасывайте упаковку вместе
с домашними отходами, а сдайте ее в
один из пунктов приема вторичного сы­рья.

Старые приборы содержат цен­ные перерабатываемые материа
лы, подлежащие передаче в пунк-

ты

приемки вторичного сырья. Поэтому
утилизируйте старые приборы через со­ответствующие системы приемки отхо­дов.

Инструкции по применению компо­нентов (REACH)

Актуальные сведения о компонентах
приведены на веб-узле по следующему
адресу:

http://www.karcher.de/de/unternehmen/
umweltschutz/REACH.htm

Гарантия

В каждой стране действуют соответс­твенно гарантийные условия, изданные
уполномоченной организацией сбыта
нашей продукции в данной стране. Воз­можные неисправности
ние гарантийного срока мы устраняем
бесплатно, если причина заключается в
дефектах материалов или ошибках при

прибора в тече

для ста-

– 1

69RU

изготовлении. В случае возникновения
претензий в течение гарантийного срока
просьба обращаться, имея при себе чек
о покупке, в торговую организацию, про­давшую вам прибор или в ближайшую
уполномоченную службу сервисного об­служивания.

Символы в руководстве по экс-

плуатации

 Опасность

Для непосредственно грозящей опас­ности, которая приводит к тяжелым
увечьям или к смерти.

몇 Предупреждение

Для возможной потенциально опасной
ситуации, которая может привести к
тяжелым увечьям или к смерти.

Внимание!

Для возможной потенциально опасной
ситуации, которая может привести к
легким травмам или повлечь матери­альный ущерб.

Указания по технике безо-

пасности

 Опасность для жизни

При несоблюдении указаний по технике
безопасности существует опасность
для жизни от электрического тока!

 Перед началом работы с прибором

проверять сетевой шнур и штепсель­ную вилку на наличие повреждений.
Поврежденный сетевой шнур дол­жен быть незамадлительно заменен
уполномоченной службой сервисно­го обслуживания/специалистом­электриком.

 Все электрические штепсельные со-

единения должны находиться в за­щищенном от затопления месте.

 Неподходящие удлинители могут

представлять опасность. Вне поме­щений следует использовать только
допущенные для использования и
соответственно маркированные уд-

линители с достаточным попереч­ным сечением провода.

Штекер и соединительный элемент
используемого удлинителя должны
быть защищены от брызг.

 Не используйте сетевой кабель пита

ния для транспортировки или фикса­ции прибора.

 При отсоединении прибора от сети

питания необходимо тянуть за штеп­сельную вилку, а не за кабель.

 Следите за тем, чтобы сетевой ка-

бель не защемлялся и не терся об
острые края.

 Устанавливать устройство в стойком

и защищенном от перелива положе­нии.



Не эксплуатировать прибор продол­жительное время во время дождя
или при влажной погоде.

 Напряжение, указанное в заводской

табличке, должно соответствовать
напряжению источника тока.

 Во избежание опасности, ремонт и

установку запасных деталей должны
выполнять только авторизированные
сервисные центры.

 При отсутствии подачи води или при

закрытом клапане вода может нагре­ваться

в насосе и причинить ожег!

Эксплуатировать насос в этом рабо­чем состоянии на протяжении макс. 3
минут.

 Нельзя использовать насос как пог-

ружной насос.

 При использовании насоса вблизи

плавательных бассейнов, садовых
прудов или фонтанов соблюдать ми­нимальное расстояние 2 м и защи­тить прибор от соскальзывания в
воду.

 Следить за электрическими

ными устройствами:
Использовать погружные насосы

вблизи бассейнов, садовых прудов и
фонтанов только с автоматом защи­ты от тока утечки с номинальным то-

защит-

-

70 RU

– 2

ком утечки 30 мА. Если в бассейне
или садовом пруду находятся люди,
запрещается использовать насос.

Из соображений безопасности, мы
рекомендуем использовать устройс­тво с автоматом защиты от тока утеч­ки (утечки 30 мА).

Электрические соединения должны
выполняться только электриком.
Следует обязательно соблюдать на­циональные требования!

В Австрии насосы для использова-
ния в

бассейнах и садовых прудах,
оборудованные фиксированным со­единительным трубопроводом, со­гласно ÖVE B/EN 60555 часть 1 - 3,
должны получать электропитание от
одобренного ÖVE разделительного
трансформатора, причем номиналь­ное напряжение не должно превы­шать 230В.

 Это устройство не предназначено

для использования людьми (в том
числе и детей) с ограниченными фи­зическими, сенсорными или умствен­ными способностями или
отсутствием опыта и/или знаний, за
исключением случаев, если за обес­печением безопасности их работы
наблюдают специально подготов­ленные лица или они получают от
них указания, касающиеся использо­вания устройства. Необходимо сле­дит за детьми, не разрешать им
играть с устройством.

лицами с

Условия для обеспечения устой-

чивости

Внимание!

Перед выполнением любых действий с
прибором или
обеспечить устойчивость во избежа­ние несчастных случаев или поврежде­ний.

– Устойчивость прибора гарантирова-

на только в том случае, если он уста­новлен на ровной поверхности.

у прибора необходимо

Управление

Описание прибора

1 Сетевой шнур со штепсельным разъ-

емом

2 Подключение G1(33,3 мм) напорный

трубопровод

3 Патрубок заполнения с предвари-

тельным фильтром

4 Подключение G1(33,3 мм) всасываю-

щий трубопровод

5 Выпускное отверстие
6 Выключатель Вкл/Выкл

Подготовка

 Опасность

Перед использованием насоса нужно
обязательно придерживаться указа­ний по безопасности!

Рисунок
 Подключить всасывающий и напор-

ный трубопровод со специальными
принадлежностями фирмы "Керхер"
G1 (33,3 мм).

Указание:Для насосов, перекачива-
ющих сильно загрязненную воду, на­пример, из колодцев или прудов, мы
советуем использовать один из до­полнительных фильтров очистки.

(Специальные принадлежности:

6.997-344.0)

Рисунок

 Открутить крышку на заливном пат-

рубке и заполнить водой до перелива.

 Плотно закрутить крышку заливного

патрубка.

Эксплуатация прибора

 Вставить сетевую штепсельную вил-

ку в розетку.

Рисунок
 Совет: Для сокращения времени вса-

сывания поднять напорный шланг
прибл. на 1 м.

Рисунок
 Выключение прибора производится с

помощью выключателя Вкл./Выкл.

– 3

71RU

 Подождать, пока насос не будет вса-

сывать и равномерно качать.

몇 Предупреждение

При отсутствии подачи води или при
закрытом клапане вода может нагре­ваться в насосе и причинить ожег!
Эксплуатировать насос в этом рабо­чем состоянии на протяжении макс. 3
минут.

Окончание работы

 При подачи воды с добавками после

каждого использования полоскать
насос чистой водой.

 Выключите прибор.
 Вытащите штепсельную вилку из ро-

зетки.

Уход, техническое обслужи-

вание

 Опасность

При проведении любых работ по уходу
и техническому обслуживанию аппа­рат следует выключить, а сетевой
шнур - вынуть из розетки.

Уход

Рисунок
 Регулярно проверять предваритель-

ный фильтр на наличие загрязнений.
В случае видимых загрязнений дейс­твовать следующим образом:

 Открутить крышку на патрубке запол-

нения.

 Изъять предварительный фильтр и

промыть под проточной

 Промыть остатки грязи на дне корпу-

са фильтра путем открытия спускно­го отверстия.

 Вставить почищенный фильтр для

предварительной очистки

 Сильно прикрутить крышку на залив-

ной патрубок и на выпускное отверс­тие.

водой.

Профилактическое обслужива-

ние

Прибор не нуждается в профилактичес­ком обслуживании.

Транспортировка

Внимание!

Во избежание несчастных случаев или
травмирования, при транспортировке
необходимо
прибора (см. раздел "Технические дан­ные").

принять во внимание вес

Транспортировка вручную

 Высоко поднять прибор за ручку и пе-

ренести.

Транспортировка на транспорт-

ных средствах

 Зафиксировать прибор от смещения

и опрокидывания.

Хранение

Внимание!

Во избежание несчастных случаев или
травмирования, при выборе места хра­нения необходимо принять во внима­ние вес прибора (см. раздел
"Технические данные").

Хранение прибора

 Выпустить воду

спускное отверстие (поз. 5).

 Прибор следует хранить в защищен-

ном от мороза помещении.

из насоса через

72 RU

– 4

Заявление о соответствии

требованиям СЕ

Настоящим мы заявляем, что нижеука­занный прибор по своей концепции и
конструкции, а также в осуществленном
и допущенном нами к продаже исполне­нии отвечает соответствующим основ­ным требованиям по безопасности и
здоровью согласно директивам ЕС. При
внесении изменений, не согласованных
с нами, данное заявление теряет свою
силу.

Продукт Насос
Тип: 1.645-xxx
Основные директивы ЕС

2006/42/EC (+2009/127/EC)
2004/108/ÅÑ
2000/14/ЕС

Примененные гармонизированные
нормы

EN 55014–1: 2006 + A1: 2009
EN 55014–2: 1997 + A2: 2008
EN 60335–1
EN 61000–3–2: 2006 + A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Примененные спецификации:

EN 60335–2–41

Примененный порядок оценки соот­ветствия

2000/14/ЕС: Приложение V

Уровень мощности звука dB(A)

GP 45 GP 55

Измерено:7172
Гарантировано:73 74

71364 Winnenden (Germany)

Тел.: [phone]
Факс: [phone]

Winnenden, 2010/07/01

Нижеподписавшиеся лица действуют
поручению и по доверенности руководс­тва предприятия.

CEO

уполномоченный по документации:
S. Reiser

Alfred Kaercher GmbH & Co. KG
Alfred-Kaercher-Str. 28 - 40

Head of Approbation

по

– 5

73RU

Специальные принадлежности

Изображения указанных далее специальных принадлежностей вы найдете на стра­нице 4 данного руководства.

6.997-347.0 Всасывающий
шланг, продаю­щийся на метры 3/

4“ (19 мм) 25 м

6.997-346.0 Всасывающий

шланг, продаю­щийся на

(25,4 мм) 25 м

6.997-348.0 Всасывающий
шланг 3,5 м

6.997-350.0 Всасывающая гар­нитура 3,5 м

6.997-349.0 Всасывающая гар­нитура 7,0 м

6.997-345.0 Всасывающий
фильтр Basic 3/4“
(19мм)

6.997-342.0 Всасывающий
фильтр Basic 1“
(25,4мм)

метры 1“

Вакуум-плотный спиральный шланг для нарезки
отдельных шлангов необходимой длины. Сов­мещен с соединительными деталями и всасы­вающим фильтром, применяется в качестве
отдельной всасывающей гарнитуры.

Полностью готовый к подключению, вакуум­плотный всасывающий шланг для прямого под­ключения к насосу. Для удлинения всасываю­щей гарнитуры или для использования со
всасывающими фильтрами. 3/4“ (19 мм) шланг с
соединительной резьбой G1 (33,3 мм).

Полностью готовый к подключению, вакуум­плотный всасывающий шланг со
фильтром и системой остановки обратного по­тока. Также применяется в качестве удлинителя
всасывающего шланга. 3/4“ (19 мм) шланг с со­единительной резьбой G1 (33,3 мм).

Для подключения к всасывающему шлангу, про­дающемуся на метры. Система остановки об­ратного потока препятствует возврату
перекачиваемой воды и вследствие этого
уменьшает время повторного всасывания.

всасывающим

6.997-341.0 Всасывающий
фильтр Premium

74 RU

Для подключения к всасывающему шлангу, про­дающемуся на метры. Система остановки об­ратного потока препятствует возврату
перекачиваемой воды и вследствие этого
уменьшает время повторного всасывания.
Прочное металлопластиковое исполнение. Под­ходит для шлангов 3/4“ (19мм) и 1“(25,4мм).

– 6

6.997-343.0 Фильтр грубой
очистки (расход до

3000 л/ч)

6.997-344.0 Фильтр грубой
очистки (расход до
6000 л/ч)

Фильтр грубой очистки насоса для защиты насо­са от крупных частиц грязи или песка. Фильтро­вальную вставку можно вынуть для
последующей очистки. С соединительной резь­бой G1 (33,3 мм).

6.997-359.0 Соединительная
деталь насоса G1

(33,3 мм)

6.997-358.0 Набор для подклю­чения Basic G1
(33,3мм)

6.997-340.0 Набор для подклю­чения Premium G1
(33,3мм)

6.997-355.0 Предохранитель от
работы всухую

6.997-357.0 Электронный ма-

нометрический вы­ключатель

Для вакуум­щего шланга к насосу.
Подходит для шлангов 3/4“ (19мм) или
1“(25,4мм). С вращающейся соединительной
резьбой G1(33,3 мм). Включая обратный кла­пан, плоское уплотнение и клемму шланга. При
применении в качестве садового насоса следу­ет установить плоское уплотнение.

Для подключения к 1/2“ (12,7 мм) резиновым
шлангам
G1 (33,3 мм).

Для подключения к 3/4“ (25,4 мм) резиновым
шлангам в насосах с соединительной резьбой
G1 (33,3 мм). Для повышенной утечки воды.

Если через насос не нагнетается вода, предох­ранитель от работы всухую защищает насос от
повреждений и автоматически отключает
соединительной резьбой G1“ (33,3 мм).

Идеально подходит для переоборудования са­дового насоса в автомат бытового водоснабже­ния. В зависимости от потребности в воде,
насос автоматически включается и затем отклю­чается. Если через насос не нагнетается вода,
предохранитель от работы всухую защищает
насос от повреждений и
чает его. С соединительной резьбой G1“ (33,3
мм).

плотного подключения всасываю-

в насосах с соединительной резьбой

его. С

автоматически отклю-

6.997-356.0 Поплавковый вы­ключатель

Автоматически включает и отключает насос в
зависимости от уровня воды в резервуарах. С
10 метровым специальным питающим кабелем.

– 7

75RU

Помощь в случае неполадок

 Опасность

Во избежание опасности, ремонт и установку запасных деталей должны выпол­нять только авторизированные сервисные центры.
Перед проведением любых работ с прибором, выключить прибор и вытянуть
штепсельную вилку.

Неполадка Причина Способ устранения

Насос работает, но не
перекачивает.

Насос не запускается
или внезапно останови­лась в ходе работы

Мощность падает или
слишком малая

Воздух в насосе См. главу „Подготовка“, рис. A и

B, и главу „Эксплуатация“, рис. C

Закупорен всасывающий
трубопровод

Фильтр предварительной
очистки загрязнен.

Прерывание подачи пита­ния

Плавкий предохранитель
отключил двигатель
вследствие перегрева.

Закупорен всасывающий
трубопровод

Фильтр предварительной
очистки загрязнен.

Неплотность на стороне
всасывания

Мощность насоса зависит
от высоты подачи и подклю­ченной периферии.

Вытянуть сетевой штекер
чистить всасывающий трубоп­ровод

Снять предварительный
фильтр и промыть под проточ
ной водой, при необходимости
выпустить остатки грязи из
фильтра через спускное от­верстие.

Проверить предохранители и
электрические соединения

Вытянуть сетевую вилку, дать
насосу остыть, прочистить
зону всасывания, избегать экс­плуатации всухую

Вытянуть сетевой штекер и по­чистить всасывающий трубоп­ровод

Снять предварительный фильтр
и промыть под проточной водой,
при необходимости выпустить
остатки грязи из фильтра через
спускное отверстие.

Контроль всей стороны всасы­вания на наличие неплотнос
тей.

Необходимо следить за макси­мальной высотой перекачки,
см. раздел "Технические дан­ные", при необходимости вы­брать другой диаметр или
длину шланга

и по-

Филиал фирмы Kärcher с удовольствием ответит на ваши вопросы и окажет содейс­твие при устранении неисправностей в приборе. Адрес указан на обороте

76 RU

– 8

Технические данные

GP 45 GP 55

Напряжение V 230 - 240 230 - 240

Частота Hz 50 50

Мощность Р

ном

Макс. объем перекачки l/h 3800 4300

Макс. высота всасывания m9 9

W 1050 1100

Макс. давление MPa

(bar)

0,43
(4,3)

0,49
(4,9)

Макс. высота перекачки m43 49

Макс. размер частиц, допустимых для

mm 1 1

перекачки

Вес kg 10,2 10,2

Изготовитель оставляет за собой право внесения технических измене­ний!

Возможный объем подачи тем больше:

- чем меньше высота всасывания и перекачки

- чем больше диаметр используемых шлангов

- чем короче используемые шланги

- чем меньшее падение давления, обусловленное подсоединением дополнитель-

ного оборудования

– 9

77RU

Spis treści

Instrukcje ogólne . . . . . . . . PL . . .1

Wskazówki bezpieczeństwa PL . . .2

Obsługa . . . . . . . . . . . . . . . PL . . .3

Czyszczenie i konserwacja PL . . .3

Transport . . . . . . . . . . . . . . PL . . .4

Przechowywanie . . . . . . . . PL . . .4

Deklaracja UE . . . . . . . . . . PL . . .4

Wyposażenie specjalne . . . PL . . .5

Usuwanie usterek. . . . . . . . PL . . .7

Dane techniczne . . . . . . . . PL . . .8

Instrukcje ogólne

Szanowny Kliencie!

Przed pierwszym użyciem urzą-

dzenia należy przeczytać orygi­nalną instrukcję obsługi, postępować
według jej wskazań i zachować ją do póź­niejszego wykorzystania lub dla następne­go użytkownika.

Użytkowanie zgodne z przeznacze-

niem

To urządzenie zostało opracowane do
użytku prywatnego i nie jest przeznaczone
do zastosowania przemysłowego.
Producent nie odpowiada za ewentualne
szkody mające miejsce z racji użytkowania
urządzenia niezgodnego z przeznacze­niem albo niewłaściwej obsługi.
Urządzenie jest przeznaczone przede
wszystkim do stosowania w domu i ogrodzie.

Dopuszczalne ciecze do przetaczania:

 Woda użytkowa
 Woda studzienna
 Woda źródlana
 Woda deszczowa
 Woda z basenów pływackich (przy za-

łożeniu właściwego dozowania dodat­ków)

몇 Ostrzeżenie

Nie mogą być przetaczane natomiast
materiały żrące, łatwopalne albo wybu­chowe (np. benzyna, nafta, rozcieńczal-

nik nitro), smary, oleje, woda solona ani
ścieki z toalet czy zamulona woda, któ­re mają niższą płynność niż woda.
Temperatura przetaczanej cieczy nie
może przekraczać 35°C.
Urządzenie nie nadaje się do pompo­wania ciągłego ani jako instalacja sta­cjonarna (np. urządzenie
podnośnikowe, pompa fontannowa).

Ochrona środowiska

Materiały użyte do opakowania na-

dają się do recyklingu. Opakowania
nie należy wrzucać do zwykłych pojemni­ków na śmieci, lecz do pojemników na su­rowce wtórne.

Zużyte urządzenia zawierają cenne
surowce wtórne, które powinny być

oddawane do utylizacji. Z tego powodu
należy usuwać zużyte urządzenia za pośred-
nictwem odpowiednich systemów utylizacji.

Wskazówki dotyczące składników
(REACH)

Aktualne informacje dotyczące składników
znajdują się pod:

http://www.karcher.de/de/unternehmen/
umweltschutz/REACH.htm

Gwarancja

W każdym kraju obowiązują warunki gwaran­cji określone przez odpowiedniego lokalnego
dystrybutora. Ewentualne usterki urządzenia
usuwane są w okresie gwarancji bezpłatnie,
o ile spowodowane są błędem materiałowym
lub produkcyjnym. W sprawach napraw gwa­rancyjnych prosimy kierować się z dowodem
zakupu do dystrybutora lub do autoryzowa­nego punktu serwisowego.

Symbole w instrukcji obsługi

 Niebezpieczeństwo

Przy bezpośrednim niebezpieczeństwie,
prowadzącym do ciężkich obrażeń ciała lub
do śmierci.

몇 Ostrzeżenie

Na możliwie niebezpieczną sytuację, mo­gącą prowadzić do ciężkich obrażeń ciała
lub śmierci.

78 PL

– 1

Uwaga

Na możliwie niebezpieczną sytuację, mo­gącą prowadzić do lekkich obrażeń ciała
lub szkód materialnych.

Wskazówki bezpieczeństwa

 Zagrożenie życia

Nieprzestrzeganie wskazówek dotyczą­cych bezpieczeństwa stwarza niebezpie­czeństwo porażenia prądem elektrycznym!

 Przed każdym zastosowaniem spraw-

dzać, czy przewód zasilający lub wtycz­ka nie są uszkodzone. W przypadku
uszkodzenia przewodu zasilającego
niezwłocznie zlecić jego wymianę auto­ryzowanemu serwisowi lub elektrykowi.

 Wszystkie elektryczne złącza wtykowe

należy umieścić w obszarze zabezpie­czonym przed zalaniem.

 Nieodpowiednie przewody przedłuże-

niowe mogą być niebezpieczne. Na
wolnym powietrzu należy stosować tyl­ko dopuszczone do tego celu i odpo­wiednio oznaczone przedłużacze o
wystarczającym przekroju.

Wtyczka i łącznik używanego przewodu
przedłużeniowego muszą być wodo­szczelne.

 Nie używać przewodu sieciowego do

transportowania / mocowania urządze­nia.

 Aby odłączyć urządzenie od sieci, nie

ciągnąć za kabel instalacyjny, lecz za
wtyczkę.

 Unikać sytuacji prowadzących do

uszkodzenia mechaniczego kabla zasi­lającego (przecięcia, przetarcia, zgnie­cenia, wyrwania).

 Urządzenie powinno zostać zabezpie-

czone przed zatopieniem i zalaniem.

 Nie używać urządzenia długotrwale w

czasie deszczu lub przy dużej wilgotno­ści powietrza.

 Napięcie podane na tabliczce znamio-

nowej musi się zgadzać z napięciem
źródła prądu.

 Aby wykluczyć zagrożenia, naprawy i

montaż części zamiennych mogą być
przeprowadzane jedynie przez autory­zowany serwis.

 Przy braku dopływu wody wzgl. za-

mkniętej stronie ciśnieniowej woda w
pompie się nagrzewa i może prowadzić
do obra

żeń przy wydostaniu się na ze-

wnątrz!
W tym ustawieniu eksploatacyjnym

pompę można uruchomić maksymalnie
na 3 minuty.

 Pompa nie powinna być stosowana

jako pompa zanurzeniowa.

 W przypadku stosowania pompy w ba-

senach pływackich, stawach ogrodo­wych i fontannach należy zachować
minimalną odległość 2 m i zabezpie­czyć urządzenie przed zsunięciem się
do wody.

 Przestrzegać zasad bezpieczeństwa

elektrycznego:
Pompy w basenach pływackich, sta-

wach ogrodowych i fontannach mogą
być obsługiwane tylko przy użyciu wy­łącznika ochronnego prądowego o prą­dzie uszkodzeniowym sięgającym
maks. 30 mA. Gdy wewnątrz basenu
pływackiego albo w stawu ogrodowego
znajdują się osoby, pompy nie można
włączać.

Ze wzglę
się uruchamianie urządzenia zawsze
przy użyciu wyłącznika ochronnego
prądowego (maks. 30 mA).
Przyłącze elektryczne może być wyko­nane jedynie przez specjalistę elektry­ka. Przy tym należy przestrzegać
odnośnych krajowych przepisów!
W Austrii pompy używane w basenach
pływackich i stawach ogrodowych, wy­posażone w stały przewód łączący, mu­szą być zasilane zgodnie z ÖVE B/EN
60555 cz. 1 do 3 poprzez transformator
izolacyjny atestowany przez ÖVE, przy
czym napięcie znamionowe sekundar­ne nie może przekraczać 230 V.

dów bezpieczeństwa zaleca

– 2

79PL

 Niniejsze urządzenie nie jest przezna-

czone do użytku przez osoby (włącznie
z dziećmi) z ograniczonymi możliwoś­ciami psychofizycznymi albo nie posia­dające doświadczenia i/lub wiedzy,
chyba że są one nadzorowane przez
osobę odpowiedzialną za ich bezpie­czeństwo albo otrzymały od niej wska­zówki, w jaki sposób używać tego
urządzenia. Dzieci powinny być nadzo­rowane, żeby uniknąć wykorzystywania
urządzenia do zabawy.

Warunki dla stateczności

Uwaga

Przed jakąkolwiek czynnością przy użyciu
urządzenia lub przy urządzeniu należy
stworzyć warunki dla stateczności, w celu
uniknięcia wypadków wzgl. uszkodzeń.

– Stateczność urządzenia jest zagwaran-

towana, gdy stoi ono na równej po­wierzchni.

Obsługa

Opis urządzenia

1 Przewód zasilający z wtyczką
2 Przyłącze G1(33,3 mm) przewód ciś-

nieniowy
3 Króciec wlewowy z filtrem wstępnym
4 Przyłącze G1(33,3 mm) przewód ssący
5 Otwór spustowy
6Wyłącznik

Przygotowanie

wych filtrów wstępnych. (Wyposażenie
specjalne: 6.997-344.0)

Rysunek
 Odkręcić korek na króćcu wlewowym i

wlewać wodę, aż do przelania.

 Pokrywę mocno nakręcić na króciec

wlewowy.

Praca urządzenia

 Włożyć wtyczkę sieciową do gniazdka.
Rysunek

 Wskazówka: aby skrócić czas ssania,

wąż ciśnieniowy należy podnieść na
wysokość ok. 1 m.

Rysunek
 Włączyć urzą

nika / wyłącznika.

 Odczekać, aż pompa zassie wodę i za-

cznie ją równomiernie tłoczyć.

dzenie przy użyciu włącz-

몇 Ostrzeżenie

Przy braku dopływu wody wzgl. zamkniętej
stronie ciśnieniowej woda w pompie się na­grzewa i może prowadzić do obrażeń przy
wydostaniu się na zewnątrz!
W tym ustawieniu eksploatacyjnym pompę
można uruchomić maksymalnie na 3 minuty.

Zakończenie pracy

 w przypadku tłoczenia wody z dodatka-

mi, po każdym użyciu pompę należy
przepłukać czystą wodą.

 Wyłączyć urządzenie.
 Wyciągnąć wtyczkę z gniazdka.

Czyszczenie i konserwacja

 Niebezpieczeństwo

Przed uruchomieniem pompy koniecznie
należy przeczytać wskazówki dotyczące
bezpieczeństwa!

Rysunek
 Podłączyć przewód ssący i ciśnieniowy

za pomocą specjalnego akcesorium fir-

my Kärcher G1 (33,3 mm).

Wskazówka: Do pompowania mocno

zabrudzonej wody, np. ze studni lub

stawów, zalecamy używanie dodatko-

80 PL

 Niebezpieczeństwo

Przed przystąpieniem do wszelkich prac
pielęgnacyjnych i konserwacyjnych urzą­dzenie wyłączyć i wyjąć wtyczkę z gniazd­ka sieciowego.

Konserwacja

Rysunek
 Filtr wstępny należy regularnie kontro-

lować pod względem zabrudzenia. W
przypadku widocznego zabrudzenia
postępować w sposób następujący:

– 3

 Odkręcić nakrętkę króćca wlewowego.
 Wyjąć filtr wstępny i wyczyścić pod bie-

żącą wodą.

 Wypłukać resztki zanieczyszczeń z dna

rynienki filtra poprzez otwarcie otworu

spustowego.

 Włożyć wyczyszczony filtr wstępny
 Dokręcić ręcznie nakrętkę króćca wle-

wowego i otworu spustowego.

Konserwacja

Urządzenie nie wymaga konserwacji.

Transport

Uwaga

W celu uniknięcia wypadków wzgl. zranień
przy transporcie należy zwrócić uwagę na
ciężar urządzenia (patrz dane techniczne).

Transport ręczny

 Podnieść urządzenie i nosić przy użyciu

uchwytu nośnego.

Transport w pojazdach

 Zabezpieczyć urz

sunięciem i przewróceniem się.

ądzenie przed prze-

Przechowywanie

Uwaga

W celu uniknięcia wypadków wzgl. zranień,
przy wyborze miejsca składowania należy
zwrócić uwagę na ciężar urządzenia (patrz
dane techniczne).

Przechowywanie urządzenia

 Opróżnić pompę z wody przez otwór

spustowy (poz. 5).
 Urządzenie należy przechowywać w

miejscu zabezpieczonym przed mro-

zem.

Deklaracja UE

Niniejszym oświadczamy, że określone po­niżej urządzenie odpowiada pod względem
koncepcji, konstrukcji oraz wprowadzonej
przez nas do handlu wersji obowiązującym
wymogom dyrektyw UE dotyczącym wy­magań w zakresie bezpieczeństwa i zdro­wia. Wszelkie nie uzgodnione z nami
modyfikacje urządzenia powodują utratę
ważności tego oświadczenia.

Produkt: Pompa
Typ: 1.645-xxx
Obowiązujące dyrektywy WE

2006/42/WE (+2009/127/WE)
2004/108/WE
2000/14/WE

Zastosowane normy zharmonizowane

EN 55014–1: 2006 + A1: 2009
EN 55014–2: 1997 + A2: 2008
EN 60335–1
EN 61000–3–2: 2006 + A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Zastosowane specyfikacje:

EN 60335–2–41

Zastosowana metoda oceny zgodności

2000/14/WE: Załącznik V

Poziom mocy akustycznej dB(A)

Zmierzony: 71 72
Gwarantowany: 73 74

Z upoważnienia zarządu przedsiębiorstwa.

CEO

Pełnomocnik dokumentacji:
S. Reiser

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
tel.: [phone]
faks: [phone]

GP 45 GP 55

Head of Approbation

Winnenden, 2010/07/01

– 4

81PL

Wyposażenie specjalne

Rysunki wyposażenia specjalnego przedstawionego poniżej znajdują się na stronie 4 ni­niejszej instrukcji.

6.997-347.0 Wąż ssący, miara
metrowa 3/4“ (19
mm) 25 m

6.997-346.0 Wąż ssący, miara
metrowa 1“ (25,4
mm) 25 m

6.997-348.0 Wąż ssący 3,5 m Hermetyczny wąż ssący, w pełni gotowy do bezpo-

6.997-350.0 Garnitur ssawny 3,5 mHermetyczny wąż ssący, w pełni gotowy do podłą-

6.997-349.0 Garnitur ssawny 7,0
m

6.997-345.0 Filtr ssący Basic 3/4“
(19 mm)

6.997-342.0 Filtr ssący Basic 1“
(25,4 mm)

6.997-341.0 Filtr ssący Premium Do podłączenia do miary metrowej węża ssawne-

Hermetyczny wąż spiralny do przycinania pojedyn­czych długości węża. Z możliwością użycia jako in­dywidualny garnitur ssawny w połączeniu ze
złączką i filtrem ssącym.

średniego podłączenia do pompy. Jako przedłu-
żacz do garnituru ssawnego lub do użytku z filtrami

ssącymi. Wąż 3/4“ (19 mm) z gwintem podłączenio­wym G1 (33,3 mm).

czenia, z filtrem ssącym i z zabezpieczeniem przed
cofaniem wody. Możliwe użycie również jako prze­d

łużacz węża ssącego. Wąż 3/4“ (19 mm) z gwin-

tem podłączeniowym G1 (33,3 mm).

Do podłączenia do miary metrowej węża ssawne­go. Zabezpieczenie przed cofaniem wody zapobie­ga powrotowi tłoczonej wody i skraca tym samym
czas ponownego zasysania.

go. Zabezpieczenie przed cofaniem wody zapobie­ga powrotowi tłoczonej wody i skraca tym samym
czas ponownego zasysania.
Wytrzymałe wykonanie z tworzywa sztucznego i
metalu. Pasuje do węży 3/4“ (19 mm) i 1“(25,4 mm).

6.997-343.0 Filtr wstępny (prze­pływ do 3000 l/h)

6.997-344.0 Filtr wstępny (prze­pływ do 6000 l/h)

82 PL

Filtr przedni pompy do ochrony pompy przed gruby­mi cząstkami brudu lub piasku. Wkład filtra możne
wyjąć w celu jego wyczyszczenia. Z gwintem przy­łączeniowym G1 (33,3 mm).

– 5

6.997-359.0 Element przyłącze­niowy pompy G1
(33,3 mm).

Do hermetycznego przyłączania wężyka do zasy­sania do pompy.
Pasuje do węży 3/4“ (19 mm) lub 1“(25,4 mm). Z
obrotowym gwintem przyłączeniowym G1 (33,3
mm). Włącznie z zaworem zwrotnym, uszczelką
płaską i zaciskiem wężowym. Gdy używa się z
pompami ogrodowymi, zastosować uszczelkę pła­ską.

6.997-358.0 Zestaw przyłącze­niowy Basic G1
(33,3 mm)

6.997-340.0 Zestaw przyłącze­niowy Premium
G1(33,3 mm)

6.997-355.0 Zabezpieczenie
przed pracą na su­cho

6.997-357.0 Elektroniczny wy­łącznik ciśnieniowy

6.997-356.0 Przełącznik pływa­kowy

Do przyłączania węży wodnych 1/2“ (12,7 mm) do
pompy z gwintem przyłączeniowym G1 (33,3 mm).

Do przyłączania węży wodnych 3/4“ (25,4mm) do
pompy z gwintem przyłączeniowym G1 (33,3 mm).
Na podwyższony przepływ wody.

Gdy przez pompę nie przepływa woda, zabezpie­czenie pompy przed pracą na sucho chroni ją przed
uszkodzeniem i automatycznie ją wyłącza. Z gwin­tem przyłączeniowym G1“ (33,3 mm).

Idealny do przetworzenia pompy ogrodowej w auto­mat do wodoci
wody pompa automatycznie się włącza i wyłącza.
Gdy przez pompę nie przepływa woda, zabezpie­czenie pompy przed pracą na sucho chroni ją przed
uszkodzeniem i automatycznie ją wyłącza. Z gwin­tem przyłączeniowym G1“ (33,3 mm).

Włącza wzgl. wyłącza pompę automatycznie w za­leżności od poziomu w zbiorniku wody. Ze specjal­nym kablem przyłączeniowym o dług. 10 m.

ągu domowego. W przypadku braku

– 6

83PL

Usuwanie usterek

 Niebezpieczeństwo

Aby wykluczyć zagrożenia, naprawy i montaż części zamiennych mogą być przeprowa­dzane jedynie przez autoryzowany serwis.
Przed przystąpieniem do wszelkich prac w obrębie urządzenia należy wyłączyć urządze-
nie i odłączyć przewód sieciowy od zasilania.

Zakłócenie Przyczyna Usuwanie usterek

Pompa pracuje albo nie
przetacza

Pompa się nie urucha­mia albo w czasie pracy
nagle się zatrzymuje

Wydajność pompy spa­da lub jest zbyt niska

Powietrze w pompie patrz rozdział "Przygotowanie"

(rys. A i B) oraz rozdział "Eksplo­atacja" (rys. C)

Zapchany przewód ssący Wyjąć wtyczkę z gniazdka i wy-

czyścić przewód ssący

Zanieczyszczony filtr wstęp-nyZdjąć filtr wstępny i wyczyścić

pod bieżącą wodą, ewentualnie
wypłukać resztki zanieczysz­czeń z dna rynienki filtra po­przez otwarcie otworu
spustowego.

Przerwany dopływ prą

Bezpiecznik topikowy silnika
wyłączył silnik z powodu
przegrzania

Zapchany przewód ssący Wyjąć wtyczkę z gniazdka i wy-

Zanieczyszczony filtr wstęp-nyZdjąć filtr wstępny i wyczyścić

Nieszczelność po stronie
ssania

Wydajność pompy zależy od
wysokości tłoczenia i podłą­czonego obwodu

du Sprawdzić bezpieczniki i połą-

czenia elektryczne
Wyjąć wtyczkę sieciową, pompę

wychłodzić, wyczyścić obszar
zasysania, uniemożliwić pracę
na sucho

czyścić przewód ssący

pod bieżącą wodą, ewentualnie
wypłukać resztki zanieczysz­czeń z dna rynienki filtra po­przez otwarcie otworu
spustowego.

Kontrola strony wlotowej pod ką-
tem nieszczelności.

Uwzględnić maks. wysokość tło­czenia, patrz Dane techniczne,
ewent. wybrać inną średnicę lub
długość węża

W przypadku pytań lub usterek prosimy zwrócić się do najbliższego oddziału firmy
Kärcher. Adres znajduje się na odwrocie.

84 PL

– 7

Dane techniczne

GP 45 GP 55

Napięcie V 230 - 240 230 - 240

Częstotliwość Hz 50 50

Moc P

znam.

Maks. wydajność l/h 3800 4300

Maks. wysokość ssania m 9 9

W 1050 1100

Maks. ciśnienie MPa

(bar)

0,43
(4,3)

0,49
(4,9)

Maks. wys. tłoczenia m 43 49

Maks. wielk. ziarna przetłaczanych czą-

mm 1 1

stek brudu

Ciężar kg 10,2 10,2

Zmiany techniczne zastrzeżone!

Możliwy przepływ jest tym większy:

- im mniejsza jest wysokość zasysania i tłoczenia

- im większa jest średnica używanych węży

- im krótsze są używane węże

- im mniej straty ciśnienia powodują zamknięte akcesoria

– 8

85PL

Зміст

Загальні вказівки . . . . . . . . . UK . . . 1

Правила безпеки . . . . . . . . . UK . . . 2

Експлуатація . . . . . . . . . . . . UK . . . 3

Догляд, технічне

обслуговування . . . . . . . . . . UK . . . 3

Транспортування . . . . . . . . . UK . . . 4

Зберігання . . . . . . . . . . . . . . UK . . . 4

Заява про відповідність

вимогам CE . . . . . . . . . . . . . UK . . . 4

Спеціальне допоміжне

обладнання . . . . . . . . . . . . . UK . . . 5

Допомога у випадку неполадок UK . . . 7
Технічні характеристики . . . UK . . . 8

Загальні вказівки

Шановний покупець!

Перед першим застосуванням

вашого пристрою прочитайте
цю оригінальну інструкцію з експлуатації,
після цього дійте відповідно неї та
збережіть її для подальшого користування
або для наступного власника.

Правильне застосування

Цей пристрій призначається для
приватного використання і не
пристосований до навантажень
промислового використання.
Виробник не несе відповідальності за
збитки, завдані невідповідним або
неправильним
Пристрій призначений переважно для
використання в домі або в саду.

Допустимі для перекачування рідини:

використанням пристрою.

 Споживча вода
 Колодязна вода
 Джерельна вода
 Дощова вода
 Вода у ванній (за умови відповідного

дозування добавок)

몇 Попередження

Не дозволяється перекачування їдких,
легкозаймистих або вибухонебезпечних
речовин (наприклад, бензин, гас,
нітророзчин), жирів, масел, нафти,
солоної води і стоків з туалетів і
замуленої води, що має меншу плинність,

86 UK

ніж вода. Температура рідини, що
перекачується, не повинна
перевищувати 35°C.
Пристрій не призначений для
безперервної роботи насоса або для
стаціонарного встановлення ( наприклад,
використовування
механізм, фонтанний насос).

Охорона довкілля

Матеріали упаковки піддаються

переробці для повторного
використання. Будь ласка, не викидайте
пакувальні матеріали разом із домашнім
сміттям, віддайте їх для повторного
використання.

Старі пристрої містять цінні
матеріали, що можуть

використовуватися повторно. Тому,
будь ласка, утилізуйте старі пристрої за
допомогою спеціальних систем збору
сміття.

Інструкції із застосування
(REACH)

Актуальні відомості про компоненти
наведені на веб-вузлі за адресою:

http://www.karcher.de/de/unternehmen/
umweltschutz/REACH.htm

У кожній країні діють умови гарантії,
наданої відповідною фірмою-продавцем.
Неполадки в роботі пристрою ми усуваємо
безплатно протягом терміну дії гарантії,
якщо вони викликані браком матеріалу чи
помилками виготовлення. У випадку
чинності гарантії звертіться до продавця чи
в найближчий
центр з документальним підтвердженням
покупки.

авторизований сервісний

Знаки у посібнику

як піднімальний

компонентів

Гарантія

 Обережно!

Для небезпеки, яка безпосередньо
загрожує та призводить до тяжких
травм чи смерті.

몇 Попередження

Для потенційно можливої небезпечної
ситуації, що може призвести до тяжких
травм чи смерті.

– 1

Увага!

Для потенційно можливої небезпечної
ситуації, що може призвести до легких
травм чи спричинити матеріальні
збитки.

Правила безпеки

 Небезпека для життя

При недотриманні вказівок по техніці
безпеки існує небезпека для життя від
електричного струму!

 Перевіряти підключення приладу до

мережі на предмет пошкодження перед
кожним використанням. Замініть
дефектний провід через авторизовану
сервісну службу/електрика.

 Всі електричні штепсельні з'єднання

повинні перебувати в захищеному від
затоплення місці.

 Непридатні подовжувачі можуть бути

небезпечними. На відкритому повітрі
використовуйте лише придатний для
цього подовжувальний кабель з
відповідним маркуванням та достатнім
діаметром кабелю.

Штекери та з’єднання подовжувача, що
використовується, повинні бути
захищеними від попадання краплин води.

 Не використовуйте мережний кабель

живлення для транспортування або
фіксації приладу.

 Для того щоб від’єднати пристрій від

мережі потрібно тягнути не за
з’єднувальний шнур, а за штекер.

 Не тягнути з’єднувальний шнур через

гострі кути та не затискати його.

 Встановити пристрій в стійкому і

захищеному від переливу положенні.

 Не експлуатувати пристрій тривалий

час під час дощу або у вологу погоду.

 Зазначена напруга на заводській

табличці повинна збігатися з напругою
у джерелі току.

 Щоб уникнути небезпеки, ремонт і

установку запасних деталей повинні
виконувати тільки авторизовані
сервісні центри.

 При додатковому поступанні води чи

закритій напірній порожнині, вода

підігрівається у насосі та при виході
може спричинити опіки!

Експлуатувати насос в цьому робочому
стані макс. 3 хвилини.

 Не можна використовувати насос як

занурювальний насос.

 При використанні насосу біля

плавальних басейнів, садових ставків
або фонтанів дотримуватися
мінімальної відстані 2 м і захистити
прилад від зісковзування у воду.

 Стежити за електричними захисними

пристроями:
Використовувати занурювальні насоси

в басейнах, садових ставках та
фонтанах тільки з автоматом захисту
від струму витоку з номінальним
струмом витоку 30 мА. Забороняється
використовувати насос, якщо в басейні
або ставку перебувають люди.

З міркувань безпеки, ми рекомендуємо
використовувати пристрій з автоматом
захисту від струму витоку (витоку 30
мА

).

Електричні з'єднання повинні
виконуватися тільки електриком. Слід
обов'язково дотримуватися
національних вимог!

В Австрії насоси для використання в
басейнах і садових ставках, обладнані
фіксованим з’єднувальним
трубопроводом, згідно з ÖVE B/EN
60555 частина 1 - 3, повинні живитись
від схваленого ÖVE розділового
трансформатора, причому не повинна
перевищуватись номінальна напруга
230В.

 Цей пристрій не призначено для

використання людьми (у тому числі й
дітей) з обмеженими фізичними,
сенсорними або розумовими
здатностями або особами з відсутністю
досвіду й/або знань, за винятком
випадків, якщо за забезпеченням
безпеки їхньої роботи спостерігають
спеціально підготовлені особи або
вони одержують від них вказівки, що
стосуються використання пристрою.
Необхідно
дозволяти їм грати із пристроєм.

стежити за дітьми, не

– 2

87UK

Умови для забезпечення стійкості

Увага!

Перед виконанням будь-яких дій з
приладом або біля нього необхідно
забезпечити стійкість, щоб запобігти
нещасним випадкам та травмуванню.

– Стійкість приладу гарантована лише у

тому випадку, коли його встановлено
на рівній поверхні.

Експлуатація

Опис пристрою

1 Мережевий кабель зі штекером
2 Підключення G1(33,3 мм) напірний

трубопровід

3 Патрубок заповнення з попереднім

фільтром

4 Підключення G1(33,3 мм)

всасувальний трубопровід

5 Випускний отвір
6 Вимикач

Підготовка

 Обережно!

Перед використанням насосу обов'язково
додержуйтесь правил безпеки!

Малюнок

 Підключити всасувальний і напірний

трубопровід з додатковим приладдям
фірми "Керхер" G1 (33,3 мм).

Вказівка: Для насосів, які перекачують
сильно забруднену воду, наприклад, із
колодязів або ставків, ми радимо
використовувати один з додаткових
фільтрів попереднього очищення.
(Спеціальне обладнання: 6.997-344.0)

Малюнок

 Відкрутити кришку на заливному

патрубку і заповнити воду до переливу.

 Міцно прикрутити кришку на заливний

патрубок.

Експлуатація

 Вставте мережевий штекер у розетку.

Малюнок

 Порада: Для скорочення часу

всасування підняти напірний шланг
прибл. на 1 м.

88 UK

Малюнок

 Вимикання пристрою здійснюється за

допомогою вимикача Вкл./Викл.

 Почекати, поки насос не буде

всасувати і рівномірно качати.

몇 Попередження

При додатковому поступанні води чи
закритій напірній порожнині, вода
підігрівається у насосі та при виході може
спричинити опіки!
Експлуатувати насос в цьому робочому
стані макс. 3 хвилини.

Закінчення роботи

 При подачі води з добавками полоскати

насос чистою водою після кожного
вживання.

 Виключіть пристрій.
 Витягнути штепсель з розетки.

Догляд, технічне обслуговування

 Обережно!

Під час проведення будь-яких робіт з
догляду та технічного обслуговування
апарат слід вимкнути, а мережевий шнур

- витягти з розетки.

Догляд

Малюнок

 Регулярно перевіряти попередній

фільтр на наявність забруднень. У
випадку видимих забруднень діяти
таким чином:

 Відкрутити кришку на патрубку

заповнення.

 Зняти попередній фільтр і почистити

під проточною водою.

 Промити залишки бруду на дні корпусу

фільтра шляхом відкривання
випускного отвору.

 Вставити почищений фільтр для

попереднього очищення

 Міцно прикрутити кришку на заливний

патрубок і на випускний отвір.

Технічне обслуговування

Пристрій не потребує технічного
обслуговування.

– 3

Транспортування

Увага!

Для запобігання нещасним випадкам та
травмуванню при транспортуванні
приладу слід прийняти до уваги вагу
приладу (див. розділ "Технічні дані").

Транспортування вручну

 Високо підняти пристрій за ручку та

перенести.

Транспортування транспортними

засобами

 Зафіксувати прилад від зсунення та

перекидання.

Зберігання

Увага!

Для запобігання нещасним випадкам та
травмуванню при виборі місця зберігання
приладу слід прийняти до уваги вагу
приладу (див. розділ "Технічні дані").

Зберігати пристрій

 Випустити воду в насосі через

випускний отвір (поз. 5).

 Прилад слід зберігати в захищеному

від морозу приміщенні.

Заява про відповідність вимогам CE

Цим ми повідомляємо, що нижче
зазначена машина на основі своєї
конструкції та конструктивного виконання,
а також у випущеної у продаж моделі,
відповідає спеціальним основним вимогам
щодо безпеки та захисту здоров'я
представлених нижче директив ЄС. У
випадку неузгодженої з нами зміни машини

заява втрачає свою силу.

ця

Продукт: Насос
Тип: 1.645-xxx
Відповідна директива ЄС

2006/42/ЄС (+2009/127/ЄС)
2004/108/ЄС
2000/14/ЄС

Прикладні гармонізуючі норми

EN 55014–1: 2006 + A1: 2009
EN 55014–2: 1997 + A2: 2008
EN 60335–1
EN 61000–3–2: 2006 + A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Застосовані специфікації:

EN 60335–2–41

Застосовуваний метод оцінки
відповідності

2000/14/ЄС: Доповнення V

Рівень потужності dB(A)

GP 45 GP 55

Виміряний:71 72
Гарантований:73 74

Ті, хто підписалися діють за запитом та
дорученням керівництва.

CEO

Head of Approbation

уповноважений по документації:
S. Reiser

Alfred Kaercher GmbH & Co. KG
Alfred-Kaercher-Str. 28 - 40
71364 Winnenden (Germany)

Тел.: [phone]
Факс: [phone]

Winnenden, 2010/07/01

– 4

89UK

Спеціальне допоміжне обладнання

Зображення зазначених далі спеціального приладдя ви знайдете на сторінці 4 даного
керівництва.

6.997-347.0 Всмоктувальний
шланг, що
продається на
метри 3/4" (19 мм)

25 м

6.997-346.0 Всмоктувальний

шланг, що
продається на
метри 1" (25,4 мм)

м

25

6.997-348.0 Всмоктувальний
шланг 3,5 м

6.997-350.0 Всмоктувальна
гарнітура 3,5 м

6.997-349.0 Всмоктувальна
гарнітура 7,0 м

6.997-345.0 Всмоктувальний
фільтр Basіc 3/4"
(19мм)

6.997-342.0 Всмоктувальний
фільтр Basіc 1"
(25,4мм)

6.997-341.0

6.997-343.0 Фільтр грубого

6.997-344.0 Фільтр грубого

Всмоктувальний
фільтр Premіum

очищення (витрата
до 3000 л/ч)

очищення (витрата
до 6000 л/ч)

Вакуумщільний спіральний шланг для нарізки
окремих шлангів необхідної довжини. Сполучений
зі з'єднальними деталями й всмоктувальним
фільтром, застосовується в якості окремої
всмоктувальної гарнітури.

Повністю готовий до підключення, вакуумщільний
всмоктувальний шланг для прямого підключення
до насоса. Для подовження всмоктувальної
гарнітури або для використання з
всмоктувальними фільтрами. 3/4" (19 мм) шланг із
з'єднальним різьбленням G1 (33,3 мм)

Повністю готовий до підключення, вакуумщільний
всмоктувальний шланг із всмоктувальним
фільтром і системою зупинки зворотного потоку.
Також застосовується як подовжувач
всмоктувального шлангу. 3/4" (19 мм) шланг із
з'єднальним різьбленням G1 (33,3 мм)

Для підключення до всмоктувального шланга, що
продається на метри. Система зупинки зворотного
потоку перешкоджає поверненню перекачуваної
води і внаслідок цього зменшує час повторного
всмоктування.

Для підключення до всмоктувального шланга, що
продається на метри. Система зупинки зворотного
потоку перешкоджає поверненню перекачуваної
води і внаслідок цього зменшує час повторного
всмоктування.
Міцне металопластикове виконання. Підходить для
шлангів 3/4" (19мм) та 1"(25,4мм).

Фільтр грубого очищення насоса для захисту
насоса
Фільтрувальну вставку можна вийняти для
подальшого очищення. Зі з'єднальним різьбленням
G1 (33,3 мм).

від великих часток бруду або піску.

90 UK

– 5

6.997-359.0 З'єднальна деталь
насоса G1 (33,3 мм)

6.997-358.0 Набір для
підключення Basіc

G1 (33,3мм)

6.997-340.0 Набір для
підключення
Premium G1
(33,3мм)

6.997-355.0 Запобіжник від
роботи насухо

6.997-357.0 Електронний

манометричний
вимикач

6.997-356.0 Поплавковий
вимикач

Для вакуумщільного підключення всмоктувального
шланга до насоса.
Підходить для шлангів 3/4" (19мм) або 1"(25,4мм).
Зі з'єднальним різьбленням G1 (33,3 мм), що
обертається. Включаючи зворотний клапан, плоске
ущільнення і клему шланга. При застосуванні як
садового насосу слід встановити плоске
ущільнення.

Для підключення
у насосах зі з'єднальними різьбленням G1 (33,3
мм).

Для підключення до 3/4" (25,4 мм) гумових шлангів
у насосах зі з'єднальними різьбленням G1 (33,3
мм). Для підвищеного витоку води.

Якщо через насос не нагнітається вода, запобіжник
від роботи насухо захищає насос від ушкоджень
автоматично вимикає його. Зі з'єднальними
різьбленням G1" (33,3 мм).

Ідеально підходить для переустаткування
садового насоса в автомат побутового
водопостачання. Залежно від потреби у воді, насос
автоматично вмикається й потім вимикається.
Якщо через насос не нагнітається вода, запобіжник
від роботи насухо захищає насос від ушкоджень і
автоматично вимикає
різьбленням G1" (33,3 мм).

Автоматично вмикає та вимикає насос залежно від
рівня води в резервуарах. З 10 метровим
спеціальним живильним кабелем.

до 1/2" (12,7 мм) гумових шлангів

і

його. Зі з'єднальними

– 6

91UK

Допомога у випадку неполадок

 Обережно!

Щоб уникнути небезпеки, ремонт і установку запасних деталей повинні виконувати
тільки авторизовані сервісні центри.
До проведення будь-яких робіт слід вимкнути пристрій та витягнути штекер.

Несправність Причина Усунення

Насос працює, але не
перекачує.

Насос не запускається
або раптово зупинився в
ході роботи

Потужність падає або
занадто мала

Повітря в насосі Див. главу „Підготовка“, мал. A і

B, і главу „Експлуатація“, мал. C

Забитий всмоктувальний
трубопровід

Фільтр для попереднього
очищення забруднений.

Переривання подачі
живлення

Плавкий запобіжник
вимикнув двигун через
перегрів.

Забитий всмоктувальний
трубопровід

Фільтр для попереднього
очищення забруднений.

Нещільності на стороні
всмоктування

Потужність насосу залежить
від висоти подачі і
підключеної периферії.

Витягнути мережевий штекер і
почистити
трубопровід

Зняти попередній фільтр і
почистити під проточною водою,
при необхідності випустити
залишки бруду у фільтрі шляхом
відкривання випускного отвору.

Перевірити запобіжники і
електричні з'єднання

Витягнути мережну вилку
насосу охолонути, прочистити
зону всмоктування, уникати
експлуатації в суху

Витягнути мережевий штекер і
почистити всмоктувальний
трубопровід

Зняти попередній фільтр і
почистити під проточною водою,
при необхідності випустити
залишки бруду у фільтрі шляхом
відкривання випускного отвору.

Контроль всієї сторони
всмоктування на наявність
нещільностей.

Стежити за максимальною
висотою перекачування, див.
розділ "Технічні дані", при
необхідності вибрати інший
діаметр або довжину шланга

всмоктувальний

, дати

У разі виникнення питань чи неполадок допомогу охоче нададуть у філіалах фірми
Kärcher. Адреси див. на звороті.

92 UK

– 7

Технічні характеристики

GP 45 GP 55

Напруга V 230 - 240 230 - 240

Частота Hz 50 50

Потужність P

номінальна

W 1050 1100

Макс. об'єм перекачування l/h 3800 4300

Mакс. висота всасування m9 9

Макс. тиск MPa

(bar)

0,43
(4,3)

0,49
(4,9)

Макс. висота перекачування m43 49

Макс. розмір часток, допустимих для

mm 1 1

перекачування

Вага kg 10,2 10,2

Можливі зміни у конструкції пристрою!

Можливий обсяг подачі тим більше:

- чим менше висота всмоктування та перекачування

- чим більше діаметр використовуваних шлангів

- чим коротше використовувані шланги

- чим менше падіння тиску, обумовлене приєднанням додаткового обладнання

– 8

93UK

A

Alfred Kärcher Ges.m.b.H.
Lichtblaustraße 7
1220 Wien

[phone]

☎

AUS

Kärcher Pty. Ltd.
40 Koornang Road
Scoresby VIC 3179

(03) 9765 - 2300

☎

B / LUX

Kärcher N.V.
Industrieweg 12
2320 Hoogstraten

B: 0900 10027

☎

LUX: 0032 900 10027

BR

Kärcher Indústria e Comércio Ltda.
Av. Prof. Benedicto Montenegro 419
CEP 13.140-000 - Paulínia - SP

0800 176 111

☎

CDN

Kärcher Canada Inc.
6975 Creditview Road Unit #2
Mississauga, Ontario L5N 8E9

1-800-465-4980

☎

CH

Kärcher AG
Industriestraße 16
8108 Dällikon

0844 850 863

☎

CZ

Kärcher spol s r.o.
Modletice č.p. 141
251 01 Říčany u Prahy

0323 606 014

☎

D

Alfred Kärcher GmbH & Co. KG
Service-Center Gissigheim
Im Gewerbegebiet 2
97953 Königheim-Gissigheim

[phone]

☎

DK

Kärcher Rengøringssystemer A/S
Gejlhavegård 5
6000 Kolding

70 206 667

☎

E

Kärcher S.A.
Pol. Industrial Font del Radium
Calle Doctor Trueta 6-7
08400 Granollers (Barcelona)

902 170 068

☎

F

Kärcher S.A.S.
5 Avenue des Coquelicots
Z.A. des Petits Carreaux
94865 Bonneuil-sur-Marne

(01) 43 996 770

☎

FIN

Kärcher OY
Yrittäjäntie 17
01800 Klaukkala

0207 413 600

☎

GB

Kärcher(UK) Limited
Kärcher House
Beaumont Road
Banbury
Oxon, OX16 1TB

01295 752 200

☎

GR

Kärcher Cleaning Systems A.E.
31-33, Nikitara str. &
Konstantinoupoleos str.
13671 Acharnes

210 - 2316 153

☎

H

Kärcher Hungária Kft
Tormásrét ut 2.
2051 Biatorbágy

[phone]

☎

HK

Kärcher Limited
Unit 10, 17/F.
APEC Plaza
49 Hoi Yuen Road
Kwun Tong, Kowloon

[phone]

☎

I

Kärcher S.p.A.
Via A.Vespucci 19
21013 Gallarate (VA)

848 - 99 88 77

☎

IRL

Karcher Limited
12 Willow Business Park
Nangor Road
Clondalkin Dublin 12

(01) 409 77 77

☎

KOR

Karcher Co. Ltd. (South Korea)
Youngjae B/D, 50-1, 51-1
Sansoo-dong, Mapo-ku
Seoul 121-060

032-465-8000

☎

MAL

Karcher Cleaning Systems Sdn. Bhd.
No. 8, Jalan Serindit 2
Bandar Puchong Jaya
47100 Puchong, Selangor

[phone]

☎

MEX

Karcher México, SA de CV
Av. Gustavo Baz No. 29-C
Col. Naucalpan Centro
Naucalpan, Edo. de México
C.P. 53000 México

01 800 024 13 13

☎

N

Kärcher AS
Stanseveien 31
0976 Oslo

24 17 77 00

☎

NL

Kärcher BV
Postbus 474
4870 AL Etten-Leur

0900-33 444 33

☎

NZ

Karcher Limited
12 Ron Driver Place
East Tamaki, Auckland

[phone]

☎

P

Neoparts - Com. e Ind. Automóvel, S.A.
Av. Infante D. Henrique, Lote 35
1800-218 Lisboa

21 8558300

☎

PL

Kärcher Sp. z o.o.
Ul. Stawowa 140
31-346 Kraków

[phone]

☎

PRC

Kärcher Cleaning Systems Co., Ltd.
Part B, Building 30,
No. 390 Ai Du Road
Shanghai Waigaoquiao 200131

[phone]

☎

RO

Karcher Romania s.r.l.
Sos. Odaii Nr. 439
013606 Bucureşti

0372 709 001

☎

RUS

OOO«epxep»
109147,Moca
y.Taaca,.34,cp.3

[phone]

☎

S

Kärcher AB
Tagenevägen 31
42502 Hisings-Kärra

[phone]

☎

SGP

Karcher Asia Pacific Pte. Ltd.
5 Toh Guan Road East
#01-00 Freight Links
Express Distripark
Singapore 608831

6897-1811

☎

SK

Kärcher Slovakia, s.r.o.
Beniakova 2
94901 Nitra

037 6555 798

☎

TR

Kärcher Servis Ticaret A.S.
9 Eylül Mahallesi
307 Sokak No. 6
Gaziemir / Izmir

[phone]

☎

TWN

Karcher Limited
5F/6. No.7
Wu-Chuan 1st Rd
Wu-Ku Industrial Zone
Taipei County

[phone]

☎

UA

Kärcher Ukraine
Kilzeva doroga, 9
03191, Kyiv

(044) 594 75 75

☎

UAE

Karcher FZE
Jebel Ali Free Zone
RA 8, XB 1, Jebel Ali, Dubai

[phone]

☎

USA

Alfred Karcher, Inc
2170 Satellite Blvd
Suite 350
Duluth, GA 30097

678-935-4545; 877-527-2437

☎

ZA

Kärcher (Pty.) Limited
144 Kuschke Street
Meadowdale
Edenvale 1614

[phone]

☎

08/2009
