Karcher G2600XH, G2800XH User Manual

8.750-854.0 12/10F

G2600XH
G2800XH

English 2
Español 15
Français 28

®

2 English

Model Overview 3
Important Safety Instructions 4
Assembly Instructions 5
Operating Instructions 8
Using the Accessories 9
Working With Detergents 9
Taking a Break 10
Shutting Down & Clean-Up 10
Winterizing and Long-Term Storage 11
Maintenance Instructions 11
Cleaning Tips 11

Troubleshooting 13

DANGER

indicates “an imminently hazardous situa which, if
not avoided, will result in death or serious injury.”

WARNING

indicates “a potentially hazardous situationwhich, if
not avoided, could result in death or injury.”

CAUTION

indicates “a potentially hazardous situation which, if
not avoided, may result in minor or moderate injury
or in property damage incidents.”

The owner and/or user must have an understand­ing of the manufacturer’s operating instructions
and warnings before using this pressure washer.
Warning information should be emphasized and
understood. If the operator is not fl uent in English,
the manufacturer’s instructions and warnings shall
be read to and discussed with the operator in the
operator’s native language by the purchaser/owner,
making sure that the operator comprehends its con­tents. Owner and/or user must study and maintain
for future reference the manufacturers’ instructions.

Call: 1-800-537-4129 for help or visit our
website:

w w w . k a r c h e r r e s id en ti a l. co m/ ho me

Please take a moment to register your pressure
washer online at:

ww w. karcherr es ident ial.c om /warr an ty

Call: 01-800-024-13-13 for help or visit our

website: www.karcher.com.mx

Specifi cations

Owner/User Responsibility

Kärcher Customer Support USA/

Canada

Kärcher Customer Support

México

Safety Alert Symbols

G2600 XH

Operating Pressure 2600 PSI

Water Volume 2.5 GPM

Detergent Suction .15 - .20 GPM

Engine Honda GC190

Part No. 1.107-154.0

Serial No.

G2800 XH

Operating Pressure 2800 PSI

Water Volume 2.5 GPM

Detergent Suction .15 - .20 GPM

Engine Honda GC190

Part No. 1.107-155.0

Serial No.

HIGH PRESSURE WASHER OPERATOR MANUAL

English 3

1 Handle

2 Trigger Gun

3 Trigger Gun Safety Lock

4 High Pressure Hose

5 Gas Tank

6 Spray Wand

7 Dipstick

8 Water Inlet With Garden Hose Connector

9 Quick Connect High Pressure Outlet

10 Detergent Tank

11 Detergent Metering Valve and Detergent
Suction Tube

12 Quick Connect Nozzles

For Engine Details See Engine Manual

MODEL OVERVIEW

HOT

CAUTION

1

4

12

7

9

10

11

8

5

6

2

3

4 English

IMPORTANT SAFETY INSTRUCTIONS

■

Read the operating instructions of the engine
manufacturer before start-up and follow the
safety instructions carefully.

WARNING

When using this product basic precautions should
always be followed, including the following:

■

Read all the instructions before using the
product.

■

To reduce the risk of injury, close supervision
is necessary when a product is used near
children.

■

Know how to stop the product and bleed pres­sures quickly. Be thoroughly familiar with the

controls.

■

Stay alert – watch what you are doing.

■

Do not operate the product when fatigued or
under the infl uence of alcohol or drugs.

■

Keep operating area clear of all persons.

■

Do not overreach or stand on unstable sup­port. Keep good footing and balance at all

times.

■

Wear safety goggles.

■

Follow the maintenance instructions specifi ed

in the manual.

■

To avoid risks, all repairs and replacement of

spare parts may only be carried out by the
authorized

customer service personel.

■

Please check and confi rm that all 4 screws

of the rim are tightened before correcting the
tire

fi lling pressure.

■

Set the pressure reducer on the compressor

at 25 psi before correcting the tire pressure.

■

Tire pressure should not exceed max. 25 psi.

WARNING

Risk of Injection or Injury – Do Not Direct

Discharge Stream At Persons.

■

High pressure jets can be dangerous if mis-

used. The jet must not be directed at persons,
animals, electrical devices, or the unit it self.

■

Do not spray electrical connections, electrical

outlets or fi xtures.

WARNING

Risk Of Explosion –Do not spray fl ammable
liquids.

■ Do not use acids, alkaline, solvents, or any
fl ammable material in this product. These
products can cause physical injuries to the
operator and ir reversible damage to the
machine.

WARNING

Gun Kicks Back – Hold with both hands.

■ The Trigger Gun Safety Lock prevents the
trigger from accidentally being engaged. This
safety feature DOES NOT lock trigger in the
ON position.

WARNING

The engine exhaust from this product contains

chemicals known to the State of California to
cause cancer, birth defects or other reproduc­tive harm.

CAUTION

Risk of Asphyxiation –

Use this product only

in a well ventilated area.

■ Operate and fuel machine in a well ventilated
area, free of devices featuring an open pilot or
fl ame such as boilers, washer heaters, etc.

CAUTION

Risk of Fire – Do not add fuel when the prod-

uct is operating.

■ Do not operate if fuel has been spilled. In­stead, move the machine to a different loca­tion and avoid creating sparks.

■ The machine has hot surfaces which can
cause burns. Operate the unit in a safe envi­ronment and away from children.

■ Do not touch hot surfaces or allow accessories
to contact hot surfaces.

■ Do not allow the high pressure hose to come
into contact with the muffl er guard.

■ Do not leave the machine running una
tended.

■ Avoid tipping the machine on its side.

SAVE THESE INSTRUCTIONS

English 5

ASSEMBLY INSTRUCTIONS

CAUTION

When connecting the water inlet to the water
supply mains, local regulations of your water
company must be observed. In some areas
the unit must not be connected directly to
the public drinking water supply. This is to
ensure that there is no feedback of chemicals
in to the water supply. Direct connection via
a receiver tank or backfl ow prevented, for
example, is permitted. Dirt in the feed water
will damage the unit. To avoid this risk, we
recommend fi tting a water fi lter.

■ Garden hose must be at least 5/8 inch
diameter.

■ Flow rate of water supply must not fall below

2.5 GPM (gallons per minute)

■ Flow rate can be determined by running the
water for one minute into an empty 5-gallon
container.

■ The water supply temperature must not ex­ceed 104°F/40°C.

■ Never use the pressure washer to draw in
water contaminated with solvents, e.g. paint
thinners, gasoline, oil, etc.

■ Always prevent debris from being drawn into
the unit by using a clean water source. Use
additional water fi lter.

WATER SUPPLY

(Cold Water Only)

Required Tools (included)

Hardware (included)

Description

7/16" (or 11mm) Wrench Stamped

Description Purpose Illustration Qty

A

Joint Joint Assembly 2

B

1/4" Nut Joint Assembly 6

6 English

STEP 1:

Insert joints (A) into handle. Use one 1/4" bolt

(C) and tighten with one 1/4" nut (B) on each
side. Hand tighten.

STEP 2:

Attach the handle to the frame of the pres-

sure washer. Align holes, insert one 3/8" bolt

(E), and tighten the knob (D) on each side.

Description Purpose Illustration Qty

C

1/4" Bolt Joint Assembly 6

D

Knob Joint Assembly 2

E

3/8" Bolt Joint Assembly 2

F

Nylon Rivet Nozzle Holder Assembly 4

G

Tank Detergent tank 1

Assembling

CHAUD!

D

D

A

A

B

B

C

C

E

English 7

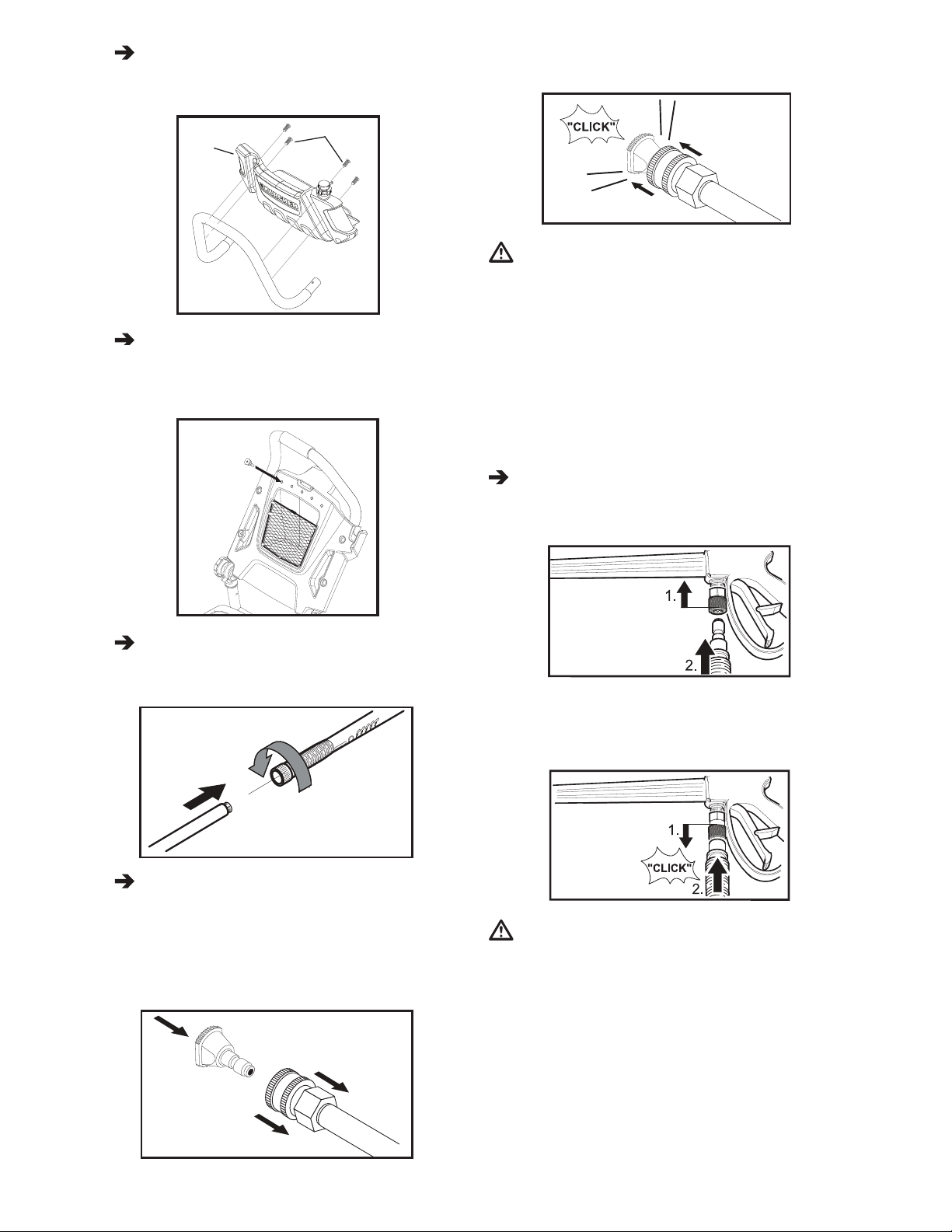

STEP 3:

Mount the detergent tank with enclosed nylon

rivets to the bumper.

F

G

STEP 4:

Place the quick connect nozzles in the nozzle

holder.

STEP 7:

Pull back the spring loaded collar at the spray

gun and insert the high pressure hose.

STEP 5:

Attach the wand to the spray gun.

STEP 6:

Pull the spring-loaded collar of the wand

back to insert your choice of quick connect
nozzle.

Release the collar and push the nozzle until
the collar clicks.

Release the collar and push the nozzle until

the collar clicks.

WARNING

High pressure in nozzle area.
Risk of injury caused by improperly locked
nozzle.

■ Make sure you hear a "click" when inserting
the nozzle tip in to the wand.

■ Pull the nozzle to make sure it is seated
properly before operating your unit.

WARNING

High pressure in quick connect area.
Risk of injury caused by improperly locked

high pressure hose.

■ Make sure you hear a "click" when inserting
the high pressure hose in to the quick con­nection.

■ Pull the high pressure hose to make sure it is
seated properly before operating your unit.

8 English

OPERATING INSTRUCTIONS

CAUTION

Engine Shipped without oil. Before starting

engine, fi ll with oil. Do not over-fi ll. Do not run
the engine with a high or low oil level as this
can cause engine damage.

If you have further questions regarding the

engine, please refer to the engine manual
included with the unit.

STEP 1:

Check oil level. Oil level should always be

between the "FULL" and "ADD" marks on the
dipstick.

Be sure the machine is level when checking

the oil level. (Refer to the engines operating
manual for seasonal grades.).

We recommend that the oil be changed after

the fi rst 5 hours of use, then once every 50
hours.

STEP 2:

Fill gas tank with unleaded gasoline.

Do not use leaded gasoline.

Do not add oil to the gasoline.

STEP 3:

Pull back the spring loaded collar at the high

pressure outlet and insert the high pressure
hose.

WARNING

High pressure in quick connect area.
Risk of injury caused by improperly locked

high pressure hose.

■ Make sure you hear the "click" when inserting

the high pressure hose into the quick connec­tion.

■ Pull the high pressure hose to make sure it is
seated properly before operating your unit.

STEP 4:

Connect garden hose to units`s water inlet.

STEP 5:

Connect garden hose to the cold water source

and turn water completely on.

Do not use hot water.

STEP 6:

Unlock the trigger gun safety lock. Trigger

the gun to eliminate trapped air, wait for a
steady fl ow of water to emerge from the spray
nozzle.

STEP 7:

Open fuel valve. Pull the choke rod to the ON

position (on a warm engine, leave the choke
rod in the OFF position).

STEP 8:

Move the engine stop switch to the ON posi-

tion.

For engine details see engine manual.

STEP 9:

Pull the starter handle. If the engine fails to

start after 3 pulls, squeeze the trigger gun to
release pressure, and repeat step.

After the engine warms up enough to run

smoothly move choke rod to OFF position.

Release the collar and push the high

pressure hose until the collar clicks.

English 9

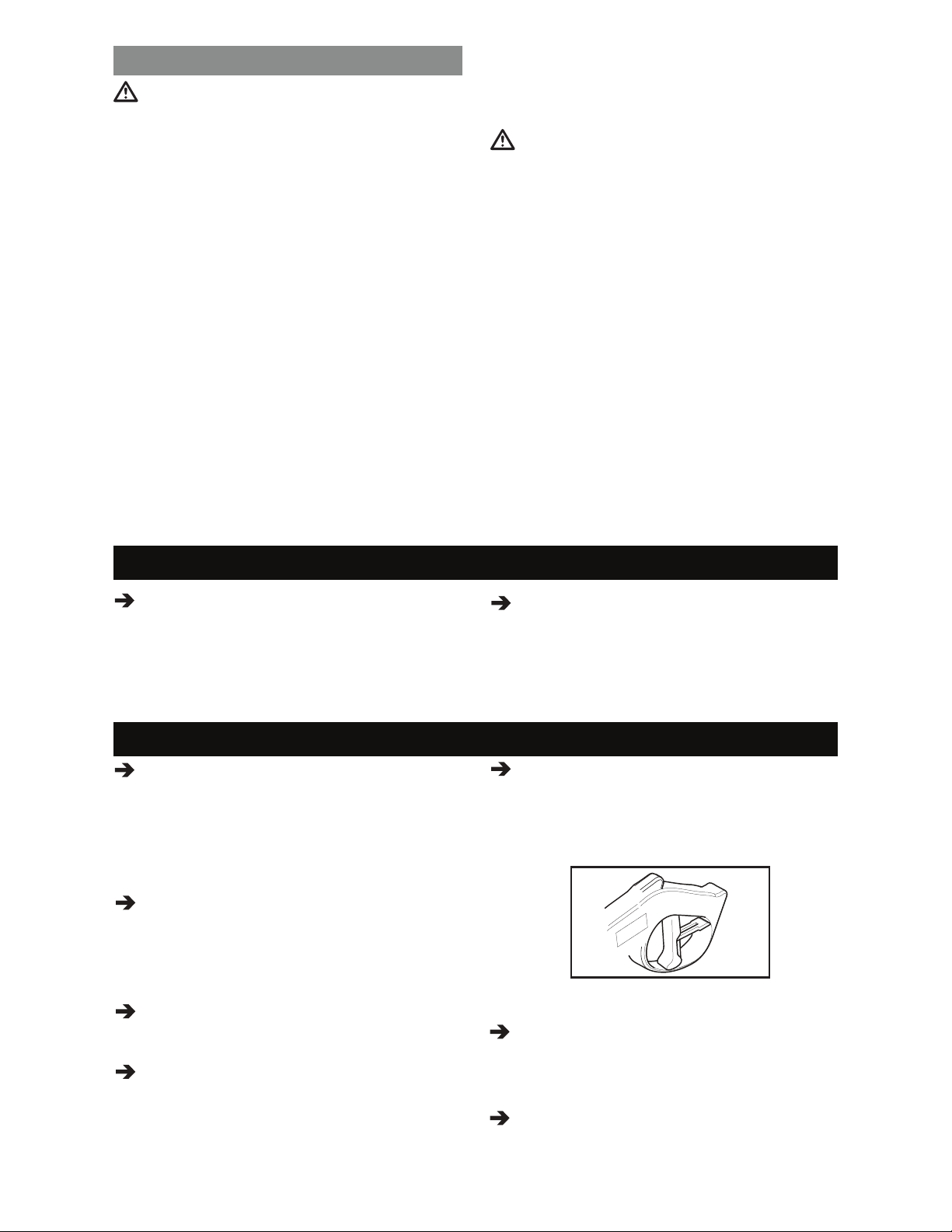

USING THE ACCESSORIES

WORKING WITH DETERGENTS

STEP 1:

Install the black detergent nozzle for detergent

application (will work at low pressure only).

STEP 2:

Fill the detergent tank with Kärcher detergent.

Close the detergent tank with the detergent

mattering cap

.

STEP 4:

With the engine running, pull trigger to operate

unit. Liquid detergent is drawn into the unit
and mixed with water.

Apply detergent to work area.

Do not allow detergent to dry on surface.

STEP 5:

Always draw fresh water through the deter-

gent suction tube when the cleaning job is
done, to rinse/fl ush any remaining detergents
from the injection system.

STEP 3:

Adjust the detergent metering valve to the

desired dosage.

Detergents can only be applied with the black

detergent nozzle.

For best results see Cleaning Tips for spe­cific information on how to clean different
surfaces.

WARNING

High pressure in nozzle area. Risk of injury

caused by improperly locked

nozzle.

■ Make sure you hear the "click" when inserting
the nozzle tip into the quick connection.

■ Pull the nozzle to make sure it is seated
properly before operating your unit. (See
ASSEMBLY NSTRUCTIONS: Step 6)

WARNING

To avoid serious injury never point spray noz-

zle at yourself, other persons or animals.

The color-coded quick connect nozzles provide a
wide array of spray widths from 0° to 65° and are
easily accessible when placed in the convenient
nozzle holder.

0° spray angle = Red nozzle

For particularly stubborn accumulation of grime.

Not recommended

for soft materials like sidings,

decks, painted surfaces, cars.

25° spray angle = Green nozzle

For dirt accumulation over a large surface.

15° spray angle = Yellow nozzle

For dirt accumulation over a surface.

65° spray angle = Black nozzle

For operating with detergents or cleaning with
low pressure.

40° spray angle = White nozzle

For moderate dirt accumulation over a large
surface.

Quick connect nozzles

10 English

CAUTION

This unit has been designed for use with cleaning
detergents recommended by the manufacturer.

The use of other cleaning detergent may affect the
operation of the machine and void the warranty.

Always Use

Kärcher Detergent for Best Re-

sults

Kärcher biodegradable detergents are specially
formulated to protect the environment and your
pressure washer. The special formula wont`t clog
the suction tube fi lter and will protect the internal
parts of the pressure washer for a longer life. For
Kärcher Detergents, check your retailer or visit
our website:

www.karcher-usa.com/home

For more complete list of Kärcher pressure washer
detergents, please vist:

www.karcherresidential.com/detergents

CAUTION

Never use:

– Bleach, Chlorine products and other corrosive

chemicals

– Liquids containing solvents (i.e., paint thin-

ners, gasoline, oils.)

– Tri-sodium phosphate products

– Ammonia products

– Acid-based products

These chemicals will harm the unit and will damage
the surface being cleaned.

Use of these items will void the warranty.

STEP 1:

Remove detergent suction tube from con-

tainer and insert into 1 gallon of fresh water.

Siphon water at low pressure for one min-

ute.

STEP 2:

Move the engine stop switch to be the OFF

position. Close the fuel valve.

STEP 3:

Turn off the water source.

STEP 4:

Press trigger to release water pressure.

STEP 5:

Release trigger and engage gun safety

lock.

STEP 1:

Move the engine stop switch to the OFF position.

STEP 2:

Release trigger and engage safety lock.

For engine details see engine manual.

STEP 6:

Disconnect the garden hose from the water

inlet on the unit.

STEP 7:

Disconnect the high pressure hose from the

high pressure outlet.

Detergents

TAKING A BREAK ...fi ve minutes or more

SHUTTING DOWN & CLEAN-UP

English 11

1: Disconnect all water connections.

2: Turn on the machine for a few seconds, until

the water which had remained in the pump
exits, turn off immediately.

3: Do not allow high pressure hose to become

kinked.

4: Store the machine and accessories in a

room which does not reach freezing tem­peratures. DO NOT store near furnace or
other sources of heat as it may dry the pump
seals.

CAUTION

Failure to follow the above directions will result in

damage to the pump assembly and accessories

and will void the warranty.

Kärcher also recommends the regular practice of

using a pump protector like “Kärcher Pump

Guard” to prevent cold weather damage during

storage in the winter months.

Initial Use

All Kärcher pumps ship with oil already inside direct
from the factory. There is no need to add oil.

Pump Inspection

You should routinely make a visual inspection of
the pressure washer’s pump. If you notice oil leak­ing around the pump seals, you should take the
pressure washer to a Kärcher-Authorized Service
Center for repair. (You can locate a service center
in your area online at: www.karcher-usa.com/
service).

Pump Maintenance

The pump on your Kärcher pressure washer does
not require maintenance. Any attempts to service
or alter the pump may damage your pressure
washer and void your product warranty.

Carry out maintenance tasks for the engine accord­ing to the specifi cations provided in the operating
instructions provided by engine manufacturer.

(with or without detergent). Pre-rinse deck and
surrounding area with fresh water. If using Kärcher
Deck Wash, apply to surface at low pressure. For
best results, limit your work area to smaller sec­tions of approximately 25 square feet. Allow Deck
Wash to remain on surface 1-3 minutes. Do not
allow detergent to dry on surface. Rinse at high
pressure in a long sweeping motion keeping the
spray nozzle approximately 3-6 inches from the
cleaning surface. Always clean from top to bottom
and from left to right. When moving on to a new
section of the cleaning surface, be sure to overlap
the previous section to eliminate stop marks and
ensure a more even cleaning result.

(with or without detergent). Pre-rinse cleaning
surface with fresh water. If using Kärcher Pres­sure Wash, apply to surface at low pressure (for
best results, limit your work area to sections of
approximately 6 feet and always apply detergent
from bottom to top). Allow detergent to remain on
surface 1-3 minutes. Do not allow detergent to dry
on surface, if surface appears to be drying, simply
wet down surface with fresh water. If needed, use
special wash brush attachment (not included) to
remove stubborn dirt. Rinse at high pressure from
top to bottom in an even sweeping motion keeping
the spray nozzle approximately 6 inches from the
cleaning surface.

Kärcher

pump

Engine

Deck Cleaning

House Siding

WINTERIZING AND LONG-TERM STORAGE

MAINTENANCE INSTRUCTIONS

CLEANING TIPS

12 English

Optional accessories are available to further
enhance

your cleaning capabilities. These accessories

are accurate as of the printing date of this

manual. Please check our website:

www.karcherusa.com/home for pricing and up-to­date information.

– Extension Hose

– Dirtblaster spray nozzle

(with or without detergent). Pre-rinse cleaning
surface with fresh water. If using Kärcher Pres­sure Wash or Degreaser, apply to surface at low
pressure. For best results, limit your work area to
smaller sections of approximately 25 square feet.
Allow Pressure Wash or Degreaser to remain on
surface 1-3 minutes. Do not allow detergent to dry
on surface. Rinse at high pressure in a sweeping
motion keeping the spray nozzle approximately
3- 6 inches from the cleaning surface. Always
clean from top to bottom and from left to right.
For removing extremely stubborn stains, use the
Dirtblaster Nozzle.

(with or without detergent). Pre-rinse vehicle
with fresh water. If using Kärcher Touchless Vehicle
Wash, apply to surface at low pressure. For best re­sults, clean one side of vehicle at a time and always
apply detergent from bottom to top, do not allow
detergent to dry on surface. If needed, use special
wash brush attachment (not included) to remove
stubborn dirt. Rinse at high pressure in a sweeping
motion keeping the spray nozzle approximately 6-8
inches from the cleaning surface

(distance should increase when rinsing pin-striping
or other sensitive surfaces). Always clean from top
to bottom and from left to right. For best results,
wipe surface dry with a chamois or soft dry cloth.

(with or without detergent). Pre-rinse furniture
and surrounding area with fresh water. If using
Pressure Wash, apply to surface at low pressure.
Allow Pressure Wash to remain on surface 1-3
minutes. Do not allow detergent to dry on surface.
If needed use special Wash Brush Attachment (not
included) to remove stubborn dirt. Rinse at high
pressure in a sweeping motion keeping the spray
nozzle approximately 3-6 inches from the cleaning
surface. For best results, clean from top to bottom
and from left to right.

■ Before cleaning any surface an inconspicuous
area should be cleaned to test spray pattern
and distance for maximum cleaning results.

■ If painted surfaces are peeling or chipping,

use extreme caution as pressure washer may

remove the loose paint from the surface.

■ When using on surfaces which might come in
contact with food, fl ush surfaces with plenty
of drinking water.

■ For additional cleaning tips, visit our website
at www.karcher-usa.com/home

(with or without detergent). Pre-rinse cleaning
surface with fresh water. If using Kärcher Pres­sure Wash or Degreaser, apply detergent at low
pressure. Allow Pressure Wash to remain on
surface 1-3 minutes. Do not allow detergent to dry
on surface. Rinse at high pressure keeping the
spray nozzle approximately 3-6 inches from the
cleaning surface. For removing extremely stub­born dirt, it may be necessary to move the spray
nozzle even closer to the surface for greater dirt
cutting action.

Cement Patios, Brick and Stone

Cars, Boats & Motorcycles

Patio & Lawn Furniture

Recommendations

Optional Accessories

Barbecue Grills, Outdoor Power

Equipment & Gardening Tools

English 13

Symptom Cause Solution

ENGINE WILL NOT
START

No gasoline Fill gas tank

Choke is not in the correct
position

Slide choke lever out to closed position

Water pressure built up in
the machine

Squeeze the trigger to release the pressure

For additional engine problems refer to the engine manual.

UNIT DOES NOT
REACH HIGH
PRESURE

Diameter of garden hose is
too small

Replace with a 5/8 inch or larger garden hose

Water supply is restricted Check garden hose for kinks, leaks and

blockage

Not enough inlet water
supply

Turn water on full force. Check garden hose
for kinks, leaks or blockage.

Water inlet fi lter is clogged Remove fi lter and rinse out in warm water

Black detergent nozzle is
attached

Remove black detergent nozzle and attach
high pressure nozzle

OUTPUT PRES­SURE
VARIES HIGH AND
LOW

Not enough inlet water
supply.

Turn water on full force. Check garden hose
for kinks, leaks or blockage

Pump is sucking air Check that hoses and fi ttings are air tight.

Turn off machine and purge pump by
squeezing trigger gun until a steady fl ow of
water emerges through the nozzle

Water inlet fi lter is clogged Remove fi lter and rinse out in warm water

Spray nozzle is obstructed Blow out or remove debris with a fi ne needle

Calcifi ed gun, hose or
spray wand

Run distilled vinegar through detergent
suction tube.

CAUTION

Remove the spark plug cable to prevent accidental ignition of the
engine before making any repair

TROUBLESHOOTING

14 English

If the symptom you are experiencing is not listed
above, or if the provided solutions do not solve your
issue, please visit our extensive online trouble­shooting database at:

www.karcherresidential.com/help

.

Symptom

Cause Solution

NO DETERGENT.

Detergent suction tube not
properly
connected to the machine

Check connection

Detergent is too thick Dilute detergent, for best results use Kärcher

detergent

Filter on detergent suction
tube is clogged

Run warm water through fi lter to remove
debris

Damaged or clogged deter­gent suction tube

Remove obstruction or replace detergent
suction tube

A high pressure nozzle is
attached

Replace with black detergent nozzle

Metering valve closed Open metering valve

Spray nozzle is obstructed Blow out or remove debris with fi ne needle

GARDEN HOSE
CONNECTION
LEAKS

Loose fi ttings Tighten fi ttings

Missing/worn rubber
washer

Insert new washer

SPRAY WAND
LEAKS

Spray wand not properly
attached

Turn the swivel nut of the gun clockwise until
connection is tight

Broken o-ring or plastic
insert

Call Customer Support

PUMP IS NOISY

Not enough gas or engine
oil

Check that hoses and fi ttings are air tight.
Turn off machine and purge pump by
squeezing trigger gun until a steady fl ow of
water emerges through the nozzle

WATER LEAKS
FROM PUMP (UP
TO 10 DROP PER
MINUTE IS PER­MISSIBLE)

Loose fi ttings Tighten fi ttings

Water seals are damaged
or worn.

Call Customer Support

Thermal protection device
is activated.

Thermal protection device will auto reset.
Do not run pump for more than 5 minutes
without spraying

OIL DRIP

Oil seals are damaged or
worn

Call Customer Support

Español 15

PELIGRO

Indica “una situación de peligro inminente que,
si no se evita, puede causar lesiones graves e
incluso la muerte”.

ADVERTENCIA

Indica “una situación de peligro potencial que,
si no se evita, puede causar lesiones e incluso
la muerte”

ATENCIÓN

Indica “una situación de peligro potencial que, si
no se evita, puede causar lesiones de poca impor­tancia o leves", o daños materiales.

El propietario y/o el usuario deben comprender
bien las instrucciones de servicio y advertencias
del fabricante antes de empezar a utilizar este
limpiador de alta presión. Debe prestarse especial
atención y tener muy claras las advertencias. Si
el operador no habla bien el inglés, el propietario/
comprador debe responsabilizarse de leer y co­mentar las instrucciones y las advertencias en su
lengua natal, y asegurarse de que entienda a la
perfección su contenido. El propietario y/o el usu­ario deben leer y guardar como referencia para el
futuro las instrucciones del fabricante.

Llame al: 1-800-537-4129 si necesita ayuda o visite
nuestra página Web:

www.karcherresidential.com/home

Por favor, dedique unos minutos a registrar su

aparato de lavado a presión en

www.karcherresidential.com/warranty

Llame al: 01-800-024-13-13 si necesita ayuda o

visite nuestra página Web:

www.karcher.com.mx

Especifi caciones

Responsabilidades del

propietario/usuario

Servicio de asistencia al cliente

de Kärcher USA/Canada

Soporte Kärcher México

Símbolos de aviso de seguridad

G2600 XH

Presión de trabajo 2600 PSI

Volumen de agua 2.5 GPM

Absorción de deter-

gente .15 - .20 GPM

Motor Honda GC190

No. de parte 1.107-154.0

No. de serie

G2800 XH

Presión de trabajo 2800 PSI

Volumen de agua 2.5 GPM

Absorción de deter-

gente .15 - .20 GPM

Motor Honda GC190

No. de parte 1.107-155.0

No. de serie

MANUAL DE USUARIO DEL LIMPIADOR DE ALTA PRESIÓN

Vista general del modelo 16
Importantes instrucciones de seguridad 16
Instrucciones de montaje 18
Instrucciones de funcionamiento 21
Utilización de los accesorios 22
Trabajar con detergentes 22
Tomarse un descanso 23
Apagado y limpieza 23
Almacenamiento prolongado 24
Instrucciones de mantenimiento 24
Consejos de limpieza 24
Localización y reparación de averías 26

16 Español

1 Asa de transporte

2 Pistola de disparo

3 Pestillo de seguridad de la pistola de disp-

aro

4 Manguera de alta presión

5 Depósito de gasolina

6 Barra pulverizadora

7 Varilla del aceite

8 Toma de agua con conector para manguera

de jardín

9 Conexión rápida a toma de alta presión

10 Depósito de detergente

11 Tubo de succión de detergente con válvula

de dosifi cado de detergente

12 Boquillas de conexión rápida

Consulte el manual del motor para más in-

formación sobre el motor

VISTA GENERAL DEL MODELO

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

■

Antes de la puesta en marcha, leer el manual

de instrucción del fabricante del motor, espe­cialmente las indicaciones de seguridad.

ADVERTENCIA

Al utilizar este producto, tome siempre las pre-

cauciones básicas, incluidas las siguientes:

■

Lea todas las instrucciones antes de usar el

producto.

■

Para reducir el riesgo de lesiones, es preciso

vigilar atentamente si se usa el producto
cerca

de niños.

HOT

CAUTION

1

4

12

7

9

10

11

8

5

6

2

3

Español 17

ADVERTENCIA

Riesgo de explosión - no pulverizar sobre
líquidos infl amables.

■ No usar ácidos, alcalinos, disolventes, o cual­quier material infl amable con este producto.
Estos productos pueden causar heridas
físicas al operario y daños irreparables a la
máquina.

ADVERTENCIA

La pistola rebota hacia atrás - sujetar con las

dos manos.

■ El seguro del gatillo de la pistola evita que el
gatillo salte de forma involuntaria. El disposi­tivo de seguridad NO bloquea el gatillo en la
posición ON.

ADVERTENCIA

Los humos de escape de este producto con

tienen productos químicos que según el Es­tado de California pueden causar cáncer,
defectos de nacimiento o reproducción.

ATENCIÓN

Riesgo de asfi xia - usar este producto única-

mente en una zona bien ventilada

■

Operar y repostar la máquina en una zona
bien ventilada, donde no haya dispositivos
con un piloto o llama abierta tales como
bóiler,calentadores de agua, etc.

ATENCIÓN

Riesgo de incendio - no repostar la máquina

mientras esté en funcionamiento.

■

No poner en funcionamiento si se ha der­ramado gasolina. Mueva la máquina a otro
lugar para evitar que se produzcan chispas

■

La máquina tiene superfi cies calientes que
pueden causar quemaduras. Poner en funcio­namiento el aparato en un ambiente seguro
y lejos de niños.

■

No tocar las superfi cies calientes o permitir
a los accesorios que estén en contacto con
las superfi cies calientes.

■

No permitir a la manguera de alta presión que
esté en contacto con la cinta de protección.

■

Es necesario saber cómo parar rápidamente

el producto y parar hemorragias. Estar famil­iarizado

con los mandos.

■

Estar atento, prestar atención a lo que se está

haciendo.

■

No ponga en funcionamiento el producto si

está cansado o está bajo la infl uencia de

alcohol

o drogas.

■

Mantenga la zona de trabajo libre de perso-

nas.

■

No sobrecargar o colocar sobre un soporte

inestable. Mantener el equilibrio en todo

momento.

■

Utilizar gafas de seguridad.

■

Seguir las instrucciones de mantenimiento

especifi cadas en el manual.

■

Para evitar riesgos, es necesario que las

reparaciones y el montaje de piezas de
repuesto sean realizados únicamente por el
servicio técnico autorizado.

■

Antes de corregir la presión de los neumáti-

cos, comprobar si los 4 tornillos de la llanta

están bien apretados.

■

Antes de corregir la presión de los neumáti-

cos, ajustar el reductor de presión del com­presor

a 25 psi.

■

La presión de los neumáticos no debe superar

25 psi máx.

ADVERTENCIA

Riesgo de inyección o lesiones - no dirigir el
chorro directamente sobre personas.

■

Los aparatos a alta presión pueden resultar

peligrosos si se usan de forma incorrecta.

No se debe dirigir el aparato a personas,
animales, dispositivos eléctricos o la equipo
mismo.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

■

No pulverizar sobre conexiones eléctricas,

enchufes o aparatos.

18 Español

ATENCIÓN

Cuando conecte la entrada de agua al
suministro de agua principal, respete las
normativas locales de la compañía de agua.
En algunas zonas no se puede conectar
directamente al suministro público de agua
potable. Esto para asegurar que no entran
productos químicos al suministro de agua. Se
permite, por ejemplo, conectar directamente
a través de un depósito receptor o bloqueo
de refl ujo. Si entra suciedad en la entrada de
agua se dañará el equipo. Para evitar correr
este riesgo, recomedamos usar un fi ltro de
agua.

■

La manguera del jardín debe tener al menos

un diámetro de 5/8 pulgadas.

■ El índice de fl ujo de agua no deben ser inferior
a 2.5 GPM (galones por minuto).

■ El índice de fl ujo se puede determinar si se
deja correr el agua durante un minuto en un
bidón de 5 galones.

■ La temperatura de agua no debe exceder los
104°F/40°C.

■ No usar la limpiadora de alta presión para
agua contaminada con disolventes, por ejem­plo para diluir pintura, gasolina, aceite etc.

■ Evitar que entren escombros en la unidad,
para ello use una fuente de agua limpia. Use
un fi ltro adicional de agua.

■ No utilizar la limpiadora de presión sin el agua
encendida.

SUMINISTRO DE AGUA (Sólo agua fría)

INSTRUCCIONES DE MONTAJE

Herramientas necesarias (Incluidas)

Partes (Incluidas)

Descripción

7/16" (11mm) llave

Descripción Ojetivo Dibujo Cant.

A

Articulación Ensamble de junta 2

B

Tuerca 1/4" Ensamble de junta 6

Español 19

PASO 1:

Fije las juntas (A) a la asa de transporte.

Use un perno de 1/4" (C) y ajústelo con una
tuerca de 1/4" (B) para cada lado. Ajústelo
manualmente.

Montaje

CHAUD!

D

D

A

A

B

B

C

C

E

PASO 2:

Fíje el mango al cuerpo de la lavadora a

presión Alinear los agujeros, coloque un
perno de 3/8" (E), y ajuste la perilla (D) de
cada lado.

Descripción Objetivo Dibujo Cant

C

Perno 1/4" Ensamble de junta 6

D

Perilla Ensamble de junta 2

E

Perno 3/8" Ensamble de junta 2

F

Remache
de nylon

Ensamble del soporte
de boquillas

4

G

Tanque Tanque para

detegente

1

20 Español

PASO 3:

Monte el depósito de detergente al para-

choques con los remaches de nylon.

PASO 4:

Enchufar las boquillas en el porta boquillas.

PASO 7:

Tire del cuello de resorte en la pistola dosifi ca-

dora e inserte la manguera de alta presión.

PASO 5:

Conectar la barra con la pistola pulveriza-

dora.

PASO 6:

Jalar el cuello con resorte hacia la barra

pulverizadora para insertar la boquilla de
conexión rápida elegida. Insertar la boquilla
rápida de conexión elegida.

Soltar el cuello y empujar la boquilla hasta

que encaje

ADVERTENCIA

Alta presión en la zona de la boquilla. Riesgo

de lesiones causados por una boquilla mal
cerrada.

■ Asegúrese de oir el "clic" al insertar la punta
de la boquilla en la barra

■ Tirar de la boquilla para asegurarse de está
bien colocada antes de poner en funciona­miento la unidad.

ADVERTENCIA

Alta presión en la zona de conexión rápida.
Riesgo de lesiones causadas por una

manguera de alta presión mal cerrada

.

■ Asegúrese de oir el "clic" al insertar la
manguera de alta presión en la conexión
rápida.

■ Tirar de la manguera de alta presión para
asegurarse de está bien colocada antes de
poner en funcionamiento la unidad.

Soltar el cuello y empujar la conexión rápida

de la manguera de alta presión hasta que el
collar encaje.

F

G

Español 21

INSTRUCCIONES DE FUNCIONAMIENTO

ATENCIÓN

El motor es despachado sin aceite. Antes de dar
arranque al motor, aprovisiónelo de aceite. No lo
llene demasiado. No poner en funcionamiento el
motor con un nivel de aceite demasiado bajo o
demasiado alto ya que se puede dañar el motor.
Si tiene más preguntas sobre el motor, consulte
el manual suministrado con el equipo.

PASO 1:

Comprobar el nivel de aceite. El nivel de aceite
tiene que estar siempre entre las marcas "FULL" y
"ADD" en la varilla. Asegúrese de que la máquina
esté nivelada cuando compruebe el nivel de aceite.
(Consulte el manual de funcionamiento de la
máquina para los grados según la estación.). Re­comendamos cambiar el aceite tras las primeras
5 horas de uso y después cada 50 horas.

PASO 2:

Llenar el tanque de gasolina con gasolina sin
plomo.

No usar gasolina con plomo.

No añada aceite a la gasolina.

PASO 3:

Tire del collar con resorte en la toma de alta
presión e inserte la manguera de alta presión.

ADVERTENCIA

Alta presión en la zona de conexión rápida.

Riesgo de lesiones causadas por una
manguera de alta presión mal cerrada.

■ Asegúrese de oir el "clic" al insertar la

manguera de alta presión en la conexión
rápida.

■ Tirar de la manguera de alta presión para
asegurarse de está bien colocada antes de
poner en funcionamiento la unidad.

PASO 4:

Conecte la manguera de jardín a la toma de

agua de la unidad.

PASO 5:

Conecte la manguera de jardín a la toma de

agua fría y abra el agua del todo.

No usar agua caliente.

PASO 6:

Desbloquee el pestillo de seguridad de la

pistola de disparo. Dispare la pistola para
eliminar el aire aprisionado y espere hasta
que salga un caudal de agua constante de
la boquilla pulverizadora.

PASO 7:

Abrir la válvula de combustible. Tirar del

estrangulador a la posición ON (en un motor
caliente, dejar el estrangulador en la posición
OFF).

PASO 8:

Mover el interruptor de parada del motor a la

posición ON. Consulte el manual del motor
para más información sobre el motor.

PASO 9:

tirar del mango de arranque. Si el motor no

arranca tras 3 intentos, apretar la pistola de
gatillo para soltar presión y repetir el paso.

Después de que el motor haya entrado en

calor lo sufi ciente para poder funcionar sin
problemas, mover el estrangulador a la
posición OFF.

Soltar el cuello y empujar la conexión rapida de
la manguera de alta presión hasta que el collar
encaje.

22 Español

UTILIZACIÓN DE LOS ACCESORIOS

TRABAJAR CON DETERGENTES

PASO 1:

Colocar la boquilla de detergente negra para

aplicar detergente (sólo trabajará a baja
presión).

PASO 2:

Llenar el depósito de detergente con de-

tergente Kärcher. Cerrar el depósito de
detergente con la tapa dosifi cadora para
detergente

.

PASO 4:

Con el motor en marcha, tirar del gatillo para

poner el equipo en funcionamiento. El deter­gente líquido se introduce en el equipo y se
mezcla con agua.Aplicar detergente al área
de trabajo. No permitir que el detergente se
seque sobre la superfi cie

PASO 5:

Dejar correr siempre agua fresca por el tubo

de absorción de detergente al acabar el
trabajo de limpieza para limpiar/extraer los
restos de detergente del sistema de inyec­ción.

PASO 3:

Ajuste la válvula de dosifi cado de detergente

a la dosis deseada.

Sólo se pueden aplicar detergentes con la
boquilla de detergente negra

.

Para obtener mejores resultados, consulte la
seccion de consejos de limpieza.

ADVERTENCIA

Alta presión en la zona de la boquilla. Riesgo

de lesiones causados por una boquilla mal
cerrada.

■ Asegúrese de oir el "clic" al insertar la punta

de la boquilla en la barra.

■ Tirar de la boquilla para asegurarse de está

bien colocada antes de poner en funciona­miento la unidad. (INSTRUCCIONES DE
MONTAJE: paso 6)

ADVERTENCIA

Para evitar heridas graves, nunca dirija la

boquilla pulverizadora hacia usted mismo,
hacia otras personas o hacia animales.

Las boquillas de conexión rápida codifi cadas por
colores ofrecen una gran variedad de anchos de
pulverización de 0º a 65º y son de fácil acceso si
se colocan en un práctico soporte de boquilla

0° ángulo pulverizador = Boquilla roja

25° ángulo pulverizador = Boquilla verde

Para suciedad sobre una superfi cie grande.

15° ángulo pulverizador = Boquilla amarilla

Para suciedad sobre una superfi cie.

65° ángulo pulverizador = boquilla de deter­gente negra

Para trabajar con detergente o limpiar con una
presión muy baja.

40° ángulo pulverizador = Boquilla blanca

Para suciedad moderada sobre una superfi cie
grande.

Boquillas de conexión rápida

Español 23

Detergentes

ATENCIÓN

Siga las instrucciones de mantenimiento especifi ­cadas en el manual Este aparato ha sido diseñado
para ser utilizado con detergentes de limpieza del
fabricante. El uso de otros detergentes de limpieza
puede afectar al funcionamiento del aparato y
hacer que deje de tener validez la garantía

Utilice siempre detergente Kärcher

para obtener los mejores resultados

Los detergentes biodegradables de Kärcher han
sido especialmente concebidos para proteger el
medio ambiente y el limpiador a presión. Su fór­mula especial no obstruirá el fi ltro del tubo de suc­ción y protegerá las piezas internas del limpiador
de alta presión para que su vida útil sea más larga.
Para adquirir los detergentes Kärcher, diríjase a su
comerciante minorista o llame a nuestro centro de
asistencia si necesita ayuda.

ATENCIÓN

No utilice nunca:

– Lejía, productos que contengan cloro ni otro

tipo de productos químicos corrosivos

– Líquidos que contengan disolventes (p. ej.,

diluy entes de pintura, gasolina, aceites)

– Productos de fosfato trisódico

– Productos con amoniaco

– Productos con base ácida

Los productos químicos mencionados dañarán la
unidad y dañarán la superfi cie que se limpie.

El uso de estos objetos invalidará la garantía.

TOMARSE UN DESCANSO... de cinco minutos o más

APAGADO Y LIMPIEZA

PASO 1:

Quitar el tubo de absorción de detergente

del bidón e introducir en un galón de agua
limpia. Sacar agua a baja presión durante un
minuto

PASO 2:

Mover el interruptor de parada del motor a la

posición OFF. Cerrar la válvula de combus­tible.

PASO 3:

Cierre el grifo del agua.

PASO 4:

Presione el gatillo para liberar la presión del

agua.

PASO 5:

Suelte el gatillo y accione el pestillo de segu-

ridad de la pistola

PASO 1:

Mover el interruptor de parada del motor a la

posición OFF.

PASO 2:

Suelte el gatillo y accione el pestillo de se-

guridad de la pistola.

Consulte el manual del motor para más informació

sobre el motor

PASO 6:

Desconecte la manguera de jardín de la toma

de agua de la unidad.

PASO 7:

Desconecte la manguera de alta presión de

la salida de alta presión.

Para obtener una lista mas completa de detergen­tes Kärcher, por favor visite:

www.karcherresidential.com/detergents

24 Español

PROTECCIÓN EN EL INVIERNO Y ALMACENAJE PROLONGADO

1: Desconecte todas las conexiones de
agua.

2: Encienda el aparato durante unos segun­dos hasta que haya salido el agua que haya
quedado en la bomba, y apáguelo inmedi­atamente.

3: Evite que la manguera de alta presión se
retuerza.

4: Almacene el aparato y los accesorios en
una habitación que no llegue a temperaturas
bajo cero. NO lo almacene cerca de hornos

ATENCIÓN

Si no se cumplen las instrucciones mencionadas
arriba, el grupo de la bomba y los accesorios su­frirán daños y anular su garantía. Kärcher también
recomienda el práctica general de usar un protector
de bomba como "Protección de bomba Kärcher"
para ayudar en el almacenamiento durante los
meses de invierno

Uso inicial

Todas las bombas Kärcher viene con aceite
directamente de fábrica. No es necesario añadir
aceite.

Inspección de la bomba

Debe realizar una inspección visual de rutina de
la bomba de la limpiadora a presión. Si ve que
pierde aceite en las juntas de la bomba, lleve la
limpiadora a presión a un servicio técnico autor­izado de Kärcher. (Puede localizar a un servicio

Mantenimiento de la bomba

La bomba de su limpiadora Kärcher no precisa
mantenimiento. Cualquier intento de revisar o
modifi car la bomba puede dañar su limpiadora a
presión y anular su garantía.

Llevar a cabo las tareas de mantenimiento del
motor de acuerdo con las especifi caciones indi­cadas en las instrucciones de funcionamiento del
fabricante del motor.

(con o sin detergente). Preenjuague la cubierta
y el área circundante con agua limpia. Si utiliza
Deck Wash de Kärcher, aplíquelo en la superfi cie
a baja presión. Para obtener mejores resultados,
divida el área de trabajo en pequeñas secciones
de aprox. 25 pies cuadrados. Deje el Deck Wash
sobre la superfi cie durante 1-3 minutos. No deje
que se seque el detergente sobre la superfi cie.
Enjuague a alta presión mediante un movimiento
de barrido, manteniendo la boquilla pulverizadora
a aprox. 3-6 pulgadas de la superfi cie a limpiar.
Limpie siempre de arriba a abajo y de izquierda a
derecha. Cuando pase a la siguiente sección de
la superfi cie a limpiar, asegúrese de solapar la
nueva sección con la sección anterior para evitar
que queden marcas de parada y garantizar, así,
un resultado homogéneo.

(con o sin detergente). Preenjuague la superfi cie
a limpiar con agua limpia. Si utiliza Pressure Wash
de Kärcher, aplíquelo a la superfi cie a baja presión
(para obtener mejores resultados, divida la zona de
trabajo en secciones de aproximadamente 6 pies
y aplique siempre el detergente de abajo a arriba).
Deje el Pressure Wash sobre la superfi cie durante
1-3 minutos. No deje secar el detergente sobre la
superfi cie. Si ve que la superfi cie se va a secar,
simplemente moje la superfi cie con agua limpia.
Si es necesario, utilice un accesorio especial con
cepillo de lavado (no incluido) para quitar la suc­iedad difícil. Enjuague a alta presión mediante un
movimiento de barrido homogéneo, manteniendo
la boquilla pulverizadora a aprox. 15 centímetros
de la superfi cie a limpiar.

Motor

INSTRUCCIONES DE MANTENIMIENTO

Bomba Kärcher

Limpieza de cubiertas

Revestimiento de la casa

CONSEJOS DE LIMPIEZA

técnico en su zona online en www.karcher-usa.
com/service).

u otras fuentes de calor, ya que se podrían secar
las juntas de estanqueidad de la bomba.

Español 25

Disponemos de accesorios de limpieza opcionales
para mejorar la capacidad de limpieza. Estos acce­sorios son precisos desde la fecha de impresión de
este manual. Consulte nuestra página Web www.
karcher-usa.com/home para obtener información
acerca de precios e información actualizada.

(con o sin detergente).Preenjuague la superfi cie
a limpiar con agua limpia. Si utiliza Pressure Wash
o Degreaser de Kärcher, aplíquelo en la superfi cie
a baja presión. Para obtener mejores resultados,
divida el área de trabajo en pequeñas secciones
de aprox. 25 pies cuadrados. Deje el Pressure
Wash o Degreaser sobre la superfi cie durante
1-3 minutos. No deje que se seque el detergente
sobre la superfi cie. Enjuague a alta presión me­diante un movimiento de barrido, manteniendo la
boquilla pulverizadora a aprox. 3-6 pulgadas de
la superfi cie a limpiar. Limpie siempre de arriba
a abajo y de izquierda a derecha. Para quitar
manchas especialmente difíciles, utilice la boquilla
desincrustante.

(con o sin detergente).Preenjuague el vehículo
con agua limpia. Si utiliza Touchless Vehicle Wash
de Kärcher, aplíquelo en la superficie a baja
presión. Para obtener mejores resultados, limpie
un lado del vehículo cada vez y aplique siempre
el detergente de abajo a arriba. No deje que el
detergente se seque sobre la superfi cie. Si es nec­esario, utilice un accesorio especial con cepillo de
lavado (no incluido) para quitar la suciedad difícil.
Enjuague a alta presión mediante un movimiento
de barrido y manteniendo la boquilla pulverizadora
a aprox. 6-8 pulgadas de la superfi cie a limpiar
(la distancia se debe incrementar en el caso de
que se enjuaguen superfi cies con ranuras u otras
superfi cies delicadas). Limpie siempre de arriba
a abajo y de izquierda a derecha. Para obtener
mejores resultados, seque la superfi cie con una
gamuza o un trapo suave y seco.

(con o sin detergente). Preenjuague el mueble
y el área circundante con agua limpia. Si utiliza
Pressure Wash de Kärcher, aplíquelo a la super­fi cie a baja presión. Deje el Pressure Wash sobre
la superfi cie durante 1-3 minutos. No deje que se
seque el detergente sobre la superfi cie. Si es nec­esario, utilice un accesorio especial con cepillo de
lavado (no incluido) para quitar la suciedad difícil.
Enjuague a alta presión mediante un movimiento
de barrido, manteniendo la boquilla pulverizadora
a aprox. 3-6 pulgadas de la superfi cie a limpiar.
Para obtener mejores resultados, limpie de arriba
a abajo y de izquierda a derecha.

■ Antes de limpiar cualquier superfi cie, se debe

limpiar una parte de la misma que no se vea
para probar el ajuste del pulverizado y la
distacia para obtener los mejores resultados
de limpieza.

■ Si las superfi cies pintadas se están pelando

o desconchando, extreme las precauciones,
ya que el limpiador a presión podría arrancar
la pintura suelta de la superfi cie.

■ Cuando se utilice en superfi cies que puedan

entrar en contacto con comida, enjuáguelas
abundantemente con agua potable.

(con o sin detergente). Preenjuague la superfi cie
a limpiar con agua limpia. Si utiliza Pressure Wash
de Kärcher o Degreaser, aplique el detergente a
baja presión. Deje el Pressure Wash sobre la su­perfi cie 1-3 minutos. No deje que el detergente se
seque sobre la superfi cie. Enjuague a alta presión
manteniendo la boquilla pulverizadora a aprox.
8-15 centímetros de la superfi cie a limpiar. Para
quitar suciedad especialmente difícil, puede ser
necesario tener que poner la boquilla pulverizadora
más cerca para que la potencia de limpieza sea
mayor.

Patios de cemento, ladrillos

y piedra

Autos, Barcas & Motocicletas

Mobiliario de patios y jardines

Recomendaciones

Accesorios opcionales

Parrillas, equipos con motor

exteriores y herramientas de jardín

26 Español

Síntoma Causa Solución

EL MOTOR
NO
ARRANCA

No hay gasolina Llenar el depósito de gasolina

El estrangulador no está en la
posición correcta

Deslizar la palanca del estrangulador de la
posición de cerrado

Presión de agua formada en la
máquina.

Apretar el gatillo para liberar presión

Si tiene más problemas con el motor consulte el manual.

LA UNIDAD
NO LLEGA
A
LA ALTA
PRESIÓN.

El diámetro de la manguera de
jardín es demasiado pequeño.

Sustituir con una manguera de jardín de 5/8
pulgadas o más.

El suministro de agua está
restringido.

Compruebe si la manguera de jardín tiene
grietas, fugas o si está obstruida

El suministro de agua de entrada
no es sufi ciente.

Abra el grifo de agua del todo. Compruebe si
la manguera de jardín tiene grietas, fugas o si
está obstruida

El fi ltro de entrada de agua está
obstruido.

Quite el fi ltro y enjuáguelo en agua caliente

La boquilla de detergente negra
está conectada.

Quitar la boquilla de detergente negra y colo­car la boquilla para alta presión.

LA
PRESIÓN
DE SALIDA
VARÍA EN­TRE ALTA Y
BAJA
PRESIÓN.

El suministro de agua de entrada
no es sufi ciente.

Abra el grifo de agua del todo. Compruebe
si la manguera de jardín tiene grietas, fugas
o si está obstruida.

La bomba está succionando aire Compruebe que las mangueras y conectores

están bien apretados. Apague el aparato
y purgue la bomba apretando la pistola de
disparo hasta que salga un caudal constante
de la boquilla

El fi ltro de entrada de agua está
obstruido.

Remueva el fi ltro y enjuáguelo en agua
caliente

La boquilla pulverizadora está
obstruida

Limpie con aire comprimido o quite la suc­iedad
con una aguja fi na.

Pistola, manguera o pulverizador
telescópico calcifi cados

Vierta vinagre destilado por el tubo de suc­ción de detergente

ATENCIÓN

Quitar el cable de enchufe de chispas para evitar
que el motor se encienda de forma involuntaria
antes de realizar cualquier reparación

LOCALIZACIÓN Y REPARACIÓN DE AVERÍAS

Español 27

Síntoma

Causa Solución

NO ENTRA
DETER­GENTE.

El tubo de succión de detergente
no está correctamente conectado
al aparato.

Compruebe la conexión

El detergente está demasiado
espeso

Diluya el detergente. Para obtener mejores
resultados utilice detergente Kärcher

El fi ltro del tubo de succión de
detergente está obstruido

Deje correr agua caliente por el fi ltro para
quitar la suciedad

El tubo de succión de detergente
está dañado u obstruido

Quite la obstrucción o reemplace el tubo de
succión de detergente

Está colocada una boquilla de
alta
presión

Sustituir por una boquilla de detergente
negra.

Válvula de medición cerrada Abra la válvula de medición

La boquilla pulverizadora está
atascada.

Limpie con aire comprimido o quite la sucie­dad con una aguja fi na.

LA CONEX­IÓN DE LA
MANGUERA
DE JARDÍN
FUGA.

Las conexiones están sueltas Apriete las conexiones.

No hay arandela de gaucho o
está
desgastada

Inserte una arandela nueva

EL PULVER­IZADOR
TELESCÓPI­CO
FUGA

El pulverizador telescópico no
está
montado correctamente

Girar la ranura giratoria de la pistola en el
sentido de las agujas del reloj hasta ajustar
la conexión.

Anillo tórico o inserción de
plástico
rotos.

Llame al Servicio de asistencia al cliente

LA BOMBA
HACE
RUIDO.

La bomba está succionando aire Compruebe que las mangueras y conectores

están bien apretados. Apague el aparato
y purgue la bomba apretando la pistola de
disparo hasta que salga un caudal constante
de la boquilla

Si el síntoma que usted esta experimentando
no esta en la lista de arriba, o si las soluciones
aportadas no resuelven su problema, por favor
visite nuestra extensa base de datos en linea de
solución de problemas en:

www.karcherresidential.com/help

28 Français

DANGER

Identifi e “une situation de danger imminent

qui, si elle n'est pas évitée, entraîne la mort
ou des blessures graves”..

AVERTISSEMENT

Identifi e “une situation de danger potentiel

qui, si elle n'est pas évitée, pourrait entraîner
la mort ou des blessures”.

ATTENTION

Identifi e “une situation de danger potentiel

qui, si elle n'est pas évitée, peut éventuel­lement entraîner des blessures légères ou
modérées” ou des dommages matériels.

Avant d'utiliser ce nettoyeur pression, le proprié­taire et/ou l'utilisateur doit impérativement avoir pris
connaissance des consignes d'utilisation et mises
en garde du fabricant. Il est nécessaire d'insister
sur les avertissements et de les comprendre. Si
l'utilisateur ne parle pas couramment l'anglais,
l'acheteur/le propriétaire doit lire les consignes et
mises en garde du fabricant avec l'utilisateur dans
la langue maternelle de ce dernier et s'assurer qu'il
en comprend bien le contenu. Le propriétaire et/ou
l'utilisateur doit se familiariser avec les consignes
du fabricant et les conserver afi n de pouvoir s'y
référer ultérieurement

Appeler : 1-800-537-4129 pour obtenir de l'aide

ou visiter notre site Web :

www.karcherresidential.com/home

Prenez quelques minutes pour enregistrer votre

nettoyeur pression en ligne à l'adresse suivante

www.karcherresidential.com/warranty

Appeler : 01-800-024-13-13 pour obtenir de
l'aide

ou visiter notre site Web : www.karcher.com.mx

Responsabilité du propriétaire/

de l'utilisateur

G2600 XH

Pression de fonction­nement 2600 PSI

Débit d'eau 2.5 GPM

Aspiration de détergent .15 - .20 GPM

Moteu Honda GC190

N° de pièce 1.107-154.0

N° de série

G2800 XH

Pression de fonction­nement 2800 PSI

Débit d'eau 2.5 GPM

Aspiration de détergent .15 - .20 GPM

Moteu Honda GC190

N° de pièce 1.107-155.0

N° de série

NETTOYEUR HAUTE PRESSION - MANUEL D'UTILISATION

Généralités 29
Consignes de sécurité importantes 29
Instructions de montage 31
Mode d'emploi 34
Utilisation des accessoires 35
Emploi de détergents 35
Prendre une pause 36
Arrêt de l'appareil et nettoyage 36
Remisage hivernal et entreposage

à long terme 37
Consignes d'entretien 37
Conseils de nettoyage 37
Dépannage 39

Caractéristiques

Symboles d'alerte de sécurité

Service à la clientèle aux États-

Unisde EE.UU./Canada

Assistance Kärcher Mexique

Français 29

1 Poignée
2 Poignée-pistolet
3 Verrouillage de sécurité de la poignée-

pistolet
4 Tuyau à haute pression
5 Réservoir à essence
6 Lance
7 Jauge à huile

GÉNÉRALITÉS

8 Entrée d'eau avec raccord pour tuyau

d'arrosage
9 Prise haute pression à connexion rapide
10 Réservoir de détergent
11 Tuyau d'aspiration de détergent avec valve

de dosage
12 Buses à connexion rapide
Pour de plus amples informations à propos du

moteur, reportez-vous au manuel du moteur

CONSIGNES DE SÉCURITÉ IMPORTANTES

■

Avant la mise en service, lire le mode d'emploi

du constructeur du moteur et en particulier
respecter les consignes de sécurité.

AVERTISSEMENT

En utilisant ce produit, toujours observer une cer­taine prudence élémentaire, incluant notamment:

■

Lire toutes les instructions de service avant
d'utiliser l'appareil.

■

Afi n de minimiser les risques de blessure,

ne jamais laisser l'appareil sans surveil-

lance lorsque celui-ci est utilisé à proximité

d'enfants.

■

Il est impératif de savoir arrêter et mettre

l'appareil hors pression rapidement. Une

connaissance approfondie des commandes

est nécessaire.

HOT

CAUTION

1

4

12

7

9

10

11

8

5

6

2

3

30 Français

AVERTISSEMENT

Le pistolet génère une force de propulsion Le

maintenir toujours à deux mains.

■ Le dispositif de sécurité de la poignée-pistolet

permet d'éviter tout actionnement accidentel

de la gâchette. Ce dispositif de sécurité NE

verrouille PAS la gâchette en position marche

(ON).

AVERTISSEMENT

L'échappement moteur de ce produit contient

des produits chimiques connus de l'Etat de

Californie qui provoquent le cancer, des

malformations congénitales et d'autres dom-

mages de reproduction.

ATTENTION

Risque d'asphyxie – Utiliser l'appareil unique-

mentdans des zones bien ventilées.

■

Utiliser et faire le plein de l'appareil exclusive-

ment

dans une zone bien ventilée, exempte
de dispositifs à veilleuse ou présentant une
fl amme vive, tels que les chaudières, les
chauffe-eau, etc

ATTENTION

Risque d' incend ie – Ne jama is faire

l'appointd'essence lorsque l'appareil est en
fonctionnement..

■

Ne pas utiliser l'appareil si de l'essence a été

renversée. Dans ce cas, déplacer l'appareil
vers un autre endroit en veillant à ne pas créer
d'étincelles

■

La machine présente des surfaces chaudes.

Tout contact avec ces dernières peut être
source de brûlures. Utiliser l'appareil dans un
lieu sûr et à l'écart des enfants

■

Eviter de toucher les surfaces chaudes ou de

mettre des accessoires en contact avec ces
dernières

■

Le fl exible haute pression ne doit ja­mais entrer

en contact avec le carter de

l'échappement

■

Ne jamais laisser l'appareil en service
sans surveillance

■

Eviter de faire basculer l'appareil sur le côté

CONSERVER CES INSTRUCTIONS!

■

Rester attentif – se concentrer sur la tâche

en cours.

■

L'utilisateur ne doit jamais faire usage de

l'appareil lorsqu'il est fatigué ou sous l'emprise

d'alcool ou de drogues

■

Veiller à ce qu'aucun individu ne se trouve

dans la zone de travail.

■

Ne jamais passer ou monter sur des supports

instables. Toujours rester stable et équilibré.

■

Le port de lunettes de protection est obliga-

toire.

■

Respecter les consignes d'entretien fi gurant

dans le manuel.

■

Afin d'éviter tout danger, seul le service

après-vente agréé est habilité à effectuer
des réparations ou à monter des pièces de
rechanger sur l'appareil.

■

Avant de corriger la pression des pneus,

contrôler

si les 4 écrous des jantes sont bien

serrés.

■

Avant de corriger la pression des pneus,

régler

le réducteur de pression sur le com-

presseur sur 25 psi.

■

La pression des pneus ne doit pas dépasser

25 psi max.

AVERTISSEMENT

Risque de projection ou de blessure – Ne

pas diriger le jet de vapeur en direction
d'individus.

■

En cas d'utilisation incorrecte, les jets haute

pression peuvent être dangereux. Ne ja­mais diriger les jets de vapeur en direction
d'individus, d'animaux, de dispositifs élec­triques ou de l'appareil lui-même

■

Ne pas vaporiser les branchements élec-

triques, les prises ou les ferrures

AVERTISSEMENT

Risque d'explosion – Ne pas vaporiser de

liquidesinfl ammables

■ N'utiliser en aucun cas d'acides, de solu­tions alcalines, de solvants ou de produits
infl ammables dans cet appareil. Ces produits
peuvent être à l'origine de blessures graves
ou d'endommagement irréversible de
l'appareil.

CONSIGNES DE SÉCURITÉ IMPORTANTES

Français 31

ATTENTION

Lors du raccordement de l'arrivée d'eau à la

conduite principale d'alimentation en eau, re­specter les réglementations locales de votre
société de distribution d'eau. Dans certaines
zones, il est interdit de raccorder directement
l'appareil au système public d'alimentation
en eau potable. Cette mesure est destinée à
éviter toute infi ltration de produits chimiques
dans le circuit d'alimentation en eau. Toute­fois, l'appareil peut être raccordé par exemple
à un réservoir collecteur ou à un disconnec­teur hydraulique. Les impuretés contenues
dans l'eau d'alimentation peuvent endom­mager l'appareil. Afi n d'éviter les risques
d'endommagement, nous recommandons
l'emploi d'un fi ltre à eau.

■

Le tuyau d'arrosage doit avoir un diamètre
minimum de 5/8 pouces.

■ Le débit de l'alimentation en eau ne doit pas
être inférieur à 2,5 GPM (gallons par min­ute).

■ Pour calculer le débit, faire couler l'eau pen­dant une minute dans un récipient vide d'une
contenance de 5 gallons

■ La température de l'eau d'alimentation ne doit
pas excéder 104 °F/40 °C.

■ Ne jamais aspirer d'eau contaminée par
des solvants, par exemple des diluants pour
peinture, de l'essence, de l'huile, etc..

■ Toujours utiliser une source d'eau propre
afi n d'éviter toute infi ltration de débris dans
l'appareil.Utiliser un fi ltre à eau supplémen­taire

■ Ne pas mettre le nettoyeur pression en service
lorsque l'arrivée d'eau n'est pas ouverte.

ALIMENTATION EN EAU (eau froide uniquement)

Outils requis (non fournis)

Quincaillerie (fournie)

Description Illustration

7/16" (or 11mm) Clé estampillé

Description Usage Illustration Qté.

A

Joint Ensemble de joint 2

B

Écrou de 1/4" po Ensemble de joint 6

INSTRUCTIONS DE MONTAGE

32 Français

ETAPE 1:
Posez les joints (A) à la poignée. Utilisez un

boulon de 1/4 po (C) et serrez-le avec un
écrou de 1/4 po (B) de chaque côté. Serrez
les pièces à la main à l'aide d'une clé à douille
de 7/16 po (ou 11mm).

ETAPE 2:
Attachez la poignée au cadre de la laveuse à

pression. Alignez les trous, insérez un boulon
de 5/16 po (E) et serrez le bouton (D) de
chaque côté.

A

B

B

C

C

CHAUD!

D

D

E

Description Usage Ilustration Qtè

C

Boulon de
1/4 po

Ensemble de joint 6

D

Bouton Ensemble de joint 2

E

Boulon de
3/8" po

Ensemble de joint 2

F

Rivet en
nylon

Assemblage de support
de buse

4

G

Rèservoir Réservoir de détergent 1

Assemblage

Français 33

Relâcher le collier et enfoncer la buse jusqu'à

ce que le collier s'enclenche.

Relâcher le collier et enfoncer le flex-

ible haute pression jusqu'à ce que le collier
s'enclenche

ETAPE 3:
Monter le réservoir à détergent avec du nylon

closrivets au pare-chocs.

ETAPE 4:
Placer la buse à connexion rapide dans le

support de buse.

ETAPE 7:
Ramener en arrière le collier à ressort du

pistolet et insérer le fl exible haute pression.

ETAPE 5:

Fixer la lance au pistolet.

ETAPE 6:
Pousser le collier à ressort de la lance

pour connecter la buse à connexion
rapide de votre choix.la boquilla rápida
de conexión elegida

AVERTISSEMENT

Haute pression dans la zone de connexion

rapide. Risque de blessure en cas de fi xation
incorrecte du fl exible haute pression

■

Un clic doit être audible lors de l'insertion du

fl exible haute pression dans la connexion
rapide

■ Avant de mettre l'appareil en service, tirer sur
le fl exible haute pression afi n de s'assurer
qu'elle est correctement fi xée.

AVERTISSEMENT

Haute pression dans la zone de la buse. Ris-

que de blessure en cas de fi xation incorrecte
de la buse.

■

Un clic doit être audible lors de l'insertion de

la buse dans la lance.

■ Avant de mettre l'appareil en service, enfoncer
la buse afi n de s'assurer qu'elle est correcte­ment fi xée

F

G

34 Français

Relâcher le collier et enfoncer le fl exible haute
pression jusqu'à ce que le collier s'enclenche.

ETAPE 1:

Contrôler le niveau d'huile. Le niveau d'huile

doit toujours être compris entre les repères
“FULL” (plein) et “ADD” (ajout) de la jauge.
Vérifi er que la machine est à l'horizontale lors
du contrôle du niveau d'huile. (Se reporter au
manuel d'utilisation du moteur pour connaître
les diffétentes qualités d'huile à utiliser en
fonction des saisons.)

Nous recommandons de changer l'huile au

terme des 5 premières heures de fonction­nement puis toutes les 50 heures.

ETAPE 2:

Remplir le réservoir à essence avec de

l'essence sans plomb.

Ne pas utiliser d'essence au plomb.
Ne pas ajouter d'huile à l'essence.
ETAPE 3:

Ramener le collier à ressort en arrière à la

prise haute pression et insérer le fl exible
haute pression.

AVERTISSEMENT

Haute pression dans la zone de connexion

rapide. Risque de blessure en cas de fi xation
incorecte du fl exible haute pression.

■ Un clic doit être audible lors de l'insertion du
fl exible haute pression dans la connexion
rapide.

■ Avant de mettre l'appareil en service, tirer sur
le fl exible haute pression afi n de s'assurer
qu'elle est correctement fi xée.

ETAPE 4:
Raccorder le tuyau d'arrosage à l'entrée

d'eau de l'appareil.

ETAPE 5:

Raccorder le tuyau d'arrosage à la source

d'eau froide et ouvrir complètement le robi­net.

Ne pas utiliser d'eau chaude.
ETAPE 6:
Déverrouiller la sécurité de la poignée-

pistolet. Appuyer sur la gâchette pour purger
l'air jusqu'à obtenir un jet d'eau régulier à la
lance.

ETAPE 7:
Ouvrir la vanne d'essence. Positionner la tige

d'étrangleur sur ON (si le moteur est chaud,
laisser la tige d'étrangleur sur OFF).

ETAPE 8:
Mettre le commutateur d'arrêt du moteur sur

ON.

Pour de plus amples informations à propos

du moteur, reportez-vous au manuel du
moteur

.

ETAPE 9:
Tirer la poignée du starter. Si le moteur ne

démarre pas après 3 tentatives, appuyez sur
la gâchette du pistolet de manière à libérer
la pression puis recommencer l'opération.
Une fois que le moteur est suffi samment
chaud et tourne régulièrement, mettre la tige
d'étrangleur sur OFF.

ATTENTION

Le moteur est expédié sans huile. Avant de lancer
le moteur, faire le plein d’huile. Eviter de trop rem­plir. Ne jamais démarrer le moteur si le niveau
d'huile est insuffisant ou excessif sous peine
d'endommager le moteur.

Pour de plus amples
informations à propos du moteur, se reporter au
manuel du moteur fourni avec l'appareil.

MODE D'EMPLOI

Français 35

ETAPE 4:

Lorsque le moteur tourne, enfoncer la

gâchette pour actionner l'appareil. Le déter­gent est aspiré dans l'appareil et se mélange
à l'eau. Laisser agir le détergent sur la surface
à nettoyer. Veiller à ce que le détergent ne
sèche pas.

ETAPE 5:

Une fois les travaux de nettoyage terminés,

toujours rincer le réservoir à détergent à l'eau
propre afi n d'éliminer les éventuels résidu de
détergent du système d'injection.

Utilisez uniquement la buse à détergent noire
pour l'usage de détergents

Pour obtenir les meilleurs résultats, voir les
conseils donnant des informations propres au
nettoyage des différents types de surfaces.

ETAPE 1:

Installer la buse à détergent noire pour pro-

céder à un nettoyage au détergent (fonctionne
à basse pression uniquement).

ETAPE 2:

Remplir le réservoir à détergent avec du

détergentKärcher. Refermer le réservoir à
détergent à l'aide de la bouchon de dosage
du détergent.

ETAPE 3:

Régler la valve de dosage du détergent
pour obtenir le mélange voulu.

AVERTISSEMENT

Haute pression dans la zone de la buse. Ris-

que de blessure en cas de fi xation incorrecte
de la buse.

■ Un clic doit être audible lors de l'insertion de

la buse dans la lance.

■ Avant de mettre l'appareil en service, enfoncer
la buse afi n de s'assurer qu'elle est correcte­ment fi xée.

(INSTRUCTIONS DE MONTAGE: étape 9)

AVERTISSEMENT

.

Afi n d'éviter de graves blessures, ne jamais

pointer la lance sur soi-même, d'autres per­sonnes ou des animaux.

Les buses à connexion rapide sont repérées via un
code chromatique. Elles offrent un large éventail
de largeurs de jet, de 0 ° à 65 °, et sont facilement
accessibles lorsqu'elles sont rangées dans le sup­port à buses en caoutchouc.

Angle de vaporisation 0° = buse rouge

Pour accumulation de saletés particulièrement
tenaces.Déconseillée pour les matériaux tendres
tels que les parements, les terrasses, les surfaces
peintes, les voitures

Angle de vaporisation 25° = buse verte

Pour l'accumulation de saletés sur une large
surface.

Angle de vaporisation 15° = buse jaune

Pour l'accumulation de saletés sur une surface.

Angle de vaporisation 65 ° = buse à détergent noire

For operating with detergents or cleaning with low
pressure

.

Angle de vaporisation 40° = buse blanche

Pour l'accumulation modérée de saletés sur une
large surface.

UTILISATION DES ACCESSOIRES

Buses à connexion rapide

EMPLOI DE DÉTERGENTS

36 Français

ATTENTION

Observer les instructions de maintenance fi gu­rant dans le présent manuel Cette machine a été
conçue pour être utilisée avec des détergents du
fabricant. L'utilisation d'autres détergents peut
altérer le fonctionnement de la machine et annuler
la garantie.

Toujours utiliser les détergents Kärcher

pour produire les meilleurs résultats.

Les détergents biodégradables de Kärcher
sont spécialement élaborés pour ménager
l'environnement et le nettoyeur à haute pression.
La formule spéciale évite d'encrasser le fi ltre du
tuyau d'aspiration et protège les pièces internes
du nettoyeur à haute pression pour en prolonger la
durée de vie. Pour obtenir des détergents Kärcher,
s'adresser au revendeur ou appeler le service
après-vente.

Pour une liste plus complète de détergents
Kärcher, s'il vous plaît visitez le site:

www.karcherresidential.com / détergents

ATTENTION

Ne jamais utiliser :

– javellisant, produits à base de chlore et autres

produits chimiques corrosifs

– liquides contenant des solvants (p.ex. diluants

pour peintures, essence, huiles)

– produits à base de trisodium de phosphate

– produits à base d'ammoniaque

– produits à base d'acide

Ces produits chimiques endommagent l'appareil

et altèrent la surface à nettoyer

L'utilisation de ces produits entraînera

l'annulation de la garantie.

ETAPE 1:

Retirer le tuyau d'aspiration de détergent du

récipient et ajouter 1 gallon d'eau fraîche.
Siphonner l'eau à basse pression pendant
une minute.

ETAPE 2:
Mettre le commutateur d'arrêt du moteur sur

OFF. Fermer la vanne d'essence.

ETAPE 3:

Fermer l'arrivée d'eau.

ETAPE 4:

Appuyer sur la gâchette pour évacuer la pres-

sion de l'eau.

ETAPE 5:

Relâcher la gâchette et engager le verrouil-

lage de sécurité du pistolet.

ETAPE1:

Mettre le commutateur d'arrêt du moteur sur

OFF.

ETAPE 2:

Relâcher la gâchette et engager le verrouil-

lage de sécurité du pistolet.

Pour de plus amples informations à propos du
moteur, reportez-vous au manuel du moteur

ETAPE 6:

Débrancher le tuyau d'arrosage de l'entrée

d'eau sur l'appareil.

ETAPE 7:

Débrancher le tuyau à haute pression de la

sortie haute pression.

Détergents

PRENDRE UNE PAUSE ...cinq minutes ou plus

ARRÊT DE L'APPAREIL ET NETTOYAGE

Français 37

1: Débrancher tous les raccordements

d'eau

2: Mettre l'appareil en marche pendant

quelque secondes pour évacuer toute
l'eau restant dans les pompes, puis
l'arrêter immédiatement.

3: Ne pas laisser le tuyau d'arrosage

tordu.

4: Ranger l'appareil et les accessoires

dans une pièce à l'abri du gel. NE PAS
stocker près d'un fourneau ou d'autres
sources de chaleur, afin d'éviter un
dessèchement des joints de la pompe.

ATTENTION

L'inobservation des instructions ci-dessus cause
des dégâts au bloc-pompe et aux accessoires
en outre, d'entraîner l'annulation de la garantie .
Kärcher recommande d'utiliser correctement un
dispositf de protection de pompe tel que "Kärcher
Pump Guard" afi n de garantir un meilleur stockage
au cours de l'hiver.

Première utilisation

Toutes les pompes Kärcher sont remplies d'huile
d'usine. Il est inutile de rajouter de l'huile.

Contrôle de la pompe

Contrôler régulièrement l'état de la pompe du
nettoyeur pression (contrôle visuel). En cas de
fuite d'huile au niveau des joints d'étanchéité de
la pompe, faire réparer le nettoyeur vapeur dans
un centre de service agréé Kärcher. (Pour trouver
le centre de service le plus proche, se rendre à
l'adresse www.karcher-usa.com/service).

Entretien de la pompe

La pompe du nettoyeur pression Kärcher ne re­quiert pas d'entretien. Toute tentative d'entretien
risque d'altérer la pompe, d'endommager le net­toyeur pression et, en outre, d'entraîner l'annulation
de la garantie.

Effectuer les opérations d'entretien du moteur
en respectant les spécifi cations fi gurant dans les
instructions de service du fabricant du moteur.

(avec ou sans détergent). Commencer par un
prérinçage de la terrasse et des abords à l'eau
fraîche. S'il est prévu d'utiliser du détergent pour
terrasses et clôtures en bois Kärcher, l'appliquer à
basse pression. Pour obtenir de meilleurs résultats,
limiter la surface de travail à environ 2,3 mètres
carrés. Laisser le détergent agir 1-3 minutes sur
la surface. Ne pas laisser sécher. Rincer à haute
pression d'un ample mouvement de balayage en
maintenant la buse à environ 7,5-15 cm de la sur­face à nettoyer. Toujours nettoyer de haut en bas et
de gauche à droite. En entamant une nouvelle sec­tion de la surface à nettoyer, veiller à chevaucher
la section précédente afi n de ne pas laisser de
marques et d'assurer un résultat uniforme.

(avec ou sans détergent) Commencer par un
prérinçage à l'eau fraîche. S'il est prévu d'utiliser
du presso-net Kärcher, l'appliquer à basse pression
sur la surface (pour obtenir de meilleurs résultats,
limiter la surface de travail à des sections d'environ
1,8 mètre et toujours appliquer le détergent de bas
en haut). Laisser le détergent agir 1- 3 minutes
sur la surface. Ne pas laisser sécher. Si la surface
semble sécher, il suffi t de la mouiller avec de
l'eau fraîche. Au besoin, utiliser l'embout spécial
à brosse de lavage (non compris) pour éliminer
la saleté tenace. Rincer à haute pression de haut
en bas d'un mouvement de balayage régulier en
maintenant la buse à environ 15 cm de la surface
à nettoyer.

REMISAGE HIVERNAL ET ENTREPOSAGE A LONG TERME

CONSIGNES D'ENTRETIEN

Pompe Kärcher

Moteur

CONSEILS DE NETTOYAGE

Terrasses en bois

Revêtements de façades

38 Français

Des accessoires sont disponibles en option afi n
d'augmenter encore l'effi cacité du nettoyage : Ces
accessoires sont disponibles à la date d'impression
du présent catalogue. Veuillez consulter notre site
Web www.karcher-usa.com/home pour de plus am­ples informations sur les prix et les nouveautés.

– Rallonge
– Buse Dirtblaster

(avec ou sans détergent) Commencer par un
prérinçage à l'eau fraîche. S'il est prévu d'utiliser du
presso-net ou du dégraisseur Kärcher, l'appliquer à
basse pression. Pour obtenir de meilleurs résultats,
limiter la surface de travail à environ 2,3 mètres
carrés. Laisser le presso-net ou le dégraisseur agir
1-3 minutes sur la surface. Ne pas laisser sécher.
Rincer à haute pression d'un mouvemant de ba­layage en maintenant la buse à environ 7,5-15 cm
de la surface à nettoyer. Toujours nettoyer de haut
en bas et de gauche à droite. Pour éliminer la saleté
extrêmement tenace, utiliser la lance rotative.

(avec ou sans détergent) Commencer par
un prérinçage du véhicule à l'eau fraîche. S'il
est prévu d'utiliser du détergent pour véhicules
Kärcher, l'appliquer à basse pression. Pour otenir
de meilleurs résultats, nettoyer un côté du véhicule
après l'autre et toujours appliquer le détergent de
bas en haut. Ne pas laisser sécher. Au besoin,
utiliser l'embout spécial à brosse de lavage (non
compris) pour éliminer la saleté tenace. Rincer
à haute pression d'un mouvemant de balayage
en maintenant la buse à environ 15-20 cm de la
surface à nettoyer (augmenter la distance pour des
surfaces fragiles). Toujours nettoyer de haut en bas
et de gauche à droite.. Pour obtenir de meilleurs
résultats, essuyer la surface avec une peau de
chamois ou un chiffon doux.

(avec ou sans détergent) Commencer par un
prérinçage des meubles et des abords à l'eau
fraîche. S'il est prévu d'utiliser du presso-net
Kärcher, l'appliquer à basse pression. Laisser le
détergent agir 1-3 minutes sur la surface. Ne pas
laisser sécher. Au besoin, utiliser l'embout spécial
à brosse de lavage (non compris) pour éliminer
la saleté tenace. Rincer à haute pression d'un
mouvemant de balayage en maintenant la buse à
environ 7,5- 15 cm de la surface à nettoyer. Pour
obtenir de meilleurs résultats, nettoyer de haut en
bas et de gauche à droite.

■ Avant de nettoyer une quelconque surface,
pro céder à un essai sur une petite surface
discrète pour déterminer le mode d'action
et la distance qui produiront les meilleurs
résultats de nettoyage.

■ Si des surfaces peintes s'écaillent, procéder
avec une extrême précaution car le nettoyeur
à haute pression peut détacher la peinture à
ces endroitse.

■ Rincer abondamment à l'eau potable les sur­faces traitées pouvant éventuellement entrer

en contact avec de la nourriture.

(avec ou sans détergent). Commencer par un
prérinçage à l'eau fraîche. S'il est prévu d'utiliser du
presso-net ou du dégraisseur Kärcher, l'appliquer à
basse pression. Laisser le détergent agir 1- 3 min­utes sur la surface. Ne pas laisser sécher. Rincer
à haute pression en maintenant la buse à environ
7,5-15 cm de la surface à nettoyer. Pour éliminer la
saleté extrêmement tenace, il peut s'avérer néces­saire d'approcher la buse plus près de la surface
afi n d'augmenter l'effi cacité du nettoyage.

Patios de ciment, briques et pierres

Meubles de patio et de jardin

Autos, bateaux et motos

Recommandations

Grilles de barbecue, équipe-

ments mécaniques d'extérieur et

outils de jardinage

Accessoires optionnels

Français 39

SYMPTÔME CAUSE SOLUTION

LE MOTEUR NE DÉ­MARRE
PAS

Réservoir d'essence vide Remplir le réservoir d'essence

Le levier d'étrangleur n'est
pas dans la bonne position.

Déplacer le levier d'étrangleur dans la
position fermée.

La pression de l'eau aug­mente dans la machine.

Enfoncer la gâchette pour libérer la
pression.

Pour les autres problèmes relatifs au moteur, se reporter au
manuel du moteur.

L'APPAREIL N'ATTEINT
PAS LE NIVEAU DE
HAUTE PRESSION.

Diamètre du tuyau
d'arrosage insuffi sant.

Remplacer par un tuyau d'arrosage de
5/8" ou plus.

Débit d'eau restreint. Vérifi er si le tuyau d'arrosage est tordu,

s'il présente des fuites ou est bouché.

Alimentation d'eau insuf­fi sante.

Ouvrir le robinet d'eau à fond. Vérifi er
si le tuyau d'arrosage est tordu, s'il
présente des fuites ou est bouché.

Filtre d'admission d'eau
encrassé.

Retirer le fi ltre et le rincer à l'eau tiède.

La buse à détergent noire
est connectée.

Retirer la buse à détergent noire et la
remplacer par la buse haute pression

LA PRESSION DE
SORTIE
VARIE.

Alimentation d'eau insuf­fi sante.

Ouvrir le robinet d'eau à fond. Vérifi er
si le tuyau d'arrosage est tordu, s'il
présente des fuites ou est bouché

Pompe aspirant de l'air. Vérifi er l'étanchéité des tuyaux et rac-

cords. Arrêter l'appareil et purger la
pompe en appuyant sur la gâchette
jusqu'à obtenir un jet d'eau régulier à la
sortie de la buse.

Filtre d'admission d'eau
encrassé.

Retirer le fi ltre et le rincer à l'eau tiède.

La buse de vaporisation est
obstruée.

Souffl er dans la buse ou retirer le débris
à l'aide d'une aiguille.

Calcifi cation du pistolet, du
tuyau ou de la lance.

Faire couler du vinaigre distillé dans le
tube d'aspiration de détergent.

ATTENTION

Avant de procéder aux réparations, débrancher
toujours le câble de la bougie l'allumage afin
d'éviter tout démarrage accidentel du moteur.

DÉPANNAGE

40 Français

SYMPTÔME

CAUSE SOLUTION

IL N'Y A PAS DE DÉ­TERGENT.

Tube d'aspiration de
détergent mal raccordé à
l'appareil.

Vérifi er le raccord.

Détergent trop épais. Diluer le détergent; pour de meilleurs

résultats, utiliser du détergent Kärcher.

Filtre ou tube d'aspiration
de détergent obstrué.

Faire couler de l'eau tiède à travers le
fi ltre pour éliminer les débris.

Tube d'aspiration de
détergent endommagé ou
obstrué

Eliminer l'obstruction ou remplacer le
tube d'aspiration de détergent.

La buse haute pression est
installée

La remplacer par la buse à détergent
noire

Valve de dosage fermée. Ouvrir la valve de dosage.

La buse de vaporisation est
obstruée.

Souffl er dans la buse ou retirer le débris
à l'aide d'une aiguille.

LE RACCORD DU
TUYAU
D'ARROSAGE FUIT.

Raccords desserrés. Serrer les raccords.

Rondelle caoutchouc per­due ou usée.

Monter une nouvelle rondelle.

LA LANCE FUIT.

Lance mal fi xée. Tourner l'écrou du pistolet dans le sens

des aiguilles d'une montre jusqu'à ce
que le raccord soit bien serré.

Joint torique ou insert
plastique brisé.

Appeler le service après-vente.

LA POMPE EST
BRUYANTE.

Pompe aspirant de l'air. Vérifi er l'étanchéité des tuyaux et rac-

cords. Arrêter l'appareil et purger la
pompe en appuyant sur la gâchette
jusqu'à obtenir un jet d'eau régulier à la
sortie de la buse.

LA POMPE PRÉSENTE
DES FUITES D'EAU
(JUSQU'À 10 GOUTTES
PAR MINUTE SONT
ADMISSIBLES).

Raccords desserrés. Serrer les raccords.

Joints d'eau endommagés
ou usés.

Appeler le service après-vente.

Le dispositif de protection
thermale
est activé.

Le dispositif de protection thermale se
réinitialisera automatiquement. Ne pas
faire fonctionner la pompe plus de 5
minutes sans actionner le pistolet de
vaporisation.

DE L'HUILE
S'ÉGOUTTE.

Joints d'huile endommagés
ou usés.

Appeler le service après-vente.

Si le symptôme que vous rencontrez n'est
pas listé ci-dessus, ou si les solutions pro­posées ne résolvent pas votre problème, s'il
vous plaît visitez notre vaste base de don­nées en ligne de dépannage à:

www.karcherresidential.com/help
