BDS 43/180 C BDS 51/180 C

Deutsch 3 English 10 Français 17 Italiano 24 Nederlands 31 Español 39 Português 46 Dansk 53 Norsk 60 Svenska 67 Suomi 74 Ελληνικά 81 Türkçe 89 Русский 96 Magyar 105 Čeština 112 Slovenščina 119 Polski 126 Româneşte 134 Slovenčina 141 Hrvatski 148 Srpski 155 Български 162 Eesti 169 Latviešu 176 Lietuviškai 184 Українська 191

www.kaercher.com

59648130 05/13

Lesen Sie vor der ersten Benut-

zung Ihres Gerätes diese Originalbetriebsanleitung, handeln Sie danach und bewahren Sie diese für späteren Gebrauch oder für Nachbesitzer auf.

Inhaltsverzeichnis

Umweltschutz. . . . . . . . . . . DE . . .1

Symbole in der Betriebsanlei-

tung . . . . . . . . . . . . . . . . . . DE . . .1

Bestimmungsgemäße Verwen-

dung . . . . . . . . . . . . . . . . . . DE . . .1

Sicherheitshinweise . . . . . . DE . . .1

Schubstange montieren . . . DE . . .2

Geräteelemente . . . . . . . . . DE . . .2

Inbetriebnahme . . . . . . . . . DE . . .3

Bedienung . . . . . . . . . . . . . DE . . .3

Außerbetriebnahme . . . . . . DE . . .4

Transport . . . . . . . . . . . . . . DE . . . 4

Lagerung . . . . . . . . . . . . . . DE . . .5

Pflege und Wartung . . . . . . DE . . .5

Hilfe bei Störungen. . . . . . . DE . . .5

Garantie . . . . . . . . . . . . . . . DE . . .5

Zubehör und Ersatzteile . . . DE . . .5

Technische Daten. . . . . . . . DE . . .6

EG-Konformitätserklärung . DE . . .7

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bitte werfen Sie die Verpackungen nicht in den Hausmüll, sondern führen Sie diese einer Wiederverwertung zu.

Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Verwertung zugeführt werden sollten. Batterien, Öl und ähnliche Stoffe dürfen nicht in die Umwelt gelangen. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter:

www.kaercher.de/REACH

Symbole in der Betriebsanlei-

tung

 Gefahr

Für eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt.

몇 Warnung

Für eine möglicherweise gefährliche Situation, die zu schweren Körperverletzungen oder zum Tod führen könnte.

Vorsicht

Für eine möglicherweise gefährliche Situation, die zu leichten Verletzungen oder zu Sachschäden führen kann.

Bestimmungsgemäße Ver-

wendung

Verwenden Sie dieses Gerät ausschließlich gemäß den Angaben in dieser Betriebsanleitung.

– Das Gerät ist zur Reinigung von Hartflä-

chen und Teppichen im Innenbereich geeignet.

– Das Gerät darf nur mit Original-Zubehör

und -Ersatzteilen ausgestattet werden.

– Das Gerät ist nicht für den Einsatz in ex-

plosionsgefährdeten Umgebungen geeignet.

– Dieses Gerät ist für den gewerblichen

und industriellen Gebrauch geeignet, z.B. in Hotels, Schulen, Krankenhäusern, Fabriken, Läden, Büros und Vermietergeschäften

– Der Einsatztemperaturbereich liegt zwi-

schen +5°C und +40°C.

Sicherheitshinweise

Lesen und beachten Sie vor der ersten Benutzung des Gerätes diese Betriebsanleitung und beiliegende Broschüre Sicherheitshinweise für Disc-Einscheibenmaschinen, Nr. 5.956-659.0 und handeln Sie danach.

– 1

3DE

Symbole auf dem Gerät

Verbrennungsgefahr durch heiße Oberflächen! Heiße Teile, zum Beispiel Antriebsmotor, nicht berühren (Verbrennungsgefahr).

Sicherheitseinrichtungen

Sicherheitseinrichtungen dienen dem Schutz des Benutzers und dürfen nicht außer Betrieb gesetzt oder in ihrer Funktion umgangen werden.

Verriegelung

Verhindert das unbeabsichtigte Einschalten des Geräts. Zum Einschalten des Geräts Entriegelungstaste und dann den Schalter EIN / AUS drücken.

Schubstange montieren

Vor Inbetriebnahme muss die Schubstange wie gezeigt montiert und die elektrische Verbindung zum Gerät hergestellt werden.

Abbildung siehe Umschlagseite

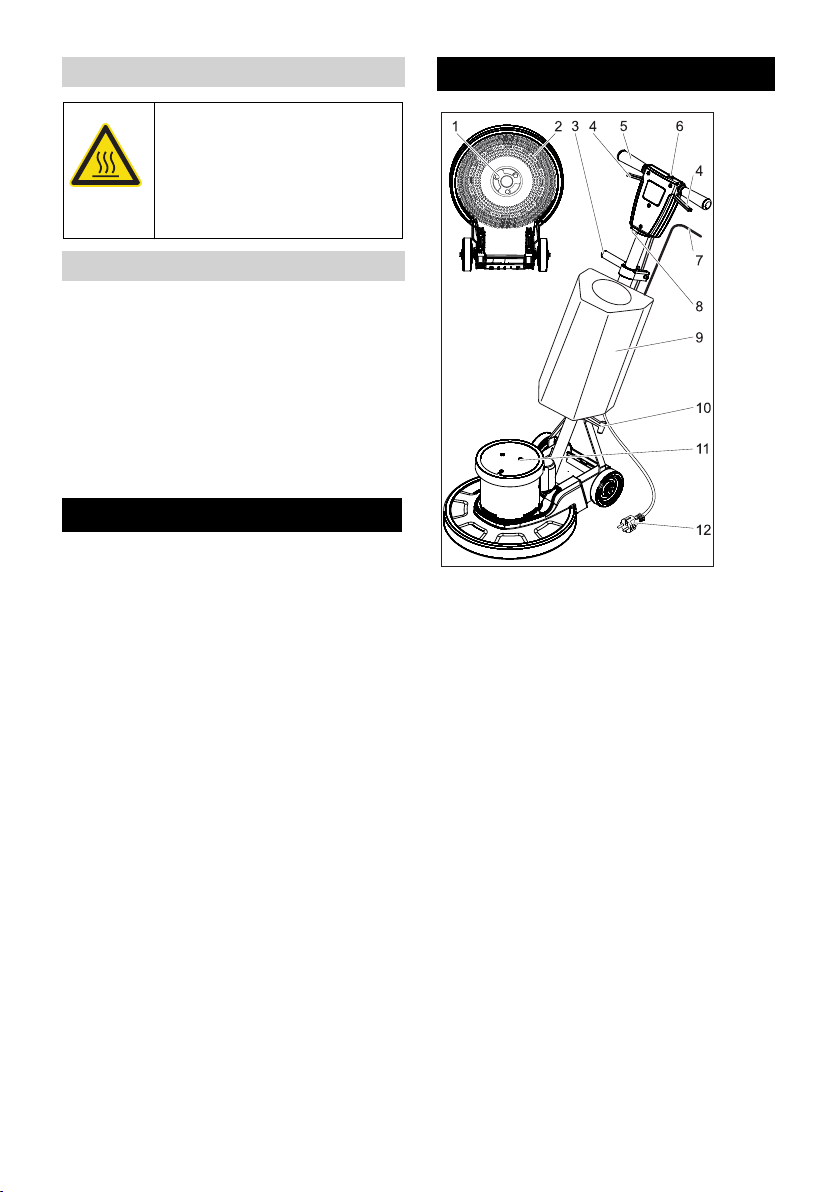

Geräteelemente

4 DE

1 Mitnehmer, Scheibenbürste / Pad-

Treibteller 2 Bürste / Pad-Treibteller mit Pad 3 Klemmung Neigungsverstellung 4 Schalter EIN / AUS 5 Handgriff 6 Entriegelungsknopf 7 Dosierhebel Reinigungsmittellösung

(Option) 8 Sicherung Bürstenantrieb 9 Reinigungsmitteltank (Option) 10 Kabelhaken 11 Motorgehäuse 12 Netzkabel

– 2

Inbetriebnahme

 Die Netzanschlussleitung ist regelmä-

ßig auf Beschädigung zu untersuchen, wie z.B. auf Rissbildung oder Alterung. Falls eine Beschädigung festgestellt wird, muss die Leitung vor weiterem Gebrauch ersetzt werden.

 Gerät auf Beschädigung untersuchen,

Schäden durch den Kundendienst beseitigen lassen.

Stromanschluss

– Anschlusswerte siehe Technische Da-

ten und Typenschild.

– Der elektrische Anschluss muss von ei-

nem Elektroinstallateur ausgeführt werden und IEC 60364-1 entsprechen.

 Gefahr

Gefahr durch elektrischen Schlag.

– Netzkabel nicht überfahren.

 Gefahr

Verletzungsgefahr.

– Netzkabel nie um den Körper oder den

Hals legen.

– Netzkabel nicht mit der rotierenden

Bürste/dem rotierenden Pad in Berührung kommen lassen.

Bürste/Pad anbringen

 Netzstecker aus der Steckdose ziehen.  Klemmung Neigungsverstellung lösen.  Griff nach vorne in waagrechte Stellung

schwenken.

 Klemmung Neigungsverstellung anzie-

hen.

 Gerät nach hinten kippen.

 Scheibenbürste/Treibteller auf den Mit-

nehmer setzen und gegen den Uhrzei-

gersinn drehen.

Reinigungsmitteltank (Option) be-

füllen

몇 Warnung

Beschädigungsgefahr. Nur die empfohlenen Reinigungsmittel verwenden. Für andere Reinigungsmittel trägt der Betreiber das erhöhte Risiko hinsichtlich der Betriebssicherheit und Unfallgefahr. Nur Reinigungsmittel verwenden, die frei von Lösungsmitteln, Salz- und Flusssäure sind. Sicherheitshinweise auf den Reinigungsmitteln beachten.

 Reinigungslösung in den Reinigungs-

mitteltank füllen.

Bedienung

몇 Warnung

Verletzungsgefahr! Die Bedienung des Gerätes erfordert Übung.

–

Sicherstellen, dass sich keine Hindernis-

se im zu reinigenden Bereich befinden.

– Bodenbeschaffenheit auf Eignung

überprüfen.

– Die Handhabung erschwert sich bei un-

ebenen oder rauen Oberflächen.

Griff einstellen

몇 Warnung

Unfallgefahr durch Verlust der Kontrolle über das Gerät. Griff nur bei stehendem Motor verstellen.

 Klemmung Neigungsverstellung lösen.

– 3

5DE

 Griff in angenehme Position schwenken

(ausgestreckte Arme).

 Klemmung Neigungsverstellung anzie-

hen.

Gerät einschalten

Vorsicht

Beschädigungsgefahr für Bodenbelag. Gerät nicht auf der Stelle betreiben.

 Netzstecker in eine Steckdose stecken.  Griff auf Arbeitshöhe einstellen.  Griff mit beiden Händen festhalten.  Entriegelungstaste drücken und fest-

halten.

 Schalter EIN / AUS betätigen.  Entriegelungstaste loslassen.  Zur Unterbrechung des Betriebs Schal-

ter loslassen.

Richtung steuern

– Links: Griff nach unten drücken. – Rechts: Griff anheben.

Reinigen

Reinigungslösung auf den Boden aufbrin-



gen oder Dosierhebel Reinigungsmitteltank (Option) betätigen.



Gerät über die zu reinigende Fläche führen.



Bei starker Verschmutzung Vorgang wiederholen.



Schmutzwasser anschließend mit einem Nasssauger oder einem Tuch aufnehmen.

Außerbetriebnahme

 Netzstecker aus der Steckdose ziehen.  Klemmung Neigungsverstellung lösen.  Griff in senkrechte Position bringen.  Klemmung Neigungsverstellung anziehen.  Reinigungsmitteltank (Option) abneh-

men und nicht verbrauchte Reinigungsmittellösung entsorgen.

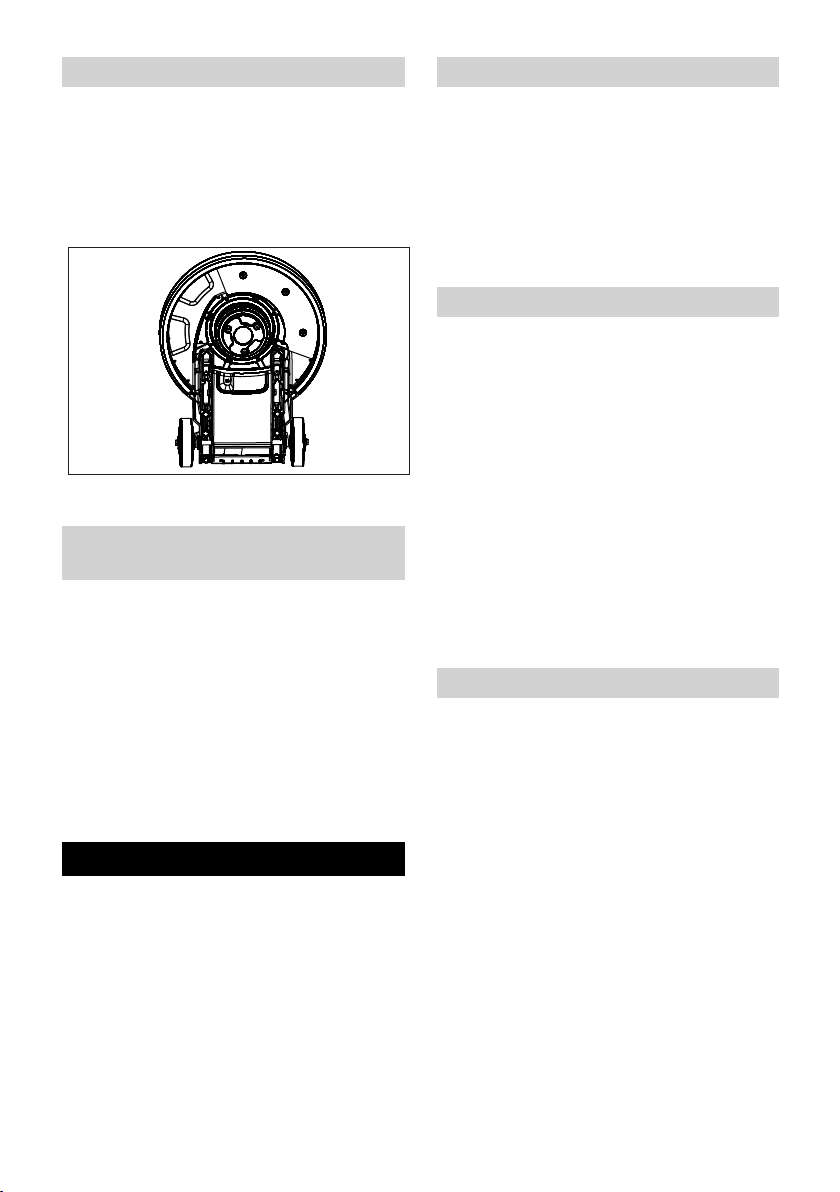

 Netzkabel wie gezeigt aufwickeln.  Reinigungsmitteltank (Option) mit kla-

rem Wasser durchspülen.

 Gerät in Parkstellung bringen.  Treibteller / Scheibenbürste abnehmen.  Gehäuse mit einem feuchten Lappen

reinigen.

Transport

Vorsicht

Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes beim Transport beachten.

 Klemmung Neigungsverstellung lösen.  Griff in senkrechte Position bringen.  Klemmung Neigungsverstellung anzie-

hen.  Gerät nach hinten in Transportstellung

kippen und zum Zielort fahren.  Beim Transport in Fahrzeugen Gerät

nach den jeweils gültigen Richtlinien

gegen Rutschen und Kippen sichern.

6 DE

– 4

Lagerung

Hilfe bei Störungen

Vorsicht

Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes bei Lagerung beachten.

 Gerät in Parkstellung bringen.  Gerät in einem trockenen, frostge-

schützten Raum aufbewahren.

 Gefahr

Verletzungsgefahr. Vor allen Arbeiten am Gerät Netzstecker ziehen.

Bei Störungen, die mit Hilfe dieser Tabelle nicht behoben werden können, Kundendienst rufen.

Pflege und Wartung

 Verschmutzte Scheibenbürsten mit

Wasser abspülen.

 Verschmutzte Pads bei maximal 60 °C

waschen.

 Gehäuse mit einem feuchten Lappen

reinigen.

 Netzkabel auf Beschädigung prüfen.

Störung Behebung

Ungenügendes Reinigungsergebnis Verschmutztes Pad auswechseln und bei maximal 60

°C waschen. Abgenützte Scheibenbürste/Pad ersetzen. Verschmutzte Scheibenbürsten mit Wasser abspülen Eignung von Bürste/Pad und Reinigungsmittel für An-

wendungsfall prüfen.

Gerät vibriert stark Korrekten Sitz von Scheibenbürste/Pad überprüfen.

Pad-Befestigung prüfen. Griff tiefer positionieren (ausgestreckte Arme)

Pad dreht sich nicht Sicherung Bürstenantrieb zurücksetzen.

Prüfen, ob Fremdkörper die Bürste/Pad blockiert, gegebenenfalls Fremdkörper entfernen.

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle.

Zubehör und Ersatzteile

– Es dürfen nur Zubehör und Ersatzteile

verwendet werden, die vom Hersteller

freigegeben sind. Original-Zubehör und

Original-Ersatzteile bieten die Gewähr

dafür, dass das Gerät sicher und stö-

rungsfrei betrieben werden kann.

– Eine Auswahl der am häufigsten benö-

tigten Ersatzteile finden Sie am Ende

der Betriebsanleitung.

– Weitere Informationen über Ersatzteile

erhalten Sie unter www.kaercher.com

im Bereich Service.

– 5

7DE

Bezeichnung

BDS 43/180 C BDS 51/180 C

Tank 10l 8.600-062.0

Scheibenbürste, rot (mittel, Standard) 8.369-895.0 6.371-206.0

Scheibenbürste, schwarz (hart) 6.369-898.0 6.371-265.0

Shampoonierbürste, mittelweich, weiß/blau, 6.369-896.0 6.371-266.0

Pad-Treibteller 6.369-899.0 6.371-208.0

Pads, mittel, rot 6.369-470.0 6.369-079.0

Pads, mittelhart, grün 6.369-472.0 6.369-078.0

Pads, hart, schwarz 6.369-473.0 6.369-077.0

Technische Daten

BDS 43/180 C BDS 51/180 C

1.291-228.0 1.291-229.0

Stromanschluss

Netzspannung V 220-240 Frequenz Hz 50 Leistungsaufnahme, max. W 1400 Schutzart IPX4

Bürste/Pad

Durchmesser mm 430 510 Drehzahl 1/min 180 Anpressdruck N/cm

Maße und Gewichte

Gewicht (ohne Zubehör) kg 39,5 41,2 Abmessungen (l x b x h) mm 600x490x1200 630x510x1200 Unterfahrhöhe mm 90 Kabellänge m 15

Ermittelte Werte gemäß EN 60335-2-67

Schwingungsgesamtwert m/s Unsicherheit K m/s Schalldruckpegel L Unsicherheit K Schallleistungspegel L

+ Unsicherheit KWAdB(A) 78 83

2 2

0,35 0,27

<2,5 <2,5

0,2 0,3 dB(A) 61 65 dB(A) 1 1

8 DE

– 6

EG-Konformitätserklärung

Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheitsund Gesundheitsanforderungen der EGRichtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.

Produkt: Bodenreiniger Typ: 1.291-xxx Einschlägige EG-Richtlinien

2006/42/EG (+2009/127/EG) 2004/108/EG

Angewandte harmonisierte Normen

EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 1997+A1: 2001+A2: 2008 EN 60335–1 EN 60335–2–67: 2009 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008

Angewandte nationale Normen

Die Unterzeichnenden handeln im Auftrag und mit Vollmacht der Geschäftsführung.

CEO

Head of Approbation

Dokumentationsbevollmächtigter: S. Reiser

Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212

Winnenden, 2013/02/01

– 7

9DE

Please read and comply with

these original instructions prior to the initial operation of your appliance and store them for later use or subsequent owners.

Contents

Environmental protection . . EN . . .1 Symbols in the operating in-

structions . . . . . . . . . . . . . . EN . . . 1

Proper use . . . . . . . . . . . . . EN . . .1

Safety instructions . . . . . . . EN . . . 1

Install the push rod. . . . . . . EN . . . 2

Device elements. . . . . . . . . EN . . .2

Start up. . . . . . . . . . . . . . . . EN . . .2

Operation . . . . . . . . . . . . . . EN . . .3

Shutting down . . . . . . . . . . EN . . .4

Transport . . . . . . . . . . . . . . EN . . . 4

Storage. . . . . . . . . . . . . . . . EN . . .4

Maintenance and care . . . . EN . . .4

Troubleshooting . . . . . . . . . EN . . .5

Warranty. . . . . . . . . . . . . . . EN . . .5

Accessories and Spare Parts EN . . .5 Technical specifications . . . EN . . .6 EC Declaration of Conformity EN . . .7

Environmental protection

The packaging material can be recycled. Please do not throw the packaging material into household waste; please send it for recycling.

Old appliances contain valuable materials that can be recycled; these should be sent for recycling. Batteries, oil, and similar substances must not enter the environment. Please dispose of your old appliances using appropriate collection systems.

Notes about the ingredients (REACH)

You will find current information about the ingredients at:

www.kaercher.com/REACH

Symbols in the operating

instructions

 Danger

Immediate danger that can cause severe injury or even death.

몇 Warning

Possible hazardous situation that could lead to severe injury or even death.

Caution

Possible hazardous situation that could lead to mild injury to persons or damage to property.

Proper use

Use this appliance only as directed in these operating instructions.

– The appliance is used for cleaning of

hard surfaces and carpets in the interior of buildings.

–

The appliance may only be equipped with original accessories and spare parts.

– The appliance is not suited for the use

in potentially explosive environments.

– This appliance is suited for the commer-

cial use, e.g. in hotels, schools, hospitals, factories, shops, offices, and rental companies.

– The application temperature ranges

from +5°C to +40°C.

Safety instructions

Before using the appliance for the first time, read and observe these operating instructions and the accompanying brochure: Safety information for Disc single-pulley machine machines No. 5.956-659.0.

Symbols on the machine

Risk of burns on account of hot surfaces! Do not touch hot parts of the machine such as the drive motor (risk of burns).

10 EN

– 1

Safety Devices

Safety devices serve to protect the user and must not be rendered in operational or their functions bypassed.

Lock

Prevents the appliance from being switched on accidentally. To start the appliance, first press the unlock button and then the ON/OFF switch.

Install the push rod

Prior to operation, the push rod must be installed as shown and the appliance has to be connected to power.

Illustration on the inside of the front cover

Device elements

3 Clamp for level adjustment 4 Switch ON / OFF 5 Handle 6 Unlocking button 7 Dosing lever for detergent solution (option) 8 Fuse for brush drive 9 Detergent tank (option) 10 Cable hook 11 Motor casing 12 Power cord

Start up

 The power cord must be checked regu-

larly for damages, such as cracks or aging. If damage is found, the cable must be replaced before further use.

 Check appliance for damage, have

damages repaired by customer service.

Power connection

– For connection values, see technical

data and type plate.

– The electrical connections must be

done by an electrician according to IEC 60364-1.

 Danger

Risk of electric shock.

– Do not drive over the mains cable.

 Danger

Risk of injury.

– Never wrap the mains cable around

your body or your neck.

–

Do not let the mains cable come in contact with the rotating brushes or rotating pads.

1 Actuator, disc brush / pad driver plate 2 Brush / pad driver plate with pad

– 2

11EN

Attach the brush/pad

 Disconnect the mains plug from the socket.  Loosen the clamps of the level adjust-

ment.

 Swivel the tension lever to the front into

a horizontal position.

 Tighten the clamps of the level adjustment.  Tilt the appliance rearward.

 Place the disc brush/driver plate onto

the actuator and turn in anti-clockwise direction.

Fill the detergent tank (option)

몇 Warning

Risk of damage. Only use the recommended detergents. With respect to different detergents the operator bears the increased risk regarding the operational safety and danger of accident. Only use detergents that are free from solvents, hydrochloric acid and hydrofluoric acid. Follow the safety instructions for using detergents.

 Fill detergent solution into the detergent

tank.

Operation

몇 Warning

Risk of injury! The operation of the appliance requires practice.

– Ensure that there are no obstacles in

the area to be cleaned.

– Check the floor consistency for its suit-

ability.

– The handling becomes more difficult

with uneven or rough surfaces.

Adjust handle

몇 Warning

Risk of accident due to loss of control over the appliance. Do not adjust the handle unless the motor is at a standstill.

 Loosen the clamps of the level adjust-

ment.

 Tilt the handle into a comfortable posi-

tion (arms outstretched).

 Tighten the clamps of the level adjust-

ment.

Turning on the Appliance

Caution

Risk of damage to the floor covering. Do not operate the appliance on the spot.

 Insert the mains plug into a socket.  Set handle to working height.  Hold the handle with both hands.  Press and hold the unlocking button.  Use the ON/OFF switch.  Release the unlocking button.  Release the switch to interrupt operation.

Control the direction

– Left: Press the handle downward. – Right: Raise the handle.

Cleaning

 Apply the detergent solution to the floor

or use the dosing lever of the detergent tank (option).

 Move the appliance over the surface to

be cleaned.

 Repeat process for severe contamina-

tion.

 Afterwards, pick up the wastewater with

a wet vacuum or a cloth.

12 EN

– 3

Shutting down Transport

 Disconnect the mains plug from the

socket.

 Loosen the clamps of the level adjust-

ment.

 Move the handle into a vertical posi-

tion.

 Tighten the clamps of the level adjust-

ment.

 Remove the detergent tank (option) and

dispose of unused detergent solution.

Caution

Risk of injury and damage! Observe the weight of the appliance when you transport it.

 Loosen the clamps of the level adjust-

ment.

 Move the handle into a vertical posi-

tion.

 Tighten the clamps of the level adjust-

ment.

 Tilt the appliance backwards into the

transport position and drive it to its destination location.

 When transporting in vehicles, secure

the appliance according to the guidelines from slipping and tipping over.

Storage

Caution

Risk of injury and damage! Note the weight of the appliance in case of storage.

 Place the appliance into the parking po-

sition.

 Store the appliance in a dry room, frost-

protected room.

 Coil the mains cable as shown.  Rinse the detergent tank (option) with

clear water.

 Place the appliance into the parking po-

sition.

 Remove the driver plate / disc brush.  Clean the casing with a damp cloth.

Maintenance and care

 Rinse contaminated disc brushes with

water.

 Wash contaminated pads at a max.

temperature of 60 °C.

 Clean the casing with a damp cloth.  Check the mains connection cable for

damages.

– 4

13EN

Troubleshooting

 Danger

Risk of injury. Pull the plug from the mains before carrying out any tasks on the appliance.

Fault Remedy

Insufficient cleaning result Replace contaminated pads and wash them at a max.

temperature of 60 °C. Replace worn disc brush / pad. Rinse contaminated disc brushes with water Check the suitability of brush/pad and detergent for

the respective use.

Appliance vibrates strongly Check for correct seating of disc brush/pad.

Check pad attachment. Position the handle lower (arms outstretched).

Pad does not turn Reset fuse of brush drive.

Check if foreign bodies are blocking the brush/pad; remove the foreign bodies if required.

In case of faults that cannot be remedied using the table below please contact the customer service.

Warranty Accessories and Spare Parts

The warranty terms published by the relevant sales company are applicable in each country. We will repair potential failures of your appliance within the warranty period free of charge, provided that such failure is caused by faulty material or defects in manufacturing. In the event of a warranty claim please contact your dealer or the nearest authorized Customer Service centre. Please submit the proof of purchase.

– Only use accessories and spare parts

which have been approved by the manufacturer. The exclusive use of original accessories and original spare parts ensures that the appliance can be operated safely and trouble free.

– At the end of the operating instructions

you will find a selected list of spare parts that are often required.

– For additional information about spare

parts, please go to the Service section at www.kaercher.com.

Description

10 litre tank 8.600-062.0 Disk brush, red (medium, standard) 8.369-895.0 6.371-206.0 Disk brush, black (hard) 6.369-898.0 6.371-265.0 Shampooing brush, medium soft, white/blue 6.369-896.0 6.371-266.0 Driver plate pad 6.369-899.0 6.371-208.0 Pads, medium, red 6.369-470.0 6.369-079.0 Pads, medium hard, green 6.369-472.0 6.369-078.0 Pads, hard, black 6.369-473.0 6.369-077.0

14 EN

– 5

BDS 43/180 C BDS 51/180 C

Technical specifications

BDS 43/180 C BDS 51/180 C

1.291-228.0 1.291-229.0

Power connection

Mains voltage V 220-240 Frequency Hz 50 Max. power intake W 1400 Type of protection IPX4

Brush/pad

Diameter mm 430 510 Speed 1/min 180 Contact pressure N/cm

Dimensions and weights

Weight (without accessories) kg 39,5 41,2 Dimensions (l x b x h) mm 600x490x1200 630x510x1200 Top clearance mm 90 Cable length m 15

Values determined as per EN 60335-2-67

Total oscillation value m/s Uncertainty K m/s Sound pressure level L Uncertainty K

Sound power level L

+ Uncertainty K

0,35 0,27

<2,5 <2,5

0,2 0,3 dB(A) 61 65 dB(A) 1 1 dB(A) 78 83

– 6

15EN

EC Declaration of Conformity

We hereby declare that the machine described below complies with the relevant basic safety and health requirements of the EU Directives, both in its basic design and construction as well as in the version put into circulation by us. This declaration shall cease to be valid if the machine is modified without our prior approval.

Product: Floor cleaner Type: 1.291-xxx Relevant EU Directives

2006/42/EC (+2009/127/EC) 2004/108/EC

Applied harmonized standards

EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 1997+A1: 2001+A2: 2008 EN 60335–1 EN 60335–2–67: 2009 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008

Applied national standards

The undersigned act on behalf and under the power of attorney of the company management.

CEO

Head of Approbation

Authorised Documentation Representative S. Reiser

Alfred Kärcher GmbH Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Phone: +49 7195 14-0 Fax: +49 7195 14-2212

Winnenden, 2013/02/01

16 EN

– 7

Lire ces notice originale avant la

première utilisation de votre appareil, se comporter selon ce qu'elles requièrent et les conserver pour une utilisation ultérieure ou pour le propriétaire futur.

Table des matières

Protection de l’environnement FR . . .1 Symboles utilisés dans le mode

d'emploi . . . . . . . . . . . . . . . FR . . .1

Utilisation conforme . . . . . . FR . . .2

Consignes de sécurité . . . . FR . . .2

Monter la barre de poussée FR . . .2

Éléments de l'appareil . . . . FR . . .2

Mise en service . . . . . . . . . FR . . .3

Utilisation . . . . . . . . . . . . . . FR . . .3

Mise hors service . . . . . . . . FR . . .4

Transport . . . . . . . . . . . . . . FR . . .4

Entreposage. . . . . . . . . . . . FR . . .5

Entretien et maintenance . . FR . . .5 Assistance en cas de panne FR . . .5

Garantie . . . . . . . . . . . . . . . FR . . .5

Accessoires et pièces de re-

change . . . . . . . . . . . . . . . . FR . . .5

Caractéristiques techniques FR . . .6 Déclaration de conformité CE FR . . . 7

Protection de

l’environnement

Les matériaux constitutifs de l’emballage sont recyclables. Ne pas jeter les emballages dans les ordures ménagères, mais les remettre à un système de recyclage.

Les appareils usés contiennent des matériaux précieux recyclables lesquels doivent être apportés à un système de recyclage. Il est interdit de jeter les batteries, l'huile et les substances similaires dans l'environnement. Pour cette raison, utiliser des systèmes de collecte adéquats afin d'éliminer les appareils hors d'usage.

Instructions relatives aux ingrédients (REACH)

Les informations actuelles relatives aux ingrédients se trouvent sous :

www.kaercher.com/REACH

Symboles utilisés dans le

mode d'emploi

 Danger

Pour un danger immédiat qui peut avoir pour conséquence la mort ou des blessures corporelles graves.

몇 Avertissement

Pour une situation potentiellement dangereuse qui peut avoir pour conséquence des blessures corporelles graves ou la mort.

Attention

Pour une situation potentiellement dangereuse qui peut avoir pour conséquence des blessures légères ou des dommages matériels.

– 1

17FR

Utilisation conforme

L'utilisation de l'appareil doit être faite en conformité avec les consignes figurant dans les instructions de service.

– L'appareil convient au nettoyage de

surfaces dures et de tapis à l'intérieur.

– L'appareil doit uniquement être équipé

d'accessoires et de pièces de rechange d'origine.

– L'appareil n'est pas approprié pour l'ap-

plication dans des environnements à risque d'explosion.

– Cet appareil convient à un usage pro-

fessionnel et industriel, par exemple dans le cadre d'hôtels, d'écoles, d'hôpitaux, d'usines, de magasins, de bureaux et d'agences de location.

– La plage de température pour l'utilisa-

tion est de +5°C à +40°C.

Consignes de sécurité

Lire le présent mode d'emploi ainsi que la brochure ci-jointe Consignes de sécurité pour les machines d'un seul disque n°

5.956659 avant d'utiliser l'appareil et respecter les instructions.

Symboles sur l'appareil

Monter la barre de poussée

Avant la mise en service, la barre de poussée doit être montée comme illustré et la connexion électrique avec l'appareil doit être établie.

Pour les illustrations, voir la page de garde

Éléments de l'appareil

Risque de brûlure provoqué par les pièces chaudes de l'installation! Ne toucher aucune pièce chaude, telle que le moteur (risque de brûlure).

Dispositifs de sécurité

Les dispositifs de sécurité ont pour but de protéger l'utilisateur et ils ne doivent donc jamais être désactivés ni évités.

Verrouillage

Évite la mise en marche involontaire de l'appareil. Pour enclencher l'appareil appuyer sur la touche de déverrouillage puis sur l'interrupteur MARCHE / ARRÊT.

18 FR

1 Entraîneur, disque-brosse / plateau

d'entraînement avec pad

Brosse / plateau d'entraînement avec pad 3 Blocage réglage d'inclinaison 4 Interrupteur MARCHE/ARRET 5 Poignée 6 Tête de déverrouillage 7 Levier de dosage solution de détergent

(option) 8 Fusible de l'entraînement de brosse 9 Réservoir de détergent (option) 10 Crochet de câble 11 Châssis moteur 12 Câble d’alimentation

– 2

Mise en service

 Contrôler régulièrement que le câble

d'alimentation secteur n'est pas endommagé, par exemple par formation de fissures ou du fait du vieillissement. S'il est endommagé, remplacer le câble avant toute nouvelle utilisation.

 Examiner l'appareil pour détecter tout

endommagement, faire éliminer les dommages par le service après-vente.

Raccordement électrique

– Pour les données de raccordement, se

référer à la section Caractéristiques techniques et à la plaque signalétique.

– Le raccordement électrique doit être ef-

fectué par un électricien et doit correspondre à la CEI 60364-1.

 Danger

Risque d'électrocution.

– Ne pas rouler sur le câble secteur.

 Danger

Risque de blessure.

– Ne jamais porter le câble secteur autour

du corps ou du cou.

– Veiller à ce que le câble secteur n'entre

pas en contact avec la brosse/le pad en rotation.

Mettre la brosse/le pad en place

 Retirer la fiche secteur de la prise de

courant.

 Desserrer le blocage du réglage d'incli-

naison.

 Pivoter la poignée vers l'avant en posi-

tion horizontale.

 Serrer le blocage du réglage d'inclinai-

son.

 Basculer l'appareil vers l'arrière.

 Placer le disque-brosse/plateau d'en-

traînement sur l'entraîneur et le tourner

dans le sens inverse des aiguilles d'une

montre.

Remplir le réservoir de détergent

(option)

몇 Avertissement

Risque d'endommagement. Utiliser uniquement les détergents recommandés. Pour tout autre détergent, l'exploitant prend des risques plus élevés quant à la sécurité du travail et au risque d'accident. Utiliser uniquement des détergents exempts de solvants, d'acide chlorhydrique et fluorhydrique. Respecter les consignes de sécurité figurant sur les détergents.

 Remplir la solution détergente dans le

réservoir de détergent.

Utilisation

몇 Avertissement

Risque de blessure ! La commande de l'appareil réclame une certaine expérience.

– S'assurer de l'absence d'obstacles

dans la zone à nettoyer.

– Vérifier si la nature du sol convient au

nettoyage.

– La manipulation est plus difficile lorsque

les surfaces ne sont pas planes ou sont

rugueuses.

– 3

19FR

Régler la poignée

몇 Avertissement

Risque d'accident par la perte du contrôle de l'appareil. Régler la poignée uniquement lorsque le moteur est à l'arrêt.

 Desserrer le blocage du réglage d'incli-

naison.

 Pivoter la poignée dans la position

confortable (bras tendus).



Serrer le blocage du réglage d'inclinaison.

Mise sous tension de l’appareil

Attention

Risque d'endommagement pour le revêtement de sol. Ne pas exploiter l'appareil sur place.

 Brancher la fiche secteur dans une

prise de courant.



Régler la poignée sur la hauteur de travail.



Maintenir la poignée avec les deux mains.

 Appuyer sur la touche de déverrouillage

et la maintenir enfoncée.



Actionner l'interrupteur MARCHE/ARRÊT.

 Relâcher la touche de déverrouillage.  Pour interrompre le fonctionnement, re-

lâcher le commutateur.

Amorcer la direction

–

À gauche : presser la poignée vers le bas.

– À droite : lever la poignée.

Nettoyage

 Appliquer la solution détergente sur le

sol ou actionner le levier de dosage du réservoir de détergent (option).

 Déplacer l'appareil sur la surface à net-

toyer.

 Répéter l'opération en cas de fort en-

crassement.

 Recueillir ensuite l'eau sale avec un as-

pirateur humide ou un chiffon.

Mise hors service

 Retirer la fiche secteur de la prise de

courant.

 Desserrer le blocage du réglage d'incli-

naison.

 Amener la poignée en position verticale.

 Serrer le blocage du réglage d'inclinaison.  Retirer le réservoir de détergent (op-

tion) et éliminer la solution de détergent

non consommée.

 Enrouler le câble secteur comme repré-

senté.  Rincer le réservoir de détergent (option)

à fond à l'eau claire.  Amener l'appareil en position de sta-

tionnement.  Retirer le plateau d'entraînement /

disque-brosse.  Essuyer le corps avec un chiffon.

Transport

Attention

Risque de blessure et d'endommagement ! Respecter le poids de l'appareil lors du transport.

 Desserrer le blocage du réglage d'incli-

naison.

 Amener la poignée en position verticale.  Serrer le blocage du réglage d'inclinai-

son.  Basculer l'appareil vers l'arrière en po-

sition de transport et l'amener au site de

mise en œuvre.

20 FR

– 4

 Sécuriser l'appareil contre les glisse-

ments ou les basculements selon les directives en vigueur lors du transport dans des véhicules.

Entreposage

Attention

Risque de blessure et d'endommagement ! Prendre en compte le poids de l'appareil à l'entreposage.

 Amener l'appareil en position de sta-

tionnement.

 Stocker l’appareil dans un local sec, à

l'abri du gel.

Entretien et maintenance

 Rincer les disques-brosses encrassés

à l'eau.  Ne laver les pads encrassés que jus-

qu'à 60 °C au maximum.

 Essuyer le corps avec un chiffon.  Vérifier si le câble d'alimentation est en-

dommagé.

Assistance en cas de panne

 Danger

Risque de blessure. Avant d'effectuer tout type de travail sur l'appareil, débrancher la fiche secteur.

Panne Remède

Résultat de nettoyage insuffisant Remplacer le pad encrassé et ne pas le laver à plus

de 60 °C au maximum. Remplacer tout disque-brosse/pad usé. Rincer les disques-brosses encrassés à l'eau. Vérifier si la brosse/le pad ainsi que le détergent

conviennent au cas d'application.

L'appareil vibre fortement Vérifier la bonne assise du disque-brosse/pad.

Contrôler la fixation du pad. Positionner la poignée plus bas (bras tendus)

Le pad ne tourne pas Réinitialiser le fusible de l'entraînement des brosses.

Vérifier si des corps étrangers bloquent la brosse/le pad et le cas échéant, éliminer les corps étrangers.

En cas de pannes ne pouvant pas être résolues grâce aux instructions de ce tableau, appeler le service après-vente.

Garantie Accessoires et pièces de

Dans chaque pays, les conditions de garantie en vigueur sont celles publiées par notre société de distribution responsable. Les éventuelles pannes sur l’appareil sont réparées gratuitement dans le délai de validité de la garantie, dans la mesure où celles-ci relèvent d'un défaut matériel ou d'un vice de fabrication. En cas de recours en garantie, adressez-vous à votre revendeur ou au service après-vente agréé le plus proche munis de votre preuve d'achat.

rechange

– Utiliser uniquement des accessoires et

des pièces de rechange autorisés par le

fabricant. Des accessoires et des

pièces de rechange d’origine garan-

tissent un fonctionnement sûr et parfait

de l’appareil.

– Une sélection des pièces de rechange

utilisées le plus se trouve à la fin du

mode d'emploi.

– Plus information sur les pièces de re-

change vous les trouverez sous

– 5

21FR

www.kaercher.com sous le menu Service.

Désignation

BDS 43/180 C BDS 51/180 C

Réservoir de 10 l 8.600-062.0 Disque-brosse, rouge (moyenne, standard) 8.369-895.0 6.371-206.0 Disque-brosse, noire (dure) 6.369-898.0 6.371-265.0 Brosse shampooing, mi-souple, blanche/bleue 6.369-896.0 6.371-266.0 Plateau d'entraînement du pad 6.369-899.0 6.371-208.0 Pad moyen, rouge 6.369-470.0 6.369-079.0 Pad semi-souple, vert 6.369-472.0 6.369-078.0 Pad, dur, noir 6.369-473.0 6.369-077.0

Caractéristiques techniques

BDS 43/180 C BDS 51/180 C

1.291-228.0 1.291-229.0

Alimentation électrique

Tension du secteur V 220-240 Fréquence Hz 50 Puissance absorbée, maxi W 1400 Type de protection IPX4

Brosse/pad

Diamètre mm 430 510 Vitesse de rotation t/min 180 Pression appliquée par les brosses N/cm

Dimensions et poids

Poids (sans accessoire) kg 39,5 41,2 Dimensions (l x l x h) mm 600x490x1200 630x510x1200 Hauteur de soubassement mm 90 Longueur de câble m 15

Valeurs définies selon EN 60335-2-67

Valeur totale de vibrations m/s Incertitude K m/s Niveau de pression sonore L Incertitude K

Niveau de pression sonore L K

+ incertitude

0,35 0,27

<2,5 <2,5

0,2 0,3 dB(A) 61 65 dB(A) 1 1 dB(A) 78 83

22 FR

– 6

Déclaration de conformité CE

Nous certifions par la présente que la machine spécifiée ci-après répond de par sa conception et son type de construction ainsi que de par la version que nous avons mise sur le marché aux prescriptions fondamentales stipulées en matière de sécurité et d’hygiène par les directives européennes en vigueur. Toute modification apportée à la machine sans notre accord rend cette déclaration invalide.

Produit: Nettoyeur de plancher Type: 1.291-xxx Directives européennes en vigueur :

2006/42/CE (+2009/127/CE) 2004/108/CE

Normes harmonisées appliquées :

EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 1997+A1: 2001+A2: 2008 EN 60335–1 EN 60335–2–67: 2009 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008

Normes nationales appliquées :

Les soussignés agissent sur ordre et sur procuration de la Direction commerciale.

CEO

Head of Approbation

Responsable de la documentation: S. Reiser

Alfred Kärcher GmbH Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Téléphone : +49 7195 14-0 Télécopieur : +49 7195 14-2212

Winnenden, 2013/02/01

– 7

23FR

Prima di utilizzare l'apparecchio

per la prima volta, leggere le presenti istruzioni originali, seguirle e conservarle per un uso futuro o in caso di rivendita dell'apparecchio.

Indice

Protezione dell’ambiente . . IT . . .1 Simboli riportati nel manuale

d'uso. . . . . . . . . . . . . . . . . . IT . . .1

Uso conforme a destinazione IT . . .1

Norme di sicurezza . . . . . . IT . . .1

Montare l'asta di comando . IT . . .2

Parti dell'apparecchio. . . . . IT . . .2

Messa in funzione . . . . . . . IT . . .2

Uso. . . . . . . . . . . . . . . . . . . IT . . .3

Messa fuori servizio . . . . . . IT . . .4

Trasporto . . . . . . . . . . . . . . IT . . .4

Supporto. . . . . . . . . . . . . . . IT . . . 4

Cura e manutenzione. . . . . IT . . .4

Guida alla risoluzione dei guasti IT . . .5

Garanzia. . . . . . . . . . . . . . . IT . . . 5

Accessori e ricambi . . . . . . IT . . .6

Dati tecnici . . . . . . . . . . . . . IT . . . 6

Dichiarazione di conformità CE IT . . .7

Protezione dell’ambiente

Tutti gli imballaggi sono riciclabili. Gli imballaggi non vanno gettati nei rifiuti domestici, ma consegnati ai relativi centri di raccolta.

Gli apparecchi dismessi contengono materiali riciclabili preziosi e vanno consegnati ai relativi centri di raccolta. Batterie, olio e sostanze simili non devono essere dispersi nell’ambiente. Si prega quindi di smaltire gli apparecchi dismessi mediante i sistemi di raccolta differenziata.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono disponibili all'indirizzo:

www.kaercher.com/REACH

Simboli riportati nel manuale

d'uso

 Pericolo

Per un rischio imminente che determina lesioni gravi o la morte.

몇 Attenzione

Per una situazione di rischio possibile che potrebbe determinare lesioni gravi o la morte.

Attenzione

Per una situazione di rischio possibile che potrebbe determinare danni leggeri a persone o cose.

Uso conforme a destinazione

Utilizzate questo apparecchio esclusivamente in conformità alle indicazioni fornite da questo manuale d'uso.

– L'apparecchio serve per la pulizia di su-

perfici dure e tappeti in ambienti interni.

– L'apparecchio dev'essere equipaggiato

solo da accessori e pezzi di ricambio originali.

– L'apparecchio non si adatta all'impiego

in ambienti a rischio d'esplosione.

– Questo apparecchio si adatta all'uso

professionale ed industriale, ad esempio in alberghi, scuole, ospedali, fabbriche, negozi e uffici.

– Temperatura di esercizio: da +5°C a

+40°C.

Norme di sicurezza

Prima di usare l'apparecchio si prega di leggere attentamente e di osservare sia le presenti istruzioni per l'uso sia l'accluso opuscolo "Norme di sicurezza per macchine monodisco Disc", 5.956-659.

Simboli riportati sull’apparecchio

Pericolo di scottature causate da superfici calde! Non toccare componenti molto caldi quali ad esempio il motore trazione (Pericolo di ustione).

24 IT

– 1

Dispositivi di sicurezza

I dispositivi di sicurezza servono alla protezione dell'utente e non devono essere messi fuori servizio o essere utilizzati al di fuori della loro funzione.

Chiusura

Impedisce l'attivazione accidentale dell'apparecchio. Per attivare l'apparecchio premere il tasto di sblocco e quindi il tasto ON / OFF.

Montare l'asta di comando

Prima della messa in funzione deve essere montata come illustrato l'asta di comando e realizzare il collegamento elettrico con l'apparecchio.

Figura riportata sulla copertina

Parti dell'apparecchio

2 Spazzola / Piatto di azionamento con pad 3 Serraggio della regolazione inclinazione 4 Interruttore ON/OFF 5 Impugnatura 6 Tasto di sbloccaggio 7 Leva di dosaggio soluzione di detergen-

te (opzione) 8 Fusibile azionamento spazzole 9 Serbatoio per detergente (opzione) 10 Gancio per cavo 11 Corpo motore 12 Cavo di alimentazione

Messa in funzione

 Accertarsi regolarmente che il cavo di

allacciamento alla rete non sia danneg-

giato ad es. con la formazione di crepe

o invecchiamento. Nel caso in cui ven-

ga rilevato un danneggiamento è ne-

cessario che il cavo venga sostituito

prima di riutilizzare l'apparecchio.  Verificare l'eventuale presenza di danni

sull'apparecchio e far riparare i danni

dal servizio clienti.

Allacciamento alla rete elettrica

– Valori di collegamento: vedi Dati tecnici

e targhetta.

– Il collegamento elettrico va eseguito da

un'elettricista qualificato e deve essere

conforme alla norma IEC 60364-1.

 Pericolo

Pericolo di scosse elettriche.

– Non calpestare il cavo di alimentazione.

 Pericolo

Rischio di lesioni.

– Non avvolgere il cavo mai attorno al

corpo o il collo.

– Non far toccare il cavo di alimentazione

con la spazzola rotante/il pad rotante.

1 Trascinatore, spazzola a disco / piatto

di azionamento del pad

– 2

25IT

Montare la spazzola/pad

 Togliere la spina di alimentazione dalla

presa.

 Allentare il serraggio della regolazione

inclinazione.

 Orientare in avanti l'impugnatura in po-

sizione orizzontale.

 Serrare il serraggio della regolazione

inclinazione.

 Non ribaltare indietro l'apparecchio.

 Posizionare la spazzola a disco/il piatto

di azionamento sul trascinatore e ruotarlo in senso antiorario.

Riempire il serbatoio per detergente

(opzione)

몇 Attenzione

Rischio di danneggiamento. Utilizzare solo i detergenti consigliati. In caso di utilizzo di altri detergenti l'operatore è responsabile del rischio maggiore in relazione alla sicurezza di funzionamento e al rischio di incidenti. Utilizzare esclusivamente detergenti privi di solventi, di sale e di acido fluoridrico. Osservare le avvertenze di sicurezza riportate sui detergenti.

 Versare la soluzione detergente nel

serbatoio del detergente.

Uso

몇 Attenzione

Rischio di lesioni! L'utilizzo dell'apparecchio richiede molta esercitazione.

– Assicurarsi che non vi siano ostacoli

nell'area da pulire.

– Verificare la tenuta della qualità del pa-

vimento.

– L'utilizzo diventa più difficile nel caso di

superfici irregolari o ruvide.

Regolare l'impugnatura

몇 Attenzione

Pericolo di incidente dovuto dalla perdita del controllo dell'apparecchio. Spostare la maniglia solo a motore fermo.

 Allentare il serraggio della regolazione

inclinazione.  Portare l'impugnatura in una posizione

comoda (braccia distese).  Serrare il serraggio della regolazione

inclinazione.

Accendere l’apparecchio

Attenzione

Pericolo di danneggiamento della superficie da pulire. Non utilizzare l’apparecchio fermandosi a lungo sullo stesso punto.

 Inserire la spina in una presa elettrica.  Regolare la maniglia all'altezza di lavoro.  Mantenere la maniglia con le due mani.  Premere e mantenere premuto il tasto

di sblocco.

 Premere l'interruttore ON/OFF.  Rilasciare il tasto di sbloccaggio.  Per interrompere il funzionamento, rila-

sciare l'interruttore.

Controllare la direzione

– Sinistra: Premere la maniglia verso il

basso.

– Destra: Sollevare la maniglia.

26 IT

– 3

Pulizia

 Applicare la soluzione detergente sul pa-

vimento o azionare la leva di dosaggio del serbatoio del detergente (opzione)

 Condurre l'apparecchio sulla superficie

da pulire.

 Ripetere la procedura nel caso di spor-

co intenso.

 Successivamente raccogliere l'acqua

sporca con un aspiratore di liquidi o un panno.

Messa fuori servizio

 Togliere la spina di alimentazione dalla

presa.

 Allentare il serraggio della regolazione

inclinazione.

 Portare l'impugnatura in posizione verti-

cale.

 Serrare il serraggio della regolazione

inclinazione.

 Rimuovere il serbatoio del detergente

(opzione) e smaltire la soluzione del detergente usata.

 Sciacquare il serbatoio del detergente

(opzione) con acqua pulita.  Portare l'apparecchio in posizione di

parcheggio.  Rimuovere il piatto di azionamento /

spazzola a disco.  Pulire l'alloggiamento con un panno

umido.

Trasporto

Attenzione

Pericolo di lesioni e di danneggiamento! Rispettare il peso dell'apparecchio durante il trasporto.

 Allentare il serraggio della regolazione

inclinazione.  Portare l'impugnatura in posizione verti-

cale.  Serrare il serraggio della regolazione

inclinazione.  Ribaltare l'apparecchio indietro in posi-

zione di trasporto e spostarlo verso il

luogo di destinazione.

Per il trasporto in veicoli, assicurare l'ap-



parecchio secondo le direttive in vigore

affinché non possa scivolare e ribaltarsi.

 Avvolgere il cavo di alimentazione

come illustrato.

Supporto

Attenzione

Pericolo di lesioni e di danneggiamento! Rispettare il peso dell'apparecchio durante la conservazione.

 Portare l'apparecchio in posizione di

parcheggio.  Conservare l’apparecchio in un luogo

asciutto e protetto dal gelo.

Cura e manutenzione

 Sciacquare le spazzole a disco sporche

con dell'acqua.

 Lavare i pad sporchi a massimo 60 °C.  Pulire l'alloggiamento con un panno

umido.  Verificare la presenza di eventuali dan-

ni sul cavo di rete.

– 4

27IT

Guida alla risoluzione dei guasti

 Pericolo

Rischio di lesioni. Estrarre la spina di alimentazione prima di effettuare interventi sull'apparecchio.

Guasto Rimedio

Risultato di pulizia insufficiente Sostituire il pad sporco e lavarlo a massimo 60 °C.

Sostituire la spazzola a disco/pad usurati. Sciacquare le spazzole a disco sporche con dell'acqua Verificare l'idoneità del tipo di spazzola/pad e del de-

tergente per la destinazione d'uso.

L'apparecchio vibra fortemente Accertarsi che la spazzola a disco/pad sia posiziona-

ta correttamente. Verificare il fissaggio del pad. Posizionare l'impugnatura in una posizione più bas-

sa (braccia distese).

Il pad non gira Ripristinare il fusibile del motore delle spazzole.

Controllare se corpi estranei bloccano la spazzola/ pad, eventualmente rimuoverli.

In caso si presentino guasti che non possono essere risolti grazie a questa tabella, chiamare il servizio clienti.

Garanzia

Le condizioni di garanzia valgono nel rispettivo paese di pubblicazione da parte della nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti all’apparecchio, se causati da difetto di materiale o di produzione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto.

28 IT

– 5

Accessori e ricambi

– Impiegare esclusivamente accessori e

ricambi autorizzati dal produttore. Accessori e ricambi originali garantiscono che l’apparecchio possa essere impiegato in modo sicuro e senza disfunzioni.

– La lista dei pezzi di ricambio più comuni

è riportata alla fine del presente manua-

le d'uso.

– Maggiori informazioni sulle parti di ri-

cambio sono reperibili al sito www.kaer-

cher.com alla voce “Service”.

Denominazione

BDS 43/180 C BDS 51/180 C

Serbatoio 10l 8.600-062.0 Spazzola a disco, rosso (versione media, standard) 8.369-895.0 6.371-206.0 Spazzola a disco, nera (versione dura) 6.369-898.0 6.371-265.0 Spazzola per shampoo, mediamente morbida, bianca/blu, 6.369-896.0 6.371-266.0 Piatto di azionamento del pad 6.369-899.0 6.371-208.0 Pad, medio, rosso 6.369-470.0 6.369-079.0 Pad, medio-duro, verde 6.369-472.0 6.369-078.0 Pad, duro, nero 6.369-473.0 6.369-077.0

Dati tecnici

BDS 43/180 C BDS 51/180 C

1.291-228.0 1.291-229.0

Collegamento elettrico

Tensione di rete V 220-240 Frequenza Hz 50 Potenza assorbita, max. W 1400 Protezione IPX4

Spazzola/pad

Diametro mm 430 510 Numero di giri 1/min 180 Pressione di contatto N/cm

Dimensioni e pesi

Peso (senza accessori) kg 39,5 41,2 Dimensioni (lunghezza x larghezza x altezza) Altezza di passaggio mm 90 Lunghezza cavo m 15

Valori rilevati secondo EN 60335-2-67

Valore complessivo oscillazione m/s Dubbio K m/s Pressione acustica L Dubbio K

Pressione acustica L

+ Dubbio K

0,35 0,27

mm 600x490x1200 630x510x1200

<2,5 <2,5

0,2 0,3 dB(A) 61 65 dB(A) 1 1 dB(A) 78 83

– 6

29IT

Dichiarazione di conformità CE

Con la presente si dichiara che la macchina qui di seguito indicata, in base alla sua concezione, al tipo di costruzione e nella versione da noi introdotta sul mercato, è conforme ai requisiti fondamentali di sicurezza e di sanità delle direttive CE. In caso di modifiche apportate alla macchina senza il nostro consenso, la presente dichiarazione perde ogni validità.

Prodotto: Lavasciuga pavimenti Modelo: 1.291-xxx Direttive CE pertinenti

2006/42/CE (+2009/127/CE) 2004/108/CE

Norme armonizzate applicate

EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 1997+A1: 2001+A2: 2008 EN 60335–1 EN 60335–2–67: 2009 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008

Norme nazionali applicate

I firmatari agiscono su incarico e con la procura dell’amministrazione.

CEO

Head of Approbation

Responsabile della documentazione: S. Reiser

Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212

Winnenden, 2013/02/01

30 IT

– 7

Lees vóór het eerste gebruik

van uw apparaat deze originele gebruiksaanwijzing, ga navenant te werk en bewaar hem voor later gebruik of voor een latere eigenaar.

Aanwijzingen betreffende de inhoudsstoffen (REACH)

Huidige informatie over de inhoudsstoffen vindt u onder:

www.kaercher.com/REACH

Inhoud

Zorg voor het milieu . . . . . . NL . . .1

Symbolen in de gebruiksaanwij-

zing. . . . . . . . . . . . . . . . . . . NL . . .1

Reglementair gebruik . . . . . NL . . .1

Veiligheidsinstructies . . . . . NL . . .1

Duwstang monteren . . . . . . NL . . .2

Apparaat-elementen. . . . . . NL . . .2

Inbedrijfstelling . . . . . . . . . . NL . . .3

Bediening . . . . . . . . . . . . . . NL . . .3

Buitenwerkingstelling . . . . . NL . . .4

Transport . . . . . . . . . . . . . . NL . . .5

Opslag . . . . . . . . . . . . . . . . NL . . .5

Onderhoud . . . . . . . . . . . . . NL . . .5

Hulp bij storingen . . . . . . . . NL . . .5

Garantie . . . . . . . . . . . . . . . NL . . .6

Toebehoren en reserveonder-

delen . . . . . . . . . . . . . . . . . NL . . .6

Technische gegevens. . . . . NL . . .7

EG-conformiteitsverklaring. NL . . .8

Zorg voor het milieu

Het verpakkingsmateriaal is herbruikbaar. Deponeer het verpakkingsmateriaal niet bij het huishoudelijk afval, maar bied het aan voor hergebruik.

Onbruikbaar geworden apparaten bevatten waardevolle materialen die geschikt zijn voor hergebruik. Lever de apparaten daarom in bij een inzamelpunt voor herbruikbare materialen. Batterijen, olie en dergelijke stoffen mogen niet in het milieu belanden. Verwijder overbodig geworden apparatuur daarom via geschikte inzamelpunten.

Symbolen in de

gebruiksaanwijzing

 Gevaar

Voor een onmiddellijk dreigend gevaar dat leidt tot ernstige en zelfs dodelijke lichamelijke letsels.

몇 Waarschuwing

Voor een mogelijks gevaarlijke situatie die zou kunnen leiden tot ernstige en zelfs dodelijke lichamelijke letsels.

Voorzichtig

Voor een mogelijks gevaarlijke situatie die kan leiden tot lichte lichamelijke letsels of materiële schade.

Reglementair gebruik

Gebruik dit apparaat uitsluitend volgens de gegevens in deze gebruiksaanwijzing.

– Het apparaat is geschikt voor de reini-

ging van harde oppervlakken en tapijt binnenshuis.

– Het apparaat mag alleen uitgerust wor-

den met originele toebehoren en reserveonderdelen.

–

Het apparaat is niet geschikt voor het gebruik in explosiegevaarlijke omgevingen.

– Dit apparaat is geschikt voor bedrijfs-

matig en industrieel gebruik, zoals bijvoorbeeld in hotels, scholen, ziekenhuizen, fabrieken, winkels, kantoorgebouwen en verhuurkantoren.

– Het gebruikstemperatuurbereik ligt tus-

sen +5°C en +40°C.

Veiligheidsinstructies

Voordat u het apparaat voor de eerste keer in gebruik neemt, dient u deze gebruikshandleiding en de bijgevoegde brochure met veiligheidsaanwijzingen voor Disceenschijfsmachines nr. 5.956-659 te lezen en er nota van te nemen.

– 1

31NL

Symbolen op het toestel

Verbrandingsgevaar door hete oppervlakken! Hete onderdelen, zoals de aandrijfmotor, niet aanraken (gevaar voor brandwonden).

Veiligheidsinrichtingen

Beveiligingselementen dienen ter bescherming van de gebruiker en mogen niet buiten gebruik gesteld worden of in de functie omgaan worden.

Vergrendeling

Verhindert onbedoeld inschakelen van het apparaat. Om het apparaat in te schakelen de ontgrendelingsknop en daarna de IN/ UIT-schakelaar indrukken.

Duwstang monteren

Vóór de inbedrijfstelling moet de duwstang zoals weergegeven gemonteerd en moet de elektrische verbinding met het apparaat tot stand gebracht worden.

Afbeelding zie omslagpagina

Apparaat-elementen

32 NL

1 Meenemer, schijvenborstel/ schotelvor-

mige schijf voor pads

2 Borstel / schotelvormige schijf voor

pads met pad 3 Klemming hellingsverstelling 4 Schakelaar IN/UIT 5 Handgreep 6 Ontgrendelingsknop 7 Doseerhendel voorspuitinrichting reini-

gingsoplossing (optie) 8 Zekering borstelaandrijving 9 Reinigingsmiddeltank (optie) 10 Kabelhaak 11 Motorbehuizing 12 Netkabel

– 2

Inbedrijfstelling

 De netaansluitingleiding dient regelma-

tig op beschadiging te worden onderzocht, zoals bv op vorming van scheuren of slijtage. Wordt een beschadiging geconstateerd, moet de leiding vóór een verder gebruik worden vervangen.

 Apparaat controleren op beschadigin-

gen, beschadigingen laten oplossen door de klantendienst.

Stroomaansluiting

– Aansluitwaarden zie Technische gege-

vens en typeplaatje.

– De elektrische aansluiting moet uitge-

voerd worden door een electricien en moet voldoen aan IEC 60364-1.

 Gevaar

Gevaar door elektrische schok.

– Niet over elektriciteitskabel rijden.

 Gevaar

Verwondingsgevaar.

– Elektriciteitskabel nooit rond het li-

chaam of de nek hangen.

– Elektriciteitskabel niet in aanraking la-

ten komen met de roterende borstel / de roterende pad.

Borstel/pad aanbrengen

 Trek de stekker uit het stopcontact.  Klemming hellingsverstelling losmaken.  Greep naar voren in horizontale stand

zwenken.



Klemming hellingsverstelling aantrekken.

 Apparaat naar achteren kantelen.

 Schijvenborstel/schotelvormige schijf

op de meenemer plaatsen en tegen de

wijzers van de klok draaien.

Reinigingsmiddeltank (optie) vullen

몇 Waarschuwing

Beschadigingsgevaar. Alleen de aanbevolen reinigingsmiddelen gebruiken. Voor andere reinigingsmiddelen draagt de exploitant het verhoogde risico betreffende de gebruiksveiligheid en gevaar voor ongevallen. Alleen reinigingsmiddelen gebruiken, die vrij zijn van oplossingsmiddelen, zoutzuur en bijtende zuren. Veiligheidsinstructies op de reinigingsmiddelen in acht nemen.

 Reinigingsoplossing in de reinigings-

middeltank vullen.

Bediening

몇 Waarschuwing

Verwondingsgevaar! De bediening van het apparaat vereist oefening.

– Garanderen dat er zich geen hindernis-

sen in het te reinigen bereik bevinden.

– Bodemgesteldheid controleren op ge-

schiktheid.

– De hantering is moeilijker op oneffen of

ruwe oppervlakken.

– 3

33NL

Greep instellen

몇 Waarschuwing

Ongevalgevaar door verlies van controle over het apparaat. Greep enkel verstellen bij stilstaande motor.

 Klemming hellingsverstelling losmaken.  Greep in een aangename positie zwen-

ken (gestrekte armen).

 Klemming hellingsverstelling aantrek-

ken.

Apparaat inschakelen

Voorzichtig

Beschadigingsgevaar voor bodemdeklaag. Apparaat niet op die plaats gebruiken.

 Netstekker in een stopcontact steken.  Greep instellen op werkhoogte.  Greep met beide handen vasthouden.  Ontgrendelingsknop indrukken en vast-

houden.

 Schakelaar IN/UIT indrukken.  Ontgrendelingsknop loslaten.  Om de werking te onderbreken, de

schakelaar loslaten.

Richting sturen

– Links: greep naar beneden duwen. – Rechts: greep optillen.

Reinigen

 Reinigingsoplossing op de grond aan-

brengen of doseerhendel Reinigingsmiddeltank (optie) indrukken.

 Apparaat over de te reinigen oppervlak-

te bewegen.

 Bij sterke verontreiniging het proces

herhalen.

 Vuil water vervolgens met een natzui-

ger of een doek opnemen.

Buitenwerkingstelling

 Trek de stekker uit het stopcontact.  Klemming hellingsverstelling losmaken.  Greep in verticale stand brengen.  Klemming hellingsverstelling aantrek-

ken.  Reinigingsmiddeltank (optie) afnemen

en niet-verbruikte reinigingsmiddelop-

lossing verwijderen.

 Elektriciteitskabel zoals weergegeven

opwikkelen.  Reinigingsmiddeltank (optie) met zuiver

water spoelen.

 Apparaat in de parkeerstand brengen  Schotelvormige schijf / schijvenborstel

wegnemen.  Behuizing met een vochtige doek reini-

gen.

34 NL

– 4

Transport

Voorzichtig

Gevaar voor letsels en beschadigingen! Houd bij het transport rekening met het gewicht van het apparaat.

 Klemming hellingsverstelling losmaken.  Greep in verticale stand brengen.  Klemming hellingsverstelling aantrek-

ken.

 Apparaat naar achteren in de transport-

stand kantelen en naar de bestemming rijden.

 Bij het transport in voertuigen moet het

apparaat conform de geldige richtlijnen beveiligd worden tegen verschuiven en kantelen.

Opslag

Voorzichtig

Gevaar voor letsel en beschadiging! Het gewicht van het apparaat bij opbergen in acht nemen.

 Apparaat in de parkeerstand brengen  Apparaat in een droge, vorstvrije ruimte

bewaren.

Onderhoud

 Verontreinigde schijvenborstels met

water afspoelen.  Vervuilde pads wassen op een tempe-

ratuur van max. 60 °C.  Behuizing met een vochtige doek reini-

gen.  Electriciteitskabel op beschadigingen

controleren.

Hulp bij storingen

 Gevaar

Verwondingsgevaar. Voor alle werkzaamheden aan het apparaat netstekker eruit trekken.

Bij storingen die met behulp van deze tabel niet opgelost kunnen worden de klantendienst raadplegen.

Storing Oplossing

Onvoldoende reinigingsresultaat Vervuilde pad vervangen en wassen op een tempe-

ratuur van max. 60 °C. Versleten schijvenborstel/pad vervangen. Verontreinigde schijvenborstels met water afspoelen. Controleren of de borstel/pad en het reinigingsmid-

del geschikt zijn voor het toepassingsgebied.

Apparaat vibreert sterk Correcte positionering van schijvenborstel/pad con-

troleren. Pad-bevestiging controleren. Greep lager positioneren (gestrekte armen)

Pad draait niet Zekering borstelaandrijving resetten.

Controleren of vreemde voorwerpen de borstel/pad blokkeren, eventueel vreemde voorwerpen verwijderen.

– 5

35NL

Garantie

In ieder land zijn de door ons bevoegde verkoopkantoor uitgegeven garantiebepalingen van toepassing. Eventuele storingen aan het apparaat verhelpen wij zonder kos-

Toebehoren en reserveonderdelen

– Er mogen uitsluitend toebehoren en re-

serveonderdelen gebruikt worden die door de fabrikant zijn vrijgegeven. Originele toebehoren en reserveonderdelen bieden de garantie van een veilig en storingsvrije werking van het apparaat.

ten binnen de garantietermijn, mits een materiaal of fabrieksfout de oorzaak van deze storing is. Neem bij klachten binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerkplaats en neem uw aankoopbewijs mee.

– Een selectie van de meest frequent be-

nodigde reserveonderdelen vindt u ach-

teraan in de gebruiksaanwijzing.

– Verdere informatie over reserveonder-

delen vindt u op www.kaercher.com bij

Service.

Benaming

Tank 10l 8.600-062.0 Schijfborstel, rood (gemiddeld, standaard) 8.369-895.0 6.371-206.0 Schijfborstel, zwart (hard) 6.369-898.0 6.371-265.0 Shamponeerborstel, middelzacht, wit/blauw, 6.369-896.0 6.371-266.0 Schotelvormige schijf voor pads 6.369-899.0 6.371-208.0 Pads, middelhard, rood 6.369-470.0 6.369-079.0 Pads, middelhard, groen 6.369-472.0 6.369-078.0 Pads, hard, zwart 6.369-473.0 6.369-077.0

BDS 43/180 C BDS 51/180 C

36 NL

– 6

Technische gegevens

BDS 43/180 C BDS 51/180 C

1.291-228.0 1.291-229.0

Stroomaansluiting

Netspanning V 220-240 Frequentie Hz 50 Opgenomen vermogen, max. W 1400 Beveiligingsklasse IPX4

Borstel/pad

Diameter mm 430 510 Toerental 1/min 180 Aanlegdruk N/cm

Maten en gewichten

Gewicht (excl. accessoires) kg 39,5 41,2 Afmetingen (L x B x H) mm 600x490x1200 630x510x1200 Onderrijdhoogte mm 90 Lengte snoer m 15

Berekende waarden conform EN 60335-2-67

Totale bewegingswaarde m/s Onzekerheid K m/s Geluidsdrukniveau L Onzekerheid K Geluidskrachtniveau L

+ onveiligheid KWAdB(A) 78 83

0,35 0,27

<2,5 <2,5

0,2 0,3 dB(A) 61 65 dB(A) 1 1

– 7

37NL

EG-conformiteitsverklaring

Hierbij verklaren wij dat de hierna vermelde machine door haar ontwerp en bouwwijze en in de door ons in de handel gebrachte uitvoering voldoet aan de betreffende fundamentele veiligheids- en gezondheidseisen, zoals vermeld in de desbetreffende EG-richtlijnen. Deze verklaring verliest haar geldigheid wanneer zonder overleg met ons veranderingen aan de machine worden aangebracht.

Product: Vloerreiniger Type: 1.291-xxx Van toepassing zijnde EG-richtlijnen

2006/42/EG (+2009/127/EG) 2004/108//EG

Toegepaste geharmoniseerde normen

EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 1997+A1: 2001+A2: 2008 EN 60335–1 EN 60335–2–67: 2009 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008

Toegepaste landelijke normen

De ondergetekenden handelen in opdracht en met volmacht van de bedrijfsleiding.

CEO

Head of Approbation

Gevolmachtigde voor de documentatie: S. Reiser

Alfred Kärcher GmbH & Co. KG Alfred Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212

Winnenden, 2013/02/01

38 NL

– 8

Antes del primer uso de su apa-

rato, lea este manual original, actúe de acuerdo a sus indicaciones y guárdelo para un uso posterior o para otro propietario posterior.

Indicaciones sobre ingredientes (REACH)

Encontrará información actual sobre los ingredientes en:

www.kaercher.com/REACH

Índice de contenidos

Protección del medio ambiente ES . . 1 Símbolos del manual de instruc-

ciones. . . . . . . . . . . . . . . . . ES . . 1

Uso previsto . . . . . . . . . . . . ES . . 1

Indicaciones de seguridad . ES . . 1 Montar la barra de empuje . ES . . 2

Elementos del aparato . . . . ES . . 2

Puesta en marcha . . . . . . . ES . . 3

Manejo . . . . . . . . . . . . . . . . ES . . 3

Puesta fuera de servicio. . . ES . . 4

Transporte . . . . . . . . . . . . . ES . . 4

Almacenamiento . . . . . . . . ES . . 5

Cuidados y mantenimiento. ES . . 5 Ayuda en caso de avería . . ES . . 5

Garantía . . . . . . . . . . . . . . . ES . . 5

Accesorios y piezas de repuesto ES . . 6

Datos técnicos . . . . . . . . . . ES . . 6

Declaración de conformidad CE ES . . 7

Protección del medio

ambiente

Los materiales empleados para el embalaje son reciclables y recuperables. No tire el embalaje a la basura doméstica y entréguelo en los puntos oficiales de recogida para su reciclaje o recuperación.

Los aparatos viejos contienen materiales valiosos reciclables que deberían ser entregados para su aprovechamiento posterior. Evite el contacto de baterías, aceites y materias semejantes con el medio ambiente. Por este motivo, entregue los aparatos usados en los puntos de recogida previstos para su reciclaje.

Símbolos del manual de

instrucciones

 Peligro

Para un peligro inminente que acarrea lesiones de gravedad o la muerte.

몇 Advertencia

Para una situación que puede ser peligrosa, que puede acarrear lesiones de gravedad o la muerte.

Precaución

Para una situación que puede ser peligrosa, que puede acarrear lesiones leves o daños materiales.

Uso previsto

Utilice el aparato únicamente de conformidad con las indicaciones del presente manual de instrucciones.

– El aparato es apto para limpiar superfi-

cies duras y moquetas en interiores.

– Sólo está permitido dotar al aparato de

accesorios y piezas de repuesto originales.

– El aparato no es apto para el uso en en-

tornos con peligro de explosión.

– Este aparato es apto para el uso en

aplicaciones comerciales e industriales, como en hoteles, escuelas, hospitales, fábricas, tiendas, oficinas y negocios de alquiler

– El margen de temperaturas de servicio

está comprendido entre los +5°C y los +40°C.

Indicaciones de seguridad

Antes de utilizar por primera vez el aparato, lea y tenga en cuenta el presente manual de instrucciones y el folleto adjunto relativo a las indicaciones de seguridad para máquinas mono disco, 5.956-659.

– 1

39ES

Símbolos en el aparato

¡Riesgo de quemaduras por superficies calientes! No toque componentes calientes, como el motor de accionamiento (peligro de quemaduras).

Dispositivos de seguridad

La función de los dispositivos de seguridad es proteger al usuario y está prohibido ponerlos fuera de servicio y modificar o ignorar su funcionamiento.

Dispositivo de bloqueo

Evita que el aparato se encienda accidentalmente. Para conectar el aparato, pulsar la tecla de desbloqueo y después el interruptor de ON/OFF.

Montar la barra de empuje

Antes de la puesta en marcha, la barra de empuje tiene que estar montada como se indica y se tiene que establecer una conexión eléctrica con el aparato.

Ilustración vése la contraportada

Elementos del aparato

40 ES

1 Arrastrador, plato motriz de escobilla de

disco/pad 2 Plato motriz de cepillo/pad con pad 3 Sujeción del ajuste de inclinación 4 Botón encendido y apagado 5 Mango 6 Cabezal de desbloqueo 7 Palanca dosificadora de la solución de

detergente (opcional) 8 Fusible accionamiento de los cepillos 9 Depósito de detergente (opción) 10 Gancho porta cables 11 Carcasa del motor 12 Cable de conexión a la red

– 2

Puesta en marcha

 Comprobar regularmente si el cable tie-

ne daños, como fisuras o desgaste. Si se detecta daños, sustituir el cable antes de volver a utilizarlo.

 Examinar si el aparato está dañado,

avisar al servicio técnico para que corrija los daños.

Toma de corriente

– Valores de conexión: véase la placa de

características y datos técnicos.

– La conexión eléctrica debe ser realiza-

da por un electricista y cumplir la norma CEI 60364-1.

 Peligro

Peligro por descarga eléctrica.

– No pasar por encima del cable de ali-

mentación

 Peligro

Peligro de lesiones.

– No colocar nunca el cable de alimenta-

ción alrededor del cuerpo o del cuello.

– No dejar entrar en contacto el cable con

los cepillos/pad rotativos.

Colocar el cepillo/pad

 Saque el enchufe de la toma de corriente.  Soltar la sujeción del ajuste de la incli-

nación.

 Girar hacia delante el asa a la posición

horizontal.

 Apretar la sujeción del ajuste de la incli-

nación.

 Inclinar el aparato hacia atrás.

 Colocar la escobilla de disco/plato mo-

triz sobre el arrastrador y girar en el

sentido contrario a las agujas del reloj.

Llenar el depósito de detergente

(opción)

몇 Advertencia

Peligro de daños en la instalación. Utilice únicamente el detergente recomendado. En caso de usar otros detergentes, el propietario-usuario asume unos mayores riesgos en lo que a la seguridad durante el funcionamiento y al peligro de sufrir accidentes se refiere. Utilice únicamente detergentes que no contengan disolventes, ácidos clorhídricos ni ácidos hidrofluóricos. Tener en cuenta las indicaciones de seguridad de los detergentes.

 Introducir la solución con detergente en

el depósito de detergente.

Manejo

몇 Advertencia

¡Peligro de lesiones! El manejo del aparato exige práctica.

– Asegúrese de que no hay obstáculos

en la zona a limpiar.

– Comprobar si el terreno es adecuado. – El manejo es más complicado en su-

perficies irregulares o difíciles.

Ajustar el mango

몇 Advertencia

Riesgo de accidentes si se pierde el control sobre el aparato. Mover el asa solo con el motor parado.

 Soltar la sujeción del ajuste de la incli-

nación.  Girar el mango en una posición cómoda

(brazo desplegado).  Apretar la sujeción del ajuste de la incli-

nación.

– 3

41ES

Conexión del aparato

Precaución

Peligro de daños para el revestimiento del suelo. No utilice el aparato en esa zona.

 Enchufar la clavija de red a una toma de

corriente.

 Ajustar el asa a la altura de trabajo.  Sujetar el asa con las dos manos.  Presionar y mantener el botón de des-

bloqueo.

 Pulsar el botón de ON/OFF.  Soltar el botón de desbloqueo.  Para interrumpir el funcionamiento sol-

tar el interruptor.

Controlar la dirección

–

Izquierda: Presionar hacia abajo el asa.

– Derecha: Levantar el asa.

Limpieza

 Aplicar la solución de detergente en el

suelo o accionar la palanca dosificadora del depósito de detergente (opción).

 Mover el aparato sobre la superficie a

limpiar.

 Repetir el proceso cuando haya mucha

suciedad.

 Después absorber el agua sucia con

una aspiradora de líquidos o un paño.

Puesta fuera de servicio

 Saque el enchufe de la toma de corriente.  Soltar la sujeción del ajuste de la incli-

nación.

 Colocar el mango en posición vertical.  Apretar la sujeción del ajuste de la incli-

nación.

 Quitar el depósito de detergente (op-

ción) y eliminar la solución de detergente no usada.

 Enrollar el cable de alimentación como

se indica.  Enjuagar el depósito de detergente (op-

ción) con agua limpia.  Colocar el aparato en la posición de

aparcamiento.



Quitar el plato motriz/escobillas de disco.



Limpiar la carcasa con un trapo húmedo.

Transporte

Precaución

¡Peligro de lesiones y daños! Respetar el peso del aparato para el transporte.

 Soltar la sujeción del ajuste de la incli-

nación.

 Colocar el mango en posición vertical.  Apretar la sujeción del ajuste de la incli-

nación.  Inclinar el aparato hacia atrás y despla-

zarse hasta el lugar de destino en la po-

sición de transporte.  Al transportar en vehículos, asegurar el

aparato para evitar que resbale y vuel-

que conforme a las directrices vigentes.

42 ES

– 4

Almacenamiento

Ayuda en caso de avería

Precaución

¡Peligro de lesiones y daños! Respetar el peso del aparato en el almacenamiento.

 Colocar el aparato en la posición de

aparcamiento.

 Guarde el aparato en un lugar seco, a

prueba de heladas.

 Peligro

Peligro de lesiones. Antes de realizar cualquier trabajo en el aparato, desenchúfelo.

Cuando las averías no se puedan solucionar con ayuda de la tabla que aparece a continuación, acuda al servicio técnico.

Cuidados y mantenimiento

 Enjuagar las escobillas de disco con

agua.

 Lavar los pads sucios a una temperatu-

ra máxima de 60ºC.

 Limpiar la carcasa con un trapo húme-

do.

 Comprobar si el cable de alimentación

presenta daños.

Avería Modo de subsanarla

Resultados de limpieza insuficientes

El aparato vibra mucho

El pad no gira. Reponer el fusible del accionamiento de cepillos.

Cambiar el pad sucio y lavar a una temperatura máxima d e 60ºC. Sustituir la escobilla de disco/pad desgastada. Enjuagar las escobillas de disco con agua Comprobar la adecuación del cepillo/pad y el detergente para una

posible aplicación. Comprobar si la escobilla de disco/pad está colocada correctamente. Comprobar la fijación de la almohadilla. Colocar el asa más abajo (brazos desplegados)

Compruebe si hay cuerpos extraños bloqueando el cepillo/pad y, de ser así elimínelos.

Garantía

En todos los países rigen las condiciones de garantía establecidas por nuestra empresa distribuidora. Las averías del aparato serán subsanadas gratuitamente dentro del periodo de garantía, siempre que se deban a defectos de material o de fabricación. En un caso de garantía, le rogamos que se dirija con el comprobante de compra al distribuidor donde adquirió el aparato o al servicio al cliente autorizado más próximo a su domicilio.

– 5

43ES

Accesorios y piezas de repuesto

– Sólo deben emplearse accesorios y

piezas de repuesto originales o autorizados por el fabricante. Los accesorios y piezas de repuesto originales garantizan el funcionamiento seguro y sin averías del aparato.

denominación

Depósito 10l 8.600-062.0 Escobilla de disco, rojo (medio, estándar) 8.369-895.0 6.371-206.0 Cepillo de disco, negro (duro) 6.369-898.0 6.371-265.0 Cepillos de enjabonado, suavidad media, blanco/azul, 6.369-896.0 6.371-266.0 Platillo motriz de pads 6.369-899.0 6.371-208.0 Pads, medio, rojo 6.369-470.0 6.369-079.0 Pads, dureza media, verde 6.369-472.0 6.369-078.0 Pads, duro, negro 6.369-473.0 6.369-077.0

– Podrá encontrar una selección de las

piezas de repuesto usadas con más

frecuencia al final de las instrucciones

de uso.

– En el área de servicios de www.kaer-

cher.com encontrará más información

sobre piezas de repuesto.

BDS 43/180 C BDS 51/180 C

Datos técnicos

BDS 43/180 C BDS 51/180 C

1.291-228.0 1.291-229.0

Toma de corriente

Tensión de red V 220-240 Frecuencia Hz 50 Consumo de potencia, máx. W 1400 Categoria de protección IPX4

Cepillo/pad

Diámetro mm 430 510 Número de revoluciones 1/min 180 Presión de apriete N/cm

Medidas y pesos

Peso sin accesorios kg 39,5 41,2 Dimensiones (l x an x al) mm Altura de desplazamiento por debajo mm 90 Longitud del cable m 15

Valores calculados conforme a la norma EN 60335-2-67

Valor total de oscilación m/s Inseguridad K m/s Nivel de presión acústica L Inseguridad K

Nivel de potencia acústica LWA + inseguridad KWAdB(A) 78 83

0,35 0,27

600x490x1200 630x510x1200

2 2

<2,5 <2,5

0,2 0,3 dB(A) 61 65 dB(A) 1 1

44 ES

– 6

Declaración de conformidad CE

Por la presente declaramos que la máquina designada a continuación cumple, tanto en lo que respecta a su diseño y tipo constructivo como a la versión puesta a la venta por nosotros, las normas básicas de seguridad y sobre la salud que figuran en las directivas comunitarias correspondientes. La presente declaración perderá su validez en caso de que se realicen modificaciones en la máquina sin nuestro consentimiento explícito.

Producto: Limpiasuelos Modelo: 1.291-xxx Directivas comunitarias aplicables

2006/42/CE (+2009/127/CE) 2004/108/CE

Normas armonizadas aplicadas

EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 1997+A1: 2001+A2: 2008 EN 60335–1 EN 60335–2–67: 2009 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008

Normas nacionales aplicadas

Los abajo firmantes actúan con plenos poderes y con la debida autorización de la dirección de la empresa.

CEO

Head of Approbation

Persona autorizada para la documentación: S. Reiser

Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tele.: +49 7195 14-0 Fax: +49 7195 14-2212

Winnenden, 2013/02/01

– 7

45ES

Leia o manual de manual origi-

nal antes de utilizar o seu aparelho. Proceda conforme as indicações no manual e guarde o manual para uma consulta posterior ou para terceiros a quem possa vir a vender o aparelho.

Índice

Proteção do meio-ambiente PT . . .1 Símbolos no Manual de Instru-

ções . . . . . . . . . . . . . . . . . . PT . . .1

Utilização conforme o fim a que

se destina a máquina . . . . . PT . . .1

Avisos de segurança . . . . . PT . . .1

Montar o tirante . . . . . . . . . PT . . .2

Elementos do aparelho . . . PT . . .2 Colocação em funcionamento PT . . .3

Manuseamento . . . . . . . . . PT . . .3

Colocar fora de serviço . . . PT . . .4

Transporte . . . . . . . . . . . . . PT . . .4

Armazenamento. . . . . . . . . PT . . .4

Conservação e manutenção PT . . .5 Ajuda em caso de avarias . PT . . .5

Garantia . . . . . . . . . . . . . . . PT . . .5

Acessórios e peças sobressa-

lentes . . . . . . . . . . . . . . . . . PT . . .6

Dados técnicos. . . . . . . . . . PT . . .6

Declaração de conformidade

CE . . . . . . . . . . . . . . . . . . . PT . . .7

Proteção do meio-ambiente

Os materiais da embalagem são recicláveis. Não coloque as embalagens no lixo doméstico, envie-as para uma unidade de reciclagem.

Os aparelhos velhos contêm materiais preciosos e recicláveis e deverão ser reutilizados. Baterias, óleo e produtos similares não podem ser deitados fora ao meio ambiente. Por isso, elimine os aparelhos velhos através de sistemas de recolha de lixo adequados.

Avisos sobre os ingredientes (REACH)

Informações actuais sobre os ingredientes podem ser encontradas em:

www.kaercher.com/REACH

Símbolos no Manual de

Instruções

 Perigo

Para um perigo eminente que pode conduzir a graves ferimentos ou à morte.

몇 Advertência

Para uma possível situação perigosa que pode conduzir a graves ferimentos ou à morte.

Atenção

Para uma possível situação perigosa que pode conduzir a ferimentos leves ou danos materiais.

Utilização conforme o fim a

que se destina a máquina

Utilize este aparelho exclusivamente em conformidade com as indicações destas Instruções de Serviço.

– O aparelho é adequado para a limpeza

de superfícies duras e de tapetes em interiores.

– O aparelho só pode ser equipado com

acessórios e peças sobressalentes originais.

– O aparelho não é indicado para a utili-

zação em locais com perigo de explosões.

– Este aparelho destina-se ao uso indus-

trial e comercial, p.ex. em hotéis, escolas, hospitais, fábricas, lojas, escritórios e lojas à exploração

– O aparelho deve ser utilizado com tem-

peraturas entre +5°C e +40°C.

Avisos de segurança

Antes da primeira utilização do aparelho, leia este manual de operação e a brochura anexa "Indicações de segurança para máquinas de um disco Disc", n.º 5.956-659 e proceda conforme as indicações.

46 PT

– 1

Símbolos no aparelho

Perigo de queimaduras devido a superfícies quentes! Não tocar em peças quentes, por exemplo, no motor de accionamento (perigo de queimadura)

Equipamento de segurança

Os dispositivos de segurança destinam-se a proteger o utilizador e não devem, por isso, ser anulados ou evitado o seu funcionamento.

Bloqueio

Impede a activação inadvertida do aparelho. Premir a tecla de desbloqueio e depois o interruptor LIGAR/DESLIGAR para ligar o aparelho.

Montar o tirante

Antes da colocação em funcionamento é necessário montar o tirante conforme ilustrado e estabelecer a ligação eléctrica ao aparelho.

Ver figura no lado desdobrável

Elementos do aparelho

1 Arrastador, escova de disco / prato de

accionamento de almofada

2 Escova / prato de accionamento de al-

mofada com almofada 3 Aperto ajuste de inclinação 4 Interruptor LIGAR/DESLIGAR 5 Punho 6 Botão de desbloqueio 7 Alavanca de dosagem da solução do

detergente de limpeza (opção) 8 Fusível do accionamento das escovas 9 Depósito do detergente (opção) 10 Gancho de cabo 11 Caixa do motor 12 Cabo de rede

– 2

47PT

Colocação em funcionamento

 Controlar o cabo de alimentação regu-

larmente quanto à formação de fissuras ou envelhecimento. No caso de ser detectada uma danificação é necessário substituir o cabo antes de voltar a utilizar o aparelho.

 Controlar o aparelho relativamente a

danos e requerer a reparação dos mesmos por parte da assistência técnica.

Conexão de energia eléctrica

– Valores de conexão: vide dados técni-

cos e placa sinalética.

– A ligação eléctrica tem que ser feita por

um electricista credenciado e tem que corresponder a IEC 60364-1.

 Perigo

Perigo devido a choque eléctrico.

– Não passar por cima do cabo de ali-

mentação

 Perigo

Perigo de ferimentos.

– Nunca colocar o cabo de rede em volta

do corpo ou do pescoço.

– Evitar o contacto do cabo de alimenta-

ção com a escova rotativa/a almofada rotativa.

Montar a escova/almofada

 Retirar a ficha de rede da tomada.  Soltar o aperto do ajuste de inclinação.  Girar o manípulo para a frente, para a

posição horizontal.

 Apertar o aperto do ajuste de inclina-

ção.

 Inclinar o aparelho para trás.

 Posicionar a escova de disco/prato de

accionamento no arrastador e rodar no

sentido inverso dos ponteiros do reló-

gio.

Encher o depósito do detergente

(opção)

몇 Advertência

Perigo de danos. Utilizar somente os detergentes recomendados. Se o operador utilizar outros detergentes, corre maiores riscos relativamente à segurança no funcionamento e ao perigo de acidentes. Utilizar só detergentes isentos de diluentes, ácido clorídrico e ácido fluorídico. Ter atenção aos avisos de segurança nos detergentes.

 Inserir solução de limpeza no depósito

do detergente.

Manuseamento

몇 Advertência

Perigo de ferimentos! O aparelho só deve ser utilizado se tiver experiência correspondente.

– Certifique-se que não haja obstáculos

na área a limpar.

–

Verifique a idoneidade do chão à limpeza.

– Superfícies irregulares ou ásperas difi-

cultam o manuseamento do aparelho.

Ajustar o manípulo

몇 Advertência

Perigo de ferimentos devida à perda de controlo sobre o aparelho. Ajustar o manípulo apenas com o motor desligado.

 Soltar o aperto do ajuste de inclinação.  Girar o manípulo para uma posição

confortável (braços esticados).



Apertar o aperto do ajuste de inclinação.

48 PT

– 3

Ligar a máquina

Atenção

Perigo de danificação do pavimento. Não operar o aparelho demasiado tempo no mesmo lugar.

 Ligar a ficha de rede à tomada re rede. 

Ajustar o manípulo na altura de trabalho.

 Segurar o manípulo com as duas mãos.  Premir continuamente a tecla de des-

bloqueio.

 Premir o interruptor LIGAR/DESLIGAR.  Soltar a tecla de desbloqueio.  Soltar o interruptor para interromper o

funcionamento.

Dirigir na direcção correcta

– Esquerda: Premir a pega para baixo. – Direita: Levantar a pega.

Limpar

 Aplicar a solução de limpeza no chão

ou premir a alavanca de dosagem do depósito do detergente (opção).

 Deslocar o aparelho sobre a superfície

que pretende limpar.

 Repetir o processo em caso de sujida-

des fortes. Captar em seguida a água suja com um



aspirador de humidade ou com um pano.

 Enrolar o cabo de rede conforme ilus-

trado.  Lavar o depósito do detergente (opção)

com água pura.  Posicionar o aparelho na posição de

estacionamento.  Retirar o prato de accionamento / esco-

va de disco.

Limpar a carcaça com um pano húmido.



Transporte

Colocar fora de serviço

 Retirar a ficha de rede da tomada.  Soltar o aperto do ajuste de inclinação.  Ajustar o manípulo na posição vertical.

Apertar o aperto do ajuste de inclinação.

  Retirar o reservatório de detergente

(opção) e esvaziar a solução de detergente não utilizada.

Atenção

Perigo de ferimentos e de danos! Ter atenção ao peso do aparelho durante o transporte.

 Soltar o aperto do ajuste de inclinação.  Ajustar o manípulo na posição vertical. 

Apertar o aperto do ajuste de inclinação.  Inclinar o aparelho para trás, para a po-

sição de transporte, e avançar para o

local de trabalho.  Durante o transporte em veículos, pro-

teger o aparelho contra deslizes e tom-

bamentos, de acordo com as directivas

em vigor.

– 4

49PT

Armazenamento Conservação e manutenção

Atenção

Perigo de ferimentos e de danos! Ter atenção ao peso do aparelho durante o armazenamento.

 Posicionar o aparelho na posição de

estacionamento.

 Guardar o aparelho num local seco e

protegido contra geada.

Avaria Eliminação da avaria

Resultados de limpeza insuficientes

Aparelho vibra fortemente Controlar a fixação correcta da escova de disco/al-

A almofada não rodopia Repor o fusível do accionamento das escovas.

Substituir uma almofada suja e lavar a máx. 60 °C. Substituir a escova de disco / a almofada desgastadas. Lavar escovas de disco sujas com água Verificar se a escova/almofada e o detergente são

adequados para a situação de aplicação.

mofada. Verificar a fixação da almofada. Posicionar a pega mais abaixo (braços esticados)

Verificar se algum corpo estranho está a bloquear a escova/almofada. Remover os corpos estranhos, se for necessário.

 Lavar escovas de disco sujas com

água.  Lavar as almofadas sujas a uma tem-

peratura máxima de 60 °C.



Limpar a carcaça com um pano húmido.  Verificar o cabo de rede relativamente a

danos.

Ajuda em caso de avarias

 Perigo

Perigo de ferimentos. Retirar a ficha da tomada antes de efectuar quaisquer trabalhos no aparelho.

Em caso de avarias, que não possam ser solucionadas com a ajuda desta tabela, deverá recorrer à Assistência Técnica.

Garantia

Em cada país vigem as respectivas condições de garantia estabelecidas pelas nossas Empresas de Comercialização. Eventuais avarias no aparelho durante o período de garantia serão reparadas, sem encargos para o cliente, desde que se trate dum defeito de material ou de fabricação. Em caso de garantia, dirija-se, munido do documento de compra, ao seu revendedor ou ao Serviço Técnico mais próximo.

50 PT

– 5

Acessórios e peças sobressalentes

– Só devem ser utilizados acessórios e

peças de reposição autorizados pelo fabricante do aparelho. Acessórios e Peças de Reposição Originais - fornecem a garantia para que o aparelho possa ser operado em segurança e isento de falhas.

Denominação

Depósito de 10l 8.600-062.0 Escova para vidros, vermelha (média, padrão) 8.369-895.0 6.371-206.0 Escova de disco, preta (rija) 6.369-898.0 6.371-265.0 Escova para aplicação de champô, média suavidade,

branca/azul, Prato de accionamento de almofada 6.369-899.0 6.371-208.0 Almofadas, médias, vermelhas 6.369-470.0 6.369-079.0 Almofadas, média dureza, verdes 6.369-472.0 6.369-078.0 Almofadas, duras, pretas 6.369-473.0 6.369-077.0

– No final das instruções de Serviço en-

contra uma lista das peças de substitui-

ção mais necessárias.

– Para mais informações sobre peças so-

bressalentes, consulte na página

www.kaercher.com o ponto dos serviços.

BDS 43/180 C BDS 51/180 C

6.369-896.0 6.371-266.0

Dados técnicos

BDS 43/180 C BDS 51/180 C

1.291-228.0 1.291-229.0

Conexão eléctrica

Tensão da rede V 220-240 Frequência Hz 50 Consumo de potência máx. W 1400 Tipo de protecção IPX4

Escova/almofada

Diâmetro mm 430 510 Número de rotações 1/min 180 Pressão de encosto N/cm

Medidas e pesos

Peso (sem acessórios) kg 39,5 41,2 Dimensões (a x l x p) mm Altura acima do solo mm 90 Comprimento do cabo m 15

Valores obtidos segundo EN 60335-2-67

Valor total de vibração m/s Insegurança K m/s Nível de pressão acústica L Insegurança K

dB(A) 61 65

dB(A) 1 1

Nível de potência acústica LWA + Insegurança KWAdB(A) 78 83

– 6

0,35 0,27

600x490x1200 630x510x1200

<2,5 <2,5

0,2 0,3

51PT

Declaração de conformidade CE

Declaramos que a máquina a seguir designada corresponde às exigências de segurança e de saúde básicas estabelecidas nas Directivas CE por quanto concerne à sua concepção e ao tipo de construção assim como na versão lançada no mercado. Se houver qualquer modificação na máquina sem o nosso consentimento prévio, a presente declaração perderá a validade.

Produto: Detergente para o solo Tipo: 1.291-xxx Respectivas Directrizes da CE

2006/42/CE (+2009/127/CE) 2004/108/CE

Normas harmonizadas aplicadas

EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 1997+A1: 2001+A2: 2008 EN 60335–1 EN 60335–2–67: 2009 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008

Normas nacionais aplicadas

Os abaixo assinados têm procuração para agirem e representarem a gerência.

CEO

Head of Approbation

Responsável pela documentação: S. Reiser

Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212

Winnenden, 2013/02/01

52 PT

– 7

Læs original brugsanvisning in-

den første brug, følg anvisningerne og opbevar vejledningen til senere efterlæsning eller til den næste ejer.

Indholdsfortegnelse

Miljøbeskyttelse . . . . . . . . . DA . . .1

Symbolerne i driftsvejledningen DA . . .1 Bestemmelsesmæssig‚ anven-

delse. . . . . . . . . . . . . . . . . . DA . . .1

Sikkerhedsanvisninger . . . . DA . . .1

Monter plejlstangen . . . . . . DA . . . 2

Maskinelementer . . . . . . . . DA . . . 2

Ibrugtagning . . . . . . . . . . . . DA . . .2

Betjening . . . . . . . . . . . . . . DA . . .3

Ud-af-drifttagning . . . . . . . . DA . . .4

Transport . . . . . . . . . . . . . . DA . . . 4

Opbevaring. . . . . . . . . . . . . DA . . .4

Pleje og vedligeholdelse . . DA . . .4

Hjælp ved fejl . . . . . . . . . . . DA . . .5

Garanti . . . . . . . . . . . . . . . . DA . . .5

Tilbehør og reservedele . . . DA . . .5

Tekniske data . . . . . . . . . . . DA . . . 6

EU-overensstemmelseserklæ-

ring . . . . . . . . . . . . . . . . . . . DA . . .7

Miljøbeskyttelse

Emballagen kan genbruges. Smid ikke emballagen ud sammen med det almindelige husholdningsaffald, men aflever den til genbrug.

Udtjente apparater indeholder værdifulde materialer, der kan og bør afleveres til genbrug. Batterier, olie og lignende stoffer er ødelæggende for miljøet. Aflever derfor udtjente apparater på en genbrugsstation eller lignende.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger til indholdsstoffer finder du på:

www.kaercher.com/REACH

Symbolerne i driftsvejledningen

 Risiko

En umiddelbar truende fare, som kan føre til alvorlige personskader eller død.

몇 Advarsel

En muligvis farlig situation, som kan føre til alvorlige personskader eller til død.

Forsigtig

En muligvis farlig situation, som kan føre til personskader eller til materialeskader.

Bestemmelsesmæssig‚

anvendelse

Brug maskinen kun i overensstemmelse med angivelserne i denne driftsvejledning.

– Maskinen er egnet til rengøring af hårde

flader og tæpper indendørs.

– Maskinen må kun udstyres med origi-

nalt tilbehør og originale reservedele.

– Maskinen er ikke egnet til brug i eksplo-

sionsudsatte omgivelser.

– Denne maskine er egnet til erhvervs-

mæssig brug, f.eks. på hoteller, skoler, sygehuse, fabrikker, butikker, kontorer og udlejningsvirksomheder.

– Anvendelsestemperaturområdet ligger

mellem +5°C og +40°C.

Sikkerhedsanvisninger

Læs og følg denne betjeningsvejledning samt den vedlagte brochure med sikkerhedsanvisninger for disc-enskivemaskiner, nr. 5.956-659, inden maskinen tages i brug første gang.

Symboler på maskinen

Skoldningsfare på grund af varme anlægskomponenter! Varme dele som f.eks motoren må ikke berøres (skoldningsfare).

– 1

53DA

Sikkerhedsanordninger

Sikkerhedsanordningerne tjener brugerens beskyttelse og må ikke sættes ud af drift og deres funktion må ikke omgås.

Låsemekanisme

Forhindrer den utilsigtede tænding af maskinen. For at tænde maskinen skal der trykkes på åbnetasten og derefter på tænd/sluk-kontakten

Monter plejlstangen

Inden ibrugtagning skal plejlstangen monteres som vist, og der oprettes en elektrisk forbindelse.

Figurer, se omslaget

Maskinelementer

5 Håndtag 6 Frigørelsesknap 7 Doseringshåndtag rensemiddelblan-

ding (option) 8 Sikring børstedrev 9 Rengøringsmiddeltank (option) 10 Kabelkrog 11 Motorrum 12 Netkabel

Ibrugtagning

 Strømledningen skal regelmæssigt

kontrolleres for skader, som f.eks. dan-

nelse af revner eller slitage. Hvis der

konstateres skader, skal ledningen ud-

skiftes inden maskinen tages i brug.  Kontroller maskinen for skader, skader

skal fjernes af kundeservice.

Strømtilslutning

– Se typeskilt/tekniske data for tilslut-

ningsværdier

– El-tilslutningen skal gennemføres af en

el-installatør og svare til IEC 60364-1.

 Risiko

Fare på grund af elektrisk stød.

– Kør ikke over netkablet.

 Risiko

Risiko for tilskadekomst.

– Vikl aldrig netkablet omkring kroppen

eller halsen.

– Netkablet må ikke komme i berøring

med den roterende børste/pad.

Medbringer, skivebørste / pad-drivplade

1 2 Børste / pad-drivplade med pad 3 Fastspænding hældningsindstilling 4 Tænd/sluk-knap

54 DA

– 2

Anbring børsten/paden

 Træk netstikket ud af stikkontakten.  Løsn hældningsindstillingens fast-

spænding.

 Drej håndtaget fremad i vandret stilling.  Spænd hældningsindstillingens fast-

spænding.

 Vip maskinen tilbage.

 Sæt skivebørste/drivplade på medbrin-

geren og drej den mod uret.

Fyld rengøringsmiddeltanken (option)

몇 Advarsel

Risiko for beskadigelse. Brug kun de anbefalede rengøringsmidler. Ved brug af andre rengøringsmidler bærer brugeren den forøgede risiko med hensyn til driftssikkerhed og ulykkesrisiko. Brug kun rengøringsmidler, der ikke indeholder opløsningsmidler, salt- eller oxidsyre. Tag højde for sikkerhedsanvisningerne på rengøringsmiddel.

 Påfyld renseopløsningen i rengørings-

middeltanken.

Betjening

몇 Advarsel

Risiko for tilskadekomst! Betjeningen af apparatet kræver øvelse.

– Sørg for, at der ikke befinder sig nogle

forhindringer i området, der skal renses.

– Kontroller om jordens beskaffenhed er

egnet.

– Betjeningen er vanskeligere på ujævne

eller ru overflader.

Justere håndtaget

몇 Advarsel

Risiko for ulykke hvis kontrollen over maskinen tabes. Juster håndtaget kun mens motoren står stille.

 Løsn hældningsindstillingens fast-

spænding.  Sving håndtaget til en bekvem position

(udstrakte arme).  Spænd hældningsindstillingens fast-

spænding.

Tænd for maskinen

Forsigtig

Risiko for at beskadige gulvbelægningen. Brug maskinen ikke på stedet.

 Sæt netstikket i en stikdåse.  Juster håndtaget til arbejdshøjde. 

Hold håndtaget fast med begge hænder.

 Tryk og hold åbnetasten.  Tryk på tænd/sluk-knappen.  Giv slip for åbnetasten.  Giv slip for kontakten for at afbryde drif-

ten.

Styr retningen

– Til venstre: Tryk grebet ned. – Til højre: Løft grebet.

Rensning

 Smør rensemiddelopløsning på gulvet

eller tryk på doseringsgreb på rengø-

ringsmiddeltank (option).  Skub maskinen over den flade, som

skal renses.  Gentag proceduren ved stærke til-

smudsninger.  Fjern derefter snavsevandet med en

vådsuger eller en klud.

– 3

55DA

Ud-af-drifttagning Transport

 Træk netstikket ud af stikkontakten.  Løsn hældningsindstillingens fast-

spænding.

 Drej håndtaget til lodret stilling.  Spænd hældningsindstillingens fast-

spænding.

 Rengøringsmiddeltanken (option) ta-

ges af og ubrugt rengøringsmiddelopløsning bortskaffes.

 Netkablet vikles op som vist.  Rengøringsmiddeltanken (option) skyl-

les igennem med klart vand.

 Placer maskinen i parkeringsposition.  Drivplade / skivebørste tages af.  Rens maskinens hus med en fugtig

klud.

Forsigtig

Fare for person- og materialeskader! Hold øje med maskinens vægt ved transporten.

 Løsn hældningsindstillingens fast-

spænding.

 Drej håndtaget til lodret stilling.  Spænd hældningsindstillingens fast-

spænding.  Tip maskinen tilbage i transportstilling

og kør den til destinationen.  Ved transport i biler skal renseren fast-

spændes i.h.t. gældende love.

Opbevaring

Forsigtig

Fare for person- og materialeskader! Hold øje med maskinens vægt ved opbevaring.

 Placer maskinen i parkeringsposition.  Opbevar maskinen i et tørt, frostbeskyt-

tet rum.

Pleje og vedligeholdelse

 Skyl snavsede skivebørster af med

vand.

 Vask snavsede pads på maksimalt 60 °C.  Rens maskinens hus med en fugtig

klud.  Kontroller netkablet for beskadigelse.

56 DA

– 4

Hjælp ved fejl

 Risiko

Fare for personskader. Træk netstikket inden der arbejdes på maskinen.

Fejl Afhjælpning

Utilstrækkeligt rengøringsresultat Udskift den snavsede pad og vask den på maksimalt

60 °C. Udskift den slidte skivebørste/pad. Skyl snavsede skivebørster af med vand. Kontroller om anvendelsen af børste/pad og rengø-

ringsmiddel er egnet.

Maskinen vibrerer stærkt Kontroller at skivebørste/pad sidder korrekt.

Kontroller pad-fastgørelsen. Anbring håndtaget dybere (udstrakte arme)

Pad roterer ikke Sæt sikringen Børstedrev tilbage.

Kontroller, om fremmedlegemer blokerer børste/pad, fjern i givet fald fremmedlegemerne.

Garanti

I de enkelte lande gælder de af vore forhandlere fastlagte garantibetingelser. Eventuelle fejl på apparatet afhjælpes gratis inden for garantien, såfremt fejlen kan til-

Kontakt kundeservice ved fejl, som ikke kan afhjælpes ved hjælp af denne tabel.

skrives en materiale- eller produktionsfejl. Hvis De ønsker at gøre garantien gældende, bedes De henvende Dem til Deres forhandler eller nærmeste kundeservice medbringende kvittering for købet.

Tilbehør og reservedele

– Der må kun anvendes tilbehør og reser-

vedele, der er godkendt af producenten. Originaltilbehør og -reservedele er en garanti for, at maskinen kan fungere sikkert og uden fejl.

Navn

Tank 10 l 8.600-062.0 Skivebørste, rødt (medium, standard) 8.369-895.0 6.371-206.0 Skivebørste, sort (hårdt) 6.369-898.0 6.371-265.0 Indsæbningsbørste, medium-blød, hvid/blå, 6.369-896.0 6.371-266.0 Pad-drivplade 6.369-899.0 6.371-208.0 Pads, medium, rød 6.369-470.0 6.369-079.0 Pads, medium-hård, grøn 6.369-472.0 6.369-078.0 Pads, hård, sort 6.369-473.0 6.369-077.0

– Et udvalg over de reservedele som bru-

ges meget ofte finder De i slutningen af

betjeningsvejledningen

– Yderligere informationen om reserve-

dele finder De under www.kaer-

cher.com i afsni "Service".

BDS 43/180 C BDS 51/180 C

– 5

57DA

Tekniske data

BDS 43/180 C BDS 51/180 C

1.291-228.0 1.291-229.0

Strømtilslutning

Netspænding V 220-240 Frekvens Hz 50 Kapacitet, max. W 1400 Kapslingsklasse IPX4

Børste/pad

Diameter mm 430 510 Omdrejningstal 1/min 180 Modpresningstryk N/cm

Mål og vægt

Vægt (uden tilbehør) kg 39,5 41,2 Dimensioner (lxbxh) mm 600x490x1200 630x510x1200 Underkørselshøjde mm 90 Kabellængde m 15

Oplyste værdier ifølge EN 60335-2-67

Samlet svingningsværdi m/s Usikkerhed K m/s Lydtryksniveau L Usikkerhed K Lydeffektniveau L

+ usikkerhed K

0,35 0,27

<2,5 <2,5

0,2 0,3 dB(A) 61 65 dB(A) 1 1 dB(A) 78 83

58 DA

– 6

EU-overensstemmelseser-

klæring

Hermed erklærer vi, at den nedenfor nævnte maskine i design og konstruktion og i den af os i handlen bragte udgave overholder de gældende grundlæggende sikkerhedsog sundhedskrav i EF-direktiverne. Ved ændringer af maskinen, der foretages uden forudgående aftale med os, mister denne erklæring sin gyldighed.

Produkt: Gulvrenser Type: 1.291-xxx Gældende EF-direktiver

2006/42/EF (+2009/127/EF) 2004/108/EF

Anvendte harmoniserede standarder

EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 1997+A1: 2001+A2: 2008 EN 60335–1 EN 60335–2–67: 2009 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008

Anvendte tyske standarder

Undertegnede agerer på vegne af og med fuldmagt fra ledelsen.

CEO

Dokumentationsbefuldmægtiget: S. Reiser

Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tlf.: +49 7195 14-0 Fax: +49 7195 14-2212

Winnenden, 2013/02/01

Head of Approbation

– 7

59DA

Før første gangs bruk av appa-

ratet, les denne originale bruksanvisningen, følg den og oppbevar den for senere bruk eller for overlevering til neste eier.

Innholdsfortegnelse

Miljøvern. . . . . . . . . . . . . . . NO . . .1

Symboler i bruksanvisningen NO . . .1

Forskriftsmessig bruk . . . . . NO . . .1

Sikkerhetsanvisninger . . . . NO . . .1

Montere skyvestang . . . . . . NO . . .2

Maskinorganer . . . . . . . . . . NO . . .2

Ta i bruk . . . . . . . . . . . . . . . NO . . .2

Betjening . . . . . . . . . . . . . . NO . . .3

Stans av driften . . . . . . . . . NO . . .4

Transport . . . . . . . . . . . . . . NO . . .4

Lagring . . . . . . . . . . . . . . . . NO . . .4

Pleie og vedlikehold . . . . . . NO . . .4

Feilretting . . . . . . . . . . . . . . NO . . .5

Garanti . . . . . . . . . . . . . . . . NO . . .5

Tilbehør og reservedeler . . NO . . .5

Tekniske data . . . . . . . . . . . NO . . .6

EU-samsvarserklæring. . . . NO . . .7

Miljøvern

Materialet i emballasjen kan resirkuleres. Ikke kast emballasjen i husholdningsavfallet, men lever den inn til resirkulering.

Gamle apparater inneholder verdifulle materialer som kan resirkuleres. Disse bør leveres inn til gjenvinning. Batterier, olje og lignende stoffer må ikke komme ut i miljøet. Gamle maskiner skal derfor avhendes i egnede innsamlingssystemer.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet finner du under:

www.kaercher.com/REACH

Symboler i bruksanvisningen

 Fare

For en umiddelbar truende fare som kan føre til store personskader eller til død.

몇 Advarsel

For en mulig farlig situasjon som kan føre til store personskader eller til død.

Forsiktig!

For en mulig farlig situasjon som kan føre til mindre personskader eller til materielle skader.

Forskriftsmessig bruk

Bruk av denne maskinen må utelukkende være iht. det som er angitt i denne bruksanvisning.

– Maskinen er ment for rengjøring av har-

de gulv og tepper innendørs.

– Til maskinen må det kun brukes origi-

nalt tilbehør og originale reservedeler.

– Maskinen egner seg ikke for bruk i ek-

splosjonsfarlige omgivelser.

– Dette apparatet er egnet for kommersi-

ell og industriell bruk, f.eks. i hoteller, skoler, fabrikker, butikker, kontorer og leiegårder.

– Brukstemperaturområdet ligger mellom

+5°C og +40°C.

Sikkerhetsanvisninger

Før maskinen tas i bruk for første gang, må bruker lese nøye gjennom denne bruksanvisningen og følge vedlagte sikkerhetsanvisninger for singeldiskmaskiner nr.

5.956-659 og følg de.

Symboler på maskinen

Forbrenningsfare fra varme overflater! Varme deler, for eksempel motoren, må ikke berøres (fare for forbrenning).

60 NO

– 1

Sikkerhetsinnretninger

Sikkerhetsinnretninger er beregnet for å beskytte brukeren og må ikke settes ut av drift eller omgås.

Låsing

Forhindrer utilsiktet start av maskinen. For å slå på maskinen, trykk på låsetasten og deretter PÅ/AV bryteren.

Montere skyvestang

Før maskinen tas i bruk må skyvestangen monteres som vist, og maskinen må kobles til strømmen.

Figur se omslagsside

Maskinorganer

5 Håndtak 6 Låseknapp 7 Doseringshendel rengjøringsmiddelløs-

ning (ekstrautstyr) 8 Sikring børstedrift 9 Rengjøringsmiddeltank (tilleggsutstyr) 10 Kabelkroker 11 Motorhus 12 Nettledning

Ta i bruk

 Kontroller strømledningen regelmessig

for skader, som f.eks. sprekker eller

aldring. Dersom du ser skader, må du

skifte ledningen før videre bruk.  Kontroller apparatet for skader, la ska-

der repareres av kundeservice.

Strømtilkobling

– Se typeskilt og tekniske data for tilkob-

lingsverdier.

– Den elektriske tilkoblingen må foretas

av en servicemontør eller en autorisert

elektriker og må være iht. IEC 60364-1.

 Fare

Fare for skade fra elektrisk støt.

– Ikke kjør over strømkabelen.

 Fare

Fare for personskader.

– Legg aldri strømkabelen rundt kroppen

eller halsen.

– Ikke la strømkabelen komme i berøring

med roterende børste eller pad.

1 Medbringer, skivebørste / pad-drivskive 2 Børste / pad-drivskive med pad 3 Klemming vinkelregulering 4 PÅ/AV-bryter

– 2

61NO

Plassere børste/pad

 Trekk ut støpselet fra veggkontakten.  Løsne klemme på vinkelregulering.  Sving håndtaket forover til vannrett stil-

ling.

 Trekk til klemme på vinkelregulering.  Tipp apparatet bakover.

 Skivebørste/drivskive settes på med-

bringeren og dreies mot klokka.

Fylle rengjøringsmiddeltank

(tilleggsutstyr)

몇 Advarsel

Fare for skade. Det må kun brukes anbefalt rengjøringsmiddel. Brukeren bærer selv risiko for driftssikkerhet og ulykkesfare ved bruk av andre rengjøringsmidler. Det må kun brukes rengjøringsmidler som er fri for løsemidler, saltsyre og andre syrer. Følg sikkerhetsanvisninger på rengjøringsmiddelet.

 Tilsett rengjøringsvæske i rengjørings-

middeltanken.

Betjening

몇 Advarsel

Fare for skader! Bruk av maskinen krever øvelse.

–

Forsikre deg om at det ikke er noen hindringer i området som skal rengjøres.

– Kontroller at underlaget er egnet. – Håndteringen blir vanskelig ved ujevnt

eller ru overflater.

Stille inn håndtak

몇 Advarsel

Fare for ulykker ved tap av kontrollen over maskinen. Håndtak må kun justeres når motoren er koblet ut.

 Løsne klemme på vinkelregulering.  Sving håndtaket til behagelig posisjon

(utstrekte armer).  Trekk til klemme på vinkelregulering.

Slå apparatet på

Forsiktig!

Fare for skade på gulvbelegget. La ikke maskinen gå på samme sted.

 Sett støpselet i en veggkontakt.  Still inn håndtak til arbeidshøyde.  Hold håndtaket fast med begge hender.  Trykk inn låsetasten og hold den inn-

trykket.

 Trykk PÅ/AV-bryter.  Slipp låsetasten.  For å avbryte driften slipp bryteren.

Styr i riktig retning

– Venstre: Trykk ned håndtaket. – Høyre: Løft håndtaket.

Rengjøring

 Påfør rengjøringsmiddel på gulvet, eller

bruk doseringshendel for rengjørings-

middel (tilleggsutstyr).  Beveg apparatet over flaten som skal

rengjøres.  Ved sterk tilsmussing, gjenta behand-

lingen.  Fjern til slutt skitent vann med en våtsu-

ger eller en klut.

62 NO

– 3

Stans av driften Transport

 Trekk ut støpselet fra veggkontakten.  Løsne klemme på vinkelregulering.  Sett håndtaket i loddrett stilling.  Trekk til klemme på vinkelregulering.  Rengjøringsmiddeltank (tilleggsutstyr)

tas av og ikke anvendt rengjøringsmiddel kastes.

 Kveil opp strømkabelen som vist.  Spyl rengjøringsmiddeltank (tilleggsut-

styr) med rent vann.

 Sett apparatet i parkeringsstilling.  Ta av drivskive/skivebørste.  Rengjør huset med en fuktig klut.

Forsiktig!

Fare for personskader og materielle skader! Pass på vekten av apparatet ved transport.

 Løsne klemme på vinkelregulering.  Sett håndtaket i loddrett stilling.  Trekk til klemme på vinkelregulering.  Vipp maskinen bakover til transportstil-

ling og kjør det til bruksstedet.  Ved transport i kjøretøyer skal appara-

tet sikres mot å skli eller velte etter de til

enhver tid gjeldende regler.

Lagring

Forsiktig!

Fare for personskader og materielle skader! Pass på vekten av apparatet ved lagring.

 Sett apparatet i parkeringsstilling.  Oppbevar maskinen i et tørt, frostsik-

kert rom.

Pleie og vedlikehold

 Spyl tilsmussede skivebørster med

vann.  Vask tilsmussede pads ved maks 60

°C.

 Rengjør huset med en fuktig klut.  Kontroller strømkabelen for skader.

– 4

63NO

Feilretting

 Fare

Fare for personskader. Før alt arbeide på apparatet skal støpselet trekkes ut.

Dersom det oppstår feil som ikke kan utbedres ved hjelp av denne tabellen, vennligst ring Kärchers serviceavdeling.

Feil Retting

Utilstrekkelig rengjøringseffekt Vask tilsmussede pads ved maks 60 °C.

Erstatt utslitte skivebørster/pads. Spyl tilsmussede skivebørster med vann Kontroller at børste/pad og rengjøringsmiddel er eg-

net for bruken.

Apparatet vibrerer kraftig Kontroller at skivebørste/pad sitter korrekt.

Kontroller pad-festing. Posisjoner håndtaket dypere (utstrekte armer)

Puten (pad) dreier seg ikke Tilbakestill sikring på børstedrift.

Kontroller om børste/pad blokkeres av fremmedlegemer, fjern fremmedlegemer hvis nødvendig.

Garanti Tilbehør og reservedeler

Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på maskinen blir reparert gratis i garantitiden dersom disse kan føres tilbake til material- eller produksjonsfeil. Ved behov for garantireparasjoner, vennligst henvend deg med kjøpskvitteringen til din forhandler eller nærmeste autoriserte kundeservice.

– Det er kun tillatt å anvende tilbehør og

reservedeler som er godkjent av produ-

senten. Originalt tilbehør og originale

reservedeler garanterer for sikker og

problemfri drift av apparatet.

– Et utvalg av de vanligste reservedelene

finner du bak i denne bruksanvisningen.

– Mer informasjon om reservedeler finner

du under www.kaercher.com i området

Service.

Betegnelse

Tank 10l 8.600-062.0 Skivebørste, rød (middels, standard) 8.369-895.0 6.371-206.0 Skivebørste, sort (hard) 6.369-898.0 6.371-265.0 Shampobørste, middels myk, hvit/blå 6.369-896.0 6.371-266.0 Pute-drivskive 6.369-899.0 6.371-208.0 Pads, middels, rød 6.369-470.0 6.369-079.0 Pads, middels, grønn 6.369-472.0 6.369-078.0 Pads, hard, svart 6.369-473.0 6.369-077.0

64 NO

– 5

BDS 43/180 C BDS 51/180 C

Tekniske data

BDS 43/180 C BDS 51/180 C

1.291-228.0 1.291-229.0

Strømtilkobling

Nettspenning V 220-240 Frekvens Hz 50 Effektbruk, maks. W 1400 Beskyttelsestype IPX4

Børste/pad

Diameter mm 430 510 Turtall o/min. 180 Børstetrykk N/cm

Mål og vekt

Vekt (uten tilbehør) kg 39,5 41,2 Mål (l x b x h) mm 600x490x1200 630x510x1200 Underkjøringshøyde mm 90 Kabellengde m 15

Registrerte verdier etter EN 60335-2-67

Svingningsverdi m/s Usikkerhet K m/s Støytrykksnivå L Usikkerhet K Støyeffektnivå L

+ usikkerhet K

0,35 0,27

<2,5 <2,5

0,2 0,3 dB(A) 61 65 dB(A) 1 1 dB(A) 78 83

– 6

65NO

EU-samsvarserklæring

Vi erklærer hermed at maskinen angitt nedenfor oppfyller de grunnleggende sikkerhets- og helsekravene i de relevante EFdirektivene, med hensyn til både design, konstruksjon og type markedsført av oss. Ved endringer på maskinen som er utført uten vårt samtykke, mister denne erklæringen sin gyldighet.

Produkt: Rengjøringsmaskin til gulv Type: 1.291-xxx Relevante EU-direktiver

2006/42/EF (+2009/127/EF) 2004/108/EF

Anvendte overensstemmende normer

EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 1997+A1: 2001+A2: 2008 EN 60335–1 EN 60335–2–67: 2009 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008

Anvendte nasjonale normer

De undertegnede handler på oppdrag fra, og med fullmakt fra selskapsledelsen.

CEO

Head of Approbation

Dokumentasjonsansvarlig: S. Reiser

Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tlf: +49 7195 14-0 Faks: +49 7195 14-2212

Winnenden, 2013/02/01

66 NO

– 7

Läs bruksanvisning i original

innan aggregatet används första gången, följ anvisningarna och spara driftsanvisningen för framtida behov, eller för nästa ägare.

Innehållsförteckning

Miljöskydd . . . . . . . . . . . . . SV . . .1

Symboler i bruksanvisningen SV . . .1 Ändamålsenlig användning SV . . .1

Säkerhetsanvisningar. . . . . SV . . .1

Montera skjutstång. . . . . . . SV . . .2

Aggregatelement . . . . . . . . SV . . .2

Idrifttagning . . . . . . . . . . . . SV . . .2

Handhavande. . . . . . . . . . . SV . . .3

Ta ur drift . . . . . . . . . . . . . . SV . . .4

Transport . . . . . . . . . . . . . . SV . . .4

Förvaring . . . . . . . . . . . . . . SV . . .4

Skötsel och underhåll. . . . . SV . . .4

Åtgärder vid störningar. . . . SV . . .4

Garanti . . . . . . . . . . . . . . . . SV . . .5

Tillbehör och reservdelar . . SV . . .5

Tekniska data . . . . . . . . . . . SV . . .6

Försäkran om EU-överens-

stämmelse . . . . . . . . . . . . . SV . . .7

Miljöskydd

Emballagematerialen kan återvinnas. Kasta inte emballaget i hushållssoporna utan lämna det till återvinning.

Kasserade apparater innehåller återvinningsbart material som bör gå till återvinning. Batterier, olja och liknande ämnen får inte komma ut i miljön. Överlämna skrotade aggregat till ett lämpligt återvinningssystem.

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns på:

www.kaercher.com/REACH

Symboler i bruksanvisningen

 Fara

För en omedelbart överhängande fara som kan leda till svåra skador eller döden.

몇 Varning

För en möjlig farlig situation som kan leda till svåra skador eller döden.

Varning

För en möjlig farlig situation som kan leda till lätta skador eller materiella skador.

Ändamålsenlig användning

Använd maskinen enbart för de ändamål som beskrivs i denna bruksanvisning.

– Maskinen är är lämplig för rengöring av

hårda ytor och mattor inomhus.

–

Maskinen får endast utrustas med tillbehör och reservdelar i originalutförande.

– Maskinen är inte lämplig för användning

inom områden med explosionsrisk.

– Denna maskin är lämplig för yrkesmäs-

sig och industriell användning, t.ex. på hotell, i skolor, på sjukhus, på fabriker, i butiker, på kontor och hos uthyrningsfirmor.

– Arbetstemperaturen ligger mellan +5°C

och +40°C.

Säkerhetsanvisningar

Läs noga denna bruksanvisning och bifogade broschyr, Säkerhetsanvisningar för våt/torrsug nr. 5.956-659, innan maskinen tas i bruk första gången.

Symboler på aggregatet

Risk för brännskador på grund av mycket varma ytor! Rör inte varma delar, som t.ex. drivmotorn (risk för brännskador).

– 1

67SV

Säkerhetsanordningar

Säkerhetsanordningarna ger skydd åt användaren och får varken sättas ur drift eller förbikopplas.

Låsning

Förhindrar oavsiktlig start av maskinen. För att starta maskinen måste man först trycka in spärrknappen och sedan trycka in knappen PÅ/AV.

Montera skjutstång

Innan maskinen tas i drift måste skjutstången monteras på det sätt som visas och den elektriska anslutningen till maskinen göras.

Bild, se på omslagssidan

Aggregatelement

5 Handtag 6 Upplåsningsknapp 7 Doserinksspak till rengöringsmedels-

lösning (tillval) 8 Säkring borstdrivning 9 Rengöringsmedelstank (tillval) 10 Kabelkrok 11 Motorkåpa 12 Nätkabel

Idrifttagning

 Nätkabeln ska kontrolleras regelbundet

så att inga skador finns på den, t.ex

sprickor eller åldersskador Om en ska-

da upptäcks måste kabeln bytas ut inn-

an vidare användning.

Kontrollera att maskinen ej uppvisar ska-



dor, låt kundtjänst åtgärda ev. skador.

Elanslutning

– Anslutningsvärde, se Tekniska data

och typskylten.

– Den elektriska anslutningen måste utfö-

ras av en elektriker och motsvara IEC

60364-1.

 Fara

Risk för elektrisk stöt.

– Kör inte över nätkabeln.

 Fara

Risk för personskada.

– Lägg aldrig nätkabeln runt kroppen eller

runt halsen.

– Låt inte nätkabeln komma i kontakt med

den roterade borsten/paden.

1 Gripare, skivborste/pad-drivtallrik 2 Borste/Pad-drivtallrik med pad 3 Kläminfästning lutningsinställning 4 Strömbrytare PÅ/AV

68 SV

– 2

Montera borste/pad

 Dra ut nätkontakten ur vägguttaget.  Lossa klämfäste lutningsinställning.  Sväng handtaget framåt till vågrätt läge.  Dra fast klämfäste lutningsinställning.  Tippa maskinen bakåt.

 Sätt skivborsten/drivtallriken på gripa-

ren och rotera moturs.

Fylla på rengöringsmedelstank (tillval)

몇 Varning

Skaderisk. Använd endast rekommenderade rengöringsmedel. Med andra rengöringsmedel ansvarar användaren för ökad risk avseende driftssäkerhet och olycksrisk. Använd endast rengöringsmedel som inte innehåller lösningsmedel, salt och oxider. Beakta säkerhetsanvisningarna på rengöringsmedlen.

 Fyll på rengöringslösning i rengörings-

medelstanken.

Handhavande

몇 Varning

Risk för skada! Det krävs övning för att kunna sköta maskinen.

– Se till att det inte finns några hinder

inom det område som ska rengöras.

– Kontrollera om golvet är lämpligt för

rengöring med maskinen.

– Det är svårare att hantera maskinen på

ojämna eller grova ytor..

Ställa in handtag

몇 Varning

Olycksrisk på grund av att man förlorar kontrollen över maskinen. Ställ bara in handtaget när motorn står stilla.

 Lossa klämfäste lutningsinställning.  Sväng handtaget till en bekväm position

(utsträckta armar).  Dra fast klämfäste lutningsinställning.

Slå på apparaten

Varning

Risk för skada på golvbeläggning. Låt inte maskinen arbeta stillastående.

 Anslut nätkontakten till ett vägguttag.  Ställ in handtaget i arbetshöjd.  Håll i handtaget med båda händerna.  Tryck in och håll låsningsknappen in-

tryckt.

 Tryck på strömbrytaren PÅ/AV.  Släpp låsningsknappen.  Släpp reglaget för att stänga av av ma-

skinen.

Styr riktningen

– Vänster: Tryck handtaget nedåt. – Höger: Lyft handtaget.

Rengöring

 Applicera rengöringsmedelslösning på

golvet eller använd doseringsspaken till

rengöringsmedelstanken (tillval).  För maskinen över den yta som skall

rengöras.  Upprepa proceduren om ytan är väldigt

smutsig.  Fånga upp smutsvatten med en våtsug

eller med en trasa.

– 3

69SV

Ta ur drift Transport

 Dra ut nätkontakten ur vägguttaget.  Lossa klämfäste lutningsinställning.  Placera handtaget i lodrätt läge.  Dra fast klämfäste lutningsinställning.  Ta loss rengöringsmedelstanken (till-

val) och avfallshantera ej förbrukad rengöringsmedelslösning.

 Rulla upp kabeln på det sätt som visas.  Spola igenom rengöringsmedelstanken

(tillval) med klart vatten.

 Placera maskinen i parkeringsläge.  Ta loss drivtallrik/skivborste.  Rengör kåpan med en fuktig trasa.

Varning

Risk för person och egendomsskada! Observera vid transport maskinens vikt.

 Lossa klämfäste lutningsinställning.  Placera handtaget i lodrätt läge.  Dra fast klämfäste lutningsinställning.  Tippa maskinen bakåt till transportposi-

tion och kör den till målet.  Vid transport i fordon ska maskinen

säkras enligt respektive gällande be-

stämmelser så den inte kan tippa eller

glida.

Förvaring

Varning

Risk för person och egendomsskada! Observera maskinens vikt vid lagring.

 Placera maskinen i parkeringsläge.  Förvara maskinen i ett torrt och forstfritt

utrymme.

Skötsel och underhåll

 Spola av smutsiga skivborstar med vat-

ten.



Tvätta smutsiga pads vid maximalt 60 °C.

 Rengör kåpan med en fuktig trasa.  Kontrollera om nätkabeln är skadad.

Åtgärder vid störningar

 Fara

Risk för skador. Drag ur nätkontakten före alla arbeten på maskinen.

Kontakta kundtjänst om fel uppstår som inte kan åtgärdas med denna tabell.

70 SV

– 4

Störning Åtgärd

Otillräckligt rengöringsresultat Byt smutsiga pads och tvätta vid maximalt 60 °C.

Byt ut utnötta skivborstar/pads. Spola av smutsiga skivborstar med vatten. Kontrollera att borste/pad och rengöringsmedel är

lämpliga för den aktuella användningen.

Maskinen vibrerar kraftigt Kontrollera att skivborste/pad är korret monterad.

Kontrollera att pads sitter fast ordentligt. Placera handtaget lägre (utsträckta armar)

Pad roterar inte Åtgärda säkring för borstdrivning.

Kontrollera om främmande material blockerar borsten/padsen, tag vid behov bort främmande material.

Garanti

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på aggregatet repareras utan kostnad under förutsättning att det orsakats av ett material- eller tillverkningsfel. I frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste auktoriserade serviceverkstad.

Tillbehör och reservdelar

– Endast av tillverkaren godkända tillbe-

hör och reservdelar får användas. Original-tillbehör och original-reservdelar garanterar att apparaten kan användas säkert och utan störning.

Beteckning

Tank 10l 8.600-062.0 Skivborste, röd (mellan, standard) 8.369-895.0 6.371-206.0 Skivborste, svart (hård) 6.369-898.0 6.371-265.0 Schamponeringsborste, medelmjuk, vit/blå, 6.369-896.0 6.371-266.0 Pad-drivtallrik 6.369-899.0 6.371-208.0 Pads, medel, röd 6.369-470.0 6.369-079.0 Pads, medelhård, grön 6.369-472.0 6.369-078.0 Pads, hård, svart 6.369-473.0 6.369-077.0

– I slutet av bruksanvisningen finns ett ur-

val av de reservdelar som oftast be-

hövs.

– Ytterligare information om reservdelar

hittas under service på www.kaer-

cher.com.

BDS 43/180 C BDS 51/180 C

– 5

71SV

Tekniska data

BDS 43/180 C BDS 51/180 C

1.291-228.0 1.291-229.0

Elanslutning

Nätspänning V 220-240 Frekvens Hz 50 Effektupptagning, max. W 1400 Skydd IPX4

Borste/Pad

Diameter mm 430 510 Varvtal 1/min 180 Anläggningstryck N/cm

Mått och vikt

Vikt (utan tillbehör) kg 39,5 41,2 Mått (l x b x h) mm 600x490x1200 630x510x1200 Underkörningshöjd mm 90 Kabellängd m 15

Beräknade värden enligt EN 60335-2-67

Totalvärde svängning m/s Osäkerhet K m/s Ljudtrycksnivå L Osäkerhet K Ljudteffektsnivå L

+ Osäkerhet K

0,35 0,27

<2,5 <2,5

0,2 0,3 dB(A) 61 65 dB(A) 1 1 dB(A) 78 83

72 SV

– 6

Försäkran om

EU-överensstämmelse

Härmed försäkrar vi att nedanstående betecknade maskin i ändamål och konstruktion samt i den av oss levererade versionen motsvarar EU-direktivens tillämpliga grundläggande säkerhets- och hälsokrav. Vid ändringar på maskinen som inte har godkänts av oss blir denna överensstämmelseförklaring ogiltig.

Produkt: Golvrengöringsaggregat Typ: 1.291-xxx Tillämpliga EU-direktiv

2006/42/EG (+2009/127/EG) 2004/108/EG

Tillämpade harmoniserade normer

EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 1997+A1: 2001+A2: 2008 EN 60335–1 EN 60335–2–67: 2009 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008

Tillämpade nationella normer

Undertecknade agerar på order av och med fullmakt från företagsledningen.

CEO

Dokumentationsbefullmäktigad: S. Reiser

Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212

Winnenden, 2013/02/01

Head of Approbation

– 7

73SV

Lue tämä alkuperäisiä ohjeita

ennen laitteesi käyttämistä, säilytä käyttöohje myöhempää käyttöä tai mahdollista myöhempää omistajaa varten.

Sisällysluettelo

Ympäristönsuojelu . . . . . . . FI . . .1

Käyttöohjeessa esiintyvät sym-

bolit. . . . . . . . . . . . . . . . . . . FI . . . 1

Käyttötarkoitus . . . . . . . . . . FI . . .1

Turvaohjeet . . . . . . . . . . . . FI . . .1

Työntötangon asentaminen FI . . .2

Laitteen osat. . . . . . . . . . . . FI . . .2

Käyttöönotto . . . . . . . . . . . . FI . . .2

Käyttö . . . . . . . . . . . . . . . . . FI . . .3

Käytön lopettaminen . . . . . FI . . .4

Kuljetus . . . . . . . . . . . . . . . FI . . .4

Säilytys. . . . . . . . . . . . . . . . FI . . .4

Hoito ja huolto . . . . . . . . . . FI . . .4

Häiriöapu . . . . . . . . . . . . . . FI . . .4

Takuu . . . . . . . . . . . . . . . . . FI . . .5

Varusteet ja varaosat . . . . . FI . . .5

Tekniset tiedot . . . . . . . . . . FI . . .6

EU-standardinmukaisuustodis-

tus . . . . . . . . . . . . . . . . . . . FI . . .7

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettäviä. Älä käsittelee pakkauksia kotitalousjätteenä, vaan toimita ne jätteiden kierrätykseen.

Käytetyt laitteet sisältävät arvokkaita kierrätettäviä materiaaleja, jotka tulisi toimittaa kierrätykseen. Paristoja, öljyjä ja samankaltaisia aineita ei saa päästää ympäristöön. Tästä syystä toimita kuluneet laitteet asianmukaisiin keräyspisteisiin.

Huomautuksia materiaaleista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoitteesta:

www.kaercher.com/REACH

Käyttöohjeessa esiintyvät

symbolit

 Vaara

Välittömästi uhkaava vaara, joka aiheuttaa vakavan ruumiinvamman tai johtaa kuolemaan.

몇 Varoitus

Mahdollisesti vaarallinen tilanne, joka voi aiheuttaa vakavan ruumiinvamman tai voi johtaa kuolemaan.

Varo

Mahdollisesti vaarallinen tilanne, joka voi aiheuttaa lievän ruumiinvamman tai aineellisia vahinkoja.

Käyttötarkoitus

Käytä laitetta ainoastaan tämän käyttöohjeen tietojen mukaisesti.

– Laite soveltuu kovien lattiapintojen ja

kokolattiamattojen puhdistamiseen sisätiloissa.

–

Laitteen varustaminen on sallittu vain alkuperäisillä lisävarusteilla ja varaosilla.

– Laite ei sovellu käyttöön räjähdysalttiis-

sa ympäristössä.

– Tämä laite soveltuu ammattimaiseen ja

teolliseen käyttöön, esim. hotelleissa, kouluissa, sairaaloissa, tehtaissa, kaupoissa, toimistoissa ja vuokrausliikkeissä.

– Käyttölämpötila-alue on välillä +5 °C ja

+40 °C.

Turvaohjeet

Lue ja huomioi ennen laitteen ensimmäistä käyttöä tämä käyttöohje ja mukana oleva esite Turvaohjeet laikkakiilloituskonetta nro

5.956-659 varten.

Laitteessa olevat symbolit

Kuumien pintojen aiheuttama palovammavaara! Älä kosketa kuumia osia, kuten esim. käyttömoottoria (palovammavaara).

74 FI

– 1

Turvalaitteet

Turvalaitteet on tarkoitettu käyttäjän suojaamiseksi loukkaantumiselta, eikä niitä saa poistaa käytöstä, eikä niiden toimintoa saa ohittaa.

Lukitus

Estää laitteen tahattoman käynnistämisen Laitteen käynnistämiseksi, paina lukituksen vapautuspainiketta ja sitten PÄÄLLE/POIS

-kytkintä.

Työntötangon asentaminen

Asenna ennen käyttöönottoa työntötanko paikalleen ja muodostaa siitä sähköinen yhteys laitteeseen.

Kuva, katso kansilehti

Laitteen osat

3 Kaltevuudensäädön lukitus 4 PÄÄLLE/POIS-kytkin 5 Käsikahva 6 Lukituksen vapautusnuppi 7 Puhdistusaineliuoksen annosteluvipu

(optio) 8 Varoke harjakäyttö 9 Puhdistusainesäiliö (lisävaruste) 10 Kaapelikoukku 11 Moottorikotelo 12 Verkkokaapeli

Käyttöönotto

 Tarkasta säännöllisesti, että sähkökaa-

peli ei ole vahingoittunut, esim. halkea-

mia tai eristeen vanhenemisilmiöitä.

Jos havaitaan vahingoittuminen, kaa-

peli on korvattava uudella ennen jatko-

käyttöä.  Tarkasta, onko laitteessa vahingoittu-

mia, anna asiakaspalvelun korjata va-

hingoittumat.

Sähköliitäntä

– Katso liitäntäarvot teknisistä tiedoista ja

tyyppikilvestä.

– Sähköliitännät on suoritettava sähkö-

asentajan toimesta ja niiden on oltava

IEC 60364-1:n mukaisia.

 Vaara

Sähköiskun aiheuttama vaara.

– Älä aja verkkokaapelin ylitse.

 Vaara

Loukkaantumisvaara.

– Älä milloinkaan kiedo verkkokaapelia

kehon tai kaulan ympärille.

– Älä koskaan päästä verkkokaapelia

koskettamaan pyörivää harjaa tai pyöri-

vää laikkaa.

1 Mukaanotin, laikkaharja / laikan veto-

alusta

2 Harja /laikan vetoalusta laikan kanssa

– 2

75FI

Harjan/laikan kiinnitys

 Vedä virtapistoke irti pistorasiasta.  Avaa kaltevuudensäädön lukitus.  Käännä kahva eteen vaakasuoraan

asentoon.

 Kiristä kaltevuudensäädön lukitus.  Kippaa laite taaksepäin.

 Aseta laikkaharja/vetoalusta mukaanot-

timeen ja kierrä vastapäivään.

Puhdistusainesäiliön (lisävaruste)

täyttö

몇 Varoitus

Vaurioitumisvaara. Käytä vain suositeltuja puhdistusaineita. Käytettäessä muita puhdistusaineita käyttäjä on vastuussa käyttöturvallisuudesta ja tapaturmavaarasta. Käytä vain puhdistusaineita, joissa ei ole liuottimia, suola- eikä fluorivetyhappoja. Noudata pesuaineiden turvallisuusohjeita.

 Kaada puhdistusaineliuos puhdistusai-

nesäiliöön.

Käyttö

몇 Varoitus

Loukkaantumisvaara! Laitteen käyttö vaatii harjoittelua.

– Varmista, että puhdistettavalla alueella

ei ole esteitä.

– Varmista, että lattia soveltuu puhdistet-

tavaksi.

– Käsittely vaiheutuu epätasaisilla ja kar-

heilla pinnoilla.

Ohjaustangon säätäminen

몇 Varoitus

Onnettomuusvaara, jos laitteen hallinta menetetään. Käännä kahvaa vain moottorin seisoessa.

 Avaa kaltevuudensäädön lukitus.  Käännä kahva sopivaan asentoon

(ojennetut kädet).  Kiristä kaltevuudensäädön lukitus.

Laitteen käynnistys

Varo

Lattiapäällysteen vaurioitumisvaara. Älä käytä laitetta, kun se on yhdessä kohtaa liikkumatta.

 Liitä virtapistoke pistorasiaan.  Säädä kahva työkorkeuteen.  Pidä molemmilla käsillä kiinni kahvasta.  Paina lukituksen vapautuspainiketta ja

pidä painettuna.  Kyteke laite päälle PÄÄLLE/POIS-kyt-

kimellä.  Päästä lukituksen vapautuspainikke va-

paaksi.  Päästä kytkin irti käytön lopettamiseksi.

Suunnan ohjaaminen

– Vasemmalle: Laske kahvaa tai paina

sitä kevyesti alas.

– Oikealle: Nosta kahvaa.

Puhdistus

 Levitä puhdistusaineliuosta puhdistet-

tavalle pinnalle tai annostele sitä puh-

distuainesäiliön (lisävaruste)

annosteluvivulla.

 Liikuta laitetta puhdistettavalla pinnalla.  Toista tarvittaessa tiomenpide erittäin li-

kaisilla pinnoilla.  Kuivaa likavesi lopuksi märkäimurilla tai

imukykyisellä rievulla.

76 FI

– 3

Käytön lopettaminen Kuljetus

 Vedä virtapistoke irti pistorasiasta.  Avaa kaltevuudensäädön lukitus.  Käännä kahva pystysuoraan asentoon.  Kiristä kaltevuudensäädön lukitus.  Irrota puhdistusainesäiliö (lisävaruste)

ja hävitä käyttämättä jäänyt puhdistusaineliuos.

Varo

Loukkaantumis- ja vahingoittumisvaaravaara! Huomioi kuljetettaessa laitteen paino.

 Avaa kaltevuudensäädön lukitus.  Käännä kahva pystysuoraan asentoon.  Kiristä kaltevuudensäädön lukitus.  Kippaa laite taaksepäin kuljetusasen-

toon ja aja kohdepaikalle.  Kun kuljetat laitetta ajoneuvoissa, var-

mista laite liukumisen ja kaatumisen va-

ralta kulloinkin voimassa olevien

ohjesääntöjen mukaisesti.

Varo

Loukkaantumis- ja vahingoittumisvaaravaara! Huomioi säilytettäessä laitteen paino.

 Aseta laite säilytysasentoon.  Säilytä laitetta kuivassa, pakkaselta

suojatussa tilassa.

Hoito ja huolto

 Huuhte likaantuneet laikkaharjat vedellä.  Pese likaiset laikat enint. 60 °C:ssa.

 Kelaa verkkokaapeli kuten kuvassa on

esitetty.

 Huuhtele puhdistusainesäiliö (lisäva-

ruste) puhtaalla vedellä.

 Aseta laite säilytysasentoon.  Irrota laikkaharja/vetoalusta  Puhdista laite kostealla puhdistuslapulla.

 Puhdista laite kostealla puhdistuslapulla.  Tarkasta, onko verkkokaapeli vaurioitu-

nut.

 Vaara

Loukkaantumisvaara. Vedä virtapistoke irti pistorasiasta ennen kaikkia laitteeseen kohdistuvia huoltotöitä.

Häiriöiden sattuessa, joita ei voida poistaa tämän taulukon avulla, on kutsuttava asiakaspalvelu paikalle.

Säilytys

Häiriöapu

– 4

77FI

Häiriö Apu

Riittämätön puhdistustulos Vaihda likaantunut laikka ja pese enint. 60 °C:ssa.

Vaihda kulunut laikkaharja/laikka. Huuhte likaantuneet laikkaharjat vedellä. Tarkista laikkaharjan tai laikan ja puhdistusaineen so-

veltuvuus käyttötarkoitukseen.

Laite tärisee voimakkaasti Tarkista, että laikkaharja/vetoalusta on kunnolla pai-

kallaan. Tarkasta laikan kiinnitys Säädä kahvaa alemmaksi (ojennetut kädet)

Kiillotuskangas ei pyöri Paina harjakäytön varoke kiinni.

Tarkasta, estääkö vieras esine harjan/laikan pyörimistä, tarvittaessa poista esine.

Takuu

Kussakin maassa ovat voimassa valtuuttamamme myyntiorganisaation julkaisemat takuuehdot. Materiaali- ja valmistusvirheistä aiheutuvat virheet laitteessa korjaamme takuuaikana maksutta. Takuutapauksessa ota yhteys ostotositteen kanssa jälleenmyyjään tai lähimpään valtuutettuun huoltoon.

Varusteet ja varaosat

– Vain sellaisten lisävarusteiden ja vara-

osien käyttö on sallittua, jotka valmistaja on hyväksynyt. Alkuperäiset lisävarusteet ja varaosat takaavat, että laitetta voidaan käyttää turvallisesti ja häiriöttömästi.

Nimike

Säiliö 10l 8.600-062.0 Levyharja, punainen (keskikova, vakio) 8.369-895.0 6.371-206.0 Levyharja, musta (kova) 6.369-898.0 6.371-265.0 Vaahdotusharja, keskipehmeä, valkosininen, 6.369-896.0 6.371-266.0 Kiillotuskankaan käyttölevy 6.369-899.0 6.371-208.0 Laikat, normaali, punainen 6.369-470.0 6.369-079.0 Laikat, keskikova, vihreä 6.369-472.0 6.369-078.0 Laikat, kova, musta 6.369-473.0 6.369-077.0

78 FI

– Tärkeimpien osien varaosaluettelo löy-

tyy tämän käyttöohjeen lopusta.

– Saat lisätietoja varaosista osoitteesta

www.karcher.fi, osiosta Huolto.

BDS 43/180 C BDS 51/180 C

– 5

Tekniset tiedot

BDS 43/180 C BDS 51/180 C

1.291-228.0 1.291-229.0

Sähköliitäntä

Verkkojännite V 220-240 Taajuus Hz 50 Tehonotto, maksimi W 1400 Suojatyyppi IPX4

Harja/laikka

Läpimitta mm 430 510 Kierrosluku 1/min 180 Pintapaine N/cm

Mitat ja painot

Paino (ilman varusteita) kg 39,5 41,2 Mitat (pit. x lev. x kork.) mm 600x490x1200 630x510x1200 Alituskorkeus mm 90 Johdon pituus m 15

Mitatut arvot EN 60335-2-67 mukaisesti

Tärinän kokonaisarvo m/s Epävarmuus K m/s Äänenpainetaso L Epävarmuus K Äänitehotaso L

+ epävarmuus K

0,35 0,27

<2,5 <2,5

0,2 0,3 dB(A) 61 65 dB(A) 1 1 dB(A) 78 83

– 6

79FI

EU-standardinmukaisuusto-

distus

Vakuutamme, että alla mainitut tuotteet vastaavat suunnittelultaan ja rakenteeltaan sekä valmistustavaltaan EU-direktiivien asianomaisia turvallisuus- ja terveysvaatimuksia. Jos tuotteeseen/tuotteisiin tehdään muutoksia, joista ei ole sovittu kanssamme, tämä vakuutus ei ole enää voimassa.

Tuote: Lattiapuhdistin Tyyppi: 1.291-xxx Yksiselitteiset EU-direktiivit

2006/42/EY (+2009/127/EY) 2004/108/EY

Sovelletut harmonisoidut standardit

EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 1997+A1: 2001+A2: 2008 EN 60335–1 EN 60335–2–67: 2009 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008

Sovelletut kansalliset standardit

Allekirjoittaneet toimivat yrityksen johton puolesta ja sen valtuuttamina.

CEO

Dokumentointivaltuutettu: S. Reiser

Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Puh.: +49 7195 14-0 Faksi: +49 7195 14-2212

Winnenden, 2013/02/01

80 FI

Head of Approbation

– 7

Πριν χρησιμοποιήσετε τη συ-

σκευή σας για πρώτη φορά, διαβάστε αυτές τις πρωτότυπες οδηγίες χρήσης, ενεργήστε σύμφωνα με αυτές και κρατήστε τις για μελλοντική χρήση ή για τον επόμενο ιδιοκτήτη.

Πίνακας περιεχομένων

Προστασία περιβάλλοντος . EL . . .1 Σύμβολα στο εγχειρίδιο οδηγι-

ών. . . . . . . . . . . . . . . . . . . . EL . . .1

Χρήση σύμφωνα με τους κανο-

νισμούς. . . . . . . . . . . . . . . . EL . . .1

Υποδείξεις ασφαλείας. . . . . EL . . .1

Συναρμολόγηση της λαβής

ώθησης . . . . . . . . . . . . . . . EL . . .2

Στοιχεία συσκευής . . . . . . . EL . . .2

Έναρξη λειτουργίας . . . . . . EL . . .3

Χειρισμός . . . . . . . . . . . . . . EL . . .3

Απενεργοποίηση . . . . . . . . EL . . .4

Μεταφορά. . . . . . . . . . . . . . EL . . .5

Αποθήκευση. . . . . . . . . . . . EL . . .5

Φροντίδα και συντήρηση . . EL . . .5

Αντιμετώπιση βλαβών . . . . EL . . .5

Εγγύηση . . . . . . . . . . . . . . . EL . . .6

Εξαρτήματα και ανταλλακτικά EL . . .6 Τεχνικά χαρακτηριστικά . . . EL . . .7 Δήλωση Συμμόρφωσης των

Ε.Κ. . . . . . . . . . . . . . . . . . . EL . . .8

Προστασία περιβάλλοντος

Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Μην πετάτε τις συσκευασίες στα οικιακά απορρίμματα, αλλά σε ειδικό σύστημα επαναχρησιμοποίησης.

Οι παλιές συσκευές περιέχουν ανακυκλώσιμα υλικά, τα οποία θα πρέπει να μεταφέρονται σε σύστημα επαναχρησιμοποίησης. Οι μπαταρίες, τα λάδια και παρόμοια υλικά δεν επιτρέπεται να καταλήγουν στο περιβάλλον. Για αυτόν η διάθεση παλιών συσκευών πρέπει να γίνεται σε κατάλληλα συστήματα συλλογής.

το λόγο

Υποδείξεις για τα συστατικά (REACH)

Ενημερωμένες πληροφορίες για τα συστατικά μπορείτε να βρείτε στη διεύθυνση:

www.kaercher.com/REACH

Σύμβολα στο εγχειρίδιο

οδηγιών

 Κίνδυνος

Για άμεσα επαπειλούμενο κίνδυνο, ο οποίος μπορεί να οδηγήσει σε σοβαρό τραυματισμό ή θάνατο.

몇 Προειδοποίηση

Για ενδεχόμενη επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε σοβαρό τραυματισμό ή θάνατο.

Προσοχή

Για ενδεχόμενη επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε ελαφρό τραυματισμό ή υλικές βλάβες.

Χρήση σύμφωνα με τους

κανονισμούς

Χρησιμοποιείτε αυτή τη συσκευή αποκλειστικά και μόνο σύμφωνα με τα στοιχεία σ' αυτές τις οδηγίες χειρισμού.

– Η συσκευή δεν ενδείκνυται για τον κα-

θαρισμό σκληρών επιφανειών και χαλιών σε εσωτερικούς χώρους.

–

Η συσκευή επιτρέπεται να εξοπλίζεται μόνον με γνήσια εξαρτήματα και ανταλλακτικά.

– Η συσκευή δεν είναι κατάλληλη για χρή-

ση σε χώρους, όπου υφίσταται κίνδυνος έκρηξης.

– Η συσκευή αυτή προορίζεται για επαγ-

γελματική και βιομηχανική χρήση, π.χ. σε ξενοδοχεία, σχολεία, νοσοκομεία, εργοστάσια, καταστήματα, γραφεία και εταιρείες ενοικιάσεως.

– Η θερμοκρασία χρήσης κυμαίνεται με-

ταξύ +5°C και +40°C.

Υποδείξεις ασφαλείας

Πριν την πρώτη χρήση της συσκευής, διαβάστε και λάβετε υπόψη τις παρούσες Οδηγίες Χρήσης, καθώς και το συνοδευτικό έντυπο υποδειξεων ασφαλείας για συσκευές καθαρισμού με δίσκο, Nr. 5.956-659 και ενεργήστε ανάλογα.

– 1

81EL

Σύμβολα στη συσκευή

Κίνδυνος εγκαυμάτων από καυτές επιφάνειες! Μην αγγίζετε καυτά εξαρτήματα, π.χ. τον κινητήρα ( κίνδυνος πρόκλησης εγκαυμάτων).

Μηχανισμοί ασφάλειας

Τα συστήματα ασφαλείας χρησιμεύουν για την προστασία του χρήστη και δεν επιτρέπεται να τεθούν εκτός λειτουργίας ή να αγνοηθεί η λειτουργία τους.

Διάταξη ασφάλισης

Αποτρέπει την ακούσια ενεργοποίηση της συσκευής. Για την ενεργοποίηση της συσκευής πατήστε το πλήκτρο απασφάλισης κι έπειτα το διακόπτη ΟΝ/OFF.

Συναρμολόγηση της λαβής

ώθησης

Πριν την ενεργοποίηση πρέπει να τοποθετηθεί η λαβή ώθησης, όπως φαίνεται στην εικόνα, και να αποκατασταθεί η ηλεκτρική σύνδεση με τη συσκευή.

Για την εικόνα, βλ. αναδιπλούμενη σελίδα

Στοιχεία συσκευής

82 EL

1 Υποδοχέας, δίσκος υποδοχής δισκοει-

δούς βούρτσας/κετσέ

Δίσκος υποδοχής βούρτσας/κετσέ με κετσέ 3 Σφικτήρας μεταβολής κλίσης 4 Διακόπτης ΟN/OFF 5 Χειρολαβή 6 Διακόπτης απασφάλισης 7 Μοχλός ρύθμισης δοσολογίας απορρυ-

παντικού (προαιρετικό) 8 Ασφάλεια μετάδοσης κίνησης βουρτσών 9 Δεξαμενή απορρυπαντικού (προαιρετικό) 10 Άγκιστρο καλωδίου 11 Περίβλημα κινητήρα 12 Καλώδιο τροφοδοσίας

– 2

Έναρξη λειτουργίας

 Θα πρέπει, σε τακτά διαστήματα, να

εξετάζετε το καλώδιο τροφοδοσίας με το ηλεκτρικό δίκτυο για πιθανές βλάβες, όπως π.χ. για το σχηματισμό ρωγμών ή τη γήρανση. Σε περίπτωση που διαπιστώσετε μία βλάβη, θα πρέπει το καλώδιο να αντικατασταθεί και να μην υποβληθεί σε περαιτέρω χρήση.

 Εξετάστε

αναθέστε την αντιμετώπισή τους στην υπηρεσία εξυπηρέτησης πελατών.

Ηλεκτρολογικές συνδέσεις

–

Σχετικά με τις τιμές σύνδεσης βλέπε Τεχνικά χαρακτηριστικά και Πινακίδα τύπου.

– Η ηλεκτρική σύνδεση πρέπει να γίνει

από ηλεκτρολόγο και να ανταποκρίνεται στο IEC 60364-1.

 Κίνδυνος

Κίνδυνος ηλεκτροπληξίας.

– Μην περνάτε με τη συσκευή πάνω από

το καλώδιο ρεύματος.

 Κίνδυνος

Κίνδυνος τραυματισμού.

– Μην τυλίγετε ποτέ το καλώδιο ρεύματος

γύρω από το σώμα ή το λαιμό σας.

– Μην αφήνετε το καλώδιο ρεύματος να

έρθει σε επαφή με την περιστρεφόμενη βούρτσα/τον περιστρεφόμενο κετσέ.

Τοποθέτηση βούρτσας/κετσέ

 Αποσυνδέστε το ρευματολήπτη από

την πρίζα.

 Χαλαρώστε το σφικτήρα του συστήμα-

τος μεταβολής κλίσης.

 Μεταφέρετε τη λαβή προς τα εμπρός σε

οριζόντια θέση.

 Σφίξτε το σφικτήρα του συστήματος με-

ταβολής κλίσης.

 Γείρετε

τη συσκευή για βλάβες και

τη συσκευή προς τα πίσω.

 Τοποθετήστε τη δισκοειδή βούρτσα/το

δίσκο υποδοχής στον υποδοχέα και πε-

ριστρέψτε τα προς τα αριστερά.

Πλήρωση δεξαμενής

απορρυπαντικού (προαιρετικό)

몇 Προειδοποίηση

Κίνδυνος βλάβης. Χρησιμοποιείτε μόνον τα συνιστώμενα απορρυπαντικά. Εάν χρησιμοποιηθούν άλλα απορρυπαντικά, την ευθύνη για τον αυξημένο κίνδυνο μη ασφαλούς λειτουργίας και ατυχημάτων φέρει ο χρήστης. Χρησιμοποιείτε μόνον απορρυπαντικά χωρίς διαλυτικά, υδροχλωρικό και υδροφθορικό οξύ. Λάβετε υπόψη τις υποδείξεις ασφαλείας στο απορρυπαντικό.

 Γεμίστε τη δεξαμενή απορρυπαντικού

διάλυμα απορρυπαντικού.

με

Χειρισμός

몇 Προειδοποίηση

Κίνδυνος τραυματισμού! Ο χειρισμός της συσκευής απαιτεί εξάσκηση!

– Βεβαιωθείτε ότι δεν υπάρχουν εμπόδια

στην περιοχή που θέλετε να καθαρίσετε.

–

Ελέγξτε την καταλληλότητα του δαπέδου.

– Ο χειρισμός είναι πιο δύσκολος σε μη

επίπεδες ή τραχιές επιφάνειες.

– 3

83EL

Ρύθμιση της λαβής

몇 Προειδοποίηση

Κίνδυνος ατυχήματος από απώλεια ελέγχου της συσκευής. Ρυθμίστε τη λαβή μόνο με ακινητοποιημένο τον κινητήρα.

 Χαλαρώστε το σφικτήρα του συστήμα-

τος μεταβολής κλίσης.

 Μετακινήστε τη λαβή σε μια βολική

θέση (τεντωμένα χέρια).

 Σφίξτε το σφικτήρα του συστήματος με-

ταβολής κλίσης.

Ενεργοποίηση της συσκευής

Προσοχή

Κίνδυνος βλάβης στο δάπεδο. Μην χρησιμοποιείτε

 Συνδέστε το ρευματολήπτη στην πρίζα.  Ρυθμίστε τη λαβή στο ύψος εργασίας.  Κρατήστε σταθερή τη λαβή και με τα

 Κρατήστε πιεσμένο το πλήκτρο απα-

 Πατήστε το διακόπτη ΟN/OFF.  Αφήστε το πλήκτρο απασφάλισης.  Για να διακόψετε τη λειτουργία αφήστε

Οδήγηση προς όλες τις κατευθύνσεις

– Αριστερά: Πιέστε τη λαβή προς τα κά-

– Δεξιά: Σηκώστε τη λαβή.

 Απλώστε το διάλυμα απορρυπαντικού

 Κινήστε τη συσκευή πάνω στην υπό κα-

 Σε περίπτωση έντονης ρύπανσης επα-

 Έπειτα συλλέξτε το βρώμικο νερό με

τη συσκευή επί τόπου.

δύο χέρια.

σφάλισης.

το διακόπτη.

τω.

Καθαρισμός

στο δάπεδο ή πιέστε το μοχλό δοσομέτρησης της δεξαμενής απορρυπαντικού (προαιρετικό).

θαρισμό επιφάνεια.

ναλαμβάνετε τη διαδικασία καθαρισμού.

συσκευή υγρής αναρρόφησης απορροφητικό πανί.

ή με

Απενεργοποίηση

 Αποσυνδέστε το ρευματολήπτη από

την πρίζα.  Χαλαρώστε το σφικτήρα του συστήμα-

τος μεταβολής κλίσης.

 Μεταφέρετε τη λαβή σε κάθετη θέση.  Σφίξτε το σφικτήρα του συστήματος με-

ταβολής κλίσης.  Αφαιρέστε τη δεξαμενή απορρυπαντι-

κού (προαιρετικό) και πετάξτε το διάλυ-

μα απορρυπαντικού που δεν

καταναλώθηκε.

 Τυλίξτε

 Ξεπλύνετε τη δεξαμενή απορρυπαντι-

 Τοποθετήστε τη συσκευή σε θέση

 Αφαιρέστε το δίσκο υποδοχής / τη δι-

 Καθαρίστε το περίβλημα με υγρό πανί

το καλώδιο ρεύματος, όπως

φαίνεται στην εικόνα.

κού (προαιρετικό) με καθαρό νερό.

στάθμευσης.

σκοειδή βούρτσα.

84 EL

– 4

Μεταφορά Αποθήκευση

Προσοχή

Κίνδυνος τραυματισμού και βλάβης! Κατά τη μεταφορά λάβετε υπόψη το βάρος της συσκευής.

 Χαλαρώστε το σφικτήρα του συστήμα-

τος μεταβολής κλίσης.

 Μεταφέρετε τη λαβή σε κάθετη θέση.  Σφίξτε το σφικτήρα του συστήματος με-

ταβολής κλίσης.

 Γείρετε τη συσκευή προς τα πίσω στη

θέση μεταφοράς και οδηγήστε την στον τόπο εφαρμογής.

 Κατά τη μεταφορά με οχήματα, ασφαλί-

στε τη συσκευή έναντι ενδεχόμενης ολίσθησης και ανατροπής, σύμφωνα με τις εκάστοτε ισχύουσες κατευθυντήριες οδηγίες.

Αντιμετώπιση βλαβών

 Κίνδυνος

Κίνδυνος τραυματισμού. Πριν από κάθε εργασία στη συσκευή βγάζετε πάντα το φις από την πρίζα.

Βλάβη Αντιμετώπιση

Μη ικανοποιητικό αποτέλεσμα καθαρισμού

Έντονοι κραδασμοί στη συσκευή

Η επένδυση δεν περιστρέφεται

Αντικαταστήστε τους βρώμικους κετσέδες και πλύντε τους στους 60 °C το πολύ.

Αντικαταστήστε τη φθαρμένη δισκοειδή βούρτσα/κετσέ. Πλύσιμο βρώμικων δισκοειδών βουρτσών με νερό Ελέγξτε την καταλληλότητα της βούρτσας/του κετσέ και του απορ-

ρυπαντικού για τη συγκεκριμένη χρήση. Ελέγξτε τη σωστή έδραση της Ελέγξτε τη στερέωση του κετσέ. Μετακινήστε πιο κάτω τη λαβή (τεντωμένα χέρια). Επαναφέρετε την ασφάλεια μετάδοσης κίνησης βουρτσών. Ελέγξτε, εάν κάποιο ξένο σώμα μπλοκάρει τη βούρτσα/τον κετσέ

και απομακρύνετέ το.

Προσοχή

Κίνδυνος τραυματισμού και βλάβης! Κατά την αποθήκευση λάβετε υπόψη το βάρος της συσκευής.

 Τοποθετήστε τη συσκευή σε θέση

στάθμευσης.

Αποθηκεύστε τη συσκευή σε στεγνό χώρο



που προστατεύεται από τον παγετό.

Φροντίδα και συντήρηση

 Ξεπλύνετε τις βρώμικες δισκοειδείς

βούρτσες με νερό.  Πλύνετε τους βρώμικους κετσέδες

στους 60 °C το πολύ.

 Καθαρίστε το περίβλημα με υγρό πανί  Ελέγξτε το καλώδιο ρεύματος για βλά-

βες.

Σε περίπτωση βλαβών, οι οποίες δεν μπορούν να αντιμετωπιστούν με τη βοήθεια αυτού του πίνακα, καλέστε την υπηρεσία τεχνικής εξυπηρέτησης πελατών.

δισκοειδούς βούρτσας/του κετσέ.

– 5

85EL

Εγγύηση Εξαρτήματα και ανταλλακτικά

Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδόθηκαν από την αρμόδια εταιρία μας προώθησης πωλήσεων. Αναλαμβάνουμε τη δωρεάν αποκατάσταση οποιασδήποτε βλάβης στη συσκευή σας, εφόσον οφείλεται σε αστοχία υλικού ή κατασκευαστικό σφάλμα, εντός της προθεσμίας που ορίζεται στην εγγύηση. Σε περίπτωση που επιθυμείτε να κάνετε χρήση παρακαλούμε απευθυνθείτε με την απόδειξη αγοράς στο κατάστημα από το οποίο προμηθευτήκατε τη συσκευή ή στην πλησιέστερη εξουσιοδοτημένη υπηρεσία τεχνικής εξυπηρέτησης πελατών μας.

της εγγύησης,

– Επιτρέπεται να χρησιμοποιούνται μόνο

εξαρτήματα και ανταλλακτικά, τα οποία

έχουν την έγκριση του κατασκευαστή

Τα γνήσια αξεσουάρ και ανταλλακτικά

παρέχουν την εγγύηση της ασφαλούς

και άψογης λειτουργίας της μηχανής

– Μία επιλογή των ανταλλακτικών που

χρειάζονται συχνότερα θα βρείτε στο τέ-

λος των οδηγιών χρήσης.

– Περισσότερες πληροφορίες σχετικά με

τα ανταλλακτικά μπορείτε να λάβετε στη

διεύθυνση www.kaercher.com, τομέας

Εξυπηρέτησης.

Περιγραφή

Δεξαμενή 10l 8.600-062.0 Δισκοειδής βούρτσα, κόκκινο (μέτριο, στάνταρ) 8.369-895.0 6.371-206.0 Δισκοειδής βούρτσα, μαύρο (σκληρό) 6.369-898.0 6.371-265.0 Βούρτσα για σαμπουάν, μέτριας σκληρότητας, λευκή/

μπλε, Επενδεδυμένος δίσκος 6.369-899.0 6.371-208.0 Κετσέδες, μέτριοι, κόκκινοι 6.369-470.0 6.369-079.0 Κετσέδες, μέτριας σκληρότητας, πράσινοι 6.369-472.0 6.369-078.0 Κετσέδες, σκληροί, μαύροι 6.369-473.0 6.369-077.0

BDS 43/180 C BDS 51/180 C

6.369-896.0 6.371-266.0

86 EL

– 6

Τεχνικά χαρακτηριστικά

BDS 43/180 C BDS 51/180 C

1.291-228.0 1.291-229.0

Σύνδεση ηλεκτρικού ρεύματος

Τάση ηλεκτρικού δικτύου V 220-240 Συχνότητα Hz 50 Κατανάλωση ρεύματος έως W 1400 Είδος προστασίας IPX4

Βούρτσα/κετσές

Διάμετρος mm 430 510 Αριθμός στροφών 1/min 180 Πίεση επαφής N/cm

Διαστάσεις και βάρη

Βάρος (χωρίς παρελκόμενα) kg 39,5 41,2 Διαστάσεις (Μ x Π x Υ) mm 600x490x1200 630x510x1200 Ύψος mm 90 Μήκος καλωδίου m15

Μετρούμενες τιμές κατά EN 60335-2-67

Συνολική τιμή κραδασμών m/s Αβεβαιότητα K m/s Επιτρεπόμενη στάθμη ηχητικής ισχύος L Αβεβαιότητα K

Επιτρεπόμενη στάθμη ηχητικής ισχύος L + Αβεβαιότητα K

0,35 0,27

<2,5 <2,5

0,2 0,3 dB(A) 61 65 dB(A) 1 1 dB(A) 78 83

– 7

87EL

Δήλωση Συμμόρφωσης των

Ε.Κ.

Δια της παρούσης δηλώνουμε ότι το μηχάνημα που χαρακτηρίζεται παρακάτω, με βάση τη σχεδίαση και την κατασκευή του, υπό τη μορφή που διατίθεται στην αγορά, πληροί στις σχετικές βασικές απαιτήσεις ασφαλείας και υγιεινής των οδηγιών της ΕΚ. Η παρούσα δήλωση παύει να ισχύει σε περίπτωση τροποποιήσεων του μηχανήματος

χωρίς προηγούμενη συνεννόηση

μαζί μας.

Προϊόν: Συσκευή καθαρισμού δαπέ-

Τύπος: 1.291-xxx Σχετικές οδηγίες των Ε.Κ.

2006/42/EK (+2009/127/EK) 2004/108/EΚ

Εφαρμοσθέντα εναρμονισμένα πρότυπα

EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 1997+A1: 2001+A2: 2008 EN 60335–1 EN 60335–2–67: 2009 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008

Εφαρμοσθέντα εθνικά πρότυπα

δων

Οι υπογράφοντες ενεργούν κατ' εντολή του και με εξουσιοδότηση της διεύθυνσης της επιχείρησης.

CEO

Υπεύθυνος τεκμηρίωσης: S. Reiser

Alfred Karcher GmbH & Co. KG Alfred-Karcher-Str. 28 - 40 71364 Winnenden (Germany)

Τηλ.: +49 7195 14-0 Φαξ: +49 7195 14-2212

Winnenden, 2013/02/01

88 EL

Head of Approbation

– 8

Cihazın ilk kullanımından önce

bu orijinal kullanma kılavuzunu okuyun, bu kılavuza göre davranın ve daha sonra kullanım veya cihazın sonraki sahiplerine vermek için bu kılavuzu saklayın.

İçindekiler

Çevre koruma. . . . . . . . . . . TR . . 1

Kullanım kılavuzundaki semboller TR . . 1 Kurallara uygun kullanım . . TR . . 1

Güvenlik uyarıları . . . . . . . . TR . . 1

İtme kolunun takılması . . . . TR . . 2

Cihaz elemanları . . . . . . . . TR . . 2

İşletime alma . . . . . . . . . . . TR . . 2

Kullanımı . . . . . . . . . . . . . . TR . . 3

Kullanım dışında . . . . . . . . TR . . 4

Ta şıma . . . . . . . . . . . . . . . . TR . . 4

Depolama. . . . . . . . . . . . . . TR . . 4

Koruma ve Bakım. . . . . . . . TR . . 4

Arızalarda yardım. . . . . . . . TR . . 5

Garanti . . . . . . . . . . . . . . . . TR . . 5

Aksesuarlar ve yedek parçalar TR . . 6

Teknik Bilgiler . . . . . . . . . . . TR . . 6

AB uygunluk bildirisi . . . . . . TR . . 7

Çevre koruma

Ambalaj malzemeleri geri dönüştürülebilir. Ambalaj malzemelerini evinizin çöpüne atmak yerine lütfen tekrar kullanılabilecekleri yerlere gönderin.

Eski cihazlarda, yeniden değerlendirme işlemine tabi tutulması gereken değerli geri dönüşüm malzemeleri bulunmaktadır. Aküler, yağ ve benzeri maddeler doğaya ulaşmamalıdır. Bu nedenle eski cihazları lütfen öngörülen toplama sistemleri aracılığıyla imha edin.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabi- leceğiniz adres:

www.kaercher.com/REACH

Kullanım kılavuzundaki

semboller

 Tehlike

Ağır bedensel yaralanmalar ya da ölüme neden olan direkt bir tehlike için.

몇 Uyarı

Ağır bedensel yaralanmalar ya da ölüme neden olabilecek olası tehlikeli bir durum için.

Dikkat

Hafif bedensel yaralanmalar ya da maddi hasarlara neden olabilecek olası tehlikeli bir durum için.

Kurallara uygun kullanım

Bu cihazı sadece bu kullanım kılavuzunda- ki bilgilere uygun olarak kullanın.

– Cihaz, iç bölümlerdeki sert yüzeyler ve

halıların temizlenmesi için uygundur.

– Cihaz, sadece orijinal aksesuarı ve ye-

dek parçalarıyla donatılabilir.

– Cihaz, patlama tehlikesi bulunan ortam-

larda kullanım için uygun değildir.

– Bu cihaz, Örn; oteller, okullar, hastane-

ler, fabrikalar, mağazalar, bürolar ve kiralık mağazalarda mesleki ve endüstriyel kullanım için uygundur.

– Kullanım sıcaklığı aralığı +5V ve +40C

arasındadır.

Güvenlik uyarıları

Cihazı kullanmaya başlamadan önce, bu kullanım kılavuzu ve ekteki 5.956-659 numaralı Tek diskli makinelerin güvenlik uyarıları broşürünü okuyun ve buna uygun şekilde davranın.

Cihazdaki semboller

Sıcak yüzeyler nedeniyle yanma tehlikesi! Tahrik motoru giri sıcak parçalara dokunmayın (yanma tehlikesi).

– 1

89TR

Güvenlik tertibatları

Güvenlik düzenekleri kullanıcının korunması- nı sağladığından, devre dışı bırakılmamalıdır ve düzgün çalıştıklarından emin olunmalıdır.

Kilit

Cihazın farkında olmadan çalıştırılmasını önler. Cihazı açmak için, kilit açma tuşuna ve daha sonra AÇMA / KAPAMA düğmesine basın.

İtme kolunun takılması

İşletime almadan önce, itme kolu gösterildi- ği gibi takılmalı ve cihazla elektrik bağlantı-

sı kurulmalıdır.

Şekil için diğer sayfaya bakın

Cihaz elemanları

5 Tutamak 6 Kilit açma düğmesi 7 Temizlik maddesi çözeltisi dozaj kolu

(opsiyon) 8Fırça tahriki sigortası 9 Temizlik maddesi tankı (opsiyon) 10 Kablo kancası 11 Motor muhafazası 12 Elektrik kablosu

İşletime alma



Elektrik bağlantı kablosuna Örn; yırtılma

ya da eskime gibi düzenli olarak hasar

kontrolü yapın. Bir hasar belirlenmesi du-

rumunda, cihazı kullanmaya devam et-

meden önce kablo değiştirilmelidir  Cihaza hasar kontrolü yapın, hasarları

müşteri hizmetlerine onartın.

Akım bağlantısı

– Bağlantı değerleri için Bkz. Teknik

Özellikler ve Tip Plakası.

– Elektrik bağlantısı bir elektrik tesisatçısı

tarafından yapılmalı ve IEC 60364-1'e

uygun olmalıdır.

 Tehlike

Elektrik çarpma tehlikesi.

–

Elektrik kablosunun üzerinden geçmeyin.

 Tehlike

Yaralanma tehlikesi.

– Elektrik kablosunu vücudunuza ya da

boynunuza kesinlikle sarmayın.

– Elektrik kablosunu dönen fırça/pedle te-

mas ettirmeyin.

1Taşıyıcı, disk fırça / ped sürgü tablası 2 Pedle birlikte fırça / ped sürgü tablası 3Eğim ayarı sıkıştırması 4 AÇMA/KAPAMA düğmesi

90 TR

– 2

Fırçanın/pedin yerleştirilmesi

 Cihazın fişini prizden çekin.  Eğim ayarının sıkıştırmasını gevşetin.  Kolu öne doğru yatay konuma çevirin.  Eğim ayarının sıkıştırmasını sıkın.  Cihazı geriye yatırın.

 Disk fırçayı/sürücü tablasını taşıyıcıya

oturtun ve saat yönünün tersine doğru döndürün.

Temizlik maddesi tankının

(opsiyon) doldurulması

몇 Uyarı

Hasar görme tehlikesi. Sadece tavsiye edilen temizlik maddelerini kullanın. Diğer temizlik maddeleri için, artan çalışma güvenliği ve kaza tehlikesi riskini işletmeci kendisi üstlenir. Sadece çözelti maddeler, tuz ve hidroflüorik asit çözeltisi içermeyen temizlik maddeleri kullanın. Temizlik maddelerinin üzerindeki güvenlik uyarılarına dikkat edin.

 Temizlik çözeltisini temizlik maddesi

tankına doldurun.

Kullanımı

몇 Uyarı

Yaralanma tehlikesi! Cihaz, alıştırma ile kullanılır.

– Temizlenecek yüzey üzerinde hiç engel

bulunmadığından emin olun.

– Zemin özelliklerinin uygun olup olmadı-

ğını kontrol edin.

– Düz olmayan veya pürüzlü yüzeylerde

kullanım zorlaşır.

Tutamağın ayarlanması

몇 Uyarı

Cihaz üzerindeki kontrolün kaybedilmesi nedeniyle kaza tehlikesi. Tutamağın ayarını sadece motor dururken değiştirin.

 Eğim ayarının sıkıştırmasını gevşetin.  Tutamağı elverişli bir pozisyona çevirin

(gerilmiş kollar).  Eğim ayarının sıkıştırmasını sıkın.

Cihazı açın

Dikkat

Zemin kaplamasını için zarar görme tehlikesi. Cihazı noktada çalıştırmayın.

 Elektrik fişini prize takın.  Tutamağı çalışma yüksekliğ

yın.

 Tutamağı iki elinizle sabit tutun.  Kilit açma tuşuna basın ve tuşu sabit tu-

tun.

 AÇMA/KAPAMA düğmesine basın.  Kilit açma düğmesini bırakın.  Çalışmayı durdurmak için şalteri bıra-

kın.

Yöne kumanda edilmesi

– Sol: Tutamağı aşağı bastırın. – Sağ: Tutamağı kaldırın.

Temizleme

 Temizlik çözeltisini zemine uygulayın

veya temizlik maddesi tankı (opsiyon)

dozaj koluna basın.  Cihazı temizlenecek yüzeyde hareket

ettirin.

 Zor kirlerde işlemi tekrarlayın.  Daha sonra, pis suyu bir sulu süpürge

veya bezle emdirin.

ine ayarla-

– 3

91TR

Kullanım dışında

 Cihazın fişini prizden çekin.  Eğim ayarının sıkıştırmasını gevşetin.  Tutamağı dikey konuma getirin.  Eğim ayarının sıkıştırmasını sıkın.  Temizlik maddesi tankını (opsiyon) çı-

kartın ve kullanılmayan temizlik maddesi çözeltisini tasfiye edin.

Depolama

Dikkat

Yaralanma ve hasar tehlikesi! Depolama sırasında cihazın ağırlığına dikkat edin.

 Cihazı park konumuna getirin.  Cihazı kuru, donmaya karşı korunmuş

bir mekanda muhafaza edin.

Koruma ve Bakım

 Kirlenmiş disk fırçaları suyla yıkayın.  Kirlenmiş pedleri maksimum 60 °C de

yıkayın.

 Gövdeyi nemli bir bezle temizleyin.  Elektrik kablosuna hasar kontrolü ya-

pın.



Elektrik kablosunu gösterildiği gibi sarın.

 Temizlik maddesi, tankını (opsiyon)

haftada bir kez temiz suyla yıkayın.

 Cihazı park konumuna getirin.  Sürgü tablası / disk fırçayı çıkartın.  Gövdeyi nemli bir bezle temizleyin.

Taşıma

Dikkat

Yaralanma ve hasar tehlikesi! Taşıma sıra- sında cihazın ağırlığına dikkat edin.

 Eğim ayarının sıkıştırmasını gevşetin.  Tutamağı dikey konuma getirin.  Eğim ayarının sıkıştırmasını sıkın.  Cihazı geriye do

yatırın ve hedef yere hareket ettirin.

 Araçlarda taşıma sırasında, cihazı ge-

çerli yönetmeliklere göre kaymaya ve devrilmeye karşı emniyete alın.

92 TR

ğru taşıma konumuna

– 4

Arızalarda yardım

 Tehlike

Yaralanma tehlikesi. Tüm çalışmalardan önce cihazı elektrik fişinden çekin.

Bu tablo yardımıyla giderilemeyen arızalar- da müşteri hizmetlerini arayın.

Arıza Arızanın giderilmesi

Yetersiz temizleme sonucu Kirlenmiş pedi değiştirin ve maksimum 60 °C de yıka-

yın. Aşınmış disk fırça/pedi değiştirin. Kirlenmiş disk fırçaları suyla yıkayın. Fırça/ped eğimi ve temizlik maddesini uygulama duru-

mu açısından kontrol edin.

Cihazda güçlü titreşim var Disk fırça/pedin doğru oturup oturmadığını kontrol

edin. Ped sabitlemesini kontrol edin. Kolu daha aşağı konumlayın (gerilmiş kollar)

Pad dönmüyor Fırça tahrikinin sigortasını sıfırlayın.

Yabancı maddelerin fırçayı/pedi bloke edip etmediğini kontrol edin, gerekirse yabancı

maddeleri çıkartın

Garanti

Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içinde cihazınızda oluşan muhtemel hasarları, arızanın kaynağı üretim veya malzeme hatası olduğu sürece ücretsiz olarak karşılıyoruz. Garanti hakkınızdan yararlanmanızı gerektiren bir durum olduğu zaman, ilgili faturanız ile birlikte satıcınıza veya size en yakın yetkili servisimize başvurunuz.

– 5

93TR

Aksesuarlar ve yedek parçalar

– Sadece üretici tarafından onaylanmış

aksesuar ve yedek parçalar kullanılma- lıdır. Orijinal aksesuar ve orijinal yedek parçalar, cihazın güvenli ve arızasız bir biçimde çalışmasının güvencesidir.

Tanımlama

Tank 10 lt 8.600-062.0 Disk fırça, kırmızı (orta, standart) 8.369-895.0 6.371-206.0 Disk fırça, siyah (sert) 6.369-898.0 6.371-265.0 Şampuan fırçası, orta sert, beyaz/mavi, 6.369-896.0 6.371-266.0 Pad sürgü tablası 6.369-899.0 6.371-208.0 Pedler, orta, kırmızı 6.369-470.0 6.369-079.0 Pedler, orta sert, yeşil 6.369-472.0 6.369-078.0 Pedler, sert, siyah 6.369-473.0 6.369-077.0

– En sık kullanılan yedek parça çeşitlerini

kullanım kılavuzunun sonunda bulabilir-

siniz.

– Yedek parçalar hakkında diğer bilgileri,

www.kaercher.com adresindeki Servis

bölümünden alabilirsiniz.

BDS 43/180 C BDS 51/180 C

Teknik Bilgiler

BDS 43/180 C BDS 51/180 C

1.291-228.0 1.291-229.0

Akım bağlantısı

Şebeke gerilimi V 220-240 Frekans Hz 50 Maks. güç tüketimi W 1400 Koruma şekli IPX4

Fırça/ped

Çap mm 430 510 Devir d/dk 180 Baskı basıncı N/cm

Ölçüler ve ağırlıklar

Ağırlık (aksesuar hariç) kg 39,5 41,2 Ölçüler (u x g x y) mm 600x490x1200 630x510x1200 Zeminden yükseklik mm 90 Kablo uzunluğum15

60335-2-67'a göre belirlenen değerler

Toplam titreşim değeri m/s Güvensizlik K m/s Ses basıncı seviyesi L Güvensizlik K

Ses basıncı seviyesi L

+ Güvensizlik KWAdB(A) 78 83

0,35 0,27

<2,5 <2,5

0,2 0,3 dB(A) 61 65 dB(A) 1 1

94 TR

– 6

AB uygunluk bildirisi

İşbu belge ile aşağıda tanımlanan makine- nin konsepti ve tasarımı ve tarafımızdan piyasaya sürülen modeliyle AB yönetmeliklerinin temel teşkil eden ilgili güvenlik ve sağlık yükümlülüklerine uygun olduğunu bildiririz. Onayımız olmadan cihazda herhangi bir değişiklik yapılması durumunda bu beyan geçerliliğini yitirir.

Ürün: Zemin temizleyici Tip: 1.291-xxx İlgili AB yönetmelikleri

2006/42/EG (+2009/127/EG) 2004/108/EG

Kullanılmış olan uyumlu standartlar

EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 1997+A1: 2001+A2: 2008 EN 60335–1 EN 60335–2–67: 2009 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008

Kullanılmış ulusal standartlar

İmzası bulunanlar, işletme yönetimi adına ve işletme yönetimi tarafından verilen vekalete dayanarak işlem yapar.

CEO

Head of Approbation

Dokümantasyon yetkilisi: S. Reiser

Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Faks: +49 7195 14-2212

Winnenden, 2013/02/01

– 7

95TR

Перед первым применением

вашего прибора прочитайте эту оригинальную инструкцию по эксплуатации, после этого действуйте соответственно и сохраните ее для дальнейшего пользования или для следующего владельца.

Оглавление

Защита окружающей среды RU . . .1 Символы в руководстве по эк-

сплуатации . . . . . . . . . . . . RU . . .1

Использование по назначе-

нию. . . . . . . . . . . . . . . . . . . RU . . .2

Указания по технике безопа-

сности . . . . . . . . . . . . . . . . RU . . .2

Установка выдвижной штанги RU . . .2

Элементы прибора. . . . . . RU . . .3

Начало работы . . . . . . . . . RU . . .3

Управление. . . . . . . . . . . . RU . . .4

Вывод из эксплуатации . . RU . . .5

Транспортировка . . . . . . . RU . . .5

Хранение. . . . . . . . . . . . . . RU . . .5

Уход и техническое обслужи-

вание . . . . . . . . . . . . . . . . . RU . . . 6

Помощь в случае неполадок RU . . .6

Гарантия . . . . . . . . . . . . . . RU . . .7

Принадлежности и запасные

детали . . . . . . . . . . . . . . . . RU . . .7

Технические данные. . . . . RU . . .8

Заявление о соответствии ЕС

RU . . .9

Защита окружающей среды

Упаковочные материалы пригодны для вторичной переработки. Пожалуйста, не выбрасывайте упаковку вместе с бытовыми отходами, а сдайте ее в один из пунктов приема вторичного сырья.

Старые приборы содержат ценные перерабатываемые материалы, подлежащие передаче в пункты приемки вторичного сырья. Аккумуляторы, масло и иные подобные материалы не должны попадать щую среду. Поэтому утилизируйте старые приборы через соответствующие системы приемки отходов.

Инструкции по применению компонентов (REACH)

Актуальные сведения о компонентах приведены на веб-узле по следующему адресу:

www.kaercher.com/REACH

в окружаю-

Символы в руководстве по

эксплуатации

 Опасность

Для непосредственно грозящей опасности, которая приводит к тяжелым увечьям или к смерти.

몇 Предупреждение

Для возможной потенциально опасной ситуации, которая может привести к тяжелым увечьям или к смерти.

Внимание!

Для возможной потенциально опасной ситуации, которая может привести к легким травмам или повлечь материальный ущерб.

96 RU

– 1

Использование по

назначению

Используйте данный прибор исключительно в соответствии указаниями данного руководства по эксплуатации.

– Устройство предназначено для чист-

ки твердых поверхносте й и ковров внутри помещений.

– Прибор разрешается оснащать толь-

ко оригинальными принадлежностями и запасными частями.

– Прибор не пригоден для использова-

ния во взрывоопасной среде.

– Данный прибор предназначен для

промышленного использования, например, в гостиницах, школах, больницах, заводах, магазинах, офисах, прокатных организациях.

– Диапазон рабочей температуры со-

ставляет от +5°C до +40°C.

Указания по технике

безопасности

Перед первым использованием прибора прочитайте и соблюдайте данное Руководство по эксплуатации и прилагаемуд брошюру по технике безопасности при работе с дисковыми моющими приборами № 5.956-659 и действуйте соответственно.

Символы на приборе

Защитные устройства

Защитные приспособления предназначены для защиты оператора. Их отключение, а также работа в функций не допускаются.

Блокировка

Предотвращает случайное включение устройства. Чтобы включить устройство нажмите кнопку деблокировки, а затем выключатель ВКЛ / ВЫКЛ.

обход их

Установка выдвижной

штанги

Перед вводом в эксплуатацию следует смонтировать выдвижную штангу в соответствии с иллюстрациями и установить электрическое соединение с устройством.

Рисунок см. на обороте

Опасность ожогов о горячие поверхности! Не прикасаться к горячим узлам, например, к приводному двигателю (опасность ожога).

– 2

97RU

Элементы прибора Начало работы

 Кабель сетевого питания

осматривать на наличие повреждений. таких, как, например, образование трещин или старение. Если обнаружены повреждения, необходимо заменить линию перед дальнейшим применением.

 Провести проверку прибора на нали-

чие повреждений, повреждения устраняет сервисная служба.

Подключение к источнику тока

– Параметры подключения указаны на

заводской табличке и в разделе "Технические данные".

– Электрическое подключение должно

проводиться электриком и соответствовать нормам IEC 60364-1.

 Опасность

Опасность поражения током.

– Запрещается переезжать через се-

тевой кабель.

 Опасность

1 Захват, дисковая щетка / приводная

тарелка для накладок

2 Щетка / приводная тарелка для на-

кладок с накладкой

3 Фиксатор регулировки наклона 4 Выключатель ВКЛ/ВЫКЛ 5 рукоятка 6 Кнопка разблокировки 7 Рычаг дозировки раствора чистяще-

го средства (опция) 8 Предохранитель щеточного привода 9 Бак для моющего средства (опция) 10 Крючки для кабеля 11 Кожух мотора 12 Сетевой шнур

Опасность получения травм.

– Запрещается обвивать сетевой

кабель вокруг тела или шеи.

– Сетевой кабель не должен соприка-

саться с вращающейся щеткой/ вращающейся накладкой.

регулярно

98 RU

– 3

Установка щетки/накладки

 Вытащите штепсельную вилку из ро-

зетки.  Отпустить фиксатор регулировки на-

клона.  Повернуть ручку вперед, переведя

ее тем самым в горизонтальное по-

ложение.  Подтянуть фиксатор регулировки на-

клона.

 Опрокинуть устройство назад.

 Установить дисковую щетку/привод-

ную тарелку на захват и повернуть по

направлению против часовой стрел-

ки.

Заполнение бака для моющего

средства (опция)

몇 Предупреждение

Опасность повреждения. Применять только рекомендованные моющие средства. В случае использования других моющих средств эксплуатирующее лицо берет на себя повышенный риск с точки зрения безопасности работы и опасности получения травм. Использовать только моющие средства, не содержащие растворителей, соляную и плавиковую (фтористоводородную) кислоту. Принять во внимание указания по нике безопасности, приведенные на упаковках чистящих средств.

 Залить раствор для очистки в бак

для моющего средства.

тех-

Управление

몇 Предупреждение

Опасность получения травм! Проведение обслуживания устройства требует практики.

– Обеспечить отсутствие препят-

ствий в очищаемой области.

– Проверить качество структуры

полов.

– Обработка неровных или шерохова-

тых поверхностей будет затруднена.

Установить ручку

몇 Предупреждение

Опасность несчастного случая при потере контроля над устройством. Менять положение ручки разрешается только при остановленном двигателе.

 Отпустить фиксатор регулировки на-

клона.

 Повернуть ручку в удобное положе-

ние (на расстояние вытянутой руки).

 Подтянуть фиксатор регулировки на-

клона.

Включение прибора

Внимание!

Опасность повреждения покрытия пола. Запрещается работа прибора, стоящего

на месте.

 Вставьте штепсельную вилку элек-

тропитания в электророзетку.

 Установить ручку на рабочую высоту.  Держать ручку двумя руками.  Нажать и удерживать кнопку дебло-

кировки.

 Нажать выключатель ВКЛ/ВЫКЛ.  Отпустить кнопку деблокировки.  Для прерывания работы отпустить

выключатель.

Регулировка направления

– Влево: Нажать ручку вниз. – Вправо: Приподнять ручку.

– 4

99RU

Мойка

 Нанести на пол раствор для очистки

или нажать рычаг дозировки на баке

для моющего средства (опция).  Перемещать устройство по очищае-

мой поверхности.  При наличие сильного загрязнения

повторить процесс очистки.  Затем удалить грязную воду с помо-

щью пылесоса для влажной уборки

или накладки.

Вывод из эксплуатации

 Вытащите штепсельную вилку из ро-

зетки

 Отпустить фиксатор регулировки на-

клона.  Установить ручку в вертикальное по-

ложение  Подтянуть фиксатор регулировки на-

клона.

 Снять бак для чистящего средства

(опция) и утилизировать неизрасхо-

дованный раствор чистящего средст-

ва.

 Промыть бак для моющего средства

(опция) чистой водой.



Перевести устройство в парковочное положение.

 Снять приводную тарелку / дисковую

щетку.

 Протереть корпус аппарата влажной

тряпкой.

Транспортировка

Внимание!

Опасность получения травм и повреждений! При транспортировке следует обратить внимание на вес устройства.

 Отпустить фиксатор регулировки на-

клона.

 Установить ручку в вертикальное по-

ложение

 Подтянуть фиксатор регулировки на-

клона.

 Наклонить

жение для транспортировки и переехать к месту назначения.

 При перевозке аппарата в транспор-

тных средствах следует учитывать действующие местные государственные нормы, направленные на защиту от скольжения и опрокидывания.

устройство назад в поло-

 Намотать сетевой кабель как показа-

но на иллюстрации.

100 RU

Хранение

Внимание!

Опасность получения травм и повреждений! При хранении следует обратить внимание на вес

 Перевести устройство в парковочное

положение.

 Хранить устройство в сухом, защи-

щенном от морозов помещении.

– 5

устройства.

Karcher BDS43-180C User Manual [en, ru, de, es, fr, it, cs, pl]

Specifications and Main Features

Frequently Asked Questions

User Manual
