For Customer Use:

Enter below the Model No. and Serial No. which are located either on the rear, bottom or side of the cabinet. Retain this information for future reference.

Model No.

Serial No.

HOME CINEMA CONTROL CENTER

KONTROLLCENTRAL FÖR HEMMABIO / KOTITEATTERIN OHJAUSKESKUS HJEMMEBIO RECEIVER / HEIMKINOSTEUERZENTRUM CENTRE DE COMMANDE DE CINEMA A LA MAISON CENTRO DE CONTROL DE CINE CASERO / UNITÀ DI CONTROLLO HOME CINEMA

DVD VIDEO PLAYER

DVD-SPELARE / DVD-SOITIN / DVD-VIDEOAFSPILLER / DVD-VIDEO-SPIELER LECTEUR DVD VIDEO / REPRODUCTOR DVD VIDEO / LETTORE DI DVD VIDEO

RX-ES1SL XV-N55SL

Svenska

Suomi

Dansk

Deutsch

Français

Español

ISTRUZIONI

Italiano

INSTRUCTIONS

BRUKSANVISNING

KÄYTTÖOHJE

INSTRUKTIONSBOG

BEDIENUNGSANLEITUNG

MANUEL D’INSTRUCTIONS

MANUEL DE INSTRUCCTIONES

LVT1002-003B

[EN]

Varningar, att observera och övrigt/Varoitukset, huomautukset, yms/

Advarsler, forsigtighedsregler og andet/Warnung, Achtung und sostige

Hinweise/Mises en garde, précautions et indications diverses/Avisos,

precauciones y otras notas/Avvertenze e precauzioni da osservare

Att observera — Nätströmsknapp ( )

Drag ut nätströmssladden för att stänga av strömmen helt. Strömbrytaren kopplar ej bort nätströmmen. Nätströmmen kan styras med fjärrkontrollen.

Huomautus —

Jos haluat katkaista laitteistosta virran kokonaan, irrota sähköpistoke seinäpistorasiasta. Virta on päällä kaikissa virtakytkimen ( ) asennoissa. Virran voi kytkeä myös kaukosäätimellä.

Forsigtig — STRØMAFBRYDER! ( )

Tag netstikket ud for at afbryde strømtilførslen fuldstændigt. Med / Strømafbryderen alene kan man ikke helt afbryde lysnetforbindelsen. Strømtilførslen kan fjernbetjenes.

Achtung — -Schalter!

Den Netzstecker aus der Steckdose ziehen, um die Stromversorgung vollkommen zu unterbrechen. Der Schalter unterbrichet in keiner Stellung die Stromversorgung vollkommen. Die Stromversorgung kann mit der Fernbedienung ein- und ausgeschaltet werden.

Attention — Commutateur !

Déconnecter la fiche de secteur pour couper complètement le courant. Le commutateur ne coupe jamais complètement la ligne de secteur, quelle que soit sa position. Le courant peut être télécommandé.

Precaución –– Interruptor !

Desconectar el cable de alimentación para desactivar la alimentación totalmente. Cualquier que sea la posición de ajuste del interruptor , la alimentación no es cortada completamente. La alimentación puede ser controlada remotamente.

-näppäin!

Attenzione –– L’interruttore !

Disinserire la spina del cavo di alimentazione dalla presa della rete elettrica per staccare completamente l’alimentazione. L’interruttore

in nessuna posizione stacca la linea di alimentazione elettrica

principale. È possibile il controllo remoto dell’alimentazione.

G-1

ATT OBSERVERA

För att minska riskerna för elektriska stötar, brand, etc.:

1. Lossa inte på skruvar, lock eller hölje.

2. Utsätt inte enheten för regn eller fukt.

FÖRSIKTIGHET

• Blockera inte ventilationsöppningarna på apparaten. (Om ventilationsöppningarna blockeras av en tidning, en duk eller liknande kan värme i apparaten eventuellt inte komma ut.)

• Placera ingenting med öppen låga, exempelvis ett tänt ljus, på apparaten.

• Använda batterier måste handhas på ett miljömässigt korrekt sätt och de lagar och förordningar som gäller på platsen för begagnade batterier måste följas noga.

• Undvik att utsätta denna apparat för regn, fukt, droppand eller stänkande vätskor, och ställ ingenting med vatten i på den, exempelvis en vas.

HUOMAUTUS

Vältä sähköiskun ja tulipalon vaara:

1. Älä avaa ruuveja tai koteloa.

2. Älä jätä laitetta sateeseen tai kosteaan paikkaan.

MUISTUTUS!

• Tuuletusrakoja tai -aukkoja ei saa tukkia. (Jos tuuletusraot tai -aukot tukitaan sanomalehdellä tai vaatteella yms., lämpö ei mahdollisesti pääse ulos.)

• Laitteen päälle ei saa asettaa avotulen lähteitä, kuten palavia kynttilöitä.

• Paristoja hävitettäessä on huomioitava ympäristöongelmat. Näiden paristojen hävitystä koskevia paikallisia määräyksiä ja lakeja on noudatettava ehdottomasti.

• Tätä laitetta ei saa altistaa sateelle, kosteudelle, veden tippumiselle tai roiskumiselle eikä laitteen päälle saa asettaa nesteellä täytettyjä esineitä, kuten kukkamaljakoita.

ATTENTION

Afin d’éviter tout risque d’électrocution, d’incendie, etc.:

1. Ne pas enlever les vis ni les panneaux et ne pas ouvrir le coffret de l’appareil.

2. Ne pas exposer l’appareil à la pluie ni à l’humidité.

ATTENTION

• Ne bloquez pas les orifices ou les trous de ventilation. (Si les orifices ou les trous de ventilation sont bloqués par un journal un tissu, etc., la chaleur peut ne pas être évacuée correctement de l’appareil.)

• Ne placez aucune source de flamme nue, telle qu’une bougie, sur l’appareil.

• Lors de la mise au rebut des piles, veuillez prendre en considération les problèmes de l’environnement et suivre strictement les règles et les lois locales sur la mise au rebut des piles.

• N’exposez pas cet appareil à la pluie, à l’humidité, à un égouttement ou à des éclaboussures et ne placez pas des objets remplis de liquide, tels qu’un vase, sur l’appareil.

PRECAUCIÓN

Para reducir riesgos de choques eléctricos, incendio, etc.:

1. No extraiga los tornillos, los cubiertas ni la caja.

2. No exponga este aparato a la lluvia o a la humedad.

PRECAUCION

• No obstruya las rendijas o los orificios de ventilación. (Si las rendijas o los orificios de ventilación quedan tapados con un periódico, un trozo de tela, etc., no se podrá disipar el calor).

• No ponga sobre el aparato ninguna llama al descubierto, como velas encendidas.

• Cuando tenga que descartar las pilas, tenga en cuenta los problemas ambientales y observe estrictamente los reglamentos o las leyes locales sobre disposición de las pilas.

• No exponga este aparato a la lluvia, humedad, goteos o salpicaduras. Tampoco ponga recipientes conteniendo líquidos, como floreros, encima del aparato.

FORSIGTIG

For at reducere faren for elektrisk stød, brand, etc.:

1. Fjern ikke skruer, dæksler eller kabinet.

2. Udsæt ikke dette apparat for regn eller fugt.

FORSIGTIG

• Undgå at tilstoppe ventilationsåbningerne. (Hvis de tilstoppes af avispapir, en klud el.lign., vil varmen muligvis ikke kunne komme ud).

• Undlad at anbringe åben ild (f.eks. tændte stearinlys) oven på apparatet.

• Ved bortskaffelse af batterier bør de miljømæssige konsekvenser tages i betragtning, ligesom de relevante lokale bestemmelser nøje skal overholdes.

• Apparatet må ikke udsættes for regn, fugtighed, dryp eller stænk, ligesom der ikke bør anbringes beholdere med væske, f.eks. vaser, oven på apparatet.

ACHTUNG

Zur Verhinderung von elektrischen Schlägen, Brandgefahr, usw:

1. Keine Schrauben lösen oder Abdeckungen enternen und nicht das Gehäuse öffnen.

2. Dieses Gerät weder Regen noch Feuchtigkeit aussetzen.

ACHTUNG

• Blockieren Sie keine Belüftungsschlitze oder -bohrungen. (Wenn die Belüftungsöffnungen oder -löcher durch eine Zeitung oder ein Tuch etc. blockiert werden, kann die entstehende Hitze nicht abgeführt werden.)

• Stellen Sie keine offenen Flammen, beispielsweise angezündete Kerzen, auf das Gerät.

• Wenn Sie Batterien entsorgen, denken Sie an den Umweltschutz. Batterien müssen entsprechend den geltenden örtlichen Vorschriften oder Gesetzen entsorgt werden.

• Setzen Sie dieses Gerät auf keinen Fall Regen, Feuchtigkeit oder Flüssigkeitsspritzern aus. Es dürfen auch keine mit Flüssigkeit gefüllen Objekte, z. B. Vasen, auf das Gerät gestellt werden.

ATTENZIONE

Per ridurre il rischio di scosse elettriche, incendi, ecc...

1. Non togliere viti, coperchi o la scatola.

2. Non esporre l’apparecchio alla piogggia e all’umidità.

AVVERTENZA

• Evitare di ostruire le aperture o i fori di ventilazione con giornali, indumenti etc., in quanto s’impedirebbe al calore di fuoriuscire.

• Non collocare fiamme libere (es. candele accese) sull’apparecchio.

• Le batterie devono essere smaltite nel rispetto dell’ambiente, attenendosi ai regolamenti locali in materia.

• Non esporre l’apparecchio a pioggia, umidità, gocciolamenti e spruzzi d’acqua ed evitare di sovrapporvi oggetti contenenti liquidi (vasi etc.).

Per I’ltalia:

“Si dichiara che il questo prodotto di marca JVC è conforme alle prescrizioni del Decreto Ministeriale n.548 del 28/08/95 pubblicato sulla Gazzetta Ufficiale della Repubblica Italiana n.301 del 28/12/95.”

G-2

Att observera: Ordentlig ventilation / RX-ES1SL

Placera apparaten på följande sätt för att unvika risk för elektriska stötar och eldsvåda, och för att skydda den mot skador: Framsidan: Öppet utrymme utan hinder. Sidorna: Inga hinder inom 10 cm från sidorna. Ovansidan: Inga hinder inom 10 cm ovanför ovansidan. Baksidan: Inga hinder inom 15 cm bakom baksidan. Undersidan: Inga hinder. Ställ apparaten på en plan yta. Se dessutom till att ventilationen blir så god som möjligt (se figuren).

Huomautus: Riittävä ilmanvaihto / RX-ES1SL

Sijoita laite seuraavalla tavalla, jotta saadaan vältettyä sähköisku- ja tulipalovaara ja suojattua laite vaurioilta: Edessä: Esteetön avoin tila Sivuilla: 10 cm avoin tila sivuista Päällä: 10 cm avoin tila laitteen pinnasta Takana: 15 cm avoin tila laitteen takaseinästä Pohjassa: Esteetön tasainen pinta Ilmanvaihto on lisäksi pidettävä riittävänä kuvassa näytetyllä tavalla.

Forsigtig: Tilstrækkelig ventilation / RX-ES1SL

Anbring apparatet som anvist herunder, således at risiko for elektriske stød og brand samt beskadigelse undgås: Forsiden: Åbent sted uden forhindringer. Sider: Ingen forhindringer indenfor 10 cm fra siderne. Oversiden: Ingen forhindringer indenfor 10 cm fra oversiden. Bagsiden: Ingen forhindringer indenfor 15 cm fra bagsiden. Undersiden: Ingen forhindringer. Anbringes på en plan flade. Sørg derudover altid for bedst mulig luftcirkulation som vist på illustrationen.

Achtung: Angemessene Ventilation / RX-ES1SL

Stellen Sie das Gerät zur Verhütung von elektrischem Schlag und Feuer und zum Schutz gegen Beschädigung wie folgt auf: Vorderseite: Offener Platz ohne Hindernisse. Seiten: Keine Hindernisse innerhalb 10 cm von den Seiten. Oberseite: Keine Hindernisse innerhalb 10 cm von der Oberseite. Rückseite: Keine Hindernisse innerhalb 15 cm von der Rückseite. Unterseite: Keine Hindernisse. Auf eine ebene Oberfläche stellen. Zusätzlich die bestmögliche Luftzirkulation wie gezeigt erhalten.

Attention: Ventilation Correcte / RX-ES1SL

Pour éviter les chocs électriques, l’incendie et tout autre dégât. Disposer l’appareil en tenant compte des impératifs suivants Avant: Rien ne doit gêner le dégagement Flancs: Laisser 10 cm de dégagement latéral Dessus: Laisser 10 cm de dégagement supérieur Arrière: Laisser 15 cm de dégagement arrière Dessous: Rien ne doit obstruer par dessous; poser l’appareil sur

une surface plate.

Veiller également à ce que l’air circule le mieux possible comme illustré.

Precaución: Ventilación Adecuada / RX-ES1SL

Para evitar el riesgo de choque eléctrico e incendio y para proteger el aparato contra daños. Ubique el aparato de la siguiente manera: Frente: Espacio abierto sin obstrucciones Lados: 10 cm sin obstrucciones a los lados Parte superior: 10 cm sin obstrucciones en la parte superior Parte trasera: 15 cm sin obstrucciones en la parte trasera Fondo: Sin obstrucciones, colóquelo sobre una superficie

nivelada

Además, mantenga la mejor circulación de aire posible como se ilustra.

Attenzione: Problemi di Ventilazione / RX-ES1SL

Per evitare il rischio di folgorazioni ed incendi e proteggere l’unità da danni, installarla nel modo seguente. Davanti: Nessun ostacolo, spazio libero Lati: Nessun ostacolo per almeno 10 cm Sopra: Nessun ostacolo per almeno 10 cm Retro: Nessun ostacolo per almeno 15 cm Fondo: Libero ed in piano Inoltre, mantenere il più possibile la circolazione dell’aria.

Vägg eller hinder Seinä tai este Væg eller forhindringer Wand oder Hindernisse Mur, ou obstruction Pared u obstrucciones Parete o ostacol

Minst 15cm avstånd Yli 15 cm avoin tila Afstand på 15 cm eller mere Abstand von 15 cm oder mehr Dégagement de 15 cm ou plus Espacio de 15 cm o más 15 cm di distanza o più

RX-ES1SL

Stativhöjd: minst 15cm Telineen korkeus: 15 cm tal enemmän Standhøjde de 15 cm eller mere Standhöhe 15 cm oder mehr Hauteur du socle: 15 cm ou plus Allura del soporte 15 cm o más Altezza del tavolino 15 cm p plù

Golv Lattia Gulv Boden Plancher Piso Pavimento

G-3

Att observera: Ordentlig ventilation / XV-N55SL

Placera apparaten på följande sätt för att unvika risk för elektriska stötar och eldsvåda, och för att skydda den mot skador: Framsidan: Öppet utrymme utan hinder. Sidorna: Inga hinder inom 3 cm från sidorna. Ovansidan: Inga hinder inom 5 cm ovanför ovansidan. Baksidan: Inga hinder inom 15 cm bakom baksidan. Undersidan: Inga hinder. Ställ apparaten på en plan yta. Se dessutom till att ventilationen blir så god som möjligt (se figuren).

Huomautus: Riittävä ilmanvaihto / XV-N55SL

Sijoita laite seuraavalla tavalla, jotta saadaan vältettyä sähköisku- ja tulipalovaara ja suojattua laite vaurioilta: Edessä: Esteetön avoin tila Sivuilla: 3 cm avoin tila sivuista Päällä: 5 cm avoin tila laitteen pinnasta Takana: 15 cm avoin tila laitteen takaseinästä Pohjassa: Esteetön tasainen pinta Ilmanvaihto on lisäksi pidettävä riittävänä kuvassa näytetyllä tavalla.

Forsigtig: Tilstrækkelig ventilation / XV-N55SL

Anbring apparatet som anvist herunder, således at risiko for elektriske stød og brand samt beskadigelse undgås: Forsiden: Åbent sted uden forhindringer. Sider: Ingen forhindringer indenfor 3 cm fra siderne. Oversiden: Ingen forhindringer indenfor 5 cm fra oversiden. Bagsiden: Ingen forhindringer indenfor 15 cm fra bagsiden. Undersiden: Ingen forhindringer. Anbringes på en plan flade. Sørg derudover altid for bedst mulig luftcirkulation som vist på illustrationen.

Achtung: Angemessene Ventilation / XV-N55SL

Stellen Sie das Gerät zur Verhütung von elektrischem Schlag und Feuer und zum Schutz gegen Beschädigung wie folgt auf: Vorderseite: Offener Platz ohne Hindernisse. Seiten: Keine Hindernisse innerhalb 3 cm von den Seiten. Oberseite: Keine Hindernisse innerhalb 5 cm von der Oberseite. Rückseite: Keine Hindernisse innerhalb 15 cm von der Rückseite. Unterseite: Keine Hindernisse. Auf eine ebene Oberfläche stellen. Zusätzlich die bestmögliche Luftzirkulation wie gezeigt erhalten.

Attention: Ventilation Correcte / XV-N55SL

Pour éviter les chocs électriques, l’incendie et tout autre dégât. Disposer l’appareil en tenant compte des impératifs suivants Avant: Rien ne doit gêner le dégagement Flancs: Laisser 3 cm de dégagement latéral Dessus: Laisser 5 cm de dégagement supérieur Arrière: Laisser 15 cm de dégagement arrière Dessous: Rien ne doit obstruer par dessous; poser l’appareil sur

une surface plate.

Veiller également à ce que l’air circule le mieux possible comme illustré.

Precaución: Ventilación Adecuada / XV-N55SL

Para evitar el riesgo de choque eléctrico e incendio y para proteger el aparato contra daños. Ubique el aparato de la siguiente manera: Frente: Espacio abierto sin obstrucciones Lados: 3 cm sin obstrucciones a los lados Parte superior: 5 cm sin obstrucciones en la parte superior Parte trasera: 15 cm sin obstrucciones en la parte trasera Fondo: Sin obstrucciones, colóquelo sobre una superficie

nivelada

Además, mantenga la mejor circulación de aire posible como se ilustra.

Attenzione: Problemi di Ventilazione / XV-N55SL

Per evitare il rischio di folgorazioni ed incendi e proteggere l’unità da danni, installarla nel modo seguente. Davanti: Nessun ostacolo, spazio libero Lati: Nessun ostacolo per almeno 3 cm Sopra: Nessun ostacolo per almeno 5 cm Retro: Nessun ostacolo per almeno 15 cm Fondo: Libero ed in piano Inoltre, mantenere il più possibile la circolazione dell’aria.

Minst 15cm avstånd Yli 15 cm avoin tila Afstand på 15 cm eller mere Abstand von 15 cm oder mehr Dégagement de 15 cm ou plus Espacio de 15 cm o más 15 cm di distanza o più

Vägg eller hinder Seinä tai este Væg eller forhindringer Wand oder Hindernisse Mur, ou obstruction Pared u obstrucciones Parete o ostacol

Stapla inte XV-N55SL och RX-ES1SL. Älä aseta XV-N55SL- ja RX-ES1SL-laitteita päällekkäin. XV-N55SL og RX-ES1SL må ikke stables. XV-N55SL und RX-ES1SL nicht übereinander stellen. Ne mettez pas le XV-N55SL et le RX-ES1SL l’un sur l’autre. El XV-N55SL y el RX-ES1SL no deben ser apilados. Non sovrapporre le unità XV-N55SL e RX-ES1SL.

XV-N55SL

Golv Lattia Gulv Boden Plancher Piso Pavimento

Stativhöjd: minst 5cm Telineen korkeus: 5 cm tal enemmän Standhøjde de 5 cm eller mere Standhöhe 5 cm oder mehr Hauteur du socle: 5 cm ou plus Allura del soporte 5 cm o más Altezza del tavolino 5 cm p plù

G-4

VIKTIGT BETRÄFFANDE LASERPRODUKTER / TÄRKEITÄ TIETOJA LASERLAITTEISTA / VIGTIGT FOR LASERPRODUKTER / WICHTIGER HINWEIS FÜR LASER-PRODUKTE / IMPORTANT POUR LES PRODUITS LASER / IMPORTANTE PARA LOS PRODUCTOS LÁSER / IMPORTANTE PER I PRODOTTI LASER

PLACERING AV ETIKETTER / TARRAT JA NIIDEN SIJAINTI / PLACERING AF MÆRKATER / ANBRINGUNGSORTE FÜR LASER-PRODUKTE / REPRODUCTION DES ETIQUETTES / REPRODUCCIÓN DE ETIQUETAS / RIPRODUZIONE DELLE ETICHETTE

1 KLASSIFICERINGSETIKETT PÅ DEN BAKRE YTAN

1 ULKOPINTAAN KIINNITETTY LUOKITUSETIKETTI

1 KLASSIFIKATIONSETIKET ANBRAGT PÅ YDERFLADEN

1 KLASSIFIZIERUNGSHINWEIS BEFINDET SICH AUF DER

AUSSENSIETE

1 ÉTIQUETTE DE CLASSIFICATION, PLACÉE SUR LA

SURFACE EXTÉRIEURE

1 ETIQUETA DE CLASIFICACION, PROVISTA SOBRE LA

SUPERFICIE EXTERIOR

1 ETICHETTA DI CLASSIFICAZIONE POSTA ALL’ESTERNO

1. KLASS 1 LASERPRODUKT

2. VARNING: Synlig och osynlig laserstrålning när den öppnas och

spärren är urkopplad. Betrakta ej strålen.

3. VARNING: Öppna inte höljet. Die finns ingening du kan åtgärda

inne i enheten. ¨Överlåt all service till kvalificerad servicepersonal.

1. LUOKAN 1 LASERLAITE

2. VARO: Avattaessa ja suojalukitus ohitettuna tai viallisena olet

alttiina näkyvälle ja näkymättömälle lasersäteilylle. Vältä säteen kohdistumista suoraan itseesi.

3. VARO: Älä avaa laitteen kantta. Sisällä ei ole käyttäjän

huollettavia osia. Teetä kaikki huoltotyöt valtuutetussa huollossa.

1. KLASSE 1 LASER PRODUKT

2. ADVARSEL: Synlig og usynlig laserstråling når maskinen er

åben eller interlocken fejler. Undgå direkte eksponering til stråling.

3. ADVARSEL: Åbn ikke dækslet. Der findes ingen dele indeni

apparet som brugeren kan reparere. Overlad al service till kvalificeret servicepersonale.

1. LASER-PRODUKT DER KLASSE 1

2. ACHTUNG: Sichtbare und unsichtbare Laserstrahlung bei

Öffnung und unterlassener oder kaputter Sperre. Vermeiden Sie direkte Strahlung.

3. ACHTUNG: Das Gehäuse nicht öffnen. Das Gerät enthält

keinerlei Teile, die vom Benutzer gewartet werden können. Überlassen Sie Wartungsarbeiten bitte qualifizierten Kundendienst-Fachleuten.

2 VARNINGSSKYLT, INUTI APPARATEN

2 VAROITUSTARRA, LAITTEE SISÄLLÄ

2 ADVARSELSMÆRKAT, PLACERET INDENIAPPARATET

2 WARNETIKETTE IM GERÄTEINNEREN

2 ETIQUETTE D’AVERTISSEMENT PLACÉE À L’INTERIEUR

DE L’APPAREIL

2 ETIQUETA DE ADVERTENCIA, PEGADA EN EL INTERIOR

DE LA UNIDAD

2 ETICHETTA DI AVVERTENZA, SITUATA ALL’INTERNO

DELL’APPARECCHIO

1. PRODUIT LASER CLASSE 1

2. ATTENTION: Radiations laser visibles et invisibles lorsque le

boîtier de l’appareil est ouvert et que le verrouillage est défaillant ou a été annulé. Eviter une exposition directe au rayon.

3. ATTENTION: Ne pas ouvrir le couvercle du dessus. Il n’y a

aucune pièce utilisable à l’intérieur. Laisser à un personnel qualifié le soin de réparer votre appareil.

1. PRODUCT LASER CLASE 1

2. PRECAUCIÓN: Radiación láser visible e invisible al abrir, o al

fallar o ignorar los cierres de seguridad. Evite la exposición directa a los haces.

3. PRECAUCIÓN: No abra la tapa superior. En el interior de la

unidad no existen piezas reparables por el usuario; deje todo servicio técnico en manos de personal calificado.

1. PRODOTTO LASER CLASSE 1

2. ATTENZIONE: Radiazioni laser visibili e invisibili quando aperto

e il dispositivo di sicurezza è guasto o disattivato. Evitare l’esposizione diretta ai raggi.

3. ATTENZIONE: Non aprire il coperchio superiore. Non vi sono

parti adoperabili dall’utente all’interno di questo apparecchio; lasciare tutti i controlli a personale qualificato.

G-5

Indice

Identificazione dei componenti................................ 2

Per iniziare ................................................................. 5

Precauzioni ................................................................................. 5

Controllo degli accessori forniti ................................................... 5

Inserimento delle batterie nel telecomando ............................... 5

Collegamento delle antenne FM e AM (MW) ............................. 6

Collegamento dei diffusori e del lettore DVD .............................. 7

Collegamento di altri componenti video ...................................... 8

Collegamento del cavo elettrico................................................ 10

RX-ES1SL

Operazioni basilari ..................................................11

1 Accendere la corrente ........................................................... 11

2 Selezionare la sorgente di riproduzione ............................... 11

3 Regolare il volume ................................................................ 12

Selezione della modalità di decodificazione digitale ................. 12

Attivazione di TV Direct............................................................. 13

Spegnimento temporaneo del sonoro—Muting ........................ 13

Spegnimento con lo Sleep Timer.............................................. 14

Variazione della luminosità del display ..................................... 14

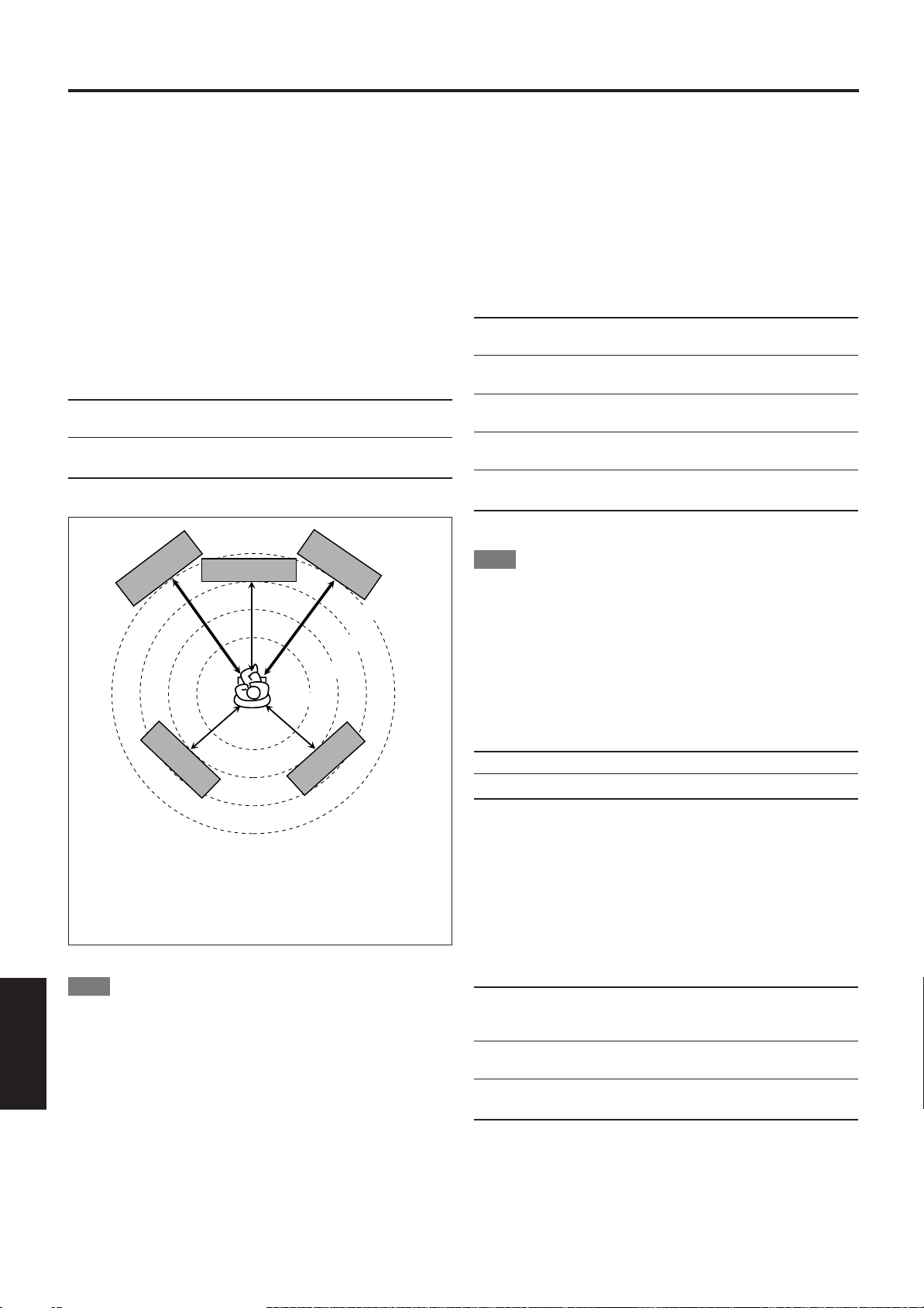

Impostazioni dei diffusori...................................... 15

Impostazione automatica delle informazioni sui diffusori

—Smart Surround Setup .................................................... 15

Impostazione rapida delle informazioni di diffusori e subwoofer

—Impostazione rapida .............................................................

Impostazione manuale delle informazioni di diffusori e subwoofer

—Impostazione manuale ................................................................

Impostazioni basilari.............................................. 19

Procedura di funzionamento ..................................................... 19

Impostazione dei terminali di ingresso digitale (DIGITAL IN)

—DIGITAL IN ...................................................................... 19

Impostazione della Surround automatica—AUTO SR .............. 20

Impostazione del modo Auto Function—MODE ....................... 20

Regolazioni dell’audio ........................................... 21

Procedura di funzionamento ..................................................... 21

Regolazione del tono—BASS, TREBLE ................................... 21

Regolazione del livello di uscita dai diffusori per frequenze

ultrabasse (subwoofer)—SUBWFR.................................... 21

Regolazione dell’equilibrio dell’uscita dai diffusori anteriori

—BAL ................................................................................. 22

Potenziamento dei bassi—B.BOOST ....................................... 22

Attenuazione del segnale in ingresso—ATT ............................. 22

Operazioni con il sintonizzatore ........................... 23

Sintonizzazione manuale delle stazioni radio ........................... 23

Uso della sintonizzazione preimpostata ................................... 23

Selezionare della modalità di ricezione FM .............................. 24

Uso del RDS (Radio Data System) per

la ricezione delle stazioni FM ............................................. 25

Ricerca di un programma coi codici PTY.................................. 26

Commutazione temporanea su un programma di vostra scelta .....

Creazione di campi acustici realistici .................. 28

Riproduzione dell’ambiente teatrale ......................................... 28

Panoramica sulle modalità Surround/DSP ............................... 28

Rapporto tra disposizione degli diffusori

e modi Surround/DSP ........................................................ 30

Utilizzo delle modalità Surround ............................................... 30

Utilizzo delle modalità DSP....................................................... 32

Utilizzo della modalità di riproduzione

DVD MULTI ............................................................ 34

Attivazione della modalità di riproduzione DVD MULTI .............. 34

Regolazione del livello di uscita dei diffusori ......................................

XV-N55SL

Prima del funzionamento ...................................... 35

Riguardo questo manuale......................................................... 35

Riguardo i dischi ....................................................................... 35

Operazioni di base ................................................. 36

Accensione/spegnimento del lettore ......................................... 36

Impostazione iniziale ................................................................ 36

Riproduzione di base ................................................................ 37

Ripresa della riproduzione ........................................................ 38

Riproduzione a diverse velocità ................................................ 39

Per localizzare l’inizio di una scena o canzone......................... 40

Operazioni avanzate .............................................. 41

Per riprodurre da una posizione specifica ................................ 41

Per cambiare l’ordine di riproduzione ....................................... 42

Riproduzione a ripetizione ........................................................ 44

Per cambiare la lingua, il suono e l’angolo di visione ............... 45

Effetti speciali di immagine/suono ............................................ 46

Funzioni della barra del menu .................................................. 47

Riproduzione di dischi MP3/WMA ........................ 49

Funzionamento ......................................................................... 49

Riproduzione di dischi JPEG ................................ 51

Dischi JPEG ............................................................................. 51

Operazioni di base .................................................................... 51

Per vedere le immagini ininterrottamente

(modo di sequenza immagini) ............................................ 52

Modifica delle impostazioni iniziali ...................... 54

Per selezionare le preferenze ................................................... 54

Per limitare la riproduzione ai bambini...................................... 57

Ulteriori informazioni ............................................. 59

Appendice A:

Appendice B: Tabella delle lingue ed abbreviazioni .................. 60

Appendice C: Grafico del segnale di uscita digitale.................. 60

Appendice D: Glossario ............................................................ 61

Elenco dei codici di Paese/area per la protezione.....

Operazione di altri prodotti JVC ............................ 62

Operazione di apparecchi di altre marche ............ 63

Localizzazione dei guasti ....................................... 65

Scheda tecnica ........................................................ 68

Italiano

Identificazione dei componenti

r y

;

j k

c b

DVD-AUD

+10

RM-SQPES1R

REMOTE CONTROL

Italiano

Nederlands

Telecomando

Durante l’utilizzo del ricevitore (RX-ES1SL), impostare il selettore di modalità (h) su “AUDIO/TV/VCR/STB”. Durante l’utilizzo del lettore DVD (XV-N55SL), impostare il selettore di modalità (h) su “DVD”.

Per i dettagli, vedere alle pagine mostrate fra parentesi.

1 Tasto TV DIRECT (13) 2 Tasti di standby/accensione (11, 36, 62 – 64)

AUDIO, DVD , VCR , STB , TV

3 Tasti per la selezione della sorgente (11)

DVD, VCR, STB, TV, DVD MULTI, FM/AM

4 Tasti CHANNEL + / – (62 – 64) 5 Tasti TV VOL (volume) + / – (62, 64) 6 • Tasti comandi per componenti video (62, 64)

4, 3, ¢, 1, 7, 8, ¡

• Tasti comandi per sintonizzatore (23, 24) TUNING 9, TUNING (, FM MODE, MEMORY

7 • Tasti dei comandi per il lettore DVD

TOP MENU, MENU, CHOICE, ON SCREEN, ENTER, 3, 2, 5, ∞

• Tasti di comando per RDS (25 – 27) PTY 9, PTY (, PTY SEARCH, TA/NEWS/INFO, DISPLAY

8 Tasto SUBTITLE (45) 9 Tasto AUDIO (45) p Tasto ZOOM (46, 52) q Tasto VFP (46) w Tasto (40) e Tasto ANGLE (45) r Tasto 3D (47) t Tasto REPEAT (44, 50, 53) y Tasto SLEEP (14) u Tasto DIMMER (14, 37) i Tasto BASS BOOST (22) o Tasto SMART S (surround). SETUP (15) ; Tasto EFFECT (33) a Tasto TEST (31) s Tasti di regolazione per i livelli di uscita dei diffusori e del

subwoofer (22, 31, 32, 34) SUBWFR (subwoofer) +/–, CENTER +/–, SURR L (surround sinistro) +/–, SURR R (surround destro) +/–

d Tasto TV/VIDEO (62, 64) f Tasto MUTING (13) g Tasti VOLUME + / – (12) h Selettore di modalità

DVD, AUDIO/TV/VCR/STB

j Tasto TITLE/GROUP (41, 50, 52) k Tasto RETURN (41) l • Tasti numerici per la regolazione del tono (21)

BASS 9/(, TREBLE 9/(

• Tasti numerici per la selezione di canali preimpostati (24)

• Tasti numerici per il funzionamento dei componenti video (62 – 64)

/ Tasto ANALOG/DIGITAL INPUT (11, 12) z Tasto CANCEL (43) x Tasto TONE (21) c Tasto A (audio).POSITION (22) v Tasto DECODE (12) b Tasto SURROUND (30)

Per aprire il coperchio del telecomando, premere qui e far scivolare verso il basso.

RX-ES1SL

COAXIAL

AM LOOP

ANTENNA

DVD

AUDIO

FM 75

AM EXT

CENTER

FRONT

VCR

AV IN / OUT

AV IN

SUBWOOFER

OUT

DIGITAL IN

DIGITAL 3

(TV)

DIGITAL 2

(STB)

DIGITAL 1

(DVD)

CENTER

SPEAKER

SURROUND SPEAKERS

RIGHT LEFT RIGHT LEFT

FRONT

SPEAKERS

SUB

WOOFER

SURR

(REAR)

STB

CAUTION: SPEAKER IMPEDANCE 8

DVD

ANALOG

PLΙΙ

SUBWFR LFE

SLEEP MODE TA

STTUNED

INFONEWS

AUTO MUTING

A.POSITION

MHZ

kHZ

VOL

AUTO

AUTO SR INPUT ATT

DSP

LCR

LS S RS

LPCM DOLBY D DTS

RDS

BASS BOOST

r t y

STANDBY / ON STANDBY

TV DIRECT SETTING ADJUST SURROUND

DVD MULTI DVD STB VCR TV FM / AM

SET / TUNER PRESET

SOURCE SELECTOR MASTER VOLUME

PHONES

/ MULTI JOG

Per i dettagli, vedere alle pagine mostrate fra parentesi.

Pannello anteriore

Identificazione dei componenti

1 Tasto STANDBY/ON e spia STANDBY (11) 2 Tasto TV DIRECT (13) 3 Tasto SETTING (16, 17, 19) 4 Tasto ADJUST (21, 31, 33, 34) 5 Tasto SURROUND (31, 33) 6 Display (vedere di seguito) 7 Indicatori di sorgente

DVD MULTI, DVD, STB, VCR, TV, FM/AM

Display

1 Indicatori di formato del segnale (11, 13)

ANALOG, LPCM (Linear PCM), DOLBY D (Dolby Digital), DTS

2 Indicatori di segnale e dei diffusori (14) 3 Indicatore DSP (29, 32, 33) 4 Indicatore PL II (28) 5 Indicatore HP (cuffia) (12) 6 Indicatore SLEEP (14) 7 Indicatore AUTO MODE (20) 8 Indicatore BASS BOOST (22) 9 Indicatori di funzionamento RDS (25, 27)

TA, NEWS, INFO, RDS

8 • Tasto SET (16, 17, 19, 21, 31, 33, 34)

• Tasto TUNER PRESET (24)

9 Sensore telecomando (5) p SOURCE SELECTOR (11)

MULTI JOG (16, 17, 19, 21, 31 – 34)

q Comando MASTER VOLUME (12) w Ingresso jack cuffie PHONES (12)

p Indicatori di funzionamento del sintonizzatore (23)

TUNED, ST (stereo)

q Indicatore AUTO MUTING (24) w Indicatore INPUT ATT (attenuatore) (22) e Indicatore AUTO SR (surround) (20) r Display principale t Indicatore livello volume (11) y Indicatore A (audio).POSITION (22)

1 Terminali ANTENNA (6) 2 Terminali SCART (9)

3 Terminali DIGITAL IN (8)

AV IN/OUT (VCR, TV), AV IN (DVD, STB)

DIGITAL 1 (DVD), DIGITAL 2 (STB), DIGITAL 3 (TV)

Pannello posteriore

4 Terminali diffusori (7)

FRONT SPEAKERS, SURROUND SPEAKERS, CENTER SPEAKER

5 Jack DVD IN (10)

FRONT, CENTER, SURR (REAR), SUBWOOFER

6 Jack SUBWOOFER OUT (7)

Italiano

Identificazione dei componenti

STANDBY / ON

-8

VIDEOLEFT

PCM

STREAM

COAXIAL

OPTICAL

RIGHT

S-VIDEO

AV OUT

VIDEO OUTDIGITAL OUTAUDIO OUT

VIDEO SIGNAL

SELECTOR

RGB/ COMP.

AV COMPU LINK

Y/ C

5 6

XV-N55SL

Per i dettagli, vedere alle pagine mostrate fra parentesi.

Pannello anteriore

1 Tasto (36) 2 Indicatore STANDBY/ON (36) 3 Display 4 Sensore telecomando (5) 5 Vano del disco (37) 6 Tasto 0 (37)

Display

1 Indicatori fomato audio 2 Indicatore disco 3 Indicatore gruppo/titolo/brano/capitolo 4 Indicatore modo di ripetizione 5 Indicatore di riproduzione programmata/casuale

7 Tasto 4 (39, 40) 8 Tasto ¢ (39, 40) 9 Tasto 7 (37, 38) 0 Tasto 3 (37, 39)

- Tasto 8 (38, 39)

6 Indicatori di tempo totale/tempo rimanente 7 Indicatore 3D 8 Indicatori 3 (riproduzione) /8 (interruzione) 9 Indicatore ripresa 0 Finestra multi-informativa

Pannello posteriore

1 Jack AUDIO OUT LEFT/RIGHT*

Italiano

2 Jack DIGITAL OUT (9)

Nederlands

COAXIAL, OPTICAL

3 Jack VIDEO OUT*

VIDEO, S-VIDEO

4 Terminale SCART (9)

AV OUT

5 VIDEO SIGNAL SELECTOR (9) 6 AV COMPU LINK (per utilizzo futuro)

Note:

Questi jack non vengono utilizzati con la presente unità. Tali jack vengono utilizzati quando il lettore è collegato direttamente al televisore o ad un altro apparecchio.

Questi jack non vengono utilizzati con la presente unità. Tali jack vengono utilizzati quando il lettore è collegato direttamente al televisore. Quando si collega il lettore DVD, utilizzare un solo tipo di jack video: video composito, S-video, SCART. L’uso di diversi tipi di jack provoca una visualizzazione distorta del colore e della luminosità sul display.

Per iniziare

Precauzioni

Precauzioni generali

• NON smontare l’unità o rimuovere viti, coperture o la cassa.

• NON esporre l’unità alla pioggia o a umidità.

• NON esporre l’unità alla luce solare diretta e non posizionarla in prossimità di dispositivi di riscaldamento.

Collocazione

• Installare il ricevitore su una superficie piana e in luogo protetto dall’umidità e dalla polvere. Se si verifica un’infiltrazione di acqua nell’unità, spegnere l’unità, scollegare il cavo dalla presa e consultare il rivenditore. L’utilizzo dell’unità in tali condizioni può provocare incendi o scosse elettriche.

• Scegliere una posizione piana, asciutta e né troppo calda né troppo fredda; la temperatura deve essere compresa tra 5 °C e 35 °C.

• Assicurare una adeguata ventilazione intorno al ricevitore. Una scarsa ventilazione può provocare surriscaldamento con conseguenti danni al ricevitore.

• Lasciare spazio sufficiente tra l’unità e il televisore.

• Non installare l’unità in una posizione soggetta a vibrazioni.

Manipolazione del ricevitore

• NON toccare il cavo di alimentazione con le mani bagnate.

• NON tirare il cavo di alimentazione per togliere la spina dalla presa

di corrente. Per non danneggiare il cavo di alimentazione, scollegarlo sempre prendendolo dalla spina.

• Tenere il cavo di alimentazione lontano dai cavi di collegamento e dall’antenna, poiché potrebbe provocare interferenze sonore o visive. Per il collegamento dell’antenna si consiglia l’uso di un cavo coassiale, poiché è adeguatamente schermato per evitare interferenze.

• Qualora manchi la corrente, o quando si disinserisce il cavo di alimentazione, le impostazioni predefinite, quali i canali FM o AM (MW) memorizzati e le regolazioni del suono, potrebbero essere cancellate dopo alcuni giorni.

• Quando si prevede di non utilizzare l’unità per periodi prolungati, rimuovere la spina dalla presa di corrente. Quando il cavo di alimentazione è collegato alla presa di corrente, si verifica sempre un consumo minimo di energia.

Prevenzione di malfunzionamenti

• Nessuna parte interna dell’unità richiede manutenzione da parte dell’utente. Qualora si noti un funzionamento anomalo, scollegare il cavo di alimentazione e consultare il rivenditore.

• Non inserire oggetti metallici, quali cavi, fermagli, monete e così via, nell’unità.

• Non bloccare i punti di ventilazione. In caso contrario si possono provocare danni all’unità.

Pulizia della cassa

• Utilizzare un panno morbido. Attenersi alle istruzioni relative all’uso di panni impregnati di sostanze chimiche.

• Non utilizzare benzene, solvente o altri solventi organici e disinfettanti. Tali sostanze possono provocare deformazioni e scolorire le superfici.

Inserimento delle batterie nel telecomando

Prima di usare il telecomando, inserire le due batterie fornite nell’apposito.

Premere e fare scorrere il coperchio delle batterie sul retro del telecomando.

Inserire le batterie.

Controllando di rispettare i simboli della polarità: (+) con (+) e (–) con (–).

Rimettere il coperchio.

Se la distanza da cui è possibile operare il telecomando si riduce, cambiare le batterie. Usare due batterie R6P(SUM-3)/AA(15F) tipo con pila a secco.

• Le batterie fornite sono per la configurazione iniziale. Per uso continuato, sostituire le batterie.

ATTENZIONE:

Per evitare che le batterie perdano o si incrinino, attenersi a queste precauzioni:

• Inserire le batterie nel telecomando in modo da rispettare la

polarità: (+) con (+) e (–) con (–).

• Usare batterie del tipo corretto. Anche batterie simili nell’aspetto

possono tuttavia avete una tensione diversa.

• Sostituire sempre entrambe le batterie insieme.

• Non esporre le batterie al calore o alle fiamme.

Quando si usa il telecomando, puntarlo il telecomando direttamente al sensore del telecomando sull’unità.

RX-ES1SL

Controllo degli accessori forniti

Verificare di essere in possesso di tutti i seguenti accessori in dotazione. I numeri fra parentesi indicano le rispettive quantità dei componenti forniti.

• Telecomando (1)

• Batterie (2)

• Antenna a telaio AM (MW) (1)

• Antenna FM (1)

• Cavo SCART (1)

• Cavo digitale coassiale (1)

• Cavo video audio (giallo/rosso/bianco) (1) —non disponibile per RX-ES1SL

Se un componente dovesse mancare, rivolgersi immediatamente al rivenditore.

Sensore telecomando

XV-N55SL

Italiano

Per iniziare

COAXIAL

AM LOOP

ANTENNA

DVD

AUDIO

FM 75

AM EXT

CENTER

FRONT

AV IN / OUT

AV IN

SUBWOOFER

OUT

DIGITAL IN

DIGITAL 3

(TV)

DIGITAL 2

(STB)

DIGITAL 1

(DVD)

CENTER

SPEAKER

SURROUND SPEAKERS

RIGHT LEFT RIGHT LEFT

FRONT

SPEAKERS

SUB

WOOFER

SURR (REAR)

CAUTION: SPEAKER IMPEDANCE 8

DVD STB

VCR

FM 75

COAXIAL

AM LOOP

ANTENNA

FM 75

AM EXT

RX-ES1SL

132

Collegamento delle antenne FM e AM (MW)

Se la ricezione FM è scadente, collegare l’antenna FM esterna (non fornita).

Antenna FM (fornita)

Se la ricezione AM (MW) è scadente, collegare un filo singolo per esterni rivestito in vinile (non fornito).

Antenna a telaio AM (MW) (fornita)

Fare scattare le alette sul telaio all’interno delle fessure sulla base, per montare l’antenna a telaio AM (MW).

Collegamento dell’antenna AM (MW)

Collegare l’antenna a telaio AM (MW) fornita ai terminali AM LOOP. Collegare il cavo bianco al terminale AM EXT e il cavo nero al terminale H. Girare il telaio fino ad ottenere la ricezione migliore.

• Se la ricezione è scadente, collegare un filo singolo per esterni, rivestito in vinile (non fornita), al terminale AM EXT. Tenere collegata l’antenna a telaio AM (MW).

Collegamento dell’antenna FM

Collegare provvisoriamente l’antenna FM fornita al terminale FM 75 Ω

Italiano

COAXIAL.

Nederlands

Estendere orizzontalmente l’antenna FM fornita.

• Se la ricezione è scadente, collegare un’antenna FM per esterni

(non fornita). Prima di collegare un cavo coassiale da 75 Ω con connettore (IEC o DIN45325), scollegare l’antenna FM in dotazione.

Note:

• Se il filo dell’antenna a telaio AM (MW) è rivestito in vinile, togliere il vinile mentre lo si torce, come mostrato qui a destra.

• Controllare che i conduttori dell’antenna non tocchino altri terminali oppure i cavi di collegamento e il cavo elettrico, altrimenti si potrebbe avere una cattiva ricezione.

Per iniziare

DIGITAL

SURROUND

DIGITAL

PRO LOGIC

RX-ES1HOME CINEMA CONTROL CENTER

STANDBY / ON STANDBY

TV DIRECT SETTING ADJUST SURROUND

DVD MULTI DVD STB VCR TV FM / AM

SET / TUNER PRESET

SOURCE SELECTOR MASTER VOLUME

PHONES

/ MULTI JOG

Diffusore

centrale

Subwoofer

Diffusore

anteriore

sinistro

Diffusore

anteriore

destro

Diffusore

surround

destro

Diffusore

surround

sinistro

XV-N55SL

RX-ES1SL

COAXIAL

AM LOOP

ANTENNA

DVD

AUDIO

FM 75

AM EXT

CENTER

FRONT

AV IN / OUT

AV IN

SUBWOOFER

OUT

DIGITAL IN

DIGITAL 3

(TV)

DIGITAL 2

(STB)

DIGITAL 1

(DVD)

CENTER SPEAKER

SURROUND SPEAKERS

RIGHT LEFT RIGHT LEFT

FRONT

SPEAKERS

SUB

WOOFER

SURR (REAR)

CAUTION: SPEAKER IMPEDANCE 8

DVD

VCR TV

STB

SUBWOOFER

OUT

CENTER

SPEAKER

SURROUND

SPEAKERS

RIGHT LEFT RIGHT LEFT

FRONT

SPEAKERS

CAUTION: SPEAKER IMPEDANCE 8

RX-ES1SL

Collegamento dei diffusori e del lettore DVD

Prima dei collegamenti spegnere la corrente a tutti i componenti.

Schema di disposizione dei diffusori

Dopo aver collegato i diffusori anteriori, centrale e surround e/o un subwoofer, impostare le informazioni per i diffusori in modo da ottenere il miglior effetto Surround possibile. Per ulteriori informazioni vedere le pagine da 15 a 18.

Collegamento dei diffusori anteriori, centrale e surround

Per ciascun diffusore, collegare i terminali (+) e (–) sul pannello posteriore rispettivamente ai terminali (+) e (–) contrassegnati sui rispettivi diffusori.

Tagliare, torcere e staccare lo strato isolante dall’estremità di ciascun cavo di diffusore (non fornito).

Comprimere, senza lasciarlo, il fermo del terminale dell’altoparlante (1), poi inserire il cavo di diffusori (2).

Rilasciare il fermo.

ATTENZIONE:

Usare diffusori con SPEAKER IMPEDANCE indicata dai terminali dei diffusori.

Subwoofer alimentato

Collegamento del diffusore per frequenze ultrabasse (subwoofer)

Collegando un subwoofer è possibile potenziare i bassi o riprodurre i segnali LFE originali registrati nel software digitale.

Collegare lo spinotto di ingresso di un subwoofer alimentato allo spinotto SUBWOOFER OUT sul pannello posteriore, utilizzando un cavo con spine a pin RCA (non fornito).

• Consultare anche il manuale in dotazione con il subwoofer.

Nota:

È possibile collocare il subwoofer in qualsiasi posizione, in quanto i bassi non sono direzionali. In genere, il subwoofer viene collocato di fronte all’ascoltatore.

A Al diffusore centrale B Al diffusore surround destro C Al diffusore surround sinistro D Al diffusore anteriore destro E Al diffusore anteriore sinistro

CONTINUA A PAGINA SEGUENTE

Italiano

COAXIAL

AM LOOP

ANTENNA

DVD

AUDIO

FM 75

AM EXT

CENTER

FRONT

AV IN / OUT

AV IN

SUBWOOFER

OUT

DIGITAL IN

DIGITAL 3

(TV)

DIGITAL 2

(STB)

DIGITAL 1

(DVD)

CENTER SPEAKER

SURROUND

SPEAKERS

RIGHT LEFT RIGHT LEFT

FRONT

SPEAKERS

SUB

WOOFER

SURR

(REAR)

CAUTION: SPEAKER IMPEDANCE 8

DVD

VCR TV

STB

VIDEOLEFT

PCM

STREAM

COAXIAL

OPTICAL

RIGHT

S-VIDEO

AV OUT

VIDEO OUTDIGITAL OUTAUDIO OUT

VIDEO SIGNAL

SELECTOR

AV COMPU LINK

RX-ES1SL

XV-N55SL

RGB/ COMP.

DIGITAL IN

DIGITAL 3

(TV)

DIGITAL 2

(STB)

DIGITAL 1

(DVD)

AV IN

DVD

STB

PCM

STREAM

COAXIAL

OPTICAL

DIGITAL OUT

AV OUT

VCR AV IN /OUT

AV IN

SUBWOOFER

OUT

DIGITAL IN

DIGITAL 3

(TV)

DIGITAL 2

(STB)

DIGITAL 1

(DVD)

CENTER SPEAKER

SURROUND SPEAKERS

RIGHT LEFT RIGHT LEFT

FRONT

SPEAKERS

DVD

CAUTION: SPEAKER IMPEDANCE 8

STB

OPTICAL

DIGITAL OUT

COAXIAL

DIGITAL OUT

STB

DIGITAL IN

DIGITAL 3

(TV)

DIGITAL 2

(STB)

DIGITAL 1

(DVD)

RX-ES1SL

Per iniziare

VIDEO SIGNAL

SELECTOR

RGB/ COMP.

Cavo SCART (1 cavo fornito)

Cavo digitale

ottico (non

fornito)

Cavo digitale coassiale (1 cavo fornito)

Prima di collegare un cavo digitale ottico, togliere la calottina di protezione.

Collegamento del lettore DVD (XV-N55SL)

Collegare il lettore DVD tramite un cavo SCART e/o un cavo digitale.

•

Per sfruttare appieno le caratteristiche dell’audio digitale, è necessario un collegamento digitale per mezzo di un

cavo ottico digitale o di un cavo coassiale digitale.

Note:

• Al momento di lasciare la fabbrica, i terminali DIGITAL IN dell’unità sono stati impostati per l’uso con i componenti seguenti:

– DIGITAL 1 (coassiale): Per lettore DVD – DIGITAL 2 (ottico): Per STB (Set Top Box) – DIGITAL 3 (ottico): tv-tuner

Se si collegano altri componenti, cambiare correttamente l’impostazione del terminale di ingresso digitale (DIGITAL IN). Vedere “Impostazione dei terminali di ingresso digitale (DIGITAL IN)—DIGITAL IN” a pagina 19.

•

Selezionare correttamente la modalità di ingresso digitale. Vedere “Selezione della modalità di ingresso analogica o digitale” a pagina 11.

Impostare VIDEO SIGNAL SELECTOR a seconda del tipo di apparato TV.

• Se il televisore supporta solo il segnale video composito, impostare VIDEO SIGNAL SELECTOR su “RGB/COMP”.

• Se il televisore supporta solo il segnale Y/ C, per una migliore qualità delle immagine impostare il selettore su “Y/C”.

• Se il televisore supporta il segnale RGB, impostare VIDEO SIGNAL SELECTOR su “RGB/COMP”.

Italiano

Nederlands

Collegamento di altri componenti video

Prima dei collegamenti spegnere la corrente a tutti i componenti.

• Quando si collegano altri componenti, consultare anche i loro rispettivi manuali in quanto i nomi dei terminali stampigliati sul retro variano da un componente all’altro.

Collegamenti digitali

Prima di collegare un cavo digitale ottico, togliere la calottina di protezione.

Cavo digitale ottico (non fornito)

Cavo digitale coassiale (1 cavo fornito)

Note:

• Al momento di lasciare la fabbrica, i terminali DIGITAL IN dell’unità sono stati impostati per l’uso con i componenti seguenti:

– DIGITAL 1 (coassiale): Per lettore DVD – DIGITAL 2 (ottico): Per STB (Set Top Box) – DIGITAL 3 (ottico): tv-tuner

•

Selezionare correttamente la modalità di ingresso digitale. Vedere “Selezione della modalità di ingresso analogica o digitale” a pagina 11.

ATTENZIONE:

Se si collega un dispositivo potenziatore del suono, per esempio un equalizzatore grafico, tra i componenti sorgente e questa unità, l’uscita sonora attraverso quest’unità può andare soggetta a distorsione.

SCART connection

AM LOOP

ANTENNA

AUDIO

LRL

AM EXT

CENTER

FRONT

AV IN / OUT

AV IN

SUBWOOFER

OUT

DIGITAL IN

DIGITAL 3

(TV)

DIGITAL 2

(STB)

DIGITAL 1

(DVD)

CENTER

SPEAKER

SURROUND SPEAKERS

RIGHT LEFT RIGHT LEFT

FRONT SPEAKERS

SUB

WOOFER

SURR

(REAR)

CAUTION: SPEAKER IMPEDANCE 8

VCR TV

DVD STB

AV IN/OUT

AV IN

VCR

STB

VCR

DVD

STB

RX-ES1SL

Per iniziare

Cavo SCART (1 cavo fornito)

Vedi di seguito

Per il formato TV e video

• Se il TV è provvisto di terminali SCART plurali, consultare il manuale in dotazione con il TV, per controllare i segnali video disponibili per ciascun terminale, quindi collegare correttamente il cavo SCART.

•

Questa unità non è in grado di cambiare i segnali video (S-video o Composito). Se il segnale video da uno dei componenti video è diverso dagli altri (per esempio un segnale è S-Video, l’altro Composito), non potrete visualizzare correttamente le immagini. In questo caso, conformare i segnali video di tutti i componenti video, in S-video o oppure in Composito, oppure commutare il segnale video del TV ogni volta che cambiate la sorgente.

Per T-V LINK

•

E’ anche possibile usare la funzione T-V LINK, se si collegano a questa unità un TV e un VCR compatibili con T-V LINK provvisti di cavi SCART totalmente cablati. Per dettagli su T-V LINK, consultare i manuali in dotazione con il TV e il VCR.

• Collegare il cavo SCART al terminale EXT-2 sul televisore JVC compatibile T-V LINK per la funzione T-V LINK.

• Alcuni televisori, videoregistratori, set top box e lettori dvd supportano i dati di comunicazione come TV link. Per informazioni complete, fare riferimento anche ai manuali in dotazione con tali componenti.

* Per un decodificatore analogico

Per guardare o registrare un programma oscurato sul VCR, collegare il decodificatore analogico al VCR e selezionare il canale oscurato sul VCR. Se il VCR non ha un terminale appropriato per il decodificatore, collegare il decodificatore al TV. Consultare anche i manuali in dotazione con questi apparecchi.

Per registrare immagini dall’unità STB

Quando si collegano una STB e un VCR direttamente, con un cavo SCART, potrete registrare le immagini dai nastri di STB sul VCR senza gli schermi del menu della STB. Per i dettagli, consultare i manuali in dotazione con l’unità STB.

Per suoni digitali

Per l’ascolto di suoni digitali, usare sia il collegamento con cavo SCART che il collegamento digitale (fare riferimento a pagina 8 e 9).

Specifiche dei terminali SCART

TV VCR STB DVD

AUDIO L/R 䡬䡬䡬䡬

(Ingresso)

VIDEO S-video − 䡬䡬䡬

Composito

RGB − 䡬䡬䡬

AUDIO L/R 䡬*1 䡬*1

OUT

Composito

(Uscita) VIDEO S-video 䡬*2 −

RGB 䡬*2 −

T-V LINK 䡬*3 䡬*3 䡬*3 䡬*3

*1 L’ingresso dei segnali da un terminale SCART non può venire

emesso attraverso lo stesso terminale SCART.

*2 Il formato video dei segnali video in uscita è coerente con quello

dei segnali video in ingresso. Per esempio, se si immettono segnali S-video a quest’unità, dall’unità non sarà possibile emettere segnali in formato diverso da S-video. Consultare i manuali in dotazione con i componenti video per controllare la regolazione dei segnali video in ingresso/uscita.

*3 I segnali per la funzione T-V LINK passano sempre attraverso

l’unità.

CONTINUA A PAGINA SEGUENTE

䡬䡬䡬䡬

䡬*1*2 䡬*1*2

Italiano

Per iniziare

COAXIAL

AM LOOP

ANTENNA

DVD

AUDIO

FM 75

AM EXT

CENTER

FRONT

AV IN / OUT

AV IN

SUBWOOFER

OUT

DIGITAL IN

DIGITAL 3

(TV)

DIGITAL 2

(STB)

DIGITAL 1

(DVD)

CENTER SPEAKER

SURROUND

SPEAKERS

RIGHT LEFT RIGHT LEFT

FRONT

SPEAKERS

SUB

WOOFER

SURR (REAR)

CAUTION: SPEAKER IMPEDANCE 8

DVD

AUDIO

CENTER

FRONT

SUB

WOOFER

SURR

(REAR)

VCR TV

DVD STB

Lettore DVD

(esempio XV-NA7SL)

RX-ES1SL

Collegamento analogico per la riproduzione DVD MULTI (vedere pagina 34)

• La riproduzione DVD MULTI non è disponibile per il modello XV-N55SL.

Cavo audio mono (non fornito)

Cavo audio stereo (non fornito)

Cavo audio mono (non fornito)

Cavo audio stereo (non fornito)

All’uscita audio del canale centrale

All’uscita audio del canale sinistro dell’effetto Surround

All’uscita audio del canale destro dell’effetto Surround

All’uscita del subwoofer

All’uscita audio del canale destro anteriore

All’uscita audio del canale sinistro anteriore

Nota:

Quando si utilizza la riproduzione DVD MULTI, utilizzare lo stesso lettore DVD collegato al ricevitore da un cavo SCART. Se si collega un altro lettore DVD, i suoni dei canali anteriore, sinistro e destro saranno riprodotti insieme.

Collegamento del cavo elettrico

Una volta effettuati tutti i collegamenti audio/video, collegare il cavo di alimentazione c.a. alla presa elettrica. Assicurarsi che le spine siano inserite saldamente. La spia STANDBY sul ricevitore e l’indicazione sul lettore si accendono in rosso.

• Tenere il cavo di alimentazione lontano dai cavi di collegamento e dall’antenna, poiché potrebbe provocare interferenze sonore o visive.

Note:

• Le impostazioni predisposte (ad esempio i canali preimpostati o la regolazione del suono) possono essere cancellate dopo alcuni giorni nei seguenti casi:

– Quando viene disinserito il cavo di alimentazione. – Quando si verifica una mancanza di corrente.

• Disinserire il cavo di alimentazione: – nel caso in cui non venga utilizzato per un lungo periodo di tempo. – prima di pulire il lettore. – prima di muovere il lettore.

• Non: – collegare o disinserire il cavo di alimentazione con le mani bagnate. – tirare il cavo di alimentazione quando si disinserisce, in quanto potrebbe danneggiare il cavo o provocare incendio, elettroshock o altri

Italiano

Nederlands

ATTENZIONE:

• Evitare assolutamente di toccare il cavo d’alimentazione con le mani umide.

• Non alterare, storcere o tirare il cavo di alimentazione, o mettere dei pesi su di esso, in quanto potrebbe causare incendio, elettroshock o altri

incidenti.

• Qualora il cavo sia danneggiato, consultare un rivenditore e sostituire il cavo di alimentazione con uno nuovo.

incidenti.

RX-ES1SL

ANALOG

SUBWFR LFE

VOL

LCR

LS RS

DVD MULTI

DVD (DVD DIGITAL)

STB (STB DIGITAL)

VCR

TV (TV DIGITAL)

FM AM

(ritorno al punto di partenza)

ANALOG

SUBWFR LFE

VOL

LCR

LS RS

STANDBY / ON STANDBY

TV DIRECT SETTING ADJUST SURROUND

DVD MULTI DVD STB VCB TV FM / AM

SET / TUNER PRESET

SOURCE SELECTOR MASTER VOLUME

PHONES

/ MULTI JOG

TV DIRECT

DVD VCR STB TV

DVD MULTI

TV VOL CHANNEL

TUNING TUNING

DVD

AUDIO/TV /VCR/STB

FM MODE

MEMORY

TOP MENU

PTY

CHOICE

PTY SEARCH

DISPLAY

AUDIO

ZOOM

ANGLE

REPEAT

DIMMER

SUBWFR CENTER L RSURR

BASS BOOST

A.POSITION

SMART S. SETUP

SLEEP CANCEL

SURROUND

ANALOG/DIGITAL

TV RETURN 100

BASS TREBLE

SUBTITLE RETURN

TITLE/GROUP

SCREEN

PTY

TA/NEWS/INFO

VOLUME

FM/AM TV/VIDEO MUTING

AUDIO

HOME CINEMA CONTROL CENTER

BASS TREBLE

123

VFP

INPUT

TONE

TEST EFFECT

DECODE

789

103D0 +10

ENTER

Operazioni basilari

Durante l’utilizzo del ricevitore tramite telecomando, impostare sempre il selettore di modalità su AUDIO/TV/VCR/ STB.

Selezionare la sorgente di riproduzione

Dal pannello frontale:

Ruotare il comando SOURCE SELECTOR fino a che sul display viene visualizzato il nome della sorgente desiderata.

L’indicatore corrispondente alla sorgente selezionata si accende in rosso.

• Ruotando SOURCE SELECTOR la sorgente visualizzata si modifica come segue:

Dal telecomando:

Premere uno dei tasti selettori per la sorgente.

• Ogni volta che si preme FM/AM, sul display si alternano FM e AM (MW).

DVD MULTI: Selezionare il lettore DVD utilizzando la modalità

di uscita discreta analogica (riproduzione a 5.1 canali). Per apprezzare la riproduzione DVD MULTI, vedere pagina 34.

DVD (DIGITAL)*: Seleziona il lettore DVD. STB (DIGITAL)*: Seleziona la STB. VCR: Seleziona il VCR. TV (DIGITAL)*: Seleziona il sintonizzatore TV. FM: Seleziona una transmissione FM. AM: Seleziona una trasmissione AM (MW).

Accendere la corrente

Premere STANDBY/ON (o AUDIO sul telecomando).

Ora la spia di STANDBY si spegne e l’indicatore della sorgente attuale si illumina in rosso. Sul display appare il nome della sorgente attuale (o la frequenza della stazione corrente).

Per spegnere la corrente (passando in standby)

Premere nuovamente STANDBY/ON (o AUDIO sul telecomando). Ora la spia di STANDBY si accende.

Nota:

Nella modalità standby si ha un esiguo consumo di corrente. Per spegnere completamente la corrente, disinserire il cavo elettrica a CA.

Qui viene mostrato il livello corrente del volume.

Appare il nome della sorgente attuale.

* Selezione della modalità di ingresso analogica o

digitale

Dopo aver collegato il lettore DVD, STB o il sintonizzatore TV tramite collegamento analogico e collegamento digitale (vedere le pagine 8 e

9), è necessario selezionare la modalità di ingresso corretta.

• È possibile selezionare l’ingresso digitale solo per sorgenti per le quali sono stati selezionati terminali di ingresso digitali. (Fare riferimento a “Impostazione dei terminali di ingresso digitale (DIGITAL IN)—DIGITAL IN” a pagina 19).

SOLO dal telecomando:

Premere ANALOG/DIGITAL INPUT per selezionare la modalità di ingresso analogica o digitale.

• Ogni volta che si preme il tasto, la modalità di ingresso si alterna fra l’ingresso analogico (“ANALOGUE”) e l’ingresso digitale (“DGTL AUTO”).

DGTL AUTO: Selezionarlo per la modalità di ingresso digitale.

L’unità rileva automaticamente il formato del segnale in ingresso, seguito dall’indicatore di segnale DOLBY D, DTS o L PCM per i segnali rilevati.

ANALOGUE*: Selezionarlo per la modalità di ingresso

analogica.

* Impostazione iniziale

Nota:

Non è possibile selezionare la modalità di ingresso digitale quando si seleziona “DVD MULTI” come sorgente di riproduzione.

Italiano

SUBWFR LFE

VOL

LCR

LS RS

DOLBY D

DGTL AUTO

DGTL DTS

DGTL D.D.

Operazioni basilari

TV DIRECT

DVD VCR STB TV

DVD MULTI

TV VOL CHANNEL

TUNING TUNING

DVD

AUDIO/TV /VCR/STB

FM MODE

MEMORY

TOP MENU

PTY

CHOICE

PTY SEARCH

DISPLAY

AUDIO

ZOOM

ANGLE

REPEAT

DIMMER

SUBWFR CENTER L RSURR

BASS BOOST

A.POSITION

SMART S. SETUP

SLEEP CANCEL

SURROUND

ANALOG/DIGITAL

TV RETURN 100

BASS TREBLE

SUBTITLE RETURN

TITLE/GROUP

SCREEN

PTY

TA/NEWS/INFO

VOLUME

FM/AM TV/VIDEO MUTING

AUDIO

HOME CINEMA CONTROL CENTER

BASS TREBLE

123

VFP

INPUT

TONE

TEST EFFECT

DECODE

789

103D0 +10

ENTER

STANDBY / ON STANDBY

TV DIRECT SETTING ADJUST SURROUND

DVD MULTI DVD STB VCB TV FM / AM

SET / TUNER PRESET

SOURCE SELECTOR MASTER VOLUME

PHONES

/ MULTI JOG

Modo HEADPHONE

Se si utilizzano le cuffie, vengono emessi i seguenti segnali indipendentemente dalle impostazioni dell’altoparlante: — Per le sorgenti del canale 2, i segnali dei canali anteriori di

sinistra e di destra vengono emessi direttamente dalla di sinistra e di destra cuffie.

—

Per sorgenti multicanale, il segnale dei canali anteriori destro e sinistro, centrale e surround viene sottoposto a down-mix e quindi esce dalle cuffie senza perdere le caratteristiche dei bassi. Le cuffie consentono l’ascolto di sorgenti multicanale.

Durante l’utilizzo del ricevitore tramite telecomando, impostare sempre il selettore di modalità su AUDIO/TV/VCR/ STB.

Regolare il volume

Per aumentare il volume, ruotare il comando MASTER VOLUME in senso orario (oppure premere VOLUME + sul telecomando).

ATTENZIONE:

Ridurre il volume al minimo:

• Prima di collegare/indossare le cuffie, in quanto un volume elevato

può danneggiare le cuffie e l’udito.

• Prima di riattivare gli altoparlanti, per evitare l’erogazione di suoni

eccessivamente alti.

Selezione della modalità di decodificazione digitale

Se si hanno i seguenti problemi nella riproduzione del software Dolby Digital o DTS Digital Surround con “DGTL AUTO” selezionato (vedere pagina 11), seguire la procedura elencata qui:

• Non si ha alcun suono all’inizio della riproduzione.

• Si sentono rumori mentre si ricercano o si saltano capitoli o brani.

SOLO dal telecomando:

Premere ANALOG/DIGITAL INPUT per selezionare la modalità di “DGTL AUTO” (ingresso digitale).

Premere DECODE per selezionare “DGTL D.D.” o “DGTL DTS”.

• Ogni volta che si preme il tasto, la modalità di ingresso digitale cambia così:

Per diminuire il volume, ruotare il comando MASTER VOLUME in senso antiorario (oppure premere VOLUME – sul telecomando).

ATTENZIONE:

Impostare sempre al minimo il volume prima di accendere qualunque sorgente acustica. Se si imposta un volume alto, l’improvviso rumore molto forte può danneggiare permanentemente l’udito e/o rovinare i diffusori.

E’ possibile regolare il livello del volume fra “0” (minimo) a “50” (massimo).

Ascolto con le cuffie

Italiano

Nederlands

Collegare un paio di cuffie al jack PHONES sul pannello anteriore. Questa operazione, annulla il modo Surround selezionato al momento, disattiva gli altoparlanti e attiva il modo HEADPHONE. Sul display si accende l’indicatore HP.

• Scollegando le cuffie dal jack PHONES viene annullato il modo

Nota:

HEADPHONE e vengono attivati gli altoparlanti.

• Per riprodurre software codificato con Dolby Digital, selezionare “DGTL D.D.”.

• Per riprodurre software codificato con DTS Digital Surround, selezionare “DGTL DTS”.

Nota:

Quando si spegne la corrente o si seleziona un’altra sorgente, “DGTL DTS” e “DGTL D.D.” vengono cancellati e la modalità di

ingresso digitale si risetta automaticamente su “DGTL AUTO”.

Ecco gli indicatori di segnale analogico/digitale presenti sul

ANALOG

SUBWFR

display a indicazione del tipo di segnale in ingresso nell’unità.

Operazioni basilari

Per cancellare TV Direct e spegnere l’unità, premere

STANDBY/ON sull pannello anteriore. L’unità si spegne e la spia di STANDBY si accende.

ANALOG: Si accende selezionando l’ingresso analogico. LPCM: Si accende se si ricevono segnali Linear PCM. DOLBY D: • Si accende se si ricevono segnali Dolby Digital.

• Lampeggia selezionando “DGTL D.D.” per software non codificato con Dolby Digital.

DTS: •Si accende se si ricevono segnali DTS.

• Lampeggia selezionando “DGTL DTS” per software

non codificato con DTS.

Nota:

Quando “DGTL AUTO” non riesce a riconoscere i segnali in arrivo, sul display non si accende nessun indicatore di segnale digitale.

Attivazione di TV Direct

TV Direct permette di usare l’unità come selettore AV quando non è accesa. Quando attivate TV Direct, immagini e suoni vanno dai componenti video (es. lettore DVD) al TV attraverso questa unità. In questo caso, potrete usare i componenti video ed il TV come se li collegaste direttamente.

• La funzione è attiva per le seguenti sorgenti: DVD (a eccezione di DVD MULTI), STB e VCR se sono collegati tramite cavi SCART.

Per attivare (o disattivare) TV Direct, seguire la procedura illustrata qui:
