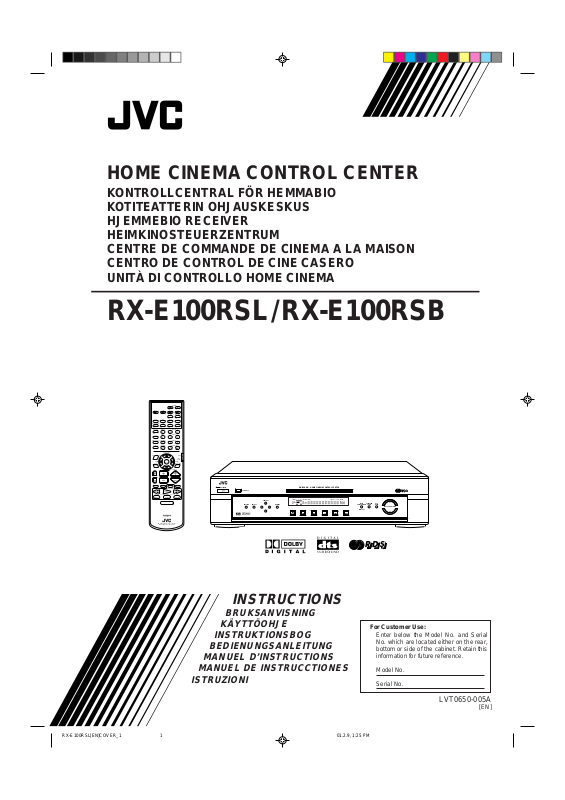

JVC RX-E100RSL, RX-E100RSB Instruction Manual [fr]

HOME CINEMA CONTROL CENTER

KONTROLLCENTRAL FÖR HEMMABIO KOTITEATTERIN OHJAUSKESKUS HJEMMEBIO RECEIVER HEIMKINOSTEUERZENTRUM CENTRE DE COMMANDE DE CINEMA A LA MAISON CENTRO DE CONTROL DE CINE CASERO

UNITÀ DI CONTROLLO HOME CINEMA

RX-E100RSL/RX-E100RSB

DVD

DVD STB VCR TV

ANALOG/DIGITAL

TAPE

INPUT

SOUND BASS+ CENTER

123

BASS– REAR-L

TEST

456

BASS BOOST

TREBLE+ REAR-R

789

EFFECT

TREBLE–

RETURN FM MODE

EON SELECT

DISPLAY MODE

DVD MENU

EON

PTY( PTY9

ENTER

DSP

MODE

CHANNEL VOLUMETV VOL

DIMMER

TV/VIDEO

/REW

PLAY

TUNING

DOWN UP REC

STOP PAUSE

RM-SRXE100R

REMOTE CONTROL

HOME CINEMA CONTROL CENTER

AUDIO

VCR

SLEEP TV DIRECT

SUBWOOFER

PTY SEARCH

VCR

CONTROL

TVSTB

+10

100+

RDS DVD

SURROUND

ON/OFF

MUTING

FF/

BEDIENUNGSANLEITUNG

MANUEL D’INSTRUCTIONS

MANUEL DE INSTRUCCTIONES

ISTRUZIONI

STANDBY

TV DILECT

CONTROL

MEMORY

ADJUST

SETTING

DIGITAL

SURROUND

RX-E100R

DVD STB VCR TV TAPE FM/AM

PRO LOGIC

ANALOG

SLEEP STTUNED MUTING

LCR

DSP

LPCM

SUBWFRLFE

DGTL AUTO

DOLBY D

LS S RS

DTS

INPUT ATT

DVD

DVD STB VCR TV TAPE

INSTRUCTIONS

BRUKSANVISNING

KÄYTTÖOHJE

INSTRUKTIONSBOG

HOME CINEMA CONTROL CENTER

AUTO

VOL

SURROUND

DSP

INPUT

ON/OFF

MODE

ANALOG/DIGITAL

INPUT ATT

FM/AM

MASTER VOLUME

For Customer Use:

Enter below the Model No. and Serial No. which are located either on the rear, bottom or side of the cabinet. Retain this information for future reference.

Model No. Serial No.

LVT0650-005A

[EN]

Varningar, att observera och övrigt/V aroitukset, huomautukset, yms/ Advarsler, forsigtighedsregler og andet/Warnung, Achtung und sostige Hinweise/Mises en garde, précautions et indications diverses/Avisos, precauciones y otras notas/Avvertenze e precauzioni da osservare

Att observera — Nätströmsknapp ( )

Drag ut nätströmssladden för att stänga av strömmen helt. Strömbrytaren kopplar ej bort nätströmmen. Nätströmmen kan styras med fjärrkontrollen.

Huomautus — -näppäin!

Jos haluat katkaista laitteistosta virran kokonaan, irrota sähköpistoke seinäpistorasiasta. Virta on päällä kaikissa virtakytkimen ( ) asennoissa. Virran voi kytkeä myös kaukosäätimellä.

Forsigtig — STRØMAFBRYDER! ( )

T ag netstikket ud for at afbryde strømtilførslen fuldstændigt. Med / Strømafbryderen alene kan man ikke helt afbryde lysnetforbindelsen. Strømtilførslen kan fjernbetjenes.

Achtung — -Schalter!

Den Netzstecker aus der Steckdose ziehen, um die Stromversorgung vollkommen zu unterbrechen. Der Schalter unterbrichet in keiner Stellung die Stromversorgung vollkommen. Die Stromversorgung kann mit der Fernbedienung ein- und ausgeschaltet werden.

ATT OBSERVERA

För att minska riskerna för elektriska stötar, brand, etc.:

1. Lossa inte på skruvar, lock eller hölje.

2. Utsätt inte enheten för regn eller fukt.

Attention — Commutateur !

Déconnecter la fiche de secteur pour couper complètement le courant. Le commutateur ne coupe jamais complètement la ligne de secteur, quelle que soit sa position. Le courant peut être télécommandé.

Precaución –– Interruptor !

Desconectar el cable de alimentación para desactivar la alimentación totalmente. Cualquier que sea la posición de ajuste del interruptor

, la alimentación no es cortada completamente. La alimentación

puede ser controlada remotamente.

Attenzione –– L’interruttore !

Disinserire la spina del cavo di alimentazione dalla presa della rete elettrica per staccare completamente l’alimentazione. L’interruttore

in nessuna posizione stacca la linea di alimentazione elettrica

principale. È possibile il controllo remoto dell’alimentazione.

HUOMAUTUS

Vältä sähköiskun ja tulipalon vaara:

1. Älä avaa ruuveja tai koteloa.

2. Älä jätä laitetta sateeseen tai kosteaan paikkaan.

FÖRSIKTIGHET

• Blockera inte ventilationsöppningarna på apparaten. (Om ventilationsöppningarna blockeras av en tidning, en duk eller liknande kan värme i apparaten eventuellt inte komma ut.)

• Placera ingenting med öppen låga, exempelvis ett tänt ljus, på apparaten.

• Använda batterier måste handhas på ett miljömässigt korrekt sätt och de lagar och förordningar som gäller på platsen för begagnade batterier måste följas noga.

• Använd inte apparaten i badrum eller på annan plats med vatten. Placera inte heller behållare fyllda med vatten eller annan vätska (såsom kosmetika, mediciner, blomvaser, blomkrukor, koppar med mera) ovanpå apparaten.

MUISTUTUS!

• Tuuletusrakoja tai -aukkoja ei saa tukkia. (Jos tuuletusraot tai -aukot tukitaan sanomalehdellä tai vaatteella yms., lämpö ei mahdollisesti pääse ulos.)

• Laitteen päälle ei saa asettaa avotulen lähteitä, kuten palavia kynttilöitä.

• Paristoja hävitettäessä on huomioitava ympäristöongelmat. Näiden paristojen hävitystä koskevia paikallisia määräyksiä ja lakeja on noudatettava ehdottomasti.

• Tätä laitetta ei saa käyttää kylpyhuoneessa tai kosteissa tiloissa. Tämän laitteen päälle ei saa asettaa myöskään vedellä tai nesteillä täytettyjä astioita (kuten kosmetiikkaa tai lääkkeitä, kukkavaaseja, ruukkukukkia, kuppeja yms.).

G-1

FORSIGTIG

For at reducere faren for elektrisk stød, brand, etc.:

1. Fjern ikke skruer, dæksler eller kabinet.

2. Udsæt ikke dette apparat for regn eller fugt.

PRECAUCIÓN

Para reducir riesgos de choques eléctricos, incendio, etc.:

1. No extraiga los tornillos, los cubiertas ni la caja.

2. No exponga este aparato a la lluvia o a la humedad.

FORSIGTIG

• Undgå at tilstoppe ventilationsåbningerne. (Hvis de tilstoppes af avispapir, en klud el.lign., vil varmen muligvis ikke kunne komme ud).

• Undlad at anbringe åben ild (f.eks. tændte stearinlys) oven på apparatet.

• Ved bortskaffelse af batterier bør de miljømæssige konsekvenser tages i betragtning, ligesom de relevante lokale bestemmelser nøje skal overholdes.

• Apparatet må ikke bruges i et badeværelse eller i nærheden af vand. Der bør heller ikke anbringes beholdere med vand eller anden væske (kosmetik, medicin, blomstervaser, potteplanter, kopper osv.) oven på apparatet.

ACHTUNG

Zur Verhinderung von elektrischen Schlägen, Brandgefahr, usw:

1. Keine Schrauben lösen oder Abdeckungen enternen und nicht das Gehäuse öffnen.

2. Dieses Gerät weder Regen noch Feuchtigkeit aussetzen.

ACHTUNG

• Blockieren Sie keine Belüftungsschlitze oder -bohrungen. (Wenn die Belüftungsöffnungen oder -löcher durch eine Zeitung oder ein Tuch etc. blockiert werden, kann die entstehende Hitze nicht abgeführt werden.)

• Stellen Sie keine offenen Flammen, beispielsweise angezündete Kerzen, auf das Gerät.

• Wenn Sie Batterien entsorgen, denken Sie an den Umweltschutz. Batterien müssen entsprechend den geltenden örtlichen Vorschriften oder Gesetzen entsorgt werden.

• Setzen Sie die Anlage nicht in einem Badezimmer oder an Orten ein, an denen Wasser verwendet wird. Stellen Sie auch keine Behälter, die mit W asser oder anderen Flüssigkeiten gefüllt sind (beispielsweise Kosmetik- oder Medikamentenbehälter, Blumenvasen, T opfpflanzen, Tassen etc) auf diese Anlage.

PRECAUCION

• No obstruya las rendijas o los orificios de ventilación. (Si las rendijas o los orificios de ventilación quedan tapados con un periódico, un trozo de tela, etc., no se podrá disipar el calor).

• No ponga sobre el aparato ninguna llama al descubierto, como velas encendidas.

• Cuando tenga que descartar las pilas, tenga en cuenta los problemas ambientales y observe estrictamente los reglamentos o las leyes locales sobre disposición de las pilas.

• No utilice este aparato en el cuarto de baño o en lugares donde hay agua. Tampoco coloque ningún recipiente que contenga agua u otros líquidos (frascos de cosméticos o medicinas, floreros, macetas, vasos, etc.) encima de este aparato.

ATTENZIONE

Per ridurre il rischio di scosse elettriche, incendi, ecc...

1. Non togliere viti, coperchi o la scatola.

2. Non esporre l’apparecchio alla piogggia e all’umidità.

AVVERTENZA

• Evitare di ostruire le aperture o i fori di ventilazione con giornali, indumenti etc., in quanto s’impedirebbe al calore di fuoriuscire.

• Non collocare fiamme libere (es. candele accese) sull’apparecchio.

• Le batterie devono essere smaltite nel rispetto dell’ambiente, attenendosi ai regolamenti locali in materia.

• Non usare l’apparecchio in bagno o in locali dove sia presente l’acqua. Evitare assolutamente di collocare contenitori contenenti acqua o liquidi (flaconi di cosmetici o medicinali, vasi di fiori, piante in vaso , tazze etc.) sull’apparecchio.

Svenska

Suomi

Dansk

Deutsch

Français

ATTENTION

Afin d’éviter tout risque d’électrocution, d’incendie, etc.:

1. Ne pas enlever les vis ni les panneaux et ne pas ouvrir le coffret de l’appareil.

2. Ne pas exposer l’appareil à la pluie ni à l’humidité.

ATTENTION

• Ne bloquez pas les orifices ou les trous de ventilation. (Si les orifices ou les trous de ventilation sont bloqués par un journal un tissu, etc., la chaleur peut ne pas être évacuée correctement de l’appareil.)

• Ne placez aucune source de flamme nue, telle qu’une bougie, sur l’appareil.

• Lors de la mise au rebut des piles, veuillez prendre en considération les problèmes de l’environnement et suivre strictement les règles et les lois locales sur la mise au rebut des piles.

• N’utilisez pas cet appareil dans une salle de bain ou un autre endroit avec de l’eau. Ne placez aucun récipient contenant de l’eau (tel que des cosmétiques ou des médicaments, un vase de fleurs, un pot de fleurs, une tasse, etc.) sur cet appareil.

Español

Italiano

Per I’ltalia:

“Si dichiara che il questo prodotto di marca JVC è conforme alle prescrizioni del Decreto Ministeriale n.548 del 28/08/95 pubblicato sulla Gazzetta Ufficiale della Repubblica Italiana n.301 del 28/12/95.”

G-2

Att observera: Ordentlig ventilation

Placera apparaten på följande sätt för att unvika risk för elektriska stötar och eldsvåda, och för att skydda den mot skador: Framsidan: Öppet utrymme utan hinder. Sidorna: Inga hinder inom 10 cm från sidorna. Ovansidan: Inga hinder inom 10 cm ovanför ovansidan. Baksidan: Inga hinder inom 15 cm bakom baksidan. Undersidan: Inga hinder. Ställ apparaten på en plan yta. Se dessutom till att ventilationen blir så god som möjligt (se figuren).

Huomautus: Riittävä ilmanvaihto

Sijoita laite seuraavalla tavalla, jotta saadaan vältettyä sähköisku- ja tulipalovaara ja suojattua laite vaurioilta: Edessä: Esteetön avoin tila Sivuilla: 10 cm avoin tila sivuista Päällä: 10 cm avoin tila laitteen pinnasta Takana: 15 cm avoin tila laitteen takaseinästä Pohjassa: Esteetön tasainen pinta Ilmanvaihto on lisäksi pidettävä riittävänä kuvassa näytetyllä tavalla.

Forsigtig: Tilstrækkelig ventilation

Anbring apparatet som anvist herunder, således at risiko for elektriske stød og brand samt beskadigelse undgås: Forsiden: Åbent sted uden forhindringer. Sider: Ingen forhindringer indenfor 10 cm fra siderne. Oversiden: Ingen forhindringer indenfor 10 cm fra oversiden. Bagsiden: Ingen forhindringer indenfor 15 cm fra bagsiden. Undersiden: Ingen forhindringer. Anbringes på en plan flade. Sørg derudover altid for bedst mulig luftcirkulation som vist på illustrationen.

Achtung: Angemessene Ventilation

Stellen Sie das Gerät zur Verhütung von elektrischem Schlag und Feuer und zum Schutz gegen Beschädigung wie folgt auf: Vorderseite: Offener Platz ohne Hindernisse. Seiten: Keine Hindernisse innerhalb 10 cm von den Seiten. Oberseite: Keine Hindernisse innerhalb 10 cm von der Oberseite. Rückseite: Keine Hindernisse innerhalb 15 cm von der Rückseite. Unterseite: Keine Hindernisse. Auf eine ebene Oberfläche stellen. Zusätzlich die bestmögliche Luftzirkulation wie gezeigt erhalten.

Vägg eller hinder Seinä tai este Væg eller forhindringer Wand oder Hindernisse

Minst 15cm avstånd Yli 15 cm avoin tila Afstand på 15 cm eller mere Abstand von 15 cm oder mehr

RX-E100RSL/RX-E100RSB

Framsida Edessä Forside Vorderseite

Stativhöjd: minst 15cm Telineen korkeus: 15 cm tal enemmän Standhøjde de 15 cm eller mere Standhöhe 15 cm oder mehr

Golv Lattia Gulv Boden

G-3

Attention: Ventilation Correcte

Pour éviter les chocs électriques, l’incendie et tout autre dégât. Disposer l’appareil en tenant compte des impératifs suivants Avant: Rien ne doit gêner le dégagement Flancs: Laisser 10 cm de dégagement latéral Dessus: Laisser 10 cm de dégagement supérieur Arrière: Laisser 15 cm de dégagement arrière Dessous: Rien ne doit obstruer par dessous; poser l’appareil sur

une surface plate. Veiller également à ce que l’air circule le mieux possible comme illustré.

Precaución: Ventilación Adecuada

Para evitar el riesgo de choque eléctrico e incendio y para proteger el aparato contra daños. Ubique el aparato de la siguiente manera: Frente: Espacio abierto sin obstrucciones Lados: 10 cm sin obstrucciones a los lados Parte superior: 10 cm sin obstrucciones en la parte superior Parte trasera: 15 cm sin obstrucciones en la parte trasera Fondo: Sin obstrucciones, colóquelo sobre una superficie

nivelada Además, mantenga la mejor circulación de aire posible como se ilustra.

Attenzione: Problemi di Ventilazione

Per evitare il rischio di folgorazioni ed incendi e proteggere l’unità da danni, installarla nel modo seguente. Davanti: Nessun ostacolo, spazio libero Lati: Nessun ostacolo per almeno 10 cm Sopra: Nessun ostacolo per almeno 10 cm Retro: Nessun ostacolo per almeno 15 cm Fondo: Libero ed in piano Inoltre, mantenere il più possibile la circolazione dell’aria.

Svenska

Suomi

Dansk

Deutsch

Mur, ou obstruction Pared u obstrucciones Parete o ostacol

Dégagement de 15 cm ou plus Espacio de 15 cm o más 15 cm di distanza o più

RX-E100RSL/RX-E100RSB

Avant Frente Davanti

Hauteur du socle: 15 cm ou plus Allura del soporte 15 cm o más Altezza del tavolino 15 cm p plù

Plancher Piso Pavimento

Français

Español

Italiano

G-4

Table des matières

Identification des parties .............................. 2

Pour commencer ......................................... 3

Avant l’installation ..................................................................... 3

Vérification des accessoires fournis ........................................... 3

Mise en place des piles dans la télécommande .......................... 3

Connexion des antennes FM et AM (PO/GO) ........................... 4

Connexion des enceintes ............................................................ 5

Connexion des appareils audio/vidéo......................................... 7

Connexion du cordon d’alimentation ......................................... 9

Fonctionnement de base ............................. 10

1 Mise de l’appareil sous tension............................................ 10

2 Sélection de la source de lecture .......................................... 10

3 Ajustement du volume ......................................................... 10

Mise en service de la fonction TV Direct ................................ 11

Coupure temporaire du son ...................................................... 12

Mise hors tension de l’appareil avec la minuterie.................... 12

Modification de la luminosité de l’affichage ........................... 12

Réglages de base....................................... 13

Réglage des prises d’entrée numérique .................................... 13

Sélection du mode d’entrée analogique ou numérique ............ 13

Réglage de l’information du caisson de grave ......................... 15

Réglage des enceintes pour les modes DSP ............................. 15

Réglage du surround automatique............................................ 18

Réglage du mode TV Direct..................................................... 19

Ajustements sonores ................................. 20

Atténuation du signal d’entrée ................................................. 20

Ajustement de la balance de sortie des enceintes avant ........... 20

Renforcement des graves ......................................................... 21

Ajustement de la tonalité.......................................................... 21

Ajustement du niveau de sortie du caisson de grave................ 22

Fonctionnement du tuner ........................... 23

Accord manuel des stations...................................................... 23

Utilisation de l’accord par préréglage ...................................... 24

Sélection du mode de réception FM......................................... 25

Utilisation du système RDS (Radio Data System) pour la

réception des stations FM .................................................. 26

Recherche d’un programme par code PTY .............................. 27

Commutation temporaire sur le programme de votre choix .... 29

Création de champs sonores réalistes ......... 30

À propos des relations entre la disposition des enceintes et

des mod e s D S P................................................................... 32

Utilisation des modes surround (Télécommande).................... 33

Utilisation du mode Theatre Surround (Télécommande)......... 35

Utilisation des modes DAP (Télécommande) .......................... 36

Utilisation des modes surround (Panneau avant) ..................... 37

Utilisation du mode Theatre Surround (Panneau avant) .......... 38

Utilisation des modes DAP (Panneau avant) ........................... 39

Maîtrise de la télécommande ...................... 40

Guide de dépannage ................................... 45

Spécifications............................................ 46

Français

Remote

ONL Y

Remote

NOT

Cette marque indique que la télécommande UNIQUEMENT peut être utilisée pour l’opération expliquée.

Cette marque indique que la télécommande NE PEUT PAS être utilisée pour l’opération expliquée.

Identification des parties

Panneau avant

Français

STANDBY

STANDBY/ON

4 5 6 7

9 p

w e

TV DIRECT

ADJUST

SETTING

DIGITAL

SURROUND

6 7

Télécommande

DVD

DVD STB VCR TV

ANALOG/DIGITAL

TAPE

INPUT

SOUND BASS+ CENTER

123

BASS– REAR•L

TEST

BASS BOOST

DISPLAY MODE

DVD MENU

456

TREBLE+ REAR•R

789

EFFECT

TREBLE–

RETURN FM MODE

EON SELECT

PTY( PTY9

DSP MODE

TV/VIDEO

DOWN UP

EON

ENTER

CHANNEL VOLUMETV VOL

DIMMER

/REW

PLAY

TUNING

REC

STOP PAUSE

RM-SRXE100R

REMOTE CONTROL

HOME CINEMA CONTROL CENTER

CONTROL

MEMORY

AUDIO

VCR

TVSTB

SLEEP TV DIRECT

SUBWOOFER

+10

100+

RDS

DVD

SURROUND

ON/OFF

PTY SEARCH

VCR

MUTING

FF/

RX-E100R

HOME CINEMA CONTROL CENTER

VCR

STB

DVD

PRO LOGIC

ANALOG LPCM DOLBY D DTS

DVD

DVD STB VCR TV TAPE F

SLEEP RDS EON TA STTUNEDINFOHEWS MUTING

LCR

DSP

SUBWFR LFE

DGTLAUTO

Ls S RR

INPUT ATT

FM/AM

TAPE

AUTO

KHZ VOL

M/AM

9 p q

Référez-vous aux pages entre parenthèses pour plus de détails.

Panneau avant

1 Touche STANDBY/ON et témoin STANDBY (10) 2 Touche TV DIRECT (11) 3 Affichage 4 Indicateurs de source 5 Capteur de télécommande 6 Touche SETTING (13, 15, 17 – 19) 7 Touche ADJUST (20 – 22, 37 – 39)

t y

8 Touches CONTROL (13 – 25, 37 – 39)

5 / ∞ / 2 / 3

9 Touche MEMORY (24) p Touches de sélection de source (10, 11, 14, 23, 25)

DVD, STB, VCR, TV, TAPE, FM/AM

q Touche INPUT ANALOG/DIGITAL (14)

Touche INPUT ATT (20)

w T ouche SURROUND ON/OFF (32, 37) e Touche DSP MODE (32, 38, 39) r T ouches MASTER VOLUME

Télécommande

;

1 T ouches POWER (10, 40, 42, 43)

AUDIO , , DVD , STB , VCR , TV

2 T ouche SLEEP (12, 40) 3 Touche ANALOG/DIGITAL INPUT (14, 40) 4 Touche SOUND (21, 34 – 36, 40) 5 Touche TEST (33 – 35, 40) 6 Touche BASS BOOST (21, 40) 7 T ouche EFFECT (35, 36, 40) 8 Sélecteur de mode RDS/DVD MENU (26 – 28, 41, 42) 9 Touche DSP MODE (32, 35, 36, 40) p Touches CHANNEL +/– (41 – 43) q Touches TV VOL +/– (41, 43) w Touche DIMMER (12, 40) e Touche TV/VIDEO (41, 43) r Touches de commande des appareils audio/vidéo (23, 41 – 43) t Touche TV DIRECT (11, 40) y Touches de sélection de source (10, 11, 14, 23, 25, 40, 42, 43)

DVD, STB, VCR, TV, TAPE, FM, AM

u • Touches numériques pour la sélection des canaux préréglés

(25, 41 – 43)

• Touches numériques pour l'ajustement du son (34 – 36, 41)

• Touches numériques pour la commande des appareils audio/vidéo (41 – 43)

i Sélecteur RDS/DVD MENU (26 – 28, 41, 42) o T ouche SURROUND ON/OFF (32, 33, 38, 40) ; Touches VOLUME +/– (10, 40) a Touche MUTING (12, 40)

INPUT

ANALOG/DIGITAL

INPUT ATT

SURROUND

DSP

ON/OFF

MODE

MASTER VOLUME

e r

/ (10)

Pour commencer

Avant l’installation

Précautions générales

• N’INSÉREZ AUCUN objet métallique dans l’appareil.

• NE DÉMONTEZ PAS l’appareil ni ne retirez les vis, les couvercles ou le boîtier.

• N’EXPOSEZ PAS l’appareil à la pluie ou à l’humidité.

Emplacements

• Installez l’appareil dans un endroit plat et à l’abri de l’humidité.

• La température autour de l’appareil doit être comprise entre 23˚F et 95˚F (–5˚C et 35˚C).

• Assurez-vous qu’il y a une ventilation suffisante autour de l’appareil. Une mauvaise ventilation peut entraîner un échauffement excessif et endommager l’appareil.

Manipulation de l’appareil

• NE TOUCHEZ PAS le cordon d’alimentation avec les mains mouillées.

• NE TIREZ PAS sur le cordon d’alimentation pour le débrancher. Pour le débrancher, tirez sur la fiche de façon à ne pas endommager le cordon.

• Gardez le cordon d’alimentation à distance des cordons de connexion et de l’antenne. Le cordon d’alimentation peut causer du bruit ou des interférences d’écran. Il est recommandé d’utiliser un câble coaxial pour la connexion de l’antenne car il est correctement blindé contre les interférences.

• Quand une coupure de courant se produit, ou le cordon d’alimentation est débranché, les réglages préréglés tels que les canaux préréglés FM/AM (PO/GO) et les ajustements sonores peuvent être effacés en quelques jours.

Mise en place des piles dans la télécommande

Avant d’utiliser la télécommande, mettez en place les deux piles fournies.

• Lors de l’utilisation de la télécommande, dirigez celle-ci directement vers le capteur de télécommande de l’appareil.

1. Au dos de la télécommande, retirez le couvercle

du compartiment à piles.

2. Insérez les piles. Respectez les polarités: (+) à (+)

et (–) à (–).

Vérification des accessoires fournis

Vérifiez que vous avez bien tous les accessoires fournis suivants. Le nombre entre parenthèses indique la quantité de pièces fournie.

• Télécommande (1)

• Piles (2)

• Antenne cadre AM (PO/GO) (1)

• Antenne FM (1)

Si quelque chose manquait, contactez votre revendeur immédiatement.

Français

3. Remettez le couvercle en place.

Si la plage de fonctionnement de la télécommande diminue, remplacez les piles. Utilisez deux piles sèches de type R6P(SUM-3)/ AA(15F).

ATTENTION:

Suivez ces précautions pour éviter toute fuite ou fissure des piles:

• Placez les piles dans la télécommande en respectant leurs

polarités: (+) à (+) et (–) à (–).

• Utilisez des piles de type correct. Des piles ayant l’air similaires

peuvent avoir une tension différente.

• Remplacez toujours les deux pile en même temps.

• N’exposez pas les piles à la chaleur ou à une flamme.

Pour commencer

Connexion des antennes FM et AM (PO/GO)

Si la réception AM (PO/GO) est mauvaise, connectez un fil recouvert de vinyle (non fourni).

Antenne cadre AM (PO/GO) (fournie)

Si la réception FM est mauvaise, connectez une antenne FM extérieure (non fournie).

Insérez les languettes du cadre dans les fentes de la base pour assembler l’antenne cadre AM (PO/GO).

Français

EXT

AM LOOP

ANTENNA

)

(

Antenne FM (fournie)

FM 75

COAXIAL

)

(

V T

U O

)

L P

(

–

)

(

E P S

–

Connexion des enceintes

SUBWOOFER

OUT

INPUT

HIGH IMPEDANCE

Connexion de l’antenne cadre AM (PO/GO)

Connectez l’antenne cadre AM (PO/GO) fourni aux prises AM LOOP. Tournez l’antenne cadre jusqu’à ce que vous obteniez la meilleure réception possible.

• Si la réception est mauvaise, connectez un fil extérieur recouvert de vinyle à la prise AM EXT. Laissez l’antenne AM (PO/GO) connectée.

Connexion de l’antenne FM

Connectez provisoirement l’antenne FM fournie à la prise FM 75 Ω COAXIAL. Étendez l’antenne FM fournie horizontalement.

• Si la réception est mauvaise, connectez une antenne extérieure. Avant de connecter un câble coaxial 75 Ω (avec un connecteur de type standard), déconnectez l’antenne FM fournie.

Remarques:

• Si l’antenne cadre AM (PO/GO) est recouverte de vinyle, retirez le vinyle en tordant de la façon montrée à droite.

• Assurez-vous que les conducteurs d’antenne ne touchent aucunes autres prises, cordons de connexion et cordon d’alimentation. Cela pourrait causer une mauvaise réception.

Après avoir connecté les enceintes avant, l’enceinte centrale, les enceintes arrière et/ou un caisson de grave, réglez correctement leurs informations pour obtenir le meilleur effet DSP possible. Pour plus de détails, référez-vous à la page 15.

ATTENTION:

Utilisez des enceintes avec l’impédance d’enceinte (SPEAKER IMPEDANCE) indiquée sur les prises d’enceintes.

Connexion des enceintes avant, centrale et arrière

Pour chaque enceinte, connectez les prises (+) et (–) du panneau arrière aux prises (+) et (–) des enceintes respectives.

1 Coupez, tordez et retirez l’isolant à l’extrémité de

chaque cordon d’enceinte (non fourni).

2 Ouvrez la prise et insérez le cordon d’enceinte. 3 Refermez la prise.

Connexion du caisson de grave

En connectant un caisson de grave vous pouvez améliorer les graves et reproduire les signaux LFE originaux enregistrés dans la source numérique.

Caisson de grave actif (exemple)

Connectez la prise d’entrée d’un caisson de grave actif à la prise SUBWOOFER OUT sur le panneau arrière en utilisant un câble à fiches cinch (non fourni).

• Référez-vous aussi au mode d’emploi fourni avec votre caisson de grave.

Puisque les sons graves ne sont pas directionnels, vous pouvez placer le caisson de grave où vous le souhaitez. Normalement, placez-le devant vous.

Français

Pour commencer

Schéma de disposition des enceintes

Enceinte centrale

Français

Enceinte

avant gauche

Enceinte arrière gauche

RX-E100R

)

(

)

(

I V

Caisson de grave

STANDBY

STANDBY ON

DOLBY

D I G I T A L

STANDBY

HOME CINEMA CONTROL CENTER

RX-E100R

TV DILECT

DVD STB VCR TV TAPE FM/AM

PRO LOGIC

ANALOG

AUTO

LCR

SLEEP STTUNED MUTING

CONTROL

DSP

LPCM

SUBWFRLFE

DGTL AUTO

KHZ

DOLBY D

SURROUND

DSP

LSS RS

INPUT

VOL

INPUT ATT

DTS

ON/OFF

MEMORY

ADJUST

SETTING

DIGITAL

DVD DVD STB VCR TV TAPE

DIGITAL

SURROUND

MODE

ANALOG/DIGITAL

MASTER VOLUME

INPUT ATT

FM/AM

Enceinte

avant droite

Enceinte arrière droite

(DVD)

(STB)

–

Au caisson de grave

–

À l’enceinte centrale

–

À l’enceinte avant gauche

À l’enceinte arrière gauche

À l’enceinte avant droite

À l’enceinte arrière droite

Connexion des appareils audio/vidéo

Mettez tous les appareils hors tension avant de commencer les connexions.

Les cordons de connexion ne sont pas fournis avec cet appareil. Utilisez les cordons fournis avec les autres appareils ou achetezles dans un magasin d’appareils audio ou électriques.

Cordon coaxial numérique Cordon audio

Cordon optique numérique

Connexions numériques

DIGITAL IN

DIGITAL 2

(STB)

DIGITAL 1

Avant de connecter le cordon optique numérique débranchez la fiche de protection.

RX-E100R

Connexions analogiques

AUDIO

LEFT

RIGHT

OUT

(REC)

(PLAY)

TAPE

(DVD)

Câble SCART

COAXIAL

DIGITAL OUT

OPTICAL

DIGITAL OUT

STANDBY

STANDBY ON

Lecteur de DVD

DOLBY

D I G I T A L

Décodeur (STB)

Les illustrations des prises d’entrée/sortie sont des exemples typiques. Quand vous connectez d’autres appareils, référez-vous aussi à leurs modes d’emploi car le nom des prises imprimé au dos de l’appareil varie d’appareil à l’autre.

Français

•À l’expédition de l’usine, les prises DIGITAL IN

(DVD)

(STB)

)

(

)

(

–

ont été réglées pour les appareils suivants. – DIGITAL 1 (coaxial): Pour le lecteur de DVD – DIGITAL 2 (optique): Pour le décodeur (STB)

Si vous connectez d’autres appareils, changez le réglage de la prise d’entrée numérique (DIGITAL IN). Référez-vous à “Réglage des prises d’entrée numériques” à la page 13.

• Choisissez le mode d’entrée numérique correct. Référez-vous à “Sélection du mode d’entrée analogique ou numérique” à la page 13.

Si vous connectez un appareil d’amélioration du son tel qu’un égaliseur graphique entre l’appareil source et cet appareil, la sortie sonore à travers cet appareil risque d’être déformée.

AUDIO

LEFT

Platine cassette

RIGHT

OUT IN

SUITE À LA PAGE SUIVANTE

Pour commencer

Mettez tous les appareils hors tension avant de commencer les connexions.

RX-E100R

IAL

)

(

)

(

I V

Les illustrations des prises d’entrée/sortie ci-dessous sont des exemples typiques. Quand vous connectez d’autres appareils, référez-vous aussi à leurs modes d’emploi car le nom des prises imprimé au dos de l’appareil varie d’appareil à l’autre.

)

(

)

(

–

AV IN/OUT

VCR

AV IN

STBDVD

Français

ENTRÉE

SORTIE

Spécifications de la prise SCART

TV VCR STB DVD

AUDIO L/R 䡬䡬䡬䡬

Composite

VIDEO S-VIDEO − 䡬䡬䡬

RGB − 䡬䡬䡬

AUDIO L/R 䡬*1 䡬 *1

Composite

VIDEO S-VIDEO 䡬*2 −

RGB 䡬*2 −

T-V LINK 䡬*3 䡬 *3

䡬䡬䡬䡬

䡬*1*2 䡬*1*2

*1 Les signaux arrivant par la prise SCART ne peuvent pas être

sortis par la même prise SCART.

*2 Le format vidéo des signaux vidéo de sortie sont constitués des

signaux vidéo d’entrée. Par exemple, si les signaux S-VIDEO sont entrés dans cet appareil, aucun autre signal que des signaux S-VIDEO ne peut être sorti de cet appareil. Référezvous aux modes d’emploi fournis avec les appareils vidéo pour vérifier le réglage des signaux vidéo d’entrée/sortie.

*3 Les signaux pour la fonction T-V LINK traversent toujours

l’appareil en boucle.

Magnétoscope

Téléviseur

Décodeur

(STB)

Lecteur de DVD

STANDBY

STANDBY ON

DOLBY

D I G I T A L

Pour le téléviseur et le format vidéo

SI le téléviseur est muni de plusieurs prises SCART, référez-vous au mode d’emploi qui l’accompagne pour savoir quel signal vidéo est disponible pour chaque prise, puis connectez correctement le câble SCART. Pour plus d’information, référez-vous au mode d’emploi fourni avec le téléviseur.

Cet appareil ne peut pas convertir les signaux vidéo (S-vidéo ou composite). Quand le signal vidéo d'un apparel vidéo est différent de celui d'un autre (par exemple, Svidéo et composite), il se peut que vous ne puissiez pas voir les images. Dans ce cas, unifiez les signaux vidéo de tous les appareils en S-vidéo ou composition, ou vous devrez commuter le signal vidéo du téléviseur chaque fois que vous changerez de source.

Pour les sons numériques

• Pour profiter au maximum des logiciels codés avec Dolby Digital ou DTS Digital Surround, connectez le lecteur de DVD en utilisant une des prises DIGITAL IN (voir page 7).

• Pour profiter au maximum des sons numériques, utilisez à la fois la connexion avec le câble SCART et la connexion numérique (voir page 7).

• Pour profiter des sons diffusés en numérique, connecter le décodeur (STB) et/ou le téléviseur aux prises DIGITAL IN (voir page 7).

Pour T-V LINK

• V ous pouvez aussi utiliser la fonction T-V LINK si vous connecter un téléviseur et un magnétoscope compatible T-V LINK à cet appareil avec des câb les SCART. Pour plus d’informations sur la fonction T-V LINK, référez-vous aux modes d’emploi fournis avec le téléviseur et le magnétoscope.

• Connectez le câble SCART à la prise EXT-2 de votre téléviseur pour la fonction T-V LINK.

Pour enregistrer des images à partir du décodeur (STB)

Quand vous connectez un décodeur (STB) ou un magnétoscope directement avec un câble SCART, vous pouvez regarder les images enregistrées du décodeur (STB) sur le magnétoscope sans les écrans de menu STB . Pour plus d’information, référez-vous au mode d’emploi fourni av ec le décodeur (STB).

Pour un décodeur analogique

Pour regarder ou enregistrer un progr amme codé sur votre magnétoscope , connectez le décodeur analogique à v otre magnétoscope et choisissez le canal codé sur le magnétoscope. S'il n'y a pas de prise appropriée pour le décodeur sur votre magnétoscope, connectez le décodeur au téléviseur. Référez-vous aussi aux modes d'emploi fournis avec ces appareils.

Connexion du cordon d’alimentation

Avant de brancher l’appareil sur une prise secteur, vérifiez que toutes les connexions sont terminées.

Français

Branchez le cordon d’alimentation sur une prise secteur murale.

Fonctionnement de base

MASTER VOLUME

Ce mode d’emploi explique les opérations en utilisant les touches et les réglages de panneau avant. Vous pouvez aussi utiliser les touches de la télécommande si elles portent un nom similaire (ou marque) à celles du panneau avant. Si les opérations en utilisant la télécommande diffèrent de celles en utilisant le panneau avant, elles sont expliquées.

• Référez-vous aussi à “Maîtrise de la télécommande” à la page 40.

Témoin STANDBY

TV DIRECT

STANDBY

STANDBY/ON

DIGITAL

SURROUND

TV DIRECT

SETTING

DIGITAL

ADJUST

Affichage Indicateurs de source

CONTROL

MEMORY

123

Mise de l’appareil sous tension

Appuyez sur (ou sur la touche AUDIO sur la télécommande). Le témoin STANDBY s’éteint. L’indicateur de la source actuelle s’allume en vert. Le nom de la source actuelle (ou la fréquence de la station) apparaît sur l’affichage.

Le niveau de volume actuel apparaît ici.

LPCM

Français

Pour mettre l’appareil hors tension (en attente)

Appuyez de nouveau sur (ou sur AUDIO Le témoin STANDBY s’allume. Une petite quantité de courant est consommée en mode d’attente. Pour mettre l’appareil complètement hors tension, débranchez le cordon d’alimentation secteur.

Sélection de la source de lecture

Appuyez sur une des touches de sélection de source.

DVD

DVD STB VCR TV TAPE

DGTL AUTO

Le nom de la source actuelle apparaît.

HOME CINEMA CONTROL CENTER

RX-E100R

DVD STB VCR TV TAPE FM/AM

PRO LOGIC

ANALOG

LCR

SLEEP RDS EON TA STTUNEDINFOHEWS MUTING

DSP

LPCM

SUBWFR LFE

DGTL AUTO

DOLBY D

LS S RS

DTS

INPUT ATT

DVD

DVD STB VCR TV TAPE

Remarque:

Si vous avez connecté plusieurs appareils source numériques en utilisant les prises numériques (voir page 7), référez-vous à “Réglages de base” aux pages 13, 14 et 15 pour terminer le réglage de la prise

STANDBY

STANDBY/ON

d’entrée numérique et du mode d’entrée numérique, avant de commencer à utiliser l’appareil.

Ajustement du volume

Pour augmenter le volume, maintenez pressé

VOL

MASTER VOLUME télécommande). Pour diminuer le volume, maintenez pressé MASTER VOLUME télécommande).

STANDBY

STANDBY/ON

FM/AM

ATTENTION:

Réglez toujours le volume au minimum avant de démarrer une source. Si le volume est réglé sur un niveau élevé, la soudaine déflagration d’énergie sonore peut endommager de façon permanente votre ouïe et/ou détruire vos enceintes.

Remarques:

• Le niveau de volume peut être ajusté dans une plage de “0” (minimum) à “70” (maximum).

• Chaque fois que vous appuyez sur la touche, le niveau de volume change de 2 niveaux, de “0” (minimum) à “14” et par 1 niveau, de “14” à “70” (maximum).

AUTO

MH KH

VOL

FM/AM

INPUT

ANALOG/DIGITAL

INPUT ATT

SURROUND

ON/OFF

DSP

MODE

MASTER V OLUME

(ou VOLUME + sur la

(ou VOLUME – sur la

DVD : Choisit le lecteur de DVD. STB :Choisit le décodeur. VCR : Choisit le magnétoscope. TV : Choisit le tuner de télévision. TAPE: : Choisit la platine cassette. FM/AM : Choisit une émission FM ou AM.

L’indicateur de la source choisie s’allume en vert.

ANALOG

PRO LOGIC

SUBWFR LFE

SLEEP

DGTL AUTO INPUT ATT

DSP

LCR

LS S RS

LPCM DOLBY D DTS

LFE

LCR

LS S RS

SUBWFR

LCR

LS RS

Mise en service de la fonction TV Direct

La fonction TV Direct peut être utilisée avec cet appareil comme sélecteur AV quand l’appareil n’est pas sous tension. Quand la fonction TV Direct est en service, les images et les sons provenant des appareils vidéo tels qu’un lecteur de DVD vont directement au téléviseur à travers cet appareil. Dans ce cas, vous pouvez utiliser les appareils vidéo et le téléviseur comme s’ils

étaient directement.

• Cette fonction prend effet uniquement quand les appareils vidéo et le téléviseur sont connectés à cet appareil avec les câbles SCART.

• Cette fonction prend effet pour les sources suivantes — lecteur de DVD, décodeur (STB) et magnétoscope.

• Cet appareil peut être mis en ou hors tension et/ou choisir la source automatiquement si vous réglez le mode TV Direct sur “AUTO 1” ou “AUTO 2”. Pour plus d’informations, référez-vous à “Réglage du mode TV Direct” à la page 19.

Pour mettre en service (ou hors service) le mode TV Direct, suivez la procédure ci-dessous.

Appuyez sur TV DIRECT.

TV DIRECT

Toutes les indications disparaissent, puis l’indicateur de la source actuellement choisie s’allume en rouge.

Mettez sous tension l’appareil vidéo et le téléviseur.

Appuyez sur une des touches de sélection de source — DVD, STB ou VCR.

L’indicateur correspondant à la source choisie s’allume en rouge.

DVD

DVD STB VCR

Ajustement de base et mémorisation automatique

Cet appareil mémorise les réglages sonores pour chaque source....

• quand vous mettez l’appareil sous tension,

• quand vous changez la source et

• quand vous changez le mode d’entrée analogique/numérique

(voir page 14).

Quand vous changez la source, les réglages mémorisés pour la nouvelle source choisie sont rappelés automatiquement. Les réglages suivants peuvent être mémorisés pour chaque source:

• Mode d’entrée analogique/numérique (voir page 14)

• Mode d’atténuation de l’entrée (voir page 20)

• Balance (voir page 20)

• Accentuation des graves (voir page 21)

• Ajustement de la tonalité (voir page 21)

• Niveau de sortie du caisson de grave (voir page 22)

• Réglages du mode surround (voir pages 33, 37)

Réglages du mode Theatre Surround (voir pages 35, 38) Réglages du mode DAP (voir pages 36, 39)

Remarque:

Si la source est FM ou AM, vous pouvez mémoriser un réglage différent pour chaque bande.

Pour l’enregistrement

Vous pouvez enregistrer les sons de n’importe quelle source reproduite à travers l’appareil avec le magnétoscope ou la platine cassette.

Lors de l’enregistrement, vous pouvez écouter la source sonore choisie à n’importe quel niveau sonore sans affecter le niveau sonore de l’enregistrement.

Remarque:

Les ajustements sonores (voir page 20) et les modes DSP (voir page 32) n’affectent pas l’enregistrement.

Indicateurs de signal et d’enceinte sur l’affichage

Indicateurs de signal

Indicateur d'enceinte

Français

Pour annuler le mode TV Direct et mettre l’appareil hors tension, appuyez sur (AUDIO sur la télécommande).

L’appareil est mis hors tension et le témoin STANDBY s’allume.

Pour annuler le mode TV Direct et mettre l’appareil sous tension, appuyez sur TV DIRECT sur l’appareil (AUDIO

télécommande). L’appareil se met sous tension et l’indicateur de la source actuellement choisie s’allume en vert.

Remarques:

• Quand la fonction TV Direct est en service, vous ne pouvez pas

profiter de tous les effets sonores offerts par cet appareil et utiliser les enceintes connectées à cet appareil.

• Vous pouvez utiliser la fonction T-V LINK entre le téléviseur et le

magnétoscope quand le mode TV Direct est hors service.

sur la

Les indicateurs de signal suivant s’allument —:

L : • Quand l’entrée numérique est choisie: S’allume lors

de l’entrée du signal du canal gauche.

• Quand l’entrée analogique est choisie: Toujours

allumé.

R : • Quand l’entrée numérique est choisie: S’allume lors

de l’entrée du signal du canal droit.

• Quand l’entrée analogique est choisie: Toujours allumé.

C:S’allume lors de l’entrée du signal du canal central. LS : S’allume lors de l’entrée du signal du canal arrière gauche. RS : S’allume lors de l’entrée du signal du canal arrière droit. S:S’allume quand lors de l’entrée du signal du canal arrière

monaural.

LFE: S’allume lors de l’entrée du signal de canal LFE.

Les indicateurs d’enceintes s’allument comme suit:

• L’indicateur du caisson de grave (

SUBWFR) s’allume quand

“SUBWFR” est réglé sur “YES” (voir page 15).

• Les autres indicateurs d’enceinte s’allument uniquement quand

l’enceinte correspondante est en service ET quand l’enceinte correspondante est nécessaire pour le mode DSP actuellement choisi.

Fonctionnement de base

SLEEP

DVD

DVD STB VCR TV

ANALOG/DIGITAL

INPUT

SOUND BASS+ CENTER

TEST

BASS BOOST

EFFECT

DISPLAY MODE

DVD MENU

PTY( PTY9

DSP

MODE

TV/VIDEO

/REW

DOWN UP

REC

VCR

SLEEP TV DIRECT

TAPE

123

BASS– REAR-L

456

TREBLE+ REAR-R

789

TREBLE–

RETURN FM MODE

EON SELECT

EON

ENTER

PTY SEARCH

CHANNEL VOLUMETV VOL

DIMMER

VCR

CONTROL

PLAY

TUNING

STOP PAUSE

AUDIO

SUBWOOFER

SURROUND

ON/OFF

FF/

TVSTB

+10

100+

MUTING

Mise hors tension de l’appareil avec la minuterie

Remote

ONL Y

Vous pouvez vous endormir en écoutant de la musique — Minuterie d’arrêt.

Appuyez répétitivement sur SLEEP

sur la télécommande.

L’indicateur SLEEP s’allume sur l’affichage et l’heure de mise hors tension change par intervalle de 10 minutes.

LPCM

SLEEP

DGTL AUTO

SLEEP

VOL

2010 30 40 50 60 70 80 90

(Annulé)

RDS

DVD

MUTINGDIMMER

Quand l’heure de mise hors tension arrive

L’appareil se met hors tension automatiquement.

Pour vérifier ou modifier la durée restante avant la mise hors tension

Appuyez une fois sur SLEEP. La durée restante (en minutes) avant la mise hors tension apparaît.

• Pour changer la durée avant la mise hors tension, appuyez répétitivement sur SLEEP.

Pour annuler la minuterie d’arrêt

Appuyez répétitivement sur SLEEP jusqu’à ce que “SLEEP 0” apparaisse sur l’affichage. (L’indicateur SLEEP programme s’éteint.)

• Mettre l’appareil hors tension annule aussi la minuterie d’arrêt.

Français

RM-SRXE100R REMOTE CONTROL

HOME CINEMA CONTROL CENTER

Coupure temporaire du son

Appuyez sur MUTING sur la télécommande pour couper le son de toutes les enceintes connectées.

MUTING

“MUTING” apparaît sur l’affichage et le volume est coupé (l’indicateur de niveau de volume s’éteint).

Pour rétablir le son, appuyez de nouveau sur MUTING de façon que “MUTING OFF” apparaisse sur l’affichage.

• Appuyer sur MASTER VOLUME rétablit aussi le son.

/ (ou VOLUME +/–)

Remote

ONL Y

Modification de la luminosité de l’affichage

Vous pouvez réduire la luminosité de l’affichage. Appuyez sur DIMMER

• Chaque fois que vous appuyez sur la touche, l’affichage devient alternativement plus sombre et plus lumineux.

sur la télécommande.

Remote

ONL Y

DIMMER

Réglages de base

CONTROL

5/∞/3/2

Affichage

Indicateurs de source

STANDBY

STANDBY/ON

TV DIRECT

ADJUST

SETTING

DIGITAL

SURROUND

SETTING

CONTROL

MEMORY

RX-E100R

DVD STB VCR TV TAPE FM/AM

PRO LOGIC

ANALOG

SLEEP RDS EON TA STTUNEDINFOHEWS MUTING

LCR

DSP

LPCM

SUBWFR LFE

DGTL AUTO

DOLBY D

LS S RS

DTS

INPUT ATT

DVD

DVD STB VCR TV TAPE

Touches de sélection de

source (DVD, STB, TV)

Réglage des prises d’entrée numériques

Remote

NOT

Quand vous utilisez les prises d’entrée numérique, enregistrez l’appareil connecté à chaque prise (DIGITAL IN 1/2) de façon que le nom de source correct apparaisse quand la source numérique est choisie.

Avant de commencer, rappelez-vous...

Il y a un temps limite pour réaliser les étapes suivantes. Si le réglage est annulé avant la fin, recommencez à partir de l’étape 1.

Appuyez sur SETTING.

SETTING

Les touches CONTROL peuvent maintenant être utilisées pour les réglages de base.

HOME CINEMA CONTROL CENTER

AUTO

VOL

FM/AM

INPUT

ANALOG/DIGITAL

INPUT ATT

SURROUND

ON/OFF

DSP

MODE

MASTER V OLUME

INPUT

ANALOG/DIGITAL

Remarque:

À l’expédition de l’usine, les prises DIGITAL IN ont été réglées pour les appareils suivants.

• DIGITAL 1 (coaxial): Pour le lecteur de DVD

• DIGITAL 2 (optique): Pour le décodeur (STB)

Sélection du mode d’entrée analogique ou numérique

Si vous avez connecté des appareils source numériques en utilisant à la fois la méthode de connexion analogique et la méthode de connexion numérique (voir page 7), vous devez choisir le mode d’entrée correct.

Appuyez répétitivement sur CONTROL ∞ (ou 5) jusqu’à ce que “DGT (Digital)” (avec le réglage actuel)

CONTROL

* “1DVD2STB” est le réglage initial. Si vous avez déjà changé

le réglage, une autre combinaison apparaît.

Appuyez sur CONTROL 3 (ou 2) pour choisir le

* apparaisse sur l’affichage.

réglage correct de la prise numérique.

• Chaque fois que vous appuyez sur la touche, l’affichage change comme suit:

CONTROL

LCR

SUBWFR LFE

LS S RS

PRO LOGIC DSP DGTL AUTO INPUT ATT

VOL

ANALOG LPCM DOLBY D DTS

Appuyez sur un la touche de sélection de source (DVD, STB ou TV)

* pour laquelle vous souhaitez

Français

changer le mode d’entrée.

DVD

DVD STB VCR TV

Remarque:

VOL

Parmi les sources de la liste ci-dessus, vous pouvez choisir uniquement l’entrée numérique pour les sources pour lesquelles vous avez choisi les prises d’entrées numériques. (Référez-vous à “Réglage des prises d’entrée numériques” .)

Appuyez sur INPUT ANALOG/DIGITAL (ou ANALOG/DIGITAL INPUT sur la télécommande) pour choisir le mode d’entrée analogique ou numérique.

• Chaque fois que vous appuyez sur la touche, le mode d’entrée alterne entre l’entrée analogique (ANALOGUE) et l’entrée numérique (DGTL AUTO).

INPUT

ANALOG/DIGITAL

INPUT ATT

DOLBY D

LCR

SUBWFR LFE

LS RS

DGTL AUTO

(retour au début)

SUITE À LA PAGE SUIVANTE

Réglages de base

H H O

CONTROL

5/∞/3/2

Affichage Indicateurs de source

STANDBY

STANDBY/ON

TV DIRECT

SETTING

DIGITAL

SURROUND

SETTING

ADJUST

CONTROL

MEMORY

Touches de sélection de

DGTL AUT O : Choisissez ce réglage pour le mode d’entrée

numérique. L’appareil détecte automatiquement le format du signal d’entrée. (L’indicateur DGTL AUTO s’allume sur l’affichage, puis l’indicateur du signal numérique détecté s’allume.)

ANALOGUE : Choisissez ce réglage pour le mode d’entrée

analogique (réglage initial lors de l’expédition de l’usine).

Si les symptômes suivants se produisent pendant la lecture d’un logiciel Dolby Digital ou DTS Digital Surround alors que “DGTL AUTO” est choisi, suivez la procédure ci-dessous.

• Aucun ne sort au début de la lecture.

• Il y a du bruit lors de la recherche ou du saut de chapitres ou de

plages.

Français

Appuyez sur la touche de sélection de source (DVD, STB ou TV) pour laquelle vous souhaitez changer le mode d’entrée.

DVD

DVD STB VCR TV

Appuyez sur INPUT ANALOG/DIGITAL (ou ANALOG/DIGITAL INPUT) pour choisir le mode d’entrée numérique (DGTL AUTO).

INPUT

ANALOG/DIGITAL

INPUT ATT

Appuyez sur CONTROL 3 (ou 2) pour choisir

“DGTL D.D.” ou “DGTL DTS” pendant que “DGTL AUTO” est allumé sur l’affichage.

• Chaque fois que vous appuyez sur la touche, le mode d’entrée numérique change comme suit:

HOME CINEMA CONTROL CENTER

RX-E100R

DVD STB VCR TV TAPE FM/AM

PRO LOGIC

ANALOG

SLEEP RDS EON TA STTUNEDINFOHEWS MUTING

LCR

DSP

LPCM

SUBWFR LFE

DGTL AUTO

DOLBY D

LS S RS

DTS

INPUT ATT

DVD

DVD STB VCR TV TAPE

source (DVD, STB, TV)

• Pour reproduire un logiciel codé avec Dolby Digital,

• Pour reproduire un logiciel codé avec DTS Digital Surround,

Remarque:

Quand vous mettez l’appareil hors tension ou que vous choisissez une autre source, “DGTL DTS” et “DGTL D.D.” sont annulés et le mode d’entrée numérique est réinitialisé automatiquement à “DGTL AUTO”.

Nous vous présentons ci-dessous les indicateurs de signal analogique/ numérique de l’affichage qui indique le type de signal entrant dans l’appareil.

ANALOGUE :S’allume quand l’entrée analogique est choisie. LPCM :S’allume lors de l’entrée des signaux PCM

DOLBY D : •S’allume lors de l’entrée des signaux Dolby Digital.

DTS : • S’allume lors de l’entrée des signaux DTS

Remarque:

Remote

NOT

Quand “DGTL AUTO” ne peut pas reconnaître les signaux d’entrée, aucun indicateur de signal numérique ne s’allume sur l’affichage.

AUTO

KHZ VOL

FM/AM

INPUT

ANALOG/DIGITAL

INPUT ATT

SURROUND

ON/OFF

DSP

MODE

INPUT

ANALOG/DIGITAL

choisissez “DGTL D.D.”

choisissez “DGTL DTS”.

linéaires.

•Clignote quand “DGTL D.D.” est choisi pour un logiciel non codé avec Dolby Digital.

Digital Surround.

•Clignote quand “DGTL DTS” est choisi pour un logiciel non codé avec DTS Digital Surround.

MASTER V OLUME

CONTROL

Quand “DGTL D.D.” ou “DGTL DTS” est choisi, “AUTO” s’éteint.

LCR

SUBWFR LFE

LS RS

DGTL AUTO

DOLBY D

M K V

Réglage de l’information du caisson de grave

Remote

NOT

Si vous avez connecté un caisson de grave, suivez la procédure ci-dessous. Si vous n’utilisez pas de caisson de grave, vous pouvez sauter ce réglage.

Avant de commencer, rappelez-vous...

Il y a un temps limite pour réaliser les étapes suivantes. Si le réglage est annulé avant la fin, recommencez à partir de l’étape 1.

Appuyez sur SETTING.

SETTING

Les touches CONTROL peuvent maintenant être utilisées pour les réglages de base.

Appuyez répétitivement sur CONTROL ∞ (ou 5) jusqu’à ce que “SUBWFR (caisson de grave)” (avec le réglage actuel)

CONTROL

TO T

* “NO” est le réglage initial. Si vous avez déjà changé le

réglage, “YES” apparaît.

Appuyez sur CONTROL 3 (ou 2) pour choisir

* apparaisse sur l’affichage.

VOL

“YES”.

• Chaque fois que vous appuyez sur la touche, le réglage du caisson de grave alterne entre “YES” et “NO”.

CONTROL

LCR

SUBWFR LFE

LS S RS

PRO LOGIC DSP DGTL AUTO

INPUT ATT

VOL

ANALOG LPCM DOLBY D DTS

Appuyez sur SETTING.

SETTING

Les touches CONTROL peuvent maintenant être utilisées pour les réglages de base.

Appuyez répétitivement sur CONTROL ∞ (ou

5) jusqu’à ce qu’une des enceintes suivante (avec

le réglage actuel)

CONTROL

LCR

SUBWFR LFE

LS S RS

PRO LOGIC DSP DGTL AUTO INPUT ATT

ANALOG

LPCM DOLBY D DTS

FR SP (Enceintes avant) : Pour enregistrer la taille des

CTR SP (Enceinte centrale) : Pour enregistrer la taille de

REAR SP (Enceintes arrière) : Pour enregistrer la taille des

* “LRG (grand)” est le réglage initial pour les enceintes avant et

“SML (petit)” celui pour les enceintes arrières.

Si vous avez déjà changé le réglage, une autre taille apparaît.

Appuyez sur CONTROL 3 (ou 2) pour choisir

* apparaisse sur l’affichage.

VOL

enceintes avant.

l’enceinte centrale.

enceintes arrière.

la taille d’enceinte appropriée.

• Chaque fois que vous appuyez sur la touche, la taille d’enceinte change comme suit:

CONTROL

YES : Choisissez ce réglage si vous utilisez un caisson de

grave. L’indicateur de caisson de grave

SUBWFR) s’allume sur l’affichage (voir page

(

11). Vous pouvez ajuster le niveau de sortie du caisson de grave (voir page 22).

NO : Choisissez ce réglage si vous n’avez pas connecté

de caisson de grave ou si vous l’avez déconnecté.

Réglages des enceintes pour les modes DSP

Remote

NOT

Pour obtenir le meilleur effet surround possible des modes DSP (Processeur de signal numérique) (voir page 32), enregistrez les informations suivantes une fois que toutes les connexions sont terminées.

• Taille des enceintes — FR SP, CTR SP, REAR SP

• Temps de retard — CTR DL, REAR DL

• Fréquence de transition — CROSS

• Compression de la plage dynamique — D.R.C.

• Atténuateur de l’effet des basses fréquences — LFE

Taille des enceintes — FR SP, CTR SP, REAR SP

Enregistrez la taille des enceintes connectées.

• Si vous changez vos enceintes, vous devez enregistrer à nouveau

les informations sur les enceintes.

Avant de commencer, rappelez-vous...

Il y a un temps limite pour réaliser les étapes suivantes. Si le réglage est annulé avant la fin, recommencez à partir de l’étape 1.

LCR

SUBWFR LFE

LS S RS

PRO LOGIC DSP DGTL AUTO INPUT ATT

VOL

ANALOG LPCM DOLBY D

DTS

Ex.: Lors de l’enregistrement de la taille des enceintes arrière

LRG (Grand) : Choisissez ce réglage quand les enceintes sont de

grande taille. (Voir les “Remarques” ci-dessous.)

SML (Petit) : Choisissez ce réglage quand la taille des

enceintes est relativement petite. (Voir les “Remarques” ci-dessous.)

NO : Choisissez ce réglage si vous n’avez pas

connecté d’enceinte. (Ne peut pas être choisi pour les enceintes avant.)

Répétez les étapes 2 et 3 pour choisir la taille appropriée pour les autres enceintes.

Remarques:

• Utilisez les critères suivants comme référence pour l’ajustement: – Si la taille du cône du haut-parleur intégré à votre enceinte est

supérieure à 4 3/4 pouces (12 cm ), choisissez “LRG (grand)”, et si elle est inférieure à 4 3/4 pouces (12 cm ), choisissez “SML (petit)”.

• Si vous avez choisi “NO” pour le caisson de grave, vous pouvez choisir uniquement “LRG (grand)” pour la taille des enceintes avant.

• Si vous avez choisi “SML (petit)” pour la taille des enceintes avant, vous ne pouvez pas choisir “LRG (grand)” pour la taille de l’enceinte centrale et des enceintes arrière.

Français

Réglages de base

CONTROL

5/∞/3/2 Affichage

STANDBY

STANDBY/ON

DIGITAL

SURROUND

TV DIRECT

SETTING

DIGITAL

ADJUST

CONTROL

MEMORY

RX-E100R

DVD STB VCR TV TAPE FM/AM

PRO LOGIC

ANALOG

SLEEP RDS EON TA STTUNEDINFOHEWS MUTING

LCR

DSP

LPCM

SUBWFR LFE

DGTL AUTO

DOLBY D

LS S RS

DTS

INPUT ATT

DVD

DVD STB VCR TV TAPE

SETTING

Temps de retard — CTR DL, REAR DL

Ajustez le temps de retard du son provenant de l’enceinte centrale et des enceintes arrière par rapport au son provenant des enceintes avant. Si la distance de l’enceinte centrale et des enceintes arrière à votre point d’écoute est à peu près la même que celle aux enceintes avant, choisissez 0 msec.

• 1 msec en plus (ou en moins) du temps de retard équivaut à une augmentation (diminution) de la distance de 11

Enceinte

avant gauche

Enceinte centrale

/16 pouces (30 cm).

Enceinte

avant droite

HOME CINEMA CONTROL CENTER

Appuyez répétitivement sur CONTROL ∞ (ou

5) jusqu’à ce que “CTR DL (Retard central)” ou

“REAR DL (Retard arrière)” (avec le réglage actuel)

AUTO

VOL

FM/AM

INPUT

ANALOG/DIGITAL

INPUT ATT

SURROUND

ON/OFF

DSP

MODE

MASTER V OLUME

* apparaisse sur l’affichage.

CONTROL

LCR

SUBWFR LFE

LS S RS

PRO LOGIC DSP DGTL AUTO

INPUT ATT

ANALOG

LPCM DOLBY D DTS

VOL

Français

2,7 m

2,4 m

2,1 m

Enceinte

arrière gauche

Enceinte

arrière droite

Ex.: Dans ce cas, réglez le retard central sur “1 mS” et le

retard arrière sur “2 mS”.

Avant de commencer, rappelez-vous...

Il y a un temps limite pour réaliser les étapes suivantes. Si le réglage est annulé avant la fin, recommencez à partir de l’étape 1.

Appuyez sur SETTING.

SETTING

Les touches CONTROL peuvent maintenant être utilisées pour les réglages de base.

3,0 m

CTR DL (Retard central) : Pour ajuster le temps de retard

central (de 0 msec à 5 msec).

REAR DL (Retard arrière): Pour ajuster le temps de retard

arrière (de 0 msec à 15 msec).

* “0 mS” est le réglage initial pour le temps de retard central et

“5 mS” pour le temps de retard arrière. Si vous avez déjà changé le réglage, un autre réglage apparaît.

Appuyez sur CONTROL 3 (ou 2) pour choisir le temps de retard.

• Chaque fois que vous appuyez sur la touche, le temps de retard change par unité de 1 msec (mS).

CONTROL

LCR

SUBWFR LFE

LS S RS

PRO LOGIC DSP DGTL AUTO

INPUT ATT

VOL

ANALOG

LPCM DOLBY D DTS

Ex.: Lors de l’ajustement du retard central

Répétez les étapes 2 et 3 pour ajuster les autres temps de retard.

Fréquence de transition — CROSS

VOL

Les petites enceintes ne peuvent pas reproduire efficacement les graves. Si vous utilisez des petites enceintes dans n’importe position, cet appareil redirige automatiquement les éléments graves affectés aux petites enceintes vers les grandes enceintes. Pour utiliser cette fonction correctement, régler le niveau de la fréquence de transition en fonction de la taille des petites enceintes connectées.

• Si vous avez choisi “LRG (grand)” pour toutes les enceintes, cette fonction n’a aucun effet.

Avant de commencer, rappelez-vous...

Il y a un temps limite pour réaliser les étapes suivantes. Si le réglage est annulé avant la fin, recommencez à partir de l’étape 1.

Appuyez sur SETTING.

SETTING

Les touches CONTROL peuvent maintenant être utilisées pour les réglages de base.

Appuyez répétitivement sur CONTROL ∞ (ou

5) jusqu’à ce que “CROSS (transition)” (avec le

réglage actuel)

CONTROL

* “100HZ” est le réglage initial. Si vous avez déjà changé le

réglage, une autre fréquence apparaît.

Appuyez sur CONTROL 3 (ou 2) pour choisir le

* apparaisse sur l’affichage.

TO T

VOL

niveau de la fréquence de transition.

• Chaque fois que vous appuyez sur la touche, le niveau de la fréquence de transition change comme suit:

CONTROL

LCR

SUBWFR LFE

LS S RS

PRO LOGIC DSP DGTL AUTO

INPUT ATT

VOL

ANALOG LPCM DOLBY D DTS

Compression de la plage dynamique — D.R.C.

Vous pouvez compresser la plage dynamique (différence entre le son maximum et le son minimum) du son reproduit. C'est pratique si vous souhaitez profiter du son surround la nuit.

• Cette fonction n’a d’effet que lors de la reproduction d’une source utilisant le Dolby Digital.

Avant de commencer, rappelez-vous...

Il y a un temps limite pour réaliser les étapes suivantes. Si le réglage est annulé avant la fin, recommencez à partir de l’étape 1.

Appuyez sur SETTING.

SETTING

Les touches CONTROL peuvent maintenant être utilisées pour les réglages de base.

Appuyez répétitivement sur CONTROL ∞ (ou

5) jusqu’à ce que “D.R.C. (Compression de plage

dynamique)” (avec le réglage actuel)

* apparaisse

sur l’affichage.

CONTROL

* “MID” est le réglage initial. Si vous avez déjà changé le

réglage, un autre réglage apparaît.

Appuyez sur CONTROL 3 (ou 2) pour choisir le niveau de compression approprié.

• Chaque fois que vous appuyez sur la touche, le niveau de compression change comme suit:

CONTROL

LCR

SUBWFR LFE

LS S RS

PRO LOGIC

DSP

DGTL AUTO

INPUT ATT

VOL

ANALOG LPCM DOLBY D DTS

Français

OFF : Choisissez ce réglage quand vous souhaitez profiter du

• Utilisez les critères suivants comme référence pour l’ajustement:

80HZ : Choisissez cette fréquence quand le cône du haut-

parleur intégré à l’enceinte est d’environ 4

/4 pouces

(12 cm).

100HZ : Choisissez cette fréquence quand le cône du haut-

parleur intégré à l’enceinte est d’environ 3

/16

son surround avec sa plage dynamique complète. (Aucun effet n’est appliqué.)

MID : Choisissez ce réglage quand vous souhaitez réduire un

peu la plage dynamique.

MAX: Choisissez ce réglage quand vous souhaitez appliquer

l’effet de compression maximum. (Pratique la nuit.)

pouces (10 cm).

120HZ : Choisissez cette fréquence quand le cône du haut-

parleur intégré à l’enceinte est d’environ 3

/16 pouces

(8 cm).

SUITE À LA PAGE SUIVANTE

Réglages de base

VOL

UT ATT

CONTROL

5/∞/3/2

Affichage

STANDBY

STANDBY/ON

DIGITAL

SURROUND

TV DIRECT

SETTING

DIGITAL

ADJUST

CONTROL

MEMORY

SETTING

Atténuateur de l’effet des basses fréquences — LFE

SI les sons graves sont déformés pendant la lecture d’un logiciel utilisant le Dolby Digital ou le DTS Digital Surround, suivez la procédure ci-dessous.

• Cette fonction n’a d’effet que lorsque les signaux du caisson de grave (LFE) entrent (avec “SUBWFR” réglé sur “YES”).

Avant de commencer, rappelez-vous...

Il y a un temps limite pour réaliser les étapes suivantes. Si le réglage est annulé avant la fin, recommencez à partir de l’étape 1.

Appuyez sur SETTING.

SETTING

Les touches CONTROL peuvent maintenant être utilisées pour les réglages de base.

Français

Appuyez répétitivement sur CONTROL ∞ (ou 5) jusqu’à ce que “LFE (Effet de basse fréquence)” (avec le réglage actuel)

CONTROL

* apparaisse sur l’affichage.

HOME CINEMA CONTROL CENTER

RX-E100R

DVD STB VCR TV TAPE FM/AM

PRO LOGIC

ANALOG

SLEEP RDS EON TA STTUNEDINFOHEWS MUTING

LCR

DSP

LPCM

SUBWFR LFE

DGTL AUTO

DOLBY D

LS S RS

DTS

INPUT ATT

DVD

DVD STB VCR TV TAPE

Réglage du surround automatique

Le mode surround est mis en service automatiquement quand un signal multicanaux entre dans l’appareil par la prise numérique. Vous pouvez profiter du mode surround en choisissant simplement la source (avec l’entrée numérique choisie pour cette source) — Surround automatique.

Pour mettre en service le surround automatique, suivez la procédure ci-dessous.

Avant de commencer, rappelez-vous...

Il y a un temps limite pour réaliser les étapes suivantes. Si le réglage est annulé avant la fin, recommencez à partir de l’étape 1.

Appuyez sur SETTING.

Appuyez répétitivement sur CONTROL ∞ (ou 5) jusqu’à ce que “AUTO SR (surr ound automatique)” (avec le réglage actuel)

VOL

AUTO

MH KH VOL

SETTING

CONTROL

FM/AM

INPUT

ANALOG/DIGITAL

INPUT ATT

SURROUND

ON/OFF

DSP

MODE

MASTER V OLUME

Remote

NOT

Les touches CONTROL peuvent maintenant être utilisées pour les réglages de base.

* apparaisse sur l’affichage.

* “0” est le réglage initial. Si vous avez déjà changé le réglage,

“–10dB” apparaît.

Appuyez sur CONTROL 3 (ou 2) pour choisir le niveau d’atténuation LFE.

• Chaque fois que vous appuyez sur la touche, le niveau d’atténuation LFE change comme suit:

CONTROL

LCR

SUBWFR LFE

LS S RS

PRO LOGIC DSP DGTL AUTO

INPUT ATT

VOL

ANALOG LPCM DOLBY D DTS

0dB : Normalement choisissez ce réglage. –10dB : Choisissez ce réglage quand le son est déformé.

* “OFF” est le réglage initial. Si vous avez déjà changé le

réglage, “ON” apparaît.

Appuyez sur CONTROL 3 (ou 2) pour choisir “ON” (ou “OFF”).

• Chaque fois que vous appuyez sur la touche, le surround automatique se met en service (“ON”) ou hors service (“OFF”):

CONTROL

LCR

SUBWFR LFE

LS S RS

PRO LOGIC DSP DGTL AUTO

INPUT ATT

ANALOG LPCM DOLBY D DTS

VOL

ON :• Si des signaux multicanaux entrent dans l’appareil,

un mode surround approprié est mis en service.

• Si des signaux Dolby Digital 2 channel ou DTS 2 entrent , “STEREO” est choisi.

• Si des signaux Linear PCM entrent, rien ne

change.

OFF: : Choisissez ce réglage pour mettre hors service le

sourround automatique.

Remarques:

• Cette fonction n’entre pas en service dans les cas suivants: – Lors de la reproduction d’une source analogique. – Lorsque “DGTL D.D.” ou “DGTL DTS” est chosi comme mode

d’entrée numérique fixe (voir pages 13 et 14).

• Si le mode surround est mis automatiquement en service avec le

surround automatique, le DSP utilisé est annulé temporairement. Quand les signaux multicanaux n’entrent plus dans l’appareil, le mode surround choisi est annulé et le mode DSP précédent est rappelé.

• Si vous appuyez sur SURROUND ON/OFF ou sur DSP MODE alors que le sourround automatique est en service, celui-ci est annulé temporairement pour la source actuellement choisie. Le réglage du surround automatique est rappelé dans les cas suivants:

– Quand vous mettez l’appareil hors et sous tension, – Quand vous changez la source audio et – Quand vous réglez à nouveau “AUTO SR” sur “ON” .

Appuyez répétitivement sur CONTROL ∞ (ou

5) jusqu’à ce que “MODE” (avec le réglage

actuel)

* “MANUAL” est le réglage initial. Si vous avez déjà changé le

Appuyez sur CONTROL 3 (ou 2) pour choisir

* apparaisse sur l’affichage.

CONTROL

GIC

UTO TT

réglage, une autre mode apparaît.

VOL

“AUTO1” (ou, “AUTO2” ou “MANUAL”).

• Chaque fois que vous appuyez sur la touche, le mode TV Direct change comme suit:

CONTROL

LCR SUBWFR LFE LS S RS

PRO LOGIC DSP DGTL AUTO

INPUT ATT

VOL

ANALOG LPCM DOLBY D DTS

Pour annuler le surround automatique

Répétez les étapes 1 et 2, puis choisissez “OFF” à l’étape 3.

Réglage du mode TV Direct

Vous pouvez mettre en ou hors service automatiquement le mode TV Direct en mettant sous/hors tension les appareils connectés avec un câble SCART— Mode automatique TV Direct.

• Cette fonction prend effet uniquement quand les appareils vidéo et le téléviseur sont connectés à cet appareil avec les câbles SCART.

• Cette fonction prend effet pour les sources suivantes — lecteur de DVD, décodeur (STB) et magnétoscope.

Avant de commencer, rappelez-vous...

Il y a un temps limite pour réaliser les étapes suivantes. Si le réglage est annulé avant la fin, recommencez à partir de l’étape 1.

Appuyez sur SETTING.

SETTING

Les touches CONTROL peuvent maintenant être utilisées pour les réglages de base.

AUTO1 : Quand un appareil vidéo est mis sous tension

quand cet appareil est sous tension, l’appareil vidéo est choisi automatiquement comme source.

AUTO2 : • Quand un appareil vidéo est mis sous tension

–alors que l’appareil est hors tension,

l’appareil change mode sur TV Direct et choisi automatiquement l’appareil vidéo comme source.

–alors que l’appareil est sous tension ou le

mode TV Direct hors service, l’appareil

choisis l’appareil vidéo comme source automatiquement.

• Quand un appareil vidéo est mis sous tension

–alors que TV Direct est hors service ou que

l’appareil est sous tension avec un appareil vidéo choisi, l’appareil choisi automatiquement

le dernier appareil vidéo choisi comme source. (Si tous les appareils vidéo sont hors tension, l’appareil se met hors tension automatiquement.)

MANUAL : Choisissez ce réglage pour utiliser le mode TV

Direct manuellement.

Remarque:

Quand un magnétoscope est choisi comme source, AUTO1 ou AUTO2 ne fonctionne pas en mettant le magnétoscope sous tension mais en démarrant la lecture.

Français

Ajustements sonores

Vous pouvez aussi utiliser la télécommande pour les ajustements sonores.

• Lors de l’utilisation de la télécommande, référez-vous aussi à “Maîtrise de la télécommande” à la page 40.

CONTROL

5/∞/3/2 INPUT ATT

Affichage

STANDBY

STANDBY/ON

DIGITAL

SURROUND

TV DIRECT

SETTING

DIGITAL

ADJUST

CONTROL

MEMORY

ADJUST

Atténuation du signal d’entrée

Quand le niveau d’entrée de la source analogique est trop élevé, le son peut être déformé. Si cela se produit, vous devez atténuer le niveau du signal d’entrée pour éviter la déformation du son.

• Vous devez faire cet ajustement pour chaque source analogique.

Maintenez pressée INPUT ATT (INPUT ANALOG/DIGITAL) de façon que l’indicateur INPUT ATT s’allume sur l’affichage.

• Chaque fois que vous maintenez pressée la touche, l’atténuation de l’entrée est mise en service (“ATT ON”) ou hors service (“ATT NORMAL”).

Français

INPUT

ANALOG/DIGITAL

INPUT ATT

ANALOG

INPUT ATT

HOME CINEMA CONTROL CENTER

RX-E100R

DVD STB VCR TV TAPE FM/AM

PRO LOGIC

ANALOG

SLEEP RDS EON TA STTUNEDINFOHEWS MUTING

LCR

DSP

LPCM

SUBWFR LFE

DGTL AUTO

DOLBY D

LS S RS

DTS

INPUT ATT

DVD

DVD STB VCR TV TAPE

AUTO

VOL

Remote

NOT

Appuyez répétitivement sur CONTROL ∞ (ou

5) jusqu’à ce que “BAL (Balance)” (avec le

réglage actuel)

CONTROL

* “CENTER” est le réglage initial. Si vous avez déjà changé le

réglage, un autre réglage apparaît.

Appuyez sur CONTROL 3 ou 2 pour choisir la balance des enceintes avant.

CONTROL

MUTI MHZ

KHZ VOL

ANALOG LPCM DOLBY D

DTS

FM/AM

LCR

SUBWFR LFE

LS S RS

SURROUND

DSP

INPUT

ON/OFF

INPUT ATT

MODE

MASTER V OLUME

ANALOG/DIGITAL

* apparaisse sur l’affichage.

PRO LOGIC DSP DGTL AUTO

INPUT ATT

VOL

ATT ON

Ajustement de la balance de sortie des enceintes avant

ATT NORMAL

Remote

NOT

• Appuyer sur CONTROL 3 diminue la sortie du canal gauche (de CENTER à L–21).

• Appuyer sur CONTROL 2 diminue la sortie du canal droit

Si les sons entendus des enceintes avant droite et gauche ne sont pas

(de CENTER à R–21).

équilibrés, vous pouvez ajuster la balance de sortie des enceintes.

• Vous devez faire cet ajustement pour chaque source.

Avant de commencer, rappelez-vous...

Il y a un temps limite pour réaliser les étapes suivantes. Si le réglage est annulé avant la fin, recommencez à partir de l’étape 1.

Appuyez sur ADJUST.

ADJUST

Les touches CONTROL peuvent maintenant être utilisées pour les réglages sonores.

Renforcement des graves

Ajustement de la tonalité

Vous pouvez accentuer le niveau des graves — Accentuation des graves.

• Vous devez faire cet ajustement pour chaque source.

Avant de commencer, rappelez-vous...

Il y a un temps limite pour réaliser les étapes suivantes. Si le réglage est annulé avant la fin, recommencez à partir de l’étape 1.

Appuyez sur ADJUST.

ADJUST

Les touches CONTROL peuvent maintenant être utilisées pour les réglages sonores.

Appuyez répétitivement sur CONTROL ∞ (ou

5) jusqu’à ce que “B. BOOST (Accentuation des

graves)” (avec le réglage actuel)

* apparaisse sur

l’affichage.

CONTROL

VOL

* “OFF” est le réglage initial. Si vous avez déjà changé le

réglage, “ON” apparaît.

Appuyez sur CONTROL 3 (ou 2) pour mettre en service “ON” ou hors service “OFF” l’accentuation des graves.

CONTROL

LCR

SUBWFR LFE

LS S RS

PRO LOGIC DSP DGTL AUTO

INPUT ATT

VOL

ANALOG LPCM DOLBY D DTS

Vous pouvez ajuster les sons graves et aigus comme vous le souhaitez.

• Vous devez faire cet ajustement pour chaque source.

Avant de commencer, rappelez-vous...

Il y a un temps limite pour réaliser les étapes suivantes. Si le réglage est annulé avant la fin, recommencez à partir de l’étape 1.

Appuyez sur ADJUST.

ADJUST

Les touches CONTROL peuvent maintenant être utilisées pour les réglages sonores.

Appuyez répétitivement sur CONTROL ∞ (ou

5) jusqu’à ce que “BASS” ou “TREBLE” (avec

le réglage actuel)

CONTROL

LCR

SUBWFR LFE

LS S RS

PRO LOGIC DSP DGTL AUTO INPUT ATT

ANALOG LPCM DOLBY D DTS

BASS : Pour ajuster les graves. TREBLE :Pour ajuster les aigus.

* “0” est le réglage initial. Si vous avez déjà changé le réglage,

un autre nombre (niveau) apparaît.

Appuyez sur CONTROL 3 ou 2 pour ajuster le

* apparaisse sur l’affichage.

VOL

niveau sonore.

CONTROL

LCR

SUBWFR LFE

LS S RS

PRO LOGIC DSP DGTL AUTO

INPUT ATT

VOL

ANALOG LPCM DOLBY D

DTS

Français

ON : Choisissez ce réglage pour accentuer le niveau des

graves. (Accentuation des graves)

OFF :Choisissez ce réglage pour mettre hors service

l’accentuation des graves.

Remarque:

Cette fonction affecte uniquement le son sortant des enceintes avant.

Lors de l’utilisation de la télécommande

Appuyez sur BASS BOOST.

• Chaque fois que vous appuyez sur la touche, l’accentuation des graves est mise alternativement en et hors service.

Ex.: Lors de l’ajustement du niveau des graves

• Appuyer sur CONTROL 3 augmente le niveau sonore de +2 unités (de –10 à +10).

• Appuyer sur CONTROL 2 diminue le niveau sonore de –2 unités (de +10 à –10).

Répétez les étapes 2 et 3 pour ajuster les autres niveaux sonores.

Lors de l’utilisation de la télécommande

Appuyez sur SOUND. Les touches numériques peuvent maintenant être utilisées pour ajuster le son.

Appuyez sur BASS +/– ou TREBLE +/– pour ajuster le niveau de sortie sonore (de –10 à +10).

Ajustements sonores

CONTROL

5/∞/3/2

Affichage

STANDBY

STANDBY/ON

DIGITAL

SURROUND

TV DIRECT

SETTING

DIGITAL

ADJUST

CONTROL

MEMORY

ADJUST

Ajustement du niveau de sortie du caisson de grave

Vous pouvez ajuster le niveau de sortie du caisson de grave si vous en avez connecté un et régler l’information du caisson de grave correctement sur “YES”.

• Vous devez faire cet ajustement pour chaque source.

Avant de commencer, rappelez-vous...

Il y a un temps limite pour réaliser les étapes suivantes. Si le réglage est annulé avant la fin, recommencez à partir de l’étape 1.

Appuyez sur ADJUST.

ADJUST

Les touches CONTROL peuvent maintenant être utilisées pour les réglages sonores.

Français

Appuyez répétitivement sur CONTROL ∞ (ou

5) jusqu’à ce que “SUBWFR (caisson de grave)”

(avec le réglage actuel)

* apparaisse sur

l’affichage.

CONTROL

OGIC

AUTO ATT

HOME CINEMA CONTROL CENTER

RX-E100R

DVD STB VCR TV TAPE FM/AM

PRO LOGIC

ANALOG

SLEEP RDS EON TA STTUNEDINFOHEWS MUTING

LCR

DSP

LPCM

SUBWFR LFE

DGTL AUTO

DOLBY D

LS S RS

DTS

INPUT ATT

DVD

DVD STB VCR TV TAPE

AUTO

MH KH

VOL

Appuyez sur CONTROL 3 ou 2 pour ajuster le niveau de sortie sonore.

ANALOG LPCM DOLBY D DTS

• Appuyer sur CONTROL 3 augmente le niveau de sortie sonore (de –10 à +10).

• Appuyer sur CONTROL 2 diminue le niveau de sortie sonore (de +10 à –10).

Lors de l’utilisation de la télécommande

Appuyez sur SOUND. Les touches numériques peuvent maintenant être utilisées pour ajuster le son.

Appuyez sur SUBWOOFER +/– pour ajuster le niveau de sortie sonore (de –10 à +10).

VOL

FM/AM

CONTROL

SUBWFR LFE LS S RS

ANALOG/DIGITAL

LCR

INPUT

INPUT ATT

PRO LOGIC DSP DGTL AUTO

INPUT ATT

SURROUND

ON/OFF

DSP

MODE

MASTER V OLUME

VOL

* “0” est le réglage initial. Si vous avez déjà changé le réglage,

un autre nombre (niveau) apparaît.

Fonctionnement du tuner

CONTROL

5/∞/3/2

Affichage Indicateurs de source

STANDBY

STANDBY/ON

DIGITAL

SURROUND

TV DIRECT

SETTING

DIGITAL

ADJUST

CONTROL

DVD STB VCR TV TAPE FM/AM

ANALOG LPCM DOLBY D

MEMORY

DTS

DVD

DVD STB VCR TV TAPE

Accord manuel des stations

Appuyez sur FM/AM pour choisir la bande.

La dernière station reçue de la bande choisie est accordée et les touches CONTROL peuvent être utilisées pour commander le tuner.

• Chaque fois que vous appuyez sur la touche, la bande alterne entre FM et AM (PO/GO).

STTUNED MUTING

FM/AM

AUTO

HOME CINEMA CONTROL CENTER

RX-E100R

PRO LOGIC

SLEEP RDS EON TA STTUNEDINFOHEWS MUTING

LCR

DSP

SUBWFR LFE

DGTL AUTO

LS S RS

INPUT ATT

VOL

AUTO

VOL

FM/AM

INPUT

ANALOG/DIGITAL

INPUT ATT

SURROUND

ON/OFF

DSP

MODE

MASTER V OLUME

Touche de sélection de

source (FM/AM)

Lors de l’utilisation de la télécommande

Appuyez sur FM ou AM.

Appuyez répétitivement sur TUNING UP/DOWN ou maintenez la touche pressée jusqu’à ce que vous trouviez la fréquence souhaitée.

• Appuyer sur (ou maintenir pressée) TUNING UP augmente la fréquence.

• Appuyer sur (ou maintenir pressée) TUNING DOWN diminue la fréquence.

Ex.: Lors de la sélection de la bande FM

Appuyez répétitivement sur CONTROL ∞ (ou

5) jusqu’à ce que “< TUNING >” apparaisse sur

l’affichage.

CONTROL

Appuyez répétitivement sur CONTROL 3

Puis

STTUNED MUTING

AUTO

STTUNED MUTING

AUTO

ou 2 ou maintenez la touche pressée jusqu’à ce que vous trouviez la fréquence souhaitée.

CONTROL

STTUNED MUTING

AUTO

• Appuyer sur (ou maintenir pressée) CONTROL 3 augmente la fréquence.

• Appuyer sur (ou maintenir pressée) CONTROL 2 diminue la fréquence.

Remarques:

Français

• Si vous maintenez pressée puis relâchée CONTROL 3 (TUNING UP sur la télécommande) ou CONTROL 2 (TUNING DOWN sur la télécommande), la fréquence continue de changer jusqu’à ce qu’une station soit accordée.

• Quand une station de signal suffisamment fort est accordée, l’indicateur TUNED s’allume sur l’affichage.

VOL

• Quand un programme FM stéréo est reçu, l’indicateur ST (stéréo) s’allume aussi.

Fonctionnement du tuner

CONTROL

5/∞/3/2 Affichage

Indicateurs de source

STANDBY

STANDBY/ON

DIGITAL

SURROUND

TV DIRECT

SETTING

DIGITAL

ADJUST

CONTROL

MEMORY

MEMORY Touche de sélection de

Utilisation de l’accord par préréglage

Une fois qu’une station a été affectée à un numéro de canal, elle peut être accordée rapidement. Vous pouvez prérégler 30 stations FM et 15 stations AM (PO/GO).

Pour mémoriser les stations préréglées

Avant de commencer, rappelez-vous...

Il y a un temps limite pour réaliser les étapes suivantes. Si le réglage est annulé avant la fin, recommencez à partir de l’étape 1.

Accordez la station que vous souhaitez prérégler (voir “Accord manuel des stations” à la page 23).

Français

• Si vous souhaitez mémoriser le mode de réception FM pour cette station, choisissez le mode de réception FM souhaité. Référez-vous à “Sélection du mode de réception FM” à la page 25.

ANALOG

Appuyez sur MEMORY.

STTUNED MUTING

La position du numéro de canal clignote sur l’affichage pendant environ 10 secondes.

MEMORY

STTUNED MUTING

HOME CINEMA CONTROL CENTER

RX-E100R

DVD STB VCR TV TAPE FM/AM

PRO LOGIC

ANALOG

SLEEP RDS EON TA STTUNEDINFOHEWS MUTING

LCR

DSP

LPCM

SUBWFR LFE

DGTL AUTO

DOLBY D

LS S RS

DTS

INPUT ATT

DVD

DVD STB VCR TV TAPE

AUTO

MH KH VOL

source (FM/AM)

Appuyez sur CONTROL 3 (ou 2) pour choisir un numéro de canal quand la position de numéro de canal clignote.

CONTROL

Remote

NOT

Appuyez de nouveau sur MEMORY pendant que le numéro du canal choisi clignote sur l’affichage.

Le numéro du canal choisi s’arrête de clignoter. La station est affectée au numéro de canal choisi.

MEMORY

Répétez les étapes 1 à 4 jusqu’à ce que toutes les

AUTOLR

AUTO

VOL

stations souhaitées soient mémorisées.

Pour effacer une station prérégler en mémoire

Mémoriser une nouvelle station sur un numéro de canal déjà utilisé efface la station précédemment mémorisée.

FM/AM

INPUT

ANALOG/DIGITAL

INPUT ATT

SURROUND

ON/OFF

DSP

MODE

MASTER V OLUME

STTUNED MUTING

AUTO

VOL

STTUNED MUTING

AUTO

VOL

Pour accorder une station préréglée

Appuyez sur FM/AM pour choisir la bande.

La dernière station reçue de la bande choisie est accordée et les touches CONTROL peuvent être utilisées pour commander le tuner.

STTUNED MUTING

FM/AM

AUTO

VOL

Ex.: Lors de la sélection de la bande FM

Appuyez répétitivement sur CONTROL ∞ (ou

5) jusqu’à ce que “< PRESET >” apparaisse sur

l’affichage.

CONTROL

STTUNED MUTING

AUTO

VOL

Puis

STTUNED MUTING

AUTO

VOL

Le numéro de canal préréglé apparaît.

Remote

Sélection du mode de réception FM

NOT

Quand une émission FM est difficile à recevoir ou parasitée, vous pouvez changer le mode de réception FM pendant la réception d’une

émission FM.

• Vous pouvez mémoriser le mode de réception FM pour chaque station préréglée.

Avant de commencer, rappelez-vous...

Il y a un temps limite pour réaliser les étapes suivantes. Si le réglage est annulé avant la fin, recommencez à partir de l’étape 1.

Lors de l’écoute d’une station FM, appuyez répétitivement sur CONTROL ∞ (ou 5) jusqu’à ce que “< FM MODE >”

CONTROL

Appuyez sur CONTROL 3 (ou 2) pour choisir

apparaisse sur l’affichage.

STTUNED MUTING

AUTO

VOL

“MONO”.

• Chaque fois que vous appuyez sur la touche, le mode de réception FM alterne entre “AUTO MUTING” et “MONO”.

CONTROL

Appuyez sur CONTROL 3 ou 2 pour choisir le numéro de canal préréglé souhaité.

CONTROL

STTUNED MUTING

AUTO

VOL

• Appuyer sur (ou maintenir pressée) CONTROL 3 augmente les numéros de canal préréglé.

• Appuyer sur (ou maintenir pressée) CONTROL 2 diminue les numéros de canal préréglé.

Lors de l’utilisation de la télécommande

Appuyez sur FM ou AM. La dernière station reçue de la bande choisie est accordée et les touches numériques peuvent être utilisées pour commander le tuner.

Appuyez sur les touches numériques pour choisir un numéro de canal préréglé.

• Pour le numéro de canal 5, appuyez sur 5.

• Pour le numéro de canal 15, appuyez sur +10 puis sur 5.

• Pour le numéro de canal 30, appuyez sur +10, +10 puis sur 10.

ANALOG

TUNED

VOL

* “AUTO MUTING” est le réglage initial.

MONO : Choisissez ce réglage pour améliorer la réception

(mais l’effet stéréo est perdu). Dans ce mode, du bruit est entendu lors de l’accord entre les stations. L’indicateur AUTO MUTING s’éteint de l’affichage. (L’indicateur ST programme s’éteint aussi.)

AUTO MUTING : Normalement choisissez ce réglage. Quand

un programme est diffusé en stéréo, vous entendrez le son en stéréo; et quand il est diffusé en monaural, vous l’entendrez en monaural. Ce mode est aussi pratique pour supprimer le bruit des parasites entre les stations. L’indicateur AUTO MUTING s’allume sur l’affichage.

Pour rétablir l’effet stéréo

Répétez l’étape 1, puis choisissez “AUTO MUTING” à l’étape 2.

Français

Fonctionnement du tuner

Vous devez régler le sélecteur RDS/DVD MENU sur “RDS”, pour utiliser la fonction RDS.

AUDIO

EON SELECT

DISPLAY MODE

PTY ( PTY

DVD

DVD STB VCR TV

ANALOG/DIGITAL

INPUT

SOUND BASS+ CENTER

TEST

BASS BOOST

EFFECT

DISPLAY MODE

DVD MENU

PTY( PTY9

DSP

MODE

TV/VIDEO

/REW

DOWN UP

REC

VCR

TVSTB

SLEEP TV DIRECT

TAPE

123

BASS– REAR-L

456

TREBLE+ REAR-R

789

TREBLE–

SUBWOOFER

PTY SEARCH

VCR

CONTROL

+10

100+

SURROUND

ON/OFF

MUTING

FF/

RETURN FM MODE

EON SELECT

EON

ENTER

CHANNEL VOLUMETV VOL

DIMMER

PLAY

TUNING

STOP PAUSE

RDS DVD

Sélecteur RDS/DVD MENU

PTY 9 EON

Avec cet appareil, vous pouvez recevoir les types de signaux RDS suivants.

PS (Nom de la station) :Montre le nom courant de la station PTY

(Type de programme)

:Montre le type de programme diffusé.

RT (RadioTexte) :Affiche les messages que la station

envoie.

EON (Enhanced Other Network): Voir page 28.

Remarques:

• Le système RDS n’est pas disponib le pour les émissions AM (PO/ GO).

• Le système RDS peut ne pas fonctionner correctement si la station accordée ne transmet pas correctement le signal RDS ou si le signal est trop faible.

Quelles informations les signaux RDS offrent-ils ?

Vous pouvez voir les signaux RDS envoyés par la station sur l’affichage.

Pour afficher les signaux RDS

Réglez le sélecteur de mode RDS/DVD MENU sur “RDS”.

Appuyez sur DISPLAY MODE pendant l’écoute d’une station FM.

• Chaque fois que vous appuyez sur la touche, l’affichage change comme suit:

RDS

DVD

DISPLAY MODE

Français

RM-SRXE100R

REMOTE CONTROL

HOME CINEMA CONTROL CENTER

Utilisation du système RDS (Radio Data System) pour la réception des stations FM

Le système RDS permet aux stations FM d’envoyer un signal additionnel en même temps que le signal du programme ordinaire. Par exemple, les stations envoient le nom de leur station ainsi que des informations sur le type de programme qu’elles diffusent, tel que sport, musique, etc.

Quand vous accordez une station FM offrant le service RDS, l’indicateur RDS s’allume sur l’affichage.

Remote

ONL Y

PS PTY

RTFréquence

PS (Nom de la station):

Pendant la recherche, “PS” apparaît suivi du nom de la station. “NO PS” apparaît si aucun signal n’est envoyé.

PTY (Type de programme):

Pendant la recherche, “PTY” apparaît suivi du type du programme diffusé. “NO PTY” apparaît si aucun signal n’est envoyé.

RT (RadioTexte):

Pendant la recherche, “RT” apparaît suivi du message que la station envoie. “NO RT” apparaît si aucun signal n’est envoyé.

Fréquence:

Fréquence de la station (service non-RDS)

À propos des caractères apparaissant sur l’affichage.

Les caractères suivants sont utilisés pour l’affichage des signaux PS, PTY ou RT.

• L’affichage ne peut pas différencier les lettres majuscules et minuscules et utilise toujours des lettres majuscules.

• L’affichage ne peut pas afficher les lettres accentuées. Par exemple, “A” peut être utilisé pour “Å, Ä, Ã, Á, À, Â, å, ä, ã, á, à, et â”.

Remarque:

Si la recherche se termine sans qu’aucune station n’ait été trouvée, “PS”, “PTY”, et “RT” n’apparaît pas sur l’affichage.

Recherche d’un programme par code PTY

Remote

ONL Y

Un des avantages du service RDS est que vous pouvez localiser un type de programme particulier parmi les canaux préréglés (voir page

24) en spécifiant le code PTY.

Pour recherche un programme en utilisant les codes PTY.

Avant de commencer, rappelez-vous...

• La recherche PTY peut uniquement être réalisée parmi les stations préréglées.

• Pour arrêter la recherche en cours, appuyez sur PTY SEARCH.

• Il y a un temps limite pour réaliser les étapes suivantes. Si le réglage est annulé avant la fin, recommencez à partir de l’étape 1.

Réglez le sélecteur de mode RDS/DVD MENU sur “RDS”.

Appuyez sur PTY SEARCH pendant l’écoute d’une station FM.

RDS DVD

PTY SEARCH

“PTY SELECT” clignote sur l’affichage.

Appuyez sur PTY 9 ou PTY ( jusqu’à ce que le code PTY

PTY( PTY9

souhaité apparaisse sur l’affichage, pendant que “PTY SELECT” clignote.

• Pour plus d’informations, référez-vous à “Description des codes PTY” à la page 28.

Codes PTY

ALARM

TEST

DOCUMENT

FOLK M (Musique folk)

OLDIES

NATION M (Musique nationale)

COUNTRY

JAZZ

LEISURE

TRAVEL

PHONE IN

RELIGION

SOCIAL (

Affaire sociale

CHILDREN

FINANCE

NONE

NEWS

AFFAIRS

INFO (Informations)

SPORT

EDUCATE (Educatif)

DRAMA

CULTURE

SCIENCE

VARIED

POP M (Musique pop)

ROCK M (Musique rock)

EASY M

)

LIGHT M (Musique légère)

OTHER M (

WEATHER

(

Musique easy

CLASSICS

Autres musiques

)

Appuyez de nouveau sur PTY

PTY SEARCH

SEARCH pendant que le code PTY choisi à l’étape précédente est toujours sur l’affichage.

Pendant la recherche, “SEARCH” et le code PTY choisi apparaissent alternativement sur l’affichage. L’appareil fait une recherche parmi les 30 stations FM préréglées et s’arrête quand il a trouvé une station du type choisi et accorde cette station.

Pour continuer la recherche après le premier arrêt

Appuyez de nouveau sur PTY SEARCH pendant que les indications sur l’affichage clignotent. Si aucun programme n’est trouvé, “NOT FOUND” apparaît sur l’affichage.

Français

Fonctionnement du tuner

Description des codes PTY:

Français

Vous devez régler le sélecteur RDS/DVD MENU sur “RDS”, pour utiliser la fonction RDS.

AUDIO

EON SELECT

DISPLAY MODE

PTY (

DVD

DVD STB VCR TV

ANALOG/DIGITAL

INPUT

SOUND BASS+ CENTER

TEST

BASS BOOST

EFFECT

DISPLAY MODE

DVD MENU

PTY( PTY9

DSP MODE

VCR

TVSTB

SLEEP TV DIRECT

TAPE

123

BASS– REAR-L

456

TREBLE+ REAR-R

789

TREBLE–

RETURN FM MODE

EON SELECT

EON

ENTER

PTY SEARCH

SUBWOOFER

SURROUND

ON/OFF

+10

100+

RDS

DVD MENU

Sélecteur RDS/DVD MENU

PTY 9

EON PTY SEARCH

CHANNEL VOLUMETV VOL

DIMMER

TV/VIDEO

/REW

DOWN UP

REC

RM-SRXE100R

VCR

CONTROL

PLAY

TUNING

STOP PAUSE

REMOTE CONTROL

HOME CINEMA CONTROL CENTER

MUTING

FF/

NEWS : Informations. AFFAIRS : Émissions d’actualité prolongeant les

informations — débats ou analyses.

INFO : Émissions dont le but est de donner des conseils

dans le sens le plus large.

SPORT : Émissions concernant tous les aspects du sport. EDUCATE : Émissions éducatives. DRAMA : Feuilletons radiophoniques et séries. CULTURE : Émissions concertant tous les aspects de la

culture nationale ou régionale, incluant la langue, le théâtre, etc.

SCIENCE : Émissions concernant la science et la technologie. VARIED : Utilisé principalement pour les émissions à base

de conversation comme les jeux radiophoniques et les interviews de personnalités.

POP M : Musique commerciale des succès populaires

actuels.

ROCK M : Musique rock. EASY M : Musique contemporaine actuelle considérée

comme étant “facile à écouter”.

LIGHT M : Musique instrumentale et vocale ou chorale. CLASSICS :Représentation d’œuvres orchestrales majeures,

de symphonies, de musique de chambre, etc.

OTHER M : Musique n’appartenant à aucune des autres

catégories.

WEATHER :Prévisions météorologiques. FINANCE : Marché des titres, commerce, etc. CHILDREN : Émissions pour les jeunes. SOCIAL : Émissions à propos de sociologie, histoire,

géographie, psychologie et société.

RELIGION : Émissions religieuses. PHONE IN : Émissions faisant intervenir des personnes du

public donnant leurs impressions, soit par téléphone ou directement.

TRAVEL : Informations sur les voyages. LEISURE : Émissions à propos des loisirs. JAZZ : Musique de jazz. COUNTRY : Chansons originaires ou prolongeant la musique

traditionnelle des états américains du sud.

NATION M : Musique populaire actuelle d’un pays ou d’une

région dans la langue nationale.

OLDIES : Musique de la période appelée “l’âge d’or” de la

musique populaire.

FOLK M : Musiques ayant ses racines dans la culture

musicale d’un pays particulier.

DOCUMENT : Émissions reposant sur des faits, présentées avec

un style d’investigation.

TEST : Émis pour tester les équipements et appareils

d’émission d’urgence.

ALARM! : Annonce d’urgence

La classification des codes PTY pour certaines stations FM peut être différente de la liste ci-dessus.

Commutation temporaire sur le programme

Remote

ONL Y

de votre choix

Un autre service pratique RDS est appelé “EON (Enhanced Other Network)”. L’indicateur EON fonctionne et s’allume lors de la réception d’une station FM avec code EON. Cela permet à l’appareil de commuter temporairement sur un programme de votre choix (TA, NEWS et/ou INFO) à partir d’une station différente sauf dans les cas suivants:

• Quand vous écoutez une station non RDS (toutes les stations AM — PO/GO et certaines stations FM).

• Quand l’appareil est en mode d’attente ou en mode TV Direct.

• Quand une autre source est choisie sur l’appareil.

Avant de commencer, rappelez-vous...

• La fonction EON ne fonctionne qu’avec les stations préréglées.

Réglez le sélecteur de mode RDS/DVD MENU sur “RDS”.

Appuyez sur EON de façon que dernier

DVD

ENTER

RDS

EON

type de programme choisi apparaisse sur l’affichage.

L’appareil entre en mode d’attente de programme EON. Quand l’appareil est en mode d’attente EON, l’appareil est prêt à recevoir les données EON (TA/NEWS/INFO) que vous avez choisies.

Appuyez sur EON SELECT jusqu’à

EON SELECT

ce que le type de programme souhaité apparaisse sur l’affichage.

• Chaque fois que vous appuyez sur la touche, l’affichage change comme suit:

NEWS

INFO

TA/NEWS

CAS 2 S’il y a une station diffusant le type d’émission que vous avez

choisi

L’appareil accorde cette station . L’indicateur du code PTY reçu clignote.

Quand l’émission est terminée, “EON END” apparaît sur l’affichage et l’appareil retourne à la station précédemment accordée, mais la fonction EON reste en service.

CAS 3 Si la station FM que vous écoutez diffuse le type d’émission

que vous avez choisi

L’appareil continue à recevoir cette station mais l’indicateur du code PTY reçu clignote.

Quand le programme est terminé, “EON END” apparaît sur l’afficahge et l’indicateur du code PTY reçu s’arrête de clignoter et reste allumé, mais la fonction EON reste en service.

Pour arrêter d’écouter le programme choisi par EON

Appuyez sur EON de façon que l’indicateur de type de programme (TA/NEWS/INFO) disparaisse de l’affichage. L’appareil quitte le mode EON et retourne à la source précédemment choisie.

• Chaque fois que vous appuyez sur EON, le mode EON est mis alternativement en et hors service.

Quand une émission d’urgence (signal ALARM !) est émise d’une station FM:

L’appareil accorde automatiquement la station sauf dans les cas suivants:

• Quand vous écoutez une station non RDS (toutes les stations AM — PO/GO et certaines stations FM).

• Quand l’appareil est en mode d’attente ou en mode TV Direct.

• Quand une autre source est choisie sur l’appareil.

Pendant la réception d’une émission d’urgence, “ALARM !” apparaît sur l’affichage.

Français

TA/NEWS/INFO

TA : Informations routières dans votre région. NEWS : Informations. INFO : Programme dont le but est de donner des conseils

dans le sens le plus large possible.

Comment fonctionne la fonction EON:

CAS 1 S’il n’y a pas de station dissusant le type d’émission choisi

L’appareil continue à diffuser la station actuelle.

Quand une station commence à diffuser le type d’émission que vous avez choisi, l’appareil commute automatiquement sur cette station. L’indicateur du code PTY reçu clignote.

Quand l’émission est terminée, “EON END” apparaît sur l’affichage et l’appareil retourne à la station précédemment accordée, mais la fonctin EON reste en service.

NEWS/INFO TA/INFO

Le signal de test est utilisé pour tester si l’appareil peut recevoir correctement le signa ALARM !.

Le signal de test fait réagir l’appareil de la même façon que s’il s’agissait d’un signal ALARM !. Si un signal de test est reçu, l’appareil commute automatiquement sur la station diffusant le signal de test. Lors de la réception du signal de test, “TEST” apparaît sur l’affichage.

Remarques:

• Les données EON envoyées de certaines stations peuvent ne pas

être compatibles avec cet appareil.

• Lors de l’écoute d’une émission accordée par la fonction EON, la

station ne change pas même si une autre station commence à diffuser une émission de même type EON.

• Lors de l’écoute d’une émission accordée par la fonction EON,

vous ne pouvez utiliser que les touches EON et DISPLAY MODE.

• Si la station alterne par intermittence entre la station accordée par

la fonction EON et la station actuelle (“WAITING” clignote sur l’affichage), appuyez sur EON pour annuler la fonction EON. Si vous n’appuyez pas sur la touche, la station actuelle est finalement accordée de nouveau et l’indication du type de donnée EON clignotant sur l’affichage disparaît.

Création de champs sonores réalistes

Vous pouvez utiliser les modes DSP (Processeur de signal numérique) pour reproduire un champ sonore réaliste.

• Modes surround

• Modes DAP

■ Modes surround

Les modes surround ne peuvent pas être utilisés quand seules des enceintes avant sont connectées à cet appareil (sans enceintes arrière et d’enceinte centrale).

Dolby Surround (Dolby Pro Logic)*

Utilisé pour reproduire les pistes sonores des logiciels codés avec Dolby Surround (

Les formats codés Dolby Surround enregistrent les signaux du canal avant gauche, du canal avant droit, du canal central et du canal arrière (4 canaux en tout) sur 2 canaux. Le décodeur Dolby Pro Logic intégré à cet appareil décode les signaux de ces 2 canaux en signaux des 4 canaux d’origine — reproduction multicanaux à base matricielle, et vous permet de profiter d’un son stéréo réaliste dans votre pièce d’écoute.

• Quand le Dolby Pro Logic est mis en service, l’indicateur PRO LOGIC s’allume sur l’affichage. – Dolby Pro Logic se met en service pour tous les logiciels codés

sur deux canaux.

DOLBY SURROUND

Dolby Digital*

Utilisé pour reproduire les pistes sonores multicanaux des logiciels codés avec Dolby Digital (

• Pour profiter des logiciels codés avec Dolby Digital, connectez l’appareil source en utilisant la prise numérique à l’arrière de l’appareil. (Voir page 7.)

La méthode de codage Dolby Digital (aussi appelée format audio numérique à 5,1 canaux discrets) enregistre et compresse numériquement les signaux du canal avant gauche, du canal avant droit, du canal central, du canal arrière gauche, du canal arrière droit

Français

et du canal LFE (6 canaux en tout, mais le canal LFE est compté comme 0,1 canal et par conséquent, appelé 5,1 canaux). Puisque chaque canal est complètement indépendant des autres canaux pour éviter les interférences, vous pouvez obtenir une meilleure qualité sonore avec plus d’effets stéréo et surround. En plus, Dolby Digital autorise les sons stéréo arrière et le réglage de la fréquence de coupure des enceintes arrières sur 20 kHz, nettement supérieur aux 7 kHz du Dolby Pro Logic. Cela permet une amélioration du mouvement du son et l’impression de direct par rapport au Dolby Pro Logic.

)

DTS Digital Surround**

Utilisé pour reproduire les pistes sonores multicanaux des logiciels codés avec DTS Digital Surround (

• Pour profiter des logiciels codés avec DTS Digital Surround, connectez l’appareil source en utilisant la prise numérique à l’arrière de l’appareil. (Voir page 7.)

Le DTS Digital Surround est un autre format audio numérique à 5,1 canaux discrets disponible sur les logiciels CD, LD et DVD. Comparé au Dolby Digital, le taux de compression audio est relativement faible. Cela permet au format DTS Digital Surround d’ajouter du souffle et de la profondeur aux sons reproduits. Et c’est pourquoi le DTS Digital Surround offre des sons naturels solides et clairs.

JVC Theatre Surround

Utilisé pour reproduire les pistes sonores des logiciels codés avec Dolby Surround (

• Le Theatre Surround peut être utilisé quand des enceintes avant des enceintes arrière sont connectées à cet appareil (avec ou sans enceinte centrale).

Le Theatre Surround peut ajouter des effets acoustiques surround (effets du mode DAP) aux logiciels Dolby Surround et créer le champ sonore d’un cinéma dans votre pièce d’écoute.

• Quand le Theatre Surround est choisi, les indicateurs PRO LOGIC et DSP s’allument sur l’affichage.

DOLBY SURROUND

Reproduction surround

Fabriqué sous licence de Dolby Laboratories. “Dolby”, “Pro Logic” et le symbole à double D sont des marques de fabrique de Dolby Laboratories. Ouvrages confidentiels non publiés, ©1992–1997 Dolby Laboratories, Inc. Tous droits réservés.

Fabriqué sous licence Digital Theater Systems, Inc. No de brevet aux Etats-Unis 5.451.942 et brevets mondiaux en cours d’homologation ou émis. “DTS” et “DTS Digital Surround” sont des marques de fabrique de Digital Theater Systems, Inc. ©1996 Digital Theater Systems, Inc. Tous droits réservés.

■ Modes DAP (Processeur acoustique numérique)

Les modes DAP ont été conçus pour créer les éléments importants de l’acoustique surround.

Le son entendu dans un cinéma, un café-concert, un club de danse ou un pavillon est constitué de son direct et de son indirect — réflexions premières et réflexions arrière. Les sons directs atteignent directement l’auditeur sans réflexion. Tandis que les sons indirects sont retardés par la distance du plafond et des murs (voir l’illustration ci-à droite). Ces sons indirects sont des éléments importants des effets acoustiques surround.

Ces modes DAP peuvent être utilisés pour ajouter des effets acoustiques surround lors de la reproduction d’un logiciel stéréo analogique ou un logiciel PCM linéaire et vous donner une réelle impression de direct.

• Les modes DAP peuvent être utilisés quand des enceintes avant et arrière sont connectées à cet appareil (avec ou sans enceinte centrale: aucun son ne sort de l’enceinte centrale si elle est connectée).

• Quand un des modes DAP est choisi, l’indicateur DSP s’allume sur l’affichage.

Création d’un champ sonore

Les modes DAP suivants peuvent être utilisés avec cet appareil. LIVE CLUB : Donne l’impression d’un club de musique à

plafond bas.

DANCE CLUB : Rend les sons graves palpitant. HALL : Éclaircit les voix et donne l’impression d’une

salle de concert.

PAVILION : Donne l’impression spacieuse d’un pavillon à

plafond haut.

Modes DSP disponibles en fonction du format du signal d’entrée

Réflexions arrière

Réflexions premières

Sons directs

Français

䡬: Possible ⳯: Impossible

Modes DSP SURROUND THEATRE LIVE CLUB DANCE CLUB HALL PAVILION STEREO

Analogique

PCM linéaire

Dolby Digital

d’entrée

Format du signal

*1Le Dolby Digital est en service sauf lors de l’entrée de signaux à 2 canaux (dans ce cas, le Dolby Pro Logic est mis en service). *2Le DTS Digital Surround est en service sauf lors de l’entrée de signaux à 2 canaux (dans ce cas, le Dolby Pro Logic est mis en service).

DTS

(DTS Digital Surround)

䡬

(Dolby Pro Logic)

䡬

(Dolby Pro Logic)

䡬 *

(Dolby Digital)

䡬 *

䡬䡬䡬䡬䡬䡬

⳯⳯⳯⳯⳯䡬

Création de champs sonores réalistes

À propos des relations entre la disposition des enceintes et des modes DSP

Les modes DSP disponibles varient en fonction du nombre d’enceintes utilisées avec cet appareil.

Assurez-vous que les informations des enceintes sont réglées correctement (voir page 15).

• Si seules les enceintes avant sont connectées, vous ne pouvez pas utiliser les modes DSP.

• Si les enceintes arrières ne sont pas connectées, vous ne pouvez pas utiliser les modes Theater Surround et DSP.

5 canaux

Enceinte

avant

Enceinte

arrière

4 canaux

Enceinte

avant

Enceinte

arrière

Disposition des enceintes

Téléviseur

Enceinte

Enceinte centrale

Téléviseur

Enceinte

avant

Enceinte

arrière

avant

Enceinte

arrière

Modes disponibles DSP

Mode surround

Chaque fois que vous appuyez sur SURROUND ON/OFF, le mode surround se met en ou hors service (“STEREO”):

SURROUND

ON/OFF

DOLBY D

LCR

SUBWFR LFE

LS RS

DGTL AUTO

VOL

(Télécommande)

SURROUND

ON/OFF

(Dolby Digital)

(Panneau avant)

Mode DSP

Chaque fois que vous appuyez sur DSP MODE, le mode DSP (mode Theatre Surround et DAP) change comme suit:

DSP MODE

(Télécommande)

DSP

MODE

(Panneau avant)

ANALOG

(retour au début)

SUBWFR

PRO LOGIC DSP

VOL

Français

Mode surround

3 canaux

Enceinte

avant

Téléviseur

Enceinte centrale

Enceinte

avant

Quand “AUTO SR (Surround automatique)” est en service “ON”

Le mode surround est mis en service automatiquement quand vous choisissez et démarrez la lecture d’une source multicanaux.

Chaque fois que vous appuyez sur SURROUND ON/OFF, le mode surround se met en ou hors service (“STEREO”):

SURROUND

ON/OFF

DOLBY D

LCR

SUBWFR LFE

LS RS

DGTL AUTO

(Télécommande)

SURROUND

ON/OFF

(Dolby Digital)

(Panneau avant)

Mode DSP

Tous les modes DSP peuvent être utilisés.

VOL

Il est plus pratique d’utiliser la télécommande pour les

VOL

UTO

VOL

UTO

Puis

VOL

opérations DSP car vous pouvez réaliser les ajustements à partir de votre position d’écoute et utiliser le signal de test.

• Pour l’utilisation des touches du panneau avant, référezvous aux pages 37 à 39.

AUDIO

TEST

DVD

DVD STB VCR TV

ANALOG/DIGITAL

INPUT

SOUND BASS+ CENTER

TEST

BASS BOOST

EFFECT

DISPLAY MODE

DVD MENU

PTY( PTY9

DSP MODE

VCR

TVSTB

SLEEP TV DIRECT

TAPE

123

BASS– REAR-L

456

TREBLE+ REAR-R

789

TREBLE–

SUBWOOFER

PTY SEARCH

+10

100+

DVD

SURROUND

ON/OFF

RETURN FM MODE

EON SELECT

EON

ENTER

RDS

SURROUND ON/OFF

Utilisation des modes surround (Télécommande)

Le mode surround ne peut pas être utilisé avec un autre mode DSP. Quand le mode surround est mis en service, le mode DSP en service est annulé.

• Vous devez faire cet ajustement pour chaque source.

Choisissez et reproduisez un logiciel codé avec Dolby Surround, Dolby Digital ou DTS Digital Surround.

Si “AUTO SR (Surround automatique)” est réglé sur “ON”

La lecture d’une source numérique met automatiquement en service un mode surround approprié. (Voir pages 18 et 19.)

Appuyez sur SURROUND ON/OFF pour mettre en service le mode surround approprié — Pro Logic, Dolby Digital ou DTS Digital Surround.

• Chaque fois que vous appuyez sur la touche, le mode surround est mis alternativement en et hors service.

SURROUND

ON/OFF

CHANNEL VOLUMETV VOL

DIMMER

TV/VIDEO

/REW

DOWN UP

REC

VCR

CONTROL

FF/

PLAY

TUNING

STOP PAUSE

MUTING

Ex.: Quand le Dolby Digital est en service.

Remarque:

Lors de la reproduction d’une source analogique, “SURROUND ON” n’apparaît pas et “PRO LOGIC” apparaît dès que vous

Français

appuyez sur SURROUND ON/OFF. (L’indicateur PRO LOGIC s’allume aussi sur l’affichage.)

RM-SRXE100R

REMOTE CONTROL

HOME CINEMA CONTROL CENTER

Appuyez sur TEST pour vérifier la balance de sortie des enceintes.

TEST

“TEST L” clignote sur l’affichage et une tonalité de test sort des enceintes dans l’ordre suivant:

Avant de commencer, rappelez-vous...

(Enceinte avant gauche)

(Enceinte centrale)

• Assurez-vous que les informations des enceintes sont réglées correctement (voir page 15).

• Vous ne pouvez pas ajuster la sortie de l’enceinte centrale si vous avez réglé “CTR SP” sur “NO”.

• Vous ne pouvez pas ajuster la sortie des enceintes arrière si vous avez réglé “REAR SP” sur “NO”.

• Rappelez-vous de ne pas changer les réglages des enceintes lors de l’utilisation du mode DSP; sinon, ils peuvent être annulés quand vous mettez hors service les enceintes nécessaires au mode DSP.

(Enceinte arrière gauche)

Remarques:

• Vous pouvez ajuster les niveaux de sortie des enceintes pendant la sortie de la tonalité de test.

• Aucune tonalité de test ne sort de l’enceinte centrale si “CTR SP” est réglé sur “NO”.

• Aucune tonalité de test ne sort des enceintes arrière si “REAR SP” est réglé sur “NO”.

SUITE À LA PAGE SUIVANTE

(Enceinte avant droite)

(Enceinte arrière droite)

Création de champs sonores réalistes

VOL

Pour ajuster le niveau de l’enceinte centrale, appuyez sur CENTER +/–.

CENTER

ANALOG

LCR

LPCM

SUBWFR LFE

DOLBY D

LS S RS

DTS

Pour ajuster le niveau de l’enceinte arrière gauche, appuyez sur REAR•L +/–.

REAR-L

ANALOG

LCR

LPCM

SUBWFR LFE

DOLBY D

LS S RS

DTS

SOUND

TEST

EFFECT

DSP MODE

DVD

DVD STB VCR TV

ANALOG/DIGITAL

INPUT

SOUND BASS+ CENTER

TEST

BASS BOOST

EFFECT

DISPLAY MODE

DVD MENU

PTY( PTY9

DSP

MODE

VCR

SLEEP TV DIRECT

TAPE

123

BASS– REAR-L

456

TREBLE+ REAR-R

789

TREBLE–

RETURN FM MODE

EON SELECT

EON

ENTER

PTY SEARCH

CHANNEL VOLUMETV VOL

AUDIO

SUBWOOFER

SURROUND

ON/OFF

+10

100+

TVSTB

CENTER +/–

REAR•L +/–

REAR•R

RDS

DVD

+/–

SURROUND ON/OFF

PRO LOGIC DSP DGTL AUTO

INPUT ATT

PRO LOGIC DSP DGTL AUTO

INPUT ATT

VOL

Français

DIMMER

Appuyez sur SOUND.

SOUND

Les touches numériques peuvent maintenant être

TV/VIDEO

/REW

DOWN UP

REC

RM-SRXE100R

HOME CINEMA CONTROL CENTER

VCR

CONTROL

FF/

PLAY

TUNING

STOP PAUSE

REMOTE CONTROL

MUTING

utilisées pour ajuster le son.

Ajustez le niveau de sortie des enceintes suivantes (de –10 à +10).

• Réalisez l’ajustement de façon que le niveau sonore de l’enceinte choisie soit le même que celui des enceintes avant.

Pour ajuster le niveau de l’enceinte arrière droite, appuyez sur REAR•R +/–.

REAR-R

LCR

SUBWFR LFE

LS S RS

PRO LOGIC DSP DGTL AUTO INPUT ATT

VOL

ANALOG

LPCM DOLBY D DTS

Appuyez de nouveau sur TEST pour arrêter la tonalité de test.

TEST

Pour annuler le mode surround

Appuyez de nouveau sur SURROUND ON/OFF de façon que “STEREO” apparaisse sur l’affichage.

• Si le mode surround est annulé pendant la lecture d’un logiciel

numérique multicanaux, tous les signaux des canaux sont mixés et sortis par les enceintes avant (et par le caisson de grave si vous avez connecté un caisson de grave et réglé correctement le réglage du caisson de grave sur “YES”.)

Utilisation du mode Theatre Surround

VOL

(Télécommande)

Le mode Theatre Surround ne peut pas être utilisé avec un autre mode DSP. Quand le mode Theatre Surround est mis en service, le mode DSP en service est annulé.

• Vous devez faire cet ajustement pour chaque source.

• Vous ne pouvez pas utiliser le mode Theater Surround si aucune enceinte arrière n’est connectée.

Choisissez et reproduisez un logiciel codé avec Dolby Surround.

Ajustez le niveau de sortie des enceintes suivantes (de –10 à +10).

• Réalisez l’ajustement de façon que le niveau sonore de l’enceinte choisie soit le même que celui des enceintes avant.

Pour ajuster le niveau de l’enceinte centrale, appuyez sur CENTER +/–.

CENTER

ANALOG LPCM DOLBY D DTS

LCR

SUBWFR LFE

LS S RS

PRO LOGIC DSP DGTL AUTO INPUT ATT

VOL

Appuyez répétitivement sur DSP MODE jusqu’à ce que “THEATRE” apparaisse sur l’affichage.

L’indicateur PRO LOGIC et DSP s’allument sur l’affichage.

DSP MODE

Appuyez sur TEST pour vérifier la balance de

ANALOG

SUBWFR

PRO LOGIC DSP

sortie des enceintes.

TEST

“TEST L” clignote sur l’affichage et une tonalité de test sort des enceintes dans l’ordre suivant:

(Enceinte avant gauche)

Remarques:

• Vous pouvez ajuster les niveaux de sortie des enceintes pendant la sortie de la tonalité de test.

• Aucune tonalité de test ne sort de l’enceinte centrale si “CTR SP” est réglé sur “NO”.

Appuyez sur SOUND.

SOUND

LOGIC

L AUTO

UT ATT

(Enceinte centrale)

(Enceinte arrière gauche)

(Enceinte avant droite)

(Enceinte arrière droite)

Les touches numériques peuvent maintenant être utilisées pour ajuster le son.

VOL

Pour ajuster le niveau de l’enceinte arrière gauche, appuyez sur REAR•L +/–.

REAR-L

ANALOG LPCM DOLBY D DTS

LCR

SUBWFR LFE

LS S RS

PRO LOGIC DSP DGTL AUTO INPUT ATT

Pour ajuster le niveau de l’enceinte arrière droite, appuyez sur REAR•R +/–.

REAR-R

LCR

SUBWFR LFE

LS S RS

PRO LOGIC DSP DGTL AUTO INPUT ATT

ANALOG LPCM DOLBY D DTS

Appuyez de nouveau sur TEST pour arrêter la tonalité de test.

TEST

Appuyez sur EFFECT pour choisir le niveau souhaité de l’effet DSP (1 à 5).

• Plus le nombre est élevé, plus l’effet DSP est important (normalement réglez-le sur “EFFECT 3”).

ANALOG

EFFECT

SUBWFR

LS S RS

PRO LOGIC DSP

VOL

Français

VOL

Pour annuler le Theatre Surround

Appuyez répétitivement sur DSP MODE jusqu’à ce que “STEREO” apparaisse sur l’affichage. L’indicateur PRO LOGIC et DSP disparaissent.

Création de champs sonores réalistes

Appuyez répétitivement sur DSP MODE jusqu’à ce que les modes DAP apparaissent sur l’affichage.

L’indicateur DSP s’allume sur l’affichage.

DSP

MODE

ANALOG

LR SUBWFR LS S RS

(retour au début)

Appuyez sur SOUND.

SOUND

Ajustez le niveau de sortie des enceintes arrière (de –10 à +10).

• Réalisez l’ajustement de façon que le niveau sonore de l’enceinte choisie soit le même que celui des enceintes avant.

Pour ajuster le niveau de l’enceinte arrière gauche, appuyez sur REAR•L +/–.

REAR-L

ANALOG

LCR

LPCM

SUBWFR LFE

DOLBY D

LS S RS

DTS

SOUND

EFFECT

DSP MODE

DVD

DVD STB VCR TV

ANALOG/DIGITAL

INPUT

SOUND BASS+ CENTER

TEST

BASS BOOST

EFFECT

DISPLAY MODE

DVD MENU

PTY( PTY9

DSP MODE

TV/VIDEO

/REW

DOWN UP

REC

VCR

SLEEP TV DIRECT

TAPE

123

BASS– REAR-L

456

TREBLE+ REAR-R

789

TREBLE–

RETURN FM MODE

EON SELECT

EON

ENTER

PTY SEARCH

CHANNEL VOLUMETV VOL

DIMMER

VCR

CONTROL

PLAY

TUNING

STOP PAUSE

AUDIO

SUBWOOFER

SURROUND

FF/

TVSTB

+10

100+

ON/OFF

MUTING

REAR•L +/–

REAR•R

RDS

DVD

+/–

DSP

VOL

Les touches numériques peuvent maintenant être utilisées pour ajuster le son.

PRO LOGIC DSP DGTL AUTO

INPUT ATT

VOL

RM-SRXE100R

REMOTE CONTROL

HOME CINEMA CONTROL CENTER

Français

Utilisation des modes DAP (Télécommande)

Le mode DAP ne peut pas être utilisé avec un autre mode DSP. Quand le mode DAP est mis en service, le mode DSP en service est annulé.

• Vous devez faire cet ajustement pour chaque source.

• Vous ne pouvez pas utiliser les mode DAP si aucune enceinte arrière n’est connectée.

Choisissez et reproduisez un logiciel analogique ou un logiciel numérique linéaire PCM.

Pour ajuster le niveau de l’enceinte arrière droite, appuyez

sur REAR•R +/–.

REAR-R

LCR SUBWFR LFE LS S RS

PRO LOGIC DSP DGTL AUTO

INPUT ATT

ANALOG LPCM DOLBY D

DTS

Appuyez sur EFFECT pour choisir le niveau souhaité de l’effet DSP (1 à 5).

• Plus le nombre est élevé, plus l’effet DSP est important (normalement réglez-le sur “EFFECT 3”).

EFFECT

LR SUBWFR LS S RS

PRO LOGIC DSP

VOL

ANALOG

VOL

Pour annuler le mode DAP

Appuyez répétitivement sur DSP MODE de façon que “STEREO” apparaisse sur l’affichage. L’indicateur DSP programme s’éteint.

VOL

UTO

VOL

UTO

Puis

CONTROL

5/∞/3/2

Affichage

STANDBY

STANDBY/ON

DIGITAL

SURROUND

TV DIRECT

SETTING

DIGITAL

ADJUST

CONTROL

MEMORY

RX-E100R

DVD STB VCR TV TAPE FM/AM

PRO LOGIC

ANALOG

LCR

DSP

LPCM

SUBWFR LFE

DGTL AUTO

DOLBY D

LS S RS

DTS

INPUT ATT

DVD

DVD STB VCR TV TAPE

ADJUST

Avant de commencer, rappelez-vous...

• Assurez-vous que les informations des enceintes sont réglées correctement (voir page 15).

• Vous ne pouvez pas ajuster la sortie de l’enceinte centrale si vous avez réglé “CTR SP” sur “NO”.

• Vous ne pouvez pas ajuster la sortie des enceintes arrière si vous avez réglé “REAR SP” sur “NO”.

HOME CINEMA CONTROL CENTER

SLEEP RDS EON TA STTUNEDINFOHEWS MUTING

AUTO

Lors de l’utilisation de la télécommande pour les modes DSP, référez-vous aux pages 33 à 36.

Appuyez sur SURROUND ON/OFF pour mettre en service le mode surround approprié — Pro Logic, Dolby Digital ou DTS Digital Surround.

• Chaque fois que vous appuyez sur la touche,le mode surround est mis alternativement en et hors service.

VOL

FM/AM

SURROUND

ON/OFF

SURROUND

DSP

INPUT

ON/OFF

ANALOG/DIGITAL

INPUT ATT

MODE

SURROUND

ON/OFF

MASTER V OLUME

Utilisation des modes surround (Panneau avant)

Le mode surround ne peut pas être utilisé avec un autre mode DSP. Quand le mode surround est mis en service, le mode DSP en service est annulé. Lors de l’utilisation des touches de la télécommande, il n’y a pas de tonalité de test. Réalisez les ajustements en écoutant le son d’une source sonore.

• Vous devez faire cet ajustement pour chaque source.

Choisissez et reproduisez un logiciel codé avec Dolby Surround, Dolby Digital ou DTS Digital Surround.

Si “AUTO SR (Surround automatique)” est réglé sur “ON”

La lecture d’une source numérique met automatiquement en service un mode surround approprié. (Voir pages 18 et 19.)

Ex.: Quand le Dolby Digital est en service.

Remarque:

Lors de la reproduction d’une source analogique, “SURROUND ON” n’apparaît pas et “PRO LOGIC” apparaît dès que vous appuyez sur SURROUND ON/OFF. (L’indicateur PRO LOGIC s’allume aussi sur l’affichage.)

Appuyez sur ADJUST.

ADJUST

Les touches CONTROL peuvent maintenant être utilisées pour les réglages sonores.

Appuyez répétitivement sur CONTROL ∞ (ou 5) jusqu’à ce qu’une des indications suivante (avec le réglage actuel)

CONTROL

ANALOG

LCR

LPCM

SUBWFR LFE

DOLBY D

LS S RS

DTS

* apparaisse sur l’affichage.

PRO LOGIC DSP DGTL AUTO

INPUT ATT

Français

VOL

SUITE À LA PAGE SUIVANTE

Création de champs sonores réalistes

CONTROL

5/∞/3/2

Affichage

Français

STANDBY

STANDBY/ON

DIGITAL

SURROUND

TV DIRECT

SETTING

DIGITAL

ADJUST

CONTROL

DVD STB VCR TV TAPE FM/AM

MEMORY

DVD

DVD STB VCR TV TAPE

ADJUST

CENTER : Ajustez le niveau de sortie de l’enceinte centrale

(de –10 à +10).

REAR L : Pour ajuster le niveau de sortie de l’enceinte arrière

gauche (de –10 à +10).

REAR R : Pour ajuster le niveau de sortie de l’enceinte arrière

droite (de –10 à +10).

* “0” est le réglage initial pour ces niveaux de sortie d’enceinte.

Si vous avez déjà changé le réglage, un autre réglage apparaît.

Appuyez sur CONTROL 3 (ou 2) pour ajuster le niveau de sortie des enceintes.

• Réalisez l’ajustement de façon que le niveau sonore de l’enceinte choisie soit le même que celui des enceintes avant.

CONTROL

ANALOG LPCM DOLBY D

DTS

Ex.: Lors de l’ajustement du niveau de sortie de

PRO LOGIC

LCR

DSP

SUBWFR LFE

DGTL AUTO

LS S RS

INPUT ATT

l’enceinte centrale

RX-E100R

PRO LOGIC

ANALOG

LCR

DSP

LPCM

SUBWFR LFE

DGTL AUTO

DOLBY D

LS S RS

DTS

INPUT ATT

VOL

HOME CINEMA CONTROL CENTER

SLEEP RDS EON TA STTUNEDINFOHEWS MUTING

AUTO

VOL

FM/AM

INPUT

ANALOG/DIGITAL

INPUT ATT

SURROUND

ON/OFF

DSP

MODE

MASTER V OLUME

DSP

MODE

Utilisation du mode Theatre Surround (Panneau avant)

Le mode Theatre Surround ne peut pas être utilisé avec un autre mode DSP. Quand le mode Theatre Surround est mis en service, le mode DSP en service est annulé. Lors de l’utilisation des touches du panneau avant, il n’y a pas de tonalité de test. Réalisez les ajustements en écoutant le son d’une source sonore.

• Vous devez faire cet ajustement pour chaque source.

• Vous ne pouvez pas utiliser le mode Theater Surround si aucune enceinte arrière n’est connectée.

Choisissez et reproduisez un logiciel codé avec Dolby Surround.

Appuyez répétitivement sur DSP MODE jusqu’à ce que “THEATRE” apparaisse sur l’affichage.

Les indicateurs PRO LOGIC et DSP s’allument sur l’affichage.

DSP

MODE

ANALOG

SUBWFR

PRO LOGIC DSP

Répétez les étapes 4 et 5 pour ajuster les autres niveaux d’enceinte.

Pour annuler le mode surround

Appuyez de nouveau sur SURROUND ON/OFF de façon que “STEREO” apparaisse sur l’affichage.

• Si le mode surround est annulé pendant la lecture d’un logiciel

Appuyez sur ADJUST.

ADJUST

Les touches CONTROL peuvent maintenant être utilisées pour les réglages sonores.

Appuyez répétitivement sur CONTROL ∞ (ou 5) jusqu’à ce qu’une des indications suivante (avec le réglage actuel)

CONTROL

ANALOG

LCR

LPCM

SUBWFR LFE

DOLBY D

LS S RS

DTS

* apparaisse sur l’affichage.

PRO LOGIC DSP DGTL AUTO INPUT ATT

VOL

CENTER : Ajustez le niveau de sortie de l’enceinte centrale

(de –10 à +10).

REAR L : Pour ajuster le niveau de sortie de l’enceinte arrière

gauche (de –10 à +10).

REAR R : Pour ajuster le niveau de sortie de l’enceinte arrière

droite (de –10 à +10).

EFFECT : Pour ajuster le niveau d’effet DSP. Plus le nombre

est élevé, plus l’effet est important (normalement réglez-le sur “EFFECT 3”).

* “0” est le réglage initial pour les niveaux de sortie d’enceinte

et “EFFECT 3” pour le niveau de l’effet DSP. Si vous avez déjà changé le réglage, un autre réglage apparaît.

Appuyez sur CONTROL 3 (ou 2) pour réaliser l’ajustement.

• Lors de l’ajustement du niveau de sortie des enceintes, réalisez l’ajustement de façon que le niveau sonore de l’enceinte choisie soit le même que celui des enceintes avant.

CONTROL

LCR

SUBWFR LFE

LS S RS

PRO LOGIC DSP DGTL AUTO INPUT ATT

VOL

ANALOG LPCM DOLBY D

DTS

Ex.: Lors de l’ajustement du niveau de sortie de

l’enceinte centrale

Répétez les étapes 4 et 5 pour réaliser d’autres ajustements.

Pour annuler le Theatre Surround

Appuyez répétitivement sur DSP MODE jusqu’à ce que “STEREO” apparaisse sur l’affichage. L’indicateur PRO LOGIC et DSP disparaissent.

Utilisation des modes DAP (Panneau avant)

Appuyez sur ADJUST.

ADJUST

Les touches CONTROL peuvent maintenant être utilisées pour les réglages sonores.

Appuyez répétitivement sur CONTROL ∞ (ou

5) jusqu’à ce qu’une des indications suivante

(avec le réglage actuel)

* apparaisse sur

l’affichage.

CONTROL

LCR

SUBWFR LFE

LS S RS

PRO LOGIC DSP DGTL AUTO

INPUT ATT

VOL

ANALOG LPCM DOLBY D

DTS

REAR L : Pour ajuster le niveau de sortie de l’enceinte arrière

gauche (de –10 à +10).

REAR R :Pour ajuster le niveau de sortie de l’enceinte arrière

droite (de –10 à +10).

EFFECT : Pour ajuster le niveau d’effet DSP. Plus le nombre

est élevé, plus l’effet est important (normalement réglez-le sur “EFFECT 3”).

* “0” est le réglage initial pour les niveaux de sortie d’enceinte

et “EFFECT 3” pour le niveau de l’effet DSP. Si vous avez déjà changé le réglage, un autre réglage apparaît.

Appuyez sur CONTROL 3 (ou 2) pour réaliser l’ajustement.

• Lors de l’ajustement du niveau de sortie des enceintes, réalisez l’ajustement de façon que le niveau sonore de l’enceinte choisie soit le même que celui des enceintes avant.

CONTROL

LCR SUBWFR LFE LS S RS

PRO LOGIC DSP DGTL AUTO

INPUT ATT

ANALOG LPCM DOLBY D DTS

Français

VOL

Le mode DAP ne peut pas être utilisé avec un autre mode DSP. Quand le mode DAP est mis en service, le mode DSP en service est annulé.

• Vous devez faire cet ajustement pour chaque source.

• Vous ne pouvez pas utiliser les mode DAP si aucune enceinte arrière n’est connectée.

Choisissez et reproduisez un logiciel analogique ou un logiciel numérique linéaire PCM.

Appuyez répétitivement sur DSP MODE jusqu’à ce que les modes DAP apparaissent sur l’affichage.

L’indicateur DSP s’allume sur l’affichage.

DSP

MODE

ANALOG

DSP

SUBWFR

LS S RS

(retour au début)

VOL

Ex.: Lors de l’ajustement du niveau de sortie de

l’enceinte arrière gauche

Répétez les étapes 4 et 5 pour réaliser d’autres ajustements.

Pour annuler le mode DAP

Appuyez répétitivement sur DSP MODE de façon que “STEREO” apparaisse sur l’affichage. L’indicateur DSP programme s’éteint.

Maîtrise de la télécommande

V ous pouvez utiliser la télécommande pour commander non seulement cet appareil mais aussi d’autres appareils JVC.

• Référez-vous aussi aux modes d’emploi fourni avec les autres produits. – Cette télécommande peut commander un magnétoscope

pour lequel le code de télécommande et réglé sur le code A.

• Pour commander les autres appareils, dirigez la télécommande directement sur le capteur de télécommande de l’appareil cible.

■ Commande de cet appareil ❏ Mise sous tension — Touches POWER

(voir aussi la page 10)

AUDIO : Met hors tension cet appareil. AUDIO : Met sous tension cet appareil.

❏ Sélection de la source — Touches de

sélection de source (voir aussi la page 10)

DVD STB VCR TV

ANALOG/DIGITAL

INPUT

TAPE

❏ Coupure temporaire du son

— Touche MUTING (voir aussi la page 12)

MUTING

Met en ou hors service la sortie sonore.

❏ Mise hors tension automatique de l’appareil

— Touche SLEEP (voir aussi la page 12)

SLEEP

Règle la durée restante avant la mise hors tension de l’appareil.

❏ Modification de la luminosité de l’affichage

— Touche DIMMER (voir aussi la page 12)

DIMMER

Assombrit ou éclaircit la luminosité de l’affichage.

❏ Sélection de l’entrée analogique ou

numérique — Touche ANALOG/DIGITAL INPUT (voir aussi la page 13)

ANALOG/DIGITAL

INPUT

Choisit l’entrée analogique ou numérique pour la source numérique.

❏ Création de champs sonores réalistes —

Touches SURROUND ON/OFF et DSP MODE (voir aussi les pages 32 – 36)

DVD : Choisit le lecteur de DVD. STB : Choisit le décodeur. VCR : Choisit le magnétoscope.

Français

TV : Choisit le téléviseur. TAPE : Choisit la platine cassette. FM : Choisit la bande FM. AM : Choisit la bande AM.

Ces touches changent aussi la fonction des touches numériques et leur permettent de commander l’appareil source cible. (Référez-vous à la page suivante.)

❏ Ajustement du volume — Touches VOLUME

(voir aussi la page 10)

Ajuste le niveau de volume.

VOLUME

❏ Mise en service de la fonction TV Direct

— Touche TV DIRECT (voir aussi la page 11)

TV DIRECT

Met en service la fonction TV Direct.

SURROUND

ON/OFF

DSP

MODE

SURROUND ON/OFF : Met en ou hors service le

mode surround.

DSP MODE : Choisit les modes DSP (modes

Theatre Surround et DAP). Chaque fois que vous appuyez sur la touche, le mode DSP change comme suit.

❏ Renforcement des graves — Touche BASS

BOOST (voir aussi la page 21)

BASS BOOST

Met en ou hors service l’accentuation des graves.

❏ Ajustement du son — Touches SOUND, TEST,

EFFECT (voir aussi les pages 32 – 36)

SOUND

SOUND : Change les fonctions des touches

numériques de façon qu’elles

TEST

EFFECT

TEST : Met en ou hors service la sortie

EFFECT : Change le niveau de l’effet DSP.

fonctionnent pour les réglages sonores.

de la tonalité de test.

❏ Ajustement du son et commande du tuner

— touches numériques

■ Après appuyer sur SOUND, vous pouvez utiliser les

touches numériques pour les réglages sonores. (Voir aussi les pages 32 – 36)

■ Commande des autres appareils JVC ❏ Mise sous tension — Touches POWER

BASS+ CENTER

123

BASS– REAR-L

456

TREBLE+ REAR-R

789

TREBLE–

RETURN FM MODE

BASS +/– : Ajuste les sons graves. TREBLE +/– :Ajuste les sons aigus. CENTER +/– :Ajuste le niveau de sortie de l’enceinte

REAR•L +/– : Ajuste le niveau de sortie de l’enceinte

REAR•R +/– : Ajuste le niveau de sortie de l’enceinte

SUBWOOFER +/– : Ajuste le niveau du caisson de grave.

■ Après appuyer sur FM ou AM, vous pouvez utiliser les

touches numériques pour commander le tuner.

1 – 10, +10 : Choisit un numéro de préréglage. FM MODE (0) : Change le mode FM.

Exemple: Sélection d’un numéro de canal FM/AM en

utilisant les touches numériques.

• Pour le numéro 5, appuyez sur 5.

• Pour le numéro 15, appuyez sur +10 puis sur 5.

• Pour le numéro 30, appuyez sur +10, +10 puis sur 10.

SUBWOOFER

centrale.

arrière gauche.

arrière droite.

+10

+100

DVD : Met sous ou hors tension un lecteur de DVD. STB : Met sous ou hors tension un décodeur (STB). VCR : Met sous ou hors tension un magnétoscope. TV : Met sous ou hors tension un téléviseur.

❏ Sélection des canaux et commande du tuner

— Touches numériques

BASS+ CENTER

123

BASS– REAR-L

456

TREBLE+ REAR-R

789

TREBLE–

RETURN FM MODE

■ Après appuyer sur TV (touche de sélection de source), vous

pouvez utiliser les touches numériques pour choisir un canal de télévision.

1 – 9, 0, +10 (+100) : Choisit un canal. RETURN (10) : Fonctionne comme touche RETURN.

■ Après appuyer sur VCR (touche de sélection de source) ou

sur VCR CONTROL, vous pouvez utiliser les touches numériques pour commander le magnétoscope.

Si vous utilisez VCR CONTROL, vous

VCR

CONTROL

pouvez changer les fonctions des touches numériques pour qu’elles commandent le magnétoscope sans changer la source actuelle.

SUBWOOFER

+10

+100

Français

❏ Accord des stations manuellement —

Touches TUNING UP et TUNING DOWN

(voir aussi page 23)

Après appuyer sur FM ou AM, vous pouvez changer les fréquences en appuyant (et en maintenant pressées) les touches.

/REW

DOWN UP

REC

PLAY

TUNING

STOP PAUSE

FF/

1 – 9, 0 : Choisit un canal sur le magnétoscope.

■ Après appuyer sur STB, vous pouvez utiliser les touches

numériques pour commander le lecteur STB.

1 – 9, 0 : Choisit les canaux.

Maîtrise de la télécommande

❏ Commande d’autres appareils JVC —

Touches de fonctionnement audio/vidéo

CHANNEL

Français

/REW

DOWN UP

REC

■ Après appuyer sur DVD (touche de sélection de source),

vous pouvez utiliser les touches numériques pour commander le lecteur de DVD.

PLAY :Démarrer la lecture. STOP :Arrête la lecture. PAUSE :Arrête momentané la lecture. Pour reprendre la lecture,

appuyez sur PLAY.

¢ : Saute au début de la plage suivante. 4 : Retourne au début de la plage actuelle

(ou d’une plage précédente).

■ Après appuyer sur TV (touche de sélection de source), vous

pouvez utiliser les touches suivantes pour changer les canaux sur le téléviseur.

CHANNEL +/– : Change les numéros de canal.

■ Après appuyer sur VCR (touche de sélection de source),

vous pouvez utiliser les touches numériques pour commander le magnétoscope.

CHANNEL +/– : Change les numéros de canal sur le

magnétoscope.

PLAY :Démarre la lecture. STOP :Arrête la lecture. PAUSE :Arrête momentané la lecture. Pour reprendre la lecture,

appuyez sur PLAY. FF : Avance rapidement la bande. REW : Rebobine la bande.

÷ REC : • Appuyez sur cette touche en même temps que sur la

touche PLAY pour démarrer l’enregistrement.

• Appuyez sur cette touche en même temps que sur la

touche PAUSE pour entrer en mode de pause à l’enregistrement.

PLAY

TUNING

STOP PAUSE

FF/

■ Après appuyer sur STB (touche de sélection de source),

vous pouvez utiliser les touches suivantes pour commander le décodeur (STB).

CHANNEL +/– : Change les numéros de canal sur le décodeur .

■ Ces touches fonctionnent uniquement sur le téléviseur.

TV/VIDEO : Change le mode d’entrée (entrée

TV VOL

TV VOL +/– : Ajuste le volume sur le téléviseur.

TV/VIDEO

vidéo et tuner de télévision) sur le téléviseur.

❏ Commande du menu de DVD pour un lecteur

de DVD JVC

DISPLAY MODE

DVD MENU

PTY( PTY9

■ Après régler le sélecteur RDS/DVD MENU sur “DVD

MENU”, vous pouvez utiliser les touches ci-dessous pour

commander le menu de DVD.

DVD MENU : Affiche ou efface l’écran de menu. % / ﬁ / @ / # : Choisit un élément sur l’écran de menu. ENTER : Valide un élément choisi.

EON SELECT

EON

ENTER

PTY SEARCH

RDS

DVD

■ Commande d’appareils d’autres fabricants

En changeant les signaux de télécommande, vous pouvez utiliser la télécommande fournie avec cet appareil pour commander les appareils des autres fabricants.

• Référez-vous aussi aux modes d’emploi fourni avec les autres produits.

• Pour commander ces appareils avec la télécommande vous devez d’abord régler le code de fabricant pour chaque lecteur de DVD, décodeur (STB), magnétoscope et téléviseur.

• Après le remplacement des piles de la télécommande, vous devez régler les codes des fabricants à nouveau.

❏ Pour changer les signaux de télécommande pour

commander un lecteur de DVD.

1. Maintenez pressée DVD .

2. Appuyez sur DVD.

3. Entrez le code du fabricant en utilisant les touches 1–9 et 0.

4. Relâchez DVD

Maintenant vous pouvez effectuer les opérations suivantes sur le lecteur de DVD.

DVD : Mise sous ou hors tension du lecteur de DVD PLAY :Démarrage de la lecture STOP :Arrêt de la lecture PAUSE :Arrête momentanément la lecture. Pour reprendre la

¢ : Saut au début de la plage suivante 4 : Retour au début de la plage actuelle

Après appuyer sur DVD MENU quand le sélecteur RDS/ DVD MENU est réglé sur “DVD MENU, ” ces touches peuvent être utilisées pour commander le menu de DVD.

DISPLAY MODE

DVD MENU

Remarque:

Pour les commandes détaillées du menu, référez-vous aux instructions fournies avec les disques ou le lecteur de DVD.

5. Essayez de commander le lecteur de DVD en appuyant sur DVD

Si votre lecteur de DVD se met sous ou hors tension, c’est que vous avez entré le code correct.

Codes des fabricants pour les lecteurs de DVD

lecture, appuyez sur PLAY.

(ou d’une plage précédente)

EON SELECT

RDS

DVD

PTY( PTY9

EON

ENTER

PTY SEARCH

Fabricant Codes

JVC 01 PANASONIC 02 PHILIPS 07 PIONEER 03 SONY 05 TOSHIBA 04 YAMAHA 06

❏ Pour changer les signaux de télécommande pour

commander un décodeur (STB)

1. Maintenez pressée STB .

2. Appuyez sur STB.

3. Entrez le code du fabricant en utilisant les touches 1–9 et 0.

4. Relâchez STB

Maintenant vous pouvez effectuer les opérations suivantes sur le décodeur (STB).

STB :Met sous ou hors tension le

CHANNEL +/– : Change les canaux. 1 – 10, 0, +10 (+100) : Choisit les canaux.

Remarque:

Référez-vous au mode d’emploi fourni avec le décodeur (STB).

5.Essayez de commander le décodeur en appuyant sur STB

Si votre décodeur se met sous ou hors tension, c’est que vous avez entré le code correct.

S’il y a plus d’un code dans la liste pour votre fabricant de décodeur (STB), essayez tous les codes jusqu’à ce que vous

trouviez le bon.

Codes des fabricants pour les décodeurs (STB)

Les codes de fabricant sont sujets à changement sans notification. S’ils sont changés, cette télécommande ne peut plus commander l’appareil.

décodeur.

Fabricant Codes

JVC 01, 02 AMSTRAD 03 – 06, 33 BT 01 CANAL STELLITE 22 CANAL + 22 D – BOX 26 ECHOSTAR 19 – 21, 23 FINLUX 11 FORCE 30 GALAXIS 29 GRUNDIG 07, 08 HIRSCHMANN 07, 19, 39 ITT NOKIA 11 JERROLD 16 KATHREIN 13, 14, 36 LUXOR 11 MASCOM 34 MASPRO 13 NOKIA 26, 28, 35 PACE 10, 27, 33 PANASONIC 15 PHILIPS 09, 25 RFT 12 SABA 37 SAGEM 24, 31 SALORA 11 SELECTOR 31 SKYMASTER 12, 38 THOMSON 37 TPS 24 TRIAX 32 VIDEOWAY 17, 18

WISI 07

Français

Maîtrise de la télécommande

❏ Pour changer les signaux de télécommande pour

commander un magnétoscope.

1. Maintenez pressée VCR .

2. Appuyez sur VCR.

3. Entrez le code du fabricant en utilisant les touches 1–9 et 0. .

magnétoscope.

reprendre la lecture, appuyez sur PLAY.

temps que sur la touche PLAY pour démarrer l’enregistrement.

• Appuyez sur cette touche en même

temps que sur la touche PAUSE pour entrer en mode de pause à l’enregistrement.

Français

4. Relâchez VCR

Maintenant vous pouvez effectuer les opérations suivantes sur le magnétoscope.

VCR : Met sous ou hors tension le

CHANNEL +/– : Change les canaux. 1 – 10, 0, +10 (+100) : Choisit les canaux. PLAY :Démarre la lecture. STOP :Arrête la lecture. PAUSE :Arrête momentané de la lecture. Pour

FF : Avance rapidement la bande. REW : Rebobine la bande. ÷ REC : • Appuyez sur cette touche en même

Remarque:

Référez-vous au mode d’emploi fourni avec le magnétoscope.

5. Essayez de commander le magnétoscope en appuyant sur

VCR

Si votre magnétoscope se met sous ou hors tension, c’est que vous avez entré le code correct.

S’il y a plus d’un code dans la liste pour votre fabricant de magnétoscope, essayez tous les codes jusqu’à ce que vous

trouviez le bon.

Codes des fabricants de magnétoscope

Fabricant Codes

JVC 01 AIWA 02, 20 BELL+HOWELL 03, 16 BLAUPUNKT 04 CGM 03, 05, 16 DAEWOO 34 DIGTAL 05 FISHER 03, 16 G.E. 06 GRUNDIG 07 HITACHI 08, 09 LOEWE 05, 10, 11 MAGNAVOX 04, 05 MITSUBISHI 12 – 15 NOKIA 16 NORDMENDE 17 – 19, 31 ORION 20 PANASONIC 21 PHILIPS 05, 22 PHONOLA 05 SABA 17 – 19, 23, 31 SAMSUNG 24, 25 SANYO 03, 16 SHARP 26, 27 SIEMENS 07 SONY 28 – 30, 35 TELEFUNKEN 17 – 19, 31, 32

TOSHIBA 33

❏ Pour changer les signaux de télécommande pour

commander un Téléviseur.

1. Maintenez pressée TV .

2. Appuyez sur TV.

3. Entrez le code du fabricant en utilisant les touches 1–9 et 0.

4. Relâchez TV

Maintenant vous pouvez effectuer les opérations suivantes sur le téléviseur.

TV : Met sous ou hors tension le

TV VOL +/– : Ajuste le volume. TV/VIDEO :Règle le mode d’entrée (sur TV ou

CHANNEL +/– : Change les canaux. 1 – 9, 0, +10 (+100) : Choisit les canaux. RETURN (10) : Fonctionne comme touche

Remarque

Référez-vous au mode d’emploi fourni avec le téléviseur.

5. Essayez de commander le téléviseur en appuyant sur TV .

Si votre téléviseur se met sous ou hors tension, c’est que vous avez entré le code correct.

S’il y a plus d’un code dans la liste pour votre fabricant de téléviseur, essayez tous les codes jusqu’à ce que vous trouviez

le bon.

Les codes de fabricant sont sujets à changement sans notification. S’ils sont changés, cette télécommande ne peut plus commander l’appareil.

téléviseur.

VIDEO).

RETURN.

Codes des fabricants de téléviseur

Fabricant Codes

JVC 01 AKAI 02, 05 BLAUPUNKT 03 DAEWOO 10, 31, 32 FENNER 04, 31, 32 FISHER 05 GRUNDIG 06 HITACHI 07, 08 INNO-HIT 09 IRRADIO 02, 05 MAGNAVOX 10 MITSUBISHI 11, 33 MIVER 03 NOKIA 12, 34 NORDMENDE 13, 14, 18, 26 – 28 OKANO 09 ORION 15 PANASONIC 16, 17 PHILIPS 10 SABA 13, 14, 18, 26 – 28 SAMSUNG 10, 19, 32 SANYO 05 SCHNEIDER 02, 05 SHARP 20 SONY 21 – 25 TELEFUNKEN 13, 14, 18, 26 – 28 THOMSON 13, 14, 18, 26 – 28, 30

TOSHIBA 29

Guide de dépannage

Utilisez ce tableau pour vous aider à résoudre les problèmes de fonctionnement quotidiens. Si un problème ne peut pas être résolu, contactez votre centre de service JVC.

PROBLÈME

L’appareil ne se met pas sous tension.

Pas de son des enceintes.

Le son provient d’une seule enceinte. Sifflement ou bourdonnement pendant

la réception FM.

CAUSE POSSIBLE

Le cordon d’alimentation secteur n’est pas branché.

Les câbles de signal d’enceinte ne sont pas connectés.

Une source incorrecte est choisie.

Le son est coupé. Un mode d’entrée incorrect (analogique

ou numérique) est choisi. Les connexions sont incorrectes.

La balance est réglée sur un extrême.

Le signal d’entrée est trop faible.

La station est trop éloignée. Une antenne incorrecte est utilisée.

Les antennes sont mal connectées.

SOLUTION

Branchez-le sur une prise secteur murale.

Vérifiez la connexion des enceintes et reconnectez-les si nécessaire.

Choisissez la source correcte. Appuyez sur MUTING pour rétablir le son.

Choisissez le mode d’entrée correct (analogique ou numérique).

Vérifiez les connexions.

Ajustez correctement la balance (voir page 20). Connectez une antenne FM extérieure ou

contactez votre revendeur. Choisissez une nouvelle station.

Vérifiez auprès de votre revendeur si vous avez l’antenne correcte.

Vérifiez les connexions.

Bruit de craquement occasionnel pendant la réception FM.

“OVERLOAD” clignote sur l’affichage.

Le témoin STANDBY s’allume après la mise sous tension, mais l’appareil se met aussitôt hors tension (en mode d’attente).

La télécommande ne fonctionne pas comme souhaité.

La télécommande ne fonctionne pas.

Bruit de démarrage d’automobiles.

Les enceintes sont surchargées à cause du niveau de volume élevé.

Les enceintes sont surchargées à cause d’un court-circuit des prises d’enceintes.

L’appareil est surchargé à cause d’une haute tension.

La télécommande n’est pas prête pour l’opération souhaitée.

Il y a un obstacle entre la télécommande et l’appareil.

Éloignez l’antenne du trafic automobile.

1. Appuyez sur POWER sur le panneau avant pour mettre l’appareil hors tension.

2. Arrêter la source de lecture.

3. Mettez l’appareil de nouveau sous tension et ajustez le volume.

Appuyez sur POWER sur le panneau avant pour mettre l’appareil hors tension, puis vérifiez la connexion des enceintes. Si “OVERLOAD” ne disparaît pas, débranchez le cordon d’alimentation puis rebranchez-le. Si le câblage des enceintes n’est pas courtcircuité, contactez votre revendeur.

Appuyez sur POWER sur le panneau avant pour mettre l’appareil hors tension. Après avoir débranché le cordon d’alimentation, consultez votre revendeur.

Appuyez sur SOUND ou sur les touches de sélection de source, puis appuyez sur la touche que vous souhaitez utiliser. (Voir pages 40 et 41.)

Retirez l’obstacle.

Français

Les piles sont usées.

Le sélecteur de mode RDS/DVD MENU est réglé sur la mauvaise position.

Remarque:

Quand vous utilisez une connexion à câble coaxial, le son peut être interrompu par intermittence par des bruits extérieurs tels qu’un éclair, mais il est rétabli automatiquement. Ce n’est pas un mauvais fonctionnement.

Remplacez les piles.

Réglez le sélecteur de mode RDS/DVD MENU sur la position correcte.

Spécifications

La conception et les spécifications sont sujettes à changement sans notification.

Amplificateur

Puissance de sortie Pendant un fonctionnement stéréo:

Canaux avant:

50 W par canal, min. RMS, les deux canaux entraînés sur 8 Ω à 1kHz avec moins de 0,9% de distorsion harmonique totale. (IEC268-3/DIN)

Pendant un fonctionnement surround:

Canaux avant: 50 W par canal, min. RMS, entraîné sur 8 Ω à 1 Hz avec moins

de 0,8% de distorsion harmonique totale.

Canal central: 50 W, min. RMS, entraîné sur 8 Ω à 1 Hz avec moins de 0,8% de

Canaux arrière: 50 W par canal, min. RMS, entraîné sur 8 Ω à 1 Hz avec moins

Audio

Sensibilité d’entrée audio/Impédance (1 kHz): DVD, STB, VCR, TV, TAPE: 180 mV/47 kΩ

Entrée audio (DIGITAL IN)* : Coaxial: DIGITAL 1 (DVD): 0,5 V(c-c)/75 Ω

Niveau de sortie audio: VCR, TV, TAPE: 180 mV

Rapport signal sur bruit (’66 IHF/DIN): DVD, STB, VCR, TV, TAPE: 85 dB/62 dB

Réponse en fréquence (8 Ω): DVD, STB, VCR, TV, TAPE: 20 Hz à 20 kHz (±1 dB)

Commande de tonalité: Graves (100 Hz): ±10 dB

Accentuation des graves: +6 dB ±1 dB à 70 Hz

Vidéo

Sensibilité d’entrée vidéo/Impédance (1 kHz):

Niveau de sortie vidéo/Impédance (1 kHz):

Français

Rapport signal sur bruit (S/B): 45 dB

Vidéo composite: DVD, STB, VCR, TV: 1 V(c-c)/75 Ω

Vidéo composite: VCR, TV: 1 V(c-c)/75 Ω

Synchronisation: Négative

S-VIDEO: DVD, STB, VCR: (Y: Luminance): 1 V(c-c)/75 Ω

RGB: DVD, STB, VCR: 0,7 V(c-c)/75 Ω

S-VIDEO: TV: (Y: Luminance): 1 V(c-c)/75 Ω

RGB: TV: 0,7 V(c-c)/75 Ω

Optique: DIGITAL 2 (STB): –21 dBm à –15 dBm (660 nm ±30 nm)

*Correspondant à PCM linéaire, Dolby Digital et DTS Digital Surround

(avec une fréquence d’échantillonnage de — 32 kHz, 44,1 kHz, 48 kHz).

Aigus (10 kHz): ±10 dB

Tuner FM (IHF)

Plage d’accord: 87,50 MHz à 108,00 MHz

Sensibilité utilisable: Monaural: 17,0 dBf (1,95 µV/75 Ω)

Sensibilité utile à 50 dB: Monaural: 21,3 dBf (3,2 µV/75 Ω)

Rapport signal sur bruit (pondéré IHF-A): Monaural: 78 dB à 85 dBf

Distorsion harmonique totale: Monaural: 0,4% à 1 kHz

Séparation stéréo à REC OUT: 35 dB à 1 kHz

Sélectivité de canal alterné: 60 dB: (±400 kHz)

Réponse en fréquence : 30 Hz à 15 kHz: (+0,5 dB, –3 dB)

Stéréo: 41,3 dBf (31,5 µV/75 Ω)

Stéréo: 73 dB à 85 dBf

Stéréo: 0,6% à 1 kHz

Tuner AM (PO/GO)

Plage d’accord: PO: 522 kHz à 1 629 kHz

Sensibilité utile: Antenne cadre 400 µV/m (PO)

Rapport signal sur bruit: 50 dB (100 mV/m)

GO: 144 kHz à 288 kHz

Général

Alimentation: Secteur 230V , 50 Hz

Consommation: 110 W (fonctionnement)

Dimensions (L x H x P): 17

Masse: 16,4 livres (7,4 kg)

2 W (en mode d’attente)

/16 pouces x 3 15/16 pouces x 15 11/16 pouces

(435 mm x 100 mm x 398 mm)

distorsion harmonique totale.

de 0,8% de distorsion harmonique totale.

(C: Chrominance): 0,286 V(c-c)/75 Ω

VICTOR COMPANY OF JAPAN, LIMITED

SW, FI, DA, GE, FR, SP, IT

0301NHMMDWJEIN

JVC

JVC RX-E100RSL, RX-E100RSB Instruction Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual

Identification des parties

Pour commencer

Fonctionnement de base

Ajustements sonores

Fonctionnement du tuner
