JVC RX-DV5RSL User Manual [sw]

HOME CINEMA DVD-AUDIO/VIDEO CONTROL CENTER

For Customer Use:

Enter below the Model No. and Serial
No. which are located either on the rear,
bottom or side of the cabinet. Retain this
information for future reference.

Model No.

Serial No.

TV DIRECT

MASTER VOLUME

DVD/SUPER VCD/VCD/CD

DVD AUDIO

INPUT ATT. REC MODE

INPUT

ANALOG/DIGITAL

COMPACT

SUPER VIDEO

SETTING ADJUST MEMORY

RX-DV5R HOME CINEMA DVD-AUDIO/VIDEO CONTROL CENTER

ON/OFF

SURROUND

MODE

FM/AMTAPE/CDR

SOURCE NAME

TVVCRSTBDVD

CONTROL

STANDBY

STANDBY/ON

+–+

–

231

564

897

VFP

10/0 +10

100+ TV RETURN

REMOTE CONTROL RM-SRXDV5R

VCRSTB DVD

TV/VIDEO

TV DIRECT

REW/(

TUNING/GROUP

9/FF

REPEAT SLEEP

VCRSTB TV AUDIO

TAPETV CDR FM/AM

FM MODE STROBE

EFFECT

TV/STB CH

ANALOG
/DIGITAL

TEST

AUDIO

INPUT

SUBTITLE

CHOICE

ENTER

ON SCREEN

ANGLE

ZOOM

DIGEST

TOP MENU

MENU

RETURN

DISPLAY

SURR ON/OFF

SURR MODE

DIMMER

MUTING

PAGE

TV VOL

TA/NEWS/INFO

PTY SEARCH

VOLUME

– SUBWOOFER +

HOME CINEMA

DVD-AUDIO/VIDEO CONTROL CENTER

CONTROL

PROGRESSIVE

STANDBY/ON

CENTER

REAR·L

REAR·R

PTYPTY

9

(

DVD-AUDIO/VIDEO-KONTROLLCENTRAL FÖR HOME CINEMA
KOTITEATTERIN DVD-AUDIO/VIDEO-KESKUSYKSIKKÖ
KONTROLCENTER FOR HJEMMEBIOGRAF MED DVD-AUDIO/VIDEO
DVD-AUDIO/VIDEO-HEIMKINO-RECEIVER
AMPLI-TUNER HOME CINEMA ET LECTEUR DVD AUDIO/VIDEO
CENTRO DE CONTROL DE CINE EN CASA CON REPRODUCTOR DE DVD AUDIO/VIDEO
CENTRALINA DI CONTROLLO DVD-AUDIO/VIDEO PER HOME CINEMA

RX-DV5RSL

INSTRUCTIONS

BRUKSANVISNING

KÄYTTÖOHJE

INSTRUKTIONSBOG

BEDIENUNGSANLEITUNG

MANUEL D’INSTRUCTIONS

MANUAL DE INSTRUCCIONES

ISTRUZIONI

LVT0876-005B

[EN]

Avvertenze e precauzioni da osservare / Varningar, att observera och övrigt / Varoitukset,
huomautukset, yms / Advarsler, forsigtighedsregler og andet / Warnung, Achtung und sonstige
Hinweise / Mises en garde, précautions et indications diverses / Avisos, precauciones y otras
notas

Att observera –– STANDBY/ON knapp!

Dra ur nätkontakten för att stänga av strömmen fullständigt.
Nätströmmen stängs inte av i något läge av STANDBY/ON
knappen.
Strömmen kan styras från fjärrkontrollen.

Huomautus –– STANDBY/ON-painike!

Katkaise virta kokonaan irrottamalla virtajohdon pistoke
pistorasiasta.
Painikkeen STANDBY/ON eri asennot eivät katkaise
verkkovirran syöttöä.
Verkkovirran voi katkaista ja kytkeä päälle kaukosäätimellä.

Forsigtig –– STANDBY/ON Knappen!

Hiv altid stikket ud for helt at slukke for strømmen.

STANDBY/ON knappen slukker aldrig helt for strømtilførslen.

Strømtilførslen kan fjernbetjenes.

Achtung –– STANDBY/ON Taste!

Um den Strom ganz abzuschalten, muss der Netzstecker gezogen
werden.
Die STANDBY/ON Taste schaltet die Netzstrom nicht ab.
Die Stromzufuhr kann mit der Fernbedienung gesteuert werden.

Attention –– Touche STANDBY/ON!

Déconnectez la fiche d’alimentation secteur pour couper
l’alimentation complètement.
La touche STANDBY/ON, dans n’importe quelle position, ne
déconnecte pas le système du secteur.
L’alimentation ne peut pas être télécommandée.

ATT OBSERVERA

För att minska riskerna för elektriska stötar, brand, etc.:

1. Lossa inte på skruvar, lock eller hölje.

2. Utsätt inte enheten för regn eller fukt.

HUOMAUTUS

Vältä sähköiskun ja tulipalon vaara:

1. Älä avaa ruuveja tai koteloa.

2. Älä jätä laitetta sateeseen tai kosteaan paikkaan.

FORSIGTIG

For at reducere faren for elektrisk stød, brand, etc.:

1. Fjern ikke skruer, dæksler eller kabinet.

2. Udsæt ikke dette apparat for regn eller fugt.

ACHTUNG

Zur Verhinderung von elektrischen Schlägen, Brandgefahr, usw:

1. Keine Schrauben lösen oder Abdeckungen enternen und
nicht das Gehäuse öffnen.

2. Dieses Gerät weder Regen noch Feuchtigkeit aussetzen.

ATTENTION

Afin d’éviter tout risque d’électrocution, d’incendie, etc.:

1. Ne pas enlever les vis ni les panneaux et ne pas ouvrir le
coffret de l’appareil.

2. Ne pas exposer l’appareil à la pluie ni à l’humidité.

Precaución –– Botón STANDBY/ON!

Para desactivar la alimentación completamente, desenchufe el
cable de alimentación de CA.
La línea de la red no se desconecta en ninguna de las posiciones
del botón STANDBY/ON.
La alimentación puede ser controlada a distancia.

Attenzione –– tasto STANDBY/ON!

Scollegare il cavo d’alimentazione per escludere completamente
l’alimentazione.
Il tasto STANDBY/ON non esclude l’alimentazione in nessuna
posizione.
L’alimentazione può essere controllata con il telecomando.

Per l’Italia:

“Si dichiara che il questo prodotto di marca JVC è conforme alle
prescrizioni del Decreto Ministeriale n.548 del 28/08/95
pubblicato sulla Gazzetta Ufficiale della Repubblica Italiana
n.301 del 28/12/95.”

PRECAUTION

Para reducir el riesgo de descargas eléctricas, fuego, etc.:

1. No quitar los tomillos, tapas o caja.

2. No exponer el aparato a la lluvia ni a la húmedad.

ATTENZIONE

Per ridurre il rischio di shock elettrici, incendi, ecc.

1. Non togliete viti, coperchi o la scatola.

2. Non esponete l’apparecchio alla piogggia e all’umidità.

G-1

ATT OBSERVERA

• Blockera inte ventilationsöppningarna på apparaten.
(Om ventilationsöppningarna blockeras av en tidning, en duk
eller liknande kan värme i apparaten eventuellt inte komma
ut.)

• Placera ingenting med öppen låga, exempelvis ett tänt ljus, på
apparaten.

• Använda batterier måste handhas på ett miljömässigt korrekt
sätt och de lagar och förordningar som gäller på platsen för
begagnade batterier måste följas noga.

• Undvik att utsätta denna apparat för regn, fukt, droppand eller
stänkande vätskor, och ställ ingenting med vatten i på den,
exempelvis en vas.

HUOMAUTUS

• Tuuletusrakoja tai -aukkoja ei saa tukkia.
(Jos tuuletusraot tai -aukot tukitaan sanomalehdellä tai
vaatteella yms., lämpö ei mahdollisesti pääse ulos.)

• Laitteen päälle ei saa asettaa avotulen lähteitä, kuten palavia
kynttilöitä.

• Paristoja hävitettäessä on huomioitava ympäristöongelmat.
Näiden paristojen hävitystä koskevia paikallisia määräyksiä ja
lakeja on noudatettava ehdottomasti.

• Tätä laitetta ei saa altistaa sateelle, kosteudelle, veden
tippumiselle tai roiskumiselle eikä laitteen päälle saa asettaa
nesteellä täytettyjä esineitä, kuten kukkamaljakoita.

FORSIGTIG

• Undgå at tilstoppe ventilationsåbningerne.
(Hvis de tilstoppes af avispapir, en klud el.lign., vil varmen
muligvis ikke kunne komme ud).

• Undlad at anbringe åben ild (f.eks. tændte stearinlys) oven på
apparatet.

• Ved bortskaffelse af batterier bør de miljømæssige konse­kvenser tages i betragtning, ligesom de relevante lokale be­stemmelser nøje skal overholdes.

• Apparatet må ikke udsættes for regn, fugtighed, dryp eller
stænk, ligesom der ikke bør anbringes beholdere med væske,
f.eks. vaser, oven på apparatet.

ACHTUNG

• Blockieren Sie keine Belüftungsschlitze oder -bohrungen.
(Wenn die Belüftungsöffnungen oder -löcher durch eine
Zeitung
oder ein Tuch etc. blockiert werden, kann die entstehende
Hitze nicht abgeführt werden.)

• Stellen Sie keine offenen Flammen, beispielsweise
angezündete Kerzen, auf das Gerät.

• Wenn Sie Batterien entsorgen, denken Sie an den
Umweltschutz. Batterien müssen entsprechend den geltenden

örtlichen Vorschriften oder Gesetzen entsorgt werden.

• Setzen Sie dieses Gerät auf keinen Fall Regen, Feuchtigkeit

oder Flüssigkeitsspritzern aus. Es dürfen auch keine mit
Flüssigkeit gefüllen Objekte, z. B. Vasen, auf das Gerät
gestellt werden.

ATTENTION

• Ne bloquez pas les orifices ou les trous de ventilation.
(Si les orifices ou les trous de ventilation sont bloqués par un
journal un tissu, etc., la chaleur peut ne pas être évacuée
correctement de l’appareil.)

• Ne placez aucune source de flamme nue, telle qu’une bougie,
sur l’appareil.

• Lors de la mise au rebut des piles, veuillez prendre en
considération les problèmes de l’environnement et suivre
strictement les règles et les lois locales sur la mise au rebut
des piles.

• N’exposez pas cet appareil à la pluie, à l’humidité, à un
égouttement ou à des éclaboussures et ne placez pas des
objets remplis de liquide, tels qu’un vase, sur l’appareil.

PRECAUCIÓN

• No obstruya las rendijas o los orificios de ventilación.
(Si las rendijas o los orificios de ventilación quedan tapados
con un periódico, un trozo de tela, etc., no se podrá disipar el
calor).

• No ponga sobre el aparato ninguna llama al descubierto,
como velas encendidas.

• Cuando tenga que descartar las pilas, tenga en cuenta los
problemas ambientales y observe estrictamente los
reglamentos o las leyes locales sobre disposición de las pilas.

• No exponga este aparato a la lluvia, humedad, goteos o
salpicaduras. Tampoco ponga recipientes conteniendo líquidos,
como floreros, encima del aparato.

Svenska

Suomi

Dansk

Deutsch

Français

ATTENZIONE

• Evitare di ostruire le aperture o i fori di ventilazione con
giornali, indumenti etc., in quanto s’impedirebbe al calore di
fuoriuscire.

• Non collocare fiamme libere (es. candele accese)
sull’apparecchio.

• Le batterie devono essere smaltite nel rispetto dell’ambiente,
attenendosi ai regolamenti locali in materia.

• Non esporre l’apparecchio a pioggia, umidità, gocciolamenti e
spruzzi d’acqua ed evitare di sovrapporvi oggetti contenenti
liquidi (vasi etc.).

G-2

Español

Italiano

Att observera: Ordentlig ventilation

Placera apparaten på följande sätt för att unvika risk för elektriska
stötar och eldsvåda, och för att skydda den mot skador:
Framsidan: Öppet utrymme utan hinder.
Sidorna: Inga hinder inom 10 cm från sidorna.
Ovansidan: Inga hinder inom 10 cm ovanför ovansidan.
Baksidan: Inga hinder inom 15 cm bakom baksidan.
Undersidan: Inga hinder. Ställ apparaten på en plan yta.
Se dessutom till att ventilationen blir så god som möjligt (se figuren).

Achtung: Angemessene Ventilation

Stellen Sie das Gerät zur Verhütung von elektrischem Schlag und
Feuer und zum Schutz gegen Beschädigung wie folgt auf:
Vorderseite: Offener Platz ohne Hindernisse.
Seiten: Keine Hindernisse innerhalb 10 cm von den Seiten.
Oberseite: Keine Hindernisse innerhalb 10 cm von der Oberseite.
Rückseite: Keine Hindernisse innerhalb 15 cm von der Rückseite.
Unterseite: Keine Hindernisse. Auf eine ebene Oberfläche stellen.
Zusätzlich die bestmögliche Luftzirkulation wie gezeigt erhalten.

Huomautus: Riittävä ilmanvaihto

Sijoita laite seuraavalla tavalla, jotta saadaan vältettyä sähköisku- ja
tulipalovaara ja suojattua laite vaurioilta:
Edessä: Esteetön avoin tila
Sivuilla: 10 cm avoin tila sivuista
Päällä: 10 cm avoin tila laitteen pinnasta
Takana: 15 cm avoin tila laitteen takaseinästä
Pohjassa: Esteetön tasainen pinta
Ilmanvaihto on lisäksi pidettävä riittävänä kuvassa näytetyllä tavalla.

Forsigtig: Tilstrækkelig ventilation

Anbring apparatet som anvist herunder, således at risiko for elektriske
stød og brand samt beskadigelse undgås:
Forsiden: Åbent sted uden forhindringer.
Sider: Ingen forhindringer indenfor 10 cm fra siderne.
Oversiden: Ingen forhindringer indenfor 10 cm fra oversiden.
Bagsiden: Ingen forhindringer indenfor 15 cm fra bagsiden.
Undersiden: Ingen forhindringer. Anbringes på en plan flade.
Sørg derudover altid for bedst mulig luftcirkulation som vist på
illustrationen.

Attention: Ventilation Correcte

Pour éviter les chocs électriques, l’incendie et tout autre dégât.
Disposer l’appareil en tenant compte des impératifs suivants
Avant: Rien ne doit gêner le dégagement
Flancs: Laisser 10 cm de dégagement latéral
Dessus: Laisser 10 cm de dégagement supérieur
Arrière: Laisser 15 cm de dégagement arrière
Dessous: Rien ne doit obstruer par dessous; poser l’appareil sur

une surface plate.
Veiller également à ce que l’air circule le mieux possible comme
illustré.

Precaución: Ventilación Adecuada

Para evitar el riesgo de choque eléctrico e incendio y para proteger el
aparato contra daños.
Ubique el aparato de la siguiente manera:
Frente: Espacio abierto sin obstrucciones
Lados: 10 cm sin obstrucciones a los lados
Parte superior: 10 cm sin obstrucciones en la parte superior
Parte trasera: 15 cm sin obstrucciones en la parte trasera
Fondo: Sin obstrucciones, colóquelo sobre una superficie

nivelada
Además, mantenga la mejor circulación de aire posible como se
ilustra.

Attenzione: Problemi di Ventilazione

Per evitare il rischio di folgorazioni ed incendi e proteggere l’unità da
danni, installarla nel modo seguente.
Davanti: Nessun ostacolo, spazio libero
Lati: Nessun ostacolo per almeno 10 cm
Sopra: Nessun ostacolo per almeno 10 cm
Retro: Nessun ostacolo per almeno 15 cm
Fondo: Libero ed in piano
Inoltre, mantenere il più possibile la circolazione dell’aria.

Vägg eller hinder
Seinä tai este
Væg eller forhindringer
Wand oder Hindernisse
Mur, ou obstruction
Pared u pbstrucciones
Parete o ostacol

G-3

Minst 15cm avstånd/Yli 15 cm avoin tila/
Afstand på 15 cm eller mere/
Abstand von 15 cm oder mehr/Dégagement de 15 cm ou plus/
Espacio de 15 cm o más/15 cm di distanza o più

RX-DV5RSL

Framsida/Edessä/Forside/
Vorderseite/Avant/Frente/Davanti

Stativhöjd: minst 15cm/Telineen korkeus: 15 cm tal enemmän/
Standhøjde de 15 cm eller mere/
Standhöhe 15 cm oder mehr/Hauteur du socle: 15 cm ou plus/
Allura del soporte 15 cm o más/Altezza del tavolino 15 cm p plù

Golv/Lattia/Gulv/
Boden/Plancher/Piso/Pavimento

VIKTIGT BETRÄFFANDE LASERPRODUKTER / TÄRKEITÄ TIETOJA LASERLAITTEISTA / VIGTIGT
FOR LASERPRODUKTER / WICHTIGER HINWEIS FÜR LASER-PRODUKTE / IMPORTANT POUR
LES PRODUITS LASER / IMPORTANTE PARA LOS PRODUCTOS LÁSER / IMPORTANTE PER I
PRODOTTI LASER

PLACERING AV ETIKETTER / TARRAT JA NIIDEN SIJAINTI / PLACERING AF MÆRKATER / ANBRINGUNGSORTE FÜR
LASER-PRODUKTE / REPRODUCTION DES ETIQUETTES / REPRODUCCIÓN DE ETIQUETAS / RIPRODUZIONE DELLE
ETICHETTE

1 KLASSIFICERINGSETIKETT PÅ DEN BAKRE YTAN
1 ULKOPINTAAN KIINNITETTY LUOKITUSETIKETTI
1 KLASSIFIKATIONSETIKET ANBRAGT PÅ YDERFLADEN
1 KLASSIFIZIERUNGSHINWEIS BEFINDET SICH AUF DER

AUSSENSIETE

1 ÉTIQUETTE DE CLASSIFICATION, PLACÉE SUR LA

SURFACE EXTÉRIEURE

1 ETIQUETA DE CLASIFICACION, PROVISTA SOBRE LA

SUPERFICIE EXTERIOR

1 ETICHETTA DI CLASSIFICAZIONE POSTA ALL’ESTERNO

1. KLASS 1 LASERPRODUKT

2. VARNING: Synlig och osynlig laserstrålning när den öppnas och

spärren är urkopplad. Betrakta ej strålen.

3. VARNING: Öppna inte höljet. Die finns ingening du kan åtgärda

inne i enheten. ¨Överlåt all service till kvalificerad
servicepersonal.

1. LUOKAN 1 LASERLAITE

2. VARO: Avattaessa ja suojalukitus ohitettuna tai viallisena olet

alttiina näkyvälle ja näkymättömälle lasersäteilylle. Vältä säteen
kohdistumista suoraan itseesi.

3. VARO: Älä avaa laitteen kantta. Sisällä ei ole käyttäjän

huollettavia osia. Teetä kaikki huoltotyöt valtuutetussa huollossa.

1. KLASSE 1 LASER PRODUKT

2. ADVARSEL: Synlig og usynlig laserstråling når maskinen er

åben eller interlocken fejler. Undgå direkte eksponering til
stråling.

3. ADVARSEL: Åbn ikke dækslet. Der findes ingen dele indeni

apparet som brugeren kan reparere. Overlad al service till
kvalificeret servicepersonale.

2 VARNINGSSKYLT, INUTI APPARATEN
2 VAROITUSTARRA, LAITTEE SISÄLLÄ
2 ADVARSELSMÆRKAT, PLACERET INDENIAPPARATET
2 WARNETIKETTE IM GERÄTEINNEREN

2 ETIQUETTE D’AVERTISSEMENT PLACÉE À L’INTERIEUR

DE L’APPAREIL

2 ETIQUETA DE ADVERTENCIA, PEGADA EN EL INTERIOR

DE LA UNIDAD

2 ETICHETTA DI AVVERTENZA, SITUATA ALL’INTERNO

DELL’APPARECCHIO

1. LASER-PRODUKT DER KLASSE 1

2. ACHTUNG: Sichtbare und unsichtbare Laserstrahlung bei

Öffnung und unterlassener oder kaputter Sperre. Vermeiden
Sie direkte Strahlung.

3. ACHTUNG: Das Gehäuse nicht öffnen. Das Gerät enthält

keinerlei Teile, die vom Benutzer gewartet werden können.
Überlassen Sie Wartungsarbeiten bitte qualifizierten
Kundendienst-Fachleuten.

1. PRODUIT LASER CLASSE 1

2. ATTENTION: Radiations laser visibles et invisibles lorsque le

boîtier de l’appareil est ouvert et que le verrouillage est
défaillant ou a été annulé. Eviter une exposition directe au
rayon.

3. ATTENTION: Ne pas ouvrir le couvercle du dessus. Il n’y a

aucune pièce utilisable à l’intérieur. Laisser à un personnel
qualifié le soin de réparer votre appareil.

1. PRODUCT LASER CLASE 1

2. PRECAUCIÓN: Radiación láser visible e invisible al abrir, o al

fallar o ignorar los cierres de seguridad. Evite la exposición
directa a los haces.

3. PRECAUCIÓN: No abra la tapa superior. En el interior de la

unidad no existen piezas reparables por el usuario; deje todo
servicio técnico en manos de personal calificado.

Svenska

Suomi

Dansk

Deutsch

Français

Español

1. PRODOTTO LASER CLASSE 1

2. ATTENZIONE: Radiazioni laser visibili e invisibili quando

aperto e il dispositivo di sicurezza è guasto o disattivato.
Evitare l’esposizione diretta ai raggi.

3. ATTENZIONE: Non aprire il coperchio superiore. Non vi sono

parti adoperabili dall’utente all’interno di questo apparecchio;
lasciare tutti i controlli a personale qualificato.

G-4

Italiano

Innehåll

Identifikation av delar .................................. 2

Svenska

Frontpanelen ............................................................................... 2

Fjärrkontrollen............................................................................ 3

Komma igång .............................................. 4

Före installation .......................................................................... 4

Kontrollera medföljande tillbehör .............................................. 4

Placera batterier i fjärrkontrollen ............................................... 4

Ansluta FM och AM antenner.................................................... 5

Ansluta högtalarna ..................................................................... 6

Ansluta Ljud-/Videokomponenter.............................................. 7

7 Om anslutning av kablar/sladdar ........................................ 7

7 Ansluta kassettspelare/CD-brännare ................................... 8

7 Digital anslutning ............................................................... 8

7 SCART-anslutning .............................................................. 9

Grundläggande funktioner .......................... 11

1 Slå på strömmen .................................................................. 11

2 Välja källa att spela.............................................................. 11

3 Ändra volym ........................................................................ 11

Stänga av ljud tillfälligt ............................................................ 12

Stänga av strömmen med insomningstimern (Sleep Timer) .... 12

Ändra ljusstyrka på teckenfönstret ........................................... 12

Aktivera TV Direct ................................................................... 12

Välja analogt eller digitalt ingångsläge .................................... 13

Ändra digitalt ingångsläge manuellt ........................................ 13

Dämpa ingångssignalen ........................................................... 14

Ändra källnamnet ..................................................................... 14

Aktivera inspelningsläge .......................................................... 14

Grundläggande funktioner för DVD-spelare ... 15

1 Öppna skivtallriken.............................................................. 15

2 Ladda en skiva ..................................................................... 15

3 Starta avspelning.................................................................. 15

4 Ändra volym ........................................................................ 16

5 Aktivera realistiskt ljudfält .................................................. 16

6 Välja surround-läge ............................................................. 16

7 Stoppa avspelning ................................................................ 16

8 Stänga av strömmen (till viloläge) ....................................... 16

Radiofunktioner ......................................... 17

Ställa in stationer manuellt ....................................................... 17

Använda förinställda stationer ................................................. 17

Välja FM-mottagningsläge....................................................... 18

Använda RDS (Radio Data System) för att ta emot

FM-stationer....................................................................... 19

Söka efter ett program med PTY-koder ................................... 20

Tillfälligt gå över till ett utsänt program som du väljer själv ... 21

7 Hur Enhanced Other Networks-funktionen fungerar ....... 21

7 Beskrivning av PTY-koderna ............................................ 22

Grundinställningar ..................................... 23

Funktionsknappar ..................................................................... 23

Funktionsprocedur.................................................................... 23

7 Högtalarinformation—“SUBWFR (subwoofer)”,

“FRNT SP (främre högtalare)”, “CNTR SP

(mitthögtalare)” och “REAR SP (bakre högtalare)” ........... 24

7 Högtalaravstånd—“FRNT D (frontavstånd)”,

“CNTR D (mittavstånd)” och “REAR D

(bakre avstånd)” ................................................................ 24

7 Övergångsfrekvens—“CROSS (crossover)” .................... 25

7 Lågfrekvenseffektdämpning—“LFE” .............................. 25

7 Dynamikområdeskomprimering—“D.COMP” ................ 25

7 Digitala ingångar (DIGITAL IN)—“DGT” ...................... 25

7 Auto-surround—“AUTO SR” .......................................... 26

7 Auto-läge—“MODE” ....................................................... 26

Ljudinställningar ........................................ 27

Funktionsknappar ..................................................................... 27

Funktionsprocedur.................................................................... 27

7 De främre högtalarnas utgående balans

—“BAL (balans)” ............................................................. 28

7 Ton—“BASS (bas)” och “TREBLE (diskant)” ................ 28

7 Högtalarnas uteffektnivåer—“SUBWFR (subwoofer)”,

“CENTER (mitten)”, “REAR L (bakre vänster)” och

“REAR R (bakre höger)” .................................................. 28

7 DAP-effektnivå—“EFFECT” ........................................... 28

Skapa realistiska ljudfält ............................ 29

Aktivera surroundläge .............................................................. 31

Välja surroundlägen ................................................................. 31

Ställa in surroundläge med fjärrkontrollen .............................. 32

DVD-spelarens funktioner ........................... 33

Skivinformation........................................................................ 33

Använda funktionsfältet på skärmen ........................................ 35

Grundläggande funktioner med funktionsfältet på skärmen .... 36

Ändra tidsindikeringen ............................................................. 36

Leta rätt på önskad scen med skivmenyn ................................. 37

Välja en vinkel för vy—ANGLE ............................................. 38

Ändra språk—SUBTITLE (text) och AUDIO (ljud) ............... 39

Spela från en angiven position på skivan ................................. 41

7 Hitta önskat kapitel/spår—kapitel/spårsökning ................ 41

7 Leta reda på önskad position—Sök tid ............................. 41

7 Leta rätt på önskad scen—DIGEST ................................. 42

Speciell bildavspelning ............................................................ 43

7 Avspelning bildruta-för-bildruta ....................................... 43

7 Visa kontinuerliga stillbilder—STROBE ......................... 43

7 Avspelning i slow-motion................................................. 43

7 Zooma in—ZOOM ........................................................... 43

7 Ändra VFP-inställning—VFP .......................................... 44

Programmerad avspelning och slumpmässig avspelning ......... 45

Upprepad avspelning ................................................................ 46

Ytterligare information för DVD AUDIO-skivor .................... 47

Särskild uppspelning för DVD AUDIO-skivor ........................ 47

Spela MP3-skivor ...................................... 49

Grundläggande funktioner ....................................................... 49

Funktioner hos skärmen MP3 CONTROL .............................. 50

Upprepad avspelning ................................................................ 50

Spela JPEG-skivor...................................... 51

Diabildvisning .......................................................................... 51

Funktioner hos skärmen JPEG CONTROL ............................. 52

Upprepad avspelning ................................................................ 52

Funktioner på valmenyn.............................. 53

Funktionsknappar ..................................................................... 53

Konfiguration av valmenyn...................................................... 53

Användning .............................................................................. 54

7 Menyn LANGUAGE ........................................................ 55

7 Menyn PICTURE ............................................................. 55

7 Menyn AUDIO ................................................................. 56

• Lista över språkkoder ..................................................... 56

7 Menyn SPK. SETTING .................................................... 57

7 Menyn OTHERS .............................................................. 58

Begränsa avspelning med föräldralås (Parental Lock)............. 59

7 Ställa in föräldralås ........................................................... 59

7 Ändra inställning för föräldralås ....................................... 60

7 Stänga av föräldralås tillfälligt ......................................... 60

• Lista över lands-/områdeskoder för föräldralås ............. 61

Ordlista för DVD-spelare ............................ 62

Använda JVC ljud-/videokomponenter .......... 63

Använda ljudkomponenter ....................................................... 63

Använda videokomponenter .................................................... 64

Använda utrustning från andra tillverkare .... 65

Ändra förinställda signalkoder ................................................. 65

Underhåll .................................................. 68

Felsökning ................................................ 69

Specifikationer .......................................... 72

1

Identifikation av delar

Frontpanelen

INPUT

ANALOG/DIGITAL

INPUT ATT.

3

SURROUND

ON/OFF

MODE

REC MODE

p q

124 7

STANDBY

STANDBY/ON

DVD AUDIO

8wrtyuie

9

Se sidorna inom parentes för detaljerad information.

STANDBY/ON-knapp och STANDBY-lampa (11)

1
2 Skivtallrik med belysning (15)
3 DVD-spelarens funktionsknappar

0 (öppna/stäng), 4 (hoppa bakåt), ¢ (hoppa framåt),
7 (stopp), 3 (spela), 8 (paus)

4 Knappar och lampor för val av källa (11, 12)

• DVD, STB, VCR, TV, TAPE/CDR, FM/AM

5 SOURCE NAME-knapp (14)
6 TV DIRECT-knapp (12)
7 MASTER VOLUME-kontroll (11, 16)
8 DVD AUDIO-lampa (47)
9 INPUT ANALOG/DIGITAL-knapp (13)

INPUT ATT. (dämpning)-knapp (14)

5 6

RX-DV5R HOME CINEMA DVD-AUDIO/VIDEO CONTROL CENTER

TVVCRSTBDVD

SOURCE NAME

p SURROUND ON/OFF-knapp (16, 31)
q SURROUND MODE-knapp (16, 31)

REC MODE-knapp (14)

w Teckenfönster

• Information finns i “Teckenfönster”, nedan.

e SETTING-knapp (23 – 26)
r ADJUST-knapp (27, 28)
t MEMORY-knapp (17)
y CONTROL 5 / ∞ / 2 / 3-knappar (17, 18, 23 – 28)

(hörlurar) jack (11)

u
i Fjärrsensor

FM/AMTAPE/CDR

TV DIRECT

SETTING ADJUST MEMORY

MASTER VOLUME

CONTROL

SUPER VIDEO

DVD/SUPER VCD/VCD/CD

Svenska

COMPACT

Teckenfönster

12 3 5

ANALOG DIGITAL AUTO

AUTO

SURROUND

LCR

DIGITAL

SUBWFR

LS RSS

687-=0~!@

1 Indikatorer för ingångsläge (13)

• ANALOG, DIGITAL AUTO

2 Indikatorer för Surround-läge (29, 30)

PRO LOGIC

•

3 Indikatorer för avspelningsläge (45, 46, 50, 52)

• PROGRAM, REPEAT 1A-B, RANDOM

4 RDS-indikatorer (19)

• RDS, TA, NEWS, INFO

5 INPUT ATT-indikator (14)
6 Ljudsignalindikatorer (13)

•

DIGITAL

7 Signal- och högtalarindikatorer (31)

• L, C, R, SUBWFR (Subwoofer), LFE (Lågfrekvenseffekt),
LS, S, RS

, DSP

(Dolby Digital), (DTS Digital Surround)

PRO LOGIC

RESUME SPK. B.S.P BONUS

LFE

9

4

DSP PROGRAM REPEAT RANDOM1A-B INPUT ATT

TUNED STEREO AU TO MUTING SLEEP

RDS TA NEWS INFO

kHz
MHz

VOLUME

#

8 Surround-indikatorer (31)

• AUTO SURROUND, SURROUND

9 RESUME-indikator (16)
0 SPK. (högtalare)-indikator (11)

- DVD AUDIO-indikatorer (47)

• B.S.P (Bläddringsbar stillbild), BONUS

= Huvudfönster
~ Indikatorer för radioläge (17, 18)

• TUNED, STEREO, AUTO MUTING

! SLEEP-indikator (12)
@ Indikatorer för frekvensband

• MHz (för FM), kHz (för AM)

# VOLUME-indikatorn

2

Identifikation av delar

Svenska

Fjärrkontrollen

1

2

3

4

5

6
7

8

9

p

q
w
e

r
t
y

u

i

DVD-AUDIO/VIDEO CONTROL CENTER

TV DIRECT

TV/VIDEO REW/(TUNING/GROUP

CONTROL

ON SCREEN

HOME CINEMA

STANDBY/ON

VCRSTB TV AUDIO

TAPETV CDR FM/AM

VCRSTB DVD

9

REPEAT SLEEP

ANALOG
/DIGITAL

INPUT

SURR ON/OFF

AUDIO

SUBTITLE

ANGLE

+

PAGE

ZOOM

–

DIGEST TOP MENU MENU

CHOICE

REMOTE CONTROL RM-SRXDV5R

EFFECT

TEST

7

SURR MODE

10/0 +10

DIMMER

MUTING

(PTY

FM MODE STROBE

– TV/STB CH +

CENTER

231

REAR·L

564

REAR·R

89

–

SUBWOOFER

VFP

100+ TV RETURN

+

TV VOL VOLUME

TA/NEWS/INFO

PTY SEARCH

ENTER

+

–

–

PTY9

RETURN

DISPLAY

/FF

+

o

;

a

s

d

Se sidorna inom parentes för detaljerad information.

1 Fjärrkontrollens teckenfönster
2 STANDBY/ON-knappar (11, 64 – 67)

• STB, VCR, TV, AUDIO

3 Knappar för val av källa (11, 13, 63 – 67)

• TV, TAPE, CDR, FM/AM, STB, VCR, DVD

4 TV DIRECT-knapp (12)
5 TV/VIDEO-knapp (15, 64, 65)
6 REPEAT-knapp (50, 52)
7 SLEEP-knapp (12)
8 CONTROL-knapp (28, 31, 32, 47, 48)
9 ANALOG/DIGITAL INPUT-knapp (13)
p AUDIO-knapp (39, 40)
q SUBTITLE-knapp (39)
w DIMMER-knapp (12)
e ANGLE-knapp (38)

• PAGE + -knapp (48)

r ZOOM-knapp (43)

• PAGE – -knapp (48)

t MUTING-knapp (12)
y DIGEST-knapp (42)
u CHOICE-knapp (53, 54)
i ON SCREEN-knapp (35, 36, 38 – 42, 45, 46)
o Flerfunktionsknappar

• 4, 3, ¢, 7, 8, REW, FF

• TUNING 9 och (-knappar (17)

• GROUP 9 och (-knappar (47)

• FM MODE-knapp (18)

• STROBE-knapp (43)

• TV/STB CH (kanal) + och – -knappar (64, 65)

; Sifferknappar

• För val av förinställda kanaler (18)

• För inställning av ljud (28, 32, 63)

• För användning av ljud-/videokomponenter (63 – 67)

• SURR (surround) ON/OFF-knapp (16, 31)

• SURR (surround) MODE-knapp (16, 31)

• VFP-knapp (44)

• TV RETURN-knapp (64)

a TV VOL (volym) + och – -knappar (64, 65)
s VOLUME + och – -knappar (11, 16)
d Menyfunktionsknappar

• TOP MENU-knapp (37) • MENU-knapp (37)

• RETURN-knapp (37) • ENTER-knapp

• Markör 5/∞/3/2-knappar
RDS-funktionknappar

• TA/NEWS/INFO-knapp (21) • PTY SEARCH-knapp (20)

• PTY 9 och (-knappar (20) • DISPLAY-knapp (19)

När någon av de följande knapparna trycks ned, visas fjärrkontrollens funktionsläge i fjärrkontrollens
teckenfönster i ungefär två timmar.

Exempel: När FM/AM-knappen

trycks ned

Det här tecknet visas i
teckenfönstret när
fjärrkontrollen överför
signalen till enheten.

Knapp Funktionsläge

TV TV

TAPE TAPE

CDR CDR

FM/AM TUNER

STB STB
VCR VCR
DVD DVD

Knapp

CONTROL

Funktionsläge

Varje gång du trycker på
knappen ändras funktionsläget
enligt följande:

SOUND

3

GROUP

Komma igång

Före installation

Allmänna säkerhetsföreskrifter

• Stoppa INTE in några metallföremål i enheten.

• Ta INTE isär enheten och avlägsna inte skruvar, skydd eller
ytterhölje.

• Utsätt INTE enheten för regn eller fukt.

Placering

• Installera enheten på en plats som är jämn och skyddad från fukt.

• Temperaturen runt apparaten måste vara mellan 5˚C och 35˚C.

• Kontrollera att det finns bra ventilation runt enheten. Dålig
ventilation kan orsaka överhettning och skada enheten.

Hantering av enheten

• Rör INTE nätsladden med blöta händer.

• Dra INTE i nätsladden för att ta ur den från vägguttaget. När du
drar ut nätsladden ska du alltid hålla i stickkontakten så att sladden
inte skadas.

• Håll nätsladden på avstånd från anslutningskablarna och antennen.
Nätsladden kan orsaka brus eller störningar på TV:n. Det
rekommenderas att en koaxialkabel används för
antennanslutningen, eftersom den är väl skyddad mot störningar.

• När du får strömavbrott, eller när du kopplar ur nätsladden, kan
inställningar som förinställda FM- eller AM-kanaler och
ljudinställningar raderas inom några dagar.

Placera batterier i fjärrkontrollen

Innan du använder fjärrkontrollen, sätt i de två medföljande
batterierna i den.

• När du använder fjärrkontrollen, sikta direkt mot enhetens
fjärrsensor.

1

Av lägsna batteriskyddet på baksidan av
fjärrkontrollen.

2

Sätt i batterier. Se till att polerna matchar: (+) till
(+) och (–) till (–).

Svenska

Kontrollera medföljande tillbehör

Kontrollera att du har alla medföljande tillbehör.
Siffran inom parentes indikerar antal medföljande föremål.

• Fjärrkontroll (1)

• Batterier (2)

• AM-ramantenn (1)

• FM-antenn (1)

Om något saknas, kontakta genast din återförsäljare.

3

Sätt tillbaka skyddet.

Om fjärrkontrollens räckvidd eller effektivitet minskar behöver
batterierna bytas. Använd två torrbatterier av typen R6P(SUM-3)/
AA(15F).

VARNING:

Följ dessa säkerhetsföreskrifter för att undvika läckande eller
spruckna celler:

• Placera batterierna i fjärrkontrollen så att polerna matchar:

(+) till (+) och (–) till (–).

• Använd rätt typ av batterier. Batterier som liknar varandra kan ha

olika spänningar.

• Byt alltid ut båda batterierna tillsammans.

• Exponera inte batterierna värme eller öppen eld.

4

Komma igång

Svenska

Ansluta FM och AM antenner

AM-ramantenn
(medföljer)

Fäst flikarna på ramen i
slitsarna på stödet för att
montera ihop AM-ramantennen.

Om mottagningen av AM är
dålig, anslut en enkel
plastbelagd utomhusledning
(medföljer inte).

B

FM 75

AXIAL

CO

AM LOOP

AM

EXT

ANTENNA

Om FM-mottagningen är dålig, anslut en
utomhus FM-antenn (medföljer inte).

75

FM

COAXIAL

FM-antenn (medföljer)

FM 75

COAXIAL

1

23

1

2

Ansluta AM antenn

Anslut medföljande AM-ramantenn till AM LOOP-uttagen.

1

Av lägsna isoleringen om AM-ramantennens
ledning är täckt med plast.

2

Tryck och håll ner uttagets klämma (1) och
sätt sedan in sladden (2).

3

Släpp klämman.

Vrid ramen tills du får den bästa mottagningen.

• Om mottagningen är dålig, anslut en enkel plastbelagd
utomhusledning (medföljer inte) till AM EXT-uttaget. AM­ramantennen ska fortfarande vara ansluten.

SPEAKERS

CAUTION:
SPEAKER
IMPEDANCE
816

FRONT

AV COMPU LINK-

DIGITAL IN

RIGHT RIGHT LEFTLEFT

TAPE / CDR

OUT

(REC)

REAR

SUB-

SPEAKERS

WOOFER
OUT

AUDIO

RGB YC

IN

(PLAY)

DIGITAL 1

(STB)

AV IN/OUT

VCR

AV IN

TV

CENTER
SPEAKER

LEFT

RIGHT

DIGITAL OUT

DIGITAL 2

(TV)

PCM/STREAM

STB

AM LOOP

FM 75

ANTENNA

COAXIAL

AM EXT

Enhetens bakre panel

Anslutning av FM-antenn

Anslut tillfälligt medföljande FM-antenn till uttaget FM 75 Ω
COAXIAL.
Dra ut den medföljande FM-antennen i vågrät riktning.

• Om FM-mottagningen är dålig, anslut en utomhus FM-antenn
(medföljer inte). Koppla bort den medskickade FM-antennen
innan du ansluter en 75 Ω antenn med koaxialkontakt (IEC
eller DIN 45325).

Anmärkning:

• Kontrollera att antennledarna inte rör vid några andra uttag,
anslutningskablar eller nätsladden. Detta kan leda till dålig
mottagning.

5

Getting Started

Ansluta högtalarna

När de främre, mitt- och bakre högtalarna och/eller en subwoofer,
har anslutits, måste informationen om högtalarinställning ställas in
korrekt för att få bästa möjliga Surroundeffekt. Information finns på
sidan 24.

VARNINGAR:

• Använd högtalare med den SPEAKER IMPEDANCE
(högtalarimpedans) som anges av högtalaruttagen (8 – 16 Ω).

• Anslut INTE mer än en högtalare till ett högtalaruttag.

Ansluta främre, mitt- och bakre högtalare

1

2

2

För varje högtalare, anslut uttagen (+) och (–) på den bakre panelen
till uttagen (+) och (–) som är markerade på högtalarna.

1

Skär, vrid och avlägsna isoleringen på änden av

3

1

varje högtalarsladd (medföljer inte).

Ansluta en subwoofer-högtalare

Genom att ansluta en subwoofer kan du förbättra basljudet eller
återskapa de ursprungliga LFE-signalerna som spelats in på den
digitala programvaran.

RIGHT LEFT RIGHT LEFT

FRONT

SPEAKERS

CAUTION:
SPEAKER
IMPEDANCE
816

CENTER

SPEAKER

REAR
SPEAKERS

SUB­WOOFER
OUT

Strömförsedd
subwoofer (exempel)

Anslut in-jacket på en strömförsedd subwoofer till jacket SUB­WOOFER OUT på den bakre panelen med en kabel med RCA­stiftkontakter (medföljer inte).

• Läs även instruktionsboken som medföljde subwoofern.

Anmärkning:

• Du kan placera subwoofern var du vill eftersom ljudet saknar
riktning. Normalt ska den placeras framför dig.

Diagram över högtalarplacering

Svenska

2

Tryck och håll ner högtalaruttagets klämma (1)
och sätt sedan in högtalarsladden (2).

3

Släpp klämman.

RIGHT LEFT RIGHT LEFT

FRONT

SPEAKERS

CAUTION:
SPEAKER
IMPEDANCE
816

Till höger
främre högtalare

Till vänster främre
högtalare

RIGHT LEFT RIGHT LEFT

FRONT

SPEAKERS

CAUTION:
SPEAKER
IMPEDANCE
816

AV COMPU LINK-

CENTER

SPEAKER

Till mitthögtalare

TAPE / CDR

OUT

(REC)

REAR

SUB-

SPEAKERS

WOOFER
OUT

AUDIO

RGB YC

IN

(PLAY)

CENTER

SPEAKER

LEFT

RIGHT

REAR
SPEAKERS

Till vänster
bakre
högtalare

Till höger bakre
högtalare

DIGITAL 1

(STB)

AV IN/OUT

VCR

AV IN

TV

DIGITAL IN

AM EXT

DIGITAL 2

(TV)

STB

AM LOOP

SUB­WOOFER
OUT

DIGITAL OUT

ANTENNA

PCM/STREAM

FM 75
COAXIAL

Subwoofer

Vänster
främre
högtalare

Vänster
bakre
högtalare

Mitthögtalare

Höger
främre
högtalare

Höger
bakre
högtalare

För att få bästa möjliga ljud från detta system ska alla högtalare
förutom subwoofern placeras på samma avstånd från lyssnarens
position med framsidan mot lyssnaren.
Ändra sedan subwoofer- och högtalarinställningar så att de
passar dina förhållanden (se sidan 24).

6

Komma igång

Svenska

Ansluta Ljud-/Videokomponenter

Stäng av alla komponenter och apparaten innan du gör
några anslutningar.

■ Om anslutning av kablar/sladdar

För SCART-anslutningar

SCART-kabeln medföljer inte med denna enhet.
Använd kablarna som följer med de andra komponenterna,
eller köp dem hos din återförsäljare.

SCART-kabeln (medföljer inte)

Till en analog avkodare

Om du vill se eller spela in ett kodat program med din videobandspelare,
anslut den analoga avkodaren till videobandspelare och välj den kodade
kanalen på videobandspelare.
Om det inte finns ett lämpligt uttag för avkodaren på din
videobandspelare, kan du ansluta avkodaren till din TV.
Läs även instruktionsböckerna som medföljde utrustningen.

Spela in bilder från STB (Digitalbox)

När du ansluter en STB (Digitalbox) och en videobandspelare
direkt med en SCART-kabel kan du spela in bilder direkt från
digitalboxen till videobandspelaren utan att använda digitalboxens
menyfönster. Information finns i instruktionsböckerna som
medföljde digitalboxen.

För digitalljud

Om du vill lyssna på digitalljud kan du använda både SCART­kabeln och digitalanslutningen (se sidan 8).

För ljudanslutningar

Anslut de externa komponenterna till denna enhet med ljudsladd.
Använd den sladd som följer med de andra komponenterna, eller köp dem hos din återförsäljare.

Digital koaxialsladd (medföljer inte)

A

Optisk digital sladd (medföljer inte)

B

Ljudsladd (medföljer inte)

C

Vit

Röd

• När enheten levereras från fabriken är uttagen DIGITAL IN
inställda för användning med följande komponenter:

– DIGITAL 1 (koaxial): För STB (Digitalbox)
– DIGITAL 2 (optisk) : För TV

• Om du ansluter en CDR, ändra inställningen för digital ingång

(DIGITAL IN) (se “Digitala ingångar (DIGITAL IN)” på sidan 25)
och källnamnet (se “Ändra källnamnet” på sidan 14) till rätt
inställning.

• Välj rätt digitalt ingångsläge (se “Välja analogt eller digitalt
ingångsläge” på sidan 13).

Om du ansluter en ljudförbättringsenhet, exempelvis en grafisk
equalizer, mellan källkomponenterna och enheten kan det
utgående ljudet från enheten bli distorderat.

7

Stäng av alla komponenter och enheten innan du gör några
anslutningar.

■ Ansluta kassettspelare/CD-brännare

Illustrationerna med ingångar/utgångar nedan utgör typiska
exempel. När du ansluter andra komponenter, titta också i
deras respektive bruksanvisningar, eftersom de beteckningar
som står vid uttagen på baksidan kan variera från komponent
till komponent.

Svenska

SPEAKERS

CAUTION:
SPEAKER
IMPEDANCE
816

FRONT

AV COMPU LINK-

LEFT

RIGHT

CENTER

SPEAKER

TAPE / CDR

LEFT

RIGHT

OUT
(REC)

TAPE / CDR

OUT

(REC)

DIGITAL IN

RIGHT LEFTRIGHT LEFT

REAR

SUB-

SPEAKERS

WOOFER
OUT

AUDIO

RGB YC

IN

(PLAY)

DIGITAL 1

(STB)

AV IN/OUT

VCR

AV IN

TV

DIGITAL OUT

DIGITAL 2

(TV)

PCM/STREAM

STB

AM LOOP

FM 75

ANTENNA

COAXIAL

AM EXT

C

(PLAY)

Vit

IN

Röd

Vit

Röd

C

Röd

Vit

Röd

Vit

Kassettspelare

LEFT

RIGHT

OUT IN

AUDIO

CD-brännare

■ Digital anslutning

DIGITAL IN

LEFT

AUDIO

RGB YC

REAR
SPEAKERS

DIGITAL 1

(STB)

SUB­WOOFER
OUT

DIGITAL 2

AV IN/OUT

VCR

TV

DIGITAL OUT

(TV)

DIGITAL IN

DIGITAL 1

DIGITAL 2

(STB)

(TV)

STB

AV IN

AM LOOP

AM EXT

DIGITAL OUT

ANTENNA

PCM/STREAM

FM 75
COAXIAL

B

A

Tag bort skyddshuven
innan du ansluter en
optisk digitalkabel.

B

DIGITAL

OUT

DIGITAL

OUT

DIGITAL

IN

TV

STB (Digitalbox)

CD-brännare

CD-brännare

PCM/STREAM

8

Komma igång

Svenska

Stäng av alla komponenter och apparaten innan du gör
några anslutningar.

■ SCART-anslutning

Anslut INTE TV:n genom en videobandspelare eller en TV
med inbyggd videobandspelare, eftersom det kan orsaka
störningar i bilden.

SPEAKERS

CAUTION:
SPEAKER
IMPEDANCE
816

FRONT

AV COMPU LINK-

RIGHT LEFTRIGHT LEFT

TAPE / CDR

OUT

(REC)

REAR

SUB-

SPEAKERS

WOOFER
OUT

AV IN/OUT

VCR

AUDIO

RGB YC

IN

(PLAY)

TV

CENTER

SPEAKER

LEFT

RIGHT

RGB/YC-väljaren

Illustrationerna med ingångar/utgångar nedan utgör typiska
exempel. När du ansluter andra komponenter, titta också i
deras respektive bruksanvisningar, eftersom de beteckningar
som står vid uttagen på baksidan kan variera från komponent
till komponent.

DIGITAL IN

DIGITAL 1

(STB)

AV IN

DIGITAL OUT

DIGITAL 2

(TV)

PCM/STREAM

STB

AM LOOP

FM 75

ANTENNA

COAXIAL

VCR

TV

AV IN/OUT

AV IN

STB

AM EXT

RGB

YC

Inställning av RGB/YC-väljaren

Ställ in RGB/YC-väljaren enligt följande medan
enheten är avstängd:

• När TV:n är kompatibel med RGB-signalen ska den ställas in på
“RGB”.

• När TV:n är kompatibel med S-videosignalen ska den ställas in
på “YC”.

• När TV:n endast är kompatibel med sammansatt videosignal ska
den ställas in på “RGB”.

RGB YC

Specifikationer för SCART-uttag

TV VCR STB

AUDIO L/R 䡬䡬䡬

IN

Sammansatt

VIDEO S-video − 䡬䡬

RGB − 䡬䡬

AUDIO L/R 䡬*1 䡬*1

OUT

Sammansatt

VIDEO S-video 䡬*2 −

RGB 䡬*2 −

T-V LINK 䡬*3 䡬*3 䡬*3

䡬䡬䡬

䡬*1*2 䡬*1*2

Anmärkning:

• Om du ändrar inställningen av RGB/YC-väljaren medan enheten
är igång, börjar inställningen inte verka förrän enheten stängs av.

*1 De ingående signalerna från ett SCART-uttag kan inte läggas

ut på samma SCART-uttag.

*2 Videoformatet på de utgående videosignalerna är detsamma

som på de ingående videosignalerna. Till exempel, om
S-videosignaler matas in i enheten, kan endast S-videosignaler
matas ut från enheten.
Läs instruktionsböckerna som medföljer videokomponenterna
för att kontrollera inställning av ingående/utgående video­signaler.

*3 Signalerna för funktionen T-V LINK går alltid genom

enheten.

9

Videobandspelare

Svenska

STB (Digitalbox)

TV

För TV- och videoformat

Om TV:n är försedd med flera SCART-uttag, titta i TV:ns
bruksanvisning, för att ta reda på vilka videosignaler som
läggs ut på respektive uttag och anslut sedan SCART­kabeln till det rätta uttaget.

Denna enhet kan inte omvandla videosignalerna (S-video
eller sammansatt video). När videosignalen hos en
videokomponent skiljer sig från den hos en annan (om
exempelvis en är S-video och den andra är sammansatt
video) så kanske bilden inte återges korrekt. Gör i så fall
videosignalerna likformiga för bägge videokomponenterna
—antingen S-video eller sammansatt video—eftersom du
annars måste koppla om TV:ns videosignal varje gång du
ändrar källa.

För T-V LINK

• Du kan använda funktionen T-V LINK om du ansluter en
T-V LINK-kompatibel TV och videobandspelare till denna
enhet med SCART-kablar. Mer information om T-V LINK
finns i instruktionsböckerna som medföljde TV:n och
videon.

• Anslut SCART-kabeln till EXT-2-uttaget på din JVC:s
T-V LINK-kompatibla TV för funktionen T-V LINK.

• Vissa TV- och videobandspelare samt STB kan använda
denna typ av datakommunikation. Mer information finns i
instruktionsböckerna som medföljde dessa utrustningar.

Nu kan du koppla in nätsladden i vägguttaget.

VARNINGAR:

• Rör INTE nätsladden med blöta händer.

• Dra inte i nätsladden för att koppla ur den. När du kopplar ur

nätsladden ska du alltid hålla i stickkontakten så att sladden inte
skadas.

Anmärkningar:

• Håll nätsladden på avstånd från anslutningskablarna och
antennkablarna. Nätsladden kan orsaka brus eller störningar på
skärmen.

• Förinställningar, t.ex. förinställda kanaler och ljudinställningar kan
raderas inom några dagar i följande fall:

– När du kopplar ur nätsladden.
– Vid strömavbrott.

10

Grundläggande funktioner

DVD AUDIO/VIDEO RECEIVER

1

Svenska

Slå på strömmen

STANDBY

STANDBY/ON

STANDBY/ON

VCRSTB TV AUDIO

På frontpanelen Med fjärrkontrollen

Tryck på

STANDBY/ON på frontpanelen eller

STANDBY/ON AUDIO på fjärrkontrollen.

Lampan STANDBY släcks och belysningen tänds.
Det aktuella källnamnet visas i teckenfönstret.

• Om den inbyggda DVD-spelaren är den aktuella källan, visas
“READING” medan enheten känner av typen av skiva som är
laddad (se sidan 33).
– Avspelning påbörjas automatiskt när du laddar vissa DVD

VIDEO.

– “NO DISC” visas i teckenfönstret om ingen skiva är laddad.

Stäng av ström (till viloläge)

Tryck på

STANDBY/ON AUDIO på fjärrkontrollen igen.
Lampan belysningen släcks och
STANDBY tänds.

Anmärkning:

• Lite energi används även i viloläge. Stäng av strömmen helt och

hållet genom att dra ur nätsladden.

2

STANDBY/ON på frontpanelen eller

STANDBY/ON

Välja källa att spela

STANDBY

Anmärkningar:

*

Registrera rätt inställning för den digitala ingången (se “Digitala
ingångar (DIGITAL IN)” på sidan 25) och digitalt ingångsläge (se
“Välja analogt eller digitalt ingångsläge” på sidan 13). Källnamnet
och “DIGITAL” visas i teckenfönstret när du väljer källa.

**

Om källnamnet inte tilldelas korrekt, fungerar inte dessa knappar
(se “Ändra källnamnet” på sidan 14).

3

Ändra volym

På frontpanelen:
Öka volymen genom att vrida

MASTER VOLUME

MASTER VOLUME medurs.
Minska volymen genom att vrida
MASTER VOLUME moturs.

Med fjärrkontrollen:
Öka volymen genom att trycka

och hålla ned VOLUME +.
Minska volymen genom att trycka

+

VOLUME

–

och hålla ned VOLUME –.

VARNING:

Ställ alltid in volymen till minimum innan du börjar spelar av någon
källa. Om volymen är uppskruvad kan den plötsliga ljudenergin ge dig
kroniska hörselskador och/eller förstöra dina högtalare.

Anmärkningar:

• Volymen kan ställas in från “0” (lägsta) till “50” (högsta).

• Om du använder DVD-spelaren som källa med TV:n påslagen,

visas volymen på TV:n.

TVVCRSTBDVD

SOURCE NAME

På frontpanelen

TAPETV CDR FM/AM

TV DIRECT

VCRSTB DVD

Med fjärrkontrollen

Tryck på en av knapparna för att välja källa.

DVD : Välj den inbyggda DVD-spelaren.
STB* : Välj STB.
VCR : Välj videobandspelaren.
TV* : Välj TV kanal.
TAPE/CDR* : Välj kassettspelaren eller CD-brännaren

(ENDAST på frontpanelen).

TAPE : Välj kassettspelaren

(ENDAST på fjärrkontrollen**).

CDR* :Välj CD-brännaren (ENDAST på fjärrkontrollen**).
FM/AM : Välj en radiosändning FM eller AM.

När någon av de ovan nämnda knapparna trycks ned, visas
fjärrkontrollens funktionsläge i fjärrkontrollens teckenfönster i
ungefär två timmar.

Exempel: När DVD-knappen

trycks ned

FM/AMTAPE/CDR

Lyssna med hörlurar

Anslut ett par hörlurar till jacket (hörlurar) på
frontpanelen. Det stänger av det för närvarande valda
surroundläget, stänger av högtalarna och aktiverar
HEADPHONE (hörlurar)-läget.
Indikatorn SPK. släcks från teckenfönstret.

• Om du kopplar ur hörlurarna från jacket
HEADPHONE och högtalarna aktiveras.

HEADPHONE (hörlurar)-läge

När du använder hörlurar går följande signaler ut, oberoende av
högtalarinställningen:
— För 2-kanaliga källor, går vänster och höger främre

kanalsignaler ut direkt från vänster och höger hörlur.

— För flerkanaliga källor mixas främre vänster-, höger-, mitt-

och bakre kanalsignaler och går ut från hörlurarna utan att
tappa basen.

— ENDAST för DVD AUDIO-SKIVOR: När flerkanalsspåret

inte kan mixas ned, sänds endast signalerna från främre
vänster och höger kanal ut.

VARNING:

Kontrollera att du vrider ned volymen:

• Innan du ansluter eller sätter på hörlurar, eftersom hög volym kan

skada både hörlurarna och din hörsel.

• Innan du kopplar ur hörlurarna, eftersom hög volym kan gå ut från

högtalarna.

(hörlurar) avbryts läget

11

Stänga av ljud tillfälligt

MUTING

Ändra ljusstyrka på teckenfönstret

DIMMER

ENDAST med fjärrkontrollenENDAST med fjärrkontrollen

Svenska

Tryck på MUTING för att stänga
av ljudet.

“MUTING” visas i teckenfönstret och volymen stängs av
(VOLUME-indikatorn släcks).

• Om du använder DVD-spelaren som källa med TV:n påslagen,
visas “VOLUME –” på TV:n.

DIGITAL AUTO

L R

SPK.

Återställ ljudet

Tryck på MUTING igen.

• Ljudet återställs också om du trycker på VOLUME + eller – på
fjärrkontrollen (eller vrider på MASTER VOLUME på
frontpanelen).

Stänga av strömmen med
insomningstimern (Sleep Timer)

SLEEP

ENDAST med fjärrkontrollen

Tryck upprepade gånger på SLEEP.

SLEEP-indikeringen tänds i teckenfönstret.

• Varje gång du trycker på knappen ändras avstängningstiden enligt
följande:

SLEEP-indikator

DIGITAL AUTO

LR

SPK. SLEEP

VOLUME

Tryck på DIMMER för att dra ner
ljusstyrkan på teckenfönstret.

• Varje gång du trycker på knappen slocknar eller
tänds teckenfönstret respektive belysningen.

Aktivera TV Direct

TV DIRECT

På frontpanelen Med fjärrkontrollen

Du kan använda enheten som en DVD-spelare och AV-väljare när
den inte är påslagen. När denna funktion är aktiverad går ljud och
bild från videokomponenterna till TV:n genom denna enhet. I detta
fall kan du använda videokomponenterna och TV:n som om de vore
direkt anslutna—TV Direct.

• Denna funktion aktiveras endast när videokomponenterna och
TV:n är anslutna till denna apparat med SCART-kablarna.

• Funktionen fungerar för följande källor—DVD, STB, och VCR
(videobandspelare).

• Enheten kan slås på och stängas av automatiskt och/eller välja
källa automatiskt när du ställer in läget Auto Function
(autofunktion) till “AUTO1” eller “AUTO2”. Detaljerad
information finns i “Auto-läge” på sidan 26.

Följ instruktionerna nedan för att aktivera (eller stänga av) TV
Direct:

1

Tryck på TV DIRECT.

Alla indikatorer stängs av (förutom när DVD har valts som
källa) och lampa för den aktuella källan tänds.

TV DIRECT

VCRSTB DVD

10 20 30 60

120 901500 (av)

Vid avstängningstiden

Enheten stängs av automatiskt.

Kontrollera eller ändra återstående tid till avstängning

Tryck på SLEEP en gång.
Återstående tid (i minuter) till avstängning visas.

• Ändra avstängningstiden genom att trycka upprepade gånger på
SLEEP.

Avbryta insomningstimern

Tryck upprepade gånger på SLEEP tills “SLEEP 0” visas i
teckenfönstret. (Indikatorn SLEEP släcks).

• Om enheten stängs av, avbryts även insomningstimern.

Anmärkning:

• Om insomningstimern (Sleep Timer) och automatisk avstängning

(Auto Standby) (se sidan 58) används samtidigt, stängs enheten av
vid den tidigaste av de två avstängningstiderna.

2

Slå på videokomponenten och TV:n.

3

Tryck på en av knapparna för val av källa
—DVD, STB, eller VCR.

Lampa som motsvarar den valda
källan tänds.

Exempel: När DVD zoom är valt.

Avbryt TV Direct och stäng av enheten genom att trycka på

STANDBY/ON (eller STANDBY/ON AUDIO på
fjärrkontrollen).
Enheten slås av och STANDBY tänds.

Avbryt TV Direct och slå på enheten genom att trycka på
TV DIRECT.

Anmärkningar:

• När TV Direct är aktiverat, fungerar ingen av de ljudeffekter som

denna enhet skapar eller högtalarna som är anslutna till enheten.

• Du kan använda T-V LINK-funktion mellan TV:n och

videobandspelaren medan TV Direct är aktiverat.

VCRSTBDVD

12

Grundläggande funktioner

Svenska

Välja analogt eller digitalt ingångsläge

När du har anslutit digitala källkomponenter både analogt och
digitalt (se sidorna 7 till 10), kan du välja ingångsläge.

• Innan du väljer digitalt ingångsläge måste inställningen för den
digitala ingången registreras korrekt (se “Digitala ingångar
(DIGITAL IN)” på sidan 25).

1

Tryck på en av knapparna för val av källa (STB,
TV, eller CDR) för att välja ingångsläge.

TVVCRSTBDVD

På frontpanelen

TAPETV CDR FM/AM

TV DIRECT

VCRSTB DVD

Med fjärrkontrollen

Anmärkning:

•

Du kan inte ändra ingångsläget när du väljer DVD som källa.
Digital ingång används alltid för den inbyggda DVD-spelaren.

2

Tryck på INPUT ANALOG/DIGITAL (INPUT
ATT.) på frontpanelen eller ANALOG/DIGITAL
INPUT på fjärrkontrollen.

INPUT

ANALOG/DIGITAL

INPUT ATT.

På frontpanelen Med fjärrkontrollen

Det aktuella ingångsläget visas i teckenfönstret.

• Varje gång du trycker på knappen växlar ingångsläget mellan
analog- (“ANALOG”*) och digital ingång (“DGTL AUTO”).

ANALOG/DIGITAL AUTO-indikator

ANALOG DIGITAL AUTO

LR

SPK.

ANALOG
/DIGITAL

INPUT

SOURCE NAME

FM/AMTAPE/CDR

VOLUME

Ändra digitalt ingångsläge manuellt

Om följande symtom inträffar när du spelar av Dolby Digital- eller
DTS Digital Surround-programvara, kan du ändra digitalt
ingångsläge:

• Inget ljud går ut vid början av avspelningen.

• Brus går ut medan du söker eller hoppar över kapitel eller spår.

På frontpanelen

CONTROL

Tryck på CONTROL 3 (eller 2) för att välja
“DGTL D.D.” eller “DGTL DTS” medan “DGTL
AUTO” fortfarande visas i teckenfönstret.

• Varje gång du trycker på knappen ändras det digitala ingångsläget
enligt följande:

DIGITAL AUTO

LR

DGTL AUTO DGTL D.D.

DGTL DTS

DGTL AUTO : Detta alternativ bör vanligtvis väljas.

Indikatorn DIGITAL AUTO tänds.
Enheten känner automatiskt av inkommande
signalformat och indikatorn för den aktuella
ljudsignalen tänds.

DGTL D.D. : Välj denna inställning om du spelar

programvara som är kodad med Dolby Digital.

DIGITAL

Indikatorn

tänds*.

DGTL DTS : Välj denna inställning om du spelar

programvara som är kodad med DTS Digital
Surround.
Indikatorn tänds*.

* Dessa indikatorer blinkar när ingen signal, eller en signal med fel

format spelas.

VOLUME

DGTL AUTO ANALOG

* “ANALOG” är grundinställningen för alla källor utom den

inbyggda DVD-spelaren.

DGTL AUTO : Välj denna inställning för digitalt ingångsläge.

DIGITAL AUTO-indikeringen tänds.
Om apparaten automatiskt känner av formatet
på inkommande signaler och
ljudsignalindikatorn för den aktuella signalen
tänds—

eller ; i annat fall

DIGITAL

tänds inga digitala signalindikatorer.

ANALOG :Välj denna inställning för analogt ingångsläge.

Indikatorn ANALOG tänds.

13

När DVD är valt som källa, kan du även ändra digitalt

ingångsläge genom att trycka upprepade gånger på

ANALOG
/DIGITAL

INPUT

ANALOG/DIGITAL INPUT på fjärrkontrollen.

Anmärkningar:

• När “DGTL AUTO” inte känner igen inkommande signaler, tänds

inga signalindikatorer i teckenfönstret.

• När du stänger av enheten eller väljer en annan källa, avbryts

“DGTL DTS” och “DGTL D.D.”.
Digitalt ingångsläge återställs automatiskt till “DGTL AUTO”.

Dämpa ingångssignalen

När ingångsnivån för den analoga källan är för hög, blir ljudet
förvrängt. Om detta sker måste nivån på ingångssignalen dämpas för
att förhindra ljudförvrängning.

• Du måste ändra denna inställning för varje analog källa.

INPUT

ENDAST på frontpanelen

ANALOG/DIGITAL

INPUT ATT.

Tryck på och håll ned INPUT ATT. (INPUT
ANALOG/DIGITAL) tills indikatorn INPUT ATT
tänds i teckenfönstret.

• Varje gång du trycker på och håller ned knappen, aktiveras (“ATT
ON”) eller avaktiveras dämpningen (“ATT NORMAL”*).

INPUT ATT-indikator

ANALOG INPUT ATT

L R

VOLUME

ATT NORMAL ATT O N

* “ATT NORMAL” är ursprungsursprungsinställningen.

ATT NORMAL : Detta alternativ bör vanligtvis väljas. Det

analoga ljudet är inte dämpat.

ATT ON : Välj denna inställning när det analoga ljudet

blir förvrängt.

Ändra källnamnet

Anmärkning:

• Du kan fortfarande använda de anslutna komponenterna om du
inte ändrar källnamnet. Du kan dock uppleva vissa besvär:
– Det oväntade källnamnet visas på teckenfönstret när du trycker

på TAPE/CDR (SOURCE NAME) på frontpanelen.

– Knappen CDR eller TAPE på fjärrkontrollen fungerar inte för val

av källa.

– Du kan inte använda digital ingång (se sidan 8) för CD-brännaren.

Aktivera inspelningsläge

När du spelar av flerkanaliga källor kan du med inspelningsläget
spela in ljud utan att förlora surroundelement genom nermixning av
signalerna för mitten och de bakre kanalerna till de främre
kanalsignalerna.

• ENDAST för DVD AUDIO-SKIVOR: När flerkanalsspåret inte

kan mixas ned, träder inte denna funktion i kraft.

• När flerkanalig programvara spelas av med inspelningsläget

aktiverat, mixas ljuden ner och går endast ut från de främre
högtalarna.

SURROUND

ON/OFF

ENDAST på frontpanelen

MODE

REC MODE

Tryck på och håll ner REC MODE (SURROUND
MODE) tills “RECMODE ON” visas i
teckenfönstret.

• Varje gång du trycker på och håller ner knappen aktiveras

(“RECMODE ON”) eller avaktiveras (“RECMODE OFF”*)
inspelningsläget.

* “RECMODE OFF” är ursprungsursprungsinställningen.

Svenska

När du ansluter en CD-brännare till TAPE/CDR-jacken på den bakre
panelen ska källnamnet som visas på teckenfönstret ändras.

TAPE/CDR

SOURCE NAME

ENDAST på frontpanelen

Exempel: När du ändrar källnamnet från “TAPE” till “CDR”

1

Tryck på TAPE/CDR (SOURCE NAME) för att
välja detta alternativ som källa.

2

Tryck på och håll ner SOURCE NAME
(TAPE/CDR) tills “ASSGN. CDR” visas på
teckenfönstret.

ANALOG

LR

ASSGN. TAPE ASSGN. CDR

Ändra källnamnet till “TAPE”

Tryck på och håll ner SOURCE NAME (TAPE/CDR) tills
“ASSGN.TAPE” visas i teckenfönstret i steg 2.

VOLUME

RECMODE OFF : Detta alternativ bör vanligtvis väljas.

Nermixningen avbryts.

RECMODE ON : Välj detta alternativ för att spela in de

nermixade ljuden.

När du spelar in med videobandspelaren:

Du kan spela in bilden på videobandet utan volymnivåindikation
när inspelningsläget är aktiverat.

• Om du inte vill spela in skärmguideikonerna, se sidan 58.

• Valmenyn och skärmfältet spelas alltid in när de visas på TV:n.

VARNING:

Om du har små främre högtalare kan ljudet som går ut från dem
förvrängas av inspelningsläget. Minska i sådana fall volymen tills
ljudförvrängningen minskar.

Anmärkningar:

• När du stänger av enheten eller väljer en annan källa, avbryts
inspelningsläget (“RECMODE OFF”).

• Ljudinställningar (se sidorna 27 och 28) och surroundlägen (se
sidorna 29 till 32) påverkar inte inspelningen.

• Följande knappar fungerar inte när inspelningsläget är aktiverat
(“RECMODE ON”):

– SETTING och ADJUST på frontpanelen.
– SURROUND ON/OFF och SURROUND MODE på frontpanelen.
– Sifferknapparna för ljudinställning på fjärrkontrollen.

14

Grundläggande funktioner för DVD-spelare

N

DIGITAL AUTO

VOLUME

DIGITAL

AUTO

SURROUND

SPK.

LFE

LS RS

LCR

SUBWFR

DVD AUDIO/VIDEO RECEIVER

Svenska

Mer detaljerad information om DVD-spelaren finns på
sidorna 33 till 48.

• Du kan också spela MP3- och JPEG-filer. Se sidorna 49
till 52.

• Tryck på DVD för att

ändra fjärrkontrollens
funktionsläge till DVD­funktionen när du
använder fjärrkontrollen.

1

Öppna skivtallriken

Innan du slår på enheten, slå på TV:n och välj rätt videoingång (se
instruktionsboken som följde med TV:n).

• När du använder en TV från JVC kan du slå på TV:n genom att
trycka på

STANDBY/ON TV på fjärrkontrollen och välja
videoingång genom att trycka på TV/VIDEO. (Om din TV inte är
tillverkad av JVC, se “Använda utrustning från andra tillverkare”
på sidan 65).

• För information om hur du ändrar OSD-meddelandena—

informationen på TV:n —till önskat språk, se sidorna 53 och

55.

ENDAST på frontpanelen

Tryck på 0.

Enheten slås på och skivtallriken öppnas.
Lampan STANDBY släcks och belysningen tänds.

• Om en skiva redan är laddad, kan du sätta igång enheten och spela
skivan genom att trycka på 3.

Genom att trycka på följande knappar kan du pausa avspelningen,
spola framåt eller spola bakåt och leta reda på början av titeln,
kapitlet eller spåret.

På frontpanelen

9

/FF

Med fjärrkontrollen

REW/(TUNING/GROUP

FM MODE STROBE

– TV/STB CH +

Tillfälligt stoppa avspelningen

Tryck på 8.

• Om du trycker på 3 börjar avspelningen igen.

Flytta avspelningspositionen 10 sekunder bakåt
(endast för DVD VIDEO)

Tryck på 3 under avspelning av DVD VIDEO.
Enheten flyttar avspelningspositionen bakåt cirka 10 sekunder från
den aktuella positionen och återupptar avspelningen.

Spola snabbt framåt eller bakåt

Tryck på och håll ner ¢ eller 4.
När du trycker och håller ner ¢ (eller 4), spolar enheten framåt
(eller bakåt: för DVD VIDEO och ljud-CD) fem gånger så snabbt
som vanlig hastighet. När du trycker och håller ner ¢ (eller 4)
längre, ändras avspelningshastigheten till 20 gånger den normala
hastigheten.

• Om du släpper knappen, återgår enheten till normal avspelning.

Leta reda på början av ett kapitel eller spår

Tryck på ¢ eller 4.
Tryck på ¢ (eller 4) för att leta reda på början av nästa (aktuellt
eller föregående) kapitel eller spår.

2

Ladda en skiva

Lägg skivan riktigt med etiketten uppåt.

3

Starta avspelning

På frontpanelen Med fjärrkontrollen

Tryck på 3.

Skivtallriken stängs och enheten spelar den laddade skivan.

• Du kan också stänga skivtallriken genom att trycka på 0 på
frontpanelen.

15

Leta reda på början av ett kapitel eller spår med hjälp av
sifferknapparna

Tryck på sifferknapparna (1 – 10, +10) för att välja siffra för det
önskade kapitel eller spåret.

Exempel: Tryck på 3 om du vill välja 3.

Tryck på +10 och sedan 1 om du

EFFECT

TEST

vill välja 11.

E

C

L

O

TR

N

O

C

O

E

ID

/V

TAPE/CDR

IO

D

U

-A

D

TV

V

SOURCE NAME

D

A

M

E

IN

C

E

VCR

M

O

H

5R

V

-D

X

STB

R

DVD

D

E

N
U

D

O

O

Y

B

D

N
A
T

S

DBY/ON

STAN

L

A

IT
IG
D

D

N
U
O

R

R
U
S

R

M

R
U
S

F
F

N/O

O

T

L

U

A

P

IT

IN

G

I
D
/

G
O
L

A

N

A

IO

D

U

A

D

V

.

D

TT

A

T
U
P

IN

TUNING/GROUP

RÄTT

FEL

Om indikeringen på teckenfönstret när en skiva spelas

När du spelar en skiva, visas information på teckenfönstret enligt
följande:

Exempel: När en DVD VIDEO är laddad

Tryck på +10 och sedan 10 om
du vill välja 20.

ENDAST med fjärrkontrollen

Kapitelsiffra Förfluten speltid

SURR ON/OFF

SURR MODE

10/0 +10

7

CENTER

231

REAR·L

564

REAR·R

89

–

SUBWOOFER

+

100+

Exempel: När en audio CD är laddad

DIGITAL AUTO

PRO LOGIC

LR

SUBWFR

SPK.

VOLUME

Spårsiffra Förfluten speltid

4

Ändra volym

MASTER VOLUME

På frontpanelen Med fjärrkontrollen

Detaljerad information finns i “Grundläggande funktioner” på sidan 11.

5

Aktivera realistiskt ljudfält

Du kan aktivera surroundläget för att skapa ett realistiskt ljudfält.

• Du kan aktivera surroundläge automatiskt när en flerkanalig källa
(programvara av typen Dolby Digital eller DTS Digital Surround)
eller 2-kanalig matriskälla (programvara av typen Dolby
Surround) spelas—Auto-surround (se sidan 26).

När du vill aktivera eller stänga av surroundläge manuellt, gör
följande:

På frontpanelen:

Tryck på SURROUND ON/OFF.

Med fjärrkontrollen:

+

VOLUME

–

ON/OFF

CONTROL

SURROUND

REC MODE

MODE

1) Tryck ned CONTROL upprepade

“

gånger tills

SOUND” visas i

fjärrkontrollens teckenfönster.

SURR ON/OFF

2) Tryck på SURR ON/OFF.

• Varje gång du trycker på SURROUND ON/OFF på frontpanelen
eller SURR ON/OFF på fjärrkontrollen, aktiveras eller avaktiveras
surroundläget.

6

Välja surround-läge

När indikatorn PRO LOGIC II eller indikatorn DSP är tänd, kan
du välja olika surroundlägen (se sidan 31).

SURROUND

ON/OFF

MODE

REC MODE

På frontpanelen Med fjärrkontrollen

SURR MODE

10/0

7

7

Stoppa avspelning

FM MODE

På frontpanelen Med fjärrkontrollen

Tryck på 7.

Avspelningen stoppas.
Enheten kommer ihåg var avspelningen avbröts och indikatorn
RESUME tänds i teckenfönstret (förutom när en ljud-CD är laddad).

När indikatorn RESUME är tänd i teckenfönstret kan du börja spela
från platsen där avspelningen avbröts genom att trycka
på 3—Resume play (Återuppta avspelning).

Om Resume play (Återuppta avspelning)

Denna enhet kan komma ihåg avbrottsplatsen när du gör
följande:

• Om du trycker på 7 under avspelning—aktiveras Resume play
om du trycka på 3

• Ändra källa—om du trycker på DVD eller 3 aktiveras
Resume play

• Om du stänger av enheten (inklusive insomningstimern)—
aktiveras Resume play om du trycker på 3

När avspelningen återupptas släcks indikatorn RESUME
(enheten raderar läget för avbrottsplatsen).

Enheten raderar också läget för avbrottsplatsen när du gör
följande:

• Återupptar avspelningen

• Trycker på 7 (medan indikatorn RESUME är tänd i
teckenfönstret)

• Väljer ett spår genom att trycka på ¢ eller 4 för video-CD
och super VCD när avspelningen avbryts

• Väljer programmerad eller slumpmässig avspelning

• Trycker på TOP MENU

• Matar ut den laddade skivan

• Sätter igång enheten genom att trycka på
på frontpanelen eller
fjärrkontrollen.

Du kan avbryta Resume play (se “Menyn OTHERS” på sidan 58).

Mata ut en laddad skiva

Tryck på 0.
Skivtallriken öppnas.

Stänga skivtallriken

Tryck på 0 igen.

8

Stänga av strömmen (till viloläge)

STANDBY/ON

STANDBY/ON AUDIO på

STANDBY

STANDBY/ON

STANDBY/ON

VCRSTB TV AUDIO

Svenska

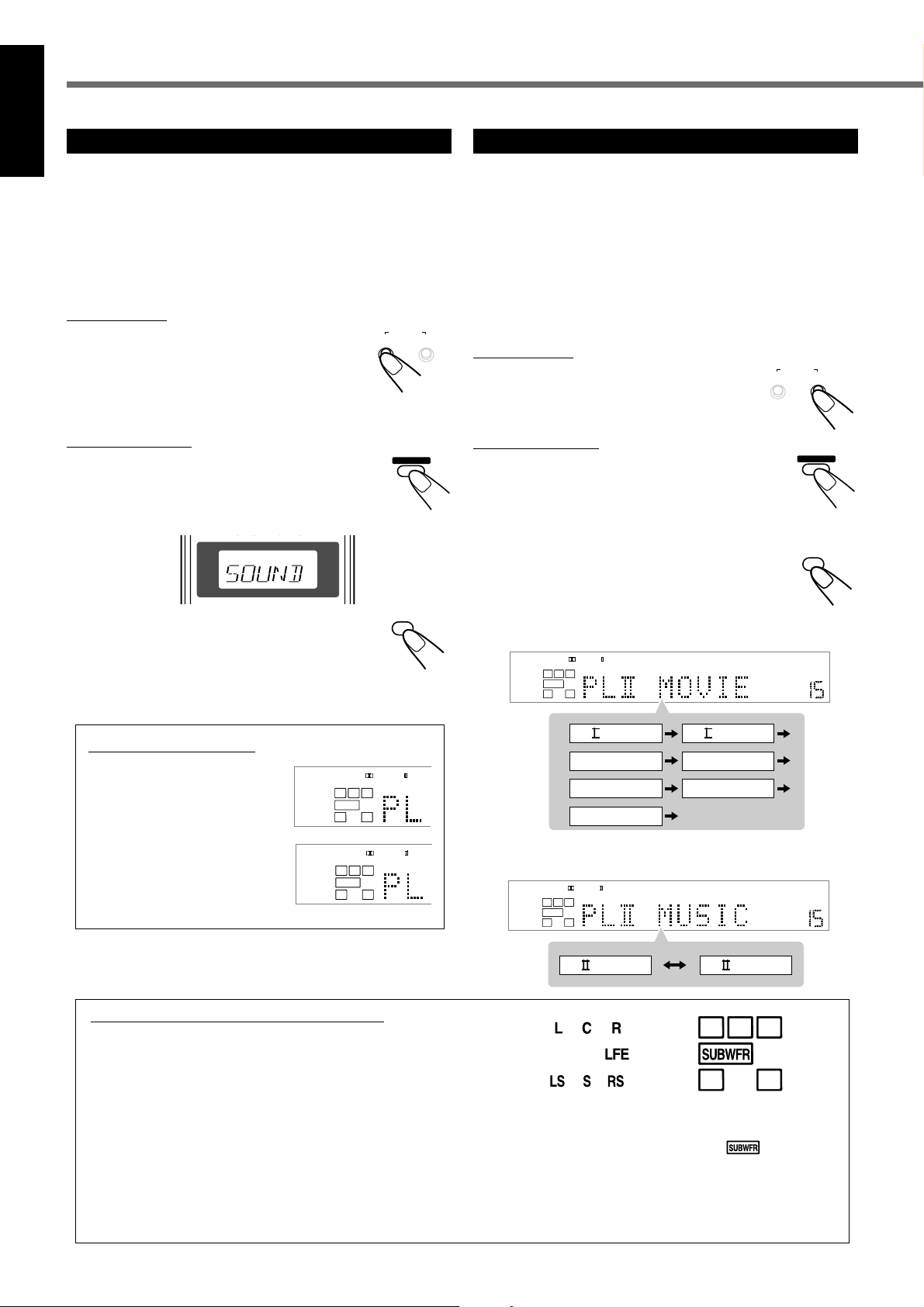

Tryck på SURROUND MODE (REC MODE) på
frontpanelen eller SURR MODE på fjärrkontrollen.

• När du spelar en flerkanalig digital källa som Dolby Digital eller
DTS Digital Surround, kan du inte ändra surroundläge. När du
spelar Dolby Digital eller DTS Digital Surround 2-kanalig
programvara, inklusive 2-kanaliga matriskällor som programvara
av typen Dolby Surround, kan du välja surroundlägena
PRO LOGIC II MOVIE och PRO LOGIC II MUSIC (se sidan 31).

På frontpanelen Med fjärrkontrollen

Tryck på

STANDBY/ON på frontpanelen eller

STANDBY/ON AUDIO på fjärrkontrollen.

Enheten slås av och STANDBY-lampa tänds på frontpanelen.

• Om du trycker på knappen när skivtallriken är öppen, stängs
skivtallriken automatiskt innan enheten stängs av.

• Lite energi används även i viloläge. Stäng av strömmen helt och
hållet genom att dra ur nätsladden.

16

Radiofunktioner

ANALOG

VOLUME

SPK.

MHz

TUNED STEREO AUTO MUTING

LR

ANALOG

VOLUME

SPK.

MHz

TUNED STEREO AUTO MUTING

LR

ANALOG

VOLUME

SPK.

MHz

TUNED STEREO AUTO MUTING

LR

ANALOG

VOLUME

SPK.

MHz

TUNED STEREO AUTO MUTING

LR

Svenska

Ställa in stationer manuellt

På frontpanelen:

1

Tryck på FM/AM för att välja
frekvensband.

Den station som sist togs emot på det valda
frekvensbandet ställs in.
CONTROL-knapparna kan nu användas för radiofunktioner.

• Varje gång du trycker på knappen växlar bandet mellan FM

2

Tryck på CONTROL ∞ (eller 5)
upprepade gånger tills “< TUNING >”
visas i teckenfönstret.

3

Medan “< TUNING >” fortfarande
visas i teckenfönstret, tryck
upprepade gånger på eller håll ner
CONTROL 3 (eller 2) tills du
hittar önskad frekvens.

och AM.

ANALOG

LR

SPK.

Exempel: När du väljer frekvensbandet FM

ANALOG

LR

ANALOG

LR

SPK. AUTO MUTING

SPK.

TUNED STEREO AUTO MUTING

AUTO MUTING

VOLUME

MHz

CONTROL

VOLUME

CONTROL

VOLUME

MHz

FM/AM

Använda förinställda stationer

När en station tilldelats ett kanalnummer kan du ställa in stationen
snabbt. Du kan ställa in upp till 30 FM och 15 AM stationer.

7 Lagra förinställda stationer

Innan du börjar, kom ihåg...

Följande steg utförs med en tidsgräns.
Om inställningen avbryts innan du är klar, måste du starta från steg

2

igen.

ENDAST på frontpanelen:

1

Ställ in stationen som du vill ha förinställd (se
“Ställa in stationer manuellt”).

• Om du vill lagra FM-mottagningsläge för stationen, välj
önskat FM-mottagningsläge. Se “Välja FM-mottagningsläge”
på sidan 18.

Exempel: När du väljer frekvensbandet FM

2

Tryck på MEMORY.

Kanalens sifferposition blinkar i teckenfönstret i
cirka 5 sekunder.

3

Tryck på CONTROL 3 (eller 2)
för att välja en kanalsiffra medan
kanalens sifferposition blinkar.

MEMORY

CONTROL

• Om du trycker på (eller håller ned) CONTROL 3, ökar
frekvensen.

• Om du trycker på (eller håller ned) CONTROL 2, minskar
frekvensen.

Med fjärrkontrollen:

1

Tryck på FM/AM.
“TUNER” visas i
fjärrkontrollens teckenfönster.

2

Tryck upprepade gånger på eller håll ned TUNING 9 eller (
tills du hittar du önskad frekvens.

• Om du trycker på (eller håller ned) TUNING 9, ökar
frekvensen.

• Om du trycker på (eller håller ned) TUNING (, minskar
frekvensen.

Anmärkningar:

• När du håller ned och släpper CONTROL 3 (eller TUNING 9 på
fjärrkontrollen) eller CONTROL 2 (eller TUNING ( på
fjärrkontrollen), ändras frekvensen tills en station tas emot.

• När en station med tillräcklig signalstyrka ställs in, tänds indikatorn
TUNED i teckenfönstret.

• När ett FM-stereoprogram tas emot, tänds även indikatorn
STEREO.

17

4

Tryck på MEMORY igen medan den

MEMORY

valda kanalsiffran blinkar i
teckenfönstret.

Stationen ställs in till den valda kanalsiffran.

• Den valda kanalsiffran slutar blinka och frekvensen
börjar blinka.

5

Tryck på CONTROL 3 (eller 2) för att välja en
annan frekvens som du vill lagra medan
frekvensen blinkar i teckenfönstret.

6

Upprepa steg 2 till 5 tills du har lagrat alla
stationer du vill.

Radera en förinställd station

Om du lagrar en ny station på en använt kanalsiffra, raderas den
tidigare förinställningen.

7 Ställa in en förinställd station

På frontpanelen:

1

Tryck på FM/AM för att välja
frekvensband.

Den station som sist togs emot på det valda
frekvensbandet ställs in.
CONTROL-knapparna kan nu användas för radiofunktioner.

ANALOG

LR

Exempel: När du väljer frekvensbandet FM

2

Tryck på CONTROL ∞ (eller 5)
upprepade gånger tills “< PRESET >”
visas i teckenfönstret.

ANALOG

LR

3

Medan “< PRESET >” fortfarande
visas i teckenfönstret, tryck på
CONTROL 3 (eller 2) för att välja
önskad förinställd kanalsiffra.

ANALOG

LR

SPK.

SPK. TUNED STEREO AUTO MUTING

SPK.

AUTO MUTING

TUNED STEREO AUTO MUTING

VOLUME

MHz

CONTROL

VOLUME

CONTROL

VOLUME

MHz

FM/AM

Välja FM-mottagningsläge

När en FM-stereosändning har dålig mottagning, kan du ändra FM­mottagningsläget medan du tar emot en FM-sändning.

• Du kan lagra FM-mottagningsläge för varje förinställd station.

Innan du börjar, kom ihåg...

Följande steg utförs med en tidsgräns.
Om inställningen avbryts innan du är klar, måste du starta från steg

1

igen.

På frontpanelen:

1

När du lyssnar på en FM-station,
tryck på CONTROL ∞ (eller 5)

CONTROL

upprepade gånger tills
“< FM MODE >” visas i
teckenfönstret.

ANALOG

LR

2

Medan “< FM MODE >”
fortfarande visas i teckenfönstret,

SPK.

TUNED STEREO AUTO MUTING

VOLUME

MHz

CONTROL

tryck på CONTROL 3 (eller 2) för
att välja “MONO”.

• Varje gång du trycker på knappen växlar FM­mottagningsläget mellan “AUTO MUTING”* och “MONO”.

ANALOG

LR

SPK.

TUNED STEREO AUTO MUTING

VOLUME

MHz

Svenska

• Om du trycker på (eller håller ner) CONTROL 3 ökar siffran
för den förinställda kanalen.

• Om du trycker på (eller håller ner) CONTROL 2 minskar
siffran för den förinställda kanalen.

Med fjärrkontrollen:

1

Tryck på FM/AM.
“TUNER” visas i
fjärrkontrollens teckenfönster.

Den station som sist togs emot på det valda frekvensbandet
ställs in.
Sifferknapparna kan nu användas för radiofunktioner.

2

Tryck på sifferknapparna för att välja siffran för en förinställd
kanal.

• För kanal 5, tryck på 5.

• För kanal 15, tryck på +10 och sedan 5.

• För kanal 30, tryck på +10, +10 och sedan 10.

AUTO MUTING MONO

* “AUTO MUTING” är ursprungsinställningen. Om du redan

har ändrat inställningen, visas “MONO”.

AUTO MUTING : Detta alternativ bör vanligtvis väljas.

När ett program sänds i stereo hör du
stereoljud och om det sänds i mono hör du
monoljud. Detta läge är även användbart om
du vill dämpa brus mellan stationer.
Indikatorn AUTO MUTING tänds i
teckenfönstret.

MONO : Välj detta alternativ för att förbättra

mottagningen (stereoeffekten går dock
förlorad).
I detta läge hör du brus när du ställer in
stationer. Indikatorn AUTO MUTING släcks
i teckenfönstret. (Indikatorn STEREO
slocknar också).

Återställ stereoeffekt

Upprepa steg 1 och välj sedan “AUTO MUTING” i steg 2.

Med fjärrkontrollen:

1

Tryck på FM/AM för att välja en FM-station.
Sifferknapparna kan nu användas för radiofunktioner.

2

Tryck på FM MODE.

• Varje gång du trycker på knappen växlar FM-mottagningsläget
mellan “AUTO MUTING” och “MONO”.

18

Radiofunktioner

PROGRESSIVE

Svenska

Använda RDS (Radio Data System)
för att ta emot FM-stationer

RDS ger FM-stationer möjlighet att sända ut ytterligare en signal
tillsammans med de reguljära programsignalerna. Stationerna
skickar exempelvis ut sina stationsnamn och information om de
typer av program som de sänder—sport, musik m.m.

När du har ställt in en FM-station som erbjuder RDS-tjänsten, tänds
indikatorn RDS i teckenfönstret.

RDS-indikator

ANALOG RDS

LR

Följande typer av RDS-signaler kan tas emot av enheten:

PS (Programtjänst) : Visar allmänt kända stationsnamn.
PTY (Programtyp) : Visar olika typer av utsända

RT (Radiotext) : Visar textmeddelanden som

Enhanced Other Networks : Se sidan 21.

SPK.

program.

stationerna sänder ut.

AUTO MUTING

Vilken information kan ingå i RDS-signalen?

Du kan se de RDS-signaler som stationen sänder ut i teckenfönstret.

Tryck på DISPLAY medan du lyssnar på en
FM-station för att visa RDS-signalerna.

RETURN

DISPLAY

• Varje gång du trycker på knappen ändras teckenfönstret
för att visa dig följande information:

PS PTY

Frekvens

RT

(Normal indikering)

VOLUME

MHz

PS (Programtjänst):

Under sökningen visas “PS” och sedan visas stationsnamnen.
“NO PS” visas om ingen signal sänds ut.

PTY (Programtyp):

Under sökningen visas “PTY” och sedan visas vilken typ av
program som sänds ut. “NO PTY” visas om ingen signal sänds ut.

RT (Radiotext):

Under sökningen visas “RT” och sedan visas de textmeddelanden
som stationen sänder ut. “NO RT” visas om ingen signal sänds ut.

Frekvens:

Stationsfrekvensen (inte en RDS-tjänst).

Anmärkningar:

• RDS finns inte för AM-sändningar.

• RDS fungerar eventuellt inte ordentligt om den valda stationen inte
sänder ut RDS-signalen korrekt, eller om signalstyrkan är dålig.

Funktionsknappar

Du kan använda följande knappar för RDS-funktioner:

DIMMER

ANGLE

+

PAGE

ZOOM

–

TOP MENU

DIGEST

(

CHOICE

ON SCREEN

REMOTE CONTROL RM-SRXDV5R

• När fjärrkontrollen används

ska du trycka på FM/AM­knappen för att ändra
fjärrkontrollens
funktionsläge till tuner.

MUTING

+–+

TV VOL

TA/NEWS/INFO

PTY SEARCH

ENTER

VOLUME

–

MENU

PTYPTY

RETURN

DISPLAY

9

Tecken som visas i teckenfönstret

När teckenfönstret visar PS-, PTY- eller RT-signaler, kanske vissa
specialtecken och symboler inte visas korrekt.

Anmärkning:

• Om sökningen avslutas direkt, visas inte “PS”, “PTY” och “RT” i
teckenfönstret.

19
