Enter below the Model No. and Serial
No. which are located either on the rear,
bottom or side of the cabinet. Retain this
information for future reference.
Model No.
Serial No.
TV DIRECT
MASTER VOLUME
DVD/SUPER VCD/VCD/CD
DVD AUDIO
INPUT ATT.REC MODE
INPUT
ANALOG/DIGITAL
COMPACT
SUPER VIDEO
SETTING ADJUST MEMORY

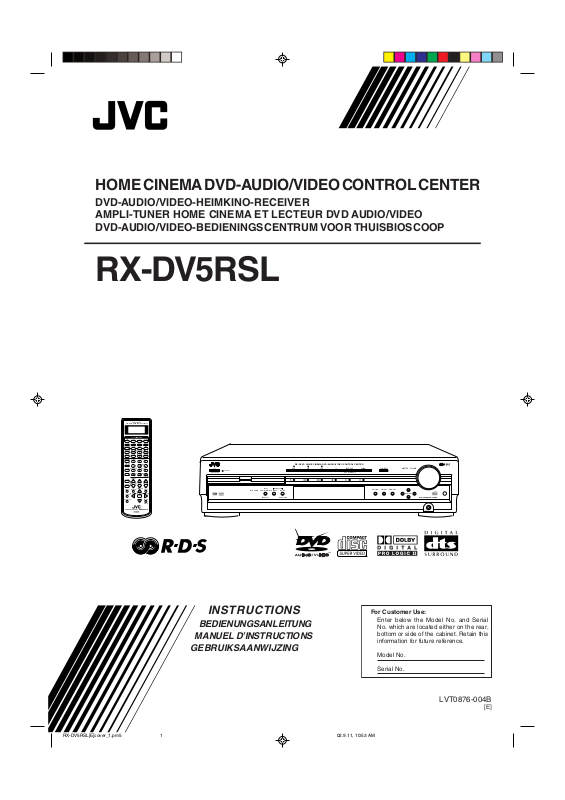

RX-DV5R HOME CINEMA DVD-AUDIO/VIDEO CONTROL CENTER
ON/OFF
SURROUND
MODE
FM/AMTAPE/CDR
SOURCE NAME
TVVCRSTBDVD
CONTROL
STANDBY
STANDBY/ON
+–+
–
231
564
897
VFP
10/0 +10
100+ TV RETURN
REMOTE CONTROL RM-SRXDV5R
VCRSTBDVD
TV/VIDEO
TV DIRECT
REW/(
TUNING/GROUP
9/FF
REPEAT SLEEP
VCRSTBTV AUDIO
TAPETVCDR FM/AM
FM MODE STROBE
EFFECT
TV/STB CH
ANALOG
/DIGITAL
TEST
AUDIO
INPUT
SUBTITLE
CHOICE
ENTER
ON SCREEN
ANGLE
ZOOM
DIGEST
TOP MENU
MENU
RETURN
DISPLAY
SURR ON/OFF
SURR MODE
DIMMER
MUTING
PAGE
TV VOL
TA/NEWS/INFO
PTY SEARCH
VOLUME
– SUBWOOFER +
HOME CINEMA
DVD-AUDIO/VIDEO CONTROL CENTER
CONTROL
PROGRESSIVE
STANDBY/ON
CENTER
REAR·L
REAR·R
PTYPTY
9
(
DVD-AUDIO/VIDEO-HEIMKINO-RECEIVER
AMPLI-TUNER HOME CINEMA ET LECTEUR DVD AUDIO/VIDEO
DVD-AUDIO/VIDEO-BEDIENINGSCENTRUM VOOR THUISBIOSCOOP
RX-DV5RSL
INSTRUCTIONS
BEDIENUNGSANLEITUNG
MANUEL D’INSTRUCTIONS
GEBRUIKSAANWIJZING
LVT0876-004B
[E]
Warnung, Achtung und sonstige Hinweise / Mises en garde, précautions et
indications diverses / Waarschuwingen, voorzorgen en andere mededelingen
Achtung –– STANDBY/ON Taste!
Um den Strom ganz abzuschalten, muss der Netzstecker gezogen
werden.
Die STANDBY/ON Taste schaltet die Netzstrom nicht ab.
Die Stromzufuhr kann mit der Fernbedienung gesteuert werden.
Attention –– Touche STANDBY/ON!
Déconnectez la fiche d’alimentation secteur pour couper
l’alimentation complètement.
La touche STANDBY/ON, dans n’importe quelle position, ne
déconnecte pas le système du secteur.
L’alimentation ne peut pas être télécommandée.
Voorzichtig ––STANDBY/ON schakelaar!
Om de stroomtoevoer geheel uit te schakelen, trekt u de stekker uit
het stopkontakt.
Anders zal er altijd een geringe hoeveelheid stroom naar het
apparaat lopen, ongeacht de stand van deSTANDBY/ON
schakelaar.
U kunt het apparaat ook met de afstandsbediening aan- en
uitschakelen.
ACHTUNG
Zur Verhinderung von elektrischen Schlägen, Brandgefahr, usw:
1. Keine Schrauben lösen oder Abdeckungen enternen und
nicht das Gehäuse öffnen.
2. Dieses Gerät weder Regen noch Feuchtigkeit aussetzen.
ATTENTION
Afin d’éviter tout risque d’électrocution, d’incendie, etc.:
1. Ne pas enlever les vis ni les panneaux et ne pas ouvrir le
coffret de l’appareil.
2. Ne pas exposer l’appareil à la pluie ni à l’humidité.
VOORZICHTIG
Ter vermindering van gevaar voor brand, elektrische schokken, enz.:
1. Verwijder geen schroeven, panelen of de behuizing.
2. Stel dit toestel niet bloot aan regen of vocht.
G-1
ACHTUNG
• Blockieren Sie keine Belüftungsschlitze oder -bohrungen.
(Wenn die Belüftungsöffnungen oder -löcher durch eine
Zeitung
oder ein Tuch etc. blockiert werden, kann die entstehende
Hitze nicht abgeführt werden.)
• Stellen Sie keine offenen Flammen, beispielsweise
angezündete Kerzen, auf das Gerät.
• Wenn Sie Batterien entsorgen, denken Sie an den
Umweltschutz. Batterien müssen entsprechend den geltenden
örtlichen Vorschriften oder Gesetzen entsorgt werden.
• Setzen Sie dieses Gerät auf keinen Fall Regen, Feuchtigkeit
oder Flüssigkeitsspritzern aus. Es dürfen auch keine mit
Flüssigkeit gefüllen Objekte, z. B. Vasen, auf das Gerät
gestellt werden.
Deutsch
Français
ATTENTION
• Ne bloquez pas les orifices ou les trous de ventilation.
(Si les orifices ou les trous de ventilation sont bloqués par un
journal un tissu, etc., la chaleur peut ne pas être évacuée
correctement de l’appareil.)
• Ne placez aucune source de flamme nue, telle qu’une bougie,
sur l’appareil.
• Lors de la mise au rebut des piles, veuillez prendre en
considération les problèmes de l’environnement et suivre
strictement les règles et les lois locales sur la mise au rebut
des piles.
• N’exposez pas cet appareil à la pluie, à l’humidité, à un
égouttement ou à des éclaboussures et ne placez pas desobjets remplis de liquide, tels qu’un vase, sur l’appareil.
VOORZICHTIG
• Zorg dat u de ventilatieopeningen en -gaten niet afsluit.
(Als de ventilatieopeningen en -gaten worden afgesloten door
bijvoorbeeld papier of een doek, kan er hitte in het apparaat
worden opgebouwd.)
• Zet geen bronnen met open vuur, zoals brandende kaarsen,
op het apparaat.
• Wees milieubewust en gooi lege batterijen niet bij het
huishoudelijk afval. Lege batterijen dient u in te leveren met het
KCA of bij een innamepunt voor batterijen.
• Stel dit apparaat niet bloot aan regen, vocht, drupwater of
spatwater en plaats geen enkel voorwerp waarin zich een
vloeistof bevindt, zoals een vaas, op het apparaat.
Nederlands
G-2
Achtung: Angemessene Ventilation
Stellen Sie das Gerät zur Verhütung von elektrischem Schlag und
Feuer und zum Schutz gegen Beschädigung wie folgt auf:
Vorderseite: Offener Platz ohne Hindernisse.
Seiten:Keine Hindernisse innerhalb 10 cm von den Seiten.
Oberseite:Keine Hindernisse innerhalb 10 cm von der Oberseite.
Rückseite:Keine Hindernisse innerhalb 15 cm von der Rückseite.
Unterseite: Keine Hindernisse. Auf eine ebene Oberfläche stellen.
Zusätzlich die bestmögliche Luftzirkulation wie gezeigt erhalten.
Attention: Ventilation Correcte
Pour éviter les chocs électriques, l’incendie et tout autre dégât.
Disposer l’appareil en tenant compte des impératifs suivants
Avant:Rien ne doit gêner le dégagement
Flancs:Laisser 10 cm de dégagement latéral
Dessus:Laisser 10 cm de dégagement supérieur
Arrière:Laisser 15 cm de dégagement arrière
Dessous:Rien ne doit obstruer par dessous; poser l’appareil sur
une surface plate.
Veiller également à ce que l’air circule le mieux possible comme
illustré.
Voorzichtig: Zorg Voor Goede Ventilatie
Om gevaar voor brand of een elektrische schok te voorkomen, dient u
bij opstelling van het apparaat op de volgende punten te letten:
Voorkant:Voldoende ruimte vrij houden.
Zijkanten:Minstens 10 cm aan weerszijden vrij houden.
Bovenkant: Niets bovenop plaatsen; 10 cm speling geven.
Achterkant: Minstens 15 cm ruimte achteraan vrij houden.
Onderkant: Opstellen op een egaal horizontaal oppervlak.
Bovendien moet er rondom voldoende luchtdoorstroming zijn, zoals in
de afbeelding aangegeven.
G-3
Wand oder Hindernisse
Mur, ou obstruction
Wand of meubilair
Boden
Plancher
Vloer
Abstand von 15 cm oder mehr
Dégagement de 15 cm ou plus
Minstens 15 cm tussenruimte
RX-DV5RSL
Vorderseite
Avant
Voorkant
Standhöhe 15 cm oder mehr
Hauteur du socle: 15 cm ou plus
Standard op minstens 15 cm van de vloer
WICHTIGER HINWEIS FÜR LASER-PRODUKTE / IMPORTANT POUR LES PRODUITS LASER /
BELANGRIJKE INFORMATIE VOOR LASERPRODUKTEN
ANBRINGUNGSORTE FÜR LASER-PRODUKTE / REPRODUCTION DES ETIQUETTES / VERLARING VAN DE LABELS
Deutsch
1 KLASSIFIZIERUNGSHINWEIS BEFINDET SICH AUF DER
AUSSENSIETE
1 ÉTIQUETTE DE CLASSIFICATION, PLACÉE SUR LA
SURFACE EXTÉRIEURE
1 CLASSIFICATIE-ETIKET AAN DE BUITENKANT VAN HET
APPARAAT
1. LASER-PRODUKT DER KLASSE 1
2. ACHTUNG: Sichtbare und unsichtbare Laserstrahlung bei
Öffnung und unterlassener oder kaputter Sperre. Vermeiden
Sie direkte Strahlung.
3. ACHTUNG: Das Gehäuse nicht öffnen. Das Gerät enthält
keinerlei Teile, die vom Benutzer gewartet werden können.Überlassen Sie Wartungsarbeiten bitte qualifizierten
Kundendienst-Fachleuten.
2 WARNETIKETTE IM GERÄTEINNEREN
2 ETIQUETTE D’AVERTISSEMENT PLACÉE À L’INTERIEUR
DE L’APPAREIL
2 WAARSCHUWINGSLABEL, IN HET APPARAAT
Français
Nederlands
1. PRODUIT LASER CLASSE 1
2. ATTENTION: Radiations laser visibles et invisibles lorsque le
boîtier de l’appareil est ouvert et que le verrouillage est
défaillant ou a été annulé. Eviter une exposition directe au
rayon.
3. ATTENTION: Ne pas ouvrir le couvercle du dessus. Il n’y a
aucune pièce utilisable à l’intérieur. Laisser à un personnel
qualifié le soin de réparer votre appareil.
1. KLAS 1 LASERPRODUKT
2. VOORZICHTIG: Zichtbare en onzichtbare laserstraling
wanneer geopend en interlock uitgeschakeld of buitenwerking.
Vermijd directe blootstelling aan de straal.
3. VOORZICHTIG: De bovenkap niet openen. Binnenin het
toestel bevinden zich geen door de gebruiker te repareren
onderdelen: laat onderhoud over aan bekwaam vakpersoneel.
G-4
Inhoudsopgave
Namen van onderdelen ................................. 2
Zie de tussen haakjes aangegeven bladzijden voor details.
1 Bedieningsfunctiedisplay
STANDBY/ON toetsen (11, 64 – 67)
2
• STB, VCR, TV, AUDIO
3 Bronkeuzetoetsen (11, 13, 63 – 67)
• TV, TAPE, CDR, FM/AM, STB, VCR, DVD
4 TV DIRECT toets (12)
5 TV/VIDEO toets (15, 64, 65)
6 REPEAT toets (50, 52)
7 SLEEP toets (12)
8 CONTROL toets (28, 31, 32, 47, 48)
9 ANALOG/DIGITAL INPUT toets (13)
p AUDIO toets (39, 40)
q SUBTITLE toets (39)
w DIMMER toets (12)
e ANGLE toets (38)
• PAGE + toets (48)
r ZOOM toets (43)
• PAGE – toets (48)
t MUTING toets (12)
y DIGEST toets (42)
u CHOICE toets (53, 54)
i ON SCREEN toets (35, 36, 38 – 42, 45, 46)
o Multi-bedieningstoetsen
• 4, 3, ¢, 7, 8, REW, FF
• TUNING 9 en ( toetsen (17)
• GROUP 9 en ( toetsen (47)
• FM MODE toets (18)
• STROBE toets (43)
• TV/STB CH (kanaal) + en – toetsen (64, 65)
; Cijfertoetsen
• Voor het kiezen van voorkeurzenders (18)
• Voor het instellen van het geluid (28, 32, 63)
• Voor bediening van audio-/videocomponenten (63 – 67)
• SURR (surround) ON/OFF toets (16, 31)
• SURR (surround) MODE toets (16, 31)
• VFP toets (44)
• TV RETURN toets (64)
a TV VOL (volume) + en – toetsen (64, 65)
s VOLUME + en – toetsen (11, 16)
d Menubedieningstoetsen
• TOP MENU toets (37)• MENU toets (37)
• RETURN toets (37)• ENTER toets
• Cursor 5/∞/3/2 toetsen
RDS-bedieningstoetsen
• TA/NEWS/INFO toets (21) • PTY SEARCH toets (20)
• PTY 9 en ( toetsen (20) • DISPLAY toets (19)
Bij een druk op een van de volgende toetsen wordt de afstandsbedieningsfunctie ongeveer twee uren op het
bedieningsfunctiedisplay getoond.
Bijv. : Bij een druk op FM/AM
Toets
Door iedere druk op de toets verandert
de bedieningsfunctie als volgt:
CONTROL
Deze markering wordt
getoond wanneer de
afstandsbediening het
signaal naar het toestel
ToetsBedieningsfunctie
TVTV
TAPETAPE
CDRCDR
FM/AM TUNER
STBSTB
VCRVCR
DVDDVD
stuurt.
3
Bedieningsfunctie
Starten
Alvorens te installeren
Algemene voorzorgen
• Steek GEEN metalen voorwerpen in het toestel.
• Demonteer het toestel NIET en verwijder GEEN schroeven,
afdekkingen of de behuizing.
• Stel het toestel NIET aan regen of vocht bloot.
Plaats
• Kies een plaats die vlak, droog en niet aan vocht onderhevig is.
• De temperatuur rond het toestel moet tussen 5˚C en 35˚C zijn.
• Zorg dat er een goede ventilatie rond het toestel is. Het toestel kan
oververhitten en worden beschadigd indien de ventilatie rond het
toestel niet goed is.
Behandeling van het toestel
• Raak het netsnoer NIET met natte handen aan!
• Gebruik altijd de stekker en trek NIET aan het snoer wanneer u
het netsnoer van het stopcontact wilt ontkoppelen.
• Houd het netsnoer uit de buurt van andere snoeren en de antenne.
Het netsnoer kan namelijk ruis of storing veroorzaken. Gebruik bij
voorkeur een coaxkabel voor het verbinden van de antenne daar
dit soort kabels een goede bescherming tegen interferentie bieden.
• In geval van een stroomonderbreking of wanneer de stekker uit het
stopcontact is, zullen de door u gemaakte instellingen,
bijvoorbeeld de FM of AM voorkeurzenders en
geluidsinstellingen, na een paar dagen worden gewist.
Plaatsen van batterijen in de
afstandsbedieninging
Voor gebruik van de afstandsbediening moet u eerst de tweeg
bijgeleverde batterijen plaatsen.
• Richt de afstandsbediening voor gebruik direct naar de
afstandsbedieningssensor op het toestel.
1
Verwijder de batterijdeksel van de achterkant
van de afstandsbediening.
2
Plaats de batterijen. Zorg dat de polen in de
juiste richting wijzen: (+) naar (+) en (–) naar (–).
Nederlands
Controleren van de bijgeleverde accessoires
Controleer dat u alle hieronder beschreven accessoires heeft.
Het aantal van iedere accessoire wordt tussen haakjes aangegeven.
• Afstandsbediening (1)
• Batterijen (2)
• AM-ringantenne (1)
• FM-antenne (1)
Raadpleeg direct de plaats van aankoop indien iets ontbreekt.
3
Plaats de deksel weer terug.
Vervang de batterijen indien het bereik van de afstandsbediening
kleiner wordt of de afstandsbediening niet meer goed werkt.
Gebruik in dat geval twee R6P(SUM-3)/AA(15F) droge cel
batterijen.
LET OP:
Voorkom het lekken of barsten van batterijen en let daarom op het
volgende:
• Plaats batterijen altijd met de polen in de juiste richting in het vak
van de afstandsbediening: (+) naar (+) en (–) naar (–).
• Gebruik uitsluitend het gespecificeerde type batterij. Batterijen van
dezelfde afmetingen hebben namelijk mogelijk een ander voltage.
• Vervang altijd beide batterijen tegelijkertijd door nieuwe.
• Stel batterijen niet aan hitte of vuur bloot.
4
Starten
Aansluiten van de antennes voor FM en AM
Verbind een enkel vinyl-
AM-ringantenne
(bijgeleverd)
afgedekt draad (niet
bijgeleverd) indien de AM
ontvangst slecht is.
B
FM 75
AXIAL
CO
Verbind een FM-buitenantenne (niet bijgeleverd)
indien de FM-ontvangst slecht is.
75
FM
COAXIAL
Nederlands
Monteer de AM-ringantenne
door de lipjes van de ring in de
opening op de houder te
drukken.
1
23
1
2
Verbinden van de AM-antenne
Verbind de bijgeleverde AM-ringantenne met de AM LOOP
aansluitingen.
1
Verwijder de isolatie indien het draad van de
AM-ringantenne met vinyl is bedekt.
2
Druk het klemmetje van de aansluiting (1),
omlaag en steek het draad in (2).
AM
EXT
AM LOOP
SPEAKERS
CAUTION:SPEAKERIMPEDANCE816
FRONT
AV COMPU LINK-
RIGHTRIGHT LEFTLEFT
FM-antenne (bijgeleverd)
FM 75
ANTENNA
RIGHT
COAXIAL
DIGITAL IN
DIGITAL OUT
DIGITAL 2
(TV)
PCM/STREAM
STB
AM LOOP
FM 75
ANTENNA
COAXIAL
AM EXT
TAPE / CDR
OUT
(REC)
REAR
SUB-
SPEAKERS
WOOFER
OUT
AUDIO
RGB YC
IN
(PLAY)
DIGITAL 1
(STB)
AV IN/OUT
VCR
AV IN
TV
CENTER
SPEAKER
LEFT
Achterpaneel van het toestel
Verbinden van de FM-antenne
Verbind de bijgeleverde FM-antenne als tijdelijke oplossing met
de FM 75 Ω COAXIAL aansluiting.
Trek de bijgeleverde FM-antenne in horizontale richting uit.
• Sluit een FM-buitenantenne (niet bijgeleverd) aan indien de
ontvangst slecht is. Ontkoppel de bijgeleverde FM-antenne
alvorens een 75 Ω antenne met coaxstekker (IEC of DIN 45325)
aan te sluiten.
3
Laat het klemmetje los.
Draai de ring totdat de ontvangst optimaal is.
• Verbind een enkel vinyl-afgedekt draad (niet bijgeleverd) voor
buiten met de
AM EXT aansluiting terwijl u gewoon de AM-ringantenne
aangesloten houdt.
5
Opmerking:
• Zorg dat de antennegeleiders geen contact met andere
aansluitingen, aansluitsnoeren en netsnoeren maken. De ontvangst
wordt anders namelijk mogelijk gestoord.
Aansluiten van de luidsprekers
Na het verbinden van de voor-, midden- en achterluidsprekers en/of
een subwoofer, moet u de informatie voor de luidsprekers juist
instellen voor een optimaal surroundeffect. Zie bladzijde 24 voor
details.
LET OP:
• Gebruik luidsprekers met de impedantie die bij de
luidsprekeraansluitingen is aangegeven—SPEAKER IMPEDANCE
(8 – 16 Ω).
• Sluit NIET meer dan één luidspreker op één luidsprekeraansluiting
aan.
Aansluiten van de voor-, midden- en
achterluidsprekers
Aansluiten van een subwoofer
Door een subwoofer aan te sluiten, kunt u de weergave van de lage
tonen versterken en de oorspronkelijke LFE (lage frequentie-effect)
signalen van digitale software reproduceren.
RIGHT LEFTRIGHT LEFT
FRONT
SPEAKERS
CAUTION:
SPEAKER
IMPEDANCE
816
CENTER
SPEAKER
Subwoofer met eigen
circuit (voorbeeld)
REAR
SPEAKERS
SUBWOOFER
OUT
1
2
2
3
1
Voor iedere luidspreker moet u de (+) en (–) aansluitingen op het
achterpaneel verbinden met de respectievelijk (+) en (–)
gemarkeerde aansluitingen op de luidsprekers.
1
Verwijder de isolatie van het eind van ieder
luidsprekersnoer (niet bijgeleverd) en draai de
draadkernen ineen.
2
Druk het klemmetje van de luidsprekeraansluiting
omlaag (1), en steek het luidsprekersnoer in (2).
3
Laat het klemmetje los.
RIGHT LEFTRIGHT LEFT
FRONT
SPEAKERS
CAUTION:
SPEAKER
IMPEDANCE
816
Naar
rechtervoor
luidspreker
RIGHT LEFTRIGHT LEFT
FRONT
SPEAKERS
CAUTION:
SPEAKER
IMPEDANCE
816
AV COMPU LINK-
Naar
linkervoor
luidspreker
CENTER
SPEAKER
TAPE / CDR
LEFT
RIGHT
IN
OUT
(PLAY)
(REC)
CENTER
SPEAKER
Naar middenluidspreker
REAR
SUB-
SPEAKERS
WOOFER
OUT
AUDIO
RGB YC
REAR
SPEAKERS
Naar
rechterachter
luidspreker
DIGITAL 1
(STB)
AV IN/OUT
VCR
AV IN
TV
SUBWOOFER
OUT
Naar
linkerachter
luidspreker
DIGITAL IN
DIGITAL OUT
DIGITAL 2
(TV)
STB
AM LOOP
AM EXT
ANTENNA
PCM/STREAM
FM 75
COAXIAL
Verbind de ingangsaansluiting van een subwoofer met eigen circuit
middels een snoer met RCA tulpstekkers (niet bijgeleverd) met de
SUB-WOOFER OUT aansluiting op het achterpaneel.
• Zie tevens de gebruiksaanwijzing van de subwoofer.
Opmerking:
• U kunt de subwoofer op iedere gewenste plaats installeren daar de
lage tonen niet-richtinggevoelig zijn. Plaats echter normaliter recht
voor de luisterpositie.
Opstelling van de luidsprekers
Middenluidspreker
Linkervoor
luidspreker
Linkerachter
luidspreker
Rechtervoor
luidspreker
Rechterachter
luidspreker
Voor een optimaal geluid met dit toestel dient u alle luidsprekers,
uitgezonderd de subwoofer, op een gelijke afstand tot de
luisterpositie te plaatsen waarbij de voorkant van iedere
luidspreker naar de luisteraar is gericht.
Verander vervolgens de instellingen voor de subwoofer en
luidsprekers al naar gelang de condities van de kamer en
dergelijke (zie bladzijde 24).
Subwoofer
Nederlands
6
Starten
Aansluiten van audio-/videocomponenten
Schakel alle componenten en dit toestel uit alvorens aan te
sluiten.
■ Meer over aansluitsnoeren en kabels
Voor SCART-verbindingen
Bij dit toestel wordt geen SCART-kabel geleverd.
Gebruik de bij de andere componenten geleverde kabels of
koop de vereiste kabels in een winkel.
SCART-kabel (niet bijgeleverd)
Nederlands
TV connection
Voor een analoge decoder
Voor het bekijken of opnemen van gecodeerde programma’s met
uw videorecorder, moet u de analoge decoder met uw
videorecorder verbinden en het gecodeerde kanaal met uw
videorecorder kiezen.
Verbind de decoder met uw TV indien uw videorecorder geen
geschikte aansluiting voor de decoder heeft.
Zie tevens de bij deze componenten geleverde
gebruiksaanwijzingen.
Voor opname van beelden van STB
Indien een STB en videorecorder direct middels een SCART-kabel
zijn verbonden, kunt u de beelden van de STB op de videorecorder
opnemen zonder gebruik van de menuschermen van STB. Zie
tevens de bij de STB geleverde gebruiksaanwijzing voor details.
Voor digitaal geluid
Voor weergave van digitaal geluid moet u zowel de SCART-kabel
aansluiten als de digitale verbinding maken (zie bladzijde 8).
Voor audio-verbindingen
Verbind de externe componenten middens de audiosnoeren met dit toestel.
Gebruik de bij de andere componenten geleverde snoeren of kabels of koop de vereiste snoeren in een winkel.
Digitaal coaxsnoer (niet bijgeleverd)
A
Optisch digitaal snoer (niet bijgeleverd)
B
Audiosnoer (niet bijgeleverd)
C
• Bij het verlaten van de fabriek zijn de DIGITAL IN aansluitingen
ingesteld voor het gebruik met de volgende componenten:
– DIGITAL 1 (coaxiaal): Voor STB
– DIGITAL 2 (optisch): Voor TV
• Indien u een CDR aansluit, moet u de digitale
ingangsaansluiting (DIGITAL IN) instelling veranderen (zie
“Digitale ingangsaansluitingen (DIGITAL IN)” op bladzijde 25) en
tevens de juiste bronnaam instellen (zie “Veranderen van de
bronnaam” op bladzijde 14).
• Kies de juiste digitale ingangsfunctie (zie “Kiezen van de
analoge of digitale ingangsfunctie” op bladzijde 13).
7
Wit
Rood
De geluidsweergave via dit toestel wordt mogelijk vervormd indien
u een geluidseffecttoestel, bijvoorbeeld een grafische equalizer,
tussen de broncomponenten en dit toestel aansluit.
Schakel alle componenten en dit toestel uit alvorens aan te
sluiten.
■ Aansluiten van een Cassettedeck/CD-recorder
De afbeeldingen van de in- en uitgangsaansluitingen zijn
standaardvoorbeelden.
Zie daarom tevens de gebruiksaanwijzingen van andere aan te
sluiten componenten daar de werkelijke namen van de
aansluitingen op het achterpaneel mogelijk anders zijn.
SPEAKERS
CAUTION:
SPEAKER
IMPEDANCE
816
FRONT
AV COMPU LINK-
LEFT
RIGHT
CENTER
SPEAKER
TAPE / CDR
LEFT
RIGHT
OUT
(REC)
TAPE / CDR
OUT
(REC)
DIGITAL IN
RIGHT LEFTRIGHT LEFT
REAR
SUB-
SPEAKERS
WOOFER
OUT
AUDIO
RGB YC
IN
(PLAY)
DIGITAL 1
(STB)
AV IN/OUT
VCR
AV IN
TV
DIGITAL OUT
DIGITAL 2
(TV)
PCM/STREAM
STB
AM LOOP
FM 75
ANTENNA
COAXIAL
AM EXT
C
(PLAY)
Wit
IN
Rood
Wit
Rood
C
Rood
Wit
Rood
Wit
Cassettedeck
LEFT
Nederlands
RIGHT
OUTIN
AUDIO
CD-recorder
■ Digitale verbinding
DIGITAL IN
LEFT
AUDIO
RGB YC
REAR
SPEAKERS
DIGITAL 1
(STB)
SUBWOOFER
OUT
DIGITAL 2
AV IN/OUT
VCR
TV
DIGITAL OUT
(TV)
DIGITAL IN
DIGITAL 1
DIGITAL 2
(STB)
(TV)
STB
AV IN
AM LOOP
AM EXT
ANTENNA
DIGITAL OUT
PCM/STREAM
FM 75
COAXIAL
B
A
Verwijder het
beschermdopje alvorens
een optisch digitaal snoer
aan te sluiten.
B
DIGITAL
OUT
DIGITAL
OUT
DIGITAL
IN
TV
STB (Set Top Box)
CD-recorder
CD-recorder
PCM/STREAM
8
Starten
Schakel alle componenten en dit toestel uit alvorens aan te
sluiten.
■ SCART-verbinding
Sluit NIET een TV via een videorecorder of een TV met
ingebouwde videorecorder aan. Het beeld wordt anders
mogelijk vervormd.
SPEAKERS
CAUTION:
SPEAKER
IMPEDANCE
816
FRONT
AV COMPU LINK-
RIGHT LEFTRIGHT LEFT
TAPE / CDR
OUT
(REC)
REAR
SUB-
SPEAKERS
WOOFER
OUT
AUDIO
RGB YC
IN
(PLAY)
CENTER
SPEAKER
LEFT
RIGHT
Nederlands
DIGITAL 1
(STB)
AV IN/OUT
VCR
AV IN
TV
RGB/YC
keuzeschakelaar
DIGITAL IN
DIGITAL 2
STB
AM EXT
(TV)
AM LOOP
De afbeeldingen van de in- en uitgangsaansluitingen zijn
standaardvoorbeelden.
Zie daarom tevens de gebruiksaanwijzingen van andere aan te
sluiten componenten daar de werkelijke namen van de
aansluitingen op het achterpaneel mogelijk anders zijn.
DIGITAL OUT
PCM/STREAM
FM 75
COAXIAL
ANTENNA
AV IN/OUT
VCR
TV
RGB
YC
AV IN
STB
Instellen van de RGB/YC keuzeschakelaar
Druk de RGB/YC keuzeschakelaar in de vereiste
stand terwijl het toestel is uitgeschakeld:
RGBYC
• Indien de TV compatibel met het RGB-signaal is, druk naar
“RGB”.
• Indien de TV compatibel met het S-videosignaal is, druk naar
“YC”.
• Indien de TV uitsluitend compatibel is met het composiet
videosignaal, druk naar “RGB”.
Specificaties SCART-aansluiting
TVVCR STB
AUDIOL/R䡬䡬䡬
IN
Composiet
VIDEOS-video−䡬䡬
RGB−䡬䡬
AUDIOL/R䡬*1䡬*1
OUT
Composiet
VIDEOS-video䡬*2−
RGB䡬*2−
T-V LINK䡬*3䡬*3䡬*3
䡬䡬䡬
䡬*1*2 䡬*1*2
Opmerking:
• Indien u de RGB/YC keuzeschakelaar in een andere stand drukt
terwijl het toestel is ingeschakeld, zal de nieuwe instelling pas
effectief zijn nadat u het toestel een keer heeft uitgeschakeld.
*1 De signalen die via een SCART-aansluiting worden
ontvangen, kunnen niet via dezelfde SCART-aansluiting
worden uitgestuurd.
*2 Het videoformaat van de video-uitgangssignalen is hetzelfde
als het formaat van de video-ingangssignalen. Indien bijvoorbeeld S-videosignalen door dit toestel worden ontvangen,
kunnen uitsluitend S-videosignalen via dit toestel worden
uitgestuurd.
Zie de bij de videocomponenten geleverde gebruiksaanwijzingen
voor details aangaande de instellingen voor de video in- en
uitgangssignalen.
*3 De signalen voor de T-V LINK functie worden altijd via dit
toestel gestuurd.
9
Videorecorder
Nederlands
STB (Set Top Box)
TV
Voor TV en videoformaat
Zie de gebruiksaanwijzing van de TV indien de TV meerdere
SCART-aansluitingen heeft, en controleer welke
videosignalen voor iedere aansluiting beschikbaar zijn. Sluit
vervolgens de SCART-kabel als vereist aan.
Dit toestel kan videosignalen niet naar een ander formaat
omzetten (bijvoorbeeld S-video naar composiet). Indien het
videosignaal van het ene videocomponent verschilt van het
formaat van het andere component (bijvoorbeeld S-video en
composiet), wordt het beeld mogelijk niet juist getoond. Zorg
in dat geval dat het formaat van de videosignalen van alle
videocomponenten hetzelfde is (of S-video of composiet),
daar u anders het videosignaal van de TV iedere keer bij het
veranderen van bron opnieuw zult moeten instellen.
Voor T-V LINK
• U kunt de T-V LINK functie gebruiken indien een voor T-V
LINK geschikte TV en videorecorder middels volledige
SCART-kabels met dit toestel zijn verbonden. Zie tevens
de gebruiksaanwijzingen van de TV en de videorecorder
voor details aangaande T-V LINK.
• Verbind de SCART-kabel met de EXT-2 aansluiting van
uw voor T-V LINK geschikte JVC TV voor gebruik met de
T-V LINK functie.
• Bepaalde TV’s, videorecorders en STB’s ondersteunen dit
soort datacommunicatie. Zie tevens de
gebruiksaanwijzingen van deze componenten voor
details.
U kunt nu de stekker van het netsnoer in een stopcontact steken.
LET OP:
• Raak het netsnoer niet met natte handen aan.
• Trek niet aan het netsnoer zelf om het te ontkoppelen. Houd de
stekker vast voor het ontkoppelen zodat het snoer zelf niet wordt
beschadigd.
Opmerkingen:
• Houd het netsnoer uit de buurt van andere aansluitsnoeren en de
antennekabels. Het netsnoer kan anders namelijk storing of
interferentie veroorzaken.
• De voorkeurinstellingen, bijvoorbeeld voorkeurzenders en
geluidsinstellingen, worden in de volgende gevallen mogelijk na
een paar dagen gewist:
– Wanneer u de stekker uit het stopcontact trekt.
– Wanneer de stroomtoevoer wordt onderbroken.
10
Basisbediening
DVDAUDIO/VIDEORECEIVER
1
Inschakelen van de stroom
STANDBY/ON
STANDBY
STANDBY/ON
VCRSTBTVAUDIO
Met het voorpaneel Met de afstandsbediening
Druk op
STANDBY/ON op het voorpaneel of
STANDBY/ON AUDIO op de afstandsbediening.
Het STANDBY lampje dooft en het verlichtingslampje licht op.
De naam van de huidige bron verschijnt op het display.
• Indien de ingebouwde DVD-speler de huidige bron is, zal
“READING” verschijnen terwijl het toestel het type van de
geplaatste disc bepaalt (zie bladzijde 33).
– De weergave start automatisch indien u een DVD VIDEO
plaatst.
– “NO DISC” verschijnt op het display indien er geen disc is
Nederlands
geplaatst.
Uitschakelen van de stroom (naar standby)
Druk weer op
STANDBY/ON op het voorpaneel of
STANDBY/ON AUDIO op de afstandsbediening.
Het verlichtingslampje dooft en het
STANDBY lampje licht op.
Opmerking:
• Ook met de stroom uitgeschakeld (standby) wordt een kleine
hoeveelheid stroom gebruikt. Trek de stekker van het netsnoer uit
het stopcontact om de stroom werkelijk geheel uit te schakelen.
2
Kiezen van de af te spelen bron
STANDBY/ON
STANDBY
Opmerkingen:
*
Registreer de instelling voor de digitale ingangsaansluiting (zie
“Digitale ingangsaansluitingen (DIGITAL IN)” op bladzijde 25) en de
digitale ingangsfunctie (zie “Kiezen van de analoge of digitale
ingangsfunctie” op bladzijde 13). De bronnaam en “DIGITAL” zullen
op het display worden getoond wanneer u de bron kiest.
**
Indien u niet de juiste bronnaam heeft ingesteld, werken deze
toetsen niet (zie “Veranderen van de bronnaam” op bladzijde 14).
3
Instellen van het volume
Met het voorpaneel:
Verhogen van het volume,
draai MASTER VOLUME naar rechts.
MASTER VOLUME
Verlagen van het volume,
draai MASTER VOLUME naar links.
Met de afstandsbediening:
Verhogen van het volume,
houd VOLUME + ingedrukt.
Verlagen van het volume,
+
VOLUME
–
houd VOLUME – ingedrukt.
LET OP:
Stel het volume altijd in de minimale stand alvorens de weergave van
een bron te starten. Indien een hoog volume is ingesteld, kan een
plotseling hard geluid uw gehoor permanent beschadigen en/of de
luidsprekers ruïneren.
Opmerkingen:
• Het volume kan vanaf “0” (minimale) tot “50” (maximale) worden
ingesteld.
• Met DVD als bron gekozen en de TV ingeschakeld, zal de
aanduiding van het volumeniveau op de TV worden getoond.
TVVCRSTBDVD
SOURCE NAME
Met het voorpaneel
TAPETVCDRFM/AM
TV DIRECT
VCRSTBDVD
Met de afstandsbediening
Druk op een van de bronkeuzetoetsen.
DVD: Kiest de ingebouwde DVD-speler.
STB*: Kiest de STB.
VCR: Kiest de videorecorder.
TV*: Kiest de TV-tuner.
TAPE/CDR* : Kiest het cassettedeck of de CD-recorder
TAPE: Kiest het cassettedeck (UITSLUITEND met de
CDR*: Kiest de CD-recorder (UITSLUITEND met de
FM/AM: Kiest een FM of AM zender.
Bij een druk op een van de volgende toetsen wordt de afstandsbedieningsfunctie ongeveer twee uren op het bedieningsfunctiedisplay getoond.
(UITSLUITEND met het voorpaneel).
afstandsbediening**).
afstandsbediening**).
Bijv. : Bij een druk op DVD
FM/AMTAPE/CDR
Luisteren met een hoofdtelefoon
Verbind een hoofdtelefoon met de (hoofdtelefoon)
aansluiting op het voorpaneel. De ingestelde surroundfunctie
wordt hierdoor geannuleerd, de luidsprekers worden
uitgeschakeld en de HEADPHONE functie wordt geactiveerd.
De SPK. indicator dooft van het display.
• Door de hoofdtelefoon te ontkoppelen van de
(hoofdtelefoon)
aansluiting, wordt de HEADPHONE functie geannuleerd en
worden de luidsprekers weer geactiveerd.
HEADPHONE functie
Met gebruik van een hoofdtelefoon worden de volgende signalen,
ongeacht de luidsprekerinstellingen, uitgestuurd:
— Voor 2-kanaal bronnen, worden de linker- en
rechtervoorsignalen direct via de linker- en
rechterhoofdtelefoon weergegeven.
— Voor multikanaal bronnen, worden de linker- en
rechtervoorsignalen, midden- en achtersignalen teruggemengd
en vervolgens via de hoofdtelefoon weergegeven waarbij de
elementen van de lage tonen worden behouden.
— ALLEEN voor DVD AUDIO: Indien het multikanaal
fragment niet kan worden teruggemengd, worden uitsluitend
de signalen van de linker- en rechtervoorkanalen
weergegeven.
LET OP:
Verlaag beslist het volume:
• Alvorens de hoofdtelefoon aan te sluiten of op te zetten, daar een
hoog volume zowel de hoofdtelefoon als uw gehoor kan
beschadigen.
• Alvorens de hoofdtelefoon te ontkoppelen, daar anders later een
hoog volume via de luidsprekers kan worden uitgestuurd.
11
Tijdelijk dempen van het geluid
ALLEEN met de afstandsbediening
MUTING
Veranderen van de helderheid
van het display
DIMMER
ALLEEN met de afstandsbediening
Druk op MUTING om het geluid te dempen.
“MUTING” wordt op het display getoond en het volume wordt
geheel verlaagd (de VOLUME-aanduiding dooft).
• Met DVD als bron gekozen en de TV ingeschakeld, verschijnt
“VOLUME –” op de TV.
DIGITAL AUTO
LR
SPK.
Weer herstellen van het geluid
Druk weer op MUTING.
• Het geluid wordt tevens hersteld door een druk op VOLUME + of
– op de afstandsbediening (of het verdraaien van MASTER
VOLUME op het voorpaneel).
Uitschakelen van de stroom
met de inslaaptimer
SLEEP
ALLEEN met de afstandsbediening
Druk herhaaldelijk op SLEEP.
De SLEEP indicator licht op het display op.
• Door iedere druk op de toets verandert de uitschakeltijd als volgt:
SLEEP indicator
DIGITAL AUTO
LR
SPK.SLEEP
10203060
120901500 (geannuleerd)
VOLUME
Druk op DIMMER om het display te dimmen.
• Door iedere druk op de toets worden het display en het
verlichtingslampje afwisselend helder en donker.
Activeren van TV Direct
TV DIRECT
TV DIRECT
Met het voorpaneel Met de afstandsbediening
U kunt dit toestel als een DVD-speler en AV-schakelpaneel
gebruiken terwijl het toestel niet is ingeschakeld. Met deze functie
geactiveerd, worden de beelden en het geluid van de
videocomponenten via dit toestel naar de TV gestuurd. U kunt op
deze manier de videocomponenten en de TV gebruiken alsof ze
direct met elkaar zijn verbonden—TV Direct.
• Deze functie werkt uitsluitend indien de videocomponenten en de
TV middels SCART-kabels met dit toestel zijn verbonden.
• Deze functie werkt voor de volgende bronnen—DVD, STB
en videorecorder.
• Dit toestel kan automatisch worden in- of uitgeschakeld, en/of
automatisch de bron kiezen indien de automatische functie op
“AUTO1” of “AUTO2” is gesteld. Zie “Automatische functie” op
bladzijde 26 voor details.
Voer de volgende handelingen uit voor het activeren (of annuleren)
van TV Direct:
1
Druk op TV DIRECT.
Alle aanduidingen doven (uitgezonderd indien DVD als bron is
gekozen) en de lampje van de huidige gekozen bron licht
vervolgens op.
2
Schakel het videocomponent en de TV in.
VCRSTBDVD
Nederlands
Wanneer de uitschakeltijd wordt bereikt
Het toestel wordt automatisch uitgeschakeld.
Controleren of veranderen van de resterende tijd tot de
uitschakeltijd
Druk éénmaal op SLEEP.
De resterende tijd (in minuten) tot de uitschakeltijd wordt even op
het display getoond.
• Druk herhaaldelijk op SLEEP om de uitschakeltijd nu te
veranderen.
Annuleren van de inslaaptimer
Druk herhaaldelijk op SLEEP totdat “SLEEP 0” op het display
verschijnt. (De SLEEP indicator dooft).
• De inslaaptimer wordt tevens geannuleerd door het uitschakelen
van het toestel.
Opmerking:
• Indien zowel de inslaaptimer als de automatische standbyfunctie
(zie bladzijde 58) zijn geactiveerd, wordt het toestel uitgeschakeld
door de uitschakeltijd die het eerst wordt bereikt.
3
Druk op een van de bronkeuzetoetsen—DVD,
STB of VCR.
De lampje van de gekozen bron
licht op.
Bijv. : Met DVD gekozen.
VCRSTBDVD
Voor het annuleren van TV Direct en uitschakelen van het
toestel, drukt u op
STANDBY/ON (ofSTANDBY/ON
AUDIO op de afstandsbediening).
Het toestel wordt uitgeschakeld en het STANDBY lampje licht op.
Voor het annuleren van TV Direct en het inschakelen van het
toestel, drukt u op TV DIRECT.
Opmerkingen:
• Met TV Direct geactiveerd, kunt u geen geluidseffecten van dit
toestel gebruiken en kunnen de met dit toestel verbonden
luidsprekers niet voor de weergave worden gebruikt.
• U kunt de T-V LINK functie tussen de TV en videorecorder
gebruiken wanneer TV Direct is geactiveerd.
12
Basisbediening
Kiezen van de analoge of digitale
ingangsfunctie
Indien u digitale broncomponenten zowel digitaal als analoog heeft
verbonden (zie bladzijden 7 t/m 10), kunt u de ingangsfunctie
kiezen.
• Alvorens de digitale ingangsfunctie te kiezen, moet u de instelling
voor de digitale ingangsaansluiting juist hebben geregistreerd (zie
“Digitale ingangsaansluitingen (DIGITAL IN)” op bladzijde 25).
1
Druk op een van de bronkeuzetoetsen (STB, TV
of CDR) voor de bron waarvoor u de
ingangsfunctie wilt veranderen.
TVVCRSTBDVD
SOURCE NAME
Met het voorpaneel
Nederlands
TV DIRECT
TAPETVCDRFM/AM
VCRSTBDVD
Met de afstandsbediening
Opmerking:
•
U kunt de ingangsfunctie niet veranderen indien DVD als bron is
gekozen. Voor de DVD-speler wordt namelijk altijd de digitale
ingang gebruikt.
2
Druk op INPUT ANALOG/DIGITAL (INPUT
ATT.) op het voorpaneel of ANALOG/DIGITAL
INPUT op de afstandsbediening.
INPUT
ANALOG/DIGITAL
INPUT ATT.
Met het voorpaneel Met de afstandsbediening
De huidige ingangsfunctie op het display verschijnt.
• Door iedere druk op de toets wordt afwisselend de analoge
ingang (“ANALOG”*) en de digitale ingang (“DGTL AUTO”)
ingesteld.
ANALOG/DIGITAL AUTO indicator
ANALOG DIGITAL AUTO
LR
SPK.
DGTL AUTOANALOG
ANALOG
/DIGITAL
INPUT
FM/AMTAPE/CDR
VOLUME
Handmatig veranderen van de digitale
ingangsfunctie
In de volgende gevallen bij weergave van Dolby Digital of DTS
Digital Surround software, kunt u de digitale ingangsfunctie
veranderen:
• Geen geluid bij het starten van de weergave.
• Ruis tijdens het zoeken naar of overslaan van hoofdstukken of
fragmenten.
Met het voorpaneel
CONTROL
Druk op CONTROL 3 (of 2) om “DGTL D.D.” of
“DGTL DTS” te kiezen terwijl “DGTL AUTO” nog
op het display wordt getoond.
• Door iedere druk op de toets verandert de digitale ingangsfunctie
als volgt:
DIGITAL AUTO
LR
DGTL AUTODGTL D.D.
DGTL DTS
DGTL AUTO : Kies normaliter deze stand.
De DIGITAL AUTO indicator licht op.
Het toestel herkent automatisch het formaat
van het signaal dat wordt ontvangen en de
overeenkomende geluidssignaalindicator
licht op.
DGTL D.D.: Kies voor weergave van software die met
Dolby Digital is gecodeerd.
De
indicator licht op*.
DIGITAL
DGTL DTS: Kies voor weergave van software die met DTS
Digital Surround is gecodeerd.
De indicator licht op*.
* Deze indicators knipperen indien er geen signaal wordt ontvangen
of een signaal van afwijkend formaat wordt weergegeven.
Met DVD als bron gekozen, kunt u tevens de digitale
ingangsfunctie veranderen door herhaaldelijk op
ANALOG/DIGITAL INPUT op de afstandsbediening te
drukken.
VOLUME
ANALOG
/DIGITAL
INPUT
* “ANALOG” is de fabrieksinstelling, uitgezonderd voor de
ingebouwde DVD-speler.
DGTL AUTO : Kies voor de digitale ingangsfunctie.
De DIGITAL AUTO indicator licht op.
Het toestel herkent automatisch het formaat
van de signalen en de geluidssignaalindicator
voor het herkende signaal—
licht op; in geval van een ander formaat
licht geen indicator op.
ANALOG: Kies voor de analoge ingangsfunctie.
De ANALOG indicator licht op.
13
DIGITAL
Opmerkingen:
• Indien met “DGTL AUTO” de binnenkomende signalen niet kunnen
worden herkend, zal er geen geluidssignaalindicator op het display
oplichten.
•“DGTL DTS” en “DGTL D.D.” worden geannuleerd wanneer u het
toestel uitschakelt of een andere bron kiest.
De digitale ingangsfunctie wordt dan automatisch weer op “DGTL
AUTO ” gesteld.
of
Verzwakken van het ingangssignaal
Indien het ingangsniveau van de analoge bron te hoog is, zal het
geluid vervormd klinken. U moet in dat geval het ingangssignaal
verzwakken zodat het geluid niet wordt vervormd.
• U moet deze instelling voor iedere analoge bron afzonderlijk maken.
INPUT
ALLEEN met het voorpaneel
ANALOG/DIGITAL
INPUT ATT.
Opmerking:
• U kunt de aangesloten componenten ook gebruiken wanneer u de
bronnaam niet juist heeft veranderd. De volgende punten zijn echter
wat onhandig in dat geval:
– Een onverwachte naam verschijnt voor de bron op het display
indien u op TAPE/CDR (SOURCE NAME) op het voorpaneel drukt.
– De CDR of TAPE toets op de afstandsbediening kan niet voor het
kiezen van de bron worden gebruikt.
– U kunt de digitale ingang (zie bladzijde 8) niet voor de
CD-recorder gebruiken.
Houd INPUT ATT. (INPUT ANALOG/DIGITAL)
ingedrukt totdat de INPUT ATT indicator op het
display oplicht.
• Iedere keer bij het indrukken van de toets wordt de functie voor
het verzwakken van het ingangssignaal afwisselend geactiveerd
(“ATT ON”) en uitgeschakeld (“ATT NORMAL”*).
INPUT ATT indicator
ANALOGINPUT ATT
LR
VOLUME
ATT NORMALATT ON
* “ATT NORMAL” is de fabrieksinstelling.
ATT NORMAL : Kies normaliter deze stand. Het analoge
geluid wordt niet verzwakt.
ATT ON: Kies deze stand indien het analoge geluid
wordt vervormd.
Veranderen van de bronnaam
Verander de bronnaam die op het display wordt getoond indien u
een CD-recorder met de TAPE/CDR aansluitingen op het
achterpaneel heeft verbonden.
TAPE/CDR
SOURCE NAME
ALLEEN met het voorpaneel
Bijv. : Indien u de bronnaam van “TAPE” naar “CDR” wilt
veranderen
1
Druk op TAPE/CDR (SOURCE NAME) om de
bron te kiezen.
2
Houd SOURCE NAME (TAPE/CDR) ingedrukt
totdat “ASSGN. CDR” op het display verschijnt.
Activeren van de opnamefunctie
(REC MODE)
Bij weergave van multikanaal bronnen, kunt u met deze
opnamefunctie het normale geluid met tevens de surroundelementen
opnemen omdat de signalen voor het middenkanaal en de
achterkanalen eerst tot signalen voor de voorkanalen worden
teruggemengd.
• ALLEEN voor DVD AUDIO: Indien het multikanaal fragment
niet kan worden teruggemengd, werkt deze functie niet.
• Bij weergave van multikanaal software met de opnamefunctie
geactiveerd, worden alle signalen teruggemengd en uitsluitend via
de voorluidsprekers uitgestuurd.
SURROUND
ON/OFF
ALLEEN met het voorpaneel
MODE
REC MODE
Houd REC MODE (SURROUND MODE) ingedrukt
totdat “RECMODE ON” op het display verschijnt.
• Iedere keer bij het indrukken van de toets wordt de opnamefunctie
afwisselend geactiveerd (“RECMODE ON”) en uitgeschakeld
(“RECMODE OFF”*).
* “RECMODE OFF” is de fabrieksinstelling.
RECMODE OFF : Kies normaliter deze stand. De signalen
worden niet teruggemengd.
RECMODE ON : Kies deze stand voor opname van alle
teruggemengde signalen.
Bij opname met de videorecorder:
U kunt het beeld zonder de volume-aanduiding op de
videocassette opnemen indien de opnamefunctie is geactiveerd.
• Zie bladzijde 58 indien u de iconen voor in-beeldbegeleiding
niet wilt opnemen.
• Het keuzemenu en de in-beeldstaaf worden altijd opgenomen
indien ze op de TV wordt getoond.
LET OP:
Indien u kleine voorluidsprekers heeft, wordt het weergegeven geluid
mogelijk vervormd wanneer deze opnamefunctie is geactiveerd. U
moet in dat geval het volume verlagen totdat het geluid normaal, niet
vervormd, klinkt.
Nederlands
ANALOG
LR
VOLUME
ASSGN. TAPEASSGN. CDR
Bronnaam weer naar “TAPE” veranderen
Houd SOURCE NAME (TAPE/CDR) ingedrukt totdat “ASSGN.
2
TAPE” in stap
weer op het display verschijnt.
Opmerkingen:
• Deze opnamefunctie wordt geannuleerd (“RECMODE OFF”)
wanneer u het toestel uitschakelt of een andere bron kiest.
• De geluidsinstellingen (zie bladzijden 27 en 28) en de surroundfuncties
(zie bladzijden 29 t/m 32) hebben geen effect op de opname.
• De volgende toetsen functioneren niet wanneer deze
opnamefunctie is geactiveerd (“RECMODE ON”):
– SETTING en ADJUST op het voorpaneel.
– SURROUND ON/OFF en SURROUND MODE op het
voorpaneel.
– Cijfertoetsen op de afstandsbediening voor het instellen van het
geluid.
14
Basisbediening voor DVD-speler
DIGITAL AUTO
VOLUME
DIGITAL
AUTO
SURROUND
SPK.
LFE
LSRS
LCR
SUBWFR
L
R
A
DVDAUDIO/VIDEORECEIVER
Zie bladzijden 33 t/m 48 voor details aangaande de
bediening van de DVD-speler.
• U kunt tevens MP3 en JPEG bestanden afspelen. Zie
bladzijden 49 t/m 52.
• Bij gebruik van de
afstandsbediening moet
u op DVD drukken om
de afstandsbediening in
de functie voor het
bedienen van de DVDspeler te schakelen.
1
Openen van de disclade
Schakel de TV in en kies de juiste video-ingang (zie de
gebruiksaanwijzing van uw TV) alvorens dit toestel in te schakelen.
• Bij gebruik van een JVC TV kunt u uw TV door een druk op
Nederlands
STANDBY/ON TV van de afstandsbediening inschakelen en
de video-ingang kiezen door een druk op TV/VIDEO. (Zie
“Bediening van apparatuur van andere merken” op bladzijde 65
indien u geen JVC TV heeft).
• Voor het veranderen van de OSD mededelingen—de informatie
op de TV—naar de gewenste taal, zie bladzijden 53 en 55.
ALLEEN met het voorpaneel
Met de volgende toetsen kunt u pauzeren, de weergave versnellen in
voor- of achterwaartse richting, en het begin van een titel, hoofdstuk
of fragment opzoeken.
Met het voorpaneel
9
/FF
Met de afstandsbediening
REW/(TUNING/GROUP
FM MODE STROBE
– TV/STB CH +
Tijdelijk pauzeren van de weergave
Druk op 8.
• Druk op 3 om de weergave voort te zetten.
Weergavepositie 10 seconden terugzetten
(alleen voor DVD VIDEO)
Druk tijdens DVD VIDEO weergave op 3.
De weergavepositie wordt ongeveer 10 seconden teruggezet en
vanaf daar weer voortgezet.
Versnelde weergave in voor- of achterwaartse richting
Houd ¢ of 4 ingedrukt.
Door ¢ (of 4), in te drukken, wordt de weergave in
voorwaartse richting (of achterwaartse richting: voor DVD VIDEO
en audio CD) 5 keer versneld. Door ¢ (of 4) verder in te
drukken kunt u de weergave 20 keer versnellen.
• Laats de toets los om de normale weergave voort te zetten.
Druk op 0.
Het toestel wordt ingeschakeld en de disclade opent.
Het STANDBY lampje dooft en het verlichtingslampje licht op.
• Met reeds een disc geplaatst, wordt door een druk op 3 het toestel
ingeschakeld en start de weergave van de geplaatste disc.
2
Plaatsen van een disc
Plaats een disc juist met het label boven.
D
/C
E
P
A
T
N
E
C
R
U
TV
O
S
R
C
V
TB
S
RX-DV3 HOME CINEMA DVD-AUDIO/VIDEO CONTRO
D
V
D
Goed
Y
B
D
N
A
T
S
N
/O
Y
B
D
N
A
T
S
L
A
IT
IG
D
D
N
U
O
R
R
SU
3
Starten van de weergave
MODE
SURROUND
ON/OFF
T
L
U
A
P
IT
IN
IG
/D
G
O
L
A
N
A
DVD AUDIO
INPUT ATT.
Fout
Opzoeken van het begin van het hoofdstuk of fragment
Druk op ¢ of 4.
Druk op ¢ (of 4) om het begin van het volgende (huidige of
voorgaande) hoofdstuk of fragment op te zoeken.
Opzoeken van een hoofdstuk of fragment met gebruik van de
cijfertoetsen
Druk op de cijfertoetsen (1–10, +10) om het nummer van het
gewenste hoofdstuk of fragment in te voeren.
Bijv. : Kiezen van 3, druk op 3.
Kiezen van 11, druk op +10 en
dan op 1.
Kiezen van 20, druk op +10 en
dan op 10.
ALLEEN met de afstandsbediening
EFFECT
TEST
SURR ON/OFF
SURR MODE
10/0+10
7
CENTER
231
REAR·L
564
REAR·R
89
–
SUBWOOFER
100+
Meer over de aanduidingen op het display tijdens weergave
van een disc
Bij weergave van een disc wordt de volgende informatie op het
display getoond:
Bijv. : Met een DVD VIDEO geplaatst
+
TUNING/GROUP
Met het voorpaneel Met de afstandsbediening
Druk op 3.
De disclade sluit en het toestel start de weergave van de geplaatste disc.
• U kunt de disclade tevens sluiten door een druk op 0 op het
voorpaneel.
15
Hoofdstuknummer Verstreken weergavetijd
Bijv. : Met een audio CD geplaatst
DIGITAL AUTO
PRO LOGIC
LR
SUBWFR
SPK.
Fragmentnummer Verstreken weergavetijd
VOLUME
4
Instellen van het volume
7
Stoppen van de weergave
FM MODE
MASTER VOLUME
Met het voorpaneel Met de afstandsbediening
Zie “Basisbediening” op bladzijde 11 voor details.
5
Activeren van een realistisch geluidsveld
U kunt een surroundfunctie activeren voor weergave met een
realistisch geluidsveld.
• De surroundfunctie kan automatisch worden geactiveerd indien
een digitale multikanaal bron (Dolby Digital of DTS Digital
Surround software) of 2-kanaal matrix bron (Dolby Surround
software) wordt afgespeeld—Automatisch Surround
(zie bladzijde 26).
Voer de volgende handelingen uit om de surroundfunctie handmatig
te activeren of uit te schakelen:
Met het voorpaneel:
Druk op SURROUND ON/OFF.
Met de afstandsbediening:
1) Druk herhaaldelijk op CONTROL
+
VOLUME
–
ON/OFF
SURROUND
REC MODE
CONTROL
MODE
totdat “SOUND” op het
bedieningsfunctiedisplay verschijnt.
2) Druk op SURR ON/OFF.
• Door iedere druk op SURROUND ON/OFF op het voorpaneel of
SURR ON/OFF op de afstandsbediening wordt de surroundfunctie
afwisselend geactiveerd en uitgeschakeld.
6
Kiezen van de surroundfunctie
SURR ON/OFF
7
Met het voorpaneel Met de afstandsbediening
Druk op 7.
De weergave stopt.
Het toestel onthoudt het punt waar de weergave wordt gestopt en de
RESUME indicator licht op het display op (uitgezonderd wanneer
een audio CD is geplaatst).
Met de RESUME indicator op het display opgelicht, kunt u de
weergave voortzetten vanaf het vastgelegde stoppunt door een druk
op 3—Weergavevoortzetting.
Meer over weergavevoortzetting
Dit toestel onthoudt het stoppunt wanneer u de volgende
handelingen uitvoert:
• Een druk op 7 tijdens weergave—Druk op 3 voor
weergavevoortzetting
• Veranderen van de bron—Druk op DVD of 3 voor
weergavevoortzetting
• Uitschakelen van het toestel (met inbegrip van de inslaaptimer)
—Druk op 3 voor weergavevoortzetting
Nadat de weergave werd voortgezet, dooft de RESUME indicator
van het display (en wordt het stoppunt gewist).
Het toestel wist tevens het stoppunt wanneer u een van de
volgende handelingen uitvoert:
• Starten van weergavevoortzetting
• Een druk op 7 (terwijl de RESUME indicator op het display is
opgelicht)
• Kiezen van een fragment door een druk op ¢ of 4 voor
video CD en super VCD wanneer de weergave is gestopt
• Kiezen van geprogrammeerde of willekeurige weergave
• Een druk op TOP MENU
• Uitwerpen van de geplaatste disc
• Inschakelen van het toestel door een druk op
op het voorpaneel of
afstandsbediening.
U kunt de functie voor weergavevoortzetting ook annuleren
(zie “OTHERS menu” op bladzijde 58).
Verwijderen van de geplaatste disc
Druk op 0.
De disclade opent.
Sluiten van de disclade
Druk weer op 0.
STANDBY/ON AUDIO op de
STANDBY/ON
Nederlands
Indien dePRO LOGIC II of DSP indicator is opgelicht, kunt u
de gewenste surroundfunctie kiezen (zie bladzijde 31).
SURROUND
ON/OFF
MODE
REC MODE
Met het voorpaneel Met de afstandsbediening
SURR MODE
10/0
Druk op SURROUND MODE (REC MODE) op het
voorpaneel of SURR MODE op de afstandsbediening.
• Bij weergave van een digitale multikanaal bron, bijvoorbeeld
Dolby Digital of DTS Digital Surround software, kunt u de
surroundfunctie niet veranderen. Bij weergave van Dolby Digital
of DTS Digital Surround 2-kanaal software, met inbegrip van
2-kanaal matrix bronnen als Dolby Surround software, kunt u de
PRO LOGIC II MOVIE of PRO LOGIC II MUSIC
surroundfunctie (zie bladzijde 31) kiezen.
8
Uitschakelen van de stroom
(naar standby)
STANDBY/ON
Met het voorpaneel Met de afstandsbediening
Druk op
STANDBY
STANDBY/ON op het voorpaneel of
STANDBY/ON
VCRSTBTVAUDIO
STANDBY/ON AUDIO op de afstandsbediening.
Het toestel wordt uitgeschakeld en het STANDBY lampje licht op
het voorpaneel op.
• Indien u op de toets drukt terwijl de disclade is geopend, zal de disclade
automatisch sluiten en vervolgens het toestel worden uitgeschakeld.
• Ook met het toestel uitgeschakeld (“standbyfunctie” genoemd),
wordt nog een kleine hoeveelheid stroom gebruikt. Trek de stekker
uit het stopcontact om de stroom werkelijk geheel uit te schakelen.
16
Bediening van de tuner
ANALOG
VOLUME
SPK.
MHz
TUNED STEREO AUTO MUTING
LR
Handmatig afstemmen op zenders
Met het voorpaneel:
1
Druk op FM/AM om de golfband te
kiezen.
De laatst ontvangen zender van de gekozen band
wordt nu opgeroepen.
De CONTROL toetsen werken nu voor bediening van de tuner.
• Door iedere druk op de toets wordt afwisselend de FM en AM
golfband ingesteld.
ANALOG
LR
2
Druk herhaaldelijk op CONTROL ∞
Nederlands
(of 5) totdat “< TUNING >” op
het display verschijnt.
ANALOG
3
Druk terwijl “< TUNING >” nog
op het display wordt getoond op
CONTROL 3 (of 2) totdat de
gewenste frequentie is gevonden.
ANALOG
LR
• Door een druk op (of ingedrukt houden van) CONTROL 3
wordt de frequentie verhoogd.
• Door een druk op (of ingedrukt houden van) CONTROL 2
wordt de frequentie verlaagd.
Met de afstandsbediening:
1
Druk op FM/AM.
“TUNER” verschijnt op het
bedieningsfunctiedisplay.
2
Druk herhaaldelijk op TUNING 9 of ( totdat de gewenste
frequentie is gevonden.
• Door een druk op (of ingedrukt houden van) TUNING 9
wordt de frequentie verhoogd.
• Door een druk op (of ingedrukt houden van) TUNING (
wordt de frequentie verlaagd.
SPK.
AUTO MUTING
Bijv. : Met de FM-golfband gekozen
LR
SPK.AUTO MUTING
SPK.
TUNED STEREO AUTO MUTING
VOLUME
MHz
CONTROL
VOLUME
CONTROL
VOLUME
MHz
FM/AM
Gebruik van voorkeurzenders
Nadat een zender eenmaal als voorkeurzender voor een kanaalnummer
is vastgelegd, kunt u snel op de zender afstemmen. U kunt maximaal
30 FM en 15 AM zenders als voorkeurzenders vastleggen.
7 Vastleggen van de voorkeurzenders
Voordat u start, vergeet niet...
De volgende stappen moeten binnen een bepaalde tijd worden
uitgevoerd.
Start opnieuw vanaf stap
voordat u klaar bent.
ALLEEN met het voorpaneel:
1
Stem op de zender af die u als voorkeurzender
wilt vastleggen (zie “Handmatig afstemmen op
zenders”).
• Indien u tevens de FM-ontvangstfunctie voor een FM-zender
wilt vastleggen, moet u de gewenste FM-ontvangstfunctie kiezen.
Zie “Kiezen van de FM-ontvangstfunctie” op bladzijde 18.
ANALOG
LR
Bijv. : Met de FM-golfband gekozen
2
Druk op MEMORY.
De positie voor het voorkeurzendernummer knippert
ongeveer 5 seconden op het display.
3
Druk op CONTROL 3 (of 2) om
een voorkeurzendernummer te
kiezen terwijl de positie hiervoor nog
knippert.
ANALOG
LR
4
Druk nogmaals op MEMORY terwijl
het gekozen nummer op het display
knippert.
De zender wordt nu onder dit gekozen
voorkeurzendernummer vastgelegd.
• Het gekozen nummer stopt nu te knipperen en de frequentie
begint te knipperen.
ANALOG
LR
2
indien de instelling werd geannuleerd
SPK.
SPK.
SPK.
TUNED STEREO AUTO MUTING
TUNED STEREO AUTO MUTING
TUNED STEREO AUTO MUTING
VOLUME
MHz
MEMORY
CONTROL
VOLUME
MHz
MEMORY
VOLUME
MHz
Opmerkingen:
• Indien u CONTROL 3 (of TUNING 9 op de afstandsbediening) of
CONTROL 2 (of TUNING ( op de afstandsbediening) even
indrukt en vervolgens loslaat, zoekt het toestel naar zenders en
stopt zodra een zender is gevonden die sterk genoeg is.
• De TUNED indicator licht op het display op wanneer op een zender
met voldoende sterke signalen is afgestemd.
• De STEREO indicator licht tevens op wanneer een stereo FMprogramma wordt ontvangen.
17
5
Druk op CONTROL 3 (of 2) om een andere vast
te leggen frequentie te kiezen terwijl de frequentie
nog op het display knippert.
6
Herhaal stappen 2 t/m 5 voor het vastleggen
van andere voorkeurzenders.
Wissen van een vastgelegde voorkeurzender
Door een nieuwe zender op een voorkeurzendernummer vast te
leggen, wordt de hiervoor vastgelegde zender gewist.
7 Afstemmen op een voorkeurzender
Met het voorpaneel:
1
Druk op FM/AM om de golfband te
kiezen.
De laatst ontvangen zender van de gekozen band
wordt nu opgeroepen.
De CONTROL toetsen werken nu voor bediening van de tuner.
ANALOG
LR
2
Druk herhaaldelijk op CONTROL ∞
(of 5) totdat “< PRESET >” op
het display verschijnt.
ANALOG
LR
3
Druk terwijl “< PRESET >” nog
op het display wordt getoond op
CONTROL 3 (of 2) om het
gewenste voorkeurzendernummer
te kiezen.
ANALOG
LR
• Door een druk op (of ingedrukt houden van) CONTROL 3
wordt het voorkeurzendernummer verhoogd.
• Door een druk op (of ingedrukt houden van) CONTROL 2
wordt het voorkeurzendernummer verlaagd.
SPK.
AUTO MUTING
Bijv. : Met de FM-golfband gekozen
SPK.TUNED STEREO AUTO MUTING
SPK.
TUNED STEREO AUTO MUTING
MHz
CONTROL
CONTROL
MHz
FM/AM
VOLUME
VOLUME
VOLUME
Kiezen van de FM-ontvangstfunctie
Indien het stereo FM-programma dat u beluistert veel ruis bevat,
kunt u de FM-ontvangstfunctie veranderen voor een betere
ontvangst van het programma.
• U kunt de FM-ontvangstfunctie tevens voor iedere voorkeurzender
vastleggen.
Voordat u start, vergeet niet...
De volgende stappen moeten binnen een bepaalde tijd worden
uitgevoerd.
Start opnieuw vanaf stap
1
indien de instelling werd geannuleerd
voordat u klaar bent.
Met het voorpaneel:
1
Druk tijdens het luisteren naar een
FM-zender herhaaldelijk op
CONTROL
CONTROL ∞ (of 5) totdat
“< FM MODE >” op het display
verschijnt.
ANALOG
LR
2
Druk terwijl “< FM MODE >”
nog op het display wordt getoond
SPK.
TUNED STEREO AUTO MUTING
VOLUME
MHz
CONTROL
op CONTROL 3 (of 2) om
“MONO” te kiezen.
• Door iedere druk op de toets wordt de FMontvangstfunctie afwisselend op “AUTO MUTING”* en
“MONO” gesteld.
ANALOG
LR
AUTO MUTINGMONO
SPK.
TUNED STEREO AUTO MUTING
VOLUME
MHz
Nederlands
Met de afstandsbediening:
1
Druk op FM/AM.
“TUNER” verschijnt op het
bedieningsfunctiedisplay.
De laatst ontvangen zender van de gekozen band wordt nu
opgeroepen.
De cijfertoetsen werken nu voor bediening van de tuner.
2
Druk op de cijfertoetsen om een voorkeurzendernummer te kiezen.
• Voor zendernummer 5, drukt u op 5.
• Voor zendernummer 15, drukt u op +10 en dan op 5.
• Voor zendernummer 30, drukt u op +10, +10 en dan op 10.
* “AUTO MUTING” is de fabrieksinstelling. “MONO”
verschijnt indien u de instelling reeds zelf heeft veranderd.
AUTO MUTING : Kies normaliter deze stand.
Indien een programma stereo wordt
uitgezonden, hoort u stereogeluid; indien
mono uitgezonden, hoort u het monogeluid.
Deze functie is tevens handig voor het
onderdrukken van statische ruis tussen
zenders. De AUTO MUTING indicator
licht op het display op.
MONO: Kies deze stand om de ontvangst te
verbeteren (maar het stereo-effect gaat
verloren).
Met deze functie hoort u ruis totdat u op
een zender heeft afgestemd. De AUTO
MUTING indicator dooft van het display.
(De STEREO indicator dooft tevens).
Weer instellen van het stereo-effect
Herhaal stap
1
en kies vervolgens “AUTO MUTING” in stap 2.
Met de afstandsbediening:
1
Druk op FM/AM om de FM-zender te kiezen.
De cijfertoetsen werken nu voor bediening van de tuner.
2
Druk op FM MODE.
• Door iedere druk op de toets wordt de FM-ontvangstfunctie
afwisselend op “AUTO MUTING” en “MONO” gesteld.
18
Bediening van de tuner
PROGRESSIVE
Gebruik van RDS (Radio Datasysteem)
voor ontvangst van FM-zenders
Met gebruik van RDS sturen FM-zenders extra signalen samen met
de normale programmasignalen uit. De zenders sturen bijvoorbeeld
de zendernaam en tevens informatie over het type programma dat ze
uitzenden, bijvoorbeeld sport of muziek.
De RDS indicator licht op het display op wanneer u op een
FM-zender heeft afgestemd die tevens RDS-signalen levert.
RDS indicator
ANALOGRDS
LR
Met dit toestel kunt u de volgende RDS-signalen ontvangen:
Nederlands
PS (Program Service—Stationsnaam)
PTY (Program Type—Programmatype)
RT (Radio Text—Radiotekst)
Enhanced Other Networks: Zie bladzijde 21.
Opmerkingen:
• RDS is niet beschikbaar voor AM uitzendingen.
• RDS werkt mogelijk niet juist indien de zender waarop is afgestemd
de RDS-signalen niet juist uitzendt of de signalen te zwak zijn.
SPK.
AUTO MUTING
: Toont de algemeen bekende zendernamen.
: Toont het programmatype.
: Toont tekstmededelingen die de zender
uitzendt.
Wat voor een informatie leveren RDS-signalen?
U kunt op het display zien welke RDS-signalen door de zender
worden uitgestuurd.
Druk tijdens het luisteren naar een
FM-zender op DISPLAY om te tonen welke
RETURN
DISPLAY
RDS-signalen beschikbaar zijn.
• Door iedere druk op de toets verandert de aanduiding op het
displayvenster en toont u de volgende informatie:
PSPTY
VOLUME
MHz
Frequentie
(normale aanduiding)
PS (Program Service—Stationsnaam):
Tijdens het zoeken verschijnt “PS” en worden de zendernamen
getoond. “NO PS” zal verschijnen indien er geen signaal wordt
ontvangen.
PTY (Program Type—Programmatype):
Tijdens het zoeken verschijnt “PTY” en vervolgens het type van het
programma dat wordt uitgezonden. “NO PTY” zal verschijnen
indien er geen signaal wordt ontvangen.
RT (Radio Text—Radiotekst):
Tijdens het zoeken verschijnt “RT” en wordt de tekstmededeling
getoond die door de zender wordt uitgezonden. “NO RT” zal
verschijnen indien er geen signaal wordt ontvangen.
Frequentie:
De zenderfrequentie (geen RDS-service).
Meer over de tekens die op het display worden getoond
Bepaalde speciale tekens of accenten worden mogelijk niet juist op
het display getoond bij ontvangst van PS, PTY of RT signalen.
RT
Bedieningstoetsen
U kunt de volgende toetsen voor RDS gebruiken:
DIMMER
ANGLE
ZOOM
DIGEST
CHOICE
ON SCREEN
REMOTE CONTROL RM-SRXDV5R
• Bij gebruik van de
afstandsbediening drukt u
op FM/AM om de
afstandsbedieningsfunctie
voor de tuner te activeren.
+
PAGE
–
TOP MENU
(
MUTING
+–+
TV VOL
TA/NEWS/INFO
PTY SEARCH
ENTER
VOLUME
–
MENU
PTYPTY
RETURN
DISPLAY
9
Opmerking:
• Indien het zoeken direct stopt, zullen “PS”, “PTY” en “RT” niet op
het display verschijnen.
19
