AUDIO/VIDEO CONTROL RECEIVER

AUDIO/VIDEO-RECEIVER MIT STEUEREINHEIT AMPLI/TUNER DE COMMANDE AUDIO/VIDEO GEINTEGREERDE AUDIO/VIDEO-VERSTERKER

RX-7010RBK / RX-7012RSL

CATV/DBS VCR TV AUDIO

DVD MUILTIDVD

TAPE/CDR

TV/DBS VCR PHONO

TREBLE

BASS

++−−

ANALOG/DIGITAL

SURROUND

DSP

MODE INPUTON/OFF

+ CENTER –

BASS BOOST EFFECT

231

TEST + REAR•L –

564

ENTER

– REAR•R +

SOUND

897/P

– SUB WOOFER +

MUTING

RETURN FM MODE 100 CATV/DBS CONTROL

CONTROL

+−+−+

CH TV VOL

TV/VIDEO

PLAY

/REW FF/

PAUSE

TUNING

−

REC

PTY SEARCH

PTY–

PAUSE

STOP

DISPLAY

RM-SRX7010R

A/V CONTROL RECEIVER

FM/AM

SLEEP

VOLUME

PTY+

CONTROL

FM/AM TUNING

DIGITAL

SURROUND

SURROUND ON/OFF

DSP MODE

FM/AM PRESET FM MODE

DIGITAL

INPUT

ANALOG/DIGITAL

INPUT ATT

MEMORY

BASS BOOST

SPEAKERS ON/OFF

+1010

STANDBY

STANDBY/ON

−

PHONES

AUDIO/VIDEO CONTROL RECEIVER

DVD VCR

DVD MULTI

PHONO

CD TAPE/CDR

SOURCE NAME

TV SOUND/DBS

SOURCE NAME

FM/AM

EON PTY SEARCH TA/NEWS/INFO DISPLAY MODE

ADJUST

SETTING

CONTROL

DOWN UP

MASTER VOLUME

COMPULINK

Remote

DIGITAL

INSTRUCTIONS

BEDIENUNGSANLEITUNG

MANUEL D’INSTRUCTIONS

GEBRUIKSAANWIJZING

For Customer Use:

Enter below the Model No. and Serial No. which are located either on the rear, bottom or side of the cabinet. Retain this information for future reference.

Model No. Serial No.

LVT0579-004A

[E]

Warnung, Achtung und sonstige Hinweise/ Mises en garde, précautions et indications diverses/Waarschuwingen, voorzorgen en andere mededelingen

Achtung –– -Schalter!

Den Netzstecker aus der Steckdose ziehen, um die Stromversorgung vollkommen zu unterbrechen. Der Schalter unterbrichet in keiner Stellung die Stromversorgung vollkommen. Die Stromversorgung kann mit der Fernbedienung ein- und ausgeschaltet werden.

Attention –– Commutateur !

Déconnecter la fiche de secteur pour couper complètement le courant. Le commutateur ne coupe jamais complètement la ligne de secteur, quelle que soit sa position. Le courant peut être télécommandé.

ACHTUNG

Zur Verhinderung von elektrischen Schlägen, Brandgefahr, usw:

1. Keine Schrauben lösen oder Abdeckungen enternen und nicht das Gehäuse öffnen.

2. Dieses Gerät weder Regen noch Feuchtigkeit aussetzen.

ACHTUNG

• Blockieren Sie keine Belüftungsschlitze oder -bohrungen. (Wenn die Belüftungsöffnungen oder -löcher durch eine Zeitung oder ein Tuch etc. blockiert werden, kann die entstehende Hitze nicht abgeführt werden.)

• Stellen Sie keine offenen Flammen, beispielsweise angezündete Kerzen, auf das Gerät.

• Wenn Sie Batterien entsorgen, denken Sie an den Umweltschutz. Batterien müssen entsprechend den geltenden örtlichen Vorschriften oder Gesetzen entsorgt werden.

• Setzen Sie die Anlage nicht in einem Badezimmer oder an Orten ein, an denen Wasser verwendet wird. Stellen Sie auch keine Behälter, die mit Wasser oder anderen Flüssigkeiten gefüllt sind (beispielsweise Kosmetik- oder Medikamentenbehälter, Blumenvasen, Topfpflanzen, Tassen etc) auf diese Anlage.

Voorzichtig –– schakelaar!

Om de stroomtoevoer geheel uit te schakelen, trekt u de stekker uit het stopkontakt. Anders zal er altijd een geringe hoeveelheid stroom naar het apparaat lopen, ongeacht de stand van de schakelaar. U kunt het apparaat ook met de afstandsbediening aan- en uitschakelen.

VOORZICHTIG

Ter vermindering van gevaar voor brand, elektrische schokken, enz.:

1. Verwijder geen schroeven, panelen of de behuizing.

2. Stel dit toestel niet bloot aan regen of vocht.

VOORZICHTIG

• Zorg dat u de ventilatieopeningen en -gaten niet afsluit. (Als de ventilatieopeningen en -gaten worden afgesloten door bijvoorbeeld papier of een doek, kan er hitte in het apparaat worden opgebouwd.)

• Zet geen bronnen met open vuur, zoals brandende kaarsen, op het apparaat.

• Wees milieubewust en gooi lege batterijen niet bij het huishoudelijk afval. Lege batterijen dient u in te leveren met het KCA of bij een innamepunt voor batterijen.

• Gebruik dit apparaat niet in een badkamer of in andere natte ruimten. Zet ook geen voorwerpen op het apparaat die zijn gevuld met water of andere vloeistoffen (zoals cosmetica, medicijnen, bloemenvazen, bloempotten, kopjes enz.).

ATTENTION

Afin d’éviter tout risque d’électrocution, d’incendie, etc.:

1. Ne pas enlever les vis ni les panneaux et ne pas ouvrir le coffret de l’appareil.

2. Ne pas exposer l’appareil à la pluie ni à l’humidité.

ATTENTION

• Ne bloquez pas les orifices ou les trous de ventilation. (Si les orifices ou les trous de ventilation sont bloqués par un journal un tissu, etc., la chaleur peut ne pas être évacuée correctement de l’appareil.)

• Ne placez aucune source de flamme nue, telle qu’une bougie, sur l’appareil.

• Lors de la mise au rebut des piles, veuillez prendre en considération les problèmes de l’environnement et suivre strictement les règles et les lois locales sur la mise au rebut des piles.

• N’utilisez pas cet appareil dans une salle de bain ou un autre endroit avec de l’eau. Ne placez aucun récipient contenant de l’eau (tel que des cosmétiques ou des médicaments, un vase de fleurs, un pot de fleurs, une tasse, etc.) sur cet appareil.

G-1

Achtung: Angemessene Ventilation

Stellen Sie das Gerät zur Verhütung von elektrischem Schlag und Feuer und zum Schutz gegen Beschädigung wie folgt auf: Vorderseite: Offener Platz ohne Hindernisse. Seiten: Keine Hindernisse innerhalb 10 cm von den Seiten. Oberseite: Keine Hindernisse innerhalb 10 cm von der Oberseite. Rückseite: Keine Hindernisse innerhalb 15 cm von der Rückseite. Unterseite: Keine Hindernisse. Auf eine ebene Oberfläche stellen. Zusätzlich die bestmögliche Luftzirkulation wie gezeigt erhalten.

Attention: V entilation Correcte

Pour éviter les chocs électriques, l’incendie et tout autre dégât. Disposer l’appareil en tenant compte des impératifs suivants Avant: Rien ne doit gêner le dégagement Flancs: Laisser 10 cm de dégagement latéral Dessus: Laisser 10 cm de dégagement supérieur Arrière: Laisser 15 cm de dégagement arrière Dessous: Rien ne doit obstruer par dessous; poser l’appareil sur

une surface plate. Veiller également à ce que l’air circule le mieux possible comme illustré.

Voorzichtig: Zorg Voor Goede Ventilatie

Om gevaar voor brand of een elektrische schok te voorkomen, dient u bij opstelling van het apparaat op de volgende punten te letten: Voorkant: Voldoende ruimte vrij houden. Zijkanten: Minstens 10 cm aan weerszijden vrij houden. Bovenkant: Niets bovenop plaatsen; 10 cm speling geven. Achterkant: Minstens 15 cm ruimte achteraan vrij houden. Onderkant: Opstellen op een egaal horizontaal oppervlak. Bovendien moet er rondom voldoende luchtdoorstroming zijn, zoals in de afbeelding aangegeven.

DeutschFrançais

Nederlands

Wand oder Hindernisse Mur, ou obstruction Wand of meubilair

Abstand von 15 cm oder mehr Dégagement de 15 cm ou plus Minstens 15 cm tussenruimte

RX-7010RBK/ RX-7012RSL

Boden Plancher Vloer

Vorderseite Avant Voorkant

Standhöhe 15 cm oder mehr Hauteur du socle: 15 cm ou plus Standard op minstens 15 cm van de vloer

G-2

Inhoudsopgave

Benaming van de onderdelen ......................... 2

Aan de slag ................................................. 3

Voor de installatie....................................................................... 3

De meegeleverde accessoires controleren .................................. 3

De FM- en AM-antenne (voor MG/LG-ontvangst) aansluiten .. 3

De luidsprekers aansluiten ......................................................... 4

Andere apparatuur aansluiten..................................................... 5

De netspanningskabel aansluiten ............................................... 9

Batterijen in de afstandsbediening plaatsen ............................... 9

De bediening in een notendop ...................... 10

De stroomtoevoer in- en uitschakelen (Standby) ..................... 10

Een afspeelbron kiezen ............................................................ 10

Het volume aanpassen.............................................................. 11

De luidsprekers aan de voorzijde selecteren ............................ 11

Het geluid uitzetten (Mute) ...................................................... 12

Het basgeluid versterken .......................................................... 12

Nederlands

De toon aanpassen.................................................................... 12

Het invoersignaal dempen ........................................................ 12

Het uitvoerniveau van de subwoofer wijzigen ......................... 12

De belangrijkste instellingen ....................... 13

Opnemen van een bron............................................................. 13

De balans van de luidsprekers aan de voorzijde aanpassen ..... 13

De naam van een afspeelbron wijzigen.................................... 13

De subwoofer registreren ......................................................... 14

De luidsprekers registreren ten behoeve van de DSP-modi ..... 14

De instelling voor de digitale ingangen (DIGITAL IN)

registreren .......................................................................... 16

De invoermodus voor analoge of digitale signalen

selecteren............................................................................ 16

De basisinstellingen en aangepaste instellingen opslaan ......... 17

De Sleep Timer gebruiken........................................................ 17

De afspeelmodus DVD MULTI ...................... 30

De afspeelmodus DVD MULTI activeren................................ 30

Het COMPU LINK-afstandsbedieningssysteem .....

Andere apparatuur van JVC bedienen .......... 32

Geluidsapparatuur bedienen ..................................................... 32

Beeldapparatuur bedienen ........................................................ 34

Apparatuur van andere merken bedienen ..... 35

Problemen oplossen ................................... 39

Specificaties ............................................. 40

Radiostations ontvangen ............................ 18

Handmatig afstemmen op stations ........................................... 18

Werken met voorkeurzenders ................................................... 18

Een FM-ontvangstmodus selecteren ........................................ 19

RDS (Radio Data System) gebruiken om FM-stations te

ontvangen ........................................................................... 20

Een programma zoeken met behulp van een PTY-code........... 20

Tijdelijk naar een radioprogramma van uw

keuze overschakelen .......................................................... 21

De DSP-modi gebruiken .............................. 23

Wat zijn de DSP-modi? ............................................................ 23

Het geluidsveld reproduceren................................................... 24

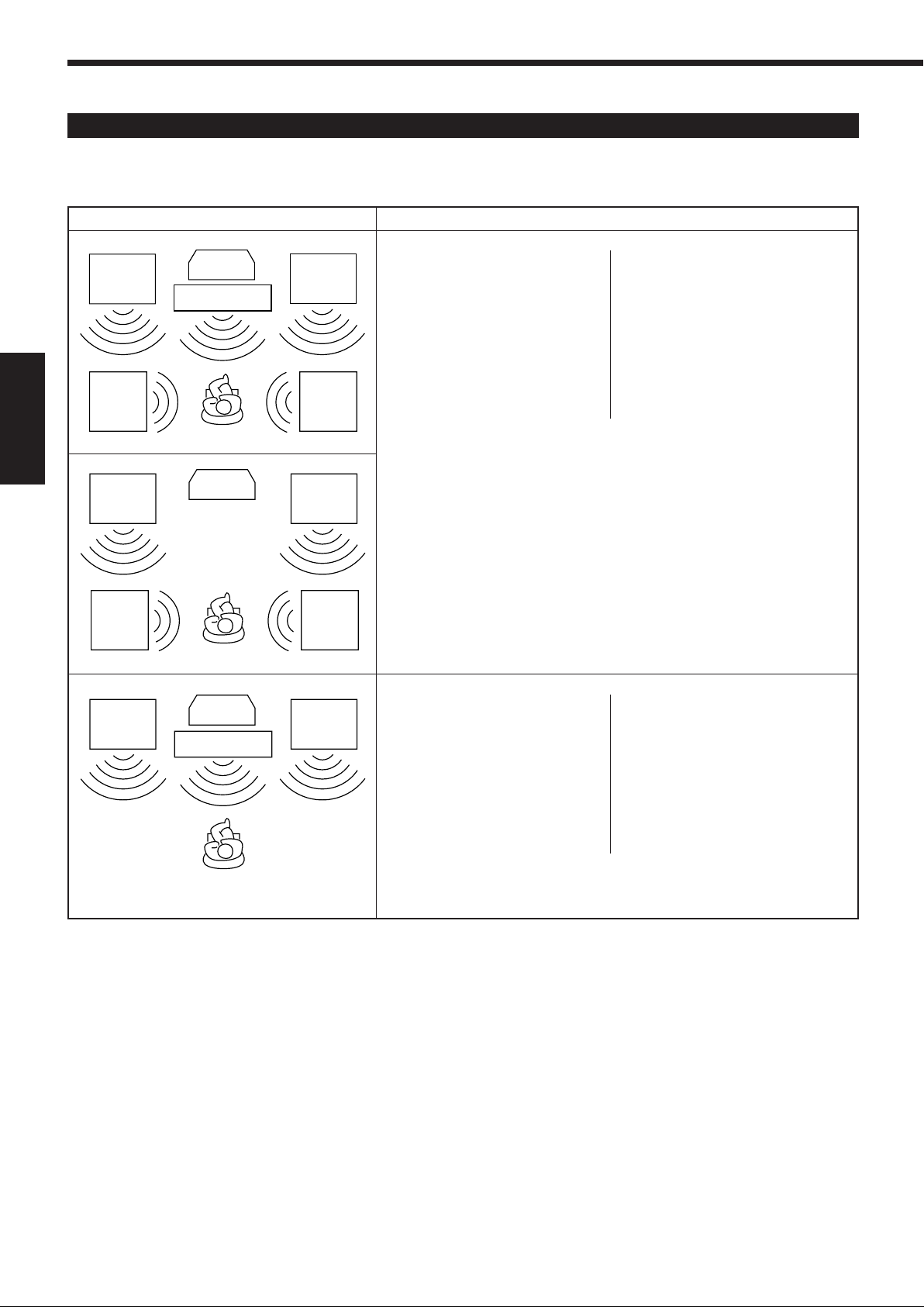

De beschikbare DSP-modi, afhankelijk van de opstelling

van de luidsprekers............................................................. 25

De surround-modi aanpassen ................................................... 26

De DAP-modi aanpassen.......................................................... 28

Een DSP-modus inschakelen ................................................... 29

Benaming van de onderdelen

Lees voor gebruik eerst dit overzicht met de namen van de toetsen en bedieningsknoppen van de ontvanger door. Zie de pagina’s tussen haakjes voor meer informatie.

PHONES

STANDBY

STANDBY/ON

FM/AM TUNING

DIGITAL

SURROUND

SURROUND ON/OFF

DSP MODE

FM/AM PRESET FM MODE

DIGITAL

INPUT

ANALOG/DIGITAL

INPUT ATT

SPEAKERS ON/OFF

MEMORY

BASS BOOST

61 2 345 7

AUDIO/VIDEO CONTROL RECEIVER

DVD

DVD MULTI

CD TAPE/CDR

PHONO

VCR

SOURCE NAME

TV SOUND/DBS

SOURCE NAME

FM/AM

ADJUST

CONTROL

DOWN UP

SETTING

EON PTY SEARCH TA/NEWS/INFO

DISPLAY MODE

MASTER VOLUME

COMPULINK

Remote

Afstandsbediening

1 Display-venster (Zie hieronder) *

a: Indicator voor het gebruik van de

afstandsbediening

4t 5

6 7

8 9

p q

w e

CATV/DBS VCR TV AUDIO

DVD MUILTIDVD

FM/AM

TV/DBS VCR PHONO

−−++

SURROUND

BASS BOOST EFFECT

SOUND

MUTING

CATV/DBS CONTROL

CONTROL

TV/VIDEO

TUNING

−

REC

PA USE

TAPE/CDR

BASS

ANALOG/DIGITAL

DSP

MODE INPUTON/OFF

TEST

RETURN FM MODE 100

+−+−+

CH TV VOL

PLAY

/REW FF/

PA USE

PTY SEARCH

PTY–

STOP

DISPLAY

RM-SRX7010R

A/V CONTROL RECEIVER

TREBLE

SLEEP

– CENTER +

231

– REAR • L +

564

ENTER

– REAR • R +

897/P

– SUB WOOFER +

VOLUME

CONTROL

+1010

PTY+

y u

−

;

b: Indicator voor signaaloverdracht

Deze indicator gaat aan wanneer de afstandsbediening een signaal afgeeft.

2 De toetsen

(10, 34 – 38)

CATV/DBS, VCR, TV , A UDIO

3 De toetsen voor het selecteren van een

afspeelbron (10, 17) * DVD, D VD MUL TI, CD, FM/AM, TV/DBS, VCR, TAPE/CDR, PHONO

4 De toetsen BASS +/– (12) 5 De toets SURROUND ON/OFF (26, 29) 6 De toets DSP MODE (27 – 29) 7 De toets BASS BOOST (12) 8 De toets SOUND (12, 26 – 28, 30) * 9 De toets MUTING (12) p De toets CATV/DBS CONTROL (36) * q De toets TV/VIDEO (34, 35) w De toetsen CH(annel) +/– (34 – 37) e De toetsen TUNING +/– (18) r De toets REC PAUSE (33, 34, 37) t De toetsen TREBLE +/– (12) y De toets SLEEP (17) u De toets ANALOG/DIGITAL INPUT (17) i • De cijf ertoetsen voor het selecteren van een

voorkeurkanaal (19)

•

De cijfertoetsen voor het aanpassen van het

(12, 19, 26 – 28, 30)

geluid

• De cijfertoetsen voor de bediening van audio/video-apparatuur (32 – 38)

o De toetsen TV VOL (ume) +/– (34, 35) ; De toetsen VOLUME +/– (11) a • De RDS-bedieningstoetsen (20, 21)

PTY SEARCH, PTY +/–, DISPLAY

• Bedieningstoetsen v oor audio/video-apparatuur

(32 – 34, 37, 38)

s De toets CONTROL (33, 34) *

uite rwp

;

Vooraanzicht Ontvanger

1 De toets STANDBY/ON met

STANDBY-lampje (10)

2 De toetsen FM/AM TUNING 5/∞ (18) 3 De toetsen FM/AM PRESET 5/∞ (18) 4 De toets FM MODE (19) 5 De toets MEMORY (18) 6 De display (10) 7 De sensor voor de afstandsbediening (9) 8 De RDS-bedieningstoetsen (20, 21)

EON, PTY SEARCH, TA/NEWS/INFO, DISPLAY MODE

9 De hoofdtelefooningang PHONES (11) p De toets SURROUND ON/OFF (26, 29) q De toets DSP MODE (27 – 29) w De toets INPUT ANALOG/DIGITAL (17)

De toets INPUT ATT (12)

e De toets SPEAKERS ON/OFF 1 (11)

De toets SPEAKERS ON/OFF 2 (11)

r De toets BASS BOOST (12) t De toetsen voor het selecteren van een

afspeelbron (10, 16) DVD MULTI, DVD, VCR, TV SOUND/DBS, PHONO, CD, TAPE/CDR, FM/AM

y De toetsen SOURCE NAME (13)

•

De toets TV SOUND/DBS en de knop TAPE/CDR functioneren tevens als de toets SOURCE NAME.

u De toets ADJUST (12, 13, 26 – 28, 30) i De toetsen CONTROL UP 5/DOWN ∞ o De toets SETTING (14 – 16) ; De knop MASTER VOLUME (11)

Nederlands

* Als u op de afstandsbediening op een van deze toetsen drukt, wordt gedurende cir ca 10 seconden

op de display aangegeven welke bedieningsmodus van de afstandsbediening in gebruik is.

Voorbeeld: Als u op de toets CD hebt gedrukt

Toetsen op de

afstandsbediening

FM/AM TUNER

CD CD

PHONO PHONO

TAPE/CDR TAPE

DVD DVD

DVD MULTI DVD

Bedieningsmodus van de

afstandsbediening

Toetsen op de

afstandsbediening

Bedieningsmodus van de

afstandsbediening

TV/DBS TV

VCR VCR

CATV/DBS CONTROL DBS

CONTROL Huidige instelling of VCR of

TAPE of CDDSC

SOUND SOUND

Aan de slag

ANTENNA

LOOP

FM 75

COAXIAL

EXT

LOOP

AM EXT

FM 75

COAXIAL

ANTENNA

LOOP

AM EXT

FM 75

COAXIAL

ANTENNA

In deze paragraaf wordt uitgelegd hoe u geluidsapparatuur, beeldapparatuur en luidsprekers op de ontvanger aansluit en hoe u de stroomtoevoer aansluit.

Voor de installatie

Algemeen

• Zorg dat uw handen droog zijn.

• Schakel alle apparatuur uit.

• Lees de gebruiksaanwijzing van alle apparaten die u aan wilt sluiten aandachtig door.

Plaatsing

• Plaats de ontvanger op een horizontaal oppervlak dat niet vochtig mag zijn of kan worden.

• De omgevingstemperatuur mag niet lager zijn dan –5˚C en niet hoger worden dan 35˚C.

• Zorg voor voldoende ventilatie rond de ontvanger. Bij gebrek aan ventilatie kan de ontvanger oververhit en beschadigd raken.

Veiligheid

Nederlands

• Steek geen metalen voorwerpen in de ontvanger.

• Laat de ontvanger intact. Verwijder geen schroeven, beschermplaten of onderdelen.

• Stel de ontvanger niet bloot aan vochtigheid zoals regen.

De meegeleverde accessoires controleren

Controleer of u in het bezit bent van alle onderstaande accessoires. Deze behoren standaard met de ontvanger te worden meegeleverd. Het getal tussen haakjes geeft het aantal items aan dat u van het type accessoire in uw bezit dient te hebben.

• Afstandsbediening (1)

• Batterijen (2)

De FM- en AM-antenne (voor MG/LGontvangst) aansluiten

Aansluiten van de FM-antenne

FM-antenne

De FM-antenne dient horizontaal te worden bevestigd.

Kabel naar de FM-buitenantenne

A. Gebruik maken van de meegeleverde FM-antenne

De meegeleverde FM-antenne kan als tijdelijke antenne dienst doen als u deze aansluit op de uitgang met de markering FM 75 Ω CO AXIAL.

• AM-raamantenne (voor MG/LG-ontvangst) (1)

• FM-antenne (1)

Mocht er een item ontbreken, neemt u dan onverwijld contact op met uw leverancier.

B. Gebruik van een standaard aansluitstekker (niet

bijgeleverd)

Op de FM 75 Ω COAXIAL aansluiting kunt u een FM antenne met standaard aansluitekker (IEC of DIN 45325) aansluiten.

Opmerking:

Sluit de buitenantenne aan indien de ontvangst met de binnenantenne te wensen overlaat. Maak de meegeleverde FM-draadantenne los voordat u een coaxkabel van 75 Ω aansluit. (Dit is het type kabel dat aan buitenantennes wordt gekoppeld).

Aansluiten van de AM-antenne (voor ontvangst

FRONT

SPEAKERS

RIGHT LEFT

–

RIGHT LEFT

–

van MG- en LG-signalen)

Steek de pinnen van de raamantenne

ANTENNA

FM 75

COAXIAL

in de openingen van de standaard om de AM-raamantenne (voor MG-/LGontvangst) gebruiksklaar te maken.

Basisprocedure voor het maken van aansluitingen

RIGHT

LOOP

AM-raamantenne

(voor MG-/LG-ontvangst)

EXT

Eénaderige bedrading voorzien van vinyl-beschermlaag voor gebruik buiten (niet bijgeleverd)

Draai de raamantenne tot de beste ontvangst is verkregen.

Opmerkingen:

• Als de bedrading van de AM-raamantenne (MG/LG) is

afgeschermd met een plastic laag, moet u deze zoals in de afbeelding is aangegeven verwijderen.

• Zorg dat de bedrading van de antenne niet in aanraking komt met

andere uitgangen, draden of de netspanningskabel. Dit kan de ontvangst nadelig beïnvloeden.

• Als de ontvangst te wensen overlaat, wordt u aangeraden om een

eenaderige bedrading die is voorzien van een vinyl-beschermlaag op de uitgang AM EXT aan te sluiten. (Laat de AM-raamantenne (voor MG- en LG-ontvangst) op de ontvanger aangesloten).

De luidsprekers aansluiten

1 Snij aan de uiteinden van elke luidsprekerkabel

de isolatielaag weg (niet bijgeleverd). 2 Draai de knop tegen de wijzers van de klok in. 3 Steek de luidsprekerkabel in de opening die

vrijkomt. 4 Draai de knop met de wijzers van de klok mee.

Nederlands

De luidsprekers aan de voorzijde aansluiten

Als u wilt kunt u vier luidsprekers aan de voorzijde aansluiten (één set op het aansluitpunt FRONT SPEAKERS 1 en de andere set op het aansluitpunt FRONT SPEAKERS 2).

Luidspreker rechtsvoor Luidspreker rechtsvoor

U kunt de volgende luidsprekers aansluiten:

• Twee sets luidsprekers aan de voorzijde voor weergave van normaal stereo-geluid.

• Eén set luidsprekers aan de achterzijde voor weergave van het surround sound-effect.

• Eén luidspreker in het midden voor een nog betere weergave van het surround sound-effect (waardoor menselijke stemmen beter tot hun recht komen).

• Eén subwoofer om het bass-geluid beter tot zijn recht te laten komen.

BELANGRIJK:

Nadat u de bovenstaande luidsprekers hebt aangesloten, moet u enkele gegevens over uw luidsprekers en de opstelling ervan registreren om het best mogelijke DSP sound-effect te verkrijgen. Hoe dit in zijn werk gaat, leest u op pagina 14.

Sluit voor alle luidsprekers (behalve de subwoofer) het ene uiteinde van een luidsprekerkabel aan op de aansluitpunten (+) en (–) op de achterzijde van de ontvanger en het andere uiteinde op de aansluitpunten (+) en (–) van de luidsprekers. Het aansluiten van de subwoofer wordt uitgelegd op pagina 5.

LET OP:

Let er bij het aansluiten van de luidsprekers op dat de impedantie van de luidsprekers gelijk is aan de impedantie die bij de uitgang van de luidsprekers staat aangegeven.

FRONT

SPEAKERS

FRONT

SPEAKERS

Luidspreker linksvoor Luidspreker linksvoor

Over de impedantie van de luidsprekers

SUBWOOFER

OUT

TAPE

CDR

PHONO

OUT

(REC)

(PLAY)

De vereiste impedantie van de luidsprekers aan de voorzijde hangt af van de vraag of u de aansluitpunten FRONT SPEAKERS 1 en FRONT SPEAKERS 2 tegelijkertijd of slechts een van deze aansluitpunten gebruikt.

SITUATIE 1

Wanneer u één set luidsprekers aan de voorzijde aansluit

De subwoofer aansluiten

U kunt het bass-geluid beter tot zijn recht laten komen als u een subwoofer aansluit. Sluit de steker van de subwoofer (die is aangesloten op het stroomnet) met behulp van een kabel met RCA-pinnen (niet bijgeleverd) aan op de uitgang SUBWOOFER OUT aan de achterzijde van de ontvanger.

Luidspreker

aan de

voorzijde 1

Luidspreker

aan de

voorzijde 1

Gebruik aan de voorzijde luidsprekers met een impedantie van 8 Ω – 16 Ω.

Nederlands

SITUATIE 2

Luidspreker

aan de

voorzijde 1

Gebruik aan de voorzijde luidsprekers met een impedantie van 16 Ω – 32 Ω.

De luidsprekers aan de achterzijde en de luidspreker in het midden aansluiten

De luidsprekerkabel aan op de aansluitpunten die is voorzien van de markering REAR SPEAKERS en de luidspreker die u in het midden wilt plaatsen op de aansluitpunten die is voorzien van de markering CENTER SPEAKER.

Luidspreker

midden

Wanneer u twee luidsprekersets aan de voorzijde aansluit

Luidspreker

aan de

voorzijde 2

Luidspreker

aan de

voorzijde 2

in het

Luidspreker

aan de

voorzijde 1

Subwoofer die is aangesloten op het stroomnet

Andere apparatuur aansluiten

Als u kunnen de volgende apparaten op de ontvanger worden aangesloten. Raadpleeg ook de handleidingen die bij de andere apparatuur werden meegeleverd.

Geluidsapparatuur Beeldapparatuur

• Draaitafel • DVD-speler*

• CD-speler* • TV*

• Cassettedeck • DBS-tuner* of CD-recorder* • Videorecorder

U kunt deze apparatuur aansluiten volgens de methode die in de paragraaf “Analoge aansluitingen” (hieronder) en in de paragraaf “Digitale aansluitingen” (zie pagina 8) staat beschreven.

Analoge aansluitingen

Geluidsapparatuur aansluiten

Gebruik voor het aansluiten van geluidsapparatuur kabels met RCA-pinstekers (niet bijgeleverd). Sluit de witte steker aan op de linker audio-uitgang en de rode steker op de rechter audio-uitgang.

LET OP:

Als u een geluidsversterker zoals een grafische equalizer tussen een afspeelbron en deze ontvanger aansluit, kan de audio-uitvoer van de ontvanger worden vervormd.

Draaitafel

Als er bij uw draaitafel een aardlekkabel is meegeleverd, moet u deze aansluiten op de uitgang met de aanduiding AM (H), te vinden aan de achterzijde.

Luidspreker

linksachter

Luidspreker

rechtsachter

CENTER

SPEAKER

–

REAR

SPEAKERS

RIGHT LEFT

Draaitafel

Naar de audiouitgang

Voorbeeld: Deze aansluiting geldt

voor een draaitafel met een cartridge van het type MM (moving magnet).

Opmerking:

Draaitafels met een klein verwisselbaar element zoals een bewegende veer moeten middels een commerciële hoofdversterker of door middel van optransformatie op de ontvanger worden aangesloten. Rechtstreeks aansluiten kan resulteren in een te laag volume.

CD-speler

Naar de audio-uitgang

Cassettedeck of CD-recorder

Naar de

audio-ingang

PHONO

OUT

(REC)

TAPE

CDR

(PLAY)

OUT

(REC)

VCR

(PLAY)

TV SOUND DBS

Cassettedeck

RIGHT LEFT

AUDIO

PHONO

OUT

(REC)

TAPE

CDR

(PLAY)

OUT

(REC)

VCR

Naar de

audio-uitgang

Beeldapparatuur aansluiten

Gebruik voor het aansluiten van geluidsapparatuur kabels met RCA-pinstekers (niet bijgeleverd). Sluit de witte steker aan op de linker audio-uitgang, de rode steker op de rechter audio-uitgang, en de gele steker op de video-uitgang. Als uw beeldapparatuur is uitgerust met een S-video-uitgang (Y/Cscheiding) kunt u deze het beste met een S-videokabel aansluiten (niet bijgeleverd). Als u deze beeldapparatuur op de S-video-ingang en S-video-uitgang aansluit, krijgt u een betere beeldkwaliteit, zowel bij weergave als bij opname.

BELANGRIJK:

Deze ontvanger is uitgerust met een gewone video-ingang en videouitgang, en een S-video-ingang en S-video-uitgang voor het aansluiten van beeldapparatuur. Het is niet noodzakelijk zowel de gewone video-ingang als de S-video-ingang aan te sluiten.

Onthoud echter dat de videosignalen van de gewone videoingang alleen via de gewone video-uitgangen worden aangeboden, terwijl de videosignalen van de S-video-ingang alleen via de S-video-uitgangen worden aangeboden.

Als er dus een opnemend beeldapparaat en een afspelend beeldapparaat via de verschillende video-aansluitpunten op de ontvanger zijn aangesloten, kunt u geen beelden die afkomstig zijn van het afspelende beeldapparaat op het opnemende beeldapparaat opnemen. Bovendien kunt u als de TV en het afspelende beeldapparaat via de verschillende video-aansluitpunten op de ontvanger zijn aangesloten, geen beelden die afkomstig zijn van het afspelende beeldapparaat op de TV bekijken.

Videorecorder

(S-VHS of VHS)

Nederlands

Naar de

audio-ingang

CD-recorder

Naar de

audio-uitgang

Opmerking:

Op de uitgang TAPE/CDR kunt u een cassettedeck of een CDrecorder aansluiten. Als u een CD-recorder op de uitgang TAPE/CDR aansluit, moet u de naam van de afspeelbron wijzigen in “CDR”. De naam van de afspeelbron wordt op de display weergegeven. Meer informatie treft u aan op pagina 13.

Indien uw geluidsapparatuur beschikt over een COMPU LINKuitgang

Zie ook pagina 31 voor uitgebreide informatie over deze aansluiting en het COMPU LINK-afstandsbedieningssysteem.

PHONO

MONITOR

OUT

(REC)

TAPE

CDR

(PLAY)

OUT

(REC)

VCR

(PLAY)

SOUND

DBS

RIGHT LEFT

AUDIO

OUT

DVD

OUT

(REC)

(PLAY)

DBS

VIDEO

VCR

Å Naar de audio-uitgang voor het linker/rechter kanaal ı Naar de audio-ingang voor het linker/rechter kanaal Ç Naar de S-video-uitgang Î Naar de gewone video-uitgang ‰ Naar de gewone video-ingang Ï Naar de S-video-ingang

TV en/of DBS-tuner

Naar de S-video-ingang

Naar de gewone video-ingang

Nederlands

Naar de audio-uitgang

Als u de TV op de audiobussen (TV SOUND/DBS) aansluit, moet u de video-uitgangen NIET op deze video-ingangen aansluiten.

PHONO

Sluit de TV aan op de uitgang MONITOR OUT als u beelden

van andere aangesloten beeldapparaten op de TV wilt kunnen bekijken.

OUT

(REC)

TAPE

CDR

(PLAY)

OUT

(REC)

VCR

(PLAY)

SOUND

DBS

RIGHT LEFT

AUDIO

MONITOR

OUT

DVD

OUT

(REC)

VCR

(PLAY)

DBS

VIDEO

DVD-speler

• Als u de DVD-speler met de stereo-stekers aansluit:

RIGHT LEFT

FRONT

SUB

WOOFER

REAR

RIGHT

SUBWOOFER

OUT

AUDIO

DVD-speler

DVD

CENTER

LEFT

MONITOR

OUT

DVD

OUT

(REC)

VCR

(PLAY)

DBS

VIDEO

Å Naar de audio-uitgang van de luidsprekers linksvoor en

rechtsvoor (of naar de gemengde audio-uitgang, indien gewenst)

ı Naar de S-video-uitgang Ç Naar de gewone video-uitgang

• Als u de DVD-speler met de analoge, losse stekers aansluit (5,1 CH-reproductie):

VCR

(PLAY)

DBS

VIDEO

Naar de audiouitgang

DBS-tuner

DBS

VCR

(PLAY)

TV SOUND DBS

RIGHT LEFT

AUDIO

Naar de gewone video-uitgang

Naar de S-video-uitgang

Opmerking:

Wanneer u de DBS-tuner op de uitgang TV SOUND/DBS aansluit, moet u de naam van de afspeelbron die op de display verschijnt wanneer u de DBS-tuner als bron selecteert, wijzigen in “DBS”. Hoe dit in zijn werk gaat, wordt uitgelegd op pagina 13.

DVD-speler

DVD

RIGHT LEFT

FRONT

SUB

WOOFER

REAR

RIGHT

SUBWOOFER

OUT

AUDIO

DVD

CENTER

LEFT

MONITOR

OUT

DVD

OUT

(REC)

VCR

(PLAY)

DBS

VIDEO

Å Naar de audio-uitgang van de luidspreker in het midden ı Naar de audio-uitgang van de subwoofer Ç Naar de S-video-uitgang Î Naar de audio-uitgang van de luidsprekers linksvoor en

rechtsvoor

‰ Naar de audio-uitgang van de luidsprekers linksachter en

rechtsachter

Ï Naar de gewone video-uitgang

DIGITAL OUT

DOLBY DIGITAL/PCM

/DTS

Digitale aansluitingen

Deze ontvang er is uitgerust met vier DIGITAL IN-aansluitingen — een digitale coax-aansluiting en drie optische digitale aansluitingen, en de ontvanger heeft een DIGITAL OUT-aansluiting. Het is hierdoor mogelijk om elk digitaal apparaat aan te sluiten, zoals —

• DBS-tuner,

• Digitale TV -tuner ,

• DVD-speler,

• CD-speler, en

• CD-recorder

BELANGRIJK:

• Let er bij het aansluiten van de DVD-speler, digitale TV-tuner of DBS-tuner waarbij u de digitale aansluitpunten gebruikt op dat u de apparatuur tevens aansluit op de video-bus (hetzij een gemeenschappelijke video-uitgang of een S-video-uitgang) aan de achterzijde. Zonder aansluiting op de video-bus is het niet mogelijk om beelden te bekijken.

• Nadat u bovenstaande apparaten op de DIGITAL IN-aansluitingen hebt aangesloten, moet u indien nodig nog de volgende instellingen op de juiste wijze aanbrengen. – Selecteer de juiste instelling voor de digitale ingang van DIGITAL

IN. Hiervoor verwijzen we u naar de paragraaf “De instelling voor de digitale ingangen (DIGITAL IN) registreren” op pagina 16.

– Selecteer de juiste digitale invoermodus. Hiervoor verwijzen we u

naar de paragraaf “De invoermodus voor analoge of digitale signalen selecteren” op pagina 16.

Opmerkingen:

• De instellingen voor de digitale ingangen van DIGITAL IN zijn in de fabriek als volgt voor de volgende apparaten ingesteld. – DIGITAL 1 (coax): Voor een DVD-speler – DIGITAL 2 (optisch): Voor een CD-speler – DIGITAL 3 (optisch): Voor de digitale TV-tuner – DIGITAL 4 (optisch): Voor een CD-recorder

• Als u de CD-speler of de CD-recorder met behulp van het COMPU LINK-afstandsbedieningssysteem wilt bedienen, moet u deze apparatuur ook aansluiten op de manier die wordt beschreven in de paragraaf “Analoge aansluitingen” (zie pagina 6).

Digitale uitgang

CD-recorder, enz.

Digitale optische kabel (niet bijgeleverd) tussen digitale optische aansluitpunten

Nederlands

Digitale ingangen

TV-digitale

CD-speler

Digitale coaxkabel (niet bijgeleverd) tussen digitale coax-aansluitpunten

Digitale optische kabel (niet bijgeleverd) tussen digitale optische aansluitpunten

Als het desbetreffende apparaat een digitale coax-uitgang heeft, moet u dat apparaat met een digitale coax-kabel (niet bijgeleverd) aansluiten op de ingang DIGITAL 1 (DVD).

DVD-speler

DVD

CD-recorder

DIGITAL 1

(DVD)

Als de digitale recorder (b.v. een CD-recorder) is uitgerust met een digitale, optische ingang, dient u deze te verbinden met de uitgang DIGITAL OUT zodat u van digitaal naar digitaal kunt opnemen.

Als het desbetreffende apparaat een digitale optische uitgang heeft, moet u dat apparaat met een digitale optische kabel (niet bijgeleverd) aansluiten op de ingang DIGITAL 2 (CD), DIGITAL 3 (TV) of DIGITAL 4 (CDR).

Verwijder voor het aanbrengen van een digitale optische kabel eerst het beschermende dopje uit de ingang.

DIGITAL 2 ( CD )

DIGITAL 3 ( TV )

DIGITAL 4 (CDR)

DIGITAL IN

De netspanningskabel aansluiten

Alvorens de ontvanger op de netspanning aan te sluiten, moet u nagaan of alle benodigde aansluitingen tot stand zijn gebracht.

Steek de stekker van de netspanningskabel in een wandcontactdoos.

Houd de netspanningskabel uit de buurt van de aansluitkabels en de antenne. De netspanningskabel kan de ontvangst en de weergave van beelden en geluid negatief beïnvloeden. We raden u aan voor de antenne gebruik te maken van coaxkabel omdat deze kabelsoort de beste bescherming biedt teg en storingen van b uitenaf.

Opmerking:

De voorkeursinstellingen zoals kanaal- en geluidsinstellingen kunnen in de volgende gevallen na een aantal dagen zijn gewist:

–Wanneer u de stekker eruit haalt. –Wanneer er een stroomstoring optreedt.

Nederlands

LET OP:

• Raak de netspanningskabel niet met natte handen aan.

• Trek niet aan de netspanningskabel als u die uit de wandcontactdoos wilt verwijderen. Pak de kabel altijd bij de stekker beet en trek de stekker voorzichtig uit het stopcontact zodat de kabel niet kan beschadigen.

Batterijen in de afstandsbediening plaatsen

Voordat u de afstandsbediening kunt gebruiken, moet u eerst de twee meegeleverde batterijen in het daarvoor bestemde batterijenvakje plaatsen. Als u de afstandsbediening gebruikt, moet u deze rechtstreeks op de afstandsbedieningssensor richten die op de ontvanger is aangebracht.

R6P(SUM-3)/AA(15F)

1. Verwijder het deksel van het batterijenvakje aan de achterzijde van de afstandsbediening.

2. Plaats de batterijen in het batterijenvakje. Let daarbij op de polen van de batterijen: (+) tegen (+) en (–) tegen (–).

3. Plaats het klepje terug op het batterijenvakje.

Als u merkt dat de afstand tot de ontvanger waarover de afstandsbediening goed functioneert afneemt, moet u de batterijen vervangen. Gebruik voor de afstandsbediening twee droge batterijen

van het type R6P(SUM-3)/AA(15F).

LET OP:

Volg de onderstaande procedures om te voorkomen dat de batterijen gaan lekken of openbreken:

•

Let bij het plaatsen van de batterijen op de polariteit: (+) tegen (+) en (–) tegen (–).

• Gebruik het juiste type batterijen. Batterijen die lijken op het

aangegeven type kunnen van een ander voltage zijn.

• Vervang beide batterijen altijd tegelijk en niet afzonderlijk.

• Stel batterijen nooit bloot aan warmtebronnen of open vuur.

Gebruikte batterijen:

De bediening in een notendop

De volgende bedieningsinstructies gelden doorgaans voor alle typen geluidsapparatuur.

De stroomtoevoer in- en uitschakelen (Standby)

Op het bedieningspaneel aan de voorzijde:

Druk om de stroomtoevoer in te schakelen,

op de toets STANDBY/ON

. Het lampje STANDBY gaat uit. De naam van de geselecteerde bron (of de frequentie van de zender) verschijnt op de display.

De naam van de huidige bron verschijnt

SPK

ANALOG

Hier wordt het volumeniveau weergegeven

Druk om de stroomtoevoer uit te schakelen (en de ontvanger in de Standby-modus te zetten), nogmaals op de toets STANDBY/

. Het lampje STANDBY licht op. Er vindt altijd een licht stroomverbruik plaats wanneer de eenheid in standby staat. Als u het stroomverbruik helemaal wilt uitschakelen, moet u de stekker uit het stopcontact verwijderen.

STANDBY

STANDBY/ON

STANDBY

STANDBY/ON

VOLUME

DVD MULTI Hiermee selecteert u de DVD-speler om digitale

video-discs te bekijken als u op de DVD-speler gebruik maakt van de analoge uitvoermodus (5,1 CH-reproductie). Meer informatie over de afspeelfunctie DVD MULTI leest u op pagina 30.

DVD Hiermee selecteert u de DVD-speler. VCR Hiermee selecteert u de videorecorder die op de

uitgang VCR is aangesloten.

TV SOUND/DBS Hiermee selecteert u het geluid van de TV (of de

DBS-tuner).

PHONO* Hiermee selecteert u de draaitafel. CD* Hiermee selecteert u de CD-speler. TAPE/CDR* Hiermee selecteert u het cassettedeck (of de

CD-recorder).

FM/AM* Hiermee de FM- of AM (MG/LG)-band.

• Elke keer dat u op deze toets drukt, schakelt u heen en weer tussen de FM-band en de AM (MG/LG)-band.

Opmerkingen:

• Indien u een CD-recorder hebt aangesloten (op de uitgang TAPE/CDR) en een DBS-tuner hebt aangesloten (op de uitgang TV SOUND/DBS), moet u de naam van de afspeelbron die op de display wordt weergegeven wijzigen. Zie pagina 13 voor meer informatie.

• Als u een van de bronkeuzeknoppen op de afstandsbediening indrukt hierboven aangegeven met een asterisk (*) wordt de ontvanger automatisch ingeschakeld.

Nederlands

Met de afstandsbediening:

Druk om de stroomtoevoer in te schakelen,

op de toets AUDIO

. Het lampje

AUDIO

STANDBY gaat uit. De naam van de geselecteerde bron (of de frequentie van de zender) verschijnt op de display.

Druk om de stroomtoevoer uit te schakelen (en de ontvanger in Standby-modus te zetten),

op de toets AUDIO

. Het lampje STANDBY

licht op.

Een afspeelbron kiezen

Druk rechtstreeks op de toets van de gewenste afspeelbron.

Op het bedieningspaneel aan de voorzijde:

DVD MULTI

PHONO

Met de afstandsbediening:

ANALOG

DIGITAL

SPK

LC S.WFR LS RS

CH-

LFE

DIGITAL AUT O

LINEAR PCM

DVD VCR

CD TAPE/CDR

SOURCE NAME

DVD MUIL TIDVD

TAPE/CDRTV/DBS VCR PHONO

TV SOUND/DBS

SOURCE NAME

FM/AM

De naam van de geselecteerde

afspeelbron wordt weergegeven

PRO LOGIC DSP H.PHONE AUTO MUTING TUNED STEREO TA NEWS INFO

BASS BOOST INPUT ATT EON RDS SLEEP

VOLUME

WanIndicators voor signalen en luidsprekers op de display

De signaalindicators gaan in de volgende situaties aan:

• Alleen de indicators voor de binnenkomende signalen gaan aan.

• Als analoge invoer is geselecteerd, gaan “L” en “R” altijd aan.

• Als “DVD MULTI” als afspeelbron is geselecteerd, gaan “L”, “C”, “R”, “LFE”, “LS” en “RS” aan.

De indicators voor de luidsprekers gaan alleen aan als —:

• De desbetreffende luidspreker wordt geactiveerd.

ÉN

• De desbetreffende luidspreker nodig is voor de op dat moment geselecteerde DSP-modus.

Signaalindicators gaan aan in het rood:

RCL

S.WFR

LS RSS

LFE

Luidsprekerindicators gaan aan in het wit:

RCL

S.WFR

LS RSS

LFE

L: • Als digitale invoer is geselecteerd: licht op wanneer er

via het linker kanaal signalen worden ontvangen.

• Als analoge invoer is geselecteerd: licht altijd op.

R: • Als digitale invoer is geselecteerd: licht op wanneer er

via het rechter kanaal signalen worden ontvangen.

• Als analoge invoer is geselecteerd: licht altijd op.

C: Licht op wanneer er via het middelste kanaal signalen

worden ontvangen.

LS: Licht op wanneer er signalen van het kanaal linksachter

worden ontvangen.

RS: Licht op wanneer er signalen van het kanaal rechtsachter

worden ontvangen.

S: Licht op wanneer er mono-signalen van het achterste kanaal

worden ontvangen.

LFE: Licht op wanneer er LFE-signalen worden ontvangen.

Opmerkingen:

• Als voor “SUBWOOFER” de instelling “YES” is geselecteerd, licht

S.WFR

op.

• Als u “DVD MULTI” selecteert, lichten alle signaalindicators op

behalve “S”.

Verschillende afspeelbronnen voor beeld en geluid selecteren

U kunt naar het beeld van een beeldapparaat kijken en tegelijkertijd naar het geluid van een ander apparaat luisteren.

Druk op een van de toetsen voor het selecteren van een afspeelbron — PHONO, CD, TAPE/CDR, FM/AM, TV SOUND/DBS* (of TV/DBS op het afstandsbediening), terwijl u naar het beeld van een beeldapparaat kijkt bijvoorbeeld beelden die afkomstig zijn van een videorecorder, DVD-speler of DBS-tuner.

Opmerkingen:

• Als u een beeldapparaat hebt geselecteerd, worden de beelden van het geselecteerde apparaat naar de TV gestuurd tenzij u een ander beeldapparaat selecteert.

* Met de toets TV SOUND/DBS (of de toets TV/DBS op de

afstandsbediening) kunt u alleen “DBS” selecteren en niet “TV SOUND (of “TV” als u de afstandsbediening gebruikt)”. Als u de DBS-tuner gebruikt, moet u naam van de afspeelbron juist selecteren (zie pagina 13).

Nederlands

Het volume aanpassen

Op het bedieningspaneel aan de voorzijde:

Draai de knop MASTER VOLUME met de wijzers van de klok mee om het volume te vergroten. Draai de knop tegen de wijzers van de klok in om het volume te verkleinen.

• Als u snel aan de knop MASTER VOLUME

draait, verandert het volume ook snel.

• Als u langzaam aan de knop MASTER

VOLUME draait, verandert het volume ook langzaam.

Met de afstandsbediening:

Druk op VOLUME + om het volume te vergroten. Druk op VOLUME – om het volume te verkleinen.

LET OP:

Zet het volume altijd op het minimum niveau alvorens u een bron inschakelt. Als u het volume op het maximum niveau zet, kan de plotselinge geluidsexplosie uw gehoororganen en/of de luidsprekers permanente schade toebrengen.

Opmerking:

Het volumeniveau kan worden ingesteld op waarden tussen “0” (minimaal) en “80” (maximaal).

VOLUME

−

MASTER VOLUME

De luidsprekers aan de voorzijde selecteren

ALLEEN op het bedieningspaneel aan de voorzijde:

Als u twee luidsprekersets aan de voorzijde hebt aangesloten, kunt u kiezen van welke set u gebruik wilt maken.

SPEAKERS ON/OFF

Als u de luidsprekers wilt gebruiken die zijn aangesloten op de aansluiting met de aanduiding FRONT SPEAKERS 1, moet u

op de toets SPEAKERS ON/OFF 1 drukken zodat de indicator SPK 1 op het display gaat branden. (Zorg ervoor dat de indicator SPK 2 niet aan is).

Als u de luidsprekers wilt gebruiken die zijn aangesloten op de aansluiting met de aanduiding FRONT SPEAKERS 2, moet u

op de toets SPEAKERS ON/OFF 2 drukken zodat de indicator SPK 2 op het display gaat branden. (Zorg ervoor dat de indicator SPK 1 niet aan is). Als u alle twee de luidsprekersets wilt gebruiken, moet u op de toets SPEAKERS ON/OFF 1 en de toets SPEAKERS ON/OFF 2 drukken zodat zowel de indicator SPK 1 als SPK 2 op het display branden. Als u geen van beide luidsprekersets wilt gebruiken, moet u op de toets SPEAKERS ON/OFF 1 en de toets SPEAKERS ON/OFF 2 drukken zodat zowel de indicator SPK 1 als SPK 2 op het display uit

zijn.

Opmerkingen:

• Als u een van de DSP-modi kiest terwijl er zowel op de aansluiting met de aanduiding FRONT SPEAKERS 1 als 2 luidsprekers zijn aangesloten, worden de luidsprekers die op FRONT SPEAKERS zijn aangesloten gedeactiveerd.

• Als de DSP MODE in gebruik is, kunt u alleen de luidsprekers die op FRONT SPEAKERS 1 of 2 zijn aangesloten gebruiken.

Alleen met een hoofdtelefoon luisteren

Als u met een hoofdtelefoon luistert, moeten beide luidsprekersets worden uitgeschakeld.

1. Sluit uw hoofdtelefoon aan op de uitgang met de aanduiding

PHONES, te vinden aan de voorzijde.

2. Druk op de toets SPEAKERS ON/OFF 1 en SPEAKERS

ON/OFF 2 zodat de indicator SPK 1 en de SPK 2 op de display uitgaan. De geselecteerde DSP-modus wordt geannuleerd, en de HEADPHONE-modus wordt geactiveerd (zie hieronder).

• De vermelding “HEADPHONE” wordt weergegeven en de indicator H. PHONE op de display gaat aan.

HEADPHONE-modus:

In deze modus kunnen de LFE-kanaalsignalen worden gereproduceerd en worden gemengd met de signalen van de kanalen aan de voorzijde. U hoeft het subwoofer-geluid dus niet te missen, zelfs niet als u via de hoofdtelefoon luistert.

Opmerkingen:

• In de HEADPHONE-modus is het niet mogelijk om naar een DSP-modus te luisteren (zie pagina 23).

• Als u de luidsprekers activeert, wordt de HEADPHONE-modus geannuleerd en wordt de eerder geselecteerde DSP-modus opnieuw geactiveerd.

LET OP:

Zet het volume altijd op het minimum niveau alvorens u een hoofdtelefoon aansluit of opzet. Een te hoog volume kan uw gehoororganen en de hoofdtelefoon permanente schade toebrengen.

TREBLE

−

INPUT

ANALOG/DIGITAL

INPUT ATT

ALLEEN met de afstandsbediening:

ADJUST SETTING

BASS BOOST

0 +10

FM MODE 100

– SUB WOOFER +

SOUND

CONTROL

DOWN UP

Druk op de toets MUTING om het geluid voor alle luidsprekers en de hoofdtelefoon uit te schakelen.

De vermelding “MUTING” verschijnt op de display en het volume wordt uitgeschakeld (de indicator voor het volumeniveau gaat uit).

Als u het volume wilt herstellen, drukt u nogmaals op de toets MUTING zodat de vermelding “OFF” op de display wordt weergegeven.

• Door aan de voorzijde aan de knop MASTER VOLUME te

Het is mogelijk om het niveau van het basgeluid te versterken.

Druk op het bedieningspaneel aan de voorzijde van de eenheid of op de afstandsbediening op de toets BASS BOOST om de basversterkingsfunctie te selecteren.

• Elke keer wanneer u op deze toets drukt, wordt de

Opmerking:

Deze functie is alleen van invloed op het geluid van de luidsprekers aan de voorzijde.

Het is mogelijk om de hoge tonen (treble) en lage tonen (bass) naar wens aan te passen.

Voordat u begint...

• Denk eraan dat er een tijdslimiet van kracht is voor de

Op het bedieningspaneel aan de voorzijde:

1. Druk herhaaldelijk op de toets

2. Druk op de toets CONTROL

Het geluid uitzetten (Mute)

MUTING

draaien of op de afstandsbediening op de toets VOLUME +/– te drukken, wordt het geluid hersteld.

Het basgeluid versterken

BASS BOOST

Op het bedieningspaneel aan de voorzijde

basversterkingsfunctie ingeschakeld (“BASSBOOST ON”) en uitgeschakeld (“BASSBOOST OFF”). – Selecteer “BASSBOOST ON” als u de basversterkingsfunctie wilt

inschakelen. De indicator BASS BOOST op de display licht op.

– Selecteer “BASSBOOST OFF” als u de basversterkingsfunctie

wilt uitschakelen. De indicator BASS BOOST op de display gaat uit.

Op de afstandsbediening

De toon aanpassen

onderstaande stappen. Als de instelling wordt geannuleerd voordat u klaar bent, moet u bij stap 1 beginnen.

ADJUST SETTIN

ADJUST tot de vermelding “BASS” of “TREBLE” op de display wordt weergegeven.

• Selecteer “BASS” als u het niveau van de lage tonen wilt aanpassen.

• Selecteer “TREBLE” als u het niveau van de hoge tonen wilt aanpassen.

CONTROL

DOWN UP

UP 5/DOWN ∞ om het niveau van de hoge of lage tonen aan te passen (+10 dB tot –10 dB).

• Elke keer wanneer u op de toets drukt, wordt het geluidsniveau circa ± 2 stappen gewijzigd.

Met de afstandsbediening:

BASS

−+

Druk op de toets BASS +/– of TREBLE +/– om het niveau van de hoge of lage tonen aan te passen (+10 dB tot –10 dB).

Het invoersignaal dempen

Wanneer het invoersignaal van de afspeelbron te sterk is, treedt er vervorming op. Als dit het geval is, dient u het invoersignaal af te zwakken zodat de vervorming van het geluid verdwijnt.

ALLEEN op het bedieningspaneel aan de voorzijde:

Druk op de toets INPUT ATT zodat de indicator INPUT ATT op de display oplicht.

• Elke keer wanneer u op deze toets drukt, wordt de dempingsfunctie ingeschakeld (“INPUT ATT ON”) of uitgeschakeld (“INPUT NORMAL”).

Opmerkingen:

• Deze functie is alleen beschikbaar voor bronnen die op de analoge

aansluitingen zijn aangesloten.

• Deze functie treedt in werking wanneer de DSP-modus in gebruik is.

• Wanneer u de vermelding “DVD MULTI” als afspeelbron selecteert,

werkt dit effect niet.

Het uitvoerniveau van de subwoofer wijzigen

Als u de subwoofer hebt geregistreerd d.w.z. de optie “YES” hebt gekozen voor de vermelding “SUBWOOFER” (zie pagina 14), is het mogelijk om het uitvoerniveau van de subwoofer aan te passen. Als u een aangepast uitvoerniveau hebt opgegeven, wordt die door de ontvanger in het geheugen bewaard.

Voordat u begint...

• Denk eraan dat er een tijdslimiet van kracht is voor de onderstaande stappen. Als de instelling wordt geannuleerd voordat u klaar bent, moet u bij stap 1 beginnen.

• Wanneer de luidsprekers aan de voorzijde allemaal zijn ingesc hakeld, kan het niveau van de subw oofer niet worden aang epast.

Op het bedieningspaneel aan de voorzijde:

1. Druk herhaaldelijk op de toets

ADJUST tot de vermelding “SUBWFR LEVEL” op de display wordt weergegeven.

Op de display wordt nu de huidige instelling weergegeven.

2. Druk op de toets CONTROL

UP 5/DOWN ∞ om het uitvoerniveau van de subwoofer aan te passen (+10 dB tot –10 dB).

Met de afstandsbediening:

1. Druk op de toets SOUND.

De cijfertoetsen treden in werking voor het wijzigen van het geluid.

2. Druk op de toets SUBWOOFER

+/– om het uitvoerniveau van de subwoofer aan te passen (van +10 dB tot –10 dB).

Nederlands

De belangrijkste instellingen

TV SOUND/DBS

SOURCE NAME

Sommige van de onderstaande instellingen moet u aanbrengen meteen nadat u de luidsprekers hebt aangesloten en in uw luisterruimte hebt opgesteld. Andere instellingen zijn optioneel en alleen bedoeld om de bediening te vergemakkelijken.

Opnemen van een bron

Van analoog naar analoog opnemen

U kunt via deze ontvanger van elke analoge bron tegelijkertijd opnames maken op —

• het cassettedeck (of de CD-recorder) die op de uitgang TAPE/CDR is aangesloten,

• en de videorecorder die op de uitgang VCR is aangesloten.

Van digitaal naar digitaal opnemen

U kunt via deze ontvanger van de geselecteerde digitale invoer digitale opnames maken op een digitale recorder die op de uitgang DIGITAL OUT is aangesloten.

Opmerkingen:

• Analoog naar digitaal en digitaal naar analoog opnemen is niet

mogelijk.

• Het uitvoerniveau van het volume, basversterking (zie pagina 12),

Nederlands

tonen (zie pagina 12) en de DSP-modi (zie pagina 23) hebben geen invloed op de opname.

• Het testtoonsignaal (zie pagina 26 en 27) wordt niet via de uitgang

DIGITAL OUT afgegeven.

De balans van de luidsprekers aan de voorzijde aanpassen

Als de luidspreker linksvoor en rechtsvoor niet hetzelfde geluidsniveau hebben, kunt u het volume desgewenst aanpassen.

Voordat u begint...

• Denk eraan dat er een tijdslimiet van kracht is voor de onderstaande stappen. Als de instelling wordt geannuleerd voordat u klaar bent, moet u bij stap 1 beginnen.

ALLEEN op het bedieningspaneel aan de voorzijde:

1. Druk herhaaldelijk op de toets

ADJUST tot de vermelding “L/R BALANCE” op de display wordt weergegeven.

Op de display wordt nu de huidige instelling weergegeven.

ADJUST SETTIN

De naam van een afspeelbron wijzigen

Als u aan de achterzijde van de ontvanger een CD-recorder op de uitgang TAPE/CDR of een DBS-tuner op de uitgang TV SOUND/ DBS hebt aangesloten, moet u de naam van de bron die op de display wordt weergegeven wijzigen wanneer u de CD-recorder of DBS-tuner als bron selecteert.

ALLEEN op het bedieningspaneel aan de voorzijde:

Als u de naam van de afspeelbron wijzigt van “TAPE” in “CDR”:

• Druk op de toets TAPE/CDR/ SOURCE NAME en houdt deze ingedrukt tot “CDR” is toegekend.

Als u de naam van de afspeelbron wijzigt van “TV SOUND” in “DBS”:

• Druk op de toets TV SOUND/DBS/ SOURCE NAME en houdt deze

ingedrukt tot “DBS” is toegekend.

Als u de naam van de afspeelbron wilt wijzigen in “TAPE” of “TV SOUND”, moet u dezelfde procedure als hierboven

omschreven uitvoeren. Druk op de toets TAPE/CDR/SOURCE NAME, houdt deze ingedrukt en selecteer “TAPE”, of druk op de toets TV SOUND/DBS/SOURCE NAME, houdt deze ingedrukt en selecteer “TV SOUND”.

Opmerking:

Ook zonder dat u de namen van de bronnen verandert, kunt u de aangesloten apparatuur gebruiken. Er kunnen zich echter wel enkele ongemakken voordoen. – De vermelding “TAPE” of “TV SOUND” verschijnt op de display

terwijl u in feite de CD-recorder of DBS-tuner hebt geselecteerd.

– Het is niet mogelijk de digitale ingang (zie pagina 16) voor de

CD-recorder te gebruiken.

– U kunt geen gebruik maken van het COMPU LINK-

afstandsbedieningssysteem om de CD-recorder te bedienen (zie pagina 31).

TAPE/CDR

SOURCE NAME

2. Druk op de toets CONTROL UP 5/DOWN ∞ om de balans aan te passen.

• Als u op de toets CONTROL UP 5 drukt, wordt

het niveau van het linkerkanaal van CNTR (midden) verlaagt tot –21.

• Als u op de toets CONTROL DOWN ∞ drukt,

wordt het niveau van het rechterkanaal van CNTR (midden) verlaagt tot –21.

CONTROL

DOWN UP

CONTROL

DOWN UP

De subwoofer registreren

Leg in het geheugen vast of er wel of geen subwoofer is aangesloten.

Voordat u begint...

• Denk eraan dat er een tijdslimiet van kracht is voor de

onderstaande stappen. Als de instelling wordt geannuleerd voordat u klaar bent, moet u bij stap 1 beginnen.

ALLEEN op het bedieningspaneel aan de voorzijde:

1. Druk herhaaldelijk op de toets

SETTING

SETTING tot de vermelding “SUBWOOFER” op de display wordt weergegeven.

Op de display wordt nu de huidige instelling weergegeven.

2. Druk op de toets CONTROL

CONTROL

DOWN UP

UP 5/DOWN ∞ om in het geheugen vast te leggen of er wel of geen subwoofer is aangesloten.

• Elke keer wanneer u op deze toets drukt,

wordt beurtelings “YES” of “NO” geselecteerd.

YES: Selecteer deze instelling als er een subwoofer wordt

gebruikt.

NO: Selecteer deze instelling als u geen subwoofer hebt

aangesloten.

S.WFR

licht op de display op (zie pagina 10).

De luidsprekers registreren ten behoeve van de DSP-modi

Om de best mogelijke surround sound bij een DSP-modus te krijgen, dient u de informatie ov er de opstelling v an de luidsprekers te registreren nadat u deze hebt aangesloten.

Voordat u begint...

• Denk eraan dat er een tijdslimiet van kracht is voor de

onderstaande stappen. Als de instelling wordt geannuleerd voordat u klaar bent, moet u bij stap 1 beginnen.

De luidsprekers (voor, midden, achter) registreren

Registreer de grootte van de luidsprekers.

• Als u andere luidsprekers gaat gebruiken, moet u de informatie

over u de luidsprekers opnieuw registeren.

ALLEEN op het bedieningspaneel aan de voorzijde:

1. Druk herhaaldelijk op de toets

ST SETTING

SETTING tot de vermelding “FRONT SPK” (luidsprekers aan de voorzijde), “CENTER SPK” (luidspreker in het midden) of “REAR SPK” (luidspreker aan de achterzijde) op de display wordt weergegeven.

Op de display wordt nu de huidige instelling weergegeven.

2. Druk op de toets CONTROL

CONTROL

DOWN UP

UP 5/DOWN ∞ om de juiste vermelding over de in de bovenstaande stappen

geselecteerde luidspreker te selecteren.

• Elke keer wanneer u op de toets drukt, verschijnt er een

andere instelling op de display, en wel in deze volgorde:

LARGE SMALL NO

LARGE: Selecteer deze instelling wanneer de luidspreker

SMALL: Selecteer deze instelling wanneer de luidspreker

NO: Selecteer deze instelling wanneer u geen luidspreker

relatief groot is ten opzichte van de andere luidsprekers.

relatief klein is ten opzichte van de andere luidsprekers.

hebt aangesloten. (U kunt deze instelling niet kiezen voor de luidsprekers aan de voorzijde)

3. Herhaal stap 1 en 2 om de juiste vermeldingen voor de overige luidsprekers te selecteren.

Opmerkingen:

• Denk bij het aanbrengen van wijzigingen aan de volgende richtlijn.

– Als de belangrijkste luidspreker die in de box is ingebouwd een

grotere doorsnede heeft dan 12 cm, moet u de instelling “LARGE” selecteren. Als de doorsnede van die luidspreker kleiner is dan 12 cm, moet u de instelling “SMALL” selecteren.

• Als u eerder hebt opgegeven geen subwoof er te hebben aangesloten

de instelling “NO”, kunt u voor de grootte van de luidsprekers aan de voorzijde nu alleen de instelling “LARGE” kiezen.

• Als u voor de luidsprekers aan de voorzijde de instelling “SMALL”

hebt geselecteerd, is het niet mogelijk om voor de luidsprekers in het midden en aan de achterzijde de vermelding “LARGE” te selecteren.

De vertragingstijd voor de luidspreker in het midden instellen (Center Delay)

Registreer de vertragingstijd van het geluid van de luidspreker in het midden nadat u dit geluid hebt vergeleken met het geluid dat afkomstig is van de luidsprekers aan de voorzijde. Als de afstand van het punt waarop u luistert tot de luidspreker in het midden even groot is als de afstand tussen u en de luidsprekers aan de voorzijde, moet u 0 msec selecteren. Hoe kleiner de afstand tussen de luidspreker in het midden en u, hoe groter de vertragingstijd moet zijn die u instelt.

• Een toename (of afname) van de vertragingstijd van 1 msec komt

overeen met een afstandsverschil van 30 cm.

• Bij het verlaten van de fabriek is de vertragingstijd standaard

ingesteld op 0 msec.

ALLEEN op het bedieningspaneel aan de voorzijde:

1. Druk herhaaldelijk op de toets

SETTING tot de vermelding “CENTER DELAY” op de display wordt weergegev en.

Op de display wordt nu de huidige instelling weergegeven.

2. Druk op de toets CONTROL UP 5/DOWN ∞ om de vertragingstijd voor de

luidsprekers in het midden in te stellen.

• Druk op de toets CONTROL UP 5 als u

de vertragingstijd wilt vergroten van 0 msec (“C_DELAY 0MS”) tot 5 msec (“C_DELAY 5MS”).

• Druk op de toets CONTROL DOWN ∞ als u de

vertragingstijd wilt verkleinen van 5 msec (“C_DELAY 5MS”) tot 0 msec (“C_DELAY 0MS”).

Opmerkingen:

• De vertragingstijd voor de luidsprekers in het midden is niet van

toepassing op de DVD MULTI-afspeelmodus.

• Het is niet mogelijk om de vertragingstijd voor de luidspreker in het

midden aan te passen als u voor “CENTER SPK” de instelling “NO” hebt geselecteerd.

De vertragingstijd voor de luidsprekers aan de achterzijde instellen (Rear Delay)

Registreer de vertragingstijd van het geluid van de luidsprek ers aan de achterzijde nadat u dit geluid hebt vergeleken met het geluid dat afkomstig is van de luidsprekers aan de voorzijde. Als de afstand van het punt waarop u luistert tot de luidsprekers aan de achterzijde even groot is als de afstand tussen u en de luidsprekers aan de voorzijde, moet u 0 msec selecteren. Hoe kleiner de afstand tussen de luidsprekers aan de achterzijde en u, hoe groter de vertragingstijd moet zijn die u instelt.

• Een toename (of afname) van de vertragingstijd van 1 msec komt

overeen met een afstandsverschil van 30 cm.

• De vertragingstijd voor de luidsprekers aan de achterzijde is bij Dolby

Digital en DTS Digital Surround standaard ingesteld op 5 msec.

• Bij het verlaten van de fabriek is de vertragingstijd standaard

ingesteld op 5 msec.

Zie verder op de volgende pagina.

Nederlands

T SETTING

CONTROL

DOWN UP

CONTROL

DOWN UP

ALLEEN op het bedieningspaneel aan de voorzijde:

1. Druk herhaaldelijk op de toets SETTING

SETTING

tot de vermelding “REAR DELAY” op de display wordt weergegeven.

Op de display wordt nu de huidige instelling weergegeven.

2. Druk op de toets CONTROL UP 5/DOWN ∞

om de

CONTROL

DOWN UP

vertragingstijd voor de luidsprekers aan de achterzijde in te stellen.

• Druk op de toets

vertragingstijd wilt vergroten van 0 msec (“R_DELAY 0MS”) tot 15 msec (“R_DELAY 15MS”).

• Druk op de toets

vertragingstijd wilt verkleinen van 15 msec (“R_DELAY 15MS”) tot 0 msec (“R_DELAY 0MS”).

Opmerkingen:

• De vertragingstijd voor de luidsprekers aan de achterzijde is niet

van toepassing op de DVD MULTI-afspeelmodus.

• Het is niet mogelijk om de vertragingstijd voor de luidsprekers

achter aan te passen als u voor “REAR SPK” de instelling “NO” hebt geselecteerd.

Instelling voor de overgangsfrequentie

Kleine luidsprekers kunnen het bass-geluid niet zo goed weergeven. Als u voor de kanalen aan de voorzijde, in het midden, of aan de achterzijde een kleine luidspreker gebruikt, zal de ontvanger de bass-elementen die oorspronkelijk naar het kanaal zouden gaan waarop nu een kleine luidspreker is aangesloten aan een ander kanaal toewijzen (waarop een grotere luidspreker is aangesloten). Om deze functie goed te laten werken moet u een overgangsfrequentieniveau instellen dat overeenkomt met de grootte van de kleine luidspreker die u hebt aangesloten.

• Als u voor alle luidsprekers de instelling “LARGE” hebt

opgegeven (zie pagina 14), wordt deze functie ingesteld op “OFF”, met als gevolg dat de functie niet kan worden aangepast.

ALLEEN op het bedieningspaneel aan de voorzijde:

1. Druk herhaaldelijk op de toets SETTING

CONTROL UP 5

CONTROL DOWN ∞

als u de

T SETTING

tot de vermelding “CROSSO VER FRQ” (overgangsfrequentie) op de display wordt weergegev en.

Op de display wordt nu de huidige instelling weergegeven.

Druk op de toets CONTROL

CONTROL

DOWN UP

UP 5/DOWN ∞ om de crossgangs

-frequentie af te stemmen op de grootte van de kleinste aangesloten

luidspreker.

• Elke keer wanneer u op deze toets drukt, wordt er

een andere instelling op de display weergegeven, en wel in deze volgorde:

80HZ 100HZ 120HZ

• Denk bij het aanbrengen van wijzigingen aan de volgende

richtlijnen.

80HZ: Selecteer deze instelling als de belangrijkste

100HZ: Selecteer deze instelling als de belangrijkste

120HZ: Selecteer deze instelling als de belangrijkste

Opmerking:

De cross-over frequentie is niet van toepassing op de DVD MULTI-afspeelmodus en de HEADPHONE-modus.

luidspreker die in de box is ingebouwd een doorsnede heeft van ongeveer 12 cm.

luidspreker die in de box is ingebouwd een doorsnede heeft van ongeveer 10 cm.

luidspreker die in de box is ingebouwd een doorsnede heeft van ongeveer 8 cm.

Instelling voor het afzwakken van lage frequenties

Als het basgeluid vervormd klinkt wanneer u het geluid afspeelt van een bron waarbij u gebruik maakt van Dolby Digital of DTS Digital

Surround, moet u de onderstaande procedure volgen.

ALLEEN op het bedieningspaneel aan de voorzijde:

1. Druk herhaaldelijk op de toets SETTING tot de vermelding “LFE ATT” (Low Frequency Effect Attenuator) op de display wordt weergegeven.

Op de display wordt nu de huidige instelling weergegeven.

2. Druk op de toets UP 5/DOWN ∞

CONTROL

om de attenuatie

(afzwakking) van het laagfrequente effect te selecteren.

• Elke keer wanneer u op deze toets drukt,

wordt er een andere instelling op de display weergegeven, en wel in deze volgorde:

0dB 10dB

0dB: Selecteer onder normale omstandigheden deze

10dB: Selecteer deze instelling als het bass-geluid

Opmerkingen:

• Attenuatie van het laagfrequente effect is niet van toepassing op de

DVD MULTI-afspeelmodus.

• Deze functie werkt alleen als er signalen van een subwoofer

(LFE-signalen) worden ontvangen (en voor “SUBWOOFER” de instelling “YES” is gekozen).

instelling.

vervormd is.

Instelling voor het verkleinen van het dynamische bereik

Het is mogelijk het dynamische bereik van het weergegeven geluid te verkleinen. Het dynamische bereik is het verschil tussen het maximale geluid en het minimale geluid. Deze functie is nuttig wanneer u’s nachts naar surround sound wilt luisteren.

• Deze functie werkt alleen als bij een afspeelbron gebruik wordt

gemaakt van Dolby Digital.

ALLEEN op het bedieningspaneel aan de voorzijde:

1. Druk herhaaldelijk op de toets SETTING tot de vermelding “D_RANGE COMP” (Dynamic Range Compression) op de display wordt weergegeven.

Op de display wordt nu de huidige instelling weergegeven.

2. Druk op de toets UP 5/DOWN ∞

CONTROL

om de gewenste

instelling voor het compressieniveau te selecteren.

•

Elke keer wanneer u op deze toets drukt, wordt er een andere instelling op de display weerge gev en, en wel in deze volgorde:

OFF MID MAX

OFF: Selecteer deze instelling als u van het volle

MID: Selecteer deze instelling als u het dynamische bereik

MAX: Selecteer deze instelling als u het dynamische bereik

Opmerking:

Dynamic Range Compression is niet van toepassing voor DTS Digital Surround en de DVD MULTI-afspeelmodus.

dynamische bereik van de surround sound wilt genieten. (Zonder effecten).

van de surround sound enigszins wilt verkleinen. (Standaardinstelling).

sterk wilt verkleinen. (Met name nuttig’s nachts).

DIGIT AL A UT O

LINEAR PCM

DVD VCR

TV SOUND/DBS

CD TAPE/CDR

SOURCE NAME

FM/AM

DVD MULTI

PHONO

SOURCE NAME

INPUT

ANALOG/DIGITAL

INPUT ATT

De instelling voor de digitale ingangen (DIGITAL IN) registreren

De invoermodus voor analoge of digitale signalen selecteren

Als u gebruik maakt van de digitale ingangen moet u aangeven welke apparaten op welke ingangen (DIGITAL IN 1/2/3/4) zijn aangesloten.

Voordat u begint...

• Denk eraan dat er een tijdslimiet van kracht is voor de onderstaande stappen. Als de instelling wordt geannuleerd voordat u klaar bent, moet u bij stap 1 beginnen.

ALLEEN op het bedieningspaneel aan de voorzijde:

De uitgang met de aanduiding DIGITAL 1 instellen

1. Druk herhaaldelijk op de toets

T SETTING

SETTING tot de vermelding “COAX DIG IN” op de display wordt weergegeven.

Op de display wordt nu de huidige instelling weergegeven.

2. Druk op de toets

UP 5/DOWN ∞

CONTROL

om de gewenste

CONTROL

DOWN UP

instelling voor de digitale uitgang te selecteren.

• Elke keer wanneer u op deze toets drukt, wordt er een andere instelling op de display weergegeven, en wel in deze volgorde:

1 DVD “ 1 CDR “ 1 TV (of 1 DBS*) “ 1 CD “ (terug naar het begin)

Als u de naam van de afspeelbron van “TV SOUND” hebt gewijzigd in “DBS” wordt “DBS” weergegeven (zie pagina 13).

Als u digitale apparatuur hebt aangesloten, moet u de juiste invoermodus selecteren zodat deze overeenstemt met de aangesloten apparatuur.

Voordat u begint...

• De instelling voor de digitale ingang (DIGITAL IN) moet overeenkomen met het aangesloten apparaat waarvoor u de digitale invoermodus wilt selecteren. Als de instelling voor de

digitale ingang niet juist is, is het niet mogelijk om de invoermodus te wijzigen van analoog in digitaal, zelfs niet als u de procedure hieronder volgt.

Op het bedieningspaneel aan de voorzijde:

1. Druk op een van de

toetsen waarmee afspeelbronnen kunnen worden geselecteerd (DVD, TV SOUND/DBS, CD of TAPE/ CDR)*. Kies de toets van de afspeelbron waarvoor u de

invoermodus wilt instellen.

Opmerking:

Voor de afspeelbronnen die hierboven staan vermeld geldt dat u alleen de digitale ingangen kunt kiezen van de bronnen waarvoor u de digitale aansluitingen hebt geselecteerd. (Zie de paragraaf “De instelling voor de digitale ingangen (DIGITAL IN) registreren”).

Nederlands

Als de uitgang van DIGITAL 1 is ingesteld, worden de uitgangen DIGITAL 2/3/4 automatisch als volgt ingesteld:

Opmerkingen:

• De DIGITAL IN-uitgangen kunnen als ingang voor de volgende

• Als u de uitgang met de aanduiding DIGITAL 4 voor de CD-recorder

De instelling van de uitgang DIGITAL 3

De instelling van de uitgang DIGITAL 2

Als DIGITAL 1 is ingesteld op “DVD”

2 CD 3 TV (of DBS*) 4 CDR

Als DIGITAL 1 is ingesteld op “CDR”

2 DVD 3 CD 4 TV (of DBS*)

Als DIGITAL 1 is ingesteld op “TV” of “DBS”

2 DVD 3 CD 4 CDR

Als DIGITAL 1 is ingesteld op “CD”

2 DVD 3 TV (of DBS*) 4 CDR

Als u de naam van de afspeelbron van “TV SOUND” hebt gewijzigd in “DBS” wordt “DBS” weergegeven (zie pagina 13).

componenten worden gebruikt:

• DIGITAL 1 (coax): Voor een DVD-speler

• DIGITAL 2 (optisch): Voor een CD-speler

• DIGITAL 3 (optisch): Voor de digitale TV-tuner

• DIGITAL 4 (optisch): Voor een CD-recorder (CDR) gebruikt, moet u “CDR” als afspeelbron selecteren. (Zie pagina 13).

De instelling van de uitgang DIGITAL 4

2. Druk op de toets INPUT

ANALOG/DIGITAL om de invoermodus te wijzigen.

• Elke keer wanneer u op deze toets drukt, wordt er een andere invoermodus geselecteerd, en wel in deze volgorde:

AUTO

(Digital)

AUTO: Selecteer deze instelling als u de digitale

ANALOG: Selecteer deze instelling als u de analoge

* Hieronder volgt een overzicht van de indicators voor digitale

en analoge signalen. Deze indicators geven aan welk type signaal er wordt ontvangen.

ANALOG

invoermodus wilt gebruiken. De ontvanger herkent de indeling van het binnenkomende signaal automatisch. (De indicator DIGITAL AUTO op de display gaat aan, en de indicator voor het herkende digitale signaal gaat ook aan)*.

invoermodus wilt gebruiken.

: Deze indicator gaat aan als de instelling

“AUTO” als digitale invoermodus is geselecteerd.

: Deze indicator gaat aan als de analoge

invoermodus is geselecteerd.

: Deze indicator gaat aan als er Linear

PCM-signalen worden ontvangen.

DIGIT AL

: Deze indicator gaat aan als er Dolby

Digital-signalen worden ontvangen.

: Deze indicator gaat aan als er DTS

Digital Surround-signalen worden ontvangen.

ANALOG

Zie verder op de volgende pagina.

Als u software afspeelt die met DTS Digital Surround is

SLEEP

2010 30 40 50 60 70 80 90

(Geannuleerd)

gecodeerd, werkt de instelling “AUTO” mogelijk niet goed en kunnen zich de volgende problemen voordoen:

• Bij het begin van het afspelen is er geen geluid te horen.

• Bij het gebruik van de zoekfunctie of het overslaan van tracks is er onbedoeld geluid te horen.

Druk in dergelijk gevallen op de toets CONTROL UP 5/DOWN ∞ en selecteer de vermelding “DTS” terwijl “AUTO” op de display knippert.

• Elke keer dat u op de toets drukt, wordt er een andere invoermodus weergegeven, en wel in deze volgorde:

Opmerking:

Als u de stroomvoorziening uitschakelt of een andere afspeelbron selecteert, wordt “DTS” geannuleerd en de digitale invoermodus

Nederlands

automatisch ingesteld op “AUTO”.

Selecteer als u de invoermodus opnieuw op analoge invoer wilt instellen, de vermelding “ANALOG” door nogmaals op de

toets INPUT ANALOG/DIGITAL te drukken.

AUTO

(Digital)

DTS

(Digital)

CONTROL

DOWN UP

De basisinstellingen en aangepaste instellingen opslaan

U kunt voor elke afspeelbron aparte geluidsinstellingen instellen en opslaan. Hierdoor hoeft u de instellingen van uw voorkeur niet elke keer als u een andere afspeelbron selecteert opnieuw op te geven. De door u opgeslagen voorkeursinstellingen worden dan automatisch uit het geheugen opgeroepen.

Voor elke afspeelbron kunnen de volgende instellingen worden opgeslagen:

• Basversterking (zie pagina 12)

• Aangepaste tonen (zie pagina 12)

• Modus voor attenuatie van invoer (zie pagina 12)

• Uitvoerniveau van de subwoofer (zie pagina 12)

• Balans (zie pagina 13)

• DSP-modi – Surround-modus (zie pagina 26) – DAP-modus (zie pagina 28)

• DVD MULTI-afspeelmodus (zie pagina 30)

De bovenstaande instellingen worden in de volgende situatie automatisch in het geheugen vastgelegd:

• Als u de stroom inschakelt.

• Als u een andere afspeelbron selecteert.

• Als u een naam aan een afspeelbron toekent.

Met de afstandsbediening:

1. Druk op de toets voor de afspeelbron waarvoor u de

DVD MUIL TIDVD

TAPE/CDRTV/DBS VCR PHONO

in voermodus wilt wijzigen (DVD, CD, TV/DBS of TAPE/CDR)*.

Opmerking:

2. Druk op de toets ANALOG/

ANALOG/DIGITAL

INPUT

DIGITAL om de invoermodus te wijzigen.

• Elke keer wanneer u op de toets drukt, wordt de

invoermodus gewijzigd en wel als volgt:

ANALOG

Als u software afspeelt die met DTS Digital Surround is gecodeerd, werkt de instelling “AUTO” mogelijk niet goed.

Druk in dergelijke gevallen op het bedieningspaneel aan de voorzijde op de toets CONTROL UP 5/DOWN ∞ en selecteer “DTS”. (Zie boven).

Opmerking:

Met de afstandsbediening kunt u alleen de vermelding “ANALOG” en “AUT O” selecteren.

AUTO

(Digital)

FM/AM

Opmerkingen:

• Het is niet mogelijk om verschillende instellingen toe te kennen en op te slaan voor digitale en analoge invoermodi.

• De DSP-modi en de DVD MULTI-afspeelmodus kunnen niet tegelijkertijd worden gebruikt.

• AIs u FM of AM (MG/LG) als afspeelbron hebt geselecteerd, kunt u voor elke omroepband een andere instelling opgeven en opslaan.

De Sleep Timer gebruiken

Als u gebruik maakt van de Sleep Timer kunt u met muziek in slaap vallen in de wetenschap dat de ontvanger zichzelf na verloop van tijd automatisch uitschakelt en niet de hele nacht doorspeelt.

ALLEEN met de afstandsbediening:

Druk herhaaldelijk op de toets SLEEP.

De indicator SLEEP op de display licht op en de tijd waarop de eenheid wordt uitgeschakeld verandert als volgt (in minuten):

Het tijdstip waarop de ontvanger zichzelf moet uitschakelen

Als dit tijdstip aanbreekt, schakelt de ontvanger zichzelf uit.

Kijken hoe lang het nog duurt tot de ontvanger zichzelf uitschakelt en het tijdstip van uitschakelen wijzigen

Druk één keer op de toets SLEEP. De resterende tijd tot het tijdstip van uitschakeling verschijnt. De tijd wordt weergegeven in minuten.

• Als u het tijdstip van uitschakeling wilt wijzigen, moet u

herhaaldelijk op de toets SLEEP drukken.

De Sleep Timer uitzetten

Druk herhaaldelijk op de toets SLEEP tot de vermelding “SLEEP 00 MIN.” op de display wordt weergegeven. (De indicator SLEEP gaat uit).

• Ook als u de stroom uitschakelt, gaat de Sleep Timer uit.

Radiostations ontvangen

MEMORY

U kunt zelf op zoek gaan naar stations, of gebruik maken van de voorkeurfunctie waarmee u meteen op een bepaald radiostation afstemt.

Handmatig afstemmen op stations

Op het bedieningspaneel aan de voorzijde:

1. Druk op de toets FM/AM om de

FM/AM

gewenste omroepband te selecteren: FM of AM (MG: middengolf, of LG: lange golf).

Er wordt afgestemd op het station waarop de vorige keer in de desbetreffende band was afgestemd.

• Elke keer dat u op de toets drukt, wordt beurtelings FM of AM (MG/LG) geselecteerd.

SPK

ANALOG

2. Druk net zo vaak op de toets

TUNED

VOLUME

FM/AM TUNING

FM/AM TUNING 5/ ∞ tot u de frequentie die u zoekt hebt gevonden.

• Als u op de toets FM/AM TUNING 5 drukt, wordt er een hogere frequentie gekozen.

• Als u op de toets FM/AM TUNING ∞ drukt, wordt er een lagere frequentie gekozen.

Met de afstandsbediening:

1. Druk op de toets FM/AM om de

FM/AM

gewenste omroepband te selecteren.

• Elke keer dat u op de toets drukt, wordt beurtelings FM of AM (MG/LG) geselecteerd.

2. Druk herhaaldelijk op de toets TUNING +/– tot u de frequentie die u zoekt hebt gevonden.

• Als u op de toets TUNING + drukt, wordt

er een hogere frequentie gekozen.

• Als u op de toets TUNING – drukt, wordt

er een lagere frequentie gekozen.

Opmerkingen:

• Als u afstemt op een station waarvan de signaalsterkte toereikend

is, verschijnt er op de display de melding TUNED.

• Wanneer het station een FM-zender is die in stereo wordt

ontvangen, licht ook de indicator STEREO op.

TUNING

−

ALLEEN op het bedieningspaneel aan de voorzijde:

1. Stem af op het station dat u als voorkeurzender wilt instellen (zie “Handmatig afstemmen op stations”).

• Als u de FM-ontvangstmodus voor dit station wilt opslaan,

moet u nu de FM-ontvangstmodus van uw keuze selecteren. Zie “Een FM-ontvangstmodus selecteren” op pagina 19.

SPK

ANALOG

2. Druk op de toets MEMORY.

ANALOG

SPK

CH-

TUNED

VOLUME

MEMORY

VOLUME

De vermelding “CH-” verschijnt en de positie voor het kanaalnummer knippert gedurende circa 5 seconden op de display.

3. Druk zolang de positie voor het

FM/AM PRESET

kanaalnummer knippert op de toets FM/AM PRESET 5/ ∞ om een kanaalnummer te selecteren.

SPK

ANALOG

CH-

TUNED

VOLUME

Opmerking:

U kunt de cijfertoetsen van de afstandsbediening gebruiken om een kanaalnummer te kiezen. Zorg ervoor dat u de cijfertoetsen hebt geactiveerd voor de tuner en niet voor de CD-speler of een andere afspeelbron. (Zie pagina 32).

4. Druk nogmaals op de toets MEMORY wanneer het geselecteerde kanaalnummer op de display knippert.

Het geselecteerde kanaalnummer stopt met knipperen. Het station is nu een kanaalnummer toegekend.

SPK

ANALOG

CH-

TUNED

VOLUME

Nederlands

Werken met voorkeurzenders

Wanneer een station eenmaal aan een kanaalnummer is toegekend, kunt u snel op dat station afstemmen. Er kunnen in totaal 30 FMzenders en 15 AM-zenders (MG/LG) als voorkeurzenders worden ingesteld.

Een station als voorkeurzender instellen

Voordat u begint...

• Denk eraan dat er een tijdslimiet van kracht is voor de onderstaande stappen. Als de instelling wordt geannuleerd voordat u klaar bent, moet u bij stap 1 beginnen.

5. Herhaal stap 1 tot en met 4 tot u alle stations die u als voorkeurzenders wilt instellen in het geheugen hebt opgeslagen.

Een voorkeurzender uit het geheugen verwijderen

Als u een nieuw station het kanaalnummer van een bestaande voorkeurzender toekent, wordt de bestaande voorkeurzender uit het geheugen verwijderd.

Afstemmen op een voorkeurzender

FM MODE

Op het bedieningspaneel aan de voorzijde:

1. Druk op de toets FM/AM om de gewenste omroepband te selecteren: FM of AM (MG: middengolf, of LG: lange golf).

Er wordt afgestemd op het station waarop de vorige keer in de desbetreffende band was afgestemd.

FM/AM

Een FM-ontvangstmodus selecteren

Als een FM-stereo-uitzending moeilijk is te ontvangen of als er veel ruis wordt ontvangen

Het is mogelijk een andere FM-ontvangstmodus te selecteren wanneer u naar een FM-uitzending luistert.

• U kunt voor elk FM-station dat u als voorkeurzender hebt ingesteld de door u gewenste FM-ontvangstmodus in het geheugen opslaan.

2. Druk net zo vaak op de toets FM/AM PRESET 5/ ∞ tot u het kanaal dat u zoekt hebt gevonden.

• Als u op de toets FM/AM PRESET 5

drukt, wordt er een hoger kanaalnummer gekozen.

• Als u op de toets FM/AM PRESET ∞

drukt, wordt er een lager kanaalnummer gekozen.

Nederlands

Met de afstandsbediening:

1. Druk op de toets FM/AM.

• Elke keer dat u op deze toets drukt,

schakelt u heen en weer tussen FM en AM (MG/LG).

2. Druk op de cijfertoetsen om een voorkeurzender te selecteren.

• Druk voor kanaalnummer 5, op de toets

met het cijfer 5.

• Druk voor kanaalnummer 15, op +10

en daarna op 5.

• Druk voor kanaalnummer 20, op +10

en daarna op 10.

• Druk voor kanaalnummer 30, op +10,

daarna op +10, en tot slot op 10.

Opmerking:

FM/AM PRESET

FM/AM

TEST

– CENTER +

231

– REAR • L +

564

ENTER

– REAR • R +

897/P

– SUB WOOFER +

EFFECT

RETURN FM MODE 100

Druk op het paneel aan de voorzijde van de ontvanger op de toets FM MODE of op de afstandsbediening op de toets.

• Elke keer dat u op deze toets drukt, schakelt de FM-ontvangstmodus heen en weer tussen “AUTO” en “MONO”.

– SUB WOOFER +

FM MODE

Op het bedieningspaneel aan de voorzijde

SPK

ANALOG

+1010

SPK

AUTO : Programma’s die in stereo worden uitgezonden, worden

in stereo ontvangen. Programma’s die in mono worden uitgezonden, worden in mono ontvangen. De modus “AUTO” kan ook worden gebruikt om statische storingen tussen stations te onderdrukken. Als u deze modus selecteert, licht de indicator AUTO MUTING op de display op.

MONO: Als u deze modus kiest, wordt de ontvangstkwaliteit

verbeterd, maar gaat het stereo-effect verloren. In de modus “MONO” hoort u ruis terwijl u op stations aan het afstemmen bent. Als u deze modus selecteert, gaat de indicator AUTO MUTING op de display uit.

Op de afstandsbediening

AUTO MUTING TUNED STEREO

TUNED

Opmerking:

Als u op de afstandsbediening op de toets FM MODE gebruikt, moet u ervoor zorgen dat de cijfertoetsen zijn geactiveerd voor de tuner en niet voor de CD-speler of een andere afspeelbron. (Zie pagina 32).

PTY SEARCH

CONTROL

DOWN UP

PTY SEARCH

RDS (Radio Data System) gebruiken om FM-stations te ontvangen

Dankzij RDS kunnen FM-stations een extra signaal aan hun reguliere uitzendsignaal toevoegen. Zo kunnen deze zenders bijvoorbeeld de naam van het station, alsmede informatie over de aard van het programma (bijvoorbeeld sport of muziek) met het reguliere signaal meezenden.

Wanneer u op een FM-station hebt afgestemd dat RDS-gegevens uitzendt, zal de indicator RDS op de display oplichten.

Met deze ontvanger kunnen de volgende soorten RDS-signalen worden ontvangen.

PS (Stationsnaam): T oont stationsnamen PTY (Programmatype): RT (Radiotekst): Toont tekstberichten die het station uitzendt EON (Enhanced Other Network): Zie pagina 21.

Opmerkingen:

• RDS-signalen worden niet uitgezonden door AM-stations (MG/LG).

• RDS kan gebrekkig of niet functioneren wanneer het station waarop u hebt afgestemd de RDS-signalen niet goed uitzendt of wanneer het ontvangstsignaal te zwak is.

Wat voor een informatie heeft de RDS-service te bieden?

De RDS-signalen die door stations worden uitgezonden, kunnen op de display worden weergegeven.

De RDS-signalen zichtbaar maken Druk terwijl u naar een FM-station luistert op het bedieningspaneel aan de voorzijde op de toets DISPLAY MODE of op de toets DISPLAY op de afstandsbediening.

DISPLAY MODE

Op het bedieningspaneel aan de voorzijde

• Elke keer dat u op deze toets drukt, verandert de weergave op de

display. De volgende informatie wordt zichtbaar:

PS (Stationsnaam):

Tijdens het zoeken verschijnt de vermelding “PS” op de display en daarna wordt de naam van het station weergegeven. De vermelding “NO PS” verschijnt indien er geen signaal wordt verzonden.

PTY (Programmatype):

Tijdens het zoeken verschijnt de vermelding “PTY” op de display en daarna wordt het genre van het programma weergegeven. De vermelding “NO PTY” verschijnt indien er geen signaal wordt verzonden.

RT (Radiotekst):

Tijdens het zoeken verschijnt de vermelding “RT” op de display en daarna worden tekstberichten die het station uitzendt weergegeven. De vermelding “NO RT” verschijnt indien er geen signaal wordt verzonden.

Frequentie:

De frequentie die wordt ontvangen (niet een service van het RDS-systeem)

Over tekens die op de display worden weergegeven

Als de display PS-, PTY- of RT-signalen weergeeft, gelden de volgende regels voor de tekens.

• De display maakt geen onderscheid tussen hoofdletters en kleine

letters. Er worden altijd hoofdletters gebruikt.

• Er worden geen bijzondere letters op de display weergegeven. Zo

kan een “A” bijvoorbeeld een “Å, Ä, Ã, Á, À, of Â” aanduiden.

Toont het genre van het radioprogramma

STOP

DISPLAY

Op de afstandsbediening

PS PTY

RTFrequentie

Opmerkingen:

• Als u op de afstandsbediening op de toets DISPLAY drukt, moet u ervoor zorgen dat het FM-station ook met de afstandsbediening hebt geselecteerd. Als u dat niet hebt gedaan, zult u merken dat u de tuner niet met de toets DISPLAY kunt bedienen. (Als u op de toets FM/AM drukt, wordt de afstandsbediening voor de bediening van de tuner geactiveerd).

• Als het zoeken plotseling wordt afgebroken, verschijnen de vermeldingen “PS”, “PTY” en “RT” niet op de display.

Een programma zoeken met behulp van een PTY-code

Eén van de voordelen van de RDS-service is dat u een bepaald programma kunt opsporen op de voorgeprogrammeerde kanalen (zie pagina 18) door de PTY-codes op te geven.

Een programma zoeken door een PTY-code op te geven

Voordat u begint...

• De zoekfunctie PTY Search kan alleen worden toegepast op

stations die als voorkeurzender zijn ingesteld.

• U kunt het zoeken op elk gewenst moment onderbreken door op

de toets PTY SEARCH te drukken.

• Denk eraan dat er een tijdslimiet van kracht is voor de

onderstaande stappen. Als de instelling wordt geannuleerd voordat u klaar bent, moet u bij stap 1 beginnen.

• Als u de toetsen op de afstandsbediening wilt gebruiken, moet u

het FM-station met behulp van de afstandsbediening hebben geselecteerd. Als u dat niet hebt gedaan, zult u merken dat de RDS-bedieningstoetsen niet werken. (Door op de toets FM/AM te drukken, wordt de afstandsbediening geactiveerd voor de bediening van de RDS-functie).

/REW FF/

PTY–

PA USE

PTY SEARCH

STOP

DISPLAY

PTY+

FM/AM

Op het bedieningspaneel aan de voorzijde:

1. Druk terwijl u naar een FM-station

luistert op de toets PTY SEARCH.

Die vermelding “PTY SELECT” knippert op de display.

2. Druk zolang “PTY SELECT”

knippert op de toets CONTROL UP 5/DOWN ∞ tot de gewenste PTY-code op de display wordt weergegeven.

Op de display kunnen de PTY-codes worden weergegeven die op pagina 21 staan vermeld.

3. Druk nogmaals op de toets PTY

SEARCH terwijl de PTY-code die in de vorige stap werd geselecteerd

nog op de display staat.

Tijdens het uitvoeren van de zoekopdracht, verschijnen de vermelding “SEARCH” en de geselecteerde PTY-code beurtelings op de display. De ontvanger doorzoekt 30 FM-voorkeurzenders, stopt wanneer het station dat u zoekt is gevonden en stemt automatisch op dat station af.

Doorgaan met zoeken nadat het eerste station is gevonden

Druk nogmaals op de toets PTY SEARCH wanneer de eerdergenoemde vermeldingen elkaar knipperend op de display afwisselen. Indien er geen programma wordt gevonden, wordt de vermelding “NOTFOUND” op de display weergegeven.

Nederlands

Met de afstandsbediening:

EON

TA/NEWS/INFO

1. Druk terwijl u naar een FM-station luistert op de toets

PTY SEARCH.

Die vermelding “PTY SELECT” knippert op de display.

2. Druk zolang de vermelding “PTY SELECT” knippert op de toets PTY + of PTY – en houd deze ingedrukt tot de PTY-code van uw keuze op de display wordt

weergegeven.

Op de display verschijnen de PTY-codes die nevenstaand worden toegelicht.

3. Druk nogmaals op de toets PTY SEARCH terwijl de PTY-code die in de vorige stap werd geselecteerd

nog op de display staat.

Nederlands

Doorgaan met zoeken nadat het eerste station is gevonden

P A USE

PTY SEARCH

FF/

PTY+

/REW

PTY–

P AUSE

PTY SEARCH

Tijdelijk naar een radioprogramma van uw keuze overschakelen

Een andere handige RDS-service draagt de naam “EON (Enhanced Other Network)”. De EON-indicator gaat aan wanneer er een FM-station wordt ontvangen die een EON-signaal uitzendt. (De EON-indicator gaat ook aan als er een AM-zender wordt ontvangen, maar bij deze zenders werkt de EON-functie niet). Dankzij deze service kan de ontvanger tijdelijk van een bepaald station overschakelen naar een radioprogramma van uw keuze (NEWS, TA en/of INFO), behalve in de volgende omstandigheden:

• Als u naar een station luistert dat geen RDS-signalen uitzendt (alle AM — MG/LG en bepaalde FM-stations).

• Als het laatst ontvangen FM-station een station was dat geen RDS-signalen uitzond.

• Als de ontvanger in de Standby-modus staat.

Voordat u begint...

• De EON-functie is alleen op voorkeurzenders van toepassing.

ALLEEN op het bedieningspaneel aan de voorzijde:

1. Druk op de toets EON zodat het

laatst geselecteerde programmagenre op de display

wordt weergegeven.

De ontvanger schakelt over op de EON-standby-modus. Wanneer de ontvanger in de EON-standby-modus staat, is de ontvanger klaar voor de ontvangst van de EON-gegevens die u selecteert (TA/NEWS/INFO).

PTY codes

ALARM

TEST

DOCUMENT

FOLK M (Volksmuziek)

OLDIES

NATION M (Nationale muziek)

COUNTRY

JAZZ

LEISURE

TRAVEL

PHONE IN

RELIGION

SOCIAL

(Maatschappelijk onderwerp)

CHILDREN

FINANCE

NONE

NEWS

AFFAIRS

INFO (Informatief)

SPORT

EDUCATE (Educatief)

DRAMA

CULTURE

SCIENCE

VARIED

POP M (Popmuziek)

ROCK M (Rockmuziek)

EASY M (Easy Listening muziek)

LIGHT M (Lichte muziek)

CLASSICS

OTHER M (Andersoortige muziek)

WEATHER

2. Druk op de toets TA/NEWS/INFO

tot het genre van uw keuze op de display wordt weergegeven.

• Elke keer dat u deze toets indrukt, wordt een van de volgende genres op de display weergegeven:

NEWS

TA/NEWS/INFO

INFO

NEWS/INFO

TA: Verkeersinformatie (Traffic Announcement). NEWS: Nieuws. INFO: Informatief programma, in de breedste zin van het

woord.

TA/NEWS

TA/INFO

SITUATIE 1

De ontvanger blijft de huidige bron afspelen (geldt voor alle bronnen behalve AM — MG/LG).

Als er geen enkel station is dat een programma uitzendt van het genre dat u hebt geselecteerd

‘

Wanneer een station een programma gaat uitzenden dat voldoet aan het genre dat u hebt geselecteerd, schakelt de ontvanger automatisch over naar dat station. De indicator voor de ontvangen PTY-code gaat knipperen.

‘

Wanneer het programma is beëindigd, keert de ontvanger terug naar de eerder geselecteerde bron, maar de EON-standbymodus blijft in werking. De indicator voor de ontvangen PTY-code stopt met knipperen en blijft nu continu branden.

SITUATIE 2

De ontvanger stopt met het afspelen van de bron die is geselecteerd (geldt voor alle bronnen behalve AM — MG/LG) en stemt af op het desbetreffende station. De indicator voor de ontvangen PTY-code gaat knipperen.

Als er een station is dat een programma uitzendt van het genre dat u hebt geselecteerd

‘

SITUATIE 3

De ontvanger blijft het station waarop u al had afgestemd ontvangen en de indicator voor de ontvangen PTY-code gaat knipperen.

Als het FM-station waar u naar luistert een programma uitzendt van het genre dat u hebt geselecteerd

‘

Wanneer er een nooduitzending (ALARM-signaal) door een FM-station wordt uitgezonden:

De ontvanger stemt automatisch af op het desbetreffende station, behalve in de volgende situaties:

• Als u naar een station luistert dat geen RDS-signalen uitzendt (alle AM — MG/LG en bepaalde FM-stations).

• Als de ontvanger in de Standby-modus staat.

Tijdens de ontvangst van een nooduitzending, verschijnt de vermelding “ALARM” op de display.

Het TEST-signaal wordt uitgezonden ten behoeve van het testen van apparatuur en is bedoeld om na te gaan of de ontvanger in staat is een ALARM-signaal naar behoren te ontvangen.

Bij de ontvangst van een TEST-signaal gedraagt de ontvanger zich precies zoals bij de ontvangst van een ALARM-signaal. Wanneer er een TEST-signaal wordt ontvangen, schakelt de ontvanger onmiddellijk over naar het station dat het TEST-signaal uitzendt. Tijdens de ontvangst van een TEST-signaal wordt de vermelding “TEST” op de display weergegeven.

Nederlands

Opmerkingen:

• Sommige FM-stations zenden EON-gegevens uit waar deze

ontvanger niet mee overweg kan.

• Als u in de EON-standby-modus een synchrone opname wilt

maken (zie pagina 31), wordt de EON-standby-modus tijdelijk geannuleerd. De ontvanger keert terug in de EON-standby-modus wanneer u de bediening hebt beÎindigd.

• De EON-modus werkt alleen als u een FM-station met de EON-

code ontvangt. (De EON-indicator gaat aan alser een AM-zender wordt ontvangen, maar bij deze zenders werkt de EON-functie niet).

• Waneer u naar een programma luistert waarop met behulp van de

EON-funtie is afgestemd, is het niet mogelijk de toetsen voor het selecteren van een afspeelbron en de toets PTY SEARCH te gebruiken.

LET OP:

Als de ontvanger onverhoopt heen en weer blijft springen tussen het station waarop de EON-functie wil afstemmen en de door u geselecteerde bron, moet u op de toets EON drukken om de EON-functie uit te schakelen. Als u niet op de toets drukt, wordt uiteindelijk afgestemd op het station waarop de ontvanger nu al is afgestemd en verdwijnt de indicator voor het EON-programmagenre dat op de display knippert.

Wanneer het programma is beëindigd, stopt de indicator voor de ontvangen PTY-code met knipperen en blijft nu continu branden. De ontvanger blijft in de EON-standby-modus staan.

Als u niet meer wilt luisteren naar het programma dat door EON werd geselecteerd

Druk op de toets EON zodat het programmagenre (TA/NEWS/ INFO) van de display verdwijnt. De EON-modus wordt uitgeschakeld en de ontvanger keert terug naar de eerder geselecteerde bron.

• Elke keer dat u op de toets EON drukt, schakelt u heen en weer tussen de standby-modus en de uit-stand.

De DSP-modi gebruiken

DOLBY SURROUND

De ingebouwde processor voor surround sound voorziet in twee soorten DSP-modi (DSP staat voor Digital Signal Processor) – de surround-modus en de DAP-modus (DAP staat voor Digital Acoustic Processor).

Wat zijn de DSP-modi?

Surround-modi

Met deze ontvanger kunt u drie soorten surround-modi gebruiken.

De onderstaande modi kunnen niet worden gebruikt als alleen de luidsprekers aan de voorzijde op de ontvanger zijn aangesloten (dus zonder de luidspreker in het midden of de luidsprekers aan de achterzijde).

Dolby Surround (Dolby Digital en Dolby Pro Logic)

Dolby Surround wordt gebruikt om de soundtracks van videosoftware die met Dolby Digital is gecodeerd te bekijken (deze software wordt aangeduid met (aangeduid met

DIGITAL

). Bij codering met Dolby Surround wordt het geluid van het kanaal linksvoor, rechtsvoor, het midden en achter (in totaal vier kanalen) op twee kanalen opgenomen. De Dolby Pro Logic-decoder die in

Nederlands

deze ontvanger is ingebouwd, decodeert de signalen van deze twee kanalen in de oorspronkelijke vier kanalen. Dit wordt matrixmultikanaalreproductie genoemd en zorgt voor een realistische stereofonische weergave van het geluid in de omgeving waarin u het geluid beluistert. Bij codering met Dolby Digital (het zogeheten discrete 5,1-kanaals digitaal formaat) worden de signalen van het kanaal linksvoor, rechtsvoor, het midden, linksachter, rechtsachter en het LFE-kanaal digitaal opgenomen en gecomprimeerd. (In totaal zes kanalen. Het LFE-kanaal wordt aangeduid als kanaal 0,1, vandaar de aanduiding 5,1-kanaals). Elk kanaal is volledig onafhankelijk van elk ander kanaal. Hierdoor zijn storingen niet mogelijk en wordt een vele malen betere geluidskwaliteit verkregen in vergelijking tot bij stereo- en surround-effecten het geval is. De Dolby Digital-decoder die in deze ontvanger is ingebouwd, creëert een veel realistischer geluidsveld in uw luisteromgeving. U hebt het gevoel in een bioscoopzaal te zitten. Bovendien kan Dolby Digital ook het geluid op de luidsprekers aan de achterzijde in stereo weergeven. De frequentie voor de hoge tonen bij de luidsprekers aan de achterzijde wordt bovendien ingesteld op 20 kHz. Bij Dolby Pro Logic is dit 7 kHz. Deze feiten vergroten de geluidservaring veel meer dan Dolby Pro Logic.

• Om te kunnen genieten van software die met Dolby Digital is

gecodeerd, moet u de afspeelbron aansluiten op de digitale aansluiting aan de achterzijde van deze ontvanger. (Zie pagina 8).

) of met Dolby Surround

JVC Theater Surround

JVC Theater Surround wordt gebruikt om in uw luisterruimte een natuurgetrouwe weergave van het geluidsveld van soundtracks van software die met Dolby Surround is gecodeerd te realiseren (deze software wordt aangeduid met

Opmerkingen:

• De DSP-modi hebben geen effect op afspeelbronnen die in mono worden weergegeven.

• Als u “DVD MULTI” als afspeelbron selecteert, is het niet mogelijk de DSP-modi selecteren of aanpassen.

• De indicator ingebouwde Dolby Pro Logic-decoder wordt geactiveerd.

PRO LOGIC

gaat aan als de in de ontvanger

DTS Digital Surround

DTS Digital Surround is een andere discrete 5,1-kanaals digitaal formaat voor CD, LD en DVD. In vergelijking tot Dolby Digital is de audiocompressieverhouding relatief laag. Hierdoor geeft DTS Digital het oorspronkelijke geluid een ongekende breedte en een diepte. U zult merken dat het geluid natuurlijk klinkt, glashelder is en overtuigend overkomt.

• Om te kunnen genieten van software die met DTS Digital Surround is gecodeerd, moet u de afspeelbron aansluiten op de digitale aansluiting aan de achterzijde van deze ontvanger. (Zie pagina 8).

Gemaakt onder licentie van Dolby Laboratories. “Dolby”, “Pro Logic” en het symbool met de dubbele D zijn handelsmerken van Dolby Laboratories. Vertrouwelijk, ongepubliceerd werk. ©1992–1997 Dolby Laboratories, Inc. Alle rechten voorbehouden.

Onder licentie van Digital Theater Systems Inc, USA, vervaardigd onder patentnummer 5,451,942 en wereldwijde patenten verstrekt en aangevraagd. “DTS” en “DTS Digital Surround” zijn handelsmerken van Digital Theater Systems, Inc. ©1996 Digital Theater Systems, Inc. Alle rechten voorbehouden.

De DAP-modi

Als u een voller en akoestischer geluid voor soundtracks van stereoafspeelbronnen in uw luisterruimte wilt weergeven, kunt u de DAPmodi gebruiken. Deze modus kan worden gebruikt als de

luidsprekers aan de voorzijde en de achterzijde op de ontvanger zijn aangesloten (ongeacht of de luidspreker in het midden is aangesloten).

Kies de instelling die uw voorkeur heeft.

LIVE CLUB: Geeft het gevoel van een sociëteit met een laag

plafond waarin levende muziek wordt gespeeld.

DANCE CLUB:Geeft een dreunende bass. HALL: Geeft heldere vocale klanken en het gevoel

aanwezig te zijn in een concerthal.

PAVILION: Geeft het ruimtelijke gevoel van een paviljoen met

een hoog plafond.

Het geluidsveld reproduceren

Het geluid dat u hoort in een concertzaal of een sociëteit bestaat uit directe geluiden en indirecte geluiden. Indirecte geluiden zijn eerste reflecties en reflecties van achteren. Directe geluiden zijn geluiden die de toehoorder rechtstreeks en zonder weerkaatsing vanaf de bron bereiken. Indirecte geluiden daarentegen, zijn vertraagde geluiden die bijvoorbeeld eerst naar de muren of het plafond zijn gegaan. De directe en indirecte geluiden vormen samen de belangrijkste elementen van het akoestische surround-effect. JVC Theater Surround en de DAP-modi kunnen deze belangrijke elementen nabootsen en u het gevoel geven dat u “erbij bent”.

Reflecties van

Eerste reflecties

achteren

De afspeelmodus DVD MULTI

Deze ontvanger voorziet in de afspeelmodus DVD MULTI voor het reproduceren van de analoge, discrete 5,1 kanaals uitvoermodus van de DVD-speler of andere apparatuur. Het is mogelijk de afspeelmodus DVD MULTI aan te passen wanneer u videosignalen zoals DVD afspeelt en daarbij gebruik maakt van de analoge 5,1 kanaals uitvoermodus.

• Voor de aansluiting voor de afspeelmodus DVD MULTI

verwijzen we u naar pagina 7.

• Voor meer informatie over de afspeelmodus DVD MULTI

verwijzen we u naar pagina 30.

Beschikbare DSP-modi voor de invoermodi

TOETS SURROUND ON/OFF DSP MODE

MODUS SURROUND ON THEATER LIVE CLUB DANCE CLUB HALL PAVILION

ANALOG V

(2 Kanaals) (DOLBY PRO LOGIC)

DVD MULTI

(ANALOG 5,1 Kanaals)

LINEAR PCM

INVOER

DOLBY DIGITAL

DTS

(DOLBY PRO LOGIC)

V *

(DOLBY DIGITAL)

V *

(DTS SURROUND)

2222222

VV VVV V

22 222 V

Rechtstreekse geluiden

V: Mogelijk 2: Onmogelijk

Nederlands

DSP OFF

(SURROUND OFF)

*1Als er een 2-kanalig signaal wordt ontvangen, wordt DOLBY PRO LOGIC geselecteerd. Als er een ander signaal wordt ontvangen, wordt

DOLBY DIGITAL geselecteerd.

*2Als er een 2-kanalig signaal wordt ontvangen, wordt DOLBY PRO LOGIC geselecteerd. Als er een ander signaal wordt ontvangen, wordt

DTS SURROUND geselecteerd.

De beschikbare DSP-modi, afhankelijk van de opstelling van de luidsprekers

Welke DSP-modi beschikbaar zijn, hangt af van de opstelling van de luidsprekers.

Zorg ervoor dat u de informatie over de luidsprekers correct hebt opgegeven (zie pagina 14).

Opstelling van de luidsprekers Beschikbare DSP-modi

Luidspreker

aan de

voorzijde

Luidspreker

aan de

achterzijde

Nederlands

Luidspreker

aan de

voorzijde

Luidspreker

aan de

achterzijde

Luidspreker

aan de

voorzijde

Luidspreker in

het midden

Luidspreker in

het midden

Luidspreker

aan de

voorzijde

Luidspreker

aan de

achterzijde

Luidspreker

aan de

voorzijde

Luidspreker

aan de

achterzijde

Luidspreker

aan de

voorzijde

Als u op de toets SURROUND ON/OFF drukt, wordt de

surround-modus in- of uitgeschakeld.

• SURROUND ON (PRO LOGIC, DOLBY DIGITAL of DTS SURROUND)

• SURROUND OFF (de DSP-modus wordt geannuleerd)

Als u op de toets SURROUND ON/OFF drukt, wordt de

surround-modus in- of uitgeschakeld.

• SURROUND ON (PRO LOGIC, DOLBY DIGITAL of DTS SURROUND)

• SURROUND OFF (de DSP-modus wordt geannuleerd)

Als u op de toets DSP MODE drukt, wordt een van de volgende

DSP-modi geselecteerd:

• THEATER

• LIVE CLUB

• DANCE CLUB

• HALL

• PAVILION

• DSP OFF (de DSP-modus wordt geannuleerd)

Als u op de toets DSP MODE drukt, wordt een van de volgende

DSP-modi geselecteerd:

• THEATER

• DSP OFF (de DSP-modus wordt geannuleerd)

Wanneer u de surround-modi hebt aangepast, worden deze voor elke

DIGITAL

– CENTER +

ENTER

– REAR • R +

TEST

ADJUST SETTIN

CONTROL

DOWN UP

surround-modus in het geheugen opgeslagen.

Aanpassingen van Dolby en DTS Surround

Voordat u begint...

• Zorg dat u de informatie over de luidsprekers goed hebt

• Denk eraan dat er een tijdslimiet van kracht is voor de

• Het is niet mogelijk het uitvoerniveau van de luidsprekers aan de

• Het is niet mogelijk het uitvoerniveau van de luidspreker in het

Met de afstandsbediening:

1. Selecteer een afspeelbron en start het afspelen.

2. Druk op de toets SURROUND

3. Druk op de toets SOUND.

4. Druk op de toets TEST om de

De surround-modi aanpassen

ingesteld (zie pagina 14).

onderstaande stappen. Als de instelling wordt geannuleerd voordat u klaar bent, moet u bij stap 3 beginnen.

achterzijde aan te passen als u voor “REAR SPK” de instelling “NO” hebt geselecteerd. Zie pagina 14.

midden en de middentoon aan te passen als u voor “CENTER SPK” de instelling “NO” hebt geselecteerd. Zie pagina 14.

• Om te kunnen genieten van de Dolby Pro Logic-technologie moet de audio/video die u afspeelt zijn gecodeerd met Dolby Surround en zijn voorzien van het logo

DOLBY SURROUND

• Om te kunnen genieten van de Dolby Digital-technologie moet de audio/video die u afspeelt zijn gecodeerd met Dolby Digital en zijn voorzien van het logo

• Om te kunnen genieten van de DTS Digital Surround-

DIGITAL

technologie moet de audio/video die u afspeelt zijn gecodeerd met DTS Digital Surround en zijn voorzien van het logo

SURROUND

ON/OFF

ON/OFF om een geschikte surround-modus — PRO LOGIC, DOLBY DIGITAL of DTS SURROUND — in te schakelen.

Wanneer de vermelding “PRO LOGIC” is geselecteerd, licht de indicator PRO LOGIC op de display op.

• Elke keer wanneer u op deze toets drukt, wordt de desbetreffende surround-modus in- of uitgeschakeld.

SOUND

De cijfertoetsen zijn nu ingeschakeld voor het aanpassen van het geluid.

TEST

balans van de luidsprekers te testen.

De vermelding “TEST TONE L” begint op de display te knipperen en de luidsprekers brengen in de onderstaande volgorde een testtoon ten gehore:

TEST TONE L

(Luidspreker linksvoor)

TEST TONE C

(Luidspreker in het midden)

TEST TONE LS

(Luidspreker linksachter)

Opmerkingen:

• Het is mogelijk het uitvoerniveau van de luidsprekers te testen

zonder een testtoon ten gehore te brengen.

• Er komt geen testtoon uit de luidspreker in het midden indien

voor “CENTER SPK” de instelling “NO” is geselecteerd (zie pagina 14).

• Er komt geen testtoon uit de luidsprekers aan de achterzijde

indien voor “REAR SPK” de instelling “NO” is geselecteerd (zie pagina 14).

(Luidspreker rechtsachter)

TEST TONE R

(Luidspreker rechtsvoor)

TEST TONE RS

5. Pas het uitvoerniveau van de luidsprekers aan.

• Druk op de toets CENTER +/– om het geluidsniveau van de luidspreker in het midden aan te passen (van +10 dB tot –10 dB).

• Druk op de toets REAR•L +/– om het geluidsniveau van de luidspreker linksachter aan te passen (van +10 dB tot –10 dB).

• Druk op de toets REAR•R +/– om het geluidsniveau van de luidspreker rechtsachter aan te passen (van +10 dB tot –10 dB).

– REAR • L +

ENTER

6. Druk nogmaals op de toets TEST om het weergeven van de testtoon te stoppen.

Op het bedieningspaneel aan de voorzijde:

Het is ook mogelijk om de toetsen op het bedieningspaneel aan de voorzijde van de ontvanger te gebruiken om de surround-modi aan te passen. Als u de toetsen op dit bedieningspaneel gebruikt, wordt er echter geen testtoon ten gehore gebracht. U moet de geluidsaanpassingen maken terwijl u naar het geluid luistert dat door de afspeelbron ten gehore wordt gebracht.

1. Selecteer een afspeelbron en start het afspelen.

• Om te kunnen genieten van de Dolby Pro Logic-technologie

moet de audio/video die u afspeelt zijn gecodeerd met Dolby Surround en zijn voorzien van het logo

DOLBY SURROUND

• Om te kunnen genieten van de Dolby Digital-technologie moet

de audio/video die u afspeelt zijn gecodeerd met Dolby Digital en zijn voorzien van het logo

• Om te kunnen genieten van de DTS Digital Surround-

technologie moet de audio/video die u afspeelt zijn gecodeerd met DTS Digital Surround en zijn voorzien van het logo

2. Druk op de toets SURROUND

SURROUND ON/OFF

ON/OFF om een geschikte surround-modus — PRO LOGIC, DOLBY DIGITAL of DTS SURROUND — in te schakelen.

Wanneer de vermelding “PRO LOGIC” is geselecteerd, licht de indicator PRO LOGIC op de display op.

• Elke keer wanneer u op deze toets drukt, wordt de

desbetreffende surround-modus in- of uitgeschakeld.

3. Pas het uitvoerniveau van de luidsprekers aan.

1) Druk herhaaldelijk op de toets

ADJUST tot een van de volgende vermeldingen op de display wordt weergegeven.

“CENTER LEVEL”:

Om het niveau van de luidspreker in het midden aan te passen.

“REAR L LEVEL”:

Om het niveau van de luidspreker linksachter aan te passen.

“REAR R LEVEL”:

Om het niveau van de luidspreker rechtsachter aan te passen.

2) Druk herhaaldelijk op de toets

CONTROL UP 5/DOWN ∞ om het uitvoerniveau van de geselecteerde luidspreker aan te passen (van +10 dB tot –10 dB).

3) Herhaal stap 1) en 2) om het uitvoerniveau

van de andere luidsprekers aan te passen.

Nederlands

Aanpassingen van JVC Theater Surround

TEST

EFFECT

DSP EFFECT 1 DSP EFFECT 2 DSP EFFECT 3

DSP EFFECT 4DSP EFFECT 5

DSP MODE

ADJUST SETTIN

CONTROL

DOWN UP

ADJUST SETTIN

CONTROL

DOWN UP

DSP EFFECT 1 DSP EFFECT 2 DSP EFFECT 3

DSP EFFECT 4DSP EFFECT 5

Voordat u begint...

• Zorg dat u de informatie over de luidsprekers goed hebt ingesteld (zie pagina 14).

• Denk eraan dat er een tijdslimiet van kracht is voor de onderstaande stappen. Als de instelling wordt geannuleerd voordat u klaar bent, moet u bij stap 2 beginnen.

• Het is niet mogelijk het uitvoerniveau van de luidsprekers aan de achterzijde aan te passen als u voor “REAR SPK” de instelling “NO” hebt geselecteerd. Zie pagina 14.

• Het is niet mogelijk het uitvoerniveau van de luidspreker in het midden aan te passen als u voor “CENTER SPK” de instelling “NO” hebt geselecteerd. Zie pagina 14.

5. Druk nogmaals op de toets TEST om het weergeven van de testtoon te stoppen.

6. Druk op de toets EFFECT om het gewenste effectniveau te selecteren.

• Elke keer dat u op de toets drukt, verandert

het niveau en wel als volgt:

Hoe hoger het nummer, hoe sterker het JVC Theater Surround-effect (standaard ingesteld op “DSP EFFECT 3”).

Met de afstandsbediening:

1. Druk herhaaldelijk op de toets DSP MODE tot de vermelding “THEATER” op de display wordt weergegeven.

Nederlands

De PRO LOGIC- en DSP-indicators lichten tevens op de display op.

2. Druk op de toets SOUND.

De cijfertoetsen zijn nu ingeschakeld voor het aanpassen van het geluid.

3. Druk op de toets TEST om de balans van de luidsprekers te testen.

De vermelding “TEST TONE L” begint op de display te knipperen en de luidsprekers brengen in de onderstaande volgorde een testtoon ten gehore:

TEST TONE L

(Luidspreker linksvoor)

TEST TONE LS

(Luidspreker linksachter)

Opmerkingen:

• Het is mogelijk het uitvoerniveau van de luidsprekers te testen

zonder een testtoon ten gehore te brengen.

• Er komt geen testtoon uit de luidspreker in het midden indien

voor “CENTER SPK” de instelling “NO” is geselecteerd (zie pagina 14).

• Er komt geen testtoon uit de luidsprekers aan de achterzijde

indien voor “REAR SPK” de instelling “NO” is geselecteerd (zie pagina 14).

TEST TONE C

(Luidspreker in het midden)

MODE

SOUND

TEST TONE R

(Luidspreker rechtsvoor)

TEST TONE RS

(Luidspreker rechtsachter)

DSP

TEST

Op het bedieningspaneel aan de voorzijde:

1. Druk herhaaldelijk op de toets DSP MODE tot de vermelding “THEATER” op de display wordt weergegeven.

De PRO LOGIC- en DSP-indicators lichten tevens op de display op.

2. Pas het uitvoerniveau van de luidsprekers aan.

1) Druk herhaaldelijk op de toets ADJUST

tot een van de volgende vermeldingen op de display wordt weergegeven.

“CENTER LEVEL”:

Om het niveau van de luidspreker in het midden aan te passen.

“REAR L LEVEL”:

Om het niveau van de luidspreker linksachter aan te passen.

“REAR R LEVEL”:

Om het niveau van de luidspreker rechtsachter aan te passen.

2) Druk herhaaldelijk op de toets

CONTROL UP 5/DOWN ∞ om het uitvoerniveau van de geselecteerde luidspreker aan te passen (van +10 dB tot –10 dB).

3) Herhaal stap 1) en 2) om het uitvoerniveau

van de andere luidsprekers aan te passen.

4. Pas het uitvoerniveau van de luidsprekers aan.

• Druk op de toets CENTER +/– om het geluidsniveau van de luidspreker in het midden aan te passen (van +10 dB tot –10 dB).

• Druk op de toets REAR•L +/– om het geluidsniveau van de luidspreker linksachter aan te passen (van +10 dB tot –10 dB).

• Druk op de toets REAR•R +/– om het geluidsniveau van de luidspreker rechtsachter aan te passen (van +10 dB tot –10 dB).

– CENTER +

– REAR • L +

ENTER

– REAR • R +

3. Pas het effectniveau aan.

1) Druk herhaaldelijk op de toets ADJUST tot de vermelding “DSP EFFECT” op de display wordt weergegeven.

De huidige instelling wordt op de display weergegeven.

2) Druk op de toets CONTROL UP 5/DOWN ∞ om het niveau van het effect te selecteren.

• Elke keer dat u op de toets drukt,

verandert het niveau en wel als volgt:

Hoe hoger het nummer, hoe sterker het JVC Theater Surround-effect (standaard ingesteld op “DSP EFFECT 3”).

De DAP-modi aanpassen

DSP

MODE

SOUND

ENTER

– REAR • L +

ENTER

– REAR • R +

EFFECT

DSP EFFECT 1 DSP EFFECT 2 DSP EFFECT 3

DSP EFFECT 4DSP EFFECT 5

Wanneer u de DAP-modi hebt aangepast, worden deze voor elke DAP-modus in het geheugen opgeslagen.

Voordat u begint...

• Zorg dat u de informatie over de luidsprekers goed hebt ingesteld (zie pagina 14).

• Denk eraan dat er een tijdslimiet van kracht is voor de onderstaande stappen. Als de instelling wordt geannuleerd voordat u klaar bent, moet u bij stap 1 beginnen.

• Het is niet mogelijk het uitvoerniveau van de luidsprekers aan de achterzijde aan te passen als u voor “REAR SPK” de instelling “NO” hebt geselecteerd. Zie pagina 14.

Op het bedieningspaneel aan de voorzijde:

1. Druk herhaaldelijk op de toets

DSP MODE

DSP MODE tot de DAP-modus — LIVE CLUB, DANCE CLUB, HALL of PAVILION — op de display wordt weergegeven.

De indicator DSP licht ook op de display op.

2. Pas het uitvoerniveau van de

luidsprekers aan.

1) Druk herhaaldelijk op de toets ADJUST tot een van de volgende vermeldingen op de display wordt weergegeven.

“REAR L LEVEL”:

Om het niveau van de luidspreker linksachter aan te passen.

“REAR R LEVEL”:

Om het niveau van de luidspreker rechtsachter aan te passen.

2) Druk herhaaldelijk op de toets CONTROL UP 5/DOWN ∞ om het uitniveau van de geselecteerde luidspreker aan te passen (van + 10 dB tot – 10 dB).

3) Herhaal stap 1) en 2) om het uitvoerniveau van de andere luidsprekers aan te passen.

ADJUST SETTIN

CONTROL

DOWN UP

Met de afstandsbediening:

1. Druk herhaaldelijk op de toets DSP MODE tot de DAP-modus — LIVE CLUB, DANCE CLUB, HALL of PAVILION — op de display wordt weergegeven.

De indicator DSP licht ook op de display op.

2. Druk op de toets SOUND.

De cijfertoetsen zijn nu ingeschakeld voor het aanpassen van het geluid.

3. Pas het uitvoerniveau van de luidsprekers aan.

• Druk op de toets REAR•L +/– om het

geluidsniveau van de luidspreker linksachter aan te passen (van +10 dB tot –10 dB).

• Druk op de toets REAR•R +/– om het

geluidsniveau van de luidspreker rechtsachter aan te passen (van +10 dB tot –10 dB).

4. Druk op de toets EFFECT om het gewenste effectniveau te selecteren.

• Elke keer wanneer u op de toets drukt,

wordt er een ander niveau voor het effect geselecteerd, en wel in deze volgorde:

Hoe hoger het nummer dat u selecteert, hoe sterker het effect van de geselecteerde DAP-modus merkbaar wordt (Standaard ingesteld op “DSP EFFECT 3”).

Nederlands

3. Pas het effectniveau aan.

1) Druk herhaaldelijk op de toets ADJUST tot de vermelding “DSP EFFECT” op de display wordt weergegeven.

De huidige instelling wordt op de display weergegeven.

2) Druk op de toets CONTROL UP 5/DOWN ∞ om het niveau van het effect te selecteren.

• Elke keer wanneer u op de toets drukt,

wordt er een ander niveau voor het effect geselecteerd, en wel in deze volgorde:

DSP EFFECT 1 DSP EFFECT 2 DSP EFFECT 3

DSP EFFECT 4DSP EFFECT 5

Hoe hoger het nummer dat u selecteert, hoe sterker het effect van de geselecteerde DAP-modus merkbaar wordt (Standaard ingesteld op “DSP EFFECT 3”).

ADJUST SETTIN

CONTROL

DOWN UP

Een DSP-modus inschakelen

Voor de andere DSP-modi

Er kan slechts één DSP-modus tegelijk worden gebruikt. Wanneer er een DSP-modus wordt ingeschakeld, wordt een eventueel reeds ingeschakelde DSP-modus uitgeschakeld.

Voor Dolby Pro Logic, Dolby Digital en DTS Digital Surround

1. Druk op de toets SURROUND ON/OFF.

• Elke keer wanneer u op deze toets drukt, wordt de functie

Dolby/DTS Surround in - of uitgeschakeld.

SURROUND ON/OFF

Op het bedieningspaneel aan de voorzijde

Nederlands

2. Selecteer een afspeelbron en start het afspelen.

• Om te kunnen genieten van de Dolby Pro Logic-technologie

moet de audio/video die u afspeelt zijn gecodeerd met Dolby Surround en zijn voorzien van het logo

• Om te kunnen genieten van de Dolby Digital-technologie moet

de audio/video die u afspeelt zijn gecodeerd met Dolby Digital en zijn voorzien van het logo

• Om te kunnen genieten van de DTS Digital Surround-

technologie moet de audio/video die u afspeelt zijn gecodeerd met DTS Digital Surround en zijn voorzien van het logo

De Dolby/DTS Surround-modus uitschakelen

Druk nogmaals op de SURROUND ON/OFF-toets zodat het lampje aan de voorzijde van het bedieningspaneel uitgaat. (De vermelding “SURROUND OFF” wordt op de display weergegeven).

SURROUND ON/OFF

SURROUND

ON/OFF

Op de afstandsbediening

DOLBY SURROUND

DIGITAL

SURROUND

ON/OFF

1. Druk herhaaldelijk op de toets DSP MODE tot de modus van uw keuze op de display wordt weergegeven.

• Elke keer wanneer u op deze toets drukt, wordt er een andere

DSP-modus weergegeven. (Zie pagina 25 voor meer informatie).

DSP MODE

Op het bedieningspaneel

Op de afstandsbediening

DSP

MODE

aan de voorzijde

2. Selecteer een afspeelbron en start het afspelen.

• Om te kunnen genieten van JVC Theater Surround moet u

audio/video afspelen die is gecodeerd met Dolby Surround en is voorzien van het logo

DOLBY SURROUND

De DSP-modus uitschakelen

Druk herhaaldelijk op de toets DSP MODE tot de vermelding “DSP OFF” op de display wordt weergegeven.

DSP MODE

Op het bedieningspaneel aan de voorzijde

DSP

MODE

Op de afstandsbediening

aan de voorzijde

Op de afstandsbedieningOp het bedieningspaneel

De afspeelmodus DVD MULTI

DVD MUIL TI

ENTER

– REAR • R +

– CENTER +

SOUND

Deze ontvanger voorziet in de afspeelmodus DVD MULTI waarmee de analoge uitvoermodus van de DVD-speler kan worden gerealiseerd. Voordat u een DVD-schijf afspeelt, is het raadzaam eerst nog eens de handleiding die bij de DVD-speler werd geleverd door te nemen.

De afspeelmodus DVD MULTI activeren

U kunt de afspeelmodus DVD MULTI aanpassen wanneer u een DVD-schijf afspeelt en gebruik maakt van de analoge uitvoermodus van de DVD-speler. Elke keer als u de afspeelmodus aanpast, onthoudt de ontvanger de aanpassingen die u hebt gemaakt tot u deze opnieuw wijzigt. U moet de DVD-speler hiervoor echter wel eerst instellen op de analoge uitvoermodus.

Met de afstandsbediening:

1. Druk op de toets DVD MULTI zodat de vermelding “DVD MULTI” op de display wordt weergegeven.

Opmerking:

Als u “DVD MULTI” als afspeelbron selecteert, wordt de DSP-modus tijdelijk geannuleerd en zullen de toetsen SURROUND ON/OFF en DSP MODE niet werken.

Voordat u begint...

• Denk eraan dat er een tijdslimiet van kracht is voor de onderstaande stappen. Als de instelling wordt geannuleerd voordat u klaar bent, moet u bij stap 1 beginnen.

Op het bedieningspaneel aan de voorzijde:

1. Druk op de toets DVD MULTI zodat

DVD MULTI

de vermelding “DVD MULTI” op de display wordt weergegeven.

Opmerking:

Als u “DVD MULTI” als afspeelbron selecteert, wordt de DSP-modus tijdelijk geannuleerd en zullen de toetsen SURROUND ON/OFF en DSP MODE niet werken.

2. Selecteer de analoge, discrete uitvoermodus op de

DVD-speler en start het afspelen van een DVD.

• Raadpleeg ook de handleiding die bij de DVD-speler werd geleverd.

Volg voor het aanbrengen van wijzigingen de onderstaande stappen.

3. Pas het uitvoerniveau van de luidsprekers aan.

1) Druk herhaaldelijk op de toets

ADJUST tot een van de volgende vermeldingen op de display wordt weergegeven.

“CENTER LEVEL”:

Om het niveau van de luidspreker in het midden aan te passen.

“REAR L LEVEL”:

Om het niveau van de luidspreker linksachter aan te passen.

“REAR R LEVEL”:

Om het niveau van de luidspreker rechtsachter aan te passen.

2) Druk op de toets CONTROL UP 5/

DOWN ∞ om het uitvoerniveau van de geselecteerde luidspreker aan te passen (van +10 dB tot –10 dB).

3) Herhaal stap 1) en 2) om het

uitvoerniveau van de andere luidsprekers aan te passen.

ADJUST SETTIN

CONTROL

DOWN UP

2. Selecteer de analoge, discrete uitvoermodus op de DVD-speler en start het afspelen van een DVD.

• Raadpleeg ook de handleiding die bij de DVD-speler werd

geleverd.

Volg voor het aanbrengen van wijzigingen de onderstaande stappen.

3. Druk op de toets SOUND.

De cijfertoetsen zijn nu ingeschakeld voor het aanpassen van het geluid.

4. Pas het uitvoerniveau van de luidsprekers aan.

• Druk op de toets CENTER +/– om het geluidsniveau van de

luidspreker in het midden aan te passen (van +10 dB tot –10 dB).

• Druk op de toets REAR•L +/– om het geluidsniveau van de

luidspreker linksachter aan te passen (van +10 dB tot –10 dB).

• Druk op de toets REAR•R +/– om het geluidsniveau van de

luidspreker rechtsachter aan te passen (van +10 dB tot –10 dB).

– REAR • L +

ENTER

Nederlands

Het COMPU LINK-afstandsbedieningssysteem

Met het COMPU LINK-afstandsbedieningssysteem kunt u geluidsapparatuur van JVC bedienen via de afstandsbedieningssensor van de ontvanger.

Om van dit afstandsbedieningssysteem gebruik te maken, moet u de geluidsapparatuur van JVC niet alleen op de COMPU LINK (SYNCHRO)-ingangen van de ontvanger aansluiten (zie afbeelding), maar ook gebruik maken van kabels met RCA-pinstekers (zie pagina 5 en 6).

• Zorg ervoor dat de stekkers van de netspanningskabels van de geluidsapparatuur uit het stopcontact zijn verwijderd alvorens u deze apparaten op de ontvanger aansluit. Steek de stekkers pas weer in het stopcontact nadat alle verbindingen tot stand zijn gebracht.

CD-speler

Cassettedeck

CD-recorder

COMPU LINK-4

(SYNCHRO)

Nederlands

Draaitafel

Opmerkingen:

• Er zijn vier versies van het COMPU LINK-afstandsbedieningssysteem.

Deze ontv anger is uitgerust met het vierde systeem: COMPU LINK-4. Ten opzichte van de vorige versie (COMPU LINK-3) is aan deze versie een systematische bediening van de CD-recorder toege voegd.

• Als uw geluidsapparatuur over twee COMPU LINK-uitgangen

(SYNCHRO) beschikt, kunt u zelf bepalen welke u kiest. Als uw geluidsapparatuur over één COMPU LINK-uitgang (SYNCHRO) beschikt, moet u die zodanig aansluiten dat het het laatste apparaat in de reeks aangesloten apparaten is. (Bijvoorbeeld de draaitafel of CD-speler in de illustratie hierboven).

• Als u het cassettedeck of de CD-recorder met het COMPU LINK-

afstandsbedieningssysteem wilt bedienen, moet u erop letten dat de juiste naam van de afspeelbron is geselecteerd. (Zie pagina 13).

• Raadpleeg ook de handleidingen van de geluidsapparatuur die u

op de ontvanger aansluit.

Stroom automatisch aan- of uitschakelen (standby): alleen mogelijk bij een COMPU LINK-3- en COMPU LINK-4-aansluiting

De aangesloten apparatuur wordt automatisch in- of uitgeschakeld (in standby gezet) als de ontvanger wordt in- of uitgeschakeld. Als u de ontvanger inschakelt, wordt het apparaat dat eerder is geselecteerd ook automatisch ingeschakeld. Als u de ontvanger uitschakelt, worden de aangesloten apparaten tevens uitgeschakeld (in standby gezet).

Synchrone opnames maken

Synchroon opnemen houdt in dat het cassettedeck automatisch begint op te nemen wanneer er een CD wordt gestart.

Als u een synchrone opname wilt maken, gaat u als volgt te werk:

1. Plaats een cassette in het cassettedeck en een CD in de CD-speler.

2. Druk op het cassettedeck tegelijkertijd op de opnametoets (¶) en op de pauzetoets (8).

Het cassettedeck is nu voorbereid om op te nemen. Als u niet tegelijkertijd op de opnametoets (¶) en de pauzetoets (8) drukt, kunt u geen synchrone opname maken.

3. Druk op de CD-speler op de afspeeltoets (3).

De ontvanger schakelt over naar de bron die u selecteert en zodra het afspelen begint, start het cassettedeck de opname. Als het afspelen stopt, onderbreekt het cassettedeck het opnemen door in de pauzestand te gaan staan. Na circa 4 seconden zal het opnemen worden beëindigd.

Opmerkingen:

• Tijdens het maken van een synchrone opname, kunt u niet

overschakelen naar een andere bron.

• Als tijdens het maken van een synchrone opname de stroom van

een van de geluidsapparaten uitvalt of wordt uitgeschakeld, kan het zijn dat het COMPU LINK-afstandsbedieningssysteem niet meer naar behoren functioneert. In zo’n geval moet u de opname weer van voren af aan starten.

Met dit afstandsbedieningssysteem kunt u de onderstaande vier functies uitvoeren.

Op afstand bedienen van JVC-apparatuur via de afstandsbedieningssensor van de ontvanger

Andere geluidsapparaten die op de ontvanger zijn aangesloten, kunnen met de afstandsbediening van de ontvanger worden bediend. Richt de afstandsbediening rechtstreeks op de sensor van de ontvanger. Een nadere uitleg treft u aan op pagina 32 en 33.

Automatische selectie van de afspeelbron

Als u op een aangesloten geluidsapparaat of op de afstandsbediening van dat apparaat op de afspeeltoets Play ( ontvanger dat apparaat automatisch en schakelt het in. Als u daarentegen een nieuwe bron op het paneel aan de voorzijde van de ontvanger of met de afstandsbediening selecteert, begint het geselecteerde apparaat meteen te spelen. In beide gevallen blijft de bron die op het moment van uw keuze al was geselecteerd nog enige seconden zonder geluid doorspelen.

3) drukt, activeert de

Andere apparatuur van JVC bedienen

Met de afstandsbediening van deze ontvanger kunnen ook andere audio- en beeldapparaten van JVC worden bediend omdat de signalen die voor het bedienen van andere JVC-apparaten nodig zijn standaard in de afstandsbediening zijn ingebouwd.

Geluidsapparatuur bedienen

BELANGRIJK:

Om geluidsapparatuur van JVC met deze afstandsbediening te kunnen bedienen:

• Moet u de geluidsapparatuur van JVC niet alleen aansluiten op de COMPU LINK (SYNCHRO)-uitgangen (zie pagina 31) maar ook gebruik maken van kabels met RCA-pinstekers (zie pagina 5 en 6).

• Moet u de afstandsbediening rechtstreeks op de

afstandsbedieningssensor van de ontvanger richten.

• Als u de toetsen op het bedieningspaneel aan de voorzijde of de

menufuncties gebruikt om een afspeelbron te selecteren, kunt u het desbetreffende apparaat niet met de afstandsbediening bedienen. Als u een afspeelbron met de afstandsbediening wilt bedienen, moet u het desbetreffende apparaat met behulp van de afstandsbediening selecteren.

• Om het cassettedeck of de CD-recorder met het COMPU LINK-

afstandsbedieningssysteem te bedienen, moet u de naam van de afspeelbron correct instellen (zie pagina 13).

• Raadpleeg ook de handleiding van het apparaat dat u met de

afstandsbediening wilt bedienen.

CATV/DBS VCR TV AUDIO

DVD MUILTIDVD

FM/AM

TAPE/CDR

TV/DBS VCR PHONO

BASS

−−++

SURROUND

BASS BOOST EFFECT

SOUND

MUTING

CATV/DBS CONTROL

CONTROL

TV/VIDEO

TUNING

−

REC

PAUSE

* Als u op de afstandsbediening op een van deze toetsen drukt,

wordt gedurende circa 10 seconden op de display aangegeven welke bedieningsmodus van de afstandsbediening in gebruik is.

ANALOG/DIGITAL

DSP

MODE INPUTON/OFF

– CENTER +

231

– REAR • L +

TEST

564

– REAR • R +

897/P

– SUB WOOFER +

RETURN FM MODE 100

+−+−+

CH TV VOL

PLAY

/REW FF/

PAUSE

PTY SEARCH

PTY–

STOP

DISPLAY

RM-SRX7010R

A/V CONTROL RECEIVER

TREBLE

ENTER

SLEEP

+1010

VOLUME

−

PTY+

CONTROL

Tuner

In elk situatie is het mogelijk de volgende handelingen te verrichten: FM/AM: Hiermee schakelt u heen en weer tussen FM en

AM (MG/LG).

Nadat u op de toets FM/AM hebt gedrukt, kunt u de volgende handelingen verrichten:

1 – 10, +10: Met deze cijfertoetsen kunt u een voorkeurzender

selecteren. Druk voor kanaalnummer 5 op de toets met het cijfer 5.

Druk voor kanaalnummer 15 op +10 en daarna op 5. Druk voor kanaalnummer 20 op +10 en daarna op 10.

TUNING +/–: Hiermee kunt u op zenders afstemmen. FM MODE: Hiermee wijzigt u de FM-ontvangstmodus. PTY SEARCH: Hiermee kunt u met een PTY-code naar een

radioprogramma laten zoeken.

PTY +/–: Hiermee selecteert u een PTY-code. DISPLA Y: Hiermee toont u de RDS-signalen.

Bediening van het geluid (versterker)

In elk situatie is het mogelijk de volgende handelingen te verrichten: SURROUND ON/OFF: Hiermee schakelt u de surround-modi in

of uit — Dolby Pro Logic, Dolby Digital, en DTS Digital Surround.

DSP MODE: Hiermee selecteert u een DSP-modus.

Nadat u op de toets SOUND hebt gedrukt, kunt u de volgende handelingen verrichten:

SUBWOOFER +/–: Hiermee wijzigt u het uitvoerniveau van de

subwoofer.

CENTER +/–: Hiermee past u het uitvoerniveau van de

luidspreker in het midden aan.

REAR•L +/–: Hiermee past u het uitvoerniveau van de

luidspreker linksachter aan.

REAR•R +/–: Hiermee past u het uitvoerniveau van de

luidspreker rechtsachter aan.

EFFECT: Hiermee selecteert u het effectniveau. TEST: Hiermee schakelt u de testtoon.

Opmerking:

Druk nadat u het geluid hebt aangepast op de toets voor het selecteren van een afspeelbron of druk om de geselecteerde bron met de cijfertoetsen van de afstandsbediening te kunnen bedienen. Als u dit niet doet, kunt u de afspeelbron niet met de cijfertoetsen

bedienen.

Nederlands

Voorbeeld: Als u op de toets CD hebt

gedrukt.

T oetsen op de afstandsbediening Bedieningsmodus van de afstandsbediening

FM/AM TUNER

CD CD

PHONO PHONO

TAPE/CDR TAPE

DVD DVD

DVD MULTI D VD

TV/DBS TV

VCR VCR

CATV/DBS CONTROL DBS

CONTROL Huidige instelling of VCR of

TAPE of CDDSC

SOUND SOUND

CD-speler

Nadat u op de toets CD hebt gedrukt, kunt u de volgende handelingen verrichten met een CD-speler:

PLAY3: Hiermee start u het afspelen.

4: Hiermee gaat u naar het begin van de huidige (of

vorige) track.

¢¢

¢: Hiermee gaat u naar het begin van de volgende track.

¢¢

STOP7: Hiermee stopt u het afspelen. PAUSE8: Hiermee onderbreekt u het afspelen. Druk op de

toets PLAY3 om het afspelen te hervatten.

1 – 10, +10: Met deze cijfertoetsen kunt u een track selecteren.

Druk voor track 5 op de toets met het cijfer 5. Druk voor track 15 op +10 en daarna op 5. Druk voor track 20 op +10 en daarna op 10. Druk voor track 30 op +10, daarna op +10 en tot slot op 10.

CD-wisselaar

Als u net zo vaak op de toets CONTROL hebt gedrukt tot “CDDSC” op de display is verschenen, kunt u de volgende acties op de CD-wisselaar uitvoeren:

PLAY3: Hiermee start u het afspelen.

4: Hiermee gaat u naar het begin van de huidige

(of vorige) track.

¢¢

¢: Hiermee gaat u naar het begin van de volgende track.

¢¢

STOP7: Hiermee stopt u het afspelen. PAUSE8: Hiermee onderbreekt u het afspelen. Druk op de

toets PLAY3 om het afspelen te hervatten.

1 – 6, 7/P: Hiermee selecteert u het nummer van een CD die in

de wisselaar is geplaatst.

Cassettedeck

Nadat u op de toets TAPE/CDR hebt gedrukt (of net zo vaak op de toets CONTROL hebt gedrukt tot “TAPE” op de display is verschenen), kunt u de volgende acties op het cassettedeck uitvoeren:

PLAY3: Hiermee start u het afspelen. REW: Hiermee spoelt u de cassette van rechts naar links. FF: Hiermee spoelt u de cassette van links naar rechts. STOP7: Hiermee stopt u het afspelen. PAUSE8: Hiermee onderbreekt u het afspelen. Druk op de

toets PLAY3 om het afspelen te hervatten.

REC P AUSE: Hiermee wordt het opnemen gestart of de

opnamepauzestand gekozen.

Nadat u op de toets CD hebt gedrukt, kunt u de volgende handelingen verrichten met de wisselaar van een CD-speler:

1 – 10, +10: Met deze cijfertoetsen kunt u een track selecteren.

Nederlands

VOORBEELD:

• CD-nummer 4 en track-nummer 12 selecteren en deze track afspelen.

1. Druk net zo vaak op de toets CONTROL tot de vermelding “CDDSC” op de display wordt weer gegeve n , en d r u k daarna op 4.

2. Druk op de toets CD en daarna op +10 en 2.

Druk voor track 5 op de toets met het cijfer 5. Druk voor track 15 op +10 en daarna op 5. Druk voor track 20 op +10 en daarna op 10. Druk voor track 30 op +10, daarna op +10 en tot slot

op 10.

Draaitafel

Nadat u op de toets PHONO hebt gedrukt, kunt u de volgende handelingen verrichten met een draaitafel:

PLAY3: Hiermee start u het afspelen. STOP7: Hiermee stopt u het afspelen.

CD-recorder

Nadat u op de toets TAPE/CDR hebt gedrukt (of net zo vaak op de toets CONTROL hebt gedrukt tot “TAPE” op de display is verschenen), kunt u de volgende acties op het CD-recorder uitvoeren:

PLAY3: Hiermee start u het afspelen.

4: Hiermee gaat u naar het begin van de huidige

(of vorige) track.

¢¢

¢: Hiermee gaat u naar het begin van de volgende track.

¢¢

STOP7: Hiermee stopt u het afspelen. PAUSE8: Hiermee onderbreekt u het afspelen. Druk op de

toets PLAY3 om het afspelen te hervatten.

REC P AUSE: Hiermee wordt het opnemen gestart of de

opnamepauzestand gekozen.

Opmerking:

Voor het activeren van de bovenstaande toetsen kunt u de toets TAPE/CDR of CONTROL gebruiken. Als u op de toets TAPE/CDR drukt, wordt tevens de afspeelbron gewijzigd. Als u op de toets CONTROL drukt en “TAPE” selecteert, verandert de afspeelbron niet.

Beeldapparatuur bedienen

BELANGRIJK:

Om geluidsapparatuur van JVC met deze afstandsbediening te kunnen bedienen:

• Sommige videorecorders van JVC kunnen twee soorten besturingssignalen ontvangen: code “A” en code “B”. Voor u de afstandsbediening gaat gebruiken, dient u de besturingscode van de eerste videorecorder in te stellen op code “A”.

• Bij het gebruik van de afstandsbediening: – Richt de afstandsbediening wanneer u de DVD-speler, TV of

videorecorder wilt bedienen rechtstreeks op de sensor van het desbetreffende apparaat, en niet op de sensor van de ontvanger.

CATV/DBS VCR TV AUDIO

DVD MUIL TIDVD

FM/AM

TV/DBS VCR PHONO

BASS

−−++

SURROUND

BASS BOOST EFFECT

SOUND

MUTING

CATV/DBS CONTROL

CONTROL

TV/VIDEO

TUNING

−

REC

PA USE

TAPE/CDR

TREBLE

ANALOG/DIGITAL

DSP

MODE INPUTON/OFF

– CENTER +

231

– REAR • L +

TEST

564

ENTER

– REAR • R +

897/P

– SUB WOOFER +

RETURN FM MODE 100

+−+−+

CH TV V OL

PLAY

/REW FF/

PA USE

PTY SEARCH

PTY–

STOP

DISPLAY

RM-SRX7010R

A/V CONTROL RECEIVER

CONTROL

SLEEP

+1010

VOLUME

−

PTY+

Videorecorder

In elk situatie is het mogelijk de volgende handelingen te verrichten:

VCR

: Hiermee schakelt u de videorecorder aan/uit.

Nadat u op de toets VCR hebt gedrukt (of net zo vaak op de toets CONTROL hebt gedrukt tot “TAPE” op de display is verschenen), kunt u de volgende handelingen met de videorecorder verrichten:

1 – 9, 0: Hiermee selecteert u de kanalen op de

videorecorder.

PLAY3: Hiermee begint u het afspelen. REW: Hiermee spoelt u een videoband terug. FF: Hiermee spoelt u een videoband vooruit. STOP7: Hiermee stopt u het afspelen. PAUSE8: Hiermee onderbreekt u het afspelen. Druk op de

toets PLAY3 om het afspelen te hervatten.

REC P AUSE: Hiermee wordt het opnemen gestart of de

opnamepauzestand gekozen.

CH +/–: Hiermee selecteert u een ander kanaal op de

videorecorder.

Opmerking:

Voor het activeren van de bovenstaande toetsen kunt u de toets VCR of CONTROL gebruiken. Als u op de toets VCR drukt, wordt tevens de afspeelbron gewijzigd. Als u op de toets CONTROL drukt en “VCR” selecteert, verandert de afspeelbron niet.

DVD-speler

Nadat u op de toets DVD of DVD MULTI hebt gedrukt, kunt u de volgende handelingen met de DVD-speler verrichten:

PLAY3: Hiermee start u het afspelen.

4: Hiermee gaat u naar het begin van de huidige (of de

vorige) track.

¢¢

¢: Hiermee gaat u naar het begin van de volgende track.

¢¢

STOP7: Hiermee stopt u het afspelen. PAUSE8: Hiermee onderbreekt u het afspelen tijdelijk. Als u

het afspelen wilt hervatten, moet u op de toets PLAY3 drukken.

Nadat u op de toets DVD of DVD MULTI hebt gedrukt, kunt u deze toetsen gebruiken om de DVD-speler te bedienen.

TEST

– CENTER +

– REAR • L +

564

ENTER

– REAR • R +

Opmerking:

Voor meer informatie over de bediening van de DVD-speler verwijzen we u naar de handleiding van de DVD-speler.

Nederlands

In elk situatie is het mogelijk de volgende handelingen te verrichten:

: Hiermee schakelt u de TV aan/uit.

TV VOL +/–: Hiermee kunt u het volume aanpassen. TV/VIDEO: Hiermee stelt u de invoermodus in (op TV of VIDEO).

Nadat u op de toets TV/DBS hebt gedrukt, kunt u de volgende handelingen met de TV verrichten:

CH +/–: Hiermee gaat u naar een ander kanaal. 1 – 9, 0, 100+: Hiermee kunt u een ander kanaal selecteren. RETURN: Hiermee kunt u heen en weer schakelen tussen het

kanaal dat de vorige keer was geselecteerd en het kanaal dat nu is geselecteerd.

Apparatuur van andere merken bedienen

De afstandsbediening die bij deze ontvanger wordt geleverd, kan ook besturingssignalen verzenden naar videorecorders, TV’s, CATV-converters, DBS-tuners en DVD-speler van andere fabrikanten. U moet hiertoe wel een wijziging inbrengen in de instelling van de afstandsbediening. De standaardinstelling van JVC moet worden gewijzigd in een instelling die geschikt is om apparatuur van het andere merk te bedienen.

Voor meer informatie over de bediening van apparatuur van andere merken verwijzen we u naar de handleiding die bij die apparatuur wordt meegeleverd. Om apparatuur van een andere fabrikant met de afstandsbediening van JVC te bedienen, dient u eerst de fabrikantcode voor de videorecorder, TV, CATV-converter, DBS-tuner in te stellen en DVD-speler.

Nadat u de batterijen van de afstandsbediening hebt vervangen, dient u de codes van de fabrikanten opnieuw in te stellen.

Nederlands

CATV/DBS VCR TV AUDIO

DVD MUIL TIDVD

FM/AM

TV/DBS VCR PHONO

BASS

−−++

SURROUND

BASS BOOST EFFECT

SOUND

MUTING

CATV/DBS CONTROL

CONTROL

TV/VIDEO

TUNING

−

REC

PA USE

TAPE/CDR

TREBLE

ANALOG/DIGITAL

DSP

MODE INPUTON/OFF

– CENTER +

231

– REAR • L +

TEST

564

ENTER

– REAR • R +

897/P

– SUB WOOFER +

RETURN FM MODE 100

+−+−+

CH TV V OL

PLAY

/REW FF/

PA USE

PTY SEARCH

PTY–

STOP

DISPLAY

RM-SRX7010R

A/V CONTROL RECEIVER

SLEEP

+1010

VOLUME

−

PTY+

CONTROL

De fabrikantcodes kunnen zonder aankondiging vooraf worden gewijzigd. Als de code is gewijzigd, kunt u het desbetreffende apparaat niet met behulp van deze afstandsbediening bedienen.

Zendsignalen voor de afstandsbediening kiezen die geschikt zijn om een TV van ander merk te bedienen

1. Druk op de toets TV en houd de toets ingedrukt.

2. Druk op de toets TV/DBS.

3. Voer de fabrikantcode in met behulp van de cijfertoetsen 1 – 9 en 0.

U vindt de code in de onderstaande lijst.

4. Laat de toets TV weer los.

De volgende toetsen kunnen worden gebruikt om de TV te bedienen:

TV : Hiermee schakelt u de TV aan/uit. TV VOL +/–: Hiermee kunt u het volume aanpassen. TV/VIDEO: Hiermee stelt u de invoermodus in (op TV of

VIDEO).

Nadat u op de toets TV/DBS hebt gedrukt, kunt u de volgende handelingen met de TV verrichten:

CH +/–: Hiermee kunt u een ander kanaal

selecteren.

1 – 10, 0, 100+ (+10):

Hiermee kunt u een TV-kanaal selecteren. De toets 10 fungeert als ENTER-toets als u bij uw TV na het selecteren van

een kanaal op ENTER moet drukken.

Opmerking:

Raadpleeg ook de handleiding die bij uw TV werd geleverd.

5. Probeer nu uw TV-toestel te bedienen door op de toets TV

Als uw TV nu aan- of uitgaat, hebt u de goede fabrikantcode ingevoerd.

Als er voor uw merk TV meerdere fabrikantcodes in de lijst staan vermeld, raden we u aan elke code te proberen tot u er

een hebt gevonden die werkt.

Fabrikant Code

JVC 00, 02, 13, 14, 47, 74 AKAI 01, 02 BLAUPUNKT 03, 04 FISHER 01, 05 GRUNDIG 03, 06, 07 HITACHI 08, 09, 10, 49 IRADDIO 02 ITT/NOKIA 11, 12 LOEWE 06, 15, 16 MAGNAVOX 08, 17, 49 METS 50, 51, 52, 53 MITSUBISHI 08, 18, 19, 20 MIVAR 21 NORDMENDE 22, 23 OKANO 15 PANASONIC 24, 25, 26, 27, 76 PHILIPS 15, 17, 28, 75 QUELLE 52, 53, 54, 55, 56, 57, 58,

RCA/PROSCAN 08, 24, 29, 30, 31, 48 SABA 32, 33, 68, 69, 70 SAMSUNG 06, 08, 16, 34, 35, 49 SANYO 01, 05 SCHNEIDER 02, 15, 36 SHARP 37, 38, 77 SONY 39 TELEFUNKEN 40, 41, 42, 69 THOMSON 71, 72 TOSHIBA 37, 43, 44 ZENITH 45, 46

te drukken.

59, 60, 61, 62, 63, 64, 65, 66, 67

Zendsignalen voor de afstandsbediening kiezen die geschikt zijn om een CATV-converter of DBS-tuner van ander merk te bedienen

1. Druk op de toets CATV/DBS en houd de toets ingedrukt.

2. Druk op de toets CATV/DBS CONTROL.

3. Voer de fabrikantcode in met behulp van de cijfertoetsen 1 – 9 en 0.

U vindt de code in de onderstaande lijst.

4. Laat de toets CATV/DBS weer los.

De volgende toetsen kunnen worden gebruikt om de CATV-converter of de DBS-tuner te bedienen:

CATV/DBS CH +/–: Hiermee kunt u een ander kanaal 1 – 10, 0, 100+ (+10): Hiermee kunt u een kanaal selecteren.

Opmerking:

Raadpleeg ook de handleiding die bij uw CATV-converter of DBS-tuner werd geleverd.

: Hiermee schakelt u de CATV-

converter of DBS-tuner aan/uit.

selecteren.

De toets 10 fungeert als ENTER-toets als u bij uw CATV-converter of DBS-tuner na het selecteren van een kanaal op ENTER moet drukken.

5. Probeer nu uw CATV-converter of DBS-tuner te bedienen door op de toets CATV/DBS

drukken.

Als uw CATV-converter of DBS-tuner nu aan- of uitgaat, hebt u de goede fabrikantcode ingevoerd.

Als er voor uw merk CATV-converter of DBS-tuner meerdere fabrikantcodes in de lijst staan vermeld, raden we

u aan elke code te proberen tot u er een hebt gevonden die werkt.

Opmerking:

Het is niet mogelijk om de CATV-converter en de DBS-tuner tegelijk te gebruiken.

Voor CATV-converter

Fabrikant Code

GENERAL INSTRUMENT 06, 07, 08, 09, 10,

11, 12, 13, 14, 29 HAMLIN/REGAL 01, 02, 03, 04, 05 JERROLD 06, 07, 08, 09, 10,

11, 12, 13, 14 OAK 15, 16, 17 PANASONIC 18, 19, 20 PIONEER 21, 22 SCIENTIFIC ATLANTA 23, 24, 25 TOCOM 26 ZENITH 27, 28

De fabrikantcodes kunnen zonder aankondiging vooraf worden gewijzigd. Als de code is gewijzigd, kunt u het desbetreffende apparaat niet met behulp van deze afstandsbediening bedienen.

Nederlands

Voor DBS-tuner

Fabrikant Code

JVC 56, 57, 67 AMSTRAD 43, 44, 45, 46, 47, 48, 49 BLAUPUNKT 30 ECHOSTAR 50, 51, 67 GOLDSTAR 31 GRUNDIG 32, 33 HIRSHMANN 48, 52, 53, 54, 55 INSTRUMENT 68 ITT/NOKIA 34 KATHREIN 52, 58, 59, 60, 61, 62, 63 NEC 35, 36 ORBITECH 48 PHILIPS 37, 38 RCA 65 SAMSUNG 39, 40 SCHWAIGER 61, 64 SIEMENS 41, 42 SONY 66 TECHNISAT 48

De fabrikantcodes kunnen zonder aankondiging vooraf worden gewijzigd. Als de code is gewijzigd, kunt u het desbetreffende apparaat niet met behulp van deze afstandsbediening bedienen.

Zendsignalen voor de afstandsbediening kiezen die geschikt zijn om een videorecorder van een ander merk te bedienen

1. Druk op de toets VCR en houd de toets ingedrukt.

2. Druk op de toets VCR.

3. Voer de fabrikantcode in met behulp van de cijfertoetsen 1 – 9 en 0.

U vindt de code in de onderstaande lijst.

4. Laat de toets VCR weer los.

De volgende toetsen kunnen worden gebruikt om de videorecorder te bedienen :

VCR

Nederlands

Nadat u op de toets VCR hebt gedrukt, kunt u de volgende handelingen met de videorecorder verrichten:

CH +/–: Hiermee kunt u een ander TV-kanaal op de 1 – 10, 0, 100+ (+10): Hiermee kiest u TV-kanalen.

PLAY3: Hiermee begint u het afspelen. REW: Hiermee spoelt u een videoband terug. FF: Hiermee spoelt u een videoband vooruit. STOP7: Hiermee stopt u het afspelen. PAUSE8: Pauzeren. REC PAUSE: Hiermee kunt u opnames maken en het maken

Opmerking:

Raadpleeg ook de handleiding die bij de videorecorder werd geleverd.

: Hiermee schakelt u de videorecorder aan/uit.

videorecorder.

De toets 10 fungeert als ENTER-toets als u bij uw videorecorder na het selecteren van een kanaal op ENTER moet drukken.

van een opname onderbreken.

Fabrikant Code

JVC 00, 26, 27, 28, 29, 58 AIWA 01, 02 BELL & HOWELL 03 BLAUPUNKT 04, 05 CGM 06, 07 EMERSON 08, 10, 11, 12, 64, 65 FISHER 03, 14, 15, 16, 17 FUNAI 01 GE 18, 19, 20 GOLDSTAR 07 GOODMANS 13, 21 GRUNDIG 06, 22 HITACHI 18, 23, 24, 25, 66 LOEWE 07, 21 MAGNAVOX 04, 19, 24 MITSUBISHI 30, 31, 32, 33, 34, 35 NEC 26, 27 NOKIA 03, 36 NORDMENDE 38 ORION 09 PANASONIC 19, 24, 39, 40 PHILIPS 04, 19, 21, 24, 41, 42 PHONOLA 21 RCA/PROSCAN 04, 18, 19, 23, 24, 43, 44,

45 SABA 38, 46 SAMSUNG 45, 47, 59, 61, 62, 63 SANYO 03, 48, 49 SHARP 37, 50 SIEMENS 03, 51 SONY 52, 53, 54 TELEFUNKEN 55, 60 TOSHIBA 43, 44 ZENITH 56, 57

De fabrikantcodes kunnen zonder aankondiging vooraf worden gewijzigd. Als de code is gewijzigd, kunt u het desbetreffende apparaat niet met behulp van deze afstandsbediening bedienen.

5. Probeer nu uw videorecorder te bedienen door op de toets VCR

Als uw videorecorder nu aan- of uitgaat, hebt u de goede fabrikantcode ingevoerd.

Als er voor uw merk videorecorder meerdere fabrikantcodes in de lijst staan vermeld, raden we u aan elke code te proberen

tot u er een hebt gevonden die werkt.

te drukken.

Zendsignalen voor de afstandsbediening kiezen die geschikt zijn om een DVD-speler van een ander merk te bedienen

1. Druk op de toets AUDIO en houd de toets ingedrukt.

2. Druk op de toets DVD.

3. Voer de fabrikantcode in met behulp van de cijfertoetsen 1 – 9 en 0.

U vindt de code in de lijst rechts.

4. Laat de toets AUDIO weer los.

Nadat u op de toets DVD of DVD MULTI hebt gedrukt, kunt u de volgende acties op de DVD-speler uitvoeren:

PLAY3: Hiermee wordt het afspelen gestart. 4: Hiermee keert u terug naar het begin van de

huidige (of vorige) track.

¢: Hiermee gaat u naar het begin van de

volgende track.

STOP7: Hiermee wordt het afspelen gestopt. PAUSE8: Hiermee wordt het afspelen tijdelijk gestopt.

Druk op PLAY3 om het afspelen voort te zetten.

Nadat u op de toets DVD of DVD MULTI hebt gedrukt, kunt u deze toetsen worden gebruikt om het DVD-menu te bedienen.

Opmerking:

Raadpleeg voor meer informatie over de bediening van het menu de instructies die bij de DVD’s of DVD-speler zijn meegeleverd.

TEST

– CENTER +

– REAR • L +

564

ENTER

– REAR • R +

Fabrikant Code

JVC 00, 02 DENON 01 PANASONIC 03 PHILIPS 13 PIONEER 04, 05, 06 RCA 07 SAMSUNG 08 SONY 09 TOSHIBA 10 YAMAHA 11, 12

De fabrikantcodes kunnen zonder aankondiging vooraf worden gewijzigd. Als de code is gewijzigd, kunt u het desbetreffende apparaat niet met behulp van deze afstandsbediening bedienen.

Nederlands

Opmerking:

Raadpleeg de handleiding van de DVD-speler.

5. Probeer de DVD-speler te bedienen met behulp van een van de bovenstaande toetsen.

• VERGEET NIET voordat u op een van de bovenstaande

toetsen drukt de DVD-speler in te schakelen.

Als er meerdere codes voor het merk van uw DVD-speler zijn vermeld, dient u elke code te proberen tot u de juiste hebt

gevonden.

Problemen oplossen

In deze tabel staat een overzicht van enkele veelvoorkomende problemen en gangbare oplossingen die vaak in de praktijk blijken te werken. Mocht u een probleem tegenkomen dat u niet kunt oplossen, neemt u dan contact op met een JVC-service center bij u in de buurt.

PROBLEEM

De display licht niet op. De luidsprekers geven geen geluid.

Er is slechts één luidspreker die geluid geeft.

Nederlands

Een voortdurende ruis of gesis bij de ontvangst van FM-stations.

Sporadisch krakende geluiden bij de ontvangst van FM-stations.

Een “huilend” geluid bij het afspelen van grammofoonplaten.

U hoort onbedoeld geluid

De vermelding “OVERLOAD” begint te knipperen op de display.

“DSP MICON NG” knippert op de display.

Het lampje STANDBY gaat aan nadat u de stroom hebt ingeschakeld, maar daarna schakelt de ontvanger zichzelf uit (gaat weer in standby).

De afstandsbediening doet het niet.

De afstandsbediening werkt niet zoals de bedoeling is.

MOGELIJKE OORZAAK

De netspanningskabel is niet aangesloten. De kabels van en naar de luidsprekers zijn niet

aangesloten. De toetsen voor SPEAKERS ON/OFF 1 en 2

zijn niet goed ingesteld. Er is een verkeerde bron geselecteerd. De functie Mute is ingeschakeld.

Er is een verkeerde invoermodus geselecteerd (analoog of digitaal).

De aansluitingen zijn verkeerd.

De kabels naar de luidsprekers zijn niet goed aangesloten.

De balans is zodanig ingesteld dat slechts één van de luidsprekers geluid weergeeft.

Het ontvangen signaal is te zwak.

Het station is te ver weg. U gebruikt een verkeerde antenne.

De antenne is niet goed aangesloten. Ontstekingsgeluiden van auto’s en bromfietsen.

De draaitafel bevindt zich te dicht in de buurt van de luidsprekers.

Er is geen aardlekkabel (H) aangesloten op het aansluitpunt (H) aan de achterzijde.

De luidsprekers zijn overbelast als gevolg van een te hoog volume.

De luidsprekers zijn overbelast als gevolg van kortsluiting bij de uitgangen van of naar de luidsprekers.

De ingebouwde microprocessor functioneert niet goed.

De ontvanger ontvangt een te hoog voltage.

De rechtstreekse lijn tussen de afstandsbediening en de sensor wordt versperd door een voorwerp.

De batterijen zijn (bijna) op. Er is een verkeerde bedieningsmodus voor de

afstandsbediening geselecteerd.

OPLOSSING

Steek de netspanningskabel in het stopcontact. Controleer de kabels van en naar de luidsprekers en

sluit deze indien nodig opnieuw aan. Druk beide SPEAKERS ON/OFF toetsen 1 en 2 in

de juiste stand. Selecteer de juiste bron. Druk op de toets MUTING om deze functie uit te

schakelen. Selecteer de juiste invoermodus (analoog of

digitaal). Controleer de aansluitingen.

Zie pagina 5 voor analoge aansluitingen. Zie pagina 8 voor digitale aansluitingen.

Controleer de kabels naar de luidsprekers en sluit deze indien nodig opnieuw aan.

Pas de balans aan (zie pagina 13).

Sluit een FM-buitenantenne aan of neem contact op met uw leverancier.

Selecteer een ander station. Neem contact op met uw leverancier om na te gaan

of u wel de juiste antenne gebruikt. Controleer de aansluitingen. Plaats de antenne verder weg van de openbare weg.

Plaats de luidsprekers uit de buurt van de draaitafel.

Sluit de kabel aan op het aansluitpunt (H) aan de achterzijde.

1. Druk op de toets STANDBY/ON op het bedieningspaneel aan de voorzijde om de ontvanger uit te zetten.

2. Stop het afspelen van het apparaat.

3. Zet de ontvanger weer aan en pas het volume aan.

Druk op het paneel aan de voorzijde van de ontvanger op de toets STANDBY/ON en controleer de kabels van en naar de luidsprekers. Als “OVERLOAD” niet verdwijnt, moet u de stekker uit het stopcontact verwijderen en daarna weer in het stopcontact steken. Als de kabels van en naar de luidsprekers geen kortsluiting veroorzaken, raden we u aan contact op te nemen met uw leverancier.

Druk op de toets STANDBY/ON aan de voorzijde van de ontvanger om deze uit te schakelen. Verwijder de stekker uit het stopcontact en neem contact op met de dealer.

Verwijder het voorwerp.

Vervang de batterijen. Selecteer de juiste bedieningsmodus voor de

afstandsbediening (zie pagina 32).

Opmerking:

Als u de digitale coaxiale aansluiting gebruikt, kan het geluid worden onderbroken door invloeden van buitenaf, zoals een bliksemontlading, maar het geluid wordt daarna weer automatisch hersteld. Het betreft geen storing.

Specificaties

Versterker

Uitvoervermogen

Bij Stereo-werking:

Kanalen voor: 100 W per kanaal, min. RMS, beide kanelen

aangedreven in 8 Ω, bij 1 kHz en met totaal maximaal 0,9% aan harmonische vervorming. (IEC268-3/DIN)

Bij Surround-werking:

Kanalen voor: 100 W per kanaal, min. RMS, aangedreven in

8 Ω bij 1 kHz, met totaal maximaal 0,8% aan harmonische vervorming.

Kanaal midden:100 W, min. RMS, aangedreven in 8 Ω bij 1 kHz

met totaal maximaal 0,8% aan harmonische vervorming.

Kanalen achter:100 W per kanaal, min. RMS, aangedreven in

8 Ω bij 1 kHz, met totaal maximaal 0,8% aan harmonische vervorming.

Audio

Gevoeligheid/impedantie audio-input (1 kHz):

PHONO (MM): 2,7 mV/47 kΩ CD, TAPE/CDR, TV SOUND/DBS, VCR, DVD:

220 mV/47 kΩ

Audio-input (DIGITAL IN)* :

Coax: DIGITAL 1 (DVD): 0,5 V(p-p)/75 Ω Optisch: DIGITAL 2 (CD), DIGITAL 3 (TV), DIGITAL 4 (CDR):

–21 dBm tot –15 dBm (660 nm ±30 nm) *Heeft betrekking op Linear PCM, Dolby Digital en

DTS Digital Surround (met sampling-frequentie — 32 kHz, 44,1 kHz, 48 kHz).

Niveau audio-output:

TAPE/CDR, VCR: 220 mV

Digitale uitgang:

Optisch: DIGITAL OUTPUT

Signalgolflengte: 660 nm Uitgangsniveau: –21 dBm –15 dBm

Signaal/ruis-verhouding (’66 IHF/DIN):

PHONO (MM): 70 dB/66 dB (bij REC OUT) CD, TAPE/CDR, TV SOUND/DBS, VCR, DVD:

87 dB/67 dB

Frequentierespons (8 Ω):

PHONO: 20 Hz tot 20 kHz (±1 dB) CD, TAPE/CDR, TV SOUND/DBS, VCR, DVD:

20 Hz tot 20 kHz (±1 dB) RIAA Phono-equalisatie: ±10 dB (20 Hz tot 20 kHz) Bass boost-control: +3 dB ±1,0 dB bij 100 Hz Beheer van tonen:

Lage tonen (100 Hz): ±10 dB Hoge tonen (10 kHz): ±10 dB

Video

Gevoeligheid/impedantie video-input:

Gewone video: DBS, VCR, DVD: 1 V(p-p)/75 Ω S-video: DBS, VCR, DVD: (Y: luminance): 1 V(p-p)/75 Ω

(C: chrominance, burst): 0,286 V(p-p)/75 Ω

Niveau video-output:

Gewone video: VCR, MONITOR OUT:

1 V(p-p)/75 Ω

S-video: VCR, MONITOR OUT:

(Y: luminance): 1 V(p-p)/75 Ω (

C: chrominance, burst): 0,286 V(p-p)/75Ω

Synchronisatie: Negatief Signaal/ruis-verhouding: 45 dB

FM-tuner (IHF)

Afstembereik: 87,50 MHz tot 108,00 MHz Bruikbare gevoeligheid: Mono:17,0 dBf (1,95 µV/75 Ω) 50 dB stiltegevoeligheid:

Mono: 21,3 dBf (3,2 µV/75 Ω) Stereo: 41,3 dBf (31,5 µV/75 Ω)

Signaal/ruisverhouding (IHF A-klasse):

Mono: 78 dB bij 85 dBf Stereo: 73 dB bij 85 dBf

Totale harmonische vervorming:

Mono: 0,4% bij 1 kHz

Stereo: 0,6% bij 1 kHz Stereo-scheiding bij REC OUT: 35 dB bij 1 kHz Alternate Channel Sensitivity: 60 dB: (±400 kHz) Frequentierespons: 30 Hz tot 15 kHz: (+0,5 dB, –3 dB)

AM (MG/LG)-tuner

Afstembereik: MG: 522 kHz tot 1 629 kHz

LG: 144 kHz tot 288 kHz Bruikbare gevoeligheid: Raamantenne: 400 µV/m (MG) Signaal/ruis-verhouding: 50 dB (100 mV/m)

Algemeen

Vereiste vermogen: AC 230V , 50 Hz Stroomverbruik: 200 W (tijdens werking)

2 W (in Standby-modus) Afmetingen (B x H x D): 435 mm x 146,5 mm x 425,5 mm Gewicht: 8,6 kg

Nederlands

Specificaties en ontwerp kunnen zonder aankondiging vooraf worden gewijzigd.

VICTOR COMPANY OF JAPAN, LIMITED

GE, FR, NL

0301NHMMDWJEIN
