Благодарим Вас за приобретение изделия JVC. Перед тем, как приступать к эксплуатации,

пожалуйста, внимательно прочитайте все инструкции с тем, чтобы полностью изучить и

обеспечить оптимальную работу этого устройства.

СОДЕРЖАНИЕ

Как перенастроить Ваше устройство ... 2

РАСПОЛОЖЕНИЕ КНОПОК........ 3

Панель управления ................................. 3

ОСНОВНЫЕ ОПЕРАЦИИ ............. 4

Включение ............................................... 4

Установка часов ..................................... 5

ОПЕРАЦИИ С

РУCCKИЙ

РАДИОПРИЕМНИКОМ ............... 6

Прослушивание радио ............................ 6

Сохранение радиостанций в памяти ..... 7

Настройка на запрограммированную

радиостанцию ....................................... 8

ОПЕРАЦИИ С МАГНИТОФОНОМ ....

Прослушивание кассеты ........................ 9

НАСТРОЙКА ЗВУКА .................... 10

Настройка звука ..................................... 10

Включение или отключение функции

ультрабасов .......................................... 10

Выбор запрограммированных

режимов звучания ................................ 11

Сохранение в памяти Ваших

собственных настроек звука .............. 11

ОТСОЕДИНЕНИЕ ПАНЕЛИ

УПРАВЛЕНИЯ ............................. 12

ВЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ ... ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ...

ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ .................... 15

13 14

Как перенастроить Ваше устройство

Одновременно нажмите кнопки SEL (выбор) и (резервный/включено/аттенюатор) и удерживайте нажатыми более 2 секунд. В результате этого встроенный микрокомпьютер будет перенастроен.

(резервный/включение/аттенюатор)

S.BASS

SEL

DISP

SEL (выбор)

Примечание:

Ваши запрограммированные настройки—такие как запрограммированные каналы или настройки звука—также сотрутся.

ПЕРЕД ТЕМ, КАК ПРИСТУПАТЬ К ЭКСПЛУАТАЦИИ

*Для Вашей безопасности....

•

Не повышайте слишком сильно громкость, поскольку в результате этого заглушаются внешние звуки, что делает опасным управление автомобилем.

•

Остановите автомобиль перед тем, как выполнять любые сложные операции.

*Температура внутри автомобиля....

Если Вы припарковали Ваш автомобиль на длительное время в жаркую или холодную погоду, перед тем, как включать это устройство, подождите до тех пор, пока температура в автомобиле не придет в норму.

SSM

SCMMO

РАСПОЛОЖЕНИЕ КНОПОК

Панель управления

Окно на экране дисплея

;

S.BASS

SEL

DISP

wq y

e r t u

1 Кнопка (резервный/включение/

аттенюатор)

2 Кнопка S.BASS (ультрабасы) 3 Кнопка 0 (выталкивание) 4 Окно на экране дисплея 5 Кассетоприемник 6 Кнопки 1/¡ (PROG:программа) 7 Кнопка AM 8 Кнопка EX (дополнительно) 9 Кнопка FM p Кнопки /

• Также функционируют как кнопки SSM, когда их нажимают одновременно.

q Кнопки +/– w Кнопка DISP (дисплей) e Кнопка SEL (выбор) r Нумерованные кнопки t Кнопка MO (монофонический) y Кнопка SCM (память управления звуком) u Кнопка (освобождение панели

управления)

4 6 7 9

SSM

SCMMO

Окно на экране дисплея

i Индикаторы полосы частот FМ

(FM1, FM2, FM3)

o Индикатор полосы частот АМ ; Индикатор S.BASS (ультрабасы) a Главный дисплей s Индикаторы режима звука

(BEAT, SOFT, POP)

d Индикаторы приема тюнера

MO (монофонический), ST (стерео)

РУCCKИЙ

ОСНОВНЫЕ ОПЕРАЦИИ

РУCCKИЙ

Включение

Включите устройство.

Примечания в отношении управления в одно касание:

•

Когда Вы выбираете источник сигнала в пункте 2 ниже, устройство автоматически включается. Вам не нужно нажимать эту кнопку для того, чтобы включить устройство.

•

Если в кассетоприемник уже вставлена кассета, ее воспроизведение начинается автоматически. Однако при отключении питания не рекомендуется оставлять кассету в устройстве. повреждению головки магнитофона и кассеты.

Выберите источник сигнала.

О том, как пользоваться тюнером (FM

или АМ), смотрите на страницах 6 – 8.

О том, как пользоваться кнопкой EX,

смотрите на странице 8.

О том, как пользоваться магнитофоном,

смотрите на странице 9.

Это может привести к

S.BASS

SEL

DISP

SSM

SCMMO

Настройте громкость.

Чтобы повысить громкость

Чтобы понизить громкость

Появляется индикатор уровня громкости.

Отрегулируйте звук так, как Вам хочется (смотрите страницах 10 – 11.)

Чтобы моментально понизить громкость

Кратко нажмите во время прослушивания любого источника сигнала. На экране дисплея начнет мигать надпись “АТТ”, и уровень громкости моментально понизится. Для того, чтобы восстановить предыдущий уровень громкости, еще раз кратко нажмите на эту кнопку.

Чтобы выключить устройство

Нажмите и держите в течение более 1 секунды. Появляется надпись “SEE YOU” (до свидания), затем данное устройство выключается.

S.BASS

SEL

DISP

SSM

SCMMO

Установка часов

Нажмите и держите кнопку SEL (выбор) в течение более 2 секунд.

На экране дисплея появляется надпись “CLOCK H” (час на часах) или “CLOCK M” (минута на часах).

SEL

Установите час.

Выберите “CLOCK H” (час на часах), если это не показано на экране дисплея.

CLOCK MCLOCK H

2 Поставьте час.

Установите минуту.

1 Выберите “CLOCK M” (минута на

часах).

2 Поставьте минуту.

Закончите настройку.

SEL

Для проверки текущего времени на часах или изменения режима работы дисплея

DISP

Несколько раз нажмите на кнопку DISP (дисплей). При каждом нажатии кнопки режим работы дисплея меняется следующим образом:

• Во время работы тюнера:

Чаcы Чаcтoта

• Во время работы магнитофона:

Peжим воспроизвeдeния (направлeние

Чаcы

воспроизвeдeния каcceты)

РУCCKИЙ

CLOCK MCLOCK H

ОПЕРАЦИИ С РАДИОПРИЕМНИКОМ

S.BASS

SEL

DISP

РУCCKИЙ

Прослушивание радио

Вы можете использовать автоматический или ручной поиск при настройке на конкретную радиостанцию.

Примечание:

Когда в кассетоприемник вставлена кассета, Вы не можете выбрать тюнер. Не забудьте кнопкой выбросить кассету из кассетоприемника для того, чтобы можно было слушать радио.

Автоматический поиск радиостанции: Автоматический поиск

Выберите диапазон (FM1 – 3, AM).

FM1 FM2 FM3

SSM

SCMMO

Начинайте поиск радиостанции.

Для поиска радиостанций, работающих на более высоких частотах

Для поиска радиостанций, работающих на более низких частотах

После того, как радиостанция найдена, поиск прекращается.

Чтобы прекратить поиск до того, как найдена радиостанция, нажмите на ту же

кнопку, на которую Вы нажимали для того, чтобы начать поиск.

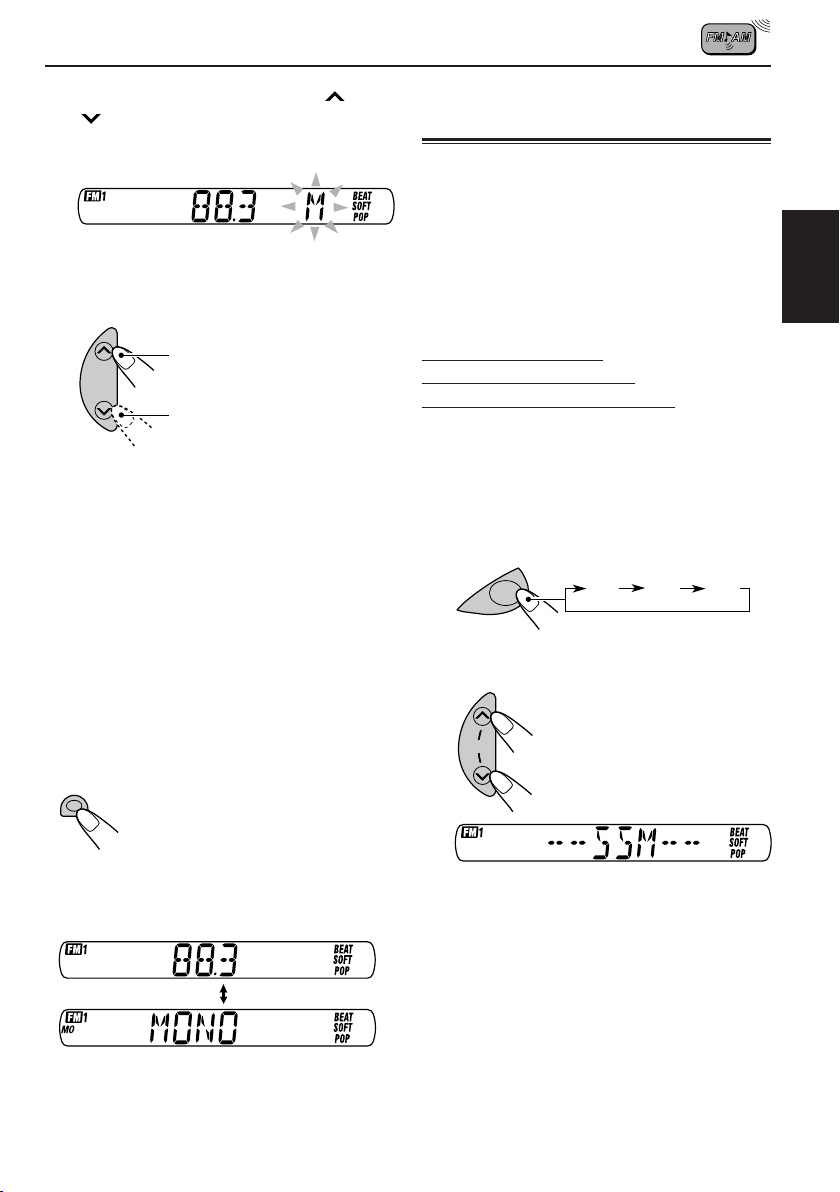

Поиск радиостанции вручную: Ручной поиск

Выберите диапазон (FM1 – 3, AM).

FM1 FM2 FM3

Появляется выбранный диапазон.

Данный индикатор отображается при приеме стереосигнала FM-передачи достаточной силы.

Примечание:

Этот приемник работает на трех диапазонах FM (FM1, FM2, FM3).

• FM1/FM2: От 87,5 МГц до 108,0 МГц

• FM3: От 65,0 МГц до 74,0 МГц

Примечание:

Этот приемник работает на трех диапазонах FM (FM1, FM2, FM3).

• FM1/FM2: Om 87,5 МГц до 108,0 МГц

• FM3: Om 65,0 МГц до 74,0 МГц

Нажмите и держите кнопку или

до тех пор,

пока на экране дисплея не начнет мигать надпись “M” (ручной).

Настройтесь на радиостанцию, которую Вы хотите слушать, пока мигает буква “M”

(ручной)

Сохранение радиостанций в памяти

Вы можете воспользоваться одним из следующих двух методов сохранения радиовещательных станций в памяти.

• Автоматическое программирование радиостанций FM: SSM (последовательная память радиостанции с сильным сигналом)

• Ручное программирование радиостанций,

работающих как на частотах FM, так и на частотах АМ

РУCCKИЙ

Чтобы настроиться на радиостанции, работающие на более высоких частотах

Чтобы настроиться на радиостанции, работающие на более низких частотах

• Если Вы снимите палец с кнопки, ручной режим автоматически выключится через 5 секунд.

• Если Вы будете удерживать кнопку нажатой, частота начнет меняться с интервалами 50 кГц для FM (87,5 Мгц 108,0 Мгц), 30 кГц для FM (65,0 Мгц 74,0 Мгц) и 9 кГц для АМ–MW/LW до тех пор, пока Вы не отпустите кнопку.

Когда затруднен прием стереофонического радиовещания на частотах FM:

Когда на экране дисплея загорается индикатор MO, звук, который Вы слышите, становится монофоническим, но качество приема улучшается.

Нажмите кнопку MO (монофонический) в то время, когда будете слушать стереофоническое радиовещание на частотах FM. При каждом нажатии на кнопку поочередно загорается и гаснет индикатор MO.

Автоматическое программирование радиостанций FM: SSM

Вы можете запрограммировать 6 местных радиостанций FM в каждом диапазоне FM (FM1, FM2 и FM3).

Выберите тот диапазон FM (FM1 –

3), в котором Вы хотите сохранить в памяти радиостанции FM.

Нажмите и держите обе кнопки в течение более 2 секунд.

SSM

Появляется надпись “- -SSM- -”, затем она исчезает, когда заканчивается автоматическое программирование.

Местные радиостанции FM с самым сильным сигналом находятся и запоминаются автоматически в том диапазоне, который Вы выберите (FM1, FM2 или FM3). Эти станции программируются на нумерованных кнопках —от № 1 (самая низкая частота) до № 6 (самая высокая частота). По завершении автоматического программирования радиоприемник автоматически настраивается на радиостанцию, сохраненную в памяти на нумерованной кнопке 1.

FM1 FM2 FM3

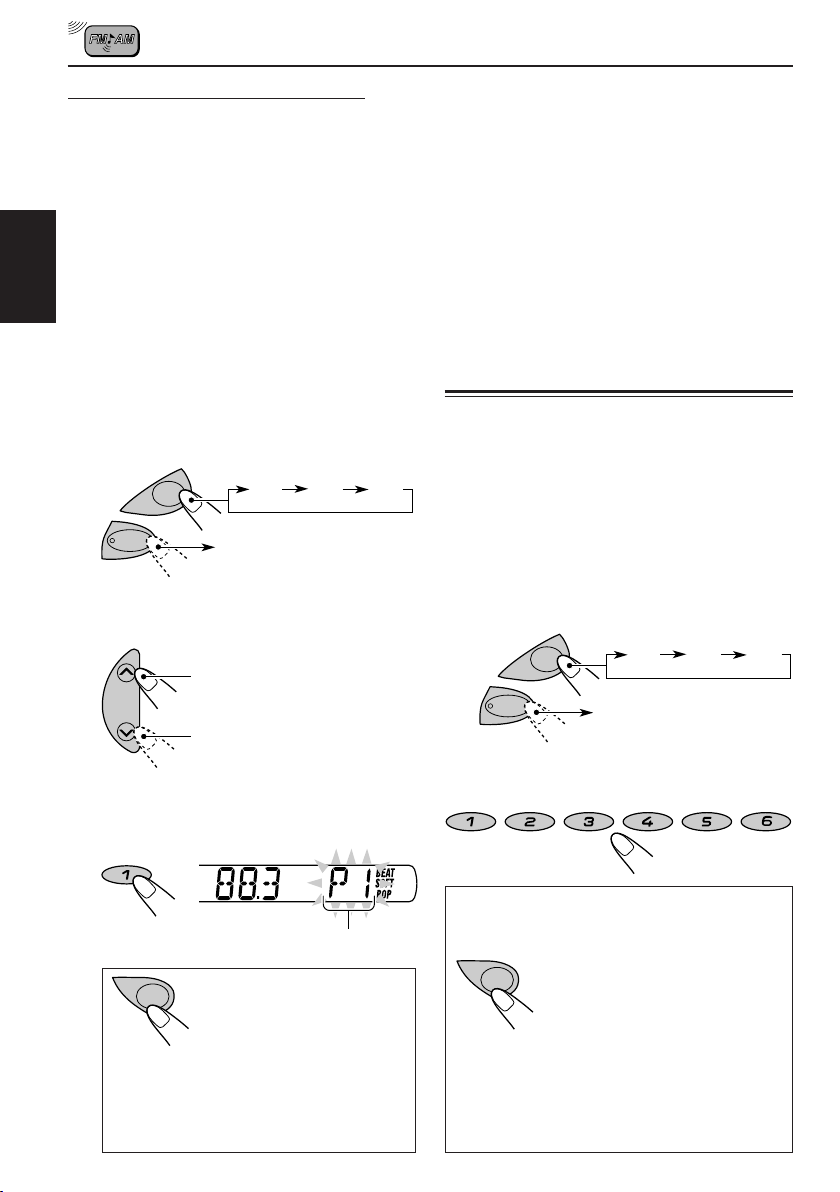

Ручное программирование

В каждом диапазоне частот (FM1, FM2, FM3 и AM) можно вручную запрограммировать до 6 радиостанций путем назначения станций нумерованным кнопкам (1 – 6).

•

Кроме того, можно запрограммировать дополнительную кнопку на радиостанцию в FM- или AM-диапазоне (например, на любимую радиостанцию или радиостанцию вещания информации о ситуации на дорогах), а затем включать эту радиостанцию одним нажатием кнопки, даже если устройство выключено.

РУCCKИЙ

Напр.: Для того, чтобы запомнить радиостанцию FM с

частотой 88,3 МГц на кнопке программирования под номером 1 диапазона FM1.

Выберите тот диапазон (FM1 – 3, AM), в котором Вы хотите сохранить в памяти радиостанции (в данном примере – FM1).

EX (дополнительно)

FM1 FM2 FM3

Повторите приведенную выше процедуру для того, чтобы сохранить в памяти другие радиостанции.

Примечания:

• Ранее запрограммированная радиостанция стирается, когда под тем же запрограммированным номером запоминается новая радиостанция.

• Запрограммированные радиостанции стираются, когда прерывается питание запоминающей схемы (например, во время замены батарейки). Если это произойдет, снова запрограммируйте эти станции.

Настройка на запрограммированную радиостанцию

Вы можете легко настроиться на запрограммированную радиостанцию. Помните, что Вы должны сначала сохранить станции в памяти. Если Вы еще не сохранили их в памяти, смотрите “Сохранение радиостанций в памяти” на страницах 7 и 8.

Настройтесь на радиостанцию

(в данном примере – на частоте 88,3 МГц).

Чтобы настроиться на радиостанции, работающие на более высоких частотах

Чтобы настроиться на радиостанции, работающие на более низких частотах

Нажмите и держите нумерованную кнопку (в данном примере – 1) в течение более 2 секунд.

В течение нескольких секунд мигает надпись “P1”.

Можно также запрограммировать кнопку EX

на радиостанцию FM- или AMдиапазона. Для этого необходимо нажать кнопку EX и удерживать ее нажатой на данном шаге.

• Мигающий индикатор “P0” на дисплее сигнализирует о том, что радиостанция

запрограммирована.

Настройка на радиостанции, запрограммированные с помощью нумерованных кнопок

Выберите диапазон (FM1 – 3, AM).

Выберите номер (1 – 6) для той

FM1 FM2 FM3

запрограммированной радиостанции, которую Вы хотите запомнить.

Настройка на любимую радиостанцию, запрограммированную с помощью дополнительной кнопки EX

Происходит автоматическое включение устройства (если оно было выключено). Осуществляется настройка на любимую радиостанцию (если в этот момент не воспроизводится кассета).

• Если Вы нажмете кнопку еще раз, будет выполнена настройка на последнюю принимаемую радиостанцию.

ОПЕРАЦИИ С МАГНИТОФОНОМ

S.BASS

SEL

DISP

Прослушивание кассеты

Вы можете проигрывать магнитные ленты типа I (нормальные).

Включите устройство.

Примечание в отношении управления в одно касание:

Если в кассетоприемник уже вставлена кассета, ее воспроизведение начинается автоматически. Однако при отключении питания не рекомендуется оставлять кассету в устройстве. Это может привести к повреждению головки магнитофона и кассеты.

Вставьте кассету в кассетоприемник.

Когда одна сторона кассеты достигает своего конца во время воспроизведения, автоматически начинает воспроизводиться ее другая сторона (автоматический реверс).

SSM

SCMMO

Чтобы остановить воспроизведение и кнопкой выбросить кассету

Нажмите на кнопку 0. Воспроизведение кассеты прекращается, и она автоматически выбрасывается из кассетоприемника. Источник сигнала меняется на ранее выбранный источник сигнала.

• Вы не можете поменять источник сигнала, если кассета все еще находится в кассетоприемнике. Чтобы изменить источник сигнала, Вы должны сначала кнопкой выбросить кассету из кассетоприемника.

• Вы также можете кнопкой выбросить кассету из кассетоприемника, нажав на кнопку 0, когда устройство выключено.

Для быстрой перемотки кассеты

Нажмите ¡ или 1. Кассета будет перематываться в направлении стрелок (¡ или 1).

РУCCKИЙ

Выбор направления воспроизведения кассеты.

Нажмите обе кнопки одновременно. При каждом нажатии обеих кнопок направление воспроизведения кассеты поочередно меняется— вперед ( ) и назад ( ).

Направление перемотки кассеты

Чтобы возобновить воспроизведение,

слегка нажмите на другую кнопку, которая не нажата (1 или ¡).

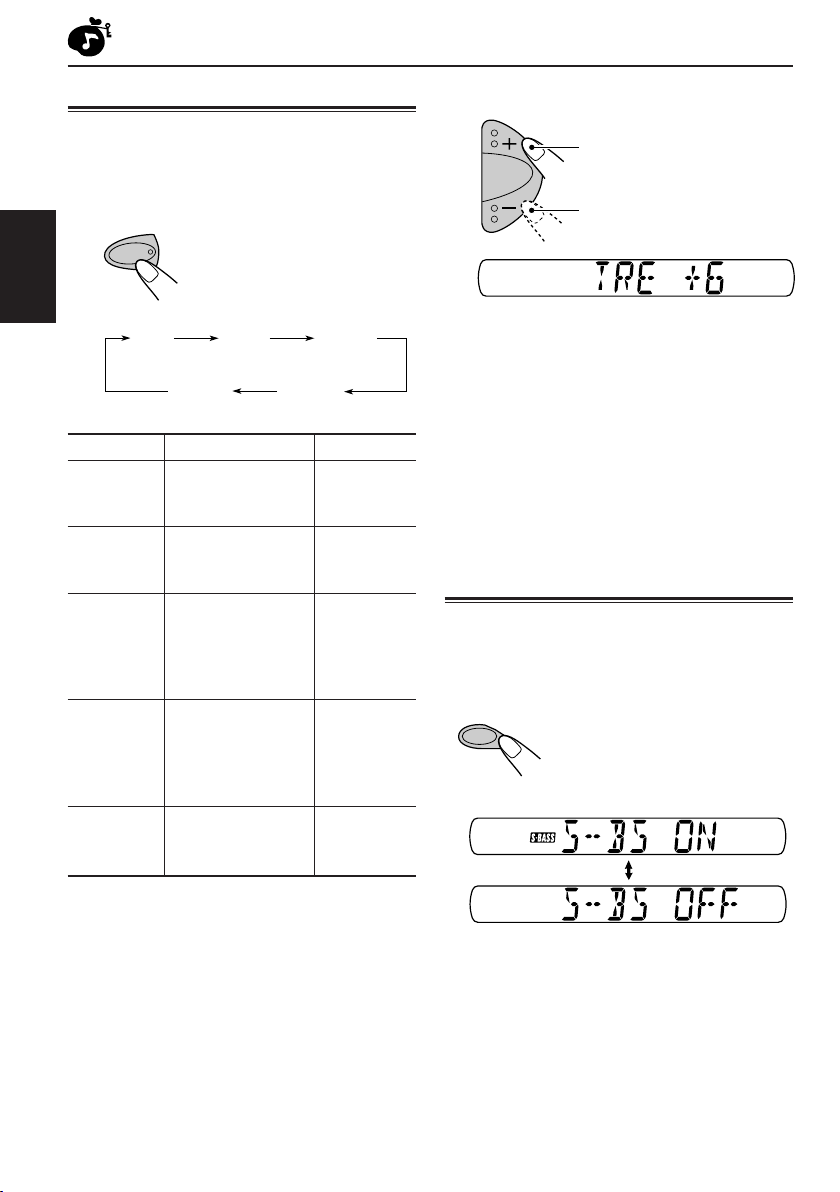

НАСТРОЙКА ЗВУКА

S.BASS

Настройка звука

Вы можете настроить характеристики звука по Вашему вкусу.

Выберите тот параметр, который Вы хотите настроить.

SEL

РУCCKИЙ

(низкие чаcтоты)

Индикация Для того, чтобы: Диапазон

BAS Настроить низкие –6 (мин.) (низкие частоты. | частоты) +6 (макс.)

TRE (высокие частоты. | частоты) +6 (макс.)

FAD* Настроить баланс R6 (Только (регулятор передних и задних задние) уровня сигнала) F6 (Только

BAL Настроить баланс L6 (Только (баланс) левых и правых левые)

VOL Настроить 00 (мин.) (громкость) громкость. |

При каждом нажатии кнопки регулируемые параметры меняются следующим образом:

BAS

(гpoмкocть)

Настроить высокие

громкоговорителей.

передние)

громкоговорителей.

VOL

TRE

(высокиe чаcтоты)

FAD

(реryлятор ypoвня сигнала)

BAL

(баланc)

–6 (мин.)

| R6 (Только

50 (макс.)

правые)

Настройте уровень.

Чтобы повысить уровень

Чтобы понизить уровень

Напр.:

Kогда Вы выбираете “TRE” (высокие частоты)

Примечаниe:

При обычной эксплуатации кнопки + и – действуют как кнопки регулирования громкости. Поэтому Вам не требуется выбирать “VOL” для того, чтобы регулировать уровень громкости.

Включение или отключение функции ультрабасов

Функция ультрабасов позволяет поддерживать силу и полноту звучания низких тонов независимо от установленного уровня громкости.

При каждом нажатии кнопки S.BASS (ультрабасы) функция поочередно включается и отключается.

* Если Вы используете систему с двумя

громкоговорителями, установите уровень регулятора уровня сигнала на “00”.

Выбор запрограммированных

режимов звучания

Вы можете выбрать запрограммированную настройку звучания, подходящую для конкретного музыкального жанра.

Выберите режим звучания, который Вам подходит.

SCM

При каждом нажатии кнопки режим звучания меняется

следующим образом:

SCM OFF

(BEAT)

(SOFT) (POP)

• Установлен временной предел выполнения нижеследующей процедуры. Если настройка отменяется до того, как Вы ее закончите, снова начинайте с пункта 1.

Вызовите тот режим звучания, который Вы хотите настроить.

SCM

Чтобы настроить уровень звучания

• Детали смотрите в левой колонке.

низких или высоких частот.

1 Выберите “BAS” (низкие

“TRE” (высокие

SEL

частоты)

частоты) .

или

РУCCKИЙ

Напр.: Kогда Вы выбираете “BEAT” (биение)

Индикация Для:

SCM OFF

BEAT Рок- или +2 00 ON

SOFT Спокойная +1 –3 OFF

POP Легкая +4 +1 OFF

Примечания:

• Вы можете отрегулировать каждый режим звучания по Вашему вкусу и сохранить его в памяти. Если Вы хотите настроить и сохранить в памяти Ваш первоначальный режим звучания, смотрите “Сохранение в памяти Ваших собственных настроек звука” ниже.

• Информацию о регулировании уровней усиления низких и высоких частот или включении/ отключении функции ультрабасов см. на стр.10.

(Бемольный звук)

диско- (Включено) музыка

фоновая музыка

музыка

Запрограммированные

значения

BAS TRE S.BASS

00 00 OFF

(Выключено)

Сохранение в памяти Ваших собственных настроек звука

Вы можете настроить режимы звучания (BEAT, SOFT, POP) по Вашему собственному вкусу и сохранить Ваши собственные

настройки в памяти.

2 Настройте уровень.

Включение или отключение функции ультрабасов.

S.BASS

Повторите пункте 2, чтобы

• Детали смотрите на странице 10.

настроить другие параметры.

Нажмите и держите кнопку SCM до тех пор, пока режим звучания, который Вы выбрали в пункте

начнет мигать на экране дисплея.

SCM

Повторите ту же самую процедуру

Ваша настройка, произведенная в отношении выбранного режима звучания,

сохранена в памяти.

для того, чтобы запомнить другие режимы звучания.

Чтобы восстановить заводскую настройку, повторите ту же самую

процедуру и переназначьте запрограммированные величины, перечисленные в таблице в левой колонке.

, не

ОТСОЕДИНЕНИЕ ПАНЕЛИ УПРАВЛЕНИЯ

Вы можете отсоединить панель управления, когда выходите из машины. При отсоединении или установке панели управления соблюдайте осторожность, чтобы не повредить разъемы на задней стороне панели управления и на держателе панели.

Как отсоединить панель управления

Перед отсоединением панели управления не

РУCCKИЙ

забудьте выключить питание.

Освободите панель управления.

Приподнимите и вытащите панель управления из устройства.

Как присоединить панель управления

Вставьте левую сторону панели управления в паз на держателе панели.

Нажмите на правую сторону панели управления для того, чтобы закрепить ее на держателе панели.

Положите отсоединенную панель управления в предусмотренный для нее футляр.

Примечание в отношении чистки разъемов:

При частом снятии панели управления разъемы могут испортиться. Для того, чтобы свести до минимума такую возможность, периодически протирайте разъемы ватным тампоном или тканью, смоченными в спирте, стараясь не повредить разъемы.

Разъемы

ВЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ

То, что может вначале показаться неисправностью, не всегда представляет собой серьезную проблему. Перед тем, как обращаться в центр технического обслуживания, проверьте следующее:

Симптомы

• Звук иногда прерывается.

• Громкоговорители не издают звуков.

• Это устройство совсем не

Общее

работает.

•

Автоматическое программирование SSM (последовательная память радиостанции с сильным сигналом) не работает.

FM/AM

• Во время прослушивания радио появляются статические помехи.

Причины

Соединения неправильные.

Громкость поставлена на минимальный уровень.

Соединения неправильные.

Встроенный микрокомпьютер может неправильно функционировать по причине шума и т.д.

Сигналы слишком слабые.

Антенна неплотно подключена.

Способ устранения

Проверьте шнуры и соединения.

Отрегулируйте ее до оптимального уровня.

РУCCKИЙ

Проверьте шнуры и соединения.

Удерживайте одновременно нажатыми кнопки SEL (выбор) и (резервный/включение/ аттенюатор) более 2 секунд. (Настройка часов и запрограммированные станции, сохраненные в памяти, стираются). (Смотрите страницу 2).

Запомните радиостанции вручную.

Плотно подсоедините антенну.

• Невозможно вставить кассету.

• Кассета нагревается.

• Кассета воспроизводится очень тихо, и качество

Воспроизведение записи

звучания ухудшается.

Вы пытались вставить кассету не той стороной.

Это не является неисправностью.

Загрязнилась головка.

Вставляйте кассету так, чтобы незащищенная сторона пленки была обращена вправо.

Очистите ее с помощью чистящей кассеты.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Это устройство требует минимум обслуживания, но Вы можете продлить срок его службы, если будете следовать приведенным ниже инструкциям.

Чистка головки

РУCCKИЙ

• Чистите головку через каждые 10 часов использования с помощью чистящей кассеты влажного типа (продаются в магазинах звуковоспроизводящей аппаратуры). Загрязнение головки можно определить по следующим признакам:

– Снижается качество звука. – Уменьшается громкость. – Пропадает звук.

• Не пользуйтесь грязными или пыльными кассетами.

• Не прикасайтесь к полированной головке каким-либо металлическим или намагниченным инструментом.

Поддержание чистоты кассет

• Всегда убирайте кассеты после использования в предназначенные для их хранения футляры.

• Не храните кассеты в следующих местах:

– Под прямыми лучами солнца – В местах с повышенной влажностью – При чрезмерно высокой температуре

ПРЕДОСТЕРЕЖЕНИЕ:

• Не используйте кассеты с отклеившимися

наклейками, иначе это может привести к повреждению устройства.

• Подтягивайте пленку для устранения

провисания, так как провисшая пленка может намотаться на механизм.

• Не оставляйте кассету в кассетоприемнике

после использования, так как это может привести к провисанию пленки.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

СЕКЦИЯ УСИЛИТЕЛЯ ЗВУКОВОЙ ЧАСТОТЫ

Максимальная выходная мощность:

Передние: 45 Вт на канал Задние: 45 Вт на канал

Непрерывная выходная мощность (RMS):

Передние: 17 Вт на канал в 4 Ω,

от 40 Гц до 20 000 Гц при не более 0,8% суммарного гармонического искажения.

Задние: 17 Вт на канал в 4 Ω,

от 40 Гц до 20 000 Гц при не более 0,8% суммарного гармонического искажения.

Полное сопротивление нагрузки:

4 Ω (допуск: от 4 Ω до 8 Ω)

Диапазон регулирования тональности:

Низкие частоты: ±10 дБ при 100 Гц Высокие частоты: ±10 дБ при 10 кГц

Частотная характеристика:

от 40 Гц до 20 000 Гц Отношение сигнал-шум: 70 дБ Уровень выхода/полное сопротивление:

1,0 В/20 кΩ нагрузки (250 nWb/m)

СЕКЦИЯ ТЮНЕРА

Частотный диапазон:

FM1/FM2: От 87,5 МГц до 108,0 МГц

FM3: От 65,0 МГц до 74,0 МГц

AM: (MW) От 522 кГц до 1 620 кГц

(LW) От 144 кГц до 279 кГц

СЕКЦИЯ КАССЕТНОЙ ДЕКИ

Коэффициент детонации: 0,15% (WRMS) Время быстрой перемотки: 190 сек. (C-60) Частотная характеристика:

От 50 Гц до 14 000 Гц (Нормальная пленка) Отношение сигнал-шум: 52 дБ Стерео разделение: 40 дБ

ОБЩИЕ ХАРАКТЕРИСТИКИ

Потребность в электроэнергии:

Рабочее напряжение: 14,4 В пост. напр.

(допуск: от 11 В до 16 В) Система заземления: Минус на массе Допустимая рабочая температура:

От 0°C до +40°C

Размеры (Ш х В х Г):

Размеры установки (приблизит.):

182 мм х 52 мм х 150 мм

Размер панели (приблизит.):

188 мм х 58 мм х 11 мм

Масса (приблизит.):

1,3 кг (исключая принадлежности)

Дизайн и технические характеристики могут меняться без уведомления.

РУCCKИЙ

[Тюнер FM]

Используемая чувствительность:

11,3 дБф (1,0 µВ/75 Ω)

50 дБ пороговая чувствительность:

16,3 дБф (1,8 µВ/75 Ω)

Избирательность обходного канала (400 кГц):

65 дБ

Частотная характеристика:

От 40 Гц до 15 000 Гц Стерео разделение: 30 дБ Коэффициент захвата: 2,0 дБ

[Тюнер MW]

Чувствительность: 20 µВ Избирательность: 35 дБ

[Тюнер LW]

Чувствительность: 50 µВ

Having TROUBLE with operation?

Please reset your unit

Refer to page of How to reset your unit

Затруднения при эксплуатации?

Пожалуйста, перезагрузите Ваше

устройство

Для получения информации о перезагрузке Вашего

устройства обратитесь на соответствующую страницу

EN, RU 1202KKSMDTJEIN

JVC

KS-F345

Installation/Connection Manual

Руководство по установке/подключению

GET0112-002A

[EE]

ENGLISH

• This unit is designed to operate on 12 V DC, NEGATIVE ground electrical systems.

INSTALLATION (IN-DASH MOUNTING)

• The following illustration shows a typical installation. However, you should make adjustments corresponding to your specific car. If you have any questions or require information regarding installation kits, consult your JVC IN-CAR ENTERTAINMENT dealer or a company supplying kits.

Before mounting: Press (control panel release button) to detach the control panel if already attached.

* When shipped from the factory, the control panel is packed in the hard case.

Remove the trim plate.

Remove the sleeve after disengaging the sleeve locks. 1 Stand the unit.

Note: When you stand the unit, be careful not to damage the fuse on the rear.

2 Insert the 2 handles between the unit and the sleeve, as illustrated, to disengage the sleeve locks. 3 Remove the sleeve.

Note: Be sure to keep the handles for future use after installing the unit.

Install the sleeve into the dashboard.

* After the sleeve is correctly installed into the dashboard, bend the appropriate tabs to hold the sleeve

firmly in place, as illustrated.

Fix the mounting bolt to the rear of the unit’s body and place the rubber cushion over the end of the bolt.

Do the required electrical connections.

Slide the unit into the sleeve until it is locked.

Attach the trim plate.

Attach the control panel.

1202KKSMDTJEIN

JVC

EN, RU

РУССКИЙ

• Это устройство разработано для эксплуатации на 12 В постоянного напряжения с минусом на массе.

УСТАНОВКА (УСТАНОВКА В ПРИБОРНУЮ ПАНЕЛЬ)

• На следующих иллюстрациях показана типовая установка. Тем не менее, Вы должны сделать поправки в соответствии с типом Вашего автомобиля. Если у Вас есть какие-либо вопросы, касающиеся установки, обратитесь к Вашему дилеру JVC IN-CAR ENTERTAINMENT или в компанию, поставляющую соответствующие принадлежности.

Перед установкой: Нажмите кнопку (кнопка освобождения панели управления) для отсоединения панели управления, если она уже прикреплена.

* При отправке с завода панель управления упакована в твердую коробку.

Удалите декоративная панель.

Удалите муфту после освобождения запоров муфты. 1 Установите устройство.

Примечание: Устанавливайте устройство таким образом, чтобы не повредить предохранитель, расположенный сзади.

2 Вставьте два рычага между устройством и муфтой, как показано на рисунке, для

освобождения запоров муфты.

3 Удалите муфту.

Примечание: После установки устройства сохраните рычаги для использования в будущем.

Установите муфту в приборную панель.

* После установки муфты в приборную панель согните соответствующие зубцы для фиксации

муфты, как показано на рисунке.

Затяните Крепежный болт на задней части корпуса устройства и наденьте резиновый чехол на конец болта.

Выполните необходимые подключения контактов, как показано на оборотной стороне этой инструкции.

Задвиньте устройство в муфту до упора.

Установите накладку.

Прикрепите панель управления.

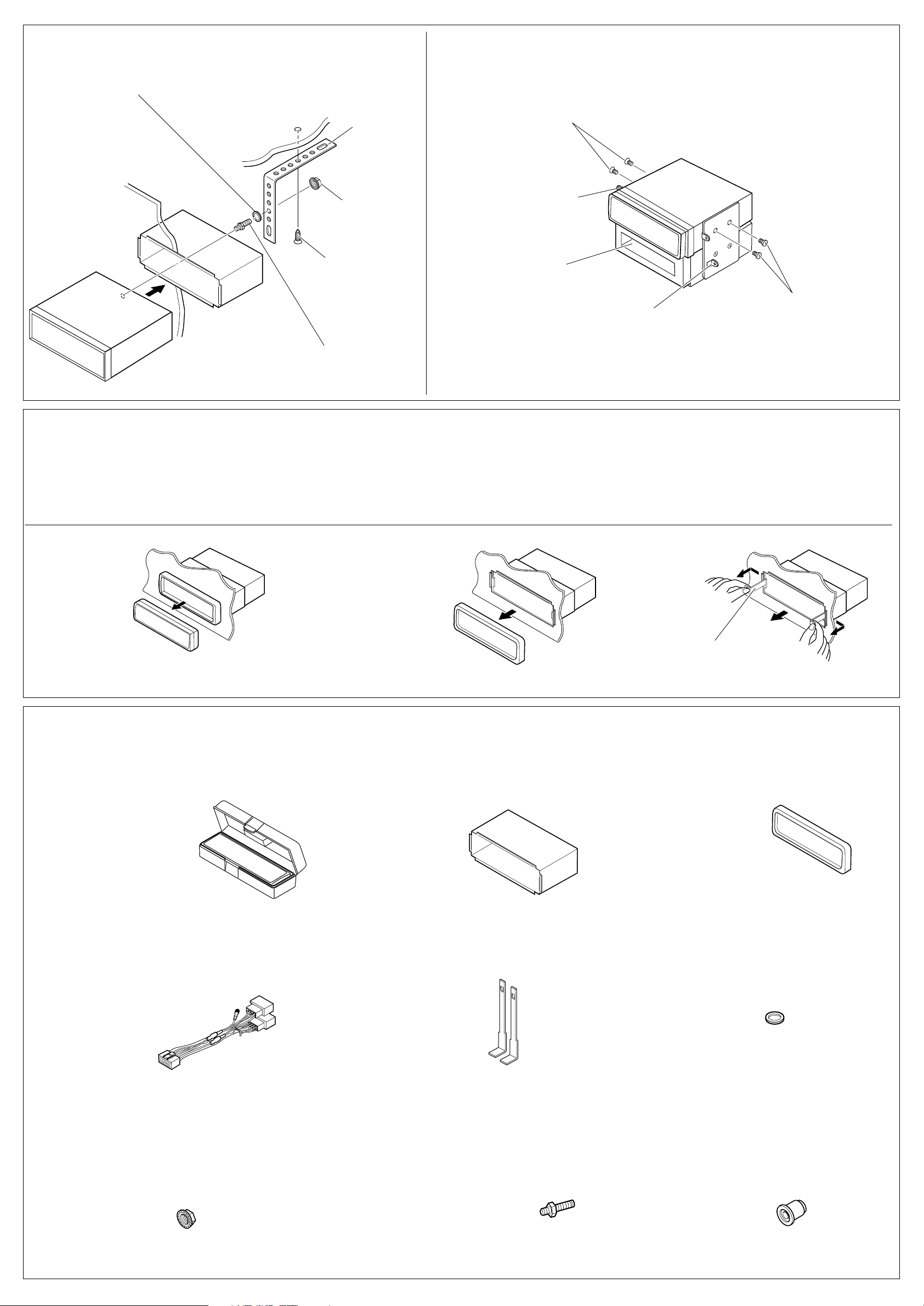

Control panel

Панель управления

Trim plate

Декоративная панель

Dashboard

Приборная панель

Handle

Рычаг

Lock Plate

Фиксирующая панель

Sleeve

Муфта

Rubber cushion

Резиновый чехол

184 mm

53 mm

Slot

Отверстие

Mounting bolt

Крепежный болт

Fuse

Предохранитель

Sleeve

Муфта

Control panel

Панель управления

Trim plate

Декоративная панель

See “ELECTRICAL CONNECTIONS.”

Смотрите “ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ”.

• When using the optional stay

• При использовании дополнительной стойки

Washer

Шайба

Fire wall

Стена

Stay (option)

Стойка (дополнительно)

• When installing the unit without using the sleeve

• При установке устройства без использования муфты

In a Toyota for example, first remove the car radio and install the unit in its place.

В автомобилях “Toyota”, например, сначала удалите автомобильную магнитолу, затем установите на ее место это устройство.

Flat type screws (M5 x 6 mm)*

Крепежные винты (M5 x 6 мм)*

* Not included with this unit.

* Не входят в комплект.

Dashboard

Приборная панель

Screw (option)

Винт (дополнительно)

Sleeve

Муфта

Mounting bolt

Крепежный болт

Lock nut

Фиксирующая гайка

Removing the unit

• Before removing the unit, release the rear section.

Remove the control panel.

Remove the trim plate.

Insert the 2 handles into the slots, as shown. Then, while gently pulling the handles away from each other, slide out the unit. (Be sure to keep the handles after installing it.)

Bracket*

Кронштейн*

Pocket

Карман

Flat type screws (M5 x 6 mm)*

Bracket*

Кронштейн*

Note : When installing the unit on the mounting bracket, make sure to use the 6 mm-long screws. If longer

screws are used, they could damage the unit.

Примечание : При установке устройства на крепежный кронштейн, используйте только винты длиной 6 мм.

При использовании более длинных винтов можно повредить устройство.

Крепежные винты (M5 x 6 мм)*

Удаление устройства

• Перед удалением устройства освободите заднюю часть.

Удалите панель управления.

Удалите декоративную панель.

Вставьте 2 рычаги в отверстия, как показано на иллюстрации. Затем, плавно раздвигая рычаги в стороны, выньте устройство. (После установки сохраните рычаги.)

Control panel

Панель управления

Parts list for installation and connection

The following parts are provided with this unit. After checking them, please set them correctly.

Hard case/Control panel

Жесткий футляр/панель управления

Trim plate

Декоративная панель

Sleeve

Муфта

321

Handle

Рычаг

Список деталей для установки и подключения

Следующие детали поставлены в комплекте с устройством. После проверки комплектации, пожалуйста, установите их правильно.

Trim plate

Декоративная панель

Power cord

Кабель питания

Lock nut (M5)

Фиксирующая гайка (M5)

Handles

Рычаги

Mounting bolt (M5 x 20 mm)

Крепежный болт (M5 x 20 мм)

Washer (ø5)

Шайба (њ5)

Rubber cushion

Резиновый чехол

ENGLISH РУССКИЙ

ELECTRICAL CONNECTIONS

To prevent short circuits, we recommend that you disconnect the battery’s negative terminal and make all electrical connections before installing the unit. If you are not sure how to install this unit correctly, have it installed by a qualified technician.

Note:

This unit is designed to operate on 12 V DC, NEGATIVE ground electrical systems. If your vehicle does not have this system, a voltage inverter is required, which can be purchased at JVC IN-CAR ENTERTAINMENT dealers.

• Replace the fuse with one of the specified rating. If the fuse blows frequently, consult your JVC IN-CAR ENTERTAINMENT dealer.

• If noise is a problem... This unit incorporates a noise filter in the power circuit. However, with some vehicles, clicking or other unwanted noise may occur. If this happens, connect the unit’s rear ground terminal (see connection diagram) to the car’s chassis using shorter and thicker cords, such as copper braiding or gauge wire. If noise still persists, consult your JVC IN-CAR ENTERTAINMENT dealer.

• Maximum input of the speakers should be more than 45 W at the rear and 45 W at the front, with an impedance of 4 Ω to 8 Ω.

• Be sure to ground this unit to the car’s chassis.

• The heat sink becomes very hot after use. Be careful not to touch it when removing this unit.

Heat sink

Радиатор

If your car is equipped with the ISO connector

Если Ваш автомобиль оборудован разъемами ISO

• Connect the ISO connectors as illustrated.

• Подключите разъемы ISO, как показано на иллюстрации.

From the car body

На корпусе автомобиля

For some VW/Audi or Opel (Vauxhall) automobile

Для некоторых автомобилей VW/Audi или Opel (Vauxhall)

You may need to modify the wiring of the supplied power cord as illustrated.

• Contact your authorized car dealer before installing this unit.

Вам может потребоваться изменение соединений полученного в комплекте кабеля питания, как показано на иллюстрации.

• Перед установкой устройства обратитесь к Вашему официальному дилеру автомобиля.

Original wiring

Исходное соединение

ISO connector

Разъем ISO

ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ

Для предотвращения коротких замыканий мы рекомендуем Вам отсоединить отрицательный разъем аккумулятора и осуществить все подключения перед установкой устройства. Если Вы не знаете точно, как следует устанавливать это устройство, обратитесь к квалифицированному специалисту.

Примечание:

Это устройство разработано для эксплуатации на 12 В постоянного напряжения с минусом на массе. Если Ваш автомобиль не имеет этой системы, требуется инвертор напряжения, который может быть приобретен у дилера JVC IN-CAR ENTERTAINMENT.

• Заменяйте предохранитель другим предохранителем указанного класса. Если предохранитель сгорает слишком часто, обратитесь к дилеру JVC IN-CAR ENTERTAINMENT.

• При появлении сильных помех... Это устройство оснащено фильтром помех в цепи питания. Однако в некоторых случаях возможно появление щелчков и других нежелательных помех. В этом случае подключите задний разъем заземления этого устройства (см. схему подключения ниже) к шасси автомобиля при помощи более коротких и толстых проводов. Если помехи не исчезают, обратитесь к дилеру JVC IN-CAR ENTERTAINMENT.

• Максимальная входная мощность громкоговорителей должна быть больше 45 Вт сзади и 45 Вт впереди при полном сопротивлении от 4 Ω до 8 Ω.

• Нe забудьте заземлить устройство на шасси автомобиля.

• Радиатор во время использования сильно нагревается. Старайтесь его не трогать во время удаления устройства.

Yellow/Желтый

Red/

Красный

Red/Красный

Yellow/Желтый

Red/Красный

Yellow/Желтый

Modified wiring 1

View from the lead side

Вид со стороны контактов

ISO connector of the supplied power cord

Разъем ISO, полученный в комплекте кабеля питания

Модифицированное соединение 1

Modified wiring 2

Модифицированное соединение 2

Red/Красный

Yellow/Желтый

Red/Красный

Connections without using the ISO connectors / Подключение без использования разъемов ISO

Before connecting: Check the wiring in the vehicle carefully. Incorrect connection may cause serious damage to this unit. The leads of the power cord and those of the connector from the car body may be different in color.

Cut the ISO connector.

Connect the colored leads of the power cord to the car battery, speakers and power aerial (if any) in the following sequence.

1 Black: ground 2 Yellow: to car battery (constant 12 V) 3 Red: to an accessory terminal 4 Blue with white stripe: to remote lead of other equipment or power aerial if any (200 mA max.) 5 Others: to speakers

Connect the aerial cord.

Finally connect the wiring harness to the unit.

Перед началом подключений: Тщательно проверьте проводку в автомобиле. Неправильное подключение может привести к серьезному повреждению устройства. Жилы силового кабеля и жилы соединителя от кузова автомобиля могут быть разного цвета.

Отрежьте разъем ISO.

Подключите цветные провода кабеля питания к аккумулятору, громкоговорителям и автономной антенне (если есть) в следующем порядке:

1 Черный: земля 2 Желтый: к аккумулятору (постоянный 12 В) 3 Красный: к вспомогательному разъему 4 Синий с белой полосой: к удаленному проводу другого оборудования или антенны (макс. 200 мА). 5 Другие: к громкоговорителям

Подключите кабель антенны.

В последнюю очередь подключите электропроводку к устройству.

Red/Красный

Yellow/Желтый

Use modified wiring 2 if the unit does not turn on.

Если устройство не включается, модифи-цируйте кабель по схеме 2.Red/Красный

Yellow/Желтый

Red/Красный

Rear ground terminal

Задний разъем заземления

Line out (see diagram )

Линейный выход (см. схему )

Aerial terminal

Разъем антенны

To aerial

К антенне

*1 : Before checking the operation of this unit prior to

installation, this lead must be connected, otherwise power cannot be turned on.

*1 : Перед проверкой работы устройства подключите

этот провод, иначе питание не включится.

Cut the ISO connector

Отрежьте разъем ISO

15 A fuse

Предохранитель 15A

Black

Черный

Yellow*

Желтый*

Red

Красный

Blue with white stripe

Синий с белой полосой

Not included with this unit.

Не входит в комплект.

To metallic body or chassis of the car

К металлическому корпусу или шасси автомобиля

To a live terminal in the fuse block connecting to the car battery (bypassing the ignition swich)

К разъему фазы в блоке предохранителя (минуя блок зажигания)

To an accessory terminal in the fuse block К вспомогательному разъему в блоке предохранителя

To remote lead of other equipment or power aerial if any

К удаленному проводу другого оборудования или антенны

Ignition switch

Переключатель зажигания

Fuse block

Блок предохранителя

White with black stripe

Белый с черной полосой

White

Белый

Left speaker (front)

Левый громкоговоритель (передний)

Gray with black stripe

Серый с черной полосой

D C

Gray

Серый

Right speaker (front)

Правый громкоговоритель (передний)

Green with black stripe

Зеленый с черной полосой

Green

Зеленый

Left speaker (rear)

Левый громкоговоритель (задний)

Purple with black stripe

Пурпурный с черной полосой

B A

Purple

Пурпурный

Right speaker (rear)

Правый громкоговоритель (задний)

PRECAUTIONS on power supply and speaker connections:

• DO NOT connect the speaker leads of the power cord to the car battery; otherwise, the unit will be seriously damaged.

• Connect the black lead (ground), yellow lead (to car battery, constant 12 V), and red lead (to an accessory terminal) correctly.

• BEFORE connecting the speaker leads of the power cord to the speakers, check the speaker wiring in your car. – If the speaker wiring in your car is as illustrated in Fig. 1 and Fig. 2 below, DO NOT connect the unit

using that original speaker wiring. If you do, the unit will be seriously damaged. Redo the speaker wiring so that you can connect the unit to the speakers as illustrated in Fig. 3.

– If the speaker wiring in your car is as illustrated in Fig. 3, you can connect the unit using the original

speaker wiring in your car.

– If you are not sure of the speaker wiring of your car, consult your car dealer.

Fig. 2 Fig. 3Fig. 1

Connecting the leads / Подключение контактов

ПРЕДОСТЕРЕЖЕНИЯ по питанию и подключению громкоговорителей:

• НЕ подключайте провода громкоговорителей к аккумулятору автомобиля, иначе устройство будет повреждено.

• Правильно подключите черный провод (земля), желтый провод (в аккумулятор, постоянный ток 12 В) и красный провод (в вспомогательный разъем).

• ПЕРЕД подключением проводов громкоговорителей к кабелю питания громкоговорителя проверьте схему соединений громкоговорителей в Вашем автомобиле. – Если проводка громкоговорителей в Вашем автомобиле такая, как показано на

приводимых ниже Fig. 1 и Fig. 2, НЕ подключайте устройство с помощью первоначальной проводки громкоговорителей. Если Вы это сделаете, устройство будет серьезно повреждено. Переделайте проводку громкоговорителей так, чтобы Вы могли подключить устройство к громкоговорителям, как это показано на рис. 3.

– Если проводка громкоговорителей в Вашем автомобиле такая, как показано на Fig. 3, Вы

можете подключить устройство с помощью первоначальной проводки громкоговорителей в Вашем автомобиле.

– Если Вы не знаете соединение громкоговорителей в Вашем автомобиле, обратитесь к Вашему

автомобильному дилеру.

Twist the core wires when connecting.

Закрутите концы проводов при соединении.

Solder the core wires to connect them securely.

Спаяйте провода для надежного соединения.

Connections Adding Other Equipment / Подключение других устройств

Amplifier / Усилитель

You can connect an amplifier to upgrade your car stereo system.

• Connect the remote lead (blue with white stripe) to the remote lead of the other equipment so that it can be controlled through this unit.

• Connect this unit’s line-out terminals to the amplifier’s line-in terminals.

• Disconnect the speakers from this unit, connect them to the amplifier. Leave the speaker leads of

this unit unused. (Cover the terminals of these unused leads with insulating tape, as illustrated above.)

CAUTION / ПРЕДОСТЕРЕЖЕНИЕ:

• To prevent short-circuit, cover the terminals of the UNUSED leads with insulating tape.

• Для предотвращения короткого замыкания заклейте НЕИСПОЛЬЗУЕМЫЕ концы

изолирующей лентой.

Для обновления автомобильной стереосистемы Вы можете подключить усилитель.

• Подсоедините провод внешнего устройства (синий с белой полосой) к проводу внешнего устройства другого оборудования так, чтобы им можно было управлять с этого устройства.

• Подключите выходные клеммы данного устройства к входным клеммам усилителя.

• Отсоедините громкоговорители от данного устройства, подключите их к усилителю.

Оставьте провода громкоговорителей данного устройства неиспользованными. (Замотайте клеммы этих неиспользованных проводов изоляционной лентой, как показано выше.)

Задние громкоговорители

Rear speakers

INPUT

LINE OUT

REAR

JVC-усилитель

Signal cord (not supplied with this unit)

Кабель сигнала (не входит в комплект)

JVC Amplifier

KS-F345

Remote lead

Провод внешнего устройства

Blue with white stripe

Синий с белой полосой

Rear speakers

Задние громкоговорители

Front speakers (see diagram )

Передние громкоговорители (см. схему )

Y-connector (not supplied with this unit)

Разъем Y (не входит в комплект)

* Cut the rear speaker leads of the

car’s ISO connector and connect

them to the amplifier.

* Отрежьте провода задних

громкоговорителей разъема ISO и подсоедините их к усилителю.

To power aerial if any

К питанию антенны, если есть

*2 : Firmly attach the ground wire to the metallic body or to the chasis of

the car—to the place not coated with paint (if coated with paint, remove the paint before attaching the wire). Failure to do so may cause damage to the unit.

*2 : Плотно прикрепите заземляющий провод к металлическому

кузову или шасси автомобиля—в месте, не покрытом краской (если оно покрыто краской, удалите краску перед тем, как прикреплять провод). Невыполнение этого требования может привести к повреждению данного устройства.

TROUBLESHOOTING

• The fuse blows.

* Are the red and black leads connected correctly?

• Power cannot be turned on.

* Is the yellow lead connected?

• No sound from the speakers.

* Is the speaker output lead short-circuited?

• Sound is distorted.

* Is the speaker output lead grounded? * Are the “–” terminals of L and R speakers grounded in common?

• Unit becomes hot.

* Is the speaker output lead grounded? * Are the “–” terminals of L and R speakers grounded in common?

BЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ

• Сработал предохранитель.

* Правильно ли подключены черный и красный провода?

• Питание не включается.

* Подключен ли желтый провод?

• Звук не выводится через громкоговорители.

* Нет ли короткого замыкания на кабеле выхода громкоговорителей?

• Звук искажен.

* Заземлен ли провод выхода громкоговорителей? * Заземлены ли разъемы “–” правого (R) и левого (L) громкоговорителей?

• Устройство нагревается.

JVC KS-F345 User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual
