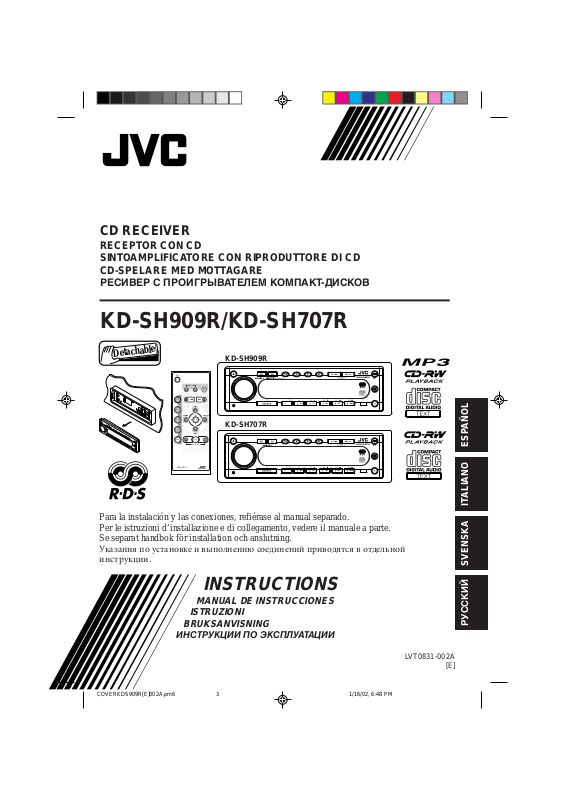

CD RECEIVER
RECEPTOR CON CD
SINTOAMPLIFICATORE CON RIPRODUTTORE DI CD
CD-SPELARE MED MOTTAGARE
РЕСИВЕР С ПРОИГРЫВАТЕЛЕМ КОМПАКТ-ДИСКОВ
KD-SH909R/KD-SH707R
Detachable
ATT
ANGLE
CD
DAB
FM
PRESET
AM
CH
AUX SEL
RM-RK100
DISC
R D
DISC
VOLUME
EQ
PRESET
KD-SH909R
MOSFET
KD-SH707R
MOSFET
DBM
T/P
DBM
T/P
KD-SH909R
KD-SH707R
ATT
ATT
Para la instalación y las conexiones, refiérase al manual separado.
Per le istruzioni d’installazione e di collegamento, vedere il manuale a parte.
Se separat handbok för installation och anslutning.
Указания по установке и выполнению соединений приводятся в отдельной
инструкции.
INSTRUCTIONS
MANUAL DE INSTRUCCIONES
ISTRUZIONI
BRUKSANVISNING
ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ
ESPAÑOL
ITALIANO
SVENSKA
РУCCKИЙ
LVT0831-002A
[E]
Etiquetas de posición y reproducción
Parte inferior de la unidad principal
Placa de nombre/Especificaciones
CLASS
LASER
Precaución:
Caution:
Este producto contiene un componente
This product contains a laser component
láser de clase superior a la Clase 1.
of higher laser class than Class 1.
ESP AÑOL
Cómo reposicionar su unidad
1
PRODUCT
Pulse el botón de reposición en el panel frontal
utilizando un bolígrafo o una
herramienta similar.
Nota:
También se borrarán los ajustes
preestablecidos por usted – como
por ejemplo los canales
preajustados o los ajustes de
sonido.
CAUTION: Invisible laser
radiation when open and
interlock failed or defeated.
AVOID DIRECT EXPOSURE
TO BEAM. (e)
ADVARSEL: Usynlig laserstråling ved åbning, når
sikkerhedsafbrydere er ude
af funktion. Undgåudsættelse for stråling. (d)
VARNING: Osynlig laserstrålning när denna del är
öppnad och spärren är
urkopplad. Betrakta ej
strålen. (s)
VARO : Avattaessa ja
suojalukitus ohitettaessa
olet alttiina näkymättömälle lasersäteilylle.
Älä katso säteeseen. (f)
IMPORTANTE PARA
PRODUCTOS LASER
Precauciones:
1. PRODUCTO LASER CLASE 1
2. ATENCION: Radiación láser invisible cuando
se abre, falla o se anula el seguro. Evite la
exposición directa al rayo.
3. ATENCION: No abra la tapa posterior. No hay
piezas reparables por el usuario dentro de la
unidad; acuda a técnicos calificados para la
reparación.
4. ATENCION: El reproductor de CD emplea
radiación láser invisible y cuenta con
interruptores de seguridad que evitan la
emisión de radiación cuando se abre la tapa
del CD. Es peligroso anular estos interruptores.
5. ATENCION: El empleo de controles para
ajustes o la ejecución de procedimientos
diferentes a los especificados aquí puede
causar una exposición peligrosa a la
radiación.
ATENCION:
No inserte NUNCA
el dedo entre el panel
de control y la
unidad, pues podría
quedar aprisionado o
lastimarse.
(Consulte la página 42).
ANTES DE USAR
*
Para fines de seguridad....
• No aumente demasiado el nivel de volumen pues es
muy peligroso conducir si no se escuchan los
sonidos exteriores.
• Detenga el automóvil antes de efectuar cualquier
operación complicada.
2
*
Temperatura dentro del automóvil....
Si ha dejado el automóvil estacionado durante largo
tiempo en un sitio cálido o frío, no opere la unidad
hasta que se normalice la temperatura del habitáculo.
Muchas gracias por la compra de un producto JVC. Como primer paso, por favor lea
detenidamente este manual para comprender a fondo todas las instrucciones y obtener un
máximo disfrute de esta unidad.
CONTENIDO
Cómo reposicionar su unidad................... 2
Cómo usar botón M (modo) ..................... 4
Cómo cambiar visualizar los patrones ..... 4
UBICACION DE LOS BOTONES .......... 5
Panel de control....................................... 5
Controlador remoto.................................. 6
Preparación del controlador remoto ......... 7
OPERACIONES BASICAS ................. 8
Conexión de la alimentación .................... 8
Ajuste del reloj ......................................... 9
OPERACIONES BASICAS DE
LA RADIO ................................. 10
Para escuchar la radio.............................. 10
Cómo almacenar emisoras
en la memoria ....................................... 12
Cómo sintonizar una emisora
preajustada ........................................... 13
OPERACIONES DE RDS .................. 14
Qué puede hacer con RDS ...................... 14
Otras convenientes funciones y ajustes
de RDS.................................................. 18
OPERACION DEL REPRODUCTOR
DE CD ..................................... 21
Para reproducir un CD.............................. 21
Cómo encontrar una pista o un punto
determinado de un CD........................... 22
Reproducción del CD Text........................ 23
Cómo seleccionar los modos de
reproducción del CD .............................. 23
Prohibición de la expulsión del disco ....... 24
INTRODUCCION DE MP3 ................. 25
(SOLO PARA KD-SH909R)
¿Qué es MP3? ........................................ 25
¿Cómo se graban y reproducen los
archivos MP3?...................................... 25
OPERACIONES DE MP3 .................. 27
(SOLO PARA KD-SH909R)
Reproducción de un disco MP3 ............... 27
Localización de un archivo o de un pasaje
específico en un disco MP3 ................... 29
Selección de los modos de reproducción
MP3 ...................................................... 32
AJUSTES DEL SONIDO ................... 33
Ajuste del sonido ..................................... 33
Selección de los modos de sonido
preajustados (EQ) ................................. 34
Cómo almacenar sus propios
ajustes de sonido .................................. 35
OTRAS FUNCIONES PRINCIPALES ..... 36
Cambio de los ajustes generales (PSM) .. 36
Asignación de nombres a las fuentes ...... 41
Cambio del ángulo del panel de control... 42
Desmontaje del panel de control.............. 43
OPERACIONES DE LOS COMPONENTES
EXTERIORES ............................. 44
Reproducción de los componentes
exteriores .............................................. 44
OPERACION DEL CAMBIADOR
DE CD ..................................... 46
Reproducción de los CDs......................... 46
Selección de los modos de reproducción
de CD .................................................... 47
OPERACIONES DEL SINTONIZADOR DE
DAB ........................................ 49
Cómo sintonizar un “ensemble” y uno de
los servicios........................................... 49
Cómo guardar los servicios DAB
en la memoria ....................................... 51
Cómo sintonizar un servicio DAB
preajustado ........................................... 52
Qué más puede hacer con el DAB........... 52
INFORMACION ADICIONAL .............. 53
LOCALIZACION DE AVERIAS ............ 54
MANTENIMIENTO ......................... 56
Manipulación de los discos ...................... 56
ESPECIFICACIONES ...................... 57
ESPAÑOL
3
Cómo usar botón M (modo):
Si usted pulsa M (modo) la unidad accederá al modo de funciones cada vez que los numéricos,
4/¢ y los botones D (pantalla) actúen como botones de funciones diferentes.
Durante el modo de funciones:
Indicador de cuenta atrás se enciende.
Para restablecer las funciones originales de estos botones (por ej., como botones
numéricos) después de pulsar M (modo), espere durante 5 segundos sin pulsar ninguno de
estos botones hasta que se cancele el modo de funciones.
• Pulsando Botón M (modo) otra vez también se cancela el modo de funciones.
Cómo cambiar visualizar los patrones:
Esta unidad está equipada con dos patrones de visualizar: con o sin animación del símbolo de
fuente.
Para cambiar los patrones de visualización, pulse M (modo), y luego pulse D (pantalla) antes que
transcurran 5 segundos.
Cada vez que pulsa D (pantalla), el patrón de visualización cambia de la siguiente manera:
Ej.: Mientras se recibe una emisora FM ...
ESP AÑOL
(Ajuste inicial)
Nota:
Las ilustraciones de visualización utilizadas en este manual tienen animaciones de los símbolos de fuente y
“CLOCK (reloj)” está ajustado a “ON”. (Consulte la página 38).
PRECAUCION sobre el ajuste del volumen
Los CDs producen muy poco ruido al compararse con otras fuentes. Si ajusta el nivel de volumen para el
sintonizador, por ejemplo, los altavoces podrían dañarse debido a un repentino aumento del nivel de salida.
Por lo tanto, antes de reproducir un disco, disminuya el volumen y ajústelo al nivel deseado durante la reproducción.
Nota:
Por razones de seguridad, esta unidad está provista con una tarjeta de ID. numerada, y el mismo No. de ID.
está impreso en el chasis de la unidad. Conserve la tarjeta en un lugar seguro, ya que la misma ayudará a las
autoridades para identificar su unidad si es robada.
4
Panel de control
Ventanilla de visualización
u
i
UBICACION DE LOS BOTONES
o
a
;
sd
f
DIRECTORY
FILE DISC
TRACK
hj
g
1
2
w
1 Botón 0 (expulsión)
2 Dial de control
3 Botón SEL (selección)
4 Botón EQ (ecualización)
5 Botón T/P (tráfico/tipo de programa)
6 Botón D (pantalla)
7 Botón B (banda)
8 Botón M (modo)
9 Botónes 4/¢
•
También funcionan como botones SSM cuando
se los pulsa conjuntamente.
p Botón ATT (ángulo/atenuador)
q Toma de entrada auxiliar
w Botón de reposición
e Botón SOURCE (en espera/encendido)
r Botones numéricos
• Botón MO (monofónico)
• Botón LO (local)
• Botón INT (búsqueda de introducción)
• Botón RPT (repetición)
• Botón RND (aleatoria)
• Botones de funcionamiento del componente
de DVD/vídeo
t Sensor remoto
3
4 5
T/P
e
LOCAL
AF
REG
TP PTY
kl
6
7
8
9
r
y Botón (liberación del panel de control)
Ventanilla de visualización
u Indicadores MP3 (solo para KD-SH909R)
DIRECTORY, FILE
i Indicador DISC
o Pantalla principal
; Indicador LOCAL
a Indicador de visualización de nivel
s Indicador RPT (repetición)
d Indicador ST (estéreo)
f Indicador RND (aleatorio)
g Indicador de CD insertado
h Indicador TRACK
j Indicador de cuenta atrás del tiempo
k Indicadores RDS
AF, REG, TP, PTY
l Indicador de fuente/reloj
/ Indicador MO (monofónico)
RPT
ST
RND
MO
p
yt
/
q
ESPAÑOL
5
Controlador remoto
ATT
1
ANGLE
CD
DAB
PRESET
DISC
R D
DISC
VOLUME
FM
2
AM
CH
AUX SEL
RM-RK100
1 • La unidad se enciende si es pulsado estando
la unidad apagada.
• La unidad se apaga si pulsa y mantiene
pulsado hasta que aparezca “SEE YOU” en la
pantalla.
• El nivel de volumen disminuye si pulsa de
manera breve y “ATT” destella en la pantalla.
Vuelva a pulsar volver al volumen anterior.
2 • CD : Selecciona el reproductor de CD.
ESP AÑOL
• FM : • Selecciona el sintonizador de FM.
Cada vez que pulsa el botón, la
banda de FM (FM1, FM2 y FM3)
cambia.
• Si pulsa y mantiene pulsado,
selecciona el sintonizador DAB.*
Cada vez que pulsa y mantiene
pulsado el botón, la banda DAB
• AM : Selecciona el sintonizador de AM.
(DAB 1, DAB 2 y DAB 3) cambia.
• CH : Selecciona el cambiador de CD.*
• AUX : Selecciona los componentes exteriores.
Cada vez que pulsa el botón, “AUX
INPUT”** y “LINE INPUT”** se
seleccionan alternativamente.
3 El ángulo del panel de control cambia a la cuatro
posiciones.
4 Selecciona los modos de sonido.
Cada vez que pulsa el botón, los modos de
sonido cambian.
5 • Efectúa la búsqueda de las emisoras mientras
se está escuchando la radio.
• Si pulsa brevemente, selecciona los
ensembles mientras se está escuchando el
sintonizador DAB.
6
EQ
PRESET
3
4
5
6
7
8
9
p
• Avanza rápidamente o invierte la pista/archivo
si lo pulsa y mantiene pulsado mientras está
escuchando un disco. (Consulte las páginas
22 y 29).
• Salta al comienzo de la pista/archivo siguiente
o retrocede al comienzo de la pista/archivo
actual (o anterior) si lo pulsa brevemente
mientras está escuchando un disco. (Consulte
las páginas 22 y 29).
6 • Cambia el número de canal preajustado
mientras se está escuchando la radio (o el
sintonizador DAB).
Cada vez que usted pulsa el botón, el número
de canal preajustado cambia, y se sintoniza la
emisora (o servicio) seleccionada.
• Solo para KD-SH909R:
Salta al primer archivo del directorio siguiente
o al primer archivo del directorio anterior si lo
presiona y mantiene presionado mientras está
escuchando un disco MP3. (Consulte la
página 30).
• Solo para KD-SH909R:
Salta al primer archivo del directorio siguiente
o al primer archivo del directorio anterior de
nivel mismo de la jerarquía si lo presiona
brevemente mientras se está escuchando un
disco MP3. (Consulte la página 31).
7 • Si pulsa brevemente, selecciona los servicios
mientras se está escuchando el sintonizador
DAB.
• Cambia el número de disco mientras está
escuchando el cambiador de CD.
Cada vez que pulsa el botón, el número de
disco cambia, y se inicia la reproducción del
disco seleccionado.
• Solo para KD-SH909R:
Salta al primer archivo de un directorio de un
nivel alto de la jerarquía o de un nivel más bajo
de jararquía si lo presiona brevemente mientra
se está escuchando un disco MP3. (Consulte
la página 31).
8 Solo para KD-SH909R:
Salta al directorio raíz mientras se está
escuchando un disco MP3. (Consulte la
página 31).
9*** Selecciona los ítemes de ajuste de sonido.
Cada vez que pulsa el botón, los ítemes
cambian.
p*** • Cambia el volumen.
• Ajusta el modo de sonido (después de
pulsar SEL (selección)).
* No podrá seleccionarlo como fuente de
reproducción sin haber conectado el sintonizador
de DAB y cambiador de CD.
** Si “AUX IN” o “LINE IN” está ajustado a
“OFF”, no lo podrá seleccionarlo como fuente
de reproducción. (Consulte la página 39).
*** Estos botones no funcionan para ajustar el modo
de ajuste preferido.
Preparación del controlador
remoto
Antes de emplear el controlador remoto:
• Apunte el controlador remoto directamente
hacia el sensor remoto de la unidad principal.
Asegúrese de que no haya obstáculos en el
camino.
Sensor remoto
• No exponga el sensor remoto a la luz intensa
(luz solar directa o iluminación artificial).
Instalación de la pila
Cuando los límites de alcance o la efectividad
del controlador remoto se reduce, reemplace la
pila.
1. Retire el portapila.
1) Extráigalo en la dirección indicada por la
flecha utilizando un bolígrafo u otra
herramienta similar.
2) Retire el portapila.
(lado posterior)
1)
2)
2. Coloque la pila.
Introduzca la pila en el portapila con el lado +
dirigido hacia arriba, de manera que quede
asegurada dentro del mismo.
Pila de litio
(número del
producto: CR2025)
3. Vuelva a colocar el portapila.
Inserte nuevamente el portapila empujándolo
hasta escuchar un chasquido.
(lado posterior)
ADVERTENCIA:
• Guarde la pila fuera del alcance de los niños.
Si llega a ser ingerida, acuda inmediatamente al
médico.
• No recargue, cortocircuite, desarme ni caliente la
pila, ni las arroje al fuego.
Cualquiera de estas acciones podrá hacer que la
pila desprenda calor, se agriete o provoque un
incendio.
• No mezcle pila con otros objetos de metal.
Si lo hace, la pila podrían desprender calor,
agrietarse o provocar un incendio.
• Cuando descarte o almacene la pila, envuélvalas
con una cinta y aíslelas. Si no lo hace, podrían
desprender calor, agrietarse o provocar un
incendio.
• No saque la pila con una aguja de metal.
Si lo hace, la pila podría desprender calor,
agrietarse o provocar un incendio.
ESPAÑOL
PRECAUTION:
No deje el controlador remoto en un lugar expuesto
a la luz directa del sol (como los cubretableros)
durante un tiempo prolongado. De lo contrario, se
podría dañar.
7
OPERACIONES BASICAS
Conexión de la alimentación
2
Ajuste el volumen.
Nota:
Cuando utilice esta unidad
por primera vez, ponga el
reloj incorporado en hora,
consulte la página 9.
1
Encienda la unidad y seleccione la
fuente.
La unidad se enciende al
pulsar el botón por primera
vez. Luego cada vez que
pulsa el botón, la fuente
cambia de la siguiente
manera:
AM TUNER (AM)
DAB TUNER (DAB)*
CD CHANGER (CDCH)*
LINE INPUT (LINE)***
AUX INPUT (AUX)***
ESP AÑOL
* Si el sintonizador de DAB o el cambiador de
CD no está conectado, no lo podrá
seleccionar como fuente de reproducción.
** Si no hay un disco en la ranura de carga, no
podrá seleccionar CD como fuente de
reproducción.
*** Cuando “LINE IN” o “AUX IN” esté
ajustado a “OFF”, no lo podrá seleccionar
como fuente de reproducción. (Consulte la
página 39).
Para operar el sintonizador (FM o
AM—MW/LW),
consulte las páginas 10 – 20.
Para reproducir un CD,
consulte las páginas 21 – 24.
Para reproducir un disco MP3
(solo para KD-SH909R),
consulte las páginas 27 – 32.
Para operar los componentes exteriores
– AUX INPUT (AUX) y LINE INPUT (LINE),
consulte las páginas 44 y 45.
Para operar el cambiador de CD,
consulte las páginas 46 – 48.
Para operar el sintonizador de DAB,
8
consulte las páginas 49 – 52.
FM TUNER (FM)
CD**
Vuelta al comienzo
Para aumentar el volumen.
Para reducir el volumen.
Aparece el nivel de volumen.
Indicador de nivel de volumen
Nota:
Después de ajustar el volumen, podrá presionar
la perilla de control para introducirla y evitar
operaciones no intencionadas.
Para volverla a utilizar, haga salir la perilla de
control presionándola otra vez.
3
Ajuste el sonido según se desee.
(Consulte las páginas 33 – 35).
• Para ajustar y almacenarlo el nivel de
entrada de cada fuente excepto FM
(consulte la página 33).
Para disminuir el volumen en un instante
Pulse y mantenga pulsado ATT por un
tiempo breve mientras está escuchando
cualquier fuente. “ATT” comienza a destellar en
la pantalla y el nivel de volumen disminuirá en
un instante.
Para regresar al nivel de volumen anterior,
vuelva a presionar brevemente el botón.
• Si gira el dial de control en sentido horario,
también se podrá restablecer el sonido.
Para apagar la unidad
Pulse y mantenga pulsado SOURCE hasta
que aparezca “SEE YOU” en la pantalla.
• Si desconecta la alimentación mientras está
escuchando un disco, la próxima vez que
conecte la alimentación podrá iniciar la
reproducción del CD desde donde la detuvo.
Ajuste del reloj
1
Pulse y mantenga pulsado SEL
(selección) durante más de 2
segundos para que aparezca uno de
los ítems de PSM en la pantalla.
(Consulte la página 37).
2
Ajuste el sistema de reloj.
1 Seleccione “24H/12H” si no está
visualizado en la pantalla.
2 Seleccione “12HOUR” o “24HOUR”.
3
Ajuste la hora.
1 Seleccione “CLOCK H (hora)” si no está
visualizado en la pantalla.
2 Ajuste la hora.
21
4
Ajuste los minutos.
1 Seleccione “CLOCK M (minutos)”.
2 Ajuste los minutos.
12
5
Finalice el ajuste.
1
2
Para verificar la hora actual en el reloj con la
unidad apagada, pulse D (pantalla).
Se conecta la alimentación, se visualiza la hora
del reloj durante 5 segundos y se desconecta la
alimentación.
ESPAÑOL
9
OPERACIONES BASICAS DE LA RADIO
Para escuchar la radio
Podrá sintonizar una determinada emisora
mediante búsqueda automática o búsqueda
manual.
Para buscar una emisora
automáticamente: Búsqueda automática
1
Seleccione FM o AM (MW/LW).
1 Pulse SOURCE
repetidamente para
seleccionar FM o AM
(MW/LW) como fuente.
2 Si es necesario,
pulse B (band)
ESP AÑOL
F 1 F 2 F 3
(FM 1) (FM 2) (FM 3)
repetidamente para
seleccionar el número
de la banda FM.
Cada vez que pulsa
el botón, la banda FM
cambia de la
siguiente manera:
2
Comience la búsqueda de la
emisora.
Pulse ¢ para
buscar emisoras de
frecuencias más altas.
Pulse 4 para
buscar emisoras de
frecuencias más bajas.
La búsqueda se interrumpe cada vez que se
recibe una emisora.
Para cancelar la búsqueda antes de recibir
una emisora, pulse el mismo botón que el
pulsado para la búsqueda.
Para sintonizar sólo emisoras FM con señales
fuertes
1 Pulse M (modo) para acceder al modo de
funciones mientras está escuchando una
radiodifusión en FM.
2 Pulse LO (local) mientras se encuentra en el
modo de funciones para que el indicador
LOCAL se encienda en la pantalla.
Esta funcion acciona unicamente mientras se
estan buscando emisoras de FM, incluyendo
el preajuste SSM.
Cada vez que pulsa el botón, el indicador
LOCAL se enciende y apaga alternativamente.
10
Aparece la banda seleccionada.
Notas:
• Este receptor tiene tres bandas FM (FM1,
FM2, FM3). Podrá usar cualquiera de ellas
para escuchar un radiodifusión en FM.
• Mientras se recibe una emisora FM RDS, el
nombre PS (nombre de la emisora) aparecerá
en la línea superior de la pantalla principal.
Para buscar una emisora
manualmente: Búsqueda manual
1
Seleccione FM o AM (MW/LW).
1 Pulse SOURCE
repetidamente para
seleccionar FM o AM
(MW/LW) como fuente.
2 Si es necesario,
pulse B (band)
repetidamente para
seleccionar el número
de la banda FM.
Cada vez que pulsa el
botón, la banda FM
cambia de la
siguiente manera:
F 1 F 2 F 3
(FM 1) (FM 2) (FM 3)
Nota:
Este receptor tiene tres bandas FM (FM1, FM2,
FM3). Podrá usar cualquiera de ellas para
escuchar un radiodifusión en FM.
• Si aparta su dedo del botón, el modo
manual se desactivará automáticamente
después de 5 segundos.
• Si mantiene el botón pulsado, la frecuencia
cambiará continuamente hasta soltarlo.
Cuando una radiodifusión en FM estéreo
sea difícil de recibir:
1 Pulse M (modo) para
acceder al modo de
funciones mientras se está
escuchando una
radiodifusión en FM estéreo.
2 Pulse MO (monofónico)
mientras permanece en el
modo de funciones, de
manera que el indicador MO
se encienda en la pantalla.
•
Cada vez que pulsa el botón,
los indicadores MO
(monofónico) y ST (estéreo)
se encieden alternativamente.
Se enciende cuando se recibe
un programa FM en estéreo.
ST
2
Pulse y mantenga pulsado ¢ o
4 hasta que “M” (manual)
comience a destellar en la pantalla.
3
Sintonice la emisora deseada
mientras “M” está destellando.
Pulse ¢ para
sintonizar emisoras de
frecuencias más altas.
Pulse 4 para
sintonizar emisoras de
frecuencias más bajas.
ESPAÑOL
MO
El indicador MO se enciende.
Cuando el indicador MO se enciende en la
pantalla, el sonido escuchado se vuelve
monofónico, pero se consigue mejorar la
recepción (el indicador ST se apaga).
11
Cómo almacenar emisoras en
la memoria
Las emisoras podrán almacenarse en la memoria
mediante uno de los dos métodos siguientes.
• Preajuste automático de emisoras FM: SSM
(Memoria secuencia de las emisoras más fuertes)
• Preajuste manual de ambas emisoras FM y AM
(MW/LW)
Las emisoras FM locales con las señales más
intensas serán exploradas y almacenadas
automáticamente en el número de banda
seleccionado (FM1, FM2 o FM3).
Estas emisoras quedan preajustadas en los
botones — No. 1 (frecuencia más baja) a No. 6
(frecuencia más alta).
Cuando finalice el preajuste automático, se
sintonizará automáticamente la emisora
almacenada en el botón número 1.
Preajuste automático de emisoras FM:
SSM
Pueden preajustarse 6 emisoras FM locales en
cada banda FM (FM1, FM2 y FM3).
1
Seleccione la FM banda (FM1 – 3) en
que desea almacenar las emisoras
FM.
1 Pulse SOURCE
repetidamente para
seleccionar FM.
2 Si es necesario,
pulse B (band)
repetidamente para
seleccionar de la
banda FM. Cada vez
ESP AÑOL
F 1 F 2 F 3
(FM 1) (FM 2) (FM 3)
2
Pulse y mantenga pulsado ambos
botones durante más de 2
segundos.
que pulsa el botón, la
banda FM cambia de
la siguiente manera:
Preajuste manual
Podrá preajustar manualmente hasta 6 emisoras
en cada banda (FM1, FM2, FM3 y AM (MW/LW)).
Ej.: Almacenamiento de una emisora FM de
88,3 MHz en el número de preajuste 1 de la
banda FM1.
1
Seleccione la banda (FM1 – 3, AM)
en que desea almacenar las
emisoras (en este ejemplo, FM1).
1 Pulse SOURCE
repetidamente para
seleccionar FM como
fuente.
2 Si es necesario,
pulse B (band)
repetidamente para
seleccionar de FM1.
Cada vez que pulsa el
botón, la banda FM
cambia de la
siguiente manera:
F 1 F 2 F 3
(FM 1) (FM 2) (FM 3)
12
Aparece y se mantiene visualizado “SSM”
hasta finalizar el preajuste automático.
2
Sintonice la emisora (en este
ejemplo de 88,3 MHz).
Pulse ¢ para
sintonizar emisoras de
frecuencias más altas.
Pulse 4 para
sintonizar emisoras de
frecuencias más bajas.
3
Pulse y mantenga pulsado el botón
numérico (en este ejemplo, 1),
durante más de 2 segundos.
“1” destella durante unos instantes.
4
Repita el procedimiento de arriba
para almacenar otras emisoras en
los otros números de preajuste.
Cómo sintonizar una emisora
preajustada
Las emisoras preajustadas pueden sintonizarse
fácilmente.
Tenga presente que primero deberá almacenar
las emisoras. Si todavía no lo ha hecho, consulte
“Cómo almacenar emisoras en la memoria”
en la página 12.
1
Seleccione la banda (FM1 – 3, AM).
1 Pulse SOURCE
repetidamente para
seleccionar FM o AM
(MW/LW) como fuente.
2 Si es necesario,
pulse B (band)
repetidamente para
seleccionar de la
banda FM. Cada vez
que pulsa el botón, la
banda FM cambia de
la siguiente manera:
F 1 F 2 F 3
(FM 1) (FM 2) (FM 3)
2
Seleccione el número (1 – 6) en que
desea preajustar la emisora.
ESPAÑOL
Notas:
• La emisora preajustada previamente se borra
cuando se almacena una emisora nueva en el mismo
número de preajuste.
• Si se deja de suministrar energía al circuito de la
memoria (por ejemplo, durante el reemplazo de la
pila) se borrarán todas las emisoras preajustadas.
Si así sucede, vuelva a preajustar las emisoras.
Si la calidad del sonido disminuye y
el efecto estereofónico se pierde
mientras está escuchando una
emisora FM...
En algunas áreas, las emisoras adyacentes
podrían interferir entre sí. Si se produce este
tipo de interferencias, esta unidad puede
atenuar los ruidos parásitos (ajuste inicial de
fábrica). Sin embargo, en este caso, la
calidad del sonido se degrada y también se
pierde el efecto estereofónico.
Si prefiere que la calidad del sonido no se
degrade y que el efecto estereofónico se
mantenga en lugar de eliminar los ruidos
parásitos, consulte “Para cambiar la
selectividad del sintonizador de FM – IF
FILTER” en la página 40.
13
OPERACIONES DE RDS
Qué puede hacer con RDS
El RDS (sistema de datos por radio) permite a
las estaciones de FM transmitir una señal
adicional junto con las señales de los programas
de radio regulares. Por ejemplo, las estaciones
envían el nombre de la estación que está
escuchando, así como información sobre el tipo
de programa recibido en ese momento, como
deportes, música, etc.
Otra ventaja de la función RDS se denomina
“Otras Redes Mejoradas”. Utilizando los datos de
Otras Redes Mejoradas enviados por una
estación, se consigue sintonizar una estación
diferente de otra red diferente que transmita su
programa favorito o un anuncio de tráfico,
mientras está escuchando otro programa u otra
fuente, como por ejemplo, un CD.
Recibiendo los datos RDS, esta unidad puede
realizar lo siguiente:
• Seguimiento automático del mismo programa
(Recepción de seguimiento de redes de radio)
• Recepción de espera de TA (anuncio de
tráfico) o de su programa favorito
• Búsqueda de PTY (tipo de programa)
• Búsqueda de programa
• Y algunas funciones más
Seguimiento automático del mismo
programa (Recepción de seguimiento
ESP AÑOL
de redes de radio)
Cuando conduce en un área donde la recepción
de FM no sea satisfactoria, el sintonizador
incorporado a esta unidad sintoniza
automáticamente otra estación RDS que esté
transmitiendo el mismo programa con señales
más potentes. Por lo tanto, podrá continuar
escuchando el mismo programa en las mejores
condiciones de recepción, independientemente
de dónde esté conduciendo. (Consulte la
ilustración en la página siguiente).
Se utilizan dos tipos de datos RDS para que la
recepción de seguimiento de redes de radio
funcione correctamente — PI (identificación del
programa) y AF (frecuencia alternativa).
Si no se reciben correctamente estos datos de la
estación RDS que está escuchando, no
funcionará la recepción de seguimiento de redes
de radio.
14
Para usar la recepción de seguimiento de
redes de radio
Puede seleccionar diferentes modos de
recepción de seguimiento de redes de radio para
seguir escuchando el mismo programa con una
máxima recepción.
La unidad se expide de fábrica con la opción “AF”
seleccionada.
• AF: El seguimiento de redes de radio se
• AF REG: Se activa el seguimiento de redes de
• OFF: Se desactiva el seguimiento de redes
Nota:
Si conecta el sintonizador DAB y activa la recepción
alternativa (para servicios DAB), también se activará
automáticamente la recepción de seguimiento de redes
de radio. Asimismo, la recepción de se guimiento de redes
de radio no podrá desactivarse sin haber desactivado la
recepción alternativa. (Consulte la página 52).
activa con la Regionalización
ajustada a “off” (desactivada).
Con este ajuste, la unidad cambiará
a otra emisora de la misma red
cuando las señales de recepción de
la emisora actual se vuelvan débiles.
(En este modo, el programa puede
diferir del programa que se está
recibiendo).
El indicador AF se enciende pero el
indicador REG no.
radio con la regionalización ajustada
a “on” (activada).
Con este ajuste, la unidad cambiará
a otra emisora de la misma red que
esté transmitiendo el mismo
programa cuando las señales de
recepción de la emisora actual se
vuelvan débiles.
Se encienden ambos, el indicador AF
y el indicador REG.
de radio.
Ni el indicador AF ni el indicador REG
se encienden.
Indicador AF
AF
REG
Indicador REG
1
Pulse y mantenga pulsado SEL
(selección) durante más de 2
segundos para que aparezca uno de
los ítemes de PSM en la pantalla.
(PSM: consulte la página 37).
2
Seleccione “AF-REG (recepción de
frecuencia alternativa/
regionalización)” si no está
visualizado en la pantalla.
3
Seleccione el modo deseado – “AF”,
“AF REG” o “OFF”.
4
Finalice el ajuste.
El mismo programa puede ser recibido en
frecuencias diferentes.
Programa 1
transmitiendo
en frecuencia A
Programa 1
transmitiendo
en frecuencia B
Programa 1
transmitiendo
en frecuencia C
Programa 1
transmitiendo
en frecuencia E
Programa 1
transmitiendo
en frecuencia D
Empleo de la recepción de espera de TA
La recepción de espera de TA permite que la
unidad cambie temporalmente a anuncio de
tráfico (TA) desde la fuente actual (otra estación
de FM, CD o otros componentes conectados).
• La recepción de espera de TA no funcionará si está
escuchando una estación AM.
Pulse T/P por un tiempo breve para activar la
recepción de espera de TA.
7 Cuando la fuente actual es FM, el indicador TP
puede encenderse o parpadear.
• Si el indicador TP se enciende, está activada
la recepción de espera de TA.
Si una emisora empieza a transmitir un
anuncio de tráfico, aparecerá “TRAFFIC” en
la pantalla y esta unidad sintonizará
automáticamente esa emisora. El volumen
cambiará al nivel de volumen de TA
preestablecido (consulte la página 19) y se
podrá escuchar el anuncio de tráfico.
• Si el indicador TP destella, significa que la
recepción de espera de TA aun no ha sido
activada debido a que la emisora que se
está recibiendo no provee las señales
utilizadas para la recepción de espera de TA.
Para activar la recepción de espera de TA,
deberá sintonizar una emisora que provea
tales señales.
Pulse ¢ o 4 para efectuar la
búsqueda de una emisora pertinente.
Al sintonizarse una emisora que provea tales
señales, el indicador TP dejará de destellar y
permanecerá encendido. La recepción de
espera de TA ahora se encuentra activada.
7 Cuando la fuente actual es distinta de FM, el
indicador TP se enciende.
Si una emisora empieza a transmitir un
anuncio de tráfico, aparecerá “TRAFFIC” en la
pantalla, y esta unidad cambiará
automáticamente la fuente y sintonizará esa
emisora.
Para desactivar la recepción de espera de TA,
pulse T/P otra vez.
ESPAÑOL
15
Empleo de la recepción de espera de
PTY
La recepción de espera de PTY permite que la
unidad cambie temporalmente a su programa
favorito (PTY: tipo de programa) desde la fuente
actual (otra estación de FM, CD o otros
componentes conectados).
• La recepción de espera de PTY no funcionará si
está escuchando una estación AM.
Puede seleccionar el tipo de programa favorito
para la recepción de espera de PTY.
Cuando se expide de fábrica, la recepción de
espera de PTY se encuentra desactivada. (Se ha
seleccionado “OFF” para la recepción de espera
de PTY).
1
Pulse y mantenga pulsado SEL
(selección) durante más de 2
segundos para que aparezca uno de
los ítemes de PSM en la pantalla.
(PSM: consulte la página 37).
2
Seleccione “PTY STBY (espera)” si
ESP AÑOL
no está visualizado en la pantalla.
3
Seleccione uno de los veintinueve
códigos PTY. (Consulte la
página 20).
El nombre del código
seleccionado aparecerá
en la pantalla y será
almacenado en la
memoria.
• Para cancelar la
recepción de espera de
PTY, seleccione “OFF”.
4
Finalice el ajuste.
7 Cuando la fuente actual es FM, el
indicador PTY puede encenderse o
parpadear.
• Si el indicador PTY se enciende, está
activada la recepción de espera de PTY.
Si la emisora comienza a transmitir el
programa PTY seleccionado, esta
unidad sintonizará automáticamente
esa emisora.
• Si el indicador PTY destella, significa
que la recepción de espera de PTY aun
no ha sido activada debido a que la
emisora que se está recibiendo no
provee las señales utilizadas para la
recepción de espera de PTY.
Para activar la recepción de espera de
PTY, deberá sintonizar una emisora que
provea tales señales.
Pulse ¢ o 4 para efectuar
la búsqueda de una emisora pertinente.
Al sintonizarse una emisora que provea
tales señales, el indicador PTY dejará
de destellar y permanecerá encendido.
La recepción de espera de PTY ahora
se encuentra activada.
7 Cuando la fuente actual es distinta de
FM, el indicador PTY se enciende.
Si la emisora comienza a transmitir el
programa PTY seleccionado, esta unidad
cambiará la fuente automáticamente y
sintonizará esa emisora.
Para desactivar la recepción de espera de
PTY, seleccione “OFF” en el paso 3 de la
columna izquierda. El indicador PTY desaparece.
16
Búsqueda de su programa favorito
Puede efectuar la búsqueda de cualquiera de los
códigos PTY.
Asimismo, podrá almacenar 6 tipos de
programas favoritos en los botones numéricos.
La unidad se expide de fábrica con los 6 tipos de
programas siguientes almacenados en los
botones numéricos (1 a 6).
Para almacenar los tipos de sus programas
favoritos, consulte abajo.
Para buscar su programa favorito, consulte la
página 18.
1
POP M
45
CLASSICS
2
ROCK M EASY M
AFFAIRS
Almacenamiento de sus tipos de
programas favoritos
1
Pulse y mantenga pulsado T/P
durante más de 2 segundos.
3
6
VARIED
2
Seleccione uno de los veintinueve
códigos PTY. (Consulte la página 20).
El nombre del código
seleccionado aparecerá
en la pantalla.
3
Pulse y mantenga pulsado el botón
numérico durante más de
2 segundos para almacenar el
código PTY seleccionado en el
número de preajuste deseado.
El número de preajuste destella durante
unos instantes.
4
Pulse y mantenga pulsado T/P otra
vez.
Aparece el último código PTY seleccionado.
ESPAÑOL
17
Búsqueda del tipo de programa favorito
1
Pulse y mantenga pulsado T/P
durante más de 2 segundos mientras
escucha una emisora de FM.
Otras convenientes funciones
y ajustes de RDS
Cambio del modo de pantalla mientras
escucha una estación de FM
Podrá cambiar la pantalla en la pantalla entre el
nombre de la estación (PS NAME), la frecuencia
de la estación o tipo de programa (PTY) mientras
está escuchando una estación FM RDS.
Aparece el último código PTY seleccionado.
2
Seleccione uno de los códigos PTY.
O
ESP AÑOL
Ej.: Cuando se ha seleccionado “ROCK M”
3
Pulse ¢ o 4 para iniciar la
búsqueda de PTY de su programa
favorito.
• Si hay una estación que esté transmitiendo un
programa con el mismo código PTY que el
seleccionado por usted, se sintonizará esa
estación.
• Si no hay una estación que esté transmitiendo
un programa con el mismo código PTY que el
seleccionado por usted, la estación no
cambiará.
Nota:
En algunas áreas, la búsqueda de PTY no funcionará
correctamente.
18
Pulse D (pantalla) mientras está
escuchando una emisora de FM RDS.
Cada vez que pulsa el botón, la
siguiente información aparece en
la pantalla:
Nombre de la emisora (PS NAME)
&
Frecuencia
Nombre de la emisora (PS NAME)
&
Tipo de programa (PTY)
Selección automática de la estación
utilizando los botones numéricos
Cuando se pulsa un botón numérico, normalmente
se sintonizará la estación preajustada.
Sin embargo, no siempre sucede así cuando la
estación preajustada es una estación RDS. Si las
señales enviadas por esa estación preajustada
no son lo suficientemente fuertes para una buena
recepción, esta unidad empezará a buscar otra
estación que transmita el mismo programa que la
estación preajustada original utilizando los datos
AF, y la sintonizará. (Búsqueda de programa)
• Utilizando la búsqueda de programa, la unidad
tarda un cierto tiempo en sintonizar otra emisora.
Para activar la búsqueda de programa, proceda
de la siguiente manera.
• Consulte también “Cambio de los ajustes
generales (PSM)” en la página 36.
1 Pulse y mantenga pulsado SEL (selección)
durante más de 2 segundos para que aparezca
uno de los ítemes de PSM en la pantalla.
2 Pulse ¢ o 4 para seleccionar
“P(Programa)-SEARCH”.
3 Gire el dial de control en sentido horario para
seleccionar “ON”.
Ahora se ha activado la búsqueda de programa.
4 Pulse SEL (selección) para finalizar el ajuste.
Para cancelar la búsqueda de programa, repita
el mismo procedimiento y seleccione “OFF” en el
paso 3 girando el dial de control en el sentido
antihorario.
Ajuste automático del reloj
El reloj incorporado a esta unidad ha sido
ajustado en fábrica para que se actualice
automáticamente usando los datos CT (Hora de
reloj) de la señal RDS.
Si prefiere no usar el ajuste automático del reloj,
realice el procedimiento indicado abajo.
• Consulte también “Cambio de los ajustes
generales (PSM)” en la página 36.
1 Pulse y mantenga pulsado SEL (selección)
durante más de 2 segundos para que aparezca
uno de los ítemes de PSM en la pantalla.
2 Pulse ¢ o 4 para seleccionar
“AUTO ADJ (ajuste)”.
3 Gire el dial de control en sentido antihorario
para seleccionar “OFF”.
Ahora el ajuste automático del reloj se
encuentra cancelado.
4 Pulse SEL (selección) para finalizar el ajuste.
Para reactivar el ajuste del reloj, repita el
mismo procedimiento y seleccione “ON” en el
paso 3 girando el dial de control en sentido
horario.
Nota:
Después de ajustar “AUTO ADJ” a “ON”, deberá
seguir sintonizando la misma emisora durante más de
2 minutos. De lo contrario, la hora del reloj no podrá
ser ajustada. (Esto es debido a que la unidad tarda 2
minutos en capturar los datos CT de la señal RDS).
ESPAÑOL
Ajuste del nivel de volumen de TA
Podrá reajustar el nivel de volumen para
recepción de espera de TA. Cuando se reciba un
programa de tráfico, el nivel de volumen
cambiará automáticamente al nivel preajustado.
• Consulte también “Cambio de los ajustes
generales (PSM)” en la página 36.
1 Pulse y mantenga pulsado SEL (selección)
durante más de 2 segundos para que aparezca
uno de los ítemes de PSM en la pantalla.
2 Pulse ¢ o 4 para seleccionar
“TA VOLUME”.
3 Gire el dial de control para ajustarlo al volumen
deseado.
Usted puede ajustarlo entre “00” y “50”.
4 Pulse SEL (selección) para finalizar el ajuste.
19
Códigos PTY
NEWS: Noticias
AFFAIRS: Programas temáticos que van de
noticias a asuntos de actualidad
INFO: Programas que ofrecen consejos
sobre una amplia variedad de
temas
SPORT: Eventos deportivos
EDUCATE: Programas educacionales
DRAMA: Radioteatro
CULTURE: Programas sobre cultura
nacional o regional
SCIENCE: Programas sobre ciencias
naturales y tecnología
VARIED: Otros programas tales como
comedias o ceremonias
POP M: Música Pop
ROCK M: Música Rock
EASY M: Música fácil de escuchar
LIGHT M: Música ligera
CLASSICS: Música clásica
OTHER M: Otras músicas
WEATHER: Información de pronóstico del
tiempo
FINANCE: Informes sobre comercio,
mercadeo, mercado de
acciones, etc.
CHILDREN: Programas de entretenimiento
infantil
ESP AÑOL
SOCIAL: Programas sobre actividades
sociales
RELIGION: Programas que tratan de
cualquier aspecto de las
creencias o fe, o naturaleza de la
existencia o ética
PHONE IN: Programas en los cuales las
personas pueden expresar sus
opiniones por teléfono o en un
foro público
TRAVEL: Programas acerca de destinos
de viaje, excursiones e ideas y
oportunidades para viajes
LEISURE: Programas concernientes con
actividades recreativas tales
como jardinería, cocina, pesca,
etc.
JAZZ: Música de jazz
COUNTRY: Música country
NATION M: Música popular actual de otras
naciones o regiones en el idioma
de ese país
OLDIES: Música pop clásica
FOLK M: Música folklórica
DOCUMENT: Programas que presentan
hechos reales, presentados en
estilo investigación
20
OPERACION DEL REPRODUCTOR DE CD
Cuando se está reproduciendo un disco MP3
(solo para KD-SH909R),consulte también
“OPERACIONES DE MP3” en las páginas 27 a
32.
Para reproducir un CD
1
Abra el panel de control.
El panel de control se mueve
hacia abajo y aparece la ranura
de carga.
Nota:
Cuando hay un componente exterior conectado a
la toma un jack entrada auxiliar, preste atención
en el manejo del disco.
2
Inserte un disco en la ranura de carga.
La unidad introduce
el disco, el panel de
control vuelve a la
posición anterior
(consulte la página
42) y el CD
comienza a
reproducirse
automáticamente.
La pantalla cambia para mostrar lo siguiente:
El indicador de CD insertado se enciende.
Número total de pista del disco insertado
Tiempo de reproducción total del disco insertado
Pista actual
ESPAÑOL
Tiempo de reproducción transcurrido
• Todas las pistas del disco se reproducirán
––Reproducción repetida de todas las
pistas.
Nota:
No inserte ningún disco de 8 cm en la ranura de carga
debido a que quedará atascado en el interior.
21
Notas:
• Cuando hay un disco en la ranura de carga, se
iniciará su reproducción al seleccionar “CD” como
fuente pulsando SOURCE .
• Cuando el CD esté insertado al revés, el CD será
expulsado automáticamente.
• Si se ha asignado un nombre al CD (consulte la
página 41), será mostrado en la línea superior de la
pantalla principal.
• Cuando reproduce un CD Text, aparecerán el título
del disco/artista y el título de pista, seguido por el
tiempo de reproducción transcurrido (y N˚ de
pista). Consulte también “Reproducción del CD
Text” (consulte la página 23) y “Selección del modo
de desplazamiento – SCROLL” (consulte la página
39).
Si un CD Text incluye mucha información de texto,
una parte puede no aparecer en la pantalla.
• También se interrumpirá la reproducción del CD si
usted desconecta la alimentación o cambia la fuente
(si que el disco sea expulsado).
La próxima vez que conecta la alimentación o
selecciona CD como fuente, la reproducción del CD
se iniciará desde donde la detuvo.
Para interrumpir la reproducción y
expulsar el disco
Pulse 0.
Se interrumpe la reproducción del CD, el panel
ESP AÑOL
de control se mueve hacia abajo y el disco es
expulsado automáticamente de la ranura de
carga.
Para volver a colocar el panel de control en
su posición anterior, pulse 0 otra vez.
• Si mantiene la ranura de carga abierta durante
un minuto (o 30 segundos cuando haya
expulsado el disco con la llave de encendido
en la posición “OFF”), sonará un pitido y el
panel de control volverá a la posición anterior.
Preste atención para que ni el disco ni sus
dedos queden aprisinados entre el panel de
control y la unidad.
Nota:
Si no saca el disco expulsado en unos 15 segundos,
será reinsertado automáticamente en la ranura de
carga para protegerlo del polvo. (En este caso no se
reproduce el CD).
Cómo encontrar una pista o un
punto determinado de un CD
Para efectuar la búsqueda progresiva o
regresiva de las pistas
Pulse y mantenga pulsado
¢ mientras se está
reproduciendo el disco para
la búsqueda progresiva de
las pistas.
Pulse y mantenga pulsado
4 mientras se está
reproduciendo el disco para
la búsqueda regresiva de
las pistas.
Para seleccionar las pistas siguientes o
anteriores
Pulse ¢ por un tiempo
breve mientras se está
reproduciendo un disco, para
saltar al comienzo de la pista
siguiente. Cada vez que
pulsa el botón
consecutivamente, se
localiza el comienzo de las
pistas siguientes y se efectúa
la reproducción.
Pulse 4 por un tiempo
breve mientras se está
reproduciendo un disco para
regresar al comienzo de la
pista actual. Cada vez que
pulsa el botón
consecutivamente, se
localiza el comienzo de las
pistas anteriores y se efectúa
la reproducción.
Para seleccionar directamente una
determinada pista
Pulse el botón de número correspondiente al
número de pista que desea reproducir.
• Para seleccionar un número de pista del 1 – 6:
Pulse ligeramente 1 (7) – 6 (12).
• Para seleccionar un número de pista del 7 – 12:
Pulse y mantenga pulsado 1 (7) – 6 (12) durante
más de 1 segundo.
Número de pista
22
Tiempo de reproducción transcurrido
Reproducción del CD Text
En el CD Text, se ha grabado cierta información
relacionada con el disco (el título del disco, su
ejecutante y título de pista).
Podrá visualizar esta información del disco en la
pantalla.
Seleccione el modo de pantalla de texto
mientras reproduce un CD Text.
Cada vez que usted pulsa el
botón, la pantalla cambia de la
manera siguiente:
• Cuando la visualización con animación del
símbolo de fuente está seleccionado...
Titulo del disco/
Artista
&
Titulo de pista
N˚ de pista
&
Tiempo de reproducción
transcurrido
• Cuando la visualización con animación del
símbolo de fuente no está seleccionado...
Titulo del disco/
Artista
&
Titulo de pista
Titulo del disco/
Artista
Tiempo de reproducción
Tiempo de reproducción
N˚ de pista/
de reproducción transcurrido
&
transcurrido
Titulo de pista
&
transcurrido
Titulo del disco/
Artista
&
Tiempo
Cómo seleccionar los modos
de reproducción del CD
Para reproducir las pistas de forma
aleatoria (Reproducción aleatoria)
Podrá reproducir todas las pistas del disco de
forma aleatoria.
1 Pulse M (modo) mientras se
está reproduciendo un disco.
La unidad entra en el modo
de funciones.
2 Pulse RND (aleatoria)
mientras se encuentra en el
modo de funciones para que
“RANDOM” destella en la
pantalla.
Luego, cada vez que pulsa
RND, el modo de
reproducción aleatoria se
activa y desactiva
alternativamente.
Indicador RND (aleatorio)
RND
Cuando esté activado el modo aleatorio, el
indicador RND se enciende en la pantalla y
comenzará a reproducirse la pista seleccionada
al azar.
ESPAÑOL
Titulo de pista
&
N˚ de pista/
de reproducción transcurrido
Notas:
• Si en la pantalla no se puede mostrar todo el texto
de una vez, el mismo será desplazado para
visualizar el texto restante.
Consulte también “Selección del modo de
desplazamiento – SCROLL” en la página 39.
• Cuando se muestra el título de disco/artista, se
enciende el indicador DISC. Cuando se muestra el
título de pista, se enciende el indicador TRACK.
• Si pulsa D (pantalla) mientras se está
reproduciendo un CD convencional, aparecerá “NO
NAME” para el título del disco/ejecutante y el título
de la pista.
Tiempo
23
Para reproducir la pista actual repetidamente
(Reproducción repetida de una pista)
Podrá reproducir todas la pista actual una y otra vez.
1 Pulse M (modo) mientras se
está reproduciendo un disco.
La unidad entra en el modo
de funciones.
2 Pulse RPT (repetición)
mientras se encuentra en el
modo de funciones para que
“REPEAT” destella en la
pantalla.
Luego, cada vez que pulsa
RPT, la reproducción
repetida de una pista se
activa y desactiva
alternativamente.
Cuando desactive la
reproducción repetida de
una pista, se activará la
reproducción repetida de
todas las pistas.
Indicador RPT (repetición)
Cuando esté activado el modo de repetición
repetida, el indicador RPT se enciende en la
ESP AÑOL
pantalla.
Para reproducir sólo las introducciones
musicales (Búsqueda de introducción)
Podrá reproducir secuencialmente los primeros
15 segundos de cada pista.
1 Pulse M (modo) mientras se
está reproduciendo un disco.
La unidad entra en el modo
de funciones.
2 Pulse INT (búsqueda de
4
24
introducción) mientras se
encuentra en el modo de
funciones para que “INTRO”
destella en la pantalla.
Luego, cada vez que pulsa
INT, el modo de reproducción
Búsqueda de introducción se
activa y desactiva
alternativamente.
• Durante la reproducción búsqueda de
introducción, los números de pistas parpadean.
• Al finalizar la reproducción búsqueda de
introducción, se reanuda la reproducción
normal.
Prohibición de la expulsión
del disco
Es posible inhibir la expulsión del disco y
bloquear el CD dentro de la ranura de carga.
Mientras pulsa SEL (selección),
pulse y mantenga pulsado 0
durante más de 2 segundos.
“NO EJECT” destella en la
pantalla durante
aproximadamente 5 segundos, y
RPT
Nota:
Si pulsa 0 durante la prohibición de la expulsión del
disco, el panel de control se moverá hacia abajo pero no
se podrá expulsar el disco.
Par a mo ver el panel de pantalla hacia arriba, pulse 0.
Para cancelar la prohibición y desbloquear el
disco, pulse y mantenga pulsado 0 otra vez
durante más de 2 segundos mientras pulsa
SEL (selección).
“EJECT OK” destella en la pantalla durante
aproximadamente 5 segundos y el disco queda
el disco queda bloqueado para
que no pueda expulsarse.
INTRODUCCION DE MP3
Esta capítulo es solo para KD-SH909R.
¿Qué es MP3?
MP3 es abreviatura de Motion Picture Experts
Group (MPEG) Audio Layer 3*. El MP3 es
simplemente un formato de archivo con una
relación de compresión de datos de 1:10
(128 Kbps**). Esto significa que, utilizando el
formato MP3, un CD-R o CD-RW puede contener
un volumen de datos equivalente a 10 veces el
de un CD común.
* Este reproductor es compatible con los datos
codificados con los formatos Layer 1 y 2.
** La velocidad de bits es el número promedio de bits
que consume un segundo de datos de audio. La
unidad usada es Kbps (1000 bits/segundo). Para
obtener la mejor calidad de audio, escoja una
velocidad de bits superior. La velocidad de bits de uso
más extendido es 128 Kbps.
Esta unidad incorpora un decodificador MP3.
Usted podrá reproducir archivos (pistas) MP3
grabados en discos CD-R, CD-RW y CD-ROM.
Compatible con ID3v1
En un archivo MP3 se pueden almacenar datos
de información adicional, como título de álbum,
nombre del artista, título de la canción, año de
grabación, género musical y un breve comentario.
Esta unidad puede visualizar ID3v1 tags (nombre
del álbum, nombre del artista y título de la
canción) en la pantalla. (Consulte la página 53).
• Algunos carateres no pueden ser mostrados
correctamente.
• Esta unidad no es compatible con ID3v2.
Precauciones cuando se graban
archivos MP3 en un CD-R o CD-RW
Esta unidad sólo puede leer archivos MP3
grabados en un formato que cumpla con
ISO 9660 Nivel 1, Nivel 2 o Joliet.
¿Cómo se graban y
reproducen los archivos MP3?
Utilizando terminología PC, se puede decir que
los “archivos (pistas)” MP3 se pueden grabar en
“directorios (carpetas)”.
Durante la grabación, la disposición de los
archivos y directorios se puede realizar de
manera similar a la de archivos y directorios/
carpetas de datos de ordenador.
La “raíz” es similar a la raíz de un árbol. Cada
uno de los archivos y directorios pueden estar
enlazados con la raíz y accederse desde ella.
El orden de reproducción, el orden de búsqueda
de archivos y el orden de búsqueda de
directorios de los archivos MP3 grabados en un
disco se determinan mediante la aplicación de
escritura (o codificación); por consiguiente, el
orden de reproducción podría ser diferente del
pretendido por usted durante la grabación de los
directorios y archivos.
En la ilustración de la página siguiente se
muestra un ejemplo de cómo se graban los
archivos MP3 en un CD-R o CD-RW, de cómo se
reproducen y de cómo se realiza la búsqueda en
esta unidad.
ESPAÑOL
Otras características principales de esta
unidad:
•Número máximo de directorios/archivos: 289
(total)
•Caracteres disponibles por los nomres de los
directorios/los archivos: A–Z, 0–9, _ (subrayado)
•Número máximo de caracteres por nombre
de archivo
(ISO 9660 Nivel 1): 12 (incluyendo marca de
separación–– “.” y código
de extensión––“mp3”)
(ISO 9660 Nivel 2): 31 (incluyendo marca de
separación––“.” y código
de extensión “mp3”)
(Joliet): 64 (incluyendo marca de
separación––“.” y código
de extensión “mp3”)
• Número máximo de caracteres por nombre
de directorio: 64
Notas:
• La unidad puede leer un CD-ROM que contiene
archivos MP3. No obstante, si hay archivos distintos
de MP3 junto con archivos MP3, la unidad tardará
más tiempo en escanear el disco. También podría
producirse un fallo de funcionamiento.
• La unidad no puede leer ni reproducir un archivo
MP3 que no tenga el código de extensión—mp3.
• La unidad no es compatible con Playlist*.
* Un playlist es un simple archivo de texto, usado en un
PC, que permite a los usuarios escoger su propio
orden de reproducción sin cambiar la disposición
física de los archivos.
25
Configuración del directorio/archivo MP3
ESP AÑOL
Nivel 1
Nivel 2
Nivel 3
1 2
Jerarquía
Nivel 4
Nivel 5
Nivel 6
ROOT
01
3 4
5 6
: Raíz
: Directorios
ROOT
01
02
03
04
05 09
1110 2120
06 07
8
7
9
Nota:
No hay un límite en el número de niveles jerárquicos (directorios
anidados). Sin embargo, para una operación estable, se recomienda
un máximo de 8 niveles jerárquicos.
1312
17
15 1614
18
19
08
2322 24
: Archivos MP3
Orden de reproducción/búsqueda MP3 (página 29)
• Los números incluidos dentro de un círculo junto a los archivos MP3 ( ) indican el orden de
reproducción y el orden de búsqueda de los archivos MP3. Normalmente, esta unidad reproduce
los archivos MP3 en el orden de grabación.
• Los números incluidos dentro de los directorios indican el orden de reproducción y el orden de
búsqueda de directorios de un disco MP3. Normalmente esta unidad reproduce los archivos MP3
incluidos en los directorios en el orden de grabación.
Desplazamiento entre directorios (páginas 30 a 31)
Usted puede ir a otro directorio del mismo nivel de jerarquía (solo dentro del mismo directorio
padre) (por ej., del Directorio 02, puede ir al Directorio 04 ó 08), o de un nivel de jerarquía diferente
(por ej., del Directorio 05, puede ir al Directorio 04 ó 06).
26
OPERACIONES DE MP3
Esta capítulo es solo para KD-SH909R.
Consulte también “OPERACION DEL
REPRODUCTOR DE CD” en las páginas 21 a 24.
Reproducción de un disco MP3
1
Abra el panel de control.
El panel de control se mueve
hacia abajo y aparece la ranura
de carga.
2
Inserte un disco MP3 en la ranura de
carga.
La unidad introduce
el disco, el panel de
control vuelve a la
posición anterior
(consulte la página
42) y la reproducción
se inicia
automáticamente.
La pantalla cambia para mostrar lo siguiente:
El indicador de CD insertado se enciende.
Una vez finalizada la comprobación se inicia
automáticamente desde el primer archivo del
directorio inicial.
La pantalla cambia para mostran lo siguiente:
• Cuando “TAG DISP” está ajustado a “ON”
(ajuste inicial: consulte la página 40)
Nombre del directorio
&
Nombre del archivo
Nombre del álbum/artista*
&
Título de pista*
ESPAÑOL
Título de pista (nombre del archivo)
&
Tiempo de reproducción transcurrido
(con N˚ de pista**)
* Si el archivo MP3 no tiene ID3 tags, el
nombre del álbum/artista y el título de pista se
salta.
** Cuando la visualización con animación del
símbolo de fuente no está seleccionado.
DIRECTORY
FILE
Ej.: Cuando el disco contiene 13 directorios y 125
archivos MP3.
27
• Cuando “TAG DISP” está ajustado a
“OFF”
Nombre del directorio
&
Nombre del archivo
Nombre del archivo
&
Tiempo de reproducción transcurrido
(con N˚ de pista*)
* Cuando la visualización con animación del
símbolo de fuente no está seleccionado.
Para cambiar la información visualizada
Mientras se está reproduciendo un
archivo MP3, es posible cambiar la
información del archivo visualizada
en la pantalla.
Cada vez que pulsa D (pantalla), la
pantalla cambia y muestra lo
siguiente:
• Cuando la visualización con animación
del símbolo de fuente está
seleccionado...
Nombre del álbum/
Artista
(N
ombre del directorio
&
Título de pista
(
Nombre del archivo
Nombre del álbum/
*)
*)
Artista
(N
ombre del directorio
Tiempo de reproducción
&
transcurrido
*)
Notas:
• Todas las pistas del disco se reproducirán
repetidamente hasta que usted pare la reproducción
––Reproducción repetida de todas las pistas.
• Los discos MP3 requieren un tiempo de
lectura**más largo.
(Difiere según la complejidad de la configuración
del directorio/archivo).
ESP AÑOL
** El tiempo de lectura es el tiempo que tarda la
unidad en escanear o verificar, en el disco, los
archivos e información de los archivos.
N˚ de pista
&
Tiempo de reproducción
transcurrido
* Cuando “TAG DISP” está ajustado a “OFF”,
o si el archivo MP3 no tiene ID3 tags, el
nombre del directorio y el nombre del archivo
se aparecen.
Título de pista
(
Nombre del archivo
Tiempo de reproducción
&
transcurrido
*)
28
• Cuando la visualización con animación
del símbolo de fuente no está
seleccionado...
Nombre del álbum/
Artista
(N
ombre del directorio
&
Título de pista
(
Nombre del archivo
Título de pista
(
Nombre del archivo
N˚ de pista/
Tiempo de reproducción
transcurrido
* Cuando “TAG DISP” está ajustado a “OFF”,
o si el archivo MP3 no tiene ID3 tags, el
nombre del directorio y el nombre del archivo
se aparecen.
Nombre del álbum/
*)
*)
&
Artista
(N
ombre del directorio
&
N˚ de pista/
Tiempo de reproducción
transcurrido
*)
Localización de un archivo o
de un pasaje específico en un
disco MP3
*)
Para el avance rápido o el retroceso del
archivo
Pulse y mantenga pulsado
¢ mientras se está
reproduciendo un disco MP3
para avanzar rápidamente el
archivo.
Pulse y mantenga pulsado
4 mientras se está
reproduciendo un disco MP3
para hacer retroceder el
archivo.
Nota:
Durante esta operación, escuchará sólo símbolos
intermitentes. (El tiempo de reproducción transcurrido
también cambia intermitentemente en la pantalla).
Nota:
Si en la pantalla no se puede mostrar todo el texto de
una vez, el mismo será desplazado para visualizar el
texto restante.
Consulte también “Selección del modo de
desplazamiento – SCROLL” en la página 39.
Para interrumpir la reproducción y
expulsar el disco
Pulse 0.
La reproducción se interrumpe, el panel de
control se mueve hacia abajo, y el disco es
expulsado automáticamente de la ranura de
carga.
Para saltar al archivo siguiente o a los
anteriores
Pulse ¢ brevemente
durante la reproducción,
para saltar al comienzo del
archivo siguiente.
Cada vez que pulsa el botón
consecutivamente, se saltará
al comienzo de la pista
siguiente y se efectuará la
reproducción. (Consulte
“Orden de reproducción/
búsqueda MP3” en la
página 26).
Pulse 4 brevemente
durante la reproducción,
para volver al comienzo de la
pista actual.
Cada vez que pulsa el botón
consecutivamente, se saltará
al comienzo de la pista
anterior y se efectuará la
reproducción. (Consulte
“Orden de reproducción/
búsqueda MP3” en la
página 26).
ESPAÑOL
29
Para ir directamente a un directorio
específico
IMPORTANTE:
Para seleccionar directamente los directorios
utilizando el(los) botón(es) numérico(s), será
preciso asignar a los directorios un número de
2 dígitos al comienzo de los nombres de
directorios. (Esto se podrá efectuar solamente
durante la grabación de los discos CD-R o
CD-RW).
Ej.: Si el nombre del directorio es “01 ABC”
= pulse 1 para ir al Directorio
“01 ABC”.
Si el nombre del directorio es “1
ABC”, la pulsación de 1 no tendrá
ningún efecto.
Si el nombre del directorio es “12 ABC”
= pulse y mantenga pulsado 6 (12)
para ir al directorio “12 ABC”.
Pulse el botón de número correspondiente al
número de directorio para reproduciendo al
primer archivo en el directorio que seleccionado.
• Para seleccionar un número de directorio del
ESP AÑOL
01 – 06:
Pulse ligeramente 1 (7) – 6 (12).
• Para seleccionar un número de directorio del
07 – 12:
Pulse y mantenga pulsado 1 (7) – 6 (12)
durante más de 1 segundo.
Notas:
• Si “MP3” destella en la pantalla después de haber
seleccionado un directorio, significa que éste no
contiene ningún archivo MP3.
• No se puede seleccionado directamente un número
de directorio más de 12.
Para seleccionar un archivo específico en un
directorio, pulse ¢ o 4 después de
seleccionar el directorio.
Para saltar al directorio siguiente—ya sea
en el nivel mismo de la jerarquía o en un
nivel diferente de la jerarquía
En el panel de control:
1 Pulse M (modo) mientras se está
reproduciendo un disco MP3. La
unidad entra en el modo de
funciones.
2 Pulse ¢ brevemente
mientras se encuentra en el modo
de funciones.
Cada vez que pulsa el botón
consecutivamente, se localiza el
directorio siguiente (y se empieza
a reproducir el primer archivo del
directorio, si está grabado).
(Consulte “Desplazamiento entre
directorios” en la página 26).
En el controlador remoto:
PRESET
Cada vez que pulsa y mantiene
pulsado el botón consecutivamente,
se localizará el directorio siguiente (y
se empezará a reproducir el primer
archivo, si está grabado).
(Consulte “Desplazamiento entre
directorios” en la página 26).
Para saltar al directorio anterior—ya sea
en el nivel mismo de la jerarquía o en un
nivel diferente de la jerarquía
En el panel de control:
1 Pulse M (modo) mientras se está
reproduciendo un disco MP3. La
unidad entra en el modo de
funciones.
2 Pulse 4 brevemente
mientras se encuentra en el modo
de funciones.
Cada vez que pulsa el botón
consecutivamente, se localizará el
directorio anterior (y se empezará
a reproducir el primer archivo del
directorio, si está grabado).
(Consulte “Desplazamiento entre
directorios” en la página 26).
En el controlador remoto:
PRESET
Cada vez que pulsa y mantiene
pulsado el botón consecutivamente,
se localizará el directorio anterior (y
se empezará a reproducir el primer
archivo, si está grabado).
(Consulte “Desplazamiento entre
directorios” en la página 26).
30
Para saltar al directorio siguiente del nivel
01 02 03
mismo de la jerarquía
directorio padre
En el controlador remoto:
PRESET
Ej.1 : Mientras se está reproduciendo un archivo
MP3 del directorio 04
(consulte la ilustración en la página 26)
04 08 02 04
Ej.2 : Mientras se está reproduciendo un archivo
MP3 del directorio 06
(consulte la ilustración en la página 26)
)
Cada vez que pulsa el botón
consecutivamente, se localizará
el directorio siguiente del nivel
mismo de la jerarquía (y se
empezará a reproducir el primer
archivo del directorio, si está
grabado).
(
solo dentro del mismo
Para saltar a los directorios de los niveles
más bajos de las jerarquías
En el controlador remoto:
Cada vez que pulsa el botón
DISC
Ej.1 : Mientras se está reproduciendo un archivo
MP3 del directorio 01
(consulte la ilustración en la página 26)
Ej.2 : Mientras se está reproduciendo un archivo
MP3 del directorio 04
(consulte la ilustración en la página 26)
consecutivamente, se localizará
un directorio de un nivel más bajo
de la jerarquía (y se empezará a
reproducir el primer archivo del
directorio, si está grabado).
04 05 06
06 07 06
Para saltar al directorio anterior del nivel
mismo de la jerarquía
directorio padre
En el controlador remoto:
PRESET
Ej.1 : Mientras se está reproduciendo un archivo
04 02 08 04
Ej.2 : Mientras se está reproduciendo un archivo
06 07 06
Nota:
Si en el directorio que usted ha omitido no hay
archivo MP3, “MP3” destella en la pantalla. Si así
sucede, la unidad entrará automáticamente en pausa.
)
Cada vez que pulsa el botón
consecutivamente, se localizará
el directorio anterior del nivel
mismo de la jerarquía (y se
empezará a reproducir el primer
archivo del directorio, si está
grabado).
MP3 del directorio 04
(consulte la ilustración en la página 26)
MP3 del directorio 06
(consulte la ilustración en la página 26)
(
solo dentro del mismo
Para saltar a los directorios de los niveles
más altos de las jerarquías
En el controlador remoto:
DISC
Ej.1 : Mientras se está reproduciendo un archivo
MP3 del directorio 03
(consulte la ilustración en la página 26)
Ej.2 : Mientras se está reproduciendo un archivo
MP3 del directorio 05
(consulte la ilustración en la página 26)
• Si llega a la raíz, la reproducción no se iniciará.
Para volver al directorio raíz, pulse R•D en el
controlador remoto. Podrá volver a la raíz desde
cualquier directorio.
• Si se graban archivos en el primer nivel de la
jerarquía sin ponerlos en un directorio, esta
unidad empezará a reproducir los archivos.
Cada vez que pulsa el botón
consecutivamente, se localizará
un directorio de un nivel más alto
de la jerarquía (y se empezará a
reproducir el primer archivo del
directorio, si está grabado).
03 02 01
05 04 01
ROOT
ROOT
ESPAÑOL
31
Selección de los modos de
reproducción MP3
Para reproducir los archivos de forma
aleatoria (Reproducción aleatoria)
Podrá reproducir de manera aleatoria todos los
archivos del disco MP3.
1 Pulse M (modo) mientras se
está reproduciendo un disco
MP3. La unidad entra en el
modo de funciones.
2 Pulse RND (aleatoria)
mientras se encuentra en el
modo de funciones para que
“RANDOM1” o “RANDOM2”
destella en la pantalla.
Luego, cada vez que pulsa
RND, el modo de
reproducción aleatoria cambia
de la manera siguiente:
RANDOM1
Cancelado
Modo
RANDOM1
ESP AÑOL
RANDOM2 Destella De todos los archivos
Indicador
RND
Se enciende
Para reproducir los archivos repetidamente
(Reproducción repetida)
Podrá reproducir repetidamente el archivo actual o
todos los archivos del directorio actual.
1 Pulse M (modo) mientras se
está reproduciendo un disco
MP3. La unidad entra en el
modo de funciones.
2 Pulse RPT (repetición)
mientras se encuentra en el
modo de funciones para que
“REPEAT1” o “REPEAT2”
destella en la pantalla.
Luego, cada vez que pulsa
RPT, el modo de reproducción
32
repetida cambia de la manera
siguiente:
RANDOM2
Indicador RND
Reproducción
aleatoria
Todos los archivos del
directorio actual, después,
los archivos del directorio
siguiente y así
sucesivamente.
del disco.
REPEAT1
Cancelado
TRACK
Ej.: Cuando se selecciona “REPEAT1”.
Modo
REPEAT1
REPEAT2 Destella Todos los archivos del
Indicador
RPT
Se enciende
Reproducción repetida
El archivo actual (o el
archivo especificado).
directorio actual (o del
directorio especificado).
Para reproducir sólo las introducciones
musicales (Búsqueda de introducción)
Podrá reproducir secuencialmente los primeros
15 segundos de cada archivo.
1 Pulse M (modo) mientras se
RND
4
está reproduciendo un disco
MP3. La unidad entra en el
modo de funciones.
2 Pulse INT (búsqueda de
introducción) mientras se
encuentra en el modo de
funciones para que
“INTRO1” o “INTRO2”
destella en la pantalla.
Luego, cada vez que pulsa
INT, el modo de reproducción
búsqueda de introducción
cambia de la manera
siguiente:
INTRO 1
Cancelado
FILE
Modo
INTRO1 De todos los archivos
INTRO2 Del primer archivo de
Indicador
El indicador
FILE destella
El indicador
DIRECTORY
destella
Reproducción el
comienzo
(15 segundos)
del disco.
todos los directorios.
REPEAT2
Indicador RPT
RPT
INTRO 2
AJUSTES DEL SONIDO
Ajuste del sonido
Usted puede ajustar las características de sonido
a su preferencia.
1
Seleccione el ítem que desea ajustar.
Cada vez que pulsa el botón, los
ítems ajustables cambian de la
siguiente manera:
FADER*
(Desvanecedor)
VOLUME
Pantalla Para: Gama
FADER* Ajustar el balance R06 (Trasero
BAL
EX BASS
WOOFER
VOL ADJ**** Consulte “Para
VOLUME Ajustar el 00 (min.)
de los altavoces | solamente)
delantero y F06 (Delantero
trasero. solamente)
Ajustar el balance
de los altavoces | solamente)
izquierdo y R06 (Derecho
derecho. solamente)
** Activar o ON
desactivar |
Bajos extendidos.
*** Ajustar el nivel 00 (min.)
de salida del |
subwoofer. 12 (máx.)
ajustar el nivel de –12 (min.)
entrada de cada |
fuente” en la +12 (max.)
columna derecha.
volumen. |
BAL
(Balance)
VOL ADJ****
(Ajuste de volumen)
EX BASS**
(Bajos extendidos)
WOOFER***
(Subwoofer)
L06 (Izquierdo
OFF
50 (máx.)
2
Ajuste el nivel.
Para aumentar el nivel.
Para reducir el nivel.
Nota:
Normalmente el dial de control funciona para el
ajuste del volumen. Por consiguiente no es necesario
seleccionar “VOLUME” para ajustar el nivel de
volumen.
Para ajustar el nivel de entrada de cada
fuente
Podrá ajustar el nivel de entrada de cada
fuente excepto FM, y almacenarlo en la
memoria.
Ajustando correctamente el nivel de entrada
para que coincida con el nivel de sonido FM,
no necesitará ajustar el nivel de volumen cada
vez que cambie de fuente.
ESPAÑOL
* Si está usando un sistema de dos altavoces,
ajuste el nivel del desvanecedor a “00”.
** La riqueza y la amplitud de los sonidos graves se
mantienen claramente, independientemente de
cuán bajo esté ajustado el volumen – Bajos
extendidos.
*** Esto sólo tendrá efecto cuando se ha conectado
un subwoofer.
**** No ajustable cuando la fuente es FM.
Aparecerá “FIX”.
33
Selección de los modos de
sonido preajustados
Podrá seleccionar un modo de sonido preajustado
que sea apropiado para el género musical.
1
Pulse EQ para activar el modo de
sonido (EQ).
Cada vez que pulsa el botón,
el modo de sonido (EQ) se
activa o desactiva.
• Cuando se activa el modo
de sonido (EQ), el modo
de sonido seleccionado en
último término será
llamado y aplicado a la
fuente actual.
Ej.: Cuando haya seleccionado “FLAT” previamente.
2
Seleccione el modo de sonido
deseado.
ESP AÑOL
FLAT O Hard Rock O R & B*O POP O
JAZZ O Dance Music O Country O
Classic O USER 1 O USER 2 O
(vuelta al comienzo)
* Rhythm y Blues
El indicador de nivel EQ cambia
mientras selecciona el modo de sonido.
Ej.: Cuando usted selecciona “POP”.
Para cancelar el modo de sonido,
seleccione “FLAT” en el paso 2.
(EQ)
A medida que gira el
dial de control, los
modos de sonido
cambian de la siguiente
manera:
Reggae O
USER 3 O
Notas:
• Podrá ajustar cada modo de sonido a su gusto y
almacenarlos en la memoria.
Si desea ajustar y almacenar su modo de sonido
original, consulte “Cómo almacenar sus propios
ajustes de sonido” en la página 35.
• Para activar o desactivar Bajos extendidos, consulte
la página 33.
Cómo almacenar un modo de sonido
separadamente para cada fuente de
reproducción (EQ Link)
El modo de sonido, una vez seleccionado, será
almacenado en la memoria. Será llamado cada
vez que seleccione la misma fuente.
Podrá almacenar un modo de sonido para cada
una de las fuentes siguientes — FM1, FM2, FM3,
AM (MW/LW), CD y componentes exteriores.
• Consulte también “Cambio de los ajustes
generales (PSM)” en la página 36.
1 Pulse y mantenga pulsado SEL (selección)
durante más de 2 segundos para que aparezca
uno de los ítems PSM en la pantalla.
2 Pulse ¢ o 4 para seleccionar
“EQ LINK” (Enlace de ecualización).
3 Gire el dial de control en sentido horario para
seleccionar “ON”.
4 Pulse SEL (selección) para finalizar el ajuste.
Para cancelar EQ Link, repita el mismo
procedimiento y seleccione “OFF” haciendo girar
el dial de control en sentido antihorario en el
paso 3.
• Cuando ajuste “EQ LINK” a “ON”
El modo de sonido seleccionado podrá ser
almacenado en la memoria para la fuente
actual.
Cada vez que cambie a la misma fuente, se
llamará también el mismo modo de sonido, el
cual aparecerá indicado después del nombre
de la fuente.
• Cuando ajuste “EQ LINK” a “OFF”
El efecto del modo de sonido seleccionado
será aplicado a todas las fuentes
seleccionadas.
34
Cómo almacenar sus propios
ajustes de sonido
Usted podrá ajustar los modos de sonido a su
gusto y almacenar sus propios ajustes en la
memoria (USER 1, USER 2 y USER 3).
• Hay un límite de tiempo para realizar el
siguiente procedimiento. Si el ajuste se cancela
antes de haber terminado, comience otra vez
desde el paso 1.
1
Pulse EQ para activar el modo de
sonido (EQ).
Cada vez que pulsa el botón,
el modo de sonido (EQ) se
activa o desactiva.
• Cuando se activa el modo
de sonido (EQ), el modo
de sonido seleccionado en
último término será
llamado y aplicado a la
fuente actual.
Ej.: Cuando haya seleccionado “POP” previamente.
4
Seleccione la frecuencia.
• Podrá seleccionar
70 Hz, 150 Hz, 400 Hz,
1 kHz, 2,4 kHz, 6 kHz,
y 12,5 kHz.
5
Ajuste el nivel de la frecuencia
seleccionada en el paso de arriba.
• El nivel de frecuencia
se puede ajustar
dentro del margen de
“–05” (mínimo) a “+05”
(máximo) para cada
frecuencia.
6
Repita los pasos 4 y 5 para ajustar
los otros niveles de frecuencia.
7
Seleccione uno de los modos de
sonido del usuario (USER 1, USER 2,
USER 3).
2
Seleccione el modo de sonido
deseado.
3
Pulse SEL (selección) para acceder
al modo de ajuste.
La frecuencia ajustada la última vez y su nivel
aparecen en la pantalla.
8
Pulse SEL (selección) para
almacenar los ajustes.
Nota:
Si desea realizar ajustes temporales sin almacenarlos
en la memoria, salte los pasos 7 y 8. Los ajustes
temporales permanecerán efectivos hasta que
seleccione otro modo de sonido.
ESPAÑOL
35
OTRAS FUNCIONES PRINCIPALES
Cambio de los ajustes
generales (PSM)
Podrá cambiar los ítemes listados en la página
siguiente utilizando el control PSM (Modo de
ajuste preferido).
Procedimiento básico
1
Pulse y mantenga pulsado SEL
(selección) durante más de 2
segundos para que aparezca uno de
los ítemes de PSM en la pantalla.
(Consulte la página 37).
Ej.: Cuando haya seleccionado “CLOCK H”
previamente.
2
Seleccione un ítem de PSM que desee
ajustar. (Consulte la página 37).
3
Ajuste el ítem de PSM seleccionado.
Ej.: Cuando ajuste “EQ LINK” a “ON”.
4
Repita los pasos 2 y 3 para ajustar
las otras ítemes PSM, según se
requiera.
5
Finalice el ajuste.
ESP AÑOL
36
Ej.: Cuando usted selecciona “EQ LINK”.
Los ítemes de Modo de ajuste preferido (PSM)
1
Mantenga pulsado.
CLOCK H Ajuste de la hora
CLOCK M Ajuste de los minutos
EQ LINK Enlace de memoria de
24H/12H Pantalla de 24/12 horas
AUTO ADJ Ajuste automático del reloj
CLOCK Pantalla del reloj
AF-REG Recepción de frecuencia
PTY STBY Espera PTY
TA VOLUME
P-SEARCH Búsqueda de programa
DAB AF** Búsqueda de frecuencia
LEVEL/EQ Indicador de Nivel/
DIMMER Modo reductor de luz
TELEPHONE
BEEP SW Tono de pulsación de teclas
P.AMP SW Interruptor del amplificador
CONTRAST Contraste de la pantalla
SCROLL Modo de desplazamiento
CUT OFF F Frequencia de corte de
LINE IN Interruptor de entrada de
AUX IN
KEY SEL Selección del modo de
IF FILTER
TAG DISP***
• Pulse SEL (selección) para finalizar el ajuste.
* No seleccionable cuando el sintonizador DAB se encuentre conectado.
** Sólo cuando el sintonizador DAB se encuentre conectado.
*** Solo para KD-SH909R.
2
Selección.
control de sonido
alternativa/Regionalización
Volumen de anuncio de tráfico
alternativa
Ecualizador
Silenciamiento de audio para
el sistema de teléfono celular
de potencia
subwoofer
línea
Interruptor de entrada auxiliar
operación de tecla exterior
Filtro de frecuencia intermedia
La visualización de la etiqueta
3
Ajuste.
Sentido
antihorario
Retroceso Avance
Retroceso Avance
OFF OFFON
12HOUR 24HOUR 24HOUR 9
OFF ON ON 19
OFF ON ON 38
AF
OFF
MUTING OFF MUTING 1
29 tipos de programa
(consulte la página 20)
00 — 50 20 19
OFF ON
OFF
EQ LEVEL 1
LEVEL 3
AUTO
MUTING 2
OFF ON ON 38
OFF ON ON 38
01 — 10
ONCE AUTO
LOW(50Hz)
OFF ON
OFF ON
DVD
WIDE
Sentido
horario
AF REG
OFF*
LEVEL 2
ON
OFF
HIGH(115Hz)MID(80Hz)
OFF
AUTO
ON
OFF
VCR
ONOFF
Ajustes de
fabrica
0:00 9
AF 14
OFF 16
OFF
EQ 38
AUTO 38
MUTING OFF
05 39
MID(80Hz) 39
ON 39
ON
AUTO
ON
Consulte
página
34
19
52ON
38
39ONCE
39
40DVD
40
40
la
ESPAÑOL
37
Ajuste de la pantalla de reloj – CLOCK
Yi lo desea, podrá visualizar la hora del reloj en
la parte inferior de la pantalla al encender la
unidad.
La unidad ha sido ajustada en fábrica para que el
reloj se visualice en la pantalla.
• ON: Se activa la visualización del reloj.
• OFF: Se desactiva la visualización del
reloj.
Selección del silenciamiento telefónico
– TELEPHONE
Este modo se utiliza cuando hay un sistema de
teléfono celular conectado. Dependiendo del
sistema de teléfono celular en uso, seleccione
“MUTING 1” o “MUTING 2”, según cuál sea
apropiado para silenciar el sonido de esta
unidad.
La unidad se expide de fábrica con este modo
desactivado.
Selección del medidor de nivel – LEVEL/EQ
Podrá seleccionar la pantalla de nivel a su gusto.
La unidad se expide de fábrica con “EQ ”
seleccionado.
• EQ: Se visualiza el patrón del
• LEVEL 1: Aparece el medidor de nivel de
• LEVEL 2: Aparece el medidor de nivel pico.
• LEVEL 3: Se inicia la iluminación de la
ecualizador.
audio.
pantalla.
Selección del modo reductor de luz
– DIMMER
Cuando usted enciende los faros del automóvil,
ESP AÑOL
se reduce el brillo de la pantalla (Reductor
automático de luz).
La unidad se expide de fábrica con el modo
reductor de luz ajustado a activado.
• AUTO: Reductor automático de luz
• OFF: Reductor automático de luz
• ON: Siempre reduce el brillo de la
Nota:
El reductor automático de luz equipado con esta
unidad podría no funcionar correctamente en algunos
vehículos, especialmente aquellos que tienen un disco
de control para graduar la luz.
En este caso, ajuste el modo reductor de luz a “ON” o
“OFF”.
activado.
desactivado.
pantalla.
• MUTING 1: Selecciónelo si puede silenciar
el sonido.
• MUTING 2: Selecciónelo si puede silenciar
el sonido.
• MUTING OFF: Cancela el silenciamiento
telefónico.
Activado/desactivado del tono de
pulsación de teclas – BEEP SW
Podrá desactivar el tono de pulsación de teclas si
no desea que suene un pitido cada vez que
pulsa un botón.
La unidad se expide de fábrica con el tono de
pulsación de teclas activado.
• ON: Tono de pulsación de teclas
activado.
• OFF: Tono de pulsación de teclas
desactivado.
Activado/desactivado del interruptor del
amplificador de potencia – P.AMP SW
Podrá desactivar el amplificador incorporado y
enviar las señales de audio sólo al(los)
amplificador(es) exterior(es) para obtener
sonidos claros y evitar que aumente la
temperatura en el interior de esta unidad.
La unidad se expide de fábrica con el interruptor
del amplificador de potencia conectado, de
manera que el amplificador incorporado funcione.
• ON: Seleccione este modo cuando
no está usando el(los)
amplificador(es) exterior(es).
• OFF: Seleccione este modo cuando
está usando el(los)
amplificador(es) exterior(es).
38
Ajuste del nivel de contraste de la pantalla
– CONTRAST
Podrá ajustar el nivel de contraste de la pantalla
entre 01 (oscuro) a 10 (brillante). La unidad se
expide de fábrica con el nivel de contraste
ajustado al nivel 05.
Selección del modo de desplazamiento
– SCROLL
Podrá seleccionar el modo de desplazamiento
para la pantalla del nombre y la información
(cuando el texto entero no se puede mostrar
simultáneamente).
La unidad se expide de fábrica con el modo de
desplazamiento automático ajustado a “ONCE”.
• ONCE: Desplaza sólo una vez.
• AUTO: Repite el desplazamiento
(Intervalos de 5 segundos en
medio).
• OFF: Se cancela el desplazamiento
automático.
Nota:
Aunque el modo de desplazamiento esté ajustado a
“OFF”, podrá desplazar la pantalla pulsando
D (pantalla) durante más de 1 segundo.
Selección de la frecuencia de corte del
subwoofer – CUT OFF F
Cuando hay un subwoofer conectado a esta
unidad, seleccione el nivel de frecuencia de corte
apropiado para su subwoofer.
La unidad se expide de fábrica con la frecuencia
de corte de subwoofer ajustado a “MID(80Hz)”.
Para activar o desactivar el interruptor de
entrada de línea – LINE IN
Podrá desactivar la entrada de línea cuando no
haya componente externo conectado a las
clavijas LINE IN.
La unidad se expide de fábrica con el interruptor
de entrada de línea se encuentra ajustado a
“ON”.
• ON: Puede seleccionar “LINE INPUT
(LINE)” como fuente de
reproducción.
• OFF: No puede seleccionar “LINE INPUT
(LINE)” como fuente de
reproducción.
Para activar o desactivar el interruptor de
entrada auxiliar – AUX IN
Podrá desactivar la entrada auxiliar cuando no
haya componente externo conectado al jack de
entrada auxiliar.
La unidad se expide de fábrica con el interruptor
de entrada auxiliar se encuentra ajustado a “ON”.
• ON: Puede seleccionar “AUX INPUT
(AUX)” como fuente de reproducción.
• OFF: No puede seleccionar “AUX INPUT
(AUX)” como fuente de reproducción.
ESPAÑOL
• LOW(50Hz): Se suspenden las frecuencias
superiores a 50 Hz para este
subwoofer.
• MID(80Hz): Se suspenden las frecuencias
superiores a 80 Hz para este
subwoofer.
• HIGH(115Hz): Se suspenden las frecuencias
superiores a 115 Hz para este
subwoofer .
39
Para seleccionar el componente que se
desea accionar a través de este receptor
– KEY SEL
Utilizando los botones numéricos del panel de
control, podrá accionar el reproductor de DVD o
bien el VCR de JVC.
La unidad se expide de fábrica con estos
botones numéricos ajustados para las
operaciones del DVD.
• DVD: Para operar un reproductor DVD de
• VCR: Para operar un VCR de JVC.
• OFF: No utilice los botones numéricos
Para utilizar estos botones numéricos del panel
de control para las operaciones de DVD o VCR,
consulte las páginas 44 y 45.
JVC.
para operar otros componentes.
Para cambiar la selectividad del
sintonizador de FM – IF FILTER
En algunas áreas, las emisoras adyacentes
podrían interferir entre sí. Este tipo de
interferencias podría producir ruidos. Esta unidad
se entrega de fábrica preajustada para atenuar
automáticamente estos ruidos parásitos
(“AUTO”).
ESP AÑOL
• AUTO: Cuando se produce este tipo de
interferencias, esta unidad aumenta
automáticamente la selectividad del
sintonizador para atenuar los ruidos
parásitos. (Aunque también se pierde
• WIDE: Se encuentra sujeta a interferencias
el efecto estereofónico).
de las emisoras adyacentes, pero la
calidad del sonido no se degrada y el
efecto estereofónico se mantiene.
Para activar o desactivar la visualización
de la etiqueta (“tag”) – TAG DISP
(solo para KD-SH909R)
Un archivo MP3 puede contener información de
archivo denominada “ID3 Tag” en donde se han
grabado el nombre del álbum, nombre del artista,
título de pista, etc.
Existen dos versiones: ID3v1 (ID3 Tag versión 1)
e ID3v2 (ID3 Tag versión 2). Esta unidad es
compatible únicamente con ID3v1. La unidad se
expide de fábria con “ON” seleccionado.
• ON: Se activa la visualización de ID3 tag
mientras se reproducen archivo MP3.
• Si el archivo MP3 no tiene ID3
tags, el nombre del directorio y el
nombre del archivo se aparecen.
Nota:
Si usted cambia el ajuste de “OFF” a “ON”
mientras se está reproduciendo un archivo
MP3, la visualización del tag se activará
cuando se empiece a reproducir el siguiente
archivo.
• OFF: Se desactiva la visualización de ID3 tag
mientras se reproducen archivo MP3.
(Sólo se podrán mostrar el nombre del
directorio y el nombre del archivo).
40
Asignación de nombres a las
fuentes
Podrá asignar nombres a los CDs y a los
componentes exteriores.
Una vez que se asigne un nombre, aparecerá en
la pantalla cuando lo seleccione.
Fuentes Número máximo
CDs* hasta 32 caracteres
Componentes hasta 11 caracteres
exteriore
* No podrá asignar un nombre a un CD Texto o a un
disco MP3.
1
Seleccione la fuente a la cual desea
asignar un nombre.
de caracteres
(hasta 40 discos)
Cada vez que pulsa el
botón, la fuente cambia de
la manera descrita en la
página 8.
3
Seleccione el juego de caracteres
deseado mientras está destellando
”.
“
Cada vez que usted pulsa el
botón, el juego de caracteres
cambia de la manera siguiente:
Letras
mayúsculas
4
Seleccione un carácter.
5
Mueva el cursor a la posición del
carácter siguiente (o anterior).
6
Repita los pasos 3 a 5 hasta terminar
de introducir el nombre.
( )
Números y símbolos ( )
Con respecto a los
caracteres disponibles,
consulte la página 53.
Letras
minúsculas ( )
2
Pulse y mantenga pulsado SEL
(selección) durante más de
2 segundos mientras pulsa
D (pantalla).
DISC
Cuando selecciona “CD” como fuente.
7
Finalice el procedimiento mientras
está destellando el carácter
seleccionado en último término.
Para borrar los caracteres introducidos
Inserte espacios utilizando el mismo
procedimiento que el descrito arriba.
Notas:
• Cuando usted asigna un nombre al disco 41,
aparece “NAME FULL” en la pantalla. (En este
caso, borre los nombres no deseados antes de la
asignación).
• Cuando está conectado el cambiador de CD, es
posible asignar nombres a los discos del cambiador
de CD. Estos nombres también pueden visualizarse
en la pantalla si inserta los discos en esta unidad.
ESPAÑOL
41
Cambio del ángulo del panel
de control
Podrá cambiar el ángulo del panel de control a
cuatro posiciones.
Ajuste el ángulo a la posición deseada.
Cada vez que pulsa el botón,
el ángulo del panel cambiará
de la siguiente manera:
PRECAUCION:
No inserte NUNCA el
dedo entre el panel de
control y la unidad,
pues podría quedar
aprisionado o
lastimarse.
ESP AÑOL
A
D
B
C
Cuando se utiliza el control remoto
Pulse ANGLE ∞ repetidamente. Cada vez que pulsa el botón, el ángulo del panel de control cambia a
las posiciones Å, ı, Ç y luego Î, en orden secuencial.
Para volver a poner el panel de control en su posición original,
Pulse ANGLE 5 repetidamente. Cada vez que pulsa el botón, el panel de control invierte su ángulo a
las posiciones Î, Ç, ı y luego Å, en orden secuencial.
42
Desmontaje del panel de control
Podrá desmontar el panel de control cuando
salga de su automóvil.
Al desmontar o instalar el panel de control,
preste atención para no dañar los conectores
provistos al dorso del panel de control y en el
portapanel.
Cómo desmontar el panel de control
Antes de desmontar el panel de control:
• Asegúrese de desconectar la alimentación
• Asegúrese de volver a poner el panel de
control en su posición original
1
Desbloquee el panel de control.
El panel de control
sale hacia usted.
2
Mueva el panel de control hacia la
derecha y extráigalo de la unidad.
Cómo instalar el panel de control
1
Inserte el lado izquierdo del panel de
control en la ranura del portapanel.
2
Presione el lado derecho del panel
de control para fijarlo al portapanel.
Nota sobre la limpieza de los conectores:
Si acostumbra a desmontar frecuentemente el
panel de control, se podrán deteriorar los
conectores.
Para reducir al mínimo esta posibilidad, limpie
periódicamente los conectores con un palillo de
algodón o con un lienzo humedecido con alcohol
teniendo cuidado de no dañar los conectores.
ESPAÑOL
3
Ponga el panel de control
desmontado en el estuche
suministrado.
Conectores
43
OPERACIONES DE LOS COMPONENTES EXTERIORES
Reproducción de los
componentes exteriores
Podrá conectar dos componentes exteriores a
esta unidad.
Conecte uno a las clavijas LINE IN de la parte
trasera, y el otro al jack de entrada auxiliar del
panel de control.
• Para usar el componente externo conectado a
las clavijas LINE IN de la parte trasera, ajuste
“LINE IN” a “ON” (consulte la página 39).
• Para usar el componente externo conectado al
jack de entrada auxiliar del panel de control,
ajuste “AUX IN” a “ON” (consulte la página 39).
ESP AÑOL
Es posible conectar un reproductor DVD o
un VCR de JVC a las clavijas LINE IN.
Usted podrá operar un reproductor DVD o un
VCR de JVC a través de este receptor,
utilizando los botones numéricos del panel de
control.
Cuando opera el VCR, deberá cambiar el
modo de operación de los botones
numéricos, del modo de operación de DVD al
modo de operación del VCR. (Consulte “Para
seleccionar el componente que se desea
accionar a través de este receptor – KEY
SEL” en la página 40).
Reproductor de MD, etc.
entrada auxiliar
1
Seleccione el componente exterior
—LINE INPUT (LINE) o AUX INPUT
(AUX).
Cuando usted selecciona
una fuente, la unidad se
enciende automáticamente.
Cada vez que pulsa el
botón, la fuente cambia de
la siguiente manera:
AM TUNER (AM)
DAB TUNER (DAB)*
CD CHANGER (CDCH)*
LINE INPUT (LINE)***
AUX INPUT (AUX)***
* Si el sintonizador de DAB o el cambiador de
CD no está conectado, no lo podrá
seleccionar como fuente de reproducción.
** Si no hay un disco en la ranura de carga, no
podrá seleccionar CD como fuente de
reproducción.
*** Cuando “LINE IN” o “AUX IN” esté
ajustado a “OFF”, no lo podrá seleccionar
como fuente de reproducción. (Consulte la
página 39).
FM TUNER (FM)
CD**
Vuelta al comienzo
44
LINE INPUT (LINE):
AUX INPUT (AUX):
2
Encienda el componente conectado
Para seleccionar el
componente conectado
a la clavija LINE IN de
la parte trasera.
Para seleccionar, en el
panel de control, el
componente conectado
a la toma de entrada
auxiliar.
y comience a reproducir la fuente.
• Si ha conectado un reproductor de DVD o
un VCR de JVC, podrá realizar las
siguientes operaciones:
Cuando conecta un VCR:
: Enciende y apaga la unidad.
3: Inicia la reproducción.
¡: Avanza rápidamente la cinta al pulsar.
1: Rebobina la cinta al pulsar.
7: Detiene la reproducción.
Nota:
Cuando usted pulsa los botones de arriba, en la
pantalla aparece “VCR” y su modo de operación
(como 3, 7).
3
Ajuste el volumen.
Para aumentar el
volumen.
Para reducir el volumen.
4
Ajuste el sonido según se desea.
(Consulte las páginas 33 – 35).
Cuando conecta un reproductor de DVD:
: Enciende y apaga la unidad.
3: Inicia la reproducción.
¡: • Avanza rápidamente la capítulo al
pulsar y mantener pulsado.
• Salta al comienzo de la capítulo
siguientes al pulsar de manera breve.
1: • Invierte la reproducción de la capítulo al
pulsar y mantener pulsado.
• Vuelve al comienzo de la capítulo
actual al pulsar de manera breve.
Vuelve al comienzo de la capítulo
anteriores cuando se pulsa de manera
sucesiva.
7: Detiene la reproducción.
Nota:
Cuando usted pulsa los botones de arriba, en la
pantalla aparece “DVD” y su modo de operación
(como 3, 7).
ESPAÑOL
45
OPERACION DEL CAMBIADOR DE CD
Recomendamos emplear uno de la serie CH-X
con su unidad.
Si tiene otro cambiador automático de CD,
consulte con su concesionario de JVC de
equipos de audio para automóviles.
• Por ejemplo, si su cambiador automático de CD es
uno de la serie KD-MK, necesitará un cable
(KS-U15K) para conectarlo a esta unidad.
Antes de operar su cambiador automático de
CD:
• Refiérase también a las instrucciones
suministradas con su cambiador de CD.
• Si no hay discos en el magazín del
cambiador de CD o cuando los discos estén
insertados boca abajo, aparecerá “NO
DISC” en el visor. En este caso, saque el
magazín y ponga los discos correctamente.
• Si aparece “RESET 1” – “RESET 8” en el
pantalla, significa que hay algo anormal en
ESP AÑOL
la conexión entre esta unidad y el cambiador
de CD. En este caso,verifique la conexión,
conecte firmemente el(los) cable(s) de
conexión, de requerirse, y después presione
el botón de reposición del cambiador de CD.
Reproducción de los CDs
Seleccione el cambiador automático de
CD (CD CHANGER).
Cuando usted selecciona
una fuente, la unidad se
enciende automáticamente.
Cada vez que pulsa el botón,
la fuente cambia de la
siguiente manera:
AM TUNER (AM)
DAB TUNER (DAB)*
CD CHANGER (CDCH)*
LINE INPUT (LINE)***
AUX INPUT (AUX)***
* Si el sintonizador de DAB o el cambiador de
CD no está conectado, no lo podrá
seleccionar como fuente de reproducción.
** Si no hay un disco en la ranura de carga, no
podrá seleccionar CD como fuente de
reproducción.
*** Cuando “LINE IN” o “AUX IN” esté
ajustado a “OFF”, no lo podrá seleccionar
como fuente de reproducción. (Consulte la
página 39).
FM TUNER (FM)
CD**
Vuelta al comienzo
46
Número de pista
Tiempo de
reproducción
transcurrido
Número de disco
(luego cambia a la
hora del reloj
cuando “CLOCK”
está ajustado a
“ON”).
Para efectuar la búsqueda progressiva o
regresiva de las pistas
Pulse y mantenga pulsado
¢ mientras se está
reproduciendo el disco para
la búsqueda progresiva de
las pistas.
Pulse y mantenga pulsado
4 mientras se está
reproduciendo el disco para
la búsqueda regresiva de
las pistas.
Para seleccionar la pista siguiente o anterior
Pulse ¢ por un tiempo
breve mientras se está
reproduciendo un disco para
saltar al comienzo de la pista
siguiente. Cada vez que
pulse el botón
consecutivamente, se
localiza el comienzo de la
pista siguiente y se efectúa la
reproducción.
Pulse 4 por un tiempo
breve mientras se está
reproduciendo un disco para
regresar al comienzo de la
pista actual. Cada vez que
pulse el botón
consecutivamente, se
localiza el comienzo de la
pista anterior y se efectúa la
reproducción.
Para ir directamente a un disco específico
Pulse el botón del número correspondiente al
número de disco deseado para iniciar su
reproducción (mientras el cambiador de CD está
reproduciendo el disco).
Para mostrar la información del CD Text
Esto es posible sólo cuando se ha conectado un
cambiador automático de CD de JVC que
disponga de la capacidad de leer CD Text.
Para mayor información, consulte “Reproducción
del CD Text” en la página 23.
Selección de los modos de
reproducción de CD
Para reproducir las pistas de forma
aleatoria (Reproducción aleatoria)
Podrá reproducir todas las pistas del disco actual
o de todos los discos del cambiador de CD.
1 Pulse M (modo) mientras se
está reproduciendo un disco.
Esta unidad entra en el modo
de funciones.
2 Pulse RND (aleatoria)
mientras se encuentra en el
modo de funciones para que
“RANDOM1” o “RANDOM2”
destella en la pantalla.
Luego, cada vez que pulsa
RND, el modo de
reproducción aleatoria cambia
de la manera siguiente:
RANDOM1
Cancelado
El indicador RND se enciende.
RANDOM2
ESPAÑOL
• Para seleccionar un disco numerado 1 – 6:
Pulse 1 (7) – 6 (12) por un tiempo breve.
• Para seleccionar un disco numerado 7 – 12:
Pulse y mantenga pulsado 1 (7) – 6 (12) durante
más de un 1 segundo.
Número de pista
Tiempo de reproducción
transcurrido
Ej.: Cuando se selecciona el número de disco 3.
Número de disco (luego
cambia a la hora del reloj
cuando “CLOCK” está
ajustado a “ON”).
Ej.: Cuando se ha seleccionado “RANDOM1”.
Modo
RANDOM1
RANDOM2 Destella Todas las pistas de
Indicador
RND
Se enciende
Reproducción
aleatoria
Todas las pistas del
disco actual, después,
las pistas del disco
siguiente y así
sucesivamente.
todos los discos
insertados en el
magazín.
RND
47
Para reproducir las pistas repetidamente
(Reproducción repetida)
Podrá reproducir la pista actual o todas las pistas
del disco actual o del disco especificado del
cambiador de CD.
1 Pulse M (modo) para entrar
en el modo de funciones
mientras se está
reproduciendo un disco. Esta
unidad entra en el modo de
funciones.
2 Pulse RPT (repetición)
mientras se encuentra en el
modo de funciones para que
“REPEAT1” o “REPEAT2”
destella en la pantalla.
Luego, cada vez que pulsa
RPT, el modo de
reproducción repetida
cambia de la manera
siguiente:
REPEAT1
REPEAT2
Cancelado
El indicador RPT se enciende.
RPT
Para reproducir sólo las introducciones
musicales (Búsqueda de introducción)
Podrá reproducir secuencialmente los primeros
15 segundos de cada pista.
1 Pulse M (modo) para entrar
en el modo de funciones
mientras se está
reproduciendo un disco. Esta
unidad entra en el modo de
funciones.
4
2 Pulse INT (búsqueda de
introducción) mientras se
encuentra en el modo de
funciones para que
“INTRO1” o “INTRO2”
destella en la pantalla.
Luego, cada vez que pulsa
INT, el modo de reproducción
Búsqueda de introducción
cambia de la manera
siguiente:
INTRO 1
INTRO 2
Cancelado
ESP AÑOL
Ej.: Cuando se ha seleccionado “REPEAT1”.
Modo
REPEAT1 Se
REPEAT2 Destella Todas las pistas del
Indicador
RPT
enciende
48
Reproducción repetida
La pista actual (o la
especificada).
disco actual (o del disco
especificado).
Ej.: Cuando se ha seleccionado “INTRO1”.
Modo
INTRO1 De todas las pistas de
INTRO2 De la primera pista en
Indicador
El número de
pista destella
El número de
disco destella
Reproducción el
comienzo
(15 segundos)
todos discos colocados.
cada disco colocado.
OPERACIONES DEL SINTONIZADOR DE DAB
Recomendamos utilizar el sintonizador de DAB
(Radiodifusión de audio digital) KT-DB1500 junto
con su unidad.
Si tiene otro sintonizador de DAB, consulte con
su concesionario de JVC de equipos de audio
para automóviles.
• Refiérase también a las instrucciones
suministradas con su sintonizador de DAB.
Qué es el sistema DAB?
DAB es uno de los sistemas de radiodifusión
de audio digital disponible actualmente. Puede
proporcionar sonido de calidad de CD sin
ninguna interferencia molesta ni distorsión de
la señal. Además, puede transportar texto,
imágenes y datos.
A diferencia de la radiodifusión en FM, en
donde cada programa se transmite en su
propia frecuencia, el DAB combina diversos
programas (denominados “servicios”) para
formar un “ensemble”.
Con el sintonizador de DAB conectado con
esta unidad, podrá disfrutar de estos servicios
DAB.
Cómo sintonizar un
“ensemble” y uno de los
servicios
Un “ensemble” típico tiene 6 o más programas
(servicios) transmitidos al mismo tiempo.
Después de sintonizar un “ensemble”, podrá
seleccionar el servicio que desea escuchar.
1
Seleccione el sintonizador de DAB.
Cuando usted selecciona
una fuente, la unidad se
enciende automáticamente.
Cada vez que pulsa el botón,
la fuente cambia de la
siguiente manera:
AM TUNER (AM)
DAB TUNER (DAB)*
CD CHANGER (CDCH)*
LINE INPUT (LINE)***
AUX INPUT (AUX)***
* Si el sintonizador de DAB o el cambiador de
CD no está conectado, no lo podrá
seleccionar como fuente de reproducción.
** Si no hay un disco en la ranura de carga, no
podrá seleccionar CD como fuente de
reproducción.
*** Cuando “LINE IN” o “AUX IN” esté
ajustado a “OFF”, no lo podrá seleccionar
como fuente de reproducción. (Consulte la
página 39).
FM TUNER (FM)
CD**
Vuelta al comienzo
ESPAÑOL
CONTINUA EN LA PAGINA SEGUIENTE
49
2
Seleccione la banda DAB (DAB 1,
DAB 2 o DAB 3).
Cada vez que pulsa el
botón, la banda DAB
cambia de la siguiente
manera:
D1
(DAB 1)
D2
(DAB 2)
D3
(DAB 3)
Para cambiar la información visualizada
mientras se sintoniza un “ensemble”
Normalmente el nombre del servicio se visualiza
en la pantalla.
Si desea cambiar la información de la pantalla,
pulse D (pantalla).
Cada vez que pulsa el botón, aparecerá la
siguiente información durante algún tiempo en la
pantalla.
Nota:
Este receptor dispone de tres bandas DAB
(DAB 1, DAB 2, DAB 3). Utilice cualquiera de
ellas para sintonizar un “ensemble”.
3
Comience a buscar un “ensemble”.
Pulse ¢ para
buscar “ensembles” de
frecuencias más altas.
Pulse 4 para
buscar “ensembles” de
frecuencias más bajas.
Cuando se reciba un “ensemble”, la
búsqueda cesa.
ESP AÑOL
Para cesar la búsqueda antes que se
reciba un “ensemble”, pulse el mismo
botón que el pulsado para la búsqueda.
4
Seleccione el servicio que desea
escuchar.
1
Pulse M (modo).
En menos de
5 segundos
Nombre del servicio
&
Nombre del “esemble”
Frecuencia
&
N˚ de canal
• Luego, después de varios segundos, la
visualización vuelve a la indicación original.
Para sintonizar un determinado
“ensemble” sin efectuar la búsqueda
1 Pulse SOURCE para seleccionar el
sintonizador DAB como fuente.
2 Puse B (banda) repetidamente para
seleccionar la banda DAB (DAB 1, DAB 2 o
DAB 3).
3 Pulse y mantenga pulsado ¢ o 4
durante más de 1 segundo. “MANU” o
“MANUAL*”destella en la pantalla.
4 Pulse ¢ o 4 repetidas veces hasta
llegar al “ensemble” deseado.
• Si mantiene pulsado el botón, los ensembles
siguen cambiando hasta que suelte el botón.
50
2 Pulse ¢ o
4 para
seleccionar el
servicio que desea.
* Cuando la visualización con animación del símbolo
de fuente no está seleccionado.
Cómo guardar los servicios
En menos de
5 segundos
DAB en la memoria
Podrá preajustar hasta 6 servicios DAB en cada
banda DAB (DAB 1, DAB 2 y DAB 3) de manera
manual.
1
Seleccione el sintonizador de DAB.
Cuando usted selecciona
una fuente, la unidad se
enciende automáticamente.
Cada vez que pulsa el
botón, la fuente cambia de
la siguiente manera:
AM TUNER (AM)
DAB TUNER (DAB)*
CD CHANGER (CDCH)*
LINE INPUT (LINE)***
AUX INPUT (AUX)***
* Si el sintonizador de DAB o el cambiador de
CD no está conectado, no lo podrá
seleccionar como fuente de reproducción.
** Si no hay un disco en la ranura de carga, no
podrá seleccionar CD como fuente de
reproducción.
*** Cuando “LINE IN” o “AUX IN” esté
ajustado a “OFF”, no lo podrá seleccionar
como fuente de reproducción. (Consulte la
página 39).
2
Seleccione la banda DAB (DAB 1,
DAB 2 o DAB 3) deseada.
D1
(DAB 1)
FM TUNER (FM)
CD**
Vuelta al comienzo
Cada vez que pulsa el
botón, la banda DAB cambia
de la siguiente manera:
D2
(DAB 2)
D3
(DAB 3)
4
Seleccione un servicio del
“ensemble” deseado.
1
Pulse M (modo).
2 Pulse y mantenga
¢ o 4
para seleccionar el
servicio que desea.
5
Pulse y mantenga pulsado más de
2 segundos el botón numérico (en
este ejemplo, 1) en que desea
almacenar el servicio seleccionado.
“1” se enciende durante
unos instantes.
6
Repita el procedimiento de arriba
para almacenar los otros servicios
DAB en los demás números de
preajuste.
Notas:
• El servicio DAB preajustado previamente se borra
cuando se almacena un servicio DAB nuevo en el
mismo número de preajuste .
• Si se deja de suministrar energía al circuito de la
memoria (por ejemplo, durante el reemplazo de la
pila), se borrarán los servicios DAB preajustados.
Si así sucede, vuelva a preajustar los servicios
DAB.
ESPAÑOL
3
Sintonice un “ensemble” deseado.
51
Cómo sintonizar un servicio
DAB preajustado
Podrá sintonizar fácilmente un servicio DAB
preajustado. Tenga presente que primero deberá
almacenar los servicios. Si todavía no lo ha
hecho, consulte la página 51.
1
Seleccione el sintonizador de DAB.
Cuando usted selecciona
una fuente, la unidad se
enciende automáticamente.
Cada vez que pulsa el
botón, la fuente cambia de
la siguiente manera:
AM TUNER (AM)
DAB TUNER (DAB)*
CD CHANGER (CDCH)*
LINE INPUT (LINE)***
AUX INPUT (AUX)***
ESP AÑOL
2
Seleccione la banda DAB (DAB 1,
DAB 2 o DAB 3) deseada.
3
Seleccione el número (1 – 6)
correspondiente al servicio DAB
preajustado que usted desea.
52
* Si el sintonizador de DAB o el cambiador de
CD no está conectado, no lo podrá
seleccionar como fuente de reproducción.
** Si no hay un disco en la ranura de carga, no
podrá seleccionar CD como fuente de
reproducción.
*** Cuando “LINE IN” o “AUX IN” esté
ajustado a “OFF”, no lo podrá seleccionar
como fuente de reproducción. (Consulte la
página 39).
D1
(DAB 1)
FM TUNER (FM)
CD**
Vuelta al comienzo
Cada vez que pulsa el
botón, la banda DAB cambia
de la siguiente manera:
D2
(DAB 2)
D3
(DAB 3)
Qué más puede hacer con el DAB
Rastreo automático del mismo programa
(Recepción alternativa)
Podrá seguir escuchando el mismo programa.
• Mientras se está recibiendo un servicio DAB:
Cuando esté conduciendo en un área donde
no se pueda recibir el servicio, esta unidad
sintonizará automáticamente otro “ensemble”
o emisora FM RDS que esté difundiendo el
mismo programa.
• Mientras se está recibiendo una emisora
FM RDS:
Cuando esté conduciendo en un área donde
el servicio DAB transmita el mismo programa
que la emisora FM RDS que se está
difundiendo, esta unidad sintonizará
automáticamente el servicio DAB.
Nota:
Cuando la recepción cambia entre DAB y FM, podría
notarse un molesto aumento o disminución en el nivel
de volumen de audición. Esta variación en el nivel de
volumen se debe a niveles desiguales en la inyección
de audio de parte del radiodifusor, y no a una
anomalía de esta unidad.
Para usar la recepción alternativa
La unidad se expide de fábrica con todas las
recepciones alternativas activadas.
• Consulte también “Cambio de los ajustes
generales (PSM)” en la página 36.
1 Pulse y mantenga pulsado SEL (selección)
durante más de 2 segundos para que
aparezca uno de los ítemes de PSM en la
pantalla.
2 Pulse ¢ o 4 para seleccionar
“DAB AF” (frecuencia alternativa).
3 Gire el dial de control para seleccionar el
modo deseado.
• ON: Rastrea el programa entre los
servicios DAB y las emisoras FM
RDS — recepción alternativa. El
indicador AF se enciende en el
pantalla (consulte la página 14).
• OFF: Se desactiva la recepción alternativa.
Nota:
Al activar la recepción alternativa (para servicios
DAB), la recepción de seguimiento de redes de
radio (para emisoras RDS: consulte la página 14)
también se activa automáticamente. Asimismo, la
Recepción de seguimiento de redes de radio no
podrá desactivarse sin haber desactivado la
recepción alternativa.
4 Pulse SEL (selección) para finalizar el ajuste.
INFORMACION ADICIONAL
espacio
<
=
>
?@_ `
01234
56789
!
”#$%
&
’()
*
+,
–
.
/
:
;
Modos de sonido (ajustes de los niveles de frecuencia preajustados)
En la lista de abajo se indican los ajustes de los niveles de frecuencia preajustados para cada
modo de sonido.
• Podrá ajustar temporalmente los modos de sonido preajustados (excepto USER 1/2/3). Sin
embargo, los ajustes temporales se reinicializan al seleccionar otro modo de sonido.
Modos Valores de ecualización preestablecidos
de sonido 70 Hz 150 Hz 400 Hz 1 kHz 2,4 kHz 6 kHz 12,5 kHz
FLAT 00000000000000
Hard Rock +03 +03 +01 00 00 +02 +01
R & B +03 +02 +02 00 +01 +01 +03
POP 00 +02 00 00 +01 +01 +02
JAZZ +03 +02 +01 +01 +01 +03 +02
Dance Music
Country +02 +01 00 00 00 +01 +02
Reggae +03 00 00 +01 +02 +02 +03
Classic +02 +03 +01 00 00 +02 00
USER 1 00 00 00 00 00 00 00
USER 2 00 00 00 00 00 00 00
USER 3 00 00 00 00 00 00 00
+04 +02 00 –02 –01 +01 +01
Caracteres disponibles
• Podrá utilizar los siguientes caracteres para asignar nombres a los discos CD y componentes
exteriores. (Consulte la página 41).
• Solo para KD-SH909R:
Podrá visualizar las etiquetas ID3v1 utilizando las letras y símbolos siguientes (título de álbum,
nombre del ejecutante, título de la canción, etc.) cuando reproduzca un archivo MP3 con esta
unidad. (Consulte la página 25).
Letras mayúsculas
ABCDE
FGHIJ
KLMNO
PQRST
UVWXY
Z
espacio
Letras minúsculas Números y símbolos
abcde
fghij
kl mno
pqr st
uvwxy
espacio
z
ESPAÑOL
53
LOCALIZACION DE AVERIAS
Lo que aparenta ser una avería podría resolverse fácilmente. Verifique los siguientes puntos antes de
acudir al centro de servicio.
• El sonido se interrumpe
algunas veces.
• El sonido no sale por los
altavoces.
• El CD-R/CD-RW no se
puede reproducir.
• Las pistas del CD-R/CD-RW
no pueden ser omitidas.
• “NO DISC” o “EJECT ERR”
aparece en la pantalla y no
se puede expulsar el disco.
• En la pantalla no aparece
Reproducción general
ningún mensaje, pero no
es posibile expulsar el
disco.
ESP AÑOL
• Cuando aparece “ERR 00”
o “ERR 44” aparece en la
pantalla.
• Esta unidad o el cambiador
de CD no funciona en
absoluto.
•
El preajuste automático
SSM (Memoria secuencia
de las emisoras más
fuertes) no funciona.
FM/AM
• Hay ruidos estáticos
mientras se escucha la
radio.
Síntomas
Causas
Los contenidos del disco no
son compatibles con la unidad.
Está conduciendo por
caminos accidentados.
El disco está rayado.
Las conexiones son
incorrectas.
El nivel de volumen está
ajustado al mínimo.
El ajuste “P.AMP SW” está en
“OFF”.
El CD-R/CD-RW no está
finalizado.
La unidad funcionando
incorrectamente.
Hay algo que está
bloqueando el movimiento de
la cubierta de control.
El microcomputador
incorporado podría no
funcionar correctamente
debido a los ruidos, etc.
Las señales son muy débiles.
La antena no está
firmemente conectada.
Remedios
Cambie el disco.
Pare la reproducción mientras
conduce sobre caminos
accidentados.
Cambie el disco.
Verifique los cables y las
conexiones.
Ajustarlo al nivel óptimo.
Ajústelo a “ON”.
(Consulte la página 38).
Inserte un CD-R/CD-RW
finalizado o finalice el CD-R/
CD-RW con el componente
utilizado para la grabación.
Mientras pulsa , pulse y
mantenga pulsado 0 durante
más de 2 segundos. (Tenga
cuidado de no dejar caer el
disco cuando lo expulsa).
Pulse el botón de reposición en
el panel delantero. (Consulte la
página 2). Si el botón de
reposición no funciona,
verifique el manual de
instalación/conexión (volumen
separado).
(Ej.: Ha usado tornillos más
largos que los especificados).
Pulse el botón de reposición en
el panel de control. (Consulte la
página 2).
Almacene las emisoras
manualmente.
Conecte la antena firmemente.
54
Síntomas
Causas
Remedios
• “NO DISC” aparece en la
pantalla.
• “RESET 8” aparece en la
pantalla.
• “RESET 1” – “RESET 7”
aparece en la pantalla.
• No se puede reproducir el
disco.
• Los archivos son omitidos, o
aparece 00’00” y la
reproducción se para.
• Se generan ruidos.
• Se requiere mayor tiempo
de lectura (“FILE CHECK”
continúa parpadeando en la
pantalla).
No hay disco en el magazin.
La unidad no está
correctamente conectada al
cambiador de CD.
Los archivos MP3 no tienen
código de extensión––mp3
en los nombres de archivos.
Los archivos MP3 no han sido
grabados en un formato
compatible con ISO 9660
Nivel 1, Nivel 2 o Joliet.
Los archivos están
codificados en formato Layer
1 ó 2.
El archivo reproducido no es
un archivo MP3 (si bien tiene
el código de extensión—mp3).
El tiempo de lectura varía
según la complejidad de la
configuración del directorio/
archivo.
Inserte un disco.
Conectar esta unidad y el
cambiador de CD correctamente
y pulsar el botón de reposición
del cambiador de CD.
Pulsar el botón de reposición
del cambiador de CD.
Añada el código de extensión
—mp3 a los nombres de
archivos.
Cambie el disco.
(Grabe archivos MP3 utilizando
una aplicación compatible).
Inserte un disco que contenga
archivos codificados en formato
Layer 3.
Salte a otro archivo o cambie el
disco.
(No añada el código de
extensión—mp3 a archivos que
no sean MP3).
No utilice demasiadas
jerarquías y directorios.
Asimismo, no grabe otros tipos
de pistas de audio junto con los
archivos MP3.
Cambiador de CD
ESPAÑOL
• Los archivos no se
reproducen en el orden
pretendido por usted.
• El tiempo de reproducción
transcurrido no es correcto.
• “MP3” parpadea en la
pantalla.
• Aparece “NO FILES” en la
pantalla durante unos
momentos, y luego el disco
será expulsado
automáticamente.
• No se visualizan los
caracteres correctos.
(La incación de la etiqueta
ej. nombre del album)
El orden de reproducción
quedó determinado cuando
se grabaron los archivos.
Esto sucede a veces durante
la reproducción. Depende de
cómo los archivos fueron
grabados en el disco.
No hay archivos MP3 en el
directorio actual.
No hay archivos MP3 en este
disco.
Esta unidad puede visualizar
caracteres alfabéticos
(mayúsculas: A–Z, minúsculas:
a–z), numéricos y simbolos.
(Consulte la página 53).
Reproducción MP3 (solo para KD-SH909R)
Seleccione otro directorio.
Inserte un disco que contenga
archivos MP3.
55
MANTENIMIENTO
Manipulación de los discos
Esta unidad ha sido diseñada para reproducir
discos disco que tengan las siguientes marcas.
Usted también podrá reproducir sus discos
originales CD-R (Regrabables) y CD-RW
(Reescribibles) tanto en formato (o como en
formato MP3 solo para KD-SH909R).
Cómo tratar los discos
Cuando saque el disco de
su caja, presione el sujetador
central de la caja y extraiga el
disco agarrándolo por los
bordes.
• Siempre sujete el disco por los
Cuando guarde el disco en su caja, insértelo
suavemente alrededor del sujetador central (con
la superficie impresa hacia arriba).
• Asegúrese de guardar el disco en su caja
Para mantener los discos limpios
Un disco sucio podría no
reproducir correctamente. Si
llegara a ensuciarse, utilice un
lienzo suave y limpie con
movimientos rectos desde el
ESP AÑOL
centro hacia el borde.
Para reproducir un discos nuevo
Algunos discos nuevos
podrían presentar ciertas
irregularidades en sus bordes
interior y exterior. Si intenta
introducir un disco en estas
condiciones podría suceder
que la unidad rechace el disco.
Elimine las irregularidades raspando con un
lápiz, bolígrafo, etc.
Condensación de humedad
Podría condensarse humedad en la lente alojada
en el interior la unidad en los siguientes casos:
• Después de encender el calefactor del automóvil.
• Si hay mucha humedad en el habitáculo.
56
COMPACT
DIGITAL AUDIO
Sujetador central
bordes. No toque su superficie de grabación.
después de utilizarlo.
En estos casos la unidad podría no funcionar
correctamente. Haga expulsar el disco y deje la
unidad encendida durante algunas horas hasta
que se evapore la unidad.
PRECAUCIONES:
• No inserte un disco de 8 cm (discos simples) en
la ranura de carga. (Estos tipos de discos no
pueden ser expulsados).
• No inserte ningún disco cuya forma no sea la
habitual — un corazón o una flor , por ejemplo,
pues se producirá una avería.
• No exponga los discos a los rayos directos del
sol ni a otra fuente de calor, ni en sitios sujetos
a temperatura y humedad elevadas. No los deje
dentro del automóvil.
• No utilice ningún solvente (por ejemplo, limpiador
de discos convenciona, pulverizadores, diluyente,
bencina, etc.) para limpiar los discos.
Cuando se reproduce un CD-R o CD-RW
Usted podrá reproducir sus discos originales
CD-R (Regrabables) o CD-RW (Reescribibles)
tanto en formato CD de audio (o como en
formato MP3 solo para KD-SH909R).
(No obstante, dependiendo de sus
características o de sus condiciones de
grabación, puede suceder que no se puedan
reproducir.)
• Los discos CD-R (Regrabables) y los CD-RW
(Reescribibles) editados por el usuario sólo se
pueden reproducir si ya están “finalizados”.
• Antes de reproducir los discos CD-R o
CD-RW, lea atentamente sus correspondientes
instrucciones o precauciones.
• Es posible que algunos discos CD-R o
CD-RW no se puedan reproducir en esta
unidad debido a las características de los
discos, a daños o manchas en los mismos o a
suciedad en el lente del reproductor.
• Los discos CD-R o CD-RW son afectados por
las altas temperaturas o la alta humedad; por
lo tanto, no los deje en el interior de su
automóvil.
• Los discos CD-RW pueden requerir más
tiempo para su lectura. (Esto se debe a que la
reflexión de los discos CD-RW es menor que
los discos disco comunes).
Acerca del mal seguimiento:
El mal seguimiento es un defecto que podría
suceder cuando conduce por caminos muy
accidentados. Esto no produce daños a la
unidad ni al disco, pero resultará muy molesto.
Se recomienda detener la reproducción del
disco cuando conduzca por caminos
accidentados.
ESPECIFICACIONES
SECCION DEL AMPLIFICADOR DE AUDIO
Máxima potencia de salida:
Delantera: 50 W por canal
Trasera: 50 W por canal
Potencia de salida continua (RMS):
Delantera: 19 W por canal en 4 Ω, 40 Hz
T r asera: 19 W por canal en 4 Ω, 40 Hz
Impedancia de carga: 4 Ω (tolerancia de 4 Ω a 8 Ω)
Margen de control del ecualizador:
Frecuencia:
Nivel: ±10 dB
Respuesta de frecuencias: 40 Hz a 20 000 Hz
Relación señal a ruido: 70 dB
Nivel de entrada de línea/Impedancia:
1,5 V/20 kΩ de carga
Entrada auxiliar:
Nivel de salida de línea/impedancia:
4,0 V/20 kΩ de carga (plena escala)
Impedancia de salida: 1 kΩ
a 20 000 Hz con una distorsión
armónica total no mayor de 0,8%.
a 20 000 Hz con una distorsión
armónica total no mayor de 0,8%.
70 Hz, 150 Hz, 400 Hz, 1 kHz,
2,4 kHz, 6 kHz, 12,5 kHz.
minijack estéreo de 3,5 mm
de diám (analógico)
SECCION DEL SINTONIZADOR
Gama de frecuencias:
FM: 87,5 MHz a 108,0 MHz
AM: (MW) 522 kHz a 1 620 kHz
(LW) 144 kHz a 279 kHz
SECCION DEL REPRODUCTOR DE CD
Tipo: Reproductor de discos compactos
Sistema de detección de la señal: Captor óptico
sin contacto (láser de semiconductor)
Número de canales: 2 canales (estéreo)
Respuesta de frecuencia: 5 Hz a 20 000 Hz
Gama dinámica: 98 dB
Relación señal a ruido: 102 dB
Lloro y trémolo: Inferior al límite medible
[Para KD-SH909R]
Formato de decodificación MP3:
MPEG1/2 Audio Layer 3
Máx. velocidad de bits: 320 Kbps
GENERALIDADES
Requisitos de potencia:
Voltaje de funcionamiento: DC 14,4 V
(tolerancia de 11 V a 16 V)
Sistema de puesta a tierra: Masa negativa
Temperatura de trabajo permisible: 0°C a +40°C
Dimensiones (An x Al x Pr):
Dimensiones de instalación:
182 mm x 52 mm x 161 mm
Dimensiones del panel:
188 mm x 58 mm x 17 mm
Peso: 1,8 kg (excluyendo accesorios)
El diseño y las especificaciones se encuentran sujetos
a cambios sin previo aviso.
ESPAÑOL
[Sintonizador de FM]
Sensibilidad útil: 11,3 dBf (1,0 µV/75 Ω)
Umbral de silenciamiento de 50 dB:
16,3 dBf (1,8 µV/75 Ω)
Selectividad de canal alternativo (400 kHz):
65 dB
Respuesta de frecuencias: 40 Hz a 15 000 Hz
Separación estereofónica: 30 dB
Relación de captura: 1,5 dB
[Sintonizador de MW]
Sensibilidad: 20 µV
Selectividad: 35 dB
[Sintonizador de LW]
Sensibilidad: 50 µV
57
¿Tiene PROBLEMAS con la operación?
Por favor reinicialice su unidad
Consulte la páfina de Cómo reposicionar su unidad
PROBLEMI di funzionamento?
Inizializzare l'apparecchio
Fare riferimento alla pagina di Come inizialiazzare l'apparecchio
Har DRIFTPROBLEM uppstått?
Nollställ i så fall apparaten
Vi hänvisar till sidan med rubriken Hur apparaten nollställs
Затруднения при эксплуатации?
Пожалуйста, перезагрузите Ваше
устройство
Для получения информации о перезагрузке Вашего
устройства обратитесь на соответствующую страницу
SP, IT, SW, RU
VICTOR COMPANY OF JAPAN, LIMITED
0102MNMMDTJEIN
JVC
KD-SH909R/KD-SH707R
Manual de instalación/conexión
Manuale d’installazione/collegamento
Installations/anslutningshandbok
Руководство по установке/подключению
LVT0831-004A
[E]
0102MNMMDTJEIN
JVC
SP, IT, SW, RU
ESPAÑOL
• Esta unidad está diseñada para funcionar con 12 V de
CC, con sistemas eléctricos de masa NEGATIVA.
INSTALACION (MONTAJE EN EL
TABLERO DE INSTRUMENTOS)
• La siguiente ilustración muestra una instalación típica.
Sin embargo usted deberá efectuar los ajustes
correspondientes a su automóvil. Si tiene alguna
pregunta o necesita información acerca de las
herramientas para instalación, consulte con su
concesionario de JVC de equipos de audio para
automóviles o a una compañía que suministra tales
herramientas.
1
Antes de instalar: Pulse (soltar panel de
control) para separar el panel de control si ya está
unido.
* Cuando se envía de la fábrica, el panel de control
está embalado en el estuche duro.
2
Retire la placa de guarnición.
3
Retire la cubierta después de desenganchar los
retenes de la cubierta.
1 Ponga la unidad vertical.
Nota: Al poner la unidad vertical, tenga cuidado
de no dañar el fusible provisto en la parte
posterior.
2 Inserte las 2 manijas entre la unidad y la cubierta
tal como en la ilustración y desenganche los
retenes de la cubierta.
3 Retire la cubierta.
Nota: Después de instalar la unidad, asegúrese
de guardar las manijas para uso futuro.
4
Instale la cubierta en el tablero de instrumentos.
* Después de que la cubier ta esté correctamente
instalada en el tablero de instrumentos, doble las
lengüetas correspondientes para sostener la
cubierta firmemente en su lugar, tal como se
muestra.
5
Fije el perno de montaje en la parte trasera del
cuerpo de la unidad y coloque el cojín de goma
sobre el extremo del perno.
6
Realice las conexiones eléctricas requeridas.
7
Deslice la unidad dentro de la cubierta hasta que
quede trabada.
8
Coloque la placa de guarnición.
9
Coloque el panel de control.
ITALIANO
• L’apparecchio è destinato a funzionare su impianti
elettrici da 12 V CC, con massa NEGATIVA.
INSTALLAZIONE (MONTAGGIO
SUL CRUSCOTTO)
• La figura che segue rappresenta un’installazione
tipica. Naturalmente, sono possibili adattamenti in
funzione del tipo di vettura. Per eventuali chiarimenti
in merito ai kit d’installazione, rivolgersi al locale
rivenditore car audio JVC o a negozi analoghi.
1
Operazioni preliminari al montaggio: Premere
(sgancio del pannello di comando) per staccare
il pannello di comando (se già inserito).
* Di fabbrica, il pannello di comando viene fornito in
contenitore rigido.
2
Togliere la piastra di finitura.
3
Togliere la protezione dopo aver sganciato i relativi
blocchi.
1 Posizionare l’apparecchio.
Nota: Nel posizionare l’apparecchio, fare
attenzione a non danneggiare il fusibile sul
posteriore.
2 Inserire le 2 maniglie tra l’apparecchio e la
protezione, come illustrato per sganciare i
blocchi.
3 Togliere la protezione.
Nota: Una volta ultimate le operazioni
d’installazione, conservare le maniglie per uso
futuro.
4
Installare la protezione nel cruscotto.
* Verificare la correttezza dell’installazione della
protezione nel cruscotto, quindi piegare le linguette
che tengono in posto la protezione, come illustrato.
5
Fissare il bullone di montaggio sul retro
dell’apparecchio e collocare il gommino sull’estremità
del bullone stesso.
6
Eseguire i necessari collegamenti elettrici.
7
Far scorrere l’apparecchio nella protezione finché non
risulta bloccato.
8
Applicare la piastra di finitura.
9
Inserire il pannello di comando.
SVENSKA
• Enheten får drivas av 12 V likströmsystem med
NEGATIV jordning.
INSTALLATION (MONTERING
I INSTRUMENTBRÄDA)
• Illustrationen nedan visar en normal installation. Du
ska emellertid göra de anpassningar som är lämpliga
för just din bil. Har du frågor , eller behöv er inf ormation
om installationssatser, ska du kontakta återförsäljaren
för JVC BILRADIO/CD-SPELARE eller ett företag som
säljer satser.
1
Före montering:
(kontrollpanelfrigöring) för att lossa kontrollpanelen
om den har satts på plats.
* Vid leveransen fran fabriken är kontrollpanelen
forpackad i den harda kapan.
2
Ta bort kantplåten.
3
Lossa på hylsspärrarna och ta bort hylsan.
1
Ställ enheten på högkant.
OBS:
V ar försiktig så att du inte skadar säkringen
på baksidan när du ställer enheten på högkant.
2
För in de 2 handtagen mellan enheten och hylsan,
som på bilden, för att lossa hylsspärrarna.
3
Ta bort hylsan.
OBS:
Tänk på att spara handtagen när du har
installerat enheten, för framtida bruk.
4
Installera hylsan i instrumentbrädan.
* När hylsan sitter på plats ordentligt i
instrumentbrädan böjer du ut tillämpliga flikar för
att hålla hylsan på plats ordentligt. Se illustrationen.
5
Skruva i monteringsbulten på baksidan av enhetens
kåpa och placera gummibufferten över bulthuvudet.
6
Utför de elektriska anslutningarna.
7
För in enheten i hylsan tills den låser fast på plats.
8
Sätt fäst kantplåten.
9
Sätt tillbaka kontrollpanelen.
Tryck på
РУССКИЙ
• Это устройство разработано для эксплуатации на
12 В постоянного напряжения с минусом на массе.
УСТАНОВКА (УСТАНОВКА
В ПРИБОРНУЮ ПАНЕЛЬ)
• На следующих иллюстрациях показана типовая
установка. Тем не менее, Вы должны сделать
поправки в соответствии с типом Вашего
автомобиля. Если у Вас есть какие-либо вопросы,
касающиеся установки, обратитесь к Вашему
дилеру JVC IN-CAR ENTERTAINMENT или в
компанию, поставляющую соответствующие
принадлежности.
1
Перед установкой: Нажмите кнопку
(кнопка освобождения панели управления)
для отсоединения панели управления.
* При отправке с завода панель управления
упакована в твердую коробку.
2
Удалите декоративную панель.
3
Удалите муфту после освобождения запоров
муфты.
1 Установите устройство.
Примечание: Устанавливайте устройство
таким образом, чтобы не повредить
предохранитель, расположенный сзади.
2 Вставьте два рычага между устройством
и муфтой, как показано на рисунке, для
освобождения запоров муфты.
3 Удалите муфту.
Примечание: После установки устройства
сохраните рычаги для использования в
будущем.
4
Установите муфту в приборную панель.
* После установки муфты в приборную панель
согните соответствующие зубцы для
фиксации муфты, как показано на рисунке.
5
Затяните Крепежный болт на задней части
корпуса устройства и наденьте резиновый чехол
на конец болта.
6
Выполните необходимые подключения
контактов, как показано на оборотной стороне
этой инструкции.
7
Задвиньте устройство в муфту до упора.
8
Прикрепите декоративную панель.
9
Прикрепите панель управления.
1
Panel de control
Panello di comando
Kontrollpanelen
Панель управления
2
Placa de guarnición
Piastra di finitura
Kantplåt
декоративную панель
3
Ranura
Feritoia
Skåra
Отверстие
Fusible
Fusibile
Säkring
Предохранитель
Manija
Maniglia
Handtag
Рычаги
Cubierta
Protezione
Hylsa
Муфта
Placa de bloqueo
Piastra di bloccaggio
Låsplatta
Фиксирующая панель
Panel de control
Panello di comando
Kontrollpanelen
Панель управления
9
8
Cojín de goma
Gommino
Gummibuffert
Резиновый чехол
Cubierta
Protezione
Hylsa
Муфта
7
Placa de guarnición
Piastra di finitura
Kantplåt
декоративную панель
4
4
Tablero de instrumentos
Cruscotto
Instrumentbräda
Приборную панель
184 mm
(7-1/4")
53 mm
(2-1/8")
5
Perno de montaje
Bullone di montaggio
Monteringsbult
Крепежный болт
*
6
Véase “CONEXIONES ELECTRICAS”.
Vedere “COLLEGAMENTI ELETTRICI”.
Se “ELANSLUTNINGAR”.
Смотрите “ЭЛЕКТРИЧЕСКИЕ
ПОДКЛЮЧЕНИЯ”.
LOCALIZACION DE AVERIAS
• El fusible se quema.
* ¿Están los conductores rojo y negro correctamente
conectados?
• No es posible conectar la alimentación.
* ¿Está el cable amarillo conectado?
• No sale sonido de los altavoces.
* ¿Está el cable de salida del altavoz cortocircuitado?
• El sonido presenta distorsión.
* ¿Está el cable de salida del altav oz conectado a masa?
* ¿Están los terminales “–” de los altavoces L y R
conectados a una masa común?
• La unidad se calienta.
* ¿Está el cable de salida del altavoz conectado a masa?
* ¿Están los terminales “–” de los altavoces L y R
conectados a una masa común?
RICERCA GUASTI
• Il fusibile brucia.
* I fili rossi e neri sono stati collegati correttamente?
• Non si riesce ad accendere l’apparecchio.
* Il filo giallo è stato collegato?
• Non esce alcun suono dalle casse.
* Il filo di uscita delle casse è stato protetto contro i
cortocircuiti?
• Suono distorto.
* Il filo di uscita delle casse è collegato a terra?
* I terminali “–” delle casse di sinistra e destra sono
stati collegati a terra in comune?
• L’apparecchio si surriscalda.
* Il filo di uscita delle casse è stato collegato a terra?
* I terminali “–” delle casse di sinistra e destra sono
stati collegati a terra in comune?
FELSÖKNING
• Säkringen går.
* Är de röda och svarta ledarna korrekt anslutna?
• Strömmen kan inte slås på.
* Är den gula ledaren ansluten?
• Inget ljud från högtalarna.
* Är den utgående högtalarsladden kortsluten?
• Ljudet är förvrängt.
* Är den utgående högtalarsladden jordad?
* Är de vänstra och högra högtalarnas “–”-uttag
gemensamt jordade?
• Enheten blir varm.
* Är den utgående högtalarsladden jordad?
* Är de vänstra och högra högtalarnas “–”-uttag
gemensamt jordade?
1
BЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ
• Сработал предохранитель.
* Правильно ли подключены черный и красный
провода?
• Питание не включается.
* Подключен ли желтый провод?
• Звук не выводится через громкоговорители.
* Нет ли короткого замыкания на кабеле выхода
громкоговорителей?
• Звук искажен.
* Заземлен ли провод выхода громкоговорителей?
* Заземлены ли разъемы “–” правого (R) и левого (L)
громкоговорителей?
• Устройство нагревается.
* Заземлен ли провод выхода громкоговорителей?
* Заземлены ли разъемы “–” правого (R) и левого (L)
громкоговорителей?
•Cuando emplea un soporte opcional
•Utilizzo del supporto supplementare
•Vid användning av det valfria stödet
•
При использовании дополнительной стойки
Tabique a prueba de incendios
Parete antincendio
Brandvägg
Стена
Arandela
Lavatrice
Bricka
Шайба
T ab lero de instrumentos
Cruscotto
Instrumentbräda
Приборную панель
Cubierta
Protezione
Hylsa
Муфта
Perno de montaje
Bullone di montaggio
Monteringsbult
Крепежный болт
Tornillo (opción)
Vite (opzionale)
Skruv (tillägg)
Винт (дополнительно)
Soporte (opción)
Supporto (opzionale)
Stöd (tillägg)
Стойка
(дополнительно)
Tuerca de seguridad
Dado di fermo
Låsmutter
Фиксирующая гайка
•Instalación de la unidad sin utilizar la manga
•Installazione dell’apparecchio senza protezione
•Vid installation av enheten utan att använda hylsan
•
При установке устройства без использования муфты
En un Toyota por ejemplo, primero retire la radio del automóvil y luego instale la unidad en su lugar.
Ad esempio, in una Toyota, si deve innanzi tutto togliere la radio ed installare poi l’apparecchio in suo luogo.
I en Toyota ska man exempelvis först ta bort bilradion, och sedan installera enheten på dess plats.
В Тойоте, например, сначала удалите автомобильную магнитолу, затем установите на ее место это устройство.
Tornillos tipo plano (M5 x 6 mm)*
Viti a testa piana (M5 x 6 mm)*
Skruvar med platt huvud (M5 x 6 mm)
Крепежные винты (M5 x 6 мм)*
Nota: Cuando instala la unidad en la ménsula de montaje, asegúrese de utilizar los tornillos de 6 mm de longitud. Si se utilizan tornillos
más largos, éstos pueden dañar la unidad.
Nota: Durante l’installazione dell’apparecchio sulla staffa di montaggio, utilizzare esclusivamente le viti da 6 mm. Si ricorda che l’uso di
viti più lunghe potrebbe danneggiare l’apparecchio.
OBS:
De 6 mm långa skruvarna måste användas när enheten installeras på monteringsfästet. Om längre skruv ar an vänds kan enheten
skadas.
Примечание: При установке устройства на крепежный кронштейн, используйте только винты длиной 6 мм. При использовании
более длинных винтов, можно повредить устройство.
*
Ménsula*
Staffa*
Fäste
Кронштейн*
*
Compartimiento
Tascabile
Fick
Карман
* No suministrado con esta unidad.
* Non fornite con l’apparecchio.
*
Levereras inte med enheten.
* Не входят в комплект.
Tornillos tipo plano (M5 x 6 mm)*
Viti a testa piana (M5 x 6mm)*
Skruvar med platt huvud (M5 x 6 mm)
Ménsula*
Staffa*
Fäste
Кронштейн*
Крепежные винты (M5 x 6 мм)*
*
*
Extracción de la unidad
• Antes de extraer la unidad, libere la sección trasera.
1
Retire el panel de control.
2
Retire la placa de guarnición.
3
Inserte las 2 manijas entre las ranuras, como se
muestra. Luego, separe gentilmente las manijas
y extraiga la unidad. (Asegúrese de conservar
las manijas después de instalarlo.)
1
Panel de control
Panello di comando
Kontrollpanelen
Панель управления
Lista de piezas para instalación y
conexión
Con esta unidad se suministran las siguientes piezas.
Después de inspeccionarlas, colóquelas
correctamente.
Estuche duro/Panel de control
Contenitore/Panello di comando
Hård kåpa/Kontrollpanelen
Жесткий футляр/Панель управления
Rimozione dell’apparecchio
• Prima di rimuovere l’apparecchio, sganciare la parte
posteriore.
1
Togliere il pannello di comando.
2
Togliere la piastra di finitura.
3
Inserire le 2 maniglie nelle guide, come indicato. A
questo punto, tirare delicatamente le maniglie
allontanandole l’una dall’altra, quindi estrarre
l’apparecchio. (Conservare le maniglie per uso
futuro.)
23
Placa de guarnición
Piastra di finitura
Kantplåt
Декоративную панель
Componenti da usare per
l’installazione ed il collegamento
Assieme all’apparecchio vengono forniti i componenti
sottoindicati.
Prima di procedere, verificare che tutto sia in ordine.
Cubierta
Protezione
Hylsa
Муфта
Placa de guarnición
Piastra di finitura
Kantplåt
Декоративную панель
Ta bort enheten
• Lossa den bakre delen innan enheten tas bort.
1
Ta bort kontrollpanelen.
2
Ta bort kantplåten.
3
Sätt in de 2 handtagen i skårorna, som i
illustrationen. Dr a försiktigt isär handtagen och skjut
ut enheten.
installationen är klar.)
(Tänk på att spara handtagen när
Detaljlistor för installation och
anslutning
Följande delar levereras med enheten.
Placera dem på rätt sätt, efter att ha kontrollerat att
alla finns med.
Manijas
Maniglie
Handtag
Рычаги
Удаление устройства
• Перед удалением устройства освободите
заднюю часть.
1
Удалите панель управления.
2
Удалите декоративную панель.
3
Вставьте 2 рычаги в отверстия, как
показано на иллюстрации. Затем, плавно
раздвигая рычаги в стороны, выньте
устройство. (После установки сохраните
рычаги.)
Manija
Maniglia
Handtag
Рычаг
Список деталей для установки и
подключения
Следующие детали поставлены в комплекте с
устройством.
После проверки комплектации, пожалуйста,
установите их правильно.
Mando a distancia
Telecomando
Fjärrkontroll
Устройство дистанционного управления
ATT
CD
FM
AM
CH
AUX SEL
AM-RK100
ANGLE
EQ
R D
VOLUME
Arandela (ø5)
Lavatrice (ø5)
Bricka (ø5)
Шайба (њ5)
Tuerca de seguridad (M5)
Dado di fermo (M5)
Låsmutter (M5)
Фиксирующая гайка (M5)
CONEXIONES ELECTRICAS
Para evitar cortocircuitos, recomendamos que
desconecte el terminal negativo de la batería y que
efectúe todas las conexiones eléctricas antes de instalar
la unidad. Si usted no está seguro de cómo instalar
correctamente la unidad, hágala instalar por un técnico
cualificado.
Nota:
Esta unidad está diseñada para funcionar con 12 V de
CC, con sistemas eléctricos de masa NEGATIVA. Si
su vehículo no posee este sistema, será necesario un
inversor de tensión, que puede ser adquirido en los
concesionarios de JVC de equipos de audio para
automóviles.
• Reemplace el fusible por uno con la corriente
especificada. Si el fusib le se quemase frecuentemente
consulte con su concesionario de JVC de equipos de
audio para automóviles.
• Si el ruido fuese un problema...
Esta unidad tiene un filtro de ruido en el circuito de
alimentación. Sin embargo, en algunos vehículos,
pueden producirse chasquidos u otros ruidos
indeseados. En tal caso conecte el terminal de tierra
posterior (véase diagrama de conexión) del receptor
al chasis del automóvil, utilizando cordones más
gruesos y cortos tales como alambre de cobre
trenzado o de grueso calibre. Si el ruido persiste,
consulte a su concesionario de JVC de equipos de
audio para automóvil.
• La entrada máxima de los altavoces no debe ser no
más que 50 W en la frontal y 50 W en el trasero, con
una impedancia de 4 Ω a 8 Ω.
• Asegúrese de conectar esta unidad a tierra en el
chasis del automóvil.
• El sumidero térmico estará muy caliente después del
uso. Asegúrese de no tocarlo al desmontar esta unidad.
Perno de montaje (M5 x 20 mm)
Bullone di montaggi (M5 x 20 mm)
Monteringsbult (M5 x 20 mm)
Крепежный болт (M5 x 20 мм)
COLLEGAMENTI ELETTRICI
Per evitare cortocircuiti, si consiglia di scollegare il
terminale negativo della batteria e di realizzare tutti i
collegamenti elettrici prima d’installare l’apparecchio. Se
necessario, fare effettuare l’installazione da un tecnico
qualificato.
Nota:
L’apparecchio è studiato per funzionare su impianti
elettrici da 12 V c.c., con massa NEGATIVA. Se
l’impianto della vettura è di tipo diverso, è necessario
un invertitore di tensione, reperibile presso i venditori
car audio JVC.
• Sostituire il fusibile con uno della potenza specificata.
Se il fusibile si brucia spesso, rivolgersi al locale
rivenditore car audio JVC.
• In caso di rumorosità...
Nel circuito di alimentazione dell’apparecchio è
presente un filtro antirumore. Però, in alcuni tipi di
vetture, si possono avvertire rumori indesiderati. In tal
caso, collegare il terminale di terra sul posteriore
dell’apparecchio (cfr. schema di collegamento) al
telaio dell’auto utilizzando cavi più corti e più spessi
(ad esempio, calza metallica di rame o filo di calibro
maggiore). Se il rumore persiste, rivolgersi al locale
rivenditore car audio JVC.
• L’ingresso massimo delle casse dev’essere nient’altro
50 W sul retro e 50 W sul davanti, con impedenza di
4 Ω – 8 Ω.
• Mettere a terra l’apparecchio sul telaio dell’auto.
• Dopo l’uso, il dissipatore di calore si surriscalda.
Evitare di toccarlo quando si estrae l’apparecchio.
Sumidero térmico
Dissipatore di calore
Kyldonet
Радиатор
Cojín de goma
Gommino
Gummibuffert
Резиновый чехол
Cordón de alimentación
Cavo di alimentazione
Nätsladd
Кабель питания
ELANSLUTNINGAR
För att eliminera risken för kortslutningar
rekommenderar vi dig att koppla loss batteriets
negativa anslutning och utföra alla elektriska
anslutningar innan enheten installeras. Om du är
osäker på hur du ska installera enheten på korrekt sätt
ska du låta en kvalificerad tekniker utföra
installationen.
OBS:
Enheten får drivas av
NEGATIV jordning
system behöver du en spänningsomvandlare. Du kan
skaffa en sådan hos återförsäljaren för JVC BILRADIO/
CD-SPELARE.
• Byt ut säkringen mot en med specificerad kapacitet.
Kontakta återförsäljaren för JVC BILRADIO/CDSPELARE om säkringen går ofta.
• Om du får problem med störningar...
Denna enhet är försedd med ett brusfilter i
strömkretsen. I vissa fordon kan emellertid ett
klickande ljud, eller andra oönskade störningar,
uppträda. Om så är fallet ska
(se kopplingsschemat) anslutas till bilens chassi med
kortare och tjockare kablar, exempelvis omspunnen
kopparkabel eller annan grövre kabel. Kontakta
återförsäljaren för JVC BILRADIO/CD-SPELARE om
störningarna ändå inte försvinner.
• Högtalarnas maximala ineffekt ska vara inte på mer
än 50 W bak och på 50 W fr am, med en impedans på
4 Ω till 8 Ω
•
Var noga med att jorda enheten till bilens chassi.
• Kyldonet blir mycket varmt efter användning. Var
försiktig så att du inte kommer åt det när du tar ut
enheten.
.
12 V likströmsystem med
. Om ditt fordon inte har ett sådant
bakre jordningsuttag
Pila
Batteria
Batteri
Батарейка
CR2025
ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ
Для предотвращения коротких замыканий мы
рекомендуем Вам отсоединить отрицательный
разъем аккумулятора и осуществить все
подключения перед установкой устройства. Если
Вы не знаете точно, как следует устанавливать это
устройство, обратитесь к квалифицированному
специалисту.
Примечание:
Это устройство разработано для эксплуатации на 12
В постоянного напряжения с минусом на массе.
Если Ваш автомобиль не имеет этой системы,
требуется инвертор напряжения, который может быть
приобретен у дилера JVC IN-CAR ENTERTAINMENT.
• Заменяйте предохранитель другим
предохранителем указанного класса. Если
предохранитель сгорает слишком часто,
обратитесь к дилеру JVC IN-CAR ENTERTAINMENT.
• При появлении сильных помех...
Это устройство оснащено фильтром помех в цепи
питания. Однако, в некоторых случаях возможно
появление щелчков и других нежелательных помех.
В этом случае подключите задний разъем
заземления этого устройства (см. схему
подключения ниже) к шасси автомобиля при помощи
более коротких и толстых проводов. Если помехи
не исчезают, обратитесь к дилеру JVC IN-CAR
ENTERTAINMENT.
• Максимальная входная мощность
громкоговорителей не должна превышать 50 Вт
сзади и 50 Вт впереди при полном сопротивлении от
4 Ω до 8 Ω.
• Нe забудьте заземлить устройство на шасси
автомобиля.
• Радиатор во время использования сильно
нагревается. Старайтесь его не трогать во время
удаления устройства.
Conexión de los conductores / Collegamento dei fili / Ansluta ledningarna / Подключение контактов
Retuerce los alambres de alma para
conectarlos.
Nel collegamento torcere i fili del
nucleo.
Tvinna kärntråden vid anslutning.
Закрутите концы проводов при
соединении.
Suelde los alambres de alma para conectarlos
con firmeza.
Saldare i fili del nucleo in modo da collegarli
perfettamente.
Löd fast kärntråden så att den blir ordentligt
ansluten.
Спаяйте провода для надежного соединения.
PRECAUCION / ATTENZIONE / VARNING /
• Para evitar cortocircuitos, cubra los cables NO UTILIZADOS con cinta aislante.
• Per evitare cortocircuiti, ricoprire i terminali dei fili INUTILIZZATI con nastro isolante.
• Tejpa över de ledare som INTE ANVÄNDS med isoleringstejp för att eliminera risken för
kortslutning.
•
Для предотвращения короткого замыкания заклейте неиспользуемые концы
изолирующей лентой.
2
ПРЕДОСТЕРЕЖЕНИЕ
:
ESPAÑOL
ITALIANO
SVENSKA РУССКИЙ
A Si su automóvil está equipado con el conector ISO
Se la vettura è dotata di connettore ISO
Om din bil är försedd med en ISO-kontakt
Если Ваш автомобиль оборудован разъемами ISO
• Conecte los conectores ISO tal como se indica en la ilustración.
• Collegare i connettori ISO come illustrato.
•
Anslut ISO-kontakterna enligt nedan.
• Подключите разъемы ISO, как показано на иллюстрации.
Desde la carrocería del vehículo
A1
B1
A2
B2
A3
B3
A4
B4
A1
B1
A2
B2
A3
B3
A4
B4
Vista desde el lado del conductor
Vista dal lato conduttori
Sett från ledarsidan
Вид со стороны контактов
Conector ISO del cable de alimentación suministrado
Connettore ISO del cavo di alimentazione fornito in
dotazione
ISO-kontakt på den levererade nätsladden
Разъем ISO, полученный в комплекте кабеля
питания
Dalla carrozzeria
Från bilens kaross
На корпусе автомобиля
Para algunos automóviles VW/Audi u Opel (Vauxhall)
Per alcune vetture VW/Audi o Opel (Vauxhall)
På vissa modeller av VW/Audi och Opel (Vauxhall)
Для некоторых автомобилей VW/Audi или Opel (Vauxhall)
Podría ser necesario modificar el conexionado del cable de alimentación sumi nistrado, tal como se indica en la ilustración.
• Antes de instalar esta unidad, consulte a su concesionario de automóviles a utorizado.
Nel caso fosse necessario modificare il cablaggio del cavo di alimentazione fornito in dotazione, procedere nel modo seguente.
• Prima d’installare l’apparecchio contattare il concessionario autorizzato.
Ledningsdragningen i den levererade nätsladden kan behöva ändras som nedan.
•
Kontakta den auktoriserade bilåterförsäljaren innan enheten installeras.
Вам может потребоваться изменение соединений полученного в комплекте кабеля питания, как показано на иллюстрации.
• Перед установкой устройства обратитесь к Вашему официальному дилеру автомобиля.
Conexionado original
Cablaggio originale
Ursprunglig
ledningsdragning
Исходное соединение
Conexionado modificado
Cablaggio modificato
Ändrad ledningsdragning
Модифицированное
соединение
Conexionado modificado
Cablaggio modificato
Ändrad ledningsdragning
Модифицированное
соединение
11
1
11
22
2
22
11
1
11
22
2
22
Conector ISO
Connettore ISO
ISO-kontakt
Разъем ISO
11
1
11
11
1
11
22
2
22
22
2
22
Rojo/
Rosso/
Röd/
Красный
Rojo/
Rosso/
Röd/
Красный
Amarillo/Giallo/
Rojo/
Rosso/
Röd/
Красный
Rojo/Rosso/
Gul
/Желтый
Rojo/Rosso/
Gul
/Желтый
Rojo/Rosso/
Röd/
Röd/
Röd/
Rojo/Rosso/
Красный
Amarillo/Giallo/
Rojo/Rosso/
Красный
Красный
Röd/
Красный
Gul
Röd/
Красный
Rojo/Rosso/
Röd/
/ЖелтыйAmarillo/Giallo/
Красный
Si la unidad no se enciende, utilice el
conexionado modificado 2.
Se l’apparecchio non si accende, utilizzare il
cablaggio modificato 2.
Tillämpa den ändrade ledningsdragningen
enligt 2 om enheten inte fungerar.
Если устройство не включается, модифицируйте кабель по схеме 2.
B Conexiones tipicas / Collegamenti tipici / Normal anslutning /vanlig anslutning /
Antes de la conexión: Verifique atentamente el
conexionado del vehículo. Una conexión incorrecta
podría producir daños graves en la unidad.
Los cordones del cable de alimentación y los del
conector procedentes de la carrocería del automóvil
podrían ser de diferentes en color .
1
Corte el connector ISO.
2
Conecte los conductores de color del cable de
alimentación a la batería del automóvil, altavoces
y antena motriz (si la hubiere) en la secuencia
siguiente.
1 Negro: a tierra
2 Amarillo: a la batería del automóvil
(12 V constantes)
3 Rojo: a un terminal de accesorio
4 Azul con rayas blancas: a la antena motriz
(máx. 200 mA)
5 Naranja con rayas blancas: al interruptor de
control de las luces del automóvil
6 Marrón: al sistema de teléfono celular
(para mayor información, refiérase a las
instrucciones del teléfono celular.)
7 Otros: a los altavoces
3
Conecte el cable de antena.
4
Por último, conecte el cable de alimentación a la
unidad.
1
Terminal de la antena
Terminale per antenna
Antennuttag
Терминал антенны
Terminal de tierra posterior
Terminale di terra posteriore
Bakre jordningsuttag
Задний разъем заземления
LINE OUT
(FRONT)
LINE OUT
(REAR)
SUBWOOFER OUT
LINE IN
Cable de CONTROL
Cavo di CONTROLLO
Signalsladd
Провод УПРАВЛЕНИЯ
*1:Antes de comprobar el funcionamiento de esta unidad previa
a de la instalación, es necesario conectar este cable, de lo
contrario no se podrá conectar la alimentación.
*1: Per poter verificare il funzionamento dell’apparecchio prima
dell’installazione, è necessario avere già collegato questo filo
(altrimenti è impossibile accendere l’apparecchio).
*1:Innan enhetens funktion kontrolleras före installationen måste
denna ledning anslutas. Annars kan strömmen inte slås på.
*1: Перед проверкой работы устройства подключите этот
провод, иначе питание не включится.
Corte el connector ISO
Tagliare il connettore ISO
Klip loss ISO-kontakten
Отрежьте разъем ISO
Fusible de 15 A
Fusibile 15 A
15 A-säkring
Предохранитель 15A
(véase diagrama C )
(cfr. schema C )
(se schema C )
(см. схему C )
Prima del collegamento: Verificare attentamente il
cablaggio della vettura. Si ricorda che un
collegamento improprio può danneggiare seriamente
l’apparecchio.
I conduttori del cavo di alimentazione e quelli del
connettore sulla carrozzeria potrebbero essere di
colore diverso.
1
Tagliare il connettore ISO.
2
Collegare i fili colorati del cavo di alimentazione alla
batteria dell’auto, alle casse ed all’antenna (se
presente) nella sequenza indicata.
1 Nero: massa
2 Giallo: alla batteria dell’auto (12 V costanti)
3 Rosso: al terminale per accessori
4 Blu a strisce bianche: all’antenna
(200 mA max.)
5 Arancione a strisce bianche: all’interruttore di
comando luci
6 Marrone: al cellulare (per i particolari, vedere le
instruzioni del telefono cellulare.)
7 Altri: alle casse
3
Collegare il cavo dell’antenna.
4
Infine, collegare i cablaggi all’apparecchio.
A la antena
Sull’antenna
Till antenn
3
К антенне
Cambiador de CD o
Sintonizador de DAB
CD changer ed Tuner DAB
15
4
CD-växlare eller DAB radio
компакт-дисков или
Тюнер DAB
No suministrado con esta unidad / Non fornito con l’apparecchio /
*
Negro
Nero
Svart
Черный
Levereras inte med enheten /
A4
1
A un terminal activo del bloque de fusibles conectado a la batería del
automóvil (desviando el interruptor de encendido)
Su un terminale sotto tensione nel blocco fusibili che si collega alla batteria
dell’auto (bypassando l’interruttore di accensione)
Till ett strömförande uttag i säkringsblocket, som är anslutet till bilens batteri
(dragning förbi tändningslåset)
К разъему фазы в блоке предохранителя (минуя блок зажигания)
B4
3
Brun /
Коричневый
2
Amarillo*
Giallo*
Gul*
Желтый*
1
1
1
A2
1
2
Rojo
Rosso
Röd
Красный
Azul con rayas blancas
Blu a strisce bianche
Blå med vit rand
Синий с белой полосой
Naranja con rayas blancas
Arancione a strisce bianche
Orange med vit rand
Оранжевый с белой полосой
Marrón / Marrone /
Före anslutning:
fordonet noga. Felaktig anslutning kan skada enheten
allvarligt.
Ledarna i nätsladden och i anslutningsdonet från
bilkarossen kan ha olika färger.
1
Klip loss ISO-kontakten.
2
Anslut nätsladdens färgade ledare till bilens batteri,
till högtalarna och till den elektriska antennen (om
sådan finns). Anslut i denna ordningsföljd.
1
Svart: jord
2
Gul: till bilens batteri (konstant 12 V)
3
Röd: till ett tillbehörsuttag
4
Blå med vit rand: till den elektriska antennen
(Max. 200 mA)
5
Orange med vit rand: till bilbelysningens
kontrollbrytare
6
Brun: till mobiltelefonsystem (se anvisningarna
på mobiltelefonen för ytterligare information.)
7
Övriga: till högtalarna
3
Anslut antennsladden.
4
Anslut slutligen kablagen till enheten.
Recomendamos conectar uno de los cambiadores de CD de la serie CH-X.
• Si su cambiador de CD es de la serie KD-MK, necesitará un cable opcional (KS-U15K).
Dovendo collegare un CD changer, si consiglia di utilizzarne uno della serie CH-X.
• Se il CD changer è della serie KD-MK, occorre un cavo KS-U15K (optional).
Om du vill ansluta en CD-växlare så rekommenderar vi dig att välja en CD-växlare i CH-X-serien.
• Om du väljer en växlare i KD-MK-serien så behöver du ytterligare en sladd (KS-U15K).
При подключении проигрывателя-автомата компакт-дисков мы рекомендуем использовать один из
проигрывателей-автоматов компакт-дисков серии CH-X.
• Если Ваш проигрыватель-автомат компакт-дисков относится к серии KD-MK, Вам понадобится кабель
(KS-U15K), не включенный в комплект поставляемой аппаратуры.
A un cuerpo metálico o chasis del automóvil
Sulla carrozzeria metallica o sul telaio dell’auto
Till metallkropp eller bilens chassi
К металлическому корпусу или шасси автомобиля
A un terminal accesorio del bloque de fusibles
Su un terminale per accessori nel blocco fusibili
Till ett tillbehörsuttag i säkringsblocket
К вспомогательному разъему в блоке предохранителя
B3
A la antena motriz, si la hubiere
Sull’antenna, se presente
Till elektrisk antenn, om sådan finns
4
К питанию антенны, если есть
Типичные подключения
Kontrollera ledningsdragningen i
Не входит в комплект.
Перед началом подключений: Тщательно
проверьте проводку в автомобиле. Неправильное
подключение может привести к серьезному
повреждению устройства.
Жилы силового кабеля и жилы соединителя от
кузова автомобиля могут быть разного цвета.
1
2
3
4
A3
5
(ILLUMINATION)
Отрежьте разъем ISO.
Подключите окрашенные концы кабеля
питания к аккумулятору, громкоговорителям и
автономной антенне (если есть) в следующем
порядке.
1 Черный: земля
2 Желтый: к аккумулятору (постоянный 12 В)
3 Красный: к вспомогательному разъему
4 Синий с белой полосой: к питанию антенны
(максимум 200 мА).
5 Оранжевый с белой полосой: к
управляющему переключателю фонаря
автомобиля.
6 Коричневый: к системе сотового телефона
(детали смотрите в инструкции сотового
телефона.)
7 Прочие: к громкоговориелям.
Подключите кабель антенны.
В последнюю очередь подключите проводку к
устройству.
Interruptor de encendido
Interruttore di accensione
*
Tändningslås
Переключатель
*
зажигания
Bloque de fusibles
Blocco fusibili
Säkringsblock
Блок предохранителя
Al interruptor de control de las luces del
automóvil
All’interruttore di comando luci
Till bilbelysningens kontrollbrytare
к управляющему переключателю
фонаря автомобиля
A1
6
Al sistema de teléfono celular
Al cellulare
Till mobiltelefonsystem
К системе сотового телефона
Blanco con rayas negras
Bianco a strisce nere
Vit med svart rand
Белый с черной полосой
7
Blanco
Bianco
Vit
Белый
Altavoz izquierdo (frontal)
Cassa sinistra (anteriore)
Vänster högtalare (främre)
Левый громкоговоритель
(передний)
Gris con rayas negras
Grigio a strisce nere
Grå med svart rand
Серый с черной полосой
Gris
Grigio
Grå
Серый
Altavoz derecho (frontal)
Cassa destra (anteriore)
Höger högtalare (främre)
Правый громкоговоритель
(передний)
V erde con rayas negras
Verde a strisce nere
Grön med svart rand
Зеленый с черной
полосой
3
B4A4B2A2B3 A3
V erde
Verde
Grön
Зеленый
Altavoz izquierdo (trasero)
Cassa sinistra (posteriore)
Vänster högtalare (bakre)
Левый громкоговоритель
(задний)
Púrpura con rayas negras
Porpora a strisce nere
Lila med svart rand
Пурпурный с черной
полосой
B1A1
Púrpura
Porpora
Lila
Пурпурный
Altavoz derecho (trasero)
Cassa destra (posteriore)
Höger högtalare (bakre)
Правый громкоговоритель
(задний)
PRECAUCIONES sobre las conexiones de la
fuente de alimentación y de los altavoces:
• NO conecte los conductores de altavoz del cable de
alimentación a la batería de automóvil, pues podrían
producirse graves daños en la unidad.
• Conecte correctamente el conductor negro (a tierra),
el conductor amarillo (a la batería del automóvil, 12 V
constantes), y el conductor rojo (a un terminal de
accesorio).
• ANTES de conectar a los altavoces los conductores de
altavoz del cable de alimentación, v erifique el conexionado
de altavoz de su automóvil.
– Si el conexionado de altavoz de su automóvil es
como se indica en las Fig. 1 y Fig. 2 de abajo, NO
conecte la unidad utilizando ese conexionado de
altavoz original. Si lo hace, se producirán daños grav es
en la unidad.
Vuelva a efectuar el conexionado de altavoz de
manera que pueda conectar la unidad a los altavoces
de la manera indicada en la Fig. 3.
– Si el conexionado de altavoz de su automóvil es
como se indica en la Fig. 3, podrá conectar la unidad
utilizando el conexionado de altavoz original de su
automóvil.
– Si tiene dudas sobre el conexionado de altavoz de su
automóvil, consulte con su concesionario.
PRECAUZIONI! Collegamento del cavo di
alimentazione e delle casse:
• NON collegare i fili del cavo di alimentazione per le
casse alla batteria dell’auto perché l’apparecchio
ne verrebbe seriamente danneggiato.
• Realizzare il corretto collegamento dei seguenti fili: filo
nero (massa), filo giallo (alla batteria dell’auto,
12 V costanti) e filo rosso (al terminale per accessori).
• PRIMA di collegare i fili del cavo si alimentazione per
le casse alle casse stesse, verificare il relativo
cablaggio sulla vettura.
– Se il cablaggio per le casse sulla vettura risulta
come illustrato nelle Fig. 1 e Fig. 2 qui sotto, NON
collegare l’apparecchio usando il cablaggio
originale, perché si danneggia seriamente
l’apparecchio.
Rifare il cablaggio delle casse in modo d poter
collegare l’apparecchio alle casse come illustrato
nella Fig. 3.
– Se il cablaggio delle casse sulla vettura risulta
come illustrato in Fig. 3, si può collegare
l’apparecchio usando il cablaggio per casse
originale presente in vettura.
– In caso di dubbio, rivolgersi alla propria
concessionaria auto.
FÖRSIKTIGHETSANVISNINGAR för strömoch högtalaranslutningar:
•
Anslut INTE nätsladdens högtalarledare till bilens
batteri. Gör du det kommer enheten att skadas
allvarligt.
• Anslut den svarta ledaren (jord), den gula ledaren (till
bilens batteri, konstant 12 V) och den röda ledaren (till
ett tillbehörsuttag) på korrekt sätt.
• Kontrollera högtalarledningarna i bilen INNAN
nätsladdens högtalarledningar ansluts till högtalarna.
–
Om högtalarledningarna i bilen är dragna som i
Fig. 1 och Fig. 2 nedan ska enheten
INTE anslutas
med dessa ursprungliga högtalarledningar. Gör du
det kommer enheten att skadas allvarligt.
Dra om högtalarledningarna så att du kan ansluta
enheten till högtalarna som i Fig. 3.
–
Om högtalarledningarna i bilen är dragna som i
Fig. 3
kan du ansluta enheten med hjälp av bilens
ursprungliga högtalarledningar.
– Kontakta bilföretaget om du är osäker på hur
högtalarledningarna är dragna i din bil.
+
+
L
-
-
+
+
R
-
-
+
+
L
-
-
+
+
R
-
-
+
L
-
+
R
-
Fig. 2 Fig. 3Fig. 1
ПРЕДОСТЕРЕЖЕНИЯ по питанию и
подключению громкоговорителей:
• НЕ подключайте провода громкоговорителей к
аккумулятору автомобиля, иначе устройство
будет повреждено.
• Правильно подключите черный провод (земля),
желтый провод (в аккумулятор, постоянный 12 В) и
красный провод (в вспомогательный разъем).
• ПЕРЕД подключением проводов
громкоговорителей к кабелю питания
громкоговорителя проверьте схему соединений
громкоговорителей в Вашем автомобиле.
– Если проводка громкоговорителей в Вашем
автомобиле такая, как показано на
приводимых ниже Fig. 1 и Fig. 2, НЕ
подключайте устройство с помощью
первоначальной проводки громкоговорителей.
Если Вы это сделаете, устройство будет серьезно
повреждено.
Переделайте проводку громкоговорителей так,
чтобы Вы могли подключить устройство к
громкоговорителям, как это показано на рис. 3.
– Если проводка громкоговорителей в Вашем
автомобиле такая, как показано на Fig. 3, Вы
+
-
+
-
можете подключить устройство с помощью
первоначальной проводки громкоговорителей в
Вашем автомобиле.
– Если Вы не знаете соединение громкоговорителей
в Вашем автомобиле, обратитесь к Вашему
автомобильному дилеру.
C Conexiones para añadir otros equipos / Collegamento di altre apparecchiature / Anslutningar med tillsats av annan utrustning /
Подключение других устройств
Amplificador / Amplificatore / Förstärkaren / Усилитель
Usted podrá conectar un amplificador y otros equipos
para mejorar el sistema estéreo de su automóvil.
• Conecte el conductor remoto (azul con rayas b lancas)
al conductor remoto del otro equipo para poderlo
controlar a través de esta unidad.
• Sólo para el amplificador:
– Conecte los terminales de salida de línea de esta
unidad con los terminales de entrada de línea del
amplificador.
– Desconecte los altavoces de esta unidad y
conéctelos al amplificador. Los cables de los
altavoces de esta unidad quedan sin usar.
– Activado/desactivado del interruptor del amplificador
de potencia, consulte la página 38 (volumen
separado).
– El nivel de salida de línea de esta unidad permanece
alto para que corresponda con los sonidos de alta
fidelidad reproducidos por esta unidad.
Cuando conecte un amplificador externo a esta
unidad, disminuya el control de ganancia del
amplificador externo para obtener un óptimo
rendimiento de esta unidad.
Cable de señal (no suministrado con esta unidad)
Cavo dei segnali (non fornito con l’apparecchio)
Signalledning (levereras inte med denna enhet)
Кабель сигнала (не входит в комплект)
INPUT
L
R
Altavoces posteriores
L
R
È possibile migliorare l’impianto stereo dell’auto collegando
un amplificatore ed altra apparecchiatura.
• Collegare il connettore a distanza (blu a strisce
bianche) al conduttore a distanza dell’altro
apparecchio in modo da poterlo gestire da questa
unità.
• Solo per l’amplificatore:
– Collegare i terminali di uscita dell’apparecchio ai
terminali di entrata dell’amplificatore.
– Scollegare le casse dall’apparecchio e collegarle
all’amplificatore. Non utilizzare i contatti delle
casse dell’apparecchio.
– Attivazione/disattivazione dell’interruttore
dell’amplificatore di potenza, cfr. pagina 38 (libretto
separato).
– Il volume d’uscita linea dell’apparecchio viene
mantenuto elevato per conservare i suoni hi-fi da essa
riprodotti.
Se all’apparecchio viene collegato un
amplificatore esterno, disattivare il controllo del
guadagno sull’amplificatore esterno per ottenere
le migliori prestazioni dell’apparecchio.
Amplificador de JVC
Amplificatore JVC
JVC Förstärkaren
JVC Усилитель
Casse posteriori
Bakre högtalare
Задние
громкоговорители
L
R
INPUT
L
L
R
Amplificador de JVC
R
Amplificatore JVC
JVC Förstärkaren
JVC Усилитель
Podrá conectar otro amplificador de potencia para los altavoces
delanteros.
È possibile collegare un altro amplificatore di potenza per le casse
frontali.
Du kan ansluta en annan effektföstärkare för de främre högtalarna.
Вы можете подключить еще один усилитель мощности для передних
динамиков.
L
LINE OUT (REAR)
LINE OUT (FRONT)
R
Altavoces delanteros
Casse frontali
Främre högtalare
Передние
громкоговорители
*2
KD-SH909R
KD-SH707R
*2
Du kan uppgradera ditt bilstereosystem genom att
ansluta en förstärkare och annan utrustning.
• Anslut fjärrkabeln (blå med vit rand) till fjärrkabeln på
den andra utrustningen så att den kan styras genom
denna enhet.
• Gäller endast förstärkare:
– Anslut denna enhets linjeutgångar till förstärkarens
linjeingångar.
– Koppla bort högtalarna från denna enhet och
anslut dem till förstärkaren. Lämna denna enhets
högtalarledare oanvända.
– Slå på/av effektförstärkaromkopplaren, se sid. 38.
(Separat del.)
– Ledningsutgången på denna enhets har hög nivå för
att bibehålla det hi-fi ljud som enheten återger.
När en extern förstärkare ansluts till denna enhets
bör volymkontrollen sänkas på den externa
förstärkaren för att få bästa prestanda från denna
enhets.
Conector en Y (no suministrado con esta unidad)
Cable remoto
Filo remoto
Fjärrledare
Провод внешнего устройства
Connettore ad Y (non fornito con l’apparecchio)
Y-kontakt (levereras inte med denna enhet)
Разъем Y (не входит в комплект)
Cable remoto (Azul con rayas blancas)
Filo remoto (Blu a strisce bianche)
Fjärrledare (Blå med vit rand)
Провод внешнего устройства (Синий с белой полосой)
B2
B3
B4
*
*
Klipp loss högtalarsladdarna från bilens ISO-kontakt och anslut dem till förstärkaren.
A3
* Отрежьте провода задних громкоговорителей разъема ISO и подсоедините их к усилителю.
A4
*
* Corte los conductores de los altavoces posteriores del conector ISO del autómovil y conéctelos al amplificador.
A1
B1
*
*
* Tagliare i conduttori della cassa posteriore del connettore ISO presente sulla vettura e collegarli all’amplificatore.
A2
Altavoces posteriores
Casse posteriori
Bakre högtalare
Задние
громкоговорители
Altavoces delanteros
Casse frontali
Främre högtalare
Передние
громкоговорители
*2 Fije firmemente el cable de tierra a la carrocería metálica o al chasis—a un lugar
no cubierto con pintura (si está cubierto con pintura, quítela antes de fijar el
cable). De lo contrario, se podrían producir daños en la unidad.
*2 Fissare saldamente il filo di terra alla carrozzeria o al telaio dell’auto – in un punto
non verniciato (dovendo fissare il filo ad un punto verniciato, occorre provvedere
alla preventiva sverniciatura, altrimenti l’unità potrebbe danneggiarsi).
*2 Fäst jordledaren omsorgsfullt vid metallhöljet eller bilens chassi. Välj en omålad
fästpunkt (eller avlägsna färgen innan ledaren fästs). Apparaten kan skadas om
detta inte görs.
*2 Плотно прикрепите заземляющий провод к металлическому кузову или
шасси автомобиля—в месте, не покрытом краской (если оно покрыто
краской, удалите краску перед тем, как прикреплять провод). Невыполнение
этого требования может привести к повреждению данного устройства.
Вы можете подключить усилитель и другое
оборудование для модернизации стереосистемы в
Вашем автомобиле.
• Подсоедините провод внешнего устройства
(синий с белой полосой) к проводу внешнего
устройства другого оборудования так, чтобы им
можно было управлять с этого устройства.
• Только для усилителя:
– Подключите выходные клеммы данного
устройства к входным клеммам усилителя.
– Отсоедините громкоговорители от данного
устройства, подключите их к усилителю.
Оставьте провода громкоговорителей
данного устройства неиспользованными.
– Порядок включения/выключения
выключателя усилителя мощности смотрите
на странице 38 (отдельный том).
– Уровень выходного сигнала линии данного
устройства поддерживается высоким, чтобы
обеспечить высококачественный звук,
воспроизводимый данным устройством.
При подключении внешнего усилителя к
данному устройству убавьте регулировку
усиления на внешнем усилителе, чтобы
обеспечить оптимальные характеристики
работы данного устройства.
A la antena motriz, si la hubiere
All’antenna, se presente
Till elektrisk antenn, om sådan finns
К питанию антенны, если есть
Cambiador de CD y sintonizador de DAB / CD changer e tuner DAB / CD-växlare och DAB radio / Проигрыватель-автомат компакт-дисков и
тюнер
Podrá conectar un cambiador de CD de JVC y/o un
sintonizador de DAB (Radiodifusión de audio digital) de JVC.
• Para sus conexiones, refiérase a las instrucciones
suministradas con los mismos.
Cable de conexión suministrado con su sintonizador de
DAB
Collegamento del cavo fornito con il tuner DAB
Anslutningssladd medföljer DAB radion
Соединительный кабель, поставляемый с Вашим
тюнером DAB
Sintonizador de DAB de JVC
KD-SH909R
KD-SH707R
Tuner DAB della JVC
JVC DAB radio
Тюнер DAB JVC
È possibile collegare un CD changer della JVC e/o un tuner
DAB (Digital Audio Broadcasting), sempre della JVC.
• Per il collegamento, vedere i libretti d’istruzione in
dotazione a tali apparecchio.
Cable de conexión suministrado con su cambiador de CD
Collegamento del cavo fornito con il CD changer
Anslutningssladd medföljer CD-växlaren
Соединительный кабель, поставляемый с Вашим
устройством смены компакт-дисков
Cambiador de CD de JVC
CD changer della JVC
JVC CD-växlare
Устройство смены
компакт-дисков JVC
• Podrá conectar ambos componentes en serie, como se indica en las ilustraciones de arriba.
• È possibile collegare entrambi i componenti in serie come illustrato sopra.
•
Du kan ansluta båda komponenterna i serie, se illustrationen ovan.
• Вы можете подключить оба компонента последовательно, как проиллюстрировано выше.
Du kan ansluta en JVC CD-växlare och/eller en JVC DAB
radio (digital radiosändning).
• Beträffande deras anslutning hänvisas till medföljande
instruktioner.
Cable de conexión suministrado con su sintonizador de DAB o cambiador de CD
Collegamento del cavo fornito con il tuner DAB o il CD changer
Anslutningssladd medföljer DAB radion eller CD-växlaren
Соединительный кабель, поставляемый с Вашим тюнером DAB или проигрывателем-автоматом компакт-дисков
Sintonizador de DAB de JVC
KD-SH909R
KD-SH707R
Tuner DAB della JVC
JVC DAB radio
Тюнер DAB JVC
PRECAUCION / ATTENZIONE / VARNING / ПРЕДОСТЕРЕЖЕНИЕ:
• Antes de conectar el cambiador de CD y/o un sintonizador de DAB, asegúrese de que la unidad esté
apagada.
• Prima di collegare il CD changer e/o un tuner DAB, verificare che l’apparecchio sia spento.
• Kontrollera att enheten är avstängd innan CD-växlaren och/eller en DAB radio ansluts.
• Перед подключением проигрывателя-автомата компакт-дисков и/или тюнера DAB убедитесь, что
данное устройство выключено.
Вы можете подключить проигрыватель-автомат
компакт-дисков JVC и/или тюнер DAB (цифровое
радиовещание) JVC.
• Порядок их подключения смотрите в прилагаемых
к ним инструкциях.
o
o
eller
или
Cambiador de CD de JVC
CD changer della JVC
JVC CD-växlare
Устройство смены
компакт-дисков JVC
Subwoofer y el otro equipo fuente / Subwoofer ed altro apparecchio
sorgente / Bashögtalare och annan ljudutrustning /
Динамик низких частот и аппаратура других источников звука
• Puede conectar un subwoofer para reforzar los sonidos graves.
• Per potenziare i bassi è possibile collegare un diffusore per frequenze ultrabasse.
•
Du kan ansluta en djupbashögtalare för att förstärka basen.
• Вы можете подключить динамик низких частот для усиления низких частот.
Cable de señal (no suministrado con esta unidad)
Cavo dei segnali (non fornito con l’apparecchio)
Signalledning (levereras inte med denna enhet)
Кабель сигнала (не входит в комплект)
KD-SH909R
KD-SH707R
L
R
SUBWOOFER OUT
Equipo fuente
Apparecchio sorgente
Ljudutrustning
Аппаратура
источника звука
Subwoofer
Bashögtalare
Динамик низких
Subwoofer
частот
DVD, VCR o TV / DVD, VCR o TV / DVD, VCR eller TV / DVD, VCR или TV
Cable de señal (no suministrado con esta unidad)
Cavo dei segnali (non fornito con l’apparecchio)
Signalledning (levereras inte med denna enhet)
Кабель сигнала (не входит в комплект)
LINE IN
KD-SH909R
KD-SH707R
Cable de CONTROL
Cavo di CONTROLLO
Signalsladd
Провод УПРАВЛЕНИЯ
4
L
R
TV
*
DIGITAL
REMOTE
OUTPUT
SENSOR
(OPTICAL)
INPUT
Cordón de datos de control remoto (suministrado con KV-DV7)
Filo dei dati del controllo remoto(fornito con KV-DV7)
Kabel för fjärrkontrolldata (fmedföljer KV-DV7)
Провод данных дистанционного управления (поставляется с KV-DV7)
Puede conectar el reproductor de DVD (KV-DV7).
È possibile collegare il lettore DVD (KV-DV7).
Du kan ansluta DVD-spelaren (KV-DV7).
Вы можете подключить проигрыватель цифровых
видеодисков (KV-DV7).
* Al sistema de monitor de color móvil o al
terminal de entrada de audio-vídeo del TV
de audio-vídeo estereofónico.
* Al sistema di monitoraggio o a colori mobile
o al terminale d’ingresso audio-video di un
TV audio-video stereo.
*
Till mobil färg eller monitorsystem eller ljud/
bild ingångsklämma på stereoljud/bild TV.
* К системе переносного цветного
монитора или входному терминалу
звуко- видеосигнала стереофонической
звуко-видеотелевизионной системы.
OUTPUT
AUDIO
L
R
KV-DV7
VIDEO
1
2
Loading...
