CD RECEIVER

RECEPTOR CON CD SINTOAMPLIFICATORE CON RIPRODUTTORE DI CD CD-SPELARE MED MOTTAGARE

РЕСИВЕР С ПРОИГРЫВАТЕЛЕМ КОМПАКТ-ДИСКОВ

KD-S871R/KD-S723R/KD-S721R

KD-S871R

TP/PTY

SEL

DISP

87 9

10 11

RNDRPTMO

SCMMODE

KD-S723R

TP/PTY

SEL

DISP

87 9

10 11

RNDRPTMO

SCMMODE

KD-S721R

COMPACT

TP/PTY

SEL

DISP

87 9

10 11

RNDRPTMO

SCMMODE

DIGITAL AUDIO

Para la instalación y las conexiones, refiérase al manual separado. Per le istruzioni d’installazione e di collegamento, vedere il manuale a parte. Se separat handbok för installation och anslutning.

Указания по установке и выполнению соединений приводятся в отдельной инструкции.

INSTRUCTIONS

MANUAL DE INSTRUCCIONES

ISTRUZIONI

BRUKSANVISNING

ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ

ESPAÑOL

ITALIANO

SVENSKA

РУCCKИЙ

GET0065-002A

[E]

Posizione e riproduzione degli adesivi

Pannello inferiore

dell’apparecchio principale

CAUTION: Invisible laser radiation when open and interlock failed or defeated. AVOID DIRECT EXPOSURE TO BEAM. (e )

ADVARSEL: Usynlig la serstråling ved åbning, når sikkerhedsafbrydere er ude af funkti on. Undgåudsættelse for stråling. (d)

VARNING: Osynlig laser- strålning när denna del är öppnad och spärren urkopplad. Betrakta ej strålen. (s)

VARO : Avattaessa ja suojalukitus ohitettaessa olet

är

alttiina näkymättömälle lasersäteilylle. Älä katso säteeseen. (f)

Pistrina nome/Caratteristiche

AVVERTENZE IMPORTANTI SUI PRODOTTI LASER

Precauzioni:

1.PRODOTTO LASER DI CLASSE 1

2.ATTENZIONE: Radiazioni laser invisibili emesse se il prodotto viene aperto o i dispositivi di sicurezza vengono disattivati o guastati. Evitare l’esposizione diretta al raggio.

3.ATTENZIONE: Non aprire il pannello superiore dell’apparecchio. Questa non contiene alcuna parte di

Attenzione:

Caution:

Questo prodotto contiene un laser

This product contains a laser component

di classe superiore alla 1.

of higher laser class than Class 1.

utilità per l’utente. Affidare tutti gli interventi a personale tecnico autorizzato.

4.ATTENZIONE: Questo lettore CD impiega radiazioni laser invisibili, ma possiede sistemi di sicurezza che prevengono le emissioni durante la rimozione del CD. È pericoloso disattivare tali meccanismi di sicurezza.

5.ATTENZIONE: L ’uso di procedure, regolazioni o operazioni diverse da quelle descritte in questo manuale può risultare in esposizioni a radiazioni pericolose.

Come inizializzare l’apparecchio

Tenere premuti entrambi i pulsanti SEL (seleziona) e (attesa/accensione/attenuatore) contemporaneamente per alcuni secondi. Questo inizializza il computer incorporato.

ITALIANO

(attesa/accensione/attenuatore)

SEL (seleziona)

Note:

• Le regolazioni preselezionate, come le stazioni preselezionate o le regolazione del suono, sono pure cancellate.

• Se un CD è inserito nell’apparecchio, sarà espulso quando si inizializza l’apparecchio. Fare attenzione a non lasciar il CD.

La ringraziamo per aver acquistato un prodotto JVC. La invitiamo a leggere le presenti istruzioni prima

Per I’Italia:

“Si dichiara che il questo prodotto di marca JVC è conforme alle prescrizioni del Decreto Ministeriale n.548 del 28/08/95 pubblicato sulla Gazzetta Ufficiale della Repubblica Italiana n.301 del 28/12/95”.

di utilizzare l’apparecchio in modo da poterne sfruttare al meglio le prestazioni.

INDICE

Come inizializzare l’apparecchio .............. 2

Utilizzo di pulsanti numerici ...................... 3

IDENTIFICAZIONE DI PULSANTI ........ 4

PaneIlo di comando................................. 4

OPERAZIONI BASE ........................ 5

Accensione dell’apparecchio.................... 5

FUNZIONI ESSENZIALI DELLA RADIO ....

Ascolto della radio ................................... 6

Memorizzazione di stazioni ...................... 8

Sintonizzazione su una stazione

preimpostata ......................................... 9

FUNZIONI RDS ............................ 10

Funzioni possibili con RDS....................... 10

Altre interessanti regolazioni e funzioni

RDS....................................................... 14

FUNZIONI CD .............................. 17

Ascolto di CD ........................................... 17

Individuazione di una pista o di un

punto sul CD......................................... 18

Selezione della modalità di

riproduzione CD .................................... 18

Blocco espulsione CD .............................. 19

REGOLAZIONE DEL SUONO ............. 20

Regolazione del suono ............................. 20

Memorizzazione delle regolazioni sonore

(funzione SCM) ..................................... 21

Memorizzazione di regolazioni

acustiche personalizzate........................ 22

ALTRE FUNZIONI PRINCIPALI ........... 23

Impostazione dell’orologio ........................ 23

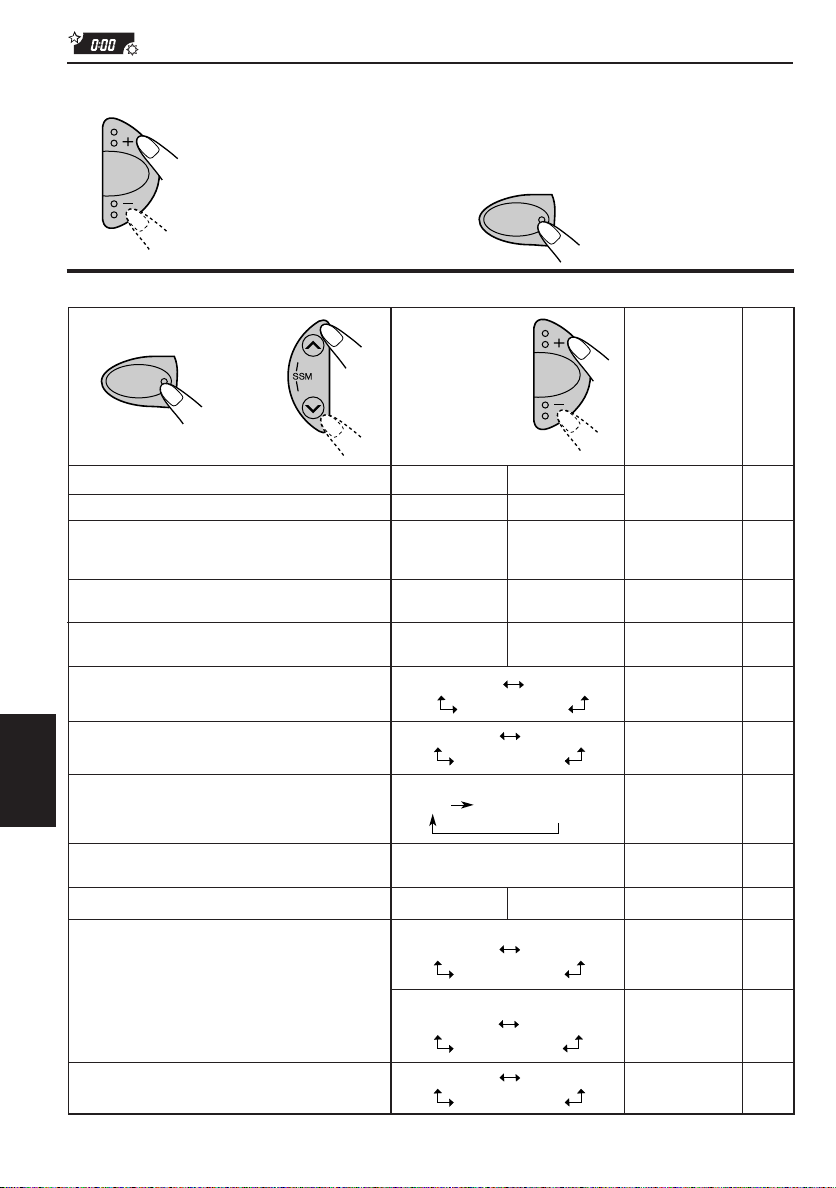

Modifica delle impostazioni generali

(PSM) .................................................... 23

Selezione del colore della finestra del display

(SOLO PER KD-S871R) ........................ 25

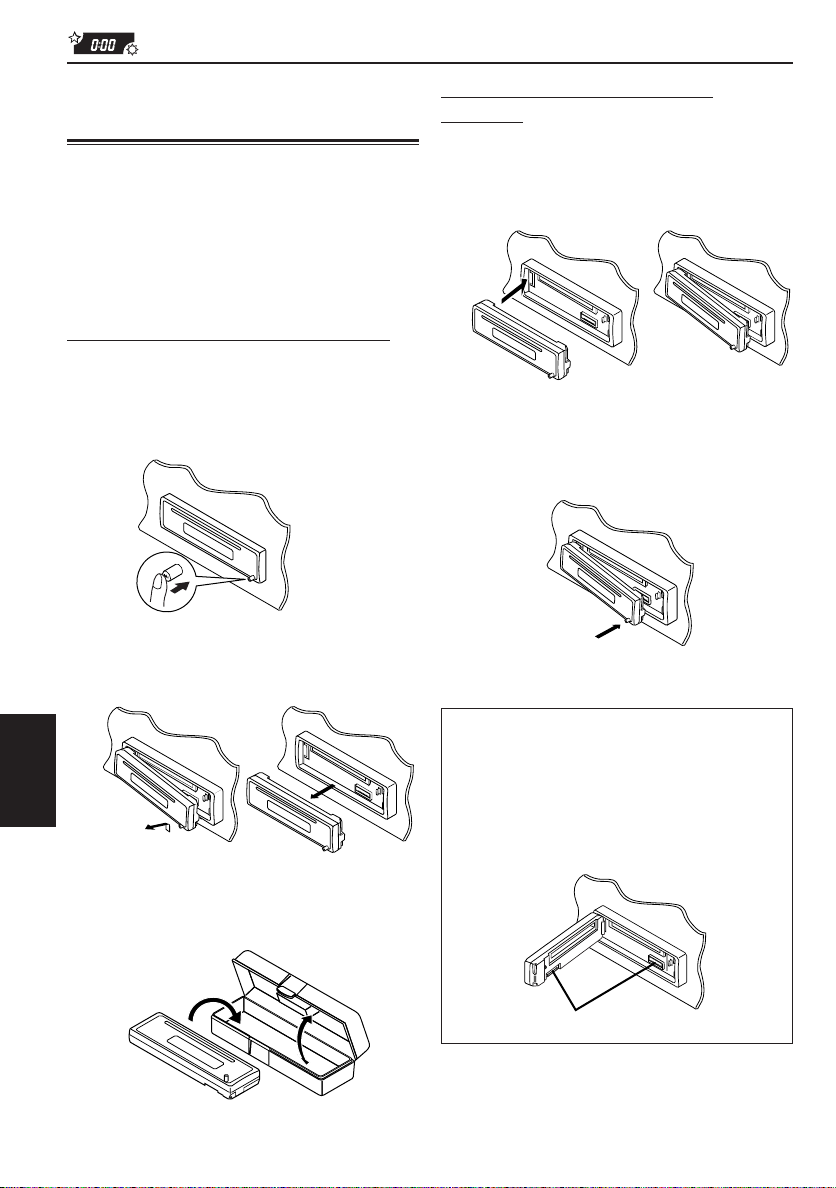

Rimozione del pannello di comando ........ 26

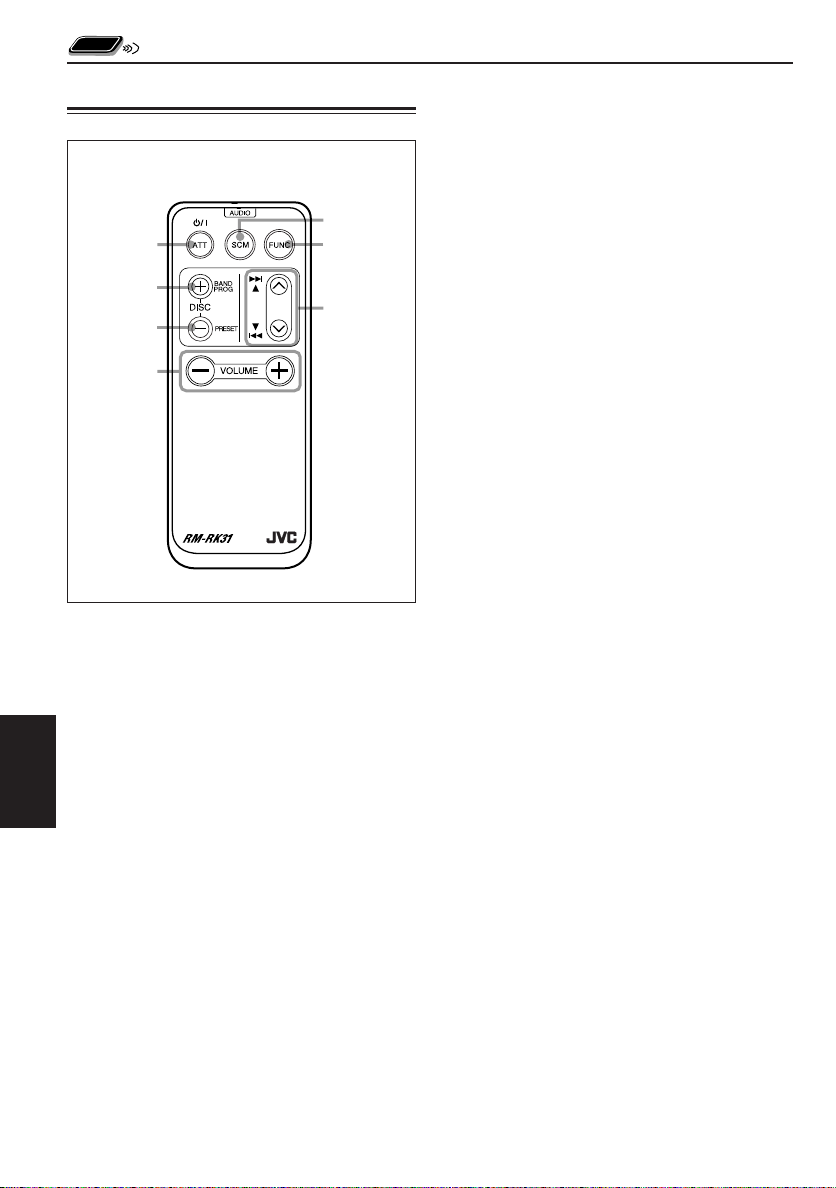

USO DEL TELECOMANDO

(SOLO PER KD-S871R) ........................ 27

Identificazione di pulsanti ......................... 28

MANUTENZIONE .......................... 29

Manipolazione dei CD .............................. 29

INDIVIDUAZIONE E RICERCA DEI

GUASTI .................................... 30

SPECIFICHE ................................ 31

Utilizzo di pulsanti numerici:

Se si preme MODE, l’apparecchio si porta in modalità funzioni e i pulsanti numerici funzionano come pulsanti funzione diversi.

Per riutilizzare questi pulsanti come pulsanti numerici dopo aver premuto MODE, attendere 5 secondi senza premere nessun pulsante numerico in modo da cancellare la modalità funzioni.

• La modalità funzioni si cancella anche ripremendo MODE.

Nota:

A scopo di sicurezza, ogni apparecchio viene contrassegnato con un numero di matricola, riportato anche sulla cartolina di identificazione. Si consiglia di conservare con cura la cartolina e, in caso di furto, di comunicare il numero di matricola alle autorità competenti.

PRIMA DELL’USO

Per motivi di sicurezza....

• Evitare di alzare eccessivamente il volume in quanto così facendo si escludono i rumori esterni e si rende pericolosa la guida.

• Dovendo effettuare manovre complicate, usare l’avvertenza di fermare la vettura.

8 9 10 11 127

MODE

RNDRPTMO

Spia conteggio alla rovescia

Temperatura all’interno della vettura....

In caso di parcheggio prolungato della vettura in zone particolarmente calde o fredde, prima di accendere l’apparecchio attendere che la temperatura all’interno dell’auto si sia stabilizzata.

ITALIANO

IDENTIFICAZIONE DI PULSANTI

Panello di comando

Finestra di visualizzazione

z 

TP/PTY

SEL

DISP

1 Pulsante (attesa/accensione/

attenuatore)

2 Pulsante TP (notiziari sul traffico)/

PTY (tipo di programma)

3 Pulsante SEL (seleziona) 4 Finestra di visualizzazione 5 Vano di caricamento 6 Pulsante AM

ITALIANO

7 Pulsante CD 8 Pulsante 0 (espulsione) 9 Pulsante FM p Pulsanti ¢/4

• Premuti contemporaneamente, funzionano anche come pulsanti SSM.

q Pulsanti +/– w Pulsante DISP (display) e Sensore (solo per KD-S871R) r Pulsante MO (monoaurale) t Pulsante RPT (ripetizione) y Pulsante RND (casuale) u Pulsanti numerici i Pulsante MODE o Pulsante SCM (sound control memory) ; Pulsante (sgancio del pannello di comando)

11 12

RND

RPT

MODE

Finestra di visualizzazione

a Spia SCM (sound control memory) s Spia sorgente CD d Spia banda FM (FM1, FM2, FM3) f Spia banda AM g Spie di ricezione tuner

MO (monoaurale), ST (stereo)

h Spia RND (casuale) j Spia RPT (ripetizione) k Spie RDS

AF, REG, TP, PTY

l Spia LOUD (sonorità) / Spia CD inserito z Display principale x Spia di livello volume (o audio)

(per KD-S871R) Spia di livello volume (per KD-S723R e KD-S721R)

SCM

SSM

;

OPERAZIONI BASE

TP/PTY

SEL

DISP

13 2

Accensione dell’apparecchio

Accendere l’apparecchio.

Nota sul funzionamento con un solo pulsante:

Selezionando il sintomizzatore come sorgente come indicato al punto 2 qui sotto, l’apparecchio si accende automaticamente, per cui non è necessario premere questo pulsante.

Riprodurre la sorgente.

Per attivare il tuner (FM o AM),

cfr. pagine 6 – 16.

Per il funzionamento del CD,

cfr. pagine 17 – 19.

Regolare il volume.

SSM

RND

11 12

RPT

Regolare il suono al livello voluto.

MODE

SCM

Viene visualizzato il livello di volume.

Spia di livello volume

(cfr. pagina 25)

(Cfr. pagine 20 – 22).

Riduzione immediata del volume

Premere per un attimo mentre si ascolta da qualunque sorgente. Sul display comincia a lampeggiare “ATT” e il volume diminuisce rapidamente. Per ripristinare il volume precedente, premere di nuovo per un attimo lo stesso pulsante.

Spegnimento dell’apparecchio

Tenere premuto per almeno 1 secondo.

Nota:

Quando si usa l’apparecchio per la prima volta è opportuno impostare l’orologio incorporato cfr. pagina 23.

ITALIANO

Per aumentare il volume.

Per ridurre il volume.

AVVERTENZA sulla regolazione del volume:

CD producono pochissimi disturbi rispetto ad altre sorgenti. Se, ad esempio, il volume viene regolato per il tuner, i diffusori possono essere danneggiati da un improvviso aumento di volume. Pertanto è necessario abbassare il volume prima di riprodurre un disco, regolandolo poi opportunamente durante la riproduzione.

FUNZIONI ESSENZIALI DELLA RADIO

TP/PTY

SEL

DISP

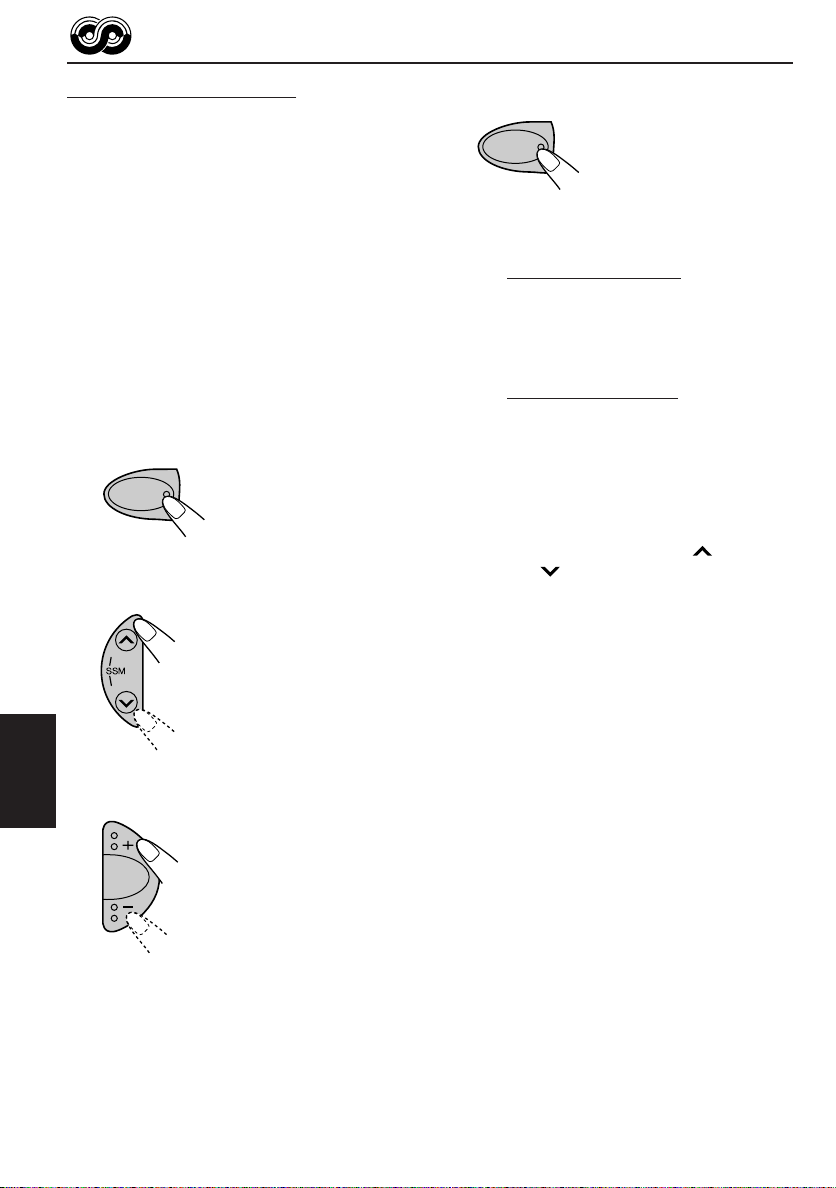

Ascolto della radio

Per sintonizzarsi su una particolare stazione è possibile usare la ricerca automatica o manuale.

Ricerca automatica della stazione: Auto search

Selezionare la banda (FM1 – 3, AM).

FM1 FM2 FM3

SSM

RND

11 12

RPT

Iniziare a cercare una stazione.

MODE

SCM

Per ricercàre di stazioni a

frequenze superiori.

Per ricercàre di stazioni a frequenze inferiori.

La ricerca s’interrompe non appena si riceve una stazione.

Per interrompere la ricerca prima di ricevere una stazione, premere il pulsante di ricerca.

Appare la banda selezionata.

ITALIANO

Nota:

Il ricevitore ha tre bande FM (FM1, FM2, FM3). Per ascoltare un stazione FM è possibile selezionare una qualsiasi banda.

Ricerca manuale della stazione: Manual search

Selezionare la banda (FM1 – 3, AM).

• Se si lascia il pulsante, la modalità manuale si disattiva automaticamente dopo 5 secondi.

• Tenendo premuto il pulsante, inizia a cambiare la frequenza (ad intervalli di 50 kHz per FM e di 9 kHz per AM – MW/LW) finché non si rilascia il pulsante.

FM1 FM2 FM3

Nota:

Il ricevitore ha tre bande FM (FM1, FM2, FM3). Per ascoltare un stazione FM è possibile selezionare una qualsiasi banda.

Tenere premuto ¢ o 4 finché “M (manuale)” non inizia a lampeggiare sul display.

Appare la banda selezionata.

Nel caso in cui sia difficile ricevere un programma stereo FM:

1 Premere MODE per entrare in modalità

funzioni durante l’ascolto di un programma FM stereo.

2 Premere MO (monoaurale), mentre si è

ancora in modalità funzioni: sul display si accende la spia MO. Ogniqualvolta si preme il pulsante, la spia MO si accende e si spegne alternaménte.

MODE

Quando sul display è accesa la spia MO, il suono diviene monoaurale, ma la ricezione migliora (si spegne la spia ST).

ITALIANO

Con “M” lampeggiante, sintonizzarsi sulla stazione voluta.

Per sintonizzare stazioni a

frequenze superiori.

Per sintonizzare stazioni a frequenze inferiori.

Memorizzazione di stazioni

Per memorizzare delle stazioni si può procedere in due modi diversi.

• Preimpostazione automatica di stazioni FM: SSM (Strong-station Sequential Memory)

• Preimpostazione manuale di stazioni FM e AM

Preimpostazione automatica di stazioni FM: SSM

Si possono preimpostare 6 stazioni FM locali per ogni banda FM (FM1, FM2 e FM3).

Selezionare il numero di banda (FM1 – 3) sulla quale si vogliono memorizzare le stazioni FM.

Preimpostazione manuale

Si possono preimpostare manualmente fino a 6 stazioni locali per ogni banda (FM1, FM2, FM3 e AM).

Es.: Memorizzazione di stazione FM di 88,3 MHz

il pulsante di preimpostazione 1 della banda FM1

Selezionare il numero di banda (FM1 – 3, AM) sulla quale si vogliono memorizzare le stazioni (nel nostro esempio, FM1).

FM1 FM2 FM3

Tenere premuti entrambi i pulsanti

FM1 FM2 FM3

per almeno 2 secondi.

ITALIANO

Viene visualizzato “SSM”, che sparisce una volta ultimata la fase di preimpostazione automatica.

Le stazioni FM locali con i segnali più forti vengono ricercate e memorizzate automaticamente nel numero di banda selezionato (FM1, FM2 o FM3). Tali stazioni sono preimpostate i pulsanti numerici: dal N° 1 (frequenza più bassa) al N° 6 (frequenza più elevata). Una volta ultimata la fase di preimpostazione automatica, ci si sintonizza automaticamente sulla stazione memorizzata il pulsante N° 1.

Sintonizzarsi sulla stazione (nel nostro esempio di 88,3 MHz).

Per sintonizzare stazioni a

frequenze superiori.

Per sintonizzare stazioni a frequenze inferiori.

Tenere premuto il pulsante numerico (nel nostro esempio, 1) per almeno 2 secondi.

“P1” lampeggia per pochi secondi.

Per memorizzare altre stazione con numeri preimpostati ripetere la procedura suddetta.

Note:

• Impostando una nuova stazione su un determinato numero si cancella la stazione impostata in precedenza.

• Le stazioni preimpostate vengono cancellate nel caso in cui il circuito della memoria resti senza alimentazione (ad esempio, quando si cambia la batteria). In tal caso, è necessario reimpostare la stazione.

Sintonizzazione su una stazione preimpostata

Sintonizzarsi su una stazione preimpostata è facilissimo. Ovviamente, è necessario aver prima impostato le stazioni. In caso negativo, cfr. “Memorizzazione di stazioni” a pagine 8 e 9.

Selezionare la banda (FM1 – 3, AM).

Selezionare il numero (da 1 a 6) per la stazione preimpostata desiderata.

FM1 FM2 FM3

8 MO 9 10 11 RPT 12 RND7

ITALIANO

FUNZIONI RDS

Funzioni possibili con RDS

La funzione RDS (sistema dati radio) consente alle stazioni FM d’inviare un segnale supplementare assieme ai normali segnali, ad esempio il rispettivo nome e informazioni sul tipo di programma trasmesso (sport, musica etc). Un altro vantaggio della funzione RDS è “Enhanced Other Networks”. Utilizzando i dati Enhanced Other Networks inviati da una stazione, è possibile sintonizzare una stazione diversa di un’emittente che sta trasmettendo il programma preferito o il notiziario sul traffico durante l’ascolto d’un altro programma o d’una sorgente diversa, ad esempio una CD.

Tramite i dati RDS, l’apparecchio espleta diverse funzioni:

• Individuazione automatica dello stesso programma (Network-Tracking Reception)

• Ricezione in standby di notiziari sul traffico (TA) o del programma preferito

• Ricerca per tipo di programma (PTY)

• Ricerca programma

• Altre funzioni

Individuazione automatica dello stesso programma (Network-Tracking Reception)

Mentre si percorre una zona con una buona ricezione FM, il sintonizzatore incorporato nell’apparecchio si sintonizza automaticamente su un’altra stazione RDS che sta trasmettendo lo stesso programma con un segnale migliore, consentendo di proseguire l’ascolto dello stesso

ITALIANO

programma nelle migliori condizioni di ricezione, indipendentemente dal punto in cui ci si trova. (Cfr. l’illustrazione nella pagina successiva). Per poter funzionare correttamente la NetworkTracking Reception utilizza due tipi di dati RDS: PI (per l’identificazione del programma) e AF (per la frequenza alternativa). Se questi dati inviati dalla stazione RDS d’ascolto non vengono ricevuti correttamente, la NetworkTracking Reception non funziona.

Per utilizzare la funzione Network-Tracking Reception

È possibile selezionare diverse modalità di ricezione con ricerca automatica dei canali in modo da ottimizzare l’ascolto dello stesso programma. Di fabbrica, viene selezionata la modalità “AF”.

• AF: È attiva la funzione Network-Tracking

• AF REG: È attiva la funzione Network-Tracking

• OFF: La funzione Network-Tracking

Reception con regionalizzazione disabilitata (off). Con questa impostazione, nel momento in cui il segnale della stazione selezionata peggiora, l’unità commuta su un’altra stazione della stessa emittente. (In questa modalità, il programma può essere diverso da quello ricevuto al momento). Si accende la spia AF, ma non la spia REG.

Reception con regionalizzazione abilitata (on). Con questa impostazione, nel momento in cui il segnale dalla stazione selezionata peggiora, l’unità commuta su un’altra stazione della stessa emittente che sta trasmettendo lo stesso programma. Si accendono la spia AF e la spia REG.

Reception è disattivata. Non si accendono né la spia AF né la spia REG.

Spia AF

Spia REG

REGAF

Tenere premuto SEL (seleziona) per almeno 2 secondi, in modo che uno dei componenti PSM appaia sul display. (PSM: cfr. pagina 24).

SEL

Selezionare “AF-REG (frequenza alternativa/ricezione regionale)” se non appare sul display.

Selezionare la modalità desiderata: “AF”, “AF REG” o “OFF”.

Fine dell’impostazione.

SEL

Lo stesso programma può essere ricevuto su diverse frequenze.

Programma 1 trasmesso sulla frequenza A

Programma 1 trasmesso sulla frequenza B

Programma 1 trasmesso sulla frequenza C

Programma 1 trasmesso sulla frequenza E

Programma 1 trasmesso sulla frequenza D

Ricezione in TA Standby

La ricezione TA Standby consente la commutazione temporanea dell’unità sul notiziario del traffico (TA: Traffic Announcement) dalla sorgente attuale (altra stazione FM o CD).

• La ricezione TA Standby non funziona durante

l’ascolto di stazioni AM.

TP/PTY

Premere TP/PTY per disattivare la ricezione TA Standby.

7 Se la sorgente corrente è FM, spia TP si

accende o lampeggia.

• Se spia TP si accende, significa che la ricezione TA Standby è attiva. Se una stazione comincia a trasmettere un annuncio sul traffico, sul display viene visualizzata la scritta “TRAFFIC” e l’unità si sintonizza automaticamente su tale stazione. Il volume si porta al livello memorizzato per la funzione TA (cfr. pagina 15) e viene trasmesso l’annuncio.

• Se spia TP lampeggia, significa che la ricezione TA Standby non è ancora attiva in quanto i segnali trasmessi dalla stazione non sono idonei alla ricezione TA Standby. Per attivare la ricezione TA Standby occorre sintonizzarsi su un’altra stazione che stia trasmettendo con i segnali richiesti. Premere

¢ o 4 per ricercare la stazione. Quando ci si sintonizza sui segnali richiesti, spia TP smette di lampeggiare e resta acceso in permanenza. A questo punto la ricezione TA Standby è attiva.

7 Se la sorgente corrente non è FM, spia TP si

accende. Se una stazione comincia a trasmettere un annuncio sul traffico, sul display viene visualizzata la scritta “TRAFFIC”, l’unità cambia automaticamente sorgente e si sintonizza sulla stazione.

Per disattivare la ricezione TA Standby,

premere di nuovo TP/PTY.

ITALIANO

Ricezione in PTY Standby

La ricezione PTY Standby consente la commutazione temporanea dell’unità sul programma preferito (PTY: Programme Type) dalla sorgente attuale (altra stazione FM o CD).

• La ricezione PTY Standby non funziona durante

l’ascolto di stazioni AM.

È possibile selezionare il tipo di programma preferito per la ricezione PTY Standby. Di fabbrica, la ricezione PTY Standby è disabilitata (è selezionato “OFF”).

Tenere premuto SEL (seleziona) per almeno 2 secondi, in modo che uno dei componenti PSM appaia sul display. (PSM: cfr. pagina 24).

SEL

Selezionare “PTY STBY (attesa)” se non appare sul display.

Selezionare uno dei 29 codici PTY. (Cfr. pagina 16).

ITALIANO

Il nome del codice selezionato appare sul display e viene memorizzato.

• Per annullare la ricezione PTY Standby, selezionare “OFF”.

Fine dell’impostazione.

SEL

7 Se la sorgente corrente è FM, spia PTY

si accende o lampeggia.

• Se spia PTY si accende, significa che la ricezione PTY Standby è attiva. Se una stazione comincia a trasmettere il programma PTY selezionato, l’unità si sintonizza automaticamente su tale stazione.

• Se spia PTY lampeggia, significa che la ricezione PTY Standby non è ancora attiva in quanto i segnali trasmessi dalla stazione non sono idonei alla ricezione PTY Standby. Per attivare la ricezione PTY Standby occorre sintonizzarsi su un’altra stazione che stia trasmettendo con i segnali richiesti. Premere ¢ o 4 per ricercare la stazione. Quando ci si sintonizza sui segnali richiesti, spia PTY smette di lampeggiare e resta acceso in permanenza. A questo punto la ricezione PTY Standby è attiva.

7 Se la sorgente corrente non è FM, spia

PTY si accende. Se una stazione comincia a trasmettere il programma PTY selezionato, l’unità cambia automaticamente sorgente e si sintonizza su tale stazione.

Per disattivare la ricezione PTY Standby,

selezionare “OFF” al punto 3 nella colonna di sinistra. Spia PTY scompare.

Ricerca del programma preferito

TP/PTY

È possibile ricercare qualsiasi codice PTY. Inoltre, si possono memorizzare 6 tipi di programmi preferiti con i tasti numerici. Negli apparecchi nuovi, vengono memorizzati di fabbrica i seguenti 6 tipi di programmi con i pulsanti numerici da 1 a 6.

Per memorizzare i tipi di programmi preferiti,

cfr. oltre. Per cercare il programma preferito, cfr . pagina 14.

POP M

CLASSICS

ROCK M EASY M

AFFAIRS

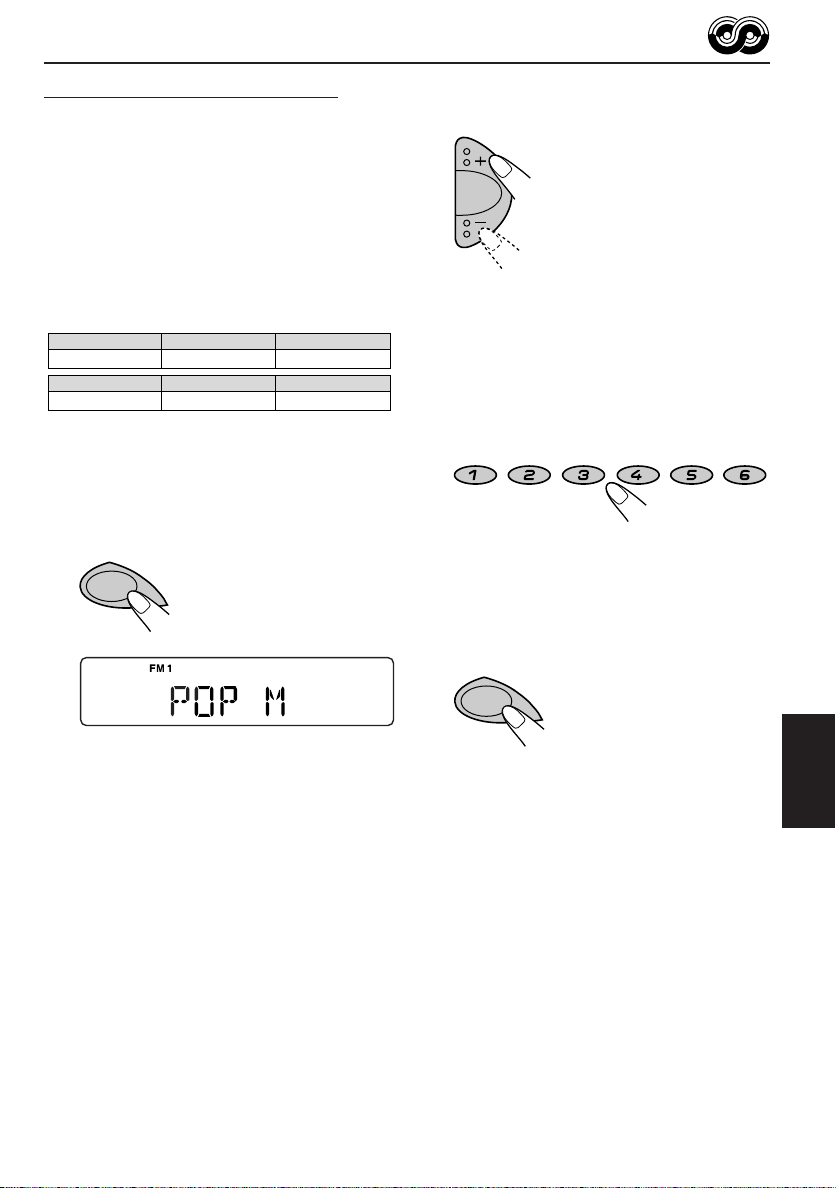

Per memorizzare i tipi di programmi preferiti

Tenere premuto TP/PTY per almeno 2 secondi.

TP/PTY

VARIED

Selezionare uno dei 29 codici PTY. (Cfr. pagina 16).

Il nome del codice selezionato appare sul display.

Tenere premuto il pulsante numerico per almeno 2 secondi: viene memorizzato il codice PTY selezionato nel numero memorizzato desiderato.

8 MO 9 10 11 RPT 12 RND7

Sul display si alternano “MEMORY” e il codice selezionato.

Tenere premuto TP/PTY per almeno 2 secondi.

Appare l’ultimo codice PTY selezionato.

ITALIANO

Per ricercare il tipo di programma preferito

Tenere premuto TP/PTY per almeno 2 secondi durante l’ascolto di una stazione FM.

TP/PTY

Appare l’ultimo codice PTY selezionato.

Selezionare uno dei codici PTY.

8 MO 9 10 11 RPT 12 RND7

Es.: Se è selezionato “ROCK M”

Premere ¢ o 4 per avviare la ricerca PTY del programma preferito.

Altre interessanti regolazioni e funzioni RDS

Selezione automatica della stazione con i pulsanti numerici

In genere, quando si preme il pulsante numerico, ci si sintonizza sulla stazione memorizzata. Se, però, la stazione memorizzata è una RDS, si verifica una situazione diversa. Se i segnali provenienti dalla stazione memorizzata non sono sufficienti a garantire una buona ricezione, l’apparecchio, tramite i dati AF, si sintonizza su un’altra frequenza che sta trasmettendo lo stesso programma della stazione memorizzata originale. (Ricerca Programma)

• L’unità impiega un po’ di tempo per sintonizzarsi su un’altra stazione tramite la funzione di ricerca programmi.

Per attivare la ricerca del programma, procedere come segue:

• Cfr. anche “Modifica delle impostazioni generali (PSM)” a pagine 23 e 24.

1 Tenere premuto SEL (seleziona) per almeno 2

secondi, in modo che uno dei componenti PSM appaia sul display.

2 Premere ¢ o 4 per selezionare

“P(Programma)-SEARCH”.

3 Premere + per selezionare “ON”.

A questo punto si attiva la ricerca del programma.

4 Premere SEL (seleziona) per terminare

l’impostazione.

ITALIANO

• Se una stazione sta trasmettendo un programma con il codice PTY selezionato, l’apparecchio si sintonizza su tale stazione.

• Se nessuna stazione sta trasmettendo un programma con il codice PTY selezionato, l’apparecchio resta sintonizzato sulla stazione corrente.

Nota:

In alcune zone, la ricerca PTY non funziona corr ettamente.

Per annullare la ricerca del programma,

ripetere la stessa procedura e selezionare “OFF” al punto 3 premendo –.

Modifica della modalità di visualizzazione durante l’ascolto di una stazione FM

Durante l’ascolto di stazioni FM RDS è possibile modificare le indicazioni iniziali del display con il nome della stazione (PS NAME), della frequenza della stazione (FREQ) o ora (CLOCK).

• Cfr. anche “Modifica delle impostazioni generali (PSM)” a pagine 23 e 24.

1 Tenere premuto SEL (seleziona) per almeno 2

secondi, in modo che uno dei componenti PSM appaia sul display.

2 Premere ¢ o 4 per selezionare

“DISPMODE (modalità di visualizzazione)”.

3 Premere + o – alla voce desiderata (“PS

NAME”, “FREQ” o “CLOCK”).

4 Premere SEL (seleziona) per terminare

l’impostazione.

Impostazione del volume per la ricezione di notiziari sul traffico (TA)

È possibile memorizzare il volume per la ricezione in TA standby di notiziari sul traffico. Quando si riceve un notiziario sul traffico, il volume si porta automaticamente sul livello memorizzato.

• Cfr. anche “Modifica delle impostazioni generali (PSM)” a pagine 23 e 24.

1 Tenere premuto SEL (seleziona) per almeno 2

secondi, in modo che uno dei componenti PSM appaia sul display.

2 Premere ¢ o 4 per selezionare

“TA VOL (volume)”.

3 Premere + o – al volume desiderato.

È possibile impostarlo nell’intervallo compreso tra “VOL 00” e “VOL 50”.

4 Premere SEL (seleziona) per terminare

l’impostazione.

Nota:

Premendo DISP (display), è possibile modificare il display anche durante l’ascolto di una stazione FM RDS. Ogniqualvolta si preme il pulsante, sul display vengono visualizzate le seguenti informazioni:

Nome stazione

(PS NAME)

Frequenza stazione

(FREQ)

Tipo di programma

(PTY)

Orologio

• A questo punto, dopo qualche secondo il display

torna a visualizzare le indicazioni originali.

Regolazione automatica dell’ora

L’orologio incorporato nell’apparecchio viene impostato di fabbrica per regolarsi automaticamente con i dati CT (ora) del segnale RDS. Se si vuole disabilitare la regolazione automatica dell’ora, procedere nel modo seguente.

• Cfr. anche “Modifica delle impostazioni generali (PSM)” a pagine 23 e 24.

1 Tenere premuto SEL (seleziona) per almeno 2

secondi, in modo che uno dei componenti PSM appaia sul display.

2 Premere ¢ o 4 per selezionare

“AUTO ADJ (regolazione)”.

3 Premere – per selezionare “OFF”.

A questo punto la regolazione automatica dell’ora è disabilitata.

4 Premere SEL (seleziona) per terminare

l’impostazione.

Per riattivare la regolazione dell’orologio,

ripetere la procedura suindicata, ma selezionare “ON” al punto 3 premendo +.

Nota:

Occorre restare sintonizzati per almeno 2 minuti dopo aver impostato “AUTO ADJ” su “ON”. Diversamente l’orologio non riuscirebbe a regolarsi (in quanto l’unità ha bisogno di 2 minuti per acquisire i dati CT nel segnale RDS).

ITALIANO

Codici PTY

NEWS: Notizie AFFAIRS: Programma di attualità con

notizie ed affari

INFO: Programmi che forniscono idee

e suggerimenti su una grande

varietà di argomenti SPORT: Programmi sportivi EDUCATE: Programmi educativi DRAMA: Sceneggiati radiofonici CULTURE: Programmi di cultura nazionale

o regionale SCIENCE: Programmi di scienze naturali

e tecnologia VARIED: Altri programmi come commedie

o cerimonie POP M: Musica pop ROCK M: Musica rock EASY M: Musica di facile ascolto LIGHT M: Musica leggera CLASSICS: Musica classica OTHER M: Altra musica WEATHER: Programmi meteorologici FINANCE: Programmi dedicati al

commercio, agli affari, alla Borsa,

ecc.

CHILDREN: Programmi di intrattenimento

per i bambini SOCIAL: Programmi su attività sociali RELIGION: Programmi che trattano dei vari

aspetti delle credenze e della

fede, della natura dell’esistenza

e dell’etica PHONE IN: Programmi nei quali gli

ascoltatori possono esprimere

le proprie opinioni, sia per

telefono, sia in un ambiente

pubblico TRAVEL: Programmi su destinazioni per

viaggi, tour organizzati, idee e

opportunità di viaggio LEISURE: Programmi dedicati ad attività

ricreative quali il giardinaggio,

la cucina, la pesca, ecc. JAZZ: Musica jazz COUNTRY: Musica “country” NATION M: Musica popolare contemporanea

di un altro Paese o regione,

nella lingua di quel Paese OLDIES: Musica pop di tipo “classico” FOLK M: Musica folk DOCUMENT: Programmi dedicati ad

argomenti del momento,

presentati sotto forma di

inchieste, o simili

ITALIANO

FUNZIONI CD

TP/PTY

SEL

DISP

Ascolto di CD

Inserire un disco nell’apposito vano.

Nota sul funzionamento con un solo pulsante:

Se il CD è già stato inserito nell’apposito vano, premendo CD si attiva l’apparecchio e inizia automaticamente la riproduzione.

L’apparecchio si accende, tira il disco all’interno dell’apparecchio e dà immediatamente inizio alla lettura.

Si lampeggia la spia CD inserito.

Si accende la spia CD inserito.

SSM

11 12

RPT

RND

MODE

SCM

Nota:

Se il CD viene inserito capovolto, sul display viene visualizzata la scritta “EJECT” e il CD viene espulso automaticamente.

Per interrompere l’ascolto ed espellere il CD

Premere 0. S’interrompe la riproduzione del CD, che viene espulso automaticamente. La sorgente viene commutata su tuner (con sintonizzazione sulla stazione ricevuta per ultima). Se si passa ad una sorgente AM o FM, s’interrompe la riproduzione del CD (in questo caso, però, senza espulsione del CD).

Note:

• Se non si toglie il disco espulso entro 15 secondi, questo viene reinserito automaticamente nel vano, al riparo dalla polvere (in questo caso, però, il CD non viene attivato).

• Quando l’apparecchio è spento, si può espellere il CD.

Tempo totale di ascolto del disco inserito

Numero totale di piste del disco inserito

Tempo di ascolto scaduto Pista corrente

ITALIANO

Individuazione di una pista o di un punto sul CD

Selezione della modalità di riproduzione CD

Per far avanzare o invertire rapidamente la pista

Per far avanzare rapidamente la

pista durante la riproduzione del CD, premere, senza lasciarlo, il pulsante ¢.

Per invertire rapidamente la pista durante la riproduzione del CD, premere, senza lasciarlo, il pulsante 4 .

Per portarsi sulle piste successive o precedenti

Premere per un attimo ¢

ITALIANO

durante la riproduzione del CD per portarsi all’inizio della pista successiva. Ogniqualvolta si preme il pulsante consecutivamente viene individuato l’inizio delle piste successive e la riproduzione riprende da quel punto.

Premere per un attimo 4 durante la riproduzione del CD per riportarsi all’inizio della pista corrente. Ogniqualvolta si preme il pulsante consecutivamente viene individuato l’inizio delle piste precedenti e la riproduzione riprende da quel punto.

Per riascoltare piste a caso (riproduzione casuale)

1 Premere MODE per entrare in modalità

funzioni durante la riproduzione di un CD: l’apparecchio entra in modalità funzioni.

2 In modalità funzioni, premere RND (casuale):

si accende la spia RND. A questo punto, ogniqualvolta si preme il pulsante si attiva e disattiva alternaménte la modalità di riproduzione casuale del CD.

MODE

La spia RND

Se è attiva la modalità casuale, si accende la spia RND sul display e parte la riproduzione di una pista selezionata a caso.

RND

Per portarsi su una pista specifica

8 9 10 11 127

Premere il pulsante numerato che corrisponde al numero di pista per farne partire la riproduzione.

• Per selezionare un numero di pista da 1 a 6: Premere brevemente 1 (7) – 6 (12).

• Per selezionare un numero di pista da 7 a 12: Premere 1 (7) – 6 (12) per almeno 1 secondo.

RNDRPTMO

Per riprodurre più volte le stesse piste (Ripetizione della riproduzione)

1 Premere MODE per entrare in modalità

funzioni durante la riproduzione di un CD: l’apparecchio entra in modalità funzioni.

2 In modalità funzioni, premere RPT

(ripetizione): si accende la spia RPT. A questo punto, ogniqualvolta si preme il pulsante si attiva e disattiva alternaménte la modalità di riproduzione ripetuta del CD.

MODE

La spia RPT

Numero della pista riprodotta al momento

Se è attiva la modalità di riproduzione ripetuta, sul display si accende la spia RPT.

RPT

Blocco espulsione CD

È possibile impedire l’espulsione di un CD, bloccandolo nello sportellino.

Mentre si preme CD, tenere premuto 0 per almeno 2 secondi.

Sul display lampeggia “EJECT” per circa 5 secondi: a questo punto il CD è bloccato e non può essere espulso.

Per annullare la funzione di blocco CD,

premere di nuovo 0 per almeno 2 secondi, mentre si premuto CD. Sul display appare “EJECT”, dopodiché il CD viene espulso dal vano d’inserimento.

ITALIANO

REGOLAZIONE DEL SUONO

Regolazione del suono

Le caratteristiche sonore possono essere regolate secondo le proprie preferenze.

Selezionare la voce che s’intende regolare.

Ogniqualvolta si preme il

SEL

BAS

(frequenze basse)

VOL

(volume)

Indicazione

BAS Regolare le –06 (min.)

TRE Regolare le –06 (min.)

FAD* Regolare la R06(Solo

BAL Regolare la L06 (Solo

ITALIANO

LOUD Accentua le

VOL Regolare il 00 (min.)

Operazione: Campo

pulsante, i parametri regolabili variano nel modo seguente:

TRE

(frequenze elevate)

LOUD

(sonorità)

frequenza basse. |

frequenza elevate. |

compensazione dei diffusori | anteriore e F06 (Solo posteriore. anteriore)

compensazione sinistra) dei diffusori | sinistro e destro. R06 (Solo

frequenze basse e alte per produrre un suono ben bilanciato a bassi livelli di volume.

volume. |

+06 (max.)

posteriore)

destra)

LOUD ON |

LOUD OFF

50 (max.)

FAD

(affievolimento)

BAL

(compensazione)

Regolazione del livello.

Per aumentare il livello.

Per ridurre il livello.

Nota:

In genere i pulsanti + e – funzionano come di regolazione del volume, di conseguenza, non è necessario selezionare “VOL” per regolare il livello del volume.

* Se si utilizza un sistema a due diffusori, impostare il

livello di affievolimento a “00”.

Memorizzazione delle regolazioni sonore (funzione SCM)

È possibile selezionare e memorizzare una regolazione sonora preimpostata idonea alle singole sorgenti di riproduzione (Funzione SCM avanzata).

Selezione e memorizzazione delle modalità sonore

Una volta selezionata una modalità sonore, questa viene memorizzata. Verrà riselezionata ogni volta che verrà selezionata la stessa sorgente e verrà visualizzata sul display. Si possono selezionare modalità sonore per le singole sorgenti: FM1, FM2, FM3, AM e CD.

• Se non si vuole memorizzare una specifica modalità sonora per le singole sorgenti di riproduzione, ma si desidera utilizzare la stessa modalità per tutte, cfr. “Annullamento della funzione SCM avanzata – SCM LINK” a pagina 25.

Selezionare la modalità sonora desiderata.

Indicazione

SCM OFF BEAT Musica rock +02 00 ON

SOFT Musica di +01 –03 OFF

POP Musica +04 +01 OFF

Per: Valori preimpostati

BAS TRE LOUD

(Suono piatto)

o disco

sottofonda

leggera

00 00 ON

Richiamo delle modalità sonore

Selezionare la sorgente con spia “SCM LINK” su “LINK ON”, attiva sul display.

Ogniqualvolta che si cambia la

sorgente di riproduzione, spia SCM lampeggia sul display.

SCM

Es.: Quando si seleziona “BEAT”

Ogniqualvolta si preme il pulsante, la modalità sonora cambia nel modo seguente:

BEAT

• Quando “SCM LINK” è impostato su “LINK ON” (cfr. pagina 25), è possibile memorizzare la modalità sonora selezionata per la sorgente audio corrente e l’effetto verrà applicato solo alla sorgente corrente.

• Quando “SCM LINK” è impostato su “LINK OFF”, invece, l’effetto della modalità sonora selezionata viene applicato a qualunque sorgente audio.

SOFT

POPSCM OFF

Viene richiamata la modalità sonora memorizzata per la sorgente selezionata.

Note:

• È possibile regolare e memorizzare il comando del suono preimpostato in base alle proprie preferenze. Per regolare e memorizzare una modalità di comando del suono originale, cfr. “Memorizzazione di regolazioni acustiche personalizzate” a pagina

22.

• Per regolare i livelli di consolidamento delle frequenze basse e di quelle alte o per attivare/ disattivare temporaneamente la funzione dei livelli sonori cfr. pagina 20. (Le regolazione vengono cancellate se si seleziona un’altra sorgente).

ITALIANO

Memorizzazione di regolazioni acustiche personalizzate

È possibile regolare a piacere le modalità di regolazione del suono (BEAT, SOFT, POP) e quindi memorizzarle.

• Le operazioni seguenti devono essere eseguite entro un tempo prestabilito. Se le impostazioni vengono annullate prima di aver terminato, ricominciare dal punto 1.

Richiamare la modalità sonora che s’intende regolare.

• Per i particolari, cfr. pagina 21 “Memorizzazione delle regolazioni sonore (funzione SCM)”.

SCM

Es.: Quando si seleziona “SOFT”

Selezionare “BAS (frequenze basse)”, “TRE (frequenze elevate)” o “LOUD (sonorità)”.

Regolare il livello dei bassi o degli alti o attivare/disattivare la funzione ON/OFF.

• Per i particolari, cfr. pagina 20.

Ripetere le operazioni descritte ai punti 2 e 3 per regolare gli altri componenti.

Mantenere premuto il pulsante SCM fino a quando la modalità sonora selezionata al punto 1 inizia a lampeggiare sul display.

SCM

ITALIANO

SEL

Le regolazioni effettuate per la modalità di controllo del suono selezionata vengono memorizzate.

Ripetere la procedura per memorizzare altre modalità sonore.

Per ripristinare le impostazioni di fabbrica

Ripetere la stessa procedura e assegnare nuovamente i valori predisposti elencati nella tabella inserita nella pagina 21.

ALTRE FUNZIONI PRINCIPALI

SEL

Impostazione dell’orologio

È altresì possibile impostare l’ora nel formato 24 ore o 12 ore.

Tenere premuto SEL (seleziona) per almeno 2 secondi, in modo che uno dei componenti PSM appaia sul display. (Cfr. pagina 24).

SEL

Impostare l’ora.

1 Se il display non indica l’ora, selezionare

“CLOCK H (ora)’’.

2 Regolare l’ora.

Impostare i minuti.

1 Selezionare “CLOCK M (minuti)”. 2 Regolare i minuti.

Fine dell’impostazione.

SEL

Per controllare l’ora corrente dell’orologio (per cambiare la modalità di display)

Premere ripetutamente DISP (display). Ogniqualvolta si preme il pulsante, la modalità di visualizzazione cambia nel modo seguente:

• In caso di funzionamento del tuner:

OrologioFrequenza

Nota:

Cfr. pagina 15 per la modifica delle indicazioni durante il funzionamento RDS.

• In caso di funzionamento del CD:

Tempo di riproduzione

trascorsa

• Allo spegnimento:

L’apparecchiatura si accende e viene visualizzata l’ora per 5 secondi, quindi l’apparecchiatura si spegne.

Orologio

Modifica delle impostazioni generali (PSM)

È possibile modificare le voci indicate nella pagina seguente tramite la funzione PSM (modalità d’impostazioni preferite).

Procedura di base

Tenere premuto SEL (seleziona) per almeno 2 secondi, in modo che uno dei componenti PSM appaia sul display. (Cfr. pagina 24).

ITALIANO

Impostare l’orologio.

1 Selezionare il formato dell’ora:

“24H/12H”.

2 Selezionare “24H” o “12H”.

Selezionare la voce PSM che

s’intende regolare. (Cfr. pagina 24).

CONTINUA ALLA PAGINA SEGUENTE

SEL

Regolare la voce PSM selezionata.

Le voci modalità di impostazioni preferite (PSM)

Ripetere le operazioni descritte ai punti 2 e 3 per regolare gli altri componenti PSM, se necessario.

Fine dell’impostazione.

SEL

Mantenere premuto.

CLOCK H Regolazione dei dell’ora CLOCK M Regolazione dei minuti SCM LINK Collegamento alla funzione di

24H/12H Visualizzazione dell’ora sulla

AUTO ADJ Predisposizione automatica

DISPMODE Modalità di visualizzazione

AF-REG Frequenza alternativa/

PTY STBY Attesa PTY

memorizzazione delle regolazioni sonore

gamma delle 24 o delle 12 ore

dell’orologio

Ricezione regionale

Selezione.

ITALIANO

TA VOL Volume delle informazioni sul

P-SEARCH Ricerca programma LEVEL Livello di visualizzazione

TEL Volume delle informazioni sul

• Premere SEL (seleziona) per terminare l’impostazione.

traffico

Predisposizione.

–

Retrocessione Avanzamento

LINK OFF

12H 24H

OFF 15ONON

OFF

VOL 00 – VOL 50 15VOL 20

OFF

Per KD-S871R:

AUDIO 1

Per KD-S723R e KD-S721R:

VOL1

MUTING 1

AvanzamentoRetrocessione

LINK ON

PS NAMECLOCK

FREQ

AF REG

OFF

tipi di programmi

(cfr. pagina 16)

AUDIO 2

OFF

MUTING 2

OFF

VOL 2

Valori

predisposti in

fabbrica

0:00 23

LINK ON

24H

AUDIO 2

Cfr.

pagina

21, 25

15PS NAME

10AF

12OFF

14OFFON

25VOL2

25OFF

Annullamento della funzione SCM

DISP

avanzata – SCM LINK

È possibile disabilitare la funzione SCM (Sound Control Memory) avanzata e scollegare le modalità sonore e le sorgenti di riproduzione. L’apparecchio viene impostato in stabilimento in modo da consentire la memorizzazione di una modalità sonora diversa per ogni sorgente cosicché per modificare le modalità sonore è sufficiente cambiare la sorgente.

Selezione del colore della finestra del display

Questa sezione riguarda solo per KD-S871R.

È possibile scegliere il colore della finestra del display. Di fabbrica, viene selezionata la modalità “ALL DEMO”.

• LINK ON: SCM avanzata (diverse modalità sonore per sorgenti diverse).

• LINK OFF: SCM convenzionale (una sola modalità sonora per tutte le sorgenti).

Selezione dell’indicatore di volume – LEVEL

È possibile selezionare il livello di visualizzazione in base alle proprie preferenze.

Per KD-S871R

Di fabbrica, viene selezionata la modalità “AUDIO 2”.

• AUDIO 1: Il livellometro si accende.

• AUDIO 2: Alterna l’indicatore di livello e l’illuminazione del display.

• OFF: Vengono cancellate l’indicazione del livello audio.

Per KD-S723R e KD-S721R

Di fabbrica, viene selezionata la modalità “VOL2”.

• VOL1: Visualizza l’indicatore di volume.

• VOL2: Vengono visualizzate alternativamente “VOL1” e display illuminato.

• OFF: Elimina la visualizzazione dell’indicatore di volume.

• ALL DEMO: Il colore cambia ogni 30 secondi.

• SOURCE: Il colore cambia a seconda della

• BLUE 1: Colore blu 1.

• BLUE 2: Colore blu 2.

• PURPLE 1: Colore porpora 1.

• PURPLE 2: Colore porpora 2.

• RED 1: Colore rosso 1.

• RED 2: Colore rosso 2.

Tenere premuto DISP (display) per

sorgente selezionata (FM, CD o AM).

almeno 2 secondi finché il display viene visualizzato in uno dei colori suindicati.

Selezionare il colore voluto.

ITALIANO

Selezione del muting telefonico – TEL

Questa modalità viene utilizzata se è collegato un telefono cellulare. In funzione del tipo di telefono usato, selezionare “MUTING 1” o “MUTING 2” a seconda dei casi. Di fabbrica, questa modalità è disattivata.

• MUTING 1: Selezionare questa modalità se in

• MUTING 2: Selezionare questa modalità se in

• OFF: Annulla il muting telefonico.

grado di silenziare i suoni. grado di silenziare i suoni.

Fine dell’impostazione.

Rimozione del pannello di comando

Quando si lascia la vettura, è possibile staccare il pannello di comando. Quando si disinserisce o reinserisce il pannello di comando, è opportuno fare attenzione a non rovinare i collegamenti sul retro del pannello e sul relativo supporto.

Rimozione del pannello di comando

Prima di disinserire il pannello di comando, verificare che l’apparecchio sia spento.

Sbloccare il pannello di comando.

Sollevare ed estrarre il pannello di comando.

Reinserimento del pannello di comando

Inserire il lato sinistro del pannello di comando nella scanalatura del supporto.

Premere sul lato destor del pannello di comando in modo da fissarlo al supporto.

ITALIANO

Nota sulla pulizia dei connettori:

Rimuovendo spesso il pannello di comando, i connettori si rovinano. Al fine di ridurre tale possibilità, è opportuno pulire regolarmente i connettori con un batuffolo di cotone o una salvietta inumiditi con alcol, facendo attenzione a non rovinare i connettori.

Riporre il pannello nel contenitore in dotazione.

Connettori

USO DEL TELECOMANDO

Questa sezione riguarda solo per KD-S871R.

L’apparecchio può essere telecomando come qui indicato (con telecomando (optional)). Per l’apparecchio si consiglia di utilizzare un telecomando di tipo RM-RK31 o RM-RK50.

(Es.: Quando si usa RM-RK31)

Per l’uso del telecomando:

• Puntare il telecomando direttamente verso il

sensore che si trova sull’apparecchio. Verificare che non esistano ostacoli sul cammino del raggio infrarosso di comando.

TP/PTY

SEL

DISP

Sensore

87 9

• Non esporre il sensore o forti sorgenti luminose

(diretta luce del sole o luce artificiale).

Montaggio della batteria

Se si nota una riduzione dell’efficacia del telecomando o della distanza controllabile, è necessario sostituire la batteria.

1. Togliere il portabatteria.

1) Spingere nel senso indicato dalla freccia con la punta di una penna biro o strumento analogo.

2) Togliere il portabatteria.

(lato posteriore)

2. Inserire la batteria.

Inserire la batteria nel portabatteria con il lato + rivolto verso l’alto facendo attenzione a posizionarla perfettamente.

Batteria al litio (codice: CR2025)

3. Reinserire il portabatteria.

Inserire di nuovo il portabatteria spingendolo fino ad avvertire un clic.

(lato posteriore)

AVVERTENZA:

• Conservare la batteria in un punto non accessibile ai bambini.

Nel caso il bambino ingoi una bateria, consultare immediatamente il medico.

• Non ricaricare, smontare, scaldare la bateria né avvicinarla a fiamme libere.

Così facendo, la batteria potrebbero emettere calore, rompersi o incendiarsi.

• Non mescolare la batteria con altri metalli.

Così facendo, la batteria potrebbero emettere calore, rompersi o incendiarsi.

• Quando si smaltiscono/si conservano la batteria, è necessario avvolgerle con nastro isolante.

Diversamente, le batteria potrebbero emettere calore, rompersi o incendiarsi.

• Non forare la batteria con chiodi metallici o attrezzi simili.

Così facendo la batteria potrebbero emettere calore, rompersi o incendiarsi.

ATTENZIONE:

NON lasciare mai per lunghi periodi di tempo il telecomando in zone esposte alla luce diretta del sole (ad esempio, nel cruscotto).

ITALIANO

Identificazione di pulsanti

RM-RK31

1 • Accende l’apparecchio se viene premuto

quando quest’ultimo è spento.

• Disattiva l’unità se premuto costantemente per almeno 1 secondo.

• Se premuto per un attimo, riduce rapidamente il livello del volume. Premerlo di nuovo per ripristinare il volume.

2 • Durante l’ascolto della radio, funziona come

il pulsante BAND.

ITALIANO

Ogniqualvolta viene premuto il pulsante, cambia la banda.

• Non funziona come pulsante di programmazione PROG/DISC +.

3 • Funziona come il pulsante PRESET durante

l’ascolto della radio. Ogniqualvolta viene premuto il pulsante, il numero della stazione predisposta aumenta e la stazione selezionata viene sintonizzata.

• Non funziona come pulsante di programmazione DISC –.

4 Funziona esattamente come il pulsanti + e –

sull’unità principale.

NOTA:

Questo pulsante non funziona per la regolazione della modalità d’impostazione

5 Seleziona la modalità sonora.

6 Per la selezione della sorgente.

7 • Nel corso dell’ascolto della radio serve per la

preferita.

Ogniqualvolta viene premuto il pulsante,

cambia la modalità.

Ogniqualvolta viene premuto il pulsante, la

sorgente prescelta cambia.

ricerca delle stazioni.

• Premendolo e tenendolo premuto nel corso dell’ascolto di un CD, funziona per l’avanzamento e la retrocessione rapida lungo il brano in ascolto.

• Premendolo brevemente nel corso dell’ascolto di un CD, serve a passare all’inizio dei brani successivi o a ritornare all’inizio del brano in corso di lettura (o dei brani precedenti).

MANUTENZIONE

Manipolazione dei CD

L’apparecchio è prevista per riprodurre esclusivamente CD e CD-R.

• Non è possibile riprodurre dischi di altro tipo.

Come si devono trattare i CD

Nel rimuovere il CD dalla scatola, premere il supporto centrale della stessa ed estrarre il CD tenendolo per i bordi.

• Tenere sempre i CD per i bordi. Evitare di toccare la superficie registrata.

Nel riporre il CD nella scatola, procedere come segue: inserire delicatamente il CD nel supporto centrale (con superficie stampata rivolta verso l’alto).

• Dopo l’uso non si dimentichi di riporre i CD nella scatola.

Pulizia dei CD

Se è sporco, il CD può funzionare male. In tal caso, è necessario pulirlo con un panno morbido procedendo in linea retta dal centro al bordo.

Utilizzo di nuovi CD

Talvolta i CD nuovi possono presentare zone ruvide sul bordo interno ed esterno. In tal caso, è

possibile che l’apparecchio non li accetti. Per eliminare le eventuali zone ruvide, passare sui bordi la punta di una matita o penna a sfera ecc.

ll CD “salta”:

Si tratta di un problema fastidioso che può verificarsi quando si percorrono strade particolarmente dissestate. Per quanto non si rovinino né l’apparecchio né il CD, durante i percorsi di questo tipo si consiglia d’interrompere l’ascolto del CD.

Supporto centrale

Condensa

Nei seguenti casi è possibile che l’umidità si condensi sulla lente all’interno del CD player:

• Dopo l’accensione del riscaldamento nella vettura.

• Se l’aria all’interno della vettura diventa molto umida.

In questi casi, il CD potrebbe funzionare in modo improprio. Per ovviare a questo inconveniente, occorre espellere il CD e lasciare acceso l’apparecchio per qualche ora fino a completa evaporazione dell’umidità.

Durante la riproduzione di un CD-R (Registrabile)

Il ricevitore consente di riprodurre CD-R originali.

• Prima di riprodurre i CD-R, leggere attentamente le relative istruzioni e precauzioni.

• È possibile che alcuni CD-R registrati su registratori di CD non siano compatibili con il ricevitore. Tale incompatibilità può essere imputabile sia alle caratteristiche dei dischi sia a situazioni contingenti: – Dischi sporchi o graffiati. – Condensa sulle lenti dell’apparecchio. – Lente di lettura del CD player sporca.

• Utilizzare solo CD-R “finalizzati”.

• Il ricevitore non consente la riproduzione di CD-RW (Riscrivibili).

• Non utilizzare CD-R recanti adesivi o etichette incollate perché possono verificarsi inconvenienti di funzionamento.

AVVERTENZE:

• Non inserire CD da 8 cm (CD singoli) nell’apposito vano (perché l’apparecchio non riesce ad espellerli).

• Non inserire CD di formato insolito (a forma di cuore o di fiore) perché si producono dei danni.

• Evitare di esporre i CD alla luce diretta del sole o a fonti di calore. Non lasciarli in punti soggetti ad elevata temperatura o umidità. Evitare di lasciare i CD sulla vettura.

• Per la pulizia dei CD non usare solventi di nessun tipo (ad esempio, comuni prodotti di pulizia per dischi, spray, diluenti, benzina ecc).

ITALIANO

INDIVIDUAZIONE E RICERCA DEI GUASTI

Le eventuali anomalie non sempre costituiscono dei problemi seri. Verificare i seguenti punti prima di rivolgersi al centro assistenza.

Sintomi

• Non si riesce ad attivare il CD.

• Interruzioni a livello del suono del CD.

• Interruzioni a livello del suono.

• Il suono non è avvertibile dai diffusori.

• La preimpostazione automatica della SSM (Strong-station Sequential Memory) non funziona.

• Rumore statico mentre si ascolta la radio.

• Sul display viene visualizzato “NO DISC”.

• Impossibile espellere il CD.

• È impossibile sia l’ascolto sia l’espulsione del CD.

ITALIANO

• L’apparecchio non funziona affatto.

Cause

Il CD è stato inserito con la faccia rivolta verso il basso.

Si sta percorrendo una strada dissestata.

Il CD è graffiato. I collegamenti sono stati

realizzati in modo improprio. I collegamenti sono stati

realizzati in modo improprio. Il livello del volume viene

impostato al minimo. I collegamenti sono stati

realizzati in modo improprio. Segnali troppo deboli.

L’antenna non è stata collegata in modo sicuro.

CD non inserito.

CD bloccato. Il CD player potrebbe funzionare

in modo improprio.

Il computer incorporato può funzionare in modo improprio a causa di rumore etc.

Azioni correttive

Inserire il CD in modo corretto.

Interrompere l’ascolto del CD quando si percorrono strade dissestate.

Cambiare il CD. Verificare i cavi e i collegamenti.

Verificare i cavi e i collegamenti.

Regolare al livello ottimale.

Verificare i cavi e i collegamenti.

Memorizzare le stazioni manualmente.

Collegare correttamente l’antenna.

Inserire il CD in modo corretto.

Sbloccare il CD (cfr. pagina 19). Premere contemporaneamente,

senza lasciarli, i pulsanti e 0 per qualche secondo. Fare attenzione a non lasciar il CD quando si apre.

Tenere premuti entrambi SEL e

contemporaneamente per alcuni secondi o resettare l’apparecchio (le impostazioni dell’orologio e le stazioni preselezionate in memoria vengono cancellate). (Cfr. pagina 2).

SPECIFICHE

SEZIONE AMPLIFICATORE AUDIO

Uscita massima di potenza:

Anteriore: 45 W/canale Posteriore:45 W/canale

Uscita di potenza continua (RMS):

Anteriore: 17 W/canale in 4 Ω, 40 Hz –

20 000 Hz a non più di 0,8% di

distorsione armonica totale.

Posteriore:17 W/canale in 4 Ω, 40 Hz –

20 000 Hz a non più di 0,8% di

distorsione armonica totale. Impedenza di carico: 4 Ω (tolleranza 4 Ω – 8 Ω) Campo di regolazione tono:

Frequenze basse: ±10 dB a 100 Hz

Frequenze elevate: ±10 dB a 10 kHz Risposta in frequenza: 40 Hz – 20 000 Hz Rapporto segnale-rumore: 70 dB Livello/Impedenza di uscita:

2,0 V/20 kΩ carico (fondo scala) Impedenza di uscita: 1 kΩ

SEZIONE TUNER

Campo frequenza:

FM: 87,5 MHz – 108,0 MHz

AM: (MW) 522 kHz – 1 620 kHz

(LW) 144 kHz – 279 kHz

[Tuner FM]

Sensibilità utilizzabile: 11,3 dBf (1,0 µV/75 Ω) Soglia di sensibilità 50 dB:

16,3 dBf (1,8 µV/75 Ω) Selettività canale alternativo (400 kHz):

65 dB Risposta in frequenza: 40 Hz – 15 000 Hz Separazione stereo: 30 dB Rapporto di assorbimento: 1,5 dB

SEZIONE PIASTRA DI REGISTRAZIONE A CASSETTE

Tipo: Player per compact disc Sistema di rilevamento segnali:

Prelevamento ottico senza contatto

(laser semiconduttore) Numero di canali: 2 canali (stereo) Risposta in frequenza: 5 Hz – 20 000 Hz Campo dinamico: 96 dB Rapporto segnale-rumore: 98 dB Affievolimento periodico del suono e oscillazione

del suono: Inferiori al limite misurabile

GENERALITÀ

Requisiti di potenza:

Tensione di servizio: 14,4 V CC

(tolleranza 11 V – 16 V) Sistema di messa a terra: Massa negativa Temperatura ambiente permissibile di lavoro:

0°C a +40°C

Dimensioni (L × H × P):

Dimensioni d’installazione:

182 mm × 52 mm × 150 mm

Dimensioni pannello:

188 mm × 58 mm × 14 mm

Peso: 1,3 kg (accessori esclusi)

La casa costruttrice si riserva di modificare dati e caratteristiche senza preavviso.

ITALIANO

[Tuner MW]

Sensibilità: 20 µV Selettività: 35 dB

[Tuner LW]

Sensibilità: 50 µV

¿Tiene PROBLEMAS con la operación?

Por favor reinicialice su unidad

Consulte la páfina de Cómo reposicionar su unidad

PROBLEMI di funzionamento?

Inizializzare l'apparecchio

Fare riferimento alla pagina di Come inizialiazzare l'apparecchio

Har DRIFTPROBLEM uppstått?

Nollställ i så fall apparaten

Vi hänvisar till sidan med rubriken Hur apparaten nollställs

Затруднения при эксплуатации?

Пожалуйста, перезагрузите Ваше

устройство

Для получения информации о перезагрузке Вашего

устройства обратитесь на соответствующую страницу

SP, IT, SW, RU

VICTOR COMPANY OF JAPAN, LIMITED

1201KKSMDTJEIN

JVC

184 mm

53 mm

KD-S871R/KD-S723R/KD-S721R

Manual de instalación/conexión Manuale d’installazione/collegamento Installations/anslutningshandbok

Руководство по установке/подключению

GET0065-004A

[E]

1201KKSMDTJEIN

JVC

SP, IT, SW, RU

ESPAÑOL

• Esta unidad está diseñada para funcionar con 12 V de CC, con sistemas eléctricos de masa NEGATIVA.

INSTALACION (MONTAJE EN EL TABLERO DE INSTRUMENTOS)

• La siguiente ilustración muestra una instalación típica. Sin embargo usted deberá efectuar los ajustes correspondientes a su automóvil. Si tiene alguna pregunta o necesita información acerca de las herramientas para instalación, consulte con su concesionario de JVC de equipos de audio para automóviles o a una compañía que suministra tales herramientas.

Antes de instalar: Pulse (soltar panel de control) para separar el panel de control si ya está unido.

* Cuando se envía de la fábrica, el panel de

control está embalado en el estuche duro.

Retire la placa de guarnición.

Retire la cubierta después de desenganchar los retenes de la cubierta.

1 Ponga la unidad vertical.

Nota: Al poner la unidad vertical, tenga cuidado de no dañar el fusible provisto en la parte posterior.

2 Inserte las 2 manijas entre la unidad y la

cubierta tal como en la ilustración y desenganche los retenes de la cubierta.

3 Retire la cubierta.

Nota: Después de instalar la unidad, asegúrese de guardar las manijas para uso futuro.

Instale la cubierta en el tablero de instrumentos.

* Después de que la cubierta esté

correctamente instalada en el tablero de instrumentos, doble las lengüetas correspondientes para sostener la cubierta firmemente en su lugar, tal como se muestra.

Fije el perno de montaje en la parte trasera del cuerpo de la unidad y coloque el cojín de goma sobre el extremo del perno.

Realice las conexiones eléctricas requeridas.

Deslice la unidad dentro de la cubierta hasta que quede trabada.

Coloque la placa de guarnición de manera que el saliente de la misma quede colocado en el lateral izquierdo de la unidad.

Coloque el panel de control.

IT ALIANO

• L’apparecchio è destinato a funzionare su impianti elettrici da 12 V CC, con massa NEGATIVA.

INSTALLAZIONE (MONTAGGIO SUL CRUSCOTTO)

• La figura che segue rappresenta un’installazione tipica. Naturalmente, sono possibili adattamenti in funzione del tipo di vettura. Per eventuali chiarimenti in merito ai kit d’installazione, rivolgersi al locale rivenditore car audio JVC o a negozi analoghi.

Operazioni preliminari al montaggio:

Premere comando) per staccare il pannello di comando (se già inserito).

* Di fabbrica, il pannello di comando viene

fornito in contenitore rigido.

Togliere la piastra di finitura.

Togliere la protezione dopo aver sganciato i relativi blocchi.

1 Posizionare l’apparecchio.

Nota: Nel posizionare l’apparecchio, fare attenzione a non danneggiare il fusibile sul posteriore.

2 Inserire le 2 maniglie tra l’apparecchio e la

protezione, come illustrato per sganciare i blocchi.

3 Togliere la protezione.

Nota: Una volta ultimate le operazioni d’installazione, conservare le maniglie per uso futuro.

Installare la protezione nel cruscotto. * Verificare la correttezza dell’installazione

della protezione nel cruscotto, quindi piegare le linguette che tengono in posto la protezione, come illustrato.

Fissare il bullone di montaggio sul retro dell’apparecchio e collocare il gommino sull’estremità del bullone stesso.

Eseguire i necessari collegamenti elettrici.

Far scorrere l’apparecchio nella protezione finché non risulta bloccato.

Applicare la piastra di finitura in modo che la relativa sporgenza venga fissata al lato sinistro dell’unità.

Inserire il pannello di comando.

(sgancio del pannello di

SVENSKA

• Enheten får drivas av 12 V likströmsystem med NEGATIV jordning.

INSTALLATION (MONTERING I INSTRUMENTBRÄDA)

• Illustrationen nedan visar en normal installation. Du ska emellertid göra de anpassningar som är lämpliga för just din bil. Har du frågor, eller behöver information om installationssatser, ska du kontakta återförsäljaren för JVC BILRADIO/ CD-SPELARE eller ett företag som säljer satser .

Före montering:

(kontrollpanelfrigöring) för att lossa kontrollpanelen om den har satts på plats.

* Vid leveransen fran fabriken är kontrollpanelen

forpackad i den harda kapan.

Ta bort kantplåten.

Lossa på hylsspärrarna och ta bort hylsan.

Ställ enheten på högkant.

OBS:

Var försiktig så att du inte skadar säkringen på baksidan när du ställer enheten på högkant.

För in de 2 handtagen mellan enheten och hylsan, som på bilden, för att lossa hylsspärrarna.

Ta bort hylsan.

OBS:

Tänk på att spara handtagen när du har installerat enheten, för framtida bruk.

Installera hylsan i instrumentbrädan. * När hylsan sitter på plats ordentligt i

instrumentbrädan böjer du ut tillämpliga flikar för att hålla hylsan på plats ordentligt. Se illustrationen.

Skruva i monteringsbulten på baksidan av enhetens kåpa och placera gummibufferten över bulthuvudet.

Utför de elektriska anslutningarna.

För in enheten i hylsan tills den låser fast på plats.

Fäst kantplåten så att utbuktningen på plåten sitter t.v. om enheten.

Sätt tillbaka kontrollpanelen.

T ryck på

РУССКИЙ

• Это устройство разработано для эксплуатации на 12 В постоянного напряжения с минусом на массе.

УСТАНОВКА (УСТАНОВКА В ПРИБОРНУЮ ПАНЕЛЬ)

• На следующих иллюстрациях показана типовая установка. Тем не менее, Вы должны сделать поправки в соответствии с типом Вашего автомобиля. Если у Вас есть какиелибо вопросы, касающиеся установки, обратитесь к Вашему дилеру JVC IN-CAR ENTERTAINMENT или в компанию, поставляющую соответствующие принадлежности.

Перед установкой: Нажмите кнопку

(кнопка освобождения панели управления) для отсоединения панели управления.

* При отправке с завода панель управления

упакована в твердую коробку.

Удалите декоративную панель.

Удалите муфту после освобождения запоров муфты.

1 Установите устройство.

Примечание: Устанавливайте устройство таким образом, чтобы не повредить предохранитель, расположенный сзади.

2 Вставьте два рычага между

устройством и муфтой, как показано на рисунке, для освобождения запоров муфты.

3 Удалите муфту.

Примечание: После установки устройства сохраните рычаги для использования в будущем.

Установите муфту в приборную панель. * После установки муфты в приборную

панель согните соответствующие зубцы для фиксации муфты, как показано на рисунке.

Затяните Крепежный болт на задней части корпуса устройства и наденьте резиновый чехол на конец болта.

Выполните необходимые подключения контактов, как показано на оборотной стороне этой инструкции.

Задвиньте устройство в муфту до упора.

Прикрепите декоративную панель таким образом, чтобы выступ на декоративной панели вошел в левую часть устройства.

Прикрепите панель управления.

Manija

Maniglia

Handtag

Рычаги

Ranura

Feritoia

Skåra

Отверстие

Fusible

Fusibile

Säkring

Предохранитель

Cubierta

Protezione

Hylsa

Муфта

Panel de control

Panello di comando

Kontrollpanelen

Панель управления

Placa de bloqueo

Piastra di bloccaggio

Låsplatta

Фиксирующая панель

Panel de control

Panello di comando

Kontrollpanelen

Панель управления

Placa de guarnición

Piastra di finitura

Kantplåt

декоративную панель

Cubierta

Protezione

Hylsa

Муфта

Placa de guarnición

Piastra di finitura

Kantplåt

декоративную панель

Cojín de goma

Gommino

Gummibuffert

Резиновый чехол

Tablero de instrumentos

Cruscotto

Instrumentbräda

Приборную панель

Perno de montaje

Bullone di montaggio

Monteringsbult

Крепежный болт

Véase “CONEXIONES ELECTRICAS”.

Vedere “COLLEGAMENTI ELETTRICI”.

Se “ELANSLUTNINGAR”.

Смотрите “ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ”.

• Cuando emplea un soporte opcional

• Utilizzo del supporto supplementare

• Vid användning av det valfria stödet

•

При использовании дополнительной стойки

Tabique a prueba de incendios

Arandela

Lavatrice

Bricka

Шайба

T ablero de instrumentos

Cruscotto

Instrumentbräda

Приборную панель

Parete antincendio

Brandvägg

Стена

Cubierta

Protezione

Hylsa

Муфта

Perno de montaje

Bullone di montaggio

Monteringsbult

Крепежный болт

Soporte (opción)

Supporto (opzionale)

Stöd (tillägg)

Стойка (дополнительно)

Tuerca de seguridad

Dado di fermo

Låsmutter

Фиксирующая гайка

Tornillo (opción)

Vite (opzionale)

Skruv (tillägg)

Винт (дополнительно)

• Instalación de la unidad sin utilizar la manga

• Installazione dell’apparecchio senza protezione

• Vid installation av enheten utan att använda hylsan

•

При установке устройства без использования муфты

En un Toyota por ejemplo, primero retire la radio del automóvil y luego instale la unidad en su lugar.

Ad esempio, in una Toyota, si deve innanzi tutto togliere la radio ed installare poi l’apparecchio in suo luogo.

I en Toyota ska man exempelvis först ta bort bilradion, och sedan installera enheten på dess plats.

В Тойоте, например, сначала удалите автомобильную магнитолу, затем установите на ее место это устройство.

Tornillos tipo plano (M5 x 6 mm)*

Viti a testa piana (M5 x 6 mm)*

Skruvar med platt huvud (M5 x 6 mm)

Крепежные винты (M5 x 6 мм)*

Compartimiento

Tascabile

Fick

Карман

Ménsula*

Staffa*

Fäste

Кронштейн*

Ménsula*

Staffa*

Fäste

Кронштейн*

Nota: Cuando instala la unidad en la ménsula de montaje, asegúrese de utilizar los tornillos de 6 mm de longitud. Si se utilizan tornillos más largos, éstos pueden dañar la unidad.

Nota: Durante l’installazione dell’apparecchio sulla staffa di montaggio, utilizzare esclusivamente le viti da 6 mm. Si ricorda che l’uso di viti più lunghe potrebbe danneggiare l’apparecchio.

De 6 mm långa skruvarna måste användas när enheten installeras på monteringsfästet. Om läng re skruvar an vänds

OBS:

kan enheten skadas.

Примечание: При установке устройства на крепежный кронштейн, используйте только винты длиной 6 мм. При использовании более длинных винтов, можно повредить устройство.

* No suministrado con esta unidad.

* Non fornite con l’apparecchio.

Levereras inte med enheten.

* Не входят в комплект.

Tornillos tipo plano (M5 x 6 mm)*

Viti a testa piana (M5 x 6mm)*

Skruvar med platt huvud (M5 x 6 mm)

Крепежные винты (M5 x 6 мм)*

Extracción de la unidad

• Antes de extraer la unidad, libere la sección trasera.

Retire el panel de control.

Retire la placa de guarnición.

Inserte las 2 manijas entre las ranuras, como se muestra. Luego, separe gentilmente las manijas y extraiga la unidad. (Asegúrese de

conservar las manijas después de instalarlo.)

123

Panel de control

Panello di comando

Kontrollpanelen

Панель управления

Lista de piezas para instalación y conexión

Con esta unidad se suministran las siguientes piezas. Después de inspeccionarlas, colóquelas correctamente.

Estuche duro/Panel de control

Contenitore/Panello di comando

Hård kåpa/Kontrollpanelen

Жесткий футляр/Панель управления

Rimozione dell’apparecchio

• Prima di rimuovere l’apparecchio, sganciare la parte posteriore.

Togliere il pannello di comando.

Togliere la piastra di finitura.

Inserire le 2 maniglie nelle guide, come indicato. A questo punto, tirare delicatamente le maniglie allontanandole l’una dall’altra, quindi estrarre l’apparecchio. (Conservare le

maniglie per uso futuro.)

Placa de guarnición

Piastra di finitura

Kantplåt

Декоративную панель

Componenti da usare per l’installazione ed il collegamento

Assieme all’apparecchio vengono forniti i componenti sottoindicati. Prima di procedere, verificare che tutto sia in ordine.

Cubierta

Protezione

Hylsa

Муфта

Ta bort enheten

• Lossa den bakre delen innan enheten tas bort.

Ta bort kontrollpanelen.

Ta bort kantplåten.

Sätt in de 2 handtagen i skårorna, som i illustrationen. Dra försiktigt isär handtagen och skjut ut enheten.

(Tänk på att spara

handtagen när installationen är klar.)

Detaljlistor för installation och anslutning

Följande delar levereras med enheten. Placera dem på rätt sätt, efter att ha kontrollerat att alla finns med.

Placa de guarnición

Piastra di finitura

Kantplåt

Декоративную панель

Удаление устройства

• Перед удалением устройства освободите заднюю часть.

Удалите панель управления.

Удалите декоративную панель.

Вставьте 2 рычаги в отверстия, как показано на иллюстрации. Затем, плавно раздвигая рычаги в стороны, выньте устройство. (После

установки сохраните рычаги.)

Manija

Maniglia

Handtag

Рычаги

Список деталей для установки и подключения

Следующие детали поставлены в комплекте с устройством. После проверки комплектации, пожалуйста, установите их правильно.

Cordón de alimentación

Cavo di alimentazione

Nätsladd

Кабель питания

Manijas

Maniglie

Handtag

Рычаги

Perno de montaje (M5 x 20 mm)

Bullone di montaggi (M5 x 20 mm)

Monteringsbult (M5 x 20 mm)

Крепежный болт (M5 x 20 мм)

CONEXIONES ELECTRICAS

Para evitar cortocircuitos, recomendamos que desconecte el terminal negativo de la batería y que efectúe todas las conexiones eléctricas antes de instalar la unidad. Si usted no está seguro de cómo instalar correctamente la unidad, hágala instalar por un técnico cualificado.

Nota: Esta unidad está diseñada para funcionar con 12 V de CC, con sistemas eléctricos de masa NEGATIVA. Si su vehículo no posee este sistema,

será necesario un inversor de tensión, que puede ser adquirido en los concesionarios de JVC de equipos de audio para automóviles.

• Reemplace el fusible por uno con la corriente especificada. Si el fusible se quemase frecuentemente consulte con su concesionario de JVC de equipos de audio para automóviles.

• Si el ruido fuese un problema... Esta unidad tiene un filtro de ruido en el circuito de alimentación. Sin embargo, en algunos vehículos, pueden producirse chasquidos u otros ruidos indeseados. En tal caso conecte el terminal de tierra posterior (véase diagrama de conexión) del receptor al chasis del automóvil, utilizando cordones más gruesos y cortos tales como alambre de cobre trenzado o de grueso calibre. Si el ruido persiste, consulte a su concesionario de JVC de equipos de audio para automóvil.

• La entrada máxima de los altavoces no debe ser no más que 45 W en la frontal y 45 W en el trasero , con una impedancia de 4 Ω a 8 Ω.

• Asegúrese de conectar esta unidad a tierra en

el chasis del automóvil.

• El sumidero térmico estará muy caliente después del uso. Asegúrese de no tocarlo al desmontar esta unidad.

Cojín de goma

Gommino

Gummibuffert

Резиновый чехол

COLLEGAMENTI ELETTRICI

Per evitare cortocircuiti, si consiglia di scollegare il terminale negativo della batteria e di realizzare tutti i collegamenti elettrici prima d’installare l’apparecchio. Se necessario, fare effettuare l’installazione da un tecnico qualificato.

Nota:

L’apparecchio è studiato per funzionare su impianti elettrici da 12 V c.c., con massa NEGATIVA. Se l’impianto della vettura è di tipo diverso, è necessario un invertitore di tensione, reperibile presso i venditori car audio JVC.

• Sostituire il fusibile con uno della potenza specificata. Se il fusibile si brucia spesso, rivolgersi al locale rivenditore car audio JVC.

• In caso di rumorosità... Nel circuito di alimentazione dell’apparecchio è presente un filtro antirumore. Però, in alcuni tipi di vetture, si possono avvertire rumori indesiderati. In tal caso, collegare il terminale di terra sul posteriore dell’apparecchio (cfr. schema di collegamento) al telaio dell’auto utilizzando cavi più corti e più spessi (ad esempio, calza metallica di rame o filo di calibro maggiore). Se il rumore persiste, rivolgersi al locale rivenditore car audio JVC.

• L’ingresso massimo delle casse dev’essere nient’altro 45 W sul retro e 45 W sul davanti, con impedenza di 4 Ω – 8 Ω.

• Mettere a terra l’apparecchio sul telaio

dell’auto.

• Dopo l’uso, il dissipatore di calore si surriscalda. Evitare di toccarlo quando si estrae l’apparecchio.

Sumidero térmico

Dissipatore di calore

Kyldonet

Радиатор

Arandela (ø5)

Lavatrice (ø5)

Bricka (ø5)

Шайба (њ5)

ELANSLUTNINGAR

För att eliminera risken för kortslutningar rekommender ar vi dig att koppla loss batteriets negativ a anslutning och utföra alla elektriska anslutningar innan enheten installeras. Om du är osäker på hur du ska installera enheten på korrekt sätt ska du låta en kvalificerad tekniker utföra installationen.

OBS:

Enheten får drivas av

NEGA TIV jordning

sådant system behöver du en spänningsomv andlare. Du kan skaffa en sådan hos återförsäljaren för JVC BILRADIO/CD-SPELARE.

• Byt ut säkringen mot en med specificerad kapacitet. Kontakta återförsäljaren för JVC BILRADIO/CD-SPELARE om säkringen går ofta.

• Om du får problem med störningar... Denna enhet är försedd med ett brusfilter i strömkretsen. I vissa fordon kan emellertid ett klickande ljud, eller andra oönskade störningar, uppträda. Om så är fallet ska

jordningsuttag

till bilens chassi med kortare och tjockare kablar , ex empelvis omspunnen kopparkabel eller annan grövre kabel. Kontakta återförsäljaren för JVC BILRADIO/CD-SPELARE om störningarna ändå inte försvinner .

• Högtalarnas maximala ineffekt ska vara inte på mer än 45 W bak och på 45 W fram, med en impedans på

•

Var noga med att jorda enheten till bilens chassi.

• Kyldonet blir mycket v armt efter användning. V ar försiktig så att du inte kommer åt det när du tar ut enheten.

12 V likströmsystem med

. Om ditt fordon inte har ett

bakre

(se kopplingsschemat) anslutas

4 Ω till 8 Ω

Tuerca de seguridad (M5)

Dado di fermo (M5)

Låsmutter (M5)

Фиксирующая гайка (M5)

ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ

Для предотвращения коротких замыканий мы рекомендуем Вам отсоединить отрицательный разъем аккумулятора и осуществить все подключения перед установкой устройства. Если Вы не знаете точно, как следует устанавливать это устройство, обратитесь к квалифицированному специалисту.

Примечание:

Это устройство разработано для эксплуатации на

12 В постоянного напряжения с минусом на массе. Если Ваш автомобиль не имеет этой

системы, требуется инвертор напряжения, который может быть приобретен у дилера JVC INCAR ENTERTAINMENT.

• Заменяйте предохранитель другим предохранителем указанного класса. Если предохранитель сгорает слишком часто, обратитесь к дилеру JVC IN-CAR ENTERTAINMENT.

• При появлении сильных помех... Это устройство оснащено фильтром помех в цепи питания. Однако, в некоторых случаях возможно появление щелчков и других нежелательных помех. В этом случае подключите задний разъем заземления этого устройства (см. схему подключения ниже) к шасси автомобиля при помощи более коротких и толстых проводов. Если помехи не исчезают, обратитесь к дилеру JVC IN-CAR ENTERTAINMENT.

• Максимальная входная мощность громкоговорителей не должна превышать 45 Вт сзади и 45 Вт впереди при полном сопротивлении от 4 Ω до 8 Ω.

• Нe забудьте заземлить устройство на шасси

автомобиля.

• Радиатор во время использования сильно нагревается. Старайтесь его не трогать во время удаления устройства.

ITALIANOESPAÑOL SVENSKA РУССКИЙ

A Conexiones tipicas / Collegamenti tipici / Normal anslutning /vanlig anslutning /

Antes de la conexión: Verifique atentamente el conexionado del vehículo . Una cone xión incorrecta podría producir daños grav es en la unidad.

Conecte los conductores de color del cable de alimentación a la batería del automóvil, altavoces y antena motriz (si la hubiere) en la secuencia siguiente.

1 Negro: a tierra 2 Amarillo: a la batería del automóvil

(12 V constantes)

3 Rojo: a un terminal de accesorio 4 Azul con rayas blancas: a la antena

motriz (máx. 200 mA)

5 Marrón: al sistema de teléfono celular

(para mayor información, refiérase a las instrucciones del teléfono celular.)

6 Otros: a los altavoces

Conecte el cable de antena.

Por último, conecte el cable de alimentación a

la unidad. Nota: Si su vehículo no dispone de ningún terminal para accesorios, mueva el fusible de la posición 1 (posición inicial) a la posición 2, y conecte el conductor rojo (A7) al terminal positivo (+) de la batería.

• En este caso, no se utiliza el conductor amarillo (A4).

Prima del collegamento: Verificare attentamente il cablaggio della vettura. Si ricorda che un collegamento improprio può danneggiare seriamente l’apparecchio.

Collegare i fili colorati del cavo di alimentazione alla batteria dell’auto, alle casse ed all’antenna (se presente) nella sequenza indicata.

1 Nero: massa 2 Giallo: alla batteria dell’auto (12 V costanti) 3 Rosso: ad un terminale per accessori 4 Blu a strisce bianche: all’antenna

(200 mA max.)

5 Marrone: al cellulare (Per i particolari,

vedere le instruzioni del telefono cellulare.)

6 Altri: alle casse

Collegare il cavo dell’antenna.

Infine, collegare i cablaggi all’apparecchio.

Nota: Se la vettura non dispone di terminale per accessori, spostare il fusibile dalla posizione 1 (posizione iniziale) alla posizione 2, collegare il filo rosso (A7) sul terminale della batteria con segno positivo (+).

• In questo caso, non si usa il filo giallo (A4).

Före anslutning:

i fordonet noga. Felaktig anslutning kan skada enheten allvarligt.

Anslut nätsladdens färgade ledare till bilens batteri, till högtalarna och till den elektriska antennen (om sådan finns). Anslut i denna ordningsföljd.

Svart: jord

Gul: till bilens batteri (konstant 12 V)

Röd: till ett tillbehörsuttag

Blå med vit rand: till den elektriska antennen (Max. 200 mA)

Brun: till mobiltelefonsystem (se anvisningarna på mobiltelefonen för ytterligare information.)

Övriga: till högtalarna

Anslut antennsladden.

Anslut slutligen kablagen till enheten.

OBS:

Om fordonet inte har något tillbehörsuttag flyttar du säkringen från säkringsposition 1 (initialpositionen) till säkringsposition 2 och ansluter den röda ledaren (A7) till det positiva batteriuttaget (+).

• Den gula ledaren (A4) används inte i detta fall.

Типичные подключения

Kontrollera ledningsdragningen

Перед соединением: Тщательно проверьте электропроводку в автомобиле. Неправильное подключение может привести к серьезному повреждению данного устройства.

Подключите цветные провода кабеля питания к аккумулятору, громкоговорителям и автономной антенне (если есть) в следующем порядке:

1 Черный: земля 2 Желтый: к аккумулятору (постоянный 12 В) 3 Красный: к вспомогательному разъему 4 Синий с белой полосой: к питанию антенны

(максимум 200 мА).

5 Коричневый: к системе сотового телефона

(Детали смотрите в инструкции сотового телефона.)

6 Другие: к громкоговорителям

Подключите кабель антенны.

В последнюю очередь подключите электропроводку к устройству.

Примечание: Если в Вашем автомобиле никакого вспомогательного разъема не имеется, переставьте предохранитель из положения 1 предохранителя (первоначальное положение) в положение 2 предохранителя и подключите красный провод (А7) к положительному (+) полюсу аккумулятора.

• Желтый провод (А4) в этом случае не используется.

Solo para KD-S871R

Solo per KD-S871R

Terminal de tierra posterior

Terminale di terra posteriore

Bakre jordningsuttag

Задний разъем заземления

Salida de línea (véase diagrama B )

Uscita linea (cfr. schema B )

Linje ut (se schema B )

Линейный выход (см. схему B )

*1:Antes de comprobar el funcionamiento de esta unidad

previa a de la instalación, es necesario conectar este cable, de lo contrario no se podrá conectar la alimentación.

*1: Per poter verificare il funzionamento dell’apparecchio

prima dell’installazione, è necessario avere già collegato questo filo (altrimenti è impossibile accendere l’apparecchio).

*1:Innan enhetens funktion kontrolleras före installationen

måste denna ledning anslutas. Annars kan strömmen inte slås på.

*1: Перед проверкой работы устройства подключите

этот провод, иначе питание не включится.

A la antena

Sull’antenna

Till antenn

К антенне

Endast för KD-S871R

Только для KD-S871R

Terminal de la antena

Terminale per antenna

Antennuttag

Терминал антенны

B1 B3 B5 B7 B2 B4 B6 B8

A5 A7

A2 A4 A8

B1 B3 B5 B7

B2 B4 B6 B8

A5 A7

A2 A4 A8

Negro

Nero

Svart

Черный

Amarillo*

Giallo*

Gul*

Желтый* Rojo

Rosso

Röd

Красный

Azul con rayas blancas

Blu a strisce bianche

Blå med vit rand

Синий с белой полосой

Marrón / Marrone /

Posición 2 del fusible

Posizione 2 del fusibile

Säkringsposition 2

Положение 2 предохранителя

Posición 1 del fusible

Posizione 1 del fusibile

Säkringsposition 1

Положение 1 предохранителя

No suministrado con esta unidad.

A un cuerpo metálico o chasis del automóvil

Sulla carrozzeria metallica o sul telaio dell’auto

Till metallkropp eller bilens chassi

К металлическому корпусу или шасси автомобиля

A un terminal activo del bloque de fusibles conectado a la batería del automóvil (desviando el interruptor de encendido)

Su un terminale sotto tensione nel blocco fusibili che si collega alla batteria dell’auto (bypassando l’interruttore di accensione)

Till ett strömförande uttag i säkringsblocket, som är anslutet till bilens batter i

(dragning förbi tändningslåset)

К разъему фазы в блоке предохранителя (минуя блок зажигания)

A un terminal accesorio del bloque de fusibles

Su un terminale per accessori nel blocco fusibili

Till ett tillbehörsuttag i säkringsblocket

К вспомогательному разъему в блоке предохранителя

Non fornito con l’apparecchio.

Levereras inte med enheten.

Не входит в комплект.

Brun /

Коричневый

Fusible de 15 A

Fusibile 15 A

15 A-säkring

Предохранитель 15A

A la antena motriz, si la hubiere

Sull’antenna, se presente

Till elektrisk antenn, om sådan finns

К питанию антенны, если есть



Al sistema de teléfono celular

Al cellulare

Till mobiltelefonsystem

К системе сотового телефона

Interruptor de encendido

Interruttore di accensione

Tändningslås

Переключатель зажигания

Bloque de fusibles

Blocco fusibili

Säkringsblock

Блок предохранителя

B6 B5 B4 B3 B8 B7 B2 B1

Blanco con rayas negras

Bianco a strisce nere

Vit med svart rand

Белый с черной полосой

Blanco

Bianco

Vit

Белый

Altavoz izquierdo (frontal)

Cassa sinistra (anteriore)

Vänster högtalare (främre)

Левый громкоговоритель (передний)

PRECAUCIONES sobre las conexiones de la fuente de alimentación y de los altavoces:

• NO conecte los conductores de altavoz del cable

de alimentación a la batería de automóvil, pues podrían producirse graves daños en la unidad.

• Conecte correctamente el conductor negro (a tierra), el conductor amarillo (a la batería del automóvil, 12 V constantes), y el conductor rojo (a un terminal de accesorio).

• ANTES de conectar a los altavoces los conductores de altavoz del cable de alimentación, verifique el conexionado de altavoz de su automóvil. – Si el conexionado de altavoz de su automóvil

es como se indica en las Fig. 1 y Fig. 2 de abajo, NO conecte la unidad utilizando ese

conexionado de altavoz original. Si lo hace, se producirán daños graves en la unidad. V uelva a efectuar el cone xionado de altav oz de manera que pueda conectar la unidad a los altavoces de la manera indicada en la Fig. 3.

– Si el conexionado de altavoz de su automóvil

es como se indica en la Fig. 3, podrá conectar la unidad utilizando el conexionado de altavoz original de su automóvil.

– Si tiene dudas sobre el conexionado de altavoz

de su automóvil, consulte con su concesionario.

Gris con rayas negr as

Grigio a strisce nere

Grå med svart rand

Серый с черной полосой

PRECAUZIONI! Collegamento del cavo di alimentazione e delle casse:

• NON collegare i fili del cavo di alimentazione per le casse alla batteria dell’auto perché l’apparecchio ne verrebbe seriamente danneggiato.

• Realizzare il corretto collegamento dei seguenti fili: filo nero (massa), filo giallo (alla batteria dell’auto, 12 V costanti) e filo rosso (ad un terminale per accessori).

• PRIMA di collegare i fili del cavo si alimentazione per le casse alle casse stesse, verificare il relativo cablaggio sulla vettura. – Se il cablaggio per le casse sulla vettura

risulta come illustrato nelle Fig. 1 e Fig. 2 qui sotto, NON collegare l’apparecchio usando il

cablaggio originale, perché si danneggia seriamente l’apparecchio. Rifare il cablaggio delle casse in modo d poter collegare l’apparecchio alle casse come illustrato nella Fig. 3.

– Se il cablaggio delle casse sulla vettura

risulta come illustrato in Fig. 3, si può collegare l’apparecchio usando il cablaggio per casse originale presente in vettura.

– In caso di dubbio, rivolgersi alla propria

concessionaria auto.

Gris

Grigio

Grå

Серый

Altavoz derecho (frontal)

Cassa destra (anteriore)

Höger högtalare (främre)

Правый громкоговоритель (передний)

Verde con rayas negras

Verde a strisce nere

Grön med svart rand

Зеленый с черной полосой

FÖRSIKTIGHETSANVISNINGAR för ström- och högtalaranslutningar:

•

Anslut INTE nätsladdens högtalarledare till bilens batteri. Gör du det kommer enheten att skadas allvarligt.

• Anslut den svarta ledaren (jord), den gula ledaren (till bilens batteri, konstant 12 V) och den röda ledaren (till ett tillbehörsuttag) på korrekt sätt.

• Kontrollera högtalarledningarna i bilen INNAN nätsladdens högtalarledningar ansluts till högtalarna. –

Om högtalarledningarna i bilen är dragna som

i Fig. 1 och Fig. 2 nedan ska enheten

anslutas med dessa ursprungliga högtalarledningar. Gör du det k ommer enheten att skadas allvarligt. Dra om högtalarledningarna så att du kan ansluta enheten till högtalarna som i Fig. 3.

–

Om högtalarledningarna i bilen är dragna som

i Fig. 3

kan du ansluta enheten med hjälp av

bilens ursprungliga högtalarledningar.

– Kontakta bilföretaget om du är osäker på hur

högtalarledningarna är dragna i din bil.

Fig. 1 Fig. 2 Fig. 3

Verde

Ve rd e

Grön

Зеленый

Altavoz izquierdo (trasero)

Cassa sinistra (posteriore)

Vänster högtalare (bakre)

Левый громкоговоритель (задний)

Púrpura con rayas neg r as

Porpora a strisce nere

Lila med svart rand

Пурпурный с черной полосой

ПРЕДОСТЕРЕЖЕНИЯ по питанию и подключению громкоговорителей:

• НЕ подключайте провода громкоговорителей

к аккумулятору автомобиля, иначе устройство будет повреждено.

• Правильно подключите черный провод (земля),

желтый провод (в аккумулятор, постоянный 12 В) и красный провод (в вспомогательный разъем).

• ПЕРЕД подключением проводов

громкоговорителей к кабелю питания громкоговорителя проверьте схему соединений

INTE

громкоговорителей в Вашем автомобиле. – Если проводка громкоговорителей в Вашем

автомобиле такая, как показано на приводимых ниже Fig. 1 и Fig. 2, НЕ

подключайте устройство с помощью первоначальной проводки громкоговорителей. Если Вы это сделаете, устройство будет серьезно повреждено. Переделайте проводку громкоговорителей так, чтобы Вы могли подключить устройство к громкоговорителям, как это показано на рис. 3.

– Если проводка громкоговорителей в

Вашем автомобиле такая, как показано на Fig. 3, Вы можете подключить устройство с

помощью первоначальной проводки громкоговорителей в Вашем автомобиле.

– Если Вы не знаете соединение

громкоговорителей в Вашем автомобиле, обратитесь к Вашему автомобильному дилеру.

Púrpura

Porpora

Lila

Пурпурный

Altavoz derecho (trasero)

Cassa destra (posteriore)

Höger högtalare (bakre)

Правый громкоговоритель (задний)

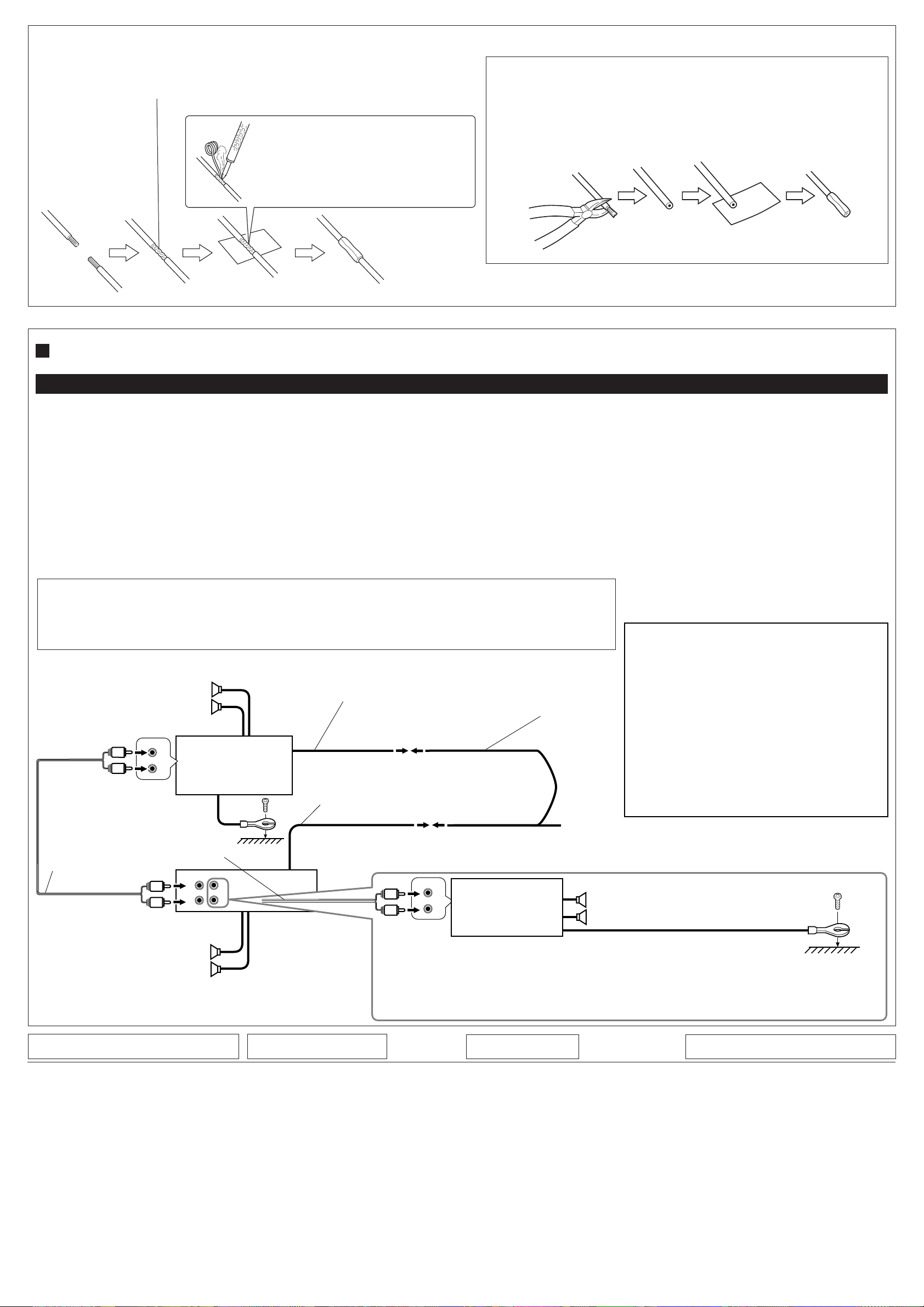

Conexión de los conductores / Collegamento dei fili / Ansluta ledningarna / Подключение контактов

Retuerce los alambres de alma para conectarlos.

Nel collegamento torcere i fili del nucleo.

Tvinna kärntråden vid anslutning.

Закрутите концы проводов при соединении.

PRECAUCION / ATTENZIONE / VARNING /

ПРЕДОСТЕРЕЖЕНИЕ

• Para evitar cortocircuitos, cubra los cables NO UTILIZADOS con cinta aislante.

• Per evitare cortocircuiti, ricoprire i terminali dei fili INUTILIZZATI con nastro isolante.

• Tejpa över de ledare som INTE ANVÄNDS med isoleringstejp för att eliminera

Suelde los alambres de alma para conectarlos con firmeza.

Saldare i fili del nucleo in modo da collegarli

risken för kortslutning.

•

Для предотвращения короткого замыкания заклейте неиспользуемые концы изолирующей лентой.

perfettamente.

Löd fast kärntråden så att den blir ordentligt ansluten.

Спаяйте провода для надежного соединения.

B Conexiones para añadir otros equipos / Collegamento di altre apparecchiature / Anslutningar med tillsats av annan utrustning /

Подключение других устройств

Amplificador / Amplificatore / Förstärkaren / Усилитель

Usted podrá conectar un amplificador y otros equipos para mejorar el sistema estéreo de su automóvil.

• Conecte el conductor remoto (azul con rayas blancas) al conductor remoto del otro equipo para poderlo controlar a través de esta unidad.

• Conecte los ter minales de salida de línea de esta unidad con los terminales de entrada de línea del amplificador.

• Desconecte los altavoces de esta unidad

y conéctelos al amplificador. Los cables de los altavoces de esta unidad quedan sin usar. (Cubra los terminales de estos

È possibile migliorare l’impianto stereo dell’auto collegando un amplificatore ed altra apparecchiatura.

• Collegare il connettore a distanza (blu a strisce bianche) al conduttore a distanza dell’altro apparecchio in modo da poterlo gestire da questa unità.

• Collegare i terminali di uscita dell’apparecchio ai terminali di entrata dell’amplificatore.

• Scollegare le casse dall’apparecchio e

collegarle all’amplificatore. Non utilizzare i contatti delle casse dell’apparecchio. (Coprire i contatti inutilizzati con nastro isolante, come illustrato nella figura qui sopra.)

Du kan uppgradera ditt bilstereosystem genom att ansluta en förstärkare och annan utrustning.

• Anslut fjärrkabeln (blå med vit rand) till fjärrkabeln på den andra utrustningen så att den kan styras genom denna enhet.

• Anslut denna enhets linjeutgångar till förstärkarens linjeingångar.

•

Koppla bort högtalarna från denna enhet och anslut dem till förstärkaren. Lämna denna enhets högtalarledare oanvända. (Täck över ändarna på de oanvända ledarna med isoleringstejp, som i illustrationen ovan.)

cables sin usar con cinta aislante, tal comose indica en la figura de arriba.)

PRECAUCION / ATTENZIONE /

VARNING

ПРЕДУПРЕЖДЕНИЕ

• Para evitar el aumento del calor interior de esta unidad, póngala DEBAJO del otro equipo.

• Per evitare surriscaldamenti all’interno dell’unità, collocare quest’ultima SOTTO l’altro apparecchio.

• För att hindra att värmen stiger inuti apparaten bör denna placeras UNDER den övriga utrustningen.

•

Перед тем, как подключать устройство смены компакт-дисков, убедитесь, что устройство выключено.

Cable remoto

Altavoces posteriores

Casse posteriori

Задние громкоговорители

Cable de señal (no suministrado con esta unidad)

Cavo dei segnali (non fornito con l’apparecchio)

Signalledning (levereras inte med denna enhet)

Кабель сигнала (не входит в комплект)

Передние громкоговорители

Bakre högtalare

INPUT

L R

Altavoces delanteros

L R

Casse frontali

Främre högtalare

Amplificador de JVC

Amplificatore JVC

JVC Förstärkaren

JVC Усилитель

LINE OUT

FRONT

REAR

Filo remoto

Fjärrledare

Провод внешнего устройства

Azul con rayas blancas

Blu a strisce bianche

Blå med vit rand

KD-S871R KD-S723R KD-S721R

Синий с белой полосой

Solo para KD-S871R

Podrá conectar otro amplificador de potencia para los altavoces delanteros.

Conector en Y (no suministrado con esta unidad)

Connettore ad Y (non fornito con l’apparecchio)

Y-kontakt (levereras inte med denna enhet)

Разъем Y (не входит в комплект)

INPUT

L R

Amplificador de JVC

Amplificatore JVC

JVC Förstärkaren

JVC Усилитель

Solo per KD-S871R

È possibile collegare un altro amplificatore di potenza per le casse frontali.

Вы можете подключить усилитель и другое оборудование для модернизации стереосистемы в Вашем автомобиле.

• Подсоедините провод внешнего устройства (синий с белой полосой) к проводу внешнего устройства другого оборудования так, чтобы им можно было управлять с этого устройства.

• Подключите выходные клеммы

• Отсоедините громкоговорители от

* Fije firmemente el cable de tierra a la carrocería metálica o

al chasis—a un lugar no cubierto con pintura (si está cubierto con pintura, quítela antes de fijar el cable). De lo contrario, se podrían producir daños en la unidad.

* Fissare saldamente il filo di terra alla carrozzeria o al telaio

dell’auto – in un punto non verniciato (dovendo fissare il filo ad un punto verniciato, occorre provvedere alla preventiva sverniciatura, altrimenti l’unità potrebbe danneggiarsi).

* Fäst jordledaren omsorgsfullt vid metallhöljet eller bilens

chassi. Välj en omålad fästpunkt (eller avlägsna färgen innan ledaren fästs). Apparaten kan skadas om detta inte görs.

* Плотно прикрепите заземляющий провод к

металлическому кузову или шасси автомобиля—в месте, не покрытом краской (если оно покрыто краской, удалите краску перед тем, как прикреплять провод). Невыполнение этого требования может привести к повреждению данного устройства.

A la antena motriz, si la hubiere

Sull’antenna, se presente

Till elektrisk antenn, om sådan finns

К питанию антенны, если есть

Altavoces delanteros

Casse frontali

Främre högtalare

Передние громкоговорители

Endast för KD-S871R

Du kan ansluta en annan effektföstärkare för de främre högtalarna.

данного устройства к входным клеммам усилителя.

данного устройства, подключите их к усилителю. Оставьте провода громкоговорителей данного устройства неиспользованными. (Замотайте клеммы этих неиспользованных проводов изоляционной лентой, как показано выше.)

Только для KD-S871R

Вы можете подключить еще один усилитель мощности для передних громкоговорителей.

LOCALIZACION DE AVERIAS

• El fusible se quema.

* ¿Están los conductores rojo y negro

correctamente conectados?

• No es posible conectar la alimentación.

* ¿Está el cable amarillo conectado?

• No sale sonido de los altavoces.

* ¿Está el cable de salida del altavoz cortocircuitado?

• El sonido presenta distorsión.

* ¿Está el cable de salida del altavoz conectado

a masa?

* ¿Están los terminales “–” de los altav oces L y R

conectados a una masa común?

• La unidad se calienta.

* ¿Está el cable de salida del altavoz conectado a masa? * ¿Están los terminales “–” de los altav oces L y R

conectados a una masa común?

RICERCA GUASTI

• Il fusibile brucia.

* I fili rossi e neri sono stati collegati correttamente?

• Non si riesce ad accendere l’apparecchio.

* Il filo giallo è stato collegato?

• Non esce alcun suono dalle casse.

* Il filo di uscita delle casse è stato protetto contro

i cortocircuiti?

• Suono distorto.

* Il filo di uscita delle casse è collegato a terra? * I terminali “–” delle casse di sinistra e destra

sono stati collegati a terra in comune?

• L’apparecchio si surriscalda.

* Il filo di uscita delle casse è stato collegato a

terra?

* I terminali “–” delle casse di sinistra e destra

sono stati collegati a terra in comune?

FELSÖKNING

• Säkringen går.

* Är de röda och svarta ledarna korrekt anslutna?

• Strömmen kan inte slås på.

* Är den gula ledaren ansluten?

• Inget ljud från högtalarna.

* Är den utgående högtalarsladden kortsluten?

• Ljudet är förvrängt.

* Är den utgående högtalarsladden jordad? * Är de vänstra och högra högtalarnas “–”-uttag

gemensamt jordade?

• Enheten blir varm.

* Är den utgående högtalarsladden jordad? * Är de vänstra och högra högtalarnas “–”-uttag

gemensamt jordade?

BЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ

• Сработал предохранитель.

* Правильно ли подключены черный и

красный провода?

• Питание не включается.

* Подключен ли желтый провод?

• Звук не выводится через

громкоговорители.

* Нет ли короткого замыкания на кабеле

выхода громкоговорителей?

• Звук искажен.

* Заземлен ли провод выхода

громкоговорителей?

* Заземлены ли разъемы “–” правого (R) и

левого (L) громкоговорителей?

• Устройство нагревается.

* Заземлен ли провод выхода

громкоговорителей?

* Заземлены ли разъемы “–” правого (R) и

левого (L) громкоговорителей?

JVC KD-S871R User Manual [it]

Specifications and Main Features

Frequently Asked Questions

User Manual

INDICE

IDENTIFICAZIONE DI PULSANTI

OPERAZIONI BASE

FUNZIONI ESSENZIALI DELLA RADIO

FUNZIONI RDS

FUNZIONI CD

REGOLAZIONE DEL SUONO

ALTRE FUNZIONI PRINCIPALI

USO DEL TELECOMANDO

MANUTENZIONE

SPECIFICHE
