CD RECEIVER

45Wx4

KD-S821R

12 RDS

MO RND

DISP

TP PTY SCM

RECEPTOR CON CD SINTOAMPLIFICATORE CON RIPRODUTTORE DI CD CD-SPELARE MED MOTTAGARE

РЕСИВЕР С ПРОИГРЫВАТЕЛЕМ КОМПАКТ-ДИСКОВ

KD-S821R

COMPACT

DIGITAL AUDIO

Para la instalación y las conexiones, refiérase al manual separado. Per le istruzioni d’installazione e di collegamento, vedere il manuale a parte. Se separat handbok för installation och anslutning.

Указания по установке и выполнению соединений приводятся в отдельной инструкции.

ESPAÑOL

ITALIANO

SVENSKA

INSTRUCTIONS

MANUAL DE INSTRUCCIONES

ISTRUZIONI

BRUKSANVISNING

ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ

РУCCKИЙ

GET0088-002A

[E]

Etiketternas placering och återgivning

Huvudenhetens undersida

CAUTION: Invisible laser radiation when open and interlock failed or defeated. AVOID DIRECT EXPOSURE TO BEAM. (e )

ADVARSEL: Usynlig la serstråling ved åbning, når sikkerhedsafbrydere er ude af funkti on. Undgåudsættelse for stråling. (d)

VARNING: Osynlig laser- strålning när denna del är öppnad och spärren urkopplad. Betrakta ej strålen. (s)

VARO : Avattaessa ja suojalukitus ohitettaessa olet

är

alttiina näkymättömälle lasersäteilylle. Älä katso säteeseen. (f)

Namn/Märkplåt

Observera:

Caution:

Denna produkt innehåller en

This product contains a laser component of higher laser class than Class 1.

laserkomponent av högre laserklass än klass 1.

Försiktighetsåtgärder:

1.LASERPRODUKT AV KLASS 1

2.OBSERVERA: Osynlig laserstrålning när denna står öppen och spärren strejkar eller satts ur spel. Undvik direkt bestrålning.

3.OBSERVERA: Öppna inte det övre höljet. Det finns inga delar inuti som lekmannen kan reparera. Överlåt allt servicearbete till kvalificerad servicetekniker.

4.OBSERVERA: Denna CD-spelare använder osynlig laserstrålning men är försedd med säkerhetsomkopplare som förhindrar strålning när skivorna tas ur. Sätt aldrig dessa säkerhetsomkopplare ur spel.

5.OBSERVERA: Användning av reglage, justeringar och åtgärder utöver de som specifikt anges i denna bruksanvisning kan leda till farlig bestrålning.

Hur apparaten nollställs

Tryck in knapparna SEL (välj) och (beredskap/på/därmpare) samtidigt och håll de intryckta i ett flertal sekunder. Detta gör att den inbyggda mikrodatorn nollställs.

(beredskap/på/därmpare)

ATT OBSERVERA ANGÅENDE LASERPRODUKTER

SVENSKA

DISP

MO RND

45Wx4

KD-S821R

12 RDS

TP PTY SCM

SEL (välj)

Anm:

• Gjorda förinställningar – såsom snabbvalsstationer eller ljudinställningar – raderas också ur minnet.

• En isatt CD matas ut automatiskt i och med att bilstereon nollställs. Var uppmärksam så att CD:n inte faller ner.

Tack för att du köpt en JVC produkt. Var snäll och läs noga alla instruktioner innan du använder den,

så att du vet hur den ska skötas och kan få ut mesta möjliga av den.

INNEHÅLL

Hur apparaten nollställs............................ 2

PLACERING AV KNAPPAR ............... 4

Kontrollpanelen........................................ 4

ENHETENS FUNKTIONER ................ 5

Koppla på strömmen................................. 5

RADIONS GRUNDFUNKTIONER ......... 6

Lyssna på radion ..................................... 6

Lagra stationer i minnet ............................ 8

Sök in en förinställd station ...................... 9

RDS-FUNKTIONER

(RADIODATASYSTEM) .................. 10

Så här använder du RDS ......................... 10

Andra bekväma RDS-funktioner och

inställningar ........................................... 13

CD FUNKTIONER .......................... 16

Spela en CD skiva ................................... 16

Ta reda på ett spår eller en bestämd del

på en CD skiva ..................................... 17

Spela upp i slumpmässig ordning ............ 17

Spärrad utstötning av CD skivan.............. 17

LJUDINSTÄLLNING ....................... 18

Inställning av ljudet .................................. 18

Använda ljudkontrollminne (SCM)............ 19

Lagra egen ljudinställning......................... 20

ÖVRIGA VIKTIGA FUNKTIONER ......... 21

Ställ in klockan......................................... 21

Ändra allmänna inställningar (PSM)......... 21

Lossa kontrollpanelen............................... 24

ANVÄNDNING AV

FJÄRRKONTROLLEN .................... 25

Placering av knappar................................ 26

UNDERHÅLL ............................... 27

Hantering av CD skivor............................. 27

FELSÖKNING .............................. 28

SPECIFIKATIONER ........................ 29

Anm:

Av säkerhetsskäl medföljer ett numrerat ID-kort denna enhet. Samma ID-nummer är tryckt på enhetens underrede. Förvara kortet på ett säkert ställe då det kan vara till hjälp för myndigheterna om enheten blir stulen.

INNAN DU ANVÄNDER APPARATEN

För säkerhets skull....

• Höj inte ljudnivån för mycket, eftersom det blockerar ljuden utifrån och därmed gör bilkörningen riskabel.

• Stoppa bilen innan du utför någon komplicerad manöver.

Temperaturen inne i bilen....

Om bilen stått parkerad länge i varmt eller kallt väder, vänta tills temperaturen i bilen blivit mer normal innan du kopplar på apparaten.

SVENSKA

PLACERING AV KNAPPAR

Kontrollpanelen

Teckenfönstret

;

1 (beredskap/på/därmpare) -knapp 2 Inställningsratt 3 DISP (indikeringsfönster) -knapp 4 Teckenfönstret 5 Laddningsspringan 6 AM-knapp 7 CD-knapp 8 FM-knapp 9 0 (utmatning) -knapp p ¢ /4 -knappar

•

Fungerar även som SSM-knappar, vid nedtryckning tillsammans.

q SEL (välj) -knapp

SVENSKA

w Fjärrkontrollsensor e MO (mono) -knapp

RND (slumpmässigt) -knapp

r Nummerknapparna t TP (trafikprogram) -knapp

RDS (radiodatasystem) -knapp

y PTY (programtyp) -knapp u SCM (sound control memory =

ljudkontrollminne) -knapp

i (kontrollpanelfrigöring) -knapp

23 4

DISP

MO RND

45Wx4

78 9 p

KD-S821R

12 RDS

TP PTY SCM

Teckenfönstret

o Volymnivåindikator

Utjämningsmönsterindikator

; Indikator för FM-band (FM1, FM2, FM3) a Indikator för CD-källa s Tundermottagningsindikeringar

MO (mono), ST (stereosändning)

d RND (slumpmässigt) -indikator f RDS-indikeringar

AF, REG, TP, PTY

g SCM (sound control memory =

ljudkontrollminne) -indikator

h LOUD (fysiologisk volym) -indikator j Indikator för AM-band k Huvudteckenfönster l Indikator för insatt CD / Ljudlägesindikeringar

BEAT, SOFT, POP

ENHETENS FUNKTIONER

Koppla på strömmen

Koppla på ström.

Anm. om enknappsmanöver:

När du väljer tunern som källa i steg 2 nedan slås strömmen på automatiskt. Du behöver inte trycka på denna knapp för att slå på strömmen.

Spela ljudkällan.

DISP

MO RND

45Wx4

KD-S821R

12 RDS

TP PTY SCM

Justera ljudet som du vill ha det. (Se sid. 18 – 20).

Att sänka ljudnivån på ett ögonblick

Tryck ett ögonblick på medan du lyssnar på en ljudkälla. “ATT” börjar blinka i teckenfönstret, och ljudnivån sänks genast. Tryck ett ögonblick på knappen igen för att få tillbaka den tidigare ljudnivån.

• Du kan också återställa ljudet genom att vrida inställningsratten medurs.

Att koppla av strömmen

Tryck drygt en sekund på .

Anm:

När du använder enheten första gången ska du ställa in den inbyggda klockan på rätt tid, se sid. 21.

Se sid. 6 – 15 om du vill använda radion

(FM eller AM).

Se sid. 16 – 17 om du vill använda CD.

Ställ in ljudvolymen.

För att höja volymen.

För att sänka volymen.

Ljudnivåindikator

Ljudnivån visas.

VARNING beträffande volyminställning:

CD-skivor ger mycket lite brus jämfört med andra ljudkällor. Om ljudnivån exempelvis ställs in för förstärkaren, kan högtalarna därför komma att skadas av den plötsliga förändringen av utnivån. Sänk därför ljudnivån innan du spelar en skiva, och anpassa den efter behov vid avspelningen.

SVENSKA

RADIONS GRUNDFUNKTIONER

45Wx4

DISP

MO RND

Lyssna på radion

Du kan söka antingen automatiskt eller manuellt för att ta in en bestämd station.

Sök en station automatiskt: Auto search

Välj band (FM1 – 3, AM).

FM1 FM2 FM3

Det valda vågbandet visas.

KD-S821R

12 RDS

TP PTY SCM

Börja söka station.

För att söka stationer med högre frekvenser.

För att söka stationer med lägre frekvenser.

När du får in en station upphör sökandet.

Om du vill sluta söka innan du får in en station, tryck på samma knapp som du tryckte

för att söka.

Audionivå- (se sid. 23) eller ljudnivåindikator.

Anm:

Denna mottagare har tre FM-band (FM1, FM2,

SVENSKA

FM3). Vilket som helst kan användas för att lyssna på en FM-sändning.

Sök en station manuellt: Manual search

Sök in önskad station medan “M” blinkar.

Välj band (FM1 – 3, AM).

FM1 FM2 FM3

Anm:

Denna mottagare har tre FM-band (FM1, FM2, FM3). Vilket som helst kan användas för att lyssna på en FM-sändning.

Tryck in och håll ¢ eller 4 tills “M (manual)” börjar blinka i teckenfönstret.

För att ställa in stationer med högre frekvenser.

För att ställa in stationer med lägre frekvenser .

• Om du tar bort fingret från knappen slås det manuella läget automatiskt av efter 5 sekunder.

• Om du håller knappen intryckt växlar frekvenserna (med 50 kHz intervall för FM och 9 kHz intervall för AM – MV/LV) tills du släpper knappen.

När det är svårt att ta in en FM stereosändning:

Tryck på MO RND (mono/slumpmässigt) när du lyssnar på en FM-stereosändning.

MO RND

Lyser under stereomottagning av FM-sändning.

Varje gång du trycker på knappen tänds och släcks MOindikeringen växelvis.

Det valda vågbandet visas.

SVENSKA

När MO-indikeringen är tänd i teckenfönstret får du monoljud att lyssna på, men mottagningen blir bättre (ST-indikeringen släcks).

Lagra stationer i minnet

Du kan använda någon av dessa två metoder för att lagra sändarstationen i minnet.

• Automatisk förinställning av FM-stationer: SSM (Strong-station Sequential Memory)

• Manuell förinställning av både FM och AM stationer

FM-station automatisk förinställning: SSM

Du kan förinställa 6 lokala FM-stationer i varje FM-band (FM1, FM2 och FM3).

Välj ett FM-bandnummer (FM1 – 3) där du vill lagra FM-stationer.

Manuell förinställning

Du kan förinställa upp till 6 stationer i varje band manuellt (FM1, FM2, FM3 och AM).

Ex.: Att lagra en FM-station på 88,3 MHz i

förinställningsnummer 1 på FM1-bandet

Välj ett bandnummer (FM1 – 3, AM) där du vill lagra stationer (nummer FM1 i det här exemplet).

FM1 FM2 FM3

Tryck in och håll båda knapparna minst 2 sekunder.

“SSM” visas och försvinner sedan när den automatiska förinställningen är klar.

SVENSKA

Lokala FM-stationer med de starkaste signalerna avsöks och lagras automatiskt i det bandnummer du valt (FM1, FM2 eller FM3). Dessa stationer är förinställda i nummerknapparna — nr 1 (lägsta frekvens) till nr 6 (högsta frekvens). Efter avslutad förinställning inställs automatiskt den station som är lagrad i knapp nummer 1.

Sök in en station (på 88,3 MHz i det här exemplet).

För att ställa in stationer med högre frekvenser.

För att ställa in stationer med lägre frekvenser .

Tryck in och håll nummerknappen (nummer 1 i det här exemplet) minst 2 sekunder.

Sök in en förinställd station

Du kan lätt söka in en förinställd station. Kom ihåg att du måste lagra stationerna först. Se “Lagra stationer i minnet” på sid. 8 om du inte lagrat dem.

Välj band (FM1 – 3, AM).

“P1” blinkar i två sekunder.

Upprepa åtgärderna ovan för att lagra andra stationer i andra förinställningsnummer.

Anm:

• En tidigare förinställd station raderas när en ny station lagras i samma förinställningsnummer.

• Förinställningsstationer raderas när strömmen till minneskretsen bryts (t.ex. under batteribyte). Om detta inträffar ska stationerna förinställas igen.

FM1 FM2 FM3

Välj numret (1 – 6) på den förinställda station du vill ha.

8 9 10 11 127

SVENSKA

RDS-FUNKTIONER (radiodatasystem)

Så här använder du RDS

RDS (radiodatasystem) tillåter att FM-stationer sänder en extra signal tillsammans med de ordinarie programsignalerna. Stationerna sänder exempelvis stationsnamn samt information om den typ av program de sänder ut, t.ex. sport eller musik, osv. En annan fördel med RDS-funktionen kallas “framhäver andra nät”. Med hjälp av framhäver andra nät-data som sänts från en station kan du söka in en annan station i ett annat nätverk som sänder ditt favoritprogram eller trafikuppgifter, medan du lyssnar på ett annat program eller någon annan ljudkälla som CD.

När enheten tar emot RDS-data kan den göra följande:

• Automatisk spårning av samma program (nätspårningsmottagning)

• Beredskapsmottagning av TA (trafikmeddelanden) eller ditt favoritprogram

• PTY-sökning (programtyp)

• Programsökning

• Flera andra funktioner

Automatisk spårning av samma program (nätspårningsmottagning)

När du kör genom ett område där det är dålig FM-mottagning, söker tunern i denna enhet automatiskt in en annan RDS-station som sänder samma program med starkare signaler. Du kan alltså fortsätta att lyssna på samma program med bästa möjliga mottagning var du än kör. (Se illustrationen på nästa sida). Två typer av RDS-data används för att få nätspårningsmottagning att fungera korrekt — nämligen PI (programidentifiering) och AF (alternativa frekvenser). Om dessa data inte mottas korrekt från den RDS-station du lyssnar på, kommer nätspårningsmottagningen inte att fungera.

SVENSKA

För att använda nätspårningsmottagning,

tryck in och håll TP RDS (trafikprogram/ radiodatasystem) minst 1 sekund. Varje gång du trycker och håller knappen växlar nätspårningens mottagningsläge på detta sätt:

RDS

Mode 1

AF indikatorn tänds, men inte REG indikatorn. Nätspårning aktiveras med regionalfunktionen inställd på “av”. Omkopplar till en annan station inom samma nät när mottagarsignalerna från den aktuella stationen försvagas.

• I detta läge kan programmet skilja sig från det som

f.n. tas emot.

Mode 2

Såväl AF indikatorn som REG indikatorn tänds. Nätspårning aktiveras med regionalfunktionen inställd på “på”. Omkopplar till en annan station inom samma nät som sänder samma program, när mottagarsignalerna från den aktuella stationen försvagas.

Mode 3

Varken AF indikatorn eller REG indikatorn tänds. Nätspårning är utkopplad.

Mode 1

Mode 2 Mode 3

REG indikatorAF indikator

Samma program kan tas emot på olika frekvenser.

Program 1 sänder på frekvens A

Program 1 sänder på frekvens E

PTY-mottagning i beredskapsläge (PTY Standby Reception)

PTY

När du trycker på PTY medan du lyssnar på en FM-station, tänds PTY indikatorn under mottagning av en PTY station och PTY beredskapsläge aktiveras. Det valda PTY-namnet som lagrades på sid. 12 blinkar i 5 sekunder.

Program 1 sänder på frekvens B

Program 1 sänder på frekvens C

Program 1 sänder på frekvens D

Mottagning i beredskapsläge (Standby Reception)

Beredskapsläge (Standby) gör att enheten temporärt kan koppla om till en sändning med ditt favoritprogram (PTY: programtyp) och trafikmeddelanden (TA) från den aktuella ljudkällan (en annan FM-station eller CD).

• Mottagning i beredskapsläget fungerar inte om du

lyssnar på en AM-station.

TA-mottagning i beredskapsläge (TA Standby Reception)

RDS

• TP indikatorn blinkar när den mottagna stationen

7 O

Tryck på knappen TP RDS igen för att koppla ur

TA beredskapsläget.

När du trycker på TP RDS medan du lyssnar på en FM-station, tänds TP

indikatorn under mottagning av en TP station (trafikprogram) och TA beredskapsläge aktiveras.

inte är en TP station. Tr yc k på ¢ eller 4

för att aktivera TA beredskapsläge. “SEARCH”

visas i teckenfönstret och TP stationssökning startas. TP indikatorn tänds när en TP station hittas.

m du lyssnar på CD och vill höra en TPsändning ska du trycka på TP RDS för att aktivera TA beredskapsläge. (TP indikatorn tänds).

Om ett trafikprogram börjar sändas medan TA beredskapsläge är aktiverat, visas “TRAFFIC” och FM-bandet aktiveras. Volymen höjs till den förinställda TA-nivån (se sid. 14), och trafikprogrammet kan sedan höras.

• PTY indikatorn blinkar när den mottagna stationen inte är en PTY station. Tryck på ¢ eller

4 för att aktivera PTY beredskapsläge. “SEARCH” visas i teckenfönstret och PTY stationssökning startas. PTY indikatorn tänds när en PTY station hittas.

7 Om du lyssnar på CD och vill höra en PTY-

sändning ska du trycka på PTY för att aktivera PTY beredskapsläge. (PTY indikatorn tänds).

Om det valda PTY-programmet börjar sändas när PTY beredskapsläge är aktiverat, visas det valda PTY-namnet och FM-bandet aktiveras. Vald PTYprogrammet kan sedan höras.

Tryck på knappen PTY igen för att koppla ur

PTY beredskapsläget.

SVENSKA

Välj ditt favoritprogram för PTY-mottagning i beredskapsläge

Du kan välja ditt favoritprogram för PTY beredskapsmottagning och lagra det i minnet. Vid leveransen är “NEWS” fabriksinställt som den programtypen för PTY beredskapsmottagning.

Tryck in och håll SEL (välj) intryckt minst 2 sekunder tills en av PSM funktionerna kommer fram i teckenfönstret. (PSM: se sid. 22).

Välj “PTY STBY” (beredskap) om det inte visas i teckenfönstret.

Välj någon av de tjugonio PTY-koderna. (Se sid. 15).

Det valda kodnamnet visas i teckenfönstret och lagras i minnet.

Ställ in ditt favoritprogram

Du kan ställa in en av dina 6 favoritprogramtyper som lagrats i minnet. Vid leveransen från f abrik en är följande 6 programtyper lagrade i nummerknapparna (1 till

6). Se informationen nedan, för instruktioner för

att spara dina favoritprogramtyper. Se sid. 13, för att söka efter ditt favoritprogram.

POP M

CLASSICS

ROCK M EASY M

AFFAIRS

Lagra dina favoritprogramtyper i minnet

Tryck in och håll SEL (välj) intryckt minst 2 sekunder tills en av PSM funktionerna kommer fram i teckenfönstret. (PSM: se sid. 22).

Välj “PTY SRCH” (sökning) om det inte visas i teckenfönstret.

VARIED

Avsluta inställningen.

SVENSKA

Välj någon av de tjugonio PTY-koderna. (Se sid. 15).

Det valda kodnamnet visas i teckenfönstret.

• Om du väljer en kod som redan lagrats i minnet, blinkar i teckenfönstret.

Tryck in och håll nummerknappen intryckt minst 2 sekunder för att lagra den PTY-kod som valts i önskat förinställningsnummer.

8 9 10 11 127

Det kodnamn du valde blinkar i tec kenfönstret.

• Om det finns en station som sänder ett program med samma PTY-kod som du valt, tas den stationen in.

• Om det inte finns någon station som sänder ett program med samma PTY-kod som du valt, ändras inte stationen.

Anm:

I vissa områden fungerar inte PTY-sökning korrekt.

Avsluta inställningen.

Att avsöka ditt favoritprogram

Tryck in och håll PTY (programtyp) intryckt minst 1 sekund när du lyssnar på en FM-station.

PTY

Den sist valda PTY-kod visas.

Välj någon av PTY-koderna som lagrats i förinställningsknapparna (1 till 6).

8 9 10 11 127

Ex.: När “ROCK M” lagras i förinställda

nummerknappen 2

PTY-sökningen efter ditt favoritprogram startar efter 5 sekunder.

Andra bekväma RDSfunktioner och inställningar

Automatiskt val av station med nummerknapparna

När du trycker på nummerknappen brukar den förinställda stationen tas in. När den förinställda stationen är en RDS-station händer dock något annat. Om signalerna från den förinställda stationen är för svaga för att mottagningen ska bli bra, så använder enheten sina AF-data och ställer in sig på en annan station som sänder samma program som den ursprungliga förinställda stationen. (Programsökning)

• Det tar en stund för apparaten att ställa in sig på en annan station med programsökning.

Så här gör du för att aktivera programsökning.

• Se också “Ändra allmänna inställningar (PSM)” på sid. 21.

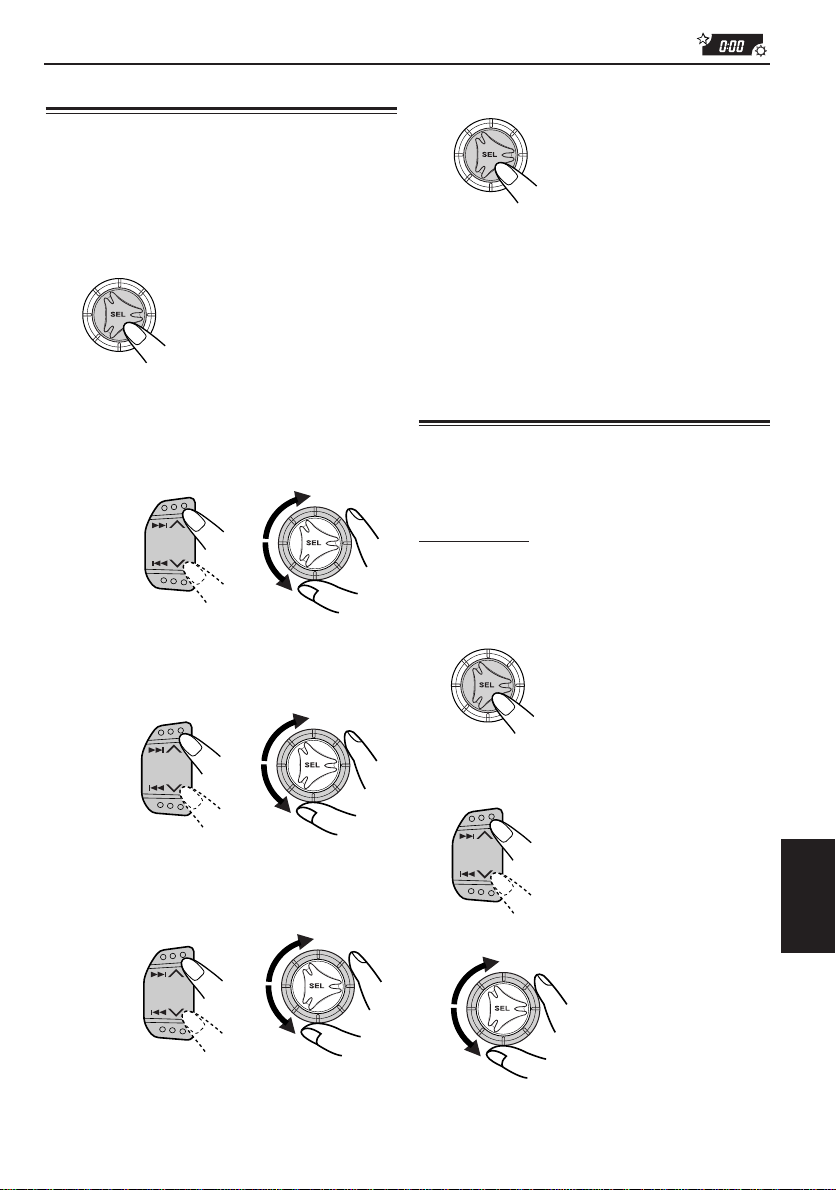

1 Tryck in och håll SEL (välj) intryckt minst 2

sekunder tills en av PSM funktionerna kommer fram i teckenfönstret.

2 Tryck på ¢ eller 4 för att välja “P

(Program)-SEARCH”.

3 Vrid inställningsratten medurs för att välja “ON”.

Detta aktiverar programsökning.

4 Tryck på SEL (välj) för att avsluta inställningen.

För att gå ur programsökningen, upprepar du

samma steg en gång till, men väljer i ställer “OFF” (av) i steg 3, genom att vrida inställningsratten moturs.

SVENSKA

Att byta displayläge medan du lyssnar på en FM-station

Du kan ändra indikeringen i teckenfönstret till antingen stationsnamn (PS NAME), stationsfrekvens (FREQ) eller klocktid (CLOCK) när du lyssnar på en FM RDS-station.

• Se också “Ändra allmänna inställningar (PSM)” på sid. 21.

1 Tryck in och håll SEL (välj) intryckt minst 2

sekunder tills en av PSM funktionerna kommer fram i teckenfönstret.

2 Tryck på ¢ eller 4 för att välja

“DISPMODE (visningsläge)”.

3 Vrid inställningsratten för att ställa in önskad

indikering (“PS NAME” , “FREQ” eller “CLOCK”).

4 Tryck på SEL (välj) för att avsluta inställningen.

Anm:

Om du trycker på DISP (indikeringfönster) kan du också ändra teckenfönstret medan du lyssnar på en FM RDS-station. Varje gång du trycker på knappen visas följande i teckenfönstret:

Stationsnamn

(PS NAME)

Stationsfrekvens

(FREQ)

Programtyp

(PTY)

Klocka

Volyminställning för trafikinformation (TA-nivån)

Du kan förinställa ljudnivån för TA-mottagning i beredskapsläge. När ett trafikprogram tas in ändras ljudvolymen automatiskt till förinställd nivå.

• Se också “Ändra allmänna inställningar (PSM)” på sid. 21.

1 Tryck in och håll SEL (välj) intryckt minst 2

sekunder tills en av PSM funktionerna kommer fram i teckenfönstret.

2 Tryck på ¢ eller 4 för att välja

“T A V OL”.

3 Vrid inställningsratten för att ställa in önskad

volymnivå. Du kan ställa in den mellan “VOL 00” och “VOL 50”.

4 Tryck på SEL (välj) för att avsluta inställningen.

Automatisk klockinställning

Vid leverans från fabriken är klockan som är inbyggd i enheten inställd för att justeras automatiskt med hjälp av CT-data (klocktid) i RDS-signalen. Följ anvisningarna nedan om du inte vill använda automatisk klockinställning.

• Se också “Ändra allmänna inställningar (PSM)” på sid. 21.

1 Tryck in och håll SEL (välj) intryckt minst 2

sekunder tills en av PSM funktionerna kommer fram i teckenfönstret.

2 Tryck på ¢ eller 4 för att välja

“AUTO ADJ (klockinställning)”.

3 Vrid inställningsratten moturs för att välja

“OFF”. Därmed har klockjusteringen annullerats.

4 Tryck på SEL (välj) för att avsluta inställningen.

• Sedan återgår teckenfönstret till den ursprungliga

SVENSKA

indikeringen i flera sekunder.

För att återaktivera klockinställningsläget,

upprepar du samma steg, men väljer “ON” i steg 3 genom att vrida inställningsratten medurs.

Anm:

Du måste ligga kvar inställd på samma station i mer än 2 minuter efter att ha satt “AUDIO ADJ” (ljudjust) till “ON” (på). Annars kommer klocktiden inte att justeras. (Det beror på att apparaten behöver 2 minuter för att hämta in de CT-data som ingår i RDSsignalen).

PTY-koder

NEWS: Nyheter AFFAIRS: Mera djuplodande analyserav

aktuella nyheter eller händelser

INFO: Program som delger tips om

diverse olika ämnen SPORT: Sportevenemang EDUCATE: Utbildningsprogram DRAMA: Radioskådespel CULTURE: Program om nationell eller

regionell kultur SCIENCE: Program om naturvetenskap och

teknik VARIED: Övriga program som komedier,

ceremonier o.dyl. POP M: Popmusik ROCK M: Rockmusik EASY M: Lättlyssnad popmusik LIGHT M: Lättlyssnad bakgrundsmusik CLASSICS: Klassisk musik OTHER M: Övriga typer av musik WEATHER: Väderinformation FINANCE: Rapporter om försäljning,

handel, aktiebörsen o.dyl. CHILDREN: Underhållningsprogram för barn

SOCIAL: Program om sociala aktiviteter RELIGION: Program som handlar om olika

aspekter av troende eller frågor vexistentiell eller etisk natur

PHONE IN: Program där lyssnarna kan

uttrycka sina åsikter antingen telefonledes eller i ett allmänt forum

TRAVEL: Program om resmål,

charterresor, restips och erbjudanden

LEISURE: Program rörande fritidsaktiviteter

såsom trädgårdsskötsel,

matlagning, fiske o.dyl. JAZZ: Jazzmusik COUNTRY: Countrymusik NATION M: Nuvarande populärmusik från

främmande länder eller regioner

på det ursprungliga språket OLDIES: Klassisk popmusik FOLK M: Folkmusik DOCUMENT: Program som behandlar aktuella

frågor på ett mera djuplodande

sätt

SVENSKA

CD FUNKTIONER

DISP

MO RND

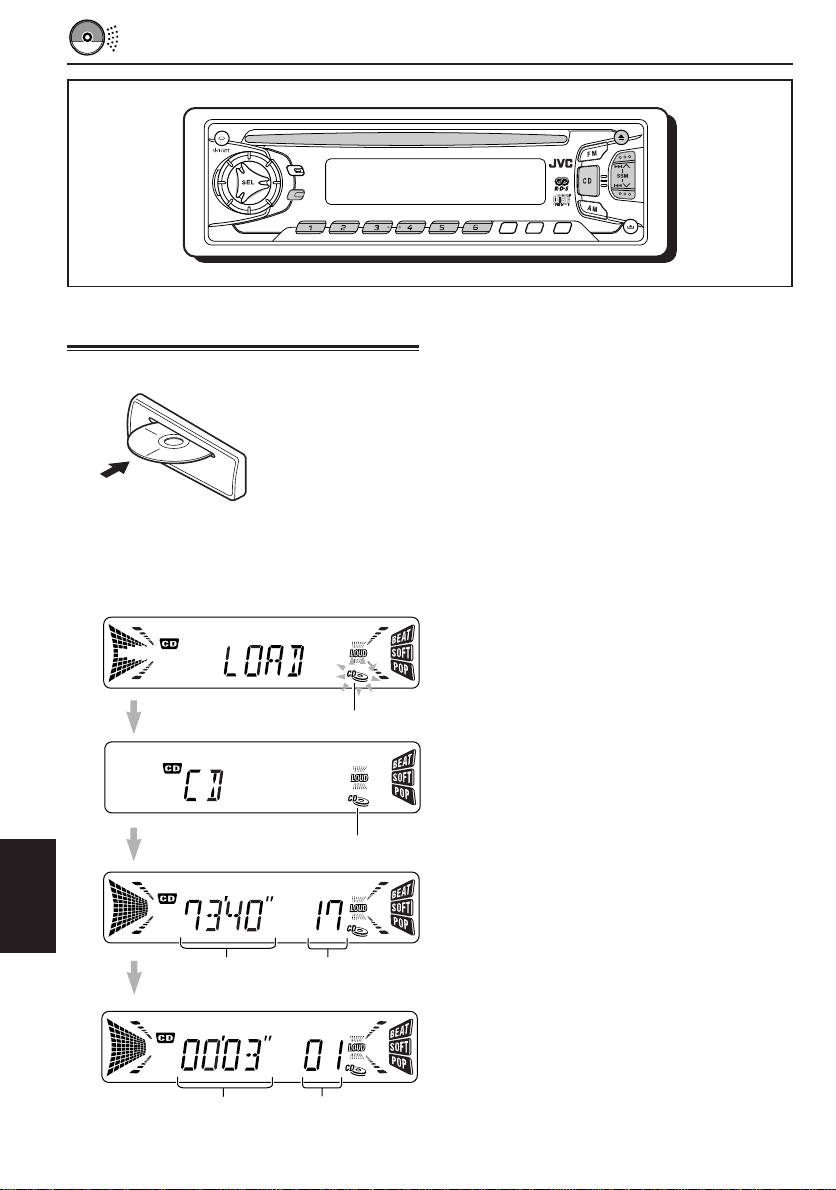

Spela en CD skiva

Ladda en skiva i laddningsspringan.

Enheten slås på och CD’n avspelas automatiskt.

Anm. om enknappsmanöver:

Om CD trycks in när det redan sitter en CD skiva i laddningsspringan kopplas enheten på och börjar spela automatiskt.

Indikator för insatt CD blinkar.

45Wx4

KD-S821R

12 RDS

TP PTY SCM

Anm:

När en CD sätt in upp, så kommer CD’n att automatiskt tryckas ut.

Att sluta spela och stöta ut CD skivan

Tryck på 0. CD:n slutar spela, kontrollpanelen öppnas, och CD:n stöts ut automatiskt ur laddningsspringan. Om du ändrar ljudkällan, slutar CD-spelningen också (men utan att stöta ut CD).

Anm:

• Om den utstötta skivan inte tas bort inom cirka 15 sekunder sätts den automatiskt in i laddningsspringan igen för att skyddas mot damm. (CD börjar dock inte spelas.)

• Du kan stöta ut CD skivan när enheten är avkopplad.

SVENSKA

Indikator för insatt CD tänds.

Total speltid för den insatta skivan

Förfluten speltid

Totalt spårantal på den insatta skivan

Aktuellt spår

␣␣␣

Ta reda på ett spår eller en bestämd del på en CD skiva

Snabbt framåt eller bakåt i spåret

Tryck in och håll ¢ , medan en CD skiva spelas för att gå snabbt framåt i spåret.

Tryck in och håll 4 , medan en CD skiva spelas för att gå snabbt bakåt i spåret.

Gå till nästa spår eller föregående spår

Tryck ett ögonblick på ¢ medan en CD skiva spelas för att gå fram till början på nästa spår. Varje gång du trycker på knappen i följd kommer du till början på nästa spår som sedan spelas.

Tryck ett ögonblick på 4 medan en CD skiva spelas för att gå tillbaka till början av det aktuella spåret. Varje gång du trycker på knappen i följd kommer du till början av föregående spår som sedan spelas.

Spela upp i slumpmässig ordning

Du kan spela alla spår på CD skivan i slumpvis ordning.

RND-indikeringen

MO RND

Varje gång du trycker på MO RND (mono/ slumpmässigt) medan en CD skiva spelas, kopplas det slumpvisa spelläget på och av växelvis.

När slumpvis spelning kopplas på tänds RNDindikatorn i teckenfönstret och ett slumpvis valt spår börjar spela.

Spärrad utstötning av CD skivan

Du kan spärra skivans utstötning och låsa en skiva i laddningsspringan.

Tryck på CD och håll samtidigt 0 intryckt i drygt 2 sekunder.

Gå direkt till ett visst spår

8 9 10 11 127

Tryck på den nummerknapp som motsvarar spårets nummer, så börjar det spelas.

• För att välja ett spårnummer från 1 – 6: Tryck ett ögonblick på 1 (7) – 6 (12).

• För att välja ett spårnummer från 7 – 12: Tryck in och håll 1 (7) – 6 (12) minst 1 sekund.

“EJECT” blinkar i teckenfönstret i cirka 5 sekunder, och CD skivan är låst och kan inte stötas ut.

För att upphäva spärren och låsa upp CD skivan, tryck på 0 igen minst 2 sekunder och

tryck samtidigt på CD. “EJECT” visas på displayen, och skivan stöts ut automatiskt.

SVENSKA

LJUDINSTÄLLNING

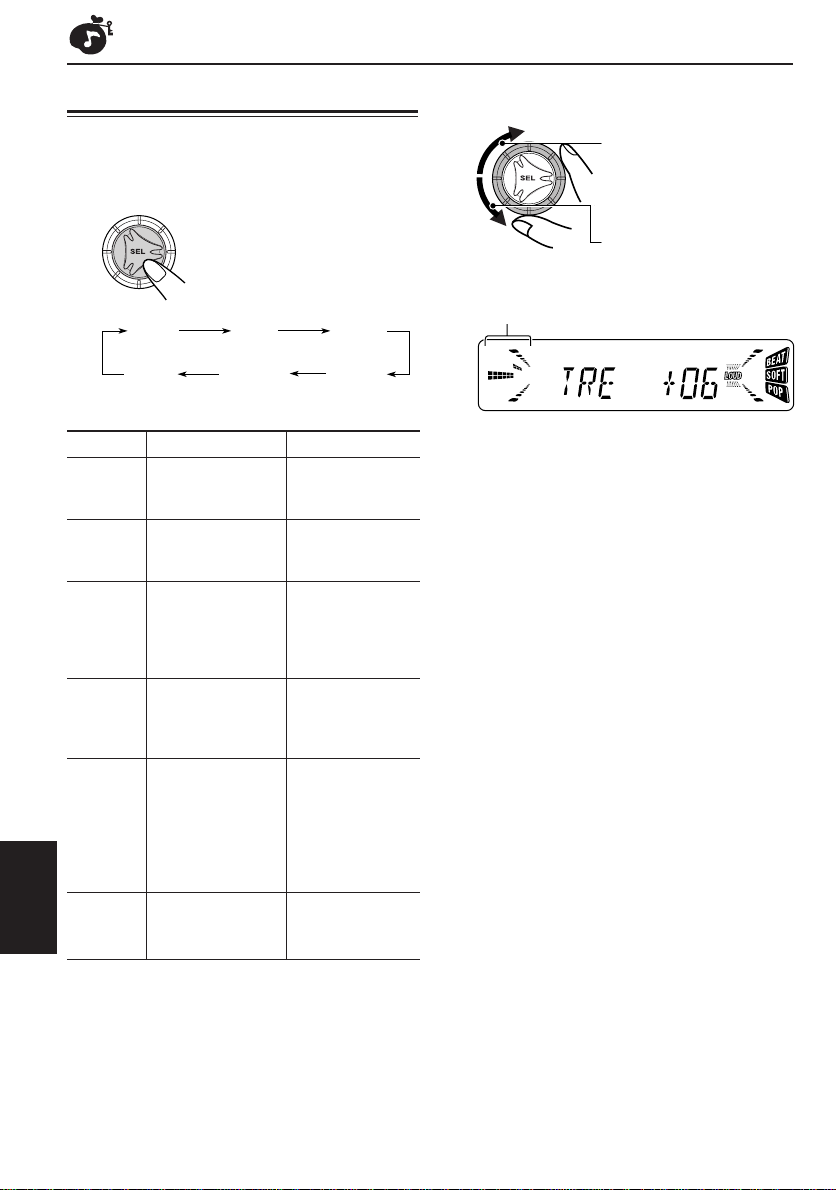

Inställning av ljudet

Justera ljudnivån.

Du kan justera ljudegenskaperna på önskat sätt.

Välj det du vill justera.

Varje gång du trycker på knappen ändras de inställningsbara posterna på följande sätt:

BAS

(bas)

VOL

(volym)

Indikering Det här gör du: Omfång

BAS Justerar basen. –06 (min.)

TRE Justerar –06 (min.)

FAD* Justerar främre R06 (endast

BAL Justerar vänster L06 (endast

LOUD Förstärker låga

VOL Justerar 00 (min.)

SVENSKA

diskanten. |

ochbakre bakre) högtalar balans. |

och höger | vänster) högtalar balans. R06 (endast

och höga frekvenser för att framställa et välbalanserat ljud när du lyssnar på låg volymnivå.

ljudvolymen. |

TRE

(diskant)

LOUD

(fysiologisk volym)

| +06 (max.)

+06 (max.)

F06 (endast

LOUD ON |

LOUD OFF

50 (max.)

FAD

(fader)

BAL

(balans)

främre)

höger)

För att höja nivån.

För att sänka nivån.

Utjämningsmönstret ändras när du ställer in basen eller diskanten.

Anm:

Normalt fungerar kontrollratten som volymkontroll. Du behöver alltså inte välja “VOL” (volym) för att justera ljudvolymen.

* Om du användar ett system med två högtalare sätter

du fadernivån på “00”.

Använda ljudkontrollminne (SCM)

Du kan välja och spara en färdig ljudinställning för varje avspelningskälla (Avancerad SCM) .

Välja och spara ljudlägen

När du väljer ett ljudläge så sparas det i minnet och hämtas sedan fram varje gång du väljer samma källa, samt visas i teckefönstret. Du kan spara ett ljudläge för var och en av följande källor — FM1, FM2, FM3, AM och CD.

• Om du inte vill spara ljudläget separat för varje avspelningskälla, utan i stället använda samma ljudläge för alla källorna, se “Annullera avancerad SCM – SCM LINK” på sid. 23.

Välj önskat ljudläge.

SCM

Ex.: När du väljer “BEAT”

Indikering För: Förinställda värden

BAS TRE LOUD SCM OFF (Klanglöst) 00 00 ON BEAT Rock eller +02 00 ON

discomusik

SOFT Mjuk +01 –03 OFF

bakgrundsmusik

POP Lätt musik +04 +01 OFF

Hämta fram ljudlägena

När “SCM LINK” har stats till “LINK ON”, spela ijudkällan.

Vatjr gång du byter avspelningskälla blinkar SCMindikator i teckenfönstret.

Varje gång du trycker på knappen ändras ljudläget på följande sätt:

SCM OFF

• När “SCM LINK” har satts till “LINK ON” kan det valda ljudläget sparas i minnet för den aktuella källan. Effekten gäller endast för den valda källan.

• När “SCM LINK” satts till “LINK OFF” gäller det valda ljudläget för alla källor.

(BEAT) (SOFT) (POP)

Ljudläge som sparats i minnet för den valda källan hämtas fram.

Anm:

• Du kan justera det förinställda ljudläget på önskat sätt och lagra det i minnet. Om du vill justera och lagra ditt ursprungliga ljudläge, se “Lagra e g en ljudinställning” på sid . 20.

• Se sid. 18 för anvisningar om hur du ställer in bas- och diskantförstärkningsnivåerna, eller slår av ljudstyrkefunktionen tillfälligt. (Inställningarna försvinner vid val av en annan källa).

SVENSKA

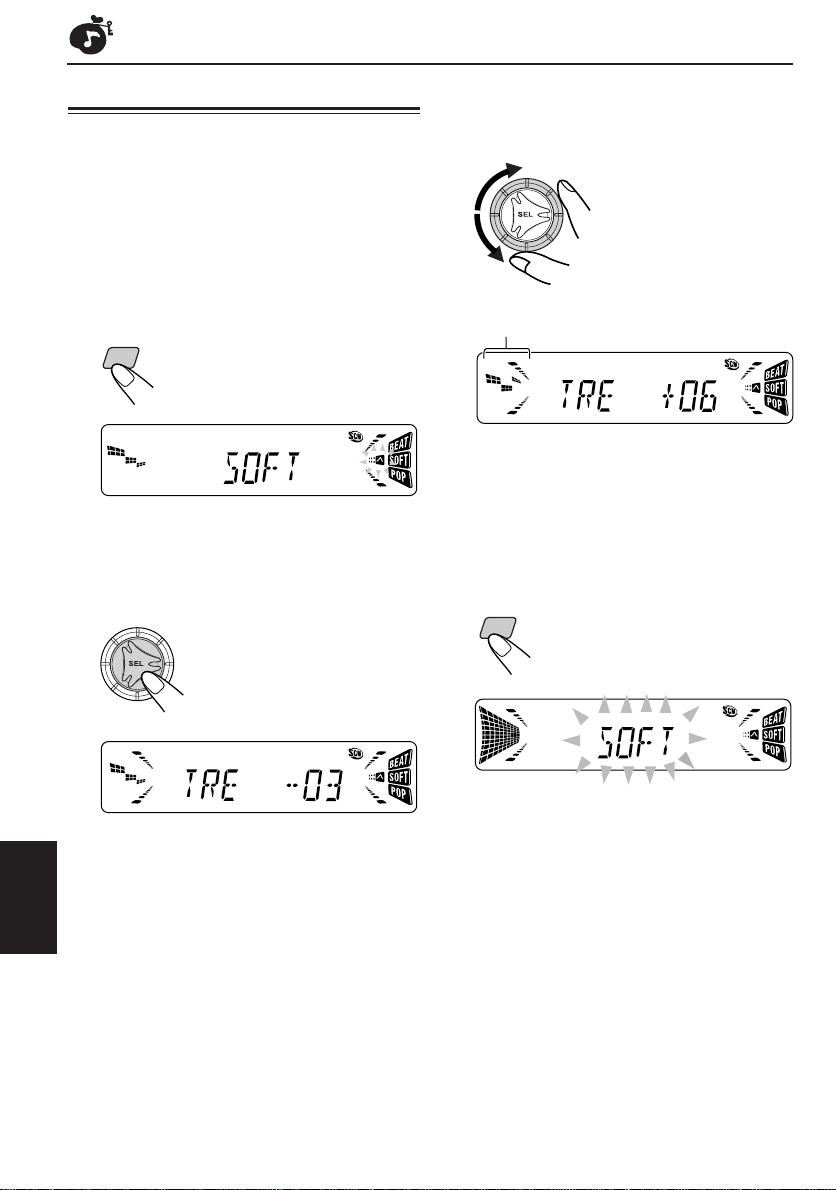

Lagra egen ljudinställning

Du kan justera ljudlägena (BEAT, SOFT, POP) som du vill och lagra dina egna inställningar i minnet.

• Följande steg är tidsbegränsade. Om inställningen upphävs innan du är färdig, ska du börja om från steg 1.

Hämta det ljudläge du vill justera.

• Se “Använda ljudkontrollminne” uppgifter på sid. 19.

SCM

Ex.: När du väljer “SOFT”

Välj “BAS (bas)”, “TRE (diskant)” eller “LOUD (fysiologisk volym)”.

Ställ in bas- eller diskantnivån eller slå ON/OFF ljudstyrkefunktionen.

• Se uppgifter på sid. 18.

Utjämningsmönstret ändras när du ställer in basen eller diskanten.

Upprepa stegen 2 och 3 för att göra andra inställningar.

Tryck på SCM och håll tangenten intryckt tills önskat ljudläge blinkar i teckenfönstret.

SCM

SVENSKA

Ex.: När du justerar “TRE (diskant)”

Den justering du gjort för valt ljudkontrolläge är lagrat i minnet.

Om du vill spara andra ljudlägen upprepar du stegen ovan.

Återställ fabriksinställningen

Upprepa samma steg och lägg åter in de förinställningsvärden som redovisas i tabellen på sid. 19.

ÖVRIGA VIKTIGA FUNKTIONER

Ställ in klockan

Du kan ställa in klockan på antingen 24- eller 12-timmars tidsformat.

Tryck in och håll SEL (välj) intryckt minst 2 sekunder tills en av PSM funktionerna kommer fram i teckenfönstret. (Se sid. 22).

Ställ in timmen.

1 Välj “CLOCK H (timmen)” om det inte

visas i teckenfönstret.

2 Justera timmen.

Ställ in minuten.

1 Välj “CLOCK M (minuten)”. 2 Justera minuten.

Avsluta inställningen.

För att kontrollera aktuell klocktid medan enheten är avstängd, tryck på DISP

(indikeringsfönster). Strömmen slås på, klocktiden visas i 5 sekunder, varpå strömmen slås av.

Ändra allmänna inställningar (PSM)

Du kan ändra de poster som står i listan på nästa sida med hjälp av PSM (inställning av användarläge).

Grundmetod

Tryck in och håll SEL (välj) intryckt minst 2 sekunder tills en av PSM funktionerna kommer fram i teckenfönstret. (Se sid. 22).

Ställ in tidssystem.

1 Välj “24H/12H”. 2 Välj “24H” eller “12H”.

Välj den PSM post du vill justera. (Se sid. 22).

Justera den PSM post som valdes.

SVENSKA

Upprepa stegen 2 och 3 för inställning av andra PSM-parametrar.

Avsluta inställningen.

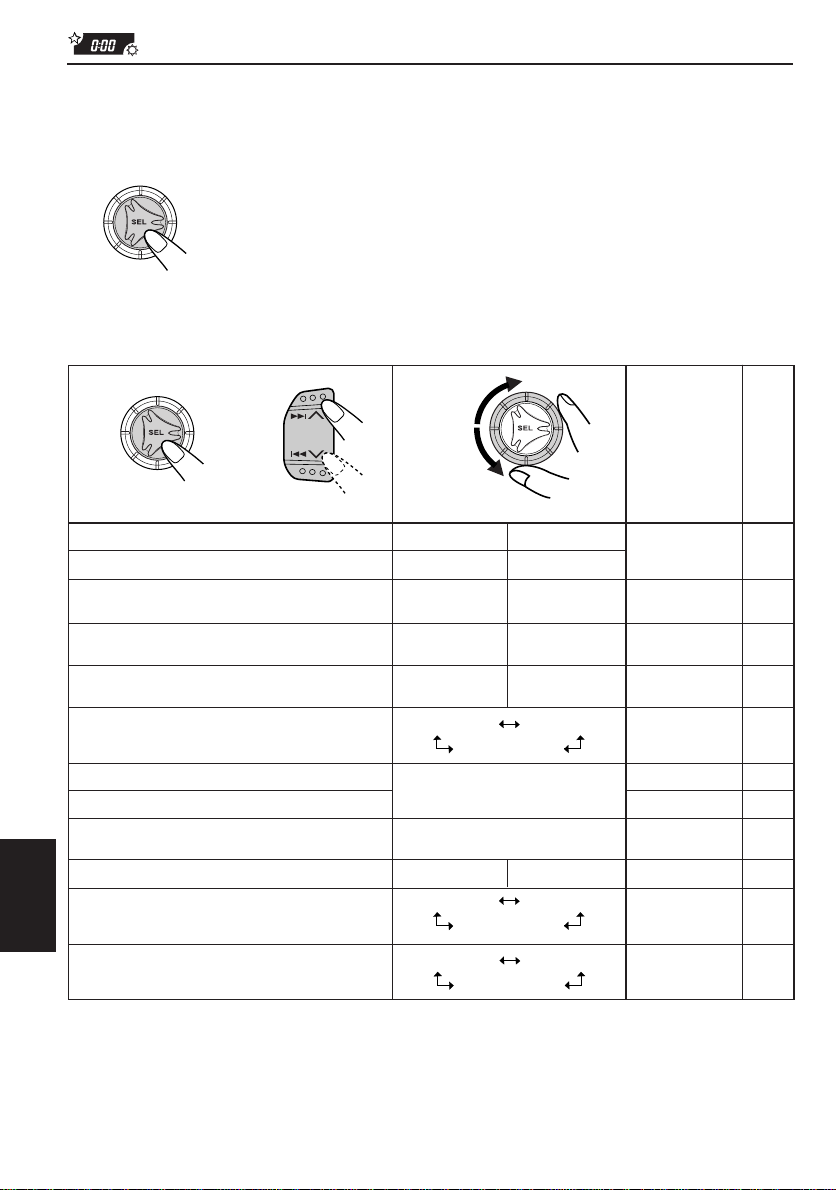

Inställning av användarläge (PSM) -enheter

CLOCK H Timinställning CLOCK M Minutinställning SCM LINK Minneslänk för

24H/12H 24/12 -timmars

AUTO ADJ Automatisk inställning

DISPMODE Visningsläge

PTY STBY PTY beredskap PTY SRCH PTY-sökning TA VOL Volym för

P-SEARCH Programsökning LEVEL Nivåvisning

Välj.Håll. Moturs Medurs

ljudreglering

tidsformat

av klockan

trafikmeddelande

SVENSKA

TEL Telefondämpning

Fabriksförin-

Inställning.

FramåtBakåt

Bakåt Framåt

CLOCK

OFF

LINK ON

24H

AUDIO 2

MUTING 2

LINK OFF 19, 23LINK ON

12H

OFF 14ON

PS NAME FREQ

29 typer av program

(se sid. 15.)

VOL 00 – VOL 50 14VOL 20

OFF

AUDIO 1

MUTING 1

ställning

0:00 21

24H

(

Se sid.

OFF

AUDIO 2

OFF 23

12.)

sid.

14PS NAME 12NEWS

• Tryck på SEL (välj) för att avsluta inställningen.

Annullera avancerad SCM – SCM LINK

Du kan annullera det avancerad SCM-minnet (ljudkontrollminne) och länka av ljudlägena och avspelningskällorna. Vid leveransen från fabriken kan det ligga ett separat ljudläge i minnet för varje källa, så att du kan ändra ljudläge enkelt genom att bara ändra källa.

Välj telefondämpning – TEL

Denna funktion används när en mobiltelefon ansluts. Beroende på vilket telefonsystem som används väljs antingen “MUTING 1” eller “MUTING 2”, dvs det som dämpar ljudet från enheten. Vid leveransen från fabriken är denna funktion avstängd.

• LINK ON: Avancerad SCM (olika ljudlägen för olika källor).

• LINK OFF: K onventionell SCM (ett ljudläge för alla källorna).

1 Tryck in och håll SEL (valj) intryckt i drygt 2

sekunder tills en av PSM funktionerna kommer fram i teckenfönstret.

2 Tryck på ¢ eller 4 för att välja

“SCM LINK”.

3 Vrid inställningsratten för att ställa in önskad

indikering (“LINK ON” eller “LINK OFF”).

4 Tryck på SEL (välj) för att avsluta inställningen.

Välj nivåvisning – LEVEL

Du kan välja den nivåvisning du önskar. Vid leveransen från fabriken är “AUDIO 2” valt.

• AUDIO 1: Nivåmätaren tänds nerifrån och uppåt.

• AUDIO 2: Växlar mellan nivåmätar(tänds nerifrån och upp) och belysningsvisning.

• OFF: Släcker ner audionivåindikeringen.

1 Tryck in och håll SEL (valj) intryckt i drygt 2

sekunder tills en av PSM funktionerna kommer fram i teckenfönstret.

2 Tryck på ¢ eller 4 för att välja

“LEVEL”.

3 Vrid inställningsratten för att ställa in önskad

indikering (“AUDIO 1”, “AUDIO 2” eller “OFF”).

4 Tryck på SEL (välj) för att avsluta inställningen.

• MUTING 1: Välj detta om denna inställning kan dämpa ljudet.

• MUTING 2: Välj detta om denna inställning kan dämpa ljudet.

• OFF: Upphäver telefondämpning.

1 Tryck in och håll SEL (valj) intryckt i drygt 2

sekunder tills en av PSM funktionerna kommer fram i teckenfönstret.

2 Tryck på ¢ eller 4 för att välja

“TEL”.

3 Vrid inställningsratten för att ställa in önskad

indikering (“MUTING 1”, “MUTING 2” eller “OFF”).

4 Tryck på SEL (välj) för att avsluta inställningen.

SVENSKA

Lossa kontrollpanelen

Du kan ta bort kontrollpanelen när du går ifrån bilen. När du lossar eller fäster kontrollpanelen ska du vara försiktig för att inte skada kontakterna på baksidan av panelen och på panelhållaren.

Så här lossa kontrollpanelen

Du måste koppla ifrån strömmen innan du tar loss kontrollpanelen.

Lås upp kontrollpanelen.

Lyft och dra ut kontrollpanelen ur apparaten.

Så hä fäster du kontrollpanelen

För in kontrollpanelens vänstra sida i spåret i panelhållaren.

Tryck på kontrollpanelens högna sida så att den fästs i panelhållaren.

Anm om rengöring av kontakter:

Om du tar loss kontrollpanelen ofta blir kontakterna sämre. För att förhindra detta kan du emellanåt torka kontakterna med en bomullstuss eller trasa fuktad med alkohol, men var försiktig så att kontakterna inte skadas.

Lägg kontrollpanelen i den medföljande lådan.

SVENSKA

Kontakter

ANVÄNDNING AV FJÄRRKONTROLLEN

Denna enheten kan även fjärrstyras enligt anvisningarna här (med en separat köpt fjärrkontroll). Vi rekommenderar att fjärrkontroll RM-RK31 eller RM-RK50 används med enheten.

(Exempel: Avser RM-RK31)

Innan fjärrkontrollen används:

• Rikta fjärrkontrollen rakt mot fjärrkontrollsensorn på huvudenheten. Se till att det inte förekommer några hinder i vägen.

45Wx4

DISP

MO RND

Fjärrkontrollsensor

• Utsätt inte fjärrkontrollsensorn för kraftig belysning (solsken eller skarpa lampor).

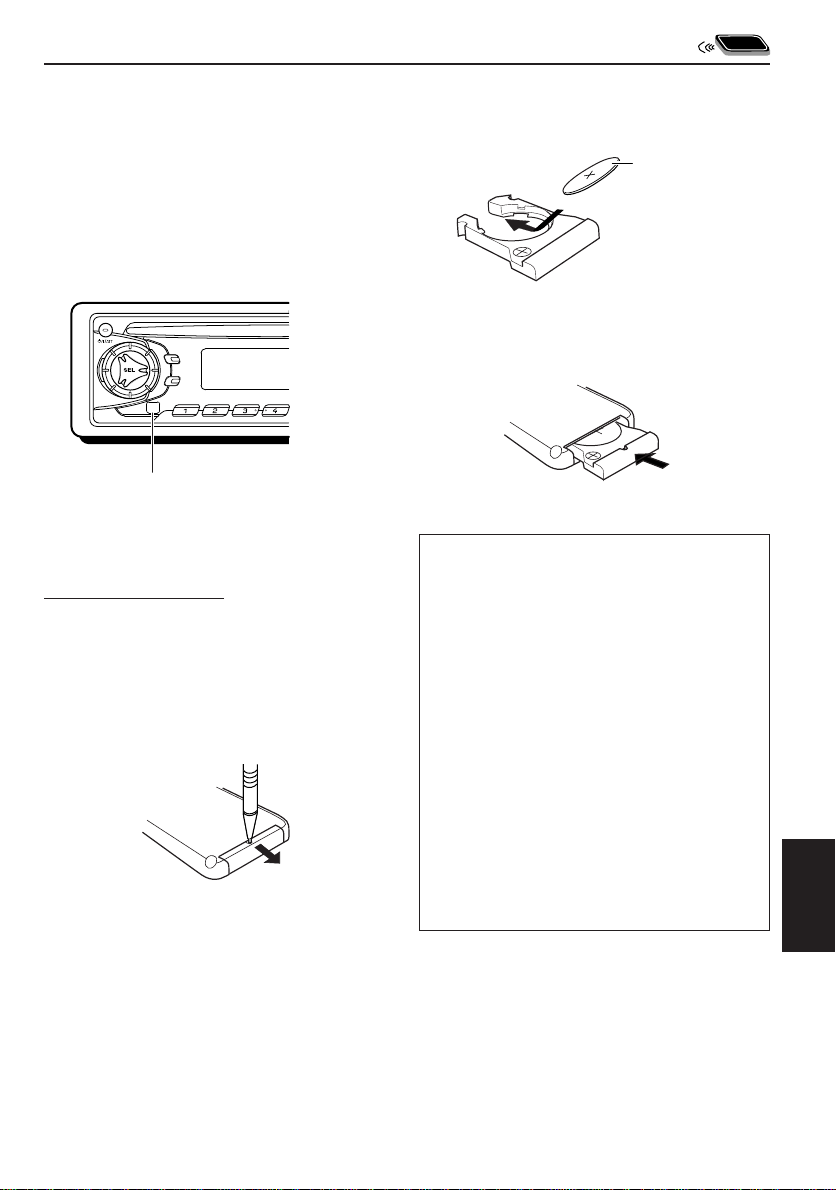

Insättning av batteri

När fjärrkontrollens område och effekt försvagas skall batteriet bytas ut.

1. Ta bort batterihållaren.

1) Tryck utåt i pilens riktning med en kulspetspenna eller liknande.

2) Ta bort batterihållaren.

(baksida)

2. Sätt in batteriet.

Skjut in batteriet i hållaren med + sidan vänd uppåt, tills batteriet sitter på plats i hållaren.

Litium-knappbatteri (produkt nummer: CR2025)

3. Sätt tillbaka batterihållaren.

Sätt in batterihållaren på plats igen genom att trycka på den tills du kan höra ett klickljud.

(baksida)

VARNING!

• Förvara batterier på en plats som är oåtkomlig för barn.

Om ett barn råkat svälja batterier skall man

omedelbart kontakta läkare.

• Batterier får inte laddas upp, kortslutas, tas isär eller värmas upp eller placeras i eld.

Om något av detta sker kommer batterier att avge

värme, spricka eller orsaka eldsvåda.

• Blanda inte batterier med andra metaller.

Om detta sker kan batterier avge värme, spricka

eller orsaka eldsvåda.

• När batteri kastas bort eller sparas skall de lindas om med tejp och isolering. Annars kan batterier avge värme, spricka eller orsaka eldsvåda.

• Peta inte på batterier med metallstift från en liknande anordning.

Om detta sker kan batterier avge värme, spricka

eller orsaka eldsvåda.

SVENSKA

Placering av knappar

RM-RK31

1 • Slår på enheten om den hålls intryckt när

enheten stängs av.

• Stänger av enheten om den trycks in och hålls intryckt i mer än 1 sekund.

• Sänker ljudnivån ögonblickligen vid en kort tryckning. Tryck igen för att återställa volymen.

2 • Fungerar som BAND-knapp vid

radiolyssning. Bandet ändras vid vart tryck på knappen.

• Fungerar inte som tangenten PROG/DISC +.

3 • Används som PRESET-knapp

(förinställning) vid radiolyssning. För varje tryckning höjs numret på förvalsstationen och den valda stationen ställs in.

• Fungerar inte som tangenten DISC –.

4 Fungerar på samma sätt som reglervredet på

apparaten.

ANM.:

Denna knapp har ingen funktion vid

5 Välja ljudläge.

6 Välj önskad källa.

7 • Startar stationssökning när du lyssnar på

ändring av allmänna inställningar.

För varje tryckning på tangenten, ändras läget.

Källan ändras vid vart tryck på tangenten.

radion.

• Startar snabbsökning framåt eller bakåt i spåret om tangenten hålls intryckt under CD-spelning.

• Hoppar framåt till nästföljande spår eller bakåt till det nuvarande spåret (eller föregående spår) vid ett snabbt tryck under CD-spelning.

SVENSKA

UNDERHÅLL

Hantering av CD skivor

Enheten är avsedd att återge CD-skivor och CD-R.

COMPACT

DIGITAL AUDIO

• Andra skivor kan inte spelas.

Så här hanterar man CD skivor

När du tar ut en CD skiva ur asken ska du trycka ner askens centrumhållare och hålla i skivans kanter när du lyfter ut den.

• Håll alltid i kanterna på CD skivor. Vidrör inte spelytorna.

När du lägger tillbaka CD skivan i asken ska du lägga den varsamt runt centrumhållaren (med den tryckta sidan uppåt).

• Lägg alltid tillbaka CD skivor i förvaringsasken när de inte används.

Att hålla CD skivor rena

En smutsig CD skiva spelar inte alltid rätt. Om en CD skiva blir smutsig ska du torka den med en mjuk trasa i en rät linje från mitten ut till kanten.

Att spela nya CD skivor

Nya CD skivor kan ha ojämna fläckar runt inneroch ytterkanterna. Om sådana skivor används kan det hända att enheten vägrar spela dem. Sådana ojämna fläckar kan tas bort om man gnider kanterna med en blyerts-eller kulspetspenna eller liknande.

Centrumhållare

Kondensation

Fukt kan kondenseras på linsen i CD spelaren i följande fall:

• När värmaren startats i bilen.

• Om det blir mycket fuktigt inne i bilen. Om detta inträffar kan det bli fel på CD spelaren. Stöt i så fall ut skivan och låt enheten stå påkopplad några timmar tills fukten avdunstat.

Vid avspelning av en CD-R (inspelningsbar)

Du kan spela av dina CD-R-originalskivor på denna mottagare.

• Innan du spelar av en CD-R ska du läsa informationen och varningarna på den noga.

• Vissa CD-R-skivor som spelats in på CDinspelare kanske inte kan spelas av på denna mottagare till följd av sina skivkarakteristika, eller av något av följande skäl:

– Skivan är smutsig eller repad. – Fukt kondenseras på linsen i enheten. – CD-spelarens avläsningslins är smutsig.

• Använd bara “finaliserade” CD-R-skivor.

• CD-RW-skivor (överskrivningsbara) kan inte spelas av på den här mottagaren.

• Använd inte CD-R-skivor med dekaler eller klisteretiketter på ytan, eftersom de kan leda till funktionsfel.

VARNINGAR!

• Sätt inte in 8 cm CD skivor (singelskivor) i laddningsspringan. (Sådana skivor kan inte stötas ut).

• Sätt inte in någon CD skiva som har ovanlig form (t.ex. hjärta eller blomma) eftersom det skulle ge problem.

• Utsätt inte CD skivor för direkt solsken eller någon annan värmekälla, och lägg dem inte på en plats där de utsätts för hög temperatur eller fukt. Låt dem inte ligga i bilen.

• Använd inte lösningsmedel vid rengöring av CD skivor (t.ex. vanligt skivrengöringsmedel, spray, thinner, bensin, osv).

SVENSKA

Något om urspårning:

Urspårning kan inträffa om man kör på mycket ojämna vägar. Det skadar inte enheten eller skivan, men det är givetvis irriterande. Vi rekommenderar att du stoppar CD spelaren medan du kör på dåliga vägar.

FELSÖKNING

Saker som ser ut att vara problem är inte alltid så allvarliga. Kontrollera följande punkter innan du kontaktar något servicecenter.

Symtom

• CD spelar inte.

• CD Ijudet avbryts ibland.

• Ljudet avbryts ibland.

• Ljudet inte kan höras ur högtalarna.

• SSM (Strong-station Sequential Memory) automatisk förinställning fungerar inte.

• Statiskt brus när man lyssnar på radion.

• “NO DISC” visas i teckefönstret.

• CD-skivan kan inte matas ut.

• Skivan kan varken spelas eller stötas ut.

• Bilstereon fungerar inte alls.

Orsaker

CD skivan är insatt uppochner. Du kör på ojämn väg.

CD skivan är repad. Felaktiga anslutningar.

Felaktiga anslutningar.

Volymnivån sätts till minimumnivån.

Felaktiga anslutningar.

För svaga signaler.

Antennen sitter inte stadigt ansluten.

Ingen CD insatt. CD:n är spärrad. Enheten fungerar eventuellt fel.

Den inbyggda mikrodatorn kan fungera fel pga buller osv.

Åtgärder

Sätt in skivan rätt. Stoppa CD spelaren medan du

kör på dåliga vägar. Byt CD skiva. Kontrollera kablar och

anslutningar. Kontrollera kablar och

anslutningar. Justera till bästa ljudnivå.

Kontrollera kablar och anslutningar.

Lagra stationer manuellt.

Anslut antennen ordentligt.

Sätt i en CD korrekt. Avspärra CD:n (se sid. 17). Tryck ner och 0

samtidigt och håll dem nedtryckta i flera sekunder. Var uppmärksam så att CD:n inte faller när den trycks ut.

Tryck in SEL och samtidigt och håll de intryckta i ett flertal sekunder för att återställa enheten. (Klockinställningen och de förinlagda stationer som lagts in i minnet försvinner). (Se sid. 2).

SVENSKA

SPECIFIKATIONER

FÖRSTÄRKARE

Max. uteffekt:

Fram: 45 W per kanal Bak: 45 W per kanal

Kontinuerlig uteffekt (effektivvärde):

Fram: 17 W per kanal i 4 Ω, 40 Hz till

20 000 Hz vid högst 0,8% total signaldistortion pga övertoner.

Bak: 17 W per kanal i 4 Ω, 40 Hz till

20 000 Hz vid högst 0,8% total

signaldistortion pga övertoner. Belastningsimpedans: 4 Ω (4 Ω till 8 Ω mån) Tonkontrollomfång:

Bas: ±10 dB vid 100 Hz

Diskant: ±10 dB vid 10 kHz Frekvensåtergivning: 40 Hz till 20 000 Hz Signalbrusförhållande: 70 dB Linjeutgång/Impedans:

2,0 V/20 kΩ belastning (full skala) Utgångsimpedans: 1 kΩ

RADIO

Frekvensområde:

FM: 87,5 MHz till 108,0 MHz

AM: (MV) 522 kHz till 1 620 kHz

(LV) 144 kHz till 279 kHz

[FM radio]

Användbar känslighet: 11,3 dBf (1,0 µV/75 Ω) 50 dB störavståndskänslighet:

16,3 dBf (1,8 µV/75 Ω) Alternerande kanalkänslighet (400 kHz):

65 dB Frekvensåtergivning: 40 Hz till 15 000 Hz Stereoseparation: 30 dB Infångningsindex: 1,5 dB

CD-SPELARAVSNITT

Typ: CD-spelare Signaldetektionssystem: Kontaktfri optisk

pickup (halvledare laser) Antal kanaler: 2 kanaler (stereo) Frekvensåtergivning: 5 Hz till 20 000 Hz Dynamikområde: 96 dB Signalbrusförhållande: 98 dB Långsam och snabb svajning:

under mätbar gräns

GENERAL

Strömförbrukning:

Driftspänning: likström 14,4 V

(11 V till 16 V mån) Jordledningssystem: Negativ jordning Tilläten arbetstemperatu: mellon 0°C och +40°C Dimensioner (bredd × höjd × djup):

IInstallationsstorlek:

182 mm × 52 mm × 150 mm Panelstorlek: 188 mm × 58 mm × 14 mm Vikt: 1,3 kg (tillbehör ej inräknade)

Design och specifikationer kan ändras utan varsel.

[MV radio]

Känslighet: 20 µV Selektivitet: 35 dB

[LV radio]

Känslighet: 50 µV

SVENSKA

¿Tiene PROBLEMAS con la operación?

Por favor reinicialice su unidad

Consulte la páfina de Cómo reposicionar su unidad

PROBLEMI di funzionamento?

Inizializzare l'apparecchio

Fare riferimento alla pagina di Come inizialiazzare l'apparecchio

Har DRIFTPROBLEM uppstått?

Nollställ i så fall apparaten

Vi hänvisar till sidan med rubriken Hur apparaten nollställs

Затруднения при эксплуатации?

Пожалуйста, перезагрузите Ваше

устройство

Для получения информации о перезагрузке Вашего

устройства обратитесь на соответствующую страницу

SP, IT, SW, RU

VICTOR COMPANY OF JAPAN, LIMITED

1101KKSMDTJEIN

JVC

184 mm

53 mm

KD-S821R/KD-S733R/KD-S731R

Manual de instalación/conexión Manuale d’installazione/collegamento Installations/anslutningshandbok

Руководство по установке/подключению

GET0059-004A

[E]

1101KKSMDTJEIN

JVC

SP, IT, SW, RU

ESPAÑOL

• Esta unidad está diseñada para funcionar con 12 V de CC, con sistemas eléctricos de masa NEGATIVA.

INSTALACION (MONTAJE EN EL TABLERO DE INSTRUMENTOS)

• La siguiente ilustración muestra una instalación típica. Sin embargo usted deberá efectuar los ajustes correspondientes a su automóvil. Si tiene alguna pregunta o necesita información acerca de las herramientas para instalación, consulte con su concesionario de JVC de equipos de audio para automóviles o a una compañía que suministra tales herramientas.

Antes de instalar: Pulse (soltar panel de control) para separar el panel de control si ya está unido.

* Cuando se envía de la fábrica, el panel de

control está embalado en el estuche duro.

Retire la placa de guarnición.

Retire la cubierta después de desenganchar los retenes de la cubierta.

1 Ponga la unidad vertical.

Nota: Al poner la unidad vertical, tenga cuidado de no dañar el fusible provisto en la parte posterior.

2 Inserte las 2 manijas entre la unidad y la

cubierta tal como en la ilustración y desenganche los retenes de la cubierta.

3 Retire la cubierta.

Nota: Después de instalar la unidad, asegúrese de guardar las manijas para uso futuro.

Instale la cubierta en el tablero de instrumentos.

* Después de que la cubierta esté

correctamente instalada en el tablero de instrumentos, doble las lengüetas correspondientes para sostener la cubierta firmemente en su lugar, tal como se muestra.

Fije el perno de montaje en la parte trasera del cuerpo de la unidad y coloque el cojín de goma sobre el extremo del perno.

Realice las conexiones eléctricas requeridas.

Deslice la unidad dentro de la cubierta hasta que quede trabada.

Coloque la placa de guarnición de manera que el saliente de la misma quede colocado en el lateral izquierdo de la unidad.

Coloque el panel de control.

IT ALIANO

• L’apparecchio è destinato a funzionare su impianti elettrici da 12 V CC, con massa NEGATIVA.

INSTALLAZIONE (MONTAGGIO SUL CRUSCOTTO)

• La figura che segue rappresenta un’installazione tipica. Naturalmente, sono possibili adattamenti in funzione del tipo di vettura. Per eventuali chiarimenti in merito ai kit d’installazione, rivolgersi al locale rivenditore car audio JVC o a negozi analoghi.

Operazioni preliminari al montaggio:

Premere (sgancio del pannello di comando) per staccare il pannello di comando (se già inserito).

* Di fabbrica, il pannello di comando viene

fornito in contenitore rigido.

Togliere la piastra di finitura.

Togliere la protezione dopo aver sganciato i relativi blocchi.

1 Posizionare l’apparecchio.

Nota: Nel posizionare l’apparecchio, fare attenzione a non danneggiare il fusibile sul posteriore.

2 Inserire le 2 maniglie tra l’apparecchio e la

protezione, come illustrato per sganciare i blocchi.

3 Togliere la protezione.

Nota: Una volta ultimate le operazioni d’installazione, conservare le maniglie per uso futuro.

Installare la protezione nel cruscotto. * Verificare la correttezza dell’installazione

della protezione nel cruscotto, quindi piegare le linguette che tengono in posto la protezione, come illustrato.

Fissare il bullone di montaggio sul retro dell’apparecchio e collocare il gommino sull’estremità del bullone stesso.

Eseguire i necessari collegamenti elettrici.

Far scorrere l’apparecchio nella protezione finché non risulta bloccato.

Applicare la piastra di finitura in modo che la relativa sporgenza venga fissata al lato sinistro dell’unità.

Inserire il pannello di comando.

SVENSKA

• Enheten får drivas av 12 V likströmsystem med NEGATIV jordning.

INSTALLATION (MONTERING I INSTRUMENTBRÄDA)

• Illustrationen nedan visar en normal installation. Du ska emellertid göra de anpassningar som är lämpliga för just din bil. Har du frågor, eller behöver information om installationssatser , ska du kontakta återförsäljaren för JVC BILRADIO/ CD-SPELARE eller ett företag som säljer satser.

Före montering:

(kontrollpanelfrigöring) för att lossa kontrollpanelen om den har satts på plats.

* Vid leveransen fr an fabriken är kontrollpanelen

forpackad i den harda kapan.

Ta bort kantplåten.

Lossa på hylsspärrarna och ta bort hylsan.

Ställ enheten på högkant.

OBS:

Var försiktig så att du inte skadar säkringen på baksidan när du ställer enheten på högkant.

För in de 2 handtagen mellan enheten och hylsan, som på bilden, för att lossa hylsspärrarna.

Ta bort hylsan.

OBS:

Tänk på att spara handtagen när du har installerat enheten, för framtida bruk.

Installera hylsan i instrumentbrädan. * När hylsan sitter på plats ordentligt i

instrumentbrädan böjer du ut tillämpliga flikar för att hålla hylsan på plats ordentligt. Se illustrationen.

Skruva i monteringsbulten på baksidan av enhetens kåpa och placera gummibufferten över bulthuvudet.

Utför de elektriska anslutningarna.

För in enheten i hylsan tills den låser fast på plats.

Fäst kantplåten så att utbuktningen på plåten sitter t.v. om enheten.

Sätt tillbaka kontrollpanelen.

Tryck på

РУССКИЙ

• Это устройство разработано для эксплуатации на 12 В постоянного напряжения с минусом на массе.

УСТАНОВКА (УСТАНОВКА В ПРИБОРНУЮ ПАНЕЛЬ)

• На следующих иллюстрациях показана типовая установка. Тем не менее, Вы должны сделать поправки в соответствии с типом Вашего автомобиля. Если у Вас есть какиелибо вопросы, касающиеся установки, обратитесь к Вашему дилеру JVC IN-CAR ENTERTAINMENT или в компанию, поставляющую соответствующие принадлежности.

Перед установкой: Нажмите кнопку

(кнопка освобождения панели управления) для отсоединения панели управления, если она уже прикреплена.

* При отправке с завода панель управления

упакована в твердую коробку.

Удалите декоративную панель.

Удалите муфту после освобождения запоров муфты.

1 Установите устройство.

Примечание: Устанавливайте устройство таким образом, чтобы не повредить предохранитель, расположенный сзади.

2 Вставьте два рычага между

устройством и муфтой, как показано на рисунке, для освобождения запоров муфты.

3 Удалите муфту.

Примечание: После установки устройства сохраните рычаги для использования в будущем.

Установите муфту в приборную панель. * После установки муфты в приборную

панель согните соответствующие зубцы для фиксации муфты, как показано на рисунке.

Затяните Крепежный болт на задней части корпуса устройства и наденьте резиновый чехол на конец болта.

Выполните необходимые подключения контактов, как показано на оборотной стороне этой инструкции.

Задвиньте устройство в муфту до упора.

Прикрепите декоративную панель таким образом, чтобы выступ на декоративной панели вошел в левую часть устройства.

Прикрепите панель управления.

Panel de control

Panello di comando

Kontrollpanelen

Панель управления

Ranura

Feritoia

Skåra

Отверстие

Fusible

Fusibile

Säkring

Предохранитель

Manija

Maniglia

Handtag

Рычаги

Cubierta

Protezione

Hylsa

Муфта

Placa de bloqueo

Piastra di bloccaggio

Låsplatta

Фиксирующая панель

Panel de control

Panello di comando

Kontrollpanelen

Панель управления

Placa de guarnición

Piastra di finitura

Kantplåt

декоративную панель

Cubierta

Protezione

Hylsa

Муфта

Placa de guarnición

Piastra di finitura

Kantplåt

декоративную панель

Cojín de goma

Gommino

Gummibuffert

Резиновый чехол

Tablero de instrumentos

Cruscotto

Instrumentbräda

Приборную панель

Perno de montaje

Bullone di montaggio

Monteringsbult

Крепежный болт

Véase “CONEXIONES ELECTRICAS”.

Vedere “COLLEGAMENTI ELETTRICI”.

Se “ELANSLUTNINGAR”.

Смотрите “ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ”.

• Cuando emplea un soporte opcional

• Utilizzo del supporto supplementare

• Vid användning av det valfria stödet

•

При использовании дополнительной стойки

Arandela

Lavatrice

Bricka

Шайба

T ab lero de instrumentos

Cruscotto

Instrumentbräda

Приборную панель

Tabique a prueba de incendios

Parete antincendio

Brandvägg

Стена

Tornillo (opción)

Vite (opzionale)

Skruv (tillägg)

Винт (дополнительно)

Cubierta

Protezione

Hylsa

Муфта

Perno de montaje

Bullone di montaggio

Monteringsbult

Крепежный болт

Soporte (opción)

Supporto (opzionale)

Stöd (tillägg)

Стойка (дополнительно)

Tuerca de seguridad

Dado di fermo

Låsmutter

Фиксирующая гайка

• Instalación de la unidad sin utilizar la manga

• Installazione dell’apparecchio senza protezione

• Vid installation av enheten utan att använda hylsan

•

При установке устройства без использования муфты

En un Toyota por ejemplo, primero retire la radio del automóvil y luego instale la unidad en su lugar.

Ad esempio, in una Toyota, si deve innanzi tutto togliere la radio ed installare poi l’apparecchio in suo luogo.

I en Toyota ska man exempelvis först ta bort bilradion, och sedan installera enheten på dess plats.

В Тойоте, например, сначала удалите автомобильную магнитолу, затем установите на ее место это устройство.

Tornillos tipo plano (M5 x 6 mm)*

Viti a testa piana (M5 x 6 mm)*

Skruvar med platt huvud (M5 x 6 mm)

Крепежные винты (M5 x 6 мм)*

Compartimiento

Tascabile

Fick

Карман

Ménsula*

Staffa*

Fäste

Кронштейн*

Ménsula*

Staffa*

Fäste

Кронштейн*

Nota: Cuando instala la unidad en la ménsula de montaje, asegúrese de utilizar los tornillos de 6 mm de longitud. Si se utilizan tornillos más largos, éstos pueden dañar la unidad.

Nota: Durante l’installazione dell’apparecchio sulla staffa di montaggio, utilizzare esclusivamente le viti da 6 mm. Si ricorda che l’uso di viti più lunghe potrebbe danneggiare l’apparecchio.

OBS:

De 6 mm långa skruvarna måste användas när enheten installeras på monteringsfästet. Om längre skruv ar an vänds

kan enheten skadas.

Примечание: При установке устройства на крепежный кронштейн, используйте только винты длиной 6 мм. При использовании более длинных винтов, можно повредить устройство.

* No suministrado con esta unidad.

* Non fornite con l’apparecchio.

Levereras inte med enheten.

* Не входят в комплект.

Tornillos tipo plano (M5 x 6 mm)*

Viti a testa piana (M5 x 6mm)*

Skruvar med platt huvud (M5 x 6 mm)

Крепежные винты (M5 x 6 мм)*

Extracción de la unidad

• Antes de extraer la unidad, libere la sección trasera.

Retire el panel de control.

Retire la placa de guarnición.

Inserte las 2 manijas entre las ranuras, como se muestra. Luego, separe gentilmente las manijas y extraiga la unidad. (Asegúrese de

conservar las manijas después de instalarlo.)

Panel de control

Panello di comando

Kontrollpanelen

Панель управления

Lista de piezas para instalación y conexión

Con esta unidad se suministran las siguientes piezas. Después de inspeccionarlas, colóquelas correctamente.

Estuche duro/Panel de control

Contenitore/Panello di comando

Hård kåpa/Kontrollpanelen

Жесткий футляр/Панель управления

Rimozione dell’apparecchio

• Prima di rimuovere l’apparecchio, sganciare la parte posteriore.

Togliere il pannello di comando.

Togliere la piastra di finitura.

Inserire le 2 maniglie nelle guide, come indicato. A questo punto, tirare delicatamente le maniglie allontanandole l’una dall’altra, quindi estrarre l’apparecchio. (Conservare le

maniglie per uso futuro.)

Placa de guarnición

Piastra di finitura

Kantplåt

Декоративную панель

Componenti da usare per l’installazione ed il collegamento

Assieme all’apparecchio vengono forniti i componenti sottoindicati. Prima di procedere, verificare che tutto sia in ordine.

Cubierta

Protezione

Hylsa

Муфта

Ta bort enheten

• Lossa den bakre delen innan enheten tas bort.

Ta bort kontrollpanelen.

Ta bort kantplåten.

Sätt in de 2 handtagen i skårorna, som i illustrationen. Dra försiktigt isär handtagen och skjut ut enheten.

(Tänk på att spara

handtagen när installationen är klar.)

Detaljlistor för installation och anslutning

Följande delar levereras med enheten. Placera dem på rätt sätt, efter att ha kontrollerat att alla finns med.

Placa de guarnición

Piastra di finitura

Kantplåt

Декоративную панель

Удаление устройства

• Перед удалением устройства освободите заднюю часть.

Удалите панель управления.

Удалите декоративную панель.

Вставьте 2 рычаги в отверстия, как показано на иллюстрации. Затем, плавно раздвигая рычаги в стороны, выньте устройство. (После установки сохраните рычаги.)

Manija

Maniglia

Handtag

Рычаг

Список деталей для установки и подключения

Следующие детали поставлены в комплекте с устройством. После проверки комплектации, пожалуйста, установите их правильно.

Cordón de alimentación

Cavo di alimentazione

Nätsladd

Кабель питания

Manijas

Maniglie

Handtag

Рычаги

Perno de montaje (M5 x 20 mm)

Bullone di montaggi (M5 x 20 mm)

Monteringsbult (M5 x 20 mm)

Крепежный болт (M5 x 20 мм)

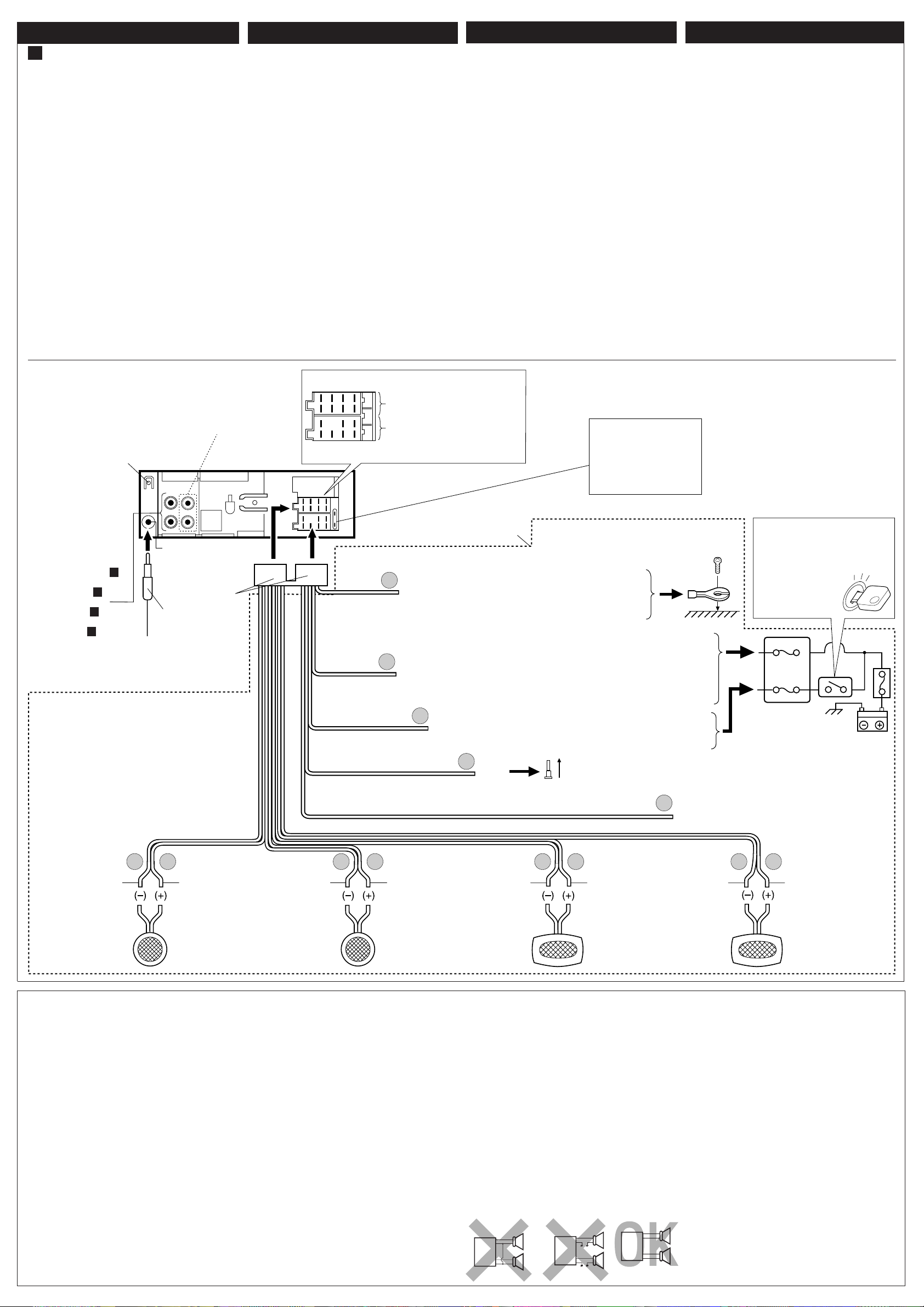

CONEXIONES ELECTRICAS

Para evitar cortocircuitos, recomendamos que desconecte el terminal negativo de la batería y que efectúe todas las conexiones eléctricas antes de instalar la unidad. Si usted no está seguro de cómo instalar correctamente la unidad, hágala instalar por un técnico cualificado.

Nota: Esta unidad está diseñada para funcionar con 12 V de CC, con sistemas eléctricos de masa NEGATIVA. Si su vehículo no posee este sistema,

será necesario un inversor de tensión, que puede ser adquirido en los concesionarios de JVC de equipos de audio para automóviles.

• Reemplace el fusible por uno con la corriente especificada. Si el fusible se quemase frecuentemente consulte con su concesionario de JVC de equipos de audio para automóviles.

• Si el ruido fuese un problema... Esta unidad tiene un filtro de ruido en el circuito de alimentación. Sin embargo, en algunos vehículos, pueden producirse chasquidos u otros ruidos indeseados. En tal caso conecte el terminal de tierra posterior (véase diagrama de conexión) del receptor al chasis del automóvil, utilizando cordones más gruesos y cortos tales como alambre de cobre trenzado o de grueso calibre. Si el ruido persiste, consulte a su concesionario de JVC de equipos de audio para automóvil.

• La entrada máxima de los altavoces no debe ser no más que 45 W en la frontal y 45 W en el trasero, con una impedancia de 4 Ω a 8 Ω.

• Asegúrese de conectar esta unidad a tierra en

el chasis del automóvil.

• El sumidero térmico estará muy caliente después del uso. Asegúrese de no tocarlo al desmontar esta unidad.

Cojín de goma

Gommino

Gummibuffert

Резиновый чехол

COLLEGAMENTI ELETTRICI

Per evitare cortocircuiti, si consiglia di scollegare il terminale negativo della batteria e di realizzare tutti i collegamenti elettrici prima d’installare l’apparecchio. Se necessario, fare effettuare l’installazione da un tecnico qualificato.

Nota:

L’apparecchio è studiato per funzionare su impianti elettrici da 12 V c.c., con massa NEGATIVA. Se l’impianto della vettura è di tipo diverso, è necessario un invertitore di tensione, reperibile presso i venditori car audio JVC.

• Sostituire il fusibile con uno della potenza specificata. Se il fusibile si brucia spesso, rivolgersi al locale rivenditore car audio JVC.

• In caso di rumorosità... Nel circuito di alimentazione dell’apparecchio è presente un filtro antirumore. Però, in alcuni tipi di vetture, si possono avvertire rumori indesiderati. In tal caso, collegare il terminale di terra sul posteriore dell’apparecchio (cfr. schema di collegamento) al telaio dell’auto utilizzando cavi più corti e più spessi (ad esempio, calza metallica di rame o filo di calibro maggiore). Se il rumore persiste, rivolgersi al locale rivenditore car audio JVC.

• L’ingresso massimo delle casse dev’essere nient’altro 45 W sul retro e 45 W sul davanti, con impedenza di 4 Ω – 8 Ω.

• Mettere a terra l’apparecchio sul telaio

dell’auto.

• Dopo l’uso, il dissipatore di calore si surriscalda. Evitare di toccarlo quando si estrae l’apparecchio.

Sumidero térmico

Dissipatore di calore

Kyldonet

Радиатор

Arandela (ø5)

Lavatrice (ø5)

Bricka (ø5)

Шайба (њ5)

ELANSLUTNINGAR

För att eliminera risken för kortslutningar rekommenderar vi dig att koppla loss batteriets negativa anslutning och utföra alla elektriska anslutningar innan enheten installeras. Om du är osäk er på hur du ska installera enheten på korrekt sätt ska du låta en kvalificerad tekniker utföra installationen.

OBS:

Enheten får drivas av

NEGATIV jordning

sådant system behöver du en spänningsomvandlare. Du kan skaffa en sådan hos återförsäljaren för JVC BILRADIO/CD-SPELARE.

• Byt ut säkringen mot en med specificerad kapacitet. Kontakta återförsäljaren för JVC BILRADIO/CD-SPELARE om säkringen går ofta.

12 V likströmsystem med

. Om ditt fordon inte har ett

ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ

Для предотвращения коротких замыканий мы рекомендуем Вам отсоединить отрицательный разъем аккумулятора и осуществить все подключения перед установкой устройства. Если Вы не знаете точно, как следует устанавливать это устройство, обратитесь к квалифицированному специалисту.

Примечание:

Это устройство разработано для эксплуатации на

12 В постоянного напряжения с минусом на массе. Если Ваш автомобиль не имеет этой

системы, требуется инвертор напряжения, который может быть приобретен у дилера JVC INCAR ENTERTAINMENT.

• Заменяйте предохранитель другим

• Om du får problem med störningar... Denna enhet är försedd med ett brusfilter i strömkretsen. I vissa fordon kan emellertid ett

• При появлении сильных помех...

klickande ljud, eller andra oönskade störningar, uppträda. Om så är fallet ska

jordningsuttag

(se kopplingsschemat) anslutas

bakre

till bilens chassi med kortare och tjockare kablar , exempelvis omspunnen k opparkabel eller annan grövre kabel. Kontakta återförsäljaren för JVC BILRADIO/CD-SPELARE om störningarna ändå inte försvinner.

• Högtalarnas maximala ineffekt ska vara inte på mer än 45 W bak och på 45 W fram, med en impedans på

Var noga med att jorda enheten till bilens chassi.

•

4 Ω till 8 Ω

• K yldonet blir myck et varmt efter användning. V ar försiktig så att du inte kommer åt det när du tar ut enheten.

• Максимальная входная мощность

• Нe забудьте заземлить устройство на шасси

• Радиатор во время использования сильно

Tuerca de seguridad (M5)

Dado di fermo (M5)

Låsmutter (M5)

Фиксирующая гайка (M5)

предохранителем указанного класса. Если предохранитель сгорает слишком часто, обратитесь к дилеру JVC IN-CAR ENTERTAINMENT.

Это устройство оснащено фильтром помех в цепи питания. Однако, в некоторых случаях возможно появление щелчков и других нежелательных помех. В этом случае подключите задний разъем заземления этого устройства (см. схему подключения ниже) к шасси автомобиля при помощи более коротких и толстых проводов. Если помехи не исчезают, обратитесь к дилеру JVC IN-CAR ENTERTAINMENT.

громкоговорителей не должна превышать 45 Вт сзади и 45 Вт впереди при полном сопротивлении от 4 Ω до 8 Ω.

автомобиля.

нагревается. Старайтесь его не трогать во время удаления устройства.

ITALIANOESP AÑOL SVENSKA РУССКИЙ

A Conexiones tipicas / Collegamenti tipici / Normal anslutning /vanlig anslutning /

Antes de la conexión: Verifique atentamente el conexionado del vehículo . Una cone xión incorrecta podría producir daños grav es en la unidad.

Conecte los conductores de color del cable de alimentación a la batería del automóvil, altavoces y antena motriz (si la hubiere) en la secuencia siguiente.

1 Negro: a tierra 2 Amarillo: a la batería del automóvil

(12 V constantes)

3 Rojo: a un terminal de accesorio 4 Azul con rayas blancas: a la antena

motriz (máx. 200 mA)

5 Marrón: al sistema de teléfono celular

(para mayor información, refiérase a las instrucciones del teléfono celular.)

6 Otros: a los altavoces

Conecte el cable de antena.

Por último , conecte el cable de alimentación a

la unidad. Nota: Si su vehículo no dispone de ningún terminal para accesorios, muev a el fusib le de la posición 1 (posición inicial) a la posición 2, y conecte el conductor rojo (A7) al terminal positivo (+) de la batería.

• En este caso, no se utiliza el conductor amarillo (A4).

Prima del collegamento: Verificare attentamente il cablaggio della vettura. Si ricorda che un collegamento improprio può danneggiare seriamente l’apparecchio.

Collegare i fili colorati del cavo di alimentazione alla batteria dell’auto, alle casse ed all’antenna (se presente) nella sequenza indicata.

1 Nero: massa 2 Giallo: alla batteria dell’auto (12 V costanti) 3 Rosso: ad un terminale per accessori 4 Blu a strisce bianche: all’antenna

(200 mA max.)

5 Marrone: al cellulare (Per i particolari,

vedere le instruzioni del telefono cellulare.)

6 Altri: alle casse

Collegare il cavo dell’antenna.

Infine, collegare i cablaggi all’apparecchio.

Nota: Se la vettura non dispone di terminale per accessori, spostare il fusibile dalla posizione 1 (posizione iniziale) alla posizione 2, collegare il filo rosso (A7) sul terminale della batteria con segno positivo (+).

• In questo caso, non si usa il filo giallo (A4).

Före anslutning:

i fordonet noga. Felaktig anslutning kan skada enheten allvarligt.

Anslut nätsladdens färgade ledare till bilens batteri, till högtalarna och till den elektriska antennen (om sådan finns). Anslut i denna ordningsföljd.

Svart: jord

Gul: till bilens batteri (konstant 12 V)

Röd: till ett tillbehörsuttag

Blå med vit rand: till den elektriska antennen (Max. 200 mA)

Brun: till mobiltelefonsystem (se anvisningarna på mobiltelefonen för ytterligare information.)

Övriga: till högtalarna

Anslut antennsladden.

Anslut slutligen kablagen till enheten.

OBS:

Om fordonet inte har något tillbehörsuttag flyttar du säkringen från säkringsposition 1 (initialpositionen) till säkringsposition 2 och ansluter den röda ledaren (A7) till det positiva batteriuttaget (+).

• Den gula ledaren (A4) används inte i detta fall.

Типичные подключения

Kontrollera ledningsdragningen

Перед соединением: Тщательно проверьте электропроводку в автомобиле. Неправильное подключение может привести к серьезному повреждению данного устройства.

Подключите цветные провода кабеля питания к аккумулятору, громкоговорителям и автономной антенне (если есть) в следующем порядке:

1 Черный: земля 2 Желтый: к аккумулятору (постоянный 12 В) 3 Красный: к вспомогательному разъему 4 Синий с белой полосой: к питанию антенны

(максимум 200 мА).

5 Коричневый: к системе сотового телефона

(Детали смотрите в инструкции сотового телефона.)

6 Другие: к громкоговорителям

Подключите кабель антенны.

В последнюю очередь подключите электропроводку к устройству.

Примечание: Если в Вашем автомобиле никакого вспомогательного разъема не имеется, переставьте предохранитель из положения 1 предохранителя (первоначальное положение) в положение 2 предохранителя и подключите красный провод (А7) к положительному (+) полюсу аккумулятора.

• Желтый провод (А4) в этом случае не используется.

Solo para KD-S821R

Solo per KD-S821R

Terminal de tierra posterior

Terminale di terra posteriore

Bakre jordningsuttag

Задний разъем заземления

Salida de línea (véase diagrama B )

Uscita linea (cfr. schema B )

Linje ut (se schema B )

Линейный выход (см. схему B )

A la antena

Sull’antenna

Till antenn

К антенне

*1:Antes de comprobar el funcionamiento de esta unidad

previa a de la instalación, es necesario conectar este cable, de lo contrario no se podrá conectar la alimentación.

*1: Per poter verificare il funzionamento dell’apparecchio

prima dell’installazione, è necessario avere già collegato questo filo (altrimenti è impossibile accendere l’apparecchio).

*1:Innan enhetens funktion kontrolleras före installationen

måste denna ledning anslutas. Annars kan strömmen inte slås på.

*1: Перед проверкой работы устройства подключите

этот провод, иначе питание не включится.

Endast för KD-S821R

Только для KD-S821R

Terminal de la antena

Terminale per antenna

Antennuttag

Терминал антенны

B1 B3 B5 B7 B2 B4 B6 B8

A5 A7

A2 A4 A8

B1 B3 B5 B7

B2 B4 B6 B8

A5 A7

A2 A4 A8

Negro

Nero

Svart

Черный

Amarillo*

Giallo*

Gul*

Желтый* Rojo

Rosso

Röd

Красный

Azul con rayas blancas

Blu a strisce bianche

Blå med vit rand

Синий с белой полосой

Marrón / Marrone /

Posición 2 del fusible

Posizione 2 del fusibile

Säkringsposition 2

Положение 2 предохранителя

Posición 1 del fusible

Posizione 1 del fusibile

Säkringsposition 1

Положение 1 предохранителя

No suministrado con esta unidad.

A un cuerpo metálico o chasis del automóvil

Sulla carrozzeria metallica o sul telaio dell’auto

Till metallkropp eller bilens chassi

К металлическому корпусу или шасси автомобиля

A un terminal activo del bloque de fusibles conectado a la batería del automóvil (desviando el interruptor de encendido)

Su un terminale sotto tensione nel blocco fusibili che si collega alla batteria dell’auto (bypassando l’interruttore di accensione)

Till ett strömförande uttag i säkringsblocket, som är anslutet till bilens batteri

(dragning förbi tändningslåset)

К разъему фазы в блоке предохранителя (минуя блок зажигания)

A un terminal accesorio del bloque de fusibles

Su un terminale per accessori nel blocco fusibili

Till ett tillbehörsuttag i säkringsblocket

К вспомогательному разъему в блоке предохранителя

Non fornito con l’apparecchio.

Levereras inte med enheten.

Не входит в комплект.

Brun /

Коричневый

Fusible de 15 A

Fusibile 15 A

15 A-säkring

Предохранитель 15A

A la antena motriz, si la hubiere

Sull’antenna, se presente

Till elektrisk antenn, om sådan finns

К питанию антенны, если есть



Interruptor de encendido

Interruttore di accensione

Tändningslås

Переключатель зажигания

Bloque de fusibles

Blocco fusibili

Säkringsblock

Блок предохранителя

Al sistema de teléfono celular

Al cellulare

Till mobiltelefonsystem

К системе сотового телефона

B6 B5 B4 B3 B8 B7 B2 B1

Blanco con rayas negras

Bianco a strisce nere

Vit med svart rand

Белый с черной полосой

Blanco

Bianco

Vit

Белый

Altavoz izquierdo (frontal)

Cassa sinistra (anteriore)

Vänster högtalare (främre)

Левый громкоговоритель (передний)

PRECAUCIONES sobre las conexiones de la fuente de alimentación y de los altavoces:

• NO conecte los conductores de altavoz del cable

de alimentación a la batería de automóvil, pues podrían producirse graves daños en la unidad.

• Conecte correctamente el conductor negro (a tierra), el conductor amarillo (a la batería del automóvil, 12 V constantes), y el conductor rojo (a un terminal de accesorio).

• ANTES de conectar a los altavoces los conductores de altavoz del cable de alimentación, verifique el conexionado de altav oz de su automóvil. – Si el conexionado de altavoz de su automóvil

es como se indica en las Fig. 1 y Fig. 2 de abajo, NO conecte la unidad utilizando ese

conexionado de altavoz original. Si lo hace, se producirán daños graves en la unidad. Vuelv a a efectuar el cone xionado de altavoz de manera que pueda conectar la unidad a los altavoces de la manera indicada en la Fig. 3.

– Si el conexionado de altavoz de su automóvil

es como se indica en la Fig. 3, podrá conectar la unidad utilizando el conexionado de altavoz original de su automóvil.

– Si tiene dudas sobre el cone xionado de altavoz

de su automóvil, consulte con su concesionario.

Gris con rayas negras

Grigio a strisce nere

Grå med svart rand

Серый с черной полосой

PRECAUZIONI! Collegamento del cavo di alimentazione e delle casse:

• NON collegare i fili del cavo di alimentazione per le casse alla batteria dell’auto perché l’apparecchio ne verrebbe seriamente danneggiato.

• Realizzare il corretto collegamento dei seguenti fili: filo nero (massa), filo giallo (alla batteria dell’auto, 12 V costanti) e filo rosso (ad un terminale per accessori).

• PRIMA di collegare i fili del cavo si alimentazione per le casse alle casse stesse, verificare il relativo cablaggio sulla vettura. – Se il cablaggio per le casse sulla vettura

risulta come illustrato nelle Fig. 1 e Fig. 2 qui sotto, NON collegare l’apparecchio usando il

cablaggio originale, perché si danneggia seriamente l’apparecchio. Rifare il cablaggio delle casse in modo d poter collegare l’apparecchio alle casse come illustrato nella Fig. 3.

– Se il cablaggio delle casse sulla vettura

risulta come illustrato in Fig. 3, si può collegare l’apparecchio usando il cablaggio per casse originale presente in vettura.

– In caso di dubbio, rivolgersi alla propria

concessionaria auto.

Gris

Grigio

Grå

Серый

Altavoz derecho (frontal)

Cassa destra (anteriore)

Höger högtalare (främre)

Правый громкоговоритель (передний)

V erde con rayas negras

Verde a strisce nere

Grön med svart rand

Зеленый с черной полосой

FÖRSIKTIGHETSANVISNINGAR för ström- och högtalaranslutningar:

•

Anslut INTE nätsladdens högtalarledare till bilens batteri. Gör du det kommer enheten att skadas allvarligt.

• Anslut den svarta ledaren (jord), den gula ledaren (till bilens batteri, konstant 12 V) och den röda ledaren (till ett tillbehörsuttag) på korrekt sätt.

• Kontrollera högtalarledningarna i bilen INNAN nätsladdens högtalarledningar ansluts till högtalarna. –

Om högtalarledningarna i bilen är dragna som

i Fig. 1 och Fig. 2 nedan ska enheten

anslutas med dessa ursprungliga högtalarledningar. Gör du det kommer enheten att skadas allvarligt. Dra om högtalarledningarna så att du kan ansluta enheten till högtalarna som i Fig. 3.

–

Om högtalarledningarna i bilen är dragna som

i Fig. 3

kan du ansluta enheten med hjälp av

bilens ursprungliga högtalarledningar.

– Kontakta bilföretaget om du är osäker på hur

högtalarledningarna är dragna i din bil.

Fig. 1 Fig. 2 Fig. 3

V erde

Verde

Grön

Зеленый

Altavoz izquierdo (trasero)

Cassa sinistra (posteriore)

Vänster högtalare (bakre)

Левый громкоговоритель (задний)

Púrpura con rayas negras

Porpora a strisce nere

Lila med svart rand

Пурпурный с черной полосой

INTE

Púrpura

Porpora

Lila

Пурпурный

Altavoz derecho (trasero)

Cassa destra (posteriore)

Höger högtalare (bakre)

Правый громкоговоритель (задний)

ПРЕДОСТЕРЕЖЕНИЯ по питанию и подключению громкоговорителей:

• НЕ подключайте провода громкоговорителей

к аккумулятору автомобиля, иначе устройство будет повреждено.

• Правильно подключите черный провод (земля),

желтый провод (в аккумулятор, постоянный 12 В) и красный провод (в вспомогательный разъем).

• ПЕРЕД подключением проводов

громкоговорителей к кабелю питания громкоговорителя проверьте схему соединений громкоговорителей в Вашем автомобиле. – Если проводка громкоговорителей в Вашем

автомобиле такая, как показано на приводимых ниже Fig. 1 и Fig. 2, НЕ

подключайте устройство с помощью первоначальной проводки громкоговорителей. Если Вы это сделаете, устройство будет серьезно повреждено. Переделайте проводку громкоговорителей так, чтобы Вы могли подключить устройство к громкоговорителям, как это показано на рис. 3.

– Если проводка громкоговорителей в

Вашем автомобиле такая, как показано на Fig. 3, Вы можете подключить устройство с

помощью первоначальной проводки громкоговорителей в Вашем автомобиле.

– Если Вы не знаете соединение

громкоговорителей в Вашем автомобиле, обратитесь к Вашему автомобильному дилеру.

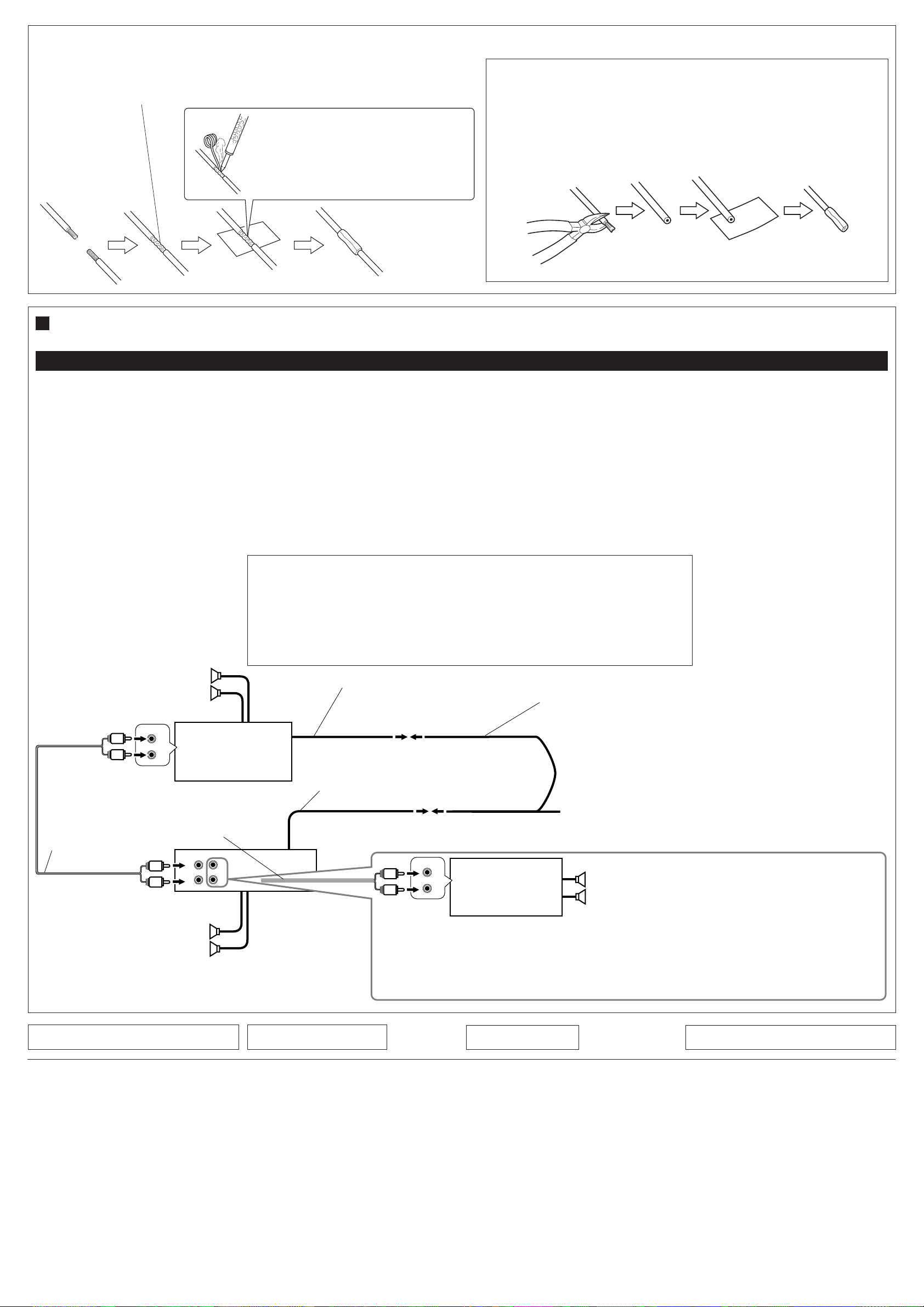

Conexión de los conductores / Collegamento dei fili / Ansluta ledningarna / Подключение контактов

Retuerce los alambres de alma para conectarlos.

Nel collegamento torcere i fili del nucleo.

Tvinna kärntråden vid anslutning.

Закрутите концы проводов при соединении.

Suelde los alambres de alma para conectarlos con firmeza.

Saldare i fili del nucleo in modo da collegarli perfettamente.

Löd fast kärntråden så att den blir ordentligt

PRECAUCION / ATTENZIONE / VARNING /

ПРЕДОСТЕРЕЖЕНИЕ

• Para evitar cortocircuitos, cubra los cables NO UTILIZADOS con cinta aislante.

• Per evitare cortocircuiti, ricoprire i terminali dei fili INUTILIZZATI con nastro isolante.

• Tejpa över de ledare som INTE ANVÄNDS med isoleringstejp för att eliminera risken för kortslutning.

•

Для предотвращения короткого замыкания заклейте неиспользуемые концы изолирующей лентой.

ansluten.

Спаяйте провода для надежного соединения.

B Conexiones para añadir otros equipos / Collegamento di altre apparecchiature / Anslutningar med tillsats av annan utrustning /

Подключение других устройств

Amplificador / Amplificatore / Förstärkaren / Усилитель

Usted podrá conectar un amplificador y otros equipos para mejorar el sistema estéreo de su automóvil.

• Conecte el conductor remoto (azul con rayas blancas) al conductor remoto del otro equipo para poderlo controlar a través de esta unidad.

• Sólo para el amplificador:

– Conecte los ter minales de salida de línea

de esta unidad con los terminales de entrada de línea del amplificador.

– Desconecte los altavoces de esta unidad

y conéctelos al amplificador. Los cables de los altavoces de esta unidad quedan sin usar. (Cubra los terminales de estos cables sin usar con cinta aislante, tal comose indica en la figura de arriba.)

Altavoces posteriores

Casse posteriori

Задние громкоговорители

Cable de señal (no suministrado con esta unidad)

Cavo dei segnali (non fornito con l’apparecchio)

Signalledning (levereras inte med denna enhet)

Кабель сигнала (не входит в комплект)

Передние громкоговорители

Bakre högtalare

INPUT

L R

Altavoces delanteros

L R

Casse frontali

Främre högtalare

Amplificador de JVC

Amplificatore JVC

JVC Förstärkaren

JVC Усилитель

LINE OUT

FRONT

REAR

È possibile migliorare l’impianto stereo dell’auto collegando un amplificatore ed altra apparecchiatura.

• Collegare il connettore a distanza (blu a strisce bianche) al conduttore a distanza dell’altro apparecchio in modo da poterlo gestire da questa unità.

• Solo per l’amplificatore:

– Collegare i terminali di uscita dell’apparecchio

ai terminali di entrata dell’amplificatore.

– Scollegare le casse dall’apparecchio e

collegarle all’amplificatore. Non utilizzare i contatti delle casse dell’apparecchio. (Coprire i contatti inutilizzati con nastro isolante, come illustrato nella figura qui sopra.)

PRECAUCION / ATTENZIONE / VARNING /

Du kan uppgradera ditt bilstereosystem genom att ansluta en förstärkare och annan utrustning.

• Anslut fjärrkabeln (blå med vit rand) till fjärrkabeln på den andra utrustningen så att den kan styras genom denna enhet.

• Gäller endast förstärkare:

– Anslut denna enhets linjeutgångar till

förstärkarens linjeingångar.

– Koppla bort högtalarna från denna enhet

och anslut dem till förstärkaren. Lämna denna enhets högtalarledare oanvända. (Täck över ändarna på de oanvända ledarna med isoleringstejp, som i illustrationen ovan.)

ПРЕДУПРЕЖДЕНИЕ

• Para evitar el aumento del calor interior de esta unidad, póngala DEBAJO del otro equipo.

• Per evitare surriscaldamenti all’interno dell’unità, collocare quest’ultima SOTTO l’altro apparecchio.

• För att hindra att värmen stiger inuti apparaten bör denna placeras UNDER den övriga utrustningen.

•

Перед тем, как подключать устройство смены компакт-дисков, убедитесь, что устройство выключено.

Cable remoto

KD-S821R KD-S733R KD-S731R

Filo remoto

Fjärrledare

Провод внешнего устройства

Azul con rayas blancas

Blu a strisce bianche

Blå med vit rand

Синий с белой полосой

L R

Solo para KD-S821R

Podrá conectar otro amplificador de potencia para los altavoces delanteros.

INPUT

Amplificador de JVC

Amplificatore JVC

JVC Förstärkaren

JVC Усилитель

Conector en Y (no suministrado con esta unidad)

Connettore ad Y (non fornito con l’apparecchio)

Y-kontakt (levereras inte med denna enhet)

Разъем Y (не входит в комплект)

A la antena motriz, si la hubiere

Sull’antenna, se presente

Till elektrisk antenn, om sådan finns

К питанию антенны, если есть

Altavoces delanteros

Casse frontali

Främre högtalare

Передние громкоговорители

Solo per KD-S821R

È possibile collegare un altro amplificatore di potenza per le casse frontali.

Endast för KD-S821R

Du kan ansluta en annan effektföstärkare för de främre högtalarna.

Вы можете подключить усилитель и другое оборудование для модернизации стереосистемы в Вашем автомобиле.

• Подсоедините провод внешнего устройства (синий с белой полосой) к проводу внешнего устройства другого оборудования так, чтобы им можно было управлять с этого устройства.

• Только для усилителя:

– Подключите выходные клеммы данного

устройства к входным клеммам усилителя.

– Отсоедините громкоговорители от

данного устройства, подключите их к усилителю. Оставьте провода громкоговорителей данного устройства неиспользованными. (Замотайте клеммы этих неиспользованных проводов изоляционной лентой, как показано выше.)

Только для KD-S821R

Вы можете подключить еще один усилитель мощности для передних громкоговорителей.

LOCALIZACION DE AVERIAS

• El fusible se quema.

* ¿Están los conductores rojo y negro

correctamente conectados?

• No es posible conectar la alimentación.

* ¿Está el cable amarillo conectado?

• No sale sonido de los altavoces.

* ¿Está el cable de salida del altavoz cortocircuitado?

• El sonido presenta distorsión.

* ¿Está el cable de salida del altavoz conectado

a masa?

* ¿Están los terminales “–” de los altav oces L y R

conectados a una masa común?

• La unidad se calienta.

* ¿Está el cable de salida del altavoz conectado a masa? * ¿Están los terminales “–” de los altav oces L y R

conectados a una masa común?

RICERCA GUASTI

• Il fusibile brucia.

* I fili rossi e neri sono stati collegati correttamente?

• Non si riesce ad accendere l’apparecchio.

* Il filo giallo è stato collegato?

• Non esce alcun suono dalle casse.

* Il filo di uscita delle casse è stato protetto contro

i cortocircuiti?

• Suono distorto.

* Il filo di uscita delle casse è collegato a terra? * I terminali “–” delle casse di sinistra e destra

sono stati collegati a terra in comune?

• L’apparecchio si surriscalda.

* Il filo di uscita delle casse è stato collegato a

terra?

* I terminali “–” delle casse di sinistra e destra

sono stati collegati a terra in comune?

FELSÖKNING

• Säkringen går.

* Är de röda och svarta ledarna korrekt anslutna?

• Strömmen kan inte slås på.

* Är den gula ledaren ansluten?

• Inget ljud från högtalarna.

* Är den utgående högtalarsladden kortsluten?

• Ljudet är förvrängt.

* Är den utgående högtalarsladden jordad? * Är de vänstra och högra högtalarnas “–”-uttag

gemensamt jordade?

• Enheten blir varm.

* Är den utgående högtalarsladden jordad? * Är de vänstra och högra högtalarnas “–”-uttag

gemensamt jordade?

BЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ

• Сработал предохранитель.

* Правильно ли подключены черный и красный

провода?

• Питание не включается.

* Подключен ли желтый провод?

• Звук не выводится через громкоговорители.

* Нет ли короткого замыкания на кабеле

выхода громкоговорителей?

• Звук искажен.

* Заземлен ли провод выхода

громкоговорителей?

* Заземлены ли разъемы “–” правого (R) и

левого (L) громкоговорителей?

• Устройство нагревается.

* Заземлен ли провод выхода

громкоговорителей?

* Заземлены ли разъемы “–” правого (R) и

левого (L) громкоговорителей?

JVC KD-S821R User Manual [sw]

Specifications and Main Features

Frequently Asked Questions

User Manual

KD-S821R

PLACERING AV KNAPPAR

ENHETENS FUNKTIONER

RADIONS GRUNDFUNKTIONER

RDS-FUNKTIONER (radiodatasystem)

CD FUNKTIONER

SPECIFIKATIONER
