• Dit apparaat mag worden gebruikt bij elektrische systemen die
werken op 12 volt gelijkstroom met negatieve aarding.
INSTALLATIE (INBOUW IN HET
DASHBOARD)
• Op de volgende afbeelding kunt u zien hoe de installatie, normaal
gesproken, in zijn werk gaat. U moet echter bij de installatie
rekening houden met de bijzonderheden van uw eigen auto.
Neem bij vragen of voor meer bijzonderheden over
inbouwpakketten contact op met uw JVC car audio dealer of
een dealer of een bedrijf dat inbouwpakketten levert.
1
Voordat u aan de montage van het apparaat begint: drukt
u op
2
Verwijder de sierplaat.
3
Verwijder het huis nadat u de klemmen hebt losgemaakt.
1 Zet het apparaat rechtop.
2 Plaats de 2 hendels, zoals afgebeeld, tussen het
3 Verwijder het huis.
4
Installeer het huis in het dashboard.
* Nadat het huis op de juiste wijze in het dashboard is
geplaatst, moet u de palletjes, zoals afgebeeld, stevig op
hun plaats duwen.
5
Maak de bevestigingsbout aan de achterkant van het
apparaat vast en plaats de rubberdop over het uiteinde van
de bout.
6
Breng de vereiste elektrische verbindingen tot stand die
op de achterkant van deze gebruiksaanwijzing worden
toegelicht.
7
Schuif het apparaat in het huis totdat het vergrendeld is.
8
Bevestig de sierplaat zodanig dat het uitstekende deel van
de plaat aan de linkerkant van de eenheid vast k omt te zitten.
9
Bevestig het bedieningspaneel.
om het bedieningspaneel te verwijderen.
Opmerking: W anneer u het appar aat rechtop zet, moet
u erop letten dat u de zekering aan de achterkant niet
beschadigt.
apparaat en het huis, om de klemmen los te maken.
Opmerking: Bewaar de hendels nadat u het apparaat
hebt geïnstalleerd, zodat u ze ook in de toekomst kunt
gebruiken.
ESPAÑOL
• Esta unidad está diseñada para funcionar con 12 voltios de
CC, con sistemas eléctricos de masa NEGATIVA.
INSTALACION (MONTAJE EN EL
TABLERO DE INSTRUMENTOS)
• La siguiente ilustración muestra una instalación típica. Sin
embargo usted deberá efectuar los ajustes correspondientes
a su automóvil. Si tiene alguna pregunta o necesita información
acerca de las herramientas para instalación, consulte con su
concesionario de JVC de equipos de audio para automóviles o
a una compañía que suministra tales herramientas.
1
Antes de instalar: Presione (botón de liberación del
panel de control) para desmontar el panel de control.
2
Retire la placa de guarnición.
3
Retire la manga después de desenganchar los retenes de
la manga.
1 Ponga la unidad vertical.
Nota: Al poner la unidad vertical, tenga cuidado de no
dañar el fusible provisto en la parte posterior.
2 Inserte las dos asas entre la unidad y la manga tal como
en la ilustración y desenganche los retenes de la manga.
3 Retire la manga.
Nota: Después de instalar la unidad, asegúrese de
guardar las asas para uso futuro.
4
Instale la cubierta en el tablero de instrumentos.
* Después de que la manga esté correctamente instalada
en el tablero de instrumentos, doble las lengüetas
correspondientes para sostener la manga firmemente en
su lugar, tal como se muestra.
5
Fixe el perno de montaje ou la parte trasera del cuerpo de
la unidad y coloque el cojín de goma sobre el extremo del
perno.
6
Realice las conexiones eléctricas requeridas en base a
las explicaciones que figuran en la parte de atrás de estas
instrucciones.
7
Deslice la unidad dentro de la manga hasta que quede
trabada.
8
Coloque la placa de guarnición de manera que el saliente
de la misma quede colocado en el lateral izquierdo de la
unidad.
9
Coloque el panel de control.
ITALIANO
•
L’apparecchio è destinato a funzionare su impianti elettrici da
12V CC, con massa NEGATIVA.
INSTALLAZIONE (MONTAGGIO SUL
CRUSCOTTO)
•
La figura che segue rappresenta un’installazione tipica.
Naturalmente, sono possibili adattamenti in funzione del tipo
di vettura. Per eventuali chiarimenti in merito ai kit
d’installazione, rivolgersi al locale rivenditore car audio JVC o
a negozi analoghi.
1
Operazioni preliminari al montaggio:
(pulsante di sgancio del pannello dicomando) così facendo
si rimuove il pannello di comando.
2
Togliere la piastra di finitura.
3
Togliere la protezione dopo aver sganciato i relativi b locchi.
1
Posizionare l’apparecchio.
Nota:
Nel posizionare l’apparecchio, fare attenzione a
non danneggiare il fusibile sulretro.
2
Inserire le 2 maniglie tra l’apparecchio e la protezione
(cfr. disegno) per sganciare i blocchi.
3
Togliere la protezione.
Nota:
Una volta ultimate le operazioni d’installazione,
conservare le maniglie per uso futuro.
4
Installare la protezione nel cruscotto.
* V erificare la correttezza dell’installazione della protezione
nel cruscotto, quindi piegare le linguette che tengono in
posto la protezione, come illustrato.
5
Fissare il bullone di montaggio sul retro dell’apparecchio e
collocare il gommino sull’estremità del bullone stesso.
6
Eseguire i necessari collegamenti elettrici seguendo le
istruzioni sul retro del presente manuale.
7
Far scorrere l’apparecchio nella protezione finché non risulta
bloccato.
8
Applicare la piastra d’assetto in modo che la relativa
sporgenza venga fissata al lato sinistro dell’unità.
9
Inserire il pannello di comando.
Premere
1
3
2
9
8
Huis
Manga
Protezione
7
Rubberdop
Cojín de goma
Gommino
4
4
Dashboard
Tablero de instrumentos
Cruscotto
5
Bevestigingsbout
Perno de montaje
Bullone di montaggio
Zie achterkant voor elektrische installatie.
6
Con respecto a las conexiones
*
eléctricas, consulte la página de atrás.
Per i collegamenti elettrici vedere sul
retro del presente manuale.
Zekering
Fusible
Fusibile
Sierplaat
Placa de guarnición
Piastra di finitura
• Wanneer u de steun gebruikt (facultatief)
• Cuando emplea un soporte opcional
• Utilizzo del supporto supplementare
Brandscherm
Tabique a prueba de incendios
Parete antincendio
Sluitring
Arandela
Dashboard
Tablero de instrumentos
Cruscotto
Lavatrice
Huis
Cubierta
Protezione
Contra-moer
Tuerca de seguridad
Dado di fermo
Schroef (facultatief)
Tornillo (opción)
Vite (opzionale)
Bevestigingsbout
Perno de montaje
Bullone di montaggio
Steun (facultatief)
Soporte (opción)
Supporto (opzionale)
• Wanneer u het apparaat zonder huis installeert
• Instalación de la unidad sin utilizar la cubierta
• Installazione dell’apparecchio senza protezione
Voorbeeld: Bij een Toy ota moet u eerst de autoradio verwijderen en daarna het appar aat installeren.
En un Toyota por ejemplo, primero extraiga la radio del automóvil y luego instale la unidad en su
lugar.
Ad esempio, in una Toyota, si deve innanzi tutto togliere la radio ed installare poi l’apparecchio in
suo luogo.
Platkopschroeven (M5 x 6 mm)*
Tornillos tipo plano (M5 x 6 mm)*
Viti a testa piana (M5 x 6 mm)*
Console*
Ménsula*
Staffa*
Zak
Compartimiento
Tascabile
Opmerking: Wanneer u het apparaat aan de bevestigingsklem vastmaakt, moet u de 6 mm lange
schroeven gebruiken. Als u langere schroeven gebruikt, kan het apparaat worden beschadigd.
Console*
Ménsula*
Staffa*
* Niet bij dit apparaat inbegrepen.
* No suministrado con esta unidad.
* Non fornite con l’apparecchio.
Platkopschroeven (M5 x 6 mm)*
Tornillos tipo plano (M5 x 6 mm)*
Viti a testa piana (M5 x 6mm)*
Verwijderen van het apparaat
• Voordat u het apparaat verwijdert, moet u het achtergedeelte
losmaken.
1
Verwijder het bedieningspaneel.
2
Verwijder de sierplaat.
3
Plaats de 2 hendels, zoals afgebeeld, in de sleuven. Daarna
duwt u de hendels zachtjes uit elkaar en kunt u het apparaat
naar buiten schuiven. (Bewaar de hendels nadat u het
apparaat hebt geïnstalleerd!)
Nota: Cuando instala la unidad en la ménsula de montaje, asegúrese de utilizar los tornillos de 6
mm de longitud. Si se utilizan tornillos más largos, éstos pueden dañar la unidad.
Nota:
Durante l’installazione dell’apparecchio sulla staffa di montaggio, utilizzare esclusivamente
le viti da 6 mm. Si ricorda che l’uso di viti più lunghe potrebbe danneggiare l’apparecchio.
Extracción de la unidad
• Antes de extraer la unidad, libere la sección trasera.
1
Extraiga el panel de control.
2
Retire la placa de guarnición.
3
Inserte las 2 manijas entre las ranuras, como se muestra.
Luego, separe gentilmente las manijas y extraiga la unidad.
(Asegúrese de conservar las manijas después de
instalarlo.)
Rimozione dell’apparecchio
•
Prima di rimuovere l’apparecchio, sganciare la parte posteriore.
1
Togliere il pannello di comando.
2
Togliere la piastra di finitura.
3
Inserire le 2 maniglie nelle guide, come indicato. A questo
punto, tirare delicatamente le maniglie allontanandole l’una
dall’altra, quindi estrarre l’apparecchio.
(Conservare le maniglie per uso futuro.)
312
Lijst van onderdelen die u bij
installatie en aansluiting
nodig hebt
De volgende onderdelen worden bij het
apparaat geleverd.
Installeer ze op de juiste wijze, nadat u
ze hebt gecontroleerd.
Behuizing
Estuche duro
Contenitore
Stroomkabel
Cordón de alimentación
Cavo di alimentazione
Lista de piezas para
instalación y conexión
Con esta unidad se suministran las
siguientes piezas.
Después de inspeccionarlas, colóquelas
correctamente.
Huis
Cubierta
Protezione
Sierplaat
Placa de guarnición
Piastra di finitura
ALLEEN VOOR KD-SX858R
SOLO PARA KD-SX858R
SOLO PER KD-SX858R
Afstandsbediening en houder
Mando a distancia y soporte
Telecomando e relativo supporto
Batterijen
Pilas
Batterie
Componenti da usare per
l’installazione ed il
collegamento
Assieme all’apparecchio vengono forniti
i componenti sottoindicati.
Prima di procedere, verificare che tutto
sia in ordine.
R
M
-
R
K
2
2
Hendel
Manija
Maniglia
Installatie: Afstandsbediening (ALLEEN VOOR KD-SX858R)
Instalación: Mando a distancia (SOLO PARA KD-SX858R)
Installazione: Telecomando
Dashboard, enz.
Tablero de instrumentos,
etc.
Cruscotto etc.
Houder
Soporte
Supporto
(SOLO PER KD-SX858R)
Dubbelzijdig tape (niet bij het apparaat
inbegrepen)
Cinta adhesiva de ambos lados (no
suministrado con esta unidad)
Nastro biadesivo (non fornito con
l’apparecchio)
Afstandsbediening
Mando a distancia
Telecomando
Hendels
Manijas
Maniglie
Sluitring (ø5)
Arandela (ø5)
Lavatrice (ø5)
Contra-moer (M5)
Tuerca de seguridad (M5)
Dado di fermo (M5)
R03(UM-4)/AAA(24F)
Bevestigingsbout (M5 x 20 mm)
Perno de montaje (M5 x 20 mm)
Bullone di montaggi (M5 x 20 mm)
Rubberdop
Cojín de goma
Gommino
2
2
K
R
-
M
R
• Voordat u dubbelzijdige tape gaat gebruiken, moet u de plaats
waar u de tape wilt bevestigen schoonvegen en reinigen.
• Antes de adherir la cinta de doble cara, limpie el sitio de
instalación con un paño.
•
Prima di attaccare il nastro biadesivo, pulire perfettamente la zona
di montaggio.
NEDERLANDS
ESPAÑOL
ITALIANO

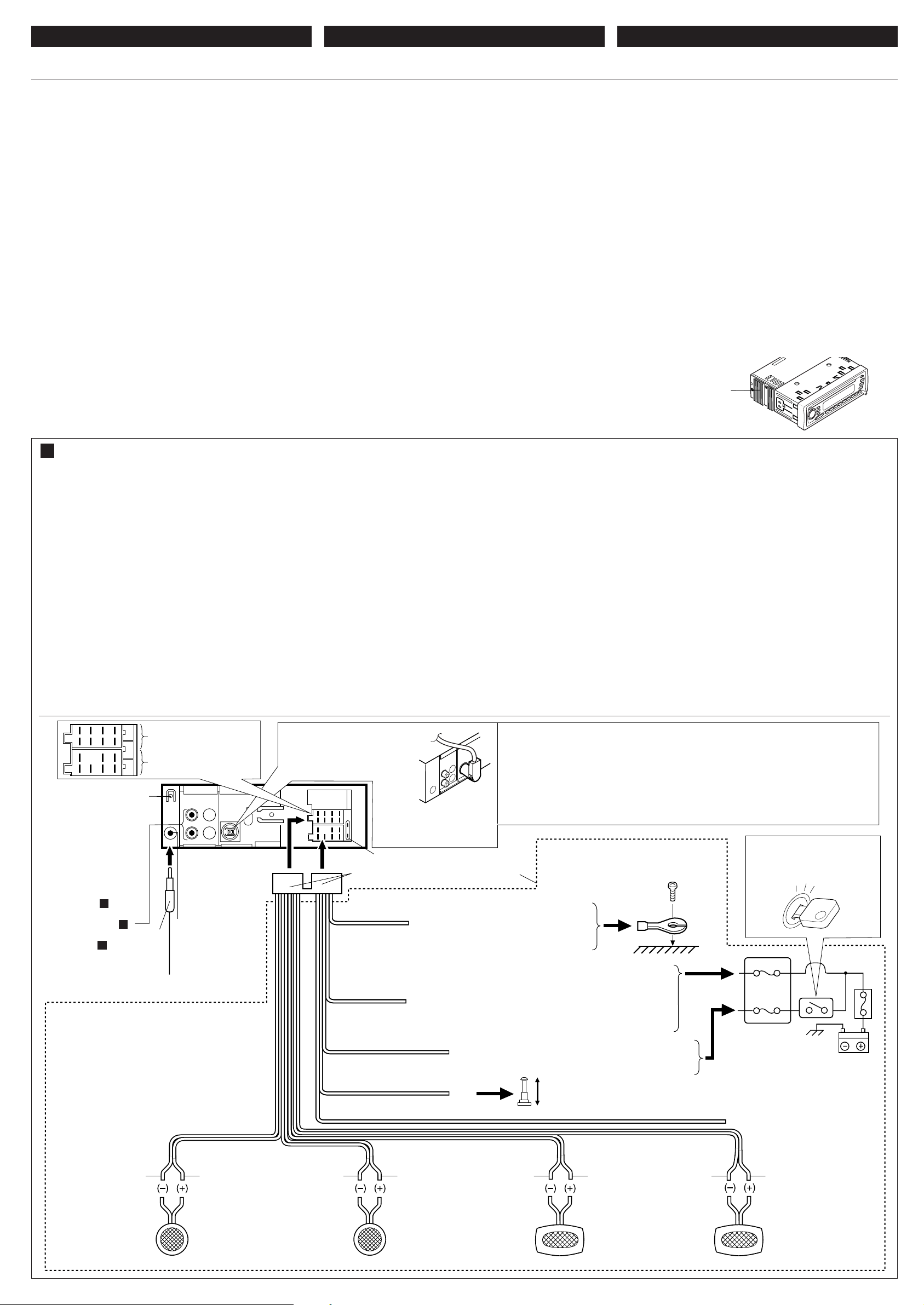

ELEKTRISCHE VERBINDINGEN
Om kortsluiting te voorkomen adviseren wij u om de minpool van
de accu los te maken en alle elektrische verbindingen tot stand te
brengen voordat u het apparaat in de auto installeert. Als u niet
zeker weet hoe u dit apparaat moet installeren, kunt u dit beter
door een daartoe gekwalificeerde technicus laten doen.
Opmerking:
Dit apparaat mag worden gebruikt bij elektrische systemen die
werken op 12 volt gelijkstroom met negatieve aarding. Als uw
auto niet is uitgerust met een dergelijk systeem, is een
spanningsomzetter vereist. Dit instrument kan worden aangeschaft
bij JVC car audio dealers.
• Vervang de zekering door een exemplaar met het aangegeven
vermogen. Als de zekering vaak doorslaat, moet u uw JVC car
audio dealer raadplegen.
• Als u geluidsproblemen hebt…
De krachtschakeling van dit apparaat heeft een ingebouwd
geluidsfilter. In sommige voertuigen zijn tikgeluiden of andere
ongewenste geluiden te horen. Als dit gebeurt, moet u
de massaklem aan de achterkant (zie onderstaand
aansluitingsschema) aan het chassis van de auto vastmaken
met behulp van een kortere en dikkere kabel, zoals
kopermanteldraad of tellerkabel. Als het geluid niet
verdwijnt, moet u contact opnemen met uw JVC car audio dealer .
• Het maximum ingangsvermogen van de speakers moet achterin
meer dan 40 watt zijn en voorin 40 watt, met een impedantie
van 4 tot 8 ohm.
• Zorg ervoor dat dit apparaat door middel van een aardkabel
is verbonden met het chassis van de auto.
• De warmte-opnemer kan na gebruik erg heet worden. Raak de
warmte-opnemer niet aan wanneer u dit apparaat van zijn plaats
haalt.
CONEXIONES ELECTRICAS
Para evitar cortocircuitos, recomendamos que desconecte el
terminal negativo de la batería y que efectúe todas las conexiones
eléctricas antes de instalar la unidad. Si usted no está seguro de
cómo instalar correctamente la unidad, hágala instalar por un
técnico cualificado.
Nota:
Esta unidad está diseñada para funcionar con 12 voltios de CC,
con sistemas eléctricos de masa NEGATIVA. Si su vehículo no
posee este sistema, será necesario un inversor de tensión, que
puede ser adquirido en los concesionarios de JVC de equipos
de audio para automóviles.
• Reemplace el fusible por uno con la corriente especificada. Si
el fusible se quemase frecuentemente consulte con su
concesionario de JVC de equipos de audio para automóviles.
• Si el ruido fuese un problema...
Esta unidad tiene un filtro de ruido en el circuito de alimentación.
Sin embargo, en algunos vehículos, pueden producirse
chasquidos u otros ruidos indeseados. En tal caso conecte el
terminal de tierra posterior (Ver diagrama de conexión abajo.)
del receptor al chasis del automóvil, utilizando cordones más
gruesos y cortos tales como alambre de cobre trenzado o de
grueso calibre. Si el ruido persiste, consulte a su concesionario
de JVC de equipos de audio para automóvil.
• La entrada máxima de los altavoces traseros debe ser mayor
de 40 vatios y la de los delanteros de 40 vatios, con una
impedancia de 4 a 8 ohmnios.
• Asegúrese de conectar esta unidad a tierra en el chasis del
automóvil.
• El sumidero térmico estará muy caliente después del uso.
Asegúrese de no tocarlo al desmontar esta unidad.
COLLEGAMENTI ELETTRICI
Per evitare cortocircuiti, si consiglia di scollegare il terminale
negativo della batteria e di realizzare tutti i collegamenti elettrici
prima d’installare l’apparecchio. Se necessario, fare effettuare
l’installazione da un tecnico qualificato.
Nota:
L’apparecchio è studiato per funzionare su impianti elettrici da 12
V c.c., con massa NEGATIVA. Se l’impianto della vettura è di
tipo diverso, è necessario un invertitore di tensione, reperibile
presso i venditori car audio JVC.
•
Sostituire il fusibile con uno della potenza specificata. Se il fusibile
si brucia spesso, rivolgersi al locale rivenditore car audio JVC.
•
In caso di rumorosità...
Nel circuito di alimentazione dell’apparecchio è presente un filtro
antirumore. Però, in alcuni tipi di vetture, si possono avvertire
rumori indesiderati. In tal caso, collegare il
sul retro
dell’apparecchio (cfr. schema di collegamento qui sotto)
al telaio dell’auto utilizzando cavi più corti e più spessi (ad
esempio, calza metallica di rame o filo di calibro maggiore). Se
il rumore persiste, rivolgersi al locale rivenditore car audio JVC.
•
L’ingresso massimo delle casse dev’essere superiore a 40W
sul retro e 40W sul davanti, con impedenza di
• Mettere a terra l’apparecchio sul telaio dell’auto.
Dopo l’uso, il dissipatore di calore si surriscalda. Evitare di
•
toccarlo quando si estrae l’apparecchio.
Warmte-opnemer
Sumidero térmico
Dissipatore di calore
terminale di terra
4–8 Ohm
.

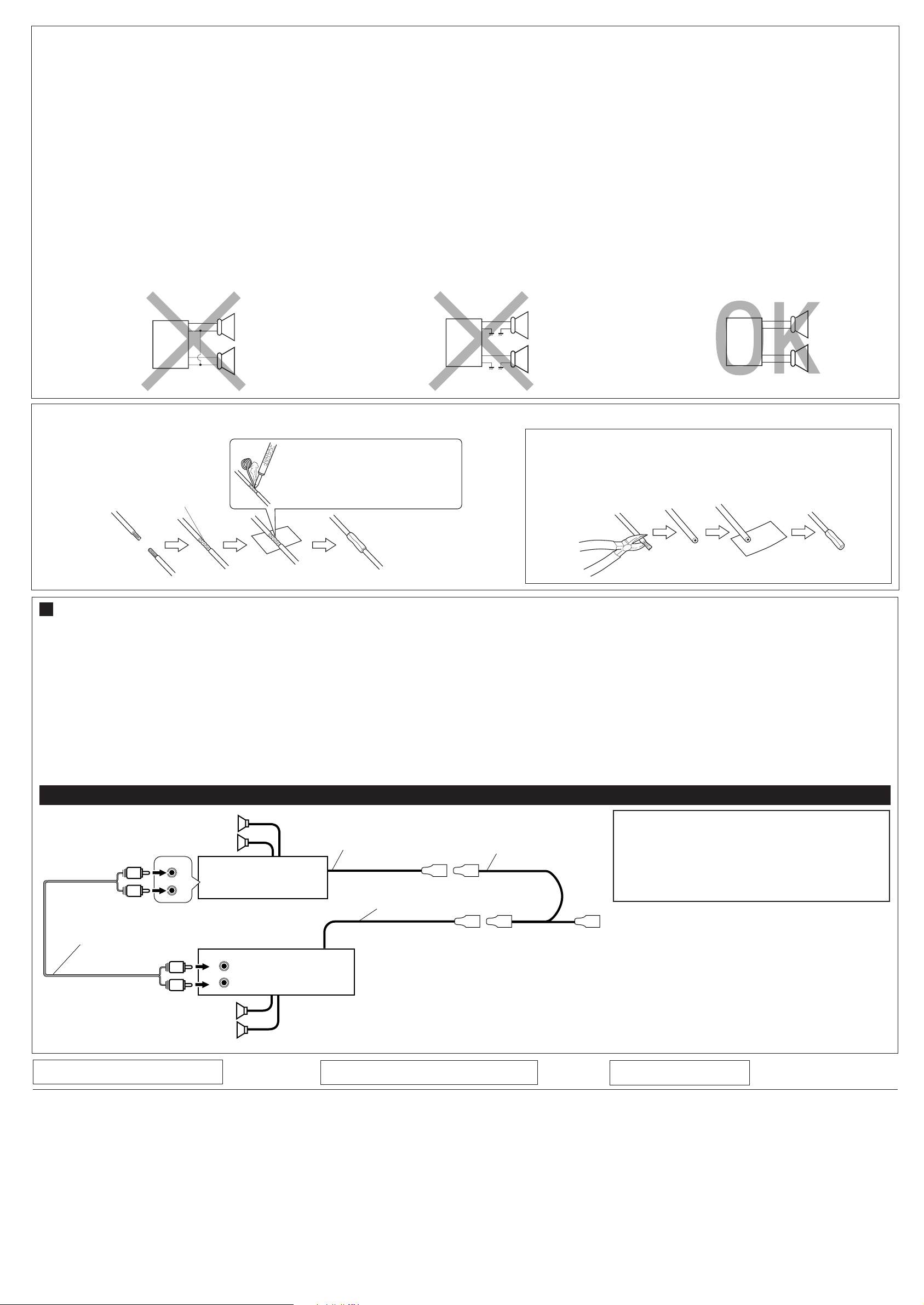

A Normale verbindingen / Conexiones tipicas / Collegamenti tipici
Alvorens de verbindingen tot stand te brengen: moet u de
bedrading in de auto zorgvuldig. Het apparaat kan door verkeerde
verbindingen ernstige schade oplopen.
1
Verbind de gekleurde snoerdraden in de hierna genoemde
volgorde aan op de accu van de auto, de luidsprekers en de
antenne (indien aanwezig).
1 Zwart: aarde
2 Geel: naar de accu van de auto (constant 12V)
3 Rood: naar een accessoire aansluitklem
4 Andere: naar de speakers
5 Blauw met witte streep: naar de antenne
6 Bruin: Naar het mobiele-telefoonsysteem (Lees voor
meer informatie de instructies die bij de mobiele
telefoon worden gelev erd.) (ALLEEN VOOR KD-SX858R)
2
Sluit de antenne aan.
3
Verbind de draadbundel daarna met het apparaat.
Opmerking: Als uw voertuig niet beschikt over een
aansluitklem, moet u de zekering verplaatsen van stand 1
(beginstand) naar stand 2 en moet u de rode draad (A7) met
de pluspool (+) van de accu verbinden.
• In dit geval wordt de gele draad (A4) niet gebruikt.
B1 B3 B5 B7
B2 B4 B6 B8
A1 A5 A7
A2 A4 A6 A8
Massaklem aan achterkant
Terminal de tierra posterior
T erminale di terra posteriore
Uitgang
(zie schema B )
Salida de línea
(véase diagrama B )
Uscita
(cfr.schema B )
*1: Voordat u controleert of het apparaat werkt (alvorens
het te installeren), moet deze draad aangesloten zijn.
Als dit niet het geval is, kan de stroom niet worden
ingeschakeld.
*1: Antes de comprobar el funcionamiento de esta unidad
previa a de la instalación, es necesario conectar este
cable, de lo contrario no se podrá conectar la
alimentación.
*1: Per poter verificare il funzionamento dell’apparecchio
prima dell’installazione, è necessario avere già collegato
questo filo (altrimenti è impossibile accendere
l’apparecchio).
Wit met zwarte streep
Blanco con rayas negras
Bianco a strisce nere
Zekering, stand 2
Posición 2 del fusible
Posizione 2 del fusibile
Zekering, stand 1
Posición 1 del fusible
Posizione 1 del fusibile
ALLEEN VOOR KD-SX858R
SOLO PARA KD-SX858R
SOLO PER KD-SX858R
Aansluitpunt antenne
Terminal de la antena
Ter minale per antenna
2
Naar antenne
A la antena
Sull’antenna
B6
B5
Wit
Blanco
Bianco
ALLEEN VOOR KD-SX858R
SOLO PARA KD-SX858R
SOLO PER KD-SX858R
4
Grijs met zwarte streep
Gris con rayas negras
Grigio a strisce nere
Antes de la conexión: Verifique atentamente el conexionado
del vehículo. Una conexión incorrecta podría producir daños
graves en la unidad.
1
Conecte los conductores de color del cable de alimentación
a la batería del automóvil, altavoces y antena motriz (si la
hubiere) en la secuencia siguiente.
1 Negro: a tierra
2 Amarillo: a la batería del automóvil (12V constantes)
3 Rojo: a un terminal de accesorio
4 Otros: a los altavoces
5 Azul con rayas blancas: a la antena motriz
6 Marrón: al sistema de teléfono celular (para mayor
información, refiérase a las instrucciones del teléfono
celular.) (SOLO PARA KD-SX858R)
2
Conecte el cable de antena.
3
Por último, conecte el cable de alimentación a la unidad.
Nota: Si su vehículo no dispone de ningún terminal para
accesorios, mueva el fusible de la posición 1 (posición inicial) a
la posición 2, y conecte el conductor rojo (A7) al terminal positivo
(+) de la batería.
• En este caso, no se utiliza el conductor amarillo (A4).
B110B3 B5 B7
B2 B4 B6 B8
A1 A5 A7
A2 A4 A6 A8
Stekker JVC CD-wisselaar
Jack del cambiador de CD de
JVC
Presa per CD changer JVC
Zekering 10A
Fusible de 10A
Fusibile 10A
3
Zwart
Negro
Nero
Geel *
Amarillo*
Giallo*
A8
1
1
1
A4
2
Rood
Rojo
Rosso
Blauw met witte streep
Azul con rayas blancas
Blu a strisce bianche
Bruin / Marrón /
B3B4
Grijs
Gris
Grigio
Prima del collegamento:
della vettura. Si ricorda che un collegamento improprio può
danneggiare seriamente l’apparecchio.
1
Collegare i fili colorati del cavo di alimentazione alla batteria
dell’auto, alle casse ed all’antenna (se presente) nella
sequenza indicata.
1
2
3
4
5
6
2
Collegare il cavo dell’antenna.
3
Infine, collegare i cablaggi all’apparecchio.
Nota:
spostare il fusibile dalla posizione 1 (posizione iniziale) alla
posizione 2, collegare il filo rosso (A7) sul terminale della batteria
con segno positivo (+).
• In questo caso, non si usa il filo giallo (A4).
Wij adviseren u om een CD-wisselaar uit de CH-X serie aan te sluiten.
• Als u een CD-wisselaar uit de KD-MK serie hebt, hebt u een extra kabel nodig (KS-U15K).
Recomendamos conectar uno de los cambiadores de CD de la serie CH-X.
• Si su cambiador de CD es de la serie KD-MK, necesitará un cable opcional
(KS-U15K).
Consigliamo di utilizzare CD changer della serie CH-X.
• Se si usa un CD changer della serie KD-MK, occorre un cavo opzionale (KS-U15K).
Niet bij het apparaat inbegrepen.
*
No suministrado con esta unidad.
1
Naar metalen ondergrond of chassis van de
auto
1
A un cuerpo metálico o chasis del automóvil
Sulla carrozzeria metallica o sul telaio
dell’auto
Naar een onder spanning staande aansluitklem in het
zekeringblok die is aangesloten op de accu van de auto (u
passeert de ontstekingsschakelaar).
A un terminal activo del bloque de fusibles conectado a la
batería del automóvil (desviando el interruptor de encendido)
Su un terminale sotto tensione nel blocco fusibili che si collega
alla batteria dell’auto (bypassando l’interruttore di accensione)
A7
A5
Marrone
Groen met zwarte streep
Verde con rayas negras
Verde a strisce nere
Naar een aansluitklem in het zekeringblok
3
A un terminal accesorio del bloque de fusibles
Su un terminale per accessori nel blocco fusibili
5
Non fornito con l’apparecchio.
Naar de antenne (indien aanwezig)
A la antena motriz si la hubiere
Sull’antenna, se presente
B7
B8
Groen
Verde
Verde
Paars met zwarte streep
Púrpura con rayas negras
Porpora a strisce nere
Verificare attentamente il cablaggio
Nero: massa
Giallo: alla batteria dell’auto (12V costanti)
Rosso: ad un terminale per accessori
Altri: alle casse
Blu con strisce bianche: all’antenna
Marrone: al cellulare (P er i particolari, vedere le instruzioni
del telefono cellulare.) (SOLO PER KD-SX858R)
Se la vettura non dispone di terminale per accessori,
Contactschakelaar
Interruptor de encendido
Interruttore di accensione
*
*
Zekeringblok
bloque de fusibles
Blocco fusibili
Naar het mobiele-telefoonsysteem
(ALLEEN VOOR KD-SX858R)
A2
Al sistema de teléfono celular
6
(SOLO PARA KD-SX858R)
Al cellulare
(SOLO PER KD-SX858R)
B1
B2
Paars
Púrpura
Porpora
Linkerspeaker (voorin)
Altavoz izquierdo (frontal)
Cassa sinistra (anteriore)
Rechterspeaker (voorin)
Altavoz derecho (frontal)
Cassa destra (anteriore)
Linkerspeaker (achterin)
Altavoz izquierdo (trasero)
Cassa sinistra (posteriore)
Rechterspeaker (achterin)
Altavoz derecho (trasero)
Cassa destra (posteriore)
VOORZORGSMAATREGELEN bij het verbinden
L
R
+
-
+
-
+
-
+
-
van de stroomkabeldraad met de speakers:
• Verbind de speakerdraden van de stroomkabel NIET met de
accu van de auto; als u dit wel doet, zal het apparaat ernstige
schade oplopen.
• Sluit de zwarte draad (aarding), de gele draad (verbinding met
accu van de auto, constant 12V) en de rode draad (verbinding
met een aansluitklem) op de juiste wijze aan.
• VOORDAT u de speakerdraden van de stroomkabel met de
speakers verbindt, moet u de bedrading van de speakers in
uw auto controleren.
– Als de bedrading van de speakers eruitziet zoals
hieronder staat afgebeeld in Fig. 1 en Fig. 2, mag het
apparaat NIET worden aangesloten met behulp van deze
oorspronkelijke speakerbedrading. Als u dat wel doet, zal het
apparaat ernstige schade oplopen.
Pas de bedrading van de speakers aan, zodat u het apparaat
met de speakers kunt verbinden, zoals staat afgebeeld in
Fig. 3.
– Als de bedrading van de speakers eruitziet zoals staat
afgebeeld in Fig. 3, kunt u het apparaat aansluiten met
behulp van de oorspronkelijke speakerbedrading in uw auto.
– Als u twijfels hebt over de speakerbedrading in uw auto , moet
u contact opnemen met uw autodealer.
PRECAUCIONES sobre las conexiones de la
fuente de alimentación y de los altavoces:
• NO conecte los conductores de altavoz del cable de
alimentación a la batería de automóvil, pues podrían producirse
graves daños en la unidad.
• Conecte correctamente el conductor negro (a tierra), el
conductor amarillo (a la batería del automóvil, 12V constantes),
y el conductor rojo (a un terminal de accesorio).
• ANTES de conectar a los altavoces los conductores de altavoz
del cable de alimentación, verifique el conexionado de altavoz
de su automóvil.
– Si el conexionado de altavoz de su automóvil es como
se indica en las Fig. 1 y 2 de abajo, NO conecte la unidad
utilizando ese conexionado de altavoz original. Si lo hace,
se producirán daños graves en la unidad.
Vuelva a efectuar el conexionado de altavoz de manera que
pueda conectar la unidad a los altavoces de la manera
indicada en la Fig. 3.
– Si el conexionado de altavoz de su automóvil es como
se indica en la Fig. 3, podrá conectar la unidad utilizando
el conexionado de altavoz original de su automóvil.
– Si tiene dudas sobre el conexionado de altavoz de su
automóvil, consulte con su concesionario.
PRECAUZIONI! Collegamento del cavo di
alimentazione e delle casse:
•
NON collegare i fili del cavo di alimentazione per le casse alla
batteria dell’auto perché l’apparecchio ne verrebbe seriamente
danneggiato.
•
Realizzare il corretto collegamento dei seguenti fili: filo nero
(massa), filo giallo (alla batteria dell’auto, 12V costanti) e filo
rosso (ad un terminale per accessori).
•
PRIMA di collegare i fili del cavo si alimentazione per le casse
alle casse stesse, verificare il relativo cablaggio sulla vettura.
Se il cablaggio per le casse sulla vettura risulta come
–
illustrato nelle Fig. 1 e 2 qui sotto,
l’apparecchio usando il cablaggio originale, perché si
danneggia seriamente l’apparecchio.
Rifare il cablaggio delle casse in modo d poter collegare
l’apparecchio alle casse come illustrato nella Fig. 3.
Se il cablaggio delle casse sulla vettura risulta come
–
illustrato in Fig. 3,
si può collegare l’apparecchio usando il
cablaggio per casse originale presente in vettura.
– In caso di dubbio, rivolgersi alla propria concessionaria auto.
NON collegare
L
R
+
-
+
-
Fig. 1
+
-
+
-
+
L
-
+
R
-
Fig. 2
+
-
+
-
Fig. 3
Aansluiting van de gekleurde draden / Conexión de los conductores / Collegamento dei fili
Draai de kerndraden om elkaar heen
wanneer u ze wilt aansluiten.
Retuerza los alambres de alma para
conectarlos.
Nel collegamento torcere i fili del nucleo.
Soldeer de kerndraden zodat ze stevig
vast zitten.
Suelde los alambres de alma para
conectarlos con firmeza.
Saldare i fili del nucleo in modo da
collegarli perfettamente.
B Aansluitingen voor het toevoegen van andere apparatuur / Conexiones para añadir otros equipos / Collegamento di altre apparecchiature
Dit apparaat beschikt over een uitgang om een versterker en
andere apparatuur aan te sluiten. U hebt dus de mogelijkheid
om uw auto-stereosysteem nog verder uit te breiden.
• Verbind de antennedraad (blauw met witte streep) met de
antennedraad van de andere apparatuur, zodat deze van
stroom kan worden voorzien via dit apparaat.
• Alleen voor een versterker:
– AV erbind de uitgang v an het apparaat met de ingang v an de
versterker .
– Koppel de speakers van dit apparaat los en verbind ze
aan de versterker. Gebruik de speakerdraden van dit
apparaat niet. (Plak de aansluitklemmen van deze
speakerdraden met isolatieband af zoals hierboven is
afgebeeld.)
Como esta unidad posee terminales de salida de línea, se puede
utilizar un amplificador u otro equipamiento para mejorar el
sistema estereofónico de su automóvil.
• Conecte el cable remoto (azul con rayss blancas) al cable
remoto del otro equipo para que pueda suministrarse energía
a través de esta unidad.
• Sólo para el amplificador:
– Conecte los terminales de salida de línea de esta unidad
con los terminales de entrada de línea del amplificador.
– Desconecte los altavoces de esta unidad y conéctelos al
amplificador. Los cables de los altavoces de esta unidad
quedan sin usar . (Cubra los terminales de estos cables sin
usar con cinta aislante, tal comose indica en la figura de
arriba.)
LET OP! / PRECAUCION / ATTENZIONE:
• Om kortsluiting te voorkomen, moet u de aansluitklemmen van
ONGEBRUIKTE gekleurde draden met isolatieband bedekken.
• Para evitar cortocircuitos, cubra los cables NO UTILIZADOS con cinta
aislante.
• Per evitare cortocircuiti, ricoprire i terminali dei fili INUTILIZZA TI con nastro
isolante.
Dal momento che l’apparecchio ha dei terminali di uscita, è
possibile utilizzare un amplificatore ed altre apparecchiature per
migliorare il sistema stereo della vettura.
•
Collegare il filo remoto (blu a strisce bianche) al filo remoto
dell’apparecchiatura interessata, in modo da poterla alimentare
dall’apparecchio stesso.
•
Solo per l’amplificatore:
– Collegare i terminali di uscita dell’apparecchio ai terminali di
entrata dell’amplificatore.
– Scollegare le casse dall’apparecchio e collegarle
all’amplificatore. Non utilizzare i contatti delle casse
dell’apparecchio. (Coprire i contatti inutilizzati con
nastro isolante, come illustrato nella figura qui sopra.)
Versterker / Amplificador / Amplificatore
Achterspeakers
Altavoces posteriores
Casse posteriori
INPUT
L
R
Signaalkabel (wordt niet bij dit apparaat geleverd)
Cable de señal (no suministrado con esta unidad)
Cavo dei segnali (non fornito con l’apparecchio)
L
R
L
R
Voorspeakers
Altavoces delanteros
Casse frontali
JVC VERSTERKER
AMPLIFICADOR DE JVC
AMPLIFICATORE JVC
LINE OUT
L
REAR
R
Blauw met witte streep
Azul con rayas blancas
Blu a strisce bianche
KD-SX858R/S757R
PROBLEMEN OPLOSSEN
• De zekering slaat door.
* Zijn de rode en de zwarte draden op de juiste manier
aangesloten?
• De stroom kan niet worden ingeschakeld.
* Is de gele draad aangesloten?
• Er komt geen geluid uit de speakers.
* Is de uitgaande speakerdraad kortgesloten?
• Het geluid wordt vervormd.
* Is de uitgaande speakerdraad geaard?
* Zijn de minpolen van de linker- en de rechterspeakers
gemeenschappelijk geaard?
• Het apparaat raakt verhit.
* Is de uitgaande speakerdraad geaard?
* Zijn de minpolen van de linker- en de rechterspeakers
gemeenschappelijk geaard?
Y-connector (niet meegeleverd)
Conector en Y (no suministrado con esta unidad)
Connettore ad Y (non fornito con l’apparecchio)
Antennedraad
Cable remoto
Filo remoto
JVC AMP
ALLEEN VOOR KD-SX858R
U kunt nog een eindversterker voor de
voorspeakers aansluiten.
SOLO PARA KD-SX858R
Podrá conectar otro amplificador de
potencia para los altavoces delanteros.
LOCALIZACION DE AVERIAS
• El fusible se quema.
* ¿Están los conductores rojo y negro correctamente conectados?
• No es posible conectar la alimentación.
* ¿Está el cable amarillo conectado?
• No sale sonido de los altavoces.
* ¿Está el cable de salida del altavoz cortocircuitado?
• El sonido presenta distorsión.
* ¿Está el cable de salida del altavoz conectado a masa?
* ¿Están los terminales “–” de los altavoces L y R conectados a
una masa común?
• La unidad se calienta.
* ¿Está el cable de salida del altavoz conectado a masa?
* ¿Están los terminales “–” de los altavoces L y R conectados a
una masa común?
LET OP / PRECAUCION / ATTENZIONE:
• Om interne verhitting van het apparaat te voorkomen,
dient u ervoor te zorgen dat het apparaat ONDER de
andere apparatuur wordt geplaatst.
• Para evitar el aumento del calor interior de esta unidad,
póngala DEBAJO del otro equipo.
• Per evitare surriscaldamenti all’interno dell’unità,
collocare quest’ultima SOTTO l’altro apparecchio.
Naar antenne (indien aanwezig)
A la antena motriz, si la hubiere
All’antenna, se presente
Voorspeakers
Altavoces delanteros
Casse frontali
SOLO PER KD-SX858R
È possibile collegare un altro
amplificatore di potenza per le casse
anteriori.
RICERCA GUASTI
• Il fusibile brucia.
*
I fili rossi e neri sono stati collegati correttamente?
• Non si riesce ad accendere l’apparecchio.
*
Il filo giallo è stato collegato?
• Non esce alcun suono dalle casse.
*
Il filo di uscita delle casse è stato protetto contro i cortocircuiti?
• Suono distorto.
*
Il filo di uscita delle casse è collegato a terra?
*
I terminali “–” delle casse di sinistra e destra sono stati collegati a
terra in comune?
• L’apparecchio si surriscalda.
*
Il filo di uscita delle casse è stato collegato a terra?
*
I terminali “–” delle casse di sinistra e destra sono stati collegati a
terra in comune?
Loading...
