Posizione e riproduzione degli adesivi
Pannello inferiore dell’unità principale
CAUTION: Invisible laser radiation when open and interlock failed or defeated. AVOID DIRECT EXPOSURE TOBEAM. (e)
ADVARSEL: Usynlig laser­stråling ved åbning, når sikkerhedsafbrydere er ude af funkti on. Undgåudsæt­telse for stråling. (d)
VARNING: Osynlig laser- strålning när denna del är öppnad och spärren
urkopplad. Betrakta ej
strålen. (s)
VARO : Avattaessa ja suo­jalukitus ohitettaessa olet
är
alttiina näkymättömälle lasersäteilylle. Älä katso säteeseen. (f)
Pistrina nome/Caratteristiche
AVVERTENZE IMPORTANTI SUI PRODOTTI LASER
Precauzioni:
1.PRODOTTO LASER DI CLASSE 1
2.ATTENZIONE: Radiazioni laser invisibili emesse se il prodotto viene aperto o i dispositivi di sicurezza vengono disattivati o guastati. Evitare l’esposizione diretta al raggio.
3.ATTENZIONE: Non aprire il pannello superiore dell’unità. Questa non contiene alcuna parte di utilità
Caution:
Attenzione:
This product contains a laser component
Questo prodotto contiene un laser di
of higher laser class than Class 1.
classe superiore alla 1.
per l’utente. Affidare tutti gli interventi a personale tecnico autorizzato.
4.ATTENZIONE: Questo lettore CD impiega radiazioni laser invisibili, ma possiede sistemi di sicurezza che prevengono le emissioni durante la rimozione del CD. È pericoloso disattivare tali meccanismi di sicurezza.
5.ATTENZIONE: L’uso di procedure, regolazioni o operazioni diverse da quelle descritte in questo manuale può risultare in esposizioni a radiazioni pericolose.
Come inizializzare l’apparecchio
Tenere premuti entrambi i pulsanti SEL (seleziona) e (attesa/accensione/attenuatore) contemporaneamente per alcuni secondi. Questo inizializza il computer incorporato.
ITALIANO
(attesa/accensione/attenuatore)
DISP
MO RND
7
89
10
12 RDS
11
TP PTY SCM
SEL (seleziona)
Note:
• Le regolazioni preselezionate, come le stazioni preselezionate o le regolazione del suono, sono pure cancellate.
• Se un CD è inserito nell’apparecchio, sarà espulso quando si inizializza l’apparecchio. Fare attenzione a non lasciar il CD.
2
La ringraziamo per aver acquistato un prodotto JVC. La invitiamo a leggere le presenti istruzioni prima
di utilizzare lapparecchio in modo da poterne sfruttare al meglio le prestazioni.
Per I’Italia:
Si dichiara che il questo prodotto di marca JVC è conforme alle prescrizioni del Decreto Ministeriale n.548 del 28/08/95 pubblicato sulla Gazzetta Ufficiale della Repubblica Italiana n.301 del 28/12/95”.

INDICE

Come inizializzare l’apparecchio ............... 2
IDENTIFICAZIONE DI PULSANTI ......... 4
PaneIlo di comando .................................. 4
OPERAZIONI BASE ......................... 5
Accensione dell’apparecchio .................... 5
FUNZIONI RADIO ........................... 6
Ascolto della radio ..................................... 6
Memorizzazione di stazioni ....................... 8
Sintonizzazione su una stazione
preimpostata ........................................... 9
FUNZIONI RDS ............................. 10
Funzioni possibili con RDS ....................... 10
Altre interessanti regolazioni e funzioni
RDS ........................................................ 13
FUNZIONI CD ............................... 16
Ascolto di CD ............................................ 16
Individuazione di una pista o di un
punto sul CD ........................................... 17
Riproduzione casuale ............................... 17
Blocco espulsione CD ............................... 17
REGOLAZIONE DEL SUONO .............. 18
Regolazione del suono .................................. 18
Memorizzazione delle regolazioni sonore
(funzione SCM) ......................................... 19
Memorizzazione di regolazioni acustiche
personalizzate ........................................... 20
ALTRE FUNZIONI PRINCIPALI............ 21
Impostazione dellorologio ........................ 21
Modifica delle impostazioni generali
(PSM) ..................................................... 21
Rimozione del pannello di comando ......... 24
MANUTENZIONE ........................... 25
Manipolazione dei CD ............................... 25
INDIVIDUAZIONE E RICERCA DEI
GUASTI .................................... 26
SPECIFICHE................................. 27
ITALIANO
Nota:
A scopo di sicurezza, ogni apparecchio viene contrassegnato con un numero di matricola, riportato anche sulla cartolina di identificazione. Si consiglia di conservare con cura la cartolina e, in caso di furto, di comunicare il numero di matricola alle autorità competenti.
PRIMA DELL’USO
*
Per motivi di sicurezza....
Evitare di alzare eccessivamente il volume in quanto così facendo si escludono i rumori esterni e si rende pericolosa la guida.
Dovendo effettuare manovre complicate, usare lavvertenza di fermare la vettura.
*
Temperatura allinterno della vettura....
In caso di parcheggio prolungato della vettura in zone particolarmente calde o fredde, prima di accendere lapparecchio attendere che la temperatura allinterno dellauto si sia stabilizzata.
3

IDENTIFICAZIONE DI PULSANTI

Panello di comando
Finestra di visualizzazione
idfo; gsa
kjlh
123 4 78 965
DISP
MO RND
7
we r uyqt
1 Pulsante (attesa/accensione/
attenuatore)
2 Selettore di comando 3 Pulsante DISP (display) 4 Finestra di visualizzazione 5 Vano di caricamento
ITALIANO
6 Pulsante AM 7 Pulsante CD 8 Pulsante FM 9 Pulsante 0 (espulsione) p Pulsanti ¢ o 4
Premuti contemporaneamente, funzionano anche come pulsanti SSM.
q Pulsante SEL (seleziona) w Pulsante MO (monoaurale)
Pulsante RND (casuale)
e Pulsanti numerici r Pulsante TP (notiziari sul traffico)
Pulsante RDS (sistema dati radio)
t Pulsante PTY (tipo di programma) y Pulsante SCM (sound control memory) u Pulsante (sgancio del pannello di
comando)
4
45Wx4
89
10
12 RDS
11
TP PTY SCM
Finestra di visualizzazione
i Spia di livello volume (o audio)
Spia modello di equalizzazione
o Spia banda FM (FM1, FM2, FM3) ; Spia sorgente CD a Spie di ricezione tuner
MO (monoaurale), ST (stereo)
s Spia RND (casuale) d Spie RDS
EON, AF, REG, TP, PTY
f Spia SCM (sound control memory) g Spia LOUD (sonorità) h Spia banda AM j Display principale k Spia CD inserito l Spie modalità sonora
BEAT, SOFT, POP
p
DISP
MO RND
7
89

OPERAZIONI BASE

10
12 RDS
11
TP PTY SCM

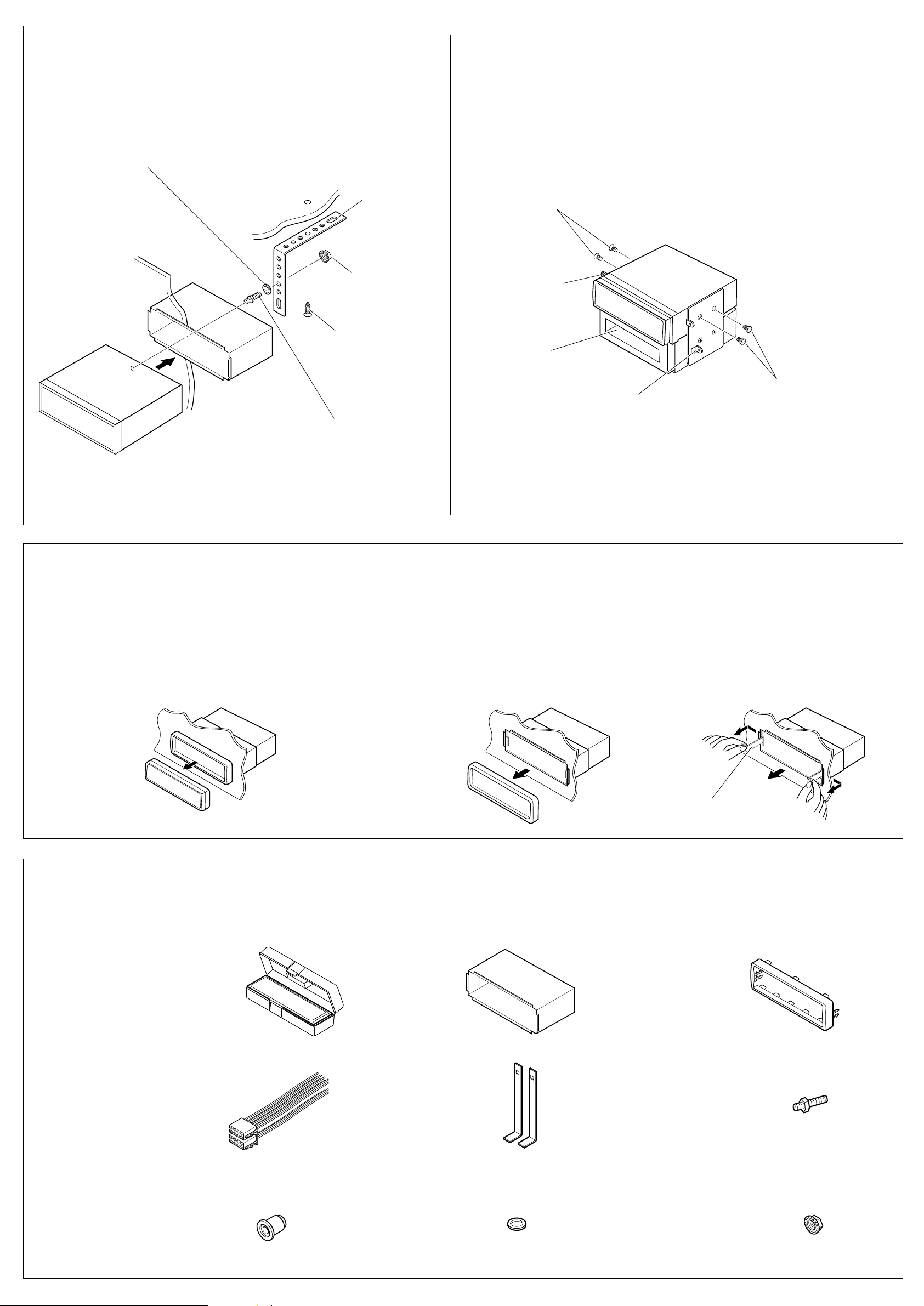

1
3
Accensione dell’apparecchio
1
Accendere l’apparecchio.
Nota sul funzionamento con un solo tasto:
Selezionando il sintomizzatore come sorgente come indicato al punto 2 qui sotto, l’apparecchio si accende automaticamente, per cui non è necessario premere questo pulsante.
2
Riprodurre la sorgente.
Per attivare il tuner (FM o AM),
cfr. pagine 6 – 15.
Per riprodurre un CD,
cfr. pagine 16 – 17.
3
Regolare il volume.
2
4
Regolare il suono al livello voluto. (Cfr. pagine 18 – 20).
Riduzione immediata del volume
Premere per un attimo mentre si ascolta da qualunque sorgente. Sul display comincia a lampeggiare “ATT” e il volume diminuisce rapidamente. Per ripristinare il volume precedente, premere di nuovo per un attimo lo stesso pulsante.
• Agendo sul selettore di comando in senso orario si ripristina anche il suono.
Spegnimento dell’apparecchio
Tenere premuto per almeno 1 secondo.
Se si spegne l’apparecchio durante
l’ascolto di un CD, alla successiva accensione è possibile avviare la riproduzione del CD dal punto in cui era stata interrotta.
Nota:
Quando si usa l’apparecchio per la prima volta è opportuno impostare l’orologio incorporato (cfr. pagina 21).
ITALIANO
Per aumentare il volume.
Per ridurre il volume.
Spia di livello volume
Viene visualizzato il livello di volume.
AVVERTENZA sulla regolazione del volume:
CD producono pochissimi disturbi rispetto ad altre sorgenti. Se, ad esempio, il volume viene regolato per il tuner, i diffusori possono essere danneggiati da un improvviso aumento di volume. Pertanto è necessario abbassare il volume prima di riprodurre un disco, regolandolo poi opportunamente durante la riproduzione.
5

FUNZIONI RADIO

Ascolto della radio
DISP
MO RND
7
89
10
12 RDS
11
TP PTY SCM
2
Iniziare a cercare una stazione.
Per sintonizzarsi su una particolare stazione è possibile usare la ricerca automatica o manuale.
Ricerca automatica della stazione: Auto search
1
Selezionare la banda (FM1 – 3, AM).
FM1 FM2 FM3
AM
Appare la banda selezionata.
ITALIANO
Spia del livello audio (cfr. pagina 23) o volume.
Nota:
Il ricevitore ha tre bande FM (FM1, FM2, FM3). Per ascoltare un stazione FM è possibile selezionare una qualsiasi banda.
Per ricercàre di stazioni a frequenze superiori.
Per ricercàre di stazioni a frequenze inferiori.
La ricerca s’interrompe non appena si riceve una stazione.
Per interrompere la ricerca prima di ricevere una stazione, premere il pulsante di ricerca.
6
Ricerca manuale della stazione: Manual search
3
Con “M” lampeggiante, sintonizzarsi sulla stazione voluta.
1
Selezionare la banda (FM1 – 3, AM).
FM1 FM2 FM3
AM
Nota:
Il ricevitore ha tre bande FM (FM1, FM2, FM3). Per ascoltare un stazione FM è possibile selezionare una qualsiasi banda.
2
Tenere premuto ¢ o 4 finché M (manuale) comincia a lampeggiare sul display.
Per sintonizzare stazioni a frequenze superiori.
Per sintonizzare stazioni a frequenze inferiori.
• Se si lascia il pulsante, la modalità manuale si disattiva automaticamente dopo 5 secondi.
• Tenendo premuto il pulsante, inizia
a cambiare la frequenza (ad intervalli di
50 kHz per FM e di 9 kHz per AM— MW/LW) finché non si rilascia il pulsante.
Nel caso in cui sia difficile ricevere un programma stereo FM:
Premere MO RND (monoaurale/casuale) durante l’ascolto di trasmissioni stereo FM.
• Ogniqualvolta si preme il pulsante, la spia MO si accende e si spegne alternativamente.
Si accende durante la ricezione di programmi FM in stereo.
Appare la banda selezionata.
MO RND
Quando sul display è accesa la spia MO, il suono diviene monoaurale, ma la ricezione migliora.
ITALIANO
7
Memorizzazione di stazioni
Per memorizzare delle stazioni si può procedere in due modi diversi.
Preimpostazione automatica di stazioni FM: SSM (Strong-station Sequential Memory)
Preimpostazione manuale di stazioni FM e AM
Preimpostazione automatica di stazioni FM: SSM
Si possono preimpostare 6 stazioni FM locali per ogni banda FM (FM1, FM2 e FM3).
1
Selezionare il numero di banda (FM1 – 3) sulla quale si vogliono memorizzare le stazioni FM.
Preimpostazione manuale
Si possono preimpostare manualmente fino a 6 stazioni locali per ogni banda (FM1, FM2, FM3 e AM).
Es.: Memorizzazione di stazione FM di 88,3 MHz nel tasto di preimpostazione 1della banda FM1.
1
Selezionare il numero di banda (FM1 – 3, AM) sulla quale si vogliono memorizzare le stazioni (nel nostro esempio, FM1).
FM1 FM2 FM3
FM1 FM2 FM3
2
Tenere premuti entrambi i pulsanti per almeno 2 secondi.
ITALIANO
Viene visualizzato “SSM”, che sparisce una volta ultimata la fase di preimpostazione automatica.
Le stazioni FM locali con i segnali più forti vengono ricercate e memorizzate automaticamente nel numero di banda selezionato (FM1, FM2 o FM3). Tali stazioni sono preimpostate nei tasti numerici: dal N° 1 (frequenza più bassa) al N° 6 (frequenza più elevata). Una volta ultimata la fase di preimpostazione automatica, ci si sintonizza automaticamente sulla stazione memorizzata sul tasto N° 1.
AM
2
Sintonizzarsi sulla stazione (nel nostro esempio di 88,3 MHz).
Per sintonizzare stazioni a frequenze superiori.
Per sintonizzare stazioni a frequenze inferiori.
8
3
Tenere premuto il pulsante numerico (nel nostro esempio, 1) per almeno 2 secondi.
7
P1 lampeggia per pochi secondi.
Sintonizzazione su una stazione preimpostata
Sintonizzarsi su una stazione preimpostata è facilissimo. Ovviamente, è necessario aver prima impostato l
e stazioni. In caso negativo, cfr. “Memorizzazione
di stazioni a pagina 8.
1
Selezionare la banda (FM1 – 3, AM).
4
Per memorizzare altre stazione con numeri preimpostati ripetere la procedura suddetta.
Note:
• Impostando una nuova stazione su un determinato numero si cancella la stazione impostata in precedenza.
• Le stazioni preimpostate vengono cancellate nel caso in cui il circuito della memoria resti senza alimentazione (ad esempio, quando si cambia la batteria). In tal caso, è necessario reimpostare la stazione.
FM1 FM2 FM3
AM
2
Selezionare il numero (da 1 a 6) per la stazione preimpostata desiderata.
8 9 10 11 127
ITALIANO
9

FUNZIONI RDS

Funzioni possibili con RDS
La funzione RDS (sistema dati radio) consente alle stazioni FM d’inviare un segnale supplementare assieme ai normali segnali, ad esempio il rispettivo nome e informazioni sul tipo di programma trasmesso (sport, musica ecc.). Un altro vantaggio della funzione RDS è “Enhanced Other Networks”. La spia EON si accende durante la ricezione di stazioni FM con dati Enhanced Other Networks. Utilizzando i dati Enhanced Other Networks inviati da una stazione, è possibile sintonizzare una stazione diversa di un’emittente che sta trasmettendo il programma preferito o il notiziario sul traffico durante l’ascolto d’un altro programma o d’una sorgente diversa, ad esempio una CD.
Tramite i dati RDS, l’apparecchio espleta diverse funzioni:
• Individuazione automatica dello stesso programma (Network-Tracking Reception)
• Ricezione in standby di notiziari sul traffico (TA) o del programma preferito
• Ricerca per tipo di programma (PTY)
• Ricerca programma
• Altre funzioni
Individuazione automatica dello stesso programma (Network-Tracking Reception)
Mentre si percorre una zona con una buona ricezione FM, il sintonizzatore incorporato nell’apparecchio si sintonizza automaticamente su un’altra stazione RDS che sta trasmettendo lo
ITALIANO
stesso programma con un segnale migliore, consentendo di proseguire l’ascolto dello stesso programma nelle migliori condizioni di ricezione, indipendentemente dal punto in cui ci si trova. (Cfr. l’illustrazione nella pagina successiva). Per poter funzionare correttamente la Network­Tracking Reception utilizza due tipi di dati RDS: PI (per l’identificazione del programma) e AF (per la frequenza alternativa). Se questi dati inviati dalla stazione RDS d’ascolto non vengono ricevuti correttamente, la Network-Tracking Reception non funziona.
Per usare la funzione Network-Tracking Reception, premere senza lasciarlo TP RDS
(notiziari sul traffico/sistema dati radio) per almeno 1 secondo. Ogniqualvolta si preme e tenere premuto il tasto, le modalità previste dalla Network-Tracking Reception si avvicendano nel modo seguente:
Modalità 1 Modalità 2 Modalità 3
Spia AF
Modalità 1 Si accende la spia AF, ma non la spia REG. È attiva la funzione Network-Tracking Reception con regionalizzazione disabilitata (off). Passa ad un’altra stazione della stessa rete quando si attenuano i segnali ricevuti dalla stazione corrente.
In questa modalità, il programma può essere
diverso da quello ricevuto al momento.
Modalità 2
Si accendono la spia AF e la spia REG. È attiva la funzione Network-Tracking Reception con regionalizzazione abilitata (on). Passa ad un’altra stazione della stessa rete che sta trasmettendo lo stesso programma quando si attenuano i segnali ricevuti dalla stazione corrente.
Modalità 3
Non si accendono né la spia AF né la spia REG. La funzione Network-Tracking Reception è disattivata.
Spia REG
10
Lo stesso programma può essere ricevuto su
PTY
diverse frequenze.
Programma 1 trasmesso sulla frequenza A
Programma 1 trasmesso sulla frequenza B
Programma 1 trasmesso sulla frequenza C
Programma 1 trasmesso sulla frequenza E
Programma 1 trasmesso sulla frequenza D
Ricezione in standby
La ricezione in standby consente la commutazione temporanea dell’unità sul programma preferito (PTY: Programme Type) e sul notiziario del traffico (TA: Traffic Announcement) dalla sorgente attuale (altra stazione FM, o CD).
La ricezione in standby non funziona durante
l’ascolto di stazioni AM.
Ricezione in standby di notiziari sul traffico (TA)
Se viene premuto TP RDS durante l’ascolto d’una stazione FM, la spia TP si accende in caso di ricezione d’una stazione TP (notiziari sul traffico) e viene inserita la modalità TA standby attesa.
Se la stazione che si sta ricevendo non è del tipo TP,
la spia TP lampeggia. Premere ¢ o 4
per accedere alla modalità TA standby. Sul display
appare “SEARCH” ed inizia la ricerca d’una stazione TP. Una volta sintonizzata una stazione TP, la spia TP si accende smettendo di lampeggiare.
Per disattivare la modalità di TA (standby),
premere di nuovo TP RDS.
Ricezione in standby del tipo di programma (PTY)
Se viene premuto PTY durante l’ascolto d’una stazione FM, la spia PTY si accende in caso di ricezione d’una stazione PTY e viene inserita la modalità PTY standby (attesa). Il nome del PTY selezionato, memorizzato a pagina 12, lampeggia per 5 secondi.
• Se la stazione che si sta ricevendo non è del tipo PTY, la spia PTY lampeggia. Premere ¢ o 4 eper accedere alla modalità PTY standby. Sul display appare “SEARCH” ed inizia la ricerca d’una stazione PTY. Una volta sintonizzata una stazione PTY, la spia PTY si accende smettendo di lampeggiare.
7 Se si sta ascoltando un CD e si desidera
ascoltare una trasmissione PTY selezionata, premere PTY per accedere alla modalità PTY standby. (La spia PTY si accende).
Se inizia la trasmissione del programma PTY selezionato mentre la modalità PTY standby è attiva, appare il nome del PTY selezionato e la sorgente di riproduzione diventa la banda FM. A questo punto può essere ascoltato il programma PTY selezionato.
Per disattivare la modalità di PTY standby,
premere di nuovo PTY.
ITALIANO
7 Se si sta ascoltando un CD e si desidera
ascoltare una stazione TP, premere TP RDS per accedere alla modalità TA standby. (La spia TP si accende).
Se inizia la trasmissione d’un programma con gli annunci sul traffico mentre la modalità TA standby è attiva, appare la scritta “TRAFFIC” e la sorgente di riproduzione diventa la banda FM. Il volume aumenta fino al livello TA predisposto (cfr. pagina 14) e può essere ascoltato il programma con gli annunci sul traffico.
11
Selezione del programma preferito per la ricezione PTY in standby
È possibile selezionare il programma preferito da memorizzare per la ricezione PTY in standby. Negli apparecchi nuovi, il tipo di programma impostato di fabbrica per la ricezione PTY è “NEWS” (notiziari).
1
Tenere premuto SEL (seleziona) per almeno 2 secondi, in modo che uno dei componenti PSM appaia sul display. (PSM: cfr. pagina 22).
2
Selezionare “PTY STBY (attesa)” se non appare sul display.
3
Selezionare uno dei 29 codici PTY. (Cfr. pagina 15).
Il nome del codice selezionato appare sul display e viene memorizzato.
Ricerca del programma preferito
È possibile ricercare uno dei 6 tipi di programmi preferiti memorizzati. Negli apparecchi nuovi, vengono memorizzati di fabbrica i seguenti 6 tipi di programmi con i pulsanti numerici da 1 a 6.
Per memorizzare i tipi di programmi preferiti,
cfr. oltre.
Per cercare il programma preferito,
cfr. pagina 13.
1
POP M
45
CLASSICS
2
ROCK M EASY M
AFFAIRS
Per memorizzare i tipi di programmi preferiti
1
Tenere premuto SEL (seleziona) per almeno 2 secondi, in modo che uno dei componenti PSM appaia sul display. (PSM: cfr. pagina 22).
2
Selezionare “PTY SRCH (ricerca)” se non appare sul display.
3
6
VARIED
ITALIANO
4
12
Fine dell’impostazione.
3
Selezionare uno dei 29 codici PTY. (Cfr. pagina 15).
Il nome del codice selezionato appare sul display.
• Se si seleziona un codice già memorizzato, questo lampeggia sul display.
4
Tenere premuto il pulsante numerico per almeno 2 secondi: viene memorizzato il codice PTY selezionato nel numero memorizzato desiderato.
8 9 10 11 127
Sul display lampeggia il nome del codice selezionato.
5
Fine dell’impostazione.
Per ricercare il tipo di programma preferito
1
Tenere premuto PTY (tipo di programma) per almeno 1 secondo durante lascolto di una stazione FM.
PTY
Se una stazione sta trasmettendo un programma con il codice PTY selezionato, lapparecchio si sintonizza su tale stazione.
Se nessuna stazione sta trasmettendo un programma con il codice PTY selezionato, lapparecchio resta sintonizzato sulla stazione corrente.
Nota:
In alcune zone, la ricerca PTY non funziona correttamente.
Altre interessanti regolazioni e funzioni RDS
Selezione automatica della stazione con i pulsanti numerici
In genere, quando si preme il pulsante numerico, ci si sintonizza sulla stazione memorizzata. Se, però, la stazione memorizzata è una RDS, si verifica una situazione diversa. Se i segnali provenienti dalla stazione memorizzata non sono sufficienti a garantire una buona ricezione, lapparecchio, tramite i dati AF, si sintonizza su unaltra frequenza che sta trasmettendo lo stesso programma della stazione memorizzata originale. (Ricerca Programma)
L’unità impiega un po di tempo per sintonizzarsi su unaltra stazione tramite la funzione di ricerca programmi.
Appare lultimo codice PTY selezionato.
2
Selezionare uno dei codici PTY memorizzati nei pulsanti numerici memorizzati (da 1 a 6).
8 9 10 11 127
Es.: Se al pulsante 2 è stata
associata la voce ROCK M
La ricerca PTY del programma preferito inizia dopo 5 secondi.
Per attivare la ricerca del programma, procedere come segue:
Cfr. anche Modifica delle impostazioni generali (PSM) a pagina 21.
1 Tenere premuto SEL (seleziona) per almeno 2
secondi, in modo che uno dei componenti PSM appaia sul display.
2 Premere ¢ o 4 per selezionare
P(Programma)-SEARCH.
3 Ruotare il selettore di comando in senso orario
per selezionare “ON”. A questo punto si attiva la ricerca del programma.
4 Premere SEL (seleziona) per terminare
limpostazione.
Per annullare la ricerca del programma,
ripetere la stessa procedura e selezionare OFF al punto 3 agendo sul selettore di comando in senso antiorario.
ITALIANO
13
Modifica della modalità di visualizzazione durante l’ascolto di una stazione FM
Durante lascolto di stazioni FM RDS è possibile modificare le indicazioni iniziali del display con il nome della stazione (PS NAME), della frequenza della stazione (FREQ) o ora (CLOCK).
Cfr. anche Modifica delle impostazioni generali (PSM) a pagina 21.
1 Tenere premuto SEL (seleziona) per almeno 2
secondi, in modo che uno dei componenti PSM appaia sul display.
2 Premere ¢ o 4 per selezionare
DISPMODE (modalità di visualizzazione)”.
3 Ruotare il selettore di comando alla voce
desiderata (PS NAME”, “FREQ” o “CLOCK”).
4 Premere SEL (seleziona) per terminare
limpostazione.
Nota:
Premendo DISP (display), è possibile modificare il display anche durante l’ascolto di una stazione FM RDS. Ogniqualvolta si preme il pulsante, sul display vengono visualizzate le seguenti informazioni:
Nome stazione
(PS NAME)
Frequenza stazione
(FREQ)
ITALIANO
Tipo di programma
(PTY)
Orologio
Impostazione del volume per la ricezione di notiziari sul traffico (TA)
È possibile memorizzare il volume per la ricezione in standby di notiziari sul traffico. Quando si riceve un notiziario sul traffico, il volume si porta automaticamente sul livello memorizzato.
Cfr. anche Modifica delle impostazioni generali (PSM) a pagina 21.
1 Tenere premuto SEL (seleziona) per almeno 2
secondi, in modo che uno dei componenti PSM appaia sul display.
2 Premere ¢ o 4 per selezionare
TA VOL (volume)”.
3 Ruotare il selettore di comando al volume
desiderato. È possibile impostarlo nellintervallo compreso tra VOL 00” e “VOL 50”.
4 Premere SEL (seleziona) per terminare
limpostazione.
Regolazione automatica dell’ora
L’orologio incorporato nell’apparecchio viene impostato di fabbrica per regolarsi automaticamente con i dati CT (ora) del segnale RDS. Se si vuole disabilitare la regolazione automatica dellora, procedere nel modo seguente.
Cfr. anche Modifica delle impostazioni generali (PSM) a pagina 21.
1 Tenere premuto SEL (seleziona) per almeno 2
secondi, in modo che uno dei componenti PSM appaia sul display.
2 Premere ¢ o 4 per selezionare
AUTO ADJ (regolazione)”.
3 Ruotare il selettore di comando in senso
antiorario per selezionare “OFF”. A questo punto la regolazione automatica dellora è disabilitata.
4 Premere SEL (seleziona) per terminare
limpostazione.
A questo punto, dopo qualche secondo il display
torna a visualizzare le indicazioni originali.
14
Per riattivare la regolazione dell’orologio,
ripetere la stessa procedura e selezionare “ON” al punto 3 ruotando il selettore di comando in senso orario.
Nota:
Occorre restare sintonizzati per almeno 2 minuti dopo aver impostato “AUTO ADJ” su “ON”. Diversamente l’orologio non riuscirebbe a regolarsi (in quanto l’unità ha bisogno di 2 minuti per acquisire i dati CT nel segnale RDS).
Codici PTY
NEWS: Notizie AFFAIRS: Programma di attualità con
notizie ed affari
INFO: Programmi che forniscono idee
e suggerimenti su una grande
varietà di argomenti SPORT: Programmi sportivi EDUCATE: Programmi educativi DRAMA: Sceneggiati radiofonici CULTURE: Programmi di cultura nazionale
o regionale SCIENCE: Programmi di scienze naturali
e tecnologia VARIED: Altri programmi come commedie
o cerimonie POP M: Musica pop ROCK M: Musica rock EASY M: Musica di facile ascolto LIGHT M: Musica leggera CLASSICS: Musica classica OTHER M: Altra musica WEATHER: Programmi meteorologici FINANCE: Programmi dedicati al
commercio, agli affari, alla
Borsa, ecc. CHILDREN: Programmi di intrattenimento per
i bambini
SOCIAL: Programmi su attività sociali RELIGION: Programmi che trattano dei vari
aspetti delle credenze e della fede, della natura dell’esistenza e dell’etica
PHONE IN: Programmi nei quali gli
ascoltatori possono esprimere le proprie opinioni, sia per telefono, sia in un ambiente pubblico
TRAVEL: Programmi su destinazioni per
viaggi, tour organizzati, idee e opportunità di viaggio
LEISURE: Programmi dedicati ad attività
ricreative quali il giardinaggio,
la cucina, la pesca, ecc. JAZZ: Musica jazz COUNTRY: Musica country NATION M: Musica popolare contemporanea
di un altro Paese o regione,
nella lingua di quel Paese OLDIES: Musica pop di tipo “classico” FOLK M: Musica folk DOCUMENT: Programmi dedicati ad
argomenti del momento,
presentati sotto forma di
inchieste, o simili
15
ITALIANO

FUNZIONI CD

DISP
MO RND
7
89
10
12 RDS
11
TP PTY SCM
Ascolto di CD
1
Inserire un CD nel vano di caricamento.
Nota sul funzionamento con un solo tasto:
Se il CD è già stato inserito nell’apposito vano, premendo CD si attiva l’apparecchio e inizia automaticamente la riproduzione.
ITALIANO
L’apparecchio si accende, tira il disco all’interno dell’apparecchio e dà immediatamente inizio alla lettura.
Si lampeggia la spia CD inserito.
Si accende la spia CD inserito.
Si eseguirà la riproduzione ripetuta di tutti i piste, fino a quando non la si ferma.
Nota:
Se il disco è stato inserito rovesciato, il disco automaticamente fuoriesce.
Per interrompere l’ascolto ed espellere il CD
Premere 0. S’interrompe la riproduzione del CD, che viene espulso automaticamente.
• Si arresta la riproduzione del CD (ma senza espulsione) anche se si cambia sorgente. Quando si seleziona di nuovo “CD” come sorgente, la riproduzione del CD inizia dal punto in cui era stata interrotta.
Note:
• Se non si toglie il disco espulso entro 15 secondi, questo viene reinserito automaticamente nel vano, al riparo dalla polvere (in questo caso, però, il CD non viene attivato).
• Quando l’apparecchio è spento, si può espellere il CD.
16
Tempo totale di ascolto del disco inserito
Tempo di ascolto scaduto
Numero totale di piste del disco inserito
Pista corrente
Individuazione di una pista o di un punto sul CD
Per far avanzare o invertire rapidamente la pista
Per far avanzare rapidamente la pista durante la riproduzione del CD, premere, senza lasciarlo, il
pulsante ¢ .
Per invertire rapidamente la pista durante la riproduzione del CD, premere, senza lasciarlo, il pulsante 4 .
Per portarsi sulle piste successive o precedenti
Riproduzione casuale
È possibile riascoltare a caso tutte le piste sul CD.
La spia RND
MO RND
Ogniqualvolta si preme MO RND (monoaurale/ casuale) durante la riproduzione del CD, si attiva e disattiva alternativamente la modalità di riproduzione casuale del CD.
Se è attiva la modalità casuale, si accende la spia RND sul display e parte la riproduzione di una pista selezionata a caso.
Premere per un attimo ¢ durante la riproduzione del CD per portarsi all’inizio della pista successiva. Ogniqualvolta si preme il pulsante consecutivamente viene individuato l’inizio delle piste successive e la riproduzione riprende da quel punto.
Premere per un attimo 4 durante la riproduzione del CD per riportarsi all’inizio della pista corrente. Ogniqualvolta si preme il pulsante consecutivamente viene individuato l’inizio delle piste precedenti e la riproduzione riprende da quel punto.
Per portarsi su una pista specifica
8 9 10 11 127
Premere il pulsante numerato che corrisponde al numero di pista per farne partire la riproduzione.
• Per selezionare un numero di pista da 1 a 6: Premere brevemente 1 (7) – 6 (12).
• Per selezionare un numero di pista da 7 a 12: Premere 1 (7) – 6 (12) per almeno 1 secondo.
Blocco espulsione CD
È possibile impedire l’espulsione di un CD, bloccandolo nello sportellino.
Mentre si preme CD, tenere premuto 0 per almeno 2 secondi.
ITALIANO
Sul display lampeggia “EJECT” per circa 5 secondi: a questo punto il CD è bloccato e non può essere espulso.
Per annullare la funzione di blocco CD,
premere di nuovo 0 per almeno 2 secondi, mentre si premuto CD. Sul display appare “EJECT”, dopodiché il CD viene espulso dal vano d’caricamento.
17

REGOLAZIONE DEL SUONO

Regolazione del suono
Le caratteristiche sonore possono essere regolate secondo le proprie preferenze.
1
Selezionare la voce che s’intende regolare.
Ogniqualvolta si preme il pulsante, i parametri regolabili variano nel modo seguente:
BAS
(frequenze basse)
VOL
(volume)
Indicazione
BAS Regolare le –06 (min.)
TRE Regolare le –06 (min.)
FAD* Regolare la R06
BAL Regolare la L06
ITALIANO
LOUD Accentua le
VOL Regolare il 00 (min.)
Operazione: Campo
frequenza basse. |
frequenza elevate. |
compensazione dei diffusori | anteriore e F06 posteriore. (Solo anteriore)
compensazione (Solo sinistra) dei diffusori | sinistro e destro. R06
frequenze basse e alte per produrre un suono ben bilanciato a bassi livelli di volume.
volume. |
TRE
(frequenze elevate)
LOUD
(sonorità)
+06 (max.)
+06 (max.)
(Solo posteriore)
(Solo destra)
LOUD ON
| LOUD OFF
50 (max.)
FAD
(affievolimento)
BAL
(compensazione)
2
Regolare l’impostazione.
Per aumentare il livello/ LOUD ON.
Per ridurre il livello/ LOUD OFF.
Il modello di equalizzazione varia in funzione della regolazione delle frequenze basse o le frequenza elevate.
Nota:
In genere la manopola di comando viene usta per la regolazione del volume. Di conseguenza, non è necessario selezionare “VOL” (volume) per regolare il livello del volume.
* Se si utilizza un sistema a due diffusori, impostare il
livello di affievolimento a “00”.
18
Memorizzazione delle regolazioni sonore (funzione SCM)
È possibile selezionare e memorizzare una regolazione sonora preimpostata idonea alle singole sorgenti di riproduzione
(Funzione SCM avanzata).
Indicazione
SCM OFF BEAT Musica rock +02 00 ON
SOFT Musica di +01 –03 OFF
POP Musica +04 +01 OFF
Per: Valori preimpostati
(Suono piatto)
o disco
sottofonda
leggera
BAS TRE LOUD
00 00 ON
Selezione e memorizzazione delle modalità sonore
Una volta selezionata una modalità audio, questa viene memorizzata. Verrà riselezionata ogni volta che verrà selezionata la stessa sorgente e verrà visualizzata sul display. Si possono selezionare modalità sonore per le singole sorgenti: FM1, FM2, FM3, AM e CD.
• Se non si vuole memorizzare una specifica modalità sonora per le singole sorgenti di riproduzione, ma si desidera utilizzare la stessa modalità per tutte, cfr. “Annullamento della funzione SCM avanzata—SCM LINK” a pagina 23.
Selezionare la modalità sonora desiderata.
SCM
Es.: Quando si seleziona “BEAT”
Ogniqualvolta si preme il pulsante, la modalità sonora cambia nel modo seguente:
SCM OFF
(BEAT) (SOFT) (POP)
Richiamo delle modalità sonore
Selezionare la sorgente con spia SCM LINK su “LINK ON, attiva sul display.
Ogni volta che si cambia la sorgente di playback, l’indicatore SCM lampeggia sul display.
Viene richiamata la modalità sonora memorizzata per la sorgente selezionata.
Note:
• È possibile regolare e memorizzare il comando del suono preimpostato in base alle proprie preferenze. Per regolare e memorizzare una modalità di comando del suono originale, cfr. “Memorizzazione di regolazioni acustiche personalizzate” a pagina 20.
• Per regolare i livelli di consolidamento delle frequenze basse e di quelle alte o per attivare/ disattivare temporaneamente la funzione dei livelli sonori cfr. pagina 18. (Le regolazione vengono cancellate se si seleziona un’altra sorgente).
ITALIANO
• Quando “SCM LINK” è impostato su “LINK ON”, è possibile memorizzare la modalità sonora selezionata per la sorgente audio corrente e l’effetto verrà applicato solo alla sorgente corrente.
• Quando “SCM LINK” è impostato su “LINK OFF”, invece, l’effetto della modalità sonora selezionata viene applicato a qualunque sorgente audio.
19
Memorizzazione di regolazioni acustiche personalizzate
È possibile regolare a piacere le modalità di regolazione del suono (BEAT, SOFT, POP) e quindi memorizzarle.
• Le operazioni seguenti devono essere eseguite entro un tempo prestabilito. Se le impostazioni vengono annullate prima di aver terminato, ricominciare dal punto 1.
1
Richiamare la modalità sonora che sintende regolare.
• Per i particolari, cfr. pagina 19 “Memorizzazione delle regolazioni sonore (funzione SCM)”.
SCM
Es.: Quando si seleziona “SOFT”
2
Selezionare BAS (frequenze basse), TRE (frequenze elevate)” o LOUD (sonorità).
3
Regolare il livello dei bassi o degli alti, oppure attivare o disattivare la funzione LOUD (sonorità)
(LOUD ON/LOUD OFF).
• Per i particolari, cfr. pagina 18.
Il modello di equalizzazione varia in funzione della regolazione delle frequenze basse o le frequenza elevate.
4
Ripetere le operazioni descritte ai punti 2 e 3 per regolare gli altri componenti.
5
Premere e tenere premuto SCM finché la modalità audio selezionata nella fase 1 lampeggia sul display.
SCM
ITALIANO
20
Es.: Quando si regola “TRE (frequenze
elevate)”
Le regolazioni effettuate per la modalità di controllo del suono selezionata vengono memorizzate.
6
Ripetere la procedura per memorizzare altre modalità sonore.
Per ripristinare le impostazioni di fabbrica
Ripetere la stessa procedura e assegnare nuovamente i valori predisposti elencati nella tabella inserita nella pagina 19.

ALTRE FUNZIONI PRINCIPALI

Impostazione dell’orologio
È altresì possibile impostare l’ora nel formato 24 ore o 12 ore.
1
Tenere premuto SEL (seleziona) per almeno 2 secondi, in modo che uno dei componenti PSM appaia sul display. (Cfr. pagina 22).
2
Impostare l’ora.
1 Se il display non indica l’ora, selezionare
“CLOCK H (ora)’’.
2 Regolare l’ora.
12
3
Impostare i minuti.
1 Selezionare “CLOCK M (minuti)”. 2 Regolare i minuti.
21
5
Fine dell’impostazione.
Per controllare l’ora corrente con apparecchio spento, premere DISP (display).
Si accende l’apparecchio, l’ora viene visualizzata per 5 secondi, poi l’apparecchio si spegne.
Modifica delle impostazioni generali (PSM)
È possibile modificare le voci indicate nella pagina seguente tramite la funzione PSM (modalità d’impostazioni preferite).
Procedura di base
1
Tenere premuto SEL (seleziona) per almeno 2 secondi, in modo che uno dei componenti PSM appaia sul display. (Cfr. pagina 22).
4
Impostare l’orologio.
1 Selezionare il formato dell’ora: “24H/12H”. 2 Selezionare “24H” o “12H”.
21
2
Selezionare la voce PSM che s’intende regolare. (Cfr. pagina 22).
3
Regolare la voce PSM selezionata.
CONTINUA ALLA PAGINA SEGUENTE
ITALIANO
21
4
Ripetere le operazioni descritte ai punti 2 e 3 per regolare gli altri componenti PSM, se necessario.
5
Fine dell’impostazione.
Le voci modalità di impostazioni preferite (PSM)
1
Mantenere premuto.
CLOCK H Regolazione dell’ora CLOCK M Regolazione dei minuti SCM LINK Collegamento alla
24H/12H Visualizzazione dell’ora
AUTO ADJ Impostazione
DISPMODE Modalità di
2
Selezione.
funzione di memorizzazione delle regolazioni sonore
sulla gamma delle 24 o delle 12 ore
automatica dell’orologio
visualizzazione
ITALIANO
PTY STBY Attesa PTY PTY SRCH Ricerca PTY TA VO L Volume dei notiziari sul
P-SEARCH Ricerca programma LEVEL Livello di visualizzazione
TEL Muting telefonica
traffico
3
Predisposizione. In senso
antiorario
Retrocessione Avanzamento
LINK OFF
OFF 14ONON
PS NAME FREQ
CLOCK
29 tipi di programmi
(cfr. pagina 15).
VOL 00 – VOL 50
OFF
AUDIO 1
OFF
MUTING 1
OFF
In senso orario
AvanzamentoRetrocessione
LINK ON
24H12H
ON
AUDIO 2
MUTING 2
Valori
predisposti in
fabbrica
0:00 21
24H
NEWS
(Cfr. pagina 12).
OFF
AUDIO 2
OFF 23
Cfr.
pagina
19, 23LINK ON
21
14PS NAME
12
12,13
14VOL 20
13
23
• Premere SEL (seleziona) per terminare l’impostazione.
22
Annullamento della funzione SCM avanzata—SCM LINK
È possibile disabilitare la funzione SCM (Sound Control Memory) avanzata e scollegare le modalità sonore e le sorgenti di riproduzione. L’apparecchio viene impostato in stabilimento in modo da consentire la memorizzazione di una modalità sonora diversa per ogni sorgente cosicché per modificare le modalità sonore è sufficiente cambiare la sorgente.
• LINK ON: SCM avanzata (diverse modalità sonore per sorgenti diverse).
• LINK OFF: SCM convenzionale (una sola modalità sonora per tutte le sorgenti).
1 Tenere premuto SEL (seleziona) per almeno 2
secondi, in modo che uno dei componenti PSM appaia sul display.
2 Premere ¢ o 4 per selezionare
“SCM LINK”.
3 Ruotare il selettore di comando alla voce
desiderata (“LINK ON” o “LINK OFF”).
4 Premere SEL (seleziona) per terminare
l’impostazione.
Selezione del muting telefonico—TEL
Questa modalità viene utilizzata se è collegato un telefono cellulare. In funzione del tipo di telefono usato, selezionare “MUTING 1” o “MUTING 2” a seconda dei casi. Di fabbrica, questa modalità è disattivata.
• MUTING 1: Selezionare questa modalità se in grado di silenziare i suoni.
• MUTING 2: Selezionare questa modalità se in grado di silenziare i suoni.
• OFF: Annulla il muting telefonico.
1 Tenere premuto SEL (seleziona) per almeno 2
secondi, in modo che uno dei componenti PSM appaia sul display.
2 Premere ¢ o 4 per selezionare
“TEL”.
3 Ruotare il selettore di comando alla voce
desiderata (“MUTING 1”, “MUTING 2” o “OFF”).
4 Premere SEL (seleziona) per terminare
l’impostazione.
Selezione dell’indicatore di volume—LEVEL
È possibile selezionare il livello di visualizzazione in base alle proprie preferenze. Di fabbrica, è impostata la modalità “AUDIO 2”.
• AUDIO 1: Il livellometro si accende dal basso verso l’alto.
• AUDIO 2: Alterna l’indicatore di livello (si illumina dal basso verso l’alto) e l’illuminazione del display.
• OFF: Vengono cancellate l’indicazione del livello audio.
1 Tenere premuto SEL (seleziona) per almeno 2
secondi, in modo che uno dei componenti PSM appaia sul display.
2 Premere ¢ o 4 per selezionare
“LEVEL”.
3 Ruotare il selettore di comando alla voce
desiderata (“AUDIO 1”, “AUDIO 2” o “OFF”).
4 Premere SEL (seleziona) per terminare
l’impostazione.
ITALIANO
23
Rimozione del pannello di comando
Quando si lascia la vettura, è possibile staccare il pannello di comando. Quando si disinserisce o reinserisce il pannello di comando, è opportuno fare attenzione a non rovinare i collegamenti sul retro del pannello e sul relativo supporto.
Rimozione del pannello di comando
Prima di disinserire il pannello di comando, verificare che l’apparecchio sia spento.
1
Sbloccare il pannello di comando.
2
Sollevare ed estrarre il pannello di comando.
ITALIANO
Reinserimento del pannello di comando
1
Inserire il lato sinistro del pannello di comando nella scanalatura del supporto.
2
Premere sul lato destor del pannello di comando in modo da fissarlo al supporto.
Nota sulla pulizia dei connettori:
Rimuovendo spesso il pannello di comando, i connettori si rovinano. Al fine di ridurre tale possibilità, è opportuno pulire regolarmente i connettori con un batuffolo di cotone o una salvietta inumiditi con alcol, facendo attenzione a non rovinare i connettori.
24
3
Riporre il pannello nel contenitore in dotazione.
Connettori

MANUTENZIONE

Manipolazione dei CD
L’apparecchio è prevista per riprodurre esclusivamente CD e CD-R.
• Non è possibile riprodurre dischi di altro tipo.
Questo apparecchio non è compatibile con MP3.
Come si devono trattare i CD
Nel rimuovere il CD dalla scatola, premere il supporto centrale della stessa ed estrarre il CD tenendolo per i bordi.
• Tenere sempre i CD
per i bordi. Evitare di toccare la superficie registrata.
Nel riporre il CD nella scatola, procedere come segue: inserire delicatamente il CD nel supporto centrale (con superficie stampata rivolta verso l’alto).
• Dopo l’uso non si dimentichi di riporre i CD
nella scatola.
Pulizia dei CD
Se è sporco, il CD può funzionare male. In tal caso, è necessario pulirlo con un panno morbido procedendo in linea retta dal centro al bordo.
Utilizzo di nuovi CD
Talvolta i CD nuovi possono presentare zone ruvide sul bordo interno ed esterno.
In tal caso, è possibile che l’apparecchio non li accetti. Per eliminare le eventuali
zone ruvide, passare sui bordi la punta di una matita o penna a sfera ecc.
ll CD “salta”:
Si tratta di un problema fastidioso che può verificarsi quando si percorrono strade particolarmente dissestate. Per quanto non si rovinino né l’apparecchio né il CD, durante i percorsi di questo tipo si consiglia d’interrompere l’ascolto del CD.
Supporto centrale
Condensa
Nei seguenti casi è possibile che l’umidità si condensi sulla lente all’interno del CD player:
• Dopo l’accensione del riscaldamento nella vettura.
• Se l’aria all’interno della vettura diventa molto umida.
In questi casi, il CD potrebbe funzionare in modo improprio. Per ovviare a questo inconveniente, occorre espellere il CD e lasciare acceso l’apparecchio per qualche ora fino a completa evaporazione dell’umidità.
Durante la riproduzione di un CD-R (Registrabile)
L’unità consente la riproduzione di CD-R.
• Prima di riprodurre i CD-R, leggere attentamente le relative istruzioni e precauzioni.
• La riproduzione di CD-R registrati tramite masterizzatore può essere impedita dalle caratteristiche del CD e dai seguenti motivi: – Dischi sporchi o graffiati. – Condensa sulle lenti dell’apparecchio. – Lente di lettura del CD player sporca.
• Utilizzare solo CD-R “finalizzati”.
• L’unità non consente la riproduzione di CD-RW (riscrivibili).
• Non utilizzare CD-R recanti adesivi o etichette incollate perché possono verificarsi inconvenienti di funzionamento.
AVVERTENZE:
• Non inserire CD da 8 cm (CD singoli) nell’apposito vano (perché l’apparecchio non riesce ad espellerli).
• Non inserire CD di formato insolito (a forma di cuore o di fiore) perché si producono dei danni.
• Evitare di esporre i CD alla luce diretta del sole o a fonti di calore. Non lasciarli in punti soggetti ad elevata temperatura o umidità. Evitare di lasciare i CD sulla vettura.
• Per la pulizia dei CD non usare solventi di nessun tipo (ad esempio, comuni prodotti di pulizia per dischi, spray, diluenti, benzina ecc).
ITALIANO
25

INDIVIDUAZIONE E RICERCA DEI GUASTI

Le eventuali anomalie non sempre costituiscono dei problemi seri. Verificare i seguenti punti prima di rivolgersi al centro assistenza.
Sintomi
• Non si riesce ad attivare il CD.
• Interruzioni a livello del suono del CD.
• Interruzioni a livello del suono.
• Il suono non è avvertibile dai diffusori.
• La preimpostazione automatica della SSM (Strong-station Sequential Memory) non funziona.
• Rumore statico mentre si ascolta la radio.
• Sul display viene visualizzato “NO DISC”.
Cause
Il CD è stato inserito con la faccia rivolta verso il basso.
Si sta percorrendo una strada dissestata.
Il CD è graffiato.
I collegamenti sono stati realizzati in modo improprio.
I collegamenti sono stati realizzati in modo improprio.
Il livello del volume viene impostato al minimo.
I collegamenti sono stati realizzati in modo improprio.
Segnali troppo deboli.
L’antenna non è stata collegata in modo sicuro.
CD non inserito.
Azioni correttive
Inserire il CD in modo corretto.
Interrompere l’ascolto del CD quando si percorrono strade dissestate.
Cambiare il CD.
Verificare i cavi e i collegamenti.
Verificare i cavi e i collegamenti.
Regolare al livello ottimale.
Verificare cavi e collegamenti.
Memorizzare le stazioni manualmente.
Collegare correttamente l’antenna.
Inserire il CD in modo corretto.
• Impossibile espellere il CD.
ITALIANO
• È impossibile sia l’ascolto sia l’espulsione del CD.
• L’apparecchio non funziona affatto.
26
CD bloccato.
Il CD player potrebbe funzionare in modo improprio.
Il computer incorporato può funzionare in modo improprio a causa di rumore ecc.
Sbloccare il CD (cfr. pagina 17).
Premere contemporaneamente, senza lasciarli, ipulsanti
e 0 per qualche secondo. Fare attenzione a non lasciar il CD quando si apre.
Tenere premuti entrambi SEL (seleziona) e contemporaneamente per alcuni secondi o resettare’apparecchio (le impostazioni dellorologio e le stazioni preselezionate in memoria vengono cancellate). (Cfr. pagina 2).

SPECIFICHE

SEZIONE AMPLIFICATORE AUDIO
Uscita massima di potenza:
Anteriore: 45 W/canale Posteriore: 45 W/canale
Uscita di potenza continua (RMS):
Anteriore: 17 W/canale in 4 Ω,
40 Hz – 20 000 Hz a non più di 0,8 % di distorsione armonica totale.
Posteriore: 17 W/canale in 4 Ω,
40 Hz – 20 000 Hz a non più di 0,8 % di distorsione
armonica totale. Impedenza di carico: 4 (tolleranza 4 – 8 Ω) Campo di regolazione tono:
Frequenze basse: ±10 dB a 100 Hz
Frequenze elevate: ±10 dB a 10 kHz Risposta in frequenza: 40 Hz – 20 000 Hz Rapporto segnale-rumore: 70 dB Livello/Impedenza di uscita:
2,0 V/20 k carico (fondo scala) Impedenza di uscita: 1 k
SEZIONE TUNER
Campo frequenza:
FM: 87,5 MHz – 108,0 MHz
AM: (MW) 522 kHz – 1 620 kHz
(LW) 144 kHz – 279 kHz
SEZIONE CD PLAYER
Tipo: Player per compact disc Sistema di rilevamento segnali:
Prelevamento ottico senza contatto
(laser semiconduttore) Numero di canali: 2 canali (stereo) Risposta in frequenza: 5 Hz – 20 000 Hz Campo dinamico: 96 dB Rapporto segnale-rumore: 98 dB Affievolimento periodico del suono e oscillazione
del suono: Inferiori al limite misurabile
GENERALITÀ
Requisiti di potenza:
Tensione di servizio: 14,4 V CC
(tolleranza 11 V – 16 V) Sistema di messa a terra: Massa negativa Temperatura ambiente permissibile di lavoro:
0°C a +40°C
Dimensioni (L × H × P):
Dimensioni d’installazione (approssimativo):
182 mm × 52 mm × 150 mm
Dimensioni pannello (approssimativo):
188 mm × 58 mm × 14 mm Peso (approssimativo): 1,3 kg (accessori esclusi)
[Tuner FM]
Sensibilità utilizzabile: 11,3 dBf (1,0 µV/75 Ω) Soglia di sensibilità 50 dB:
16,3 dBf (1,8 µV/75 Ω)
Selettività canale alternativo (400 kHz):
65 dB Risposta in frequenza: 40 Hz – 15 000 Hz Separazione stereo: 30 dB Rapporto di assorbimento: 1,5 dB
[Tuner MW]
Sensibilità: 20 µV Selettività: 35 dB
[Tuner LW]
Sensibilità: 50 µV
La casa costruttrice si riserva di modificare dati e caratteristiche senza preavviso.
ITALIANO
27
¿Tiene PROBLEMAS con la operación?
Por favor reinicialice su unidad
Consulte la páfina de Cómo reposicionar su unidad
PROBLEMI di funzionamento?
Inizializzare l'apparecchio
Fare riferimento alla pagina di Come inizialiazzare l'apparecchio
W przypadku NIEPRAWID¸OWEJ
pracy radioodtwarzacza
Wyzeruj jego pami´ç
Patrz Zerowanie pami´ci urzàdzenia
Затруднения при эксплуатации?
Пожалуйста, перезагрузите Ваше
устройство
Для получения информации о перезагрузке Вашего
устройства обратитесь на соответствующую страницу
SP, IT, PO, RU
© 2002 VICTOR COMPANY OF JAPAN, LIMITED
JVC
0902KKSMDTJEIN
KD-S735R
Manual de instalación/conexión Manuale d’installazione/collegamento
Instrukcja monta˝u/pod∏àczania przewodów
Руководство по установке/подключению
GET0105-005A
[E]
0902KKSMDTJEIN
JVC
SP, IT, PO, RU
ESPAÑOL
• Esta unidad está diseñada para funcionar con 12 V de CC, con sistemas eléctricos de masa NEGATIVA.
INSTALACION (MONTAJE EN EL TABLERO DE INSTRUMENTOS)
• La siguiente ilustración muestra una instalación típica. Sin embargo usted deberá efectuar los ajustes correspondientes a su automóvil. Si tiene alguna pregunta o necesita información acerca de las herramientas para instalación, consulte con su concesionario de JVC de equipos de audio para automóviles o a una compañía que suministra tales herramientas.
1
Antes de instalar: Pulse (soltar panel de control) para separar el panel de control si ya está unido.
* Cuando se envía de la fábrica, el panel de
control está embalado en el estuche duro.
2
Retire la placa de guarnición.
3
Retire la cubierta después de desenganchar los retenes de la cubierta.
1 Ponga la unidad vertical.
Nota: Al poner la unidad vertical, tenga cuidado de no dañar el fusible provisto en la parte posterior.
2 Inserte las 2 manijas entre la unidad y la
cubierta tal como en la ilustración y desenganche los retenes de la cubierta.
3 Retire la cubierta.
Nota: Después de instalar la unidad, asegúrese de guardar las manijas para uso futuro.
4
Instale la cubierta en el tablero de instrumentos.
* Después de que la cubierta esté
correctamente instalada en el tablero de instrumentos, doble las lengüetas correspondientes para sostener la cubierta firmemente en su lugar, tal como se muestra.
5
Fije el perno de montaje en la parte trasera del cuerpo de la unidad y coloque el cojín de goma sobre el extremo del perno.
6
Realice las conexiones eléctricas requeridas.
7
Deslice la unidad dentro de la cubierta hasta que quede trabada.
8
Coloque la placa de guarnición de manera que el saliente de la misma quede colocado en el lateral izquierdo de la unidad.
9
Coloque el panel de control.
ITALIANO
• L’apparecchio è destinato a funzionare su impianti elettrici da 12 V CC, con massa NEGATIVA.
INSTALLAZIONE (MONTAGGIO SUL CRUSCOTTO)
• La figura che segue rappresenta un’installazione tipica. Naturalmente, sono possibili adattamenti in funzione del tipo di vettura. Per eventuali chiarimenti in merito ai kit d’installazione, rivolgersi al locale rivenditore car audio JVC o a negozi analoghi.
1
Operazioni preliminari al montaggio: Premere
(sgancio del pannello di comando) per
staccare il pannello di comando (se già inserito). * Di fabbrica, il pannello di comando viene fornito
in contenitore rigido.
2
Togliere la piastra di finitura.
3
Togliere la protezione dopo aver sganciato i relativi blocchi.
1 Posizionare l’apparecchio.
Nota: Nel posizionare l’apparecchio, fare attenzione a non danneggiare il fusibile sul posteriore.
2 Inserire le 2 maniglie tra l’apparecchio e la
protezione, come illustrato per sganciare i blocchi.
3 Togliere la protezione.
Nota: Una volta ultimate le operazioni d’installazione, conservare le maniglie per uso futuro.
4
Installare la protezione nel cruscotto. * Verificare la correttezza dell’installazione della
protezione nel cruscotto, quindi piegare le linguette che tengono in posto la protezione, come illustrato.
5
Fissare il bullone di montaggio sul retro dell’apparecchio e collocare il gommino sull’estremità del bullone stesso.
6
Eseguire i necessari collegamenti elettrici.
7
Far scorrere l’apparecchio nella protezione finché non risulta bloccato.
8
Applicare la piastra di finitura in modo che la relativa sporgenza venga fissata al lato sinistro dell’unità.
9
Inserire il pannello di comando.
POLSKI
• Urzàdzenie przystosowane jest do zasilania pràdem sta∏ym o napi´ciu 12 V z UJEMNYM uziemieniem.
MONTA˚ (W DESCE ROZDZIELCZEJ)
• Na poni˝szym rysunku przedstawiono typowy sposób monta˝u. W odniesieniu do poszczególnych typów samochodów nale˝y jednak odpowiednio skorygowaç sposób monta˝u. Odpowiedzi na wszelkie pytania i innych informacji na temat zestawów monta˝owych udzieli przedstawiciel JVC IN-CAR ENTERTAINMENT lub firma dostarczajàca zestawy.
1
Przed rozpocz´ciem monta˝u: NaciÊnij przycisk
(zwolnienie przedniego panelu), aby zdjàç
panel, jeÊli zosta∏ za∏o˝ony. * Fabrycznie przedni panel umieszczany jest w
futerale.
2
Zdejmij przednià cz´Êç obudowy.
3
Odblokuj zatrzaski i zdejmij kieszeƒ.
1 Ustaw urzàdzenie pionowo.
Uwaga: Stawiajàc urzàdzenie pionowo nale˝y uwa˝aç, aby nie uszkodziç umieszczonego z ty∏u bezpiecznika.
2 Wsuƒ 2 uchwyty pomi´dzy obudow´
urzàdzenia a kieszeƒ zgodnie z rysunkiem, aby odblokowaç zatrzaski kieszeni.
3 Zdejmij kieszeƒ.
Uwaga: Uchwyty nale˝y zachowaç do wykorzystania w przysz∏oÊci, po zamontowaniu urzàdzenia.
4
Zamontuj kieszeƒ w desce rozdzielczej. * Po w∏aÊciwym umieszczeniu kieszeni w desce
rozdzielczej zegnij odpowiednie blaszki, aby umocowaç jà solidnie zgodnie z rysunkiem.
5
Przykr´ç wkr´t mocujàcy do tylnej cz´Êci obudowy urzàdzenia i za∏ó˝ gumowà nak∏adk´ na jego zakoƒczenie.
6
Wykonaj niezb´dne po∏àczenia elektryczne.
7
Wsuƒ urzàdzenie do kieszeni, a˝ zostanie zablokowane.
8
Za∏ó˝ przednià cz´Êç obudowy w taki sposób, aby wyst´p znalaz∏ si´ z lewej strony urzàdzenia.
9
Za∏ó˝ przedni panel.
РУССКИЙ
• Это устройство разработано для эксплуатации на 12 В постоянного напряжения с минусом на массе.
УСТАНОВКА (УСТАНОВКА В ПРИБОРНУЮ ПАНЕЛЬ)
• На следующих иллюстрациях показана типовая установка. Тем не менее, Вы должны сделать поправки в соответствии с типом Вашего автомобиля. Если у Вас есть какие-либо вопросы, касающиеся установки, обратитесь к Вашему дилеру JVC IN-CAR ENTERTAINMENT или в компанию, поставляющую соответствующие принадлежности.
1
Перед установкой: Нажмите кнопку (освобождение панели управления) для отсоединения панели управления, если она уже прикреплена.
* При отправке с завода панель управления
упакована в твердую коробку.
2
Удалите декоративную панель.
3
Удалите муфту после освобождения запоров муфты.
1 Установите устройство.
Примечание: Устанавливайте устройство таким образом, чтобы не повредить предохранитель, расположенный сзади.
2 Вставьте два рычага между устройством и
муфтой, как показано на рисунке, для освобождения запоров муфты.
3 Удалите муфту.
Примечание: После установки устройства сохраните рычаги для использования в будущем.
4
Установите муфту в приборную панель.
* После установки муфты в приборную
панель согните соответствующие зубцы для фиксации муфты, как показано на рисунке.
5
Затяните Крепежный болт на задней части корпуса устройства и наденьте резиновый чехол на конец болта.
6
Выполните необходимые подключения контактов, как показано на оборотной стороне этой инструкции.
7
Задвиньте устройство в муфту до упора.
8
Прикрепите декоративную панель таким образом, чтобы выступ на декоративной панели вошел в левую часть устройства.
9
Прикрепите панель управления.
1
3
Ranura
Feritoia
Szczelina
Отверстие
Panel de control
Panello di comando
Przedni panel
Панель управления
Manija
Maniglia
Uchwyt
Рычаги
Fusible
Fusibile
Bezpiecznik
Предохранитель
Cubierta
Protezione
Kieszeƒ
Муфта
Placa de bloqueo
Piastra di bloccaggio
Zatrzask blokujàcy
Фиксирующая панель
2
8
9
Panel de control
Panello di comando
Przedni panel
Панель управления
Placa de guarnición
Piastra di finitura
Przednia cz´Êç obudowy
декоративную панель
Cubierta
Protezione
Kieszeƒ
Муфта
Placa de guarnición
Piastra di finitura
Przednia cz´Êç obudowy
декоративную панель
1
Cojín de goma
Gommino
Gumowa nasadka
Резиновый чехол
7
4
4
*
Tablero de instrumentos
Cruscotto
Deska rozdzielcza
Приборную панель
184 mm
53 mm
5
Perno de montaje
Bullone di montaggio
Wkr´t mocujàcy
Крепежный болт
6
Véase “CONEXIONES ELECTRICAS”.
Vedere “COLLEGAMENTI ELETTRICI”.
Patrz “PO¸ÑCZENIA ELEKTRYCZNE”.
Смотрите “ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ”.
• Cuando emplea un soporte opcional
• Utilizzo del supporto supplementare
Korzystanie z opcjonalnego uchwytu mocujàcego
При использовании дополнительной стойки
Arandela
Lavatrice
Podk∏adka
Шайба
Tabique a prueba de incendios
Parete antincendio
Âciana komory silnika
Стена
Soporte (opción)
Supporto (opzionale)
Uchwyt mocujàcy (opcja)
Стойка (дополнительно)
• Instalación de la unidad sin utilizar la manga
• Installazione dell’apparecchio senza protezione
Monta˝ urzàdzenia bez kieszeni
При установке устройства без использования муфты
En un Toyota por ejemplo, primero retire la radio del automóvil y luego instale la unidad en su lugar.
Ad esempio, in una Toyota, si deve innanzi tutto togliere la radio ed installare poi l’apparecchio in suo luogo.
W niektórych markach samochodów, takich jak np. Toyota, nale˝y najpierw wymontowaç radioodbiornik i zainstalowaç urzàdzenie.
В Тойоте, например, сначала удалите автомобильную магнитолу, затем установите на ее место это устройство.
Tornillos tipo plano (M5 x 6 mm)*
Viti a testa piana (M5 x 6 mm)*
Wkr´ty z p∏askimi ∏bami (M5 x 6 mm)*
Крепежные винты (M5 x 6 мм)*
* No suministrado con esta unidad.
* Non fornite con l’apparecchio.
* Nie wchodzi w sk∏ad zestawu.
* Не входят в комплект.
Tablero de instrumentos
Cruscotto
Deska rozdzielcza
Приборную панель
Cubierta
Protezione
Kieszeƒ
Муфта
Extracción de la unidad
• Antes de extraer la unidad, libere la sección trasera.
1
Retire el panel de control.
2
Retire la placa de guarnición.
3
Inserte las 2 manijas entre las ranuras, como se muestra. Luego, separe gentilmente las manijas y extraiga la unidad. (Asegúrese de conservar las
manijas después de instalarlo.)
Tuerca de seguridad
Dado di fermo
Nakr´tka
Фиксирующая гайка
Tornillo (opción)
Vite (opzionale)
Âruba (opcja)
Винт (дополнительно)
Perno de montaje
Bullone di montaggio
Wkr´t mocujàcy
Крепежный болт
Rimozione dell’apparecchio
• Prima di rimuovere l’apparecchio, sganciare la parte posteriore.
1
Togliere il pannello di comando.
2
Togliere la piastra di finitura.
3
Inserire le 2 maniglie nelle guide, come indicato. A questo punto, tirare delicatamente le maniglie allontanandole l’una dall’altra, quindi estrarre l’apparecchio. (Conservare le maniglie per uso
futuro.)
Ménsula*
Staffa*
Uchwyt*
Кронштейн*
Compartimiento
Tascabile
Kieszonka
Карман
Nota: Cuando instala la unidad en la ménsula de montaje, asegúrese de utilizar los tornillos de 6 mm de longitud. Si se utilizan tornillos más largos, éstos pueden dañar la unidad.
Nota: Durante l’installazione dell’apparecchio sulla staffa di montaggio, utilizzare esclusivamente le viti da 6 mm. Si ricorda che l’uso di viti più lunghe potrebbe danneggiare l’apparecchio.
Uwaga: W przypadku monta˝u urzàdzenia na wsporniku mocujàcym nale˝y u˝ywaç wkr´tów 6 mm. Stosowanie d∏u˝szych wkr´tów mo˝e spowodowaç uszkodzenie urzàdzenia.
Примечание: При установке устройства на крепежный кронштейн, используйте только винты длиной 6 мм. При использовании более длинных винтов, можно повредить устройство.
Demonta˝ urzàdzenia
• Przed demonta˝em urzàdzenia zwolnij tylnà czeÊç.
1
Zdejmij przedni panel.
2
Zdejmij przednià cz´Êç obudowy.
3
Wsuƒ 2 uchwyty w szczeliny zgodnie z rysunkiem. Nast´pnie delikatnie rozsuƒ uchwyty na boki i wysuƒ urzàdzenie. (Uchwyty nale˝y zachowaç
po zamontowaniu urzàdzenia.)
Ménsula*
Staffa*
Uchwyt*
Кронштейн*
Tornillos tipo plano (M5 x 6 mm)*
Viti a testa piana (M5 x 6mm)*
Wkr´ty z p∏askimi ∏bami (M5 x 6 mm)*
Крепежные винты (M5 x 6 мм)*
Удаление устройства
• Перед удалением устройства освободите заднюю часть.
1
Удалите панель управления.
2
Удалите декоративную панель.
3
Вставьте 2 рычаги в отверстия, как показано на иллюстрации. Затем, плавно раздвигая рычаги в стороны, выньте устройство. (После
установки сохраните рычаги.)
1
Panel de control
Panello di comando
Przedni panel
Панель управления
Lista de piezas para instalación y conexión
Con esta unidad se suministran las siguientes piezas. Después de inspeccionarlas, colóquelas correctamente.
Estuche duro/Panel de control
Contenitore/Panello di comando
Futera∏/Przedni panel
Жесткий футляр/Панель управления
Placa de guarnición
Piastra di finitura
Przednia cz´Êç obudowy
Декоративную панель
Componenti da usare per l’installazione ed il collegamento
Assieme all’apparecchio vengono forniti i componenti sottoindicati. Prima di procedere, verificare che tutto sia in ordine.
Cubierta
Protezione
Kieszeƒ
Муфта
32
Lista elementów monta˝owych i pod∏àczeniowych
Wraz z urzàdzeniem dostarczane sà nast´pujàce elementy. Po sprawdzeniu nale˝y je w∏aÊciwie zamontowaç.
Placa de guarnición
Piastra di finitura
Przednia cz´Êç obudowy
Декоративную панель
Manija
Maniglia
Uchwyt
Рычаг
Список деталей для установки и подключения
Следующие детали поставлены в комплекте с устройством. После проверки комплектации, пожалуйста, установите их правильно.
Cordón de alimentación
Cavo di alimentazione
Kabel zasilania
Кабель питания
Cojín de goma
Gommino
Gumowa nasadka
Резиновый чехол
Manijas
Maniglie
Uchwyty
Рычаги
Arandela (ø5)
Lavatrice (ø5)
Podk∏adka (fi5)
Шайба (њ5)
Perno de montaje (M5 x 20 mm)
Bullone di montaggi (M5 x 20 mm)
Wkr´t mocujàcy (M5 x 20 mm)
Крепежный болт (M5 x 20 мм)
Tuerca de seguridad (M5)
Dado di fermo (M5)
Nakr´tka (M5)
Фиксирующая гайка (M5)
2
ESPAÑOL
ITALIANO
POLSKI
РУССКИЙ
CONEXIONES ELECTRICAS
Para evitar cortocircuitos, recomendamos que desconecte el terminal negativo de la batería y que efectúe todas las conexiones eléctricas antes de instalar la unidad. Si usted no está seguro de cómo instalar correctamente la unidad, hágala instalar por un técnico cualificado.
Nota: Esta unidad está diseñada para funcionar con 12 V de CC, con sistemas eléctricos de masa NEGATIVA. Si su vehículo no posee este sistema,
será necesario un inversor de tensión, que puede ser adquirido en los concesionarios de JVC de equipos de audio para automóviles.
Reemplace el fusible por uno con la corriente especificada. Si el fusible se quemase frecuentemente consulte con su concesionario de JVC de equipos de audio para automóviles.
Si el ruido fuese un problema... Esta unidad tiene un filtro de ruido en el circuito de alimentación. Sin embargo, en algunos vehículos, pueden producirse chasquidos u otros ruidos indeseados. En tal caso conecte el terminal de tierra posterior (véase diagrama de conexión) del receptor al chasis del automóvil, utilizando cordones más gruesos y cortos tales como alambre de cobre trenzado o de grueso calibre. Si el ruido persiste, consulte a su concesionario de JVC de equipos de audio para automóvil.
La entrada máxima de los altavoces no debe ser no más que 45 W en la frontal y 45 W en el trasero, con una impedancia de 4
Asegúrese de conectar esta unidad a tierra en el chasis del automóvil.
El sumidero térmico estará muy caliente después del uso. Asegúrese de no tocarlo al desmontar esta unidad.
ΩΩ
a 8
ΩΩ
ΩΩ
Ω.
ΩΩ
COLLEGAMENTI ELETTRICI
Per evitare cortocircuiti, si consiglia di scollegare il terminale negativo della batteria e di realizzare tutti i collegamenti elettrici prima d’installare l’apparecchio. Se necessario, fare effettuare l’installazione da un tecnico qualificato.
Nota:
L’apparecchio è studiato per funzionare su impianti elettrici da 12 V c.c., con massa NEGATIVA. Se l’impianto della vettura è di tipo diverso, è necessario un invertitore di tensione, reperibile presso i venditori car audio JVC.
• Sostituire il fusibile con uno della potenza specificata. Se il fusibile si brucia spesso, rivolgersi al locale rivenditore car audio JVC.
• In caso di rumorosità... Nel circuito di alimentazione dell’apparecchio è presente un filtro antirumore. Però, in alcuni tipi di vetture, si possono avvertire rumori indesiderati. In tal caso, collegare il terminale di terra sul posteriore dell’apparecchio (cfr. schema di collegamento) al telaio dell’auto utilizzando cavi più corti e più spessi (ad esempio, calza metallica di rame o filo di calibro maggiore). Se il rumore persiste, rivolgersi al locale rivenditore car audio JVC.
• L’ingresso massimo delle casse dev’essere nient’altro 45 W sul retro e 45 W sul davanti, con impedenza di 4
Mettere a terra l’apparecchio sul telaio dell’auto.
• Dopo l’uso, il dissipatore di calore si surriscalda. Evitare di toccarlo quando si estrae l’apparecchio.
Sumidero térmico
Dissipatore di calore
Radiator
Радиатор
ΩΩ
– 8
ΩΩ
ΩΩ
Ω.
ΩΩ
PO¸ÑCZENIA ELEKTRYCZNE
Aby zapobiec zwarciom, zaleca si´ od∏àczenie ujemnego nadbiegunnika akumulatora i wykonanie wszystkich po∏àczeƒ elektrycznych przed zainstalowaniem urzàdzenia. W przypadku wàtpliwoÊci odnoÊnie prawid∏owego monta˝u urzàdzenia nale˝y zleciç jego wykonanie wykwalifikowanemu pracownikowi.
Uwaga:
Urzàdzenie przystosowane jest do zasilania pràdem sta∏ym o napi´ciu 12 V z UJEMNYM uziemieniem. JeÊli w samochodzie zastosowano innego rodzaju instalacj´ elektrycznà, konieczne jest zastosowanie transformatora, który mo˝na nabyç u przedstawicieli JVC IN-CAR ENTERTAINMENT.
• Zastàp bezpiecznik innym o odpowiednim pràdzie. JeÊli bezpiecznik cz´sto si´ przepala, skonsultuj si´ z przedstawicielem JVC IN-CAR ENTERTAINMENT.
• Problemy z szumami... W obwodzie elektrycznym urzàdzenia zastosowano filtr szumów. W niektórych samochodach mogà jednak wystàpi trzaski lub szumy. W takim wypadku nale˝y po∏àczyç tylny zacisk uziemienia urzàdzenia (zobacz schemat po∏àczeƒ) z masà pojazdu za pomocà krótszych i grubszych przewodów, takich jak plecionka miedziana lub innego przewodu o du˝ym przekroju. JeÊli szumy nie ust´pujà, skonsultuj si´ z przedstawicielem JVC IN-CAR ENTERTAINMENT.
• Maksymalna moc g∏oÊników nie powinna przekraczaç 45 W z ty∏u i z przodu 45 W, przy impedancji od 4
Urzàdzenie nale˝y bezwzgl´dnie po∏àczyç z masà
pojazdu.
• Podczas pracy urzàdzenia radiator silnie si´ nagrzewa. Nale˝y zachowaç ostro˝noÊç, aby nie dotknàç go podczas demonta˝u.
A Conexiones tipicas / Collegamenti tipici / Typowe po∏àczenia / Типичные подключения
Antes de la conexión: Verifique atentamente el conexionado del vehículo. Una conexión incorrecta podría producir daños graves en la unidad. Los cordones del cable de alimentación y los del conector procedentes de la carrocería del automóvil podrían ser de diferentes en color.
1
Conecte los conductores de color del cable de alimentación a la batería del automóvil, altavoces y antena motriz (si la hubiere) en la secuencia siguiente.
1 Negro: a tierra 2
Amarillo: a la batería del automóvil (12 V constantes)
3 Rojo: a un terminal de accesorio 4 Azul con rayas blancas: a la antena motriz
(máx. 200 mA)
5 Marrón: al sistema de teléfono celular
(para mayor información, refiérase a las instrucciones del teléfono celular.)
6 Otros: a los altavoces
2
Conecte el cable de antena.
3
Por último, conecte el cable de alimentación a la unidad.
Nota: Si su vehículo no dispone de ningún terminal para accesorios, mueva el fusible de la posición 1 (posición inicial) a la posición 2, y conecte el conductor rojo (A7) al terminal positivo (+) de la batería.
En este caso, no se utiliza el conductor amarillo (A4).
Terminal de tierra posterior
Terminale di terra posteriore
Tylny zacisk uziemienia
Задний разъем заземления
Salida de línea (véase diagrama )
Uscita linea (cfr. schema )
WyjÊcie liniowe (patrz schemat )
Линейный выход (см. схему )
A la antena
Sull’antenna
Do anteny
К антенне
*1: Antes de comprobar el funcionamiento de esta
unidad previa a de la instalación, es necesario conectar este cable, de lo contrario no se podrá conectar la alimentación.
*1: Per poter verificare il funzionamento dell’apparecchio
prima dell’installazione, è necessario avere già collegato questo filo (altrimenti è impossibile accendere l’apparecchio).
*1: Przewód ten nale˝y pod∏àczyç w celu sprawdzenia
dzia∏ania urzàdzenia przed monta˝em, w przeciwnym wypadku w∏àczenie zasilania nie b´dzie mo˝liwe.
*1: Перед проверкой работы устройства
подключите этот провод, иначе питание не включится.
Terminal de la antena
Terminale per antenna
Gniazdo antenowe
Терминал антенны
2
3
Prima del collegamento: Verificare attentamente il cablaggio della vettura. Si ricorda che un collegamento improprio può danneggiare seriamente l’apparecchio. I conduttori del cavo di alimentazione e quelli del connettore sulla carrozzeria potrebbero essere di colore diverso.
1
Collegare i fili colorati del cavo di alimentazione alla batteria dell’auto, alle casse ed all’antenna (se presente) nella sequenza indicata.
1 Nero: massa 2 Giallo: alla batteria dell’auto (12 V costanti) 3 Rosso: ad un terminale per accessori 4 Blu a strisce bianche: all’antenna
(200 mA max.)
5 Marrone: al cellulare (Per i particolari, vedere le
instruzioni del telefono cellulare.)
6 Altri: alle casse
2
Collegare il cavo dell’antenna.
3
Infine, collegare i cablaggi all’apparecchio.
Nota: Se la vettura non dispone di terminale per accessori, spostare il fusibile dalla posizione 1 (posizione iniziale) alla posizione 2, collegare il filo rosso (A7) sul terminale della batteria con segno positivo (+).
• In questo caso, non si usa il filo giallo (A4).
B1 B3 B5 B7
B1 B3 B5 B7
B2 B4 B6 B8
A5 A7
A2 A4 A8
Negro
Nero
Czarny
Черный
Amarillo*
1
Giallo*
1
˚ó∏ty*
Желтый*
Rojo
Rosso
Czerwony
Красный
Azul con rayas blancas
Blu a strisce bianche
Niebieski z bia∏ym paskiem
Синий с белой полосой
Marrón / Marrone / Bràzowy / Коричневый
B2 B4 B6 B8
A5 A7
A2 A4 A8
Fusible de 15 A
Fusibile 15 A
Bezpiecznik 15 A
Предохранитель 15A
A8
1
1
1
A4
2
A7
A un cuerpo metálico o chasis del automóvil
Sulla carrozzeria metallica o sul telaio dell’auto
Do masy (metalowych cz´Êci) samochodu
К металлическому корпусу или шасси автомобиля
A un terminal activo del bloque de fusibles conectado a la batería del automóvil (desviando el interruptor de encendido)
Su un terminale sotto tensione nel blocco fusibili che si collega alla batteria dell’auto (bypassando l’interruttore di accensione)
Do styku w skrzynce bezpieczników po∏àczonego z akumulatorem (z pomini´ciem stacyjki)
К разъему фазы в блоке предохранителя (минуя блок зажигания)
3
A5
Przed rozpocz´ciem pod∏àczania: Dok∏adnie sprawdê okablowanie w samochodzie. Niew∏aÊciwe pod∏àczenie mo˝e spowodowaç powa˝ne uszkodzenie urzàdzenia. Przewody kabla zasilania mogà mieç inne kolory, ni˝ kable zainstalowane w samochodzie.
1
Pod∏àcz kolorowe przewody kabla zasilania do akumulatora, g∏oÊników i elektrycznie wysuwanej anteny (jeÊli samochód jest w nià wyposa˝ony) w nast´pujàcej kolejnoÊci:
1 Czarny: uziemienie 2 ˚ó∏ty: do akumulatora (pràd sta∏y 12 V) 3 Czerwony: do przy∏àcza urzàdzeƒ dodatkowych 4 Niebieski z bia∏ym paskiem: do anteny
wysuwanej elektrycznie (maks. 200 mA)
5 Bràzowy: do zestawu telefonu komórkowego
(szczegó∏owe informacje znajdujà si´ w instrukcji aparatu.)
6 Pozosta∏e: do g∏oÊników
2
Pod∏àcz kabel antenowy.
3
Pod∏àcz kostk´ przy∏àczowà do urzàdzenia.
Uwaga: JeÊli samochód nie jest wyposa˝ony w przy∏àcze urzàdzeƒ dodatkowych, przemieÊç bezpiecznik z pozycji 1 (poczàtkowej) na pozycj´ 2 i pod∏àcz czerwony przewód (A7) do dodatniego nadbiegunnika (+) akumulatora.
• W takim wypadku ˝ó∏ty przewód (A4) nie jest u˝ywany.
Posición 2 del fusible
Posizione 2 del fusibile
Pozycja bezpiecznika 2
Положение 2 предохранителя
1
A un terminal accesorio del bloque de fusibles
Su un terminale per accessori nel blocco fusibili
Do przy∏àcza urzàdzeƒ dodatkowych w skrzynce bezpieczników
К вспомогательному разъему в блоке предохранителя
A la antena motriz, si la hubiere
4
Sull’antenna, se presente
Do anteny wysuwanej elektrycznie (jeÊli zainstalowano)
К питанию антенны, если есть
ΩΩ
do 8
ΩΩ
ΩΩ
Ω.
ΩΩ
Posición 1 del fusible
Posizione 1 del fusibile
Pozycja bezpiecznika 1
Положение 1 предохранителя
No suministrado con esta unidad.
*
Non fornito con l’apparecchio.
Nie wchodzi w sk∏ad zestawu.
Не входит в комплект.
ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ
Для предотвращения коротких замыканий мы рекомендуем Вам отсоединить отрицательный разъем аккумулятора и осуществить все подключения перед установкой устройства. Если Вы не знаете точно, как следует устанавливать это устройство, обратитесь к квалифицированному специалисту.
Примечание: Это устройство разработано для эксплуатации на 12 В постоянного напряжения с минусом на массе. Если
Ваш автомобиль не имеет этой системы, требуется инвертор напряжения, который может быть приобретен у дилера JVC IN-CAR ENTERTAINMENT.
Заменяйте предохранитель другим предохранителем указанного класса. Если предохранитель сгорает слишком часто, обратитесь к дилеру JVC IN-CAR ENTERTAINMENT.
• При появлении сильных помех... Это устройство оснащено фильтром помех в цепи питания. Однако, в некоторых случаях возможно появление щелчков и других нежелательных помех. В этом случае подключите задний разъем заземления этого устройства (см. схему подключения ниже) к шасси автомобиля при помощи более коротких и толстых проводов. Если помехи не исчезают, обратитесь к дилеру JVC IN-CAR ENTERTAINMENT.
• Максимальная входная мощность громкоговорителей не должна превышать 45 Вт сзади и 45 Вт впереди при полном сопротивлении от 4
Нe забудьте заземлить устройство на шасси
автомобиля.
• Радиатор во время использования сильно нагревается. Старайтесь его не трогать во время удаления устройства.
Перед соединением: Тщательно проверьте электропроводку в автомобиле. Неправильное подключение может привести к серьезному повреждению данного устройства. Жилы силового кабеля и жилы соединителя от кузова автомобиля могут быть разного цвета.
1
Подключите цветные провода кабеля питания к аккумулятору, громкоговорителям и автономной антенне (если есть) в следующем порядке:
1 Черный: земля 2 Желтый: к аккумулятору (постоянный 12 В) 3 Красный: к вспомогательному разъему 4 Синий с белой полосой: к питанию антенны
(максимум 200 мА).
5 Коричневый: к системе сотового телефона
(Детали смотрите в инструкции сотового телефона.)
6 Другие: к громкоговорителям
2
Подключите кабель антенны.
3
В последнюю очередь подключите электропроводку к устройству.
Примечание: Если в Вашем автомобиле никакого вспомогательного разъема не имеется, переставьте предохранитель из положения 1 предохранителя (первоначальное положение) в положение 2 предохранителя и подключите красный провод (А7) к положительному (+) полюсу аккумулятора.
• Желтый провод (А4) в этом случае не используется.
ΩΩ
ΩΩ
до 8
Ω.
ΩΩ
ΩΩ
Interruptor de encendido
Interruttore di accensione
Stacyjka
Переключатель зажигания
*
*
Bloque de fusibles
Blocco fusibili
Skrzynka bezpieczników
Блок предохранителя
A2
Al sistema de teléfono celular
Al cellulare
Do zestawu telefonu komórkowego
5
К системе сотового телефона
Blanco con rayas negras
Bianco a strisce nere
Bia∏y z czarnym paskiem
Белый с черной полосой
B6 B5 B4 B3 B8 B7 B2 B1
Blanco
BiancoB
Bia∏y
Белый
Altavoz izquierdo (frontal)
Cassa sinistra (anteriore)
Lewy g∏oÊnik (przedni)
Левый громкоговоритель (передний)
6
Gris con rayas negras
Grigio a strisce nere
Szary z czarnym paskiem
Серый с черной полосой
Gris
Grigio
Szary
Серый
Altavoz derecho (frontal)
Cassa destra (anteriore)
Prawy g∏oÊnik (przedni)
Правый громкоговоритель (передний)
Verde con rayas negras
Verde a strisce nere
Zielony z czarnym paskiem
Зеленый с черной полосой
3
Verde
Verde
Zielony
Зеленый
Altavoz izquierdo (trasero)
Cassa sinistra (posteriore)
Lewy g∏oÊnik (tylny)
Левый громкоговоритель (задний)
Púrpura con rayas negras
Porpora a strisce nere
Fioletowy z czarnym paskiem
Пурпурный с черной полосой
Púrpura
Porpora
Fioletowy
Пурпурный
Altavoz derecho (trasero)
Cassa destra (posteriore)
Prawy g∏oÊnik (tylny)
Правый громкоговоритель (задний)
PRECAUCIONES sobre las conexiones de la fuente de alimentación y de los altavoces:
NO conecte los conductores de altavoz del cable de alimentación a la batería de automóvil, pues podrían producirse graves daños en la unidad.
Conecte correctamente el conductor negro (a tierra), el conductor amarillo (a la batería del automóvil, 12 V constantes), y el conductor rojo (a un terminal de accesorio).
ANTES de conectar a los altavoces los conductores de altavoz del cable de alimentación, verifique el conexionado de altavoz de su automóvil.
– Si el conexionado de altavoz de su automóvil
es como se indica en las Fig. 1 y Fig. 2 de abajo, NO conecte la unidad utilizando ese
conexionado de altavoz original. Si lo hace, se producirán daños graves en la unidad. Vuelva a efectuar el conexionado de altavoz de manera que pueda conectar la unidad a los altavoces de la manera indicada en la Fig. 3.
– Si el conexionado de altavoz de su automóvil
es como se indica en la Fig. 3, podrá conectar
la unidad utilizando el conexionado de altavoz original de su automóvil.
– Si tiene dudas sobre el conexionado de altavoz
de su automóvil, consulte con su concesionario.
PRECAUZIONI! Collegamento del cavo di alimentazione e delle casse:
NON collegare i fili del cavo di alimentazione per le casse alla batteria dellauto perché l’apparecchio ne verrebbe seriamente danneggiato.
• Realizzare il corretto collegamento dei seguenti fili: filo nero (massa), filo giallo (alla batteria dell’auto, 12 V costanti) e filo rosso (ad un terminale per accessori).
• PRIMA di collegare i fili del cavo si alimentazione per le casse alle casse stesse, verificare il relativo cablaggio sulla vettura. –
Se il cablaggio per le casse sulla vettura risulta come illustrato nelle Fig. 1 e Fig. 2 qui sotto, NON
collegare l’apparecchio usando il cablaggio originale, perché si danneggia seriamente l’apparecchio. Rifare il cablaggio delle casse in modo d poter collegare l’apparecchio alle casse come illustrato nella Fig. 3.
Se il cablaggio delle casse sulla vettura risulta
come illustrato in Fig. 3, si può collegare l’apparecchio usando il cablaggio per casse originale presente in vettura.
– In caso di dubbio, rivolgersi alla propria
concessionaria auto.
+
+
L
-
-
+
+
R
-
-
Fig. 1 Fig. 2 Fig. 3
+
+
L
-
-
+
+
R
-
-
+
+
L
-
-
+
+
R
-
-
ZASADY BEZPIECZE¡STWA dotyczàce pod∏àczania zasilania i g∏oÊników:
NIE pod∏àczaç przewodów g∏oÊnikowych kabla zasilania do akumulatora. Mo˝e to spowodowaç powa˝ne uszkodzenie urzàdzenia.
• Pod∏àcz w∏aÊciwie czarny (uziemienie), ˝ó∏ty (do akumulatora, pràd sta∏y 12 V) i czerwony przewód (do przy∏àcza urzàdzeƒ dodatkowych).
• PRZED pod∏àczeniem przewodów g∏oÊnikowych kabla zasilania do g∏oÊników sprawdê okablowanie g∏oÊników w samochodzie. – JeÊli okablowanie g∏oÊnikowe w samochodzie
jest zgodne z rys. 1 i 2, NIE pod∏àczaj urzàdzenia za jego pomocà. Mo˝e to spowodowaç powa˝ne uszkodzenie urzàdzenia. W takim wypadku zmodyfikuj okablowanie tak, aby pod∏àczyç urzàdzenie do g∏oÊników zgodnie z rys. 3.
JeÊli okablowanie g∏oÊnikowe w samochodzie
jest zgodne z rys. 3, mo˝na pod∏àczyç urzàdzenie za jego pomocà.
– W przypadku wàtpliwoÊci co do rodzaju
zastosowanego okablowania, skonsultuj si´ ze sprzedawcà samochodu.
ПРЕДОСТЕРЕЖЕНИЯ по питанию и подключению громкоговорителей:
НЕ подключайте провода громкоговорителей к аккумулятору автомобиля, иначе устройство будет повреждено.
• Правильно подключите черный провод (земля), желтый провод (в аккумулятор, постоянный 12 В) и красный провод (в вспомогательный разъем).
• ПЕРЕД подключением проводов громкоговорителей к кабелю питания громкоговорителя проверьте схему соединений громкоговорителей в Вашем автомобиле.
Если проводка громкоговорителей в Вашем
автомобиле такая, как показано на приводимых ниже Fig. 1 и Fig. 2, НЕ
подключайте устройство с помощью первоначальной проводки громкоговорителей. Если Вы это сделаете, устройство будет серьезно повреждено. Переделайте проводку громкоговорителей так, чтобы Вы могли подключить устройство к громкоговорителям, как это показано на рис. 3.
Если проводка громкоговорителей в Вашем
автомобиле такая, как показано на Fig. 3, Вы можете подключить устройство с помощью первоначальной проводки громкоговорителей в Вашем автомобиле.
– Если Вы не знаете соединение
громкоговорителей в Вашем автомобиле, обратитесь к Вашему автомобильному дилеру.
Conexión de los conductores / Collegamento dei fili / Pod∏àczanie przewodów / Подключение контактов
Retuerce los alambres de alma para conectarlos.
Nel collegamento torcere i fili del nucleo.
Podczas pod∏àczania skr´ç ˝y∏y wewn´trzne przewodów.
Закрутите концы проводов при соединении.
PRECAUCION / ATTENZIONE / OSTRZE˚ENIE /
ПРЕДОСТЕРЕЖЕНИЕ
Para evitar cortocircuitos, cubra los cables NO UTILIZADOS con cinta aislante.
• Per evitare cortocircuiti, ricoprire i terminali dei fili INUTILIZZATI con nastro isolante.
• Aby zapobiec zwarciu, zabezpiecz zakoƒczenia NIEU˚YWANYCH przewodów taÊmà izolacyjnà.
• Для предотвращения короткого замыкания заклейте неиспользуемые концы изолирующей лентой.
Suelde los alambres de alma para conectarlos con firmeza.
Saldare i fili del nucleo in modo da collegarli perfettamente.
Przylutuj je, aby zabezpieczyç po∏àczenie.
Спаяйте провода для надежного соединения.
B Conexiones para añadir otros equipos / Collegamento di altre apparecchiature / Pod∏àczanie innych urzàdzeƒ zewn´trznych /
Подключение других устройств
Amplificador / Amplificatore / Wzmacniacz / Усилитель
Usted podrá conectar un amplificador para mejorar el sistema estéreo de su automóvil.
Conecte el conductor remoto (azul con rayas blancas) al conductor remoto del otro equipo para poderlo controlar a través de esta unidad.
Conecte los terminales de salida de línea de esta unidad con los terminales de entrada de línea del amplificador.
Desconecte los altavoces de esta unidad y conéctelos al amplificador. Los cables de los altavoces de esta unidad quedan sin usar. (Cubra los terminales de estos cables sin usar con cinta aislante, tal comose indica en la figura de arriba.)
È possibile migliorare l’impianto stereo dell’auto collegando un amplificatore.
• Collegare il connettore a distanza (blu a strisce bianche) al conduttore a distanza dell’altro apparecchio in modo da poterlo gestire da questa unità.
• Collegare i terminali di uscita dell’apparecchio ai terminali di entrata dell’amplificatore.
Scollegare le casse dallapparecchio e
collegarle allamplificatore. Non utilizzare i contatti delle casse dellapparecchio. (Coprire i contatti inutilizzati con nastro isolante, come illustrato nella figura qui sopra.)
Istnieje mo˝liwoÊç pod∏àczenia wzmacniacza, co pozwala poprawiç nag∏oÊnienie samochodu.
• Pod∏àcz przewód zdalnego sterowania (niebieski z bia∏ym paskiem) do przewodu zewn´trznego urzàdzenia, aby umo˝liwiç sterowanie nim za poÊrednictwem opisywanego radioodtwarzacza.
• Po∏àcz wyjÊcie liniowe urzàdzenia z wejÊciem liniowym wzmacniacza.
Od∏àcz g∏oÊniki i pod∏àcz je do zewn´trznego
wzmacniacza. Pozostaw przewody g∏oÊnikowe niewykorzystane. (Zabezpiecz zakoƒczenia nieu˝ywanych przewodów taÊmà izolacyjnà zgodnie z powy˝szym rysunkiem.)
Для обновления автомобильной стереосистемы Вы можете подключить усилитель.
• Подсоедините провод внешнего устройства (синий с белой полосой) к проводу внешнего устройства другого оборудования так, чтобы им можно было управлять с этого устройства.
• Подключите выходные клеммы данного устройства к входным клеммам усилителя.
Отсоедините громкоговорители от данного
устройства, подключите их к усилителю. Оставьте провода громкоговорителей данного устройства неиспользованными. (Замотайте клеммы этих неиспользованных проводов изоляционной лентой, как показано выше.)
:
Altavoces posteriores
Casse posteriori
G∏oÊniki tylne
Задние громкоговорители
INPUT
L
R
Amplificador de JVC
L
R
Amplificatore JVC
Wzmacniacz JVC
JVC Усилитель
Cable de señal (no suministrado con esta unidad)
Cavo dei segnali (non fornito con l’apparecchio)
Przewód sygna∏owy (nie wchodzi w sk∏ad zestawu)
Кабель сигнала (не входит в комплект)
LINE OUT
L
L
R
R
L
REAR
R
Altavoces delanteros
Casse frontali
G∏oÊniki przednie
Передние громкоговорители
LOCALIZACION DE AVERIAS
Cable remoto
Filo remoto
Przewód zdalnego sterowania
Провод внешнего устройства
Azul con rayas blancas
Blu a strisce bianche
Niebieski z bia∏ym paskiem
Синий с белой полосой
2
*
KD-S735R
RICERCA GUASTI
Conector en Y (no suministrado con esta unidad)
Connettore ad Y (non fornito con l’apparecchio)
Rozga∏´ênik Y (nie wchodzi w sk∏ad zestawu)
Разъем Y (не входит в комплект)
A la antena motriz, si la hubiere
Sull’antenna, se presente
Do anteny wysuwanej elektrycznie (jeÊli zainstalowano)
К питанию антенны, если есть
*2: Fije firmemente el cable de tierra a la carrocería metálica o al chasis—a un lugar no cubierto con pintura (si está
cubierto con pintura, quítela antes de fijar el cable). De lo contrario, se podrían producir daños en la unidad.
*2: Fissare saldamente il filo di terra alla carrozzeria o al telaio dell’auto—in un punto non verniciato (dovendo fissare il filo
ad un punto verniciato, occorre provvedere alla preventiva sverniciatura, altrimenti l’unità potrebbe danneggiarsi).
*2: Solidnie umocuj przewód uziemiajàcy do masy samochodu, w miejscu nie pokrytym lakierem (w razie potrzeby usuƒ
lakier przed pod∏àczeniem przewodu). Niew∏aÊciwe pod∏àczenie mo˝e spowodowaç powa˝ne uszkodzenie urzàdzenia.
*2: Плотно прикрепите заземляющий провод к металлическому кузову или шасси автомобиля—в месте, не
покрытом краской (если оно покрыто краской, удалите краску перед тем, как прикреплять провод). Невыполнение этого требования может привести к повреждению данного устройства.
ROZWIÑZYWANIE PROBLEMÓW
BЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ
El fusible se quema.
* ¿Están los conductores rojo y negro correctamente
conectados?
No es posible conectar la alimentación.
* ¿Está el cable amarillo conectado?
No sale sonido de los altavoces.
* ¿Está el cable de salida del altavoz cortocircuitado?
El sonido presenta distorsión.
* ¿Está el cable de salida del altavoz conectado a
masa?
* ¿Están los terminales “–” de los altavoces L y R
conectados a una masa común?
La unidad se calienta.
* ¿Está el cable de salida del altavoz conectado a
masa?
* ¿Están los terminales “–” de los altavoces L y R
conectados a una masa común?
Il fusibile brucia.
* I fili rossi e neri sono stati collegati correttamente?
Non si riesce ad accendere lapparecchio.
* Il filo giallo è stato collegato?
Non esce alcun suono dalle casse.
* Il filo di uscita delle casse è stato protetto contro i
cortocircuiti?
Suono distorto.
* Il filo di uscita delle casse è collegato a terra? * I terminali “–” delle casse di sinistra e destra sono
stati collegati a terra in comune?
L’apparecchio si surriscalda.
* Il filo di uscita delle casse è stato collegato a terra? * I terminali “–” delle casse di sinistra e destra sono
stati collegati a terra in comune?
Bezpiecznik przepala si´.
* Czy czerwony i czarny przewód pod∏àczono
w∏aÊciwie?
Nie mo˝na w∏àczyç zasilania.
* Czy pod∏àczono ˝ó∏ty przewód?
Z g∏oÊników nie dochodzi ˝aden dêwi´k.
* Czy na przewodzie g∏oÊnikowym nie ma zwarcia?
Dêwi´k jest zniekszta∏cony.
* Czy przewód g∏oÊnikowy jest uziemiony? * Czy styki “–” terminals g∏oÊnika lewego i prawego
sà razem uziemione?
Urzàdzenie silnie si´ nagrzewa.
* Czy przewód g∏oÊnikowy jest uziemiony? * Czy styki “–” terminals g∏oÊnika lewego i prawego
sà razem uziemione?
4
• Сработал предохранитель.
* Правильно ли подключены черный и красный
провода?
• Питание не включается.
* Подключен ли желтый провод?
• Звук не выводится через громкоговорители.
* Нет ли короткого замыкания на кабеле выхода
громкоговорителей?
• Звук искажен.
* Заземлен ли провод выхода
громкоговорителей?
* Заземлены ли разъемы “–” правого (R) и левого
(L) громкоговорителей?
• Устройство нагревается.
* Заземлен ли провод выхода громкоговорителей? * Заземлены ли разъемы “–” правого (R) и левого
(L) громкоговорителей?
Loading...
