MANUAL DE INSTRUCCIONES
ISTRUZIONI
INSTRUKCJA OBS ¸UGI
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
GET0105-002A
POLSKI
РУCCKИЙ
[E]
Etiquetas de posición y reproducción
Parte inferior de la unidad principal
CAUTION: Invisible laser radiation when open and interlock failed or defeated. AVOID DIRECT EXPOSURE TOBEAM. (e)
ADVARSEL: Usynlig laser­stråling ved åbning, når sikkerhedsafbrydere er ude af funkti on. Undgåudsæt­telse for stråling. (d)
VARNING: Osynlig laser- strålning när denna del är öppnad och spärren
urkopplad. Betrakta ej
strålen. (s)
VARO : Avattaessa ja suo­jalukitus ohitettaessa olet
är
alttiina näkymättömälle lasersäteilylle. Älä katso säteeseen. (f)
Placa de nombre/Especificaciones
IMPORTANTE PARA PRODUCTOS LASER
Precauciones:
1.PRODUCTO LASER CLASE 1
2.ATENCION: Radiación láser invisible cuando se abre,
falla o se anula el seguro. Evite la exposición directa al rayo.
3.ATENCION: No abra la tapa posterior. No hay piezas
reparables por el usuario dentro de la unidad; acuda a técnicos calificados para la reparación.
Caution:
Precaución:
This product contains a laser component
Este producto contiene un componente
of higher laser class than Class 1.
láser de clase superior a la Clase 1.
4.ATENCION: El reproductor de discos compactos
emplea radiación láser invisible y cuenta con interruptores de seguridad que evitan la emisión de radiación cuando se abre la tapa del CD. Es peligroso anular estos interruptores.
5.ATENCION: El empleo de controles para ajustes y la
ejecución de procedimientos diferentes a los especificados aquí puede causar una exposición peligrosa a la radiación.
ESPAÑOL
Cómo reposicionar su unidad
Pulse y mantenga pulsado los botones SEL (selección) y (en espera/encendido/ atenuador) al mismo tiempo durante varios segundos. Esto hará que se reposicione el microcomputador incorporado.
(en espera/encendido/atenuador)
DISP
MO RND
7
89
10
12 RDS
11
TP PTY SCM
SEL (selección)
Notas:
• También se borrarán los ajustes preestablecidos por usted—como por ejemplo los canales preajustados o los ajustes de sonido.
• Si hay un CD insertado en la unidad, el mismo será expulsado al reposicionar la unidad. Preste atención para evitar que se caiga el CD.
2
Muchas gracias por la compra de un producto JVC. Como primer paso, por favor lea detenidamente
este manual para comprender a fondo todas las instrucciones y obtener un máximo
disfrute de esta unidad.

CONTENIDO

Cómo reposicionar su unidad ................... 2
UBICACION DE LOS BOTONES ........... 4
Panel de control ........................................ 4
OPERACIONES BASICAS .................. 5
Conexión de la alimentación ..................... 5
OPERACIONES DE LA RADIO .............. 6
Para escuchar la radio .............................. 6
Cómo almacenar emisoras en la
memoria ................................................. 8
Cómo sintonizar una emisora
preajustada ............................................. 9
OPERACIONES DE RDS ................... 10
Qué puede hacer con RDS ....................... 10
Otras convenientes funciones y ajustes
de RDS ................................................... 13
OPERACION DEL REPRODUCTOR
DE CD .................................... 16
Para reproducir un CD .............................. 16
Cómo encontrar una pista o un punto
determinado de un CD ........................... 17
Reproducción al aleatoria ......................... 17
Prohibición de la expulsión del CD ........... 17
AJUSTES DEL SONIDO .................... 18
Ajuste del sonido ....................................... 18
Utilización de la memoria de control de
sonido (SCM) ......................................... 19
Cómo almacenar sus propios ajustes
de sonido ................................................ 20
OTRAS FUNCIONES PRINCIPALES ...... 21
Ajuste del relo ........................................... 21
Cambio de los ajustes generales (PSM) ... 21
Desmontaje del panel de control .............. 24
MANTENIMIENTO .......................... 25
Manipulación de los CD ............................ 25
LOCALIZACION DE AVERIAS ............. 26
ESPECIFICACIONES ....................... 27
ESPAÑOL
Nota:
Por razones de seguridad, esta unidad está provista con una tarjeta de ID. numerada, y el mismo No. de ID. está impreso en el chasis de la unidad. Conserve la tarjeta en un lugar seguro, ya que la misma ayudará a las autoridades para identificar su unidad si es robada.
ANTES DE USAR
*
Para fines de seguridad....
• No aumente demasiado el nivel de volumen pues es muy peligroso conducir si no se escuchan los sonidos exteriores.
• Detenga el automóvil antes de efectuar cualquier operación complicada.
*
Temperatura dentro del automóvil....
Si ha dejado el automóvil estacionado durante largo tiempo en un sitio cálido o frío, no opere la unidad hasta que se normalice la temperatura del habitáculo.
3

UBICACION DE LOS BOTONES

Panel de control
Ventanilla de visualización
idfo; gsa
kjlh
123 4 78 965
45Wx4
DISP
MO RND
7
89
we r uyqt
ESPAÑOL
1 Botón (en espera/encendido/
atenuador)
2 Dial de control 3 Botón DISP (pantalla) 4 Ventanilla de visualización 5 Ranura de carga 6 Botón AM 7 Botón CD 8 Botón FM 9 Botón 0 (expulsión) p Botones ¢ /4
También funcionan como botones SSM cuando se los pulsa conjuntamente.
q Botón SEL (selección) w Botón MO (monofónico)
Botón RND (aleatorio)
e Botones numéricos r Botón TP (programa de tráfico)
Botón RDS (sistema de datos por radio)
t Botón PTY (tipo de programa) y Botón SCM (memoria de control de sonido) u Botón (soltar panel de control)
10
12 RDS
11
TP PTY SCM
Ventanilla de visualización
i Indicador de nivel de volumen (o audio)
Indicador del patrón de ecualización
o Indicador de banda FM (FM1, FM2, FM3) ; Indicador de la fuente de CD a Indicadores de recepción del sintonizador
MO (monofónico), ST (estéreo)
s Indicador RND (aleatorio) d Indicadores de RDS
EON, AF, REG, TP, PTY
f Indicador SCM (memoria de control de sonido) g Indicador LOUD (sonorided) h Indicador de banda AM j Pantalla principal k Indicador de CD insertado l Indicadores del modo de sonido
BEAT, SOFT, POP
p
4

OPERACIONES BASICAS

DISP
MO RND
7
89
10
12 RDS
11
TP PTY SCM
1
3
Conexión de la alimentación
1
Encienda la unidad.
Nota sobre la operación con pulsación única:
La unidad se enciende automáticamente cuando usted selecciona la fuente en el paso 2 de abajo. No necesitará presionar este botón para encender la unidad.
2
Reproduzca la fuente.
Para operar el sintonizador (FM o AM),
consulte las páginas 6 – 15.
Para reproducir un CD,
consulte las páginas 16 – 17.
3
Ajuste el volumen.
Para aumentar el volumen.
2
4
Ajuste el sonido según se desee. (Consulte las páginas 18 – 20).
Para disminuir el volumen en un instante
Pulse por un tiempo breve mientras está escuchando cualquier fuente. “AT T” comienza a destellar en la pantalla, y el nivel de volumen disminuirá en un instante. Para regresar al nivel de volumen anterior, vuelva a presionar brevemente el botón.
Si gira el disco de control en sentido horario, también se podrá restablecer el sonido.
Para apagar la unidad
Pulse y mantenga pulsado durante más de 1 segundo.
Si desconecta la alimentación mientras está
escuchando un CD, cuando vuelva a
conectar la alimentación la próxima vez el CD se empezará a reproducir desde el punto en que fue detenido previamente.
Nota:
Cuando utilice esta unidad por primera vez, ponga el reloj incorporado en hora; consulte la página 21.
ESPAÑOL
Para reducir el volumen.
Indicador de nivel de volumen
Aparece el nivel de volumen.
PRECAUCION sobre el ajuste del volumen:
Los CDs producen muy poco ruido al compararse con otras fuentes. Si ajusta el nivel de volumen para el sintonizador, por ejemplo, los altavoces podrían dañarse debido a un repentino aumento del nivel de salida. Por lo tanto, antes de reproducir un disco, disminuya el volumen y ajústelo al nivel deseado durante la reproducción.
5

OPERACIONES DE LA RADIO

DISP
MO RND
7
89
10
12 RDS
11
TP PTY SCM
Para escuchar la radio
Podrá sintonizar una determinada emisora mediante búsqueda automática o búsqueda manual.
Para buscar una emisora automáticamente: Búsqueda automática
1
Seleccione la banda (FM1 – 3, AM).
FM1 FM2 FM3
ESPAÑOL
AM
Aparece la banda seleccionada.
Indicador de nivel de audio (consulte la página 23) o volumen.
2
Comience la búsqueda de la emisora.
Para buscar emisoras de frecuencias más altas.
Para buscar emisoras de frecuencias más bajas.
La búsqueda se interrumpe cada vez que se recibe una emisora.
Para cancelar la búsqueda antes de recibir una emisora, pulse el mismo botón que el
pulsado para la búsqueda.
Nota:
Este receptor tiene tres bandas FM (FM1, FM2, FM3). Podrá usar cualquiera de ellas para escuchar un radiodifusión en FM.
6
Para buscar una emisora manualmente: Búsqueda manual
3
Sintonice la emisora deseada mientras “M” está destellando.
1
Seleccione la banda (FM1 – 3, AM).
FM1 FM2 FM3
AM
Nota:
Este receptor tiene tres bandas FM (FM1, FM2, FM3). Podrá usar cualquiera de ellas para escuchar un radiodifusión en FM.
2
Pulse y mantenga pulsado ¢ o
hasta que “M (Manual)”
4 comience a destellar en la pantalla.
Para sintonizar emisoras de frecuencias más altas.
Para sintonizar emisoras de frecuencias más bajas.
• Si aparta su dedo del botón, el modo manual se desactivará automáticamente después de 5 segundos.
• Si mantiene el botón pulsado, la frecuencia cambiará continuamente (a intervalos de 50 kHz para FM y a intervalos de 9 kHz para AM—OM/OL) hasta soltarlo.
Cuando una radiodifusión en FM estéreo sea difícil de recibir:
Pulse MO RND (monofónico/aleatorio) mientras escucha un programa en FM estéreo.
• Cada vez que pulsa el botón, el indicador MO se enciende y apaga alternativamente.
Se enciende cuando se recibe un programa FM en estéreo.
ESPAÑOL
Aparece la banda seleccionada.
MO RND
Cuando el indicador MO se enciende en la pantalla, el sonido escuchado se vuelve monofónico, pero se consigue mejorar la recepción.
7
Cómo almacenar emisoras en la memoria
Las emisoras podrán almacenarse en la memoria mediante uno de los dos métodos siguientes.
Preajuste automático de emisoras FM: SSM (Memoria secuencia de las emisoras más fuertes)
Preajuste manual de ambas emisoras FM y AM
Preajuste automático de emisoras FM: SSM
Pueden preajustarse 6 emisoras FM locales en cada banda FM (FM1, FM2 y FM3).
1
Seleccione la FM banda (FM1 – 3) en que desea almacenar las emisoras FM.
FM1 FM2 FM3
2
Pulse y mantenga pulsado ambos
ESPAÑOL
botones durante más de 2 segundos.
Preajuste manual
Podrá preajustar manualmente hasta 6 emisoras en cada banda (FM1, FM2, FM3 y AM).
Ej.: Almacenamiento de una emisora FM de
88,3 MHz en el número de preajuste 1 de la banda FM1.
1
Seleccione la banda (FM1 – 3, AM) en que desea almacenar las emisoras (en este ejemplo, FM1).
FM1 FM2 FM3
AM
2
Sintonice la emisora (en este ejemplo de 88,3 MHz).
Para sintonizar emisoras de frecuencias más altas.
Para sintonizar emisoras de frecuencias más bajas.
Aparece y se mantiene visualizado “SSM” hasta finalizar el preajuste automático.
Las emisoras FM locales con las señales más intensas serán exploradas y almacenadas automáticamente en el número de banda seleccionado (FM1, FM2 o FM3). Estas emisoras quedan preajustadas en los botonesNo.1 (frecuencia más baja) a No. 6 (frecuencia más alta). Cuando finalice el preajuste automático, se sintonizará automáticamente la emisora almacenada en el botón número 1.
8
3
Pulse y mantenga pulsado el botón numérico (en este ejemplo, 1), durante más de 2 segundos.
7
P1 destella durante algunos segundos.
Cómo sintonizar una emisora preajustada
Las emisoras preajustadas pueden sintonizarse fácilmente. Tenga presente que primero deberá almacenar las emisoras. Si todavía no lo ha hecho, consulte Cómo almacenar emisoras en la memoria en la página 8.
1
Seleccione la banda (FM1 – 3, AM).
4
Repita el procedimiento de arriba para almacenar otras emisoras en los otros números de preajuste.
Notas:
• La emisora preajustada previamente se borra cuando se almacena una emisora nueva en el mismo número de preajuste.
• Si se deja de suministrar energía al circuito de la memoria (por ejemplo, durante el reemplazo de la batería) se borrarán todas las emisoras preajustadas. Si así sucede, vuelva a preajustar las emisoras.
FM1 FM2 FM3
AM
2
Seleccione el número (1 – 6) en que desea preajustar la emisora.
8 9 10 11 127
ESPAÑOL
9

OPERACIONES DE RDS

Qué puede hacer con RDS
El RDS (sistema de datos por radio) permite a las estaciones de FM transmitir una señal adicional junto con las señales de los programas de radio regulares. Por ejemplo, las estaciones envían el nombre de la estación que está escuchando, así como información sobre el tipo de programa recibido en ese momento, como deportes, música, etc. Otra ventaja de la función RDS se denomina “Otras Redes Mejoradas”. El indicador EON se ilumina mientras se está recibiendo una estación de FM con datos de Otras Redes Mejoradas. Utilizando los datos de Otras Redes Mejoradas enviados por una estación, se consigue sintonizar una estación diferente de otra red diferente que transmita su programa favorito o un anuncio de tráfico, mientras está escuchando otro programa u otra fuente, como por ejemplo, un CD.
Recibiendo los datos RDS, esta unidad puede realizar lo siguiente:
• Seguimiento automático del mismo programa (Recepción de seguimiento de redes de radio)
• Recepción de espera de TA (anuncio de tráfico) o de su programa favorito
• Búsqueda de PTY (tipo de programa)
• Búsqueda de programa
• Y algunas funciones más
ESPAÑOL
Seguimiento automático del mismo programa (Recepción de seguimiento de redes de radio)
Cuando conduce en un área donde la recepción de FM no sea satisfactoria, el sintonizador incorporado a esta unidad sintoniza automáticamente otra estación RDS que esté transmitiendo el mismo programa con señales más potentes. Por lo tanto, podrá continuar escuchando el mismo programa en las mejores condiciones de recepción, independientemente de dónde esté conduciendo. (Consulte la ilustración en la página siguiente). Se utilizan dos tipos de datos RDS para que la recepción de seguimiento de redes de radio funcione correctamente—PI (identificación del programa) y AF (frecuencia alternativa). Si no se reciben correctamente estos datos de la estación RDS que está escuchando, no funcionará la recepción de seguimiento de redes de radio.
10
Para usar la recepción de seguimiento de redes de radio, pulse y mantenga pulsado TP
RDS (programa de tráfico/sistema de datos por radio) durante más de 1 segundo. Cada vez que pulsa y mantiene pulsado el botón, los modos de recepción de seguimiento de redes de radio cambian de la manera siguiente:
Modo 1
Indicador AF
Modo 1
El indicador AF se enciende pero el indicador REG no. El seguimiento de redes de radio se activa con la Regionalización ajustada a “off” (desactivada). Cuando se debiliten las señales de la estación que se está recibiendo, se cambiará a otra estación perteneciente a la misma red de radio.
En este modo, el programa puede diferir del
programa que se está recibiendo.
Modo 2
Se encienden ambos, el indicador AF y el indicador REG. Se activa el seguimiento de redes de radio con la regionalización ajustada a “on” (activada). Cambiará a otra estación perteneciente a la misma red de radio que esté transmitiendo el mismo programa, cuando se debiliten las señales de la estación que se está recibiendo.
Modo 3
Ni el indicador AF ni el indicador REG se encienden. Se desactiva el seguimiento de redes de radio.
Modo 2 Modo 3
Indicador REG
El mismo programa puede ser recibido en frecuencias diferentes.
Programa 1 transmitiendo en frecuencia A
Programa 1 transmitiendo en frecuencia B
Programa 1 transmitiendo en frecuencia C
Programa 1 transmitiendo en frecuencia E
Programa 1 transmitiendo en frecuencia D
Empleo de la recepción de espera
La recepción de espera permite que la unidad cambie temporalmente a su programa favorito (PTY: tipo de programa) y anuncio de tráfico (TA) desde la fuente actual (otra estación de FM o CD).
La recepción de espera no funcionará si está
escuchando una estación AM.
Recepción de espera de TA
Cuando usted pulsa TP RDS mientras está escuchando una emisora FM, el indicador TP se enciende mientras se recibe una emisora TP (Programa de Tráfico) y se activa el modo de espera de TA.
Para desactivar el modo de espera de TA,
pulse otra vez TP RDS.
Recepción de espera de PTY
PTY
• Cuando la emisora que está siendo recibida no es PTY, el indicador PTY destella. Pulse ¢ o 4 para activar el modo de espera de PTY. Aparece “SEARCH” en la pantalla, y se inicia la búsqueda de la emisora PTY. Cuando se sintoniza una emisora PTY, el indicador PTY se enciende.
7 Si usted está escuchando un CD y desea
escuchar una emisora PTY, pulse PTY para entrar en el modo de espera de PTY. (El indicador PTY se enciende).
Si empieza a difundirse el programa PTY seleccionado mientras el modo de espera de PTY está activado, aparece el nombre del PTY seleccionado y la fuente de reproducción cambia a la banda de FM. Se podrá escuchar el programa PTY seleccionado.
Para desactivar el modo de espera PTY, pulse otra vez PTY.
Cuando usted pulsa PTY mientras está escuchando una emisora FM, el indicador PTY se enciende durante la recepción de una emisora PTY y se activa el modo de espera de PTY. El nombre del PTY seleccionado almacenado en la página 12 destella durante 5 segundos.
ESPAÑOL
Cuando la emisora que está siendo recibida no es
una emisora TP, el indicador TP destella. Pulse ¢ o 4 para actiar el modo de espera de TA. Aparece “SEARCH” en la pantalla, y se inicia la búsqueda de la emisora TP. Cuando se sintoniza una emisora TP, el indicador TP se enciende.
7 Si usted está escuchando un CD y desea
escuchar una emisora TP, pulse TP RDS para activar el modo de espera de TA. (El indicador TP se enciende).
Si empieza a difundirse un programa de tráfico mientras el modo de espera de TA está activado, aparecerá “TRAFFIC” y la fuente de reproducción cambiará a la banda de FM. El volumen aumenta al nivel de TA preajustado (consulte la página 14) y se podrá escuchar el programa de tráfico.
11

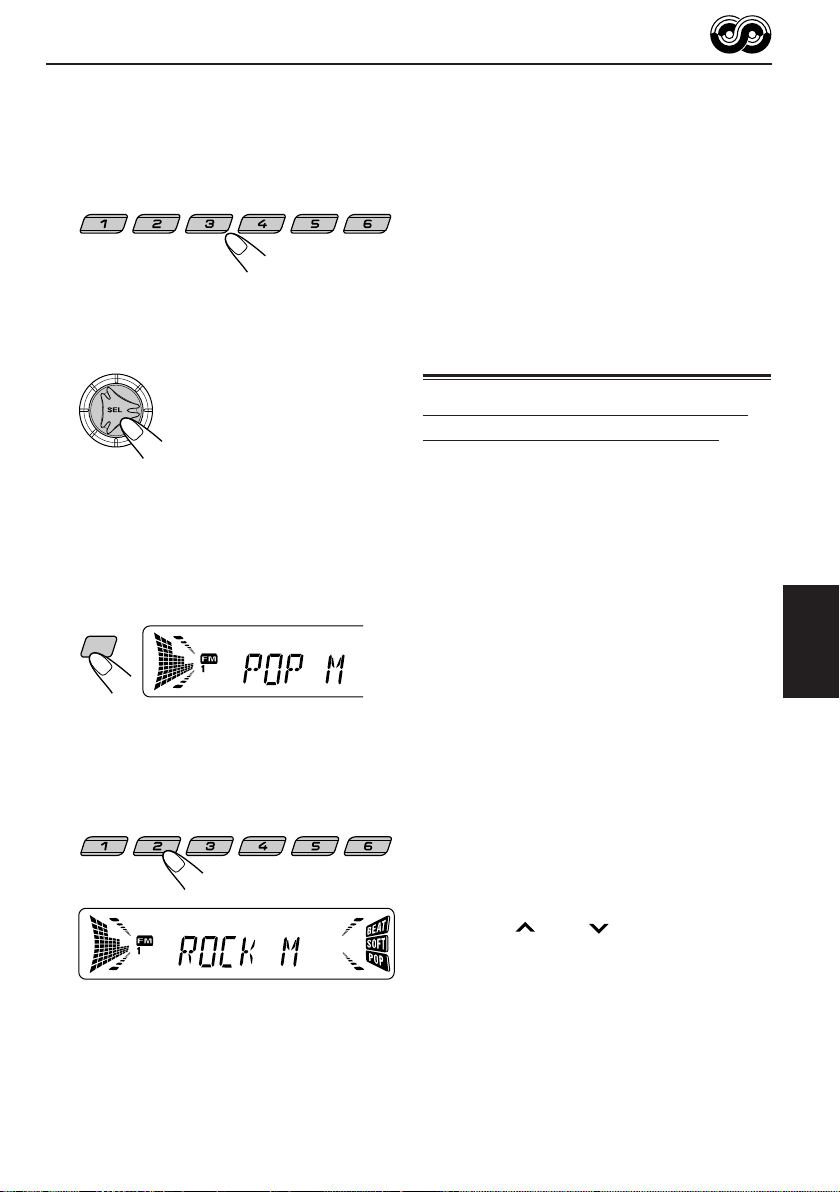

Selección de su programa favorito con Recepción de espera de PTY
Podrá seleccionar su programa favorito para Recepción de espera de PTY y almacenarlo en la memoria. La unidad se expide de fábrica con el ajuste “NEWS” almacenado para la Recepción de espera de PTY.
1
Pulse y mantenga pulsado SEL (selección) durante más de 2 segundos para que aparezca uno de los ítems de PSM en la pantalla. (PSM: consulte la página 22).
2
Seleccione PTY STBY (espera) si no está visualizado en la pantalla.
Búsqueda de su programa favorito
Podrá efectuar la búsqueda de uno de los 6 tipos de programas favoritos almacenados en la memoria. La unidad se expide de fábrica con los 6 tipos de programas siguientes almacenados en los botones numéricos (1 a 6).
Para almacenar los tipos de sus programas favoritos, consulte abajo. Para buscar su programa favorito, consulte la
página13.
1
POP M
45
CLASSICS
2
ROCK M EASY M
AFFAIRS
Almacenamiento de sus tipos de programas favoritos
1
Pulse y mantenga pulsado SEL (selección) durante más de 2 segundos para que aparezca uno de los ítems de PSM en la pantalla. (PSM: consulte la página 22).
3
6
VARIED
ESPAÑOL
12
3
Seleccione uno de los veintinueve códigos PTY. (Consulte la página 15).
El nombre del código seleccionado aparecerá en la pantalla y será almacenado en la memoria.
4
Finalice el ajuste.
2
Seleccione PTY SRCH (búsqueda) si no está visualizado en la pantalla.
3
Seleccione uno de los veintinueve códigos PTY. (Consulte la página 15).
El nombre del código seleccionado aparecerá en la pantalla.
• Si selecciona un código ya almacenado en la memoria, el mismo destellará en la pantalla.
4
Pulse y mantenga pulsado el botón numérico durante más de 2 segundos para almacenar el código PTY seleccionado en el número de preajuste deseado.
8 9 10 11 127
El nombre del código seleccionado empieza a destellar en la pantalla.
5
Finalice el ajuste.
Búsqueda del tipo de programa favorito
1
Pulse y mantenga pulsado PTY (tipo de programa) durante más de 1 segundo mientras escucha una emisora de FM.
PTY
Aparece el último código PTY seleccionado.
2
Seleccione uno de los códigos PTY almacenados en los botones numéricos de preajuste (1 a 6).
Ej.: Cuando ROCK M está almacenado
La búsqueda de PTY de su programa favorito comienza al cabo de 5 segundos.
8 9 10 11 127
en el número de preajuste 2
Si hay una estación que esté transmitiendo un programa con el mismo código PTY que el seleccionado por usted, se sintonizará esa estación.
Si no hay una estación que esté transmitiendo un programa con el mismo código PTY que el seleccionado por usted, la estación no cambiará.
Nota:
En algunas áreas, la búsqueda de PTY no funcionará correctamente.
Otras convenientes funciones y ajustes de RDS
Selección automática de la estación utilizando los botones numéricos
Cuando se pulsa un botón numérico, normalmente se sintonizará la estación preajustada. Sin embargo, no siempre sucede así cuando la estación preajustada es una estación RDS. Si las señales enviadas por esa estación preajustada no son lo suficientemente fuertes para una buena recepción, esta unidad empezará a buscar otra estación que transmita el mismo programa que la estación preajustada original utilizando los datos AF, y la sintonizará. (Búsqueda de programa)
Utilizando la búsqueda de programa, la unidad tarda un cierto tiempo en sintonizar otra emisora.
Para activar la búsqueda de programa,
proceda de la siguiente manera.
Consulte también Cambio de los ajustes generales (PSM) en la página 21.

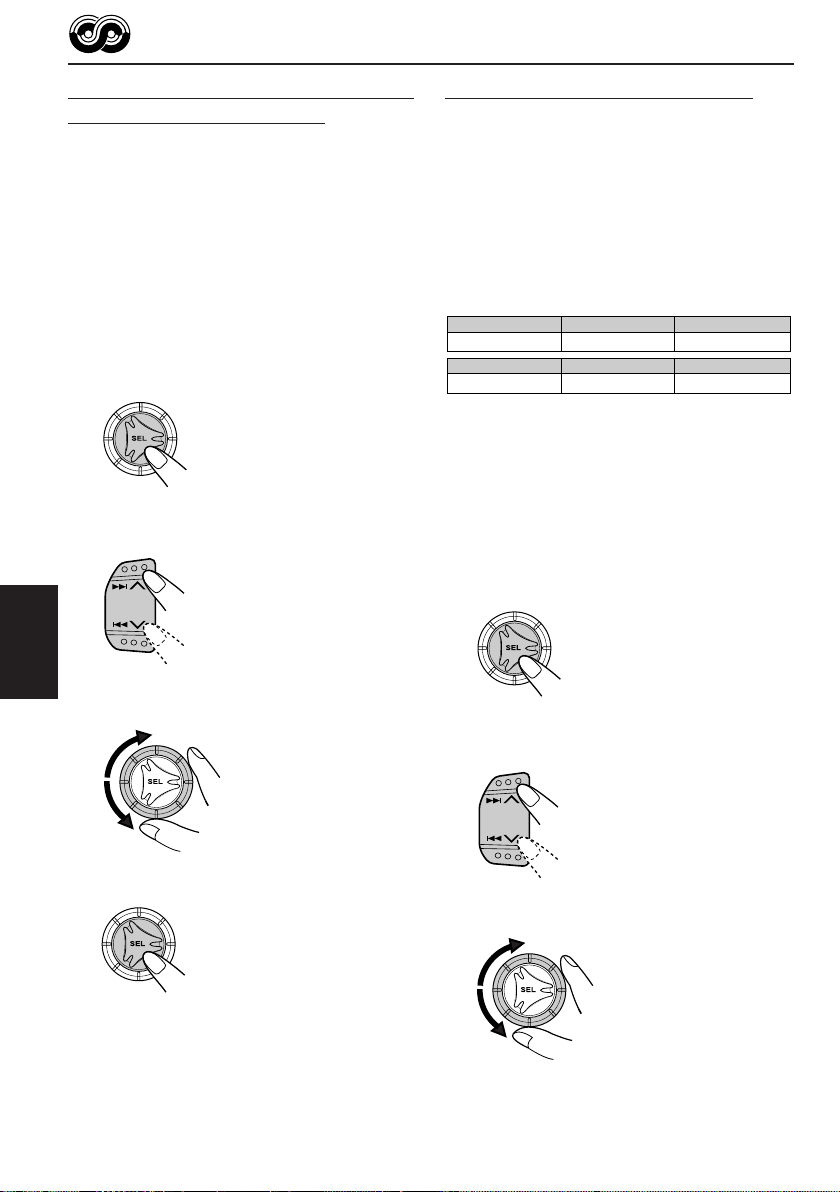

1 Pulse y mantenga pulsado SEL (selección)
durante más de 2 segundos para que aparezca uno de los ítems de PSM en la pantalla.
2 Pulse ¢ o 4 para seleccionar
P(Programa)-SEARCH”.
3 Gire el dial de control en sentido horario para
seleccionar ON. Ahora se ha activado la búsqueda de programa.
4 Pulse SEL (selección) para finalizar
el ajuste.
Para cancelar la búsqueda de programa,
repita el mismo procedimiento y seleccione OFF en el paso 3 girando el dial de control en el sentido antihorario.
ESPAÑOL
13
Cambio del modo de pantalla mientras escucha una estación de FM
Podrá cambiar la pantalla inicial en la pantalla entre el nombre de la estación (PS NAME), la frecuencia de la estación (FREQ) o hora de reloj (CLOCK) mientras está escuchando una estación FM RDS.
Consulte también Cambio de los ajustes generales (PSM) en la página 21.
1 Pulse y mantenga pulsado SEL (selección)
durante más de 2 segundos para que aparezca uno de los ítems de PSM en la pantalla.
2 Pulse ¢ o 4 para seleccionar
DISPMODE (modo de pantalla)”.
3 Gire el dial de control para ajustarlo a la
indicación deseada (“PS NAME”, “FREQ” o “CLOCK”).
4 Pulse SEL (selección) para finalizar
el ajuste.
Nota:
Pulsando DISP (pantalla), podrá cambiar la pantalla mientras escucha una emisora FM RDS. Cada vez que pulsa el botón, aparecerá la siguiente información en la parte superior de la pantalla:
ESPAÑOL
Tras algunos segundos, se restablecerá la pantalla original.
14
Nomre de la emisora
(PS NAME)
Frecuencia de la emisora
(FREQ)
Tipo de programa
(PTY)
Reloj
Ajuste del nivel de volumen de TA (Anuncio del tráfico)
Podrá reajustar el nivel de volumen para recepción de espera de TA. Cuando se reciba un programa de tráfico, el nivel de volumen cambiará automáticamente al nivel preajustado.
Consulte también Cambio de los ajustes generales (PSM) en la página 21.
1 Pulse y mantenga pulsado SEL (selección)
durante más de 2 segundos para que aparezca uno de los ítems de PSM en la pantalla.
2 Pulse ¢ o 4 para seleccionar
TA VOL (volumen)”.
3 Gire el dial de control para ajustarlo al volumen
deseado. Usted puede ajustarlo entre VOL 00 y VOL 50”.
4 Pulse SEL (selección) para finalizar
el ajuste.
Ajuste automático del reloj
El reloj incorporado a esta unidad ha sido ajustado en fábrica para que se actualice automáticamente usando los datos CT (Hora de reloj) de la señal RDS. Si prefiere no usar el ajuste automático del reloj, realice el procedimiento indicado abajo.
Consulte también Cambio de los ajustes generales (PSM) en la página 21.
1 Pulse y mantenga pulsado SEL (selección)
durante más de 2 segundos para que aparezca uno de los ítems de PSM en la pantalla.
2 Pulse ¢ o 4 para seleccionar
AUTO ADJ (ajuste)”.
3 Gire el dial de control en sentido antihorario
para seleccionar “OFF”. Ahora el ajuste automático del reloj se encuentra cancelado.
4 Pulse SEL (selección) para finalizar
el ajuste.
Para reactivar el ajuste del reloj, repita el mismo procedimiento y seleccione “ON” en el paso 3 girando el dial de control en sentido horario.
Nota:
Después de ajustar “AUTO ADJ” a “ON”, deberá seguir sintonizando la misma emisora durante más de 2 minutos. De lo contrario, la hora del reloj no podrá ser ajustada. (Esto es debido a que la unidad tarda 2 minutos en capturar los datos CT de la señal RDS).
Códigos PTY
NEWS: Noticias AFFAIRS: Programas temáticos que van
de noticias a asuntos de actualidad
INFO: Programas que ofrecen
consejos sobre una amplia
variedad de temas SPORT: Eventos deportivos EDUCATE: Programas educacionales DRAMA: Radioteatro CULTURE: Programas sobre cultura
nacional o regional SCIENCE: Programas sobre ciencias
naturales y tecnología VARIED: Otros programas tales como
comedias o ceremonias POP M: Música Pop ROCK M: Música Rock EASY M: Música fácil de escuchar LIGHT M: Música ligera CLASSICS: Música clásica OTHER M: Otras músicas WEATHER: Información de pronóstico del
tiempo FINANCE: Informes sobre comercio,
mercadeo, mercado de
acciones, etc. CHILDREN: Programas de entretenimiento
infantil
SOCIAL: Programas sobre actividades
sociales
RELIGION: Programas que tratan de
cualquier aspecto de las creencias o fe, o naturaleza de la existencia o ética
PHONE IN: Programas en los cuales las
personas pueden expresar sus opiniones por teléfono o en un foro público
TRAVEL: Programas acerca de destinos
de viaje, excursiones e ideas y oportunidades para viajes
LEISURE: Programas concernientes con
actividades recreativas tales como jardinería, cocina,
pesca, etc. JAZZ: Música de jazz COUNTRY: Música country NATION M: Música popular actual de otras
naciones o regiones en el
idioma de ese país OLDIES: Música pop clásica FOLK M: Música folklórica DOCUMENT: Programas que presentan
hechos reales, presentados
en estilo investigación
ESPAÑOL
15

OPERACION DEL REPRODUCTOR DE CD

DISP
MO RND
7
89
10
12 RDS
11
TP PTY SCM
Para reproducir un CD
1
Inserte un CD en la ranura de carga.
Nota sobre la operación con pulsación única:
Si pulsa CD cuando hay un CD introducido en la ranura de carga, la unidad se enciende y empieza a reproducir el disco automáticamente.
ESPAÑOL
El indicador de CD insertado se destella.
El indicador de CD insertado se enciende.
Se conecta la alimentación de la unidad, entra el CD y comienza la reproducción automáticamente.
Todas las pistas se reproducirán repetidamente hasta que usted pare la reproducción.
Nota:
Si se inserta un CD del revés, el CD es automáticamente eyectado.
Para interrumpir la reproducción y expulsar el CD
Pulse 0. Se interrumpe la reproducción del CD, que será expulsado automáticamente de la ranura de carga.
• También se interrumpirá la reproducción del CD si usted cambia la fuente (esta vez, sin que el CD sea expulsado).
La próxima vez que selecciona “CD” como
fuente, la reproducción del CD se iniciará desde donde la detuvo.
Notas:
• Si no saca el disco expulsado en unos 15 segundos, será reinsertado automáticamente en la ranura de carga para protegerlo del polvo. (En este caso no se reproduce el CD).
• Podrá expulsar el CD incluso cuando la unidad esté apagada.
16
Tiempo de reproducción total del disco insertado
Tiempo de reproducción transcurrido
Número total de pistas del disco insertado
Pista actual
Cómo encontrar una pista o un punto determinado de un CD
Para efectuar la búsqueda progresiva o regresiva de la pista
Reproducción al aleatoria
Podrá reproducir todas las pistas del CD de forma aleatoria.
Indicador RND
Pulse y mantenga pulsado
, mientras se está
¢ reproduciendo el CD para la búsqueda progresiva de la pista.
Pulse y mantenga pulsado 4 , mientras se está reproduciendo el CD para la búsqueda regresiva de la pista.
Para seleccionar las pistas siguientes o anteriores
Pulse ¢ por un tiempo breve mientras se está reproduciendo un CD para saltar al comienzo de la pista siguiente. Cada vez que pulse el botón consecutivamente, se localiza el comienzo de las pistas siguientes y se efectúa la reproducción.
Pulse 4 breve mientras se está reproduciendo un CD para regresar al comienzo de la pista actual. Cada vez que pulse el botón consecutivamente, se localiza el comienzo de las pistas anteriores y se efectúa la reproducción.
por un tiempo
MO RND
Cada vez que pulsa MO RND (monofónico/ aleatoria) mientras se está reproduciendo un CD, el modo de reproducción aleatoria del CD cambiará alternativamente entre activado y desactivado.
Cuando esté activado el modo aleatorio, se encenderá el indicador RND en la pantalla y comenzará a reproducirse la pista seleccionada al aleatorio.
Prohibición de la expulsión del CD
Es posible inhibir la expulsión del CD y bloquear el CD dentro de la ranura de carga.
Mientras pulsa CD, pulse y mantenga pulsado 0 durante más de 2 segundos.
ESPAÑOL
Para seleccionar directamente una determinada pista
8 9 10 11 127
Pulse el botón de número correspondiente al número de pista que desea reproducir.
• Para seleccionar un número de pista del 1 – 6: Pulse ligeramente 1 (7) – 6 (12).
• Para seleccionar un número de pista del 7 – 12: Pulse y mantenga pulsado 1 (7) – 6 (12) durante más de 1 segundo.
EJECT destella en la pantalla durante aproximadamente 5 segundos, y el CD queda bloqueado para que no pueda expulsarse.
Para cancelar la prohibición y desbloquear el CD, pulse 0 otra vez durante más de 2
segundos mientras pulsa CD. EJECT volverá a destellar, y el CD será expulsado de la ranura de carga.
17

AJUSTES DEL SONIDO

Ajuste del sonido
Usted puede ajustar las características de sonido a su preferencia.
1
Seleccione el ítem que desea ajustar.
Cada vez que pulsa el botón, los ítems ajustables cambian de la siguiente manera:
BAS
(graves)
VOL
(volumen)
Indicación Para: Gama
BAS Ajustar los graves. –06 (min.)
TRE Ajustar los agudos. –06 (min.)
FAD* Ajustar el balance R06 (Trasero
BAL Ajustar el balance L06 (Izquierdo
ESPAÑOL
de los altavoces | solamente) delantero y trasero. F06 (Delantero
de los altavoces | solamente) izquierdo y R06 (Derecho derecho. solamente)
TRE
(agudos)
LOUD
(sonorided)
(desvanecedor)
| +06 (max.)
| +06 (max.)
FAD
BAL
(balance)
solamente)
2
Efectúe el ajuste.
Para aumentar el nivel/LOUD ON.
Para reducir el nivel/ LOUD OFF.
El patrón de ecualización cambia mientras usted ajusta los graves o los agudos.
Nota:
Normalmente el dial de control funciona para el ajuste del volumen. Por consiguiente no es necesario seleccionar “VOL” para ajustar el nivel de volumen.
LOUD Refuerza las
VOL Ajustar el volumen. 00 (min.)
* Si está usando un sistema de dos altavoces, ajuste
el nivel del desvanecedor a “00”.
frecuencias altas y bajas para producir un sonido bien balanceado con el volumen bajo.
LOUD ON
|
LOUD OFF
| 50 (max.)
18
Utilización de la memoria de control de sonido (SCM)
Usted puede seleccionar y almacenar un ajuste de sonido preestablecido para cada fuente de reproducción (SCM avanzado).
Selección y almacenamiento de los modos de sonidos
Una vez que seleccione un modo de sonido, será almacenado en la memoria y llamado cada vez que seleccione la misma fuente y se visualiza en la pantalla. El modo de sonido se puede almacenar para cada una de las siguientes fuentes—FM1, FM2, FM3, AM y CD.
• Si en lugar de almacenar separadamente el modo de sonido para cada fuente de reproducción, desea utilizar un mismo modo de sonido para todas las fuentes, consulte “Cancelación del SCM avanzado—SCM LINK” en la página 23.

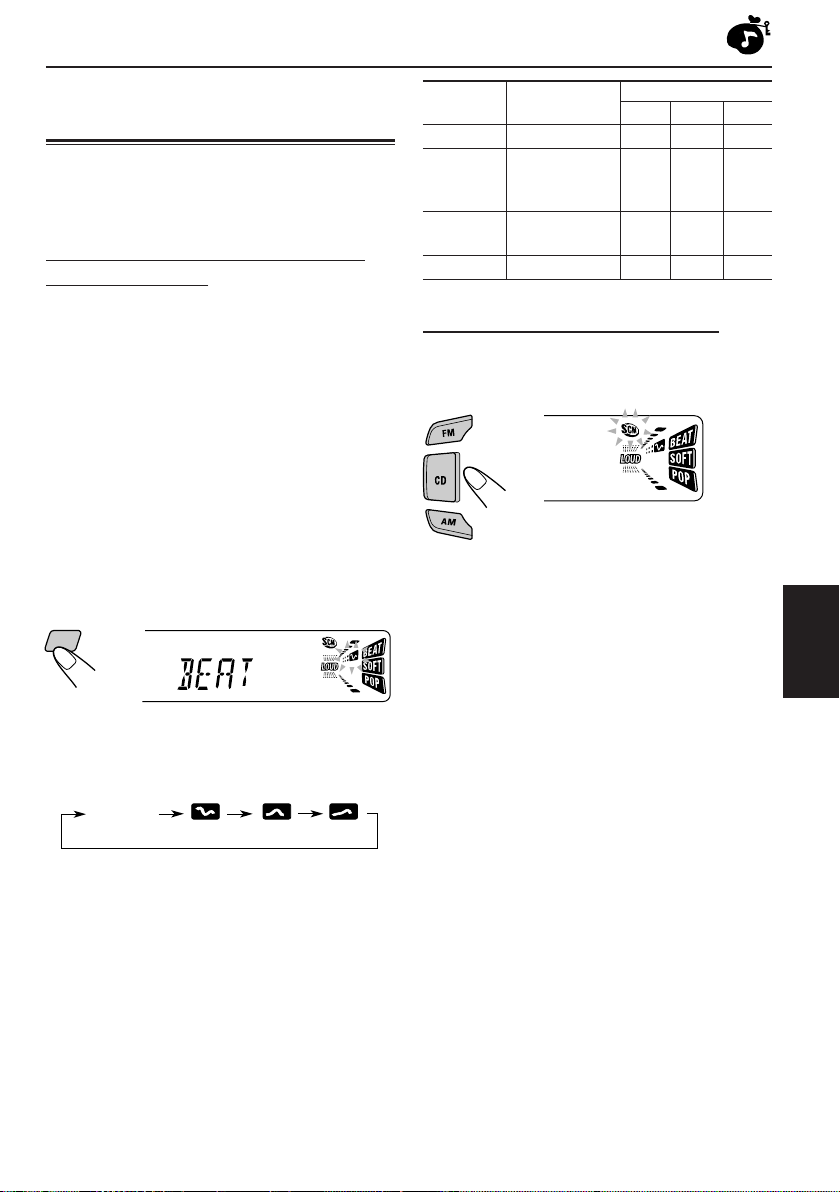

Seleccione el modo de sonido deseado.
SCM
Ej.: Cuando usted selecciona “BEAT”
Cada vez que pulsa el botón, el modo de sonido cambia de la siguiente manera:
SCM OFF
• Cuando “SCM LINK” está a “LINK ON”, el modo de sonido seleccionado podrá ser almacenado en la memoria para la fuente actual, y el efecto será aplicado sólo a la fuente actual.
• Cuando “SCM LINK” está ajustado a “LINK OFF”, el efecto del modo de sonido seleccionado será aplicado a cualquier fuente.
(BEAT) (SOFT) (POP)
Indicación Para: Valores preajustados
BAS TRE LOUD
SCM OFF (Sonido plano) 00 00 ON
BEAT Música de +02 00 ON
rock o de discoteca
SOFT Música de +01 –03 OFF
fondo suave
POP Música liviana +04 +01 OFF
Llamada de los modos de sonido
Cuando SCM LINK está a LINK ON, seleccione la fuente.
Cada vez que cambia la fuente de reproducción, el indicador SCM parpadea en la pantalla.
Se llama el modo de sonido almacenado en la memoria para la fuente que se ha seleccionado.
Notas:
• Podrá ajustar el sonido preajustado para adaptarlo a su gusto y almacenarlo en la memoria. Si desea ajustar y almacenar su modo de sonido original, consulte “Cómo almacenar sus propios ajustes de sonido”en la página 20.
• Para ajustar los niveles de refuerzo de los graves y agudos o para activar/desactivar temporalmente la función de sonorided, consulte la página 18. (Los ajustes realizados por usted se cancelan si selecciona otra fuente).
ESPAÑOL
19
Cómo almacenar sus propios ajustes de sonido
Usted podrá ajustar los modos de sonido (BEAT, SOFT, POP) a su gusto y almacenar sus propios ajustes en la memoria.
• Hay un límite de tiempo para realizar los siguientes pasos. Si se cancelan los ajustes antes de haber terminado, comience otra vez desde el paso 1.
3
Ajuste el nivel de graves o agudos, o active/desactive la función de sonoridad (LOUD ON/LOUD OFF).
• Para los detalles, consulte la página 18.
ESPAÑOL
1

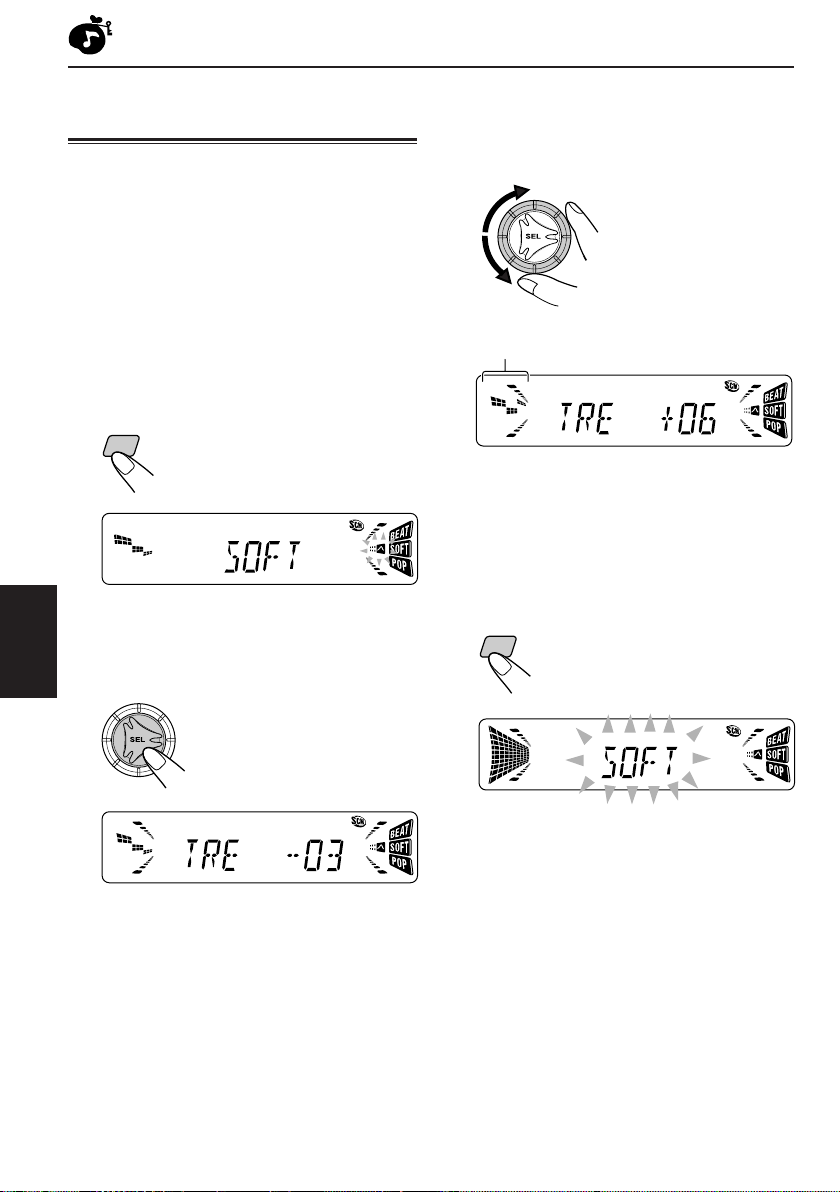

Llame el modo de sonido que desea ajustar.
• Para los detalles, consulte “Utilización de la memoria de control de sonido (SCM)” en la página 19.
SCM
Ej.: Cuando usted selecciona “SOFT”
2
Selecciona BAS (graves), TRE (agudos) o LOUD (sonorided).
Ej.: Cuando usted ajusta a “TRE (agudos)”
El patrón de ecualización cambia mientras usted ajusta los graves o los agudos.
4
Repita los pasos 2 y 3 para ajustar los otros ítems.
5
Pulse y mantenga pulsado SCM hasta que el modo de sonido seleccionado en el paso 1 parpadee en la pantalla.
SCM
El ajuste del modo de control de sonido seleccionado quedará almacenado en la memoria.
6
Repita el mismo procedimiento para almacenar los otros modos de sonido.
20
Para reposicionar los ajustes de fábrica
Repita el mismo procedimiento y vuelva a asignar los valores preajustados indicados en la tabla de la página 19.

OTRAS FUNCIONES PRINCIPALES

Ajuste del reloj
También podrá ajustar el sistema del reloj ya sea a 24 horas o 12 horas.
1
Pulse y mantenga pulsado SEL (selección) durante más de 2 segundos para que aparezca uno de los ítems de PSM en la pantalla. (Consulte la página 22).
2
Ajuste la hora.
1 Seleccione “CLOCK H (hora)” si no está
visualizado en la pantalla.
2 Ajuste la hora.
12
3
Ajuste los minutos.
1 Seleccione “CLOCK M (minutos)”. 2 Ajuste los minutos.
1
2
5
Finalice el ajuste.
Para verificar la hora actual mientras la unidad está apagada, pulse DISP (indicación).
Se conecta la alimentación, se visualiza la hora del reloj durante 5 segundos, y se desconecta la alimentación.
Cambio de los ajustes generales (PSM)
Podrá cambiar los ítems listados en la página siguiente utilizando el control PSM (Modo de ajustes preferidos).
Procedimiento básico
1
Pulse y mantenga pulsado SEL (selección) durante más de 2 segundos para que aparezca uno de los ítems de PSM en la pantalla. (Consulte la página 22).
ESPAÑOL
4
Ajuste el sistema de reloj.
1 Seleccione “24H/12H”. 2 Seleccione “24H” o “12H”.
2
Seleccione el ítem de PSM que desea ajustar. (Consulte la página 22).
21
3
Ajuste el ítem de PSM seleccionado.
CONTINUA EN LA PAGINA SIGUIENTE
21
4
Repita los pasos 2 y 3 para ajustar los otros ítems PSM, si es necesario.
5
Finalice el ajuste.
Los ítems de Modo de ajustes preferidos (PSM)
1
Mantenga pulsado.
CLOCK H Ajuste de la hora CLOCK M Ajuste de los minutos SCM LINK Enlace de memoria
24H/12H Indicación de 24/12
AUTO ADJ Ajuste automático
ESPAÑOL
DISPMODE Modo de pantalla
PTY STBY Espera PTY PTY SRCH Búsqueda PTY
TA VO L Volumen de anuncio
P-SEARCH Búsqueda de
LEVEL Indicación de nivel
TEL Silenciamiento de
2
Selección.
de control de sonido
horas
del reloj
de tráfico
programa
audio para el sistema de teléfono celular
3
Ajuste.
Sentido antihorario
Retroceso Avance
LINK OFF
12H
OFF 14ON
PS NAME
CLOCK
29 tipos de programa
(consulte la página 15).
VOL 00 – VOL 50 14VOL 20
OFF
AUDIO 1
OFF
MUTING 1
OFF
Sentido horario
AvanceRetroceso
LINK ON
24H
ON
FREQ
ON
AUDIO 2
MUTING 2
Ajustes de
fabrica
0:00
24H
NEWS
(
Consulte la
página
12).
OFF
AUDIO 2
OFF
Consulte
la
página
21
19, 23LINK ON
21
14PS NAME
12
12, 13
13
23
23
• Pulse SEL (selección) para finalizar el ajuste.
22
Cancelación del SCM avanzado —SCM LINK
Usted puede cancelar el SCM avanzado (memoria de control de sonido) y desenlazar los modos de sonido y las fuentes de reproducción. La unidad se expide de fábrica para que pueda almacenar en la memoria un modo de sonido diferente para cada fuente, de manera que sea posible cambiar los modos de sonido con sólo cambiar las fuentes.
Selección del silenciamiento telefónico —TEL
Este modo se utiliza cuando hay un sistema de teléfono celular conectado. Dependiendo del sistema de teléfono celular en uso, seleccione “MUTING 1” o “MUTING 2”, según cuál sea apropiado para silenciar el sonido de esta unidad. La unidad se expide de fábrica con este modo desactivado.
• LINK ON:
• LINK OFF: SCM convencional (un modo de
SCM avanzado (modos de sonido diferentes para fuentes diferentes).
sonido para todas las fuentes).
1 Pulse y mantenga pulsado SEL (selección)
durante más de 2 segundos para que aparezca uno de los ítems de PSM en la pantalla.
2 Pulse ¢ o 4 para seleccionar
“SCM LINK”.
3 Gire el disco de control para ajustarlo a la
indicación deseada (“LINK ON” o “LINK OFF”).
4 Pulse SEL (selección) para finalizar el ajuste.
Selección del indicador de nivel—LEVEL
Podrá seleccionar la indicación de nivel que más le agrade. La unidad se expide de fábrica con “AUDIO 2” seleccionado.
• AUDIO 1: El medidor de nivel se ilumina
• AUDIO 2: Cambia alternativamente entre
• OFF: El indicador de nivel de audio
desde abajo hacia arriba.
indicación del medidor de nivel (se mueve desde abajo hacia arriba) y de iluminación.
desaparecen.
• MUTING 1: Selecciónelo si puede silenciar el sonido.
• MUTING 2: Selecciónelo si puede silenciar el sonido.
• OFF: Cancela el silenciamiento telefónico.
1 Pulse y mantenga pulsado SEL (selección)
durante más de 2 segundos para que aparezca uno de los ítems de PSM en la pantalla.
2 Pulse ¢ o 4 para seleccionar
“TEL”.
3 Gire el disco de control para ajustarlo a la
indicación deseada (“MUTING 1”, “MUTING 2” o “OFF”).
4 Pulse SEL (selección) para finalizar el ajuste.
ESPAÑOL
1 Pulse y mantenga pulsado SEL (selección)
durante más de 2 segundos para que aparezca uno de los ítems de PSM en la pantalla.
2 Pulse ¢ o 4 para seleccionar
“LEVEL”.
3 Gire el disco de control para ajustarlo a la
indicación deseada (“AUDIO 1”, “AUDIO 2” o “OFF”).
4 Pulse SEL (selección) para finalizar el ajuste.
23
Desmontaje del panel de control
Podrá desmontar el panel de control cuando salga de su automóvil. Al desmontar o instalar el panel de control, preste atención para no dañar los conectores provistos al dorso del panel de control y en el portapanel.
Cómo desmontar el panel de control
Antes de desmontar el panel de control, asegúrese de desconectar la alimentación.
1
Desbloquee el panel de control.
2
Eleve y extraiga el panel de control de la unidad.
ESPAÑOL
Cómo instalar el panel de control
1
Inserte el lado izquierdo del panel de control en la ranura del portapanel.
2
Pulse el lado derecho del panel de control para fijarlo al portapanel.
Nota sobre la limpieza de los conectores:
Si acostumbra a desmontar frecuentemente el panel de control, se podrán deteriorar los conectores. Para reducir al mínimo esta posibilidad, limpie periódicamente los conectores con un palillo de algodón o con un lienzo humedecido con alcohol teniendo cuidado de no dañar los conectores.
24
3
Ponga el panel de control desmontado en el estuche suministrado.
Conectores

MANTENIMIENTO

Manipulación de los CD
Esta unidad ha sido diseñada para reproducir CD’s y CD-Rs.
• No es posible reproducir ningún otro disco.
Esta unidad no es compatible con MP3.
Cómo tratar los CD
Cuando saque el CD de su caja, presione el sujetador central de la caja y extraiga el CD agarrándolo por los bordes.
• Siempre sujete el CD por los bordes. No toque su superficie de grabación.
Cuando guarde el CD en su caja, insértelo suavemente alrededor del sujetador central (con la superficie impresa hacia arriba).
• Asegúrese de guardar el CD en su caja después de utilizarlo.
Para mantener los CD impios
Un CD sucio podría no reproducir correctamente. Si llegara a ensuciarse, utilice un lienzo suave y limpie con movimientos rectos desde el centro hacia el borde.
Para reproducir un CD nuevo
Algunos CD nuevos podrían presentar ciertas irregularidades en sus bordes interior y exterior. Si intenta introducir un CD en estas condiciones podría suceder que la unidad rechace el CD. Elimine las irregularidades raspando con un lápiz, bolígrafo, etc.
Acerca del mal seguimiento:
El mal seguimiento es un defecto que podría suceder cuando conduce por caminos muy accidentados. Esto no produce daños a la unidad ni al CD, pero resultará muy molesto. Se recomienda detener la reproducción del CD cuando conduzca por caminos accidentados.
Sujetador central
Condensación de humedad
Podría condensarse humedad en la lente alojada en el interior del reproductor de CD en los siguientes casos:
• Después de encender el calefactor del automóvil.
• Si hay mucha humedad en el habitáculo. En estos casos el reproductor de CD podría no funcionar correctamente. Haga expulsar el CD y deje la unidad encendida durante algunas horas hasta que se evapore la unidad.
Cuando reproduce un CD-R (grabable)
Usted puede reproducir sus CD-Rs originales en esta unidad.
• Antes de reproducir los CD-Rs, lea atentamente todas las instrucciones y precauciones.
• Podría suceder que algunos CD-Rs grabados con grabadoras de CD no se puedan reproducir en esta unidad debido a las características del disco o por uno de los siguientes motivos: – Discos sucios o rayados. – Condensación de humedad en el lente
interior de la unidad.
– Suciedad en el lente captor del interior.
• Utilice únicamente CD-Rs “finalizados”.
• Los CD-RWs (reescribibles) no se pueden reproducir en esta unidad.
• No utilice CD-Rs con etiquetas o rótulos adhesivos pegados sobre su superficie. Podrían producir fallos de funcionamiento.
PRECAUCIONES:
• No inserte un CD de 8cm (CD simples) en la ranura de carga. (Estos tipos de CD no pueden ser expulsados).
• No inserte ningún CD cuya forma no sea la habitual—un corazón o una flor, por ejemplo, pues se producirá una avería.
• No exponga los CD a los rayos directos del sol ni a otra fuente de calor, ni en sitios sujetos a temperatura y humedad elevadas. No los deje dentro del automóvil.
• No utilice ningún solvente (por ejemplo, limpiador de discos convenciona, pulverizadores, diluyente, bencina, etc.) para limpiar los CD.
ESPAÑOL
25

LOCALIZACION DE AVERIAS

Lo que aparenta ser una avería podría resolverse fácilmente. Verifique los siguientes puntos antes de acudir al centro de servicio.
Síntomas
• No se puede reproducir el CD.
• El sonido del CD se interrumpe algunas veces.
• El sonido se interrumpe algunas veces.
• El sonido no sale por los altavoces.
• El preajuste automático SSM (Memoria secuencia de las emisoras más fuertes) no funciona.
• Hay ruidos estáticos mientras se escucha la radio.
ESPAÑOL
• “NO DISC” aparece en la pantalla.
Causas
El CD está insertado boca abajo.
Está conduciendo por caminos accidentados.
El CD está rayado.
Las conexiones son incorrectas.
Las conexiones son incorrectas.
El nivel de volumen está ajustado al mínimo.
Las conexiones son incorrectas.
Las señales son muy débiles.
La antena no está firmemente conectada.
No hay CD insertado.
Remedios
Inserte el CD correctamente.
Deje de reproducir el CD mientras conduce por caminos accidentados.
Cambie el CD.
Verifique los cables y las conexiones.
Verifique los cables y las conexiones.
Ajustarlo al nivel óptimo.
Verifique los cables y las conexiones.
Almacene las emisoras manualmente.
Conecte la antena firmemente.
Inserte un CD de manera correcta.
• No se puede expulsar el CD.
• No se puede reproducir ni expulsar el CD.
• Esta unidad no funciona en absoluto.
26
El CD está bloqueado.
El reproductor de CD está funcionando incorrectamente.
El microcomputador incorporado podría no funcionar correctamente debido a los ruidos, etc.
Desbloquee el CD (consulte la página 17).
Pulse y mantenga pulsado y 0 al mismo
tiempo durante varios segundos. Tome precauciones para no dejar caer el CD al expulsarlo.
Pulse y mantenga pulsado SEL(selección) y al mismo tiempo durante varios segundos para reposicionar la unidad. (El ajuste del reloj y las emisoras preajustadas en la memoria se borran). (Consulte la página 2).

ESPECIFICACIONES

SECCION DEL AMPLIFICADOR DE AUDIO
Máxima potencia de salida:
Delantera: 45 W por canal Trasera: 45 W por canal
Potencia de salida continua (RMS):
Delantera:
Trasera:
Impedancia de carga:
4 (tolerancia de 4 a 8 )
Gama de control de tonos:
Graves: ±10 dB a 100 Hz
Agudos: ±10 dB a 10 kHz Respuesta de frecuencias: 40 Hz a 20 000 Hz Relación señal a ruido: 70 dB Nivel de salida de línea/impedancia:
2,0 V/20 kΩ de carga (plena escala) Impedancia de salida: 1 k
17 W por canal en 4 , 40 Hz a 20 000 Hz con una distorsión armónica total no mayor de 0,8 %. 17 W por canal en 4 , 40 Hz a 20 000 Hz con una distorsión armónica total no mayor de 0,8 %.
SECCION DEL SINTONIZADOR
Gama de frecuencias:
FM: 87,5 MHz a 108,0 MHz
AM: (OM) 522 kHz a 1 620 kHz
(OL) 144 kHz a 279 kHz
[Sintonizador de FM]
Sensibilidad útil: 11,3 dBf (1,0 µV/75 ) Umbral de silenciamiento de 50 dB:
16,3 dBf (1,8 µV/75 Ω) Selectividad de canal alternativo (400 kHz):
65 dB Respuesta de frecuencias: 40 Hz a 15 000 Hz Separación estereofónica: 30 dB Relación de captura: 1,5 dB
SECCION DEL REPRODUCTOR DE CD
Tipo: Reproductor de discos compactos Sistema de detección de la señal: Captor óptico
sin contacto (láser de semiconductor) Número de canales: 2 canales (estéreo) Respuesta de frecuencia: 5Hz a 20 000 Hz Gama dinámica: 96 dB Relación señal a ruido: 98 dB Lloro y trémolo: Inferior al límite medible
GENERALIDADES
Requisitos de potencia:
Voltaje de funcionamiento:
14,4 V CC (tolerancia de 11 V a 16 V) Sistema de puesta a tierra: Masa negativa Temperatura de trabajo permisible: 0°C a +40°C Dimensiones (An × Al × Pr):
Dimensiones de instalación (aprox.):
182 mm × 52 mm × 150 mm
Dimensiones del panel (aprox.):
188 mm × 58 mm × 14 mm
Peso (aprox.):
1,3 kg (excluyendo accesorios)
El diseño y las especificaciones se encuentran sujetos a cambios sin previo aviso.
ESPAÑOL
[Sintonizador de OM]
Sensibilidad: 20 µV Selectividad: 35 dB
[Sintonizador de OL]
Sensibilidad: 50 µV
27
¿Tiene PROBLEMAS con la operación?
Por favor reinicialice su unidad
Consulte la páfina de Cómo reposicionar su unidad
PROBLEMI di funzionamento?
Inizializzare l'apparecchio
Fare riferimento alla pagina di Come inizialiazzare l'apparecchio
W przypadku NIEPRAWID¸OWEJ
pracy radioodtwarzacza
Wyzeruj jego pami´ç
Patrz Zerowanie pami´ci urzàdzenia
Затруднения при эксплуатации?
Пожалуйста, перезагрузите Ваше
устройство
Для получения информации о перезагрузке Вашего
устройства обратитесь на соответствующую страницу
SP, IT, PO, RU
© 2002 VICTOR COMPANY OF JAPAN, LIMITED
JVC
0902KKSMDTJEIN
KD-S735R
Manual de instalación/conexión Manuale d’installazione/collegamento
Instrukcja monta˝u/pod∏àczania przewodów
Руководство по установке/подключению
GET0105-005A
[E]
0902KKSMDTJEIN
JVC
SP, IT, PO, RU
ESPAÑOL
• Esta unidad está diseñada para funcionar con 12 V de CC, con sistemas eléctricos de masa NEGATIVA.
INSTALACION (MONTAJE EN EL TABLERO DE INSTRUMENTOS)
• La siguiente ilustración muestra una instalación típica. Sin embargo usted deberá efectuar los ajustes correspondientes a su automóvil. Si tiene alguna pregunta o necesita información acerca de las herramientas para instalación, consulte con su concesionario de JVC de equipos de audio para automóviles o a una compañía que suministra tales herramientas.
1
Antes de instalar: Pulse (soltar panel de control) para separar el panel de control si ya está unido.
* Cuando se envía de la fábrica, el panel de
control está embalado en el estuche duro.
2
Retire la placa de guarnición.
3
Retire la cubierta después de desenganchar los retenes de la cubierta.
1 Ponga la unidad vertical.
Nota: Al poner la unidad vertical, tenga cuidado de no dañar el fusible provisto en la parte posterior.
2 Inser te las 2 manijas entre la unidad y la
cubierta tal como en la ilustración y desenganche los retenes de la cubierta.
3 Retire la cubier ta.
Nota: Después de instalar la unidad, asegúrese de guardar las manijas para uso futuro.
4
Instale la cubierta en el tablero de instrumentos.
* Después de que la cubierta esté
correctamente instalada en el tablero de instrumentos, doble las lengüetas correspondientes para sostener la cubierta firmemente en su lugar, tal como se muestra.
5
Fije el perno de montaje en la parte trasera del cuerpo de la unidad y coloque el cojín de goma sobre el extremo del perno.
6
Realice las conexiones eléctricas requeridas.
7
Deslice la unidad dentro de la cubierta hasta que quede trabada.
8
Coloque la placa de guarnición de manera que el saliente de la misma quede colocado en el lateral izquierdo de la unidad.
9
Coloque el panel de control.
ITALIANO
• L’apparecchio è destinato a funzionare su impianti elettrici da 12 V CC, con massa NEGATIVA.
INSTALLAZIONE (MONTAGGIO SUL CRUSCOTTO)
• La figura che segue rappresenta un’installazione tipica. Naturalmente, sono possibili adattamenti in funzione del tipo di vettura. Per eventuali chiarimenti in merito ai kit d’installazione, rivolgersi al locale rivenditore car audio JVC o a negozi analoghi.
1
Operazioni preliminari al montaggio: Premere
(sgancio del pannello di comando) per
staccare il pannello di comando (se già inserito). * Di fabbrica, il pannello di comando viene fornito
in contenitore rigido.
2
Togliere la piastra di finitura.
3
Togliere la protezione dopo aver sganciato i relativi blocchi.
1 Posizionare l’apparecchio.
Nota: Nel posizionare l’apparecchio, fare attenzione a non danneggiare il fusibile sul posteriore.
2 Inserire le 2 maniglie tra l’apparecchio e la
protezione, come illustrato per sganciare i blocchi.
3 Togliere la protezione.
Nota: Una volta ultimate le operazioni d’installazione, conservare le maniglie per uso futuro.
4
Installare la protezione nel cruscotto. * Verificare la correttezza dell’installazione della
protezione nel cruscotto, quindi piegare le linguette che tengono in posto la protezione, come illustrato.
5
Fissare il bullone di montaggio sul retro dell’apparecchio e collocare il gommino sull’estremità del bullone stesso.
6
Eseguire i necessari collegamenti elettrici.
7
Far scorrere l’apparecchio nella protezione finché non risulta bloccato.
8
Applicare la piastra di finitura in modo che la relativa sporgenza venga fissata al lato sinistro dell’unità.
9
Inserire il pannello di comando.
POLSKI
• Urzàdzenie przystosowane jest do zasilania pràdem sta∏ym o napi´ciu 12 V z UJEMNYM uziemieniem.
MONTA˚ (W DESCE ROZDZIELCZEJ)
• Na poni˝szym rysunku przedstawiono typowy sposób monta˝u. W odniesieniu do poszczególnych typów samochodów nale˝y jednak odpowiednio skorygowaç sposób monta˝u. Odpowiedzi na wszelkie pytania i innych informacji na temat zestawów monta˝owych udzieli przedstawiciel JVC IN-CAR ENTERTAINMENT lub firma dostarczajàca zestawy.
1
Przed rozpocz´ciem monta˝u: NaciÊnij przycisk
(zwolnienie przedniego panelu), aby zdjàç
panel, jeÊli zosta∏ za∏o˝ony. * Fabrycznie przedni panel umieszczany jest w
futerale.
2
Zdejmij przednià cz´Êç obudowy.
3
Odblokuj zatrzaski i zdejmij kieszeƒ.
1 Ustaw urzàdzenie pionowo.
Uwaga: Stawiajàc urzàdzenie pionowo nale˝y uwa˝aç, aby nie uszkodziç umieszczonego z ty∏u bezpiecznika.
2 Wsuƒ 2 uchwyty pomi´dzy obudow´
urzàdzenia a kieszeƒ zgodnie z rysunkiem, aby odblokowaç zatrzaski kieszeni.
3 Zdejmij kieszeƒ.
Uwaga: Uchwyty nale˝y zachowaç do wykorzystania w przysz∏oÊci, po zamontowaniu urzàdzenia.
4
Zamontuj kieszeƒ w desce rozdzielczej. * Po w∏aÊciwym umieszczeniu kieszeni w desce
rozdzielczej zegnij odpowiednie blaszki, aby umocowaç jà solidnie zgodnie z rysunkiem.
5
Przykr´ç wkr´t mocujàcy do tylnej cz´Êci obudowy urzàdzenia i za∏ó˝ gumowà nak∏adk´ na jego zakoƒczenie.
6
Wykonaj niezb´dne po∏àczenia elektryczne.
7
Wsuƒ urzàdzenie do kieszeni, a˝ zostanie zablokowane.
8
Za∏ó˝ przednià cz´Êç obudowy w taki sposób, aby wyst´p znalaz∏ si´ z lewej strony urzàdzenia.
9
Za∏ó˝ przedni panel.
РУССКИЙ
• Это устройство разработано для эксплуатации на 12 В постоянного напряжения с минусом на массе.
УСТАНОВКА (УСТАНОВКА В ПРИБОРНУЮ ПАНЕЛЬ)
• На следующих иллюстрациях показана типовая установка. Тем не менее, Вы должны сделать поправки в соответствии с типом Вашего автомобиля. Если у Вас есть какие-либо вопросы, касающиеся установки, обратитесь к Вашему дилеру JVC IN-CAR ENTERTAINMENT или в компанию, поставляющую соответствующие принадлежности.
1
Перед установкой: Нажмите кнопку (освобождение панели управления) для отсоединения панели управления, если она уже прикреплена.
* При отправке с завода панель управления
упакована в твердую коробку.
2
Удалите декоративную панель.
3
Удалите муфту после освобождения запоров муфты.
1 Установите устройство.
Примечание: Устанавливайте устройство таким образом, чтобы не повредить предохранитель, расположенный сзади.
2 Вставьте два рычага между устройством и
муфтой, как показано на рисунке, для освобождения запоров муфты.
3 Удалите муфту.
Примечание: После установки устройства сохраните рычаги для использования в будущем.
4
Установите муфту в приборную панель.
* После установки муфты в приборную
панель согните соответствующие зубцы для фиксации муфты, как показано на рисунке.
5
Затяните Крепежный болт на задней части корпуса устройства и наденьте резиновый чехол на конец болта.
6
Выполните необходимые подключения контактов, как показано на оборотной стороне этой инструкции.
7
Задвиньте устройство в муфту до упора.
8
Прикрепите декоративную панель таким образом, чтобы выступ на декоративной панели вошел в левую часть устройства.
9
Прикрепите панель управления.
1
3
Ranura
Feritoia
Szczelina
Отверстие
Panel de control
Panello di comando
Przedni panel
Панель управления
Manija
Maniglia
Uchwyt
Рычаги
Fusible
Fusibile
Bezpiecznik
Предохранитель
Cubierta
Protezione
Kieszeƒ
Муфта
Placa de bloqueo
Piastra di bloccaggio
Zatrzask blokujàcy
Фиксирующая панель
2
8
9
Panel de control
Panello di comando
Przedni panel
Панель управления
Placa de guarnición
Piastra di finitura
Przednia cz´Êç obudowy
декоративную панель
Cubierta
Protezione
Kieszeƒ
Муфта
Placa de guarnición
Piastra di finitura
Przednia cz´Êç obudowy
декоративную панель
1
Cojín de goma
Gommino
Gumowa nasadka
Резиновый чехол
7
4
4
*
Tablero de instrumentos
Cruscotto
Deska rozdzielcza
Приборную панель
184 mm
53 mm
5
Perno de montaje
Bullone di montaggio
Wkr´t mocujàcy
Крепежный болт
6
Véase “CONEXIONES ELECTRICAS”.
Vedere “COLLEGAMENTI ELETTRICI”.
Patrz “PO¸ÑCZENIA ELEKTRYCZNE”.
Смотрите “ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ”.
• Cuando emplea un soporte opcional
• Utilizzo del supporto supplementare
Korzystanie z opcjonalnego uchwytu mocujàcego
При использовании дополнительной стойки
Arandela
Lavatrice
Podk∏adka
Шайба
Tabique a prueba de incendios
Parete antincendio
Âciana komory silnika
Стена
Soporte (opción)
Supporto (opzionale)
Uchwyt mocujàcy (opcja)
Стойка (дополнительно)
• Instalación de la unidad sin utilizar la manga
• Installazione dell’apparecchio senza protezione
Monta˝ urzàdzenia bez kieszeni
При установке устройства без использования муфты
En un Toyota por ejemplo, primero retire la radio del automóvil y luego instale la unidad en su lugar.
Ad esempio, in una Toyota, si deve innanzi tutto togliere la radio ed installare poi l’apparecchio in suo luogo.
W niektórych markach samochodów, takich jak np. Toyota, nale˝y najpierw wymontowaç radioodbiornik i zainstalowaç urzàdzenie.
В Тойоте, например, сначала удалите автомобильную магнитолу, затем установите на ее место это устройство.
Tornillos tipo plano (M5 x 6 mm)*
Viti a testa piana (M5 x 6 mm)*
Wkr´ty z p∏askimi ∏bami (M5 x 6 mm)*
Крепежные винты (M5 x 6 мм)*
* No suministrado con esta unidad.
* Non fornite con l’apparecchio.
* Nie wchodzi w sk∏ad zestawu.
* Не входят в комплект.
Tablero de instrumentos
Cruscotto
Deska rozdzielcza
Приборную панель
Cubierta
Protezione
Kieszeƒ
Муфта
Extracción de la unidad
• Antes de extraer la unidad, libere la sección trasera.
1
Retire el panel de control.
2
Retire la placa de guarnición.
3
Inserte las 2 manijas entre las ranuras, como se muestra. Luego, separe gentilmente las manijas y extraiga la unidad. (Asegúrese de conservar las
manijas después de instalarlo.)
Tuerca de seguridad
Dado di fermo
Nakr´tka
Фиксирующая гайка
Tornillo (opción)
Vite (opzionale)
Âruba (opcja)
Винт (дополнительно)
Perno de montaje
Bullone di montaggio
Wkr´t mocujàcy
Крепежный болт
Rimozione dell’apparecchio
• Prima di rimuovere l’apparecchio, sganciare la parte posteriore.
1
Togliere il pannello di comando.
2
Togliere la piastra di finitura.
3
Inserire le 2 maniglie nelle guide, come indicato. A questo punto, tirare delicatamente le maniglie allontanandole l’una dall’altra, quindi estrarre l’apparecchio. (Conservare le maniglie per uso
futuro.)
Ménsula*
Staffa*
Uchwyt*
Кронштейн*
Compartimiento
Tascabile
Kieszonka
Карман
Nota: Cuando instala la unidad en la ménsula de montaje, asegúrese de utilizar los tornillos de 6 mm de longitud. Si se utilizan tornillos más largos, éstos pueden dañar la unidad.
Nota: Durante l’installazione dell’apparecchio sulla staffa di montaggio, utilizzare esclusivamente le viti da 6 mm. Si ricorda che l’uso di viti più lunghe potrebbe danneggiare l’apparecchio.
Uwaga: W przypadku monta˝u urzàdzenia na wsporniku mocujàcym nale˝y u˝ywaç wkr´tów 6 mm. Stosowanie d∏u˝szych wkr´tów mo˝e spowodowaç uszkodzenie urzàdzenia.
Примечание: При установке устройства на крепежный кронштейн, используйте только винты длиной 6 мм. При использовании более длинных винтов, можно повредить устройство.
Demonta˝ urzàdzenia
• Przed demonta˝em urzàdzenia zwolnij tylnà czeÊç.
1
Zdejmij przedni panel.
2
Zdejmij przednià cz´Êç obudowy.
3
Wsuƒ 2 uchwyty w szczeliny zgodnie z rysunkiem. Nast´pnie delikatnie rozsuƒ uchwyty na boki i wysuƒ urzàdzenie. (Uchwyty nale˝y zachowaç
po zamontowaniu urzàdzenia.)
Ménsula*
Staffa*
Uchwyt*
Кронштейн*
Tornillos tipo plano (M5 x 6 mm)*
Viti a testa piana (M5 x 6mm)*
Wkr´ty z p∏askimi ∏bami (M5 x 6 mm)*
Крепежные винты (M5 x 6 мм)*
Удаление устройства
• Перед удалением устройства освободите заднюю часть.
1
Удалите панель управления.
2
Удалите декоративную панель.
3
Вставьте 2 рычаги в отверстия, как показано на иллюстрации. Затем, плавно раздвигая рычаги в стороны, выньте устройство. (После
установки сохраните рычаги.)
1
Panel de control
Panello di comando
Przedni panel
Панель управления
Lista de piezas para instalación y conexión
Con esta unidad se suministran las siguientes piezas. Después de inspeccionarlas, colóquelas correctamente.
Estuche duro/Panel de control
Contenitore/Panello di comando
Futera∏/Przedni panel
Жесткий футляр/Панель управления
Placa de guarnición
Piastra di finitura
Przednia cz´Êç obudowy
Декоративную панель
Componenti da usare per l’installazione ed il collegamento
Assieme all’apparecchio vengono forniti i componenti sottoindicati. Prima di procedere, verificare che tutto sia in ordine.
Cubierta
Protezione
Kieszeƒ
Муфта
32
Lista elementów monta˝owych i pod∏àczeniowych
Wraz z urzàdzeniem dostarczane sà nast´pujàce elementy. Po sprawdzeniu nale˝y je w∏aÊciwie zamontowaç.
Placa de guarnición
Piastra di finitura
Przednia cz´Êç obudowy
Декоративную панель
Manija
Maniglia
Uchwyt
Рычаг
Список деталей для установки и подключения
Следующие детали поставлены в комплекте с устройством. После проверки комплектации, пожалуйста, установите их правильно.
Cordón de alimentación
Cavo di alimentazione
Kabel zasilania
Кабель питания
Cojín de goma
Gommino
Gumowa nasadka
Резиновый чехол
Manijas
Maniglie
Uchwyty
Рычаги
Arandela (ø5)
Lavatrice (ø5)
Podk∏adka (fi5)
Шайба (њ5)
Perno de montaje (M5 x 20 mm)
Bullone di montaggi (M5 x 20 mm)
Wkr´t mocujàcy (M5 x 20 mm)
Крепежный болт (M5 x 20 мм)
Tuerca de seguridad (M5)
Dado di fermo (M5)
Nakr´tka (M5)
Фиксирующая гайка (M5)
2
ESPAÑOL
ITALIANO
POLSKI
РУССКИЙ
CONEXIONES ELECTRICAS
Para evitar cortocircuitos, recomendamos que desconecte el terminal negativo de la batería y que efectúe todas las conexiones eléctricas antes de instalar la unidad. Si usted no está seguro de cómo instalar correctamente la unidad, hágala instalar por un técnico cualificado.
Nota: Esta unidad está diseñada para funcionar con 12 V de CC, con sistemas eléctricos de masa NEGATIVA. Si su vehículo no posee este sistema,
será necesario un inversor de tensión, que puede ser adquirido en los concesionarios de JVC de equipos de audio para automóviles.
Reemplace el fusible por uno con la corriente especificada. Si el fusible se quemase frecuentemente consulte con su concesionario de JVC de equipos de audio para automóviles.
Si el ruido fuese un problema... Esta unidad tiene un filtro de ruido en el circuito de alimentación. Sin embargo, en algunos vehículos, pueden producirse chasquidos u otros ruidos indeseados. En tal caso conecte el terminal de tierra posterior (véase diagrama de conexión) del receptor al chasis del automóvil, utilizando cordones más gruesos y cortos tales como alambre de cobre trenzado o de grueso calibre. Si el ruido persiste, consulte a su concesionario de JVC de equipos de audio para automóvil.
La entrada máxima de los altavoces no debe ser no más que 45 W en la frontal y 45 W en el trasero, con una impedancia de 4
Asegúrese de conectar esta unidad a tierra en el chasis del automóvil.
El sumidero térmico estará muy caliente después del uso. Asegúrese de no tocarlo al desmontar esta unidad.
ΩΩ
a 8
ΩΩ
ΩΩ
Ω.
ΩΩ
COLLEGAMENTI ELETTRICI
Per evitare cortocircuiti, si consiglia di scollegare il terminale negativo della batteria e di realizzare tutti i collegamenti elettrici prima d’installare l’apparecchio. Se necessario, fare effettuare l’installazione da un tecnico qualificato.
Nota:
L’apparecchio è studiato per funzionare su impianti elettrici da 12 V c.c., con massa NEGATIVA. Se l’impianto della vettura è di tipo diverso, è necessario un invertitore di tensione, reperibile presso i venditori car audio JVC.
• Sostituire il fusibile con uno della potenza specificata. Se il fusibile si brucia spesso, rivolgersi al locale rivenditore car audio JVC.
• In caso di rumorosità... Nel circuito di alimentazione dell’apparecchio è presente un filtro antirumore. Però, in alcuni tipi di vetture, si possono avvertire rumori indesiderati. In tal caso, collegare il terminale di terra sul posteriore dell’apparecchio (cfr. schema di collegamento) al telaio dell’auto utilizzando cavi più corti e più spessi (ad esempio, calza metallica di rame o filo di calibro maggiore). Se il rumore persiste, rivolgersi al locale rivenditore car audio JVC.
• L’ingresso massimo delle casse dev’essere nient’altro 45 W sul retro e 45 W sul davanti, con impedenza di 4
Mettere a terra l’apparecchio sul telaio dell’auto.
• Dopo l’uso, il dissipatore di calore si surriscalda. Evitare di toccarlo quando si estrae l’apparecchio.
Sumidero térmico
Dissipatore di calore
Radiator
Радиатор
ΩΩ
– 8
ΩΩ
ΩΩ
Ω.
ΩΩ
PO¸ÑCZENIA ELEKTRYCZNE
Aby zapobiec zwarciom, zaleca si´ od∏àczenie ujemnego nadbiegunnika akumulatora i wykonanie wszystkich po∏àczeƒ elektrycznych przed zainstalowaniem urzàdzenia. W przypadku wàtpliwoÊci odnoÊnie prawid∏owego monta˝u urzàdzenia nale˝y zleciç jego wykonanie wykwalifikowanemu pracownikowi.
Uwaga:
Urzàdzenie przystosowane jest do zasilania pràdem sta∏ym o napi´ciu 12 V z UJEMNYM uziemieniem. JeÊli w samochodzie zastosowano innego rodzaju instalacj´ elektrycznà, konieczne jest zastosowanie transformatora, który mo˝na nabyç u przedstawicieli JVC IN-CAR ENTERTAINMENT.
• Zastàp bezpiecznik innym o odpowiednim pràdzie. JeÊli bezpiecznik cz´sto si´ przepala, skonsultuj si´ z przedstawicielem JVC IN-CAR ENTERTAINMENT.
• Problemy z szumami... W obwodzie elektrycznym urzàdzenia zastosowano filtr szumów. W niektórych samochodach mogà jednak wystàpi trzaski lub szumy. W takim wypadku nale˝y po∏àczyç tylny zacisk uziemienia urzàdzenia (zobacz schemat po∏àczeƒ) z masà pojazdu za pomocà krótszych i grubszych przewodów, takich jak plecionka miedziana lub innego przewodu o du˝ym przekroju. JeÊli szumy nie ust´pujà, skonsultuj si´ z przedstawicielem JVC IN-CAR ENTERTAINMENT.
• Maksymalna moc g∏oÊników nie powinna przekraczaç 45 W z ty∏u i z przodu 45 W, przy impedancji od 4
Urzàdzenie nale˝y bezwzgl´dnie po∏àczyç z masà
pojazdu.
• Podczas pracy urzàdzenia radiator silnie si´ nagrzewa. Nale˝y zachowaç ostro˝noÊç, aby nie dotknàç go podczas demonta˝u.
A Conexiones tipicas / Collegamenti tipici / Typowe po∏àczenia / Типичные подключения
Antes de la conexión: Verifique atentamente el conexionado del vehículo. Una conexión incorrecta podría producir daños graves en la unidad. Los cordones del cable de alimentación y los del conector procedentes de la carrocería del automóvil podrían ser de diferentes en color.
1
Conecte los conductores de color del cable de alimentación a la batería del automóvil, altavoces y antena motriz (si la hubiere) en la secuencia siguiente.
1 Negro: a tierra 2
Amarillo: a la batería del automóvil (12 V constantes)
3 Rojo: a un terminal de accesorio 4 Azul con rayas blancas: a la antena motriz
(máx. 200 mA)
5 Marrón: al sistema de teléfono celular
(para mayor información, refiérase a las instrucciones del teléfono celular.)
6 Otros: a los altavoces
2
Conecte el cable de antena.
3
Por último, conecte el cable de alimentación a la unidad.
Nota: Si su vehículo no dispone de ningún terminal para accesorios, mueva el fusible de la posición 1 (posición inicial) a la posición 2, y conecte el conductor rojo (A7) al terminal positivo (+) de la batería.
En este caso, no se utiliza el conductor amarillo (A4).
Terminal de tierra posterior
Terminale di terra posteriore
Tylny zacisk uziemienia
Задний разъем заземления
Salida de línea (véase diagrama )
Uscita linea (cfr. schema )
WyjÊcie liniowe (patrz schemat )
Линейный выход (см. схему )
A la antena
Sull’antenna
Do anteny
К антенне
*1: Antes de comprobar el funcionamiento de esta
unidad previa a de la instalación, es necesario conectar este cable, de lo contrario no se podrá conectar la alimentación.
*1: Per poter verificare il funzionamento dell’apparecchio
prima dell’installazione, è necessario avere già collegato questo filo (altrimenti è impossibile accendere l’apparecchio).
*1: Przewód ten nale˝y pod∏àczyç w celu sprawdzenia
dzia∏ania urzàdzenia przed monta˝em, w przeciwnym wypadku w∏àczenie zasilania nie b´dzie mo˝liwe.
*1: Перед проверкой работы устройства
подключите этот провод, иначе питание не включится.
Terminal de la antena
Terminale per antenna
Gniazdo antenowe
Терминал антенны
2
3
Prima del collegamento: Verificare attentamente il cablaggio della vettura. Si ricorda che un collegamento improprio può danneggiare seriamente l’apparecchio. I conduttori del cavo di alimentazione e quelli del connettore sulla carrozzeria potrebbero essere di colore diverso.
1
Collegare i fili colorati del cavo di alimentazione alla batteria dell’auto, alle casse ed all’antenna (se presente) nella sequenza indicata.
1 Nero: massa 2 Giallo: alla batteria dell’auto (12 V costanti) 3 Rosso: ad un terminale per accessori 4 Blu a strisce bianche: all’antenna
(200 mA max.)
5 Marrone: al cellulare (Per i particolari, vedere le
instruzioni del telefono cellulare.)
6 Altri: alle casse
2
Collegare il cavo dell’antenna.
3
Infine, collegare i cablaggi all’apparecchio.
Nota: Se la vettura non dispone di terminale per accessori, spostare il fusibile dalla posizione 1 (posizione iniziale) alla posizione 2, collegare il filo rosso (A7) sul terminale della batteria con segno positivo (+).
• In questo caso, non si usa il filo giallo (A4).
B1 B3 B5 B7
B1 B3 B5 B7
B2 B4 B6 B8
A5 A7
A2 A4 A8
Negro
Nero
Czarny
Черный
Amarillo*
1
Giallo*
1
˚ó∏ty*
Желтый*
Rojo
Rosso
Czerwony
Красный
Azul con rayas blancas
Blu a strisce bianche
Niebieski z bia∏ym paskiem
Синий с белой полосой
Marrón / Marrone / Bràzowy / Коричневый
B2 B4 B6 B8
A5 A7
A2 A4 A8
Fusible de 15 A
Fusibile 15 A
Bezpiecznik 15 A
Предохранитель 15A
A8
1
1
1
A4
2
A7
A un cuerpo metálico o chasis del automóvil
Sulla carrozzeria metallica o sul telaio dell’auto
Do masy (metalowych cz´Êci) samochodu
К металлическому корпусу или шасси автомобиля
A un terminal activo del bloque de fusibles conectado a la batería del automóvil (desviando el interruptor de encendido)
Su un terminale sotto tensione nel blocco fusibili che si collega alla batteria dell’auto (bypassando l’interruttore di accensione)
Do styku w skrzynce bezpieczników po∏àczonego z akumulatorem (z pomini´ciem stacyjki)
К разъему фазы в блоке предохранителя (минуя блок зажигания)
3
A5
Przed rozpocz´ciem pod∏àczania: Dok∏adnie sprawdê okablowanie w samochodzie. Niew∏aÊciwe pod∏àczenie mo˝e spowodowaç powa˝ne uszkodzenie urzàdzenia. Przewody kabla zasilania mogà mieç inne kolory, ni˝ kable zainstalowane w samochodzie.
1
Pod∏àcz kolorowe przewody kabla zasilania do akumulatora, g∏oÊników i elektrycznie wysuwanej anteny (jeÊli samochód jest w nià wyposa˝ony) w nast´pujàcej kolejnoÊci:
1 Czarny: uziemienie 2 ˚ó∏ty: do akumulatora (pràd sta∏y 12 V) 3 Czerwony: do przy∏àcza urzàdzeƒ dodatkowych 4 Niebieski z bia∏ym paskiem: do anteny
wysuwanej elektrycznie (maks. 200 mA)
5 Bràzowy: do zestawu telefonu komórkowego
(szczegó∏owe informacje znajdujà si´ w instrukcji aparatu.)
6 Pozosta∏e: do g∏oÊników
2
Pod∏àcz kabel antenowy.
3
Pod∏àcz kostk´ przy∏àczowà do urzàdzenia.
Uwaga: JeÊli samochód nie jest wyposa˝ony w przy∏àcze urzàdzeƒ dodatkowych, przemieÊç bezpiecznik z pozycji 1 (poczàtkowej) na pozycj´ 2 i pod∏àcz czerwony przewód (A7) do dodatniego nadbiegunnika (+) akumulatora.
• W takim wypadku ˝ó∏ty przewód (A4) nie jest u˝ywany.
Posición 2 del fusible
Posizione 2 del fusibile
Pozycja bezpiecznika 2
Положение 2 предохранителя
1
A un terminal accesorio del bloque de fusibles
Su un terminale per accessori nel blocco fusibili
Do przy∏àcza urzàdzeƒ dodatkowych w skrzynce bezpieczników
К вспомогательному разъему в блоке предохранителя
A la antena motriz, si la hubiere
4
Sull’antenna, se presente
Do anteny wysuwanej elektrycznie (jeÊli zainstalowano)
К питанию антенны, если есть
ΩΩ
do 8
ΩΩ
ΩΩ
Ω.
ΩΩ
Posición 1 del fusible
Posizione 1 del fusibile
Pozycja bezpiecznika 1
Положение 1 предохранителя
No suministrado con esta unidad.
*
Non fornito con l’apparecchio.
Nie wchodzi w sk∏ad zestawu.
Не входит в комплект.
ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ
Для предотвращения коротких замыканий мы рекомендуем Вам отсоединить отрицательный разъем аккумулятора и осуществить все подключения перед установкой устройства. Если Вы не знаете точно, как следует устанавливать это устройство, обратитесь к квалифицированному специалисту.
Примечание: Это устройство разработано для эксплуатации на 12 В постоянного напряжения с минусом на массе. Если
Ваш автомобиль не имеет этой системы, требуется инвертор напряжения, который может быть приобретен у дилера JVC IN-CAR ENTERTAINMENT.
Заменяйте предохранитель другим предохранителем указанного класса. Если предохранитель сгорает слишком часто, обратитесь к дилеру JVC IN-CAR ENTERTAINMENT.
• При появлении сильных помех... Это устройство оснащено фильтром помех в цепи питания. Однако, в некоторых случаях возможно появление щелчков и других нежелательных помех. В этом случае подключите задний разъем заземления этого устройства (см. схему подключения ниже) к шасси автомобиля при помощи более коротких и толстых проводов. Если помехи не исчезают, обратитесь к дилеру JVC IN-CAR ENTERTAINMENT.
• Максимальная входная мощность громкоговорителей не должна превышать 45 Вт сзади и 45 Вт впереди при полном сопротивлении от 4
Нe забудьте заземлить устройство на шасси
автомобиля.
• Радиатор во время использования сильно нагревается. Старайтесь его не трогать во время удаления устройства.
Перед соединением: Тщательно проверьте электропроводку в автомобиле. Неправильное подключение может привести к серьезному повреждению данного устройства. Жилы силового кабеля и жилы соединителя от кузова автомобиля могут быть разного цвета.
1
Подключите цветные провода кабеля питания к аккумулятору, громкоговорителям и автономной антенне (если есть) в следующем порядке:
1 Черный: земля 2 Желтый: к аккумулятору (постоянный 12 В) 3 Красный: к вспомогательному разъему 4 Синий с белой полосой: к питанию антенны
(максимум 200 мА).
5 Коричневый: к системе сотового телефона
(Детали смотрите в инструкции сотового телефона.)
6 Другие: к громкоговорителям
2
Подключите кабель антенны.
3
В последнюю очередь подключите электропроводку к устройству.
Примечание: Если в Вашем автомобиле никакого вспомогательного разъема не имеется, переставьте предохранитель из положения 1 предохранителя (первоначальное положение) в положение 2 предохранителя и подключите красный провод (А7) к положительному (+) полюсу аккумулятора.
• Желтый провод (А4) в этом случае не используется.
ΩΩ
ΩΩ
до 8
Ω.
ΩΩ
ΩΩ
Interruptor de encendido
Interruttore di accensione
Stacyjka
Переключатель зажигания
*
*
Bloque de fusibles
Blocco fusibili
Skrzynka bezpieczników
Блок предохранителя
A2
Al sistema de teléfono celular
Al cellulare
Do zestawu telefonu komórkowego
5
К системе сотового телефона
Blanco con rayas negras
Bianco a strisce nere
Bia∏y z czarnym paskiem
Белый с черной полосой
B6 B5 B4 B3 B8 B7 B2 B1
Blanco
BiancoB
Bia∏y
Белый
Altavoz izquierdo (frontal)
Cassa sinistra (anteriore)
Lewy g∏oÊnik (przedni)
Левый громкоговоритель (передний)
6
Gris con rayas negras
Grigio a strisce nere
Szary z czarnym paskiem
Серый с черной полосой
Gris
Grigio
Szary
Серый
Altavoz derecho (frontal)
Cassa destra (anteriore)
Prawy g∏oÊnik (przedni)
Правый громкоговоритель (передний)
Verde con rayas negras
Verde a strisce nere
Zielony z czarnym paskiem
Зеленый с черной полосой
3
Verde
Verde
Zielony
Зеленый
Altavoz izquierdo (trasero)
Cassa sinistra (posteriore)
Lewy g∏oÊnik (tylny)
Левый громкоговоритель (задний)
Púrpura con rayas negras
Porpora a strisce nere
Fioletowy z czarnym paskiem
Пурпурный с черной полосой
Púrpura
Porpora
Fioletowy
Пурпурный
Altavoz derecho (trasero)
Cassa destra (posteriore)
Prawy g∏oÊnik (tylny)
Правый громкоговоритель (задний)

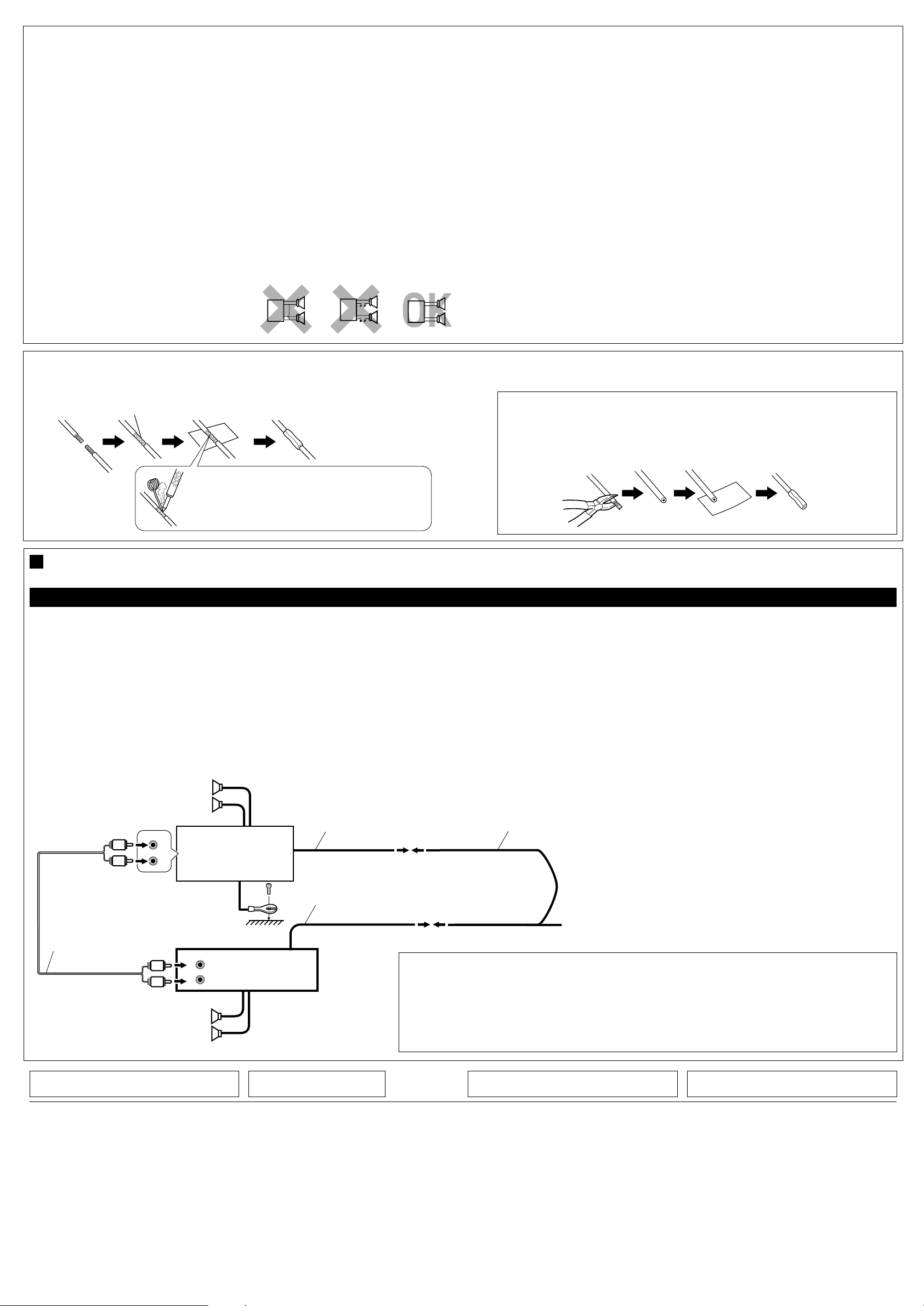

PRECAUCIONES sobre las conexiones de la fuente de alimentación y de los altavoces:
NO conecte los conductores de altavoz del cable de alimentación a la batería de automóvil, pues podrían producirse graves daños en la unidad.
Conecte correctamente el conductor negro (a tierra), el conductor amarillo (a la batería del automóvil, 12 V constantes), y el conductor rojo (a un terminal de accesorio).
ANTES de conectar a los altavoces los conductores de altavoz del cable de alimentación, verifique el conexionado de altavoz de su automóvil.
– Si el conexionado de altavoz de su automóvil
es como se indica en las Fig. 1 y Fig. 2 de abajo, NO conecte la unidad utilizando ese
conexionado de altavoz original. Si lo hace, se producirán daños graves en la unidad. Vuelva a efectuar el conexionado de altavoz de manera que pueda conectar la unidad a los altavoces de la manera indicada en la Fig. 3.
– Si el conexionado de altavoz de su automóvil
es como se indica en la Fig. 3, podrá conectar
la unidad utilizando el conexionado de altavoz original de su automóvil.
– Si tiene dudas sobre el conexionado de altavoz
de su automóvil, consulte con su concesionario.
PRECAUZIONI! Collegamento del cavo di alimentazione e delle casse:
NON collegare i fili del cavo di alimentazione per le casse alla batteria dellauto perché l’apparecchio ne verrebbe seriamente danneggiato.
• Realizzare il corretto collegamento dei seguenti fili: filo nero (massa), filo giallo (alla batteria dell’auto, 12 V costanti) e filo rosso (ad un terminale per accessori).
• PRIMA di collegare i fili del cavo si alimentazione per le casse alle casse stesse, verificare il relativo cablaggio sulla vettura. –
Se il cablaggio per le casse sulla vettura risulta come illustrato nelle Fig. 1 e Fig. 2 qui sotto, NON
collegare l’apparecchio usando il cablaggio originale, perché si danneggia seriamente l’apparecchio. Rifare il cablaggio delle casse in modo d poter collegare l’apparecchio alle casse come illustrato nella Fig. 3.
Se il cablaggio delle casse sulla vettura risulta
come illustrato in Fig. 3, si può collegare l’apparecchio usando il cablaggio per casse originale presente in vettura.
– In caso di dubbio, rivolgersi alla propria
concessionaria auto.
+
+
L
-
-
+
+
R
-
-
Fig. 1 Fig. 2 Fig. 3
+
+
L
-
-
+
+
R
-
-
+
+
L
-
-
+
+
R
-
-
ZASADY BEZPIECZE¡STWA dotyczàce pod∏àczania zasilania i g∏oÊników:
NIE pod∏àczaç przewodów g∏oÊnikowych kabla zasilania do akumulatora. Mo˝e to spowodowaç powa˝ne uszkodzenie urzàdzenia.
• Pod∏àcz w∏aÊciwie czarny (uziemienie), ˝ó∏ty (do akumulatora, pràd sta∏y 12 V) i czerwony przewód (do przy∏àcza urzàdzeƒ dodatkowych).
• PRZED pod∏àczeniem przewodów g∏oÊnikowych kabla zasilania do g∏oÊników sprawdê okablowanie g∏oÊników w samochodzie. – JeÊli okablowanie g∏oÊnikowe w samochodzie
jest zgodne z rys. 1 i 2, NIE pod∏àczaj urzàdzenia za jego pomocà. Mo˝e to spowodowaç powa˝ne uszkodzenie urzàdzenia. W takim wypadku zmodyfikuj okablowanie tak, aby pod∏àczyç urzàdzenie do g∏oÊników zgodnie z rys. 3.
JeÊli okablowanie g∏oÊnikowe w samochodzie
jest zgodne z rys. 3, mo˝na pod∏àczyç urzàdzenie za jego pomocà.
– W przypadku wàtpliwoÊci co do rodzaju
zastosowanego okablowania, skonsultuj si´ ze sprzedawcà samochodu.
ПРЕДОСТЕРЕЖЕНИЯ по питанию и подключению громкоговорителей:
НЕ подключайте провода громкоговорителей к аккумулятору автомобиля, иначе устройство будет повреждено.
• Правильно подключите черный провод (земля), желтый провод (в аккумулятор, постоянный 12 В) и красный провод (в вспомогательный разъем).
• ПЕРЕД подключением проводов громкоговорителей к кабелю питания громкоговорителя проверьте схему соединений громкоговорителей в Вашем автомобиле.
Если проводка громкоговорителей в Вашем
автомобиле такая, как показано на приводимых ниже Fig. 1 и Fig. 2, НЕ
подключайте устройство с помощью первоначальной проводки громкоговорителей. Если Вы это сделаете, устройство будет серьезно повреждено. Переделайте проводку громкоговорителей так, чтобы Вы могли подключить устройство к громкоговорителям, как это показано на рис. 3.
Если проводка громкоговорителей в Вашем
автомобиле такая, как показано на Fig. 3, Вы можете подключить устройство с помощью первоначальной проводки громкоговорителей в Вашем автомобиле.
– Если Вы не знаете соединение
громкоговорителей в Вашем автомобиле, обратитесь к Вашему автомобильному дилеру.
Conexión de los conductores / Collegamento dei fili / Pod∏àczanie przewodów / Подключение контактов
Retuerce los alambres de alma para conectarlos.
Nel collegamento torcere i fili del nucleo.
Podczas pod∏àczania skr´ç ˝y∏y wewn´trzne przewodów.
Закрутите концы проводов при соединении.
PRECAUCION / ATTENZIONE / OSTRZE˚ENIE /
ПРЕДОСТЕРЕЖЕНИЕ
Para evitar cortocircuitos, cubra los cables NO UTILIZADOS con cinta aislante.
• Per evitare cortocircuiti, ricoprire i terminali dei fili INUTILIZZATI con nastro isolante.
• Aby zapobiec zwarciu, zabezpiecz zakoƒczenia NIEU˚YWANYCH przewodów taÊmà izolacyjnà.
• Для предотвращения короткого замыкания заклейте неиспользуемые концы изолирующей лентой.
Suelde los alambres de alma para conectarlos con firmeza.
Saldare i fili del nucleo in modo da collegarli perfettamente.
Przylutuj je, aby zabezpieczyç po∏àczenie.
Спаяйте провода для надежного соединения.
B Conexiones para añadir otros equipos / Collegamento di altre apparecchiature / Pod∏àczanie innych urzàdzeƒ zewn´trznych /
Подключение других устройств
Amplificador / Amplificatore / Wzmacniacz / Усилитель
Usted podrá conectar un amplificador para mejorar el sistema estéreo de su automóvil.
Conecte el conductor remoto (azul con rayas blancas) al conductor remoto del otro equipo para poderlo controlar a través de esta unidad.
Conecte los terminales de salida de línea de esta unidad con los terminales de entrada de línea del amplificador.
Desconecte los altavoces de esta unidad y conéctelos al amplificador. Los cables de los altavoces de esta unidad quedan sin usar. (Cubra los terminales de estos cables sin usar con cinta aislante, tal comose indica en la figura de arriba.)
È possibile migliorare l’impianto stereo dell’auto collegando un amplificatore.
• Collegare il connettore a distanza (blu a strisce bianche) al conduttore a distanza dell’altro apparecchio in modo da poterlo gestire da questa unità.
• Collegare i terminali di uscita dell’apparecchio ai terminali di entrata dell’amplificatore.
Scollegare le casse dallapparecchio e
collegarle allamplificatore. Non utilizzare i contatti delle casse dellapparecchio. (Coprire i contatti inutilizzati con nastro isolante, come illustrato nella figura qui sopra.)
Istnieje mo˝liwoÊç pod∏àczenia wzmacniacza, co pozwala poprawiç nag∏oÊnienie samochodu.
• Pod∏àcz przewód zdalnego sterowania (niebieski z bia∏ym paskiem) do przewodu zewn´trznego urzàdzenia, aby umo˝liwiç sterowanie nim za poÊrednictwem opisywanego radioodtwarzacza.
• Po∏àcz wyjÊcie liniowe urzàdzenia z wejÊciem liniowym wzmacniacza.
Od∏àcz g∏oÊniki i pod∏àcz je do zewn´trznego
wzmacniacza. Pozostaw przewody g∏oÊnikowe niewykorzystane. (Zabezpiecz zakoƒczenia nieu˝ywanych przewodów taÊmà izolacyjnà zgodnie z powy˝szym rysunkiem.)
Для обновления автомобильной стереосистемы Вы можете подключить усилитель.
• Подсоедините провод внешнего устройства (синий с белой полосой) к проводу внешнего устройства другого оборудования так, чтобы им можно было управлять с этого устройства.
• Подключите выходные клеммы данного устройства к входным клеммам усилителя.
Отсоедините громкоговорители от данного
устройства, подключите их к усилителю. Оставьте провода громкоговорителей данного устройства неиспользованными. (Замотайте клеммы этих неиспользованных проводов изоляционной лентой, как показано выше.)
:
Altavoces posteriores
Casse posteriori
G∏oÊniki tylne
Задние громкоговорители
INPUT
L
R
Amplificador de JVC
L
R
Amplificatore JVC
Wzmacniacz JVC
JVC Усилитель
Cable de señal (no suministrado con esta unidad)
Cavo dei segnali (non fornito con l’apparecchio)
Przewód sygna∏owy (nie wchodzi w sk∏ad zestawu)
Кабель сигнала (не входит в комплект)
LINE OUT
L
L
R
R
L
REAR
R
Altavoces delanteros
Casse frontali
G∏oÊniki przednie
Передние громкоговорители
LOCALIZACION DE AVERIAS
Cable remoto
Filo remoto
Przewód zdalnego sterowania
Провод внешнего устройства
Azul con rayas blancas
Blu a strisce bianche
Niebieski z bia∏ym paskiem
Синий с белой полосой
2
*
KD-S735R
RICERCA GUASTI
Conector en Y (no suministrado con esta unidad)
Connettore ad Y (non fornito con l’apparecchio)
Rozga∏´ênik Y (nie wchodzi w sk∏ad zestawu)
Разъем Y (не входит в комплект)
A la antena motriz, si la hubiere
Sull’antenna, se presente
Do anteny wysuwanej elektrycznie (jeÊli zainstalowano)
К питанию антенны, если есть
*2: Fije firmemente el cable de tierra a la carrocería metálica o al chasis—a un lugar no cubierto con pintura (si está
cubierto con pintura, quítela antes de fijar el cable). De lo contrario, se podrían producir daños en la unidad.
*2: Fissare saldamente il filo di terra alla carrozzeria o al telaio dell’auto—in un punto non verniciato (dovendo fissare il filo
ad un punto verniciato, occorre provvedere alla preventiva sverniciatura, altrimenti l’unità potrebbe danneggiarsi).
*2: Solidnie umocuj przewód uziemiajàcy do masy samochodu, w miejscu nie pokrytym lakierem (w razie potrzeby usuƒ
lakier przed pod∏àczeniem przewodu). Niew∏aÊciwe pod∏àczenie mo˝e spowodowaç powa˝ne uszkodzenie urzàdzenia.
*2: Плотно прикрепите заземляющий провод к металлическому кузову или шасси автомобиля—в месте, не
покрытом краской (если оно покрыто краской, удалите краску перед тем, как прикреплять провод). Невыполнение этого требования может привести к повреждению данного устройства.
ROZWIÑZYWANIE PROBLEMÓW
BЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ
El fusible se quema.
* ¿Están los conductores rojo y negro correctamente
conectados?
No es posible conectar la alimentación.
* ¿Está el cable amarillo conectado?
No sale sonido de los altavoces.
* ¿Está el cable de salida del altavoz cortocircuitado?
El sonido presenta distorsión.
* ¿Está el cable de salida del altavoz conectado a
masa?
* ¿Están los terminales “–” de los altavoces L y R
conectados a una masa común?
La unidad se calienta.
* ¿Está el cable de salida del altavoz conectado a
masa?
* ¿Están los terminales “–” de los altavoces L y R
conectados a una masa común?
Il fusibile brucia.
* I fili rossi e neri sono stati collegati correttamente?
Non si riesce ad accendere lapparecchio.
* Il filo giallo è stato collegato?
Non esce alcun suono dalle casse.
* Il filo di uscita delle casse è stato protetto contro i
cortocircuiti?
Suono distorto.
* Il filo di uscita delle casse è collegato a terra? * I terminali “–” delle casse di sinistra e destra sono
stati collegati a terra in comune?
L’apparecchio si surriscalda.
* Il filo di uscita delle casse è stato collegato a terra? * I terminali “–” delle casse di sinistra e destra sono
stati collegati a terra in comune?
Bezpiecznik przepala si´.
* Czy czerwony i czarny przewód pod∏àczono
w∏aÊciwie?
Nie mo˝na w∏àczyç zasilania.
* Czy pod∏àczono ˝ó∏ty przewód?
Z g∏oÊników nie dochodzi ˝aden dêwi´k.
* Czy na przewodzie g∏oÊnikowym nie ma zwarcia?
Dêwi´k jest zniekszta∏cony.
* Czy przewód g∏oÊnikowy jest uziemiony? * Czy styki “–” terminals g∏oÊnika lewego i prawego
sà razem uziemione?
Urzàdzenie silnie si´ nagrzewa.
* Czy przewód g∏oÊnikowy jest uziemiony? * Czy styki “–” terminals g∏oÊnika lewego i prawego
sà razem uziemione?
4
• Сработал предохранитель.
* Правильно ли подключены черный и красный
провода?
• Питание не включается.
* Подключен ли желтый провод?
• Звук не выводится через громкоговорители.
* Нет ли короткого замыкания на кабеле выхода
громкоговорителей?
• Звук искажен.
* Заземлен ли провод выхода
громкоговорителей?
* Заземлены ли разъемы “–” правого (R) и левого
(L) громкоговорителей?
• Устройство нагревается.
* Заземлен ли провод выхода громкоговорителей? * Заземлены ли разъемы “–” правого (R) и левого
(L) громкоговорителей?
Loading...
