РЕСИВЕР С ПРОИГРЫВАТЕЛЕМ
КОМПАКТ-ДИСКОВ
Затруднения при эксплуатации?
Пожалуйста, перезагрузите Ваше устройство
Для получения информации о перезагрузке Вашего устройства
обратитесь на соответствующую страницу
Информацию об отмене демонстрации функций дисплея см. на стр. 7.
Указания по установке и выполнению соединений приводятся в отдельной инструкции.
KD-R506/KD-R505/
KD-RC502/KD-RC501
RU
© 2009 Victor Company of Japan, Limited
0509DTSMDTJEIN
ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ
GET0584-003B
[U]
Благодарим Вас за приобретение изделия JVC.
Перед тем, как приступать к эксплуатации, пожалуйста, внимательно прочитайте все инструкции с тем,
чтобы полностью изучить и обеспечить оптимальную работу этого устройства.
ВАЖНО ДЛЯ ЛАЗЕРНОЙ АППАРАТУРЫ
1. ЛАЗЕРНАЯ АППАРАТУРА КЛАССА 1
2. ПРЕДУПРЕЖДЕНИЕ: Не открывайте верхнюю крышку. Внутри устройства нет частей, которые
пользователь может отремонтировать. Ремонт должен осуществляться
квалифицированным обслуживающим персоналом.
3. ПРЕДУПРЕЖДЕНИЕ: В открытом состоянии происходит видимое и/или невидимое излучение лазера
класса 1M. Не смотрите непосредственно в оптические инструменты.
4. ЭТИКЕТКА: ПРЕДУПРЕЖДАЮЩАЯ ЭТИКЕТКА, РАЗМЕЩЕННАЯ НА НАРУЖНОЙ СТОРОНЕ УСТРОЙСТВА.
Для Вашей безопасности...
• Не повышайте слишком сильно громкость,
[только Европейсий Союз]
поскольку в результате этого заглушаются
внешние звуки, что делает опасным управление
автомобилем.
• Остановите автомобиль перед тем, как выполнять
любые сложные операции.
Предупреждение:
Если данное устройство используется во время
поездки на автомобиле, следует, не отвлекаясь,
следить за дорогой, иначе может произойти
дорожно-транспортное происшествие.
Предостережение, касающееся настройки
громкости:
По сравнению с другими источниками
воспроизведения цифровые устройства (CD/USB)
создают незначительный шум. Уменьшите
громкость перед воспроизведением, чтобы
предотвратить повреждение динамиков из-за
внезапного повышения уровня громкости на
выходе.
2
Температура внутри автомобиля...
Если Вы припарковали Ваш автомобиль на
длительное время в жаркую или холодную погоду,
перед тем, как включать это устройство, подождите
до тех пор, пока температура в автомобиле не
придет в норму.
Данный знак используется для указания...
Чтобы сделать выбор, поверните
ручку управления, после чего
нажмите на нее для подтверждения
выбора.
Отсоединение панели управления
Подключение панели управления
CОДЕРЖАНИЕ
Отсоединение панели управления ............ 3
Подключение панели управления ............ 3
Как перенастроить Ваше устройство ........ 3
Принудительное извлечение диска .......... 3
ОПЕРАЦИИ
Основные операции ................................... 4
• Использование панели управления ........ 4
• Использование пульта дистанционного
управления (RM-RK50) ............................. 6
Подготовка ................................................. 7
Прослушивание радио ............................... 8
Операции с дисками .................................. 9
Прослушивание устройства USB ................ 10
Как перенастроить Ваше
устройство
• Запрограммированные настройки будут также
удалены.
Принудительное извлечение
диска
• Можно принудительно извлечь загруженный
диск, даже если он заблокирован. Сведения о
блокировке/разблокировке диска см. на стр. 9.
• Будьте осторожны, не уроните диск при
извлечении.
• Если это не поможет, попробуйте
перенастроить приемник.
ВНЕШНИЕ УСТРОЙСТВА
Прослушивание с других внешних
устройств ................................................. 11
НАСТРОЙКИ
Выбор запрограммированного режима
звучания .................................................. 12
Присвоение названия ................................ 13
Операции с меню ....................................... 14
СПРАВОЧНАЯ ИНФОРМАЦИЯ
Дополнительная информация о
приемнике .............................................. 16
Устранение проблем .................................. 19
Обслуживание ............................................ 21
Технические характеристики .................... 22
3
Основные операции
Использование панели управления
1 • FM/AM: Выбор запрограммированной
радиостанции.
• CD/USB: Выберите папку.
2 • Включение питания.
• Ослабление звука (при включенном питании).
• Выключение питания [Удерживать].
3 Выбор источников.
FM = AM *2 = CD *3 = USB = AUX IN *2 =
(возврат в начало)
4 • Ввод списка.
• Переход к настройке меню [Удерживать] .
5 • Регулировка громкости *
4
или выбор
элементов списка [Смена].
• Подтвердите выбор [Нажмите] .
• FM: Переход в запрограммированный режим
SSM [Удерживать] .
• CD/USB: Введите режим воспроизведения
[Удерживать] .
Пауза или возобновление
воспроизведения*4 [Нажмите] .
6 Загрузочный отсек
7 Окно дисплея
8 Извлечение диска.
9 Выбор режимов звучания.
p Отсоединение панели.
q Изменение отображаемой информации.
w • FM/AM: Поиск радиостанции.
• CD/USB: Выберите дорожку.
e Возврат к предыдущему меню.
r Телеметрический датчик
t Дополнительный входной разъем AUX
y Входной разъем USB (универсальная
последовательная шина)
*1 Известен также как “Диск управления” в данном
руководстве.
*2 Если эти источники были запрещены в меню,
их невозможно выбрать (см. раздел “SRC
SELECT” в “Операции с меню” на стр. 16).
*3 Выбрать “CD” в качестве источника
воспроизведения нельзя, если диск в устройстве
отсутствует.
*4 Громкость можно настроить во время паузы,
если выбранным источником является CD/USB.
Прежде чем продолжить воспроизведение,
убедитесь в том, что Вы не слишком повысили
уровень громкости.
4
Окно дисплея
1 Индикатор Tr (дорожка)
2 Отображение источника/Номер дорожки/
Номер папки/Индикатор обратного отсчета
времени
3 Индикатор DISC
4 Индикаторы режимов звучания—CLASSIC,
HIP HOP, JAZZ, ROCK, POPS, USER
5 Режим воспроизведения / индикаторы
элементов—RND (произвольное
воспроизведение), (диск), (папка), RPT
(повторное воспроизведение)
6 Индикатор EQ (эквалайзер)
7 Индикатор LOUD (громкость)
8 Индикаторы информации на диске—
TAG (информация о тегах), (дорожка/файл),
(папка)
9 Основной дисплей
p Индикаторы приема тюнера—ST (стерео), MO
(монофонический)
5ОПЕРАЦИИ
Использование пульта дистанционного управления (RM-RK50)
Установка литиевой батареи-таблетки
(CR2025)
Внимание:
•
При неправильной замене аккумуляторных
батарей существует опасность взрыва. При замене
следует использовать батареи того же типа или их
эквиваленты.
•
Батарейки необходимо предохранять от
чрезмерного нагревания, например, воздействия
лрямого солнечного света, открытого огня и проч.
При уменьшении эффективности пульта
дистанционного управления замените
батарею.
Перед использованием пульта
дистанционного управления выполните
следующие действия:
•
Направьте пульт дистанционного управления
непосредственно на телеметрический датчик
приемника.
•
НЕ подвергайте телеметрический датчик
воздействию яркого света (прямых солнечных лучей
или искусственного освещения).
Телеметрический датчик
6
1
• Включение питания при кратковременном
нажатии или ослабление звука при включенном
питании.
• Отключение питания при нажатии и
удерживании.
2
• Смена запрограммированных радиостанций.
• Изменение папки MP3/WMA.
3 Настройка уровня звука.
4 Выбор режимов звучания.
5 Выбор источников.
6 •
При кратковременном нажатии выполняется
поиск радиостанций.
•
Быстрая перемотка дорожки вперед или назад
при нажатии и удерживании нажатыми.
•
Смена дорожек при кратковременном нажатии.
Предупреждение (предотвращение
несчастных случаев и повреждений):
•
Устанавливайте только аккумуляторную батарею
CR2025 или эквивалентную ей.
•
Не оставляйте пульт дистанционного управления в
местах, подверженных длительному воздействию
прямых солнечных лучей (например на приборной
панели).
•
Храните аккумуляторную батарею в недоступном
для детей месте.
•
Не перезаряжайте, не укорачивайте, не разбирайте
и не нагревайте батарею, а также не подвергайте ее
воздействию огня.
•
Не оставляйте аккумуляторную батарею рядом с
другими металлическими материалами.
•
Не разбирайте аккумуляторную батарею с помощью
пинцета или аналогичного инструмента.
•
При утилизации батареи или помещении ее на
хранение оберните батарею изоляционной лентой и
изолируйте ее полюса.
Подготовка
Отмена демонстрации функций дисплея и настройка часов
• См. также стр. 14.
1
Включение питания.
2
Нажать и удерживать
до тех пор, пока не
появится главное меню.
[Смена] =
[Нажмите]
• Повторить эту процедуру.
Отмена демонстрации функций дисплея
Выберите “DEMO”, затем “DEMO OFF”.
Настройка часов
Выберите “CLOCK” = “CLOCK SET”.
Настройте час, затем нажмите один раз диск
управления для настройки минут.
• Для возврата в предыдущее меню нажмите BACK.
Изменение информации на дисплее
Если питание выключено: Текущее время отображается, если для настройки “CLOCK DISP”
установлено значение “CLOCK OFF” (см. стр. 14).
Если питание включено: Отображаемая информация текущего источника изменяется следующим
образом:
FM/AM Частота = Часы = Название радиостанции *1 = (возврат в начало)
2
CD
CD/USB
1
Если нет названия, присвоенного радиостанции, появляется надпись “NO NAME”. Информацию о
*
присвоении названия радиостанции см. на стр. 13.
*2 Если текущим диском является звуковой компакт-диском, появляется надпись “NO NAME”.
*3 Если файл MP3/WMA не содержит информации тегов или для настройки “TAG DISPLAY”
установлено значение “TAG OFF” (см. стр. 14), появятся имя папки и файла.
Звуковой компакт-диск/CD-текст: Название диска/исполнитель *
дорожки *2 = Номер текущей дорожки и истекшее время
воспроизведения = Номер текущей дорожки и часы = (возврат в
начало)
Для диска MP3/WMA: Название альбома/исполнитель (имя папки) *3 = Название
дорожки (имя файла) *3 = Номер текущей дорожки и истекшее
время воспроизведения = Номер текущей дорожки и часы =
(возврат в начало)
= Название
7ОПЕРАЦИИ
Прослушивание радио
1
2
Bыберите “FM” или “AM”.
Поиск радиостанции—автоматический поиск.
При достижении настройки на радиостанцию поиск прекращается. Чтобы
остановить поиск, нажмите эту же кнопку еще раз.
• Также имеется возможность ручного поиска радиостанции—“Manual Search”
(Ручной поиск). Удерживайте нажатой любую из кнопок, пока на дисплее не
замигает индикатор “M”, а затем несколько раз нажмите эту кнопку.
• При приеме стереовещания в диапазоне FM с достаточным уровнем сигнала на
экране дисплея загорается индикатор “ST”.
Улучшение приема FM
При слабом стереофоническом радиовещании FM
активируйте монофонический режим для лучшего
приема.
• См. также стр. 14.
[Смена] = [Нажмите]
Сохранение радиостанций
Автоматическое программирование
(FM)—SSM (Strong-station Sequential
Memory—последовательная память для
радиостанций с устойчивым сигналом)
Можно запрограммировать до 18 радиостанций FM.
1 При прослушивании радиостанции...
2 Выберите диапазон номеров, в котором
хотите сохранить радиостанцию.
Прием улучшается, но стереоэффект будет потерян.
• На дисплее загорается индикатор “MO”.
Для восстановления стереоэффекта повторите
те же действия и выберите “MONO OFF”.
Индикатор MO гаснет.
8
3
Автоматически выполняется поиск и сохранение
местных FM-радиостанций с наиболее сильными
сигналами.
• Чтобы остановить поиск, нажмите 4 /
¢ .
Для сохранения других 6 радиостанций
повторите действие 1.
Программирование вручную (FM/AM)
Можно сохранить 18 FM-радиостанций и 6 AMрадиостанций.
Пример: Сохранение FM-радиостанции на частоте
92,50 МГц с номером “04”.
1
3
Выбор запрограммированной
радиостанции
2 Выбор запрограммированного номера
“04”.
Операции с дисками
1
2
Остановка воспроизведения и извлечение
диска
• Отображается надпись “NO DISC”. Нажмите кнопку
SRC для прослушивания другого источника
воспроизведения.
Запрещение извлечения диска
Для отмены блокировки повторите эту же
процедуру.
или
[Смена] =
[Нажмите]
Включение питания.
Вставьте диск.
Все дорожки будут воспроизводиться
последовательно до тех пор, пока не произойдет
смена источника или не будет извлечен диск.
Выбор дорожки или папки
[Смена] = [Нажмите]
•
Для дисков MP3 или WMA выберите необходимую
папку, затем нужную дорожку, повторяя процедуру
с диском управления.
•
Для возврата в предыдущее меню нажмите BACK.
Продолжение не следующей странице
9ОПЕРАЦИИ
Нажатие (или удерживание нажатыми) следующих
кнопок позволяет выполнять следующие
операции...
[Нажмите] Пауза или возобновление
воспроизведения.
Для диска MP3/WMA: Выберите
папку
[Нажмите] Выберите дорожку
[Удерживать] Перемотка дорожки
назад или вперед
Выбор режимов воспроизведения
В одно и то же время возможна работа только в
одном из следующих режимов воспроизведения.
1
2
[Смена] = [Нажмите]
REPEAT Ô RANDOM
• Чтобы отключить повторное или произвольное
воспроизведение, выберите “RPT OFF” или “RND
OFF”.
• Для возврата в предыдущее меню нажмите BACK.
Прослушивание
устройства USB
Данное устройство может воспроизводить дорожки
MP3 и WMA, сохраненные на устройстве USB.
Все дорожки будут воспроизводиться повторно до
изменения источника или отсоединения устройства
USB.
Входной разъем USB
3
[Смена] = [Нажмите]
REPEAT
TRACK RPT : Повтор текущей дорожки
FOLDER RPT : Для диска MP3/WMA: повтор
RANDOM
FOLDER RND : Для диска MP3/WMA:
ALL RND : Произвольное
10
текущей папки
Произвольное воспроизведение
всех дорожек текущей папки, а
затем дорожек других папок
воспроизведение всех дорожек
ОПЕРАЦИИ
USB-память
Если устройство USB подключено...
Воспроизведение начинается с того места, где оно
ранее было остановлено.
• При подключении другого устройства USB
воспроизведение начинается с начала.
Останов воспроизведения и отключение
устройства USB
Выньте его из устройства.
• Нажмите кнопку SRC для прослушивания другого
источника воспроизведения.
Работать с устройством USB можно таким же
образом, как и с папками на диске. (См. стр. 9 и 10.)
Внимание:
• Не используйте устройство USB, если это может
помешать безопасному вождению.
• Не отключайте и не подключайте несколько раз
устройство USB, когда на дисплее отображается
надпись “READING”.
• Не запускайте двигатель автомобиля, если
подключено устройство USB.
• Способность приемника воспроизводить файлы
зависит от типа устройства USB.
• При работе с некоторыми видами USB-устройств
возможна неправильная работа и сбои питания.
• Вам не удастся соединить компьютер со входным
USB-разъемом устройства.
• Во избежание потери данных убедитесь в том, что
создана резервная копия всех важных данных.
• Во избежание повреждения не оставляйте
устройство USB в автомобиле, не подвергайте
его воздействию прямых солнечных лучей или
высокой температуры.
• Некоторые виды USB-устройств начинают
функционировать только по истечении
определенного времени с момента включения
питания.
• Дополнительные сведения об операциях с
устройствами USB см. на стр. 18.
Прослушивание с других внешних устройств
Ко входному разъему AUX (дополнительный) на панели управления могут подключаться внешние
устройства.
Подготовка: Убедитесь в том, что для настройки “SRC SELECT” = “AUX IN” выбрано значение “AUX
ON”, см. стр. 16.
1
2
—
3
4
—
Выберите “AUX IN”.
Включите подключенное устройство и начните
воспроизведение звука с его помощью.
Настройте громкость.
Настройка необходимого звука (См. страницы 12 и 13).
Подключение внешнего устройства к входному разъему AUX
Мини-разъем стерео - 3,5 мм
(не входит в комплект поставки)
ОПЕРАЦИИ И ВНЕШНИЕ УСТРОЙСТВА
Портативный
аудиопроигрыватель и т. д.
11

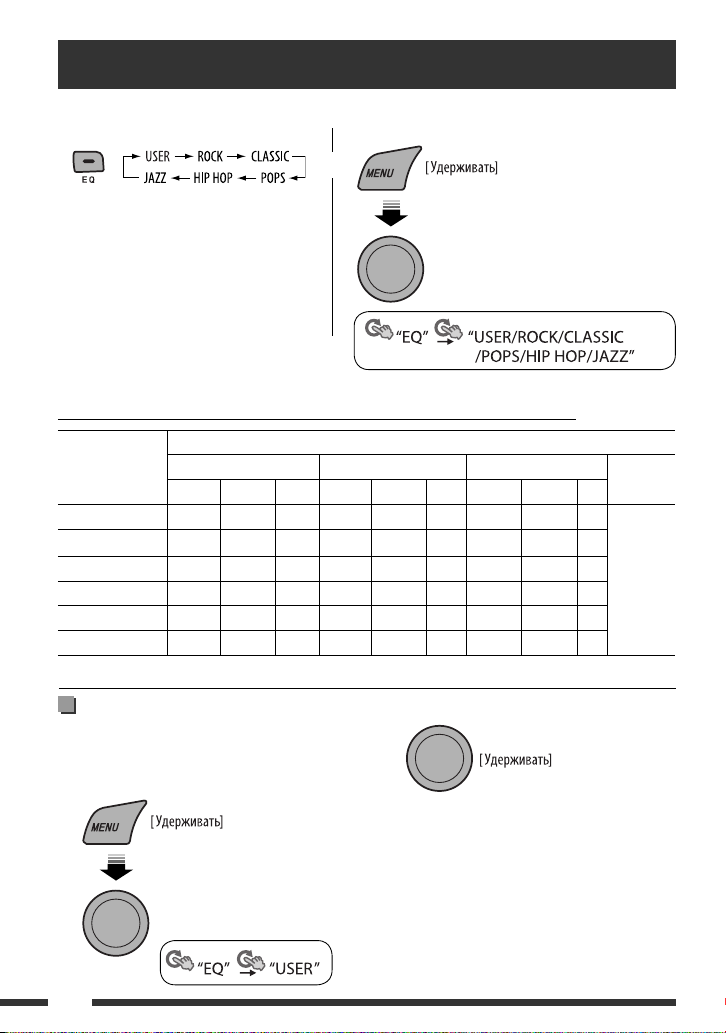

Выбор запрограммированного режима звучания
Можно выбрать режим звучания, соответствующий музыкальному жанру.
• См. также стр. 14.
Запрограммированные значения настроек для каждого режима звучания
Режим
воспроизведения
звука
USER 60 Гц 00 Q1,25 1,0 кГц 00 Q1,0 10,0 кГц 00 —
ROCK 100 Гц +03 Q1,0 1,0 кГц 00 Q1,25 10,0 кГц +02 —
CLASSIC 80 Гц +01 Q1,25 1,0 кГц 00 Q1,25 10,0 кГц +03 —
POPS 100 Гц +02 Q1,25 1,0 кГц +01 Q1,25 10,0 кГц +02 —
HIP HOP 60 Гц +04 Q1,0 1,0 кГц –02 Q1,0 10,0 кГц +01 —
JAZZ 80 Гц +03 Q1,25 1,0 кГц 00 Q1,25 10,0 кГц +03 —
Частота: Частота Q: Q-slope
BASS MIDDLE TREBLE LOUD
Частота Уровень Q Частота Уровень Q Частота Уровень Q
Выбор из меню.
или
[Смена] = [Нажмите]
• Описание настроек “USER” см. ниже и стр. 13.
Запрограммированное значение
(громкость)
OFF
Сохранение собственного
режима звучания
Можно сохранить настройки в памяти.
1 Выберите “USER” для “EQ”.
[Смена] = [Нажмите]
12
2 Когда “USER” отображается на дисплее...
3 Выберите тон.
Присвоение названия
[Смена] = [Нажмите]
4 Настройте элементы звучания для
выбранного тона.
[Смена] = [Нажмите]
1 Настройте частоту.
2 Настройте уровень.
3 Настройте коэффициент качества (Q-slope).
Параметры
звука
Частота 60 Гц
Уровень от –06
Q Q1,0
Диапазон/элементы для
выбора
BASS MIDDLE TREBLE
0,5 кГц
10,0 кГц
80 Гц
1,0 кГц
12,5 кГц
100 Гц
1,5 кГц
15,0 кГц
200 Гц
2,5 кГц
17,5 кГц
от –06
от –06 до
до +06
до +06
+06
Q0,75
Исправлено
Q1,25
Q1,0
Q1,5
Q1,25
Q2,0
5 Повторите действия 3 и 4 для настройки
других характеристик звучания.
Изменения будут сохранены автоматически.
Можно назначить названия, содержащие 8
символов (как максимум), не более 30 частотам
радиостанций (FM и AM).
1 Bыберите “FM” или “AM”.
2 Отобразите начальный экран названия.
3 Присвоение названия.
1 Выберите символ.
2 Перейдите к положению следующего
(предыдущего) символа.
3 Повторяйте действия 1 и 2, пока не
завершите ввод названия.
4 Завершите процедуру.
Удаление названия полностью
В действии 2 выше...
НАСТРОЙКИ
13
Операции с меню
1 Активируйте меню. 2 Выберите необходимый
элемент.
[Смена] =
[Нажмите]
Категория Элементы меню Выбираемые настройки, [страница для справки]
DEMO
Демонстрация
DEMO
функций дисплея
CLOCK DISP *
Отображение часов
CLOCK
CLOCK SET
Настройка часов
EQ
Equalizer
EQ
(эквалайзер)
DIMMER
Затемнение
2
SCROLL*
Прокрутка
DISPLAY
TAG DISPLAY
Отображение тегов
3
MONO *
Монорежим
TUNER
*1 Если подача питания не прекращается при выключении зажигания автомобиля, рекомендуется выбрать
“CLOCK OFF” для сохранения заряда аккумулятора автомобиля.
*2 Некоторые буквы или символы не будут отображаться правильно (или не будут отображаться) на
дисплее.
*3 Отображается только в том случае, если в качестве источника выбрано “FM”.
• DEMO ON
• DEMO OFF
1
• CLOCK ON
• CLOCK OFF
: Настройка часов, а затем минут, [7].
(По умолчанию: 1:00)
: Выбор режима звучания, соответствующего музыкальному жанру.
USER, ROCK, CLASSIC, POPS, HIP HOP, JAZZ
• DIMMER ON
• DIMMER OFF
• SCROLL ONCE
• SCROLL AUTO
• SCROLL OFF
При нажатии кнопки DISP в течение более одной секунды происходит включение
функции прокрутки информации на дисплее независимо от имеющейся настройки.
• TAG ON
• TAG OFF
• MONO ON
• MONO OFF
: Если в течение 20 секунд не будет выполнено операций,
начнется демонстрация функций дисплея, [7].
: Отмена.
: Когда устройство выключено, время постоянно
отображается на дисплее.
: Отмена; Если устройство выключено, при нажатии “DISP”
время отображается примерно в течение 5 секунд, [7].
: Снижается яркость подсветки дисплея и кнопок.
: Отмена.
: Однократная прокрутка отображаемой информации.
: Повторная прокрутка (через 5-секундные интервалы).
: Отмена.
: Отображение информации о тегах во время
воспроизведения дорожек MP3 или WMA.
: Отмена.
: Включение монорежима для более качественного приема
FM-сигнала (стереоэффект будет потерян), [8].
: Восстановление стереоэффекта.
3 При необходимости повторите
действие 2.
• Для возврата в предыдущее
меню нажмите BACK.
• Для выхода из меню нажмите
“DISP” или “MENU”.
По умолчанию: Подчеркнуто
14
Категория Элементы меню Выбираемые настройки, [страница для справки]
IF BAND
Полоса
промежуточных
частот
TUNER
• AUTO
• WIDE
: Повышение избирательности тюнера для устранения
интерференционных помех от соседних радиостанций.
(Сопровождается потерей стереоэффекта.)
: Могут возникать интерференционные помехи от соседних
радиостанций, но качество звучания при этом не ухудшается и
сохраняется стереоэффект.
5
FADER*4, *
микшер
BALANCE *
баланс
LOUD
Громкость
5
R06 – F06 : Настройка выходного баланса передних и задних динамиков.
(По умолчанию: 00)
L06 – R06 : Настройка выходного баланса левых и правых динамиков.
(По умолчанию: 00)
• LOUD OFF
• LOUD ON
: Отмена.
: Увеличьте низкие и высокие частоты для получения хорошо
сбалансированного звучания при низком уровне громкости.
VOL ADJUST
настройка громкости
VOL ADJ –05 —
VOL ADJ +05
(По умолчанию:
VOL ADJ 00)
: Запрограммируйте уровень громкости для каждого источника
(кроме FM) в соответствии с уровнем громкости FM. Уровень
громкости автоматически увеличивается или уменьшается
при смене источника.
• Перед выполнением настройки выберите источник,
который необходимо настроить.
• Если в качестве источника выбрано “FM”, на дисплее
появляется надпись “VOL ADJ FIX”.
L/O MODE
Pежим линейного
свыходa
AUDIO (ЗВУК)
• SUB.W
• REAR
: Выберите этот параметр, если разъемы REAR LINE OUT
используются для подключения сабвуфера (через внешний
усилитель).
: Выберите, если при подключении динамиков через внешний
усилитель используются терминалы REAR LINE OUT.
SUB.W FREQ *
Предельная частота
низкочастотного
• LOW
• MID
• HIGH
: Низкочастотный динамик воспроизводит частоты ниже 72 Гц.
: Низкочастотный динамик воспроизводит частоты ниже 111 Гц.
: Низкочастотный динамик воспроизводит частоты ниже 157 Гц.
6
динамика
SUB.W LEVEL *
Уровень
низкочастотного
6
SUB.W 00
— SUB.W 08
: Настройте уровень выходного сигнала низкочастотного
динамика.
(По умолчанию: SUB.W 04)
динамика
BEEP
Звук нажатия кнопки
AMP GAIN *
Регулятор усиления
7
• BEEP OFF
• BEEP ON
• LOW POWER
: Выключение звука нажатия кнопки.
: Включение звука нажатия кнопки.
: VOLUME 00 – VOLUME 30 (Если максимальная мощность
динамика меньше 50 Вт, выберите этот параметр, чтобы
предотвратить повреждение динамика.)
• HIGH POWER
: VOLUME 00 – VOLUME 50
*4 При использовании системы с двумя динамиками установите для уровня баланса значение “00”.
*5 Эта настройка не влияет на выходной сигнал сабвуфера.
*6 Отображается только в том случае, если параметр “L/O MODE” имеет значение “SUB.W”.
*7 При выборе “LOW POWER”, если громкость выше, чем “VOLUME 30”, автоматически
устанавливается громкость "VOLUME 30".
Продолжение не следующей странице
НАСТРОЙКИ
15
Категория Элементы меню Выбираемые настройки, [страница для справки]
8
AM *
AM-радиостанция
AUX IN *
Дополнительный
SRC SELECT
входной разъем
*8 Отображается, если выбран любой источник, кроме “AM”.
*9 Отображается, если выбран любой источник, кроме “AUX IN”.
• AM OFF
• AM ON
9
• AUX OFF
• AUX ON
: Отключение варианта “AM” при выборе источника.
: Включение варианта “AM” при выборе источника, [4].
: Отключение варианта “AUX IN” при выборе источника.
: Включение варианта “AUX IN” при выборе источника, [4].
Дополнительная информация о приемнике
Основные операции
Включение питания
• Для включения питания приемника также можно
использовать кнопку SRC. Если источник готов,
воспроизведение также начинается.
Выключение питания
• Если питание отключается во время
прослушивания дорожки, при последующем
включении питания воспроизведение начнется с
того места, где оно было остановлено.
Общие сведения
• При изменении источника во время
прослушивания диска воспроизведение
останавливается.
При следующем выборе "CD" в качестве
источника воспроизведение начнется с места
последнего останова.
• Операция отменяется, если в течение 30 секунд
после нажатия кнопки MENU не выполнено ни
одного действия.
Операции с тюнером
Сохранение радиостанций
• Во время поиска SSM...
– Все ранее сохраненные радиостанции
удаляются, и сохранение радиостанций будет
выполняться заново.
– По завершении использования функции SSM
будет выполнена автоматическая настройка
на радиостанцию, сохраненную с наименьшим
номером.
• В режиме сохранения радиостанций вручную
ранее запрограммированная радиостанция
удаляется, если сохранение новой радиостанции
выполняется с использованием того же
запрограммированного номера.
Операции с дисками
Предостережение для воспроизведения
дисков DualDisc
• Сторона диска DualDisc, отличная от DVD, не
совместима со стандартом “Compact Disc Digital
Audio”. Поэтому не рекомендуется использовать
сторону диска DualDisc, отличную от DVD, на
данном устройстве.
Общие сведения
• Данный приемник предназначен для
воспроизведения компакт-дисков/CD-текста, а
также дисков однократной или многократной
записи в формате звукового компакт-диска
(CD-DA), MP3/WMA.
• Если диск вставляется верхней стороной вниз,
на дисплее поочередно появляются надписи
“PLEASE” и “EJECT”. Нажмите 0 для извлечения
диска.
• “Дорожки” MP3 и WMA (слова “файл” и “дорожка”
взаимозаменяемы в данном руководстве)
записываются в “папки”.
• При быстрой перемотке дорожки MP3 или
WMA вперед или назад можно услышать лишь
прерывистый звук.
16
НАСТРОЙКИ И СПРАВОЧНАЯ ИНФОРМАЦИЯ
Воспроизведение компакт-дисков
однократной и многократной записи
•
Используйте только “завершенные” компакт-диски
однократной и многократной записи.
•
Данный приемник может воспроизводить только
файлы одного типа, который первым будет распознан,
если на диске содержатся файлы как в формате
звукового компакт-диска (CD-DA), так и в формате
MP3/WMA.
•
На данном приемнике возможно воспроизведение
дисков с несколькими сеансами записи; однако,
незавершенные сеансы будут пропускаться при
воспроизведении.
•
Некоторые компакт-диски однократной или
многократной записи не воспроизводятся на данном
устройстве в связи с их особенностями, а также по
следующим причинам:
– Диски загрязнены или поцарапаны;
– На линзе внутри приемника присутствует конденсат
влаги;
– Линза звукоснимателя загрязнена;
– При записи файлов на компакт-диск однократной
или многократной записи использовался метод
“пакетной записи”;
– Некорректное состояние записи (отсутствие данных
и т.д.) или носителя (пятна, царапины, деформация и
т.д.).
•
Для считывания дисков многократной записи может
потребоваться больше времени, так как они имеют
меньшую отражательную способность по сравнению с
обычными компакт-дисками.
•
Не используйте следующие компакт-диски
однократной или многократной записи:
– Диски с наклейками, этикетками или защитными
пленками на поверхности;
– Диски, на которых можно печатать этикетки с
помощью струйного принтера.
Использование этих дисков при высокой температуре
или высокой влажности может привести к
неисправности или повреждению устройства.
Воспроизведение диска MP3/WMA
•
Данный приемник может воспроизводить файлы MP3/
WMA с расширением <.mp3> или <.wma> (не зависит
от регистра).
•
Данный приемник может отображать названия
альбомов, артистов (исполнителей) и тег (версии 1,0,
1,1, 2,2, 2,3 или 2,4) для файлов MP3 и файлов WMA.
•
Данный приемник может обрабатывать только
однобайтовые символы. Все остальные символы
отображаются неправильно.
СПРАВОЧНАЯ ИНФОРМАЦИЯ
•
Файлы MP3/WMA отображаются на данном приемнике
в соответствии со следующими характеристиками:
– Битрейт для МР3: 32 кбит/с — 320 кбит/с
–
Частота передачи данных для МР3:
32 кГц, 44,1 кГц, 48 кГц (для MPEG-1)
16 кГц, 22,05 кГц, 24 кГц (для MPEG-2)
– Битрейт для WMA: 32 кбит/с — 320 кбит/с
– Частота передачи данных для WMA: 22,05 кГц, 32 кГц,
44,1 кГц, 48 кГц
– Формат диска: ISO 9660 Level 1/ Level 2, Romeo, Joliet,
расширение Windows.
•
Максимальное количество символов для названий
файлов или папок зависит от используемого формата
диска (включая 4 символа расширения <.mp3> или
<.wma>).
– ISO 9660 Level 1: до 12 символов
– ISO 9660 Level 2: до 31 символов
– Romeo: до 64 символов
–
Joliet: до 32 символов
–
Расширение Windows: до 64 символов
•
Данное устройство может распознавать до 512 файлов,
255 папок и 8 уровней иерархической структуры.
•
Данный приемник может воспроизводить файлы,
записанные в режиме VBR (переменная скорость в
битах).
Для файлов, записанных в режиме VBR, по разному
отображается время от начала воспроизведения, и это
время не соответствуют действительности. Эта разница
становится особенно заметной после выполнения
функции поиска.
•
Данный приемник не может воспроизводить
следующие файлы:
–
файлы MP3, закодированные в форматах MP3i и MP3
PRO;
–
файлы MP3, закодированные в непредусмотренном
формате;
–
файлы MP3, закодированные в формате Layer 1/2;
– файлы WMA, закодированные в формате “без
потерь”, профессиональном и голосовом форматах;
–
файлы WMA, основой которых служит формат,
отличный от формата Windows Media ® Audio.
– файлы формата WMA, защищенные от копирования
по методу DRM;
– файлы, содержащие данные, например, AIFF, ATRAC3
и т.д.
•
Функция поиска выполняется, но скорость поиска не
является постоянной.
Продолжение не следующей странице
17
Воспроизведение дорожек MP3 или WMA с
устройства USB
•
Порядок воспроизведения с устройства USB может
отличаться от других устройств воспроизведения.
•
Приемник может не воспроизводить некоторые
устройства USB или некоторые файлы из-за их
характеристик или условий записи.
•
В зависимости от конфигурации устройств USB и
коммуникационных портов некоторые устройства USB
могут быть подключены неправильно, или соединение
может быть потеряно.
•
К приемнику можно одновременно подключить только
одно запоминающее устройство USB большой емкости.
Не используйте концентратор USB.
•
Если подключенное устройство USB не содержит файлов
требуемого формата, появляется надпись “CANNOT
PLAY”.
•
Устройство может отображать тег (версии 1,0, 1,1, 2,2,
2,3 или 2,4) для файлов MP3 и WMA.
•
Файлы MP3/WMA отображаются на данном приемнике
в соответствии со следующими характеристиками:
– Битрейт для МР3: 32 кбит/с — 320 кбит/с
– Частота передачи данных для МР3:
32 кГц, 44,1 кГц, 48 кГц (для MPEG-1)
16 кГц, 22,05 кГц, 24 кГц (для MPEG-2)
–
Битрейт для WMA: 32 кбит/с — 320 кбит/с
–
Частота передачи данных для WMA: 22,05 кГц, 32 кГц,
44,1 кГц, 48 кГц
•
Данное устройство может воспроизводить файлы MP3,
записанные в режиме VBR (переменная скорость в
битах).
•
Максимальное количество символов для следующих
элементов ограничено.
–
Имена папок: 32 символа
– Имена файлов: 32 символа
– Теги MP3: 64 символа
– Теги WMA: 32 символа
•
Данное устройство может распознавать до 5 000
файлов, 255 папок (255 файлов в папке, включая папку
без неподдерживаемых файлов) и 8 иерархий.
•
Данное устройство не поддерживает устройство
считывания карт SD.
•
Приемник не распознает запоминающие устройства
USB с номинальным напряжением, отличным от 5 В, и
допускает превышение 500 мА.
•
Приемник не поддерживает использование USB-
устройств со специальными функциями, например с
функциями защиты данных.
•
Не используйте USB-устройства с 2 или более
разделами.
•
Данный приемник может не распознать устройство
USB, подключенное через USB-устройство чтения карт.
•
Приемник может неправильно воспроизводить файлы
с устройства USB при использовании удлинителя USB.
•
Данный приемник не может воспроизводить
следующие файлы:
– файлы MP3, закодированные в форматах MP3i и MP3
PRO;
– файлы MP3, закодированные в непредусмотренном
формате;
– файлы MP3, закодированные в формате Layer 1/2;
–
файлы WMA, закодированные в формате “без
потерь”, профессиональном и голосовом форматах;
–
файлы WMA, основой которых служит формат,
отличный от формата Windows Media® Audio.
Извлечение диска или отключение устройства
USB
•
Если в течение 15 секунд извлеченный диск не будет
вынут, он автоматически помещается обратно в
загрузочный отсек в целях защиты от загрязнения.
•
После извлечения диска или устройства USB появляется
надпись “NO DISC” или “NO USB”, и невозможно
использовать некоторые кнопки. Вставьте другой диск,
снова подключите устройство USB или нажмите SRC для
выбора другого источника воспроизведения.
Присвоение названия
•
При попытке присвоения названий более 30-ти
частотам радиостанций появляется надпись “NAME
FULL”. Прежде чем присваивать названия, удалите
ненужные названия.
Операции с меню
•
Если для элемента “AMP GAIN” настройка
“HIGH POWER” меняется на “LOW POWER” и
при этом для уровня громкости установлено значение
больше “VOLUME 30”, приемник автоматически меняет
уровень громкости на “VOLUME 30”.
18
Устранение проблем
Не всякое нарушение в работе устройства является результатом его неисправности. Перед обращением в
сервисный центр проверьте следующее.
Симптомы Способы устранения/Причины
• Не слышен звук из динамиков. • Установите оптимальный уровень громкости.
• Приемник не работает. Перенастройте приемник (см. стр. 3).
• Невозможно выбрать “AUX IN”. Проверьте настройку “SRC SELECT” = “AUX IN” (см.
Общие сведения
• Автоматическое программирование SSM
не работает.
• Статические помехи при прослушивании
FM/AM
радио.
• Невозможно выбрать “AM”. Проверьте настройку “SRC SELECT” = “AM” (см. стр. 16).
• Диск не воспроизводится. Вставьте диск правильно.
• Не воспроизводятся компакт-диски
однократной и многократной записи.
• Не осуществляется переход на дорожки
компакт-дисков однократнойи
многократной записи.
• Диск не может быть воспроизведен и или
извлечен.
• Звук, записанный на диске, иногда
Все диски
прерывается.
• На дисплее появляется надпись “NO DISC”. Вставьте в загрузочный отсек диск, который можно
• На дисплее поочередно появляются
надписи “PLEASE” и “EJECT“.
• Диск не воспроизводится. • Используйте диск с дорожками MP3/WMA, записанными
• Слышен шум. Перейдите к другой дорожке или смените диск. (Не
Воспроизведение MP3/WMA
• Проверьте кабели и соединения.
стр. 16).
Сохраните радиостанции вручную.
Плотно вставьте антенну.
• Вставьте компакт-диск однократной или многократной
записи с закрытым сеансом.
• Закройте сеанс компакт-диска однократной или
многократной записи с помощью устройства, которое
использовалось для записи.
• Снимите блокировку с диска (см. стр. 9).
• Принудительно извлеките диск (см. стр. 3).
• Остановите воспроизведение на время езды по неровной
дороге.
• Смените диск.
• Проверьте кабели и соединения.
воспроизвести.
Нажмите
0 и вставьте диск правильно.
в формате, совместимом с ISO 9660 Level 1, Level 2, Romeo
или Joliet.
• Добавьте к именам файлов расширение <.mp3> или
<.wma>.
добавляйте расширение <.mp3> или <.wma> к файлам, не
являющимся файлами MP3 или WMA).
Продолжение не следующей странице
СПРАВОЧНАЯ ИНФОРМАЦИЯ
19
Симптомы Способы устранения/Причины
• Для чтения требуется более длительное
время (на дисплее продолжает мигать
надпись “READING”).
• Порядок воспроизведения дорожек
отличается от заданного.
• Время от начала воспроизведения
неправильное.
• На дисплее появляется надпись “NO FILE”. Выбранная папка является пустой*. Выберите другую папку,
Воспроизведение MP3/WMA
• Не отображаются правильные символы (т.е.
название альбома).
• Слышен шум. Воспроизводимая дорожка не является дорожкой MP3
• На дисплее продолжает мигать сообщение
“READING” (Чтение).
• На дисплее появляется надпись “NO FILE”. Выбранная папка является пустой*. Выберите другую папку,
• Дорожки/папки не воспроизводятся в
необходимом порядке.
• На дисплее мигает надпись “CANNOT PLAY”.
Воспроизведение с устройства USB
• На дисплее появляется надпись “NO USB”.
• Приемник не может определить устройство
USB.
• Не отображаются правильные символы (т.е.
название альбома).
• Звук иногда прерывается во время
воспроизведения дорожки.
• Microsoft и Windows Media являются либо зарегистрированными торговыми марками или торговыми
марками корпорации Microsoft в США и/или других странах.
Не используйте многоуровневую иерархическую структуру и
много папок.
Порядок воспроизведения определяется при записи файлов.
Это иногда происходит во время воспроизведения. Причиной
является способ записи дорожек.
содержащую дорожки MP3 или WMA.
* Папка, которая физически пуста, либо папка, которая
содержит данные, но среди них нет звуковых дорожек
MP3/WMA в нужном формате.
Приемник может отображать только буквы (верхнего
регистра), цифры и ограниченное число символов.
или WMA. Перейдите к другому файлу. (Не добавляйте
расширение <.mp3> или <.wma> к файлам, не являющимся
файлами MP3 или WMA).
• Время считывания меняется в зависимости от устройства
USB.
• Не используйте слишком сложную иерархию или большое
количество папок.
• Выключите питание, а затем снова его включите.
• Повторно подключите устройство USB.
содержащую дорожки MP3 или WMA.
* Папка, которая физически пуста, либо папка, которая
содержит данные, но среди них нет звуковых дорожек
MP3/WMA в нужном формате.
Порядок воспроизведения определяется с помощью отметки
времени записи. Первая дорожка или папка, записанная на
устройстве USB, будет воспроизводиться первой.
• Подключите устройство USB, которое содержит дорожки,
кодированные в соответствующем формате.
• Повторно подключите устройство USB.
Данное устройство может отображать только буквы
(верхнего регистров), цифры и ограниченное число символов.
Дорожки MP3 или WMA не были надлежащим образом
скопированы на устройство USB.
Скопируйте дорожки MP3 или WMA на устройство USB еще
раз и повторите попытку.
20
Обслуживание
Очистка разъемов
При частом отсоединении разъемы загрязняются.
Чтобы снизить уровень загрязнения, периодически
проводите очистку разъемов с помощью ватных
валиков или ткани, смоченных спиртом, соблюдая
при этом меры предосторожности во избежание
повреждения разъемов.
Разъемы
Конденсация влаги
Влага может конденсироваться на линзе внутри
устройства в следующих случаях:
• После включения автомобильного обогревателя.
• При повышении влажности внутри автомобиля.
Это может привести к неисправной работе
устройства. В этом случае извлеките диск и оставьте
приемник включенным на несколько часов, чтобы
испарилась влага.
Как обращаться с дисками
При извлечении диска
из футляра, нажмите на
центральный держатель футляра
и снимите диск, удерживая его за
края.
• Всегда удерживайте диск за
края. Не прикасайтесь к поверхности, на которой
находится запись.
Чтобы поместить диск в футляр, аккуратно
установите диск на центральный держатель
(стороной с изображением вверх).
• После прослушивания обязательно помещайте
диски в футляры.
Центральный
держатель
Хранение дисков в чистом виде
Воспроизведение грязного диска
может быть некорректным.
Если диск загрязнится, протрите его
мягкой тканью по прямой линии от
центра к краю.
• Не используйте растворители (например, обычное
средство для чистки кассет, распыляемые
средства, разбавитель, бензин и т.д.) для чистки
дисков.
Прослушивание новых дисков
Вблизи внутреннего и внешнего краев
новых дисков иногда бывают грубые
выступы. Такой диск не может быть
загружен в приемник.
Чтобы удалить такие пятна, потрите их
карандашом или шариковой ручкой и т.д.
Не используйте следующие диски:
Один компакт-диск
(диаметром 8 см) Изогнувшийся диск
Наклейка и остаток
наклейки
Необычная форма
Прозрачные или
полупрозрачные
компоненты на области
записи
Диск с наклеиваемой
этикеткой
Диск C-thru
(полупрозрачный диск)
СПРАВОЧНАЯ ИНФОРМАЦИЯ
21
Технические характеристики
БЛОК УСИЛИТЕЛЕЙ ЗВУКА
Максимальная выходная мощность: Передние/
Задние:
Длительная выходная мощность (RMS): Передние/
Задние:
Импеданс нагрузки: 4 Ω (допустимо от 4 Ω до 8 Ω)
Диапазон настройки тембра: Низкие
частоты:
Диапазон
средних
частот:
Верхние
частоты:
Частотная характеристика: от 40 Гц до 20 000 Гц
Отношение сигнал/помеха: 70 дБ
Уровень линейного выхода/полное сопротивление: нагрузка 2,5 В/20 kΩ (полная шкала)
Импеданс выходного сигнала: 1 kΩ
Уровень выхода низкочастотного динамика/полное
сопротивление:
Другой терминал: Входной разъем USB, Дополнительный
50 Вт на каждый канал
19 Вт на канал в при 4 Ω, от 40 Гц до
20 000 Гц и не более чем 0,8% общего
гармонического искажения.
±12 дБ (60 Гц, 80 Гц, 100 Гц, 200 Гц)
Q1.0, Q1.25, Q1.5, Q2.0
±12 дБ (0,5 кГц, 1,0 кГц, 1,5 кГц, 2,5 кГц)
Q0.75, Q1.0, Q1.25
±12 дБ (10,0 кГц, 12,5 кГц, 15,0, 17,5 кГц )
Q = Исправлено
нагрузка 2,5 В/20 kΩ (полная шкала)
входной разъем AUX
БЛОК РАДИОПРИЕМНИКА
Диапазон частот: FM: от 87,5 МГц до 108,0 МГц
AM: от 531 кГц до 1 602 кГц
Радиоприемник в
диапазоне FM
Радиоприемник в
диапазоне AM
Полезная чувствительность: 11,3 dBf (1,0 μВ/75 Ω)
50 дБ пороговая чувствительность: 16,3 dBf (1,8 μВ/75 Ω)
Альтернативная отстройка (400 кГц): 65 дБ
Частотная характеристика: от 40 Гц до 15 000 Гц
Разделение стереоканалов: 30 дБ
Чувствительность: 20 μВ
Избирательность: 35 дБ
22
БЛОК ПРОИГРЫВАТЕЛЯ КОМПАКТ-ДИСКОВ
Тип: проигрыватель компакт-дисков
Система обнаружение сигнала: бесконтактное оптическое считывание
Число каналов: 2 канала (стерео)
Частотная характеристика: от 5 Гц до 20 000 Гц
Динамический диапазон: 96 дБ
Отношение сигнал/помеха: 98 дБ
Коэффициент детонации: в пределах допусков измерительной
допусков измерительной аппаратуры Формат
декодирования MP3: (MPEG1/2 Audio Layer 3)
Формат декодирования WMA (Windows Media® Audio): Макс. скорость передачи битов: 320 кбит/с
БЛОК USB
Стандартный USB: USB 1.1, USB 2.0
Скорость передачи данных (полная): максимум 12 Мбит/с
Совместимое устройство: Запоминающее устройство большой емкости
Совместимая файловая система:
Формат воспроизводимого звука:
Максимальный ток: 5 В пост. тока
(полупроводниковый лазер)
аппаратуры
Макс. скорость передачи битов: 320 кбит/с
FAT 32/16/12
MP3/WMA
500 мВ
ОБЩИЕ ТРЕБОВАНИЯ
Электрическое питание: Рабочее напряжение: постоянное напряжение 14,4 В (допустимо от
Система заземления: отрицательное заземление
Допустимая рабочая температура: от 0°C до +40°C
Габариты, мм (Ш × В × Г):
(прибл.)
Масса: 1,3 кг (без дополнительных принадлежностей)
Конструкция и технические требования могут быть изменены без уведомления.
Монтажный размер: 182 мм × 52 мм × 160 мм
Размер панели: 188 мм × 58 мм × 6 мм
11 В до 16 В)
СПРАВОЧНАЯ ИНФОРМАЦИЯ
23
Loading...
