CD RECEIVER

CD-RECEIVER RECEPTEUR CD CD-RECEIVER

KD-LH70R

VOL

ENGLISH

DEUTSCH

SOUND

ATT

SOURCE

VOL

FRANÇAIS

NEDERLANDS

For installation and connections, refer to the separate manual. Für den Einbau und die Anschlüsse siehe das eigenständige Handbuch. Pour l’installation et les raccordements, se référer au manuel séparé. Bijzonderheden over de installatie en aansluiting van het apparaat vindt u in de desbetreffende handleiding.

INSTRUCTIONS

BEDIENUNGSANLEITUNG

MANUEL D’INSTRUCTIONS

GEBRUIKSAANWIJZING

GET0129-001A

[E/EX]

Page 2

Abbildung und Position der am Gerät befindlichen Aufkleber

Geräteunterseite

CAUTION: Invisible laser radiation when open and interlock failed or defeated. AVOID DIRECT EXPOSURE TO BEAM. (e )

Typenschild

DEUTSCH

Achtung:

Die Klassifikation der Laserkomponente in diesem Gerät liegt über Laser-Klasse 1.

Zurücksetzen des Geräts

Die Tasten SEL (Auswahl) und (Bereitschaft/ Netz/Dämpfer) länger als 2 Sekunden gleichzeitig gedrückt halten. Dadurch wird der eingebaute Mikro-Computer zurückgesetzt.

Hinweis:

Ihre Voreinstellungen—wie Vorwahlkanäle, Klangeinstellungen oder Namen, die an CDs vergeben wurden—werden ebenfalls gelöscht.

ADVARSEL: Usynlig la ser stråling ved åbning, når sikkerhedsafbrydere er ude af funktion. Undgåudsættelse for stråling. (d)

WICHTIG FÜR LASER-GERÄTE

Vorsichtsmaßregeln:

1.LASER-PRODUKT DER KLASSE 1

2.ACHTUNG: Unsichtbare Laserstrahlung bei Öffnung und fehlerhafter oder beschädigter Sperre. Direkten Kontakt mit dem Strahl vermeiden!

3.ACHTUNG: Das Gehäuseoberteil nicht abnehmen. Das Gerät enthält keinerlei Teile, die vom Benutzer gewartet werden können. Überlassen Sie Wartungsarbeiten qualifizierten Kundendienst-Fachleuten.

4.ACHTUNG: Der Compact Disc-Player arbeitet mit unsichtbaren Laserstrahlen und ist mit Sicherheitsschaltern ausgestattet, die die Aussendung von Strahlen verhindern, wenn bei Öffnen des CD-Halters die Sicherheitssperren gestört oder beschädigt sind. Es ist gefährlich, die Sicherheitsschaltung zu deaktivieren.

5.ACHTUNG: Falls die Verwendung der Regler, Einstellungen oder Handhabung von den hierin gegebenen Anleitungen abweichen, kann es zu einer gefährlichen Strahlenfreisetzung kommen.

VARNING: Osynlig laser- strålning när denna del är öppnad och spärren är urkopplad. Betrakta ej strålen. (s)

VARO: Avattaessa ja suojalukitus ohitettaessa olet alttiina näkymättömälle lasersäteilylle. Älä katso säteeseen. (f)

(Bereitschaft/Netz/Dämpfer)

SEL (Auswahl)

Verwenden der Taste M (MODE)

Wenn die Taste M (MODE) gedrückt wird, geht das Gerät in den Funktionsbetrieb (auf dem oberen Teil des Displays blinkt „MODE“). Im Funktionsbetrieb haben die Zifferntasten und die Tasten 5/∞ eine andere Funktion.

Beispiel: Mit der Zifferntaste 2 kann nun in den MO (Monophon) geschaltet werden.

MO (Monophon) wird angezeigt.

Wenn die Zifferntasten für etwa 5 Sekunden nach dem Drücken der Taste M (MODE) nicht bedient werden, wird der Funktionsbetrieb beendet und die Tasten können wieder als Zifferntasten verwendet werden. („MODE“ wird nicht mehr im Display angezeigt).

• Die Taste M (MODE) nochmals drücken und der Funktionsbetrieb wird ebenfalls gelöscht.

CountdownZeitanzeige

Page 3

Wir danken Ihnen für den Kauf eines JVC Produkts. Bitte lesen Sie die Anleitung vollständig durch,

bevor Sie das Gerät in Betrieb nehmen, um sicherzustellen, daß Sie alles vollständig verstehen und

die bestmögliche Leistung des Geräts erhalten.

INHALT

Zurücksetzen des Geräts .......................... 2

Verwenden der Taste M (MODE) .............. 2

ANORDNUNG DER TASTEN............... 4

Schalttafel ................................................. 4

Fernbedieneinheit ..................................... 5

Vorbereiten de Fernbedienung ................. 6

GRUNDBEDIENUNGEN .................... 7

Einschalten der Stromversorgung............. 7

Stellen der Uhr .......................................... 8

RADIO-BETRIEB ............................ 9

Radiohören ............................................... 9

Speichern der Sender ............................... 11

Anwahl eines vorabgestimmten Senders ...

RDS-BETRIEB .............................. 13

Betriebsmöglichkeiten mit der

Funktion RDS ......................................... 13

Weitere praktische RDS-Funktionen und

-Einstellungsmöglichkeiten ..................... 17

CD-BETRIEB ................................ 20

Abspielen einer CD ................................... 20

Finden eines Titel oder eines bestimmten

Abschnittes auf einer CD ........................ 21

Wählen der CD-Abspielbetriebsarten ....... 22

Wiedergeben einer CD mit CD-Text .......... 23

Unterdrücken des Disc-Auswurfs.............. 23

EINFÜHRUNG IN MP3 ..................... 24

Was ist MP3? ............................................ 24

Wie werden MP3-Dateien

aufgezeichnet und wiedergegeben? ...... 24

MP3-BETRIEB .............................. 26

Wiedergabe einer MP3-Disc ..................... 26

Eine Datei oder einen bestimmten

Abschnitt auf einer MP3-Disc suchen .... 27

Auswahl des MP3-Wiedergabemodus ...... 29

KLANGEINSTELLUNG ..................... 30

Auswählen der vorprogrammierten

Klangmodi (C-EQ: Custom Equalizer) .... 30

Klang-Einstellschritte ................................ 31

ANDERE WICHTIGE FUNKTIONEN ....... 32

Ändern der allgemeinen

Einstellungen (PSM) ............................... 32

Zuweisen von Namen für die Signalquellen ...

Abnehmen der Schalttafel......................... 37

CD-WECHSLERBETRIEB .................. 38

Abspielen der Discs .................................. 38

Wählen der Abspielbetriebsarten .............. 41

BETRIEB EINER EXTERNEN

KOMPONENTE ............................ 43

Wiedergeben einer externen Komponente

BETRIEB DES DAB-TUNERS .............. 44

Einstellen eines Ensembles und eines

Dienstes ................................................. 44

Sichern von DAB-Diensten im Speicher ... 46 Einstellen eines gespeicherten

DAB-Dienstes ......................................... 47

Welche weiteren Möglichkeiten bietet DAB? ...

FEHLERSUCHE ............................. 49

WARTUNG .................................. 52

Handhaben der Discs ............................... 52

TECHNISCHE DATEN ...................... 53

Hinweis:

Zu diesem Gerät wird eine Identifikationskarte mitgeliefert, auf der die Gerätechassis-Nummer vermerkt ist. Heben Sie diese Karte getrennt vom Gerät auf. Im Falle eines Diebstahls kann sie die Geräteidentifizierung erleichtern.

DEUTSCH

... 43

VOR DEM GEBRAUCH

*Für die Sicherheit....

• Die Lautstärke nicht zu laut stellen, da dadurch Außengeräusche überdeckt und das Autofahren gefährlich wird.

• Das Auto vor dem Durchführen von komplizierten Bedienschritten anhalten.

*Temperatur im Auto....

Wenn Sie das Auto für lange Zeit in heißem oder kaltem Wetter parken, bitte warten, bis sich die Temperatur im Auto sich normalisiert hat, bevor Sie das Gerät einschalten.

Page 4

Schalttafel

DEUTSCH

ANORDNUNG DER TASTEN

Displayfenster

1 Taste (Bereitschaft/Netz/Dämpfer) 2 Steuerregler 3 Taste SEL (Auswahl) 4 Displayfenster 5 Taste 5 (Nach-oben)

Taste +10

6 Taste 0 (Auswerfen) 7 Tasten 4 /¢ 8 Taste (Freigabe der Bedienungsblende) 9 Taste T (TP/PTY: Verkehrsinformationen/

Sendungstypen)

p Taste D (DISP: Display)

• Dient auch als Tasten SSM, wenn sie zusammen mit M (MODE) gedrückt wird.

q Taste M (MODE)

• Dient auch als Tasten SSM, wenn sie zusammen mit D (DISP) gedrückt wird.

w Taste FM/AM (DAB) e Taste CD/CD-CH (CD-Wechsler) r Taste EQ (Equalizer) t Taste MO (Monophon) y Zifferntasten u Taste RPT (Wiederholung) i Taste RND (Zufall) o Fernbediensensor

; Taste ∞ (Nach-unten)

Taste –10

Displayfenster

a Disc-Informationsanzeigen

TAG (ID3 Tag), (Verzeichnis), (Titel/ Datei)

s Anzeige für eingelegte CDs d Hauptdisplay f Anzeigen für Wiedergabe

(Disc), (Verzeichnis)

g Anzeige Signalquelle/Uhr h Anzeige EQ (Equalizer) j Klangmodus (C-EQ: eigener Equalizer)-Anzeigen

ROCK, CLASSIC, POPS, HIP HOP, JAZZ, USER

k Anzeige LOUD (Lautstärkekontur) l Anzeigen des Tunerempfangsmodus

MO (Monophon), ST (Stereo)

/ Anzeigen RDS

AF, REG, TP, PTY

z Anzeige MP3 x Anzeige des Lautstärkepegels (oder

Audiopegels) Anzeige Frequenzgangausgleich

c Anzeigen des Wiedergabemodus

RND (Zufall), RPT (Wiederholung)

Page 5

Fernbedieneinheit

SOUND

ATT

SOURCE

VOL

1 • Wenn diese Taste bei ausgeschaltetem

Gerät gedrückt wird, wird das Gerät eingeschaltet.

• Das Gerät wird ausgeschaltet, wenn diese Taste gedrückt gehalten wird, bis „SEE YOU“ im Display erscheint.

• Die Lautstärke wird sofort abgesenkt, wenn die Taste kurz gedrückt wird. Drücken Sie diese Taste erneut, um die Lautstärke wiederherzustellen.

2 • Wählt das Frequenzband aus, während Sie

Radiosendungen hören (oder der DABTuner eingestellt ist). Wenn Sie diese Taste mehrfach hintereinander drücken, ändert sich die Band.

• Springt während der Wiedergabe einer MP3Disc zur ersten Datei oder dem nächsten Verzeichnis. Bei jedem Druck auf diese Taste kann zum nächsten Verzeichnis gewechselt und die erste Datei abgespielt werden.

• Während der Wiedergabe einer MP3-Disc auf einem MP3-kompatiblen CD-Wechsler; – Wechselt durch kurzen Tastendruck zur

nächsten Disc.

– Springt zum nächsten Ordner, wenn die

Taste gedrückt gehalten wird.

Hinweis:

Hierdurch wird immer zur nächsten Disc gewechselt, wenn eine CD auf dem CD-Wechsler wiedergegeben wird.

VOL

3 • Wählt der vorabgestimmten Senders,

während Sie Radiosendungen hören (oder der DAB-Tuner eingestellt ist). Wenn Sie diese Taste mehrfach hintereinander drücken, wird die jeweilige nächsthöhere Speicherplatznummer (oder Dienstenummer) ausgewählt, und der entsprechende Sender (oder Dienstenummer) wird eingestellt.

• Springt während der Wiedergabe einer MP3Disc zur ersten Datei oder dem vorherigen Verzeichnis. Bei jedem Druck auf diese Taste kann zum vorhergehenden Verzeichnis gewechselt und die erste Datei abgespielt werden.

• Während der Wiedergabe einer MP3-Disc auf einem MP3-kompatiblen CD-Wechsler; – Wechselt durch kurzen Tastendruck zur

vorigen Disc.

– Springt zum vorigen Ordner, wenn die

Taste gedrückt gehalten wird.

Hinweis:

Hierdurch wird immer zur vorigen Disc gewechselt, wenn eine CD auf dem CDWechsler wiedergegeben wird.

4 Diese Taste hat dieselbe Funktion wie der

Steuerregler am Hauptgerät.

Hinweis:

Die Tasten arbeitet nicht für Einstellungen im Präferenzinstellungsmodus.

5 Wählt den Klangmodus (C-EQ: eigener

Equalizer Equalizer) aus. Wenn Sie diese Taste mehrfach hintereinander drücken, ändert sich der Klangmodus (C-EQ).

6 Dient der Signalquellenwahl.

Wenn Sie diese Taste mehrfach hintereinander drücken, ändert sich die Signalquelle.

7 • Arbeitet bei Radioempfang als

Sendersuchlauftaste.

• Wählt bei aktiviertem DAB-Tuner Dienste aus, wenn Sie die Taste kurz drücken.

• Sucht bei aktiviertem DAB-Tuner Ensembles, wenn Sie die Taste länger als 1 Sekunde drücken.

• Arbeitet bei CD-Wechsler-Wiedergabe als Suchlauftaste vorwärts oder rückwärts Titel/ Datei, solange die Taste gedrückt gehalten wird.

• Arbeitet bei CD-Wechsler-Wiedergabe als Titelsprungaste vorwärts nächster Titel/Datei oder rückwärts (oder vorheriger) Titel/ Dateien, wenn die Taste kurz gedrückt wird.

DEUTSCH

Page 6

Vorbereiten de Fernbedienung

Vor dem Gebrauch der Fernbedieneinheit:

• Die Fernbedieneinheit direkt auf den Fernbediensensor am Gerät ausrichten. Sicherstellen, daß keine störenden Gegenstände den Fernbediensignalpfad behindern können.

DEUTSCH

Fernbediensensor

• Den Fernbediensensor niemals einer starken Lichtquelle aussetzen (z.B. Sonnenlicht oder starke Lampe usw.).

Einlegen der Batterie

Wechseln Sie die Batterie, wenn der Wirkungsbereich oder die Wirksamkeit der Fernbedienung abnimmt.

1. Nehmen Sie den Batteriehalter heraus.

1) Schieben Sie den Halter in der dargestellten Pfeilrichtung heraus, und verwenden Sie hierzu einen Kugelschreiber oder eine ähnliche Vorrichtung.

2) Nehmen Sie den Batteriehalter heraus.

(rückseite)

3. Setzen Sie den Batteriehalter wieder ein.

Setzen Sie den Batteriehalter wieder ein, indem Sie ihn in die Fernbedienung drücken, bis Sie ein Klickgeräusch hören.

(rückseite)

WARNUNG:

• Lagern Sie Batterie an einem Ort, zu dem Kinder keinen Zugang haben. Wenn ein Kind die Batterie verschluckt, konsultieren Sie sofort einen Arzt.

• Laden Sie Batterie nicht auf, schließen Sie sie nicht kurz, bauen Sie sie nicht auseinander, erhitzen Sie sie nicht, und halten Sie sie auch nicht in eine offene Flamme. Sollten Sie sich nicht an diese Vorschriften halten, können die Batterie Wärme abgeben, können sich Risse in den Batterie bilden, oder können sie ein Feuer entzünden.

• Bringen Sie die Batterie nicht mit anderen Metallen in Berührung. Wenn Sie sich nicht an diese Vorschriften halten, können Batterie Wärme abgeben, können sich Risse in den Batterie bilden, oder können sie ein Feuer entzünden.

• Wenn Sie Batterie wegwerfen oder aufbewahren, wickeln Sie sie in Folie ein, und isolieren Sie sie. Wenn Sie sich nicht an diese Vorschriften halten, können Batterie Wärme abgeben, können sich Risse in den Batterie bilden, oder können sie ein Feuer entzünden.

• Stecken Sie nicht mit einem Metallstift oder ähnlichem Werkzeug in die Batterie. Wenn Sie sich nicht an diese Vorschriften halten, können Batterie Wärme abgeben, können sich Risse in den Batterie bilden, oder können sie ein Feuer entzünden.

2. Legen Sie die Batterie ein.

Drücken Sie die Batterie so in den Halter, daß die Seite mit dem eingeprägten Pluszeichen nach oben weist und die Batterie fest in der Vertiefung sitzt.

LithiumFlachbatterie (Produktnummer: CR2025)

ACHTUNG:

Legen Sie die Fernbedienung nicht an Orten ab (z. B. auf einem Armaturenbrett), die über einen längeren Zeitraum direkter Sonneneinstrahlung ausgesetzt sind. Anderenfalls kann das Gerät beschädigt werden.

Der KD-LH70R verfügt über eine Lenkradfernbedienfunktion. Wenn Ihr Fahrzeug mit einer

Lenkradferndienung ausgestattet ist, können Sie damit diesen Receiver steuern.

• Siehe Installations- und Anschlußanleitung (separates Dokument) bzgl. der Aktivierung dieser Funktion.

Page 7

GRUNDBEDIENUNGEN

Einschalten der Stromversorgung

Das Gerät einschalten.

Hinweis zum Ein-Tastendruck-Betrieb:

Wenn Sie die Programmquelle in abspielen Schritt 2 unten wählen, wird das Gerät automatisch eingeschaltet. Sie brauchen dafür nicht die Taste zu drücken.

Die Programmquelle wählen.

Für die Bedienung des Tuners (UKW oder

MW/LW), siehe Seiten 9 – 19.

Für die Wiedergabe eine CD,

siehe Seiten 20 – 23.

Für die Wiedergabe eine MP3-Disc,

siehe Seiten 24 – 29.

Für die Bedienung des CD-Wechsler,

siehe Seiten 38 – 42.

Für die Bedienung des externe Komponente

(LINE IN), siehe Seite 43.

Für die Bedienung des DAB-Tuner,

siehe Seiten 44 – 48.

Die Lautstärke einstellen.

So erhöhen Sie die Lautstärke

So verringern Sie die Lautstärke

Der Lautstärkepegel wird angezeigt.

Anzeige des Lautstärkepegels

(oder Audiopegels) (siehe Seite 34)

Den Klang wie gewünscht einstellen. (Siehe Seiten 30 und 31).

Für ein sofortiges Absenken der Lautstärke

Kurz beim Hören einer beliebigen Programmquelle drücken. „ATT“ blinkt auf dem Display und die Lautstärke fällt sofort ab. Zur Wiederherstellung der vorherigen Lautstärkepegel die Taste nochmals kurz drücken.

• Wenn Sie den Steuerregler drehen, können Sie die Lautstärke auch wiederherstellen.

Zum Ausschalten des Geräts

Drücken Sie die Taste und halten Sie die länger als eine Sekunde gedrückt. Es erscheint „SEE YOU“ und das Gerät schaltet ab.

• Wenn Sie die Stromversorgung ausschalten, während Sie eine CD hören,

wird die CD beim nächsten Einschalten an derselben Stelle wiedergeben, an der Sie die Stromversorgung ausgeschaltet haben.

VORSICHT beim Einstellen der Lautstärke:

CDs produzieren sehr wenig Geräusche im Vergleich zu anderen Signalquellen. Wenn zum Beispiel die Lautstärke für den Tuner eingestellt wurde, können die Lautsprecher durch den plötzlichen Anstieg des Ausgangssignals beschädigt werden. Verringern Sie daher die Lautstärke, bevor Sie eine Disc abspielen, und justieren Sie die Lautstärke dann während des Abspielens je nach Bedarf nach.

DEUTSCH

Page 8

DEUTSCH

Stellen der Uhr

Die Uhr kann so eingestellt werden, daß entweder das 24-Stunden- oder das 12-Stunden-System angezeigt wird.

Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird. (PSM: siehe Seite

Stellen Sie die Stunden ein.

1 Wählen Sie „CLOCK H“ (Stunden),

sofern diese Option im Display noch nicht angezeigt wird.

2 Stellen Sie die Stunden ein.

33).

Stellen Sie das Uhrzeit system ein.

1 Wählen Sie „24H/12H“. 2 Wählen Sie „24H“ oder „12H“ ein.

Bestätigen Sie die Einstellung.

Hinweis:

Siehe Seite 34 bzgl. der Darstellung der Uhrzeit auf dem Display.

Drücken Sie D (DISP), um zusätzliche Informationen während der Wiedergabe zu prüfen.

Stellen Sie die Minuten ein.

1 Wählen Sie „CLOCK M“ (Minuten). 2 Stellen Sie die Minuten ein.

Bei jedem Tastendruck werden die Zusatzinformationen auf dem Oberen Displayabschnitt angezeigt. (Weitere Einzelheiten auf Seite 34).

• Wenn Sie die Taste D (DISP) drücken und das Gerät ist abgeschaltet, wird die Uhrzeit ca. 5 Sekunden lang angezeigt.

Page 9

RADIO-BETRIEB

Radiohören

Um einen Sender einzustellen, können Sie entweder den automatischen Suchlauf verwenden, oder Sie können den Sender manuell einstellen.

Automatisches Suchen eines Senders: Automatischer Suchlauf

Wählen Sie das Band (FM1 – 3, AM).

Wenn Sie diese Taste mehrfach hintereinander drücken, ändert sich das Band wie folgt:

FM 1

(F1)

Das gewählte Frequenzband wird angezeigt*.

Leuchtet auf, wenn eine UKWStereosendung mit ausreichender Signalstärke empfangen wird.

* Wenn „CLOCK“ auf „ON“ (siehe Seite 34)

gestellt ist, wechselt die aktuelle Anzeige zur Anzeige der Uhrzeit.

FM 2

(F2)

FM 3

(F3)

A M

Beginnen Sie mit der Suche nach einem Sender.

Um Suchen von Sendern mit höherer Frequenz

Um Suchen von Sendern mit niedrigerer Frequenz

Wenn ein Sender empfangen wird, Stoppt die Suche.

Zum Anhalten der Suche bevor ein Sender empfangen wird, die gleiche Taste, die Sie für

die Suche gedrückt haben, nochmals drücken.

DEUTSCH

Hinweis:

Dieser Receiver verfügt über drei UKWFrequenzbänder (FM1, FM2, FM3). Sie können ein beliebiges Frequenzband wählen, um sich eine UKW-Sendung anzuhören.

Page 10

Manuelles Suchen eines Senders: Manueller Suchlauf

Wählen Sie das Band (FM1 – 3, AM).

Wenn Sie diese Taste mehrfach hintereinander drücken, ändert sich das Band wie folgt:

DEUTSCH

Hinweis:

Dieser Receiver verfügt über drei UKWFrequenzbänder (FM1, FM2, FM3). Sie können ein beliebiges Frequenzband wählen, um sich eine UKW-Sendung anzuhören.

Drücken Sie die Taste ¢ oder 4 , und halten Sie sie gedrückt,

bis „MANU“ (manuell) im Display zu blinken beginnt.

FM 1

(F1)

FM 2

(F2)

FM 3

(F3)

Schlechter Empfang einer UKWStereosendung:

1 Die Taste M (MODE) drücken, um

bei laufender UKW-Stereosendung in den Funktionsbetrieb zu gelangen. „MODE“ blinkt im oberen Displayabschnitt.

A M

2 Drücken Sie die Taste MO

(Monophon), während „MODE“ im Display blinkt, so daß die Anzeige MO im Display erscheint. Wenn Sie diese Taste mehrfach hintereinander drücken, wird die Anzeige MO abwechselnd ein- und ausgeschaltet.

Anzeige MO (Monophon)

Wenn die Anzeige MO im Display leuchtet, erfolgt die Wiedergabe Monophon. Allerdings verbessert sich dadurch der Empfang.

Stellen Sie den gewünschten Sender ein, während „MANU“ (manuell) blinkt.

Um Sender einzustellen, die auf höheren Frequenzen senden

Um Sender einzustellen, die auf niedrigeren Frequenzen senden

• Wenn Sie die Taste loslassen, wird der manuelle Modus automatisch nach 5 Sekunden deaktiviert.

• Wenn Sie die Taste gedrückt halten, ändert sich die Frequenz (in 50 kHz Intervallen bei UKW-und 9 kHz Intervallen bei AM—MW/LW), bis Sie die Taste freigeben.

Page 11

Speichern der Sender

Sie können Rundfunksender auf zwei Arten abspeichern.

• Automatisches Vorabstimmen der UKWSender: SSM (Sequentialspeicher für starke Sender)

• Manuelles Vorabstimmen für UKW- und MW-/LW-Sender

Automatische UKW-Vorabstimmung: SSM

Sie können 6 lokale UKW-Sender pro UKWEmpfangsbereich (FM1, FM2 und FM3) vorabstimmen.

Die gewünschte UKW-Empfangsbereichzahl (FM1 – 3), in der UKWSender gespeichert werden sollen, wählen.

Wenn Sie diese Taste mehrfach hintereinander drücken, ändert sich das Band wie folgt:

FM 1

(F1)

Drücken Sie beiden Tasten, und halten Sie sie länger als 2 Sekunden gedrückt.

FM 2

(F2)

FM 3

(F3)

A M

Manuelles Vorabstimmen

Sie können bis zu 6 Sender pro Empfangsbereich (FM1, FM2, FM3 und AM) von Hand vorabstimmen.

Beispiel: Speichern des UKW-Senders 88,3 MHz

auf der Speichertaste 1 des FM1Empfangsbereichs.

Die gewünschte Empfangsbereichzahl (FM1 – 3, AM), in der Sender gespeichert werden sollen, wählen (in diesem Beispiel FM1).

Wenn Sie diese Taste mehrfach hintereinander drücken, ändert sich das Band wie folgt:

FM 1

(F1)

Auf den Sender (in diesem Beispiel 88,3 MHz abstimmen).

FM 2

(F2)

FM 3

A M

(F3)

Um Sender einzustellen, die auf höheren Frequenzen senden

Um Sender einzustellen, die auf niedrigeren Frequenzen senden

DEUTSCH

„- -SSM- -“ erscheint und erlischt bei Abschluß der automatischen Vorabstimmung wieder.

Die lokalen UKW-Sender mit den stärksten Signalen werden gesucht und automatisch in der Empfangsbereichszahl (FM1, FM2 oder FM3), die Sie gewählt haben, gespeichert. Diese vorabgestimmten Sender werden auf den Zifferntasten abgespeichert—Nr.1 (niedrigste Frequenz) bis Nr.6 (höchste Frequenz). Wenn die automatische Vorabstimmung abgeschlossen ist, wird der Sender der Ziffertaste 1 automatisch angewählt.

FORTSETZUNG AUF DER NÄCHSTEN SEITE

Page 12

Drücken Sie die Ziffertaste (in diesem Beispiel 1), und halten Sie sie länger als 2 Sekunden gedrückt.

Anwahl eines vorabgestimmten Senders

Sie können einfach einen vorabgestimmten Sender aufrufen. Bedenken Sie, daß Sie zuerst Sender speichern müssen. Wenn Sie das noch nicht getan haben, siehe „Speichern der Sender“ auf Seiten 11 und

12.

DEUTSCH

Das voreingestellte Band oder die Nummer und „MEMO“ (Speicher) erscheinen kurzzeitig im Wechsel.

Das obige Verfahren zum Speichern der anderen Sender auf andere numerische Tasten wiederholen.

Hinweise:

• Ein vorheriger vorabgestimmter Sender wird gelöscht, wenn ein neuer Sender auf der gleichen Speichertaste abgespeichert wird.

• Vorabgestimmte Sender werden gelöscht, wenn die Stromversorgung des Speicherstromkreises unterbrochen wird (z.B. beim Wechseln der Batterie). In diesem Fall die Sender nochmals vorabstimmen.

Wählen Sie das Band (FM1 – 3, AM).

Wenn Sie diese Taste mehrfach hintereinander drücken, ändert sich das Band wie folgt:

FM 1

(F1)

Die gewünschte Ziffer (1 – 6) für den vorabgestimmten Sender wählen.

FM 2

(F2)

FM 3

(F3)

A M

Page 13

RDS-BETRIEB

Betriebsmöglichkeiten mit der Funktion RDS

Das Radiodatensystem (RDS) ermöglicht es UKW-Sendern, zusammen mit den regulären Sendesignalen ein zusätzliches Signal zu übertragen. Beispielsweise können Sender ihren Sendernamen sowie Informationen über die aktuelle Sendung übermitteln, wie z.B. Sport oder Musik usw. Eine weitere Eigenschaft des RDS-Systems heißt „Enhanced Other Networks“. Wenn Sie die Enhanced Other Networks-Daten verwenden, die von einem Sender übertragen werden, können Sie einen anderen Sender eines anderen Netzes einstellen, der Ihr Lieblingsprogramm oder Verkehrsnachrichten überträgt, während Sie eine andere Sendung hören oder eine andere Signalquelle wiedergeben, wie beispielsweise eine CD.

Wenn das Gerät RDS-Daten empfängt, sind folgende Funktionen möglich:

• Automatisches Verfolgen derselben Sendung (Empfang mit Sendernetzerfassung)

• Es kann auf Bereitschaftsempfang von Verkehrsnachrichten (TA: Verkehrsnachrichten) oder Ihrer Lieblingssendung geschaltet werden

• Ein Sendungstyp (PTY: Sendungstyp) kann gesucht werden

• Sendungssuchlauf

• Einige weitere Funktionen sind möglich

Automatisches Verfolgen derselben Sendung (Empfang mit Sendernetzerfassung)

Wenn Sie in einem Bereich fahren, in dem der UKW-Empfang schlecht ist, stellt der Tuner, der in dieses Gerät integriert ist, automatisch einen anderen RDS-Sender ein, der dieselbe Sendung mit stärkeren Signalen ausstrahlt. So können Sie dieselbe Sendung auf der gesamten Fahrtstrecke mit bestem Empfang hören. (Sehen Sie sich die Abbildung auf Seite 19). Es werden zwei Arten von RDS-Daten verwendet, damit der Empfang mit Sendernetzerfassung richtig funktioniert—PI (Sendungskenndaten) und AF (Alternativfrequenzdaten). Wenn diese Daten vom eingestellten RDSSender nicht richtig empfangen werden, ist ein Empfang mit Sendernetzerfassung nicht möglich.

Wenn Sie den Empfang mit Sendernetzerfassung verwenden wollen

Sie können die verschiedenen Modi des Alternativfrequenzempfangs auswählen, um weiterhin dasselbe Programm unter besten. Empfangsbedingungen zu hören. Werkseitig ist die Einstellung „AF“ aktiviert.

• AF: Die Sendernetzerfassung ist bei aktivierter Regionalisierung „ausgeschaltet“. Wenn die Eingangssignale des zurzeit eingestellten Senders zu schwach werden, wechselt bei dieser Einstellung das Gerät innerhalb desselben Netzes von diesem Sender zu einem anderen. (In dieser Betriebsart kann die Sendung von der aktuell empfangenen Sendung abweichen). Die Anzeige AF schaltet sich ein, nicht jedoch die Anzeige REG.

• AF REG: Die Sendernetzerfassung ist bei aktivierter Regionalisierung „eingeschaltet“. Wenn die Eingangssignale des zurzeit eingestellten Senders zu schwach werden, wechselt bei dieser Einstellung das Gerät innerhalb desselben Netzes von diesem Sender zu einem anderen, der dasselbe Programm ausstrahlt. Sowohl die Anzeige AF als auch die Anzeige REG schalten sich ein.

• OFF: Die Sendernetzerfassung ist deaktiviert. Weder die Anzeige AF noch die Anzeige REG schaltet sich ein.

Anzeige REGAnzeige AF

Hinweis:

Wenn ein DAB-Tuner angeschlossen ist und der Empfang von Alternativfrequenzen (für DAB-Dienste) aktiviert ist, wird der Empfang mit Sendernetzverfassung („AF“) ebenfalls automatisch aktiviert. Andererseits kann der Empfang mit Sendernetzverfassung nicht deaktiviert werden, ohne den Empfang von Alternativfrequenzen zu deaktivieren. (Siehe Seite 48).

DEUTSCH

Page 14

Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird. (PSM: siehe Seite

DEUTSCH

Wählen Sie „AF-REG“ (Alternativfrequenz-/ Regionalempfang), sofern nicht bereits im Display angezeigt wird.

Wählen Sie den gewünschten Modus—„AF“, „AF REG“ oder „OFF“.

Bestätigen Sie die Einstellung.

33).

Verwenden des TA-Standby-Empfangs

Mit Hilfe des TA-Standby-Empfangs können Sie das Gerät vorübergehend von der aktuellen Signalquelle (anderer UKW-Sender, CD oder sonstige angeschlossene Komponente) auf Verkehrsnachrichten (TA) umschalten.

• Der TA-Standby-Empfangs funktioniert nicht, wenn Sie einen MW-/LW-Sender empfangen.

Drücken Sie die Taste T (TP/PTY), um den TA-Standby-Empfangs zu aktivieren.

7 Wenn UKW als aktuelle Signalquelle

ausgewählt ist, leuchtet die Anzeige TP

entweder kontinuierlich oder blinkt.

• Wenn die Anzeige TP leuchtet, ist der

TA-Standby-Empfangs aktiviert. Wenn ein Sender eine Verkehrsdurchsage überträgt, wird „TRAFFIC“ im Display angezeigt, und das Gerät stellt den Sender automatisch ein. Die Lautstärke wird auf den voreingestellten TA-Lautstärkepegel eingestellt (siehe Seite 18), und die Verkehrsdurchsage wird wiedergegeben.

• Wenn die Anzeige TP blinkt, ist der

TA-Standby-Empfangs noch nicht aktiviert, da der empfangene Sender keine Signale überträgt, die für den TA-Standby- Empfangs verwendet werden. Um den TA-Standby-Empfangs zu aktivieren, müssen Sie einen anderen Sender einstellen, der diese Signale überträgt. Drücken Sie ¢ oder 4 um einen solchen Sender zu suchen. Wenn ein Sender eingestellt ist, der diese Signale bereitstellt, blinkt die Anzeige TP nicht mehr, sondern leuchtet kontinuierlich. Jetzt ist der TA-Standby-Empfangs aktiviert.

7 Wenn zurzeit eine andere Signalquelle als

UKW ausgewählt ist, leuchtet die Anzeige TP.

Wenn ein Sender eine Verkehrsdurchsage überträgt, wird „TRAFFIC“ im Display angezeigt, und das Gerät wechselt automatisch die Signalquelle und stellt den Sender ein.

Wenn Sie den TA-Standby-Empfangs deaktivieren möchten, drücken Sie die Taste

T (TP/PTY) erneut. Die Anzeige TP erlischt.

Page 15

Verwenden des PTY-Standby-Empfang

Mit Hilfe des PTY-Standby-Empfang können Sie das Gerät vorübergehend von der aktuellen Signalquelle (anderer UKW-Sender, CD oder sonstige angeschlossene Komponente) auf Lieblingssendung (PTY: Sendungstyp) umschalten.

• Der PTY-Standby-Empfang funktioniert nicht, wenn Sie einen MW-/LW-Sender empfangen.

Sie können Ihr Lieblingsprogramm für den PTYStandby-Empfang auswählen. Werksseitig ist der PTY-Standby-Empfang deaktiviert. („OFF“ ist für den PTY-StandbyEmpfang ausgewählt).

Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird. (PSM: siehe Seite

Wählen Sie „PTY STBY“ (PTY-Bereitschaft), sofern nicht bereits im Display angezeigt wird.

33).

7 Wenn UKW als aktuelle Signalquelle

ausgewählt ist, leuchtet die Anzeige PTY

entweder kontinuierlich oder blinkt.

• Wenn die Anzeige PTY leuchtet, ist der PTYStandby-Empfang aktiviert. Wenn ein Sender das ausgewählte PTYProgramm überträgt, stellt das Gerät den Sender automatisch ein.

• Wenn die Anzeige PTY blinkt, ist der PTYStandby-Empfang noch nicht aktiviert, da der empfangene Sender keine Signale überträgt, die für den PTY-Standby-Empfang verwendet werden. Um den PTY-Standby-Empfang zu aktivieren, müssen Sie einen anderen Sender einstellen, der diese Signale überträgt. Drücken Sie ¢ oder 4 um einen solchen Sender zu suchen. Wenn ein Sender eingestellt ist, der diese Signale bereitstellt, blinkt die Anzeige PTY nicht mehr, sondern leuchtet kontinuierlich. Jetzt ist der PTY-Standby-Empfang aktiviert.

7 Wenn zurzeit eine andere Signalquelle als

UKW ausgewählt ist, leuchtet die Anzeige

PTY. Wenn ein Sender das ausgewählte PTYProgramm überträgt, wechselt das Gerät automatisch die Signalquelle und stellt den Sender ein.

DEUTSCH

Wählen Sie einen der neunundzwanzig PTY-Codes. (Siehe Seite19).

Der gewählte Codename wird im Display angezeigt und im Speicher gesichert.

Bestätigen Sie die Einstellung.

Wenn Sie den PTY-Standby-Empfang deaktivieren möchten, wählen Sie in der linken

Spalte in Schrit 3 der Verfahrensbeschreibung die Einstellung „OFF“ aus. Die Anzeige PTY erlischt.

Page 16

Suchen Ihrer Lieblingssendung

Sie können einen beliebigen PTY-Code suchen. Darüber hinaus können Sie unter den Zifferntasten 6 Lieblingsprogrammtypen speichern. Bei Auslieferung ab Werk sind die folgenden 6 Sendungstypen unter den Ziffertasten (1 bis 6) gespeichert.

Weiter unten finden Sie Informationen, wie Sie

Ihre Lieblingssendungstypen speichern

DEUTSCH

können. Hinweise zu Suche Ihres Lieblingssendung

finden Sie siehe Seite 17.

POP M

CLASSICS

ROCK M EASY M

AFFAIRS

VARIED

Wählen Sie einen der neunundzwanzig PTY-Codes. (Siehe Seite 19).

Der gewählte Codename wird im Display angezeigt.

Drücken Sie die Ziffertaste und halten länger als 2 Sekunden gedrückt, um den gewählten PTY-

Code unter der gewünschten Speichertaste zu speichern.

So speichern Sie Ihre Lieblingssendungstypen

Drücken Sie die Taste T (TP/PTY), und halten Sie sie länger als 2 Sekunden gedrückt, während Sie einen UKW-Sender hören.

Der zuletzt gewählte PTY-Code wird angezeigt.

Die ausgewählte Speichernummer und „MEMO“ (Speicher) werden abwechselnd angezeigt.

Drücken Sie die Taste T (TP/PTY), und halten Sie sie länger als 2 Sekunden gedrückt, um diese Modus zu verlassen.

Page 17

So suchen Sie Ihren Lieblingssendungstyp

Drücken Sie die Taste T (TP/PTY), und halten Sie sie länger als 2 Sekunden gedrückt, während Sie einen UKW-Sender hören.

• Wenn ein Sender eine Sendung mit dem PTYCode ausstrahlt, den Sie gewählt haben, wird dieser Sender eingestellt.

• Wenn kein Sender eine Sendung mit dem PTY-Code ausstrahlt, den Sie gewählt haben, wird der aktuell eingestellte Sender weiterhin wiedergegeben.

Hinweis:

In einigen Gebieten funktioniert die PTY-Suche möglicherweise nicht richtig.

Der zuletzt gewählte PTY-Code wird angezeigt.

Auswählen eines Ihrer Lieblingsprogrammtypen

oder

Auswählen eines der neunundzwanzig PTY-Codes

Die voreingestellte Nummer erscheint nur, wenn Sie mit den Zifferntasten einen PTY-Code auswählen.

Beispiel: Wenn Sie „ROCK M“ auswählen

Drücken Sie die Taste ¢ oder 4 , um die PTY-Suche nach

Ihrem Lieblingsprogramm zu starten.

Weitere praktische RDSFunktionen und

-Einstellungsmöglichkeiten

Automatische Auswahl des Senders bei Verwenden der Ziffertasten

Wenn Sie die Ziffertaste drücken, wird im allgemeinen der unter dieser Taste gespeicherte Sender eingestellt. Wenn es sich bei diesem gespeicherten Sender um einen RDS-Sender handelt, geschieht jedoch etwas anderes. Sollten die Signale des gespeicherten Senders für einen guten Empfang nicht ausreichen, sucht das Gerät mit Hilfe der AF-Daten einen anderen Sender, der dieselbe Sendung wie der ursprünglich ausgewählte Sender ausstrahlt. (Sendungssuchlauf)

• Es dauert eine gewisse Zeit, bis das Gerät einen anderen Sender mit Hilfe des Sendersuchlaufs eingestellt hat.

Führen Sie das nachstehend beschriebene Verfahren durch, um den Sendungssuchlauf zu

aktivieren.

• Weitere Informationen finden Sie unter „Ändern der allgemeinen Einstellungen (PSM)“ auf Seite

32.

Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird.

2 Drücken Sie die Taste ¢ oder 4

um die Funktion „P(Sendung)-SEARCH“ auszuwählen.

3 Drehen Sie den Steuerregler im

Uhrzeigersinn, um „ON“ auswählen. Der Sendungssuchlauf ist jetzt aktiviert.

4 Drücken Sie die Taste SEL (Auswahl), um die

Einstellung abzuschließen.

Um den Sendungssuchlauf zu deaktivieren,

wiederholen Sie dasselbe Verfahren, und wählen Sie in Schritt 3 die Einstellung „OFF“ aus, indem Sie den Steuerregler entgegen dem Uhrzeigersinn drehen.

DEUTSCH

Page 18

Ändern der Anzeige bei der Wiedergabe eines UKW-Senders

Während Sie einen UKW-RDS-Sender hören, können Sie die Erstanzeige im Display so ändern, daß der Sendername (PS NAME) oder die Senderfrequenz (FREQ), anzeigt wird.

• Weitere Informationen finden Sie unter „Ändern der allgemeinen Einstellungen (PSM)“ auf Seite

32.

1 Drücken Sie die Taste SEL (Auswahl), und

DEUTSCH

halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird.

2 Drücken Sie die Taste ¢ oder 4

um die Funktion „TU DISP“ (Tuneranzeige) auszuwählen.

3 Drehen Sie den Steuerregler, um die

gewünschte Anzeige („PS NAME“ oder „FREQ“) einzustellen.

4 Drücken Sie die Taste SEL (Auswahl), um die

Einstellung abzuschließen.

Hinweis:

Wenn Sie die Taste D (DISP) drücken, können Sie das Display auch ändern, während Sie einen UKW-RDSSender hören. Wenn Sie diese Taste mehrfach hintereinander drücken, werden folgende Informationen im Display angezeigt:

Sendername

(PS NAME)

Senderfrequenz

(FREQ)

Sendungstyp

(PTY)

• Nach ein paar Sekunden schaltet das Display auf die vorherige Anzeige zurück.

Einstellen des Lautstärkepegels für Verkehrsnachrichten

Sie können den Lautstärkepegel für den Bereitschaftsempfang von Verkehrsnachrichten speichern. Wenn Verkehrsnachrichten gesendet werden, werden sie automatisch in der gespeicherten Lautstärke wiedergegeben.

• Weitere Informationen finden Sie unter „Ändern der allgemeinen Einstellungen (PSM)“ auf Seite

32.

1 Drücken Sie die Taste SEL (Auswahl), und

halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird.

2 Drücken Sie die Taste ¢ oder 4

um die Funktion „TA VOL “ (Lautstärke) auszuwählen.

3 Drehen Sie den Steuerregler, um die

gewünschte Lautstärke einzustellen. Sie können die Lautstärke zwischen „VOL 00“ bis „VOL 50“ einstellen.

4 Drücken Sie die Taste SEL (Auswahl), um die

Einstellung abzuschließen.

Automatische Uhreinstellung

Bei Auslieferung ab Werk ist die Uhr, die in dieses Gerät integriert ist, so eingestellt, daß sie die Uhrzeit automatisch unter Verwendung der im RDS-Signal enthaltenen Uhrzeitdaten CT (Uhrzeit) korrigiert. Wenn Sie die automatische Uhreinstellung nicht wünschen, befolgen Sie das nachstehende Verfahren.

• Weitere Informationen finden Sie unter „Ändern der allgemeinen Einstellungen (PSM)“ auf Seite

32.

1 Drücken Sie die Taste SEL (Auswahl), und

halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird.

2 Drücken Sie die Taste ¢ oder 4

um die Funktion „AUTO ADJ“ (Einstellung) auszuwählen.

3 Drehen Sie den Steuerregler entgegen dem

Uhrzeigersinn, um „OFF“ auszuwählen. Die automatische Uhreinstellung ist jetzt deaktiviert.

4 Drücken Sie die Taste SEL (Auswahl), um die

Einstellung abzuschließen.

Wenn Sie die Uhreinstellung erneut aktivieren möchten, wiederholen Sie dasselbe Verfahren,

und wählen Sie in Schritt 3 die Einstellung „ON“ aus, indem Sie den Steuerregler im Uhrzeigersinn drehen.

Hinweis:

Derselbe Sender muß mindestens 2 Minuten lang eingestellt bleiben, nachdem „AUTO ADJ“ auf „ON“ gesetzt wurde. Anderenfalls kann die Uhrzeit nicht eingestellt werden. (Das Gerät benötigt etwa 2 Minuten, um die CT-Daten im RDS-Signal zu erfassen).

Page 19

PTY-Codes

NEWS: Nachrichten AFFAIRS: Nachrichtenmagazin/Aktuelle

Themen INFO: Ratgeber aller Art SPORT: Sport EDUCATE: Bildungsprogramme DRAMA: Hörspiel CULTURE: Kulturereignisse (regional/

überregional) SCIENCE: Wissenschaft und Technik VARIED: Gemischte Programme

(Komödien, Feiern usw.) POP M: Popmusik ROCK M: Rockmusik EASY M: Leichte Unterhaltungsmusik LIGHT M: Leichte Musik CLASSICS: Klassische Musik OTHER M: Sonstige Musik WEATHER: Wettermeldungen FINANCE: Finanz-Themen,

Wirtschaftsmeldungen usw.

Dieselbe Sendung kann auf verschiedenen Frequenzen empfangen werden.

CHILDREN: Kindersendungen SOCIAL: Soziale Themen RELIGION: Sendungen mit religiösen,

philosophischen Themen, Gottesdienste usw.

PHONE IN: Hörermeinungen

(Telefonumfragen, Befragungen usw.)

TRAVEL: Reiseimagazine, Reiseberichte,

Reiseangebote usw.

LEISURE: Sendungen für

Freizeitgestaltung und Hobbies

(Garten, Kochen, Angeln usw.) JAZZ: Jazzmusik COUNTRY: Countrymusik NATION M: Unterhaltungsprogramme in

einer Fremdsprache OLDIES: Schlageroldies FOLK M: Volksmusik DOCUMENT: Dokumentationen und

Themenmagazine

DEUTSCH

Sendung 1 wird auf Frequenz A ausgestrahlt

Sendung 1 wird auf Frequenz B ausgestrahlt

Sendung 1 wird auf Frequenz C ausgestrahlt

Sendung 1 wird auf Frequenz E ausgestrahlt

Sendung 1 wird auf Frequenz D ausgestrahlt

Page 20

CD-BETRIEB

DEUTSCH

Siehe „MP3-BETRIEB“ auf den Seiten 26 bis 29 bzgl. des MP3-Betriebs.

Abspielen einer CD

Öffnen Sie den Ladeschlitz.

Das Display ändert sich wie folgt:

Anzeige für eingelegte CDs

Aktuelle Anzeige für die Signalquelle*

Hinweis zum Ein-Tastendruck-Betrieb:

Befindet sich bereits eine CD im Ladeschlitz, wird durch Drücken von CD/CD-CH das Gerät eingeschaltet und das Abspielen beginnt automatisch.

Eine CD in den Ladeschlitz einschieben.

Das Gerät schaltet sich ein, zieht die CD ein und startet die Wiedergabe automatisch.

Schließen Sie den Ladeschlitz von Hand.

Alle Titel werden wiederholt wiedergegeben, bis Sie die Wiedergabe beenden.

Gesamtspielzeit der eingelegten CD

Verstrichene Spielzeit

* Wenn „CLOCK“ auf „ON“ (siehe Seite 34)

gestellt ist, wechselt die aktuelle Anzeige zur Anzeige der Uhrzeit.

Hinweise:

• Wenn Sie eine CD verkehrt herum einlegen, wird die CD automatisch ausgeworfen (wenn der Ladeschlitz geöffnet ist). Wenn der Ladeschlitz geschlossen ist, wechselt die Signalquelle zur vorherigen Signalquelle und „PLEASE“ und „EJECT“ erscheit abwechselnd im Display.

• Wenn Sie den Ladeschlitz durch drücken der Taste 0 öffnen, wird die CD automatisch ausgeworfen.

• Sie können CD nicht als Signalquelle auswählen, wenn sich keine CD im Ladeschlitz befindet. Auf dem Display wird „NO DISC“ angezeigt.

• Verfügt die Disc über CD-Text, erscheint automatisch der CD-Titel/Künstler und danach der Titelname.

Gesamttitelzahl der eingelegten CD

Aktuelle Titel

Page 21

Zum Beenden des Abspielens und Auswerfen der CD

Drücken Sie die Taste 0. Die CD-Wiedergabe wird angehalten und der Ladeschlitz klappt nach unten. Die CD wird automatisch aus dem Ladeschlitz ausgeworfen. Als Signalquelle wird die zuvor eingestellte Signalquelle ausgewählt.

• Die CD-Wiedergabe wird auch angehalten (ohne dass die CD ausgeworfen wird), wenn die Signalquelle gewechselt wird. Wenn Sie das nächste Mal „CD“ als Signalquelle auswählen, wird die CD an derselben Stelle wiedergegeben, an der Sie die Wiedergabe gestoppt haben.

Hinweise:

• Wird die ausgeworfene CD nicht innerhalb von 15 Sekunden entnommen, wird die CD automatisch wieder in den Ladeschlitz eingefahren, um sie vor Staub zu schützen. (Die Disc wird diesmal jedoch nicht abgespielt).

• Sie können die Disc sogar auswerfen, wenn das Gerät ausgeschaltet ist.

Finden eines Titel oder eines bestimmten Abschnittes auf einer CD

Zum schnellen Vor- oder Rücklauf des Titel

Bei laufender CD ¢ drücken und halten, um den Titel schnell vorzuspulen.

Bei laufender CD 4 drücken und halten, um den Titel zurückzuspulen.

Weitergehen zu nächsten oder vorhergehenden Titeln

Bei laufender CD ¢ kurz drücken, um zum nächsten Titelanfang zu kommen. Wenn Sie diese Taste weiteren drücken, wird der Anfang der jeweils nächsten Titeln gesucht und abgespielt.

Bei laufender CD 4 kurz drücken, um zum derzeitigen Titelanfang zu kommen. Wenn Sie diese Taste weiteren drücken, wird der Anfang der jeweils vorhergehenden Titeln gesucht und abgespielt.

Zum direkten Anwählen eines bestimmten Titel

Die Ziffertaste, die der Titelnummer entspricht drücken, um sein Abspielen zu beginnen.

• Zum Wählen einer Titelnummer von 1 – 6: Drücken Sie kurz auf 1 (7) – 6 (12).

• Zum Wählen einer Titelnummer von 7 – 12: Drücken und halten Sie 1 (7) – 6 (12) länger als eine Sekunde.

Zum schnellen Wechsel zu einem Titel (Tasten +10 und –10)

1 Die Taste M (MODE) drücken, um während

der Wiedergabe einer CD den Funktionsbetrieb aufzurufen.

„MODE“ blinkt im oberen Displayabschnitt.

2 Die Taste +10 oder –10 drücken.

10 Titeln* nach vorn bis zum letzten Titel springen

10 Titeln* zurück bis zum ersten Titel springen

* Werden die Tasten +10 oder –10 zum

ersten Mal gedrückt, wird zum nächsthöheren oder tieferen Titel gewechselt, der eine durch 10 teilbare

Titelnummer besitzt (z.B. 10., 20., 30.). Jedes Mal, wenn Sie danach die Taste drücken, werden 10 Titeln übersprungen (siehe „Verwendung der Tasten +10 und –10“ auf Seite 22).

• Nach dem letzten Titel wird der erste Titel

ausgewählt, und umgekehrt.

FORTSETZUNG AUF DER NÄCHSTEN SEITE

DEUTSCH

Page 22

Verwendung der Tasten +10 und –10

• Bsp. 1: Titel 6 wird wiedergegeben und

• Bsp. 2: Titel 36 wird wiedergegeben und

DEUTSCH

Titel 32 soll ausgewählt werden

(3x) (2x)

Titel 6 \ 10 \ 20 \ 30 \ 31 \ 32

Titel 8 soll ausgewählt werden

Wenn der Zufallswiedergabemodus eingeschaltet wird, leuchtet und RND auf dem Display auf. Es wird ein zufällig ausgewählter Titel wiedergegeben.

Zum wiederholten Abspielen der Titel (Titelwiederholung)

Sie können den aktuellen Titel wiederholt wiedergeben.

Die Taste M (MODE) drücken, um bei abspielender CD in den Funktionsbetrieb zu gelangen. „MODE“ blinkt im oberen Displayabschnitt.

(3x) (2x)

Titel 36 \ 30 \ 20 \ 10 \ 9 \ 8

Wählen der CDAbspielbetriebsarten

Zum Abspielen der Titel nach dem Zufallsprinzip (Zufällige Wiedergabe der Discs)

Sie können alle Titel der CD in zufälliger Reihenfolge wiedergeben.

1 Die Taste M (MODE) drücken, um

bei abspielender CD in den Funktionsbetrieb zu gelangen. „MODE“ blinkt im oberen Displayabschnitt.

2 Die Taste RND (Zufall) drücken,

während „MODE“ im Display blinkt, so daß „DISC RND“ auf dem Display angezeigt wird. Wenn Sie diese Taste mehrfach hintereinander drücken, wird der Zufalls-Wiedergabemodus wechselweise ein- und ausgeschaltet.

2 Die Taste RPT (Wiederholung)

drücken, während „MODE“ im Display blinkt, so daß „TRK RPT“ auf dem Display angezeigt wird. Wenn Sie diese Taste mehrfach hintereinander drücken, wird die Titelwiederholungs-Modus wechselweise ein- und ausgeschaltet.

Anzeige RPT

Wenn die Titelwiederholung eingeschaltet wird, leuchtet die RPT-Anzeige auf dem Display auf. Der aktuelle Titel wird wiederholt wiedergegeben.

(Disc)- und RND-Anzeigen

Page 23

Wiedergeben einer CD mit CD-Text

Auf einer CD mit CD-Text werden bestimmte Informationen über die CD (CD-Titel, Künstler und Titelbezeichnungen) gespeichert. Diese CD-Textinformation wird automatisch angezeigt, wenn Sie eine CD mit CD-Text wiedergeben.

Unterdrücken des Disc-Auswurfs

Sie können den Auswurf einer Disc blockieren und eine Disc im Ladeschlitz verriegeln.

Halten Sie die Taste CD/CD-CH gedrückt und drücken Sie die Taste länger als 2 Sekunden.

Wählen Sie den Textanzeige-Modus während der Wiedergabe einer CD mit CD-Text aus, um die CD-Textinformationen manuell zu ändern.

Wenn Sie diese Taste mehrfach hintereinander drücken, ändert sich die Anzeige zyklisch wie folgt:

CD-Titel / Künstler

Titelbezeichnung

( leuchtet auf dem Display auf)

Verstrichene Spielzeit und

aktuelle Titelnummer

Hinweise:

• Das Display zeigt maximal 8 Zeichen gleichzeitig an. Es wird ein Bildlauf durchgeführt, wenn der Text länger als 8 Zeichen ist. Weitere Informationen finden Sie unter „Wählen des Bildlaufmodus––SCROLL“ auf Seite 35. Einige Zeichen oder Symbole werden nicht auf dem Display dargestellt (sie werden als Leerzeichen dargestellt). (Beispiel: „ABCå!d#“ ]„ABCA D “)

• Wenn Sie die Taste D (DISP) drücken, während Sie eine konventionelle CD wiedergeben, wird „NO NAME“ für den CD-Titel/Künstler und Titelnamen angezeigt.

DEUTSCH

„NO EJECT“ wird etwa 5 Sekunden lang im Display angezeigt. Die Disc ist damit verriegelt und kann nicht ausgeworfen werden.

Wenn Sie die Verriegelung aufheben wollen

Während Sie die Taste CD/CD-CH gedrückt halten drücken und halten Sie die Taste länger als 2 Sekunden erneut gedrückt. „EJECT OK“ blinkt etwa 5 Sekunden lang im Display und die Verriegelung der Disc wird aufgehoben.

Page 24

EINFÜHRUNG IN MP3

Was ist MP3?

MP3 ist die Abkürzung von Motion Picture Experts Group (oder MPEG) Audio Layer 3. MP3 ist nichts anderes als ein Dateiformat mit einem Datenkompressionsverhältnis von 1:10 (128 kbit/s*). Dies bedeutet, daß eine CD-R oder CD-RW zehnmal so viele Daten wie eine CD fassen kann, wenn sie im MP3-Format statt im normalen Format beschrieben wird.

* Die Bitrate ist die durchschnittliche Anzahl der

DEUTSCH

Bits, die pro Sekunde für die Audiodaten verwendet werden. Die verwendete Einheit lautet kbit/s (1024 Bit/Sekunde). Wählen Sie eine höhere Bitrate, um eine bessere Audioqualität zu erzielen. Die beliebteste Bitrate für die Codierung ist 128 kbit/s.

Dieses Gerät ist mit einem MP3-Decoder ausgerüstet. Sie können MP3-Dateien (Titel) wiedergeben, die auf CD-Rs, CD-RWs und CD-ROMs aufgezeichnet sind.

Kompatibel mit ID3v1 (Version 1)

Zusätzliche Informationen, z. B. Albumtitle, Künstlername, Titelname, Aufnahmejahr, Musikgenre sowie ein kurzer Kommentar, können in einer MP3-Datei gespeichert werden.

Bei diesem Gerät können ID3v1 (Version 1)-Tags (Albumname, Künstlername und Titelname) im Display angezeigt werden. (Siehe Seite 27).

• Einige Zeichen können nicht korrekt angezeigt werden.

• Das Gerät ist nicht mit ID3v2 (Version 2) kompatibel.

Sonstige MP3-Hauptmerkmale dieses Geräts:

• Maximale Anzahl der Verzeichnisse/ Dateien: 289 (insgesamt)

• Verfügbare Zeichen für Verzeichnis/ Dateinamens: A–Z, 0–9, _ (Unterstrich)

• Maximale Anzahl der Zeichen für Dateinamen (ISO 9660, Ebene 1): 12 (einschließlich

(ISO 9660, Ebene 2): 31 (einschließlich

(Joliet): 64 (einschließlich

• Maximale Anzahl der Zeichen für Verzeichnisnamen: 64

Trennzeichen „.“ und Dateisuffix „mp3“)

Vorsichtsmaßnahmen beim Aufzeichnen von MP3-Dateien auf einer CD-R oder CD-RW

Dieses Gerät kann nur MP3-Dateien lesen, die im Format aufgezeichnet wurden, das mit ISO 9660, Ebene 1 oder Ebene 2 kompatibel ist order Joliet.

Wie werden MP3-Dateien aufgezeichnet und wiedergegeben?

MP3-„Dateien (Titel)“ können entsprechend der PC-Terminologie in „Verzeichnissen“ aufgezeichnet werden. Während der Aufzeichnung können die Dateien und Ordnern in ähnlicher Weise wie Dateien und Ordner auf der Festplatte eines Computers angeordnet werden. Das „Hauptverzeichnis“ entspricht in einer Baumstruktur dem Verzeichnis der obersten Ebene. Alle Dateien und Verzeichnisse können mit dem Hauptverzeichnis verknüpft werden, so daß auf jede Datei und jedes Ordner über dieses Hauptverzeichnis zugegriffen werden kann.

Die Wiedergabereihenfolge, die Dateisuchreihenfolge und Verzeichnissuchreihenfolge für die MP3-Dateien, die auf einer Disc aufgezeichnet sind, werden durch die Aufnahmeanwendung (Codierungsanwendung) festgelegt. Aus diesem Grund kann sich die Wiedergabereihenfolge von der Reihenfolge unterscheiden, die Sie beim Aufzeichnen der Verzeichnisse und Dateien beabsichtigt haben.

Die Abbildung auf der nächsten Seite zeigt ein Beispiel, wie MP3-Dateien auf eine CD-R oder CD-RW geschrieben werden, wie sie wiedergegegen werden und wie sie mit diesem Gerät gesucht werden.

Hinweise:

• Dieses Gerät kann CD-ROMs lesen, auf denen MP3Dateien aufgezeichnet sind. Wenn jedoch MP3Dateien zusammen mit Dateien aufgezeichnet wurden, die ein anderes Dateiformat haben, braucht dieses Gerät möglicherweise länger, um die CD einzulesen. Unter Umständen kann es auch zu Fehlfunktionen des Geräts kommen.

• Dieses Gerät kann keine MP3-Datei ohne das Dateisuffix mp3 lesen oder wiedergeben.

• Dieser CD-Spieler ist nicht mit Daten kompatibel, die im Schicht-1- und Schicht-2-Format codiert sind.

• Das Gerät ist nicht Playlist-kompatibel**.

**Eine Playlist ist eine einfache Textdatei, die in

Computersystemen verwendet wird. Mit dieser Playlist können Benutzer eine eigene Wiedergabereihenfolge erstellen, ohne daß die eigentlichen Dateien umgeordnet werden müssen.

Page 25

Konfiguration von MP3-Verzeichnissen und -Dateien

Ebene 1

Ebene 2

Ebene 3

1 2

Hierarchie

Ebene 4

Ebene 5

Ebene 6

ROOT

3 4

5 6

: Hauptverzeichnis

: Verzeichisse

ROOT

DEUTSCH

05 09

1110 2120

06 07

1312

15 1614

2322 24

: MP3-Dateien

Hinweis:

Es gibt keine Begrenzung für die Anzahl der Hierarchieebenen (Verzeichnisverschachtelung). Für einen stabilen Betrieb sollten Sie jedoch maximal 8 Hierarchieebenen verwenden.

Reihenfolge der MP3-Wiedergabe und -Suche

• Die Zahlen in Kreisen neben den MP3-Dateien ( ) geben die Wiedergabereihenfolge und die Suchreihenfolge für die MP3-Dateien an. Normalerweise gibt dieses Gerät die MP3-Dateien in der aufgezeichneten Reihenfolge wieder.

• Die Nummern innerhalb der Verzeichnisse geben die Wiedergabereihenfolge und die Suchreihenfolge für die Verzeichnisse auf einer MP3-Disc wieder. Normalerweise gibt dieses Gerät die MP3-Dateien in den Verzeichnissen in der aufgezeichneten Reihenfolge wieder.

Page 26

MP3-BETRIEB

DEUTSCH

Siehe auch „CD-BETRIEB“ auf den Seiten 20 bis

23.

Wiedergabe einer MP3-Disc

Öffnen Sie den Ladeschacht.

Das Display ändert sich wie folgt:

Anzeige für eingelegte CDs

Aktuelle Anzeige für die Signalquelle*

Hinweis zum Ein-Tastendruck-Betrieb:

Befindet sich bereits eine CD im Ladeschlitz, wird durch Drücken von CD/CD-CH das Gerät eingeschaltet und das Abspielen beginnt automatisch.

Schieben Sie eine MP3-Disc in den Ladeschacht.

Die Anlage schaltet sich ein, zieht die Disc ein und beginnt automatisch mit der Wiedergabe.

Schließen Sie den Ladeschlitz von Hand.

Alle Dateien werden wiederholt wiedergegeben, bis Sie die Wiedergabe beenden.

Anzahl aller Verzeichnisse

Beispiel: Wenn die Disc 19 Verzeichnisse

* Wenn „CLOCK“ auf „ON“ (siehe Seite 34)

gestellt ist, wechselt die aktuelle Anzeige zur Anzeige der Uhrzeit.

Hinweise:

• MP3-Discs benötigen eine längere Lesezeit. (Abhängig von der Komplexität der Verzeichnis/DateiKonfiguration).

•

Beim Wiedergabebeginn werden Verzeichnis- und Dateinamen (oder ID3-Tags) automatisch angezeigt. (Siehe auch Seite 27).

• Wenn Sie die Signalquelle ändern oder die Stromzufuhr unterbrechen, wird die Wiedergabe ebenfalls gestoppt (allerdings wird die Disc nicht ausgeworfen). Wenn Sie das nächste Mal den CD-Spieler als Signalquelle auswählen, wird die Disc an derselben Stelle wiedergegeben, an der Sie die Wiedergabe gestoppt haben.

Anzahl aller Dateien

MP3-Anzeige

und 144 MP3-Dateien enthält

Page 27

Zum Beenden des Abspielens und Auswerfen der Disc

Drücken Sie die Taste 0. Die Wiedergabe wird gestoppt und der Ladeschlitz klappt nach unten. Die Disc wird automatisch aus dem Ladeschlitz ausgeworfen.

Zum Wechseln der Anzeigeinformationen

Während der Wiedergabe einer MP3-Datei können die MP3-Discinformationen auf dem Display geändert werden.

Jedesmal, wenn Sie D (DISP) drücken, wechselt die Anzeige wie folgt:

• Wenn Sie „TAG DISP“ auf „TAG ON“ eingestellt haben (siehe Seite 35 bzgl. der Grundeinstellung)

Name des Albums / Künstler

(Verzeichnisname*)

(TAG leuchtet auf dem Display auf)

Eine Datei oder einen bestimmten Abschnitt auf einer MP3-Disc suchen

Siehe „Reihenfolge der MP3-Wiedergabe und

-Suche“ auf Seite 25.

Zum schnellen Vor- oder Rücklauf der Datei

Drücken und halten Sie die Taste ¢ während der Wiedergabe einer MP3Disc, um einen schnellen Vorlauf der Datei durchzuführen.

Drücken und halten Sie die Taste 4 während der Wiedergabe einer MP3-Disc, um einen schnellen Rücklauf der Datei durchzuführen.

Hinweis:

Bei diesem Vorgang erfolgt die Wiedergabe diskontinuierlich. (Die verstrichene Spielzeit ändert sich im Display ebenfalls diskontinuierlich.)

DEUTSCH

Titelname (Dateiname*)

(TAG leuchtet auf dem Display auf)

Verstrichene Spielzeit

und aktuelle Dateinummer

Wenn eine MP3-Datei nicht über ID3-Tags verfügt, werden Verzeichnisname und Dateiname angezeigt. In diesem Fall erscheint „TAG“ nicht auf dem Display.

• Wenn Sie „TAG DISP“ auf „TAG OFF“ eingestellt haben

Verzeichnisname

( leuchtet auf dem Display auf)

Dateiname

( leuchtet auf dem Display auf)

Verstrichene Spielzeit

und aktuelle Dateinummer

Hinweis:

Auf dem Display werden bis zu 8 Zeichen auf einmal dargestellt. Der Text rollt nach unten, wenn mehr als 8 Zeichen vorhanden sind. Siehe auch „Wählen des Bildlaufmodus—SCROLL“ auf Seite 35.

So springen Sie zu den nächsten oder vorherigen Dateien

Die Taste ¢ während der Wiedergabe kurz drücken, um zum Anfang der nächsten Datei zu springen. Wenn Sie diese Taste weiteren drücken, wird zum Anfang der nächsten Datei gesprungen und diese wiedergegeben.

Die Taste 4 während der Wiedergabe kurz drücken, um zurück zum Anfang der aktuellen Datei zu springen. Wenn Sie diese Taste weiteren drücken, wird zum Anfang der jeweils vorherigen Datei gesprungen und diese wiedergegeben.

Zum schnellen Wechsel zu einer Datei innerhalb des aktuellen Verzeichnisses (Tasten +10 und –10)

1 Die Taste M (MODE) drücken, um während

der Wiedergabe einer MP3-Disc den Funktionstastenbetrieb aufzurufen.

„MODE“ blinkt im oberen Displayabschnitt.

FORTSETZUNG AUF DER NÄCHSTEN SEITE

Page 28

2 Die Taste +10 oder –10 drücken.

10 Dateien* nach vorn bis zum letzten Datei springen

10 Dateien* zurück bis zum ersten Datei springen

Werden die Tasten +10 oder –10 zum ersten Mal gedrückt, wird zur nächsthöheren oder tieferen Datei gewechselt, die eine durch 10 teilbare Titelnummer besitzt (z.B. 10., 20., 30.).

Jedes Mal, wenn Sie danach die Taste drücken,

DEUTSCH

werden 10 Dateien übersprungen (siehe „Verwendung der Tasten +10 und –10“ unten).

• Nach der letzten Datei wird die erste Datei ausgewählt, und umgekehrt.

Verwendung der Tasten +10 und –10

• Bsp. 1: Datei 6 wird wiedergegeben und

• Bsp. 2: Datei 36 wird wiedergegeben und

Datei 32 soll ausgewählt werden

(3x) (2x)

Datei 6 \ 10 \ 20 \ 30 \ 31 \ 32

Datei 8 soll ausgewählt werden

Drücken Sie die Nummerntaste, die der Verzeichnisnummer entspricht, um die Wiedergabe der ersten Datei in dem gewählten Verzeichnis zu beginnen.

• So wählen Sie eine Verzeichnisnummer von 01 – 06 aus: Drücken Sie kurz auf 1 (7) – 6 (12).

• So wählen Sie eine Verzeichnisnummer von 07 – 12 aus: Drücken und halten Sie 1 (7) – 6 (12) länger als eine Sekunde.

Hinweise:

• Wenn „MP3“ auf dem Display blinkt, nachdem Sie ein Verzeichnis gewählt haben, bedeutet dies, daß das Verzeichnis keine MP3 Dateien enthält.

• Sie können kein Verzeichnis direkt auswählen, das eine Nummer hat, die größer als 12 ist.

Drücken Sie zur Auswahl einer bestimmten Datei in einem Verzeichnis

nachdem das Verzeichnis ausgewählt wurde.

oder

4 ,

(3x) (2x)

Datei 36 \ 30 \ 20 \ 10 \ 9 \ 8

Zum direkten Anwählen eines bestimmten Verzeichnisses

WICHTIG:

Zur direkten Auswahl der Verzeichnisse mit Hilfe der Nummerntaste(n) müssen den Verzeichnissen zweistellige Nummern am Anfang der Verzeichnisnamen zugewiesen werden. (Sie können dies nur während der Aufnahme von CD-Rs oder CD-RWs tun). Beispiel: Wenn das Verzeichnis den Namen

„01 ABC“ hat

Drücken Sie 1, um zum Verzeichnis 01 ABC zu wechseln. Wenn das Verzeichnis den Namen „1 ABC“ hat, und Sie drücken 1, so

funktioniert dies nicht. Wenn das Verzeichnis den Namen „12 ABC“ hat

Drücken und halten Sie 6 (12), um

zum Verzeichnis 12 ABC zu wechseln.

So springen Sie zum nächsten oder vorherigen Verzeichnis

Drücken Sie die Taste 5 (Nachoben) während der Wiedergabe einer MP3-Disc drücken, um zum nächsten Verzeichnis zu gelangen. Mit jedem Druck auf diese Taste wird das nächste Verzeichnis gesucht (und die erste Datei in diesem Verzeichnis wiedergegeben, wenn sie aufgezeichnet wurde).

Drücken Sie die Taste ∞ (Nach-unten) während der Wiedergabe einer MP3-Disc drücken, um zurück zum vorherigen Verzeichnis zu gelangen. Mit jedem Druck auf diese Taste wird das vorherige Verzeichnis gesucht (und die erste Datei in diesem Verzeichnis wiedergegeben, wenn sie aufgezeichnet wurde).

Hinweis:

Das Verzeichnis wird übersprungen, wenn es keine MP3-Dateien enthält.

Page 29

Auswahl des MP3-Wiedergabemodus

So geben Sie Dateien in zufälliger Reihenfolge wieder (Zufällige Verzeichnis/Disc-Wiedergabe)

Sie können alle Dateien des aktuellen Verzeichnisses oder alle Dateien auf der MP3Disc in zufälliger Reihenfolge wiedergeben.

1 Die Taste M (MODE) drücken, um

während der Wiedergabe einer MP3-Disc den Funktionsbetrieb zu gelangen. „MODE“ blinkt im oberen Displayabschnitt.

2 Drücken Sie die Taste RND

(Zufall), während „MODE“ im Display blinkt, so daß „FLDR RND“ oder „DISC RND“ im Display erscheint. Wenn Sie diese Taste mehrfach hintereinander drücken, ändert den Zufalls-Wiedergabemodus für diewie folgt:

DISC RNDFLDR RND

So geben Sie Dateien wiederholt wieder (wiederholte Wiedergabe von Titel/ Verzeichnis)

Sie können die aktuelle Datei oder alle Dateien des aktuellen Verzeichnisses in Wiederholt wiedergeben.

1 Drücken Sie die Taste M (MODE),

um während der Wiedergabe einer MP3-Disc den Funktionsbetrieb zu gelangen. „MODE“ blinkt im oberen Displayabschnitt.

2 Drücken Sie die Taste RPT

(Wiederholung), während „MODE“ im Display blinkt, so daß „TRK RPT“ oder „FLDR RPT“ im Display erscheint. Wenn Sie diese Taste mehrfach hintereinander drücken, ändert den Wiederholbetrieb für die Wiedergabe wie folgt:

TRK RPT FLDR RPT

Ausgeschaltet

DEUTSCH

Ausgeschaltet

(Verzeichnis)- und RND-Anzeigen

Beispiel: Wenn Sie „FLDR RND“ auswählen

Modus Anzeige Zufallswiedergabe

FLDR RND und RND- Alle Dateien des

Anzeigen aktuellen leuchten auf. Verzeichnisses,

danach die Dateien des nächsten Verzeichnisses usw.

DISC RND und Alle Dateien

RND- auf der Disc. Anzeigen leuchten auf.

Anzeige RPT

Beispiel: Wenn Sie „TRK RPT“ auswählen

Modus Anzeige

TRK RPT Anzeige RPT Die aktuelle (oder

leuchten auf. die angegebene)

FLDR RPT und RPT- Alle Dateien des

Anzeigen aktuellen (oder leuchten auf. angegebenen)

Wiederholt die

Wiedergabe

Datei.

Verzeichnisses.

Page 30

KLANGEINSTELLUNG

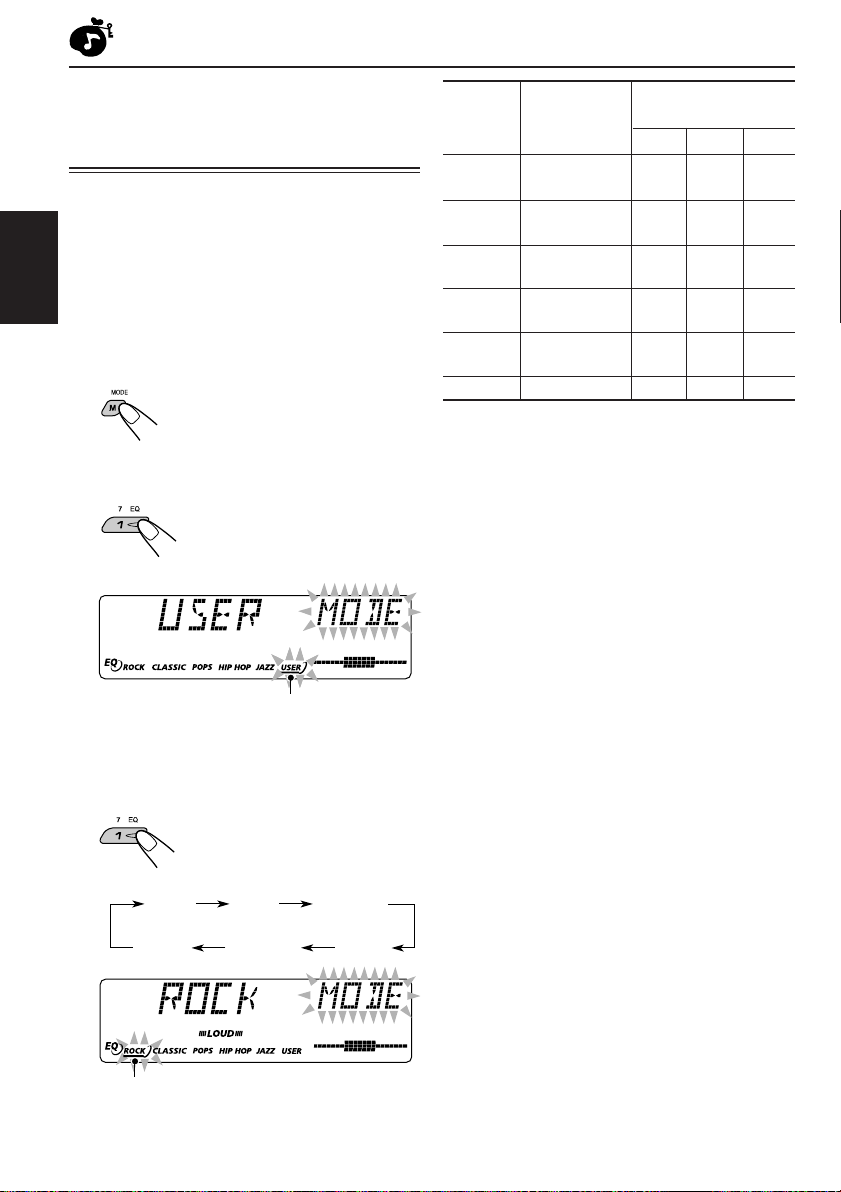

Auswählen der vorprogrammierten Klangmodi (C-EQ: eigener Equalizer)

Sie können einen vorprogrammierten Klangmodus auswählen (C-EQ: eigener Equalizer), der für das wiederzugebende Musikgenre geeignet ist.

• Es besteht ein Zeitlimit für die Ausführung der folgenden Schritte. Wenn die Einstellung abgebrochen wird, bevor Sie sie fertiggestellt

DEUTSCH

haben, beginnen Sie erneut mit Schritt

Die Taste M (MODE) drücken, um den Funktionsbetrieb zugelangen.

„MODE“ blinkt im oberen Displayabschnitt.

Drücken Sie die Taste EQ (Equalizer) während „MODE“ im Display blinkt.

Es wird die zuletzt ausgewählte Klangmodus aufgerufen und auf den aktuellen Klang übertragen.

Anzeige Verwendung Vorprogrammierte

für: Werte

BAS TRE LOUD

USER (lineare 00 00 OFF

Einstellung)

ROCK Rock- oder +03 +01 ON

Disco-Musik

CLASSIC Klassische +01 –02 OFF

Musik

POPS Leichte +04 +01 OFF

Musik

HIP HOP Funk oder +02 00 ON

Rap

JAZZ Jazz Musik +02 +03 OFF

Hinweis:

Jede Klangmodus kann entsprechend angepasst werden. Sobald Änderungen vorgenommen werden, werden diese automatisch für die aktuelle Klangmodus gespeichert. Sie siehe Seite 31 „KlangEinstellschritte“.

Die Anzeige für den Klangmodus blinkt.

Beispiel: Die Einstellung „USER“ wurde

Wählen Sie den gewünschten

zuvor ausgewählt

Klangmodus aus.

Wenn Sie diese Taste mehrfach hintereinander drücken, ändert sich der Klangmodi wie folgt:

USER

Die Anzeige für den Klangmodus blinkt.

Beispiel: Die Einstellung „ROCK“ wird

ausgewählt

ROCK

CLASSIC

POPSHIP HOPJAZZ

Page 31

Klang-Einstellschritte

Sie können das Klangbild wie gewünscht einstellen.

Die einzustellende Position wählen.

Wenn Sie diese Taste mehrfach hintereinander drücken, ändern sich die einstellbaren Funktionen wie folgt:

BAS

(Tiefen)

VOL

(Lautstärke)

Anzeige Zutun: Bereich

BAS*

TRE*

FAD*

BAL Einstellen des

LOUD*1Tiefe und hohe

WOOFER Ausgangspegel 0 (min.)

VOL*

TRE

(Höhen)

Einstellen der –06 (min.) Tiefen. |

Einstellen der –06 (min.) Höhen. |

Einstellen des vorderen und hinteren | Lautsprecheraus- F06 (Nur vorne) gleichs.

linken und L06 (Nur links) rechten | Lautsprecherausgleichs.

Frequenzen werden betont, um bei niedriger Laustärkepegels ein ausgeglicheneres Klangbild zu erzielen.

des Subwoofers | einstellen. 8 (max.)

Einstellen der 00 (min.) Lautstärke. |

FAD

(Fader)

WOOFER

(Subwoofer)

BAL

(Balance)

LOUD

(Lautstärkekontur)

+06 (max.)

R06 (Nur hinten)

R06 (Nur rechts)

LOUD ON | LOUD OFF

50 (max.)

*1Wenn Änderungen von Bass, Höhen oder

Lautstärkekontur vorgenommen werden, werden diese Änderungen für die aktuelle Klangmodus

(C-EQ) einschließlich „USER“ gespeichert.

*2Wenn Sie eine Anlage mit zwei Lautsprechern

verwenden, setzen Sie den Ausblender auf „00“.

*3Normalerweise funktioniert das Steuerregler als

Lautstärkeregelung. Zum Einstellen der Lautstärkepegels muss also nicht erst „VOL“

ausgewählt werden.

Lautstärkekontur einstellen.

Lautstärke erhöhen oder Lautstärkekontur einschalten

Lautstärke reduzieren oder Lautstärkekontur ausschalten

Die Entzerrungscharakteristik ändert sich, wenn Sie die Tiefen- oder Höheneinstellung ändern.

Beispiel 1: „TRE“ (Höhen) wird eingestellt

Beispiel 2: Lautstärkekontur wird eingeschaltet

Wiederholen Sie Schritt 1 und 2, um weitere Optionen zu ändern.

Sollen die Werkseinstellungen zurückgesetzt werden, das

gleiche Verfahren wiederholen und die voreingestellten Werte, die auf Seite 30 aufgeführt sind, erneut zuweisen.

Klangmodus

auf die

DEUTSCH

Page 32

ANDERE WICHTIGE FUNKTIONEN

Ändern der allgemeinen Einstellungen (PSM)

Sie können die auf der folgenden Seite aufgelisteten Elemente ändern, indem Sie den Präferenzeinstellungsmodus (PSM) verwenden.

Grundverfahren

Drücken Sie die Taste SEL (Auswahl),

DEUTSCH

und halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird.

Wählen Sie das PSM-Element, das Sie einstellen möchten. (Siehe Seite

33).

Stellen Sie die gewählte PSMFunktion ein.

Wiederholen Sie Schritt 2 und 3, um gegebenenfalls weitere PSMEinstellungen zu ändern.

Bestätigen Sie die Einstellung.

Beispiel: Die Einstellung „LEVEL“ wird

ausgewählt

Page 33

Präferenzeinstellungsmodus (PSM) punkt

• Schauen Sie auf den entsprechenden Seiten, die in der Tabelle angegeben sind, bzgl. näherer Informationen über den Betrieb aller PSM-Punkte nach.

Anzeigen

Werte/Elemente, die Einstellung ab Siehe

ausgewählt werden können Werk Seite

CLOCK H Stundeneinstellung

CLOCK M Minuteneinstellung

24H/12H 24/12-Std. Einstellung

AUTO ADJ Automatische

Uhrzeiteinstellung

CLOCK Anzeige der Uhrzeit

TU DISP Tuneranzeigefunktion

AF-REG Alternativfrequenz-/

Regionalempfang

PTY STBY PTY-Bereitschaft

TA VO L Verkehrsfunkmeldungs-

Lautstärke

P-SEARCH Sendungssuchlauf

DAB AF*2Alternativfrequenzsuche

DAB VOL*2DAB-Lautstärkeanpassung

LEVEL Pegelanzeig

DIMMER Dimmerfunktion

TEL Telefonstummschaltung

BEEP Tastensignalton

Zurück Vor

12H 24H

OFF

FREQ

PS NAME

AF AF REG

OFF*

29 Programmsparten

OFF

(siehe Seite 19)

VOL 00 — VOL 50 18VOL 20

OFF

VOL–12 — VOL+12

AUDIO 1 AUDIO 2

OFF

AUTO OFF

MUTING 1 MUTING 2

OFF

OFF ON

0:00

24H

PS NAME

OFF

VOL00

AUDIO 2

AUTO

OFF

DEUTSCH

18OFF

13, 14AF

48AF OFF AF ON AF ON

SCROLL Bildlaufmodus

EXT IN*

Externen Komponente

TAG DISP Tag-Anzeige

ONCE AUTO

OFF

ONCE

CHANGER LINE IN CHANGER

TAG OFF TAG ON

TAG ON

*1Wird nur angezeigt, wenn „DAB AF“ auf „AF OFF“ gestellt ist. *2Wird nur bei angeschlossenem DAB-Tuner angezeigt. *3Wird nur dann angezeigt, wenn eine der folgenden Signalquellen ausgewählt ist—FM, AM und CD.

Page 34

Zum Einstellen der Zeitanzeige—CLOCK

Sie können Einstellungen vornehmen, bei denen die Uhrzeit auf dem Display angezeigt wird, wenn das Gerät eingeschaltet ist. Das Gerät ist werkseitig so eingestellt, daß die Uhrzeit auf dem Display angezeigt wird.

• ON: Anzeige der Uhrzeit ist aktiviert.

• OFF: Anzeige der Uhrzeit ist deaktiviert.

Wenn „OFF“ ausgewählt wird, erscheinen die anderen

DEUTSCH

Wenn Sie CLOCK auf OFF eingestellt haben:

Signalquelle

Tuner Band

CD und „CD“ oder CD-CH Discnummer

Wenn Sie CLOCK auf ON eingestellt haben:

Signalquelle

Tuner Uhrzeit Das Band erscheint für ca. 5 Sekunden.

CD und Uhrzeit „CD“ oder

Informationen (siehe Tabelle unten) anstatt der Uhrzeit (außer, wenn „LINE IN“ als Signalquelle ausgewählt wurde).

Aktuelle

Anzeige D (DISP)

Aktuelle Drücken von

Anzeige D (DISP)

Drücken von

Die Uhrzeit erscheint für ca. 5

Sekunden.

Discnummer und Titel-/Dateinummer erscheinen abwechselnd jedesmal, wenn Sie die Taste betätigen.

Wählen des Abblendmodus—DIMMER

Wenn Sie die Autoscheinwerfer einschalten, wird das Display automatisch abgeblendet (automatische Abblendung). Werksseitig ist die automatische Abblendung aktiviert.

• AUTO: Die automatische Abblendung wird aktiviert.

• OFF: Die automatische Abblendung wird deaktiviert.

• ON: Das Display wird immer abgeblendet.

Hinweis:

Die automatische Abblendfunktion, mit der dieses Gerät ausgestattet ist, funktioniert möglicherweise bei einigen Fahrzeugen nicht korrekt, insbesondere bei solchen, die einen Abblendregler besitzen. Ist dies der Fall, stellen Sie den Abblendmodus auf „ON“ oder „OFF“.

So wählen Sie die Telefonstummschaltung—TEL

Dieser Modus wird verwendet, wenn ein Funktelefon angeschlossen ist. Wählen Sie in Abhängigkeit vom verwendeten Telefonsystem entweder die Einstellung „MUTING 1“ oder „MUTING 2“. Werkseitig wurde dieser Modus deaktiviert.

• MUTING 1: Wählen Sie diese Einstellung, wenn damit die Lautstärke des Gerät stummgeschaltet werden kann.

• MUTING 2: Wählen Sie diese Einstellung, wenn damit die Lautstärke des Gerät stummgeschaltet werden kann.

• OFF: Die Telefonstummschaltung wird deaktiviert.

Auswahl der Pegelanzeige—LEVEL

Sie können die Pegelanzeige nach Ihrem Geschmack auswählen. Werkseitig wurde die Einstellung „AUDIO 2“ aktiviert.

• AUDIO 1: Zeigt die Audio-Pegelanzeige an.

• AUDIO 2: Die Einstellung „AUDIO 1“ und die

Displaybeleuchtung werden abwechselnd ausgewählt.

• OFF: Löscht die Audio-Pegelanzeige.

Ein- oder Ausschalten des Tastensignaltons—BEEP

Sie können den Tastensignalton deaktivieren, wenn Sie nicht möchten, daß ein Signalton ertönt, wenn Sie eine Taste drücken. Werkseitig ist der Tastensignalton aktiviert.

• ON: Der Tastensignalton wird aktiviert.

• OFF: Der Tastensignalton wird

deaktiviert.

Page 35

Wählen des Bildlaufmodus—SCROLL

Sie können den Bildlaufmodus für die Discinformationen einstellen (wenn der gesamte Text nicht auf einmal angezeigt werden kann). Werkseitig ist der automatische Bildlaufmodus auf „ONCE“ gesetzt.

• ONCE: Der Bildlauf erfolgt nur einmal.

• AUTO: Der Bildlauf wird wiederholt.

(Dazwischenliegende 5-Sekunden-Intervalle).

• OFF: Der automatische Bildlauf wird deaktiviert.

Hinweis:

Auch wenn der Bildlauf deaktiviert ist („OFF“), können Sie einen Bildlauf durchführen, indem Sie die Taste D (DISP) länger als 1 Sekunde gedrückt halten.

So wählen der zu verwendenden externen Komponente—EXT IN

Sie können die externe Komponente an die Buchse für den CD-Wechsler auf der Geräterückseite mit Hilfe des Eingangsadapters KS-U57 (der nicht zum Lieferumfang gehört) anschließen.

Um die externe Komponente als Wiedergabesignalquelle für dieses Gerät verwenden zu können, müssen Sie auswählen, welche Komponente—CD-Wechsler oder externe Komponente—verwendet werden soll. Bei der Auslieferung ab Werk ist der

CD-Wechsler als externe Komponente ausgewählt.

• CHANGER: Der CD-Wechsler wird verwendet.

• LINE IN: Es wird eine andere externe

Komponente als der CD-Wechsler verwendet.

So schalten Sie die Anzeige der Tags an oder aus—TAG DISP

Eine MP3-Datei kann Dateiinformationen enthalten, die „ID3 Tag“ genannt werden. Diese Dateiinformationen enthalten den Albumsnamen, den Künstlernamen, Titelnamen usw. Es gibt zwei Versionen–ID3v1 (ID3-TagVersion 1) und ID3v2 (ID3-Tag-Version 2). Das Gerät ist nur mit ID3v1 kompatibel. Werkseitig ist die Einstellung „TAG ON“ gespeichert.

• TAG ON: Die ID3-Tags werden angezeigt, wenn MP3-Dateien wiedergegeben werden.

• Wenn eine MP3-Datei über

keine ID3-Tags verfügt, werden der Verzeichnisname und der Dateiname angezeigt.

Hinweis:

Wenn Sie die Einstellung von „TAG OFF“ in „TAG ON“ ändern, während eine MP3-Datei wiedergegeben wird, wird die Tag-Anzeige aktiviert, sobald die nächste Datei gespielt wird.

• TAG OFF: Die ID3-Tags werden nicht angezeigt, wenn MP3-Dateien wiedergegeben werden. (Es können nur der Verzeichnisname und der Dateiname angezeigt werden).

DEUTSCH

Hinweis:

Im Einbau/Anschlußanleitung (separater Band) finden Sie Informationen, wie der Eingangsadapter KS-U57 und die externe Komponente angeschlossen werden.

Page 36

Zuweisen von Namen für die Signalquellen

Sie können CDs benennen (sowohl in diesem Gerät als auch im CD-Wechsler). Wenn ein Name zugewiesen wurde, erscheint dieser im Display, wenn Sie die entsprechende Auswahl treffen.

Signalquelle Maximale Zeichenanzahl

DEUTSCH

CDs* Maximal 32 Zeichen

* Sie können einer CD mit CD-Text und MP3-Disc

keinen Namen zuweisen.

Wählen Sie eine Signalquelle, der Sie einen Namen zuweisen möchten.

Wenn Sie eine Signalquelle wählen, wird das Gerät automatisch eingeschaltet.

Drücken Sie D (DISP) und drücken und halten Sie die Taste SEL (Auswahl) länger als zwei Sekunden gedrückt.

(maximal 40 CDs)

CD CD-CH

Verschieben Sie den Cursor auf die nächste (oder vorherige) Zeichenposition.

Wiederholen Sie die Schritte 3 und

, bis Sie den Namen eingegeben

haben.

Schließen Sie das Verfahren ab, während das letzte gewählte Zeichen blinkt.

So löschen der eingegebenen Zeichen

Geben Sie Leerzeichen mit Hilfe des oben beschriebenen Verfahrens ein.

Verfügbare Zeichen

A B C D E F G H I J

K L M N O P Q R S T

U V W X Y Z

4 5 6 7 8 9

leerzeichen

0 1 2 3

–

Beispiel: Sie haben CD als Signalquelle gewählt.

Wählen Sie ein Zeichen.

• In der rechten Spalte bzgl. verfügbarer Zeichen nachsehen.

Hinweise:

• Wenn Sie einer 41. CD einen Namen zuweisen, wird „NAME FULL“ im Display angezeigt. (Ist dies der Fall, löschen Sie vor der Zuweisung unerwünschte Namen).

• Wenn der CD-Wechsler angeschlossen ist, können Sie CDs im CD-Wechsler Namen zuweisen. Diese Namen werden ebenfalls im Display angezeigt, wenn Sie die CDs in dieses Gerät einlegen.

• Wenn die Stromversorgung zum Speicherkreis unterbrochen wird (z. B. während dem Auswechseln der Batterien), werden alle Voreinstellungen gelöscht. Setzen Sie in diesem Fall das Gerät zurück (siehe Seite 2). Benennen Sie danach die Signalquellen neu.

Page 37

Abnehmen der Schalttafel

Sie können die Schalttafel abnehmen, wenn Sie das Fahrzeug verlassen. Wenn Sie die Schalttafel abnehmen oder wieder einsetzen, achten Sie darauf, daß Sie die Anschlüsse auf der Rückseite der Schalttafel und am Schalttafelhalter nicht beschädigen.

Anbringen der Schalttafel

Führen Sie auf die rechte Seite der Schalttafel in die Nut des Schalttafelhalters ein.

Abnehmen der Schalttafel

Bevor Sie die Schalttafel abnehmen, schalten Sie unbedingt die Stromversorgung aus.

Entriegeln Sie die Schalttafel.

Ziehen Sie das Bedienfeld aus dem Gerät.

Legen Sie die abgenommene Schalttafel in das mitgelieferte Etui.

Drücken Sie die linke Seite der Schalttafel, damit sie im Schalttafelhalter einrastet.

Hinweis zum Reinigen der Anschlüsse:

Wenn Sie die Schalttafel häufig abnehmen, kann sich der Zustand der Anschlüsse verschlechtern. Um diese Möglichkeit zu minimieren, wischen Sie die Anschlüsse in regelmäßigen Abständen mit einem Wattestäbchen oder einem Tuch ab, die zuvor mit Alkohol angefeuchtet wurden. Achten Sie darauf, daß Sie die Anschlüsse nicht beschädigen.

DEUTSCH

Anschlüsse

Page 38

CD-WECHSLERBETRIEB

DEUTSCH

Wir empfehlen Ihnen, den MP3-kompatiblen CDWechsler von JVC mit diesem Gerät zu verwenden.

Durch die Verwendung dieses CD-Wechslers können originale CD-Rs (beschreibbar) und CD-RWs (wiederbeschreibbar) im Audio-CDoder MP3-Format wiedergegeben werden.

• Sie können auch andere CD-Wechsler der Serie CH-X anschließen (außer CH-X99 und CH-X100). Diese Geräte sind jedoch nicht kompatibel zu MP3-Discs, so dass die Wiedergabe von MP3-Discs nicht möglich ist.

• CD-Wechsler der Serie KD-MK können mit diesem Gerät nicht verwendet werden.

Vor dem Betreiben Ihres CD-Wechsler:

• Siehe auch die Anleitung, die Ihrem CD-Wechsler beiliegt.

• Sind keine CD im Magazin des CD-Wechsler oder sind die CD mit der Oberseite nach unten eingelegt, erscheint „NO DISC“ (keine platte) wird im Display angezeigt. In diesem Fall das Magazin herausnehmen und die CD richtig einlegen.

• Wenn kein Magazin in den CD-Wechsler eingelegt ist, wird „NO MAG“ im Display angezeigt. Sollte diese Meldung erscheinen, legen Sie das Magazin in den CD-Wechsler ein.

• Erscheint „RESET 1“ – „RESET 8“ wird im Display angezeigt, stimmt etwas nicht mit der Verbindung zwischen dem Gerät und dem CD-Wechsler. In diesem Fall die Verbindung überprüfen und das (die) Kabel ggf. fest anschließen. Dann die Rücksetztaste des CD-Wechsler drücken.

* Wenn Sie die Einstellung für „EXT IN“ auf „LINE

IN“ (siehe Seite 35) geändert haben, kann der CDWechsler nicht ausgewählt werden.

• Wenn die aktuelle Disc eine MP3-Disc ist:

Die Wiedergabe startet vom erstem Ordner der aktuellen Disc, sobald die Dateiprüfung abgeschlossen ist.

Ausgewählte Discnummer**

Anzeige (Verzeichnis)

Anzeige MP3

Abspielen der Discs

Den CD-Wechsler wählen (CD-CH).

CD CD-CH*

** Wenn „CLOCK“ auf „ON“ (siehe Seite 34) gestellt

ist, wechselt die aktuelle Anzeige zur Anzeige der Uhrzeit.

Hinweis:

Der Verzeichnisname wird anstelle von „ROOT“ auf dem Display angezeigt, wenn eine MP3-Disc ein Verzeichnis enthält.

Page 39

• Wenn die aktuelle Disc eine CD ist:

Die Wiedergabe startet vom erstem Titel der aktuellen CD.

Ausgewählte Discnummer*

Zum direkten Anwählen einer bestimmten Disc

Die Ziffertaste der jeweiligen Disc-Nummer drücken, um diese abzuspielen (während der CD-Wechsler-Wiedergabe).

Verstrichene Spielzeit Aktuelle Titel

* Wenn „CLOCK“ auf „ON“ (siehe Seite 34)

gestellt ist, wechselt die aktuelle Anzeige zur Anzeige der Uhrzeit.

Hinweise:

• Wenn Sie CD/CD-CH drücken, wird das Gerät automatisch eingeschaltet. Sie brauchen dafür nicht

zu drücken.

• Wenn Sie die Signalquelle wechseln, wird die Wiedergabe der CD-Wechsler beendet. Wenn Sie das nächste Mal den CD-Wechsler als Signalquelle auswählen, beginnt die Wiedergabe an derselben Stelle, an der Sie die Wiedergabe zuletzt gestoppt haben.

• Bei der Wiedergabe einer CD mit CD-Text oder einer MP3-Disc erscheinen die Discinformationen automatisch auf dem Display. (Siehe Seiten 23 und

27).

• Zum Wählen einer Disc-Nummer von 1 – 6: Kurz 1 (7) – 6 (12) drücken.

• Zum Wählen einer Disc-Nummer von 7 – 12: 1 (7) – 6 (12) länger als 1 Sekunde drücken und halten.

Zum schnellen Vor- oder Rücklauf des Titel/Datei

Drücken und halten Sie die Taste ¢ während der Wiedergabe, um einen schnellen Vorlauf im Titel/ in der Datei durchzuführen.

Drücken und halten Sie die Taste 4 während der Wiedergabe, um einen schnellen Rücklauf im Titel/in der Datei durchzuführen.

Weitergehen zu nächsten oder vorhergehenden Titeln/Dateien

Die Taste der Wiedergabe kurz drücken, um zum Anfang des nächsten Titel/der nächsten Datei zu springen. Wenn Sie diese Taste weiteren drücken, wird zum Anfang des nächsten Titeln/der nächsten Dateien gesprungen und diese(r) wiedergegeben.

Die Taste 4 während der Wiedergabe kurz drücken, um zum Anfang des aktuellen Titel/der aktuellen Datei zu springen. Wenn Sie diese Taste weiteren drücken, wird zum Anfang des vorigen Titeln/der vorigen Dateien gesprungen und diese(r) wiedergegeben.

während

DEUTSCH

Page 40

Diese Funktion kann nur mit dem MP3kompatiblen JVC CD-Wechsler (CH-X1500) ausgeführt werden.

Zum schnellen Wechsel zu einem Titel/ einer Datei (Tasten +10 und –10)

1 Die Taste M (MODE) drücken, um während

der Wiedergabe einer disc den Funktionsbetrieb aufzurufen.

DEUTSCH

„MODE“ blinkt im oberen Displayabschnitt.

2 Die Taste +10 oder –10 drücken.

10 Titeln/Dateien* nach vorn bis zum letzten Titel springen

10 Titeln/Dateien* zurück bis zum ersten Titel springen

Werden die Tasten +10 oder –10 zum ersten Mal gedrückt, wird zu dem nächsthöheren oder tieferen Titel oder der Datei gewechselt, der/die eine durch 10 teilbare

Titelnummer besitzt (z.B. 10., 20., 30.). Jedes Mal, wenn Sie danach die Taste drücken, werden 10 Titeln/Dateien übersprungen (siehe

„Verwendung der Tasten +10 und –10“ unten).

• Nach dem letzten Titel/Datei wird der erste

Titel/Datei ausgewählt, und umgekehrt.

Hinweis:

Handelt es sich bei der momentan wiedergegebenen Disc um eine MP3-Disc, werden Dateien im gleichen Ordner übersprungen.

• Bsp. 2: Titel/Datei 36 wird wiedergegeben und Titel/Datei 8 soll ausgewählt werden

(3x) (2x)

Titel/Datei 36 \ 30 \ 20 \ 10 \ 9 \ 8

Zum nächsten oder vorigen Ordner springen (nur bei MP3-Disc)

Die Taste 5 (Nach-oben) während der Wiedergabe einer MP3-Disc drücken, um zum nächsten Ordner zu gelangen. Wenn Sie diese Taste weiteren drücken, wird das nächste Ordner gesucht und die erste Datei in diesem Ordner wiedergegeben.

Die Taste ∞ (Nach-unten) während der Wiedergabe einer MP3-Disc drücken, um zum vorigen Ordner zu gelangen. Wenn Sie diese Taste weiteren drücken, wird das vorige Ordner gesucht und die erste Datei in diesem Ordner wiedergegeben.

Anzeige der Discinformationen von CDs mit CD-Text und MP3-Discs

Dies ist nur möglich, wenn sie einen JVC CDWechsler anschließen, der CD-Text und/oder MP3-Discinformationen lesen kann.

Verwendung der Tasten +10 und –10

• Bsp. 1: Titel/Datei 6 wird wiedergegeben und Titel/Datei 32 soll ausgewählt werden

(3x) (2x)

Titel/Datei 6 \ 10 \ 20 \ 30 \ 31 \ 32

Wählen Sie die Textanzeige-Betriebsart bei der Wiedergabe einer CD mit CD-Text oder einer MP3-Disc aus.

• Siehe Seite 23 bzgl. näherer Discinformationen über CD-Text und Seite 27 über MP3-

Discinformationen.

Page 41

Wählen der Abspielbetriebsarten

Modus Anzeige Zufallswiedergabe

So geben Sie Titeln/Dateien in zufälliger Reihenfolge wieder (

Zufällige Verzeichnis-

/Zufällige Disc-/Magazin-Wiedergabe)

1 Die Taste M (MODE) drücken, um

während der Wiedergabe einer CD den Funktions betrieb aufzurufen. „MODE“ blinkt im oberen Displayabschnitt.

2 Drücken Sie die Taste RND (Zufall)

während „MODE“ im Display blinkt. Wenn Sie diese Taste mehrfach hintereinander drücken, verändert sich der Zufalls-Wiedergabemodus wie folgt:

Bei MP3-CDs:

DISC RNDFLDR RND

Ausgeschaltet

Bei CDs:

Ausgeschaltet

MAG RND

MAG RNDDISC RND

FLDR RND* und RND Alle Dateien des

DISC RND und RND Alle Titel/Dateien

MAG RND Anzeige RND Alle Titel/Dateien

* „FLDR RND“ kann nur bei MP3-Discs angewendet

werden.

Anzeigen leuchten auf. Verzeichnisses,

Anzeigen leuchten auf. angegebenen)

leuchten auf. der eingelegten

aktuellen

danach die Dateien des nächsten Verzeichnisses usw.

der aktuellen (oder

Disc.

DEUTSCH

RND-Anzeigen

Beispiel: Die Einstellung „MAG RND“

wird ausgewählt

Hinweis:

Die MP3-Anzeige wird ebenfalls angezeigt, wenn die aktuell wiedergegebene CD eine MP3-CD ist.

Page 42

So geben Sie Titeln/Dateien wiederholt wieder (Wiederholte Wiedergabe von Titeln/Verzeichnis/Discs)

1 Die Taste M (MODE) drücken, um

während der Wiedergabe einer CD den Funktions-betrieb aufzurufen. „MODE“ blinkt im oberen Displayabschnitt.

2 Drücken Sie die Taste RPT

DEUTSCH

Bei MP3-CDs:

Bei CDs:

(Wiederholung) während „MODE“ im Display blinkt. Wiederholtes Drücken der Taste ändert den Wiederholbetrieb für die Wiedergabe wie folgt:

FLDR RPTTRK RPT

Ausgeschaltet

DISC RPT

DISC RPTTRK RPT

Ausgeschaltet

Modus Anzeige

TRK RPT Anzeige RPT Der aktuelle Titel/

leuchten auf. Datei (oder

FLDR RPT* und Alle Dateien des

RPT-Anzeigen aktuellen (oder leuchten auf. angegebenen)

DISC RPT und Alle Titeln/Dateien

RPT-Anzeigen leuchten auf.

* „FLDR RPT“ kann nur bei MP3-Discs angewendet

werden.

Wiederholt die

Wiedergabe

angegebene).

Verzeichnisses oder der aktuellen Disc.

der aktuellen (oder angegebenen) Disc.

Anzeige (Disc) und RPT

Beispiel: Die Einstellung „DISC RPT“ wird

ausgewählt

Hinweis:

Die MP3-Anzeige wird ebenfalls angezeigt, wenn die aktuell wiedergegebene CD eine MP3-CD ist.

Page 43

BETRIEB EINER EXTERNEN KOMPONENTE

Wiedergeben einer externen Komponente

Sie können die externe Komponente an die Buchse für den CD-Wechsler auf der Geräterückseite mithilfe des Eingangsadapters KS-U57 (der nicht zum Lieferumfang gehört) anschließen.

Vorbereitungen:

• Im Einbau/Anschlußanleitung (separater Band) finden Sie Informationen, wie der Eingangsadapter KS-U57 und die externe Komponente angeschlossen werden.

• Bevor Sie die externe Komponente mit Hilfe des nachstehend beschriebenen Verfahrens betreiben, wählen Sie zuvor den richtigen externen Eingang aus. Weitere Informationen finden Sie siehe Seite 35 unter „So wählen der zu verwendenden externen Komponente—EXT IN“.

Wählen Sie die externe Komponente (LINE IN).

CD LINE IN*

Schalten Sie die angeschlossene Komponente ein, und starten Sie die Wiedergabe der Signalquelle.

Die Lautstärke einstellen.

Aktivieren Sie die gewünschten Klangeigenschaften. (Siehe Seiten 30 und 31).

DEUTSCH

Beispiel: Bei Auswahl von „LINE IN“ als

Signalquelle.

•

Wenn „LINE IN“* im Display nicht angezeigt wird, lesen Sie siehe Seite 34 nach, und aktivieren Sie den externen Eingang („LINE IN“).

* Wird nur dann angezeigt, wenn eine der folgenden

Signalquellen ausgewählt ist—FM, AM und CD.

Hinweis zum Ein-Tastendruck-Betrieb:

Wenn Sie CD/CD-CH drücken, wird das Gerät automatisch eingeschaltet. Sie brauchen dafür nicht zu drücken.

Page 44

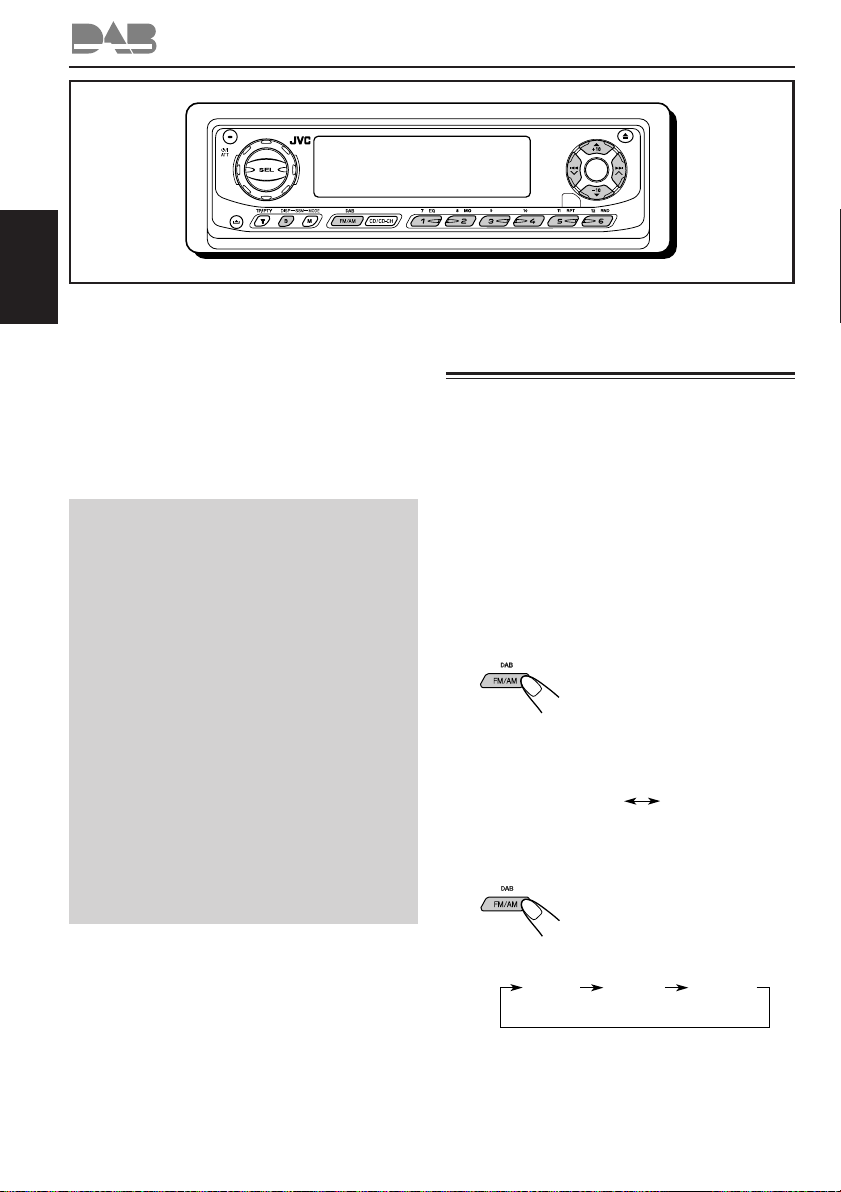

BETRIEB DES DAB-TUNERS

FM/AMDAB

DEUTSCH

Wir empfehlen Ihnen, den DAB-Tuner KT-DB1500 oder KT-DB1000 (DAB: Digital Audio Broadcasting = digitaler Rundfunk) zusammen mit diesem Gerät zu verwenden. Wenn Sie einen anderen DAB-Tuner besitzen, setzen Sie sich mit Ihrem Fachhändler für JVCFachhändler für Autostereoanlagen in Verbindung.

• Lesen Sie auch die Bedienungsanleitung des DAB-Tuner.

Einstellen eines Ensembles und eines Dienstes

Ein typisches Ensemble enthält 6 oder mehr Sendungen (Dienste), die gleichzeitig ausgestrahlt werden. Nachdem Sie ein Ensemble eingestellt haben, können Sie den Dienst wählen, den Sie hören möchten.

Was ist das DAB-System?

DAB ist eines der digitalen Rundfunksysteme, die heute angeboten werden. Sie können Übertragungen in CD-Qualität empfangen, ohne daß sie durch Störungen und Signalverzerrungen beeinträchtigt werden. Darüber hinaus können im digitalen Rundfunk auch Text, Bilder und Daten gesendet werden. Im Gegensatz zum UKW-Rundfunk, bei dem jede Sendung auf einer eigenen Frequenz übertragen wird, werden beim DAB-System mehrere Sendungen („Dienste“ genannt) kombiniert, um ein „Ensemble“ zu bilden. Zusätzlich kann auch jeder „Dienst“, auch „Primärdienst“ genannt, in Unterdienste, sogenannte „Sekundärdienste“, unterteilt werden.

Wenn Sie einen DAB-Tuner an dieses Gerät angeschlossen haben, können Sie diese DAB-Dienste empfangen.

Hinweis:

Wenn der Empfang zwischen DAB und UKW umgeschaltet wird, wird die Lautstärke möglicherweise unangenehm erhöht oder gesenkt. Diese Änderung der Lautstärke liegt an der unterschiedlichen Lautstärkeeinspeisung bei den Sendern, ist aber keine Fehlfunktion dieses Geräts. Um diese Unannehmlichkeit zu verhindern, können Sie die DAB-Lautstärke anpassen. (Sie siehe Seite 48 unter „So passen Sie die DAB-Lautstärke an“).

Bevor Sie beginnen....

Drücken Sie kurz die Taste FM/AM (DAB), wenn der CD, der CD-Wechsler oder eine externe Komponente als aktuelle Signalquelle ausgewählt ist.

Wählen Sie den DAB-Tuner.

Wenn Sie diese Taste mehrfach hintereinander drücken und halten, werden abwechselnd DAB-Tuner und UKW-/MW-/LW-Tuner aktiviert.

Wählen Sie das DAB-Frequenzband (DAB1, DAB2 oder DAB3).

Wenn Sie diese Taste mehrfach hintereinander drücken, ändert sich das DAB-Frequenzband wie folgt:

DAB 1

(D1)

Hinweis:

Dieser Receiver verfügt über drei DABFrequenzband (DAB1, DAB2, DAB3). Sie können alle drei Bänder verwenden, um ein Ensemble einzustellen.

DAB 2

(D2)

DAB 3

(D3)

Page 45

Name des Dienstes

Name des Ensembles

Kanalnummer

Frequenz

Suchen Sie ein Ensemble.

Drücken Sie die Taste ¢ um Suchen von Ensembles mit höherer Frequenz.

Drücken Sie die Taste 4 um Suchen von Ensembles mit niedrigerer Frequenz.

Wenn ein Ensemble empfangen wird, brechen Sie die Suche ab.

Wenn Sie die Suche abbrechen wollen, bevor ein Ensemble empfangen wird,

drücken Sie erneut die Taste, die Sie zum Start der Suche gedrückt haben.

Wählen Sie einen Dienst aus (entweder primär oder sekundär), den Sie hören möchten.

Drücken Sie die Taste 5 (Nach-oben), um den nächsten Dienst auszuwählen. (Wenn ein Primärdienst auch einige Sekundärdienste enthält, werden diese vor der Auswahl des nächsten primärdienstes ausgewählt).

Drücken Sie die Taste ∞ (Nach-unten), um den vorherigen Dienst auszuwählen (entweder primär oder sekundär).

So ändern Sie die Displayinformationen, während Sie ein Ensemble einstellen

Normalerweise wird der Name des Dienstes im Display angezeigt. Wenn Sie den Ensemblenamen oder dessen Frequenz abrufen wollen, drücken Sie die Taste D (DISP).

Wenn Sie diese Taste mehrfach hintereinander drücken, werden folgende Informationen einen Augenblick lang im Display angezeigt.

So stellen Sie ein bestimmtes Ensemble ein, ohne es zu suchen:

Bevor Sie beginnen....

Drücken Sie kurz die Taste FM/AM (DAB), wenn der CD, der CD-Wechsler oder eine externe Komponente als aktuelle Signalquelle ausgewählt ist.

1 Drücken Sie die Taste FM/AM (DAB), und

halten um den DAB-Tuner als Signalquelle zu wählen.

2 Drücken Sie wiederholt FM/AM (DAB), um

das DAB-Frequenzband (DAB1, DAB2 oder DAB3) zu wählen.

3 Drücken Sie die Taste ¢ oder 4

und halten Sie sie länger als 1 Sekunde gedrückt.

4 Drücken Sie gegebenenfalls Taste ¢

oder 4 bis das gewünschte Ensemble eingestellt worden ist.

• Wenn Sie die Taste gedrückt halten, ändert sich die Frequenz, bis Sie die Taste loslassen.

5 Drücken Sie 5 (Nach-oben) oder ∞ (Nach-

unten), um einen Dienst (entweder primär oder sekundär) zum Hören auszuwählen.

So schalten Sie den UKW-/MW-/LW-Tuner wieder ein

Halten Sie die Taste FM/AM (DAB) erneut gedrückt.

DEUTSCH

Page 46

Sichern von DAB-Diensten im Speicher

Sie können maximal 6 DAB-Dienste in jedem DAB-Frequenzband (DAB1, DAB2 und DAB3) manuell speichern.

Bevor Sie beginnen....

Drücken Sie kurz die Taste FM/AM (DAB), wenn der CD, der CD-Wechsler oder eine externe

DEUTSCH

Komponente als aktuelle Signalquelle ausgewählt ist.

Wählen Sie den DAB-Tuner.

Wenn Sie diese Taste mehrfach hintereinander drücken und halten, werden abwechselnd DAB-Tuner und UKW-/MW-/LW-Tuner aktiviert.

FM/AMDAB

Wählen Sie das DAB-Frequenzband (DAB1, DAB2 oder DAB3).

Wenn Sie diese Taste mehrfach hintereinander

drücken, ändert sich das DAB-Frequenzband wie folgt:

DAB 1

(D1)

Stellen Sie das gewünschte Ensemble ein.

DAB 2

(D2)

DAB 3

(D3)

Wählen Sie den gewünschten Dienst des Ensembles den Sie hören möchten.

Drücken Sie die Taste 5 (Nach-oben), um den nächsten Dienst auszuwählen.

Drücken Sie die Taste ∞ (Nach-unten), um den vorherigen Dienst auszuwählen.

Drücken Sie die Zifferntaste (in diesem Beispiel 1), unter der Sie den gewählten Dienst speichern wollen, und halten Sie sie länger als 2 Sekunden gedrückt.

Das voreingestellte Band oder die Nummer und „MEMO“ (Speicher) erscheinen kurzzeitig im Wechsel.

Wiederholen Sie das oben beschriebene Verfahren, um weitere DAB-Dienste in anderen Kanälen zu speichern.

Hinweise:

• Sie können nur primäre DAB-Dienste speichern. Wenn Sie versuchen einen Sekundärdienst zu speichern, wird der zugehörige Primärdienst dafür gespeichert.

• Ein zuvor gespeicherter DAB-Dienst wird gelöscht, wenn ein neuer DAB-Dienst unter derselben Kanalnummer gespeichert wird.

• DAB-Dienste werden gelöscht, wenn die Stromversorgung der Speichereinheit unterbrochen wird (beispielsweise beim Auswechseln von Batterien). Wenn dieser Fall eintritt, speichern Sie die DAB-Dienste erneut.

Page 47

Einstellen eines gespeicherten DAB-Dienstes

Sie können einen gespeicherten DAB-Dienst ganz einfach einstellen. Denken Sie daran, daß Sie die Dienste zunächst speichern müssen. Wenn Sie sie noch nicht gespeichert haben, lesen Sie die Informationen „Sichern von DAB-Diensten im Speicher“ auf Seite 46.

Bevor Sie beginnen....

Drücken Sie kurz die Taste FM/AM (DAB), wenn der CD, der CD-Wechsler oder eine externe Komponente als aktuelle Signalquelle ausgewählt ist.

Wählen Sie den DAB-Tuner.

Wenn Sie diese Taste mehrfach hintereinander drücken und halten, werden abwechselnd DAB-Tuner und UKW-/MW-/LW-

aktiviert.

Wählen Sie das DAB-Frequenzband (DAB1, DAB2 oder DAB3).

Wenn Sie diese Taste mehrfach hintereinander

drücken, ändert sich das DAB-Frequenzband wie folgt:

DAB 1

(D1)

DAB 2

(D2)

Tuner

FM/AMDAB

DAB 3

(D3)

Wählen Sie die Nummer (1 – 6), unter der Sie den gewünschten DAB-Dienst (primär) gespeichert haben.

Hinweis:

Wenn der ausgewählte Primärdienst Sekundärdienste enthält, wird durch das wiederholte Betätigen der gleichen Ziffertaste der Sekundärdienst empfangen.

Welche weiteren Möglichkeiten bietet DAB?

Automatisches Erfassen identischer Sendungstypen (Empfang von Alternativfrequenzen)

In den folgenden Fällen können Sie denselben Sendungstyp hören.

• Sie empfangen einen DAB-Dienst: Wenn Sie in einem Gebiet fahren, in dem Sie einen Dienst nicht empfangen können, stellt dieses Gerät automatisch ein anderes Ensemble oder einen anderen UKW-RDSSender ein, der eine identische Sendung ausstrahlt.

• Sie empfangen einen UKW-RDS-Sender: Wenn Sie in einem Bereich fahren, in dem ein DAB-Dienst dieselbe Sendung ausstrahlt wie der UKW-RDS-Sender, wird bei diesem Gerät automatisch der DAB-Dienst eingestellt.

DEUTSCH

FORTSETZUNG AUF DER NÄCHSTEN SEITE

Page 48

So empfangen Sie Alternativfrequenzen

Werkseitig sind alle alternativen Empfangsmöglichkeiten aktiviert.

• Weitere Informationen finden Sie unter „Ändern der allgemeinen Einstellungen (PSM)“ auf Seite 32.

1 Drücken Sie die Taste SEL (Auswahl), und

halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird.

DEUTSCH

2 Drücken Sie die Taste ¢ oder 4

um „DAB AF“ (Alternativfrequenzen) auszuwählen.

3 Drehen Sie den Steuerregler, um den

gewünschten Modus auszuwählen.

• AF ON: Die Sendung wird in den DAB Diensten und UKW-RDS-Sendern verfolgt—Empfang von Alternativfrequenzen. Die Anzeige AF im Display schaltet sich ein

• AF OFF: Der Empfang von

4 Drücken Sie die Taste SEL (Auswahl), um die

Einstellung abzuschließen.

Hinweis:

Wenn der Empfang von Alternativfrequenzen (für DAB-Dienste) aktiviert ist, wird der Empfang mit Sendernetzverfassung (RDS-Sender: siehe Seite 13) ebenfalls automatisch aktiviert. Andererseits kann der Empfang mit Sendernetzverfassung nicht deaktiviert werden, ohne den Empfang von Alternativfrequenzen zu deaktivieren.

(siehe Seite 13).

Alternativfrequenzen wird deaktiviert.

So passen Sie die DAB-Lautstärke an

Sie können den Eingangspegel des DAB-Tuners anpassen und im Speicher sichern. Wenn Sie den Eingangspegel an den UKWLautstärkepegel anpassen, brauchen Sie die Lautstärke nicht jedes Mal zu ändern, wenn Sie die Signalquelle wechseln. Werksseitig wurde die DAB-Lautstärke auf den Wert „00“ eingestellt.

• Weitere Informationen finden Sie unter „Ändern der allgemeinen Einstellungen (PSM)“ auf Seite 32.

1 Drücken Sie die Taste SEL (Auswahl), und

halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird.

2 Drücken Sie die Taste ¢ oder 4

um die Funktion „DAB VOL“ (Lautstärke) auszuwählen.

3 Drehen Sie den Steuerregler, um die

gewünschte Lautstärke einzustellen. Sie können die Lautstärke zwischen „VOL –12“ bis „VOL +12“ einstellen.

4 Drücken Sie die Taste SEL (Auswahl), um die

Einstellung abzuschließen.

Page 49

FEHLERSUCHE

Was wie ein Problem aussieht, muß nicht immer eines sein. Die folgenden Punkte vor einem Anruf bei einer Kundendienststelle überprüfen.

Symptome

Ursachen

Abhilfen

• Die Lautsprecher geben keinen Ton wieder.

• Dieses Gerät arbeitet überhaupt nicht.

Allgemeines

• Automatische SSMAbspeicherung (Sequentialspeicher für starke Sender) arbeitet nicht.

UKW/MW/LW

• Störgeräusche beim Radiohören.

• Die Disc kann nicht wiedergegeben werden.

• Die CD-R/CD-RW wird nicht wiedergegeben.

• Titel auf der CD-R/ CD-RW können nicht angesteuert werden.

Die Lautstärke ist auf den kleinsten Pegel eingestellt.

Anschlüsse sind falsch.

Der eingebaute Mikro-Computer funktioniert aufgrund von Lärm usw. nicht richtig.

Signale sind zu schwach.

Die Antenne ist nicht fest angeschlossen.

Disc ist falsch herum eingelegt.

Die CD-R/CD-RW ist nicht abgeschlossen.

Auf optimales Niveau einstellen.

Die Kabel und Anschlüsse überprüfen.

Die Tasten SEL (Auswahl) und

(Bereitschaft/Netz/ Dämpfer) länger als 2 Sekunden gleichzeitig gedrückt halten. (Die im Speicher gespeicherte Uhreinstellung und die Sendervoreinstellung wird gelöscht). (Siehe Seite 2).

Die Sender von Hand speichern.

Die Antenne fest anschließen.

Disc richtig herum einlegen.

• Legen Sie eine

abgeschlossene CD-R/CDRW ein.

• Schließen Sie die CD-R/CD-

RW in dem Gerät ab, mit dem Sie die CD gebrannt haben.

DEUTSCH

• Die Disc kann nicht ausgeworfen werden.

• Ton der Disc ist manchmal unterbrochen.

Disc-Wiedergabe

•„NO DISC“ wird im Display angezeigt.

Die disc ist gesperrt.

Sie fahren auf einer holprigen Straße.

Disc ist verkratzt.

Anschlüsse sind falsch.

Im Ladeschacht befindet sich keine disc.

Die disc ist falsch eingelegt.

Heben Sie die disc-Sperre auf. (Siehe seite 23).

Keine Disc auf holpriger Straße abspielen.

Disc wechseln.

Die Kabel und Anschlüsse überprüfen.

Eine Disc in den Ladeschacht einschieben.

Legen Sie die disc richtig ein.

Page 50

Symptome

Ursachen

Abhilfen

• Die Disc kann nicht wiedergegeben werden.

DEUTSCH

• Die Musikwiedergabe ist verrauscht.

• Eine längere Einlesezeit wird benötigt („CHECK“ blinkt im Display).

• Dateien können nicht in der

MP3-Wiedergabe

vorgesehenen Reihenfolge wiedergegeben werden.

• Die verstrichene Wiedergabezeit wird nicht richtig angezeigt.

Das aktuelle Verzeichnis enthält keine MP3-Dateien.

Die Dateinamen der MP3Dateien verfügen nicht über das Dateisuffix „mp3“.

Die MP3-Dateien wurden nicht in dem Format gemäß ISO 9660 Ebene 1, Ebene 2 oder Joilet.

Die wiedergegebene Datei ist keine MP3-Datei (obwohl das Dateisuffix „mp3“ lautet).

Die Einlesezeit hängt von der Komplexität der Verzeichnis-/ Dateikonfiguration ab.

Die Wiedergabereihenfolge wird bei der Aufnahme der Dateien festgelegt.

Während der Wiedergabe tritt dies manchmal auf. Diese falsche Anzeige geht darauf zurück, in welcher Weise die Dateien auf der CD aufgezeichnet werden.

Wechseln Sie die disc aus.

Fügen Sie den Dateinamen das Dateisuffix „mp3“ hinzu.

Wechseln Sie die disc aus. (Nehmen Sie MP3-Dateien mit Hilfe einer konformen Anwendung auf).

Wählen Sie eine andere Datei aus, oder verwenden Sie eine andere CD. (Fügen Sie das Dateisuffix „mp3“ nicht Dateinamen hinzu, bei denen es sich nicht um MP3-Dateien handelt).

Verwenden Sie nicht zu viele Ebenen und Verzeichnisse. Zeichnen Sie auch keine Titel mit einem anderen Audioformat zusammen mit MP3-Dateien auf.

•„MP3“ wird im Display blinkt.

•“NO FILES“ wird im Display angezeigt.

• Es werden falsche Zeichen angezeigt. (z. B. Name des Albums)

Im aktuellen Verzeichnis befinden sich keine MP3Dateien.

Das aktuelle Verzeichnis enthält keine MP3-Dateien.

Dieses Gerät kann nur die Großbuchstaben A–Z, und eine begrenzte Anzahl von Zahlen anzeigen.

Wählen Sie ein anderes Verzeichnis aus.

Legen Sie eine CD ein, die MP3-Dateien enthält.

Page 51

Symptome

Ursachen

Abhilfen

•„NO DISC“ wird im Display angezeigt.

•„NO MAG“ wird im Display angezeigt.

•„RESET 8“ wird im Display angezeigt.

•„RESET 1“ – „RESET 7“ wird im Display angezeigt.

• Der CD-Wechsler arbeitet überhaupt nicht.

Im Magazin befindet sich keine disc.

Discs sind mit der falschen Seite nach oben eingelegt.

Es befindet sich kein Magazin im CD-Wechsler.

Das Gerät ist nicht richtig am CD-Wechsler angeschlossen.

Der eingebaute MikroComputer funktioniert aufgrund von Lärm usw. nicht richtig.

Discs in das Magazin einlegen.

Discs ordnungsgemäß einlegen.

Setzen Sie das Magazin ein.

Das Gerät und den CD-Wechsler richtig miteinander verbinden und die Rückstelltaste des CDWechslers drücken.

Die Rückstelltaste des CDWechslers drücken.

Die Tasten SEL (Auswahl) und (Bereitschaft/ Netz/Dämpfer) länger als 2 Sekunden gleichzeitig gedrückt halten. (Die im Speicher gespeicherte Uhreinstellung und die Sendervoreinstellung wird gelöscht). (Siehe Seite 2).

Sprunghaftes Abspielen:

Ein sprunghaftes Abspielen kann auf sehr holprigen Straßen vorkommen. Dadurch wird das Gerät und die CD nicht beschädigt, ist jedoch sehr ärgerlich. Wir empfehlen von einem Abspielen von CD auf holprigen Straßen abzusehen.

DEUTSCH

CD-Wechsler

Page 52

WARTUNG

Handhaben der Discs

Dieses Gerät dient zur Reproduktion von CDs und CD-Rs (beschreibbar), CD-RWs (wiederbeschreibbar) und CD Texts.

•

Dieses Gerät ist auch zu MP3-Discs kompatibel.

Umgehen mit Discs

Beim Entnehmen einer Disc aus ihrer Hülle den mittleren

Halter der Hülle nach unten

DEUTSCH

drücken und die Disc herausheben, wobei sie an der Außenkante festgehalten wird.

• Die Disc immer an der Außenkante festhalten. Niemals die Aufnahmeoberfläche berühren.

Beim Aufbewahren einer Disc in ihrer Hülle die Disc behutsam um den mittleren Halter der Hülle legen (mit der bedruckten Seite nach oben).

• Die Discs nach dem Gebrauch immer in ihren Hüllen aufbewahren.

Zum Sauberhalten der Discs

Eine schmutzige Disc kann evtl. nicht richtig abspielen. Ist eine Disc verschmutzt, den Schmutz mit einem weichen Tuch in gerader Linie von der Mitte aus zur Außenkante abwischen.

Zum Abspielen neuer Discs

Neue Discs können an der Innenund Außenkante rauhe Stellen haben. Wird eine solche Disc verwendet, kann das Gerät ein Abspielen der Disc verweigern. Zum Entfernen dieser rauhen Stellen die Kanten mit einem Bleistift oder Kugelschreiber o.ä. nachfahren.

Feuchtigkeitskondensation

Feuchtigkeit kann auf den Linsen im Innern des Disc-Spielers in folgenden Fällen kondensieren:

• Nach dem Einschalten der Autoheizung.

• Wenn es im Auto feucht wird.

In diesen Fällen kann der Disc-Spieler evtl. nicht richtig funktionieren. Daher die Disc auswerfen und das Gerät für einige Stunden eingeschaltet lassen, bis die Feuchtigkeit verdampft ist.

Mittlerer Halter

Bei der Wiedergabe einer CD-R oder CD-RW

Lesen Sie vor der Wiedergabe einer CD-R oder CD-RW die zugehörigen Anleitungen bzw. Vorsichtsmaßnahmen sorgfältig durch.

• Verwenden Sie nur „finalisierte“ CD-Rs oder CD-RWs.

• Manche CD-Rs oder CD-RWs können aufgrund ihrer Disc Charakteristiken aus folgenden Gründen nicht mit diesem Gerät wiedergegeben werden:

– Die Discs sind schmutzig oder verkratzt. – Kondenswasserbildung auf der Linse im

Innern dieses Geräts.

– Die Aufnahmelinse in diesem Gerät ist

verschmutzt.

• Bei CD-RWs dauert das Lesen möglicherweise etwas länger, da sie eine niedrigere Reflexion als reguläre CDs aufweisen.

• CD-Rs oder CD-RWs sind gegen hohe Temperaturen oder hohen Feuchtigkeitsgehalt empfindlich. Lassen Sie die CDs aus diesem Grund nicht in Ihrem Wagen liegen.

• Verwenden die folgenden CD-Rs oder CD-RWs nicht: – Discs mit Aufklebern, Etiketten oder mit

Schutzfolie auf der Oberfläche.

– Discs, auf deren Etikett direkt mit einem

Tintenstrahldrucker gedruckt werden kann. Die Verwendung dieser Discs bei hohen Temperaturen oder hoher Luftfeuchtigkeit kann zu Fehlfunktionen oder Schäden an den Discs führen. Zum Beispiel: – Aufkleber oder Etikette können schrumpfen

und eine Disc verziehen.

–

Aufkleber oder Etikette können sich ablösen

und die Disc können nicht ausgeworfen werden.

–

Der Druck auf den Discs kann klebrig werden. Lesen Sie die Anweisungen oder Warnhinweise über Etikette und bedruckbare Discs aufmerksam durch.

VORSICHT:

•

Keine Single-Discs (8 cm) im Ladeschlitz einlegen. (Diese Discs können nicht ausgeworfen werden.)

•

Keine Discs mit ungewöhnlicher Form einlegen—z.B. Herz- oder Blumenform, da das Probleme bereitet.

•

Discs nicht dem direkten Sonnenlicht und einer Wärmequelle aussetzen oder sie an einem Ort aufbewahren, der hohen Temperaturen oder Feuchtigkeit unterliegt. Discs nicht im Auto lassen.

• Keine Lösungsmittel (z.B. konventionelle Schallplattenreinger, -sprays, Verdünner, Benzin usw.) zum Reinigen der Discs verwenden.

Verzogene Disc

Aufkleber

Klebriger Rückstand

Disc

Klebeetikett

Page 53

TECHNISCHE DATEN

AUDIO-VERSTÄRKERTEIL

Max. Leistungsabgabe:

Vorne: 50 W pro Kanal Hinten: 50 W pro Kanal

Kontinuierliche Leistungsabgabe (RMS):

Vorne: 19 W pro Kanal an 4 Ω, 40 Hz bis

20 000 Hz bei nicht mehr als 0,8% Gesamtklirrfaktor.

Hinten: 19 W pro Kanal an 4 Ω, 40 Hz bis

20 000 Hz bei nicht mehr als 0,8%

Gesamtklirrfaktor. Last-Impedanz: 4 Ω (4 Ω bis 8 Ω zulässig) Tonregelbereich:

Tiefen: ±10 dB bei 100 Hz

Höhen: ±10 dB bei 10 kHz Frequenzgang: 40 Hz bis 20 000 Hz Signal/Störabstand: 70 dB Line-Ausgangspegel/Impedanz:

2,0 V pro 20 kΩ Last (voll ausgesteuert) Ausgangsimpedanz: 1 kΩ Subwoofer-Ausgangspegel/Impedanz:

2,0 V pro 20 kΩ Last (voll ausgesteuert)

Grenzfrequenz: 120 Hz (fixiert)

TUNER-TEIL

Frequenzbereich:

UKW: 87,5 MHz bis 108,0 MHz

AM: (MW) 522 kHz bis 1 620 kHz

(LW) 144 kHz bis 279 kHz

CD-SPIELERTEIL

Typ: Kompakt-CD-Spieler Signalerkennungssystem: Kontaktlose,

optische Aufnahme (Halbleiterlaser) Anz. der Kanäle: 2 Kanäle (Stereo) Frequenzgang: 5 Hz bis 20 000 Hz Dynamikbereich: 96 dB Signal/Störabstand: 98 dB Tonhöhenschwankung:

Unter meßbarem Grenzwert MP3-Decodierformat:

MPEG1/2 Audio Layer 3

Max. Bitrate: 320 kbit/s

ALLGEMEIN

Spannungsversorgung:

Betriebsspannung:

DC 14,4 V (11 V bis 16 V zulässig)

Zugelassene Arbeitstemperatur:

0°C bis +40°C Erdungssystem: Negative Masse Abmessungen (B × H × T):

Einbaugröße (ca.):

182 mm × 52 mm × 150 mm

Bedienteilgröße (ca.):

188 mm × 58 mm × 12 mm

Gewicht (ca.):

1,4 kg (ausschließlich Zubehör)

DEUTSCH

[UKW-Tuner]

Nutzbare Empfindlichkeit: 11,3 dBf (1,0 µV/75 Ω) 50 dB Geräuschberuhigung:

16,3 dBf (1,8 µV/75 Ω)

Ausweichkanalabstimmschärfe (400 kHz):

65 dB Frequenzgang: 40 Hz bis 15 000 Hz Stereotrennabstand: 30 dB Einfangsverhältnis: 1,5 dB

[MW-Tuner]

Empfindlichkeit:20 µV Trennschärfe: 35 dB

[LW-Tuner]

Empfindlichkeit:50 µV

Änderungen der Konstruktion und technischen Daten ohne Vorankündigung möglich.

Page 54

Having TROUBLE with operation?

Please reset your unit

Refer to page of How to reset your unit

Haben Sie PROBLEME mit dem Betrieb?

Bitte setzen Sie Ihr Gerät zurück

Siehe Seite Zurücksetzen des Geräts

Vous avez des PROBLÈMES de fonctionnement?

Réinitialisez votre appareil

Référez-vous à la page intitulée Comment réinitialiser votre appareil

Hebt u PROBLEMEN met de bediening?

Stel het apparaat terug

Zie de pagina met de paragraaf Het apparaat terugstellen

EN, GE, FR, NL

JVC

0103KKSMDTJEIN

Page 55

KD-LH70R

Installation/Connection Manual Einbau/Anschlußanleitung Manuel d’installation/raccordement Handleiding voor installatie/aansluiting

GET0129-004A

[E/EX]

0103KKSMDTJEIN

JVC

EN, GE, FR, NL

ENGLISH

• This unit is designed to operate on 12 V DC, NEGATIVE ground electrical systems.

INSTALLATION (IN-DASH MOUNTING)

• The following illustration shows a typical installation. However, you should make adjustments corresponding to your specific car. If you have any questions or require information regarding installation kits, consult your JVC IN-CAR ENTERTAINMENT dealer or a company supplying kits.

Before mounting: Press (control panel release button) to detach the control panel if already attached.

* When shipped from the factory, the control

panel is packed in the hard case.

Remove the trim plate.

Remove the sleeve after disengaging the sleeve locks.

1 Stand the unit.

Note: When you stand the unit, be careful not to damage the fuse on the rear.

2 Insert the 2 handles between the unit and

the sleeve, as illustrated, to disengage the sleeve locks.

3 Remove the sleeve.

Note: Be sure to keep the handles for future use after installing the unit.

Install the sleeve into the dashboard. * After the sleeve is correctly installed into the

dashboard, bend the appropriate tabs to hold the sleeve firmly in place, as illustrated.

Fix the mounting bolt to the rear of the unit’s body and place the rubber cushion over the end of the bolt.

Do the required electrical connections.

Slide the unit into the sleeve until it is locked.

Attach the trim plate. Note: Ensure the recessed part is at the bottom.

If not, the control panel will not open completely.

Attach the control panel.

DEUTSCH

• Dieses Gerät ist für einen Betrieb in elektrischen Anlagen mit 12 V Gleichstrom und (–) Erdung ausgelegt.

EINBAU (IM ARMATURENBRETT)

• Die folgende Abbildung zeigt einen typischen Einbau. Dennoch müssen Sie entsprechend Ihrem jeweiligen Auto Anpassungen vornehmen. Bei irgendwelchen Fragen oder wenn Sie Informationen hinsichtlich des Einbausatzes brauchen, wenden Sie sich an ihren JVC Autoradiohändler oder ein Unternehmen das diese Einbausätze vertreibt.

Vor dem Einbau: Drücken Sie (Freigabe der Schalttafel), um die Arretierung der Schalttafel zu lösen, sofern diese bereits angebracht ist.

* Bei der Auslieferung ab Werk ist die Schalttafel

im Etui verpackt.

Den Frontrahmen herausnehmen.

Die Halterung nach dem Entriegeln der Halterungensperren abnehmen.

1 Das Gerät aufstellen.

Hinweis: Beim Aufstellen des Geräts darauf achten, daß die Sicherung auf der Rückseite nicht beschädigt wird.

2 Die 2 Griffe zwischen dem Gerät und der

Halterung wie abgebildet einstecken und die Halterungensperren entriegeln.

3 Die Halterung entfernen.

Hinweis: Sicherstellen, daß die Griffe für künftigen Gebrauch nach dem Einbau des Geräts aufbewahrt werden.

Die Halterung im Armaturenbrett einbauen. * Nach dem korrekten Einbau der Halterung im

Armaturenbrett, die entsprechenden Riegel umknicken, um die Halterung an ihrem Platz zu sichern, siehe Abbildung.

Die Befestigungsschraube an der Rückseite des Gerätekörpers befestigen und das Ende der Schraube mit einem Gummipuffer abdecken.

Nehmen Sie die erforderlichen elektrischen Anschlüsse vor.

Das Gerät in die Halterung schieben, bis es einrastet.

Befestigen Sie den Frontrahmen. Hinweis: Vergewissern Sie sich, dass sich die

Aussparung an der Unterseite befindet. Ist dies nicht der Fall, lässt sich die Bedienungsblende nicht vollständig öffnen.

Die Schalttafel anbringen.

FRANÇAIS

• Cet appareil est conçu pour fonctionner sur des sources de courant continu de 12 V à masse NEGATIVE.

INSTALLATION (MONTAGE DANS LE TABLEAU DE BORD)

• L’illustration suivante est un exemple d’installation typique. Cependant, vous devez faire les ajustements correspondant à votre voiture particulière. Si vous avez des questions ou avez besoin d’information sur des kits d’installation, consulter votre revendeur d’autoradios JVC ou une compagnie d’approvisionnement.

Avant le montage:

du panneau de commande) pour éventeullement détacher le panneau de commande.

* Lorsque ce panneau de commande sort d’usine,

il est rangé dans un étui de transport.

Retirer la plaque d’assemblage.

Libérer les verrous du manchon et retirer le manchon.

Poser l’appareil à la verticale.

Remarque:

verticale, faire attention de ne pas endommager le fusible situé sur l’arrière.

Insérer les 2 poignées entre l’appareil et le manchon comme indiqué pour désengagé les verrous de manchon.

Retirer le manchon.

Remarque:

pour une utilisation ultérieur, après l’installation de l’appareil.

Installer le manchon dans le tableau de bord. * Après installation correcte du manchon dans le

tableau de bord, plier les bonnes pattes pour maintenir fermement le manchon en place, comme montré.

Monter le boulon de montage sur l’arrière du corps de l’appareil puis passer l’amortisseur en caoutchouc sur l’extrémité du boulon.

Réalisez les connexions électriques.

Faire glisser l’appareil dans le manchon jusqu’à ce qu’il soit verrouillé.

Attachez la plaque d’assemblage.

Remarque:

est en bas. Sinon, le panneau de commande ne pourra pas être ouvert complètement.

Remonter le panneau de commande.

Appuyer sur (déblocage

Lorsque vous mettez l’appareil à la

S’assurer de garder les poignées

Assurez-vous que la partie encastrée

NEDERLANDS

• Dit apparaat mag worden gebruikt bij elektrische systemen die werken op 12 V gelijkstroom met negatieve aarding.

INSTALLATIE (INBOUW IN HET DASHBOARD)

• Op de volgende afbeelding kunt u zien hoe de installatie, normaal gesproken, in zijn werk gaat. U moet echter bij de installatie rekening houden met de bijzonderheden van uw eigen auto. Neem bij vragen of voor meer bijzonderheden over inbouwpakketten contact op met uw JVC car audio dealer of een dealer of een bedrijf dat inbouwpakketten levert.

Voordat u aan de montage van het apparaat begint: Druk op

vrijgeven) als u het bedieningspaneel wilt loskoppelen indien dit aan de eenheid is vastgekoppeld.

* Standaard wordt het bedieningspaneel bij het

verlaten van de fabriek los verpackt meegeleverd.

Verwijder de sierplaat.

Verwijder het huis nadat u de klemmen hebt losgemaakt.

1 Zet het apparaat rechtop.

Opmerking: Wanneer u het apparaat rechtop zet, moet u erop letten dat u de zekering aan de achterkant niet beschadigt.

2 Plaats de 2 hendels, zoals afgebeeld, tussen het

apparaat en het huis, om de klemmen los te maken.

3 Verwijder het huis.

Opmerking: Bewaar de hendels nadat u het apparaat hebt geïnstalleerd, zodat u ze ook in de toekomst kunt gebruiken.

Installeer het huis in het dashboard. * Nadat het huis op de juiste wijze in het dashboard

is geplaatst, moet u de palletjes, zoals afgebeeld, stevig op hun plaats duwen.

Maak de bevestigingsbout aan de achterkant van het apparaat vast en plaats de rubberdop over het uiteinde van de bout.

Breng de vereiste elektrische verbindingen tot stand.

Schuif het apparaat in het huis totdat het vergrendeld is.

Bevestig een sierplaat. Opmerking: Zorg dat het ingedeukte gedeelte onder

is. Het bedieningspaneel kan anders namelijk niet geheel worden geopend.

Bevestig het bedieningspaneel.

(het bedieningspaneel

Control panel

Schalttafel

Panneau de commande

Bedieningspaneel

Handle

Griff

Poignée

Hendel

Slot

Schlitz

Fente

Sleuf

Fuse

Sicherung

Fusible

Zekering

Lock Plate

Arretierplättchen

Plaque de verrouillage

Vergrendelingsplaat

Sleeve

Halterung

Manchon

Huis

Trim plate

Frontrahmen

Plaque d’assemblage

Sierplaat

Control panel

Schalttafel

Panneau de commande

Bedieningspaneel

Rubber cushion

Gummipuffer

Amortisseur en caoutchouc

Rubberdop

Sleeve

Halterung

Manchon

Huis

Trim plate

Frontrahmen

Plaque d’assemblage

Sierplaat

Dashboard

Armaturenbrett

Tableau de bord

Dashboard

184 mm

53 mm

Mounting bolt

Befestigungsschraube

Boulon de montage

Bevestigingsbout

See “ELECTRICAL CONNECTIONS.”

Siehe „ELEKTRISCHE ANSCHLÜSSE“.

Référez-vous “RACCORDEMENTS ELECTRIQUES” .

Zie “ELEKTRISCHE VERBINDINGEN”.

TROUBLESHOOTING

• The fuse blows.

* Are the red and black leads connected correctly?

• Power cannot be turned on.

* Is the yellow lead connected?

• No sound from the speakers.

* Is the speaker output lead short-circuited?

• Sound is distorted.

* Is the speaker output lead grounded? * Are the “–” terminals of L and R speakers grounded

in common?

• Unit becomes hot.

* Is the speaker output lead grounded? * Are the “–” terminals of L and R speakers grounded

in common?

FEHLERSUCHE

• Die Sicherung brennt durch.

* Sind die roten und schwarzen Leitungen richtig

angeschlossen?

• Stromversorgung kann nicht eingeschaltet werden.

* Ist die gelbe Leitung angeschlossen?

• Kein Ton aus den Lautsprechern.

Ist die Lautsprecherausgangsleitung kurzgeschlossen?

• Ton verzerrt.

* Ist die Lautsprecherausgangsleitung geerdet? * Sind die (–) Anschlußklemmen der linken und

rechten Lautsprecher zusammen geerdet?

• Gerät wird heiß.

* Ist die Lautsprecherausgangsleitung geerdet? * Sind die (–) Anschlußklemmen der linken und

rechten Lautsprecher zusammen geerdet?

EN CAS DE DIFFICULTES

• Le fusible saute.

* Les fils rouge et noir sont-ils racordés

correctement?

• L’appareil ne peut pas être mise sous tension.

Le fil jaune est-elle raccordée?

• Pas de son des enceintes.

* Le fil de sortie d’enceinte est-il court-circuité?

• Le son est déformé.

* Le fil de sortie d’enceinte est-il à la masse? * Les bornes “–” des enceintes gauche et droit sont-

elles mises ensemble à la masse?

• L’appareil devient chaud.

* Le fil de sortie d’enceinte est-il à la masse? * Les bornes “–” des enceintes gauche et droit sont-

elles mises ensemble à la masse?

PROBLEMEN OPLOSSEN

• De zekering slaat door. * Zijn de rode en de zwarte draden op de juiste manier

aangesloten?

• De stroom kan niet worden ingeschakeld. * Is de gele draad aangesloten?

• Er komt geen geluid uit de speakers. * Is de uitgaande speakerdraad kortgesloten?

• Het geluid wordt vervormd.

* Is de uitgaande speakerdraad geaard? * Zijn de “–” polen van de linker- en de rechterspeakers

gemeenschappelijk geaard?

• Het apparaat raakt verhit.

* Is de uitgaande speakerdraad geaard? * Zijn de “–” polen van de linker- en de rechterspeakers

gemeenschappelijk geaard?

Page 56

• When using the optional stay

• Beim Verwenden der Anker-Option

• Lors de l’utilisation du hauban en option

• Wanneer u de steun gebruikt (facultatief)

Fire wall

Feuerwand

Washer

Unterlegscheibe

Rondelle

Sluitring

Dashboard

Armaturenbrett

Tableau de bord

Dashboard

Cloison

Brandscherm

Sleeve

Halterung

Manchon

Huis

Lock nut

Sicherungsmutter

Ecrou d’arrêt

Contra-moer

Screw (option)

Schraube (Option)

Vis (en option)

Schroef (facultatief)

Mounting bolt

Befestigungsschraube

Boulon de montage

Bevestigingsbout

Stay (option)

Anker (Option)

Hauban (en option)

Steun (facultatief)

• When installing the unit without using the sleeve

• Beim Einbau des Geräts ohne Halterung

• Lors de l’installation de l’appareil scans utiliser de manchon

• Wanneer u het apparaat zonder huis installeert

In a Toyota for example, first remove the car radio and install the unit in its place.

Zum Beispiel in einem Toyota zuerst das Autoradio ausbauen und dann das Gerät an seinem Platz einbauen.

Par exemple dans une Toyota, retirer d’abord l’autoradio et installer l’appareil à la place.

Voorbeeld: Bij een Toyota moet u eerst de autoradio verwijderen en daarna het apparaat installeren.

Flat type screws (M5 x 6 mm)*

Senkkopfschrauben (M5 x 6 mm)*

Vis à tête plate (M5 x 6 mm)*

Platkopschroeven (M5 x 6 mm)*

Pocket

Taschen

Poche

Zak

Bracket*

Konsole*

Support*

Console*

Bracket*

Konsole*

Support*

Console*

* Not included with this unit.

* Nicht Teil dieses Geräts.

Non fourni avec cet appareil.

* Niet meegeleverd.

Flat type screws (M5 x 6 mm)*

Senkkopfschrauben (M5 x 6 mm)*

Vis à tête plate (M5 x 6 mm)*

Platkopschroeven (M5 x 6 mm)*

Less than 30˚

Weniger als 30˚

Moins de 30˚

Kleiner dan 30˚

Removing the unit

• Before removing the unit, release the rear section.

Remove the control panel.

Remove the trim plate.

Insert the 2 handles into the slots, as shown. Then, while gently pulling the handles away from each other, slide out the unit. (Be sure to keep

the handles after installing it.)

Control panel

Schalttafel

Panneau de commande

Bedieningspaneel

Install the unit at an angle of less than 30˚.

Stellen Sie das Gerät mit einem Winkel von weniger als 30˚ auf.

Installez l’appareil avec un angle de moins de 30˚.

Installeer het toestel met een hoek kleiner dan 30˚.

Note : When installing the unit on the mounting bracket, make sure to use the 6 mm-long screws. If longer screws are used,

Hinweis : Beim Anbringen des Gerät an der Konsole sicherstellen, daß 6 mm lange Schrauben verwendet werden. Werden

Remarque :

Opmerking : Wanneer u het apparaat aan de bevestigingsklem vastmaakt, moet u de 6 mm lange schroeven gebruiken. Als u langere schroeven

Ausbau des Geräts

• Vor dem Ausbau des Geräts den hinteren Teil freigeben.

Den Schalttafel abnehmen.

Den Frontrahmen herausnehmen.

Die 2 Griffe in die Schlitze wie gezeigt stecken. Dann die Griffe behutsam auseinander ziehen und das Gerät herausziehen. (Die Griffe nach

dem Einbau auf jeden Fall aufbewahren.)

Trim plate

Frontrahmen

Plaque d’assemblage

Sierplaat

they could damage the unit.

längere Schrauben verwendet, können sie das Gerät beschädigen.

Lors de l’installation de l’appareil sur le support de montage, s’assurer d’utiliser des vis d’une longueur de 6 mm. Si des vis plus longues sont utilisées, elles peuvent endommager l’appareil.

gebruikt, kan het apparaat worden beschadigd.

Retrait de l’appareil

•

Avant de retirer l’appareil, libérer la section arrière.

Retirer le panneau de commande.

Retirer la plaque d’assemblage.

Introduire les 2 poignées dans les fentes, comme montré. Puis, tout en tirant doucement les poignées écartées, faire glisser l’appareil pour le sortir.

(S’assurer de conserver les poignées

après l’installation de l’appareil.)

Verwijderen van het apparaat

• Voordat u het apparaat verwijdert, moet u het

achtergedeelte losmaken.

Verwijder het bedieningspaneel.

Verwijder de sierplaat.

Plaats de 2 hendels, zoals afgebeeld, in de sleuven. Daarna duwt u de hendels zachtjes uit elkaar en kunt u het apparaat naar buiten schuiven. (Bewaar de

hendels nadat u het apparaat hebt geïnstalleerd!)

321

Handle

Griff

Poignée

Hendel

Parts list for installation and connection

The following parts are provided with this unit. After checking them, please set them correctly.

Hard case/Control panel

Etui/Schalttafel

Etui de transport/Panneau de commande

Behuizing/Bedieningspaneel

Washer (ø5)

Unterlegscheibe (ø5)

Rondelle (ø5)

Sluitring (ø5)

Lock nut (M5)

Sicherungsmutter (M5)

Ecrou d’arrêt (M5)

Contra-moer (M5)

ELECTRICAL CONNECTIONS

To prevent short circuits, we recommend that you disconnect the battery’s negative terminal and make all electrical connections before installing the unit. If you are not sure how to install this unit correctly, have it installed by a qualified technician.

Note: This unit is designed to operate on 12 V DC, NEGATIVE ground electrical systems. If your vehicle

does not have this system, a voltage inverter is required, which can be purchased at JVC IN-CAR ENTERTAINMENT dealers.

• Replace the fuse with one of the specified rating. If the fuse blows frequently, consult your JVC IN-CAR ENTERTAINMENT dealer.

• If noise is a problem... This unit incorporates a noise filter in the power circuit. However, with some vehicles, clicking or other unwanted noise may occur. If this happens, connect the unit’s rear ground terminal (see connection diagram) to the car’s chassis using shorter and thicker cords, such as copper braiding or gauge wire. If noise still persists, consult your JVC IN-CAR ENTERTAINMENT dealer.

• Maximum input of the speakers should be more than 50 W at the rear and 50 W at the front, with an impedance of 4 Ω to 8 Ω.

• Be sure to ground this unit to the car’s chassis.

• The heat sink becomes very hot after use. Be careful not to touch it when removing this unit.

Heat sink

Abstrahlblech

Dissipateur de chaleur

Warmte-opnemer

Teileliste für den Einbau und Anschluß

Die folgenden Teile werden zusammen mit diesem Gerät geliefert. Nach ihrer Überprüfung, die Teile richtig einsetzen.

Sleeve

Halterung

Manchon

Huis

Mounting bolt (M5 x 20 mm)

Befestigungsschraube (M5 x 20 mm)

Boulon de montage (M5 x 20 mm)

Bevestigingsbout (M5 x 20 mm)

Trim plate

Frontrahmen

Plaque d’assemblage

Sierplaat

ELEKTRISCHE ANSCHLÜSSE

Zur Vermeidung von Kurzschlüssen empfehlen wir, daß Sie den negativen Batterieanschluß abtrennen und alle elektrischen Anschlüsse herstellen, bevor das Gerät eingebaut wird. Sind Sie sich über den richtigen Einbau des Geräts nicht sicher, lassen Sie es von einem qualifizierten Techniker einbauen.

Hinweis: Dieses Gerät ist für einen Betrieb in elektrischen Anlagen mit 12 V Gleichstrom und (–) Erdung ausgelegt. Verfügt Ihr Fahrzeug nicht über diese

Anlage, ist ein Spannungsinverter erforderlich, der bei JVC Autoradiohändler erworben werden kann.

• Die Sicherung mit einer der entsprechenden Nennleistung ersetzen. Brennt die Sicherung häufig durch, wenden Sie sich an ihren JVC Autoradiohändler.

• Sind Störgeräusche ein Problem... Dieses Gerät enthält ein Störfilter im Stromkreis. Bei manchen Fahrzeugen kann jedoch ein Klicken oder andere unerwünschte Störgeräusche auftreten. Sollte das der Fall sein, die hintere Erdungscanschlußklemme (siehe Schaltplan) des Geräts am Fahrwerk des Fahrzeugs anschließen, dabei kürzere und dickere Kabel wie beispielsweise Kupfergeflechtdraht oder Stahldraht verwenden. Bleibt Störgeräusch bestehen, wenden Sie sich an Ihren JVC Autoradiohändler.

• Die maximale Eingangsleistung der Lautsprecher sollte mehr als 50 W hinten und 50 W vorn bei einer Impedanz von 4 Ω bis 8 Ω betragen.

• Sicherstellen, daß das Gerät am Fahrwerk

geerdet wird.

• Das Abstrahlblech wird nach dem Gebrauch sehr heiß. Beim Ausbau des Geräts darauf achten, das Abstrahlblech nicht zu berühren.

Liste des pièces pour l’installation et raccordement

Les pièces suivantes sont fournies avec cet appareil. Après vérification, veuillez les placer correctement.

Power cord

Stromkable

Cordon d’alimentation

Stroomkabel

Rubber cushion

Gummipuffer

Amortisseur en caoutchouc

Rubberdop

RACCORDEMENTS ELECTRIQUES

Pour éviter tout court-circuit, nous vous recommandons de débrancher la borne négative de la batterie et d’effectuer tous les raccordements électriques avant d’installer l’appareil. Si l’on n’est pas sûr de pouvoir installer correctement cet appareil, le faire installer par un technicien qualifié.

Remarque:

Cet appareil est conçu pour fonctionner sur des sources de courant continu de

NEGATIVE

d’alimentation, il vous faut un convertisseur de tension, que vous pouvez acheter chez un revendeur d’autoradios JVC.

•

Remplacer le fusible par un de la valeur précisée. Si le fusible saute souvent, consulter votre revendeur d’autoradios JVC.

•

Si le bruit est un problème... Cet appareil incorpore un filtre de bruit dans le circuit d’alimentation. Cependant, avec certains véhicules, quelques claquements ou autres bruits non désirés risquent de se produire. Si cela arrive, raccorder la au châssis de la voiture (voir le diagramme de raccordement) en utiliscant des cordons les plus gros et les plus courts possibles telle qu’une barre de cuivre ou une tresse. Si le bruit persiste, consulter votre revendeur d’autoradios JVC.

•

La puisscance admissible des enceintes devrait supérieure à 50 W à l’arrière et à 50 W l’avant, avec une impédance de

• S’assurer de raccorder la mise à la masse de cet appareil au châssis de la voiture.

•

Le dissipateur de chaleur devient très chaud après usage. Faire attention de ne pas le toucher en retirant cet appareil.

. Si votre véhicule n’offre pas ce type

borne arrière de masse

4 Ω à 8 Ω

12 V à masse

de l’appareil

Lijst van onderdelen die u bij installatie en aansluiting nodig hebt

De volgende onderdelen worden bij het apparaat geleverd. Installeer ze op de juiste wijze, nadat u ze hebt gecontroleerd.

Handles

Griffe

Poignées

Hendels

Battery

Batterie

Pile

Batterij

CR2025

Remote controller

Fernbedienung

Télécommande

Afstandsbediening

ELEKTRISCHE VERBINDINGEN

Om kortsluiting te voorkomen adviseren wij u om de minpool van de accu los te maken en alle elektrische verbindingen tot stand te brengen voordat u het apparaat in de auto installeert. Als u niet zeker weet hoe u dit apparaat moet installeren, kunt u dit beter door een daartoe gekwalificeerde technicus laten doen.

Opmerking:

Dit apparaat mag worden gebruikt bij elektrische systemen die werken op 12 V gelijkstroom met negatieve aarding. Als uw auto niet is uitgerust met een dergelijk systeem, is een spanningsomzetter vereist. Dit instrument kan worden aangeschaft bij JVC car audio dealers.

• Vervang de zekering door een exemplaar met het aangegeven vermogen. Als de zekering vaak doorslaat, moet u uw JVC car audio dealer raadplegen.

• Als u geluidsproblemen hebt… De krachtschakeling van dit apparaat heeft een ingebouwd geluidsfilter. In sommige voertuigen zijn tikgeluiden of andere ongewenste geluiden te horen. Als dit gebeurt, moet u de massaklem aan de achterkant (zie aansluitingsschema) aan het chassis van de auto vastmaken met behulp van een kortere en dikkere kabel, zoals kopermanteldraad of tellerkabel. Als het geluid niet verdwijnt, moet u contact opnemen met uw JVC car audio dealer.

• Het maximum ingangsvermogen van de speakers moet achterin meer dan 50 W zijn en voorin 50 W, met een impedantie van 4 Ω tot 8 Ω.

• Zorg ervoor dat dit apparaat door middel van een

aardkabel is verbonden met het chassis van de auto.

• De warmte-opnemer kan na gebruik erg heet worden. Raak de warmte-opnemer niet aan wanneer u dit apparaat van zijn plaats haalt.

Page 57

ENGLISH

DEUTSCH

FRANÇAIS

Typical Connections / Typische Anschlüsse / Raccordements typiques / Normale verbindingen

Before connecting: Check the wiring in the vehicle carefully. Incorrect connection may cause serious damage to this unit. The leads of the power cord and those of the connector from the car body may be different in color.

Connect the colored leads of the power cord to

Vor dem Anschließen: Die Verdrahtung im Fahrzeug sorgfältig überprüfen. Falsche Anschlüsse können ernsthafte Schäden am Gerät hervorrufen. Die Leiter des Stromkabels und die Leiter des Anschlusses im Fahrzeug können sich farblich unterscheiden.

the car battery, speakers and power aerial (if any) in the following sequence.

1 Black: ground 2 Yellow: to car battery (constant 12 V) 3 Red: to an accessory terminal 4 Blue with white stripe: to remote lead of other

equipment or power aerial if any (200 mA max.)

5 Orange with white stripe: to car light control

switch

6 Brown: to cellular phone system (For details,

refer to the instructions of the cellular phone.)

7 Others: to speakers

Connect the aerial cord.

Finally connect the wiring harness to the unit.

Note: If your vehicle does not have any accessory terminal, move the fuse from the fuse position 1 (initial position) to fuse position 2, and connect the red lead (A7) to the positive (+) battery terminal.

• The yellow lead (A4) is not used in this case.

2 3

Hinweis: Verfügt Ihr Fahrzeug nicht über eine Zubehöranschlußklemme, die Sicherung von der 1. Sicherungsposition (Erstposition) in die 2. Sicherungsposition versetzen, die rote Leitung (A7) an der (+) Batterieanschlußklemme anschließen.

•

JVC CD changer/DAB tuner or another external component

CD-Wechsler von JVC/DABTuner oder eine andere

To steering wheel remote controller (see diagram )

An Lenkradfernbedienung (siehe Schaltplan )

Pour la télécommande de volant

externe Komponente

Changeur CD JVC/Tuner DAB ou autre appareil extérieur

JVC CD-wisselaar/DAB-tuner of een ander extern apparaat

(voir le diagramme )

Naar stuurwiel-afstandsbediening (zie schema )

SUBWOOFER (see diagram )

(siehe Schaltplan )

(voir le diagramme )

(zie schema )

Rear ground terminal

Hintere Erdungscanschlußklemme

Borne arrière de masse

Aerial terminal

Antennenanschlußklemme

Borne de l’antenne

Aansluitpunt antenne Massaklem aan de achterkant

Line out (see diagram )

Schutz kappen Signalausgang (siehe Schaltplan )

To aerial

Zur Antenne

A l’antenne

Naar de antenne

Sortie de ligne (voir le diagramme )

Uitgang (zie schema )

*1 : Before checking the operation of this unit prior to

installation, this lead must be connected, otherwise power cannot be turned on.

*1 : Vor der Überprüfung der Funktionsfähigkeit des Geräts

vor dem Einbau, muß diese Leitung angeschlossen werden, da sonst die Stromversorgung nicht eingeschaltet werden kann.

*1 : Pour vérifier le fonctionnement de cet appareil avant

installation, ce fil doit être raccordé, sinon l’appareil ne peut pas être mis sous tension.

*1 : Voordat u controleert of het apparaat werkt (alvorens het te

installeren), moet deze draad aangesloten zijn. Als dit niet het geval is, kan de stroom niet worden ingeschakeld.

Die farbigen Leitungen des Spannunsgversorgungskabels an der Autobatterie, ontstekingsschakelaarden Lautsprechern und dem Motorantenne (sofern vorhanden) in folgender Reihenfolge anschließen.

1 Schwarz: Erdung 2 Gelb: an Autobatterie (konstant 12 V) 3 Rot: zur einer Zubehöranschlußklemme 4 Blau mit weißem Streifen: zum Zusatzkabel des

anderen Geräts oder der Motorantenne, sofern vorhanden (max. 200 mA)

5 Orange mit weißem Streifen: zum Autolichtschalter 6 Braun: an Mobiltelefon (Weitere informationen

entnehmen Sie bitte der Bedienungscanleitung des Mobiltelefons.)

7 Andere: zur Lautsprecher Das Antennenkabel anschließen. Die Kabelbäume am Gerät anschließen.

Die gelbe Leitung (A4) wird in diesem Fall nicht verwendet.

We recommend you to connect the JVC MP3-compatible CD changer. You can also connect other CH-X series CD changers (except CH-X99 and CH-X100).

• You cannot use the KD-MK series CD changers with this unit.

You can also use an external component such as a portable MD player by connecting the Line Input Adapter KS-U57 (not supplied). (See diagram .)

B1 B3 B5 B7

B2 B4 B6 B8

A2 A4

A5 A7

15 A fuse / 15 A Sicherung /

Fusible 15 A /

Black

Schwarz

Noir

Zwart

Zekering 15 A

Yellow*

Gelb*

Jaune*

Geel *

Red

Rot

Rouge

Rood

Blue with white stripe

Blau mit weißem Streifen

Bleu avec bande blanche

Blauw met witte streep

Orange with white stripe

Orange mit weißem Streifen

Orange avec bande blanche

Oranje met witte streep

Brown / Braun /

Marron

Avant de commencer la connexion:

attentivement le câblage du véhicule. Une connexion incorrecte peut endommager sérieusement l’appareil. Le fil du cordon d’alimentation et ceux des connecteurs du châssis de la voiture peuvent être différents en couleur.

Connectez les fils de couleur du cordon d’alimentation à la batterie de la voiture, aux enceintes et à l’antenne automatique (s’il y en a une) dans l’ordre suivant.

Noir: à la masse

Jaune: à la batterie de la voiture (12 V constant)

Rouge: à une borne accessoire

Bleu avec bande blanche: au fil de télécommande de l’autre appareil ou à l’antenne automatique s’il y en a une (200 mA max.)

Orange avec bande blanche: à l’interrupteur d’éclairage de la voiture

Marron: à un système de téléphone cellulaire (Pour les détails, se référer aux instructions du téléphone cellulaire.)

Autres: aux enceintes

Connectez le cordon d’antenne.

Finalement, connectez le faisceau de fils à l’appareil.

Remarque:

Si votre véhicule ne possède pas de borne accessoire, déplacez le fusible de la position de fusible 1 (position originale) à la position de fusible 2 et connectez le fil rouge (A7) à la borne positive (+) de la batterie.

• Le fil jaune (A4) n’est pas utilisé dans ce cas.

Wir empfehlen Ihnen, den MP3kompatiblen CD-Wechsler von JVC anzuschließen. Sie können auch andere CD-Wechsler der Serie CH-X anschließen (außer CH-X99 und CH-X100).

• CD-Wechsler der Serie KD-MK können mit diesem Gerät nicht verwendet werden.

Sie können auch eine externe Komponente, z.B. einen tragbaren MD-Spieler, verwenden, wenn Sie den (nicht zum Lieferumfang gehörenden) Line-Eingangsadapter KS-U57 anschließen (siehe Schaltplan ).

B1 B3 B5 B7

B2 B4 B6 B8

A5 A7

A2 A4

To metallic body or chassis of the car

Zur metallenen Karosserie oder zum Fahrwerk des Autos

Vers corps métallique ou châssis de la voiture

Naar metalen ondergrond of chassis van de auto

To a live terminal in the fuse block connecting to the car battery (bypassing the ignition switch)

Zur einer stromführenden Anschlußklemme im Sicherungsblock zum Anschließen an die Autobatterie (Umgehen des Zündschalters)

A une borne sous tension du porte-fusible connectée à la batterie de la voiture (en dérivant l’interrupteur d’allumage)

Naar een onder spanning staande aansluitklem in het zekeringblok die is aangesloten op de accu van de auto (u passeert de ontstekingsschakelaar)

To an accessory terminal in the fuse block

Zur einer Zubehöranschlußklemme im Sicherungsblock

Vers borne accessoire du porte-fusible

Naar een aansluitklem in het zekeringblok

To remote lead of other equipment or power aerial if any

Zum Zusatzkabel des anderen Geräts oder der Motorantenne, sofern vorhanden

Au fil de télécommande de l’autre appareil ou à l’antenne automatique s’il y en a une

Naar afstandsdraad van andere apparatuur of antenne met circuit indien aanwezig

(ILLUMINATION)

/ Bruin

Vérifiez

Nous vous recommandons de connecter le changeur de CD compatible MP3 JVC. Vous pouvez aussi connecter d’autres changeurs de CD de la série CH-X (sauf le CH-X99 et le CH-X100).

• Vous ne pouvez pas utiliser les changeurs de CD de la série KD-MK avec cet appareil.

Vous pouvez aussi utiliser un appareil extérieur tel qu’un lecteur de MD en connectant l’adaptateur d’entrée de ligne KS-U57 (non fourni). (Voir le diagramme ).

Fuse position 1 / 1. Sicherungsposition /

Position de fusible 1 /

Zekering, stand 1

Not included with this unit.

Wird nicht mit Gerät mitgeliefert.

Non fourni avec cet appareil.

Niet bij het apparaat inbegrepen.

To car light control switch

Zum Autolichtschalter

A l’interrupteur d’éclairage de la voiture

Naar de schakelaar voor de autoverlichting

NEDERLANDS

Alvorens de verbindingen tot stand te brengen:

Moet u de bedrading in de auto zorgvuldig. Het apparaat kan door verkeerde verbindingen ernstige schade oplopen. De draden van het stroomsnoer verschillen mogelijk van kleur metde aansluitingen op het chassis van de auto.

Sluit de gekleurde snoerdraden van de stroomkable in de hierna genoemde volgorde aan op de accu van de auto, de luidsprekers en de antenne (indien aanwezig).

1 Zwart: aarde 2 Geel: naar de accu van de auto (constant 12 V) 3 Rood: naar de aansluitklem van de accessoire 4 Blauw met witte streep: naar afstandsdraad van

andere apparatuur of antenne met circuit indien aanwezig (200 mA max.)

5 Oranje met witte streep: naar de schakelaar voor de

autoverlichting

6 Bruin: naar het mobiele-telefoonsysteem (Lees

voor meer informatie de instructies die bij de mobiele telefoon worden geleverd.)

7 Andere: naar de speakers

Sluit de antenne aan.

Verbind de draadbundel daarna met het apparaat.

Opmerking: Als uw voertuig niet beschikt over een aansluitklem, moet u de zekering verplaatsen van stand 1 (beginstand) naar stand 2 en moet u de rode draad (A7) met de pluspool (+) van de accu verbinden.

• In dit geval wordt de gele draad (A4) niet gebruikt.

Sluit bij voorkeur de JVC, MP3 compatibele CD-wisselaar aan. U kunt tevens bepaalde andere CD-wisselaars uit de CH-X serie aansluiten (uitgezonderd de CH-X99 en CH-X100).

• U kunt CD-wisselaars uit de KD-MK serie niet met dit toestel gebruiken.

Het is ook mogelijk een extern apparaat zoals een draagbare MDspeler aan te sluiten met behulp van de Line Input Adapter KS-U57 (niet meegeleverd). (Zie schema .)

Fuse position 2 / 2. Sicherungsposition /

Position de fusible 2

Fuse block

Sicherungsblock

Porte-fusible

Zekeringblok

/ Zekering, stand 2

Ignition switch

Zündschalter

Interrupteur d’allumage

Ontstekingsschakelaar

To cellular phone system

Zur Moblitelephon

A un système de téléphone cellulaire

Naar het mobiele-telefoonsysteem

White with black stripe

Weiß mit schwarzem Streifen

Blanc avec bande noire

White

B5B6

Weiß

Blanc

Wit

Wit met zwarte streep

Left speaker (front)

Linker Lautsprecher (vorne)

Enceinte gauche (avant)

Linkerspeaker (voorin)

PRECAUTIONS on power supply and speaker connections:

• DO NOT connect the speaker leads of the power cord to the car battery; otherwise, the unit will be seriously damaged.

• Connect the black lead (ground), yellow lead (to car battery, constant 12 V), and red lead (to an accessory terminal) correctly.

• BEFORE connecting the speaker leads of the power cord to the speakers, check the speaker wiring in your car.

– If the speaker wiring in your car is as

illustrated in Fig. 1 and Fig. 2 below, DO NOT

connect the unit using that original speaker wiring. If you do, the unit will be seriously damaged. Redo the speaker wiring so that you can connect the unit to the speakers as illustrated in Fig. 3.

– If the speaker wiring in your car is as

illustrated in Fig. 3, you can connect the unit

using the original speaker wiring in your car.

– If you are not sure of the speaker wiring of your

car, consult your car dealer.

Fig. 2 Fig. 3Fig. 1

Gray with black stripe

Grau mit schwarzem Streifen

Gris avec bande noire

Gray

B3 B8 B7 B2 B1

Grau

Gris

Grijs

Grijs met zwarte streep

Right speaker (front)

Rechter Lautsprecher (vorne)

Enceinte droit (avant)

Rechterspeaker (voorin)

VORSICHTSMASSREGELN beim Anschließen der Stromversorgung und Lautsprecher:

• Die Lautsprecherleitungen des Netzkabels

NICHT an der Autobatterie anschließen, da sonst das Gerät schwer beschädigt wird.

• Die schwarze Leitung (Erdung), die gelbe Leitung (zur Autobatterie, konstant 12 V) und die rote Leitung (zur Zubehöranschlußklemme) richtig anschließen.

• VOR dem Anschließen der Lautsprecherleitungen des Spannunsgversorgungskabels an die Lautsprecher, die Lautsprecherverdrahtung in Ihrem Auto überprüfen. – Ist die Lautsprecherverdrahtung wie unten in

„Fig. 1“ und „Fig. 2“ abgebildet, das Gerät NICHT mit der Originalverdrahtung der Lautsprecher anschließen, da sonst das Gerät schwer beschädigt wird. Die Lautsprecherverdrahtung erneuern, so daß Sie das Gerät an den Lautsprechern wie in „Fig. 3“ abgebildet anschließen können.

– Ist die Lautsprecherverdrahtung in Ihrem Auto

wie in „Fig. 3“ abgebildet, können Sie das Gerät mit der Originalverdrahtung der Lautsprecher in Ihrem Auto anschließen.

– Sind Sie sich über die Lautsprecherverdrahtung

in Ihrem Auto nicht sicher, wenden Sie sich an Ihren Autohändler.

Green with black stripe

Grün mit schwarzem Streifen

Vert avec bande noire

Groen met zwarte streep

PRECAUTIONS sur l’alimentation et la connexion des enceintes:

• NE CONNECTEZ PAS les fils d’enceintes du cordon d’alimentation à la batterie; sinon, l’appareil serait sérieusement endommagé.

•

Connectez correctement le fil noir (a la masse), le fil jaune (a la batterie de la voiture,12 V constant) et le fil rouge (à la prise accessoire).

•

AVANT de connecter les fils d’enceintes du cordon d’alimentation aux enceintes, vérifiez le câblage des enceintes de votre voiture.

–

Si le câblage des enceintes de votre voiture est comme montré sur la Fig. 1 ou Fig. 2 ci-dessous,

utiliscant ce câblage original des enceintes. Si vous le faites, l’appareil sera sérieusement endommagé. Recommencez le câblage des enceintes de façon que vous puissiez connecter l’appareil aux enceintes comme montré sur la Fig. 3.

–

Si le câblage des enceintes de votre voiture est comme montré sur la Fig. 3,

connecter l’appareil en utiliscant ce câblage original d’enceintes pour votre voiture.

– Si vous n’êtes pas sûrs du câblage d’enceintes de

votre voiture, consulter le concessionnaire de votre voiture.

Green

Grün

Vert

Groen

Purple with black stripe

Lila mit schwarzem Streifen

Violet avec bande noire

Paars met zwarte streep

Left speaker (rear)

Linker Lautsprecher (hinten)

Enceinte gauche (arrière)

Linkerspeaker (achterin)

NE CONNECTEZ PAS l’appareil en

vous pouvez

Purple

Lila

Violet

Paars

Right speaker (rear)

Rechter Lautsprecher (hinten)

Enceinte droit (arrière)

Rechterspeaker (achterin)

VOORZORGSMAATREGELEN bij het verbinden van de stroomkabeldraad met de speakers:

• Verbind de speakerdraden van de stroomkabel NIET met de accu van de auto; als u dit wel doet, zal het apparaat ernstige schade oplopen.

• Sluit de zwarte draad (aarde), de gele draad (naar de accu van de auto, constant 12 V) en de rode draad (naar de aansluitklem van de accessoire) op de juiste wijze aan.

• VOORDAT u de speakerdraden van de stroomkabel met de speakers verbindt, moet u de bedrading van de speakers in uw auto controleren. – Als de bedrading van de speakers eruitziet

zoals hieronder staat afgebeeld in Fig. 1 en Fig. 2, mag het apparaat NIET worden aangesloten

met behulp van deze oorspronkelijke speakerbedrading. Als u dat wel doet, zal het apparaat ernstige schade oplopen. Pas de bedrading van de speakers aan, zodat u het apparaat met de speakers kunt verbinden, zoals staat afgebeeld in Fig. 3.

– Als de bedrading van de speakers eruitziet

zoals staat afgebeeld in Fig. 3, kunt u het apparaat aansluiten met behulp van de oorspronkelijke speakerbedrading in uw auto.

– Als u twijfels hebt over de speakerbedrading in uw

auto, moet u contact opnemen met uw autodealer.

Page 58

Connecting the leads / Anschließen der Leitungen / Raccordement des fils / Aansluiting van de gekleurde draden

Twist the core wires when connecting.

Die Kerndrähte beim Anschließen verdrehen.

Torsader les âmes des fils en les raccordant.

Draai de kerndraden om elkaar heen wanneer u ze wilt aansluiten.

Solder the core wires to connect them securely.

Die Kerndrähte anlöten, um sie fest anzuschließen.

Souder les âmes des fils pour les raccorder entre eux de façon sûre.

Soldeer de kerndraden zodat ze stevig vast zitten.

CAUTION / VORSICHT / PRECAUTION / LET OP!:

• To prevent short-circuit, cover the terminals of the UNUSED leads with insulating tape.

• Zur Vermeidung eines Kurzschlusses die Anschlußklemmen der NICHT VERWENDETEN Leitungen mit Isolierklebeband umwickeln.

• Pour éviter les court-circuits, couvrir les bornes des fils qui ne sont PAS UTILISÉS avec de la bande isolante.

• Om kortsluiting te voorkomen, moet u de aansluitklemmen van ONGEBRUIKTE gekleurde draden met isolatieband bedekken.

Connections Adding Other Equipment / Anschlüsse zum Hinzufügen von anderer Ausrüstung / Raccordement pour ajouter d’autres appareils / Aansluitingen voor het toevoegen van andere apparatuur

You can connect an amplifier and other equipment to upgrade your car stereo system.

• Connect the remote lead (blue with white stripe) to the remote lead of the other equipment so that it can be controlled through this unit.

• For amplifier only: – Connect this unit’s line-out terminals to the

amplifier’s line-in terminals.

– Disconnect the speakers from this unit,

connect them to the amplifier. Leave the speaker leads of this unit unused. (Cover the terminals of these unused leads with insulating tape, as illustrated above.)

Sie können einen Verstärker oder ein anderes Gerät anschließen, um Ihre Autostereoanlage zu erweitern.

• Schließen Sie das Fernbedienungskabel (blau mit weißem Streifen) an das Fernbedienungskabel des anderen Geräts an, so daß es über dieses Gerät gesteuert werden kann.

• Nur für den Verstärker: – Die Anschlußklemmen am Ausgang dieses Gerät

an den Anschlußklemmen des Eingangs des Verstärkers anschließen.

– Die Lautsprecher von diesem Gerät abtrennen

und am Verstärker anschließen. Die Lautsprecherleitungen dieses Geräts unbenutzt lassen. (Die Anschlußklemmen dieser nicht verwendeten Leitungen mit Isolierklebeband umwickeln, siehe Abbidung oben.)

Vous pouvez connecter un amplificateur ou autre appareil pour améliorer votre système autoradio.

• Connectez le fil de commande à distance (bleu avec bande blanche) au fil de commande à distance de l’autre appareil de façon qu’il puisse

être commandé via cet appareil.

• Pour l’amplificateur seulement: – Raccorder les bornes de sortie ligne de cet appareil

aux bornes d’entrée ligne de l’amplificateur.

–

Déconnectez les enceintes de cet appareil et connectez-les à l’amplificateur. Laissez les fils d’enceintes de cet appareil inutilisés. (Recouvrir les extrémités de ces fils inutilisés avec de la bande isolante comme montré cidessus.)

Het is mogelijk om uw autostereosysteem uit te breiden met een versterker of andere apparatuur.

• Verbind de externe kabel (blauw met witte streep) met de externe kabel van het andere apparatuur zodat deze op afstand vanaf deze apparaat kan worden bediend.

• Alleen voor een versterker: – Verbind de uitgang van het apparaat met de ingang

van de versterker.

– Koppel de speakers van dit apparaat los en

verbind ze aan de versterker. Gebruik de speakerdraden van dit apparaat niet. (Plak de aansluitklemmen van deze speakerdraden met isolatieband af zoals hierboven is afgebeeld.)

Amplifier / Verstärker / Amplificateur / Versterker

Rear speakers

Hintere Lautsprecher

Enceintes arrière

Achterspeakers

INPUT

JVC Amplificateur

Signal cord

(not supplied with this unit)

Einzelleitung (nicht mit diesem Gerät mitgeliefert)

Cordon de signal (non fourni avec cet appareil)

Signaalkabel (wordt niet bij dit apparaat geleverd)

LRL

Front speakers

Vordere Lautsprecher

Enceintes avant

Voorspeakers

JVC Amplifier

JVC Verstärker

JVC Versterker

OUT

LINE

FRONT

REAR

KD-LH70R

Remote lead

Fernbedienungsleitung

Fil d’alimentation à distance

Externe kabel

Y-connector (not supplied with this unit)

Y-Anschluß (nicht mit diesem Gerät mitgeliefert)

Connecteur Y (non fourni avec cet appareil)

Y-connector (wordt niet bij dit apparaat geleverd)

To power aerial if any

Blue with white stripe

Blau mit weißem Streifen

Bleu avec bande blanche

Blauw met witte streep

Zur Motorantenne, sofern vorhanden

Vers l’antenne automatique, s’il y en a une

Naar de antenne (indien aanwezig)

INPUT

JVC Amplifier

JVC Verstärker

JVC Amplificateur

JVC Versterker

Front speakers

Vordere Lautsprecher

Enceintes avant

Voorspeakers

You can connect another power amplifier for front speakers.

Sie können einen anderen Leistungsverstärker für die vorderen Lautsprecher anschließen.

Vous pouvez connecter un autre amplificateur de puissance pour les enceintes avant.

U kunt nog een eindversterker voor de voorspeakers aansluiten.

*2 :

Firmly attach the ground wire to the metallic body or to the chasis of the car—to the place not coated with paint (if coated with paint, remove the paint before attaching the wire). Failure to do so may cause damage to the unit.

*2 : Verbinden Sie den Erdungsleiter mit der

Karosserie oder dem Rahmen des Fahrzeugs. Die Kntaktstelle darf nicht lackiert sein (sollte die Kontaktstelle lackiert sein, entfernen Sie den Lack der Kontaktstelle, bevor Sie den Leiter befestigen). Wenn der Erdungsleiter nicht ordnungsgemäß angeschlossen wird, kann dieses Gerät beschädigt werden.

*2 : Attachez solidement le fil de mise à la masse

au châssis métallique de la voiture—à un endroit qui n’est pas recouvert de peinture (s’il est recouvert de peinture, enlevez d’abord la peinture avant d’attacher le fil). L’appareil peut être endommagé si cela n’est pas fait correctement.

*2 : Bevestig de aardedraad goed met een metalen

onderdeel of het chassis van de auto—bevestig op een niet-gelakt gedeelte (indien gelakt, schuur dan af alvorens de draad te bevestigen). Het toestel kan worden beschadigd indien de aardedraad niet goed is aangesloten.

CD changer and DAB tuner / CD-Wechsler und DAB-Tuner / Changeur CD et tuner DAB / CD-wisselaar en DAB-tuner

You can connect a JVC CD changer and/or a JVC DAB (Digital Audio Broadcasting) tuner.

• For their connections, refer to the instructions supplied with them.

Connecting cord supplied with your DAB tuner

Verbindungskabel, das zum Lieferumfang des DABTuners gehört

Cordon de connexion fourni avec votre tuner DAB

Verbindingskabel die met de DAB-tuner wordt meegeleverd

JVC DAB tuner

DAB-Tuner von JVC

Tuner DAB JVC

KD-LH70R

JVC DAB-tuner

• You can connect both components in series as illustrated above.

• Es ist möglich, beide Komponenten in einer Serienschaltung entsprechend der obigen Darstellung anzuschließen.

• Vous pouvez connecter les deux appareils en série comme montré ci-dessus.

• Beide apparaten zijn volgens bovenstaande illustratie in serie aan te sluiten.

External Component / Externe Komponente / Appareil extérieur / Extern apparaat

Line Input Adapter KS-U57 (not supplied with this unit)

Line-Eingangsadapter KS-U57 (nicht mit diesem Gerät mitgeliefert)

Adaptateur d’entrée de ligne KS-U57 (non fourni avec cet appareil)

Line Input Adapter KS-U57 (wordt niet bij dit apparaat geleverd)

KD-LH70R

CD changer jack

Buchse für CD-Wechsler

Prise du changeur CD

Aansluiting voor CD-wisselaar

Sie können einen CD-Wechsler und/oder einen DAB-Tuner (Tuner für digitalen Rundfunk) von JVC anschließen.

• Weitere Informationen über den Anschluß können

Sie der Bedienungscanleitung entnehmen, die dem jeweiligen Gerät beiliegt.

Connecting cord supplied with your CD changer

Verbindungskabel, das zum Lieferumfang des CD-Wechsler gehört

Cordon de connexion fourni avec votre changeur CD

Verbindingskabel die met de CD-wisselaar wordt meegeleverd

JVC CD changer

CD-Wechsler von JVC

Changeur CD JVC

JVC CD-wisselaar

Signal cord (not supplied with this unit)

Einzelleitung (nicht mit diesem Gerät mitgeliefert)

Cordon de signal (non fourni avec cet appareil)

Signaalkabel (wordt niet bij dit apparaat geleverd)

Vous pouvez connecter un changeur CD JVC et/ou un tuner DAB (Digital Audio Broadcasting) JVC.

•

Pour leurs connexions, référez-vous aux modes d’emploi qui les accompagnent.

CAUTION / VORSICHT / PRECAUTION / LET OP!:

• Before connecting the CD changer and/or the DAB tuner, make sure that the unit is turned off.

• Bevor Sie den CD-Wechsler und/oder den DAB-Tuner anschließen, vergewissern Sie sich, daß das Gerät ausgeschaltet ist.

• Avant de connecter le changeur CD et/ou le tuner DAB, s’assurer que l’unité est éteinte.

• Zorg ervoor dat de apparaat is uitgeschakeld alvorens u de en/of DAB-tuner CD-wisselaar aansluit.

External component

Externe Komponente

Appareil extérieur

Extern apparaat

Connecting cord supplied with your DAB tuner or CD changer

Verbindungskabel, das zum Lieferumfang des DAB-Tuners oder CD-Wechslers gehört

Cordon de connexion fourni avec votre tuner DAB ou changeur CD

Verbindingskabel die met de DAB-tuner of CD-wisselaar wordt meegeleverd

JVC DAB tuner

DAB-Tuner von JVC

Tuner DAB JVC

KD-LH70R

JVC DAB-tuner

Subwoofer / Subwoofer / Caisson de grave / Subwoofer

Signal cord (not supplied with this unit)

Einzelleitung (nicht mit diesem Gerät mitgeliefert)

Cordon de signal (non fourni avec cet appareil)

Signaalkabel (wordt niet bij dit apparaat geleverd)

KD-LH70R

SUBWOOFER

RLR

Het is mogelijk een JVC CD-wisselaar en/of JVC DAB-tuner (Digital Audio Broadcasting) aan te sluiten.

• Zie de instructies van deze apparaten voor meer

informatie over het tot stand brengen van deze aansluiting.

oder

JVC CD changer

CD-Wechsler von JVC

Changeur CD JVC

JVC CD-wisselaar

Subwoofer

Caisson de grave

Subwoofer

JVC Amplifier

JVC Verstärker

JVC Amplificateur

JVC Versterker

Connecting to the steering wheel remote controller / Anschluß an die Lenkradfernbedienung / Connexion de la télécommande de volant / Verbinden met de stuurwiel-afstandsbediening

OE remote adapter (not supplied)

If your car is equipped with the steering wheel remote controller, you can operate this receiver using the controller. To do it, a JVC’s OE remote adapter (not supplied) which matches with your car is required. Consult your JVC IN-CAR ENTERTAINMENT dealer for details.

Wenn Ihr Fahrzeug mit einer Lenkradferndienung ausgestattet ist, können Sie damit diesen Receiver steuern. Hierfür ist ein für Ihr Fahrzeug passender Radio-Lenkrad-Fernbedienungsadaption von JVC (nicht im Lieferumfang enthalten) erforderlich. Für weitere Einzelheiten wenden Sie sich an Ihren JVC Autoradiohändler.

Si votre voiture est munie d’une télécommande de volant, vous pouvez commander cet autoradio en utilisant la télécommande. Pour le faire, un adaptateur pour télécommande au volant (non fourni) correspondant à votre voiture est nécessaire. Consultez votre revendeur d’autoradio JVC pour les détails.

Indien uw auto een stuurwiel-afstandsbediening (niet bijgeleverd) heeft, kunt u deze receiver met die afstandsbediening bedienen. Hiervoor heeft u echter een JVC adapter nodig die geschikt is voor de stuurwiel-afstandsbediening in uw auto. Raadpleeg uw JVC car audio dealer voor details.

Steering wheel remote input

Eingang für Lenkradfernbedienung

Entrée de la télécommande de volant

Ingang stuurwiel-afstandsbediening

Steering wheel remote controller (equipped in the car)

KD-LH70R

Lenkradfernbedienung (im Fahrzeug installiert)

Télécommande de volant (installée dans la voiture)

Stuurwiel-afstandsbediening (in de auto)

Radio-Lenkrad-Fernbedienungsadaption (nicht im Lieferumfang enthalten)

Adaptateur pour télécommande au volant (non fourni)

Adapter voor stuurwiel-afstandsbediening (niet bijgeleverd)

JVC KD-LH70R User Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual

BEDIENUNGSANLEITUNG

Verwenden der Taste M (MODE)

INHALT

ANORDNUNG DER TASTEN

GRUNDBEDIENUNGEN

RADIO-BETRIEB

RDS-BETRIEB

CD-BETRIEB

MP3-BETRIEB

KLANGEINSTELLUNG

ANDERE WICHTIGE FUNKTIONEN

CD-WECHSLERBETRIEB

BETRIEB EINER EXTERNEN KOMPONENTE

BETRIEB DES DAB-TUNERS

FEHLERSUCHE

WARTUNG

TECHNISCHE DATEN

FEHLERSUCHE
