KD-LH7R/KD-LH5R

KD-LH7R

SOUND

U

SOURCE

F

R

D

VOL

VOL

KD-LH5R

7

D

5

D

ESPAÑOL

Para la instalación y las conexiones, refiérase al manual separado.
Per le istruzioni d’installazione e di collegamento, vedere il manuale a parte.
Se separat handbok för installation och anslutning.

Указания по установке и выполнению соединений приводятся в отдельной
инструкции.

INSTRUCTIONS

MANUAL DE INSTRUCCIONES

ISTRUZIONI

BRUKSANVISNING

ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ

ITALIANO

SVENSKA

РУCCKИЙ

GET0075-002A

[E]

Etiquetas de posición y reproducción

Parte inferior de la unidad principal

CAUTION: Invisible laser
radiation when open and
interlock failed or defeated.
AVOID DIRECT EXPOSURE
TO BEAM. (e )

ADVARSEL: Usynlig laser­stråling ved åbning, når
sikkerhedsafbrydere er ude
af funkti on. Undgåudsæ t­telse for stråling. (d)

VARNING: Osynlig laser-
strålning när denna del
är öppnad och spärren
urkopplad. Betrakta
strålen. (s)

är
ej

AVISO IMPORTANTE PARA PRODUCTOS LASER

Placa de nombre/Especificaciones

Precaucion:

Este producto contiene un componente láser
de clase superior a la Clase 1.

Precauciones:

1. PRODUCTO LASER CLASE 1

2. PRECAUCION: Radiación láser invisible cuando se
abre o hay seguro de interbloqueo averiado o
defectuoso. Evite la exposición directa a los haces.

3. PRECAUCION: No abra la cubierta superior. En el
interior no hay piezas que pueda reparar el usuario.
Solicite el servicio a personal de servicio
debidamente cualificado.

4. PRECAUCION: Este reproductor de CD utiliza
radiación láser invisible, sin embargo, está equipado
con interruptores de seguridad para no emitir
radiación al descargar los CD. Es peligroso cancelar
los interruptores de seguridad.

5. PRECAUCION: El uso de controles, ajustes o
procedimientos distintos de los especificados en el
presente manual puede producir una peligrosa
exposición a la radiación.

Cómo reposicionar su unidad

Tras desmontar el panel de control, pulse el botón de reposición provisto en el portapanel
utilizando un bolígrafo o herramienta similar.

ESPAÑOL

Esto hará que se reposicione el microcomputador incorporado.

VARO : Avattaessa ja suo­jalukitus ohitettaessa olet
alttiina näkymättömälle
lasersäteilylle. Älä katso
säteeseen. (f)

Nota:

• También se borrarán los ajustes preestablecidos por usted – como por ejemplo los canales preajustados
o los ajustes de sonido.

Nota:

Por razones de seguridad, esta unidad está provista con una tarjeta de ID. numerada, y el mismo No. de ID.
está impreso en el chasis de la unidad. Conserve la tarjeta en un lugar seguro, ya que la misma ayudará a
las autoridades para identificar su unidad si es robada.

ANTES DE USAR

*

*

Para fines de seguridad....

• No aumente demasiado el nivel de volumen pues es
muy peligroso conducir si no se escuchan los
sonidos exteriores.

• Detenga el automóvil antes de efectuar cualquier
operación complicada.

2

Temperatura dentro del automóvil....

Si ha dejado el automóvil estacionado durante largo
tiempo en un sitio cálido o frío, no opere la unidad
hasta que se normalice la temperatura del habitáculo.

Muchas gracias por la compra de un producto JVC. Como primer paso, por favor lea

detenidamente este manual para comprender a fondo todas las instrucciones y obtener un

máximo disfrute de esta unidad.

CONTENIDO

Cómo reposicionar su unidad................... 2

Cómo utilizar la botón MODE (M) ............ 3

UBICACIÓN DE LOS BOTONES .......... 4

Panel de control....................................... 4

Preparación del controlador remoto .......... 5

Control remoto ......................................... 6

OPERACIONES BASICAS ................. 7

Conexión de la alimentación .................... 7

OPERACIONES DE LA RADIO ...............

Para escuchar la radio.............................. 8

Cómo almacenar emisoras en

la memoria ............................................ 10

Cómo sintonizar una emisora

preajustada ........................................... 11

OPERACIONES DE RDS .................. 12

Qué puede hacer con RDS ...................... 12

Otras convenientes funciones

y ajustes de RDS .................................. 16

OPERACIÓN DEL REPRODUCTOR

DE CD ..................................... 19

Para reproducir un CD.............................. 19

Cómo encontrar una pista o un punto

determinado de un CD........................... 20

Selección de los modos de

reproducción de CD ............................... 21

Prohibición de la expulsión del CD........... 22

Reproducción del CD Text........................ 22

INTRODUCCION DE MP3 ................. 23

(SOLO PARA KD-LH7R)

¿Qué es MP3? ........................................ 23

Cómo se graban y reproducen los

archivos MP3........................................ 23

OPERACIONES DE MP3 .................. 25

(SOLO PARA KD-LH7R)

Reproducción de un disco MP3 ............... 25

Localización de un archivo o de un pasaje

específico en un disco MP3 ................... 26

Selección de los modos de reproducción

MP3 ...................................................... 28

AJUSTES DEL SONIDO ................... 29

Ajuste del sonido ..................................... 29

Selección de los modos de sonido

preajustados (C-EQ: ecualizador

personalizable)...................................... 30

Cómo almacenar sus propios ajustes

8

de sonido............................................... 31

OTRAS FUNCIONES PRINCIPALES ..... 32

Ajuste del reloj ......................................... 32

Cambio de los ajustes generales (PSM) ... 32
Asignación de nombres a las fuentes

(solo para KD-LH7R) .............................. 36

Desmontaje del panel de control.............. 37

OPERACIÓN DEL CAMBIADOR DE CD ... 38

Reproducción de los CD ...........................

Selección de los modos de

reproducción de CD ............................... 40

OPERACIONES DE LOS COMPONENTES

EXTERIORE................................ 41

Reproducción de los componentes

exteriores............................................... 41

OPERACIONES DEL SINTONIZADOR

DE DAB ................................... 42

Cómo sintonizar un “ensemble” y

uno de los servicios ............................... 42

Cómo guardar los servicios DAB en la

memoria ................................................ 44

Cómo sintonizar un servicio DAB

preajustado ........................................... 44

Qué más puede hacer con el DAB........... 45

LOCALIZACIÓN DE AVERIAS ............ 46

MANTENIMIENTO ......................... 48

Manipulación de los CD ........................... 48

ESPECIFICACIONES ...................... 49

38

ESPAÑOL

Cómo utilizar la botón MODE (M):

Si usted pulsa MODE (M), la unidad accederá al modo de funciones y los botones numéricos
actúen como botones de funciones diferentes.

Para volver a usar estos botones como botones numéricos después de haber pulsado
botón MODE (M), espere durante 5 segundos sin pulsar ningún botón numérico, hasta que se

cancele el modo de funciones.

• Pulsado botón MODE (M) otra vez también se cancela el modo de funciones.

3

UBICACIÓN DE LOS BOTONES

Panel de control

Ventanilla de visualización

a

s

d

f

g

j

1

9

2

p q

k

3

h

1 Botón (en espera/encendido/

ESPAÑOL

atenuador)

2 Dial de control
3 Botón SEL (selección)
4 Ventanilla de visualización
5 Botones 4 /¢
6 Botón 5 (arriba)
7 Botón 0 (expulsión)
8 Botón ∞ (abajo)
9 Botón (soltar panel de control)
p Botón TP/PTY (T) (tráfico de programma/tipo

de programma)

q Botón DISP (D) (indicación)

• También funciona como botones SSM cuando se
pulsa junto con el botón MODE (M).

w Botón MODE (M)

• También funciona como botones SSM cuando se
pulsa junto con el botón DISP (D) (indicación).

e Botón FM/AM DAB
r Botón CD/CD-CH
t Botón EQ (ecualizador)
y Botón MO (monofónico)
u Botón RPT (repetición)
i Botón RND (aleatoria)

4

l

4

w e

/

r

z

y

t

o Botones numéricos
; Sensor remoto

5

u

xx

6

i

o

7

c

8

;

Ventanilla de visualización

a Indicador DISC
s Indicador TRACK
d Indicadores MP3 (solo para KD-LH7R)

DIRECTORY, FILE

f Indicación principal
g Indicación de fuente/reloj
h Indicadores de recepción del sintonizador

MO (monofónico), ST (estéreo)

j Indicador C-EQ (ecualizador personalizable)
k Indicador RND (aleatoria)
l Indicador RPT (repetición)
/ Indicador LOUD (sonorided)
z Indicadores del modo de sonido

ROCK, CLASSIC, POPS, HIP HOP, JAZZ, USER.

x Indicador de nivel de volumen (o audio)

Indicador del patrón de ecualización

c Indicador de CD insertado
v Indicadores RDS

AF, REG, TP, PTY

v

Preparación del controlador
remoto

Esta sección es solo para KD-LH7R.

KD-LH5R puede también controlarse a distancia
con un control remoto comprado a opción. Le
recomendamos utilizar su unidad con el control
remoto RM-RK50.

Antes de emplear el controlador remoto:

• Apunte el controlador remoto directamente
hacia el sensor remoto de la unidad principal.
Asegúrese de que no haya obstáculos en el
camino.

Sensor remoto

2. Coloque la pila.

Introduzca la pila en el portapila con el lado +
dirigido hacia arriba, de manera que quede
asegurada dentro del mismo.

Pila de litio
(Número del
producto: CR2025)

3.Vuelva a colocar el portapila.

Inserte nuevamente el portapila empujándolo
hasta escuchar un chasquido.

(lado posterior)

• No exponga el sensor remoto a la luz intensa
(luz solar directa o iluminación artificial).

Instalación de la pila

Cuando los límites de alcance o la efectividad
del controlador remoto se reduce, reemplace la
pila.

1. Retire el portapila.

1) Extráigalo en la dirección indicada por la
flecha utilizando un bolígrafo u otra
herramienta similar.

2) Retire el portapila.

(lado
posterior)

ADVERTENCIA:

• Guarde la pila fuera del alcance de los niños.
Si llega a ser ingerida, acuda inmediatamente al
médico.

• No recargue, cortocircuite, desarme ni caliente la
pila, ni las arroje al fuego.
Cualquiera de estas acciones podrá hacer que la
pila desprenda calor, se agriete o provoque un
incendio.

• No mezcle pila con otros objetos de metal.
Si lo hace, la pila podrían desprender calor,
agrietarse o provocar un incendio.

• Cuando descarte o almacene la pila, envuélvalas
con una cinta y aíslelas.
Si no lo hace, podrían desprender calor,
agrietarse o provocar un incendio.

• No saque la pila con una aguja de metal.
Si lo hace, la pila podría desprender calor,
agrietarse o provocar un incendio.

PRECAUCION:

NO deje el control remoto en un lugar expuesto a la
luz directa del sol (como los cubretableros) durante
un tiempo prolongado. De lo contrario, se podría
dañar.

ESPAÑOL

5

Control remoto

RM–RK50

SOUND

ATT

1

2

3

4

1 • La unidad se enciende si es pulsado

estando la unidad apagada.

• La unidad se apaga si pulsa y mantiene
pulsado hasta que aparezca “SEE YOU” en

ESPAÑOL

la indicación.

• El nivel de volumen disminuye
instantáneamente si pulsa de manera breve.
Vuelva a pulsar volver al volumen anterior.

2 • Selecciona la banda mientras está

escuchando la radio (o el sintonizador
DAB).
Cada vez que pulsa el botón, la banda
cambia.

• Salta al disco siguiente mientras está
escuchando el cambiador de CD.
Cada vez que pulsa el botón, el número de
disco aumenta, y se inicia la reproducción
del disco seleccionado.

• Salta al primer archivo del directorio
siguiente mientras está escuchando un
disco MP3. Cada vez que pulsa el botón,
podrá moverse al siguiente directorio y
comenzar a reproducir el primer archivo—
no disponible para KD-LH5R.

VOL

R

U

SOURCE

D

F

VOL

5

6

7

3 • Selecciona la emisora preajustada mientras

está escuchando la radio (o el sintonizador
DAB).
Cada vez que pulsa el botón, el número de
la emisora preajustada aumenta, y se
sintoniza la emisora (o servicios)
seleccionada.

• Salta al disco siguiente mientras está
escuchando el cambiador de CD.
Cada vez que pulsa el botón, el número de
disco decrece, y se inicia la reproducción
del disco seleccionado.

• Salta al primer archivo del directorio anterior
mientras está escuchando un disco MP3.
Cada vez que pulsa el botón, podrá
moverse al directorio anterior y comenzar a
reproducir el primer archivo—no disponible
para KD-LH5R.

4 Funciona igual que el dial de control de la

unidad principal.

NOTA:

Este botón no funciona para controlar el
modo de ajustes preferidos.

5 Seleccione la modo de sonido (C-EQ).

Cada vez que pulsa el botón, la modo de
sonido (C-EQ) cambia.

6 Seleccione la fuente.

Cada vez que pulsa el botón, la fuente
cambia.

7 • Busca estaciones mientras escucha la

radio.

• Si presiona brevemente, selecciona los
servicios mientras escucha un sintonizador
DAB.

• Si presiona durante más de 1 segundo,
efectúa la búsqueda de ensambles mientras
está escuchando el sintonizador DAB.

• Avanza o retrocede hasta la pista/archivo si
lo mantiene presionado mientras escucha el
disco.

• Salta al principio de la próxima pista/archivo
o retrocede al principio de la pista/archivos
actual (o de la anterior) si lo presiona
brevemente mientras escucha el disco.

6

OPERACIONES BASICAS

1

3

2

Conexión de la alimentación

1

Encienda la unidad.

“HELLO” apparece en la

A

Nota sobre la operación con pulsación única:

La unidad se enciende automáticamente cuando
usted selecciona el siutouzador como fuente en el
paso 2 de abajo. No necesitará presionar este
botón para encender la unidad.

2

Reproduzca la fuente.

Para operar el sintonizador (FM o AM),
Para reproducir un CD,
Para reproducir un disco MP3,
Para operar el cambiador de CD,
Para operar los componentes exteriores
Para operar el sintonizador de DAB,

PRECAUCION sobre el ajuste del volumen:

Los discos producen muy poco ruido al
compararse con otras fuentes. Si ajusta el nivel de
volumen para el sintonizador, por ejemplo, los
altavoces podrían dañarse debido a un repentino
aumento del nivel de salida. Por lo tanto, antes de
reproducir un disco, disminuya el volumen y
ajústelo al nivel deseado durante la reproducción.

indicación.

consulte las páginas 8 – 18.
consulte las páginas 19 – 22.
consulte las páginas 23 – 28.
consulte las páginas 38 – 40.
(LINE IN), consulte la página 41.
consulte las páginas 42 – 45.

3

Ajuste el volumen.

Para aumentar el
volumen.

Para reducir el
volumen.

Aparece el nivel de volumen

Indicador de nivel de volumen o
audio (consulte la página 34)

4

Ajuste el sonido según se desee.
(Consulte las páginas 29 – 31.)

Para disminuir el volumen en un instante

Pulse por un tiempo breve mientras
está escuchando cualquier fuente. “ATT”
comienza a destellar en la indicación, y el nivel
de volumen disminuirá en un instante.
Para regresar al nivel de volumen anterior, vuelva
a presionar brevemente el botón.

• Si gira el dial de control, también podrá
restablecer el sonido.

Para desconectar la alimentación

Pulse durante más de un segundo.
Aparece “SEE YOU”, y luego la unidad se apaga.

• Si desconecta la alimentación mientras está
escuchando un disco, cuando vuelva a
conectar la alimentación la próxima vez el CD
se empezará a reproducir desde el punto en
que fue detenido previamente.

Nota:

Cuando utilice esta unidad por primera vez, ponga el
reloj incorporado en hora; consulte la página 32.

ESPAÑOL

7

OPERACIONES DE LA RADIO

Para escuchar la radio

Podrá sintonizar una determinada emisora
mediante búsqueda automática o búsqueda
manual.

Para buscar una emisora
automáticamente: Búsqueda automática

1

Seleccione la banda (FM1 – 3, AM).

F1 F2 F3 AM

(FM 1) (FM 2) (FM 3)

ESPAÑOL

Nota:

Este receptor tiene tres bandas FM (FM1, FM2,
FM3). Podrá usar cualquiera de ellas para
escuchar un radiodifusión en FM.

Aparece la banda seleccionada.

2

Comience la búsqueda de la emisora.

Pulse ¢ para
buscar emisoras de
frecuencias más
altas.

Pulse 4 para
buscar emisoras de
frecuencias más
bajas.

La búsqueda se interrumpe cada vez que se
recibe una emisora.

Para cancelar la búsqueda antes de recibir
una emisora, pulse el mismo botón que el

pulsado para la búsqueda.

8

Para buscar una emisora
manualmente: Búsqueda manual

1

Seleccione la banda (FM1 – 3, AM).

• Si aparta su dedo del botón, el modo
manual se desactivará automáticamente
después de 5 segundos.

• Si mantiene el botón pulsado, la frecuencia
cambiará continuamente (a intervalos de
50 kHz para FM y a intervalos de 9 kHz
para AM – MW/LW) hasta soltarlo.

F1 F2 F3 AM

(FM 1) (FM 2) (FM 3)

Nota:

Este receptor tiene tres bandas FM (FM1, FM2,
FM3). Podrá usar cualquiera de ellas para
escuchar un radiodifusión en FM.

2

Pulse y mantenga pulsado ¢ o

hasta que “MANU” (manual)

4
comience a destellar en la
indicación.

3

Sintonice la emisora deseada
mientras “MANU” está destellando.

Cuando una radiodifusión en FM estéreo
sea difícil de recibir:

1 Pulse MODE (M) para ingresar al

modo de funciones mientras se
está escuchando un radiodifusión
en FM estéreo.
Aparece “MODE” en la parte
superior de la indicación, y los
botones numéricos funcionan como
botones de funciones diferentes.

2 Pulse MO (monofónico), mientras

“MODE” continúa visualizado en la
indicación, para que el indicador
MO se encienda en la indicación.
Luego, cada vez que pulsa MO
(monofónico), el indicador MO se
enciende y apaga alternativamente.

Se enciende cuando se recibe
un programa FM en estéreo.

ESPAÑOL

Pulse ¢ para
sintonizar emisoras
de frecuencias más
altas.

Pulse 4 para
sintonizar emisoras
de frecuencias más
bajas.

Cuando el indicador MO se enciende en la
indicación, el sonido escuchado se vuelve
monofónico, pero se consigue mejorar la
recepción (el indicador ST se apaga).

9

Cómo almacenar emisoras en
la memoria

Las emisoras podrán almacenarse en la memoria
mediante uno de los dos métodos siguientes.

• Preajuste automático de emisoras FM: SSM
(Memoria secuencia de las emisoras más fuertes)

• Preajuste manual de ambas emisoras FM y AM

Preajuste automático de emisoras FM:
SSM

Pueden preajustarse 6 emisoras FM locales en
cada banda FM (FM1, FM2 y FM3).

1

Seleccione la FM banda (FM1 – 3) en
que desea almacenar las emisoras FM.

Cada vez que pulsa el
botón, la banda cambia de
la siguiente manera:

Preajuste manual

Podrá preajustar manualmente hasta 6 emisoras
en cada banda (FM1, FM2, FM3 y AM).

Ej.: Almacenamiento de una emisora FM de

88,3 MHz en el número de preajuste 1 de
la banda FM1

1

Seleccione la banda (FM1 – 3, AM)
en que desea almacenar las
emisoras (en este ejemplo, FM1)

Cada vez que pulsa el
botón, la banda cambia de
la siguiente manera:

F1 F2 F3 AM

(FM 1)

2

Sintonice la emisora (en este
ejemplo, de 88,3 MHz).

(FM 2) (FM 3)

F1 F2 F3 AM

(FM 1) (FM 2) (FM 3)

2

Pulse y mantenga pulsado ambos
botones durante más de 2 segundos.

ESPAÑOL

Aparece y se mantiene visualizado “SSM” hasta
finalizar el preajuste automático.

Las emisoras FM locales con las señales más
intensas serán exploradas y almacenadas
automáticamente en el número de banda
seleccionado (FM1, FM2 o FM3). Estas emisoras
quedan preajustadas en los botones — No. 1
(frecuencia más baja) a No. 6 (frecuencia más
alta).
Cuando finalice el preajuste automático, se
sintonizará automáticamente la emisora
almacenada en el botón número 1.

10

Pulse ¢ para
sintonizar emisoras
de frecuencias más
altas.

Pulse 4 para
sintonizar emisoras
de frecuencias más
bajas.

3

Pulse y mantenga pulsado el botón
numérico (en este ejemplo, 1),
durante más de 2 segundos.

El número de banda/preajuste
y “MEMO” (memoria)
seleccionado aparecerá
alternativamente durante
unos momentos.

4

Repita el procedimiento de arriba
para almacenar otras emisoras en
los otros números de preajuste.

Notas:

• La emisora preajustada previamente se borra
cuando se almacena una emisora nueva en el mismo
número de preajuste.

• Si se deja de suministrar energía al circuito de la
memoria (por ejemplo, durante el reemplazo de la
pila) se borrarán todas las emisoras preajustadas. Si
así sucede, vuelva a preajustar las emisoras.

Cómo sintonizar una emisora
preajustada

Las emisoras preajustadas pueden sintonizarse
fácilmente.
Tenga presente que primero deberá almacenar
las emisoras. Si todavía no lo ha hecho, consulte
“Cómo almacenar emisoras en la memoria” en
las páginas 10 y 11.

1

Seleccione la banda (FM1 – 3, AM).

F1 F2 F3 AM

(FM 1) (FM 2) (FM 3)

2

Seleccione el número (1 – 6) en que
desea preajustar la emisora.

ESPAÑOL

11

OPERACIONES DE RDS

Qué puede hacer con RDS

El RDS (sistema de datos por radio) permite a
las estaciones de FM transmitir una señal
adicional junto con las señales de los programas
de radio regulares. Por ejemplo, las estaciones
envían el nombre de la estación que está
escuchando, así como información sobre el tipo
de programa recibido en ese momento, como
deportes, música, etc.
Otra ventaja de la función RDS se denomina
“Otras Redes Mejoradas”. Utilizando los datos de
Otras Redes Mejoradas enviados por una
estación, se consigue sintonizar una estación
diferente de otra red diferente que transmita su
programa favorito o un anuncio de tráfico,
mientras está escuchando otro programa u otra
fuente, como por ejemplo, un CD.

Recibiendo los datos RDS, esta unidad puede
realizar lo siguiente:

• Seguimiento automático del mismo programa
(Recepción de seguimiento de redes de radio)

• Recepción de espera de TA (anuncio de tráfico)
o de su programa favorito

• Búsqueda de PTY (tipo de programa)

• Búsqueda de programa

• Y algunas funciones más

Seguimiento automático del mismo

ESPAÑOL

programa (Recepción de seguimiento
de redes de radio)

Cuando conduce en un área donde la recepción
de FM no sea satisfactoria, el sintonizador
incorporado a esta unidad sintoniza
automáticamente otra estación RDS que esté
transmitiendo el mismo programa con señales
más potentes. Por lo tanto, podrá continuar
escuchando el mismo programa en las mejores
condiciones de recepción, independientemente
de dónde esté conduciendo. (Consulte la
ilustración en la página siguiente).
Se utilizan dos tipos de datos RDS para que la
recepción de seguimiento de redes de radio
funcione correctamente — PI (identificación del
programa) y AF (frecuencia alternativa).
Si no se reciben correctamente estos datos de la
estación RDS que está escuchando, no
funcionará la recepción de seguimiento de redes
de radio.

12

Para usar la recepción de seguimiento de
redes de radio

Puede seleccionar diferentes modos de
recepción de seguimiento de redes de radio para
seguir escuchando el mismo programa con una
máxima recepción.
La unidad se expide de fábrica con la opción “AF”
seleccionada.

• AF: El seguimiento de redes de radio se
activa con la Regionalización
ajustada a “desactivada”.
Con este ajuste, la unidad cambiará
a otra emisora de la misma red
cuando las señales de recepción de
la emisora actual se vuelvan débiles.
(En este modo, el programa puede
diferir del programa que se está
recibiendo).
El indicador AF se enciende pero el
indicador REG no.

• AF REG: Se activa el seguimiento de redes de
radio con la regionalización ajustada
a “activada”.
Con este ajuste, la unidad cambiará
a otra emisora de la misma red que
esté transmitiendo el mismo
programa cuando las señales de
recepción de la emisora actual se
vuelvan débiles.
Se encienden ambos, el indicador AF
y el indicador REG.

• OFF: Se desactiva el seguimiento de redes
de radio.
Ni el indicador AF ni el indicador
REG se encienden.

Indicador REG

Indicador AF

Nota:

Si conecta el sintonizador DAB y activa la recepción
alternativa (para servicios DAB), también se activará
(“AF”) automáticamente la recepción de seguimiento
de redes de radio. Asimismo, la recepción de
seguimiento de redes de radio no podrá desactivarse
sin haber desactivado la recepción alternativa.
(Consulte la página 45.)

1

Pulse y mantenga pulsado
SEL (selección) durante más de 2
segundos para que aparezca uno de
los ítems de PSM en la indicación.
(PSM: consulte la pagina 33.)

2

Seleccione “AF-REG (recepción de
frecuencia alternativa/
regionalización)” si no está
visualizado en la indicación.

3

Seleccione el modo deseado – “AF”,
“AF REG” o “OFF”.

4

Finalice el ajuste.

El mismo programa puede ser recibido en
frecuencias diferentes.

Programa 1
transmitiendo
en frecuencia A

Programa 1
transmitiendo
en frecuencia B

Programa 1
transmitiendo
en frecuencia C

Programa 1
transmitiendo
en frecuencia E

Programa 1
transmitiendo
en frecuencia D

Empleo de la recepción de espera de TA

La recepción de espera de TA permite que la
unidad cambie temporalmente a anuncio de
tráfico (TA) desde la fuente actual (otra emisora
de FM o CD y otros componentes conectados).

• La recepción de espera de TA no funcionará si está

escuchando una emisora AM.

Pulse TP/PTY (T) por un tiempo breve para
activar la recepción de espera de TA.
7 Cuando la fuente actual es FM, el indicador

TP puede encenderse o destella.

• Si el indicador TP se enciende, está

activada la recepción de espera de TA.
Si una emisora empieza a transmitir un
anuncio de tráfico, aparecerá “TRAFFIC” en
la indicación y esta unidad sintonizará
automáticamente esa emisora. El volumen
cambiará al nivel de volumen de TA
preestablecido (consulte la página 17) y se
podrá escuchar el anuncio de tráfico.

• Si el indicador TP destella, significa que la

recepción de espera de TA aun no ha sido
activada debido a que la emisora que se
está recibiendo no provee las señales
utilizadas para la recepción de espera de TA.
Para activar la recepción de espera de TA,
deberá sintonizar una emisora que provea
tales señales. Pulse ¢ o 4
para efectuar la búsqueda de una emisora
pertinente.
Al sintonizarse una emisora que provea
tales señales, el indicador TP dejará de
destella y permanecerá encendido. La
recepción de espera de TA ahora se
encuentra activada.

7 Cuando la fuente actual es distinta de FM, el

indicador TP se enciende.
Si una emisora empieza a transmitir un
anuncio de tráfico, aparecerá “TRAFFIC” en la
indicación, y esta unidad cambiará
automáticamente la fuente y sintonizará esa
emisora.

Para desactivar la recepción de espera de TA,

pulse TP/PTY (T) otra vez.

ESPAÑOL

13

Empleo de la recepción de espera de
PTY

La recepción de espera de PTY permite que la
unidad cambie temporalmente a su programa
favorito (PTY: tipo de programa) desde la fuente
actual (otra emisora de FM o CD y otros
componentes conectados).

• La recepción de espera de PTY no funcionará si

está escuchando una estación AM.

Puede seleccionar el tipo de programa favorito
para la recepción de espera de PTY.
Cuando se expide de fábrica, la recepción de
espera de PTY se encuentra desactivada. (Se ha
seleccionado “OFF” para la recepción de espera
de PTY).

1

Pulse y mantenga pulsado
SEL (selección) durante más de 2
segundos para que aparezca uno de
los ítems de PSM en la indicación.
(PSM: consulte la pagina 33.)

ESPAÑOL

2

Seleccione “PTY STBY (espera)” si
no está visualizado en la indicación.

3

Seleccione uno de los veintinueve
códigos PTY. (Consulte la página 18.)

El nombre del código
seleccionado aparecerá
en la indicación y será
almacenado en la
memoria.

• Para cancelar la
recepción de espera
de PTY, seleccione
“OFF”.

4

Finalice el ajuste.

7 Cuando la fuente actual es FM, el

indicador PTY puede encenderse o
destella.

• Si el indicador PTY se enciende, está
activada la recepción de espera de
PTY. Si una emisora empieza a
transmitir el programa PTY
seleccionado, esta unidad sintonizará
automáticamente esa emisora.

• Si el indicador PTY destella, significa
que la recepción de espera de PTY
aun no ha sido activada debido a que
la emisora que se está recibiendo no
provee las señales utilizadas para la
recepción de espera de PTY.
Para activar la recepción de espera de
PTY, deberá sintonizar otra emisora
que provea tales señales. Pulse
¢ o 4 para efectuar la
búsqueda de una emisora pertinente.
Al sintonizarse una emisora que
provea tales señales, el indicador PTY
dejará de destella y permanecerá
encendido. La recepción de espera de
PTY ahora se encuentra activada.

7 Cuando la fuente actual es distinta de

FM, el indicador PTY se enciende.

Si una emisora comienza a transmitir el
programa PTY seleccionado, esta unidad
cambiará automáticamente la fuente y
sintonizará esa emisora.

Para desactivar la recepción de espera de
PTY, seleccione “OFF” en el paso 3 del

procedimiento de la columna izquierda. El
indicador PTY desaparece.

14

Búsqueda de su programa favorito

Puede efectuar la búsqueda de cualquiera de los
códigos PTY.
Asimismo, podrá almacenar 6 tipos de
programas favoritos en los botones numéricos.
La unidad se expide de fábrica con los 6 tipos de
programas siguientes almacenados en los
botones numéricos (1 a 6).

Para almacenar los tipos de sus programas
favoritos, consulte abajo.
Para buscar su programa favorito, consulte la

página 16.

1

POP M

45

CLASSICS

2

ROCK M EASY M

AFFAIRS

Almacenamiento de sus tipos de
programas favoritos

3

6

VARIED

2

Seleccione uno de los veintinueve
códigos PTY. (Consulte la página 18.)

El nombre del código
seleccionado aparecerá
en la indicación.

3

Pulse y mantenga pulsado el botón
numérico durante más de 2 segundos
para almacenar el código PTY
seleccionado en el número de
preajuste deseado.

1

Pulse y mantenga pulsado TP/PTY (T)
durante más de 2 segundos mientras
escucha una emisora de FM.

Aparece el último código PTY seleccionado.

“MEMO” y el nombre del código
seleccionado parpadearán alternativamente.
Luego, sólo el nombre del código
seleccionado continuará parpadeando en la
indicación.

4

Pulse y mantenga pulsado TP/PTY (T)
durante más de 2 segundos.

ESPAÑOL

15

Búsqueda del tipo de programa favorito

Nombre de la emisora

(PS NAME)

Frecuencia de la emisora

(FREQ)

Tipo de programa

(PTY)

1

Pulse y mantenga pulsado TP/PTY (T)
durante más de 2 segundos mientras
escucha una emisora de FM.

Aparece el último código PTY seleccionado.

2

Seleccione uno de los códigos PTY.

O

Otras convenientes funciones
y ajustes de RDS

Cambio del modo de indicación
mientras escucha una emisora de FM

Mientras está escuchando una emisora de FM
con RDS, podrá cambiar la indicación inicial en la
pantalla al nombre de la emisora (PS NAME) o
frecuencia de la emisora (FREQ).

• Consulte también “Cambio de los ajustes
generales (PSM)” en las páginas 32 y 33.

1 Pulse y mantenga pulsado SEL (selección)

durante más de 2 segundos para que aparezca
uno de los ítems de PSM en la indicación.

2 Pulse ¢ o 4 para seleccionar

“TU DISP (indicación del sintonizador)”.

3 Gire el dial de control para ajustarlo a la

indicación deseada (“PS NAME” o “FREQ”).

4 Pulse SEL (selección) para finalizar el ajuste.

Nota:

Pulsado DISP (D), podrá cambiar la indicación
mientras escucha una emisora FM RDS.
Cada vez que pulsa el botón, aparecerá la siguiente
información en la parte superior de la indicación:

ESPAÑOL

Ej.: Cuando se ha seleccionado “ROCK M”

3

Pulse ¢ o 4 para iniciar la
búsqueda de PTY de su programa
favorito.

• Si hay una emisora que esté transmitiendo un
programa con el mismo código PTY que el
seleccionado por usted, se sintonizará esa
emisora.

• Si no hay una emisora que esté transmitiendo
un programa con el mismo código PTY que el
seleccionado por usted, la emisora no
cambiará.

Nota:

En algunas áreas, la búsqueda de PTY no funcionará
correctamente.

16

• Tras algunos segundos, se restablecerá la

indicación original.

Selección automática de la estación
utilizando los botones numéricos

Cuando se pulsa un botón numérico, normalmente
se sintonizará la estación preajustada.
Sin embargo, no siempre sucede así cuando la
estación preajustada es una estación RDS. Si las
señales enviadas por esa estación preajustada
no son lo suficientemente fuertes para una buena
recepción, esta unidad empezará a buscar otra
estación que transmita el mismo programa que la
estación preajustada original utilizando los datos
AF y la sintonizará. (Búsqueda de programa)

• Utilizando la búsqueda de programa, la unidad
tarda un cierto tiempo en sintonizar otra
emisora.

Para activar la búsqueda de programa, proceda
de la siguiente manera.

• Consulte también “Cambio de los ajustes
generales (PSM)” en las páginas 32 y 33.

1 Pulse y mantenga pulsado SEL (selección)

durante más de 2 segundos para que aparezca
uno de los ítems de PSM en la indicación.

2 Pulse ¢ o 4 para seleccionar

“P(Programa)-SEARCH”.

3 Gire el dial de control en sentido horario para

seleccionar “ON”.
Ahora se ha activado la búsqueda de programa.

4 Pulse SEL (selección) para finalizar el ajuste.

Para cancelar la búsqueda de programa,

repita el mismo procedimiento y seleccione
“OFF” en el paso 3 girando el dial de control en
el sentido antihorario.

Ajuste automático del reloj

El reloj incorporado a esta unidad ha sido
ajustado en fábrica para que se actualice
automáticamente usando los datos CT (Hora de
reloj) de la señal RDS.
Si prefiere no usar el ajuste automático del reloj,
realice el procedimiento indicado abajo.

• Consulte también “Cambio de los ajustes
generales (PSM)” en las páginas 32 y 33.

1 Pulse y mantenga pulsado SEL (selección)

durante más de 2 segundos para que aparezca
uno de los ítems de PSM en la indicación.

2 Pulse ¢ o 4 para seleccionar

“AUTO ADJ”.

3 Gire el dial de control en sentido antihorario para

seleccionar “OFF”.
Ahora el ajuste automático del reloj se
encuentra cancelado.

4 Pulse SEL (selección) para finalizar el ajuste.

Para reactivar el ajuste del reloj, repita el

mismo procedimiento y seleccione “ON” en el
paso 3 girando el dial de control en el sentido
horario.

Nota:

Después de ajustar “AUTO ADJ” a “ON”, deberá
seguir sintonizando la misma emisora durante más de
2 minutos. De lo contrario, la hora del reloj no podrá
ser ajustada. (Esto es debido a que la unidad tarda 2
minutos en capturar los datos CT de la señal RDS).

ESPAÑOL

Ajuste del nivel de volumen de TA

Podrá reajustar el nivel de volumen para
recepción de espera de TA. Cuando se reciba un
programa de tráfico, el nivel de volumen
cambiará automáticamente al nivel preajustado.

• Consulte también “Cambio de los ajustes
generales (PSM)” en las páginas 32 y 33.

1 Pulse y mantenga pulsado SEL (selección)

durante más de 2 segundos para que aparezca
uno de los ítems de PSM en la indicación.

2 Pulse ¢ o 4 para seleccionar “TA

VOL”.

3 Gire el dial de control para ajustarlo al volumen

deseado.
Usted puede ajustarlo entre “VOL 00” y “V OL 50”.

4 Pulse SEL (selección) para finalizar el ajuste.

17

Códigos PTY

NEWS: Noticias
AFFAIRS: Programas temáticos que van

de noticias a asuntos de

INFO: Programas que ofrecen

SPORT: Eventos deportivos
EDUCATE: Programas educacionales
DRAMA: Radioteatro
CULTURE: Programas sobre cultura

SCIENCE: Programas sobre ciencias

VARIED: Otros programas tales como

POP M: Música Pop
ROCK M: Música Rock
EASY M: Música fácil de escuchar
LIGHT M: Música ligera
CLASSICS: Música clásica
OTHER M: Otras músicas
WEATHER: Información de pronóstico del

FINANCE: Informes sobre comercio,

CHILDREN: Programas de entretenimiento

ESPAÑOL

actualidad

consejos sobre una amplia
variedad de temas

nacional o regional

naturales y tecnología

comedias o ceremonias

tiempo

mercadeo, mercado de
acciones, etc.

infantil

SOCIAL: Programas sobre actividades

sociales

RELIGION: Programas que tratan de

cualquier aspecto de las
creencias o fe, o naturaleza de
la existencia o ética

PHONE IN: Programas en los cuales las

personas pueden expresar sus
opiniones por teléfono o en un
foro público

TRAVEL: Programas acerca de destinos

de viaje, excursiones e ideas y
oportunidades para viajes

LEISURE: Programas concernientes con

actividades recreativas tales
como jardinería, cocina, pesca,

etc.
JAZZ: Música de jazz
COUNTRY: Música country
NATION M: Música popular actual de otras

naciones o regiones en el

idioma de ese país
OLDIES: Música pop clásica
FOLK M: Música folklórica
DOCUMENT: Programas que presentan

hechos reales, presentados en

estilo investigación

18

OPERACIÓN DEL REPRODUCTOR DE CD

Para reproducir un CD

1

Abra el panel de control.

El indicador de CD insertado se enciende.

2

Inserte un disco en la ranura de carga.

Se conecta la
alimentación de la
unidad, entra el disco
y comienza la
reproducción

automáticamente.

3

Cierre el panel de control con la mano.

Tiempo de
reproducción total
del disco insertado

Tiempo de
reproducción
transcurrido

Notas:

• Cuando hay un disco en la ranura de carga, el CD
comienza a reproducirse al seleccionar “CD” como
fuente.

• Cuando hay un disco insertado boca abajo, el disco
será expulsado automáticamente (si el panel de
control está abierto). Si el panel de control está
cerrado, “PLEASE” y “EJECT” aparecerán
alternativamente.

• Se interrumpirá la reproducción del CD si usted
cambia la fuente (si que el disco sea expulsado).
La próxima vez que selecciona “CD” como fuente,
la reproducción del CD se iniciará desde donde la
detuvo.

Número total de
pistas del disco
insertado

Pista actual

Si “CLOCK” está
ajustado a “ON”, la
indicación de
fuente cambiará a
la hora del reloj.
(Consulte la
página 34).

ESPAÑOL

19

Para interrumpir la reproducción y
expulsar el disco

Pulse 0.
Se interrumpe la reproducción del CD, se abre
el panel de control y el disco es expulsado
automáticamente de la ranura de carga. También
se interrumpirá la reproducción del CD si usted
cambia la fuente (esta vez, sin que el disco sea
expulsado).

Notas:

• Si no saca el disco expulsado en unos 15 segundos,
será reinsertado automáticamente en la ranura de
carga para protegerlo del polvo. (En este caso no se
reproduce el CD.)

• Podrá expulsar el disco incluso cuando la unidad
esté apagada.

Cómo encontrar una pista o un
punto determinado de un CD

Para seleccionar las pistas siguientes o
anteriores

Pulse ¢ por un
tiempo breve mientras se
está reproduciendo un
disco para saltar al
comienzo de la pista
siguiente. Cada vez que
pulse el botón
consecutivamente, se
localiza el comienzo de
las pistas siguientes y se
efectúa la reproducción.

Pulse 4 por un
tiempo breve mientras se
está reproduciendo un
disco para regresar al
comienzo de la pista
actual. Cada vez que
pulse el botón
consecutivamente, se
localiza el comienzo de
las pistas anteriores y se
efectúa la reproducción.

Para efectuar la búsqueda progresiva o
regresiva de la pista

Pulse y mantenga

ESPAÑOL

20

pulsado ¢ ,
mientras se está
reproduciendo el disco
para la búsqueda
progresiva de la pista.

Pulse y mantenga
pulsado 4 ,
mientras se está

reproduciendo el disco
para la búsqueda
regresiva de la pista.

Para seleccionar directamente una
determinada pista

Pulse el botón de número correspondiente al
número de pista que desea reproducir.

• Para seleccionar un número de pista del 1 – 6:
Pulse ligeramente 1 (7) – 6 (12).

• Para seleccionar un número de pista del 7 – 12:
Pulse y mantenga pulsado 1 (7) – 6 (12)
durante más de 1 segundo.

Selección de los modos de
reproducción de CD

Para reproducir las pistas de forma

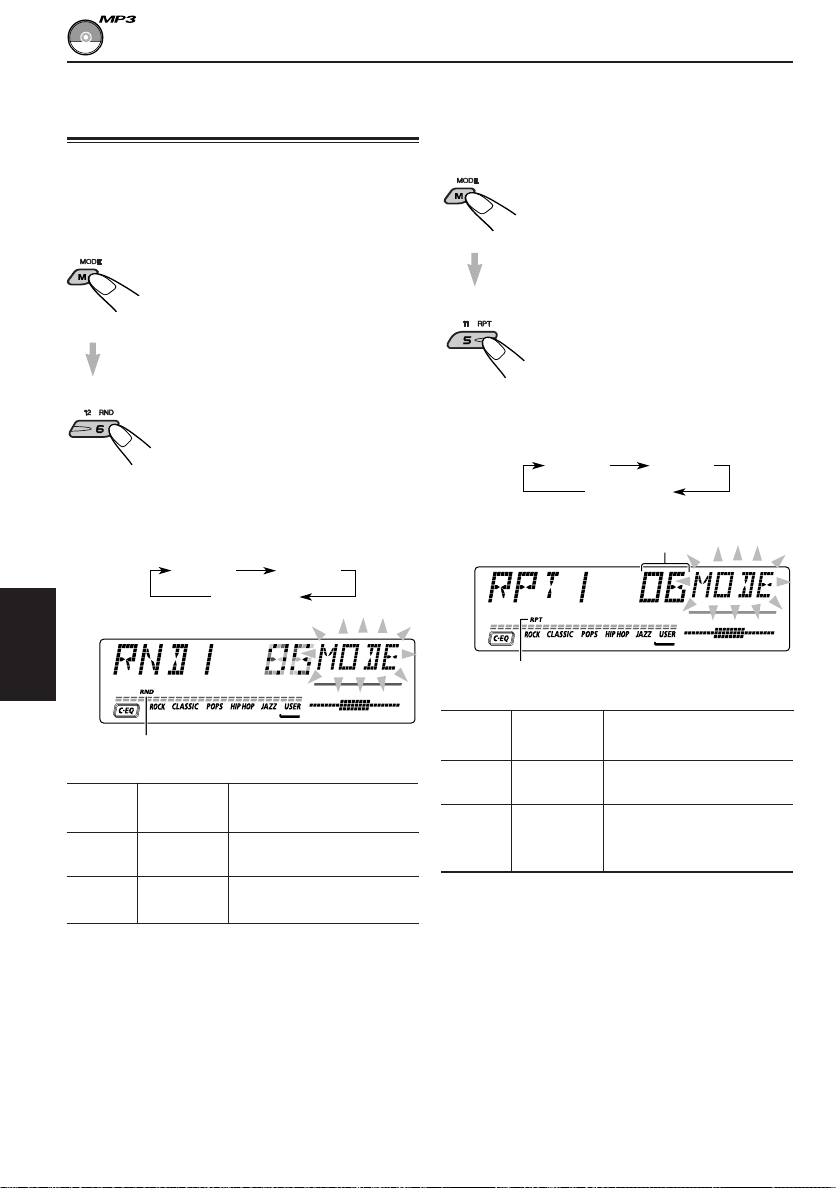

aleatoria (Reproducción aleatoria)

Podrá reproducir todas las pistas del disco de forma
aleatoria.

1 Pulse MODE (M) para ingresar al

modo de funciones mientras se
está reproduciendo un disco.
Aparece “MODE” en la parte
superior de la indicación, y los
botones numéricos funcionan
como botones de funciones
diferentes.

2 Pulse RND (aleatoria) mientras

“MODE” continúa visualizado en
la indicación para que el
indicador RND se encienda en la
indicación.
Luego, cada vez que pulsa RND
(aleatoria), el modo de
reproducción aleatoria se activa y
desactiva alternativamente.

Indicador RND

Para reproducir las pistas repetidamente
(Reproducción repetida)

Podrá escuchar la pista actual una repetidamente.

1 Pulse MODE (M) para ingresar al

modo de funciones mientras se
está reproduciendo un disco.
Aparece “MODE” en la parte
superior de la indicación, y los
botones numéricos funcionan
como botones de funciones
diferentes.

2 Pulse RPT (repetición) mientras

“MODE” continúa visualizado en la
indicación para que el indicador
RPT se encienda en la indicación.
Luego, cada vez que pulsa RPT
(repetición), el modo de
reproducción repetida se activa y
desactiva alternativamente.

Número de pista que
se está reproduciendo

Indicador RPT

Cuando esté activado del modo de reproducción,
se encenderá el indicador RPT en la indicación.

ESPAÑOL

Cuando esté activado el modo aleatorio, se
encenderá el indicador RND en la indicación y
comenzará a reproducirse la pista seleccionada
al azar.

21

Prohibición de la expulsión
del CD

Es posible inhibir la expulsión del CD y bloquear
el disco dentro de la ranura de carga.

Mientras pulsa CD/CD-CH, pulse y
mantenga pulsado
de 2 segundos.

durante más

A

Reproducción del CD Text

En el CD Text, se ha grabado cierta información
relacionada con el disco (el título del disco, su
ejecutante y título de pista).
Podrá visualizar esta información del disco en la

indicación.

Seleccione el modo de indicación de
texto mientras reproduce un CD Text.

Cada vez que usted pulsa el
botón, la indicación cambia de la
siguiente manera:

“NO EJECT” destella en la indicación durante
aproximadamente 5 segundos, y el disco queda
bloqueado para que no pueda expulsarse.

Para cancelar la prohibición y desbloquear el
disco, pulse otra vez durante más de

2 segundos mientras pulsa CD/CD-CH.

ESPAÑOL

“EJECT OK” destella en la indicación durante
aproximadamente 5 segundos, y el disco se
desbloquea.

Título del disco / Ejecutante

N˚ de pista actual y tiempo de

reproducción transcurrido

Notas:

• Cuando se muestra el título de disco/ejecutante, se
enciende el indicador DISC.
Cuando se muestra el título de pista, se enciende el
indicador TRACK.

• En la indicación se muestran hasta 8 caracteres a la
vez. Si hay más de 8 caracteres, se desplazan
secuencialmente.
Algunos caracteres o símbolos no serán
visualizados (y aparecerán en blanco) en la
indicación.
(Ej. “ABCå!d#” ]“ABCA D ”)

• Si pulsa DISP (D) mientras se está reproduciendo
un CD convencional, aparecerá “NO NAME” para
el título del disco/ejecutante y el título de la pista.

Título de Pista

22

INTRODUCCION DE MP3

Esta capítulo es solo para KD-LH7R.

¿Qué es MP3?

MP3 es abreviatura de Motion Picture Experts
Group (o MPEG) Audio Layer 3*. El MP3 es
simplemente un formato de archivo con una
relación de compresión de datos de 1:10
(128 Kbps**). Esto significa que, utilizando el
formato MP3, un CD-R o CD-RW puede contener
un volumen de datos equivalente a 10 veces el
de un CD común.

* Este reproductor no es compatible con los datos

codificados con los formatos Layer 1 y 2.

**La velocidad de bits es el número promedio de bits

que consume un segundo de datos de audio. La
unidad usada es Kbps (1000 bits/segundo). Para
obtener la mejor calidad de audio, escoja una
velocidad de bits superior. La velocidad de bits de uso
más extendido es 128 Kbps.

Esta unidad incorpora un decodificador MP3.
Usted podrá reproducir archivos (pistas) MP3

grabados en discos CD-R, CD-RW y CD-ROM.

Compatible con ID3v1

En un archivo MP3 se pueden almacenar datos
de información adicional, como título de álbum,
nombre del artista, título de la canción, año de
grabación, género musical y un brev e comentario.

Esta unidad puede visualizar ID3v1 tags (nombre
del álbum, nombre del artista y título de la
canción) en la pantalla. (Consulte la página 36.)

• Algunos carateres no pueden ser mostrados
correctamente.

• Esta unidad no es compatible con ID3v2.

Otras características principales de esta
unidad:

• Número máximo de directorios/archivos: 289

•

Caracteres disponibles por los nomres de los
directorios/los archivos: A–Z, 0–9, _ (subrayado)

• Número máximo de caracteres por nombre
de archivo
(ISO 9660 Nivel 1): 12 (incluyendo marca de

(ISO 9660 Nivel 2): 31 (incluyendo marca de

• Número máximo de caracteres por nombre
de directorio: 64

separación–– “.” y código

de extensión––“mp3”)
separación–– “.” y código

de extensión––“mp3”)

(Joliet): 64 (incluyendo marca de

separación–– “.” y código

de extensión––“mp3”)

(total)

Precauciones cuando se graban
archivos MP3 en un CD-R o CD-RW

Esta unidad sólo puede leer archivos MP3
grabados en un formato que cumpla con
ISO 9660 Nivel 1, Nivel 2 o Joliet.

Cómo se graban y reproducen
los archivos MP3

Utilizando terminología PC, se puede decir que
los “archivos (pistas)” MP3 se pueden gr abar
en “directorios (carpetas)”.
Durante la grabación, la disposición de los
archivos y directorios se puede realizar de
manera similar a la de archivos y directorios/
carpetas de datos de ordenador.
La “raíz” es similar a la raíz de un árbol. Cada
uno de los archivos y directorios pueden estar
enlazados con la raíz y accederse desde ella.

El orden de reproducción, el orden de búsqueda
de archivos y el orden de búsqueda de
directorios de los archivos MP3 grabados en un
disco se determinan mediante la aplicación de
escritura (o codificación); por consiguiente, el
orden de reproducción podría ser diferente del
pretendido por usted durante la grabación de los
directorios y archivos.

ESPAÑOL

En la ilustración de la página siguiente se
muestra un ejemplo de cómo se graban los
archivos MP3 en un CD-R o CD-RW, de cómo se
reproducen y de cómo se realiza la búsqueda en
esta unidad.

Notas:

• La unidad puede leer un CD-ROM que contiene
archivos MP3. No obstante, si hay archivos distintos
de MP3 junto con archivos MP3, la unidad tardará
más tiempo en escanear el disco. También podría
producirse un fallo de funcionamiento.

• La unidad no puede leer ni reproducir un archivo
MP3 que no tenga el código de extensión—mp3.

• La unidad no es compatible con Playlist*.

* Un playlist es un simple archivo de texto, usado en un

PC, que permite a los usuarios escoger su propio
orden de reproducción sin cambiar la disposición física
de los archivos.

23

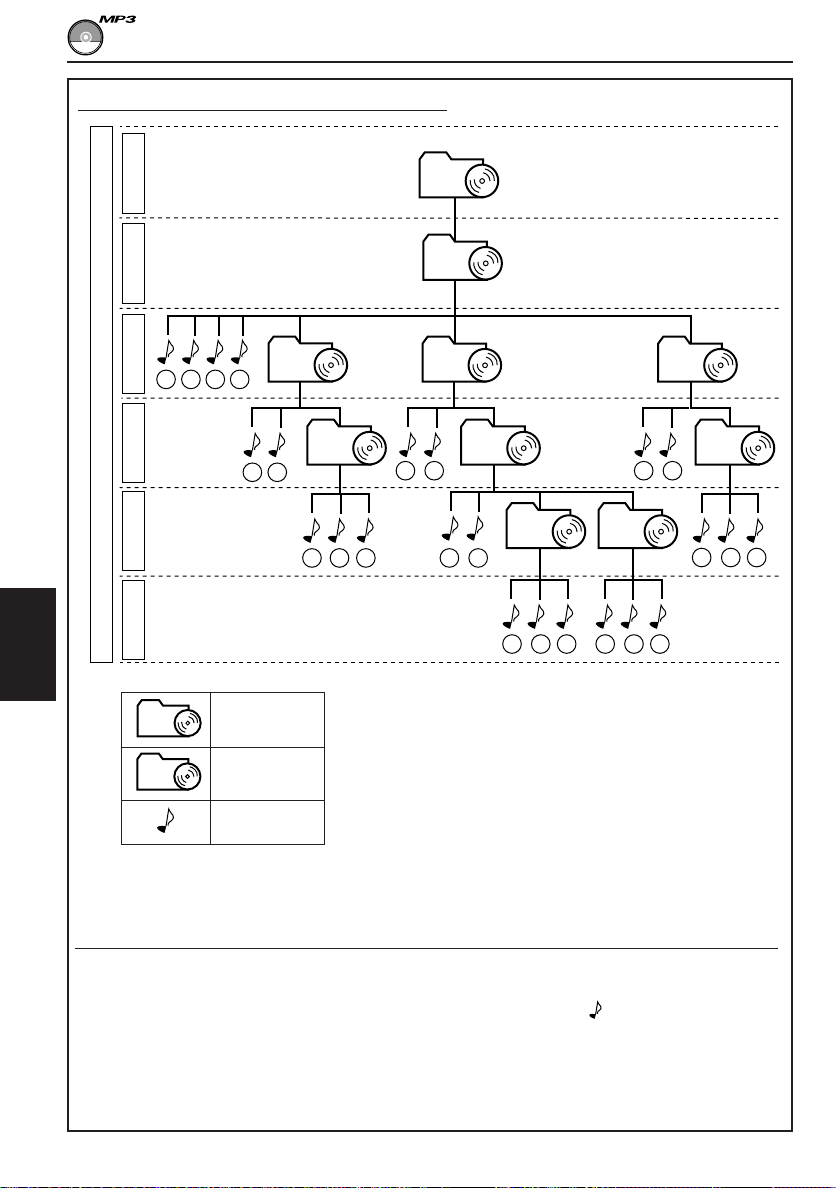

Configuración del directorio/archivo MP3

ESPAÑOL

Nivel 1

Nivel 2

Nivel 3

1 2

Jerarquía

Nivel 4

Nivel 5

Nivel 6

ROOT

3 4

: Raíz

5 6

02

ROOT

01

03

04

05 09

1110 2120

08

06 07

8

7

9

12

13

17

15 1614

18

19

2322 24

01

Nota:

No hay un límite en el número de niveles jerárquicos (directorios anidados). Sin embargo, para una
operación estable, se recomienda un máximo de 8 niveles jerárquicos.

: Directorios

: Archivos MP3

Orden de reproducción/búsqueda MP3

• Los números incluidos dentro de un círculo junto a los archivos MP3 ( ) indican el orden de
reproducción y el orden de búsqueda de los archivos MP3. Normalmente, esta unidad reproduce
los archivos MP3 en el orden de grabación.

• Los números incluidos dentro de los directorios indican el orden de reproducción y el orden de
búsqueda de directorios de un disco MP3. Normalmente esta unidad reproduce los archivos MP3
incluidos en los directorios en el orden de grabación.

24

OPERACIONES DE MP3

Esta capítulo es solo para KD-LH7R.

Consulte también “OPERACIÓN DEL
REPRODUCTOR DE CD” en las páginas 19 a 22.

Reproducción de un disco MP3

1

Abra el panel de control.

2

Inserte un disco MP3 en la ranura de
carga.

La unidad hace que
se introduzca el disco.
Una vez que finaliza
la exploración del
disco, la reproducción
se inicia
automáticamente
desde el primer
archivo del primer
directorio.

3

Cierre el panel de control con la mano.

La indicación cambia para mostran lo
siguiente:

El indicador de CD insertado se enciende.

Ej.: Cuando el disco contiene 13 directorios y 125

archivos MP3.

Notas:

• Todas las pistas del disco se reproducirán
repetidamente hasta que usted pare la reproducción
––Reproducción repetida de todas las pistas.

• Los discos MP3 requieren un tiempo de lectura más
largo.

(Difiere según la complejidad de la configuración
del directorio/archivo).

• Si cambia de fuente o apaga la unidad, la
reproducción MP3 se para (sin expulsar el disco).
La próxima vez que seleccione reproducción de
disco como fuente o encienda la unidad, la
reproducción MP3 se inicia desde el punto en que
fue detenida la última vez.

ESPAÑOL

El indicador de CD insertado se enciende.

25

Para cambiar la información visualizada

Mientras se está reproduciendo un
archivo MP3, es posible cambiar la
información del archivo visualizada
en la indicación.
Cada vez que pulsa DISP (D), la
indicación cambia y muestra lo
siguiente:

• Cuando “TAG DISP” está ajustado a “TAG
ON” (ajuste inicial: consulte la página 36)

Nombre del álbum/artista

(nombre del directorio*)

Título de pista (nombre del archivo*)

Tiempo de reproducción transcurrido

(con N˚ de pista)

* Si el archivo MP3 no tiene ID3 tags, el nombre

del directorio y el nombre del archivo se
aparecen.

Localización de un archivo o
de un pasaje específico en un
disco MP3

Para el avance rápido o el retroceso del
archivo

Pulse y mantenga
pulsado ¢
mientras se está
reproduciendo un disco
MP3 para avanzar
rápidamente el archivo.

Pulse y mantenga
pulsado 4
mientras se está
reproduciendo un disco
MP3 para hacer
retroceder el archivo.

Nota:

Durante esta operación, escuchará sólo símbolos
intermitentes. (El tiempo de reproducción transcurrido
también cambia intermitentemente en la indicación.)

• Cuando “TAG DISP” está ajustado a
“TAG OFF”

Nombre del directorio

ESPAÑOL

Nombre del archivo

Tiempo de reproducción transcurrido

(con N˚ de pista)

Nota:

En la indicación se muestran simultáneamente hasta 8
caracteres, efectuándose el desplazamiento si hay más
de 8.
Consulte también “Selección del modo de
desplazamiento – SCROLL” en la página 35.

Para interrumpir la reproducción y
expulsar el disco

Pulse 0.
La reproducción se interrumpe, el panel de
control se mueve hacia abajo, y el disco es
expulsado automáticamente de la ranura de carga.

26

Para saltar al archivo siguiente o a los
anteriores

Pulse ¢
brevemente durante la
reproducción, para
saltar al comienzo del
archivo siguiente. Cada
vez que pulsa el botón
consecutivamente, se
saltará al comienzo de
la pista siguiente y se
efectuará la
reproducción. (Consulte
“Orden de reproducción/
búsqueda MP3” en la
página 24.)

Pulse 4
brevemente durante la
reproducción, para
volver al comienzo de la
pista actual.Cada vez
que pulsa el botón
consecutivamente, se
saltará al comienzo de la
pista anterior y se
efectuará la
reproducción. (Consulte
“Orden de reproducción/
búsqueda MP3” en la
página 24.)

Para ir directamente a un directorio
específico

IMPORTANTE:

Para seleccionar directamente los directorios
utilizando el(los) botón(es) numérico(s), será
preciso asignar a los directorios un número de
2 dígitos al comienzo de los nombres de
directorios. (Esto se podrá efectuar solamente
durante la grabación de los discos CD-R o
CD-RW).
Ej.: Si el nombre del directorio es “01 ABC”

= pulse 1 para ir al directorio

“01 ABC”,
Si el nombre del directorio es
“1 ABC”, la pulsación de 1 no
tendrá ningún efecto.

Si el nombre del directorio es “12 ABC”

= pulse y mantenga pulsado 6 (12)

para ir al directorio “12 ABC”.

Pulse el botón de número correspondiente al
número de directorio para reproduciendo al
primer archivo en el directorio que seleccionado.

Para saltar al directorio siguiente

Pulse 5 (arriba) brevemente mientras se está
reproduciendo un disco MP3.
Cada vez que pulsa el botón consecutivamente,
se localiza el siguiente directorio (y se empieza a
reproducir el primer archivo del directorio, si está
grabado).

Nota:

Si el directorio no contiene ningún archivo MP3, se
salta el directorio.

Para saltar al directorio anterior

• Para seleccionar un número de directorio del
01 – 06:
Pulse ligeramente 1 (7) – 6 (12).

• Para seleccionar un número de directorio del
07 – 12:
Pulse y mantenga pulsado 1 (7) – 6 (12) durante
más de 1 segundo.

Notas:

• Si “MP3” parpadea en la indicación después de
haber seleccionado un directorio, significa que éste
no contiene ningún archivo MP3.

• No se puede seleccionado directamente un número
de directorio más de 12.

Para seleccionar un archivo específico en un
directorio, pulse ¢ o 4 después de

seleccionar el directorio.

Pulse ∞ (abajo) brevemente mientras se está

ESPAÑOL

reproduciendo un disco MP3.
Cada vez que pulsa el botón consecutivamente,
se localiza directorio de la anterior (y se empieza
a reproducir el primer archivo del directorio, si
está grabado).

Nota:

Si el directorio no contiene ningún archivo MP3, se
salta el directorio.

27

Selección de los modos de
reproducción MP3

Para reproducir los archivos de forma
aleatoria (Reproducción aleatoria)

Podrá reproducir de manera aleatoria todos los
archivos del disco MP3.

1 Pulse MODE (M) mientras se

está reproduciendo un disco
MP3. La unidad entra en el
modo de funciones.

2 Pulse RND (aleatoria)

mientras “MODE” destella en
la indicación, aparezca el
indicador RND en la
indicación.
Luego, cada vez que pulsa
RND (aleatoria), el modo de
reproducción aleatoria
cambia de la manera
siguiente:

RND1

Cancelado

RND2

Para reproducir los archivos
repetidamente (Reproducción repetida)

Podrá reproducir repetidamente el archivo actual o
todos los archivos del directorio actual.

1 Pulse MODE (M) mientras se

está reproduciendo un disco
MP3. La unidad entra en el
modo de funciones.

2 Pulse RPT (repetición)

mientras “MODE” destella en
la indicación, aparezca el
indicador RPT en la
indicación.

Luego, cada vez que pulsa
RPT

(repetición), el modo de

reproducción repetida cambia
de la manera siguiente:

RPT1

RPT2

Cancelado

Número de pista que
se está reproduciendo

ESPAÑOL

Indicador RND

Modo

RND1 Se ilumina Todos los archivos del

RND2 Destella Todos los archivos del

Indicador
RND

28

Reproducción de
aleatoria

directorio actual.

disco.

Indicador RPT

Modo

RPT1 Se ilumina El archivo actual (o el

RPT2 Destella Todos los archivos del

Indicador
RPT

Reproducción repetida

archivo especificado).

directorio actual (o del
directorio especificado).

Ajuste del sonido

AJUSTES DEL SONIDO

2

Ajuste el nivel.

Usted puede ajustar las características de sonido
a su preferencia.

1

Seleccione el ítem que desea ajustar.

Cada vez que pulsa el
botón, los ítems ajustables
cambian de la siguiente
manera:

BAS

(

graves

VOL

(

volumen

Indicación Para: Gama

BAS Ajustar los –06 (min.)

TRE Ajustar los –06 (min.)

FAD* Ajustar el R06 (Trasero

BAL Ajustar el L06 (Izquierdo

LOUD Refuerza las

VOL Ajustar el 00 (min.)

graves. |

agudos. |

balance de los solamente)
altavoces |
delantero y F06 (Delantero
trasero. solamente)

balance de los solamente)
altavoces |
izquierdo y R06 (Derecho
derecho. solamente)

frecuencias altas
y bajas para
producir un
sonido bien
balanceado con
el volumen bajo.

volumen. |

)

)

TRE

(

agudos

LOUD

(sonorided)

)

(

desvanecedor

+06 (max.)

+06 (max.)

LOUD ON
|

LOUD OFF

50 (max.)

FAD

BAL

(balance)

)

Para aumentar el nivel.

Para disminuir el nivel.

El patrón de ecualización
cambia mientras usted ajusta
los bajos o los agudos.

Nota:

Normalmente dial de control funciona como control
de volumen. Por lo tanto, no necesitará seleccionar
“VOL” para ajustar el nivel de volumen.

ESPAÑOL

* Si está usando un sistema de dos altavoces, ajuste el

nivel del desvanecedor a “00”.

29

Selección de los modos de
sonido preajustados (C-EQ:
ecualizador personalizable)

Puede seleccionar un modo de sonido
preajustado (C-EQ: ecualizador personalizable)
adecuado al género musical.

• Hay un límite de tiempo para realizar el
siguiente procedimiento. Si el ajuste se cancela
antes de haber terminado, comience otra vez
desde el paso 1.

1

Pulse MODE (M).

2

Pulse EQ (ecualizador) mientras
“MODE” permanece en la indicación.

ESPAÑOL

Ej.: Si ha seleccionado “USER” previamente

3

Seleccione el modo de sonido deseado.

Aparece “MODE” en la parte
superior de la indicación, y los
botones numéricos funcionan
como botones de funciones
diferentes.

El último modo de sonido
seleccionado será llamado y
aplicado la fuente actual.

Indicador de los modos de sonido destella.

Cada vez que pulsa el botón, los
modos de sonido cambian de la
siguiente manera:

USER ROCK CLASSIC

JAZZ POPS

HIP HOP

Indicación Para:

USER (Sonido 00 00 OFF

ROCK Rock o +03 +01 ON

CLASSIC Música +01 –02 OFF

POPS
HIP HOP

JAZZ

Nota:

Puede ajustar cada modo de sonido según sus
preferencias, y almacenarlos en la memoria.
Si desea ajustar y almacenar su modo de sonido
original, consulte “Cómo almacenar sus propios
ajustes de sonido” en la página 31.

plano)

música de
disco

clásica
Música ligera
Música de

funk o rap
Música de

jazz

Valores preajustados

BAS TRE LOUD

+04 +01 OFF
+02 00 ON

+02 +03 OFF

Para almacenar un modo de sonido
separadamente para cada fuente de
reproducción (C-EQ Link)

Puede seleccionar un modo de sonido y
almacenarlo en la memoria. Tal modo será
llamado cada vez que seleccione la misma
fuente y aparecerá visualizado en la indicación.
Es posible almacenar un modo de sonido para
cada una de las fuentes siguientes — FM1, FM2,
FM3, AM, CD y componentes exteriores.

• Consulte también “Cambio de los ajustes
generales (PSM)” en las páginas 32 y 33.

1 Pulse y mantenga pulsado SEL (selección)

durante más de 2 segundos para que
aparezca uno de los ítems de PSM en la
indicación.

2 Pulse ¢ o 4 para seleccionar

“CEQ LINK (enlace a ecualizador
personalizable)”.

3 Gire el dial de control en sentido horario para

seleccionar “LINK ON”.

4 Pulse SEL (selección) para finalizar el ajuste.

Para cancelar C-EQ Link, repita el mismo

procedimiento y seleccione “LINK OFF” en el paso 3.

30

Nota:

Cuando cambie el ajuste “CEQ LINK”, el modo de
sonido (C-EQ) se reajustará automáticamente a
“USER”.

Indicador de los modos de sonido destella.

Ej.: Cuando selecciona “ROCK”

• Cuando “CEQ LINK” está ajustado a
“LINK ON”,

El modo de sonido seleccionado puede
almacenarse en la memoria para la fuente
actual.
Cada vez que cambia a la misma fuente, el
mismo modo de sonido también será llamado
y mostrado en la indicación. El indicador C-EQ
también destella.

• Cuando “CEQ LINK” está ajustado a
“LINK OFF”

El efecto del modo de sonido seleccionado se
aplica a cualquier fuente.

Cómo almacenar sus propios
ajustes de sonido

Usted podrá ajustar los modos de sonido a su gusto
y almacenar sus propios ajustes en la memoria.

• Hay un límite de tiempo para realizar el
siguiente procedimiento. Si el ajuste se cancela
antes de haber terminado, comience otra vez
desde el paso 1.

1

Pulse MODE (M).

Aparece “MODE” en la parte
superior de la indicación, y los
botones numéricos funcionan
como botones de funciones
diferentes.

3

Seleccione el modo de sonido que
desea ajustar.

4

Seleccione el ítem que desea ajustar.

• Para los detalles,
consulte la página 29.

5

Ajuste el nivel.

Para aumentar el nivel.

Para disminuir el nivel.

El patrón de ecualización
cambia mientras usted ajusta
los bajos o los agudos.

Ej.: Cuando usted ajusta a “TRE”

ESPAÑOL

2

Pulse EQ (ecualizador) mientras
“MODE” permanece en la indicación.

El último modo de sonido
seleccionado será llamado y
aplicado la fuente actual.

Indicador de los modos de sonido destella.

Ej.: Si ha seleccionado “ROCK” previamente

6

Repita los pasos 4 y 5 para ajustar los
otros ítems de sonido.

7

Repita el mismo procedimiento para
ajustar otros modos de sonido.

Para reposicionar los ajustes de fábrica, repita

el mismo procedimiento y vuelva a asignar los
valores preajustados indicados en la tabla
página 30.

31

OTRAS FUNCIONES PRINCIPALES

Ajuste del reloj

1

Pulse y mantenga pulsado
SEL (selección) durante más de 2
segundos para que aparezca uno de
los ítems de PSM en la indicación.
(Consulte la página 33.)

2

Ajuste la hora.

1 Seleccione “CLOCK H (hora)” si no está

visualizado en la indicación.

2 Ajuste la hora.

1

3

Ajuste los minutos.

1 Seleccione “CLOCK M (minutos)”.
2 Ajuste los minutos.

1

ESPAÑOL

2

2

Para ver otra información durante la
reproducción, pulse DISP (D).

Cada vez que pulsa el botón, la otra información
(ya sea el reloj o el nombre de la fuente) será
mostrada en la parte superior de la pantalla
durante unos momentos.

• Si pulsa DISP (D) con la unidad apagada, la
hora del reloj será visualizada durante 5
segundos.

Cambio de los ajustes
generales (PSM)

Podrá cambiar los ítems listados en la página
siguiente utilizando el control PSM (Modo de
ajustes preferidos).

Procedimiento básico

1

Pulse y mantenga pulsado
SEL (selección) durante más de 2
segundos para que aparezca uno de
los ítems de PSM en la indicación.
(Consulte la página 33.)

2

Seleccione el ítem de PSM que
desea ajustar. (Consulte la página 33.)

32

4

Ajuste el sistema de reloj.

1 Seleccione “24H/12H”.
2 Seleccione “24H” o “12H”.

1

5

Finalice el ajuste.

2

3

Ajuste el ítem de PSM seleccionado.

4

Repita los pasos 2 y 3 para ajustar

5

los otros ítems PSM, si es necesario.

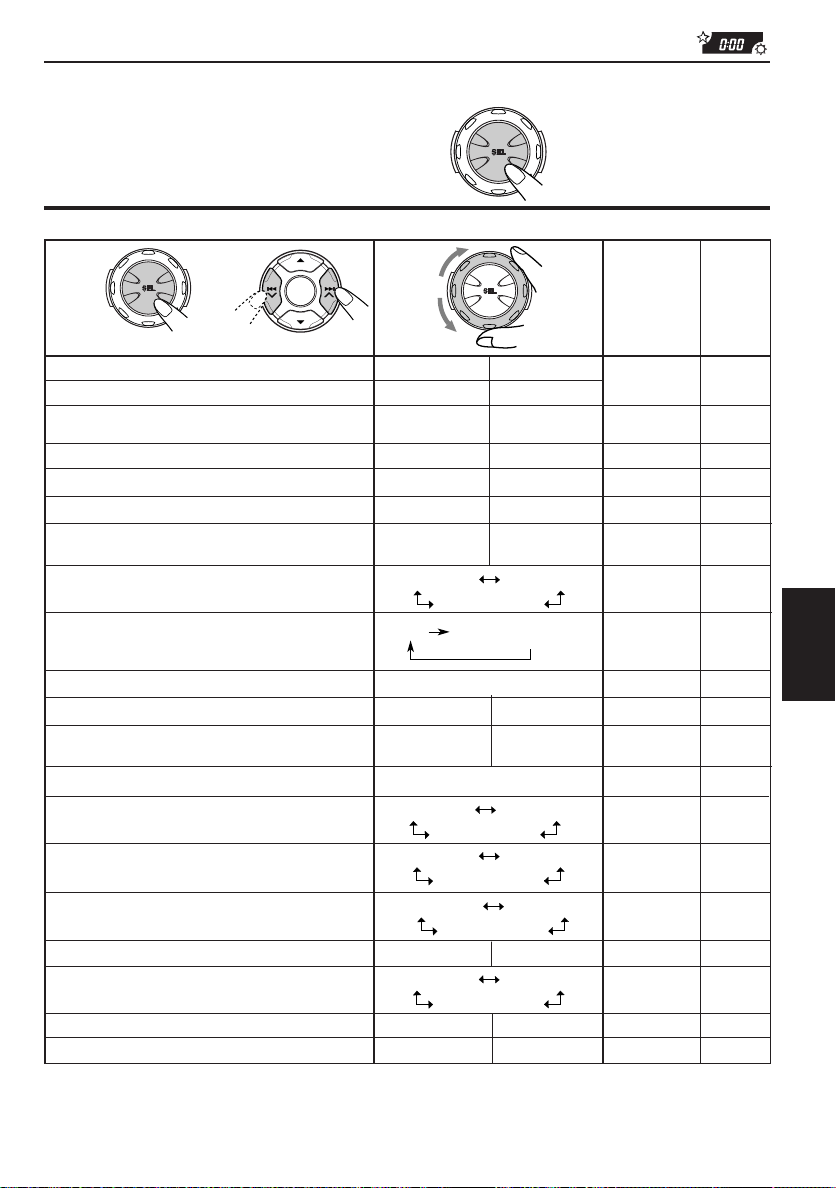

Los ítems de Modo de ajustes preferidos (PSM)

Finalice el ajuste.

1

Mantenga
pulsado.

CLOCK H Ajuste de la hora
CLOCK M Ajuste de los minutos
CEQ LINK Enlace del ecualizador

24H/12H Indicación de 24/12 horas
AUTO ADJ Ajuste automático del reloj

CLOCK Indicación del reloj
TU DISP Modo de indicación del

AF-REG Recepción de frecuencia

PTY STBY Espera PTY

TA VOL Volumen de anuncio de tráfico
P-SEARCH Busqueda de programa
DAB AF** Búsqueda de frecuencia

DAB V OL** Ajuste del volumen DAB
LEVEL Indicador de nivel

DIMMER*** Modo reductor de luz

TEL Silenciamiento de audio para

BEEP Tono de pulsación de teclas
SCROLL Modo de desplazamiento

EXT IN**** Componente externe
TAG DISP***

• Pulse SEL (selección) para finalizar el ajuste.
* Se visualiza sólo cuando el “DAB AF” está ajustado a “AF OFF”.

** Se visualiza sólo cuando el sintonizador DAB se encuentre conectado.
*** Solo para KD-LH7R.
**** Se visualiza sólo cuando se ha seleccionado una de las fuentes siguientes – FM, AM y CD.

2

Selección...

personalizable

sintonizador

alternativa/Regionalización

alternativa

el sistema de teléfono celular

La visualización de la etiqueta

3

Ajuste...

Sentido
antihorario

Retroceso Avance
Retroceso Avance

12H 24H 32
OFF
OFF ON

AF

OFF*

29 tipos de programa

OFF

(consulte la página 18)

VOL 00 — VOL 50

OFF

AF OFF AF ON

DAB VOL –12 a DAB VOL 12

OFF

AUDIO 2

AUTO

ON

OFF MUTING 1

MUTING 2

OFF ON ON 35

ONCE

OFF

CHANGER

TAG OFF TAG ON

Sentido
horario

LINK ONLINK OFF

ON

AF REG

ON

AUDIO 1

OFF

AUTO

LINE IN

Ajustes

de fabrica

0:00 32

LINK OFF 30, 34

24H

ON 17

ON 34

PS NAMEFREQ PS NAME 16

AF

OFF

VOL 20 17

OFF

AF ON 45

AUDIO 2 34

AUTO 34

OFF 34

CHANGER 35

TAG ON 35

Consulte

la

página

12

14

17

45DAB VOL 00

35ONCE

ESPAÑOL

33

Para ajustar el Enlace del Ecualizador
Personalizable – CEQ LINK

Es posible almacenar en la memoria un modo de
sonido diferente (C-EQ) de manera que se
puedan cambiar los modos de sonido con sólo
cambiar las fuentes.
La unidad se expide de fábrica con el modo se
encuentra desactivado.

• LINK ON: Diferentes modos de sonido para
fuentes diferentes.

• LINK OFF: Un modo de sonido para todas las
fuentes.

Para selecciónar el modo reductor de luz
– DIMMER

(solo para KD-LH7R)

Cuando usted enciende los faros del automóvil,
se reduce el brillo de la indicación (Reductor
automático de luz).
La unidad se expide de fábrica con el modo
reductor de luz ajustado a activado.

• AUTO: Reductor automático de luz activado.

• OFF:

• ON: Siempre reduce el brillo de la

Reductor automático de luz desactivado.
indicación.

Para selecciónar la indicación de reloj
– CLOCK

Si lo desea, podrá visualizar la hora del reloj en la
indicación al encender la unidad.
La unidad se expide de fábrica con el reloj se
visualice en la indicación.

• ON: Se activa la visualización del reloj.

• OFF: Se desactiva la visualización del

Para selecciónar el indicador de nivel

ESPAÑOL

reloj. Cuando se selecciona “OFF”,
el nombre de la fuente actual o la
banda de la emisora aparece en
lugar de la indicación del reloj
(excepto cuando se ha seleccionado
“LINE IN” como fuente).

– LEVEL

Podrá seleccionar la indicación de nivel que más
le agrade.
La unidad se expide de fábrica con la opción
“AUDIO 2” seleccionada.

• AUDIO 1: El medidor de nivel se ilumina

• AUDIO 2: Cambia alternativamente entre

• OFF: El indicador de nivel de audio

desde abajo hacia arriba.
indicación del medidor de nivel

(se mueve desde abajo hacia
arriba) y de iluminación.

desaparecen.

Nota:

El reductor automático de luz equipado con esta
unidad podría no funcionar correctamente en algunos
vehículos, especialmente aquellos que tienen un disco
de control para graduar la luz.
En este caso, ajuste el modo reductor de luz a “ON” o
“OFF”.

Selección del silenciamiento telefónico
– TEL

Este modo se utiliza cuando hay un sistema de
teléfono celular conectado. Dependiendo del
sistema de teléfono celular en uso, seleccione
“MUTING 1” o “MUTING 2”, según cuál sea
apropiado para silenciar el sonido de esta
unidad.
La unidad se expide de fábrica con este modo
desactivado.

• MUTING 1: Selecciónelo si puede silenciar
el sonido.

• MUTING 2: Selecciónelo si puede silenciar
el sonido.

• OFF: Cancela el silenciamiento
telefónico.

34

Activado/desactivado del tono de
pulsación de teclas – BEEP

Podrá desactivar el tono de pulsación de teclas si
no desea que suene un pitido cada vez que
pulsa un botón.
La unidad se expide de fábrica con el tono de
pulsación de teclas activado.

• ON: Tono de pulsación de teclas
activado.

• OFF: Tono de pulsación de teclas
desactivado.

Para activar o desactivar la visualización
de la etiqueta (“tag”) – TAG DISP

(solo para KD-LH7R)

Un archivo MP3 puede contener información de
archivo denominada “ID3 Tag” en donde se han
grabado el nombre del álbum, nombre del artista,
título de pista, etc.
Existen dos versiones: ID3v1 (ID3 Tag versión 1)
e ID3v2 (ID3 Tag versión 2). Esta unidad es
compatible únicamente con ID3v1.
La unidad se expide de fábrica con “TAG ON”
seleccionado.

Selección del modo de desplazamiento

– SCROLL

Podrá seleccionar el modo de desplazamiento
para la indicación de la información del disco, si
tienen más de 8 caracteres.
La unidad se expide de fábrica con el modo de
desplazamiento automático ajustado a “ONCE”.

• ONCE: Desplaza sólo una vez.

• AUTO: Repite el desplazamiento (intervalos

de 5 segundos en medio).

• OFF: Se cancela el desplazamiento

automático.

Selección del componente exterior a utilizar
– EXT IN

Utilizando el adaptador de entrada de línea
KS-U57 (no suministrado) usted puede conectar el
componente exterior a la toma del cambiador de CD
en la parte posterior.
Para utilizar el componente exterior como fuente
de reproducción a través de este receptor,
deberá seleccionar cuál dispositivo – cambiador
de CD o componente exterior – desea utilizar.
La unidad se expide de fábrica con el cambiador de
CD seleccionado como componente exterior.

• LINE IN: Para utilizar un componente exterior
que no sea un cambiador de CD.

• CHANGER: Para utilizar un cambiador de CD.

• TAG ON: Se activa la visualización de ID3 tag

mientras se reproducen archivo MP3.

• Si el archivo MP3 no tiene ID3

tags, el nombre del directorio y el
nombre del archivo se aparecen.

Nota:

Si usted cambia el ajuste de “TA G OFF ”
a “TAG ON” mientras se está
reproduciendo un archivo MP3, la
visualización del tag se activará cuando
se empiece a reproducir el siguiente
archivo.

• TAG OFF:Se deactiva la visualización de ID3
tag mientras se reproducen archivo
MP3. (Sólo se podrán mostrar el
nombre del directorio y el nombre
del archivo.)

ESPAÑOL

Nota:

Para conectar el adaptador de entrada de línea
KS-U57 y un componente exterior, consulte el manual
de instalación/conexión (volumen separado).

35

Asignación de nombres a las
fuentes

Esta sección es solo para KD-LH7R.

Es posible asignar nombres a las frecuencias de
las emisoras y a los discos (tanto en esta unidad
como en el cambiador de CD).
Una vez que se asigne un nombre, aparecerá en
la indicación cuando lo seleccione.

Fuentes Número máximo

CDs* hasta 32 caracteres

* No podrá asignar un nombre a un CD Texto o a un

disco MP3.

1

Seleccione la fuente a la cual desea
asignar un nombre.

2

Pulse y mantenga pulsado
SEL (selección) durante más de

ESPAÑOL

2 segundos mientras pulsa DISP (D).

de caracteres

(hasta 40 discos)

Cuando selecciona una
fuente, la unidad se
enciende
automáticamente.

4

Mueva el cursor a la posición del
carácter siguiente (o anterior).

5

Repita los pasos 3 y 4 hasta terminar
de introducir el nombre.

6

Finalice el procedimiento mientras
está destellando el carácter
seleccionado en último término.

Para borrar los caracteres introducidos

Inserte espacios utilizando el mismo
procedimiento que el descrito arriba.

Caracteres disponibles

36

Ej.: Cuando selecciona CD como fuente

3

Seleccione un carácter.

• Con respecto a los
carateres disponibles,
consulte la columna
siguiente.

A B C D E F G H I J

K L M N O P Q R S T
U V W X Y Z
4 5 6 7 8 9

espacio

Notas:

• Cuando usted asigna un nombre al disco 41,
aparece “NAME FULL” en la indicación. (En este
caso, borre los nombres no deseados antes de la
asignación).

• Cuando está conectado el cambiador de CD, es
posible asignar nombres a los CDs del cambiador
de CD. Estos nombres también pueden visualizarse
en la indicación si inserta los CDs en esta unidad.

• Estos caracteres también se utilizan mientras se
muestran las etiquetas ID3 del disco MP3.
Algunos caracteres o símbolos no serán
visualizados (y aparecerán en blanco) en la
indicación.
(Ej. “ABCå!d#” ]“ABCA D ”)

0 1 2 3

–

<

/

>

Desmontaje del panel de control

Podrá desmontar el panel de control cuando
salga de su automóvil.
Al desmontar o instalar el panel de control,
preste atención para no dañar los conectores
provistos al dorso del panel de control y en el
portapanel.

Cómo desmontar el panel de control

Antes de desmontar el panel de control,
asegúrese de desconectar la alimentación.

1

Desbloquee el panel de control.

2

Extraiga el panel de control de la
unidad.

Cómo instalar el panel de control

1

Inserte el lado derecho del panel de
control en la ranura del portapanel.

2

Pulse el lado izquierdo del panel de
control para fijarlo al portapanel.

Nota sobre la limpieza de los conectores:

Si acostumbra a desmontar frecuentemente el
panel de control, se podrán deteriorar los
conectores.
Para reducir al mínimo esta posibilidad, limpie
periódicamente los conectores con un palillo de
algodón o con un lienzo humedecido con alcohol
teniendo cuidado de no dañar los conectores.

ESPAÑOL

3

Ponga el panel de control desmontado
en el estuche suministrado.

5

Conectores

37

OPERACIÓN DEL CAMBIADOR DE CD

Recomendamos emplear uno de la serie CH-X
con su unidad.
Si tiene otro cambiador automático de CD,
consulte cómo realizar las conexiones a su
distribuidor de audio para automóviles JVC.

• Por ejemplo, si su cambiador automático de CD
es uno de la serie KD-MK, necesitará un cable
(KS-U15K) para conectarlo a esta unidad.

Antes de operar su cambiador automático
de CD:

• Refiérase también a las instrucciones
suministradas con su cambiador de CD.

• Si no hay discos en el magazín del
cambiador de CD o cuando los discos estén
insertados boca abajo, aparecerá
“NO DISC” en la indicación. En este caso,
saque el magazín y ponga los discos
correctamente.

• Si aparece “RESET 1” – “RESET 8” en la
indicación, significa que hay algo anormal

ESPAÑOL

en la conexión entre esta unidad y el
cambiador de CD. En este caso, verifique la
conexión, conecte firmemente el(los)
cable(s) de conexión. Después, presione el
botón de reposición del cambiador de CD.

Reproducción de los CD

Seleccione el cambiador automático de
CD (CD-CH).

CD

CD-CH*

* Si ha cambiado el ajuste “EXT IN” a “LINE IN”

(consulte la página 35), no podrá seleccionar
el cambiador de CD.

Se inicia la reproducción, desde la primera pista
del primer disco.
Se reproducen todas las pistas de todos los discos.

Tiempo de
reproducción
transcurrido

** Cuando ajuste “CLOCK” a “ON” (consulte la

página 34), el número del disco será
reemplazado inmediatamente por la hora del
reloj.

Número de pista

Número de
disco**

38

Nota sobre la operación con pulsación única:

Cuando usted pulsa CD/CD-CH, la alimentación se
enciende automáticamente. No necesita pulsar

para conectar la alimentación.

Para efectuar la búsqueda progresiva o
regresiva de la pista

Pulse y mantenga
pulsado ¢ ,
mientras se está
reproduciendo el disco
para la búsqueda
progresiva de la pista.

Pulse y mantenga
pulsado 4 ,
mientras se está
reproduciendo el disco
para la búsqueda
regresiva de la pista.

Para seleccionar las pistas siguientes o
anteriores

Pulse ¢ , por un
tiempo breve mientras se
está reproduciendo un
disco, p ar a saltar al
comienzo de la pista
siguiente. Cada vez que
pulsa el botón
consecutivamente, se
localiza el comienzo de
las pistas siguientes y se
efectúa su reproducción.

Para seleccionar los discos siguientes o
anteriores

Pulse 5, mientras se
está reproduciendo un
disco, para saltar al
disco siguiente. Cada
vez que pulsa el botón
consecutivamente, se
localiza la primera pista
del disco siguiente y se
efectúa su reproducción.

Pulse ∞, mientras se está
reproduciendo un disco,
para saltar al disco de la
anterior. Cada vez que
pulsa el botón
consecutivamente, se
localiza la primera pista
del disco de la anterior y
se efectúa la
reproducción.

Para seleccionar directamente un
determinado disco

Pulse el botón del número correspondiente al
número de disco deseado para iniciar su
reproducción (mientras el cambiador de CD está
reproduciendo el CD).

Pulse 4 ,por un
tiempo breve mientras se
está reproduciendo un
disco, pa r a re g resar al
comienzo de la pista
actual. Cada vez que
pulsa el botón
consecutivamente, se
localiza el comienzo de
las pistas anteriores y se
efectúa la reproducción.

• Para seleccionar un disco numerado 1 – 6:
Pulse 1 (7) – 6 (12) por un tiempo breve.

• Para seleccionar un disco numerado 7 – 12:
Pulse y mantenga pulsado 1 (7) – 6 (12)
durante más de 1 segundo.

Tiempo de
reproducción
transcurrido

*

Cuando ajuste “CLOCK” a “ON” (consulte la

Número de pista

Número de
disco*

página 34), el número del disco será reemplazado
inmediatamente por la hora del reloj.

Para mostrar la información de CD Text

Es posible únicamente cuando se conecta un
cambiador automático de CD de JVC equipado
con función de lectura de CD Text.
Consulte “Reproducción del CD Text” en la
página 22.

ESPAÑOL

39

Selección de los modos de
reproducción de CD

Para reproducir las pistas de forma
aleatoria (Reproducción aleatoria)

1 Pulse MODE (M) para ingresar al

modo de funciones mientras se
está reproduciendo un disco.
Aparece “MODE” en la parte
superior de la indicación, y los
botones numéricos funcionan como
botones de funciones diferentes.

2 Pulse RND (aleatoria) mientras

“MODE” continúa visualizado en la
indicación para que el indicador
RND se encienda en la indicación.
Luego, cada vez que pulsa RND
(aleatoria), el modo de
reproducción aleatoria cambiará
de la siguiente manera:

RND1

Cancelado

RND2

Para reproducir las pistas repetidamente
(Reproducción repetida)

1 Pulse MODE (M) para ingresar al

modo de funciones mientras se
está reproduciendo un disco.
Aparece “MODE” en la parte
superior de la indicación, y los
botones numéricos funcionan como
botones de funciones diferentes.

2 Pulse RPT (repetición) mientras

“MODE” continúa visualizado en la
indicación para que el indicador
RPT se encienda en la indicación.
Luego, cada vez que pulsa RPT
(repetición), el modo de
reproducción repetida cambiará de
la siguiente manera:

RPT1

RPT2

Cancelado

Número de pista que
se está reproduciendo

ESPAÑOL

El indicador de RND se enciende.

Ej.: Cuando selecciona “RND1”.

Modo

RND1 Se ilumina Todas las pistas del

RND2 Destella Todas las pistas de todos

Indicador
RND

Reproducción de
aleatoria

disco actual, después,
todas las pistas del disco
siguiente y así
sucesivamente.

los discos insertados
en el magazín.

40

El indicador de RPT se enciende.

Ej.: Cuando selecciona “RPT1”.

Modo

RPT1 Se ilumina La pista actual (o la pista

RPT2 Destella Todas las pistas del

Indicador
RPT

Reproducción
repetida

especificada).

disco actual (o del disco
especificado).

OPERACIONES DE LOS COMPONENTES EXTERIORE

Aux input

Reproducción de los
componentes exteriores

Podrá conectar el componente externo al jack del
cambiador de CD en la parte trasera utilizando el
adaptador de entrada de línea KS-U57
(no suministrado).

Preparativos:

• Para conectar el adaptador de entrada de línea
KS-U57 y el componente exterior , r efiér ase al manual
de instalación/conexión (volumen separado).

• Antes de operar el componente exterior utilizando el
siguiente procedimiento, seleccione correctamente
la entrada exterior. (Consulte “Selección del
componente exterior a utilizar – EXT IN” en la
página 35.)

1

Seleccione el componente exterior
(LINE IN).

CD

LINE IN

2

Encienda el componente conectado
y comience a reproducir la fuente.

3

Ajuste el volumen.

4

Ajuste las características de sonido
deseadas. (Consulte las páginas 29
– 31.)

ESPAÑOL

• Si “LINE IN” no aparece en la indicación,
consulte la página 35 y seleccione la entrada
exterior (“LINE IN”).

• Se visualiza sólo cuando se ha seleccionado
una de las fuentes siguientes – FM, AM y CD.

Nota sobre la operación con pulsación única:

Cuando usted pulsa CD/CD-CH, la alimentación se
conecta automáticamente. No tendrá que pulsar

para conectar la alimentación.

41

OPERACIONES DEL SINTONIZADOR DE DAB

FM/AMDAB

Recomendamos utilizar el sintonizador de DAB
(Radiodifusión de audio digital) KT-DB1500 junto
con su unidad.
Si tiene otro sintonizador de DAB, consulte con
su concesionario de JVC de equipos de audio
para automóviles.

• Refiérase también a las instrucciones
suministradas con su sintonizador de DAB.

¿Qué es el sistema DAB?

DAB es uno de los sistemas de radiodifusión
de audio digital disponible actualmente.
Puede proporcionar sonido de calidad de CD
sin ninguna interferencia molesta ni distorsión
de la señal. Además, puede transportar texto,
imágenes y datos.
A diferencia de la radiodifusión en FM, en
donde cada programa se transmite en su

ESPAÑOL

propia frecuencia, el DAB combina diversos
programas (denominados “servicios”) para
formar un “ensemble”. Con el sintonizador de
DAB conectado con esta unidad, podrá
disfrutar de estos servicios DAB.

Cómo sintonizar un “ensemble”
y uno de los servicios

Un “ensemble” típico tiene 6 o más programas
(servicios) transmitidos al mismo tiempo.
Después de sintonizar un “ensemble”, podrá
seleccionar el servicio que desea escuchar.

Antes de empezar....

Pulse DAB (FM/AM) brev emente si la fuente actual
es un CD, el cambiador de CD o un componente
exterior.

1

Seleccione el sintonizador de DAB

Cada vez que pulsa y
mantiene pulsado el botón,
se seleccionará
alternativamente entre
sintonizador de DAB y el
sintonizador de FM/AM.

2

Seleccione la banda DAB (DAB1,
DAB2 o DAB3).

Cada vez que pulsa el
botón, la banda DAB cambia
de la siguiente manera:

42

D1 D2 D3

(DAB 1) (DAB 2) (DAB 3)

Nota:

Este receptor dispone de tres bandas D AB (D AB1,
DAB2, DAB3). Utilice cualquiera de ellas para
sintonizar un “ensemble”.

3

Comience a buscar un “ensemble”.

Pulse ¢ para
buscar “ensembles”
de frecuencias más
altas.

Pulse 4 para
buscar “ensembles”
de frecuencias más
bajas

Para cambiar la información visualizada
mientras se sintoniza un “ensemble”

Normalmente el nombre del servicio se visualiza
en la indicación.
Si desea cambiar la información de la indicación,
pulse DISP (D).

Cada vez que pulsa el botón,
aparecerá la siguiente información
durante algún tiempo en la
indicación.

Cuando se reciba un “ensemble”, la
búsqueda cesa.

Para cesar la búsqueda antes que se
reciba un “ensemble”, pulse el mismo

botón que el pulsado para la búsqueda.

4

Seleccione el servicio que desea
escuchar.

Pulse 5 (arriba) para
seleccionar el servicio
siguiente.

Pulse ∞ (abajo) para
seleccionar el servicio
anterior.

Nombre del servicio

Nombre del “ensemble”

N° de canal

Frecuencia

Para sintonizar un determinado
“ensemble” sin efectuar la búsqueda:

1 Pulse y mantenga pulsado DAB (FM/AM) para

seleccionar el sintonizador DAB como fuente.

2 Pulse DAB (FM/AM) repetidas veces para

seleccionar la banda DAB (DAB1, DAB2, o
DAB3).

3 Pulse y mantenga pulsado ¢ o 4

durante más de 1 segundo.

4 Pulse ¢ o 4 repetidas veces hasta

llegar al “ensemble” deseado.

• Si mantiene el botón pulsado, la frecuencia
continuará cambiando hasta que lo suelte.

Para restablecer el sintonizador de FM/AM

Pulse y mantenga pulsado DAB (FM/AM) otra vez.

ESPAÑOL

43

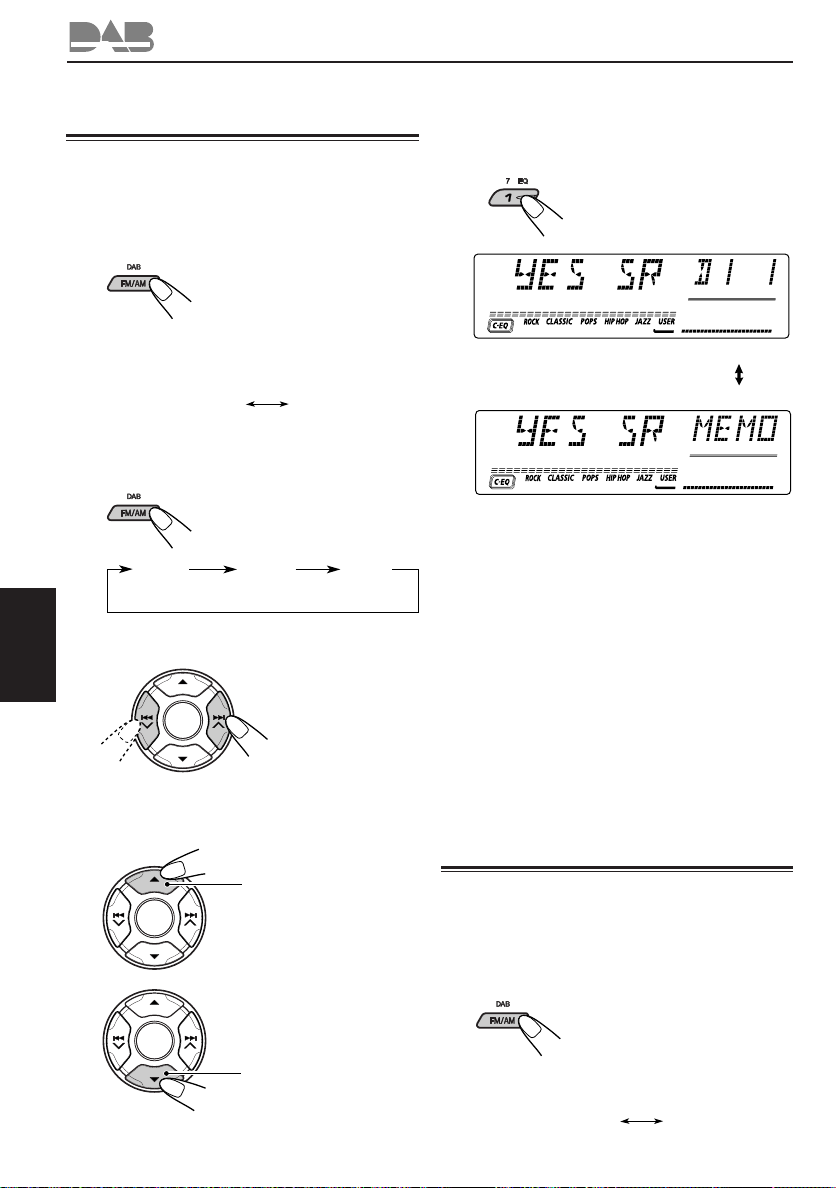

Cómo guardar los servicios

FM/AMDAB

DAB en la memoria

Podrá preajustar hasta 6 servicios DAB en cada
banda DAB (DAB1, DAB2 y DAB3) de manera
manual.

1

Seleccione el sintonizador de DAB.

Cada vez que pulsa y
mantiene pulsado el botón,
se seleccionará
alternativamente entre
sintonizador de DAB y el
sintonizador de FM/AM.

FM/AMDAB

2

Seleccione la banda DAB (DAB1,
DAB2 o DAB3) deseada.

Cada vez que pulsa el
botón, la banda DAB cambia
de la siguiente manera:

D1 D2 D3

(DAB 1) (DAB 2) (DAB 3)

5

Pulse y mantenga pulsado más de
2 segundos el botón numérico (en
este ejemplo, 1) en que desea
almacenar el servicio seleccionado.

El número de banda/preajuste y
“MEMO” (memoria) seleccionado
aparecerá alternativamente durante
unos momentos.

6

Repita el procedimiento de arriba
para almacenar los otros servicios
DAB en los demás números de
preajuste.

3

Sintonice un “ensemble” deseado.

ESPAÑOL

4

Seleccione un servicio del
“ensemble” deseado.

Pulse 5 (arriba) para
seleccionar el servicio
siguiente.

Pulse ∞ (abajo) para
seleccionar el servicio
anterior.

44

Notas:

• El servicio DAB preajustado previamente se borra
cuando se almacena un servicio DAB nuevo en el
mismo número de preajuste .

• Si se deja de suministrar energía al circuito de la
memoria (por ejemplo, durante el reemplazo de la
pila), se borrarán los servicios DAB preajustados.
Si así sucede, vuelva a preajustar los servicios DAB.

Cómo sintonizar un servicio
DAB preajustado

Podrá sintonizar fácilmente un servicio DAB
preajustado. Tenga presente que primero deberá
almacenar los servicios. Si todavía no lo ha
hecho, consulte la columna izquierda.

1

Seleccione el sintonizador de DAB.

Cada vez que pulsa y
mantiene pulsado el botón,
se seleccionará
alternativamente entre
sintonizador de DAB y el
sintonizador de FM/AM.

2

Seleccione la banda DAB (DAB1,
DAB2 o DAB3) deseada.

Cada vez que pulsa el
botón, la banda DAB cambia
de la siguiente manera:

D1 D2 D3

(DAB 1) (DAB 2) (DAB 3)

3

Seleccione el número (1 – 6)
correspondiente al servicio DAB
preajustado que usted desea.

Para ajustar el nivel de volumen de DAB

Podrá ajustar el nivel de volumen del sintonizador
DAB y almacenarlo en la memoria. Ajustando
correctamente el nivel de entrada para que
corresponda con el nivel de sonido FM, no
necesitará ajustar el nivel de volumen cada vez
que cambie de fuente.
La unidad se expide de fábrica con el nivel de
volumen DAB ajustado a “00”.

• Consulte también “Cambio de los ajustes
generales (PSM)” en las páginas 32 y 33.

1 Pulse y mantenga pulsado SEL (selección)

durante más de 2 segundos para que aparezca
uno de los ítems de PSM en la indicación.

2 Pulse ¢ o 4 para seleccionar “DAB

VOL (volumen)”.

3 Gire el dial de control para ajustarlo al volumen

deseado.
Usted puede ajustarlo entre “–12” a “12”.

4 Pulse SEL (selección) para finalizar el ajuste.

Qué más puede hacer con el
DAB

Rastreo automático del mismo programa
(Recepción alternativa)

Podrá seguir escuchando el mismo programa.

• Mientras se está recibiendo un servicio DAB:

Cuando esté conduciendo en un área donde
no se pueda recibir el servicio, esta unidad
sintonizará automáticamente otro “ensemble” o
emisora FM RDS que esté difundiendo el
mismo programa.

• Mientras se está recibiendo una emisora
FM RDS:

Cuando esté conduciendo en un área donde el
servicio DAB transmita el mismo programa que
la emisora FM RDS que se está difundiendo,
esta unidad sintonizará automáticamente el
servicio DAB.

Nota:

Cuando la recepción cambia entre DAB y FM, podría
notarse un molesto aumento o disminución en el nivel
de volumen de audición. Esta variación en el nivel de
volumen se debe a niveles desiguales en la inyección
de audio de parte del radiodifusor, y no a una
anomalía de esta unidad.
Para evitar este inconveniente, podrá ajustar el nivel
de volumen de DAB (consulte la columna siguiente).

Para usar la recepción alternativa

La unidad se expide de fábrica con todas las
recepciones alternativas activadas.

• Consulte también “Cambio de los ajustes
generales (PSM)” en las páginas 32 y 33.

1 Pulse y mantenga pulsado SEL (selección)

durante más de 2 segundos para que aparezca
uno de los ítems de PSM en la indicación.

2 Pulse ¢ o 4 para seleccionar

“DAB AF” (frecuencia alternativa).

3 Gire dial de control para seleccionar el modo

deseado.

• AF ON: Rastrea el programa entre los

servicios DAB y las emisoras FM
RDS — recepción alternativa. El
indicador AF se enciende en el
indicación (consulte la página 12).

• AF OFF: Se desactiva la recepción

alternativa.

Nota:

Al activar la recepción alternativa (para servicios
DAB), la recepción de seguimiento de redes de radio
(para emisoras RDS: consulte la página 12)
también se activa automáticamente. Asimismo, la
Recepción de seguimiento de redes de radio no
podrá desactivarse sin haber desactivado la
recepción alternativa.

4 Pulse SEL (selección) para finalizar el ajuste.

ESPAÑOL

45

LOCALIZACIÓN DE AVERIAS

Lo que aparenta ser una avería podría resolverse fácilmente. Verifique los siguientes puntos antes de
acudir al centro de servicio.

ESPAÑOL

Síntomas

• El sonido se interrumpe
algunas veces.

• El sonido no sale por los
altavoces.

• No se puede reproducir el
CD.

• El CD-R/CD-RW no se
puede reproducir.

• Las pistas del CD-R/
CD-RW no pueden ser
omitidas.

• “NO DISC” aparece en la

Reproducción general

indicación.

• El disco no puede ser
expulsado.

• Esta unidad no funciona en
absoluto.

• El preajuste automático
SSM (Memoria secuencia
de las emisoras fuertes)
no funciona.

FM/AM

•

Hay ruidos estáticos mientras
se escucha la radio.

Causas

Está conduciendo por
caminos accidentados.

El disco está rayado.
Las conexiones son

incorrectas.
El nivel de volumen está

ajustado al mínimo.
Las conexiones son

incorrectas.
El disco está insertado boca

abajo.
El CD-R/CD-RW no está

finalizado.

No hay disco en la ranura de
carga.

Disco incorrectamente
insertado.

El disco está bloqueado.

El microcomputador
incorporado podría no
funcionar correctamente
debido a los ruidos, etc.

Las señales son muy débiles.

La antena no está
firmemente conectada.

Remedios

Pare la reproducción mientras
conduce sobre caminos
accidentados.

Cambie el disco.
V

erifique los cables y las

conexiones.
Ajustarlo al nivel óptimo.

V

erifique los cables y las

conexiones.
Inserte el disco correctamente.

• Inserte un CD-R/CD-RW
finalizado.

• Finalice el CD-R/CD-RW con
el componente utilizado para
la grabación.

Inserte un disco en la ranura de
carga.

Inserte el disco correctamente.

Desbloquee el disco. (Consulte
la página 22.)

Con un bolígrafo, pulse el botón
de reposición del portapanel
después de desmontar el panel
de control. (El ajuste del reloj y
las emisoras preajustadas en la
memoria se borran.) (Consulte
la página 2.)

Almacene las emisoras
manualmente.

Conecte la antena firmemente.

46

Síntomas

• “NO DISC” aparece en la
indicación.

• “RESET 8” aparece en la
indicación.

• “RESET 1” – “RESET 7”
aparece en la indicación.

• No se puede reproducir el
disco.

• Los archivos son omitidos, o
aparece 00’00” y la
reproducción se para.

• Se generan ruidos.

• Se requiere mayor tiempo
de lectura (“CHECK”
continúa parpadeando en la
indicación).

• Los archivos no se
reproducen en el orden
pretendido por usted.

• El tiempo de reproducción
transcurrido no es correcto.

• “MP3” parpadea en la
indicación.

• “NO FILES” aparece en la
indicación en la indicación
durante unos momentos, y
luego aparecen “PLEASE” y
“EJECT” alternativamente.

• No se visualizan los

caracteres correctos.
(e.j. nombre del album)

Causas

No hay disco en el magazin.

La unidad no está
correctamente conectada al
cambiador de CD.

Los archivos MP3 no tienen
código de extensión––mp3
en los nombres de archivos.

Los archivos MP3 no han sido
grabados en un formato
compatible con ISO 9660 Nivel
1, ISO 9660 Nivel 2 o Joliet.

Los archivos están
codificados en formato Layer
1 ó 2.

El archivo reproducido no es
un archivo MP3 (si bien tiene
el código de extensión—mp3).

El tiempo de lectura varía
según la complejidad de la
configuración del directorio/
archivo.

El orden de reproducción
quedó determinado cuando
se grabaron los archivos.

Esto sucede a veces durante
la reproducción. Depende de
cómo los archivos fueron
grabados en el disco.

No hay archivos MP3 en el
directorio actual.

No hay archivos MP3 en este
disco.

Esta unidad puede visualizar
únicamente letras del
alfabeto (mayúsculas A-Z,
minúsculas a-z), números y
una cantidad limitada de
símbolos.

Remedios

Inserte un disco.

Conectar esta unidad y el
cambiador de CD correctamente
y pulsar el botón de reposición
del cambiador de CD.

Pulsar el botón de reposición
del cambiador de CD.

Añada el código de extensión
—mp3 a los nombres de
archivos.

Cambie el disco.
(Grabe archivos MP3 utilizando
una aplicación compatible).

Inserte un disco que contenga
archivos codificados en formato
Layer 3.

Salte a otro archivo o cambie el
disco.
(No añada el código de
extensión—mp3 a archivos que
no sean MP3).

No utilice demasiadas
jerarquías y directorios.
Asimismo, no grabe otros tipos
de pistas de audio junto con los
archivos MP3.

Seleccione otro directorio.

Inserte un disco que contenga
archivos MP3.

Cambiador de CD

ESPAÑOL

Reproducción MP3 (Solo para KD-LH7R)

47

MANTENIMIENTO

Manipulación de los CD

Esta unidad ha sido diseñada para reproducir
CD, CD-R, CD-RW y CD Text.

Solo para KD-LH7R:

• Usted también podrá reproducir el discos de
MP3.

Cómo tratar los discos

Cuando saque el disco
de su caja, presione el
sujetador central de la
caja y extraiga el disco
agarrándolo por los
bordes.

• Siempre sujete el
disco por los bordes. No toque
su superficie de grabación.

Cuando guarde el disco en su caja, insértelo
suavemente alrededor del sujetador central (con
la superficie impresa hacia arriba).

• Asegúrese de guardar el discos en su caja
después de utilizarlo.

Para mantener los discos limpios

Un disco sucio podría no
reproducir correctamente.
Si disco llegara a
ensuciarse, utilice un lienzo
suave y limpie con

ESPAÑOL

movimientos rectos desde
el centro hacia el borde.

Para reproducir un discos nuevo

Algunos discos nuevos
podrían presentar ciertas
irregularidades en sus
bordes interior y exterior.
Si intenta introducir un
disco en estas
condiciones podría
suceder que la unidad
rechace el disco.
Elimine las irregularidades
raspando con un lápiz, bolígrafo, etc.

Acerca del mal seguimiento:

El mal seguimiento es un defecto que podría
suceder cuando conduce por caminos muy
accidentados. Esto no produce daños a la unidad
ni al disco, pero resultará muy molesto.
Se recomienda detener la reproducción del disco
cuando conduzca por caminos accidentados.

48

Sujetador central

Condensación de humedad

Podría condensarse humedad en la lente alojada
en el interior del la unidad en los siguientes casos:

• Después de encender el calefactor del
automóvil.

• Si hay mucha humedad en el habitáculo.

En estos casos el reproductor de CD podría no
funcionar correctamente. Haga expulsar el
disco y deje la unidad encendida durante
algunas horas hasta que se evapore la unidad.

Cuando se reproduce un CD-R o CD-RW

Usted podrá reproducir sus discos originales
CD-R (Regrabables) o CD-RW (Reescribibles)
tanto en formato CD de audio (como en formato
MP3: solo para KD-LH7R). No obstante,
dependiendo de sus características o de sus
condiciones de grabación, puede suceder que no
se puedan reproducir.

• Los discos CD-R (regrabables) y los CD-RW
(reescribibles) editados por el usuario sólo se
pueden reproducir si ya están “finalizados”.

• Antes de reproducir los discos CD-R o CD-RW,
lea atentamente sus correspondientes
instrucciones o precauciones.

• Es posible que algunos discos CD-R o CD-RW
no se puedan reproducir en esta unidad debido
a las características de los discos, a daños o
manchas en los mismos, o a suciedad en el
lente del reproductor.

• Los discos CD-R o CD-RW son afectados por
las altas temperaturas o la alta humedad; por
lo tanto, no los deje en el interior de su
automóvil.

• Los discos CD-RW pueden requerir más
tiempo para su lectura. (Esto se debe a que la
reflexión de los discos CD-RW es menor que
los discos CD comunes.)

PRECAUCIONES:

• No inserte un discos de 8 cm (CD simples) en la
ranura de carga. (Estos tipos de discos no
pueden ser expulsados).

• No inserte ningún disco cuya forma no sea la
habitual—un corazón o una flor, por ejemplo,
pues se producirá una avería.

• No exponga los discos a los rayos directos del
sol ni a otra fuente de calor, ni en sitios sujetos a
temperatura y humedad elevadas. No los deje
dentro del automóvil.

• No utilice ningún solvente (por ejemplo,
limpiador de discos convenciona, pulverizadores,
diluyente, bencina, etc.) para limpiar los discos.

ESPECIFICACIONES

SECCION DEL AMPLIFICADOR DE AUDIO

Máxima potencia de salida:

Delantera: 50 W por canal
Trasera: 50 W por canal

Potencia de salida continua (RMS):

Delantera: 19 W por canal en 4 Ω, 40 Hz a

20 000 Hz con una distorsión
armónica total no mayor de
0,8%.

Trasera: 19 W por canal en 4 Ω, 40 Hz a

20 000 Hz con una distorsión
armónica total no mayor de
0,8%.

Impedancia de carga:

4 Ω (tolerancia de 4 Ω a 8 Ω)

Gama de control de tonos:

Graves: ±10 dB a 100 Hz

Agudos: ±10 dB a 10 kHz
Respuesta de frecuencias: 40 Hz a 20 000 Hz
Relación señal a ruido: 70 dB
Nivel de salida de línea/impedancia:

2,0 V/20 kΩ de carga
Impedancia de salida: 1 kΩ

SECCION DEL SINTONIZADOR

Gama de frecuencias:

FM: 87,5 MHz a 108,0 MHz

AM: (MW) 522 kHz a 1 620 kHz

(LW) 144 kHz a 279 kHz

[Sintonizador de FM]

Sensibilidad útil:

11,3 dBf (1,0 µV/75 Ω)
Umbral de silenciamiento de 50 dB:

16,3 dBf (1,8 µV/75 Ω)
Selectividad de canal alternativo (400 kHz):

65 dB
Respuesta de frecuencias: 40 Hz a 15 000 Hz
Separación estereofónica: 30 dB
Relación de captura: 1,5 dB

SECCION DEL REPRODUCTOR DE CD

Tipo: Reproductor de discos compactos
Sistema de detección de la señal: Captor óptico

sin contacto (láser de semiconductor)
Número de canales: 2 canales (estéreo)
Respuesta de frecuencia: 5 Hz a 20 000 Hz
Gama dinámica: 96 dB
Relación señal a ruido: 98 dB
Lloro y trémolo: Inferior al límite medible

[Solo para KD-LH7R]

Formato de decodificación MP3:

MPEG1/2 Audio Layer 3
Máx. velocidad de bits: 320 Kbps

GENERALIDADES

Requisitos de potencia:

Voltaje de funcionamiento: DC 14,4 V

(tolerancia de 11 V a 16 V)
Sistema de puesta a tierra: Masa negativa
Temperatura de trabajo permisible:

0°C a +40°C
Dimensiones (An x Al x Pr):

Dimensiones de instalación:

182 mm x 52 mm x 150 mm

Dimensiones del panel:

188 mm x 58 mm x 14 mm
Peso: 1,4 kg (excluyendo accesorios)

El diseño y las especificaciones se encuentran sujetos a
cambios sin previo aviso.

ESPAÑOL

[Sintonizador de AM]

Sensibilidad: 20 µV
Selectividad: 35 dB

49

¿Tiene PROBLEMAS con la operación?

Por favor reinicialice su unidad

Consulte la páfina de Cómo reposicionar su unidad

PROBLEMI di funzionamento?

Inizializzare l'apparecchio

Fare riferimento alla pagina di Come inizialiazzare l'apparecchio

Har DRIFTPROBLEM uppstått?

Nollställ i så fall apparaten

Vi hänvisar till sidan med rubriken Hur apparaten nollställs

Затруднения при эксплуатации?

Пожалуйста, перезагрузите Ваше

устройство

Для получения информации о перезагрузке Вашего

устройства обратитесь на соответствующую страницу

SP, IT, SW, RU

VICTOR COMPANY OF JAPAN, LIMITED

0102KKSMDTJEIN

JVC

KD-LH7R/KD-LH5R

Manual de instalación/conexión
Manuale d’installazione/collegamento
Installations/anslutningshandbok

Руководство по установке/подключению

GET0075-004A

[E]

0102KKSMDTJEIN

JVC

SP, IT, SW, RU

ESPAÑOL

• Esta unidad está diseñada para funcionar con
12 V de CC, con sistemas eléctricos de masa
NEGATIVA.

INSTALACION (MONTAJE EN EL
TABLERO DE INSTRUMENTOS)

• La siguiente ilustración muestra una instalación
típica. Sin embargo usted deberá efectuar los
ajustes correspondientes a su automóvil. Si
tiene alguna pregunta o necesita información
acerca de las herramientas para instalación,
consulte con su concesionario de JVC de
equipos de audio para automóviles o a una
compañía que suministra tales herramientas.

1

Antes de instalar: Pulse (soltar panel
de control) para separar el panel de control
si ya está unido.

* Cuando se envía de la fábrica, el panel de

control está embalado en el estuche duro.

2

Retire la placa de guarnición.

3

Retire la cubierta después de desenganchar
los retenes de la cubierta.

1 Ponga la unidad vertical.

Nota: Al poner la unidad vertical, tenga
cuidado de no dañar el fusible provisto
en la parte posterior.

2 Inserte las 2 manijas entre la unidad y la

cubierta tal como en la ilustración y
desenganche los retenes de la cubierta.

3 Retire la cubierta.

Nota: Después de instalar la unidad,
asegúrese de guardar las manijas para
uso futuro.

4

Instale la cubierta en el tablero de
instrumentos.

* Después de que la cubierta esté

correctamente instalada en el tablero de
instrumentos, doble las lengüetas
correspondientes para sostener la cubierta
firmemente en su lugar, tal como se muestra.

5

Fije el perno de montaje en la parte trasera
del cuerpo de la unidad y coloque el cojín
de goma sobre el extremo del perno.

6

Realice las conexiones eléctricas requeridas.

7

Deslice la unidad dentro de la cubierta hasta
que quede trabada.

8

Coloque la placa de guarnición.

9

Coloque el panel de control.

IT ALIANO

• L’apparecchio è destinato a funzionare su
impianti elettrici da 12 V CC, con massa
NEGATIVA.

INSTALLAZIONE (MONTAGGIO
SUL CRUSCOTTO)

• La figura che segue rappresenta
un’installazione tipica. Naturalmente, sono
possibili adattamenti in funzione del tipo di
vettura. Per eventuali chiarimenti in merito ai
kit d’installazione, rivolgersi al locale
rivenditore car audio JVC o a negozi
analoghi.

1

Operazioni preliminari al montaggio:

Premere (sgancio del pannello di comando)
per staccare il pannello di comando (se già
inserito).

* Di fabbrica, il pannello di comando viene

fornito in contenitore rigido.

2

Togliere la piastra di finitura.

3

Togliere la protezione dopo aver sganciato i
relativi blocchi.

1 Posizionare l’apparecchio.

Nota: Nel posizionare l’apparecchio, fare
attenzione a non danneggiare il fusibile sul
posteriore.

2 Inserire le 2 maniglie tra l’apparecchio e la

protezione, come illustrato per sganciare i
blocchi.

3 Togliere la protezione.

Nota: Una volta ultimate le operazioni
d’installazione, conservare le maniglie per
uso futuro.

4

Installare la protezione nel cruscotto.
* Verificare la correttezza dell’installazione

della protezione nel cruscotto, quindi
piegare le linguette che tengono in posto la
protezione, come illustrato.

5

Fissare il bullone di montaggio sul retro
dell’apparecchio e collocare il gommino
sull’estremità del bullone stesso.

6

Eseguire i necessari collegamenti elettrici.

7

Far scorrere l’apparecchio nella protezione
finché non risulta bloccato.

8

Applicare la piastra di finitura.

9

Inserire il pannello di comando.

SVENSKA

• Enheten får drivas av 12 V likströmsystem med
NEGATIV jordning.

INSTALLATION (MONTERING
I INSTRUMENTBRÄDA)

• Illustrationen nedan visar en normal installation.
Du ska emellertid göra de anpassningar som
är lämpliga för just din bil. Har du frågor, eller
behöver information om installationssatser , ska
du kontakta återförsäljaren för JVC BILRADIO/
CD-SPELARE eller ett företag som säljer satser.

1

Före montering:

(kontrollpanelfrigöring) för att lossa
kontrollpanelen om den har satts på plats.

* Vid leveransen fran f abrik en är kontrollpanelen

forpackad i den harda kapan.

2

Ta bort kantplåten.

3

Lossa på hylsspärrarna och ta bort hylsan.

1

Ställ enheten på högkant.

OBS:

Var försiktig så att du inte skadar
säkringen på baksidan när du ställer enheten
på högkant.

2

För in de 2 handtagen mellan enheten och
hylsan, som på bilden, för att lossa
hylsspärrarna.

3

Ta bort hylsan.

OBS:

Tänk på att spara handtagen när du
har installerat enheten, för framtida bruk.

4

Installera hylsan i instrumentbrädan.
* När hylsan sitter på plats ordentligt i

instrumentbrädan böjer du ut tillämpliga flikar
för att hålla hylsan på plats ordentligt. Se
illustrationen.

5

Skruva i monteringsbulten på baksidan av
enhetens kåpa och placera gummibufferten över
bulthuvudet.

6

Utför de elektriska anslutningarna.

7

För in enheten i hylsan tills den låser fast på
plats.

8

Sätt fäst kantplåten.

9

Sätt tillbaka kontrollpanelen.

Tryck på

РУССКИЙ

• Это устройство разработано для
эксплуатации на 12 В постоянного
напряжения с минусом на массе.

УСТАНОВКА (УСТАНОВКА
В ПРИБОРНУЮ ПАНЕЛЬ)

• На следующих иллюстрациях показана
типовая установка. Тем не менее, Вы должны
сделать поправки в соответствии с типом
Вашего автомобиля. Если у Вас есть какие­либо вопросы, касающиеся установки,
обратитесь к Вашему дилеру JVC IN-CAR
ENTERTAINMENT или в компанию,
поставляющую соответствующие
принадлежности.

1

Перед установкой: Нажмите кнопку

(кнопка освобождения панели
управления) для отсоединения панели
управления.

* При отправке с завода панель управления

упакована в твердую коробку.

2

Удалите декоративную панель.

3

Удалите муфту после освобождения
запоров муфты.

1 Установите устройство.

Примечание: Устанавливайте
устройство таким образом, чтобы не
повредить предохранитель,
расположенный сзади.

2 Вставьте два рычага между

устройством и муфтой, как показано
на рисунке, для освобождения
запоров муфты.

3 Удалите муфту.

Примечание: После установки
устройства сохраните рычаги для
использования в будущем.

4

Установите муфту в приборную панель.
* После установки муфты в приборную

панель согните соответствующие зубцы
для фиксации муфты, как показано на
рисунке.

5

Затяните Крепежный болт на задней части
корпуса устройства и наденьте резиновый
чехол на конец болта.

6

Выполните необходимые подключения
контактов, как показано на оборотной
стороне этой инструкции.

7

Задвиньте устройство в муфту до упора.

8

Прикрепите декоративную панель.

9

Прикрепите панель управления.

1

3

Manija

Maniglia

Handtag

Рычаги

Ranura

Feritoia

Skåra

Отверстие

Fusible

Fusibile

Säkring

Предохранитель

Panel de control

Panello di comando

Kontrollpanelen

Панель управления

Cubierta

Protezione

Hylsa

Муфта

Placa de bloqueo

Piastra di bloccaggio

Låsplatta

Фиксирующая панель

Panel de control

Panello di comando

Kontrollpanelen

Панель управления

Placa de guarnición

2

Piastra di finitura

Kantplåt

декоративную панель

9

8

Cojín de goma

Gommino

Gummibuffert

Резиновый чехол

Cubierta

Protezione

Hylsa

Муфта

7

Placa de guarnición

Piastra di finitura

Kantplåt

декоративную панель

4

4

Tablero de instrumentos

Cruscotto

Instrumentbräda

Приборную панель

184 mm

53 mm

5

Perno de montaje

Bullone di montaggio

Monteringsbult

Крепежный болт

*

6

Véase “CONEXIONES ELECTRICAS”.

Vedere “COLLEGAMENTI ELETTRICI”.

Se “ELANSLUTNINGAR”.

Смотрите “ЭЛЕКТРИЧЕСКИЕ
ПОДКЛЮЧЕНИЯ”.

1

• Cuando emplea un soporte opcional

• Utilizzo del supporto supplementare

• Vid användning av det valfria stödet

•

При использовании дополнительной стойки

Arandela

Lavatrice

Bricka

Шайба

T ab lero de instrumentos

Cruscotto

Instrumentbräda

Приборную панель

Tabique a prueba de incendios

Parete antincendio

Brandvägg

Стена

Cubierta

Protezione

Hylsa

Муфта

Perno de montaje

Bullone di montaggio

Monteringsbult

Крепежный болт

Soporte (opción)

Supporto (opzionale)

Stöd (tillägg)

Стойка
(дополнительно)

Tuerca de seguridad

Dado di fermo

Låsmutter

Фиксирующая гайка

Tornillo (opción)

Vite (opzionale)

Skruv (tillägg)

Винт (дополнительно)

• Instalación de la unidad sin utilizar la manga

• Installazione dell’apparecchio senza protezione

• Vid installation av enheten utan att använda hylsan

•

При установке устройства без использования муфты

En un Toyota por ejemplo, primero retire la radio del automóvil y luego instale la unidad en su lugar.

Ad esempio, in una Toyota, si deve innanzi tutto togliere la radio ed installare poi l’apparecchio in suo luogo.

I en Toyota ska man exempelvis först ta bort bilradion, och sedan installera enheten på dess plats.

В Тойоте, например, сначала удалите автомобильную магнитолу, затем установите на ее место это устройство.

Tornillos tipo plano (M5 x 6 mm)*

Viti a testa piana (M5 x 6 mm)*

Skruvar med platt huvud (M5 x 6 mm)

Крепежные винты (M5 x 6 мм)*

Compartimiento

Tascabile

Fick

Карман

*

Ménsula*

Staffa*

Fäste

*

Кронштейн*

Ménsula*

Staffa*

Fäste

Кронштейн*

*

Nota: Cuando instala la unidad en la ménsula de montaje, asegúrese de utilizar los tornillos de 6 mm de longitud. Si se
utilizan tornillos más largos, éstos pueden dañar la unidad.

Nota: Durante l’installazione dell’apparecchio sulla staffa di montaggio, utilizzare esclusivamente le viti da 6 mm. Si
ricorda che l’uso di viti più lunghe potrebbe danneggiare l’apparecchio.

OBS:

De 6 mm långa skruvarna måste användas när enheten installeras på monteringsfästet. Om längre skruv ar an vänds

kan enheten skadas.

Примечание: При установке устройства на крепежный кронштейн, используйте только винты длиной 6 мм. При
использовании более длинных винтов, можно повредить устройство.

* No suministrado con esta unidad.

* Non fornite con l’apparecchio.

*

Levereras inte med enheten.

* Не входят в комплект.

Tornillos tipo plano (M5 x 6 mm)*

Viti a testa piana (M5 x 6mm)*

Skruvar med platt huvud (M5 x 6 mm)

Крепежные винты (M5 x 6 мм)*

*

Extracción de la unidad

• Antes de extraer la unidad, libere la sección trasera.

1

Retire el panel de control.

2

Retire la placa de guarnición.

3

Inserte las 2 manijas entre las ranuras, como
se muestra. Luego, separe gentilmente las
manijas y extraiga la unidad. (Asegúrese de

conservar las manijas después de
instalarlo.)

1

Panel de control

Panello di comando

Kontrollpanelen

Панель управления

Lista de piezas para instalación y
conexión

Con esta unidad se suministran las siguientes piezas.
Después de inspeccionarlas, colóquelas
correctamente.

Estuche duro/Panel de control

Contenitore/Panello di comando

Hård kåpa/Kontrollpanelen

Жесткий футляр/Панель управления

Cordón de alimentación

Cavo di alimentazione

Nätsladd

Кабель питания

Manijas

Maniglie

Handtag

Рычаги

Rimozione dell’apparecchio

• Prima di rimuovere l’apparecchio, sganciare la
parte posteriore.

1

Togliere il pannello di comando.

2

Togliere la piastra di finitura.

3

Inserire le 2 maniglie nelle guide, come
indicato. A questo punto, tirare delicatamente
le maniglie allontanandole l’una dall’altra,
quindi estrarre l’apparecchio. (Conservare le

maniglie per uso futuro.)

23

Placa de guarnición

Piastra di finitura

Kantplåt

Декоративную панель

Componenti da usare per
l’installazione ed il collegamento

Assieme all’apparecchio vengono forniti i
componenti sottoindicati.
Prima di procedere, verificare che tutto sia in ordine.

Cubierta

Protezione

Hylsa

Муфта

5

Arandela (ø5)

Lavatrice (ø5)

Bricka (ø5)

Шайба (њ5)

Tuerca de seguridad (M5)

Dado di fermo (M5)

Låsmutter (M5)

Фиксирующая гайка (M5)

Ta bort enheten

• Lossa den bakre delen innan enheten tas bort.

1

Ta bort kontrollpanelen.

2

Ta bort kantplåten.

3

Sätt in de 2 handtagen i skårorna, som i
illustrationen. Dra försiktigt isär handtagen
och skjut ut enheten.

(Tänk på att spara

handtagen när installationen är klar.)

Detaljlistor för installation och
anslutning

Följande delar levereras med enheten.
Placera dem på rätt sätt, efter att ha kontrollerat
att alla finns med.

Placa de guarnición

Piastra di finitura

Kantplåt

Декоративную панель

Perno de montaje (M5 x 20 mm)

Bullone di montaggi (M5 x 20 mm)

Monteringsbult (M5 x 20 mm)

Крепежный болт (M5 x 20 мм)

Удаление устройства

• Перед удалением устройства освободите
заднюю часть.

1

Удалите панель управления.

2

Удалите декоративную панель.

3

Вставьте 2 рычаги в отверстия, как показано
на иллюстрации. Затем, плавно раздвигая
рычаги в стороны, выньте устройство. (После

установки сохраните рычаги.)

Manija

Maniglia

Handtag

Рычаги

Список деталей для установки и
подключения

Следующие детали поставлены в комплекте с
устройством.
После проверки комплектации, пожалуйста,
установите их правильно.

Sólo para KD-LH7R
Solo per KD-LH7R

Endast till KD-LH7R

Только для KD-LH7R

Mando a distancia

Telecomando

Fjärrkontroll

Kauko-ohjain

Cojín de goma

Gommino

Gummibuffert

Резиновый чехол

Pila

Batteria

Batteri

Paristo

CONEXIONES ELECTRICAS

Para evitar cortocircuitos, recomendamos que
desconecte el terminal negativo de la batería y que
efectúe todas las conexiones eléctricas antes de
instalar la unidad. Si usted no está seguro de cómo
instalar correctamente la unidad, hágala instalar por
un técnico cualificado.

Nota:
Esta unidad está diseñada para funcionar con 12 V
de CC, con sistemas eléctricos de masa
NEGATIVA. Si su vehículo no posee este sistema,

será necesario un inversor de tensión, que puede
ser adquirido en los concesionarios de JVC de
equipos de audio para automóviles.

• Reemplace el fusible por uno con la corriente
especificada. Si el fusible se quemase
frecuentemente consulte con su concesionario de
JVC de equipos de audio para automóviles.

• Si el ruido fuese un problema...
Esta unidad tiene un filtro de ruido en el circuito
de alimentación. Sin embargo, en algunos
vehículos, pueden producirse chasquidos u otros
ruidos indeseados. En tal caso conecte el terminal
de tierra posterior (véase diagrama de conexión)
del receptor al chasis del automóvil, utilizando
cordones más gruesos y cortos tales como
alambre de cobre trenzado o de grueso calibre. Si
el ruido persiste, consulte a su concesionario de
JVC de equipos de audio para automóvil.

• La entrada máxima de los altavoces no debe ser
no más que 50 W en la frontal y 50 W en el trasero,
con una impedancia de 4 Ω a 8 Ω.

• Asegúrese de conectar esta unidad a tierra en

el chasis del automóvil.

• El sumidero térmico estará muy caliente después
del uso. Asegúrese de no tocarlo al desmontar esta
unidad.

COLLEGAMENTI ELETTRICI

Per evitare cortocircuiti, si consiglia di scollegare
il terminale negativo della batteria e di realizzare
tutti i collegamenti elettrici prima d’installare
l’apparecchio. Se necessario, fare effettuare
l’installazione da un tecnico qualificato.

Nota:

L’apparecchio è studiato per funzionare su
impianti elettrici da 12 V c.c., con massa
NEGATIVA. Se l’impianto della vettura è di tipo
diverso, è necessario un invertitore di tensione,
reperibile presso i venditori car audio JVC.

• Sostituire il fusibile con uno della potenza
specificata. Se il fusibile si brucia spesso,
rivolgersi al locale rivenditore car audio JVC.

• In caso di rumorosità...
Nel circuito di alimentazione dell’apparecchio
è presente un filtro antirumore. Però, in alcuni
tipi di vetture, si possono avvertire rumori
indesiderati. In tal caso, collegare il terminale
di terra sul posteriore dell’apparecchio (cfr.
schema di collegamento) al telaio dell’auto
utilizzando cavi più corti e più spessi (ad
esempio, calza metallica di rame o filo di calibro
maggiore). Se il rumore persiste, rivolgersi al
locale rivenditore car audio JVC.

• L’ingresso massimo delle casse dev’essere
nient’altro 50 W sul retro e 50 W sul davanti,
con impedenza di 4 Ω – 8 Ω.

• Mettere a terra l’apparecchio sul telaio

dell’auto.

• Dopo l’uso, il dissipatore di calore si surriscalda.
Evitare di toccarlo quando si estrae
l’apparecchio.

Sumidero térmico

Dissipatore di calore

Kyldonet

Радиатор

ELANSLUTNINGAR

För att eliminera risken för kortslutningar
rekommenderar vi dig att koppla loss batteriets negativa
anslutning och utföra alla elektriska anslutningar innan
enheten installeras. Om du är osäk er på hur du ska
installera enheten på korrekt sätt ska du låta en
kvalificerad tekniker utföra installationen.

OBS:

Enheten får drivas av

NEGATIV jordning

sådant system behöver du en spänningsomvandlare.
Du kan skaffa en sådan hos återförsäljaren för JVC
BILRADIO/CD-SPELARE.

• Byt ut säkringen mot en med specificerad
kapacitet. Kontakta återförsäljaren för JVC
BILRADIO/CD-SPELARE om säkringen går ofta.

• Om du får problem med störningar...
Denna enhet är försedd med ett brusfilter i
strömkretsen. I vissa fordon kan emellertid ett
klickande ljud, eller andra oönskade störningar,
uppträda. Om så är fallet ska

jordningsuttag

till bilens chassi med kortare och tjockare kablar ,
exempelvis omspunnen k opparkabel eller annan
grövre kabel. Kontakta återförsäljaren för JVC
BILRADIO/CD-SPELARE om störningarna ändå
inte försvinner.

• Högtalarnas maximala ineffekt ska vara inte på
mer än 50 W bak och på 50 W fram, med en
impedans på

Var noga med att jorda enheten till bilens chassi.

•

• Kyldonet b lir mycket v armt efter användning. V ar
försiktig så att du inte kommer åt det när du tar
ut enheten.

2

12 V likströmsystem med

. Om ditt f ordon inte har ett

bakre

(se kopplingsschemat) anslutas

4 Ω till 8 Ω

.

ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ

Для предотвращения коротких замыканий мы
рекомендуем Вам отсоединить отрицательный
разъем аккумулятора и осуществить все
подключения перед установкой устройства. Если
Вы не знаете точно, как следует устанавливать
это устройство, обратитесь к
квалифицированному специалисту.

Примечание:

Это устройство разработано для эксплуатации на

12 В постоянного напряжения с минусом на
массе. Если Ваш автомобиль не имеет этой

системы, требуется инвертор напряжения,
который может быть приобретен у дилера JVC IN­CAR ENTERTAINMENT.

• Заменяйте предохранитель другим
предохранителем указанного класса. Если
предохранитель сгорает слишком часто,
обратитесь к дилеру JVC IN-CAR ENTERTAINMENT.

• При появлении сильных помех...
Это устройство оснащено фильтром помех в
цепи питания. Однако, в некоторых случаях
возможно появление щелчков и других
нежелательных помех. В этом случае
подключите задний разъем заземления этого
устройства (см. схему подключения ниже) к
шасси автомобиля при помощи более коротких
и толстых проводов. Если помехи не исчезают,
обратитесь к дилеру JVC IN-CAR ENTERTAINMENT.

• Максимальная входная мощность
громкоговорителей не должна превышать 50 Вт
сзади и 50 Вт впереди при полном сопротивлении
от 4 Ω до 8 Ω.

• Нe забудьте заземлить устройство на шасси

автомобиля.

• Радиатор во время использования сильно
нагревается. Старайтесь его не трогать во время
удаления устройства.

ITALIANOESP AÑOL SVENSKA РУССКИЙ

L

R

+

-

+

-

+

-

+

-

A Conexiones tipicas / Collegamenti tipici / Normal anslutning /vanlig anslutning /

Antes de la conexión: Verifique atentamente el
conexionado del vehículo . Una cone xión incorrecta podría
producir daños graves en la unidad.

1

Conecte los conductores de color del cable de
alimentación a la batería del automóvil, altavoces y
antena motriz (si la hubiere) en la secuencia
siguiente.

1 Negro: a tierra
2 Amarillo: a la batería del automóvil

(12 V constantes)

3 Rojo: a un terminal de accesorio
4 Azul con rayas blancas: a un componente

exterior

5 Naranja con rayas blancas: Al interruptor de

control de las luces del automóvil (Sólo para
KD-LH7R)

6 Marrón: al sistema de teléfono celular

(para mayor información, refiérase a las
instrucciones del teléfono celular.)

7 Otros: a los altavoces

2

Conecte el cable de antena.

3

Por último, conecte el cable de alimentación a la
unidad.

Nota: Si su vehículo no dispone de ningún terminal para
accesorios, mueva el fusible de la posición 1 (posición
inicial) a la posición 2, y conecte el conductor rojo (A7) al
terminal positivo (+) de la batería.

• En este caso, no se utiliza el conductor amarillo (A4).

Posición 2 del fusible

Posizione 2 del fusibile

B1 B3 B5 B7
B2 B4 B6 B8

A5 A7

A2 A4 A6 A8

Säkringsposition 2

Положение 2 предохранителя

Posición 1 del fusible

Posizione 1 del fusibile

Säkringsposition 1

Положение 1 предохранителя

Terminal de tierra posterior

Terminale di terra posteriore

Bakre jordningsuttag

Задний разъем заземления

Salida de línea
(véase diagrama B )

Uscita linea
(cfr. schema B )

Linje ut
(se schema B )

Линейный выход
(см. схему B )

A la antena

Sull’antenna

Till antenn

К антенне

*1:Antes de comprobar el funcionamiento de esta unidad

previa a de la instalación, es necesario conectar este
cable, de lo contrario no se podrá conectar la
alimentación.

*1: Per poter verificare il funzionamento dell’apparecchio

prima dell’installazione, è necessario avere già
collegato questo filo (altrimenti è impossibile accendere
l’apparecchio).

2

Terminal de la antena

Terminale per antenna

Antennuttag

Терминал антенны

*1:Innan enhetens funktion kontrolleras före installationen

måste denna ledning anslutas. Annars kan strömmen
inte slås på.

*1: Перед проверкой работы устройства подключите

этот провод, иначе питание не включится.

Prima del collegamento: Verificare attentamente il
cablaggio della vettura. Si ricorda che un collegamento
improprio può danneggiare seriamente l’apparecchio.

1

Collegare i fili colorati del cavo di alimentazione alla
batteria dell’auto, alle casse ed all’antenna (se
presente) nella sequenza indicata.

1 Nero: massa
2 Giallo: alla batteria dell’auto (12 V costanti)
3 Rosso: ad un terminale per accessori
4 Blu a strisce bianche: su un componente

esterno

5 Arancione a strisce bianche: All’interruttore di

comando luci (Solo per KD-LH7R)

6 Marrone: al cellulare (Per i particolari, vedere le

instruzioni del telefono cellulare.)

7 Altri: alle casse

2

Collegare il cavo dell’antenna.

3

Infine, collegare i cablaggi all’apparecchio.

Nota: Se la vettura non dispone di terminale per
accessori, spostare il fusibile dalla posizione 1
(posizione iniziale) alla posizione 2, collegare il filo rosso
(A7) sul terminale della batteria con segno positivo (+).

• In questo caso, non si usa il filo giallo (A4).

Recomendamos conectar uno de los cambiadores de CD de la serie CH-X.

Cambiador de CD u otro
componente exterior

CD changer ed altro
componente esterno

CD-växlare eller annan
extern utrustning

Проигрыватель-автомат
компакт-дисков или
другой внешний
компонент

B115B3 B5 B7
B2 B4 B6 B8

A2 A4 A8

A5 A7

A6

Negro

Nero

Svart

Черный

• Si su cambiador de CD es de la serie KD-MK, necesitará un cable opcional (KS-U15K).
Conectando el adaptador de entrada de línea KS-U57 (no suministrado), también podrá usar un componente exterior , tal como un reproductor de MD .
(Véase diagrama B .)

Dovendo collegare un CD changer, si consiglia di utilizzarne uno della serie CH-X.

• Se il CD changer è della serie KD-MK, occorre un cavo KS-U15K (optional).
È altresì possibile utilizzare un componente esterno tipo MD player portatile collegando l’adattatore d’ingresso linea KS-U57 (non in dotazione).
(Cfr. schema B .)

Om du vill ansluta en CD-växlare så rekommenderar vi dig att välja en CD-växlare i CH-X-serien.

• Om du väljer en växlare i KD-MK-serien så behöver du ytterligare en sladd (KS-U15K).
Du kan också använda en extern utrustning, exempelvis en bärbar MD-spelare, genom att ansluta linjeingångsadapter KS-U57 (medföljer inte).
(Se schema

При подключении проигрывателя-автомата компакт-дисков мы рекомендуем использовать один из проигрывателей-автоматов компакт-дисков
серии CH-X.

• Если Ваш проигрыватель-автомат компакт-дисков относится к серии KD-MK, Вам понадобится кабель (KS-U15K), не включенный в комплект
поставляемой аппаратуры.

Вы также можете пользоваться внешним компонентом, таким как портативный проигрыватель мини-дисков, подключив адаптер входной линии
KS-U57 (не прилагается). (см. схему B .)

Fusible de 15 A

Fusibile 15 A

15 A-säkring

Предохранитель 15A

A8

3

Amarillo*

Giallo*

Gul*

Желтый*

Marrón / Marrone /

1

1

1

Rojo

Rosso

A4

1

Röd

Красный

Azul con rayas blancas

Blu a strisce bianche

Blå med vit rand

Синий с белой полосой

Naranja con rayas blancas

Arancione a strisce bianche

Orange med vit rand

Оранжевый с белой полосой

Före anslutning:

fordonet noga. Felaktig anslutning kan skada enheten
allvarligt.

1

Anslut nätsladdens färgade ledare till bilens batteri,
till högtalarna och till den elektriska antennen (om
sådan finns). Anslut i denna ordningsföljd.

1
2
3
4
5

6

7

2

Anslut antennsladden.

3

Anslut slutligen kablagen till enheten.

OBS:

Om fordonet inte har något tillbehörsuttag flyttar
du säkringen från säkringsposition 1 (initialpositionen)
till säkringsposition 2 och ansluter den röda ledaren (A7)
till det positiva batteriuttaget (+).

• Den gula ledaren (A4) används inte i detta fall.

B

.)

A un cuerpo metálico o chasis del automóvil

Sulla carrozzeria metallica o sul telaio dell’auto

Till metallkropp eller bilens chassi

1

К металлическому корпусу или шасси автомобиля

A un terminal activo del bloque de fusibles conectado a la batería del
automóvil (desviando el interruptor de encendido)

Su un terminale sotto tensione nel blocco fusibili che si collega alla batteria
dell’auto (bypassando l’interruttore di accensione)

2

Till ett strömförande uttag i säkringsblocket, som är anslutet till bilens batteri
(dragning förbi tändningslåset)

К разъему фазы в блоке предохранителя (минуя блок зажигания)

A7

3

A un terminal accesorio del bloque de fusibles

Su un terminale per accessori nel blocco fusibili

Till ett tillbehörsuttag i säkringsblocket

К вспомогательному разъему в блоке предохранителя

A5

4

Brun /

Коричневый

Типичные подключения

Kontrollera ledningsdragningen i

Svart: jord
Gul: till bilens batteri (konstant 12 V)
Röd: till ett tillbehörsuttag
Blå med vit rand: Till ett extern utrustning
Orange med vit rand: Till bilbelysningens
kontrollbrytare (Endast till KD-LH7R)
Brun: till mobiltelefonsystem (se anvisningarna på
mobiltelefonen för ytterligare information.)
Övriga: till högtalarna

No suministrado con esta unidad.

*

1

A un componente exterior

Su un componente esterno

Till ett extern utrustning

К Внешний компонент

Non fornito con l’apparecchio.

Levereras inte med enheten.

Не входит в комплект.

(véase diagrama

(cfr. schema

(se schema

(см. схему

B

B

B

B

)

)

)

(ILLUMINATION)

Перед соединением: Тщательно проверьте
электропроводку в автомобиле. Неправильное
подключение может привести к серьезному
повреждению данного устройства.

1

Подключите цветные провода кабеля питания к
аккумулятору, громкоговорителям и автономной
антенне (если есть) в следующем порядке:

1 Черный: земля
2 Желтый: к аккумулятору (постоянный 12 В)
3 Красный: к вспомогательному разъему
4 Синий с белой полосой: К Внешний компонент
5 Оранжевый с белой полосой: к управляющему

переключателю фонаря автомобиля (Только
для KD-LH7R)

6 Коричневый: к системе сотового телефона

(Детали смотрите в инструкции сотового
телефона.)

7 Другие: к громкоговорителям

2

Подключите кабель антенны.

3

В последнюю очередь подключите
электропроводку к устройству.

Примечание: Если в Вашем автомобиле никакого
вспомогательного разъема не имеется, переставьте
предохранитель из положения 1 предохранителя
(первоначальное положение) в положение 2
предохранителя и подключите красный провод (А7)
к положительному (+) полюсу аккумулятора.

• Желтый провод (А4) в этом случае не используется.

Interruptor de encendido

Interruttore di accensione

*

Tändningslås

Переключатель зажигания

*

Bloque de fusibles

Blocco fusibili

Säkringsblock

Блок предохранителя

Al interruptor de control de las luces del

)

automóvil (Sólo para KD-LH7R)
All’interruttore di comando luci (Solo per
KD-LH7R)

A6

Till bilbelysningens kontrollbrytare (Endast till
KD-LH7R)

к управляющему переключателю фонаря

5

автомобиля (Только для KD-LH7R)

A2

Al sistema de teléfono celular

Al cellulare

Till mobiltelefonsystem

6

К системе сотового телефона

B6 B5 B4 B3 B8 B7 B2 B1

Blanco con rayas negras

Bianco a strisce nere

Vit med svart rand

Белый с черной полосой

Blanco

Bianco

Vit

Белый

Altavoz izquierdo (frontal)

Cassa sinistra (anteriore)

Vänster högtalare (främre)

Левый громкоговоритель (передний)

PRECAUCIONES sobre las conexiones
de la fuente de alimentación y de los
altavoces:

• NO conecte los conductores de altavoz del cable

de alimentación a la batería de automóvil, pues
podrían producirse graves daños en la unidad.

• Conecte correctamente el conductor negro (a
tierra), el conductor amarillo (a la batería del
automóvil, 12 V constantes), y el conductor rojo
(a un terminal de accesorio).

• ANTES de conectar a los altavoces los conductores
de altavoz del cable de alimentación, verifique el
conexionado de altav oz de su automóvil.
– Si el conexionado de altavoz de su automóvil

es como se indica en las Fig. 1 y Fig. 2 de
abajo, NO conecte la unidad utilizando ese

conexionado de altavoz original. Si lo hace, se
producirán daños graves en la unidad.
Vuelv a a efectuar el cone xionado de altavoz de
manera que pueda conectar la unidad a los
altavoces de la manera indicada en la Fig. 3.

– Si el conexionado de altavoz de su automóvil

es como se indica en la Fig. 3, podrá conectar
la unidad utilizando el conexionado de altavoz
original de su automóvil.

– Si tiene dudas sobre el conexionado de altavoz

de su automóvil, consulte con su concesionario.

7

Gris con rayas negras

Grigio a strisce nere

Grå med svart rand

Серый с черной полосой

PRECAUZIONI! Collegamento del
cavo di alimentazione e delle casse:

• NON collegare i fili del cavo di alimentazione
per le casse alla batteria dell’auto perché
l’apparecchio ne verrebbe seriamente
danneggiato.

• Realizzare il corretto collegamento dei seguenti
fili: filo nero (massa), filo giallo (alla batteria
dell’auto, 12 V costanti) e filo rosso (ad un
terminale per accessori).

• PRIMA di collegare i fili del cavo si alimentazione
per le casse alle casse stesse, verificare il relativo
cablaggio sulla vettura.
– Se il cablaggio per le casse sulla vettura

risulta come illustrato nelle Fig. 1 e Fig. 2 qui
sotto, NON collegare l’apparecchio usando il

cablaggio originale, perché si danneggia
seriamente l’apparecchio.
Rifare il cablaggio delle casse in modo d poter
collegare l’apparecchio alle casse come
illustrato nella Fig. 3.

– Se il cablaggio delle casse sulla vettura

risulta come illustrato in Fig. 3, si può
collegare l’apparecchio usando il cablaggio per
casse originale presente in vettura.

– In caso di dubbio, rivolgersi alla propria

concessionaria auto.

Gris

Grigio

Grå

Серый

Altavoz derecho (frontal)

Cassa destra (anteriore)

V erde con rayas negras

Verde a strisce nere

Grön med svart rand

Зеленый с черной полосой

Höger högtalare (främre)

Правый громкоговоритель (передний)

Verde

Verde

Grön

Зеленый

Altavoz izquierdo (trasero)

Cassa sinistra (posteriore)

Púrpura con rayas negras

Porpora a strisce nere

Lila med svart rand

Пурпурный с черной полосой

Vänster högtalare (bakre)

Левый громкоговоритель (задний)

FÖRSIKTIGHETSANVISNINGAR för
ström- och högtalaranslutningar:

•

Anslut INTE nätsladdens högtalarledare till
bilens batteri. Gör du det kommer enheten att
skadas allvarligt.

• Anslut den svarta ledaren (jord), den gula ledaren
(till bilens batteri, konstant 12 V) och den röda
ledaren (till ett tillbehörsuttag) på korrekt sätt.

• Kontrollera högtalarledningarna i bilen INNAN
nätsladdens högtalarledningar ansluts till
högtalarna.

Om högtalarledningarna i bilen är dragna som

–

i Fig. 1 och Fig. 2 nedan ska enheten

anslutas med dessa ursprungliga
högtalarledningar. Gör du det kommer enheten
att skadas allvarligt.
Dra om högtalarledningarna så att du kan ansluta
enheten till högtalarna som i Fig. 3.

Om högtalarledningarna i bilen är dragna som

–

kan du ansluta enheten med hjälp av

i Fig. 3

bilens ursprungliga högtalarledningar.

– Kontakta bilföretaget om du är osäker på hur

högtalarledningarna är dragna i din bil.

+

+

L

-

-

+

+

R

-

-

Fig. 1 Fig. 2 Fig. 3

3

L

R

+

-

+

-

INTE

+

-

+

-

Púrpura

Porpora

Lila

Пурпурный

Altavoz derecho (trasero)

Cassa destra (posteriore)

Höger högtalare (bakre)

Правый громкоговоритель
(задний)

ПРЕДОСТЕРЕЖЕНИЯ по питанию и
подключению громкоговорителей:

• НЕ подключайте провода громкоговорителей

к аккумулятору автомобиля, иначе
устройство будет повреждено.

• Правильно подключите черный провод (земля),

желтый провод (в аккумулятор, постоянный 12
В) и красный провод (в вспомогательный
разъем).

• ПЕРЕД подключением проводов

громкоговорителей к кабелю питания
громкоговорителя проверьте схему соединений
громкоговорителей в Вашем автомобиле.
– Если проводка громкоговорителей в Вашем

автомобиле такая, как показано на
приводимых ниже Fig. 1 и Fig. 2, НЕ

подключайте устройство с помощью
первоначальной проводки громкоговорителей.
Если Вы это сделаете, устройство будет
серьезно повреждено.
Переделайте проводку громкоговорителей так,
чтобы Вы могли подключить устройство к
громкоговорителям, как это показано на рис. 3.

– Если проводка громкоговорителей в

Вашем автомобиле такая, как показано на
Fig. 3, Вы можете подключить устройство с

помощью первоначальной проводки
громкоговорителей в Вашем автомобиле.

– Если Вы не знаете соединение

громкоговорителей в Вашем автомобиле,
обратитесь к Вашему автомобильному дилеру.

Conexión de los conductores / Collegamento dei fili / Ansluta ledningarna / Подключение контактов

Retuerce los alambres de alma para conectarlos.

Nel collegamento torcere i fili del nucleo.

Tvinna kärntråden vid anslutning.

Закрутите концы проводов при соединении.

Suelde los alambres de alma para conectarlos con
firmeza.

Saldare i fili del nucleo in modo da collegarli
perfettamente.

Löd fast kärntråden så att den blir ordentligt
ansluten.

Спаяйте провода для надежного соединения.

B Conexiones para añadir otros equipos / Collegamento di altre apparecchiature / Anslutningar med tillsats av annan utrustning /

Подключение других устройств

Amplificador / Amplificatore / Förstärkaren / Усилитель

Usted podrá conectar un amplificador y otros equipos
para mejorar el sistema estéreo de su automóvil.

• Conecte el conductor remoto (azul con rayas
blancas) al conductor remoto del otro equipo para
poderlo controlar a través de esta unidad.

• Sólo para el amplificador:

– Conecte los terminales de salida de línea de esta

unidad con los terminales de entrada de línea
del amplificador.

– Desconecte los altavoces de esta unidad y

conéctelos al amplificador. Los cables de los
altavoces de esta unidad quedan sin usar.
(Cubra los terminales de estos cables sin usar
con cinta aislante, tal comose indica en la
figura de arriba.)

Altavoces posteriores

Casse posteriori

Bakre högtalare

Задние громкоговорители

INPUT

L
R

Amplificador de JVC

L

R

Amplificatore JVC

JVC Förstärkaren

JVC Усилитель

Cable de señal (no suministrado con esta unidad)

Cavo dei segnali (non fornito con l’apparecchio)

Signalledning (levereras inte med denna enhet)

Кабель сигнала (не входит в комплект)

LINE OUT

L

L
R

R

L

REAR

R

FRONT

Altavoces delanteros

Casse frontali

Främre högtalare

Передние громкоговорители

È possibile migliorare l’impianto stereo dell’auto collegando
un amplificatore ed altra apparecchiatura.

• Collegare il connettore a distanza (blu a strisce
bianche) al conduttore a distanza dell’altro
apparecchio in modo da poterlo gestire da questa
unità.

• Solo per l’amplificatore:

– Collegare i terminali di uscita dell’apparecchio ai

terminali di entrata dell’amplificatore.

– Scollegare le casse dall’apparecchio e collegarle

all’amplificatore. Non utilizzare i contatti delle casse
dell’apparecchio. (Coprire i contatti inutilizzati con
nastro isolante, come illustrato nella figura qui
sopra.)

Cable remoto

Filo remoto

Fjärrledare

Провод внешнего устройства

Conector en Y (no suministrado con esta unidad)

Connettore ad Y (non fornito con l’apparecchio)

Y-kontakt (levereras inte med denna enhet)

Разъем Y (не входит в комплект)

Cable remoto (Azul con rayas blancas)

Filo remoto (Blu a strisce bianche)

Fjärrledare (Blå med vit rand)

Провод внешнего устройства (Синий с белой полосой)

2

*

INPUT

L

R

KD-LH7R
KD-LH5R

L
R

Podrá conectar otro amplificador
de potencia para los altavoces
delanteros.

Du kan uppgradera ditt bilstereosystem genom att
ansluta en förstärkare och annan utrustning.

• Anslut fjärrkabeln (blå med vit rand) till fjärrkabeln
på den andra utrustningen så att den kan styras
genom denna enhet.

• Gäller endast förstärkare:

Amplificador de JVC

Amplificatore JVC

JVC Förstärkaren

JVC Усилитель

PRECAUCION / ATTENZIONE / VARNING /

ПРЕДОСТЕРЕЖЕНИЕ

• Para evitar cortocircuitos, cubra los cables NO UTILIZADOS con cinta aislante.

• Per evitare cortocircuiti, ricoprire i terminali dei fili INUTILIZZATI con nastro isolante.

• Tejpa över de ledare som INTE ANVÄNDS med isoleringstejp för att eliminera risken för
kortslutning.

•

Для предотвращения короткого
замыкания заклейте
неиспользуемые концы
изолирующей лентой.

Вы можете подключить усилитель и другое
оборудование для модернизации
стереосистемы в Вашем автомобиле.

• Подсоедините провод внешнего устройства
(синий с белой полосой) к проводу внешнего

– Anslut denna enhets linjeutgångar till förstärkarens

linjeingångar.

–

Koppla bort högtalarna från denna enhet och
anslut dem till förstärkaren. Lämna denna
enhets högtalarledare oanvända. (Täck över
ändarna på de oanvända ledarna med
isoleringstejp, som i illustrationen ovan.)

устройства другого оборудования так, чтобы
им можно было управлять с этого устройства.

• Только для усилителя:

– Подключите выходные клеммы данного

устройства к входным клеммам усилителя.

– Отсоедините громкоговорители от

данного устройства, подключите их к
усилителю. Оставьте провода
громкоговорителей данного устройства
неиспользованными. (Замотайте клеммы
этих неиспользованных проводов
изоляционной лентой, как показано
выше.)

A la antena motriz, si la hubiere

Sull’antenna, se presente

Till elektrisk antenn, om sådan finns

К питанию антенны, если есть

Altavoces delanteros

Casse frontali

Främre högtalare

2

*

Передние громкоговорители

È possibile collegare un altro
amplificatore di potenza per le
casse frontali.

Du kan ansluta en annan
effektföstärkare för de främre
högtalarna.

Вы можете подключить
еще один усилитель
мощности для передних
громкоговорителей.

:

*2 Fije firmemente el cable de tierra a la carrocería metálica o al chasis—a un lugar no cubierto con pintura (si está cubierto con pintura, quítela antes de fijar el cable). De lo contrario, se podrían producir

daños en la unidad.

*

2 Fissare saldamente il filo di terra alla carrozzeria o al telaio dell’auto – in un punto non verniciato (dovendo fissare il filo ad un punto verniciato, occorre provvedere alla preventiva sverniciatura, altrimenti

l’unità potrebbe danneggiarsi).

*

2 Fäst jordledaren omsorgsfullt vid metallhöljet eller bilens chassi. Välj en omålad fästpunkt (eller avlägsna färgen innan ledaren fästs). Apparaten kan skadas om detta inte görs.

*

2 Плотно прикрепите заземляющий провод к металлическому кузову или шасси автомобиля—в месте, не покрытом краской (если оно покрыто краской, удалите краску перед тем, как

прикреплять провод). Невыполнение этого требования может привести к повреждению данного устройства.

Cambiador de CD y sintonizador de DAB / CD changer e tuner DAB / CD-växlare och DAB radio / Проигрыватель-автомат компакт-дисков и

Podrá conectar un cambiador de CD de JVC y/o un
sintonizador de DAB (Radiodifusión de audio
digital) de JVC.

• Para sus conexiones, refiérase a las instrucciones
suministradas con los mismos.

Cable de conexión suministrado con su sintonizador de DAB

Collegamento del cavo fornito con il tuner DAB

Anslutningssladd medföljer DAB radion

Соединительный кабель, поставляемый с Вашим тюнером
DAB

Sintonizador de DAB de JVC

Tuner DAB della JVC

JVC DAB radio

KD-LH7R

Тюнер DAB JVC

KD-LH5R

È possibile collegare un CD changer della JVC e/o un
tuner DAB (Digital Audio Broadcasting), sempre della
JVC.

• Per il collegamento, vedere i libretti d’istruzione in
dotazione a tali apparecchio.

Cable de conexión suministrado con su cambiador de CD

Collegamento del cavo fornito con il CD changer

Anslutningssladd medföljer CD-växlaren

Соединительный кабель, поставляемый с Вашим
устройством смены компакт-дисков

Cambiador de CD de JVC

CD changer della JVC

JVC CD-växlare

Устройство смены

компакт-дисков JVC

• Podrá conectar ambos componentes en serie, como se indica en las ilustraciones de arriba.

• È possibile collegare entrambi i componenti in serie come illustrato sopra.

•

Du kan ansluta båda komponenterna i serie, se illustrationen ovan.

• Вы можете подключить оба компонента последовательно, как проиллюстрировано выше.

Du kan ansluta en JVC CD-växlare och/eller en JVC
DAB radio (digital radiosändning).

• Beträffande deras anslutning hänvisas till medföljande
instruktioner.

Cable de conexión suministrado con su sintonizador de DAB o cambiador de CD

Collegamento del cavo fornito con il tuner DAB o il CD changer

Anslutningssladd medföljer DAB radion eller CD-växlaren

Соединительный кабель, поставляемый с Вашим тюнером DAB или проигрывателем-автоматом компакт-дисков

Sintonizador de DAB de JVC

Tuner DAB della JVC

JVC DAB radio

KD-LH7R

Тюнер DAB JVC

KD-LH5R

PRECAUCION / ATTENZIONE / VARNING / VAROITUS!:

• Antes de conectar el cambiador de CD y/o un sintonizador de DAB, asegúrese de que la unidad
esté apagada.

• Prima di collegare il CD changer e/o un tuner DAB, verificare che l’apparecchio sia spento.

• Kontrollera att enheten är avstängd innan CD-växlaren och/eller en DAB radio ansluts.

• Перед подключением проигрывателя-автомата компакт-дисков и/или тюнера DAB убедитесь,

что данное устройство выключено.

Вы можете подключить проигрыватель-автомат
компакт-дисков JVC и/или тюнер DAB (цифровое
радиовещание) JVC.

• Порядок их подключения смотрите в
прилагаемых к ним инструкциях.

o

Cambiador de CD de JVC

CD changer della JVC

o

eller

или

JVC CD-växlare

Устройство смены

компакт-дисков JVC

Componente exterior / Componente esterno / Extern utrustning / Внешний компонент

LINE OUT

L

REAR

R

FRONT

L

R

KD-LH7R
KD-LH5R

LOCALIZACION DE AVERIAS

• El fusible se quema.

* ¿Están los conductores rojo y negro correctamente

conectados?

• No es posible conectar la alimentación.

* ¿Está el cable amarillo conectado?

• No sale sonido de los altavoces.

* ¿Está el cable de salida del altavoz cortocircuitado?

• El sonido presenta distorsión.

* ¿Está el cable de salida del altavoz conectado a

masa?

* ¿Están los ter minales “–” de los altavoces L y R

conectados a una masa común?

• La unidad se calienta.

* ¿Está el cable de salida del altavoz conectado a masa?
* ¿Están los ter minales “–” de los altavoces L y R

conectados a una masa común?

Adaptador de entrada de línea KS-U57 (no suministrado con esta unidad)

Adattatore d’ingresso linea KS-U57 (non fornito con l’apparecchio)

Linjeingångsadapter KS-U57 (levereras inte med denna enhet)

Адаптер входной линии KS-U57 (не прилагается к данному устройству)

RICERCA GUASTI

• Il fusibile brucia.

* I fili rossi e neri sono stati collegati correttamente?

• Non si riesce ad accendere l’apparecchio.

* Il filo giallo è stato collegato?

• Non esce alcun suono dalle casse.

* Il filo di uscita delle casse è stato protetto contro i

cortocircuiti?

• Suono distorto.

* Il filo di uscita delle casse è collegato a terra?
* I terminali “–” delle casse di sinistra e destra sono

stati collegati a terra in comune?

• L’apparecchio si surriscalda.

* Il filo di uscita delle casse è stato collegato a terra?
* I terminali “–” delle casse di sinistra e destra sono

stati collegati a terra in comune?

L

R

FELSÖKNING

• Säkringen går.

* Är de röda och svarta ledarna korrekt anslutna?

• Strömmen kan inte slås på.

* Är den gula ledaren ansluten?

• Inget ljud från högtalarna.

* Är den utgående högtalarsladden kortsluten?

• Ljudet är förvrängt.

* Är den utgående högtalarsladden jordad?
* Är de vänstra och högra högtalarnas “–”-uttag

gemensamt jordade?

• Enheten blir varm.

* Är den utgående högtalarsladden jordad?
* Är de vänstra och högra högtalarnas “–”-uttag

gemensamt jordade?

4

L

R

Cable de señal (no suministrado con esta unidad)

Cavo dei segnali (non fornito con l’apparecchio)

Signalledning (levereras inte med denna enhet)

Кабель сигнала (не входит в комплект)

BЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ

• Сработал предохранитель.
* Правильно ли подключены черный и красный

провода?

• Питание не включается.
* Подключен ли желтый провод?

• Звук не выводится через громкоговорители.
* Нет ли короткого замыкания на кабеле выхода

громкоговорителей?

• Звук искажен.
* Заземлен ли провод выхода громкоговорителей?
* Заземлены ли разъемы “–” правого (R) и левого

(L) громкоговорителей?

• Устройство нагревается.
* Заземлен ли провод выхода громкоговорителей?
* Заземлены ли разъемы “–” правого (R) и левого

(L) громкоговорителей?

L

R

Componente exterior

Componente esterno

Extern utrustning

Внешний компонент

L
R
