JVC KD-G207 User Manual

4

3

2

1

Ÿ

~

⁄

!

@

¤

53 mm

184 mm

KD-G207

Installation/Connection Manual

Руководство по установке/подключению

GET0179-002A

[EE]

ENGLISH

This unit is designed to operate on 12 V DC, NEGATIVE ground electrical systems. If your
vehicle does not have this system, a voltage inverter is required, which can be purchased at JVC
IN-CAR ENTERTAINMENT dealers.

Parts list for installation and connection

The following parts are provided for this unit.
After checking them, please set them correctly.

A / B
Hard case/Control panel

Жесткий футляр/панель
управления

C

Sleeve

Муфта

1103KKSMDTJEIN
EN, RU

РУССКИЙ

Это устройство разработано для эксплуатации на 12 В постоянного напряжения с
минусом на массе. Если Ваш автомобиль не имеет этой системы, требуется инвертор

напряжения, который может быть приобретен у дилера автомобилнего специалиста JVC.

Список деталей для установки и подключения

Следующие детали поставлены в комплекте с устройством. Номер в скобках обозначает
количество поставляемых деталей.
После проверки комплектации, пожалуйста, установите их правильно.

D

Trim plate

Декоративную панель

E

Power cord

Кабель питания

H

Mounting bolt (M5 x 20 mm)

Крепежный болт (M5 x 20 мм)

F

Washer (ø5)

Шайба (њ5)

I

Rubber cushion

Резиновый чехол

INSTALLATION (IN-DASH MOUNTING)

The following illustration shows a typical installation. If you have any questions or require
information regarding installation kits, consult your JVC IN-CAR ENTERTAINMENT dealer or a
company supplying kits.

• If you are not sure how to install this unit correctly, have it installed by a qualified technician.

G

Lock nut (M5)

Фиксирующая гайка (M5)

J

Handles

Рычаги

УСТАНОВКА (УСТАНОВКА В ПРИБОРНУЮ ПАНЕЛЬ)

На следующих иллюстрациях показана типовая установка. Тем не менее, Вы должны
сделать поправки в соответствии с типом Вашего автомобиля. Если у Вас есть какие-либо
вопросы, касающиеся установки, обратитесь к Вашему дилеру автомобилнего специалиста
JVC или в компанию, поставляющую соответствующие принадлежности.

• Если Вы не знаете точно, как следует устанавливать это устройство, обратитесь к

квалифицированному специалисту.

B

J

D

Do the required electrical connections.

Выполните необходимые
подключения контактов, как
показано на оборотной стороне этой
инструкции.

I

C

H

*1

*1When you stand the unit, be

careful not to damage the fuse
on the rear.

1

Устанавливайте устройство

*

таким образом, чтобы не

C

повредить предохранитель,
расположенный сзади.

B

Bend the appropriate tabs to hold
the sleeve firmly in place.

D

Отогните соответствующие
фиксаторы, предназначенные
для прочной установки корпуса.

1

31 2

Removing the unit

Before removing the unit, release the rear section.

B

Удаление устройства

Перед удалением устройства освободите заднюю часть.

Insert the two handles, then pull them as illustrated so that

D

the unit can be removed.

Вставьте два рычажка, затем потяните их, как
показано на рисунке, чтобы вынуть устройство.

J

When using the optional stay

При использовании дополнительной стойки

Fire wall

Стена

F

H

Dashboard

Приборная панель

C

Stay (option)

Стойка (дополнительно)

G

Screw (option)

Винт (дополнительно)

When installing the unit without using the sleeve

При установке устройства без использования муфты

In a Toyota for example, first remove the car radio and install the unit in its place.

В автомобилях “Toyota”, например, сначала удалите автомобильную магнитолу, затем установите на ее
место это устройство.

Flat type screws (M5 x 8 mm)*
Крепежные винты (M5 x 8 мм)*

* Not included with this unit.
* Не входят в комплект.

Bracket*
Кронштейн*

Flat type screws (M5 x 8 mm)*
Крепежные винты (M5 x 8 мм)*

Note : When installing the unit on the mounting bracket, make sure to use the 8 mm-long screws. If

Install the unit at an angle of less than 30˚.

Установите устройство под углом менее 30°.

Примечание : При установке устройства на крепежный кронштейн, используйте только винты длиной

TROUBLESHOOTING

• The fuse blows.
* Are the red and black leads connected correctly?

• Power cannot be turned on.
* Is the yellow lead connected?

• No sound from the speakers.
* Is the speaker output lead short-circuited?

• Sound is distorted.
* Is the speaker output lead grounded?
* Are the “–” terminals of L and R speakers grounded in common?

• Noise interfere with sounds.
* Is the rear ground terminal connected to the car’s chassis using shorter and thicker cords?

• Unit becomes hot.
* Is the speaker output lead grounded?
* Are the “–” terminals of L and R speakers grounded in common?

Pocket

Карман

Bracket*
Кронштейн*

longer screws are used, they could damage the unit.

8 мм. При использовании более длинных винтов можно повредить устройство.

BЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ

• Сработал предохранитель.
* Правильно ли подключены черный и красный провода?

• Питание не включается.
* Подключен ли желтый провод?

• Звук не выводится через громкоговорители.
* Нет ли короткого замыкания на кабеле выхода громкоговорителей?

• Звук искажен.
* Заземлен ли провод выхода громкоговорителей?
* Заземлены ли разъемы “–” правого (R) и левого (L) громкоговорителей?

• Шум мешает звучанию.
* Соединен ли находящийся сзади зажим заземления с шасси автомобиля с помощью

более короткого и тонкого шнуров?

• Устройство нагревается.
* Заземлен ли провод выхода громкоговорителей?
* Заземлены ли разъемы “–” правого (R) и левого (L) громкоговорителей?

2

1

2

15

B1 B3 B5 B7

B2 B4 B6 B8

A5 A7

A2 A4

A8

A8

A7

A5

A4

B5B6

B4

B3

B8 B7

B2 B1

*

1

*

1

1

2

3

4

6

B1 B3 B5 B7

B2 B4 B6 B8

A5 A7

A2 A4

A8

A2

5

3

ENGLISH

РУССКИЙ

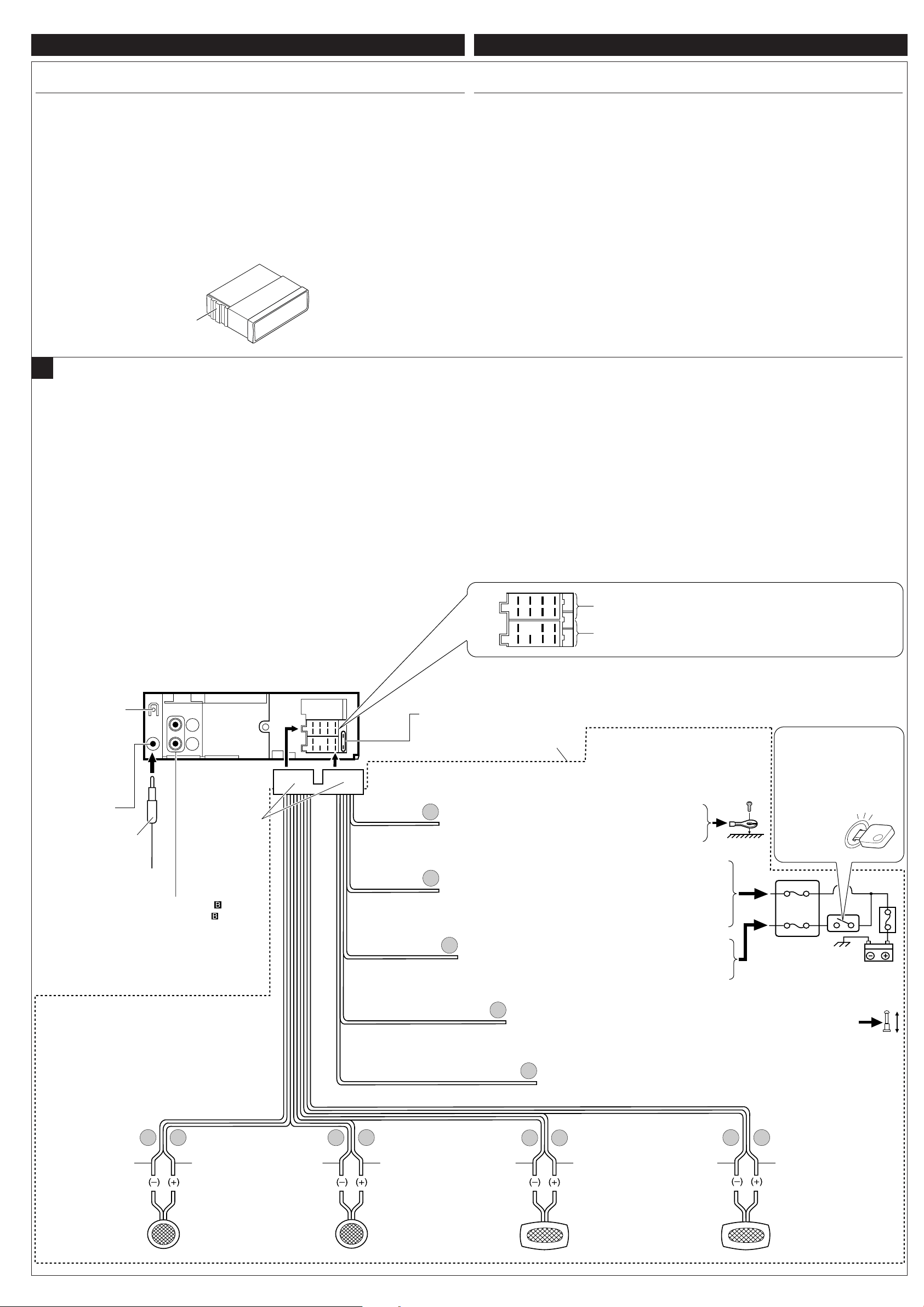

ELECTRICAL CONNECTIONS

To prevent short circuits, we recommend that you disconnect the battery’s negative terminal and
make all electrical connections before installing the unit.

• Be sure to ground this unit to the car’s chassis again after installation.

Notes:

• Replace the fuse with one of the specified rating. If the fuse blows frequently, consult your JVC
IN-CAR ENTERTAINMENT dealer.

• It is recommended to connect to the speakers with maximum power of more than 50 W (both at
the rear and at the front, with an impedance of 4 Ω to 8 Ω). If the maximum power is less than
50 W, change “AMP GAIN” setting to prevent the speakers from being damaged (see page 17 of
the INSTRUCTIONS).

• To prevent short-circuit, cover the terminals of the UNUSED leads with insulating tape.

• The heat sink becomes very hot after use. Be careful not to touch it when removing this unit.

Heat sink

Радиатор

A

Typical Connections / Типичные подключения

Before connecting: Check the wiring in the vehicle carefully. Incorrect connection may cause
serious damage to this unit.
The leads of the power cord and those of the connector from the car body may be different in
color.

1

Connect the colored leads of the power cord in the order specified in the illustration below.

2

Connect the aerial cord.

3

Finally connect the wiring harness to the unit.

Note: If your vehicle does not have any accessory terminal, move the fuse from the fuse position 1
(initial position) to fuse position 2, and connect the red lead (A7) to the positive (+) battery
terminal.

• The yellow lead (A4) is not used in this case.

ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ

Для предотвращения коротких замыканий мы рекомендуем Вам отсоединить
отрицательный разъем аккумулятора и осуществить все подключения перед установкой
устройства.

• После установки обязательно заземлите данное устройство на шасси автомобиля.

Примечания:

• Заменяйте предохранитель другим предохранителем указанного класса. Если

предохранитель сгорает слишком часто, обратитесь к дилеру автомобилнего специалиста
JVC.

• Рекомендуется подключать динамики с максимальной мощностью более 50 Вт (к задней

и передней панели устройства, с полным сопротивлением от 4 Ω до 8 Ω). Если
максимальная мощность динамиков менее 50 Вт, перейдите в режим “AMP GAIN”, чтобы
предотвратить их повреждение (см. ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ на стр. 17).

• Для предотвращения короткого замыкания заклейте НЕИСПОЛЬЗУЕМЫЕ концы

изолирующей лентой.

• Радиатор во время использования сильно нагревается. Старайтесь его не трогать во

время удаления устройства.

Перед началом подключений: Тщательно проверьте проводку в автомобиле.
Неправильное подключение может привести к серьезному повреждению устройства.
Жилы силового кабеля и жилы соединителя от кузова автомобиля могут быть разного цвета.

1

Подсоедините цветные провода шнура питания в указанном ниже порядке.

2

Подключите кабель антенны.

3

В последнюю очередь подключите электропроводку к устройству.

Примечание: Если в Вашем автомобиле никакого вспомогательного разъема не имеется,
переставьте предохранитель из положения 1 предохранителя (первоначальное положение)
в положение 2 предохранителя и подключите красный провод (А7) к положительному (+)
полюсу аккумулятора.

• Желтый провод (А4) в этом случае не используется.

Rear ground terminal

Задний разъем
заземления

Aerial terminal

Разъем антенны

Line out (see diagram )

К выходу (см. схему )

Fuse position 2 / Положение 2 предохранителя

15 A fuse

Предохранитель 15 A

Black

Черный

To metallic body or chassis of the car

К металлическому корпусу или шасси автомобиля

2

Yellow*

Желтый *

2

To a live terminal in the fuse block connecting to the car battery
(bypassing the ignition switch) (constant 12 V)

К разъему фазы в блоке предохранителя (минуя блок
зажигания) (постоянный 12 В)

Fuse position 1 / Положение 1 предохранителя

*1Not included with this unit
*1Не входит в комплект

Ignition switch

Переключатель зажигания

Red

Красный

To an accessory terminal in the fuse block

К вспомогательному разъему в блоке предохранителя

Fuse block

Блок предохранителя

*2Before checking the operation of this unit prior to

installation, this lead must be connected, otherwise
power cannot be turned on.

*2Перед проверкой работы устройства подключите

этот провод, иначе питание не включится.

White with black stripe

Белый с черной
полосой

White

Белый

Left speaker (front)

Левый громкоговоритель
(передний)

Gray with black stripe

Серый с черной
полосой

Blue with white stripe

Синий с белой полосой

Brown

Коричневый

Gray

Серый

Right speaker (front)

Правый громкоговоритель
(передний)

Green with black stripe

Зеленый с черной
полосой

3

To the remote lead of other equipment or automatic antenna if any (200 mA max.)

К удаленному проводу другого оборудования или антенны (макс. 200 мА)

To cellular phone system

К системе сотового телефона

Green

Зеленый

Left speaker (rear)

Левый громкоговоритель
(задний)

Purple with black stripe

Пурпурный с черной
полосой

Purple

Пурпурный

Right speaker (rear)

Правый громкоговоритель
(задний)

L

LRL

R

INPUT

R

L

R

R

LINE

REAR

FRONT

OUT

L

*

3

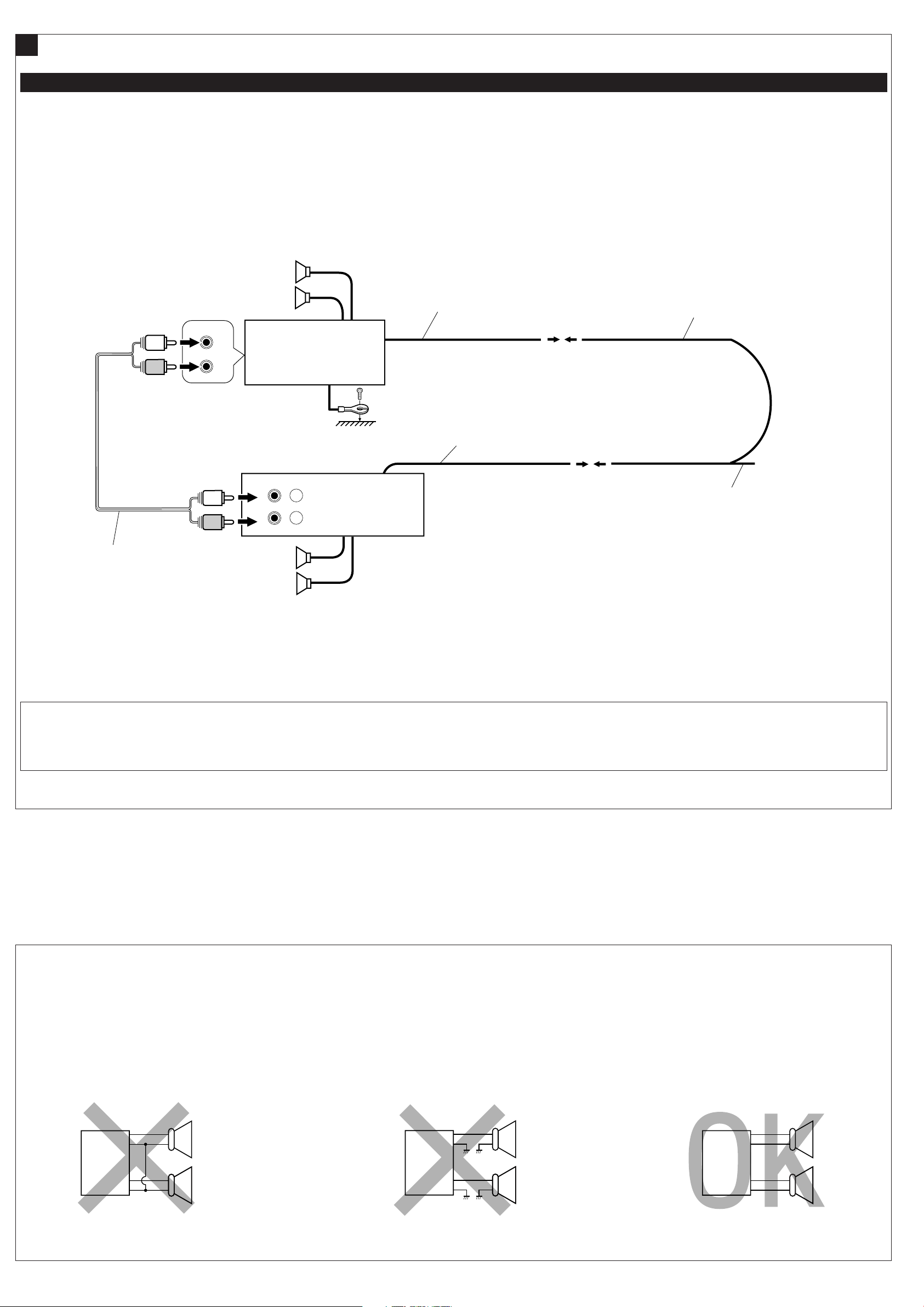

Connections Adding Other Equipment / Подключение других устройств

L

R

+

-

+

-

+

-

+

-

L

R

+

-

+

-

+

-

+

-

L

R

+

-

+

-

+

-

+

-

B

Amplifier / Усилитель

You can connect an amplifier to upgrade your car stereo system.

• Connect the remote lead (blue with white stripe) to the remote lead of the other equipment so
that it can be controlled through this unit.

• Disconnect the speakers from this unit, connect them to the amplifier. Leave the speaker
leads of this unit unused.

Задние громкоговорители

Rear speakers

Remote lead

Провод внешнего устройства

JVC Amplifier

JVC-усилитель

Remote lead (Blue with white stripe)

Провод внешнего устройства (Синий с белой полосой)

Для обновления автомобильной стереосистемы Вы можете подключить усилитель.

• Подсоедините провод внешнего устройства (синий с белой полосой) к проводу внешнего

устройства другого оборудования так, чтобы им можно было управлять с этого
устройства.

• Только для усилителя:
Отсоедините громкоговорители от данного устройства, подключите их к
усилителю. Оставьте провода громкоговорителей данного устройства
неиспользованными.

Y-connector (not supplied for this unit)

Разъем Y (не входит в комплект)

KD-G207

Signal cord (not supplied for this unit)

Кабель сигнала (не входит в
комплект)

Front speakers

Передние

громкоговорители

*3Firmly attach the ground wire to the metallic body or to the chassis of the car—to the place not

coated with paint (if coated with paint, remove the paint before attaching the wire). Failure to
do so may cause damage to the unit.

To the remote lead of other equipment or automatic antenna if any

К удаленному проводу другого оборудования или антенны

3

Плотно прикрепите заземляющий провод к металлическому кузову или шасси

*

автомобиля—в месте, не покрытом краской (если оно покрыто краской, удалите
краску перед тем, как прикреплять провод). Невыполнение этого требования может
привести к повреждению данного устройства.

PRECAUTIONS on power supply and speaker connections:

• DO NOT connect the speaker leads of the power cord to the car battery; otherwise, the

unit will be seriously damaged.

• BEFORE connecting the speaker leads of the power cord to the speakers, check the speaker
wiring in your car.

ПРЕДОСТЕРЕЖЕНИЯ по питанию и подключению громкоговорителей:

• НЕ подключайте провода громкоговорителей к аккумулятору автомобиля, иначе
устройство будет повреждено.

• ПЕРЕД подключением проводов громкоговорителей к кабелю питания громкоговорителя
проверьте схему соединений громкоговорителей в Вашем автомобиле.

4
