JUKI IP-110C Instruction Manual [de]

Page 1
DEUTSCH
BETRIEBSANLEITUNG
* „CompactFlash(TM)“ ist ein eingetragenes Warenzeichen der SanDisk Corporation, USA.
Page 2

INHALT

1. INSTALLIEREN DER BEDIENUNGSTAFEL .............................................................1
2. ANSCHLIESSEN DER KABEL.................................................................................. 2
3. GEBRAUCHSWEISE DER BEDIENUNGSTAFEL .................................................... 3
3-1. Bezeichnung und Funktion der teile .................................................................3
3-2. Einstelln des Kontrasts des Bedienungstafeldisplays ...................................5
3-3. Produktionssteuerschalter-Anschlussbuchse ................................................5
4. STANDARDTAFEL ....................................................................................................6
4-1. Grundbildschirm .................................................................................................6
4-2. Bedienung der Bedienungstafel zum Näihen von Stichmustern ...................8
(1) Rückwärtsstichmuster .......................................................................................................................8
(2) Überlappungsstichmuster ...............................................................................................................10
(3) Programmstichmuster ......................................................................................................................11
(4) Zyklusnähmuster .............................................................................................................................15
4-3. Verwendung des SpulenfadenzÄhlers ............................................................17
4-4. Werkstückzähler ...............................................................................................18
4-5. Nähwiederholungstaste ..................................................................................18
4-6. Nadel-Hoch/Tief-Kompensationstaste ............................................................19
4-7. Stoffkantensensor-Ein/Aus-Taste ..............................................................19
4-8. Taste für automatisches Fadenabschneiden ............................................19
4-9. Ein-Schuss-Nähautomatik-Taste ................................................................19
4-10. Fadenabschneidsperrtaste .......................................................................20
4-11. Tastensperre ....................................................................................................20
4-12. Information ......................................................................................................21
(1) Wartungsverwaltungsfunktion ........................................................................................................21
(2) Produktionssteuerfunktion ..............................................................................................................25
(3) Arbeitsmessungsfunktion ................................................................................................................27
4-13. Funktions-Einstellverfahren ..........................................................................29
(1) Umschaltung auf den Funktionseinstellmodus .............................................................................29
(2) Liste der Funktionseinstellungen ....................................................................................................32
5. TAFEL FÜR LH-4168/4188 ......................................................................................37
5-1. Grundbildschirm ...............................................................................................37
5-2. Bedienung der Bedienungstafel zum Näihen von Stichmustern .................41
(1) Rückwärtsstichmuster .....................................................................................................................41
(2) Überlappungsstichmuster ...............................................................................................................43
(3) Eckenmuster .....................................................................................................................................44
(4) Schrittmuster .....................................................................................................................................50
(5) Zyklusnähmuster ..............................................................................................................................53
5-3. Verwendung des SpulenfadenzÄhlers ............................................................54
5-4. Werkstückzähler ...............................................................................................55
5-5. Nähwiderholungstaste ....................................................................................56
5-6. Nadel-Hoch/Tief-Kompensationstaste ............................................................57
Page 3
5-7. Stoffkantensensor-Ein/Aus-Taste ..............................................................57
5-8. Taste für automatisches Fadenabschneiden ............................................57
5-9. Ein-Schuss-Nähautomatik-Taste ................................................................57
5-10. Fadenabschneidsperrtaste .......................................................................58
5-11. Tastensperre ....................................................................................................58
5-12. Information ......................................................................................................59
(1) Wartungsverwaltungsfunktion ........................................................................................................59
(2) Produktionssteuerfunktion ..............................................................................................................63
(3) Arbeitsmessungsfunktion ................................................................................................................65
5-13. Funktions-Einstellverfahren ..........................................................................67
(1) Umschaltung auf den Funktionseinstellmodus .............................................................................67
(2) Liste der Funktionseinstellungen ....................................................................................................70
(3) Kommunikationsmodus ...................................................................................................................77
6. EXTERNE SCHNITTSTELLE ..................................................................................81
7. FEHLERANZEIGE ...................................................................................................81
7-1. Liste der Fehlercodes (Elektrokasten-Anzeige) .............................................82
Page 4
WARNUNG :
Um mögliche Verletzungen durch pIötzliches Anlaufen der Maschine zu verhüten, schalten Sie die Stromversorgung der Maschine aus, und vergewissern Sie sich, daß der Motor vollkommen stillsteht, bevor Sie mit dieser Arbeit beginnen.
Typ B (Typenschild TYPE B0 *)
1
Typ C (Typenschild TYPE C0 *)
2
3
4
2
3
4
1
2
4
3
5
5
1) Die Bedienungstafel 1 mit der im Lieferumfang enthaltenen Schraube 2,Unterlegscheibe 3, Zahnscheibe 4 und zwischenlage 5 (für Typ C) am Maschinenkopf befestigen. Nehmen Sie für AuswahIundGebrauch der Schraube 2 dieTabeIIe zu HiIfe.
2) Die Positionen der Löcher im Halter für die Montage der Bedienungstafel sind je nach dem Modell unterschiedlich. Siehe die nachstehende Tabelle.
IP-110 / nach Modellzuordnungstabelle kiassizierter Haltertyp
No.
1 2 3
4
5 6 7 8 9
Typ B
DDL-9000 DLN-9010 LH-31
LZ-228*N
DDL-5550N DDL-8700 DLN-5410N DLU-5494N LH-41
1
2
Montierter Maschinenkopf
LH-35
** ,
**
3
**
4
Haltertyp
Type B Type B Type B
Type B
Type C Type C Type C Type C Type B
5
Verwendetes Montageloch
2-4 2-4 1-5
3-4
1-3 1-3 1-3 1-3 2-4
Typ C
2
1
Teile-Nr. der Schraube
SS4121415SP(3/16-28) SS4121415SP(3/16-28)
SS6111210SP(11/64-40)
SS4121415SP(3/16-28)
SS7121410SN(3/16-24) SS7121410SN(3/16-24) SS7121410SN(3/16-24) SS7121410SN(3/16-24)
SM6051000SP(M5)
3
Bemerkungen
Zur Befestigung am exklusiven Halt e r für die Montag e der Standardtafell
Im Falle der optionalen Einheit (V0 und dergleichen) sind 2 -
zu verwenden.
3
Verwenden Sie die Schraube und Unterlegscheiben für den Maschinenkopf.
– 1 –
Page 5
– 2 –

2. ANSCHLIESSEN DER KABEL

WARNUNG :
Schalten Sie die Stromversorgung aus, und warten Sie mindestens 5 Minuten bis zum Beginn der Arbeit, um durch plötzliches Anlaufen der Maschine verursachte Unfälle zu verhüten.
2
A
1
1) Das Kabel 1 und das FG-Kabel 3 (für Typ C) der Bedienungstafel durch die öffnung A im Maschinentisch ziehen und zur Unterseite des Tisches führen.
3
4
3
1
2) Den Stecker des Kabels 1 an den Steckverblnder CN34 2 im Schaltkasten anschließen.
Unterseite des Tisches
5
3) Das FG-Kabel 3 für Typ C mit der im Lieferumfang enthaltenen Holzschraube 4 am Netzschalter befestigen. Das FG-Kabel 3 verlegen, nachdem es mit dem im Lieferumfang enthaltenen Kabelbinder 3 mit dem Netzkabel und dergleichen gebündelt worden ist.
Page 6

3. GEBRAUCHSWEISE DER BEDIENUNGSTAFEL

3-1. Bezeichnung und Funktion der teile

9
!8
!7
!6
1
3 4
!0
!5
6
!3
7
2
Nähwiederholungstaste
q
Nadel-Hoch/Tief-Kompensationstaste
w
Display-Umschalttaste
e
Taste für Aktivierung/Deaktivierung von
r
Rückwärtsnähen am Nahtanfang
Taste für Aktivierung/Deaktivierung von
t
Rückwärtsnähen am Nahtende
Rückstelltaste
y
Einlerntaste
u
Nähwiederholungstaste
q
Nadel-Hoch/Tief-
w
Kompensationstaste
Display-Umschalttaste
e
Taste für Aktivierung/
r
Deaktivierung von Rückwärtsnähen am Nahtanfang
5
Informationstaste
i
Stoffkantensensortaste
o
Ein-Schuss-Nähbetriebstaste
!0
Taste für Aktivierung/Deaktivierung des
!1
automatischen Fadenabschneiders
Fadenabschneidsperrentaste
!2
Zählerwert-Einstelltaste
!3
Stellwiderstand für
!4
Nähgeschwindigkeitsbegrenzung
!4
!1
!2
Betriebslampe
!5
Speichermedienabdeckung
!6
Speichermedienschlitz
!7
(Speichermedien-Einschuböffnung)
CompactFlash(TM)-Karte
!8
(Sonderzubehör: Teile-Nr. 40000100)
8
Diese Taste dient zum Fortsetzen des Nähvorgangs ab dem Zwischenschritt nach dem Auswechseln des Spulenfadens, wenn der Spulenfaden während des Programmnähschritts aufgebraucht wurde.
Diese Taste dient zur Durchführung von Nadel-Hoch/Tief­Kompensationsstichen. (Nadel-hoch/tief-Kompensationsnähen und Ein-Stich-Kompensationsnähen kann mit der Funktionseinstellung Nr. 22 umgeschaltet werden.)
Diese Taste dient zum Umschalten des Bildschirms.
Diese Taste dient zum Ein- und Ausschalten von automatischem Rückwärtsnähen am Nahtanfang.
* Diese Taste kann nicht mit einer Nähmaschine verwendet werden, die nicht mit einer Vorrichtung für automatisches Rückwärtsnähen ausgestattet ist.
Taste für Aktivierung/
t
Deaktivierung von Rückwärtsnähen am Nahtende
Rückstelltaste
y
Diese Taste dient zum Ein- und Ausschalten von automatischem Rückwärtsnähen am Nahtende.
* Diese Taste kann nicht mit einer Nähmaschine verwendet werden, die nicht mit einer Vorrichtung für automatisches Rückwärtsnähen ausgestattet ist.
Mit dieser Taste wird der Wert des Spulenfadenzählers oder Nähvorgangszählers zum Einstellwert gemacht.
– 3 –
Page 7
– 4 –
Einlerntaste
u
Informationstaste
i
Mit dieser Taste wird die Stichzahleinstellung auf den Wert der tatsächlich genähten Stichzahl eingestellt.
Diese Taste dient zur Durchführung verschiedener Funktionseinstellungen.
Stoffkantensensortaste
o
Ein-Schuss-
!0
Nähbetriebstaste
Taste für Aktivierung/Deaktivierung
!1
des
automatischen
Fadenabschneiders
Fadenabschneidsperrentaste
!2
Zählerwert-Einstelltaste
!3
Diese Taste ist nur wirksam, wenn der Stoffkantensensor an der Maschine angebracht ist. Damit wird gewählt, ob der Stoffkantensensor während des Nähens verwendet wird oder nicht.
Wird diese Taste beim Programmnähen wirksam gemacht, läuft die Nähmaschine automatisch bis zur angegebenen Stichzahl.
Wird diese Taste beim Programmnähen wirksam gemacht, führt die Nähmaschine nach Ausführung der angegebenen Stichzahl automatisch Fadenabschneiden durch.
Diese Taste sperrt sämtliche Fadenabschneidevorgänge.
*
Diese Taste kann nicht mit einer Nähmaschine verwendet werden, die nicht mit einer Vorrichtung für automatisches Fadenabschneiden ausgestattet ist.
Mit dieser Taste wird der Wert des Spulenfadenzählers oder Werkstückzählers eingestellt.
Stellwiderstand für Nähgeschwindi
!4
gkeitsbegrenzung
Betriebslampe
!5
Speichermedienschlitzabdeckung
!6
Speichermedienschlitz
!7
(Speichermedien-Einschuböffnung)
Durch Drehen des Stellwiderstands nach links wird die maximale Drehzahl begrenzt.
Diese Lampe leuchtet auf, wenn der Netzschalter eingeschaltet wird.
Dies ist die Abdeckung für die Speichermedien-Einschuböffnung. Zum Öffnen der Abdeckung stecken Sie einen Finger in die
Vertiefung an der Seite der Abdeckung, wie in der Abbildung gezeigt, und drücken Sie die Abdeckung schräg nach links hinten.
* Bestimmt e F u nktionen s i n d bei geöffneter Abdeckung unwirksam.
Schließen Sie die Abdeckung nicht, wenn die CompactFlash(TM)­Karte nicht vollständig eingeschoben ist.
Setzen Sie die CompactFlash(TM)-Karte so ein, dass ihre Etikettenseite vorn liegt und der Teil mit dem kleinen Loch (Kerbe der Kante nach hinten) zur Tafel gerichtet ist.
Um die CompactFlash(TM)-Karte zu entnehmen, ziehen Sie sie mit den Fingern heraus.
* Wi rd di e C o m p ac t F l as h ( T M) -K a r t e v e r ke h r t h e r u m eingeschoben, können Tafel und CompactFlash(TM)-Karte beschädigt werden. Schieben Sie außer CompactFlash(TM)­Karten keine anderen Gegenstände ein.
Page 8

3-2. Einstelln des Kontrasts des Bedienungstafeldisplays

1)
Drücken Sie die Raste des Teils Ader
Leichter
Schatten
3
Kabelauslassabdeckung 2 auf der Rückselte der Bedienungstafel 1 in Richtungderg der Pfeilmarkierung, und nehmen Sie die Abdeckung ab.
2) Drehen Sie den Helligkeitsregler 3 des LCD­Monitors, um die Helligkeit (Kontrast) des LCD­Monitors einzustellen.
1
2
A
1. Um eine Beschädigung der
2. Unterlassen Sie das Zerlegen

3-3. Produktionssteuerschalter-Anschlussbuchse

1)
Dr ü c k e n Sie die Ras te des Te l ls A d e r
3
1
Kabelauslassabdeckung 2 auf der Rückseite de r B ed l e n un g s t af e l 1 i n R ic h t u ng der Pfeilmarkierung, und nehmen Sie die Abdeckung ab.
2) Schließen Sie den optionalen Relaiskabelstecker an CN105 3 der Produktionssteuerschalter­Anschlussbuchse an.
Hinweis) Bereiten Sie den Schalter auf Wunsch
Bedienungstafei zu vermeiden, sollten Sie die Platinenschaltungen und die Anschlussklemme nicht berühren.
der Bedienungstafel, um ihre Beschädigung zu vermeiden.
des Kunden vor, oder wenden Sie sich an die JUKI-Geschäftsstelle.
2
A
– 5 –
Optionales Relaiskabel A (Einh.) JUKl-Teile-Nr.40008168
3 2 1
CN105
1
+5V
2
SW
3
GND
Page 9
– 6 –

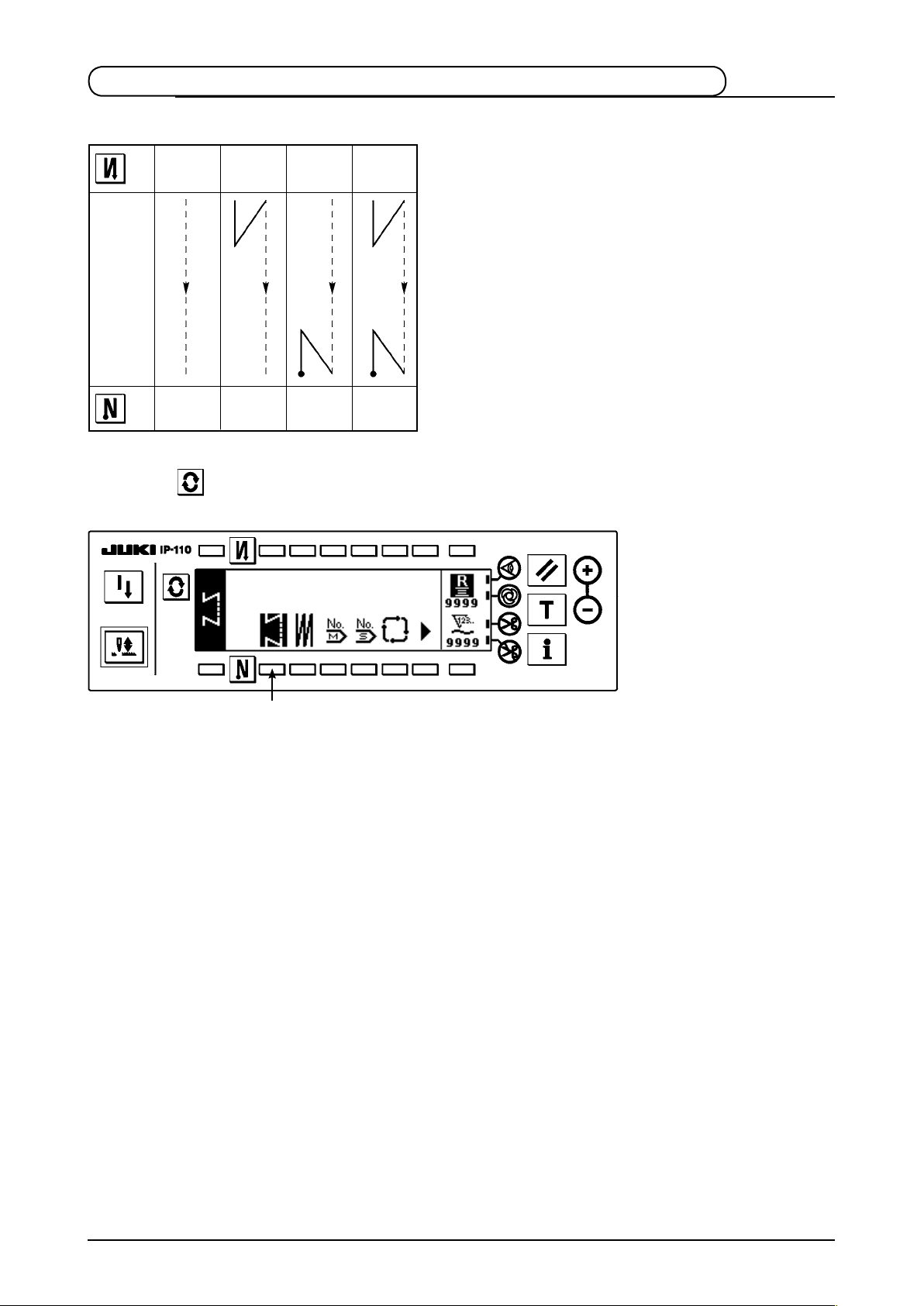

4. STANDARDTAFEL

4-1. Grundbildschirm

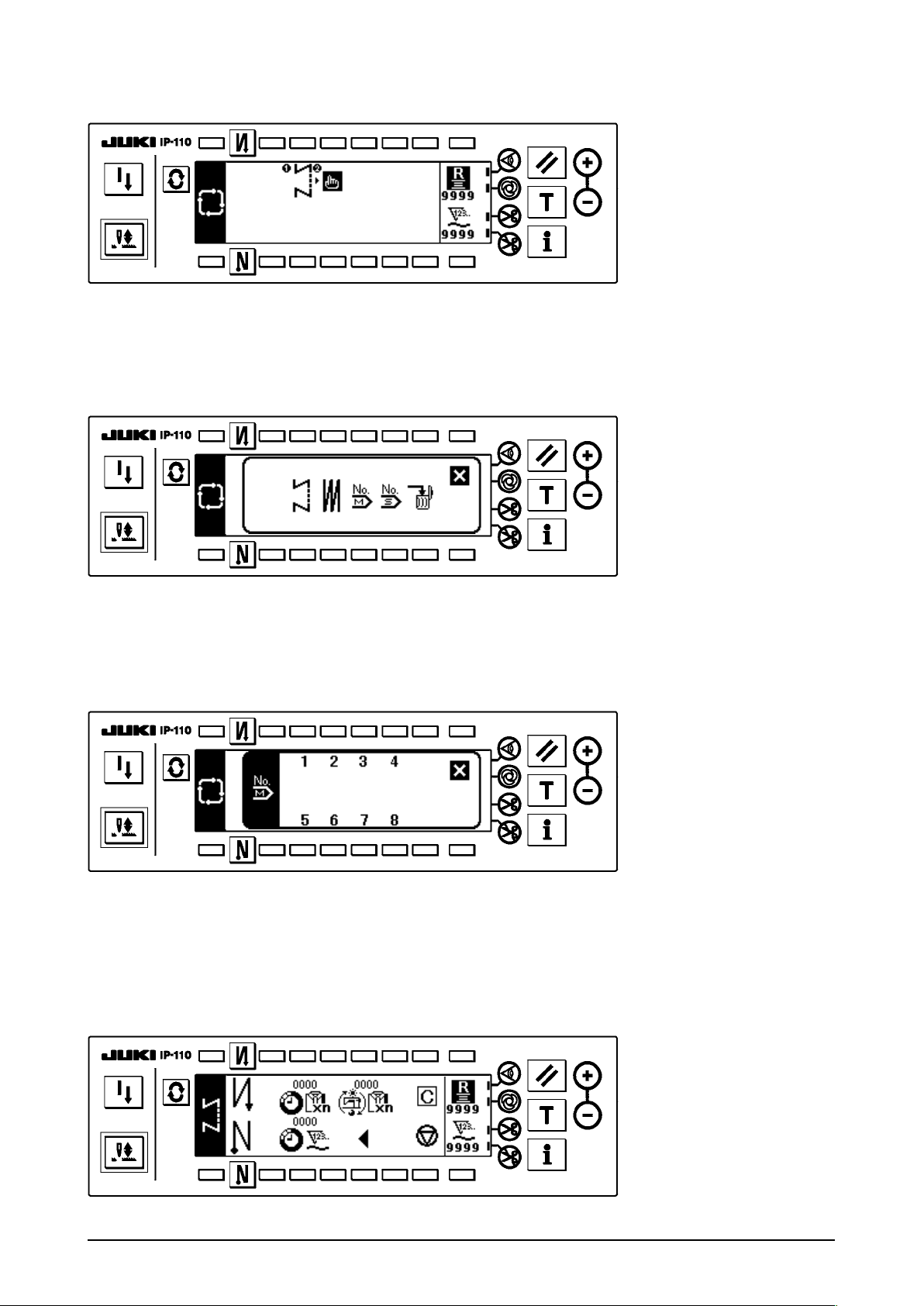

Der Begrüßungsbildschirm wird unmittelbar nach dem Einschalten der Stromversorgung angezeigt.
Auf dem Bil dsc h irm , de r un mit t elb a r au f de n Be grü ß ung s bil d sch irm fol g t, könne n Si e di e Nähmustereinstellung durchführen, die beim vorherigen Ausschalten gewählt wurde.
Mit jedem Drücken der Taste ändert sich der Bildschm.
Musterlistenbildschirm
Hier wird die Auswahl der jeweiligen Formen durchgeführt.
Musterfunktionsbildschirm
Dient zum Registrieren, Kopieren oder Löschen von Mustern.
<Wenn das Rückwärtsstichmuster gewähIt wird>
<Wenn das Programmstichmuster 1 gewähIt wird>
Page 10
Bildschirm zur Einstellung der Stichzahl für Überlappungsnähen
Hier wird die Einstellung der Stichzahl für Überlappungsnähen durchgeführt.
Programmnähen-Einstellbildschirm
Hier wird die EinsteIIung der der jeweiIigen Bedingungen für Programmnähen durchgeführt. <Wenn das Programmstichmuster 1 gewählt wird>
Zyklusnähen-Einstellbildschirm
Hier wird die EinsteIIung der ZykIusnähschritte durchgeführt.
Popup-Fenster für die Zyklusnähmuster-EinsteIIung
Hier wird die EinsteIIung der Zyklusnähmuster durchgeführt.
– 7 –
Page 11
– 8 –

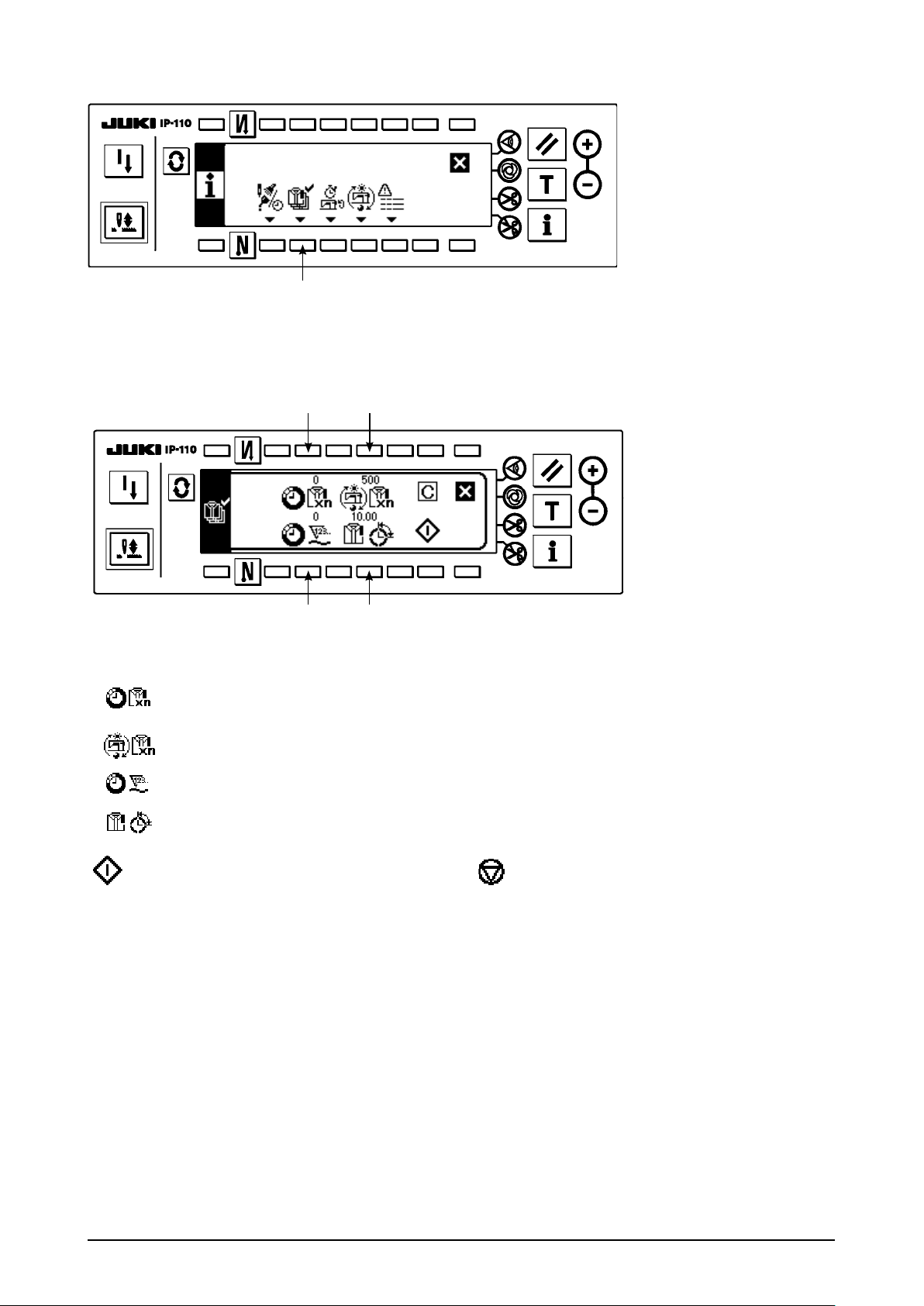

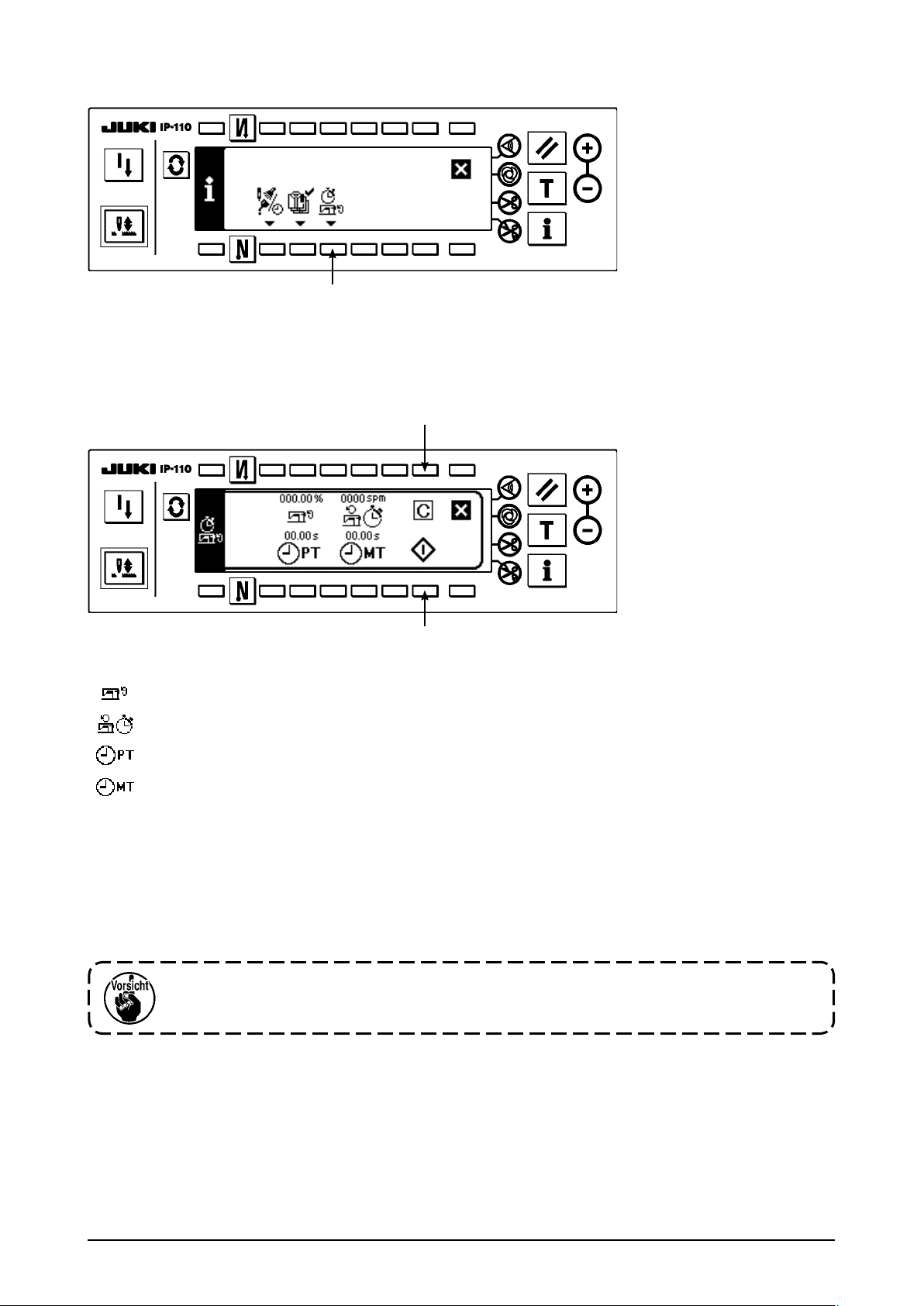

Bildschirm für Ausgabeanzeige
Hier werden der endgültige Sollwert, der aktuelle Sollwert und die bisherigen tatsächlichen Ergebnisse
angezeigt.

4-2. Bedienung der Bedienungstafel zum Näihen von Stichmustern

(1) Rückwärtsstichmuster

2
Nähmuster
3
OFF ON
A
B
OFF OFF
OFF
C
D
ON ON
ON
A
B
C
D
Drücken Sie , um den Musterlisten-Bildschirm aufzurufen.
1
1) Drücken Sie die Taste 1 zur Wahl des Rückwärtsstichmusters, worauf das Display automatisch auf den Bildschirm zur Einstellung der Stichzahl für Rückwärtsnähen umschaltet, um die bereits eingestellte Stichzahl anzuzeigen.
Page 12
2
4
3
2)
Nehmen Sie die Änderung der Stichzahl mit den Tasten 4 und 5 zur Einstellung der Stichzahl für A bis D vor.
5
(Verfügbarer Stichzahlbereich : 0 bis 99 Stiche)
3) Drücken Sie die Taste 2 zur Wahl von Rückwärtsnähen am Nähanfang.
Keine Einstellung
Rückwärtsnähen am Nähanfang
Doppelrückwärtsnähen am Nähanfang
4) Drücken Sie dieTaste 3 zur Wahl von Rückwärtsnähen am Nähende.
Keine Einstellung
Rückwärtsnähen am Nähende
Doppelrückwärtsnähen am Nähende
– 9 –
Page 13
– 10 –

(2) Überlappungsstichmuster

A C C
B B
D
Drücken Sie , um den Musterlisten-Bildschirm aufzurufen.
1
1) Drücken Sie die Taste 1 zur Wahl des Überlappungsstichmusters, worauf das Display automatisch auf
den Bildschirm zur Einstellung der Stichzahl für Überlappungsnähen umschaltet, um die um die bereits eingestellte Stichzahl anzuzelgen.
2
3
2) Nehmen Sie die Änderung der Stichzahl mit den Tasten 2 und 3 zur Einstellung der Stlchzahl für die
Prozesse A bis C vor. Nehmen Sie die Änderung der Anzahl der ganzen Prozesse mit den Tasten 4 und
zur Einstellung der Anzahl der Prozesse D vor. (Verfügbarer Stichzahlbereich für Prozesse A,B und C:0
5
bis 19 Stiche) (Verfügbarer Bereich der Anzahl der Prozesse D : 0 bis 9)
3) Wird das Pedal einmal nach vorne niedergedrückt, wiederholt die Nähmaschine den normalen und den
Rückwärtsnähvorgang um die angegebene Anzahl von Malen. Dann löst die Nähmaschine automatisch den Fadenabschneider aus und bleibt stehen, um den Überlappungsnähvorgang zu beenden. (Die Ein­Schuss-Nähautomatik kann nicht abgeschaltet werden.)
4) Wenn die Fadenabschneidsperrfunktion 6 gewählt wird, bleibt die Maschine nach Abschluss des
Überlappungsnähvorgangs mit angehobener Nadel stehen, ohne Fadenabschnelden durchzuführen.
4
5
6
Page 14

(3) Programmstichmuster

Für den Konstantmaß-Nähvorgang können bis zu 20 Betriebsschritte programmiert werden. Die Nähbedingungen, wie StichzahI, NadeI-Hoch/Tief-Stoppmodus, automatisches Fadenabschneiden, kontinuierliche Betriebsschritte, Anheben/Absenkendes Nähfußes und Vorwärts-/Rückwähsnähen,können für die jeweiIigen Betriebsschritte getrennt angegeben werden. Wenn Anheben des Nähfußes angegeben wird,kann auch die Anhebungszeit des Nähfußes angegeben werden.
BeispieI für ein programmiertes Stichmuster
4
Schritt 4
4
4
4
20 20
Schritt 1
10
Schritt 3
10
Schritt 2
Drücken Sie , um den MusterIisten-Bildschirm aufzurufen.
lm nachstehend beschriebenen Programmierverfahren wird das Muster auf der
Iinken Seite aIs BeispieI venwendet.
1
1) Drücken Sie die Taste 1 zur WahI des Programmstichmusters, worauf das Display automatisch auf den BiIdschirm zur EinsteIIung des Programmstichmusters umschaItet, um die bereits angegebene Stichzahl und die Daten für den Betriebsschritt 1 anzuzeigen.
[Schritt 1]
2 4 6
3 5 7 9
8
!0
!1
– 11 –
Page 15
– 12 –
1) Vergewissern Sie sich, dass Schritt 1 auf dem DispIay angezeigt wird. Stellen Sie nun die Stichzahl mit den Tasten 2 und 3 auf 20 ein.
2) Stellen Sie die Transportrichtung mit den Tasten4 und 5 auf die Normalrichtung ein.
3) Stellen Sie den Stoppzustand der Nähmaschine mit den Tasten 6 und 7 auf den NadeI-Tief-
Stoppmodus ein.
Wenn die StichzahI auf 0 oder der Stoppzustand der Nähmaschine auf den automatischen Fadenabschneidemodus eingestellt wird, rückt die Maschine nicht zumnächsten
Betriebsschritt vor.
4) SteIIen Sie die Position des Nähfußes beim AnhaIten der Nähmaschine mit den Tasten 8 und 9 auf die obere Stoppposition ein.
((Wenn Sie die Zeitdauer für das Anheben des Nähfußes genau angeben wollen, nehmen Sie die
Einstellung mit den Tasten !0 und !1 wunschgemäß vor. Im Anfangszustand beträgt die Zeitdauer 60 Sekunden. Möglicher Einstellbereich der Zeitdauer für das Anheben des Nähfußes: 0,1 bis 99,9
Sekunden)
Wenn die Einstellung mit den Tasten 8 und 9 oder
möglich ist, dass der Einsatz des Auto-Lifters durchgeführt werden kann (FL ON), kann FL ON/OFF umgeschaltet werden, indem die Stromversorgung eingeschaltet wird, während die Aufwärtstaste des Schaltkastens gedrückt wird.
[Schritt 2]
5) Drücken Sie die Taste !2 einmaI, um Schritt 2 anzuzeigen.
6) Stellen Sie die Stichzahl mit den Tasten 2 und 3 auf 10 ein.
[Schritt 3]
!2
!2
2
3
2
und !1 nur in dem Zustand
!0
3
7) SteIIen Sie die Transportrichtung auf vorwähs, den Stoppzustand der Nähmaschine auf den Nadel-Tief­Stoppmodus, und die Position des Nähfußes auf die obere Stoppposition ein, wie im FaII von Schritt 1.
8) Drücken Sie die Taste !2 einmaI, um Schritt 3 anzuzeigen.
9) StelIen Sie die StichzahI mit den Tasten 2 und 3 auf 20 ein.
10) SteIIen Sie die Transpohrichtung auf vorwähs, den Stoppzustand der Nähmaschine aüf den NadeI-Tief­Stoppmodus, und die Position des Nähfußes auf die obere Stoppposition ein, wie im FaIIder Schritte 1 und 2.
Page 16
[Schritt 4]
!3
!2
2 4 6 8
!4
11) Drücken Sie die Taste !2 einmal, um Schritt 4 anzuzeigen.
12) SteIIen Sie die StichzahI mit den Tasten 2 und 3 auf 10 ein.
13) SteIIen Sie die Transportrichtung mit den Tasten 4 und 5 auf die Normalrichtung ein.
14) SteIIen Sie den Stoppzustand der Nähmaschine mit den Tasten 6 und 7 auf den automatischen
Fadenabschneidemodus ein.
15) Stellen Sie die Position des Nähfußes beim Anhalten der Nähmaschine mit den Tasten 8 und 9 auf die obere Stoppposition ein.
16) WähIen Sie Rückwähsnähen mit den Tasten !3 und !4. Damit ist das Dateneinstellvehahren abgeschlossen.
17) Es ist auch mögIich, Doppelrückwärtsnähen mit den Tasten !3 und !4 anzugeben.
Betätigen Sie nach dem Abschluss jedes Schritts den Nährichtungsumschalter, um die Nähmaschine mit niedriger DrehzahI zu betreiben (Stichkompensationsbetrieb).
Sie können nach dem oben beschriebenen Verfahren weitere Nähprozesse im Programmstichmuster 2 programmieren.
3 5 7 9
Im Falle von Muster 2 erscheint
Wenn die Taste
den Rückwärtsstichzahl-Einstellbildschirm, auf dem die Rückwärtsstichzahl für Programmnähen eingestellt werden kann. Die Stichzahl für Rückwärtsnähen kann für die Muster 1 und 2 getrennt eingestellt werden.
auf dem Programmnähen-Einstellbildschirm gedrückt wird, erfolgt eine Umschaltung auf
auf der linken Seite des Bildschirms.
– 13 –
Page 17
<Einlernmodus>
Im Einlernmodus ist es möglich die Stichzahl der Schritte eines Programmstichmusters auf die tats1chIich genähte StichzahI einzusteIIen.
2
1
1) Drücken Sie auf dem BiIdschirm zur EinsteIIung des Programmstichmusters die EinIerntaste 1 zur WahI
des EinIernmodus.
2) Die Anzeige im StichzahI-EingabefeId ändert sich zu . Dadurch wird angezeigt, dass sich die
Nähmaschine im EinIernmodus bendet.
3) Drücken Sie das Pedal nach vorn nieder, um den Nähvorgang auszuführen,bis der Ietzte Stich des
aktuellen Betriebsschritts erreicht ist.
Die Stichzahl kann nicht durch Drehen des Handrads oder durch Drücken der Nadel­Hoch/Tief-Taste eingegeben werden.
4) Stellen Sie das Pedal auf seine Neutralstellung zurück, um die Nähmaschine anzuhalten. Nun wird die
genähte Stichzahl angezeigt.
5) Gehen Sie mit Hilfe der Taste 2 zum nächsten Schritt über, oder führen Sie Fadenabschneiden mit der
ähmaschine aus. Damit ist die Eingabe der Stichzahl für Betriebsschritt 1 abgeschlossen.
<Ein-Schuss-Nähautomatik>
Die Ein-Schuss-Nähautomatikfunktion kann nach Schritten getrennt eingestellt werden.
1
1) Drücken Sie auf dem Bildschirm zur Einstellung des Programmstichmusters die Ein-Schuss-
Nähautomatik-Taste 1,Um die Ein-Nähautomatikfunkion zu wählen.
2) Eine Markierung auf dem LCD•Teil der Taste zeigt an, dass die Ein-Schuss-Nähautomatikfunktion gewählt
worden ist.
3) Sobald die Nähmaschine anläuft, setzt sie den Nähvorgang in dem Schritt, in dem die Ein-Schuss-
Nähautomatikfunktion aktiviert wurde, automatisch fort, bis das Ende des Schritts erreicht ist.
– 14 –
Page 18
Seriennähmodus
In diesem Modus kann die Nähmaschine den nächsten Schritt ausführen, nachdem der gegenwärtige Schritt vollendet worden ist.
1) Wählen Sie auf dem Bildschirm zur Einstellung des Programmstichmusters den Seriennähmodus mit den
Tasten 1 und 2.
2) Solange der Seriennähmodus akiviert ist, können Sie durch Niederdrücken des Pedals nach vorn
veranlassen, dass die Nähmaschine den nächsten im Programm festgelegten Schritt ausführt, nachdem der gegenwärtige Schritt vollendet worden ist.
1
2
Kopplung der Bedienungstafel mit dem Stoffkantensensor
Wenn die Bedienungstafel mit dem Stoffkantensensor gekoppelt wird, kann der Nähvorgang nicht durch
¡
die vorgegebene Stichzahl, sondern durch das Eingangssignal des Stoffkantensensors gesteuert werden.
Lesen Sie die Bedienungsanleitung des Stoffkantensensors aufmerksam durch, bevor Sie den Sensor mit
¡
der Bedienungstafel koppeln.

(4) Zyklusnähmuster

Rückwärtsstichmuster, Überlappungsstichmuster sowie Programmstichmuster 1 und 2 Können wunschgemäß eingestellt und genäht werden. (Bis zu acht verschiedene Muster können eingestellt werden.)
1
1) Dräcken Sie die Taste 1, um das Popup-Fenster zur Einstellung der Zyklusnähmusterbearbeitung
anzuzeigen.
– 15 –
Page 19
2
4 6 8
!0 !2
5 7 9
3
Tasten 2 und 3: Dienen zur Einstellung des Rückwärtsstichmusters. Tasten 4 und 5: Dienen zur Einstellung des Überlappungsstichmusters. Tasten 6 und 7: Dienen zur Einstellung des Programmstichmusters 1. Tasten 8 und 9: Dienen zur Einstellung des Programmstichmusters 2. Tasten !0 und Taste !2 : Das Display wird auf den Zyklusnähen-Einstellbildschirm zurückgeschaltet.
[Einstellungsbeispiel]
: Dienen zum Lschen des Bearbeitungsschritts.
!1
!1
2) Nach jeder Betätigung des Fadenabschneiders rückt die Maschine zum nächsten gewählten Muster vor.
(Der akuelle Schritt wird w1hrend der Ausführung invertiert angezeigt.)
Falls der Fadenabschneider vor der Vollendung eines Musters ausgelöst wird, geht die Maschine zum nächsten Programm über.
– 16 –
Page 20

4-3. Verwendung des SpulenfadenzÄhlers

Die Maschine erkennt die Stichzahl. Der vorelngestellte Wert des Spuienfadenzählers verringert sich in Übereinstimmung mit der Anzahl der registrierten Stiche. (Nach jeder Registrierung von 10 Stichen wird 1 von dem
voreingestellten Wert des Spulenfadenzählers subtrahiert.) Sobald der Wert des Zählers negativ wird ( ........
1 → 0 → –1), ertönt der Summer dreimal, und die Popup-Anzeige erscheint, um darauf aufmerksam zu machen, dass es an der Zeit ist, die Spule auszuwechseln.
1
2
Anfangswert auf dem Spulenfadenzähler als Referenz
3
1)
Drücken Sie die Taste 1, um den Spulenfadenzähler zu wählen. Drücken Sie dann die Taste 2, um den auf dem Spulenfadenzähler angezeigten Wert auf den Anfangswert zurückzustellen (die Werksvorgabe ist 0).
Der Sp ule n fad e nzä h ler kan n n icht
während des Nähvorgangs zurückgestellt we r de n . In d ie s em Fal l m u s s der Fade nabs c hne i der einm a l be t äti g t
4
werden.
2) Geben Sie den Anfangswert mit den Zählerwert­Einstelltasten 3 und 4 ein.
Di e in d e r n a c h s te he nd en Ta be l l e a n g e g e b en en Anfangswerte gelten für die Situation, in der die Spule so bewickeIt ist, dass das Stiftloch in der Außenseite der Spulenkapsel gemäß der Abbildung auf der linken Seite verdeckt ist.
Verwendetes
Garn
Polyester-
Spinnfasergarn
Länge des auf die Spule gewickelten Fadens
36 m
Spulenfadenzähler-
1200 (Stichlänge : 3 mm)
#50
Baumwollgarn #50
31 m
1000 (Stichlänge : 3 mm)
Anzeige
Fadenspannungskonstante 100 %
* Der Spulenfadenzähler wird von der Stoffdicke und der Nähgeschwindigkeit beeinusst. Daher sollte der
Anfangswert des Spulenfadenzählers gemäß den Betriebsbedingungen eingestellt werden.
3) Starten Sie die Nähmaschine, nachdem der Anfangswert ordnungsgemäß angegeben worden ist.
4) Sobald ein negativer Wert auf dem Zähler angezeigt wird, der Summer dreimal ertönt und die Popup­Anzeige erscheint, muss der Spulenfadenvorrat erneuert werden.
Spulenfadenwechsel-Warnmeldung
5) Nachdem der Spulenfaden ordnungsgemäß erneuert worden ist, drücken Sie die Zähler-Rückstelltaste
, um den Wert des Spulenfadenzählers auf den Anfangswert zurückzustellen. Setzen Sie dann den
2
Nähbetrieb fort.
6) Falls der Restbetrag des Spulenfadens übermäßig groß ist oder der Spulenfadenvorrat zur Neige geht, devor der Spulenfadenzähler einen negativen Wert anzeigt, muss der Anfangswert durch Drücken der Zählerwert-Einstelltasten 3 und 4 entsprechend korrlgiert werden.
Falls der Spulenfaden-Restbetrag übermäßig groß ist ..... Den Anfangswert mit Hilfe der Taste "+" erhöhen.
Falls der Spulenfaden-Restbetrag unzureichend ist .... Den Anfangswert mit Hilfe der Taste "–" verringern.
Wenn der Spulenfadenzähler mit dem Spulenfaden-Restbetragdetektor gekoppelt wird,
zeigt der Spuienfadenzähler die Anzahl der Erkennungsvorgänge des Spulenfaden­Restbetragdetektors an. Lesen Sie daher die Bedienungsanleitung des Spulenfaden­Restbetragdetektors aufmerksam durch, bevor Sie die Vorrichtung benutzen.
– 17 –
Page 21

4-4. Werkstückzähler

Der auf dem Werkstückzähler angezeigte Wert wird mit jedem fertiggestellten Werkstück um eins erhöht, wenn die Maschine Fadenabschneiden ausführt. (0 → 1 → 2
...........
→ 9999)
2
3
Der auf dem Werkstückzähler angezeigte Wert kann mit den Zählerwert-Einstelltasten 3 und 4 geändert werden. Der auf dem Werkstückzähler angezeigte Wert wird durch Drücken der Zähler-Rückstelltaste
auf "0" zurückgestellt.
2
4

4-5. Nähwiederholungstaste

Die Nähwiederholungstaste wird verwendet, wenn der Spulenfaden während der Nähschritte eines
Programmstichmusters oder dergleichen zur Neige geht.
1) Der Spulenfaden geht während der
1
B
A
Schritt 1
D
C
d
Schritt 2
Schritt 4
e
a
Schritt 3
b c
Nähbetriebsschritte zur Neige.
2) Stellen Sie das Pedal auf seine Neutralstellung, um die Nähmaschine anzuhalten. Drücken Sie nun das Pedal nach hinten nieder, um den Fadenabschneider zu betätigen.
b
3) Drücken Sie die Nähwiederholungstaste 1.
4) Wechseln Sie die Spule aus. Transportieren Sie den Stoff in der Maschine geringfügig zurück, um ihn auf die Position zurückzustellen, an welcher der Nähvorgang unterbrochen wurde, damit die Nähmaschine in Schritt 2 über die fertige Naht nähen kann.
5) Drücken Sie das Pedal nach vorne nieder, bis die Stoppposition e von Schritt 2 erreicht wird.
6) Drücken Sie die Nähwiederholungstaste 1 erneut an Position e, wo der Nähvorgang unterbrochen wurde, worauf der nächste Schritt auf der Bedienungstafel angezeigt wird. Nun können Sie den Nähvorgang des Programmstichmusters fohsetzen.
* Falls der Nadelfaden reißt oder eine andere Störung auftritt,
die im freien Nähmodus während der Betriebsschritte (d
) durch die Nähwiederholungstaste 1 verursacht
/
 e
wird, stellen Sie das Pedal auf seine Neutralstellung. Drücken Sie n un das Pedal nach hinten nieder,um den Fa dena b schn e ider zu be t ätig e n. Fä d eln S ie den Maschinenkopf ein, transportieren Sie den Stoff geringfügig in Rückwärtsrichtung, und drücken Sie die Nähwiederholungstaste 1. Dadurch ist die Nähmaschine in der Lag e , den Nähbe t r i eb im freie n N ähmodus fortzusetzen. Bedienen Sie dann die Bedienungstafel gemäß der Beschreibung in den obigen Schritten 5) und 6).
a
d
c
Um zum ersten Schrittn des Programmstichmusters zurückzukehren, ohne die
Nähwiederholungstaste 1 zu betätigen, drücken Sie das Pedal nach hinten nieder, um den Fadenabschneider zu betäitigen. Daraufhin erscheint die Schrittanzeige 1 auf der Bedienungstafel. Nun können Sie den Nähvorgang ab dem ersten Schritt des Programmstichmusters beginnen.
– 18 –
Page 22

4-6. Nadel-Hoch/Tief-Kompensationstaste

Mit jedem Drücken der Nadel-Hoch/Tief-Kompensationstaste
hebt oder senkt sich die Nadel je nachdem, ob sie sich
1
in Tief-oder Hochstellung befindet. Dadurch wird der Stich um die Hälfte der vorbestimmten Stichlänge kompensiert. Beachten Sie jedoch, dass die Maschine nicht fortwährend mit niedriger Geschwindigkeit läuft, selbst wenn diese Taste
1
gedrückt gehalten wird. Beachten Sieauch,dassdie Nadel­Hoch/Tief Kompensationstaste funktionsunfähig ist, nachdem das Handrad von Hand gedreht worden ist.
Fadenabschneiden ist nur bei Stichkompensation wirksam, nachdem das Pedal einmal nach vorne niedergedrückt wor­den ist.
4-7. Stoffkantensensor-Ein/Aus-Taste
1
• Durch Drücken des Stoffkantensensors 1 erfolgt eine EIN/AUS-Umschaltung des Stoffkantensensors.
• Wen n d e r g e s o n d e rt e rh äl tl ic he St o f fk a n t e n s e n s o r m it d er Bedienungstafel verbunden wird, ist die Stoffkantensensor-Ein/Aus-Taste funktionsfähig.
• Wird der Stoffkantensensor angegeben, bleibt die Nähmaschine automatisch stehen oder führt Fadenabschneiden aus, wenn der Sensor die Stoffkante erkennt.
Wenn der Stoffkantensensor mit der Bedienungstafel
gekop p eit wi r d, ies e n S i e v o r der Benut z ung di e Be d ie n u n g s a n l e i t un g d e s S t o f f k a n te n se n s o r s aufmerksam durch.
4-8. Taste für automatisches Fadenabschneiden
• Durch Drücken der Taste für automatisches Fadenabschneiden 1 erfolgt eine EIN/AUS-Umschaltung für automatisches Fadenabschneiden.
• Diese Taste dient zur automatischen Betätigung des Fadenabschneiders in einem Prozess, bei dem die Nähmaschine automatisch anhält, oder bei dem der Stoffkantensensor verwendet wird.
(Wenn automatische Rückwärtsstiche (am Mihende) angegeben worden
sind, wird der Fadenabschneider ausgelöst, nachdem die Nähmaschine die automatischen Rückwärtsstiche (am Nähende) ausgeführt hat.)
1
4-9. Ein-Schuss-Nähautomatik-Taste
1
• Durch Drücken der Ein-Schuss-Nähautomatik-Taste 1 erfolgt eine EIN/ AUS-Umschaltung für Ein-Schuss-Nähautomatik.
• Diese Taste wird im Konstantmaß-Nähmodus,im Rechteck- Nähmodus oder bei einem Prozess verwendet, für den der Stoffkantensensor angegeben wurde, um die Nähmaschine durch einmalige Aktivierung automatisch mit der angegebenen Geschwindigkeit nähen zu lassen, bis das Ende des Prozesses erreicht wird.
– 19 –
Page 23
4-10. Fadenabschneidsperrtaste
• Durch Drücken der Fadenabschneidesperrtaste 1 erfolgt eine EIN/AUS­Umschaltung der Fadenabschneidesperre.
• Diese Taste dient dazu, die Fadenabschneidefunktion vorübergehend unwirksam zu machen.
Die übrigen Funktionen der Nähmaschine werden durch diese Taste nicht
beeinusst.
(Wenn automatische Rückwärtsstiche (am Nähende) angegeben worden
sind, führt die Nähmaschine die automatischen Rückwärtsstiche am
1
Nähende aus.)
• Falls sowohl die Taste für automatisches Fadenabschneiden als auch
die Fadenabschneidsperrtaste aktiviert wird, führt die Maschine kein Fadenabschneiden aus, sondern bleibt mit hochgestellter Nadel stehen.

4-11. Tastensperre

• Um zu verhindern, dass die angegebenen Daten für die Stichzahl oder die Prozesse (A, B, C und D oder Schrittdaten) versehentlich geändert werden, können die Einstelltasten gesperrt werden. (Selbst bei gesperrten Einstelltasten ist eine Änderung des zu nähenden Musters und des Spulenfadenzählerwerts noch möglich.)
• Nehmen Sie die Einstellung der Funktion Nr. 17 „Tastensperre“ gemäß den Angaben unter „4-13. Funktio nseinstellverfahren“ vor (die Tastensperre wird mit der Einstellung “1” wirksam).
– 20 –
Page 24

4-12. Information

Die Einstellung und Überprüfung verschiedener Daten kann mit der Information durchgeführt werden.
Für die Information gibt es die Bedienerstufe und die Wartungspersonalstufe.
Bedienerstufe
1
1) Schalten Sie die Stromversorgung ein.
2) Drücken Sie die Taste q, um den Informationsbildschirm anzuzeigen.
Informationsbildschirm (Bedienerstufe)
:
Nähverwaltungsinformation
1
1
Nähverwaltungsinformationen
Für die Nähverwaltungsinformationen gibt es die Wartungsverwaltungsfunktion, die Produktionssteuerfunktion und die Arbeitsmessungsfunktion.

(1) Wartungsverwaltungsfunktion

1
1) Drücken Sie q, um den Wartungsfunktionsbildschirm anzuzeigen.
– 21 –
Page 25
Wartungsfunktionsbildschirm
2
4
[Erläuterung der einzelnen Posten]
w
e
r
[Erläuterung des Anzeigeinhalts]
(Zähler / Nenner) * Anzahl der verbleibenden Stiche bis *tausend / Beispiele) Nadelwechsel
Nadelwechselzeit......Einheit : × 1.000 Stiche
Reinigungszeit ..........Einheit : Stunde
Ölwechselzeit ...........Einheit : Stunde
100 / 1600 k
Die Nadelwechselzeit wird nach jeweils 1.600 tausend Stichen gemeldet.
3
Tausend Stiche
**
Wenn die Tasten w, e und r gedrückt werden, wird der Löschprüfungsbildschirm angezeigt.
Löschbildschirm
: Der Bildschirm wird auf den Wartungsfunktionsbildschirm zurückgeschaltet, ohne eine Löschung
1
durchzuführen.
: Der Bildschirm wird nach der Ausführung der Löschung auf den Wartungsfunktionsbildschirm
2
zurückgeschaltet.
Die Nadelwechselzeit wird nach 100 tausend Stichen gemeldet.
1
2
– 22 –
Page 26
Warnungsbildschirm
Der Warnungsbildschirm wird bei Erreichen der Warnungszeit angezeigt.
1
2
: Durch Drücken von 1 kann der Bildschirm gelöscht werden. Der Zähler selbst kann jedoch nicht
1
gelöscht werden. Im Falle eines Nadelwechsels wird der Warnungsbildschirm in Abständen von 10 Minuten angezeigt, bis die Löschung durchgeführt wird. Im Falle anderer Warnungen wird der Warnungsbildschirm nach dem Einschalten der Stromversorgung bis zum Löschen des Zählers angezeigt.
: Durch Drücken von 2 werden Bildschirm und Zählerwert gelöscht. Ab diesem Zeitpunkt beginnt eine
2
neue Zählung.
[Einstellung der Warnungs-Einstellzeit]
Informationsbildschirm
1
1) Halten Sie die Taste q auf dem Informationsbildschirm etwa drei Sekunden lang gedrückt.
– 23 –
Page 27
Nähverwaltungsinformations-Auswahlbildschirm
2
2) Drücken Sie w, um den Wartungsfunktionsbildschirm anzuzeigen.
(Weitere Funktionen nden Sie in der Mechanikeranleitung.)
Wartungsfunktionsbildschirm
3
4
5
3,4,5
6
7
Nachdem Sie die Einstellungszeit eingegeben haben, legen Sie die Zeit mit 8 fest.
:Der Bildschirm zur Eingabe der lnspektionszeiit (Anzahl der Fadenabschneidevorgänge) wird angezeigt.
: Anzahl der Fadenabschneidevorgänge pro Nähvorgang.-----Einheit: Anzahl der Vorgänge
Bildschirm zur Eingabe der lnspektionszeit (Anzahl der Fadenabschneidevorgänge)
7
: Der Löschungsbildschirm wird angezeigt. (Der Bildschirm wird nicht angezeigt, wenn die Anzahl der
Fadenabschneidevorgänge angegeben wird.)
6
8
Um die Warnungsfunktion zu stoppen, stellen Sie den Einstellwert auf “0” ein. Es ist möglich, die Zeiten für Nadelwechsel, Reinigung und Ölwechsel individuell
einzustellen. Um alle Funktionen zu stoppen, stellen Sie “0” für jeden Posten ein.
– 24 –
Page 28

(2) Produktionssteuerfunktion

1
1) Drücken Sie 1 , um den Produktionskontrollbildschlrm anzuzeigen.
Produktionskontrollbildschirm
2
4
[Erläuterung der einzelnen Posten]
Stückzahl des aktuellen Sollwerts ................... Einheit : Stück
Stückzahl des endgültigen Sollwerts.................. Einheit : Stück
Aktuelle Produktionsmenge ............................... Einheit : Stück
Für das Nähen eines Werkstücks erforder|iche Zeit (Produktionszeit) ............ Einheit : Sekunde
3
5
Dieser Posten zeigt an, dass die Messung gestoppt ist.
2) Drücken Sie 2, 3, 4 und 5, um den Produktionskontroll-Eingabeblldschirm anzuzeigen.
Dieser Posten zeigt an, dass die Messung durchgeführt wird.
– 25 –
Page 29
Produktionskontroll-Eingabebildschirm
6
3) Stellen Sie die jeweiligen Posten mit 7 ein. Die in 6 elngegebene Einstellzeit wird invertiert angezeigt.
Der kleinstmögliche Einstellwert der Produktionszeit ist 0,50 Sekunden.
Wenn 0,00 Sekunden eingestellt wird, schalten Sie die Anzeige des aktuellen Sollwerts ab.
7
7
8
4) Drücken Sie 8 auf dem Musterlisten-Bildschirm.
Ausgabeanzeige-Bildschirm
9
!0
5) Der Ausgabeanzeige-Bildschirm wird angezelgt. Nähen ist mit diesem Bildschirm. Der Einstellwert kann mit den Tasten 9 und !0 geändert werden. (Eine Bearbeitung des endgültigen Sollwertsund der Produktionszeit ist auf diesem Bildschirm nicht möglich.) Der aktuelle Sollwert und die aktuelle Ausgabe können mit der Taste !1 gelöscht (auf „0“ gesetzt) werden.
Die Start/Stopp-Einstellung der Ausgabeanzeigefunktion kann mit Taste !2 durchgeführt werden.
!1
!2
– 26 –
Page 30

(3) Arbeitsmessungsfunktion

1
1) Drücken Sie 1, um den Arbeitsmessfunktions-Bildschirm auzuzeigen.
Arbeitsmessungsfunktions-Bildschirm
2
3
[Erläuterung der einzelnen Posten]
2) Drücken Sie 3, um die Arbeitsmessung zu starten.
3) Zum Stoppen der Messung drücken Sie 3 erneut.
4) Das Messergebnis kann mit 2 gelöscht werden.
Wenn “Löschen” nicht ausgeführt wird, kann die Messung vom letzten Mal fortgesetzt
Arbeitsfaktor ............................................. Einheit : %
Durchschnittliche Arbeitsdrehzahl ............ Einheit : St/min
Produktionszeit ......................................... Einheit:Sekunde
Maschinenzeit ......................................... Einheit:Sekunde
werden.
– 27 –
Page 31
Wartungspersonalstufe
1
1) Schalten Sie die Stromversorgung ein.
2) Halten Sie die Taste 1 etwa drei Sekunden lang gedrückt, um den Informationsbildschirm anzuzeigen.
Informationsbildschirm [Wartungspersonalstufe]
2 3 4 5 6
: Versionsanzeige ............................Einzelheiten nden Sie in der Mechanikeranleitung.
2
: Funktionseinstellung .....................Siehe Funktionseinstellverfahren.
3
: Nähverwaltungsinformationen
4
: Kommunikationsmodus .................Einzelheiten nden Sie in der Mechanikeranleitung.
5
: Formatieren des Speichermediums .... Einzelheiten nden Sie in der Mechanikeranleitung.
6
Wenn die Formatierung des Speichermediums ausgeführt wird, werden alle gegenwärtig
aufgezeichneten Daten gelöscht.
Benutzen Sie diese Funktion nur zum Initialisieren des Speichermediums.
– 28 –
Page 32

4-13. Funktions-Einstellverfahren

(1) Umschaltung auf den Funktionseinstellmodus

Führen Sie nur die in den folgenden Erläuterungen beschriebenen Tastenoperationen aus. Warten Sie mindestens eine Sekunde bis zum erneuten Einschalten des Netzschalters. Wir d der Netzs chalter u nmittelba r nach dem Aussch alten einge schaltet, können Fun ktionsst örungen der Nähmas chine auf treten. Schalten Sie in diesem Fall d ie Stromversorgung erneut ein.
WARNUNG :
Um mögliche Verletzungen durch ungewollte Maschinenbewegungen zu verhüten, betätigen Sie die Tasten zur Angabe der Funktionen nur nach dem unten beschriebenen Verfahren.
Es gibt zwei verschiedene Funktionseinstellungen: Stufe 1 und Stufe 2. Stufe 1 : Eine Einstellungsänderung kann durchgeführt werden, ohne den Netzschalter auszuschalten. Stufe 2 : Nach einer Einstellungsänderung muss der Netzschalter ausgeschaltet werden. Einzelheiten nden Sie in der Funktionseinstellungsliste auf Seite 32.
[Einstellverfahren für Stufe 2]
1) Schalten Sie die Stromversorgung ein. Wenn sich die Nadelstange nicht in der Hochstellung bendet, ist sie durch Drehen des Handrads in die Hochstellung zu bringen.
2) Halten Sie die Taste q etwa drei Sekunden lang gedrückt.
3
3
2
Einstellungsnummer
Einstellwert
1
3) Halten Sie die Taste w etwa drei Sekunden lang gedrückt.
4) Diese Anzeige ist die Funktionseinstellanzeige.
Ändern Sie die
Einstellungsnummer mit den Tasten “+/–” des Schalters e.
Einzelheiten über die
Einstellungsnummer
nden Sie auf Seite 32.
Beispiel) Ändern der
limmerunterdrückungs­Funktion (Einstellungsnummer
5)
Ändern Sie die Einstellungsnummer auf “5” mit der Taste “+” des Schalters e in der obigen Abbildung.
Drücken Sie die Taste r.
4
– 29 –
Page 33
5
5
6
7
Ändern Sie den
Einstellwert mit den Tasten “+/–” des Schalters t.
Der Einstellwert ist von “0” auf “3” geändert worden.
Wenn dieser geänderte
We r t a k ze p t a b e l is t , drücken Sie die Taste u.
Wenn Sie den vorherigen
Wert w ied e rhe r stel l en wollen, drücken Sie die Taste y .
[Einstellverfahren für Stufe 1]
S c h a l t e n S i e d e n
Ne tz sc ha lt er a us u nd nach etwa einer Sekunde wieder ein.
D i e Ä n d e r u n g d e s
E i n s t e l l w e r t s w i r d durch Ausschalte n des Netzschalters festgelegt.
1) Halten Sie die Taste q etwa drei Sekunden lang gedrückt.
1
2
2) Drücken Sie die Taste w.
– 30 –
Page 34
3
3
Einstellungsnummer
4
5
Einstellwert
3) Diese Anzeige ist die Funktionseinstellanzeige.
Ändern Sie die
Einstellungsnummer mit der Taste “+/–” des Schalters e.
Einzelheiten zur
Einstellungsnummer
nden Sie auf Seite 32.
Beispiel) Ändern der
Drehzahl für Rückwärtsnähen (
Einstellungsnummer
8)
Ändern Sie die Einstellungsnummer auf “8” mit der Taste “+” des Schalters e in der obigen Abbildung.
Drücken Sie die Taste r.
5
6
7
Ändern Sie den
Einstellwert mit den Tasten “+/–” des Schalters t.
Der Einstellwert ist von
1350 auf 1250 geändert worden.
Wenn dieser geänderte
Wert akzeptabel ist, drücken Sie die Taste u.
Drücken Sie die Taste y,
wenn Sie den vorherigen Wert wiederherstellen wollen.
– 31 –
8
Drücken Sie die Taste i
im Falle des Nähens.
Page 35

(2) Liste der Funktionseinstellungen

Einzelheiten zu den Funktionen entnehmen Sie bitte der Bedienungsanleitung des SC-910.
* DDL-8700 wird hier als Beispiel angegeben. Der Anfangswert ändert sich jedoch entsprechend dem
anzuschließenden Maschinenkopf.
Nr. Posten Beschreibung
1 Soft-Start-Funktion Anzahl der mit niedriger Geschwindigkeit zu nähenden
5 Flimmerunterdrü-
ckungs-Funktion
6 Spulenfaden-zähler-
Funktion
7
Spulenfadenzähleinheit
8 Drehzahl für Rück-
wärtsnähen
10
Nadelstangen-Stop­position bei Anhalten der Nähmaschine
11 Klickgeräusch des
am PSC ange brachten Tasten schalters
12 Wahl der Zusatz
schal-terfunktion
13 Startsperre der
Nähmaschine durch Spulenfaden-zähler
Nähvorgangs-zähler Zählfunktion der Nähvorgänge (Anzahl der abgeschlos-
14
15 Anzahl der Erken
nungen des Spulen faden-Restbetrag­verbrauchs
17
Tastensperrfunktion Tastensperrfunktion
Vogelnest-Verhü-
18
tungsfunktion
-
Stiche bei Verwendung der Soft-Start-Funktion am Näh anfang. 0 : Soft-Start-Funktion ist deaktiviert.
Flimmerunterdrückungs-Funktion (falls die Handlampe
immert)
0 : Flimmerunterdrückungs-Funktion ist deaktiviert. 1 : Weniger wirksam
Spulenfadenzähler-Funktion 0 : Spulenfadenzähler-Funktion ist deaktiviert. 1 : Spulenfadenzähler-Funktion ist aktiviert.
Rückwärtszähleinheit des Spulenfadenzählers 0 : Zählung/10 Stiche 1 : Zählung/15 Stiche 2 : Zählung/20 Stiche
Rückwärtsnähgeschwindigkeit
Damit wird die Position der Nadelstange bei Anhalten der Nähmaschine festgelegt. 0 : Vorbestimmte Tiefstellung 1 : Vorbestimmte Hochstellung
Damit wird das Klickgeräusch des am PSC angebrachten Tastenschalters festgelegt. 0 : Klickgeräusch ist deaktiviert.
­ 1 : Klickgeräusch ist aktiviert.
-
Umschaltung der Funktion des Zusatzschalters. 0 : Keine Funktion 1 : Nadel-hoch/tief-Kompensationsnähen 2 : Rückwärts-Kompensationsnähen 3 : Einmaliges Annullieren des Rückwärtsnähens am Nähende 4 : Fadenabschneidefunktion 5 : Nähfußlüftung 6 : Ein-Stich-Kompensationsnähen 7 : Funktion für gleichzeitiges Annullieren von Rückwärtsnähen am Nähanfang und Nähende 8 : Umschaltung der Nähfußlüftungsfunktion bei Neutralstellung des Pedals
Startsperre der Nähmaschine durch Spulenfadenzähler 0 : Bei Ablauf der Zählung (–1 oder weniger) Startsperre der Nähmaschine ist deaktiviert. 1 : Bei Ablauf der Zählung (–1 oder weniger) Startsperre der Nähmaschine ist aktiviert. 2: Bei Ablauf der Zählung (–1 oder weniger) Die Funktion der Zwangssperre des Nähmaschinenstarts ist wirksam.
senen Nähvorgänge) 0 : Nähvorgangszähler-Funktion ist deaktiviert. 1 : Nähvorgangszähler-Funktion ist aktiviert.
-
Anzahl der Erkennungen des Spulenfaden-Restbetragver
-
brauchs 0 : Spulenfaden-Restbetragfunktion ist deaktiviert. 1 bis 19 : Anzahl der Signalunterdrückungen trotz Erken nung des Spulenfaden-Restbetragverbrauchs.
0 : Ohne Tastensperre 1 : Mit Tastensperre
Wirksam in Verbindung mit (Sondereinheit A ist erforder lich). 0 : Die Vogelnest-Verhütungsfunktion ist deaktiviert. 1 : Die Vogelnest-Verhütungsfunktion ist aktiviert. 2
: Die Vogelnest-Verhütungsfunktion ist wirksam
(bei Fadenfreigabe).
8 : Äußerst wirksam
/
Einstellungsstufe
-
-
-
-
Einstellbereich
1 0 bis 9
2 0 bis 8
1 0 bis 1
1 0 bis 2
1
2 0 bis 1
2 0 bis 1
2 0 bis 8
2 0 bis 2
2 0 bis 1
2 0 bis 19
2 0 bis 1
2 0 bis 2
150 bis
3000
Tafelanzeige
Standard-
Einstellwert
N-SOFT
1
T-ACC
0
SCBOB
1
RATIO
0
S-BT 1500
NPS
0
SOUND
1
SW2
0
ASCNT
0
NTO
1
BTDS
1
KEYLOCK
0
BNC
0
– 32 –
Page 36
Nr. Posten Beschreibung
19 Nadelfaden-freigabe am
Nähanfang
20 Anzahl der Verdichtungs-
stiche
21 Funktion für Neutralstel-
lungs-Nähfußlüftung
22 Funktionsum-schaltung
des Kompensations­schalters an der Bedie­nungstafel
24 Funktion für Drehzahl-
Feineinstellung
25 Bedingung des Fadenab-
schneidebetriebs
26 Funktion zur Einstel-
lung der Haltekraft nach einem Stopp
27 Funktion zur Einstellung
der Reaktionskraft bei einer Wiederholung
28 Stichzahl für Nadelfaden-
freigabe
29 Riegelmagnet-
Anfangsbewegungssaugzeit
30 Schnellschalt-Rück-
wärtsnähen
31 Stichzahl für Schnell-
schalt-Rückwärtsnähen
32 Wirksamkeit des Schnell-
schalt-Rückwärts­nähens bei Stillstand der Nähmaschine
33 Fadenab-schneiden
durch Schnellschalt­Rückwärtsnähen
35 Drehzahl bei niedriger
Geschwindigkeit
Wirksam in Verbindung mit (Sondereinheit A ist erfor­derlich). 0 : Nadelfadenfreigabe ist deaktiviert. 1 : Nadelfadenfreigabe ist aktiviert.
Wirksam in Verbindung mit (Sondereinheit A ist erfor­derlich). 0: Verdichtungsstichfunktion ist deaktiviert. 1 bis 9: Anzahl der Verdichtungsstiche
Funktion für Nähfußlüftung bei Neutralstellung des Pedals 0 : Die Funktion für automatische Neutralstellungs­ Nähfußlüftung ist unwirksam. 1 : Die Funktion für automatische Neutralstellungs­ Nähfußlüftung ist wirksam.
Die Funktion des Nadel-hoch/tief-Kompensations­schalters an der Bedienungstafel kann umgeschaltet werden. 0 : Nadel-hoch/tief-Kompensation 1 : Ein-Stich-Kompensation
Drehzahl kann kompensiert werden. Diese Funktion sollte normalerweise mit “0” verwendet werden.
Diese Funktion dient zur Festlegung des Fadenab­schneidebetriebs, nachdem die Tiefstellung durch Drehen des Handrads von Hand abgeschaltet worden ist. 0 : Fadenabschneiden nach Drehen des Handrads von Hand ist zulässig. 1 : Fadenabschneiden nach Drehen des Handrads von Hand ist unzulässig.
Diese Funktion verhütet Rückwärtslauf der Nähma­schine nach einem Stopp. 0 : Anfangswert 1 : Weniger wirksam / 9: Sehr wirksam
Diese Funktion dient zur Einstellung der Größe der Rückstellkraft der Nadelstange vor dem Wiederho­lungsbetrieb. 1: Geringe Rückstellkraft / 100: Hohe Rückstellkraft
Diese Funktion ist in Verbindung mit einem Maschinen­kopf mit Vogelnestverhütungsfunktion wirksam (Sonde­reinheit A ist erforderlich). Diese Funktion dient zur Einstellung der Stichzahl für die Erfassung des Fadens am Nähanfang. 0 bis 30 Stiche
Diese Funktion dient zur Einstellung der Saugbetriebs­zeit des Riegelmagneten. 50 ms bis 300 ms
Schnellschalt-Rückwärtsnähen 0 : Schnellschalt-Rückwärtsnähen ist deaktiviert. 1 : Schnellschalt-Rückwärtsnähen ist aktiviert.
Stichzahl für Schnellschalt-Rückwärtsnähen.
Wirksamkeit für Schnellschalt-Rückwärtsnähen 0 : Funktion ist bei Stillstand der Nähmaschine unwirksam. 1 : Funktion ist bei Stillstand der Nähmaschine wirksam.
Fadenabschneiden durch Schnellschalt-Rückwärtsnä­hen 0 : Automatisches Fadenabschneiden nach Abschluß des Schnellschalt-Rückwärtsnähens ist deaktiviert. 1 : Automatisches Fadenabschneiden nach Abschluß des Schnellschalt-Rückwärtsnähens ist aktiviert.
Niedrigste Geschwindigkeit mit Pedal
Einstellungsstufe
2 0 bis 1
1 0 bis 9
1 0 bis 1
2 0 bis 1
2 –15 bis 15
2 0 bis 1
2 0 bis 9
2 1 bis 100
1 0 bis 30
2 50 bis 300
2 0 bis 1
2 0 bis 19
2 0 bis 1
2 0 bis 1
1 20 bis 400
Einstellbereich
Tafelanzeige
Standard-
Einstellwert
THOLD
0
N-CS
0
N-NPL
0
F-CMSP
0
F-FAS
0
F-TRMC
1
F-RTPC
0
F-RTRC
50
F-UTHR
1
T-RSS
250
OBT
0
N-OBT
4
OBTS
0
OBTT
0
S-POS
200
– 33 –
Page 37
Nr. Posten Beschreibung
36 Drehzahl beim Faden-
ab-schneiden
37 Drehzahl bei Soft-Start Nähgeschwindigkeit am Nähanfang (Soft-Start)
38 Ein-Schuß-Nähge-
schwin-digkeit
39 Pedalhub bei Nähma-
schinen-start
40 Niedergeschwin-
digkeitsbereich des Pedals
41 Startposition der Näh-
fußlüftung durch Pedal
42 Startposition der
Nähfuß-absenkung
43 Pedalhub 2 zum Akti-
vieren des Fadenab­schneiders
44 Pedalhub zum Errei-
chen der Maximaldreh­zahl
45
Kompensierung der Neutralstellung des Pedals
46 Auto-Lifter-Wahlfunkti-onAuto-Lifter-Wahl
47 Haltezeit der Nähfuß-
lüftung
48 Pedalhub 1 zum Akti-
vieren des Fadenab­schneiders
49 Nähfuß-Absenkzeit Nähfuß-Absenkzeit nach Niederdrücken des Pedals.
51 Kompensierung des
Einschaltzeit-punkts der Rückwärtstran­sport-Magnetspule am Nähanfang
52 Kompensierung des
Ausschaltzeit-punkts der Rückwärtstrans­port-Magnetspule am Nähanfang
53 Kompensierung des
Ausschaltzeit-punkts der Rückwärtstrans­port-Magnetspule am Nähende
55 Nähfußlüftung nach
Fadenab-schneiden
56 Rückwärtsdre-hung
zum Anheben der Na­del nach dem Faden­absch-neiden
Fadenabschneidegeschwindigkeit
(Vorsicht) Nicht den Einstellwert ändern. Wird der Wert geändert, kann die Nähmaschine beschädigt werden.
Ein-Schuß-Nähgeschwindigkeit (Der Maximalwert hängt von der Höchstdrehzahl des Nähmaschinenkopfes ab.)
Pedalhub zwischen Neutralstellung und Startposition der Nähmaschinendrehung
Pedalhub zwischen Neutralstellung und Startposition der Nähmaschinenbeschleunigung 2 10 bis 100
Pedalhub zwischen Neutralstellung und Startposition der Nähfußlüftung durch Pedal
Startposition der Nähfußabsenkung Hub von der Neu­tralstellung
Pedalhub zwischen Neutralstellung und Startposition 2 des Fadenabschneiders (bei Ausstattung mit Nähfußlüf­tung durch Pedal)
Pedalhub zwischen Neutralstellung und Position der Ma­ximaldrehzahl der Nähmaschine 2 10 bis 150
Kompensationswert des Pedalsensors
0 : Magnetspulenantrieb 1 : Druckluftantrieb
Wartezeitbegrenzung der Nähfußlüftung mit Magnetspu­lenantrieb
Pedalhub zwischen Neutralstellung und Position der Ak­tivierung des Fadenabschneiders durch Standardpedal 2
(Der Anlaufstart der Nähmaschine wird während dieser Zeit verzögert.)
Kompensierung der Aktivierung der Rückwärtstransport­Magnetspule, wenn Rückwärtsnähen am Nähanfang durchgeführt wird. 1 – 36 bis 36
Kompensierung der Deaktivierung der Rückwärtstrans­port-Magnetspule, wenn Rückwärtsnähen am Näh­anfang durchgeführt wird. 1 – 36 bis 36
Kompensierung der Deaktivierung der Rückwärtstrans­port-Magnetspule, wenn Rückwärtsnähen am Nähende durchgeführt wird. 1 – 36 bis 36
Nähfußlüftung beim (nach dem) Fadenabschneiden 0 : Funktion zum Anheben des Nähfußes nach dem Fadenabschneiden ist nicht verfügbar 1 : Funktion für automatisches Anheben des Nähfußes nach dem Fadenabschneiden ist verfügbar
Funktion für Rückwärtsdrehung zum Anheben der Nadel beim (nach dem) Fadenabschneiden 0 : Funktion für Rückwärtsdrehung zum Anheben der Nadel nach dem Fadenabschneiden ist nicht verfügbar 1 : Funktion für Rückwärtsdrehung zum Anheben der Nadel nach dem Fadenabschneiden ist verfügbar
Einstellungsstufe
2 20 bis 250
1
1
2 10 bis 50
2
2 8 bis 50
2
2 – 15 bis 15
2 0 bis 1
2 10 bis 600
2 0 bis 250
2 0 bis 1
2 0 bis 1
Einstellbereich
150 bis
5500
200 bis
Max
– 60 bis
– 10
– 60 bis
– 10
– 60 bis
– 10
Tafelanzeige
Standard-
Einstellwert
S-TRM
210
S-SOFT
800
S-ASS
2000
P-SSP
30
P-LSA
60
P-FLW
– 21
P-FLD
10
P-TRM2
– 51
P-MAX
150
P-ANP
0
FLSEL
0
T-FL
60
P-TRM1
– 35
T-FLWT
140
T-SON
10
T-SOFF
16
T-EOFF
18
FLAT
1
RATRM
0
– 34 –
Page 38
Nr. Posten Beschreibung
57 Spulenfaden-Restbe-
trager-kennung
58 Halten der Nadelstan-
ge in der vorbestimm ten Hoch-/Tiefstellung
59 Automatische/Manu-
elle Umschaltung auf Rückwärtsnähen am Nähanfang
60 Pause unmittelbar
nach dem Rückwärts nähen am Nähanfang
61 Startsperre der
Nähmaschine durch Erkennung des Spu lenfaden-Restbetrags
64 Umschaltge-schwin-
digkeit von Verdich tungs-stich oder Endnahtriegel
65 Einschaltzeit-punkt
der Magnetspule für Verdichtungs-stiche (wenn Verdichtungs­stiche zu 1 Stich ausgeführt werden)
66 Einschaltzeit-punkt
der Magnetspule für Verdichtungs-stiche (wenn Verdichtungs­stiche zu 2 Stichen ausgeführt werden)
67 Einstellung des Be-
triebs der Nähfußlüf tungs-magnetausgabe
70 Funktion für weiche
Nähfuß-Absenkung
71 Funktion für Beschleu
nigun-gsbegrenzung nach Geschwindigkeit­sreduzierung
72 Funktion für Beschleu-
nigung-sbegrenzung bei Rotationsbeginn
73 Wiederholfunktion Diese Funktion wird verwendet, wenn die Nadel den Stoff
75 Laufrichtung des Mo-
tors
Funktion zum Erkennen des Spulenfaden-Restbetrags beim (nach dem) Fadenabschneiden 0 : Funktion zum Erkennen des Spulenfaden­ Restbetrags ist nicht verfügbar 1 : Funktion zum Erkennen des Spulenfaden­ Restbetrags ist verfügbar
Halten der Nadelstange in der vorbestimmten Hoch-/Tief
-
stellung
0 : Funktion zum Halten der Nadelstange in der vorbestimmten Hoch-/Tiefstellung ist nicht verfügbar 1 : Funktion zum Halten der Nadelstange in der vorbestimmten Hoch-/Tiefstellung ist verfügbar
Mit dieser Funktion kann die Rückwärtsnähgeschwindig keit am Nähanfang festgelegt werden. 0 : Die Geschwindigkeit hängt von der manuellen Betätigung durch Pedal usw. ab. 1 : Die Geschwindigkeit hängt von der eingestellten Rückwärtsnähgeschwindigkeit (Nr. 8) ab.
Funktion nach Abschluß des Rückwärtsnähens am Nähanfang
­ 0 : Funktion für Anhalten der Nähmaschine nach Abschluß des Rückwärtsnähens am Nähanfang ist nicht verfügbar 1 : Funktion für Anhalten der Nähmaschine nach Abschluß des Rückwärtsnähens am Nähanfang ist verfügbar
Startsperre der Nähmaschine durch Erkennung des Spulenfaden-Restbetrags 0 : Die Nähmaschine wird bei Ablauf der Zählung
­ (-1 oder weniger) nicht angehalten. 1 : Die Nähmaschine wird bei Ablauf der Zählung (-1 oder weniger) angehalten.
Anfangsgeschwindigkeit zu Beginn der Verdichtungssti che oder des Endnahtriegels
-
Start-(Kompensations-)Zeitpunkt der Magnetspule für Verdichtungsstiche: –1 Kompensationswert zum Aktivie ren der Magnetspule, wenn Verdichtungsstiche zu 1 Stich ausgeführt werden.
Start-(Kompensations-)Zeitpunkt der Magnetspule für Verdichtungsstiche: –2 Kompensationswert zum Akti vieren der Magnetspule, wenn Verdichtungsstiche zu 2 Stichen ausgeführt werden.
Betrieb der Nähfußlüftungsmagnetausgabe [%]
-
Nähfuß wird langsam abgesenkt. 0 : Nähfuß wird schnell abgesenkt. 1 : Nähfuß wird langsam abgesenkt.
-
Eine Geschwindigkeitsbegrenzung erfolgt bei der Wieder beschleunigung nach der Geschwindigkeitsreduzierung der Nähmaschine. Diese Funktion ist bei Schrittnähen wirksam.
Eine Geschwindigkeitsbegrenzung erfolgt beim Anlaufen der Nähmaschine (außer am Nähanfang). Diese Funktion ist bei Schrittnähen wirksam.
nicht durchdringt. 0 : Normal 1 : Wiederholfunktion ist verfügbar.
Normale Laufrichtung des Motors 0 : im Uhrzeigersinn 1
: entgegen dem Uhrzeigersinn
-
-
Einstellungsstufe
2 0 bis 1
-
2 0 bis 1
-
2 0 bis 1
2 0 bis 1
2 0 bis 1
2 0 bis 250
­2 – 36 bis 0
2 – 36 bis 0
2 5 bis 40
2 0 bis 1
­2 0 bis 5
1 0 bis 5
1 0 bis 1
2 0 bis 1
Einstellbereich
Tafelanzeige
Standard-
Einstellwert
BTDF
0
HPOS
0
SBTO
1
SBTQ
0
ASBOB
1
S-WAIT
180
T-CS1
– 15
T-CS2
– 15
FLDTY
20
F-SDFL
0
F-ACRA
0
F-ACR
0
F-RET
1
DM
0
– 35 –
Page 39
Nr. Posten Beschreibung
76 Funktion zur Wahl
der Anlaufgeschwin­digkeit der Nähma-
Die Anlaufkurve der Nähmaschine wird gewählt. 0 : Normale Kurve 1 : Schärfere Kurve
schine
84 Anfängliche Saug-
Saugbewegungszeit des Nähfußlüftungsmagneten bewegungszeit des Nähfußlüftungsmag­neten
87 Funktion der Pedal-
kurvenwahl
89 Spannung-
Die Pedalkurve wird gewählt. (Verbesserung des Pedal-
feinbewegungsbetriebs)
2
Drehzahl
0
Unbenutzt sfreigabefunktion
91 Kompensations-
betriebs-sperre nach Drehen des Hand­rads von Hand
92 Reduzierung der
Rückwärtsnähge­schwindigkeit am Nähanfang
93 Erweiterungs-funkti-
on des Nadel-hoch/ tief-Kompensations­schalters
Funktion für Kompensationsstiche bei Handbetätigung des
Handrads nach Abschluß des Konstantmaßnähens
0 : Funktion für Kompensationsstiche ist wirksam.
1 : Funktion für Kompensationsstiche ist unwirksam.
Funktion zur Reduzierung der Geschwindigkeit nach Ab-
schluß des Rückwärtsnähens am Nähanfang
0: Geschwindigkeit wird nicht reduziert.
1: Geschwindigkeit wird reduziert.
Die Funktion des Nadel-hoch/tief-Kompensationsschalters
wird nach dem Einschalten der Stromversorgung oder
nach dem Fadenabschneiden geändert.
0 : Normal (nur Nadel-hoch/tief-Kompensationsnähen)
1 : Ein-Stich-Kompensationsnähen erfolgt nur bei
Durchführung der obigen Umschaltung.
(Hoch-Stopp / Hoch-Stopp)
94 Nonstop-Funktion
durch Dauerbetrieb + Ein-Schuß-Nähen
Diese Funktion des IP-110 Programms ermöglicht
Nonstop-Betrieb der Nähmaschine durch Kombinieren von
Dauerbetrieb mit Ein-Schuß-Nähen bei einer Schrittände-
rung.
0 : Normal (Die Nähmaschine bleibt nach Vollendung
eines Schritts stehen.)
1 : Die Nähmaschine bleibt nach Vollendung eines
Schritts nicht stehen und geht zum nächsten Schritt
über.
96 Einstellung der Maxi-
maldrehzahl
Damit kann die Maximaldrehzahl des Nähmaschinen-
kopfes festgelegt werden.
* Die Einstellung hängt vom anzuschließenden
Widerstandssatz ab.
101 Nähvorgangs- zäh-
ler-Eingabefunktion
Diese Funktion dient zur Wahl des Eingabeziels des
Nähvorgangszählers.
0 : Der Zählerstand erhöht sich bei jedem
Fadenabschneidevorgang automatisch.
1 : Der Zählerstand erhöht sich durch Eingabe über
einen externen Nähvorgangszählerschalter.
1
Pedalhub
Einstellungsstufe
2 0 bis 1
2 40 bis 300
2 0 bis 2
2 0 bis 1
2 0 bis 1
2 0 bis 1
2 0 bis 1
2 0 bis 1
2 50 bis Max
2 0 bis 1
Einstellbereich
Tafelanzeige
Standard-
Einstellwert
F-SCS
0
T-PUT
100
F-PCS
0
TRS
0
F-PMAT
1
F-DSBT
0
F-MADF
0
F-SBTC
0
S-MAX
4000
F-MAC
0
– 36 –
Page 40

5. TAFEL FÜR LH-4168/4188

5-1. Grundbildschirm

Der Begrüßungsbildschirm wird unmittelbar nach dem Einschalten der Stromversorgung angezeigt.
Auf dem Bil dsc h irm , de r un mit t elb a r au f de n Be grü ß ung s bil d sch irm fol g t, könne n Si e di e Nähmustereinstellung durchführen, die beim vorherigen Ausschalten gewählt wurde.
Mit jedem Drücken der Taste ändert sich der Bildschm.
Musterlistenbildschirm
Hier wird die Auswahl der jeweiligen Formen durchgeführt.
Popup-Fenster für Eckenmusterwahl
Dient zur Wahl der Eckenmusternummer.
Popup-Fenster für Schrittmusterwahl
Dient zur Wahl der Schrittmusternummer.
– 37 –
Page 41
– 38 –
Musterfunktionsbildschirm
Dient zum Registrieren, Kopieren oder Löschen von Mustern.
<Wenn das Rückwärtsstichmuster gewähIt wird>
<Wenn das Eckenmuster gewählt wird>
<Wenn das Schrittmuster gewählt wird>
Bildschirm zur Einstellung der Stichzahl für Überlappungsnähen
Hier wird die Einstellung der Stichzahl für Überlappungsnähen durchgeführt.
Page 42
Einstellbildschirm für Eckenmuster
Die Einstellung des Eckenmusters wird angezeigt.
Schrittbearbeitungsbildschirm
Dient zum Einstellen des Schrittinhalts.
Eckenbearbeitungsbildschirm
Dient zum Einstellen des Eckeninhalts.
Schrittmuster-Einstellbildschirm
Hier wird die Einstellung der jeweiligen Bedingungen für das Schrittmuster durchgeführt.
– 39 –
Page 43
– 40 –
Zyklusnähen-Einstellbildschirm
Hier wird die EinsteIIung der ZykIusnähschritte durchgeführt.
Popup-Fenster für die Zyklusnähschritt-Einstellung
Hier wird die Einstellung des Zyklusnähschritts durchgeführt.
Popup-Fenster für die Wahl der Zyklusnähschrittnummer
Hier wird die Einstellung des Eckenmusters und des Zyklusnähschritts durchgeführt.
Bildschirm für Ausgabeanzeige
Hier werden der endgültige Sollwert, der aktuelle Sollwert und die bisherigen tatsächlichen Ergebnisse
angezeigt.
Page 44

5-2. Bedienung der Bedienungstafel zum Näihen von Stichmustern

(1) Rückwärtsstichmuster

2
OFF ON ON
OFF
Nähmuster
3
A
B
OFF OFF
C
D
ON ON
A
B
C
D
Drücken Sie , um den Musterlisten-Bildschirm aufzurufen.
1
1) Drücken Sie die Taste 1 zur Wahl des Rückwärtsstichmusters, worauf das Display automatisch auf den Bildschirm zur Einstellung der Stichzahl für Rückwärtsnähen umschaltet, um die bereits eingestellte Stichzahl anzuzeigen.
– 41 –
Page 45
– 42 –
2
4
3
2)
Nehmen Sie die Änderung der Stichzahl mit den Tasten 4 und 5 zur Einstellung der Stichzahl für A bis D vor.
5
(Verfügbarer Stichzahlbereich : 0 bis 99 Stiche)
3) Drücken Sie die Taste 2 zur Wahl von Rückwärtsnähen am Nähanfang.
Keine Einstellung
Rückwärtsnähen am Nähanfang
Doppelrückwärtsnähen am Nähanfang
4) Drücken Sie dieTaste 3 zur Wahl von Rückwärtsnähen am Nähende.
Keine Einstellung
Rückwärtsnähen am Nähende
Doppelrückwärtsnähen am Nähende
Page 46

(2) Überlappungsstichmuster

A
    C
B
Drücken Sie , um den Musterlisten-Bildschirm aufzurufen.
B
D
C
1
1) Drücken Sie die Taste 1 zur Wahl des Überlappungsstichmusters, worauf das Display automatisch auf
den Bildschirm zur Einstellung der Stichzahl für Überlappungsnähen umschaltet, um die um die bereits eingestellte Stichzahl anzuzelgen.
2
3
2) Nehmen Sie die Änderung der Stichzahl mit den Tasten 2 und 3 zur Einstellung der Stlchzahl für die
Prozesse A bis C vor. Nehmen Sie die Änderung der Anzahl der ganzen Prozesse mit den Tasten 4 und
zur Einstellung der Anzahl der Prozesse D vor. (Verfügbarer Stichzahlbereich für Prozesse A,B und C:0
5
bis 19 Stiche) (Verfügbarer Bereich der Anzahl der Prozesse D : 0 bis 9)
3) Wird das Pedal einmal nach vorne niedergedrückt, wiederholt die Nähmaschine den normalen und den
Rückwärtsnähvorgang um die angegebene Anzahl von Malen. Dann löst die Nähmaschine automatisch den Fadenabschneider aus und bleibt stehen, um den Überlappungsnähvorgang zu beenden. (Die Ein­Schuss-Nähautomatik kann nicht abgeschaltet werden.)
4) Wenn die Fadenabschneidsperrfunktion 6 gewählt wird, bleibt die Maschine nach Abschluss des
Überlappungsnähvorgangs mit angehobener Nadel stehen, ohne Fadenabschnelden durchzuführen.
4
5
6
– 43 –
Page 47
– 44 –

(3) Eckenmuster

Bis zu 8 Eckennähprozesse können im Voraus programmiert werden (bis zu 16 Prozesse, wenn Wiederholung effektiv ist). Die anzuhaltende Nadelstange und die Stichzahl für Ein-Nadel-Nähen können im Voraus für die jeweiligen Prozesse angegeben werden.
Drücken Sie die Taste , um den Musterlisten-Bildschirm aufzurufen.
1
1) Drücken Sie die Taste 1, um das Popup-Fenster zur Wahl der Eckenmusternummer anzuzeigen.
2
2) Wenn die Tasten 2 gedrückt werden und die Eckenmusternummer gewählt wird, wird das Display
automatisch auf den Eckenmuster-Einstellbildschirm umgeschaltet, um den Zustand des bereits angegebenen Musters anzuzeigen.
Page 48
3) Die folgende Tabelle zeigt die Anfangseinstellungen der einzelnen Muster.
Muster
nummer
1
2
3 bis 8
Anzeige
Eckentyp der Ecken-
nähprozesse
A
G / A
/
/
/
/
C F
A
/
F
/
C
/
/
/
C
/
C
/
/
Nähbeispiel
Annähen von Taschen an Jeans usw.
Nähen von Kr a g e n a n Jacken usw.
– 45 –
Page 49
– 46 –
4) Die folgende Tabelle zeigt die Anfangseinstellung jedes Eckentyps.
Eckentyp
A
B
C
Displayfeld
Zu arretierende Nadelstange und Anzahl der Stiche
Linke Nadel­stange Innere Ecke 1 Stich Äußere Ecke 1 Stich
Rechte Nadel­stange Innere Ecke 1 Stich Äußere Ecke 1 Stich
Linke Nadel­stange Innere Ecke 2 Stiche Äußere Ecke 2 Stiche
Nähbeispiel
Eckentyp
F
G
H
Displayfeld
Zu arretierende Nadelstange und Anzahl der Stiche
Rechte Nadel­stange Innere Ecke 3 Stiche Äußere Ecke 3 Stiche
Linke Nadel­stange Innere Ecke 1 Stich Äußere Ecke 0 Stiche
Rechte Nadel­stange Innere Ecke 1 Stich Äußere Ecke 0 Stiche
Nähbeispiel
D
E
Rechte Nadel­stange Innere Ecke 2 Stiche Äußere Ecke 2 Stiche
Linke Nadel­stange Innere Ecke 3 Stiche Äußere Ecke 3 Stiche
L
R
Linke Nadel­stange
Innere Ecke Äußere Ecke
Die Stichzahl wird durch Pedalbetätigung festgelegt.
Rechte Nadel­stange
Innere Ecke Äußere Ecke
Die Stichzahl wird durch Pedalbetätigung festgelegt.
  
  
Page 50
5) Musteränderung
[Hinzufügen eines Schritts]
1. Um einen Schritt hinzuzufügen, drücken Sie eine Taste, unter der nichts registriert ist (SW1 1 in dem in
der Abbildung gezeigten Beispiel).
1
2. Der im Schritt zu verwendende Eckentyp und die Art der Rückführung werden im Popup-Fenster für
Schrittbearbeitung ausgewählt.
1
2
und 2 : Diese Tasten dienen zur Wahl des Eckentyps.
1
und 4 : Diese Tasten dienen zur Wahl der Rückführungsart.
3
: Die Änderung wird festgelegt, und das Display schaltet auf den Schritteinstellbildschirm zurück.
5
Es gibt insgesamt 4 Rückführungsarten.
: Die Rückführung erfolgt nach Ausführung des gewählten Eckenschritts.
: Es erfolgt keine Rückführung.
: Rückführungs-Zwischenschritt. Diese Option kann nicht im letzten Schritt gewählt werden.
3
4 5
: 2-Nadel-Nähen wird nach Ausführung der ausgewählten Ecke durchgeführt, worauf die
Rückführung erfolgt.
Wenn oder als Rückführungsart gewählt wird, wird der nachfolgende Schritt gelöscht.
– 47 –
Page 51
– 48 –
[Ändern eines Schritts]
Um einen bereits registrierten Schritt zu bearbeiten, drücken Sie die Taste des zu bearbeitenden Schritts.
(Taste 1 dient als Beispiel in der Abbildung.)
1
Das Einstellverfahren ist das gleiche wie beim Hinzufügen eines Schritts.
[Löschen eines Schritts]
1. Um einen Schritt zu löschen, drücken Sie die Taste 1 des Schritts vor dem zu löschenden Prozess.
Wählen Sie beispielsweise den Schritt, in dem “B” existiert, um den Prozess nach “C” zu löschen.
1
Page 52
2. Stellen Sie die Rückführungsart mit der Taste 2 im Popup-Fenster auf oder ein.
Wenn oder während der Rückführung gewählt wird, ist die Wahl unwirksam.
3. Der Schritt nach dem eingestellten Schritt wird gelöscht. (Die Abbildung zeigt den Fall für die Wahl von als Rückführungsart.)
6) Eckenbearbeitung Die Inhalte der Ecken A bis H werden bearbeitet. Drücken Sie die Taste 1, um das Popup-Fenster für Eckenbearbeitung anzuzeigen.
1
1 3 5
2
4 6 8
und 2 : Diese Tasten dienen zum Ändern des Eckentyps des zu bearbeitenden Objekts.
1
und 4 : Diese Tasten dienen zur Wahl der für Innenecke anzuhaltenden Nadelstange.
3
und 6 : Diese Tasten dienen zur Einstellung der Stichzahl für Innenecke.
5
und 8: Diese Tasten dienen zur Wahl der für Außenecke anzuhaltenden Nadelstange.
7
und !0 : Diese Tasten dienen zur Einstellung der Stichzahl für Außenecke.
5
: Diese Taste dient zum Speichern der Daten aller bearbeiteten Ecken, und das Display schaltet auf
!1
den Schritteinstellbildschirm zurück.
7 9
!0
!1
Die Bearbeitung der Ecken L und R ist nicht durchführbar.
– 49 –
Page 53
– 50 –

(4) Schrittmuster

Für den Konstantmaß-Nähvorgang können bis zu 20 Betriebsschritte programmiert werden. Die Nähbedingungen, wie Stichzahl, anzuhaltende Nadelstange, Hoch/Tief-Stoppmodus, automatisches Fadenabschneiden, kontinuierliche Betriebsschritte, Anheben/Absenken des Nähfußes und Vorwärts-/ Rückwärtsnähen, können für die jeweiligen Betriebsschritte getrennt angegeben werden.
Im nachstehend beschriebenen Programmierverfahren wird das Muster auf der linken Seite als Beispiel verwendet.
Schritt 10
Schritt 9
Schritt 8
Schritt 7
Schritt 6
Schritt 4
Schritt 5
Schritt 1
Schritt 2
Schritt 3
Drücken Sie , um den Musterlisten-Bildschirm aufzurufen.
1
1) Drücken Sie die Taste 1, um das Popup-Fenster zur Wahl der Schrittmusternummer anzuzeigen.
2
2) Wenn die Tasten
gedrückt werden und die Schrittmusternummer gewählt wird, wird das Display
2
automatisch auf den Schrittmuster-Einstellbildschirm umgeschaltet, um den Zustand des bereits angegebenen Musters anzuzeigen.
Page 54
[Schritt 1]
1 3 5
7 9
2 4 6
8
!0
3) Vergewissern Sie sich, dass Schritt 1 auf dem Display angezeigt wird. Stellen Sie nun die Stichzahl mit den Tasten Schalten Sie mit den Tasten 3 und 4 zwischen der anzuhaltenden und der nicht anzuhaltenden Nadelstange um.
4)
5)
Stellen Sie den Stoppzustand der Nähmaschine mit den Tasten 5 und 6 auf den Nadel-Tief-Stoppmodus ein.
6) Stellen Sie die Transportrichtung mit den Tasten
Wenn die Stichzahl “0” beträgt, oder automatisches Fadenabschneiden
und 2 auf 39 ein.
1
und 8 auf die Normalrichtung ein.
7
für den
Stoppzustand gewählt wird, ist es nicht möglich, zum nächsten Schritt weiterzugehen.
7) Stellen Sie den Nähfußzustand zum Stoppzeitpunkt mit den Tasten
9
und
auf Tief-Stopp ein.
!0
8) Geben Sie die Schritte nach den obigen Operationen gemäß der nachstehenden Tabelle ein.
Schritt 2 Schritt 3 Schritt 4 Schritt 5 Schritt 6 Schritt 7 Schritt 8 Schritt 9
Schritt 10
Stichzahl
2 Link Normale Richtung Nadel-Tief-Stopp Hoch-Stopp 2 Link Normale Richtung Nadel-Tief-Stopp Tief-Stopp
20 Ohne Stopp Normale Richtung Nadel-Tief-Stopp Tief-Stopp
2 Link Normale Richtung Nadel-Tief-Stopp Hoch-Stopp 2 Link Normale Richtung Nadel-Tief-Stopp Tief-Stopp
20 Ohne Stopp Normale Richtung Nadel-Tief-Stopp Tief-Stopp
2 Link Normale Richtung Nadel-Tief-Stopp Hoch-Stopp 2 Link Normale Richtung Nadel-Tief-Stopp Tief-Stopp
39 Ohne Stopp Normale Richtung
Anzuhaltende
Nadelstange
Transportrichtung Stoppzustand
Automatisches
Fadenabschneiden
Nähfußzustand zum
Stoppzeitpunkt
Hoch-Stopp
Einlernen
Die Stichzahl des Schritts während der Eingabe kann beim Einlernen durch die tatsächlich genähte Stichzahl eingegeben werden.
Durch Drücken der Taste auf dem Schrittnähen-Bearbeitungsbildschirm wird der Einlernmodus aktiviert.
1)
2) Das Pedal nach vorn niederdrücken, um den Nähvorgang bis zum letzten Stich des Schritts auszuführen.
* In diesem Fall ist es nicht möglich, die Stichzahl durch Drehen der Maschine von Hand oder mit der Nadel-hoch/tief-Kompensationstaste einzugeben.
Das Pedal auf die Neutralstellung stellen und die Nähmaschine anhalten, um die genähte Stichzahl bei 2 anzuzeigen.
3)
1 : Der Schritt kann mit „+“ und „–“ korrigiert werden.
: Die genähte Stichzahl kann von Hand mit „+“ und „–“ korrigiert werden.
2
4) Von Schritt
auf den nächsten weiterschalten oder Fadenabschneiden durchführen, um die Eingabe der
1
Stichzahl des Schritts abzuschließen.
* Die Bewegung der Umschaltung des getrennten Nadelantriebs erfolgt nicht, wenn der Schritt während
des Einlernens geändert wird.
Einlernbildschirm
1 2
2
– 51 –
Page 55
– 52 –
(Referenz) Nehmen S i e für das Nähen von J a c k e naufschlägen oder dergleic h e n auf die
nachstehende Tabelle Bezug.
Schritt 1
Schritt 1 Schritt 2 Schritt 3 Schritt 4 Schritt 5 Schritt 6 Schritt 7 Schritt 8 Schritt 9 Schritt 10 Schritt 11 Schritt 12 Schritt 13 Schritt 14 Schritt 15 Schritt 16 Schritt 17 Schritt 18 Schritt 19
Schritt 2
Stichzahl
35
15
20
126
20
15
35
Schritt 8
Schritt 3
Schritt 4
2 2
5 5
2 2
2 2
5 5
2 2
Schritt 9
Schritt 7
Schritt 5
Anzuhaltende Nadelstange
Ohne Stopp Link Link Ohne Stopp Rechts Rechts Ohne Stopp Link Link Ohne Stopp Link Link Ohne Stopp Rechts Rechts Ohne Stopp Link Link Ohne Stopp
Schritt 10
Schritt 6
Transportrichtung
Normale Richtung Normale Richtung Normale Richtung Normale Richtung Normale Richtung Normale Richtung Normale Richtung Normale Richtung Normale Richtung Normale Richtung Normale Richtung Normale Richtung Normale Richtung Normale Richtung Normale Richtung Normale Richtung Normale Richtung Normale Richtung Normale Richtung
Schritt 11
Schritt 13
Schritt 14
Schritt 15
Stoppzustand
Nadel-Tief-Stopp Nadel-Tief-Stopp Nadel-Tief-Stopp Nadel-Tief-Stopp Nadel-Tief-Stopp Nadel-Tief-Stopp Nadel-Tief-Stopp Nadel-Tief-Stopp Nadel-Tief-Stopp Nadel-Tief-Stopp Nadel-Tief-Stopp Nadel-Tief-Stopp Nadel-Tief-Stopp Nadel-Tief-Stopp Nadel-Tief-Stopp Nadel-Tief-Stopp Nadel-Tief-Stopp Nadel-Tief-Stopp
Automatisches Fadenabschneiden
Schritt 12
Schritt 17
Schritt 18
Schritt 19
Schritt 16
Nähfußzustand zum Stoppzeitpunkt
Tief-Stopp Hoch-Stopp Tief-Stopp Tief-Stopp Hoch-Stopp Tief-Stopp Tief-Stopp Hoch-Stopp Tief-Stopp Tief-Stopp Hoch-Stopp Tief-Stopp Tief-Stopp Hoch-Stopp Tief-Stopp Tief-Stopp Hoch-Stopp Tief-Stopp Hoch-Stopp
Page 56

(5) Zyklusnähmuster

Rückwärtsnähmuster, Überlappungsnähmuster, Eckenmuster und Schrittmuster können wunschgemäß
eingestellt und genäht werden. (Bis zu acht Muster können eingestellt werden.)
1
1) Drücken Sie die Taste 1, um das Popup-Fenster zur Einstellung der Zyklusnähmusterbearbeitung anzuzeigen.
1 3 5 7
2 4 6
Tasten 1 und 2 : Diese Tasten dienen zur Einstellung des Rückwärtsstichmusters. Tasten 3 und 4 : Diese Tasten dienen zur Einstellung des Überlappungsstichmusters. Tasten 5 und
Tasten 7 und 8 : Diese Tasten dienen zum Anzeigen des Popup-Fensters zur Einstellung der
Tasten 9 und Taste !1 : Das Display wird auf den Zyklusnähen-Einstellbildschirm zurückgeschaltet.
: Diese Tasten dienen zum Anzeigen des Popup-Fensters zur Einstellung der
6
Eckenmusternummer.
Schrittmusternummer.
: Diese Tasten dienen zum Löschen des Bearbeitungsschritts.
!0
8
9
!0
!1
Wenn Sie das Eckenmuster oder das Schrittmuster für den Zyklusnähschritt registrieren, wählen Sie die
2
Musternummer mit den Tasten 2 auf dem Musternummer-Einstellbildschirm.
– 53 –
Page 57
– 54 –
[ Einstellungsbeispiel ]
2) Nach jeder Betätigung des Fadenabschneiders rückt die Maschine zum nächsten gewählten Muster vor. (Der aktuelle Schritt wird während der Ausführung invertiert angezeigt.)
Falls der Fadenabschneider vor der Vollendung eines Musters ausgelöst wird, geht die
Maschine zum nächsten Programm über.

5-3. Verwendung des SpulenfadenzÄhlers

Die Maschine erkennt die Stichzahl. Der vorelngestellte Wert des Spuienfadenzählers verringert sich in Übereinstimmung mit der Anzahl der registrierten Stiche. (Nach jeder Registrierung von 10 Stichen wird 1 von dem voreingestellten Wert des Spulenfadenzählers subtrahiert.) Sobald der Wert des Zählers negativ
wird ( ........ →1 → 0 → –1), ertönt der Summer dreimal, und die Popup-Anzeige erscheint, um darauf
aufmerksam zu machen, dass es an der Zeit ist, die Spule auszuwechseln. Wenn IP-100 an LH-4168 und LH-4188 montiert wird, müssen die Spulenfadenzähler für die linke und
rechte Spule getrennt installiert werden. Auf der Tafel wird jedoch nur einer der Zähler angezeigt, und die Anzeige kann mit der Taste 1 umgeschaltet werden.
1
2
3
1) Drücken Sie die Taste 1 ,um den Spulenfadenzähler zu wählen. Drücken Sie dann die Taste 2 , um den auf dem Spulenfadenzähler angezeigten Wert auf den Anfangswert zurückzustellen (die Werksvorgabe ist 0).
D e r S p u l e n f a d e n z ä h l e r k a n n ni c ht w ä hr en d d es Nä hv o rg an g s
4
2) Geben Sie den Anfangswert mit den Zählerwert­Einstelltasten 3 und 4 ein.
zurückgestellt werden. In diesem Fall muss der Fadenabschneider einmal betätigt werden.
Page 58
Anfangswert auf dem Spulenfadenzähler als Referenz
Di e in d e r n ac hs te he n d e n Ta b el le a ng eg e b e n e n Anfangswerte gelten für die Situation, in der die Spule so bewickeIt ist, dass das Stiftloch in der Außenseite der Spulenkapsel gemäß der Abbildung auf der linken Seite verdeckt ist.
Nähmaschine
LH-4168
LH-4188
Verwendetes Garn
Polyester-Fasergarn #60 Polyester-Filamentgarn #80 Core-spun-Garn #20 Core-spun-Garn #20
Länge des auf die Spule gewickelten Fadens
ca. 51 m
130 m
ca.
14 m
ca.
27 m
ca.
Thread tension rate 100 %
Spulenfadenzähler-Anzeige
2000 (Stichlänge : 2.5 mm) 6500 (Stichlänge : 2 mm) 400 (Stichlänge : 3.5 mm) 770 (Stichlänge : 3.5 mm)
* Der Spulenfadenzähler wird von der Stoffdicke und der Nähgeschwindigkeit beeinusst. Daher sollte der
Anfangswert des Spulenfadenzählers gemäß den Betriebsbedingungen eingestellt werden.
3) Starten Sie die Nähmaschine, nachdem der Anfangswert ordnungsgemäß angegeben worden ist.
4) Sobald ein negativer Wert auf dem Zähler angezeigt wird, der Summer dreimal ertönt und die Popup­Anzeige erscheint, muss der Spulenfadenvorrat erneuert werden.
Spulenfadenwechsel-Warnmeldung
5) Nachdem der Spu|enfaden ordnungsgemäS erneuert worden ist, drücken Sie die Zähler-Rückstelltaste
, um den Wert des Spu|enfadenzählers auf den Anfangswert zurückzustellen. Setzen Sie dann den
2
Nähbetrieb fort.
6) Falls der Restbetrag des Spulenfadens übermäßig groß ist oder der Spulenfadenvorrat zur Neige geht, devor der Spulenfadenzähler einen negativen Wert anzeigt, muss der Anfangswert durch Drücken der Zählerwert-Einstelltasten 3 und 4 entsprechend korrlgiert werden.
Falls der Spulenfaden-Restbetrag übermäßig groß ist ..... Den Anfangswert mit Hilfe der Taste "+" erhöhen.
Falls der Spulenfaden-Restbetrag unzureichend ist .... Den Anfangswert mit Hilfe der Taste "–" verringern.

5-4. Werkstückzähler

Der auf dem Werkstückzähler angezeigte Wert wird mit jedem fertiggestellten Werkstück um eins erhöht, wenn die Maschine Fadenabschneiden ausführt. (0 → 1 → 2
2
3
...........
→ 9999)
Der auf dem Werkstückzähler angezeigte Wert kann mit den Zählerwert-Einstelltasten 3 und 4 geändert werden. Der auf dem Werkstückzähler angezeigte Wert wird durch Drücken der Zähler-Rückstelltaste
auf "0" zurückgestellt.
2
4
– 55 –
Page 59
– 56 –

5-5. Nähwiderholungstaste

Die Nähwiederholungstaste wird verwendet, wenn der Spulenfaden während des Eckenmusternähschritts oder des Schrittmusternähschritts zur Neige geht. Die Funktion der Nähwiederholungstaste wird am Beispiel des Eckenmusters erklärt.
1) Wenn der Spulenfadenvorrat während des Nähens
C b
a
d
1
einer Ecke a zur Neige geht, wird die Position, an welcher der Spulenfadenmangel bemerkt wurde, als Position b angenommen. Das Pedal in die Neutralstellung bringen, um die Nähmaschine anzuhalten.
2) D as P e d a l na ch h in te n nied er dr üc k e n , u m Fadenabschneiden auszuführen.
3) Die Nähwiederholungstaste 1 drücken.
4) D i e Sp u l e au s w e c h s e ln, de n St o f f et w a s zurückführen, und über die fertige Naht nähen.
5) Das Pedal nach vorne niederdrücken und bis zum Erreichen der Stoppposition des aktuellen Schritts gedrückt halten.
6) Wen n di e Näh w iede r holu n gst a ste 1 an de r Stoppposition wieder betätigt wird, erfolgt eine Umschaltung auf den nachfolgenden Schritt, und das Eckenmuster kann fortgesetzt werden.
* F a l l s F a d e n b r u c h o d e r d e r g l e i c h e n
wäh re n d des frei e n Nähb etr ieb s d mi t de r Nähwiederholungstaste 1auftritt, stellen Sie das Ped al auf die Neutralstellung, und führen Sie Fadenabschneiden durch Niederdrücken des Pedals mit der Ferse durch. Einfädeln durchführen, und die Stoffkante geringfügig zurückziehen. Dann die Nähwiederholungstaste 1drücken, um den freien Nähbetrieb fortzusetzen. Der weitere Ablauf ist der gleiche wie bei den Schritten 5) und 6).
c
d
Wenn Sie zum ersten Schritt zurückkehren, ohne die Nähwiederholungstaste 1 zu
benutzen, kehrt die Schrittanzeige auf “1” zurück, und Nähen kann ab dem ersten Schritt durchgeführt werden, indem das Pedal zur Durchführung von Fadenabschneiden nach hinten niedergedrückt wird.
Page 60

5-6. Nadel-Hoch/Tief-Kompensationstaste

Mit jedem Drücken der Nadel-Hoch/Tief-Kompensationstaste
hebt oder senkt sich die Nadel je nachdem, ob sie sich
1
in Tief-oder Hochstellung bendet. Dadurch wird der Stich
um die Hälfte der vorbestimmten Stichlänge kompensiert. Beachten Sie jedoch, dass die Maschine nicht fortwährend mit niedriger Geschwindigkeit läuft, selbst wenn diese
1
Taste gedrückt gehalten wird. Beachten Sieauch,dassdie Nadel-Hoch/Tief Kompensationstaste funktionsunfähig ist, nachdem das Handrad von Hand gedreht worden ist. Fadenabschneiden ist nur bei Stichkompensation wirksam, nachdem das Pedal einmal nach vorne niedergedrückt worden ist.
5-7. Stoffkantensensor-Ein/Aus-Taste
1
• Durch Drücken des Stoffkantensensors 1 erfolgt eine EIN/AUS-Umschaltung des Stoffkantensensors.
• Wen n d e r g e s o n d e rt e rh äl tl ic he St o f fk a n t e n s e n s o r m it d er Bedienungstafel verbunden wird, ist die Stoffkantensensor-Ein/Aus-Taste funktionsfähig.
• Wird der Stoffkantensensor angegeben, bleibt die Nähmaschine automatisch stehen oder führt Fadenabschneiden aus, wenn der Sensor die Stoffkante erkennt.
Wenn der Stoffkantensensor mit der Bedienungstafel
gekoppeit w ird, ie s e n Sie v o r der B e n utzung die Be d i e nu ng s a n le i t u ng des S to f f k an t e n se n s o rs aufmerksam durch.
5-8. Taste für automatisches Fadenabschneiden
• Durch Drücken der Taste für automatisches Fadenabschneiden 1 erfolgt eine EIN/AUS-Umschaltung für automatisches Fadenabschneiden.
• Diese Taste dient zur automatischen Betätigung des Fadenabschneiders in einem Prozess, bei dem die Nähmaschine automatisch anhält, oder bei dem der Stoffkantensensor verwendet wird.
(Wenn automatische Rückwärtsstiche (am Mihende) angegeben worden
sind, wird der Fadenabschneider ausgelöst, nachdem die Nähmaschine die automatischen Rückwärtsstiche (am Nähende) ausgeführt hat.)
1
5-9. Ein-Schuss-Nähautomatik-Taste
1
• Durch Drücken der Ein-Schuss-Nähautomatik-Taste 1 erfolgt eine EIN/ AUS-Umschaltung für Ein-Schuss-Nähautomatik.
• Diese Taste wird im Konstantmaß-Nähmodus,im Rechteck- Nähmodus oder bei einem Prozess verwendet, für den der Stoffkantensensor angegeben wurde, um die Nähmaschine durch einmalige Aktivierung automatisch mit der angegebenen Geschwindigkeit nähen zu lassen, bis das Ende des Prozesses erreicht wird.
– 57 –
Page 61
5-10. Fadenabschneidsperrtaste
• Durch Drücken der Fadenabschneidesperrtaste 1 erfolgt eine EIN/AUS­Umschaltung der Fadenabschneidesperre.
• Diese Taste dient dazu, die Fadenabschneidefunktion vorübergehend unwirksam zu machen.
Die übrigen Funktionen der Nähmaschine werden durch diese Taste nicht
beeinusst.
(Wenn automatische Rückwärtsstiche (am Nähende) angegeben worden
sind, führt die Nähmaschine die automatischen Rückwärtsstiche am
1
Nähende aus.)
• Falls sowohl die Taste für automatisches Fadenabschneiden als auch
die Fadenabschneidsperrtaste aktiviert wird, führt die Maschine kein Fadenabschneiden aus, sondern bleibt mit hochgestellter Nadel stehen.

5-11. Tastensperre

• Um zu verhindern, dass die angegebenen Daten für die Stichzahl oder die Prozesse (A, B, C und D oder Schrittdaten) versehentlich geändert werden, können die Einstelltasten gesperrt werden. (Selbst bei gesperrten Einstelltasten ist eine Änderung des zu nähenden Musters und des Spulenfadenzählerwerts noch möglich.)
• Nehmen Sie die Einstellung der Funktion Nr. 17 „Tastensperre“ gemäß den Angaben unter „5-13. Funktio nseinstellverfahren“ vor (die Tastensperre wird mit der Einstellung “1” wirksam).
– 58 –
Page 62

5-12. Information

Die Einstellung und Überprüfung verschiedener Daten kann mit der Information durchgeführt werden.
Für die Information gibt es die Bedienerstufe und die Wartungspersonalstufe.
Bedienerstufe
1
1) Schalten Sie die Stromversorgung ein.
2) Drücken Sie die Taste q, um den Informationsbildschirm anzuzeigen.
Informationsbildschirm (Bedienerstufe)
:
Nähverwaltungsinformation
1
1
Nähverwaltungsinformationen
Für die Nähverwaltungsinformationen gibt es die Wartungsverwaltungsfunktion, die Produktionssteuerfunktion und die Arbeitsmessungsfunktion.

(1) Wartungsverwaltungsfunktion

1
1) Drücken Sie q, um den Wartungsfunktionsbildschirm anzuzeigen.
– 59 –
Page 63
– 60 –
Wartungsfunktionsbildschirm
2
4
[Erläuterung der einzelnen Posten]
w
e
r
[Erläuterung des Anzeigeinhalts]
(Zähler / Nenner) * Anzahl der verbleibenden Stiche bis *tausend / Beispiele) Nadelwechsel
Nadelwechselzeit......Einheit : × 1.000 Stiche
Reinigungszeit ..........Einheit : Stunde
Ölwechselzeit ...........Einheit : Stunde
100 / 1600 k
Die Nadelwechselzeit wird nach jeweils 1.600 tausend Stichen gemeldet.
3
Tausend Stiche
**
Wenn die Tasten w, e und r gedrückt werden, wird der Löschprüfungsbildschirm angezeigt.
Löschbildschirm
: Der Bildschirm wird auf den Wartungsfunktionsbildschirm zurückgeschaltet, ohne eine Löschung
1
durchzuführen.
: Der Bildschirm wird nach der Ausführung der Löschung auf den Wartungsfunktionsbildschirm
2
zurückgeschaltet.
Die Nadelwechselzeit wird nach 100 tausend Stichen gemeldet.
1
2
Page 64
Warnungsbildschirm
Der Warnungsbildschirm wird bei Erreichen der Warnungszeit angezeigt.
1
2
: Durch Drücken von 1 kann der Bildschirm gelöscht werden. Der Zähler selbst kann jedoch nicht
1
gelöscht werden. Im Falle eines Nadelwechsels wird der Warnungsbildschirm in Abständen von 10 Minuten angezeigt, bis die Löschung durchgeführt wird. Im Falle anderer Warnungen wird der Warnungsbildschirm nach dem Einschalten der Stromversorgung bis zum Löschen des Zählers angezeigt.
: Durch Drücken von 2 werden Bildschirm und Zählerwert gelöscht. Ab diesem Zeitpunkt beginnt eine
2
neue Zählung.
[Einstellung der Warnungs-Einstellzeit]
Informationsbildschirm
1
1) Halten Sie die Taste q auf dem Informationsbildschirm etwa drei Sekunden lang gedrückt.
– 61 –
Page 65
– 62 –
Nähverwaltungsinformations-Auswahlbildschirm
2
2) Drücken Sie w, um den Wartungsfunktionsbildschirm anzuzeigen.
(Weitere Funktionen nden Sie in der Mechanikeranleitung.)
Wartungsfunktionsbildschirm
3
4
5
3,4,5
6
7
Fadenabschneidevorgänge angegeben wird.)
Nachdem Sie die Einstellungszeit eingegeben haben, legen Sie die Zeit mit 8 fest.
:Der Bildschirm zur Eingabe der lnspektionszeiit (Anzahl der Fadenabschneidevorgänge) wird angezeigt.
: Anzahl der Fadenabschneidevorgänge pro Nähvorgang.......Einheit: Anzahl der Vorgänge
Bildschirm zur Eingabe der lnspektionszeit (Anzahl der Fadenabschneidevorgänge)
7 8
Der Löschungsbildschirm wird angezeigt. (Der Bildschirm wird nicht angezeigt, wenn die Anzahl der
6
Um die Warnungsfunktion zu stoppen, stellen Sie den Einstellwert auf “0” ein. Es ist möglich, die Zeiten für Nadelwechsel, Reinigung und Ölwechsel individuell
einzustellen. Um alle Funktionen zu stoppen, stellen Sie “0” für jeden Posten ein.
Page 66

(2) Produktionssteuerfunktion

1
1) Drücken Sie 1 , um den Produktionskontrollbildschlrm anzuzeigen.
Produktionskontrollbildschirm
2
4
[Erläuterung der einzelnen Posten]
Stückzahl des aktuellen Sollwerts ................... Einheit : Stück
Stückzahl des endgültigen Sollwerts.................. Einheit : Stück
Aktuelle Produktionsmenge ............................... Einheit : Stück
Für das Nähen eines Werkstücks erforder|iche Zeit (Produktionszeit) ............ Einheit : Sekunde
3
5
Dieser Posten zeigt an, dass die Messung gestoppt ist.
2) Drücken Sie 2, 3, 4 und 5, um den Produktionskontroll-Eingabeblldschirm anzuzeigen.
Dieser Posten zeigt an, dass die Messung durchgeführt wird.
– 63 –
Page 67
– 64 –
Produktionskontroll-Eingabebildschirm
6
3) Stellen Sie die jeweiligen Posten mit 7 ein. Die in 6 elngegebene Einstellzeit wird invertiert angezeigt.
Der kleinstmögliche Einstellwert der Produktionszeit ist 0,50 Sekunden.
Wenn 0,00 Sekunden eingestellt wird, schalten Sie die Anzeige des aktuellen Sollwerts ab.
7
7
8
4) Drücken Sie 8 auf dem Musterlisten-Bildschirm.
Ausgabeanzeige-Bildschirm
9
!0
5) Der Ausgabeanzeige-Bildschirm wird angezelgt. Nähen ist mit diesem Bildschirm. Der Einstellwert kann mit den Tasten 9 und !0 geändert werden. (Eine Bearbeitung des endgültigen Sollwertsund der Produktionszeit ist auf diesem Bildschirm nicht möglich.) Der aktuelle Sollwert und die aktuelle Ausgabe können mit der Taste !1 gelöscht (auf „0“ gesetzt) werden.
Die Start/Stopp-Einstellung der Ausgabeanzeigefunktion kann mit Taste !2 durchgeführt werden.
!1
!2
Page 68

(3) Arbeitsmessungsfunktion

1
1) Drücken Sie 1, um den Arbeitsmessfunktions-Bildschirm auzuzeigen.
Arbeitsmessungsfunktions-Bildschirm
2
3
[Erläuterung der einzelnen Posten]
2) Drücken Sie 3, um die Arbeitsmessung zu starten.
3) Zum Stoppen der Messung drücken Sie 3 erneut.
4) Das Messergebnis kann mit 2 gelöscht werden.
Wenn “Löschen” nicht ausgeführt wird, kann die Messung vom letzten Mal fortgesetzt werden.
Arbeitsfaktor ............................................. Einheit : %
Durchschnittliche Arbeitsdrehzahl ............ Einheit : St/min
Produktionszeit ......................................... Einheit:Sekunde
Maschinenzeit ......................................... Einheit:Sekunde
– 65 –
Page 69
– 66 –
Wartungspersonalstufe
1
1) Schalten Sie die Stromversorgung ein.
2) Halten Sie die Taste 1 etwa drei Sekunden lang gedrückt, um den Informationsbildschirm anzuzeigen.
Informationsbildschirm [Wartungspersonalstufe]
2 3 4 5 6
: Versionsanzeige ...........................Einzelheiten nden Sie in der Mechanikeranleitung.
2
: Funktionseinstellung .....................Siehe Funktionseinstellverfahren.
3
: Nähverwaltungsinformationen
4
: Kommunikationsmodus .................Einzelheiten nden Sie in der Mechanikeranleitung.
5
: Formatieren des Speichermediums .... Einzelheiten nden Sie in der Mechanikeranleitung.
6
Wenn die Formatierung des Speichermediums ausgeführt wird, werden alle gegenwärtig
aufgezeichneten Daten gelöscht.
Benutzen Sie diese Funktion nur zum Initialisieren des Speichermediums.
Page 70

5-13. Funktions-Einstellverfahren

(1) Umschaltung auf den Funktionseinstellmodus

Führen Sie nur die in den folgenden Erläuterungen beschriebenen Tastenoperationen aus. Warten Sie mindestens eine Sekunde bis zum erneuten Einschalten des Netzschalters.
Wir d der Netzs chalter u nmittelba r nach dem Aussch alten einge schaltet, können Fun ktionsst örungen der Nähmas chine auftreten. Schalten Sie in diesem Fall d ie Stromversorgung erneut ein.
WARNUNG :
Um mögliche Verletzungen durch ungewollte Maschinenbewegungen zu verhüten, betätigen Sie die Tasten zur Angabe der Funktionen nur nach dem unten beschriebenen Verfahren.
Es gibt zwei verschiedene Funktionseinstellungen: Stufe 1 und Stufe 2. Stufe 1 : Eine Einstellungsänderung kann durchgeführt werden, ohne den Netzschalter auszuschalten. Stufe 2 : Nach einer Einstellungsänderung muss der Netzschalter ausgeschaltet werden. Einzelheiten nden Sie in der Funktionseinstellungsliste auf Seite 70.
[Einstellverfahren für Stufe 2]
1) Schalten Sie die Stromversorgung ein. Wenn sich die Nadelstange nicht in der Hochstellung bendet, ist sie durch Drehen des Handrads in die Hochstellung zu bringen.
2) Halten Sie die Taste q etwa drei Sekunden lang gedrückt.
3
3
2
Einstellungsnummer
4
Einstellwert
1
3) Halten Sie die Taste w etwa drei Sekunden lang gedrückt.
4) Diese Anzeige ist die Funktionseinstellanzeige.
Ändern Sie die
Einstellungsnummer mit den Tasten “+/–” des Schalters e.
Einzel h eite n übe r die
Ei n st e l l u n g s n u m m e r
nden Sie auf Seite 70.
Beispiel) Ändern der
Flimmerunterdrückungs­Funktion (Einstellungsnummer
5)
Ändern Sie die Einstellungsnummer auf “5” mit der Taste “+” des Schalters e in der obigen Abbildung.
Drücken Sie die Taste r.
– 67 –
Page 71
– 68 –
5
5
6
7
Ändern Sie den
Einstellwert mit den Tasten “+/–” des Schalters t.
Der Einstellwert ist von “0” auf “3” geändert worden.
Wenn dieser geänderte
Wert akzeptabel ist, drücken Sie die Taste u.
Wenn Sie den vorherigen
Wert wiederherstellen wollen, drücken Sie die Taste y .
[Einstellverfahren für Stufe 1]
Schalten Sie den
Netzschalter aus und nach etwa einer Sekunde wieder ein.
Die Änderung des
Einstellwerts wird durch Ausschalten des Netzschalters festgelegt.
1) Halten Sie die Taste q etwa drei Sekunden lang gedrückt.
1
2
2) Drücken Sie die Taste w.
Page 72
3
3
Einstellungsnummer
4
5
Einstellwert
3) Diese Anzeige ist die Funktionseinstellanzeige.
Ändern Sie die
Einstellungsnummer mit der Taste “+/–” des Schalters e.
Einzelheiten zur
Einstellungsnummer
nden Sie auf Seite 70.
Beispiel) Ändern der
Drehzahl für Rückwärtsnähen (
Einstellungsnummer
8)
Ändern Sie die Einstellungsnummer auf “8” mit der Taste “+” des Schalters e in der obigen Abbildung.
Drücken Sie die Taste r.
5
6
7
Ändern Sie den
Einstellwert mit den Tasten “+/–” des Schalters t.
Der Einstellwert ist von
1350 auf 1250 geändert worden.
Wenn dieser geänderte
Wert akzeptabel ist, drücken Sie die Taste u.
Drücken Sie die Taste y,
wenn Sie den vorherigen Wert wiederherstellen wollen.
– 69 –
8
Drücken Sie die Taste i
im Falle des Nähens.
Page 73
– 70 –

(2) Liste der Funktionseinstellungen

Einzelheiten zu den Funktionen entnehmen Sie bitte der Bedienungsanleitung des SC-910.
* LH-4168S wird hier als Beispiel angegeben. Der Anfangswert ändert sich jedoch entsprechend dem
anzuschließenden Maschinenkopf.
Nr. Posten Beschreibung
1 Soft-Start-Funktion Anzahl der mit niedriger Geschwindigkeit zu nähenden
5 Flimmerunterdrü-
ckungs-Funktion
6 Spulenfaden-zähler-
Funktion
7
Spulenfadenzähleinheit
8 Drehzahl für Rück-
wärtsnähen
10
Nadelstangen-Stop­position bei Anhalten der Nähmaschine
11 Klickgeräusch des
am PSC ange brachten Tasten schalters
12 Wahl der Zusatz
schal-terfunktion
13 Startsperre der
Nähmaschine durch Spulenfaden-zähler
Nähvorgangs-zähler Zählfunktion der Nähvorgänge (Anzahl der abgeschlos-
14
15 Anzahl der Erken
nungen des Spulen faden-Restbetrag­verbrauchs
17
Tastensperrfunktion Tastensperrfunktion
Vogelnest-Verhü-
18
tungsfunktion
-
Stiche bei Verwendung der Soft-Start-Funktion am Näh anfang. 0 : Soft-Start-Funktion ist deaktiviert.
Flimmerunterdrückungs-Funktion (falls die Handlampe
immert)
0 : Flimmerunterdrückungs-Funktion ist deaktiviert. 1 : Weniger wirksam
Spulenfadenzähler-Funktion 0 : Spulenfadenzähler-Funktion ist deaktiviert. 1 : Spulenfadenzähler-Funktion ist aktiviert.
Rückwärtszähleinheit des Spulenfadenzählers 0 : Zählung/10 Stiche 1 : Zählung/15 Stiche 2 : Zählung/20 Stiche
Rückwärtsnähgeschwindigkeit
Damit wird die Position der Nadelstange bei Anhalten der Nähmaschine festgelegt. 0 : Vorbestimmte Tiefstellung 1 : Vorbestimmte Hochstellung
Damit wird das Klickgeräusch des am PSC angebrachten Tastenschalters festgelegt. 0 : Klickgeräusch ist deaktiviert.
­ 1 : Klickgeräusch ist aktiviert.
-
Umschaltung der Funktion des Zusatzschalters. 0 : Keine Funktion 1 : Nadel-hoch/tief-Kompensationsnähen 2 : Rückwärts-Kompensationsnähen 3 : Einmaliges Annullieren des Rückwärtsnähens am Nähende 4 : Fadenabschneidefunktion 5 : Nähfußlüftung 6 : Ein-Stich-Kompensationsnähen 7 : Funktion für gleichzeitiges Annullieren von Rückwärtsnähen am Nähanfang und Nähende 8 : Umschaltung der Nähfußlüftungsfunktion bei Neutralstellung des Pedals
Startsperre der Nähmaschine durch Spulenfadenzähler 0 : Bei Ablauf der Zählung (–1 oder weniger) Startsperre der Nähmaschine ist deaktiviert. 1 : Bei Ablauf der Zählung (–1 oder weniger) Startsperre der Nähmaschine ist aktiviert. 2: Bei Ablauf der Zählung (–1 oder weniger) Die Funktion der Zwangssperre des Nähmaschinenstarts ist wirksam.
senen Nähvorgänge) 0 : Nähvorgangszähler-Funktion ist deaktiviert. 1 : Nähvorgangszähler-Funktion ist aktiviert.
-
Anzahl der Erkennungen des Spulenfaden-Restbetragver
-
brauchs 0 : Spulenfaden-Restbetragfunktion ist deaktiviert. 1 bis 19 : Anzahl der Signalunterdrückungen trotz Erken nung des Spulenfaden-Restbetragverbrauchs.
0 : Ohne Tastensperre 1 : Mit Tastensperre
Wirksam in Verbindung mit (Sondereinheit A ist erforder lich). 0 : Die Vogelnest-Verhütungsfunktion ist deaktiviert. 1 : Die Vogelnest-Verhütungsfunktion ist aktiviert. 2
: Die Vogelnest-Verhütungsfunktion ist wirksam
(bei Fadenfreigabe).
8 : Äußerst wirksam
/
Einstellungsstufe
-
-
-
-
Einstellbereich
1 0 bis 9
2 0 bis 8
1 0 bis 1
1 0 bis 2
1
2 0 bis 1
2 0 bis 1
2 0 bis 8
2 0 bis 2
2 0 bis 1
2 0 bis 19
2 0 bis 1
2 0 bis 2
150 bis
3000
Tafelanzeige
Standard-
Einstellwert
N-SOFT
1
T-ACC
0
SCBOB
1
RATIO
0
S-BT 1500
NPS
0
SOUND
1
SW2
0
ASCNT
0
NTO
1
BTDS
1
KEYLOCK
0
BNC
0
Page 74
Nr. Posten Beschreibung
19 Nadelfaden-freigabe am
Nähanfang
20 Anzahl der Verdichtungs-
stiche
21 Funktion für Neutralstel-
lungs-Nähfußlüftung
22 Funktionsum-schaltung
des Kompensations­schalters an der Bedie­nungstafel
24 Funktion für Drehzahl-
Feineinstellung
25 Bedingung des Fadenab-
schneidebetriebs
26 Funktion zur Einstel-
lung der Haltekraft nach einem Stopp
27 Funktion zur Einstellung
der Reaktionskraft bei einer Wiederholung
28 Stichzahl für Nadelfaden-
freigabe
29 Riegelmagnet-
Anfangsbewegungssaugzeit
30 Schnellschalt-Rück-
wärtsnähen
31 Stichzahl für Schnell-
schalt-Rückwärtsnähen
32 Wirksamkeit des Schnell-
schalt-Rückwärts­nähens bei Stillstand der Nähmaschine
33 Fadenab-schneiden
durch Schnellschalt­Rückwärtsnähen
35 Drehzahl bei niedriger
Geschwindigkeit
Wirksam in Verbindung mit (Sondereinheit A ist erfor­derlich). 0 : Nadelfadenfreigabe ist deaktiviert. 1 : Nadelfadenfreigabe ist aktiviert.
Wirksam in Verbindung mit (Sondereinheit A ist erfor­derlich). 0: Verdichtungsstichfunktion ist deaktiviert. 1 bis 9: Anzahl der Verdichtungsstiche
Funktion für Nähfußlüftung bei Neutralstellung des Pedals 0 : Die Funktion für automatische Neutralstellungs­ Nähfußlüftung ist unwirksam. 1 : Die Funktion für automatische Neutralstellungs­ Nähfußlüftung ist wirksam.
Die Funktion des Nadel-hoch/tief-Kompensations­schalters an der Bedienungstafel kann umgeschaltet werden. 0 : Nadel-hoch/tief-Kompensation 1 : Ein-Stich-Kompensation
Drehzahl kann kompensiert werden. Diese Funktion sollte normalerweise mit “0” verwendet werden.
Diese Funktion dient zur Festlegung des Fadenab­schneidebetriebs, nachdem die Tiefstellung durch Drehen des Handrads von Hand abgeschaltet worden ist. 0 : Fadenabschneiden nach Drehen des Handrads von Hand ist zulässig. 1 : Fadenabschneiden nach Drehen des Handrads von Hand ist unzulässig.
Diese Funktion verhütet Rückwärtslauf der Nähma­schine nach einem Stopp. 0 : Anfangswert 1 : Weniger wirksam / 9: Sehr wirksam
Diese Funktion dient zur Einstellung der Größe der Rückstellkraft der Nadelstange vor dem Wiederho­lungsbetrieb. 1: Geringe Rückstellkraft / 100: Hohe Rückstellkraft
Diese Funktion ist in Verbindung mit einem Maschinen­kopf mit Vogelnestverhütungsfunktion wirksam (Sonde­reinheit A ist erforderlich). Diese Funktion dient zur Einstellung der Stichzahl für die Erfassung des Fadens am Nähanfang. 0 bis 30 Stiche
Diese Funktion dient zur Einstellung der Saugbetriebs­zeit des Riegelmagneten. 50 ms bis 300 ms
Schnellschalt-Rückwärtsnähen 0 : Schnellschalt-Rückwärtsnähen ist deaktiviert. 1 : Schnellschalt-Rückwärtsnähen ist aktiviert.
Stichzahl für Schnellschalt-Rückwärtsnähen.
Wirksamkeit für Schnellschalt-Rückwärtsnähen 0 : Funktion ist bei Stillstand der Nähmaschine unwirksam. 1 : Funktion ist bei Stillstand der Nähmaschine wirksam.
Fadenabschneiden durch Schnellschalt-Rückwärtsnä­hen 0 : Automatisches Fadenabschneiden nach Abschluß des Schnellschalt-Rückwärtsnähens ist deaktiviert. 1 : Automatisches Fadenabschneiden nach Abschluß des Schnellschalt-Rückwärtsnähens ist aktiviert.
Niedrigste Geschwindigkeit mit Pedal
Einstellungsstufe
2 0 bis 1
1 0 bis 9
1 0 bis 1
2 0 bis 1
2 –15 bis 15
2 0 bis 1
2 0 bis 9
2 1 bis 100
1 0 bis 30
2 50 bis 300
2 0 bis 1
2 0 bis 19
2 0 bis 1
2 0 bis 1
1 20 bis 400
Einstellbereich
Tafelanzeige
Standard-
Einstellwert
THOLD
0
N-CS
0
N-NPL
0
F-CMSP
0
F-FAS
0
F-TRMC
1
F-RTPC
0
F-RTRC
50
F-UTHR
1
T-RSS
250
OBT
0
N-OBT
4
OBTS
0
OBTT
0
S-POS
200
– 71 –
Page 75
– 72 –
Nr. Posten Beschreibung
36 Drehzahl beim Faden-
ab-schneiden
37 Drehzahl bei Soft-Start Nähgeschwindigkeit am Nähanfang (Soft-Start)
38 Ein-Schuß-Nähge-
schwin-digkeit
39 Pedalhub bei Nähma-
schinen-start
40 Niedergeschwin-
digkeitsbereich des Pedals
41 Startposition der Näh-
fußlüftung durch Pedal
42 Startposition der
Nähfuß-absenkung
43 Pedalhub 2 zum Akti-
vieren des Fadenab­schneiders
44 Pedalhub zum Errei-
chen der Maximaldreh­zahl
45
Kompensierung der Neutralstellung des Pedals
46 Auto-Lifter-Wahlfunkti-onAuto-Lifter-Wahl
47 Haltezeit der Nähfuß-
lüftung
48 Pedalhub 1 zum Akti-
vieren des Fadenab­schneiders
49 Nähfuß-Absenkzeit Nähfuß-Absenkzeit nach Niederdrücken des Pedals.
51 Kompensierung des
Einschaltzeit-punkts der Rückwärtstran­sport-Magnetspule am Nähanfang
52 Kompensierung des
Ausschaltzeit-punkts der Rückwärtstrans­port-Magnetspule am Nähanfang
53 Kompensierung des
Ausschaltzeit-punkts der Rückwärtstrans­port-Magnetspule am Nähende
55 Nähfußlüftung nach
Fadenab-schneiden
56 Rückwärtsdre-hung
zum Anheben der Na­del nach dem Faden­absch-neiden
Fadenabschneidegeschwindigkeit
(Vorsicht) Nicht den Einstellwert ändern. Wird der Wert geändert, kann die Nähmaschine beschädigt werden.
Ein-Schuß-Nähgeschwindigkeit (Der Maximalwert hängt von der Höchstdrehzahl des Nähmaschinenkopfes ab.)
Pedalhub zwischen Neutralstellung und Startposition der Nähmaschinendrehung
Pedalhub zwischen Neutralstellung und Startposition der Nähmaschinenbeschleunigung 2 10 bis 100
Pedalhub zwischen Neutralstellung und Startposition der Nähfußlüftung durch Pedal
Startposition der Nähfußabsenkung Hub von der Neu­tralstellung
Pedalhub zwischen Neutralstellung und Startposition 2 des Fadenabschneiders (bei Ausstattung mit Nähfußlüf­tung durch Pedal)
Pedalhub zwischen Neutralstellung und Position der Ma­ximaldrehzahl der Nähmaschine 2 10 bis 150
Kompensationswert des Pedalsensors
0 : Magnetspulenantrieb 1 : Druckluftantrieb
Wartezeitbegrenzung der Nähfußlüftung mit Magnetspu­lenantrieb
Pedalhub zwischen Neutralstellung und Position der Ak­tivierung des Fadenabschneiders durch Standardpedal 2
(Der Anlaufstart der Nähmaschine wird während dieser Zeit verzögert.)
Kompensierung der Aktivierung der Rückwärtstransport­Magnetspule, wenn Rückwärtsnähen am Nähanfang durchgeführt wird. 1 – 36 bis 36
Kompensierung der Deaktivierung der Rückwärtstrans­port-Magnetspule, wenn Rückwärtsnähen am Näh­anfang durchgeführt wird. 1 – 36 bis 36
Kompensierung der Deaktivierung der Rückwärtstrans­port-Magnetspule, wenn Rückwärtsnähen am Nähende durchgeführt wird. 1 – 36 bis 36
Nähfußlüftung beim (nach dem) Fadenabschneiden 0 : Funktion zum Anheben des Nähfußes nach dem Fadenabschneiden ist nicht verfügbar 1 : Funktion für automatisches Anheben des Nähfußes nach dem Fadenabschneiden ist verfügbar
Funktion für Rückwärtsdrehung zum Anheben der Nadel beim (nach dem) Fadenabschneiden 0 : Funktion für Rückwärtsdrehung zum Anheben der Nadel nach dem Fadenabschneiden ist nicht verfügbar 1 : Funktion für Rückwärtsdrehung zum Anheben der Nadel nach dem Fadenabschneiden ist verfügbar
Einstellungsstufe
2 20 bis 250
1
1
2 10 bis 50
2
2 8 bis 50
2
2 – 15 bis 15
2 0 bis 1
2 10 bis 600
2 0 bis 250
2 0 bis 1
2 0 bis 1
Einstellbereich
150 bis
5500
200 bis
Max
– 60 bis
– 10
– 60 bis
– 10
– 60 bis
– 10
Tafelanzeige
Standard-
Einstellwert
S-TRM
155
S-SOFT
600
S-ASS
1500
P-SSP
30
P-LSA
60
P-FLW
– 21
P-FLD
10
P-TRM2
– 51
P-MAX
150
P-ANP
0
FLSEL
0
T-FL
60
P-TRM1
– 35
T-FLWT
140
T-SON
10
T-SOFF
20
T-EOFF
25
FLAT
1
RATRM
0
Page 76
Nr. Posten Beschreibung
57 Spulenfaden-Restbe-
trager-kennung
58 Halten der Nadelstan-
ge in der vorbestimm­ten Hoch-/Tiefstellung
59 Automatische/Manu-
elle Umschaltung auf Rückwärtsnähen am Nähanfang
60 Pause unmittelbar
nach dem Rückwärts­nähen am Nähanfang
61 Startsperre der
Nähmaschine durch Erkennung des Spu­lenfaden-Restbetrags
64 Umschaltge-schwin-
digkeit von Verdich­tungs-stich oder Endnahtriegel
65 Einschaltzeit-punkt
der Magnetspule für Verdichtungs-stiche (wenn Verdichtungs­stiche zu 1 Stich ausgeführt werden)
66 Einschaltzeit-punkt
der Magnetspule für Verdichtungs-stiche (wenn Verdichtungs­stiche zu 2 Stichen ausgeführt werden)
67 Einstellung des Be-
triebs der Nähfußlüf­tungs-magnetausgabe
68
LH Beschleunigungsfunktion für Umschaltung des getrennten Nadelantriebs
70 Funktion für weiche
Nähfuß-Absenkung
71 Funktion für Beschleu-
nigun-gsbegrenzung nach Geschwindigkeit­sreduzierung
72 Funktion für Beschleu-
nigung-sbegrenzung bei Rotationsbeginn
Funktion zum Erkennen des Spulenfaden-Restbetrags beim (nach dem) Fadenabschneiden 0 : Funktion zum Erkennen des Spulenfaden­ Restbetrags ist nicht verfügbar 1 : Funktion zum Erkennen des Spulenfaden­ Restbetrags ist verfügbar
Halten der Nadelstange in der vorbestimmten Hoch-/Tief­stellung
0 : Funktion zum Halten der Nadelstange in der vorbestimmten Hoch-/Tiefstellung ist nicht verfügbar 1 : Funktion zum Halten der Nadelstange in der vorbestimmten Hoch-/Tiefstellung ist verfügbar
Mit dieser Funktion kann die Rückwärtsnähgeschwindig­keit am Nähanfang festgelegt werden. 0 : Die Geschwindigkeit hängt von der manuellen Betätigung durch Pedal usw. ab. 1 : Die Geschwindigkeit hängt von der eingestellten Rückwärtsnähgeschwindigkeit (Nr. 8) ab.
Funktion nach Abschluß des Rückwärtsnähens am Nähanfang 0 : Funktion für Anhalten der Nähmaschine nach Abschluß des Rückwärtsnähens am Nähanfang ist nicht verfügbar 1 : Funktion für Anhalten der Nähmaschine nach Abschluß des Rückwärtsnähens am Nähanfang ist verfügbar
Startsperre der Nähmaschine durch Erkennung des Spulenfaden-Restbetrags 0 : Die Nähmaschine wird bei Ablauf der Zählung (-1 oder weniger) nicht angehalten. 1 : Die Nähmaschine wird bei Ablauf der Zählung (-1 oder weniger) angehalten.
Anfangsgeschwindigkeit zu Beginn der Verdichtungssti­che oder des Endnahtriegels
Start-(Kompensations-)Zeitpunkt der Magnetspule für Verdichtungsstiche: –1 Kompensationswert zum Aktivie­ren der Magnetspule, wenn Verdichtungsstiche zu 1 Stich ausgeführt werden.
Start-(Kompensations-)Zeitpunkt der Magnetspule für Verdichtungsstiche: –2 Kompensationswert zum Akti­vieren der Magnetspule, wenn Verdichtungsstiche zu 2 Stichen ausgeführt werden.
Betrieb der Nähfußlüftungsmagnetausgabe [%]
Funktion zur Erhöhung der Geschwindigkeit beim Um­schalten des getrennten Nadelantriebs 0 : Normalgeschwindigkeit 1 : Hohe Geschwindigkeit * Einstellung bei Wahl des Kopfes LH-4168 oder LH4188 möglich.
Nähfuß wird langsam abgesenkt. 0 : Nähfuß wird schnell abgesenkt. 1 : Nähfuß wird langsam abgesenkt.
Eine Geschwindigkeitsbegrenzung erfolgt bei der Wieder­beschleunigung nach der Geschwindigkeitsreduzierung der Nähmaschine. Diese Funktion ist bei Schrittnähen wirksam.
Eine Geschwindigkeitsbegrenzung erfolgt beim Anlaufen der Nähmaschine (außer am Nähanfang). Diese Funktion ist bei Schrittnähen wirksam.
Einstellungsstufe
2 0 bis 1
2 0 bis 1
2 0 bis 1
2 0 bis 1
2 0 bis 1
2 0 bis 250
2 – 36 bis 0
2 – 36 bis 0
2 5 bis 40
2 1 / 0
2 0 bis 1
2 0 bis 5
1 0 bis 5
Einstellbereich
Tafelanzeige
Standard-
Einstellwert
BTDF
0
HPOS
0
SBTO
1
SBTQ
0
ASBOB
1
S-WAIT
150
T-CS1
– 15
T-CS2
– 15
FLDTY
20
F-LHNS
0
F-SDFL
0
F-ACRA
0
F-ACR
0
– 73 –
Page 77
– 74 –
Nr. Posten Beschreibung
73 Wiederholfunktion Diese Funktion wird verwendet, wenn die Nadel den Stoff
nicht durchdringt. 0 : Normal 1 : Wiederholfunktion ist verfügbar.
75 Laufrichtung des Mo-
tors
Normale Laufrichtung des Motors 0 : im Uhrzeigersinn 1 : entgegen dem Uhrzeigersinn
76 Funktion zur Wahl
der Anlaufgeschwin­digkeit der Nähma-
Die Anlaufkurve der Nähmaschine wird gewählt. 0 : Normale Kurve 1 : Schärfere Kurve
schine
84 Anfängliche Saug-
Saugbewegungszeit des Nähfußlüftungsmagneten bewegungszeit des Nähfußlüftungsmag­neten
87 Funktion der Pedal-
kurvenwahl
89 Spannung-
Die Pedalkurve wird gewählt. (Verbesserung des Pedal-
feinbewegungsbetriebs)
2
Drehzahl
0
1
Pedalhub
Unbenutzt sfreigabefunktion
91 Kompensations-
betriebs-sperre nach Drehen des Hand­rads von Hand
92 Reduzierung der
Rückwärtsnähge­schwindigkeit am Nähanfang
93 Erweiterungs-funkti-
on des Nadel-hoch/ tief-Kompensations­schalters
Funktion für Kompensationsstiche bei Handbetätigung des
Handrads nach Abschluß des Konstantmaßnähens
0 : Funktion für Kompensationsstiche ist wirksam.
1 : Funktion für Kompensationsstiche ist unwirksam.
Funktion zur Reduzierung der Geschwindigkeit nach Ab-
schluß des Rückwärtsnähens am Nähanfang
0: Geschwindigkeit wird nicht reduziert.
1: Geschwindigkeit wird reduziert.
Die Funktion des Nadel-hoch/tief-Kompensationsschalters
wird nach dem Einschalten der Stromversorgung oder
nach dem Fadenabschneiden geändert.
0 : Normal (nur Nadel-hoch/tief-Kompensationsnähen)
1 : Ein-Stich-Kompensationsnähen erfolgt nur bei
Durchführung der obigen Umschaltung.
(Hoch-Stopp / Hoch-Stopp)
94 Nonstop-Funktion
durch Dauerbetrieb + Ein-Schuß-Nähen
Diese Funktion des IP-110 Programms ermöglicht
Nonstop-Betrieb der Nähmaschine durch Kombinieren von
Dauerbetrieb mit Ein-Schuß-Nähen bei einer Schrittände-
rung.
0 : Normal (Die Nähmaschine bleibt nach Vollendung
eines Schritts stehen.)
1 : Die Nähmaschine bleibt nach Vollendung eines
Schritts nicht stehen und geht zum nächsten Schritt
über.
96 Einstellung der Maxi-
maldrehzahl
Damit kann die Maximaldrehzahl des Nähmaschinen-
kopfes festgelegt werden.
* Die Einstellung hängt vom anzuschließenden
Widerstandssatz ab.
101 Nähvorgangs- zäh-
ler-Eingabefunktion
Diese Funktion dient zur Wahl des Eingabeziels des
Nähvorgangszählers.
0 : Der Zählerstand erhöht sich bei jedem
Fadenabschneidevorgang automatisch.
1 : Der Zählerstand erhöht sich durch Eingabe über
einen externen Nähvorgangszählerschalter.
105 Nadel-hoch/tief-
Kompensationsnähfunktion für Nährichtungsumschalter
Wenn IP-110 angeschlossen und das Eckenmuster
gewählt wird, führt diese Funktion Kompensationsnähen
während des Nähens der Innenecke mit dem
Nährichtungsumschalter durch.
0: Kompensationsnähen mit Nährichtungsumschalter ist
deaktiviert.
1: Kompensationsnähen mit Nährichtungsumschalter ist
aktiviert.
* Einstellung bei Wahl des Kopfes LH-4168 oder LH4188
möglich.
Einstellungsstufe
1 0 bis 1
2 0 bis 1
2 0 bis 1
2 40 bis 300
2 0 bis 2
2 0 bis 1
2 0 bis 1
2 0 bis 1
2 0 bis 1
2 0 bis 1
2 50 bis Max
2 0 bis 1
2 0 bis 1
Einstellbereich
Tafelanzeige
Standard-
Einstellwert
F-RET
1
DM
0
F-SCS
0
T-PUT
100
F-PCS
0
TRS
0
F-PMAT
1
F-DSBT
0
F-MADF
0
F-SBTC
0
S-MAX
3200
F-MAC
0
C-BT
0
Page 78
Nr. Posten Beschreibung
106 Ein-Stich-
Kompensationsfunktion für Nähfußlüftungsschalter
107 Ein-Schuss-Funktion
für Inneneckennähen
108
Nähfußlüftungsfunktion für Innenecke
109
Nähwiederholungsfunktion
110 Umschaltfunktion
für getrennten Nadelantrieb (freies Nähen/ Überlappungsnähen)
111 Umschaltfunktion
für getrennten Nadelantrieb (Eckenmuster)
112 Wahl der Einlernbe-
wegung
Wenn IP-110 angeschlossen und das Eckenmuster
gewählt wird, führt diese Funktion Kompensationsnähen
während des Nähens der Innenecke mit dem
Nähfußlüftungsschalter durch.
0: Kompensationsnähen mit Nähfußlüftungsschalter ist
deaktiviert.
1: Kompensationsnähen mit Nähfußlüftungsschalter ist
aktiviert.
* Einstellung bei Wahl des Kopfes LH-4168 oder LH4188
möglich.
* Um diese Funktion zu benutzen, setzen Sie die Nähfuß-
lüftungsschalter-Funktionswahl (Nr. 117) auf "0" (Funktion
unwirksam).
Wenn IP-110 angeschlossen und das Eckenmuster
gewählt wird, führt diese Funktion Inneneckennähen mit
Ein-Schuss-Nähautomatik durch.
0: Ein-Schuss-Nähautomatik für Inneneckennähen ist
deaktiviert.
1:
Ein-Schuss-Nähautomatik für Inneneckennähen ist aktiviert. * Einstellung bei Wahl des Kopfes LH-4168 oder LH4188 möglich.
Wenn IP-110 angeschlossen und das Eckenmuster gewählt wird, hebt diese Funktion nach Abschluss des Inneneckennähens automatisch den Nähfuß an. 0: Automatische Nähfußlüftung nach Inneneckennähen ist deaktiviert. 1: Automatische Nähfußlüftung nach Inneneckennähen ist aktiviert. * Einstellung bei Wahl des Kopfes LH-4168 oder LH4188 möglich. * Diese Funktion ist nur dann gültig, wenn der Auto-Lifter (AK) angeschlossen ist.
Wenn IP-110 angeschlossen wird, kann mit dieser Funkti­on die Nähwiederholung (ab einem Zwischenpunkt) deakti­viert/aktiviert werden. 0: Nähwiederholungsfunktion ist deaktiviert. 1: Nähwiederholungsfunktion ist aktiviert. * Einstellung bei Wahl des Kopfes LH-4168 oder LH4188 möglich.
Wenn das Rückwärtsstichmuster/Überlappungsstichmuster gewählt wird, kann mit dieser Funktion die Umschaltung für getrennten Nadelantrieb deaktiviert/aktiviert werden. Wenn „0“ (deaktiviert) gewählt wird, kann die Umschaltung des getrennten Nadelantriebs mit dem Rückwärtsstichmus­ter/Überlappungsstichmuster nicht durchgeführt werden. 0: Umschaltfunktion für getrennten Nadelantrieb (beim freien Nähen) ist deaktiviert. 1: Umschaltfunktion für getrennten Nadelantrieb (beim freien Nähen) ist aktiviert. * Einstellung bei Wahl des Kopfes LH-4168 oder LH4188 möglich.
Wenn IP-110 angeschlossen und das Eckenmuster ge­wählt wird, kann mit dieser Funktion die Umschaltung für getrennten Nadelantrieb deaktiviert/aktiviert werden. Wenn „0“ (deaktiviert) gewählt wird, ist die optionale Durch­führung der Umschaltung für getrennten Nadelantrieb mit dem Eckenmuster nicht möglich. 0: Umschaltfunktion für getrennten Nadelantrieb (beim Eckenmuster) ist deaktiviert. 1: Umschaltfunktion für getrennten Nadelantrieb (beim Eckenmuster) ist aktiviert. * Einstellung bei Wahl des Kopfes LH-4168 oder LH4188 möglich.
Wahl der Bewegung beim Drücken der Einlerntaste 0: Normal (Einlernbewegung mit Einlernen + Umschaltung des getrennten Nadelantriebs) 1:
Einlernbewegung nur mit Umschaltung des getrennten Nadelantriebs (Beim Starten der Einlernbewegung braucht die Einlerntaste nicht gedrückt zu werden.) 2: Einlernbewegung im Zwei-Nadel-Zustand ist gesperrt. (Den Zustand auf getrennten Nadelantrieb einstellen, und dann die Einlerntaste drücken.) * Einstellung bei Wahl des Kopfes LH-4168 oder LH4188 möglich.
Einstellungsstufe
2 0 bis 1
2 0 bis 1
2 0 bis 1
2 0 bis 1
2 0 bis 1
2 0 bis 1
2 0 bis 2
Einstellbereich
Tafelanzeige
Standard-
Einstellwert
C-FT
1
A1-1
0
ALIF
1
STRT
1
MEDL
1
ANDL
1
TCMD
0
– 75 –
Page 79
– 76 –
Nr. Posten Beschreibung
113 Stichzahl der Ein-
lernwiederholung
114 Funktion für linken
Spulenfadenzähler
115 Funktion für rech-
ten Spulenfaden­zähler
116 Wahl der Starttas-
te für Eckeneinler­nen
117 Wahl der Nähfuß-
lüftungsschalter­funktion
Diese Funktion dient der Wahl der Wiederholungsstichzahl bei Durchführung von Ecken-Einlernen (Messen der Stichzahl bei Nähen mit getrenntem Nadelantrieb). 0: Die Wiederholungsstichzahl entspricht der Stichzahl der Messung. 1: Die Wiederholungsstichzahl ist um einen Stich kleiner als die Stichzahl der Messung. * Einstellung bei Wahl des Kopfes LH-4168 oder LH4188 mög­lich.
Wenn IP-110 angeschlossen wird, kann mit dieser Funktion der linke Spulenfadenzähler deaktiviert/aktiviert werden. 0: Der linke Spulenfadenzähler ist gesperrt. 1: Der linke Spulenfadenzähler wird benutzt. * Einstellung bei Wahl des Kopfes LH-4168 oder LH4188 mög­lich.
Wenn IP-110 angeschlossen wird, kann mit dieser Funktion der rechte Spulenfadenzähler deaktiviert/aktiviert werden. 0: Der rechte Spulenfadenzähler ist gesperrt. 1: Der rechte Spulenfadenzähler wird benutzt. * Einstellung bei Wahl des Kopfes LH-4168 oder LH4188 mög­lich.
Wenn IP-110 angeschlossen wird, kann mit dieser Funktion die Taste zum Starten des Inneneckennähens beim Eckenmuster­nähen gewählt werden. 0: Keine Funktion 1: Umschalttaste für linke Nadel 2: Umschalttaste für rechte Nadel 3: Einlerntaste 4: Optionstaste 5: Knieschalter und Nähfußlüftungsschalter 6: Keine Funktion (Nicht einstellen.) * Wenn 1: Umschalttaste für linke Nadel, 2: Umschalttaste für rechte Nadel oder 3: Einlerntaste für die Innenecken-Umschalt­taste gewählt wird, muss die Funktion Nr. 111 für Umschaltung des getrennten Nadelantriebs (Eckenmuster) auf „0“ (Funktion deaktiviert) gesetzt werden. * Einstellung bei Wahl des Kopfes LH-4168 oder LH4188 mög­lich.
Wenn der Knieschalter angeschlossen wird, kann mit dieser Funktion die Sperre/Benutzung der automatischen Nähfußlüf­tung mit dem Knieschalter gewählt werden. 0: Automatische Nähfußlüftung mit Knieschalter ist gesperrt. 1: Automatische Nähfußlüftung mit Knieschalter wird benutzt. * Einstellung bei Wahl des Kopfes LH-4168 oder LH4188 mög­lich. * Um diese Funktion zu benutzen, setzen Sie die Ein-Stich­Kompensationsfunktion mit Nähfußlüftungsschalter (Nr. 106) auf „0“ (Funktion deaktiviert).
Einstellungsstufe Einstellbereich
2 0 bis 1
2 0 bis 1
2 0 bis 1
2 0 bis 6
2 0 bis 1
Tafelanzeige
Standard-
Einstellwert
TCRN
0
L-TR
1
R-TR
1
A2-1
5
F-FPL
0
118 Schmierungsfeh-
leraufhebung
Wenn ein Schmierungsfehler (E220 oder E221) aufgetreten ist, kann der Fehler durch Einstellen des Werts auf 1 aufgehoben werden. 0: Normalzustand 1: Der Schmierungsfehler wird beim nächsten Einschalten der Stromversorgung aufgehoben. (Diese Funktion wird auch nach der Aufhebung des Schmierungsfehlers aufgehoben.) * Führen Sie unbedingt eine Schmierung durch, wenn Sie den Schmierungsfehler aufheben. * Es ist möglich, nur die Maschinenköpfe, die einer Schmie­rung bedürfen, einzustellen (LH-4100 und einige Modelle der Baureihe LH-3500)
2 0 bis 1
GN-CLR
0
Page 80

(3) Kommunikationsmodus

Umschaltverfahren auf Kommunikationsmodus
Führen Sie nur die in den folgenden Erläuterungen beschriebenen Tastenoperationen aus. Warten Sie mindestens eine Sekunde bis zum erneuten Einschalten des Netzschalters.
Wir d der Netzs chalter u nmittelba r nach dem Aussch alten einge schaltet, können Fun ktionsst örungen der Nähmas chine auf treten. Schalten Sie in diesem Fall d ie Stromversorgung erneut ein.
WARNUNG :
Um mögliche Verletzungen durch ungewollte Maschinenbewegungen zu verhüten, betätigen Sie die Tasten zur Angabe der Funktionen nur nach dem unten beschriebenen Verfahren.
1) Schalten Sie die Stromversorgung ein. Wenn sich die Nadelstange nicht in der Hochstellung bendet, ist
sie durch Drehen des Handrads in die Hochstellung zu bringen.
2) Halten Sie die Taste 1 etwa drei Sekunden lang gedrückt.
1
3) Halten S i e die Taste 2 etwa dr e i Sekunden lang g e drückt. Das Disp l a y schaltet auf d e n Kommunikationsmodus-Bildschirm um.
2
Kommunikationsmodus-Bildschirm
– 77 –
Page 81
– 78 –
Download-Beispiel
Beispiel) Die Parameterdatei Nr. 70 des Speichermediums wird für das Nähmuster Nr. 7 heruntergeladen.
. Öffnen Sie die Speichermedienabdeckung, und führen Sie die CompactFlash(TM)-Karte (Sonderteile-Nr.:
1
40000100) durch die Einschuböffnung ein.
* Die Bedienungstafelfunktion ist bei offener Abdeckung unwirksam.
. Datenauswahl
2
EPD wird von Anfang an gewählt, da für das Modell LH-4168 / 4188 nur Daten in EPD-Form verwendet
werden.
. Wahl der Kommunikationsmethode
3
Drücken Sie 2 auf der Kommunikations-Einstellungsanzeige, um die Kommunikationsmethoden-
Einstellungsanzeige aufzurufen.
Kommunikations-Einstellungsanzeige
 ■
Die gegenwärtig gewählte Kommunikationsmethode wird invertiert angezeigt.
1
2 3 4
[Erläuterung des Piktogramms]
: VHerunterladen vom Speichermedium
 1
 2
4
Drüc k e n Sie 3 auf dem K o mmunikat i o ns-Einst e l lungsbil d s chirm, um den Dateinum m e r-
 ■
: Herunterladen vom SU-1
Drücken Sie 1, um Herunterladen vom Speichermedium zu wählen. Drücken Sie dann 5 zur Festlegung.
. Auswahl der Dateinummer des Speichermediums
Eingabebildschirm des Speichermediums anzuzeigen.
Dateinummer-Eingabeanzeige zurückgeschaltet
2
5
: Hochladen zum Speichermedium
3
: Hochladen zum SU-1
4
3 1
Geben Sie die Dateinummer des Speichermediums mit 2 ein. Die eingegebene Dateinummer wird in angezeigt. Die Nummer wird nach der Eingabe der Dateinummer mit 1 festgelegt.
2
Page 82
. Einstellen der Nähmusternummer
5
Drücken Sie 4 und 5 auf dem Kommunikations-Einstellungsbildschirm, um die Nähmusternummer
einzustellen.
Kommunikations-Einstellungsbildschirm
4
5
. Starten des Downloads
6
Wenn alle Einstellungsvorgänge abgeschlossen sind, drücken Sie 6 auf der Kommunikations-
Einstellungsanzeige, um den Download zu starten.
Bildschirm während der Kommunikation
Wenn nach dem Erscheinen der Kommunikations-Verlaufsanzeige die Kommunikations-Einstellungsanzeige wieder erscheint, ist die Kommunikation beendet.
Upload-Beispiel
Beispiel) Das Nähmuster Nr. 8 wird als Parameterformdatei Nr. 15 des Speichermediums hochgeladen.
. Öffnen Sie die Speichermedienabdeckung, und führen Sie die CompactFlash(TM)-Karte (Sonderteile-Nr.:
1
40000100) durch die Einschuböffnung ein.
* Die Bedienungstafelfunktion ist bei offener Abdeckung unwirksam.
6
. Datenauswahl
2
EPD wird von Anfang an gewählt, da für das Modell LH-4168/4188 nur Daten in EPD-Form verwendet
werden.
. Wahl der Kommunikationsmethode
3
Drücken Sie 2 auf dem Kommunikations-Einstellungsbildschirm, um den Kommunikationsmethoden-
Einstellungsbildschirm aufzurufen.
[Erläuterung des Piktogramms]
 1
: Herunterladen vom SU-1
  2
Drücken Sie 3 auf dem Kommunikationsmethoden-Einstellungsbildschirm und dann 5 , um die Eingabe
nach der Wahl von Hochladen vom Speichermedium festzulegen.
3
4
: Herunterladen vom Speichermedium
: Hochladen zum Speichermedium
: Hochladen zum SU-1
– 79 –
Page 83
– 80 –
. Einstellung der Sondermusternummer
4
Drücken Sie 4 und 5 auf der Kommunikations-Einstellungsanzeige, um die Sondermusternummer
einzustellen.
. Auswahl der Dateinummer des Speichermediums
5
Drüc k e n Sie 3 auf dem K o mmunikat i o ns-Einst e l lungsbil d s chirm, um den Dateinum m e r-
Eingabebildschirm des Speichermediums anzuzeigen. Geben Sie die Dateinummer des Speichermedium.
Die eingegebene Dateinummer wird in angezeigt. Bestätigen Sie die Eingabe der Dateinummer mit 1.
. Starten des Uploads
6
Wenn alle Einstellungsvorgänge abgeschlossen sind, drücken Sie 6 auf der Kommunikations-
Einstellungsanzeige, um den Upload zu starten.
Kommunikations-Einstellungsbildschirm
5 3 2146
Wenn nach dem Erscheinen der Kommunikations-Verlaufsanzeige die Kommunikations-Einstellungsanzeige wieder erscheint, ist die Kommunikation beendet.
[Löschen einer Datei auf dem Speichermedium]
Drücken Sie die Taste 3, nachdem Sie die zu löschende Dateinummer auf dem Dateinummer­Eingabebildschirm des Speichermediums ausgewählt haben, sodass der Löschungsbestätigungsbildschirm erscheint.
Löschbestätigungsanzeige umzuschalten
1
2
Wenn Sie 1 drücken, wird die Löschung abgebrochen. Das Display wird dann auf die Dateinummer­Eingabeanzeige zurückgeschaltet. Wenn Sie 2 drücken, wird die Löschung ausgeführt. Das Display wird dann auf die Dateinummer-Eingabeanzeige zurückgeschaltet.
Eine gelöschte Datei kann nicht wiederhergestellt werden. Lassen Sie daher bei der
Ausführung der Löschung Vorsicht walten.
Page 84

6. EXTERNE SCHNITTSTELLE

Die externe Schnittstelle dient zur Verbindung der Bedienungstafel mit einem von der Bedienungstafel abweichenden System.
Einzelheiten zum Gebrauch nden Sie in der Mechanikeranleitung.
1) Speichermedienschlitz
Der Speichermedienschlitz bendet sich in der Frontabdeckung auf der linken Seite der Bedienungstafel.
2) RS-232C-Anschluss
Der RS-232C-Anschluss bendet sich in der Gummikappe auf der Rückseite der Bedienungstafel.
3) Allgemeiner Eingangsanschluss (Produktionssteuerschalter-Anschlussbuchse)
Der allgemeine Eingangsanschluss CN105 bendet sich in der Kabelauslassabdeckung auf der Rückseite
der Bedienungstafel.

7. FEHLERANZEIGE

Fehler werden durch das Tafeldisplay, den Summer des Schaltkastens gemeldet.
Aufgrund der Unterschiede in den Verfahren erscheinen drei verschiedene Bildschirme auf dem Paneldisplay.
1) Die Fehleranzeige verschwindet, wenn die Bedienungsperso n d i e U r s ache beseitigt.
2) Drücken Sie die Rückstelltaste, und bes e it i gen Si e d i e Fe hl e rur sac h e, nachdem Sie die Fehleranzeige gelöscht haben.
– 81 –
3) Beseitigen Sie die Fehlerursache nach dem Ausschalten der Stromversorgung.
Page 85
– 82 –

7-1. Liste der Fehlercodes (Elektrokasten-Anzeige)

Dieses Gerät weist die folgenden Fehlercodes auf. Diese Fehlercodes sperren den Betrieb (oder begrenzen die Funktion) und melden das Problem, so dass es bei Erkennung einer Störung nicht vergrößert wird. Wenn Sie den Kundendienst anfordern, überprüfen Sie bitte die Fehlercodes.
• Wenn der Maschinenkopf ausgewechselt wird.• Wenn der Initialisierungsvorgang ausgeführt wird.
Prüfen, ob der Maschinenkopf gekippt wurde, ohne den
• Wen n der K i ppzus t and-E rkennu ngssch alter bei
Netzschalter auszuschalten (Nähmaschinenbetrieb wird
aus Sicherheitsgründen gesperrt).
• P r ü f e n , o b d a s K a b e l d e s K i p p z u s t a n d -
eingeschalteter Stromversorgung eingeschaltet wird.
Erken n u n g sschalters a n d er Nä hmaschine o d e r
dergleichen hängen bleibt und beschädigt ist.
irgend etwas hängen bleibt.
und Abtrennung überprüfen.
Hängenbleiben am Maschinenkopf und dergleichen
Positionsgeber des Nähmaschinenkopfes eingegeben
• P r üf en , o b da s Po si t io n sg eb e rk a b el d u rc h
wird.
• Wenn der Positionsgeber beschädigt ist.
beschädigt worden ist.
• Prüfen, ob der Kippzustand-Erkennungsschalterhebel an
• Den Positionsgeberstecker (CN30) auf Wackelkontakt
Wackelkontakt und Abtrennung überprüfen.
Prüfen, ob das Bedienungstafelkabel durch Hängenbleiben
am Maschinenkopf und dergleichen beschädigt worden ist.
• Den Bedienungstafelstecker (CN34 und CN35) auf
• Prüfen, ob sich der Faden in der Motorriemenscheibe
• Beschädigung der Bedienungstafel.
• Wenn der Maschinenkopf blockiert.
verfangen hat.
Abtrennung überprüfen.
• Den Motorausgangsstecker (4P) auf Wackelkontakt und
• Wenn besonders schwerer Stoff über die garantierte
• Wenn der Motor nicht läuft.• Motor oder Antrieb ist beschädigt.
Leistung des Maschinenkopfes hinaus genäht wird.
• Prüfen Sie, ob ein Widerstand vorhanden ist, wenn der
Motor von Hand gedreht wird.
und Abtrennung überprüfen.
Den Maschinenkopfstecker (CN31) auf Wackelkontakt
Schalten Sie die Stromversorgung aus.
nicht richtig gelesen werden kann.
• Wenn das Ausgangssignal des Maschinenkopfsteckers
Schalten Sie die Stromversorgung aus.
Schalten Sie die Stromversorgung aus.
Datenlesen vom Speichermedium ist nicht möglich.
Datenschreiben auf das Speichermedium ist nicht möglich.
Schalten Sie die Stromversorgung aus.
Schalten Sie die Stromversorgung aus.
Schalten Sie die Stromversorgung aus.
Schalten Sie die Stromversorgung aus.
• Stromversorgung ausschalten.
• Wenn der Modellcode der Tafel nicht mit dem des
• Schalten Sie die Stromversorgung aus.
• Schließen Sie die korrekte Tafel an.
Schaltkastens übereinstimmt.
ausgeführt wird.
Wenn der Initialis i e r ungsvorga n g mit der Ta fel
unzulässig ist.
Beschreibung des festgestellten Fehlers Ursache Prüfpunkt oder Abhilfemaßnahme
Speichermedienabdeckung offen • Der Deckel des Speichermedienschlitzes ist offen. • Schließen Sie den Deckel.
(kein Fehler)
Ausfall des Kippzustand-Erkennungsschalters
(Wenn der Sicherheitsschalter funktioniert.)
000 Ausführung der Dateninitialisierung
ummer
302
sensors
sensors
003 Abtrennung des Positionsgebersteckers • We nn das Position serk ennungssignal n icht vom
004 Ausfall des Positionsgeber-Hochstellungs-
005 Ausfall des Positionsgeber-Hochstellungs-
906 Ausfall des Maschinenkopfsteckers • Abtrennung des Bedienungstafelkabels
007 Motorüberlastung
(Widerstandspack)
011 Speichermedium nicht eingesetzt • Das Speichermedium ist nicht eingesetzt.
008 Ausfall des Maschinenkopfsteckers
012 Lesefehler
013 Schreibfehler
015 Formatierfehler • Formatieren kann nicht durchgeführt werden.Formatieren kann nicht durchgeführt werden.
Initialisierung (kein Fehler)
016 Überschreitung der Wechselmedienkapazität • Kapazität des Speichermediums ist knapp.
019 Überschreitung der Dateigröße • Die Datei ist zu groß.Die Datei ist zu groß.
032 Dateikompatibilitätsfehler • Es besteht keine Dateikompatibilität.Es besteht keine Dateikompatibilität.
053 Ausführ u n g de r Ta felsicher u n gsdaten-
703 Unzulässiger Tafelanschluss • Wenn die an die Nähmaschine angeschlossene Tafel
Page 86
0 % oder 1
liegt.
Magnetspule vorliegt.
in der
Spannung um +
Stromversorgung aus. die
• Bringen Sie die Systemversionen zur Übereinstimmung.
Bemessungsspannung
Kurzschluss
angelegte die
der
ob ein
ob
über
mehr
• Prüfen,
• Prüfen,
unter
weniger
wurde.
0 % oder 1
die Stromversorgungsplatine ist
100 V/200 V-Umschaltstecker des
beschädigt.
Transformators falsch eingestellt wurde.
Prüfen, ob der
In den obigen Fällen
100 V/200 V-Umschaltstecker des
Spannung um -
ob die
der Bemessungsspannung liegt.•CPrüfen, ob der
• Prüfen,
eingestellt
Transformators falsch
die Sicherung oder der ob
Prüfen Sie,
Rückkopplungswiderstand beschädigt ist.
CN39 ) auf
und
durch Hängenbleiben
Motorsignalkabel
Wackelkontakt und Abtrennung überprüfen.
• Prüfen, ob das
ist.
am Maschinenkopf und dergleichen beschädigt worden
wird.
zurückgestellt
Position
Funktionseinstellung Nr. 57 falsch
die Erkennungsstange der AE-Vorrichtung
ob
ob
ist. korrekte die
auf
eingestellt
• Prüfen Sie,
• Prüfen Sie,
CN123)
sind.
1 und
lose oder abgetrennt
das Kabel der AE-Vorrichtung durch
ob die Steckverbinder (CN12
ob
Sie,
AE-Vorrichtung der
• Prüfen
• Prüfen Sie,
falsch
39) auf 1
39)
(CN1
im Maschinenkopf
den Erkennungsstecker (CN
der Erkennungsstecker
oder dergleichen
Sie, ob
Einklemmen
beschädigt ist.
Prüfen
angeschlossen ist.
Wackelkontakt und Abtrennung.
• Überprüfen Sie
auf
auf
29)
29)
1
1
28,
28,
1
1
Erkennungsstecker (CN
Erkennungsstecker (CN
Überprüfen Sie den
Wackelkontakt und Abtrennung.
• Überprüfen Sie den
8 11
keine
Nr.
und Funktion
des Nähvorgangs
durchführen,
Wenn während
setzen. 1”
„ auf
D i e S ch m ie r un g na c h de m A u ssc h a lt e n d er
Stromversorgung
Wackelkontakt und Abtrennung.
Nr. 118
Fehleraufhebung die
Tafel durchgeführt werden. der
setzen. ” 1
Schmierung durchführbar ist, kann
mit der Rückstelltaste
auf
• Die Schmierung sofort durchführen, und Funktion
die Sollspannung als
unvereinbar sind. • Schalten Sie
Spannung
die kurzgeschlossene Magnetspule
höhere
eine
aktivieren. zu
eingegeben wird.•Wenn
Systemversionen • Wenn die Systemversionen der
Stelle
keine
kei ne
Sollspannung
eingegeben wird.
00-V-Einstellung
für die 1 V
200
die als
für die 200-V-Einstellung eingegeben wird. V
00
eingegeben wird.
• Wenn 1
Überspannung
durch
wurde
interne Schaltung
beschädigt.
•Die
eingegeben wird. •D e n Moto r s i gnal s t e cker (CN3 8
richtig
beschädigt.
• Wenn das Motorsignal nicht
AE-Vorrichtung
Erkennungsstange der
Wenn sich die
nicht in der Ausgangsstellung befindet.
-
Schrittmotors beim
der Stromversorgung nicht erkannt wird.
Nullpunktposition des
Einschalten
• Wenn die
de s
Nadel
Nad el
erfolgt.
der rechten
Nadel
linken der
Sto pp/An t rieb d er lin k en
Stopp/Antrieb
bei
We nn bei
Umschaltung
• Wenn
Nadel
Nadel
linken
rechten
der
der
angegebenen
erfolgt.
Nadel
rechten der
ist
der Schmierzeitpunkt der
erreicht
Umschaltung
Stelle
angegebenen
ist
Schmierzeitpunkt der
der
Wenn
vergangen
Beschreibung des festgestellten Fehlers Ursache Prüfpunkt oder Abhilfemaßnahme
ummer
Magnetspulen-Kurzschluss • Wenn versucht wird,
Überspannung • Wenn
11
10
704 Unvereinbarkeit
8
8
Niederspannung • Wenn eine niedrigere Spannung
13 8
924 Ausfall des Motortreiber • Der Motortreiber ist
des Motorlochsensors
des Codierers
Ausfall
Ausfall
931
930
–83 –
der Spulenfadenrestbetrag-Sen in
soreinheit
343 Störung
Schrittmotors
939 Nullpunkt -Wi edergewinnungsfehle r
Verriegelungsfehler
944
Schmierzeitinformation • Wenn
945 Verriegelungsfehler
220
Schmierwarnungsfehler
1 22
Loading...
