DDL-8700A-7

KULLANMA KILAVUZU

İÇİNDEKİLER

. SPESİFİKASYONLAR .............................................................................. 1

. KURULUM ................................................................................................. 3

1. Kurulum ...................................................................................................................... 3

2. Pedal sensörünün takılması ..................................................................................... 4

3. Güç şalterinin takılması ............................................................................................ 4

4. Bağlantı kolunun takılması ....................................................................................... 6

5. Masura ipliğinin sarilmasi ......................................................................................... 7

6. Dizlik ayak kaldirma yüksekliğinin ayarlanmasi ..................................................... 8

7. Iplik çardağinin takilmasi .......................................................................................... 8

8. Yağlama ...................................................................................................................... 9

9. Çağanozdaki yağ miktarinin (çarpma ile yağlama miktarinin) ayarlanmasi ......... 9

10. Iğnenin takilmasi .....................................................................................................11

11. Masuranin mekiğe takilmasi ................................................................................. 12

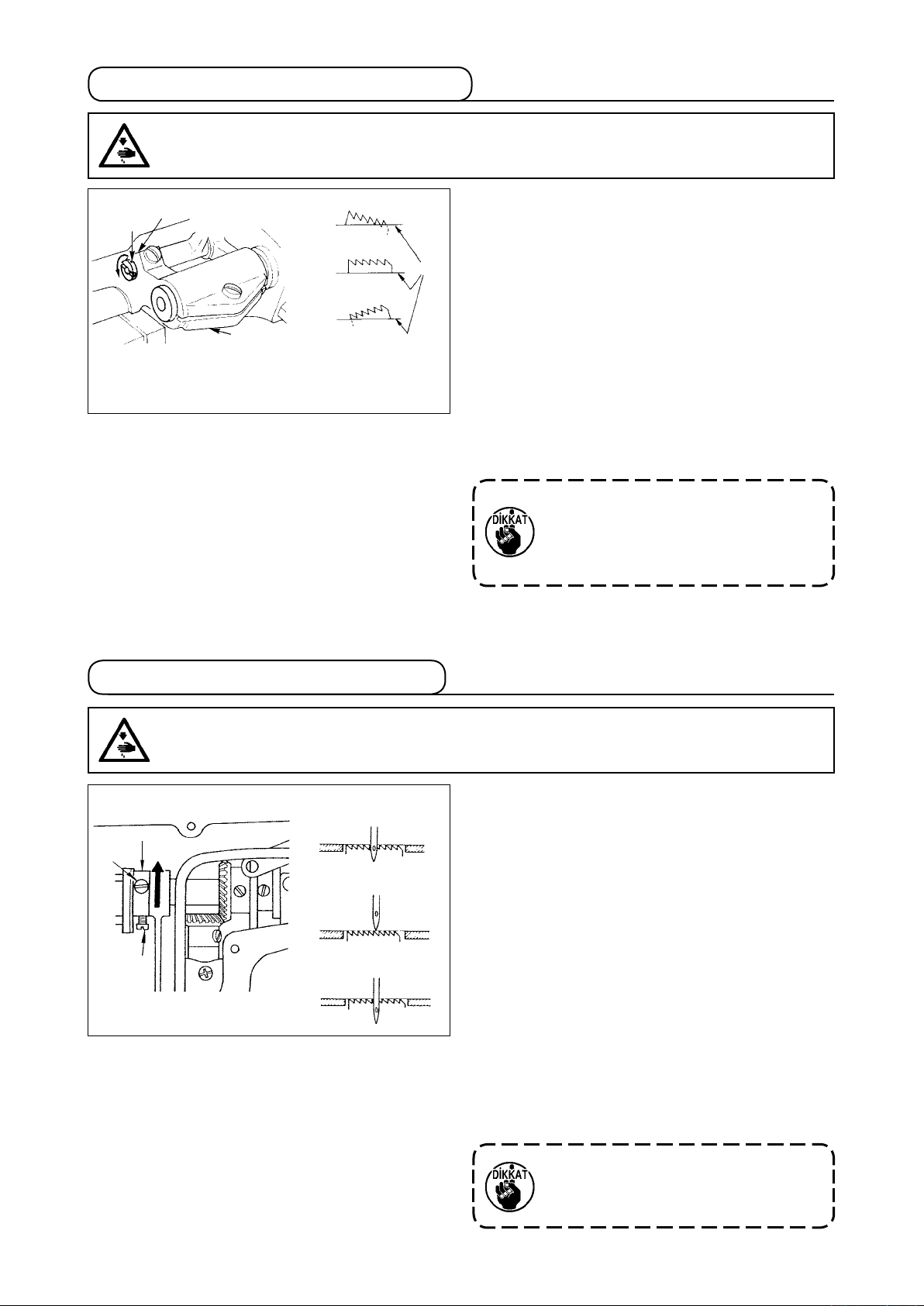

12. Dikiş uzunluğunun ayarlanmasi ........................................................................... 12

13. Baski ayaği basincinin ayarlanmasi ................................................................... 12

14. Baskı ayağını elle kaldırma kolu ........................................................................... 12

15. Baskı çubuğu yüksekliğinin ayarlanması ............................................................ 13

16. Makineye iplik takilmasi ....................................................................................... 13

17. İplik gerginliği ........................................................................................................ 14

18. İplik alma yayı ........................................................................................................ 14

19. İplik alma strokunun ayarlanması ........................................................................ 14

20. İğne ve çağanoz ilişkisi ......................................................................................... 15

21. Transport dişlisinin yüksekliği ............................................................................. 15

22. Transport dişlisinin yana devrilmesi .................................................................... 16

23. Besleme zamanının ayarlanması .......................................................................... 16

24. Sabit biçak .............................................................................................................. 17

25. Pedal basinci ve pedal hareket mesafesi ayri .................................................... 17

26. Pedalin ayarlanmasi ............................................................................................. 18

. OPERATÖR İÇİN ..................................................................................... 19

1. Dikiş makinesini kullanma prosedürü ................................................................... 19

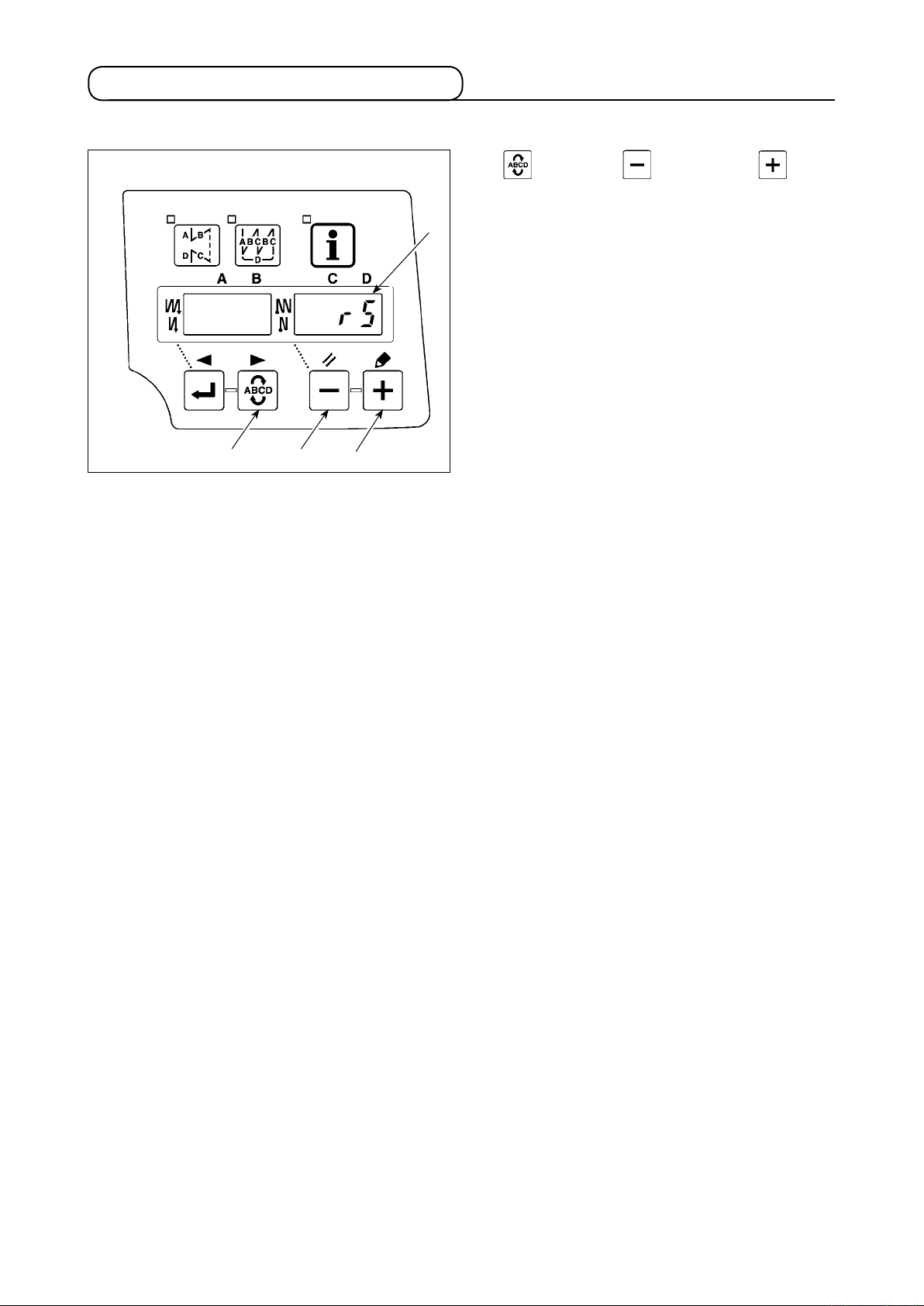

2. Makine kafasındaki ankastre panel ........................................................................ 21

3. Dikiş çeşidini kullanma prosedürü ........................................................................ 22

4. Tek dokunuşta çalıştırma ayarları .......................................................................... 24

5. Üretim destek fonksiyonu ....................................................................................... 25

6. Fonksiyonlarının ayarı ............................................................................................. 28

7. Fonksiyon ayar listesi ............................................................................................. 29

8. Fonksiyon seçimi hakkında ayrıntılı açıklama ...................................................... 33

9. Pedal sensörü nötr noktasının otomatik telasi ................................................... 43

10. Pedal spesikasyonlarının seçilmesi .................................................................. 43

11. Otomatik kaldırma fonksiyonunun ayarlanması ................................................. 44

12. Tuş kilidi fonksiyonunu seçme işlemi .................................................................. 45

13. Arka kapağın çıkarılması ....................................................................................... 46

14. Ayakta çalışılan makinenin pedal bağlantısı ....................................................... 48

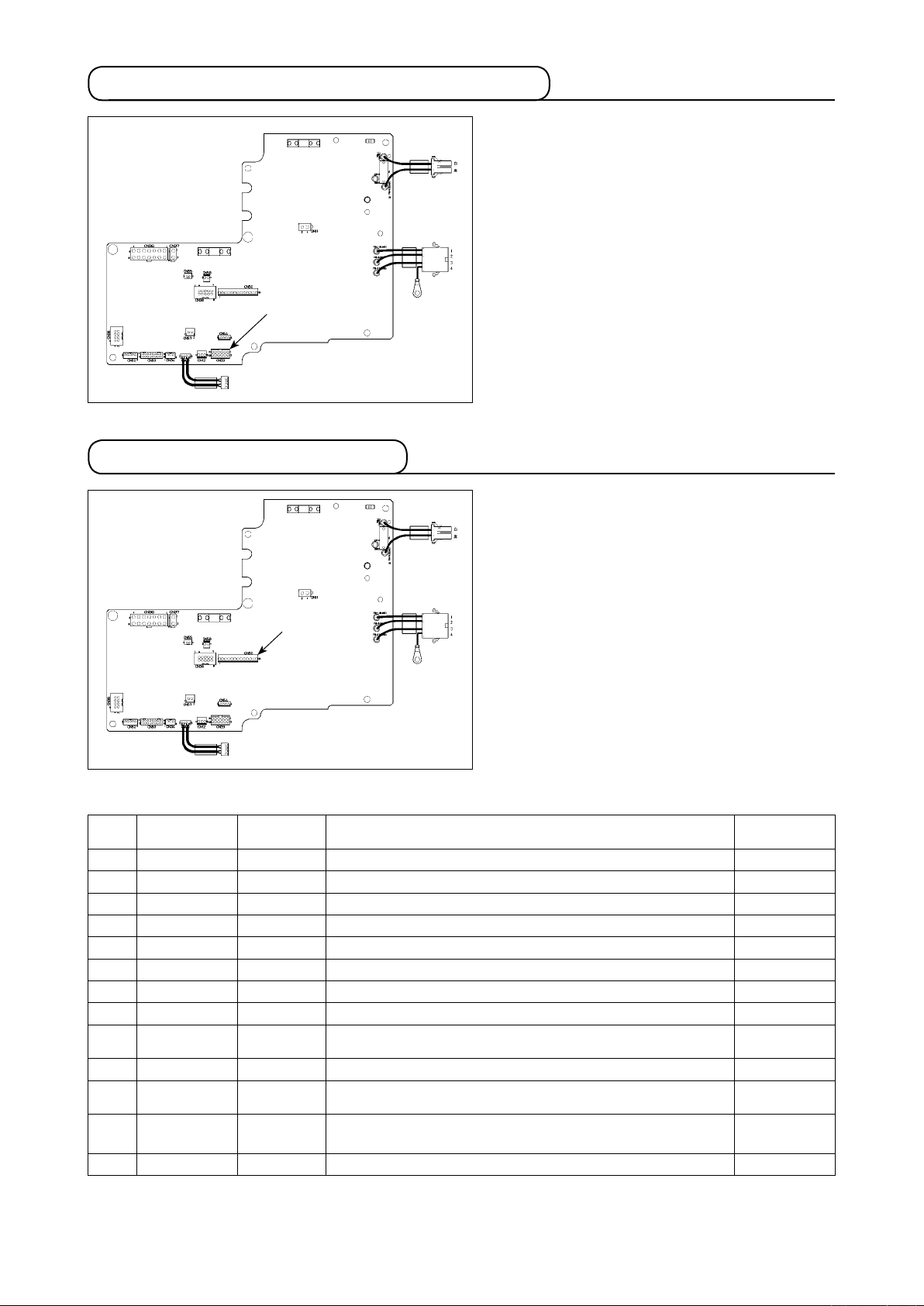

15. Harici giriş/çıkış konektörü ................................................................................... 48

16. Malzeme sonu sensörü bağlantısı ....................................................................... 49

17. Girilmiş olan verilerin sıfırlanması ....................................................................... 50

. BAKIM ..................................................................................................... 51

1. Sigortanın değiştirilmesi ......................................................................................... 51

2. Makine kafasının ayarlanması ................................................................................ 52

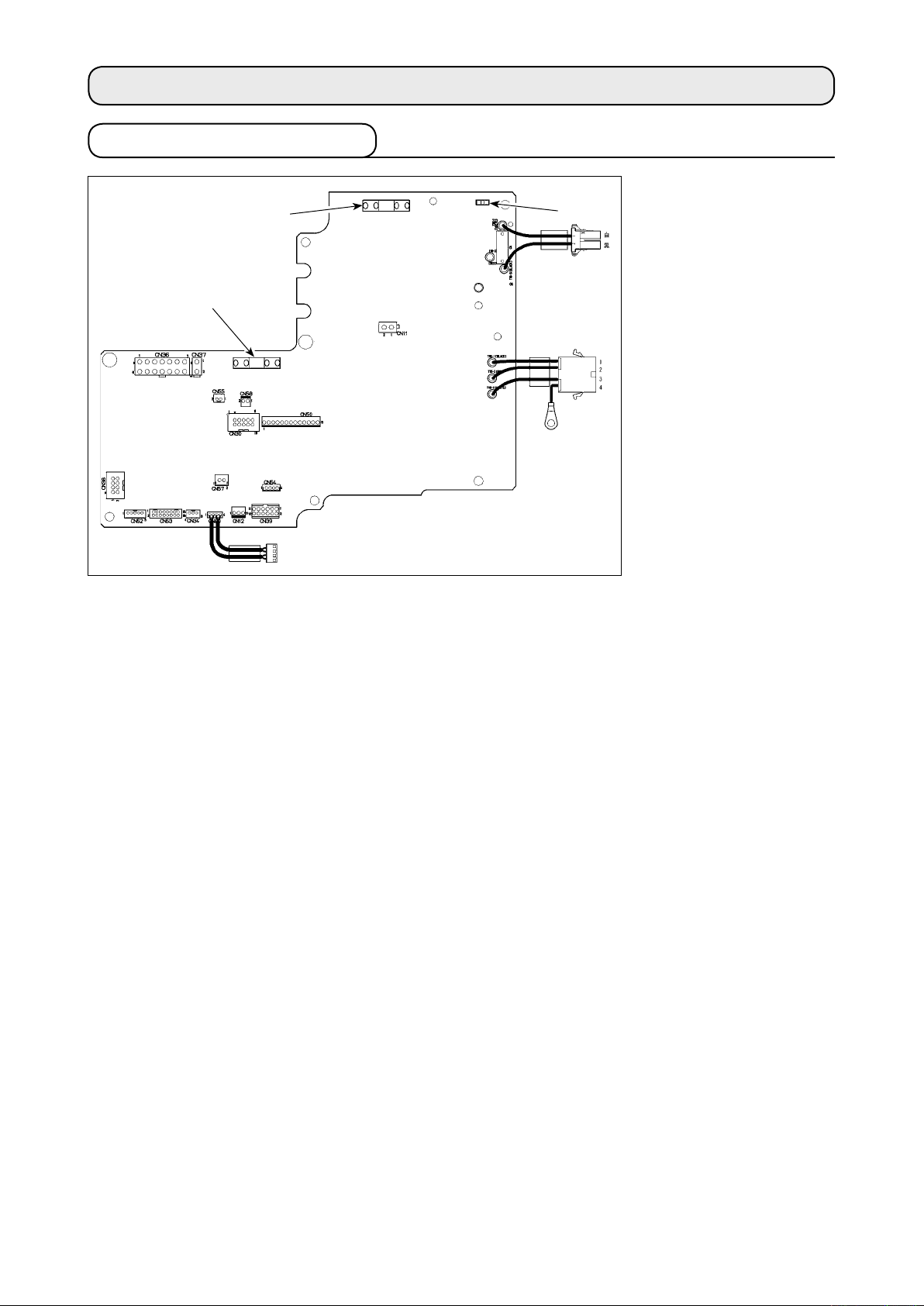

3. Konektör yerleşim çizimi ........................................................................................ 53

4. Hata kodları .............................................................................................................. 54

. SPESİFİKASYONLAR

Besleme gerilimi Tek faz 100 ile 120V arasında 3 faz 200 ile 240V arasında Tek faz 220 ile 240V arasında

Frekans 50Hz/60Hz 50Hz/60Hz 50Hz/60Hz

Sıcaklık: 5 - 35˚C

Çalışma ortamı

Giriş 320VA 320VA 210VA

Nem oranı %35 - 85 y a da daha düşük

Sıcaklık: 5 - 35˚C Nem oranı %35 - 85 y a da daha düşük

DDL-8700A - 7

S : Orta kalınlıkta kumaşlar H : Kalın kumaşlar

DDL-8700AS-7 DDL-8700AH-7

Maksimum dikiş hızı 5.000 st

İplik kesme hızı 300 st

İlmek uzunluğu 4mm 5mm Baskı ayağı kaldırma (diz

üstü kaldırıcı)

İğne

Yağlama yağı JUKI MACHINE OIL #7 JUKI MACHINE OIL #7

• Dikiş hızı, dikiş koşullarına bağlı olarak değişir.

• Teslimat sırasında önceden belirlenmiş olan dikiş hızı ........... AS-7 : 4.000sti/min.

...........AH-7 : 3.500sti/min.

: İğne seçimi, kullanım amacına bağlıdır.

DB x 1 (14 numara) 9 - 18 numara DB x 1 (21 numara) 20 - 23 numara

i/min 4.000 sti/min

i/min 300 sti/min

3 mm 13 mm

Gürültü

- İş istasyonunda sürekli ses basıncı seviyesinin (L A-79,5 dBA’nın ağırlıklı değeri; (K

uyarınca 4.000 sti/min.

= 2,5 dBA dahil) ; ISO 10821- C.6.2 -ISO 11204 GR2

– 1 –

) yayılmasına denk:

derinlik 10

MASANIN TEKNİK RESMİ

(Sadece menteşe tarafı)

2-ø3.4 alt yüzey, derinlik 10

alt yüzey, derinlik 20

– 2 –

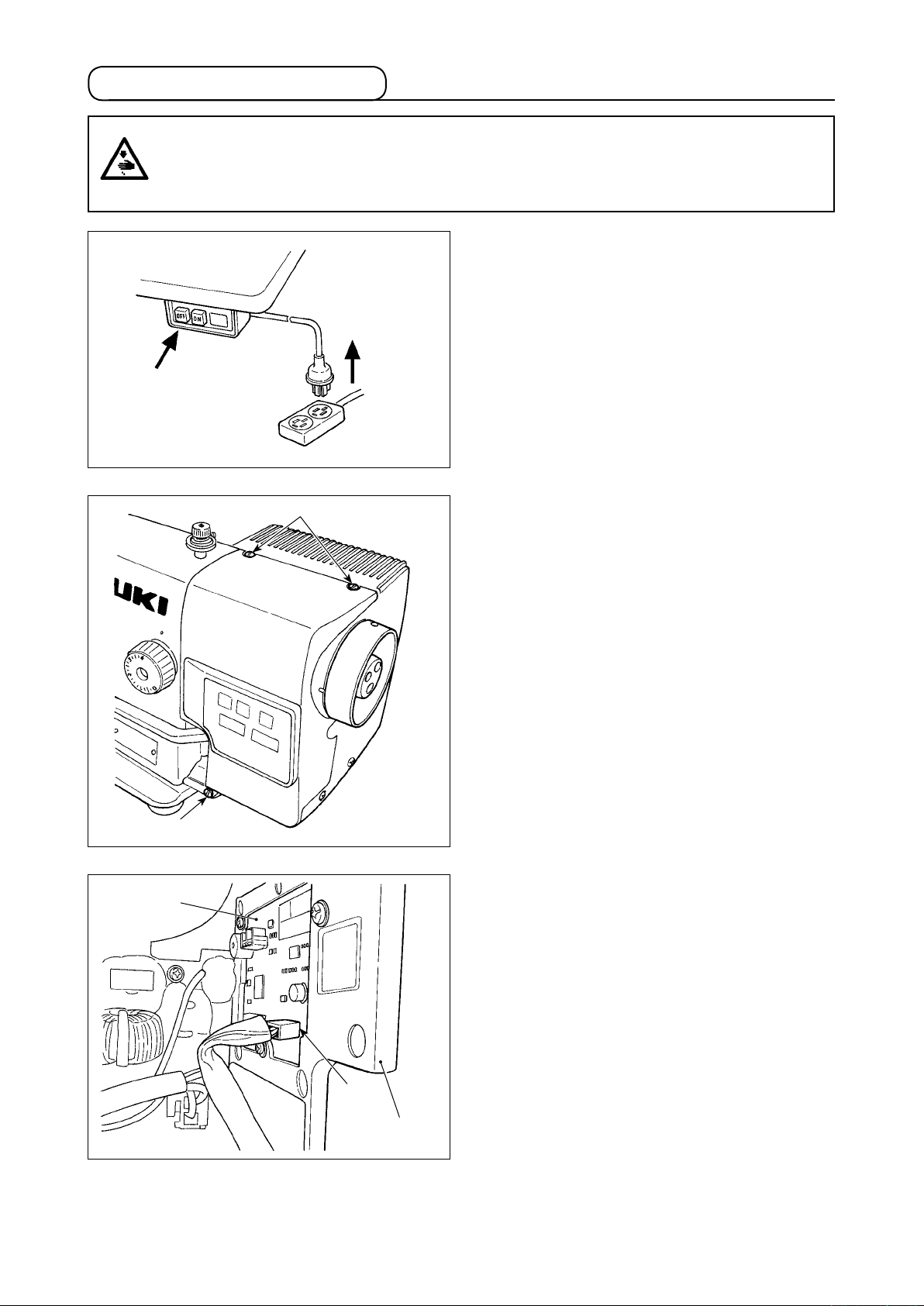

. KURULUM

1. Kurulum

1) Dikiş makinesini yukarıdaki şekilde görüldüğü gibi iki kişi birlikte taşıyın.

(Dikkat) Taşırken kasnaktan tutmayın.

İğne mili tarafı

23,5mm

19,5mm

Tornavida ve benzeri, dengeyi bozacak nesnel-

2) erin, dikiş makinesinin altında kalmamasına çok dikkat edin.

Alt kapak, makine tablasındaki kanalın dört

3) köşesine oturmalıdır. Lastik menteşe yuvasını 8 masanın üzerine takın ve bir çiviyle sabitleyin.

Kontrol paneli tarafı

23mm

19,5mm

İki adet kafa desteği lâstik kulağını 1, makine tablasındaki çıkıntılı bölümün ön kısımlarına A, çivilerle

tespit edin. Menteşe tarafındaki B iki adet makine kafası kulağını 3, kauçuk esaslı yapıştırıcı ile

yapıştırın ve sonra alt kapağı 4; tespit edilen kulakların üzerine oturtun.

5) Diz üstü ayak kaldırıcının baskı çubuğunu takın 6. Menteşeyi 7 makine yatağındaki boşluğa takın, makine kafasını dört köşedeki tamponların 9 üzerine yerleştirmeden önce makine kafasını masadaki lastik menteşeye 8 takın.

6) Kafayı taşıyan çubuğu !0 sonuna kadar iterek masaya sıkıca tespit edin.

(Dikkat) Üniteyle birlikte temin edilen makine kafası taşıyıcı çubuğu mutlaka takın.

7) Kontrol paneli kablosunu !1, dikiş makinesi masasının altına yönlendirmek için kablo deliğinden !2 geçirin.

– 3 –

2. Pedal sensörünün takılması

Açıklamalar, DDL-8700A-7 masasına pedal sensörünün takılmış olması halinde geçerlidir.

1) Üniteyle birlikte aksesuar olarak temin edilen bağlantı cıvatasını (grup) 1 kullanarak kontrol panelini masaya bağlayın. Şimdi üniteyle birlikte aksesuar olarak temin edilen somunu ve pulu şekilde gösterilen biçimde takarak kontrol panelini sağlam bir şekilde tespit edin.

2) Pedal sensörünü masaya taktıktan sonra dikiş makinesi kafasını masaya monte edin.

UYARI :

• Dikiş makinesinin aniden durarak yaralanmalara sebep vermemesi için, pedal sensörünü takmadan önce güç şalterini mutlaka KAPALI konuma getirin, elektrik şini prizden çıkarın ve en az 5 dakika ya da daha fazla bekleyin.

•

Hatalı çalışma ya da hatalı spesikasyonlar nedeniyle cihazın zarar görmemesi için, ilgili bütün

konektörlerin belirtilen yerlere bağlanmış olduğunu kontrol edin. (Konektörlerden herhangi biri yanlış bir konektöre takılırsa, o konektörle ilgili cihaz bozulmakla kalmayıp aniden çalışmaya başlayarak yaralanmalara sebep olabilir.)

•

Kişilerin hatalı çalışma nedeniyle yaralanmasını önlemek için, konektörü mutlaka kilitleyin.

• İlgili cihazların kullanımı ile ilgili ayrıntılar için, cihazları kullanmadan önce cihazla birlikte temin edilen Talimat Kılavuzunu dikkatle okuyun.

3. Güç şalterinin takılması

Düz pul

Yaylı rondela

Altı köşe

başlı somun

(Dikkat) Elektrik şini prize takmayın

1) Güç şalterinin kapağını açmak için, kapağın yan yüzündeki vidayı 1 sökün.

2) Kontrol panelinden gelen AC giriş kablosunu 2, güç şalterinin arka yüzeyinden geçirin. Kablo demetini kablo tutucu bantla 3 sabitleyin.

– 4 –

1ø 100V-120V 220V-240V

Beyaz

Pedal sensörü kablosu

AC kablo

Güç şalteri

Çatal

çivi (büyük)

Yeşil/

Sarı

3ø 200V-240V

Siyah

Yeşil/

Sarı

Siyah

Beyaz

Kırmızı

3) Vidaları belirtilen noktalarda sıkarak, AC giriş kablosu terminallerini sıkıca sabitleyin.

Güç şalteri kapağını kapatın. Güç şalteri kapağı-

4) nın yan yüzündeki vidayı 1 sıkın.

UYARI :

Topraklama kablosunu (yeşil/sarı) belirtilen yere (toprak tarafında) bağlamış olduğunuzu kontrol edin.

2. Terminallerin birbirine değmemesine dikkat edin.

3. Güç şalterinin kapağını kapatırken kablonun kapağın altına sıkışmamasına dikkat edin.

Pedal sensörü

Çatal çivi (küçük)

Kablo çıkış

deliği

5) Önce kablo aksesuarı olarak üniteyle birlikte temin edilen çatal çiviyi takın. Sonra dikiş makinesi masasına çekiçle çakın.

Şimdi şekilde gösterilen yerlere çatal çivileri

yerleştirin.

3ø 200V-240V

1ø 100V-120V 220V-240V

Siyah Kırmızı Beyaz Yeşil/Sarı

(topraklama kablosu)

Siyah Beyaz Yeşil/Sarı

(topraklama kablosu)

AC 200V-240V

AC 100V-120V AC 220V-240V

6) Elektrik kablosunu prize takın. Resimde gösterildiği gibi beyaz ve siyah (ve kırmızı)

telleri elektrik besleme tarafına, yeşil/sarı telleri toprak tarafına bağlayın.

(Dikkat) 1. Elektrik şini

mutlaka emniyet stan-

dartlarına uygun olarak hazırlayın.

Topraklama kablosunu (yeşil/sarı) top-

rak tarafına bağlamış olduğunuzu kontrol edin.

7) Güç şalterinin KAPALI olduğunu kontrol edin. Sonra güç şalterinin şini prize takın.

(Dikkat) Fişi takmadan önce, elektrik kutusunda

belirtilen besleme gerilimi spesikasyonu tekrar kontrol edin.

– 5 –

4. Bağlantı kolunun takılması

UYARI :

Dikiş makinesinin aniden durarak yaralanmalara sebep vermemesi için, bir sonraki çalışmayı gücü kesip mutlaka 5 dakika ya da biraz daha fazla bekledikten sonra başlatın.

1) Bağlantı kolunu 1, pedal kolu 2 montaj deliğine B somun 3 kullanarak sabitleyin.

2) Bağlantı kolunun 1 montaj deliğine A yerleştirilmesi halinde pedalın basma stroku artar, pedalın orta hızda çalışması daha kolay olur.

3) Geri basma regülatör vidasını 4 içeriye doğru aldığınız takdirde basınç artar ve dışarıya doğru aldığınız takdirde basınç azalır.

(Dikkat) 1. Vida çok fazla gevşetilirse yay yerin-

den çıkar. Vidayı, vidanın başı yuvadan görülebilecek gibi gevşetin.

Vidayı her ayarladığınızda, vidanın

gevşememesi için metal somunu 5 sıkarak vidayı sabitlediğinizden emin olun.

– 6 –

5. Masura ipliğinin sarilmasi

1) Masurayı, daha ileri gitmez hale gelinceye kadar, masura sarma ünitesinin miline 1 tamamen geçirin.

2) Masura ipliğini, çizimde gösterilen şekilde iplik çardağının sağ tarafına yerleştirilmiş olan iplik tansiyonu kontrol elemanından geçirerek dışarı alın ve ipliği masuraya saat yönünde bir-kaç tur sarın. (Masuranın alüminyum olması durumunda; masura ipliğinin ucunu saat yönünde bir-kaç tur sardıktan sonra, masura ipliğinin sarılmasını kolaylaştırmak için; masura ipliği tansiyon elemanından gelen ipliği saat yönünün tersine sarın.)

3) Masura sarma ünitesi denge mandalını 2 A yönüne bastırın ve dikiş makinesini çalıştırın.

Masura C yönünde dönmeye başlar ve masu-

ra ipliği sarılır. Sarma işlemi sona erdiği anda, masura sarma mili 1 otomatik olarak devreden çıkar.

Masurayı çıkartın ve sabit iplik kesme bıçağın-

dan 3 yararlanarak masura ipliğini kesin.

5) Bobindeki ipliğin sarım miktarını ayarlarken, setuskur vidasını 4 gevşetin ve bobin sarım kolunu 2 A ya da B yönünde hareket ettirin. Ardından setuskur vidasını 4 sıkın.

A Yönüne : Azalır

B Yönüne : Artar

6) İplik bobin üzerine düzgün şekilde sarılmamışsa kasnağı çıkarın, setuskur vidasını 5 çıkarın ve bobin iplik gericisinin 8 yüksekliğini ayarlayın.

• Bobin merkezinin standart yüksekliği, iplik germe diskinin 6 merkez yüksekliği kadardır.

• Germe diskinin 6 konumunu, bobinin alt kısmında sarılı iplik miktarı aşırı ise D yönünde ayarlayın, üst kısmında sarılı iplik miktarı aşırı ise E yönünde ayarlayın.

Ayar yaptıktan sonra vidayı 5 sıkın.

7) Masura sarma tansiyonunu ayarlamak için, iplik tansiyon somununu 7 çevirin.

(Dikkat)

1. Masura ipliğini sararken, sarma işlemini masura ipliği masuranın orta kısmında ve iplik tansiyon diski

gergin durumdayken başlatın.

2. Dikiş dikilmediği sırada masura ipliğinin sarılması gerektiği zaman; iğne ipliğini iplik vericiden yolun-

dan çıkartın ve mekiği çağanozdan dışarı alın.

3. İplik çardağından gelen ipliğin sarma etkisiyle (yön nedeniyle) gevşemesi ve çardaktan dışarı çekilmesi

sonucu, volan kasnağa sarılması ihtimali vardır. Sarma yönüne dikkat edin.

– 7 –

6. Dizlik ayak kaldirma yüksekliğinin ayarlanmasi

UYARI:

Dikiş makinesinin istenmediği halde çalışmasından kaynaklanan yaralanmaları önlemek için, bundan sonraki çalışmayı yapmadan önce güç şalterini mutlaka KAPALI konuma getirin.

1) Diz üstü kaldırıcıyı kullanarak baskı ayağının çıkabileceği standart yükseklik 10 mm'dir.

2) Diz üstü kaldırıcı ayar vidasını 1 kullanarak, baskı ayağının kalkış yüksekliğini 13 mm'ye çıkarabilirsiniz.

3) Baskı ayağı kaldırıcısını 10 mm'den yükseğe ayarladığınız zaman, iğne mili 2 en alt noktadayken alt ucunun baskı ayağına 3 çarpmadığını kontrol edin.

7. Iplik çardağinin takilmasi

1) İplik çardağının parçalarını toplayarak ünite haline getirin ve dikiş makinesinin tablasındaki deliğine oturtun.

2) Somunu 1 sıkın.

3) Tavan tesisatı kullanıldığı zaman, gelen elektrik besleme kablosunu destek mili 2 içinden geçirin.

– 8 –

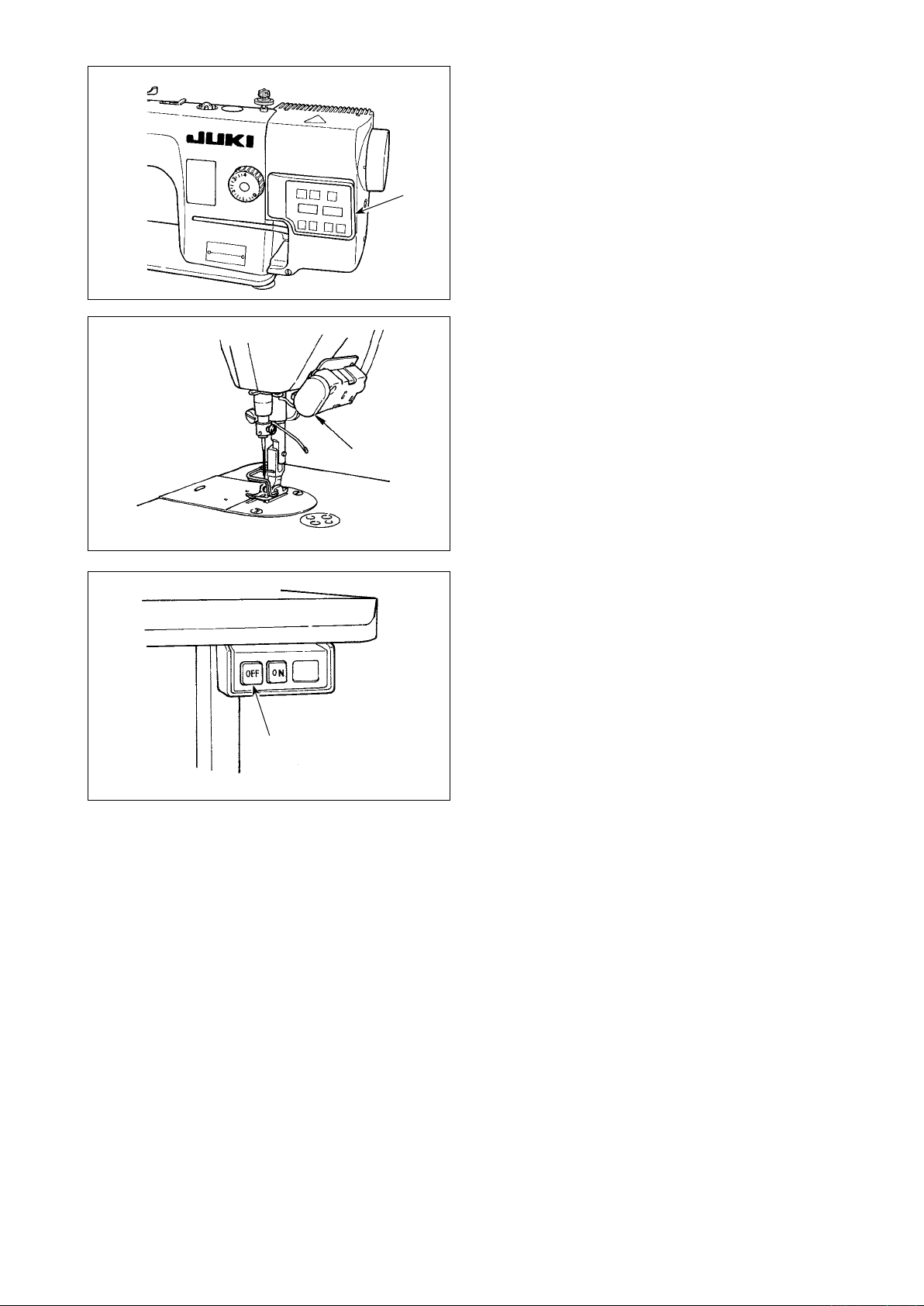

8. Yağlama

UYARI:

1. Dikiş makinesinin kaza sonucu aniden çalışması gibi tehlikeler yaratacağı için, yağlama işlemi tümüyle tamamlanmadan makinenin elektrik şini prize TAKMAYIN.

Tahriş veya iltihaplanma gibi tehlikeleri önlemek için; yağın gözünüze kaçması veya vücudunu-

zun diğer yerlerine bulaşması durumunda, bu bölgeleri derhal yıkayın.

Yağın yanlışlıkla yutulması sonucu; diyare veya kusma meydana çıkabilir. Yağı, daima çocukla-

rın erişemeyeceği bir yerde muhafaza edin.

1) Dikiş makinesini çalıştırmadan önce, yağ karterini JUKI MACHINE OIL #7 ile 1 HIGH işaretine

kadar doldurun.

2) Yağ seviyesi LOW işaretinin B altına düştüğü zaman, yağ karterini belirtilen yağdan ilave edin.

3) Yağ koyduktan sonra dikiş makinesini çalıştırırken, yağlama eğer yeterli ise yağın kontrol camına 2 çarptığını görürsünüz.

4) Cama çarpan yağ miktarının, yağ karterindeki yağ miktarını temsil etmediğini unutmayın.

1. Yeni bir dikiş makinesini veya uzun süre kullanılmamış bir dikiş makinesini işletmeye aldığınız zaman; alıştırma dönemi (rodaj) süreci boyunca makineyi 2.000 dev/dak veya daha düşük devirde kullanın.

Kancayı yağlamak için JUKI NEW DEFRIX OIL No. 1 (Parça No.: MDFRX1600C0) ya da JUKI MACHINE OIL #7 (Parça No. : MML007600CA) kullanın.

Mutlaka temiz yağ koyun.

9. Çağanozdaki yağ miktarinin (çarpma ile yağlama miktarinin) ayarlanmasi

UYARI:

Yüksek devirde çalışırken, makinenin yağlama oranı çağanozun dönüşüne bağlı olarak kontrol edildiği için, son derece dikkatli olmak gerekir.

(1) Çağanozdaki yağ miktarının teyidi

Yağ miktarı (savrulan yağ) kontrol kâğıdı

25 mm

70 mm

Yağ savrulma onay kâğıdı

Yağ miktarını (savrulan yağ) doğrulama konumu

3 - 10 mm

Kâğıdı, mümkün olduğu kadar yatak duvarının yüzeyine yakın olacak şekilde yerleştirin.

* Aşağıda 2. maddede tarif edilen işlemi yaparken sürgülü plakayı çıkarın ve parmaklarınızı kancaya

değdirmemeye çok dikkat edin.

1) Makine kafası çalışmak için yeterince ısınmamışsa yaklaşık üç dakika boşta çalıştırın. (Normal aralıklı çalışma)

2) Dikiş makinesi durduktan hemen sonra, yağ miktarı (yağ damlaları) doğrulama kağıdını çağanozun altına koyun.

3) Yağ karterindeki yağ seviyesinin HIGH ve LOW (yüksek ve alçak) arasında olduğunu kontrol edin.

4) Yağ miktarının teyidi beş saniye içinde tamamlanmalıdır. (Saate bakarak süre tutun.)

– 9 –

(2) Çağanozdaki yağ miktarının (yağ damlalarının) ayarlanması

1) Çağanozu hareket ettiren milin ön yüzeyine takılı olan yağ miktarı ayar vidasını "+" yönünde döndürürseniz (A yönünde) çağanozdaki yağ miktarı (yağ damlaları) artar, "-" yönünde döndürürseniz

(B yönünde) azalır.

2) Yağ miktarı ayar vidası yardımıyla yağ miktarı ayarladıktan sonra, çağanozdaki yağ miktarını kontrol etmek için dikiş makinesini yaklaşık 30 saniye boşta çalıştırın.

(3) Çağanozdaki uygun yağ miktarını gösteren örnek

Uygun yağ miktarı (küçük)

Spruzzi di olio dal crochet

* mm

Uygun yağ miktarı (geniş)

Spruzzi di olio dal crochet

* mm

DDL-8700AS-7 DDL-8700AH-7

1mm

* mm 2mm 3mm

(4) Yan kapaktaki parçalarda yağ miktarının teyidi

Yağ miktarı (savrulan yağ) kontrol kâğıdı

25 mm

70 mm

Yağ miktarını (savrulan yağ) doğrulama konumu

* Aşağıda 2. maddede tarif edilen işlemi yaparken

1) Makine kafası çalışmak için yeterince ısınma-

2) Dikiş makinesi durduktan hemen sonra, yağ

3) Yağ karterindeki yağ seviyesinin HIGH ve LOW

4) Yağ miktarının (yağ damlalarının) teyidi on sani-

1) Soldaki örneklerde gösterilen yağ miktarı, dikiş işlemine uygun olarak hassas ayarlanmalıdır.

Kancadaki yağ miktarını aşırı artırmamaya/azalt-

mamaya dikkat edin. (Yağ miktarı çok az ise çağanoz tutukluk yapar (çağanoz aşırı ısınır).

Yağ miktarı çok fazlaysa üründe yağ lekesi olabi-

lir.)

2) Çağanozdaki yağ miktarını, üç kez (üç kağıt üzerinde) kontrol edildiğinde yağ miktarı (yağ damlaları) değişmeyecek şekilde ayarlayın.

yan kapağı çıkarın ve parmaklarınızı iplik alma koluna değdirmemeye çok dikkat edin.

mışsa yaklaşık üç dakika boşta çalıştırın. (Normal aralıklı çalışma)

miktarı (yağ damlaları) doğrulama kağıdını çağanozun altına koyun.

(yüksek ve alçak) arasında olduğunu kontrol edin.

ye içinde tamamlanmalıdır. (Saate bakarak süre tutun.)

Yağ savrulma onay kâğıdı

– 10 –

(5) Yan kapaktaki parçalarda yağ miktarının ayarlanması

1) Ayar pimini 1 çevirerek, iplik alma koluna ve iğne mili krankına 2 giden yağ miktarını ayarlayın.

2) Ayar pimini B yönünde çevirerek işaret noktasını A iğne mili krankına 2 yaklaştırırsanız, temin

maksimum

minimuma

edilen yağ miktarı maksimum iner.

3) Ayar pimini C yönünde çevirerek işaret noktasını A iğne mili krankından 2 uzaklaştırırsanız, temin edilen yağ minimuma miktardadır.

(6) Yan kapaktaki uygun yağ miktarını gösteren örnek

Uygun yağ miktarı (küçük)

İplik alma kolundan sıçrayan yağ

1 mm

Uygun yağ miktarı (geniş)

İplik alma kolundan sıçrayan yağ

2 mm

10. Iğnenin takilmasi

UYARI:

Dikiş makinesinin istenmediği halde çalışmasından kaynaklanan yaralanmaları önlemek için, bundan sonraki çalışmayı yapmadan önce güç şalterini mutlaka KAPALI konuma getirin.

1) Soldaki örneklerde gösterilen yağ miktarı, dikiş işlemine uygun olarak hassas ayarlanmalıdır.

Kancadaki yağ miktarını aşırı artırmamaya/azalt-

mamaya dikkat edin. (Yağ miktarı çok az ise çağanoz tutukluk yapar (çağanoz aşırı ısınır).

Yağ miktarı çok fazlaysa üründe yağ lekesi ola-

bilir.)

2) Çağanozdaki yağ miktarını, üç kez (üç kağıt üzerinde) kontrol edildiğinde yağ miktarı (yağ damlaları) değişmeyecek şekilde ayarlayın.

O makine için tanımlanan iğneyi kullanın. Kullanılan iğne kalınlığı ve malzeme cinsine uygun iğne kulla-

nın.

İğne mili hareket mesafesinin en üst noktasına

gelinceye kadar, volan kasnağı çevirin.

2) Vidayı 2 gevşetin ve iğneyi 1 kanallı yüzü A dik olarak tam B yönüne bakacak şekilde tutun.

3) İğneyi ok yönünde ve yuvanın tabanına oturuncaya kadar iğne milinin kanalına ok yönünde ve tamamen geçirin.

4) Vidayı 2 sağlam biçimde sıkın.

5) İğneyi kontrol edin ve iğnedeki uzun kanalın C tamamen sol tarafa D baktığından kesinlikle emin olun.

(Dikkat) Polyester âman iplik kullanırken, iğnenin kanallı bölümü kullanıcının tarafına doğru eğildiği tak-

dirde; iplik ilmeği dengesiz hale gelir. Sonuç olarak iplik şeytan tırnağı olur veya iplik kopmaları görülür. İplikle ilgili bu tür sorunlar ortaya çıktığı takdirde, iğnenin kanallı tarafının hafçe arkaya dönük şekilde takılması, sorunun çözümü açısından etkin sonuçlar verir.

– 11 –

11. Masuranin mekiğe takilmasi

12. Dikiş uzunluğunun ayarlanmasi

1) İpliği A kanalından geçirin ve C yönüne doğru çekin. Bunu yaparken ipliği tansiyon yayının altından alarak geçirin ve yarıktan B dışarı çıkartın.

2) Masura ipliği çekildiği zaman, masuranın ok işareti yönünde dönüp dönmediğini kontrol edin.

* The dial calibration is in millimeters.

1) Turn stitch length dial 1 in the direction of the arrow, and align the desired number to marker dot A on the machine arm.

13. Baski ayaği basincinin ayarlanmasi

29 - 32 mm

14. Baskı ayağını elle kaldırma kolu

1) Somunu 2 gevşetin. Baskı ayağı yay regülatörünü 1 saat yönüne (A yönünde) çevirdiğiniz zaman, baskı ayağının basıncı artar.

Baskı ayağı yay regülatörünü 3 saat yönünün

tersine (B yönü) çevirdiğiniz zaman basınç azalır.

3) Ayar işlemi tamamlandıktan sonra, somunu 2 sıkın.

Basınç ayar vidasının standart değeri 29 - 32 mm'dir.

1) Baskı ayağı, kolu yukarı hareket ettirerek kaldırılır.

Baskı ayağı, kolu aşağı hareket ettirerek indirilir.

– 12 –

15. Baskı çubuğu yüksekliğinin ayarlanması

UYARI:

Dikiş makinesinin istenmediği halde çalışmasından kaynaklanan yaralanmaları önlemek için, bundan sonraki çalışmayı yapmadan önce güç şalterini mutlaka KAPALI konuma getirin.

1) Tespit vidasını 1 gevşetip baskı çubuğu yük-

2) Ayar yaptıktan sonra, tespit vidasını 1 iyice

16. Makineye iplik takilmasi

UYARI:

Dikiş makinesinin istenmediği halde çalışmasından kaynaklanan yaralanmaları önlemek için, bundan sonraki çalışmayı yapmadan önce güç şalterini mutlaka KAPALI konuma getirin.

sekliğini ya da baskı ayağı açısını ayarlayın.

sıkın.

– 13 –

17. İplik gerginliği

18. İplik alma yayı

(1) Üst iplik gerginliğinin ayarlanması

1) İplik kesildikten sonra iğnede kalan ipliğin uzunluğu, 1 numaralı gerginlik ayar somununu 1 saat yönünde A çevirerek kısaltılır.

2) Somunu saat yönü tersine, B yönünde çevirerek uzatılır.

3) Üst iplik gerginliği, 2 numaralı gerginlik ayar so-

mununu 2 saat yönünde C çevirerek arttırılır.

4) Somunu saat yönü tersine, D yönünde çevirerek azaltılır.

(2) Masura ipliği gerginliğinin ayarlanması

1) Masura ipliğinin gerginliği, gerginlik ayar vidasını

saat yönünde E çevirerek arttırılır.

2) Vidayı saat yönü tersine, F yönünde çevirerek azaltılır.

(1) İplik alma yayının 1 strokunun değiştiril-

mesi

1) Tespit vidasını 2 gevşetin.

2) İplik alma yayının stroku, gergi makarasını 3 saat yönünde (A yönünde) çevirerek artırılır.

3) Topuzu saat yönü tersine (B yönünde) çevirdikçe strok azalır.

19. İplik alma strokunun ayarlanması

UYARI:

Dikiş makinesinin istenmediği halde çalışmasından kaynaklanan yaralanmaları önlemek için, bundan sonraki çalışmayı yapmadan önce güç şalterini mutlaka KAPALI konuma getirin.

(2) İplik alma yayının 1 basıncının değiştiril-

mesi

1) Tespit vidasını 2 gevşetip gergi makarasını 3 sökün.

2) Tespit vidasını 4 gevşetin.

3) Gergi makarasını 3 saat yönünde (A yönünde) çevirdikçe basınç artar.

4) Gergi makarasını saat yönü tersine (B yönünde) çevirdikçe basınç azalır.

1) Ağır bir malzeme dikerken, iplik alma kolunun çektiği iplik miktarını artırmak için iplik kılavuzu-

nu 1 sola (A yönüne) kaydırın.

2) Haf bir malzeme dikerken, iplik alma kolunun çektiği iplik miktarını azaltmak için iplik kılavuzu-

nu 1 sağa (B yönüne) kaydırın.

3) İplik kılavuzunun 1 standart konumu, işaret çizgisini C vidanın merkeziyle hizalayarak elde edilir.

– 14 –

20. İğne ve çağanoz ilişkisi

UYARI:

Dikiş makinesinin istenmediği halde çalışmasından kaynaklanan yaralanmaları önlemek için, bundan sonraki çalışmayı yapmadan önce güç şalterini mutlaka KAPALI konuma getirin.

0,04 ile 0,1 mm arasında

(1) İğne ve çağanoz arasındaki zamanlamayı

aşağıdaki gibi ayarlayın:

1) İğne milini strokun en alt noktasına getirmek için kasnağı çevirip tespit vidasını 1 gevşetin.

(İğne mili yüksekliğinin ayarlanması)

(DB iğne için)

çizgisini A, iğne mili alt burcunun 3 alt ucuyla hizalayıp tespit vidasını 1 sıkın.

(DA iğne için)

çizgisini C, iğne mili alt burcunun 3 alt ucuyla hizalayıp tespit vidasını 1 sıkın.

İğne mili 2 üzerindeki işaret

(Çağanoz a konumunun ayarlanması)

(DB iğne için)

şetin, kasnağı çevirerek inen iğne mili 2 üzerindeki işaret çizgisini B iğne mili alt burcunun 3 alt ucuyla hizalayın.

(DA iğne için)

şetin, kasnağı çevirerek inen iğne mili 2 üzerindeki işaret çizgisini D iğne mili alt burcunun 3 alt ucuyla hizalayın.

Çağanozun tespit vidalarını gev-

4) Yukarıda belirtilen ayar işlemlerini yaptıktan sonra, çağanozun keskin ucunu 5 iğnenin merkeziyle 4 hizalayın. İğne ile çağanoz arasında yaklaşık 0,04 - 0,1 mm boşluk bırakın (DDL-8700AH-7 : 0,06 - 0,17mm), (referans değer) ardından çağanoz tespit vidalarını iyice sıkın.

Çağanozun keskin ucuyla iğne arasındaki boşluk bu değerden az olursa çağanozun sivri ucu

hasar görür. Boşluk belirtilen değerden büyük ise ise ilmeklerde atlama olur.

21. Transport dişlisinin yüksekliği

UYARI:

Dikiş makinesinin istenmediği halde çalışmasından kaynaklanan yaralanmaları önlemek için, bundan sonraki çalışmayı yapmadan önce güç şalterini mutlaka KAPALI konuma getirin.

0,75 ile 0,85 mm arasında

DDL-8700AS-7

Transport dişlisi yüksekliğini ayarlamak için:

Krank 1 vidasını 2 gevşetin.

yar yapmak için besleme çubuğunu aşağı ya

da yukarı hareket ettirin.

Vidayı 2 iyice sıkın.

1,15 ile 1,25 mm arasında

DDL-8700AH-7

Tutuş basıncı yeterli değilse, çatal kısım

ağır hareket eder.

– 15 –

22. Transport dişlisinin yana devrilmesi

UYARI:

Dikiş makinesinin istenmediği halde çalışmasından kaynaklanan yaralanmaları önlemek için, bundan sonraki çalışmayı yapmadan önce güç şalterini mutlaka KAPALI konuma getirin.

Ön yukarıda

Ön aşağıda

Standart

Boğaz plakası

1) Besleme çubuğu milinin üzerindeki işaret noktası A ile besleme külbütörü 1 üzerindeki işaret noktası B aynı hizadayken, transport dişlisinin standart eğimi (yatay) elde edilir.

2) Dikişin büzülmesini önlemek üzere transport dişlisini ön tarafı yukarı bakacak şekilde devirmek için tespit vidasını gevşetin, tornavida kullanarak besleme çubuğu milini ok yönünde 90˚ çevirin.

3) Malzemenin düzensiz beslenmesini önlemek için, transport dişlisini ön tarafı aşağı bakacak şekilde devirmek üzere, besleme çubuğu milini ok yönünün tersine 90˚ çevirin.

Transport dişlisinin eğimi ayarlandığı za-

man yüksekliği değişir. Bu yüzden, eğim ayarlandıktan sonra yükseklik kontrolü şarttır.

23. Besleme zamanının ayarlanması

UYARI:

Dikiş makinesinin istenmediği halde çalışmasından kaynaklanan yaralanmaları önlemek için, bundan sonraki çalışmayı yapmadan önce güç şalterini mutlaka KAPALI konuma getirin.

Standart

besleme zamanı

Öne alınmış

besleme zamanı

Geciktirilmiş

besleme zamanı

1) 1 Eksantrik besleme kamındaki 2 ve 3 tespit vidalarını gevşetin, eksantrik besleme kamını ok yönünde ya da ters yönde hareket ettirip vidaları iyice sıkın.

2) Standart ayar için, transport dişlisi tam boğaz plakasının altına geldiğinde, transport dişlisinin üst yüzeyi ile iğne deliğinin üst ucu aynı hizaya getirilmelidir.

3) Malzemenin düzensiz beslenmesini önlemek amacıyla besleme süresini öne almak için, eksantrik besleme kamını ok yönünde hareket ettirin.

4) İlmek sıkılığını artırmak amacıyla besleme süresini geciktirmek için, eksantrik besleme kamını ok yönünün tersine hareket ettirin.

Eksantrik besleme kamını çok ileri hare-

ket ettirmemeye dikkat edin, aksi takdirde iğne kırılabilir.

– 16 –

24. Sabit biçak

UYARI:

Dikiş makinesinin istenmediği halde çalışmasından kaynaklanan yaralanmaları önlemek için, bundan sonraki çalışmayı yapmadan önce güç şalterini mutlaka KAPALI konuma getirin.

Hareketli bıçak

Standart : 4,0mm (DDL-8700AH-7: 4,5mm)

İğnenin ortası

Bıçak eğer ipliği iyi kesmezse, sayaç bıçağını 1 Şek. C’de görüldüğü gibi hemen bileyin ve düzgün biçimde tekrar yerine takın.

1) Sabit bıçağın takıldığı konum; standart konum-

dan A yönüne doğru alındığı zaman, iplik kes-

me işleminden sonra iğnede kalan iplik miktarı da buna göre artar.

2) Takma konumu B yönüne doğru alındığı takdirde, iplik boyu da buna bağlı olarak kısalır.

Bıçak ağzı bilenirken, bıçağın tutuş şek-

line ve açısına çok özen gösterilmelidir.

25. Pedal basinci ve pedal hareket mesafesi ayri

UYARI:

Dikiş makinesinin istenmediği halde çalışmasından kaynaklanan yaralanmaları önlemek için, bundan sonraki çalışmayı yapmadan önce güç şalterini mutlaka KAPALI konuma getirin.

(1) Pedalın ön tarafına basmak için gerekli

olan basıncın ayarlanması

Pedal baskı yayı 1 aşağıya doğru eğildiği za-

man pedal basıncı azalır, yukarı doğru eğildiği zaman pedal basıncı artar.

(2) Pedalın arka tarafına basmak için gerekli

olan basıncın ayarlanması

Geri basma regülatör vidasını 2 içeriye doğru

aldığınız takdirde basınç artar ve dışarıya doğru aldığınız takdirde basınç azalır.

(3) Pedal hareket mesafesinin ayarlanması

Bağlantı kolunu 3 sol deliğe 4 takınca pedal

stroku azalır.

– 17 –

26. Pedalin ayarlanmasi

UYARI:

Dikiş makinesinin istenmediği halde çalışmasından kaynaklanan yaralanmaları önlemek için, bundan sonraki çalışmayı yapmadan önce güç şalterini mutlaka KAPALI konuma getirin.

(1) İrtibat milinin takılması

1) Pedalı 3 oklarla gösterilen şekilde sağa veya sola doğru alın ve motor kontrol kolu 1 ile irtibat milinin 2 düz durmasını sağlayın.

(2) Pedal açısının ayarlanması

1) Pedal eğimi, irtibat milinin uzunluğunu değiştirmek suretiyle serbestçe ayarlanabilir.

2) Ayar vidasını 4 gevşetin ve irtibat milinin 2 uzunluğunu ayarlayın.

– 18 –

. OPERATÖR İÇİN

1. Dikiş makinesini kullanma prosedürü

1) Gücü açık konuma getirmek için, güç şalterinin açma düğmesine 1 basın.

(Dikkat)

Güç şalteri AÇIK konuma geldikten son-

ra panel üzerindeki güç göstergesi LED’ i yanmazsa, güç şalterini KAPALI konuma getirip besleme voltajını kontrol edin.

yrıca, böyle bir durumda güç anahtarını KAPALI konuma getirdikten 2-3 dakika sonra yeniden AÇIK konuma getirin.

İğne mili YUKARI konumda değilken, otomatik

olarak YUKARI konuma döner.

(Dikkat) Gücü ilk kez açık konuma getirirken,

çalışmayı başlatırken zamanda biraz gecikme olur. Güç açık konuma getirilince iğne mili hareket eder. Elinizi ya da herhangi bir cismi iğne milinin altına koymayın, burada iplik kesme yapılır.

3) Pedal, aşağıda anlatılan dört kademede çalışır: a. Pedalın ön tarafına hafçe bastığınız zaman, ma-

kine düşük dikiş devrinde çalışır 3.

b. Pedalın ön tarafına biraz daha bastığınız zaman,

makine yüksek dikiş devrinde çalışır 3. (Otomatik geri dikiş önceden ayarlanmış ise;

makine geri dikiş işlemini tamamladıktan sonra yüksek devirde çalışır.)

Pedalı orijinal konumuna getirdiğiniz zaman ma-

kine (iğnesi yukarıda veya aşağıda olarak) durur.

d. Pedalın arka tarafına tam olarak bastığınız za-

man, makine iplikleri keser 5.

* Otomatik kaldırıcı (AK cihazı) kullanıldığında, dikiş makinesi durdurma düğmesiyle iplik kesme düğmesi

arasında bir kumanda düğmesi daha sağlanır. Pedalın arka tarafına hafçe basıldığı zaman 4 baskı ayağı yukarı kalkar ve pedalın arka tarafına biraz daha kuvvetli basıldığı zaman baskı ayağı tekrar aşağı iner 5.

Daha sonra iplik keskisi çalıştırılır ve baskı ayağı tekrar yukarı kalkar. Dikişe başlandığı sırada otomatik

kaldırıcı eğer baskı ayağını yukarı kaldırmışsa ve pedalın arka tarafına bastıysanız, sadece baskı ayağı aşağı iner.

• Otomatik geri dikiş sırasında dikiş başladığı zaman pedalı tekrar boş konuma getirirseniz, makine geri dikiş işlemini tamamladıktan sonra durur.

• Yüksek veya düşük hızda dikiş işleminden hemen sonra pedalın arka tarafına bassanız dahi, makine normal iplik kesme işlemini yerine getirir.

• Makine iplik kesme işlemine başladıktan hemen sonra pedalı orijinal konumuna getirseniz dahi, makine iplik kesme işlemini normal şekilde tamamlar.

PFL KFL

Baskı ayağını pedalla çalıştırma Var Yok

İplik kesmede pedal basma derinliği

Çok Az

– 19 –

– 20 –

4) Dikiş başlangıcında geri besleme ilmeği, dikiş sonunda geri besleme ilmeği ve çeşitli dikiş desenleri, makine kafasının ankastre paneline 6 kaydedilebilir.

5) Bazı dikiş makinesi kafalarında, geriye doğru

hareket düğmesine 7 basarak geri beslemeli dikiş yapılır.

6) Dikiş tamamlanınca, güç şalterini kapalı konuma getirmeden önce dikiş makinesinin durduğunu kontrol edin ve güç şalterini kapalı konuma getirmek için kapama düğmesine 2 basın.

(Dikkat) Makine uzun süre kullanılmayacaksa elek-

trik şini prizden çıkarın.

2. Makine kafasındaki ankastre panel

4 5 6

düğmesi : Geri beslemeli dikiş çeşidi etkin/etkin değil koşulları arasında geçiş yapmak için kulla-

nılır.

düğmesi : Üst üste çakışan dikiş çeşidi etkin/etkin değil koşulları arasında geçiş yapmak için

kullanılır.

düğmesi : Dikiş başlangıcında geri beslemeli dikiş etkin/etkin değil koşulları arasında geçiş yap-

mak ve ayar içeriğine onay vermek için kullanılır.

düğmesi : Değiştirilecek olan ilmek sayısı prosesini (A, B, C, D) seçmek için kullanılır.

* Seçilen proses yanıp söner.

düğmesi : Seçilen ekranın (yanıp sönen kısım) içeriğini değiştirmek için ve dikiş sonunda geri

beslemeli dikiş etkin/etkin değil koşulları arasında geçiş yapmak için kullanılır.

düğmesi : Seçilen ekranın içeriğini (yanıp sönen kısım) değiştirmek için kullanılır.

düğmesi : Üretim destek fonksiyonunu çağırmak ve tek dokunuşta ayarı çağırmak için kullanılır

(bir saniye basılı tutulmalıdır).

A ve B göstergeleri : Çeşitli bilgiler görülür.

LED C: Geriye doğru dikiş çeşidi etkin olduğu zaman yanar.

LED D: Üst üste binen dikiş çeşidi etkin olduğu zaman yanar.

LED E: Üretim destek fonksiyonu seçildiği zaman yanar.

– 21 –

– 22 –

3. Dikiş çeşidini kullanma prosedürü

(Dikkat) Makine kafasındaki ankastre panelden farklı çalışma paneli kullanan dikiş desenleriyle dikiş yap-

mak için, o çalışma paneline ait Kullanım Kılavuzuna bakın.

(1) Geri beslemeli dikiş çeşidi

Dikiş başlangıcında ve dikiş sonundaki geri beslemeli dikiş ayrı ayrı programlanabilir.

1 2

[Geri beslemeli dikiş ayar prosedürü]

1 düğmesine basarak geri beslemeli dikiş

çeşidi etkin/etkin değil koşulu arasında geçiş

yapılabilir

Geri beslemeli dikiş çeşidi etkin iken LED C

yanar, dikiş başlangıcında geri beslemeli ilmek sayısı A üzerinde görünürken dikiş sonunda geri beslemeli ilmek sayısı B üzerinde görülür.

düğmesini 4 kullanarak değiştirilecek olan

ilmek sayısı prosesini (A, B, C, D) seçin.

anıp sönen rakam, ayarlanan prosesi gösterir.

543

düğmesini 5 ve düğmesini 6 kullana-

rak seçilen prosesteki ilmek sayısını değiştirin.

aptığınız değişikliğe onay vermek için

düğmesine 3 basın.

(İlmek sayısı 0 ile 15 arasında ayarlanabilir

(Dikkat) Bir prosesteki ilmek sayısı göstergesi ya-

nıp sönerken dikiş makinesi dikiş dikmez.

Geriye doğru dikiş olmadan :

Geriye doğru dikiş :

Çifte geriye doğru dikiş :

2) Geri beslemeli ilmek sayısı göstergesi yanıp

sönmezken,

düğmeye 3 her basıldığında,

“dikiş başlangıcında geri besleme dikiş” özelliği “dikiş başlangıcında çifte geri besleme dikiş” ve “dikiş başlangıcında geri beslemeli dikiş yok” olarak değişir.

yrıca

düğmeye 5 ne zaman basılsa, geri

beslemeli dikiş özelliği artık dikiş sonunda çifte geri besleme dikişe döner, ardından dikiş sonunda geri beslemeli dikiş yapılmaz.

(2) Üst üste binen dikiş çeşidi

Üst üste binen dikiş çeşidi programlanabilir.

0 ile 15 ilmek arasında B : Geri dikiş ayarında ilmek sayısı 0 ile 15 ilmek arasında C : Geri dikiş ayarında ilmek sayısı 0 ile 15 ilmek arasında

A : Normal dikiş ayarında ilmek sayısı

D : Tekrar sayısı 0 ile 9 arasında

(Dikkat) D prosesi 5 kez olarak ayarlanırsa, bu dikiş A / B / C /

B / C şeklinde tekrarlanır.

[Üst üste binen dikiş ayar prosedürü]

düğmesine 2 basarak üst üste çakışan di-

kiş çeşidi etkin/etkin değil koşulu arasında geçiş

yapılabilir.

st üste çakışan dikiş çeşidi etkin olduğu zaman

LED D yanar.

düğmesini 4 kullanarak değiştirilecek olan

ilmek sayısı prosesini (A, B, C, D) seçin.

anıp sönen rakam, ayarlanan prosesi gösterir.

Y The number which is ashing on and off repre-

sents the process which is being set.

543

düğmesini 5 ve düğmesini 6 kullanarak seçilen prosesteki ilmek sayısını değiştirin.

4) Yaptığınız değişikliğe onay vermek için

(

(Dikkat) Üst üste çakışan dikiş çeşidi, otomatik çalışma modunda yapılır. Üst üste çakışan ilmek sayısı, pe-

düğmeye 3 basarak ayara onay verilmezse dikiş makinesi çalışmaz.)

dala basıldıktan sonra dikiş makinesi tarafından otomatik olarak dikilir.

düğmesine 3 basın.

– 23 –

– 24 –

4. Tek dokunuşta çalıştırma ayarları

Fonksiyon ayarlarının bir kısmı, normal dikiş koşullarında kolaylıkla ayarlanır.

(Dikkat) Bu bölümde ele alınan fonksiyon ayarları için bakınız sayfa 28’da “#-6. Fonksiyonlarının ayarı”.

543

İplik kesme fonksiyonu ( )

: İplik kesme işlemi yapılmaz (solenoid çıkışını engelleme: İplik kesici, tokatlayıcı) : İplik kesme işlemi etkin.

Tokatlama fonksiyonu ( )

: İplik kesildikten sonra tokatlayıcı çalışmaz : İplik kesildikten sonra tokatlayıcı çalışır

[Tek dokunuşta çalıştırma ayar prosedürü]

1) Paneli fonksiyon ayar moduna geçirmek için düğmeyi 7 bir saniye basılı tutun.

düğmesini 3 ya da düğmesini 4

kullanarak ilgili başlığı değiştirin.

düğmesini 6 kullanarak ayar değeri

düğmesini

değiştirilebilir.

Normal dikiş haline dönmek için

basın.

(Dikkat) düğmeye 7 basarak ayarlara onay

verilir. Tek dokunuşta otomatik dikiş, malzeme kenarı sensörü, malzeme kenarı sensörüyle iplik kesimi ve malzeme kenarı sensöründeki ilmek sayısı, makinenin teslimatı sırasında varsayılan ayarlarda görülmez.

düğmeye

Tek adımda otomatik dikiş fonksiyonu ( )

: Tek adımda otomatik dikiş fonksiyonu etkindir. : Tek adımda otomatik dikiş etkindir.

(Dikkat) Malzeme sonu sensörü fonksiyonu ayarlıyken bu fonksiyon etkindir. Üst üste binen dikiş işlemi sıra-

sında tek adım işlemini engellemek mümkün değildir. Devir sayısı, 38 numaralı ayarda belirlenen değerdir.

Maksimum ilmek hızı ayarı ( )

Makine kafasının en yüksek ilmek hızı belirlenir. Ayar değerinin üst sınırı, SC’nin bağlı olduğu makine kafasının tipine bağlı olarak değişir.

Ayar aralığı: 150 – Maks. değer [sti/min]

Malzeme sonu sensörü fonksiyonu ( )

: Malzeme sonu sensörü fonksiyonu etkin değil. : Malzeme sonu saptandığı zaman, dikiş makinesi 7 ( ) ile önceden belirlenen sayı-

da ilmeği diker ve durur.

Bu fonksiyon, malzeme kenarı sensörü ayarı için 12 numaralı fonksiyon ayarı kullanıldığı zaman etkindir.

Malzeme sonu sensörüyle iplik kesme fonksiyonu ( )

: Malzeme sonunu saptama etkin değilken otomatik iplik kesme fonksiyonu. : Malzeme sonu saptandığı zaman, dikiş makinesi 7 ( ) ile önceden belirlenen sayı-

da ilmeği diktikten sonra ipliği keser.

Bu fonksiyon, malzeme kenarı sensörü ayarı için 12 numaralı fonksiyon ayarı kullanıldığı zaman etkindir.

Malzeme sonu sensörü için ilmek sayısı ( )

Malzeme sonu saptadıktan sonra dikiş makinesi durana kadar dikilecek olan ilmek sayısı Ayarlanabilen ilmek sayısı : 0 ile 19 arası (ilmek)

(Dikkat) Malzeme sonu sensörü fonksiyonu ayarlıyken bu fonksiyon etkindir. Belirlenen ilmek sayısı yeterli

değilse, dikiş makinesinin devir sayısına bağlı olarak, önceden belirlenen ilmek sayısı sınırları içindeyken dikiş makinesi duramayabilir.

LED lamba ışık miktarının ayarlanması （

LED lambanın ışık miktarı ayarlanır

Ayar aralığı: 0 - 100

）

5. Üretim destek fonksiyonu

Üretim destek fonksiyonu üç farklı fonksiyondan (altı farklı mod) ibarettir, örneğin üretim miktarı yönetimi fonksiyonu, çalışma ölçüm fonksiyonu ve masura sayacı fonksiyonu vardır. Bunların her birinde kendine ait üretimi destekleyici etki vardır. Uygun fonksiyonu (modu) seçiniz.

Üretim miktarı yönetimi fonksiyonu

■

Hedeenen parça adedi göstergesi modu [F100] Hedeenen/gerçek parça adedi farkı göstergesi modu Hedeenen parça adedi, gerçek parça adedi ve hedeenen adet ile gerçek adet arasındaki fark, gerçek

zamanlı olarak geciktikleri ya da ileride oldukları, çalışma süresiyle birlikte operatörlere bildirir. Dikiş makinesinde çalışan operatörlere, dikiş dikerken kendi çalışma hızlarını sürekli olarak kontrol etmelerine imkan tanır. Heden farkında olmalarını sağlar ve dolayısıyla üretkenliği arttırır. Ayrıca işteki bir gecikme erken saptanarak sorunların erken bulunmasına ve düzeltici tedbirlerin erken uygulanmasına imkan tanır.

İşlem ölçme fonksiyonu

■

Dikiş makinesinin kullanılabilirlik oranı gösterge modu [F300] İlmek süresi gösterge modu [F400] Ortalama devir sayısı gösterge modu [F500] Dikiş makinesinin kullanılabilirlik durumu otomatik olarak ölçülür ve kontrol panelinde gösterilir. Elde edi-

len veriler proses analizi, hat düzenlemesi ve ekipman verimliliği kontrolü yapmak için temel veri olarak kullanılabilir.

[F200]

Masura sayacı fonksiyonu

■

Masura sayacı gösterge modu Mevcut masurada iplik bitmeden önce masurayı değiştirmek için, masura değiştirme zamanı bildirilir.

[Üretim destek modunu kullanmak için]

Tek dokunuşta ayar ekranına geçmek için, normal di-

721

kiş koşullarındayken

düğmeyi 7 basılı tutun (bir

saniye). Ardından tek dokunuşta ayar ekranına geçmek üzere, üretim destek modlarını AÇIK/KAPALI konumda

belirlemek için

düğmesine 1 ya da düğ-

mesine 2 basın. AÇIK/KAPALI konumuna getirilecek modu seçmek

için

düğmesine 3 ya da düğmesine 4 ba-

sın.

543

(Dikkat)

Mod, masura ipliği sayaç fonksiyonunun

F100 ile F500 arasındaki modların teslimat sırasındaki fabrika ayar değeri KAPALI olarak ayarlanmıştır.

ayarına bağlı olarak AÇIK/KAPALI olarak değiştirilir (6 numaralı fonksiyon ayarı).

Ekranın AÇIK/KAPALI konumu arasında

mesine 5 ya da

düğmesine 6 basarak geçiş

yapılabilir.

Normal dikiş haline dönmek için

düğmeye 7

basın.

düğ-

– 25 –

– 26 –

Dikiş dikilirken, kontrol panelinde üretim destek verileri görüntülenebilir.

[Üretim destek modlarının temel kullanımı]

543

düğmesi 6 iki saniye basılı tutulurken gösterge B ve LED E yanıp söner. Onlar yanıp sönerken,

Tablo 1 “Modların altındaki gösterge”de (*2) işaretli veriler,

basarak değiştirilebilir.

düğmesi 7 basılıyken, (2*) işaretli değere onay verilmiş olur ve gösterge B ve LED E yanıp sön-

Normal dikiş dikerken

düğmesine 7 bası-

lırsa, üretim destek moduna geçmek üzere LED

yanar.

düğmesine 3 ya da düğmesine 4 ba-

sarak üretim destek fonksiyonları arasında geçiş yapılabilir.

Tablo 1 “Gösterge A”daki (*1) işaretli veriler,

düğmesi 5 ve düğmesi 6 kullanılarak

değiştirilebilir.

düğmesine 5 ve

düğmesine 6

meyi bırakır.

Tablo 1 “Mod izleme"deki kare (*3) işaretli değer, sadece

düğmesini 5 ve düğmesini 6 kulla-

narak sıfırladıktan sonra değiştirilebilir.

Veri sıfırlama prosedürü için “Mod sıfırlama işlemi” tablosuna bakınız.

7) Normal dikiş haline dönmek için

düğmeye 7 basın.

İlgili modlarda izlenecek olan veriler aşağıdaki tabloda verilmiştir.

Tablo 1 : Mod izleme

Mod adı Gösterge

Hed e flene n parça adedi göstergesi modu (F100)

Hedeflenen/gerçek parça adedi farkı göstergesi modu (F200)

Dikiş makinesinin kullanılabilirlik oranı gösterge modu (F300)

Adım süresi gösterge modu (F400)

Ortalama devir sayısı gösterge modu (F500)

Mas ura s ayacı gösterge modu

Gerçek parça adedi (Birim: Parça sayısı) (*1)

Hedeenen parça adediyle gerçek parça adedi arasındaki fark (d : adet) (*1)

Önceki dikişte dikiş maki-

oP-r

Pi-T Önceki dikişte adım süresi

ASPd Bir önceki dikişte ortalama

bbn Masura sayacı değeri (*3) -

Hedeenen parça adedi (Birim : adet) (*2)

Hedeenen adım süresi (Birim : 100 milisaniye) (*2)

nesinin kullanılabilirlik oranı (Birim: %)

(Birim: 1 saniye)

devir sayısı (Birim : sti/min)

Gösterge

Gösterge B ( sine 5 basıldığı zaman)

Dikiş makinesinin ortalama kullanılabilirlik oranı göstergesi (Birim : %)

Ortalama adım süresi göstergesi (Birim : 100 milisaniye)

Ortalama devir sayısı göstergesi (Birim : sti/min)

düğme-

Tablo 2 : Mod sıfırlama işlemi

Mod adı Düğme 5 (2 saniye basılı tutun) Düğme 5 (4 saniye basılı tutun)

Hedeenen parça adedi göstergesi modu (F100)

Hedeenen/gerçek parça adedi farkı göstergesi modu (F200)

Dikiş makinesinin kullanılabilirlik oranı gösterge modu (F300)

Adım süresi gösterge modu (F400)

Ortalama devir sayısı gösterge modu (F500)

Masura sayacı gösterge modu

Gerçek parça adedini sıfırlar Hedeenen parça adediyle gerçek parça adedi arasındaki farkı sıfırlar

Dikiş makinesinin ortalama kullanılabilirlik oranını sıfırlar

Ortalama adım süresini sıfırlar Dikiş makinesinin ortalama kullanılabilirlik

Dikiş makinesinin ortalama devir sayısını sıfırlar

Masura sayacı değerini sıfırlar

(

düğmeye 5 basarak sadece ma-

Dikiş makinesinin ortalama kullanılabilirlik oranını sıfırlar Ortalama adım süresini sıfırlar Dikiş makinesinin ortalama devir sayısını sıfırlar

oranını sıfırlar Ortalama adım süresini sıfırlar Dikiş makinesinin ortalama devir sayısını sıfırlar

Dikiş makinesinin ortalama kullanılabilirlik oranını sıfırlar Ortalama adım süresini sıfırlar Dikiş makinesinin ortalama devir sayısını sıfırlar

sura sayacının hemen sıfırlanacağını unutmayın.)

[Üretim miktarı yönetimi fonksiyonunun ayrıntılı ayarı (F101, F102)]

721

Düğme 7, hedeflenen parça adedi gösterge

modunda (F100) ya da hedeflenen/gerçek parça adedi farkı gösterge modunda (F200) basılı tutulduğu zaman (üç saniye), üretim miktarı yönetimi fonksiyonunun ayrıntılı ayarı yapılabilir. İplik kesme sayısı ayar durumu (F101) ve hedefe va-

rıldığında sesli Dikkat (F102),

düğmesine 4 basarak değiştirilebilir.

Bir elbise için iplik kesme sayısı (F101), iplik kesme

sayısı ayar konumundayken

düğmesine 3 ya

düğmesine 5 ya

543

düğmesine 6 basarak ayarlanabilir.

Gerçek parça adedi hedeenen adede ulaştığında sesli Dikkat almak mümkündür; bunun için, hedefe ulaşıl-

dığını belirtilen sesli Dikkat ayar konumundayken

düğmesine 5 ya da düğmesine 6 basılır.

– 27 –

– 28 –

6. Fonksiyonlarının ayarı

Fonksiyonlar seçilip nitelendirilebilir.

(Dikkat) Makine kafasındaki ankastre panelden farklı çalışma paneli kullanan dikiş desenleriyle dikiş yap-

mak için, o çalışma paneline ait Kullanım Kılavuzuna bakın.

1) düğme 7 basılıyken güç şalterini AÇIK

konuma getirin.

(Bir önceki işte değiştirilmiş olan başlık görülür

* Ekran görünümü aynı kalırsa 1) numaralı adım-

da tanımlanan işlemi tekrar uygulayın.

(Dikkat) KAPALI konuma getirdikten bir ya da bir-

kaç saniye sonra güç şalterini tekrar AÇIK konuma geri getirdiğinizi kontrol edin. Şalter KAPALI konuma getirildikten hemen sonra tekrar AÇIK konuma getirilirse dikiş makinesi normal çalışmayabilir. Bu durumda şalteri tekrar uygun şekilde açın.

2) Ayar numarasını ilerletmek için düğmeye

basın. Ayar numarasını geriye almak için

düğmeye 3 basın.

(Dikkat) Ayar numarası ileri (ya da geri) alınırsa, ön-

ceki (ya da bir sonraki) ayar içeriğine onay verilir. Ayarın içeriği değişirken dikkatli

olun (

/ düğmesine dokunulur).

Örnek) Maksimum devir sayısını değiştirmek (ayar

numarası 96)

“96” numaralı ayara gitmek için

ya da

düğmesine 4 basın.

düğmesine

Mevcut ayar değeri göstergede B görülür.

543

yarı “2500” olarak değiştirmek için

düğme-

sine 5 basın.

düğmesine 5 ve düğmesine 6 aynı

anda basınca, ayar numarasının ayar içeriği başlangıç değerine döner.

Değiştirme işlemi tamamlandıktan sonra, gün-

cellenen değere onay vermek için

ne 3 ya da

(Dikkat) Bu işlem yapılmadan şalter KAPALI konu-

ma getirilirse, değiştirilen içerik güncellenmez.

düğmesine 3 basıldığı zaman, paneldeki

543

görüntü önceki ayar numarasına döner. düğmesine 4 basıldığı zaman, paneldeki görün-

tü bir sonraki ayar numarasına döner.

şlem tamamlandıktan sonra, güç şalterini KAPALI konuma ve ardından AÇIK konuma getirerek makine normal dikiş haline döndürülür.

düğmesine 4 basın.

düğmesi-

7. Fonksiyon ayar listesi

No Başlık Tanım

1 Yumuşak

başlangıç fonksiyonu

2 Malzeme

sonu sensör fonksiyonu

3 Malzeme sonu

sensörüyle iplik kesme fonksiyonu

4 Malzeme sonu

sensörü için ilmek sayısı

5 Titremeyi

azaltma fonksiyonu

6 Masura

iplik sayacı fonksiyonu

7 Masura ipliğini

azalarak sayma

ünitesi

8 Geriye doğru

beslemeli

dikişte devir

sayısı

9 İplik kesmeyi

engelleme fonksiyonu

Dikiş makinesinin

durduğu

anda iğne

milinin durma konumunun saptanması

11 Çalışma paneli

için işlem onay sesi

12 Opsiyonel

düğme

fonksiyonu seçimi

13 Masura iplik

sayacı ile dikiş makinesinin çalışmasını engelleme fonksiyonu

14 Dikiş sayacı Dikiş sayım fonksiyonu (proseste tamamlanan sayı)

15 İplik kesildikten

sonra iplik tokatlama fonksiyonu

21 Pedal nötr

konumdayken baskı ayağını otomatik kaldırma fonksiyonu

Dikiş başlangıcında yumuşak başlangıç fonksiyonu kullanıldığı zaman düşük hızda dikilecek olan ilmek sayısı.

0 : Yumuşak başlangıç fonksiyonu etkin değil. 1 ile 9 arasında : Yumuşak başlangıç modunda dikilecek olan

Malzeme sonu sensörü fonksiyonu.

Malzeme sonunu saptama fonksiyonu etkin değil.

0 : 1 : Malzeme sonunu saptadıktan sonra, belirlenen sayıda

ilmek (4 numara) dikilir ve dikiş makinesi durur.

Malzeme sonu sensörüyle iplik kesme fonksiyonu.

Malzeme sonunu saptadıktan sonra otomatik iplik kesme

0 :

etkin olmaz.

1 : Malzeme sonunu saptadıktan sonra, belirlenen sayıda il-

mek (4 numara) dikilir ve dikiş makinesi durur ve otomatik

iplik kesme işlemini gerçekleştirir. Malzeme sonu sensörü için ilmek sayısı. Malzeme sonunu saptadıktan sonra dikiş makinesini durdurmak için gerekli ilmek sayısı.

Titreşim azaltma fonksiyonu.

0 :

Titreşim azaltma fonksiyonu etkin değil.

1 :

Titremeyi azaltma fonksiyonu devrede

Masura iplik sayacı fonksiyonu

Masura iplik sayacı fonksiyonu etkin değil.

0 : 1 : Masura iplik sayacı fonksiyonu etkin.

Masura ipliğini azalarak sayma ünitesi

0 : Sayı/10 ilmek 1 : Sayı/15 ilmek 2 : Sayı/20 ilmek 3 : Sayı/iplik kesme

Geriye doğru dikişte dikiş hızı

İplik kesme engelleme fonksiyonu.

0 : İplik kesme etkin. 1 : İplik kesimine izin verilmiyor.

(Solenoid çıkışı engelleniyor: İplik kesici ve tokatlayıcı) Dikiş makinesinin durduğu anda iğne milinin durma konumu

saptanır.

0 : İğne mili en alt konumda durur. 1 : İğne mili en üst konumda durur.

Çalışma paneli için işlem onay sesi

Çalışma paneli için işlem onay sesi verilir

0 : 1 : Çalışma paneli için işlem onay sesi verilmez

Opsiyonel düğme fonksiyonunda geçiş yapılması.

Masura iplik sayacı ile dikiş makinesinin çalışmasını engelleme fonksiyonu

Sayım bittiği zaman (-1 ya da daha az) Dikiş makinesinin

0 :

çalışmasını engelleme fonksiyonu etkin değil.

Sayım bittiği zaman (-1 ya da daha az), iplik kesmenin

1 :

ardından dikiş makinesinin çalışmasını engelleme fonksi-

yonu etkindir.

2 : Sayım bittiği zaman (-1 ya da daha az) dikiş makinesi bir

kez durur. İplik kesmenin ardından dikiş makinesinin ça-

lışmasını engelleme fonksiyonu etkin.

0 : Dikiş sayacı fonksiyonu etkin değil. 1 : Dikiş sayacı fonksiyonu etkin.(Her defasında iplik kesilir) 2 : Dikiş sayma düğmesi giriş fonksiyonlu

İplik kesildikten sonra iplik tokatlama fonksiyonu belirlenir.

İplik kesildikten sonra iplik tokatlama yapılmaz

0 : 1 : İplik kesildikten sonra iplik tokatlama yapılır

Pedal nötr konumdayken baskı ayağı kaldırıcı fonksiyonu.

Nötr otomatik baskı ayağı kaldırma fonksiyonu etkin değil.

1 : Nötr baskı ayağı kaldırma fonksiyonu seçimi.

ilmek sayısı

Ayar aralığı

0 ile 9

(İlmek)

0/1

0 ile 19

(İlmek)

0/1

0 ile 3

arasında

150 ile 3.000

arasında

(sti/min)

0/1

0 ile 2

arasında

0 ile 2

arasında

0/1

Fonksiyon ayarı gösterimi

8 1 9 0 0

1 0

1 1

1 2 o P T _

1 3

1 4

1 5

2 1

Referans

sayfası

* Yıldız (*) işareti taşıyan ayar değerlerini değiştirmeyin, bu fonksiyonlar bakım ile ilgilidir. Teslim anındaki mevcut standart

ayar değeri değiştirilirse, makine bozulabilir ya da performansı düşebilir.

yar değerini değiştirmek gerekiyorsa, lütfen Teknisyenin El Kitabını satın alın ve talimatlara uyun.

– 29 –

– 30 –

No Başlık Tanım

22 İğne yukarı/

aşağı düzeltme düğmesi geçiş fonksiyonu

İğne yukarı/aşağı düzeltme düğmesi geçiş fonksiyonu değişir.

0 : İğne yukarı/aşağı tela 1 : Tek ilmek tela

Ayar aralığı

0/1

Fonksiyon ayarı gösterimi

2 2

Referans

sayfası

25 Kasnağı elle

çevirdikten sonra iplik kesme işlemi

29 İğne ardında ilk

hareket süresi

30 Sıradaki geri

besleme dikişi fonksiyonu

31 Sıradaki geri

besleme dikişinin ilmek sayısı

Dikiş makinesi

durduğu zaman, sıradaki geri besleme dikişinin etkin koşulu

33 Sıradaki geri

besleme dikişiyle iplik kesme fonksiyonu

35 Düşük hızda

devir sayısı

36 İplik kesiminde

devir sayısı

37 Yumuşak baş-

langıçta devir sayısı

38 Tek adım hızı Tek adım hızı (Maksimum değer, dikiş makinesi kafasının devir

39 Devir başlan-

gıcında pedal stroku

40 Pedalın düşük

hız bölümü

41 Pedalla baskı

ayağını kaldırma başlangıç konumu

42 Pedalla ayağını

indirme başlangıç konumu

43 İplik kesme

başlangıcı için pedal stroku 2

44 Maksimum devir

sayısına ulaşan pedal stroku

45 Pedal nötr nok-

tasının telasi

47 Otomatik

kaldırıcı seçme fonksiyonu

48 İplik kesme

başlangıcı için pedal stroku 1

49 Baskı ayağını

indirme süresi

Kasnağı elle çevirerek iğneyi üst ya da alt konumdan uzaklaştırdıktan sona iplik kesme işlemi belirlenir.

0 : Kasnağı elle çevirdikten sonra iplik kesme işlemi yapılır 1 : Kasnağı elle çevirdikten sonra iplik kesme işlemi yapılmaz

Bu fonksiyon, iğne ardı solenoidi başlangıç hareketinin emme süresini belirler.

50 ms ile 500 ms arasında

Sıradaki geriye doğru dikiş fonksiyonu

Normal tek dokunuşta geri beslemeli tip dikiş fonksiyonu

0 : 1 : Sıradaki geriye doğru dikiş fonksiyonu etkin.

Sıradaki geriye doğru dikiş ilmek sayısı.

Sıradaki geriye doğru dikiş etkin koşulu

0 : Dikiş makinesi durduğu zaman fonksiyon etkin değil. 1 : Dikiş makinesi durduğu zaman fonksiyon etkin. 0/1

Sıradaki geriye doğru dikiş ile iplik kesme fonksiyonu

Sıradaki geriye doğru dikiş tamamlandıktan sonra otoma-

0 :

tik iplik kesme fonksiyonu etkin değil.

1 : Sıradaki geriye doğru dikiş tamamlandıktan sonra otoma-

tik iplik kesme fonksiyonu etkin. Pedalla en düşük hız (MAKS değer makine kafasına bağlı olarak

değişir.)

İplik kesme hızı (MAKS değer makine kafasına bağlı olarak değişir.)

Dikiş başlangıcında (yumuşak başlangıç) dikiş hızı (MAKS değer makine kafasına bağlı olarak değişir.)

sayısına bağlıdır.)

Pedal nötr konumundan itibaren dikiş makinesinin dönmeye başladığı konum (Pedal stroku)

Pedal nötr konumundan itibaren dikiş makinesinin hızlanmaya başladığı konum (Pedal stroku)

Pedal nötr konumundan itibaren kumaş baskı parçasının kalkmaya başladığı konum (Pedal stroku)

Baskı ayağının inmeye başladığı konum Nötr konumdan itibaren strok

Pedal nötr konumundan itibaren iplik kesmenin başladığı 2 konumu (Baskı ayağını pedalla kaldırma fonksiyonu varsa) (Pedal stroku) (Başlık Numarası 50 ayarı sadece 1 iken etkindir.)

Pedal nötr konumundan itibaren dikiş makinesinin en yüksek dikiş hızına ulaştığı konum (Pedal stroku)

Pedal sensörünün tela değeri

Kaldırma solenoidi tipindeki otomatik kaldırma cihazı için bekleme süresi sınırlandırma

Pedal nötr konumundan itibaren iplik kesmenin başladığı konum (Standart pedal) (Pedal stroku) (Başlık Numarası 50 ayarı sadece 0 iken etkindir.)

Pedala basıldıktan sonra baskı ayağının aşağı iniş hareketinin tamamlanması için gerekli zamanı belirler.

0/1

50 ile 500

arasında

(ms)

0/1

0 ile 19 (İlmek)

arasında

0/1

150 ile

MAKSİMUM

arasında

(sti/min)

100 ile

MAKSİMUM

arasında

(sti/min)

100 ile

MAKSİMUM

arasında

(sti/min)

150 ile

MAKSİMUM

arasında

(sti/min)

10 ile 50 arasında (0,1 mm)

10 ile 100

arasında (0,1 mm)

-60 ile -10 arasında (0,1 mm)

8 ile 50 arasında (0,1 mm)

-60 ile -10 arasında (0,1 mm)

10 ile 150

arasında (0,1 mm)

-15 ile 15 arasında

10 ile 600

arasında

(saniye)

-60 ile -10

arasında (0,1 mm)

0 ile 500 arasında

(10 ms)

2 5

2 9

3 0

3 1

3 2

3 3

3 5

3 6

3 7

2 5 0

2 0 0

3 0 0

8 0 0

3 8 2 5 0 0

3 9

4 0

4 1

4 2

4 3

4 4

4 5

4 7

4 8

4 9

3 0

6 0

– 2 1

1 0

– 5 1

1 5 0

6 0

– 3 5

1 4 0

* Yıldız (*) işareti taşıyan ayar değerlerini değiştirmeyin, bu fonksiyonlar bakım ile ilgilidir. Teslim anındaki mevcut standart

ayar değeri değiştirilirse, makine bozulabilir ya da performansı düşebilir.

yar değerini değiştirmek gerekiyorsa, lütfen Teknisyenin El Kitabını satın alın ve talimatlara uyun.

No Başlık Tanım

50 Pedal teknik

özellikleri

Dikiş başlangıcında geriye doğru dikişte solenoidin açık olduğu sürenin telasi

Dikiş başlangıcında geriye doğru dikişte solenoidin kapalı olduğu sürenin telasi

Dikiş sonunda geriye doğru dikişte solenoidin kapalı olduğu sürenin telasi

İplik kesmenin

ardından baskı ayağı kaldırma

İplik kesmenin

ardından iğneyi kaldırmak için geriye doğru dönüş

İğne milini önce-

den belirlenen alt/üst konumda tutma fonksiyo-

Dikiş başlan-

gıcında geriye doğru besleme dikişini Otomatik/El kumandasıyla değiştirme fonksiyonu

Dikiş başlan-

gıcında geriye doğru besleme dikişinin hemen ardından durdurma fonksiyonu

Yoğun dikiş ya

da EBT’de (ve iğne ardında) değişim hızı

Baskı ayağını

aşağı yumuşak indirme fonksiyonu

Çifte geri

beslemeli ilmek fonksiyonu

Pedal sensörü tipi seçilir.

0 : KFL

1 : PFL

43. Sayfada “#-10. Pedal spesikasyonlarının seçilmesi”

bakın. Başlangıçta geriye doğru besleme dikişi yapıldığı zaman, geriye

doğru besleme dikişi solenoidini başlatma telasi.

Dikiş başlangıcında geriye doğru dikiş yapılırken geriye doğru dikiş solenoidini serbest bırakma telasi.

Dikiş sonunda geriye doğru dikiş yapılırken geriye doğru dikiş solenoidini serbest bırakma telasi. -36 ile 36

İplik kesme sırasında (kesmenin ardından) baskı ayağını kaldırma fonksiyonu

0 : İplik kesmenin ardından baskı ayağını kaldırma fonksiyo-

nu yoktur.

1 : İplik kesmenin ardından baskı ayağını otomatik kaldırma

fonksiyonu vardır.

İplik kesme sırasında (kesmenin ardından) iğneyi kaldırmak için geriye doğru devir hareketi fonksiyonu

0 : İplik kesmenin ardından iğneyi kaldırma fonksiyonu yok-

tur.

1 : İplik kesmenin ardından iğneyi kaldırma fonksiyonu var-

dır.

İğne milini önceden belirlenen alt/üst konumda tutma fonksiyonu

0 : İğne milini önceden belirlenen alt/üst konumda tutma fonk-

siyonu mevcut değil

1 : İğne milini önceden belirlenen alt/üst konumda tutma fonk-

siyonu mevcut (tutma gücü zayıf)

2 : İğne milini önceden belirlenen alt/üst konumda tutma fonk-

siyonu mevcut (tutma gücü orta)

3 : İğne milini önceden belirlenen alt/üst konumda tutma fonk-

siyonu mevcut (tutma gücü kuvvetli)

Bu fonksiyon, dikiş başlangıcında geriye doğru besleme dikişinde dikiş hızını belirleyebilir.

0 : Hız, pedal vb’nin manual çalıştırılmasına bağlıdır.

1 :

Hız, belirlenen geriye doğru besleme dikiş hızına bağlıdır (8 numara).

Dikiş başlangıcında geriye doğru besleme dikişinin tamamlanması anındaki fonksiyon

0 : Dikiş başlangıcında geriye doğru besleme dikişinin ta-

mamlandığı anda dikiş makinesini geçici olarak durdurma fonksiyonu yoktur.

Dikiş başlangıcında geriye doğru besleme dikişinin ta-

1 :

mamlandığı anda dikiş makinesini geçici olarak durdurma fonksiyonu vardır.

Yoğun dikiş ya da EBT başlatırken ilk hız

Baskı ayağı yavaş iner.

0 :

Baskı ayağı hızlı iner

1 : Baskı ayağı yavaş iner.

Çifte geri beslemeli ilmek etkin/etkin değil arasında geçiş olur.

0 : Etkin değil

1 : Etkin

Ayar aralığı

-36 ile 36 arasında

(10°)

-36 ile 36 arasında

(10°)

arasında

(10°)

0/1

0 ile 3

arasında

0 ile 250

arasında

(sti/min)

0/1

Fonksiyon ayarı gösterimi

5 0

5 1

5 2

5 3

5 5

5 6

5 8

5 9

6 0

6 4

7 0

7 1

1 2

1 8

1 6

1 8 0

Referans

sayfası

Dikiş makinesini

başlatmayı seçme fonksiyonu

Yeniden dene-

me fonksiyonu

Tek adım fonk-

siyonu

Dikiş makinesi çalışmaya başladığı sıradaki akım sınırı belirlenir.

0 : Normal (Çalışmaya başladığı sıradaki akım sınırı uygula-

nır)

1 : Hızlı (Çalışmaya başladığı sıradaki akım sınırı uygulan-

maz)

Bu fonksiyon, iğnenin malzemeyi delemediği yerlerde kullanılır.

0 : Fonksiyonu mevcut değildir 1 : Yeniden dene fonksiyonu vardır (Y

eninden denemeden önce iğne mili dönüş kuvveti: 1 (kü-

çük) - 10 (büyük))

Malzeme sonuna kadar tek adım işlemi belirlenir.

Tek adım işlemi uygulanmaz.

0 : 1 : Tek adım işlemi uygulanır.

0/1

7 2

7 3

7 6

* Yıldız (*) işareti taşıyan ayar değerlerini değiştirmeyin, bu fonksiyonlar bakım ile ilgilidir. Teslim anındaki mevcut standart

ayar değeri değiştirilirse, makine bozulabilir ya da performansı düşebilir.

yar değerini değiştirmek gerekiyorsa, lütfen Teknisyenin El Kitabını satın alın ve talimatlara uyun.

– 31 –

– 32 –

No Başlık Tanım

Baskı ayağı kal-

dırma solenoi-

dinin başlangıç hareketi emme süresi

Pedal eğrisi seçim

fonksiyonu

Baskı ayağı kaldırma solenoidinin emme hareketi süresi

Pedal eğrisi seçilir. (Pedal darbeli işlemini iyileştirir)

Devir sayısı

Pedal stroku

Ayar aralığı

50 ile 500

arasında

(ms)

0/1/2

Fonksiyon ayarı gösterimi

8 4

8 7

2 5 0

Referans

sayfası

İlk hareket yu-

karı durdurma fonksiyonu

Elle çalıştırılan

kasnağı elle çevirdikten sonra tela işlemini engelleme fonksiyonu

Dikiş başlan-

gıcında geriye doğru besleme dikiş hızını azaltma fonksiyonu

İğne aşağı/

yukarı tela düğmesine ekli fonksiyon

Sürekli + Tek

adım kesintisiz fonksiyon

Kafa seçme

fonksiyonu

Maksimum devir

sayısı ayarı

100 Dikiş başlan-

gıcında, iplik tutucu çalışmadan önce dikilen ilmek sayısı

İğne soğutucu

103

çıkışı KAPALI geciktirme süre-

LED lambayı

109

kısma özelliği ayarı

Ana mil referans

120

açı telasi

Yukarı konumda

121

çalışmaya başlama açısı telasi

AŞAĞI

122

konumda çalışmaya başlama açısı telasi

Bekleme

124

sırasında enerji tasarrufu fonksiyonu ayarı

Otomatik YUKARI durma fonksiyonu, güç açık konuma getirilir getirilmez belirlenir

0 : kapalı 1 : açık

Gerginliği azaltma fonksiyonlu makine kafası ile birlikte etkindir.

Gerginliği azaltma fonksiyonu etkin değil.

0 : 1 : Gerginliği azaltma fonksiyonu etkin.

Dikiş başlangıcında geriye doğru besleme dikişi tamamlandığı zaman hızı azaltma fonksiyonu.

0 :

Hız azaltılmaz.

1 : Hız azaltılır.

Gücü açık konuma getirdikten ya da iplik kesme işleminden sonra iğne yukarı/aşağı tela düğmesinin çalışması değişir.

Normal (sadece iğne yukarı/aşağı tela dikişinden sonra)

0 : 1 : Tek ilmek tela dikişi, sadece yukarıda belirtilen değişiklik ya-

pıldıktan sonra uygulanır (Yukarıda duruş / yukarıda duruş)

Bu fonksiyon, IP çalışma panelindeki dikiş programı fonksiyonunu kullanarak sürekli dikişi tek adımda dikişle birleştirerek dikiş makinesini hiç durdurmaz.

Normal (Adım tamamlandığı zaman dikiş makinesi durur.)

0 : 1 : Adım tamamlandığı zaman dikiş makinesi durmaz ve bir

sonraki adıma devam edilir.

Kullanılacak olan makine kafası seçilir. ( Makine kafası değiştiği zaman, her bir ayar öğesi, makine kafa-

sının başlangıç değeri olarak değiştirilir.)

Dikiş makinesi kafasının maksimum devir sayısı belirlenebilir (sadece CP-18 ile kullanılır).

İplik tutucu solenoidi (CN36-7) çalışmadan önce, dikiş başlangıcında dikilecek olan ilmek sayısını belirler.

0: İplik tutucu solenoidi çalışmaz. 1-9: İplik tutucu solenoidi çalışmadan önce dikilecek olan

ilmek sayısı

Dikiş makinesinin duruşundan itibaren, iğne soğutucu soğutma çıktısı fonksiyonunu kullanarak KAPALI çıktısına kadar olan gecikme süresi belirlenir.

LED lambanın parlaklığını ayarlamak için kullanılır

0 Çıkış KAPALI % 0 ile 100 arasında

Ama mil referans açısı tela edilir.

YUKARI konumda çalışmaya başlama saptama açısı tela edilir.

AŞAĞI konumda çalışmaya başlama saptama açısı tela edilir.

Dikiş makinesi beklemedeyken enerji tüketimini azaltma ayarı.

Enerji tasarrufu modu etkin değil

0 : 1 : Enerji tasarrufu modu etkin

0/1

150 ile

MAKSİMUM

arasında

(sti/min)

0 - 9 (ilmek)

100 ile 2000

arasında

(ms)

ile

100%

-60 ile 60 arasında

-15 ile 15 arasında

0/1

9 0

9 1

9 2

9 3

9 4

9 5 8 7 A S

9 6 4 0 0 0

1 0 0

1 0 3

1 0 9

1 2 0

1 2 1

1 2 2

1 2 4

5 0 0

1 0 0

– 1 3

* Yıldız (*) işareti taşıyan ayar değerlerini değiştirmeyin, bu fonksiyonlar bakım ile ilgilidir. Teslim anındaki mevcut standart

ayar değeri değiştirilirse, makine bozulabilir ya da performansı düşebilir.

Ayar değerini değiştirmek gerekiyorsa, lütfen Teknisyenin El Kitabını satın alın ve talimatlara uyun.

8. Fonksiyon seçimi hakkında ayrıntılı açıklama

Yumuşak başlangıç fonksiyonunun seçimi (Fonksiyon ayar numarası 1)

İğne ipliği, ilmek adımı (ilmek uzunluğu) küçük olduğu ya da kalın iğne kullanıldığı zaman, dikiş

başlangıcında masura ipliğine dolanmayabilir. Bu problemi çözmek için, bu fonksiyon ile dikiş hızı sınırlandırılarak ilk ilmeklerin düzgün olması garanti edilir.

0 : Fonksiyon seçilmemiş.

1 0

1 ile 9 arasında :

Yumuşak başlangıç modunda dikilecek olan ilmek sayısı

Yumuşak başlangıç fonksiyonu ile sınırlanan dikiş hızı değiştirilebilir.

eri ayar aralığı:

3 7 08 0

100 ile MAKSİMUM dev/dak arasında <10 dev/dak>

(Fonksiyon ayar numarası 37)

(MAKS değer makine kafasına bağlı olarak değişir.)

Malzeme sonu sensörü fonksiyon (Fonksiyon ayarı Numaraları 2 - 4, 76)

Malzeme sonu sensörü takılı iken bu fonksiyon kullanıl Ayrıntılar için

sayfa 49’da “#-16. Malzeme sonu sensörü bağlantısı”

abilir.

ile malzeme sonu sensörünün

Kullanım Kılavuzuna bakınız.

itreşim azaltma fonksiyonu (Fonksiyon ayar numarası 5)

Bu fonksiyon, dikiş başlangıcında el lambasındaki titreşimi azaltır. Bu değer ne kadar arttırılırsa, fonksi-

yon o kadar etkili olur.

0 :

5 0

Titremeyi azaltma fonksiyonu devre dışı

1 : Titremeyi azaltma fonksiyonu devrede

(Dikkat) Titremeyi azaltma fonksiyonu “Titremeyi azaltma fonksiyonu devrede” seçeneğine ayarlı olduğu

zaman, dikiş makinesinin başlangıç hızı düşer.

Masura ipliği sayma fonksiyonu (Fonksiyon ayar numarası 6)

Kontrol paneli kullanıldığı zaman, bu fonksiyon önceden belirlenen değeri çıkarır ve masurada kullanılan

iplik miktarını belirtir.

yrıntılar için, çalışma paneli Talimat Kılavuzuna bakınız.

6 1

0 : Masura iplik sayacı fonksiyonu etkin değil. 1 : Masura iplik sayacı fonksiyonu etkin.

(Dikkat) “0” seçilirse, kontrol panelindeki LCD ifadesi söner ve masuradaki ipliği sayma fonksiyonu geçersiz olur.

iplik kesmeyi engelleme fonksiyon ayarı (Fonksiyon ayar numarası 9)

Bu fonksiyon, iplik kesme uyarılığı zaman iplik kesme solenoidi çıkışını ve tokatlayıcı solenoidi çıkışını

kapatır.

Bu fonksiyon yardımıyla, ayrı dikiş malzemeleri birbirin

9 0

Dikiş makinesi durduğu anda iğne milinin durma konumunun saptanması (Fonksiyon ayar numarası 10)

0 : kapalı İplik kesimine izin veriliyor. (İplik kesilebilir). 1 : açık İplik kesimine izin verilmiyor. (İplik kesilemez).

e bağlanır ve iplik kesme yapmadan dikilir.

Pedal nötr konumdayken iğne mili konumu belirlenir.

1 0 0

(Dikkat) İğne milinin durma konumu en yüksek konuma ayarlanırsa, iğne mili en alt konuma geldikten son-

ra iplik kesme işlemi gerçekleştirilir.

Panel işleme sesi (Fonksiyon ayarı numarası 11)

0 : Aşağı İğne mili, strokunun en alt konumunda durur. 1 : Yukarı İğne mili, strokunun en üst konumunda durur.

Panel işleyişinin ses çıkarıp çıkarmayacağı seçilebilir.

1 1 1

0 : kapalı Tıklama sesi etkin değil. 1 : açık Tıklama sesi etkin.

– 33 –

– 34 –

İsteğe bağlı giriş/çıkış fonksiyonu seçimi (Fonksiyon ayar numarası 12)

2 TPo _

1) ile 3) arasındaki fonksiyon ayar prosedürlerinin çalışma prosedürleriyle, 12 numaralı fonksiyon

ayarını seçin.

0i 1 ** *

<? <?

1i 7

0o 1 ** *

0o 3

nE_ d _ni _ Tuo _

ve 6 tuşlarını kullanarak “End” (son) “in” (içeri) ve

“ouT” (dışarı) öğelerini seçin.

543

[“in” seçildiğinde]

Giriş fonksiyonunu belirleyen konektör tanım numarası, gösterge kısmında

görülür. Tanım numarasını 3 ya da 4 tuşuyla belirleyin. Tanım numara-

sına karşı gelen konektör pimi fonksiyonunu, 5 ya da 6 tuşunu kullanarak belirleyin. Fonksiyon kodu ve kısaltması, A göstergesinde dönüşümlü olarak görülür. (Sinyal giriş numarası ve konektör pim dizilişi arasındaki ilişki için ayrı listeye bakınız.)

[“ouT” seçildiğinde]

Çıkış fonksiyonunu belirleyen konektör tanım numarası, gösterge kısmında

görülür. Tanım numarasını 3 ya da 4 tuşuyla belirleyin. Tanım numara-

sına karşı gelen konektör pimi fonksiyonunu, 5 ya da 6 tuşunu kullanarak belirleyin. Fonksiyon kodu ve kısaltması, B göstergesinde dönüşümlü olarak görülür. (Sinyal çıkış numaraları ve konektör pimi konfigürasyonu ilişkisi için ayrı tabloya bakınız.)

Örnek) İplik kesme fonksiyonunu, giriş fonksiyonu belirleme konektörü “i01” (CN36,4) tanım nu-

marasına atamak için

. 1) ile 3) arasındaki fonksiyon ayar prosedürlerinin çalışma prosedürleriy-

1 2 TPo _

le, 12 numaralı fonksiyon ayarını seçin.

_ni _

0i 1 on P

0i 1 ST W

Dönüşümlü olarak yanar

L 4

0i 1

L 4

5 ve 6 tuşlarını kullanarak “in” (içeri) öğesini seçin.

3. “i01” tanım numarasının portunu 4 tuşuyla seçin.

4. 5 ve 6 tuşlarıyla iplik kesme fonksiyonunu, “TSW” seçin.

5. 4 tuşuyla iplik kesme fonksiyonunu, “TSW” belirleyin.

6. 5 ve 6 tuşlarını kullanarak sinyali AKTİF hale getirin. Sinyal “Zayıf” iken ve iplik kesme işlemini gerçekleştirirken ekranı

“L” olarak ayarlayın, sinyal “Kuvvetli” iken ve iplik kesme işlemini

H 4

0i 2 SFS W

_ni _

gerçekleştirirken ekranı “H” olarak ayarlayın.

7. Yukarıda belirtilen fonksiyonu 4 tuşuyla belirleyin.

8. İsteğe bağlı girişi 4 tuşuyla bitirin.

nE_ d

9. Fonksiyon ayar moduna dönmek için 5 ve 6 tuşlarını kullanarak “End” (son) öğesini seçin.

Giriş fonksiyonları listesi

Fonksiyon

kodu

0 noP Fonksiyon yok (Standart ayar) 1 HS İğne yukarı/aşağı tela dikişi Düğmeye her basıldığında, yarım ilmek normal beslemeli

2 bHS Geriye doğru tela dikişi Düğme basılı tutulurken düşük hızda geriye doğru besle-

3 EbT Dikiş sonunda geri besleme dikişi-

4 TSW İplik kesme fonksiyonu Bu fonksiyon, iplik kesme düğmesi gibi çalıştırılır. 5 FL Baskı ayağını kaldırma fonksiyo-nuBu fonksiyon, baskı ayağını kaldırma düğmesi gibi çalış-

6 oHS Bir ilmek tela dikişi Düğmeye her basıldığında, bir ilmek dikiş işlemi gerçek-

7 SEbT Başlangıçta/sonda geri beslemeli

8 PnFL Pedal nötr konumdayken baskı

9 Ed Malzeme kenarı sensörü girişi Bu fonksiyon, malzeme kenarı sensörünün giriş sinyali

11 Ti

12 LSSW Düşük hız komutu girişi Bu fonksiyon, ayakta çalışılan dikiş makinesinde düşük

16 SoFT Yumuşak kalkış düğmesi girdisi İlmek hızı, düğme basılı tutulduğu sürece önceden belir-

19 20

22 23 Tii 24 USTP

Kısaltma Fonksiyon öğesi Hatırlatmalar

dikiş yapılır. (Paneldeki yukarı/aşağı tela dikişi düğmesi ile aynı işlem.)

me dikişi yapılır. Düğmeye bastıktan sonra pedalın arka tarafına basarak,

ni bir kez iptal etme fonksiyonu

dikişi iptal etme fonksiyonu

ayağı kaldırıcı fonksiyonu

0 LinH Pedalın ön kısmına basmanın en-

gellenmesi fonksiyonu

nH İplik kesme çıkışının engellenmesi

fonksiyonu

3 HSSW Yüksek hız komutu girişi Bu fonksiyon, ayakta çalışılan dikiş makinesinde yüksek

4 USW İğneyi kaldırma fonksiyonu AŞAĞI konumda durma sırasında düğmeye basılırsa

5 bT Geri beslemeli dikiş düğmesi gir-

isi

oSSW Tek adımda hız komutu düğmesi

girişi

bKoS Tek adımda geriye doğru hız ko-

mutu düğmesi girdisi

SFSW Emniyet anahtarı için giriş Dönüş hareketi engellenir.

MES İplik kesme emniyet düğmesi girişi İplik kesici emniyet sensörünün giriş sinyali olarak işlev

AUbT Otomatik geri beslemeli dikiş iptal/

ekleme düğmesi

CUnT Dikiş sayacı girdisi Düğmeye her basıldığında dikiş sayacındaki değer artar.

Tsw komutunu yasaklama verisi İplik kesme komutuna izin verilmez.

Lsw komutuna izin vermeme/iğnenin yukarıda durması verileri

geriye doğru besleme dikişi işlemi bir kez iptal edilir.

tırılır.

leşir. İsteğe bağlı düğme kullanılarak etkin/etkin değil arasında

geçiş yapılabilir. Düğmeye her basıldığında, pedal nötr konumdayken

ya da değilken baskı ayağını otomatik olarak kaldırma fonksiyonu seçilebilir.

olarak işlev görür. Pedalla döndürme engellenir.

İplik kesme çıkışına izin verilmez.

hız düğmesi işlevi görür.

YUKARI doğru durma gerçekleşir. Düğme basılı tutulduğu sürece geri beslemeli dikiş yapı-

lır.

lenmiş olan yumuşak kalkış hızıyla sınırlıdır. Bu fonksiyon, düğme basılı tutarken tek adımda hız komutu olarak işlev görür.

Düğme basılı tutulduğu sürece, tek adım hızı komutu uyarınca geri beslemeli dikiş yapılır.

görür. Düğmeye her basıldığında, dikiş başlangıcında ya da di-

kiş sonunda geri beslemeli dikiş iptal edilir ya da eklenir.

Pedal düğmesiyle dikiş yapılmasına izin verilmez. Dikiş makinesi, dikiş sırasında iğne yukarıdayken durur.

– 35 –

– 36 –

Giriş fonksiyonu ayar konektörleri

Konektör

numarası

CN36 4 i

CN54 3 i02 noP (Fonksiyon ayarı yok) CN50 12 i CN36 5 i

CN50 11 i

CN39

CN57 1 i1

Panelde

ankastre

Pin numarası

7 i06 TSW (İplik kesme düğmesi girişi)

11 i

9 i 5 i09 FL (Baskı ayağını kaldırma düğmesi girişi)

Ekran Numarası Fonksiyon ayarının başlangıç değeri

01 noP (Fonksiyon ayarı yok)

03 SoFT (Yumuşak kalkış hız sınırı girişi) 04 bT (Geri beslemeli dikiş düğmesi girişi) 05 LinH (Pedalın ön kısmına basmayı engelleme girişi)

07 LSSW (Düşük devir düğmesi girişi) 08 HSSW (Yüksek devir düğmesi girişi)

0 CUnT (Dikiş sayacı girişi)

i11 noP (Fonksiyon ayarı yok)

i12 noP (Fonksiyon ayarı yok)

i13 noP (Fonksiyon ayarı yok)

i14 noP (Fonksiyon ayarı yok)

i15 noP (Fonksiyon ayarı yok)

i16 noP (Fonksiyon ayarı yok)

i17 noP (Fonksiyon ayarı yok)

* Ankastre panelde i11 - i17 arasındaki ayar değerleri, sadece harici panel dikiş makinesine bağlıysa etkinleştirilebilir. Dikiş makinesine harici panel bağlı değilse rakamlar görülmez.

Çıkış fonksiyonları listesi

Fonksi-

yon kodu

11 bUZ

12 LSWo Devir komutu çıktısı Devir talep eden komut hali çıktısı alınır.

Kısaltma Fonksiyon öğesi Hatırlatmalar

0 noP Fonksiyon yok (Standart ayar) 1 TrM İplik kesme çıkışı İplik kesme sinyal çıkışı

2 WiP İplik tokatlayıcı çıkışı İplik tokatlayıcı sinyal çıkışı

3 TL İplik serbest bırakma çıkışı İplik serbest bırakma sinyal çıkışı 4 FL Baskı ayağı kaldırıcı çıkışı Baskı ayağı kaldırıcı sinyal çıkışı 5 bT Geri besleme dikiş çıkışı Geri besleme dikişte sinyal çıkışı

6 EbT EBT iptal monitör çıkışı Bitirme fonksiyonunda geri beslemeli dikişi bir kez iptal

etme durumu için çıkış olur.

7 SEbT Başlangıçtaki/sondaki geri besle-

meli dikiş iptali ekran çıkışı

8 AUbT

9 SSTA

0 CooL

3 TSWo Tsw komutu ekran çıktısı İplik kesme komutunun durumu gösterilir.

Dikiş başlangıcı/sonu iptal/ekleme ekranı çıktısı Dikiş makinesi durma hali çıkışı Dikiş makinesi durma hali için çıkış olur.

İğne soğutucu çıkışı İğne soğutucu için çıkış Sesli sinyal çıktısı Masura sayacında ayarlanmış olan değer aşıldığı zaman,

Başlangıçta/sonda geri beslemeli dikişi iptal durumu için çıkış olur.

Otomatik geri beslemeli dikişin iptali ya da eklenmesi du-

rumu için çıkış olur.

bir hata meydana geldiği zaman ya da masura ipliğinde

kalan miktar saptandığı zaman çıktı alınır.

Çıkış fonksiyonu ayar konektörü

Konektör

numarası

CN50

Pin numarası

7 o01 bT (Geri besleme dikiş çıkışı) 8 o02 TrM (İplik kesme çıkışı)

9 o03 LSWo (Devir talep girişi)

Ekran Numarası Fonksiyon ayarının başlangıç değeri

Dikiş sayma fonksiyonu (Fonksiyon ayar numarası 14)

Fonksiyon, her iplik kesişinde artan şekilde sayım yapar ve dikiş prosesinin bitimindeki adedi sayar.

4 1

0 : kapalı 1 : açık Dikiş sayacı fonksiyonu etkin. (Her defasında iplik kesilir)

Dikiş sayacı fonksiyonu etkin değil.

2 : açık Harici dikiş sayacı düğmesi girişi

Sayaç göstergesi, 6 ve 14 numaralı ayar kombinasyon

Ayar numarası 6 Ayar numarası 14 Sayaç

1 1 Masura sayacı 1 0 Masura sayacı 0 1 Dikiş sayacı 0 0 Sayaç fonksiyonu etkin değil.

Nötr otomatik baskı ayağı kaldırma fonksiyonu (sadece AK cihazıyla) (Fonksiyon ayar numarası 21)

u uyarınca aşağıdaki gibi değişir.

Bu fonksiyon, pedal nötr konumdayken baskı ayağını otomatik olarak kaldırır. Pedalın otomatik kaldırma süresi, iplik kesiminden sonra otomatik kaldırma süresine bağlıdır, ve baskı

ayağı otomatik olarak indiğinde nötr konumdan bir kez ayrıldıktan sonra ikinci nötr konumda otomatik olarak kaldırılır.

2 1 0

0 : kapalı Nötr otomatik baskı ayağı kaldırma fonksiyonu etkin değil. 1 : açık Nötr otomatik baskı ayağını kaldırma fonksiyonu seçimi

İğne yukarı/aşağı düğmesinin fonksiyonları arasında geçiş (Fonksiyon ayar numarası 22)

İğne

yukarı/aşağı dü

0 : İğne yukarı/aşağı tela dikişi

2 2 0

ğmesinin iğne yukarı/aşağı tela ve tek ilmek tela fonksiyonları arasında geçiş yapılabilir.

1 : Bir ilmek tela dikişi

İğne ardı solenoidinin emme süresi ayarı (Fonksiyon ayar numarası 29)

Bu fonksiyon, iğne ardı solenoidinin emme süresini değiştirebilir. Sıcaklık yüksek iken değeri arttırmak etkili olur.

(Dikkat) Değer çok fazla arttırılırsa, hareket edememe ya da hatalı adım meydana gelir. Değeri değiştirirken dikkatli olun.

Ayar aralığı : 50 ile 500 ms arasında <10 / ms>

2 9 52 0

– 37 –

– 38 –

Sıradaki geriye doğru besleme dikişi fonksiyonu (Fonksiyon ayar numaraları 30 ile 33 arasında)

Dikiş makinesi kafasındaki geriye hareket düğmesine ilmek sayısı sınırlama fonksiyonu ve iplik kesme

komutu eklenebilir.

Fonksiyon ayar numarası 30

0 : kapalı Normal iğne ardı dikiş fonksiyonu

3 0 0

1 : açık Sıradaki geriye doğru besleme dikişi fonksiyonu

Sıradaki geriye doğru besleme dikişi fonksiyonu seçilir.

Fonksiyon ayar numarası 31 Geriye doğru besleme dikişi ilmek sayısı belirlenir.

Ayar aralığı

3 1 4

0 ile 19 ilmek arasında

Fonksiyon ayar numarası 32 Sıradaki geriye doğru besleme dikişinin etkin hali

0 : kapalı Dikiş makinesi durduğu zaman etkin değildir. (Sıradaki ge-

3 2 0

riye doğru besleme dikişi, sadece dikiş makinesi çalıştığı zaman işlev görür.)

1 : açık

Dikiş makinesi durduğu zaman etkindir.

(Sıradaki geriye doğru besleme dikişi, dikiş makinesi çalışır-

ken ya da durduğu zaman da işlev görür.)

(Dikkat) Dikiş makinesi çalışırken her iki koşulda da etkindir.

Fonksiyon ayar numarası 33 Sıradaki geriye doğru besleme dikişi tamamlandığı zaman iplik kesme yapılır.

0 : kapalı İplik kesmeden

3 3 0

1 : açık İplik kesimi yapılır.

Uygulama

Fonksiyon ayarı

No 30 No 32 No 33

0 ya da 1 0 ya da 1

1 0 0

1 1 0

1 0 1

1 1 1

Çıkış fonksiyonu

Normal geriye doğru hareket düğmesi olarak çalışır. Pedalın ön kısmına basıldığı anda geriye doğru hareket düğmesini kullanırken,

31 numaralı fonksiyon ile belirlenen sayıda geriye doğru besleme dikişi yapmak mümkündür.

Dikiş makinesi durur haldeyken ya da pedalın ön kısmına basıldığı anda geriye doğru hareket düğmesini kullanarak, 31 numaralı fonksiyon ile ayarlanan sayıda geriye doğru besleme dikişi yapmak mümkündür.

Pedalın ön kısmına basıldığı anda geriye doğru hareket düğmesini kullanırken, 31 numaralı fonksiyon ayarı ile istenen sayıda geriye doğru besleme dikişi yapıldıktan sonra otomatik iplik kesimi yapılır.

Dikiş makinesi dururken ya da pedalın ön kısmına basıldığı anda geriye doğru hareket düğmesini kullanırken, 31 numaralı fonksiyon ayarı ile belirlenen sayıda geriye doğru besleme dikişi yapıldıktan sonra otomatik iplik kesimi yapılır.

Her ayar durumundaki hareketler

Normal geriye doğru besleme dikişi için geriye doğru hareket düğmesi olarak kullanılır.

Pliselerde kuvvetlendirici dikiş (baskı dikişi) olarak kullanılır. (Sadece dikiş makinesi çalışırken etkindir.)

Pliselerde kuvvetlendirici dikiş (baskı dikişi) olarak kullanılır.

(Dikiş makinesi dururken ve dikiş makinesi çalışırken de etkindir.)

Dikiş sonunda geriye doğru besleme dikişini başlatma düğmesi olarak kullanılır.

(Pedalın arka kısmına basarak iplik kesme yerine kullanılır. Sadece dikiş makinesi çalışırken etkindir.

Makinede özellikle ayakta durarak çalışıldığı zaman etkindir.)

Dikiş sonunda geriye doğru besleme dikişini başlatma düğmesi olarak kullanılır.

(Pedalın arka kısmına basarak iplik kesme yerine kullanılır. Dikiş makinesi dururken ve dikiş makinesi

çalışırken de etkindir. Makinede özellikle ayakta durarak çalışıldığı zaman etkindir.)

Tek adımda dikişte devir sayısı (Fonksiyon ayar numarası 38)

!4

Bu fonksiyon, dikiş makinesi malzeme sonu saptanana ya da belirlenen ilmek sayısı tamamlanana kadar

dikmeye devam ederken tek adımda dikiş hızını pedalın bir çalışmasıyla ayarlayabilir.

3 8 052 0

150 ile MAKSİMUM dev/dak arasında <50 dev/dak>

(Dikkat)

Tek adımda dikiş için maksimum devir sayısı, dikiş makinesi kafasına bağlı olarak sınırlıdır.

yar aralığı

Baskı ayağını kaldırıcı tutma süresi (Fonksiyon ayar numarası 47)

!5

Bu fonksiyon, 47 numaralı ayar ile belirlenen baskı ayağını kaldırma zamanı dolduktan sonra baskı aya-

ğını otomatik olarak indirir.

Pnömatik tip baskı ayağı seçildiği zaman, baskı ayağı k

aldırıcı tutma süresi kontrolü ayar değerinden

bağımsız olarak sınırsızdır.

Ayar aralığı

7 6 0

10 ile 600 sn arasında <10/sn>

Geriye doğru besleme dikişi solenoidinin tela zamanı (Fonksiyon ayar numarası 51 ile 53 arası)

!6

Otomatik geriye fonksiyon iğne ardı solenoidinin

Dikiş başlangıcında geri besleme dikişi solenoidi açık süresinin telasi (Fonksiyon ayar numarası 51)

doğru besleme dikişi sırasında normal ve geriye doğru besleme dikiş düzenli değilse, bu

açık/kapalı süresini ayarlayabilir ve zamanı tela eder.

Dikiş başlangıcında geri besleme dikişi solenoidi açık süresi, açı birimiyle tela edilebilir.

Ayar aralığı

-36 ile 36 arası <1/10°>

5 1 1 2

Ayar değeri

– 36 – 360

– 18 – 180

0 0

8 180

36 360

Tela değeri Tela için ilmek sayısı

゜゜

゜

゜゜

–

– 0,5

0,5

– 360˚ – 180˚

180˚ 360˚

* 1 ilmekten önceki

nokta 0º kabul edilirse, önde ve arkada 360º (1 ilmek)

0˚

tela mümkündür.

Dikiş başlangıcında geri besleme dikişi solenoidi kapalı süresinin telasi (Fonksiyon ayar numarası 52)

Dikiş başlangıcında geri besleme dikişi solenoidi kapalı süresi, açı birimiyle tela edilebilir.

Ayar aralığı

-36 ile 36 arası <1/10°>

Dikiş sonunda geri besleme dikişi solenoidi kapalı süresinin telasi (Fonksiyon Ayar numarası 53)

5 2 1 8

Ayar değeri

– 36 – 360

– 18 – 180

0 0

8 180

36 360

Tela değeri Tela için ilmek sayısı

゜゜

゜

゜゜

–

– 0,5

0,5

– 360˚ – 180˚

0˚ 180˚ 360˚

Dikiş başlangıcında geri besleme dikişi solenoidi kapalı süresi, açı birimiyle tela edilebilir.

Ayar aralığı

5 3 1 6

-36 ile 36 arası <1/10°>

Ayar değeri

– 36 – 360

– 18 – 180

0 0

8 180

36 360

Tela değeri Tela için ilmek sayısı

゜゜

゜

゜゜

–

– 0,5

0,5

– 360˚ – 180˚

0˚ 180˚ 360˚

– 39 –

– 40 –

İplik kesmenin ardından baskı ayağı kaldırma fonksiyonu (Fonksiyon ayar numarası 55)

!7

fonksiyon, iplik kesme işleminden sora otomatik olarak baskı ayağını kaldırabilir. Bu fonksiyon, sadece

AK cihazıyla birlikte kullanıldığı zaman etkindir.

0 : kapalı Baskı ayağını otomatik olarak kaldırma fonksiyonu mevcut değildir.

5 1

(Baskı ayağı, iplik kesmenin ardından otomatik olarak kalkmaz.) 1 : açık Baskı ayağını otomatik olarak kaldırma fonksiyonu mevcuttur. (Baskı ayağı, iplik kesmenin ardından otomatik olarak kalkar.)

İplik kesmenin ardından iğneyi kaldırmak için geriye doğru dönüş hareketi (Fonksiyon ayar numarası 56)

Bu fonksiyon, iplik kesmenin ardından iğneyi en yüksek konuma kaldırmak için dikiş makinesine geriye

doğru dönme hareketi yaptırmak için kullanılır. İğnenin baskı ayağı altında kalması ve ağır malzeme ya da benzeri malzemeleri çizebileceği durumlarda bu fonksiyonu kullanın.

0 : kapalı

5 6 0

Bu fonksiyon, iplik kesme yapılmadığı zaman iğneyi kaldırmak üzere dikiş makinesine geriye doğru dönme hareketi yaptırmak için kullanılır.

1 : açık İplik kesildikten sonra iğneyi kaldırmak üzere dikiş makinesine geriye

doğru dönme hareketi yaptıran fonksiyon mevcuttur.

(Dikkat) Dikiş makinesi geri yönde döndürüldüğü zan, iğne mili neredeyse en üst ölü noktaya ulaşır. Bu da

iğnedeki ipliğin çıkmasına neden olabilir. Dolayısıyla iplik kesildikten sonra kalan ipliğin uzunluğunu uygun şekilde ayarlamak gereklidir.

İğne milini önceden belirlenen alt/üst konumda tutma fonksiyonu (Fonksiyon ayar numarası 58)

İğne mili alt ya da üst konumdayken, bu fonksiyon haf fren yaparak iğne milini tutar.

0 : İğne milini önceden belirlenen alt/üst konumda tutma fonksiyonu mevcut

5 8 0

değil

1 : İğne milini önceden belirlenen alt/üst konumda tutma fonksi

yonu mevcut

(tutma gücü zayıf)

2 : İğne milini önceden belirlenen alt/üst konumda tutma fonksiyonu mevcut

(tutma gücü orta)

3 : İğne milini önceden belirlenen alt/üst konumda tutma fonksiyonu mevcut

(tutma gücü kuvvetli)

Dikiş başlangıcında geri besleme dikişi dikiş hızı için OTOMATİK/Pedal arasında geçiş fonksiyo-

nu (Fonksiyon ayar numarası 59)

Bu fonksiyon, dikiş başlangıcında geriye doğru beslem

e dikişinin 8 numaralı ayar kullanılarak belirlenmiş

olan hızda ve fren yapmadan mı yoksa pedaldaki hızda mı dikileceğini seçer.

0 : Manual

5 9 1

Pedal çalışmasındaki hız.

1 : Otomatik Belirlenen hızda otomatik dikiş

(Dikkat) 1. Dikiş başlangıcında geri besleme dikişi maksimum dikiş hızı, pedaldan bağımsız olarak 8 nu-

maralı ayarla ayarlanan fonksiyon tarafından sınırlanır.

2. “0” seçildiği zaman, geriye doğru besleme dikiş ilmekleri normal besleme ilmeğine uymayabilir.

@1 Dikiş başlangıcında geri besleme dikişinin hemen ardından durdurma fonksiyonu (Fonksiyon

ayar numarası 60)

Bu fonksiyon, dikiş başlangıcında geriye doğru beslem

e dikişi prosesi tamamlandığı zaman pedalın ön

kısmına basılsa bile dikiş makinesini geçici olarak durdurur.

Bu fonksiyon, dikiş başlangıcında kısa mesafede geri b

esleme dikişi yapıldığı zaman kullanılır.

6 0 0

0 : Dikiş başlangıcında geri besleme dikişinin hemen ar-

dından durdurma dikiş makinesini geçici olarak durdurma fonksiyonu mevcut değil

1 :

Dikiş başlangıcında geri besleme dikişinin hemen ar-

dından durdurma dikiş makinesini geçici olarak durdur-

Dikilen ürünün yönünü değiştirmek için dikiş makinesini geçici olarak

durdurun.

ma fonksiyonu mevcut

Baskı ayağını yumuşak indirme fonksiyonu (sadece AK cihazıyla) (Fonksiyon ayar numaraları 70 ve 49)

@2

Bu fonksiyon, baskı ayağını yumuşak bir şekilde indirebilir. Bu fonksiyon, baskı ayağı indirilirken sesi, kumaştaki hasarı ya da kumaşın kaymasını önlemek gereki-

yorsa kullanılabilir.

(Dikkat) Yumuşak iniş fonksiyonunu seçerken, 49 numaralı fonksiyon ayarında zamanı değiştirin, çünkü 49

numaralı fonksiyon ayarında zaman daha uzun seçilmezse, pedala basarak baskı ayağını indirirken istenen sonuç elde edilemez.

0 ile 500 ms arasında

9 41 0

10 ms/Adım

0 : Baskı ayağını yumuşak indirme fonksiyonu mevcut değildir. (Baskı aya-

Dikiş başlangıcında geri besleme dikiş hızını azaltan fonksiyon (Fonksiyon ayar numarası 92)

7 0 0

ğı hızlı iner.)

1 : Baskı ayağını yumuşak indirme fonksiyonu seçimi

Dikiş başlangıcında geri besleme dikiş bittiği zaman hızı azaltma fonksiyonu: Pedal koşullarına bağlı nor-

mal kullanım (Hız, fren yapmadan en yüksek değere çıkar)

Bu fonksiyon, geçici durdurma uygun şekilde kullanıldığı zaman kullanılır. (Manşet ve manşet takma)

0 : Hız azalmaz.

9 2 0

1 : Hız azalır.

Geçici durdurma

Yeniden deneme fonksiyonu (Fonksiyon ayar numarası 73)

eniden deneme fonksiyonu kullanıldığı zaman, dikilen malzeme kalınsa ve iğne bu malzemeyi delemi-

Fren yapmadan, durmadan dikiş

yorsa, bu fonksiyon sayesinde iğne malzemeyi kolaylıkla deler.

0 : Fonksiyonu mevcut değildir

7 3 1

1 :

Yeniden dene fonksiyonu vardır

(Yeninden denemeden önce iğne mili dönüş kuvveti: 1 (küçük) - 10 (büyük))

Baskı ayağı kaldırma solenoidi emme süresi ayarı (Fonksiyon ayar numarası 84)

Baskı ayağı kaldırma solenoidi emme süresi değiştirilebilir. Sıcaklık fazla ise, değeri azaltmak etkili olur.

(Dikkat) Değer çok küçük ise hatalı çalışmaya neden olur. Değeri değiştirirken dikkatli olun.

Ayar aralığı : 50 ile 500 ms arasında <10/ms>

8 4 52 0

@6 Pedal eğrisi seçme fonksiyonu (Fonksiyon ayar numarası 87)

Bu fonksiyon, pedala basma miktarına bağlı olarak diki Darbeli çalışma

nın zor olduğunu ya da pedalın yavaş tepki verdiğini düşünüyorsanız bu fonksiyonu değiştirin.

7 0

0 : Dikiş makinesinin devir sayısı, pe-

ş makinesi devir sayısı eğrisini seçebilir.

dala basma miktarına bağlı olarak, doğrusal olarak artar.

Orta hızlarda pedal tepkisi, pedala

1 :

basma miktarına bağlı olarak gecikir.

2 : Orta hızlarda pedal tepkisi, pedala

basma miktarına bağlı olarak hızla-

Devir sayısı (sti/min)

Pedal stroku (mm)

nır.

– 41 –

@7 İlk harekette YUKARIDA durma konumunu kaydırma fonksiyonu (Fonksiyon ayar numarası 90)

Gücü açık konuma getirir getirmez YUKARIDA durma konumuna otomatik dönüş etkin/etkin değil seçimi yapılabilir.

0 : Etkin değil

1 : Etkin

@8 İğne aşağı/yukarı tela düğmesine eklenen fonksiyon (Fonksiyon ayar numarası 93)

ek ilmek dikişi yapabilmek için, güç şalterini açık konuma getirdikten hemen sonra ya da iplik kesme

işleminin hemen ardından yukarıda durma anında iğne yukarı/aşağı tela düğmesine basılması şarttır. 0 : 1 : Tek ilmek tela dikişi işlemi (yukarıda durma / yukarıda durma) sade-

@9 Sürekli dikiş + tek adım kesintisiz dikiş fonksiyonu (Fonksiyon ayar numarası 94)

Bu fonksiyon, IP çalışma panelinin programlama fonksiyonu kullanılarak sürekli dikiş ve tek adımda dikiş

birleştirilmek suretiyle dikiş dikilirken, makineyi durdurmadan bir adımdan diğerine geçiş için kullanılır.

0 : 1 : Adım tamamlandığı zaman, dikiş makinesi durmaz ve bir sonraki adı-

#0 Dikiş makinesi kafasının maksimum devir sayısının belirlenmesi (Fonksiyon ayar numarası 96)

Bu fonksiyon, dikiş makinesi kafasında kullanmak istediğiniz maksimum devir sayısını belirler. Belirlenen

değerin üst sınırı, bağlanacak olan dikiş makinesi kafasına bağlı olarak değişir.

0 1

9 3 0

9 4 0

Normal (Sadece iğne aşağı/yukarı tela dikişi işlemi)

ce yukarıdaki değişiklikler yapıldığı zaman gerçekleşir.

Normal (Adım tamamlandığı zaman durur.)

ma devam eder.

150 ile Maksimum arasında [dev/dak] <50/dev/dak>

9 6 004 0

#1 LED lamba kısma özelliği ayarı (Fonksiyon ayar numarası 109)

LED lambanın parlaklığını ayarlamak için kullanılır

1 9 01 0

0 - 100

Ana mil referans açı telasi (Fonksiyon ayar numarası 120)

Ama mil referans açısı tela edilir

Ayar aralığı

1 0 2– 3

–60 ile 60˚ arasında <1 / ˚>

#3 YUKARI konumda başlatma açısı telasi (Fonksiyon ayar numarası 121)

YUKARI konumda başlatmayı saptayan açı tela edilir

Ayar aralığı

21 1 5

–15 ile 15˚ arasında <1 / ˚>

AŞAĞI konumda başlatma açısı telasi (Fonksiyon ayar numarası 122)

AŞAĞI konumda başlatmayı saptayan açı tela edilir

Ayar aralığı

21 2 0

–15 ile 15˚ arasında <1 / ˚>

yar aralığı

#5 Bekleme sırasında enerji tasarrufu fonksiyonu (Fonksiyon ayar numarası 124)

Dikiş makinesi beklemedeyken enerji tüketimini azaltm

makinesinin ilk çalışmasında anlık gecikme olabileceğini unutmayın.

0 : 1 : Enerji tasarrufu modu etkin.

21 4 0

Enerji tasarrufu modu etkin değil.

ak mümkündür. Bu fonksiyon ayarlanırsa, dikiş

– 42 –

9. Pedal sensörü nötr noktasının otomatik telasi

Pedal sensörü, yayı vb., değiştirildiğinde, aşağıdaki işlemi mutlaka uygulayın :

Düğmeye 4 basarak güç şalterini açık

konuma getirin.

Tela edilen değer göstergede B görülür.

(Dikkat) 1. Bu durumda pedala basılırsa pedal sen-

sörü düzgün çalışmaz. Pedalın üzerine ayağınızı ya da başka bir cisim koymayın. Uyarı sesi duyulur ve telafi değeri görülmez.

2. Göstergede B sayısal değerden farklı bir şey görülürse, (“-0-” ya da “-8-”) Teknisyenin Kılavuzuna bakınız.

3) Güç şalterini kapalı konuma getirin ve normal moda dönmek için tekrar açık konuma getirin.

(Dikkat) KAPALI konuma getirdikten bir ya da bir-

kaç saniye sonra güç şalterini tekrar AÇIK konuma geri getirdiğinizi kontrol edin.

(AÇIK-KAPALI konuma getirme işlemi yu-

karıda belirtilenden daha hızlı yapılırsa, ayarlar normal şekilde değişmeyebilir.)

10. Pedal spesikasyonlarının seçilmesi

Pedal sensörü değiştirildiği zaman, 50 numaralı fonksiyon ayarının ayar değerini yeni bağlanan pedal spesikasyonlarına göre değiştirin.

0 : KFL

1 : PFL

(Dikkat)

Pedalın arka kısmına yerleştirilen iki yaylı

pedal sensörünün tipi PFL’dir, tek yaylı olanın tipi KFL’dir. Pedalın arka kısmına basarak baskı ayağını kaldırırken pedal sensörünü PFL’ye yerleştirin.

– 43 –

– 44 –

11. Otomatik kaldırma fonksiyonunun ayarlanması

UYARI :

Havalı sürücü ayarında solenoid kullanılırsa solenoid bozulabilir. O yüzden yanlış ayar yapmayın.

Otomatik kaldırma cihazı (AK) takılıyken, bu fonksiyon otomatik kaldırma fonksiyonunu çalışır hale getirir.

1) düğme 5 basılıyken güç şalterini AÇIK

A ve B göstergelerinde “FL ON” ifadesi görülür,

otomatik kaldırma fonksiyonunu etkin hale gelirken bip sesi duyulur.

Makine artık normal şekilde çalışmaya başlar.

3) Güç şalterini kapalı konuma getirin ve ön kapağı kaldırdıktan sonra güç şalterini açık konuma getirin. Makinenin hareketi normale döner.

4) ) ile 3) arasındaki adımları tekrarlayın, LED göstergesinde (FL OFF) (FL kapalı) yazar. Bu

konuma getirin.

durumda otomatik kaldırıcı fonksiyonu çalışmaz.

FL ON (FL AÇIK) : Otomatik kaldırma cihazı etkin hale gelir. Solenoid sürücü (+33V) ya da havalı sürücü

(+24V) seçimi,

düğme 6 ile yapılabilir.(CN37’de +33V ya da +24V güçlü sürücü

arasında seçim yapılır.)

Solenoid sürücü ekranı (+33V) Havalı sürücü ekranı (+24V)

OFF (FL KAPALI) : Otomatik kaldırma fonksiyonu işlevsizdir. (Benzer şekilde, programlanan dikiş ta-

mamlandığı zaman baskı ayağı otomatik olarak kalkmaz.)

(Dikkat) 1. Gücü tekrar açık hale getirmeden önce, mutlaka bir saniye ya da daha uzun bir süre bekleyin.

(Gücü açma/kapama işlemi hızlı yapılırsa ayarlar değişebilir.)

2. Bu fonksiyon uygun şekilde seçilmezse otomatik kaldırıcı çalıştırılamaz.

3. Otomatik kaldırma cihazı takılmadan “FL ON” (FL açık) seçilirse, dikiş başlangıcında çalışmada anlık gecikme olur. Ayrıca otomatik kaldırıcı takımlı olmadığı zaman mutlaka “FL OFF” (FL kapalı) seçeneğini seçin, çünkü geriye doğru hareket düğmesi çalışmayabilir.

12. Tuş kilidi fonksiyonunu seçme işlemi

Tuş kilidi fonksiyonuna izin verilerek, dikiş çeşidindeki ilmek sayısı ayarı engellenebilir.

düğmesi 5 ve düğmesi 6 basılıyken

güç şalterini AÇIK konuma getirin.

A ve B göstergelerinde “KEY LOCK” ifadesi

görülür, tuş kilidi fonksiyonu etkin hale gelirken bip sesi duyulur.

3) Göstergelerde “KEY LOCK” ifadesi görüldükten sonra panel normal çalışmasına döner.

4) Tuş kilidi etkin iken, güç şalteri AÇIK konuma getirildiğinde “KEY LOCK” ifadesi görülür.

543

5) 1) ile 3) arasındaki işlemler tekrar uygulandığında, güç şalteri AÇIK konuma getirildiğinde “KEY LOCK” ifadesi görülmez ve tuş kilidi fonksiyonu etkisiz hale gelir.

• Güç şalteri

AÇIK konuma getirildiğinde KEY LOCK ifadesi İfade görülüyor : Tuş kilidi fonksiyonu etkindir. İfade görülmüyor : Tuş kilidi fonksiyonu etkin değildir.

Anahtar kilit fonksiyonu etkin ise, çalışma paneli aşağıdaki tabloda belirtilen şekilde çalışır. (Dikiş çeşidini

gösteren numara)

• İşlem etkisiz hale getirilmişse Bir dikiş çeşidi için ilmek sayısı ayarı (4)

• Normal çalışma halindeki gibi aynı prosedürle çalıştırılan fonksiyonlar

Dikiş çeşidi değişikliği (1 ve 2) Geri besleme dikişte değişiklik (3 ve 5) Production support function (7)

– 45 –

– 46 –

13. Arka kapağın çıkarılması

UYARI :

Elektrik şoku nedeniyle ya da dikiş makinesinin aniden çalışarak yaralanmalara sebep vermemesi için, kapağı çıkarmadan önce gücü kapalı konuma getirip 5 dakika ya da daha fazla bekleyin. Yaralanmaları önlemek için, bir sigorta attığı zaman önce güç şalterini kapatın ve mutlaka aynı kapasitede yeni bir sigortayla değiştirin ve sigortanın atma nedenini ortadan kaldırın.

1) Gücü kapalı konuma getirmek için, dikiş makinesinin durduğunu kontrol ettikten sonra güç şalterinin kapama düğmesine basın.

2) Elektrik prizine takılı kabloyu çekip çıkarmadan önce güç şalterinin kapalı konumda olduğunu kontrol edin. Gücün kesilmiş olduğunu kontrol ettikten sonra 5 dakika ya da daha uzun süre bekleyin ve 3) numaralı adımı tekrarlayın.

Panel PWB

3) Üst kapağı ve arka kapağı birlikte tespit eden üç vidayı 1 sökün.

4) Ön kapağın bir kısmını sökün. Kapağın içindeki panel PWB'ye bağlı olan kabloyu konektörden

(CN200: 4P) sökün.

Ön kapak

5) Arka kapağın alt kısmındaki iki vidayı 3 sökün.

6) Arka kapağın arka yüzündeki vidalı 4 sökün.

Arka kapağı geriye doğru itip dikkatli şekilde

yana devirin.

– 47 –

– 48 –

14. Ayakta çalışılan makinenin pedal bağlantısı

2) PK-70 ve -71 konektörlerini konektörlere 1

(Dikkat) Konektörü bağlamadan önce gücü mut-

15. Harici giriş/çıkış konektörü

Aşağıdaki sinyalleri alabilen ve sayaç ve benzeri dış şeyleri takarken uygun olan harici giriş/çıkış konektörü (CN50) 1 hazırlanır.

Sayfa 46'de "#-13. Arka kapağın çıkarıl-

bölümüne bakarak kapağı açın.

ması"

(CN39: 12P) takın.

laka kapalı konuma getirin.

(Dikkat) Konektörü kullanırken, bu işi elektrik

konusunda bilgili bir teknisyenin yap-

masını sağlayın.

Konektör ve sinyal atama tablosu

CN50 Sinyal adı Giriş/çıkış Tanım

1 +5V - Güç kaynağı 2 MA Çıkış Dönüş sinyali 360 darbe/devir DC5V 3 MB Çıkış – DC5V 4 UDET(N) Çıkış İğne mili AŞAĞI konumdayken çıkış “L” olur. DC5V 5 DDET(N) Çıkış İğne mili YUKARI konumdayken çıkış “L” olur. DC5V

6 HS(N) Çıkış Dönüş sinyali 45 darbe/devir DC5V

7 BTD(N) Çıkış İğne ardı solenoidi çalıştığı zaman çıkış “L” olur. DC5V 8 TRMD(N) Çıkış İplik kesici solenoidi çalıştığı zaman çıkış “L” olur. DC5V

9 LSWO(P) Çıkış Dönme hareketi talebi (pedal ya da benzer bir şekilde) ekran

0 S.STATE(N) Çıkış Dikiş makinesi duruş halindeyken çıkış “L” olur. DC5V

11 LSWINH(N) Giriş “L” sinyali girilirken pedal kullanarak dönme hareketine izin veril-

12 SOFT Giriş “L” sinyali girilirken, devir sayısı yumuşak hız ile sınırlıdır. DC5V, –5mA

sinyali

mez.

Elektriksel spe-

sikasyonlar

DC5V

DC5V, –5mA

3 SGND - 0V

Orijinal JUKI parça numarası Konektör : Parça numarası HK016510130 Pin bağlantısı : Parça numarası HK016540000

16. Malzeme sonu sensörü bağlantısı

Pin numarası Sinyal ismi Hatırlatmalar

1 +12V

2 +5V

3 OPT_S

4 GND

Kullanılan sensöre göre güç kaynağı seçilir.

Sensör girişi, malzeme sonu sensörüne atanır.

Sayfa 46'de "#-13. Arka kapağın çıkarılması"

bölümüne bakarak kapağı açın.

2) Malzeme sonu sensörü konektörünü konektörü-

ne 1 (CN54: 4P) bağlayın.

“#-8-8. İsteğe bağlı giriş/çıkış fonksiyonu seçimi (12 numaralı fonksiyon ayarı) syf. 34 uyarınca

, CN54’ü malzeme sonu sensör girişine

atayın.

4) Malzeme sonu sensörünü kullanmak için, fonksi-

yon ayarlama prosedürüne uygun olarak kumanda kutusundaki sensör fonksiyonlarını belirleyin. Seçilebilir fonksiyonlar ve bunlara karşı gelen seçim numaraları aşağıdaki gibidir:

・ Malzeme sonu sensörü fonksiyonu (fonksiyon

ayar numarası 2)

Malzeme sonu sensörü etkin.

0: Malzeme sonu sensörü kullanılmıyor. 1: Malzeme sonu sensörü etkin.

・ Malzeme sonu sensörü yardımıyla iplik kesme fonksiyonu (fonksiyon ayar numarası 3)

Otomatik iplik kesme, malzeme sonunu saptandıktan sonra etkin hale gelir.

0: Otomatik iplik kesme işlemi gerçekleştirilmez. 1: Otomatik iplik kesme işlemi gerçekleştirilir

・ Malzeme sonu sensörü etkinleştirildikten sonra ilmek sayısı (fonksiyon ayar numarası 4)

Malzeme sonu sensörü malzeme sonunu algıladıktan sonra dikiş makinesi durana kadar dikilecek olan

ilmek sayısı belirlenebilir.

eri ayar aralığı: 0 - 19 <1/ilmek>

・ T

ek adım fonksiyonu (fonksiyon ayar numarası 76)

Malzeme sonuna kadar tek adım işlemi belirlenebilir.

7 6

0: Tek adım işlemi uygulanmaz. 1: Tek adım işlemi uygulanır.

(Dikkat) 1. Konektörü bağlamadan önce gücü mutlaka kapalı konuma getirin.

2. Malzeme sonu sensörünü kullanırken, malzeme sonu sensörüyle birlikte temin edilen Talimat Kılavuzuna bakınız.

JUKI orijinal parça numarası Konektör HK042310040

Pin bağlantısı HK042340000

– 49 –

– 50 –

17. Girilmiş olan verilerin sıfırlanması

DDL-8700A-7 için yapılan tüm fonksiyon ayar içeriği, standart ayar değerlerine döndürülebilir.

düğmesi 4, düğmesi 5 ve düğ-

mesi 6 basılıyken güç şalterini AÇIK konuma

getirin.

Göstergede B “rS” ifadesi görülür ve bip sesiyle

birlikte başlangıçtaki haline gelmeye başlar.

3) Bir saniye sonra ses gelir (tek bir “bip” sesi üç kez duyulur) ve girilmiş olan veriler standart ayar değerine döner.

(Dikkat) Sıfırlama işlemi sıradayken gücü kapalı

konuma getirmeyin. Ana ünite programı bozulabilir.

4) Güç şalterini kapalı konuma getirin, ön kapağı

kapadıktan sonra güç şalterini açık konuma getirin. Makine normal düzene döner.

(Dikkat) 1. Yukarıda belirtilen işlemi yaptıktan sonra, pedal sensörü için nötr konum düzeltme değeri

de sıfırlanır. Dolayısıyla, dikiş makinesini kullanmadan önce pedal sensörü nötr konumunun otomatik düzeltilmesi mutlaka gerekir. (43. sayfada “#-9. Pedal sensörü nötr noktasının oto-

matik telasi” bölümüne bakınız.)

2. Yukarıda belirtilen işlemi yaptıktan sonra, makine kafası ayar değerleri de sıfırlanır. Dolayısıyla, dikiş makinesini kullanmadan önce makine kafası ayarının yapılması mutlaka gerekir. (52. sayfada “$-2. Makine kafasının ayarlanması” bölümüne bakınız.)

3. Bu işlem yapılsa bile, çalışma paneli tarafından belirlenen veriler sıfırlanamaz.

. BAKIM

1. Sigortanın değiştirilmesi

1) Dikiş makinesinin çalışmadığını kontrol edin.

Gücü kapatmak için,

güç şalterinin OFF (kapalı) düğmesine basın.

2) Güç şalterinin KAPALI olduğunu kontrol edin. Elektrik kablosunu prizden çıkarın.

Sayfa 46'de "#-13. Arka kapağın çıkarılması"

bakarak kapağı açın.

bölümüne

4) 1 ve 2 sigortalarını cam kısımlarından tutarak sökün.

(Dikkat) Bu işlem sırasında elektrik şoku riski vardır. LED 3 tamamen söndükten sonra mutlaka sigortaları

çıkarın.

5) Belirtilen sigorta kapasitesine sahip bir sigorta kullanın.

Parça numarası: KF000000080

A/250 V Gecikme sigortası

: 3,15

Parça numarası: KF000000030

: 6,3 A/250 V Gecikme sigortası

– 51 –

– 52 –

2. Makine kafasının ayarlanması

(Dikkat) Elle çevrilen kasnak üzerindeki beyaz işaret noktası ile kapak konkavı arasındaki kayma eğer iplik

kesiminin ardından aşırı miktarda ise, aşağıdaki işlemi uygulayarak makine kafasının çalışma sırasındaki açısını ayarlayın.

1) düğmesine 4 ve düğmesine 5 aynı

anda basarak gücü açık konuma getirin.

Göstergede

görülür (A) ve ayar moduna

geçiş yapılır.

Ana mil referans sinyali algılanana kadar makine

kafası kasnağını elle çevirin. Bu durumda ana mil referans sinyali, açının kaç derece olduğunu göstergede B belirtir.

erilen değer referans olarak verilmiştir.)

4) Bu aşamada, elle kullanılan kasnak üzerindeki beyaz nokta 7 ile kasnak kapağı konkavını 8 şekilde görüldüğü gibi aynı hizaya getirin.

Ayar işlemini bitirmek için

düğmesine 6

basın. (Verilen değer referans olarak verilmiştir.)

3. Konektör yerleşim çizimi

UYARI :

• Dikiş makinesinin aniden durarak yaralanmalara sebep vermemesi için, konektörleri bağlamadan önce güç şalterini mutlaka KAPALI konuma getirin, makinenin elektrik şini prizden çıkarın ve en az 5 dakika ya da daha fazla bekleyin.

•

Hatalı çalışma ya da hatalı spesikasyonlar nedeniyle cihazın zarar görmemesi için, ilgili bütün

•

Kişilerin hatalı çalışma nedeniyle yaralanmasını önlemek için, konektörü mutlaka kilitleyin.

• İlgili cihazların kullanımı ile ilgili ayrıntılar için, cihazları kullanmadan önce cihazla birlikte temin edilen Talimat Kılavuzunu dikkatle okuyun.

Aşağıdaki konektörler, ANA panelin ön yüzünde hazırlanmıştır. Makine kafasına takılı cihazları bağlamak için, makine kafasından gelen kabloları ilgili noktalara bağlayın.

CN12 : Röle kablosu konektörü

CN34 : Pedal sensörü

CN30 : Motor kodlayıcı

CN60 : Makine kafası paneli

CN38 : CP/IP panel

CN39 : Ayakta çalışılan makine

CN57 : Üretim kontrolü

CN54 : OPSİYON GİRİŞİ

CN50 : OPSİYON I/Oİ

CN11 : Yenileyici rezistans

– 53 –

CN52 : CPU INSYSTEM

CN53 : JTAG

CN36 : Makine kafası solenoidi

CN37 : Baskı ayağı kaldırıcı solenoidi

CN58 : Fan

CN55 : LED lamba

Motor kablosu

Panel kablosu

Elektrik kablosu

– 54 –

4. Hata kodları

Aşağıdaki durumlarda, sorun hakkında karar vermeden önce bir kez daha kontrol edin.

Durum Sebep Düzeltici önlem

Dikiş makinesini devirirken uyarı sesi duyuluyor ve makine çalıştırılamıyor.

İplik kesme, geri besleme, tokatlayıcı vb., solenoidleri çalışmıyor. El lambası yanmıyor.

Gücü açık konuma getirdikten sonra pedala basıldığı zaman dikiş makinesi çalışmıyor. Pedalın arka kısmına bir kez bastıktan sonra pedala basılınca dikiş makinesi çalışıyor.

Pedal nötr konumuna döndükten sonra dahi durmuyor.

Otomatik kaldırma cihazı takılsa bile baskı ayağı yükselmiyor.

Düzeltici dikiş düğmesi çalışmıyor. Baskı ayağı, otomatik kaldırma cihazı

Dikiş makinesi çalışmıyor. Motor çıkış kablosu (4P) çıkmış olabilir. Kabloyu uygun şekilde bağlayın.

Güç şalterini kapalı konuma getirmeden önce makine kafası devrildiği zaman, sol tarafta güvenlik amaçlı işlem.

Solenoid güç koruma sigortası atmış olabilir.

Pedalın nötr konumu değişmiş olabilir. (Pedal yay basıncını değiştirirken ya da başka bir nedenden dolayı nötr konum değişmiş olabilir.)

Otomatik kaldırma fonksiyonu kapalı konumda olabilir.

Pedal sistemi KFL sistem olarak ayarlanmış olabilir.

Otomatik kaldırma cihazı kablosu, konektöre (CN37) bağlanmamış olabilir.

ile yükseliyor olabilir. Otomatik kaldırma cihazı takılmamış

olabilir. Ancak otomatik kaldırma fonksiyonu açık konumdadır.

Motor sinyal kablosu konektörü (CN30) çıkmış olabilir.

Dikiş makinesini devirmeden önce güç anahtarını kapalı konuma getirin.

Solenoid güç koruma sigortasını kontrol edin.

Pedal sensörünün otomatik nötr düzeltme fonksiyonunu uygulayın.

Otomatik kaldırma fonksiyonu için “FL ON” (FL açık) seçimini yapın.

Pedalın arkasına basarak baskı ayağını kaldırmak için, PFL ayarındaki bağlantı telini değiştirin.

Kabloyu uygun şekilde bağlayın.

Baskı ayağı aşağı indikten sonra düğmeyi çalıştırın.

Otomatik kaldırma cihazı takılmamışken “FL OFF” (FL kapalı) seçeneğini seçin.

Kabloyu uygun şekilde bağlayın.

Ayrıca bu cihazda aşağıdaki hata kodları vardır. Bu hata kodları fonksiyonu kilitler (ya da sınırlar) ve herhangi bir problem çıktığında haber verdiği için sorun büyümeden çözülür. Bizden servis talep ettiğiniz zaman lütfen hata kodlarını bildirin.

[Hata kodunu kontrol etme prosedürü]

düğme 3 basılıyken güç şalterini AÇIK

konuma getirin.

Göstergede B en son hata numarası görülür ve

bip sesi duyulur.

düğmesine 3 ya da

düğmesine 4

basarak önceki hataların içeriği kontrol edilebilir.

(Önceki hata içeriğinin onayı son içeriğe

ilerlediği zaman, tek sesli uyarı iki kez duyulur.)

(Dikkat) düğme 3 basılıyken, o an izlenme-

kte olan hata kodundan bir önceki kod görülür.

düğme 4 basılıyken, o an

izlenmekte olan hata kodundan bir sonraki kod görülür.

Hata kodu listesi

No Saptanan hatanın tanımı Sorunun olası nedenleri Kontrol edilecek noktalar

E000 Veri sıfırlamanın gerçekleşti-

rilmesi (Bu bir hata değildir.)

E003 Senkronizer konektöründe

bağlantısızlık

E004 Senkronizer alt konum sen-

sörü bozuk

E005 Senkronizer üst konum

sensörü bozuk

• Makine kafası değiştirildiği zaman.

• Sıfırlama işlemi yapıldığı zaman.

•

Dikiş makinesi kafası senkronizerinden

gelen konum saptama sinyali girilmediği zaman.

• Senkronizer bozuk ise.

• Kayış gevşek.

• Makine kafası uygun değil.

• Motor kasnağı uygun değil.

• Senkronizer konektöründe (CN33) gevşek bağlantı ya da kopukluk olup olmadığını kontrol edin.

• Senkronizer kablosunun makine kafasına sıkışarak kopup kopmadığını kontrol edin.

• Kayış gerginliğini kontrol edin.

• Makine kafası ayarını kontrol edin.

• Motor kasnağı ayarını kontrol edin.

E007 Motorda aşırı yüklenme •

E070

E071

E072

E079

E220 Yağlama uyarısı •

E221 Yağlama hatası •

Kayışın kayması •

Motor çıkışı konektöründe bağlantısızlık

İplik kesme hareketi sırasında motorda aşırı yük

Otomatik çalışma aşırı yük hatası

Makine kafası kilitlenirse.

• Makine kafasının garanti ettiğinden çok daha ağır malzemeler dikiliyorsa.

• Motor çalışmıyorsa.

• Motor ya da sürücü bozuksa.

Makine kafası kilitliyken.

• Kayış gevşek.

•

Motor konektöründe bağlantısızlık. • Motor çıkış konektöründe gevşek bağlantı

E007 ile aynı. • E007 ile aynı.

•

Kullanılmaz • Kullanılmaz

Önceden belirlenen ilmek sayısına ulaşıl-

dığı zaman.

Önceden belirlenen ilmek sayısına ulaşıl-

dığı ve dikiş dikilemediği zaman.

• Motor kasnağına iplik dolanıp dolanmadığını kontrol edin.

• Motor çıkış konektörü (4P) bağlantısında gevşeme ya da kopukluk olup olmadığını kontrol edin.

• Motoru elle çevirirken herhangi bir tutukluk olup olmadığını kontrol edin.

• Kayış gerginliğini kontrol edin.

ya da bağlantısızlık olup olmadığını kontrol edin.

• Belirtilen yerlere gres ilave edip sıfırlayın.

(Ayrıntılar için makine kafası verilerine bakı-

nız.)

• Belirtilen yerlere gres ilave edip sıfırlayın.

(Ayrıntılar için makine kafası verilerine bakı-

nız.)

– 55 –

– 56 –

No Saptanan hatanın tanımı Sorunun olası nedenleri Kontrol edilecek noktalar

E302 Düşme saptama düğmesi

hatası (Emniyet düğmesi çalışıyorsa)

E303 Yarım daire plaka sensör

hatası

E331 Bant kesme cihazı sensör-

leri aynı anda AÇIK konuma getirilir

E332 Bant kesme cihazı sensörleri

aynı anda KAPALI konuma getirilir.

E499 Hatalı veri •

E704 Hatalı veri •

E730 Kodlayıcı hatası •

E731 Motor delik sensörü hatası

• Güç açık konumdayken düşme algılayıcı düğme girilmiş olabilir.

• İplik kesici bıçak konumu hatalı.

• Makine kafası devrilme detektörünün konektörü çıkmış.

•

Yarım daire plaka sensör sinyali saptana-

mıyor.

•

Bant kesme cihazında hatalı çalışma. • Bant kesme cihazının düzgün bağlanıp bağ-

•

Hatalı montaj ve bant kesim cihazı ayarı. • Bant kesme cihazının düzgün monte edilip

Depolanan veri bozulmuş. • Teknisyenin Kılavuzunda “Fonksiyon ayar

Motor sinyali uygun şekilde girilmiyorsa. • Motor sinyal konektörü (CN30) bağlantıların-

• Güç şalteri kapalı konumdayken makine kafasının devrilip devrilmediğini kontrol edin (dikiş makinesinin çalışması, güvenlik nedeniyle engellenir).

• Düşme algılayıcı düğme kablosunun kopuk olup olmadığını kontrol edin.

• Düşme algılayıcı düğme kolunun bir yere sıkışıp sıkışmadığını kontrol edin.

• Eğim algılayıcı düğme kolunun makine tablasına yeterince temas edip etmediğini kontrol edin. (Masada bir çukur vardır veya çubuk yatağın montaj yeri çok uzaktır.)

• Makine kafası devrilme detektörünün konektöründe (CN48) gevşeme ya da kopukluk konrolü yapın.

• Makine kafasının makine tipi ayarına uygun olup olmadığını kontrol edin.

• Motor kodlayıcı konektör bağlantısının kopmuş olup olmadığını kontrol edin.

lanmadığını kontrol edin.

• Pnömatik basıncın yeterli olup olmadığını kontrol edin.

edilmediğini kontrol edin.

• Pnömatik basıncın yeterli olup olmadığını kontrol edin.

verilerinin sıfırlanması”na uygun olarak fonksiyon ayarlarındaki tüm verileri varsayılan değerlere sıfırlayın.

da gevşeklik ya da kopukluk olup olmadığını kontrol edin.

• Motor sinyal kablosunun makine kafasına sıkışarak kopup kopmadığını kontrol edin.

E733 Motor dönüş yönü ters •

E799 İplik kesme işleminde za-

man aşımı

E808 Solenoid'te kısa devre •

E809 Tutma hareketi hatası •

E810 Solenoid akımında anormal

durum

Motor 500 sti/min ya da daha hızlı değerde

ve belirtilen yöne zıt yönde çalışırsa bu hata meydana gelir.

•

İplik kesicinin kontrolü işlemi, önceden

belirlenen süre içinde tamamlanmıyor.

Solenoid gücünün voltajı normale dönmü-

yor.

Solenoid, tutma hareketine geçmiyor. • Solenoitte aşırı ısınma olup olmadığını

•

Solenoid'de kısa devre. • Solenoid direnci.

• Ana mil motorunun kodlayıcı bağlantısı hatalı.

• Ana mil motorunun elektrik güç bağlantısı hatalı.

• Fonksiyon ayar numarası 95’in (Kafa seçimi fonksiyonu) doğru ayarlanıp ayarlanmadığını kontrol edin.

• Motor kasnağı çapının ayarlara uygun olup olmadığını kontrol edin.

• Kayışın gevşek olup olmadığını kontrol edin.

• Makine kafası kablosunun kasnak kapağı ya da benzeri bir yere sıkışıp sıkışmadığını kontrol edin.

kontrol edin. (CTL devre kartı grubu Devre bozulur.)

No Saptanan hatanın tanımı Sorunun olası nedenleri Kontrol edilecek noktalar

E811 Aşırı gerilim • Garanti edilenden yüksek voltaj verilmiş

olabilir.

• 100V spesikasyonuna sahip olan 200V verilmiş.

• 120V elektrik paneline 220V uygulanmış.

• CE: 230V elektrik paneline 400V uygulanmış.

E813 Düşük voltaj •

E815 Yenileme rezistörü bağlı

değil

E906 Çalışma paneli iletişim hata-sı•

E922 Ana mil kontrol dışı •

Garanti edilenden düşük voltaj verilirse.

• 200V spesikasyonuna sahip olan 100V verilmiş.

• 220V elektrik paneline 120V uygulanmış.

• Aşırı voltaj uygulaması nedeniyle iç devre bozulmuş olabilir.

•

CN11: Bağlı değil • Yenileyici rezistörün CN11'e bağlanıp bağlan-

Çalışma paneli kablosu bağlı değil.

• Çalışma paneli bozuk.

Ana mile kumanda edilememesi halinde. • Gücü KAPALI konuma getirin.

• Uygulanan voltajın voltaj anma değerinden + (artı) %10 ya da daha fazla olup olmadığını kontrol edin.

• 100V/200V geçiş konektörünün hatalı ayarlanıp ayarlanmadığını kontrol edin.

Yukarıdaki durumlarda, GÜÇ devre kartı bozulmuştur.

• Gerilimin anma değerinden - (eksi) %10 ya da daha düşük olup olmadığını kontrol edin.

• 100V/200V geçiş konektörünün hatalı ayarlanıp ayarlanmadığını kontrol edin.

• Sigorta ya da canlandıran direncin bozuk olup olmadığını kontrol edin.

madığını kontrol edin.

• Çalışma paneli konektöründe (CN38) gevşeme ya da bağlantı sorunu olup olmadığını kontrol edin.

• Çalışma paneli kablosunun kopuk olup olmadığını kontrol edin, çünkü kablo makine kafasına sıkışmış olabilir.

E924 Motor sürücüsü hatası •

E930 Hatalı kodlayıcı •

E931 Motor delik sensörü hatası

E942 Arızalı EEPROM •

Motor sürücüsü bozulmuş.

Motor sinyalinin doğru girilememesi halin-

de.

EEPROM üzerine veri yazdırılamıyor. • Gücü KAPALI konuma getirin.

• Motor sinyal konektöründe (CN30) gevşeme ya da kopukluk kontrolü yapın.

• Motor sinyal kablosunun makine kafasına sıkışmış ya da kopmuş olup olmadığını kontrol edin.

– 57 –

JUKI DDL-8700A-7 Instruction Manual [tr]

Specifications and Main Features

Frequently Asked Questions

User Manual

İÇİNDEKİLER

1. Kurulum

2. Pedal sensörünün takılması

3. Güç şalterinin takılması

4. Bağlantı kolunun takılması

5. Masura ipliğinin sarilmasi

6. Dizlik ayak kaldirma yüksekliğinin ayarlanmasi

7. Iplik çardağinin takilmasi

8. Yağlama

9. Çağanozdaki yağ miktarinin (çarpma ile yağlama miktarinin) ayarlanmasi

10. Iğnenin takilmasi

11. Masuranin mekiğe takilmasi

12. Dikiş uzunluğunun ayarlanmasi

13. Baski ayaği basincinin ayarlanmasi

14. Baskı ayağını elle kaldırma kolu

15. Baskı çubuğu yüksekliğinin ayarlanması

16. Makineye iplik takilmasi

17. İplik gerginliği

18. İplik alma yayı

19. İplik alma strokunun ayarlanması

20. İğne ve çağanoz ilişkisi

21. Transport dişlisinin yüksekliği

22. Transport dişlisinin yana devrilmesi

23. Besleme zamanının ayarlanması

24. Sabit biçak

25. Pedal basinci ve pedal hareket mesafesi ayri

26. Pedalin ayarlanmasi

1. Dikiş makinesini kullanma prosedürü

2. Makine kafasındaki ankastre panel

3. Dikiş çeşidini kullanma prosedürü

4. Tek dokunuşta çalıştırma ayarları

5. Üretim destek fonksiyonu

6. Fonksiyonlarının ayarı

7. Fonksiyon ayar listesi

8. Fonksiyon seçimi hakkında ayrıntılı açıklama

11. Otomatik kaldırma fonksiyonunun ayarlanması

12. Tuş kilidi fonksiyonunu seçme işlemi

13. Arka kapağın çıkarılması

14. Ayakta çalışılan makinenin pedal bağlantısı

15. Harici giriş/çıkış konektörü

16. Malzeme sonu sensörü bağlantısı

17. Girilmiş olan verilerin sıfırlanması

1. Sigortanın değiştirilmesi

2. Makine kafasının ayarlanması

3. Konektör yerleşim çizimi

4. Hata kodları
