JONSERED CS 2152, CS 2152 C, CS 2152 CWH, CS 2153, CS 2153 C User Manual

...

CS 2152 CS 2153

Lesen Sie die Bedien ungsanw eisung sorgfältig durch und machen Sie sich mit dem Inhalt v er tr aut, be v or Sie das Gerät ben utz en.

Lire attentiv ement et bien assimiler le man uel d’utilisation a v ant d’utiliser la machine . Neem de gebr uiksaanwijzing g rondig door en gebr uik de machine niet v oor u alles duidelijk heeft beg repen.

Bedienungsanweisung

Manuel d’utilisation

Gebr uiksaanwijzing

DE (2-42) FR (43-83) NL (84-123)

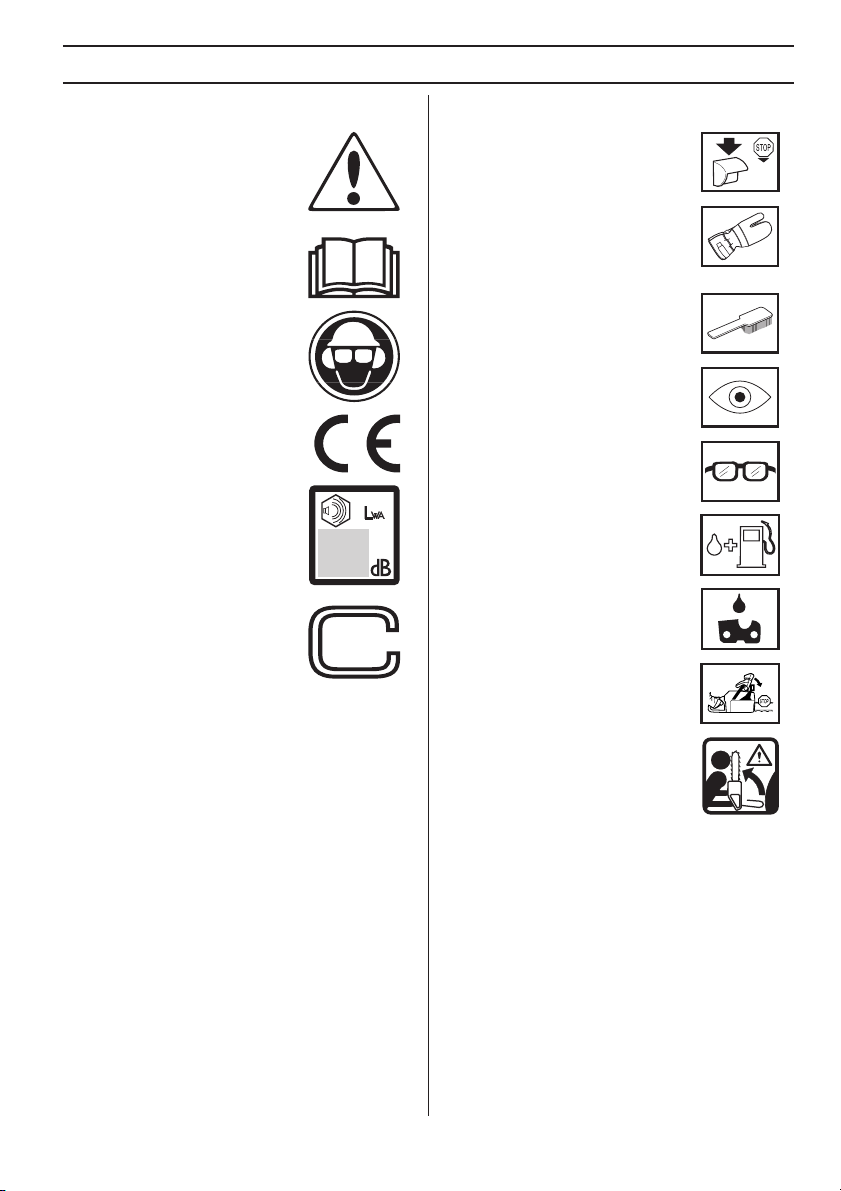

SYMBOLERKLÄR UNG

Symbole am Gerät:

ARNUNG! Motorsägen können gefährlich sein! Durch unsachgemäße oder nachlässige Handhabung können schwere Verletzungen oder sogar tödliche Unfälle von Anwendern oder anderen Personen verursacht werden.

Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.

Benutzen Sie immer:

• Einen zugelassenen Schutzhelm

• Einen zugelassenen

Gehörschutz

• Schutzbrille oder Visier

Dieses Produkt stimmt mit den geltenden CE-Richtlinien überein.

Umweltbelastende Geräuschemissionen gemäß der Richtlinie der Europäischen Gemeinschaft. Die Emission des Gerätes ist im Kapitel Technische Daten und auf dem Geräteschild angegeben.

Wenn Ihr Gerät dieses Kennzeichen trägt, ist es mit Katalysator ausgestattet.

Sonstig e Symbole/Aufkleber am Gerät beziehen sich auf spezielle Zertiﬁzierungsanforderungen, die in bestimmten Ländern gelten.

Symbole in der Bedienungsanweisung:

Eine K ontrolle und/oder Wartung ist bei abgestelltem Motor vorzunehmen, wenn der Stoppschalter in Stellung STOP steht.

Stets zugelassene Schutzhandschuhe tragen.

Regelmäßige Reinigung ist notwendig.

Visuelle Kontrolle.

Schutzbrille oder Gesichtsschutz müssen benutzt werden.

Tanken.

Nachfüllen von Öl und Einstellen des Ölﬂusses.

Die Kettenbremse soll eingeschaltet sein, wenn die Motorsäge gestartet wird.

WARNUNG! Sollte die Führungsschienenspitze einen Gegenstand berühren, kann dies zu einem Rückschlag führen, sodass die Schiene nach oben und zurück zum Bediener geschleudert wird. Schwere Verletzungen können die Folge sein.

– Ger man

Inhalt

SYMBOLERKLÄR UNG

Symbole am Gerät: ............................................... 2

Symbole in der Bedienungsanweisung: ............... 2

INHAL T

Inhalt ..................................................................... 3

EINLEITUNG

Sehr geehr ter Kunde! ........................................... 4

AS IST WAS?

as ist was an der Motorsäge? ........................... 5

ALLGEMEINE SICHERHEITSV ORSCHRIFTEN

Maßnahmen v or der Benutzung einer neuen

Motorsäge ............................................................ 6

Wichtig .................................................................. 6

Stets mit gesundem Menschenverstand

arbeiten! ............................................................... 7

Persönliche Schutzausrüstung ............................. 7

Sicherheitsausrüstung des Gerätes ..................... 7

Schneidausrüstung ............................................... 11

MONT AGE

Montage v on Schiene und Kette .......................... 17

UMGANG MIT KRAFTST OFF

aftstoff ............................................................... 18

Tanken .................................................................. 19

Sicherer Umgang mit Kraftstoff ............................ 19

ARTEN UND STOPPEN

Star ten und stoppen ............................................. 20

ARBEITSTECHNIK

or jeder Anwendung: .......................................... 22

Allgemeine Arbeitsvorschriften ............................. 22

Vorbeugende Maßnahmen gegen Rückschlag .... 30

ARTUNG

Allgemeines .......................................................... 31

Vergasereinstellung .............................................. 31

Kontrolle, Wartung und Service der

Sicherheitsausrüstung der Motorsäge ..................

Schalldämpfer ....................................................... 34

Startvorrichtung .................................................... 35

Luftﬁlter ................................................................. 36

Zündkerze ............................................................. 36

Schmierung des Umlenksterns der

Führungsschiene ..................................................

Schmierung des Nadellagers ............................... 37

Einstellen der Ölpumpe ........................................ 37

Kühlsystem ........................................................... 37

Zentrifugalreinigung ”Air Injection” ....................... 37

Benutzung im Winter ............................................ 38

Beheizte Handgriffe .............................................. 38

Wartungsschema ................................................. 39

TECHNISCHE D ATEN

echnische Daten ................................................. 40

Führungsschienen- und Kettenkombinationen ..... 41

Feilen und Schärﬂehren der Sägekette ................ 41

EG-Konformitätserklärung .................................... 42

INHAL T

Ger man

–

EINLEITUNG

Sehr g eehrter Kunde!

Herzlichen Glüc kwunsch zu Ihrem Kauf eines Jonsered-Produkts! Wir sind überzeugt, dass Sie mit der Qualität und Leistung unserer Produkte über lange Jahre mehr als zufrieden sein

werden. Mit dem Erwerb unserer Produkte erhalten Sie professionelle Hilfe bei Reparaturen und Service, falls doch einmal etwas passieren sollte. Haben Sie die Maschine nicht bei einem unserer Vertragshändler gekauft, fragen Sie dort nach der nächsten Servicewerkstatt.

Wir hoffen, dass Sie mit Ihrer Maschine über lange Jahre zufrieden sein werden. Denken Sie daran, diese Bedienungsanleitung sicher aufzubewahren.Die genaue Befolgung ihres Inhalts (Verwendung, Service, Wartung usw.) verlängert die Lebensdauer der Maschine erheblich und erhöht zudem ihren Wiederverkaufswert.Sollten Sie Ihre Maschine verkaufen, händigen Sie dem neuen Besitzer bitte auch die Bedienungsanleitung aus.

Viel Erfolg mit Ihrem neuen Jonsered-Produkt!

Die Jonsered arbeitet ständig an der Weiterentwicklung ihrer Produkte und behält sich daher das Recht auf Änderungen ohne vorherige Ankündigung, z. B. von Form und Aussehen, vor.

– Ger man

AS IST W AS?

as ist was an der Motorsäge?

Zylinderdeckel 2 Vorderer Handgriff (Fallrichtungshilfe) 3 Handschutz 4 Startvorrichtung 5 Kettenöltank 6 Starthandgriff 7 Stellschraube Vergaser 8 Chokehebel/Startgassperre 9 Hinterer Handgriff 10 Stoppschalter 11 Kraftstofftank 12 Schalldämpfer 13 Umlenkstern 14 Sägekette 15 Führungsschiene 16 Rindenstütze

17 Kettenfänger 18 Kupplungsdeckel 19 Hinterer Handgriff mit Rechtshandschutz 20 Gashebel 21 Gashebelsperre 22 Dekompressionsventil 23 Kombischlüssel 24 Kettenspannschraube 25 Bedienungsanweisung 26 Führungsschienenschutz 27 Schraube zur Einstellung der Ölpumpe 28 Schalter für Griffheizung (W) 29 Warnschild 30 Kraftstoffpumpe 31 Produkt- und Seriennummernschild

Ger man – 5

•

ALLGEMEINE SICHERHEITSV ORSCHRIFTEN

Maßnahmen v or der Benutzung einer neuen Motorsäge

Die Bedienungsanleitung aufmerksam durchlesen.

• Montage und Einstellung der Schneidausrüstung kontrollieren. Siehe die Anweisungen unter der Überschrift Montage.

• Tanken und die Motorsäge starten. Siehe die Anweisungen unter den Überschriften Umgang mit Kraftstoff sowie Starten und Stoppen.

• Die Motorsäge nicht benutzen, bevor die Sägekette ausreichend Öl erhalten hat. Siehe die Anweisungen unter der Überschrift Schmierung der Schneidausrüstung.

• Eine längerfristige Beschallung mit Lärm kann zu bleibenden Gehörschäden führen. Daher stets einen zugelassenen Gehörschutz tragen.

ARNUNG! Unter keinen Umständen darf

die ursprüngliche Konstruktion des Gerätes

ohne Genehmigung des Herstellers geändert werden. Es ist immer Originalzubehör zu verwenden. Unzulässige Änderungen und/oder unzulässiges Zubehör können zu schweren oder sogar tödlichen Verletzungen des Anwenders oder anderer Personen führen.

ARNUNG! Eine Motorsäge, die falsch oder

nachlässig benutzt wird, ist ein gefährliches

Gerät, das schwere und sogar tödliche Verletzungen verursachen kann. Es ist deshalb von größter Wichtigkeit, dass diese Bedienungsanweisung aufmerksam durchgelesen und verstanden wird.

ARNUNG! Der Schalldämpfer enthält

Chemikalien, die karzinogen sein können.

Falls der Schalldämpfer beschädigt wird, vermeiden Sie es, mit diesen Stoffen in Berührung zu kommen.

ARNUNG! Das Einatmen der

Motorabgase, des Kettenölnebels und des

Staubs von Sägespänen über längere Zeit kann eine Gefahr für die Gesundheit darstellen.

ARNUNG! Die Zündanlage dieser

Maschine erzeugt beim Betrieb ein

elektromagnetisches Feld. Dieses Feld kann sich unter bestimmten Bedingungen auf die Funktionsweise von Herzschrittmachern auswirken. Um die Gefahr für schwere oder tödliche Verletzungen auszuschließen, sollten Personen mit einem Herzschrittmacher vor der Nutzung dieser Maschine ihren Arzt und den Hersteller des Herzschrittmachers konsultieren.

Wic htig

WICHTIG! Das Gerät ist n ur für das Sägen von Holz konstruiert. Nur die Kombinationen von Führungsschiene und

Sägekette verwenden, die wir im Kapitel Technische Daten empfehlen.

Niemals das Gerät verwenden, wenn Sie müde sind, Alkohol getrunken oder Medikamente eingenommen haben, die Ihre Sehkraft, Urteilsvermögen oder Körperkontrolle beeinträchtigen können.

Tragen Sie persönliche Schutzausrüstung. Siehe die Anweisungen unter der Überschrift Persönliche Schutzausrüstung.

Das Gerät nicht so modiﬁzieren, dass es nicht länger mit der Originalausführung übereinstimmt, und nicht benutzen, wenn es scheinbar von anderen modiﬁziert wurde.

Niemals mit einem defekten Gerät arbeiten. Die Wartungs-, Kontroll- und Serviceanweisungen in dieser Bedienungsanweisung sind sorgfältig zu befolgen. Gewisse Wartungs- und Servicemaßnahmen sind von geschulten, qualiﬁzierten Fachleuten auszuführen. Siehe die Anweisungen unter der Überschrift Wartung.

Nur Zubehörteile verwenden, die in dieser Bedienungsanweisung empfohlen werden. Siehe die Anweisungen unter den Überschriften Schneidausrüstung und Technische Daten.

ACHTUNG! Stets eine Schutzbrille oder einen Gesichtsschutz tragen, um die von weggeschleuderten Gegenständen ausgehende Gefahr zu reduzieren. Eine Motorsäge kann Gegenstände wie Sägespäne, Holzstückchen usw. mit großer Kraft wegschleudern. Schwere Verletzungen, besonders an den Augen, können die Folge sein.

ARNUNG! Einen Motor in einem geschlossenen oder schlecht belüfteten Raum laufen zu lassen, kann zum Tod durch Ersticken oder Kohlenmonoxidvergiftung führen.

ARNUNG! Eine falsche Schneidausrüstung oder eine falsche Schienen/Kettenkombination erhöhen die Rückschlaggefahr! Nur die Kombinationen von Führungsschiene und Sägekette verwenden, die wir im Kapitel Technische Daten empfehlen, und die Feilanweisungen befolgen. Siehe die Anweisungen unter der Überschrift Technische Daten.

– Ger man

ALLGEMEINE SICHERHEITSV ORSCHRIFTEN

Stets mit g esundem Menschenverstand arbeiten!

Es ist unmöglich, hier alle denkbaren Situationen zu beschreiben, die beim Gebrauch der Motorsäge auftreten könnten. Stets vorsichtig vorgehen und mit gesundem Menschenverstand arbeiten. Vermeiden Sie Situationen, denen Sie sich nicht gewachsen fühlen. Wenn Sie sich nach dem Lesen dieser Anweisungen immer noch unsicher fühlen, wie Sie vorgehen sollen, bitten Sie einen Fachmann um Rat, bevor Sie fortfahren. Zögern Sie nicht, Ihren Händler oder uns anzusprechen, wenn Sie Fragen bezüglich dem Gebrauch der Motorsäge haben. Wir sind gerne für Sie da und helfen Ihnen beim optimalen und sicheren Einsatz Ihrer Motorsäge. Auch ein Kurs zum Thema Anwendung der Motorsäge kann hilfreich sein. Händler, Forstfachschulen oder Bibliotheken informieren Sie über verfügbares Weiterbildungsmaterial und das Kursangebot.

Wir arbeiten ständig an der Verbesserung von Konstruktion und Technik, um Ihre Sicherheit und die Effektivität des Geräts zu optimieren. Schauen Sie regelmäßig bei Ihrem Händler vorbei, so bleiben Sie über für Sie nützliche Neuerungen auf dem Laufenden.

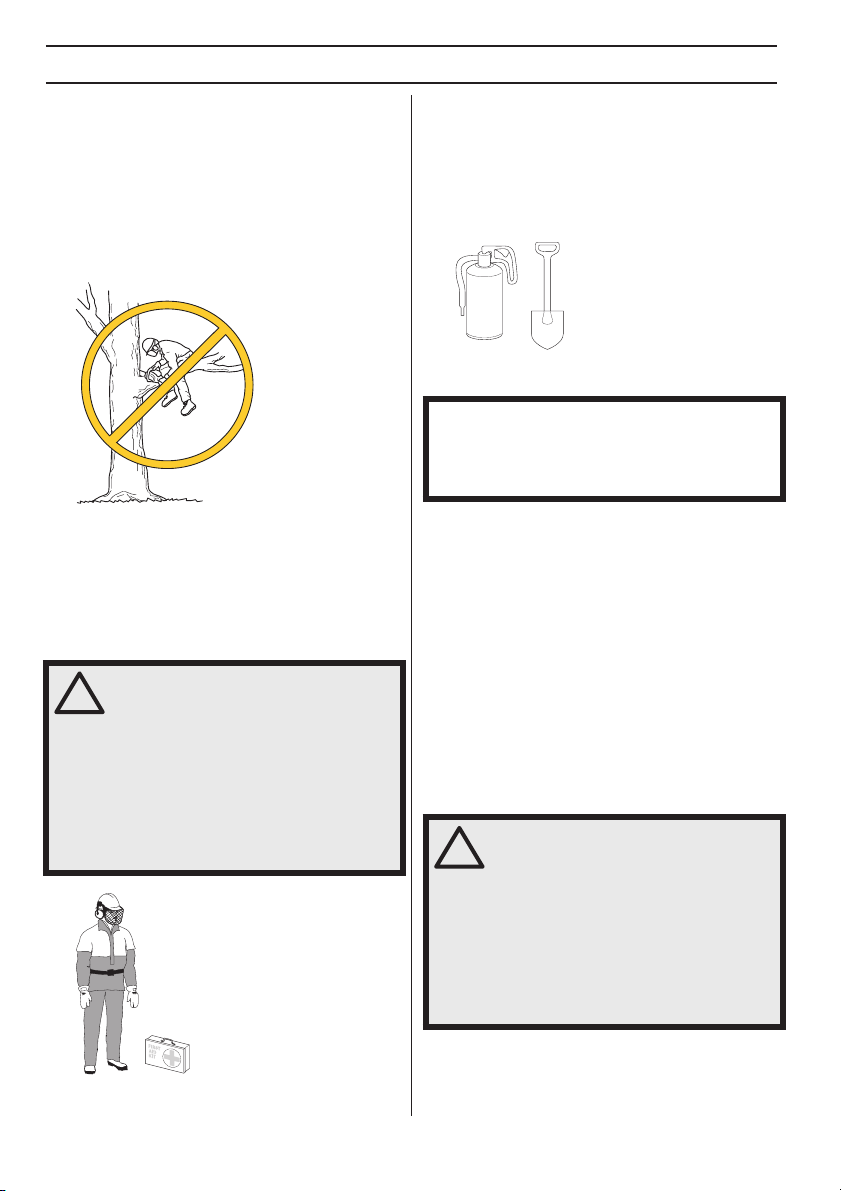

ersönliche Schutzausrüstung

WARNUNG! Die Mehrzahl der Unfälle mit Motorsägen passiert, wenn die Sägekette

den Anwender trifft. Bei der Benutzung des Gerätes muss die vorgeschriebene persönliche Schutzausrüstung angewendet werden. Die persönliche Schutzausrüstung beseitigt nicht die Unfallgefahr, begrenzt aber den Umfang der Verletzungen und Schäden. Bei der Wahl der Schutzausrüstung einen Fachhändler um Rat fragen.

Einen zugelassenen Schutzhelm

• Gehörschutz

• Schutzbrille oder Visier

• Handschuhe mit Schnittschutz

• Hosen mit Sägeschutz

• Stiefel mit Schnittschutz, Stahlkappe und rutschfester Sohle

• Ein Erste-Hilfe-Set soll immer griffbereit sein.

• Feuerlöscher und Spaten

Die übrige Arbeitskleidung sollte dicht anliegen, ohne die Bewegungsfreiheit zu begrenzen.

WICHTIG! Von Schalldämpfer, Führungsschiene und Kette oder anderen Quellen können Funken kommen. Stets eine Feuerlöschausrüstung in Reichweite haben, falls es erforderlich sein sollte. Auf diese Weise tragen Sie zur Verhinderung von Waldbränden bei.

Sic herheitsausrüstung des Gerätes

Dieser Abschnitt beschreibt die Sicherheitskomponenten der Maschine und ihre Funktion. Kontrolle und Wartung werden unter der Überschrift Kontrolle, Wartung und Service der Sicherheitsausrüstung der Motorsäge erläutert. Die Position dieser Komponenten ist unter der Überschrift Was ist was? gelistet.

Die Lebensdauer der Maschine kann verkürzt werden und die Unfallgefahr kann steigen, wenn die Wartung der Maschine nicht ordnungsgemäß und Service und/oder Reparaturen nicht fachmännisch ausgeführt werden. Weitere Informationen erteilt Ihnen gerne die nächste Servicewerkstatt.

WARNUNG! Niemals ein Gerät mit defekter Sicherheitsausrüstung verwenden. Die Sicherheitsausrüstung muss überprüft und gewartet werden. Siehe die Anweisungen unter der Überschrift Kontrolle, Wartung und Service der Sicherheitsausrüstung der Motorsäge. Finden sich Mängel bei der Kontrolle des Geräts, ist eine Servicewerkstatt zur Reparatur aufzusuchen.

•

Ger man

–

ALLGEMEINE SICHERHEITSVORSCHRIFTEN

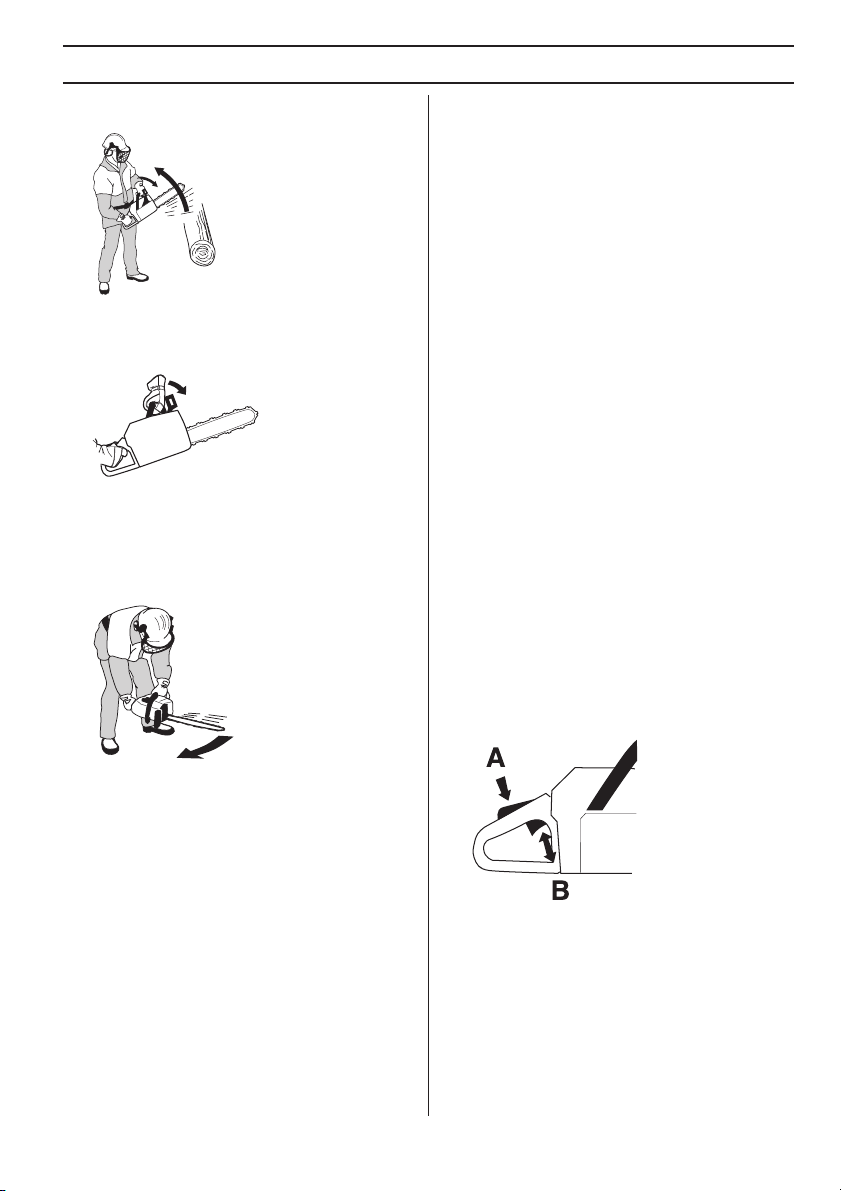

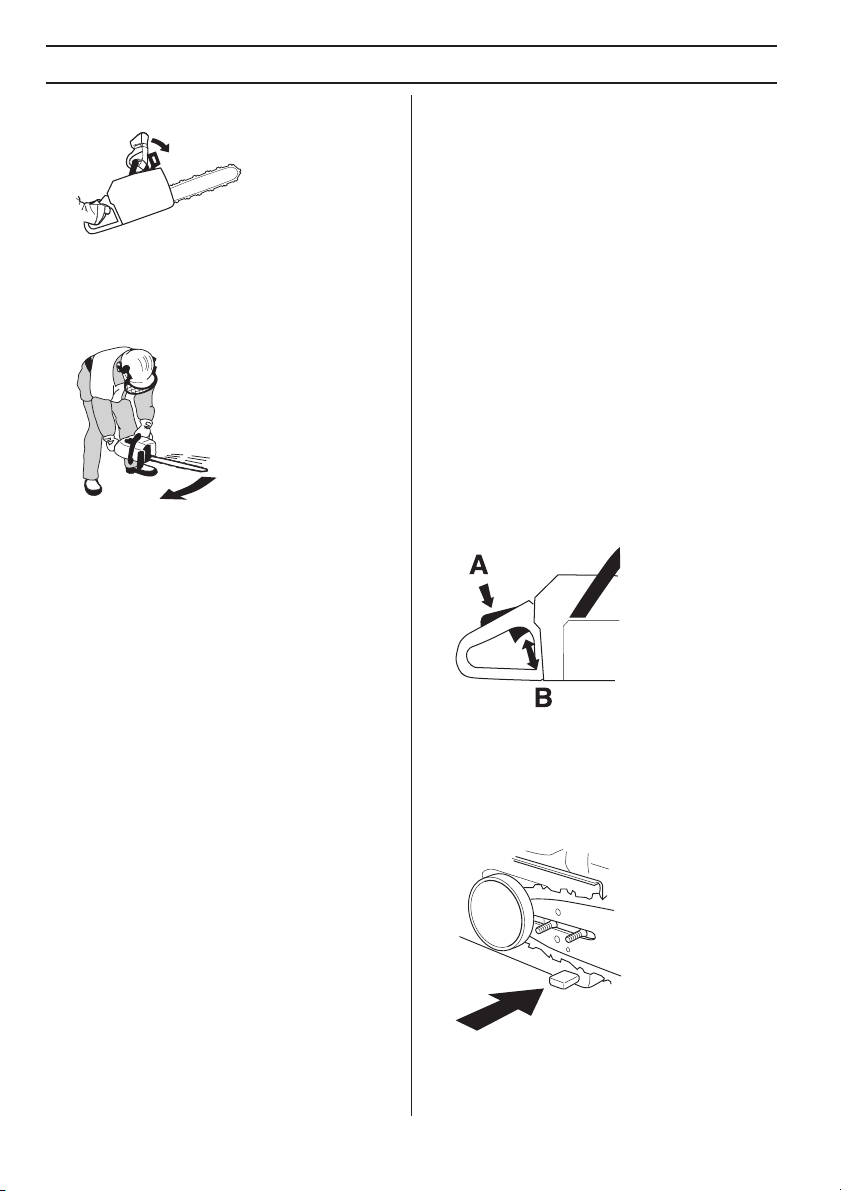

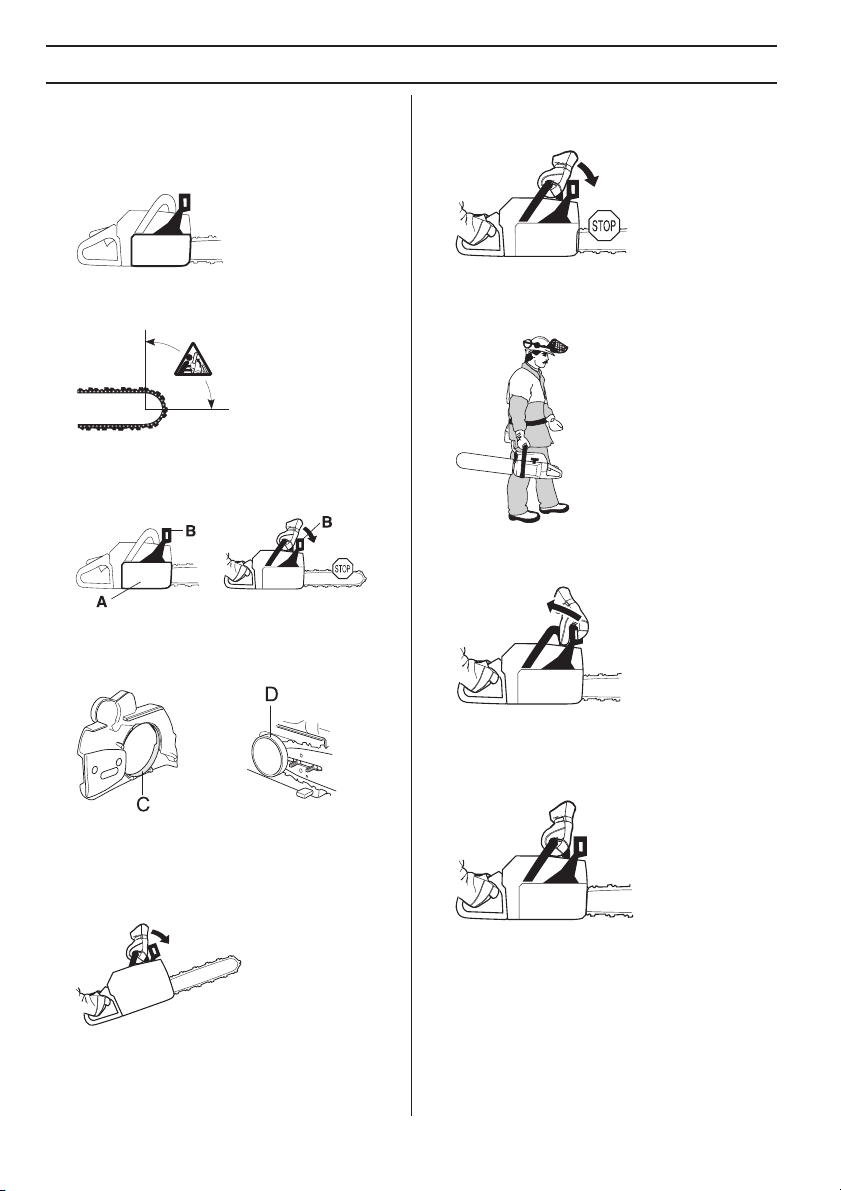

Kettenbremse mit Handschutz

Ihre Motorsäge ist mit einer Kettenbremse versehen, die die Sägekette beim Rückschlag stoppt. Eine Kettenbremse reduziert die Gefahr für Unfälle, doch es sind ausschließlich Sie als Bediener, der sie verhindern kann.

Vorsichtig arbeiten und dafür sorgen, dass der Rückschlagbereich der Führungsschiene nicht mit einem Gegenstand in Berührung kommt.

• Die Kettenbremse (A) wird entweder manuell (mit der linken Hand) oder mit der Trägheitsfunktion aktiviert.

• Die Kettenbremse wird betätigt, wenn der Handschutz (B) nach vorn geführt wird.

• Diese Bewegung betätigt einen federgespannten Mechanismus, der das Bremsband (C) um das Kettenantriebssystem (D) des Motors spannt (Kupplungstrommel).

• Beim Starten der Motorsäge muss die Kettenbremse eingeschaltet sein, um das Rotieren der Kette zu verhindern.

• Die Kettenbremse als Feststellbremse beim Starten sowie bei kürzeren Transporten verwenden, so wird verhindert, dass Bediener oder die Umgebung unfreiwillig in Kontakt mit der sich bewegenden Sägekette und womöglich zu Schaden kommen.

• Die Kettenbremse wird gelöst, wenn der Handschutz nach hinten zum vorderen Handgriff geführt wird.

• Rückschläge können blitzschnell und mit großer Kraft auftreten. Die meisten Rückschläge sind von geringer Kraft und bewirken nicht immer ein Auslösen der Kettenbremse. Bei solchen Rückschlägen muss die Motorsäge mit festem Griff gehalten und darf nicht losgelassen werden.

• Der Handschutz wurde nicht nur konstruiert, um die Kettenbremse zu betätigen. Er soll auch verhindern, dass die linke Hand von der Sägekette getroffen wird, wenn der Anwender die Kontrolle über den linken Handgriff verliert.

8 – German

• Wie die Kettenbremse ausgelöst wird, ob manuell oder durch die Trägheitsfunktion, hängt davon ab, wie kräftig der Rückschlag ist und in welcher Stellung sich die Motorsäge im Verhältnis zu dem Gegenstand beﬁndet, der mit dem Rückschlagbereich in Berührung kommt.

Bei heftigen Rückschlägen und wenn sich der Rückschlaggefahrsektor der Führungsschiene so weit wie möglich vom Bediener weg beﬁndet, ist die Kettenbremse so konstruiert, dass sie über das

ALLGEMEINE SICHERHEITSVORSCHRIFTEN

Gegengewicht der Kettenbremse (Trägheit) in Rückschlagrichtung aktiviert wird.

Bei weniger kräftigen Rückschlägen oder wenn sich der Rückschlagbereich in der Nähe des Anwenders beﬁndet, wird die Kettenbremse mit der linken Hand manuell betätigt.

• In der Fällposition beﬁndet sich die linke Hand in einer Position, die die manuelle Aktivierung der Kettenbremse unmöglich macht. Bei diesen Griffen, d. h. wenn die linke Hand so platziert ist, dass sie die Bewegung des Rückschlagschutzes nicht beeinﬂussen kann, lässt sich die Kettenbremse nur über die Trägheitsfunktion aktivieren.

Wird die Trägheitsfunktion der Kettenbremse stets aktiviert, wenn ein Rückschlag eintrifft?

Nein. Zum einen muss Ihre Bremse funktionieren. Die Bremse lässt sich leicht testen, siehe die Anweisungen unter der Überschrift Kontrolle, Wartung und Service der Sicherheitsausrüstung der Motorsäge. Wir empfehlen diesen Test zu Beginn jedes Arbeitstags. Zum anderen muss der Rückschlag stark genug sein, um die Kettenbremse zu aktivieren. Eine zu empﬁndliche Kettenbremse würde ständig aktiviert werden, was sich störend auswirken würde.

Wird mich die Kettenbremse im Fall von Rückschlag stets vor Verletzungen schützen?

Nein. Zum einen muss Ihre Bremse funktionieren, damit die Schutzfunktion gewährt ist. Zum anderen muss sie wie oben beschrieben aktiviert werden, um die Sägekette beim Rückschlag zu stoppen. Und zum dritten kann die Kettenbremse aktiviert werden, doch wenn sich die Führungsschiene zu nahe bei Ihnen beﬁndet, kann es passieren, dass die Bremse nicht mehr verlangsamen und die Kette stoppen kann, bevor die Motorsäge Sie trifft.

Nur Sie selbst und eine vorschriftsmäßige Arbeitstechnik können den Rückschlag und seine Risiken ausschalten.

Gashebelsperre

Die Gashebelsperre wurde konstruiert, um eine unbeabsichtigte Aktivierung des Gashebels zu verhindern. Wenn die Sperre (A) in den Handgriff gedrückt wird (= beim Umfassen des Handgriffs), wird der Gashebel (B) freigegeben. Wenn der Handgriff losgelassen wird, gehen sowohl Gashebel als auch Gashebelsperre in ihre jeweiligen Ausgangspositionen zurück. Diese Stellung bedeutet, dass der Gashebel automatisch im Leerlauf gesperrt wird.

Wird meine Hand die Kettenbremse beim Rückschlag stets aktivieren?

Nein. Es ist eine bestimmte Kraft erforderlich, um den Rückschlagschutz nach vorne zu führen. Wenn Ihre Hand den Rückschlagschutz nur leicht berührt oder darüber gleitet, kann es sein, dass die Kraft nicht ausreicht, um die Kettenbremse auszulösen. Auch bei der Arbeit ist der Griff der Motorsäge fest zu umfassen. Wenn Sie dies tun und ein Rückschlag auftritt, lassen Sie vielleicht nicht den vorderen Griff los und aktivieren nicht die Kettenbremse, oder die Kettenbremse wird erst aktiviert, wenn sich die Säge bereits ein Stück gedreht hat. In einer solchen Situation kann es vorkommen, dass die Kettenbremse es nicht schafft, die Kette anzuhalten, bevor sie Sie trifft.

Auch bestimmte Arbeitsstellungen können es unmöglich machen, dass Ihre Hand den Rückschlagschutz erreicht, um die Kettenbremse zu aktivieren, z. B. wenn die Säge in der Fällposition gehalten wird.

Kettenfänger

Der Kettenfänger soll eine abgesprungene oder gerissene Kette auffangen. Eine solche Situation kann in den meisten Fällen durch eine korrekte Kettenspannung (siehe die Anweisungen unter der Überschrift Montage) und durch eine regelmäßige Wartung der Führungsschiene und Kette verhindert werden (siehe die

German – 9

ALLGEMEINE SICHERHEITSVORSCHRIFTEN

Anweisungen unter der Überschrift Allgemeine Arbeitsvorschriften).

Rechtshandschutz

Der Rechtshandschutz soll die Hand nicht nur schützen, wenn die Kette abspringt oder reißt, sondern auch sicherstellen, dass Äste und Zweige nicht den Griff um den hinteren Handgriff beeinﬂussen.

Antivibrationssystem

Das Gerät ist mit einem Antivibrationssystem ausgerüstet, das die Vibrationen wirkungsvoll dämpft und so für angenehmere Arbeitsbedingungen sorgt.

WARNUNG! Personen mit Blutkreislaufstörungen, die zu oft Vibrationen ausgesetzt werden, laufen Gefahr, Schäden an den Blutgefäßen oder am Nervensystem davonzutragen. Gehen Sie zum Arzt, wenn Sie an Ihrem Körper Symptome feststellen, die darauf hinweisen, dass Sie übermäßigen Vibrationen ausgesetzt waren. Beispiele für solche Symptome sind: Einschlafen von Körperteilen, Gefühlsverlust, Jucken, Stechen, Schmerzen, Verlust oder Beeinträchtigung der normalen Körperkraft, Veränderungen der Hautfarbe oder der Haut. Diese Symptome treten üblicherweise in Fingern, Händen und Handgelenken auf. Bei niedrigen Temperaturen können sich diese Symptome verstärken.

Stoppschalter

Mit dem Stoppschalter wird der Motor abgestellt.

Schalldämpfer

Der Schalldämpfer soll den Geräuschpegel so weit wie möglich senken und die Abgase des Motors vom Anwender fernhalten.

Das Antivibrationssystem reduziert die Übertragung von Vibrationen zwischen Motoreinheit/Schneidausrüstung und dem Handgriffsystem des Gerätes. Der Motorsägenkörper inkl. Schneidausrüstung ist mit sog. Antivibrationselementen im Handgriffsystem aufgehängt.

Das Sägen in einer harten Holzart (meist Laubbäume) verursacht mehr Vibrationen als das Sägen in weichem Holz (meist Nadelbäume). Durch das Sägen mit einer falschen, ungeschärften oder falsch geschärften Schneidausrüstung werden die Vibrationen erhöht.

10 – German

WARNUNG! Die Motorabgase sind heiß und können Funken enthalten, die einen Brand verursachen können. Aus diesem Grunde sollte das Gerät niemals im Innenbereich oder in der Nähe von feuergefährlichen Stoffen gestartet werden!

In Gebieten mit warmem, trockenem Klima besteht erhöhte Brandgefahr. Gesetze und Vorschriften in diesen Gebieten verlangen möglicherweise, dass der Schalldämpfer u. a. mit einem zugelassenen Funkenfängernetz versehen sein muss.

ALLGEMEINE SICHERHEITSVORSCHRIFTEN

ACHTUNG! Der Schalldämpfer ist beim Betrieb und auch noch nach dem Ausschalten sehr heiß. Dies gilt auch für den Leerlauf. Die Brandgefahr beachten, besonders wenn sich feuergefährliche Stoffe und/oder Gase in der Nähe beﬁnden.

WARNUNG! Motorsägen niemals ohne oder mit defektem Schalldämpfer

benutzen. Ein defekter Schalldämpfer kann Geräuschpegel und Feuergefahr erheblich steigern. Stets eine Feuerlöschausrüstung in Reichweite haben Motorsägen niemals ohne oder mit defektem Funkenfängernetz benutzen, wenn das Netz in Ihrem Arbeitsgebiet vorgeschrieben ist.

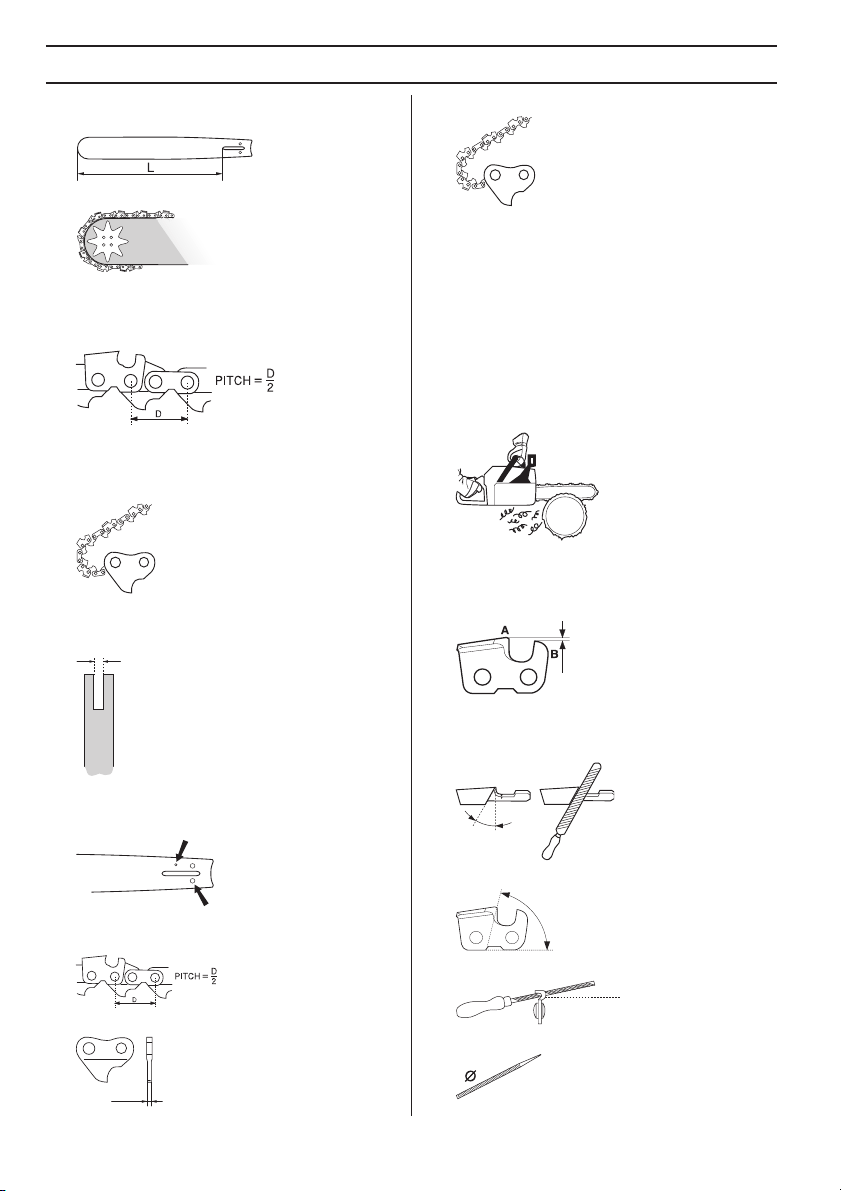

Schneidausrüstung

Dieser Abschnitt beschreibt, wie man durch vorschriftsmäßige Wartung und Anwendung der richtigen Schneidausrüstung:

• Verringert die Rückschlagneigung des Gerätes.

• Reduziert die Gefahr des Abspringens oder Brechens der Sägekette.

• Erhält eine optimale Schnittleistung.

• Verlängert die Lebensdauer der Schneidausrüstung.

• Vermeidet die Steigerung der Vibrationspegel.

Grundregeln

• Benutzen Sie nur von uns empfohlene Schneidausrüstungen!

unter der Überschrift Technische Daten.

• Sorgen Sie dafür, dass die Schneidezähne die

richtige Länge haben und gut geschärft sind! Befolgen Sie unsere Anweisungen und benutzen Sie die empfohlene Feillehre.

oder beschädigte Sägekette erhöht die Unfallgefahr.

• Korrekten Tiefenbegrenzerabstand beibehalten!

Anweisungen befolgen und die empfohlene Tiefenbegrenzerlehre verwenden.

Tiefenbegrenzerabstand erhöht die Rückschlaggefahr.

Siehe die Anweisungen

Eine falsch geschärfte

Ein zu großer

Führungsschiene, Sägekette und Kettenantriebsrad stärker abgenutzt.

• Sorgen Sie für eine gute Schmierung und Wartung

der Schneidausrüstung!

unzureichend geschmiert wird, erhöht sich die Gefahr, dass sie reißt. Zudem werden Führungsschiene, Sägekette und Kettenantriebsrad stärker abgenutzt.

Wenn die Sägekette

Rückschlag reduzierende Schneidausrüstung

WARNUNG! Eine falsche Schneidausrüstung oder eine falsche Schienen/Kettenkombination erhöhen die Rückschlaggefahr! Nur die Kombinationen von Führungsschiene und Sägekette verwenden, die wir im Kapitel Technische Daten empfehlen, und die Feilanweisungen befolgen. Siehe die Anweisungen unter der Überschrift Technische Daten.

Ein Rückschlag kann nur vermieden werden, wenn der Anwender dafür sorgt, dass der Rückschlagbereich der Schiene nicht mit einem Gegenstand in Berührung kommt.

Die Kraft eines Rückschlags kann reduziert werden, in dem eine Schneidausrüstung mit ”eingebauter” Rückschlagreduzierung benutzt und die Sägekette richtig geschärft und gewartet wird.

Führungsschiene

Je kleiner der Radius des Umlenksterns, desto geringer die Rückschlagneigung.

Sägekette

Eine Sägekette besteht aus einer Anzahl von verschiedenen Kettengliedern, die in Standardausführung und mit Rückschlagreduzierung erhältlich sind.

WICHTIG! Keine Sägeketten können die Rückschlaggefahr ausschließen.

• Halten Sie die Sägekette gespannt! Wenn die Sägekette unzureichend gespannt ist, erhöht sich die Gefahr, dass sie abspringt. Zudem werden

WARNUNG! Jeder Kontakt mit einer rotierenden Sägekette kann sehr schwere Verletzungen hervorrufen.

German – 11

ALLGEMEINE SICHERHEITSVORSCHRIFTEN

Einige Ausdrücke, die Führungsschiene und Sägekette beschreiben

Um alle Sicherheitskomponenten der Schneidausrüstung zu erhalten, sind verschlissene und beschädigte Schienen/Kettenkombinationen durch eine von Jonsered empfohlene Führungsschiene und Sägekette zu ersetzen. Siehe die Anweisungen unter der Überschrift Technische Daten für Informationen, welche Schienen/ Kettenkombinationen wir empfehlen.

Führungsschiene

• Länge (Zoll/cm)

• Anzahl Zähne des Umlenksterns (T).

Sägekette

• Teilung der Sägekette (=pitch) (Zoll)

• Treibgliedbreite (mm/Zoll)

• Anzahl Treibglieder (St.)

• Teilung der Sägekette (=pitch) (in Zoll). Der Umlenkstern der Führungsschiene und das Kettenantriebsrad der Motorsäge müssen dem Abstand zwischen den Treibgliedern angepasst sein.

• Anzahl Treibglieder (St.). Jede Führungsschienenlänge hat je nach der Sägekettenteilung sowie der Anzahl Zähne des Umlenksterns eine bestimmte Anzahl Treibglieder.

• Nutbreite der Schiene (Zoll/mm). Die Breite der Führungsschienennut muss der Treibgliedbreite der Sägekette angepasst sein.

• Loch für Kettenöl und Loch für Kettenspannzapfen. Die Führungsschiene muss der Motorsägenkonstruktion angepasst sein.

Sägekette schärfen und Tiefenbegrenzerabstand justieren

Allgemeines über das Schärfen von Schneidezähnen

• Niemals mit einer stumpfen Sägekette sägen. Die Sägekette ist stumpf, wenn die Schneidausrüstung durch das Holz gepresst werden muss und die Holzspäne sehr klein sind. Bei einer sehr stumpfen Sägekette sind überhaupt keine Holzspäne vorhanden. In diesem Fall entsteht nur Holzstaub.

• Eine gut geschärfte Sägekette frisst sich durch das Holz und erzeugt große, lange Holzspäne.

• Das sägende Element einer Sägekette, das Schneideglied, besteht aus einem Schneidezahn (A) und einer Tiefenbegrenzernase (B). Der Höhenabstand zwischen den beiden entscheidet über die Schnitttiefe.

Beim Schärfen von Schneidezähnen sind vier Werte zu berücksichtigen.

1 Schärfwinkel

12 – German

2 Brustwinkel

3 Schärfposition

ALLGEMEINE SICHERHEITSVORSCHRIFTEN

dann die Motorsäge drehen und die Zähne der anderen Seite schärfen.

4 Durchmesser der Rundfeile

Ohne Hilfsmittel ist es äußerst schwierig, eine Sägekette korrekt zu schärfen. Daher empfehlen wir die Anwendung unserer Schärﬂehre. Sie stellt sicher, dass die Sägekette für optimale Rückschlagreduktion und Schnittleistung geschärft wird.

Siehe die Anweisungen unter der Überschrift Technische Daten bezüglich des Schärfens Ihrer Motorsägenkette.

WARNUNG! Das Nichtbefolgen der Schärfanweisungen erhöht die

Rückschlagneigung der Sägekette erheblich!

Schärfen der Schneidezähne

Zum Schärfen der Schneidezähne ist eine Rundfeile und eine Schärﬂehre erforderlich. Siehe die Anweisungen unter der Überschrift Technische Daten bezüglich des Durchmessers der Rundfeile sowie einer Schärﬂehrenempfehlung für Ihre Motorsägenkette.

• So schärfen, dass alle Zähne gleich lang sind. Wenn die Schneidezähne bis auf 4 mm (0,16") Länge abgenutzt sind, ist die Sägekette unbrauchbar und muss weggeworfen werden.

Allgemeines über die Justierung der Tiefenbegrenzung

• Beim Schärfen des Schneidezahns wird die Tiefenbegrenzung (= Schnitttiefe) verringert. Um die maximale Schneidleistung beizubehalten, muss die Tiefenbegrenzernase auf die empfohlene Höhe gesenkt werden. Siehe die Anweisungen unter der Überschrift Technische Daten über die Justierung des Tiefenbegrenzerabstands an der Sägekette Ihrer Motorsäge.

WARNUNG! Ein zu großer Tiefenbegrenzerabstand erhöht die Rückschlagneigung der Sägekette!

Justierung des Tiefenbegrenzerabstands

• Kontrollieren, ob die Sägekette gespannt ist. Bei unzureichender Spannung ist die Sägekette in seitlicher Richtung instabil, was das korrekte Schärfen erschwert.

• Immer von der Innenseite des Schneidezahns nach außen schärfen. Die Feile beim Zurücksetzen anheben. Zuerst alle Zähne der einen Seite schärfen,

• Wenn die Justierung des Tiefenbegrenzerabstands vorgenommen wird, müssen die Schneidezähne neu geschärft sein. Wir empfehlen, den Tiefenbegrenzerabstand nach jeder dritten Sägekettenschärfung zu justieren. ACHTUNG! Diese Empfehlung setzt voraus, dass die Länge der Schneidezähne nicht unnormal verkürzt worden ist.

• Zur Justierung des Tiefenbegrenzerabstands sind eine Flachfeile und eine Tiefenbegrenzerlehre erforderlich. Wir empfehlen die Verwendung unserer Schärﬂehre für den Tiefenbegrenzerabstand, um das

German – 13

ALLGEMEINE SICHERHEITSVORSCHRIFTEN

korrekte Maß und den richtigen Winkel der Tiefenbegrenzernase zu erhalten.

• Schärﬂehre über die Sägkette legen. Informationen über die Verwendung der Schärﬂehre sind auf der Verpackung angegeben. Mit der Flachfeile den überschüssigen Teil der Tiefenbegrenzernase abfeilen. Der Tiefenbegrenzerabstand ist korrekt, wenn beim Feilen über die Lehre kein Widerstand mehr zu spüren ist.

• Die Führungsschienenspitze anheben und die Sägekette durch Drehen der Spannschraube mit Hilfe des Kombischlüssels spannen. Die Sägekette spannen, bis sie an der Unterseite der Führungsschiene nicht mehr durchhängt.

• Mit dem Kombischlüssel die Führungsschienenmuttern festziehen, dabei gleichzeitig die Führungsschienenspitze anheben. Kontrollieren, ob die Sägekette leicht von Hand gedreht werden kann und an der Unterseite der Führungsschiene nicht durchhängt.

Spannen der Sägekette

WARNUNG! Eine unzureichend gespannte Sägekette kann abspringen

und schwere oder sogar lebensgefährliche Verletzungen verursachen.

Je öfter man eine Sägekette benutzt, desto länger wird sie. Es ist wichtig, dass die Schneidausrüstung dieser Veränderung entsprechend justiert wird.

Die Kettenspannung ist regelmäßig beim Tanken zu kontrollieren. ACHTUNG! Eine neue Sägekette muss eine gewisse Zeit eingefahren werden, in der die Sägekettenspannung öfter kontrolliert werden muss.

Allgemein gilt, dass man die Sägekette so straff wie möglich spannen soll, aber nur so straff, dass man sie noch leicht von Hand drehen kann.

• Die Führungsschienenmuttern lösen, die Kupplungsdeckel und Kettenbremse halten. Kombischlüssel benutzen. Die Muttern der Führungsschiene dann so fest wie möglich von Hand anziehen.

Die Spannschraube der Sägekette beﬁndet sich bei unseren Motorsägenmodellen an unterschiedlichen Positionen. Siehe die Anweisungen unter der Überschrift Was ist was? bezüglich der Position der Spannschraube an Ihrem Modell.

Schmierung der Schneidausrüstung

WARNUNG! Eine unzureichende Schmierung der Schneidausrüstung kann zu einem Bruch der Sägekette führen und schwere oder sogar lebensgefährliche Verletzungen verursachen.

Sägekettenöl

Sägekettenöl soll gut an der Sägekette haften und im warmen Sommer wie im kalten Winter gute Fließeigenschaften aufweisen.

Als Motorsägenhersteller haben wir ein optimales Sägekettenöl entwickelt, das dank seiner pﬂanzlichen Basis außerdem biologisch abbaubar ist. Wir empfehlen daher die Verwendung unseres Kettenöls der Umwelt zuliebe, und damit die Sägekette länger hält. Wenn unser Original-Sägekettenöl nicht erhältlich ist, empfehlen wir, herkömmliches Sägekettenöl zu benutzen.

Niemals Altöl verwenden! Es ist schädlich für Anwender, Gerät und Umwelt.

WICHTIG! Bei der Verwendung von pﬂanzlichem Sägekettenöl sind Führungsschienennut und Sägekette vor der längeren Aufbewahrung auszubauen und zu reinigen. Ansonsten besteht die Gefahr, dass das Sägekettenöl oxidiert, wodurch die Sägekette steif wird und der Umlenkstern der Führungsschiene schleift.

14 – German

ALLGEMEINE SICHERHEITSVORSCHRIFTEN

Nachfüllen von Sägekettenöl

• Alle unsere Motorsägenmodelle sind mit automatischer Kettenschmierung versehen. Bei einigen Modellen kann auch die Öldurchﬂussmenge eingestellt werden.

• Kettenöl- und Kraftstofftank sind so dimensioniert, dass der Kraftstoff zur Neige geht, bevor das Sägekettenöl verbraucht ist.

Diese Sicherheitsfunktion setzt jedoch voraus, dass das richtige Kettenöl verwendet wird (ein zu dünnﬂüssiges Öl wird verbraucht, bevor der Kraftstofftank leer ist) sowie die Empfehlung bzgl. der Vergasereinstellung (bei einer zu mageren Einstellung reicht der Kraftstoff länger als das Sägekettenöl) und die Empfehlungen für die Schneidausrüstung (eine zu lange Führungsschiene erfordert mehr Kettenöl) befolgt werden.

Kontrolle der Sägekettenschmierung

• Beim Tanken ist immer die Sägekettenschmierung zu kontrollieren. Siehe die Anweisungen unter der Überschrift Schmierung des Umlenksterns der Führungsschiene.

Die Führungsschienenspitze im Abstand von etwa 20 cm (8 Zoll) auf einen festen, hellen Gegenstand richten. Nach 1 Minute Betrieb mit 3/4 Vollgas muss ein deutlicher Ölrand am hellen Gegenstand sichtbar sein.

• Kontrollieren, ob die Nut der Führungsschiene sauber ist. Bei Bedarf reinigen.

• Kontrollieren, ob der Umlenkstern der Führungsschiene sich leicht bewegen lässt und sein Schmierloch offen ist. Bei Bedarf reinigen und schmieren.

Wenn die Schmierung der Sägekette nach einem Durchgang der oben aufgeführten Kontrollen und Maßnahmen nicht funktioniert, muss die Servicewerkstatt aufgesucht werden.

Kettenantriebsrad

Die Kupplungstrommel ist mit einem der folgenden Kettenantriebsräder versehen:

A Spur-Antriebsrad (das Kettenantriebsrad ist auf die Trommel geschweißt)

B Rim-Antriebsrad (austauschbar)

Wenn die Sägekettenschmierung nicht funktioniert:

• Kontrollieren, ob der Sägekettenölkanal verstopft ist. Bei Bedarf reinigen.

Regelmäßig den Verschleiß des Kettenantriebsrades kontrollieren. Austauschen, wenn das Rad unnormal verschlissen ist. Das Kettenantriebsrad bei jedem Wechsel der Sägekette austauschen.

Schmierung des Nadellagers

Beide Varianten des Kettenantriebsrads haben ein eingebautes Nadellager an der Abtriebswelle, das regelmäßig geschmiert werden muss (einmal wöchentlich). ACHTUNG! Immer hochqualitatives Lagerfett oder Motoröl verwenden.

German – 15

ALLGEMEINE SICHERHEITSVORSCHRIFTEN

Verschleißkontrolle der Schneidausrüstung

Die Sägekette täglich im Hinblick auf Folgendes kontrollieren:

• Sichtbare Risse an Nieten und Gliedern.

• Steiﬁgkeit der Sägekette.

• Unnormaler Verschleiß an Nieten und Gliedern. Die Sägekette entsorgen, wenn sie einen der o. g. Punkte

aufweist. Wir empfehlen, eine neue Sägekette zu benutzen, um

den Verschleiß der alten Kette beurteilen zu können. Wenn die Schneidezähne nur noch eine Länge von 4 mm

haben, ist die Sägekette verschlissen und muss weggeworfen werden.

Führungsschiene

Regelmäßig kontrollieren:

• Ob sich an den Außenseiten der Führungsschienennut Grate gebildet haben. Bei Bedarf abfeilen.

• Ob die Führungsschienennut unnormal verschlissen ist. Wenn ja, Führungsschiene auswechseln.

• Tägliches Wenden der Führungsschiene verlängert ihre Lebensdauer.

WARNUNG! Die Mehrzahl der Unfälle mit Motorsägen passiert, wenn die Sägekette den Anwender trifft.

Tragen Sie persönliche Schutzausrüstung. Siehe die Anweisungen unter der Überschrift Persönliche Schutzausrüstung.

Meiden Sie alle Arbeitsaufgaben, für die Sie sich nicht ausreichend qualiﬁziert fühlen. Siehe die Anweisungen unter den Überschriften Persönliche Schutzausrüstung, Vorbeugende Maßnahmen gegen Rückschlag, Schneidausrüstung und Allgemeine Arbeitsvorschriften.

Vermeiden Sie Situationen, in denen Rückschlaggefahr besteht. Siehe die Anweisungen unter der Überschrift Sicherheitsausrüstung des Gerätes.

Benutzen Sie die empfohlene Schneidausrüstung und kontrollieren Sie deren Zustand. Siehe die Anweisungen unter der Überschrift Allgemeine Arbeitsvorschriften.

Kontrollieren Sie die Funktion der Sicherheitsausrüstung der Motorsäge. Siehe die Anweisungen unter den Überschriften Allgemeine Arbeitsvorschriften und Allgemeine Sicherheitsvorschriften.

• Ob der Umlenkstern der Führungsschiene unnormal oder ungleichmäßig verschlissen ist. Wenn sich eine Vertiefung gebildet hat, wo der Radius des Umlenksterns an der Unterseite der Führungsschiene endet, war die Sägekette unzureichend gespannt.

16 – German

MONTAGE

Montage von Schiene und Kette

WARNUNG! Bei Arbeiten mit der Kette sind stets Schutzhandschuhe zu tragen.

passen und die Kette richtig in der Schienennut liegt. Die Schienenmuttern von Hand festschrauben.

Kontrollieren, dass die Kettenbremse nicht in ausgelöster Position ist, indem der Handschutz der Kettenbremse gegen den vorderen Griff geführt wird.

Die Schienenmuttern lösen und den Kupplungsdeckel (Kettenbremse) abnehmen. Den Transportschutz (A) entfernen.

Die Schiene über die Schienenbolzen montieren. Die Schiene in der hintersten Position aufsetzen. Die Kette um das Kettenantriebsrad und in die Schienennut legen. Auf der Oberseite der Schiene beginnen.

Die Kette durch Drehen der Kettenspannschraube im Uhrzeigersinn (einen Kombischlüssel verwenden) spannen. Die Kette soll gespannt werden, bis sie auf der Schienenunterseite nicht mehr durchhängt.

Die Kette ist richtig gespannt, wenn sie an der Schienenunterseite nicht durchhängt und noch leicht von Hand durchgezogen werden kann. Die Schienenspitze anheben und dabei gleichzeitig die Schienenmuttern mit dem Kombischlüssel festschrauben.

An einer neuen Kette muss die Kettenspannung oft kontrolliert werden, bis die Kette eingefahren ist. Die Kettenspannung regelmäßig prüfen. Mit einer richtig gespannten Kette wird eine gute Schnittleistung und eine lange Lebensdauer erzielt.

Darauf achten, dass die Schneiden der Sägezähne auf der Schienenoberseite nach vorn gerichtet sind.

Kupplungsdeckel montieren und den Kettenspannzapfen in das Loch in der Schiene einpassen. Kontrollieren, ob die Treibglieder der Kette auf das Kettenantriebsrad

Montage der Rindenstütze

Zur Montage einer Rindenstütze wenden Sie sich bitte an Ihre Servicewerkstatt.

German – 17

UMGANG MIT KRAFTSTOFF

Kraftstoff

Hinweis! Das Gerät ist mit einem Zweitaktmotor ausgestattet und daher ausschließlich mit einer Mischung aus Benzin und Zweitaktöl zu betreiben. Um das korrekte Mischungsverhältnis sicherzustellen, muss die beizumischende Ölmenge genau abgemessen werden. Beim Mischen kleiner Kraftstoffmengen wirken sich auch kleine Abweichungen bei der Ölmenge stark auf das Mischungsverhältnis aus.

WARNUNG! Beim Umgang mit Kraftstoff für gute Belüftung sorgen.

Benzin

• Bleifreies oder verbleites Qualitätsbenzin verwenden.

• ACHTUNG! Motoren mit Katalysator müssen mit

einem bleifreien Benzin/Ölgemisch betrieben werden.

Verbleites Benzin zerstört den Katalysator und die Funktion wird aufgehoben. Bei Motorsägen mit Katalysator weist ein grüner Tankdeckel darauf hin, dass nur bleifreies Benzin verwendet werden darf.

• Als niedrigste Oktanzahl wird 90 (RON) empfohlen. Bei Benzin mit niedrigeren Oktanzahlen als 90 kann im Motor ein sog. "Klopfen" auftreten. Dies führt zu erhöhter Motortemperatur und verstärkter Belastung der Lager, was schwere Motorschäden verursachen kann.

• Wenn ständig mit hoher Drehzahl gearbeitet wird (z.B. beim Entasten), ist eine höhere Oktanzahl zu empfehlen.

Umweltfreundlicher Kraftstoff

JONSERED empﬁehlt die Verwendung von umweltfreundlichem Benzin (sog. Alkylatkraftstoff), entweder Zweitaktbenzin von Aspen oder ein Gemisch aus umweltfreundlichem Benzin für Viertaktmotoren und Zweitaktöl (siehe nachstehend). Beachten, dass beim Wechsel des Kraftstofftyps möglicherweise der Vergaser eingestellt werden muss (siehe die Anweisungen unter "Vergaser").

Einfahren

Während der ersten 10 Stunden ist ein Fahren bei zu hoher Drehzahl zu vermeiden.

Zweitaktöl

• Das beste Resultat und die beste Leistung wird mit JONSERED-Zweitaktmotoröl erzielt, das speziell für unsere luftgekühlten Zweitaktmotoren hergestellt wird.

• Niemals Zweitaktöl für wassergekühlte Außenbordmotoren, sog.Outboardoil (TCW), verwenden.

• Niemals Öl für Viertaktmotoren verwenden.

• Eine unzureichende Ölqualität oder ein zu fettes Öl/ Kraftstoff-Gemisch kann die Funktion des Katalysators beeinträchtigen und seine Lebensdauer reduzieren.

Mischungsverhältnis

1:50 (2 %) mit JONSERED-Zweitaktöl. 1:33 (3 %) mit anderen Ölen für luftgekühlte

Zweitaktmotoren der Klasse JASO FB/ISO EGB.

Benzin, Liter Zweitaktöl, Liter

2% (1:50) 3% (1:33)

5 0,10 0,15 10 0,20 0,30 15 0,30 0,45 20 0,40 0,60

Mischen

• Benzin und Öl stets in einem sauberen, für Benzin zugelassenen Behälter mischen.

• Immer zuerst die Hälfte des Benzins, das gemischt werden soll, einfüllen. Danach die gesamte Ölmenge einfüllen. Die Kraftstoffmischung mischen (schütteln). Dann den Rest des Benzins dazugeben.

• Vor dem Einfüllen in den Tank der Maschine die Kraftstoffmischung noch einmal sorgfältig mischen (schütteln).

• Kraftstoff höchstens für einen Monat im Voraus mischen.

• Wenn das Gerät über einen längeren Zeitraum nicht benutzt wird, den Kraftstofftank entleeren und reinigen.

Kettenöl

• Zum Schmieren empfehlen wir ein spezielles Öl (Kettenschmieröl) mit guten Hafteigenschaften.

• Auf keinen Fall Altöl verwenden. Dadurch können Schäden an Ölpumpe, Schiene und Kette entstehen.

• Es ist wichtig, eine für die aktuelle Lufttemperatur geeignete Ölsorte (mit entsprechender Viskosität) zu verwenden.

• Bei Lufttemperaturen unter 0°C können gewisse Öle dickﬂüssig werden. Dies kann zu Überlastung der Ölpumpe führen und hat Schäden an den Pumpenteilen zur Folge.

• Informieren Sie sich bei Ihrer Servicewerkstatt über das geeignete Kettenschmieröl.

18 – German

UMGANG MIT KRAFTSTOFF

Tanken

WARNUNG! Folgende Vorsichtsmaßnahmen verringern die

Feuergefahr:

Beim Tanken nicht rauchen und jegliche Wärmequellen vom Kraftstoff fernhalten.

Den Motor abstellen und vor dem Tanken einige Minuten abkühlen lassen.

Den Tankdeckel stets vorsichtig öffnen, so dass sich ein evtl. vorhandener Überdruck langsam abbauen kann.

Den Tankdeckel nach dem Tanken wieder sorgfältig zudrehen.

Das Gerät zum Starten immer von der Auftankstelle entfernen.

Um den Tankdeckel herum abwischen. Kraftstoff- und Kettenöltank regelmäßig reinigen. Den Kraftstoffﬁlter mindestens einmal pro Jahr auswechseln. Verunreinigungen im Tank führen zu Betriebsstörungen. Vor dem Auffüllen durch kräftiges Schütteln des Behälters sicherstellen, dass der Kraftstoff gut gemischt ist. Die Volumina von Kettenöl- und Kraftstofftank sind aufeinander abgestimmt. Deshalb stets Kettenöl und Kraftstoff gleichzeitig nachfüllen.

WARNUNG! Kraftstoff und Kraftstoffdämpfe sind sehr

feuergefährlich. Beim Umgang mit Kraftstoff und Kettenöl ist Vorsicht geboten. Es besteht besteht Feuer-, Explosions- und Vergiftungsgefahr.

Sicherer Umgang mit Kraftstoff

• Niemals Kraftstoff nachfüllen, wenn der Motor läuft.

• Beim Tanken und Mischen von Kraftstoff (Benzin und Zweitaktöl) ist für gute Belüftung zu sorgen.

• Das Gerät vor dem Starten mindestens 3 m von der Stelle entfernen, an der getankt wurde.

• Das Gerät niemals starten, wenn:

1 Kraftstoff oder Kettenöl darüber verschüttet wurde.

Verschüttetes restlos abwischen und die Kraftstoffdämpfe verdunsten lassen.

2 Wenn Sie Kraftstoff über sich selbst oder Ihre Kleidung

verschüttet haben, ziehen Sie sich um. Waschen Sie die Körperteile, die mit dem Kraftstoff in Berührung gekommen sind. Wasser und Seife verwenden.

3 Wenn es Kraftstoff leckt. Tankdeckel und Tanklei-

tungen regelmäßig auf Undichtigkeiten überprüfen.

WARNUNG! Niemals ein Gerät mit sichtbaren Schäden an Zündkerzenschutz und Zündkabel verwenden. Es besteht die Gefahr der Funkenbildung, was ein Feuer verursachen kann.

Transport und Aufbewahrung

• Die Motorsäge und den Kraftstoff so aufbewahren, dass evtl. auslaufender Kraftstoff und Dämpfe nicht mit Funken oder offenen Flammen in Berührung kommen können. Quellen für Funkenbildung sind elektrische Maschinen, Elektromotoren, elektrische Steckdosen und Schalter, Heizkessel usw.

• Zur Aufbewahrung von Kraftstoff sind speziell für diesen Zweck bestimmte und zugelassene Behälter zu verwenden.

• Bei längerer Aufbewahrung oder beim Transport der Motorsäge sind Kraftstoff- und Kettenöltank zu entleeren. Fragen Sie an der nächsten Tankstelle nach, wo Sie Ihre Altbestände an Kraftstoff und Sägekettenöl entsorgen können.

• Bei Transport oder Aufbewahrung des Geräts muss der Transportschutz für die Schneidausrüstung immer montiert sein, um einen versehentlichen Kontakt mit der scharfen Kette zu vermeiden. Auch eine sich nicht bewegende Kette kann schwere Verletzungen beim Bediener oder anderen Personen in der Nähe verursachen.

Langzeitaufbewahrung

Kraftstoff- und Öltanks an einem gut belüfteten Ort leeren. Den Kraftstoff in zugelassenen Kanistern an einem sicheren Ort aufbewahren. Führungsschienenschutz montieren. Gerät reinigen. Siehe die Anweisungen unter der Überschrift Wartungsplan.

Vor der Langzeitaufbewahrung sicherstellen, dass die Maschine gründlich gesäubert und komplett gewartet wurde.

German – 19

STARTEN UND STOPPEN

Starten und stoppen

WARNUNG! Vor dem Start ist Folgendes zu beachten:

Beim Starten der Motorsäge muss die Kettenbremse eingeschaltet sein, um die Gefahr eines Kontakts mit der rotierenden Kette zu verhindern.

Die Motorsäge nicht starten, ohne dass Schiene, Kette und sämtliche Abdeckungen montiert sind. Andernfalls kann sich die Kupplung lösen und Verletzungen verursachen.

Das Gerät auf einen festen Untergrund stellen. Sorgen Sie dafür, dass Sie fest und sicher stehen, und dass die Kette nicht mit einem Gegenstand in Berührung kommen kann.

Sorgen Sie dafür, dass sich im Arbeitsbereich keine Unbefugten aufhalten.

Kalter Motor

Starten: Die Kettenbremse muss eingeschaltet sein,

wenn die Motorsäge gestartet wird. Die Bremse aktivieren, indem der Handschutz nach vorn geführt wird.

Dekompressionsventil: Wenn das Gerät mit Dekompressionsventil (B) ausgerüstet ist: Dekompressionsventil eindrücken, damit der Druck im Zylinder reduziert wird; dadurch wird das Anspringen erleichtert. Das Dekompressionsventil sollte beim Anlassen immer betätigt werden. Wenn die Maschine läuft, geht das Dekompressionsventil automatisch in Nullstellung zurück.

Warmer Motor

Startvorgang wie bei kaltem Motor, der Chokehebel wird jedoch nicht in Choke-Lage geführt. Mit dem Kombinationshebel Choke/Startgas erhält man Startgas, indem der Hebel in Choke-Lage geführt und gleich wieder eingeschoben wird.

Starten

Zündanlage; Choke: Choker in Chokestellung bringen.

Der Stoppschalter muss dabei automatisch in Startstellung wechseln.

Startgas: Mit dem Kombinationshebel Choke/Startgas erhält man Startgas, wenn der Hebel in Choke-Lage steht.

Kraftstoffpumpe: Wenn das Gerät mit einer Kraftstoffpumpe (A) ausgerüstet ist: Mehrmals auf die Gummiblase der Kraftstoffpumpe drücken, bis diese sich mit Kraftstoff zu füllen beginnt. Die Blase braucht nicht ganz gefüllt zu werden.

20 – German

Den vorderen Griff mit der linken Hand umfassen. Mit dem rechten Fuß in den hinteren Griff treten und die Motorsäge gegen den Boden drücken. Den Startgriff mit der rechten Hand fassen und das Startseil bis zum ersten Widerstand (die Starterklinken rasten ein) langsam herausziehen, danach das Seil schnell und kraftvoll herausziehen.

wickeln.

ACHTUNG! Das Startseil nicht ganz herausziehen und den Startgriff aus ganz herausgezogener Lage nicht loslassen. Schäden am Gerät könnten die Folge sein.

Sobald der Motor zündet, den Chokehebel einschieben und neue Startversuche machen, bis der Motor anspringt. Wenn der Motor anspringt, schnell Vollgas geben, und das Startgas schaltet sich automatisch aus.

Das Startseil niemals um die Hand

STARTEN UND STOPPEN

Da die Kettenbremse immer noch eingeschaltet ist, muss die Motordrehzahl so schnell wie möglich auf Leerlauf herunter, was durch ein schnelles Ausschalten der Gassperre erreicht wird. Dadurch vermeiden Sie unnötigen Verschleiß an Kupplung, Kupplungstrommel und Bremsband.

Hinweis! Die Kettenbremse rückstellen, indem der Handschutz zum Handgriffbügel geführt wird. Damit ist die Motorsäge bereit zur Anwendung.

WARNUNG! Das Einatmen der Motorabgase, des Kettenölnebels und

des Staubs von Sägespänen über längere Zeit kann eine Gefahr für die Gesundheit darstellen.

• Die Motorsäge niemals starten, ohne dass Schiene, Sägekette und sämtliche Abdeckungen korrekt montiert sind. Siehe die Anweisungen unter der Überschrift Montage. Ohne montierte Führungsschiene und Kette kann sich die Kupplung lösen und schwere Schäden verursachen.

• Bei der Arbeit auf die Umgebung achten und sicherstellen, dass weder Menschen noch Tiere mit der Schneidausrüstung in Berührung kommen können.

• Die Motorsäge stets mit beiden Händen halten. Mit der rechten Hand den hinteren Griff und mit der linken den vorderen Griff umfassen.

Links- oder Rechtshänder, müssen die Handgriffe so greifen.

Finger den Handgriff umschließen.

Fest umfassen, sodass Daumen und

Alle Benutzer, ob

Stoppen

• Die Kettenbremse muss beim Starten der Motorsäge eingeschaltet sein. Siehe die Anweisungen unter der Überschrift Starten und Stoppen. Die Motorsäge nicht "aus der Hand" anwerfen. Diese Methode ist äußerst gefährlich, da man leicht die Kontrolle über die Motorsäge verliert.

• Das Gerät niemals im Innenbereich starten. Seien Sie sich der Gerfahr bewusst, die das Einatmen von Motorabgasen birgt!

Zum Abstellen des Motors den Stoppschalter auf Stopp stellen.

German – 21

ARBEITSTECHNIK

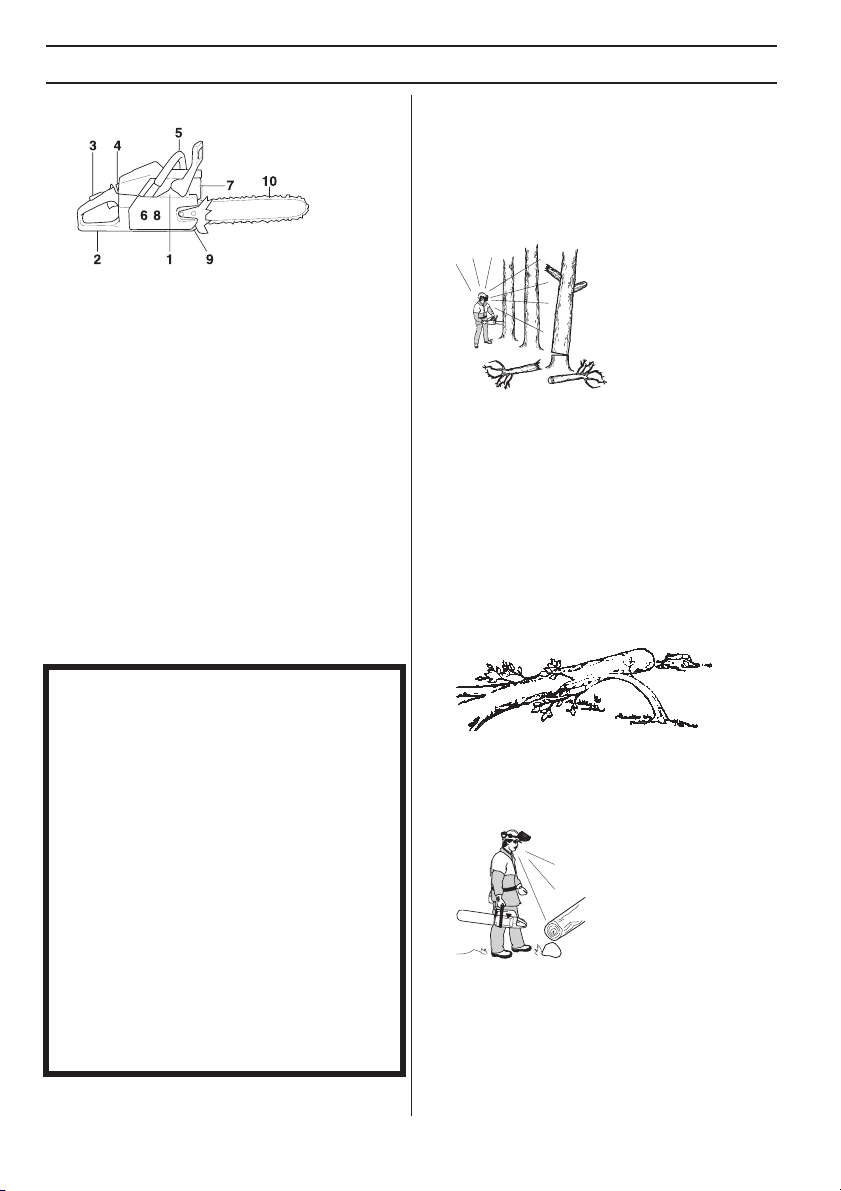

Vor jeder Anwendung:

1 Kontrollieren, ob die Kettenbremse ordnungsgemäß

funktioniert und unbeschädigt ist.

2 Kontrollieren, ob der hintere Rechtshandschutz

unbeschädigt ist.

3 Kontrollieren, ob die Gashebelsperre

ordnungsgemäß funktioniert und unbeschädigt ist.

4 Sicherstellen, dass der Stoppschalter funktionstüchtig

und unbeschädigt ist. 5 Kontrollieren, ob sämtliche Handgriffe frei von Öl sind. 6 Kontrollieren, ob das Vibrationsdämpfungssystem

funktioniert und unbeschädigt ist. 7 Kontrollieren, ob der Schalldämpfer fest sitzt und

unbeschädigt ist. 8 Kontrollieren, ob sämtliche Teile der Motorsäge

vorhanden, fest angezogen und unbeschädigt sind. 9 Kontrollieren, ob der Kettenfänger an seinem Platz

sitzt und unbeschädigt ist. 10 Kettenspannung überprüfen.

Allgemeine Arbeitsvorschriften

WICHTIG! Dieser Abschnitt behandelt die grundlegenden

Sicherheitsvorschriften bei der Arbeit mit einer Motorsäge. Diese Information kann natürlich in keiner Weise die Ausbildung und langjährige Erfahrung eines Fachmanns ersetzen. Wenn Sie in eine Situation geraten, in der Sie unsicher sind, sollten Sie einen Fachmann um Rat fragen. Wenden Sie sich an Ihren Fachhändler, Ihre Servicewerkstatt oder einen erfahrenen Motorsägenführer. Vermeiden Sie jede Arbeit, für die Sie nicht ausreichend qualiﬁziert sind!

Vor der Benutzung der Motorsäge müssen Sie wissen, was ein Rückschlag ist, und wie er vermieden werden kann. Siehe die Anweisungen unter der Überschrift Vorbeugende Maßnahmen gegen Rückschlag.

Vor der Benutzung der Motorsäge müssen Sie den Unterschied verstehen zwischen dem Sägen mit der Unterseite bzw. Oberseite der Führungsschiene. Siehe die Anweisungen unter den Überschriften Vorbeugende Maßnahmen gegen Rückschlag und Sicherheitsausrüstung des Geräts.

Tragen Sie persönliche Schutzausrüstung. Siehe die Anweisungen unter der Überschrift Persönliche Schutzausrüstung.

Grundlegende Sicherheitsvorschriften

1 Behalten Sie die Umgebung im Auge:

• Um sicherzustellen, dass weder Menschen noch Tiere oder anderes Ihre Kontrolle über das Gerät beeinﬂussen können.

• Um zu verhindern, dass Menschen oder Tiere mit der Sägekette in Berührung kommen oder von einem fallenden Baum verletzt werden.

ACHTUNG! Befolgen Sie die oben genannten Punkte, aber benutzen Sie nie eine Motorsäge, ohne die Möglichkeit zu haben, bei einem eventuellen Unfall Hilfe herbeizurufen.

2 Vermeiden Sie es, das Gerät bei schlechtem Wetter

zu benutzen. Z.B. bei dichtem Nebel, starkem Regen oder Wind, großer Kälte usw. Bei schlechtem Wetter ist das Arbeiten nicht nur ermüdend, es können außerdem gefährliche Arbeitsbedingungen entstehen, z.B. glatter Boden, unberechenbare Fällrichtung des Baumes usw.

3 Beim Absägen von kleinen Ästen ist Vorsicht geboten,

und das Sägen in Büschen ist zu vermeiden (= viele Äste gleichzeitig). Kleine Äste können nach dem Absägen in der Sägekette hängenbleiben, gegen den Anwender geschleudert werden und schwere Verletzungen verursachen.

4 Sicherstellen, dass Sie sicher gehen und stehen

können. Achten Sie auf evtl. Hindernisse (Wurzeln, Steine, Äste, Löcher, Gräben usw.), wenn Sie unvermittelt Ihren Standort wechseln. Beim Arbeiten auf abschüssigem Boden immer sehr vorsichtig sein.

22 – German

ARBEITSTECHNIK

5 Beim Sägen von Bäumen, die unter Spannung

stehen, äußerst vorsichtig sein. Ein unter Spannung stehender Baum kann sowohl vor als auch nach dem Durchsägen in seine normale Stellung zurückschnellen. Wenn Sie an der falschen Stelle stehen oder den Sägeschnitt falsch setzen, könnte der Baum Sie oder das Gerät so treffen, dass Sie die Kontrolle verlieren. Beide Fälle können schwere Verletzungen zur Folge haben.

6 Bei Standortwechseln wird die Sägekette mit der

Kettenbremse gesichert und der Motor abgestellt. Die Motorsäge mit Führungsschiene und Sägekette nach hinten gerichtet tragen. Bei längeren Wegen und Transporten muss ein Führungschienenschutz verwendet werden.

7 Beim Abstellen der Motorsäge auf den Boden die

Sägekette mit der Kettenbremse sichern und das Gerät immer im Auge behalten. Bei längeren Arbeitsunterbrechungen sollte der Motor abgestellt werden.

Grundregeln

1 Wenn man verstanden hat, was ein Rückschlag ist

und wie er entsteht, kann man das Überraschungsmoment verringern oder beseitigen. Eine Überraschung erhöht die Unfallgefahr. Die meisten Rückschläge sind schwach, einige können jedoch blitzschnell und sehr kraftvoll auftreten.

2 Die Motorsäge immer in einem festen Griff halten, mit

der rechten Hand am hinteren Handgriff und der linken Hand am vorderen Handgriff. Daumen und Finger sollen die Handgriffe fest umschließen. Alle Anwender, ob Links- oder Rechtshänder, sollen die Handgriffe so greifen. Durch diesen Griff kann man die Rückschlagkraft am besten verringern und gleichzeitig die Kontrolle über die Motorsäge behalten.

Die Handgriffe nicht loslassen!

fest und sicher steht und keine Gegenstände am Boden liegen, über die er stolpern könnte, so dass er sein Gleichgewicht verliert.

Durch Unachtsamkeit kann der Rückschlagbereich der Führungsschiene einen Ast, einen nahen Baum oder einen anderen Gegenstand berühren und einen Rückschlag auslösen.

Das Werkstück stets beobachten. Sind die gesägten Abschnitte klein und leicht, können sie sich in der Sägekette verfangen und gegen den Bediener geschleudert werden. Auch wenn dies allein nicht immer gefährlich sein muss, können Sie überrascht werden und die Kontrolle über die Säge verlieren. Niemals gestapelte Stämme oder Äste sägen, sondern sie erst auseinander ziehen. Jeweils nur einen Stamm oder einen Abschnitt sägen. Die abgesägten Abschnitte entfernen, um die Sicherheit des Arbeitsbereichs zu bewahren.

4 Die Motorsäge darf niemals über Schulterhöhe

benutzt werden, und es ist zu vermeiden, mit der Schienenspitze zu sägen. Die Motorsäge niemals mit nur einer Hand halten und benutzen.

3 Die meisten Rückschlagunfälle ereignen sich beim

Entasten. Der Anwender hat dafür zu sorgen, dass er

5 Um Ihre Motorsäge voll unter Kontrolle zu haben,

müssen Sie fest und sicher stehen. Arbeiten Sie niemals auf einer Leiter stehend, oben auf einem Baum oder in anderen Positionen, in denen Sie

German – 23

ARBEITSTECHNIK

keinen festen Grund unter den Füßen haben, auf dem Sie sicher stehen.

6 Immer mit hoher Kettengeschwindigkeit sägen, d.h.

mit Vollgas.

7 Beim Sägen mit der Oberseite der Führungsschiene

besonders vorsichtig sein, d.h. wenn von der Unterseite des Objekts gesägt wird. Diese Technik wird als Sägen mit schiebender Kette bezeichnet. Die Sägekette schiebt dabei die Motorsäge nach hinten zum Anwender. Bei klemmender Sägekette kann die Motorsäge zurück zum Bediener geschleudert werden.

8 Wenn der Anwender die nach hinten schiebende Kraft

der Motorsäge nicht durch seine Körperkraft ausgleicht, besteht die Gefahr, dass die Motorsäge sich so weit nach hinten schiebt, dass nur noch der Rückschlagbereich Kontakt mit dem Baumstamm hat und ein Rückschlag ausgelöst wird.

Das Sägen mit der Unterseite der Führungsschiene, d.h. von der Oberseite des Baumstammes nach unten, wird als Sägen mit ziehender Kette bezeichnet. Die Motorsäge wird zum Baumstamm hingezogen und die Vorderkante des Motorsägenkörpers fungiert als natürliche Stütze am Stamm. Beim Sägen mit ziehender Kette hat der Anwender eine bessere Kontrolle über die Motorsäge und über den Rückschlagbereich der Führungsschiene.

9 Die Anweisungen zum Schärfen und Warten der

Führungsschiene und Sägekette sind zu befolgen. Beim Auswechseln der Führungsschiene und Sägekette sind nur von uns empfohlene Kombinationen zu verwenden. Siehe die Anweisungen unter den Überschriften Schneidausrüstung und Technische Daten.

Grundlegende Sägetechnik

WARNUNG! Die Motorsäge beim Einsatz niemals nur mit einer Hand halten. Die Motorsäge lässt sich mit nur einer Hand nicht sicher bedienen. Die Griffe stets mit beiden Händen fest und sicher halten.

Allgemeines

• Immer mit Vollgas sägen!

• Nach jedem Sägeschnitt den Motor im Leerlauf laufen lassen (wenn der Motor längere Zeit mit der Höchstdrehzahl läuft, ohne belastet zu werden, d.h., wenn der Motor nicht den beim Sägen durch die Sägekette erzeugten Widerstand verspürt, können schwere Motorschäden die Folge sein).

• Von der Oberseite sägen = Mit ”ziehender” Kette sägen.

• Von der Unterseite sägen = Mit ”schiebender” Kette sägen.

Beim Sägen mit ”schiebender” Kette besteht erhöhte Rückschlaggefahr. Siehe die Anweisungen unter der Überschrift Vorbeugende Maßnahmen gegen Rückschlag.

Bezeichnungen

Ablängen = Allgemeine Bezeichnung für das Durchsägen von Baumstämmen.

Entasten = Absägen von Ästen von einem gefällten Baum.

Brechen = Wenn z.B. der Baumstamm bricht, der abgelängt werden soll, bevor der Sägeschnitt vollendet ist.

Vor jeder Ablängung sind fünf wichtige Faktoren zu berücksichtigen.

1 Die Schneidausrüstung darf nicht im Sägeschnitt

festgeklemmt werden.

24 – German

2 Der Baumstamm darf nicht abbrechen.

ARBEITSTECHNIK

3 Die Sägekette darf während des Durchsägens und

danach weder den Erdboden noch einen anderen Gegenstand berühren.

4 Besteht Rückschlaggefahr?

5 Haben die Geländestruktur und die Beschaffenheit

der Umgebung einen Einﬂuß darauf, wie sicher Sie gehen und stehen können?

Ob die Sägekette festklemmt oder der Baumstamm bricht, ist von zwei Faktoren abhängig: Wie der Baumstamm vor und nach dem Ablängen gestützt wird und ob er unter Spannung steht.

Das Festklemmen und Brechen kann in den meisten Fällen vermieden werden, in dem in zwei Arbeitsgängen abgelängt wird, d.h. von der Oberseite und von der Unterseite. Es gilt ganz einfach die ”Neigung” des Baumstamms zu eliminieren, die Sägekette festzuklemmen oder zu brechen.

Ablängen

WARNUNG! Niemals versuchen, gestapelte oder dicht beieinander liegende Stämme zu sägen. Solches Vorgehen steigert die Rückschlaggefahr und somit das Risiko einer schweren oder lebensgefährlichen Verletzung erheblich.

Bei einem Stapel mit Stämmen ist jeder zu sägende Stamm vom Stapel wegzubewegen, auf einen Sägebock o. Ä. zu legen und einzeln zu sägen.

Die gesägten Abschnitte aus dem Arbeitsbereich entfernen. Wenn sie im Arbeitsbereich liegen bleiben, erhöhen sie sowohl das Risiko für einen versehentlichen Rückschlag als auch die Stolpergefahr beim Arbeiten.

WICHTIG! Wenn die Sägekette im Sägeschnitt festklemmt, den Motor abstellen! Nicht versuchen, die Motorsäge mit Gewalt herauszuziehen, weil Verletzungsgefahr durch die Sägekette besteht, wenn die Motorsäge plötzlich freikommt. Einen Hebearm benutzen, um die Motorsäge freizubekommen.

Die nachfolgenden Punkte sind eine theoretische Durchsicht der häuﬁgsten Situationen, in die ein Motorsägenführer geraten kann.

Entasten

Beim Entasten von dickeren Ästen gilt dasselbe Prinzip wie beim Ablängen.

Beschwerliche Äste sind Stück für Stück abzulängen.

Der Stamm liegt auf dem Erdboden. Es besteht keine

Gefahr, dass die Sägekette festklemmt oder der Baumstamm bricht. Es besteht jedoch die Gefahr, dass die Sägekette nach dem Durchsägen den Erdboden berührt.

Von oben durch den ganzen Stamm sägen. Am Ende des Sägeschnittes ist Vorsicht geboten, um zu verhindern, dass die Sägekette den Erdboden berührt. Mit Vollgas weiterarbeiten, aber vorsichtig sein.

Wenn die Möglichkeit vorhanden ist (= kann der Stamm gedreht werden?), sollte der Stamm zu 2/3 durchgesägt werden.

German – 25

ARBEITSTECHNIK

Den Stamm dann drehen, um das restliche Drittel des Stammes von oben durchzusägen.

Der Stamm wird an einem Ende gestützt. Es besteht große Gefahr, dass er bricht.

Sicherheitsabstand

Der Sicherheitsabstand zwischen dem zu fällenden Baum und dem nächstgelegenen Arbeitsplatz soll 2 1/2 Baumlängen betragen. Sorgen Sie dafür, dass sich in diesem Gefahrenbereich weder vor noch nach dem Fällen jemand aufhält.

Zuerst von unten sägen (etwa 1/3 des Stammdurchmessers).

Das Durchsägen von oben beenden, bis die Sägeschnitte aufeinander treffen.

Der Stamm wird an beiden Enden gestützt. Es besteht große Gefahr, dass die Sägekette eingeklemmt wird.

Zuerst von oben sägen (etwa 1/3 des Stammdurchmessers).

Dann von unten sägen, bis die Sägeschnitte aufeinander treffen.

Technik beim Fällen von Bäumen

WICHTIG! Es ist viel Erfahrung erforderlich, um einen Baum zu fällen. Ein unerfahrener Motorsägenanwender sollte keine Bäume fällen. Meiden Sie alle Arbeiten, für die Sie sich nicht ausreichend qualiﬁziert fühlen!

Fällrichtung

Beim Bäumefällen ist es wichtig, dass ein Baum nach dem Fällen leicht abzulängen und zu entasten ist. Der Anwender soll in der Nähe des gefällten Stammes sicher gehen und stehen können.

Nachdem sich der Anwender für die Fällrichtung des Baumes entschieden hat, muss er dessen natürliche Fallrichtung beurteilen.

Folgende Faktoren sind dabei zu berücksichtigen:

• Neigung

• Krummschaftigkeit

• Windrichtung

• Anordnung der Äste

• Evtl. Schneegewicht

• Hindernisse in Reichweite des Baums: z. B.andere Bäume, Stromleitungen, Straßen und Gebäude.

• Den Stamm auf Schäden und Fäulnis untersuchen; dadurch erhöht sich die Wahrscheinlichkeit, dass der Baum sich löst und fällt, bevor Sie damit rechnen.

Nach Berücksichtigung dieser Faktoren kann der Anwender gezwungen sein, die natürliche Fallrichtung des Baumes zu akzeptieren, da es unmöglich oder zu gefährlich ist, den Baum in die gewünschte Richtung zu fällen.

Ein anderer wichtiger Faktor, der nicht die Fällrichtung, wohl aber die persönliche Sicherheit des Anwenders beeinﬂusst, ist das Überprüfen des zu fällenden Baumes auf beschädigte oder abgestorbene Äste, die den Anwender während der Fällarbeit verletzen können, wenn sie abbrechen.

Es ist absolut zu vermeiden, dass der fallende Baum sich in einem anderen Baum verfängt. Es ist sehr gefährlich, einen Baum zu entfernen, der sich beim Fällen verfangen

26 – German

ARBEITSTECHNIK

hat. Es besteht sehr große Unfallgefahr. Siehe die Anweisungen unter der Überschrift Vorgehen bei einer mißglückten Fällung.

WICHTIG! Bei gefährlichen Arbeitsmomenten beim Fällen sollten die Gehörschützer direkt nach Beendigung des Sägevorgangs hochgeklappt werden, damit Geräusche und Warnsignale wahrgenommen werden können.

Enfernen von Ästen im unteren Stammbereich und Rückzugsweg

Den Stamm bis auf Schulterhöhe entasten. Dabei ist es am sichersten, von oben nach unten zu arbeiten und den Stamm zwischen Körper und Motorsäge zu haben.

Fällen

WARNUNG! Wir raten unerfahrenen Anwendern davon ab, einen Baumstamm mit einer Schienenlänge zu fällen, die kleiner ist als der Stammdurchmesser!

Gefällt wird mit drei Sägeschnitten. Zuerst wird eine Kerbe geschnitten, d.h. ein Schnitt von oben und ein Schnitt von unten, dann wird der eigentliche Fällschnitt gesägt. Wenn diese Sägeschnitte richtig ausgeführt werden, kann man die Fällrichtung sehr genau bestimmen.

Kerbe

Beim Schneiden einer Kerbe mit dem Sägeschnitt von oben beginnen. Den vorderen Handgriff der Säge (1) als Fallrichtungshilfe verwenden. Am vorderen Handgriff entlang ein entferntes Ziel im Gelände anvisieren, wo der Baum fallen soll (2). Rechts vom Baumstamm, hinter der Säge stehen und mit ziehender Kette sägen.

Dann einen Sägeschnitt von unten machen, der genau auf den Sägeschnitt von oben trifft.

Unterholz rund um den Baum entfernen und auf evtl. Hindernisse achten (Steine, Äste, Löcher usw.), so dass ein leichter Rückzugsweg gesichert ist, wenn der Baum zu fallen beginnt. Der Rückzugsweg sollte etwa 135 schräg hinter der geplanten Fällrichtung des Baumes liegen.

1 Gefahrenbereich 2 Rückzugsweg 3 Fällrichtung

Die Schnittiefe der Kerbe soll etwa 1/4 des Stammdurchmessers und der Winkel zwischen dem oberen und unteren Schnitt mindestens 45

Der Schnittpunkt der beiden Schnitte wird als Kerbschnittlinie bezeichnet. Die Kerbschnittlinie soll exakt horizontal verlaufen und gleichzeitig einen rechten Winkel (90

°) zur Fallrichtung bilden.

° betragen.

German – 27

ARBEITSTECHNIK

Fällschnitt

Der Fällschnitt wird von der anderen Seite des Stammes ausgeführt und muss absolut horizontal verlaufen. Links vom Baumstamm stehen und mit ziehender Kette sägen.

Den Fällschnitt etwa 3-5 cm (1,5-2 Zoll) oberhalb der Horizontalebene des Kerbschnitts anbringen.

Die Rindenstütze (falls montiert) hinter dem Brechmaß ansetzen. Mit Vollgas sägen und mit der Sägekette/ Führungsschiene langsam in den Baumstamm schneiden. Aufpassen, ob sich der Baumstamm entgegengesetzt zur Fällrichtung bewegt. Einen Fällkeil oder einen Fällheber in den Fällschnitt schieben, sobald die Schnitttiefe dies gestattet.

Man verliert völlig die Kontrolle über die Fallrichtung des Baumes, wenn das Brechmaß zu klein oder durchgesägt ist oder wenn Kerb- und Fällschnitt an falscher Stelle ausgeführt wurden.

Wenn Kerb- und Fällschnitt ausgeführt sind, soll der Baum von selbst oder mit Hilfe von Fällkeil oder Fällheber fallen.

Wir empfehlen eine Führungsschienenlänge zu benutzen, die größer ist als der Stammdurchmesser, sodass Kerb- und Fällschnitt mit einem sog.einfachen Sägeschnitt ausgeführt werden können. Siehe die Anweisungen unter der Überschrift Technische Daten hinsichtlich der Schienenlängen, die für Ihr Motorsägenmodell empfohlen werden.

Der Fällschnitt soll parallel zur Kerbschnittlinie abschließen, so dass der Abstand zwischen beiden Schnitten mindestens 1/10 des Stammdurchmessers beträgt. Der nicht durchgesägte Teil des Stamm wird als Brechmaß bezeichnet.

Das Brechmaß funktioniert wie ein Scharnier, das die Richtung des fallenden Baumstamms bestimmt.

28 – German

Es gibt Methoden zum Fällen von Bäumen, deren Stammdurchmesser größer ist als die Führungsschienenlänge. Bei solchen Methoden besteht große Gefahr, dass der Rückschlagbereich der Führungsschiene mit einem Gegenstand in Berührung kommt.

ARBEITSTECHNIK

Vorgehen bei einer mißglückten Fällung

Herunterholen eines gefällten und festgeklemmten Baumstamms

Es ist sehr gefährlich, einen Baum zu entfernen, der sich beim Fällen verfangen hat. Es besteht sehr große Unfallgefahr.

Niemals den Baum sägen, auf den sich ein anderer gefällter Baum stützt.

Niemals im Gefahrenbereich von hängenden, festgeklemmten Bäumen arbeiten.

Überlegen Sie, wie die Spannung am sichersten beseitigt werden kann, und ob Sie dies schaffen. Ist die Situation zu kompliziert, gibt es nur eine sichere Methode nämlich anstelle der Motorsäge eine Winde zu benutzen.

Allgemein gilt:

Stellen Sie sich an eine Stelle, an der Sie nicht Gefahr laufen, getroffen zu werden, wenn der Baumstamm/Ast von der Spannung befreit wird.

Machen Sie einen oder mehrere Sägeschnitte an oder in der Nähe der Bruchstelle. So tief sägen und so viele Schnitte machen wie erforderlich sind, um die Spannung im Baumstamm/Ast so zu lösen, dass der Baumstamm/ Ast an der Bruchstelle bricht.

Einen Baumstamm, der unter Spannung steht, nie ganz durchsägen!

Muss der Baum/Ast durchsägt werden, sind zwei oder drei Schnitte im Abstand von 3 cm und mit einer Tiefe von 3-5 cm vorzunehmen.

Am sichersten ist die Benutzung einer Winde.

• Am Traktor

• Tragbar

Sägen in Baumstämmen und Ästen, die unter Spannung stehen

Vorbereitungen: Versuchen Sie herauszuﬁnden, in welche Richtung die Spannung wirkt und wo die Bruchstelle liegt (= die Stelle, an der das Holz brechen würde, wenn die Spannung zusätzlich erhöht würde).

Fortfahren und tiefer sägen, bis sich die Spannung und Verklemmung des Baums/Astes löst.

Ist die Spannung gelockert, den Baum/Ast von der gegenüberliegenden Seite sägen.

German – 29

ARBEITSTECHNIK

Vorbeugende Maßnahmen gegen Rückschlag

WARNUNG! Ein Rückschlag kann blitzschnell, plötzlich und sehr kraftvoll

auftreten. Motorsäge, Führungsschiene und Sägekette können auf den Anwender zu geschleudert werden. Ist die Sägekette in Bewegung, wenn sie den Anwender trifft, können schwere und sogar lebensgefährliche Verletzungen verursacht werden. Deshalb ist es wichtig zu wissen, wie ein Rückschlag verursacht wird, und wie er durch Vorsicht und die richtige Sägetechnik vermieden werden kann.

Was ist ein Rückschlag?

Rückschlag ist die Bezeichnung für eine plötzliche Reaktion, bei der Motorsäge und Führungsschiene von einem Gegenstand zurückprallen, der mit einem Teilstück der Führungsschienenspitze in Berührung gekommen ist, dem sogenannten Rückschlagbereich.

Ein Rückschlag ist immer in Richtung der Führungsschiene gerichtet. Am häuﬁgsten erfolgt der Stoß von Motorsäge und Führungsschiene nach oben und nach hinten zum Anwender. Rückschläge erfolgen aber auch in andere Richtungen, je nachdem in welcher Stellung sich die Motorsäge in dem Augenblick beﬁndet, in dem der Rückschlagbereich mit einem Gegenstand in Berührung kommt.

Ein Rückschlag kann nur eintreffen, wenn der Rückschlagbereich einen Gegenstand berührt.

Entasten

WARNUNG! Die meisten Rückschlagunfälle ereignen sich beim Entasten. Nicht den Rückschlaggefahrsektor der Führungsschiene nutzen! Äußerst vorsichtig vorgehen und vermeiden, dass die Führungsschienenspitze in Kontakt mit dem Stamm, anderen Ästen oder Gegenständen kommt. Äußerst vorsichtig vorgehen bei unter Spannung stehenden Ästen. Sie können zurückfedern und dazu führen, dass der Bediener die Kontrolle verliert und sich verletzt.

Sorgen Sie dafür, dass Sie sicher gehen und stehen können! Arbeiten Sie von der linken Seite des Stammes aus. Arbeiten Sie so nahe wie möglich an der Motorsäge, dann haben Sie die beste Übersicht. Nach Möglichkeit soll das Gewicht der Säge auf dem Stamm ruhen.

30 – German

Ändern Sie Ihren Standort nur, wenn sich der Stamm zwischen Ihnen und der Motorsäge beﬁndet.

Ablängen des Stamms in Stammabschnitte

Siehe die Anweisungen unter der Überschrift Grundlegende Sägetechnik.

WARTUNG

Allgemeines

Der Bediener darf nur die Wartungs- und Servicearbeiten ausführen, die in dieser Bedienungsanleitung beschrieben sind.

WICHTIG! Alle Wartungsmaßnahmen, die in dieser Anweisung nicht erwähnt sind, müssen von einem Service-Fachhändler ausgeführt werden.

Vergasereinstellung

Aufgrund der herrschenden Umwelt- und Emissionsgesetzgebung ist Ihre Motorsäge mit einem Ausschlagbegrenzer an den Einstellschrauben des Vergasers versehen. Diese reduzieren die Einstellmöglichkeit auf maximal eine halbe Umdrehung.

1/2

Ihr Jonsered-Produkt wurde gemäß Speziﬁkationen konstruiert und hergestellt, die die schädlichen Abgase reduzieren.

Funktion

• Die Motordrehzahl wird mit Hilfe des Gashebels über den Vergaser geregelt. Im Vergaser werden Luft und Kraftstoff gemischt. Dieses Kraftstoff-Luft-Gemisch ist regulierbar. Nur bei korrekter Einstellung erbringt das Gerät die volle Leistung.

• Die Funktion des Katalysators hängt u.a. von der korrekten Einstellung des Vergasers ab. Die nachfolgenden Empfehlungen genau befolgen und dabei einen Drehzahlmesser zu Hilfe nehmen.

• Die Einstellung bedeutet die Anpassung des Motors an die aktuellen Verhältnisse, wie z.B. Klima, Höhe ü.M., verwendete Kraftstoff- und Zweitaktölsorte.

• Der Vergaser hat drei Einstellmöglichkeiten:

- L = Düse für niedrige Drehzahl

- H = Düse für hohe Drehzahl

- T = Stellschraube für Leerlaufdrehzahl

• Mit den Düsen L und H wird die Kraftstoffmenge im Verhältnis zum Luftstrom justiert. Durch Drehen im

Uhrzeigersinn ergibt sich ein mageres Kraftstoff-LuftGemisch (weniger Kraftstoff), durch Drehen gegen den Uhrzeigersinn wird ein fettes Gemisch eingestellt (mehr Kraftstoff). Bei einem mageren Kraftstoffgemisch ist die Drehzahl höher als bei einem fetten Gemisch.

• Mit der Schraube T wird die Position des Gashebels im Leerlauf geregelt. Durch Drehen der Schraube im Uhrzeigersinn wird eine höhere Leerlaufdrehzahl eingestellt, durch Drehen gegen den Uhrzeigersinn eine niedrigere.

Grundeinstellung und Einfahren

Die Grundeinstellung des Vergasers wird beim Probelauf im Werk vorgenommen. Während der ersten 10 Stunden ist ein Fahren bei zu hoher Drehzahl zu vermeiden.

ACHTUNG! Wenn sich die Kette im Leerlauf dreht, ist die Schraube T gegen den Uhrzeigersinn zu schrauben, bis die Kette sich nicht mehr bewegt.

Empf. Leerlaufdrehzahl: 2700 U/min

Feineinstellung

Wenn das Gerät eingefahren ist, eine Feineinstellung des Vergasers vornehmen. Die Feineinstellung sollte von einem Fachmann ausgeführt werden. Zuerst die Düse L, dann die die Leerlaufschraube T und zuletzt die Düse H justieren.

Wechsel des Kraftstofftyps

Eine erneute Feineinstellung kann notwendig sein, wenn sich die Motorsäge nach einem Wechsel des Kraftstofftyps in Hinblick auf Startfreudigkeit, Beschleunigung, Höchstdrehzahl etc. anders verhält.

Voraussetzungen

• Bei sämtlichen Einstellungen sollte der Luftﬁlter sauber und der Zylinderdeckel montiert sein. Wenn der Vergaser bei schmutzigem Luftﬁlter eingestellt wird, ist das Gemisch nach der nächsten Filterreinigung zu mager. Dadurch können schwere Motorschäden entstehen.

• Die beiden Düsen L und H nicht über den Anschlag hinweg drehen, da dies Schäden verursachen kann.

• Das Gerät gemäß der Anleitung starten und etwa 10 Min. lang warmlaufen lassen.

• Das Gerät auf ebenen Untergrund stellen; die Schiene sollte dabei vom Anwender weg zeigen, Schiene und Kette dürfen weder den Untergrund noch andere Gegenstände berühren.

L-Düse

Die L-Düse im Uhrzeigersinn bis zum Anschlag schrauben. Wenn der Motor schlecht beschleunigt oder im Leerlauf unregelmäßig läuft, die L-Düse gegen den Uhrzeigersinn schrauben, bis eine gute Beschleunigung und ein gleichmäßiger Leerlauf erreicht sind.

German – 31

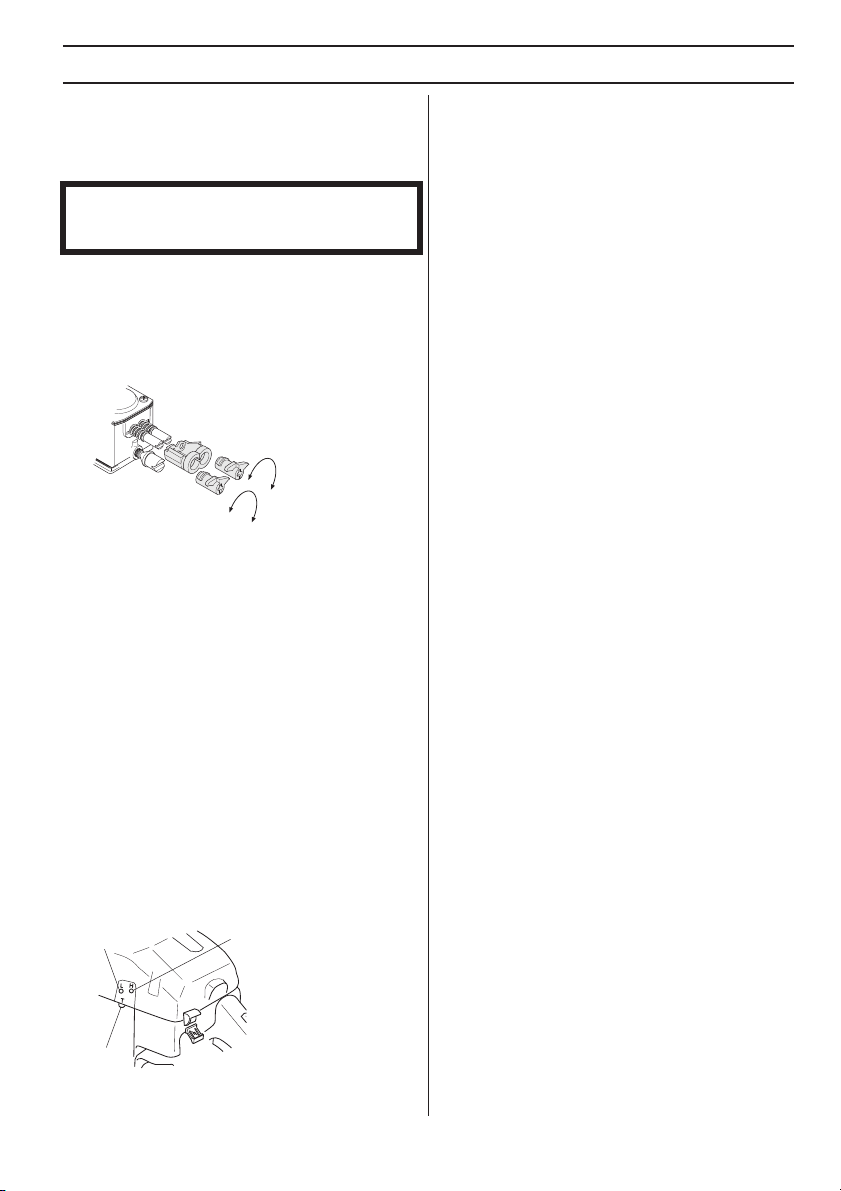

WARTUNG

Feineinstellung des Leerlaufs

Den Leerlauf mit der Schraube T einstellen. Falls eine Einstellung notwendig ist, bei laufendem Motor die Schraube T im Uhrzeigersinn drehen, bis die Kette mitläuft. Dann wieder herausdrehen (gegen den Uhrzeigersinn), bis die Kette still steht. Die Leerlaufdrehzahl ist richtig eingestellt, wenn der Motor in allen Positionen gleichmäßig läuft und noch eine gute Spanne bis zu der Drehzahl besteht, bei der sich die Kette zu drehen beginnt.

WARNUNG! Wenn sich die Leerlaufdrehzahl nicht so einstellen

lässt, dass die Kette stehenbleibt, eine Servicewerkstatt aufsuchen. Die Motorsäge erst wieder verwenden, wenn sie korrekt eingestellt oder repariert worden ist.

H-Düse

Der Motor wird im Werk auf Meeresspiegelhöhe eingestellt. Bei Arbeiten in großen Höhen oder bei anderen Witterungsbedingungen, Temperaturen und Luftfeuchtigkeit kann es erforderlich sein, die Hochdrehzahldüse etwas zu justieren.

ACHTUNG! Wird die Hochdrehzahldüse zu weit hineingedreht, kann dies Schäden an Kolben und/ oder Zylinder verursachen.

Beim Probelauf im Werk wird die Hochdrehzahldüse so eingestellt, dass der Motor die gesetzlichen Anforderungen erfüllt und eine maximale Leistung erzielt. Die Hochdrehzahldüse des Vergasers wird danach mit einem Bewegungsbegrenzer in der maximal herausgedrehten Position gesichert. Der Bewegungsbegrenzer reduziert die Einstellmöglichkeit auf maximal eine halbe Umdrehung.

Richtig eingestellter Vergaser

Mit korrekt eingestelltem Vergaser beschleunigt die Maschine, ohne zu zögern, und läuft bei Vollgas etwas im Viertakt. Außerdem darf sich die Kette im Leerlauf nicht drehen. Eine zu mager eingestellte L-Düse kann Startschwierigkeiten und eine schlechte Beschleunigung verursachen. Bei zu mager eingestellter H-Düse verschlechtern sich Leistung und Beschleunigung, und es können Motorschäden entstehen.

Kontrolle, Wartung und Service der Sicherheitsausrüstung der Motorsäge

Hinweis! Für alle Service- und Reparaturarbeiten am Gerät ist eine spezielle Ausbildung erforderlich. Dies gilt besonders für die Sicherheitsvorrichtungen des Geräts. Besteht das Gerät eine der nachstehend aufgeführten Kontrollen nicht, empfehlen wir, eine Servicewerkstatt aufzusuchen.

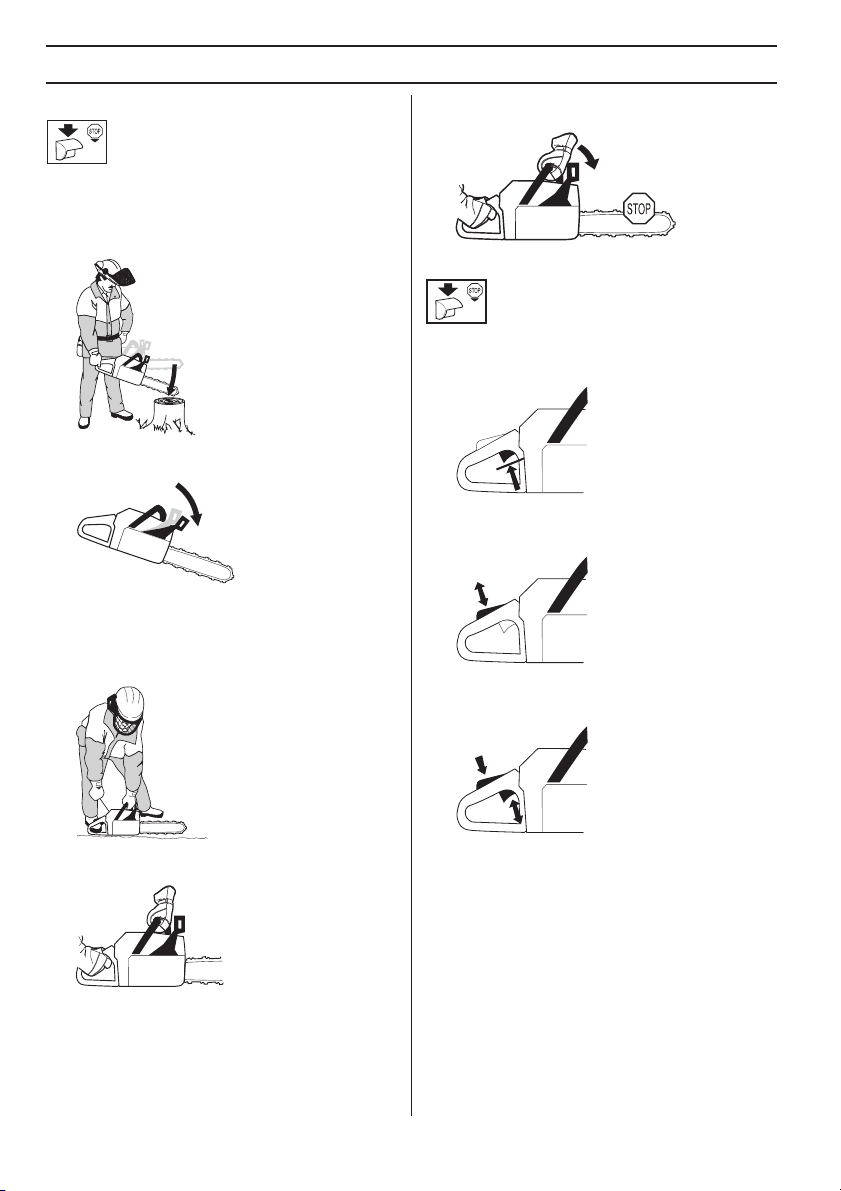

Kettenbremse mit Handschutz

Kontrolle der Bremsbandabnutzung

Reinigen Sie die Kettenbremse und Kupplungstrommel von Spänen, Harz und Schmutz. Verschmutzung und Abnutzung beeinträchtigen die Bremsfunktion .

Regelmäßig kontrollieren, ob die Bremsbanddicke an der am stärksten abgenutzten Stelle noch mindestens 0,6 mm beträgt.

Kontrolle des Handschutzes

Kontrollieren, ob der Handschutz unbeschädigt ist, er darf keine sichtbaren Defekte wie z.B. Risse aufweisen.

Den Handschutz nach vorn und wieder zurück führen, um zu kontrollieren, ob er sich leicht bewegen lässt und an seinem Gelenk im Kupplungsdeckel fest verankert ist.

32 – German

WARTUNG

Kontrolle der Trägheitsfunktion

Die Motorsäge mit abgeschaltetem Motor über einen Baumstumpf oder einen anderen stabilen Gegenstand halten. Vorderen Handgriff loslassen und die Motorsäge durch ihr eigenes Gewicht auf den Baumstumpf fallen lassen, mit einer Drehung um den hinteren Handgriff.

Wenn die Schienenspitze den Stubben trifft, soll die Bremse auslösen.

Kontrolle der Bremswirkung

Die Motorsäge auf stabilem Untergrund abstellen und starten. Dafür sorgen, dass die Sägekette nicht mit dem Erdboden oder einem anderen Gegenstand in Berührung kommt. Siehe die Anweisungen unter der Überschrift Starten und Stoppen.

drehen. Lassen Sie den vorderen Handgriff nicht los. Die

Kette soll sofort stoppen.

Gashebelsperre

• Kontrollieren, ob der Gashebel in Leerlaufstellung gesichert ist, wenn sich die Gashebelsperre in Ausgangsstellung beﬁndet.

• Die Gashebelsperre eindrücken und kontrollieren, ob sie in die Ausgangsstellung zurückkehrt, wenn sie losgelassen wird.

• Kontrollieren, ob Gashebel und Gashebelsperre mit dem dazugehörigen Rückzugfedersystem leicht funktionieren.

Halten Sie die Motorsäge mit festem Griff, in dem Sie die Handgriffe fest mit Daumen und Fingern umschließen.

Geben Sie Vollgas und betätigen Sie die Kettenbremse, in dem Sie das linke Handgelenk gegen den Handschutz

• Die Motorsäge starten und Vollgas geben. Gashebel loslassen und kontrollieren, ob die Kette stoppt und still stehenbleibt. Dreht sich die Kette, wenn der Gashebel in Leerlaufstellung steht, muss die Leerlaufeinstellung des Vergasers kontrolliert werden.

German – 33

Kettenfänger

WARTUNG

Stoppschalter

Kontrollieren, ob der Kettenfänger unbeschädigt ist und im Motorsägenkörper festsitzt.

Rechtshandschutz

Kontrollieren, ob der Rechtshandschutz sich in einwandfreiem Zustand beﬁndet und keine sichtbaren Defekte wie z.B. Risse aufweist.

Antivibrationssystem

Die Antivibrationselemente regelmäßig auf Risse und Verformungen überprüfen.

Kontrollieren, ob die Antivibrationselemente zwischen Motoreinheit und Handgriffeinheit fest verankert sind.

Den Motor starten und kontrollieren, ob der Motor stoppt, wenn der Stoppschalter in Stoppstellung geführt wird.

Schalldämpfer

Niemals ein Gerät mit defektem Schalldämpfer benutzen.

Regelmäßig kontrollieren, ob der Schalldämpfer fest am Gerät montiert ist.

Bestimmte Schalldämpfer sind mit einem speziellen Funkenfangnetz ausgerüstet. Ist Ihr Gerät mit einem derartigen Schalldämpfer ausgestattet, so ist das Netz einmal wöchentlich zu säubern. Dies geschieht am besten mit einer Stahlbürste. Bei Verstopfung des Netzes läuft der Motor heiß, was schwere Motorschäden zur Folge haben kann.

Hinweis! Weist das Netz Schäden auf, muss es ausgewechselt werden. Bei verschmutztem Netz wird das Gerät überhitzt, was zu Schäden an Zylinder und Kolben führt. Verwenden Sie Ihr Gerät nicht, wenn der Schalldämpfer in schlechtem Zustand ist.

keinen Schalldämpfer ohne oder mit defektem Funkenfangnetz.

Benutzen Sie

34 – German

WARTUNG

Der Schalldämpfer hat die Aufgabe, den Schallpegel zu dämpfen und die Abgase vom Anwender wegzuleiten. Die Abgase sind heiß und können Funken enthalten, die einen Brand verursachen können, wenn die Abgase auf trockenes und brennbares Material gerichtet werden.

Ein mit Katalysator ausgestatteter Schalldämpfer vermindert den Gehalt an Kohlenwasserstoffen (HC), Stickoxiden (NO) und Aldehyden in den Abgasen beträchtlich. Der Anteil an giftigem, jedoch geruchlosem Kohlenmonoxid (CO) wird jedoch nicht reduziert! Daher niemals in geschlossenen oder mangelhaft belüfteten Räumen arbeiten. Bei der Arbeit in Schneemulden, Hohlwegen oder unter beengten Bedingungen muss stets eine gute Luftzirkulation herrschen.

Startvorrichtung

WARNUNG! Die Rückzugfeder liegt vorgespannt im Startergehäuse und

kann bei unvorsichtiger Handhabung herausschnellen und Verletzungen verursachen.

Beim Austausch von Startfeder oder Startseil große Vorsicht walten lassen. Schutzbrille und Schutzhandschuhe tragen.

Austausch eines gerissenen oder verschlissenen Startseiles

• Die Schraube in der Mitte der Seilrolle lösen und die Rolle entfernen. Ein neues Startseil einziehen und in der Rolle befestigen. Etwa 3 Wicklungen um die Seilrolle legen. Die Seilrolle so gegen die Rückzugfeder montieren, dass das Ende der Rückzugfeder in der Seilrolle eingehakt ist. Die Schraube in der Mitte der Seilrolle montieren. Das Startseil durch die Löcher in Startergehäuse und Startgriff ziehen. Dann das Seil mit einem festen Knoten sichern.

Spannen der Rückzugfeder

• Startseil aus der Aussparung in der Seilrolle herausnehmen und die Seilrolle etwa 2 Umdrehungen (im Uhrzeigersinn) drehen.

Hinweis! Kontrollieren, ob sich die Seilrolle noch mindestens 1/2 Umdrehung drehen lässt, wenn das Startseil ganz herausgezogen ist.

• Die Befestigungsschrauben, durch die die Startvorrichtung am Kurbelgehäuse befestigt ist, lösen, und die Startvorrichtung abnehmen.

• Das Seil etwa 30 cm herausziehen und in die Aussparung in der Außenkante der Seilrolle ziehen. Die Rückzugfeder durch langsames Rückwärtsdrehen der Rolle nullstellen.

Austausch einer gebrochenen Rückzugfeder

• Seilrolle herausheben. Siehe die Anweisungen unter der Überschrift Austausch eines gerissenen oder verschlissenen Startseils. Beachten, dass die Rückzugfeder fest gespannt im Gehäuse der Startvorrichtung liegt.

• Die Kassette mit der Rückzugfeder aus der Startvorrichtung demontieren.

German – 35

WARTUNG

• Die Rückzugfeder mit dünnﬂüssigem Öl schmieren. Die Kassette mit der Rückzugfeder in die Startvorrichtung montieren. Die Seilrolle montieren und die Rückzugfeder spannen.

Montage der Startvorrichtung

• Vor dem Einbau der Startvorrichtung Startseil herausziehen und die Startvorrichtung gegen das Kurbelgehäuse legen. Danach das Startseil langsam zurücklassen, damit die Starterklinken in die Seilrolle eingreifen.

• Die Befestigungsschrauben der Startvorrichtung fest anziehen.

Eine gründlichere Reinigung erfolgt durch Auswaschen des Filters in Seifenwasser.

Ein Luftﬁlter, der längere Zeit verwendet wurde, wird nie vollkommen sauber. Der Luftﬁlter ist daher in regelmäßigen Abständen auszuwechseln.

Filter sind immer auszuwechseln.

Eine Motorsäge von JONSERED kann mit verschiedenen Luftﬁltertypen versehen werden, je nach Arbeitsbedingungen, Wetterlage, Jahreszeit usw. Fragen Sie Ihren Fachhändler um Rat.

Beschädigte

Zündkerze

Der Zustand der Zündkerze wird durch folgende Faktoren verschlechtert:

• Falsch eingestellter Vergaser.

• Falsche Ölmenge im Kraftstoff (zuviel Öl oder falsche Ölsorte).

• Verschmutzter Luftﬁlter.

Diese Faktoren verursachen Beläge an den Elektroden der Zündkerze und können somit zu Betriebsstörungen und Startschwierigkeiten führen.

Bei schwacher Leistung, wenn das Gerät schwer zu starten ist oder im Leerlauf ungleichmäßig läuft, immer zuerst die Zündkerze prüfen, bevor andere Maßnahmen eingeleitet werden. Ist die Zündkerze verschmutzt, so ist sie zu reinigen; gleichzeitig ist zu prüfen, ob der Elektrodenabstand 0,5 mm beträgt. Die Zündkerze ist nach ungefähr einem Monat in Betrieb oder bei Bedarf öfter auszuwechseln.

Luftﬁlter

Luftﬁlter regelmäßig von Staub und Schmutz reinigen, zur Vermeidung von:

• Vergaserstörungen

• Startschwierigkeiten

• Leistungsminderung

• Unnötigem Verschleiß der Motorteile.

• Unnormal hohem Kraftstoffverbrauch.

• Vor dem Ausbau des Luftﬁlters ist der Luftﬁlterdeckel zu entfernen. Beim Wiedereinbau darauf achten, dass der Luftﬁlter völlig dicht am Filterhalter anliegt. Filter ausschütteln oder abbürsten.

36 – German

Hinweis! Stets den vom Hersteller empfohlenen Zündkerzentyp verwenden! Eine ungeeignete Zündkerze kann Kolben und Zylinder zerstören. Dafür sorgen, dass die Zündkerze eine sog. Funkentstörung hat.

Schmierung des Umlenksterns der Führungsschiene

Der Umlenkstern der Führungsschiene ist beim Tanken immer zu schmieren. Für diesen Zweck sind eine spezielle Fettspritze und Lagerfett von guter Qualität zu verwenden.

WARTUNG

Schmierung des Nadellagers

Die Kupplungstrommel ist mit einem Nadellager an der Abtriebswelle versehen. Dieses Nadellager ist regelmäßig zu schmieren (einmal pro Woche). ACHTUNG! Immer hochqualitatives Lagerfett oder Motoröl verwenden. Siehe die Anweisungen unter der Überschrift Schneidausrüstung.

Einstellen der Ölpumpe

Die Ölpumpe ist einstellbar. Zum Einstellen wird die Schraube mit einem Schraubenzieher oder Kombischlüssel gedreht. Das Gerät wird ab Werk mit der Schraube in Position 2 geliefert. Beim Drehen der Schraube im Uhrzeigersinn verringert sich der Ölﬂuss, beim Drehen gegen den Uhrzeigersinn wird er verstärkt.

Empfohlene Position: Schiene 13"-15": Position 1 Schiene 15"-18": Position 2 Schiene 18"-20": Position 3

WARNUNG! Beim Einstellen muss der Motor abgestellt sein.

–

Kühlsystem

Damit die Betriebstemperatur so niedrig wie möglich bleibt, ist das Gerät mit einem Kühlsystem ausgestattet.

Das Kühlsystem besteht aus folgenden Komponenten: 1 Lufteinlass in der Startvorrichtung. 2 Luftleitblech. 3 Gebläseﬂügel des Schwungrads. 4 Kühlrippen des Zylinders. 5 Zylinderdeckel (leitet die Kühlluft zum Zylinder).

Das Kühlsystem einmal pro Woche mit einer Bürste reinigen, bei schwierigen Verhältnissen öfter. Eine Verschmutzung oder Verstopfung des Kühlsystems führt zur Überhitzung des Gerätes, die Schäden an Zylinder und Kolben zur Folge haben kann.

Hinweis! Das Kühlsystem einer Motorsäge mit Katalysator ist täglich zu reinigen. Bei einer Motorsäge mit Katalysator ist dies besonders wichtig, da die hohen Abgastemperaturen eine besonders effektive Kühlung des Motors und der Katalysatoreinheit erforderlich machen.

Zentrifugalreinigung ”Air Injection”

Unter Zentrifugalreinigung ist Folgendes zu verstehen: Die ganze Luft zum Vergaser kommt durch die Startvorrichtung. Schmutz und Staub werden vom Kühlgebläse abzentrifugiert.

WICHTIG! Um die Funktion der Zentrifugalreinigung aufrecht zu erhalten, muss diese regelmäßig gewartet und gepﬂegt werden. Den Lufteinlass der Startvorrichtung, die Gebläseﬂügel des Schwungrads, den Raum um das Schwungrad, das Ansaugrohr und den Vergaserraum reinigen.

German – 37

WARTUNG

Benutzung im Winter

Beim Einsatz der Maschine bei Kälte und Schnee können Betriebsstörungen auftreten, die folgende Ursachen haben können:

• Zu niedrige Motortemperatur.

• Eisbildung am Luftﬁlter sowie Einfrieren des Vergasers.

Es sind daher oft besondere Maßnahmen erforderlich:

• Die Luftzufuhr zur Startvorrichtung verringern; dadurch erhöht sich die Betriebstemperatur des Motors.

• Die Ansaugluft zum Vergaser durch Nutzung der Wärme des Zylinders vorwärmen.

Bei Temperaturen von 0°°°°C oder niedriger:

Der Zylinderdeckel ist für die Änderung zum Wintergebrauch vorbereitet. Die Winterklappe so drehen, dass vorgewärmte Luft vom Zylinder in den Vergaserraum strömen kann und eine Vereisung beispielsweise des Luftﬁlters verhindert.

Für die Anwendung bei Temperaturen unter -5°C und/ oder bei Schnee gibt es außerdem:

• eine spezielle Abdeckung (A) für das Gehäuse der Startvorrichtung

• einen Winterstopfen (B) für die Luftdüse, der gemäß Abbildung montiert wird.

WICHTIG! Bei Temperaturen über -5°C bzw. 0°C MUSS das Gerät wieder in Standardausführung umgebaut werden. Andernfalls besteht die Gefahr der Überhitzung, was schwere Motorschäden verursachen kann.

Beheizte Handgriffe

(CS 2152W, CS 2153W) Bei Modellen mit der Bezeichnung W ist sowohl der

vordere Griffbügel als auch der hintere Handgriff mit elektrischen Heizschleifen versehen. Diese werden von einem in die Motorsäge eingebauten Generator mit Strom versorgt.

Wird der Schalter nach unten geschoben, schaltet sich die Heizung ein. Wird der Schalter nach oben geschoben, geht die Heizung aus.

Elektrische Vergaserheizung

(CS 2152WH, CS 2153WH) Wenn sie die Bezeichnung

trägt, ist diese Motorsäge mit elektrischer Vergaserheizung ausgestattet. Die elektrische Erwärmung verhindert die Eisbildung im Vergaser. Die Vergaserheizung wird über einen Thermostat gesteuert, der stets für die richtige Betriebstemperatur im Vergaser sorgt.

CARBURETOR HEATING

Diese vermindern die Kühlluft und verhindern das Einsaugen größerer Schneemengen in den Vergaserraum.

ACHTUNG! Wenn der Winterstopfen montiert ist, muss die Winterklappe offen sein!

38 – German

WARTUNG

Wartungsschema

Nachstehend sind die an der Maschine vorzunehmenden Wartungsmaßnahmen aufgelistet.Die meisten der Punkte werden im Abschnitt ”Wartung” beschrieben.

Tägliche Wartung Wöchentliche Wartung Monatliche Wartung

Bremsband an der Kettenbremse auf

Das Gerät äußerlich reinigen.

Die Bestandteile des Gashebels Teile auf Funktionssicherheit prüfen. (Gassperre und Gashebel).

Kettenbremse reinigen und auf Funktionssicherheit prüfen. Den Kettenfänger auf Beschädigungen hin kontrollieren, bei Bedarf austauschen.

Die Schiene täglich wenden, damit sie gleichmäßig abgenutzt wird. Das Schmierungsloch in der Schiene kontrollieren; es darf nicht verstopft sein. Die Kettennut reinigen. Bei Schienen mit Umlenkstern den Stern schmieren.

Kontrollieren, ob Schiene und Kette ausreichend mit Öl versorgt werden.

Die Sägekette in Bezug auf sichtbare Risse in Nieten und Gliedern untersuchen, ob die Kette steif ist oder Nieten und Glieder außergewöhnlichen Verschleiß aufweisen. Bei Bedarf austauschen.

Kette schärfen und auf Spannung und Zustand prüfen. Kettenantriebsrad auf Verschleiß kontrollieren, bei Bedarf austauschen.

Den Lufteinlass der Startvorrichtung reinigen.

Schrauben und Muttern nachziehen. Die Funktion des Stoppschalters

kontrollieren. Sicherstellen, dass von Motor, Tank

oder Kraftstofﬂeitungen kein Kraftstoff ausläuft.

Bei Motorsägen mit Katalysator die Kühlanlage täglich prüfen.

Bei Motorsägen ohne Katalysator die Kühlanlage wöchentlich prüfen.

Startvorrichtung, Startseil und Rückzugfeder kontrollieren.

Sicherstellen, dass die Dämpfungselemente nicht beschädigt sind.

Lager der Kupplungstrommel schmieren.

Falls erforderlich, Grate an den Schienenseiten planfeilen.

Das Funkenfängernetz des Schalldämpfers reinigen oder austauschen.

Vergaserraum reinigen. Öltank leeren und innen reinigen.

Luftﬁlter reinigen. Bei Bedarf austauschen.

Verschleiß kontrollieren. Austauschen, wenn weniger als 0,6 mm an der am stärksten verschlissenen Stelle vorhanden ist.

Kupplungszentrum, Kupplungstrommel und Kupplungsfeder auf Verschleiß überprüfen.

Zündkerze reinigen. Elektrodenabstand prüfen und ggf. auf 0,5 mm einstellen.

Vergaser äußerlich reinigen.

Kraftstofﬁlter und -schlauch kontrollieren. Bei Bedarf austauschen.

Kraftstofftank leeren und innen reinigen.

Alle Kabel und Anschlüsse kontrollieren.

German – 39

TECHNISCHE DATEN

Technische Daten

CS 2152 CS 2153

Motor

Hubraum, cm Bohrung, mm 45 44,3 Hublänge, mm 32,5 32,5 Leerlaufdrehzahl, U/min 2700 2700 Leistung, kW/ U/min 2,4/9000 2,6/9600

Zündanlage

Hersteller der Zündanlage SEM SEM Typ der Zündanlage CD CD Zündkerze NGK BPMR 7A/

Elektrodenabstand, mm 0,5 0,5

Kraftstoff- und Schmiersystem

Hersteller des Vergasers Zama Zama Vergasertyp C3-EL32 C3-EL32 Kraftstofftank, Volumen, Liter 0,5 0,5 Leistung der Ölpumpe bei 9000 U/min, ml/min 5-12 5-12 Öltank, Volumen, Liter 0,28 0,28 Ölpumpe, Typ Automatisch Automatisch

Gewicht

Motorsäge ohne Führungsschiene und Kette und mit leeren Tanks, kg

Geräuschemissionen (siehe Anmerkung 1)

Gemessene Schallleistung dB(A) 112: CS 2152 C

Garantierte Schallleistung LWA dB(A) 113: CS 2152 C

Lautstärke (siehe Anmerkung 2)

Äquivalenter Schalldruckpegel am Ohr des Anwenders, gemessen gemäß maßgeblichen internationalen Normen, dB(A)

Vibrationspegel (siehe Anmerkung 3)

Vorderer Handgriff, m/s Hinterer Handgriff, m/s

Kette und Schiene

Standard-Führungsschiene, Zoll/cm 13"/33 13"/33 Empfohlene Schienenlängen, Zoll/cm 13-20"/33-50 13-20"/33-50 Effektive Schnittlänge, Zoll/cm 12-19"/31-49 12-19"/31-49 Teilung, Zoll/mm 0,325/8,25 0,325/8,25 Dicke der Treibglieder, Zoll/mm 0,058/1,5, 0,050/1,3 0,058/1,5, 0,050/1,3 Antriebsradtyp/Anzahl Zähne Rim/7 Rim/7 Kettengeschwindigkeit bei Vollgas, m/s 17,3 18,5

Anmerkung 1: Umweltbelastende Geräuschemission gemessen als Schallleistung (LWA) gemäß EG-Richtlinie 2000/14/EG. Anmerkung 2: Äquivalente Schalldruckpegel, nach der ISO-Norm ISO 7182, werden berechnet als die zeitgewichtete

energetische Summe der Schalldruckpegel bei verschiedenen Betriebsarten unter Anwendung folgender Zeitfaktoren: 1/3 Leerlauf, 1/3 Volllastdrehzahl, 1/3 Durchgangsdrehzahl.

Anmerkung 3: Äquivalente Vibrationspegel, nach der ISO-Norm ISO 7505, werden berechnet als die zeitgewichtete energetische Summe der Vibrationspegel bei verschiedenen Betriebsarten unter Anwendung folgender Zeitfaktoren: 1/3 Leerlauf, 1/3 Volllastdrehzahl, 1/3 Durchgangsdrehzahl.

40 – German

51,7 50,1

Champion RCJ 7Y

5,0: CS 2152, CS 2152 C 5,1: CS 2152 W, CS 2152 WH

113: CS2152, CS 2152 W, CS 2152 WH

114: CS 2152, CS 2152 W, CS 2152 WH

102 104: CS 2153, CS 2153WH

3,0 2,5 4,1 3,1

NGK BPMR 7A/ Champion RCJ 7Y

5,1: CS 2153, CS 2153 C 5,2: CS 2153 WH, CS 2153 CWH

113: CS 2153, CS 2153WH 110: CS 2153C, CS 2153CWH

114: CS 2153, CS 2153WH 113: CS 2153C, CS 2153CWH

103: CS 2153C, CS 2153CWH

TECHNISCHE DATEN

Führungsschienen- und Kettenkombinationen

Folgende empfohlenen Kombinationen von Führungsschiene und Sägekette sind für Ihre Motorsäge zugelassen. Die Sägekette Jonsered H30 ist Rückschlag reduzierend (klassiﬁzierte Sägekette gemäß ANSI B175.1).

Führungsschiene Sägekette

Länge, Zoll Teilung, Zoll Nutbreite, mm

13 0,325 1,3 10T 15 0,325 1,3 10T 64 16 0,325 1,3 10T 66 18 0,325 1,3 10T 72 20 0,325 1,3 10T 78 13 0,325 1,5 10T 15 0,325 1,5 10T 64 16 0,325 1,5 10T 66 18 0,325 1,5 10T 72 20 0,325 1,5 12T 78

Max. Anzahl Zähne des Umlenksterns

Typ

Jonsered H30

Jonsered H25

Feilen und Schärﬂehren der Sägekette

Länge, Treibglieder (st)

German – 41

TECHNISCHE DATEN

EG-Konformitätserklärung

(nur für Europa)

Wir, Jonsered, SE-561 82 Huskvarna, Schweden, Tel. +46-36-146500, erklären hiermit unsere alleinige Haftung dafür, dass die Motorsägen der Modelle

CS 2153CWH

wird im Klartext auf dem Typenschild angegeben, mitsamt einer nachfolgenden Seriennummer) den Vorschriften folgender RICHTLINIE DES RATES entsprechen:

- vom 22. Juni 1998 ”Maschinen-Richtlinie” 98/37/EG, Anlage IIA.

- vom 3. Mai 1989 ”über elektromagnetische Verträglichkeit” 89/336/EWG, einschließlich der jetzt geltenden Nachträge.

- vom 8. Mai 2000 ”über umweltbelastende Geräuschemissionen von zur Verwendung im Freien vorgesehenen

Geräten und Maschinen” Für Information betreffend die Geräuschemissionen, siehe das Kapitel Technische Daten. Folgende Normen wurden

angewendet: Die angemeldete Prüfstelle: 0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala,

Schweden, hat die EG-Typenprüfung gemäß Artikel 8, Punkt 2c der Maschinen-Richtlinie (98/37/EG) ausgeführt. Die Prüfnachweise über die EG-Typenprüfung gemäß Anlage VI haben die Nummern: WH, CS 2153 C, CS 2153 CWH,

Weiterhin hat SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Schweden, die Übereinstimmung mit der Anlage V zur Richtlinie des Rates vom 8. Mai 2000 ”über umweltbelastende Geräuschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen” 2000/14/EG bestätigt. Die Prüfzertiﬁkate haben die Nummern: 01/161/047 – CS 2152, CS 2152W, CS 2152WH, 01/161/048 – CS 2152C, CS 2152CW.

Die gelieferte Motorsäge entspricht dem Exemplar, das der EG-Typenprüfung unterzogen wurde. Huskvarna, den 18. April 2007

, auf die sich diese Erklärung bezieht, von den Seriennummern des Baujahrs 2007 an (die Jahreszahl

EN ISO 12100-2:2003, CISPR 12:1997, EN ISO 11681-1:2004.

Jonsered CS 2152, CS 2152W, CS 2152WH, CS 2152C, CS 2153, CS 2153WH und

2000/14/EG.

404/07/1170 – CS 2153, CS 2153

404/02/898 – CS 2152, CS 2152W, CS 2152WH, 404/02/898 – CS 2152C, CS 2152CW

01/161/065 ⎯ CS 2153, CS 2153WH, 01/161/066, ⎯⎯⎯⎯ CS 2153C, CS 2153CWH

Jörgen Rosengren, Geschäftsbereichsleiter

42 – German

EXPLICATION DES SYMBOLES

Symboles sur la machine:

AVERTISSEMENT! Cette tronçonneuse peut être dangereuse! Une utilisation erronée ou négligente peut occasionner des blessures graves, voire mortelles pour l’utilisateur ou une tierce personne.

Lire attentivement et bien assimiler le manuel d’utilisation avant d’utiliser la machine.

Toujours utiliser:

• Casque de protection homologué

• Protecteurs d’oreilles homologués

• Lunettes protectrices ou visière

Ce produit est conforme aux directives CE en vigueur.

Émissions sonores dans l’environnement selon la directive de la Communauté européenne. Les émissions de la machine sont indiquées au chapitre Caractéristiques techniques et sur les autocollants.

Si votre machine comporte ce symbole, elle est équipée d’un pot catalytique.

Les autres symboles/autocollants présents sur la machine concernent des exigences de certiﬁcation spéciﬁques à certains marchés.

Symboles dans le manuel:

Couper le moteur avant tout contrôle ou réparation en plaçant le bouton d’arrêt sur la position STOP.

Toujours porter des gants de protection homologués.

Un nettoyage régulier est indispensable.

Examen visuel.

Porter des lunettes protectrices ou une visière.

Remplissage d’essence.

Remplissage d’huile et réglage du débit d’huile.

Le frein de chaîne doit être activé quand la tronçonneuse est démarrée.

AVERTISSEMENT! Il risque de se produire un rebond si le nez du guide entre en contact avec un objet et entraîne une réaction qui projette le guide vers le haut et vers l’utilisateur. Ceci risque de causer de graves blessures personnelles.

French – 43

SOMMAIRE

Sommaire

EXPLICATION DES SYMBOLES

Symboles sur la machine: ..................................... 43

Symboles dans le manuel: .................................... 43

SOMMAIRE

Sommaire ............................................................. 44

INTRODUCTION

Cher client, ............................................................ 45

QUELS SONT LES COMPOSANTS?

Quels sont les composants de la tronçonneuse? ...

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

Mesures à prendre avant de mettre en usage une

tronçonneuse neuve .............................................

Important! ............................................................. 47

Utilisez toujours votre bon sens ............................ 47

Équipement de protection personnelle ................. 48

Équipement de sécurité de la machine ................. 48

Équipement de coupe ........................................... 52

MONTAGE

Montage du guide-chaîne et de la chaîne ............ 58

MANIPULATION DU CARBURANT

Carburant .............................................................. 59

Remplissage de carburant .................................... 60

Sécurité carburant ................................................ 60

DÉMARRAGE ET ARRÊT

Démarrage et arrêt ............................................... 62

TECHNIQUES DE TRAVAIL

Avant chaque utilisation: ....................................... 64

Méthodes de travail ............................................... 64

Mesures anti-rebond ............................................. 71

ENTRETIEN

Généralités ........................................................... 72

Réglage du carburateur ........................................ 72

Contrôle, maintenance et entretien des

équipements de sécurité de la tronçonneuse .......

Silencieux ............................................................. 75

Lanceur ................................................................. 76

Filtre à air .............................................................. 77

Bougie ................................................................... 77

Graissage du pignon d’entraînement du guide ..... 78

Graissage du roulement à aiguilles ...................... 78

Réglage de la pompe à huile ................................ 78

Système de refroidissement ................................. 78

Épuration centrifuge ”Air Injection” ....................... 79

Utilisation hivernale ............................................... 79

Poignées chauffantes ........................................... 79

Schéma d’entretien ............................................... 80

CARACTÉRISTIQUES TECHNIQUES

Caractéristiques techniques ................................. 81

Combinaisons guide-chaîne et chaîne ................. 82

Affûtage de la chaîne et gabarits d’affûtage ......... 82

Assurance de conformité UE ................................ 83

44 – French

INTRODUCTION

Cher client,

Félicitations pour ce choix d’un produit Jonsered. Nous sommes persuadés que vous apprécierez la qualité et les performances de nos produits pendant de longues

années. L’achat d’un de nos produits vous garantit une assistance professionnelle au niveau du service et des réparations en cas de besoin. Si la machine n’a pas été achetée chez un de nos revendeurs autorisés, demandez à un revendeur l’adresse de l’atelier d’entretien le plus proche.

Nous espérons que cette machine vous donnera toute satisfaction et qu’elle vous accompagnera pendant de longues années. N’oubliez pas que ce manuel d’utilisation est important. En suivant les instructions qu’il contient (utilisation, révision, entretien, etc.), il est possible d’allonger considérablement la durée de vie de la machine et d’augmenter sa valeur sur le marché de l’occasion. En cas de vente de la machine, ne pas oublier de remettre le manuel d’utilisation au nouveau propriétaire.

Bonne chance avec votre nouveau produit Jonsered!

Jonsered travaille continuellement au développement de ses produits et se réserve le droit d’en modiﬁer, entre autres, la conception et l’aspect sans préavis.

French – 45

QUELS SONT LES COMPOSANTS?

Quels sont les composants de la tronçonneuse?

1 Capot de cylindre 2 Poignée avant (Aide à l’abattage) 3 Arceau protecteur 4 Lanceur 5 Réservoir d’huile pour chaîne 6 Poignée de lanceur 7 Vis de réglage du carburateur 8 Commande starter/blocage du ralenti accéléré 9 Poignée arrière 10 Bouton d’arrêt 11 Réservoir d’essence 12 Silencieux 13 Pignon avant 14 Chaîne 15 Guide-chaîne 16 Patin d’ébranchage

46 – French

17 Capteur de chaîne 18 Carter d’embrayage 19 Poignée arrière avec protection de la main droite 20 Commande de l’accélération 21 Blocage de l’accélération 22 Décompresseur 23 Clé universelle 24 Vis de tendeur de chaîne 25 Manuel d’utilisation 26 Fourreau protecteur du guide-chaîne 27 Vis pour le réglage de la pompe à huile 28 Interrupteur de poignées chauffantes (W) 29 Autocollant d’avertissement 30 Pompe à carburant 31 Plaque de numéro de série et de produit

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

Mesures à prendre avant de mettre en usage une tronçonneuse neuve

• Lisez attentivement ce manuel d’utilisation.

• Vériﬁer le montage et le réglage de l’outil de coupe. Voir les instructions au chapitre Montage.

• Remplissez de carburant et démarrez la tronçonneuse. Voir les instructions aux chapitres Manipulation du carburant et Démarrage et arrêt.

• Ne pas utiliser la tronçonneuse avant que la chaîne ait reçu une quantité sufﬁsante d’huile de chaîne. Voir les instructions au chapitre Lubriﬁcation de l’équipement de coupe.

• Une exposition prolongée au bruit risque de causer des lésions auditives permanentes. Toujours utiliser des protecteurs d'oreille agréés.

AVERTISSEMENT! Ne jamais modiﬁer sous aucun prétexte la machine sans

l’autorisation du fabricant. N’utiliser que des accessoires et des pièces d’origine. Des modiﬁcations non-autorisées et l’emploi d’accessoires non-homologués peuvent provoquer des accidents graves et même mortels, à l’utilisateur ou d’autres personnes.

AVERTISSEMENT! Utilisée de manière erronée ou négligente, la tronçonneuse

peut être un outil dangereux pouvant causer des blessures personnelles graves, voire mortelles. Il importe donc de lire attentivement et de bien assimiler le contenu de ce manuel d’utilisation.

Important!

IMPORTANT! La machine est conçue pour le sciage du bois

seulement. Utilisez seulement les combinaisons guide-chaîne/

chaîne recommandées au chapitre Caractéristiques techniques.

N’utilisez jamais la machine si vous êtes fatigué, avez bu de l’alcool ou pris des médicaments susceptibles d’affecter votre vue, votre jugement ou la maîtrise de votre corps.

Utiliser les équipements de protection personnelle. Voir au chapitre Équipement de protection personnelle.

Ne modiﬁez jamais cette machine de façon à ce qu’elle ne soit plus conforme au modèle d’origine et n’utilisez jamais une machine qui semble avoir été modiﬁée.

Ne jamais utiliser une machine qui n’est pas en parfait état de marche. Suivre dans ce manuel d’utilisation les instructions de maintenance, de contrôle et d’entretien. Certaines mesures de maintenance et d’entretien doivent être conﬁées à un spécialiste dûment formé et qualiﬁé. Voir au chapitre Entretien.

N’utiliser que les accessoires recommandés dans ce manuel. Voir les chapitres Équipement de coupe et Caractéristiques techniques.

REMARQUE! Utilisez toujours des lunettes de protection ou une visière faciale pour vous protéger d’une éventuelle projection d’objet. Une tronçonneuse peut projeter avec violence des objets, de la sciure et de petits morceaux de bois par exemple. Il peut en résulter des blessures graves, surtout au niveau des yeux.

AVERTISSEMENT! L’intérieur du silencieux contient des produits

chimiques pouvant être cancérigènes. Eviter tout contact avec ces éléments si le silencieux est endommagé.

AVERTISSEMENT! Une inhalation prolongée des gaz d’échappement du

moteur, du brouillard d’huile de chaîne et de la poussière de copeaux peut constituer un danger pour la santé.

AVERTISSEMENT! Le système d’allumage de cette machine génère un champ

électromagnétique durant le fonctionnement de la machine. Ce champ peut dans certains cas perturber le fonctionnement des pacemakers. Pour réduire le risque de blessures graves ou mortelles, les personnes portant des pacemakers doivent consulter leur médecin et le fabricant de leur pacemaker avant d’utiliser cette machine.

Utilisez toujours votre bon sens

Il est impossible de prévoir toutes les situations que vous pouvez rencontrer lorsque vous utilisez une tronçonneuse. Soyez toujours prudent et utilisez votre bon sens. Évitez les situations que vous n’êtes pas sûr de maîtriser. Si, après avoir lu ces instructions, vous n’êtes

AVERTISSEMENT! Faire tourner un moteur dans un local fermé ou mal aéré peut causer la mort par asphyxie ou empoisonnement au monoxyde de carbone.

AVERTISSEMENT! Un équipement de coupe inapproprié ou une mauvaise combinaison guide-chaîne/chaîne augmente le risque de rebond ! N’utilisez que les combinaisons chaîne et guide-chaîne recommandées et respectez les instructions d’affûtage. Voir les instructions au chapitre Caractéristiques techniques.

French – 47

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

toujours pas sûr de la procédure à suivre, demandez conseil à un expert avant de poursuivre. N’hésitez pas à prendre contact avec votre revendeur ou avec nous si vous avez des questions sur l’utilisation de la tronçonneuse. Nous sommes à votre disposition et vous conseillons volontiers pour vous aider à mieux utiliser votre tronçonneuse en toute sécurité. N’hésitez pas à suivre une formation sur l’utilisation des tronçonneuses. Votre revendeur, votre établissement de formation forestière et votre bibliothèque peuvent vous renseigner sur le matériel de formation et les cours disponibles.

• Lunettes protectrices ou visière

• Gants protecteurs anti-chaîne

• Pantalon avec protection anti-chaîne

• Bottes avec protection anti-chaîne, embout acier et semelle antidérapante

• Une trousse de premiers secours doit toujours être disponible.

• Extincteur et pelle

Porter des vêtements près du corps et ne risquant pas de gêner les mouvements.

IMPORTANT! Des étincelles peuvent être produites par le silencieux, le guide-chaîne ou la chaîne par exemple. Veillez à toujours disposer des outils nécessaires à l’extinction d’un feu. Vous pouvez ainsi éviter des feux de forêt.

Nous travaillons en permanence à l’amélioration de la conception et de la technique, des améliorations qui augmentent votre sécurité et votre efﬁcacité. Rendez régulièrement visite à votre revendeur pour vous tenir au courant des nouveautés qui peuvent vous être utiles.

Équipement de protection personnelle

AVERTISSEMENT! La plupart des accidents surviennent quand la chaîne

de la tronçonneuse touche l’utilisateur. Un équipement de protection personnelle homologué doit impérativement être utilisé lors de tout travail avec la machine. L’équipement de protection personnelle n’élimine pas les risques mais réduit la gravité des blessures en cas d’accident. Demander conseil au concessionnaire aﬁn de choisir un équipement adéquat.

• Casque de protection homologué

• Protecteur d’oreilles

Équipement de sécurité de la machine

Cette section traite des équipements de sécurité de la machine et de leur fonction. Pour le contrôle et l’entretien, voir les instructions au chapitre Contrôle, maintenance et entretien des équipements de sécurité de la tronçonneuse. Voir le chapitre Quels sont les composants? pour savoir où se trouvent équipements sur la machine.

La durée de vie de la machine risque d'être écourtée et le risque d'accidents accru si la maintenance de la machine n'est pas effectuée correctement et si les mesures d'entretien et/ou de réparation ne sont pas effectuées de manière professionnelle. Pour obtenir de plus amples informations, contacter l'atelier de réparation le plus proche.

AVERTISSEMENT! N’utilisez jamais une machine dont les équipements de sécurité sont défectueux. Les équipements de sécurité doivent être contrôlés et entretenus. Voir les instructions au chapitre Contrôle, maintenance et entretien des équipements de sécurité de la tronçonneuse. Si les contrôles ne donnent pas un résultat positif, faites réparer votre machine par un atelier d’entretien.

48 – French

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

Frein de chaîne avec arceau protecteur

Votre tronçonneuse est équipée d’un frein de chaîne conçu pour arrêter la chaîne en cas de rebond. Le frein de chaîne réduit le risque d’accidents, mais seul l’utilisateur peut prévenir les accidents.

Observer la plus grande prudence en utilisant la tronçonneuse et s’assurer que la zone de rebond du guide-chaîne ne touche rien.

• Le frein de chaîne (A) est activé soit manuellement (de la main gauche), soit avec la fonction d’inertie.

• Pousser l’arceau (B) vers l’avant pour activer le frein de chaîne.

• Ce mouvement actionne un mécanisme à ressort qui tend le ruban du frein (C) autour du système d’entraînement de la chaîne (D) (le tambour d’embrayage).

• Utilisez le frein de chaîne comme “frein de stationnement“ au démarrage et lors de courts déplacements, pour éviter une mise en marche involontaire de la tronçonneuse et les accidents.

• Tirer l’arceau vers l’arrière contre la poignée avant pour désactiver le frein de chaîne.

• Un rebond peut être rapide et très violent. Toutefois la plupart des rebonds sont courts et n’activent pas nécessairement le frein de chaîne. Dans ce cas, tenir fermement la tronçonneuse et ne pas la lâcher.

• L’arceau protecteur ne déclenche pas seulement le frein de chaîne. Il réduit aussi le risque que la main gauche ne se blesse à la chaîne en cas de perte de la prise sur la poignée avant.

• Le frein de chaîne doit être activé quand la tronçonneuse est démarrée pour empêcher que la chaîne ne se mette à tourner.

• Le mode d’activation du frein de chaîne (manuel ou automatique par inertie) dépend de l’ampleur du rebond et de la position de la tronçonneuse par rapport à l’objet rencontré par la zone de danger du guide.

Si le rebond est violent et si la zone de danger du guide se trouve loin de l’utilisateur, le frein de chaîne est activé par le contrepoids (inertie) du frein de chaîne dans le sens du rebond.

En cas de rebond moins violent ou si, en raison de la situation de travail, la zone de danger du guide est

French – 49

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

proche de l’utilisateur, le frein de chaîne est activé manuellement par la main gauche.

• En position d’abattage, la main gauche se trouve dans une position qui rend l’activation manuelle du frein de chaîne impossible. Dans cette position, quand la main gauche ne peut pas agir sur le mouvement de la protection anti-rebond, le frein de chaîne ne peut être activé que par inertie.

Ma main active-t-elle toujours le frein de chaîne en cas de rebond?

Non. Il faut une certaine force pour pousser la protection anti-rebond vers l’avant. Si votre main ne fait qu’efﬂeurer la protection anti-rebond ou glisse dessus, la force peut ne pas sufﬁre pour déclencher le frein de chaîne. Vous devez aussi tenir fermement la poignée de la tronçonneuse quand vous travaillez. Ainsi, vous ne lâchez peut être jamais la poignée avant en cas de rebond et n’activez pas le frein de chaîne, ou n’activez pas le frein de chaîne avant que la tronçonneuse n’ait eu le temps de tourner sur une certaine distance. Dans un tel cas, il se peut que le frein de chaîne n’ait pas le temps d’arrêter la chaîne avant qu’elle ne vous heurte.

Certaines positions de travail empêchent aussi votre main d’atteindre la protection anti-rebond pour activer le frein de chaîne, quand la tronçonneuse est tenue en position d’abattage par exemple.

L’inertie du frein de chaîne est-elle toujours activée en cas de rebond?

Non. Le frein doit fonctionner. Il est facile de tester le frein, voir les instructions au chapitre Contrôle, maintenance et entretien des équipements de sécurité de la tronçonneuse. Nous vous recommandons de le faire avant chaque journée de travail. Le rebond doit aussi être sufﬁsamment violent pour activer le frein de chaîne. Si le frein de chaîne était trop sensible, il serait continuellement activé, ce qui serait gênant.

Le frein de chaîne me protège-t-il toujours des blessures en cas de rebond?

Non. Tout d’abord, votre frein doit fonctionner pour assurer la protection souhaitée. Ensuite, il doit être activé comme décrit ci-dessus pour arrêter la chaîne en cas de rebond. Pour ﬁnir, le frein de chaîne peut être activé mais si le guide-chaîne est trop près de vous, le frein peut ne pas avoir le temps de ralentir et arrêter la chaîne avant que la tronçonneuse ne vous heurte.

La seule façon d’éviter les rebonds et le danger qu’ils représentent est de faire attention et d’utiliser une méthode de travail correcte.

Blocage de l’accélération

Le blocage de l’accélération est conçu pour empêcher toute activation involontaire de la commande de l’accélération. Quand le cliquet (A) est enfoncé dans la poignée (= quand l’utilisateur tient la poignée), la commande de l’accélération (B) est libérée. Lorsque la poignée est relâchée, la commande de l’accélération et le blocage de l’accélération reviennent à leurs positions initiales. Cette position signiﬁe que la commande d’accélération est alors automatiquement bloquée sur le ralenti.

Capteur de chaîne

Le capteur de chaîne est construit pour rattraper une chaîne qui a sauté ou s’est brisée. Dans la plupart des cas, ces situations peuvent être évitées par une tension correcte de la chaîne (voir le chapitre Montage) et en entretenant correctement le guide et la chaîne (voir le chapitre Méthodes de travail).

50 – French

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

Protection de la main droite

La protection de la main droite protège la main si la chaîne saute ou se casse et empêche les branchettes et brindilles de gêner la prise sur la poignée arrière.

Système anti-vibrations

La machine est équipée d’un système anti-vibrations conçu pour assurer une utilisation aussi confortable que possible.

Le système anti-vibrations réduit la transmission des vibrations de l’unité moteur/l’équipement de coupe à l’unité que constituent les poignées. Le corps de la tronçonneuse, y compris l’équipement de coupe, est suspendu à l’unité poignées par l’intermédiaire de blocs anti-vibrants.

AVERTISSEMENT! Une exposition excessive aux vibrations peut entraîner des troubles circulatoires ou nerveux chez les personnes sujettes à des troubles cardio-vasculaires. Consultez un médecin en cas de symptômes liés à une exposition excessive aux vibrations. De tels symptômes peuvent être: engourdissement, perte de sensibilité, chatouillements, picotements, douleur, faiblesse musculaire, décoloration ou modiﬁcation épidermique. Ces symptômes affectent généralement les doigts, les mains ou les poignets. Ces symptômes peuvent être accentués par le froid.

Bouton d’arrêt

Le bouton d’arrêt est utilisé pour arrêter le moteur.

Silencieux

Le silencieux est conçu pour réduire au maximum le niveau sonore et détourner les gaz d’échappement loin de l’utilisateur.

Le sciage de bois durs (la plupart des feuillus) produit davantage de vibrations que celui des bois tendres (la plupart des conifères). Si la chaîne est mal affûtée ou défectueuse (type inadéquat ou affûtage défectueux), le taux de vibrations augmente.

AVERTISSEMENT! Les gaz d’échappement du moteur sont très chauds et peuvent contenir des étincelles pouvant provoquer un incendie. Par conséquent, ne jamais démarrer la machine dans un local clos ou à proximité de matériaux inﬂammables!

Dans les régions chaudes et sèches, les risques d'incendie sont élevés. Ces régions disposent parfois d'une législation spéciﬁque qui exige que le silencieux (entre autres) soit équipé d'une grille antiﬂamme homologué.

French – 51

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

REMARQUE! Un silencieux devient très chaud en cours d’utilisation et le reste après l’arrêt. Cela est également vrai pour le régime au ralenti. Soyez très attentif aux risques d’incendie, surtout quand vous manipulez des gaz et/ou des substances inﬂammables.

AVERTISSEMENT! N'utilisez jamais une tronçonneuse dont le silencieux est

absent ou défectueux. Si le silencieux est défectueux, le niveau sonore et le risque d'incendie augmentent considérablement. Veillez à disposer des outils nécessaires à l'extinction d'un feu. N'utilisez jamais une tronçonneuse dont la grille antiﬂamme est absent ou défectueux si une grille antiﬂamme est obligatoire dans la zone où vous travaillez.

Équipement de coupe

Cette section explique comment, grâce à l’utilisation du bon équipement de coupe et grâce à un entretien correct:

• Réduire le risque de rebond de la machine.

• Réduit le risque de saut ou de rupture de chaîne.

• Permet des performances de coupe optimales.

• Augmenter la durée de vie de l’équipement de coupe.

• Évite l’augmentation du niveau de vibration.

Règles élémentaires

• N’utiliser que l’équipement de coupe recommandé!

Caractéristiques techniques.

• Veiller à ce que les dents de la chaîne soient

toujours bien affûtées! Suivre les instructions et utiliser le gabarit d’affûtage recommandé.

chaîne émoussée ou endommagée augmente le risque d’accidents.

Voir les instructions au chapitre

Une

augmente le risque de rupture de chaîne ainsi que l’usure du guide, de la chaîne et du pignon.

• Maintenir l’équipement de coupe bien lubriﬁé et

bien entretenu!

lubriﬁé augmente le risque de rupture de chaîne ainsi que l’usure du guide, de la chaîne et du pignon.

Un équipement insufﬁsamment

Équipement de coupe anti-rebond

La seule manière d’éviter un rebond est de s’assurer que la zone de danger du nez du guide n’entre jamais en contact avec un objet.

L’utilisation d’un équipement de coupe avec fonction antirebond ”intégrée” et un affûtage et un entretien corrects de la chaîne permettent de réduire les effets de rebond.

Guide-chaîne

Plus le rayon du nez est petit, plus la tendance au rebond est petite.

Chaîne

Une chaîne comporte un certain nombre de maillons, tant en modèle standard qu’en version anti-rebond.

IMPORTANT! Aucune chaîne n’élimine le risque de rebond.

• Veillez à travailler avec une épaisseur de copeau

correcte! Suivez les instructions et utilisez le gabarit d’épaisseur de copeau recommandé.

épaisseur de copeau trop importante augmente le risque de rebond.

• Veiller à ce que la chaîne soit toujours bien

tendue!

Une tension de chaîne insufﬁsante

52 – French

Une

AVERTISSEMENT! Chaque contact avec une chaîne en rotation peut entraîner des blessures graves.

Terminologie concernant le guide-chaîne et la chaîne

Aﬁn de maintenir toutes les fonctions de sécurité sur l’équipement de coupe, vous devez remplacer les combinaisons chaîne/guide-chaîne usées ou abîmées par un guide-chaîne et une chaîne recommandés par Jonsered. Voir le chapitre Caractéristiques techniques pour les combinaisons chaîne/guide-chaîne recommandées.

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

Guide-chaîne

• Longueur (pouces/cm)

• Nombre de dents par pignon (T).

• Pas de chaîne (=pitch) (pouces). Le pignon du nez et le pignon d’entraînement doivent correspondre à l’espace entre les maillons.

• Nombre de maillons entraîneurs (pce). La longueur du guide, le pas de chaîne et le nombre de dents au pignon donnent un nombre déterminé de maillons entraîneurs.

• Nombre de maillons entraîneurs (pce)

Affûtage et réglage de l’épaisseur du copeau de la chaîne

Généralités concernant l’affûtage des dents

• N’utilisez jamais une tronçonneuse dont les dents sont émoussées. Les dents de la chaîne sont considérées comme émoussées quand il faut forcer sur l’équipement de coupe pour qu’il traverse le bois et quand les copeaux sont très petits. Une chaîne très émoussée ne produit pas de copeaux du tout, seulement de la poudre de bois.

• Une chaîne bien affûtée avance tout seule dans le bois, laissant de gros et longs copeaux.

• Jauge du guide-chaîne (mm/pouces). Celle-ci doit correspondre à la jauge des maillons entraîneurs de la chaîne.

• Trou de graissage de chaîne et trou du tendeur de chaîne. Le guide-chaîne doit correspondre au modèle de tronçonneuse.

Chaîne

• Pas de chaîne (=pitch) (pouces)

• Jauge du maillon entraîneur (mm/pouces)

• La partie coupante de la chaîne consiste en un maillon coupant qui comporte une dent (A) et un limiteur d’épaisseur de copeau (B). La distance verticale entre ces éléments détermine la profondeur de coupe.

Quatre dimensions doivent être prises en compte lors de l’affûtage d’une dent.

1 Angle d’affûtage

2 Angle d’impact

3 Position de la lime

French – 53

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

4 Diamètre de la lime ronde

Il est très difﬁcile d’affûter correctement une chaîne de tronçonneuse sans outils spéciaux. Nous recommandons donc d’utiliser notre gabarit d’affûtage qui assure un affûtage permettant une réduction du risque de rebond et des performances de coupe optimales.

Vous trouverez les informations nécessaires pour l’affûtage de la chaîne de votre tronçonneuse au chapitre Caractéristiques techniques.

AVERTISSEMENT! La tendance au rebond augmente considérablement si

les instructions d’affûtage ne sont pas respectées.

• Limer de manière à amener toutes les dents à la même hauteur. Si la hauteur de dent est inférieure à 4 mm (0,16"), la chaîne est usée et doit être remplacée.

Généralités sur le réglage de l’épaisseur du copeau

• Quand la dent est affûtée, l’épaisseur du copeau (=profondeur de coupe) diminue. Pour conserver une capacité de coupe maximale, le limiteur d’épaisseur du copeau doit être abaissé au niveau recommandé. Voir trouverez l’épaisseur de copeau recommandée pour la chaîne de votre tronçonneuse au chapitre Caractéristiques techniques.

Affûtage de la dent

Pour affûter une dent, une lime ronde et un gabarit d’affûtage sont nécessaires. Vous trouverez des informations sur le diamètre de lime ronde et le gabarit d’affûtage recommandés pour la chaîne de votre tronçonneuse au chapitre Caractéristiques techniques.

• S’assurer que la chaîne est tendue. Une tension insufﬁsante rend la chaîne instable latéralement, gênant ainsi l’affûtage de la chaîne.

• Toujours limer de l’intérieur de la dent vers l’extérieur. Soulager la lime sur le mouvement de retour. Commencer par limer toutes les dents du même côté, retourner la tronçonneuse et limer de l’autre côté.

AVERTISSEMENT! Une épaisseur de copeau excessive augmente la tendance au rebond de la chaîne!

Réglage de l’épaisseur du copeau

• Le réglage de l’épaisseur du copeau doit être effectué sur des dents nouvellement affûtées. Nous recommandons de régler l’épaisseur du copeau tous les trois affûtages de chaîne. REMARQUE! Cette recommandation suppose que les dents n’ont pas été anormalement réduites lors de l’affûtage.

• Pour le réglage de l’épaisseur du copeau, une lime plate et un gabarit d’épaisseur sont nécessaires. Nous vous recommandons d’utiliser notre gabarit d’affûtage pour l’épaisseur aﬁn d’obtenir l’épaisseur souhaitée et le bon angle pour le limiteur d’épaisseur du copeau.

54 – French

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

• Mettez le gabarit d’affûtage sur la chaîne. Vous trouverez des informations sur l’utilisation du gabarit d’affûtage sur l’emballage. Utilisez une lime plate pour retirer l’excès sur la partie qui dépasse du limiteur d’épaisseur du copeau. L’épaisseur est correcte quand vous pouvez passer la lime sur le gabarit sans ressentir de résistance.

Tension de la chaîne

AVERTISSEMENT! Une tension insufﬁsante de la chaîne augmente le

risque que la chaîne saute et donc de blessures graves, voire mortelles.

Plus on utilise une chaîne, plus elle s’allonge. L’équipement de coupe doit être réglé après une telle altération.

La tension de la chaîne doit être contrôlée après chaque plein d’essence. REMARQUE! Une nouvelle chaîne exige une période de rodage durant laquelle il faudra vériﬁer la tension plus souvent.

En règle générale, il faut tendre la chaîne au maximum, mais pas au point de ne plus pouvoir la faire tourner manuellement.

que la chaîne peut tourner manuellement et ne pend pas sous le guide.

L’emplacement de la vis du tendeur de chaîne varie avec les modèles de tronçonneuses. Voir le chapitre Quels sont les composants? pour savoir où elle se trouvre sur votre modèle.

Lubriﬁcation de l’équipement de coupe

AVERTISSEMENT! Une lubriﬁcation insufﬁsante de l’équipement de coupe augmente le risque de rupture de chaîne et donc de blessures graves, voire mortelles.

Huile de chaîne de tronçonneuse

L’huile de chaîne doit bien adhérer à la chaîne et posséder d’excellentes qualités de ﬂuidité par tous les temps, aussi bien en été qu’en hiver.

En tant que fabricant de tronçonneuses nous avons mis au point une huile de chaîne hautement performante et qui, grâce à sa base végétale, est de plus biodégradable. Nous recommandons l’utilisation de cette huile pour une durée de vie maximale de la chaîne et pour la protection de l’environnement. Si notre huile de chaîne n’est pas disponible, nous recommandons l’utilisation d’une huile de chaîne ordinaire.

Ne jamais utiliser de l’huile usagée! Cela représente un danger pour vous, pour la machine et pour l’environnement.

• Dévisser les écrous du guide-chaîne ﬁxant le carter d’embrayage/frein de chaîne. Utiliser une clé universelle. Resserrer ensuite les écrous du guidechaîne à fond manuellement.

• Soulever le nez du guide et tendre la chaîne en serrant la vis du tendeur de chaîne avec la clé universelle. Tendre la chaîne jusqu’à ce qu’elle ne soit plus molle sous le guide.

• Avec la clé universelle, serrer les écrous du guidechaîne tout en tenant levé le nez du guide. S’assurer

IMPORTANT! Si de l’huile de chaîne végétale est utilisée, démontez et nettoyez la gorge du guide-chaîne et la chaîne avant de les remiser pour une période prolongée. Si vous ne le faites pas, l’huile de chaîne risque de s’oxyder et la chaîne pourrait se raidir et le pignon du nez gripper.

Remplissage d’huile de chaîne

• Toutes nos tronçonneuses sont dotées d’un dispositif de lubriﬁcation automatique de la chaîne. Certains modèles ont également un débit réglable.

• Le réservoir d’huile de chaîne et le réservoir de carburant sont dimensionnés pour que le carburant prenne ﬁn avant l’huile de chaîne.

Cette fonction de sécurité suppose l’utilisation d’une huile de chaîne appropriée (une huile trop ﬂuide

French – 55

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

viderait le réservoir d’huile avant l’essence), un réglage correct du carburateur (un réglage trop pauvre empêcherait le carburant de s’épuiser avant l’huile) et un équipement de coupe bien choisi (un guide-chaîne long demande davantage d’huile de chaîne).

Contrôle de la lubriﬁcation de la chaîne

• Vériﬁer la lubriﬁcation à chaque plein d’essence. Voir les instructions au chapitre Lubriﬁcation du pignon de nez du guide-chaîne.

Diriger le nez du guide sur un objet ﬁxe clair à une distance de 20 cm (8 pouces). Après 1 minute de marche à 3/4 de régime, l’objet clair doit nettement présenter un ﬁlm d’huile en forme de ruban.

En cas de mauvais fonctionnement de la lubriﬁcation de la chaîne:

• Vériﬁer que le canal de graissage du guide-chaîne est bien ouvert. Le nettoyer au besoin.

Pignon d’entraînement

Le tambour d’embrayage est muni de l’un des pignons d’entraînement suivants:

A Spur (soudé sur le tambour) B Rim (remplaçable)

Vériﬁer régulièrement le degré d’usure du pignon. Le remplacer en cas d’usure excessive. Le pignon doit être remplacé en même temps que la chaîne.

Graissage du roulement à aiguilles

L’arbre de sortie de ces deux types de pignons d’entraînement de chaîne est doté d’un roulement à aiguilles qui doit être graissé régulièrement (1 fois par semaine). REMARQUE! Utiliser de la graisse pour paliers de bonne qualité ou de l’huile moteur.

• S’assurer que la gorge du guide est propre. La nettoyer au besoin.

• Vériﬁer que le pignon du nez tourne librement et que l’oriﬁce de graissage est propre. Nettoyer et graisser au besoin.

Si, après les contrôles et mesures ci-dessus, la lubriﬁcation de la chaîne n’est toujours pas satisfaisante, s’adresser obligatoirement à un atelier spécialisé.

56 – French

Contrôle de l’usure de l’équipement de coupe

Vériﬁer quotidiennement l’état de la chaîne et s’assurer:

• Que les rivets et les maillons ne comportent pas de ﬁssures.

• Que la chaîne n’est pas raide.

• Que les rivets et les maillons ne sont pas anormalement usés.

Jetez la chaîne si un des points ci-dessus est vériﬁé. Il est recommandé de comparer avec une chaîne neuve

pour évaluer le degré d’usure. Si la hauteur de dent est inférieure à 4 mm, la chaîne est

usée et doit être remplacée.

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

Guide-chaîne

Vériﬁer régulièrement:

• Qu’il n’y a pas de bavures sur les côtés extérieurs de la gorge. Les limer au besoin.

• Que la gorge du guide n’est pas anormalement usée. Remplacer le guide si nécessaire.

• Que le nez n’est pas anormalement ou irrégulièrement usé. Si un creux s’est formé à l’extrémité du rayon du nez (bord inférieur), la chaîne n’était pas sufﬁsamment tendue.

• Retourner le guide quotidiennement pour assurer une durée de vie optimale.

AVERTISSEMENT! La plupart des accidents surviennent quand la chaîne de la tronçonneuse touche l’utilisateur.

Utiliser les équipements de protection personnelle. Voir au chapitre Équipement de protection personnelle.

L’utilisateur se doit d’éviter tous les travaux pour lesquels il se sent mal préparé. Voir aux chapitres Équipement de protection personnelle, Mesures antirebond, Équipement de coupe et Méthodes de travail.

Éviter les situations susceptibles de provoquer des rebonds. Voir le chapitre Équipement de sécurité de la machine.

Utiliser les équipements de coupe recommandés et en vériﬁer le bon état. Voir le chapitre Méthodes de travail.

Vériﬁer le bon fonctionnement des équipements de sécurité de la tronçonneuse. Voir aux chapitres Méthodes de travail et Instructions générales de sécurité.

French – 57

MONTAGE

Montage du guide-chaîne et de la chaîne

AVERTISSEMENT! Utiliser des gants pour toute manipulation de la chaîne.

S’assurer que le frein de chaîne ne s’est pas déclenché en amenant l’arceau protecteur contre l’étrier de la poignée avant.

Déposer les écrous du guide-chaîne et le carter d’embrayage (frein de chaîne). Déposer la protection de transport (A).

pignon et que la chaîne est correctement placée dans la gorge du guide. Serrer les écrous du guide à la main.

Tendre la chaîne en tournant la vis du tendeur de chaîne vers la droite à l’aide de la clé universelle. Tendre la chaîne jusqu’à ce qu’elle ne pende plus sous le guide.

La chaîne est tendue correctement quand elle ne pend plus sous le guide et peut être avancée à la main sans difﬁculté. Serrer les écrous du guide à l’aide de la clé universelle tout en maintenant levé le pignon du guide.

Positionner le guide-chaîne sur les écrous et l’amener à sa position la plus reculée. Placer la chaîne sur le pignon d’entraînement et dans la gorge du guide-chaîne. Commencer par le dessus du guide.

S’assurer que la face tranchante des dents est vers l’avant sur le dessus du guide.

Monter le carter d’embrayage et localiser le goujon de tension de la chaîne dans l’ouverture du guide. S’assurer que les maillons d’entraînement s’engagent dans le

58 – French

La tension d’une chaîne neuve doit être vériﬁée fréquemment pendant son rodage. Vériﬁer régulièrement la tension. Une tension correcte est synonyme de bonne capacité de coupe et de longue durée de vie.

Montage du patin d’ébranchage

Pour monter le patin d’ébranchage, contacter un atelier d’entretien.

MANIPULATION DU CARBURANT

Carburant

Remarque! La machine est équipée d’un moteur deux temps et doit toujours être alimentée avec un mélange d’essence et d’huile deux temps. Aﬁn d’assurer un rapport de mélange correct, il est important de mesurer avec précision la quantité d’huile à mélanger. Pour le mélange de petites quantités de carburant, même de petites erreurs au niveau de la quantité d’huile affectent sérieusement le rapport du mélange.

AVERTISSEMENT! Veiller à une bonne aération pendant toute manipulation de

carburant.

Essence

• Utiliser une essence de qualité, avec ou sans plomb.

• REMARQUE! Les moteurs équipés d’un pot

catalytique nécessitent un mélange d’huile et d’essence sans plomb.

détruirait le pot catalytique et le fonctionnement serait inexistant. Un bouchon de réservoir vert sur les tronçonneuses à pot catalytique indique que seule de l’essence sans plomb doit être utilisée.

• L’indice d’octane le plus bas recommandé est de 90 (RON). Si le moteur utilise une essence d’un indice d’octane inférieur à 90, des cognements risquent de se produire. Ceci résulte en une augmentation de la température du moteur et une charge élevée au niveau des paliers pouvant causer de graves avaries moteur.

• Pour les travaux utilisant un régime élevé continu (l’élagage, par ex.), il est recommandé d’utiliser un taux d’octane supérieur.

Carburant écologique

JONSERED recommande l’utilisation d’essence respectueuse de l’environnement (appelée carburant Alkylate), soit l’essence à deux temps Aspen, soit une essence respectueuse de l’environnement pour moteurs à quatre temps mélangée avec de l’huile à deux temps selon les proportions indiquées ci-dessous. Noter qu’un réglage du carburateur peut s’avérer nécessaire en cas de changement de type d’essence (voir les indications sous le titre Carburateur).

Rodage

Éviter d’utiliser un régime trop élevé durant les 10 premières heures.

Une essence au plomb

Huile deux temps

• Pour obtenir un fonctionnement et des résultats optimaux, utiliser une huile moteur deux temps JONSERED fabriquée spécialement pour nos moteurs deux temps à refroidissement à air.

• Ne jamais utiliser d’huile deux temps pour moteurs hors-bord refroidis par eau, appelée huile outboard (désignation TCW).

• Ne jamais utiliser d’huile pour moteurs à quatre temps.

• Une huile de qualité médiocre ou un mélange huile/ carburant trop riche risquent de mettre en péril le fonctionnement du pot catalytique et d'en réduire la durée de vie.

Rapport de mélange

1:50 (2%) avec huile deux temps JONSERED. 1:33 (3%) avec d’autres huiles conçues pour des moteurs

deux temps à refroidissement par air classés pour JASO FB/ISO EGB.

Essence, litres Huile deux temps, litres

2% (1:50) 3% (1:33)

5 0,10 0,15 10 0,20 0,30 15 0,30 0,45 20 0,40 0,60

Mélange

• Mélangez toujours l’essence et l’huile dans un récipient propre approuvé pour l’essence.

• Toujours commencer par verser la moitié de l’essence à mélanger. Verser ensuite la totalité de l’huile. Mélanger en secouant le récipient. Enﬁn, verser le reste de l’essence.

• Mélanger (secouer) soigneusement le mélange avant de faire le plein du réservoir de la machine.

• Ne jamais préparer plus d’un mois de consommation de carburant à l’avance.

• Si la machine n’est pas utilisée pendant une longue période, vidanger et nettoyer le réservoir.

French – 59

MANIPULATION DU CARBURANT

Huile pour chaîne

• Il est recommandé d’utiliser une huile spéciale (huile pour chaîne) possédant de bonnes qualités d’adhérence pour la lubriﬁcation.

l’autre. Toujours faire le plein des réservoirs de carburant et d’huile à la même occasion.

• Ne jamais utiliser d’huile usagée. Ceci endommagerait la pompe à huile, le guide-chaîne et la chaîne.

• Il est important d’utiliser une huile adaptée à la température de l’air (viscosité appropriée).

• Les températures inférieures à 0°C rendent certaines huiles visqueuses. Ceci peut causer une surcharge de la pompe à huile, endommageant les pièces de la pompe.

• Contacter l’atelier spécialisé pour obtenir des conseils sur le choix d’une huile de chaîne adéquate.

Remplissage de carburant

AVERTISSEMENT! Les mesures de sécurité ci-dessous réduisent le risque

d’incendie:

Ne fumez jamais ni ne placez d’objet chaud à proximité du carburant.

Arrêter le moteur et le laisser refroidir pendant quelques minutes avant de faire le plein.

Ouvrir le bouchon du réservoir lentement pour laisser baisser la surpression pouvant régner dans le réservoir.

Serrer soigneusement le bouchon du réservoir après le remplissage.

Toujours éloigner la machine de l’endroit où le plein a été fait avant de la mettre en marche.

Essuyer le pourtour des bouchons des réservoirs. Nettoyer régulièrement les réservoirs de carburant et d’huile pour chaîne. Remplacer le ﬁltre à carburant au moins une fois par an. Des impuretés dans les réservoirs sont causes de mauvais fonctionnement. Veiller à obtenir un mélange homogène en secouant le récipient avant de remplir le réservoir. Les contenances des réservoirs de carburant et d’huile pour chaîne sont adaptées l’une à

AVERTISSEMENT! Le carburant et les vapeurs de carburant sont extrêmement inﬂammables. Observer la plus grande prudence en manipulant le carburant et l’huile de chaîne. Penser au risque d’explosion, d’incendie ou d’empoisonnement.

Sécurité carburant

• Ne jamais effectuer le remplissage de la machine lorsque le moteur tourne.

• Veiller à une bonne aération lors du remplissage et du mélange de carburant (essence et huile 2 temps).

• Avant de mettre la machine en marche, la déplacer à au moins 3 mètres de l’endroit où a été fait le plein.

• Ne jamais démarrer la machine:

1 Si du carburant ou de l’huile de chaîne ont été

répandus sur la machine. Essuyer soigneusement toute trace et laisser les restes d’essence s’évaporer.

2 Si vous avez renversé du carburant sur vous ou sur

vos vêtements, changez de vêtements. Lavez les parties du corps qui ont été en contact avec le carburant. Utilisez de l’eau et du savon.

3 S’il y a fuite de carburant. Vériﬁer régulièrement que

le bouchon du réservoir et la conduite de carburant ne fuient pas.

AVERTISSEMENT! N’utilisez jamais une machine présentant des dommages visibles sur la protection de bougie et sur le câble d’allumage. Des étincelles pourraient être générées et provoquer un incendie.

60 – French

MANIPULATION DU CARBURANT

Transport et rangement

• Remiser la tronçonneuse et le carburant de sorte que ni fuites ni émanations ne puissent entrer en contact avec une étincelle ou ﬂamme. Par exemple machines électriques, moteurs électriques, contacteurs ou interrupteurs électriques, chaudières, etc.

• Lors du remisage du carburant, n’utiliser que des récipients spécialement destinés à contenir du carburant.

• En cas de longues périodes de remisage ou de transport de la tronçonneuse, les réservoirs de carburant et d’huile devront être vidés. Pour se débarrasser du surplus, s’adresser à la stationservice la plus proche.

• La protection pour le transport doit toujours être montée sur l’équipement de coupe au cours du transport et du remisage de la machine, pour éviter tout contact involontaire avec la chaîne acérée. Même une chaîne immobile peut blesser gravement la personne qui la heurte.

Remisage prolongé

Videz les réservoirs de carburant et d’huile dans un endroit bien aéré. Conservez le carburant dans des bidons approuvés dans un endroit sûr. Montez la protection du guide-chaîne. Nettoyez la machine. Voir les instructions au chapitre Schéma d’entretien.

Avant de remiser la machine pour une période prolongée, veiller à ce qu'elle soit bien nettoyée et que toutes les mesures d'entretien aient été effectuées.

French – 61

DÉMARRAGE ET ARRÊT

Démarrage et arrêt

AVERTISSEMENT! Contrôler les points suivants avant la mise en marche:

Le frein de chaîne doit être activé lors du démarrage de la tronçonneuse aﬁn de réduire le risque de contact avec la chaîne en rotation.

Ne pas démarrer la tronçonneuse si le guide, la chaîne et tous les capots ne sont pas montés. Sinon, l’embrayage risque de se détacher et de causer des blessures personnelles.

Placer la machine sur un support stable. Veiller à adopter une position stable et à ce que la chaîne ne puisse pas entrer en contact avec quoi que ce soit.

Veiller à ce qu’aucune personne non autorisée ne se trouve dans la zone la travail.

Moteur froid

Démarrage: Le frein de chaîne doit être activé quand la

tronçonneuse est démarrée. Activer le frein en poussant la protection anti-rebond vers l’avant.

Allumage; starter: Mettre la commande de starter sur la position de starter. Le contacteur d’arrêt doit alors se placer automatiquement en position de démarrage.

Décompresseur: Si la machine est équipée d’un décompresseur (B): enfoncer celui-ci pour réduire la pression dans le cylindre et faciliter le démarrage de la machine. Toujours utiliser le décompresseur au démarrage. Une fois le moteur lancé, le décompresseur se remet automatiquement en position initiale.

Moteur chaud

Procéder comme pour le démarrage du moteur froid, mais sans starter. Le ralenti accéléré est sélectionné en tirant puis en repoussant la commande de starter.

Démarrage

Saisir la poignée avant avec la main gauche. Placer le pied droit sur la partie inférieure de la poignée arrière et appuyer la tronçonneuse sur le sol. Prendre la poignée du lanceur, tirer lentement avec la main droite jusqu’à sentir une résistance (les cliquets se mettent en prise) et tirer plusieurs fois rapidement et avec force jusqu’au démarrage du moteur.

lanceur autour de la main.

REMARQUE! Ne pas sortir complètement la corde du lanceur et ne pas lâcher la poignée avec la corde du lanceur complètement sortie. Cela pourrait endommager la machine.

Ne jamais enrouler la corde du

Ralenti accéléré: Un ralenti accéléré combiné au starter

est obtenu quand la commande est en position de starter. Pompe à carburant: Si la machine est équipée d’une

pompe de carburant (A): Appuyer sur la poche en caoutchouc de la pompe à carburant plusieurs fois jusqu’à ce que le carburant commence à remplir la poche. Il n’est pas nécessaire de remplir la poche complètement.

62 – French

Enfoncer la commande du starter dès que le moteur s’allume et répéter les lancements jusqu’au démarrage. Quand le moteur démarre, accélérer rapidement à fond, ce qui en même temps supprime le ralenti accéléré.

DÉMARRAGE ET ARRÊT

Le frein de chaîne étant encore activé, le régime du moteur doit être mis sur le ralenti le plus vite possible en déconnectant rapidement la gâchette d’accélération. De cette manière, toute usure inutile de l’embrayage, du tambour d’embrayage et de la bande de frein peut être évitée.

Remarque! Réinitialiser le frein de chaîne en poussant la protection anti-rebond contre l’étrier de la poignée. La tronçonneuse est maintenant prête à être utilisée.

AVERTISSEMENT! Une inhalation prolongée des gaz d’échappement du

moteur, du brouillard d’huile de chaîne et de la poussière de copeaux peut constituer un danger pour la santé.

• Ne jamais démarrer la tronçonneuse si le guide, la chaîne et tous les capots ne sont pas correctement montés. Voir les instructions au chapitre Montage. Si le guide et la chaîne ne sont pas montés sur la tronçonneuse, l’accouplement peut se détacher et causer des dommages graves.

• S’assurer que la zone de travail est bien dégagée et qu’aucune personne et aucun animal ne risquent d’entrer en contact avec l’équipement de coupe.

• Tenez toujours la tronçonneuse à deux mains. Tenez la main droite sur la poignée arrière et la main gauche sur la poignée avant.

et gauchers, doivent la tenir ainsi.

en entourant la poignée de la tronçonneuse avec les pouces et les autres doigts.

Tous les utilisateurs, droitiers

Tenez fermement

Arrêt

• Le frein de chaîne doit être activé quand la tronçonneuse est démarrée. Voir les instructions au chapitre Démarrage et arrêt. Ne démarrez jamais la tronçonneuse en l’air. Cette méthode est très dangereuse car il est facile de perdre le contrôle de la tronçonneuse.

• Ne jamais mettre la machine en marche à l’intérieur. Les gaz d’échappement du moteur sont nocifs.

Le moteur est arrêté en poussant l’interrupteur d’arrêt en position d’arrêt.

French – 63

TECHNIQUES DE TRAVAIL

Avant chaque utilisation:

1 Contrôler que le frein de chaîne fonctionne

correctement et n’est pas endommagé.

2 Contrôler que la protection arrière de la main droite

n’est pas endommagée.

3 Contrôler que le blocage de l’accélération fonctionne

correctement et n’est pas endommagé.

4 Contrôlez que l’interrupteur d’arrêt fonctionne

correctement et est en bon état.

5 Contrôler que toutes les poignées ne comportent pas

d’huile.

6 Contrôler que le système anti-vibrations fonctionne

correctement et n’est pas endommagé.

7 Contrôler que le silencieux est bien attaché et qu’il

n’est pas endommagé.

8 Contrôler que tous les éléments de la tronçonneuse

sont serrés et qu’ils ne sont ni endommagés ni absents.

9 Contrôler que le capteur de chaîne est bien en place

et qu’il n’est pas endommagé.

10 Contrôlez la tension de la chaîne.

Méthodes de travail

Règles élémentaires de sécurité

1 Bien observer la zone de travail:

• S’assurer qu’aucune personne, aucun animal ou aucun autre facteur ne risque de gêner l’utilisateur de la machine.

• S’assurer que les susnommés ne risquent pas d’entrer en contact avec la chaîne de la tronçonneuse ou d’être blessés par la chute de l’arbre coupé.

REMARQUE! Observer les règles ci-dessus mais ne jamais utiliser une tronçonneuse sans s’assurer la possibilité de pourvoir appeler à l’aide en cas d’accident.

2 Ne pas travailler par mauvais temps: brouillard épais,

pluie diluvienne, vent violent, grand froid, etc. Travailler par mauvais temps est cause de fatigue et peut même être dangereux: sol glissant, direction de chute d’arbre modiﬁée, etc.

3 Observer la plus grande prudence en élaguant les

petites branches et éviter de scier un bosquet (ou plusieurs branchettes en même temps). Les branchettes peuvent se coincer dans la chaîne, être projetées vers l’utilisateur et causer des blessures personnelles graves.

IMPORTANT! Ce chapitre traite des mesures élémentaires de sécurité

à respecter en travaillant avec la tronçonneuse. Cependant, aucune information ne peut remplacer l’expérience et le savoir-faire d’un professionnel. En cas de doute ou de difﬁculté quant à l’utilisation de la machine, consulter un spécialiste. Demander conseil au point de vente de la tronçonneuse, à l’atelier d’entretien ou à un utilisateur expérimenté. L’utilisateur doit éviter d’utiliser la machine s’il ne se sent pas sufﬁsamment qualiﬁé pour le travail à effectuer!

Avant d’utiliser la tronçonneuse, il convient de comprendre le phénomène de rebond et de savoir comment l’éviter. Voir au chapitre Mesures anti-rebond.

Avant d’utiliser la tronçonneuse, il faut connaître les différences entre les deux méthodes de sciage: sciage avec la partie supérieure ou sciage avec la partie inférieure de la chaîne. Voir les instructions aux chapitres Mesures anti-rebond et Équipement de sécurité de la machine.

Utiliser les équipements de protection personnelle. Voir au chapitre Équipement de protection personnelle.

64 – French

4 S’assurer de pouvoir se tenir et se déplacer en toute

sécurité. Repérer les éventuels obstacles en cas de déplacement imprévu: souches, pierres, branchages, fondrières, etc. Observer la plus grande prudence lors de travail sur des terrains en pente.

5 Observer la plus grande prudence lors de l’abattage

des arbres sous tension. Avant et après le sciage, les arbres sous tension risquent de brutalement retrouver leur position initiale. Un mauvais placement de l’utilisateur ou de l’entaille d’abattage peut entraîner un choc avec l’arbre pouvant résulter en une chute ou en une perte du contrôle de la machine. Ces deux cas de ﬁgure sont susceptibles de provoquer des blessures graves.

TECHNIQUES DE TRAVAIL

6 Pour se déplacer, bloquer la chaîne avec le frein de

chaîne et couper le moteur. Porter la tronçonneuse avec le guide et la chaîne tournés vers l’arrière. Pour un transport prolongé, utiliser le fourreau du guidechaîne.

7 Quand vous posez la tronçonneuse par terre, bloquez

la chaîne avec le frein de chaîne et veillez à toujours voir la machine. Coupez toujours le moteur en cas de “stationnement“ prolongé.

Règles élémentaires

1 En comprenant en quoi consiste et comment se

produit un rebond, il est possible de limiter et même d’éliminer l’effet de surprise qui augmente le risque d’accident. La plupart des rebonds sont courts, mais certains peuvent être extrêmement rapides et violents.

2 Toujours tenir la tronçonneuse fermement des deux

mains, la main droite sur la poignée arrière, la gauche sur la poignée avant. Tenir les poignées solidement avec les doigts et le pouce. Toujours tenir la tronçonneuse dans cette position, que l’on soit droitier ou gaucher. Une prise solide aide à maîtriser les rebonds et à mieux contrôler la tronçonneuse.

lâcher les poignées!

Ne pas

Gardez le contrôle de la pièce de travail. Si les pièces que vous sciez sont petites et légères, elles peuvent se coincer dans la chaîne et être projetées sur vous. Même si cela n’est pas dangereux en soi, vous pouvez être surpris et perdre le contrôle de la tronçonneuse. Ne sciez jamais des branches ou des billes empilées sans les séparer. Sciez seulement une bille ou un morceau à la fois. Retirez les morceaux sciés pour que votre zone de travail reste sûre.

4 Ne jamais se servir de la tronçonneuse à un

niveau trop élevé, plus haut que les épaules, et éviter de couper avec la pointe du guide-chaîne. Ne jamais tenir la tronçonneuse d’une seule main!

5 Aﬁn de conserver le contrôle de la tronçonneuse,

toujours conserver une position stable. Ne jamais travailler sur une échelle, dans un arbre ou sur tout autre support ne garantissant pas une bonne sécurité.

3 La plupart des accidents dus à un rebond se

produisent lors de l’élagage. Se tenir fermement sur les jambes et s’assurer que la zone de travail est bien dégagée pour ne pas risquer de trébucher ou de perdre l’équilibre.

Par manque d’attention, la zone de rebond du nez du guide peut buter sur une souche, un rondin, une branche ou un arbre voisin et occasionner un rebond.

6 Toujours travailler à la vitesse maximale, c’est à dire à

plein régime.

7 Observer la plus grande prudence en utilisant le

tranchant supérieur du guide-chaîne, c’est à dire en sciant la pièce par en dessous (de bas en haut). Ceci s’appelle travailler en poussée. La force réactionnelle de la chaîne pousse la tronçonneuse vers l’utilisateur.

French – 65

TECHNIQUES DE TRAVAIL

Si la chaîne se coince, la tronçonneuse peut être rejetée contre vous.

8 Il importe de résister à la poussée en arrière du guide-

chaîne. En effet, si le guide-chaîne est repoussé sufﬁsamment en arrière pour que la zone de rebond du nez se trouve en contact avec l’arbre, un rebond peut se produire.

Le tronçonnage avec la partie inférieure de la chaîne, c’est à dire par dessus (de haut en bas), s’appelle méthode ”poussée”. La tronçonneuse est attirée vers l’arbre et le bord avant de la tronçonneuse devient un appui naturel contre l’arbre. Dans ce cas, l’utilisateur contrôle mieux à la fois sa tronçonneuse et la zone de rebond du nez.

Scier en utilisant la méthode ”poussée” implique un risque accru de rebond. Voir au chapitre Mesures antirebond.

Terminologie

Sciage = consiste à scier le tronc de part en part. Élagage = consiste à ébrancher un arbre abattu. Fendage = consiste à casser la pièce avant que l’entaille

ne soit terminée.

Avant toute opération de sciage, observer les cinq facteurs suivants:

1 Ne pas coincer l’outil de coupe dans l’entaille.

2 Ne pas casser la pièce en cours de sciage.

3 La chaîne ne doit rencontrer ni le sol ni tout autre

obstacle pendant ou après le sciage.

4 Y a-t-il risque de rebond?

9 Suivre les instructions du fabricant relatives à

l’affûtage et à l’entretien. Lors du remplacement du guide et de la chaîne, n’utiliser que les combinaisons chaîne et guide-chaîne recommandées. Voir aux chapitres Équipement de coupe et Caractéristiques techniques.

Technique de base pour la coupe

AVERTISSEMENT! N’utilisez jamais une tronçonneuse en la tenant d’une seule

main. Il n’est pas possible de contrôler correctement une tronçonneuse d’une seule main. Tenez toujours fermement les poignées des deux mains.

Généralités

• Toujours travailler à plein régime!

• Mettre le moteur au ralenti après chaque coupe (la maintenance du régime maximal hors charge, c’est à dire sans que le moteur ait à supporter le travail de la chaîne, risque d’endommager gravement le moteur).

• Scier de haut en bas = méthode ”tirée”

• Scier de bas en haut = méthode ”poussée” .

66 – French

5 L’aspect du site et du terrain peut-il gêner la sécurité

de la position de travail et des déplacements?

Si la chaîne se coince ou si la pièce à scier se casse, cela dépend de deux raisons: le support de la pièce avant et après le sciage et l’état de tension de la pièce.

Il est en général possible d’éviter les inconvénients indiqués ci-dessus en effectuant le sciage en deux temps, soit de haut en bas, soit de bas en haut. Il s’agit alors de neutraliser la tendance naturelle de la pièce à coincer la chaîne ou à se fendre.

IMPORTANT! Si la chaîne se coince dans l’entaille, couper immédiatement le moteur! Ne pas tirer sur la tronçonneuse pour la dégager aﬁn de ne pas se blesser à la chaîne au moment où la tronçonneuse se décoince subitement. Utiliser un bras de levier pour décoincer la tronçonneuse.

La liste suivante indique comment se tirer des situations les plus couramment rencontrées par les utilisateurs de tronçonneuses.

TECHNIQUES DE TRAVAIL

Élagage

Lors de l’élagage de branches épaisses, procéder comme pour le sciage ordinaire.

Couper les branches gênantes par étapes, une par une.

Maintenir le plein régime et se préparer à toute éventualité.

Si cela est possible (= s’il est possible de retourner le tronc), interrompre de préférence l’entaille aux 2/3 du tronc.

Sciage

AVERTISSEMENT! N’essayez jamais de scier des billes empilées ou serrées les

unes contre les autres. Vous augmenteriez considérablement le risque de rebond et de blessures graves et même mortelles.

Si vous avez une pile de billes, chaque bille à scier doit être retirée du tas, placée sur un chevalet ou un autre support approprié et être sciée séparément.

Retirez les morceaux sciés de la zone de travail. Si vous les laissez dans la zone de travail, vous augmentez le risque de rebond accidentel et le risque de perdre l’équilibre quand vous travaillez.

Le tronc est couché à même le sol. Il n’y a aucun risque de coinçage de la chaîne ou de fendage de la pièce à scier. Par contre, il existe un risque important que la chaîne rencontre le sol après le sciage.

Retourner le tronc de manière à pouvoir couper le 1/3 restant de haut en bas.

Une extrémité du tronc repose sur un support. Risque important de fendage.

Commencer par couper le tronc par en bas (environ 1/3 du diamètre).

Finir la coupe par en haut, de manière que les deux traits de coupe se rencontrent.

Les deux extrémités du tronc reposent sur des supports.

Commencer par couper le tronc par le haut (environ 1/3 du diamètre).

Risque important de coinçage de la chaîne.

Couper le tronc de haut en bas. Faire attention à la ﬁn de l’entaille pour éviter que la chaîne ne rencontre le sol.

French – 67

TECHNIQUES DE TRAVAIL

Finir la coupe par en dessous, de manière que les traits de coupe se rencontrent.

Techniques d’abattage

IMPORTANT! L’abattage d’un arbre demande beaucoup d’expérience. Un utilisateur non expérimenté ne doit pas effectuer d’abattages. L’utilisateur se doit d’éviter toute utilisation qu’il ne maîtrise par sufﬁsamment!

Distance de sécurité

La distance de sécurité à respecter entre un arbre à abattre et le lieu de travail doit être d’au moins 2 1/2 fois la hauteur de l’arbre. Veiller à ce que personne ne se trouve dans la ”zone dangereuse” avant et pendant l’abattage.

Cette estimation peut amener à juger plus prudent de laisser l’arbre tomber dans son sens naturel de chute, soit que le sens d’abattage décidé auparavant soit impossible à obtenir, soit qu’il constitue un danger.

Un autre facteur important (qui n’a aucune incidence sur le sens d’abattage mais concerne la sécurité), est la présence éventuelle de branches mortes ou abîmées qui, en se détachant, risquent de provoquer des blessures.

Il convient avant tout éviter que l’arbre abattu ne s’accroche à un autre arbre. Décrocher un arbre coincé dans un autre peut síavérer très dangereux et présente un grand risque díaccident. Voir les instructions au chapitre Solution à un abattage raté.

IMPORTANT! Lors de délicates opérations d’abattage, les protecteurs d’oreilles devront être retirés dès la ﬁn du tronçonnage aﬁn que tout bruit ou signal d’avertissement puisse être entendu.

Sens d’abattage

Le but consiste à placer l’arbre abattu de façon à ce que l’ébranchage et le tronçonnage ultérieurs du tronc puissent être effectués sur un terrain aussi favorable que possible. Chercher à sécuriser au maximum la position de travail.

Après avoir décidé du sens d’abattage de l’arbre, déterminer dans quel sens l’arbre aura tendance à s’abattre naturellement.

Les facteurs déterminants sont:

• L’inclinaison

• La courbure

• La direction du vent

• La densité des branches

• Le poids éventuel de la neige

• Obstacles autour de l’arbre: d’autres arbres, des lignes électriques, des routes et des bâtiments par exemples.

• Observez si l’arbre est abîmé ou pourri, car il risque alors de se rompre et de commencer à tomber plus tôt que prévu.

68 – French

Émondage des branches basses et voie de retraite

Ébranchez le tronc jusqu’à hauteur d’épaule. Pour des raisons de sécurité, il est préférable de travailler de haut en bas avec le tronc entre la tronçonneuse et vous.

Dégager les taillis autour du tronc et éviter les obstacles tels que pierres, branches cassées, fondrières, etc. pour s’assurer d’une voie de retraite facile au moment de la chute. La voie de retraite doit être à 135

° derrière le sens

de chute prévu de l’arbre.

1 Zone de danger 2 Voie de retrait 3 Sens d’abattage

TECHNIQUES DE TRAVAIL

Abattage

AVERTISSEMENT! Il est déconseillé aux utilisateurs non expérimentés d’abattre

un arbre dont le diamètre du tronc est supérieur à la longueur du guide-chaîne!

L’abattage est constitué de trois entailles. On procède d’abord à l’encoche qui comprend une entaille supérieure et une entaille inférieure, puis à l’abattage proprement dit grâce au trait de chute. Un emplacement correct de ces entailles permet de déterminer le point de chute de l’arbre de manière très précises.

Encoche

Pour effectuer l’encoche, commencer par l’entaille supérieure. Utiliser la poignée avant de la tronçonneuse (1) comme aide à l’abattage. Viser le long de la poignée un but plus loin sur le terrain, là où l’arbre doit tomber (2). Se tenir à droite de l’arbre, derrière la tronçonneuse et utiliser la méthode de sciage dite tirée.

Effectuer ensuite l’entaille inférieure de façon que les deux entailles correspondent.

Placer le trait de chute à environ 3-5 cm (1,5-2 pouces) au-dessus du plan horizontal de l’encoche.

Placer le patin d’ébranchage (s’il y en a un de monté) derrière la charnière. Scier à plein régime et enfoncer graduellement le guide-chaîne dans le tronc. Attention si l’arbre se déplace dans le sens opposé au sens de chute choisi. Introduire un coin ou un bras de levier dans le trait de chute dès que la profondeur de coupe le permet.

Le trait de chute doit s’achever parallèlement à l’encoche, l’espace entre les deux étant 1/10 du diamètre du tronc. La partie non coupée du tronc s’appelle la charnière.

L’encoche doit faire 1/4 du diamètre du tronc et l’angle entre les deux entailles doit être d’au moins 45

La ligne de jointure entre les deux entailles s’appelle le trait de chute. Le trait de chute doit être horizontal et former un angle de 90

Trait de chute

Le trait de chute se fait de l’autre côté du tronc et doit être parfaitement horizontal. Se tenir à gauche de l’arbre et utiliser la méthode tirée.

° avec le sens de chute prévu.

°.

La charnière guide le tronc dans la direction de chute.

Le contrôle de la direction de chute de l’arbre fonctionne mal si la charnière est trop petite ou coupée trop profondément ou si les deux entailles ne coïncident pas.

French – 69

TECHNIQUES DE TRAVAIL

Une fois l’encoche et le trait de chute terminés, l’arbre commence à tomber de lui-même ou à l’aide d’un coin ou d’un bras de levier.

Ne travaillez jamais sous un arbre abattu resté coincé dans un autre arbre.

Nous recommandons une longueur de guide-chaîne supérieure au diamètre du tronc, pour que le trait de chute et l’encoche soient réalisés d’un simple trait de scie. Vous trouverez des informations sur les longueurs de guidechaîne recommandées pour votre modèle de tronçonneuse au chapitre Caractéristiques techniques.

Il existe des méthodes d’abattage spéciﬁques pour les troncs dont le diamètre est supérieur à la longueur du guide-chaîne. Ces méthodes comportent un risque important de choc entre la zone de rebond du guidechaîne et un objet.

Solution à un abattage raté

Récupération d’un arbre accroché

Décrocher un arbre coincé dans un autre peut síavérer très dangereux et présente un grand risque díaccident.

N’essayez jamais de faire tomber un arbre qui s’est coincé dans un autre.

Le plus sûr est d’utiliser un treuil.

• Monté sur tracteur

• Mobile

Sciage d’un arbre ou d’une branche pliés

Préparations: Apprécier la direction dans laquelle l’arbre ou la branche est susceptible de se détendre, ainsi que son point de rupture (en cas de ﬂexion supplémentaire).

S’assurer de pouvoir agir sans risque et déterminer si une solution de toute sécurité est possible. En cas de difﬁculté, le plus sûr moyen est de ne pas se servir de la tronçonneuse et d’avoir recours à un treuil.

Règles générales:

Se placer de façon à ne pas se trouver dans la trajectoire de la branche/de l’arbre lors de la détente.

70 – French

Faire plusieurs entailles à proximité du point de rupture en nombre et de profondeur sufﬁsants pour libérer la tension dans la branche/l’arbre et donc provoquer la cassure de la branche/de l’arbre au point de rupture.

Ne jamais scier de part en part un arbre ou une branche pliés!

TECHNIQUES DE TRAVAIL

Si vous devez sciez à travers l’arbre/la branche, faites trois découpes de 3 à 5 cm de profondeur à 3 cm d’intervalle.

Continuez à scier plus profondément jusqu’à ce que la tension de l’arbre/la branche se libère.

Sciez l’arbre/la branche sur le côté opposé une fois la tension libérée.

Mesures anti-rebond

AVERTISSEMENT! Un rebond peut-être soudain, rapide et violent et renvoyer la

tronçonneuse, le guide-chaîne et la chaîne en direction de l’utilisateur. Si la chaîne est alors en rotation, les blessures encourues sont graves et quelquefois mortelles. Il convient donc de comprendre les raisons d’un rebond aﬁn de pouvoir éviter ce phénomène grâce à une bonne méthode de travail et un comportement prudent.

Le rebond ne peut se produire que quand la pointe ou nez du guide-chaîne (zone de rebond) touche un objet quelconque.

Élagage

AVERTISSEMENT! La plupart des accidents de rebond se produisent lors de l’ébranchage. N’utilisez pas la zone de rebond du guide. Soyez très prudent et évitez que le nez du guide n’entre en contact avec la bille, d’autres branches ou d’autres objets. Soyez particulièrement prudent avec les branches sous tension. Elles peuvent revenir vers vous et vous faire perdre le contrôle, ce qui pourrait entraîner des blessures.

Se tenir bien d’aplomb et en position sûre. Travailler depuis la gauche du tronc. Se tenir aussi proche que possible de la tronçonneuse pour mieux la maîtriser. Si possible, prendre appui sur le tronc avec le corps de la tronçonneuse.

Qu’est-ce qu’un rebond?

Un rebond est la réaction de recul qui peut se produire quand le quart supérieur du nez du guide-chaîne (la zone de rebond) touche un objet quelconque.

Le rebond se produit toujours dans le plan du guidechaîne. En général, tronçonneuse et guide-chaîne sont relevés simultanément en direction de l’utilisateur. Néanmoins, la direction du rebond peut varier suivant la position de la tronçonneuse au moment où la zone de rebond du guide-chaîne touche un objet quelconque.

Ne se déplacer qu’avec le tronc entre soi et la tronçonneuse.

Tronçonnage en rondins

Voir les instructions au chapitre Technique de base pour la coupe.

French – 71

ENTRETIEN

Généralités

L’utilisateur ne peut effectuer que les travaux d’entretien et de révision décrits dans ce manuel d’utilisation.

IMPORTANT! Tout entretien autre que celui indiqué dans ce manuel doit être effectué par un réparateur qualiﬁé (concessionnaire).

Réglage du carburateur

En raison de la législation en vigueur concernant l'environnement et les émissions, la tronçonneuse est équipée de limiteurs d'écoulement sur les vis de réglage du carburateur. Ceci limite les possibilités de réglage à 1/ 2 tour maximum.

1/2

Les caractéristiques techniques de cette machine Jonsered assurent des émissions de gaz nocifs réduites au minimum.

Fonctionnement

• Le carburateur détermine le régime du moteur via la commande de l’accélération. C’est dans le carburateur que l’air est mélangé à l’essence. Ce mélange air/essence est réglable. Pour pouvoir utiliser la puissance maximale de la machine, le réglage doit être correctement effectué.

• Le bon fonctionnement du pot catalytique dépend notamment du réglage du carburateur. Suivez minutieusement les recommandations suivantes, en vous aidant d’un compte-tours.

• Le réglage du carburateur signiﬁe que le moteur est adapté aux conditions locales telles que le climat, l’altitude, l’essence et le type d’huile deux temps.

• Le carburateur comporte trois possibilités de réglage:

- L = Pointeau de bas régime

- H = Pointeau de haut régime

- T = Vis de ralenti

• Les pointeaux L et H règlent le débit de carburant nécessaire par rapport au ﬂux d’air permis par l’ouverture de la commande de l’accélération. S’ils sont tournés dans le sens des aiguilles d’une montre, le mélange est plus pauvre (moins d’essence); s’ils sont tournés dans le sens contraire des aiguilles d’une montre, le mélange est alors plus riche (plus d’essence). Un mélange pauvre donne un régime plus haut et un mélange riche donne un régime plus bas.

• La vis T règle la position de la commande de l’accélération au ralenti. Si la vis T est tournée dans le sens des aiguilles d’une montre, on obtient un régime de ralenti plus haut; si elle est tournée dans le sens contraire des aiguilles d’une montre, on obtient un régime de ralenti plus bas.

Réglage de base et rodage

Le réglage de base du carburateur est effectué à l’usine. Éviter d’utiliser un régime trop élevé durant les 10 premières heures.

REMARQUE! Si la chaîne tourne au ralenti, tourner la vis T dans le sens contraire des aiguilles d’une montre jusqu’à ce que la chaîne s’arrête.

Régime de ralenti recommandé: 2700 tr/min

Réglage ﬁn

Une fois la machine rodée, le réglage ﬁn doit être effectué. Ce réglage doit impérativement être conﬁé à une personne qualiﬁée. Régler d’abord le pointeau L et ensuite la vis de ralenti T et ﬁnalement le pointeau H.

Changement du type de carburant

Un nouveau réglage ﬁn peut être nécessaire si la tronçonneuse, après un changement du type de carburant, se comporte différemment au démarrage, à l’accélération, au régime d’emballement, etc.

Conditions

• Toutes ces opérations de réglage doivent être effectuées avec un ﬁltre à air propre et le carter de cylindre monté. Si le carburateur est réglé avec un ﬁltre à air sale, on obtiendra un mélange de carburant trop pauvre au prochain nettoyage du ﬁltre. Ceci peut endommager gravement le moteur.

• Ne pas essayer de dépasser la position d’arrêt pour régler les pointeaux L et H, une telle tentative pouvant endommager la machine.

• Démarrer la machine suivant les instructions et la chauffer pendant 10 minutes.

• Placer la machine sur une surface plane, le guidechaîne pointant dans la direction opposée par rapport à l’utilisateur et en évitant que le guide-chaîne et la chaîne ne touchent la surface plane ou tout autre objet.

72 – French

ENTRETIEN

Pointeau L de bas régime

Visser le pointeau L dans le sens des aiguilles d’une montre jusqu’à l’arrêt. Si le moteur a une mauvaise accélération ou un ralenti irrégulier, visser le pointeau L dans le sens inverse des aiguilles d’une montre jusqu’à obtention d’une bonne accélération et d’un ralenti régulier.

Réglage ﬁn du ralenti T

Le ralenti se règle avec la vis repérée T. Si un réglage est nécessaire, tourner la vis T dans le sens des aiguilles d’une montre jusqu’à ce que la chaîne commence à tourner. Tourner ensuite la vis dans le sens contraire des aiguilles d’une montre jusqu’à l’arrêt de la chaîne. Un ralenti correctement réglé permet au moteur de tourner régulièrement dans toutes les positions sans entraîner la chaîne, en offrant une marge confortable avant la mise en rotation de la chaîne.

AVERTISSEMENT! Si le réglage de ralenti est impossible sans que la chaîne soit

entraînée, contacter un atelier spécialisé compétent. Ne pas utiliser la tronçonneuse tant qu’elle n’est pas correctement réglée ou réparée.

Pointeau H de haut régime

Le moteur est réglé à l’usine sur un niveau intermédiaire. En cas de travail à des hauteurs élevées ou de nouvelles conditions climatiques, thermiques et d’humidité, il peut s’avérer nécessaire d’effectuer un léger réglage du pointeau de haut régime.

REMARQUE! Si le pointeau de haut régime est trop vissé, le piston et/ou le cylindre risquent d’être endommagés.

Lors des essais à l’usine, le pointeau de haut régime est réglé pour que le moteur soit conforme aux exigences législatives en vigueur tout en garantissant des prestations optimales. Le pointeau de haut régime du carburateur est ensuite verrouillé, à l’aide d’un limiteur de mouvement, sur la position de dévissage maximal. Le limiteur limite la possibilité de réglage à un demi-tour maximum.

Carburateur correctement réglé

Un carburateur correctement réglé signiﬁe que la machine répond promptement à une accélération et qu’elle fait des bulles à plein régime. De plus, la chaîne ne doit jamais tourner au ralenti. Si le pointeau L est réglé trop pauvrement, les démarrages risquent d’être difﬁciles et les accélérations médiocres. Un pointeau H réglé sur un mélange trop pauvre résulte en une perte de puissance de la machine, de mauvaises accélérations et/ ou des détériorations du moteur.

Contrôle, maintenance et entretien des équipements de sécurité de la tronçonneuse

Remarque! L’entretien et la réparation de la machine exigent une formation spéciale, et plus particulièrement l’équipement de sécurité de la machine. Si les contrôles suivants ne donnent pas un résultat positif, nous vous recommandons de prendre contact avec votre atelier d’entretien.

Frein de chaîne avec arceau protecteur

Contrôle de l’usure du ruban de frein

Nettoyer le frein de chaîne et le tambour d’embrayage (copeaux, résine, saletés). La saleté et l’usure compromettent le bon fonctionnement du frein.

Vériﬁer régulièrement le ruban qui doit avoir au moins 0,6 mm d’épaisseur à son point le plus usé.

Contrôle de l’arceau protecteur

Vériﬁer que l’arceau est intact et sans aucun défaut apparent tel que ﬁssures.

Actionner l’arceau d’avant en arrière pour s’assurer qu’il se meut librement et qu’il est solidement ﬁxé à son articulation dans le carter d’embrayage.

French – 73

ENTRETIEN

Contrôle de la fonction d’inertie

Posez la tronçonneuse avec le moteur arrêté sur une souche ou sur toute autre base stable. Relâchez la poignée avant et laissez la tronçonneuse tomber contre la souche de son propre poids, en pivotant autour de la poignée arrière.

Dès que le nez du guide rencontre l’obstacle, le frein doit se déclencher automatiquement.

Contrôle de l’effet de freinage

Placer la tronçonneuse sur une surface solide et la mettre en marche. Vériﬁer que la chaîne ne touche pas le sol ou tout autre obstacle. Voir les instructions au chapitre Démarrage et arrêt.

Ne pas lâcher la poignée avant.

immédiatement.

La chaîne doit s’arrêter

Blocage de l’accélération

• Vériﬁer d’abord que la commande de l’accélération est bloquée en position de ralenti quand le blocage de l’accélération est en position initiale.

• Appuyer sur le blocage de l’accélération et vériﬁer qu’il revient de lui-même en position initiale quand il est relâché.

• Vériﬁer que le blocage de l’accélération, la commande d’accélération et leurs ressorts de rappel fonctionnent correctement.

Tenir fermement la tronçonneuse des deux mains, les doigts et le pouce épousant bien les poignées.

Donner le plein régime puis activer le frein de chaîne en poussant le poignet gauche contre l’arceau protecteur.

74 – French

• Mettre la tronçonneuse en marche et accélérer au maximum. Lâcher la commande de l’accélération et s’assurer que la chaîne s’arrête et demeure immobile. Si elle tourne quand la commande est en position de ralenti, il convient de contrôler le réglage du ralenti du carburateur.

Capteur de chaîne

ENTRETIEN

Bouton d’arrêt

Vériﬁer que le capteur de chaîne est en bon état et qu’il est bien ﬁxé dans le corps de la tronçonneuse.

Protection de la main droite

S’assurer que la protection de la main droite est intacte et sans défauts visibles tels que ﬁssures, etc.

Système anti-vibrations

Vériﬁer régulièrement l’état des éléments aﬁn de détecter ﬁssures et déformations.

S’assurer que les éléments sont bien ﬁxés entre le moteur et les poignées.

Mettre le moteur en marche et s’assurer qu’il s’arrête lorsque le bouton d’arrêt est amené en position d’arrêt.

Silencieux

Ne jamais utiliser une machine dont le silencieux est défectueux.

Vériﬁer régulièrement la ﬁxation du silencieux dans la machine.

Certains silencieux sont munis d’une grille antiﬂamme. Cette grille doit être nettoyée une fois par semaine si la machine en est équipée. Utiliser de préférence une brosse en acier. Un pare-étincelles colmaté risque de causer la surchauffe du moteur et de provoquer de sérieuses avaries du moteur.

Remarque! Remplacer la grille si elle est endommagée. Une grille encrassée cause une surchauffe du moteur, entraînant des détériorations au niveau du cylindre et du piston. Ne jamais se servir d’une machine dont le silencieux est endommagé.

silencieux sans grille antiﬂamme ou avec une grille antiﬂamme défectueux.

Ne jamais utiliser un

French – 75

ENTRETIEN

Le silencieux est conçu pour atténuer le bruit et dévier le ﬂux des gaz d’échappement loin de l’utilisateur. Ces gaz sont chauds et peuvent transporter des étincelles risquant de causer un incendie si elles entrent en contact avec un matériau sec et inﬂammable.

Un silencieux équipé d’un pot catalytique réduit énormément les taux d’hydrocarbures (HC), d’oxydes d’azote (NO) et d’aldéhydes contenus dans les gaz d’échappement. Toutefois cela ne réduit pas le monoxyde de carbone (CO) qui est toxique mais sans odeur! Ne jamais travailler dans des espaces clos ou mal aérés. Lors du travail dans des congères, ravins ou dans des endroits étroits, toujours veiller à avoir une bonne circulation de l’air.

Lanceur

AVERTISSEMENT! Le ressort de rappel est tendu et risque, en cas de

manipulation imprudente, de sortir du boîtier et de causer des blessures.

Observez la plus grande prudence lors du remplacement du ressort de démarrage ou de la corde de lanceur. Utilisez des lunettes et des gants de protection.

Remplacement d’une corde de lanceur rompue ou usée

• Déposer la vis au centre de la poulie et enlever la poulie. Installer et bloquer une nouvelle corde sur la poulie. Enrouler la corde d’environ 3 tours sur la poulie. Monter la poulie contre le ressort de rappel, de manière à ce que l’extrémité du ressort s’engage dans la poulie. Reposer la vis dans le centre de la poulie. Passer la corde à travers le trou du boîtier du lanceur et dans la poignée. Faire un nœud robuste à l’extrémité de la corde.

Mise sous tension du ressort

• Placer la corde dans la gorge de la poulie et faire tourner la poulie d’environ deux tours dans le sens des aiguilles d’une montre.

Remarque! Veiller à ce que la poulie puisse effectuer un demi-tour supplémentaire avec la corde entièrement déroulée.

• Déposer les vis maintenant le lanceur contre le carter moteur et sortir le lanceur.

• Tirer la corde d’environ 30 cm et la sortir de la gorge à la périphérie de la poulie. Mettre à zéro le ressort de rappel en laissant tourner prudemment la poulie en arrière.

76 – French

Remplacement d’un ressort de rappel rompu

• Sortir la poulie du lanceur. Voir au chapitre Remplacement de corde de lanceur rompue ou usée. Garder à l’esprit que le ressort de rappel se trouve à l’état tendu dans le boîtier du lanceur.

• Démonter la cassette avec le ressort de rappel hors du lanceur.

• Lubriﬁer le ressort de rappel avec de l’huile ﬂuide. Monter la cassette avec le ressort de rappel dans le

ENTRETIEN

lanceur. Monter la poulie du lanceur et tendre le ressort de rappel.

Pour un nettoyage plus sérieux, laver le ﬁltre à l’eau savonneuse.

Un ﬁltre ayant servi longtemps ne peut plus être complètement nettoyé. Le ﬁltre à air doit donc être remplacé à intervalles réguliers.

doit être remplacé immédiatement.

Une tronçonneuse JONSERED peut être équipée de différents types de ﬁltre à air suivant le lieu de travail, le temps qu’il fait, la saison, etc. Demandez conseil à votre revendeur.

Tout ﬁltre endommagé

Bougie

Montage du lanceur

• Monter le lanceur en commençant par dévider la corde avant de mettre le lanceur en place contre le carter moteur. Lâcher ensuite la corde lentement pour permettre aux cliquets de s’enclencher dans la poulie.

• Mettre en place et serrer les vis de maintien du lanceur.

Filtre à air

Le ﬁltre à air doit être maintenu propre pour éviter:

• Un mauvais fonctionnement du carburateur

• Des problèmes de démarrage

• Une perte de puissance

• Une usure prématurée des éléments du moteur.

• Une consommation anormalement élevée de carburant

• Pour déposer le ﬁltre à air, commencer par retirer le capot du ﬁltre. Lors du remontage, veiller à assurer une bonne étanchéité entre le ﬁltre à air et son support. Nettoyer le ﬁltre en le tapotant ou à l’aide d’une brosse.

L’état de la bougie dépend de:

• L’exactitude du réglage du carburateur.

• Mauvais mélange de l’huile dans le carburant (trop d’huile ou huile inappropriée).

• La propreté du ﬁltre à air.

Ces facteurs peuvent concourir à l’apparition de calamine sur les électrodes, ce qui à son tour entraîne un mauvais fonctionnement du moteur et des démarrages difﬁciles.

Si la puissance de la machine est trop faible, si la machine est difﬁcile à mettre en marche ou si le ralenti est irrégulier, toujours commencer par contrôler l’état de la bougie avant de prendre d’autres mesures. Si la bougie est encrassée, la nettoyer et vériﬁer que l’écartement des électrodes est de 0,5 mm. Remplacer la bougie une fois par mois ou plus souvent si nécessaire.

Remarque! Toujours utiliser le type de bougie recommandé! Une bougie incorrecte peut endommager le piston/le cylindre. S’assurer que la bougie est dotée d’un antiparasites.

French – 77

ENTRETIEN

Graissage du pignon d’entraînement du guide

Lubriﬁer le pignon du guide à chaque plein d’essence. Utiliser pour cela une burette spéciale et une graisse pour roulement de bonne qualité.

Graissage du roulement à aiguilles

L’axe de sortie du tambour d’embrayage est doté d’un roulement à aiguilles. Ce roulement à aiguilles doit être graissé régulièrement (une fois par semaine). REMARQUE! Utiliser de la graisse pour paliers de bonne qualité ou de l’huile moteur. Voir les instructions au chapitre Équipement de coupe.

Réglage de la pompe à huile

La pompe à huile est réglable. Pour cela, on tourne la vis à l’aide d’un tournevis ou d’une clé combinée. La machine est livrée de l’usine avec la vis sur la position 2. Le débit d’huile diminue lorsque l’on tourne la vis dans le sens des aiguilles d’une montre et augmente lorsque l’on tourne la vis dans le sens contraire.

Système de refroidissement

La machine est équipée d’un système de refroidissement permettant d’obtenir une température de fonctionnement aussi basse que possible.

Le système de refroidissement est composé des éléments suivants:

1 La prise d’air dans le lanceur. 2 La tôle-guide d’air. 3 Les ailettes de ventilation sur le volant. 4 Les ailettes de refroidissement sur le cylindre. 5 Le carter de cylindre (dirige l’air de refroidissement

vers le cylindre).

Nettoyer le système de refroidissement avec une brosse une fois par semaine, voire plus souvent dans des conditions difﬁciles. Un système de refroidissement sale ou colmaté provoque la surchauffe de la machine, endommageant le cylindre et le piston.

Remarque! Nettoyer quotidiennement le circuit de refroidissement des tronçonneuses équipées d’un pot catalytique. C’est particulièrement important avec les tronçonneuses équipées d’un pot catalytique qui, du fait des températures accrues des gaz d’échappement, requièrent un refroidissement très efﬁcace du moteur et du dispositif catalytique.

Position recommandée: Guide-chaîne 13"-15": Position 1 Guide-chaîne 15"-18": Position 2 Guide-chaîne 18"-20": Position 3

AVERTISSEMENT! Arrêter le moteur avant d’effectuer le réglage.

78 – French

–

ENTRETIEN

Épuration centrifuge ”Air Injection”

L’épuration centrifuge fonctionne comme suit: l’air d’alimentation du carburateur est admis à travers le lanceur. Les impuretés sont éjectées par la force centrifuge générée par le ventilateur.

IMPORTANT! L’épuration centrifuge exige un entretien correct et continu de la machine. Nettoyer la prise d’air du lanceur, les ailettes du ventilateur, le compartiment du volant, le tuyau d’admission et le compartiment du carburateur.

Utilisation hivernale

Lors de l’utilisation par temps froid et en neige poudreuse, des troubles de fonctionnement peuvent apparaître, dus à:

• Un moteur trop froid.

• Le givrage du ﬁltre à air et du carburateur. Prendre les dispositions suivantes:

• Diminuer partiellement l’admission d’air aﬁn d’augmenter la température du moteur.

• Réchauffer l’air d’admission du carburateur en utilisant la chaleur du cylindre.

Température inférieure ou égale à 0°°°°C:

• un bouchon d’hiver (B) pour la buse d’air à monter comme indiqué sur la ﬁgure.

Ces dispositifs permettent de réduire la quantité d’air froid admise et empêchent que de grandes quantités de neige soient aspirées dans le compartiment du carburateur.

REMARQUE! Quand le bouchon d’hiver est monté, le volet d’hiver doit être ouvert!

IMPORTANT! En cas de températures supérieures à 5

°C ou 0°C, la machine DOIT être réadaptée en version standard. Autrement, une surchauffe risque de se produire et de causer de graves avaries du moteur.

Poignées chauffantes

(CS 2152W, CS 2153W) Sur les modèles portant la désignation W, aussi bien la

poignée anneau avant que la poignée arrière sont chauffées par des éléments électriques. Le courant électrique est fourni par un générateur incorporé dans la tronçonneuse.

Pour mettre le chauffage, pousser le contact vers le bas. Pour couper le chauffage, pousser le contact vers le haut.

Le capot de cylindre a été conçu pour pouvoir être modiﬁé en utilisation hivernale. Tourner le volet d’hiver aﬁn que l’air réchauffé par le cylindre soit amené dans le compartiment du carburateur, empêchant ainsi le givrage du ﬁltre à air, par exemple.

Lorsque la température est inférieure à -5°C et/ou en cas de neige, les éléments suivants sont disponibles:

• un cache spécial (A) à monter sur le boîtier du lanceur

Chauffage électrique du carburateur

(CS 2152WH, CS 2153WH) Si cette tronçonneuse comporte la désignation

CARBURETOR HEATING

carburateur à chauffage électrique. Le chauffage électrique empêche la formation de glace dans le carburateur. Un thermostat règle le chauffage aﬁn que le carburateur ait toujours la température de travail correcte.

, elle est équipée d’un

French – 79

ENTRETIEN

Schéma d’entretien

La liste ci-dessous indique l’entretien à effectuer sur la machine. La plupart des points sont décrits à la section Entretien.

Entretien quotidien Entretien hebdomadaire Entretien mensuel

Inspectez le degré d’usure du ruban de freinage du frein de chaîne. Remplacez-le quand les parties les plus usées sont inférieures à 0,6 mm.

Inspecter le degré d’usure du moyeu, du tambour d’embrayage et du ressort d’embrayage.

Nettoyer la bougie. Vériﬁer l’écartement des électrodes (0,5 mm).

Nettoyer l’extérieur du carburateur.

Contrôler le ﬁltre à carburant et le tuyau à carburant. Remplacer au besoin.

Vider le réservoir de carburant et le nettoyer à l’intérieur.

Vider le réservoir d’huile et le nettoyer à l’intérieur.

Inspecter tous les câbles et connexions.

Nettoyer l’extérieur de la machine.

Vériﬁer que les composants de la commande de l’accélération fonctionnent correctement en ce qui concerne la sécurité. (Blocage de l’accélération et commande de l’accélération.)

Nettoyer le frein de chaîne et en contrôler le bon fonctionnement. S’assurer que le capteur de chaîne est en bon état, le remplacer si nécessaire.

Retourner le guide-chaîne tous les jours aﬁn de répartir l’usure. S’assurer que le trou de lubriﬁcation n’est pas obturé. Nettoyer la gorge de la chaîne. Lubriﬁer la roulette si le guide en comporte une.

S’assurer que le guide et la chaîne sont correctement alimentés en huile.

Vériﬁer que les rivets et les maillons de la chaîne sont dépourvus de ﬁssures, que la chaîne n’est pas raide et que les rivets et les maillons ne sont pas anormalement usés. Remplacer au besoin.

Affûter la chaîne et en contrôler la tension et l’état général. Examiner le pignon d’entraînement de la chaîne et le remplacer s’il est usé.

Nettoyer la prise d’air du lanceur.

S’assurer que toutes les vis et tous les écrous sont bien serrés.

Contrôler le bon fonctionnement du contacteur d’arrêt.

Vériﬁer qu’il n’y a pas de fuite de carburant du moteur, du réservoir ou des conduits de carburant.

Contrôler chaque jour le système de refroidissement des tronçonneuses avec pot catalytique.

Contrôlez chaque semaine le système de refroidissement des tronçonneuses sans pot catalytique.

Contrôlez le lanceur, la corde de lanceur et le ressort de rappel.

S’assurer que les éléments antivibrations ne sont pas endommagés.

Graisser le roulement du tambour d’embrayage.

Limer les bavures éventuelles sur les côtés du guide-chaîne.

Nettoyer ou remplacer la grille antiﬂamme du silencieux.

Nettoyer le compartiment du carburateur.

Nettoyer le ﬁltre à air. Le remplacer si nécessaire.

80 – French

CARACTÉRISTIQUES TECHNIQUES

Caractéristiques techniques

CS 2152 CS 2153

Moteur

Cylindrée, cm Alésage, mm 45 44,3 Course, mm 32,5 32,5 Régime de ralenti, tr/min 2700 2700 Puissance, kW/tr/min 2,4/9000 2,6/9600

Système d’allumage

Fabricant du système d'allumage SEM SEM Type de système d’allumage CD CD Bougie NGK BPMR 7A/

Écartement des électrodes, mm 0,5 0,5

Système de graissage/de carburant

Fabricant du carburateur Zama Zama Type de carburateur C3-EL32 C3-EL32 Contenance du réservoir de carburant, litres 0,5 0,5 Débit de la pompe à huile à 9000 tr/min, ml/min 5-12 5-12 Contenance du réservoir d’huile, litres 0,28 0,28 Type de pompe à huile Automatique Automatique

Poids

Tronçonneuse sans guide, ni chaîne et avec réservoirs vides, kg

Émissions sonores (voir remarque 1)

Niveau de puissance sonore mesuré dB(A) 112: CS 2152 C

Niveau de puissance sonore garanti LWAdB(A) 113: CS 2152 C

Niveaux sonores (voir remarque 2)

Niveau de pression sonore équivalent mesuré à l’oreille de l’utilisateur suivant les normes internationales en vigueur, dB(A)

Niveaux de vibrations (voir remarque 3)

Poignée avant, m/s Poignée arrière, m/s

Chaîne/guide-chaîne

Longueur de guide standard, pouces/cm 13"/33 13"/33 Longueurs de guide recommandées, pouces/cm 13-20"/33-50 13-20"/33-50 Longueur de coupe effective, pouces/cm 12-19"/31-49 12-19"/31-49 Pas, pouces/mm 0,325/8,25 0,325/8,25 Épaisseur au maillon d’entraînement, pouces/mm 0,058/1,5, 0,050/1,3 0,058/1,5, 0,050/1,3 Type de roue d'entraînement/nombre de dents Rim/7 Rim/7 Vitesse de chaîne à puissance maxi, m/s 17,3 18,5

Remarque 1: émission sonore dans l’environnement mesurée comme puissance acoustique (LWA) selon la directive UE 2000/14/ CE.

Remarque 2: le niveau de pression acoustique équivalent, selon ISO 7182, correspond à la somme d’énergie pondérée en fonction du temps pour les niveaux de pression acoustique à différents régimes pendant les durées suivantes: 1/3 ralenti, 1/3 pleine charge, 1/3 plein régime.

Remarque 3: le niveau de vibrations équivalent, selon ISO 7505, correspond à la somme d’énergie pondérée en fonction du temps pour les niveaux de vibrations à différents régimes pendant les durées suivantes: 1/3 ralenti, 1/3 pleine charge, 1/3 plein régime.

51,7 50,1

Champion RCJ 7Y

5,0: CS 2152, CS 2152 C 5,1: CS 2152 W, CS 2152 WH

113: CS2152, CS 2152 W, CS 2152 WH

114: CS 2152, CS 2152 W, CS 2152 WH

102 104: CS 2153, CS 2153WH

3,0 2,5 4,1 3,1

NGK BPMR 7A/ Champion RCJ 7Y

5,1: CS 2153, CS 2153 C 5,2: CS 2153 WH, CS 2153 CWH

113: CS 2153, CS 2153WH 110: CS 2153C, CS 2153CWH

114: CS 2153, CS 2153WH 113: CS 2153C, CS 2153CWH

103: CS 2153C, CS 2153CWH

French – 81

CARACTÉRISTIQUES TECHNIQUES

Combinaisons guide-chaîne et chaîne

Les combinaisons de guides et chaînes suivantes sont recommandées et homologuées pour votre tronçonneuse. La chaîne Jonsered H30 est de type antirebond (chaîne classiﬁée de type à faible rebond selon ANSI B175.1).

Guide-chaîne Chaîne

Lonngueur, Longueur, pouces

13 0,325 1,3 10T 15 0,325 1,3 10T 64 16 0,325 1,3 10T 66 18 0,325 1,3 10T 72 20 0,325 1,3 10T 78 13 0,325 1,5 10T 15 0,325 1,5 10T 64 16 0,325 1,5 10T 66 18 0,325 1,5 10T 72 20 0,325 1,5 12T 78

Pas, pouces

Largeur de rainure, mm

Nombre max. de dents, pignon avant

Type

Jonsered H30

Jonsered H25

Affûtage de la chaîne et gabarits d’affûtage

maillons

entraîneurs

(pce)

82 – French

CARACTÉRISTIQUES TECHNIQUES

Assurance de conformité UE

(Concerne seulement l’Europe)

Nous, Jonsered, SE-561 82 Huskvarna, Suède, tél: +46-36-146500, déclarons, sous notre seule responsabilité, que les tronçonneuses à partir des numéros de série de l’année de fabrication 2007 et ultérieurement (l’année est indiquée en clair sur la plaque d’identiﬁcation et suivie d’un numéro de série) sont conformes aux dispositions des DIRECTIVES DU CONSEIL:

- du 22 juin 1998 ”directive machines” 98/37/CE, annexe IIA.

- du 3 mai 1989 ”compatibilité électromagnétique” 89/336/CEE, y compris les amendements actuellement en vigueur.

- du 8 mai 2000 ”émissions sonores dans l’environnement” 2000/14/CE. Pour des informations sur les émissions sonores, voir le chapitre Caractéristiques techniques. Les normes harmonisées

suivantes ont été appliquées: L’organisme notiﬁé: 0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Suède, a

procédé à des tests de type européen suivant l’article 8, paragraphe 2c de la directive machines (98/37/CE). Les certiﬁcats du contrôle de type UE selon l’annexe VI ont les numéros: C, CS 2153 CWH,

De plus, SMP, Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Suède, a conﬁrmé la conformité avec l’annexe V de la Directive du Conseil du 8 mai 2000 relative aux ”émissions sonores dans l’environnement” 2000/ 14/CE. Les certiﬁcats ont les numéros: 01/161/047 – CS 2152, CS 2152W, CS 2152WH, 01/161/048 – CS 2152C, CS 2152CW.

La tronçonneuse livrée est conforme à l’exemplaire ayant subi le test de type européen. Huskvarna, le 18 avril 2007

Jörgen Rosengren, Directeur commercial

Jonsered CS 2152, CS 2152W, CS 2152WH, CS 2152C, CS 2153, CS 2153WH et CS 2153CWH

EN ISO 12100-2:2003, CISPR 12:1997, EN ISO 11681-1:2004.

404/07/1170 – CS 2153, CS 2153 WH, CS 2153

404/02/898 – CS 2152, CS 2152W, CS 2152WH, 404/02/898 – CS 2152C, CS 2152CW

01/161/065 ⎯ CS 2153, CS 2153WH, 01/161/066, ⎯⎯⎯⎯ CS 2153C, CS 2153CWH,

French – 83

VERKLARING VAN DE SYMBOLEN

Symbolen op de machine:

WAARSCHUWING! Motorkettingzagen kunnen gevaarlijk zijn! Slordig of onjuist gebruik kan resulteren in ernstig letsel of overlijden van de gebruiker of anderen.

Neem de gebruiksaanwijzing grondig door en gebruik de machine niet voor u alles duidelijk heeft begrepen.

Draag altijd:

• Goedgekeurde veiligheidshelm

• Goedgekeurde gehoorbeschermers

• Veiligheidsbril of vizier

Dit product voldoet aan de geldende CE-richtlijnen.

Geluidsemissie naar de omgeving volgens de richtlijnen van de Europese Gemeenschap. De emissie van de machine wordt aangegeven in het hoofdstuk Technische gegevens en op plaatjes.

Als uw machine dit symbool heeft, is ze uitgerust met een katalysator.

Overige op de machine aangegeven symbolen/ plaatjes verwijzen naar speciﬁeke eisen aan certiﬁcering op bepaalde markten.

Symbolen in de gebruiksaanwijzing:

Controle en/of onderhoud moet altijd uitgevoerd worden met uitgeschakelde motor en de stopschakelaar in de STOP-stand.

Gebruik altijd goedgekeurde veiligheidshandschoenen.

Moet regelmatig schoongemaakt worden.

Controleer met het blote oog.

Gebruik van veiligheidsbril of vizier verplicht.

Brandstof bijvullen.

Olie bijvullen en afstellen van oliestroom.

De kettingrem moet geactiveerd zijn wanneer u de motorkettingzaag start.

WAARSCHUWING! Er kan terugslag optreden wanneer de punt van het zaagblad in contact komt met een voorwerp en een reactie veroorzaken waardoor het zaagblad omhoog en naar achteren naar de gebruiker toe komt. Dit kan ernstig persoonlijk letsel veroorzaken.

84 – Dutch

Inhoud

VERKLARING VAN DE SYMBOLEN

Symbolen op de machine: .................................... 84

Symbolen in de gebruiksaanwijzing: .................... 84

INHOUD

Inhoud .................................................................. 85

INLEIDING

Beste klant! ........................................................... 86

WAT IS WAT?

Wat is wat op de motorkettingzaag? .................... 87

ALGEMENE VEILIGHEIDSINSTRUCTIES

Maatregelen voor gebruik van een nieuwe

motorkettingzaag ..................................................

Belangrijk .............................................................. 88

Gebruik altijd uw gezond verstand. ...................... 88

Persoonlijke veiligheidsuitrusting .......................... 89

Veiligheidsuitrusting van de machine ................... 89

Snijuitrusting ......................................................... 93

MONTEREN

Monteren van zaagblad en ketting ....................... 99

BRANDSTOFHANTERING

Brandstof .............................................................. 100

Tanken .................................................................. 101

Brandstofveiligheid ............................................... 101

STARTEN EN STOPPEN

Starten en stoppen ............................................... 102

ARBEIDSTECHNIEK

Voor ieder gebruik: ............................................... 104

Algemene werkinstructies .................................... 104

Maatregelen die terugslag voorkomen ................. 112

ONDERHOUD

Algemeen ............................................................. 113

Carburateurinstelling ............................................ 113

Controle, onderhoud en service van de

veiligheidsuitrusting van de motorkettingzaag ......

Geluiddemper ....................................................... 116

Starter .................................................................. 116

Luchtﬁlter .............................................................. 117

Bougie .................................................................. 118

Neuswiel van het zaagblad smeren ...................... 118

Naaldlager smeren ............................................... 118

Het instellen van de oliepomp .............................. 118

Koelsysteem ......................................................... 118

Centrifugaal reinigen ”Air Injection” ...................... 119

Gebruik in de winter ............................................. 119

Elektrisch verwarmde handvatten ........................ 119

Onderhoudsschema ............................................. 120

TECHNISCHE GEGEVENS

Technische gegevens ........................................... 121

Zaagblad- en kettingcombinaties .......................... 122

Vijlen en vijlmallen van de zaagketting ................. 122

EG-verklaring van overeenstemming ................... 123

INHOUD

114

Dutch – 85

INLEIDING

Beste klant!

Gefeliciteerd met de aankoop van een Jonsered-product! We zijn ervan overtuigd dat u de kwaliteit en prestaties van ons product gedurende een lange periode naar volle

tevredenheid zult waarderen. Door de aankoop van één van onze producten krijgt u de beschikking over professionele hulp bij reparaties en service mocht er toch iets gebeuren. Wanneer u de machine niet heeft gekocht bij een van onze erkende dealers, kunt u hen vragen naar de dichtstbijzijnde servicewerkplaats.

Wij hopen dat u tevreden zult zijn met uw machine en dat deze u gedurende lange tijd zal vergezellen. Denk erom dat deze gebruiksaanwijzing een waardevol document is. Door de inhoud (gebruik, service, onderhoud enz.) te volgen kunt u de levensduur van uw machine én de tweedehands waarde aanzienlijk verlengen. Mocht u uw machine verkopen moet u ervoor zorgen de gebruiksaanwijzing aan de nieuwe eigenaar over te dragen.

Succes met het gebruik van uw Jonsered-product!

Jonsered werkt voortdurend aan het verder ontwikkelen van haar producten en houdt zich dan ook het recht voor om zonder aankondiging vooraf wijzigingen in o.a. vorm en uiterlijk door te voeren.

86 – Dutch

WAT IS WAT?

Wat is wat op de motorkettingzaag?

1 Cilinderkap 2 Voorste handvat (Velrichtmiddel) 3 Terugslagbeveiliging 4 Starter 5 Kettingolietank 6 Starthendel 7 Stelschroeven carburateur 8 Chokehendel/Startgasvergrendeling 9 Achterste handvat 10 Stopschakelaar 11 Brandstoftank 12 Geluiddemper 13 Neuswiel 14 Ketting 15 Zaagblad 16 Schorssteun

17 Kettingvanger 18 Koppelingdeksel 19 Achterhandgreep met rechterhandbescherming 20 Gashendel 21 Gashendelvergrendeling 22 Decompressieklep 23 Combisleutel 24 Kettingspannerschroef 25 Gebruiksaanwijzing 26 Zaagbladbescherming 27 Schroef voor instellen van oliepomp 28 Schakelaar voor handvatverwarming (W) 29 Waarschuwingsplaatje 30 Brandstofpomp 31 Product- en serienummerplaatje

Dutch – 87

ALGEMENE VEILIGHEIDSINSTRUCTIES

Maatregelen voor gebruik van een nieuwe motorkettingzaag

• Lees de gebruiksaanwijzing zorgvuldig door.

• Controleer de montage en de afstelling van de snijuitrusting. Zie de instructies in het hoofdstuk Monteren.

• Tank en start de motorzaag. Zie de instructies in de hoofdstukken Brandstofhantering en Starten en Stoppen.

• Gebruik de motorkettingzaag niet voor er voldoende kettingsmeerolie bij de zaagketting is gekomen. Zie de instructies in het hoofdstuk Smeren van de snijuitrusting.

• Langdurige blootstelling aan lawaai kan leiden tot permanente gehoorbeschadiging. Gebruik daarom altijd goedgekeurde gehoorbescherming.

WAARSCHUWING! De oorspronkelijke vormgeving van de machine mag in geen

enkel geval gewijzigd worden zonder toestemming van de fabrikant. Men moet altijd originele onderdelen gebruiken. Niet goedgekeurde wijzigingen en/of niet-originele onderdelen kunnen tot ernstige verwondingen of de dood van zowel gebruiker als omstanders leiden.

WAARSCHUWING! Als motorkettingzagen slordig of verkeerd

gebruikt worden, kunnen ze gevaarlijk gereedschap zijn en tot ernstige, zelfs levensgevaarlijke verwondingen leiden. Het is erg belangrijk dat u deze gebruiksaanwijzing leest en begrijpt.

WAARSCHUWING! De binnenkant van de geluiddemper bevat chemicaliën die

kankerverwekkend kunnen zijn. Vermijd contact met deze elementen wanneer de carburateur is beschadigd.

WAARSCHUWING! Langdurige inademing van de uitlaatgassen van de

motor, kettingolienevel en stof van zaagsel kan een gezondheidsrisico vormen.

WAARSCHUWING! Het ontstekingssysteem van deze machine

produceert tijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden pacemakers storen. Om het risico van ernstig of fataal letsel te verminderen, raden wij aan dat personen met een pacemaker contact opnemen met hun arts en de fabrikant van de pacemaker voor ze deze machine gaan bedienen.

Belangrijk

BELANGRIJK! De machine is alleen gemaakt om in hout te zagen. U mag alleen de zaagblad/zaagkettingcombinaties

gebruiken, die wij aanbevelen in het hoofdstuk Technische gegevens.

Gebruik de machine nooit als u moe bent, alcohol heeft gedronken of medicijnen heeft ingenomen, die uw gezichtsvermogen, beoordelingsvermogen of coördinatievermogen kunnen beïnvloeden.

Draag altijd persoonlijke veiligheidsuitrusting. Zie instructies in het hoofdstuk Persoonlijke veiligheidsuitrusting.

Wijzig deze machine nooit zo dat hij niet langer overeenstemt met de originele uitvoering, en gebruik de machine niet als u denkt dat anderen hem hebben gewijzigd.

Gebruik nooit een machine die defect is. Volg de onderhouds-, controle- en service-instructies van deze gebruiksaanwijzing. Bepaalde onderhouds- en servicemaatregelen moeten uitgevoerd worden door opgeleide en gekwaliﬁceerde specialisten. Zie instructies in het hoofdstuk Onderhoud.

Gebruik uitsluitend de in deze gebruiksaanwijzing aanbevolen accessoires. Zie instructies in de hoofdstukken Snijuitrusting en Technische gegevens.

N.B.! Gebruik altijd een beschermingsbril of gezichtsvizier om het risico van verwonding door wegvliegende voorwerpen te verminderen. Een motorzaag is in staat om met grote kracht voorwerpen, zoals zaagsel, kleine stukjes hout enz., weg te slingeren. Dit kan leiden tot ernstig letsel, vooral aan ogen.

WAARSCHUWING! Een motor laten lopen in een afgesloten of slecht geventileerde ruimte kan dodelijke ongelukken veroorzaken door verstikking of koolmonoxidevergiftiging.

WAARSCHUWING! Een verkeerde snijuitrusting of een verkeerde zaagblad/ kettingcombinatie verhoogt het risico op terugslag! Gebruik uitsluitend de zaagblad/kettingcombinaties die wij aanbevelen, en volg de vijlinstructie. Zie de instructies in het hoofdstuk Technische gegevens.

Gebruik altijd uw gezond verstand.

Het is onmogelijk om alle denkbare situaties, waarvoor u zich geplaatst kunt zien bij het gebruik van een motorzaag, af te dekken. Wees altijd voorzichtig en

88 – Dutch

ALGEMENE VEILIGHEIDSINSTRUCTIES

gebruik gezond verstand. Vermijd situaties, waarvoor u zich niet voldoende gekwaliﬁceerd acht. Wanneer u zich, na het lezen van deze instructies, nog steeds onzeker voelt over de handelwijze, moet u een expert om advies vragen voor u verdergaat. Aarzel niet om contact op te nemen met uw dealer of met ons, wanneer u vragen heeft over het gebruik van motorzagen. We zijn u graag van dienst om u adviezen te geven, die u helpen uw motorzaag op een betere en veiliger manier te gebruiken. Volg een opleiding in het gebruik van motorzagen. Uw dealer, bosbouwschool of uw bilbiotheek kunnen u vertellen welk opleidingsmateriaal en welke cursussen beschikbaar zijn.

Er wordt voortdurend gewerkt aan het verbeteren van design en techniek - verbeteringen waardoor uw veiligheid en effectiviteit toenemen. Breng regelmatig een bezoek aan uw dealer om te zien welk nut u kunt hebben van de noviteiten die worden geïntroduceerd.

Persoonlijke veiligheidsuitrusting

WAARSCHUWING! Het grootste gedeelte van de ongevallen met

motorkettingzagen gebeurt wanneer de ketting de gebruiker raakt. Bij al het gebruik van de machine moet goedgekeurde persoonlijke beschermingsuitrusting gebruikt worden. Persoonlijke beschermingsuitrusting elimineert de risico’s niet, maar vermindert het schadelijk effect in geval van een ongeval. Vraag uw dealer om raad wanneer u uw uitrusting koopt.

• Goedgekeurde veiligheidshelm

• Gehoorbeschermers

• Veiligheidsbril of vizier

• Handschoenen met zaagbescherming

• Broeken met zaagbescherming

• Laarzen met zaagbescherming, stalen neus en antislip zool

• U moet altijd een EHBO-kit bij de hand hebben.

• Brandblusser en spa

Verder moet de kleding goed aansluiten zonder u in uw bewegingen te belemmeren.

BELANGRIJK! Er kunnen vonken komen van de geluiddemper, zaagblad en ketting of een andere bron. Houd altijd een hulpmiddel voor brandblussen beschikbaar, voor het geval u ze nodig mocht hebben. Op die manier helpt u bosbranden voorkomen.

Veiligheidsuitrusting van de machine

In dit hoofdstuk wordt uitgelegd wat de veiligheidsonderdelen van de machine zijn, en hun functie. Voor controle en onderhoud zie de instructies in het hoofdstuk Controle, onderhoud en service van de veiligheidsuitrusting van de motorzaag. Zie de instructies in het hoofdstuk Wat is wat?, om te zien waar deze onderdelen zich bevinden op uw machine.

De levensduur van de machine kan worden verkort en het risico van ongelukken kan toenemen wanneer het onderhoud aan de machine niet op de juiste manier wordt uitgevoerd en wanneer service en/of reparaties niet vakkundig worden gedaan. Indien u meer informatie nodig heeft, verzoeken wij u contact op te nemen met de dichtstbijzijnde servicewerkplaats.

WAARSCHUWING! Gebruik de machine nooit wanneer de veiligheidsuitrusting defect is. De veiligheidsuitrusting moet worden gecontroleerd en onderhouden. Zie de instructies in het hoofdstuk Controle, onderhoud en service van de veiligheidsuitrusting van de motorzaag. Als uw machine niet door alle controles komt, moet u ermee naar uw servicewerkplaats voor reparatie.

Dutch – 89

ALGEMENE VEILIGHEIDSINSTRUCTIES

Kettingrem met terugslagbeveiliging

Uw motorzaag is voorzien van een kettingrem, die de ketting in geval van terugslag stopt. Een kettingrem vermindert het risico op ongevallen, maar alleen u als gebruiker kunt ze voorkomen.

• De kettingrem moet geactiveerd zijn wanneer u de motorzaag start, om te voorkomen dat de ketting draait.

Wees voorzichtig wanneer u de motorkettingzaag gebruikt en zorg ervoor dat de terugsslagrisico-sector van het zaagblad nooit in contact komt met een voorwerp.

• De kettingrem (A) wordt of handmatig geactiveerd (via uw linkerhand) of met het traagheidsmechanisme.

• Het activeren vindt plaats wanneer de terugslagbeveiliging (B) naar voren wordt geduwd.

• Deze beweging activeert een met een veer gespannen mechanisme dat de remvoering (C) rond het kettingaandrijvingssysteem van de motor (D) (koppelingtrommel) spant.

• De terugslagbeveiliging werd niet alleen geconstrueerd om de kettingrem te activeren. Een andere belangrijke functie is dat ze het risico vermindert dat de linkerhand de ketting raakt wanneer men de greep op het voorste handvat verliest.

• Gebruik de kettingrem als 'parkeerrem' bij starten en bij kortere verplaatsingen, om ongelukken te voorkomen waarbij gebruikers of omgeving onvrijwillig in contact komen met een bewegende zaagketting.

• De ketting wordt ontkoppeld door de terugslagbeveiliging naar achter te duwen, naar het voorste handvat.

• Een terugslag kan bliksemsnel gebeuren en erg krachtig zijn. Meestal is de terugslag erg licht en wordt de kettingrem niet altijd geactiveerd. In die gevallen is het belangrijk dat men de motorkettingzaag stevig vasthoudt en niet laat vallen.

• Hoe de kettingrem geactiveerd wordt, manueel of via het traagheidsmechanisme, wordt bepaald door de sterkte van de terugslag en door de positie van de motorkettingzaag in verhouding tot het voorwerp waarmee de terugslagrisico-sector in contact komt.

Bij hevige terugslag en wanneer de terugslagrisicosector van de motorkettingzaag zich zo ver mogelijk van de gebruiker bevindt, is de kettingrem zo geconstrueerd, dat hij wordt geactiveerd via het

90 – Dutch

ALGEMENE VEILIGHEIDSINSTRUCTIES

tegenwicht van de kettingrem (traagheid) in de terugslagrichting.

Bij minder hevige terugslag en wanneer de terugslagrisico-sector van de motorkettingzaag zich dichter bij de gebruiker bevindt, wordt de kettingrem manueel geactiveerd met de linkerhand.

• Bij velstand is de linkerhand in een stand, waardoor het onmogelijk is de kettingtem handmatig te activeren. Bij deze greep, d.w.z. wanneer de linkerhand zo geplaatst is dat ze de beweging van de terugslagbeveiliging niet kan beïnvloeden, kan de kettingrem uitsluitend geactiveerd worden via het traagheidsmechanisme.

Zal de kettingrem altijd door de traagheid worden geactiveerd, wanneer terugslag optreedt?

Nee. Ten eerste moet uw rem functioneren. Het is makkelijk de rem te testen, zie de instructies in het hoofdstuk Controle, onderhoud en service van de veiligheidsuitrusting van de motorzaag. Wij raden aan dat u dit doet, iedere keer voor u begint te werken. Ten tweede moet de terugslag voldoende sterk zijn om de kettingrem te activeren. Als de kettingrem gevoelig zou zijn, zou deze voortdurend worden geactiveerd, wat lastig zou zijn.

Zal de kettingrem me altijd beschermen tegen letsel als terugslag voorkomt?

Nee. Ten eerste moet uw rem functioneren om de bedoelde bescherming te geven. Ten tweede moet hij zo worden geactiveerd als hierboven beschreven, om de zaagketting bij terugslag te stoppen. Ten derde kan de kettingrem worden geactiveerd, maar wanneer het zaagblad te dicht bij u is, kan het gebeuren dat de rem niet op tijd afgeremd is om de ketting te stoppen voor de motorzaag u raakt.

Alleen uzelf en een juiste arbeidstechniek kunnen terugslag en de bijbehorende risico’s elimineren.

Gashendelvergrendeling

De gashendelvergrendeling is geconstrueerd om onopzettelijke activering van de gashendel te voorkomen. Wanneer de vergrendeling (A) in het handvat wordt gedrukt (= wanneer men het handvat vasthoudt) wordt de gashendel ontkoppeld (B). Wanneer men het handvat loslaat, gaan zowel de gashendel als de gashendelvergrendeling terug naar hun respectievelijke beginposities. Deze positie houdt in dat de gashendel automatisch vergrendeld wordt op stationair draaien.

Zal mijn hand de kettingrem bij terugslag altijd activeren?

Nee. Er is een zekere kracht voor nodig om de terugslagbeveiliging naar voren te bewegen. Als uw hand de terugslagbeveiliging slechts licht beroert of eroverheen gaat, kan het gebeuren dat de kracht niet voldoende groot is om de kettingrem te activeren. Ook wanneer u werkt, moet u de handgrepen van de motorzaag stevig beet houden. Als u dat doet en u krijgt terugslag, laat u misschien nooit uw hand los van de voorhandgreep en activeert u de kettingrem niet, of de kettingrem wordt pas geactiveerd wanneer de zaag al eventjes heeft kunnen rondslingeren. In zo’n situatie kan het voorkomen dat de kettingrem de ketting niet kan stoppen voor deze u raakt.

Er zijn ook bepaalde werkhoudingen waardoor uw hand niet bij de terugslagbeveiliging kan om de kettingrem te activeren, bijv. wanneer de zaag in velpositie wordt gehouden.

Kettingvanger

De kettingvanger is geconstrueerd om een losgeraakte of gebarsten ketting op te vangen. Dit kan meestal voorkomen worden door de ketting juist aan te spannen (zie instructies in het hoofdstuk Monteren) en voor goed onderhoud en service van het zaagblad en de ketting te

Dutch – 91

ALGEMENE VEILIGHEIDSINSTRUCTIES

zorgen (zie de instructies in het hoofdstuk Algemene werkinstructies).

Rechterhandbescherming

De rechterhandbescherming moet er behalve de hand beschermen wanneer de ketting losraakt of breekt, ook voor zorgen dat de takken en twijgen de grip op het achterste handvat niet beïnvloeden.

Trillingdempingssysteem

Uw machine is uitgerust met een trillingdempingssysteem dat geconstrueerd is om zo trillingvrij en comfortabel mogelijk met de zaag te kunnen werken.

WAARSCHUWING! Als men teveel wordt blootgesteld aan trillingen, kan dit tot bloedvat- en zenuwbeschadigingen leiden bij personen die een slechte bloedcirculatie hebben. Consulteer uw dokter wanneer u symptomen heeft die wijzen op te grote blootstelling aan trillingen. Voorbeelden van zulke symptomen zijn slapen, geen gevoel, ”kriebels” , ”speldeprikken”, pijn, geen of minder kracht, huidverkleuringen of veranderingen van het huidoppervlak. Deze symptomen komen meestel voor op vingers, handen of polsen. Deze symptomen kunnen toenemen bij koude temperaturen.

Stopschakelaar

De stopschakelaar moet gebruikt worden om de motor uit te schakelen.

Geluiddemper

De geluiddemper werd ontworpen om het geluidsniveau zo laag mogelijk te houden, en om de uitlaatgassen weg te richten van de gebruiker.

Het trillingdempingssysteem van de machine reduceert het overbrengen van de trillingen van de motoreenheid/ snijuitrusting op de handvateenheid van de machine. Het motorzaaghuis inclusief de snijuitrusting is via een zogenaamd trillingdempend element opgehangen in de handvateenheid.

Zagen in een harde houtsoort (de meeste loofbomen) veroorzaakt meer trillingen dan zagen in een zachte houtsoort (de meeste naaldbomen). Zagen met een botte of verkeerde snijuitrusting (verkeerd type of verkeerd geslepen) verhoogt het trillingniveau.

92 – Dutch

WAARSCHUWING! De uitlaatgassen van de motor zijn heet en kunnen vonken bevatten die brand kunnen veroorzaken. Start de machine daarom nooit binnenshuis of in de buurt van licht ontvlambaar materiaal!

In gebieden met een warm en droog klimaat kan het risico van branden erg groot zijn. Het komt voor dat deze gebieden gereguleerd worden met wetgeving, die vereist dat de geluiddemper onder andere uitgerust moet zijn met een goedgekeurd vonkenopvangnet.

N.B.! De geluiddemper wordt zeer heet, zowel tijdens het gebruik als na het stoppen. Dit geldt ook bij stationair draaien. Wees oplettend op brandgevaar, vooral bij hantering vlakbij brandgevaarlijke stoffen en/of gassen.

ALGEMENE VEILIGHEIDSINSTRUCTIES

WAARSCHUWING! Gebruik de motorzaag nooit zonder of met een

kapotte geluiddemper. Door een kapotte geluiddemper kunnen het geluidsniveau en het risico van brand aanzienlijk toenemen. Hou gereedschap voor brandblussen bij de hand. Gebruik nooit een motorzaag zonder of met een defect vonkenopvangnet, als een vonkenopvangnet verplicht is in uw werkgebied.

Snijuitrusting

In dit hoofdstuk wordt behandeld hoe u door het juiste onderhoud en door het juiste type snijuitrusting te gebruiken:

• Het terugslagrisico van uw machine reduceert.

• Vermindert het risico op losraken en barsten van de ketting.

• Bereikt optimale snijprestaties.

• De levensduur van de snijuitrusting verlengt.

• Voorkomt toename van trillingsniveau.

Basisregels

• Gebruik uitsluitend de door ons aanbevolen snijuitrusting!

Technische gegevens.

• Zorg ervoor dat de tanden van de ketting goed en

juist geslepen zijn! Volg onze instructies en gebruik de aanbevolen vijlmal.

geslepen of beschadigde ketting verhoogt het risico op ongevallen.

Zie de instructies in het hoofdstuk

Een verkeerd

• Zorg ervoor dat de snijuitrusting voldoende

gesmeerd is en onderhoud ze op de juiste manier!

Als de ketting niet voldoende gesmeerd wordt, neemt het risico op barsten toe en verhoogt de slijtage van zaagblad, ketting en kettingwiel.

Snijuitrusting die het risico op terugslag vermindert

Terugslag kan alleen voorkomen worden doordat u er als gebruiker voor zorgt dat de terugslagrisico-sector van het zaagblad nooit in contact komt met een voorwerp.

Door snijuitrusting met een ”ingebouwde” terugslagreductie te gebruiken en door de ketting correct te slijpen en te onderhouden kan het effect van een terugslag gereduceerd kan worden.

Zaagblad

Hoe kleiner de neusradius, hoe minder neiging tot terugslag.

Ketting

Een ketting bestaat uit een aantal verschillende schakels die leverbaar zijn in standaarduitvoering en in een uitvoering die het risico op terugslag reduceert.

• Zorg ervoor dat de tanddiepte juist is! Volg onze

instructies en gebruik de aanbevolen dieptestellermal.

verhoogt dit het risico op terugslag.

• Hou de ketting gestrekt! Als de ketting niet voldoende gestrekt is, neemt het risico toe dat de ketting losraakt en de slijtage van zaagblad, ketting en kettingwiel neemt toe.

Als de tanddiepte te groot is,

BELANGRIJK! Geen enkele zaagketting elimineert het risico op terugslag.

WAARSCHUWING! Ieder contact met een draaiende zaagketting kan ernstig letsel veroorzaken.

Een aantal uitdrukkingen die de speciﬁcaties van het zaagblad en de ketting aangeven.

Om alle veiligheidsonderdelen op de snijuitrusting te behouden, moet u versleten of beschadigde zaagblad-/ kettingcombinaties vervangen door een zaagblad en ketting die Jonsered aanbeveelt. Zie de instructies in het hoofdstuk Technische gegeevns voor informatie welke zaagblad-/kettingcombinaties we aanbevelen.

Dutch – 93

ALGEMENE VEILIGHEIDSINSTRUCTIES

Zaagblad

• Lengte (duim/cm)

• Aantal tanden in het neuswiel (T).

• Kettingsteek (=pitch) (duim). Het neuswiel van het zaagblad en het kettingaandrijftandwiel van de motorkettingzaag moeten aangepast zijn aan de afstand tussen de aandrijfschakels.

• Aantal aandrijfschakels (stuks). Elke zaagbladlengte levert in combinatie met de kettingsteek en het aantal tanden van het neuswiel een bepaald aantal aandrijfschakels op.

• Zaagbladgroefbreedte (duim/mm). De breedte van de zaagbladgroef moet aangepast zijn aan de aandrijfschakelbreedte van de ketting.

• Aantal aandrijfschakels (stuks)

Slijpen en afstellen van de tanddiepte van de ketting

Algemeen met betrekking tot het slijpen van de tanden

• Zaag nooit met een botte ketting. De ketting is bot wanneer u de snijuitrusting door de boom moet drukken en wanneer de houten spaanders erg klein zijn. Met een zeer botte ketting zijn er zelfs helemaal geen spaanders. Dan krijgt men alleen houtpoeder.

• Een goed geslepen ketting eet zich door het hout en geeft houten spaanders die groot en lang zijn.

• De zagende delen van een ketting worden zaagschakels genoemd en bestaan uit een snijtand (A) en een dieptestellernok (B). Het verschil in hoogte tussen deze beide bepaalt de snijdiepte.

• Kettingolie-opening en opening voor kettingstrekkerpen. Het zaagblad moet aangepast zijn aan de constructie van de motorkettingzaag.

Ketting

• Kettingsteek (=pitch) (duim)

• Aandrijfschakel-breedte (mm/duim)

94 – Dutch

Bij het slijpen van snijtanden moet men rekening houden met vier verschillende afmetingen.

1 Vijlhoek

2 Snijhoek

3 Vijlpositie

4 Diameter van de ronde vijl

ALGEMENE VEILIGHEIDSINSTRUCTIES

Het is erg moeilijk om zonder hulpmiddelen een ketting correct te slijpen. Daarom raden we u aan onze vijlmal te gebruiken. Die garandeert dat de ketting wordt geslepen voor een optimale terugslagreductie en zaagcapaciteit.

Zie de instructies in het hoofdstuk Technische gegevens voor de gegevens die van toepassing zijn bij het slijpen van de ketting van uw motorzaag.

WAARSCHUWING! Het niet volgen van de slijpinstructies, verhoogt het

terugslagrisico van de ketting aanzienlijk.

Slijpen van de snijtand

• Vijl zo dat alle tanden even lang zijn. Wanneer de lengte van de snijtand slechts 4 mm (0,16") bedraagt, is de ketting versleten en moet ze vervangen worden.

Algemeen betreffende het instellen van de snijdiepte

• Wanneer men de snijtanden slijpt, vermindert de tanddiepte (=snijdiepte). Om de maximum zaagcapaciteit te behouden, moet de dieptestellernok verlaagd worden tot de aanbevolen hoogte. Zie de instructies in het hoofdstuk Technische gegevens hoe groot de tanddiepte moet zijn voor de ketting van uw motorzaag.

Om de snijtand te slijpen heeft u een ronde vijl en een vijlmal nodig. Zie de instructies in het hoofdstuk Technische gegevens met betrekking tot de diameter van de ronde vijl en welke vijlmal wordt aanbevolen voor de ketting van uw motorzaag.

• Controleer of de ketting gestrekt is. Als de ketting niet voldoende gestrekt is, is ze zijdelings onstabiel waardoor ze niet juist geslepen kan worden.

• Vijl altijd van de binnenkant van de snijtand naar buiten toe. Til de vijl op wanneer u naar de volgende tand gaat. Vijl eerst alle tanden aan één kant, draai daarna de motorzaag om en vijl de tanden van de andere kant.

WAARSCHUWING! Een te grote snijdiepte vergroot het terugslagrisico van de ketting!

Afstelling van de tanddiepte

• Wanneer de snijdiepte wordt afgesteld, moeten de snijtanden net geslepen zijn. We raden aan de snijdiepte bij te stellen na elke derde kettingslijpbeurt. N.B.! Bij deze aanbeveling wordt ervan uitgegaan dat de lengte van de snijtanden niet abnormaal afgevijld werd.

• Om de snijdiepte in te stellen heeft u een platte vijl en een dieptestellermal nodig. We raden u aan onze vijlmal voor de tanddiepte te gebruiken, om de juiste maat voor de tanddiepte en de juiste hoek van de dieptestellernok te krijgen.

• Leg de vijlmal over de zaagketting. Informatie over het gebruik van de vijlmal staat op de verpakking. Gebruik de platte vijl om het overschot van het deel van de dieptestellernok dat onder de mal uitkomt, weg te vijlen. De snijdiepte is correct als u geen weerstand voelt wanneer u de vijl over de mal haalt.

Dutch – 95

ALGEMENE VEILIGHEIDSINSTRUCTIES

Ketting strekken

WAARSCHUWING! Een onvoldoende gestrekte ketting kan resulteren in het

losraken van de ketting wat tot ernstige en zelfs dodelijke verwondingen kan leiden.

Hoe meer u de ketting gebruikt, hoe langer ze wordt. Het is belangrijk dat u de snijuitrusting aan deze verandering aanpast.

Bij elke tankbeurt moet gecontroleerd worden of de ketting voldoende gestrekt is. N.B.! Een nieuwe ketting vereist een inrijperiode gedurende dewelke men vaker moet controleren of de ketting voldoende gestrekt is.

Algemeen geldt dat de ketting zo hard mogelijk gestrekt moet worden, maar niet harder dan dat men ze manueel rond kan draaien.

• Maak de zaagbladmoeren los die het koppelingdeksel/kettingrem vergrendelen. Gebruik de combisleutel. Draai de zaagbladmoeren met de hand zo vast mogelijk.

Snijuitrusting smeren

WAARSCHUWING! Onvoldoende smeren van de snijuitrusting kan een breuk van de ketting veroorzaken wat tot ernstige en zelfs dodelijke verwondingen kan leiden.

Zaagkettingolie

Zaagkettingolie moet een goede hechting aan de motorzaagketting en tevens goede vloei-eigenschappen hebben, of het nu een warme zomer of een koude winter is.

Als fabrikant van motorkettingzagen hebben wij een optimale zaagkettingolie ontwikkeld die door zijn plantaardige basis bovendien biologisch afbreekbaar is. Wij raden het gebruik van onze olie aan voor zowel een maximale levensduur van de motorzaagketting als voor behoud van het milieu. Als onze zaagkettingolie niet verkrijgbaar is, bevelen wij gewone zaagkettingolie aan.

Gebruik nooit afvalolie! Deze is schadelijk voor uzelf, voor de machine en het milieu.

BELANGRIJK! Bij gebruik van plantaardige kettingolie, moet u de zaagketting demonteren en ketting en zaagbladgleuf schoonmaken, voor u ze lange tijd opbergt. Anders bestaat het risico dat de kettingolie oxideert, wat ertoe leidt dat de zaagketting stijf wordt en het neuswiel van het zaagblad aanloopt.

Kettingolie bijvullen

• Al onze motorkettingzaagmodellen hebben automatische kettingsmering. Een aantal modellen is ook leverbaar met verstelbare oliestroom.

• Til de zaagbladpunt op en strek de ketting door aan de kettingstrekschroef te draaien met behulp van de combisleutel. Strek de ketting tot hij niet langer slap hangt aan de onderkant van het zaagblad.

• Gebruik de combisleutel en haal de zaagbladmoeren aan terwijl u tegelijkertijd de zaagbladpunt omhoog houdt. Controleer of de ketting gemakkelijk rond kan gedraaid worden met de hand en of hij niet naar beneden hangt aan de onderkant van het zaagblad.

De plaats van de kettingstrekschroef is verschillend voor de onze diverse modellen motorzagen. Zie de instructies in het hoofdstuk Wat is wat?, waar wordt aangegeven waar hij op uw model zit.

96 – Dutch

• De tank voor de kettingolie en de brandstoftank zijn zo gedimensioneerd dat de brandstof op is voordat de kettingolie op is.

Deze veiligheidsfunctie vereist echter wel dat men de juiste kettingolie gebruikt (met te dunne en dunvloeiende olie raakt de kettingolietank leeg voor de brandstof op is), dat men onze aanbevelingen met betrekking tot de carburateurinstelling volgt (met een te ”magere” instelling gaat de brandstof langer mee dan de kettingolie) en dat men onze aanbevelingen met betrekking tot de snijuitrusting volgt (een te lang zaagblad heeft meer kettingolie nodig).

ALGEMENE VEILIGHEIDSINSTRUCTIES

Controle van de kettingsmering

• Controleer bij elke tankbeurt de kettingsmering. Zie de instructies in het hoofdstuk Smeren van het neuswiel van het zaagblad.

Hou de zaagbladpunt op ca. 20 cm (8 duim) op een vast licht voorwerp gericht. Na 1 minuut draaien met 3/4 gas geven, moet er een duidelijke olierand te zien zijn op het lichte voorwerp.

Als de kettingsmering niet werkt:

• Controleer of het kettingoliekanaal van het zaagblad open is. Maak schoon indien nodig.

• Controleer of de zaagbladgroef schoon is. Maak schoon indien nodig.

Kettingaandrijftandwiel

De koppelingtrommel is voorzien van één van de volgende kettingaandrijftandwielen:

A Spur-aandrijftandwiel (kettingaandrijftandwiel vastgesoldeerd op de trommel)

B Rim-aandrijftandwiel (vervangbaar)

Controleer regelmatig het slijtageniveau van het kettingaandrijf-tandwiel. Vervang het als het abnormaal versleten is. Het kettingaandrijf-tandwiel moet vervangen worden telkens men de ketting vervangt.

Naaldlager smeren

Beide soorten kettingpoelie’s hebben een naaldlager aan de uitgaande as, dat regelmatig gesmeerd moet worden (1 keer per week). N.B.! Gebruik lagervet van goede kwaliteit of motorolie.

• Controleer of het neuswiel van het zaagblad soepel draait en of de smeeropening van het neuswiel open is. Maak schoon en smeer indien nodig.

Als de kettingsmering niet werkt na de bovenstaande controles en de bijbehorende maatregelen, moet u de motorkettingzaag naar uw servicewerkplaats brengen.

Slijtagecontrole van de snijuitrusting

Controleer de ketting dagelijks:

• Of er zichtbare barsten in klinken en schakels zijn.

• Of de ketting stijf is.

• Of klinken en schakels abnormaal versleten zijn. Gooi de zaagketting weg als deze een of enkele van

bovenstaande punten vertoont. We raden aan een nieuwe zaagketting te gebruiken om

de slijtage van de ketting die u gebruikt te controleren. Wanneer de lengte van de snijtanden slechts 4 mm

bedraagt, is de ketting versleten en moet ze vervangen worden.

Dutch – 97

ALGEMENE VEILIGHEIDSINSTRUCTIES

Zaagblad

Controleer regelmatig:

• Of er braam zit op de buitenzijden van het zaagblad. Vijl weg indien nodig.

• Of de zaagbladgroef abnormaal versleten is. Vervang het zaagblad indien nodig.

• Als de zaagbladneus abnormaal of ongelijkmatig versleten is. Als er een ”holte” ontstaat in waar de radius van de zaagbladneus ophoudt, was de ketting niet voldoende gestrekt.

• Voor een zo lang mogelijke levensduur moet het zaagblad elke dag omgedraaid worden.

WAARSCHUWING! Het grootste gedeelte van de ongevallen met motorkettingzagen gebeurt wanneer de ketting de gebruiker raakt.

Draag altijd persoonlijke veiligheidsuitrusting. Zie instructies in het hoofdstuk Persoonlijke veiligheidsuitrusting.

Voer geen taken uit waarvoor u zich niet voldoende gekwaliﬁceerd acht. Zie instructies in de hoofdstukken Persoonlijke veiligheidsuitrusting, Maatregelen om terugslag te voorkomen, Snijuitrusting en Algemene werkinstructies.

Voorkom situaties waar risico op terugslag bestaat. Zie instructies in het hoofdstuk Veiligheidsuitrusting voor de machine.

Gebruik de aanbevolen snijuitrusting en controleer de conditie waarin ze zich bevindt. Zie instructies in het hoofdstuk Algemene werkinstructies.

Controleer de werking van de veiligheidsonderdelen van de motorkettingzaag. Zie instructies in de hoofdstukken Algemene werkinstructies en Algemene veiligheidsinstructies.

98 – Dutch

MONTEREN

Monteren van zaagblad en ketting

WAARSCHUWING! Wanneer u aan de ketting werkt, moet u altijd

handschoenen dragen.

Controleer of de kettingrem ontkoppeld is door de terugslagbeveiliging van de kettingrem naar de voorste handvatbeugel te duwen.

Verwijder de zaagbladmoeren en het koppelingdeksel (kettingrem). Verwijder de transportbescherming (A).

Monteer het zaagblad over de zaagbladbouten. Plaats het zaagblad in de achterste stand. Plaats de ketting over het kettingaandrijftandwiel en in de zaagbladgroef. Begin aan de bovenkant van het zaagblad.

Span de ketting door met behulp van de combisleutel de kettingspanschroef met de klok mee te schroeven. De ketting moet aangespannen worden tot ze niet langer slap hangt aan de onderkant van het zaagblad.

De ketting is juist gespannen wanneer ze niet langer slap hangt aan de onderkant van het zaagblad en toch gemakkelijk met de hand kan worden voortbewogen. Hou de tip van het blad omhoog en draai de zaagbladmoeren met de combisleutel vast.

Op een nieuwe ketting moet de kettingspanning vaak gecontroleerd worden tot de ketting goed ”ingelopen” is. Controleer regelmatig de kettingspanning. Correct aangespannen kettingen geven goede bedrijfsprestaties en hebben een lange levensduur.

Controleer of de randen van de motorzaagschakels op de bovenkant van het zaagblad naar voren zijn gericht.

Monteer het koppelingdeksel en zoek de kettingafstelpen in de opening van het zaagblad. Controleer of de aandrijfschakels van de ketting op het aandrijftandwiel passen en of de ketting juist in de groef van het zaagblad zit. Draai de motorzaagbladmoeren met de hand vast.

Monteren van schorssteun

Voor het monteren van een schorssteun – neem contact op met uw servicewerkplaats.

Dutch – 99

BRANDSTOFHANTERING

Brandstof

Let op! Uw machine is uitgerust met een tweetaktmotor; gebruik steeds een mix van benzine met tweetaktolie. Om zeker te zijn van de juiste mengverhouding, is het erg belangrijk dat u de oliehoeveelheid steeds nauwkeurig afmeet. Als u kleine brandstofhoeveelheden mengt, hebben zelfs kleine afwijkingen van de juiste oliehoeveelheid een grote invloed op de mengverhouding.

WAARSCHUWING! Zorg steeds voor een goede ventilatie bij het vullen en

hanteren van brandstof.

Benzine

• Gebruik loodvrije of gelode benzine van een hoge kwaliteit.

• N.B.! Motoren voorzien van een katalysator

moeten op een loodvrij benzine-oliemengsel lopen.

Gelode benzine maakt de katalysator kapot en de werking wordt nihil. Een groene tankdop op motorzagen met katalysator geeft aan dat u alleen loodvrije benzine mag gebruiken.

• Het aanbevolen laagste octaangetal is 90 (RON). Indien u de motor gebruikt met benzine met een lager octaangetal dan 90, kan het zogenaamde pingelen voorkomen. Dit leidt tot een hogere motortemperatuur en hogere belasting van de lagers, wat ernstige schade aan de motor kan veroorzaken.

• Als men voortdurend met een hoog toerental werkt (b.v. snoeien) is het aan te raden een hoger octaangehalte te gebruiken.

Milieubrandstof

JONSERED beveelt het gebruik van milieuvriendelijke benzine aan (zogenaamde alkylaatbenzine), hetzij Aspen tweetaktbenzine hetzij milieubenzine voor viertaktmotoren gemengd met tweetaktolie zoals hieronder aangegeven. Let op dat het nodig kan zijn de carburateur af te stellen wanneer u van brandstof verandert (zie de instructies in het hoofdstuk Carburateur).

Inlopen

De eerste tien uur moet u voorkomen op een veel te hoog toerental te werken.

Tweetaktolie

• Voor de beste resultaten en prestaties, moet u JONSERED tweetaktolie gebruiken, die speciaal wordt gemaakt voor onze luchtgekoelde tweetaktmotoren.

• Gebruik nooit tweetaktolie die bedoeld is voor watergekoelde buitenboordmotoren, zogenaamde outboardoil (aangeduid met TCW).

• Gebruik nooit olie bedoeld voor vier-takt motoren.

• Een lage oliekwaliteit of een te rijk olie/ brandstofmengsel kan de functie van de katalysator op het spel zetten en de levensduur verminderen.

100 – Dutch

Mengverhouding

1:50 (2%) met JONSERED tweetaktolie. 1:33 (3%) met andere olie, gemaakt voor luchtgekoelede

tweetaktmotoren, geklassiﬁceerd voor JASO FB/ISO EGB.

Benzine, liter Tweetaktolie, liter

2% (1:50) 3% (1:33)

5 0,10 0,15 10 0,20 0,30 15 0,30 0,45 20 0,40 0,60

Mengen

• Meng de benzine en olie altijd in een schone jerrycan die goedgekeurd is voor benzine.

• Begin altijd met de helft van de benzine die gemengd moet worden erin te gieten. Giet er daarna de gehele oliehoeveelheid bij. Meng (schud) het brandstofmengsel. Giet er de resterende hoeveelheid benzine bij.

• Meng (schud) de brandstofhoeveelheid goed voor u de brandstoftank van de machine vult.

• Meng niet meer brandstof dan voor max. 1 maand nodig is.

• Als u de machine gedurende een langere tijd niet gebruikt, moet u de brandstoftank leeg maken en hem schoonmaken.

Kettingolie

• Als smeermiddel raden we een speciale olie aan (kettingsmeerolie) met goede adhesie.

• Gebruik nooit gebruikte olie. Dit kan de oliepomp, het zaagblad en de ketting beschadigen.

• Het is belangrijk het juiste olietype te gebruiken in verhouding tot de luchttemperatuur (juiste viscositeit).

• Bij temperaturen onder 0°C worden bepaalde oliesoorten minder visceus. Dit kan de pomp overbelasten en de componenten van de pomp beschadigen.

• Neem contact op met uw dealer voor het kiezen van de juist kettingolie.

JONSERED CS 2152, CS 2152 C, CS 2152 CWH, CS 2153, CS 2153 C User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

Symbole am Gerät:

Symbole in der Bedienungsanweisung:

Inhalt

Sehr g eehrter Kunde!

Maßnahmen v or der Benutzung einer neuen Motorsäge

Wic htig

Stets mit g esundem Menschenverstand arbeiten!

Sic herheitsausrüstung des Gerätes

Kettenbremse mit Handschutz

Wird die Trägheitsfunktion der Kettenbremse stets aktiviert, wenn ein Rückschlag eintrifft?

Wird mich die Kettenbremse im Fall von Rückschlag stets vor Verletzungen schützen?

Gashebelsperre

Wird meine Hand die Kettenbremse beim Rückschlag stets aktivieren?

Kettenfänger

Rechtshandschutz

Antivibrationssystem

Stoppschalter

Schalldämpfer

Schneidausrüstung

Grundregeln

Rückschlag reduzierende Schneidausrüstung

Sägekette schärfen und Tiefenbegrenzerabstand justieren

Spannen der Sägekette

Schmierung der Schneidausrüstung

Montage von Schiene und Kette

Montage der Rindenstütze

Kraftstoff

Benzin

Zweitaktöl

Mischen

Kettenöl

Tanken

Sicherer Umgang mit Kraftstoff

Transport und Aufbewahrung

Langzeitaufbewahrung

STARTEN UND STOPPEN

Kalter Motor

Warmer Motor

Starten

Stoppen

Vor jeder Anwendung:

Allgemeine Arbeitsvorschriften

Grundlegende Sicherheitsvorschriften

Grundregeln

Grundlegende Sägetechnik

Technik beim Fällen von Bäumen

Vorgehen bei einer mißglückten Fällung

Vorbeugende Maßnahmen gegen Rückschlag

Was ist ein Rückschlag?

Allgemeines

Vergasereinstellung

Funktion

Grundeinstellung und Einfahren

Feineinstellung

Wechsel des Kraftstofftyps

Voraussetzungen

L-Düse

Feineinstellung des Leerlaufs

H-Düse

Richtig eingestellter Vergaser

Kontrolle, Wartung und Service der Sicherheitsausrüstung der Motorsäge

Kettenbremse mit Handschutz

Gashebelsperre

Kettenfänger

Stoppschalter

Rechtshandschutz

Antivibrationssystem

Schalldämpfer

Startvorrichtung

Austausch eines gerissenen oder verschlissenen Startseiles

Spannen der Rückzugfeder

Austausch einer gebrochenen Rückzugfeder

Montage der Startvorrichtung

Zündkerze

Schmierung des Umlenksterns der Führungsschiene

Schmierung des Nadellagers
