Jenn-Air JDS8850BDS19, JDS8850BDW18, JDS8860BDP16, JDS8860BDP17 Installation Guide

Jenn-AirDualFuel

UpdraftSlide-In Range

Cuisini6reencastrable_ deux6nergies _ circulationascendanteJenn-Air/

Estufadeslizantededoblecombustiblede corrienteascendenteJenn-Air

.f

Printed in USA ©2005 MaytagCorporation Rev0-10/05 8101P698-60

Jenn-AirDualFuelUpdraftSlide-InRange

PLEASEKEEPTHIS MANUALFORFUTUREREFERENCE

This manual is intended to assist in the initial installation and adjustments of the range.

• Only qualified personnel should install or service this range.

• Read "Safety Instructions" in Use & Care book before using range.

• Improper installation, adjustment, alteration, service, maintenance or use of range
can result in serious injury or property damage.

• Installer, take care not to damage flooring.

S

Donot lift or moverangebygraspingdoor handles,main

top, or backguard.

,Arisk of rangetip-over exists if the appliance is not installed in accordance with the

providedinstallation instructions. The proper use of the ANTI-TIPdevice minimizes

the risk of TIP-OVER.Inusingthis device the consumer must still observethe safety

precautionsasstated inthe USEandCAREMANUALand avoid using the ovendoors

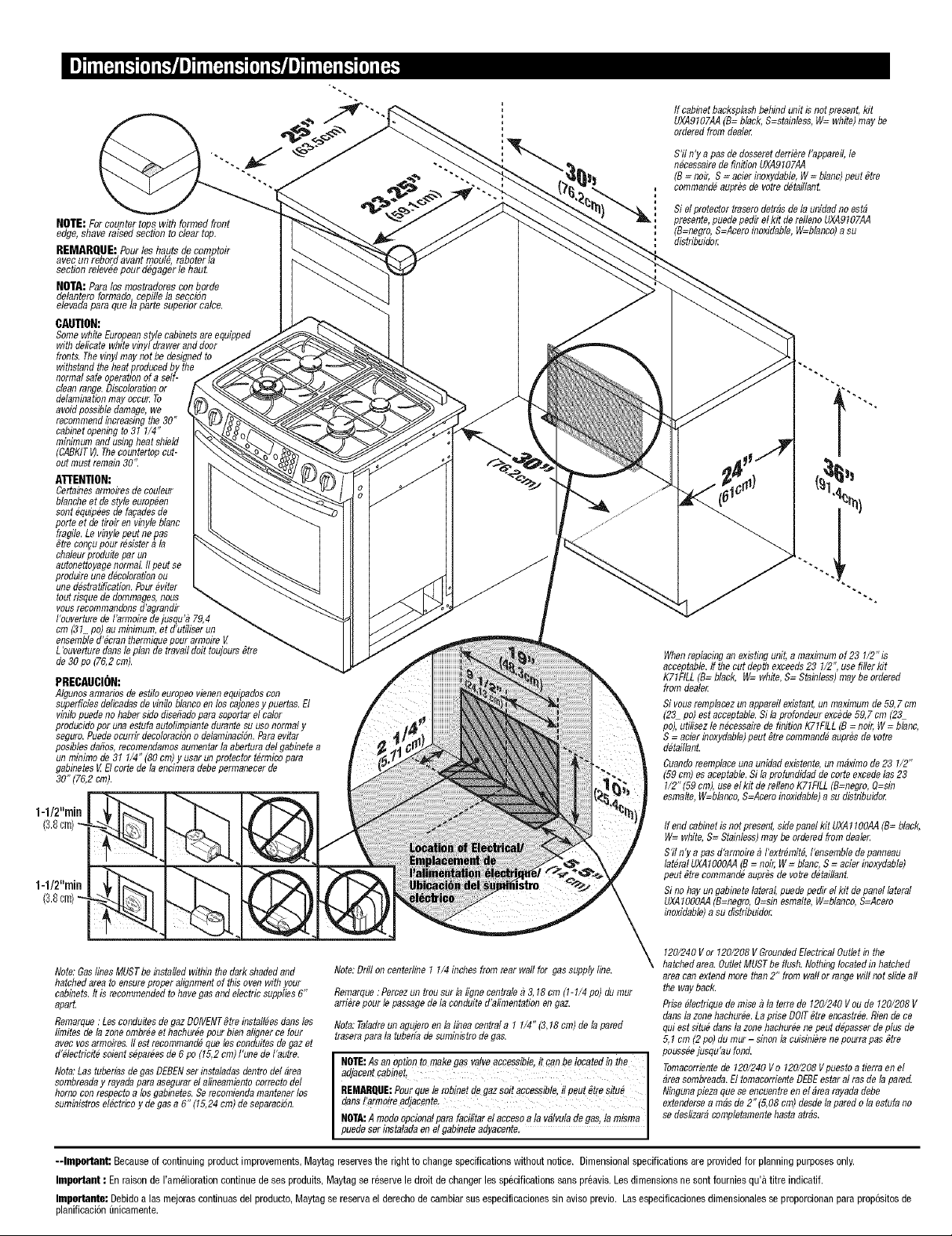

Thisrangehasbeendesignedin accordancewith the

requirementsof varioussafety agenciesandcomplies

with the maximumallowable woodcabinet
temperatures of 194°EIfthis range is installedwith

cabinetsthat havea lower working temperature than
194°F,discoloration,delaminationor melting may occur.

Placerange in a well lit area.Donot setrange over
holesin the floor or other locationswhere it may be

subject to strong drafts. Anyopening in the wa I behind
the rangeandinthe floor underthe rangeshould be

sealed.Makesure theflow of cooling/ventilationair is
not obstructed below the range. Note:A rangeshould

NOTbe installed over kitchen carpeting.
HighAltitudeNotice:Thespecified gasburner ratings

typically applyto e!evatonsupto 2000 feet. For higher

a!titudes,the rates mayneedtobe reducedto achieve
satisfactoryoperation.Alocal certified gasservicer will

be ableto adviseif a reduction is necessary, RequirementsforPropane,AppliancesandEquipmentinR.V.'s(CS,AStandard

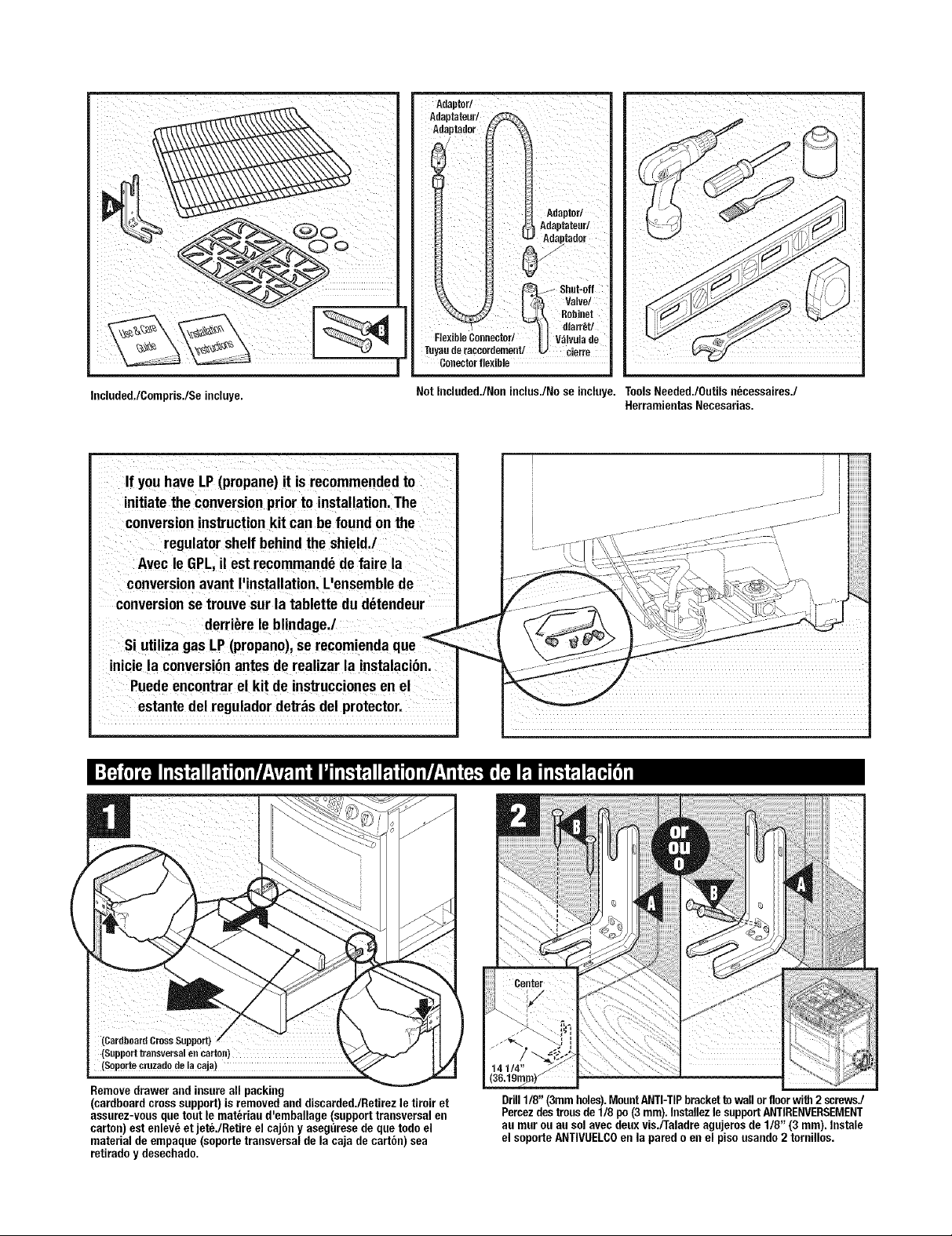

as a step stool. Installation instructions are providedfor woodand cement in either
floor or wall. Anyother type of construction may require special installation
techniques as deemed necessaryto provide adequate fastening of the ANTI-TIP

bracketto the floor or wall. The bracket may be installed to engage the LEFTor
RIGHTrear leveling foot. NOTE:The bracket provided is designed for use with flush
mount and non-flush mount outlet receptacles. Install the bracket with the

orientation hole in the longer leg against the wall or floor as shown insteps 14-19.

MOBILEHOMES

The installation of a range designed for mobile homeinstallation must conform with
the Manufactured HomeConstructionand SafetyStandard,Title24 CFR,Part 3280

(formerlythe Federal Standardfor Mobile HomeConstructionand Safety,Title24
HUD,Part280)or,when such standardis not applicable,theStandardfor Manufactured
HomeInstallationsANSIA225.1/NFP,A501,A,or with local codes. InCanadathe range

must be installed in accordancewith the current CS,AStandardC22.1- Canadian
Electrical Code Part 1 and Section Z240.4.1 - Installation Requirementsfor Gas

Burning,Appliancesin MobilHomes(CS,AStandard C,AN/CS,A- Z240MH).

RECREATIONALPARKTRAILERS

The installation of a range designed for recreational parktrailers must conform with
state or other codes or,in the absenceof suchcodes,with the Standard for

RecreationalParkTrailers,ANSI,A119.5-latestedition. InCanadathe range must be
installed in accordance with C,AN/CS,A- Z240.6.2 - Electrical Requirementsfor R.V.'s

(CS,AStandard C,AN/CS,A- Z240 RVSeries)and SectionZ240.4.2- Installation

C,AN/CSA- Z240 RVSeries).

ii; I=11

Therangemustbe installedinaccordancewithLocalandNational ElectricCode
(NEC)ANSI/NFP,ANo.70-latestedition,or CanadianElectricCodeCSASTB.C221

latestedition.Seerating platefor total connectedKWrating.

ElectricalSupply Connection

The rangerequires120 volts,60 cyclealternatingcurrentfrom a dedicated
groundedoutletwitha 15 amp circuit breaker. See serial platefor rating,located
on front frame behindstorage drawer.Usermay experienceoccasionalcircuit
trippingif Ground FaultCircuit Interrupter (GFCl)outletor breakeris inuse.

MostlocalBuildingRegulationsandCodesrequirethatall electricalwiringbedoneby

licensedelectricians.,Allwiring shouldconformto Local andNational ElectricalCodes.
Thisrangerequiresa singlephasethree wire 120/240or a 120/208volt,60 Hz,AC

circuit.Wiringcodes requireaseparatecircuit be runfrom themainentrancepanelto
the rangeandthat it beequippedwith separatedisconnectswitch and fuses,eitherin
the mainentrancepanelor in a separateswitch and fuse box.

Theelectricalconnectiontothis unitisdesignedonlyforusewith aflexiblepowercord.All

unitsareshippedwith aspeciallydesigned4-wireservicecord.Thiscordshouldbeusedon

allnewbranchcircuits,mobilehomesandwhenlocalcodesprohibitgroundingthrough

theneutral.Fora3-wirecordreplacement,servicekit P/N74011285mustbeused.

In The CommonwealthOf Massachusetts
Thisproduct must be installedby a licensed plumberor gasfitter when installed

within the Commonwealth of Massachusetts.A "T" handle type manual gasvalve
must be installed in the gas supply line tothis appliance.Aflexible gas connector,
when used, must net exceed a length of three (3)feet / 36 inches.

Gas Supply
Installationof thisrangemust conform with localcodes or,intheabsenceof

localcodes,with the NationalFuelGasCode,ANSIZ223.1-1atestedition.In

Canadathe rangemustbe installedin accordancewith the current CGA
Standard CAN/CGA-B149- Installation Codesfor GasBurningAppliancesand

Equipment and/or local codes.

A QUALIFIEDSERVICEMANORGASAPPLIANCEINSTALLERMUST
MAKETHEGASSUPPLYCONNECTION.Leaktestingof theappliance
shall be conductedbythe installer accordingto the instructions
givenin step6,

Apply a non-corrosive leakdetection fluid to all joints andfittings in the gas
connection between the supply line shut-off valve and the range.Include gas

fittings and joints inthe rangeif connections were disturbed during installation.
Checkfor leaks! Bubblesappearing around fittings and connectionswill

indicate a leak. Ifa leak appears, turn off supply line gasshut-off valve, tighten
connections, turn on the supply line gas shut off valve, and retest for leaks.

CAUTION: NEVER CHECK FOR LEAKS WITH A FLAME. WHEN LEAK
CHECK IS COMPLETE, WIPE OFF ALL RESIDUE.

NATURALGASSUPPLYLINEMUSTHAVEA NATURALGASSERVICEREGULATOR.
INLETPRESSURETOTHISAPPLIANCESHOULDBEREDUCEDTOA MAXIMUMOF

14 INCHESWATERCOLUMN(0.5 POUNDSPERSQUAREINCH(RS.I.)LIQUEFIED
PETROLEUM(L.R)/PROPANEGASSUPPLYLINEMUSTHAVEA L.RGAS

PRESSUREREGULATOR.INLETPRESSURETOTHISAPPLIANCESHOULDBE
REDUCEDTOAMAXIMUMOF14 INCHESWATERCOLUMN(0.5 RS.I.).INLET

PRESSURESINEXCESSOF0.5 P.S.I.CANDAMAGETHEAPPLIANCEPRESSURE
REGULATORANDOTHERGASCOMPONENTSINTHISAPPLIANCEANDCAN

RESULTINA GASLEAK.

(]as supply pressure for testing regulator must be at least 1" water
column pressure above manifold pressure shown on serial plate.

Check Pressure of House Piping System

1.The appliance anditsindividualshutoffvalvemustbe disconnectedfrom
the gassupplypipingsystemduringany pressuretestingofthatsystemat
test pressuresin excessof 1/2 Ibs./sq. in.(3.5 kPa) (13.8in. watercolumn).

2.The appliance mustbe isolatedfromthe gassupplypipingsystemby

closingitsindividualmanual shutoff valveduringanypressuretestingof

the gassupplypipingsystemat test pressuresequalto or lessthan1/2

Ibs./sq.in. (3.5 kPa)(13.8 in. water column).

AGASSHUT-OFFVALVESHOULDBEPUTIN ANACCESSIBLELOCATIONINTHE

SUPPLYLINEAHEADOFTHERANGE,FORTURNINGONANDTURNINGOFFGAS
SUPPLY.Range is to be connectedto house pipingwith flexible metal connectors
for gas appliances. CONNECTORNUTSMUSTNOTBECONNECTEDDIRECTLYTO

PIPETHREADS.THECONNECTORSMUSTBE INSTALLEDWITHADAPTORSPROVIDED
WITHTHECONNECTOR.

Thehouse piping and/or range connector used to connectthe rangeto the main gas
supply must be clean, free ef metal shavings,rust,dirt and liquids(oiler water). Dirt,
etc. in the supply lines can work its way into the range manifold and in turn cause
failure ofthe gas valves orcontrols and clog burners and/or pilot orifices.

Always use a new flexible connector. Donot use existing flexible connector.

NOTE:Itis recommendedto use a CSAcertified flexible connectornolongerthan36" (91.4cm) with a minimum BTU/HRrating of 60,000.

II [llv vl I[ll .'1=1LvA[llVj=11.'L'I[H=11;[I] =1.'kVJ[HI [€

Followtheseproceduresto removeappliancefor servicing:

1. Slide rangeforward todisengagerangefrom the anti-tipbracket.

2. Shutoff gassupplyto appliance.

3. Disconnectelectricalsupplyto appliance,if equipped.

4. Disconnectgassupplytubingto appliance.

5. Reverseproceduretoreinstall.If gaslinehasbeendisconnected,

checkfor gasleaksafter reconnection.

6.Topreventrangefrom accidentallytipping,rangemust be securedto the floor bysliding rearlevelinglegintotheanti-tipbracket.

NOTE:A qualified servicer should disconnect and reconnect the gas supply. Theservicer MUSTfollow installation instructions provided with the gas appliance connector
and the warning label attached to theconnector,

Whenyour range requires service or replacementparts, contact your dealer or authorized service agency. Pleasegivethe complete model and serial number of the
range which is located on flip-up plate at the rear of upper left-hand corner or center of backguard.

I Yourrange may not be equippedwith some of the features referred to in this manual. I

THEAPPLIANCE.

Cuisini6reencastrable(zdeux6nergies (zcirculationascendanteJenn-Air

VEUILLEZCONSERVERCE MANUELPOUR CONSULTATIONULTIERIEURE

Ce manuel est pr_vu pour vous aider darts I'installation et les r_glages de la cuisini_re.

• Seul du personnel qualifi_ dolt installer ou faire I'entretien de cette cuisini_re.

• Lisez les ,, Instructions de s_curit_ ,, darts le guide d'utilisation et d'entretien avant d'utiliser la cuisiniere.

• Une installation, des r_glages, des modifications, une utilisation ou un entretien, effectu6s de fa§on
inappropri_e, peuvent entrainer de graves blessures ou des d_g&ts mat6riels.

• Installateur : Faites attention de ne pas endommager le sol.

ATTENTIO

Nesoulevezpaset nedeplacezpas lacuisiniereenla
prenantparlapoigneedela porte,ledessusouledosseret.

QO

Cettecuisinierea etecon(;ueconformementauxexigencesde
diversesagencesconcerneesparlasecuriteetrespecteles

temperaturesmaximalespermisesde90°C(194°F)pourles

armoiresen bois.Sicettecuisiniereestinstalleepres

1 1 o

darmoiresnesupportantquunetemperatureinferieurea90 C

o

(194 F),il ya risqueded_coloration,d_laminationoufusion.

Placezlacuisinibredansunendroitbienbclair_.NeI'installez
pasau-dessusdetrousdanse pancherou&d'autresendroits

ouellerisqued'etresournise_defortscourantsd'air."route
ouverturedansletourderribrelacuisinibreetdanslesolsous

lacuisinibredolt_treferm_eherm_tiquement.Assurez-vous
quela circulationdeI'airderefroidissement!ventilationn'est
pasentraveesous a cus n_re REMARQUEN'nsta ez PAS

une cuisinibre sur de la moquette de cu sine.

Avis pout altitude _lev6e : Les caract_ristiques nominales

des bn31eurs & gaz pr_cis_essontpr_vuespour des altitudes
de 610 rn (2000pieds)max.Ades altitudes plusimportantes,
ces valeurs peuventavoir & _tre r_duites pour obtenir un
r_sultat satisfaisant. Un r_parateur/installateurcertifi_ pour
le gaz sera en mesure de vous indiquersi cela est n_cessaire.

Unrisquequelacuisinibreserenverseexistesi rappareiln'estpasinstallbconform_ment
aux instructions d'installation feurnies. Eutilisationcerrecte du dispositif
ANTIRENMERSEMENTminimisele risquede RENMERSEMENT.M_me avec cedispositif,

le censemmateur dolt teujours observer les mesures de sbcuritb pr_cis_es darts le

MANUELD'UTILISATIONET D'ENTRETIENet _viter de reentersur les portes des fours.

Lesinstructions d'installation sont fournies pour des endreitsou les murs et lessels
sont en boisou en ciment. Toutautre type deconstruction peut n_cessiterdes
techniques d'installatien spbciales, pour permettre la fixation du support

ANTIRENVERSEMENTautour ou au sol. Labride dolt _tre install_e afin deretenir le

piedARRIEREGAUCHEou DROIT.REMARQUE: Labride feurnie est cen(;ue pour _tre

utilisbeavecdesprises mouthes ou non en affleurement.Installezla bride en mettant

le treu d'erientation de raile la plus lenguede la bride contre le mur ou le plancher,
comme I'illustrent les_tapes 14 _ 19.

MAISONSMOBILES

I'installation d'une cuisini_re con(;uepour une maison mobiledolt _tre conforme _ la

Manufactured HomeConstruction and Safety Standard (norme de s_curit_ et de
construction des r_sidencespr_fabriqu_es),titre 24 CFR,pattie 3280 (ant_rieurement,

la FederalStandardfor Mobile HomeConstructionand Safety,titre 24 HUD,pattie280)
ou, lersqu'une telle nerme n'est pas applicable, _ lanerme pour les installations de

r_sidencespr_fabriqu_esANSIA225.1/NFPA501A,oucenform_mentauxcodes Iocaux.
Au Canada,la cuisini_re dolt _tre install_eselon la nerme courante CSAC22.1- Code
canadien de I'_lectricit_, pattie 1 et section Z240.4.1- exigencesd'installatien pour
appareils _ gazdes maisons mobiles : (norme CSACAN/CSA- Z240MH).

MAISONSMOBILESPOURPARCRECRE4TIF

I_installationd'une cuisini_re con(;uepourles maisons mobilesde parc r_cr_atif dolt

_.treconferme aux r_glements de I'_tat ou fi d'autres codes, eu en rabsence detels
codes,conferme &la norme Standard for RecreationalPark Trailers,(norme pour

maisens mobiles de parc r_cr_atif) ANSIA119.5, _dition laplus r_cente.Au Canada,

la cuisini_re deit _tre install_e selon CAN/CSAZ240.6.2- exigences _lectriques

pourv_hicules r_cr_atifs (nerme CSACAN/CSA- Z240 s_ries VR)et section
Z240.4.2- exigencesd'installation pour _quipement et appareilsau propane darts
v_hicules r_cr_atifs (nerme CSACAN/CSA- Z240 s_riesVR).

• i "| ! _ i i ,I •

Lacuisini_redoit _tre install_econform_mentau NationalElectricalCode(NEC)
ANSI/NFPAno70- _dition la plusr_cente,ou conformeau Codecauadiende
I'_lectricit_,normeCSAC22.1,_ditionlaplusr_cente.Voyezsurlaplaquesignal_tique
la puissancenominaletotaleen kW.

RaccordementElectrique

L'alimentation nbcessairedoit _tre un courantalternatifde 120 V,60 Hz
provenantd'unepriserbserv_eraise_ laterreet dot_ed'uncoupe-circuitde

15ampbres.Veuillezconsulterla plaquesignal_tique situ_e sur lecadreavant,
derribrele tiroir de rangement.Si lecircuitest_quip_ d'un coupe-circuitou
d'une prise_ disjoncteurdiffbrentiel,ceux-cipeuventsed_clencherdetemps

autre.

Certainsmodulessont livr_sdirectementde I'usineavecun cordond'alimentation.Aucun
raccordementn'est n_cessairesnrcesmodules.II suffit debrancherlecordondanslaprise

murale.Sur les modulessanscordon,le raccordement_.I'alimentationestn_cessaire
conform_mentauxcodesIocanx.IIestpossibled'utilisersoitunconduitsoituncordonsouple.

Avecun cordonsouple,pourcnisini_res,neI'utilisezqu'avecdescossesferrulesprevuessoit

pour240volts,40A,soitpour240volts, 50A - ouverturede 34,94mm(1-3/8po)de
diam_tre.Uncordon_.4 conducteursdolt _treutilisesnrlesnouvellesinstallations_.circuit

ded_rivation(NEC1996),demaisonsmobiles,de vehiculesr_creatifset I&05lescodes
Iocauxinterdisentlaraise&la terreparlene_tre.Unealimentation&3filspeut_treutiliseeI&
o_elleestautoris_eparlescodesIocaux.Lorsqu'uncordond'alimentationest utilis_,celui-ci
nedoit pasdepasser1,20m(4pieds)enIongueur.

Leraccordement_lectriquedecetappareilestcon_;upour_treutilis_seulementavecun
cordond'alimentationsouple.Touslesappareilssentlivresavecuncordon&4filsde
conceptionspeciale.Cecordondolt_treutilis_surtouslesnouveauxcircuitsde
derivation,dartslesmaisonsmobilesetIorsquelescodesIocauxinterdisentlaraise_.la
terreparleneutre.Pouruncordon&3filsderechange,len_cessaired'entretienportant
lenum_rodepiece74011285doit_treutilis_.

PourTheCommonwealthOfMassachusetts
Ceproduitdoit_treinstall_parunplombierouuninstallateuragr_ d'appareils&gaz.

Alimentation en gaz
L'installation de cette cuisinibre doit _.treconformeauxcodesIocauxou,en
rabsence detels codes,conformeau National FuelGasCodeANSIZ223.1 -

_dition la plusr_cente.AuCanada,la cuisinibredoit_.treinstall_e
conformbment & la normede rACG,CAN/ACG-B149- Codesd'installationpour
r_quipement et lesappareils _ gazou conformbmentauxcodesIocaux.

UNINSTALLATEURD'APPAREILSA GAZOUUNRI_PARATEURQUALIFII_
DOlTEFFECTUERCERACCORDEMENTDEL'ALIMENTATIONENGAZ.La

verificationd'absenoede fuite de I'appareildoit_tre effeetueepar
I'installateurconform_mentaux instructionsfourniesen etape 13.

Appliquezun liquide ded_tection des fuites non corrosif sur tous les joints et
raccords du syst_me de raccordement entre le robinet d'arr_t de la conduite

d'alimentation et la cuisini_re. V_rifiez aussi lesraccords au niveaude la
cuisini_re si ces raccords ont_t_ perturb_s pendant rinstallation. La presence

de fuite se remarque par des bulles autour des raccordset connexions. En cas
de fuite, fermez lerobinet de ralimentation en gaz, serrez les raccords,ouvrez

le robinet et rev_rifiez rabsence de fuite.

ATTENTION : NE VERIFIEZ JAMAIS I.ABSENCEDE FUITE AVEC UNE
FLAMME. LORSQUELETEST ESTTERMINE, ENLEVEZTOUSLES RESIDUS.

LACONDUITED'ALIMENTATIONENGAZNATURELDOlTAVOIRUNDETENDEURPOUR
GAZNATUREL.LA PRESSIOND'ARRIV_:EDECETAPPAREILDOlTETREREDUlTE/_

UNMAXIMUMDE35,6 cm (14 po)/_ LA COLONNED'EAU(0,5livre / po2). LA
CONDUlTED'ALIMENTATIONENGAZDEPETROLELIQU_:FIE(P.L./GAZPROPANE)oDOIT

AVOIRUN DETENDEURGPL.LA PRESSIOND'ARRIVEEACETAPPAREILDOlTETRE
REDUlTE/_UNMAXIMUMDE35,6cm (14po)/_LACOLONNED'EAU(0,5livre/ po2).

LESPRESSIONSD'ARRIVEESUPERIEURES/_(0,5livres / po2) PEUVENT
ENDOMMAGERLED_:TENDEURETLESAUTRESEL_:MENTSDUSYSTEMEDEGAZ

DECETAPPAREILETENTRA/NERUNEFUlTEDEGAZ.

La pressiond'alimentationengazpourverifierle detendeurdoitOtre

d'au moins2,5 cm (1 po)a la colonned'eauau-dessusdela pression
du circuitde distributionindiqueesurla plaquesignaletique.

Unrobinet_.poign_eenTdoit _treinstall_snrlaconduited'alimentationengazallant &cet
appareil.Untuyauderaccordementflexiblepourlegaz,lecas ech_ant,ne doitpas

depasseruneIongueurde0,9m(3pieds/36pouces).

Des fuites de gaz peuventseproduiredarts votre installationet entrainer une
situation dangereuse,Lesfuites de gaz peuventne pas _tre d_ce!_es

rodeur seulement. Les fournisseurs de gaz vousrecemmandentd!acheter et

d'installer und_tecteur de gazapprouv_ UL !nstallez-le et utilisez-le
conform_ment aux instructions du fabricant.

Verifiez la pression du systeme d'alimentation de la maison.

1. L'appareilet son robinetdoivent_tre d_connect_sdu systbme
d'alimentationen gaz Iorsdetout essaidepressiondusystbme _ des
pressionsd'essaisupbrieures _3,5 kPa (1/2 Ib/po2)35 cm (13,8 po)_ la

colonne d'eau.

2. L'appareildoit _tre isol_ du syst_me d'alimentation en gaz enfermant son
robinet Iors de tout essai de pression dusyst_me _ despressions d'essai
_galesou inf_rieures_ 3,5 kPa(1/2 Ib/po2)35 cm (13,8po)&lacolonned'eau.

UNROBINETD'ARRETDU6AZDOlTETREINSTALLEDANSUNENDROITACCESSIBLE
SURLA CONDUlTED'ALIMENTATIONENAMONTDELACUlSINIERE,POUROUVRIRET

COUPERL'ALIMENTATIONENGAZ. Lacuisini_re doit _tre raccord_e ausyst_me de
la maison avecdes tuyaux de raccordement m_talliquesflexibles pour appareils
gaz. LESECROUSDUTUYAUDE RACCORDEMENTNEDOIVENTPASr:TREINSTALLES

DIRECTEMENTSURLEFILETAGEDESCONDUITS.LESTUYAUXDERACCORDEMENT
DOIVENTr:TREINSTALLESAVECLESADAPTATEURSFOURNIS.

Letuyau de raccordement de lacuisini_re et la canalisation de la maison utilis_s
pour raccorder la cuisini_re _ ralimentation principale engaz doivent _tre propres,
exempts de copeaux m_talliques, rouille, salet_et liquide (huile ou eau). La salet_,
etc., darts les conduites d'alimentation peutarriver aucircuit dedistribution de la
cuisini_re et entra_nerune panne des soupapes ou commandeset colmater les

orifices des breleurs et de la veilleuse.

Utiliseztoujours un tuyaude raccordement flexible neuf. N'utilisez pas untuyau
flexible existant.

REMARQUE: IIest recommande d'utiliser un tuyaude raccordement flexible certifie CSAd'une Iongueurmaximale de 91,4cm (36po) avec une
valeurnominalede 60 000 BTU/h.

Suivez cesm6thodespourd6placerI'appareil :

1. Faitesglisserla cuisini_re enavantpourla d6gagerdu support antirenversement.

2. Coupezralimentation engazarrivant&rappareil.

3. D_branchezralimentation _lectrique de rappareil, le cas _ch_ant.

4. D_branchezlaconduite d'alimentation en gaz arrivant_ rappareil.

5. Proc_dezinversementpourlar_installation.Si la conduitede gaz a 6t_
d_conneet_e,v_rifiezI'absencedefuite apr_s avoirrefaitla connexion.

6. Pouremp_eherla cuisini_re de se renverser,fixez-la au sol en faisant coulisserlepiedde raise _ niveauarri_re dans lesupport antirenversement.

REMARQUE: Unr_parateur qualifi_doitd_brancherou rebrancher ralimentation en gaz. II DOlTsuivre les instructionsd'installation fournies avec letuyau de
raccordement pour appareils & gaz et avec I'_tiquette d'avertissement fix_e &celui-ci.

PROCEDERA EENTRETIENDECETAPPAREIL.

i,| t J[l ,l ii!

Lorsque votre cuisini_re a besoin d'entretien ou depi_ces de rechange,prenez contact avecvotred_taillant ou agence de service autoris_e. Veuillezfournir le num_ro
de s_rie et le num_rode mod_le de la cuisini_re qui se trouvent sur la plaque escamotable & I'arri_re de rangle sup_rieur gaucheou centre du dosseret.

I Votrecuisini_re peut nepas _tre dot_e de routes lesfonctions mentionn_es darts ce manuel. I

EstufadeslizantededoblecombustibledecorrienteascendenteJenn-Air

PORFAVORGUARDEESTEMANUALPARAREFERENCIAFUTURA

Este manual esta disefiado para asistirlo en la instalaci6n y ajustes iniciales de la estufa.

• La instalaci6n o reparaci6n de esta estufa debe ser realizada unicamente por personal calificado.

• Lea las instrucciones de seguridad en la guia de uso y cuidado antes de usar la estufa.

• La instalacion, ajuste, alteracion, servicio, mantenimiento o uso inapropiados de la estufa puede resultar
en lesiones graves o dafios a la propiedad.

• Instalador: tenga cuidado de no dafiar el piso.

PRECAUCIONES

Nolevanteomuevala estufaporlasmanijasdelapuerta,
porlacubiertaoporel protectortrasero.

@0

Estaestutaruedisefiadade acuerdocon losrequerimientos
devariasagenciasdeseguridadycumpleconlatemperatura
maximaparaarmariosde maderade194°F(90°C).Siesta
estufase instalaconarmarioscontemperaturasde trabajo
menoresde194°F(90°0, los mismospuedendescolorarse,

deslaminarseo derretirse.

Coloquelaestufa enun areabieniluminada.Nocoloquela

estufasobreagujerosenelpiso o enotrasubicaciones
dondeesteexpuestaarafagasdevientofuertes.Cualquier
aberturaenla Eareddetrasde la estufay enelpisodebajo
delaestufadebensellarse.Asegt_resedequeel aire de
enfriamiento/ventilacionnoseobstruyadebajodela

estufa.Nota:NOsedebeinstalarunaestufasobreel
alfombradodelacocina.

Avisosobregrandeselevaciones:Lapotenciadelquemador

degasqueseindicageneralmenteseaplicaa elevaciones
dehasta2.000pies(600m).Esposiblequeseanecesario
reducirla potenciadelosquemadoresenelevaciones
mayoresparaobtenerunfuncionamientosatisfactorio.Un

tecnicodegascertificadodesuIocalidadpodraindicarle

siesnecesariohacerunareducciondepotencia.

Si no se siguen lasinstruccionesde instalaci6nprovistas, existe el riesge de que la

estufa sevuelque.Eluso cerrecto del dispositive ANTIVUELCOminimizael riesgode
que la estufa SEVUELQUE.Cuandose utilice este dispositivo, el censumidor aun
debeseguir lasadvertenciasde seguridadindicadasen la GU[ADEUSOY CUlDADOy

evitar usar la puertadel hernecomepeldafio. Las instruccienesde instalaci6n son

especificaspara instalacienesde la estufa en paredeso pisos de madera y concreto.

Cualquierotro tipo de material decenstrucci6n requerir_el use de t_cnicas

especialesparafijar debidamente el soporteANTIVUELCOal pisoo a la pared. El
seperte puede instalarsepara fijar el tornillo nivelader trasero IZQUlERDOo

DERECHO.NOTA:El seperte previsto est_ disefiade para su usocontomacerrientes

instaladosal ras ono. Instale el soporte con el agujero deorientaci6nen lapata m_s

largaen la pared o el suelecemo le indican lospasos 14a119.

CASAS RODANTES

Lainstalaci6ndeuna estufadisefiada para su instalaci6nen casasrodantesdebe

hacersedeacuerdocon la Normade Construcci6ny Seguridadde Viviendas

Prefabricadas(ManufacturedHomeConstructionand Safety Standard),Titulo24

CFR,Parle3280 (anteriormentela Norma Federalde Construcci6ny Seguridadde

ViviendasPrefabricadas,Titulo24, Parte280)o, cuandodichanormanoseaplique,
con la Normade Instalaci6nenViviendasPrefabricadasde 1982 (Standardfor

ManufacturedHomeInstallations)(Instalaciones,Comunidadesy Ubicacionesde
ViviendasPrefabricadas)ANSIA225.1,ultimaedici6n,oconlosc6digoslocales.

REMOLQUESRECREACIONALES

Lainstalaci6n de una estufa disefiada para remelquesrecreacionales debe hacerse
de acuerdo con losc6digos estatales o cualquier otro c6dige queseaplique, e, en
ausencia de un c6dige que seaplique, con la Norma de RemolquesRecreacionales

(Standardfor Recreational ParkTrailers),ANSIA119.5,ultima edici6n. EnCanad&,

esta estufa debe instalarse de acuerde con los requerimientos el_ctrices para
vehiculos recreacienalesde la Norma CAN/CSA,secci6n 240.6.2(Norma CSA

CAN/CSA-Serie Z240 RV)y con los requerimientes de instalaci6n de equipesy

electredom_sticos a gas propaneen vehiculos recreacionales de la secci6n
Z240.4.2 (NormaCSACAN/CSA-Serie Z240 RV).

Laestufadebeset instaladadeacuerdoconelC6digoLocaly Nacionalde

Electricidad(NEC)ANSI/NFPANo.70, 01timaedici6n,o el C6digodeElectricidad
CanadienseCSASTD.C221,01timaedici6n.Veala placadeinformaci6nparala
clasificaci6ndeKWtotalesconectados.

Conexi6nal suministroel6ctrico

Estaestufa requiereunsuministro el_ctricede120V,60 Hz,de corriente
alternade uncircuito dedicadepuestoa tierra con un disyuntorde 15Amp.Vea

laplacade serie ubicadaen elmarcodelanterodetr&sdel caj6n de
almacenamientoparaebtenerla informaci6nde cerriente nominal. El circuite

puededisparareldisyuntorocasionalmentesi se est;_usandeuntemacorriente
e disyunterde interrupci6ndelcircuite porfalla deconexi6n a tierra(GFCl).

Algunosmedelosvieneneqnipadosdela f_bricaconuncord6nel_ctricodeservicio

instalade.Estosmodelesnorequierencenexieneselectricasa laestufa.Simplemente
conecteel enchufeenuntemacerrientemural.Paralosmodelosquenovienenprevistoscon
uncerd6nelectricodeserviciose requiereunaconexi6nalsuministroel_ctricodeacnerde
conlosc6digeslocales.Seproporcionanprovisionesparausartantounconductofije oun
cord6nflexible paralacenexi6ndelaestufa.Cuandouseuncord6ndesnministrode
electricidad,s61eusecordenesconterminalesdebuclecerradesclasificadespara240V,40

Ampo para240V,50Ampmarcadosparasn useen estufasconunaaberturadeconexi6n

nominalde1-3/8"(34,94ram)dedi&metre.Sedebeusarnncord6ntetrafilarenla
instalaci6ndecircuitosnuevos(1996NEC),en casasredantes,envebiculesrecreacienalesy
dondelosc6digeslocalesprobibanrealizarunacenexi6na tierraatravesdelconductor
neutro.Sepuedensarun circuitetrifilar cnandelepermitanlosc6digeslocales.Cuandese
usauncerd6nel_ctrico,nosedebeusaruncord6ndem_sde4 pies(1,2m)delengitud.

Laconexi6nelectricadeestaunidadest,.disefiada_nicamenteparauncord6nelectrico
flexible.Tedaslasunidadesineluyenuneord6nelectrieetetrafilarespeeialmentedisefado.
Esteeord6ndebesetutilizadeentodosloscircuitosindependientes,easasredantesyen
lugaresderidelosc6digeslocalesprebibanlapuestaatierraatray,sdelneutro.Parausar
uncerd6ntrifilar,utilieeelkitdeservicioP/N74011285.

EnlaMancomunidaddeMassachussetts

Esteproductodebeserinstaladoperunfontanerooinstaladorlicenciadoenla
MancemunidaddeMassacbussetts.Sedebeinstalarunav_lvulamanualdegasde tipo"T"

Suministro de gas
La instalaciSnde esta estufadebe hacersede acuerdocon losc6digoslocales,

o, enausenciade ellos,conelC6digoNacionalde Gas,ANSIZ223.1,L_ltima
edici6n.EnCanada,estaestufadebe instalarsede acuerdocon la Norma CGA

vigenteCAN/CGA-B149- C6digosde instalaci6nde electrodom_sticosy
equiposa gas, y/oconlosc6digoslocales.

enlatuberiadesuministredegasdeesteelectredemestico.Cuandoseuseunconecterde
gasflexible,el mismonodebeexcederlostres(3)pieso36pulgadas(91,4cm).

LACONEXlONALSUMINISTRODEGASDEBESERREALIZADAPORtiN

TI_CNICO0 INSTALADORDEELECTRODOMI_STICOSA GASCALIFICADO.
Elinstaladordeberealizar unapruebadeescapesdegasde

acuerdocon las instruccionesque se indicanIopaso13.

Aplique un liquido de detecci6n de escapes no corrosivo entodas las
conexiones y juntas entre lav_lvulade cierre del gasy la estufa. Incluya las

conexiones y juntas de gas de laestufa si las mismas se movieron durante la
instalaci6n, iVerifique les escapes! Si aparecenburbujas alrededorde las

conexiones y juntas significa que hay un escape.Sihay un escapede gas,
cierre la v_lvula de cierre de la tuberia degas, apriete las conexienes,abra la
v_lvula y vuelva a realizar la prueba.

ATENCION:NUNCA VERIFIQUE LOS ESCAPES CON IJNALLAMA.
CUANDOTERMINE LA VERIFICACION, LIMPIE TODOS LOS RESIDtlOS.

LATUBER[ADESUMINISTRODEGASNATURALDEBETENERUNREGULADORDE
SERVIClODEGASNATURAL.LAPRESIONDELSUMINISTRODEGASAESTAESTUFA

NODEBEEXCEDERLAS14PULGADAS(C.D.A.)(0,5 LBS./PULG.2).LATUBERiADE
GASDEPETROLEOL[QUlDO(LP)/PROPANODEBETENERUNREGULADORDE

PRESIONDEGASLRLA PRESIONDELSUMINISTRODEGASA ESTAESTUFADEBE
SERREDUClDAAUNMAXlMODE 14 PULGADAS(C.D.A.)(0,5LBS./PULG.2).SI LA

PRESIONEXCEDELAS0,5LBS./PUL6.2,SEPUEDEDANARELREGULADORDE
PRESIONDEL ELECTRODOMESTICOY OTROSCOMPONENTESDEGASYPUEDE

RESULTARENUNESCAPEDEGAS.
La presion del suministro de gas para probar el regulador debe ser de

por Io menos 1 pulgada c.d.a, por encima de la presion del colector que
se indica en la placa de serie.

acuerdo con las instruccionesdel fabricante.

Veriflque la presi6n del sistema de tuberias del hogar

1. Elelectrodom_sticoy su v&lvulaindividualde cierre debenestar

desconectadosdelsistema detuberiasde suministro de gasdurante
cualquier pruebade presi6nde dicho sistema que excedala1/2 Ib./pulg.2

(3,5 kPa)(13,8 pulg.c.d.a.).

2. Elelectrodom_sticodebe estaraislado del sistema detuberiasde

suministro de gascerrandolav_lvulaindividualde cierremanualdurante
cualquier pruebade presi6nde dicho sistema a presionesequivalenteso
menoresde 1/2 Ib./pulg.2(3,5 kPa) (13,8 pulg.c.d.a.).

ASEDEBEINSTALARUNAV._LVULADEClERREDELGASEN UNAUBICACl6N
ACCESIBLEDELATUBER[ADESUMINISTROPORFUEPADELAESTUFAPAPAABRIR

YCERPARELSUMINISTRODEGAS.Laestufa debe cenectarse a la tuberia de hogar
con conectores de metal flexibles para electrodem_stices a gas. I_ASTUERCASDE

LOSCONECTORESNODEBENCONECTARSEDIRECTAMENTESOBRELAROSCADE
LATUBER[A.LOSCONECTORESDEBENINSTALARSECONLOSADAPTADORES
PROPORClONADOSCONEL CONECTOR.

Latuberia del hegary/e el cenector de la estufa quese utilice para cenectar la
estufa al suministro principal de gas debe estar libre de virutasde metal, 6xido,
sucio y liquido (aceite e agua). Elsucio, etc. en las tuberias de suministre pueden
Ilegar al colector y causar dafies a las v_lvulas o contreles de gasy tapar los
quemadoresy/e los erificios pileto.

Siempre utilice un conector flexible nuevo. Nouse conectores flexibles existentes.

NOTA:Serecomiendautilizar un conector flexible certificado por la CSAde menos de 36" (91,4 cm) con unacapacidadde 60.000BTLI/HR.

Siga lossiguientesprocedimientosparadesinstalarla estufa
para servicio:

1. Deslicela estufahaciaadelanteparadesengancharladel soporte antivuelco.

2. Cierreel suministro de gasa la estufa.

3. Desconecteelsuministro el_ctricoa laestufasi Iotiene.

4. Deseonectelatuberiade suministro de gasa la estufa.

5. Inviertael procesopara reinstalarla estufa.Sise desconect6 la tuberiade
gas,verifiquelosescapesde gasdespu_sde volvera realizarlaconexi6n.

6. Paraevitarque la estufase vuelqueaccidentalmente, la misma debeasegurarse al pisodeslizandola eltornilloniveladortraseroen elsoporte antivuelco.

NOTA:Ladescenexi6nyreconexi6n del suministre de gas debe ser realizadepor un t_cnico de servicio calificado. Elt_cnico de servicio DEBEseguir las instruccienes
de instalaci6n propercienadas con el cenector del electrodom_stice a gas y con la etiqueta de advertencia que presenta el conector.

DESCONECTEELSUMINISTROELI
REPARARELELECTRODOMI_STICO.

nn=o]..tL,, :]..t=m ==nj+'tlo 'l

Cuandosu estufa requiera reparaci6no el reemplazode piezas,p6ngaseen contacto con su distribuidor o agencia de servicio autorizado. Porfavor indique los nL_meros
de medeloy de serie completos que se encuentran en la solapa ubicada en la esquina superior izquierda de la parle trasera del protector trasero.

I Es posible que su estufa no est_ equipadacon algunas delas caracteristicas mencionadasen este manual. I

NOTE:Figure may not be representative of actual unit./REMARQUE:L'illustrationpeut ne pas prGsenterI'appareil actuel./NOTA:La
figura puedeno set exacta a ia uuidad.

CLEARANCEDIMENSIONS

Rangemaybe installedwith zeroinchesclearanceadjacentto (against)combustibleconstructionattherear and onthe sides belowthe cooktop.

Forcompleteinformation in regard to the installation of wall cabinets abovethe rangeand clearancesto combustiblewall above the cooking
top see theinstallation drawings. ForSAFETYCONSIDERATIONSdo not install a rangein anycombustible cabinetry which is notin accordwith
the installation drawings.

* NOTE:30 inch (76.2cm) dimensionbetween cookingtop and wall cabinet shown on illustration doesnot apply to rangeswith an elevated
ovenor microwave.Theinstallation instructions of the elevated ovenwill specify the minimum acceptable dimension between the cooktop
andelevated oven.The 30 inch (76.2cm)dimensionmay be reducedto not lessthan 24 inches(61 cm) when the wall cabinetsin adomestic

homeare protected with fireproof materials in accordancewith AmericanNational Standards- National FuelGasCodeor in mobile homes
when they are protectedwith fireproof materials in accordance with the FederalStandardfor MobileHomeConstructionandSafety.

Toeliminate the risk of burns or fire by reaching overheatedsurface units, cabinet storagespacelocated abovethe surface units shouldbe
avoided. If cabinetstorage is to be provided, the risk can bereduced by installing a range hoodthat projects horizontally aminimum of 5

inches(13 cm)beyondthe bottom of the cabinets

DEGAGEMENTS

Lacuisiniere peut_tre install_e avecun dGgagementnul contre des matGriauxcombustibles a I'arriere etsur lescotesen dessousde la table

de cuisson. Pourdes renseignementscomplets concernantI'installation des armoires au-dessusde la cuisiniere et les d_gagementsaux

paroiscombustibles au-dessusde la surface de cuisson, consultezles schemassur I'installation. PourdesRAISONSDESI_CURITI_,n'installez
pasunecuisiniGredans des armoires en mat_riaux combustiblesnon conformes auxschemas de I'installation.

* REMARQUE:Ladimensionde76,2cm (30po)entrela surfacedecuissonet les armoiresmuralespresentGessur I'illustrationneconcernepasles
cuisini_resavecun four surGlev6ouun micro-ondes.Lesinstructionsd'installationdu four surGleveprGcisentla dimensionminimaleacceptable
entre la surfacede cuissonet le foursur_levG.La dimensionde76,2cm(30po)peut_trereduite a pasmoinsde 61 cm (24po)Iorsquelesarmoires

muralesd'uneresidencesont protGgGespardesmat_riauxignifugesconform_mentauxnormesdeI'AmericanNationalStandards- NationalFuel
GasCode(Codenational des combustibles gazeux),ou Iorsqueles armoires muralesd'une maisonmobile sont protGg_espar des materiaux
ignifugesselonla normefGd_rale: MobileHomeconstruction and Safety(norme de sGcurit6et de construction des maisonsmobiles).

Poureliminerle risquedebrOlureoud'incendie,enpassantla main au-dessusdes _lGmentsdesurfacechauffes,I'espacede rangementdansles

armoires situees au-dessusdeselGmentsde surface dolt _tre6vit_. Si une armoire de rangementexiste,le risquepeut _.trereduit en installant

unehotte d'extraction quid_passehorizontalementd'unminimum de 13 cm(5 po)de la partie inf_rieure desarmoires.

DIMENSIONESDE LOS ESPACIOSDE DESPEJE

Estaestufase puedeinstalar sinespacios de despejecontra superficies combustiblesen laparte trasera y a loscostadosde la misma por

debajo de la cubierta. ParaobtenerinformaciGncompleta sobre la instalaciGnde losarmarios sobre la cubierta y los espacios dedespeje

paralasparedes combustiblessobre la cubierta yea lasfiguras de instalaciGn.Pot RAZONESDESEGURIDAD,no instale una estufa en ninguna
ubicaciGnconarmarios combustiblesque no concuerden conlas figuras de instalaciGn.

* NOTA:El despejede 30 pulgadas(76,2 cm) entre la cubierta de cocciGny el armario que se muestraen la figura no se aplica alas estufas
con hornoselevadoso a los microondas.Lasinstrucciones de instalacion del horno elevadoespecificaranel espacio minimo entre la cubierta

y el horno elevado.Eldespejede 30 pulgadas(76,2cm)puedeser reducidoa no menosde24 pulgadas(61cm)cuando los armarios del hogar
estanprotegidosconmaterialesapruebadefuego de acuerdocon las NormasNacionalesdeEstadosUnidos(ANS)y elCGdigoNacionaldeGas

o enlas casasrodantescuandolas mismasestanprotegidascon materialesa praebadefuegodeacuerdoconlaNormaFederaldeConstraccion
y SeguridaddeViviendasMGviles.

Paraeliminar el riesgode quemadurasode incendioscuandose intenta alcanzaralgOnobjetosobre los elementos superiores,evitealmacenar

articulos enlos armarios queestansobrela estufa.Si se instala un armariosobrelacubierta,sepuedereducirel riesgo instalandounacampana
de ventilaciGnque se proyectehorizontalmenteenun minimo de 5 pulgadas(13 cm) mas alia de labase de los armarios.

THISPRODUCTSHOULDNOTBEINSTALLEDBELOWVENTILATIONTYPEHOODSYSTEMTHATDIRECTSAIRINA DOWNWARDDIRECTION.
THESESYSTEMSMAYCAUSEIGNITIONAND COMBUSTIONPROBLEMSWITHTHEGASBURNERSRESULTINGIN PERSONALINJURYANDMAY

EFFECTTHECOOKINGPERFORMANCEOFTHEUNIT.
NOTE:THEFIGUREMAYNOTACCURATELYREPRESENTYOURRANGECOOKTOP;HOWEVER,THISWARNINGAPPLIESTOALLGASCOOKING

PRODUCTS.

CEPRODUITNEDOlTPAS_:TREINSTALLI-"SOUSUNEHOTTED'EXTRACTIONQUIRENVOIEL'AIRVERSLEBAS.
CESSYSTt:MESPEUVENTENTRAINERDESPROBLt:MESO'INFLAMMATIONEl DECOMBUSTIONAVECLESBROLEURS

A GAZ.ENTRA|NANTDESBLESSURESEl RISQUANTO'AFFECTERLA PERFORMANCEDECUISSONDEL'APPAREIL.

FIEMARQUE: L'ILLUSTRATIONPEUTNEPASREPRI_SENTERPRI_CISI_MENTLATABLEDECUISSONDEVOTRE
CUISINIt:RE;CEPENOANT,CETAVERTISSEMENTCONCERNETOUSLESAPPAREILSDECUISSONAGAZ.

ESTEPRODUCTONOSE DEBEINSTALARDEBAJODESISTEMASDECAMPANASDEVENTILACIONOUEDIRIJANEL

FLUJODEAIREHACIAABAJO.
ESTOSSISTEMASPUEDENCAUSARPROBLEMASDEENCENDIDOY DECOMBUSTIONDELOSQUEMADORES,LO

QUEPUEDERESULTARENLESIONESPERSONALESYAFECTARELRENDIMIENTODELA OOCClONDELA UNIDAD.
HOTA:LA FIGURAPUEDENOREPRESENTARCONEXACTITUDSUCUBIERTA.SIN EMBARGO,ESTAADVERTENClASE

APLICAATODOSLOSPRODUCTOSDECOCClONA GAS.

I I] Iii [_ i_.'][I] i_.'!'] I] Iii [_ i_.'][I] i_'_'AI] I ii [_ i_'] [I] i[_

NOTE: Forcounter tope with formedfront
edge,shave raisedsection to clear top.

REMARQUE: Pour leehautsdecomptoir
avec un rebordavant moul& raboterla
section releveepour degager le haut

NOTA: Para los mostradoresconborde

delanteroformado_cepille la seccion

elevadapara quelapartesuperior calce.

CAUTION:

Somewhite Europeansty ?uipped

with delicatewhite vinyldrawerand door
fronts. Thevinylmaynot be designedto

withstandtheheat producedby the
normalsafe operationofa self-

cleanrange.Discolorationor
delaminationmayoccur.To
avoidpossibledamage,we
recommendincreasingthe30"

cabinetopeningto 31 1/4"
minimumandusingheatshield
(CABKITV).Thecountertopcut-

out must remain30".

AI"rENTION:

Certainosarmoiresdecouleur
blancheet destyle eurap#en

sont #quip#osdefacadesde
porte etdetiroirenvinyleblanc

fragile.Levinylepeutnepas
#fie concu pour r#sistera la

chaleurproduitepar un
autonettoyagenormal II peutsa
produireuned#salorationou

uned#stratifisation.Pourtriter
toutrisquede dommages,nous

vousrecommandonsd'agrandir
I'ouverturedeI'armoiredejusqu',_79.4
cm (31 po) au minimum,et d'utilisarun
ensembled'#cranthermiquepourarmoireV

Lbuverture clansleplan de travaildofftoujoura#tre
de 30 po (76,2 cm).

PBECAUCION:

Algunosarmariosdeostiloeuropeovienenequipadoscon
superficiesdelisadasde viniloblancoen los cajonesypuertas.El

vinilopsadeno habersido disafiadopara saportarel calor
producidoporunaestufaautolimpiantedurantesu osonormaly
saguro.PuedeocurrirdecoloraciSno delamthaciSn.Poraevitar
posiblosda_os,recomendamosaumentarla aberturadelgabinetea
un minimode31 1/4" (80cm)y usarun protectort#rmicopara

gabinetos17Elcortede la encimeradebepermanesarde

30"(Z6,2cm).

ff cabinetbacksplashbehindunit is notpresent,kit
UXA9107AA(B= black,S_stainleos,W_ white)may be

orderedfrom dealer.

S'iln'y a pas dedossaretderri#reI'appareil,le
n#cossairede finitionUXA9107AA

(B=holt: S = acierinoxydable,W = blanc)peut #tre
command#aupr#sdevotred#taillant.

Si elprotectortrasarodetrasde la unidadno ost#,
presente,puedepedirelkit de relleno UXA9107AA
(B=negro,S=Asarothoxidable,W=blanco)asu

distribuido_

When replacing an existing unit, a maximum of 23 1/2" is
acceptable. If the cut depth exceeds 23 1/2" use filler kit
K71FILL (B= black, W= white, S= Stainless) may be ordered

from dealer.
Si vous remplacez un appareil existant, un maximum de 59, 7 cm

(23 po) ost acceptable. Si la profondeur exc#de 59,7 cm (23
po), utilisaz le nesaosaire de fthition K71FILL (B = holt: W = blanc,
S = acier inoxydable) peut #tre commande aupres de votre

detaillant.
Cuando reemplasa una unidad existent& un m#,ximo de 23 1/2"

(59 era) os asaptable. Si la profundidad de eorte exsade las 23

1/2"(59 era), use el kit de relleno K71FILL (B=negro, O=sin

osmalle, W=blanco, S=Asaro inoxidable) a su distfibuidot:

Ifend cabinetisnot present,sidepanel kit UXA1100AA(B=black,

f .

Note:GaslinesMUSTbe installed withinthedarkshadedand
hatchedareato ensureproperalignmentof this ovenwithyour

cabinets.Itis recommendedto havegasand electricsupplies6"

aparL

Remarqsa: Losconduitesdegaz DOIVENT#tre installeosclanslos
limitosdelazoneombreeethachureepour bienalignercefour

avec vosarmoire&IIostrecommandeqsalesconduitosdegaz et

d'electricitesaientsepareosde6po(15.2cm)I'unedeI'autre.
Nota:LastuberiasdegasDEBENsarinstaladasdentrodelarsa

sambrsaday rayadaparaasagurarel alinsamientocorrectodel

homocon rospectoa losgabinetes.Serecomiendamantenerlos

sumthistroselectricoy degas a 6" (15,24cm)desaparacion.

--Important: Because of continuing product improvements, Maytag reservesthe right to change specificationswithout notice. Dimensionalspecifications are providedfor planning purposesonly.
Important : En raisondeI'am61iorationcontinuedesesproduits,Maytagseresarvele droit de changer les specifications sans preavis. Lesdimensions ne sont fournies qu'a titre indicatif.
Importante: Debidoalas mejorascontinuasdel producto,Maytagse reserva el derecho de camhiarsus especificacionessin avisoprevio. Lasespecificacionesdimensionalesseproporcionanpara propositosde

planificaci6nunicamente.

Note:Drill onsanterline 1 1/4inchesfrom rear wall for gas supplyline.
Remarqsa: Persazuntrousur la lignesantrale2,3,18cm(1-1/4po)dutour

arrierepour le passagedelaconduited'alimentationen gaz.

Nota:Taladreun agujero enla linsa centrala 1 l/4" (3,18cm) de la pared
trasarapara la tuberiadesuministrode gas.

NOTE:As an optiontomakegasvalveaccessible_it canbelocatedin the I
,_djasantcabinet. I

REMARQUE:Pourquelerabinetdegazsoit accessible,ilpeut_tre_itu4 I
dansl!arm°ire adjacente' I

NOTA:Amodoopcionatparafacititarel accesoata valvutade gas,tamisma
puedeset instaladaen el gabtheteadyasante.

W= white,S=Stainless)maybeorderedfromdealer.
S'iln'y a pasd'armoire,_I'extremit& Fensamblede pannsau

lateralUXAIOOOAA(B=noi;;W = blanc, S= acierthoxydable)

peut #trecommandeaupresdevotredetaillant

Sino hayun gabinetelateral,psadepedir elkit depanellateral
UXAI OOOAA(B_negro,O_sin osmalte,W_blansa,S_Asaro
inoxidable)asudistribuido_

120/240V or 120/208VGroundedElectricalOutletin the

hatchedarea.OutletMUSTbe flush.Nothinglocatedin hatched

areacanextendmore than2" from wall orrange will not slideall

thewayback.
Priseelectriquede mise ,_la terrede120/240Voude120/208V

dansla zonehachuree.La prise DOlT#treencastree.Riendesa
quiestsitue dansla zonehachureene peutdepassardeplus de

5.1cm (2po) du mur- sinonlacuisinierenepourrapas #tre

poosseejusqu'aufond.

Tomacorrientede 120/240Vo 120/208Vpuosto atierraenel

arsa sambrsada.EltomacorrienteDEBEostaralrasde la pared

Ningunapieza quesa encsantreenelarearayadadebe
extendersaamas de2" (5,08 cm)desdelaparedo la estufano

sa doslizaracompletamentebasraatras.

Adapter/

Adaptntour/

Adaptador

FJe×ibloConnector/

Tuyaode raccordernent/

ConectortlexibJo

Included./ComprisJSeincluye.

If YOUhaveLP(propane)it isrecommendedto

initiate the conversionpriorto installation,The

conversioninstructionkit canbefoundonthe

regulator shelf behindthe shieldJ

Avec le GPL,iI est recommand_de fa!re !a

conversion avantI,instal!ation,Uensemb!ede

conversionsetrouvesurla tablettedu d_tendeur

derriereIe blindageJ

Si utilizagasLP (propano),se recomienda_

inicie!aconversibn antesde realizarla instalacibn,

Puede encontrarel kit de instruccionesen el

estantedelreguladordetrbsdel protector.

Not Inclnded./Noninclus./Nose inclnye. ToolsNeeded./Outils n_cessaires./

HerramientasNecesarias.

(SoportecruzadddelacaJa)

Removedrawerand insureall packing
(cardboardcross support)isremovedand discardedJRetirezle tiroir et
assurez-vonsque tout le mat_riau d'emballage(supporttransversalen
carton)est enlev_etjet_./Retire el caj6n y aseg_resedeqne todoel
material deempaque(soportetransversalde la caja de cart6n) sea
retiradoy desechado.

Drill1/8"(3ramholes).MountANTI-TIPbrackettowallorfloorwith2 screwsJ
Percezdestrousde 1/8 po (3mm).Installezle supportANTIRENVERSEMENT
au mur ouausol avecdeuxvis./Taladreagujerosde 1/8" (3 mm). Instale
el soporteANTIVUELCOen la pared o en el pisonsando2 tornillos.

II_t,,11 ! I i[_-111"i'I_! ItI It]ili I"i'I_!_11ti It]il! I;11_14t] il! rlTi(_-i![_ili _l,_lilI"i'll ! _--i-_it] i l! _ _ ! ii4 i _ [1! _i

Cierreel suminislrodegasydesconecle

el suminislroel6clricoal produclo,

Applypipethread compouridapprovedfor LPgas to all threads.Always
holdthe regulatorin stable positioriwhile attaching gassupply
liue./Appliquezstir torislesfiletagesriricompos(__ljointsapprririvO
pourle GPL TerieztoujoursledOtendeuren positioustableIors dri
raccordemeritde la coridriited'alimentatiori erigaz./Apliqriecompriesto
pararoscasde tuberlasaprobadoparagas LPa todaslas mscas.
Siempresosteugael regriladorenririaposici6riestable mieritras

coriectala tuberla desumiriistro.

li

TURNONGASSUPPLYTO PRODUCT.

OUVREZL'ALIMENTATIONENGAZDE

L'APPAREIL

ABRAELSUMINISTRODE GASAL

PRODUCTO.

L ¸¸¸¸¸¸¸¸7¸

Checkall gascorinecUorijoiritsaridfittingsfor leakswitha uori-corrosive
leakdetectiorifluid, thenwipe off./V_rifiez I'absericede fuite _ltousles
raccordementsdegazavecunliqriideded_tectioridesfuites noncorrosif,
puisessuyez-le./Verifiquetodas las coriexioriesy juritasdelsumiriistrode
gasa la estufa usaridouriIiqriidode detecci6ride escapesno corrosivo
paraasegurarsede qrie no hayauescapes.Limpie el Iiqriidocriarido
hayatermiuado.

Adjustlegs.Note: Check countertopheight (see dimensions)toallow

rangetop to clear conntertop.Installer,take caution not to damage
floor./Ajnstez les pieds.Remarque:V_rifiez la hauteur du plan de
travail(voyezlesdimensions)pourqne ledessusde lacuisini_rese
trouveau-dessns du plan detravail.Installatenr:faites attention de ne
pas endommagerlesol./Ajnste lostoraillosniveladores.Nora: Verifiqne
la altura de la encimera(yea lasdimensiones)parapermitir qne la
parte superiorde la estufa pase por la misma.Instalador:tenga cnidado
de no da_arel piso.

Insert plug into groundedoutlet./Ins_rezla fiche dartslaprisemise;_la
terre./Conecteelenchufeen nn tomacorrientepuestoa tierra.

Sliderange into position.Installer,take caution not to damage floor. Do
nottilt rangeside-to-side;may damageend trim./Intmdnisez la
cnisini_reea place. Installateur: N'endommagez pas le sol.N'inclinez
pas la cnisini_resnrnnc6t_,an risqued'endommager la garniture./

Deslicela estufa a su lugardeflniUvo.Instalador:tenga cnidadode no

da_ar el piso.No inclinela estnfa de ladoa lado;se podria da_ar el
marcodel borde.

Replace drawer./Replacez le tiroir./Vuelva a instalar el caj6n.

Make sure flexible connectorandelectrical cordare not kinked.Check
legpositionin ANTI-TIPbrackeL/V_rifiezla positiondupieddartsla

brideANTI-BASCULEMENT.Assnrez-vousqne le raccordflexibleet le
cordond'alimentationne sont pasentortill_s./Asegt_resede que el
conectorflexible y elcord6nel_ctrico no est_n doblados.Verifiquela
posici6nde la pata enel soporteANTIVUELCO.

Turnon power source.
Ouvrez le courant,

Enciendael surninistro el_ctrico.
