Instrukcja obsługi
Page 2
Page 3
WAŻNE WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA
Podczas użytkowania urządzenia elektrycznego, powinny być zachowane podstawowe środki
bezpieczeństwa, włącznie z następującymi:
Ta maszyna została zaprogramowana wyłącznie do użytku domowego.
Przeczytaj wszystkie instrukcje przed rozpoczęciem pracy z maszyną.
NIEBEZPIECZEŃSTWO — Aby wyeliminować ryzyko porażenia prądem:
1. Nigdy nie wolno zostawiać maszyny do szycia bez nadzoru, jeżeli jest ona podłączona do sieci.
Zawsze od razu po zakończeniu pracy i przed czyszczeniem należy wyjąć wtyczkę maszyny z gniazdka.
OSTRZEŻENIE — Aby ograniczyć ryzyko poparzenia, pożaru, porażenia prądem lub
obrażeń:
1. Maszyna nie jest przeznaczona do zabawy. Gdy urządzenie używane jest przez dzieci lub w ich
obecności, konieczny jest nadzór osoby dorosłej.
2. Maszyna powinna być używana zgodnie z jej przeznaczeniem opisanym w niniejszej instrukcji.
Należy używać tylko wyposażenia rekomendowanego przez producenta i opisanego w niniejszej
instrukcji.
3. Nie wolno używać maszyny, gdy: uszkodzony jest przewód lub wtyczka, urządzenie działa niewłaściwie
na skutek upuszczenia lub uszkodzenia, urządzenie wcześniej wpadło do wody. Gdy zaistnieją powyższe
okoliczności, maszynę należy zanieść do najbliższego autoryzowanego przedstawiciela lub centrum
serwisowego, aby tam dokonano naprawy, przeglądu lub regulacji.
4. Nie wolno korzystać z urządzenia, jeśli którykolwiek z otworów wentylacyjnych jest zablokowany. Należy
dbać o to, by otwory wentylacyjne maszyny oraz rozrusznika nożnego były wolne od zalegającego kurzu.
5. Nie wolno wtykać ani wkładać żadnych obcych obiektów do otworów w maszynie.
6. Nie wolno używać maszyny na wolnym powietrzu.
7. Nie wolno obsługiwać maszyny w miejscach, gdzie używane są produkty w aerozolu (sprayu) oraz tam,
gdzie stosowano tlen.
8. Aby odłączyć urządzenie od zasilania, należy wyłączyć wszystkie przełączniki, a następnie wyjąć
wtyczkę.
9. Nie wolno odłączać urządzenia od zasilania ciągnąc za przewód. Aby wyłączyć maszynę z sieci
należy chwycić za wtyczkę a nie za przewód.
10. Należy trzymać palce z daleka od ruchomych części urządzenia, szczególnie od igły.
11. Zawsze należy używać odpowiedniej płytki ściegowej. Użycie niewłaściwej płytki może spowodować
złamanie igły.
12. Nie wolno używać wygiętych igieł.
13. Nie wolno ciągnąć ani popychać materiału podczas szycia, gdyż może to spowodować wygięcie
się lub złamanie igły.
14. Należy wyłączyć maszynę podczas wszelkich czynności regulacyjnych przy igle, takich jak
nawlekanie igły, zmiana igły, nawlekanie szpulki bębenka, wymiana stopki dociskowej, itd.
15. Należy zawsze wyciągnąć wtyczkę maszyny z gniazdka przy zdejmowaniu obudowy, smarowaniu lub
przy jakiejkolwiek czynności konserwacyjnej podanej w instrukcji.
NALEŻY ZACHOWAĆ NINIEJSZĄ
INSTRUKCJĘ OBSŁUGI
Tylko dla Europy
Ta maszyna do szycia może być używana przez dzieci od 8 roku życia oraz osoby niepełnosprawne
ruchowo, sensorycznie lub psychicznie, a także osoby bez odpowiedniej wiedzy i doświadczenia, o ile
znajdują się pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo lub zostały odpowiednio
poinstruowane oraz rozumieją zagrożenia związane z używaniem maszyny. Dzieci nie powinny bawić
się maszyną. Czyszczenie i konserwacja maszyny nie powinna być wykonywana przez dzieci bez
nadzoru.
W przypadku wyzbycia się maszyny, musi być ona bezpiecznie zutylizowana zgodnie z prawem
krajowym odnośnie produktów elektrycznych. W razie wątpliwości skontaktuj się ze sprzedawcą.
1
Page 4
SPIS TREŚCI
PODSTAWOWE ELEMENTY
Rodzaje ściegów prostych ...................................... 24
Nazwy części ............................................................ 3 Ścieg ze standardowym ryglem .............................. 24
Wyposażenie standardowe ....................................... 4 Ścieg z ryglem automatycznym ............................... 24
Mocowanie trzpienia na szpulkę ............................... 4 Ścieg potrójny elastyczny ........................................ 24
Ścieg elastyczny ..................................................... 25
PRZYGOTOWANIE DO SZYCIA
Zygzak ………......................................................... 26
Podłączenie do źródła zasilania ................................ 5 Regulacja szerokości ściegu ................................... 26
Praca z rozrusznikiem nożnym ................................. 5 Regulacja długości ściegu ...................................... 26
Zanim użyjesz maszyny …........................................ 5 Rodzaje ściegów obrębiających .............................. 27
Instrukcja obsługi ...................................................... 5 Obrzucanie ściegiem zygzak …………..…..………. 27
Podłączenie do źródła zasilania ………….…..……... 6 Trzypunktowy zygzak .............................................. 27
Używanie przycisku start/stop .................................. 6 Obrębianie …………………………………….……… 27
Kontrola prędkości szycia ......................................... 7 Ścieg dziany ........................................................... 28
Suwak regulacji prędkości szycia .............................. 7 Podwójny ścieg owerlokowy ………..………….…… 28
Rozrusznik nożny ...................................................... 7 Obszywanie dziurki ……….………………...…… 29-31
Stolik (osłona wolnego ramienia) ……....................... 7 Regulowanie szerokości dziurki .............................. 31
Wolne ramię……………………………………..……... 7 Regulowanie gęstości dziurki .................................. 31
Przyciski funkcyjne w maszynie ………..................... 8 Obrzucanie dziurki z kordu ….................................. 32
Przycisk start/stop ..................................................... 8 Wszywanie zamka ............................................. 33-35
Przycisk szycia wstecz ….......................................... 8 Obrębianie kryte ...................................................... 36
Przycisk ryglowania ściegu ....................................... 8 Przyszywanie guzika …........................................... 37
Przycisk pozycjonowania igły .................................... 8 Wszywanie gumki ................................................... 37
Wyświetlacz LCD ...................................................... 9 Marszczenie ........................................................... 38
Przyciski funkcyjne ………………………….………… 9
Wybór trybu …………................................................ 9
ŚCIEGI DEKORACYJNE
Przyciski strzałek …………….……………...………… 9 Patchwork .............................................................. 39
Wybieranie ściegów ….............................................. 9 Ścieg muszelkowy ….............................................. 39
Przyciski bezpośredniego wyboru ściegu ….............. 9 Aplikacja ................................................................. 40
Przyciski regulacji szerokości ściegu ........................ 9 Frędzle .................................................................... 41
Przyciski regulacji długości ściegu ............................ 9 Mereżka .................................................................. 41
Dźwignia podnoszenia stopki .................................. 10 Wiązanka ................................................................ 42
Wymiana stopki....................................................... 10 Obrębek ….............................................................. 42
Montaż i demontaż uchwytu stopki ......................... 10 Szachownic
a .......................................................... 43
Regulacja naprężenia nici ....................................... 11 Ścieg satynowy ....................................................... 43
Regulacja naprężenia nici przy ściegu prostym ….. 11 Ściegi dekoracyjne .................................................. 44

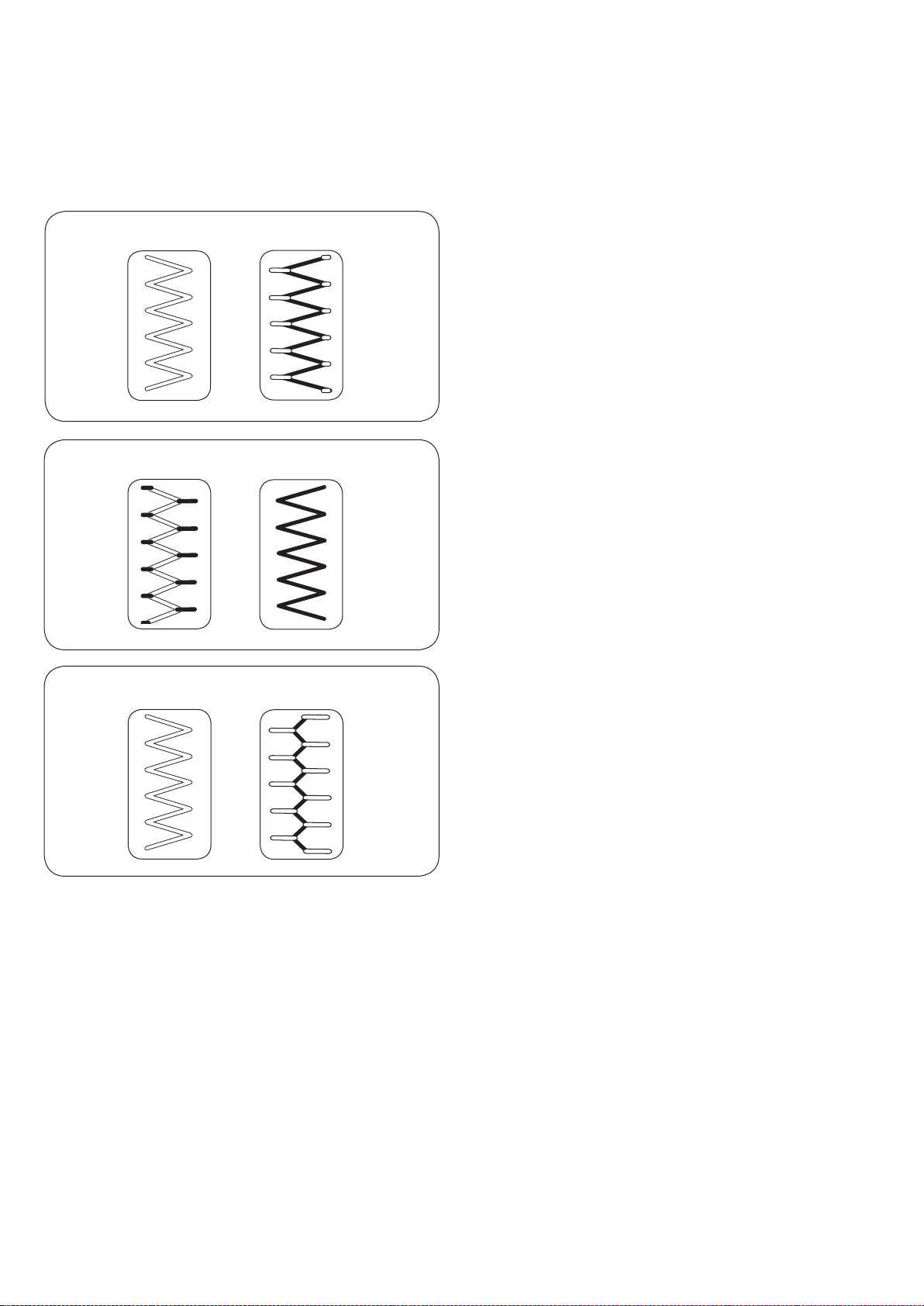

Dostosowywanie naprężenia przy ściegu zygzakowym
…………………………………………………………. 12
Podnoszenie i opuszczanie ząbków transportera … 13
CZYSZCZENIE I KONSERWACJA
Wymiana igły ........................................................... 13 Czyszczenie chwytacza i transportera dolnego …... 45
Tabela doboru nici oraz igły do materiału ………….. 14 Zakładanie bębenka ............................................... 45
Ustawienie szpulki nici ……………………………..... 15 Korekta rozstrojonych ściegów …........................... 46
Ustawienie szpulki ……………………………….…... 15 Zakłócenia w działaniu maszyny ............................ 46
Dodatkowy trzpień na szpulkę …………….………... 15 Rozwiązywanie problemów .................................... 47
Nawijanie nici na szpulkę bębenka ......................... 15 Wykaz ściegów ....................................................... 48
Wyjmowanie szpulki ................................................ 15 DEKLARACJA ZGODNOŚCI WE ........................... 48
Nawijanie szpulki .................................................... 16
Nawijanie szpulki z dodatkowym trzpieniem na
szpulkę ….………………………………………...….. 16
Umieszczanie szpulki w bębenku ............................ 17
Nawlekanie maszyny .............................................. 18
Nawlekacz igły ........................................................ 19
Wyciąganie nitki z bębenka .................................... 20
PODSTAWY SZYCIA
Szycie ściegiem prostym ......................................... 21

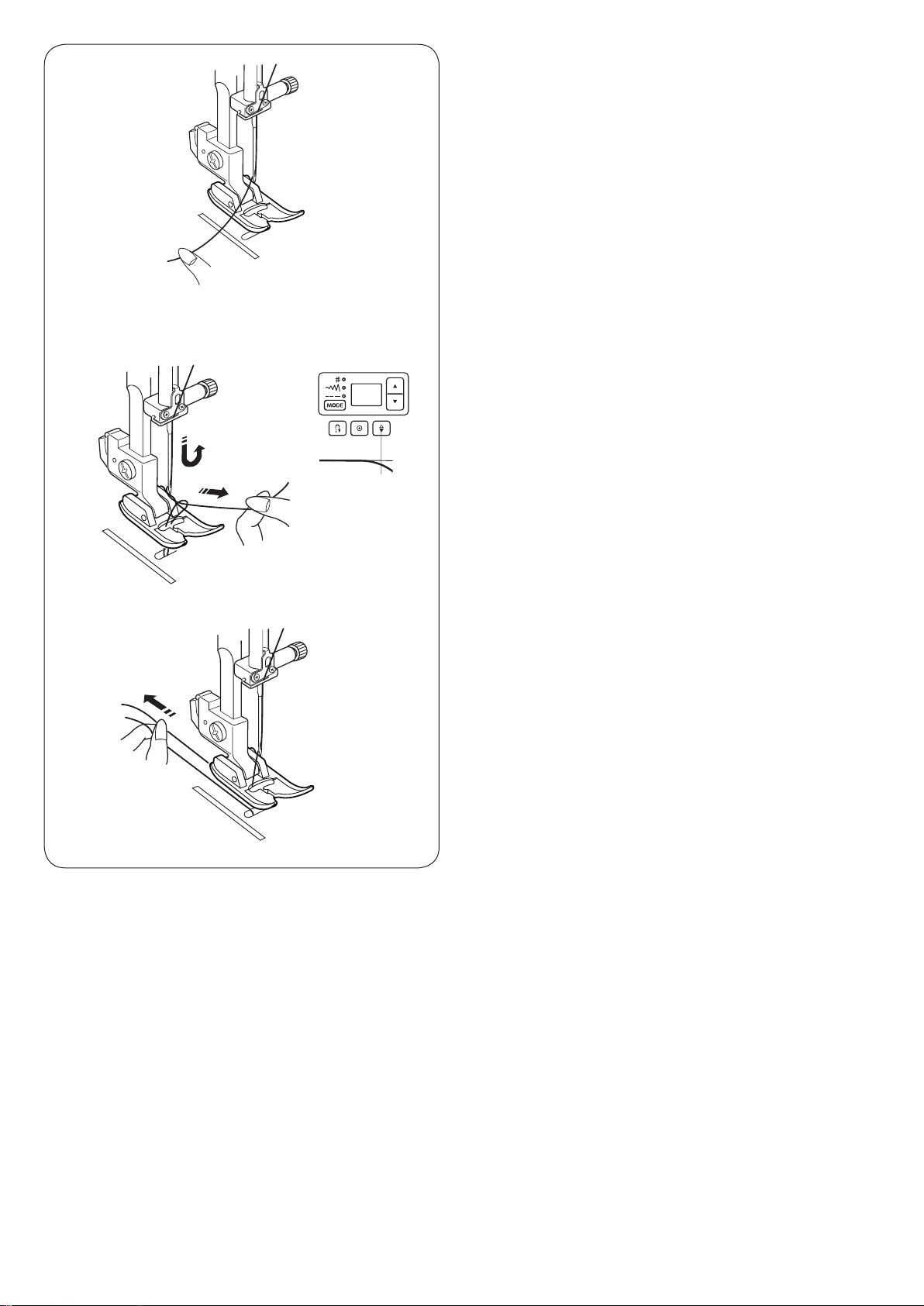

Rozpoczęcie szycia ................................................ 21
Zakończenie ściegu ................................................ 21
Obcinanie nici ......................................................... 21
Zmiana kierunku szycia........................................... 21
Linie prowadzące .................................................... 22
Obrót na igle pod kątem prostym ............................ 22

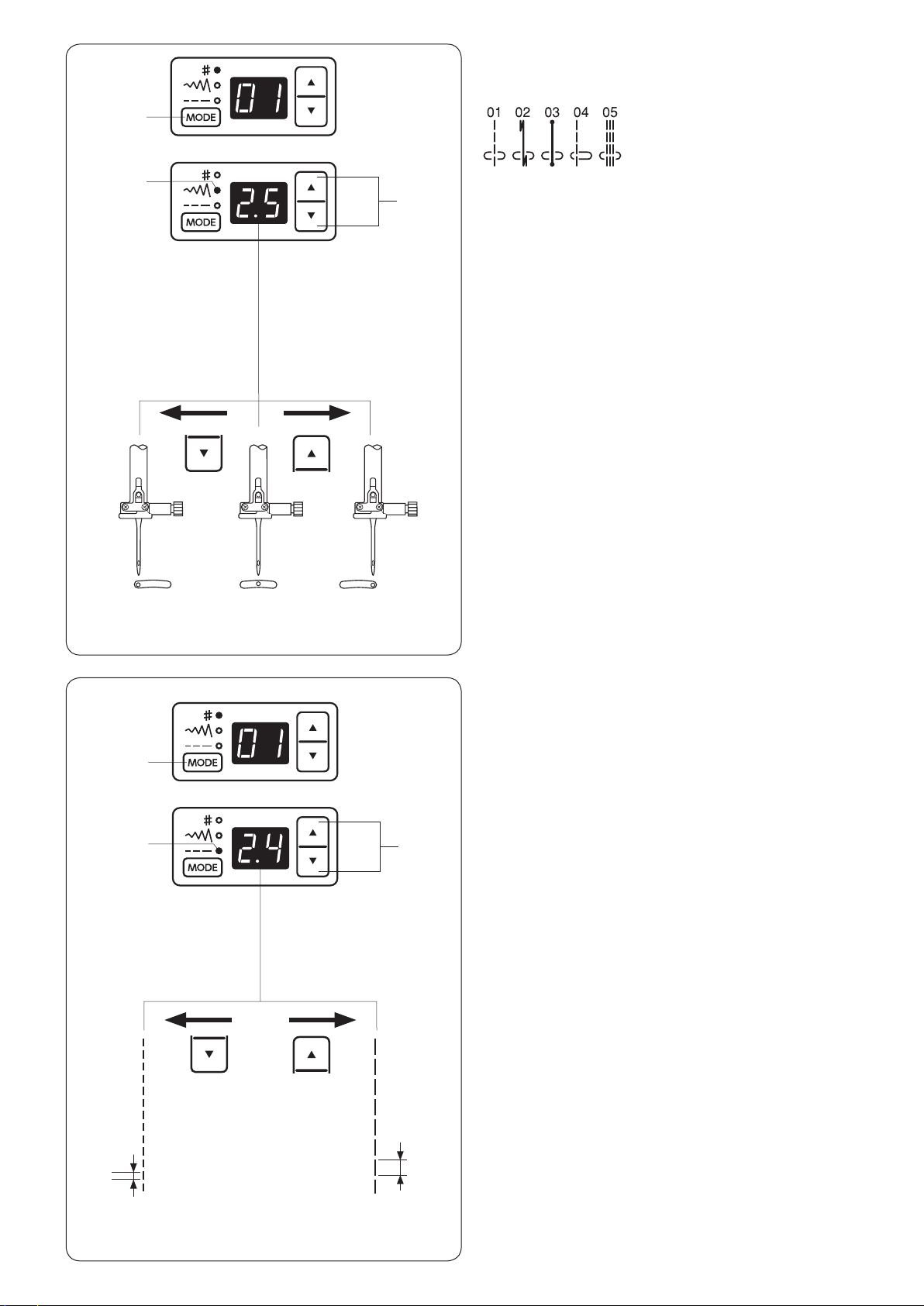

Regulacja położenia igły ......................................... 23
Regulacja długości ściegu ....................................... 23
2
Page 5
@0
!9
$1
!8
@2
@1
!7
!3
!4
i o !0 !1
#3
#2
#1
#0
q
w
#4
@3
e
@4
!2
!5
!6
r
@5
@6
@9
t
u
y
@7
@8
PODSTAWOWE ELEMENTY
Nazwy części
Górny prowadnik nici
q
Prowadnik szpulownika
w
Trzpień szpulki
e
Trzpień obrotowy nawijacza szpulki bębenka
r
Blokada nawijacza szpulki bębenka
t
Otwór na dodatkowy trzpień szpulki
y
Regulator transportu ząbkowego
u
Przycisk start/stop
i
Przycisk szycia wstecz
o
Przycisk automatycznego ryglowania
!0
Przycisk podnoszenia/opuszczania igły
!1
Dźwignia kontroli szybkości szycia
!2
Lampki kontrolne
!3
Przycisk MODE
!4
Wyświetlacz LCD
!5
Przyciski regulacji wartości
!6
Stolik (pojemnik na akcesoria)
!7
Nawlekacz igły
!8
Nożyk do obcinania nici
!9
Pokrywa czołowa
@0
Pokrętło regulacji naprężenia nici
@1
Podciągacz nici
@2
Śruba mocująca igłę
@3
Prowadnik nici przy igielnicy
@4
Igła
@5
Stopka dociskowa
@6
Przycisk otwierania pokrywy bębenka
@7
Płytka ściegowa
@8
Pokrywa bębenka
@9
Ząbki transportera
#0
Śruba mocująca
#1
Uchwyt stopki
#2
Dźwignia
#3
Uchwyt do przenoszenia maszyny
#4
Wolne ramię
#5
Dźwignia podnoszenia stopki
#6
Gniazdo przewodu zasilającego
#7
Gniazdo rozrusznika nożnego
#8
Włącznik zasilania
#9
Otwory wentylacyjne
$0
Koło zamachowe
$1
Dźwignia opuszczania ząbków transportera
$2
$0
#9
#8
#7
$2
#5
#6
UWAGA:
Aby unieść maszynę do szycia złap ją za uchwyt jedną
ręką i przytrzymaj od spodu drugą.
UWAGA:
Projekt i specyfikacja mogą ulec zmianie bez
wcześniejszego powiadomienia.
3
Page 6
q w e
y
o !0
ut
!1 !2
!3 !4 !5
r
i
Wyposażenie standardowe
Nr. Nazwa części
1 Stopka uniwersalna A (zamocowana) 685502019
2 Stopka do zamków E 808852003
3 Stopka do ściegów ozdobnych F 822804118
4 Stopka do dziurek 508803000
5 Tarcza uchwytu szpulki (duża) 822020503
6 Tarcza uchwytu szpulki (mała) 822019509
7 Trzpień na szpulkę 660005010
8 Dodatkowy trzpień na szpulkę 625031500
9 Szpulki X 3 (1 szt. umieszczona w maszynie)
10 Zestaw igieł 639804000
11 Rozpruwacz szwów/dziurek
12 Pędzelek 802424004
13 Śrubokręt 653802002
14 Instrukcja 805800007
15 Pokrowiec 743812203
16 Rozrusznik nożny 808550008
U.S.A i Kanada 856519004
17 Przewód
zasilający*
U.K. 830377008
Australia 830314018
Europa kontynentalna 830335004
Nr. części
102261000
647808009
!6
q
w
*Dołączony kabel zasilający może się różnić od
przedstawionego na ilustracji.
!7
Mocowanie trzpienia na szpulkę
Zamocuj trzpień na szpulkę do otworu zgodnie z
instrukcją na obrazku.
q Trzpień na szpulkę
w Otwór
4
Page 7
q
t
e
r
w
y
PRZYGOTOWANIE DO SZYCIA
Podłączenie do źródła zasilania
Praca z rozrusznikiem nożnym
Wyłącz zasilanie. Podłącz wtyczkę rozrusznika do
odpowiedniego gniazda. Podłącz przewód zasilający
do odpowiedniego gniazda. Podłącz przewód zasilający
do gniazda zasilania. Włącz zasilanie w maszynie.
q Przycisk zasilania
w Wtyczka rozrusznika
e Gniazdo rozrusznika
r Wtyczka przewodu zasilającego
t Gniazdo przewodu zasilania
y Wtyczka kabla zasilającego
u Gniazdo zasilania
u
i Foot control
UWAGA:
Przycisk start/stop nie będzie działał, jeśli rozrusznik
nożny jest podłączony.
i
UWAGA:
Maszyna zostanie wyłączona, jeśli nie będzie użyta w
ciągu 7 godzin.
OSTRZEŻENIE:
Podczas pracy maszyny zawsze obserwuj obszar
szycia i nie dotykaj żadnych ruchomych części
maszyny takich jak szarpak, koło zamachowe czy
igła. Zawsze wyłączaj przycisk zasilania oraz odpinaj
kabel zasilania z gniazdka sieciowego gdy:
- zostawiasz maszynę bez opieki
- zdejmujesz lub zakładasz części
- czyścisz maszynę
Nie kładź niczego na rozruszniku nożnym.
q
Zanim użyjesz maszyny
Zanim użyjesz maszyny po raz pierwszy, podłóż
niepotrzebny kawałek materiału pod stopkę i szyj przez
kilka minut bez nici. Wytrzyj pojawiający się olej.
Instrukcja obsługi:
Oznaczenie “O” na włączniku informuje, że maszyna
jest wyłączona.
Do tego typu maszyny stosuje się rozrusznik nożny
model 4C-339-JM.
5
Page 8
q
y
e
w
r
t
Podłączenie do źródła zasilania
Używanie przycisku start/stop
Wyłącz zasilanie.
Podłącz przewód zasilania do odpowiedniego gniazda.
Podłącz przewód zasilający do gniazda zasilania.
Włącz zasilanie w maszynie.
q Przycisk zasilania
w Wtyczka przewodu zasilającego
e Gniazdo przewodu zasilającego
r Wtyczka kabla zasilającego
t Gniazdo zasilania
y Przycisk start/stop
UWAGA:
Przycisk start/stop nie będzie działał, jeśli rozrusznik
nożny jest podłączony.
6
Page 9
Kontrola prędkości szycia
Suwak regulacji prędkości szycia
Prędkość szycia może być regulowana w zależności od
potrzeb przy pomocy specjalnego suwaka regulacyjnego.
W celu zwiększenia prędkości szycia, należy przesunąć
suwak w prawą stronę. W celu jej zmniejszenia
należy przesunąć go w lewo.
Rozrusznik nożny
Naciśnij na rozrusznik nożny, aby uruchomić maszynę.
Im mocniej naciskamy na rozrusznik tym maszyna szyje
szybciej.
Maszyna szyje z maksymalną prędkością poprzez
odpowiednie ustawienie suwaka prędkości szycia.
e
q
w
e
Stolik (osłona wolnego ramienia)
Osłona wolnego ramienia udostępnia dodatkową
powierzchnie pracy. Można ją łatwo zdemontować, by szyć
na wolnym ramieniu.
Zdejmowanie stolika
Przesuń stolik w lewo zgodnie z instrukcją na obrazku
q Stolik
Mocowanie stolika
Pchnij stolik wprowadzając bolec do otworu aż
zatrzaśnie się w maszynie.
w Prowadnica
e Otwór
Schowek na akcesoria
Akcesoria mogą być przechowywane w stoliku.
r Schowek na akcesoria
r
q
Wolne ramię
Wolne ramię jest przydatne przy szyciu rękawów,
nogawek, czy innych cylindrycznych materiałów.
q Wolne ramię
7
Page 10
q
w
e
r
Przyciski funkcyjne w maszynie
q Przycisk start/stop
Wciśnij przycisk start/stop by rozpocząć prace.
Pierwsze kilka ściegów maszyna wykona wolniej.
Następnie zacznie szyć zgodnie z prędkością ustawiona
na suwaku.
Maszyna będzie pracować powoli, tak długo jak tylko
trzymany będzie przycisk start/stop.
UWAGA:
Przycisk start/stop nie może być użyty jednocześnie z
podłączonym rozrusznikiem nożnym.
w Przycisk szycia wstecz
• Jeśli poniższe ściegi zostały wybrane:
Maszyna szyje do tyłu tak długo, jak długo przycisk
pozostaje wciśnięty. Puść przycisk by szyć do przodu.
Po zatrzymaniu maszyny i odłączeniu rozrusznika
nożnego, maszyna będzie szyła do tyłu dopóki
przycisk szycia wstecznego będzie włączony. Puść
przycisk, aby zatrzymać maszynę.
• Jeśli poniższe ściegi zostały wybrane:
Przycisk szycia wstecz będzie miał inne funkcje w
przypadku wybrania powyższych ściegów. Patrz
stronę 24, 29 i 30.
• Jeśli inne ściegi zostały wybrane:
Jeśli naciśniesz przycisk szycia wstecz przy innych
ściegach maszyna wykona kilka ściegów ryglujących i
automatycznie się zatrzyma.
e Przycisk ryglowania ściegu
• Jeśli poniższe ściegi zostały wybrane:
Naciśnij przycisk ryglowania ściegu, aby wykonać ścieg
ryglujący. Maszyna zatrzyma się automatycznie.
• Jeśli inne ściegi zostały wybrane:
Naciśnij przycisk automatycznego ryglowania, by
wykonać kilka ściegów mocujących na końcu wzoru.
Maszyna zatrzyma się automatycznie.
r Przycisk pozycjonowania igły
Wciśnij przycisk by ustawić igłę w najwyższej lub w
najniższej pozycji.
Ustawienie pozycji zatrzymania igły
Gdy rozpoczynasz szycie z igłą, ustawioną w górnej
pozycji, po zakończeniu szycia igła zatrzyma się w
górnej pozycji.
Gdy rozpoczynasz szycie z igłą, ustawioną w dolnej
pozycji, po zakończeniu szycia igła zatrzyma się w dolnej pozycji.
8
Page 11
q
Wyświetlacz LCD
UWAGA:
Fale magnetyczne i elektrostatyczne mogą spowodować
zakłócenia i miganie wyświetlacza LCD.
Nie należy używać urządzenia w pobliżu innych, które
generują pole magnetyczne lub pole elektrostatyczne, takich
jak np. kuchenki mikrofalowe.
Wyświetlacz LCD pokazuje następujące informacje:
q Numer ściegu
Przyciski funkcyjne
Wybór trybu
e
w
r
r
q
t
t
W maszynie jest domyślnie ustawiony tryb. Możesz zmienić
tryb poprzez naciśnięcie przycisku wyboru trybu w, zapali się
zielony znacznik r. Tryb e można zmienić w następujący
sposób:
(1) Tryb wyboru ściegu
(2) Tryb regulacji szerokości ściegu
(3) Tryb regulacji długości ściegu
w Przycisk wyboru trybu
e Tryb
r Zielony znacznik
Przyciski strzałek
Wartość możesz zmienić za pomocą przycisków t.
Naciśnij ^, aby zwiększyć wartość.
Naciśnij , aby zmniejszyć wartość.
t Przyciski strzałek
Wybieranie ściegów
(1) Przyciski bezpośredniego wyboru ściegu
Zielony znacznik r świeci, gdy tryb wyboru ściegu jest
włączony. Numer ściegu można wybrać za pomocą
przycisków strzałek t.
Aby wybrać ścieg, naciśnij przyciski strzałek, aż się
pojawi numer żądanego ściegu na wyświetlaczu q.
Dostępne wzory ściegów możesz sprawdzić w wykazie
ściegów na stronie 48.
w
w
r
r
q
q
t
t

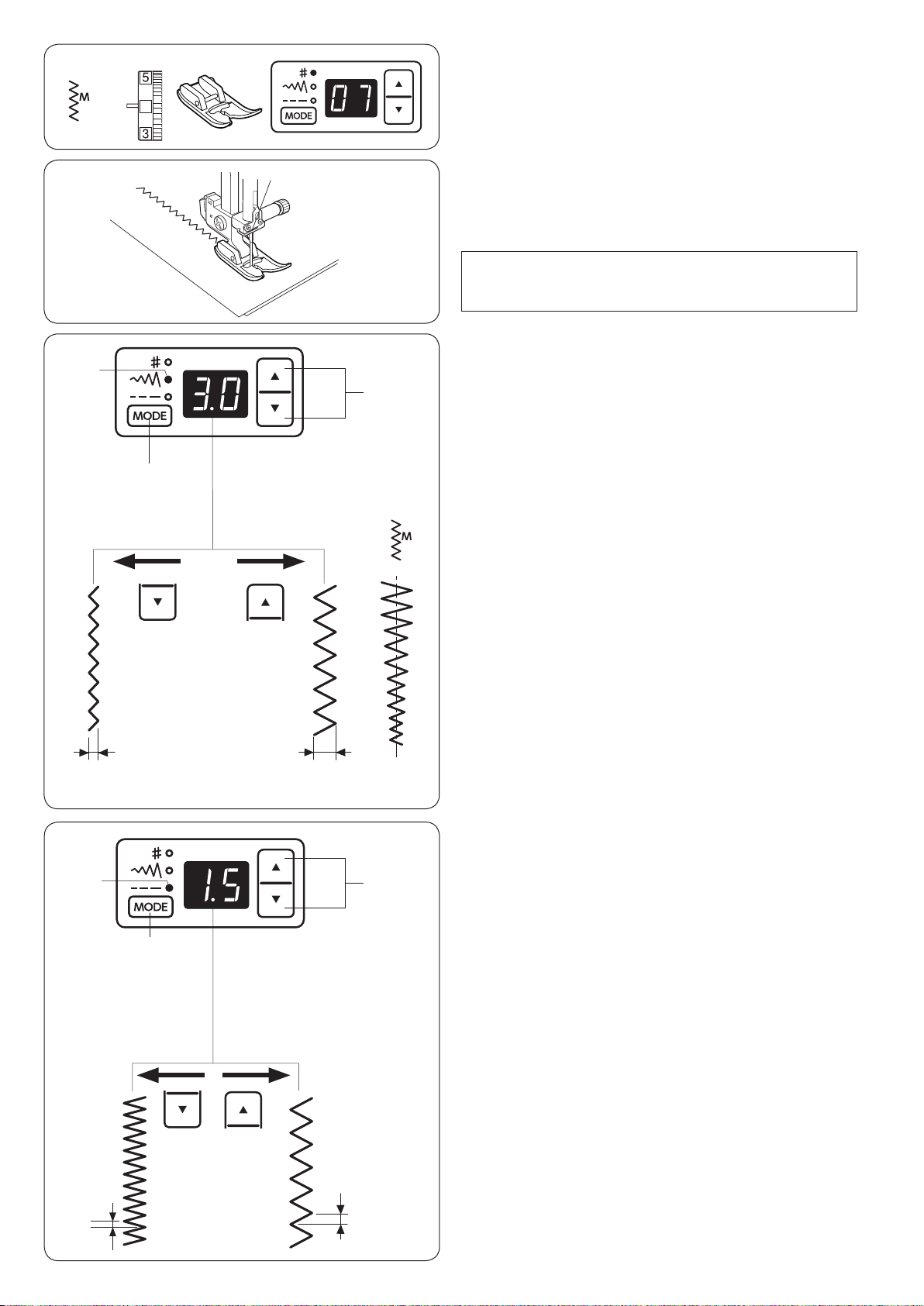

(2) Przycisk regulacji szerokości ściegu
Naciśnij przycisk trybu w jeden raz.
Zielony znacznik r świeci, gdy tryb regulacji
szerokości ściegu jest włączony. Na wyświetlaczu
LCD q wyświetli się szerokość ściegu lub pozycja
zatrzymania igły, w zależności od wybranego wzoru
ściegu.
Naciśnij przyciski strzałek ^ lub t, aby zmienić
szerokość ściegu lub pozycję zatrzymania igły.
Patrz strony 23 i 36.
(3) Przycisk regulacji długości ściegu
Naciśnij przycisk trybu w dwa razy.
Zielony znacznik r świeci, gdy tryb regulacji długości
ściegu jest włączony. Na wyświetlaczu LCD q
się długość ściegu.
Naciśnij przyciski strzałek ^ lub t, aby zmienić długość
ściegu. Patrz strony 23 i 36.
Naciśnij przycisk trybu w, aby wrócić do wyboru ściegu.
9
wyświetli
Page 12
e
w
q
e
w
Dźwignia podnoszenia stopki
Możesz podnieść stopkę o 1/4 (0.7 cm) wyżej niż
standardowo, aby łatwo ją wymienić lub wprowadzić
grubsze materiały pod stopkę.
q Dźwignia podnoszenia stopki
w Standardowa pozycja
e Najwyższa pozycja
Wymiana stopki
e
w
r
q
UWAGA:
• Podczas montażu stopki wyłącz zasilanie w
maszynie.
• Zawsze używaj odpowiedniej stopki do wybranego
wzoru. Nieodpowiednia stopka może złamać igłę.
Każda stopka jest opisana numerem identyfikacyjnym.
q Numer identyfikacyjny
Zdejmowanie stopki
Podnieś igłę do najwyższej pozycji. Podnieś stopkę i
naciśnij dźwignie umieszczoną z tyłu uchwytu stopki.
w Dźwignia
Montowanie stopki
Ustaw wybraną stopkę tak by poprzeczka była
ustawiona pod otworem w uchwycie stopki. Opuść
uchwyt tak by zamocować stopkę.
e Otwór w uchwycie
r Poprzeczka
Montaż i demontaż uchwytu stopki
e
q
e
q
r
w
w
t
UWAGA:
Podczas montażu uchwytu stopki wyłącz zasilanie w
maszynie.
Zdejmowanie uchwytu stopki
Przy pomocy śrubokręta przekręć śrubę blokującą w
kierunku przeciwnym do ruchu wskazówek zegara.
q Śruba
w Uchwyt stopki
e Śrubokręt
Zakładanie uchwytu stopki
Dopasuj otwór w uchwycie z otworem w trzpieniu.
Dopasuj śrubę do otworów.
Następnie dokręć śrubę za pomocą śrubokrętu.
r Otwór w uchwycie
t Otwór w trzpieniu
10
Page 13
q
w
e
r

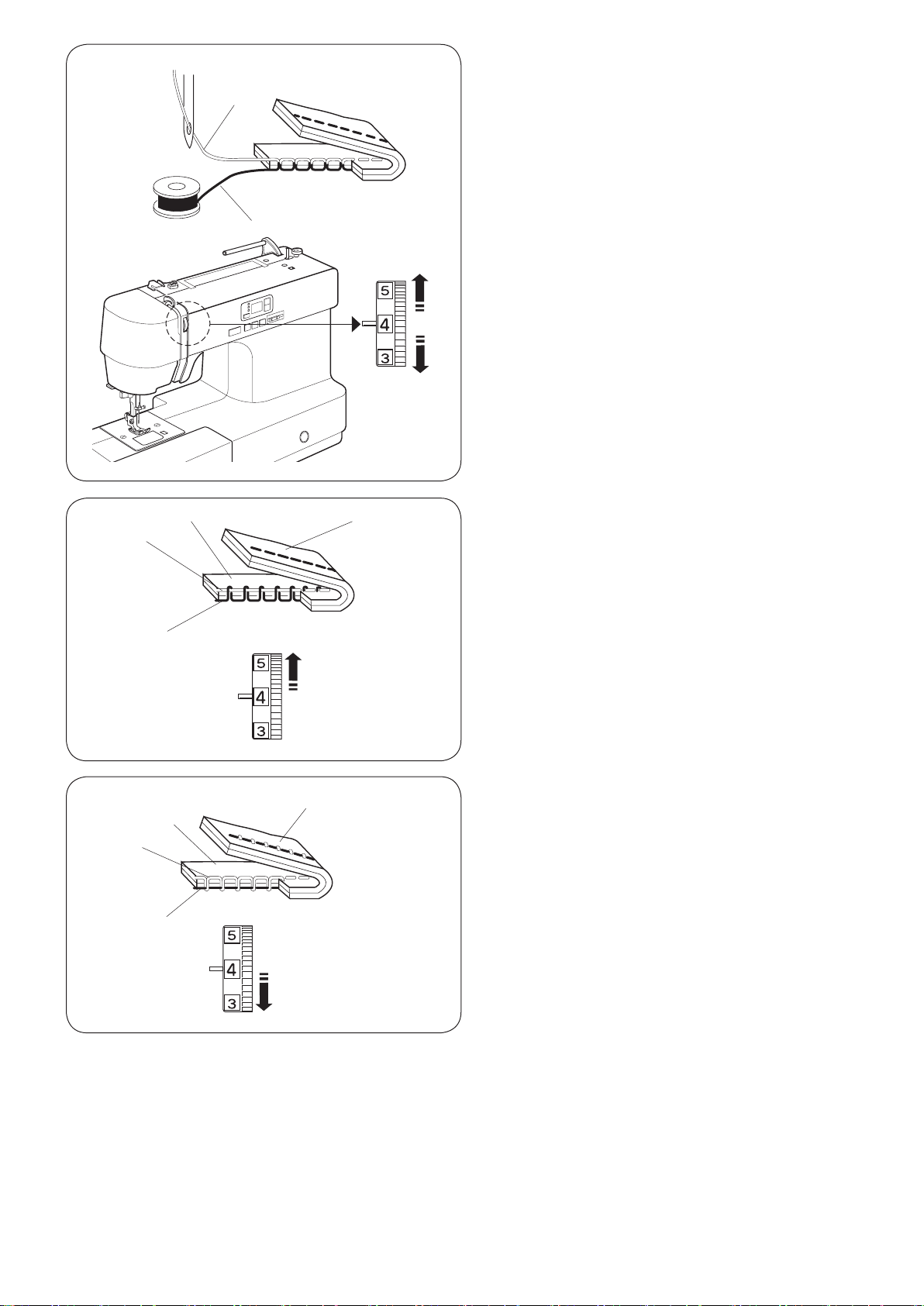

Regulacja naprężenia nici
Regulacja naprężenia nici przy ściegu prostym
Idealny ścieg prosty uzyskujemy wtedy gdy nitka
dolna i górna wiążą się między dwoma warstwami
materiału. Kiedy popatrzymy na nić górną i na nić
dolną zobaczymy, że ścieg jest gładki i regularny.
q Górna nitka
w Nitka bębenkowa (dolna)
e Zmniejszanie naprężenia
r Zwiększanie naprężenia
Podczas regulacji pamiętaj, że czym wyższa cyfra na
naprężaczu, tym wyższe naprężenie.
Wysokość naprężenia zależy od:
- grubości i rodzaju materiału
- ilości szytych warstw
- rodzaju ściegu
q
q
w
w
r
r
e
e
t
t
Naprężenie jest zbyt duże
Nić bębenkowa pojawia się na wierzchniej stronie
materiału. Zmniejsz naprężenie nici poprzez
przestawienie pokrętła naprężacza na niższą wartość.
q Górna nitka
w Nitka bębenkowa (dolna)
e Zmniejszanie naprężenia
r Prawa strona materiału
t Lewa strona materiału
Naprężenie jest zbyt słabe
Nić górna pojawia się na lewej stronie materiału.
Zwiększ naprężenie nici poprzez przestawienie
pokrętła naprężacza na wyższą wartość.
q Górna nitka
w Nitka bębenkowa (dolna)
e Zwiększanie naprężenia
r Prawa strona materiału
t Lewa strona materiału
11
Page 14
Dostosowywanie naprężenia przy ściegu
zygzakowym
Przy idealnym zygzaku nitka dolna nie powinna być
widoczna na prawej stronie materiału, zaś górna nitka
powinna być delikatnie widoczna na lewej stronie
materiału.
Spójrz na ilustrację by zobaczyć prawidłowe naprężenie.
W razie konieczności dostosuj naprężenie nitki górnej.
q w
q w
q w
Prawidłowe naprężenie
Górna nić powinna być delikatnie widoczna na krawędziach
ściegu po lewej stronie materiału.
Jednocześnie materiał nie powinien się marszczyć, a
nitka dolna nie powinna być widoczna na wierzchniej części
materiału.
Wynik może się różnić w zależności od tkaniny, nici i
warunków szycia.
q Prawa strona materiału
w Lewa strona materiału
Naprężenie jest zbyt mocne
Nić spodnia pojawia się w rogach zygzaka na prawej
stronie materiału (wierzchniej).
q Prawa strona materiału
w Lewa strona materiału
Naprężenie jest zbyt słabe
Narożniki zygzaka łączą się na spodniej (lewej)
stronie materiału.
q Prawa strona materiału
w Lewa strona materiału
12
Page 15
Podnoszenie i opuszczanie ząbków transportera
q
q
w
q
w
Dźwignia opuszczania ząbków transportera, znajduje
się z przodu wolnego ramienia.
By opuścić ząbki transportera, przesuń dźwignie
zgodnie z kierunkiem strzałki q.
Aby podnieść ząbki transportera, przesuń dźwignie
zgodnie z kierunkiem strzałki wskazanym na ilustracji
w, następnie przekręć koło zamachowe w kierunku
do siebie.
Ząbki transportera powinny być podniesione podczas
normalnego szycia.
Wymiana igły
UWAGA:
Należy wyłączyć zasilanie w maszynie przed wymianą
igły.
Unieś igłę w najwyższą pozycję i opuść stopkę.
Poluzowana śruba mocowania igły może spowodować
uszkodzenie maszyny lub złamanie igły.
e
w
Odkręć śrubę dociskową igły, obracając ją w kierunku
odwrotnym do ruchu wskazówek zegara. Wyjmij igłę z
zacisku.
Włóż do zacisku nową igłę, płaską stroną do tyłu,
dociskając ją maksymalnie do góry.
Dokładnie dokręć śrubę dociskową, obracając ją
zgodnie z ruchem wskazówek zegara.
q Śruba w uchwycie igielnicy
w Płaska strona
Aby sprawdzić czy igła jest prosta, połóż ja na płaską
stroną na równej powierzchni (szkle, płytce
ściegowej). Odległość pomiędzy igłą a płaską
powierzchnią powinna być równa na całej długości.
Uszkodzona igła może zniszczyć materiał.
e Szpara
13
Page 16
Tabela doboru nici oraz igły do materiału
• Generalnie do szycia używaj igieł 11/75 lub14/90.
• Delikatne tkaniny powinny być szyte cienką igłą i cienką
nitką.
• Grubsze tkaniny wymagają większej igły, tak by igła
robiła otwór w tkaninie przez który swobodnie przejdzie
nitka.
• Zawsze przetestuj igłę na mniejszym kawałku materiału,
zanim rozpoczniesz szycie na gotowym materiale.
• Zasadniczo powinno się używać tej samej nitki u góry i
w bębenku.
UWAGA:
Do szycia elastycznych, bardzo delikatnych, syntetycznych
tkanin użyj specjalnej igły z niebieską kolbą (część nr.
990311000, sprzedawana osobno). Igła taka zabezpieczy
przed przeskakiwaniem ściegów.
Tkanina Nić Igła
Delikatna
Średnia
Gruba
Batyst
Żorżeta
Trykot
Organdyna
Krepa
Płótno
Dżersej
Popelina
Polar
Jeans
Tweed
Pokrowce
Pikowanie
Jedwabna #80-100
Bawełniana #80-100
Syntetyczna
#80-100
Jedwabna #50
Bawełniana #50-80,
Syntetyczna #50-80
Jedwabna #30-50
Bawełniana #40-50
Syntetyczna #40-50
#9/65-11/75
#11/75-14/90
#14/90-16/100
UWAGA:
Igły 3 x #14/90 są dostępne w wyposażeniu
standardowym. (Część nr 639804000).
14
Page 17
Ustawienie szpulki nici
Ustawienie szpulki
Załóż szpulkę z nitką na trzpień.
q
w
e
(B)
(A)
A: Zamocuj dużą blokadę szpulki i dociśnij nią szpulkę
z nicią.
q Tarcza blokady szpulki (duża)
B: Mała tarcza blokady szpulki przydaje się przy
mniejszych szpulkach.
w Tarcza blokady szpulki (mała)
Dodatkowy trzpień na szpulkę
Dodatkowy trzpień przydaje się przy szpulowaniu bez
konieczności zdejmowania nawleczonej nici górnej.
Zamocuj dodatkowy trzpień do otworu.
Umieść szpulkę nici na trzpień zgodnie z instrukcją na
obrazku.
e Dodatkowy trzpień na szpulkę
r Otwór na dodatkowy trzpień
r
e
w
q
Nawijanie nici na szpulkę bębenka
Wyjmowanie szpulki
Przesuń zatrzask zwalniający pokrywę w prawo i
usuń płytkę osłaniającą szpulkę. Wyjmij szpulkę.
q Zatrzask zwalniający płytkę
w Płytka osłaniająca szpulkę
e Szpulka
UWAGA:
Używaj plastikowych szpulek w maszynie. Używanie
innych szpulek może spowodować problemy z
szyciem i / lub uszkodzenie bębenka.
11.5 mm
15
Page 18
Nawijanie szpulki
UWAGA:
Ustaw suwak regulacji prędkości na maksymalnej
wartości.
z
x c
v
b
q
z Trzymaj nitkę i przeprowadź ją od tyłu do przodu
przez górny prowadnik nici.
q Górny prowadnik nici
Przeciągnij nitkę od szpulki przez naprężacz
szpulownika.
w Naprężacz szpulownika
w
x Wprowadź nić w otwór szpuleczki bębenka,
prowadząc ją od wewnątrz na zewnątrz.
c Umieść szpuleczkę bębenka na szpulowniku.
v Przesuń szpulownik w prawo.
Na wyświetlaczu LCD zostanie wyświetlona ikona
szpulki.
e Ikona szpulki
e
b Przytrzymując końcówkę nici ręką uruchom maszynę.
Po nawinięciu nici na szpuleczkę zatrzymaj maszynę,
a następnie odetnij nić przy dziurce szpuleczki.
n m
w
n Uruchom maszynę. Po pełnym nawinięciu, maszyna
automatycznie zatrzyma nawijanie. Ustaw szpulownik
w pozycji wyjściowej, przesuwając go w lewo.
m Zdejmij szpulkę. Odetnij nitkę.
Ustaw suwak regulacji prędkości w pozycji wyjściowej.
UWAGA:
• Nie zdejmuj szpulki podczas pracy maszyny.
• Ze względów bezpieczeństwa maszyna zatrzyma się
automatycznie po 90 sekundach od rozpoczęcia
nawijania szpulki.
Nawijanie szpulki z dodatkowym trzpieniem na
szpulkę
Pociągnij nić ze szpulki i przeciągnij przez naprężacz
szpulownika. Rozpocznij od punktu x, wskazanego
powyżej.
w Naprężacz szpulownika
16
Page 19
Umieszczanie szpulki w bębenku
q
z
x
c
w
t
r
e
UWAGA:
Przed umieszczaniem szpulki w bębenku lub
nawlekaniem odłącz zasilanie maszyny.
Umieść szpulkę w bębenku tak, aby nić rozwijała się
z
w kierunku przeciwnym do ruchu wskazówek
zegara, jak jest pokazane na pokrywie bębenka.
q Koniec nitki
w Bębenek
e Pokrywa bębenka
x Przytrzymaj szpulkę palcem, by się nie obracała.
Przeprowadź nitkę przez przednią szczelinę.
Następnie pociągnij ją pod prowadnikiem w lewą
stronę.
r Przednia szczelina
t Prowadnik
c Upewnij się że nić przechodzi przez boczne nacięcie
uchwytu szpulki.
y Boczne nacięcie
u
y
e
UWAGA:
Jeśli nić nie przeszła przez szczelinę, nawlecz nić
ponownie zaczynając do kroku x.
v Wyciągnij ok.
Wstaw lewą krawędź pokrywy bębenka do otworu.
Domknij pokrywę tak aby się wpasowała.
e Pokrywa bębenka
u Nić
4” (10 cm) nici.
17
Page 20
Nawlekanie maszyny
z
c
z
v
e
x
Podnieś stopkę. Włącz maszynę.
N
aciśnij przycisk pozycjonowania
igły, by ustawić szarpak w
najwyższej pozycji. Wyłącz maszynę.
w
q
q Dźwignia podnoszenia stopki
w Przycisk pozycjonowania igły
UWAGA:
Wyłącz maszynę przed rozpoczęciem nawlekania.
z Przeprowadź nitkę przez górny prowadnik.
e Górny prowadnik nici
x
c
v b
t
y
r
x Przytrzymaj nitkę przy szpulce, następnie przeciągnij
przez prowadnik przy osłonie naprężacza.
r Szpulka
t Osłona naprężacza
Przeciągnij nić lewym kanałem do szarpaka.
c
Przeprowadź nić od lewej do prawej przez ucho szarpaka.
y Ucho szarpaka
v Przeprowadź nitkę przez lewy prowadnik przy igielnicy.
u Prowadnik nici przy igielnicy
u
b Nawlecz igłę używając nawlekacza nici (patrz stronę 19).
18
Page 21
Nawlekacz igły
UWAGA:
Wyłącz maszynę przed rozpoczęciem nawlekania.
UWAGA:
Nawlekacz igły może być używany tylko z igłami w
rozmiarze od #11 (75) do #16 (100) lub igłami z
niebieską kolbą. Rekomendowana grubość nici to 50-90.
z
x
q
w
z Nacisnąć przycisk podnoszenia / opuszczania igły w
celu ustawienia igły w pozycji górnej.
Wyłączyć maszynę z sieci.
Wcisnąć do oporu dźwignię nawlekacza.
q Przycisk podnoszenia/opuszczania igły
w Dźwignia nawlekacza
x Przeprowadź nitkę przez lewy prowadnik do
prawego, a następnie przez haczyk nawlekacza.
e Haczyk
r Prowadnik
e
c
v
r
c Unieś dźwignie zgodnie z kierunkiem pokazanym
na ilustracji przeciągając jednocześnie nitkę
przez igłę.
t Pętla nici
t
v Pociągnij nitkę, tak by przeszła przez igłę.
19
Page 22
z
Wyciąganie nitki z bębenka
z Podnieś stopkę. Delikatnie przytrzymaj nitkę lewą ręką.
x
c
x Włącz maszynę.
Dwukrotnie naciśnij przycisk pozycjonowania igły,
tak aby górna nitka złapała nitkę dolną.
q Przycisk podnoszenia/opuszczania igły
q
c Przeciągnij obie nitki (około 10-15 cm) pod stopką.
20
Page 23
4
q w e
PODSTAWY SZYCIA
Szycie ściegiem prostym
q Ścieg: 01 lub 04
w Naprężenie nici górnej: 2 - 6
e Stopka: Uniwersalna A
UWAGA:
Jeśli szyjesz ściegiem satynowym, za pomocą stopki F lub stopki
R pociągnij nitkę w lewo i przytrzymaj ją przed rozpoczęciem
szycia.
Rozpoczęcie szycia
Podnieś stopkę i umieść materiał tak, by krawędź
materiału pokrywała się z linią pomocniczą na płytce
ściegowej.
Opuść igłę do punktu, w którym chcesz rozpocząć szycie.
Pociągnij nitkę do tyłu i opuść stopkę.
Rozpocznij szycie.
Delikatnie poprowadź tkaninę wzdłuż linii pomocniczych
ściegu tak, aby tkanina swobodnie się przesuwała.
Zakończenie ściegu
By zamocować koniec ściegu, przyciśnij przycisk szycia
wstecz i wykonaj kilka ściegów wstecz. Maszyna będzie
szyła wstecz dopóki przycisk szycia wstecz będzie
włączony.
w
q
Przycisk szycia wstecz
q
Naciśnij przycisk szycia wstecz, jeśli szyjesz ścieg ze
standardowym ryglem (ścieg 02) lub ryglem
automatycznym (ścieg 03), maszyna zrobi ścieg ryglujący
i zatrzyma się automatycznie.
Obcinanie nici
Aby obciąć nici po zakończonym szyciu wciśnij przycisk
obcinania nici.
Aby użyć nożyka z pokrywy czołowej maszyny, usuń
materiał spod stopki i wyciągnij go do tyłu.
Nici wyciągnij do góry i przesuń je między przycinarką a
pokrywą.
Pociągnij nici do siebie, aby je przeciąć.
w Obcinacz nici
Zmiana kierunku szycia
Zatrzymaj maszynę.
Podnieś stopkę z igłą wbitą w materiał.
Obróć materiał na igle by zmienić kierunek szycia.
Opuść stopkę i rozpocznij szycie w nowym kierunku.
e
e Przycisk podnoszenia/opuszczania igły
21
Page 24
q
w
Linie prowadzące
Linie zaznaczone na płytce ściegowej, pozwalają na zmierzenie
ściegu. Liczby na płytce pokazują odległość między igłą w
centralnej pozycji a krawędzią materiału w calach i milimetrach.
q Igła w centralnej pozycji
w Linie prowadzące
e Prowadnica kątowa
Liczby 10 15 30 40 3/8 1/2 5/8 1 1 1/2
Odległość (cm) 1 1.5 3 4 — — — — —
e
e
r
Odległość
(cal)
— — — — 3/8 1/2 5/8 1 1 1/2
Obrót na igle pod kątem prostym
By szyć z równą odległością 5/8” od krawędzi po
zmianie kierunku szycia, zatrzymaj maszynę gdy tylna
krawędź dotrze do poziomych linii pomocniczych na
płytce ściegowej e.
Podnieś stopkę z igłą wbitą w materiał.
Obróć materiał na igle o 90°, opuść stopkę i rozpocznij
szycie w nowym kierunku.
e Prowadnica kątowa
r Przycisk podnoszenia/opuszczania igły
22
Page 25
q
w
e
Regulacja położenia igły
01 do 05.
Naciśnij przycisk trybu q jeden raz. Zielony znacznik w
świeci, gdy tryb regulacji szerokości ściegu jest włączony.
q Przycisk trybu
w Zielony znacznik
Naciśnij “” e, by przesunąć igłę w lewą stronę.
Naciśnij “^” e, by przesunąć igłę w prawą stronę.
e Przyciski strzałek
q
w
(2.5)(0.0)
(5.0)
Regulacja długości ściegu
Długość ściegu można regulować.
Naciśnij przycisk trybu q dwa razy.
Zielony znacznik w świeci, gdy tryb regulacji długości
ściegu jest włączony.
q Przycisk trybu
w Zielony znacznik
e
Naciśnij “^”
Naciśnij “”
e, by zwiększyć długość ściegu.
e, by zmniejszyć długość ściegu.
r
r
23
e
Przyciski strzałek
r
Długość ściegu
Page 26
4
4
q w e
4
Rodzaje ściegów prostych

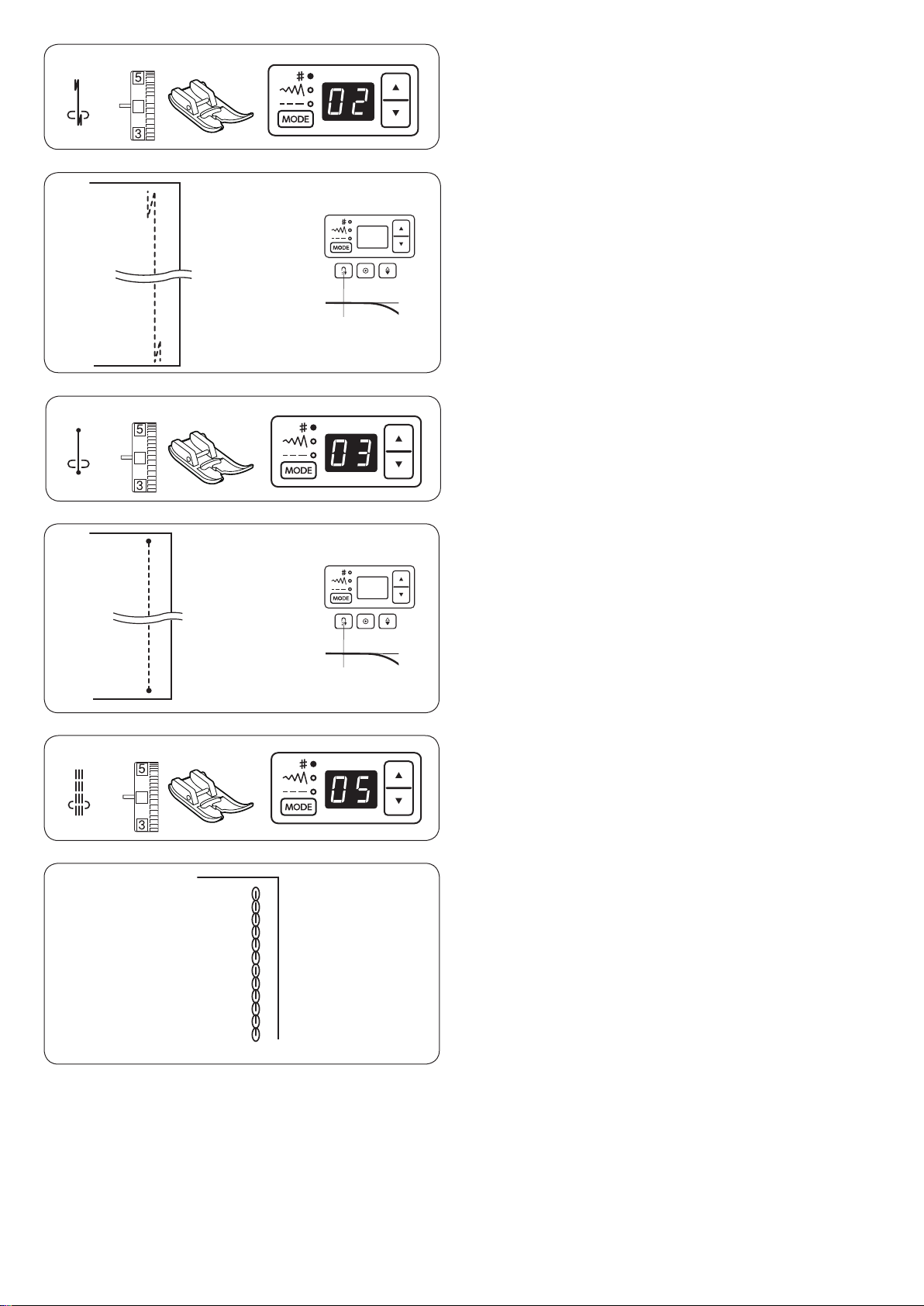

Ścieg ze standardowym ryglem
q Ścieg: 02
w Naprężenie nici: 2 - 6
e Stopka: Uniwersalna A
Użyj tego programu by zabezpieczyć początek i koniec
ściegu ściegiem wstecznym.
W momencie gdy dojdziesz do końca ściegu, naciśnij
przycisk szycia wstecz raz. Maszyna wykona cztery ściegi
wsteczne, kolejne cztery do przodu i zatrzyma się
automatycznie.
q w e
q w e
q
q
q Przycisk szycia wstecz
Ścieg z ryglem automatycznym
q Ścieg: 03
w Naprężenie nici: 2 - 6
e Stopka: Uniwersalna A
Ten unikalny ścieg wykorzystywany jest do tego by w
niewidoczny sposób zabezpieczyć ścieg przed pruciem.
Rozpocznij szycie od krawędzi materiału.
Maszyna zrobi kilka ściegów blokujących i rozpocznie
szycie. Gdy naciśniesz przycisk szycia wstecz na końcu
ściegu, maszyna wykona kilka ściegów blokujących w
miejscu, po czym zatrzyma się automatycznie.
q Przycisk szycia wstecz
Ścieg potrójny elastyczny
q Ścieg: 05
w Naprężenie nici: 2 - 6
e Stopka: Uniwersalna A
Ten mocny i trwały ścieg jest rekomendowany do
szycia elastycznych materiałów. Użyj go by wzmocnić
ścieg w kroku lub pod pachami. Ścieg ten świetnie się
sprawdzi przy szyciu toreb i plecaków.
24
Page 27
4
q w e

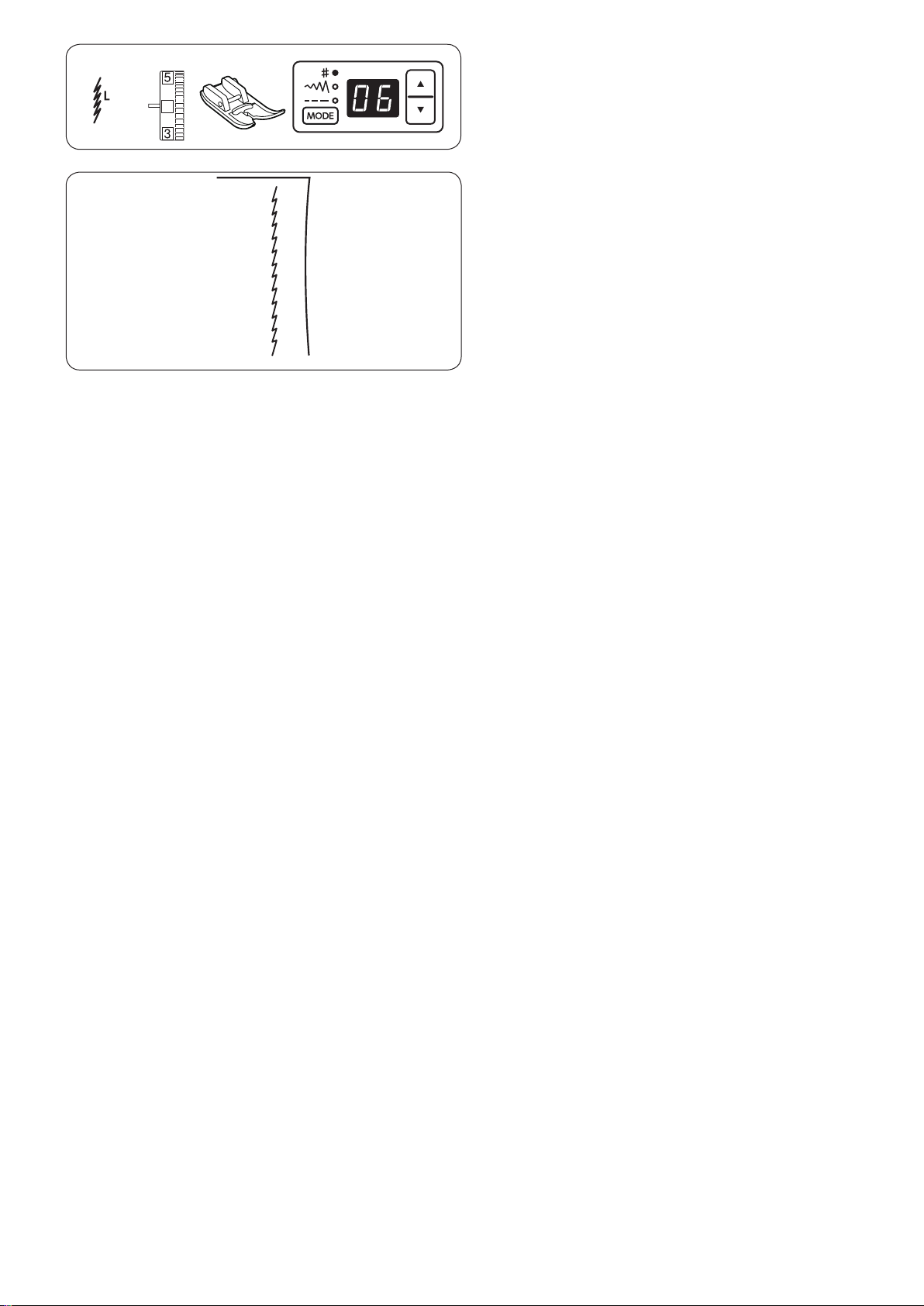

Ścieg elastyczny
q Ścieg: 06
w Naprężenie nici: 3 - 6
e Stopka: Uniwersalna A
Ten ścieg jest przeznaczony do szycia elastycznych
tkanin i dzianin. Pozwala wyeliminować marszczenie się
materiału przy jednoczesnym ułożeniu ściegu płasko na
materiale.
25
Page 28
4
q w e
w
e

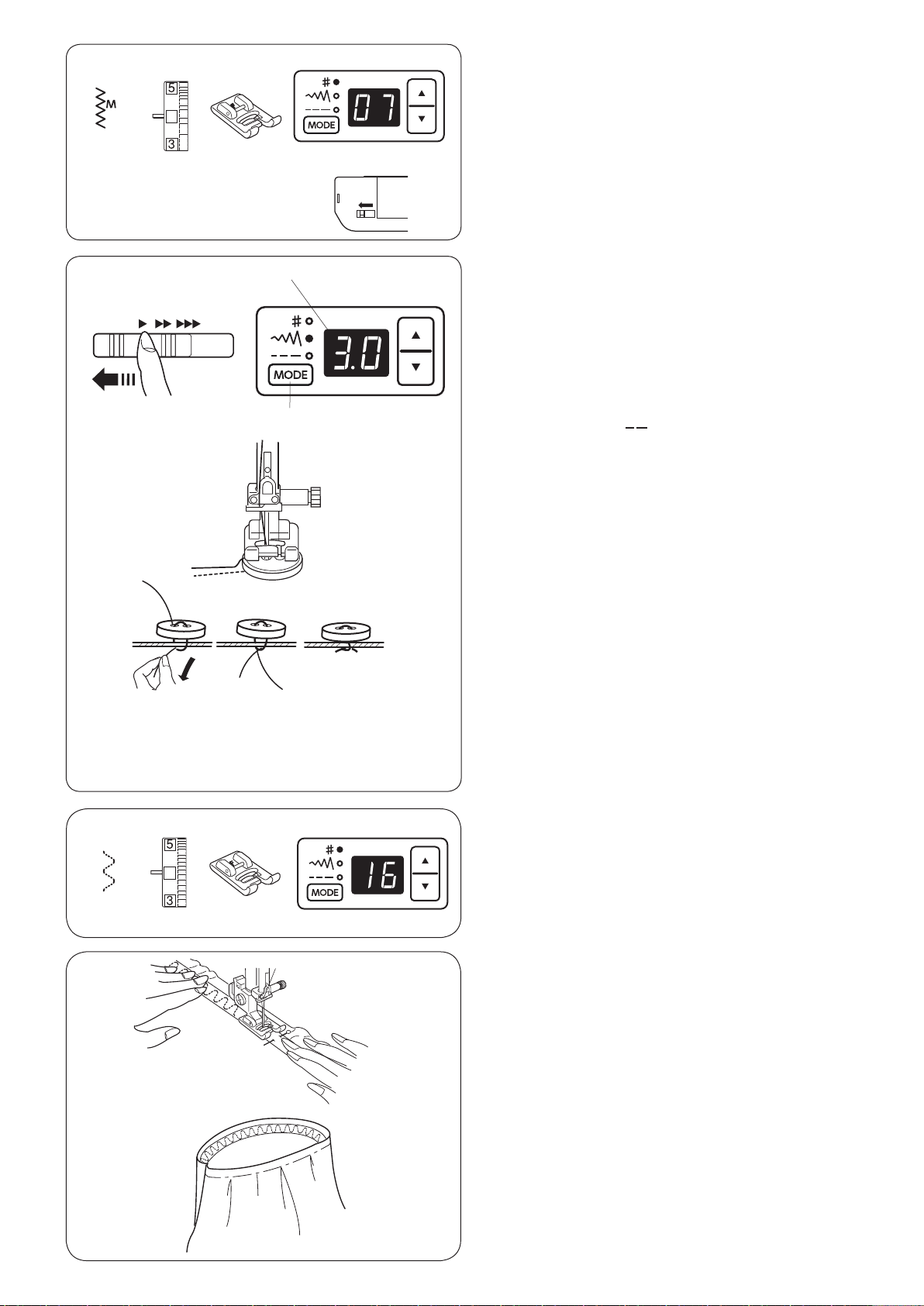

Zygzak
q Ścieg: 07
w Naprężenie nici: 3 - 7
e Stopka: Uniwersalna A
Zygzak jest najbardziej użytecznym i uniwersalnym
ściegiem.
Jest on używany do obrzucania, cerowania, przyszywania
aplikacji, a także do ozdabiania.
UWAGA:
Szyjąc dzianiny lub elastyczne tkaniny koniecznie użyj
stabilizatora (flizeliny).
Regulacja szerokości ściegu
Naciśnij przycisk trybu q jeden raz.
Zielony znacznik w świeci, gdy tryb regulacji szerokości
ściegu jest włączony.
Wyświetli się szerokość ściegu (3.0).
r
w
q
q
r
e
Naciśnij “^” e, by zwiększyć szerokość ściegu.
Naciśnij “” e, by zmniejszyć szerokość ściegu.
q Przycisk trybu
w Zielony znacznik
e Przyciski strzałek
r Szerokość ściegu
Możesz zmienić szerokość ściegu 07 nie zmieniając
centralnej pozycji igły (M) t.
t Centralna pozycja igły
t
Regulacja długości ściegu
Naciśnij przycisk trybu q dwa razy.
Zielony znacznik w świeci, gdy tryb regulacji długości
ściegu jest włączony.
Wyświetli się długość ściegu (1.5).
Naciśnij “^” e, by zwiększyć długość ściegu.
Naciśnij “” e, by zmniejszyć długość ściegu.
q Przycisk trybu
w Zielony znacznik
e Przyciski strzałek
r Długość ściegu
r
r
26
Page 29
4
4
q w e
4

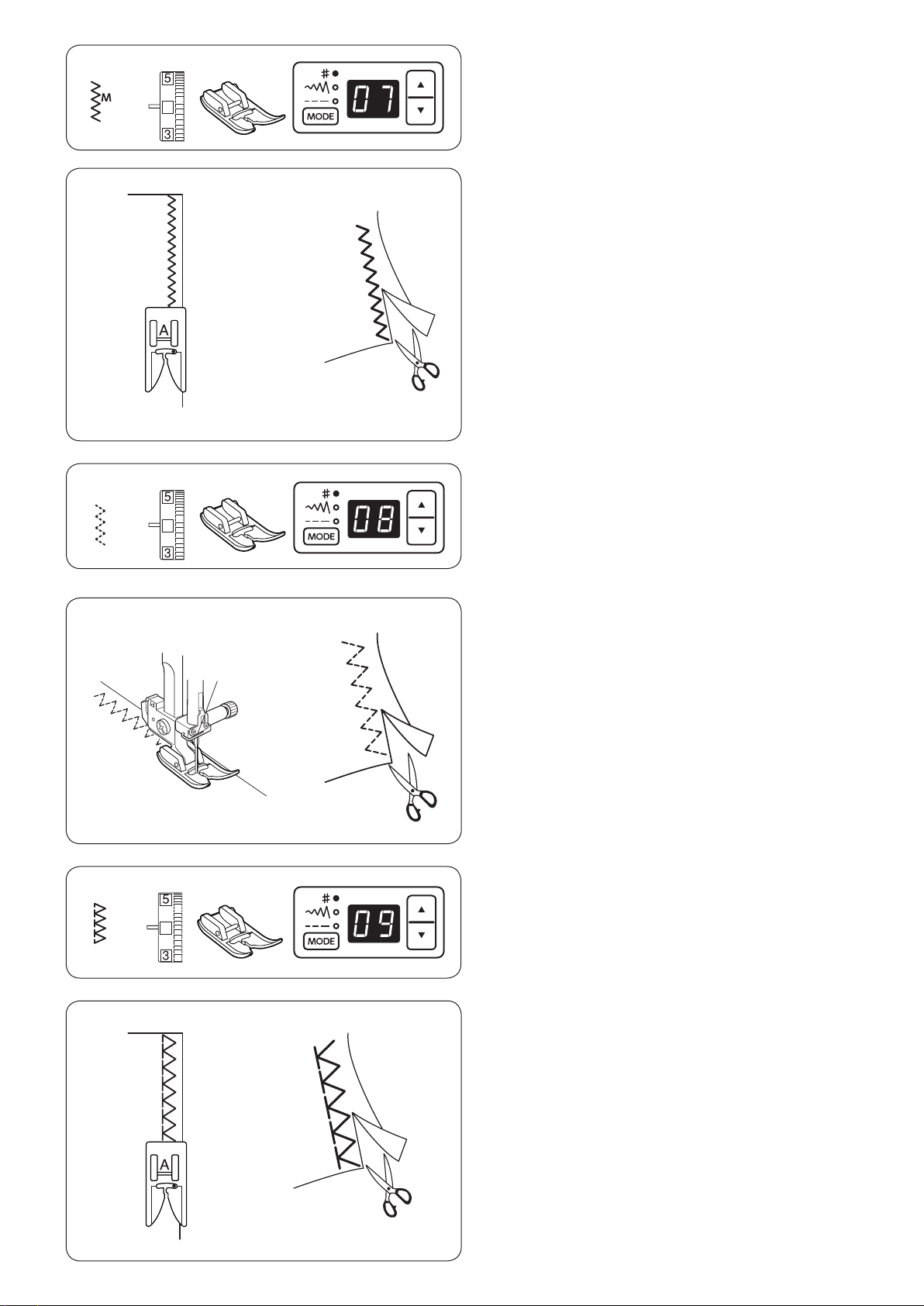

Rodzaje ściegów obrębiających
Obrzucanie ściegiem zygzak
q Ścieg: 07
w Naprężenie nici: 3 - 7
e Stopka: Uniwersalna A
Ścieg ten stosowany jest do wykańczania brzegów
tkanin syntetycznych i łatwo strzępiących się.
Umieścić tkaninę pod stopką tak, aby igła przeszywała
jej prawą stronę.
Ostrożnie odetnij nadmiar tkaniny, aby nie uszkodzić
ściegu.
q w e
q w e
Trzypunktowy zygzak
q Ścieg: 08
w Naprężenie nici: 3 - 6
e Stopka: Uniwersalna A
Ścieg ten stosowany jest do wykańczania brzegów
łatwo strzępiących się tkanin syntetycznych oraz tkanin
elastycznych.
Umieścić tkaninę pod stopką tak, aby igła przeszywała
jej prawą stronę.
Ostrożnie odetnij nadmiar tkaniny, aby nie uszkodzić
ściegu.
Jest doskonały do cerowania i zszywania rozdarć.
Obrębianie
q Ścieg: 09
w Naprężenie nici: 3 - 7
e Stopka: Uniwersalna A
Ścieg ten służy do łączenia i obrębiania krawędzi
tkaniny za jednym razem.
Użyj tego ściegu, gdy nie potrzebujesz otwierać szwów.
Umieścić tkaninę pod stopką tak, aby igła przeszywała
jej prawą stronę.
Ostrożnie odetnij nadmiar tkaniny, aby nie uszkodzić
ściegu.
27
Page 30
4
w eq
4

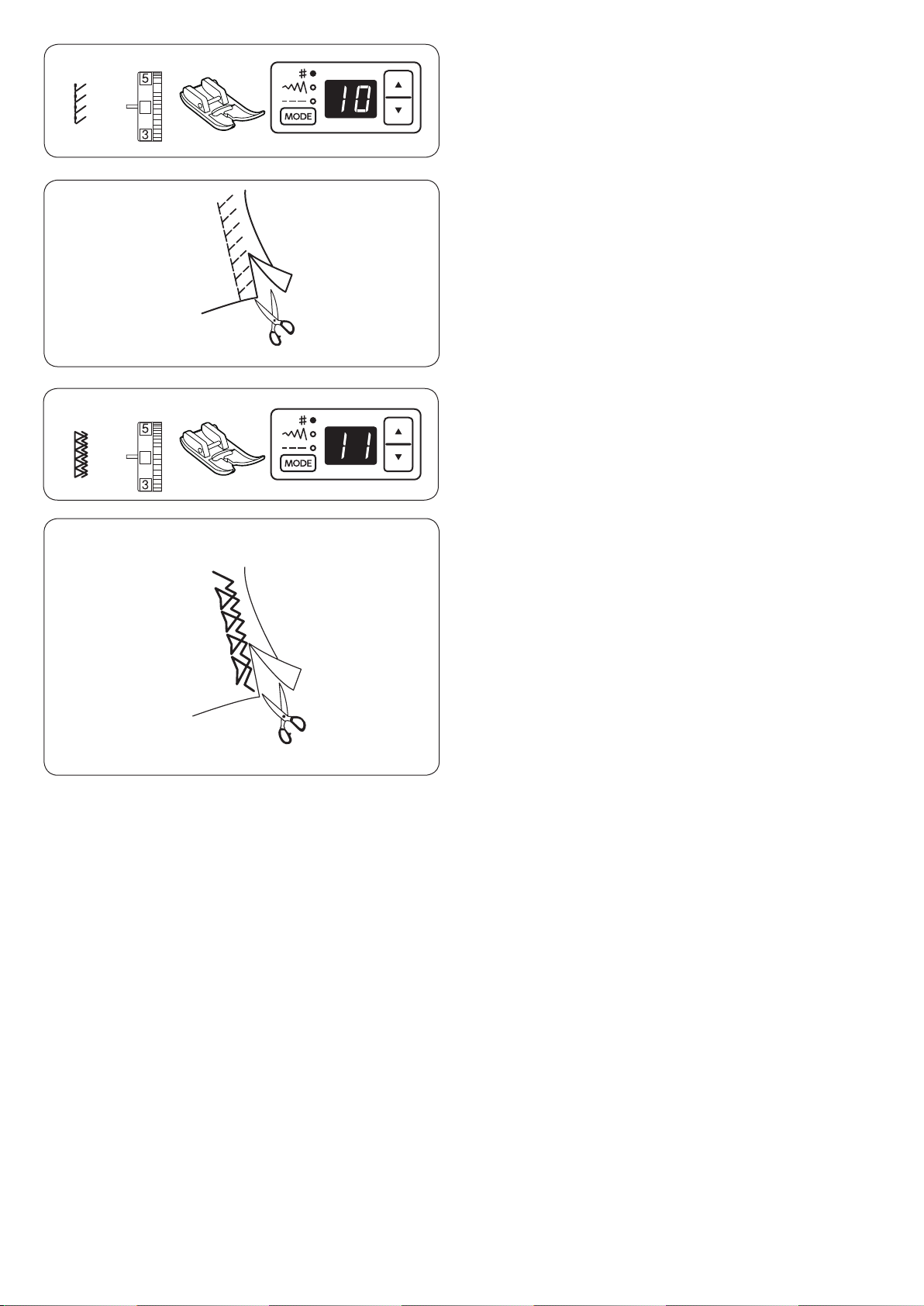

Ścieg dziany
q Ścieg: 10
w Naprężenie nici: 3 - 6
e Stopka: Uniwersalna A
Umieść tkaninę tak, aby zmieścił się ścieg 1.5 cm.
Ostrożnie odetnij nadmiar tkaniny, aby nie uszkodzić
ściegu.
w eq
Podwójny ścieg owerlokowy
q Ścieg: 11
w Naprężenie nici: 3 - 7
e Stopka: Uniwersalna A
Ścieg, który idealnie sprawdza się przy szyciu tych
materiałów, które mają tendencję do mocnego strzępienia
się, jak płótno czy gabardyna. Wykonywane są jednocześnie
dwa rzędy ściegu zygzakowego, aby zapewnić dokładniejsze
obrębianie.
Umieścić tkaninę pod stopką tak, aby igła przeszywała jej
prawą stronę. Ostrożnie odetnij nadmiar tkaniny, aby nie
uszkodzić ściegu.
28
Page 31
4
z
w eq
Obszywanie dziurki
q Ścieg: 17
w Naprężenie nici: 1 - 4
e Stopka: Stopka do obszywania dziurek
UWAGA: Do materiałów elastycznych lub delikatnych
użyj usztywniacza.
z Zaznacz na materiale miejsce na dziurkę.
Umieść tkaninę pod stopką, aby oznaczenie na
materiale pokryło się ze środkiem stopki do dziurek.
Przeciągnij dolną nitkę w lewo przez otwór w stopce.
x
c
r
e q
w
i
o
y
q Miejsce na dziurkę
w Punkt początkowy
e Nitka bębenkowa (dolna)
r Górna nitka
x Kręcąc kołem napędowym opuść igłę w miejscu, w
którym zaczynasz szycie dziurki.
c Popchnij stopkę do obszywania dziurek do tyłu, aż
się zatrzyma. Upewnij się, że nie ma odstępu między
suwakiem a końcówką. W przeciwnym razie dziurka
nie zostanie obrzucona we właściwej pozycji.
Opuść dźwignię podnoszenia stopki.
e Nitka bębenkowa (dolna)
r Górna nitka
t Końcówka
y Suwak
u Brak odstępu
i Linie pomocnicze
o Dźwignia podnoszenia stopki
UWAGA:
u
Skala na stopce do obszywania dziurek wykonana na
0,5 cm.
t
v v Rozpocznij szycie, pociągając delikatnie nić od igły w
lewo. Po wykonaniu kilku ściegów puść nić i kontynuuj
szycie.
29
Page 32
b
n
!0
o
w
m ,
!0

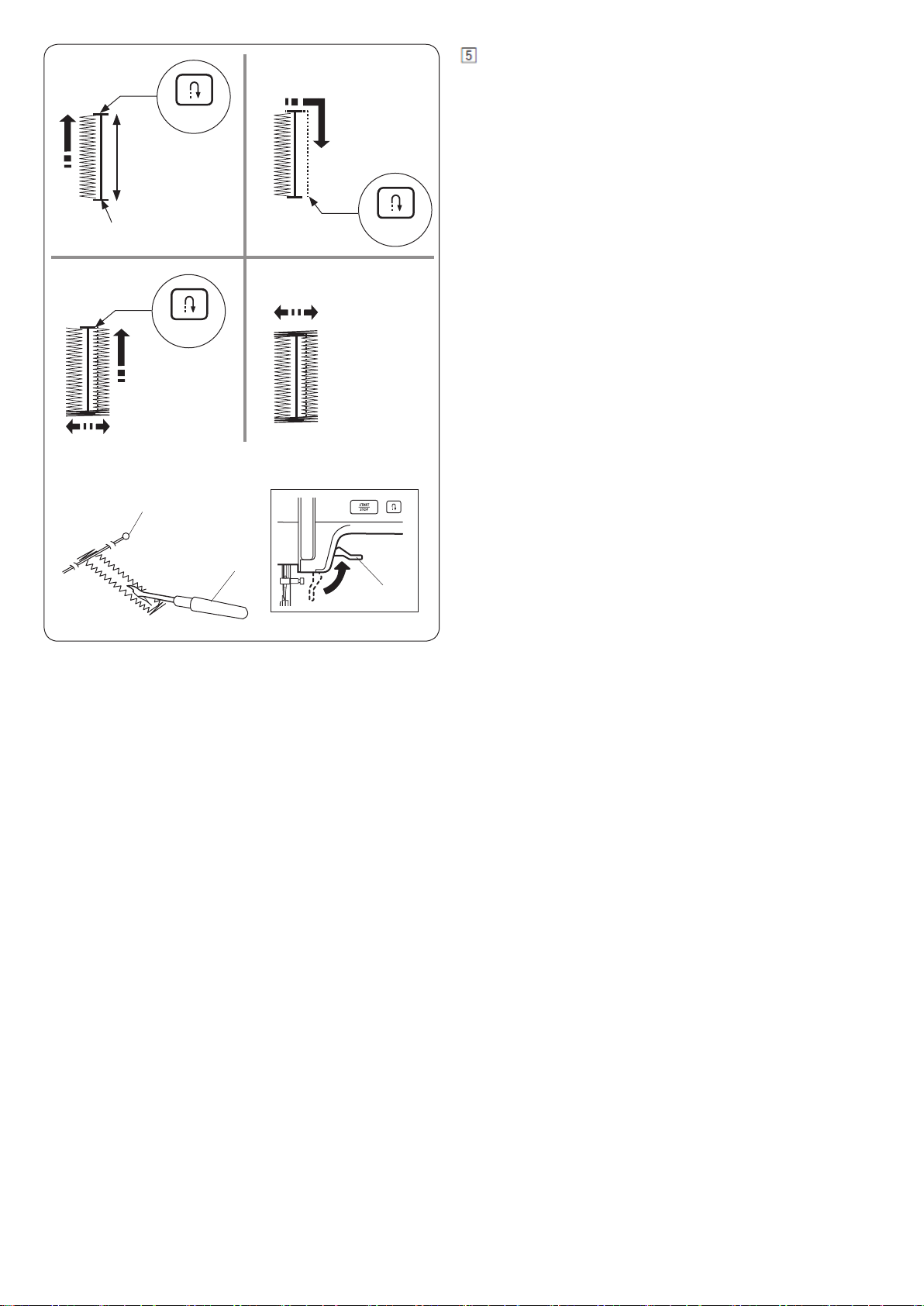

Szyj lewą stronę dziurki do momentu uszycia żądanej
długości. Zatrzymaj maszynę i naciśnij przycisk szycia
wstecz.
w Punkt początkowy
o Żądana długość
!0 Przycisk szycia wstecz
n Rozpocznij ponownie szycie. Maszyna będzie szyła do
punktu początkowego.
Zatrzymaj maszynę w miejscu przeciwległym do punktu,
w którym zaczyna się dziurka. Następnie naciśnij
przycisk szycia wstecz.
!0 Przycisk szycia wstecz
.
!1
!0
!2
i
m Rozpocznij ponownie szycie. Maszyna będzie szyła
górną poprzeczkę i prawa krawędź dziurki. Po uszyciu
dolnej poprzeczki zatrzymaj maszynę i naciśnij przycisk
szycia wstecz.
, Rozpocznij ponownie szycie. Maszyna wykona kilka
ściegów blokujących, po czym zatrzyma się automatycznie.
. Podnieś stopkę. Wyjmij materiał i odetnij nici. Wbij
szpilkę w rygiel obszytej dziurki.
Następnie użyj rozpruwacza, by otworzyć dziurkę.
i Dźwignia podnoszenia stopki
!1 Szpilka
!2 Rozpruwacz
Aby wykonać dziurkę o takim samym rozmiarze,
umieść tkaninę i rozpocznij szycie ponownie.
Maszyna wykona kolejną dziurkę identyczną z pierwszą,
a następnie zatrzyma się automatycznie.
Aby wykonać dziurkę o innym rozmiarze, wybierz
inny wzór ściegu, a następnie wybierz obszywanie
dziurki z pamięci maszyny (wzór ściegu 17).
30
Page 33
w
Regulowanie szerokości dziurki
Naciśnij przycisk trybu q jeden raz. Zielony znacznik w
świeci, gdy tryb regulacji szerokości ściegu jest włączony.
q
r r
w
q
e
e
Naciśnij “^” e, aby zwiększyć szerokość dziurki.
Naciśnij “” e, aby zmniejszyć szerokość dziurki.
q Przycisk trybu
w Zielony znacznik
e Przyciski strzałek
r Szerokość dziurki
UWAGA:
Szerokość dziurki może być regulowana od 2.5 do 7.0.
Regulowanie gęstości dziurki
Naciśnij przycisk trybu q dwa razy. Zielony znacznik w
świeci, gdy tryb regulacji długości ściegu jest włączony.
Naciśnij “^” e , aby zmniejszyć gęstość ściegu.
Naciśnij “” e, aby zwiększyć gęstość ściegu.
q Przycisk trybu
w Zielony znacznik
e Przyciski strzałek
r Gęstość ściegu
r r
UWAGA:
Gęstość ściegu może być regulowana od 0.2 do 0.8.
31
Page 34
4
w eq
Obrzucanie dziurki z kordu
q Ścieg: 17
w Naprężenie nici: 1 - 4
e Stopka: Stopka do obszywania dziurek
z
x
q
w
e
e
z Aby obrzucić dziurkę z kordu, użyj tej samej
procedury jak przy dziurce z pamięci maszyny (patrz
str. 29-30). Ustaw szerokość ściegu tak, aby była
dostosowana do grubości kordu.
Podnieś stopkę do obszywania dziurek, zahacz kord
o zaczep w tylnej części stopki. Przeprowadź pod
stopką obydwie końcówki kordu, pociągając je do
siebie. Przeprowadź końcówki nici przez widełki,
znajdujące się w przedniej części stopki i mocno je
przytrzymaj.
Wbij igłę w tkaninę w punkcie początkowym i opuść
stopkę.
q Zaczep
w Widełki
e Kord
x Uruchom maszynę i wykonaj dziurkę, przeszywając
kord.
Wyjmij tkaninę z maszyny i odetnij nici.
e Kord
r Górna nitka
t Nitka bębenkowa (dolna)
c
r
t
c Pociągnij za kord z lewej strony w celu jego naprężenia.
Przed odcięciem, nawlec kord na zwykłą igłę do ręcznego
szycia i przeprowadzić go na lewą stronę tkaniny.
UWAGA:
Odetnij kord z obu stron, jeśli nie ma możliwości
przeciągnięcia go na lewą stronę.
32
Page 35
4
q w e
(A) (B)

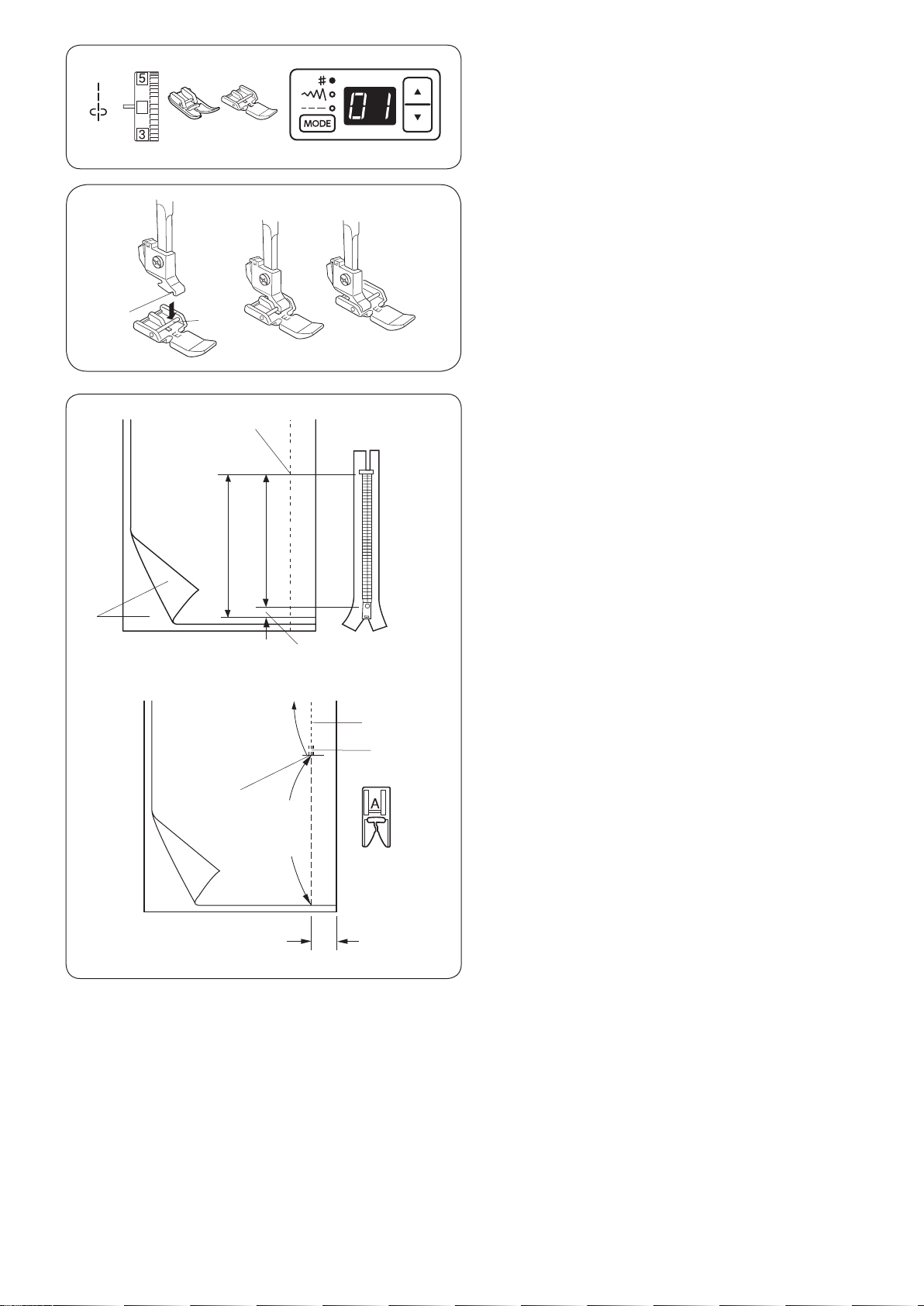

Wszywanie zamka
q Ścieg: 01
w Naprężenie nici: 2 - 6
e Stopka: Uniwersalna A
Stopka do zamków E
Mocowanie stopki do zamków
Ustaw stopkę do zamków E tak by poprzeczka była
ustawiona pod otworem w uchwycie stopki.
q Otwór w uchwycie
w Poprzeczka
q
q
w
e r
t
t
u
w
o
i
(A): W celu przeszycia lewej strony zamka błyskawicznego,
należy umieścić stopkę z prawej strony.
(B): W celu przeszycia prawej strony zamka błyskawicznego,
należy umieścić stopkę z lewej strony.
Przygotowanie materiału
Do długości zamka należy dodać zapas 1 cm. Będzie to
łączna długość otwarcia zamka.
q Prawa strona materiału
w 1 cm (3/8)
e Rozmiar otwarcia
r Długość zamka
t Zakończenie otwarcia zamka
Połóż materiał prawymi stronami do siebie i wyszyj
zakończenie zamka, zostawiając tolerancję ok. 2 cm.
Wykonaj ściegi wsteczne, aby wzmocnić szew.
Ręcznie zmień długość ściegu na 5.0 i sfastryguj okolice
otwarcia zamka (naprężenie nici zmniejsz do 1-3).
t Zakończenie otwarcia zamka
y 2 cm
u Fastryga
i Ściegi wsteczne
o Szwy
y
33
Page 36
z
q
e
w
r
t
Szycie
z Zwiń tolerancję dla szwu po lewej stronie. Zwiń spód
tolerancji po prawej stronie, aby zakładka miała od 0.2
do 0.3 cm. Umieść ząbki zamka przy zakładce i przypnij
je. Przywróć oryginalne ustawienia dla długości ściegu i
naprężenia nici.
q Margines 0.2 do 0.3 cm
w Ząbki zamka
e Zakładka
r Koniec otwarcia zamka
t Rozmiar otwarcia
x
c
y
x Załóż stopkę do zamków błyskawicznych po prawej
stronie.
Obniż stopkę do górnej części, przy otwarciu zamka.
Ustaw stopkę tak, aby igła przechodziła przy zakładce
i taśmie zamka.
UWAGA: Po założeniu stopki do zamków
błyskawicznych upewnij się, że igła nie uderza w
stopkę dociskową, ani w taśmę zamka.
c Szyj przez wszystkie warstwy, aż do złożenia.
Zatrzymaj maszynę na taśmie zamka na ok. 5 cm
przed suwakiem. Obniż igłę do materiału, po czym
podnieś stopkę. Otwórz zamek, po czym obniż stopkę.
Teraz wykonaj pozostały szew.
y Suwak
u 5 cm
u
34
Page 37
v
v Zamknij zamek, po czym otwórz górną część materiału.
Załóż stopkę dociskową A.
Ustaw długość ściegu na 4.0, a szerokość na 2.5
(wartości domyślne), a pokrętło naprężenia nici na 1-3.
Sfastryguj górną część materiału z taśmą zamka.
i Fastryga
o Taśma zamka
i
o
b
n
!0
b Załóż stopkę do zamków E.
Ustaw długość i szerokość ściegu na wartość
domyślną, a pokrętło naprężenia nici na 4.
Wykonaj ściegi wsteczne przez koniec otwarcia
0.7 - 1 cm i obróć materiał o 90 stopni.
!0 0.7-1 cm
UWAGA:
Po założeniu stopki do zamków, upewnij się, że igła
nie uderzy w stopkę dociskową ani w taśmę zamka.
n Zatrzymaj maszynę na taśmie zamka na ok. 5 cm
przed suwakiem na taśmie zamka.
Obniż igłę do materiału, po czym podnieś stopkę.
Zdejmij fastrygę. Otwórz zamek.
!1 5 cm
!2 Fastryga
m
!3
!1
!2
m Obniż stopkę i wyszyj brakujący szew, pilnując by
zakładka była równa. Po skończeniu szycia zdejmij
fastrygę w górnej części materiału.
!3 Fastryga w górnej części materiału
35
Page 38
z
4
x c
(1)
q
w eq
Obrębianie kryte
q Ścieg: 12 lub 13
w Naprężenie nici: 1 - 4 (ścieg 12)
3 - 6 (ścieg 13)
e Stopka: Uniwersalna A
z
Złóż materiał tak, aby stworzyć zakładkę z zapasem 0.5 cm.
(2)
w
q
w
q Lewa strona materiału
w 0.5 cm
(1) Od średnich do grubych materiałów: krawędź
powinna najpierw być obrzucona.
(2) Lekkie materiały: złóż nieobrębioną krawędź.
x Ustaw materiał tak, aby złożenie było po lewej stronie
prowadnika stopki.
Obniż stopkę dociskową.
Wyreguluj pozycję opadania igły, jeśli to konieczne.
c Szyj powoli, prowadząc złożenie wzdłuż prowadnika.
v
q
e
w
e Złożenie
v Po zakończeniu szycia rozprasuj ścieg.
UWAGA:
Jeżeli igła zbytnio przeszywa tkaninę z lewej strony,
ścieg będzie widoczny na stronie prawej.
Regulacja pozycji opadania igły
Ustaw pozycję opadania igły w następujący sposób:
Naciśnij przycisk trybu q, aby wybrać tryb regulacji
szerokości ściegu.
Naciśnij ”” w, aby przesunąć igłę w prawo.
Naciśnij ”^” w, aby przesunąć igłę w lewo.
q Przycisk trybu
w Przyciski strzałek
Pozycję opadania igły można regulować od 0.0 do 1.2.
UWAGA:
Możesz zmienić pozycję opadania igły, ale szerokość
ściegu zostanie taka sama.
36
Page 39
4
w
4
Przyszywanie guzika
eq
q Ścieg: 07
w Naprężenie nici: 3 - 7
e Stopka: Stopka do ściegu ozdobnego F
r Ząbki: Wyłączone
r
w
q
Obniż ząbki (patrz str. 13).
Ustaw prędkość szycia na najniższą.
Umieść guzik wraz z materiałem pod stopką. Ustaw
dziurki guzika wzdłuż poziomego nacięcia w stopce.
Naciśnij przycisk trybu q, aby wybrać tryb regulacji
szerokości ściegu.
Dostosuj szerokość ściegu, tak aby igła wchodziła do
lewego otworu w guziku.
Przy pomocy koła obrotowego, podnieś igłę tak, aby ta
przeszła w prawo, w kierunku drugiego otworu w guziku.
W razie konieczności dokonaj regulacji szerokości ściegu.
q Przycisk trybu
w Szerokość ściegu (dopasowana do otworów)
Szyj kilka razy.
Odetnij nić pozostawiając odcinek około 10 cm.
Pociągnij za nić bębenka po to, aby przeprowadzić nić
górną na lewą stronę materiału i wykonać węzeł.
Po zakończeniu szycia włącz ząbki.
w eq
Wszywanie gumki
q Ścieg: 16
w Naprężenie nici: 1 - 4
e Stopka: Stopka do ściegu ozdobnego F
Podziel gumkę i tkaninę na równe części. Dopasuj gumkę
do tkaniny.
Środek gumki umieść pod środkiem stopki i naszyj ją tak,
aby gumka równo się rozciągała.
37
Page 40
q w e
Marszczenie
q Ścieg: 01
w Naprężenie nici: 1 - 4
e Stopka: Uniwersalna A
z
x
c
1/4˝ (0.6 cm)
z Ustaw naprężenie nici na 1 i zwiększ długość ściegu
na 5.0.
Pociągnij za obie nici na około 10 cm (patrz str. 20).
x Szyj dwie linie w odległości od siebie 0.6 cm.
Zwiąż nici na początku.
c Pociągnij za nici od bębenka, aby zmarszczyć materiał.
v
b
q
v Zwiąż nici z drugiej strony i równomiernie rozprowadź
zmarszczki.
b Przygotuj tkaninę, aby przyszyć tkaninę zmarszczoną.
Ustaw naprężenie nici na “4”, szerokość ściegu ustaw
na “2.4” (domyślne ustawienie).
Umieść tkaninę zmarszczoną na gładkiej tkaninie q i
zszyj obydwa kawałki tkaniny ze sobą, przeszywając
drugi rząd ściegu.
UWAGA:
W celu utrwalenia zmarszczenia przeszyć ściegiem
prostym pomiędzy dwoma równoległymi ściegami.
38
Page 41
4
w eq
ŚCIEGI DEKORACYJNE
Patchwork
q Ścieg: 01 i 27
w Naprężenie nici: 2 - 6
e Stopka: Uniwersalna A
Stopka do ściegu ozdobnego F
* Można również zastosować wzorów ściegów 14 i 26.
z
q
x c
r
z Załóż uniwersalną stopkę A.
Umieść 2 kawałki materiału prawymi stronami do
siebie. Wybierz wzór ściegu 01. Umieść kawałki
q
w
e
w
w
w eq
patchworku pod stopką, tak aby krawędzie materiałów
spasowały się z prowadnikiem na stopce dociskowej,
trzymając zapas dla szwu 6 mm.
q Lewa strona tkaniny
w Prawa strona tkaniny
e Płytka ściegowa
r Linia prowadząca 1/4
x Załóż stopkę do ściegów ozdobnych F.
Wybierz wzór patchworku 27.
c Otwórz szwy płasko, prawą stroną do góry, po czym
szyj patchwork wzdłuż linii szwu.
Ścieg muszelkowy
q Ścieg: 15
w Naprężenie nici: 6 - 8
e Stopka: Stopka do ściegu ozdobnego F
q
w
e
Użyj lekkiego materiału jak np. trykot. Zrób zakładkę i
przeszyj po skosie.
Pozwól, by igła przechodziła tak, aby tworzyć krawędź w
kształcie muszelki.
q Skos
w Zwinięta krawędź
e Prawa pozycja igły
Jeżeli chcesz wykonać rzędy ściegów muszelkowych,
rozstaw rzędy ściegów mniej więcej o 1.5 cm od siebie.
Możesz także szyć ściegiem muszelkowym (w każdym
kierunku) na dzianinie lub delikatnych tkaninach
jedwabnych.
39
Page 42
4
q
w eq
Aplikacja
q Ścieg: 18
w Naprężenie nici: 1 - 4
e Stopka: Stopka do ściegu ozdobnego F
* Możesz również użyć ściegów 19 - 21.
Umieść aplikację na materiale i sfastryguj ją w danym
miejscu. Opuść igłę na zewnętrznej krawędzi aplikacji.
Prowadź materiał aplikacji tak, aby igła poruszając się w
prawo, przechodziła przez krawędź aplikacji.
q Aplikacja
w Zewnętrzna krawędź
W miejscu, gdzie konieczna jest zmiana kierunku szycia,
wbić igłę w materiał, podnieść stopkę, przekręcić materiał i
opuścić stopkę.
t
e
y
u
w
r
• Regulacja szerokości ściegu
Wybierz wzór ściegu 18.
Naciśnij przycisk trybu e, aby wybrać tryb regulacji szerokości
ściegu.
Naciśnij “” r, aby zmniejszyć szerokość ściegu y.
Naciśnij “^” r, aby zwiększyć szerokość ściegu u.
e Przycisk trybu
r Przyciski strzałek
Szerokość ściegu będzie zmieniona w stosunku do igły,
znajdującej się w prawej pozycji t.
Wzory numer 18-20 mają ustawioną prawą pozycję igły. Gdy
zmienisz szerokość ściegu, zmieni się także lewa pozycja igły.
40
Page 43
4
w eq
4
q Ścieg: 18
w Naprężenie nici: 1 - 4
e Stopka: Stopka do ściegu ozdobnego F
Frędzle
z
x
c
Frędzle to szczególna ozdoba, polecana przede
wszystkim do lnianych obrusów i szali. Wybierz mocny,
tkany materiał jak len, z którego łatwo wyciągnąć nici.
z Ostrożnie utnij materiał wzdłuż faktury. Wyciągnij
pojedyncze włókna lub nić w miejscu, gdzie zaczniesz
szyć frędzelki.
x Przeszyj lewą stronę tak, aby ściegi z prawej strony
układały się na otwartej przestrzeni.
c Wyciągnij wszystkie niepotrzebne włókna z prawej
strony ściegu i zrób frędzelki.
z
x
c
w eq
Mereżka
q Ścieg: 18
w Naprężenie nici: 1 - 4
e Stopka: Stopka do ściegu ozdobnego F
Mereżka powstaje tak samo jak frędzelki. Wybierz
mocny, tkany materiał jak np. len, z którego łatwo
wyciągnąć nici.
z Ostrożnie utnij materiał wzdłuż faktury. Ustal
szerokość mereżki i z każdego końca wyciągnij
jedno włókno lub nić tkaniny.
x Przeszyj lewą stronę, prowadząc materiał tak, aby
ściegi po prawej stronie układały się na otwartej
przestrzeni. Po skończeniu lewej strony obróć materiał
o 180 stopni.
Szyj drugą stronę.
c Usuń włókna lub nici materiału spomiędzy ściegów.
41
Page 44
4
q
4
w
e
q
Wiązanka
q Ścieg: 14
w Naprężenie nici: 3 - 6
e Stopka: Stopka do ściegu ozdobnego F
Użyj tego ściegu, aby połączyć dwa kawałki materiału,
aby stworzyć ażurowy wygląd i dodać interesujący
ścieg. Zwiń krawędzie materiału na około 1,5 cm i
przeprasuj. Zepnij krawędzie z papierem pozostawiając
między krawędziami odstęp 0,3 - 0,4 cm.
Szyj powoli prowadząc materiał tak, aby igła złapała
zwinięty fragment po obu stronach.
Po skończeniu szycia zdejmij papier.
q 0.3–0.4 cm
w Papier
q
w
e
w
Obrębek
q Ścieg: 29
w Naprężenie nici: 1 - 4
e Stopka: Stopka do ściegu ozdobnego F
Szyj ściegi ok. 1 cm wewnątrz krawędzi materiału.
Przytnij materiał zostawiając pewną tolerancję (patrz
rysunek obok).
Uważaj, aby nie przeciąć nici.
42
Page 45
4
q w e
4
Szachownica
q Ścieg: 27
w Naprężenie nici: 3 - 6
e Stopka: Stopka do ściegu ozdobnego F
* Można również zastosować wzór ściegu 22.
Szachownica delikatnie ozdabia ubiory dziecięce czy
damskie bluzki.
Wybierz miękki, cienki materiał, jak np. batyst, kraciastą
bawełnę czy challis. Utnij materiał trzykrotnie szerszy niż
projektowana szerokość.
Użyj ściegu prostego, ustaw jego długość na “4.0” i
zmniejsz naprężenie nici.
w
e
q
q
w e
Przeszyj rzędy prostych ściegów w poprzek powierzchni,
która ma być pomarszczona, tak aby oddalone były
między sobą na 1 cm.
UWAGA:
Przed rozpoczęciem szycia, wyciągnij do tyłu ok. 10 cm
nici od szpulki.
Zwiąż nici wzdłuż jednej krawędzi. Pociągnij za nici od
bębenka, aby zmarszczyć materiał.
q 1 cm
w Związane nici
Ustaw naprężenie nici od 3 do 6 i wybierz któryś ze
ściegów dekoracyjnych.
Szyj ściegiem dekoracyjnym pomiędzy liniami ściegów
prostych.
Wyciągnij nici ściegu prostego.
e Ścieg prosty
Ścieg satynowy
q Ścieg: 28
w Naprężenie nici: 1 - 4
e Stopka: Stopka do ściegu ozdobnego F
* Można również zastosować wzór ściegu 29.
W celu uzyskania najlepszych rezultatów, materiały
elastyczne powinny zostać podklejone.
Przy przeszywaniu ostatniego motywu należy wcisnąć
przycisk automatycznego ryglowania ściegu.
q Przycisk automatycznego ryglowania
q
43
Page 46
q
4
w
e
Ściegi dekoracyjne
q Ścieg: 24
w Naprężenie nici: 3 - 6
e Stopka: Stopka do ściegu ozdobnego F
* Można również użyć wzorów ściegów 22-30.
Aby uzyskać najlepszy efekt, ostrożnie prowadź materiał
podczas szycia. W razie potrzeby użyj stabilizatora.
44
Page 47
z
q
w
q
CZYSZCZENIE I KONSERWACJA
Czyszczenie chwytacza i transportera dolnego
OSTRZEŻENIE:
Przed rozpoczęciem czyszczenia upewnij się, że
maszyna jest odłączona od zasilania.
Nie demontuj maszyny w sposób inny niż opisany w
tej części instrukcji.
x
c
v
b
t
e
r
e
y
r
y
UWAGA:
Nie przechowuj maszyny w pomieszczeniach o wysokiej
wilgotności, w pobliżu źródeł ciepła, w miejscach narażonych
na bezpośrednie działanie promieni słonecznych.
UWAGA:
Obudowę możesz czyścić delikatną ściereczką oraz
delikatnym mydłem.
Ustaw igłę w najwyższej pozycji, następnie odłącz maszynę
od zasilania.
Zdejmij igłę oraz stopkę. Zdejmij płytkę osłaniającą szpulkę
i wyciągnij szpulkę.
Wyczyść wnętrze z pyłu i kurzu. W tym celu możesz użyć
odkurzacza.
z Za pomocą dołączonego śrubokrętu odkręć śruby
mocujące płytkę ściegową
q Śrubokręt
w Płytka ściegowa
x Unieś bębenek i wyjmij go.
e Bębenek
c Wyczyść bębenek za pomocą pędzelka.
r Pędzelek
v Wyczyść ząbki transportera i chwytacz za pomocą
pędzelka.
t Ząbki transportera
y Chwytacz
b Przetrzyj chwytacz suchą, delikatną ściereczką.
W tym celu możesz użyć odkurzacza.
z
x
q
r
t
w
e
Zakładanie bębenka
z Zamocuj bębenek tak by wybrzuszenie na bębenku
dopasowało się do stopera.
q Bębenek
w Wybrzuszenie na bębenku
e Stoper
x Przykręć śruby i zamocuj płytkę ściegową.
Po ukończeniu czyszczenia upewnij się, że igła i
stopka dociskowa są zamocowane.
r Płytka ściegowa
t Śrubokręt
45
Page 48
q
(Ścieg 14)
(+) (–)
Korekta rozstrojonych ściegów
Rezultaty szycia zawsze mogą się zmienić w zależności
od warunków t.j. szybkość szycia, typ materiału, liczba
warstw itp.
Jeśli wzór ściegu jest rozregulowany, skoryguj go za
pomocą pokrętła regulującego podawanie śrubokrętem.
Zdejmij pokrywkę za pomocą śrubokrętu.
Jeśli ścieg jest zbyt ściśnięty przesuń regulator w
kierunku “+”.
Jeśli ścieg jest zbyt rozstrzelony przesuń regulator w
kierunku “–”.
q Regulator podawania
Zakłócenia w działaniu maszyny
W przypadku uruchomienia się sygnału dźwiękowego i wyświetlenia się komunikatu, należy postępować według poniższych
wskazówek:
Sygnał ostrzegawczy Przyczyna Rozwiązanie
Maszyna została zbyt szybko uruchomiona po tym jak
zatrzymała się z powodu przeciążenia.
Maszyna źle działa z powodu awarii systemu
elektronicznego.
Sygnał dźwiękowy Sygnał dźwiękowy włącza się w następujących przypadkach:
Bip
Bip-bip-bip
Biiip Awaria E8
Bip-bip-biiip Zakończenie obrzucania dziurki.
Silnik maszyny wydaje dźwięki, co jest zjawiskiem normalnym.
Wyświetlacz LCD może się nagrzewać kiedy maszyna pracuje przez kilka godzin.
Normalne działanie.
Niewłaściwe polecenie lub działanie.
Poczekaj ok. 15 sekund,
następnie uruchom
maszynę ponownie. Usuń
zaplątane nici z chwytacza,
bębenka lub mechanizmu
przecinania nici.
Skontaktuj się z serwisem
lub ze sprzedawcą
46
Page 49
Rozwiązywanie problemów
Błąd Przyczyna Strona
Zrywanie nici 1. Igła została niewłaściwie nawleczona.
2. Naprężenie nici górnej jest zbyt duże.
3. Igła jest wykrzywiona lub stępiona.
4. Igła została niewłaściwie założona.
5. Nić górna i dolna nie zostały przeciągnięte do tyłu i nie zostały
prawidłowo umieszczone pod stopką na początku szwu.
6. Grubość nici jest niewłaściwie dobrana do igły.
Zrywanie nici
bębenka
1. Nić dolna nie jest prawidłowo założona.
2. Nagromadzenie zanieczyszczeń w bębenku.
3. Bębenek został uszkodzony i nie obraca się prawidłowo.
4. Nić dolna nie jest prawidłowo nawinięta na szpuleczkę.
Igła łamie się 1. Igła została źle zamocowana.
2. Śruba mocująca igłę nie jest wystarczająco dokręcona.
3. Po zakończeniu szycia nici nie zostały przeciągnięte do tyłu.
4. Igła jest zbyt cienka w stosunku do tkaniny.
5. Stopka nie została prawidłowo dobrana.
Przeskakiwanie
ściegu
1. Igła jest niewłaściwie zamocowana, jest wykrzywiona lub stępiona.
2. Igła i / lub nici nie są dostosowane do gatunku tkaniny.
3. Użyto niewłaściwej igły (niebieska końcówka) do przeszywania tkanin
elastycznych lub delikatnych i syntetycznych.
4. Nić górna została założona nieprawidłowo.
5. Użyto igły złej jakości.
Ścieg marszczy się 1. Naprężenie nici górnej jest zbyt duże.
2. Nić została założona nieprawidłowo.
3. Igła jest zbyt gruba w stosunku do przeszywanej tkaniny.
4. Wybrano zbyt długi ścieg.
5. Nie użyto stabilizatora (np. flizeliny) szyjąc delikatny materiał.
Materiał jest
przesuwany w sposób
nieregularny
Tworzą się pętelki
Maszyna nie
działa
1. W ząbkach znajdują się zanieczyszczenia.
2. Ścieg jest zbyt krótki.
3. Ząbki nie zostały ponownie włączone.
1. Naprężenie nici górnej jest zbyt słabe.
2. Igła jest zbyt gruba lub zbyt cienka w stosunku do gatunku tkaniny.
1. Maszyna nie została podłączona do sieci.
2. Nić zacięła się w bębenku.
3. Przycisk start/stop został użyty przy zwykłym szyciu z podłączonym
rozrusznikiem nożnym.
4. Szpulownik został ustawiony w pozycji szpulowania.
str. 18
str. 11-12
Zmień igłę.
str. 13
str. 20
str. 14
str. 17
str. 45
Wymień bębenek
str. 16
str. 13
str. 13
str. 21
str. 14
Użyj odpowiedniej stopki.
str. 13
str. 14
Użyj właściwej igły.
str. 18
Zmień igłę.
str. 11-12
str. 18
str. 14
Ustaw krótszy ścieg.
Użyj stabilizatora.
str. 45
Ustaw dłuższy ścieg.
str. 13
str. 11-12
str. 14
str. 5-6
str. 45
str. 8
str. 16
Dziurka została źle
obrzucona
Maszyna pracuje
głośno
1. Gęstość ściegu nie odpowiada grubości tkaniny.
2. Elastyczna tkanina nie została podklejona.
1. Nić zaplątała się w chwytaczu.
2. Strzępki materiału utkwiły w ząbkach transportera.
47
str. 31
Użyj stabilizatora.
str. 45
str. 45
Page 50
Wykaz ściegów
DEKLARACJA ZGODNOŚCI WE
Producent: Janome Sewing Machine Co., Ltd.
Adres: 1463 Hazama-machi, Hachioji-shi, Tokio 193-0941, Japonia
Urządzenie jest zgodne z następującymi przepisami:
EN 60335-1: 2012; A11
EN 60335-2-28: 2003; A1
EN 62233: 2008
EN 55014-1: 2006; A1; A2
EN 55014-2: 2015
EN 61000-3-2: 2014
EN 61000-3-3: 2013
Wersja 1.00
18/12/2018
48
Page 51
Page 52
805-800-007 (PL)
Loading...
