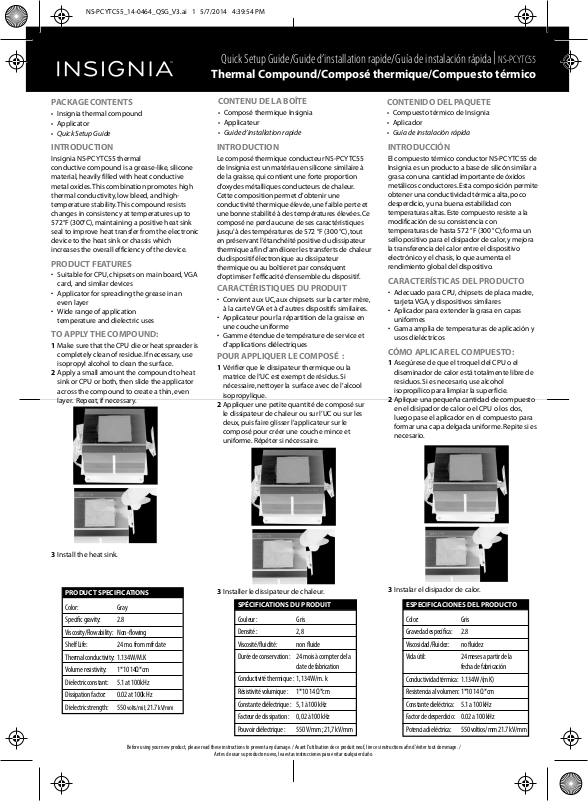

Insignia NS-PCYTC55 Quick Setup Guide

Quick Setup Guide/Guide d’installation rapide/Guía de instalación rápida

|

NS-PCYTC55

Thermal Compound/Composé thermique/Compuesto térmico

PACKAGE CONTENTS

• Insignia thermal compound

• Applicator

• Quick Setup Guide

INTRODUCTION

Insignia NS-PCYTC55 thermal
conductive compound is a grease-like, silicone
material, heavily filled with heat conductive
metal oxides. This combination promotes high
thermal conductivity, low bleed, and high­temperature stability. This compound resists
changes in consistency at temperatures up to
572°F (300°C), maintaining a positive heat sink
seal to improve heat transfer from the electronic
device to the heat sink or chassis which
increases the overall efficiency of the device.

PRODUCT FEATURES

• Suitable for CPU, chipsets on main board, VGA
card, and similar devices

• Applicator for spreading the grease in an
even layer

• Wide range of application
temperature and dielectric uses

TO APPLY THE COMPOUND:

1 Make sure that the CPU die or heat spreader is

completely clean of residue. If necessary, use
isopropyl alcohol to clean the surface.

2 Apply a small amount the compound to heat

sink or CPU or both, then slide the applicator
across the compound to create a thin, even
layer. Repeat, if necessary.

CONTENU DE LA BOÎTE

• Composé thermique Insignia

• Applicateur

• Guide d’installation rapide

INTRODUCTION

Le composé thermique conducteur NS-PCYTC55
de Insignia est un matériau en silicone similaire à
de la graisse, qui contient une forte proportion
d'oxydes métalliques conducteurs de chaleur.
Cette composition permet d’obtenir une
conductivité thermique élevée, une faible perte et
une bonne stabilité à des températures élevées. Ce
composé ne perd aucune de ses caractéristiques
jusqu’à des températures de 572 °F (300 °C), tout
en préservant l’étanchéité positive du dissipateur
thermique afin d’améliorer les transferts de chaleur
du dispositif électronique au dissipateur
thermique ou au boîtier et par conséquent
d’optimiser l’efficacité d’ensemble du dispositif.

CARACTÉRISTIQUES DU PRODUIT

• Convient aux UC, aux chipsets sur la carter mère,
à la carte VGA et à d’autres dispositifs similaires.

• Applicateur pour la répartition de la graisse en
une couche uniforme

• Gamme étendue de température de service et
d’applications diélectriques

POUR APPLIQUER LE COMPOSÉ :

1 Vérifier que le dissipateur thermique ou la

matrice de l’UC est exempt de résidus. Si
nécessaire, nettoyer la surface avec de l’alcool
isopropylique.

2 Appliquer une petite quantité de composé sur

le dissipateur de chaleur ou sur l’UC ou sur les
deux, puis faire glisser l’applicateur sur le
composé pour créer une couche mince et
uniforme. Répéter si nécessaire.

CONTENIDO DEL PAQUETE

• Compuesto térmico de Insignia

• Aplicador

• Guía de instalación rápida

INTRODUCCIÓN

El compuesto térmico conductor NS-PCYTC55 de
Insignia es un producto a base de silicón similar a
grasa con una cantidad importante de óxidos
metálicos conductores. Esta composición permite
obtener una conductividad térmica alta, poco
desperdicio, y una buena estabilidad con
temperaturas altas. Este compuesto resiste a la
modificación de su consistencia con
temperaturas de hasta 572 °F (300 °C); forma un
sello positivo para el disipador de calor, y mejora
la transferencia del calor entre el dispositivo
electrónico y el chasis, lo que aumenta el
rendimiento global del dispositivo.

CARACTERÍSTICAS DEL PRODUCTO

• Adecuado para CPU, chipsets de placa madre,
tarjeta VGA, y dispositivos similares

• Aplicador para extender la grasa en capas
uniformes

• Gama amplia de temperaturas de aplicación y
usos dieléctricos

CÓMO APLICAR EL COMPUESTO:

1 Asegúrese de que el troquel del CPU o el

diseminador de calor está totalmente libre de
residuos. Si es necesario, use alcohol
isopropílico para limpiar la superficie.

2 Aplique una pequeña cantidad de compuesto

en el disipador de calor o el CPU o los dos,
luego pase el aplicador en el compuesto para
formar una capa delgada uniforme. Repite si es
necesario.

3 Install the heat sink.

PRODUCT SPECIFICATIONS

Color: Gray

Specic gravity: 2.8

Viscosity/Flowability: Non-owing

Shelf Life: 24 mo. from mfr date

Thermal conductivity: 1.134W/M.K

Volume resistivity: 1*10 14Ω*cm

Dielectric constant: 5.1 at 100k Hz

Dissipation factor: 0.02 at 100k Hz

Dielectric strength: 550

volts/mil; 21.7 kV/mm

Before using your new product, please read these instructions to prevent any damage. / Avant l’utilisation de ce produit neuf, lire ces instructions an d'éviter tout dommage. /

3 Installer le dissipateur de chaleur.

SPÉCIFICATIONS DU PRODUIT

Couleur : Gris

Densité : 2,8

Viscosité/uidité : non uide

Durée de conservation : 24 mois à compter de la
date de fabrication

Conductivité thermique : 1,134 W/m. k

Résistivité volumique : 1*10 14 Ω*cm

Constante diélectrique : 5,1 à 100 kHz

Facteur de dissipation : 0,02 à 100 kHz

Pouvoir diélectrique : 550 V/mm ; 21,7 kV/mm

Antes de usar su producto nuevo, lea estas instrucciones para evitar cualquier daño.

3 Instalar el disipador de calor.

ESPECIFICACIONES DEL PRODUCTO

Color: Gris

Gravedad especíca: 2.8

Viscosidad/Fluidez: no uidez

Vida útil: 24 meses a partir de la
fecha de fabricación

Conductividad térmica: 1.134 W/(m K)

Resistencia al volumen: 1*10 14 Ω*cm

Constante dieléctrica: 5.1 a 100 kHz

Factor de desperdicio: 0.02 a 100 kHz

Potencia dieléctrica: 550 voltios/mm 21.7 kV/mm

Caution: This product has been developed and manufactured for general industrial use. For other uses where safety considerations may be required, you
must in advance test and review the safety of your intended application. Moreover, this product is not for human implant nor human injection, nor use
for applications which may present risk of accumulating inside human bodies. Do not ingest. Avoid Contact with eyes and skin. Keep out of reach of
children.

ONE-YEAR LIMITED WARRANTY

For complete warranty, visit www.insigniaproducts.com.

CONTACT INSIGNIA

For customer service, call 877-467-4289 (U.S.) or 01-800-926-3000 (Mexico)
www.insigniaproducts.com

INSIGNIA is a trademark of Best Buy and its affiliated companies.
Registered in some countries. Distributed by Best Buy Purchasing, LLC
7601 Penn Ave South, Richfield, MN 55423 U.S.A.
©2014 Best Buy. All rights reserved.
Made in China
