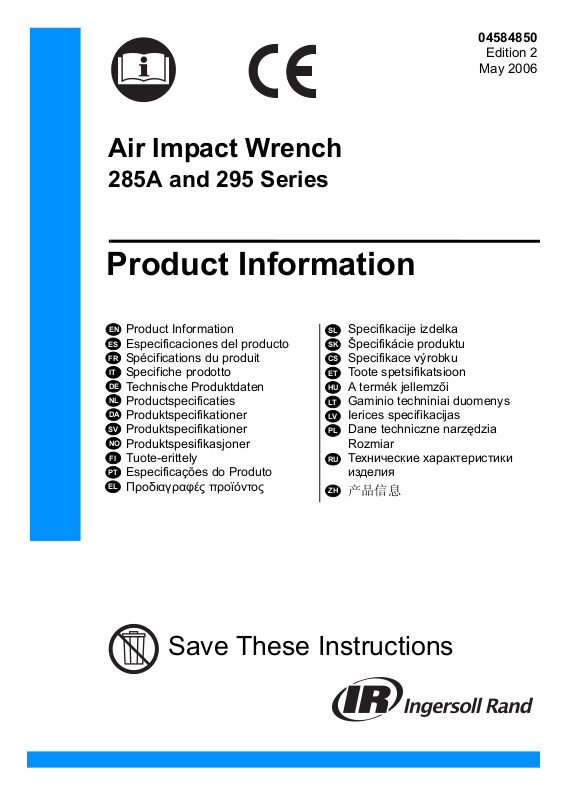

Ingersoll-Rand 295, 285A User Manual

Air Impact Wrench

285A and 295 Series

Product Information

04584850

Edition 2

May 2006

EN

Product Information

ES

Especificaciones del producto

FR

Spécifications du produit

IT

Specifiche prodotto

DE

Technische Produktdaten

NL

Productspecificaties

DA

Produktspecifikationer

SV

Produktspecifikationer

NO

Produktspesifikasjoner

FI

Tuote-erittely

PT

Especificações do Produto

EL

Προδιαγραφές προϊόντος

Save These Instructions

SL

Specifikacije izdelka

SK

Špecifikácie produktu

CS

Specifikace výrobku

ET

Toote spetsifikatsioon

HU

A termék jellemzői

LT

Gaminio techniniai duomenys

LV

Ierices specifikacijas

PL

Dane techniczne narzędzia
Rozmiar

RU

Технические характеристики
изделия

ZH

产品信息

10

11

48h

(Dwg. 04581666)

48h

3

9

48h

11

48h

PMAX

6

4

8

7

9

2

1

24h

5

3

1

Model(s)

285A,

285A-6,

285A-S6

295,

295-6

2

I-R # - NPT I-R # - BS inch (mm) NPT I-R # I-R # I-R #

C241-810 C28241-810-B 1/2 (13) 1/ 2 MSCF44 10 105-1lb 4 105-1lb 4

C241-810 C28241-810-B 1/2 (13) 3/ 8 MSCF44 10 105-1lb 4 105-1lb 4

6 7

5

9

10

11

3

I-R #

cm

cm

2 04584850_ed2

3

EN

Product Safety Information

Intended Use:
These Air Impact Wrenches are designed to remove and install threaded fasteners.

For additional information refer to Impact Wrench Product Safety Information Manual
Form 04580916.

Manuals can be downloaded from www.irtools.com.

Power Management System

For models that include a power management system, the system allows operator
reduction of maximum output power.
To adjust the power, rotate the Power Regulator to the desired level indicator.
The power level indicators are for reference and DO NOT indicate a specific power. The
power output can be further reduced in forward or reverse by using the variable throttle.

Product Specifications

Model(s) Style

285A Inline Square 1” 700

285A-6 Inline

285A-S-6 Inline

295 Pistol Square 1” 700

295-6 Pistol

Drive

Typ e Si ze

Square

extended

Spline

extended

Square

extended

1” x 6” 700

No.5 x 6” 700

1” x 6” 700

Recommended Torque Range

Impacts
per min.

Forward

ft-lb (Nm)

100-900 (136-1220)

100-1000 (136-1360)

Reverse

ft-lb (Nm)

Sound Level dB (A)

Model(s)

† Pressure ‡ Power m/s²

285A 104.0 115.0 7.9

285A-6 104.0 115.0 7.2

285A-S-6 104.0 115.0 7.2

295 96.1 107.1 5.0

295-6 96.1 107.1 7.3

† KpA = 3dB measurement uncertanity
‡ KwA = 3dB measurement uncertanity

04584850_ed2 EN-1

(ISO15744)

Vibration Level

(ISO8662)

EN

Installation and Lubrication

Size air supply line to ensure tool's maximum operating pressure (PMAX) at tool inlet.
Drain condensate from valve(s) at low point(s) of piping, air filter and compressor tank daily.
Install a properly sized Safety Air Fuse upstream of hose and use an anti-whip device
across any hose coupling without internal shut-off, to prevent hose whipping if a hose fails
or coupling disconnects. See drawing 04581666 and table on page 2. Maintenance
frequency is shown in circular arrow and defined as h=hours, d=days, and m=months.
Items identified as:

1. Air filter 7. Coupling

2. Regulator 8. Safety Air Fuse

3. Lubricator 9. Oil

4. Emergency shut-off valve 10. Grease - during assembly

5. Hose diameter 11. Grease - through fitting

6. Thread size

Parts and Maintenance

When the life of the tool has expired, it is recommended that the tool be disassembled,
degreased and parts be separated by material so that they can be recycled.

The original language of this manual is English.

Tool repair and maintenance should only be carried out by an authorized Service Center.

Refer all communications to the nearest Ingersoll Rand Office or Distributor.

EN-2 04584850_ed2

ES

Información de seguridad sobre el producto

Uso indicado:
Los aprietatuercas neumáticos de percusión están diseñados para extraer e instalar
fiadores
roscados.

Para más información, consulte el Manual de información de seguridad de producto
04580916 Aprietatuercas neumático de percusión.

Los manuales pueden descargarse en www.irtools.com.

Gestión de la potencia de impacto

Para los modelos que incluyen un sistema de gestión de potencia, el sistema permite al
operador reducir la potencia de salida máxima.
Los indicadores de nivel de potencia sirven de referencia y NO indican una potencia
exacta. La potencia disponible se puede reducir aún más en la dirección de atornillado o
aflojado con el mando variable.

Especificaciones

Modelo Tipo

285A En línea Cuadrado 1” 700

285A-6 En línea

285A-S-6 En línea

295 Pistola Cuadrado 1” 700

295-6 Pistola

Modelo

285A 104.0 115.0 7.9

285A-6 104.0 115.0 7.2

285A-S-6 104.0 115.0 7.2

295 96.1 107.1 5.0

295-6 96.1 107.1 7.3

† KpA = 3dB de error
‡ KwA = 3dB de error

Tracción

Tipo Tamaño

Cuadrado

ampliado

Ranura

ampliada

Cuadrado

ampliado

Nivel sonoro dB (A)

† Presión ‡ Potencia m/s²

Impactos

1” x 6” 700

No.5 x

6”

1” x 6” 700

(ISO15744)

Intervalo de par recomendado

por

minuto

700

Avance

ft-lb (Nm)

100-900 (136-1220)

100-1000 (136-1360)

Retroceso

ft-lb (Nm)

Nivel de vibración

(ISO8662)

04584850_ed2 ES-1

ES

Instalación y lubricación

Diseñe la línea de suministro de aire para asegurar la máxima presión de funcionamiento
(PMAX) en la entrada de la herramienta. Vacíe el condensado de las válvulas en los puntos
inferiores de la tubería, filtro de aire y depósito del compresor de forma diaria. Instale una
contracorriente de manguera de fusil de aire de seguridad de tamaño adecuado y utilice un
dispositivo antilatigazos en cualquier acoplamiento de manguera sin apagador interno para
evitar que las mangueras den latigazos en caso de que una manguera falle o de que el
acoplamiento se desconecte. Consulte la dibujo 04581666 y la tabla en la página 2.
La frecuencia de mantenimiento se muestra en forma de flecha circular y se define como
h=horas, d=días y m=meses. Los elementos se identifican como:

1. Filtro de aire 7. Acoplamiento

2. Regulador 8. Fusil de aire de seguridad

3. Lubricador 9. Aceite

4. Válvula de corte de emergencia 10. Grasa - durante el montaje

5. Diámetro de la manguera 11. Grasa - por el engrasador

6. Tamaño de la rosca

Piezas y mantenimiento

Una vez vencida la vida útil de herramienta, se recomienda desarmar la herramienta,
desengrasarla y separar las piezas de acuerdo con el material del que están fabricadas
para reciclarlas.

El idioma original de este manual es el inglés.

Las labores de reparación y mantenimiento de las herramientas sólo puede ser realizadas
por un Centro de Servicio Autorizado.

Toda comunicación se deberá dirigir a la oficina o al distribuidor Ingersoll Rand más
próximo.

ES-2 04584850_ed2

FR

Informations de sécurité du produit

Utilisation prévue:
Ces clés pneumatiques à chocs sont conçues pour le vissage/dévissage de disposi­tifs de fixation filetés.

Pour des informations complémentaires, utilisez le formulaire 04580916 pour obtenir
le manuel d'information de sécurité du produit Clé pneumatique à chocs.

Les manuels peuvent être téléchargés à l'adresse www.irtools.com.

Régulation de la puissance de percussion

Les modèles équipés d'un régulateur de puissance permettent de réduire la puissance de
sortie maximale.
Pour régler la puissance, tournez le Régulateur de puissance jusqu'à l'indicateur du niveau
recherché.
Les niveaux de puissance ne sont qu'indicatifs, ils NE donnent PAS de mesure précise. La
puissance de sortie peut être encore réduite, dans un sens ou dans l'autre, grâce à la
gâchette progressive.

Spécifications du produit

Modèle(s) Burin

285A En ligne Engrenage 1” 700

285A-6 En ligne

285A-S-6 En ligne

295 Pistolet Engrenage 1” 700

295-6 Pistolet

Modèle(s)

285A 104.0 115.0 7.9

285A-6 104.0 115.0 7.2

285A-S-6 104.0 115.0 7.2

295 96.1 107.1 5.0

295-6 96.1 107.1 7.3

† KpA = incertitude de mesure de 3dB
‡ KwA = incertitude de mesure de 3dB

Conduit

Type Taille

Extension

d'engrenage

ension de
cannelure

Extension

d'engrenage

† Pression ‡ Puissance m/s²

No.5 x 6” 700

Niveau acoustique dB (A)

(ISO15744)

Impacts

par

minutes

1” x 6” 700

1” x 6” 700

Gamme de couples

recommandée

En avant

ft-lb (Nm)

100-900 (136-1220)

100-1000 (136-1360)

Inversion
ft-lb (Nm)

Niveau de vibration

(ISO8662)

04584850_ed2 FR-1

FR

Installation et lubrification

Dimensionnez l'alimentation en air de façon à obtenir une pression maximale (PMAX) au
niveau de l'entrée d'air de l'outil. Drainez quotidiennement le condensat des vannes situées
aux points bas de la tuyauterie, du filtre à air et du réservoir du compresseur. Installez un
raccordement à air de sûreté dont la taille est adaptée au tuyau et placez-le en amont de
celui-ci, puis utilisez un dispositif anti-débattement sur tous les raccords pour tuyaux sans
fermeture interne, afin d'empêcher les tuyaux de fouetter si l'un d'entre eux se décroche ou
si le raccord se détache. Reportez-vous à l'illustration 04581666 et au tableau de la page 2.
Les intervalles d'entretien sont indiqués à l'aide d'une flèche circulaire et définis à l'aide de
lettres (h = heures, d = jours et m =mois). Eléments identifiés en tant que:

1. Filtre à air 7. Raccord

2. Régulateur 8. Raccordement à air de sûreté

3. Lubrificateur 9. Huile

4. Vanne d'arrêt d'urgence 10. Graisse - pour l'assemblage

5. Diamètre du tuyau 11. Graisse - pour le raccordement

6. Taille du filetage

Pièces détachées et maintenance

A la fin de sa durée de vie, il est recommandé de démonter l'outil, de dégraisser les pièces
et de les séparer en fonction des matériaux de manière à ce que ces derniers puissent être
recyclés.

Ce manuel a été initialement rédigé en anglais.

La réparation et la maintenance des outils ne devraient être réalisées que par un centre de
services autorisé.

Adressez toutes vos communications au Bureau Ingersoll Rand ou distributeur le plus
proche.

FR-2 04584850_ed2

IT

Informazioni sulla sicurezza del prodotto

Destinazione d'uso:
Gli avvitatori pneumatici a impulsi sono adatti per operazioni di estrazione e instal­lazione di dispositivi di fissaggio filettati.

Per ulteriori informazioni, consultare il modulo 04580916 del Manuale informazioni
sulla sicurezza prodotto relativo agli avvitatori pneumatici a impulsi.

I manuali possono essere scaricati da internet al sito www.irtools.com.

Sistema di regolazione della potenza

Per i modelli dotati di sistema di regolazione della potenza, l'operatore può ridurre la
potenza massima erogata.
Per regolare la potenza, ruotare l'apposito registro fino a selezionare il livello di potenza
desiderato.
Gli indicatori del livello di potenza sono da considerare esclusivamente come riferimenti e
NON indicano nessuna potenza specifica. La potenza erogata può essere ulteriormente
ridotta in entrambi i sensi di rotazione agendo sulla farfalla ad apertura variabile.

Specifiche prodotto

Modello/i Stile

285A In linea Squadra 1” 700

285A-6 In linea

285A-S-6 In linea

295 Impugnatura Squadra 1” 700

295-6 Impugnatura

Modello/i

285A 104.0 115.0 7.9

285A-6 104.0 115.0 7.2

285A-S-6 104.0 115.0 7.2

295 96.1 107.1 5.0

295-6 96.1 107.1 7.3

† KpA = incertezza misurazione 3dB
‡ KwA = incertezza misurazione 3dB

Azionamento

Tipo Dimensioni

Squadra

estesa

Scanalatu

ra estesa

Squadra

estesa

† Pressione ‡ Potenza m/s²

1” x 6” 700

No.5 x 6” 700

1” x 6” 700

Livello acustico dB (A)

(ISO15744)

Intervallo coppie consigliato

Impulsi

al minuto

Avanti

ft-lb (Nm)

100-900 (136-1220)

100-1000 (136-1360)

Indietro

ft-lb (Nm)

Vibrazioni Livello

(ISO8662)

04584850_ed2 IT-1

IT

Installazione e lubrificazione

La linea di alimentazione dell'aria deve essere dimensionata in maniera tale da assicurare
all'utensile la massima pressione di esercizio (PMAX) in ingresso. Scaricare
quotidianamente la condensa dalla valvola o dalle valvole sulla parte bassa della tubatura,
dal filtro dell'aria e dal serbatoio del compressore. Installare un fusibile di sicurezza di
dimensioni adatte a monte del tubo flessibile e utilizzare un dispositivo antivibrazioni su tutti
i manicotti senza arresto interno per evitare i colpi di frusta dei flessibili, se questi si
guastano o se si staccano gli accoppiamenti. Vedere il disegno 04581666 e la tabella a
pagina 2.
La frequenza delle operazioni di manutenzione è indicata da una freccia circolare ed è
espressa in h=ore, d=giorni e m=mesi. Componenti:

1. Filtro aria 7. Accoppiamento

2. Regolatore 8. Fusibile di sicurezza

3. Lubrificatore 9. Olio

4. Valvola di arresto di emergenza 10. Ingrassaggio - durante il montaggio

5. Diametro tubo flessibile 11. Ingrassaggio - attraverso il raccordo

6. Dimensione della filettatura

Ricambi e manutenzione

Quando l’attrezzo diventato inutilizzabile, si raccomanda di smontarlo, sgrassarlo e
separare i componenti secondo i materiali in modo da poterli riciclare.

La lingua originale di questo manuale è l'inglese.

Riparazioni e manutenzione degli utensili devono essere eseguite esclusivamente da un
Centro di Assistenza Autorizzato.

Indirizzare tutte le comunicazioni al più vicino concessionario od ufficio Ingersoll Rand.

IT-2 04584850_ed2

DE

Hinweise zur Produktsicherheit

Vorgesehene Verwendung:
Druckluft-Schlagschrauber sind für das Einschrauben und Lösen von
Befestigungselementen mit Gewinden vorgesehen.

Weitere Informationen entnehmen Sie dem Produktsicherheits-Handbuch für den
Druckluft-Schlagbohrer 04580916.

Handbücher können von www.irtools.com heruntergeladen werden.

Steuerung der Schlagkraft

Bei Modellen, die über ein System zur Krafteinstellung verfügen, kann der Benutzer die
maximale Ausgangskraft reduzieren.
Um die Kraft einzustellen, ist der Krafteinstellregler auf die gewünschte Anzeigestärke zu
drehen.
Die Kraftanzeigen dienen nur zur Referenz und zeigen KEIN spezifisches Drehmoment an.
Die Kraftabgabe kann weiter in der Vorwärts- oder Rückwärtsrichtung reduziert werden, in
dem der Drücker variabel betätigt wird.

Technische Produktdaten

Empfohlener

Drehmomentbereich

Vor wär ts

ft-lb (Nm)

100-1000 (136-1360)

Rückwärts

ft-lb (Nm)

100-900 (136-1220)

Modell (e) Machart

285A Reihe

285A-6 Reihe

285A-S-6 Reihe

295 Pistole

295-6 Pistole

Antrieb

Typ Größe

Quadratischer

Ausgangsan-trieb

Vergrößerter

quadratischer

Ausgangsantrieb

Vergrößerter

keilverzahnter

Ausgangsantrieb

Quadratischer

Ausgangsan-trieb

Vergrößerter

quadratischer

Ausgangsantrieb

Schläge

pro

Minute

1” 700

1” x 6” 700

No.5 x

700

6”

1” 700

1” x 6” 700

04584850_ed2 DE-1

DE

Schallpegel dB (A)

Modell (e)

285A 104.0 115.0 7.9

285A-6 104.0 115.0 7.2

285A-S-6 104.0 115.0 7.2

295 96.1 107.1 5.0

295-6 96.1 107.1 7.3

† KpA = 3dB Messunsicherheit
‡ KwA = 3dB Messunsicherheit

(ISO15744)

† Druck ‡ Stromzufuhr

Schwingungs intensität

(ISO8662)

2

m/s

Montage und Schmierung

Druckluftzufuhrleitung an der Druckluftzufuhr des Werkzeugs gemäß des maximalen
Betriebsdrucks (PMAX) bemessen. Kondensat an den Ventilen an Tiefpunkten von
Leitungen, Luftfilter und Kompressortank täglich ablassen. Eine Sicherheits­Druckluftsicherung gegen die Strömungsrichtung im Schlauch und eine Anti­Schlagvorrichtung an jeder Verbindung ohne interne Sperre installieren, um ein Peitschen
des Schlauchs zu verhindern, wenn ein Schlauch fehlerhaft ist oder sich eine Verbindung
löst. Siehe Zeichnung 04581666 und Tabelle auf Seite 2.
Die Wartungsfrequenz ist in dem kreisförmigen Pfeil als h=Stunden, d=Tage und m=Monate
angegeben. Teile:

1. Luftfilter 7. Verbindung

2. Regler 8. Sicherheits-Druckluftsicherung

3. Schmierbüchse 9 Ölen

4. Notabsperrventil 10. Fetten - bei der Montage

5. Schlauchdurchmesser 11. Fetten - über Anschlussstück

6. Gewindegröße

Teile und Wartung

Zur Entsorgung ist das Werkzeug vollständig zu demontieren, zu entfetten und nach
Materialarten getrennt der Wiederverwertung zuzuführen.

Die Originalsprache dieses Handbuchs ist Englisch.

Die Werkzeug-Reparatur und -Wartung darf nur von einem autorisierten Wartungszentrum
durchgeführt werden.

Wenden Sie sich bei Rückfragen an Ihre nächste Ingersoll Rand Niederlassung oder den
autorisierten Fachhandel.

DE-2 04584850_ed2

NL

Productveiligheidsinformatie

Bedoeld gebruik:
Deze pneumatische slagmoersleutels zijn bedoeld om schroefdraadbevestigingen te
verwijderen en te plaatsen.

Raadpleeg formulier 04580916 in de productveiligheidshandleiding van de
pneumatische slagmoersleutels voor aanvullende informatie.

Handleidingen kunnen worden gedownload vanaf www.irtools.com.

Krachtregelingssysteem

Voor modellen met een krachtregelingssysteem geldt dat de bediener de maximaal
geleverde kracht kan verminderen.
Draai de krachtregelaar naar het gewenste niveau om de kracht aan te passen.
De krachtindicators zijn ter referentie en geven GEEN specifieke kracht aan. De geleverde
kracht kan verder in voorwaartse of achterwaartse richting worden verminderd door de
variabele gasklep te gebruiken.

Produktspesifikasjoner

Model(len) Soort

285A In lijn Haaks 1” 700

285A-S-6 In lijn Wig verlengd No.5 x 6” 700

295 Pistool Haaks 1” 700

295-6 Pistool

Model(len)

285A 104.0 115.0 7.9

285A-6 104.0 115.0 7.2

285A-S-6 104.0 115.0 7.2

295 96.1 107.1 5.0

295-6 96.1 107.1 7.3

† Meetonnauwkeurigheid bij KpA = 3dB
‡ Meetonnauwkeurigheid bij KwA = 3dB

Aandrijving

Type Afmeting

Haaks

verlengd

Haaks

verlengd

† Druk ‡ Vermogen m/s²

1” x 6” 700

1” x 6” 700

Geluidsniveau dB (A)

(ISO15744)

Aanbevolen bereik koppel

Slagen

per

minuut

Vooruit

ft-lb (Nm)

100-900 (136-1220)285A-6 In lijn

100-1000 (136-1360)

Achteruit
ft-lb (Nm)

Trillingsniveau

(ISO8662)

04584850_ed2 NL-1

NL

Installatie en smering

Om de maximale bedrijfsdruk ( Pmax) bij de luchtinlaat van het toestel te garanderen, moet
de luchttoevoerleiding hierop geselecteerd zijn. Tap dagelijks condensaat af van kleppen bij
lage punten van het leidingwerk, de luchtfilter en de compressortank. Monteer een
beveiliging met de juiste afmeting bovenstrooms van de slang en gebruik een
antislingerinrichting op elke slangkoppeling zonder interne afsluiter om te voorkomen dat
de slang gaat slingeren als een slang valt of een koppeling losraakt. Zie tekening 04581666
en tabel op pagina 2.
Frequentie voor onderhoud staat aangegeven in ronde pijl en is gedefinieerd als h=uren,
d=dagen en m=maanden. Aangegeven onderdelen:

1. Luchtfilter 7. Koppeling

2. Regelaar 8. Beveiliging

3. Smeerinrichting 9. Olie

4. Noodafsluitklep 10. Smeervet - tijdens montage

5. Slangdiameter 11. Smeervet - door smeernippel

6. Soort van schroefdraad

Onderdelen en onderhoud

Wanneer de levensduur van het gereedschap verstreken is, wordt u aangeraden het
gereedschap te demonteren en ontvetten, en de delen gescheiden naar materialen op te
bergen zodat zij gerecycled kunnen worden.

De oorspronkelijke taal van deze handleiding is Engels.

Reparatie en onderhoud van dit gereedschap mogen uitsluitend door een erkend
servicecentrum worden uitgevoerd.

Richt al uw communicatie tot het dichtsbijzijnde Ingersoll Rand Kantoor ofWederkoper.

NL-2 04584850_ed2

DA

Produktsikkerhedsinformation

Anvendelsesområder:
Trykmomentnøgler er udformet til at fjerne og installere gevindskårne
lukkemekanismer.

For yderligere information henvises der til produktsikkerhedsinformationen til
Trykluftsnøglen i vejledning 04580916.

Vejledningerne kan hentes ned fra www.irtools.com.

Slageffektstyring

For modeller, der inkluderer et effektstyringssystem, tillader systemet operatørreduktion af
den maksimale udgangseffekt.
Indikatorerne for effektniveau er til reference og angiver IKKE en bestemt effekt.
Udgangseffekten kan reduceres yderligere i fremadgående eller modsat retning vha. det
regulerbare spjæld.

Specifikationer

Model (ler) Stil

285A In-line Kvadrat 1” 700

285A-6 In-line

285A-S-6 In-line

295 Pistol Kvadrat 1” 700

295-6 Pistol

Model (ler)

285A 104.0 115.0 7.9

285A-6 104.0 115.0 7.2

285A-S-6 104.0 115.0 7.2

295 96.1 107.1 5.0

295-6 96.1 107.1 7.3

† KpA = 3dB måleusikkerhed
‡ KwA = 3dB måleusikkerhed

Drev

Type Størrelse

Kvadrat

forlænget

Not

forlænget

forlænget

No.5 x 6” 700

Kvadrat

Lydniveau dB (A)

(ISO15744)

† Tryk ‡ Effekt m/s²

Slag pr.

1” x 6” 700

1” x 6” 700

Anbefalet momentområde

minut

Fremad

ft-lb (Nm)

Tilbagegående

ft-lb (Nm)

100-900 (136-1220)

100-1000 (136-1360)

Vibrations niveau

(ISO8662)

04584850_ed2 DA-1

DA

Installation og smøring

Sørg for at lufttilførselsledningen har den korrekte størrelse for at sikre maksimalt driftstryk
(PMAX) ved værktøjsindgangen. Tøm dagligt ventilen(-erne) for kondensat ved rørenes,
luftfilterets og kompressortankens lavpunkt(er). Montér en sikkerhedstryksikring i korrekt
størrelse i opadgående slange og brug en anti-piskeanordning tværs over enhver
slangekobling uden intern aflukning for at forhindre at slangen pisker, hvis en slange svigter
eller kobling adskilles. Se tegning 04581666 og tabel på side 2.
Vedligeholdelsesfrekvensen vises i en cirkulær pil og defineres som t=timer, d=dage og
m=måneder. Elementerne er identificeret som:

1. Luftfilter 7. Kobling

2. Regulator 8. Sikkerhedstryksikring

3. Smøreapparat 9. Olie

4. Nødafspærringsventil 10. Fedt - under samlingen

5. Slangediameter 11. Fedt - gennem monteringen

6. Gevindstørrelse

Reservedele og vedligeholdelse

Efter værktøjets levetid anbefales det at demontere og affedte værktøjet, og opdele de
adskilte komponenter ud fra materialetypen, så de kan genbruges.

Denne vejlednings originalsprog er engelsk.

Reparationsarbejde og vedligeholdelse må kun udføres af et autoriseret servicecenter.

Al korrespondance bedes stilet til Ingersoll Rands nærmeste kontor eller distributør.

DA-2 04584850_ed2

SV

Produktsäkerhetsinformation

Avsedd användning:
Dessa luftdrivna slående muttermaskiner är utformade för att lossa och dra åt
gängade fästelement.

För mer information, se Luftdrivna slående muttermaskiners
produktsäkerhetsinformation Form 04580916.

Handböcker kan laddas ner från www.irtools.com.

Effekthanteringssystem

För modeller som har ett effekthanteringssystem gör systemet det möjligt för användaren
att reducera den maximala uteffekten.
För att justera effekten vrider man på effektregulatorn till önskad nivåindikering.
Indikatorerna för effektnivån är ämnade som referens och INTE för att indikera en specifik
effekt. Uteffekten kan reduceras ytterligare i framåt- eller bakåtläget genom att använda ett
variabelt tryckreglage.

Produktspecifikationer

Modell(er) Typ

285A Linjär Fyrkant 1” 700

285A-6 Linjär

285A-S-6 Linjär

295 Pistol Fyrkant 1” 700

295-6 Pistol

Modell(er)

285A 104.0 115.0 7.9

285A-6 104.0 115.0 7.2

285A-S-6 104.0 115.0 7.2

295 96.1 107.1 5.0

295-6 96.1 107.1 7.3

† KpA = 3dB mätosäkerhet
‡ KwA = 3dB mätosäkerhet

Drivning

Typ St orl ek

Utdragen

Utdragen

Utdragen

1” x 6” 700

fyrkant

No.5 x

spline

fyrkant

6”

1” x 6” 700

Ljudstyrkenivå dB (A)

(ISO15744)

† Tryck ‡ Effekt m/s²

Rekommenderat momentområde

Slag

per

minut

700

Framåt

ft-lb (Nm)

100-900 (136-1220)

100-1000 (136-1360)

Bakåt

ft-lb (Nm)

Vibrations nivå

(ISO8662)

04584850_ed2 SV-1

SV

Installation och smörjning

Dimensionera luftledningen för att säkerställa maximalt driftstryck (PMAX) vid verktygets
ingångsanslutning. Dränera dagligen kondens från ventiler placerade vid ledningens lägsta
punkter, luftfilter och kompressortank. Installera en säkerhetsventil av lämplig storlek
uppström från slangen och använd en anti-ryckenhet över alla slangkopplingar som saknar
intern avstängning, för att motverka att slangen rycker till och en slang går sönder eller
koppling lossar. Se illustrationen 04581666 och tabellen på sidan 2.
Underhållsfrekvensen visas i cirkelpilar och definieras som h=timmar, d=dagar och
m=månader. Posterna definieras som:

1. Luftfilter 7. Koppling

2. Regulator 8. Säkerhetsventil

3. Smörjare 9. Olja

4. Nödstoppsventil 10. Fett – under montering

5. Slangdiameter 11. Fett - via anslutning

6. Gängdimension

Delar och underhåll

Då verktyget är utslitet, rekommenderar vi att det tas isär och avfettas, samt att de olika
delarna sorteras för återvinning.

Det ursprungliga språket för den här handboken är engelska.

Reparation och underhåll av verktygen får endast utföras av ett auktoriserat servicecenter.

Alla förfrågningar bör ske till närmaste Ingersoll Rand kontor eller distributör.

SV-2 04584850_ed2

NO

Produktspesifikasjoner

Tiltenkt bruk:
Trykkluftsnøklene er fremstillet til å fjerne og montere gjengede festeanordninger.

For ytterligere informasjon henvises det til produktsikkerhetsinformasjonen i
trykkluftsnøklenes håndboksskjema 04580916.

Håndbøker kan lastes ned fra www.irtools.com.

Effektstyringssystem

For modeller med et effektstyringssystem tillater systemet operatørreduksjon av maksimum
utgangseffekt.
For å justere effekten vrir du effektregulatoren til ønsket nivåindikator.
Effektnivåindikatorene er til referanse og viser IKKE spesifikk effekt. Effektutgangen kan
reduseres ytterligere i retning forover eller bakover med den variable pådragsmekanismen.

Productspecificaties

Modell(er) Type

285A Rett Firkant 1” 700

285A-6 Rett

285A-S-6 Rett

295 Pistol Firkant 1” 700

295-6 Pistol

Modell(er)

285A 104.0 115.0 7.9

285A-6 104.0 115.0 7.2

285A-S-6 104.0 115.0 7.2

295 96.1 107.1 5.0

295-6 96.1 107.1 7.3

† KpA = 3dB måleusikkerhet
‡ KwA = 3dB måleusikkerhet

Drift

Type Størrelse

Forlenget

firkant

Forlenget

spline

Forlenget

firkant

No.5 x 6” 700

† Trykk ‡ Styrke m/s²

Slag per

minutt

1” x 6” 700

1” x 6” 700

Lydnivå dB (A)

(ISO15744)

Anbefalt momentområde

Forover

ft-lb (Nm)

100-900 (136-1220)

100-1000 (136-1360)

Bakover

ft-lb (Nm)

Vibrasjons nivå

(ISO8662)

04584850_ed2 NO-1

NO

Installasjon og smøring

Luftforsyningsslangen skal ha en dimensjon som sikrer maksimalt driftstrykk (PMAX) ved
verktøysinntaket. Drener daglig kondens fra ventilen(e) ved lave rørpunkter, luftfilter og
kompressortank. Monter en slangebruddsventil oppstrøms i slangen og bruk en anti­piskeenhet over slangekoblinger uten intern avstengning, for å forhindre slangen i å piske
ved funksjonsfeil eller utilsiktet frakobling. Se tegning 04581666 og tabell på side 2.
Vedlikeholdsfrekvens vises med rund pil og defineres som t=timer, d=dager, and
m=måneder. Punkter identifiseres som:

1. Luftfilter 7. Kobling

2. Regulator 8. Slangebruddsventil

3. Smøreapparat 9. Olje

4. Nødstoppventil 10. Smørefett - under montering

5. Slangediameter 11. Smørefett - gjennom smørenippel

6. Gjengedimensjon

Deler og vedlikehold

Når verktøyet ikke lenger er brukbart, anbefales det at verktøyet blir demontert, rengjort for
olje og sortert etter materialer i gjenvinningsøyemed.

Originalspråket for denne håndboken er engelsk.

Reparasjon og vedlikehold av verktøyet skal bare utføres av et autorisert servicesenter.

Henvendelser skal rettes til nærmeste Ingersoll Rand- avdeling eller -forhandler.

NO-2 04584850_ed2

FI

Tuotteen turvaohjeet

Käyttötarkoitus:
Nämä paineilmatoimiset impaktiavaimet on suunniteltu kierteillä varustettujen
kiinnikkeiden irrottamiseen ja asentamiseen.

Lisätietoja on Paineilmatoimisten impaktiavainten tuoteturvallisuuden lomakkeessa

04580916.

Käyttöohjeita voi hakea Web-osoitteesta www.irtools.com.

Voimanhallintajärjestelmä

Jos järjestelmässä on voimanhallintajärjestelmä, järjestelmä mahdollistaa sen, että käyttäjä
vähentää maksimivoimaa.
Voit säätää voimaa kiertämällä voimansäädintä halutun taso-osoittimen kohdalle.
Voimatason osoittimet ovat vain viitteellisiä EIVÄTKÄ ne osoita tiettyä voimaa.
Voimantuottoa eteen- tai taaksepäin voidaan edellään vähentää käyttämällä muuttuvaa
säädintä.

Erittelyt

Malli(t) Tyyli

285A Linja

285A-6 Linja

285A-S-6 Linja Kiila, jatkettu No.5 x 6” 700

295 Pistooli

295-6 Pistooli

Malli(t)

285A 104.0 115.0 7.9

285A-6 104.0 115.0 7.2

285A-S-6 104.0 115.0 7.2

295 96.1 107.1 5.0

295-6 96.1 107.1 7.3

† KpA = 3dB mittauksen epätarkkuus
‡ KwA = 3dB mittauksen epätarkkuus

Käyttölaite

Tyyppi Koko

Neliskulmai

nen

Neliskulmai

nen, jatkettu

Neliskulmai

nen

Neliskulmai

nen, jatkettu

Melutaso dB (A)

† Paine ‡ Teho m/s²

Iskujen määrä

minuutissa

1” 700

1” x 6” 700

1” 700

1” x 6” 700

(ISO15744)

Suositeltu momentti

Eteenpäin

ft-lb (Nm)

Taaksepäin

ft-lb (Nm)

100-900 (136-1220)

100-1000 (136-1360)

Värinä

(ISO8662)

04584850_ed2 FI-1

FI

Asennus ja voitelu

Mitoita paineilmaletku vastaamaan työkalun suurinta käyttöpainetta (PMAX) työkalun
tuloaukossa. Poista kondensoitunut vesi venttiilistä/venttiileistä putkiston alakohdasta/­kohdista, ilmansuodattimesta ja kompressorin säiliöstä päivittäin. Asenna oikeankokoinen
ilmavaroke letkuun yläsuuntaan ja käytä piiskaefektin estävää laitetta letkuliitoksissa, joissa
ei ole sisäistä sulkua, ettei letku lähde piiskaliikkeeseen, jos letku pettää tai liitos irtoaa.
Katso sivun 2 piirros 04581666 ja taulukko.
Huoltoväli osoitetaan ympyränuolella ja määritetään muodossa h=tunnit, d=päivät ja
m=kuukaudet. Osien määritelmät:

1. Ilmansuodatin 7. Liitäntä

2. Säädin 8. Ilmavaroke

3. Voitelulaite 9. Öljy

4. Hätäsulkuventtiili 10. Rasvaus - kokoamisen yhteydessä

5. Letkun halkaisija 11. Rasvaus - sovitteen kautta

6. Kierteen koko

Varaosat ja huolto

Kun tämän työkalun käyttöikä on loppunut, suosittelemme työkalun purkamista, puhdistusta
rasvasta ja eri materiaalien erittelyä kierrätystä varten.

Tämän ohjekirjan alkuperäiskieli on englanti.

Työkalun korjaus ja huolto tulee suorittaa ainoastaan valtuutetussa huoltokeskuksessa.

Osoita mahdollinen kirjeenvaihto lähimpään Ingersoll Randin toimistoon tai
jälleenmyyjälle.

FI-2 04584850_ed2

PT

Informações de Segurança do Produto

Utilização prevista:
Estas chaves de percussão pneumáticas destinam-se à remoção e à instalação de
dispositivos de fixação roscados.

Para obter informações mais detalhadas, consulte o manual com as informações de
segurança do produto da chave de percussão pneumática com a referência

04580916.

Pode transferir manuais do seguinte endereço da Internet: www.irtools.com.

Sistema de gestão de potência

No caso dos modelos que incluem um sistema de gestão da potência, o sistema permite
que o operador reduza a potência de saída máxima.
Para regular a potência, rode o regulador de potência para o indicador de nível pretendido.
Os indicadores do nível de potência servem meramente de referência, pelo que NÃO
indicam uma potência específica. O regulador variável permite reduzir ainda mais a saída
de potência, seja na direcção de avanço, seja na direcção de recuo.

Especificações do Produto

Mecanismo de

Modelo(s) Estilo

285A

linha

linha

285A-S-6

† Incerteza de medida KpA = 3dB
‡ Incerteza de medida KwA = 3dB

linha

295 Pistola Quadra 1” 700

295-6 Pistola

Modelo(s)

285A 104.0 115.0 7.9

285A-6 104.0 115.0 7.2

285A-S-6 104.0 115.0 7.2

295 96.1 107.1 5.0

295-6 96.1 107.1 7.3

accionamento

Tipo Tamanho

Em

Quadra 1” 700

Em

Quadra

prolongada

Em

Chaveta

prolongada

Quadra

prolongada

No.5 x 6” 700

Nível de ruído dB (A)

(ISO15744)

† Pressão ‡ Potência m/s²

Impactos

por

minuto

1” x 6” 700

1” x 6” 700

Intervalo de binário de

aperto recomendado

Avanço

ft-lb (Nm)

100-900 (136-1220)285A-6

100-1000 (136-1360)

Nível de vibrações

ft-lb (Nm)

(ISO8662)

Recuo

04584850_ed2 PT-1

PT

Instalação e lubrificação

Dimensione a linha de alimentação de ar de modo a assegurar a presença da pressão de
serviço máxima (PMAX) da ferramenta na entrada da ferramenta. Drene diariamente o
condensado da(s) válvula(s) instalada(s) no(s) ponto(s) mais baixo(s) da(s) tubagem(ens),
do filtro de ar e do reservatório do compressor. Instale um fusível de ar de segurança de
tamanho adequado a montante da mangueira e utilize um dispositivo antivibração e
antiflexão em todas as uniões de mangueiras que não estejam equipadas com um sistema
interno de interrupção, para evitar que as mangueiras se agitem se uma mangueira falhar
ou se a união se desligar. Consulte o desenho 04581666 e a tabela da página 2.
A frequência da manutenção é indicada por uma seta circular e é definida como h=horas,
d=dias e m=meses. Itens identificados como:

1. Filtro de ar 7. União

2. Regulador 8. Fusível de ar de segurança

3. Lubrificador 9. Óleo

4. Válvula de interrupção de emergência 10. Massa lubrificante - durante a montagem

5. Diâmetro da mangueira 11. Massa lubrificante - através do bico de

6. Tamanho da rosca admissão

Peças e Manutenção

Quando a ferramenta não mais funcionar eficazmente, recomenda-se que a mesma seja
desmontada, limpa e que as suas peças sejam separadas por tipo de material para
poderem ser recicladas.

O idioma original deste manual é o inglês.

A reparação e a manutenção da ferramenta só devem ser levadas a cabo por um Centro
de Assistência Técnica Autorizado.

Envie toda a correspondência ao Escritório ou Distribuidor Ingersoll Rand mais próximo.

PT-2 04584850_ed2

EL

Πληροφορίες ασφάλειας προϊόντος

Προοριζόµενη χρήση:
Τα Κλειδιά περιστροφής αέρος έχουν σχεδιαστεί για την αφαίρεση και εγκατάσταση
σφιγκτήρων με σπείρωμα.

Για περισσότερες πληροφορίες ανατρέξτε στο Εγχειρίδιο πληροφοριών ασφάλειας
προϊόντος 04580916 για Κλειδί περιστροφής αέρος.

Η λήψη των εγχειριδίων μπορεί να γίνει από την ηλεκτρονική διεύθυνση www.irtools.com.

Διαχείριση Ισχύος Κρούσης

Για μοντέλα που διαθέτουν σύστημα διαχείρισης ισχύος, το σύστημα επιτρέπει στο χειριστή
μείωση της μέγιστης ισχύος εξόδου.
Για να ρυθμίσετε την ισχύ, περιστρέψτε το Ρυθμιστή Ισχύος στην επιθυμητή ένδειξη
επιπέδου.
Οι ενδείκτες επιπέδου ισχύος προορίζονται για αναφορά και ΔΕΝ δηλώνουν συγκεκριμένη
ισχύ. Η ισχύς εξόδου μπορεί να μειωθεί περαιτέρω στην εμπρόσθια ή οπίσθια κατεύθυνση
χρησιμοποιώντας το μεταβλητό ρυθμιστή ταχύτητας.

Προδιαγραφές προϊόντος

Μοντέλο(α) Μοντέλο

285A Σε σειρά Τετράγωνο 1” 700

285A-6 Σε σειρά

285A-S-6 Σε σειρά

295 Πιστόλι Τετράγωνο 1” 700

295-6 Πιστόλι

Μοντέλο(α)

285A 104.0 115.0 7.9

285A-6 104.0 115.0 7.2

285A-S-6 104.0 115.0 7.2

295 96.1 107.1 5.0

295-6 96.1 107.1 7.3

† KpA = 3dB αβεβαιότητα μέτρησης
‡ KwA = 3dB αβεβαιότητα μέτρησης

Μετάδοση κίνησης

Τύπος Μέ γεθ ο ς

Εκτεταμένο

τετράγωνο

Εκτεταμένη

σανίδα

Εκτεταμένο

τετράγωνο

† Πίεση ‡ Ισχύς m/s²

1” x 6” 700

No.5 x 6” 700

1” x 6” 700

Ηχητική στάθµη dB (A)

(ISO15744)

Συνιστώμενο εύρος ροπής

Κρούσ
εις ανά

λεπτό

Εμπρός

ft-lb (Nm)

100-900 (136-1220)

100-1000 (136-1360)

Στάθµη κραδασµών

ft-lb (Nm)

(ISO8662)

Πίσω

04584850_ed2 EL-1

EL

Εγκατάσταση και Λίπανση

Προσαρμόστε το μέγεθος της γραμμής παροχής αέρα για τη διασφάλιση της μέγιστης
πίεσης λειτουργίας (PMAX) στην είσοδο του εργαλείου. Αποστραγγίζετε καθημερινά το
συμπύκνωμα από τη βαλβίδα(ες) στο χαμηλό σημείο(α) της σωλήνωσης, το φίλτρο αέρα
και τη δεξαμενή συμπιεστή. Εγκαταστήστε μία βαλβίδα αέρα ασφαλείας ανάντη του
εύκαμπτου σωλήνα και χρησιμοποιήστε μία συσκευή προστασίας σε οποιαδήποτε σύζευξη
εύκαμπτου σωλήνα χωρίς εσωτερική διακοπή παροχής για την αποφυγή τινάγματος του
εύκαμπτου σωλήνα σε περίπτωση αστοχίας του σωλήνα ή αποσύνδεσης της σύζευξης.
Βλέπε το σχέδιο 04581666 και τον πίνακα στη σελίδα 2.
Η συχνότητα συντήρησης εμφανίζεται σε κυκλική διάταξη και καθορίζεται ω εξής: ω=ώρες,
η=ημέρες, και μ=μήνες. Αντικείμενα αναγνωρίζονται ως:

1. Φίλτρο αέρα 7. Σύζευξη

2. Ρυθμιστής 8. Βαλβίδα αέρα ασφαλείας

3. Λιπαντής 9. Λάδι

4. Βαλβίδα διακόπτης έκτακτης 10. Γρασάρισμα – κατά τη συναρμολόγηση

5. Διάμετρος εύκαμπτου σωλήνα 11. σμα – κατά την εγκατάσταση

6. Μέγεθος σπειρώματος

Εξαρτήµατα και Συντήρηση

Οταν η προβλεπόmενη περίοδος κανονικής ζωής του εργαλείου έχει λήξει, συνιστάται η
αποσυναρmολόγηοη του εργαλείου, η απολίπανση και ο διαχωρισmός των αντλλακτικών
κατά υλικό για να mπορέσουν να ανακυκλωθούν.

Το εγχειρίδιο αυτό συντάχτηκε στην αγγλική γλώσσα.

Η επισκευή και συντήρηση των εργαλείων πρέπει να διενεργείται από Εξουσιοδοτηµένο
Κέντρο Συντήρησης.

Για οποιαδήποτε ερώτηση αποτανθείτε στο πλησιέστερο Γραφείο ή Αντιπρόσωπο της

Ingersoll Rand Αναγνώριση προειδοποιητικού συµβόλου.

EL-2 04584850_ed2

SL

Informacije o varnosti izdelka

Namen:
Ti pnevmatski udarni ključi so namenjeni odstranjevanju in nameščanju vijačnih
vezi.

Če želite več informacij, glejte obrazec 04580916 v priročniku za varno delo s
pnevmatskimi udarnimi ključi.

Priročnike lahko snamete s spletne strani www.irtools.com.

Sistem gospodarjenja z energijo

Modeli, ki imajo vgrajen sistem za upravljanje moči, omogočajo, da uporabnik zmanjša
največjo izhodno moč.
Če želite nastaviti moč, zasukajte regulator moči na želeno raven.
Indikator moči so le relativni in ne kažejo točne moči. Izhodno moč je mogoče za obe smeri
delovanja dodatno zmanjšati s pomočjo krmilnega ventila.

Specifikacije izdelka

Model (i) Slog

285A Serijski Kvadrat 1” 700

285A-S-6 Serijski Dolg utor No.5 x 6” 700

295 Pištola Kvadrat 1” 700

295-6 Pištola

Model (i)

285A 104.0 115.0 7.9

285A-6 104.0 115.0 7.2

285A-S-6 104.0 115.0 7.2

295 96.1 107.1 5.0

295-6 96.1 107.1 7.3

† KpA = 3dB spremenljivost merjenja
‡ KwA = 3dB spremenljivost merjenja

Pogon

Tip Velikost

Kvadrat

podaljšan

Kvadrat

podaljšan

1” x 6” 700

1” x 6” 700

† Pritisk ‡ Moč

Udarci na

minuto

Raven hrupa dB (A)

(ISO15744)

Priporočeni obseg navora

Naprej

ft-lb (Nm)

100-900 (136-1220)285A-6 Serijski

100-1000 (136-1360)

Obratno

ft-lb (Nm)

Raven tresljajev

(ISO8662)

2

m/s

04584850_ed2 SL-1

SL

Namestitev in mazanje

Premer zračne dovodne cevi naj ustreza največjemu delovnemu pritisku (PMAX) na
vstopnem priključku orodja. Vsakodnevno odvajajte kondenzat iz ventilov na najnižji točki
cevovoda, zračnih filtrov in rezervoarja kompresorja. Namestite primerno veliko varnostno
zračno varovalko v gornjem toku cevi in uporabljate napravo za preprečevanje opletanja
preko spojev cevi brez notranjega izključitvenega ventila za prepričevanje zapletanje cevi,
če cevi propade ali se spoj izključi. Glejte sliko 04581666 in tabelo
na strani 2.
Pogostost vzdrževanja je prikazana v krožni puščici in definirana kot h=ure, d=dnevi in
m=meseci. Postavke, označene kot:

1. Zračni filter 7. Spoj

2. Regulator 8. Varnostna zračna varovalka

3. Mazalka 9. Olje

4. Varnostni izključitveni ventil 10. Mast – med sestavljanjem

5. Premer cevi 11. Mast – prek cevovoda

6. Velikost navoja

Sestavni deli in vzdrževanje

Izrabljeno orodje, ki ga ni več mogoče popraviti, morate razstaviti, razmastiti in ločiti po
sestavnih surovinah, da ga bo mogoče reciklirati.

Izvirni jezik tega priročnika je angleščina.

Popravila in vzdrževanje tega orodja lahko izvaja le pooblaščeni servisni center.

Morebitne pripombe, vprašanja ali ideje lahko sporočite najbližjemu zastopniku podjetja
Ingersoll Rand.

SL-2 04584850_ed2

SK

Bezpečnostné informácie k výrobku

Účel použitia:
Tieto pneumatické príklepové ut’ahovače slúžia na uvoľňovanie a ut’ahovanie
závitových spojovacích prvkov.

Ďalšie informácie nájdete v príručke Bezpečnostné inštrukcie pre pneumatické
príklepové ut’ahovače 04580916.

Príručky si môžete stiahnut’ z webovej adresy www.irtools.com.

Systém regulácie výkonu

V prípade modelov so systémom regulácie výkonu tento systém umožňuje užívateľovi
zníženie maximálneho výkonu.
Výkon je možné nastavit’ na požadovanú hodnotu otáčaním regulátora výkonu.
Ukazovatele výkonu sú len orientačné a NEVYJADRUJÚ konkrétny výkon. Výkon je ďalej
možné znížit’ pre priamy alebo spätný chod pomocou nastaviteľnej páčky spúšt’ača.

Špecifikácie produktu

Model(y) Rydlo

285A Priamo Štvorec 1” 700

285A-S-6 Priamo Rozšírený No.5 x 6” 700

295 Pištol Štvorec 1” 700

295-6 Pištol

Model(y)

285A 104.0 115.0 7.9

285A-6 104.0 115.0 7.2

285A-S-6 104.0 115.0 7.2

295 96.1 107.1 5.0

295-6 96.1 107.1 7.3

† KpA = neurčitost’ merania 3dB
‡ KwA = neurčitost’ merania 3dB

Pohon

Typ R ozm er

Rozšírený

štvorec

Rozšírený

štvorec

Hladina hluku dB (A)

† Akustickýtlak ‡ Akustickývýkon

(úderov)

za minútu

1” x 6” 700

1” x 6” 700

(ISO15744)

Odporúčaný rozsah momentu

Rázov

Dopredu

ft-lb (Nm)

100-900 (136-1220)285A-6 Priamo

100-1000 (136-1360)

Dozadu

ft-lb (Nm)

Hladina vibrácií

(ISO8662)

2

m/s

04584850_ed2 SK-1

SK

Inštalácia a mazanie

Zabezpečte veľkost’ prívodu vzduchu tak, aby sa zabezpečil maximálny prevádzkový tlak
(PMAX) v mieste vstupu vzduchu. Denne odstraňujte kondenzáty z ventilu (ventilov) v
spodnej časti (častiach) potrubia, vzduchového filtra a nádrže kompresora. Nainštalujte
bezpečnostný vzduchový istič primeraného rozmeru na vrchný koniec hadice a
protišvihové zariadenie cez všetky hadicové spoje bez vnútorného uzáveru, aby sa
zabránilo švihaniu hadice, ak zlyhá hadica alebo dôjde k uvoľneniu spoja. Viď obr.
04581666 a tabuľka na str. 2.
Frekvencia údržby je uvedená v kruhovej šípke, pričom h = hodiny, d = dni, m = mesiace.
Prehľad položiek:

1. Vzduchový filter 7. Spojenie

2. Regulátor 8. Bezpečnostný vzduchový istič

3. Mazivo 9. Olej

4. Núdzový uzatvárací ventil 10. Mazanie – počas montáže

5. Priemer hadice 11. Mazanie – pomocou mazníc

6. Veľkost’ závitu

Diely a údržba

Keď skončí životnost’ náradia, odp orúčame náradie rozobrat’, odstránit’ mazivá a roztriedit’
diely podľa materiálu tak, aby mohli byt’ recyklované.

Pôvodným jazykom tejto príručky je angličtina.

Oprava a údržba náradia by mala byt’ vykonávaná iba v autorizovanom servisnom
stredisku.

Všetky otázky adresujte na najbližšiu kanceláriu Ingersoll Rand alebo na distribútora.

SK-2 04584850_ed2

CS

Bezpečnostní informace k výrobku

Účel použití:
Tyto pneumatické utahováky slouží k uvolňování a utahování závitových
spojovacích prvků.

Další informace najdete v příručce Bezpečnostní instrukce pro pneumatické
utahováky 04580916.

Příručky si můžete stáhnout z webové adresy www.irtools.com.

Systém regulace výkonu

V případě modelů se systémem regulace výkonu umožňuje tento systém uživateli snížení
maximálního výkonu.
Výkon je možno nastavit otáčením regulátoru výkonu na požadovanou hodnotu.
Ukazatele výkonu jsou pouze orientační a NEVYJADŘUJÍ konkrétní výkon. Výkon je dále
možné snížit pro přímý nebo zpětný chod pomocí nastavitelné škrticí klapky.

Specifikace výrobku

Model(y) Rydlo

285A Přímo Čtverec 1” 700

285A-S-6 Přímo Rozšířený No.5 x 6” 700

295 Pistole Čtverec 1” 700

295-6 Pistole

Model(y)

285A 104.0 115.0 7.9

285A-6 104.0 115.0 7.2

285A-S-6 104.0 115.0 7.2

295 96.1 107.1 5.0

295-6 96.1 107.1 7.3

† KpA = neurčitost měření 3dB
‡ KwA = neurčitost měření 3dB

Pohon

Typ Velikost

Rozšírený

ctverec

Rozšírený

ctverec

Hladina hluku dB (A)

† Akustickýtlak ‡ Akustickývýkon

Nárazy za

minutu

1” x 6” 700

1” x 6” 700

(ISO15744)

Doporučený rozsah

utahovacího momentu

Vpřed

ft-lb (Nm)

100-900 (136-1220)285A-6 Přímo

100-1000 (136-1360)

Zpět

ft-lb (Nm)

Hladina vibrací

(ISO8662)

m/s

2

04584850_ed2 CS-1

CS

Instalace a mazání

Zabezpecte velikost prívodu vzduchu tak, aby byl u vstupu do náradí zajišten jeho
maximální provozní tlak (PMAX). Kondenzáty z ventilu (ventilu) ve spodní cásti (cástech)
potrubí, vzduchového filtru a nádrže kompresoru odstranujte denne. Proti směru vedení
nainstalujte bezpečnostní vzduchovou pojistku a přes všechna spojení vedení bez
interního zavírání použijte zařízení proti házení, abyste zamezili házení vedení v případě,
že dojde k porušení vedení nebo přerušení spojení. Na obr. 04581666 a tabulka na str. 2.
Frekvence údržby je uvedena v kruhové šipce, pricemž h = hodiny, d = dny, m = mesíce.
Prehled položek:

1. Vzduchový filtr 7. Spojení

2. Regulátor 8. Bezpečnostní vzduchová pojistka

3. Mazivo 9. Olej

4. Nouzový uzavírací ventil 10. Mazání - v prubehu montáže

5. Prumer hadice 11. Mazání - pomocí maznic

6. Velikost závitu

Díly a údržba

Když skončí životnost nářadí, doporučujeme nářadí rozebrat, odstranit mazivo a roztřídit
díly podle materiálu tak, aby mohly být recyklovány.

Výchozím jazykem této příručky je angličtina.

Oprava a údržba nářadí by měla být prováděna pouze v autorizovaném servisním
středisku.

Veškeré dotazy směrujte na nejbližší kancelář Ingersoll Rand nebo na distributora.

CS-2 04584850_ed2

ET

Toote ohutusteave

Ettenähtud kasutamine:
Pneumolöökvõtmed on konstrueeritud keermestatud kinnitusdetailide
eemaldamiseks ja paigaldamiseks.

Lisateavet leiate juhendist "Air Impact Wrenches Product Safety Information Manual
Form 04580916" (pneumolöökvõtmete ohutusteabe juhend).

Teatmikke saab alla laadida aadressilt www.irtools.com.

Toitehaldussüsteem

Toitehaldussüsteemiga mudelite puhul lubab süsteem operaatoril vähendada maksimaalset
väljundvõimsust.
Võimsuse reguleerimiseks pöörake võimsusregulaator soovitud taseme näidule.
Võimsustaseme näidud on ette nähtud võrdluseks ning EI näita konkreetset võimsust.
Väljundvõimsust saab täiendavalt vähendada reguleeritava drosseli abil (samuti päri- ja
vastassuunas).

Toote spetsifikatsioon

Mudel(id) Kuju

285A Reas Ruut 1” 700

285A-6 Reas

285A-S-6 Reas

295 Püstol Ruut 1” 700

295-6 Püstol

Mudel(id)

285A 104.0 115.0 7.9

285A-6 104.0 115.0 7.2

285A-S-6 104.0 115.0 7.2

295 96.1 107.1 5.0

295-6 96.1 107.1 7.3

† KpA = 3dB mõõtemääramatus
‡ KwA = 3dB mõõtemääramatus

Mootor

Tüüp Mõõt

Ruutpik-

endus

Liistpik-

endus

Ruutpik-

endus

1” x 6” 700

No.5 x 6” 700

1” x 6” 700

Müratase dB (A)

(ISO15744)

† Rõhk ‡ Võimsus m/s²

Ettenähtud momendivahemik

Lööki

minutis

Edasi

ft-lb (Nm)

100-900 (136-1220)

100-1000 (136-1360)

Tagasi

ft-lb (Nm)

Vibratsioonitase

(ISO8662)

04584850_ed2 ET-1

ET

Paigaldamine ja määrimine

Maksimaalse töösurve (PMAX) tagamiseks tööriista sisendis valige õige läbimõõduga
õhutoiteliin. Laske iga päev torustiku madalaima(te) punkti(de) ventiili(de)st, õhufiltrist ja
kompressoripaagist välja kondensaat. Paigaldage vooliku järele nõuetekohaselt
dimensioonitud õhukaitseklapp ja kasutage ilma sisemise sulgeklapita voolikuühendustel
visklemisvastaseid seadmeid, et vältida vooliku visklemist selle purunemise või liite
lahtituleku korral. Vt joonis 04581666 ja tabel lk 2.
Hooldesagedus on näidatud ringikujulises nooles ja määratletud järgnevalt: h = tundi, d =
päeva ja m= kuud. Detailid on järgmised:

1. Õhufilter 7. Liide

2. Regulaator 8. Õhukaitseklapp

3. Õlitaja 9. Õli

4. Hädaseiskamisventiil 10. Määrimine - montaaži ajal

5. Vooliku läbimõõt 11. Määrimine - läbi liitmiku

6. Keerme suurus

Osad ja hooldus

Pärast seadme tööea möödumist on soovitatav tööriist lahti võtta, puhastada
määrdeainetest ning eraldada osad materjalide kaupa, nii et need saaks utiliseerida.

Käesoleva juhendi originaalkeeleks on inglise keel.

Tööriista remont ja hooldus tuleks teostada volitatud teeninduskeskuses.

Lisateabe saamiseks pöörduge firma Ingersoll Rand lähima büroo või edasimüüja poole.

ET-2 04584850_ed2

HU

A termékre vonatkozó biztonsági információk

Rendeltetés:
Te pneumatyczne klucze udarowe są przeznaczone do wkręcania i wykręcania
gwintowanych elementów złącznych.

Więcej danych na ten temat można znaleźć w informacjach dotyczących
bezpieczeństwa pneumatycznych kluczy udarowych 04580916.

A kézikönyvek letöltési címe: www.irtools.com.

Teljesítménykezelő rendszer

Modele narzędzi wyposażone w system regulacji mocy umożliwiają regulację mocy
wyjściowej.
Obróć regulator mocy wyjściowej w odpowiednie położenie, aby uzyskać żądany poziom
mocy.
Wskaźniki poziomu mocy są umieszczone orientacyjnie i NIE wskazują dokładnego
poziomu mocy wyjściowej. Moc wyjściową można regulować w obu kierunkach (do przodu i
do tyłu) przy pomocy przepustnicy.

A termék jellemzői

Modellek Modell

285A Soros Szögletes 1” 700

285A-6 Soros

285A-S-6 Soros

295 Pisztoly Szögletes 1” 700

295-6 Pisztoly

Modellek

285A 104.0 115.0 7.9

285A-6 104.0 115.0 7.2

285A-S-6 104.0 115.0 7.2

295 96.1 107.1 5.0

295-6 96.1 107.1 7.3

† KpA = 3dB mérési bizonytalanság
‡ KwA = 3dB mérési bizonytalanság

Hajtás

Típus Méret

Hosszabbított

négyszögletes

Belső

működtetős-

zerkezet

Hosszabbított

négyszögletes

Zajszint dB (A) (ISO15744) Vibrációs szint (ISO8662)

† nyomás ‡ teljesítmény

1” x 6” 700

No.5 x

1” x 6” 700

6”

Ütések

száma

percenként.

700

Ajánlott

nyomatéktartomány

Előre

ft-lb (Nm)

100-900 (136-1220)

100-1000 (136-1360)

m/s

ft-lb (Nm)

2

Hátra

04584850_ed2 HU-1

HU

Telepítés és kenés

A levegőellátó vezeték méretét úgy válassza meg, hogy a szerszám bemenetén a
maximális üzemi nyomás (PMAX) biztosított legyen. A szelep(ek)ből a csővezetékek
legalacsonyabb pontján (pontjain), a légszűrőkből (6) és a kompresszortartályból naponta
eressze le a kondenzátumot. Szereljen megfelelő méretű biztonsági levegőszelepet a
tömlő előremenő ágába és használjon megfelelő rögzítőszerkezetet a belső elzáró
szerelvény nélküli tömlőkben, hogy a tömlő megrongálódása, vagy a csatlakozás
szétválása esetén a tömlő ne mozdulhasson el. Lásd a 04581666 rajzot és a táblázatot a 2.
oldalon.
A karbantartási gyakoriság körkörös nyílban látható és h=óra, d=nap, valamint m=hónap
formátumban határozzák meg. Az elemek azonosítása:

1. Levegőszűrő 7. Csatlakozás

2. Nyomásszabályzó 8. Biztonsági levegőszelep

3. Olajozó 9. Olaj

4. Vészleállító szelep 10. Gépzsír – az összeszerelés során

5. Tömlőátmérő 11. Gépzsír – a szerelvényezés során

6. Menetméret

Alkatrészek és karbantartás

Ha a szerszám élettartama lejárt, ajánlatos szétszedni, a kenőanyagtól megtisztítani és az
alkatrészeket az újrahasznosíthatóság érdekében anyaguk szerint csoportosítani.

Ezen kézikönyv eredetileg angol nyelven íródott.

A szerszám javítását csak arra feljogosított szervizközpont végzheti.

Közölnivalóit juttassa el a legközelebbi Ingersoll Rand irodához vagy terjesztőhöz.

HU-2 04584850_ed2

LT

Gaminio saugos informacija

Paskirtis:
Šie pneumatiniai veržliarakčiai skirti srieginėms sąvaržoms įsukti ir išsukti.

Daugiau informacijos ieškokite pneumatinių veržliarakčių gaminio saugos
informacijos instrukcijos formoje 04580916.

Instrukcijas galite atsisiųsti iš svetainės www.irtools.com internete.

Elektros tiekimo valdymo sistema

Operatorius gali sumažinti modelių su galios valdymo sistema didžiausią galingumą.
Norėdami nustatyti galingumą, pasukite galios reguliatorių iki pageidaujamo lygio rodiklio.
Galingumo lygio rodikliai yra orientaciniai ir NERODO tikslaus galingumo. Galingumą
koreguoti galima abiem kryptimis – tam skirta reguliuojama droselio sklendė.

Gaminio techniniai duomenys

per

Rekomenduojamas

sukimo momento

diapazonas

Tiesiogine

eiga

ft-lb (Nm)

100-900 (136-1220)

100-1000 (136-1360)

Atbuline

ft-lb (Nm)

Vibracijos lygis

(ISO8662)

eiga

Modelis(-iai)

285A Linijinė Kvadratinis 1” 700

285A-6 Linijinė

285A-S-6 Linijinė

295-6 Pistoletas

Modelis(-iai)

† KpA = 3dB matavimo paklaida
‡ KwA = 3dB matavimo paklaida

Konstr-

ukcija

295 Pistoletas Kvadratinis 1” 700

285A 104.0 115.0 7.9

285A-6 104.0 115.0 7.2

285A-S-6 104.0 115.0 7.2

295 96.1 107.1 5.0

295-6 96.1 107.1 7.3

Pavara

Tipas

Kvadratinis

pailgintas

Idro˛inis

pailgintas

Kvadratinis

pailgintas

† Slėgis ‡ Galia m/s²

No.5 x 6” 700

Garso lygis dB (A)

(ISO15744)

Impulsų

minutę

Skers-

muo

1” x 6” 700

1” x 6” 700

04584850_ed2 LT-1

LT

Prijungimas ir sutepimas

Oro padavimo linijos dydis turi būti toks, kad užtikrintų didžiausią slėgį įrankio įleidimo
antgalyje (PMAX). Kondensatą iš vožtuvo (-ų), esančio (-ių) žemiausioje vamzdyno (-ų)
dalyje ir kompresoriaus bako išleiskite kasdien. Aukščiau žarnos sumontuokite apsauginį
oro vožtuvą, o ties visomis žarnos jungiamosiomis movomis be vidinio uždaromojo įtaiso
sumontuokite įtaisą, kuris neleistų žarnai mėtytis į šalis, jei nutrūktų žarna ar atsijungtų
jungiamoji mova. Žiūrėkite 04581666 pav. ir lentelę 2 psl.
Techninės priežiūros darbų dažnis nurodytas apskrita rodykle v=valandomis, d=dienomis ir
m=mėnesiais. Sudedamosios dalys identifikuojamos taip:

1. Oro filtras 7. Jungiamoji mova

2. Reguliatorius 8. Apsauginis oro vožtuvas

3. Tepimo įtaisas 9. Alyva

4. Avarinio išjungimo vožtuvas 10. Tepkite surinkimo metu.

5. Žarnos skersmuo 11. Tepkite per tepimo angas

6. Sriegio matmenys

Dalys ir priežiūra

Pasibaigus prietaiso eksploatacijos terminui rekomenduojame išardyti jį, pašalinti nuo
detalių tepalą, suskirstyti detales pagal medžiagą, iš kurios jos pagamintos, ir pristatyti
atliekų perdirbimo įmonei.

Šios instrukcijos originalo kalba yra anglų.

Prietaiso remontą ir priežiūros darbus gali atlikti tik įgalioto serviso centro darbuotojai.

Visais klausimais kreipkitės į artimiausią Ingersoll Rand atstovybę arba pardavėją.

LT-2 04584850_ed2

LV

Iekārtas drošības informācija

Paredzētais lietojums:
Šīs pneimoimpulsu uzgriežņatslēgas paredzētas vītņveida stiprinājumu noņemšanai
un uzmontēšanai.

Papildu informāciju meklējiet Pneimoimpulsu uzgriežņatslēgu drošības informācijas
rokasgrāmatā 04580916.

Rokasgrāmatas var lejupielādēt no www.irtools.com.

Barošanas režīma pārvaldības sistēma

Modeļiem ar jaudas regulēšanas sistēmu sistēma ļauj operatoram samazināt maksimālo
izejas jaudu.
Lai noregulētu jaudu, pagrieziet jaudas regulatoru līdz vajadzīgajai atzīmei.
Jaudas līmeņa atzīmes paredzētas atsaucei un NENORĀDA noteiktu jaudas mērvienību.
Jaudas izejas līmeni var samazināt vēl vairāk virzienā uz priekšu vai atpakaļ, izmantojot
regulējamo droseli.

Ierīces specifikācijas

Modelis Adata

285A Iekļauts Kvadrātveida 1” 700

285A-6 Iekļauts

285A-S-6 Iekļauts

295 Pistole Kvadrātveida 1” 700

295-6 Pistole

Modelis

285A 104.0 115.0 7.9

285A-6 104.0 115.0 7.2

285A-S-6 104.0 115.0 7.2

295 96.1 107.1 5.0

295-6 96.1 107.1 7.3

† KpA = 3dB mērījuma nenoteiktība
‡ KwA = 3dB mērījuma nenoteiktība

Piedziņa

Tips Izmērs

Pagarināta

kvadrātveida

Pagarināta

ierievja

Pagarināta

kvadrātveida

† Spiediens ‡ Stiprums m/s²

1” x 6” 700

No.5 x 6” 700

1” x 6” 700

Skaņas līmenis dB (A)

(ISO15744)

Impulsi
minūtē

Ieteicamais griezes

momenta diapazons

Uz priekšu

ft-lb (Nm)

100-900 (136-1220)

100-1000 (136-1360)

Reverss

ft-lb (Nm)

Vibrācijulīmenis

(ISO8662)

04584850_ed2 LV-1

LV

Uzstādīšana un eļļošana

Izvēlieties tādu gaisa pieplūdes vada izmēru, lai nodrošinātu maksimālo darba spiedienu
(PMAX) pie instrumenta ieejas. Katru dienu nolejiet kondensātu pa vārstu(iem) cauruļvadu,
gaisa filtra un kompresora tvertnes zemākajā(os) punktā(os). Uzstādiet pareizā izmēra
gaisa drošinātāju pirms šļūtenes un izmantojiet stabilizējošu ierīci ap katru šļūtenes
savienojumu bez iekšējā atslēgšanas mehānisma, lai nepieļautu šļūtenes mētāšanos
gadījumā, ja pārtrūkst šļūtene vai atvienojas savienojums. Skatīt attēlu 04581666 un
tabulu 2. lappusē.
Te hn is k ās apkopes biežums ir norādīts apļveida bultā un apzīmēts ar burtiem: h = stundas,
d = dienas un m = mēneši. Izmantoti šādi apzīmējumi:

1. Gaisa filtrs 7. Savienojums

2. Regulators 8. Gaisa drošinātājs

3. Smērviela 9. Eļļa

4. Avārijas slēgvārsts 10. Eļļošana – montāžas laikā

5. Šļūtenes diametrs 11. Eļļošana – caur savienojumu

6. Vītnes izmērs

Detaļas un tehniskā apkope

Kad darbarīka kalpošanas laiks beidzies, ieteicams darbarīku izjaukt pa sastāvdaļām,
notīrīt smērvielas un detaļas sašķirot pēc materiāliem otrreizējai pārstrādei.

Šīs rokasgrāmatas oriģinālā valoda ir angļu valoda.

Darbarīka remontu un tehnisko apkopi vajadzētu veikt vienīgi sertificētā servisa centrā.

Ar visiem jautājumiem griezieties tuvākajā Ingersoll Rand birojā vai pie izplatītāja.

LV-2 04584850_ed2

PL

Informacje dotyczące bezpieczeństwa obsługi narzędzia

Przeznaczenie:
Te pneumatyczne klucze udarowe są przeznaczone do wkręcania i wykręcania
gwintowanych elementów złącznych.

Więcej danych na ten temat można znaleźć w informacjach dotyczących
bezpieczeństwa pneumatycznych kluczy udarowych 04580916.

Instrukcje obsługi można pobrać na stronie internetowej www.irtools.com.

System zarządzania mocą

Modele narzędzi wyposażone w system regulacji mocy umożliwiają regulację mocy
wyjściowej.
Obróć regulator mocy wyjściowej w odpowiednie położenie, aby uzyskać żądany poziom
mocy.
Wskaźniki poziomu mocy są umieszczone orientacyjnie i NIE wskazują dokładnego
poziomu mocy wyjściowej. Moc wyjściową można regulować w obu kierunkach (do przodu i
do tyłu) przy pomocy przepustnicy.

Dane techniczne narzędzia Rozmiar

Model(e) Styl

285A W linii Kwadrat 1” 700

285A-6 W linii

285A-S-6 W linii

295 Pistolet Kwadrat 1” 700

295-6 Pistolet

Model(e)

285A 104.0 115.0 7.9

285A-6 104.0 115.0 7.2

285A-S-6 104.0 115.0 7.2

295 96.1 107.1 5.0

295-6 96.1 107.1 7.3

† KpA = 3dB pomiar niepewny
‡ KwA = 3dB pomiar niepewny

Napęd

Typ: Wielkość

Kwadrat

rozszerzony

Wypust

rozszerzony

Kwadrat

rozszerzony

No.5 x 6” 700

Poziom głośności dB (A)

† Ciśnienie ‡ Moc

Uderzenia na

minutę

1” x 6” 700

1” x 6” 700

(ISO15744)

Zalecany zakres

momentu obrotowego
Do przodu

ft-lb (Nm)

100-900 (136-1220)

100-1000 (136-1360)

Do tyłu

ft-lb (Nm)

Poziom wibracji

(ISO8662)

2

m/s

04584850_ed2 PL-1

PL

Instalacja i smarowanie

Dopasuj rozmiar przewodu dopływu powietrza aby zapewnić maksymalne ciśnienie
robocze (PMAX) na wlocie do narzędzia. Codziennie wypuszczać kondensat z zaworów w
nisko położonych punktach instalacji rurociągowej, filtra powietrza i zbiornika sprężarki.
Aby zapobiec biciu węża po uszkodzeniu lub rozłączeniu, zainstaluj właściwej wielkość
bezpiecznik powietrzny i używaj na każdym połączeniu bez odcięcia, urządzenia
zapobiegającemu biciu. Patrz Rysunek 04581666 i tabela na stronie 2.
Częstotliwość wykonywania konserwacji jest wskazana w okrągłej strzałce i zdefiniowana
jako g=godziny, d=dni i m=miesiące. Pozycje są następujące:

1. Filtr powietrza 6. Rozmiar gwintu

2. Regulator 7. Połączenie

3. Smarownica 8. Bezpiecznik powietrzny

4. Zawór bezpieczeństwa odcinający 9. Olej
dopływ powietrza 10. Smarowanie – podczas montażu

5. Średnica węża 11. Smarowanie – poprzez końcówkę

Części i konserwacja

Po upływie okresu eksploatacji narzędzia zaleca się jego demontaż, odtłuszczenie oraz
rozdzielenie części według materiału ich wykonania, tak aby można je było wtórnie
przetworzyć.

Niniejsza instrukcja obsługi została przetłumaczona z języka angielskiego.

Naprawa i konserwacja narzędzia powinna być przeprowadzana tylko przez Autoryzowane
Centrum Serwisowe.

Wszelkie uwagi i pytania należy kierować do najbliższego biura lub dystrybutora firmy
Ingersoll Rand.

PL-2 04584850_ed2

RU

Информация о безопасности изделия

Предполагаемое использование:
Эти пневмоимпульсные гайковерты предназначены для удаления и установки
резьбовых крепежных деталей.

Для получения подробной информации см. Руководство по безопасности
пневмоимпульсных гайковертов, форма 04580916.

Руководства можно загрузить с вэб-страницы www.irtools.com.

Система управления питанием

В моделях, оборудованных системой управления питанием, система позволяет
оператору уменьшать максимальную выходную мощность.
Для настройки мощности поверните регулятор мощности до нужного индикатор
уровня.
Индикаторы уровня мощности используются для справки и НЕ указывают
определенную мощность. Выходную мощность можно еще больше уменьшить в
переднем или обратном направлении, используя регулируемый дроссель.

Технические характеристики изделия

Модель Стиль

285A Линейный Квадратный 1” 700

285A-6 Линейный

285A-S-6 Линейный

295 Поршень Квадратный 1” 700

295-6 Поршень

Модель

285A 104.0 115.0 7.9

285A-6 104.0 115.0 7.2

285A-S-6 104.0 115.0 7.2

295 96.1 107.1 5.0

295-6 96.1 107.1 7.3

† Неопределенность измерения уровня звукового давления KpA = 3dB
‡ Неопределенность измерения уровня звукового давления KwA = 3dB

Привод

Тип Размер

Квадратный
удлиненный

Криволине-

йный

удлиненный

Квадратный
удлиненный

Уровень звуковоймощности дБ (А)

(ISO15744)

† Давление ‡ Мощность

Ударов в

1” x 6” 700

No.5 x 6” 700

1” x 6” 700

Рекомендуемый диапазон

минуту

крутящего момента

Вперед

ft-lb (Nm)

100-900 (136-1220)

100-1000 (136-1360)

Уровень вибрации

Реверс

ft-lb (Nm)

(ISO8662)

2

м/с

04584850_ed2 RU-1

RU

Устан овк а и смазка

Чтобы обеспечить максимальное рабочее давление (PMAX) на входе инструмента,
правильно подбирайте размер линии. Ежедневно сливайте конденсат из клапана
(клапанов) в нижних точке (точках) трубной обвязки, из воздушного фильтра а также
из бака компрессора. Установите воздушный предохранитель на входе шланга и
используйте устройство противоскручивания на всех сцеплениях шланга без
внутреннего отключения, чтобы предотвратить скручивание шланга, если шланг
упадет, или если сцепления разъединятся. См. рис. 04581666 и таблицу на стр. 2.
Частота обслуживания показана круговой стрелкой и определена как ч=часы, д=дни и
м=месяцы. Элементы определены как:

1. Воздушный фильтр 7. Сцепление

2. Регулят ор 8. Воздушный предохранитель

3. Лубрикатор 9. Масло

4. Клапан экстренной остановки 10. Гу ст ая смазка - во время сборки

5. Диаметр шланга 11. Густая смазка - через фитинг

6. Размер резьбы (если установлен)

Части и обслуживание

По истечении срока службы инструмента его рекомендуется разобрать, удалить
смазку и рассортировать части по материалам, чтобы они могли быть переработаны.

Оригинал этого руководства написан на английском языке.

Ремо нт и обслуживание инструмента должны осуществляться только
уполномоченным сервисным центром.

Все письма следует направлять в ближайший офис Ingersoll Rand или
дистрибьютору компании.

RU-2 04584850_ed2

ZH

产品安全信息

用途：
这些气动冲击扳手专门用于拆卸和安装螺钉。

更多信息，请参考 《冲击扳手产品安全信息手册表 04580916》。
手册可从 www.irtools.com 下载。

功率管理系统

对于包括功率管理系统的机型，此系统允许操作者降低最大输出功率。
要调整功率，将功率调整器旋至所需的级别指示。
功率级别指示仅做参考之用，并不表示具体的功率。使用可变阀 杆，可以进一步调整正向或
反向的输出功率。

产品规格

型号 样式

285A

285A-S-6

295

295-6

打击头

类型 尺寸

内联 方
内联 长方
内联 长花键

枪方
枪长方

冲击

每分钟

1” 700

1” x 6” 700

No.5 x 6” 700

1” 700

1” x 6” 700

推荐的扭矩范围

正向

英尺 - 磅 (Nm)反向英尺 - 磅 (Nm)

100-900 (136-1220)285A-6

100-1000 (136-1360)

噪音等级 dB(A)

型号

285A 104.0 115.0 7 .9

285A-6 104.0 115.0 7.2

285A-S-6 104.0 115.0 7.2

295 96.1 107.1 5.0

295-6 96.1 107.1 7.3

† KpA = 3dB 测量不确定度

‡ KwA = 3dB 测量不确定度

04584850_ed2 ZH-1

(ISO15744)

† 压力 ‡ 功率

震动等级

(ISO8662)

m/s

ZH

安装和润滑

选择合适的供气管以确保在工具入口获得最大的工具操作压力 (PMAX)。每天从管道、空气
过滤器和压缩机罐的低位置点排空冷凝水。如果软管出现故障 或连接断裂，可在软管上流位
置安装一尺寸合适的空气保险装置，并在软管内部不关断情况 下，通过任何软管连接使用稳
固装置来防止软管的摆动。请参阅图 04581666 和第二页上的表格。定期维护规定用箭头圆
圈显示，定义如下：h= 小时， d= 天， m= 月。项目定义如下：

1.

空气过滤器

2.

调整器

3.

加油器

4.

紧急关闭阀

5.

软管直径

6.

螺纹尺寸

部件和维护

当工具到达使用寿命后，建议您将工具拆开、去油，并将零件按材质分开，以便回收。

原版手册为英文版。

工具维修工作只能由具有授权的维修中心执行。

如有任何事宜，请就近垂询 Ingersoll Rand 办事处或经销商。

7.

联结

8.

空气保险装置

9.

机油

10.

油脂 - 装配时使用

11.

油脂 - 使用加油嘴

ZH-2 04584850_ed2

(FR) CERTIFICAT DE CONFORMITÉ (DE) KONFORMITÄTSERKLÄRUNG (IT) DICHIARAZIONE

DECLARATION OF CONFORMITY

DI CONFORMITÀ (ES) DECL ARACIÓN DE CONFORMIDAD (NL) SCHRIFTELIJKE
VERKLARING VAN CONFORMITEIT (DA) FABRIKATIONSERKLÆRING (SV) FÖRSÄKRAN OM
ÖVERENSSTÄMMELSE (NO) KONFORMITETSERKLÆRIN G (FI) VAKUUTUS NORMIEN
TÄYTTÄMISESTÄ (PT) DECLARAÇÃO DE CONFORMIDADE (EL)

Ingersoll Rand Hindley Green, Wigan WN2 4EZ, UK

Declare under our sole responsibility that the product: Air Impact Wrench

(FR) Déclarons sous notre seule responsabilité que le produit: Clé pneumatique à chocs (DE) Erklären hiermit,
gemäß unserer alleinigen Verantwortung , daß die Geräte: Druckluft-Schlagbohrer (IT) Dichiariamo sotto la nos tra
unica responsabilità che il prod otto: Pistola pneumatica a mazza battente (ES) Declaramos que, bajo nuestra
responsabilidad exclusiva, el pr oducto: Aprietatuercas neumático de percusión (NL) Verklaren, onder onze
uitsluitende aansprakelijkhei d, dat het produkt: pneumatische slagmoersleutel (DA) Erklærer som eneansvarlig,
at nedenstående produkt : Trykluftsnøglen (SV) Intygar härmed, i enlighet med vårt fullständiga ansvar, att
produkten: slående mutt erdragare (NO) Erklærer som eneansvarlig at produktet: Trykkluftsnøkkel
(FI) Vakuutamme ja kannamme yksin täyden vastuun siitä, että tuote: iskuavaimen (PT) Declar amos sob a nossa
exclusiva responsabilidade que o produto: chave de percussão pneumática (EL) Δηλώνουμε ότι με δική μας
ευθύνη το προϊόν: Κλειδί περιστροφής αέρος

285A, 285A-6, 285A-S-6, 295, 295-6 / Serial Number Range: 106E ➞ XXXXX

(FR) Modele: / No. Serie: (DE) Modell: / Serien-Nr.-Bereich: (IT) Modello: / Numeri di Serie: (ES) Modelo: / Gama
de No. de Serie: (NL) Model: / Serienummers: (DA) Model:/ Serienr: (SV) Modell:/ Serienummer, mellan:
(NO) Modell: / Serienr: (FI) Mallia: / Sarjanumero: (PT) Modelo: / Gama de Nos de Série: (EL) Μοητελα: / Kλίµαχα
Aύξοντος Aριθµού:

To which this declaration relates, is in compliance with provisions of Directive(s): 98/37/EC (Machinery)

(FR) objet de ce certificat, est conforme aux prescriptions des Directives: (DE) auf die si ch diese Erklärung
bezieht, den Richtlinien: (IT) a cui si riferisce la presente dichiarazione è conforme alle norm ative delle direttive:
(ES) a los que se refiere la presente declaración, cumplen con todo lo establecido en las dir ectivas: (NL) waarop
deze verklaring betrekking heeft overeenkomt met de bepalingen van directieven: (DA) som denne erklæring
vedrører, overholder bestemmelserne i fø lgende direktiver: (SV) som detta intyg avser, uppfyller kraven i
Direktiven: (NO) som denne erklæringen gjelder for, oppfyller bestemmelsene i EU-direktivene: (FI) johon tämä
vakuutus viittaa, täyttää direktiiveissä: (PT) ao qual se refere a presente declaração, está de acordo com as
prescrições das Directivas: (EL)

By using the following Principle Standards: ISO 15744, ISO 8662, EN792

(FR) en observant les normes de principe suivantes: (DE) unter Anlehnung an die folgenden Grundnormen
entsprechen: (IT) secondo i seguenti standard: (ES ) conforme a los siguientes estándares: (NL) overeenkomstig
de volgende hoofdstandaards: (DK) ved at være i overensstemmelse med følgende hovedstandard(er):
(SV) Genom att använda följande principstandard: (NO) ved å bruke følgende prinsipielle standarder: ( FI) esitetyt
vaatimukset seuraavia perusnormeja käytettäessä: (PT) observando as seguintes Normas Principais:
(EL)

Χρησιμοποιώντας ια παρακάτω κύρια πρότυπα:

Date: May, 2006

(FR) Date: Mai, 2006: (DE) Datum: Mai, 2006: (IT) Data: Maggio, 2006: (ES) Fecha: Mayo, 2006:
(NL) Datum: Mei, 2006: (DA) Dato: Må, 2006: (SV) Datum: Maj, 2006: (NO) Dato: Mai, 2006:
(FI) Päiväys: Toukokuu, 2006: (PT) Data: Maio, 2006: (EL) Ημερομηνία:

Approved By:

(FR) Approuvé par: (DE) Genehmigt von: (IT) Approvato da: (ES) Aprobado por: (NL) Goedgekeurd door:
(DA) Godkendt af: (SV) Godkänt av: (NO) Godkjent av: (FI) Hyväksytty: (PT) Aprovado por: (EL)

τα οποία αφορά αυτή η δήλωση‚ είναι σύμφωνα με τις προβλέψεις των Eντολών:

Μάιος, 2006:

ΔΗΛΩΣΗ ΑΝΑΓΝΩΡΙΣΗΣ

Eγκρίθηκεαπό:

Global Engineering Manager - Pneumatic Products

David R. Hicks

04584850_ed2 DOC-1

DECLARATION OF CONFORMITY

(CS) PROHLÁŠENÍ O SHODĚ (ET) VA STAVU SDE KLAR ATSI OON (HU) MEGFELELŐSÉGI
NYILATKOZAT (LT) ATITIKTIES PAREIŠKIMAS (LV) ATBILSTĪBAS DEKLARĀCIJA
(PL) DEKLARACJA ZGODNOŚCI (SK) PREHLÁSENIE O ZHODE (SL) IZJAVA O SKLADNOSTI

Ingersoll-Rand Hindley Green, Wigan WN2 4EZ, UK

Declare under our sole responsibility that the product: Air Impact Wrench

(CS) Prohlašujeme na svou zodpovědnost, že výrobek: P neumatický maticový klíč (ET) Deklar eerime oma
ainuvastutusel, et toode: Pneumolöökvõti (HU) Kizárólagos felelősségünk tudatában kijelentjük, hogy a termék:
Sűrített levegős csavarkulcs (LT) Prisiimdami atsakomybę pareiškiame, kad gaminys: Pneumatinis veržliaraktis
(LV) Uzņemoties piln īgu atbildību, apliecinām, ka ražojums: Pneimoimpulsu uzgriežņatslēga
(PL) Oświadcza, że ponosi pełną odpowiedzialność za to, że produkt: Pneumatyczny klucz udarowy
(SK) Prehlasujeme na svoju zodpovednost ’, že produkt: Skrutkovač na stlačený vzduch (SL) Pod polno
odgovornostjo izjavljamo, da se izdelek: Pn evmatski udarni nasadni ključ

285A, 285A-6, 285A-S-6, 295, 295-6 / Serial Number Range: 106E ➞ XXXXX

(CS) Model: / Výrobní číslo (ET) Mudel: / Seerianumbrite vahemik (HU) Modell: / Gyártási szám-tartomány
(LT) Modeliai: / Serijos numeriai (LV ) Modelis: / Sērijas numuru diapazons (PL) Model: / O numerach seryjnych
(SK) Model: / Výrobné číslo (SL) Model: / Območje serijskih številk:

To which this declaration relates, is in compliance with provisions of Directive(s): 98/37/EC (Machinery)

(CS) Ke kterým se toto prohlášení vztahuje, odpovídají ustanovením směrnic: (ET) Mida käesolev deklaratsioon
puudutab, on vastavuses järgmis(t)e direktii vi(de) sätetega: (HU) Amelyekre ezen nyilatkozat vonatkozik,
megfelelnek a következő irányelv(ek) előírásainak: (LT) Kuriems taikomas šis pareiškimas, atitinka ši os
direktyvos nuostatas: (LV) Uz kuru šī deklarācija attiecas, atbilst direktīvas(u) nosacījumiem: (PL) Do których ta
deklaracja się odnosi, są zgodne z postanowieniami Dyrektyw y (Dyrektyw): (SK) Ku ktorému sa toto prehlásenie
vzt’ahuje, zodpovedá us tanoveniam smerníc: (SL) Na katerega se ta izjava o skladnosti nanaša, skl ada z določili
smernic:

By using the following Principle Standards: ISO 15744, ISO 8662, EN792

(CS) Použitím následujících zákonných norem: (ET) Järgmiste põhistandardite kasutamise korral:
(HU) A következő elvi szabványok alkalmazásával: (LT ) Remiantis šiais pagrindiniais standartais: (LV) Izmantojot
sekojošos galvenos standartus: (PL) Przy zastosowan iu następujących podstawowych norm: (SK) Použitím
nasledujúcich zákonných noriem: (SL) Uporabljeni osn ovni standardi:

Date: May, 2006

(CS) Datum:

Květen, 2006 (ET) Kuupäev: Mai, 2006 (HU) Dátum: Május, 2006

Gegužė, 2006 (LV) Datums: Maijs, 2006 (PL) Data: Maj, 2006

(LT) Data:

Máj, 2006 (SL) Datum: Maj, 2006

(SK) Dátum:

Approved By:

(CS) Schválil: (ET) Kinnitatud: (HU) Jóváhagyta: (LT) Patvirtinta: (LV) Apstipri nāja: (PL) Zatwierdzone przez: (SK)
Schválil: (SL) Odobril:

Global Engineering Manager - Pneumatic Products

David R. Hicks

DOC-2 04584850_ed2

Notes

Notes

Notes

www.irtools.com

© 2006 Ingersoll Rand Company
