Indesit K342 GB/R User Manual [ru]

Cucina

K 342 G/R

Installazione e uso
Cooker

Installation and use

Êóõoííaя плита

Установка и пользование

Aragaz

Instalare ºi utilizare

K on yhabútor
Beépítés és használat

K 342 GB/R
K 342 GS/R
K 343 GS/R

Cucina con forno gas e grill gas

Istruzioni per l'installazione e l'uso 3

Cooker with gas oven and gas grill

Instructions for installation and use 15

Плита с газовой духовкой и газовым грилем

Инструкции по установке и эксплуатации 26

Aragaz cu cuptor pe gaz ºi grill pe gaz

Instrucþiuni pentru instalare ºi utilizare 36

Gáz sütõvel és gáz grillel rendelkezõ tûzhely

Használati útmutató 47

A vvertenze

Per garantire l’efficienza e la sicurezza di questo elettrodomestico:

• rivolgetevi esclusiv amente a centri di assistenza tecnica autorizzati

• richiedete sempre l’utilizzo di parti di ricambio originali

1 Queste istruzioni sono valide solo per i paesi di destinazione i

cui simboli figurano sul libretto e sulla targa matricola dell’ap­parecchio.

2 Questo apparecchio è stato concepito per un uso di tipo non

professionale all'interno di abitazione.

3 Questo libretto riguarda un apparecchio di classe 1 (isolato) o

classe 2 - sottoclasse 1 (incassato tra 2 mobili).

4 Prima di utilizzare l'apparecchio, leggere attentamente le av-

vertenze contenute nel presente libretto in quanto forniscono
importanti indicazioni riguardanti la sicurezza di installazione,
d’uso e di manutenzione. Conservare con cura questo libretto
per ogni ulteriore consultazione.

5 Dopo aver tolto l’imballaggio assicurarsi dell’integ rità dell’apparec-

chio. In caso di dubbio non utilizzare l’apparecchio e rivolgersi a
personale professionalmente qualificato . Gli elementi dell’imballag­gio (sacchetti in plastica, polistirolo espanso, chiodi, ecc.) non de vo­no essere lasciati alla portata dei bambini in quanto potenziali fonti
di pericolo.

6 L’installazione deve essere effettuata secondo le istruzioni del

costruttore da personale professionalmente qualificato. Una errata
installazione può causare danni a persone, animali o cose, nei con­fronti dei quali il costruttore non può essere considerato responsabi­le.

7 La sicurezza elettrica di questo apparecchio è assicurata soltanto

quando lo stesso è correttamente collegato ad un efficiente impian­to di messa a terra come previsto dalle vigenti norme di sicurezza
elettrica. E’ necessario verificare questo fondamentale requisito di
sicurezza e, in caso di dubbio, richiedere un controllo accurato del­l’impianto da parte di personale professionalmente qualificato. Il
costruttore non può essere considerato responsabile per eventuali
danni causati dalla mancanza di messa a terra dell’impianto.

8 Prima di collegare l’apparecchio accertarsi che i dati di targa siano

rispondenti a quelli della rete di distribuzione elettrica e gas.

9 V erificare che la portata elettrica dell’impianto e delle prese di cor-

rente siano adeguate alla potenza massima dell’apparecchio indi­cata in targa. In caso di dub bio rivolgersi ad una persona professio­nalmente qualificata.

10 All’installazione occorre prevedere un interruttore omnipolare con

distanza di apertura dei contatti uguale o superiore a 3 mm.

11 In caso di incompatibilità tra la presa e la spina dell’apparecchio fare

sostituire la presa con altra di tipo adatto da personale professional­mente qualificato. Quest’ultimo, in particolare, dovrà anche accerta­re che la sezione dei cavi della presa sia idonea alla potenza assor­bita dall’apparecchio. In generale è sconsigliabile l’uso di adattatori,
prese multiple e/o prolunghe. Qualora il loro uso si rendesse indi­spensabile è necessario utilizzare solamente adattatori semplici o
multipli e prolunghe conformi alle vigenti norme di sicurezza, facen­do però attenzione a non superare il limite di portata in valore di
corrente, marcato sull’adattatore semplice e sulle prolunghe, e quello
di massima potenza marcato sull’adattatore multiplo.

12 Non lasciare l’apparecchio inutilmente inserito. Spegnere l’interrut-

tore generale dell’apparecchio quando lo stesso non è utilizzato, e
chiudere il rubinetto del gas.

13 Non ostruire le aperture o fessure di ventilazione o di smaltimento

calore.

14 Il cavo di alimentazione di questo apparecchio non deve essere

sostituito dall’utente. In caso di danneggiamento del cav o , o per la
sua sostituzione, rivolgersi esclusivamente ad un centro di assi­stenza tecnica autorizzato dal costruttore.

15 Questo apparecchio dovrà essere destinato solo all’uso per il quale

è stato espressamente concepito. Ogni altro uso (ad esempio: ri­scaldamento di ambienti) è da considerarsi improprio e quindi peri­coloso. Il costruttore non può essere considerato responsabile per
eventuali danni derivanti da usi impropri, erronei ed irragione voli.

16 L ’uso di un qualsiasi apparecchio elettrico comporta l’osservanza di

alcune regole fondamentali. In particolare:

· non toccare l’apparecchio con mani o piedi bagnati o umidi

· non usare l’apparecchio a piedi nudi

· non usare, se non con particolare cautela, prolunghe

· non tirare il ca v o di alimentazione, o l’apparecchio stesso, per

staccare la spina dalla presa di corrente.

· non lasciare esposto l’apparecchio ad agenti atmosf erici (piog­gia, sole, ecc.)

· non permettere che l’apparecchio sia usato dai bambini o da
incapaci, senza sorveglianza

17 Prima di effettuare qualsiasi operazione di pulizia o di manutenzio-

ne, disinserire l’apparecchio dalla rete di alimentazione elettrica, o
staccando la spina, o spegnendo l’interruttore dell’impianto.

18 Allorchè si decida di non utilizzare più di un apparecchio di questo

tipo, si raccomanda di renderlo inoperante tagliandone il cavo di
alimentazione, dopo av er staccato la spina dalla presa di corrente.
Si raccomanda inoltre di rendere innocue quelle parti dell’apparec­chio suscettibili di costituire un pericolo, specialmente per i bambini
che potrebbero servirsi dell’apparecchio fuori uso per i propri giochi.

19 Sui bruciatori non debbono essere poste pentole instabili o defor-

mate onde evitare incidenti per rov esciamento.

20 Alcune parti dell’apparecchio rimangono calde per lungo tempo dopo

l’uso. F ate attenzione a non toccarle.

21 Non utilizzate liquidi infiammabili (alcool, benzina...) in vicinanza

all’apparecchio mentre questo è in uso.

22 Usando piccoli elettrodomestici nelle vicinanze del piano fate atten-

zione che il cavo di alimentazione non finisca su parti calde

23 Controllare sempre che le manopole siano nella posizione “·”/“¡”

quando l’apparecchio non è utilizzato.

24 Durante l'uso dell'apparecchio gli elementi riscaldanti e alcune parti

della porta forno diventano molto calde. Fare attenzione a non toc­carle e tenere i bambimi a distanza.

25 Gli apparecc hi gas necessitano, per un corretto funzionamen-

to, di un regolare ricambio d’aria. Accertarsi che nella loro in­stallazione siano rispettati i requisiti richiesti nel paragrafo re­lativo al “Posizionamento”.

26 Il coperchio vetro può frantumarsi nel caso si surriscaldi, quindi è

necessario che tutti i bruciatori o le eventuali piastre elettriche risul­tino spente prima di chiudere il coperchio.

27 Se la cucina viene posta su di un piedistallo, prendere adeguati

accorgimenti affinchè l'apparecchio non scivoli dal piedistallo stes­so.

3

Istruzioni per l’installazione

Le istruzioni che seguono sono rivolte all’installatore qua­lificato affinchè compia le operazioni di installazione
regolazione e manutenzione tecnica nel modo più corret­to e secondo le norme in vigore.

Importante: qualsiasi intervento di regolazione, ma­nutenzione etc. deve essere eseguito con la cucina
elettricamente disinserita.

Posizionamento
Importante: questo apparecchio può essere installato e

funzionare solo in locali permanentemente ventilati se­condo le prescrizioni delle Norme UNI-CIG 7129 e 7131
in vigore. Debbono essere osservati i seguenti requisiti:
a) Il locale deve pre vedere un sistema di scarico all’ester-

no dei fumi della combustione, realizzato tramite una
cappa o tramite un elettroventilatore che entri auto­maticamente in funzione ogni volta che si accende l’ap­parecchio.

cace aumentando la potenza di spirazione meccanica
se essa esiste.

d) I gas di petrolio liquefatti, più pesanti dell’aria, rista-

gnano verso il basso. Quindi i locali contenenti bidoni
di GPL debbono prevedere delle aperture verso l’ester­no così da permettere l’evacuazione dal basso delle
eventuali fughe di gas. Pertanto i bidoni di GPL, siano
essi vuoti o parzialmente pieni, non debbono essere
installati o depositati in locali o vani a livello più basso
del suolo (cantinati, ecc.). É opportuno tenere nel lo­cale solo il bidone in utilizzo, collocato in modo da non
essere soggetto all’azione diretta di sorgenti di calore
(forni, camini, stufe, ecc.) capaci di portarlo a tempe­rature superiori ai 50°C.

Livellamento

Per poter livellare la cucina vengono forniti dei piedini di
regolazione. In caso di necessità questi piedini possono
essere avvitati nelle apposite sedi poste negli angoli alla
base della cucina.

In camino o in canna fumaria ramificata Direttamente all’esterno

(riservata agli apparecchi di cottura)

b)

Il locale deve prevedere un sistema che consenta l’af­flusso dell’aria necessaria alla regolare combustione.
La portata di aria necessaria alla combustione non dev e
essere inferiore a 2 m3/h per kW di potenza installata. Il
sistema può essere realizzato prelevando direttamente
l’aria dall’esterno dell’edificio tramite un condotto di al­meno 100 cm2 di sezione utile e tale che non possa
essere accidentalmente ostruito. Per gli apparecchi pri­vi sul piano di lavoro, del dispositivo di sicurezza per
assenza di fiamma, le aperture di ventilazione debbono
essere maggiorate nella misura del 100%, con un mini­mo di 200cm2 (Fig. A). Ovvero, in maniera indiretta da
locali adiacenti, dotati di un condotto di ventilazione con
l’esterno come sopra descritto, e che non siano parti
comuni dell’immobile, o ambienti con pericolo di incen­dio, o camere da letto (Fig. B).

Particolare A Locale Locale da

A

Esempi di aperture di ventilazione Maggior azione della f essur a fra

per l’aria comburente porta e pavimento

adiacente ventilare

Fig. A Fig. B

c) Un utilizzo intensivo e prolungato dell’apparecchio può

necessitare di una aerazione supplementare per esem­pio l’apertura di una finestra o una aerazione più effi-

Montaggio gambe (presente solo su alcuni modelli)
V engono fornite delle gambe da montare ad incastro sot­to la base della cucina.

Installazione della cucina

E’ possibile l’installazione a fianco di mobili la cui altezza
non superi quella del piano di lavoro. La parete a contatto
con la parete posteriore della cucina deve essere in ma­teriale ininfiammabile. Durante il funzionamento la parete
posteriore della cucina può raggiungere una temperatura
di 50°C superiore a quella ambiente. Per una corretta in­stallazione della cucina vanno osservate le seguenti pre­cauzioni:
a) L’apparecchio può essere posto in cucina, in sala da

pranzo o in un monolocale, ma non in bagno.

b) I mobili attorno all’apparecchio devono essere posti

ad almeno 200 mm dal top della cucina, nel caso in cui
la superficie dell’apparecchio si trovi più in alto del loro
piano di lavoro. Le tende non devono essere posizio­nate dietro la cucina o a meno di 200 mm dai lati del­l’apparecchio.

4

c) Eventuali cappe devono essere installate secondo le

indicazioni contenute nel libretto di istruzioni cappe.

d) Allorché la cucina venga installata sotto un pensile,

quest’ultimo dovrà mantenere una distanza minima dal
piano di 420 mm (millimetri). La distanza minima a cui
possono essere posizionati mobili da cucina infiam­mabili direttamente sopra il piano di lavoro è di 700
mm.

e) La parete a contatto con la parete posteriore della cu-

cina deve essere in materiale ininfiammabile.

mità e fissarlo per mezzo di fascette di serraggio conf or­mi alla UNI-CIG 7141. Qualora una o più di queste condi­zioni non possa essere rispettata, bisognerà ricorrere ai
tubi metallici flessibili, conformi alla norma UNI-CIG 9891.
Allorchè la cucina venga installata secondo le condizioni
della classe 2 sottoclasse 1 è opportuno collegarsi alla
rete gas solamente tramite tubo metallico flessibile con­forme alla UNI-CIG 9891.

Allaccio con tubo flessibile in acciaio inossidabile a
parete continua con attacchi filettati

Eliminare il portagomma già presente sull’apparecchio. Il
raccordo di entrata del gas all’apparecchio è filettato 1/2
gas maschio cilindrico. Utilizzare esclusivamente tubi con­formi alla Norma UNI-CIG 9891 e guarnizioni di tenuta
conformi all
di tali tubi deve essere eff ettuata in modo che la loro lun­ghezza, in condizioni di massima estensione, non sia
maggiore di 2000 mm.

mm.

420

Min.

HOOD

Min. mm.

600

mm. with hood

420

650

Min. mm.

min.

mm. without hood

700

min.

Controllo tenuta
Importante: ad installazione ultimata controllare la perfetta te-

nuta di tutti i raccordi utilizzando una soluzione saponosa e mai

Collegamento gas

Il collegamento dell’apparecchio alla tubazione o alla bombola
del gas dovrà essere effettuato come prescritto dalle Norme UNI-

una fiamma.
Ad allacciamento avven uto assicurarsi che il tubo metallico fles­sibile non venga a contatto con parti mobili o schiacciato.

CIG 7129 e 7131, solo dopo essersi accertati che esso è rego­lato per il tipo di gas con cui sarà alimentato. In caso contrar io
eseguire le operazioni indicate al paragraf o “Adattamento ai di­versi tipi di gas”. Su alcuni modelli l’alimentazione del gas può
avvenire indifferentemente da destra o da sinistr a a seconda dei
casi; per cambiare il collegamento è necessario invertire il
portagomma con il tappo di chiusura e sostituire la guarnizione
di tenuta (in dotazione con l’apparecchio). Nel caso di alimenta­zione con gas liquido, da bombola, utilizzare regolatori di pres­sione conformi alle Norme Nazionali in vigore.
Importante: per un sicuro funzionamento, per un adeguato uso
dell’energia e maggiore durata dell’apparecchiatura, assicurar­si che la pressione di alimentazione rispetti i valori indicati nella
tabella 1 “Caratteristiche dei bruciatori ed ugelli”.

Allacciamento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il carico in­dicato sulla targhetta caratteristiche, nel caso di collega­mento diretto alla rete è necessario interporre tra l’appa­recchio e la rete un interruttore omnipolare con apertura
minima fra i contatti di 3 mm. dimensionato al carico e
rispondente alle norme in vigore (il filo di terra non deve
essere interrotto dall’interruttore). Il cavo di alimentazio­ne deve essere posizionato in modo che non raggiunga
in nessun punto una temperatura superiore di 50°C a
quella ambiente. Prima di effettuare l’allacciamento ac­certarsi che:

• la valvola limitatrice e l’impianto domestico possano

Allaccio con tubo flessibile

Eseguire il collegamento per mezzo di un tubo flessibile

• l’impianto di alimentazone sia munito di efficace colle-

per gas rispondente alle caratteristiche indicate nelle nor­me UNI-CIG 7140. Il diametro interno del tubo da utilizza­re deve essere:

• la presa o l’interruttore omnipolare siano facilmente

- 8mm per alimentazione con gas liquido;

- 13mm per alimentazione con gas metano.

In particolare, per la messa in opera di tali tubi flessibili,

N.B: non utilizzare riduzioni, adattatori o derivatori in quan­to essi potrebbero provocare riscaldamenti o bruciature.

debbono essere rispettate le seguenti prescrizioni:

• Non deve essere in nessun punto del suo percorso a
contatto con parti che siano a temperature maggiori di
50°C;

• Abbia una lunghezza inferiore a 1500 mm;

• Non sia soggetto ad alcun sforzo di trazione e di tor­sione, inoltre non deve presentare curve eccessiva-

Adattamento del piano ai diversi tipi di gas

Per adattare la cucina ad un tipo di gas div erso da quello
per il quale essa è predisposta (indicato sulla etichetta
fissata al coperchio), occorre effettuare le seguenti ope­razioni:
a) Sostituire il portagomma già montato con quello con-

mente strette o strozzature;

• Non venga a contatto con corpi taglienti, spigoli vivi e
con parti mobili o schiacciato;

• Deve essere f acilmente ispezionabile lungo tutto il per­corso allo scopo di poter controllare il suo stato di con­servazione;

Assicurarsi che il tubo sia ben calzato alle sue due estre-

Attenzione:Il portagomma per gas liquido porta
stampigliato il numero 8, quello per gas metano il numero

13. A vvalersi com unque di una guarnizione di tenuta nuo­va.
b) Sostituzione degli ugelli dei bruciatori del piano:

• togliere le griglie e sfilare i bruciatori dalle loro sedi;

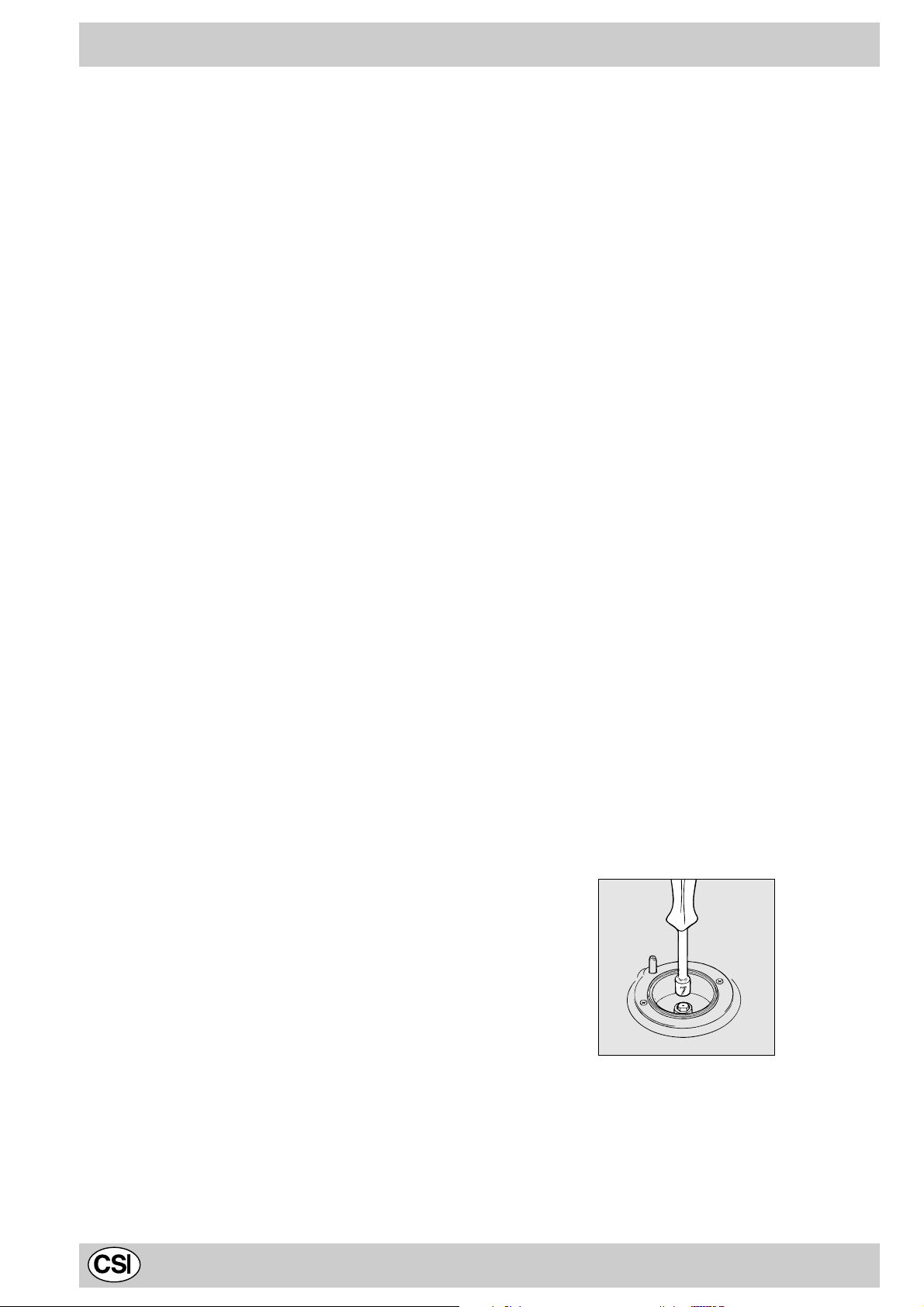

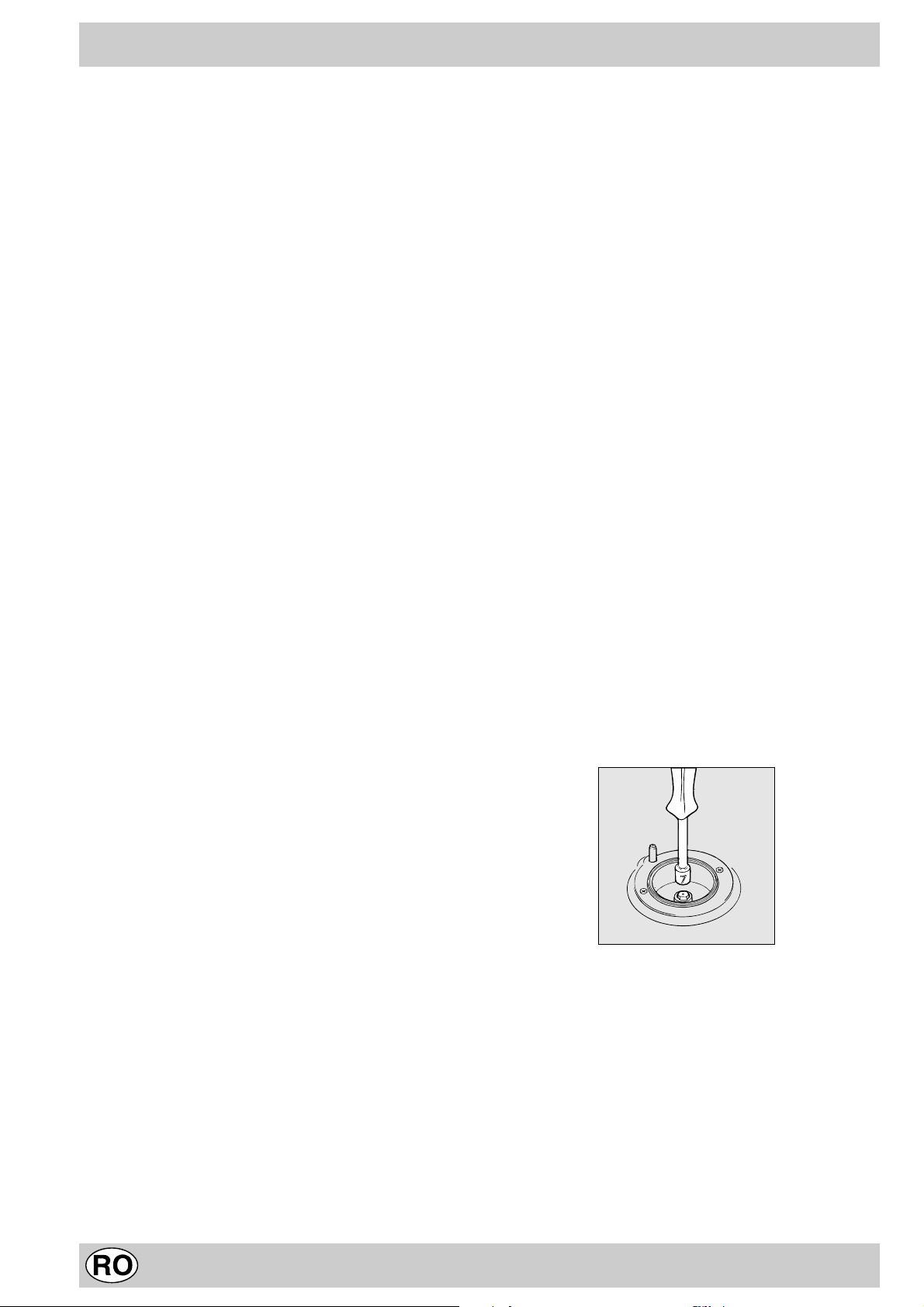

• svitare gli ugelli, servendosi di una chiave a tubo da 7

e Norme Nazionali in vigore

. La messa in opera

sopportare il carico dell’apparecchiatura (vedi targhetta
caratteristiche);

gamento a terra secondo le norme e le disposizioni di
legge;

raggiungibili con il piano installato.

tenuto nella confezione “accessori della cucina”.

5

mm, e sostituirli con quelli adatti al nuovo tipo di gas

V

(vedi tabella 1 “Caratteristiche dei bruciatori ed ugelli”).

• rimettere in posizione tutti i componenti seguendo le
operazioni inverse rispetto alla sequenza di cui sopr a.

c) Regolazione minimi dei bruciatori del piano:

•

portare il rubinetto sulla posizione di minimo;

• togliere la manopola ed agire sulla vite di regolazione
posta all’interno o di fianco all’astina del rubinetto fino
ad ottenere una piccola fiamma regolare.
N.B.: nel caso dei gas liquidi, la vite di regolazione
dovrà essere avvitata a f ondo.

• verificare poi che ruotando rapidamente il rubinetto
dalla posizione di massimo a quella di minimo, non si
abbiano spegnimenti del bruciatore.

d) Regolazione aria primaria dei bruciatori del piano:
I bruciatori non necessitano di alcuna regolazione del­l’aria primaria.

Adattamento del forno gas ai diversi tipi di gas

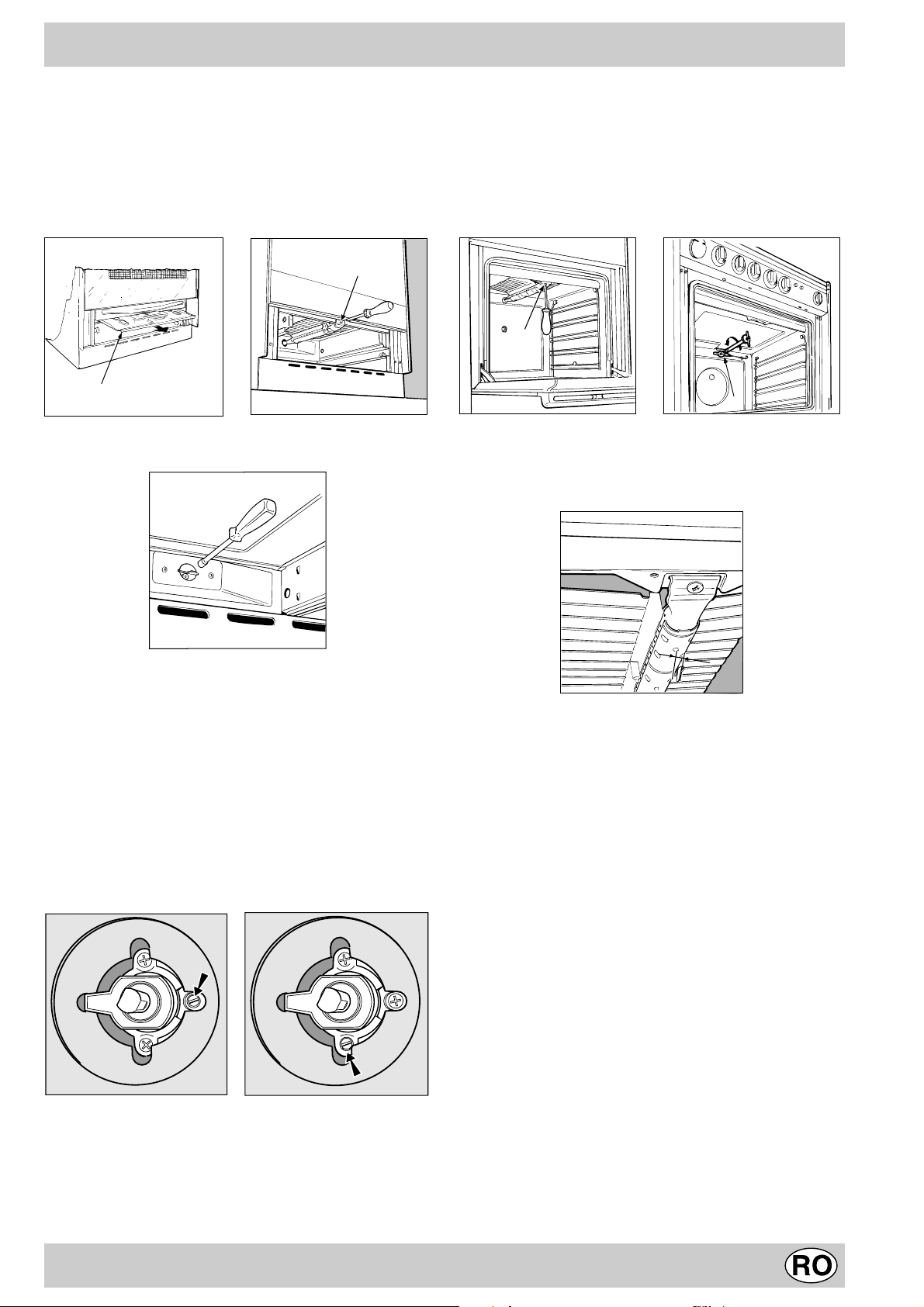

a) Sostituzione dell’ugello del bruciatore del forno:

• togliere il cassetto scaldavivande;

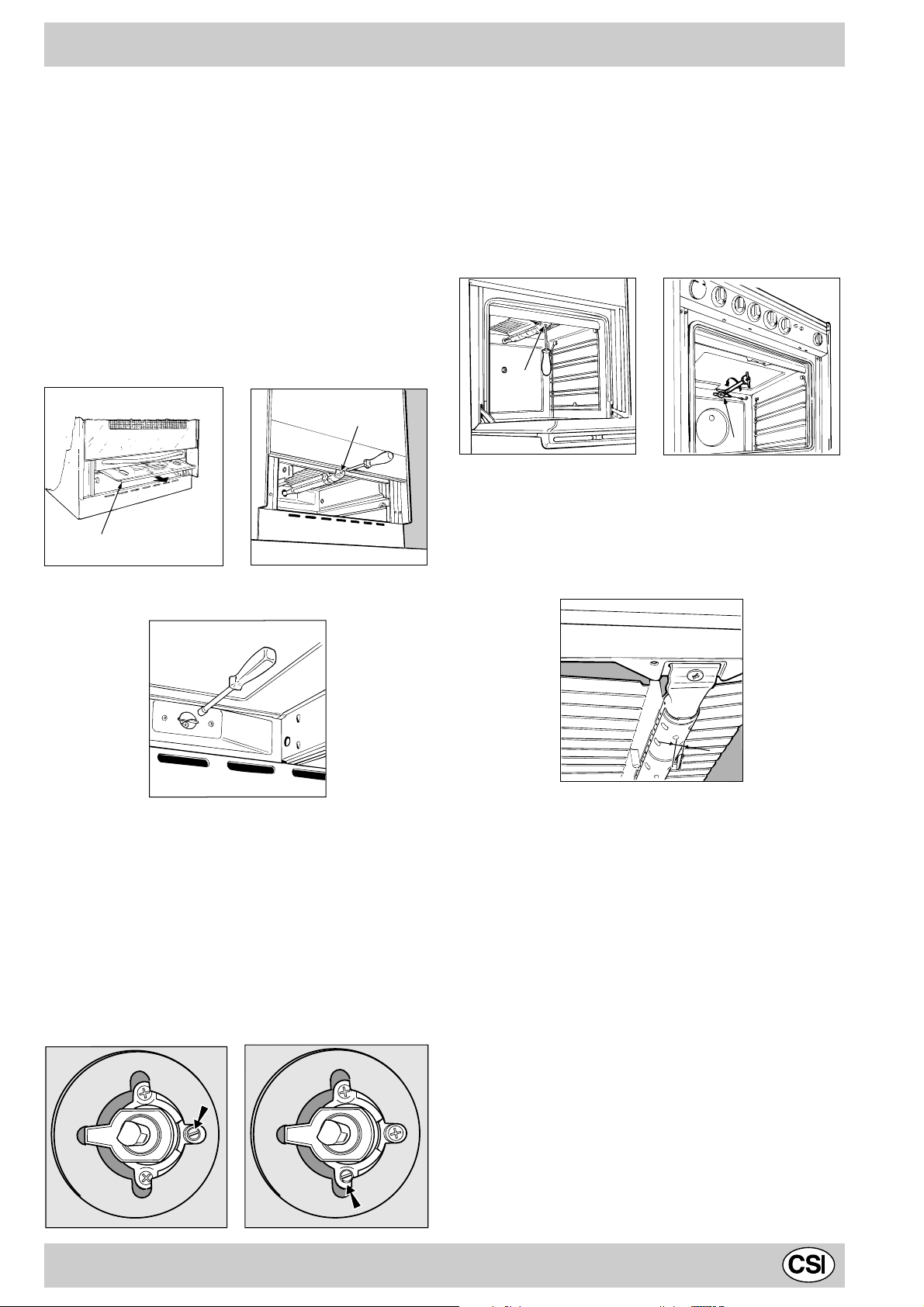

• sfilare la protezione scorrevole “ A” (Fig.C);

• rimuovere il bruciatore del forno dopo aver tolto la vite
“V” (v edi Fig. D); L’ operazione viene facilitata toglien­do la porta del forno.

• svitare l’ugello del bruciatore forno servendosi dell’ap­posita chiave a tubo per ugelli (vedi Fig. E), o meglio
ancora di una chiave a tubo di 7 mm e sostituirlo con
quello adatto al nuovo tipo di gas (v edi tabella 1).

b) Regolazione del minimo del bruciatore forno gas

termostatato (vedi figura):

• accendere il bruciatore come descritto al paragrafo “la
manopola del forno” del libretto d’uso;

• portare la manopola sulla posizione di Min dopo aver
lasciato la stessa per 10 minuti circa in posizione Max;

• togliere la manopola;

• agire sulla vite di regolazione posta all’esterno
dell’astina del termostato fino ad ottenere una
piccola fiamma regolare;
N.B.: nel caso dei gas liquidi, la vite di regolazione
dovrà essere avvitata a fondo.

• verificare poi che ruotando rapidamente la manopola
dalla posizione Max alla posizione di Min o con rapide
aperture e chiusure della porta del forno non si abbia­no spegnimenti del bruciatore.

Adattamento del grill gas ai diversi tipi di gas

Sostituzione dell’ugello del bruciatore del grill:

• rimuovere il bruciatore del grill dopo aver tolto la vite
“V” (vedi Fig. F);

• svitare l’ugello del bruciatore grill servendosi dell’ap­posita chiave a tubo per ugelli (vedi Fig. G), o meglio
ancora di una chiave a tubo di 7 mm e sostituirlo con
quello adatto al nuovo tipo di gas (vedi tabella 1).

V

I

Fig. F Fig. G

A

Attenzione: rimontando il bruciatore del grill verificare che
la distanza tra la termocoppia di sicurezza (se presente)
e il bruciatore sia di 4 mm.

Fig. C Fig. D

4

m

m

Fig.E

6

Porre particolare attenzione ai cavi delle candele ed
ai tubi delle termocoppie.
Attenzione

Al termine dell’operazione sostituire la vecchia etichetta
di taratura con quella corrispondente al nuovo gas di uti­lizzo, reperibile presso i nostri Centri Assistenza Tecnica.

Nota

Qualora la pressione del gas utilizzato sia diversa (o va­riabile) da quella prevista, è necessario installare, sulla
tubazione d’ingresso un appropriato regolatore di pres­sione (secondo UNI-CIG 7430 “regolatori per gas
canalizzati”).

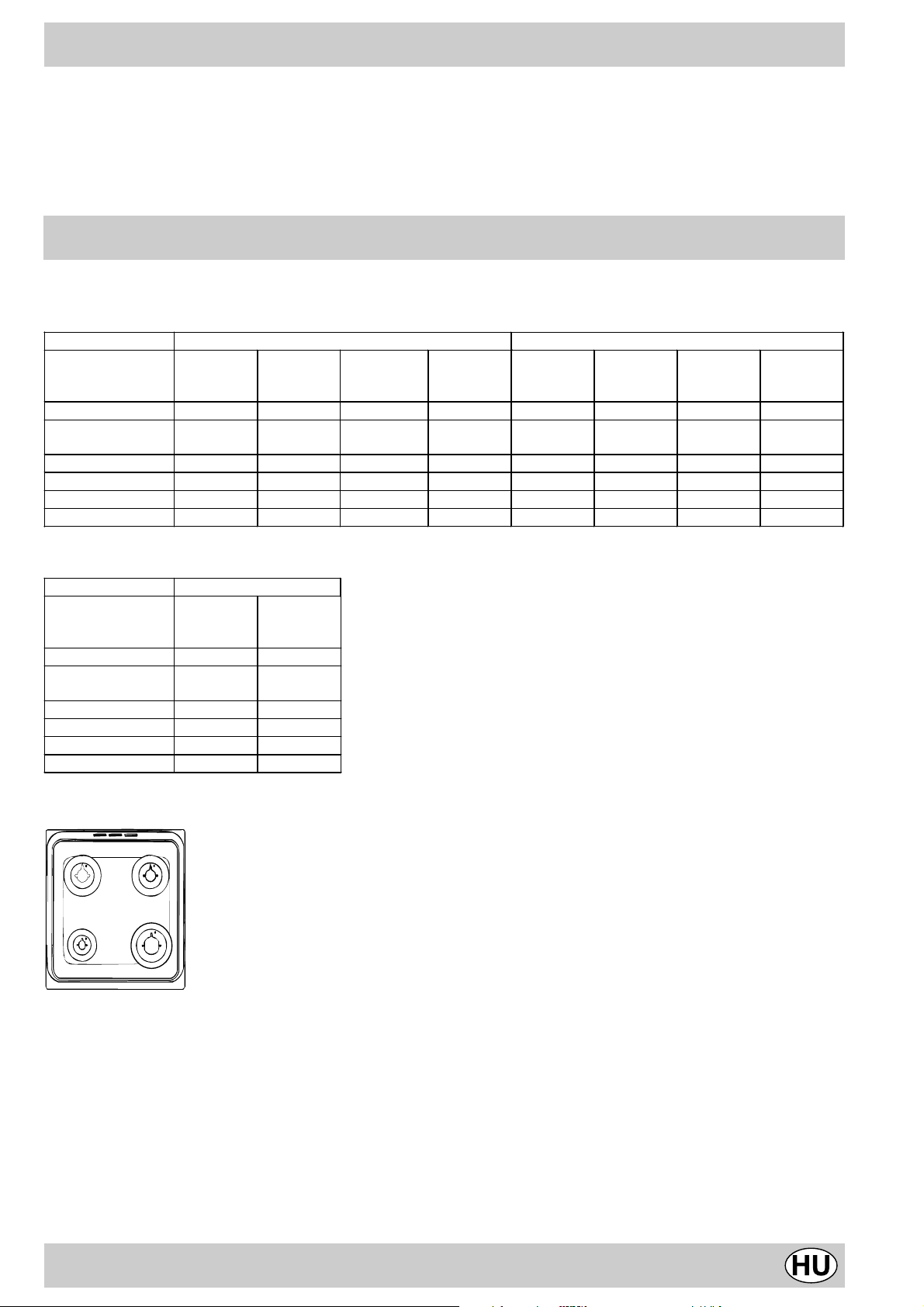

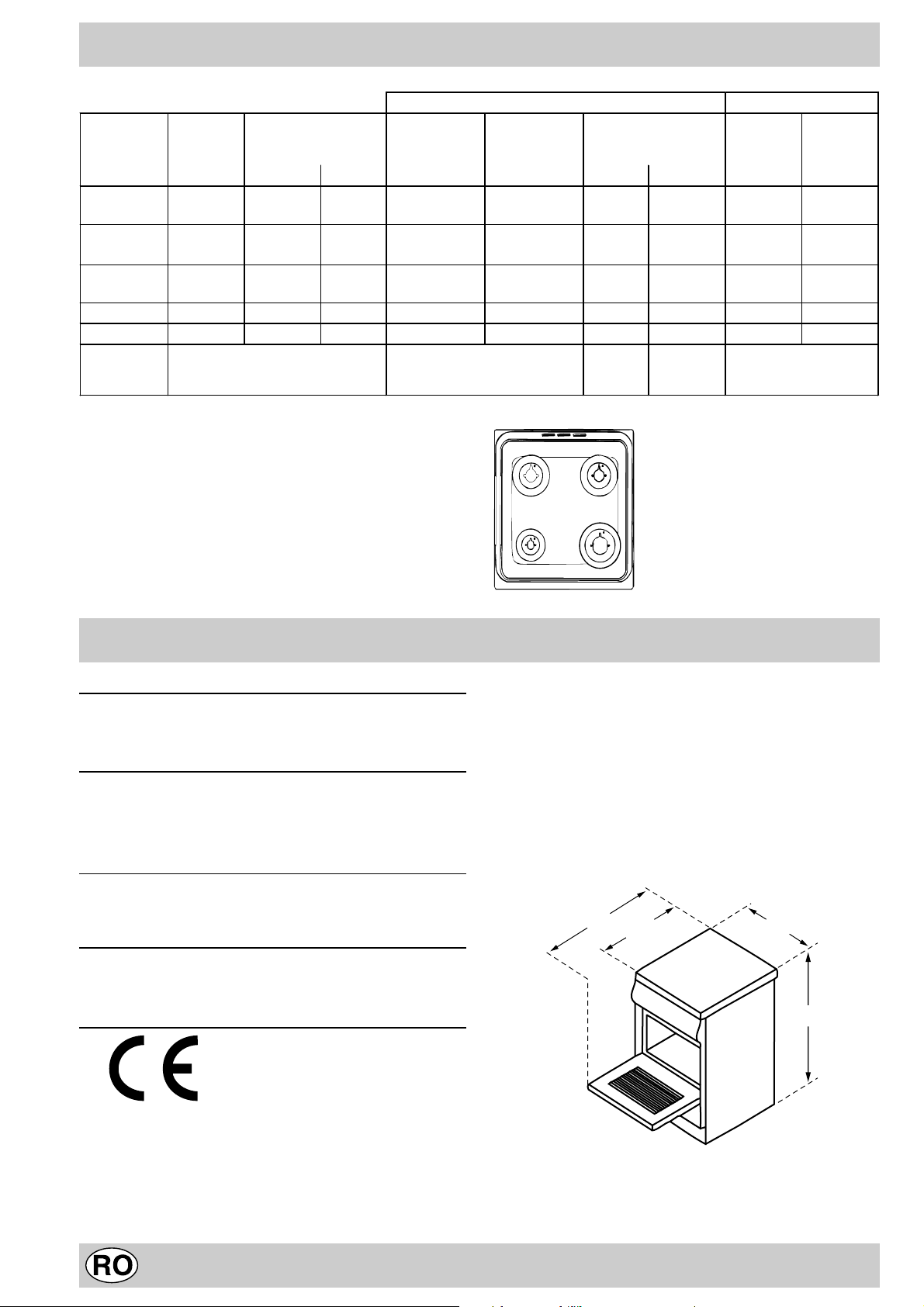

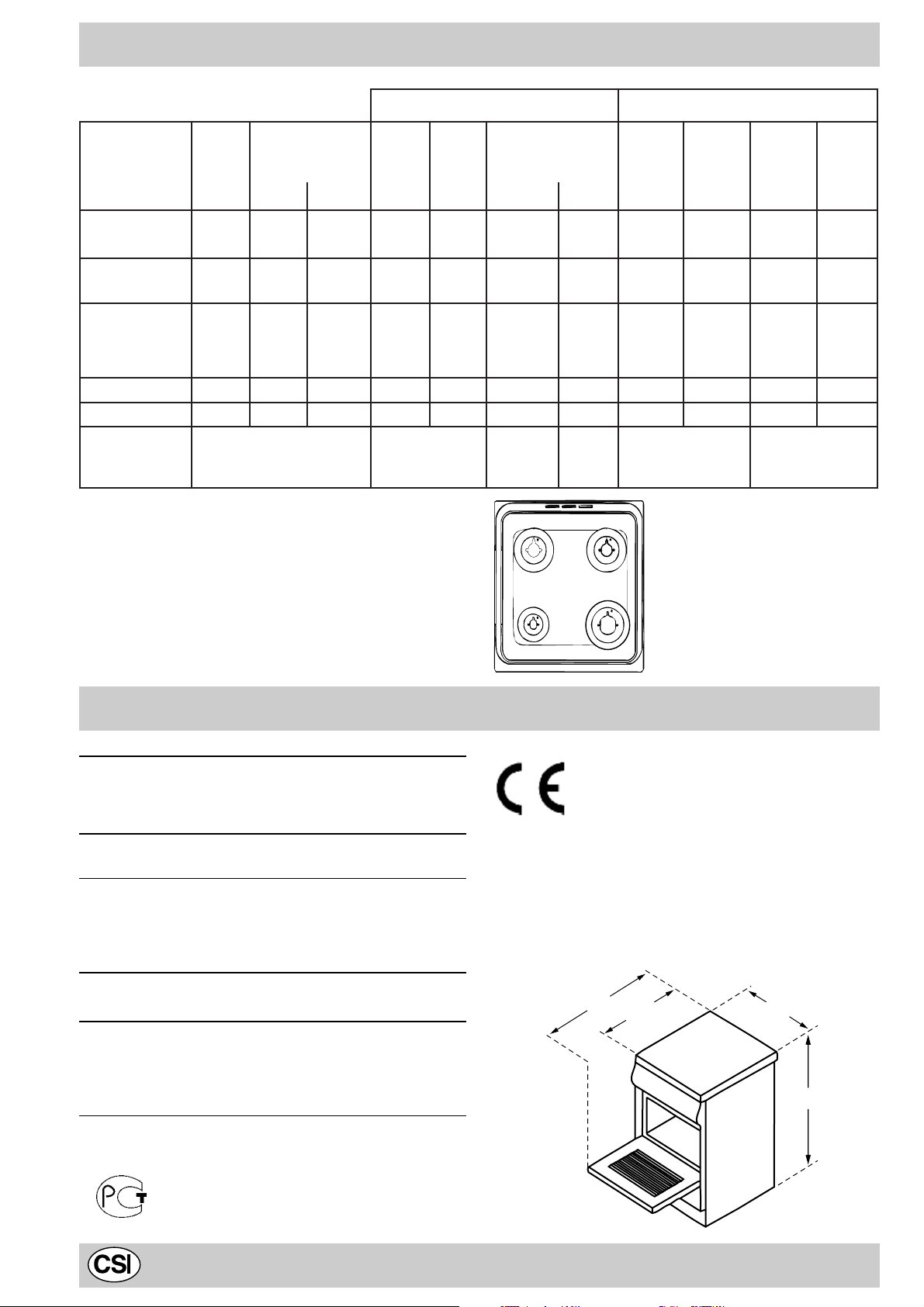

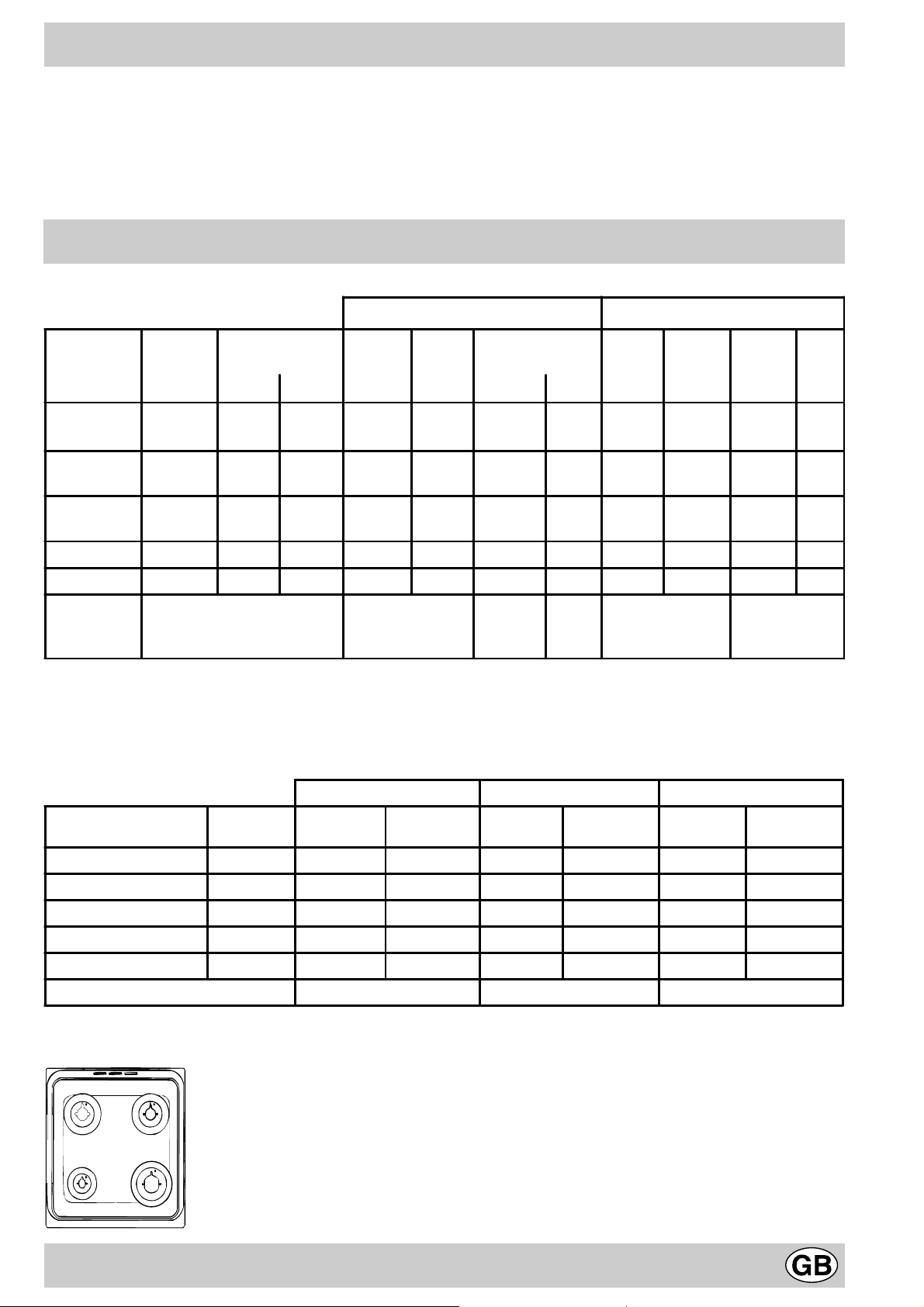

Caratteristiche dei bruciatori ed ugelli

Tabella 1 Gas Liquido Gas Naturale

Bruciatore Diametro

(mm)

Potenza termica

kW (p.c.s.*)

By-Pass

1/100

ugello

1/100

portata*

g/h

ugello

1/100

portata*

Nomin. Ridot. (mm) ( mm) *** ** (mm)

Rapido
(Grande)(R)

Semi Rapido
(Medio)(S)

Ausiliario

(Piccolo)(A)

100 3.00 0.7 41 86 218 214 116 286

75 1.90 0.4 30 70 138 136 106 181

55 1.00 0.4 30 50 73 71 79 95

Forno - 3.10 1.0 46 85 225 221 132 295
Grill - 2.50 - - 80 182 179 122 227

Pressioni di
alimentazione

Nominale (mbar)

Minima (mbar)

Massima (mbar)

28-30

20
35

37
25
45

20
17
25

* At 15°C and 1013 mbar- dry gas
** Propano P.C.S. = 50,37 MJ/Kg
*** Butano P.C.S. = 49,47 MJ/Kg

Naturale P.C.S . = 37,78 MJ/m

3

l/h

S

A

K 342 G/R
K 342 GB/R
K 342 GS/R
K 343 GS/R

S

R

7

Caratteristiche T ecniche

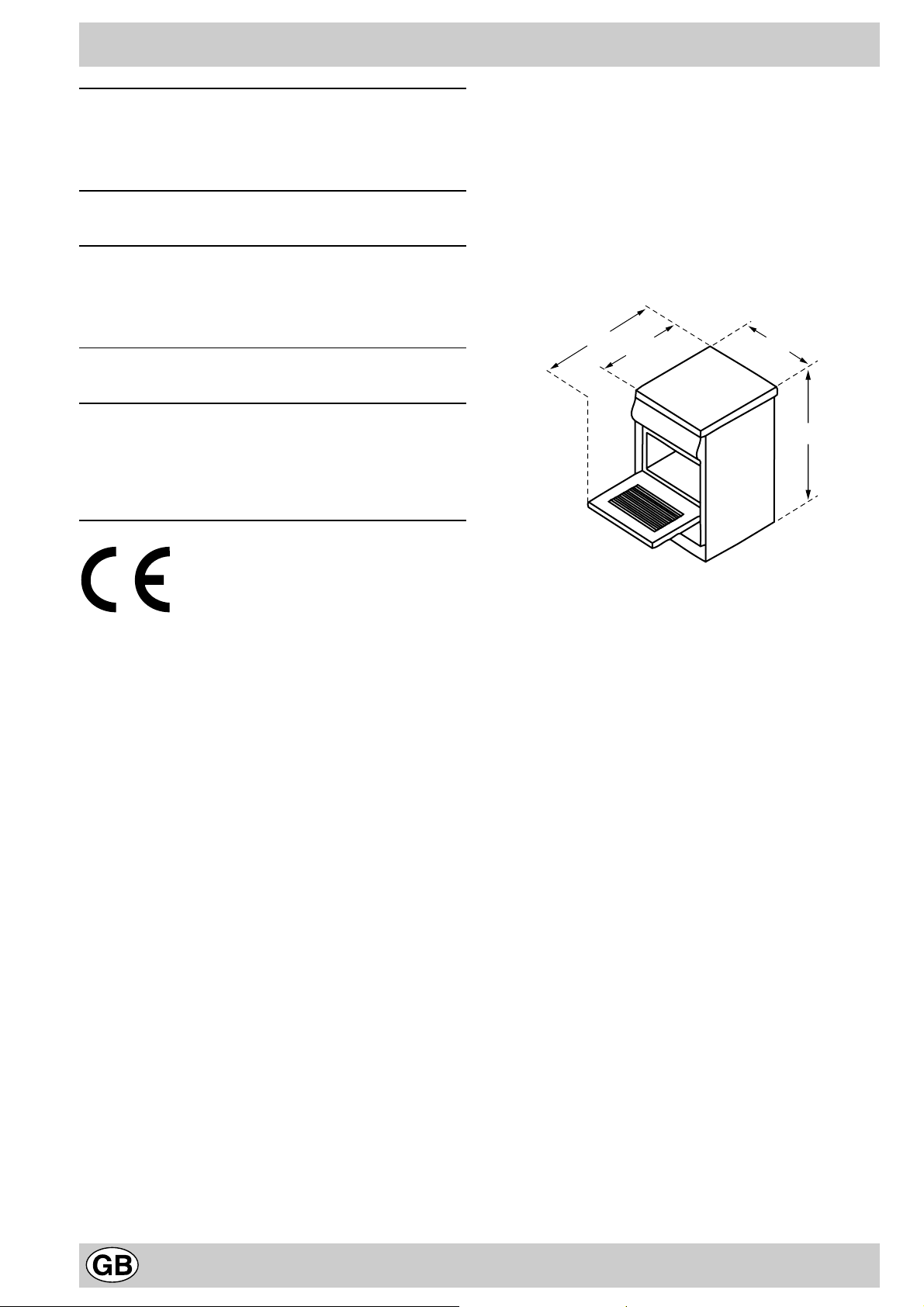

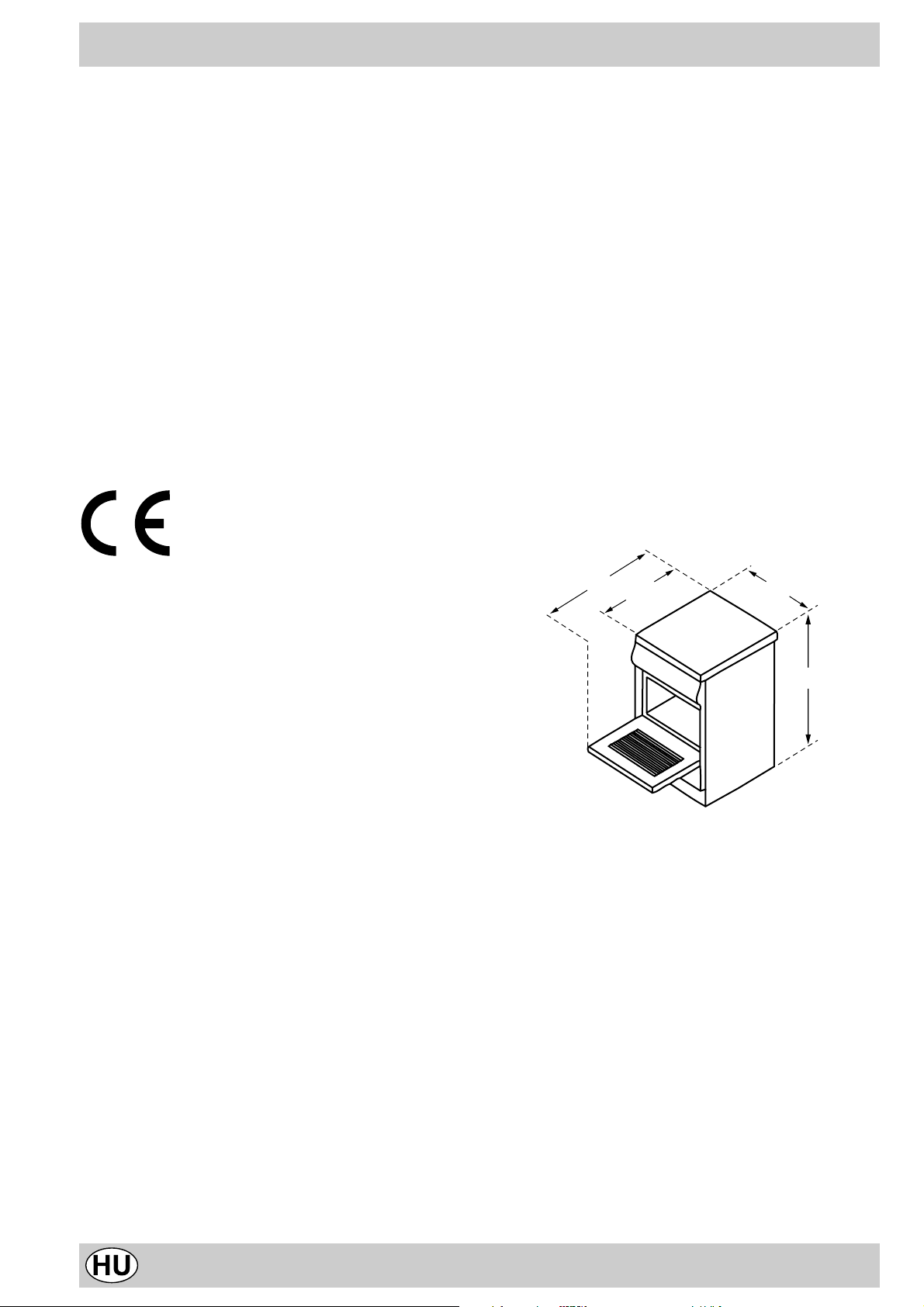

Dimensioni utili del forno:

larghezza cm 39

profondità cm 44

altezza cm 34

Volume utile del forno:

Dimensioni utili del cassetto scaldavivande:

larghezza cm 42

profondità cm 44

altezza cm 17

litri 58

Questa apparecchiatura è conforme alle seguenti
Direttive Comunitarie:

- 73/23/CEE del 19/02/73 (Bassa T ensione) e successi­ve modificazioni;

- 89/336/CEE del 03/05/89 (Compatibilità Elettromagne­tica) e successive modificazioni;

- 90/396/CEE del 29/06/90 (Gas) e successive
modificazioni;

- 93/68/CEE del 22/07/93 e successive modificazioni.

Tensione e frequenza di alimentazione:

vedi targhetta caratteristiche

Bruciatori:

adattabili a tutti i tipi di gas indicati nella targhetta

caratteristica situata all’interno della ribaltina oppure,

una volta aperto il cassetto scaldavivande, sulla parete

interna sinistra.

104

60

50

85/90

8

P

L

O

MN

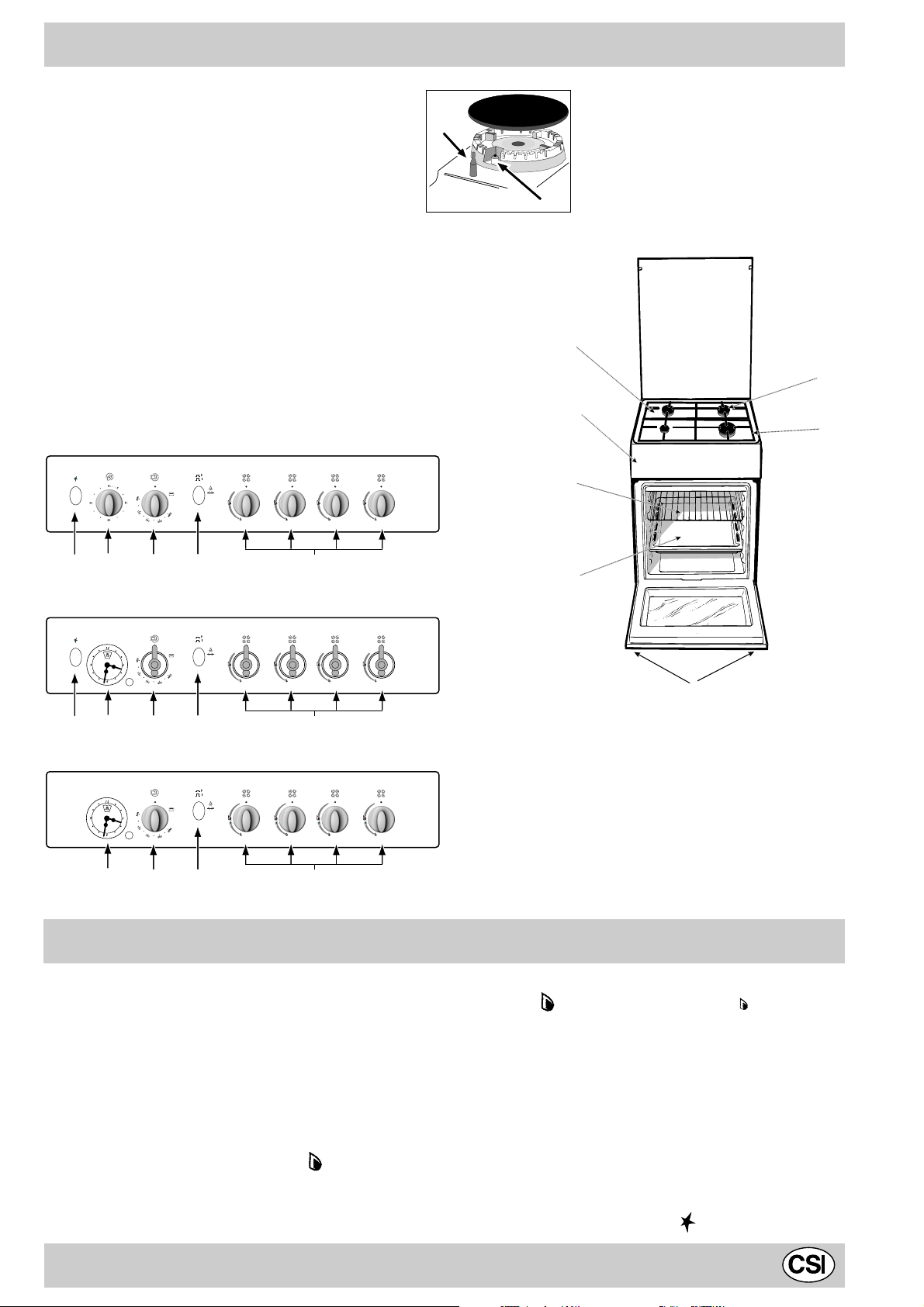

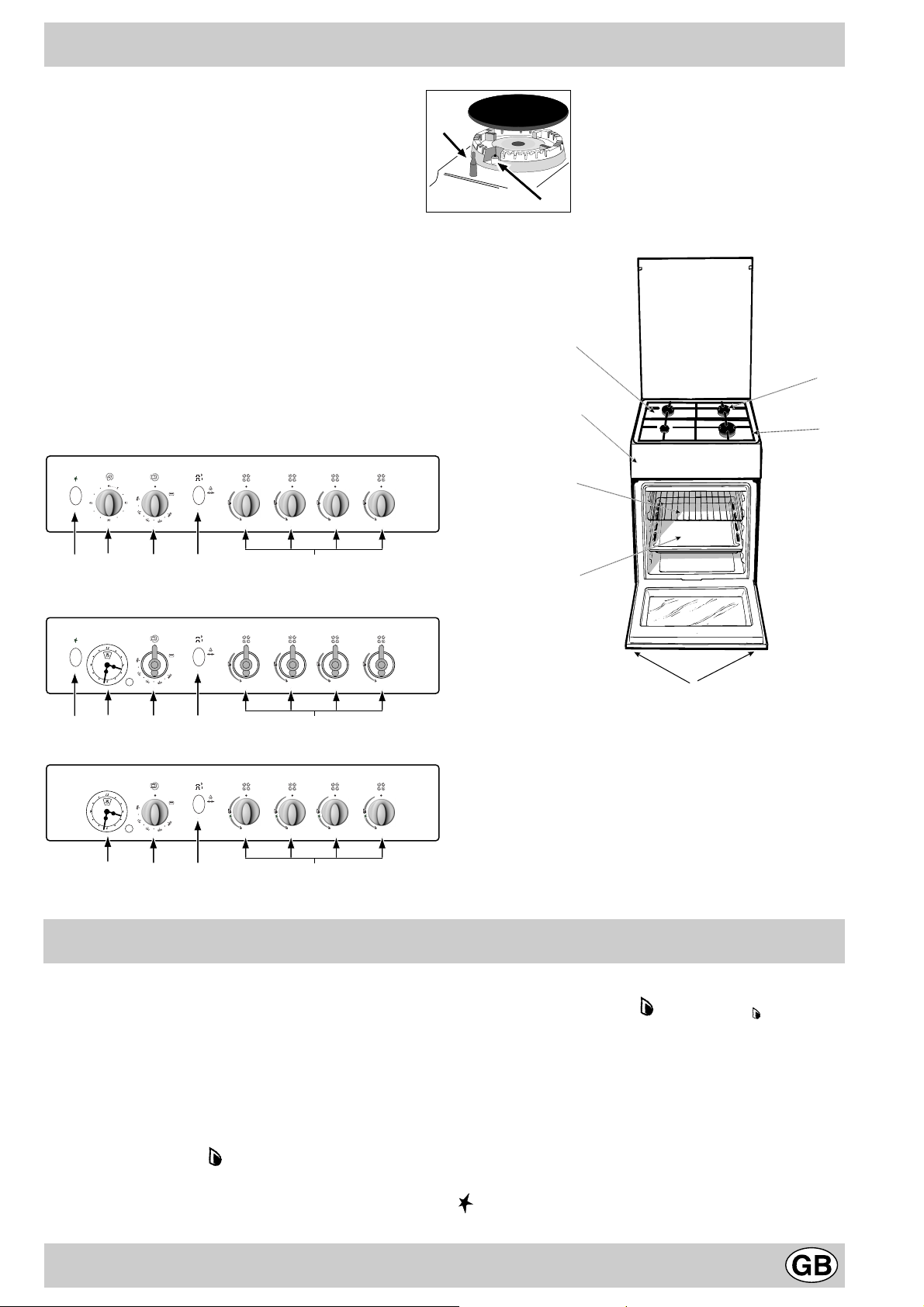

La cucina con forno gas

C

H

A

B

E

D

K

Q

L

Q

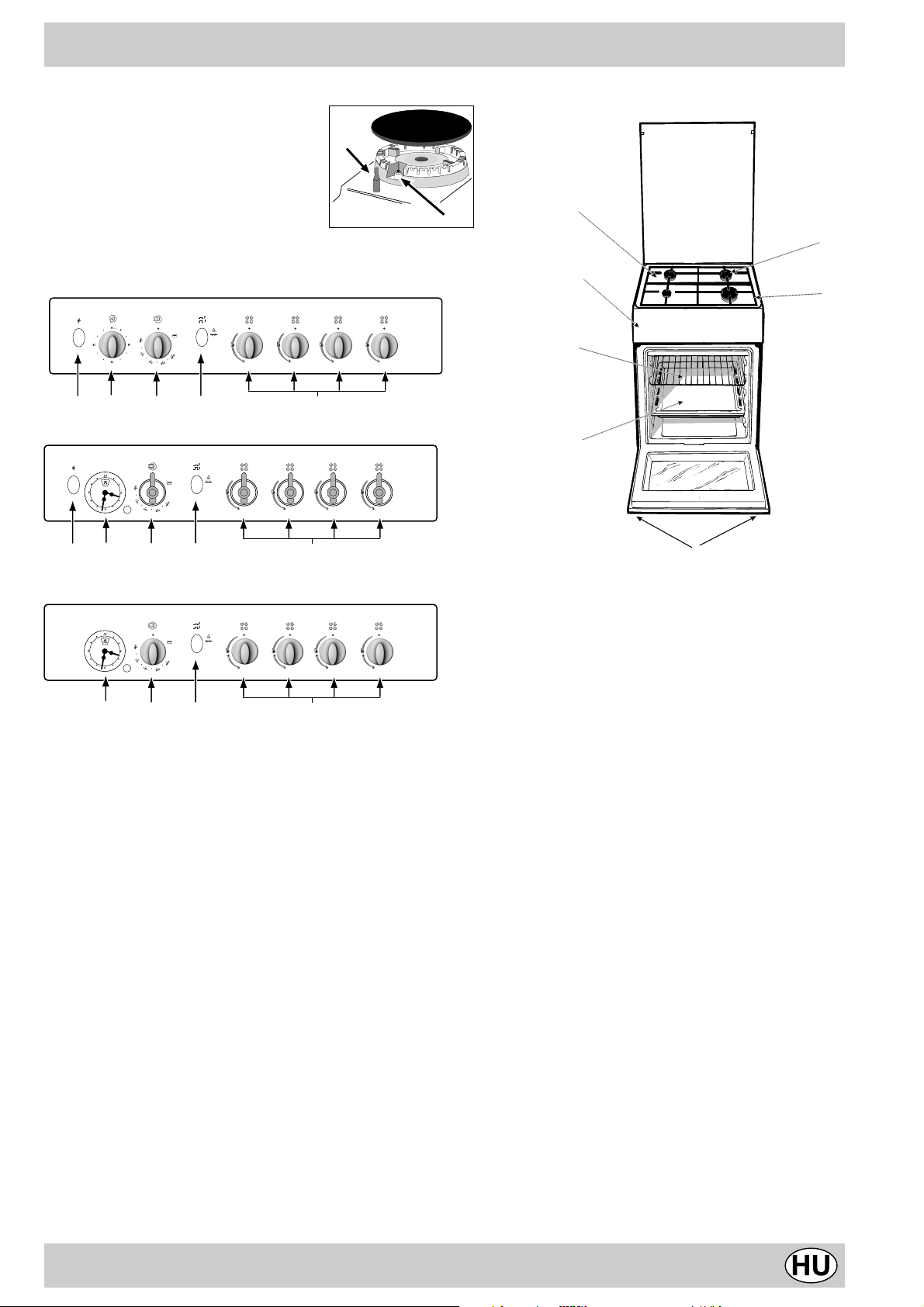

A Piano di contenimento eventuali trabocchi
B Bruciatore a gas
C Dispositivo di sicurezza (presente solo su alcuni

modelli)

D Griglia del piano di lavoro
E Cruscotto
F Piedini regolabili
G Leccarda o piatto di cottura
H Dispositivo di accensione istantanea elettronica

(presente solo su alcuni modelli)

O

MN

O

MN

G

F

K Griglia ripiano del forno
L Accensione elettronica dei bruciatori del piano

(presente solo su alcuni modelli)

M Manopola del forno e del grill
N Manopole di comando dei bruciatori a gas del piano

di cottura

O Pulsante per accensione della luce forno e girarrosto

(presente solo su alcuni modelli)

P Manopola del contaminuti (presente solo su alcuni

modelli)

Q Orologio con contaminuti Rustico (presente solo su

alcuni modelli)

9

Le diverse funzioni presenti nella cucina

F

La selezione delle varie funzioni presenti nella cucina avvie­ne agendo sui dispositivi ed organi di comando posti sul
cruscotto della stessa.

Le manopole di comando dei bruciatori a gas del
piano di cottura (N)

In corrispondenza di ciascuna delle manopole è indicata,

con un cerchietto pieno •, la posizione del bruciatore a gas

da essa comandato. P er accendere uno dei bruciatori, avvi­cinare allo stesso una fiamma o un accenditore.
Premere a fondo e ruotare la manopola corrispondente in

senso antiorario fino alla posizione di massimo .Ciascun
bruciatore può funzionare al massimo della sua potenza, al
minimo, o con potenze intermedie. In relazione a queste di­verse prestazioni, sulla manopola, oltre alla posizione di spen-

to, individuata dal simbolo • quando questo à posto in corri-

spondenza della tacca di riferimento, sono indicate le posi­zioni di massimo e di minimo .

Esse si ottengono facendo ruotare la manopola in senso
antiorario dalla posizione di spento.P er spegnere il bruciato­re occorre invece ruotare la manopola in senso orario fino

all’arresto (corrispondente di nuovo al simbolo • ).

Accensione elettronica dei bruciatori del piano

Alcuni modelli sono dotati di accensione istantanea elettro­nica dei bruciatori a gas del piano di cottura: essi sono rico­noscibili per la presenza del dispositivo di accensione (vedi
dettaglio H). Questo dispositiv o entra in funzione esercitan­do una leggera pressione sul pulsante “L” identificato dal sim-

Attenzione: prima di utilizzare il forno per la prima volta,
accendetelo, con il termostato al massimo, per circa mez­z’ora con la porta aperta ed aerare il locale. L’odore che tal­volta si avv erte durante questa operazione è dovuto all’eva­porazione delle sostanze usate per proteggere il forno du­rante l’intervallo di tempo che intercorre tra la produzione e
l’installazione del prodotto.

Attenzione: Utilizzare il primo ripiano dal basso solamente
nel caso di cotture con girarrosto (ove presente). P er le altre
cotture non utilizzate mai il primo ripiano dal basso e non
appoggiate mai oggetti sul fondo del fo rno mentre state cuo­cendo perchè potreste causare danni allo smalto. Ponete
sempre i Vostri recipienti di cottura (pirofile, pellicole di allu­minio, ecc. ecc.) sulla griglia in dotazione con l’apparecchio
appositamente inserita nelle guide del forno.

La manopola del forno e del grill (M)
E’ il dispositivo che permette di selezionare le diverse fun­zioni del forno e di scegliere la temperatura di cottura più
idonea ai cibi da cuocere fra quelle indicate sulla manopola
stessa (comprese fra Min e Max).
Per accendere il bruciatore forno , a vvicinare al f oro “F ” una
fiamma o un accenditore, contemporaneamente premere a
fondo e ruotare la manopola forno in senso antiorario fino
alla posizione Max.

bolo . Per accendere il bruciatore prescelto è perciò suffi­ciente premere il pulsante “L” e contempor aneamente pre­mere a fondo e ruotare in senso antiorario la manopola cor­rispondente fino all’avvenuta accensione. Per un’accensio-

ne immediata è consigliabile prima premere il pulsante
poi ruotare la manopola.

Alcuni modelli sono dotati di accensione integrata all’interno
della manopola, in questo caso è presente la candela di ac-

censione “H” ma non il pulsante “L” (il simbolo si trov a in
prossimità di ciascuna manopola).
Per accendere il bruciatore prescelto è sufficiente prima pre­mere a fondo la manopola corrispondente, poi ruotarla in

senso antiorario fino alla posizione di massima potenza ,
tenendola premuta fino alla avve nuta accensione.

Avvertenza: nel caso di una estinzione accidentale del­le fiamme del bruciatore, chiudere la manopola di co­mando e non ritentare l’accensione se non dopo alme­no 1 minuto.

Modelli con dispositivo di sicurezza contr o fughe di
gas per i bruciatori del piano (presente solo su alcuni

modelli)
Potete identificare questi modelli per la presenza del dispo­sitivo (V edi dettaglio C).
Importante: dato che i bruciatori del piano sono dotati di
dispositivo di sicurezza, dopo l’accensione del bruciatore, è

necessario mantenere premuta la manopola per circa 6
secondi in modo da consentire il passaggio del gas finché

non si scalda la termocoppia di sicurezza.

Dato che la cucina è dotata di dispositivo di sicurezza è
necessario mantenere premuta la manopola per circa 6
secondi in modo da consentire il passaggio del gas.

La selezione della temperatura di cottura si ottiene facendo
corrispondere l’indicazione del valore desiderato con il riferi­mento posto sul cruscotto; la gamma completa delle tempe­rature ottenibili è riportata qui sotto.

Min • 150 • 180 • 220 Max

140 145 160 200 250

La temperatura impostata viene automaticamente raggiun­ta e mantenuta costante dall’organo di controllo (il termosta­to) comandato dalla manopola.
Premendo a fondo e ruotando la manopola “M” fino alla po-

sizione si mette in funzione il grill a raggi infrarossi,
che permette la doratura dei cibi oltre ad essere consigliato

per la cottura di arrosti (braciole, salsicce, roast-beef).

Dato che la cucina è dotata di dispositivo di sicurezza è
necessario mantenere premuta la manopola per circa 6
secondi in modo da consentire il passaggio del gas.
Avvertenza importante: nel caso di una estinzione acci-

dentale delle fiamme dei bruciatori del forno, chiudere la
manopola di comando del bruciatore e non riaccendere il
bruciatore prima di un minuto.

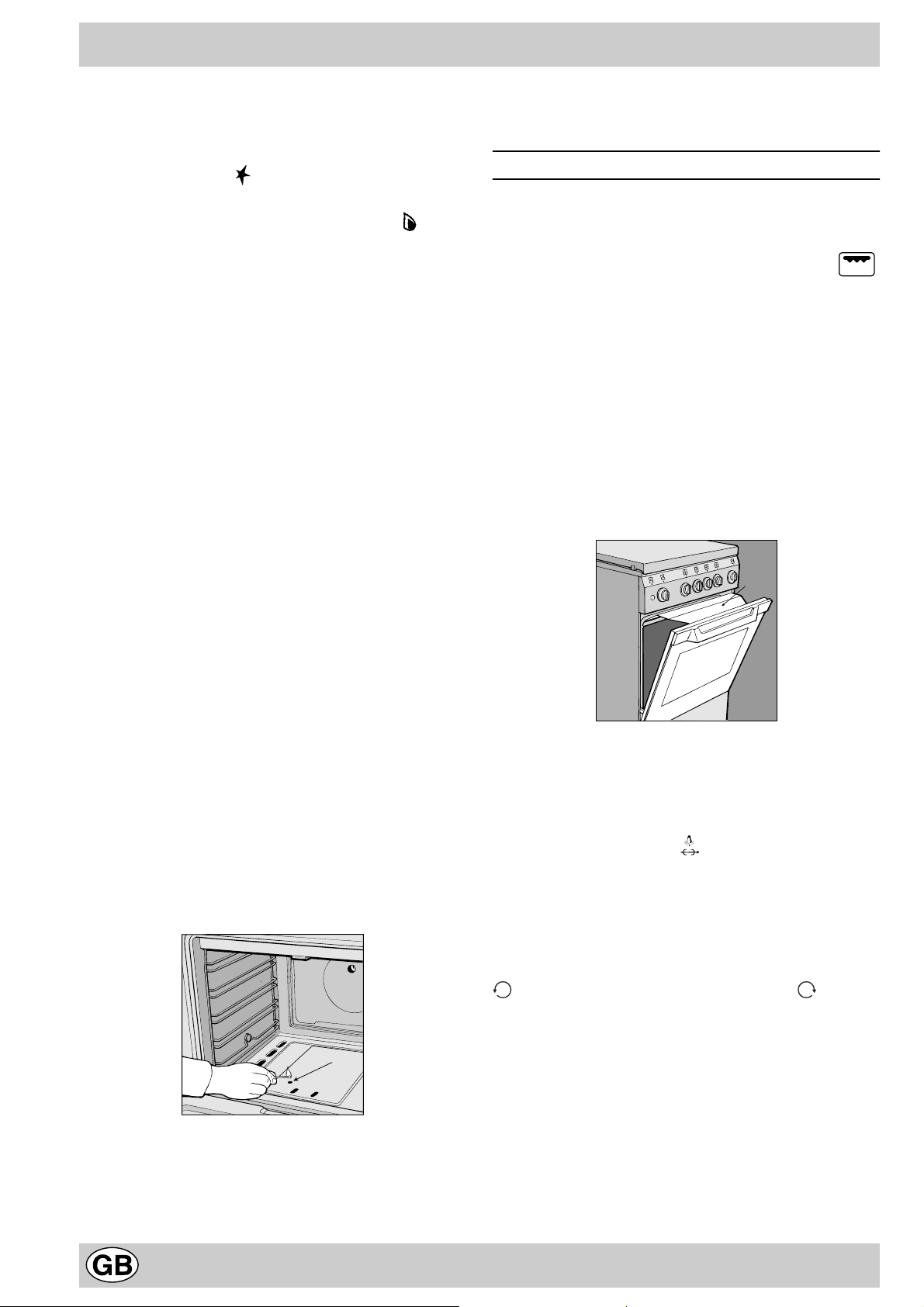

Importante: quando si utilizza il grill è necessario lasciare

10

la porta del forno semiaperta posizionando fra porta e cru­scotto il deflettore “D” che impedisce il surriscaldamento delle
manopole della cucina.

D

Il girarrosto (presente solo su alcuni modelli)
Per azionare il girarrosto procedere nel modo seguente:

a) posizionare la leccarda al 1° ripiano;
b) inserire l'apposito sostegno del girarrosto al 4° ripiano e

posizionare lo spiedo inserendolo, attraverso l'apposito
foro , nel girarrosto posizionato nel retro del f orno;

c) azionare il girarrosto premendo il pulsante "O".

Il pulsante per l’accensione della luce del forno (O)

E’ quello individuato dal simbolo e consente con l’accen­sione della lampada all’interno del forno, di seguire l’anda-

mento della cottura senza aprire la porta.
Il contaminuti (presente solo su alcuni modelli)

Per utilizzare il contaminuti occorre caricare la suoneria
ruotando la manopola "P"di un giro quasi completo in senso

orario ; quindi, tornando indietro , impostare il tempo

desiderato facendo coincidere con il riferimento fisso del
frontalino il numero corrispondente ai minuti prefissati.

Attenzione

Durante la cottura la porta del forno è calda, impedite che i
bambini vi si avvicinino.

Vano inf eriore (presente solo su alcuni modelli)
Sotto il forno è presente un vano che può essere utilizzato
per il deposito di accessori o casseruole. P er aprire lo spor­tello è necessario farlo ruotare verso il basso.
Attenzione: non utilizzare mai il vano per il deposito di ma­teriale infiammabile.

Consigli pratici per l’uso dei bruciatori

Al fine di ottenere il massimo rendimento è utile ricordare
quanto segue:

• utilizzare recipienti adeguati a ciascun bruciatore (vede­re tabella) alfine di evitare che le fiamme fuoriescano dal
fondo dei recipienti.

• utilizzare solamente recipienti a fondo piatto.

• al momento dell’ebollizione ruotare la manopola fino alla
posizione di minimo.

• utilizzare sempre recipienti con coperchio.

Brucia tore ø Dia me tro recipie nti (cm)

Rapido (R) 24 – 26
Semi Rapido (S) 16 – 20

Ausiliario (A) 10 – 14

Orologio con contaminuti Rustico

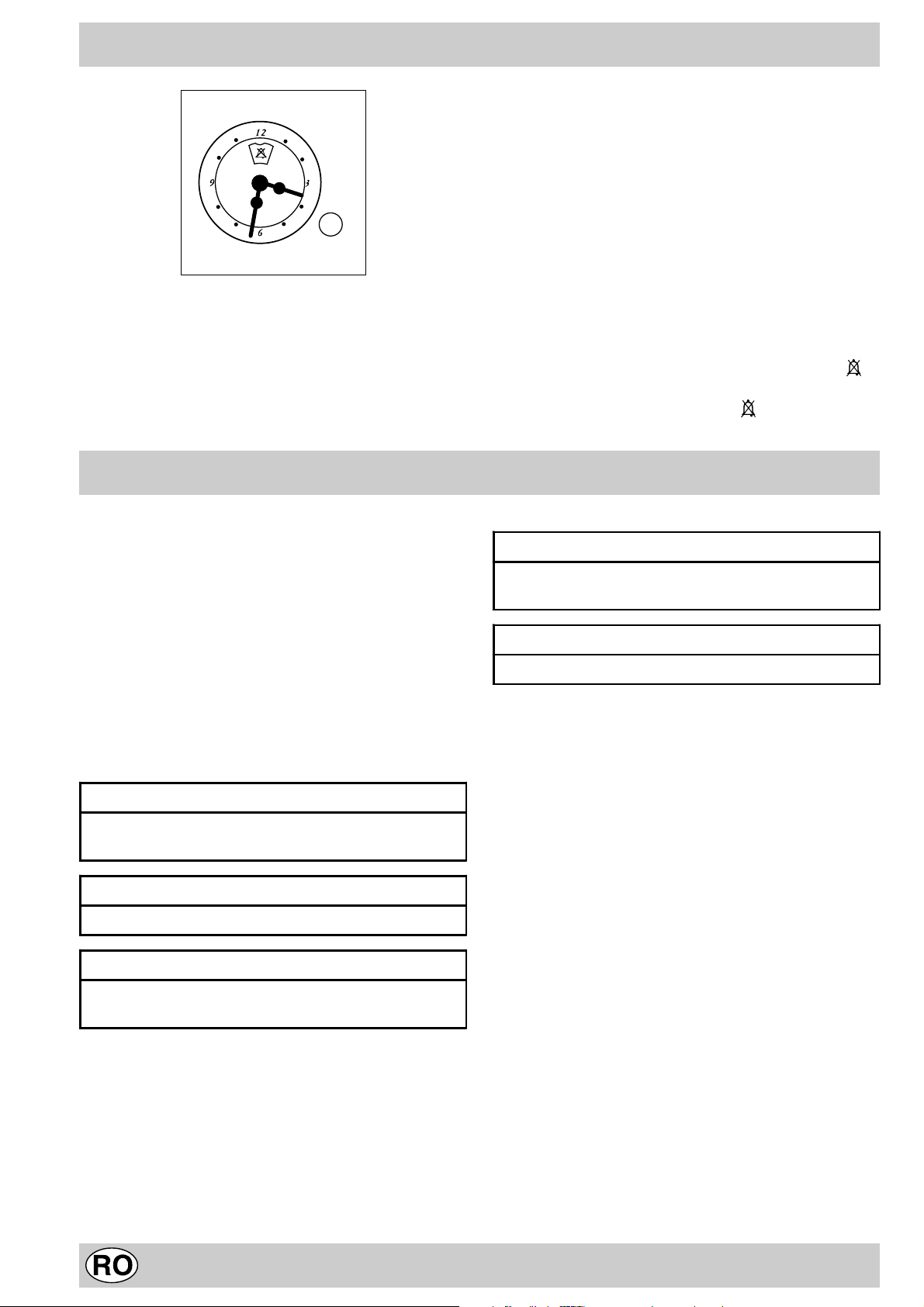

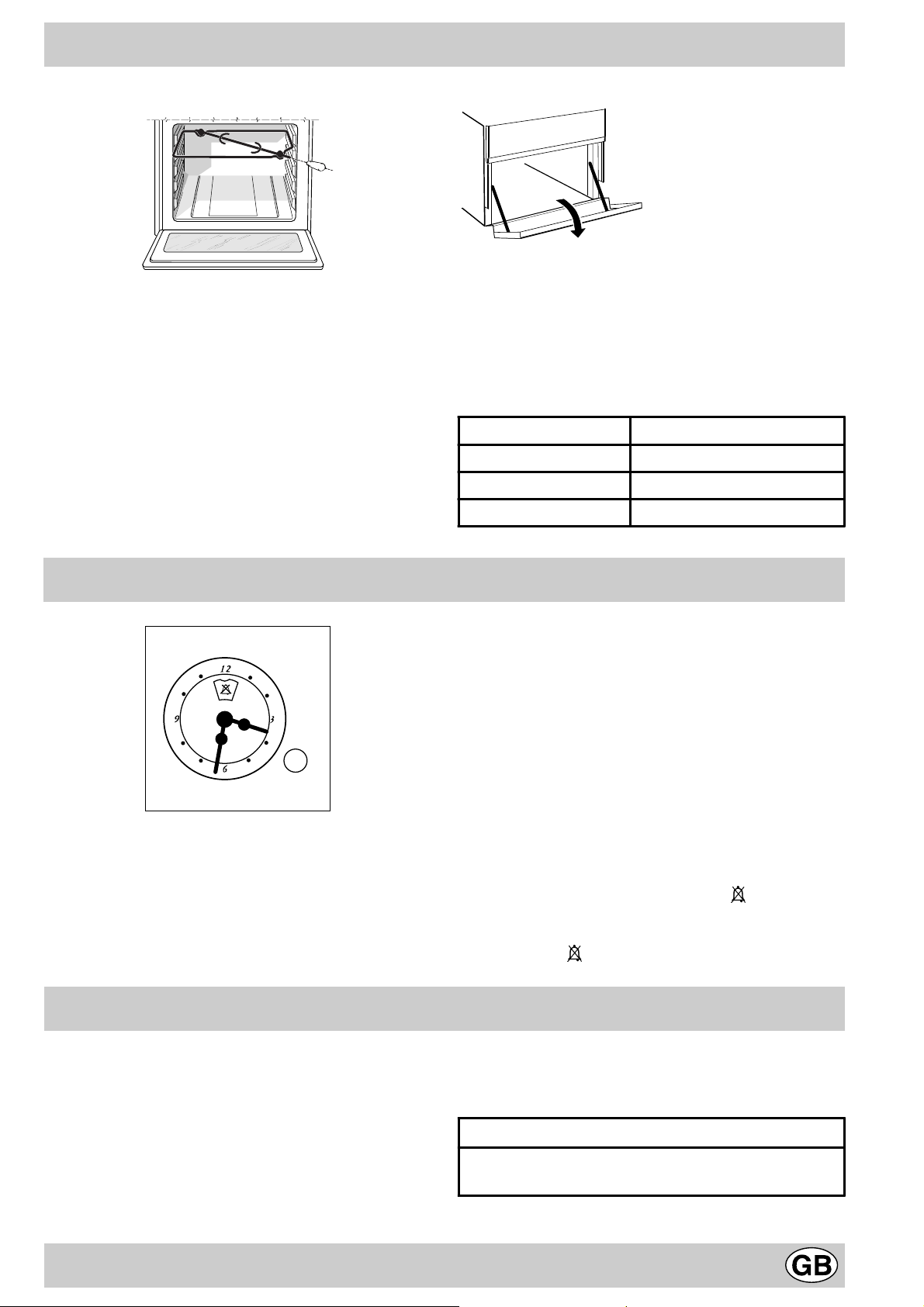

Come rimettere l’ora corrente

Il forno deve essere collegato elettricamente.
Tirare la manopola e ruotare in senso orario fino ad im­postare l’ora esatta.
N.B.: L’orologio funziona elettricamente, quindi in caso di
mancanza di corrente si fermerà per tutta la durata della
mancanza stessa. Dopodichè sarà necessario ripetere

l’operazione di impostazione dell’ora corrente.

Funzione contaminuti

Nel funzionamento contaminuti viene impostato un tem­po dal quale comincia un conto alla rovescia. Questa fun­zione non controlla l’accensione e lo spegnimento del for­no, emette solamente un allarme acustico a tempo sca­duto.

Come impostare il contaminuti

Ruotare la manopola fino a portare l’indice sul tempo de­siderato (scala interna), visibile attraverso la “finestrella”.
Il conteggio del tempo inizierà immediatamente.
Il suono si interromperà automaticamente dopo circa 2

minuti e il contaminuti si posizionerà sul simbolo (fun­zione orologio).
Per interrompere il suono, o per utilizzare la sola funzione

orologio portare l’indice sul simbolo

.

11

Consigli pratici per la cottura

Il forno mette a vostra disposizione una vasta gamma di
possibilità che consentono di cuocere ogni cibo nella ma­niera migliore. Con il tempo potrete sfruttare al meglio que­sto versatile apparecchio di cottura, pertanto le note ri­portate di seguito sono solamente delle indicazioni di mas­sima che potrete ampliare con la vostra esperienza per­sonale.

Cottura dei dolci

Nella cottura dei dolci infornate sempre a forno caldo, at­tendete la fine di preriscaldamento, (circa 10-15 minuti).
Le temperature sono normalmente nell’intorno di 160°C.
Non aprite la porta durante la cottura, per evitare un ab­bassamento del dolce. Gli impasti sbattuti non devono
essere troppo fluidi, per non prolungare troppo i tempi di
cottura. In generale:

Dolce troppo secco

La prossima volta impostate una temperatura di10°C
superiore e ri ducete il tempo di cot tura.

Dolce si abbassa

Usate meno liquido o abbassate la temperatura di 10°C.

Cottura del pesce e della carne

La carne deve pesare almeno 1 Kg. per evitare che si
asciughi troppo. Per le carni bianche, i volatili ed il pesce
utilizzate temperature basse (150°C-175°C). Per le carni
rosse che si vuole siano ben cotte all’esterno conservan­do all’interno il sugo, è bene iniziare con una temperatura
iniziale alta (200-220°C) per breve tempo, per poi dimi­nuirla successivamente. In generale, più grosso è l’arro­sto, più bassa dovrà essere la temperatura e più lungo il
tempo di cottura. Ponete la car ne da cuocere al centro
della griglia ed inserite sotto la griglia la leccarda per rac­cogliere i grassi. Inserite la griglia in modo che il cibo si
trovi al centro del forno. Se volete più calore da sotto, uti­lizzate i ripiani più bassi. Per ottenere arrosti saporiti
bardate la carne con lardo o pancetta e posizionatela in
modo che sia nella parte superiore.

Dolce scuro superiormente

Inseritelo ad al tezza inferior e, impostate una
temperatura più bassa e prolungate la cottura.

Buona cottura esterna, ma interno colloso

Usate meno liquido, riducete la temperatura, aumentate
il tempo di cottura.

Dolce non si stacca dallo stampo

Ungete bene lo stampo e cospargetelo anche con un
pò di farina oppure utilizzate carta forno.

12

Manutenzione ordinaria e pulizia della cucina

Prima di ogni operazione disinserire elettricamente
la cucina. Per una lunga durata della cucina è indispen-

sabile eseguire frequentemente una accurata pulizia ge­nerale, tenendo presente che:

• le parti smaltate e i pannelli autopulenti, se presenti,
vanno lavate con acqua tiepida senza usare polveri
abrasive e sostanze corrosiv e che potrebbero rovinar­le;

• l’interno del forno va pulito, con una certa frequenza,
quando è ancora tiepido usando acqua calda e deter­sivo, risciacquando ed asciugando poi accuratamen­te;

• gli spartifiamma vanno lavati frequentemente con ac­qua calda e detersivo avendo cura di eliminare le
incrostazioni.

• nelle cucine dotate di accensione automatica occorre
procedere frequentemente ad una accurata pulizia
della parte terminale dei dispositivi di accensione istan­tanea elettronica e verificare che i fori di uscita del gas
degli spartifiamma non siano ostruiti;

• l’acciaio inox può rimanere macchiato se rimane a con­tatto per lungo tempo con acqua fortemente calcarea
o con detergenti aggressivi (contenenti fosforo). Si con­siglia di sciacquare abbondantemente ed asciugare
dopo la pulizia. E’ inoltre opportuno asciugare even­tuali trabocchi d’acqua;

• nei modelli dotati di coperchio in cristallo la pulizia si
effettua con acqua calda evitando l’impiego di panni
ruvidi o sostanze abrasive.

N.B.: evitare di chiudere il coperc hio fino a che i bru­ciatori gas sono ancora caldi. Eliminare eventuali li­quidi presenti sul coperchio prima di aprirlo.
Importante: controllare periodicamente lo stato di con-

servazione del tubo flessibile di collegamento gas e so­stituirlo non appena presenta qualche anomalia; è
consigliabile la sostituzione annuale.

Sostituzione della lampada nel vano forno

• T ogliere l’alimentazione alla cucina tr amite l’interrutto­re omnipolare utilizzato per il collegamento della cuci­na all’impianto elettrico, o scollegare la spina, se ac­cessibile;

• Svitare il coperchio in vetro del portalampada;

• Svitare la lampada e sostituirla con una resistente ad
alta temperatura (300°C) con queste caratteristiche:

- T ensione 230V

- Potenza 25W

- Attacco E14

• Rimontare il coperchio in vetro e ridate alimentazione
al forno.

Ingrassaggio dei rubinetti

Con il tempo può verificarsi il caso di un rubinetto che si
blocchi o presenti difficoltà nella rotazione, pertanto sarà
necessario provvedere alla pulizia interna e alla sostitu­zione del grasso.

N.B.: Questa operazione deve essere eff ettuata da
un tecnico autorizzato dal costruttore.

Estrazione del coperchio

Il coperchio della cucina può essere rimosso per facilitar­ne la pulizia. Per rimuovere il coperchio, è necessario
aprirlo completamente e tirare verso l'alto (vedi figura)

13

Consigli pratici per la cottura al forno

Cibo da cucinare Peso

(Kg)

Pasta

Lasagne
Cannelloni
Paste gratinate

Carne

Vitello
Pollo
Anatra
Coniglio
Maiale
Agnello

Pesce

Sgombri
Dentice
Trota al car t occi o

Pizza

Napoletana

Torte

Biscotti
Crostata
Torte salate
Torte lievitate

2.5

2.5

2.5

1.7

1.5

1.8

2.0

2.1

1.8

1.1

1.5

1.0

1.0 3 220 15 15-20

0.5

1.1

1.0

1.0

Posizione cottura

ripiani dal basso

3
3
3

3
3
3
3
3
3

3
3
3

3
3
3
3

Temperatura

(°C)

210
200
200

200
220
200
200
200
200

180-200
180-200
180-200

180
180
180

165

Tempo d i

preriscaldamento

(minuti)

10
10
10

10
10
10
10
10
10

10
10
10

15
15
15
15

Tempo d i

cottura

(minuti)

60-75
40-50
40-50

85-90

90-100

100-110

70-80
70-80
90-95

35-40
40-50
40-45

30-35
30-35
45-50
35-40

Cottura al grill

Bistecche di vitell o
Cotole tte
Hamburger
Sgombri
Toast

Cottura al grill con
girarrosto

Vitello allo spiedo
Pollo allo spiedo

Cottura al grill con
girarrosto multispied o

(presente solo su alcuni
modelli)
Spiedini di car ne
Spiedini di verdura

NB: i tempi di cottura sono indic ativi e pos sono essere modifi cati i n base ai propri gusti personali. Nelle cotture al
grill la leccarda va posta sempre al 1° ripiano a partire dal basso.

1

1,5

1
1

n.° 4

1

2

1,0
0,8

4
4
3
4
4

-

-

-

-

5
5
5
5
5

5
5

5
5

15-20

20

7

15-20

5

70-80
70-80

40-45
25-30

14

Important safety warnings

T o maintain the EFFICIENCY and SAFETY of this appliance, we recommend:

• call only the Service Centers authorized by the manufacturer

• always use original Spare Parts

1 This appliance is intended for nonprofessional use within

the home.

2 These instructions are only for those countries whose sym-

bols appear in the booklet and on the serial no. plate of the
appliance.

3 This owner’s manual is for a class 1 appliance (insu-

lated) or class 2, subclass 1 appliances (installed be­tween two cabinets.

4 Bef ore using your appliance, read the instructions in this own-

er’s man ual carefully since it provides all the information you
need to ensure safe installation, use and maintenance. Al­ways k eep this owner’ s manual close to hand since you ma y
need to refer to it in the future.

5 When you have removed the packing, check that the appli-

ance is not damaged. If y ou have an y doubts, do not use the
appliance and contact your nearest Ariston Service Centre.
Never lea ve the packing components (plastic bags , polysty­rene foam, nails, etc.) within the reach of children since the y
are a source of potential danger.

6 The appliance must be installed only by a qualified techni-

cian in compliance with the instructions provided. The manu­facturer declines all liability for improper installation, which
may result in personal injury and damage to property .

7 The electrical safety of this appliance can only be guaran-

teed if it is correctly and efficiently earthed, in compliance
with regulations on electrical safety. Always ensure that the
earthing is efficient. If you ha v e any doubts , contact a quali­fied technician to check the system. The manufacturer de­clines all liability for damage resulting from a system which
has not been earthed.

8 Bef ore plugging the appliance into the mains, check that the

specifications indicated on the date plate (on the appliance
and/or packaging) correspond with those of the electrical
and gas systems in your home.

9 Chec k that the electrical capacity of the system and sockets

will support the maximum power of the appliance, as indi­cated on the data plate. If you have any doubts, contact a
qualified technician.

10 An omnipolar switch with a contact opening of at least 3 mm

or more is required for installation.

11 If the socket and appliance plug are not compatible, have

the socket replaced with a suitab le model by a qualified tech­nician, who should also check that the cross-section of the
socket cable is sufficient for the power absorbed by the ap­pliance. The use of adaptors , multiple sock ets and/or exten­sions, is not recommended. If their use cannot be avoided,
remember to use only single or multiple adapters and exten­sions which comply with current safety regulations. In these
cases, nev er exceed the maximum current capacity indicated
on the individual adaptor or extension and the maximum
power indicated on the multiple adapter.

12 Do not lea ve the appliance plugged in if it is not in use. Switch

off the main switch and gas supply when you are not using
the appliance.

13 The openings and slots used for ventilation and heat disper-

sion must never be co vered.

14 The user must not replace the supply cable of this appli-

ance. Always contact an after-sales service centre which
has been authorised by the manufacturer if the cable has
been damaged or needs replacement.

15 This appliance must be used for the purpose for which it

was expressly designed. An y other use (e.g. heating rooms)
is considered to be improper and consequently dangerous.
The manufacturer declines all liability for damage resulting
from improper and irresponsible use.

16 A number of fundamental rules must be followed when us-

ing electrical appliances. The following are of particular im­portance:

• Do not touch the appliance when your hands or feet are

wet.

• Do not use the appliance barefooted.

• Do not use extensions, but if they are necessary , caution

must be exercised.

• Never pull the power supply cable or the appliance to

unplug the appliance plug from the mains.

• Never leave the appliance e xposed to atmospheric agents

(rain, sun etc.)

• Do not allow children or persons who are not familiar

with the appliance to use it, without supervision.

17 Always unplug the appliance from the mains or switch off

the main switch before cleaning or carrying out maintenance.

18 If you are no longer using an appliance of this type, remem-

ber to make it unserviceable by unplugging the appliance
from the mains and cutting the supply cable. Also make all
potentially dangerous parts of the appliance safe, above all
for children who could play with the appliance.

19 To avoid accidental spillage do not use cookware with un-

even or def ormed bottoms on the burners. Turn the handles
of pots and pans inwards to avoid knoc king them o v er acci­dentally.

20 Some parts of the appliance remain heated for a long time

after use. Make sure not to touch them.

21 Never use flammable liquids such as alcohol or gasoline,

etc. near the appliance when it is in use.

22 When using small electric appliances near the hob, keep

the supply cord away from the hot parts.

23 Make sure the knobs are in the “•”/”¡” position when the ap-

pliance is not in use.

24 When the appliance is in use, the heating elements and some

parts of the oven door become extremely hot. Make sure
you don't touch them and keep children well away.

25 Gas appliances require regular air exchange to ensure

trouble-free performance. When installing the cooker,
follow the instructions provided in the paragraph on
“Positioning” the appliance.

26 The glass top (only on cer tain models) can shatter if it is

overheated. Therefore, all of the burners or hot plates must
be turned off before the top is closed.

27 If the cooker is placed on a pedestal, take the necessary

precautions to prevent the same from sliding off the pedestal
itself.

15

Installation

All instruction on the following pages must be carried out
by a competent person (corgi registered) in compliance
with gas safety (installation and use) regulation 1984.

Important: disconnect the cooker from the electrycity
and gas supply when any adjustment, etc.

Positioning your appliance

Y our cook er is designed with a degree of protection against
overheating in class X; the appliance can therefore be
installed next to cabinets, provided the height does not
exceed that of the hob . The wall touching the bac k panel of
the cooker should be non-inflammable. Remember that
during use, the back panel of the cooker ma y reach a tem­perature up to 50°C above that of the room temperature .
Important: this appliance may be installed and used only
in permanently ventilated rooms in compliance with current
directives. The following precautions should be taken:

a) The room must be provided with an external exhaust

system obtained with a hood or with an electric
ventilator that goes on automatically each time the unit
is switched on.

d) The liquefied petroleum gases, which are heavier than

air, stagnate tow ards the ground. Theref ore, the rooms
containing LPG cans must have openings tow ards the
outside in order to allow the venting from the ground of
eventual gas leak. Thus, the LPG cans must not be
installed or settled in rooms that are below the ground
level, (cellar, etc.) whether the cans are empty or
partially full. It is advisable to keep in the room only the
can which is being used, and it must be placed away
from direct heat sources (ovens, fireplaces, stoves,
etc.) that could make the can reach temperatures
higher than 50°C.

Levelling your appliance (only on a fe w models)
Y our cook er is supplied with feet for le velling the appliance.
If necessary , these feet can be screwed into the housings
in the corners of the cooker base.

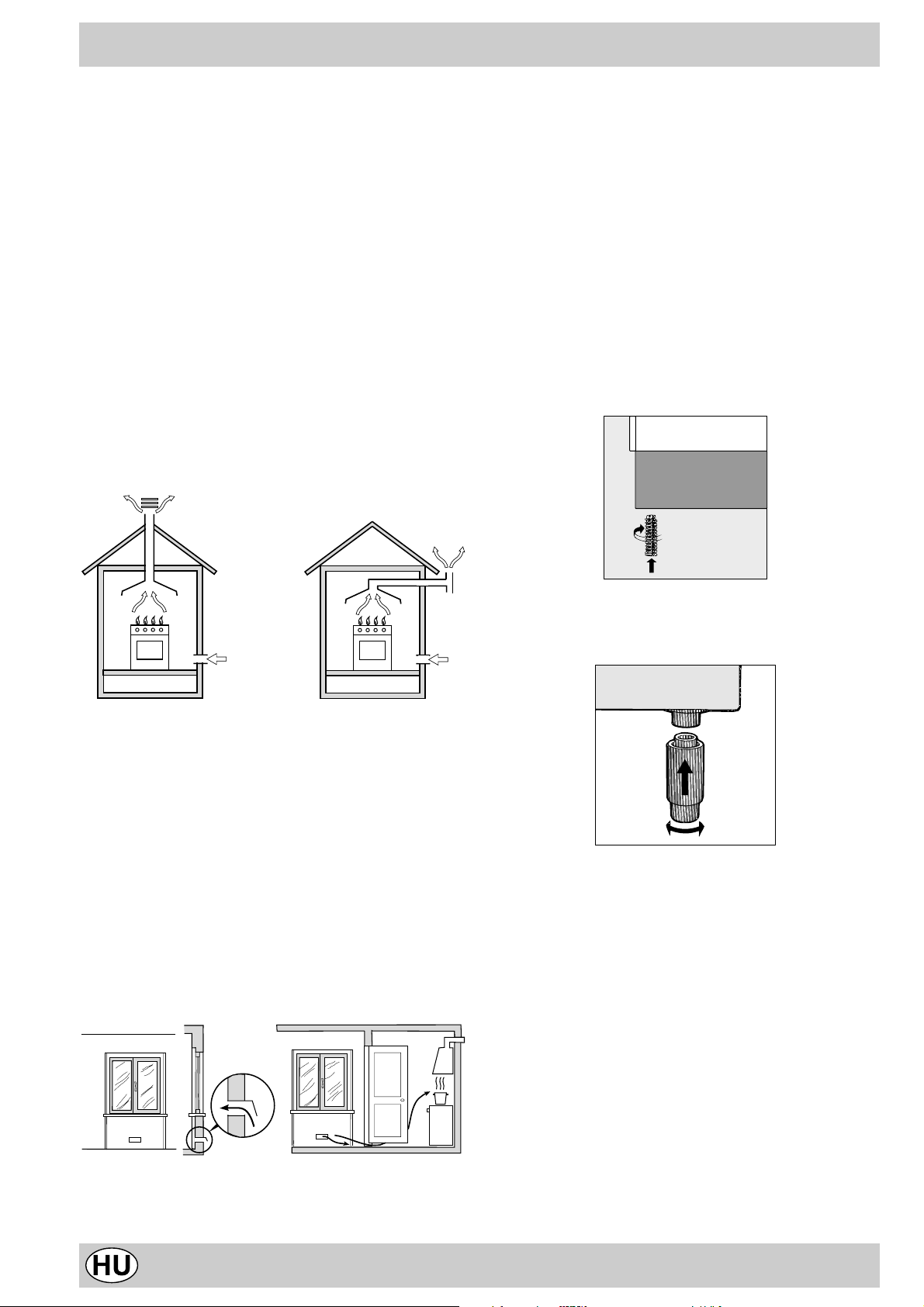

In the case of chimneys or flues Directly to the

with branches (for cookers) exterior

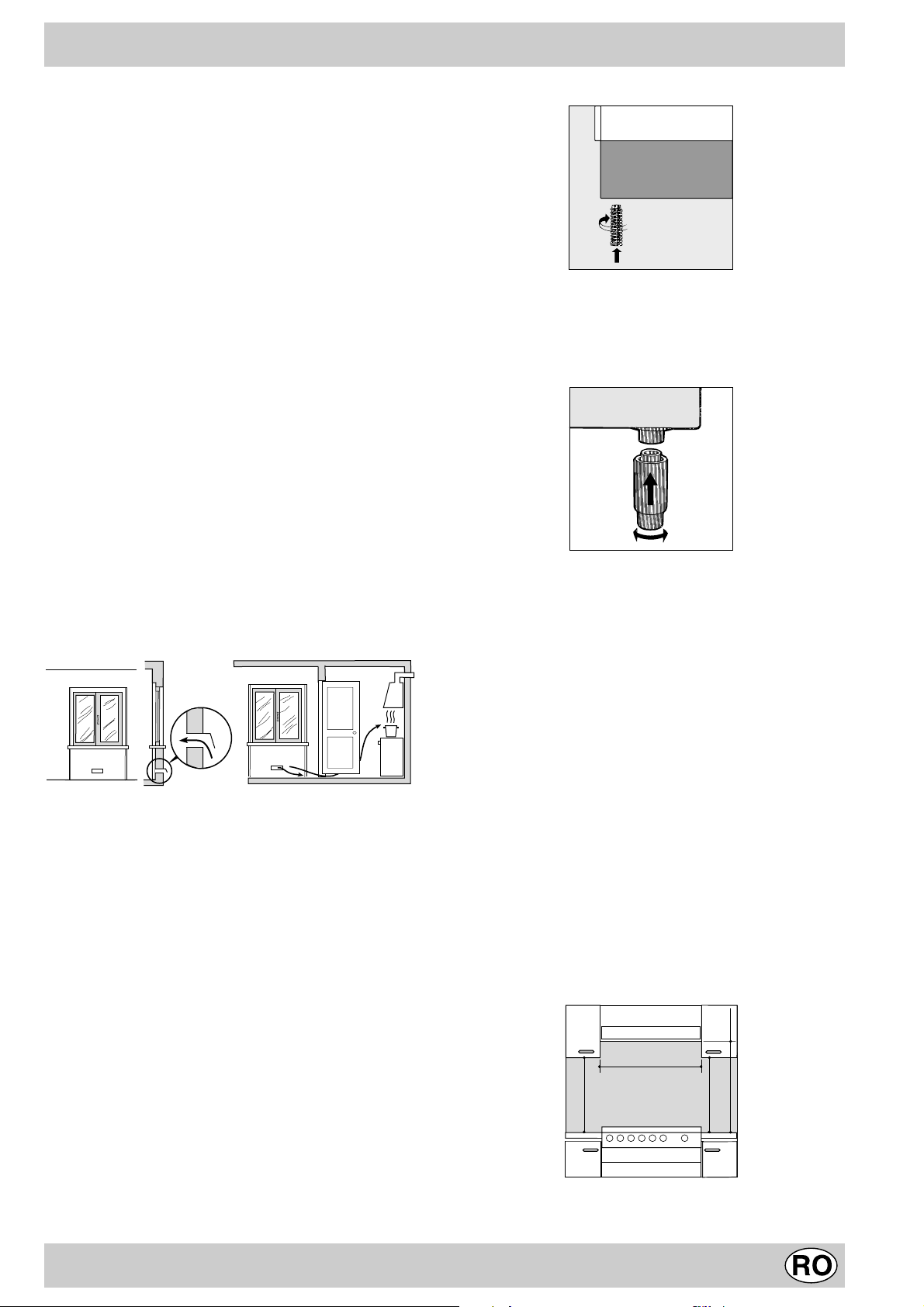

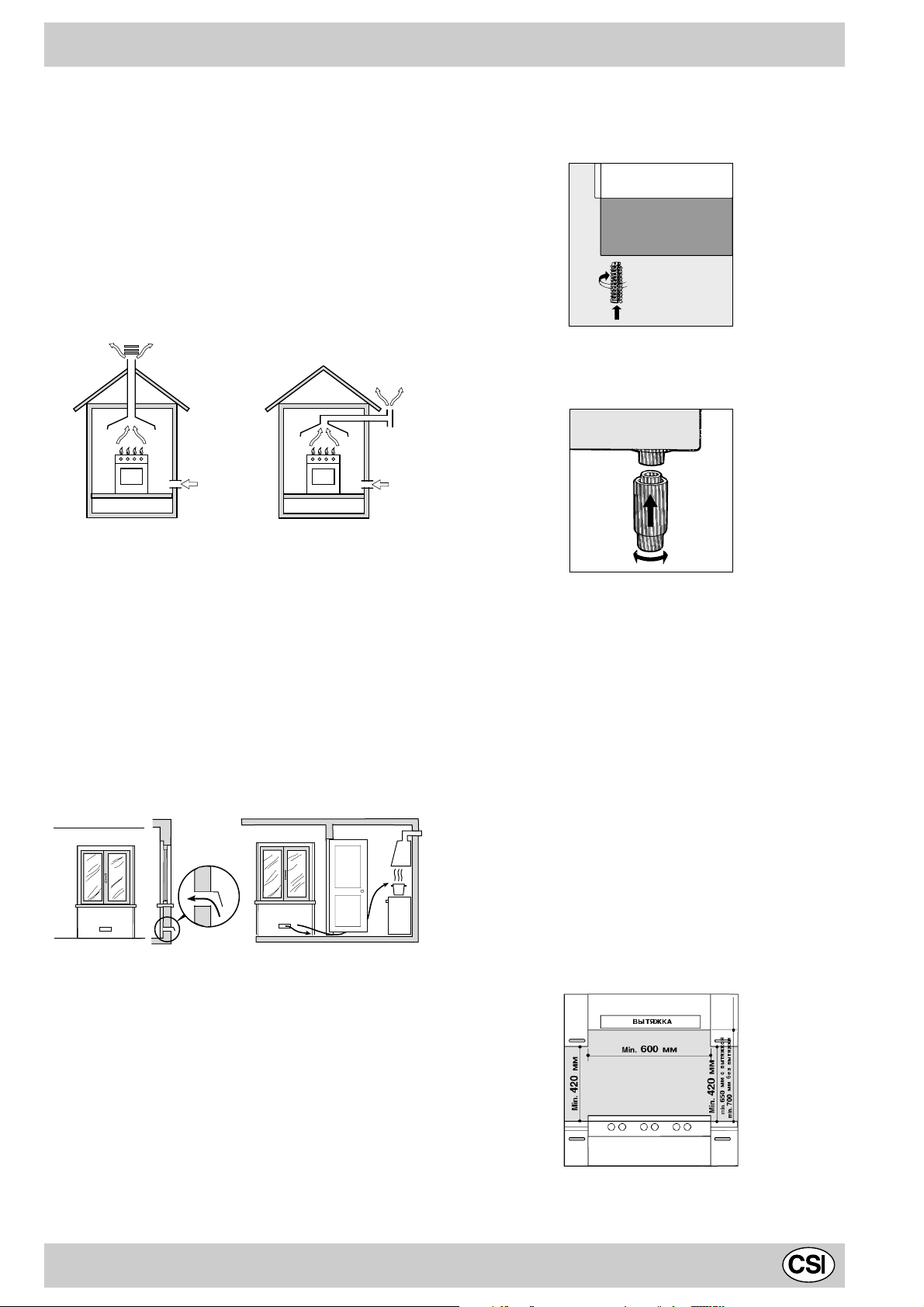

b) The room must be provided with a system for air inflow

which is necessary for a regular combustion. The air
flow necessary for the combustion should be at least 2
m3/h for kW of installed power. The system may be
realized by drawing the air directly from outside the
building through a pipe that has at least a 100 cm
useable section and which must not be accidently
obstructed (Fig. A). And further it may be realized
indirectly from other adjacent rooms which are provided
with a ventilation pipe for the e xpulsion of the fumes to
the outside of the building as foresaid, and which must
not be part of the building in common use or rooms
with risk of fire, or bedrooms (Fig. B).

Detail A Adjacent Room to

room be ventilated

A

Fig. A Fig. B

Examples of ventilation openings Increased opening between

for the comburent ai r the door and and floor

c) During prolonged use of the appliance you may

consider it necessary to open a window to the outside
to improve ventilation.

Mounting the legs (only on a few models)
Press-fit legs are supplied which fit under the base of your
cooker.

2

Installation of the cooker

The appliance can be installed next to furniture units which
are no taller than the top of the cooker hob. The wall in
direct contact with the back panel of the cooker must be
made of non-flammable material. During operation the
back panel of the cooker could reach a temperature of
50°C above room temperature. For proper installation of
the cooker, the following precautions must be taken:
a) The appliance can be placed in a kitchen, dining room

or bedsit, but not in a bathroom.

b) All furniture around the appliance must be placed at

least 200 mm from the top of the cooker, should the
surface of the appliance be higher than the worktop of
this furniture. Curtains should not be placed behind
the cooker or less than 200 mm away from the sides
of the appliance.

c) Any hoods must be installed according to the require-

ments in the installation manual for the hoods them­selves.

d) If the cooker is installed beneath a wall cabinet, the

16

latter must be situated at a minimum of 420 mm above
the hob. The minimum distance between the worktop
and kitchen units made of combustible material is 700
mm.

e) The wall in direct contact with the back panel of the

cooker must be made of non-flammable materials.

Connecting a flexible jointless stainless steel pipe
to a threaded attachment

Remove the hose holder fitted on the appliance. The gas
supply pipe fitting is a threaded 1/2 gas cylindrical male
attachment. Only pipes and gaskets complying with current
directives. The full length of the pipe must not exceed 2000
mm.

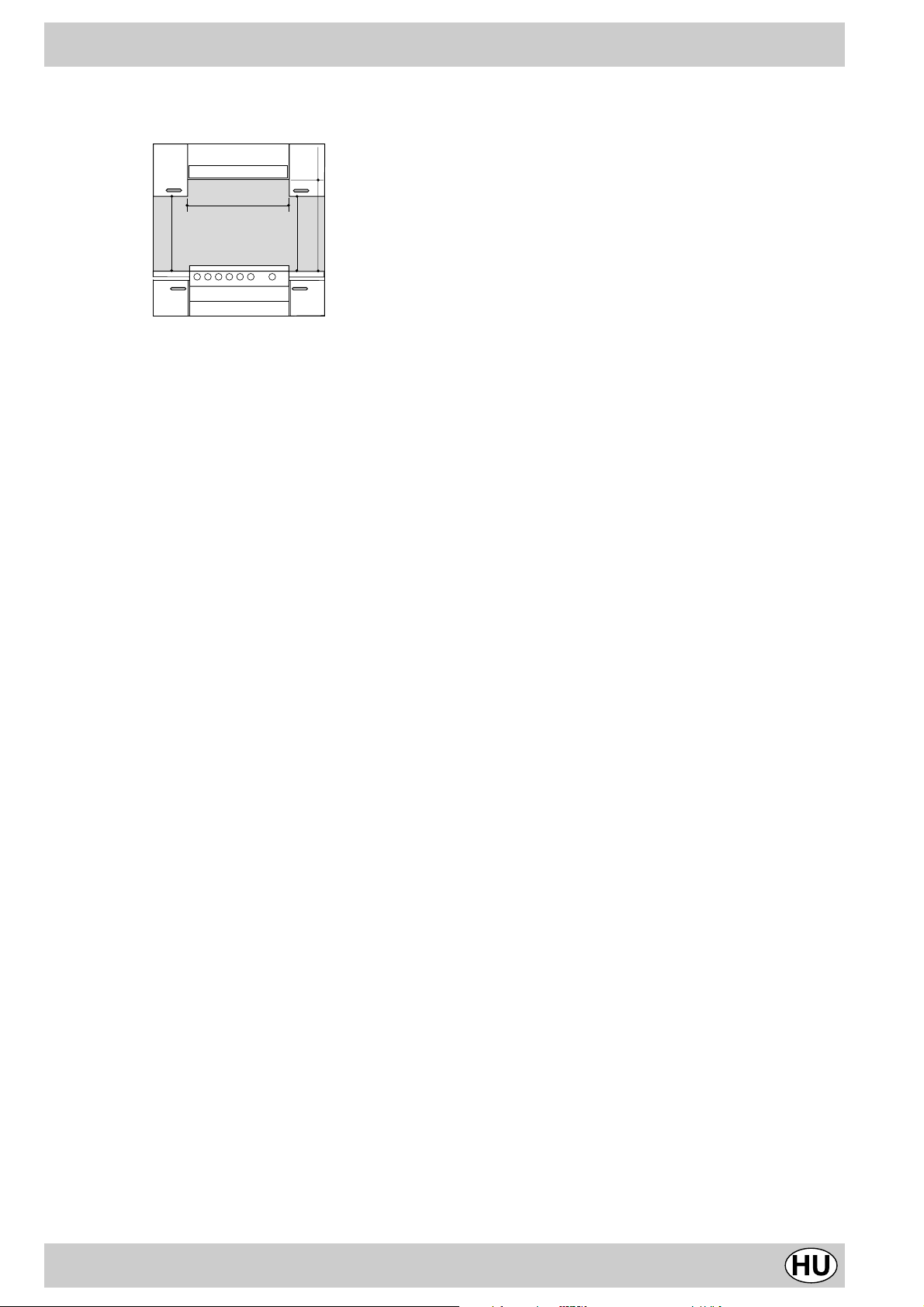

HOOD

Min. mm.

600

mm.

420

Min.

mm. with hood

420

650

Min. mm.

min.

mm. without hood

700

min.

Connecting the gas

The appliance should be connected to the mains or to a
gas cylinder in compliance with current directives. Bef ore
making the connection, check that the cooker is regulated
for the gas supply you are using. If not, follow the
instructions indicated in the paragraph “Adapting to
different types of gas”. On some models the gas supply
can be connected on the left or on the right, as necessary;
to change the connection, reverse the position of the hose
holder with that of the cap and replace replace the gasket
(supplied with the appliance). When using liquid gas from
a cylinder, install a pressure regulator which complies with
current directive.
Important: check that the supply pressure complies with
the values indicated in table 1 “Characteristics of the
burners and nozzles” since this will ensure saf e operation,
correct consumption and ensure a longer life to your
appliance.

Connection with hose

Make the connection using a gas hose complying with
the the characteristics provided in current directive. The
internal diameter of the pipe used is as follows:

- 8mm for liquid gas;

- 13mm for methane gas.
When installing the hose, remember to take the following
precautions:

• No part of the hose should touch parts whose tempe-

rature exceeds 50°C;

• The length of the hose should be less than 1500 mm;

• The hose should not be subject to twisting or pulling,

and should not have bends or kinks.

• The hose should not touch objects with sharp edges,

any moving parts, and it should not be crushed;

• The full length of the hose should be easy to inspect in

order to check its condition;
Check that the hose fits firmly into place at the two ends
and fix it with clamps complying to current directive.If any
of the above recommendations can not be adopted, fle xible
metal pipes should be used.
Should the cooker be installed according to the conditions
of Class 2, subdivision 1, only a flexible metal pipe which
is in compliance with current safety standards should be
used to make the connection to the gas mains.

Tight control
Important: when installation has been completed, check

the pipe fitting for leaks with a soapy solution. Ne ver use a
flame. Once the connection has been made, ensure that
the flexible metal tube does not touch any moving parts
and is not crushed.

Connecting the supply cable to the mains

Install a normalised plug corresponding to the load
indicated on the data plate. When connecting the cable
directly to the mains, install an omnipolar circuit-breaker
with a minimum contact opening of 3 mm between the
appliance and the mains. The omnipolar circuit breaker
should be sized according to the load and should comply
with current regulations (the earth wire should not be
interrupted by the circuit breaker).
The supply cable should be positioned so that it does not
reach a temperature of more than 50°C with respect to
the room temperature, along its length. Before making the
connection, check that:

• the limiter valve and the home system can support the
appliance load (see data plate);

• the mains is properly earthed in compliance with
current directives and regulations;

• there is easy access to the socket and omnipolar circuit
breaker , once the hob has been installed.

N.B: never use reducers, adaptors or shunts since they
can cause heating or burning.

Adapting the cooker to different types of gas

In order to adapt the cooker to a different type of gas with
respect to the gas for which it was produced (indicated on
the label attached to the lid), follow these steps:
a) replace the hose holder mounted on the appliance with

that supplied in the bag of “cooker accessories”.

Important: the hose holder f or liquid gas is marked 8, the
hose holder for methane gas is marked 13. Alwa ys fit the
sealing gasket.
b) Replacing the burner nozzles on the hob:

• remove the grids and slide the burners from their
housings;

• unscrew the nozzles using a 7 mm socket spanner,
and replace them with nozzles for the new type of gas
(see table 1 “Burner and nozzle characteristics”).

• replace all the components by repeating the steps in
reverse order.

17

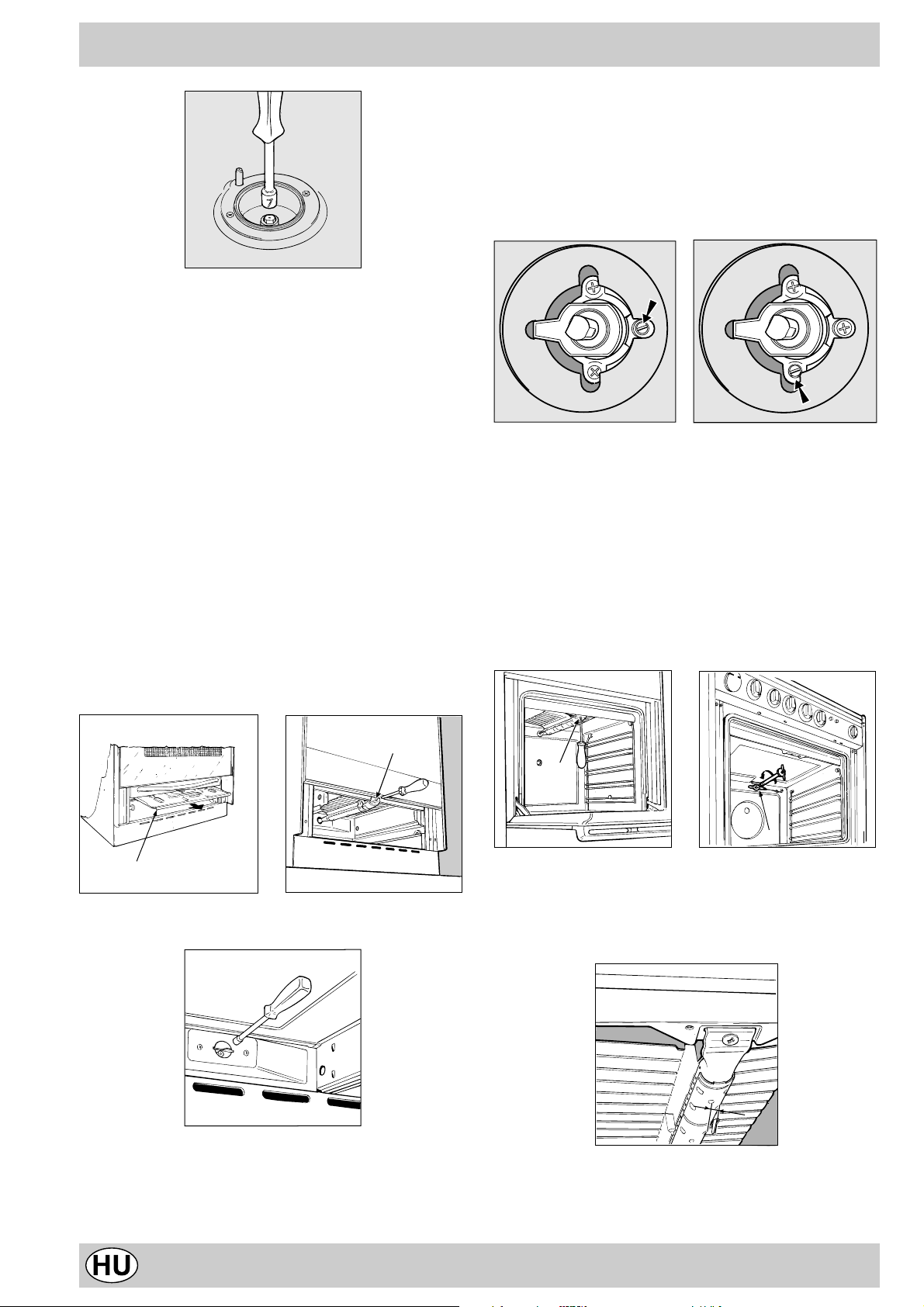

c) Minimum regulation of the hob burners:

V

•

turn the tap to minimum;

• remove the knob and adjust the regulation screw , which
is positioned in or next to the tap pin, until the flame is
small but steady.
N.B.: in the case of liquid gas, the regulation screw
must be screwed in to the bottom.

• check that the flame does not turn off when you turn
the tap quickly from high to low.

d Regulating the primary air of the burners:
The primary air of the burners requires no regulation.

Adapting the gas oven to different types of gas
a) Replacing the oven b urner nozzle:

• remove the warming drawer;

• remove the sliding protection “A” (see Fig.C);

• remove the screw and then the oven burner “V”(see
Fig. D). Remove the oven door to facilitate this
operation.

• unscrew the oven burner nozzle using the special
socket spanner for the nozzles (see Fig. E), or better
still a 7 mm socket spanner , and replace it with a nozzle
suited to the new type of gas (see table 1).

b) Minimum regulation of the gas oven burner with

thermostat (see fig.):

• light the burner as described in the paragraph “the oven
knob” of the instruction booklet.

• turn the knob to Max for about 10 minutes and then
turn the knob to the Min setting;

• remove the knob;

• regulate the screw positioned outside the thermostat
pin until the flame is small but steady.
N.B.: in the case of liquid gas, the regulation screw
must be screwed in to the bottom.

• check that the burner does not turn off when you turn
the knob from Max to Min and and when you open
and close the oven door quickly.

Adapting the gas grill to different types of gas

Replacing the nozzle of the grill burner:

• remove the screw and then slide out the grill burner “V”
(see Fig. F);

• unscrew the grill burner nozzle using the special socket
spanner for the nozzles (see Fig. G) or better still a 7 mm
socket spanner; replace the nozzle with a nozzle f or the new
type of gas (see table 1).

V

A

I

Fig. F Fig. G

Fig. C Fig. D

Important: when mounting the grill burner check that there is a
space of at least 4 mm between the security thermocouple (if
installed) and the burner.

4

m

m

Fig.E

Pay particular attention to the plug wires and
thermocouple tubes.

18
