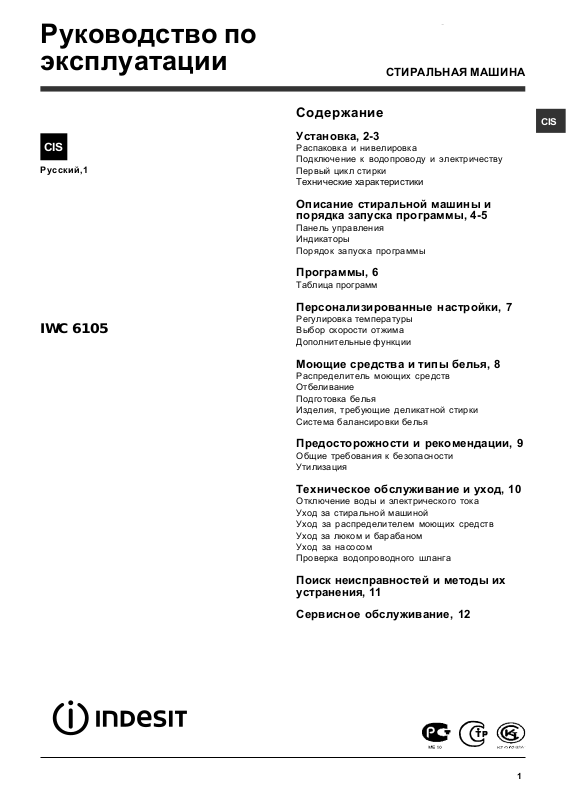

Indesit IWC 61051 User Manual
Руководство по
эксплуатации
CIS
Русский,1
IWC 6105
СТИРАЛЬНАЯ МАШИНА
Содержание
CIS
Установка, 2-3
Распаковка и нивелировка
Подключение к водопроводу и электричеству
Первый цикл стирки
Технические характеристики
Описание стиральной машины и
порядка запуска программы, 4-5
Панель управления
Индикаторы
Порядок запуска программы
Программы, 6
Таблица программ
Персонализированные настройки, 7
Регулировка температуры
Выбор скорости отжима
Дополнительные функции
Моющие средства и типы белья, 8
Распределитель моющих средств
Отбеливание
Подготовка белья
Изделия, требующие деликатной стирки
Система балансировки белья
Предосторожности и рекомендации, 9
Общие требования к безопасности
Утилизация
Техническое обслуживание и уход, 10
Отключение воды и электрического тока
Уход за стиральной машиной
Уход за распределителем моющих средств
Уход за люком и барабаном
Уход за насосом
Проверка водопроводного шланга
Поиск неисправностей и методы их
устранения, 11
Сервисное обслуживание, 12
1
Установка
CIS
! Сохраните данное руководство. Оно должно
быть в комплекте со стиральной машиной в
случае продажи, передачи оборудования или при
переезде на новую квартиру, чтобы новый
владелец оборудования мог ознакомиться с
правилами его функционирования и обслуживания.
! Внимательно прочитайте руководство: в нем
содержатся важные сведения по установке и
безопасной эксплуатации стиральной машины.
Распаковка и выравнивание
Распаковка
1. Распакуйте стиральную машину.
2. Убедитесь, что оборудование не было повреждено
во время транспортировки. При обнаружении
повреждений – не подключайте машину – свяжитесь с поставщиком немедленно.
3. Удалите четыре
транспортировочных
винта и резиновые
пробки с прокладками,
расположенные в
задней части
стиральной машины
(см. рис.).
4. Закройте отверстия прилагающимися пластиковыми заглушками.
5. Сохраняйте все детали: они Вам понадобятся
при последующей транспортировке стиральной
машины.
После установки машины на место проверьте по уровню
горизонтальность верхней крышки корпуса, отклонение
горизонтали должно быть не более 2°.
Правильное выравнивание оборудования поможет
избежать шума, вибраций и смещений во время
работы машины.
Если стиральная машина стоит на полу, покрытом
ковром, убедитесь, что ее основание возвышается над ковром. В противном случае вентиляция
будет затруднена или вовсе невозможна.
Подключение к водопроводной и
электрической сети
Подсоединение заливного шланга
1. Вставь те прокладку А в
конец заливного шланга
и наверните его на
вывод водопровода
A
холодной воды с резьбо-
вым отверстием 3/4
дюйма (см. рис.).
Перед подсоединением
откройте водопроводный
кран и дайте стечь
грязной воде.
2. Подсоедините заливной шланг к стиральной
машине, навинтив его
на водоприемник,
расположенный в
задней верхней части
справа (см. рис.).
! Не разрешайте детям играть с упаковочными
материалами.
Выравнивание
1. Установите стиральную машину на ровном и прочном
полу, так чтобы она не касалась стен, мебели и
прочих предметов.
2. После установки
машины на место
отрегулируйте ее
устойчивое положение
путем вращения передних ножек (см. рис.).
Для этого сначала
ослабьте контргайку,
после завершения
регулировки контргайку
затяните.
2
3. Убедитесь, что шланг не перекручен и не
пережат.
! Давление воды должно быть в пределах значе-
ний, указанных в таблице Технических характеристик (см. с. 3).
! Если длина водопроводного шланга окажется
недостаточной, обратитесь в Авторизованный
cервисный центр.
! Никогда не используйте шланги, бывшие в
употреблении.
Подсоединение сливного шланга
Повесьте загнутый конец
сливного шланга на край
раковины, ванны, или
поместите в специальный
вывод канализации. Шланг
не должен перегибаться.
65 - 100 cm
Верхняя точка сливного
шланга должна находиться
на высоте 65-100 см от пола.
Расположение сливного
шланга должно обеспечивать разрыв струи при сливе
(конец шланга не должен
быть опущен в воду).
В случае крепления на край
ванной или раковины,
шланг вешается с помощью
направляющей (входит в
комплект поставки), которая крепится к крану (рис.).
! Не рекомендуется
применение удлинителей
для сливного шланга, при
необходимости допускается его наращивание шлангом такого же диаметра
и длиной не более 150 см.
Подсоединение к электросети
Внимание! Оборудование обязательно должно быть
заземлено!
1. Машина подключается к электрической сети при помощи двухполюсной розетки с заземляющим контактом
(розетка не поставляется с машиной). Фазный провод
должен быть подключен через автомат защиты сети, рассчитанный на максимальный ток (ток срабатывания) 16
А, и имеющий время срабатывания не более 0,1 с.
2. При наличии вблизи от предполагаемого места установки машины розетки с заземляющим контактом,
имеющей трехпроводную подводку кабеля с медными
жилами сечением не менее 1,5 кв. мм (или алюминиевыми жилами сечением не менее 2,5 кв. мм), доработка
электросети не производится. При отсутствии указанной
розетки и проводки следует провести их монтаж.
3. Прокладка заземления отдельным проводом не
допускается.
4. Для доработки электрической сети рекомендуется
применять провод типа ППВ 3х1,5 380 ГОСТ 6223-79.
Допускается применение других марок кабеля, обеспечивающих пожаро- и электробезопасность при эксплуатации машины.
Перед включением машины в сеть убедитесь, что:
z розетка и проводка соответствуют требованиям, изло-
женным в данном разделе инструкции;
z напряжение и частота тока сети соответствуют данным
машины;
z розетка и вилка одного типа;
z розетка заземлена в соответствии с нормами безо-
пасности, описанными в данном разделе инструкции.
Если вилка не подходит к розетке, ее следует заменить на новую, соответствующую розетке, или заменить
питающий кабель. Замена кабеля должна производиться только квалифицированным персоналом.
Запрещается использование переходников, двойных и
более розеток и удлинителей (они создают опасность
возгорания).
Если Вы считаете их использование необходимым,
применяйте один единственный удлинитель, удовлетворяющий требованиям безопасности.
Оборудование, подключенное с нарушением требований безопасности бытовых приборов большой
мощности, изложенных в данной инструкции, является потенциально опасным. Производитель не
несет ответственности за ущерб здоровью и собственности, если он вызван несоблюдением
указанных норм установки.
Первый цикл стирки
По завершении установки, перед началом эксплуатации необходимо произвести один цикл стирки со
стиральным порошком, но без белья, по программе
90°C без предварительной стирки.
Техничесêие хараêтеристиêи
Модель IW C 61 05
Страна-изãотовитель Россия
Габаритные
размеры
Вмес тимость 1 - 6 êã
Номинальное значение
напряжения
элеêтропитания или
диапазон напряжения
Условное обозначение
рода элеêтричесêоãо тоêа
или номинальная частота
переменноãо тоêа
К ласс зашиты от
поражения
элеêтричесêим тоêом
Водопроводное
подсоединение
Сêор ость отжима до 1000 об/мин
Проãраммы óпр авления
в соответствии с
Диреêтивой
EN 60456
Датó производства
данной техниê
полóчить из серийноãо
номера,расположенноãо под штрих -êодом (S/N
XXXXXXXXX),
следóющим образом
Степень защиты от попадания тве рдых частиц и влаãи,
обеспечиваемая защитной оболочêой, за исêлючением
низêовольтноãо оборóдов ания, не имеющеãо защиты от
влаãи:
IP X04
К ласс
энерãопотребления
и можно
шири на 59,5 см
высота 85 см
ãл óбина 52,5 см
22 0-240 V ~
50 Hz
К ласс защиты I
max давле ние 1 Мпа (10 бар)
min давление 0,05 Мпа
бар)
объем барабана 46 л
проãрамма 2; температó ра
60°С;
при заãрó зêе до 6 êã.
Данное изделие
соответств óет следóющим
Диреêтивам Европейсêоã о С
ообщества:
- 2004/108/СЕ
(Элеêтромаãнитная
совместимость);
- 2006/95/CE (Низêое
напряжение)
- 2002/96/CE
- 1 -ая циф ра в S/N
соответствóет последней
цифре ãода,
- 2 -ая и 3-я цифры в S/N порядêовомó номерó месяца
ãода,
- 4 -ая и 5-ая цифры в S/N -
день
A
(0, 5
CIS
3
Описание стиральной машины и
порядка запуска программы
CIS
Панель управления
Распределитель моющих
средств
Кнопка
ВКЛ/ВЫКЛ
Рукоятка выбора
ПРОГРАММ
ТЕМПЕРАТУРЫ
Регулятор
Индикаторы ВЫПОЛНЕНИЯ
ФАЗ ЦИКЛА/ЗАПУСКА С
ЗАДЕРЖКОЙ
Кнопки с
индикаторами
дополнительных
ФУНКЦИЙ
Скорости
ОТЖИМА
Кнопка с
индикатором
ПУСК/ПАУЗА
Индикатор
БЛОКИРОВКИ
ЛЮКA
Распределитель моющих средств: для
загрузки стиральных веществ и добавок
(см. «Моющие средства и типы белья»).
Кнопка ВКЛ/ВЫКЛ: служит для включения и
выключения стиральной машины.
Рукоятка выбора ПРОГРАММ: служит для выбора
программ. В процессе выполнения программы
рукоятка не вращается.
Кнопки с индикаторами дополнительных
ФУНКЦИЙ: служат для выбора имеющихся
дополнительных функций. Индикатор,
соответствующий выбранной функции, останется
включенным.
Скорости ОТЖИМА: служит для выбора скорости
отжима или для его исключения
(см «Персонализированные настройки»).
Регулятор ТЕМПЕРАТУРЫ: служит для настройки
температуры или для стирки в холодной воде
(см. «Персонализированные настройки»).
индикаторы ВЫПОЛНЕНИЯ ФАЗ ЦИКЛА/
ЗАПУСКА С ЗАДЕРЖКОЙ: показывают
последовательность выполнением программы
стирки.
Включенный индикатор соответствует текущей
фазе.
Если была включена функция “Таймер отсрочки”,
индикаторы будут показывать время, остающееся
до запуска программы (см. страницу сбоку).
Индикатор БЛОКИРОВКИ ЛЮКA: показывает,
можно ли открыть люк (см. страницу сбоку).
Кнопка с индикатором ПУСК/ПАУЗА: служит для
запуска или для временного прерывания
программы.
ПРИМЕЧАНИЕ: для временного прерывания
текущего цикла стирки нажмите эту кнопку.
Соответствующий индикатор замигает оранжевым
цветом, а индикатор текущей фазы стирки будет
гореть, не мигая. Если индикатор БЛОКИРОВКИ
ЛЮКA
Для возобновления цикла стирки с момента, когда
он был прерван, вновь нажмите ПУСК/ПАУЗА.
Режим ожидания
Настоящая стиральная машина отвечает
требованиям новых нормативов по экономии
электроэнергии, укомплектована системой
автоматического отключения (режим сохранения
энергии), включающейся через 30 минут простоя
машины. Нажмите один раз кнопку ВКЛ/ВЫКЛ и
подождите, пока машина вновь включится.
погас, можно открыть люк.
4
