Instructions for use

WASHING MACHINE

English,1

Espańol,37

IWC 71251

Français,13

Portuguęs,49

Deutsch, 25

Türkçe,61

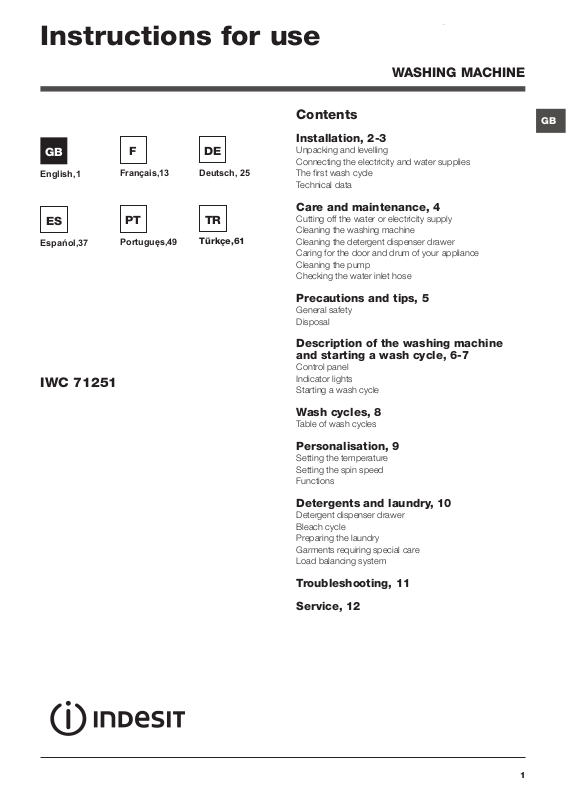

Contents

Installation, 2-3

Unpacking and levelling Connecting the electricity and water supplies The first wash cycle Technical data

Care and maintenance, 4

Cutting off the water or electricity supply Cleaning the washing machine Cleaning the detergent dispenser drawer Caring for the door and drum of your appliance Cleaning the pump Checking the water inlet hose

Precautions and tips, 5

General safety Disposal

Description of the washing machine and starting a wash cycle, 6-7

Control panel Indicator lights Starting a wash cycle

Wash cycles, 8

Table of wash cycles

Personalisation, 9

Setting the temperature Setting the spin speed Functions

Detergents and laundry, 10

Detergent dispenser drawer Bleach cycle Preparing the laundry Garments requiring special care Load balancing system

Troubleshooting, 11

Service, 12

Page 2

Installation

! This instruction manual should be kept in a safe place for future reference. If the washing machine is sold, transferred or moved, make sure that the instruction manual remains with the machine so that the new owner is able to familiarise himself/ herself with its operation and features.

! Read these instructions carefully: they contain vital information relating to the safe installation and operation of the appliance.

Unpacking and levelling

Unpacking

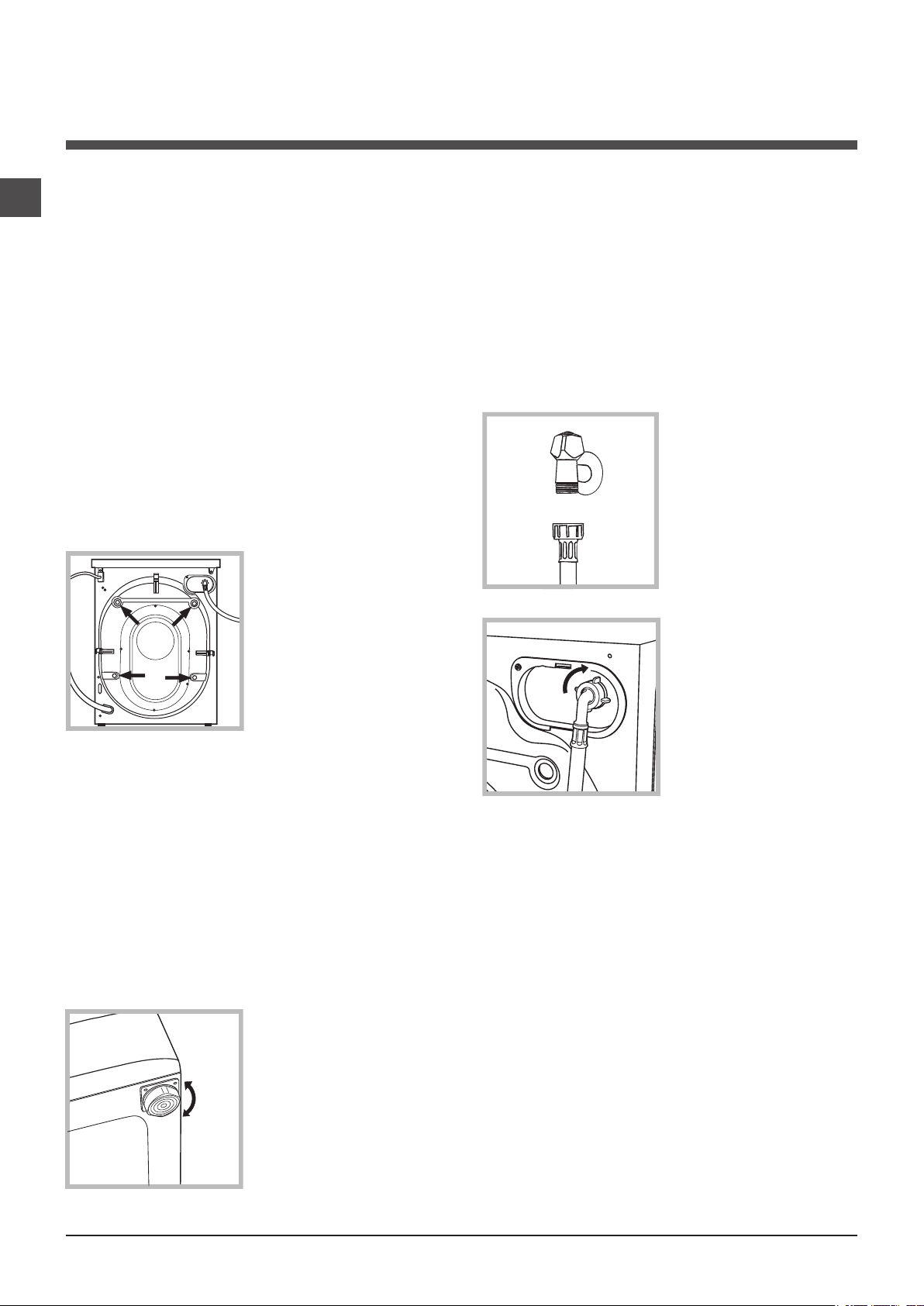

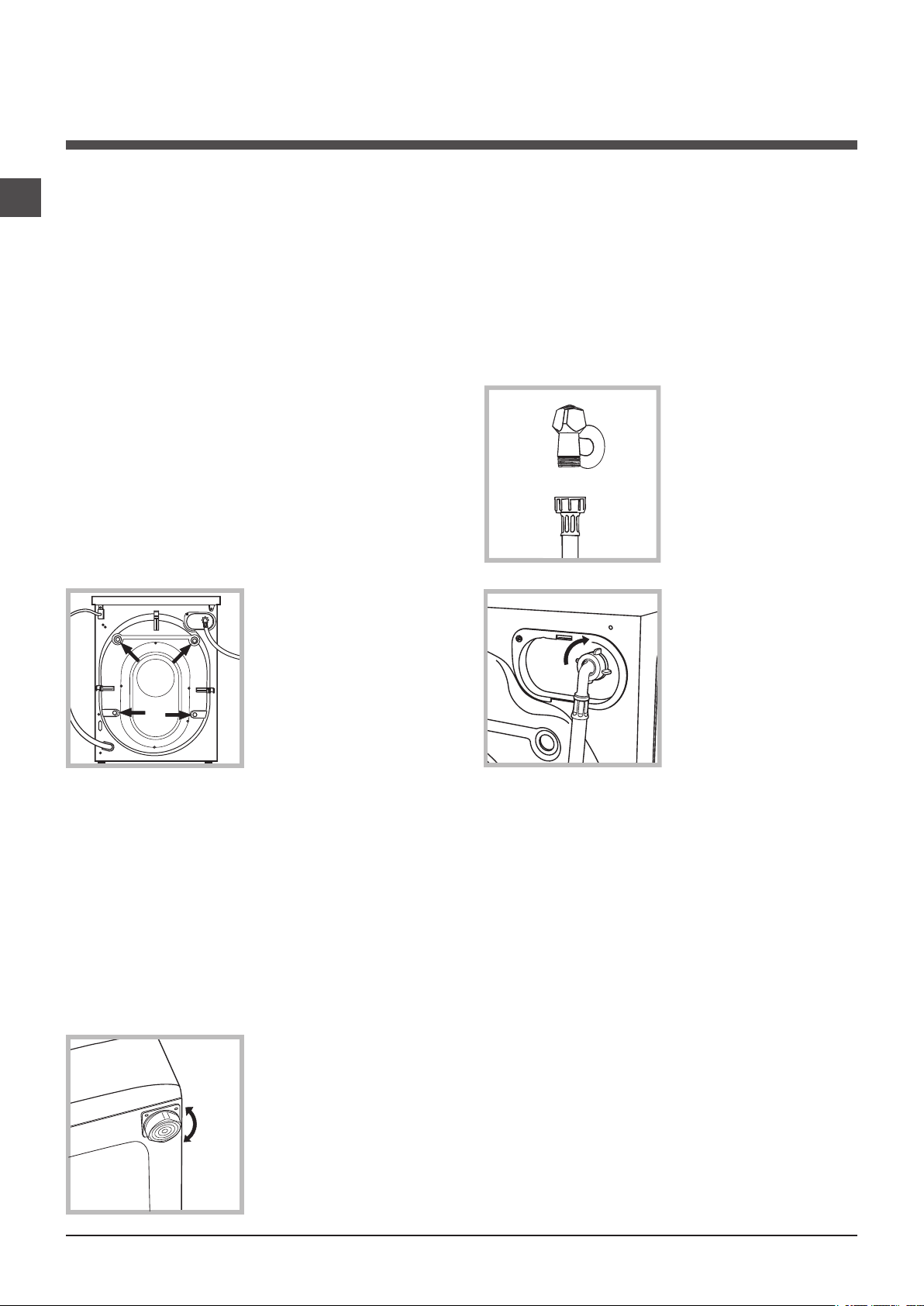

1. Remove the washing machine from its packaging.

2. Make sure that the washing machine has not been damaged during the transportation process. If it has been damaged, contact the retailer and do not proceed any further with the installation process.

3. Remove the 4 protective screws (used during transportation) and the rubber washer with the corresponding spacer, located on the rear part of the appliance (see figure).

4. Close off the holes using the plastic plugs provided.

5. Keep all the parts in a safe place: you will need them again if the washing machine needs to be moved to another location.

! Packaging materials should not be used as toys for children.

Levelling

Levelling the machine correctly will provide it with stability, help to avoid vibrations and excessive noise and prevent it from shifting while it is operating. If it is placed on carpet or a rug, adjust the feet in such a way as to allow a sufficient ventilation space underneath the washing machine.

Connecting the electricity and water supplies

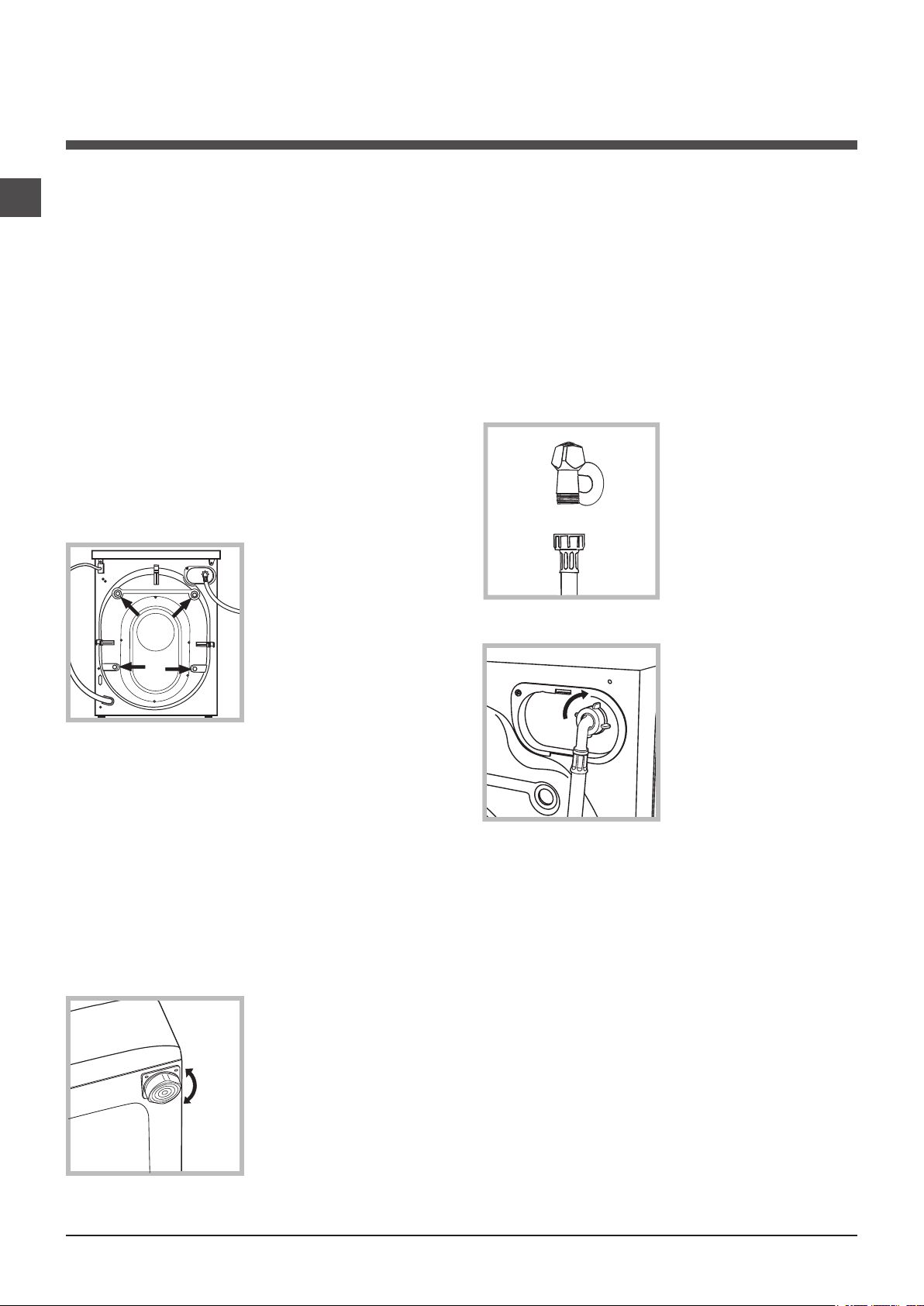

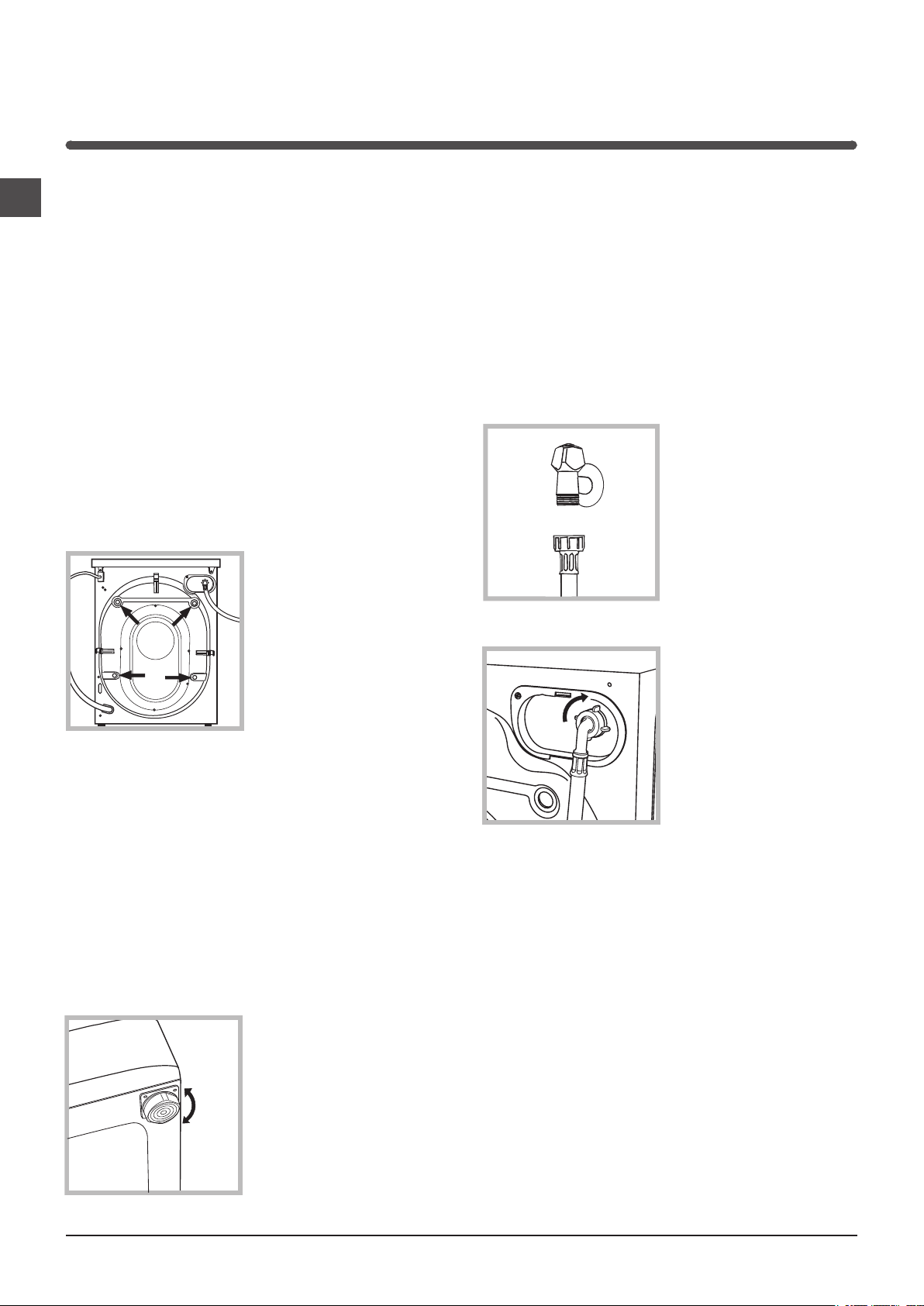

Connecting the water inlet hose

1. Connect the supply pipe by screwing it to a cold water tab using a ¾ gas threaded connection (see figure). Before performing the connection, allow the water to run freely until it is perfectly clear.

2. Connect the inlet hose to the washing machine by screwing it onto the corresponding water inlet of the appliance, which is situated on the top righthand side of the rear part of the appliance (see figure).

3. Make sure that the hose is not folded over or bent.

! The water pressure at the tap must fall within the values indicated in the Technical details table

(see next page).

1. Install the washing machine on a flat sturdy floor, without resting it up against walls, furniture cabinets or anything else.

2. If the floor is not perfectly level, compensate for any une-

venness by tightening or loosening the adjustable front feet (see figure); the angle of inclination, measured in relation to the worktop, must not exceed 2°.

! If the inlet hose is not long enough, contact a specialised shop or an authorised technician.

! Never use second-hand hoses.

! Use the ones supplied with the machine.

Page 3

data plate fixed to the machine

65 - 100 cm

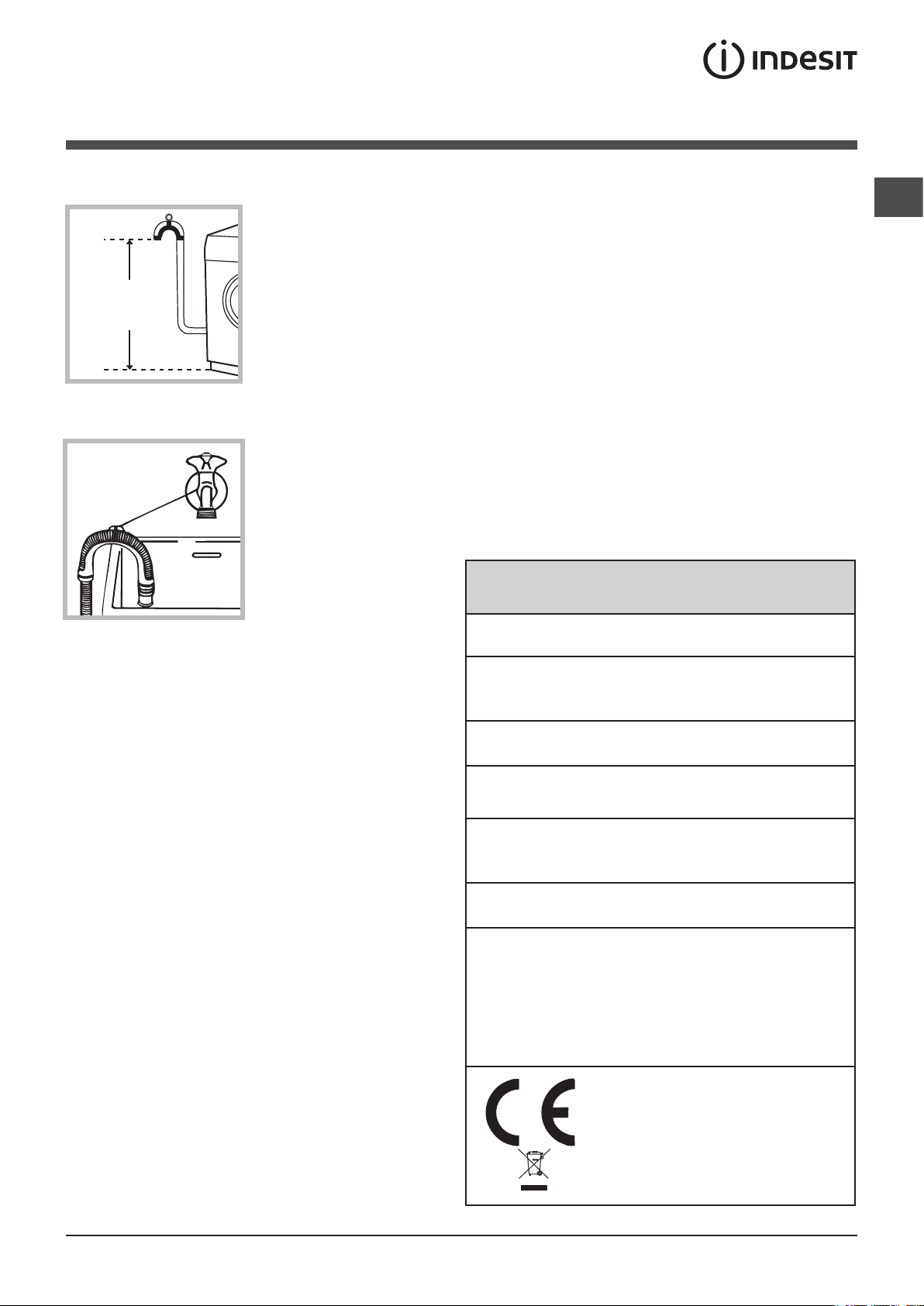

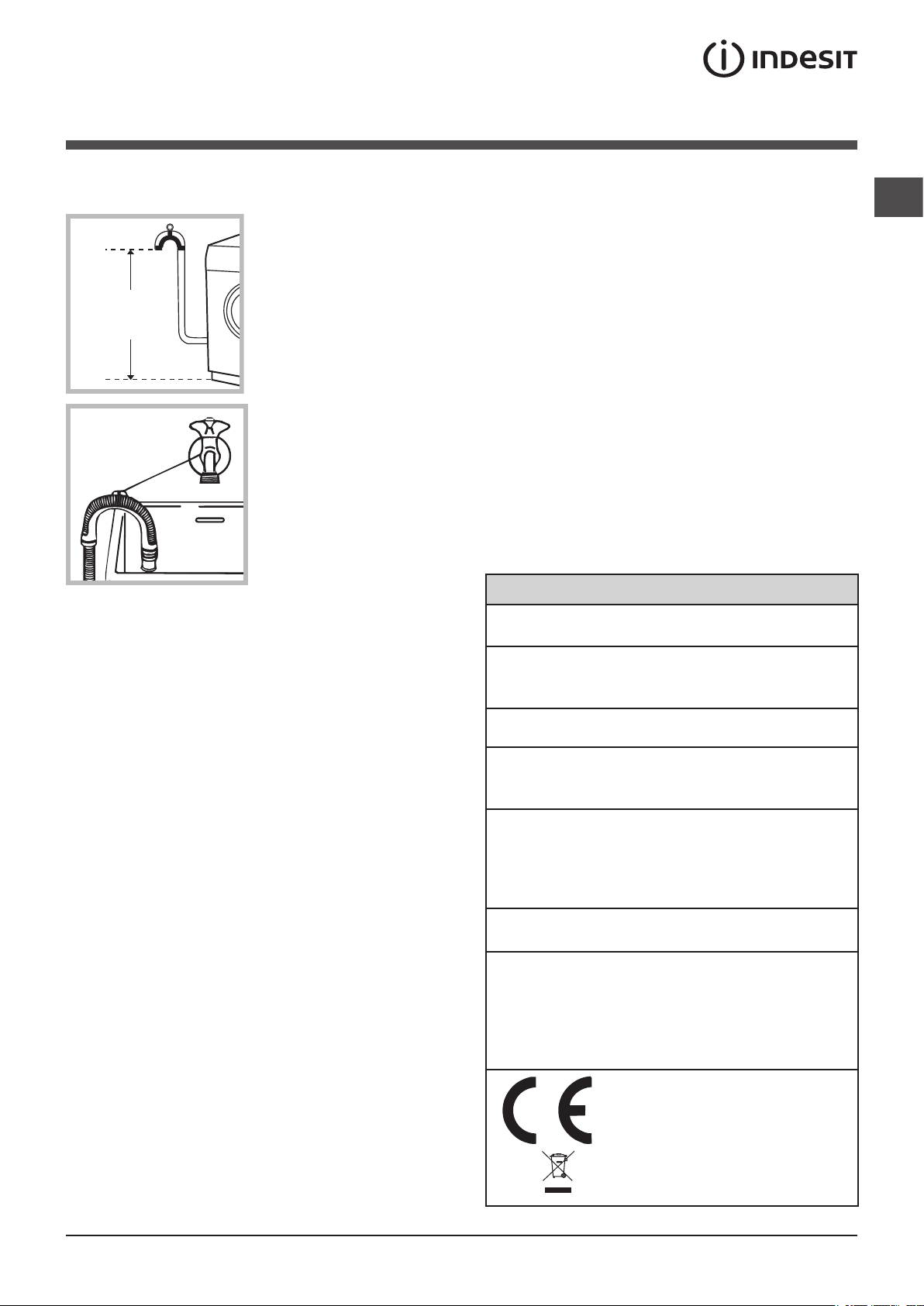

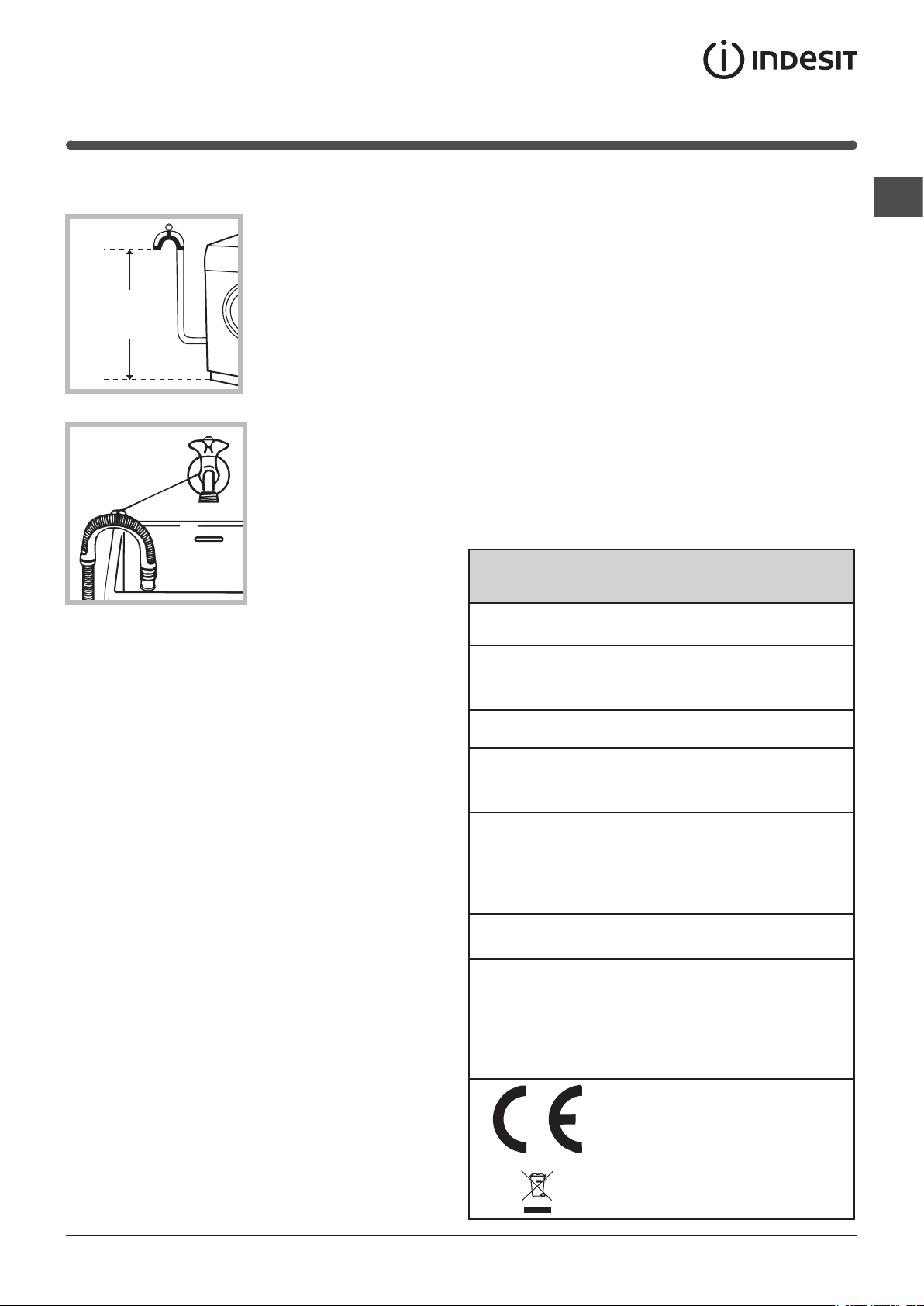

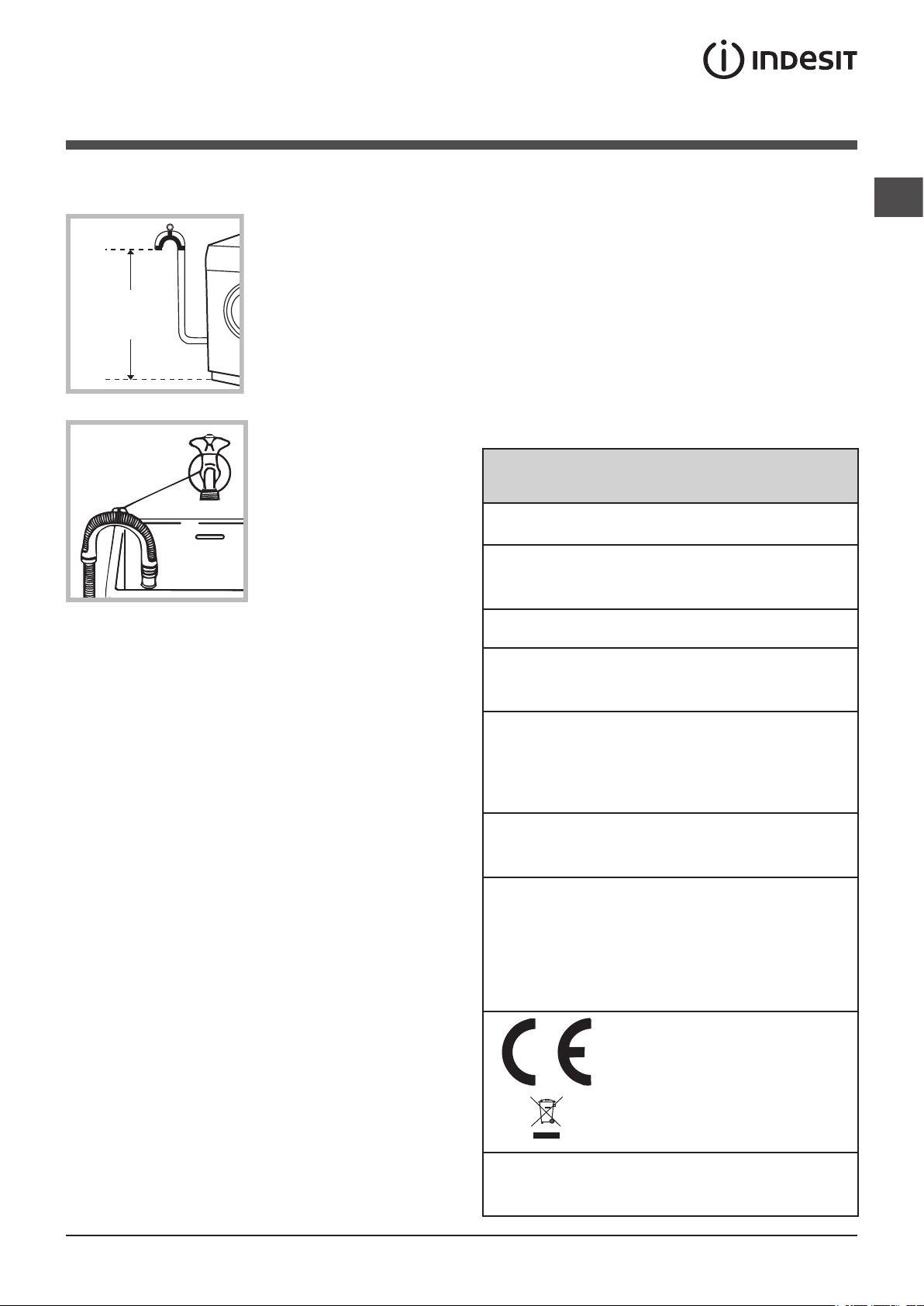

Connecting the drain hose

Con nect the drain

hose, without bending

it, to a drainage duct or

a wall drain located at a

height between 65 and

100 cm from the floor;

! Do not use extension cords or multiple sockets.

! The cable should not be bent or compressed.

! The power supply cable must only be replaced

by authorised technicians.

Warning! The company shall not be held responsible in the event that these regulations are not respected.

The first wash cycle

alternatively, rest it on the side of a washbasin or bathtub, fastening the duct supplied to the tap (see figure). The free end of the hose should not be underwater.

! We advise against the use of hose extensions; if it is absolutely necessary, the extension must have the same diameter as the original hose and must not exceed 150 cm in length.

Electrical connections

Before plugging the appliance into the electricity socket, make sure that:

• the socket is earthed and complies with all

applicable laws;

• the socket is able to withstand the maximum

power load of the appliance as indicated in the Technical data table (see opposite);

• the power supply voltage falls within the values

indicated in the Technical data table (see opposite);

• the socket is compatible with the plug of the

washing machine. If this is not the case, replace the socket or the plug.

! The washing machine must not be installed outdoors, even in covered areas. It is extremely dangerous to leave the appliance exposed to rain, storms and other weather conditions.

! When the washing machine has been installed, the electricity socket must be within easy reach.

Once the appliance has been installed, and before you use it for the first time, run a wash cycle with detergent and no laundry, using the wash cycle 2 .

Technical data

Model

Dimensions

Capacity

Electrical connections

Water connection

Spin speed

Test wash cycles in accordance with directives 1061/2010 and 1015/2010.

IWC 71251

width 59,5 cm height 85 cm depth 53,5 cm

from 1 to 7 kg

please refer to the technical

maximum pressure 1 MPa (10 bar) minimum pressure

0.05 MPa (0.5 bar) drum capacity 52 litres

up to 1200 rotations per minute

Programme 2: Cotton standard 60°C; Programme 3: Cotton standard 40°C.

This appliance conforms to the following EC Directives:

- 2004/108/CE (Electromagnetic Compatibility)

- 2012/19/EU

- 2006/95/EC Low Voltage)

Page 4

Care and maintenance

Cutting off the water and electricity supplies

• Turn off the water tap after every wash cycle.

This will limit wear on the hydraulic system inside the washing machine and help to prevent leaks.

• Unplug the washing machine when cleaning it

and during all maintenance work.

Cleaning the washing machine

The outer parts and rubber components of the appliance can be cleaned using a soft cloth soaked in lukewarm soapy water. Do not use solvents or abrasives.

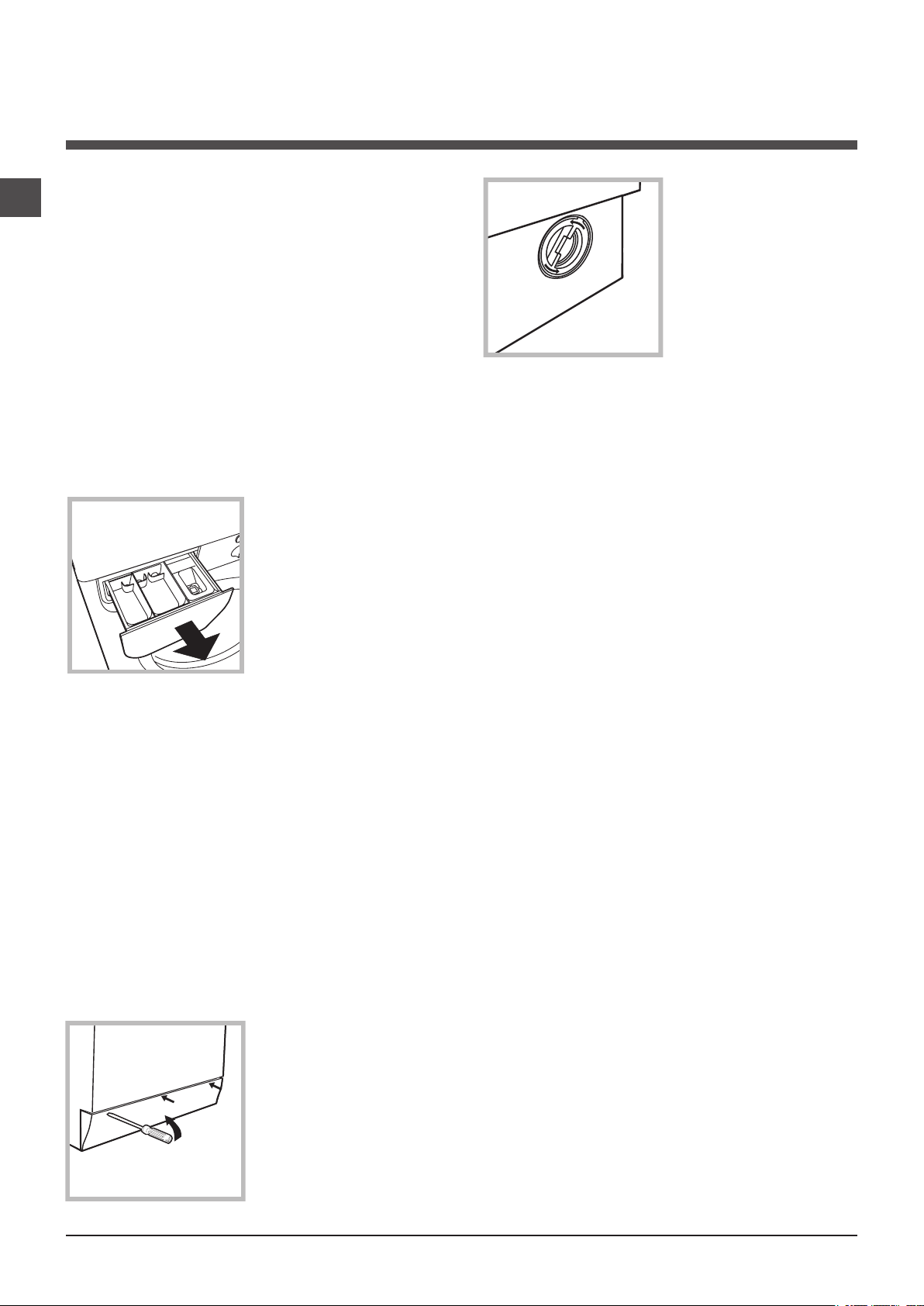

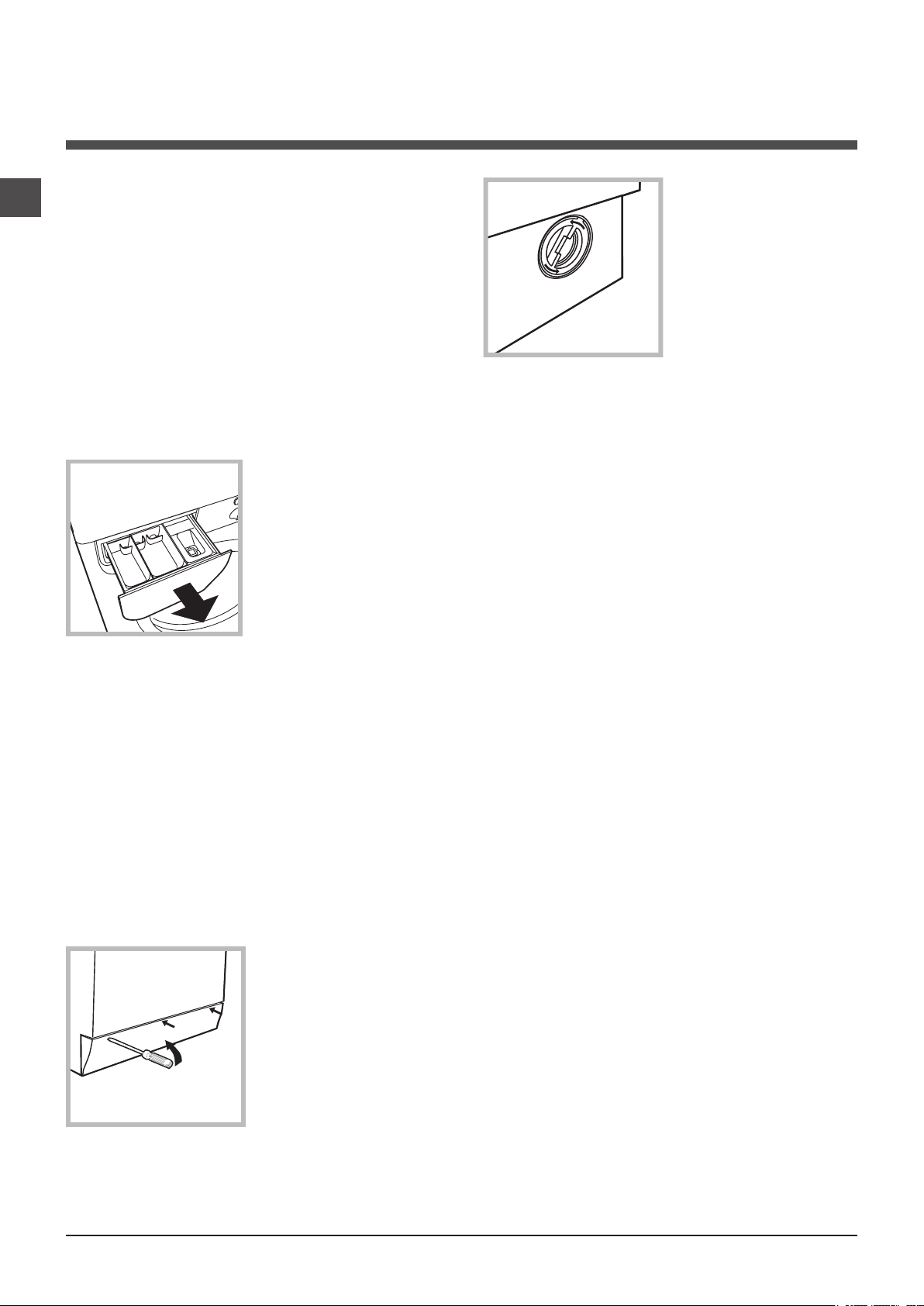

Cleaning the detergent dispenser drawer

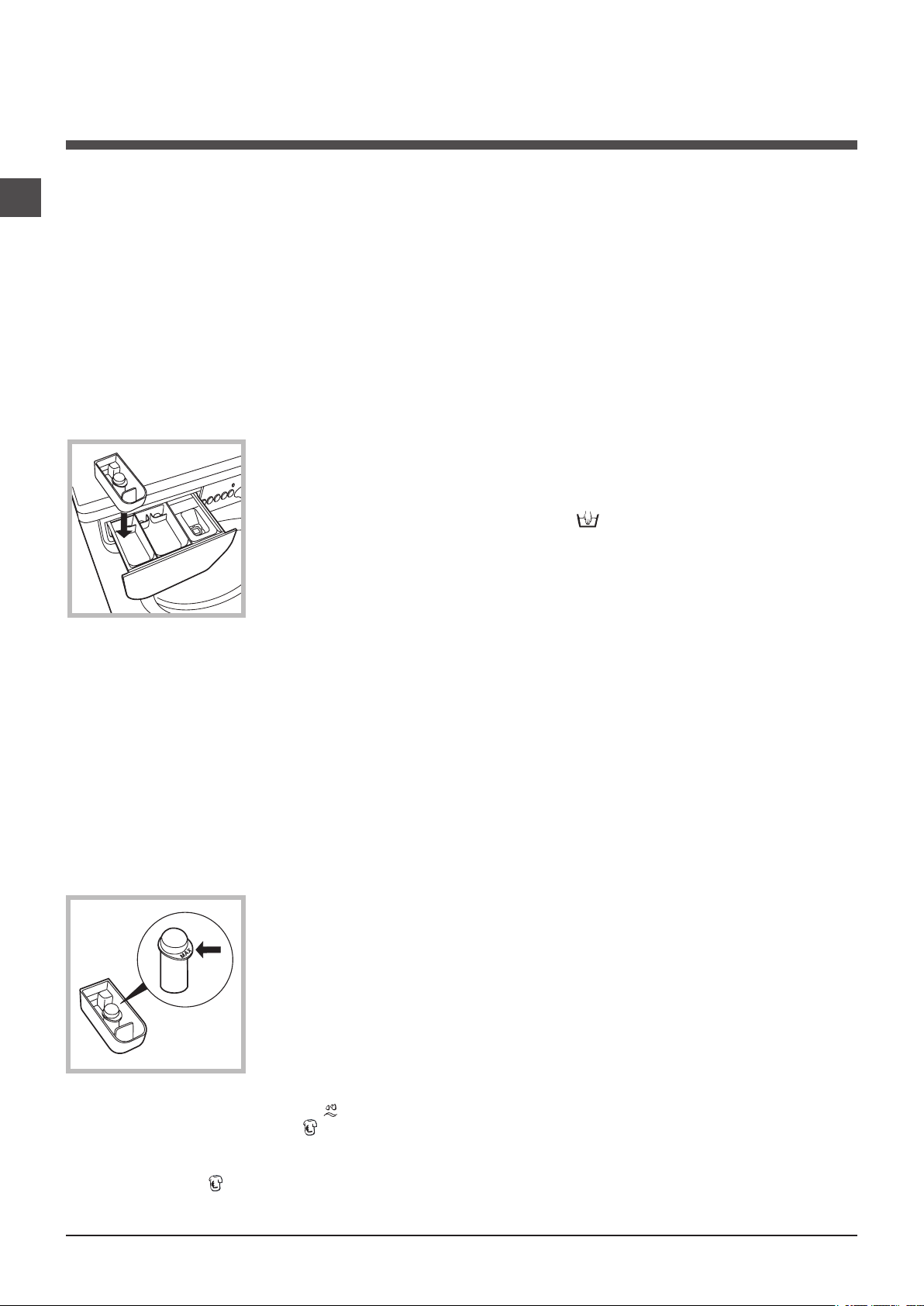

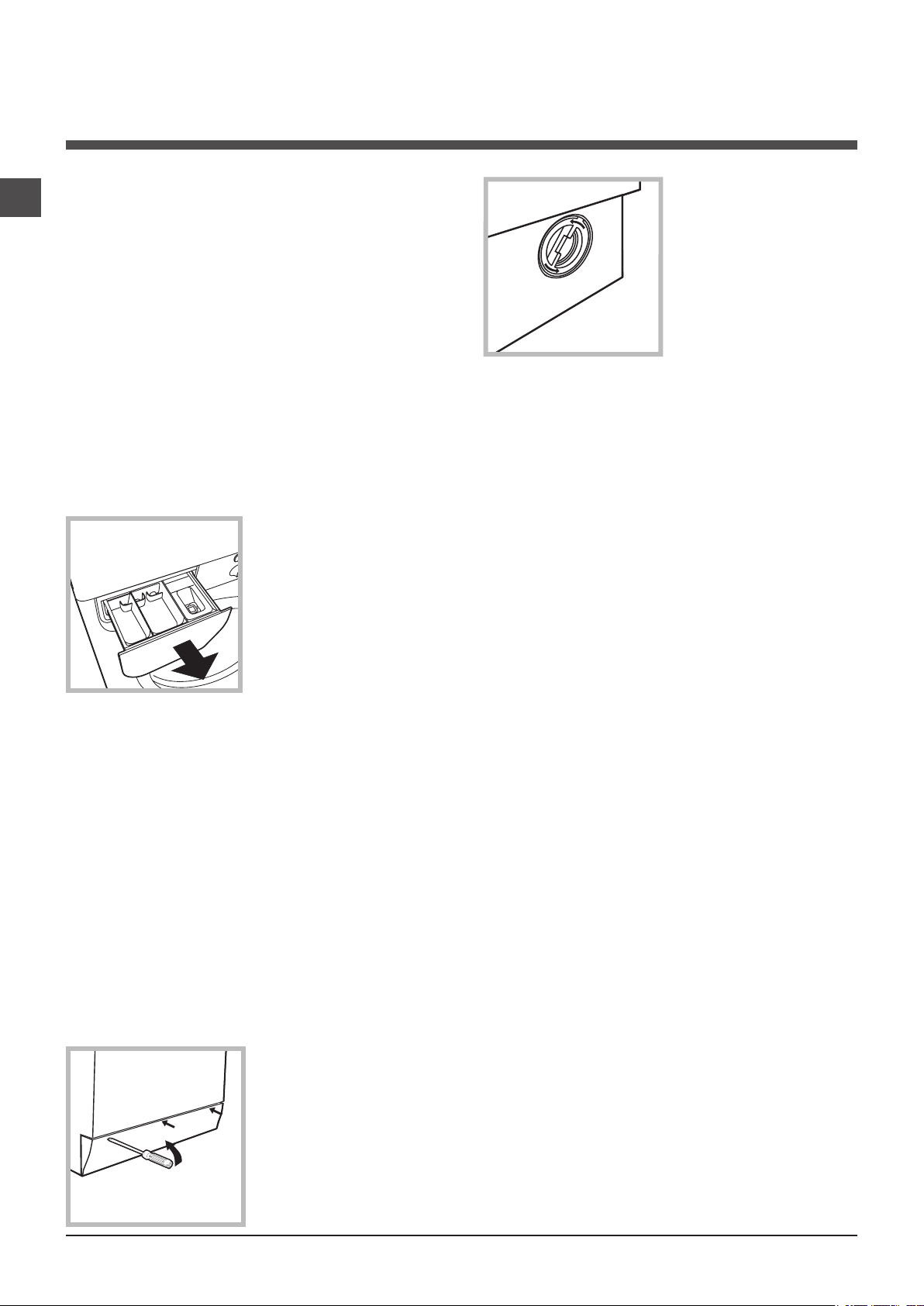

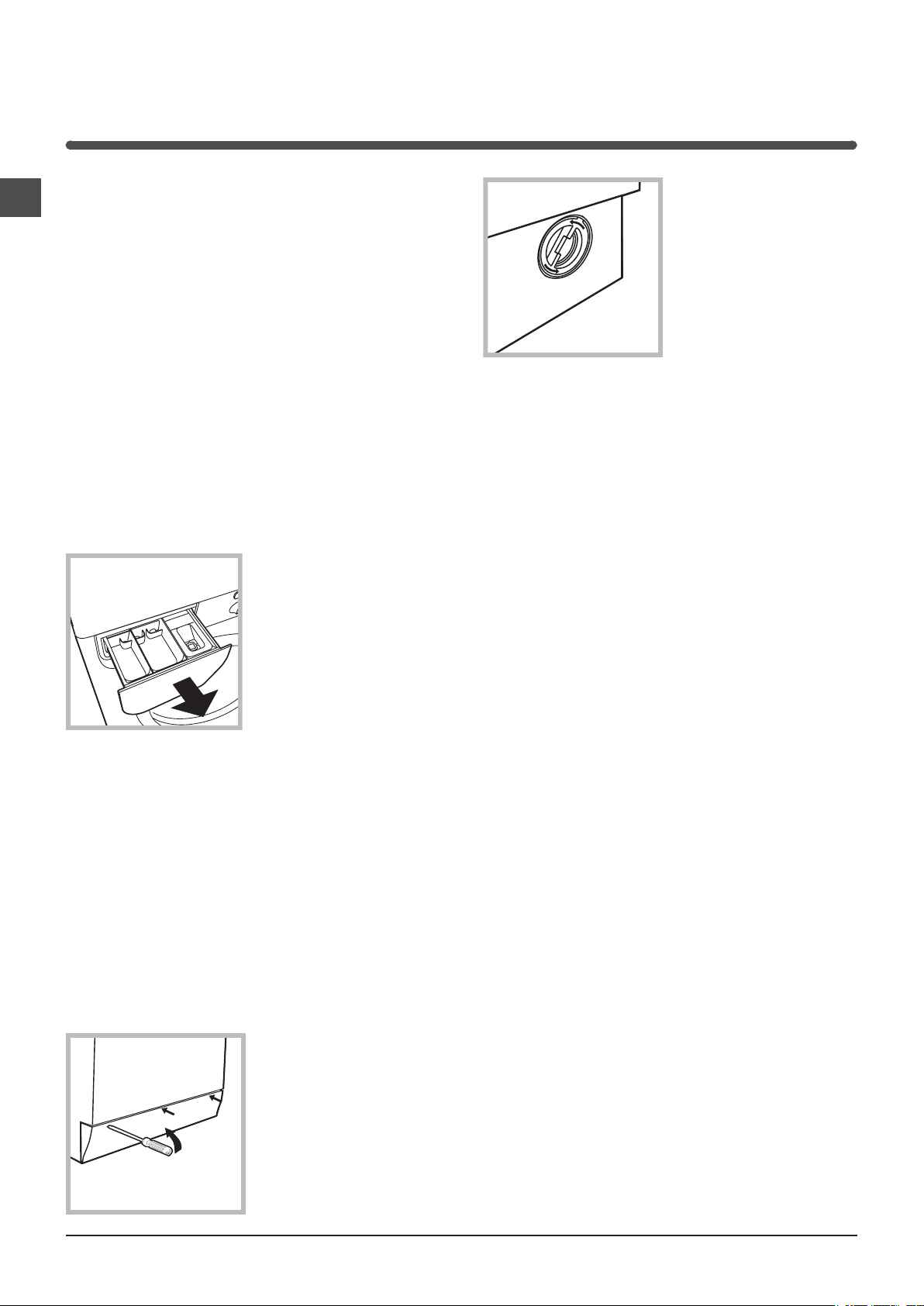

Remove the dispenser by raising it and pulling it out (see figure). Wash it under running water; this operation should be repeated frequently.

To access the pre-chamber:

1. using a screwdriver, remove the cover panel on the lower front part of the washing machine (see figure);

2. unscrew the lid by rotating it anti-clockwise (see figure): a little water may trickle out. This is perfectly normal;

3. clean the inside thoroughly;

4. screw the lid back on;

5. reposition the panel, making sure the hooks are securely in place before you push it onto the appliance.

Caring for the door and drum of your appliance

• Always leave the porthole door ajar in order to

prevent unpleasant odours from forming.

Cleaning the pump

The washing machine is fitted with a self-cleaning pump which does not require any maintenance. Sometimes, small items (such as coins or buttons) may fall into the pre-chamber which protects the pump, situated in its bottom part.

! Make sure the wash cycle has finished and unplug the appliance.

Checking the water inlet hose

Check the inlet hose at least once a year. If there are any cracks, it should be replaced immediately: during the wash cycles, water pressure is very strong and a cracked hose could easily split open.

! Never use second-hand hoses.

Page 5

Precautions and tips

! This washing machine was designed and constructed in

accordance with international safety regulations. The following information is provided for safety reasons and must therefore be read carefully.

General safety

• This appliance was designed for domestic use only.

•

This appliance can be used by children aged

from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved. Children shall not play with the appliance. Cleaning and user maintenance shall not be made by children without supervision.

• Do not touch the machine when barefoot or with wet or

damp hands or feet.

• Do not pull on the power supply cable when unplugging the

appliance from the electricity socket. Hold the plug and pull.

• Do not open the detergent dispenser drawer while the

machine is in operation.

• Do not touch the drained water as it may reach extremely

high temperatures.

• Never force the porthole door. This could damage the safety

lock mechanism designed to prevent accidental opening.

• If the appliance breaks down, do not under any circum-

stances access the internal mechanisms in an attempt to repair it yourself.

• Always keep children well away from the appliance while

it is operating.

• The door can become quite hot during the wash cycle.

• If the appliance has to be moved, work in a group of two

or three people and handle it with the utmost care. Never try to do this alone, because the appliance is very heavy.

• Before loading laundry into the washing machine, make

sure the drum is empty.

Consumers should contact their local authority or retailer

for information concerning the correct disposal of their old appliance.

Disposal

• Disposing of the packaging materials: observe local regu-

lations so that the packaging may be re-used.

• The European Directive 2012/19/EU on Waste Electrical

and Electronic Equipment, requires that old household electrical appliances must not be disposed of in the normal unsorted municipal waste stream. Old appliances must be collected separately in order to optimise the recovery and recycling of the materials they contain and reduce the impact on human health and the environment. The crossed out “wheeled bin” symbol on the product reminds you of your obligation, that when you dispose of the appliance it must be separately collected.

Page 6

Description of the washing machine and starting a wash cycle

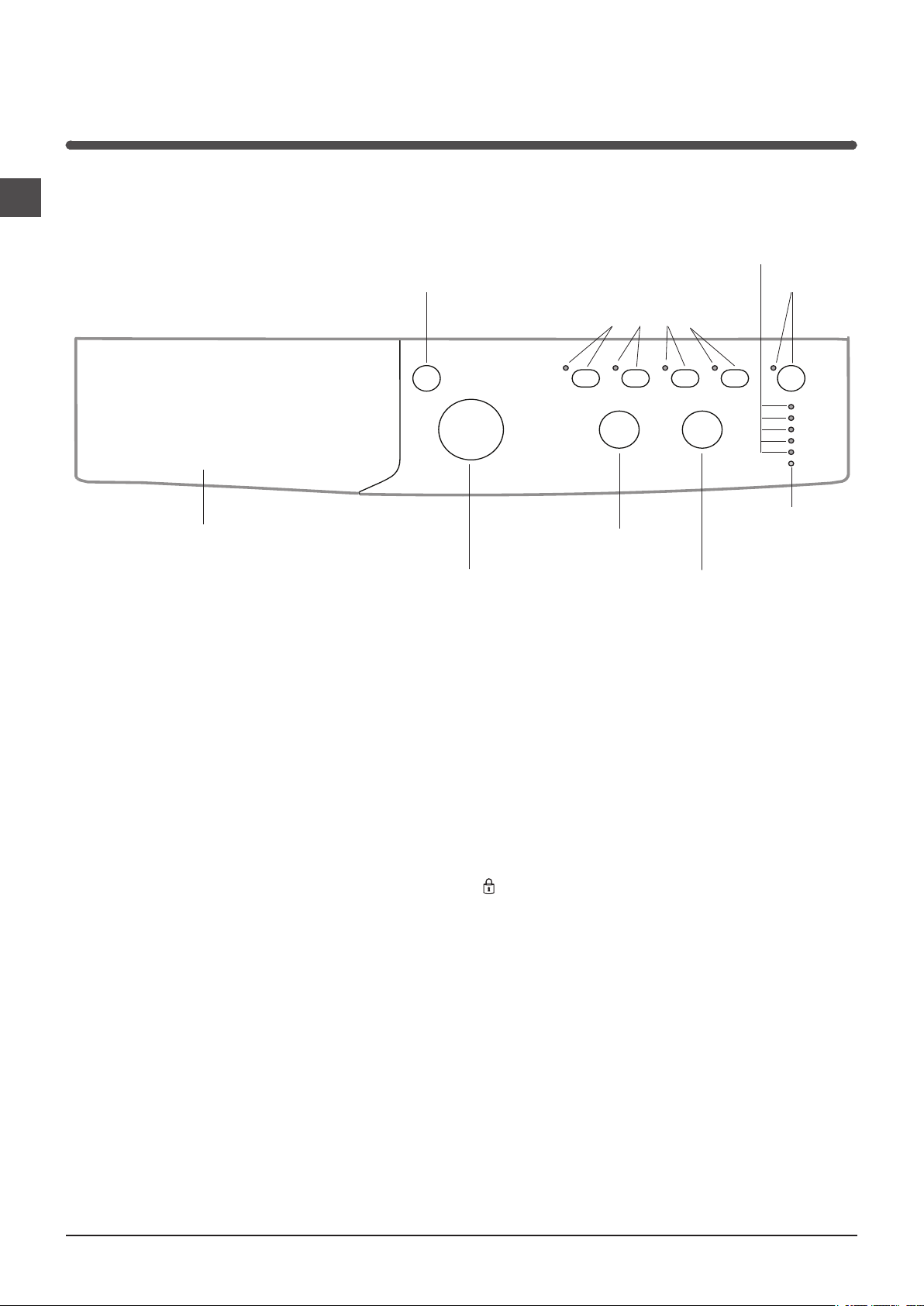

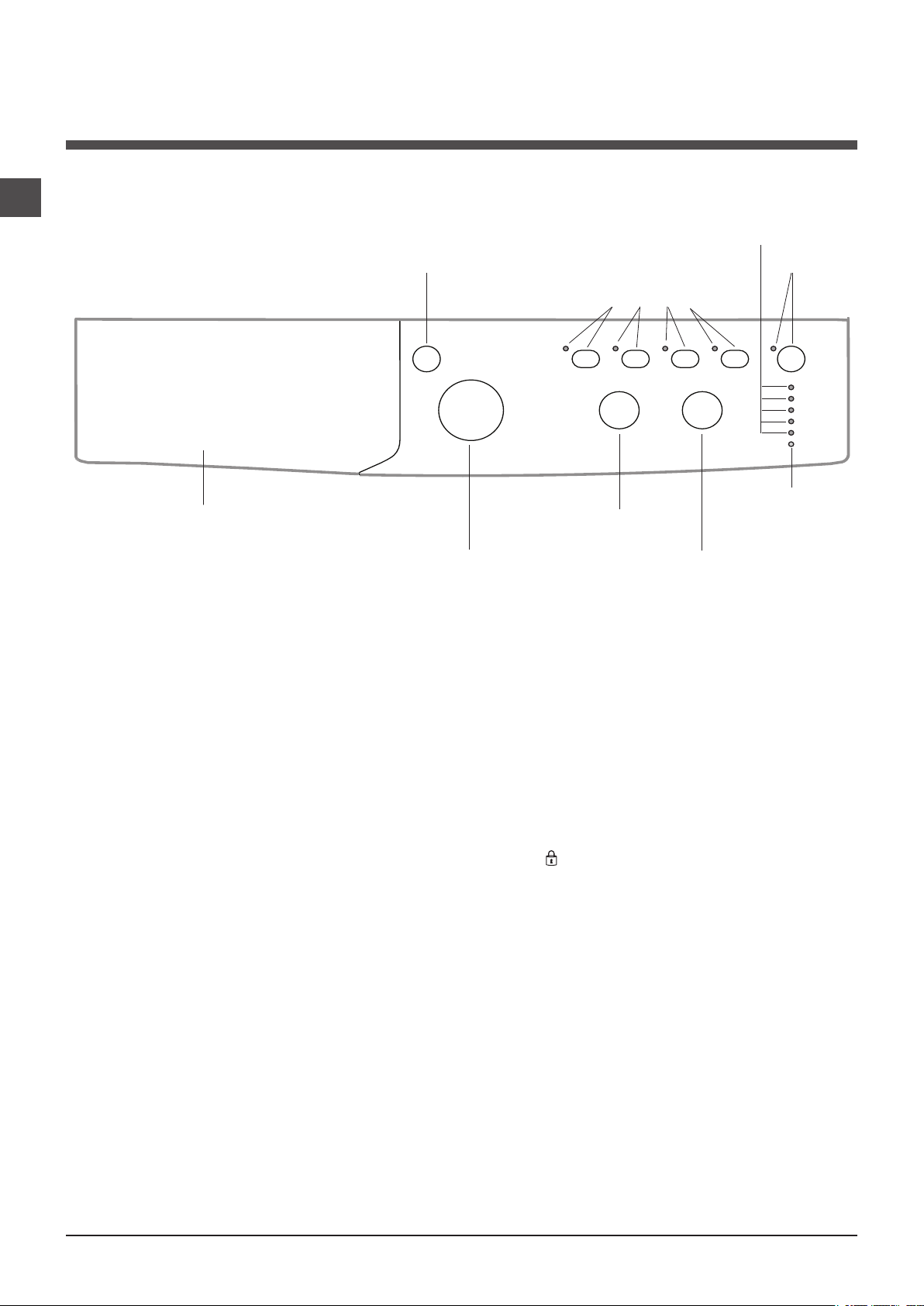

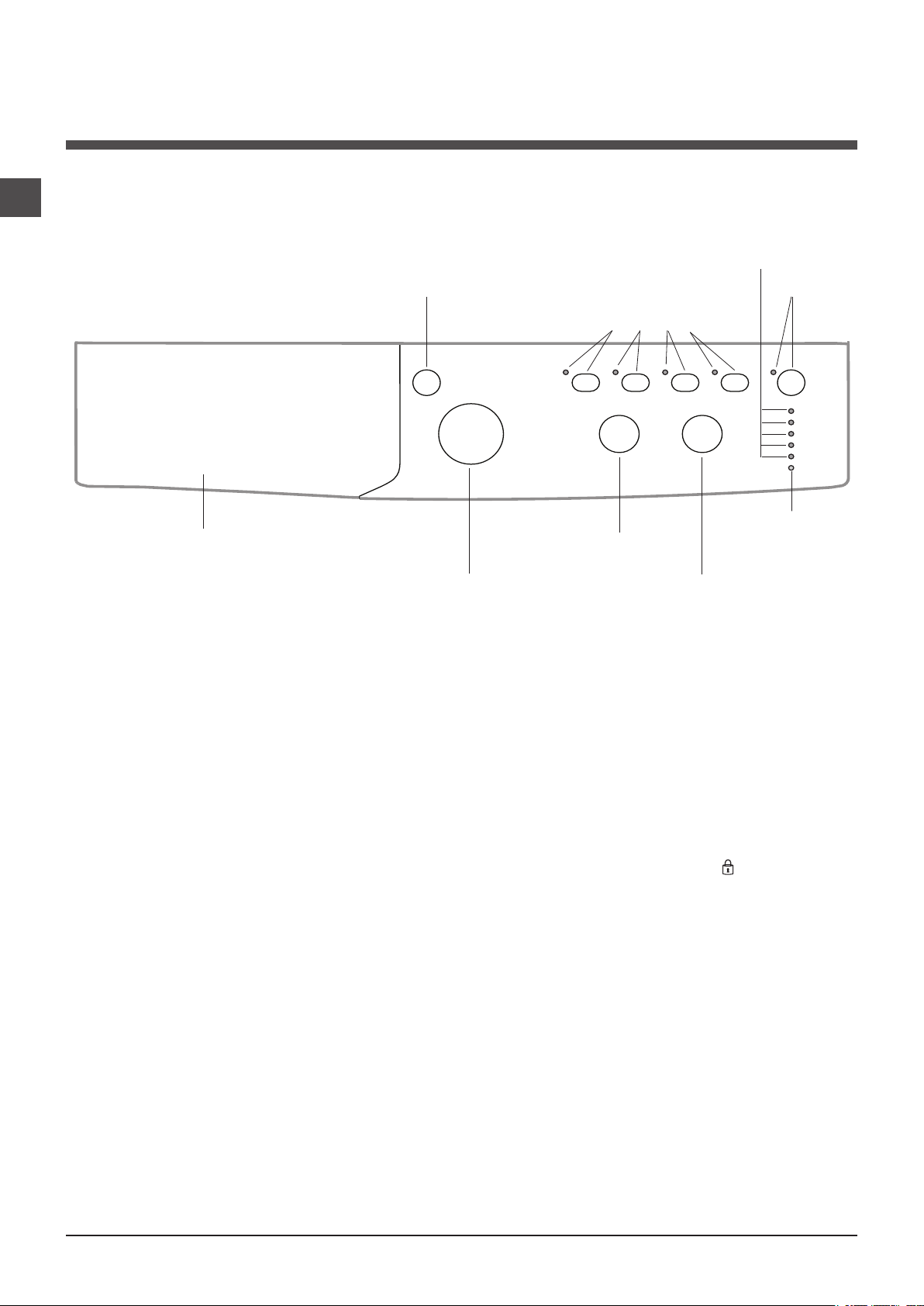

Control panel

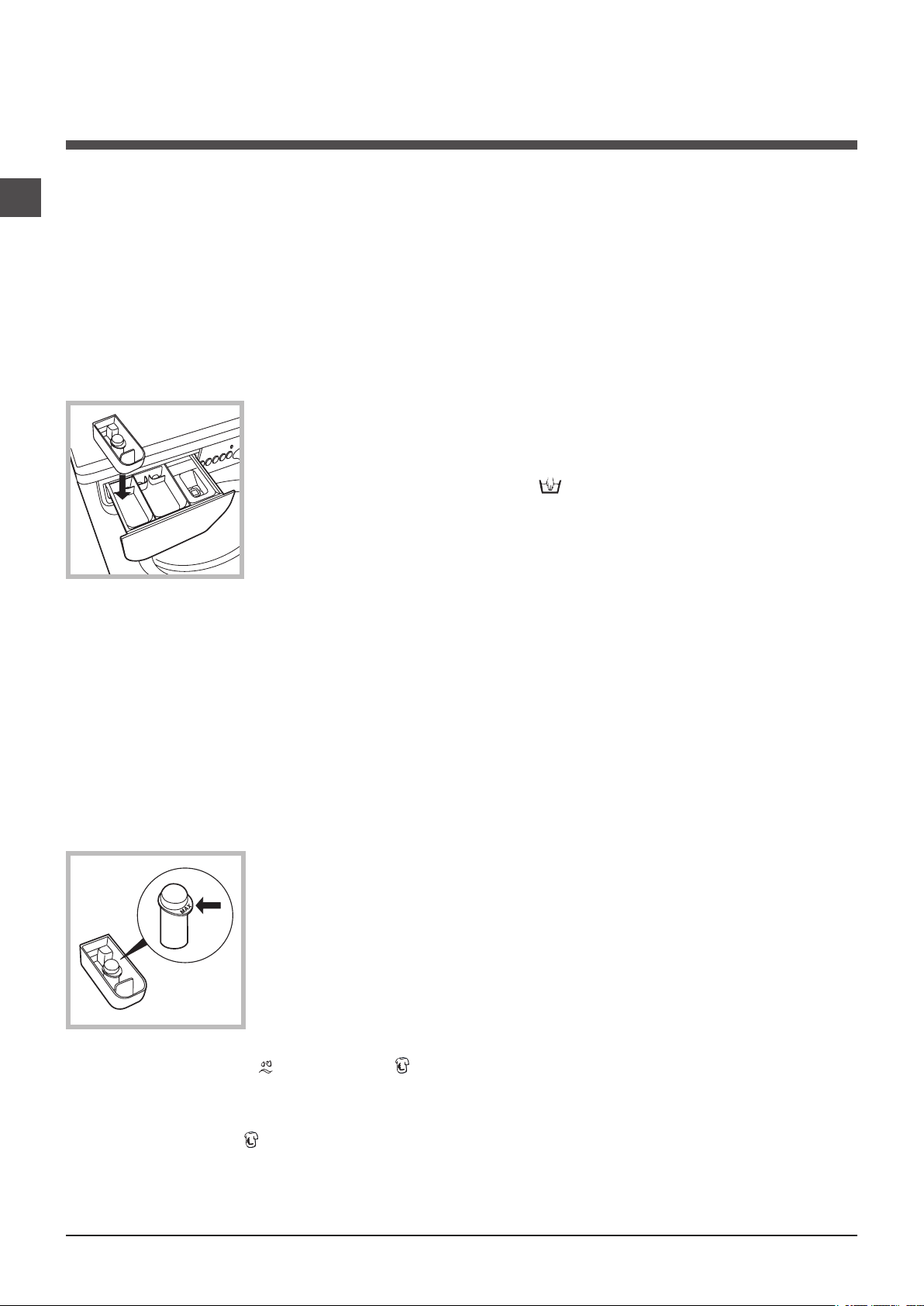

Detergent dispenser drawer

ON/OFF

WASH CYCLE

button

knob

TEMPERATURE

knob

WASH CYCLE PROGRESS/ DELAY TIMER

FUNCTION

buttons with indicator lights

SPIN SPEED

knob

indicator lights

START/ PAUSE

button with indicator light

DOOR LOCKED

indicator light

Detergent dispenser drawer: used to dispense detergents and washing additives (see “Detergents and laundry”).

ON/OFF button: switches the washing machine on and off.

WASH CYCLE knob: programmes the wash cycles. During the wash cycle, the knob does not move.

FUNCTION buttons with indicator light: used to select the available functions. The indicator light corresponding to the selected function will remain lit.

TEMPERATURE knob: sets the temperature or the cold wash cycle (see “Personalisation”).

SPIN SPEED knob: sets the spin speed or exclude the spin cycle completely (see “Personalisation”).

WASH CYCLE PROGRESS/DELAY TIMER

light

s: used to monitor the progress of the wash cycle. The illuminated indicator light shows which phase is in progress. If the Delay Timer function has been set, the time remaining until the wash cycle starts will be indicated (see next

page).

indicator

START/PAUSE button with indicator light: starts or temporarily interrupts the wash cycles. N.B. To pause the wash cycle in progress, press this button; the corresponding indicator light will flash orange, while the indicator light for the current wash cycle phase will remain lit in a fixed manner. If the DOOR LOCKED indicator light is switched off, the door may be opened (wait approximately 3 minutes). To start the wash cycle from the point at which it was interrupted, press this button again.

Standby mode

This washing machine, in compliance with new energy saving regulations, is fitted with an automatic standby system which is enabled after about 30 minutes if no activity is detected. Press the ON-OFF button briefly and wait for the machine to start up again.

Consumption in off-mode: 0,5 W Consumption in Left-on: 8 W

DOOR LOCKED indicator light: indicates whether the door may be opened or not (see next page).

Page 7

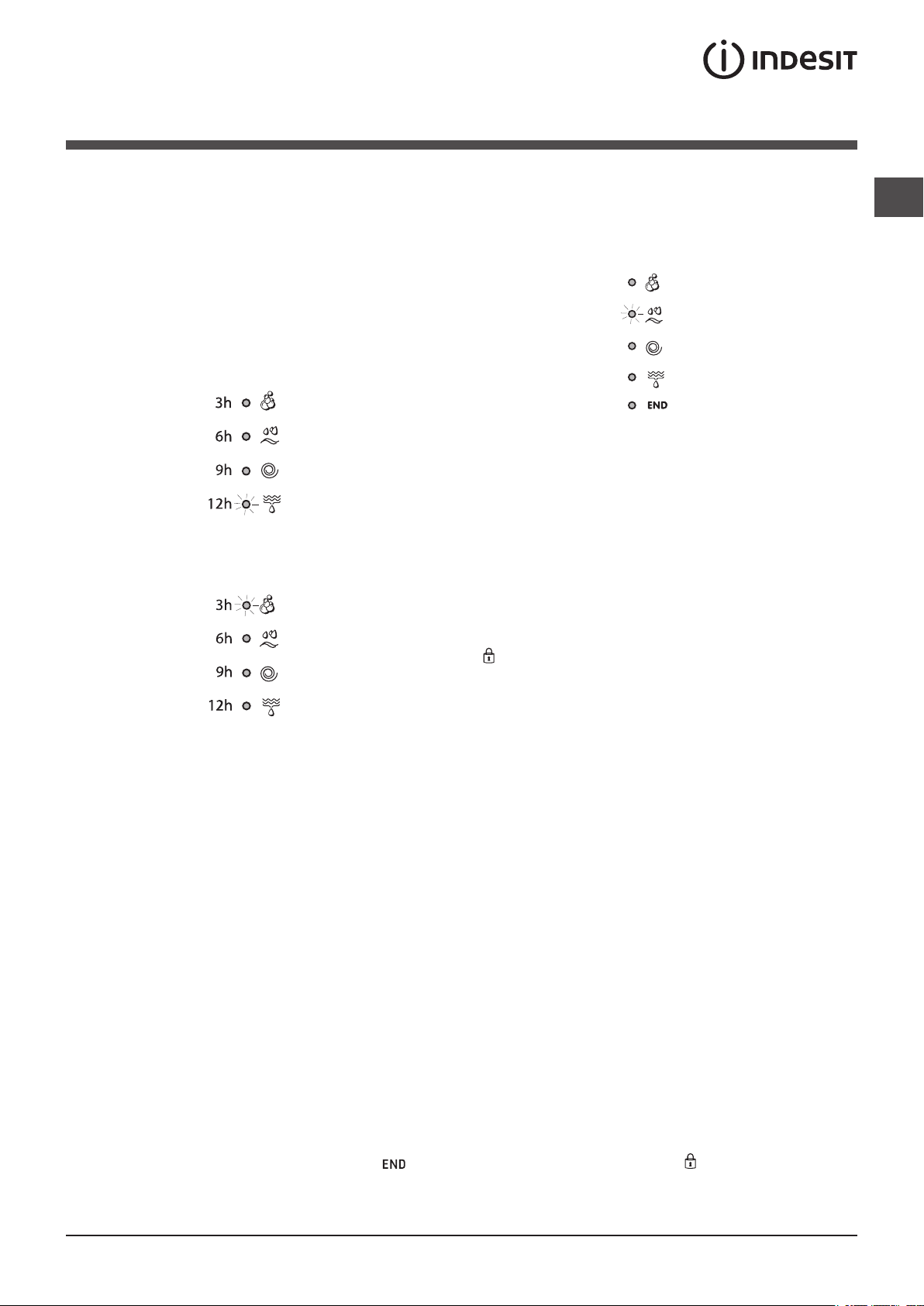

Indicator lights

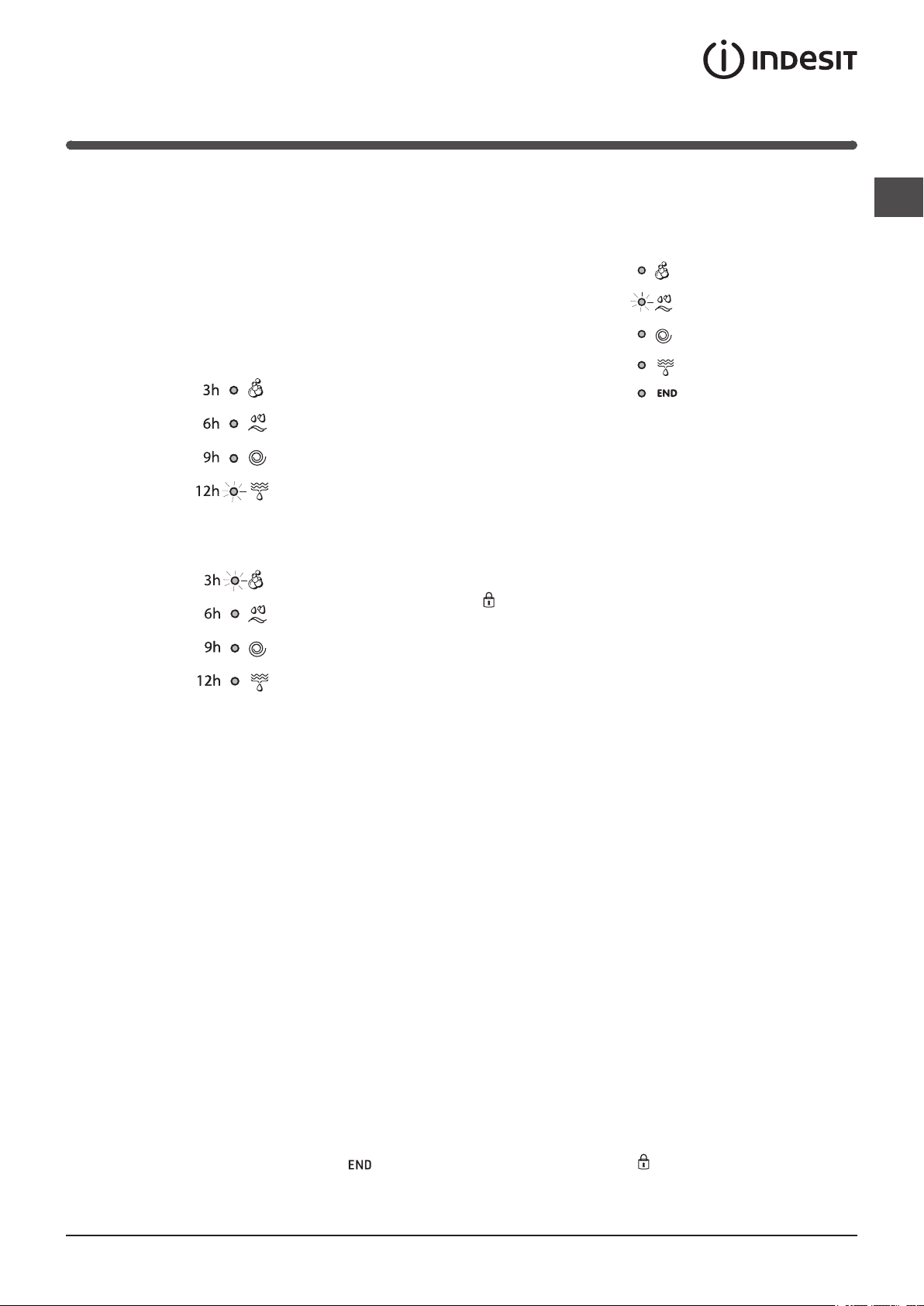

The indicator lights provide important information. This is what they can tell you:

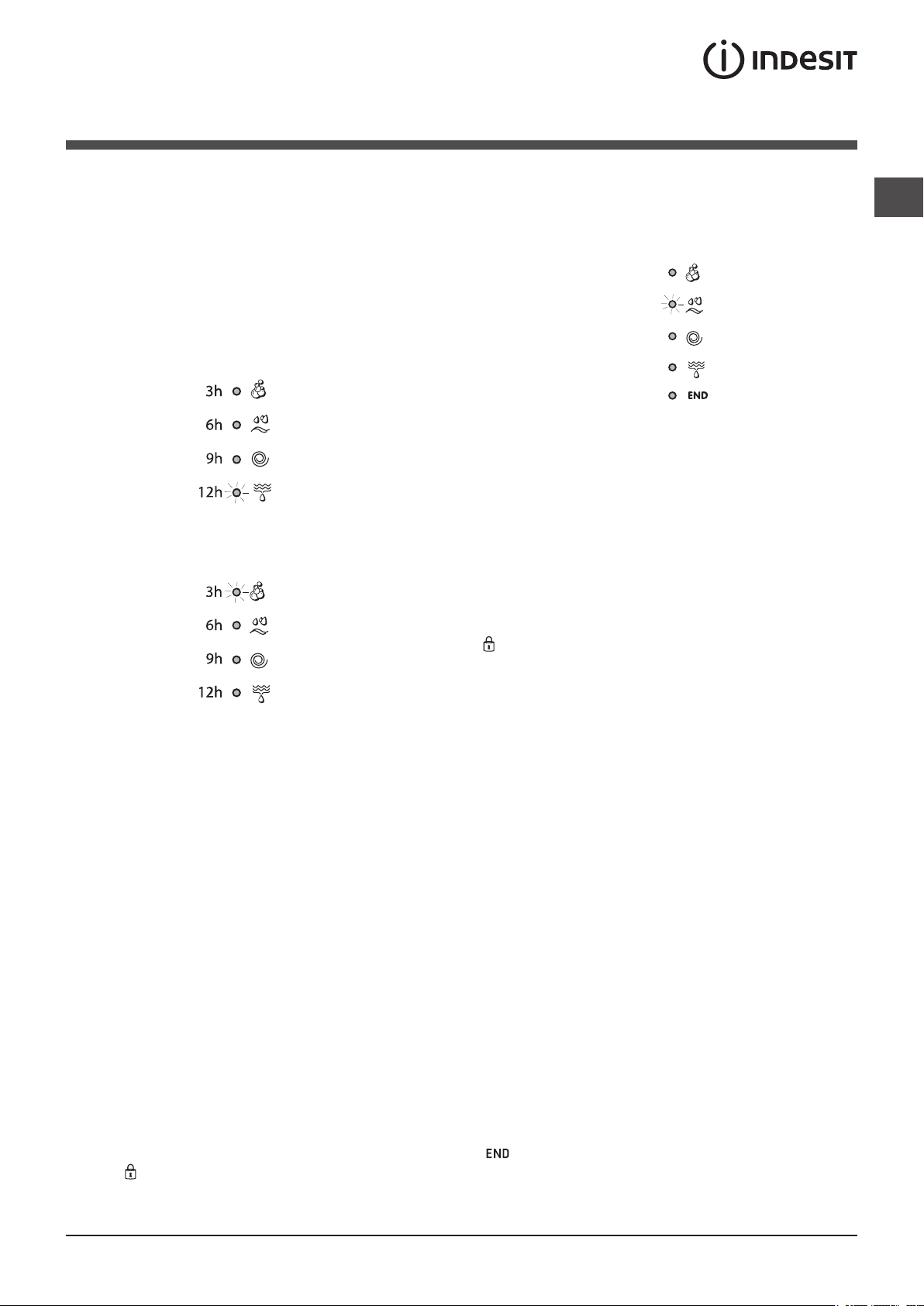

Wash cycle phase indicator lights

Once the desired wash cycle has been selected and has begun, the indicator lights switch on one by one to indicate which phase of the cycle is currently in progress.

Delayed start

If the DELAY TIMER function has been activated (see “Personalisation”), after the wash cycle has been started the

indicator light corresponding to the selected delay period will begin to flash:

As time passes, the remaining delay will be displayed and the corresponding indicator light will flash:

The set programme will start once the selected time delay has expired.

Wash

Rinse

Spin

Drain

End of wash cycle

Function buttons and corresponding indicator lights

When a function is selected, the corresponding indicator light will illuminate. If the selected function is not compatible with the programmed wash cycle, the corresponding indicator light will flash and the function will not be activated. If the selected function is not compatible with another function which has been selected previously, the indicator light corresponding to the first function selected will flash and only the second function will be activated; the

indicator light corresponding to the enabled option will remain lit.

Door locked indicator light

When the indicator light is on, the porthole door is locked to prevent it from being opened; make sure the indicator light is off before opening the door (wait approximately 3 minutes). To open the door during a running wash cycle, press the START/PAUSE button; the door may be opened once the DOOR LOCKED indicator light turns off.

Starting a wash cycle

1. Switch the washing machine on by pressing the ON/OFF button. All indicator lights will switch on for a few seconds, then they will switch off and the START/PAUSE indicator light will pulse.

2. Load the laundry and close the door.

3. Set the WASH CYCLE knob to the desired programme.

4. Set the washing temperature (see “Personalisation”).

5. Set the spin speed (see “Personalisation”).

6. Measure out the detergent and washing additives (see “Detergents and laundry”).

7. Select the desired functions.

8. Start the wash cycle by pressing the START/PAUSE button and the corresponding indicator light will remain lit in a fixed

manner, in green. To cancel the set wash cycle, pause the machine by pressing the START/PAUSE button and select a new cycle.

9. At the end of the wash cycle the cator light turns off (wait approximately 3 minutes). Take out your laundry and leave the appliance door ajar to make sure the drum dries completely. Switch the washing machine off by pressing the ON/OFF button.

indicator light will switch on. The door can be opened once the DOOR LOCK indi-

Page 8

Wash cycles

Table of wash cycles

Max.

Description of the wash cycle

Wash cycles

Daily

White Cotton: extremely soiled whites. 90° 1200

Cotton Standard 60° (1): heavily soiled whites and resistant colours. 60° 1200

Cotton Standard 40° (2): lightly soiled whites and delicate colours. 40° 1200

Synthetics: heavily soiled resistant colours. 50° 800

Synthetics (3): lightly soiled resistant colours. 40° 800

Mix Colored: lightly soiled whites and delicate colours. 40° 1200

20° Zone

Cotton Standard 20°: lightly soiled whites and delicate colours.

7 Mix Light

8 20’ Refresh

Special

9 Outwear

Wool: for wool, cashmere, etc.

11 Jeans

Sport

12 Sport Intensive

13 Sport Light

14 Special Shoes

Partial wash cycles

Rinse - 1200 -

Spin + Drain - 1200 - - - 7 - - - 16’

The length of cycle shown on the display or in this booklet is an estimation only and is calculated assuming standard working conditions. The actual duration can vary according to factors such as water temperature and pressure, the amount of detergent used, the amount and type of load inserted, load balancing and any wash options selected.

1) Test wash cycle in compliance with directive 1061/2010: set wash cycle 2 with a temperature of 60°C.

This cycle is designed for cotton loads with a normal soil level and is the most efficient in terms of both electricity and water consumption; it should be used for garments which can be washed at 60°C. The actual washing temperature may differ from the indicated value.

2) Test wash cycle in compliance with directive 1061/2010: set wash cycle 3 with a temperature of 40°C.

This cycle is designed for cotton loads with a normal soil level and is the most efficient in terms of both electricity and water consumption; it should be used for garments which can be washed at 40°C. The actual washing temperature may differ from the indicated value.

For all Test Institutes:

2) Long wash cycle for cottons: set wash cycle 3 with a temperature of 40°C.

3) Long wash cycle for synthetics: set wash cycle 4; with a temperature of 40°C.

temp.

Max.

speed

(°C)

(rpm)

20°

1200 20° 800 20° 800

30° 400 40° 800 40° 800

30° 600 30° 600

30° 600

Outwear (wash cycle 9): is studied for washing water-repellent fabrics and winter jackets (e.g. Gore-Tex, polyester, nylon); for best results, use a liquid detergent and dosage suitable for a half-load; pre-treat necks, cuffs and stains if necessary; do not

use softeners or detergents containing softeners. Stuffed duvets cannot be washed with this programme. Sport Intensive (wash cycle 12) is for washing heavily soiled sports clothing fabrics (tracksuits, shorts, etc.); for best re- sults, we recommend not exceeding the maximum load indicated in the “Table of wash cycles”. Sport Light (wash cycle 13) is for washing lightly soiled sports clothing fabrics (tracksuits, shorts, etc.); for best results, we recommend not exceeding the maximum load indicated in the “Table of wash cycles”. We recommend using a liquid deter- gent and dosage suitable for a half-load.

Special Shoes (wash cycle 14) is for washing sports shoes; for best results, do not wash more than 2 pairs simultaneously. The 20° wash cycles (20° Zone) offer effective washing performance at low temperatures, reducing electricity usage and

expenditure while benefitting the environment.The 20° wash cycles meet all requirements: Cotton Standard 20° (programme 6) ideal for lightly soiled cotton loads. The effective performance levels achieved at cold

temperatures, which are comparable to washing at 40°, are guaranteed by a mechanical action which operates at varying speed, with repeated and frequent peaks. Mix Light (programme 7) ideal for mixed loads (cotton and synthetics) with a normal soil level. The effective performance levels achieved at cold temperatures are guaranteed by a mechanical action which operates at varying speed, across set average intervals. 20’ Refresh (programme 8) ideal for refreshing and washing lightly soiled garments in a few minutes. It lasts just 20 minutes and therefore saves both time and energy. It can be used to wash different types of fabrics together (except for wool and silk), with a maximum load of 1.5 kg.

Detergents

Wash

Fabric

softener

  

 



 

Max.

load (kg)

Residual

Bleach

7 53 2,16 72 160’ 7 53 1,13 52,5 180’

7 53 1,00 75 170’ 3,5 - - - 110’ 3,5 44 0,57 46 100’

7 53 0,66 54 90’

7 - - - 170’

7 - - - 120’

- 1,5 - - - 20’

- 2 - - - 60’

- 1,5 - - - 70’

- 3,5 - - - 75’

- 2,5 - - - 85’

- 2,5 - - - 60’ Max.

2 pairs

7 - - - 36’

dampness %

- - - 60’

kWh

Energy

Total water lt

consumption

Cycle

duration

Page 9

Personalisation

Setting the temperature

Turn the TEMPERATURE knob to set the wash temperature (see Table of wash cycles). The temperature may be lowered, or even set to a cold wash The washing machine will automatically prevent you from selecting a temperature which is higher than the maximum value set for each wash cycle.

Setting the spin speed

Turn the SPIN SPEED knob to set the spin speed for the selected wash cycle. The maximum spin speeds available for each wash cycle are as follows:

Wash cycles Maximum spin speed

Cottons 1200 rpm Synthetics 800 rpm Wool 800 rpm

The spin speed may be lowered, or the spin cycle can be excluded altogether by selecting the symbol The washing machine will automatically prevent you from selecting a spin speed which is higher than the maximum speed set for each wash cycle.

Functions

The various wash functions available with this washing machine will help to achieve the desired results, every time. To activate the functions:

1. Press the button corresponding to the desired function;

2. the function is enabled when the corresponding indicator light is illuminated. Note: If the indicator light flashes rapidly, this signals that this particular function may not be selected in conjunction with the

selected wash cycle.

Selecting this option enables you to suitably adjust drum rotation, temperature and water to a reduced load of lightly soiled cotton and synthetic fabrics (refer to the “ water and electricity. We suggest using a liquid detergent suitably measured out to the load quantity.

“Table of wash cycles”

). “ ” enables you to wash in less time thereby saving

! This function may not be used in conjunction with wash cycles 1, 6, 7, 8, 9, 10, 11, 12, 13, 14, , .

The function saves energy by not heating the water used to wash your laundry - an advantage both to the environment and to your energy bill. Instead, intensified wash action and water optimisation ensure great wash results in the same average time of a standard cycle. For the best washing results we recommend the usage of a liquid detergent.

! This function may not be used in conjunction with wash cycles 6, 7, 8, 10, 12, 13, 14, , .

Stain removal

Bleaching cycle designed to remove the toughest stains. Please remember to pour the bleach into extra compartment 4 (see “Bleach cycle”).

! This function may not be used in conjunction with wash cycles 8, 9, 10, 11, 12, 13, 14, .

Delay timer

This timer delays the start time of the wash cycle by up to 12 hours. Press the button repeatedly until the indicator light corresponding to the desired delay time switches on. The fifth time the button is pressed, the function will be disabled. N.B. Once the START/PAUSE button has been pressed, the delay time can only be modified by decreasing it until launching the set programme.

! This option is enabled with all programmes.

Page 10

Detergents and laundry

Detergent dispenser drawer

Good washing results also depend on the correct dose of detergent: adding too much detergent will not necessarily result in a more efficient wash, and may in fact cause build up on the inside of your appliance and contribute to environmental pollution.

! Do not use hand washing detergents because these

create too much foam.

! Use powder detergent for white cotton garments, for pre-

washing, and for washing at temperatures over 60°C.

! Follow the instructions given on the detergent packaging.

Open the detergent dispenser drawer and pour in the detergent or washing additive, as follows.

compartment 1: Do not pour detergent into this compartmentd compartment 2: Detergent for the wash cycle (powder or liquid)

Liquid detergent should only be poured in immediately prior to the start of the wash cycle.

compartment 3: Additives (fabric softeners, etc.)

The fabric softener should not overflow the grid.

extra compartment 4: Bleach

Bleach cycle

! Traditional bleach should be used on sturdy white fabrics,

and delicate bleach for coloured fabrics, synthetics and for wool.

This option is particularly useful for the removal of stubborn stains. Place extra compartment 4 (supplied) into compartment 1. When pouring in the bleach, be careful not to exceed the “max” level marked on the central pivot (see figure). To run the bleach cycle on its

own, pour the bleach into extra compartment 4, set the “Rinse” “Stain removal” To bleach during a wash cycle, pour in the detergent and any fabric softener you wish to use, set the desired wash cycle and enable the “Stain removal”

option.

programme and activate the

option.

Preparing the laundry

• Divide the laundry according to:

- the type of fabric/the symbol on the label

- the colours: separate coloured garments from whites.

• Empty all garment pockets and check the buttons.

• Do not exceed the listed values, which refer to the weight of the laundry when dry: see “Table of wash cycles”.

How much does your laundry weigh?

1 sheet 400-500 g 1 pillow case 150-200 g 1 tablecloth 400-500 g 1 bathrobe 900-1200 g 1 towel 150-250 g

Garments requiring special care

Wool: all wool garments can be washed using programme

10, even those carrying the “hand-wash only” For best results, use special detergents and do not exceed 1,5 kg of laundry. Jeans: Turn garments inside-out before washing and use a liquid detergent. Use programme 11.

label.

Load balancing system

Before every spin cycle, to avoid excessive vibrations and to distribute the load in a uniform manner, the drum rotates continuously at a speed which is slightly greater than the washing rotation speed. If, after several attempts, the load is not balanced correctly, the machine spins at a reduced spin speed. If the load is excessively unbalanced, the washing machine performs the distribution process instead of spinning. To encourage improved load distribution and balance, we recommend small and large garments are mixed in the load.

Page 11

Troubleshooting

Your washing machine could fail to work. Before contacting the Technical Assistance Centre (see “Assistance”), make sure that the problem cannot be solved easily using the following list.

Problem:

The washing machine does not switch on.

The wash cycle does not start.

The washing machine does not take in water (the indicator light for the first wash cycle stage flashes rapidly).

The washing machine continuously takes in and drains water.

Possible causes / Solutions:

• The appliance is not plugged into the socket fully, or is not making contact.

• There is no power in the house.

• The washing machine door is not closed properly.

• The ON/OFF button has not been pressed.

• The START/PAUSE button has not been pressed.

• The water tap has not been opened.

• A delayed start has been set (see “Personalisation”).

• The water inlet hose is not connected to the tap.

• The hose is bent.

• The water tap has not been opened.

• There is no water supply in the house.

• The pressure is too low.

• The START/PAUSE button has not been pressed.

• The drain hose is not fitted at a height between 65 and 100 cm from the floor (see “Installation”).

• The free end of the hose is under water (see “Installation”).

• The wall drainage system is not fitted with a breather pipe.

If the problem persists even after these checks, turn off the water tap, switch the appliance off and contact the Assistance Service. If the dwelling is on one of the upper floors of a building, there may be problems relating to water drainage, causing the washing machine to fill with water and drain continuously. Special anti-draining valves are available in shops and help to avoid this inconvenience.

The washing machine does not drain or spin.

The washing machine vibrates a lot during the spin cycle.

The washing machine leaks.

The “Functions” indicator lights and the “start/pause” indicator light flash, while one of the “phase in progress” indicator lights and the “door locked” indicator light will remain lit in a fixed manner.

There is too much foam.

• The wash cycle does not include draining: some wash cycles require the drain phase to be started manually.

• The drain hose is bent (see “Installation”).

• The drainage duct is clogged.

• The drum was not unlocked correctly during installation (see “Installation”).

• The washing machine is not level (see “Installation”).

• The washing machine is trapped between cabinets and walls (see “Installation”).

• The water inlet hose is not screwed on properly (see “Installation”).

• The detergent dispenser drawer is blocked (for cleaning instructions, see “Care and maintenance”).

• The drain hose is not fixed properly (see “Installation”).

• Switch off the machine and unplug it, wait for approximately 1 minute and then switch it back on again.

If the problem persists, contact the Technical Assistance Service.

• The detergent is not suitable for machine washing (it should display the text “for washing machines” or “hand and machine wash”, or the like).

• Too much detergent was used.

Page 12

Service

Before calling for Assistance:

• Check whether you can solve the problem alone (see “Troubleshooting”);

• Restart the programme to check whether the problem has been solved;

• If this is not the case, contact an authorised Technical Assistance Centre using the telephone number provided on the guarantee certificate.

! Always request the assistance of authorised technicians.

Have the following information to hand:

• the type of problem;

• the appliance model (Mod.);

• the serial number (S/N).

This information can be found on the data plate applied to the rear of the washing machine, and can also be found on the front of the appliance by opening the door.

Page 13

Mode d’emploi

LAVE-LINGE

Français

IWC 71251

Sommaire

Installation, 14-15

Déballage et mise à niveau Raccordements eau et électricité Premier cycle de lavage Caractéristiques techniques

Entretien et soin, 16

Coupure de l’arrivée d’eau et du courant Nettoyage du lave-linge Nettoyage du tiroir à produits lessiviels. Entretien du hublot et du tambour Nettoyage de la pompe Contrôle du tuyau d’arrivée de l’eau

Précautions et conseils, 17

Sécurité générale Mise au rebut

Description du lave-linge et démarrage d’un programme, 18-19

Bandeau de commandes Voyants Démarrage d’un programme

Programmes, 20

Tableau des programmes

Personnalisations, 21

Sélection de la température Sélection de l’essorage Fonctions

Produits lessiviels et linge, 22

Tiroir à produits lessiviels Cycle blanchissage Triage du linge Linge ou vêtements particuliers Système d’équilibrage de la charge

Anomalies et remèdes, 23

Assistance, 24

Page 14

Installation

! Conserver ce mode d’emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veiller à ce qu’il suive toujours le lave-linge pour que son nouveau propriétaire soit informé sur son mode de fonctionnement et puisse profiter des conseils correspondants. ! Lire attentivement les instructions: elles fournissent des conseils importants sur l’installation, l’utilisation et la sécurité de l’appareil.

Déballage et mise à niveau

Déballage

1. Déballer le lave-linge.

2. Contrôler que le lave-linge n’a pas été endom-

magé pendant le transport. S’il est abîmé, ne pas le raccorder et contacter le vendeur.

3. Enlever les 4 vis de protection servant au transport, le caoutchouc et la cale, placés dans la partie arrière (voir figure).

Une bonne mise à niveau garantit la stabilité de l’appareil et évite qu’il y ait des vibrations, du bruit et des déplacements en cours de fonctionnement. Si la machine est posée sur de la moquette ou un tapis, régler les pieds de manière à ce qu’il y ait suffisamment d’espace pour assurer une bonne ventilation.

Raccordements eau et électricité

Raccordement du tuyau d’arrivée de l’eau

1. Reliez le tuyau d’alimentation en le vissant à un robinet d’eau froide à embout fileté 3/4 gaz (voir figure). Faire couler l’eau jusqu’à ce qu’elle soit limpide et sans impuretés avant de raccorder.

2. Raccorder le tuyau d’arrivée de l’eau au lave-linge en le vissant à la prise d’eau prévue, dans la partie arrière en haut à droite (voir figure).

4. Boucher les trous à l’aide des bouchons

plastique fournis.

5. Conserver toutes ces pièces: il faudra les

remonter en cas de transport du lave-linge.

! Les pièces d’emballage ne sont pas des jouets pour enfants.

Mise à niveau

1. Installer le lave-linge sur un sol plat et rigide,

sans l’appuyer contre des murs, des meubles ou autre.

2. Si le sol n’est pas parfaitement horizontal, visser ou dévisser les pieds de réglage avant (voir figure) pour niveler l’appareil; son angle d’inclinaison, mesuré sur le plan de travail, ne doit pas dépasser 2°.

3. Attention à ce que le tuyau ne soit pas plié ou écrasé.

! La pression de l’eau doit être comprise entre les valeurs indiquées dans le tableau des Caractéristiques techniques (voir page ci-contre).

! Si la longueur du tuyau d’alimentation ne suffit pas, s’adresser à un magasin spécialisé ou à un technicien agréé.

! N’utiliser que des tuyaux neufs.

! Utiliser ceux qui sont fournis avec l’appareil.

Page 15

65 - 100 cm

Raccordement du tuyau de vidange

capacité du tambour 52 litres

programme 2; programme

programme 3; programme

Raccorder le tuyau d’évacuation, sans le plier, à un conduit d’évacuation ou à une évacuation murale placés à une distance du sol comprise entre 65 et 100 cm;

! N’utiliser ni rallonges ni prises multiples.

! Le câble ne doit être ni plié ni trop écrasé.

! Le câble d’alimentation ne doit être remplacé

que par des techniciens agréés.

Attention! Nous déclinons toute responsabilité en cas de non-respect des normes énumérées ci-dessus.

Premier cycle de lavage

ou bien l’accrocher à un évier ou à une baignoire, dans ce cas, fixer le support en plastique fourni avec l’appareil au robinet (voir figure). L’extrémité libre du tuyau d’évacuation ne doit pas être plongée dans l’eau.

! L’utilisation d’un tuyau de rallonge est absolument déconseillée mais si on ne peut faire autrement, il faut absolument qu’il ait le même diamètre que le tuyau original et sa longueur ne doit pas dépasser 150 cm.

Branchement électrique

Avant de brancher la fiche dans la prise de courant, s’assurer que:

• la prise est bien reliée à la terre et est conforme aux réglementations en vigueur;

Avant la première mise en service de l’appareil, effectuer un cycle de lavage avec un produit lessiviel mais sans linge et sélectionner le programme 2.

Caractéristiques techniques

Modèle

Dimensions

Capacité Raccordements

électriques

Raccordements hydrauliques

IWC 71251 largeur 59,5 cm

hauteur 85 cm profondeur 53,5 cm

de 1 à 7 kg Voir la plaque signalétique

appliquée sur la machine pression maximale

1 MPa (10 bar) pression minimale 0,05 MPa (0,5 bar)

• la prise est bien apte à supporter la puissance maximale de l’appareil indiquée dans le tableau des Caractéristiques techniques (voir ci-contre);

• la tension d’alimentation est bien comprise entre les valeurs figurant dans le tableau des Caractéristiques techniques (voir ci-contre);

• la prise est bien compatible avec la fiche du lavelinge. Autrement, remplacer la prise ou la fiche.

! Le lave-linge ne doit pas être installé dehors, même à l’abri, car il est très dangereux de le laisser exposé à la pluie et aux orages.

! Après installation du lave-linge, la prise de courant doit être facilement accessible.

Vitesse d'essorage

Pro g r am m e s de contrôle selon les directives 1061/2010 et 1015/2010

jusqu'à 1200 tours minute

coton standard à 60°C.

coton standard à 40°C.

Cet appareil est conforme aux Directives Communautaires suivantes:

- 2004/108/CE (Compatibilité électromagnétique)

- 2012/19/EU

- 2006/95/CE (Basse Tension)

Page 16

Entretien et soin

Coupure de l’arrivée d’eau et du courant

• Fermer le robinet de l’eau après chaque lavage. Cela réduit l’usure de l’installation hydraulique du lave-linge et évite tout danger de fuites.

• Débrancher la fiche de la prise de courant lors de tout nettoyage du lave-linge et pendant tous les travaux d’entretien.

Nettoyage du lave-linge

Pour nettoyer l’extérieur et les parties en caoutchouc, utiliser un chiffon imbibé d’eau tiède et de savon. N’utiliser ni solvants ni abrasifs.

Nettoyage du tiroir à produits lessiviels.

Soulever le tiroir et le tirer vers soi pour le sortir de son logement (voir figure). Le laver à l’eau courante; effectuer cette opération assez souvent.

Pour accéder à cette préchambre:

1. démonter le panneau situé à l’avant du lave-linge à l’aide d’un tournevis (voir figure);

2. dévisser le couvercle en le tournant dans le sens inverse des aiguilles d’une montre (voir figure): il est normal qu’un peu d’eau s’écoule;

3. nettoyer soigneusement l’intérieur;

4. revisser le couvercle;

5. remonter le panneau en veillant à bien enfiler les crochets dans les fentes prévues avant de le pousser contre l’appareil.

Entretien du hublot et du tambour

• Il faut toujours laisser le hublot entrouvert pour éviter la formation de mauvaise odeurs.

Nettoyage de la pompe

Le lave-linge est équipé d’une pompe autonettoyante qui n’exige aucune opération d’entretien. Il peut toutefois arriver que de menus objets (pièces de monnaie, boutons) tombent dans la préchambre qui protège la pompe, placée en bas de cette dernière.

! S’assurer que le cycle de lavage est bien terminé et débrancher la fiche.

Contrôle du tuyau d’arrivée de l’eau

Contrôler le tuyau d’alimentation au moins une fois par an. Procéder à son remplacement en cas de craquèlements et de fissures: car les fortes pressions subies pendant le lavage pourraient provoquer des cassures.

! N’utiliser que des tuyaux neufs.

Page 17

Précautions et conseils

! Ce lave-linge a été conçu et fabriqué conformément aux nor-

mes internationales de sécurité. Ces consignes sont fournies pour des raisons de sécurité, il faut les lire attentivement.

Sécurité générale

• Cet appareil est conçu pour un usage domestique.

• Cet appareil peut être utilisé par les enfants à partir de 8 ans et par les personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou qui ne disposent pas des connaissances suffisantes, à condition qu’ils soient encadrés ou aient été formés de façon appropriée pour l’utilisation de l’appareil de façon sûre et en comprenant les dangers qui y sont liés. Les enfants ne doivent pas jouer avec l’appareil. L’entretien et le nettoyage ne doivent pas être effectués par les enfants sans surveillance.

• Ne jamais toucher l’appareil si l’on est pieds nus et si les mains sont mouillées ou humides.

• Ne jamais tirer sur le câble pour débrancher la fiche de la prise de courant.

• Ne pas ouvrir le tiroir à produits lessiviels si la machine est branchée.

• Ne pas toucher à l’eau de vidange, elle peut atteindre des températures très élevées.

• Ne pas forcer pour ouvrir le hublot: le verrouillage de sécurité qui protège contre les ouvertures accidentelles pourrait s’endommager.

• En cas de panne, éviter à tout prix d’accéder aux mécanismes internes pour tenter une réparation.

• Veiller à ce que les enfants ne s’approchent pas de l’appareil pendant son fonctionnement.

• Pendant le lavage, le hublot a tendance à se réchauffer.

• Deux ou trois personnes sont nécessaires pour déplacer l’appareil avec toutes les précautions nécessaires. Ne jamais le déplacer tout seul car il est très lourd.

• Avant d’introduire le linge, s’assurer que le tambour est bien vide.

Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l’enlèvement de leur vieil appareil.

Mise au rebut

• Mise au rebut du matériel d’emballage: se conformer aux réglementations locales de manière à ce que les emballages puissent être recyclés.

• La Directive Européenne 2012/19/EU sur les Déchets des Equipements Electriques et Electroniques, exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d’optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l’impact sur la santé humaine et l’environnement. Le symbole de la ‘’poubelle barrée’’ est apposée sur tous les produits pour rappeler les obligations de collecte séparée.

Page 18

Description du lave-linge et démarrage d’un programme

Bandeau de commandes

Tiroir à produits lessiviels

Touche ON/OFF

PROGRAMMES

Bouton

Touches avec voyants

FONCTION

Bouton

TEMPÉRATURE

Voyants DÉROULEMENT

CYCLE/DÉPART DIFFÉRÉ

Touche avec oyant

START/ PAUSE

Voyant

HUBLOT VERROUILLÉ

Bouton

ESSORAGE

Tiroir à produits lessiviels: pour charger les produits lessiviels et les additifs (voir “Produits lessiviels et linge”).

Touche ON/OFF: pour allumer ou éteindre le lave-linge.

Bouton PROGRAMMES: pour sélectionner les programmes. Pendant le programme, le bouton ne tournera pas.

Touches avec voyants FONCTION: pour sélectionner les fonctions disponibles. Le voyant correspondant à la fonction sélectionnée restera allumé.

Bouton TEMPÉRATURE: pour sélectionner la températu- re ou un lavage à froid (voir “Personnalisations”).

Bouton ESSORAGE: pour sélectionner l’essorage ou le supprimer (voir “Personnalisations”).

Voyants DÉROULEMENT CYCLE/DÉPART DIFFÉRÉ: pour suivre le stade d’avancement du programme de lavage. Le voyant allumé indique la phase de lavage en cours. Si la fonction “Départ différé” (départ différé) a été sélectionnée, ils indiquent le temps restant jusqu’au démarrage du programme (voir page ci-contre).

Touche avec voyant START/PAUSE: pour démarrer les programmes ou les interrompre momentanément. N.B.: pour effectuer une pause du lavage en cours, appuyer sur cette touche, le voyant correspondant se mettra à clignoter en orange tandis que celui de la phase en cours restera allumé fixe. Si le voyant HUBLOT VERROUILLÉ est éteint, on peut ouvrir la porte (3 minutes environ). Pour faire redémarrer le lavage exactement de l’endroit où il a été interrompu, appuyer une nouvelle fois sur la touche.

Stand-by

Ce lave-linge, conformément aux nouvelles normes en vigueur dans le domaine de l’économie d’énergie, est équipée d’un système d’extinction automatique (veille) activé après 30 minutes environ d’inutilisation. Appuyez brièvement sur la touche soit réactivée.

Consommation en off-mode : 0,5 W Consommation en Left-on : 8 W

ON/OFF

et attendre que la machine

Voyant HUBLOT VERROUILLÉ: indique si la porte est verrouillée (voir page ci-contre).

Page 19

Voyants

Les voyants fournissent des informations importantes. Voilà ce qu’ils signalent:

Voyants phase en cours

Une fois que le cycle de lavage sélectionné a démarré, les voyants s’allument progressivement pour indiquer son stade d’avancement:

Départ différé

Si la fonction “Départ différé” a été activée (voir “Personnalisations”), le voyant correspondant au temps sélectionné se

mettra à clignoter, après avoir lancé le programme:

Au fur et à mesure que le temps passe, le temps restant est affiché avec clignotement du voyant correspondant.

Quand le retard sélectionné touche à sa fin le programme sélectionné démarre.

Lavage

Rinçage

Essorage

Vidange

Fin de Lavage

Touches fonction et voyants correspondants

La sélection d’une fonction entraîne l’allumage du voyant correspondant. Si la fonction sélectionnée est incompatible avec le programme sélectionné, le voyant correspondant se met à clignoter et la fonction n’est pas activée. Si l’fonction sélectionnée est incompatible avec une autre fonction précédemment sélectionnée, le voyant correspondant à la première fonction se met à clignoter et seule la deuxième fonction est activée, le voyant de la touche s’allume au fixe.

Voyant hublot verrouillé

Le voyant allumé indique que le hublot est verrouillé pour en empêcher l’ouverture. Attendre que le voyant cesse de clignoter avant d’ouvrir la porte (3 minutes environ). Pour ouvrir le hublot tandis qu’un cycle est en cours, appuyer sur la touche START/PAUSE; si le voyant HUBLOT VERROUILLÉ est éteint, on peut ouvrir le hublot.

Démarrage d’un programme

1. Allumer le lave-linge en appuyant sur la touche ON/OFF. Tous les voyants s’allument pendant quelques secondes puis

s’éteignent, seul le voyant START/PAUSE flashe.

2. Charger le linge et fermer le hublot.

3. Sélectionner à l’aide du bouton PROGRAMMES le programme désiré.

4. Sélectionner la température de lavage (voir “Personnalisations”).

5. Sélectionner la vitesse d’essorage (voir “Personnalisations”).

6. Verser les produits lessiviels et les additifs (voir “Produits lessiviels et linge”).

7. Sélectionner les fonctions désirées.

8. Appuyer sur la touche START/PAUSE pour démarrer le programme, le voyant correspondant vert restera allumé en fixe.

Pour annuler le cycle sélectionné, appuyer sur la touche START/PAUSE pour placer l’appareil en pause et choisir un nouveau cycle.

9. A la fin du programme, le voyant

(3 minutes environ). Sortir le linge et laisser le hublot entrouvert pour faire sécher le tambour. Eteindre le lave-linge en appuyant sur la touche ON/OFF.

s’allume. Quand le voyant HUBLOT VERROUILLÉ s’éteint, on peut ouvrir le hublot

Page 20

Programmes

Tableau des programmes

Vitesse

Temp.

Description du Programme

Programmes

Programmes Quotidiens (Daily)

Coton: blancs extrêmement sales.

Coton standard 60° (1): blancs et couleurs résistantes très sales.

Coton standard 40° (2): blancs et couleurs délicates peu sales.

Synthétiques: couleurs résistantes très sales.

Synthétiques (3): couleurs résistantes peu sales.

Mix couleurs: blancs peu sales et couleurs délicates.

20° Zone

Coton standard 20°: blancs et couleurs délicates peu sales.

7 Mix quotidien

8 20’ fraîcheur

Spéciaux (Special)

9 Outwear

Laine: pour laine, cachemire, etc.

11 Jeans

Sport

12 Sport Intensif

13 Sport Léger

14 Baskets

Programmes partiaux

Rinçage

Essorage + Vidange

La durée du cycle indiquée sur l’écran ou dans la notice représente une estimation calculée dans des conditions standard. Le temps effectif peut varier en fonction de nombreux facteurs tels que : température et pression de l’eau en entrée, température ambiante, quantité de lessive, quantité et type de charge, équilibrage de la charge, options supplémentaires sélectionnées.

1) Programme de contrôle selon la norme 1061/2010: sélectionner le programme 2 et une température de 60°C.

Ce cycle convient au lavage d’une charge de coton normalement sale et c’est le plus performant en termes de consommation d’eau et d’énergie, l’utiliser pour du linge lavable à 60°C. La température effective de lavage peut différer de la température indiquée.

2) Programme de contrôle selon la norme 1061/2010: sélectionner le programme 3 et une température de 40°C.

Ce cycle convient au lavage d’une charge de coton normalement sale et c’est le plus performant en termes de consommation d’eau et d’énergie, l’utiliser pour du linge lavable à 40°C. La température effective de lavage peut différer de la température indiquée.

Pour tous les instituts qui effectuent ces tests :

2) Programme coton long: sélectionner le programme 3 et une température de 40°C.

3) Programme Synthétique ainsi que: sélectionner le programme 4 et une température de 40°C.

maxi

maxi.

(tours

(°C)

minute)

90° 1200 60° 1200 40° 1200 50° 800 40° 800 40° 1200

20°

1200 20° 800 20° 800

30° 400 40° 800 40° 800

30° 600 30° 600

30° 600

- 1200 -

- 1200 - - - 7 - - - 16’

Lessive

Assou-

Lavage

plissant

  

 



 

(Kg)

Javel

- 1,5 - - - 20’

- 2 - - - 60’

- 1,5 - - - 70’

- 3,5 - - - 75’

- 2,5 - - - 85’

- 2,5 - - - 60’ Max.

2 paires

Humidité

Charge maxi

7 53 2,16 72 160’ 7 53 1,13 52,5 180’

7 53 1,00 75 170’ 3,5 - - - 110’ 3,5 44 0,57 46 100’

7 53 0,66 54 90’

7 - - - 170’

7 - - - 120’

7 - - - 36’

résiduelle %

- - - 60’

Eau totale lt

d’énergie kWh

Consommation

Durée cycle

Outwear (programme 9): est spécialement conçu pour laver des tissus hydrofuges et des anoraks (par ex.: goretex, polyester, nylon); pour obtenir d’excellents résultats, utilisez une lessive liquide avec une dose pour la demi-charge; prétraitez poignets, cols et taches; n’utilisez ni assouplissants ni d’autres produits avec assouplissant. Avec ce programme vous ne pouvez pas laver les duvets. Sport Intensive (programme 12): est spécialement conçu pour laver des textiles vêtements de sport (survêtements, shorts, etc.) très sales; pour obtenir d’excellents résultats nous recommandons de ne pas dépasser la charge maximale indiquée dans le

“Tableau des programmes”.

Sport Light (programme 13): est spécialement conçu pour laver des textiles vêtements de sport (survêtements, shorts, etc.) peu sales; pour obtenir d’excellents résultats nous recommandons de ne pas dépasser la charge maximale indiquée dans le “Tableau des programmes”. Nous recommandons d’utiliser de la lessive liquide, avec une dose pour la demi-charge. Sport Shoes (programme 14): est spécialement conçu pour laver des chaussures de sport; pour obtenir d’excellents résultats nous recommandons de ne pas en laver plus de 2 paires à la fois.

Les programmes 20° (Zone 20°) offrent de bonnes performances de lavage aux basses températures avec une consommation d’électricité réduite qui permet de faire des économies tout en respectant l’environnement. Les programmes 20° satisfont toutes les exigences: Coton standard 20° (programme 6) idéal pour des charges de linge sale en coton. Les bonnes performances, même à froid, comparables à celles d’un lavage à 40°, sont assurées grâce à une action mécanique qui brasse en variant la vitesse et avec des pics répétés et rapprochés. Mix quotidien (programme 7) idéal pour des charges mixtes (coton et synthétiques) moyennement sales. Les bonnes performances de lavage, même à froid, sont assurées grâce à une action mécanique qui brasse en variant la vitesse à des intervalles moyens et déterminés. 20’ fraîcheur (programme 8) cycle idéal pour rafraîchir du linge peu sale en quelques minutes. Il ne dure que 20 minutes et permet ainsi de faire des économies de temps et d’énergie. Il permet de laver ensemble des textiles différents (sauf laine et soie) avec une charge maximum de 1,5 kg.

Page 21

Personnalisations

Sélection de la température

Tourner le bouton TEMPÉRATURE pour sélectionner la température de lavage (voir Tableau des programmes). La température peut être abaissée jusqu’au lavage à froid ( La machine interdira automatiquement toute sélection d’une température supérieure à la température maximale prévue pour chaque programme.

Sélection de l’essorage

Tourner le bouton ESSORAGE pour sélectionner la vitesse d’essorage du programme sélectionné. Les vitesses maximales prévues pour les programmes sont:

Programmes Vitesse maximale

Coton 1200 tours/minute Synthétiques 800 tours/minute Laine 800 tours/minute

La vitesse d’essorage peut être réduite ou l’essorage supprimé en sélectionnant le symbole La machine interdira automatiquement tout essorage à une vitesse supérieure à la vitesse maximale prévue pour chaque programme.

Fonctions

Les différentes fonctions de lavage prévues par le lave-linge permettent d’obtenir la propreté et le blanc souhaités. Pour activer les fonctions:

1. appuyer sur la touche correspondant à la fonction désirée;

2. l’allumage du voyant correspondant signale que la fonction est activée. Remarque: Le clignotement rapide du voyant signale que la fonction correspondante n’est pas disponible pour le programme

sélectionné.

La sélection de cette option permet d’optimiser les mouvements mécaniques, la température et l’eau en fonction d’une charge réduite de coton et synthétiques peu sales (voir “Tableau des programmes”). “ économies considérables de temps et de consommations d’eau et d’énergie. Il est conseillé d’utiliser une dose de lessive liquide adaptée à la charge.

! Cette fonction n’est pas activable avec les programmes 1, 6, 7, 8, 9, 10, 11, 12, 13, 14,

La fonction l’environnement et pour votre facture d’électricité. L’action renforcée et l’optimisation de la consommation de l’eau garantissent d’excellents résultats pour une durée moyenne identique à celle d’un cycle standard. Pour de meilleurs résultats en matière de lavage, utilisez une lessive liquide. ! Cette fonction n’est pas activable avec les programmes 6, 7, 8, 10, 12, 13, 14,

Anti-tâches

Cycle de anti-tâches conseillé pour l’élimination de taches très résistantes. N’oubliez pas de verser l’eau de Javel dans le bac supplémentaire 4 (voir “Cycle blanchissage”).

! Cette option n’est pas activable avec les programmes 8, 9, 10, 11, 12, 13, 14,

Départ différé

Pour différer la mise en marche de la machine jusqu’à 12 heures. Appuyer plusieurs fois de suite sur la touche jusqu’à ce que le voyant correspondant au retard souhaité s’allume. A la cinquième pression sur la touche, la fonction se désactive. N.B: Après avoir appuyé sur la touche START/PAUSE, le retard programmé ne peut être modifié que pour le diminuer jusqu’à

lancer le programme sélectionné.

h permet d’économiser l’énergie puisque l’eau utilisée pour la lessive n’est pas réchauffée : un plus pour

, .

” permet de laver en faisant des

, .

! Il est activé avec tous les programmes.

Page 22

Produits lessiviels et linge

Tiroir à produits lessiviels

Un bon résultat de lavage dépend aussi d’un bon dosage de produit lessiviel: un excès de lessive ne lave pas mieux, il incruste l’intérieur du lave-linge et pollue l’environnement. ! Ne pas utiliser de lessives pour lavage à la main, elles moussent trop.

! Utiliser des lessives en poudre pour du linge en coton

blanc et en cas de prélavage et de lavages à une température supérieure à 60°C.

! Respecter les indications figurant sur le paquet de lessive.

Sortir le tiroir à produits lessiviels et verser la lessive ou l’additif comme suit.

bac 1: Ne mettez pas de détergent dans ce compartiment bac 2: Lessive lavage (en poudre ou liquide)

Versez la lessive liquide juste avant la mise en marche.

bac 3: Additifs (adoucissant, etc.)

L’assouplissant ne doit pas déborder de la grille.

bac supplémentaire 4: Eau de javel

! N’utilisez pas de lessives pour lavage à la main, elles

génèrent trop de mousse.

Cycle blanchissage

! N’utilisez de l’eau de Javel traditionelle que pour les tissus blancs résistants et des détachants délicats pour les couleurs, les synthétiques et la laine.

Montez le bac supplémentaire 4 fourni avec l’appareil à l’intérieur du bac 1. Lorsque vous versez l’eau de Javel, attention à ne pas dépasser le niveau “max” indiqué sur le pivot central (voir figure).

Triage du linge

• Trier correctement le linge d’après:

- le type de textile / le symbole sur l’étiquette.

- les couleurs: séparer le linge coloré du blanc.

• Vider les poches et contrôler les boutons.

• Ne pas dépasser les valeurs indiquées dans le “Tableau des programmes” correspondant au poids de linge sec.

Combien pèse le linge ?

1 drap 400-500 g 1 taie d’oreiller 150-200 g 1 nappe 400-500 g 1 peignoir 900-1200 g 1 serviette éponge 150-250 g

Linge ou vêtements particuliers

Laine: grâce au programme 10 vous pouvez laver à la

machine tous vos vêtements en laine, y compris ceux qui portent l’étiquette “ lavage à la main uniquement “ Pour obtenir d’excellents résultats utilisez un produit lessiviel spécial et ne dépassez pas une charge de 1,5 kg. Jeans: mettez les jeans à l’envers avant de les laver et utilisez une lessive liquide. Sélectionnez le programme 11.

Système d’équilibrage de la charge

Avant tout essorage, pour éviter toute vibration excessive et répartir le linge de façon uniforme, le lave-linge fait tourner le tambour à une vitesse légèrement supérieure à la vitesse de lavage. Si au bout de plusieurs tentatives, la charge n’est toujours pas correctement équilibrée, l’appareil procède à un essorage à une vitesse inférieure à la vitesse normalement prévue. En cas de déséquilibre excessif, le lave-linge préfère procéder à la répartition du linge plutôt qu’à son essorage. Pour une meilleure répartition de la charge et un bon équilibrage, nous conseillons de mélanger de grandes et petites pièces de linge.

Pour blanchir uniquement,

versez l’eau de Javel dans le bac supplémentaire 4, sélectionnez le programme «Rinçage» Pour blanchir en cours de lavage, versez le produit lessiviel et les additifs, sélectionnez le programme souhaité et activez le fonction «Anti-tâches»

et activez le fonction «Anti-tâches» .

Page 23

Anomalies et remèdes

Il peut arriver que le lave-linge ne fonctionne pas bien. Avant d’appeler le Service de dépannage (voir “Assistance”), contrôler s’il ne s’agit pas par hasard d’un problème facile à résoudre à l’aide de la liste suivante.

Anomalies:

Le lave-linge ne s’allume pas.

Le cycle de lavage ne démarre pas.

Il n’y a pas d’arrivée d’eau (le voyant de la première phase de lavage clignote rapidement).

Le lave-linge prend l’eau et vidange continuellement.

Causes / Solutions possibles:

• La fiche n’est pas branchée dans la prise de courant ou mal branchée.

• Il y a une panne de courant.

• Le hublot n’est pas bien fermé.

• La touche ON/OFF n’a pas été enfoncée.

• La touche START/PAUSE n’a pas été enfoncée.

• Le robinet de l’eau n’est pas ouvert.

• Un départ différé a été sélectionné (voir “Personnalisations”).

• Le tuyau d’arrivée de l’eau n’est pas raccordé au robinet.

• Le tuyau est plié.

• Le robinet de l’eau n’est pas ouvert.

• Il y a une coupure d’eau.

• La pression n’est pas suffisante.

• La touche START/PAUSE n’a pas été enfoncée.

• Le tuyau de vidange n’est pas installé à une distance du sol comprise entre 65 et 100 cm (voir “Installation”).

• L’extrémité du tuyau de vidange est plongée dans l’eau (voir “Installation”).

• L’évacuation murale n’a pas d’évent.

Si après ces vérifications, le problème persiste, fermer le robinet de l’eau, éteindre la machine et appeler le service Assistance. Si l’appartement est situé en étage dans un immeuble, il peut y avoir des phénomènes de siphonnage qui font que le lave-linge prend et évacue l’eau continuellement. Pour supprimer cet inconvénient, on trouve dans le commerce des soupapes spéciales antisiphonnage.

Le lave-linge ne vidange pas et n’essore pas.

Le lave-linge vibre beaucoup pendant l’essorage.

Le lave-linge a des fuites.

Les voyants des “Fonctions” et le voyant START/PAUSE clignotent. Le voyant du phase de lavage et le voyant hublot bloqué restent fixes.

Il y a un excès de mousse.

• Le programme ne prévoit pas de vidange: pour certains programmes, il faut la faire partir manuellement.

• Le tuyau de vidange est plié (voir “Installation ”).

• La conduite d’évacuation est bouchée.

• Le tambour n’a pas été débloqué comme il faut lors de l’installation du lavelinge (voir “Installation”).

• Le lave-linge n’est pas posé à plat (voir “Installation”).

• Le lave-linge est coincé entre des meubles et le mur (voir “Installation”).

• Le tuyau d’arrivée de l’eau n’est pas bien vissé (voir “Installation”).

• Le tiroir à produits lessiviels est bouché (pour le nettoyer voir “Entretien et soin”).

• Le tuyau de vidange n’est pas bien fixé (voir “Installation”).

• Eteindre l’appareil et débrancher la fiche de la prise de courant, attendre 1 minute environ avant de rallumer.

Si l’anomalie persiste, appeler le service d’assistance.

• Le produit de lavage utilisé n’est pas une lessive spéciale machine (il faut qu’il y ait l’inscription “pour lave-linge”, “main et machine”, ou autre semblable).

• La quantité utilisée est excessive.

Page 24

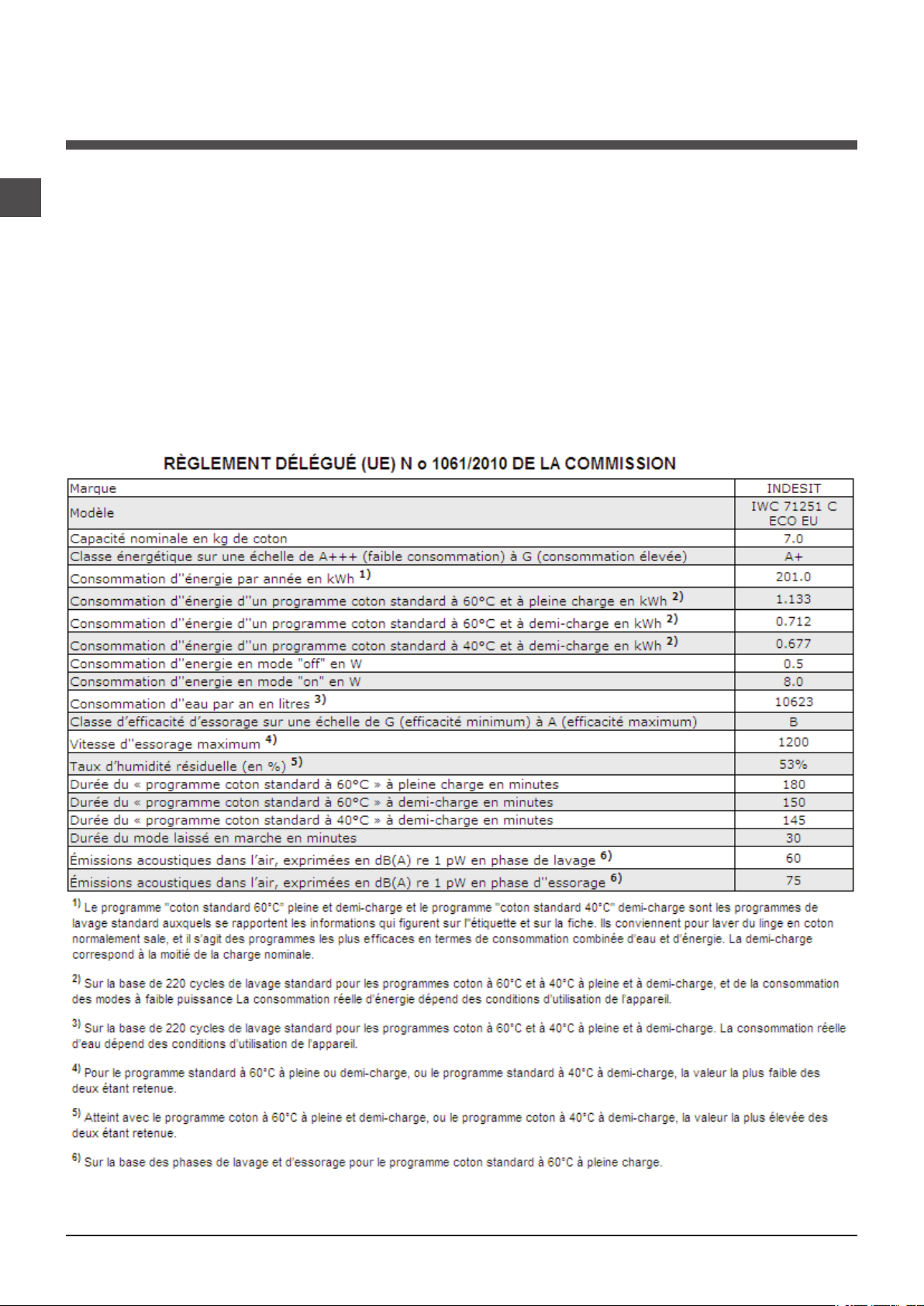

Assistance

Avant d’appeler le service après-vente:

• Vérifier si on ne peut pas résoudre l’anomalie par ses propres moyens (voir “Anomalies et Remèdes”);

• Remettre le programme en marche pour contrôler si l’inconvénient a disparu;

• Autrement, contacter le Centre d’Assistance technique agréé au numéro de téléphone indiqué sur le certificat de garantie.

! Ne jamais s’adresser à des techniciens non agréés.

Communiquer:

• le type de panne;

• le modèle de l’appareil (Mod.);

• son numéro de série (S/N). Ces informations se trouvent sur la plaque signalétique apposée à l’arrière du lave-linge et à l’avant quand on ouvre la porte hublot.

Page 25

Bedienungsanleitungen

WASCHVOLLAUTOMAT

Deutsch

IWC 71251

INHALTSVERZEICHNIS

Installation 26-27

Auspacken und Aufstellen Wasser- und Elektroanschlüsse Erster Waschgang Technische Daten

Reinigung und Pflege 28

Abstellen der Wasser- und Stromversorgung Reinigung des Gerätes Reinigung der Waschmittelschublade Pflege der Gerätetür und Trommel Reinigung der Pumpe Kontrolle des Wasserzulaufschlauchs

Vorsichtsmaßregeln und Hinweise 29

Allgemeine Sicherheit Entsorgung

Beschreibung des Waschvollautomaten und Starten eines Waschprogramms 30-31

Bedienblende Kontrollleuchten Starten eines Waschprogramms

Waschprogramme, 32

Programmtabelle

Personalisierungen 33

Temperatureinstellung Schleudereinstellung Funktionen

Waschmittel und Wäsche 34

Waschmittelschublade Bleichen Vorsortieren der Wäsche Besondere Wäscheteile Unwuchtkontrollsystem

Störungen und Abhilfe 35

Kundendienst 36

Page 26

Installation

! Es ist äußerst wichtig, diese Bedienungsanleitung sorgfältig aufzubewahren, um sie jederzeit zu Rate ziehen zu können. Sorgen Sie dafür, dass sie im Falle eines Umzugs oder einer Übergabe an einen anderen Benutzer das Gerät stets begleitet, damit auch der neue Inhaber die Möglichkeit hat, diese zu Rate zu ziehen. ! Lesen Sie die Hinweise bitte aufmerksam durch, sie liefern wichtige Informationen hinsichtlich der Installation, des Gebrauchs und der Sicherheit.

Auspacken und Aufstellen

Auspacken

1. Gerät auspacken.

2. Sicherstellen, dass der Waschvollautomat keine Transportschäden erlitten hat. Im Falle einer Beschädigung Gerät bitte nicht anschließen, sondern den Kundendienst anfordern.

3. Die 4 Transportschutz-schrauben herausschrauben und die an der Geräterückwand befindlichen Distanzstücke aus Gummi entfernen (siehe Ab- bildung).

4. Die Öffnungen mittels der mitgelieferten Abdeckungen verschliessen.

5. Sämtliche Teile aufbewahren: Sollte der Waschautomat erneut transportiert werden, müssen diese Teile wieder eingesetzt werden. ! Verpackungsmaterial ist kein Spielzeug für Kinder.

Nivellierung

1. Der Waschvollautomat muss auf einem ebenen, festen, schwingungsfreien Untergrund aufgestellt werden ohne diesen an Wände, Möbel etc. direkt anzulehnen.

2. Sollte der Boden nicht perfekt eben sein, müssen die Unebenheiten durch An- bzw. Ausdrehen der vorderen Stellfüße ausgeglichen werden (siehe Abbildung), der auf der Arbeitsfläche zu ermittelnde Neigungsgrad darf 2°

nicht überschreiten.

Eine präzise Nivellierung verleiht dem Gerät die erforderliche Stabilität, durch die Vibrationen, Betriebsgeräusche und ein Verrücken des Gerätes vermieden werden. Bei Teppichböden müssen die Stellfüße so reguliert werden, dass ein ausreichender Freiraum zur Belüftung unter dem Waschvollautomaten gewährleistet ist.

Wasser- und Elektroanschlüsse

Anschluss des Zulaufschlauches

1. Schrauben Sie den Wasserschlauch an einen Kaltwasserhahn mit ¾-GAS-Gewindeanschluss an (siehe Abb.). Lassen Sie das Wasser vor dem Anschluss so lange auslaufen, bis klares Wasser austritt.

2. Das andere Ende des Schlauches an den oben rechts am Rückteil des Waschvollautomaten befindlichen Wasseranschluss anschließen (siehe Abbildung).

3. Der Schlauch darf hierbei nicht eingeklemmt oder abgeknickt werden.

! Der Wasserdruck muss innerhalb der Werte liegen, die in der Tabelle der technischen Daten angegeben sind (siehe nebenstehende

Seite).

! Sollte der Zulaufschlauch nicht lang genug sein, dann wenden Sie sich bitte an einen Fachhändler oder an einen autorisierten Fachmann.

! Verwenden Sie niemals bereits gebrauchte Schläuche.

! Verwenden Sie die Schläuche, die mit dem Gerät geliefert wurden.

Page 27

Anschluss des Ablaufschlauches

65 - 100 cm

Schließen Sie den Ablaufschlauch ohne ihn dabei abzuknicken an einen geeigneten Abfluss an. Die Mindestablaufhöhe beträgt 65 - 100 cm (gemessen vom Boden), oder hängen Sie diesen mittels des Schlauchhalters gesichert in

ein Becken oder Wanne ein;

! Verwenden Sie bitte keine Verlängerungen oder Mehrfachstecker.

! Das Netzkabel darf nicht gebogen bzw. eingeklemmt werden.

! Das Versorgungskabel darf nur durch autorisierte Fachkräfte ausgetauscht werden.

Achtung! Der Hersteller übernimmt keinerlei Haftung, sollten diese Vorschriften nicht genau beachtet werden.

Befestigen Sie diesen mittels des mitgelieferten Schlauchhalters z.B. an einen Wasserhahn (siehe Abbildung). Das freie Ablaufschlauchende darf nicht unter Wasser positioniert wer-

den.

! Verlängerungsschläuche sollten nicht eingesetzt werden. Sollte dies unvermeidlich sein, muss die Verlängerung denselben Durchmesser des Originalschlauchs aufweisen und darf eine Länge von 150 cm nicht überschreiten.

Stromanschluss

Vor Einfügen des Netzsteckers in die Steckdose ist sicherzustellen, dass:

• die Steckdose über eine normgerechte Erdung verfügt;

• die Steckdose die in den Technischen Daten angegebenen Höchstlast des Gerätes trägt

(siehe nebenstehende Tabelle);

• die Stromspannung den in den Technischen Daten angegebenen Werten entspricht (siehe nebentehende Tabelle);

• die Steckdose mit dem Netzstecker des Waschvollautomaten kompatibel ist. Andernfalls muss der Netzstecker (oder die Steckdose) ersetzt werden. ! Der Waschvollautomat darf nicht im Freien installiert werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist gefährlich, das Gerät Gewittern und Unwettern auszusetzen. ! Die Steckdose sollte nach installiertem Gerät leicht zugänglich sein.

Erster Waschgang

Lassen Sie nach der Installation bzw. vor erstmaligem Gebrauch erst einen Waschgang (mit Waschmittel) ohne Wäsche durchlaufen. Stellen Sie hierzu das Waschprogramm 2 ein.

Technische Daten

Modell

Abmessunge

Fassungsvermögen

Elektroanschlüsse

Wasseranschlüsse

Schleudertouren

Prüfprogramme gemäß der Richtlinien 1061/2010 und 1015/2010

IWC 71251

Breite 59,5 cm Höhe 85 cm Tiefe 53,5 cm

1 bis 7 kg

siehe das am Gerät befindliche Typenschild

Höchstdruck 1 MPa (10 bar) Mindestdruck 0,05 MPa (0,5 bar) Trommelvolumen 52 Liter

bis zu 1200 U/min.

Programm 2: Baumwolle 60°C. Programm 3: Baumwolle 40°C.

Dieses Gerät entspricht den folgenden EG-Richtlinien:

- 2004/108/CE (elektromagnetische Verträglichkeit) und nachfolgenden Änderungen

- 2012/19/EU

- 2006/95/CE (Niederspannung)

Page 28

Reinigung und Pflege

Abstellen der Wasser- und Stromversorgung

• Drehen Sie den Wasserhahn nach jedem Waschvorgang zu. Hierdurch wird der Verschleiß der Wasseranlage verringert und Wasserlecks vorgebeugt.

• Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie Ihren Waschvollautomaten reinigen.

Reinigung des Gerätes

Die Gehäuseteile und die Teile aus Gummi können mit einem mit warmer Spülmittellauge angefeuchteten Tuch gereinigt werden. Vermeiden Sie Löse- und Scheuermittel

Reinigung der Waschmittelschublade

Heben Sie die Schublade leicht an und ziehen Sie sie nach vorne hin heraus (sie- he Abbildung). Spülen Sie sie regelmäßig unter fließendem Wasser gründlich aus.

2. Drehen Sie den Deckel gegen den Uhrzeigersinn ab (siehe Abbildung): es ist ganz normal, wenn etwas Wasser austritt;

3. Reinigen Sie das Innere gründlich;

4. Schrauben Sie den Deckel wieder auf;

5. Bringen Sie die Abdeckung wieder an. Stellen Sie hierbei sicher, dass die Haken in die Schlitze eingreifen, bevor Sie die Abdeckung fest andrücken.

Kontrolle des Wasserzulaufschlauchs

Kontrollieren Sie den Zulaufschlauch mindestens einmal im Jahr. Weist er Risse bzw. Brüche auf, muss er ausgetauscht werden. Der starke Druck während des Waschprogramms könnte zu plötzlichem Platzen führen.

Pflege der Gerätetür und Trommel

• Lassen Sie die Gerätetür stets leicht offen stehen, um die Bildung unangenehmer Gerüche zu vermeiden.

Reinigung der Pumpe

Ihr Gerät ist mit einer selbstreinigenden Pumpe ausgerüstet, eine Wartung ist demnach nicht erforderlich. Es könnte jedoch vorkommen, dass kleine Gegenstände (Münzen, Knöpfe) in die zum Schutz der Pumpe dienende Vorkammer (befindlich unter der Pumpe) fallen. ! Vergewissern Sie sich, dass der Waschgang abgeschlossen ist und ziehen Sie den Netzstecker heraus.

Zugang zur Vorkammer:

1. Nehmen Sie die Abdeckung (befindlich an der Gerätefront) mit Hilfe eines Schraubenziehers ab (siehe Abbildung);

! Verwenden Sie niemals bereits gebrauchte Schläuche.

Page 29

Vorsichtsmaßregeln und Hinweise

! Der Waschvollautomat wurde nach den strengsten interna-

tionalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen geliefert und sollten aufmerksam gelesen werden.

Allgemeine Sicherheit

• Dieses Gerät wurde ausschließlich für den Einsatz im privaten Haushalt konzipiert.

• Dieses Gerät darf von Kindern ab 8 Jahren und von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mit unzureichender Erfahrung und Kenntnis verwendet werden, vorausgesetzt, sie werden überwacht oder sie haben eine ausreichende Einweisung in die sichere Nutzung des Geräts erhalten und haben die damit verbundenen Gefahren verstanden. Erlauben Sie Kindern nicht, mit dem Gerät zu spielen. Wartung und Reinigung dürfen nicht von unbeaufsichtigten Kindern ausgeführt werden.

• Der Waschvollautomat darf nur von Erwachsenen und gemäß den Anleitungen dieses Handbuchs bedient werden.

• Berühren Sie das Gerät nicht, wenn Sie barfuß sind, und auch nicht mit nassen oder feuchten Händen oder Füßen.

• Ziehen Sie den Gerätestecker nicht am Kabel aus der Steckdose, sondern nur am Netzstecker selbst.

• Öffnen Sie die Waschmittelschublade nicht, wenn das Gerät in Betrieb ist.

• Berühren Sie nicht das Ablaufwasser, es könnte sehr heiß sein.

• Öffnen Sie die Gerätetür nicht mit Gewalt: Der SicherheitsSchließmechanismus könnte hierdurch beschädigt werden.

• Bei etwaigen Störungen versuchen Sie bitte nicht, Innenteile selbst zu reparieren.

• Halten Sie Kinder stets von dem in Betrieb befindlichen Gerät fern.

• Während des Waschgangs kann die Gerätetür sehr heiß werden.

• Muss das Gerät versetzt werden, sollten hierfür zwei oder drei Personen verfügbar sein. Versetzen Sie es niemals allein, das Gerät ist äußerst schwer.

• Bevor Sie die Wäsche einfüllen, stellen Sie bitte sicher, dass die Wäschetrommel leer ist.

werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol „durchgestrichene Mülltonne“ auf jedem Produkt erinnert Sie an Ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen. Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten.

Entsorgung

• Entsorgung des Verpackungsmaterials: Befolgen Sie die

lokalen Vorschriften, Verpackungsmaterial kann wiederverwertet werden.

• Gemäß der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte dürfen ElektrohaushaltsAltgeräte nicht über den herkömmlichen Haushaltsmüllkreislauf entsorgt werden. Altgeräte müssen separat gesammelt

Page 30

Beschreibung des Waschvollautomaten und Starten eines Waschprogramms

Bedienblende

Waschmittelschublade

Taste ON/OFF

Wählschalter

PROGRAMME

Tasten mit Kontrollleuchten

FUNKTIONEN

Wählschalter

TEMPERATUREN

SCHLEUDERN

Kontrollleuchten

PROGRAMMABLAUF/ STARTZEITVORWAHL

Wählschalter

Taste mit Kontrollleuchte

START/ PAUSE

Kontrollleuchte

GERÄTETÜR GESPERRT

Waschmittelschublade: für Waschmittel und Zusätze (siehe „Waschmittel und Wäsche“).

Taste ON/OFF: Zum Ein- und Ausschalten Ihres Waschvollautomaten.

Wählschalter PROGRAMME: Zur Wahl der Waschprogramme. Während des Programmablaufs bleibt der Schalter feststehend.

Tasten mit Kontrollleuchten FUNKTIONEN: Zur Einstellung der verfügbaren Funktionen. Die der gewählten Einstellung entsprechende Kontrollleuchte bleibt eingeschaltet.

Wählschalter SCHLEUDERN: oder um das Schleudern auszuschliessen (siehe „Personalisierungen“).

Wählschalter TEMPERATUREN: Zur Einstellung der Waschtemperatur oder einer Kaltwäsche (siehe „Persona- lisierungen“).

Kontrollleuchten PROGRAMMABLAUF/STARTZEI- TVORWAHL: Zur Kontrolle des Waschprogrammablaufs. Die eingeschaltete Kontrollleuchte zeigt die laufende Programmphase an. Wurde die Funktion “Startzeitvorwahl” eingestellt, zeigen sie die bis zum Start noch verbleibende Zeit an (siehe

Nebenseite).

Kontrollleuchte GERÄTETÜR GESPERRT: Diese Taste zeigt an, ob die Gerätetür geöffnet werden kann oder nicht (siehe Nebenseite).

Taste mit Kontrollleuchte START/PAUSE: Mittels dieser Taste werden die Waschprogramme gestartet oder kurz unterbrochen. NB: Durch Drücken dieser Taste, kann das Waschprogramm zeitweilig unterbrochen werden (Pause). Die entsprechende Kontrollleuchte schaltet auf orangefarbenes Blinklicht, die Kontrollleuchte der bestehenden Programmphase dagegen schaltet auf Dauerlicht. Sobald die Kontrollleuchte GERÄTETÜR GESPERRT Gerätetür geöffnet werden (etwa 3 Minuten). Um das Programm an der Stelle, an der es unterbrochen wurde, wieder in Gang zu setzen, drücken Sie diese Taste erneut.

Funktion Standby

Zur Erfüllung der neuen Richtlinien zum Energieverbrauch ist diese Waschmaschine mit einem automatischen Ausschaltsystem (Standby) ausgestattet, das nach 30 Minuten des Nichtgebrauchs in Funktion tritt. Drücken Sie kurz die Taste ON/OFF und warten Sie, bis sich die Maschine wieder einschaltet.

Verbrauch in Off-Betrieb: 0,5 W Verbrauch in Left-On: 8 W

erlischt, kann die

Page 31

Kontrollleuchten

Die Kontrollleuchten liefern wichtige Hinweise. Sie signalisieren:

Laufende Programmphase

Wurde das Waschprogramm gewählt und gestartet, leuchten die Kontrollleuchten nach und nach auf, und zeigen so den jeweiligen Programmstand an.

Startzeitvorwahl

Wurde die Funktion „Startzeitvorwahl” (siehe „Personalisierun- gen“) aktiviert, und das Programm in Gang gesetzt, schaltet

die Kontrollleuchte, die der eingestellten Zeitverschiebung entspricht, auf Blinklicht:

Nach und nach wird die bis zum effektiven Start noch verbleibende Zeit eingeblendet, die entsprechende Kontrollleuchte blinkt:

Nach Ablauf der eingestellten Verzögerungszeit startet das ausgewählte Programm.

Hauptwäsche

Spülen

Schleudern

Abpumpen

Ende des Waschgangs

Funktionstasten und entsprechende Kontrollleuchten

Nach der Wahl einer Funktion leuchtet die entsprechendeTaste auf. Ist die gewählte Funktion nicht vereinbar mit dem eingestellten Programm, schaltet die entsprechende Kontrollleuchte auf Blinklicht und die Funktion wird nicht aktiviert. Ist die gewählte Funktion mit einer anderen bereits

eingestellten nicht kompatibel, schaltet die der ersten Funktion entsprechende Kontrollleuchte auf Blinklicht und nur die zweite Funktion wird aktiviert, die Kontrollleuchte der

aktivierten Funktion schaltet auf Dauerlicht.

Kontrollleuchte Gerätetür gesperrt:

Ist diese Kontrollleuchte eingeschaltet, bedeutet dies, dass das Bullauge gesperrt ist; warten Sie, bis die Leuchte erlischt, um das Bullauge zu öffnen (etwa 3 Minuten). Um während eines laufenden Programms das Bullauge zu öffnen, drücken Sie die Taste START/PAUSE; ist die der GERÄTETÜR GESPERRT entsprechende Kontrollleuchte ausgeschaltet, kann das Bullauge geöffnet werden.

Starten eines Waschprogramms

1. Schalten Sie den Waschvollautomaten durch Drücken der ON/OFF-Taste ein. Sämtliche Kontrollleuchten leuchten für eini-

ge Sekunden auf, und erlöschen wieder. Die Kontrollleuchte START/PAUSE schaltet auf Blinklicht.

2. Füllen Sie die Wäsche ein, und schließen Sie die Gerätetür.

3. Stellen Sie mittels des Wählschalters PROGRAMME das gewünschte Programm ein.

4. Stellen Sie die Waschtemperatur ein (siehe „Personalisierungen“).

5. Stellen Sie die Schleuderstufe ein (siehe „Personalisierungen“).

6. Füllen Sie Waschmittel und Zusätze ein (siehe „Waschmittel und Wäsche“).

7. Wählen Sie die gewünschten Funktionen.

8. Setzen Sie das Programm in Gang. Drücken Sie hierzu die Taste START/PAUSE. Die entsprechende Kontrollleuchte bleibt

eingeschaltet (grünes Dauerlicht). Um die Waschprogramm-Einstellung rückgängig zu machen, muss das Gerät auf Pause geschaltet werden. Drücken Sie hierzu die Taste START/PAUSE. Wählen Sie daraufhin das neue Programm.

9. Nach Ablauf des Waschprogramms leuchtet die Kontrollleuchte

SPERRT lassen Sie die Gerätetür leicht offen stehen, damit die Trommel trocknen kann. Schalten Sie den Waschvollautomaten durch

Drücken der ON/OFF-Taste aus.

erlischt, kann das Bullauge geöffnet werden (etwa 3 Minuten). Nehmen Sie die Wäsche aus der Maschine und

auf. Sobald die Kontrollleuchte GERÄTETÜR GE-

Page 32

Waschprogramme

Programmtabelle

Beschreibung des Programms

Wasch-

programme

Standard (Daily)

Baumwolle: stark verschmutzte Kochwäsche.

Baumwolle 60° (1): stark verschmutzte Weiß- und farbechte Buntwäsche.

Baumwolle 40° (2): leicht verschmutzte Weiß- und empfindliche Buntwäsche.

Synthetik: stark verschmutzte, farbechte Buntwäsche.

Synthetik (3): leicht verschmutzte, farbechte Buntwäsche.

Baumwolle Buntwäsche: leicht verschmutzte Weißwäsche und empfindliche Buntwäsche.

20° Zone

Baumwolle 20°: leicht verschmutzte Weiß- und empfindliche Buntwäsche.

Mix Light

20’ Refresh

Spezial (Special)

Outdoor

Wolle: wolle, Kaschmir usw.

Jeans Sport

Sport Intensiv

Sport Light

Sport Schuhe

Teilprogramme

Spülen

Schleudern + Abpumpen

Die auf dem Display und in der Bedienungsanleitung genannte Zyklusdauer wird ausgehend von Standardbedingungen berechnet. Die effektiv benötigte Zeit kann aufgrund zahlreicher Faktoren wie Temperatur und Druck des Zulaufwassers, Raumtemperatur, Waschmittelmenge, Art, Menge und Verteilung der Waschladung sowie der gewählten Zusatzfunktionen variieren.

1) Prüfprogramm gemäß 1061/2010: Programm 2 und eine Temperatur von 60°C einstellen.

Dieser Zyklus ist für den Waschvorgang von normal schmutziger Baumwollwäsche geeignet; es ist der wirksamste in Bezug auf den kombinierten Energie-Wasser-Verbrauch; für bei 60°C zu waschende Wäsche zu verwenden. Die effektive Waschtemperatur kann von der angegebenen abweichen.

2) Prüfprogramm gemäß 1061/2010: Programm 3 und eine Temperatur von 40°C einstellen.

Dieser Zyklus ist für den Waschvorgang von normal schmutziger Baumwollwäsche geeignet; es ist der wirksamste in Bezug auf den kombinierten Energie-Wasser-Verbrauch; für bei 40°C zu waschende Wäsche zu verwenden. Die effektive Waschtemperatur kann von der angegebenen abweichen.

Für alle Testinstitute:

2) Langes Baumwollprogramm: Programm 3 und eine Temperatur von 40°C einstellen.

3) Langes Kunstfaserprogramm: Programm 4 und eine Temperatur von 40°C.

Max.

Temp.

(C°)

90° 1200 60° 1200 40° 1200 50° 800 40° 800 40° 1200

20° 20° 800 20° 800

30° 400 40° 800 40° 800

30° 600 30° 600

30° 600

Max.

Schleuder

Geschwin-

digkeit

(U/min)

1200

- 1200 -

- 1200 - - - 7 - - - 16’

Waschmittel

sche

spüler

Weich-

Hauptwä-

  

 



 

tel

menge (kg)

Max. Beladungs-

Bleichmit-

7 53 2,16 72 160’ 7 53 1,13 52,5 180’

7 53 1,00 75 170’ 3,5 - - - 110’ 3,5 44 0,57 46 100’

7 53 0,66 54 90’

7 - - - 170’

7 - - - 120’

- 1,5 - - - 20’

- 2 - - - 60’

- 1,5 - - - 70’

- 3,5 - - - 75’

- 2,5 - - - 85’

- 2,5 - - - 60’ Max.

2 pairs

7 - - - 36’

kWh

Wasser gesamt lt

Energieverbrauch

Restfeuchtigkeit %

- - - 60’

Programmdauer

Outdoor (programm 9) ist speziell für wasserabweisende Stoffe und Windjacken (z.B. Goretex, Polyester, Nylon); für beste

Resultate verwenden Sie ein Flüssigwaschmittel und nur die Menge für eine halbe Gerätefüllung; behandeln Sie Bündchen, Kragen und Flecken vor; verwenden Sie keinen Weichspüler oder Waschmittel mit Weichspüler. Mit diesem Programm können keine Steppdecken gewaschen werden. Sport Intensiv (Programm 12) ist speziell für stark verschmutzte Sportkleidung (Trainingsanzüge, Sporthosen; für beste Resultate empfehlen wir, die in der “Programmtabelle” angezeigte maximale Füllmenge nicht zu übersteigen. Sport Light (Programm 13) ist speziell für wenig verschmutzte Sportkleidung (Trainingsanzüge, Sporthosen; für beste Resultate empfehlen wir, die in der “Programmtabelle” angezeigte maximale Füllmenge nicht zu übersteigen. Verwenden Sie ein Flüssigwaschmittel und nur die Menge für eine halbe Gerätefüllung.

Sport Schuhe (Programm 14) ist speziell für das Waschen von Sportschuhen; für beste Resultate waschen Sie nicht mehr als 2 Paar. 20-Grad-Programme (20° Zone) bieten gute Waschleistungen bei niedrigen Temperaturen und damit einem geringeren

Energieverbrauch, was einerseits die Kosten senkt und andererseits der Umwelt zu Gute kommt. Die 20-Grad-Programme erfüllen alle Anforderungen:

Baumwolle 20° (programme 6) ideal für normalverschmutze Baumwolle. Die auch mit kaltem Wasser erreichten Leistungen, vergleichbar mit einer Wäsche bei 40°, werden mechanisch erzielt. Die Trommel arbeitet mit wiederholten, kurz auf einander folgenden Beschleunigungen. Mix Light (programme 7) ideal für durchschnittlich verschmutze Mischwäsche (Baumwolle und Synthetik). Die guten Waschleistungen auch mit kaltem Wasser werden mechanisch erzielt. Die Trommel arbeitet mit wiederholten, gleichmäßigen Geschwindigkeitsänderungen. 20’ Refresh (programme 8) ideales Waschprogramm zum Auffrischen und Waschen von wenig verschmutzter Wäsche in kurzer Zeit. Das Programm dauert nur 20 Minuten und spart Zeit und Energie. Es können Gewebe unterschiedlicher Art (mit Ausnahme von Wolle und Seide) bei einer maximalen Füllmenge von 1,5 kg zusammen gewaschen werden.

Page 33

Personalisierungen

Temperatureinstellung

Drehen Sie den Wählschalter „TEMPERATUREN“, um die Waschtemperatur einzustellen (siehe Programmtabelle). Die Temperatur kann bis auf Kaltwäsche Der Waschvollautomat verhindert automatisch die Einstellung einer höheren Schleuderstufe, sollte diese die für das jeweilige Programm vorgeschriebene Höchstgeschwindigkeit übersteigen.

herabgesetzt werden.

Schleudereinstellung

Durch Drehen des Wählschalters SCHLEUDER wird die Schleudergeschwindigkeit des gewählten Waschprogramms eingestellt. Folgende Höchstgeschwindigkeiten sind für die einzelnen Programme vorgesehen:

Waschprogramme Höchstgeschwindigkeit

Baumwolle 1200 U/min Kunstfasern 800 U/min Wolle 800 U/min

Die Schleudergeschwindigkeit kann herabgesetzt werden. Durch Wahl des Symbols schlossen werden. Der Waschvollautomat verhindert automatisch ein stärkeres Schleudern, sollte dieses die für das jeweilige Programm vorgeschriebene Höchstgeschwindigkeit übersteigen.

kann die Schleuder gänzlich ausge-

Funktionen

Die verschiedenen Waschfunktionen, die Ihnen Ihr Waschvollautomat bietet, ermöglichen es Ihnen, hygienisch saubere und weiße Wäsche zu erhalten, die Ihren Wünschen entspricht. Aktivierung der Funktionen:

1. Drücken Sie die Taste, die der gewünschten Funktion entspricht.

2. Das Aufleuchten der entsprechenden Kontrollleuchte zeigt an, dass die Funktion aktiviert wurde. Anmerkung: Sollte die Kontrollleuchte jedoch auf rasches Blinklicht schalten, dann bedeutet dies, dass die Funktion zu dem

eingestellten Programm nicht zugeschaltet werden kann.

Durch Auswahl dieser Option werden die mechanische Bewegung, die Temperatur und das Wasser für eine verminderte Füllmenge mit wenig verschmutzten Baumwoll- und Synthetikstoffen optimiert (siehe “Programmtabelle”). Mit Menge Flüssigwaschmittel zu verwenden.

! Diese Funktion kann zu den Programmen 1, 6, 7, 8, 9, 10, 11, 12, 13, 14, , nicht zugeschaltet werden.

Die Funktion trägt dazu bei, Energie zu sparen, indem das Wasser für die Wäsche nicht aufgeheizt wird – ein Vorteil sowohl für die Umwelt als auch für die Stromrechnung. Tatsächlich sichern die verstärkte Waschaktion und der optimierte Wasserverbrauch hervorragende Ergebnisse bei gleicher durchschnittlicher Dauer eines Standardzyklusses zu. Für maximale Waschergebnisse empfehlen wir den Einsatz eines Flüssigwaschmittels.

werden die Waschzeiten verkürzt, was Wasser und Energie spart. Wir empfehlen, die für die Füllmenge geeignete

! Diese Funktion kann zu den Programmen 6, 7, 8, 10, 12, 13, 14, , nicht zugeschaltet werden.

Flecken

Bleichzyklus, zur Entfernung auch hartnäckigster Flecken. Vergessen Sie nicht, dass das Bleichmittel in die Zusatzkammer 4 eingegeben werden muss (siehe “Bleichen”).

! Diese Funktion kann zu den Programmen 8, 9, 10, 11, 12, 13, 14, nicht zugeschaltet werden.

Startzeitvorwahl

Der Start des Waschprogramms kann bis zu 12 Stunden verschoben werden. Drücken Sie die Taste mehrmals, bis die der gewünschten Zeitverschiebung entsprechende Kontrollleuchte aufleuchtet. Ein fünfter Tastendruck deaktiviert die Funktion.

NB: Ist die Taste START/PAUSE einmal gedrückt, kann der gewählte Zeitverschiebungswert nur noch herabgesetzt werden bis zum Start des eingestellten Programms.

! Obiges gilt für alle Programme.

Page 34

Waschmittel und Wäsche

Ein gutes Waschergebnis hängt auch von einer korrekten Waschmitteldosierung ab: Eine zu hohe Dosierung bedeutet nicht unbedingt reinere Wäsche, sie trägt nur dazu bei, die Maschineninnenteile zu verkrusten und die Umwelt zu belasten.

! Verwenden Sie keine Handwaschmittel, sie verursachen

eine zu hohe Schaumbildung.

! Waschmittel in Pulverform für Baumwollweißwäsche, für

die Vorwäsche und für Waschprogramme bei Temperaturen über 60°C verwenden.

! Bitte befolgen Sie den auf der Waschmittelverpackung

angegebenen Anweisungen.

Schublade herausziehen und Waschmittel oder Zusätze wie folgt einfüllen:

In Kammer 1: Stellt nämlich nicht die Waschmittel in diesem Kammer In Kammer 2: Waschmittel für die Hauptwäsche (Waschpulver oder Flüssigwaschmittel)

Flüssigwaschmittel nur kurz vor dem Start einfüllen.

In Kammer 3: Zusätze (Weichspüler usw.)

Der Weichspüler darf das Gitter nicht übersteigen.

Zusätzliche Kammer 4: Bleichmittel

Bleichen

! Normale Bleichmittel sind für strapazierfähige Weißwä-

sche zu verwenden, milde Bleichmittel dagegen für Buntwäsche, Feinwäsche und Wolle.

Diese Funktion ermöglicht das Entfernen von hartnäckigen Flecken. Setzen Sie die mitgelieferte, zusätzliche Kammer 4 in Kammer 1 ein. Bei der Dosierung des Bleichmittels darf der gekennzeichneten Höchststand “max”

(siehe Abbildung) nicht überschritten werden. Wenn Sie nur bleichen möchten, füllen Sie das Bleichmittel in die Zusatzkammer 4 ein, stellen Sie das Programm “Spülen”

. Um während des Waschgangs zu bleichen, geben Sie das Waschmittel und die Zusätze ein, stellen Sie das gewünschte Programm ein und aktivieren Sie die Funktion “Flecken”

ein und aktivieren Sie die Funktion “Flecken”

Vorsortieren der Wäsche

• Sortieren Sie die Wäsche nach:

- Gewebeart / Waschetikettensymbol.

- und Farben: Buntwäsche von Weißwäsche trennen.

• Entleeren Sie alle Taschen.

• Das in der „Programmtabelle“ angegebene Gewicht, beschreibt die maximale Ladung Trockenwäsche und darf nicht überschritten werden.

Wie schwer ist Wäsche?

1 Betttuch 400-500 gr 1 Kissenbezug 150-200 gr 1 Tischdecke 400-500 gr 1 Bademantel 900-1.200 gr 1 Handtuch 150-250 gr

Besondere Wäscheteile

Wolle: Mit dem Programm 10 können alle Wollsachen gewa-

schen werden, auch wenn das Etikett “nur Handwäsche”

zeigt. Für beste Ergebnisse verwenden Sie ein spezifisches Waschmittel und waschen Sie maximal 1,5 kg Wäsche. Jeans: drehen Sie die Wäschestücke vor der Wäsche auf links und verwenden Sie ein Flüssigwaschmittel. Stellen Sie das Programm 11 ein.

Unwuchtkontrollsystem

Um starke Vibrationen oder eine Unwucht beim Schleudern zu vermeiden, verfügt das Gerät über ein Schleuderunwuchtsystem. Die Waschladung wird durch eine erhöhte Rotation der Trommel als die des WAschgangs ausbalanciert. Sollte die Wäscheladung nach Ablauf mehrerer Versuche immer noch nicht korrekt verteilt sein, schleudert das Gerät die Wäsche bei einer niedrigeren Geschwindigkeit als die der vorgesehenen Schleudergeschwindigkeit. Sollte die Wäsche extrem ungleichmäßig verteilt sein, führt das Gerät anstelle des Schleudergangs einen Wäscheverteilungs-Zyklus durch. Um eine optimale Verteilung der Wäscheladung und somit eine korrekte Auswuchtung zu fördern, sollten große und kleine Wäscheteile gemischt eingefüllt werden.

Page 35

Störungen und Abhilfe

Bei Funktionsstörung: Bevor Sie sich an den Technischen Kundendienst wenden (siehe „Kundendienst“), vergewissern Sie sich zuerst, ob es sich nicht um eine Kleinigkeit handelt, die Sie selbst beheben können. Ziehen Sie hierzu nachstehendes Verzeichnis zu Rate.

Störungen:

Der Waschvollautomat schaltet sich nicht ein.

Der Waschgang startet nicht.

Der Waschvollautomat lädt kein Wasser. Die Kontrollleuchte der ersten Waschphase blinkt (rasches Blinklicht).

Der Waschvollautomat lädt laufend Wasser und pumpt es laufend ab.

Mögliche Ursachen / Lösungen:

• Der Stecker steckt nicht in der Steckdose, oder nicht so, dass der Kontakt hergestellt wird.

• Der Strom ist ausgefallen.

• Die Gerätetür wurde nicht vorschriftsmäßig geschlossen.

• Die ON/OFF-Taste wurde nicht gedrückt.

• Die Taste START/PAUSE wurde nicht gedrückt.

• Der Wasserhahn ist nicht aufgedreht.

• Es wurde ein verzögerter Start gewählt (siehe „Personalisierungen“).

• Der Zufuhrschlauch ist nicht am Wasserhahn angeschlossen.

• Der Schlauch ist geknickt.

• Der Wasserhahn ist nicht aufgedreht.

• Es ist kein Wasser da.

• Der Druck ist unzureichend.

• Die Taste START/PAUSE wurde nicht gedrückt.

• Der Ablaufschlauch befindet sich nicht auf der vorgeschriebenen Höhe, d.h. 65 – 100 cm vom Boden (siehe „Installation“).

• Das Schlauchende liegt unter Wasser (siehe „Installation”).

• Der Abfluss der Hausinstallation wurde nicht mit einer Entlüftungsöffnung versehen.

Konnte die Störung durch diese Kontrollen nicht behoben werden, dann drehen Sie den

Wasserhahn zu, schalten das Gerät aus und fordern den Kundendienst an. Falls Sie in einer der obersten Etagen eines Gebäudes wohnen, kann es vorkommen, dass sich im Syphon ein Vakuum bildet, und der Waschvollautomat ständig Wasser ansaugt und wieder abpumpt. Zur Lösung dieser Probleme bietet der Handel spezielle Syphonventile.

Der Waschvollautomat pumpt nicht ab und schleudert nicht.

Der Waschvollautomat vibriert zu stark während des Schleuderns.

Der Waschvollautomat ist undicht.

Die Kontrollleuchten “Funktionen” und “START/PAUSE” blinken und eine der Kontrollleuchten der “laufenden Programmphase” sowie die für “Gerätetür gesperrt” bleiben eingeschaltet.

Es bildet sich zu viel Schaum.

• Das Programm siehe kein Abpumpen vor: Bei einigen Programmen muss es von Hand eingestellt werden (siehe „Starten eines Waschprogramms“).

• Der Ablaufschlauch ist geknickt (siehe „Installation“).

• Die Ablaufleitung ist verstopft.

• Die Trommel wurde bei der Installation nicht korrekt befreit (siehe „Installation“).

• Der Waschvollautomat steht nicht eben (siehe „Installation“).

• Der Waschvollautomat steht zu eng zwischen der Wand und einem Möbel (siehe „Installation“).

• Der Zulaufschlauch wurde nicht ordnungsgemäß aufgeschraubt (siehe „Installation“).

• Die Waschmittelschublade ist verstopft (zur Reinigung siehe „Wartung und Pflege“).

• Der Ablaufschlauch ist nicht korrekt befestigt (siehe „Installation“).

• Schalten Sie das Gerät aus und ziehen Sie den Netzstecker; warten Sie daraufhin ca. 1 Minute und schalten Sie es wieder ein.

Bleibt die Störung bestehen, kontaktieren Sie bitte den Kundendienst.

• Das Waschmittel ist für Waschmaschinen nicht geeignet (es muss mit der Aufschrift „Für Waschmaschinen“, „Für Handwäsche und Waschmaschinen“ usw. versehen sein.

• Es wurde zu hoch dosiert.

Page 36

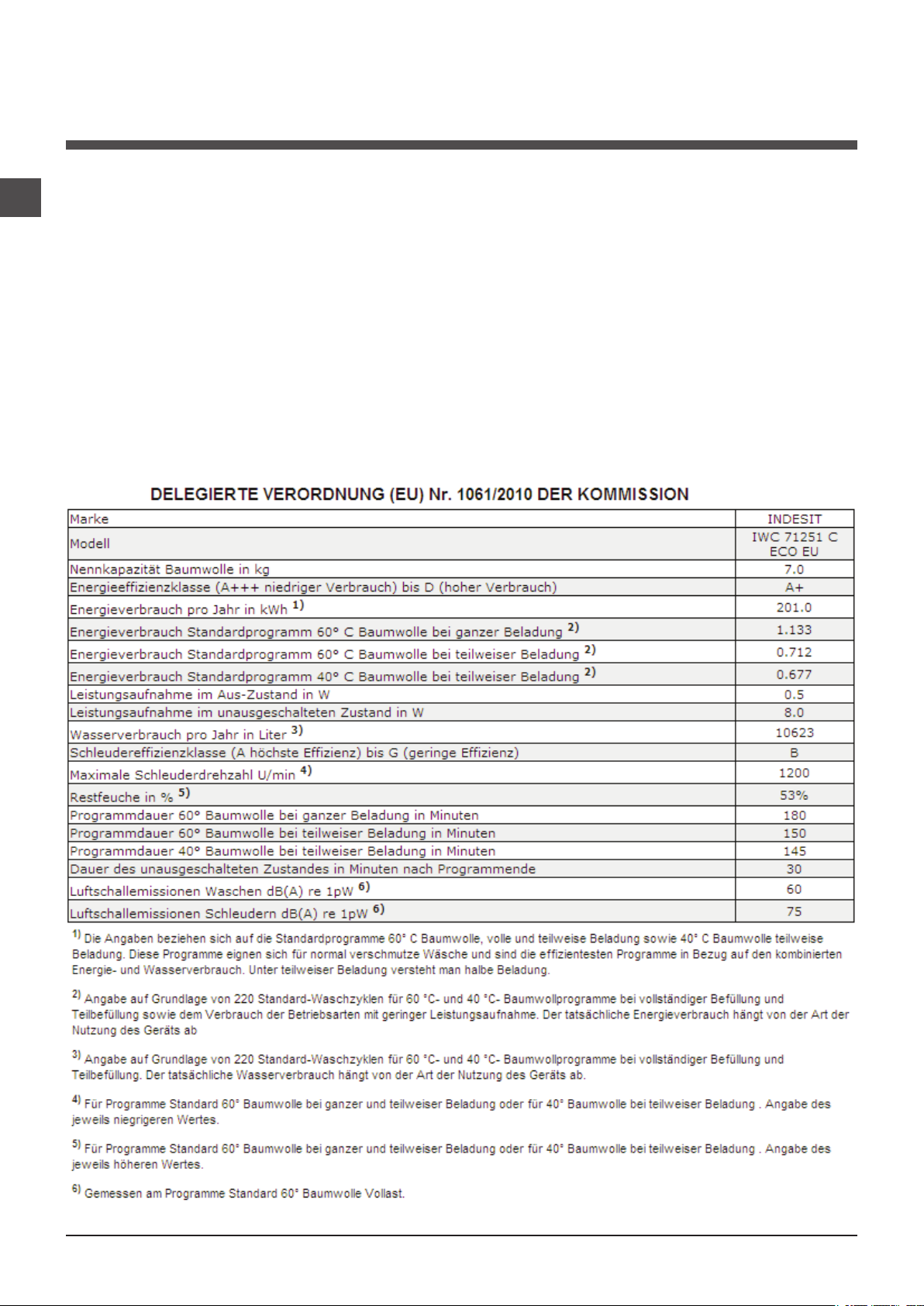

Kundendienst

Bevor Sie sich an den Kundendienst wenden:

• Sollten einige Kontrollen vorab selbst durchgeführt werden (siehe „Störungen und Abhilfe“);

• Starten Sie daraufhin das Programm erneut, um sicherzustellen, dass die Störung auch wirklich behoben wurde;

• Ist dies nicht der Fall, dann kontaktieren Sie den autorisierten Kundendienst unter der auf dem Garantieschein befindlichen Telefonnummer.

! Wenden Sie sich auf keinen Fall an nicht autorisierte Techniker.

Geben Sie bitte Folgendes an:

• die Art der Störung;

• das Maschinenmodell (Mod.);

• die Seriennummer (S/N).

Diese Daten entnehmen Sie bitte dem auf der Rückseite des Waschvollautomaten und auf der Vorderseite (Gerätetür öffnen) befindlichen Typenschild.

Page 37

Manual de instrucciones

LAVADORA

Español

IWC 71251

Sumario

Instalación, 38-39

Desembalaje y nivelación Conexiones hidráulicas y eléctricas Primer ciclo de lavado Datos técnicos

Mantenimiento y cuidados, 40

Interrumpir el agua y la corriente eléctrica Limpiar la lavadora Limpiar el contenedor de detergentes Cuidar la puerta y el cesto Limpiar la bomba Controlar el tubo de alimentación de agua

Precauciones y consejos, 41

Seguridad general Eliminaciones

Descripción de la lavadora y comienzo de un programa, 42-43

Panel de control Pilotos Poner en marcha un programa

Programas, 44

Tabla de programas

Personalizaciones, 45

Seleccionar la temperatura Seleccionar el centrifugado Funciones

Detergentes y ropa, 46

Contenedor de detergentes Ciclo de blanqueo Preparar la ropa Prendas especiales Sistema de equilibrado de la carga

Anomalías y soluciones, 47

Asistencia, 48

Page 38

Instalación

! Es importante conservar este manual para poder consultarlo en cualquier momento. En caso de venta, de cesión o de traslado, verifique que permanezca junto con la lavadora para informar al nuevo propietario sobre el funcionamiento y brindar las correspondientes advertencias. ! Lea atentamente las instrucciones: ellas contienen importante información sobre la instalación, el uso y la seguridad.

Desembalaje y nivelación

Desembalaje

1. Desembale la lavadora.

2. Controle que la lavadora no haya sufri-

do daños durante el transporte. Si estuviera dañada no la conecte y llame al revendedor.

3. Quite los 4 tornillos de protección para el transporte y la arandela de goma con el correspondiente distanciador ubicados en la parte posterior (ver la figura).

4. Cubra los orificios con los tapones de plá-

stico suministrados con el aparato.

5. Conserve todas las piezas: cuando la la-

vadora deba ser transportada nuevamente, deberán volver a colocarse. ! Los embalajes no son juguetes para los niños.

Una cuidadosa nivelación brinda estabilidad a la máquina y evita vibraciones, ruidos y desplazamientos durante el funcionamiento. Cuando se instala sobre moquetas o alfombras, regule los pies para conservar debajo de la lavadora un espacio suficiente para la ventilación.

Conexiones hidráulicas y eléctricas

Conexión del tubo de alimentación de agua

1. Conectar el tubo de tubo enroscándolo a un grifo de agua fría con la boca roscada de 3/4 gas (ver la

figura).

Antes de conectarlo, haga correr el agua hasta que esté límpida.

2. Conecte el tubo de alimentación a la lavadora enroscándolo en la toma de agua correspondiente ubicada en la parte posterior derecha (arriba) (ver la

figura).

3. Controle que en el tubo no hayan pliegues ni estrangulaciones.

Nivelación

1. Instale la lavadora sobre un piso plano y

rígido, sin apoyarla en las paredes, muebles ni en ningún otro aparato.

2. Si el piso no está perfectamente horizontal, compense las irregularidades desenroscando o enroscando las patas delanteras (ver la figura); el ángulo de inclinación medido sobre la superficie de trabajo, no debe superar los 2º.

! La presión de agua del grifo debe estar comprendida dentro de los valores contenidos en la tabla de Datos técnicos (ver la página corre-

spondiente).

! Si la longitud del tubo de alimentación no es la suficiente, diríjase a un negocio especializado o a un técnico autorizado.

! No utilice nunca tubos ya usados.

! Utilice los suministrados con la máquina.

Page 39

Conexión del tubo de descarga

65 - 100 cm

Conecte el tubo de descarga, sin plegarlo, a una tubería de descarga o a una descarga de pared colocadas a una altura del piso entre 65 y 100 cm;

o apóyelo en el borde de un lavamanos o de una bañera, uniendo la guía suministrada con el aparato, al grifo (ver la figura). El extremo libre del tubo de descarga no debe permanecer sumergido en el agua.

! No se aconseja utilizar tubos de prolongación, si fuera indispensable hacerlo, la prolongación debe tener el mismo diámetro del tubo original y no superar los 150 cm.

Conexión eléctrica

Antes de enchufar el aparato, verifique que:

• la toma tenga la conexión a tierra y haya

sido hecha según las normas legales;

• la toma sea capaz de soportar la carga má-

xima de potencia de la máquina indicada en la tabla de Datos técnicos (ver al costado);

• la tensión de alimentación esté comprendida

dentro de los valores indicados en la tabla de Datos técnicos (ver al costado);

• la toma sea compatible con el enchufe de la

lavadora. Si no es así, sustituya la toma o el enchufe.

! No utilice prolongaciones ni conexiones múltiples.

! El cable no debe estar plegado ni sufrir compresiones.

! El cable de alimentación debe ser sustituido sólo por técnicos autorizados.

¡Atención! La empresa fabricante declina toda responsabilidad en caso de que estas normas no sean respetadas.

Primer ciclo de lavado

Después de la instalación y antes del uso, realice un ciclo de lavado con detergente y sin ropa, seleccionando el programa 2.

Datos técnicos

Modelo

Dimensiones

Capacidad

Conexiones eléctricas

Conexiones hídricas

Velocidad de centrifugado

Programas de control según las directivas 1061/2010 y 1015/2010

IWC 71251

ancho 59,5 cm altura 85 cm profundidad 53,5 cm

de 1 a 7 kg ver la placa de característi-

cas técnicas aplicada en la máquina

presión máxima 1 MPa (10 bar) presión mínima 0,05 MPa (0,5 bar) capacidad del cesto 52 litros

máxima 1200 r.p.m.

Programa 2: programa normal de algodón a 60°C, Programa 3: programa normal de algodón a 40°C.

! La lavadora no debe ser instalada al aire libre, ni siquiera si el lugar está reparado, ya que es muy peligroso dejarla expuesta a la lluvia o a las tormentas.

! Una vez instalada la lavadora, la toma de corriente debe ser fácilmente accesible.

Esta máquina cumple con lo establecido por las siguientes Directivas de la Comunidad:

- 2004/108/CE (Compatibilidad Electromagnética)

- 2012/19/EU

- 2006/95/CE (Baja Tensión)

Page 40

Mantenimiento y cuidados

Interrumpir el agua y la corriente eléctrica

• Cierre el grifo de agua después de cada lavado. De este modo se limita el desgaste de la instalación hidráulica de la lavadora y se elimina el peligro de pérdidas.

• Desenchufe la máquina cuando la debe limpiar y durante los trabajos de mantenimiento.

Limpiar la lavadora

La parte externa y las partes de goma se pueden limpiar con un paño embebido en agua tibia y jabón. No use solventes ni productos abrasivos.

Limpiar el contenedor de detergentes

Extraiga el contenedor levantándolo y tirándolo hacia fuera (ver la figura). Lávelo debajo del agua corriente, esta limpieza se debe realizar frecuentemente.

2. desenrosque la tapa girándola en sentido antihorario (ver la figura): es normal que se vuelque un poco de agua;

3. limpie con cuidado el interior;

4. vuelva a enroscar la tapa;

5. vuelva a montar el panel verificando, antes de empujarlo hacia la máquina, que los ganchos se hayan introducido en las correspondientes ranuras.

Controlar el tubo de alimentación de agua

Controle el tubo de alimentación al menos una vez al año. Si presenta grietas o rajaduras debe ser sustituido: durante los lavados, las fuertes presiones podrían provocar roturas imprevistas.

! No utilice nunca tubos ya usados.

Cuidar la puerta y el cesto

• Deje siempre semicerrada la puerta para evitar que se formen malos olores.

Limpiar la bomba

La lavadora posee una bomba autolimpiante que no necesita mantenimiento. Pero puede suceder que objetos pequeños (monedas, botones) caigan en la precámara que protege la bomba, situada en la parte inferior de la misma. ! Verifique que el ciclo de lavado haya terminado y desenchufe la máquina.

Para acceder a la precámara:

1. quite el panel que cubre la parte delantera de la lavadora con la ayuda de un destornillador (ver la figura);

Page 41

Precauciones y consejos

! La lavadora fue proyectada y fabricada en conformidad

con las normas internacionales de seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Seguridad general

• Este aparato ha sido fabricado para un uso de tipo doméstico exclusivamente.

Este aparato puede ser utilizado por niños de

•

8 años o más y por personas con capacidades físicas, sensoriales o mentales disminuidas o con experiencia y conocimientos insuficientes siempre que sean supervisados o que hayan recibido una adecuada formación sobre el uso del aparato en forma segura y conozcan los peligros derivados del mismo. Los niños no deben jugar con el aparato. El mantenimiento y la limpieza no deben ser realizados por niños sin supervisión.

• La lavadora debe ser utilizada sólo por personas adultas y siguiendo las instrucciones contenidas en este manual.

• No toque la máquina con los pies desnudos ni con las manos o los pies mojados o húmedos.

• No desenchufe la máquina tirando el cable, sino tomando el enchufe.

• No abra el contenedor de detergentes mientras la máquina está en funcionamiento.

• No toque el agua de descarga porque puede alcanzar temperaturas elevadas.

• En ningún caso fuerce la puerta: podría dañarse el mecanismo de seguridad que la protege de aperturas accidentales.

• En caso de avería, no acceda nunca a los mecanismos internos para intentar una reparación.

• Controle siempre que los niños no se acerquen a la máquina cuando está en funcionamiento.

• Durante el lavado, la puerta tiende a calentarse.

• Si debe ser trasladada, deberán intervenir dos o más personas, procediendo con el máximo cuidado. La máquina no debe ser desplazada nunca por una sola persona ya que es muy pesada.

• Antes de introducir la ropa controle que el cesto esté vacío.

símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva.

El consumidor debe contactar con la autoridad local o

con el vendedor para informarse en relación a la correcta eleminación de su electrodoméstico viejo.

Eliminaciones

• Eliminación del material de embalaje: respete las normas locales, de ese modo, los embalajes podrán volver a ser utilizados.

• En base a la Norma europea 2012/19/EU de Residuos de aparatos Eléctricos y Electrónicos, los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El

Page 42

Descripción de la lavadora y comienzo de un programa

Panel de control

Contenedor de detergentes

Botón de ON/OFF

PROGRAMAS

Mando de

Botones con pilotos

FUNCIÓN

Mando de

TEMPERATURA

CENTRIFUGADO

Pilotos DE AVANCE DEL

CICLO/COMIENZO RETRASADO

Botón con piloto START/

PAUSE

Piloto PUERTA

BLOQUEADA

Mando de

Contenedor de detergentes: para cargar detergentes y aditivos (ver “Detergentes y ropa”).

Botón de ON/OFF: para encender y apagar la lavadora.

Mando de PROGRAMAS: para elegir los programas. Durante el funcionamiento del programa el mando no se mueve.

Botones con pilotos de FUNCIÓN: para seleccionar las funciones disponibles. El piloto correspondiente a la función seleccionada permanecerá encendido.

Mando de CENTRIFUGADO: para seleccionar el centrifugado o excluirlo (ver “Personalizaciones”).

Mando de TEMPERATURA: para seleccionar la tempera- tura o el lavado en frío (ver “Personalizaciones”).

Pilotos DE AVANCE DEL CICLO/COMIENZO RE- TRASADO: para seguir el estado de avance del programa de lavado. El piloto encendido indica la fase en curso. Si se seleccionó la función “Comienzo retrasado”, indicarán el tiempo que falta para la puesta en marcha del programa (ver la página correspondiente).

Piloto PUERTA BLOQUEADA: para saber si la puerta se puede abrir (ver la página correspondiente).

Botón con piloto START/PAUSE: se utiliza para poner en marcha los programas o interrumpirlos momentáneamente. Nota: Presione este botón para poner en pausa el lavado en curso, el piloto correspondiente centelleará con color anaranjado mientras que el de la fase en curso permanecerá encendido en forma fija. Si el piloto PUERTA BLOQUEADA

está apagado, se podrá abrir la puerta (espere 3 minutos aproximadamente). Para que el lavado se reanude a partir del momento en el cual fue interrumpido, presione nuevamente este botón.

Modalidad de stand by

Esta lavadora está en conformidad con las nuevas normativas vinculadas al ahorro energético. Está dotada de un sistema de auto-apagado (stand by) que, en caso de no funcionamiento, se activa pasados aproximadamente 30 minutos. Presionar brevemente el botón ON/OFF y esperar que la máquina se active.

Consumo en off-mode: 0,5 W Consumo en Left-on: 8 W

Page 43

Pilotos

Los pilotos suministran información importante. He aquí lo que nos dicen:

Comienzo retrasado

Si se ha activado la función “Comienzo retrasado” (ver “Personalizaciones”), después de haber puesto en marcha el

programa, comenzará a centellear el piloto correspondiente al retraso seleccionado:

Con el transcurrir del tiempo se visualizará el retraso residual con el centelleo de la luz testigo correspondiente:

Una vez transcurrido el tiempo de retraso seleccionado, comenzará el programa.

Pilotos fase en curso

Una vez seleccionado y puesto en marcha el ciclo de lavado deseado, las luces testigo se encenderán progresivamente para indicar su estado de avance:

Lavado

Aclarado

Centrifugado

Descarga

Fin del Lavado

Botones de función y pilotos correspondientes

Seleccionando una función, el piloto correspondiente se iluminará. Si la función seleccionada no es compatible con el programa elegido, el piloto correspondiente centelleará y la función no se activará. Si la función elegida no es compatible con otra seleccionada precedentemente, el piloto correspondiente a la primera función seleccionada centelleará y se activará sólo la segunda, el piloto de la función activada se iluminará.

Piloto puerta bloqueada

El piloto encendido indica que la puerta está bloqueada impidiendo su apertura; para poder abrir la puerta es necesario que dicho piloto esté apagado (espere 3 minutos aproximadamente). Para abrir la puerta mientras un ciclo está en curso, presione el botón START/PAUSE; si el piloto PUERTA BLOQUEADA está apagado, será posible abrir la puerta.

Poner en marcha un programa

1. Encienda la lavadora presionando el botón ON/OFF. Todos los pilotos se encenderán durante algunos segundos, luego se apagarán y se deberá pulsar el piloto START/PAUSE.

2. Cargue la ropa y cierre la puerta.

3. Seleccione el programa deseado con el mando de PROGRAMAS.

4. Fije la temperatura de lavado (ver “Personalizaciones”).

5. Fije la velocidad de centrifugado (ver “Personalizaciones”).

6. Vierta detergente y aditivos (ver “Detergentes y ropa”).

7. Seleccione las funciones deseadas.

8. Ponga en marcha el programa presionando el botón START/PAUSE y el piloto correspondiente permanecerá encendido,

fijo y de color verde. Para anular el ciclo seleccionado ponga en pausa la máquina presionando el botón START/PAUSE y elija un nuevo ciclo.

9. Al final del programa se iluminará el piloto puerta (espere 3 minutos aproximadamente). Extraiga la ropa y deje la puerta semicerrada para permitir que el cesto se seque.

Apague la lavadora presionando el botón ON/OFF.

. Cuando el piloto PUERTA BLOQUEADA se apague, será posible abrir la

Page 44

Programas

Tabla de programas

Detergentes

Temp.

Descripción del Programa

Programas

Diario (Daily)

Algodón: blancos sumamente sucios.

Programa normal de algodón a 60 °C (1): blancos y colores resistentes muy sucios.

Programa normal de algodón a 40 °C (2): blancos y colores delicados poco sucios.

Sintético: colores resistentes muy sucios.

Sintético (3): colores resistentes poco sucios.

Algodón de color: blancos poco sucios y colores delicados.

20° Zone

Programa normal de algodón a 20 °C: blancos y colores delicados poco sucios.

Mix Light

20’ Refresh

Programas Especiales (Special)

9 Outwear

Lana: para lana, cachemira, etc.

11 Jeans

Sport

12 Sport Intensive 13 Sport Light

14 Special Shoes

Programas Parciales

Aclarado Centrifugado + Descarga

La duración del ciclo que se indica en el visor o en el manual es una estimación calculada en base a condiciones estándar. El tiempo efectivo puede variar en función de numerosos factores como la temperatura y la presión del agua de entrada, la temperatura ambiente, la cantidad de detergente, la cantidad y el tipo de carga, el equilibrado de la carga y las opciones adicionales seleccionadas.

1) Programa de control según la directiva 1061/2010: seleccione el programa 2 con una temperatura de 60ºC.

Este ciclo es adecuado para limpiar una carga de algodón normalmente sucia, es el más eficiente en lo que se refiere al consumo combinado con la energía y la cantidad de agua y se usa con prendas lavables a 60ºC. La temperatura efectiva de lavado puede diferir de la indicada.

2) Programa de control según la directiva 1061/2010: seleccione el programa 3 con una temperatura de 40ºC.

Este ciclo es adecuado para limpiar una carga de algodón normalmente sucia, es el más eficiente en lo que se refiere al consumo combinado con la energía y la cantidad de agua y se usa con prendas lavables a 40ºC. La temperatura efectiva de lavado puede diferir de la indicada.

Para todos los Test Institutes:

2) Programa algodón largo: seleccione el programa 3 con una temperatura de 40ºC.

3) Programa sintético largo: seleccione el programa 4 con una temperatura de 40ºC.

Velocidad

max.

máx.

(°C)

(r.p.m.)

90° 1200 60° 1200 40° 1200 50° 800 40° 800 40° 1200

20°

1200 20° 800 20° 800

30° 400 40° 800 40° 800

30° 600 30° 600

30° 600

- 1200 -

- 1200 - - - 7 - - - 16’

Lavado

  

 



 

dor

Suavizante

Blanquea-

- 1,5 - - - 20’

- 2 - - - 60’

- 1,5 - - - 70’

- 3,5 - - - 75’

- 2,5 - - - 85’

- 2,5 - - - 60’ Max.

2 pares

 

Humedad

residual %

Carga máx. (Kg.)

7 53 2,16 72 160’ 7 53 1,13 52,5 180’

7 53 1,00 75 170’ 3,5 - - - 110’ 3,5 44 0,57 46 100’

7 53 0,66 54 90’

7 - - - 170’

7 - - - 120’

- - - 60’

7 - - - 36’

energía kWh

Consumo de

Agua total lt

Duración del

ciclo

Outwear (programa 9) ha sido estudiado para lavar tejidos repelentes al agua y anoraks (por ej.: goretex, poliéster, nylon);

para obtener los mejores resultados, utilice detergente líquido y en la dosis correspondiente a la media carga; trate previamente los puños, cuellos y manchas y no utilice suavizante o detergentes con suavizante. Con este programa no se pueden

lavar los edredones acolchados.

Sport Intensive (programa 12) ha sido estudiado para lavar tejidos usados en prendas deportivas (chándales, pantalones cortos, etc.) muy sucios; para obtener los mejores resultados es aconsejable no superar la carga máxima indicada en la

“Tabla de programas”.

Sport Light (programa 13) ha sido estudiado para lavar tejidos usados en prendas deportivas (chándales, pantalones cortos, etc.) poco sucios; para obtener los mejores resultados es aconsejable no superar la carga máxima indicada en la “Tabla de programas”. Se recomienda utilizar detergente líquido y la dosis correspondiente a la media carga. Special Shoes (programa 14) ha sido estudiado para lavar calzado deportivo; para obtener los mejores resultados no lave más de 2 pares a la vez.

Los programas 20º (20° Zone) ofrecen buenos rendimientos en los lavados a bajas temperaturas permitiendo un menor uso de energía eléctrica con un ahorro económico y un beneficio para el medio ambiente. Los programas 20º responden a todas las exigencias: Programa normal de algodón a 20 °C (programa 6) ideal para cargas de prendas de algodón sucias. Los buenos rendimientos aún en frío, comparables con los de un lavado a 40º, están garantizados por una acción mecánica que trabaja con variación de velocidad con picos repetidos y cercanos. Mix Light (programa 7) ideal para cargas mixtas (algodón y sintéticos) de prendas medianamente sucias. Los buenos rendimientos de lavado aún en frío están garantizados por una acción mecánica que trabaja con variación de velocidad en intervalos medios y determinados. 20’ Refresh (programa 8) ciclo ideal para refrescar y lavar prendas ligeramente sucias en pocos minutos. Dura sólo 20 minutos y de esa manera permite ahorrar tiempo y energía. Es posible lavar juntas telas de distintos tipos (excepto lana y seda) realizando una carga máxima de 1,5 kg.

Page 45

Personalizaciones

Seleccionar la temperatura

Girando el mando de la TEMPERATURA se selecciona la temperatura de lavado (ver la Tabla de programas). La temperatura se puede disminuir hasta el lavado en frío ( La máquina impedirá automáticamente seleccionar una temperatura mayor que la máxima prevista para cada programa.

Seleccionar el centrifugado

Girando el mando de CENTRIFUGADO se selecciona la velocidad de centrifugado del programa seleccionado. Las velocidades máximas previstas para los programas son:

Programas Velocidad máxima

Algodón 1200 r.p.m. Sintéticos 800 r.p.m. Lana 800 r.p.m.

Se puede disminuir la velocidad de centrifugado o excluirlo seleccionando el símbolo La máquina impedirá automáticamente efectuar un centrifugado a una velocidad mayor que la máxima prevista para cada programa.

Funciones

Las distintas funciones de lavado previstas por la lavadora permiten obtener la limpieza y el blanco deseados. Para activar las funciones:

1. presione el botón correspondiente a la función deseada;

2. el encendido del piloto correspondiente indica que la función está activa. Nota: El centelleo rápido del piloto indica que la función correspondiente no se puede seleccionar para el programa elegido.

Seleccionando esta opción, se optimizan el movimiento mecánico, la temperatura y el agua para una carga reducida de prendas de algodón y sintéticas poco sucias (ver la “Tabla de programas”). Con “ líquido adecuada a la cantidad de carga.

” se puede lavar en un tiempo menor, ahorrando agua y energía. Se aconseja utilizar una dosis de detergente

! No se puede activar con los programas 1, 6, 7, 8, 9, 10, 11, 12, 13, 14, , .

La función contribuye al ahorro energético porque no calienta el agua utilizada para lavar la ropa, esto constituye una ventaja tanto para el ambiente como para la factura de electricidad. La mayor potencia y el consumo optimizado del agua, garantizan óptimos resultados para la misma duración promedio de un ciclo estándar. Para obtener los mejores resultados de lavado, se aconseja el uso de un detergente líquido.

! No se puede activar con los programas 6, 7, 8, 10, 12, 13, 14,

Antimancha

Ciclo de blanqueo adecuado para eliminar las manchas más resistentes. Recuerde verter el blanqueador en la cubeta adicional 4 (ver “Ciclo de blanqueo”).

, .

! No se puede activar con los programas 8, 9, 10, 11, 12, 13, 14, .

Comienzo retrasado

Retrasa la puesta en marcha de la máquina hasta 12 horas. Presione varias veces el botón hasta hacer encender la luz testigo correspondiente al retraso deseado. La quinta vez que se presione el botón, la función se desactivará. Nota: Una vez presionado el botón START/PAUSE, se puede modificar el valor del retraso sólo disminuyéndolo hasta que se ponga en marcha el programa seleccionado.

! Se puede utilizar en todos los programas.

Page 46

Detergentes y ropa

Contenedor de detergentes

El buen resultado del lavado depende también de la correcta dosificación del detergente: si se excede la cantidad, no se lava de manera más eficaz, sino que se contribuye a encostrar las partes internas de la lavadora y a contaminar el medio ambiente.

! No use detergentes para el lavado a mano porque pro-

ducen demasiada espuma.

! Utilice detergentes en polvo para prendas de algodón

blancas, para el prelavado y para lavados con una temperatura mayor que 60ºC.

! Respete las indicaciones que se encuentran en el envase

de detergente.

Extraiga el contenedor de detergentes e introduzca el detergente o el aditivo de la siguiente manera:

cubeta 1: No ponga detergente en este cubeta cubeta 2: Detergente para lavado (en polvo o líquido)

El detergente líquido se debe verter sólo antes de la puesta en marcha.

cubeta 3: Aditivos (suavizante, etc.)

El suavizante no se debe volcar fuera de la rejilla.

cubeta adicional 4: Blanqueador

Ciclo de blanqueo

! El blanqueador tradicional debe utilizarse para los teji-

dos resistentes blancos, mientras que el delicado debe utilizarse para la lana y los tejidos coloreados y sintéticos.

Introduzca la cubeta adicional 4 suministrada con el aparato, en la cubeta 1. Al verter el blanqueador no debe superar el nivel “máx.” indicado en el perno central (véase la figura).

Preparar la ropa

• Subdivida la ropa según:

- el tipo de tejido / el símbolo en la etiqueta.

- los colores: separe las prendas de color y las blancas.

• Vacíe los bolsillos y controle los botones.

• No supere los valores indicados en la “Tabla de Progra- mas” referidos al peso de la ropa seca.

¿Cuánto pesa la ropa?

1 sábana 400/500 g 1 funda 150/200 g 1 mantel 400/500 g 1 albornoz 900/1200 g 1 toalla 150/250 g

Prendas especiales

Lana: con el programa 10 es posible lavar en la lavadora

todas las prendas de lana, aún las que contienen la etiqueta “sólo lavado a mano” resultados utilice un detergente específico y no supere 1,5 Kg. de ropa. Jeans: vuelva del revés las prendas antes del lavado y utilice un detergente líquido. Utilice el programa 11.

Para obtener los mejores

Sistema de equilibrado de la carga

Antes de cada centrifugado, para evitar vibraciones excesivas y para distribuir la carga de modo uniforme, el cesto realiza rotaciones a una velocidad ligeramente superior a la del lavado. Si después de varios intentos, la carga todavía no está correctamente equilibrada, la máquina realiza el centrifugado a una velocidad inferior a la prevista. Cuando existe un excesivo desequilibrio, la lavadora realiza la distribución antes que el centrifugado. Para obtener una mejor distribución de la carga y su correcto equilibrado, se aconseja mezclar prendas grandes y pequeñas.

Para realizar sólo el blanqueo, vierta el blanqueador en la cubeta adicional 4, seleccione el programa “Aclarado” active la función “Antimancha” Para blanquear durante el lavado, vierta el detergente y los aditivos, seleccione el programa deseado y active la función “Antimancha”

Page 47

Anomalías y soluciones

Puede suceder que la lavadora no funcione. Antes de llamar al Servicio de Asistencia Técnica (ver “Asistencia”),controle que no se trate de un problema de fácil solución utilizando la siguiente lista.

Anomalías:

La lavadora no se enciende.

El ciclo de lavado no comienza.

La lavadora no carga agua (centellea rápidamente el piloto de la primera fase de lavado).

La lavadora carga y descarga agua continuamente.

Posibles causas / Solución:

• El enchufe no está introducido en la toma de corriente, o no hace contacto.

• En la casa no hay corriente.

• La puerta no está correctamente cerrada.

• El botón ON/OFF no ha sido presionado.

• El botón START/PAUSE no ha sido presionado.

• El grifo de agua no está abierto.

• Se fijó un retraso de la hora de puesta en marcha (ver “Personalizaciones”).

• El tubo de alimentación de agua no está conectado al grifo.

• El tubo está plegado.

• El grifo de agua no está abierto.

• En la casa no hay agua.

• No hay suficiente presión.

• El botón START/PAUSE no ha sido presionado.

• El tubo de descarga no está instalado entre los 65 y 100 cm. del suelo (ver “Instalación”).

• El extremo del tubo de descarga está sumergido en el agua (ver “Instalación”).

• La descarga de pared no posee un respiradero.

Si después de estas verificaciones, el problema no se resuelve, cierre el grifo de agua, apague la lavadora y llame a la Asistencia. Si la vivienda se encuentra en uno de los últimos pisos de un edificio, es posible que se verifiquen fenómenos de sifonaje, por ello la lavadora carga y descarga agua de modo continuo. Para eliminar este inconveniente se encuentran disponibles en el comercio válvulas especiales que permiten evitar el sifonaje.

La lavadora no descarga o no centrifuga.

La lavadora vibra mucho durante la centrifugación.

La lavadora pierde agua.

Los pilotos de las “Funciones” y el piloto de “START/PAUSE” parpadean y uno de los pilotos de la “fase en curso” y de “puerta bloqueada” quedan encendidos con la luz fija.

Se forma demasiada espuma.

• El programa no prevé la descarga: con algunos programas es necesario ponerla en marcha manualmente.

• El tubo de descarga está plegado (ver “Instalación”).

• El conducto de descarga está obstruido.

• El cesto, en el momento de la instalación, no fue desbloqueado correctamente (ver “Instalación”).

• La máquina no está instalada en un lugar plano (ver “Instalación”).

• Existe muy poco espacio entre la máquina, los muebles y la pared (ver “Insta- lación”).

• El tubo de alimentación de agua no está bien enroscado (ver “Instalación”).

• El contenedor de detergentes está obstruido (para limpiarlo ver “Mantenimien- to y cuidados”).

• El tubo de descarga no está bien fijado (ver “Instalación”).

• Apague la máquina y desenchúfela, espere aproximadamente 1 minuto y luego vuelva a encenderla.

Si la anomalía persiste, llame al Servicio de Asistencia Técnica.

• El detergente no es específico para la lavadora (debe contener algunas de las frases “para lavadora”, “a mano o en lavadora” o similares).

• La dosificación fue excesiva.

Page 48

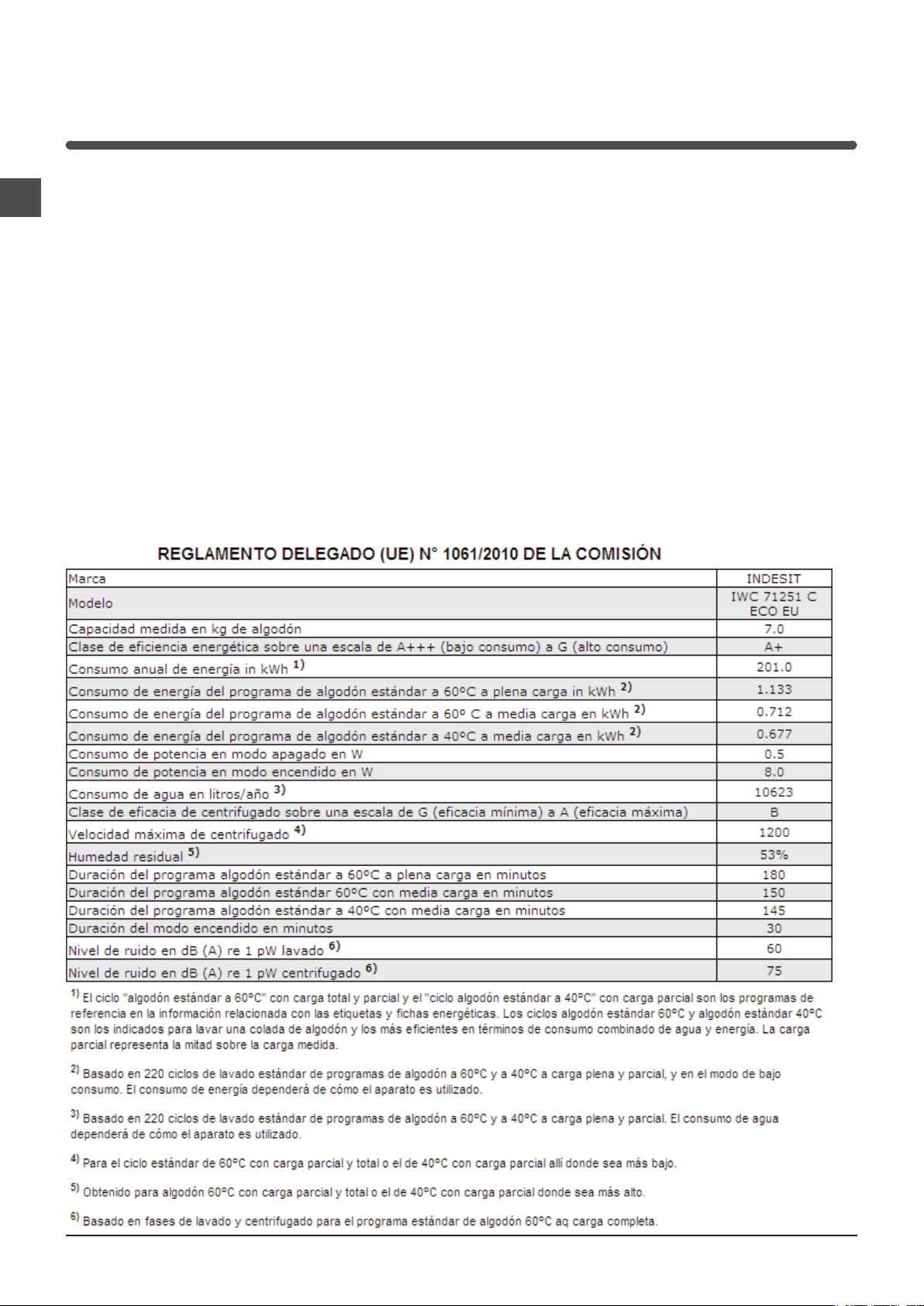

Asistencia

Antes de llamar al Servicio de Asistencia Técnica:

• Verifique si la anomalía la puede resolver Ud. solo (ver “Anomalías y soluciones”);

• Vuelva a poner en marcha el programa para controlar si el inconveniente fue resuelto;

• Si no es así, llame al Servicio de Asistencia técnica autorizado, al número de teléfono indicado en el certificado de garantía.

! No recurra nunca a técnicos no autorizados.

Comunique:

• el tipo de anomalía;

• el modelo de la máquina (Mod.);

• el número de serie (S/N ). Esta información se encuentra en la placa aplicada en la parte posterior de la lavadora y en la parte delantera abriendo la puerta.

La siguiente información es válida solo para España. Para otros países de habla hispana consulte a su vendedor.

Ampliación de garantía

Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años. Consiga una cobertura total adicional de

• Piezas y componentes

• Mano de obra de los técnicos

• Desplazamiento a su domicilio de los técnicos Y NO PAGUE AVERIAS NUNCA MAS

Servicio de asistencia técnica (SAT)

Llame al 902.133.133 y nuestros técnicos intervendrán con rapidez y eficacia, devolviendo el electrodoméstico a sus condiciones óptimas de funcionamiento. En el SAT encontrará recambios, accesorios y productos específicos para la limpieza y mantenimiento de su electrodoméstico a precios competitivos. ESTAMOS A SU SERVICIO

Page 49

Instruções para utilização

MÁQUINA DE LAVAR ROUPA

Português

IWC 71251

Sumário

Instalação, 50-51

Desembalar e nivelar Ligações hidráulicas e eléctricas Primeiro ciclo de lavagem Dados técnicos

Manutenção e cuidados, 52

Interromper a alimentação de água e de corrente eléctrica Limpar a máquina de lavar roupa Limpar a gaveta dos detergentes Cuidados com a porta de vidro e o tambor Limpar a bomba Verificar o tubo de alimentação de água

Precauções e conselhos, 53

Segurança geral Eliminação

Descrição da máquina de lavar roupa e como iniciar um programa, 54-55

Painel de comandos Indicadores luminosos Iniciar um programa

Programas, 56

Tabela dos programas

Personalizações, 57

Seleccione a temperatura Seleccione a centrifugação Funções

Detergentes e roupa, 58

Gaveta dos detergentes Ciclo para branquear Preparar a roupa Peças especiais Sistema de balanceamento da carga

Anomalias e soluções, 59

Assistência, 60

Page 50

Instalação

! É importante guardar este manual para poder consultá-lo a qualquer momento. Se a máquina for vendida, cedida ou transferida, certifique-se que este manual permaneça com a máquina para informar o novo proprietário acerca do seu funcionamento e das respectivas advertências. ! Leia com atenção estas instruções: há importantes informações acerca da instalação, da utilização e da segurança.

Desembalar e nivelar

Desembalar

1. Tire a máquina de lavar roupa da embalagem.

2. Verifique se a máquina de lavar roupa sofreu danos no transporte. Se estiver danificada não efectue a sua ligação e contacte o revendedor.

3. Tire os 4 parafusos de protecção para o transporte e a borrachinha com o respectivo calço, situados na parte traseira (veja a figura).

4. Tampe os furos com as tampas em plástico fornecidas.

5. Guarde todas as peças: se for necessário transportar a máquina de lavar roupa, terão de ser montadas outra vez. ! Embalagens não são brinquedos para as crianças!

Nivelamento

1. Instale a máquina de lavar roupa sobre um pavimento plano e rígido, sem encostá-la em paredes, móveis nem outro.

2. Se o pavimento não for perfeitamente horizontal, para compensar qualquer irregularidade, desatarraxe ou atarraxe os pés dianteiros (veja a figura); o ângulo de inclinação, medido no plano de trabalho, não deve ultrapassar 2°.

Um cuidadoso nivelamento dá estabilidade à máquina e evita vibrações, ruídos e deslocamentos durante o funcionamento. Se houver tapete ou alcatifa, regule os pés em modo que embaixo da máquina de lavar roupa deixe um espaço suficiente para ventilação.

Ligações hidráulicas e eléctricas

Ligação do tubo de alimentação da água

1. Realize a ligação do tubo de alimentação parafusando-o a uma torneira de água fria com bocal de rosca de 3/4 gás

(veja a figura).

Antes de realizar esta ligação, deixe a água escorrer até estar límpida.

2. Ligue o tubo de alimentação na máquina de lavar roupa atarraxando-o no apropriado fornecimento da água, na parte traseira, em cima à direita (veja a figura).

3. Tome cuidado para o tubo não ser dobrado nem esmagado.

! A pressão hídrica da torneira deve ser entre os valores da tabela dos Dados técnicos (veja

a página ao lado).

! Se o comprimento do tubo de alimentação não for suficiente, contacte uma oficina especializada ou um técnico autorizado.

! Nunca utilize tubos já usados.

! Utilize aqueles fornecidos com a máquina.

Page 51

Ligação do tubo de descarga

65 - 100 cm

Esta aparelhagem é em conformidade com as seguintes Direc-

Ligue o tubo de descarga, sem dobrálo, a um conduto de descarga ou a uma descarga de parede colocados entre 65 e 100 cm do chão;

em alternativa, coloque na beira de um lavabo ou de uma banheira, prendendo na torneira a guia fornecida (veja a figura). A ponta solta do tubo de descarga não deve permanecer emergida na água.

! É desaconselhado empregar tubos de extensão; mas se for indispensável, a extensão deve ter o mesmo diâmetro do tubo original e não medir mais de 150 cm de comprimento.

Ligação eléctrica

Antes de ligar a ficha na tomada eléctrica, certifique-se que:

• a tomada tenha uma ligação à terra e seja nos termos da legislação;

• a tomada tenha a capacidade para suportar a carga máxima de potência da máquina, indicada na tabela dos Dados técnicos (veja

ao lado);

• a tensão de alimentação seja entre os valores indicados na tabela dos Dados técnicos (veja ao lado);

• a tomada seja compatível com a ficha da máquina de lavar roupa. Se não for, substitua a tomada ou a ficha.

! Esta máquina de lavar roupa não deve ser instalada ao aberto, nem mesmo abrigada, porque é muito perigoso deixá-la exposta à chuva e às tempestades.

! Depois de ter instalado a máquina de lavar roupa, o acesso à tomada eléctrica deve ser fácil.

! Não empregue extensões nem fichas múltiplas. ! O cabo não deve ser dobrado nem apertado. ! O cabo de alimentação deve ser substituído

somente por técnicos autorizados. Atenção! O fabricante declina toda a responsabilidade se estas regras não forem respeitadas.

Primeiro ciclo de lavagem

Depois da instalação, antes de usar, efectue um ciclo de lavagem com detergente mas sem roupa, defina o programa 2.

Dados técnicos

Modelo

Medidas

Capacidade

Ligações eléctricas

Ligações hídricas

Velocidade da centrifugação

Programas de controlo conforme as directivas 1061/2010 e 1015/2010

Ruído (dB(A) re 1 pW)

IWC 71251

largura 59,5 cm. altura 85 cm. profundidade 53,5 cm.

de 1 a 7 kg. Veja a placa das caracterí-

sticas técnicas colocada na máquina.

pressão máxima 1 MPa (10 bars) pressão mínima 0,05 MPa (0,5 bar) capacidade do tambor 52 litros

até 1200 rotações por minuto

Programa 2: programa normal de algodón a 60°C. Programa 3: programa normal de algodón a 40°C.

tivas Comunitárias:

- 2004/108/CE (Compatibilidade Electromagnética)

- 2012/19/EU

- 2006/95/CE (Baixa Tensão)

lavagem: 60 centrifugação: 75

Page 52

Manutenção e cuidados

Interromper a alimentação de água e de corrente eléctrica

• Feche a torneira da água depois de cada lavagem. Desta maneira diminuiu-se o desgaste do sistema hidráulico da máquina de lavar roupa e elimina-se o risco de inundação.

• Tire a ficha da tomada eléctrica quando for limpar a máquina de lavar roupa e durante os trabalhos de manutenção.

Limpar a máquina de lavar roupa

A parte externa e as peças em borracha podem ser limpas com um pano molhado com água morna e sabão. Não empregue solventes nem abrasivos.

Limpar a gaveta dos detergentes

Para tirar a gaveta, erga-a e puxe-a para fora (veja a figura). Lave-a com água corrente; esta limpeza deve ser efectuada frequentemente.

2. desenrosque a tampa girando-a no sentido anti-horário (veja a figura). é normal que perca um pouco de água;

3. limpe o interior com cuidado;

4. enrosque outra vez a tampa;

5. monte outra vez o painel, certifique-se, antes de empurrá-la na máquina, que os ganchos foram colocados nas respectivas ranhuras.

Verificar o tubo de alimentação de água

Verifique o tubo de alimentação pelo menos uma vez por ano. Se houver rachaduras ou fendas, será necessário substitui-lo: durante as lavagens as fortes pressões podem provocar repentinas quebras.

Cuidados com a porta de vidro e o tambor

• Deixe a porta sempre entreaberta para evitar que se formem odores desagradáveis.

Limpar a bomba

Esta máquina de lavar roupa é equipada com uma bomba com limpeza automática que não precisa de operações de manutenção. Entretanto pode acontecer que pequenos objectos (moedinhas, botões) caiam na pré-câmara que protege a bomba, situada na parte inferior da mesma. ! Certifique-se que o ciclo de lavagem tenha terminado e tire a ficha da tomada.

Para obter acesso à pré-câmara:

1. tire o painel de cobertura da parte dianteira da máquina de lavar roupa com ajuda de uma chave de fendas (veja a figura);

! Nunca utilize tubos já usados.

Page 53

Precauções e conselhos

! Esta máquina de lavar roupa foi projectada e fabricada

em conformidade com os regulamentos internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção.

Segurança geral

• Este aparelho foi projectado exclusivamente para um

uso doméstico.

•

Este aparelho pode ser utilizado por crianças com mais de 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com experiência e conhecimentos insuficientes, caso sejam supervisionadas ou caso tenham recebido instruções adequadas em relação ao uso do aparelho de forma segura, compreendendo os perigos associados. As crianças não devem brincar com o aparelho. A manutenção e limpeza não devem ser efectuadas por crianças sem supervisão.

• Não toque na máquina com os pés descalços nem

com as mãos ou os pés molhados ou húmidos.

• Não puxe o cabo eléctrico para tirar a ficha da tomada,

pegue a ficha mesmo.

• Não abra a gaveta dos detergentes enquanto a máqui-

na estiver a funcionar.

• Não toque a água de descarga, que poderá chegar a

temperaturas altas.

• Em nenhum caso force a porta para abri-la: poderá da-

nificar o mecanismo de segurança que a protege contra aberturas acidentais.

• Se houver avarias, em nenhum caso mexa nos mecani-

smos internos para tentar reparar.

• Verifique sempre que criança não se aproximem da

máquina a funcionar.

• Durante a lavagem a porta de vidro tende a aquecer-se.

• Se for preciso deslocá-la, são precisas pelo menos

duas ou três pessoas, com a máxima atenção. Nunca sozinho porque a máquina é muito pesada.

• Antes de colocar a roupa controle que o tambor esteja

vazio.

correcto desmantelamento dos electrodomésticos, contacte o serviço público especializado ou os revendedores.

Eliminação

• Eliminação do material de embalagem:

obedeça os regulamentos locais, de maneira que as

embalagens possam ser reutilizadas.

• A directiva Europeia 2012/19/EU relativa aos resíduos

de equipamentos eléctricos e electrónicos prevê que os electrodomésticos não devem ser eliminados no normal fluxo dos resíduos sólidos urbanos. Os aparelhos que deixaram de ser utilizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos à saúde e ao meio ambiente. O símbolo do contentor de lixo barrado com uma cruz está presente em todos os produtos para lembrar o dever de recolha selectiva. Para mais informações sobre o

Page 54

Descrição da máquina de lavar roupa e como iniciar um programa

Painel de comandos

Gaveta dos detergentes

Tecla de ON/OFF

Selector de

PROGRAMAS

TEMPERATURA

Selector da

CENTRIFUGAÇÃO

Indicadores LUMINOSOS DE

AVANÇO DO CICLO/ INÍCIO POSTERIOR

Teclas com indicadores luminosos de

FUNÇÕES

Selector de

Tecla com indicador luminoso

START/PAUSE

Indicador luminoso

PORTA BLOQUEADA

Gaveta dos detergentes: para colocar detergentes e aditivos (veja “Detergentes e roupa”).

Tecla de ON/OFF: para ligar e desligar a máquina de lavar roupa.

Selector de PROGRAMAS: para programar os programas. Durante o programa o selector permanece parado.

Teclas com indicadores luminosos de FUNÇÕES: para seleccionar as funções disponíveis. O indicador luminoso correspondente à função seleccionada permanecerá aceso.

Selector de CENTRIFUGAÇÃO: para seleccionar a centrifugação ou desactivá-la (veja “Personalizações”).

Selector da TEMPERATURA: para definir a temperatura ou a lavagem a frio (veja “Personalizações”).

Indicadores LUMINOSOS DE AVANÇO DO CICLO/ INÍCIO POSTERIOR: para seguir o estado do avanço do programa de lavagem. O indicador luminoso aceso indica a fase em curso. Se tiver sido seleccionada a função “Início posterior”, indicarão o tempo que falta para iniciar o programa (veja a

página ao lado).

Indicador luminoso PORTA BLOQUEADA: para saber se a porta de vidro pode ser aberta (veja a página ao lado).

Tecla com indicador luminoso START/PAUSE: para acti- var os programas ou interrompê-los momentaneamente. Obs.: para colocar em pausa a lavagem em curso, carregar nesta tecla, o respectivo indicador luminoso ficará intermitente com uma luz laranja enquanto aquele da fase em curso ficará aceso fixo. Se o indicador PORTA BLOQUEADA

vidro (aguarde aproximadamente 3 minutos). Para fazer iniciar a lavagem do ponto em que foi interrompida, carregar novamente nesta tecla.

Modalidade de Stand by

Esta máquina de lavar e secar roupa , em conformidade com as novas normas sobre a economia energética, dispõe de um sistema de desligação automática (stand by) que entra em função aproximadamente 30 minutos depois, no caso de inutilização. Carregue brevemente no botão ON-OFF e aguarde até a reactivação da máquina.

Consumo em off-mode: 0,5 W Consumo em Left-on: 8 W

estiver apagado, será possível abrir a porta de

Page 55

Indicadores luminosos

Os indicadores luminosos fornecem informações importantes. Vejamos o que significam:

Início posterior

Se tiver sido activada a função “Início posterior” (veja “Personalizações”) depois de ter iniciado o programa, começará

a lampejar o indicador luminoso relativo ao atraso seleccionado.

Com o passar do tempo será mostrado a atraso restante, mediante o respectivo indicador luminoso aceso intermitente:

Indicadores luminosos fase em curso

Uma vez seleccionado e iniciado o ciclo de lavagem desejado, os indicadores luminosos se acenderão progressivamente para indicar o estado de avanço:

Lavagem

Enxaguamento

Centrifugação

Descarga

Final da Lavagem

Teclas função e respectivos indicadores luminosos

Ao seleccionar uma função o respectivo indicador luminoso se acenderá. Se a função seleccionada não for compatível com o programa definido, o indicador luminoso se acenderá intermitente e a função não será activada. Se a função seleccionada não for compatível com uma outra programada anteriormente, o indicador luminoso relativo à primeira função seleccionada irá piscar e será activada somente a segunda, o indicador luminoso da função activada acender-se-á.

Indicador luminoso porta bloqueada

O indicador luminoso aceso indica que a porta está trancada para impedir a aberturas; para abrir a porta é necessário que o indicador luminoso se apague (aguarde aproximada-

Depois de ter passado o tempo de atraso seleccionado, começará o programa estabelecido.

mente 3 minutos). Para abrir a porta durante a realização de um ciclo, carregar no botão START/PAUSE; se o indicador luminoso PORTA BLOQUEADA estiver apagado será possível abrir a porta.

Iniciar um programa

1. Para ligar a máquina de lavar roupa, mete na tecla de ON/OFF. Todos os indicadores luminosos se acenderão por alguns

segundos, em seguida apagam-se e ficará intermitente o indicador luminoso START/PAUSE.

2. Coloque a roupa dentro da máquina e feche a porta.

3. Seleccione mediante o selector de PROGRAMAS o programa que desejar.

4. Seleccione a temperatura de lavagem (veja as “Personalizações”).

5. Seleccione a velocidade de centrifugação (veja as “Personalizações”).

6. Colocar detergentes e aditivos (veja “Detergentes e roupa”).

7. Seleccionar as funções desejadas.

8. Iniciar o programa carregando na tecla START/PAUSE e o respectivo indicador luminoso permanecerá aceso fixo de cor

verde. Para anular o ciclo programado, colocar a máquina em pausa carregando na tecla START/PAUSE e escolher um novo ciclo.

9. No fim do programa, irá iluminar-se o indicador

possível abrir a porta de vidro (aguarde aproximadamente 3 minutos). Retire a roupa lavada de dentro e deixe a porta entreaberta para deixar o tambor enxugar-se. Para desligar a máquina de lavar roupa, mete na tecla de ON/OFF.

. Quando o indicador PORTA BLOQUEADA estiver apagado, será

Page 56

Programas

Tabela dos programas

Velocità

Descrição do Programa

Programas

Quotidiano (Daily)

Algodão: peças brancas extremamente sujas.

Programa normal de algodón a 60 °C (1): brancos e coloridos resistentes muito sujos.

Programa normal de algodón a 40 °C (2): brancos e coloridos delicados pouco sujos.

Sintéticos: coloridos resistentes muito sujos.

Sintéticos (3): coloridos resistentes pouco sujos.

Algodão Coloridos: brancos pouco sujos e cores delicadas.

20° Zone

Programa normal de algodón a 20°: brancos e coloridos delicados pouco sujos.

Mix Light

20’ Refresh

Programas Especiais (Special)

Outwear

Lã: para lã, cashmere, etc.

Jeans Sport

Sport Intensive

Sport Light

Special Shoes

Programas Parciais

Enxaguamentos

Centrifugação + Descarga

A duração do ciclo indicada no visor ou no manual é uma estima calculada com base nas condições padrão. O tempo efectivo poderá variar a depender de vários factores, tais como a temperatura e a pressão da água em entrada, a temperatura ambiental, a quantidade de detergente, a quantidade e o tipo de carga, o balanceamento da carga e as opções adicionais seleccionadas.

1) Programa de controlo segundo a directiva 1061/2010: configurar o programa 2 com uma temperatura de 60ºC.

Este ciclo é adapto para lavar uma carga de algodão normalmente suja e é o mais eficiente em termos de consumo combinado de energia e de água, para lavar a 60ºC. A temperatura efectiva de lavagem pode ser diferente daquela indicada.

2) Programa de controlo segundo a directiva 1061/2010: configurar o programa 3 com uma temperatura de 40ºC.

Este ciclo é adapto para lavar uma carga de algodão normalmente suja e é o mais eficiente em termos de consumo combinado de energia e de água, para lavar a 40ºC. A temperatura efectiva de lavagem pode ser diferente daquela indicada.

Para todos Test Institutes:

2) Programa longo para algodão: configurar o programa 3 com uma temperatura de 40ºC.

3) Sintético programa junto: configurar o programa 4 com uma temperatura de 40ºC.

Temp.

max.

(rotações

(°C)

minuto)

90° 1200 60° 1200 40° 1200 50° 800 40° 800 40° 1200

20°

1200 20° 800 20° 800

30° 400 40° 800 40° 800

30° 600 30° 600

30° 600

- 1200 -

- 1200 - - - 7 - - - 16’

por

Detergentes

dor

Amacia-

Lavagem

  

 



 

(Kg)

Humedad

Carga max.

Lixívia

7 53 2,16 72 160’ 7 53 1,13 52,5 180’

7 53 1,00 75 170’ 3,5 - - - 110’ 3,5 44 0,57 46 100’

7 53 0,66 54 90’

7 - - - 170’

7 - - - 120’

- 1,5 - - - 20’

- 2 - - - 60’

- 1,5 - - - 70’

- 3,5 - - - 75’

- 2,5 - - - 85’

- 2,5 - - - 60’ Max.

2 pares

7 - - - 36’

residual %

- - - 60’

Agua total lt

energía kWh

Consumo de

Duração ciclo

Outwear (programa 9) foi estudado par lavar tecidos hidrorepelentes e anoraques (por ex. Goretex, poliéster, nylon); para obter os

melhores resultados, utilize detergente líquido e use uma dose adequada para a meia carga; pré-tratar os punhos, colarinhos e manchas; não use amaciador ou detergente com amaciador. Com este programa não se podem lavar os edredões embutidos. Sport Intensive (programa 12) foi estudado para lavar tecidos para vestuário desportivo (fatos de treino, calções, etc.) muito sujos; para obter os melhores resultados, recomenda-se não superar a carga máxima indicada na “Tabela dos programas”. Sport Light (programa 13) foi estudado para lavar tecidos para vestuário desportivo (fatos de treino, calções, etc.) pouco sujos; para obter os melhores resultados, recomenda-se não superar a carga máxima indicada na “Tabela dos programas”. Recomenda-se o uso de detergente líquido, na dose adequada para a meia carga. Special Shoes (programa 14) foi estudado para lavar calçados desportivos; para obter os melhores resultados não lave mais de 2 pares por ciclo.

Os programas a 20º (20° Zone) oferecem bons desempenhos de lavagem a baixas temperaturas, proporcionando uma menor utilização de energia eléctrica com maior poupança económica e vantagens para o ambiente. Os programas a 20º respondem a todas as exigências: Programa normal de algodón a 20°C (programa 6) ideal para cargas de algodão sujas. Os bons desempenhos mesmo a frio, comparáveis a uma lavagem a 40º, são garantidos por uma acção mecânica que trabalha com alterações de velocidade em picos repetidos e aproximados. Mix Light (programa 7) ideal para cargas mistas (algodão e sintéticos) de sujidade média. Os bons desempenhos de lavagem mesmo a frio são garantidos por uma acção mecânica que trabalha com alterações de velocidade em intervalos médios e determinados. 20’ Refresh (programa 8) ciclo ideal para refrescar e lavar peças pouco sujas em poucos minutos. Dura apenas 20 minutos e poupa tempo e energia. É possível lavar em conjunto tecidos diferentes (excepto lã e seda) com uma carga máxima de 1,5 kg.

Page 57

Personalizações

Seleccione a temperatura

Gire o selector da TEMPERATURA para seleccionar a temperatura de lavagem (veja a Tabela dos programas). A temperatura pode ser diminuída até a lavagem a frio ( A máquina impedirá automaticamente a configuração de uma temperatura superior à máxima prevista para cada um dos programas.

Seleccione a centrifugação

Gire o selector da CENTRIFUGAÇÃO para seleccionar a velocidade de centrifugação do programa seleccionado. As velocidades máximas que há para os programas são:

Programas Velocidade máxima

Algodão 1200 rotações por minuto Sintéticos 800 rotações por minuto Lã 800 rotações por minuto

A velocidade de centrifugação pode ser diminuída, ou excluída se seleccionar o símbolo camente a realização de uma centrifugação superior à máxima de cada um dos programas.

. A máquina impedirá automati-

Funções

As várias funções de lavagem da máquina de lavar roupa possibilitam obter-se a limpeza e o branco que desejar. Para activar as funções:

1. mete na tecla relativa à função desejada;

2. o respectivo indicador luminoso acende-se para avisar que a função está activada. Observação: Se um indicador luminoso acender-se intermitente, significa que a respectiva função não pode ser selecciona-

da para o programa definido.

Ao seleccionar esta opção, a movimentação mecânica, a temperatura e a água serão optimizados para uma carga reduzida de tecidos de algodão e sintéticos pouco sujos (veja a “Tabela dos programas”). Com “ tempo, economizando água e energia eléctrica. Aconselha-se usar uma dose de detergente líquido adequada para a quantidade de carga.

” é possível lavar em pouco

! Não pode ser activada nos programas 1, 6, 7, 8, 9, 10, 11, 12, 13, 14, , .

A função contribui com a economia energética não aquecendo a água utilizada para lavar a roupa - uma vantagem tanto para o ambiente, quanto para a factura da energia eléctrica. Com efeito, a acção reforçada e o consumo óptimo da água garantem excelentes resultados na mesma duração média de um ciclo padrão. Para obter os melhores resultados de lavagem, aconselha-se o uso de detergente líquido.

! Não pode ser activada nos programas 6, 7, 8, 10, 12, 13, 14, , .

Anti-mancha

Ciclo branqueador adequado para eliminar as nódoas mais resistentes. Coloque lixívia na gaveta adicional 4 (veja “Ciclo para branquear”).

! Não pode ser activada nos programas 8, 9, 10, 11, 12, 13, 14, .

Início posterior

Atrasa o início da máquina de até 12 horas. Mete várias vezes na tecla até acender-se o indicador luminoso correspondente ao atraso desejado. A quinta vez que carregar na tecla, a função se desactivará. Obs.: depois de ter carregado na tecla START/PAUSE, será possível mudar o valor do atraso somente para diminui-lo até iniciar o programa configurado.

! É activo com todos os programas.

Page 58

Detergentes e roupa

Gaveta dos detergentes

O bom resultado da lavagem depende também do emprego da dose certa de detergente: com excessos não se lava de maneira mais eficaz, mas contribui-se para formar crostas nas peças internas da máquina de lavar roupa e poluir o meio ambiente.

! Não use detergentes para lavagem à mão, porque for-

mam espuma demais.

! Usar detergentes em pó para roupas de algodão bran-

cas e para a pré-lavagem e para lavagens com temperatura superior aos 60ºC.

! Seguir as indicações fornecidas pelo produtor na emba-

lagem do detergente.

Tire a gaveta dos detergentes e deite o detergente ou o aditivo da seguinte maneira:

gaveta 1: Não colocar o detergente neste gaveta gaveta 2: Detergente para lavagem (em pó ou líquido)

O detergente líquido deve ser deitado somente depois da máquina ter arrancado.

gaveta 3: Aditivos (amaciador etc.)

O aditivo amaciador não deve ultrapassar a grade.

gaveta adicional 4: Água de Javel

Ciclo para branquear

! A Lixívia tradicional pode ser utilizada para tecidos

resistentes brancos, enquanto que a delicada pode ser utilizada para tecidos coloridos, sintéticos e para lã.

Preparar a roupa

• Divida a roupa em função:

- do tipo de tecido / do símbolo na etiqueta.

- das cores: separe as peças coloridas das brancas.

• Esvazie as algibeiras e verifique se há botões soltos.

• Não ultrapasse os valores indicados na “Tabela dos Programas” que se referem ao peso da roupa enxuta.

Quanto pesa a roupa?

1 lençol 400 - 500 g. 1 fronha 150 - 200 g. 1 toalha de mesa 400 - 500 g. 1 roupão 900 - 1200 g. 1 toalha de rosto 150 - 250 g.

Peças especiais

Lã: com o programa 10 é possível lavar na máquina todas

as roupas de lã, mesmo aquelas com a etiqueta “lavar somente à mão” um detergente específico e não supere 1,5 kg de peso. Jeans: vire do avesso as roupas antes de lavar e use um detergente líquido. Utilize o programa 11.

. Para obter os melhores resultados, use

Sistema de balanceamento da carga

Antes de cada centrigfugação, para evitar vibrações excessivas e para distribuir a carga em modo uniforme, o tambor efectua algumas rotações a uma velocidade levemente superior àquela de lavagem. Se no fim de repetidas tentativas a carga ainda não estiver correctamente balanceada, a máquina efectuará a centrifugação com uma velocidade inferior àquela prevista. No caso de um excessivo desbalanceamento, a máquina de lavar roupa efectuará a distribuição ao invés da centrifugação. Para favorecer uma melhor distribuição da carga e o seu correcto balanceamento, aconselha-se misturar peças grandes com peças pequenas.

Coloque a gaveta adicional 4, fornecida, na gaveta 1. Quando deitar a lixívia, certifique-se de que não ultrapasse o nível “máx.” indicado no pino central (veja a figura).

Para branquear somente, deite lixívia na gaveta adicional 4, escolha o programa “Enxaguamento” e seleccione a função “Anti-mancha” Para branquear durante a lavagem deite detergente e os aditivos, defina o programa que desejar e seleccione a função “Anti-mancha”

Page 59

Anomalias e soluções

Pode acontecer que a máquina de lavar roupa não funcione. Antes de telefonar para a Assistência Técnica (veja “Assistência”), verifique se não se trata de um problema fácil de resolver com ajuda da seguinte lista.

Anomalias:

A máquina de lavar roupa não liga.

O ciclo de lavagem não inicia.

A máquina de lavar roupa não carrega a água (o indicador luminoso da primeira fase de lavagem pisca rapidamente).

A máquina de lavar roupa carrega e descarrega água continuamente.

Possíveis causas / Solução:

• A ficha não está colocada na tomada eléctrica, ou não o suficiente para haver contacto.

• Em casa não há corrente.

• A porta de vidro não está bem fechada.

• O botão ON/OFF não foi pressionado.

• O botão START/PAUSE não foi pressionado.

• A torneira da água não está aberta.

• Foi programado um início posterior (veja as “Personalizações”).

• O tubo de alimentação de água não está ligado na torneira.

• O tubo está dobrado.

• A torneira da água não está aberta.

• Está a faltar água em casa.

• Não há suficiente pressão.

• O botão START/PAUSE não foi pressionado.

• O tubo de descarga não está instalado entre 65 e 100 cm de altura do chão (veja “Instalação”).

• A ponta do tubo de descarga está imersa na água (veja “Instalação”).

• Da descarga na parede não foi sangrado o ar.

Se depois destas verificações o problema não for resolvido, feche a torneira da água, desligue a máquina de lavar roupa e chame a assistência técnica. Se a morada encontrar-se nos últimos andares de um edifício, é possível que aconteçam fenómenos de sifão por causa dos quais a máquina de lavar roupa carrega e descarrega água continuamente. Para eliminar este inconveniente, há a disposição no comércio apropriadas válvulas contra o efeito sifão.

A máquina de lavar roupa não descarrega ou nem realiza centrifugação.

A máquina de lavar roupa vibra muito durante a centrifugação.

Da máquina de lavar roupa está a perder água.

Os indicadores luminosos das “funções” e o indicador luminiso de “START/PAUSE” piscam e um dos indicadores da “fase em curso” e de “porta bloqueada” ficam acesos fixos.

Está a formar-se demasiada espuma.

• No programa não há descarga: com alguns programas será necessário iniciar a descarga manualmente.

• O tubo de descarga está dobrado (veja “Instalação”).

• A conduta de descarga está entupida.

• O tambor, no momento da instalação, não foi liberado correctamente (veja “Instalação”).

• A máquina não está nivelada (veja “Instalação”).

• A máquina está apertada entre móveis e parede (veja “Instalação”).

• O tubo de alimentação da água não está bem enroscado (veja “Instalação”).

• O gaveta dos detergentes está entupida (para limpá-la veja “Manutenção e cuidados”).

• O tubo de descarga não está fixado correctamente (veja “Instalação”).

• Desligue a máquina e tire a ficha da tomada, aguarde aproximadamente 1 minuto e volte a ligá-la.

Se a anomalia persistir, contacte a Assistência Técnica.

• O detergente não é específico para máquina de lavar roupa (deve haver a escrita “para máquina de lavar”, “à mão e para máquina de lavar” ou similares).

• A dose foi excessiva.

Page 60

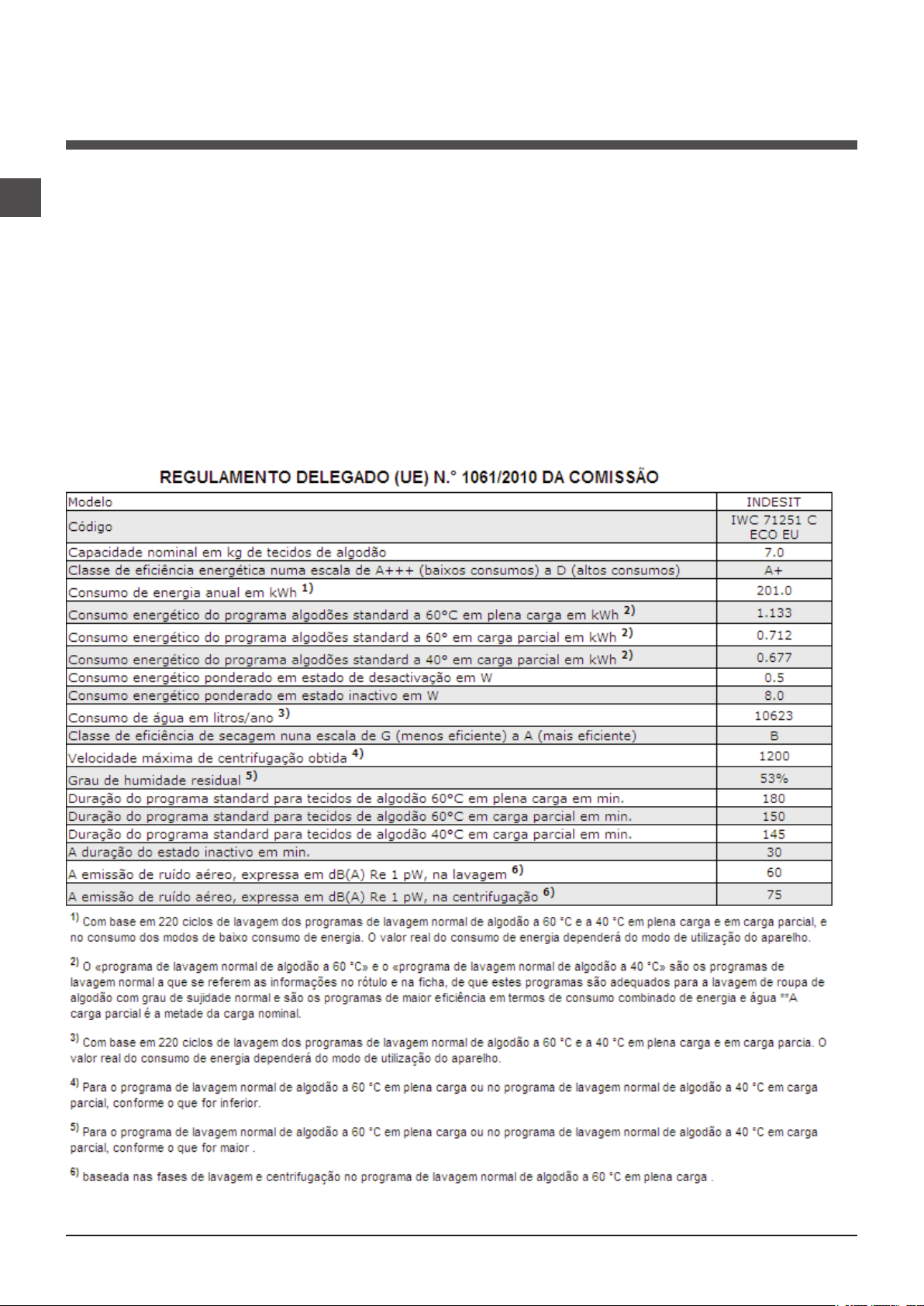

Assistência

Antes de contactar a Assistência Técnica:

• Verifique se consegue resolver a anomalia sozinho (veja “Anomalias e soluções”);

• Reinicie o programa para verificar se o inconveniente foi resolvido;

• Em caso negativo, contacte a o Centro de Assistência técnica autorizada no número de telefone indicado no certificado de garantia.

! Nunca recorra a técnicos não autorizados.

Comunique:

• o tipo de anomalia;

• o modelo da máquina (Mod.);

• o número de série (S/N).

Estas informações encontram-se na placa colocada na parte traseira da máquina de lavar roupa e na parte anterior abrindo a porta de vidro.

Page 61

Kullanma Kýlavuzu

ÇAMAÞIR MAKÝNESÝ

Türkçe

IWC 71251

Ýçindekiler

Montaj, 62-63

Ambalajýn çýkartýlmasý ve seviye ayarý getirilmesi Su ve elektrik baðlantýlarý Ýlk yýkama Teknik veriler

Bakým ve özen, 64

Su ve elektrik kesilmesi Çamaþýr makinesin temizlenmesi Deterjan haznesinin temizlenmesi Kapak ve hazne bakýmý Pompanýn temizlenmesi Su besleme hortumunun kontrol edilmesi

Önlemler ve öneriler, 65

Genel güvenlik uyarýlarý Atýklarýn tasfiye edilmesi

Çamaþýr makinesinin tanýmý ve programlarýn çalýþtýrýlmasý, 66-67

Kontrol paneli Iþýklý göstergeler Bir programýn baþlatýlmasý

Programlar, 68

Program tablosu

Kiþisel ayarlar, 69

Sýcaklýk ayarý Sýkma hýzý ayarý Fonksiyonlar

Deterjan ve çamaþýr, 70

Deterjan haznesi Beyazlatma iþlevi

Çamaþýrýn hazýrlanmasý

Özel çamaþýrlar Yük dengeleme sistemi

Arýzalar ve onarýmlar, 71

Teknik Servis, 72

Page 62

Montaj

! Bu kitapçýðý gerektiði her an danýþabilmeniz için özenle saklayýnýz. Çamaþýr makinesinin satýlmasý, devri veya nakli durumlarýnda da, yeni sahibinin faydalanabilmesi için bu kýlavuz makineyle beraber saklanmalýdýr.

! Talimatlarý dikkatlice okuyunuz; montaj, kullaným ve güvenliðe iliþkin önemli bilgiler içermektedir.

Ambalajýn çýkartýlmasý ve ayný seviyeye getirilmesi

Ambalajdan çıkartılması

1. Ça maþ ýr m aki nes ini n am bal ajd an

çýkartýlmasý.

2. Çamaþýr makinesinin taþýma esnasýnda hasar

görmemiþ olduðunu kontrol ediniz. Hasar görmüþ ise monte etmeyiniz. Satýcýya baþvurunuz.

3. Taþýma sýrasýnda arka tarafta bulunan 4 adet koruyucu vidayý ve ara parçasýyla birlikte buradaki lastiði de çýkartýnýz (bakınız şekil).

Saðlýklý bir dengeleme, çamaþýr makinesine saðlam bir duruþ kazandýracaðý gibi, çalýþmasý esnasýndaki sarsýntý, gürültü ve hareketlilikleri de önleyecektir. Zeminde moket veya halý olmasý halinde, ayarý makinenin altýnda havalandýrma olabilecek þekilde yapýnýz .

Su ve elektrik bağlantýlarý

Su besleme hortumunun takılması

1. Giris hortumunu 3/4 gaz vidalý baglantý kul-

lanarak bir soguk su musluguna baglayýn (sekle bakınız). Baglantýyý yapmadan önce, iyice temiz olana kadar suyun akmasýna izin verin.

2. Su besleme hortumunu arka kýsýmýnýn üst sað köþesinde bulunan su giriþine vidalayarak makineye baðlayýnýz (bkz. şekil).

4. Delikleri ambalajda bulacaðýnýz plastik ka-

paklarla kapayýnýz.

5. Tüm parçalarý muhafaza ediniz: çamaþýr

makinesinin nakli gerektiði takdirde takýlmalarý gerekmektedir.

! Ambalajlar çocuk oyuncaðý deðildir.

Cihazın aynı seviyeye getirilmesi

1. çamaþýr makinesini düz ve sert bir zemine

yerleþtiriniz, duvar veya mobilyalara dayamayýnýz.

2. Yerleþtirilecek zemin tam düz deðilse çamaþýr makinesinin vidalý ön ayaklarýný s ý k a r a k v e y a gevþeterek dengeyi saðlayýnýz (bkz. şekil); eðim açýsý, makinenin üst tezgahýna göre 2° den fazla olmamalýdýr.

3. Hortumda katlanma ve ezilme olmamasýna dikkat ediniz.

! Musluðun su basýncýnýn Teknik Veriler tabelasýnda belirtildiði gibi olmasý gerekir (bkz.

yan sayfa).

! Besleme hortumunun boyu yetersizse yetkili bir satýcý maðaza veya teknisyene baþvurunuz.

! Kesinlikle daha önceden kullanýlmýþ hortum kullanmayýnýz.

! Makine ile birlikte verilen hortumlarý kullanýnýz.

Page 63

65 - 100 cm

Tahliye hortumunun takılması

Tahliye hortumunu, katlanmasýný önleyerek, zemindeki veya yerden 65 ile 100 cm yükseklik arasýndaki bir duvar tahliyesine takýnýz

veya mevcut olan kýlavuzu çeþmeye baðlayarak lavabo ya da küvet kenarýna yaslayýnýz (bkz. şekil). Tahliye hortumunun serbest ucunun suya girmemesi gerekir.

! Ta hli ye ho rtu mu iç in ilave uz atma kullanýlmamasý tavsiye olunur; aksi mümkün deðilse, uzatma hortumunun çapýnýn da ayný olmasý ve 150 cm. den uzun olmamasý gerekir.

Elektrik bağlantısı

Fiþi prize takmadan evvel aþaðýdaki hususlara dikkat ediniz:

• prizin topraklamasýnýn yürürlükteki normlara uygun olmasýna;

• prizin, makinenin Teknik Veriler tabelasýnda belirtilen, azami gücünü taþýyabilecek olmasýna (bkz. yan taraf);

• þebeke geriliminin, Teknik Veriler tabelasýnda belirtilen deðerlere uygun olmasýna (bkz. yan taraf);

• prizin çamaþýr makinesinin fiþiyle uyumlu olmasýna. Aksi takdirde fiþi veya prizi deðiþtiriniz.

! Çamaþýr makinesi, muhafazalý olsa bile açýk alanda monte edilemez, çünkü rüzgara ve yaðmura maruz kalmasý çok tehlikelidir.

! Monte edilen çamaþýr makinesinin fiþinin kolaylýkla eriþilebilir olmasý gerekir.

! Uzatma kablosu ile çoklu prizler kullanmayýnýz.

! Kablonun ezilmemesi ve katlanmamasý gerekir.

! Beslenme kablosunun yalnýzca yetkili teknisyenler tarafýndan deðiþtirilmelidir.

Dikkat! Bu kurallara uyulmamasý halinde firma hiç bir sorumluluk kabul etmemektedir.

Ýlk yýkama

Montajdan sonra, çamaþýr koymaksýzýn deterjanla 2. programý ayarlayarak yýkama yapýnýz.

Teknik bilgiler

Model IWC 71251

geniþlik 59,5 cm

Ölçüler

Kapasite 1 - 7 kg

Elektrik bağlantýlarý

Su bağlantýlarý

Sýkma hýzý 1061/2010 ve

1015/2010 sayýlý direktiflere göre kontrol programlarý

yükseklik 85 cm derinlik 53,5 cm

makine üstünde takýlý olan teknik veriler plakasýna bakýnýz.

max. su basýncý 1 MPa (10 bar) min. su basýncý 0,05 MPa (0,5 bar) tambur kapasitesi 52 litre

maksimum dakikada 1200 devire kadar

program 2; standart pamuklu 60°C. program 3; standart pamuklu 40°C.

Bu makina aþaðýda belirtilen AB normlarýna uygundur:

- 2004/108/CE (Elektromanyetik Uyum)

- 2012/19/EU

- 2006/95/CE (Alçak gerilim)

Page 64

Bakým ve özen

Su ve elektrik kesilmesi

• Su musluðunu her yýkamadan sonra

kapatýnýz. Böylece çamaþýr makinesinin su tesisatýnýn eskimesi engellenir, su kaçaðý tehlikesi ortadan kalkar.

• Bakým ve temizlik iþlemleri esnasýnda

çamaþýr makinesinin fiþini çekiniz.

Çamaþýr makinesinin temizlenmesi

Dýþ gövde ve plastik aksam ýlýk su ve sabunla ýslatýlmýþ bir bez vasýtasýyla temizlenebilir. Çözücü ve aþýndýrýcý maddeler kullanmayýnýz.

Deterjan haznesinin temizlenmesi

Hazneyi kaldýrarak, dýþarýya doðru çekmek suretiyle çýkartýnýz (bkz. şekil). Akar su altýnda yýkayýnýz, bu çekmecenin temizliði sýk sýk yapýlmalýdýr.

2. makine kapaðýný saatin ters yönünde çevirerek sökünüz (bkz. şekil). bir miktar su gelmesi normaldir;

3. içini dikkatlice temizleyiniz;

4. kapaðý vidalayýnýz;

5. paneli takarken, tam yerleþtirmeden evvel, kancalarýn yuvalara gelip gelmediðini kontrol ediniz.

Su besleme hortumunun kontrol edilmesi

Su besleme hortumunu, en azýndan senede bir defa kontrol ediniz. Yarýk veya çatlaklar varsa deðiþtiriniz: yýkama esnasýndaki yüksek basýnçlar ani patlamalara yol açabilirler.

Kapak ve hazne bakýmý

• Kötü kokularýn oluþmasýný engellemek için kapaðý daima aralýk býrakýnýz.

Pompanýn temizlenmesi

Çamaþýr makinesinin pompasý kendini temizleyen bir özelliðe sahip olup, ayrýca temizlik gerektirmez. Ancak, bazý küçük cisimler (madeni para, düðme) pompanýn alt kýsmýndaki koruyucu bölmeye düþebilirler. ! Yýkama devresinin bitmiþ olup olmadýðýný kontrol ediniz ve fiþini çekiniz.

Pompa koruyucu bölgesine eriþebilmek için:

1. çamaþýr makinesinin ön kapama panelini, bir tornavida vasýtasýyla çýkartýnýz (bkz. şekil);

! Kesinlikle daha önceden kullanýlmýþ hortum kullanmayýnýz.

Page 65

Önlemler ve öneriler

! Çamaþýr makinesi uluslararasý güvenlik standartlarýna

uygun olarak projelendirilmiþ ve üretilmiþtir. Bu uyarýlar güvenlik amaçlý olup dikkatlice okunmalýdýr.

Genel güvenlik uyarýlarý

• Makine meskenlerde kullanýlmak üzere tasarlanmýþ olup profesyonel kullaným amaçlý deðildir.

• Bu cihaz, eðer gözetim altýnda bulunuyorlar ise veya güvenli þekilde ve iliþkin tehlikeler göz önünde bulundurularak, cihazýn kullanýmý hakkýnda uygun eðitim almýþlar ise, 8 yaþýndan büyük çocuklar ve fiziksel, duyusal veya mental kapasitelerden yoksun veya yetersiz tecrübe ve bilgiye sahip kiþiler tarafýndan kullanýlabilir. Çocuklar, cihaz ile oynamamalýdýr. Bakým ve temizlik iþlemleri, denetimsiz çocuklar tarafýndan gerçekleþtirilmemelidir.

• Cihaza ayaklarýnýz çýplakken yada elleriniz veya ayaklarýnýz ýslak yada nemliyken dokunmayýnýz.

• Fiþi prizden çekerken kablosundan deðil fiþin kendisinden tutarak çekiniz.

• Makine çalýþýrken deterjan haznesini açmayýnýz.

• Tahliye suyuna el sürmeyiniz, yüksek ýsýda olabilir.

• Kapaðý, hiçbir þekilde zorlamayýnýz: istenmedik açýlmalara karþý olan güvenlik mekanizmasý arýza yapabilir.

• Arýza halinde onarmak amacýyla iç mekanizmalarý kurcalamayýnýz.

• Çocuklarýn çalýþýr vaziyetteki makineye yaklaþmalarýna mani olunuz.

• Çalýþma esnasýnda kapak ýsýnabilir.

• Taþýnmasý gerektiðinde, bu iþlemin, iki veya üç kiþi tarafýndan, azami dikkatle yapýlmasý gerekir. Kesinlikle tek baþýnýza yapmayýnýz, çünkü makine çok aðýrdýr.

• Çamaþýrlarý yerleþtirmeden evvel, sepetin boþ olduðundan emin olunuz.

Cihazlarýn tasfiye edilmesi konusunda daha geniþ bilgi

almak için cihaz sahiplerinin mevcut müþteri hizmetine veya satýþ noktalarýna baþvurulmasý gerekir.

Atýklarýn tasfiye edilmesi

• Ambalaj malzemelerinin tasfiye edilmesi: yerel yasalara uyunuz, bu þekilde ambalajlarýn geri dönüþümü mümkün olur.

• Elektrik ve elektronik cihazlarýn atýklarýný deðerlendirme 2012/19/EU sayýlý Avrupa Konseyi direktifinde; beyaz eþyalarýn kentsel katý atýk genel yöntemi ile tasfiye edilmemesi öngörülmüþtür. Kullanýlmayan cihazlarýn, madde geri kazaným ve geri dönüþüm oranýný en yüksek seviyeye yükseltmek, çevre ve insan saðlýðýna olasý zararlarý engellemek için ayrý ayrý toplanmasý gerekir. Tüm ürünlerin üzerinde; ayrý toplama hükümlerini hatýrlatmak amacýyla üstünde çarpý iþareti olan sepet sembolü verilmiþtir.

Page 66

Çamaþýr makinesinin tanýmý ve programlarýn çalýþtýrýlmasý

Kontrol paneli

Deterjan Bölmesi

ON/OFFdüðmesi

PROGRAMLAR

düðmesi

PROGRAM TAKÝP / ZAMAN

uyarý lambalý tuþlarý

SÝCAKLÝK AYARÝ

düðmesi

SÝKMA HÝZÝ AYARÝ

AYARÝ Uyarý lambasý

FONKSÝYON

düðmesi

START/ PAUSE

uyarý lambalý tuþ

KAPAK KÝLÝTLÝ

göstergesi

Deterjan Bölmesi: ve diðer katkýlarý koyunuz (“Deterjanlar bölümüne” bakýnýz).

ON/OFF düðmesi: çamaþýr makinesini çalýþtýrmak ve kapatmak için.

PROGRAMLAR uyarý lambalý tuþlarý: programlarý ayarlamak. Program esnasýnda düðme sabit kalýr.

FONKSÝYON düðmeleri: iþlev seçimi için. Seçilen iþlev düðmesinde ýþýklý gösterge yanýk kalýr.

SÝKMA HÝZÝ AYARÝ düðmesi: sýkma çalýþtýrmak veya durdurmak için (bkz. Kiþisel ayarlar bölümü).

SÝCAKLÝK AYARÝ düðmesi: istenen sýcaklýðý veya soðuk suyla yýkamayý ayarlamak için (bkz. Kiþisel ayarlar bölümü).

PROGRAM TAKÝP/ZAMAN AYARÝ uyarý lambasý: yýkama programýnýn aþamalarýný görmek için. Uyarý lambasý makinenin açýk olduðunu gösterir. “Zaman Ayarý” iþlevini programlayarak sonradan çalýþtýrma ayarý yapýldýysa, çalýþmaya baþlamasý için kalan süreyi gösterir (bkz. yan sayfa).

KAPAK KÝLÝTLÝ göstergesi: çamaþýr makinesinin kapaðýnýn açýlabilirliðini görmek için (bkz. yan sayfa).

START/PAUSE uyarý lambalý tuþ: programlarý baþlatmak yada geçici olarak durdurmak için. Not: devrede olan bir programýn beklemeye alýnmasý için bu düðmeye basýnýz; turuncu renkli uyarý lambasý yanýp sönecektir. MAKÝNE KAPAÐI KÝLÝTLÝ kapalý ise, kapak açýlabilir (yaklaþýk 3 dakika bekleyiniz). Yýkama programýnýn kaldýðý yerden devam etmesi için bu düðmeye tekrar basýnýz.

Bekleme modu

Yeni enerji tasarrufu düzenlemeleri ile uyumlu bu çamaþýr makinesine herhangi bir faaliyet algýlanmadýðýnda 30 dakika içinde devreye sokulan otomatik bekleme sistemi yerleþtirilmiþtir ON/OFFdüðmesine bir süre basýn ve makinenin tekrar çalýþmasýný bekleyin.

Off-mode’da tüketim: 0,5 W Left-on’da tüketim: 8 W

uyarý lambasý

Page 67

Iþýklý göstergeler

Iþýklý göstergeler önemli bilgiler verir. Ýþte verdikleri bilgiler:

Program Takip uyarý lambasi

Ýstenilen yýkama devresini seçtikten sonra çalýþma esnasýnda ýþýklý göstergeler sürekli yanarak yürütülmekte olan iþlemi gösterecektir.

Zaman Ayarý

Gecikmeli baþlatmayý programlayarak sonradan çalýþtýrma ayarý yapýldýysa (bkz. kiþisel ayarlar bölümü), gösterge yanacak ve çalýþma baþlangýcý için kalan süreyi gösterecektir:

Süre geçtikçe, bu ýþýklý gösterge kalan süreyi göstermeye devam edecektir.

Ayarlanan program seçili gecikme süresi sona erdiðinde baþlayacaktýr.

Yýkama

Durulama

Sýkma

Su boþaltma Yýkama sonu

FONKSÝYON tuþlarý ve ilgili uyarý lambalarý

Herhangi bir iþlem seçildiðinde ilgili gösterge yanacaktýr. Seçilen iþlem yürütülen programla uyumlu olmadýðý takdirde,ilgili gösterge yanýp sönecek ve iþlev baþlatýlmayacaktýr. Seçilen fonksiyon ayarlanmýþ olan programla uyumlu olmadýðý takdirde, ilk iþlevle ilgili uyarý lambasý yanýp sönecek ve etkinleþtirilmiþ iþlev yanýp sönmesi sona erecektir.

KAPAK KÝLÝTLÝ göstergesi

Gцsterge эюэрэ aзэk olduрunda, yan kapak aзэlmamasэ iзin kilitlenir; kapaрэ aзmadan цnce gцsterge эюэрэnэn kapalэ olduрundan emin olunuz (yaklaюэk 3 dakika bekleyiniz). Devam eden yэkama devri sэrasэnda kapaрэ aзmak iзin, START/PAUSE dьрmesine basэnэz; kapak KAPAK KЭLЭTLЭ gцstergesi эюэрэ sцndьрьnde aзэlabilir.

Bir programýn baþlatýlmasý

1. ON/OFF tuþuna basarak çamaºýr makinasýný çalýþtýrýnýz. Tüm göstergeler bir an için yanacak sonra söneceklerdir.

2. Çamaþýrý yerleþtirip kapaðý kapatýnýz.

3. PROGRAMLAR düðmesiyle istenen programý seçiniz.

4. Yýkama suyu sýcaklýðýný seçiniz (bkz. “Kiþisel ayarlar”).

5. Sýkma hýz ayarýný seçiniz (bkz. “Kiþisel ayarlar”).

6. Deterjan ve diðer katkýlarý koyunuz (Bkz. Deterjanlar ve çamaþýrlar bölümü).

7. Ýstenilen iþlevleri seçin.

8. START/PAUSE düðmesine basmak suretiyle programý çalýþtýrýnýz ve ilgili gösterge yeþil renkte yanýk kalacaktýr.

Seçilen programý iptal etmek için makineyi beklemeye aldýktan sonra START/PAUSE tuþunu basýlý tutarak yeni bir program seçiniz.

9. Program bitiminde “END” göstergesi yanmaya baþlayacaktýr. Kapak, KAPAK KÝLÝTLÝ

açýlabilir (yaklaþýk 3 dakika bekleyiniz). Çamaþýrý çýkarýnýz ve içerisinin kurumasý için kapaðý hafif aralýk býrakýnýz. ON/ OFF tuþuna basarak çamaþýr makinasýný kapatýnýz.

gцstergesi эюэрэ sцndьрьnde

Page 68

Programlar

Program tablosu

Program açýklamasý

Programlar

Günlük Programlar

Beyaz pamuklular: aþýrý kirli beyazlar.

Pamuklu Standart 60°C (1): çok kirli dayanýklý beyaz ve renkliler.

Pamuklu Standart 40°C (2): az kirli hassas renkli ve beyazlar.

Sentetikler: çok kirli dayanýklý renkli çamaþýrlar.

Sentetikler (3): az kirli dayanýklý renkli çamaþýrlar.

Renklý pamuklular : az kirli beyazlar ve nazik renkliler.

20° Zone

Pamuklu Standart 20°C: az kirli hassas renkli ve beyazlar.

Karma Hafif Kirli

20 dk. Havalandýrma

Özel

Mont - Yağmurluk

Yünlüler: yün ve kaþmir için kullanýlýr.

Blucin

Spor

Yoğun Spor Kýyafetler

Narin Spor Kýyafetler

Spor Ayakkabýlar

Durulama

Sýkma + Su boþaltma

Maks. Isý derecesi

Maks Hýz

(Dakikada

(°C)

90° 1200 60° 1200 40° 1200 50° 800 40° 800 40° 1200

20° 20° 800 20° 800

30° 400 40° 800 40° 800

30° 600 30° 600

30° 600

devir)

1200

- 1200 -

- 1200 - - - 7 - - - 16’

Deterjanlar

Yýkama Yumuþatýcý

  

 



 

Çamaþýr

suyu

- 1,5 - - - 20’

- 2 - - - 60’

- 1,5 - - - 70’

- 3,5 - - - 75’

- 2,5 - - - 85’

- 2,5 - - - 60’

(Kg)

Maks yük

Kalan nem

7 53 2,16 72 160’ 7 53 1,13 52,5 180’

7 53 1,00 75 170’ 3,5 - - - 110’ 3,5 44 0,57 46 100’

7 53 0,66 54 90’

7 - - - 170’

7 - - - 120’

En fazla

- - - 60’

2 çift

7 - - - 36’

kWh

Enerji

tüketimi

Devir süresi

Toplam su lt

Ekran veya kitapçýk üzerinde gösterilen devre süresi, standart þartlara göre hesaplanmýþ tahmini bir süredir. Geçerli olan süre, giriþteki sýcaklýk derecesi ve suyun basýncý, ortam sýcaklýðý, deterjan miktarý, yük miktarý ve tipi, yükün dengesi, seçilen ilave seçenekler gibi sayýsýz faktörlere göre deðiþiklik gösterebilmektedir.

1) 1061/2010 standartlarý uyarýnca kontrol programlarý 60°C ve 2. programa ayarlayýnýz.

Bu devre, orta kirlilikteki pamuklu çamaşırları temizlemek için uygundur ve 60°C ’de yıkanabilir çamaşırlar üzerinde kullanılacak, kombine enerji ve su tüketimi açısından en etkili devredir. Geçerli olan yıkama sıcaklık derecesi, belirtilen sıcaklık derecesinden farklı olabilir.

2) 1061/2010 standartlarý uyarýnca kontrol programlarý 40°C ve 3. programa ayarlayýnýz.

Bu devre, orta kirlilikteki pamuklu çamaşırları temizlemek için uygundur ve 40°C ’de yıkanabilir çamaşırlar üzerinde kullanılacak, kombine enerji ve su tüketimi açısından en etkili devredir. Geçerli olan yıkama sıcaklık derecesi, belirtilen sıcaklık derecesinden farklı olabilir.

Tüm Test Enstitüleri için:

2) Pamuklu uzun programý; 3 programda 40°C’ye ayarlayýnýz.

3) Sentetik programı boyunca: 40°C lik bir sıcaklık ile 4 yıkama döngüsü ayarlamak

Mont - Yağmurluk (program 9): su geçirmez kumaþlar ve kýþ ceketleri için (örn. Gore-Tex, polyester, naylon) yýkama için kullanýlýr; en iyi sonuçlar için, sývý deterjan ve yarým yük doz kullanýnýz; gömlek yakalarýný, manþetlerini ve lekeleri ön iþlemden geçiriniz; yumuþatýcý veya yumuþatýcý içeren deterjan kullanmayýnýz. Doldurulmuþ yorganlar bu programla yýkanamaz. Yoğun Spor Kýyafetler (program 12) aðýr lekeli spor kýyafetlerinin kumaþlarý (eþofman, þort, vb.) için kullanýlýr; en iyi sonuçlar için, “Program tablosu” nda gösterilen maksimum yükü geçmemeniz tavsiye edilir. Narin Spor Kýyafetler (program 13): hafif lekeli spor kýyafetlerinin kumaþlarý (eþofman, þort, vb.) için kullanýlýr; en iyi sonuçlar için, “Program tablosu” nda gösterilen maksimum yükü geçmemeniz tavsiye edilir. Sývý deterjan ve yarým yük doz kullanmanýz tavsiye edilir. Spor Ayakkabýlar (program 14) spor ayakkabýlarýný yýkamak için kullanýlýr; en iyi sonuçlar için, ayný anda 2 çiftten fazla yýkamayýnýz. 20° programlar (20° Zone), çevre için bir avantaja ve ekonomik bir tasarrufa sahip daha az elektrik enerjisi kullanmayý saðlayarak, düþük sýcaklýklarda etkili yýkama performanslarý sunmaktadýr. 20° programlar, tüm ihtiyaçlara cevap verir: Pamuklu Standart 20°C (program 6) kirli pamuklu çamaþýrlar için idealdir. 40°’de bir yýkama ile mukayese edilebilen, soðuk suda da etkili olan performanslar, yinelenen ve karþýlaþtýrýlan en yüksek hýz varyasyonu ile çalýþan mekanik bir hareket ile saðlanýr. 20° Karma Hafif Kirli (program 7) orta kirlilikteki karýþýk çamaþýrlar (pamuklu ve sentetikler) için idealdir. Soðuk suda da etkili yýkama performanslarý, orta ve belirli aralýklar üzerindeki hýz varyasyonu ile çalýþan mekanik bir hareket ile saðlanýr. 20 dk. Havalandýrma (program 8) kýsa sürede hafif kirli çamaþýrlarý yenilemek ve yýkamak için ideal olan devre. Sadece 20 dakika sürer ve böylece zaman ve enerji tasarrufu saðlar. Farklý kumaþ türünde çamaþýrlarý bir arada yýkamak mümkündür (yünlüler ve ipekliler hariç) ve maksimum 1,5 kg çamaþýr yüklenebilir.

Page 69

Kiþisel ayarlar

Sýcaklýk ayarý

Yýkama suyu ýsýsýný SÝCAKLÝK AYARI düðmesini çevirerek seçiniz (bkz. Program tablosu). sýcaklýk ayarý soðuk suyla yýkanacak seviyeye kadar düþürülebilir ( Makine, seçilen program için öngörülenin üzerinde bir yýkama ýsýsýný otomatik olarak uygulamayacaktýr.

Sýkma hýzý ayarý

Seçilen programýn SIKMA HIZI ayarý bu düðmenin çevrilmesiyle yapýlýr. Programlar için öngörülen azami süratler þöyledir: Programlar Azami Sýkma hýzý Pamuklular Dakikada 1200 devir Sentetik kumaþlar Dakikada 800 devir Yünlüler Dakikada 800 devir Ýpekli sadece boþaltma

Sýkma sürati azaltýlabilir veya Makine, her bir program için öngörülenin üzerinde bir sýkma hýzýný kabul etmez.

iþareti seçilerek devre dýþý býrakýlabilir.

Fonksiyonlar

Çamaþýr makinesince öngörülen muhtelif iþlemler arzu edilen temizlik ve beyazlýktaki yýkamalara olanak saðlar. Ýþlevleri çalýþtýrmak için:

1. istediðiniz iþlev düðmesine basýnýz;

2. ilgili göstergenin yanmasý iþlevin baþladýðýný belirtir. Not: göstergenin hýzlý bir þekilde yanýp sönmesi seçilen iþlevin yürütülmekte olan programa uygun olmadýðýnýn iþaretidir.

Bu seçeneði seçerek hafif lekeli pamuklu ve sentetik kumaþlarýn (“Program tablosu”na bakýnýz) yükünü azaltmak için tambur yönünü, sýcaklýk ve suyu uygun bir þekilde ayarlayabilirsiniz. “ ” daha kýsa sürede yýkamanýzý ve dolayýsýyla su ve elektrikten tasarruf etmenizi saðlar. Yük miktarýna göre ölçülmüþ sývý deterjan kullanmanýz tavsiye edilir.

! Bu programlarda uygulanamaz: 1, 6, 7, 8, 9, 10, 11, 12, 13, 14 , , .

Energy saver fonksiyonu, hem çevre hem de elektrikli giriþ için bir avantaj olan - çamaþýrlarý yýkamak için kullanýlan suyu

ýsýtmadan enerji tasarrufuna katkýda bulunmaktadýr. Aslýna bakýlýrsa, güçlendirilmiþ etki ve en iyi þekilde kullanýlan su tüketimi ortalama standart bir devre süresinde mükemmel sonuçlarýn elde edilmesini garanti etmektedir. Daha iyi yýkama sonuçlarý elde etmek için, sývý deterjan kullanýmý tavsiye edilmektedir.

! Bu programlarda uygulanamaz: 6, 7, 8, 10, 12, 13, 14, , .

Leke önleyici

Beyazlatma iþlemi en kalýcý kirleri bile çýkartmaya yarar. Ýlave haznesine çamaþýr suyu koymayý unutmayýnýz (bkz. “Beyazlatma iþlemi”).

! Bu programlarda uygulanamaz: 8, 9, 10, 11, 12, 13, 14, .

Zaman Ayarý

Makinanýn çalýþmasýný 12 saate kadar geciktirebilir. Gecikmeli çalýþtýrmayý programlamak için arzu ettiðiniz süreyi görünceye kadar göstergeli düðmeye basýnýz. Düðmeye beþinci basýþýnýzda iþlem iptal olacaktýr. Not: START/PAUSE düðmesine basýldýðýnda, gecikme süresi yalnýzca ayarlanan programý baþlatana kadar azaltýlarak deðiþtirilebilir.

! Tüm programlarla uygulanabilir.

Page 70

Deterjanlar ve çamaþýr

Deterjan haznesi

Yýkamanýn iyi sonuç vermesi doðru dozda deterjan kullanýlmasýna da baðlýdýr: aþýrý deterjan kullanmak suretiyle daha temiz çamaþýrlar elde edilemeyeceði gibi makinenin aksamýna zarar verilerek, çevre kirliliðine sebebiyet verilir.

! Elde yýkama deterjanlarý kullanmayýnýz, çünkü aþýrý

köpük yaparlar.

! Beyaz pamuklu çamaþýrlar, ön yýkama ve 60°C’den

yüksek sýcaklýk derecesi ile yýkamalar için toz deterjan kullanýnýz.

! Deterjan ambalajý üzerinde aktarýlan bilgileri takip ediniz.

Deterjan haznesini açýnýz ve deterjan ile katký maddelerini aþaðýdaki þekilde koyunuz.

hazne 1: Ön yýkama için deterjan (toz)

Deterjaný koymadan önce 4 numaralý ilave haznenin takýlý olmadýðýný kontrol edin.

hazne 2: Yýkama için deterjan (toz veya likit)

Sývý deterjan, yalnýzca, makine çalýþtýrýlmadan konulabilir.

hazne 3: Katký maddeleri (yumuþatýcý, vs.)

Yumuþatýcý ýzgara seviyesini aþmamalýdýr.

ilave hazne 4: Çamaþýr suyu

Beyazlatma iþlemi

! Normal çamaþýr suyu dayanýklý beyaz çamaþýrlar için,

hassas olaný ise renkliler, sentetikler ve yünlüler için kullanýlýr.

4 numaralý ilave hazneyi 1 numaralý hazneye yerleþtiriniz. Çamaþýr suyu miktarýný ayarlarken orta mildeki “max” iþaretini geçmeyiniz (resime bkz.).

Çamaþýr hazýrlanmasý

• Çamaþýrlarý aþaðýdaki gibi ayýrýnýz:

- kumaþ tipi / etiketteki iþaret.

- renkler: renkli çamaþýrlarý beyazlardan ayýrýnýz.

• Ceplerini boþaltýnýz ve düðmeleri kontrol ediniz.

• Kurulama sýrasýnda çamaþýrýn aðýrlýðýný gösteren “Pro- gramlar Tablosu”’’daki deðerleri aþmayýn.

Çamaþýrlarýn ağýrlýğý nedir?

1 çarþaf 400-500 gr. 1 yastýk kýlýfý 150-200 gr. 1 masa örtüsü 400-500 gr. 1 bornoz 900-1.200 gr. 1 havlu 150-250 gr.

Özel çamaþýrlar

Yünlüler: tüm yünlü kýyafetler üzerinde “yalnýzca elde

yýkayýn” yýkanabilir. En iyi sonuçlar için, özel deterjanlar kullanýn ve 1,5 kg çamaþýrý geçmeyin.

Blucin: Yıkamadan önce kıyafetleri ters çevirin ve sıvı deterjan kullanın. program 11’i kullanın.

etiketi olsa bile program 10 kullanýlarak

Yük dengeleme sistemi

Aþýrý titremenin engellenmesi ve yükün düzenli daðýlmasý için her sýkma devrinden önce iç sepet normal yýkama hýzýndan biraz daha hýzlý döner. Farklý þekillerde çamaþýrlarý makineye doldurduktan sonra yük dengeli hale gelmediyse makine daha yavaþ bir sýkma devrini uygular. Yük çok dengesiz ise çamaþýr makinesi sýkma devrini gerçekleþtirmeden çamaþýrlarý daðýtýr. Yükün daha iyi yerleþtirilmesi ve dengeli olmasý için küçük giysilerle büyük giysileri karýþtýrýnýz.

Yalnýzca beyazlatma iþlemi için, çamaþýr suyunu 4 numaralý hazneye koyun ve “Durulama” opsiyonuna ayarlayýnýz. Yýkama esnasýnda beyazlatmak için, deterjan ve katký maddelerini koyunuz, arzu ettiðiniz programý seçiniz ve “Leke önleyici” opsiyonuna 4 numaralý ilave haznenin kullanýmý ön yýkama iþlemini devre dýþý býrakýr.

ve “Leke önleyici”

ayarlayýnýz.

Page 71

Arýzalar ve onarýmlar

Çamaþýr makinesi çalýþmýyor olabilir. Teknik Servise baþvurmadan önce (Teknik Servis bölümüne bakýnýz) aþaðýdaki liste yardýmýyla kolay çözülebilecek bir problem olup olmadýðýný kontrol ediniz.

Arýzalar:

Çamaþýr makinesi çalýþmýyor.

Yýkama iþlemi baþlamýyor.

Çamaþýr makinesi su almýyor (ilk yýkama safhasýnýn gösterge lambasý hýzlýca yanýp sönüyor).

Çamaþýr makinesi devamlý su alýp veriyor.

Olasý nedenler / Çözümler:

• Fiþ prize takýlý deðil veya tam temas etmiyor.

• Evde elektrik yok.

• Makinanýn kapaðý tam kapanmamýþ.

• ON/OFF düðmesine basýlmamýþ.

• START/PAUSE düðmesine basýlmamýþ.

• Su musluðu açýk deðil.

• Gecikmeli baþlatmada bir gecikme süresi ayarlanmýþ (bkz. Kiþisel ayarlar).

• Su besleme hortumu musluða takýlý deðil.

• Hortum bükülmüþ.

• Su musluðu açýk deðil.

• Evde su kesik.

• Basýnç yetersiz.

• START/PAUSE düðmesine basýlmamýþ.

• Tahliye hortumu yerden 65 ile 100 cm arasýnda yerleþtirilmemiþ (bkz. “Montaj”).

• Tahliye hortumunun baþý suya girmiþ (bkz. “Montaj”).

• Duvardaki tahliyenin hava boþluðu yok. Bu kontrollerden sonra olumlu sonuç alýnamazsa, musluðu ve kapatýp, çamaþýr makinesini durdurarak Servise haber veriniz. Daire, binanýn üst katlarýndaysa, sifon olayý meydana gelerek çamaþýr makinesi devamlý su alýp, veriyor olabilir. Bu sorunun çözümü için piyasada sifon önleyici valflar satýlmaktadýr.

Çamaþýr makinesi su boþaltmýyor veya santrifüj yapmýyor.

Çamaþýr makinesi santrifüj esnasýnda aþýrý sarsýlýyor.

Çamaþýr makinesi su kaçýrýyor.

“Safha iþlemi sürüyor”göstergesi yanarken “Fonksiyonlar” göstergesi yanar ve “START/PAUSE” göstergesi yanýp söner ve “kapak kilitli” göstergesi sabit bir þekilde yanar.

Aþýrý köpük oluþuyor.

• Program su boþaltmayý öngörmüyor: bazý programlarda su boþaltma iþlemini elle müdahale ederek baþlatmak gerekir.

• Tahliye hortumu bükülmüþ (bkz. “Montaj”).

• Tahliye kanalý týkalý.

• Hazne, çamaþýr makinesinin montajý esnasýnda düzgün çözülmemiþ (bkz. “Montaj”).

• Çamaþýr makinesinin bulunduðu zemin düz deðil (bkz. “Montaj”).

• Çamaþýr makinesi mobilyalarla duvar arasýnda sýkýþmýþ (bkz. “Montaj”).

• Su giriþ hortumu tam sýkýlmamýþ (bkz. “Montaj”).

• Deterjan haznesi týkanmýþ (temizlemek için bkz. “Bakým ve özen”).

• Tahliye hortumu düzgün takýlmamýº (bkz. “Montaj”).

• Makineyi kapatýnýz, prizden fiþi çekiniz ve 1 dakika sonra tekrar açýnýz.

Arýza çözülmüyorsa Teknik Servisine baþvurunuz.

• Deterjan çamaþýr makinesi için uygun deðil (“çamaþýr makinesi için”, elde yýkama ve çamaþýr makinesi için” veya benzer ibareler olmalýdýr).

• Aþýrý doz kullanýldý.

Page 72

Teknik Servis

195117259.01

06/2014 - Xerox Fabriano

Servise baþvurmadan önce:

• Servise baþvurmadan çözülebilecek bir ariza olup olmadýðýný kontrol ediniz (“Arýzalar ve onarýmlar” bölümüne bakýnýz);

• Programý tekrar baþlatarak, sorunun çözülüp çözülmediðini görünüz;

• Aksi takdirde, garanti belgesinde belirtilen telefon numaralarýndan teknik servisi arayýnýz.

! Kesinlikle, yetkili olmayan tamircilere müracaat etmeyiniz.

Þunlarý bildiriniz:

• arýza tipini;

• cihazýn modeli (Mod.);

• seri numarasý (S/N). Bu bilgiler, çamaþýr makinesinin arkasýndaki plakada bulunurlar.

Cihazýn ömrü 10 yýldýr.

Tüm Türkiye’de; Yetkili Teknik Servis, Orijinal Yedek Parça, Bakim Ürünlerimiz ve Garanti ile ilgili bilgi için:

0 212 444 50 10.

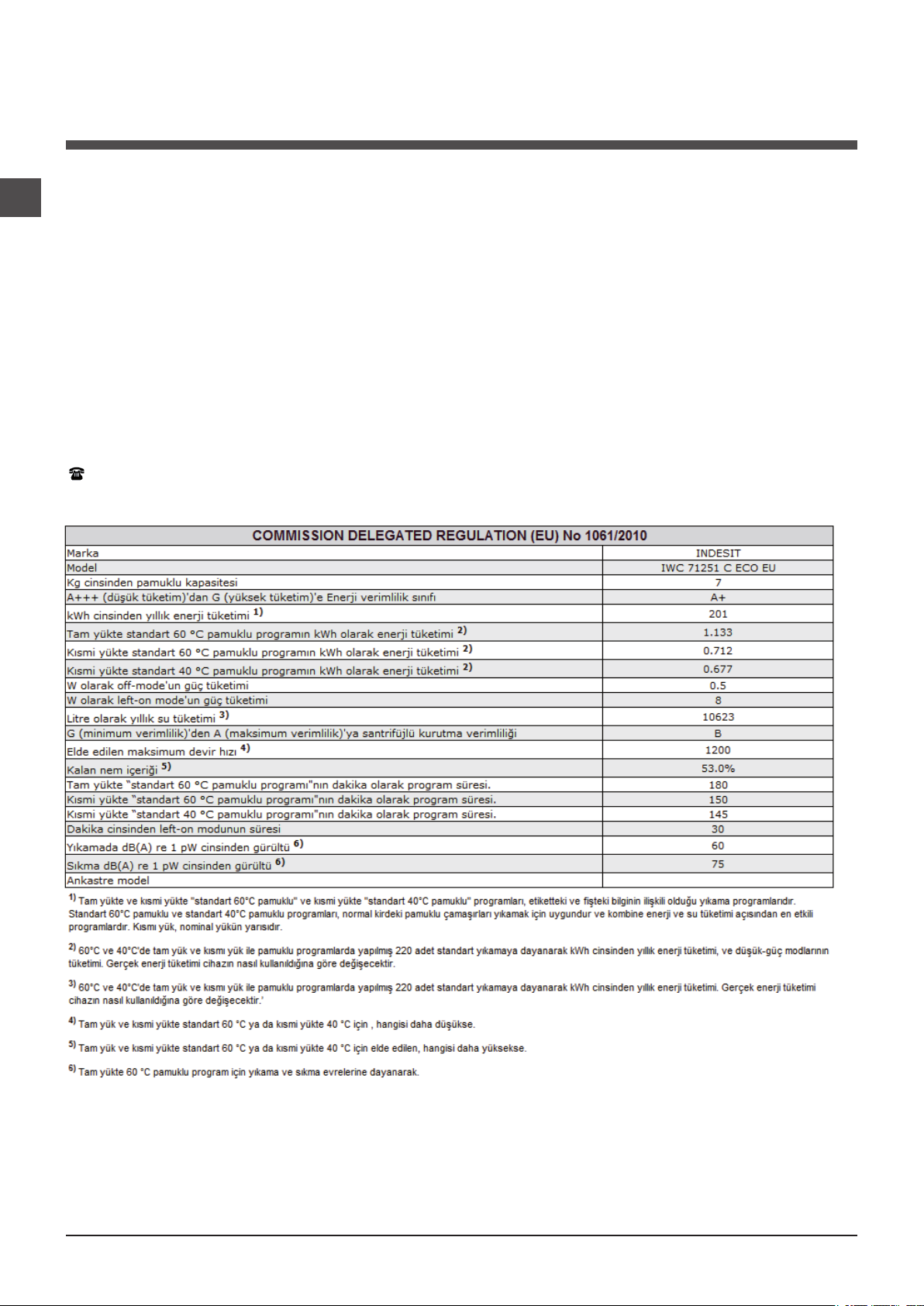

Ürün Verileri

İthalatçı Firma: Indesit Company Beyaz Eşya PAZARLAMA A.Ş. Balmumcu Cad. Karahasan Sok. No: 11, 34349 – Balmumcu Beşiktaş – İstanbul Tel: (0212) 355 53 00

Üretici Firma: Indesit Company Spa Viale Aristide Merloni, 47 60044 Fabriano Italy Tel: +39 0732 66 11

Indesit Company Spa Viale Aristide Merloni, 47 60044 Fabriano (AN) Italy www.Indesit.com
