Page 1

STA-162 Best.-Nr. 24.0980

PA-STEREO-VERSTÄRKER

PA STEREO AMPLIFIER AMPLIFICATEUR STEREO PA AMPLIFICATORE STEREO PA

BEDIENUNGSANLEITUNG • INSTRUCTION MANUAL

MODE D’EMPLOI • ISTRUZIONI PER L’USO • GEBRUIKSAANWIJZING • MANUAL DE INSTRUCCIONES

BRUGSANVISNING • BRUKSANVISNING • KÄYTTÖOHJE

Page 2

Bevor Sie einschalten ...

Wir wünschen Ihnen viel Spaß mit Ihrem neuen Gerät von „img Stage Line“. Dabei soll Ihnen diese Bedienungsanleitung helfen, alle Funktionsmöglichkeiten kennen zu lernen. Die Beachtung der Anleitung vermeidet außerdem Fehlbedienungen und schützt Sie und Ihr Gerät vor eventuellen Schäden durch unsachgemäßen Gebrauch.

Den deutschen Text finden Sie auf den Seiten 4 –6.

Before you switch on ...

We wish you much pleasure with your new “img Stage Line” unit. With these operating instructions you will be able to get to know all functions of the unit. By following these instructions false operations will be avoided, and possible damage to yourself and your unit due to improper use will be prevented.

You will find the English text on the pages 4–6.

D A

Voordat u inschakelt ...

Wij wensen u veel plezier met uw nieuw toestel van “img Stage Line”. Met behulp van bijgaande gebruiksaanwijzing kunt u alle functiemogelijkheden leren kennen. Door deze instructies op te volgen zal een slechte werking vermeden worden, en zal een eventueel letsel aan uzelf en schade aan uw toestel tengevolge van onzorgvuldig gebruik worden voorkomen.

U vindt de nederlandstalige tekst op de pagina’s 10–12.

Antes de cualquier instalación

Tenemos de agradecerle el haber adquirido un aparato “img Stage Line” y le deseamos un agradable uso. Este manual quiere ayudarle a conocer las multiples facetas de este aparato. La observación de las instrucciones evita operaciones erróneas y protege Vd. y vuestro aparato contra todo daño posible por cualquier uso inadecuado.

La versión española se encuentra en las páginas 10–12.

Inden De tænder for apparatet ...

Vi ønsker Dem god fornøjelse med Deres nye “img Stage Line” apparat. Denne brugsanvisning giver mulighed for at lære alle apparatets funktioner at kende. Følg vejledningen for at undgå forkert betjening og for at beskytte Dem og Deres apparat mod skade på grund af forkert brug.

Den danske tekst finder De på side 13–15.

Förskrift

Vi önskar dig mycket nöje med din nya “img Stage Line” enheten. Om du först läser instruktionerna kommer du att få glädje av enheten under lång tid. Kunskap om alla funktioner kan bespara dig mycket besvär med enheten i framtiden.

Du finner den svenska texten på sidan 13–15.

DK S

Avant toute mise en service ...

Nous vous remercions d’avoir choisi un appareil “img Stage Line” et vous souhaitons beaucoup de plaisir à l’utiliser. Cette notice a pour objectif de vous aider à mieux connaître les multiples facettes de l’appareil. En outre, en respectant les conseils donnés, vous éviterez toute mauvaise manipulation de sorte que vous-même et votre appareil soient protégés de tout dommage.

La version française se trouve pages 7–9.

Prima di accendere ...

Vi auguriamo buon divertimento con il Vostro nuovo apparecchio “img Stage Line”. Le istruzioni per l’uso Vi possono aiutare a conoscere tutte le possibili funzioni. E rispettando quanto spiegato nelle istruzioni, evitate di commettere degli errori, e così proteggete Voi stessi, ma anche l’apparecchio, da eventuali rischi per uso improprio.

Il testo italiano lo potete trovare alle pagine 7–9.

F B

wwwwww..iimmggssttaaggeelliinnee..ccoomm

Ennen virran kytkemistä ...

Toivomme, että uusi “img Stage Line”-laitteesi tuo sinulle paljon iloa ja hyötyä. Tämä käyttöohje esittää sinulle kaikki uuden laitteesi toiminnot. Seuraamalla sitä vältät virhetoiminnot ja niistä johtuvat mahdolliset vahingot sinulle tai laitteellesi.

Löydät suomenkieliset käyttöohjeet sivuilta 16–17.

FIN

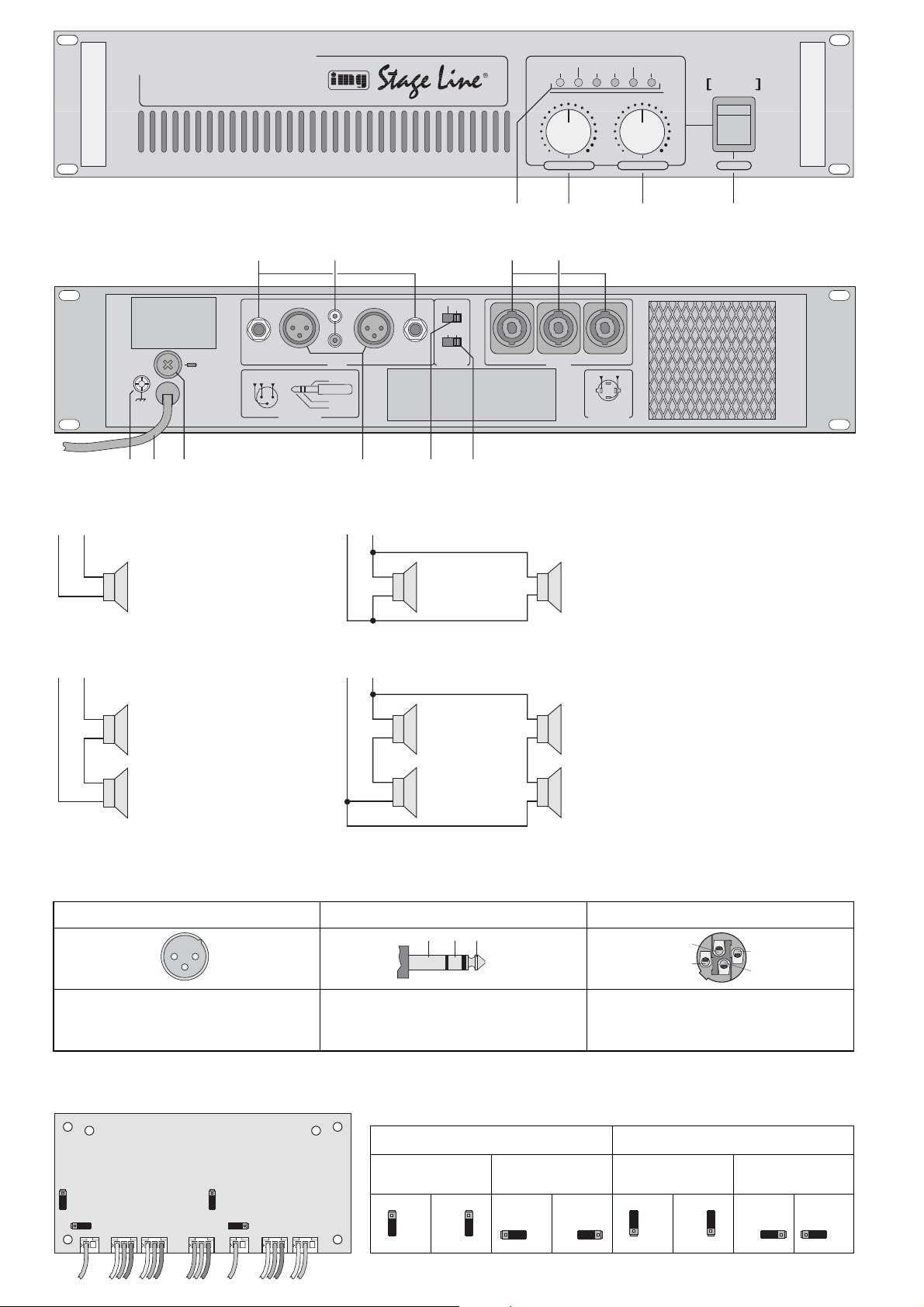

Page 3

T 3.15A

12 3 4

910 11 12 13 14

➀

➁

PROTECT

OVERHEAT

BRIDGED

STEREO

L CLIP R

STA-162

DYNAMIC PROTECTION TECHNIQUE

PRO POWER AMPLIFIER

500 W

LEFT CH RIGHT CH

56 78

Stereo 4Ω: 200W Stereo 8Ω: 150W Bridged 8Ω: 400W

Stereo 4Ω: 75W Bridged 4Ω: 200W

Speakon 1- 1+

Speakon 1

Speakon 1- 1+

Speakon 1

Stereo 8Ω: 100W Bridged 16Ω: 200W

Stereo 4Ω: 50W Stereo 8Ω: 37W Bridged 8Ω: 100W

➂➃

➄➅

➆

Kontaktbelegung der benötigten Anschlussstecker/Configuration of the necessary plugs

➇

Werkseinstellung

Factory setting

Lautsprecherimpedanz

Speaker impedance

8Ω

Limiter

ein/on

Änderungsmöglichkeiten

Possibilities of modification

Lautsprecherimpedanz

Speaker impedance

4Ω

Limiter

aus/off

Konfiguration des Limiters/Configuration of the limiter

XLR 6,3-mm-Klinke/plug Speakon

Anschlussseite Connection side

Lötseite Soldered side

1 Masse/Ground 2 Signal +/Life + 3 Signal

/Life

GND Masse/Ground + Signal +/ Life +

Signal -/Life

1+ Lautsprecher +/ Speaker + 1

Lautsprecher -/Speaker

2+ bleibt frei/ nc 2

bleibt frei/ nc

230V~ /50 Hz

STEREO

BRIDGED

GND

LIFT

LEFT

FUNCTION

RIGHT LEFTBRIDGED

OUTPUT

2–

1+1–2+

LEFT/RIGHT /BRIDGED

SPEAKON

CONNECTION

SIGNAL

–

231

GND

CONNECTION

RIGHTRIGHT

INPUT

LEFT

INPUT

GND

–

(SIGNAL) (SIGNAL)

–

GND

PCBUWW82-0

8R 4R

ON OFFOFF ON

8R 4R

ONJ4ON

OFF

Page 4

Bitte klappen Sie die Seite 3 heraus. Sie sehen dann immer die beschriebenen Bedienelemente und Anschlüsse.

1 Übersicht der Bedienelemente und

Anschlüsse

1.1 Frontseite

1 Anzeige-LEDs:

STEREO = Stereobetrieb BRIDGED = Brückenbetrieb CLIP L = Übersteuerung linker Kanal CLIP R = Übersteuerung rechter Kanal OVERHEAT = Überhitzung PROTECT = Schutzschaltung spricht an:

1. ca. 3 Sekunden lang nach dem Einschalten (Einschaltverzögerung)

2. wenn an einem Lautsprecherausgang (7 oder

8) ein Kurzschluss aufgetreten ist

3. wenn an einem Lautsprecherausgang eine Gleichspannung anliegt

4. wenn beide Kanäle überhitzt sind

2 Regler für den Ausgangspegel des linken Kanals 3 Regler für den Ausgangspegel des rechten Kanals 4 Ein-/Ausschalter

1.2 Rückseite

5 Eingang über 6,3-mm-Klinkenbuchsen, symme-

trisch

6 Eingang über Cinch-Buchsen, asymmetrisch 7 Lautsprecheranschlüsse (SPEAKON) für den

Stereobetrieb

8 Lautsprecheranschluss (SPEAKON) für den

Brückenbetrieb

9 Klemmschraube für einen eventuellen Masse-

anschluss

10 Netzkabel zum Anschluss an 230V~/50 Hz 11 Sicherungshalter; eine durchgebrannte Siche-

rung nur durch eine gleichen Typs ersetzen

12 Eingang über XLR-Buchsen, symmetrisch

13 Umschalter Stereo-/Brückenbetrieb 14 Groundlift-Schalter

Position GND Signalmasse und Verstärkerge-

häuse sind elektrisch verbunden

Position LIFT Signalmasse und Verstärkerge-

häuse sind getrennt

2 Hinweise für den sicheren Gebrauch

Dieses Gerät entspricht der Richtlinie für elektromagnetische Verträglichkeit 89/ 336/EWG und der Niederspannungsrichtlinie 73/ 23/EWG.

Das Gerät wird mit lebensgefährlicher Netzspannung (230V~) versorgt. Nehmen Sie deshalb nie selbst Eingriffe im Gerät vor. Durch unsachgemäßes Vorgehen besteht die Gefahr eines elektrischen Schlages. Außerdem erlischt beim Öffnen des Gerätes jeglicher Garantieanspruch.

Vorsicht! Im Betrieb liegt an den Lautsprecheranschlüssen (7 + 8) berührungsgefährliche Spannung an. Alle Anschlüsse nur bei ausgeschaltetem Gerät vornehmen bzw. verändern.

Beachten Sie auch unbedingt die folgenden Punkte:

●

Verwenden Sie das Gerät nur im Innenbereich. Schützen Sie es vor Tropf- und Spritzwasser, hoher Luftfeuchtigkeit und Hitze (zulässiger Einsatztemperaturbereich 0– 40 °C).

●

Stellen Sie keine mit Flüssigkeit gefüllten Gefäße, z.B. Trinkgläser, auf das Gerät.

●

Die in dem Gerät entstehende Wärme muss durch Luftzirkulation abgegeben werden. Decken sie die Lüftungsschlitze nicht ab.

●

Stecken Sie nichts durch die Lüftungsschlitze! Dabei kann es zu einem elektrischen Schlag kommen.

●

Nehmen Sie das Gerät nicht in Betrieb bzw. ziehen Sie sofort den Netzstecker aus der Steckdose, wenn:

1. sichtbare Schäden am Gerät oder an der Netzanschlussleitung vorhanden sind,

2. nach einem Sturz oder Ähnlichem der Verdacht auf einen Defekt besteht,

3. Funktionsstörungen auftreten.

Lassen Sie das Gerät in jedem Fall in einer Fachwerkstatt reparieren.

●

Eine beschädigte Netzanschlussleitung darf nur durch den Hersteller oder durch eine autorisierte Fachwerkstatt ersetzt werden.

●

Ziehen Sie den Netzstecker nie an der Zuleitung aus der Steckdose, immer am Stecker anfassen.

●

Wird das Gerät zweckentfremdet, nicht richtig angeschlossen, falsch bedient oder nicht fachgerecht repariert, kann keine Garantie für das Gerät und keine Haftung für daraus resultierende Sachoder Personenschäden übernommen werden.

●

Verwenden Sie zum Reinigen nur ein trockenes, weiches Tuch, niemals Chemikalien oder W asser.

●

Soll das Gerät endgültig aus dem Betrieb genommen werden, übergeben Sie es zur umweltgerechten Entsorgung einem örtlichen Recyclingbetrieb.

3 Einsatzmöglichkeiten

Dieser Stereo-Verstärker mit einer Spitzenleistung von 500W ist speziell für den Einsatz auf der Bühne und in der Disco konzipiert. Umfangreiche Schutzschaltungen schützen den Verstärker und die angeschlossenen Lautsprecher.

4 Aufstellmöglichkeiten

Der Verstärker ist für den Einschub in ein Rack (482mm/19") vorgesehen, kann aber auch als Tischgerät verwendet werden. In jedem Fall muss Luft ungehindert durch alle Lüftungsschlitze strömen können, damit eine ausreichende Kühlung gewährleistet ist.

4.1 Rackeinbau

Für die Rackmontage werden 2 HE (Höheneinheiten) = 89mm benötigt. Dabei sollte jedoch ober- und unterhalb des Verstärkers zusätzlich Platz frei bleiben, damit eine ausreichende Belüftung sichergestellt ist.

Please unfold page 3. Then you can always see the operating elements and connections described.

1 Operating Elements and Connections

1.1 Front panel

1 Display LEDs:

STEREO = stereo operation BRIDGED = bridge operation CLIP L = overload of the left channel CLIP R = overload of the right channel OVERHEAT = overheating PROTECT = protective circuit responds:

1. for approx. 3 seconds after switching on (switch-on delay)

2. in case of a short-circuit at a speaker output (7 or 8)

3. in case of a DC voltage at a speaker output

4. if both channels are overheated

2 Control for the output level of the left channel 3 Control for the output level of the right channel 4 On/Off switch

1.2 Rear Panel

5 Input via 6.3mm jacks, balanced 6 Input via phono jacks, unbalanced 7 Speaker connections (SPEAKON) for stereo op-

eration

8 Speaker connection (SPEAKON) for bridge op-

eration

9 Clamping screw for a possible ground connec-

tion

10 Mains cable for connection to 230V~/50Hz 11 Fuse holder; only replace a blown fuse by one of

the same type

12 Input via XLR jacks, balanced 13 Selector switch stereo/bridge operation

14 Groundlift switch

GND position signal ground and amplifier

housing are electrically connected

LIFT position signal ground and amplifier

housing are separated

2 Safety Notes

This unit corresponds to the directive for electromagnetic compatibility 89/336/EEC and to the low voltage directive 73/23/EEC.

This unit uses hazardous mains voltage (230V~). To prevent a shock hazard, do not open the cabinet. Leave servicing to authorized, skilled personnel only. Furthermore, any guarantee claim expires if the unit has been opened.

Caution! There is a hazard of contact at the speaker connections (7 + 8) with a dangerous voltage during operation. All connections must only be carried out or changed with the unit switched off.

Also observe the following items in any case:

●

The unit is suitable for indoor use only. Protect it against dripping water and splash water, high humidity, and heat (admissible ambient temperature range 0– 40 °C).

●

Do not place any vessels filled with liquid, e. g. drinking glasses, on the unit.

●

The heat generated in the unit has to be dissipated by air circulation. Therefore, the air vents of the cabinet must not be covered.

●

Do not insert anything into the air vents! This can result in an electric shock.

●

Do not take the unit into operation or immediately disconnect the mains plug from the mains socket if:

1. damage at the unit or mains cable can be seen,

2. a defect might have occurred after a drop or similar accident,

3. there are malfunctions.

The unit must in any case be repaired by authorized, skilled personnel.

●

Adamaged mains cable must only be replaced by the manufacturer or authorized, skilled personnel.

●

Never pull the mains plug out of the mains socket by means of the mains cable, always seize the plug.

●

If the unit is used for purposes other than originally intended, if it is not correctly connected or operated, or not repaired in an expert way, there is no guarantee for the unit and no liability for resulting injury to persons or resulting material damage.

●

For cleaning only use a dry, soft cloth, by no means chemicals or water.

●

If the unit is to be put out of operation definitively, take it to a local recycling plant for disposal which is not harmful to the environment.

●

Important for U.K. Customers!

The wires in this mains lead are coloured in accordance with the following code:

green/yellow = earth blue = neutral brown = live

As the colours of the wires in the mains lead of this appliance may not correspond with the coloured markings identifying the terminals in your plug, proceed as follows:

The wire which is coloured green and yellow must

be connected to the terminal in the plug which is marked with the letter E or by the earth symbol , or coloured green or green and yel- low.

2. The wire which is coloured blue must be connected to the terminal which is marked with the letter N or coloured black.

3. The wire which is coloured brown must be connected to the terminal which is marked with the letter L or coloured red.

Warning

This appliance must be earthed.

D A

Page 5

Damit das Rack nicht kopflastig wird, muss der Verstärker im unteren Bereich des Racks eingeschoben werden. Für eine sichere Befestigung reicht die Frontplatte allein nicht aus. Zusätzlich müssen Seitenschienen oder eine Bodenplatte das Gerät halten.

5Verstärker anschließen

Alle Anschlüsse dürfen nur bei ausgeschaltetem Gerät hergestellt bzw. verändert werden!

5.1 Eingang

An eines der Buchsenpaare im Anschlussfeld INPUT [6,3-mm-Klinke (5), Cinch (6) oder XLR (12)] den Ausgang eines Vorverstärkers oder eines Mischpults anschließen. Beim Brückenbetrieb nur den jeweils linken Kanal (LEFT) anschließen. Die symmetrischen Eingänge XLR oder Klinke sollten bevorzugt verwendet werden, weil eine symmetrische Signalübertragung die beste Störunterdrückung, besonders bei langen Verbindungskabeln, bietet. Das Eingangssignal sollte Line-Pegel aufweisen.

5.2 Lautsprecher

Der Verstärker kann im Stereobetrieb zwei Lautsprecher bzw. zwei Lautsprechergruppen betreiben. Zur Bereitstellung der doppelten Ausgangsleistung lässt er sich auf Brückenbetrieb umschalten. Der Verstärker arbeitet dann als 1-Kanal-Verstärker, gibt jedoch 400W Sinus an einen 8-Ω-Lautsprecher bzw. an eine 8-Ω-Lautsprechergruppe ab.

Der Lautsprecheranschluss erfolgt über Speakon-Buchsen. Zum Anschluss den Speakon-Stecker in die entsprechende Buchse (siehe Kap. 5.2.1 oder

5.2.2) stecken und nach rechts drehen, bis er einrastet. Zum Herausziehen den Sicherungsriegel am Stecker nach hinten schieben und den Stecker nach links drehen.

5.2.1 Stereobetrieb

Die größte Ausgangsleistung im Stereobetrieb wird beim Anschluss von 4-Ω-Lautsprechern erreicht. Es können jedoch auch 8-Ω-Lautsprecher angeschlossen werden, wobei sich die Ausgangsleistung aber

etwas verringert. Die Lautsprecher müssen mit mindestens folgender Sinusleistung belastbar sein:

4-Ω-Lautsprecher: 200W 8-Ω-Lautsprecher: 150W

Für den Stereobetrieb die beiden Buchsen RIGHT und LEFT (7) im Anschlussfeld OUTPUTverwenden und den Funktionsschalter (13) auf der Geräterückseite in die Position STEREO schieben.

Die Anschlussmöglichkeiten für mehrere Lautsprecher an einen Kanal sind in den Abb. 4 – 6 dargestellt. Beim Zusammenschalten von mehreren Lautsprechern ist besonders auf die richtige Verbindung der Plus- und Minusanschlüsse zu achten und darauf, dass die Gesamtimpedanz mindestens 4 Ω beträgt.

5.2.2 Brückenbetrieb

Beim Brückenbetrieb muss die Impedanz des Lautsprechers bzw. die Gesamtimpedanz einer Lautsprechergruppe mindestens 8Ω und die Belastbarkeit mindestens 400W Sinus betragen. Für den Anschluss die Buchse BRIDGED (8) im Anschlussfeld OUTPUT verwenden und den Funktionsschalter (13) auf der Geräterückseite in die Position BRIDGED schieben.

Die Anschlussmöglichkeiten für mehrere Lautsprecher im Brückenbetrieb sind in den Abb. 4 – 6 dargestellt. Beim Zusammenschalten von mehreren Lautsprechern ist besonders auf die richtige Verbindung der Plus- und Minusanschlüsse zu achten und darauf, dass die Gesamtimpedanz mindestens 8 Ω beträgt.

5.3 Netzanschluss

Zum Schluss den Verstärker an eine Steckdose (230 V~/50 Hz) anschließen. Vor dem ersten Einschalten die Regler LEFT CH (2) und RIGHT CH (3) ganz nach links auf Null drehen.

6 Bedienung

6.1 Ein-/Ausschalten

Zur Vermeidung von Schaltgeräuschen den V erstärker in einer Audio-Anlage immer nach allen anderen Geräten einschalten und ihn nach dem Betrieb als erstes Gerät wieder ausschalten. Nach dem Einschalten leuchtet für ca. 3 Sekunden die LED PROTECT (1). In dieser Zeit ist die Einschaltverzögerung zum Schutz der Lautsprecher aktiviert.

Als Betriebsanzeige leuchtet der Ein-/Ausschalter POWER (4) und je nach gewähltem Betriebsmodus [mit dem Schalter (13)] die LED STEREO bzw. BRIDGED (1).

6.2 Pegel einstellen

Bei Brückenbetrieb den rechten Regler RIGHT CH (3) ganz nach links auf Null drehen und nur mit dem linken Regler LEFT CH (2) die Lautstärke einstellen. Den linken Regler bzw. bei Stereobetrieb beide Regler nur so weit wie notwendig aufdrehen, bis die maximal gewünschte Lautstärke erreicht ist. Die roten LEDs CLIP L und CLIP R (1) zeigen Übersteuerungen des Verstärkers an. Die Regler dann etwas zurückdrehen.

6.3 Lautstärkebegrenzer (Limiter)

Der Verstärker ist mit einem Limiter ausgestattet, der dafür sorgt, dass beim Aufdrehen der Pegelregler LEFT CH (2) und RIGHT CH (3) die Lautstärke nach dem Erreichen des maximalen, unverzerrten Pegels nicht weiter ansteigt. Dadurch werden Verzerrungen bei hohen Lautstärken vermieden und die angeschlossenen Lautsprecher geschützt.

Vorsicht! Stellen Sie die Lautstärke am Verstärker

nie sehr hoch ein. Hohe Lautstärken können auf Dauer das Gehör schädigen! Das menschliche Ohr gewöhnt sich an große Lautstärken und empfindet sie nach einiger Zeit als nicht mehr so hoch. Darum eine hohe Lautstärke nach der Gewöhnung nicht weiter erhöhen.

3 Applications

This stereo amplifier with a music power of 500W is especially designed for stage and the disco applications. Extensive protective circuits protect the amplifier as well as the speakers connected.

4 Installation

The amplifier is designed to be mounted into a rack (482 mm/19"), however, it can also be used as a table top unit. In any case air must flow through all air vents without obstruction so that a sufficient cooling is ensured.

4.1 Rack mounting

For rack mounting 2 rack spaces (= 89mm) are required. However, additional space should remain above and below the amplifier to ensure a sufficient ventilation.

To prevent the rack from becoming top-loaded, the amplifier has to be mounted in the lower part of the rack. The front plate is not sufficient enough for a secure fixing. The amplifier has to be supported additionally by side rails or a bottom carrier plate.

5 Connecting the Amplifier

All connections have to be made or changed only if the amplifier is switched off!

5.1 Input

Connect the output of a preamplifier or a mixer to one of the jack pairs on the rear panel INPUT [6.3 mm jack (5), phono jack (6), or XLR (12)]. In bridge operation connect the LEFT channel only. The balanced inputs XLR or the 6.3mm jack should be used preferentially, as a balanced signal transmission ensures the best noise suppression, especially when long connection cables are used. The input signal should have line level.

5.2 Speakers

During stereo operation the amplifier can operate two speakers or two speaker groups. It can be switched

over to bridge operation to supply the double output power. Then the amplifier operates as 1-channel amplifier. However, it supplies 400 W

RMS to an 8 Ω

speaker or to an 8Ω speaker group.

The speaker has to be connected via the Speakon jacks. Connect the SPEAKON plug to the corresponding jack (see chapter 5.2.1 or 5.2.2) and turn it to the right until it locks into place. For pulling out, move the safety bar on the plug backwards and turn the plug to the left.

5.2.1 Stereo operation

The highest output power during stereo operation is achieved by connecting 4Ω speakers. However, it is also possible to connect 8Ω speakers whereby the output power will slightly be reduced. The speakers must have a power capability of at least:

4Ω speaker: 200 W

RMS

8Ω speaker: 150 WRMS Use both jacks RIGHT and LEFT (7) on the rear

panel OUTPUT for stereo operation and set the selector switch (13) on the rear panel of the amplifier to position STEREO.

Examples for connection of several speakers to a channel are shown in figures 4– 6. When interconnecting several speakers, the correct connection of the plus and minus connections must be ensured. Furthermore, the total impedance must be at least 4Ω.

5.2.2 Bridge operation

In bridge operation the impedance of a speaker or the total impedance of a speaker group must be at least 8Ω and the power capability must be at least 400W

RMS. For connection use the jack BRIDGED

(8) on the rear panel OUTPUT and set the selector switch (13) on the rear panel of the amplifier to position BRIDGED.

Examples for connection of several speakers in bridge operation are shown in figures 4 – 6. When interconnecting several speakers, the correct connection of the plus and minus connections must be ensured. Furthermore, the total impedance must be at least 8Ω.

5.3 Mains connection

Finally connect the amplifier to a mains socket (230V~/50 Hz). Turn the controls LEFT CH (2) and RIGHT CH (3) fully counterclockwise to zero before switching on the amplifier for the first time.

6 Operation

6.1 Switching on/off

To avoid switching noise, always switch on the amplifier in an audio system after all other units have been switched on and switch it off as the first unit after operation. The PROTECT LED (1) lights for approx. 3 seconds after switching on. During this time the switch-on delay is activated to protect the speakers.

The POWER switch (4) and, according to the selected operating mode [with the selector switch (13)], the LED STEREO or BRIDGED (1) lights up if the amplifier is switched on.

6.2 Adjusting the level

In bridge operation turn the control RIGHT CH (3) fully counterclockwise to zero and adjust the volume by means of the control LEFT CH (2) only. Turn the left control or, in stereo operation both controls, only as far as possible until the max. desired volume is reached. The red LEDs CLIP L and CLIP R (1) display overload of the amplifier. Then slightly turn back the controls.

6.3 Limiter

The amplifier is equipped with a limiter to ensure that, when opening the level controls LEFT CH (2) and RIGHT CH (3), the volume will not further increase after it has reached the maximum un-

Caution! Never adjust the volume on the amplifier

very high. Permanent high volumes may damage your hearing! The human ear will get accustomed to high volumes which do not seem to be that high after some time. Therefore, do not further increase a high volume after getting used to it.

D A

Page 6

Ab Werk ist der Limiter für den Betrieb von 8-Ω- Lautsprecher eingestellt. Bei Bedarf lässt er sich auf 4-Ω-Lautsprecher umstellen oder auch deaktiveren.

6.3.1 Limiter modifizieren

1) Den Gehäusedeckel abschrauben.

2) Zum Anpassen des Limiters an die Lautsprecher-

impedanz auf der Limiter-Leiterplatte die beiden

Steckbrücken J1 und J2 entsprechend umste-

cken (Abb. 8).

3) Zum Deaktivieren des Limiters die beiden Steck-

brücken J3 und J4 entsprechend umstecken.

4) Den Gehäusedeckel wieder festschrauben.

6.4 Groundlift-Schalter

Ist beim Geräteaufbau eine Masseschleife entstanden (z.B. vom Verstärkergehäuse über das Rack zu einem anderen Gerätegehäuse), tritt ein Brummen auf (z.B. bei leisen Musikpassagen). Diese Masseschleife lässt sich mit dem Groundlift-Schalter (14) unterbrechen. Dazu den Schalter in die Position LIFT schieben. Das Brummen sollte aufhören.

Anderseits ist der Verstärker nicht gegen elektrische Störfelder abgeschirmt, wenn das Gehäuse nicht an Masse liegt. In diesem Fall den GroundliftSchalter in die Position GND schieben. Im Zweifelsfall den Schalter wechselweise schalten, um die optimale Einstellung zu finden.

Vorsicht! Die Modifikation sollte nur durch qualifi-

ziertes Fachpersonal erfolgen. Weil dazu das Gerät geöffnet werden muss, zuvor unbedingt den Netzstecker aus der Steckdose ziehen, anderenfalls besteht die Gefahr eines elektrischen Schlags!

distorted level. This will prevent distortions at high volume and protect the connected speakers.

The limiter is factory-set to the operation of 8 Ω speakers. If required, it can be readjusted to 4 Ω speakers or be deactivated.

6.3.1 Modifying the limiter

1) Unscrew the housing cover.

2) To match the limiter to the speaker impedance,

rearrange the two jumpers J1 and J2 on the lim-

iter PCB accordingly (fig. 8).

3) To deactivate the limiter , rearrange the two jump-

ers J3 and J4 accordingly.

4) Retighten the screws of the housing cover.

6.4 Groundlift switch

If a ground loop has occurred when setting up the units (e.g. from the amplifier ’s housing via the rack to another unit housing), a humming is caused (e.g. in pieces of low-volume music). This ground loop can be interrupted by means of the groundlift switch (14). Set the switch to position LIFT. Then the humming should stop.

On the other hand, the amplifier is not shielded against electrical noise fields if the housing is not connected to ground. In this case set the groundlift switch to position GND. In case of doubt turn the switch alternately to get an optimum adjustment.

7Protective Circuit

The protective circuit prevents the speakers and the amplifier from being damaged. If activated, the speakers are electrically separated from the amplifier and the red LED PROTECT (1) lights:

1. for approx. 3 seconds after switching on (switchon delay)

2. in case of a short-circuit at a speaker output (7 or 8)

3. in case of a DC voltage at a speaker output

4. in case of an overheating of both channels (in addition the LED OVERHEATlights up)

If the red LED PROTECT lights up during operation or if it does not extinguish after switching on, the amplifier has to be switched off and the cause of the fault has to be removed.

Switch off the amplifier in case of overheating and let it cool down.

Note: If only one channel is overheated, the LED OVERHEAT lights. The LED PROTECT does not light additionally. The other channel continues to operate.

For further operation the output power has to be reduced [turn back the LEFT control (2) and /or the RIGHT control (3)] or the amplifier has to be better ventilated (mount e.g. a ventilating unit into the rack).

8 Specifications

Block diagram see page 17.

utput power RMS according to IEC65 and IEC 1305

Stereo 4Ω: . . . . . . . . . . . . 2 x 200 W

Stereo 8Ω: . . . . . . . . . . . . 2 x 150 W

Bridged 8Ω: . . . . . . . . . . . 1 x 400 W

Max. output power: . . . . . . . 1 x 500W

Inputs: . . . . . . . . . . . . . . . . . 0.775 V/20 kΩ

Frequency range: . . . . . . . . . 10–20000Hz

S/N ratio: . . . . . . . . . . . . . . . > 60dB

Crosstalk: . . . . . . . . . . . . . . . > 35 dB

THD: . . . . . . . . . . . . . . . . . . < 0.5 %

Power supply: . . . . . . . . . . . 230V~/50Hz/650 VA

Ambient temperature: . . . . . 0–40°C

Dimensions (W x H x D): . . . 482 x 95 x 370 mm,

2 rack spaces

Weight: . . . . . . . . . . . . . . . . . 15.2kg

According to the manufacturer. Subject to technical change.

Caution! The modification must be performed by

qualified, skilled personnel only. As the unit must be opened for the modification, always make sure to disconnect the mains plug from the socket before opening the unit, otherwise there will be an electric shock hazard!

D A

Diese Bedienungsanleitung ist urheberrechtlich für MONACOR

INTERNATIONAL GmbH & Co. KG

geschützt. Eine Reproduktion für eigene kommerzielle Zwecke – auch auszugsweise – ist untersagt.

INTERNATIONAL GmbH & Co. KG. No part of this instruction manual

may be reproduced in any form or by any means for any commercial use.

7 Schutzschaltung

Die Schutzschaltung verhindert Beschädigungen der Lautsprecher und des Verstärkers. Ist sie aktiviert, sind die Lautsprecher elektrisch vom Verstärker getrennt und die rote LED PROTECT (1) leuchtet:

1. ca. 3 Sekunden lang nach dem Einschalten (Einschaltverzögerung)

2. wenn an einem Lautsprecherausgang (7 oder 8) ein Kurzschluss aufgetreten ist

3. wenn an einem Lautsprecherausgang eine Gleichspannung anliegt

4. wenn beide Kanäle überhitzt sind (LED OVERHEATleuchtet zusätzlich)

Leuchtet die rote LED PROTECT während des Betriebs auf oder erlischt sie nicht nach dem Einschalten, muss der Verstärker ausgeschaltet und die Fehlerursache behoben werden.

Bei einer Überhitzung den Verstärker ausschalten und ihn abkühlen lassen.

Hinweis: Ist nur ein Kanal überhitzt, leuchtet nur die LED OVERHEATund nicht zusätzlich die LED PROTECT. Der andere Kanal arbeitet weiterhin.

Zum weiteren Betrieb muss die Ausgangsleistung reduziert [Regler LEFT CH (2) und/oder RIGHT CH (3) zurückdrehen] oder der Verstärker besser belüftet werden (z.B. eine Lüftereinheit in das Rack einsetzen).

8Technische Daten

Blockschaltbild siehe Seite 17.

Ausgangsleistung Sinus nach IEC 65 und IEC 1305

Stereo 4Ω: . . . . . . . . . . . . 2 x 200 W

Stereo 8Ω: . . . . . . . . . . . . 2 x 150 W

Brücke 8Ω: . . . . . . . . . . . 1 x 400 W

max. Ausgangsleistung: . . . . 1 x 500W

Eingänge: . . . . . . . . . . . . . . . 0,775V/20kΩ

Frequenzbereich: . . . . . . . . . 10 – 20 000Hz

Störabstand: . . . . . . . . . . . . > 60 dB

Übersprechdämpfung: . . . . . > 35dB

Klirrfaktor: . . . . . . . . . . . . . . < 0,5 %

Stromversorgung: . . . . . . . . 230V~/50Hz/650 VA

Einsatztemperatur: . . . . . . . . 0–40°C

Abmessungen (B x H x T): . . 482 x 95 x 370mm,

2HE

Gewicht: . . . . . . . . . . . . . . . . 15,2 kg

Laut Angaben des Herstellers. Änderungen vorbehalten.

Page 7

Ouvrez le présent livret page 3 de manière à visualiser les éléments et branchements.

1 Eléments et branchements

1.1 Face avant

1 LEDs d’affichage :

STEREO mode stéréo BRIDGED mode bridgé CLIP L surcharge canal gauche CLIP R surcharge canal droit OVERHEAT surchauffe PROTECT circuit de protection:

1. temporisation d’allumage : pendant 3 secondes environ après la mise sous tension

2. en cas de court-circuit sur une des sorties haut-parleurs (7 ou 8)

3. en cas de présence de tension continue à une des sorties haut-parleurs

4. si les deux canaux sont en surchauffe

2 Potentiomètre de réglage du niveau de sortie du

canal gauche

3 Potentiomètre de réglage du niveau de sortie du

canal droit

4 Interrupteur Marche/Arrêt

1.2 Face arrière

5 Entrée par prises Jack 6,35 symétriques 6 Entrée par prises RCA, asymétriques 7 Bornes haut-parleurs (SPEAKON) pour fonction-

nement en mode stéréo

8 Bornes haut-parleurs (SPEAKON) pour fonction-

nement en mode bridgé

9 Borne pour branchement éventuel à la masse 10 Câble secteur pour branchement 230V~/50Hz 11 Support fusible : tout fusible fondu ne doit être

remplacé que par un fusible de même type

12 Entrée par prises XLR, symétrique 13 Sélecteur mode stéréo/mode bridgé

14 Interrupteur Groundlift

position GND : masse du signal et boîtier de

l’amplificateur reliés électriquement

position LIFT : masse du signal et boîtier de

l’amplificateur séparés

2 Conseils d’utilisation

Le STA-162 répond à la norme européenne 89/336/ CEE relative à la compatibilité électromagnétique et à la norme européenne 73/23/CEE portant sur les appareils à basse tension.

Le STA-162 est alimenté par une tension dangereuse en 230V~. Ne touchez jamais l’intérieur de l’appareil car, en cas de mauvaise manipulation, vous pourriez subir une décharge électrique mortelle. Faites plutôt appel à un spécialiste. En outre, l’ouverture de l’appareil rend tout droit à la garantie caduque.

Attention ! Pendant le fonctionnement de l’appareil, une tension dangereuse est présente aux bornes haut-parleurs (7+ 8). Tous les branchements ne doivent être effectués ou modifiés que lorsque l’amplificateur est débranché.

Respectez scrupuleusement les points suivants :

●

L’appareil n’est conçu que pour une utilisation en intérieur. Protégez-les de tout type de projections d’eau, des éclaboussures, d’une humidité élevée et la chaleur (plage de température de fonctionnement autorisée : 0– 40 °C).

●

En aucun cas, ne posez d’objet contenant du liquide sur l’appareil (un verre p.ex.).

●

La chaleur dégagée par l’amplificateur doit être correctement évacuée. Les ouïes de ventilation ne doivent en aucun cas être obturées.

●

N’introduisez rien dans les ouïes de ventilation, vous pourriez vous électrocuter !

●

Ne faites pas fonctionner l’appareil ou débranchez-le immédiatement lorsque :

1. l’appareil ou le cordon secteur présente des dommages,

2. après une chute ou un cas similaire, vous avez un doute sur l’état de l’appareil,

3. des dysfonctionnements apparaissent.

Faites appel à un technicien spécialisé pour effectuer les réparations.

●

Seul le fabricant ou un technicien habilité peuvent remplacer le cordon secteur endommagé.

●

Ne débranchez jamais l’appareil en tirant sur le cordon secteur. Retirez toujours le cordon secteur en tirant la fiche.

●

Nous déclinons toute responsabilité en cas de dégâts consécutifs et de dommages consécutifs sur les personnes si l’appareil est utilisé dans un but autre que celui pour lequel il a été conçu, s’il n’est pas correctement branché, utilisé ou n’est pas réparé par une personne habilitée, de même, la garantie deviendrait caduque.

●

Pour le nettoyer, n’utilisez qu’un chiffon sec et doux, en aucun cas de produits chimiques ou d’eau.

●

Lorsque l’appareil est définitivement retiré du circuit de distribution, vous devez le déposer dans une usine de recyclage adaptée pour une élimination non polluante.

3 Possibilités d’utilisation

Le STA-162 est un amplificateur stéréo avec une puissance de crête de 500 W et est spécialement conçu pour une utilisation sur scène ou en discothèque. De nombreux circuits de protection protègent l’amplificateur et les haut-parleurs reliés.

4 Installation

L’amplificateur est conçu pour une installation en rack (482 mm /19") mais peut également être posé sur une table. Dans ce cas, l’air doit pourvoir circuler librement à travers les ouïes d’aération de manière à assurer une ventilation correcte.

Vi preghiamo di aprire completamente la pagina 3. Così vedrete sempre gli elementi di comando e i collegamenti descritti.

1 Elementi di comando e collegamenti

1.1 Pannello frontale

1 LED di segnalazione:

STEREO = funzionamento stereo BRIDGED = funzionamento a ponte CLIP L = sovrapilotaggio canale sin. CLIP R = sovrapilotaggio canale dx. OVERHEAT = surriscaldamento PROTECT = il circuito di protezione viene

attivato:

1. per 3 secondi ca. dopo l’accensione (ritardo d’inserzione)

2. se ad un’uscita d’altoparlante (7 o 8) è presente un cortocircuito

3. se ad un’uscita d’altoparlante è applicata una tensione continua

4. se entrambi i canali sono surriscaldati

2 Regolatore per il livello d’uscita del canale sin. 3 Regolatore per il livello d’uscita del canale dx. 4 Interruttore On/Off

1.2 Pannello posteriore

5 Ingresso con prese jack 6,3mm, simmetrico 6 Ingresso con prese cinch, asimmetrico 7 Contatti per altoparlanti (SPEAKON), stereo 8 Contatto per altoparlante (SPEAKON), a ponte

9 Morsetto a vite per eventuale massa 10 Cavo rete per 230V~/50Hz 11 Portafusibili; sostituire un fusibile bruciato solo

con uno dello stesso tipo

12 Ingresso con prese XLR, simmetrico 13 Commutatore per funzionamento stereo/a ponte 14 Interruttore groundlift

posizione GND la massa del segnale e il con-

tenitore dell’amplificatore sono collegati elettricamente

posizione LIFT la massa del segnale e il con-

tenitore dell’amplificatore sono separati

2Avvertenze di sicurezza

Questo apparecchio corrisponde alle direttive CE 89/ 336 / CEE sulla compatibilità elettromagnetica e 73/23/CEE per apparecchi a bassa tensione.

L’apparecchio funziona con tensione di rete di 230V~. Non intervenire mai al suo interno; la manipolazione scorretta può provocare delle scariche pericolose. Se l’apparecchio viene aperto, cessa ogni diritto di garanzia.

Attenzione! Durante il funzionamento, i contatti per gli altoparlanti (7+ 8) sono sotto tensione pericolosa. Eseguire o modificare i collegamenti solo con l’apparecchio spento.

Si devono osservare assolutamente i seguenti punti:

●

Lo strumento è previsto solo per l’uso all’interno di locali. Proteggere l’apparecchio dall’acqua gocciolante e dagli spruzzi d’acqua, da alta umidità dell’aria e dal calore (temperatura d’impiego ammessa fra 0 e 40°C).

●

Non poggiare sullo strumento contenitori riempiti di liquidi, p.es. bicchieri.

●

Dev’essere garantita la libera circolazione dell’aria per dissipare il calore che viene prodotto all’interno dell’apparecchio. Non coprire in nessun modo le fessure die aerazione.

●

Non inserire oggetti nelle fessure di aerazione! Altrimenti si potrebbe provocare una scarica elettrica.

●

Non mettere in funzione l’apparecchio o staccare subito la spina rete se:

1. l’apparecchio o il cavo rete presentano dei danni visibili;

2. dopo una caduta o dopo eventi simili sussiste il sospetto di un difetto;

3. l’apparecchio non funziona correttamente.

Per la riparazione rivolgersi sempre ad una officina competente.

●

Il cavo rete, se danneggiato, deve essere sostituito solo dal costruttore o da un laboratorio autorizzato.

●

Staccare il cavo rete afferrando la spina, senza tirare il cavo.

●

Nel caso d’uso improprio, di collegamenti sbagliati, d’impiego scorretto o di riparazione scorretta non si assume nessuna responsabilità per eventuali danni, a persone o a cose.

●

Per la pulizia usare solo un panno morbido, asciutto; non impiegare in nessun caso prodotti chimici o acqua.

●

Se si desidera eliminare l’apparecchio definitivamente, consegnarlo per lo smaltimento ad un’istituzione locale per il riciclaggio.

3 Possibilità d’impiego

Questo amplificatore stereo PA con potenza di 500W è stato realizzato per l’impiego sul palcoscenico ed in discoteca. Diversi circuiti di protezione proteggono l’amplificatore e gli altoparlanti.

4 Possibilità di collocamento

L’amplificatore è previsto per l’inserimento in un rack (482 mm/19"), ma può essere usato anche su un tavolo. In ogni caso deve essere possibile la ventilazione tramite tutte le fessure per garantire un raffreddamento sufficiente.

4.1 Montaggio in un rack

Per il montaggio in un rack occorrono 2 unità di altezza (= 89mm). Per assicurare una ventilazione sufficiente, si dovrebbe lasciare uno spazio libero sotto e sopra l’amplificatore.

Conviene sistemare l’amplificatore nella parte inferiore del rack per non compromettere l’equilibrio. Il pannello frontale non basta per il fissaggio. Sono richieste staffe laterali o un piano di appoggio.

F B

Page 8

4.1 Installation en rack

Pour un montage en rack, 2 unités (= 89mm) sont nécessaires. Veillez à laisser suffisamment de place au-dessus et au-dessous de l’amplificateur de manière à garantir une ventilation correcte.

Afin qu’il ne se renverse pas, vous devez le placer dans la partie inférieure du rack. Pour une fixation solide la plaque avant ne suffit pas; utilisez également des rails latéraux et une plaque arrière pour le maintenir correctement en place.

5 Branchements

L’ensemble des branchements ne doit être effectué ou modifié que si l’appareil est débranché !

5.1 Entrée

Reliez la sortie d’un préamplificateur ou d’une table de mixage à une des paires de prises INPUT [Jack 6,35 (5), RCA (6) ou XLR (12)]. En mode bridgé, seul le canal gauche (LEFT) doit être branché. Les entrées symétriques XLR doivent être utilisées de préférence car une transmission symétrique du signal propose la meilleure suppression des interférences, en particulier si les câbles de liaison sont longs. Le signal d’entrée doit avoir un niveau Ligne.

5.2 Haut-parleurs

En mode stéréo, l’amplificateur peut faire fonctionner deux haut-parleurs ou deux groupes de haut-parleurs. Pour pouvoir disposer d’une puissance de sortie double, il convient de le commuter en mode bridgé. L’amplificateur fonctionne alors comme amplificateur 1 canal, proposant une puissance de 400 W

RMS à un haut-parleur 8 Ω ou à un

groupe de haut-parleurs d’impédance 8Ω.

Le branchement des haut-parleurs s’effectue via les prises SPEAKON. Insérez la fiche SPEAKON dans la prise correspondante (voir chapitre 5.2.1 ou

5.2.2) et tournez-la vers la droite jusqu’à complète insertion. Pour la retirer, poussez le loquet de verrouillage et tournez la fiche vers la gauche.

5.2.1 Mode stéréo

La puissance de sortie la plus importante en mode stéréo est obtenue lorsqu’on branche des haut-parleurs en 4Ω. Il est également possible de brancher des haut-parleurs 8Ω mais la puissance de sortie est alors réduite un peu. Les haut-parleurs doivent cependant présenter les puissances RMS suivantes :

haut-parleur 4Ω : 200W

RMS

haut-parleur 8Ω : 150WRMS Pour un fonctionnement en mode stéréo, utilisez les

deux prises RIGHT et LEFT (7) sur le panneau OUTPUT et mettez le sélecteur (13), situé sur la face arrière, sur la position STEREO.

Les schémas 4–6 présentent les possibilités de branchement de plusieurs haut-parleurs à un canal ; lorsque plusieurs haut-parleurs sont branchés, veillez à respecter les indications de polarité et l’impédance minimale requise de 4Ω.

5.2.2 Mode bridgé

En mode bridgé, l’impédance du haut-parleur ou l’impédance totale du groupe de haut-parleurs doit être de 8Ω au moins, la puissance de 400 W

RMS au

moins. Utilisez la prise BRIDGED (8) sur le panneau OUTPUT et mettez le sélecteur (13) sur la position BRIDGED.

Les schémas 4–6 présentent les possibilités de branchement de plusieurs haut-parleurs en mode bridgé ; lorsque plusieurs haut-parleurs sont branchés, veillez à respecter les indications de polarité et l’impédance minimale requise de 8Ω.

5.3 Branchement secteur

Une fois l’ensemble des branchements effectués, reliez maintenant l’amplificateur au secteur 230 V~/ 50Hz. Avant de mettre l’appareil sous tension, mettez les potentiomètres LEFT CH (2) et RIGHT CH (3) sur zéro, entièrement à gauche.

6 Utilisation

6.1 Marche/Arrêt

Pour éviter tout bruit fort lors de l’allumage, allumez toujours l’amplificateur après tous les autres appareils reliés et éteignez-le en premier. Une fois l’appareil sous tension, la LED PROTECT (1) brille pendant 3 secondes environ ; il s’agit de la temporisation d’entrée activée pour protéger les haut-parleurs.

L’interrupteur POWER (4) sert de témoin de fonctionnement ; les LEDs STEREO/BRIDGED (1) indiquent le mode choisi avec le sélecteur (13).

6.2 Réglage des niveaux

En mode bridgé, mettez le potentiomètre droit RIGHT CH (3) sur zéro, entièrement à gauche, réglez le volume uniquement avec le potentiomètre gauche LEFT CH (2). Tournez le potentiomètre gauche/en mode stéréo, les deux, jusqu’à obtention du volume maximal souhaité. Les LEDs rouges CLIP L et CLIPR (1) indiquent les surcharges ; dans ce cas, tournez les potentiomètres en sens inverse.

6.3 Limiteur

L’amplificateur est doté d’un limiteur : lorsque les potentiomètres de réglage de niveau LEFTCH (2) et RIGHT CH (3) sont poussés, le limiteur veille à ce que le volume n’augmente pas davantage une fois le niveau maximal non distordu atteint. On évite ainsi les distorsions pour des volumes élevés et les haut-parleurs connectés sont protégés.

Attention ! Ne réglez jamais le volume, sur l’am-

plificateur, de manière très élevée. Un volume trop élevé peut, à long terme, générer des troubles de l’audition. L’oreille humaine s’habitue à des volumes élevés et ne les perçoit plus comme tels au bout d’un certain temps. Nous vous conseillons donc de régler le volume et de ne plus le modifier.

5Collegare l’amplificatore

Tutti i collegamenti si devono effettuare solo con l’amplificatore spento!

5.1 Ingressi

Ad una delle coppie di prese INPUT [jack 6,3 mm (5), cinch (6) o XLR (12)] si collega l’uscita di un preamplificatore o di un mixer. Nel caso di funzionamento a ponte, si devono usare solo le prese del canale di sinistra (LEFT). Gli ingressi simmetrici XLR o jack sono da preferire, perché una trasmissione simmetrica offre la migliore soppressione dei disturbi, specialmente con lunghi cavi di collegamento. Il segnale d’ingresso dovrebbe avere un livello Line.

5.2 Altoparlanti

In funzionamento stereo, l’amplificatore supporta due altoparlanti oppure due gruppi di altoparlanti. Con il funzionamento a ponte si può raddoppiare la potenza d’uscita. In tal caso, l’amplificatore lavora come amplificatore ad 1 canale, con potenza efficace di 400 Ω con un altoparlante o un gruppo di altoparlanti di 8Ω.

Gli altoparlanti si collegano con le prese speakon. Inserire i connettori speakon nelle relative prese (vedi capp. 5.2.1 e 5.2.2) e girare a destra fino allo scatto. Per staccare i connettori, spostare la leva di bloccaggio indietro e girare il connettore a sinistra.

5.2.1 Funzionamento stereo

La massima potenza d’uscita con il funzionamento stereo si ottiene collegando altoparlanti a 4 Ω. Si possono collegare anche altoparlanti a 8Ω, tuttavia con una certa riduzione della potenza d’uscita. Gli altoparlanti devono presentare la seguente potenza efficace minima:

altoparlanti a 4Ω: 200 W altoparlanti a 8Ω: 150 W

Per il funzionamento stereo utilizzare le due prese RIGHT e LEFT (7) OUTPUT e spostare il commutatore (13) sul retro in posizione STEREO.

Le figg. 4– 6 illustrano le possibilità di collegamento a un canal con più altoparlanti. Se si collegano diversi altoparlanti, occorre fare attenzione al corretto collegamento dei contatti positivi e negativi. L’impedenza totale non deve mai essere inferiore a 4Ω.

5.2.2 Funzionamento a ponte

Con funzionamento a ponte, l’impedenza dell’altoparlante o del gruppo di altoparlanti dev’essere non inferiore a 8Ω con una potenza efficace non inferiore a 400W. Il collegamento si effettua con la presa BRIDGED (8) OUTPUT e spostando il commutatore (13) sul retro in posizione BRIDGED.

Le figg. 4– 6 illustrano le possibilità di collegamento con più altoparlanti. Se si collegano diversi altoparlanti, occorre fare attenzione al corretto collegamento dei contatti positivi e negativi. L’impedenza totale non deve mai essere inferiore a 8Ω.

5.3 Collegamento a rete

Alla fine collegare l’amplificatore con una presa di rete (230 V~/ 50 Hz). Prima della prima accensione posizionare i regolatori LEFT CH (2) e RIGHT CH (3) tutto a sinistra, sullo zero.

6 Funzionamento

6.1 Accendere/spegnere

Per evitare i rumori di commutazione conviene accendere l’amplificatore solo dopo tutti gli altri apparecchi dell’impianto e spegnerlo prima degli altri apparecchi. Dopo l’accensione si accende per 3 secondi circa il led PROTECT (1). Questo ritardo d’inserzione serve per proteggere gli altoparlanti.

Come spia di funzionamento rimangono accesi l’interruttore POWER (4) e – a seconda del modo di funzionamento scelto con il commutatore (13) – il led STEREO o BRIDGED (1).

6.2 Regolare il livello

Con funzionamento a ponte, girare il regolatore RIGHT CH (3) tutto a sinistra, sullo zero, e regolare il volume solamente con il regolatore LEFT CH (2). Aprire il regolatore di sinistra – oppure i due regolatori con funzionamento stereo – solo fino a raggiungere il volume desiderato. I led rossi CLIP L e CLIP R (1) indicano il sovrapilotaggio dell’amplificatore. Allora abbassare leggermente i regolatori.

6.3 Limitatore di volume (limiter)

L’amplificatore è equipaggiato con un limitatore che fa sì che aprendo i regolatori di livello LEFT CH (2) e RIGHT CH (3), il volume non aumenta più dopo aver raggiunto il livello massimo non distorto. In questo modo si escludono distorsioni con alto volume e in più gli altoparlanti collegati vengono protetti.

Dalla fabbrica, il limiter è impostato per il funzionamento di altoparlanti a 8 Ω. Se necessario può essere impostato anche per altoparlanti a 4Ω, oppure lo si può addirittura disattivare.

Attenzione! Non tener mai molto alto il volume

dell’amplificatore. A lungo andare, il volume eccessivo può procurare danni all’udito! L’orecchio si abitua agli alti volumi e dopo un certo tempo non se ne rende più conto. Non aumentare il volume successivamente.

F B

Page 9

A la sortie d’usine, le limiteur est réglé pour le fonctionnement de haut-parleurs 8 Ω. Si besoin, il peut être basculé sur des haut-parleurs 4Ω ou désactivé.

6.3.1 Modifier le limiteur

1) Dévissez le couvercle du boîtier.

2) Pour adapter le limiteur à l’impédance des haut-

parleurs, repositionnez les deux cavaliers J1 et

J2 de manière adéquate sur le circuit imprimé du

limiteur (voir schéma 8).

3) Pour désactiver le limiteur, repositionnez les

deux cavaliers J3 et J4 de manière adéquate.

4) Revissez le couvercle du boîtier.

6.4 Interrupteur Groundlift

Si lors d’une installation, un bouclage de masse apparaît (p.ex. du boîtier de l’amplificateur via le rack vers le boîtier d’un autre appareil), un ronflement survient (p. ex. pour des passages à volume bas). Vous devez couper ce bouclage avec l’interrupteur Groundlift (14) ; mettez alors l’interrupteur sur la position LIFT. Le ronflement doit cesser.

D’autre part, l’amplificateur n’est pas blindé contre les interférences électriques lorsque le boîtier n’est pas relié à la masse. Dans ce cas, mettez le sélecteur sur la position GND. En cas de doute, positionnez le sélecteur de manière à obtenir le meilleur réglage.

7Circuit de protection

Le circuit de protection permet de protéger l’amplificateur et les haut-parleurs ; lorsqu’il est activé, les haut-parleurs sont séparés électriquement de l’amplificateur, et la LED rouge PROTECT(1) s’allume :

1. pendant 3 secondes environ après la mise sous tension (temporisation d’allumage)

2. en cas de présence de tension continue à une sortie HP (7 ou 8)

3. en cas de court-circuit à une des sorties HP (7 ou

4. en cas de surchauffe des deux canaux (LED OVERHEATbrille en plus)

Si la LED PROTECT s’allume pendant le fonctionnement ou si elle ne s’éteint pas à la fin de la temporisation, vous devez déconnecter l’amplificateur et résoudre le problème.

Déconnectez l’amplificateur en cas de surchauffe et laissez-le refroidir.

Remarque : s’il y a surchauffe sur un seul canal, la LED OVERHEAT brille ; la LED PROTECT ne doit pas s’allumer. L’autre canal fonctionne normalement.

La puissance de sortie doit être réduite [potentiomètre LEFT CH (2) et / ou RIGHT CH (3) à tourner dans l’autre sens] ou la ventilation de l’amplificateur doit être améliorée (nous vous conseillons d’insérer un ventilateur dans le rack).

8 Caractéristiques techniques

Voir schéma-bloc page 17. Puissance de sortie RMS,

normes IEC 65 et IEC 1305

stéréo 4Ω : . . . . . . . . . . . 2 x 200W

stéréo 8Ω : . . . . . . . . . . . 2 x 150W

bridgé 8Ω : . . . . . . . . . . . 1 x 400W

Puissance de sortie

maximale : . . . . . . . . . . . . . . 1 x 500 W

Entrées : . . . . . . . . . . . . . . . 0,775 V/20 kΩ

Bande passante : . . . . . . . . . 10–20 000 Hz

Rapport signal/bruit : . . . . . . > 60dB

Atténuation : . . . . . . . . . . . . . > 35dB

Taux de distorsion : . . . . . . . < 0,5 %

Alimentation : . . . . . . . . . . . . 230 V~/50Hz/650VA

Température

de fonctionnement : . . . . . . . 0–40°C

Dimensions (L x H x P) : . . . 482 x 95 x 370 mm,

Poids : . . . . . . . . . . . . . . . . . 15,2 kg

D’après les données du constructeur. Tout droit de modification réservé.

Attention ! Seul un technicien qualifié et habilité

peut effectuer la modification. L’appareil doit être ouvert, il est donc impératif de débrancher l’appareil du secteur en retirant la prise, sinon, vous pourriez vous électrocuter.

6.3.1 Modificare il limiter

1) Svitare il coperchio del contenitore.

2) Per adattare il limiter all’impedenza degli altoparlanti, spostare i due ponticelli J1 e J2 sull’integrato del limiter secondo necessità (fig. 8).

3) Per disattivare il limiter spostare i due ponticelli J3 e J4 secondo necessità.

4) Riavvitare il coperchio.

6.4 Interruttore Ground-lift

Se nell’impianto si è creato un anello di terra (p.es. dal contenitore dell’amplificatore attraverso il rack verso il contenitore di un altro apparecchio), ciò può provocare un ronzio (udibile nei brani con basso volume). T ale anello di terra può essere interrotto con l’interruttore ground-lift (14), portandolo in posizione LIFT. Aquesto punto, il ronzio dovrebbe sparire.

D’altra parte, l’amplificatore non è schermato

contro disturbi elettrici se il contenitore non è collegato con la terra. In questo caso conviene spostare l’interruttore ground-lift su GND. Nel dubbio provare a trovare la regolazione ottimale spostando l’interruttore da una posizione all’altra.

7Circuito di protezione

Il circuito di protezione deve prevenire i danni agli altoparlanti e all’amplificatore. In caso di attivazione, gli altoparlanti sono separati elettricamente dall’amplificatore e il led rosso PROTECT (1) si accende:

1. per 3 secondi ca. dopo l’accensione (ritardo d’inserzione)

2. se ad un’uscita d’altoparlante (7 o 8) si è creato un cortocircuito

3. se ad un’uscita d’altoparlante è applicata una tensione continua

4. se entrambi i canali sono surriscaldati (si accende anche il led OVERHEAT)

Se il led rosso PROTECT si accende durante il funzionamento o se non si spegne dopo l’accensione, occorre spegnere l’amplificatore ed eliminarne la causa.

Nel caso di surriscaldamento spegnere l’amplificatore e farlo raffreddare.

N.B.: Se è surriscaldato un solo canale, si accende solo il led OVERHEATsenza il led PROTECT. L ’altro canale continua a lavorare.

Per continuare a far funzionare l’apparecchio occorre ridurre la potenza d’uscita [abbassare i regolatori LEFT CH (2) e/o RIGHT CH (3)] o potenziare la ventilazione dell’amplificatore (p. es. montare una ventola nel rack).

8 Dati tecnici

Schema di connessione vedi a pagina 17.

Potenza rms d’uscita secondo EIC 65 e IEC 1305

stereo 4Ω: . . . . . . . . . . . . 2 x 200W

stereo 8Ω: . . . . . . . . . . . . 2 x 150W

ponte 8Ω: . . . . . . . . . . . . 1 x 400W

Potenza max. d’uscita: . . . . . 1 x 500W

Ingressi: . . . . . . . . . . . . . . . . 0,775V/20kΩ

Banda passante: . . . . . . . . . 10–20 000 Hz

Rapporto S/R: . . . . . . . . . . . > 60 dB

Diafonia: . . . . . . . . . . . . . . . . > 35dB

Fattore di distorsione: . . . . . < 0,5%

Alimentazione: . . . . . . . . . . . 230V~/50Hz/650 VA

Temperature d’impiego: . . . . 0–40 °C

Dimensioni (L x H x P): . . . . 482 x 95 x 370 mm,

2 unità di altezza

Peso: . . . . . . . . . . . . . . . . . . 15,2kg

Dati forniti dal costruttore. Con riserva di modifiche tecniche.

Attenzione! Questa modifica deve essere ese-

guita solo da personale esperto. Dato che occorre aprire l’apparecchio bisogno staccare assolutamente la spina dalla presa per escludere il pericolo di una scossa elettrica!

F B

Notice d’utilisation protégée par le copyright de MONACOR

INTERNATIONAL GmbH & Co. KG. Toute

reproduction même partielle à des fins commerciales est interdite.

La MONACOR

INTERNATIONALGmbH & Co. KG si riserva ogni diritto di elaborazione in qualsiasi forma

delle presenti istruzioni per l’uso. La riproduzione– anche parziale – per propri scopi commerciali è vietata.

Page 10

Vouw bladzijde 3 helemaal open, zodat u steeds een overzicht hebt van de beschreven bedieningselementen en de aansluitingen.

1 Overzicht van de bedieningselemen-

ten en de aansluitingen

1.1 Frontpaneel

1 POWER-LED’s:

STEREO = Stereowerking BRIDGED = Brugwerking CLIP L = Oversturing linker kanaal CLIP R = Oversturing rechter kanaal OVERHEAT = Oververhitting PROTECT = Het beveiligingscircuit wordt ge-

activeerd:

1. gedurende ongeveer 3 seconden na het inschakelen (soft start)

2. tijdens een kortsluiting van een luidsprekeruitgang (7 of 8)

3. bij een DC-signaal op een luidsprekeruitgang

4. bij oververhitting van beide kanalen

2 Regelaar voor het uitgangsniveau van het linker

kanaal

3 Regelaar voor het uitgangsniveau van het rech-

ter kanaal

4 POWER-schakelaar

1.2 Achterzijde van het toestel

5 Ingang via 6,3mm-jacks, gebalanceerd 6 Ingang via cinch-jacks, ongebalanceerd 7 Luidsprekeraansluitingen (SPEAKON) voor de

stereowerking

8 Luidsprekeraansluiting (SPEAKON) voor de

brugwerking

9 Klemschroef voor eventuele massaverbinding 10 Netsnoer voor aansluiting op 230V~/50Hz 11 Zekeringhouder; vervang een gesmolten zekering

uitsluitend door een zekering van hetzelfde type

12 Ingang via XLR-jacks, gebalanceerd 13 Keuzeschakelaar stereo/brugwerking 14 Massaschakelaar

Stand GND De signaalmassa en de behui-

zing van de versterker zijn elektrisch verbonden

Stand LIFT De signaalmassa en de behui-

zing van de versterker zijn gescheiden

2Veiligheidsvoorschriften

Dit toestel is in overeenstemming met de EU-richtlijn 89/ 336/ EEG voor elektromagnetische compatibiliteit en 73/23/EEG voor toestellen op laagspanning.

De netspanning (230 V~) waarmee dit toestel gevoed wordt is levensgevaarlijk. Open het toestel niet, want door onzorgvuldige ingrepen loopt u het risico van een elektrische schok. Bovendien vervalt elke garantie bij het eigenhandig openen van het toestel. Opgelet! Tijdens het gebruik staan de luidsprekeraansluitingen (7+ 8) onder een levensgevaarlijke spanning.

De in- en uitgangen mogen enkel aangesloten en gewijzigd worden, wanneer het toestel uitgeschakeld is.

Let eveneens op het volgende:

●

Het toestel is enkel geschikt voor gebruik binnenshuis. Vermijd druip- en spatwater, uitzonderlijk warme plaatsen en plaatsen met een hoge vochtigheid (toegestaan omgevingstemperatuurbereik: 0– 40 °C).

●

Plaats geen bekers met vloeistof zoals drinkglazen etc. op het toestel.

●

De warmte die in het toestel ontstaat, moet door ventilatie afgevoerd worden. Zorg er daarom voor, dat de ventilatieopeningen van de kast door geen enkel voorwerp afgedekt worden.

●

Zorg ervoor dat u niets in de ventilatieopeningen steekt! Er bestaat immers gevaar voor elektrische schokken.

●

Schakel het toestel niet in resp. trek onmiddellijk de stekker uit het stopcontact, wanneer:

1. het toestel of het netsnoer zichtbaar beschadigd zijn,

2. er een defect zou kunnen optreden nadat het toestel bijvoorbeeld gevallen is,

3. het toestel slecht functioneert.

Het apparaat moet in elk geval hersteld worden door een gekwalificeerd vakman.

●

Een beschadigd netsnoer mag enkel door de fabrikant of door een gekwalificeerd persoon hersteld worden.

●

Trek de stekker nooit met het snoer uit het stopcontact, maar met de stekker zelf.

●

In geval van ongeoorloofd of verkeerd gebruik, verkeerde aansluiting, foutieve bediening of herstelling door een niet-gekwalificeerd persoon vervalt de garantie en de verantwoordelijkheid voor hieruit resulterende materiële of lichamelijke schade.

●

Verwijder het stof enkel met een droge, zachte doek. Gebruik zeker geen chemicaliën of water.

●

Wanneer het toestel definitief uit bedrijf genomen wordt, bezorg het dan voor milieuvriendelijke verwerking aan een plaatselijk recyclagebedrijf.

3Toepassingen

Deze stereoversterker met een maximaal vermogen van 500 W is speciaal ontworpen voor live-uitversterking en in de discotheek. Uitgebreide beveiligingscircuits beschermen de versterker en de aangesloten luidsprekers.

4 Installatie van de versterker

De versterker is voorzien voor montage in een rack (482mm/19"), maar kan ook als tafelmodel gebruikt worden. In elk geval moet de lucht door alle ventilatieopeningen kunnen stromen, om een voldoende ventilatie van de versterker te verzekeren.

Por favor despliegue página 3. Entonces usted siempre puede ver los elementos y las conexiones descritos.

1 Elementos de servicio y conexiones

1.1 Panel delantero

1 Indicador LEDs

STEREO = modo estereofónico BRIDGED = modo puente CLIP L = sobrecarga del canal izquierdo CLIP R = sobrecarga del canal derecho OVERHEAT = sobrecalentamiento PROTECT = protección de circuito activada,

responde:

1. durante aprox. 3 segundos después de conectar (circuito temporizador)

2. en caso de un cortocircuito a una salida de altavoz (7 o 8)

3. en caso de una tensión continua a una salida de altavoz

4. en caso de un sobrecalentamiento de los dos canales

2 Potenciómetro paral el nivel de salida del canal

izquierdo

3 Potenciómetro paral el nivel de salida del canal

derecho

4 Interruptor On/Off

1.2 Panel trasero

5 Entrada vía tomas jack 6,3mm, balanceadas 6 Entrada vía tomas jack RCA, no balanceadas 7 Conexiones SPEAKON para altavoces para el

modo estereofónico

8 Conexiones SPEAKON para altavoces para el

modo puente

9 Tornillo para una posible conexión a la masa

10 Cable de alimentación para la conexión a

230V~/50 Hz

11 Portafusible: todo fusible fundido debe de ser

cambiado solamente por un fusible de mismo tipo.

12 Entrada estéreo vía toma XLR, balanceada 13 Selector estéreo/puente 14 Selector Groundlift

Posición GND: la masa de la señal y la carcasa

del amplificador están conectadas eléctricamente

Posición LIFT: la masa de la señal y la carcasa

del amplificador están separadas

2Consejos de utilización

La STA-162 responde a la norma 89/336/CEE referente a la compatibilidad electromagnética y a la norma 73/ 23 /CEE relativa a los aparatos de baja tensión.

Está alimentado por una tensión peligrosa de 230V~. No tocar nunca el interior del aparato ya que en caso de una mala manipulación podría sufrir una descarga eléctrica. Igualmente, la abertura del aparato anula cualquier tipo de garantía.

¡Atención! Mientras el aparato está en funcionamiento, hay una tensión peligrosa en los conexiones de los altavoces (7+ 8). Todas las conexiones deben efectuarse o modificarse solamente cuando el aparato está desco-nectado.

Respetar en todo caso los siguientes puntos:

●

El aparato está fabricado solo para una utilización en interior. Protegerlo de las salpicaduras y de la agua de proyección, de la humedad elevada y del calor (temperatura de utilización admisible 0–40°C).

●

No depositar un objeto que contiene líquido sobre el aparato (un vaso p.ej.).

●

El calor generado por el amplificador debe evacuarse de manera correcta. Las rejillas de ventilación pués no pueden en ningún caso taparse.

●

¡No poner nada dentro de las rejillas de ventilación, ya que podría sufrir una descarga eléctrica!

●

No conectarlo o desconectarlo de inmediato ya que:

1. el aparato o el cable de red presenta desperfectos.

2. después de una caída o accidente parecido, el aparator pueda estar dañado.

3. aparece mal funcionamiento.

Llamar a un técnico especialista para efectuar las reparaciones.

●

Solamente el fabricante o un técnico habilitado pueden reemplazar el cordón de red dañado.

●

No desconectar el aparato tirando del cable de conexión, siempre sujetarlo por la toma.

●

Rechazamos todo tipo de responsabilidad en caso de daños material o personal resultandos si el aparato se utiliza en otro fin para el cual ha sido fabricado, si no está correctamente conectado, utilizado o reparado por una persona habilitada.

●

Para limpiarlo, utilizar un trapo seco y suave, en ningún caso, productos químicos o agua.

●

Una vez el aparato es retirado definitivamente del servicio, debe depositarse en una fábrica de reciclaje adaptada para una eliminación no contaminante.

3 Aplicaciones

Este amplificador estereofónico de potencia musical máxima de 500W está concebido sobre todo para el uso en escenario y en discoteca. Los circuitos de protección extensos protegen el amplificador así como los altavoces conectados.

4Instalación

El amplificador está diseñado para ser montado en un rack (482mm/19"). Sin embargo, también puede usarse como una unidad de sobre mesa. En todo caso el aire tiene que fluir facilmente a través de las rejillas de ventilación previstas para que una refrigeración suficiente se asegure.

Page 11

4.1 Montage in een rack

Voor de montage in een rack hebt u twee rack-eenheden (= 89mm) nodig. Zorg voor extra ruimte boven en onder de versterker om voldoende ventilatie te verzekeren.

Om te voorkomen dat het rack topzwaar wordt, dient de versterker in onderaan in het rack gemonteerd te worden. De frontplaat is niet voldoende voor een veilige bevestiging. Het toestel moet extra ondersteund worden door zijdelingse rails of door een bodemplaat.

5 De versterker aansluiten

De aansluitingen mogen uitsluitend worden uitgevoerd resp. gewijzigd bij een uitgeschakeld toestel!

5.1 Ingang

Sluit de uitgang van een voorversterker of een mengpaneel aan op een van de jackparen in het aansluitveld INPUT [6,3mm-jacks (5), cinch-jacks (6) of XLR-jacks (12)]. Bij brugwerking mogen telkens alleen de jacks van het linker kanaal (LEFT) aangesloten worden. Gebruik bij voorkeur de gebalanceerde XLR- of jackingangen, omdat een gebalanceerde signaaloverdracht de beste storingsonderdrukking biedt, in het bijzonder bij lange verbindingskabels. Het ingangssignaal moet lijnniveau hebben.

5.2 Luidsprekers

In stereowerking kunnen twee luidsprekers resp. twee luidsprekergroepen op de versterker aangesloten worden. De versterker kan in brugwerking geschakeld worden om over het dubbele uitgangsvermogen te beschikken. De versterker werkt dan als eenkanaalsversterker, maar stuurt toch 400W muziekvermogen naar een luidspreker resp. luidsprekergroep van 8Ω.

De aansluiting van de luidsprekers gebeurt via speakon-jacks. Plug hiervoor de speakon-stekker in de overeenkomstige jack (zie punt 5.2.1 of 5.2.2) en draai de stekker naar rechts, tot hij vastklikt. Om de stekker te verwijderen, schuift u vergrendeling naar achter en draait u de stekker naar links.

5.2.1 Stereowerking

Het maximale uitgangsvermogen in stereowerking wordt bij aansluiting van luidsprekers van 4Ω bereikt. Maar er kunnen ook luidsprekers van 8 Ω aangesloten worden, waarbij het uitgangsvermogen evenwel wat afneemt. De luidsprekers moeten belastbaar zijn met volgende sinusvermogenswaarden:

Luidsprekers van 4Ω: 200 W Luidsprekers van 8Ω: 150 W

Voor stereowerking dient u de twee jacks RIGHTen LEFT (7) in het aansluitveld OUTPUT te gebruiken, en de functieschakelaar (13) op de achterzijde van het toestel in de stand STEREO te plaatsen.

De aansluitmogelijkheden voor meerdere luidsprekers op één kanaal vindt u terug in de figuur 4–6. Bij samenschakeling van meerdere luidsprekers dient u in het bijzonder te letten op de correcte polariteit (positieve en negatieve aansluitingen) en dient u te controleren of de totale impedantie minstens 4Ω bedraagt.

5.2.2 Brugwerking

Bij brugwerking moet de impedantie van de luidsprekers resp. de totale impedantie van een luidsprekergroep minstens 8Ω en het maximumvermogen minstens 400W

RMS bedragen. Voor de

aansluiting dient u de BRIDGED-jack (8) in het aansluitveld OUTPUT te gebruiken, en de functieschakelaar (13) op de achterzijde van het toestel in de stand BRIDGED te plaatsen.

5.3 Netaansluiting

Verbind de versterker ten slotte met de netstroom (230V~/50 Hz). Plaats de regelaars LEFT CH (2) en RIGHT CH (3) volledig naar links tot in de nulstand, alvorens de versterker in te schakelen.

6Werking

6.1 In- en uitschakelen

Om schakelploppen te vermijden, schakelt u de versterker van een audio-installatie steeds als laatste aan. Op dezelfde manier schakelt u op het einde altijd eerst de versterker uit. Na het inschakelen licht de PROTECT-LED (1) gedurende ongeveer 3 seconden. Gedurende deze tijd wordt de soft start geactiveerd als beveiliging van de luidsprekers.

De POWER-schakelaar (4) licht vervolgens op evenals de LED STEREO of BRIDGED (1) naargelang de ingestelde bedrijfsmodus [met schakelaar (13)].

6.2 Het niveau instellen

Plaats bij brugwerking de rechter regelaar RIGHT CH (3) helemaal naar links in de nulstand en stel met de linker regelaar LEFT CH (2) het volume in. Draai de linker regelaar resp. bij brugwerking beide regelaars maar zo ver open als nodig is tot het gewenste maximale volume bereikt is. De rode LED’s CLIP L en CLIP R (1) signaleren oversturingen van de versterker. Draai de regelaars in dat geval iets terug.

6.3 Volumebegrenzer (limiter)

De versterker is uitgerust met een limiter die ervoor zorgt dat het volume bij het opendraaien van de niveauregelaars LEFT CH (2) en RIGHT CH (3) niet toeneemt, nadat het maximale, niet-vervormde niveau is bereikt. Zo vermijdt u vervormingen bij hoge geluidsvolumes en beschermt u de aangesloten luidsprekers.

Opgelet! Zet nooit het volume van de versterker

uitzonderlijk hoog. Langdurige blootstelling aan hoge volumes kan het gehoor beschadigen! Het gehoor raaktaangepast aan hoge volumes die na een tijdje niet meer zo hoog lijken. Verhoog daarom het volume niet nog meer, nadat u er gewend aan bent geraakt.

4.1 Instalación en el rack

Para instalar al amplificador en el rack se necesitan 2 unidades de altura = 89mm. Sin embargo, un espacio adicional debe permanecer por encima y debajo del amplificador para asegurar una ventilación suficiente.

Para prevenir una sobrecarga del rack, el amplificador tiene que ser montado en la parte más baja del rack. El plato delantero no es suficientemente fuerte para una fijación segura. El amplificador tiene que ser soportado adicionalmente por barras al lado o por un plato de base.

5Conectar el amplificador

¡Todas las conexiones tienen solamente que ser efectuadas o modificadas si el amplificador está desconectado!

5.1 Entrada

Conectar la salida de un preamplificador o de una mesa de mezcla a una de las parejas de tomas en el panel INPUT [6,3 mm jack (5), RCA (6) o XLR (12)]. En modo puente, sólo el canal izquierdo (LEFT) tiene que estar conectado. Las entradas balanceadas XLR o jack 6,3mm deberían ser utilizadas con preferencia porque una transmisión simétrica de la señal propone una mejor supresión de las interferencias, en particular si los cables son largos. La señal de entrada debería tener un nivel de línea.

5.2 Altavoces

En modo estereofónico el amplificador puede accionar dos altavoces o dos grupos de altavoces. Puede cambiarse en modo puente para suministrar a la salida el doble de la potencia. Entonces el amplificador opera como amplificador de 1 canal. Sin embargo, suministra 400W

RMS a un altavoz de 8 Ω

o a un grupo de altavoces de 8Ω.

Los altavoces tienen que ser conectados vía las conexiones Speakon. Conectar el Speakon en la conexión correspondiente (véase el capítulo 5.2.1 o

5.2.2) y girarlo a la derecha hasta que esté blo-

queado. Para desconectarlo, mover la seguridad de bloqueo del Speakon hacia atrás y girarlo a la izquierda.

5.2.1 Modo estereofónico

La potencia de salida más alta durante el modo estereofónico se logra conectando altavoces de 4Ω. Sin embargo, también es posible conectar altavoces de 8Ω con lo cual la potencia de salida disminuye ligeramente. Los altavoces deben tener una capacidad de potencia de por lo menos:

altavoz 4Ω: 200 W

RMS

altavoz 8Ω: 150 WRMS Usar las dos conexiones RIGHT y LEFT (7) del

panel trasero OUTPUT para el modo estereofónico y mover el selector (13) en el panel trasero del amplificador a la posición STEREO.

Se muestran ejemplos de conexión para varios altavoces a un canal en las figuras 4 al 6. Al interconectar varios altavoces, comprobar las polaridades. Además, la impedancia total debe ser por lo menos 4Ω.

5.2.2 Modo puente

En el modo puente la impedancia de un altavoz o la impedancia total de un grupo de altavoces debe ser por lo menos 8Ω; y la potencia real debe ser por lo menos 400W

RMS. Para la conexión utilizar la toma

BRIDGED (8) del panel trasero OUTPUT y mover el selector (13) del panel trasero a la posición BRIDGED.

Las figuras 4 al 6 muestran las posibilidades de conexión para varios altavoces en modo puente. Al interconectar varios altavoces, comprobar las polaridades. Además la impedancia total debe ser por lo menos 8Ω.

5.3 Alimentación

Cuando todas las conexiones están efectuadas, conectar el amplificador a un enchufe (230V~/ 50 Hz). Poner a cero los potenciómetros LEFT CH (2) y RIGHT CH (3) girando en el sentido contrario a las agujas del reloj antes de conectar el amplificador por la primera vez.

6 Servicio

6.1 Conectar/desconectar

Para evitar ruido, siempre conectar el amplificador a un sistema audio en cuanto todas las otras unidades se hayan conectado y desconectarlo nuevamente después del funcionamiento. La LED PROTECT (1) se ilumina durante aprox. 3 segundos después de conectar el amplificador. Durante este tiempo está accionado el circuito temporizador para proteger los altavoces.

El interruptor POWER (4) indica el funcionamiento; los LEDs STEREO o BRIDGED (1) indican el modo seleccionado por el selector (13).

6.2 Ajustar los niveles

En modo puente poner el potenciómetro derecho RIGHT CH (3) totalmente a la izquierda a cero y ajustar el volumen unicamente con el potenciómetro izquierdo LEFT CH (2). Girar el potenciómetro izquierdo o en modo estereofónico los dos potenciómetros hasta el volumen deseado. Los LEDs rojos CLIP L y CLIP R (1) indican las sobrecargas. En este caso, volver un poco atrás los potenciómetros.

6.3 Limitador

El amplificador dispone de un limitador: cuando los potenciómetros de reglaje del nivel LEFT CH (2) y RIGHT CH (3) están pulsados, el limitador verifica que el volumen no siga aumentando una vez el nivel máximo no distorsionado alcanzado. Evita así las distorsiones para volúmenes elevados y los altavoces conectados están protegidos.

¡Atención! No regular el volumen del amplificador

muy alto. Un volumen demasiado elevado puede, a la larga, generar daños de la audición. La oreja humana se acostumbre a volúmenes elevados y no los percibe como tal a la larga. Os aconsejamos de ajustar el volumen y no modificarlo más.

Page 12

De limiter is standaard ingesteld voor het gebruik van een 8Ω-luidspreker. Indien nodig kunt u de limiter instellen voor een 4Ω-luidspreker, of kunt u hem ook uitschakelen.

6.3.1 De limiter modificeren

1) Schroef het deksel los.

2) Om de limiter aan de impedantie van de luidspre-

ker aan te passen, verwisselt u hiervoor de beide

jumpers J1 en J2 op de printplaat van de limiter

(figuur 8).

3) Om de limiter uit te schakelen, verwisselt u hier-

voor de beide jumpers J3 en J4.

4) Schroef de behuizingsplaat weer vast.

6.4 Massaschakelaar

Indien bij installatie van het toestel een aardlus ontstaan is (b.v. van de behuizing van de versterker via het rack met de behuizing van een ander toestel), treedt er een brom op (b.v. bij zachte muziekpassages). Deze aardlus kan met behulp van de massaschakelaar (14) onderbroken worden. Schuif de schakelaar hiervoor in de LIFT-stand. Er mag nu geen brom meer hoorbaar zijn.

Anderzijds is de versterker niet beschermd tegen interferentie door elektrische storingsvelden, wanneer de behuizing niet massageschakeld is. Schuif in dit geval de massaschakelaar in de GND-stand. Bij twijfel plaatst u de schakelaar afwisselend in de LIFTof GND-stand om de optimale instelling te vinden.

7Beveiligingscircuit

Het beveiligingscircuit voorkomt beschadiging van luidspreker en versterker. Bij activering van het beveiligingscircuit zijn de luidspreakers en de versterker elektrisch gescheiden, en/ de, rode PROTECTLED (1) licht op:

1. gedurende ongeveer 3 seconden na het inschakelen (soft start)

2. tijdens een kortsluiting van een luidsprekeruitgang (7 of 8)

3. bij een DC-signaal op een luidsprekeruitgang

4. bij oververhitting van beide kanalen (OVERHEAT-LED licht extra op)

Indien de rode PROTECT-LED tijdens het gebruik oplicht, of wanneer de LED niet uitgaat na het inschakelen, moet u de versterker uitschakelen en de foutoorzaak opsporen en verhelpen.

Schakel de versterker bij oververhitting uit en laat hem afkoelen.

Opmerking: Bij oververhitting van slechts één kanaal licht enkel de OVERHEAT-LED op en niet nog eens de PROTECT-LED. Het andere kanaal blijft functioneren.

Voor de verdere werking moet het uitgangsvermogen verminderd [regelaar LEFT CH (2) en/of RIGHT CH (3) terugdraaien] of de versterker beter gekoeld worden (b.v. een ventilator in het rack monteren).

8Technische gegevens

Blokschema zie pagina 17. Uitgangsvermogen RMS

conform IEC 65 en IEC 1305

Stereo 4Ω: . . . . . . . . . . . . 2 x 200 W

Stereo 8Ω: . . . . . . . . . . . . 2 x 150 W

Brugwerking 8Ω: . . . . . . . 1 x 400W

Max. uitgangsvermogen: . . . 1 x 500 W

Ingangen: . . . . . . . . . . . . . . . 0,775 V/20 kΩ

Frequentiebereik: . . . . . . . . . 10–20 000 Hz

Signaal/Ruis-verhouding: . . > 60dB

Overspraak: . . . . . . . . . . . . . > 35dB

THD: . . . . . . . . . . . . . . . . . . < 0,5 %

Voedingsspanning: . . . . . . . 230V~/50Hz/650 VA

Omgevingstemperatuur-

bereik: . . . . . . . . . . . . . . . . . 0–40 °C

Afmetingen (B x H x D): . . . . 482 x 95 x 370 mm,

2HE

Gewicht: . . . . . . . . . . . . . . . . 15,2 kg

Opgemaakt volgens de gegevens van de fabrikant. Deze behoudt zich het recht voor de technische gegevens te veranderen.

Opgelet! Deze wijziging mag uitsluitend door

opgeleid personeel worden uitgevoerd. Omdat hiervoor het toestel moet worden geopend, trekt u in elk geval eerst de netstekker uit het stopcontact. Anders loopt u het risico van elektrische schokken!

Ala salida de la fábrica, el limitador está regulado para el funcionamiento de altavoces 8 Ω. Si hace falta, se puede bascular para los altavoces 4 Ω o bien desactivarse.

6.3.1 Modificando el limitador

1) Destornille la tapa de la caja.

2) Para adaptar el limitador a la impedancia de los

altavoces, reposicionar los dos conectores J1 y

J2 de manera adecuada en el circuito impreso

del limitador (ver esquema 8).

3) Para desactivar el limitador, reposicionar los dos

conectores J3 y J4 de manera adecuada.

4) Atornille la tapa de la caja.

6.4 Selector Groundlift

Si la instalación de los aparatos ha causado un bucle de masa (p.ej. de la carcasa del amplificador vía el rack a la carcasa de otro aparato) se produce zumbido (p.ej. en pasajes musicales bajos). Se puede cortar el bucle de masa con el selector Groundlift (14) poniéndolo en la posición LIFT. El zumbido debería cesar.

También el amplificador no está blindado contra las interferencias eléctricas cuando la carcasa no está conectada a la masa. En este caso poner el selector Groundlift en la posición GND. En caso de duda conmutar alternandamente el selector para encontrar la regulación óptima.

7Circuito de protección

El circuito de protección permite proteger el amplificador y los altavoces. Cuando está activado, los altavoces son separados elétricamente del amplificador y el LED rojo PROTECT (1) se ilumina:

1. durante aprox. 3 segundos después de conectar (circuito temporizador)

2. en caso de un cortocircuito a una salida de altavoz (7 o 8)

3. en caso de una tensión continua a una salida de altavoz

4. en caso de un sobrecalentamiento de los dos canales (el LED OVERHEAT se ilumina adicionalmente)

Si el LED rojo PROTECT se ilumina durante la operación o si no se apaga después de la conexión se tiene que desconectar el amplificador y solucionar el problema.

Desconectar el amplificador en caso de sobrecalentamiento y dejar refrescarlo.

Nota: Si solamente un canal está sobrecalentado, el LED OVERHEAT se ilumina. El LED PROTECT no se ilumina adicionalmente. El otro canal funciona normalmente.

La potencia de salida tiene que ser reducida [volver atrás el potenciómetro LEFT CH (2) y/o RIGHT CH (3)] o el amplificador tiene que ser más ventilado (p.ej. insertar un ventilador en el rack).

8 Características técnicas

Esquema de conjunto ver página 17.

Potencia de salida RMS según IEC 65 e IEC 1305

Estéreo 4Ω: . . . . . . . . . . . 2 x 200 W

Estéreo 8Ω: . . . . . . . . . . . 2 x 150 W

Puente 8Ω: . . . . . . . . . . . 1 x 400W

Potencia de salida máxima: . 1 x 500 W

Entradas: . . . . . . . . . . . . . . . 0,775 V/20 kΩ

Gama de frecuencia: . . . . . . 10–20 000 Hz

Relación señal ruido: . . . . . . > 60dB

Atenuación: . . . . . . . . . . . . . > 35 dB

Tasa de distorsión: . . . . . . . . < 0,5 %

Alimentación: . . . . . . . . . . . . 230V~/50Hz/650 VA

Temperatura ambiente: . . . . 0–40 °C

Dimensiones (L x A x P): . . . 482 x 95 x 370mm,

2unidades de altura

Peso: . . . . . . . . . . . . . . . . . . 15,2kg

Según los datos facilitados por el fabricante. Sujeto a cambios técnicos.

¡Atención! Solo un técnico calificado y habilitado

puede efectuar esta modificación. El aparato debe abrirse, es entonces imperativo desconectar el aparato, si no, podría sufrir una descarga eléctrica.

Deze gebruiksaanwijzing is auteursrechterlijk beschermd voor MONACOR

INTERNATIONAL GmbH &

Co. KG. Reproductie voor eigen commerciële doeleinden– ook bij wijze van uitzondering – is niet toegestaan.

Manual de instrucciones protegido por el copyright de MONACOR

INTERNATIONAL GmbH & Co. KG.

Toda reproducción mismo parcial con fines comerciales está prohibida.

Page 13

Fold side 3 ud. Så kan De altid se de beskrevne betjeningselementer og tilslutninger.

1Betjeningselementer og tilslutninger

1.1 Forplade

1 Lysdioder:

STEREO = Stereo drift BRIDGED = Brokoblet drift CLIP L = Overstyring af venstre kanal CLIP R = Overstyring af højre kanal OVERHEAT = Overophedning PROTECT = Beskyttelseskredsløbet

aktiveres:

1. i cirka 3 sekunder, efter at enheden er blevet tændt (indkoblingsforsinkelse)

2. hvis en højttalerudgang (7 eller 8) er kortsluttet

3. hvis der er en jævnspænding på en højttalerudgang

4. hvis begge kanaler er overophedet

2 Kontrol for regulering af udgangsniveauet for

venstre kanal

3 Kontrol for regulering af udgangsniveauet for

højre kanal

4 Hovedafbryder (On/Off)

1.2 Bagplade

5 Indgang via 6,3mm bøsninger, balancerede 6 Indgang via phono-bøsninger, ubalancerede 7 SPEAKON højttalerterminaler for stereo drift 8 SPEAKON højttalerterminaler for brokoblet drift

9 Klemskrue for eventuel stelforbindelse 10 Netkabel for tilslutning til 230V~/50Hz 11 Sikringsholder; udskift kun en sikring, der er

sprunget, med en sikring af samme type

12 Indgang via XLR bøsninger, balancerede 13 Omskifter for skift mellem brokoblet drift /stereo

drift

14 Omskifter for “hævet” af stel

positionen GND: signalets stel er elektrisk for-

bundet med forstærkerens kabinet

positionen LIFT: der er ingen elektrisk forbin-

delse mellem signalstel og forstærkerens kabinet

2Vigtige sikkerhedsoplysninger

Denne enhed overholder EU-direktivet vedrørende elektromagnetisk kompatibilitet 89/336/EØF og lavspændingsdirektivet 73/23/EØF.

Enheden benytter livsfarlig netspænding (230V~). For at undgå fare for elektrisk stød må kabinettet ikke åbnes. Overlad servicering til autoriseret personel. Desuden bortfalder enhver reklamationsret, hvis enheden har været åbnet. Advarsel! Der er farlig spænding til stede på højttalertilslutningerne (7+ 8) under drift. Alle tilslutninger må kun udføres resp. ændres, mens enheden er slukket.

Vær altid opmærksom på følgende:

●

Enheden er kun beregnet til indendørs brug. Beskyt enhederne mod vanddråber og -stænk, høj luftfugtighed og varme (tilladt temperaturområde i drift 0– 40 °C).

●

Undgå at placere væskefyldte genstande, som f.eks. glas, ovenpå enheden.

●

Varmen, der udvikles i enheden, skal kunne slippe ud ved hjælp af luftcirkulation. Ventilationshullerne i kabinettet må derfor ikke tildækkes.

●

Undlad at indføre genstande i ventilationshullerne! Dette kan forårsage elektrisk stød.

●

Tag ikke enheden i brug eller afbryd straks netspændingen ved at tage stikket ud af stikkontakten i følgende tilfælde:

1. hvis der er synlig skade på enheden eller netkablet

2. hvis der kan være opstået skade, efter at enheden er tabt eller lignende

3. hvis der forekommer fejlfunktion. Enheden skal altid repareres af autoriseret personel.

●

Et beskadiget netkabel må kun repareres af producenten eller af autoriseret personel.

●

Tag aldrig stikket ud af stikkontakten ved at trække i kablet, tag fat i selve stikket.

●

Hvis enheden benyttes til andre formål, end den oprindeligt er beregnet til, hvis den ikke er korrekt tilsluttet, hvis den betjenes forkert, eller hvis den ikke repareres af autoriseret personel, omfattes eventuelle skader ikke af garantien.

●

Til rengøring må der kun benyttes en tør, blød klud; der må under ingen omstændigheder benyttes kemikalier eller vand.

●

Hvis enheden skal tages ud af drift for bestandigt, skal den bringes til en lokal genbrugsstation for bortskaffelse.

3 Funktioner

Denne stereoforstærker med en maksimal musikeffekt på 500W er specielt konstrueret til brug på scene og i diskotek. Omfattende beskyttelseskredsløb beskytter både forstærkeren og de tilsluttede højttalere.

4Installering

Forstærkeren er konstrueret til montering i rack (482mm/19"), men kan desuden bruges som bordmodel. Ventilationshullerne skal under alle omstændigheder holdes fri for at sikre tilstrækkelig afkøling af forstærkeren.

4.1 Montering i rack

For montering i rack kræves en højde på 2 units (= 89 mm). Der bør dog være ekstra fri plads over og under forstærkeren for at sikre tilstrækkelig ventilation.

For at undgå at overbelaste den øverste del af racket skal forstærkeren monteres nederst i racket. Det er ikke tilstrækkeligt at benytte forpladen til fastgørelse; enheden skal også støttes af rack-skinner eller af en bundplade.

Ha sidan 3 uppslagen för att åskådliggöra hänvisningarna i texten.

1 Funktioner och anslutningar

1.1 Frontpanel

1 Display lysdioder

STEREO = stereofunktion BRIDGED = bryggkopplad CLIP L = överstyrning av vänster kanal CLIP R = överstyrning av höger kanal OVERHEAT = överhettning av slutsteg PROTECT = skyddskretsfunktion:

1. i ca: 3 sek. efter påslag (tillslagsfördröjning)

2. om kortslutning finns på högtalarutgångarna (7 eller 8)

3. om det finns likspänning på högtalarutgången

4. Om någon av kanalerna är överhettad

2 Kontroll utnivån på vänster kanal 3 Kontroll för nivån på höger kanal 4 Strömbrytare

1.2 Bakpanel

5 Ingång via 6,3mm telejack, balanserad 6 Ingång via phonokontakter, obalanserad 7 Speakon kontakter för stereokoppling av hög-

talare

8 Speakon kontakter för bryggkoppling av hög-

talare

9 Skruvanslutning för jordning av enheten 10 Elsladd för 230V~/50Hz 11 Säkringshållare; ersätt endast med säkring av

samma typ

12 Ingång via XLR kontakt, balanserad 13 Omkopplare för stereo/bryggkoppling 14 Omkopplare för jordskiljare

GND position signaljord och chassie jord är

gemensam

LIFT position signaljord och chassie jord är

åtskiljda

2 Säkerhetsföreskrifter

Enheten uppfyller EG-direktiv 89/336/EWG avseende elektromagnetiska störfält samt EG-direktiv 73/ 23/EWG avseende lågspänningsapplikationer.

Enheten använder livsfarligt hög spänning internt (230V~). For att undvika en elektrisk stöt, öppna aldrig chassit på egen hand utan överlåt all service till auktoriserad verkstad. Dessutom upphör alla garantier att gälla om egna eller oauktoriserade ingrepp görs i enheten.

OBS! Högtalaranslutningarna (7 + 8) bär hög spänning vid användning, undvik därför att röra dessa då förstärkaren är i drift. Alla in resp. urkopplingar skall göras endast då förstärkaren är avstängd.

Ge även akt på följande:

●

Enheten är endast avsedd för inomhusbruk. Enheten skall skyddas mot vätskor, hög luftfuktighet och hög värme (arbetstemperatur 0– 40 °C).

●

Placera inte föremål innehållande vätskor, t. ex. dricksglass, på enheten.

●

Värmen som alstras vid användning leds bort genom självcirkulering, täck därför aldrig över kylhålen så att cirkulationen försämras.

●

Stoppa inte föremål i kylhålen! Risk för elektriska överslag.

●

Använd inte enheten eller ta omedelbart kontakten ur elurtaget om något av följande fel uppstår:

1. Enheten eller elsladden har synliga skador.

2. Enheten är skadad av fall ed.

3. Det finns andra felfunktioner. Enheten skall alltid repareras på auktoriserad verkstad.

●

En skadad elsladd skall bytas på verkstad eller på tillverkaren.

●

Drag aldrig ut kontakten genom att dra i sladden utan ta tag i kontaktkroppen.

●

Om enheten används på annat sätt än som avses, om den inte kopplas in ordentligt, om den används på fel sätt eller inte repareras av auktoriserad per-

sonal upphör alla garantier att gäll. I dessa fall tas inget ansvar för uppkommen skada på person eller materiel.

●

Rengör endast med en mjuk och torr trasa, använd aldrig kemikalier eller vatten vid rengöring.

●

Om enheten skall kasseras, bör den lämnas till återvinning.

3 Användningsområden

Denna stereoförstärkare med en toppeffekt på 500 W är speciellt lämplig för användning på disco och scen. Extra skyddskretsar skyddar såväl förstärkare som högtalare.

4 Installation

Förstärkaren är avsedd för montering i rack (482mm/19") men kan även användas som bordsmodell. Den skall dock alltid monteras så att fullgod kylning kan erhållas.

4.1 Rackmontering

För rackmontering behövs 2 rackhöjder (= 89mm). Dock skall det finnas utrymme över och under förstärkaren för att luftcirkulationen inte skall förhindras.

För att undvika att racken blir överlastad skall förstärkaren monteras lång ned i racken. Frontplattan är inte tillräckligt stark för att bära förstärkarens tyngd, Ett extra stöd måste användas vid montering och monteras på sidan eller så kan en bottenplatta användas.

Page 14

5Tilslutning af forstærkeren

Alle tilslutninger og ændring af tilslutninger skal ske, mens enheden er slukket!

5.1 Indgang

Forbind udgangen af en forforstærker eller en mixer med indgangsbøsningerne INPUT [6,3 mm bøsningerne (5), phono bøsningerne (6) eller XLR bøsningerne (12)] på forstærkerens bagplade. For brokoblet drift skal kun den venstre kanal (LEFT) tilsluttes. Brug så vidt muligt de balancerede XLR indgange, da balanceret transmission af signaler giver den bedste undertrykkelse af støj – især ved brug af lange tilslutningskabler. Indgangssignalet skal have linieniveau.

5.2 Højttaler

Forstærkeren kan i stereo drift forsyne to højttalere eller to højttalergrupper. Forstærkeren kan sættes til brokoblet drift og vil så levere den dobbelte udgangseffekt. I så fald fungerer forstærkeren som en 1-kanals forstærker. Imidlertid kan den levere 400W

RMS til en 8 Ω højttaler eller til en 8 Ω højttaler-

gruppe.

Højttalerne skal tilsluttes via Speakon terminalerne. Sæt Speakon stikket i den tilhørende bøsning (se afsnit 5.2.1 eller 5.2.2) og drej stikket højre om (med uret), til det låses fast. Når stikket skal tages ud, skal sikkerhedslåsen trykkes bagud, hvorefter stikket kan drejes venstre om (mod uret).

5.2.1 Stereo drift

Den maksimale udgangseffekt under stereo drift opnås ved tilslutning af 4 Ω højttalere. Det er dog også muligt at tilslutte 8 Ω højttalere; blot vil udgangseffekten så blive en smule lavere. Højttalerne skal have en effekt på mindst:

4Ω højttalere: 200 W

RMS

8Ω højttalere: 150 WRMS Brug både udgangsbøsningerne RIGHT og LEFT (7)

på bagpladen for stereo drift og sæt omskifteren (13) på forstærkerens bagplade til positionen STEREO.

Mulighederne for tilslutning af flere højttalere til én kanal er vist på figur 4–6. Når der tilsluttes flere højttalere, er det specielt vigtigt at være opmærksom på korrekt tilslutning af negativ- og positivpoler samt sikre, at den totale impedans er mindst 4Ω.

5.2.2 Brokoblet drift

I brokoblet drift skal impedansen for en højttaler eller den samlede impedans for en højttalergruppe være mindst 8Ω, og dens effekt skal være mindst 400 Ω. Brug udgangsbøsningen BRIDGED (8) på bagpladen og sæt omskifteren (13) på forstærkerens bagplade til positionen BRIDGED.

Mulighederne for tilslutning af flere højttalere i brokoblet drift er vist på figur 4–6. Når der tilsluttes flere højttalere, er det specielt vigtigt at være opmærksom på korrekt tilslutning af negativ- og positivpoler samt sikre, at den totale impedans er mindst 8Ω.

5.3 Nettilslutning

Tilslut til sidst netstikket til en stikkontakt (230 V~/ 50Hz). Drej kontrollerne LEFT CH (2) og RIGHT CH (3) helt venstre om (mod uret), før der tændes for forstærkeren.

6 Drift

6.1 Sådan tændes/slukkes der for enheden

For at undgå smæld skal der tændes for alle andre enheder i et lydsystem, før der tændes for forstærkeren – og forstærkeren skal slukkes som den første enhed efter drift. Lysdioden PROTECT (1) lyser i cirka 3 sekunder, efter at der er blevet tændt for enheden. Indkoblingsforsinkelsen vil i dette tidsrum være aktiveret for at beskytte højttalerne.

Hovedafbryder POWER (4) og lysdioden STEREO eller BRIDGED (1) – afhængigt af den valgte driftstatus [som vælges med omskifteren (13)] – lyser, når der er tændt for forstærkeren.

6.2 Niveauregulering

I brokoblet drift skal kontrollen RIGHT CH (3) drejes helt venstre om (mod uret) til positionen “0”, og volumenen reguleres altså udelukkende ved brug af kontrollen LEFT CH (2). Skru kun så meget op for den venstre kontrol eller – i stereodrift – begge kontroller, at den maksimalt ønskede volumen nås. De røde lysdioder CLIP L og CLIP R (1) indikerer overstyring af forstærkeren. Hvis de lyser, skal der skrues lidt ned for volumenen.

6.3 Lydstyrkebegrænser (limiter)

Forstærkeren er udstyret med en limiter, som sørger for, at når der drejes op på lydstyrke knapperne for LEFT CH (2) og RIGHT CH (3), at lydstyker ikke stiger ydrligere når maximum med uforvrænget lyd nåes. Dette forhindrer forvrænging ved høje lydstyker og beskytter de tilsluttede højtalere.

Limiteren er fabriksindstillet til 8 ohm’s drift. Om nødvendigt kan denne indstilling ændres til 4ohm’s drift eller helt frakobles.

Advarsel! Der bør aldrig skrues meget højt op for

forstærkerens lydniveau. Et permanent højt lydniveau kan skade menneskers hørelse! Det menneskelige øre vænner sig til et højt lydniveau, og efter nogen tid opfattes dette lydniveau ikke som højt. Undlad derfor at øge volumen efter tilvænning.

5Anslutning av förstärkaren

Alla anslutning skall göras med förstärkaren frånslagen!

5.1 Ingångar

Anslut utgången från förförstärkare eller mixer till en av anslutningarna INPUT på bakpanelen [6,3 mm anslutning (5), phonoanslutning (6) eller XLR (12)]. I bryggkoppling ansluts endast den vänstra kanalen (LEFT). De balanserade XLR kontakter bör användas först då en balanserad signal ger bästa ljud och dynamik, särskilt när långa kablar används. Signal nivån skall vara av linjekaraktär.

5.2 Högtalare

Vid stereoanvändning kan förstärkaren använda 2 st. högtalare eller 2 st. högtalargrupper. Den kan bryggkopplas och ger då dubbla effekten. Förstärkaren arbetar då som monokanalförstärkare. Uteffekten blir då 400W

RMS till 1 8 Ω högtalare eller till en

8Ω högtalargrupp. Högtalarna skall anslutas via speakon kontakterna.

Anslut kontakten till motsvarande anslutning (se kapitel 5.2.1 eller 5.2.2) och vrid den tills den låser. För att loss kontakten, drag låsringen bakåt och vrid kontakten åt vänster.

5.2.1 Stereo användning

Den högsta uteffekten fås med 4Ω högtalare. Det är möjligt att använda 8 Ω högtalare, då med något reducerad effekt. Högtalarna som ansluts skall ha en effekttålighet på minst:

4Ω högtalarna: 200 W

RMS

8Ω högtalarna: 150 WRMS Använd både RIGHToch LEFT utgångarna (7) OUT-

PUTpå bakre panelen i stereoläge och ställ omkopplaren (13) på den bakre panelen i läge STEREO.

Anslutningsexempel för flera olika kopplingar visas i fig. 4– 6. Vid inkoppling av flera högtalare i system, kontrollera fasen på de olika högtalarna. Totalimpedansen skall vara minst 4Ω.

5.2.2 Bryggkoppling

Vid bryggkoppling skall impedansen på högtalaren eller högtalargruppen vara minst 8Ω och effekttåligheten minst lika stor som den totala uteffekten (400W). Anslut högtalaren till anslutning BRIDGED (8) på OUTPUT på enhetens baksida och flytta omkopplaren (13) på bakpanelen till BRIDGE position.

Anslutningsexempel för flera högtalare i bryggkoppling visas i fig. 4–6. Vid inkoppling av flera högtalare, se till att polariteten på högtalarna är riktig. Dessutom skall totalimpedansen på högtalarsystemet vara minst 8Ω.

5.3 Elanslutning

Anslut till sist elsladden till 230V~/50 Hz. Vrid kontrollerna LEFT CH (2) och RIGHT CH (3) helt moturs innan påslag.

6Manövrering

6.1 Av/påslag

För att undvika ljudstötar vid påslag, slå först på den övriga utrustningen och därefter förstärkaren. Vid avslag, stäng först av förstärkaren och därefter den övriga utrustningen. Lysdioden PROTECT LED (1) tänds i ca: 3 sekunder vis påslag. Tillslagsfördröjningen är till för att skydda högtalarna.

Stömbrytare POWER (4) är tänd enligt manöver valet [menas med att kontakten (13)], är i STEREO eller i BRIDGED LED (1) bryggkopplings läge så är ljusindikationen tänd på switch on.

6.2 Inställning av nivån

Vid bryggkoppling skall den högra volymratten RIGHTCH (3) vridas helt moturs till “0” och ljudnivån ställas med den vänstra volymkontrollen LEFT CH (2) enbart. Vrid kontrollen eller i stereofunktion båda kontrollerna tills önskad ljudnivå erhålls. De röda lysdioderna CLIP L och CLIP R (1) visar om förstärkaren överstyrs. Vrid i så fall tillbaks volymkontrollen lite grand.

6.3 Limiter

Förstärkaren är utrustad med en limiter för att säkerhetsställa att när LEFT CH (2) samt RIGHT CH (3) startas så kommer inte volymen inte att överskrida den maximala odistorierade nivån. Detta kommer att skydda mot distrotion vid höga volymer och skydda de anslutna högtalarna.

Limitern är fabiksinställd för användning med 8 Ohms högtalare. Om så är nödvändigt kan den ställas om för användning med 4 Ohms högtalare eller inaktiveras.

OBS! Justera aldrig volymen på förstärkaren till en

väldigt hög ljudnivå. Permanent höga volymer kan ge upphov till hörselskador! Örat vänjer sig vid höga volymer vilken efter ett tag inte längre verkar så hög. Därför bör man ej ytterligare höja volymen efter att man vant sig.

Page 15

6.3.1 Ændring af limiterens indstillinger

1) Skruene på kabïnetets låg skrues ud og låget fjernes.

2) For at tilpasse limiteren til højttalernes samlede impedans, flyttes de 2 jumpere J1 og J2 på limiteren (fig. 8).

3) For at frakoble limiteren, flyttes de 2 jumpere J3 og J4 på limiteren.

4) Monter låget på kabinettet.

6.4 Omskifter for “hævet”-stel

Hvis installering af forstærkeren medfører, at der opstår en stelsløjfe (f.eks. fra forstærkerens kabinet via rack’et til et andet kabinet), vil der opstå brum (som vil kunne høres f.eks. i stille musikpassager). Denne stelsløjfe kan fjernes ved hjælp af omskifteren for “hævet”-stel (14). Sæt omskifteren til positionen LIFT. Den uønskede brum bør nu forsvinde.

Forstærkeren er på den anden side ikke skærmet

mod felter af elektrisk støj, når kabinettet ikke er tilsluttet stel. Hvis der forekommer elektrisk støj, skal omskifteren for “hævet”-stel sættes til positionen GND. Prøv i tvivlstilfælde at sætte omskifteren til den ene hhv. den anden position for at opnå det bedste resultat.

7 Beskyttelseskredsløb

Beskyttelseskredsløbet har til formål at undgå beskadigelse af højttalerne og forstærkeren. Hvis det aktiveres, adskilles højttalerne elektrisk fra forstærkeren, og den røde lysdiode PROTECT (1) lyser:

1. i cirka 3 sekunder, efter at enheden er blevet tændt (indkoblingsforsinkelse)

2. hvis en højttalerudgang (7 eller 8) er kortsluttet

3. hvis der er en jævnspænding på en højttalerudgang

4. hvis begge kanaler er overophedet (i så fald lyser også lysdioden OVERHEAT).

Hvis den røde lysdiode PROTECT lyser under drift, eller hvis den ikke slukker, efter at der er blevet tændt for forstærkeren, skal forstærkeren slukkes, og årsagen til fejlen fjernes.

Sluk for forstærkeren i tilfælde af overophedning og lad den køle af.

Bemærk: hvis kun den ene kanal er overophedet, lyser lysdioden OVERHEAT. Lysdioden PROTECT lyser ikke i dette tilfælde, og den anden kanal vil fortsat være i drift.

Udgangseffekten skal reduceres for fortsat drift [skru ned for kontrollerne LEFT CH (2) og RIGHT CH (3)], eller der skal skabes bedre ventilation (montér f.eks. en ventilationsenhed i racket).

8Tekniske specifikationer

Block diagram se side 17.

Udgangseffekt RMS ifølge IEC 65 og IEC 1305

Stereo 4Ω: . . . . . . . . . . . . 2 x 200 W

Stereo 8Ω: . . . . . . . . . . . . 2 x 150 W

Brokoblet 8Ω: . . . . . . . . . 1 x 400 W

Maks. udgangseffekt: . . . . . . 1 x 500W

Indgange: . . . . . . . . . . . . . . . 0,775 V/20 kΩ

Frekvensområde: . . . . . . . . . 10–20 000 Hz

Signal/støj forhold: . . . . . . . > 60 dB

Crosstalk: . . . . . . . . . . . . . . . > 35 dB

THD: . . . . . . . . . . . . . . . . . . < 0,5 %

Strømforsyning: . . . . . . . . . 230 V~/50 Hz/650 VA

Tilladt temperatur i drift: . . . . 0–40 °C

Dimensioner (B x H x D): . . . 482 x 95 x 370 mm,

Vægt: . . . . . . . . . . . . . . . . . . 15,2kg

Ifølge producenten. Ret til tekniske ændringer forbeholdes.

Vigtigt! Denne ændring må kun udføres af kvalifi-

ceret faguddannet personal. Da apparatet skal åbnes for at uføre ændringen skal netstikket udtages af netstikkontakten, ellers er der fare for elektrisk stød!

6.3.1 Modifiering av limitern

1) Öppna skruvarna till locket.

2) För att anpassa limitern till högtalarimpedansen, flytta de 2 byglarna J1 och J2 på limiterns kretskort enligt (fig. 8).

3) För att inaktivera limitern, ställ de 2 byglarna J3 och J4 enligt anvisning.

4) Sätt tillbaka skruvarna till locket.

6.4 Jordskiljare

Om installationen har orsakat en stående våg (jordbrum) (från jordplan på förstärkare mot jordplan på annan enhet) kan denna tas bort med omkopplare LIFT (14). Flytta omkopplaren till position LIFT. Brummet bör nu försvinna. Om brummet kvarstår är felet sannolikt i kablaget som används för att ansluta enheterna med varandra. Byt i så fall kablaget.

Om chassiet inte är skyddat mot störningar eller

inte är anslutet till signaljord, ställ omkopplaren LIFT i position GND. Om det är oklart ifall någon enhet är chassiejordad, flytta omkopplaren mellan de 2 positionerna för att klargöra vilken position som är mest lämplig.

7 Skyddskretsar

Skyddskretsarna hindrar högtalare och förstärkare från skador. Då den aktiveras kopplas högtalarna bort från elektroniken och den röda lysdioden PROTECT (1) tänds enligt följande:

1. I ca: 3 sek vid påslag (tillslagsfördröjning)

2. Om kortslutning uppstår på högtalarutgångarna (7 eller 8)

3. Om likspänning förekommer på högtalarutgångarna

4. Om förstärkaren blir överhettad (lysdioden OVERHEATtänds)

Om den röda dioden PROTECT tänds då förstärkaren är påslagen, eller inte släcks efter 3 sekunder vid påslag skall förstärkaren slås ifrån och felet avhjälpas innan den slås på på nytt. Slå ifrån förstärkaren om den är överhettad och låt den kallna. OBS! Om endast en kanal blir överhettad tänds dioden OVERHEAT. Lysdioden PROTECT tänds inte. Den andra kanalen fungerar som vanligt.

För att använda förstärkaren efter att skyddskretsarna löst ut skall uteffekten reduceras (vrid ratten för resp kanal moturs [LEFT CH eller RIGHT CH (2 eller

3)] eller så måste förstärkaren ges bättre kylning

(montera en fläktenhet i racken).

8 Specifikationer

Block diagram se på sidan 17. Uteffekt RMS enligt IEC 65 och IEC 1305

Stereo 4Ω: . . . . . . . . . . . . 2 x 200 W

Stereo 8Ω: . . . . . . . . . . . . 2 x 150 W

Bryggad: . . . . . . . . . . . . . 1 x 400 W

Max uteffekt: . . . . . . . . . . . . 1 x 500W

Ingångar: . . . . . . . . . . . . . . . 0,775V/20kΩ

frekvensomfång: . . . . . . . . . 10–20000 Hz

Störavstånd: . . . . . . . . . . . . . > 60dB

Överhörning: . . . . . . . . . . . . > 35 dB

Distortion: . . . . . . . . . . . . . . . < 0,5%

Strömförsörjning: . . . . . . . . . 230 V~/50 Hz/650 VA

Arbetstemperatur: . . . . . . . . 0–40 °C

Dimensioner (B x H x D): . . . 482 x 95 x 370 mm,

2rackhöjder

Vikt: . . . . . . . . . . . . . . . . . . . 15,2 kg

Enligt tillverkaren. Rätt till ändringar förbehålles.

Varning! Denna modifikation måste utföras av

kvalificerad service personal. I och med att enheten måste vara öppen under modifieringen så var alltid säker på att huvudström kabeln är bortkopplad innan ni öppnar enheten. Om man inte gör detta så är risken för en ström chock stor.

Alle rettigheder til denne brugsvejledning tilhører MONACOR

INTERNATIONAL GmbH & Co. KG. Ingen

dele af denne vejledning må reproduceres under ingen omstændigheder til kommerciel anvendelse.

Alla rättigheter är reserverade av MONACOR

INTERNATIONAL GmbH & Co. KG. Ingen del av denna

instruktionsmanual får eftertryckas i någon form eller på något sätt användas i kommersiellt syfte.

Page 16

Ole hyvä ja ota sivu 3 esille. Sieltä näet kuvaillut toiminnot ja liitännät.

1Toiminta ja liitännät

1.1 Etupaneli

1 Toimintaa ilmaisevat LED:it:

STEREO = stereo toiminta BRIDGED = siltakytketty toiminta CLIP L = vasemman kanavan

ylikuormitus CLIP R = oikean kanavan ylikuormitus OVERHEAT = ylikuumeneminen PROTECT = suojapiiri aktivoituu:

1. noin kolmeksi sekunniksi päällekytkemisen

jälkeen (päällekytkemisviive)

2. jos kaiutinulostulossa on oikosulku (7 tai 8)

3. jos kaiutinulostulossa ilmenee tasajännitettä

4. molempien kanavien ylikuumetessa

2 Vasemman kanavan ulostulotason säätö 3 Oikean kanavan ulostulotason säätö 4 Päälle/pois kytkin

1.2 Takapaneli

5 Sisääntulo 6,3mm liittimillä, balansoitu 6 Sisääntulo RCA liittimellä, balansoimaton 7 SPEAKON liitin stereotoiminnalle 8 SPEAKON liitin sillatulle toiminnalle

9 Kiristysruuvi mahdolliselle maadoitusliitännälle 10 Virtakaapeli 230V~/50 Hz 11 Sulakerasia. Vaihda palaneen sulakkeen tilalle

aina samanlainen sulake

12 Sisääntulo XLR-liittimillä, balansoitu 13 Valitsin stereo/siltaus toiminnalle 14 Maadoituksen valitsin stereo/siltaus toiminnalle:

GND asento Signaalin ja vahvistimen rungon

maadoitus ovat toisiinsa kytkettyinä.

LIFT asento Signaalin ja rungon maadoitus on

erotettu toisistaan.

2Turvallisuudesta huomioitavaa

Tämä laite vastaa direktiiviä 89/ 336/EEC sähkömagneettisesta yhteensopivuudesta sekä matalajännitedirektiiviä 73/23/EEC.

Tämä laite toimii hengenvaarallisella jännitteellä (230V~). Välttääksesi mahdollisen sähköiskun, älä avaa laitteen koteloa. Jätä huoltotoimet valtuutetun huoltoliikkeen tehtäväksi. Huomioi myös, että takuu raukeaa, jos laite on avattu.

Huomio! Kaiutinliittimistä (7+8) on mahdollista saada sähköisku. Käytön aikana liittimissäon vaarallisen korkea jännite. Kaikki kytkennät tulee suorittaa laitteen ollessa sammutettuna.

Huomioi seuraavat seikat:

●

Tämä laite soveltuu vain sisätilakäyttöön. Suojele laitetta kosteudelta, vedeltä ja kuumuudelta (sallittu ympäröivä lämpötila 0– 40 °C).

●

Älä sijoita laitteen päälle mitään nestettä sisältävää, kuten vesilasia tms.

●

Laitteessa syntyvä lämpö johdetaan laiteesta ilmankierron avulla. Sen vuoksi kotelon ilma-aukkoja ei saa peittää.

●

Älä työnnä mitään tuuletusaukkoihin! Se voi aiheuttaa sähköiskun.

●

Irrota virtajohto pistorasiasta, äläkä käynnistä laitetta, jos:

1. virtajohdossa on havaittava vaurio

2. putoaminen tai muu vastaava vahinko on saattanut aiheuttaa vaurion

3. laitteessa esiintyy toimintahäiriöitä

Kaikissa näissä tapauksissa laite tulee huollattaa valtuutetussa huollossa.

●

Vahingoittunut virtajohto tulee vaihdattaa valtuutetussa huoltoliikkeessä.

●

Älä koskaan irrota virtajohtoa pistorasiasta johdosta vetämällä.

●

Laitteen takuu raukeaa, eikä valmistaja, maahantuoja tai myyjä ota vastuuta mahdollisista välittömistä tai välillisistä vahingoista, jos laitetta

on käytetty muuhun kuin alkuperäiseen käyttötarkoitukseen, laitetta on taitamattomasti käytetty tai kytketty tai jos laitetta on huollettu muussa kuin valtuutetussa huollossa.

●

Käytä puhdistamiseen pelkästään kuivaa, pehmeää kangasta. Älä käytä kemikaaleja tai vettä.

●

Kun laite poistetaan lopullisesti käytösta, vie se paikalliseen kierrätyskeskukseen jälkikäsittelyä varten.

3 Käyttötarkoitus

Tämä stereovahvistin, jonka huipputeho musiikilla on 500W, on suunniteltu erityisesti esiintymislavaja diskokäyttöön. Kattavat suojapiirit suojaavat vahvistinta sekä kytkettyjä kaiuttimia.

4 Asennus

Vahvistin on suunniteltu asennettavaksi laitetelineeseen (482 mm /19"), mutta laitetta voidaan käyttää myös pöytätason päällä. Joka tapauksessa tulee varmistaa riittävä ilmansaanti vahvistimen tuuletusaukkojen kautta.

4.1 Asennus telineeseen

Laitetelineasennusta varten tarvitaan 2 laitetilaa (= 89mm). Laitteen ylä- ja alapuolelle tulisi kuitenkin jättää riittävästi tilaa, jotta laitteen ilmansaanti varmistuisi.

Jotta laiteteline ei tulisi yläpainoiseksi, pitää vahvistin asentaa telineen alaosaan. Pelkkä etupaneli ei riitä turvalliseen asennukseen. Vahvistin tulee tukea myös sivukiskoilla tai pohjalevyllä.

5Vahvistimen kytkeminen

Kaikki liitännät tulee suorittaa tai muuttaa vain vahvistimen ollessa poiskytkettynä!

5.1 Sisääntulo

Kytke esivahvistimen ulostulot tai mikseri yhteen INPUT sisääntuloliitinpariin takapanelissa [6,3 mm liitin (5), XLR (12) tai RCA liitin (6)]. Siltakytketyssä toiminnassa kytke vain vasen (LEFT) kanava. Mieluiten tulisi käyttää balansoituja XLR tai 6,3mm jagia, sillä balansoitu signaalin siirto varmistaa parhaan häiriönvaimennuksen erityisesti pitkiä johtoja käytettäessä. Sisääntulosignaalin tulee olla linjatasoinen.

5.2 Kaiuttimet

Stereokäytössä vahvistin voi käyttää kahta kaiutinta tai kahta kaiutinryhmää. Vahvistin voidaan siltakytkeä ulostulotehon kaksinkertaistamiseksi, jolloin se toimii yksikanavavahvistimena. Tällöin saadaan 400W

RMS teho 8Ω kaiuttimelle tai 8 Ω kaiutin-

ryhmälle.

Kaiuttimet kytketään SPEACON liittimillä. Kytke speacon plugi vastaavaan jagiin (katso luvut 5.2.1 tai 5.2.2) ja käännä liitintä oikealle, kunnes se lukittuu. Irroittamiseksi kierrä turvarengasta vastasuuntaan ja käännä plugia vasemmalle.

5.2.1 Stereo toiminta

Korkein ulostuloteho stereotoiminnassa saavutetaan käyttämällä 4Ω kaiuttimia. On myös mahdollista käyttää 8Ω kaiuttimia, mutta silloin ulostuloteho laskee hieman. Kaiuttimien tehonkeston tulee olla vähintään:

4Ω kaiutin: 200 W

RMS

8Ω kaiutin: 150 WRMS Käytä stereotoiminnassa molempia RIGHT ja LEFT

liittimiä (7) takapanelin OUTPUT ulostuloliitännöissä ja siirrä takapanelissa sijaitseva valitsinkytkin (13) STEREO asentoon.

Kytkentäesimerkit usean kaiuttimen liittämiseksi kanavaan näytetään kuvissa 4–6. Usean kaiuttimen keskenään kytkennässä tulee varmistaa positiivi-

sten ja negatiivisten liitosten liitännät. Lisäksi kokonaisimpedanssin tulee olla vähintään 4Ω.

5.2.2 Siltakytkentä

Siltakytkennässä kaiuttimen tai kaiutinryhmän impedanssi tulee olla vähintään 8Ω ja tehonkeston tulee olla vähintään 400Wrms. Liitäntää varten käytä takapanelin BRIDGED liitintä (8) ja siirrä myös takapanelissa sijaitseva valitsinkytkin (13) BRIDGED asentoon.

Liitäntäesimerkit usean kaiuttimen kytkemiseksi siltakytkentä toiminnassa näytetään kuvissa 4–6. Usean kaiuttimen keskenään kytkennässä tulee varmistaa positiivisten ja negatiivisten liitosten liitännät. Lisäksi kokonaisimpedanssin tulee olla vähintään 8Ω.

5.3 Virtaliitäntä

Viimeiseksi kytke virtajohto virtarasiaan (230V~/ 50Hz). Käännä LEFT CH (2) ja RIGHT CH (3) säätimet täysin vastapäivään ennen vahvistimen päällekytkemistä ensimmäistä kertaa.

6Toiminta

6.1 Päälle/pois kytkeminen

Välttääksesi kovat päällekytkentä-äänet, kytke vahvistin päälle vasta muiden laitteiden jälkeen ja sammuta vahvistin aina ensimmäisenä käytön jälkeen. PROTECT LED (1) palaa noin 3 sekuntia päällekytkennän jälkeen. Tänä aikana päällekytkentäviive on aktivoituna kaiuttimia suojaamassa.

Päälle/ pois kytkin POWER (4) ja, riippuen toimintamuodosta [valitsinkytkimen (13) asennosta], STEREO tai BRIDGED LED (1) syttyy.

6.2 Tasonsäätö

Siltakytketyssä toiminnassa käännä RIGHT CH säädin (3) täysin vastapäivään nollaan asti ja säädä äänenvoimakkuus pelkästään LEFT CH säädöllä (2). Käännä vasemman kanavan säätö tai stereo toiminnassa molempien kanavien säädöt niin pitkälle, että haluttu maksimi äänentaso saavutetaan. Punainen CLIPLja CLIP R LED: it (1) näyttävät vahvistimen ylikuormituksen. Käännä säätimiä hieman takasinpäin.

6.3 Limitteri/rajoitin

Vahvistin on varustettu säröytymistä estävällä äänenvoimakkuuden limitterillä. Kun tasonsäätimet LEFT CH (2) sekä RIGHT CH (3) ovat käännetty yli limitterin salliman rajan, ei äänenvoimakkuus enää kasva vaikka tasonsäätimiä käännettäisiinkin. Tällä estetään säröä syntymästä suurilla äänenvoimakkuuksilla soitettaessa, sekä suojataan käytössä olevia kaiuttimia.

Limitteri on tehdasasetettu 8Ω kaiuttimille. Haluttaessa voidaan limitteri uudelleenasettaa 4Ω kaiuttimille, tai poistaa limitteri käytöstä kokonaan.

Huomio! Älä koskaan säädä vahvistimen ääni-

tasoa huippulukemille. Jatkuva kova äänenvoimakkuus vaurioittaa kuuloasi! Ihmiskorva tottuu koviin äänenvoimakkuuksiin, jotka eivät tunnu hetken kuluttua enää niin kovailta. Älä lisää äänenvoimakkuutta sen vuoksi, että olet jo tottunut siihen.

FIN

Page 17

6.3.1 Limitteriasetusten muuttaminen

1) Irrota suojakannen ruuvit.

2) Muuttaaksesi limitterin asetusta kaiutinimpedanssin suhteen, kytke uudelleen jumpperiliittimet J1 ja J2 limitterin piirikortilla kuvan 8. mukaisesti.

3) Poistaaksesi limitterin käytöstä, kytke jumpperiliittimet J3 ja J4 myöskin kuvan 8. mukaisesti.

4) Asenna suojakansi paikalleen ja kiristä ruuvit.

6.4 Maakontaktin kytkin

Jos vahvistimen asennus on aihettanut maadoitussilmukan (esim. laitetelineen kautta toisen laitteen runkoon), saattaa musiikin hiljaisissa kohdissa esiintyä hurinaa. Tämä maadoitussilmukka voidaan katkaista maakontaktin kytkimellä (14). Siirrä kytkin asentoon LIFT. Hurinan pitäisi loppua.

Toisaalta vahvistin ei ole suojattu sähköisiä häi-

riöitä vastaan, jos se ei ole maadoitettu. Tässä tapauksessa käännä säädin asentoon GND. Epäselvässä tapauksessa vaihtele säätimen asentoa saadakseksi paras tulos.

7 Suojapiiri

Suojapiiri suojaa vahvistinta ja kaiuttimia mahdollisilta vahingoilta. Aktivoituessaan kaiuttimet erotetaan sähköisesti vahvistimesta ja punainen PROTECT LED (4) syttyy:

1. kolmeksi sekunniksi päällekytkemisen jälkeen (päällekytkennän viive)

2. kaiutinulostulo oikosulussa (7 tai 8)

3. jos kauitinulostulossa havaitaan jännitettä

4. jos molemmat kanavat ylikuumenevat (lisäksi OVERHEATLED syttyy)

Jos punainen PROTECT LED syttyy käytön aikana tai se ei sammu, kun laite on kytketty päälle tulee vahvistin sammuttaa ja vian aiheuttaja poistaa.

Sammuta vahvistin, jos se on ylikuumentunut. HUOMIO: Jos vain yksi kanava on ylikuumentunut,

OVERHEATLED syttyy. PROCTECT LED ei kuitenkaan syty lisäksi. Toinen kanava jatkaa toimintaa.

Jotta toimintaa voitaisiin jatkaa, tulee ulostulon tehoa vähentää [käännä pienemmälle LEFT CH (2) ja/tai RIGHT CH (3) säätimiä] tai vahvistimelle tulee järjestää parempi tuuletus (esim. asentamalla laitetelineeseen tuuletuslaite).

8Tekniset tiedot

RMS ulostuloteho IEC 65 ja IEC 1305 mukaisesti

Stereo 4Ω: . . . . . . . . . . . . 2 x 200 W

Stereo 8Ω: . . . . . . . . . . . . 2 x 150 W

Sillattu 8Ω: . . . . . . . . . . . 1 x 400 W

Maksimi teho: . . . . . . . . . . . . 1 x 500W

Sisääntulot: . . . . . . . . . . . . . 0,775 V/20 kΩ

Taajuusalue: . . . . . . . . . . . . . 10–20000Hz

S/N suhde: . . . . . . . . . . . . . > 60 dB

Läpikuuluvuus: . . . . . . . . . . . > 35 dB

THD: . . . . . . . . . . . . . . . . . . < 0,5 %

Virtalähde: . . . . . . . . . . . . . . 230V~/50Hz/650VA

Ympäröivä lämpötila: . . . . . . 0–40°C

Mitat (L x K x S): . . . . . . . . . 482 x 95 x 370mm,

2laitetilaa

Paino: . . . . . . . . . . . . . . . . . . 15,2kg

Valmistaja pidättää oikeuden muutoksiin.

Varoitus! Tämän muutostyön saa suorittaa ainoa-

staan valtuutettu huoltohenkilö. Laite täytyy muutostyön ajaksi avata, ja näin ollen verkkojohdon tulee ehdottomasti olla irrotettu verkkovirrasta sähköiskuvaaran vuoksi!

FIN

Blockschaltbild

Block diagram

Kaikki oikeudet pidätetty MONACOR ®INTERNATIONALGmbH & Co. KG.:n toimesta. Mitään osaa tästä käyttöohjeesta ei saa kopioida, muuttaa tai muutenkaan luvatta hyödyntää missään kaupallisessa tarkoituksessa.

INPUT

LEFT

INPUT RIGHT

GROUND/ LIFT

POWER OUT

LEFT

2–

1+1–2+

INPUT AMP

BAL./ UNBAL.

STEREO/

BRIDGED

RIGHT CHANNEL

DRIVER AMP POWER AMP

BRIDGED

2–

1+1–2+

POWER OUT

RIGHT

2–

1+1–2+

Page 18
