Ursprungssprache

Inhaltsverzeichnis

Seite

EG-Konformitätserklärung 3 Zeichenerklärung 3 Sicherheitshinweise 4 Auspacken 5 Bestimmungsgemäßer Gebrauch 5 Montage Stativstab 5 Bedienung 6 Betriebsmodi einstellen 6 Regelung der Mediumstemperatur mit Kontaktthermometer 7 Instandhaltung und Reinigung 7 Fehlercodes 8 Technische Daten 9 Gewährleistung 9

EG-Konformitätserklärung

Wir erklären in alleiniger Verantwortung, dass dieses Produkt den Bestimmungen der Richtlinien 2006/95/EG und 2004/108/EG entspricht und mit folgenden Normen und normativen Dokumenten übereinstimmt: DIN EN IEC 61010-1, -2-010 und DIN EN IEC 61326-1.

Zeichenerklärung

Allgemeiner Gefahrenhinweis

Mit diesem Symbol sind Informationen gekennzeichnet, die für die Sicherheit Ihrer Gesundheit

GEFAHR

WARNUNG

VORSICHT

von absoluter Bedeutung sind. Missachtung kann zur Gesundheitsbeeinträchtigung und Verletzung führen.

Mit diesem Symbol sind Informationen gekennzeichnet, die für die technische Funktion des Gerätes von Bedeutung sind. Missachtung kann Beschädigungen am Gerät zur Folge haben.

Mit diesem Symbol sind Informationen gekennzeichnet, die für den einwandfreien Ablauf der Gerätefunktion sowie für den Umgang mit dem Gerät von Bedeutung sind. Missachtung kann ungenaue Ergebnisse zur Folge haben.

GEFAHR

VERBRENNUNGSGEFAHR - Hinweis auf die Gefährdung durch eine heiße Oberﬂäche.

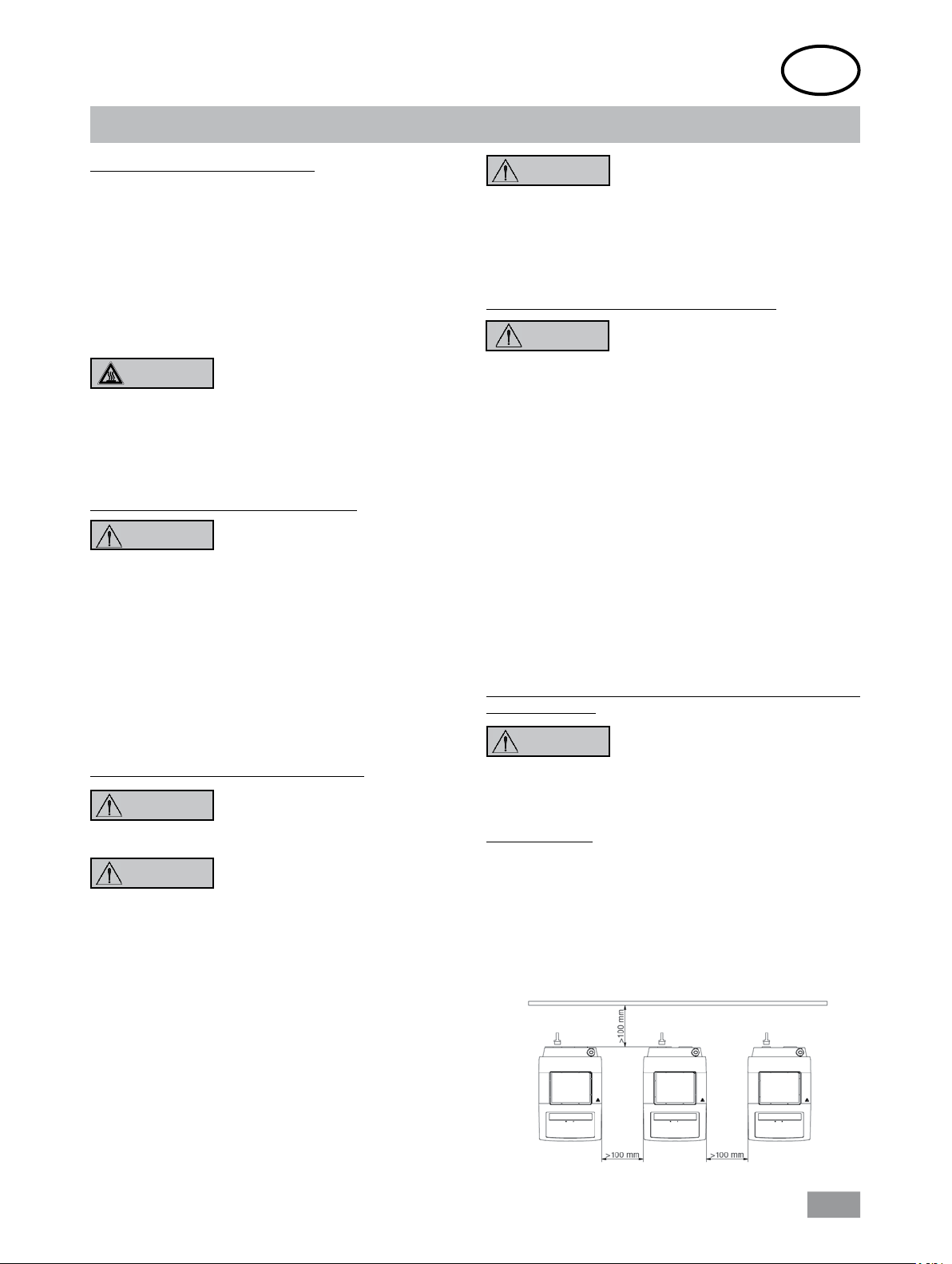

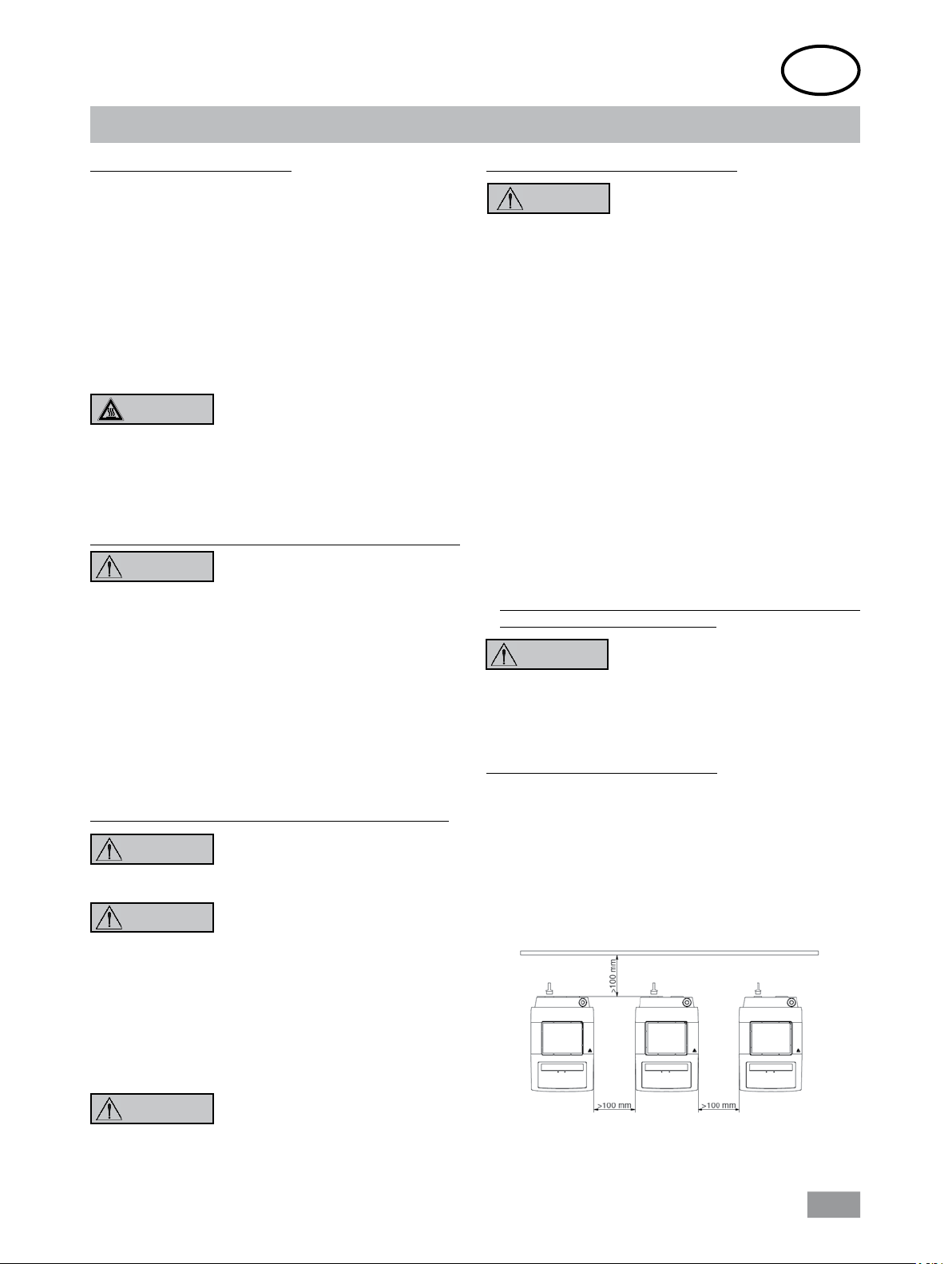

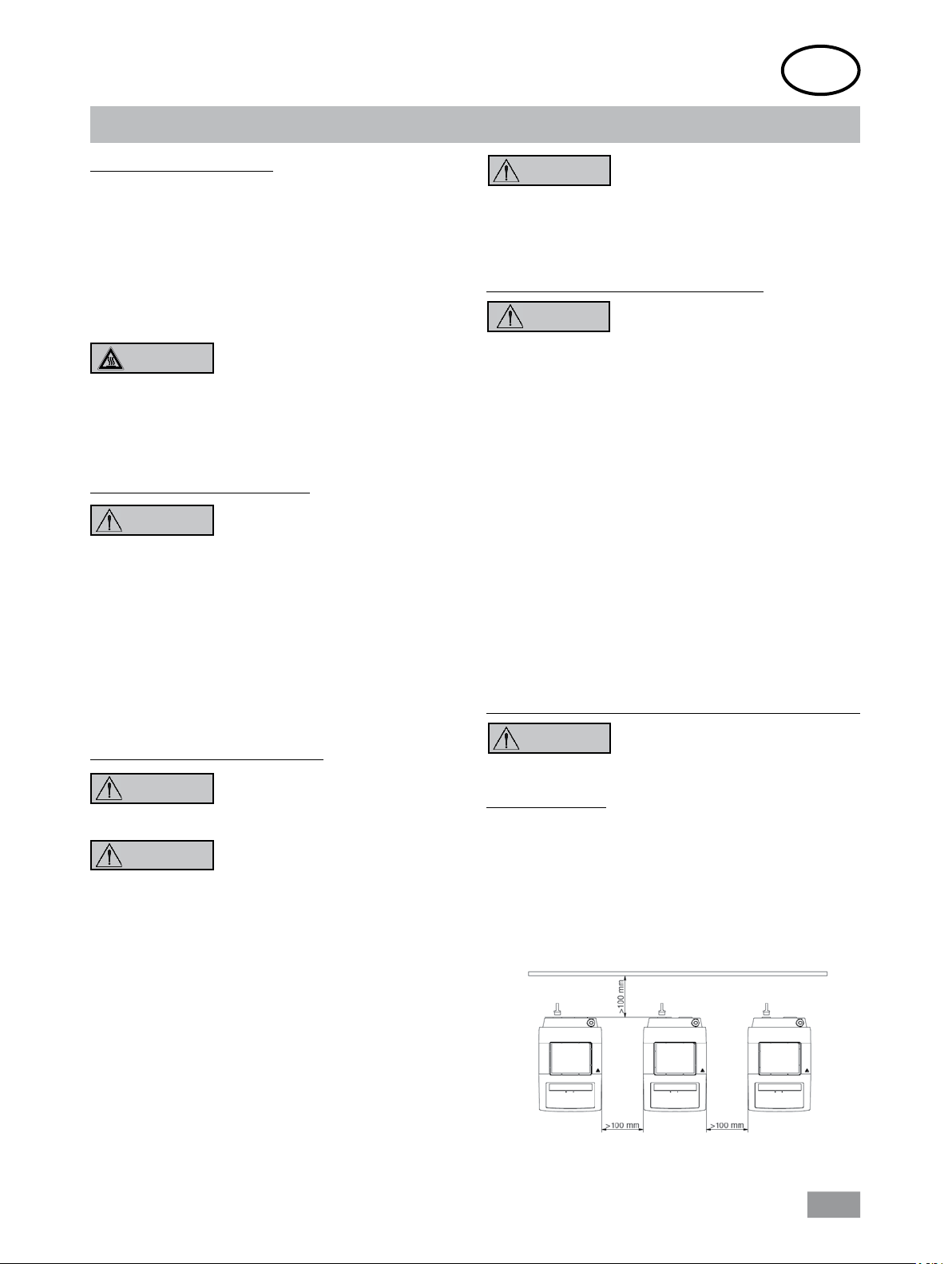

Sicherheitshinweise

Allgemeine Sicherheitshinweise

• Lesen Sie die Betriebsanleitung vor Inbetriebnahme

vollständig und beachten Sie die Sicherheitshinweise.

• Bewahren Sie die Betriebsanleitung für Alle zugänglich auf.

• Beachten Sie, dass nur geschultes Personal mit dem Gerät ar-

beitet.

• Beachten Sie die Sicherheitshinweise, Richtlinien, Arbeits-

schutz- und Unfallverhütungsvorschriften.

• Steckdose muss geerdet sein (Schutzleiterkontakt).

• Stellen Sie vor Inbetriebnahme sicher, dass das Anschlusskabel

des Gerätes zur Steckdose passt und eine sichere Schutzleiterverbindung gewährleistet ist.

GEFAHR

Sicherheitshinweise Geräteaufbau

GEFAHR

• Stellen Sie das Gerät frei auf einer ebenen, stabilen, sauberen,

rutschfesten, trockenen und feuerfesten Fläche auf.

• Die Gerätefüße müssen sauber und unbeschädigt sein.

• Spannungsangabe des Typenschildes muss mit Netzspannung

übereinstimmen.

• Die Steckdose für die Netzanschlussleitung muss leicht erreich-

bar und zugänglich sein.

• Das Netzkabel sowie Leitungen externer Messfühler dürfen die

heizbare Aufstellplatte nicht berühren.

• Prüfen Sie vor jeder Verwendung Gerät und Zubehör auf Be-

schädigungen. Verwenden Sie keine beschädigten Teile.

Sicherheitshinweise zulässige Medien

WARNUNG

• Verarbeiten Sie krankheitserregende Materialien nur in ge-

schlossenen Gefäßen unter einem geeigneten Abzug. Bei Fragen wenden Sie sich bitte an IKA

GEFAHR

• Bedenken Sie eventuell auftretende Verunreinigungen und un-

gewollte chemische Reaktionen.

• Verbrennungsgefahr! Berühren von Gehäuseteilen und Heizplatte. Die Heizplatte kann über 120 °C heiß werden. Beachten Sie die Restwärme nach dem Ausschalten!

nur im kalten Zustand transportiert werden!

• Betreiben Sie das Gerät nicht in ex- plosionsgefährdeten Atmosphären, mit Gefahrstoffen und unter Wasser.

•

Achtung! Mit diesem Gerät dürfen nur Medien bearbeitet bzw. erhitzt werden, deren Flammpunkt über der Sicherheits-

temperaturbegrenzung von 130 °C liegt.

• Beachten Sie eine Gefährdung durch:

- entzündliche Materialien

- brennbare Medien mit niedriger Siede temperatur

- Glasbruch

- falsche Dimensionierung des Gefäßes

- zu hohen Füllstand des Mediums (im Gefäß)

- unsicherer Stand des Gefäßes.

• Bearbeiten Sie nur Medien, bei denen

der Energieeintrag durch das Bearbeiten unbedenklich ist. Dies gilt auch für andere Energieeinträge, z.B. durch Lichteinstrahlung.

Vorsicht beim

Das Gerät darf

Sicherheitshinweise Versuchsdurchführungen

WARNUNG

- Spritzen und Verdampfen von Flüssig-

- Herausschleudern von Teilen

- Freiwerden von toxischen oder brenn-

• Tauchen Sie externe Temperaturmessfühler (PT 1000, ...) min-

destens 20 mm tief in das Medium ein oder stecken Sie den Fühler in die dafür vorgesehene Bohrung im Temperierblock.

• Der angeschlossene externe Temperaturmessfühler PT 1000

muss sich immer im Block / Medium befinden.

• Verwenden Sie flüssige Medien nur mit Block. Geben Sie flüssi-

ge Medien nie direkt auf die Heizplatte!

• Sicheres Arbeiten ist nur mit Zubehör, das im Kapitel „Zubehör

beschrieben wird, gewährleistet.

• Montieren Sie Zubehör nur bei gezogenem Netzstecker.

• Zubehörteile müssen sicher mit dem Gerät verbunden sein und dürfen sich nicht von alleine lösen. Der Schwerpunkt des Auf-

baus muss innerhalb der Aufstellfläche liegen.

• Beachten Sie die Betriebsanleitung des Zubehöres.

Sicherheitshinweise Spannungsversorgung/ Abschalten des Gerätes

WARNUNG

• Nach einer Unterbrechung der Stromzufuhr läuft das Gerät im

Modus B von selbst wieder an.

Zum Schutz des Gerätes

• Das Gerät darf nur von einer Fachkraft geöffnet werden.

• Decken Sie das Gerät nicht ab, auch nicht teilweise, z.B. mit

metallischen Platten oder Folien. Die Folge ist Überhitzung.

• Achten Sie auf eine saubere Aufstellplatte.

• Vermeiden Sie Stöße und Schläge auf Gerät oder Zubehör.

• B

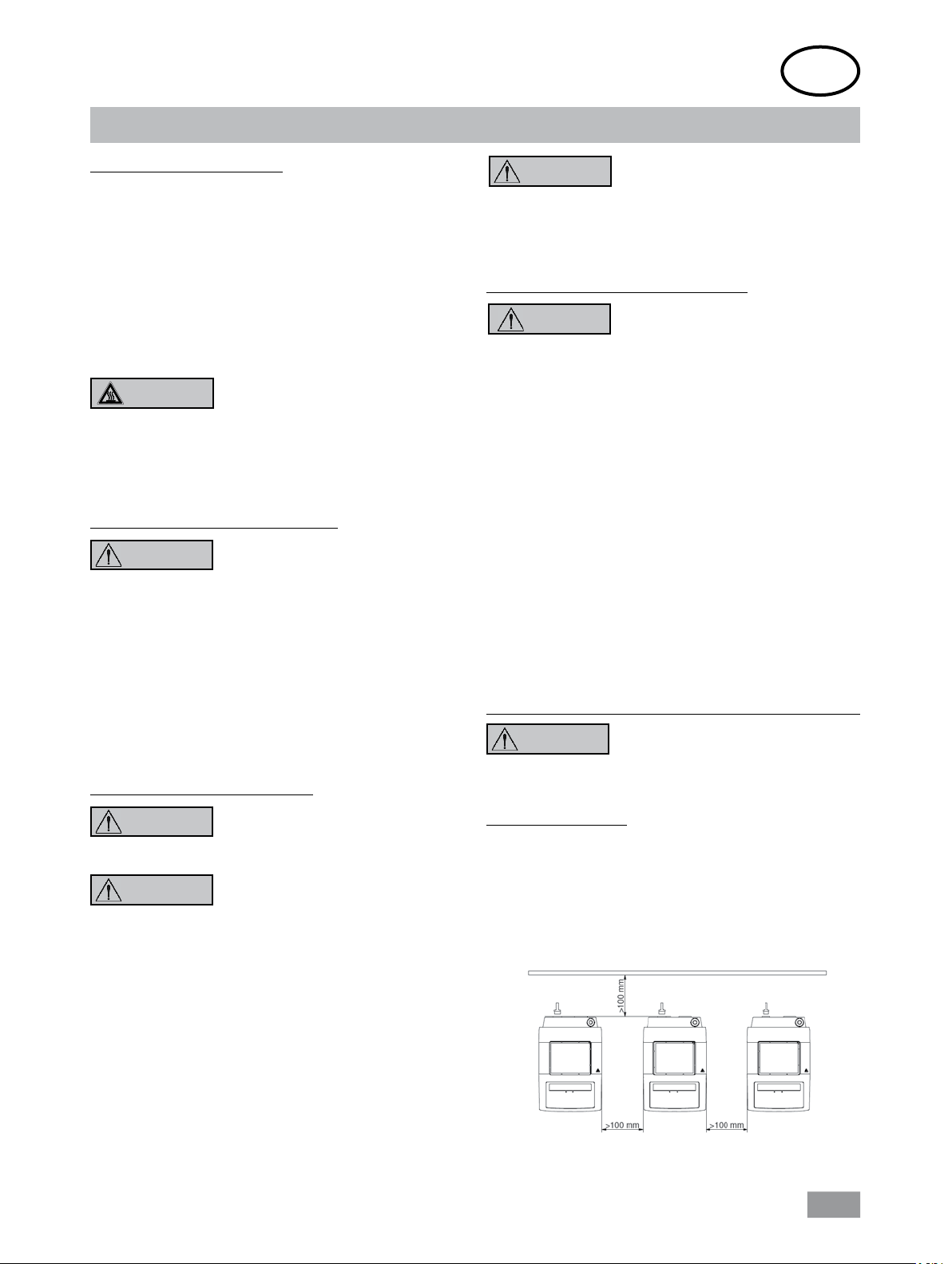

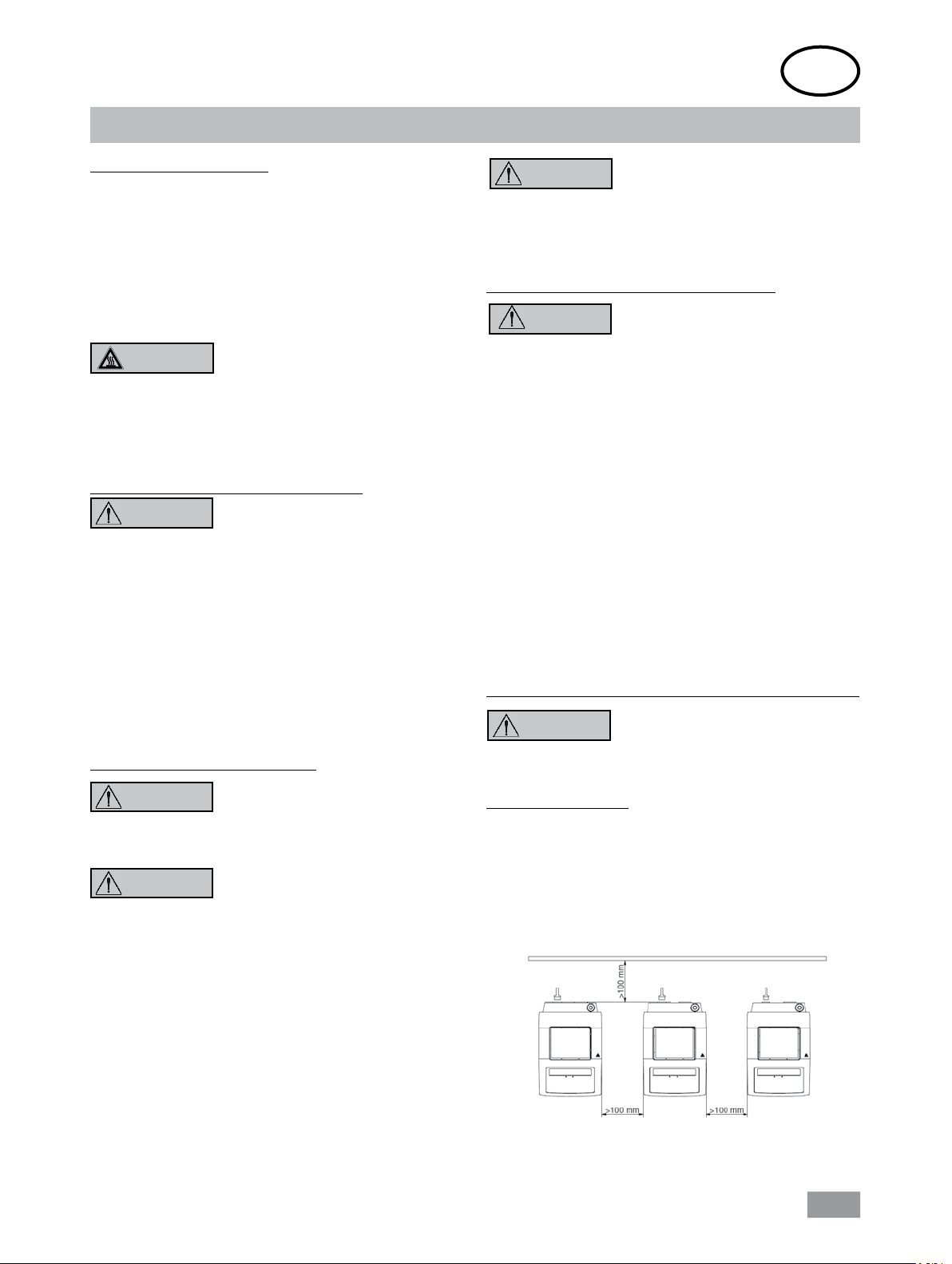

eachten Sie die Mindestabstände zwischen Geräten, zwischen Gerät und Wand, sowie oberhalb des Aufbaus (min. 800 mm), siehe Fig. 2.

•Tragen Sie Ihre persönliche Schutzausrüstung entsprechend der Gefahrenklasse des zu bearbeitenden Mediums. Ansonsten besteht eine Gefährdung durch:

keiten

baren Gasen.

•Die Trennung des Gerätes vom Stromversorgungsnetz erfolgt nur durch Ziehen des Netz- bzw. Gerätesteckers.

Fig. 2

Auspacken

• Auspacken

- Packen Sie das Gerät vorsichtig aus

- Nehmen Sie bei Beschädigungen sofort den Tatbestand auf (Post, Bahn oder Spedition)

Bestimmungsgemäßer Gebrauch

• Verwendung

- zum Erhitzen von Medien in Heizblöcken

• Verwendungsgebiet (nur Innenbereich)

- Laboratorien - Schulen

- Apotheken - Universitäten

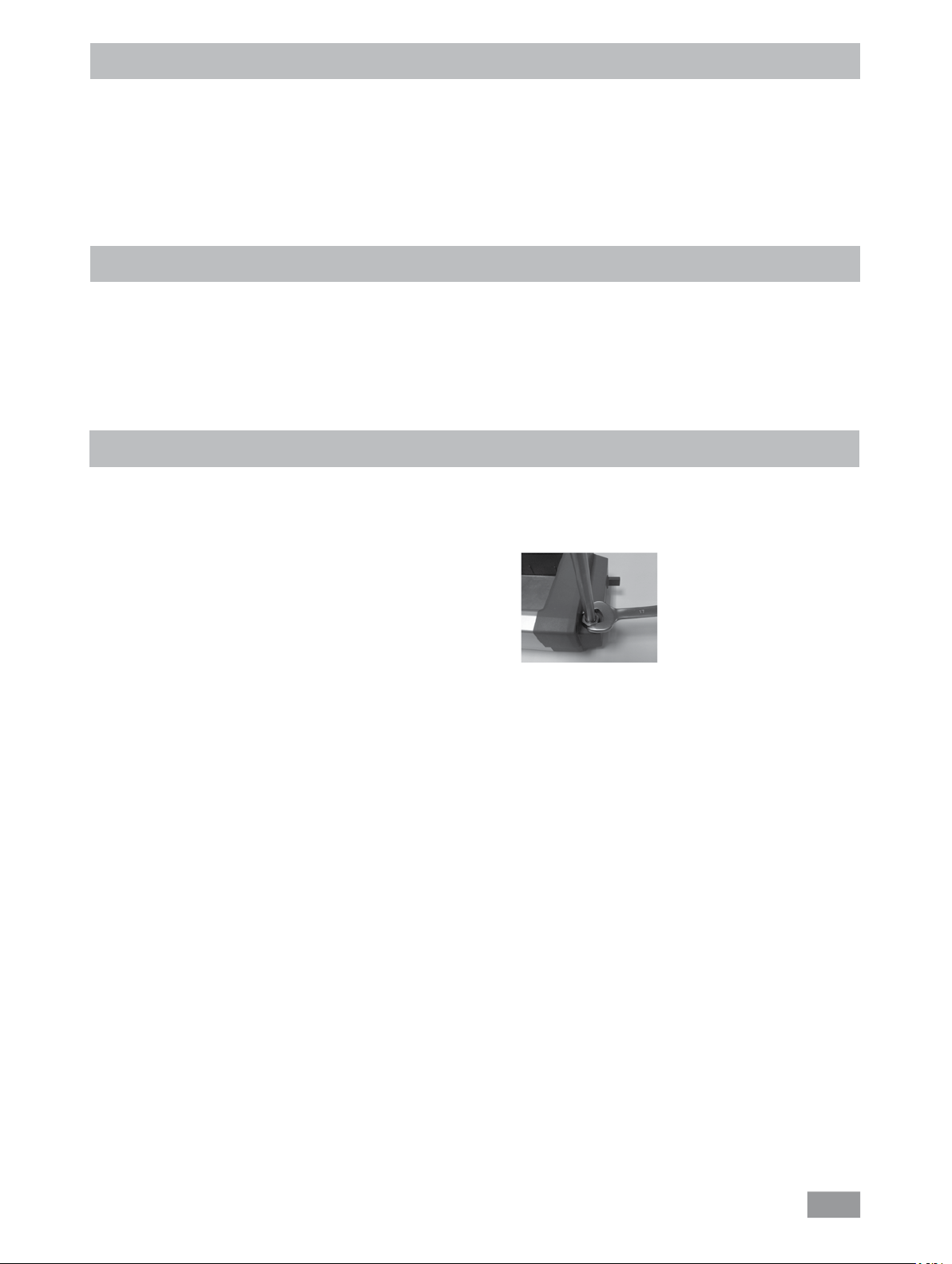

Montage Stativstab

 Schutzkappe von Stativstab abziehen.  Unterlegscheibe zwischen Gehäuse und Mutter legen.  Stativstab von Hand bis zum Anschlag einschrauben.

• Lieferumfang

- IKA® Dry Block Heater, je nach bestelltem Modell IKA® Dry Block Heater 1,2, 3, oder 4

- Netzkabel

- Temperaturfühler PT 1000.60

- Betriebsanleitung

Der Schutz für den Benutzer ist nicht mehr gewährleistet, wenn das Gerät mit Zubehör betrieben wird, welches nicht vom Hersteller geliefert oder empfohlen wird oder wenn das Gerät in nicht bestimmungsgemäßem Gebrauch entgegen der Herstellervorgabe betrieben wird oder wenn Veränderungen an Gerät oder Leiterplatte durch Dritte vorgenommen werden.

 Mutter mit einem Gabelschlüssel SW 17 leicht anziehen (An-

zugsdrehmoment max. 0,5 Nm).

 Zubehör mit Kreuzmuffen montieren.

Fig. 3

Bedienung

Inbetriebnahme Geräteschalter (E) in OFF-Stellung bringen

IKA® Dry Block Heater 1 IKA® Dry Block Heater 2 IKA® Dry Block Heater 3 IKA® Dry Block Heater 4

 Netzkabel in Netzbuchse A) einstecken  Geräteschalter (E) in ON- Stellung bringen

 Standard Modus A ist eingestellt (siehe “Betriebsmodi”)

Heizen

 Der eingestellte Wert wird auf dem Display (L) angezeigt

 Solltemperatur mit den Tasten Heizung +/- (J) und (K) einstellen

 Start der Heizfunktion durch Drücken der Taste "Start / Stop" (F)

Soll- und Ist- Temperatur wird im Wechsel auf dem Display ((L) blinkt) angezeigt: i  Bei eingeschalteter Heizung leuchtet die LED (O).

i  Solange die Temperatur der Aufstellﬂäche 50 °C überschreitet wird im Standby-Betrieb auf dem Display (L) HOt angezeigt

Anschluss externer Thermometer

Temperaturfühler PT 1000.60 mit Buchse (B) verbinden

(Regelung im Medium) Geräteschalter (E) in ON-Stellung bringen

i Temperaturfühler PT 1000  Die auf dem Display (L) angezeigte Ist-Temperatur des Temperaturfühlers entspricht der Mediumstemperatur. LED “externer Temperatursensor” PT 1000 (N) euchtet.

 Geräteschalter (E) in OFF-Stellung bringen

 Kontaktstecker (D) abziehen

 Sicherheitskontaktthermometer nach DIN 12878 Klasse 2 oder

Betriebsmodi einstellen

Gerätebetrieb mit Modus A oder B

Modus A

Alle eingestellten Werte bleiben nach dem Ausschalten oder dem Trennen des Gerätes vom Netz erhalten. Nach dem Einschalten des Gerätes ist der Status der Funktionen Heizen ausgeschaltet (OFF).

Modus B

Alle eingestellten Werte bleiben nach dem Ausschalten oder dem Trennen des Gerätes vom Netz erhalten. Nach dem Einschalten des Gerätes wird der Status der Funktion Heizen vor dem letzten Ausschalten übernommen (ON oder OFF).

Werkseinstellung: Modus A

Der eingestellte Modus wird beim Start des Gerätes auf dem Display angezeigt.

Modus

Modus ändern

 Geräteschalter (E) in OFF-Stellung bringen  Auswahltaste (I) und (F) gedrückt halten  Geräteschalter (E) in ON- Stellung bringen  Auswahltaste (I) und (F) loslassen

i  Anzeige des eingestellten Modus auf dem Display (Q) b

Timer/Counter

Nach dem Einschalten des Gerätes kann über die Taste "Timer/ Counter" (I) zwischen den Funktionen Timer und Counter gewechselt werden.

Timer Durch Drücken der Tasten „+“ (G) und „-“ (H) kann eine Zeit- spanne von bis zu 99 Stunden und 59 Min eingestellt werden. Nach dem Aktivieren der Heizfunktion (F) läuft die voreingestellte Zeit ab. Nach dem Ablaufen der gesamten Zeit auf 00 Stunden und 00 Minuten ertönt für 30 Sekunden ein Warnsignal, zusätzlich blinkt das Display. Die Heizfunktion wird deaktiviert.

Regelung der Mediumstemperatur mit Kontaktthermometer

Counter Beim Start der Heizfunktion mit dem Taster (F) wird der Counter aktiviert. Die Zeit im Countermodus wird von 00 Stunden 00 Minuten hochgezählt, bis die Heizfunktion unterbrochen wird. Der Counter startet immer von 00:00 hh:mm.

Auswahl Timer/Counter Durch Drücken des Tasters (I) kann zwischen dem Timer und dem Counter gewechselt werden. Der Modus kann nur aktiviert werden, wenn die Funktion Heizen eingeschaltet ist.

Die Regelung der Mediumstemperatur mit Kontaktthermometer ist zu bevorzugen. Man erhält damit nach Einstellung der Solltemperatur eine kurze Aufheizzeit, praktisch keine Temperaturdrift und eine geringe Temperaturwelligkeit.

An der Rückseite des Gerätes befindet sich eine 6-polige Buchse zum Anschluss des Kontaktthermometers oder des Kontaktsteckers. Die Elektronik des Gerätes liefert einen Prüfstrom der über die Steckerstifte 3 und 5 der Buchse fließen muss, damit die Heizplatte heizt.

Einstellungen

Die detaillierten Einstellanweisungen und Grenzwerte entnehmen Sie der Betriebsanleitung des anzuschließenden Gerätes.

Am Kontaktthermometer wird die gewünschte Mediumstemperatur eingestellt. Mit der Taste Heizung "+/-" (J) und (K) des Gerätes wird die erforderliche Oberﬂächentemperatur der Heizplatte vorgewählt.

Instandhaltung und Reinigung

Das Gerät arbeitet wartungsfrei.

Reinigung

Ziehen Sie zum Reinigen den Netzstecker.

Verwenden Sie nur von IKA® empfohlene Reinigungsmittel.

Farbstoffe Isopropanol Baustoffe Tensidhaltiges Wasser, Isopropanol Kosmetika Tensidhaltiges Wasser, Isopropanol Nahrungsmittel Tensidhaltiges Wasser Brennstoffe Tensidhaltiges Wasser

- Beim Reinigen darf keine Feuchtigkeit in das Gerät dringen.

- Tragen Sie zum Reinigen des Gerätes Schutzhandschuhe.

- Falls andere als die empfohlenen Reinigungs- oder Dekontaminationsmethoden angewendet werden, fragen Sie bitte bei

IKA® nach.

Sicherheitskontaktthermometer

nach DIN 12 878 Klasse 2 oder nach Gerstel werden mit einem 3-adrigen Kabel angeschlossen, der Prüfstrom ﬂießt durch das Kontaktthermometer.

Sicherheitsfunktion Wird der Prüfstrom z.B. durch Bruch des Kontaktthermometers oder Herausfallen des Kabelsteckers unterbrochen, schaltet die Heizung ab. Über der Diodenbuchse ist auf einem Hinweisschild die erforderliche Steckerbelegung angegeben.

Kontaktthermometer ohne Sicherheitskreis

nach DIN 12 878 Klasse 0. Das Gerät heizt nur, wenn der Prüfstromkreis durch eine elektrische Verbindung der Steckerstifte 3 und 5 geschlossen ist.

Ersatzteilbestellung

Bei Ersatzteilbestellungen geben Sie bitte Folgendes an:

- Gerätetyp

- Fabrikationsnummer des Gerätes, siehe Typenschild

- Positionsnummer und Bezeichnung des Ersatzteiles, siehe www.ika.com

- Software-Version

Reparaturfall

Im Reparaturfall muss das Gerät gereinigt und frei von gesundheitsgefährdenden Stoffen sein. Fordern Sie hierzu das Formular “Unbedenklichkeitsbescheinigung“ bei IKA an oder verwenden Sie den download Ausdruck des Formulares auf der IKA site www.ika.com. Senden Sie das Gerät in der Originalverpackung zurück. Lagerverpackungen sind für den Rückversand nicht ausreichend. Ver-

wenden Sie zusätzlich eine geeignete Transportverpackung.

Web-

Fehlercodes

Eine Störung während des Betriebes wird durch eine Fehlermeldung im Display (LED (Q)) angezeigt.

Gehen Sie dann wie folgt vor:

 Gerät am Geräteschalter (E) ausschalten  Korrekturmaßnahmen treffen  Gerät erneut starten

Fehlercode Ursache Folge Korrektur

E 3 Temperatur im Geräteinneren zu hoch Heizung aus Gerät ausschalten und abkühlen lassen E 6 Unterbrechung im Sicherheitskreis Heizung aus - Kontaktstecker (D) stecken

- Kontaktthermometer PT 1000/ Temperatur fühler stecken

- Defekte Verbindungskabel, Stecker oder Kontaktthermometer austauschen

E 25 Heizung- Schaltelementüberwachung Heizung aus - Gerät ausschalten

- Achtung! Nur für autorisiertes Serviceperso nal: Steckverbindungen des Heizelementes im Geräteinneren überprüfen

E 26 Differenz Fühler Sicherheitstemperatur zu Heizung aus - Gerät ausschalten Fühler Regeltemperatur - Achtung! Nur für autorisiertes Serviceperso Regeltemperatur > (Sicherheitstemperatur nal: Steckverbindungen der Temperatur + 40 K) fühler im Geräteinneren überprüfen

Lässt sich der Fehler durch die beschriebenen Maßnahmen nicht beseitigen oder wird ein anderer Fehlercode angezeigt:

- wenden Sie sich bitte an die IKA

- senden Sie das Gerät mit einer kurzen Fehlerbeschreibung ein.

Serviceabteilung,

Technische Daten

Dry Block Dry Block Dry Block Dry Block Heater 1 Heater 2 Heater 3 Heater 4

Betriebsspannungsbereich Vac 220 - 230 ± 10% Vac 115 ± 10% Vac 100 ± 10% Nennspannung Vac 230/ 50 Hz Vac 115/ 60 Hz Vac 100/ 60 Hz Frequenz Hz 50 / 60 Anzeige digital Temperaturbereich °C Raumtemperatur +5 - 120 Timer min/h 1 min - 99 h 59 min Zul. Einschaltdauer % 100 Zul. Umgebungstemperatur °C +5 to +40 Zul. relative Feuchte % 80 Schutzart nach DIN EN 60529 IP 21 Schutzklasse I Überspannungskategorie II Verschmutzungsgrad 2 Geräteeinsatz über NN m max. 2000

Abmessung (B x T x H) mm 115 x 228 x 73 115 x 304 x 73 115 x 380 x 73 115 x 456 x 73 Gewicht kg 1 1,3 1,6 2

Heizen

Leistungsaufnahme (+10%) max. bei 230 Vac W 165 250 330 412 115 Vac 165 250 330 412 100 Vac 165 250 330 412

Abweichung Temperaturmessfühler PT 1000 K < + 0,1* DIN EN 60751 Kl. A Temperaturabweichung bei 37 ºC Temperaturabweichung bei 60 ºC

K + 0,5* K + 1,5*

IKA® IKA® IKA® IKA

Fest eingestellter Sicherheitskreis

Sicherheitstemperaturgrenze °C 150

* Testbedingungen: mit Testblock und Glasgefäß gefüllt mit M 50 Öl

Technische Änderungen vorbehalten!

Gewährleistung

Entsprechend den trägt die Gewährleistungszeit 24 Monate. Im Gewährleistungsfall wenden Sie sich bitte an Ihren Fachhändler, oder senden Sie das Gerät unter Beifügung der Lieferrechnung und Nennung der Reklamationsgründe direkt an unser Werk. Frachtkosten gehen zu Ihren Lasten.

IKA® -Verkaufs-und Lieferbedingungen be-

Die Gewährleistung erstreckt sich nicht auf Verschleißteile und gilt nicht für Fehler, die auf unsachgemäße Handhabung und unzureichende Pﬂege und Wartung, entgegen den Anweisungen in dieser Betriebsanleitung, zurückzuführen sind.

Source language: German

Contents

Page

EG-Declaration of conformity 10 Explication of warning symbols 10 Safety instructions 11 Unpacking 12 Correct use 12 Assembling the stand 12 Operation 13 Setting the operating mode 13 Controlling the temperature via contact thermometer 14 Maintenance and cleaning 14 Error codes 15 Technical data 16 Warranty 16

EG-Declaration of conformity

We declare under our sole responsibility that this product corresponds to the regulations 2006/95/EEC and 2004/108/EEC and conforms with the standards or standardized documents DIN EN IEC 61010-1, -2-010 and DIN EN IEC 61326-1.

Explication of warning symbols

General hazard

This symbol identiﬁes information that is of vital importance for safeguarding your health

DANGER

WARNING

CAUTION

and safety. Disregarding this information can lead to health impairment and injuries.

This symbol identiﬁes information that is of importance for the technically correct functio- ning of the system. Disregarding this information can result in damage to the appliance or to system components.

This symbol indicates information which is important for proper use of the appliance and/ or ensuring that the appliance functions correctly. Failure to observe this information can lead to inaccurate results.

DANGER

Danger of being burnt! - Note on hazards arising from a hot surface.

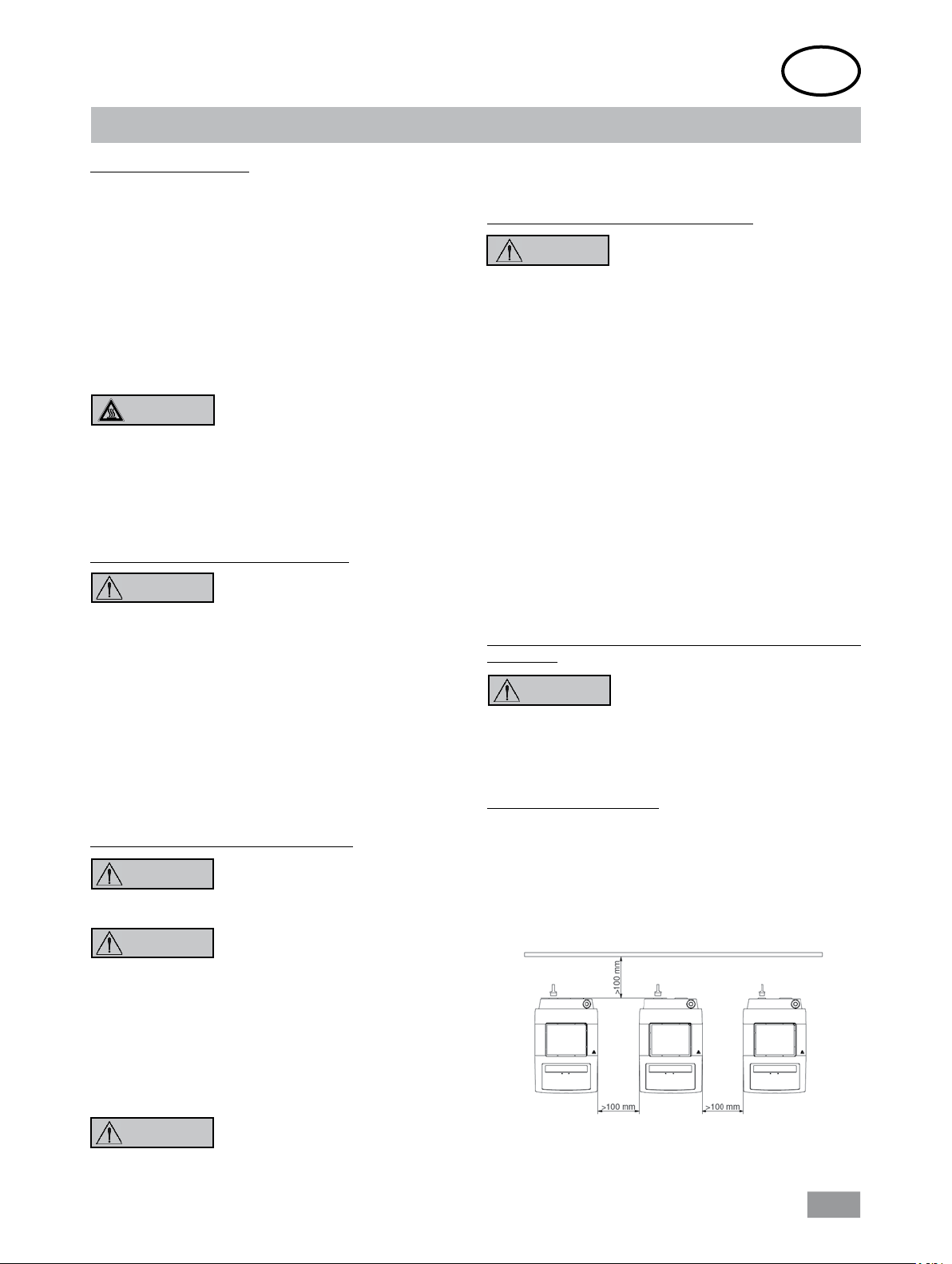

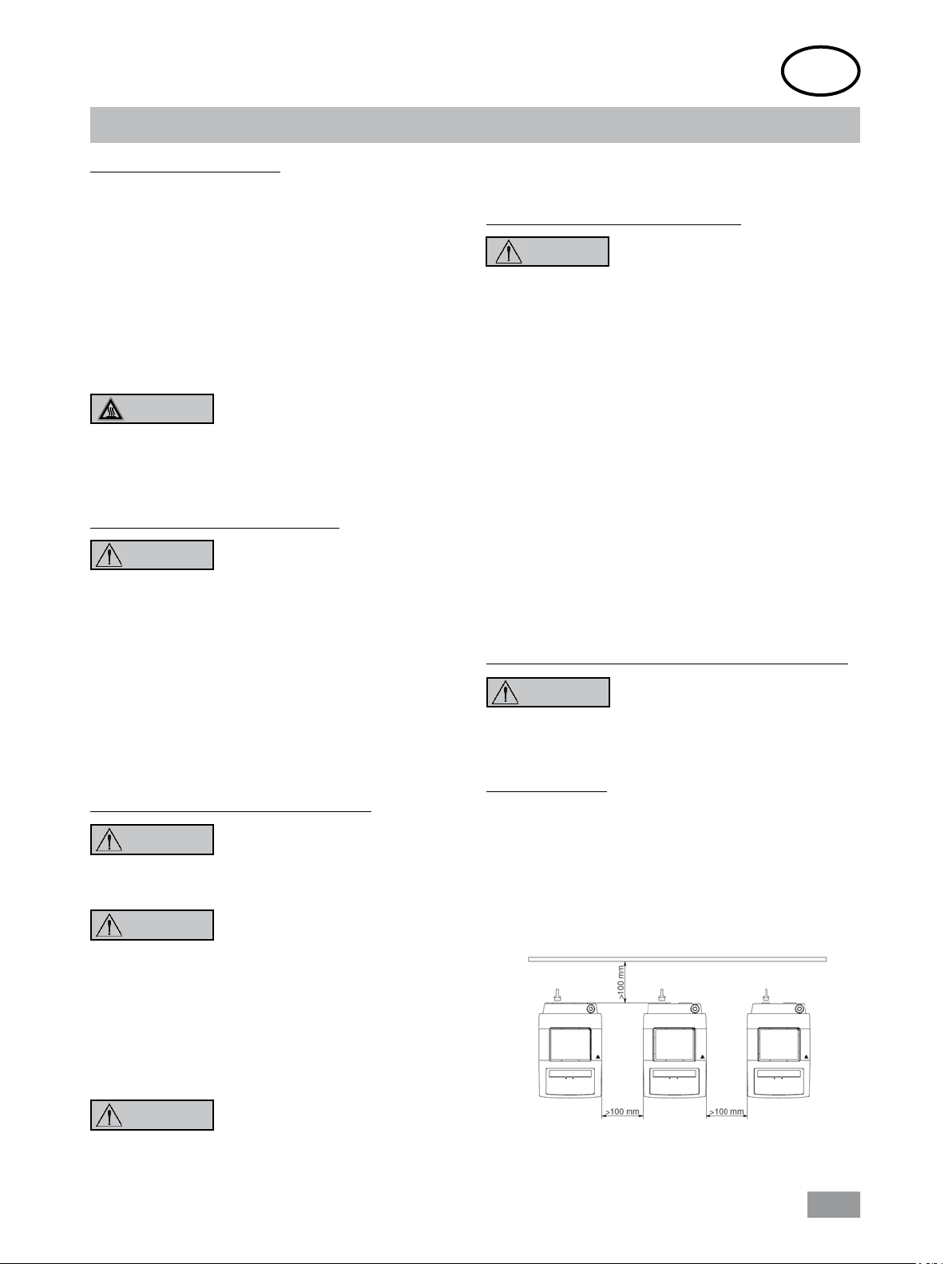

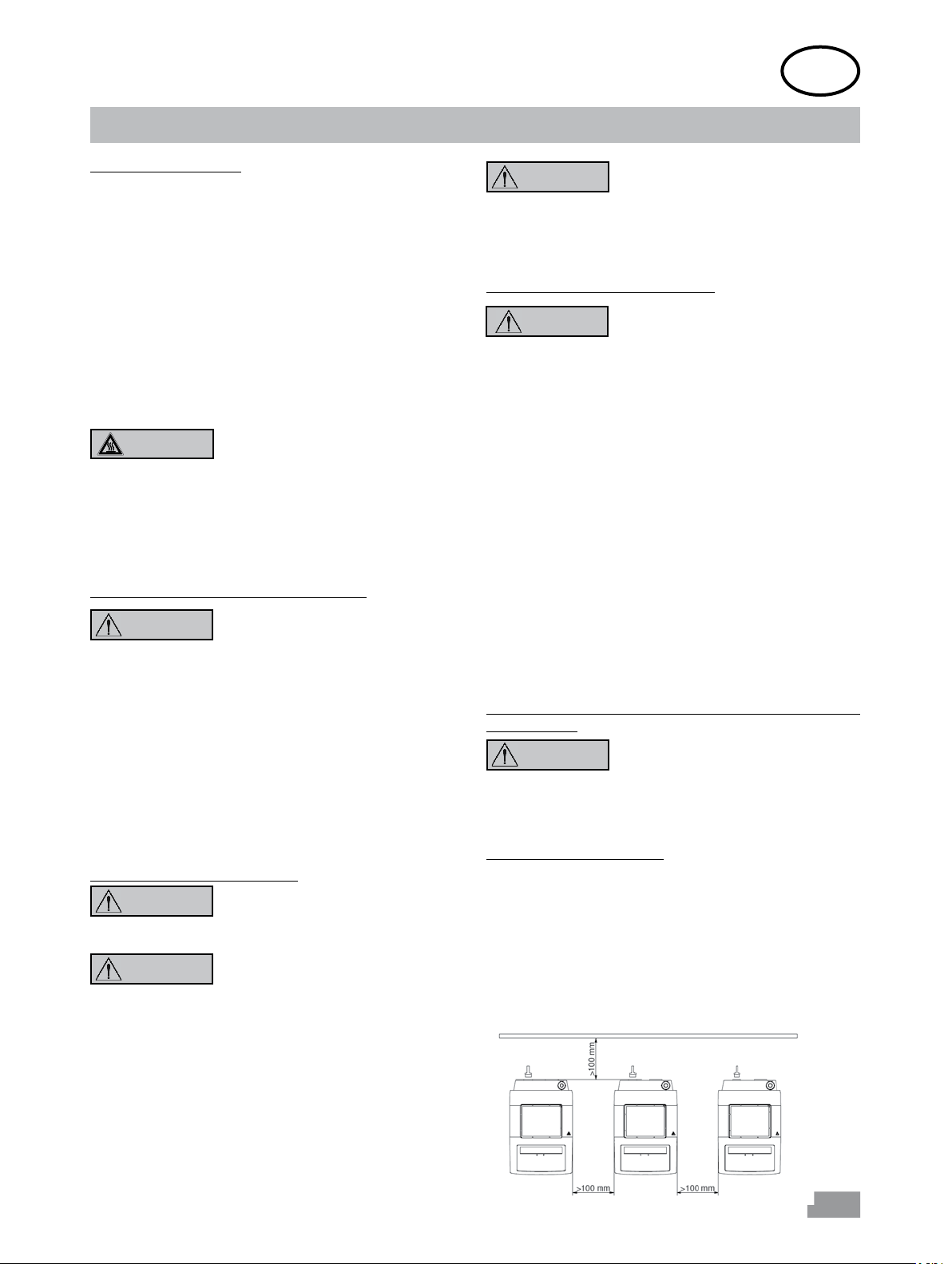

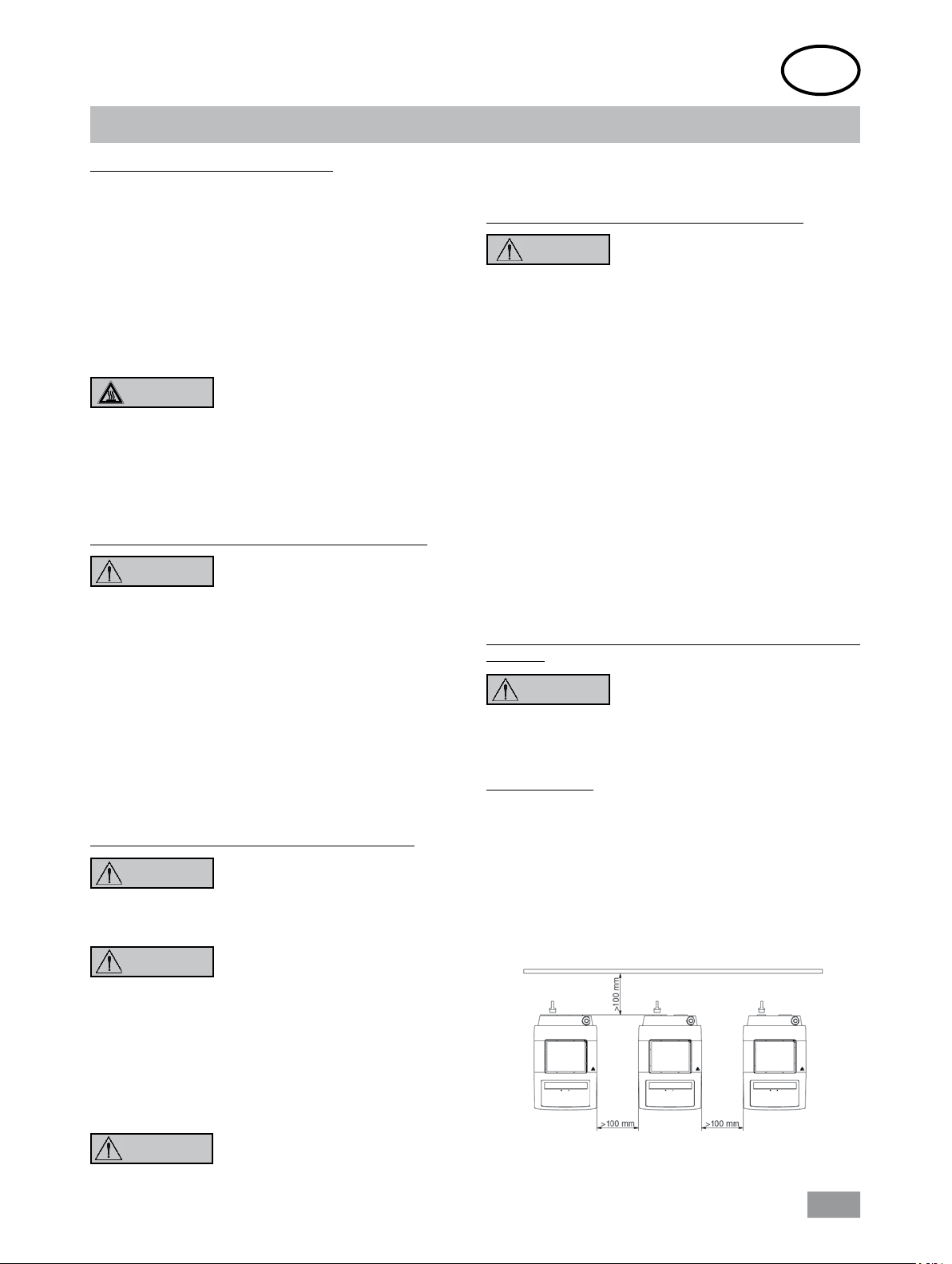

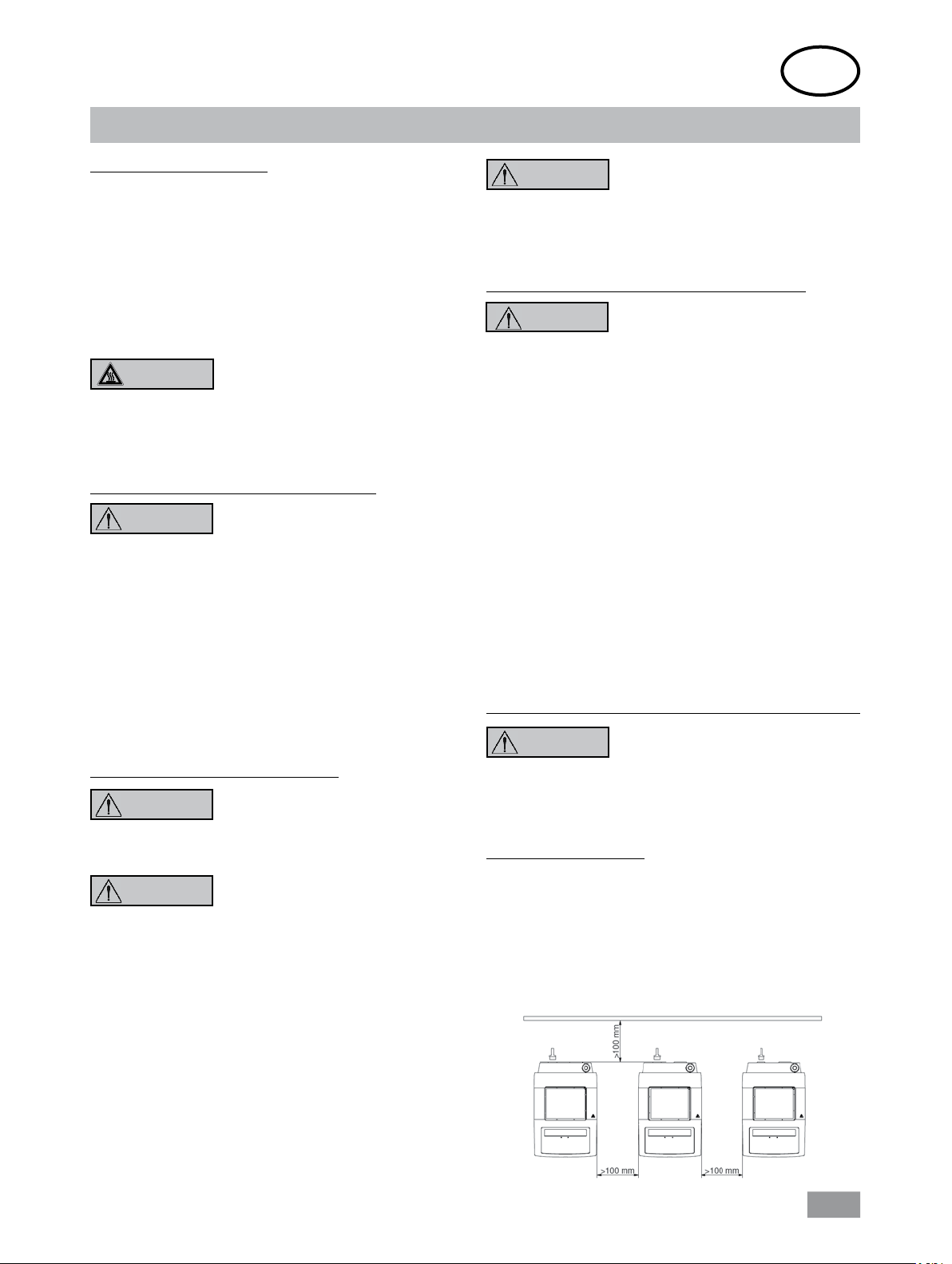

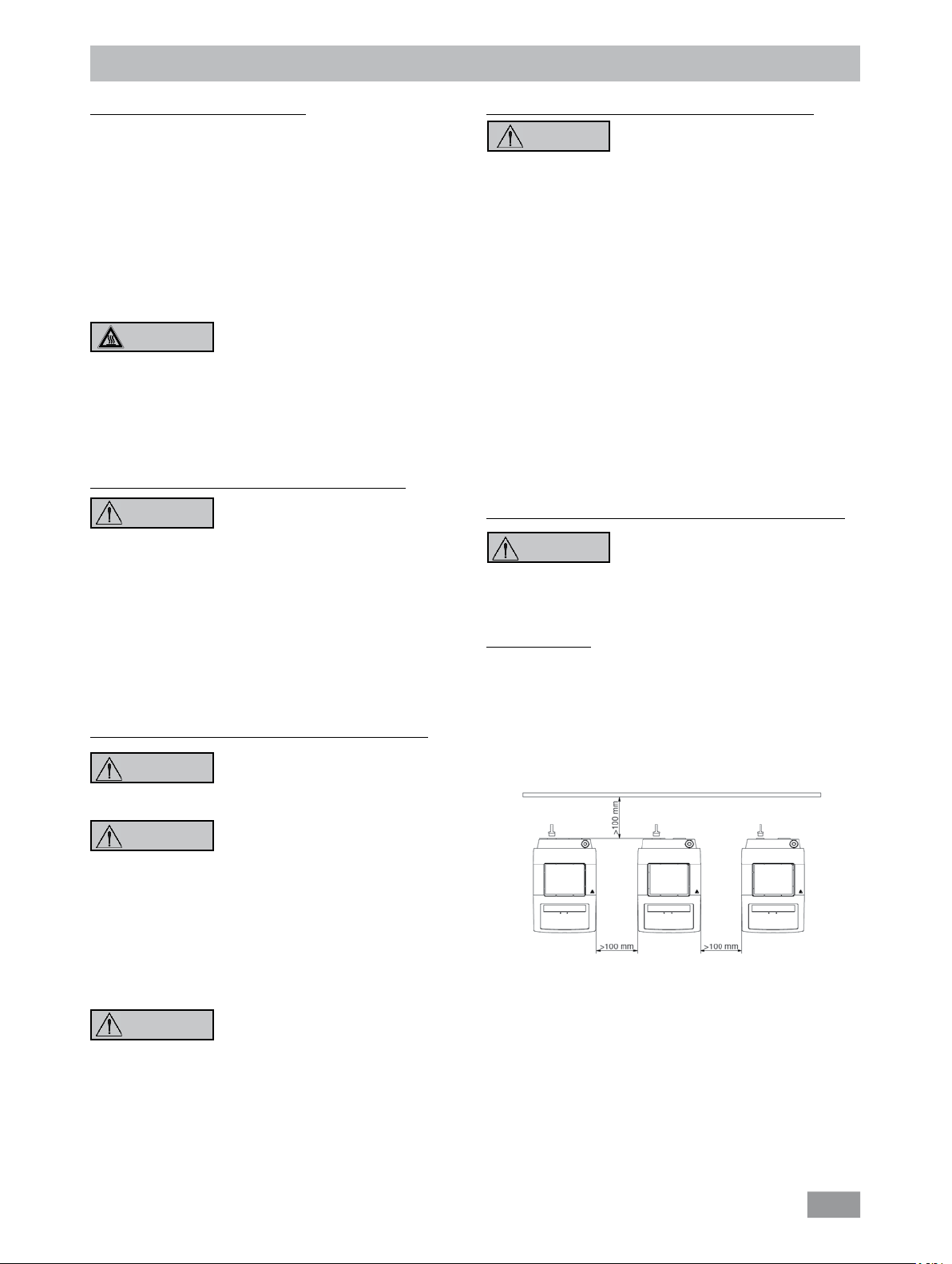

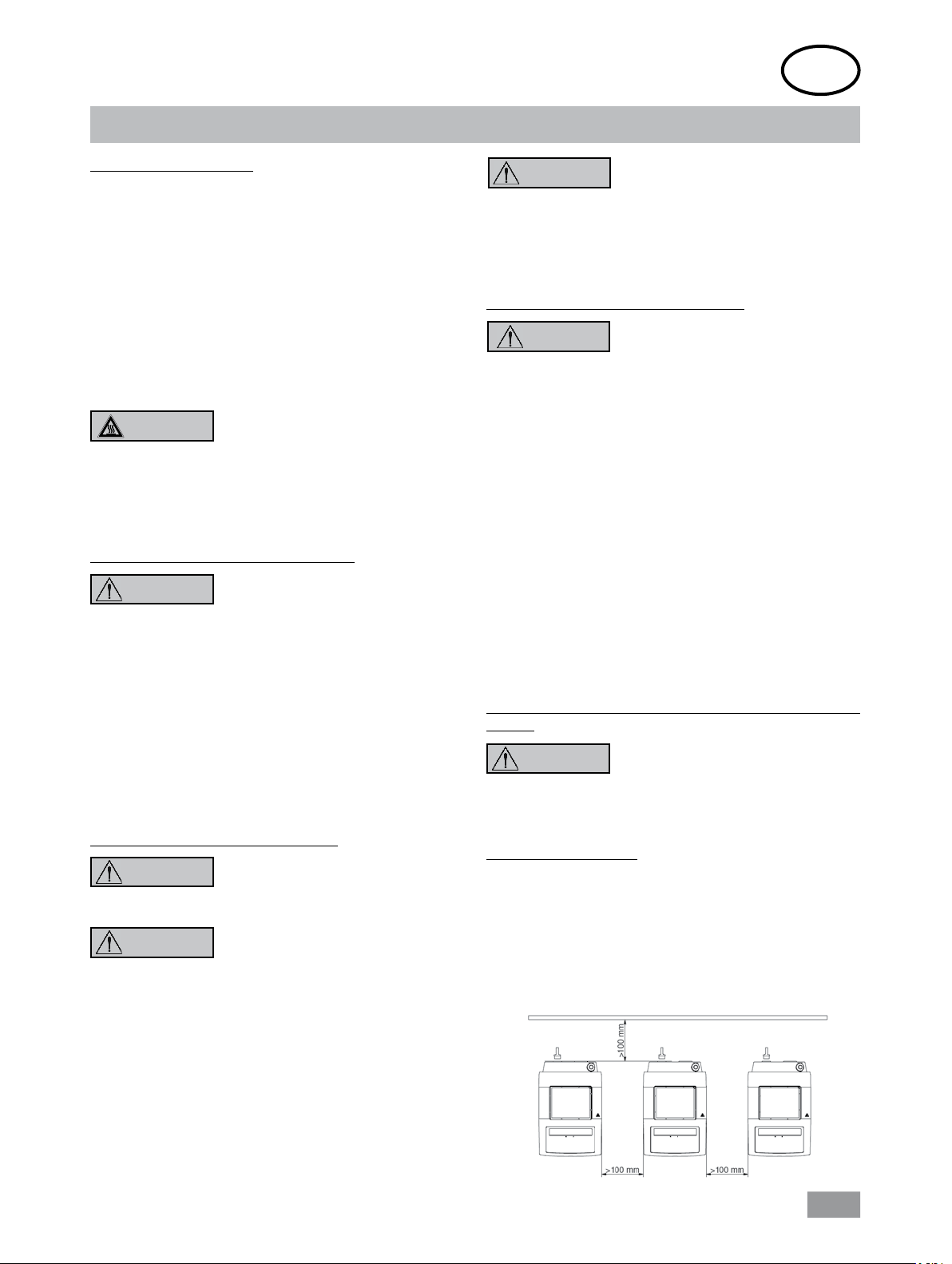

Safety instructions

General safety instructions

• Read the operating instructions in full before starting

up and follow the safety instructions.

• Keep the operating instructions in a place where they can be

accessed by everyone.

• Ensure that only trained staff work with the appliance.

• Follow the safety instructions, guidelines, occupational health

and safety and accident prevention regulations

• Socket must be earthed (protective ground contact).

• Before starting the device for the first time, ensure that the

connector cable is suitable for the type of socket used and that a safe protective earth connection is assured.

DANGER

Safety instructions - device arrangement

DANGER

• Set up the appliance in a spacious area on an even, stable,

clean, non-slip, dry and ﬁreproof surface.

• The feet of the appliance must be clean and undamaged.

• The voltage stated on the type plate must correspond to the

mains voltage.

• The socket for the mains cord must be easily accessible.

•

The power supply cable and cables to the external sensors must not be allowed to come into contact with the hot mounting plate.

• Check the appliance and accessories beforehand for damage

each time you use them. Do not use damaged components.

Safety instructions - permissible media

WARNING

• Process pathogenic materials only in closed vessels under a

suitable extractor hood. Please contact IKA questions.

DANGER

• Bear in mind the possibility of contamination that might lead to

undesirable chemical reactions.

• Risk of burns! Exercise caution when touching the housing parts and the hea-

ting plate. temperatures in excess of 120 °C. Pay attention to the residual heat after switching off.

ted unless it is cold!

• Do not operate the appliance in explo- sive atmospheres, with hazardous substances or under water.

• Caution! Only media whose ﬂashpoint lies above the safety temperature limit of 130 °C may be processed or heated with this device.

• Beware of hazards due to:

- ﬂammable materials

- combustible media with a low boiling temperature

- glass breakage

- incorrect container size

- overfilling of media (in a beaker)

- unsafe condition of container.

• Only process media that will not react

dangerously to the extra energy produced through processing. This also applies to any extra energy produced in other ways, e.g. through light irradiation.

The heating plate can reach

The device may not be transpor-

if you have any

Safety instructions - performance of trials

WARNING

• Immerse external temperature sensors (PT 1000 ...) at least 20

mm deep into the medium or insert the sensor into the hole provided for the purpose in the temperature control block.

• The PT 1000 external temperature sensor must always be inser-

ted in the block / media when connected.

• Do not heat liquid media except with the block. Never pour

liquid media directly on to the heating plate!

• Safe operation is only guaranteed with the accessories descri-

bed in the ”Accessories” chapter.

• Always disconnect the plug before fitting accessories.

• Accessories must be securely attached to the device and can-

not come off by themselves. The centre of gravity of the assembly must lie within the surface on which it is set up.

• Refer to the operating instructions for the accessories.

Safety instructions - power supply/ switching off the device

WARNING

• The device will automatically restart in mode B following any

interruption to the power supply.

For protection of the equipment

• The appliance may only be opened by experts.

• Do not cover the device, even partially e.g. with metallic plates

or film. This results in overheating.

• Ensure that the base plate is kept clean.

• Protect the appliance and accessories from bumps and impacts.

• Observe the minimum distances between the devices, bet-

ween the device and the wall and above the assembly (min. 800 mm), see fig. 2.

•Wear your personal protective equipment in accordance with the hazard category of the media to be processed. Otherwise there is a risk from:

- splashing and evaporation of liquids

- ejection of parts

- release of toxic or combustable gases.

•

The appliance can only be disconnected from the mains supply by pulling out the mains plug or the connector plug.

Fig. 2

Unpacking

• Unpacking

- Please unpack the device carefully

- In the case of any damage a fact report must be sent immediately (post, rail or forwarder)

Correct use

• Use

- For heating media in block heaters

• Range of use (interior areas only)

- Laboratories - Schools

- Pharmacies - Universities

Assembling the stand

 Remove the protective cap from the support rod.  Put the washer between housing and nut.  Screw the support rod onto the device by hand until the end

stop is reached.

• Delivery scope

- IKA® Dry Block Heater, Depending on the IKA® Dry Block Heater model 1.2, 3, or 4

- Mains cable

- Temperature sensor PT 1000.60

- Operating instructions

The safety of the user cannot be guaranteed if the appliance is operated with accessories that are not supplied or recommended by the manufacturer or if the appliance is operated improperly contrary to the manufacturer’s speciﬁcations or if the appliance or the printed circuit board are modiﬁed by third parties.

 Using an open-jaw spanner 17 AF gently tighten the nut

(tightening torque max. 0.5 Nm).

 Accessories should be attached using cross sleeves.

Fig. 3

Operation

Commissioning Move device switch (E) to the OFF position

IKA® Dry Block Heater 1 IKA® Dry Block Heater 2 IKA® Dry Block Heater 3 IKA® Dry Block Heater 4

 Insert the mains power cable into the power socket (A)  Move device switch (E) to the ON position

 The unit will be set to factory setting mode A (see “Operating modes”)

Heating

 The value selected will be shown on the display (L)

 Set the target temperature using the heater buttons +/- (J) and (K)

 Start the heating function by pressing the "Start / Stop" button (F)

i  When the heating is on, the LED (O) lights up.

i  During standby operation, the display (L) will show HOt if the base plate tempe ature is above 50 °C

Connecting external thermometers

direct temperature PT 1000.60 temperature sensor to the socket (B)

(

control in the media) Move device switch (E) to the ON position

i Temperature sensor PT 1000  The actual temperature for the temperature sensor shown on display (L) will correspond to the temperature of the media. The LED "external temperature sensor"” PT 1000 (N) will be lit.

 Move device switch (E) to the OFF position

 Detach contact plug (D)

 Attach a DIN 12878 (Class 2) compliant safety contact thermometer or a

The set-point and actual temperatures will be shown alternately on the display ((L) is blinking):

Setting operating mode

Operating the device in mode A or B

Mode A

All settings will be stored if the device is switched off or disconnected from the power supply. The heating functions will be set to OFF when the device is powered on.

Mode B

All settings will be stored if the device is switched off or disconnected from the power supply. The heating function will be set to ON or OFF when the device is powered on, depending on the previous status of the device..

Factory setting: mode A

The mode selected will be shown on the display when the device is started up.

Mode

Change the mode

 Move device switch (E) to the OFF position  Keep the selection button (I) and (F) depressed  Move device switch (E) to the ON position  Release the selection button (I) and (F)

i  The set mode is indicated on the Display (Q) b

Timer/Counter

After the device has been switched on, the "Timer/ Counter" button (I) can be used to toggle between timer mode and counter mode.

Timer Pressing the buttons "+" (G) and "-" (H) allows selection of a time period of up to 99 hours and 59 minutes. Once the heating function (F) is activated, the preset time starts to run. When the total time has run down to 00 hours and 00 minutes, a warning buzzer sounds for 30 seconds and in addition the display ﬂashes. The heating function is then deactivated.

Controlling the temperature via contact thermometer

Counter When the heating function is stated by pressing the button (F) the counter is activated. In counter mode the time is counted upwards from 00 hours 00 minutes until the heating function is stopped. The counter always starts from 00:00 hh:mm.

Selection of Timer/Counter Pressing the button (I) toggles between timer mode and counter mode. The mode can be activated only when the heating function is off.

The preferable method for controlling the average temperature is with the contact thermometer. After the set point temperature has been adjusted, this results in a short heating-up time, practically no temperature drift and only minor fluctuation in temperature. A 6-pin jack is located on the rear side of the instrument for connecting the contact thermometer or the contact plug. The electronics of the instruments returns a test current that must flow via connector pins 3 and 5 for the heating plate to heat up.

Settings

For the detailed instructions for settings and limit values, refer to the operating instructions for the instrument you are connecting.

The target temperature of the medium is set at the contact thermometer. The heater buttons +/- (J) and (K) on the device can be used to preselect the required surface temperature of the heating plate.

Maintenance and cleaning

The device is maintenance-free.

Cleaning

For cleaning disconnect the main plug.

Only use cleansing agents which have been recommended by

IKA®.

Dyes Isopropyl alcohol Construction materials Water containing surfactant, isopropyl alcohol, Cosmetics Water containing surfactant, isopropyl alcohol Foodstuffs Water containing surfactant Fuels Water containing surfactant

- Do not allow moisture to get into the appliance when cleaning.

- Wear protective gloves when cleaning the devices.

- Please consult with IKA mination methods, other than those recommended here.

before using any cleaning or deconta-

Safety contact thermometers

acc. to DIN 12 878 class 2 or acc. Gerstel are connected with a three-wire cable, the test current ﬂows through the contact thermometer.

Safety function If the test current is interrupted because of e.g. breakage of contact thermometer or falling out of the cable plug, the heating cuts off. The required plug allocation is indicated on a reference plate above the diode bushing.

Contact thermometer without safety circuit

acc. to DIN 12 878 class 0. The instrument only heats if the test current circuit is closed by an electrical connection of the plug pins 3 and 5.

Ordering spare parts

When ordering spare parts, please give:

- Machine type

- Manufacturing number, see type plate

- Item number and designation of the spare part, see

www.ika.com

- Software version

Repair

In case of repair the device has to be cleaned and free from any materials which may constitute a health hazard. Please request the form to "clearance certificate" from IKA. Or, use the download-print the form to the IKA If you require servicing, return the appliance in its original packaging. Storage packaging is not sucient. Please also use suitable transport packaging.

website www.ika.com.

Error codes

Any malfunctions during operation will be identiﬁed by an error message on the display (LED (Q)).

Proceed as follows in such cases:

 Switch off device using the main switch (E)  Carry out corrective measures  Restart device

Error code Cause Effect Solution

E 3 Temperature inside device too high Heating off Switch off device and allow to cool down E 6 Break in safety circuit Heating off - Plug in contact plug (D)

- Plug in PT 1000 contact thermometer / temperature sensor

- Replace faulty connecting cable, plug, or contact thermometer

E 25 Heating and switching element monitoring Heating off - Switch off device

- Warning! Only to be carried out by autho rised service personnel: Carry out an internal test on the device to check the plug-in connector for the heating element

E 26 Difference between temperature of safety Heating off - Switch off device sensor and temperature of control sensor - Warning! Only to be carried out by autho control temperature > (safety temperature rised service personnel: Carry out an internal + 40 K)) test on the device to check the temperature sensor

If the actions described fail to resolve the fault or another error code is displayed then take one of the following steps:

- contact the IKA

- send the device for repair, including a short description of the fault.

service department,

Technical Data

Dry Block Dry Block Dry Block Dry Block Heater 1 Heater 2 Heater 3 Heater 4

Operating voltage range Vac 220 - 230 ± 10% Vac 115 ± 10% Vac 100 ± 10% Rated voltage Vac 230/ 50 Hz Vac 115/ 60 Hz Vac 100/ 60 Hz Frequence Hz 50 / 60 Display digital Temperature range °C ambient temperature +5 - 120 Timer min/h 1 min to 99 h 59 min Perm. duration of operation % 100 Perm. ambient temperature °C +5 to +40 Perm. humidity % 80 Protection acc. to DIN EN 60529 IP 21 Protection class I Overvoltage category II Contamination level 2 Operation at a terrestrial altitude m max. 2000 about sea level

Dimension (W x D x H) mm 115 x 228 x 73 115 x 304 x 73 115 x 380 x 73 115 x 456 x 73

Weight kg 1 1,3 1,6 2

Heating

Power consumption (+10%) max. at 230 Vac W 165 250 330 412 115 Vac 165 250 330 412 100 Vac 165 250 330 412

Temperature sensor PT 1000 variation K < + 0,1* DIN EN 60751 Kl. A Temperature variation at 37 ºC Temperature variation at 60 ºC K

K + 0,5*

IKA® IKA® IKA® IKA

+ 1,5*

Fixed safety circuit

Safety temperature limit °C 150

* Test parameter: with test block and glass vessel filled with M50 oil

Subject to technical changes!

Warranty

In accordance with IKA® warranty conditions, the warranty period is 24 months. For claims under the warranty please contact your local dealer. You may also send the machine direct to our factory, enclosing the delivery invoice and giving reasons for the claim. You will be liable for freight costs.

The warranty does not cover worn out parts, nor does it apply to faults resulting from improper use, insucient care or maintenance not carried out in accordance with the instructions in this operating manual.

+ 36 hidden pages
