Husqvarna Rotary Lawnmower User Manual

Operator’s manual

Bedienungsanleitung

Manuel d’utilisation
Gebruiksaanwijzing

Bruksanvisning

Käyttöohje
Bruksanvisning
Brugsanvisning

Instrucciones para el uso

Instruções de utilização

Instruziono per l’uso

HUSQVARNA

B

E1 E2 E3

C D

G

J1

H J2

F

A

L

P Q R

M N

T

W

V X1

S

K

X2

1

2

3

4

5

6

7

GB - Overview

1. Blade brake lever

2. Upper Handle

3. Lower Handle

4. Start Handle

5. Operator’s Manual

6. Rating Label

7. Warning Label

DE - Übersicht

1. Motorbremsbügel

2. Holm, oben

3. Holm, unten

4. Anlassergriff

5. Bedienungsanleitung

6. Produkttypenschild

7. Warnetikett

FR - Apercu

1. Etrier du frein moteur

2. Mancheron partie supérieure

3. Mancheron partie inférieure

4. Démarreur

5. Manuel d’utilisation

6. Plaquette d’identification

7. Etiquette d’avertissement

NL - Overzicht

1. Motorrembeugel

2. Boven-duwboom

3. Beneden-duwboom

4. Startgreep

5. Gebruiksaanwijzing

6. Productlabel

7. Waarschuwingsetiket

NO - Oversikt

1. Motorbremsbøyle

2. Håndtak, øvre

3. Håndtak, nedre

4. Starthåndtak

5. Bruksanvisning

6. Typeetiketten

7. Advarselsetikett

FI - Yleiskatsaus

1. Moottorijarru

2. Kahva, ylempi

3. Kahva, alempi

4. Käynnistyskahva

5. Käyttöohje

6. Tuotteen arvokilpi

7. Varoitusnimike

SE - Översikt

1. Motorbromsbygel

2. Handtag, övre

3. Handtag,nedre

4. Starthandtag

5. Bruksanvisning

6. Identifieringsetikett

7. Varningsetikett

DK - Oversigt

1. Motorbremsebøjle

2. Håndtag, øverste

3. Håndtag, nederste

4. Starthåndtag

5. Brugsanvisning

6. Produktmærkat

7. Advarselsmœrkat

ES - Sumario

1. Mando freno motor

2. Guía, parte superior

3. Guía, parte inferior

4. Palanca de arranque

5. Instrucciones para el uso

6. Etiqueta indicadora del producto

7. Etiqueta de Advertencia

PT - Quadro

1. Arco do freio do motor

2. Cabo superior

3. Cabo inferior

4. Cabo de arranque

5. Instruções de utilização

6. Etiqueta de Especificações do
Produto

7. Etiqueta de Aviso

IT - Sommario

1. Leva del freno motore

2. Manubrio superiore

3. Manubrio inferiore

4. Leva avviamento

5. Instruziono per l’uso

6. Etichetta con dati prodotto

7. Etichetta di pericolo

SAFETY PRECAUTIONS

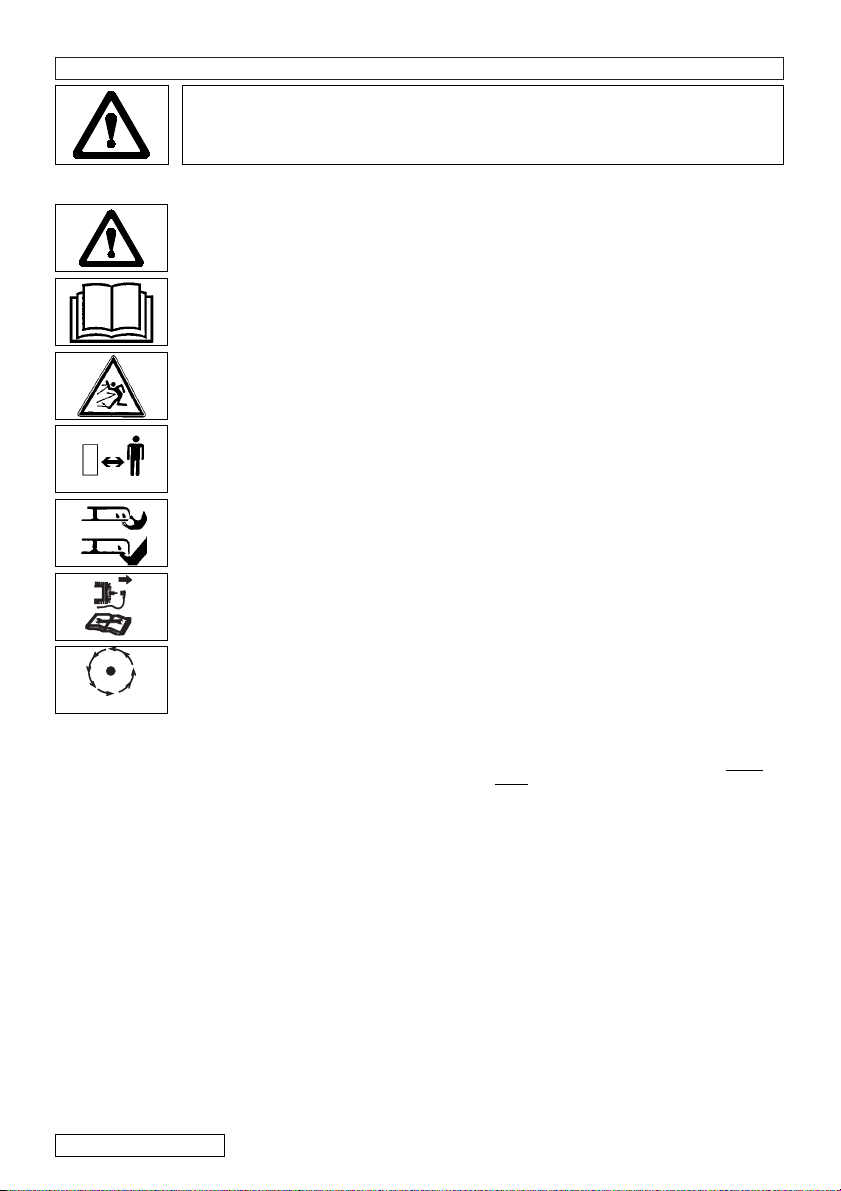

Explanation of Symbols on the Petrol Wheeled
Rotary Lawnmower

Warning

Read the user instructions carefully
to make sure you understand all the
controls and what they do.

Always keep the lawnmower on the
ground when mowing. Tilting or
lifting the lawnmower may cause
stones to be thrown out.

Keep bystanders away. Do not mow
whilst people especially children or
pets are in the mowing area.

Beware of severing toes or hands.
Do not put hands or feet near a
rotating blade.

Disconnect the spark plug before
attempting any maintenance,
cleaning or adjustment, or if you
are going to leave the lawnmower
unattended for any period.

Blade continues to rotate after the
machine is switched off. Wait until all
machine components have completely
stopped before touching them.

General

1. Never allow children or people unfamiliar with
these instructions to use the mower. Local
regulations may restrict the age of the operator.

2. Only use the lawnmower in the manner and for
the functions described in these instructions.

3. Never operate the lawnmower when you are tired, ill
or under the influence of alcohol, drugs or medicine.

4. The operator or user is responsible for accidents or
hazards occurring to other people or their property.

Fuel Safety
WARNING - Petrol is highly flammable

- Wear protective clothing when handling any
fuels and lubricants.

- Avoid contact with skin. If affected, wash
liberally with soap and water.

- Remove petrol and engine oil before transporting
the product.

- Store fuel in a cool place in a container
specifically designed for the purpose. In general
plastic containers are unsuitable

- refuel outdoors only and do not smoke while refuelling

- add fuel BEFORE starting the engine. Never
remove the cap of the fuel tank or add fuel while
the engine is running or when the engine is hot

- if petrol is spilled, do not attempt to start the
engine but move the machine away from the
area of spillage and avoid creating any source of
ignition until petrol vapours have dissipated

- replace all fuel tanks and container caps securely

- move the product away from the fuelling area
before starting

- Fuel should be stored in a cool place away from
naked flames

Preparation

1. While using your product always wear substantial
footwear and long trousers.

2. The use of ear protection is recommended.

3. Make sure the lawn is clear of sticks, stones, bones,
wire and debris; they could be thrown by the blade.

4. Before using the machine and after any impact,
check for signs of wear or damage and repair as
necessary.

5. Replace worn or damaged blades together with
their fixings in sets to preserve balance.

6. Have faulty silencers replaced.

Use

1. Do not operate the engine in a confined space
where exhaust fumes (carbon monoxide) can collect.

2. Use the lawnmower only in daylight or good
artificial light.

3. Avoid operating your lawnmower in wet grass,
where feasible.

4. Take care in wet grass, you may lose your footing.

5. On slopes, be extra careful of your footing and
wear non-slip footwear.

6. Mow across the face of slopes, never up and down.

7. Exercise extreme caution when changing
direction on slopes.

8. Mowing on banks and slopes can be dangerous.
Do not mow on banks

or steep slopes.

9. Do not walk backwards when mowing, you could
trip. Walk, never run.

10. Never cut grass by pulling the mower towards you.

11.Release the blade brake lever to stop the engine
before pushing the mower across surfaces other
than grass and when transporting the lawnmower
to and from the area to be mowed.

12.Never operate the lawnmower with damaged
guards or without guards in place.

13.Do not overspeed the engine or alter governor
settings. Excessive speed is dangerous and
shortens lawnmower life.

14. Disengage all blade and drive clutches before starting.

15. Keep hands and feet away from the cutting means at
all times and especially when switching on the engine.

16.Do not tilt lawnmower when starting the engine

17.Never pick up or carry a lawnmower while the
engine is running.

18.Spark plug wire may be hot - handle with care.

19.Do not attempt any maintenance on your
lawnmower when the engine is hot.

20.Release the blade brake lever, to stop the
engine, wait until the blade has stopped,
disconnect the spark plug lead and wait until the
engine has cooled:-

- before leaving the mower unattended for any period;

- before refuelling

- before clearing a blockage;

- before checking, cleaning or working on the appliance;

- if you hit an object. Do not use your lawnmower
until you are sure that the entire lawnmower is in
a safe operating condition;

- if the lawnmower starts to vibrate abnormally.
Check immediately. Excessive vibration can
cause injury.

If not used properly this lawnmower can be dangerous! This lawnmower can cause serious
injury to the operator and others, the warnings and safety instructions must be followed to
ensure reasonable safety and efficiency in using this lawnmower. The operator is responsible
for following the warning and safety instructions in this manual and on the lawnmower.

ENGLISH - 1

STOP

SAFETY PRECAUTIONS

Maintenance and storage

1. Keep all nuts, bolts and screws tight to be sure
the lawnmower is in safe working condition.

2. Replace worn or damaged parts for safety.

3. Only use the replacement blade and blade bolt
specified for this product.

4. Never store the lawnmower with fuel in the tank
inside a building where fumes can reach an open
flame or spark.

5. Allow the engine to cool before storing in any
enclosure.

6. To reduce fire hazard, keep the engine, silencer,
battery compartment and fuel storage area free
of grass, leaves or excessive grease.

7. If the fuel tank has to be drained, this should be
done outdoors.

8. Be careful during adjustment of the machine to
prevent entrapment of the fingers between the
blade and fixed parts of the machine.

ASSEMBLY INSTRUCTIONS

1. Set the lower handlebar in place. (A)

2. Fit the lower handle ensuring that the formed
ends are located properley in corresponding slots
either side of the lawnmower (B).

3. Insert the plastic plugs on both sides. (C)

4. Assemble the upper handle.
Note: washer between wing nut and handle. (D)

RECOIL STARTER
You must release the brake by pulling the blade
brake lever to the handle before pulling out the cord.

1. Disconnect the spark plug lead. (H)

2. Pull the blade brake lever to release the brake on
the engine. (E1)

3. Extend the pull cord fully. (E2)

4. Locate the cord in the pull cord guide positioned
on handle. (E3).

Handlebar Stop

• THE 2 HANDLEBAR STOPS MUST BE FITTED
BEFORE USE

1. In the packaging you will find 2 stops one marked

-H- and one marked -V-.

2. To lock the handlebar in a fixed position, attach
the stops as shown in the illustration (F).

3. Place -H- on the right side and -V- on the left
side.

1. Fill the engine with oil. A bottle of the correct amount of oil is included with the mower, SAE 30. (G)

FILLING WITH OIL

ENGLISH - 2

ADJUSTING THE CUTTING HEIGHT

1. Remove the spark plug lead before adjusting.

(H)

2. Move the axles between the notches to achieve

the desired cutting height. (J1) & (J2)

CUTTING HEIGHT

OIL & PETROL

Oil

1. Check oil level periodically and after every five
hours of operation.

2. Add oil as necessary to keep the level to the
FULL mark on the dipstick.

3. Use a good quality SAE 30 four stroke oil.

4. To fill with oil:­a) Remove oil filler cap.
b) Fill to the FULL mark on the dipstick.

5. Change the oil after the first five hours operation
and thereafter every 25 working hours.

6. Always change the oil while the engine is warm ­but not hot - never attempt any maintenance on
a hot engine.

Petrol

1. Use fresh regular grade lead free petrol.

2. Do not fill the fuel tank when the engine is hot.

3. Do not fill the fuel tank while smoking.

4. Do not fill the fuel tank while the engine is
running.

5. To avoid introducing dirt into the fuel system,
wipe all grass and dirt from the petrol filler cap
before unscrewing it.

6. It is recommended that you fill the tank through a
funnel with a filter.

7. Wipe away spillages before starting.

1. Place the mower on a flat surface free from grit,
gravel, etc. Fill the tank with unleaded petrol,

not mixed with oil. (K)

2. Do not fill with petrol while the engine is running.
Any petrol spillage should be hosed away with water.
Take care that water does not enter the engine.

3. Connect the spark plug lead.

P

RIMER

1. Starting the cold engine
Push primer bulb firmly 3 times before starting
cold engine. (Also, if engine stopped because it
ran out of fuel, refuel engine and push primer 3
times).(L)

2. Starting the warm engine
NOTE: Priming is usually unnecessary when
restarting a warm engine. However, cool weather
may require priming to be repeated.

B

LADEBRAKELEVER

3. Pull the blade brake lever all the way to the upper
handle before you start the engine. The lever must
be held in position to keep the engine running. (M)

4. Releasing the blade brake lever will stop the

engine within 3 seconds.

5. Start the engine by pulling the starting handle
firmly upwards. (N)

6. Stopping the engine
Release the blade brake lever. (M)

STARTING & STOPPING

USE

Due to engine lubrication limitations, the mower
should not be used on slopes in excess of 30

0.

. (P)
Before mowing objects such as twigs, toys and
stones should be removed from the lawn. (Q)
Avoid running the blade over foreign objects such as
stones, roots, etc., as it may cause engine damage.
Mow the lawn twice weekly during the most active
periods of growth.

Never cut more than 1/3 of the length of the grass,
especially during dry periods. (R)
Mow with a high cutting height setting the first time.
Examine the result and lower the mower to the
desired setting. Mow slowly or mow the grass twice
if it is very long.

MAINTENANCE

Always remove the spark plug lead before repair,

cleaning or maintenance work. All nuts, bolts and
screws should be checked for tightness after 5
hours use. Check the oil. Push the handle down to
ground level when tilting the mower for cleaning
purposes. This will avoid oil and fuel spillage.

R

EGULARLY

1. Hose down or brush off all grass, leaves, etc.,

from the mower. (S)

2. Check the oil level.

A

NNUALLY

Always handle the blade with care - sharp edges
could cause injury. USE GLOVES. Renew your
metal blade after 50 hours mowing or 2 years
whichever is the sooner - regardless of
condition. If the blade is cracked or damaged
replace it with a new one.

1. Sharpening and balancing the cutter blade.

Remove the spark plug lead. Remove the cutter
blade and take it to a service workshop for
sharpening and balancing. When reassembling the
blade ensure that the retaining washer is flat and not
dished, tighten the bolt to a torque of 35-40 Nm. (T)

2. Change the oil after each season or after 25

hours. Run the engine until warm. Remove the
spark plug lead. Remove the blade to gain
access to the oil drain plug, open the drain plug
underneath the mower and let the oil run out.
Refit the plug and fill with new oil, SAE 30. (V)

3. The engine brake cable should always be

adjusted to stop the engine within 3 sec.
CAUTION! For adjustment contact your
authorized service dealer. (W)

4. Loosen screw, remove cover and take out the air

filter. (X1 & X2)

5. Clean the filter with kerosene. Add 2-3 spoons

of oil, distributing evenly throughout the filter.

T

RANSPORT

Remove the spark plug lead

Loosen the wire/cable from the handle before
carefully folding it. Avoid damaging the wire/cable.
Empty the petrol tank. The machine must be drained
of oil and fuel when moving it by public transport.

C

ARING

At the End of the Mowing Season

1. Replace blade, bolts, nuts or screws, if

necessary.

2. Clean your lawnmower thoroughly. Do not clean

with chemicals, including petrol or solvents ­some can destroy critical plastic parts.

3. Ask your local Service Centre to clean the air

filter thoroughly and carry out any service or
repairs required.

4. Drain engine of oil and petrol.

Storing your Lawnmower

1. Do not store your lawnmower immediately after use.

2. Wait until the engine has cooled to avoid a
potential fire hazard.

3. Clean your lawnmower

4. Store in a cool, dry place where your lawnmower
is protected from damage.

Engine Maintenance Schedule

Follow the hourly or calendar intervals, whichever
occur first. More frequent service is required when
operating in adverse conditions

First 5 hours - Change oil.
Every 5 hours or daily - Check oil level. Clean

finger guard. Clean around silencer.
Every 25 hours or every season - Change oil if
operating under heavy load or high ambient
temperature. Service air cleaner.
Every 50 hours or every season - Change oil.
Inspect spark arrester, if equipped.
Every 100 hours or every season - Clean cooling
system*. Replace spark plug.
* Clean more often under dusty conditions, or

when airborne debris is present or after
prolonged operation cutting tall, dry grass.

ENVIRONMENT

AL INFORMATION

Husqvarna Outdoor Products are manufactured
under an Environmental Management System (ISO

14001) using, where practical, components

manufactured in the most environmentally
responsible manner, according to company
procedures, and with the potential for recycling at
the end of the products’ life.

• Packaging is recyclable and plastic components
have been labelled (where practical) for
categorised recycling.

• Awareness of the environment must be
considered when disposing of ‘end-of-life’ product.

• If necessary, contact your local authority for
disposal information.

DISPOSAL OF FUELS AND LUBRICA

TING OILS

• Wear protective clothing when handling any
fuels and lubricants.

• Avoid contact with skin.

• Remove petrol and engine oil before transporting
the product.

• Contact your local authority for information of
your nearest Recycling/Disposal Station.

• Do NOT dispose of used fuels/oils with

household waste.

• Waste fuels/oils are harmful, but can be
recycled and should be disposed of through
the recognised facilities.

• Do NOT dispose of used fuels/oils to water.

• Do not incinerate.

ENGLISH - 3

MAINTENANCE

F

AULTFINDING

Engine Will Not Start

1. Ensure blade brake lever is in the start
position.

2. Check that there is sufficient fuel in the tank and
the cap air vent is clear.

3. Remove and dry the spark plug.

4. Petrol may be stale, replace. Once petrol has
been replaced, it may take a little time for fresh
petrol to filter through.

5. Check that the blade bolt is tight. A loose bolt
could cause difficult starting.

6. If the engine will still not start, immediately

disconnect the spark plug lead.

7. CONSULT YOUR LOCAL APPROVED
SERVICE CENTRE.

Lack of Engine Power and/or Overheating

1. Disconnect the spark plug lead and allow the
engine to cool down.

2. Clean grass clippings and debris from around
the engine and air inlets and the underside of the
deck.

3. Clean the engine air filter (Ask your local
Approved Service Centre to clean the engine air
filter thoroughly).

4. Petrol may be stale, replace. Once petrol has
been replaced, it may take a little time for fresh
petrol to filter through.

5. If the engine still lacks power and/or is

overheating, immediately disconnect the
spark plug lead.

6. CONSULT YOUR LOCAL APPROVED
SERVICE CENTRE.

Excessive Vibration

1. Disconnect the spark plug lead.

2. Check that the blade is correctly fitted.

3. If the blade is damaged or worn replace it with a
new one.

4. If vibration persists, immediately disconnect

the spark plug lead.

5. CONSULT YOUR LOCAL APPROVED
SERVICE CENTRE.

E

NGINESERVICING

& G

UARANTEE

The engine fitted to your lawnmower is
guaranteed by the Engine Manufacturer. To
obtain further information contact your dealer as
detailed below.
S

ERVICERECOMMENDATIONS

1. We strongly recommend that your product is
serviced at least every twelve months, more
often in a professional application.

2. Always use genuine Spare Parts.

3. Prepacked spares are available from most
authorised stockists.

4. Your product is identified by a silver and black
product rating label

5. If you have a problem with your machine contact
your local Approved Service Centre ensuring you
have full details of your product as described on
the product rating label.

6. Should it be necessary for work to be carried

out by your Service Centre, it is important to
take your complete petrol wheeled rotary
lawnmower.

To obtain service on your product simply telephone
or visit your local Service Centre. Should you
require service under the terms of our guarantee the
Service Centre will require proof of purchase.

All of the centres stock genuine Spare Parts.
NOTE: Our Service Repairers act on their own
behalf and are not empowered to commit or
legally bind Husqvarna Outdoor Products in any
manner whatsoever.
G

UARANTEE ANDGUARANTEEPOLICY

If any part is found to be defective due to faulty
manufacture within the guarantee period, Husqvarna
Outdoor Products, through its Authorised Service
Repairers will effect the repair or replacement to the
customer free of charge providing:
(a) The fault is reported directly to the Authorised

Repairer.
(b) Proof of purchase is provided.
(c) The fault is not caused by misuse, neglect or

faulty adjustment by the user.
(d) The failure has not occurred through fair wear

and tear.
(e) The machine has not been serviced or repaired,

taken apart or tampered with by any person not

authorised by Husqvarna Outdoor Products.
(f) The machine has not been used for hire.
(g) The machine is owned by the original purchaser.
(h) The product has not been used outside of the

country in which it was purchased.
(i) The machine has not been used commercially.
* This guarantee is additional to, and in no way

diminishes the customers statutory rights.
Failures due to the following are not covered,
therefore it is important that you read the
instructions contained in this Operator's Manual and
understand how to operate and maintain your
machine:

Failures not covered by guarantee

* Replacing worn or damaged blades
* Failures as a result of not reporting an initial

fault.
* Failures as a result of sudden impact.
* Failures as a result of not using the product in

accordance with the instructions and

recommendations contained in this Operator's

Manual.
* Machines used for hire are not covered by this

guarantee.
* The following items listed are considered as

wearing parts and their life is dependent on

regular maintenance and are, therefore not

normally subject to a valid warranty claim:

Blades, drive belts.
* Caution!

Husqvarna Outdoor Products does not accept

liability under the warranty for defects caused in

whole or part, directly or indirectly by the fitting of

replacement parts or additional parts that are not

either manufactured or approved by Husqvarna

Outdoor Products, or by the machine having

been modified in any way.

ENGLISH - 4

SICHERHEITSMAßNAHMEN

Erklärung der verschiedenen, am Sichelmäher
befindlichen Symbole

Achtung

Die Betriebsanleitung muß sorgfältig
durchgelesen werden, um sicherstellen
zu können, daß alle Steuerelemente und
deren Funktion verstanden werden.

Der Rasenmäher muß während des
Mähens immer auf dem Boden bleiben.
Durch Kippen oder Anheben des
Rasenmähers können Steine
fortgeschleudert werden.

Es dürfen sich keine Personen in der
Nähe befinden. Es darf nicht gemäht
werden, wenn sich Personen,
insbesondere Kinder, oder Haustiere im
Mähbereich befinden.

Nehmen Sie sich davor in acht, daß der
Rasenmäher nicht in Ihre Zehen oder
Hände schneiden kann. Hände oder
Füße dürfen sich nicht in der Nähe des
rotierenden Messers befinden.

Die Zündkerzenzuleitung muß getrennt
werden, bevor Wartungsarbeiten,
Reinigungen oder Einstellungen
ausgeführt werden oder der
Rasenmäher unbeaufsichtigt bleibt.

Das Messer wird sich noch weiterdrehen,
nachdem die Maschine ausgeschaltet
wurde. Warten, bis alle Maschinenteile
zum vollständigen Stillstand gekommen
sind, bevor diese berührt werden.

Gemäß den Vorschriften zur Lärmverhütung Betrieb
werktags nicht von 13.00 Uhr bis 15.00 Uhr und von

19.00 Uhr bis 7.00 Uhr und auch nicht an Sonn- und
Feiertagen. Bitte beachten Sie außerdem mögliche
zusätzliche örtliche Vorschriften.
Allgemeines

1. Kinder oder Personen, die nicht mit der
ordnungsgemäßen Benutzung dieses Rasenmähers
vertraut sind, dürfen auf keinen Fall erlaubt sein, den
Rasenmäher zu benutzen. Örtliche Vorschriften
enthalten ggf. Altersbeschränkungen.

2. Den Rasenmäher in der in dieser Betriebsanleitung
beschriebenen Art und Weise und nur für die
vorgesehenen Funktionen verwenden.

3. Den Rasenmäher nie verwenden, wenn Sie müde oder
krank sind oder unter dem Einfluß von Alkohol, Drogen
oder Arzneimitteln stehen.

4. Der Bediener oder Benutzer ist für Unfälle anderer
Personen, und für die Gefahr, der sie oder deren
Eigentum ausgesetzt werden, verantwortlich.

Angaben zur Sicherheit bei der Verwendung von
Kraftstoff
ACHTUNG - Benzin ist leicht entzündbar

- Beim Umgang mit Kraftstoffen und Schmiermitteln muß
Schutzkleidung getragen werden.

- Hautkontakt vermeiden.

- Benzin und Motorenöl vor dem Transportieren des
Produkts ablassen.

- Kraftstoff an einem kühlen Ort in einem Behälter, der
speziell für diesen Zweck vorgesehen ist, aufbewahren.
Im allgemeinen sind Plastikbehälter nicht geeignet.

- Nur draußen auftanken und während des Nachfüllens
nicht rauchen.

- Kraftstoff einfüllen, BEVOR der Motor gestartet wird.
Niemals den Einfüllverschluß entfernen oder Kraftstoff
einfüllen, während der Motor läuft oder noch heiß ist.

- Falls Benzin verschüttet wird, darf der Motor nicht gestartet
werden. Die Maschine muß vom Bereich, in dem das Benzin
verschüttet wurde, entfernt werden; es muß darauf geachtet
werden, daß keine Entflammungsmöglichkeit geschaffen
wird, bis sich die Benzindämpfe vollständig aufgelöst haben.

- Alle Kraftstofftank- und Behälterdeckel wieder an ihrer
korrekten Position anbringen.

- Den Rasenmäher vor dem Starten vom Bereich, an dem
er aufgetankt wurde, entfernen.

- Kraftstoff muß an einem kühlen Ort, weg von offenen
Flammen aufbewahrt werden.

Vorbereitung

1. Nicht barfuß oder mit offenen Sandalen mähen. Immer
geeignete Kleidung, Handschuhe und feste Schuhe tragen.

2. Es wird empfohlen, einen Ohrenschutz zu tragen.

3. Sicherstellen, daß keine Stecken, Steine, Knochen,
Draht oder Schutt auf dem Rasen liegen; sie könnten
durch das Messer fortgeschleudert werden.

4. Vor der Verwendung und nach Erhalt eines kräftigen Stoßes
muss die Maschine auf Anzeichen eines Verschleisses oder
einer Beschädigung überprüft und bei Bedarf die
entsprechenden Reparaturarbeiten ausgeführt werden.

5. Abgenutzte oder beschädigte Messer müssen zusammen
mit ihren Befestigungen als ganze Sätze ausgewechselt
werden, um das Gleichgewicht beizubehalten.

6. Fehlerhafte Schalldämpfer auswechseln lassen.

Verwendung

1. Den Motor nicht in einem geschlossen Bereich laufen lassen,
wo sich Abgase (Kohlenmonoxid) ansammeln können.

2. Den Rasenmäher nur bei Tageslicht oder guter
künstlicher Beleuchtung verwenden.

3. Rasenmäher sollten, wenn möglich, nicht in nassem
Gras verwendet werden.

4. In nassem Gras ist Vorsicht geboten, da Sie leicht Ihren
Halt verlieren können.

5. An Hängen muß sichergestellt werden, daß Sie einen
sicheren Halt haben und rutschfeste Schuhe tragen.

6. Hänge nie von oben nach unten, sondern immer quer
zum Hang mähen.

7. Seien Sie besonders vorsichtig, wenn Sie die Richtung
am Hang ändern.

8. Das Mähen an Bänken und Hängen kann gefährlich
sein. Nicht an Bänken

oder steilen Hängen mähen.

9. Beim Mähen nicht rückwärtsgehen, da Sie stolpern
könnten. Beim Mähen nur gehen, niemals laufen.

10. Beim Mähen den Rasenmäher nie in Ihre Richtung ziehen.

11. Die Bedienerpräsenzsteuerung (Motorbremsbügel) zum
Abschalten des Motors loslassen, bevor der Rasenmäher
über andere Oberflächen als Gras geschoben oder zu
und vom zu mähenden Bereich transportiert wird.

12. Den Rasenmäher niemals mit beschädigten oder nicht
angebrachten Schutzvorrichtungen verwenden.

13. Den Motor nicht überdrehen oder die Reglereinstellungen
ändern. Eine übermäßige Geschwindigkeit ist gefährlich
und reduziert die Benutzungsdauer des Rasenmähers.

14. Vor dem Starten alle Messer- und Antriebskupplungen
ausrücken.

15. Niemals Hände oder Füße in die Nähe der
Schneidvorrichtung bringen, insbesondere beim
Einschalten des Motors.

16. Den Rasenmäher beim Starten des Motors nicht kippen.

17. Einen Rasenmäher niemals anheben oder tragen, wenn
der Motor noch läuft.

18. Die Zündkerzenzuleitung kann heiß sein - deshalb ist
beim Umgang damit Vorsicht geboten.

19. Es dürfen keine Wartungsarbeiten an Ihrem Rasenmäher
ausgeführt werden, solange der Motor noch heiß ist.

Bei nicht ordnungsgemäßer Verwendung kann dieser Rasenmäher gefährlich sein! Dieser Rasenmäher
kann den Bediener und andere schwer verletzen; die Warnhinweise und Sicherheitsvorschriften müssen
unbedingt beachtet werden, damit eine angemessene Sicherheit und Leistung beim Gebrauch dieses
Rasenmähers gewährleistet werden kann. Der Bediener ist dafür verantwortlich, die in dieser
Betriebsanleitung und am Rasenmäher gegebenen Warn- und Sicherheitshinweise zu beachten.

DEUTSCH - 1

STOP

SICHERHEITSMAßNAHMEN

20. Den Motorbremsbügel zum Stoppen des Motors
loslassen. Warten, bis das Messer zum vollständigen
Stillstand gekommen ist, die Zündkerzenleitung trennen
und warten, bis der Motor abgekühlt ist:

- bevor der Rasenmäher unbeaufsichtigt bleibt.

- bevor Benzin nachgefüllt wird;

- bevor eine Blockierung entfernt wird;

- bevor der Rasenmäher überprüft oder gereinigt wird
oder Arbeiten daran ausgeführt werden;

- wenn Sie einen Gegenstand treffen. Der Rasenmäher
darf erst dann wieder verwendet werden, wenn absolut
sichergestellt wurde, daß sich der gesamte Rasenmäher
in einem sicheren Betriebszustand befindet;

- wenn der Rasenmäher anfängt, ungewöhnlich stark zu
vibrieren. In diesem Falle muß er sofort überprüft
werden. Ein übermäßiges Vibrieren kann Verletzungen
verursachen.

Wartung und Lagerung

1. Alle Muttern, Bolzen und Schrauben müssen fest
angezogen sein, damit ein sicherer Betriebszustand des
Rasenmähers gewährleistet ist.

2. Abgenutzte oder beschädigte Teile müssen für einen
sicheren Zustand ausgewechselt werden.

3. Nur für dieses Produkt spezifizierte Messer und
Messerbefestigungsschrauben, beim Auswechseln
verwenden.

4. Den Rasenmäher niemals mit Kraftstoff im Tank in
einem Gebäude abstellen, wo Dämpfe eine offene
Flamme oder einen Funken erreichen können.

5. Der Motor muß zuerst abgekühlt sein, bevor der
Rasenmäher in einen geschlossenen Bereich gestellt
wird.

6. Um die Brandgefahr zu reduzieren, müssen Motor,
Schalldämpfer, Gehäuse und
Kraftstoffaufbewahrungsbereich frei von Gras, Blättern
oder übermäßig viel Schmierfett gehalten werden.

7. Falls der Kraftstofftank entleert werden muß, sollte dies
draußen geschehen.

8. Bei der Einstellung des Rasenmähers darauf achten,
daß Sie Ihre Finger nicht zwischen den beweglichen
Messern und feststehenden Teilen der Maschine
einklemmen.

MONTAGEANWEISUNGEN

1. Befestigen Sie den unteren Griff in der
Befestigungsvorrichtung.(A)

2. Den unteren Holm so montieren, daß die geformten Enden
richtig in die entsprechenden Vertiefungen auf beiden
Seiten des Rasenmähers eingepaßt werden.(B)

3. Drucken Sie auf beiden seiten die Plastikknöpfe ein. (C)

4. Montieren Sie den oberen Handgriff. Denken Sie an die
Unterlegscheibe zwischen Mutter und Handgriff. (D)

Zugstarter
Die Bremse muß durch Ziehen des Motorbremsbügels
Hebels zum Griff gelöst werden, bevor die Schnur
herausgezogen wird.

1. Die Zündkerzenzuleitung trennen.(H)

2. Des Motorbremsbügel Hebel ziehen, um die Bremse
am Motor zu lösen.(E1)

3. Das starterseil so weit wie möglich herausziehen (E2).

4. Das seil an der das starterseil am Griff festmachen (E3).

Griffstangensperre
DIE BEIDEN GRIFFST

ANGENSPERREN MÜSSEN VOR DER

VERWENDUNG ANGEBRACHT WERDEN

1. In der Verpackung werden Sie 2 Sperren, eine mit der
Markierung -H-, die andere mit der Markierung -V- finden.

2. Die Sperren müssen gemäß Abbildung (F) angebracht
werden, um die Griffstange in einer bestimmten Position
festzustellen.

3. -H- auf der rechten Seite und -V- auf der linken Seite anbringen.

1. Füllen Sie Öl in den Motor. Eine Flasche mit der notwendigen Ölmenge ist dem Rasenmäher beigeügt, SAE 30. (G)

ÖLAUFFÜLLING

1. Entfernen Sie das Zündkabel, bevor Sie die
Höhenverstellung betätigen.(H)

2. Ziehen Sie das Rad aus der Nut und die gewünschte
Position einstellen.(J1 & J2)

EINSTELLUNG DER SCHNITTHÖHE

ÖL UND BENZIN

Öl

1. Den Ölstand regelmäßig nach jeweils 5 Betriebsstunden
überprüfen.

2. Je nach Erfordernis Öl hinzufügen, um den Ölstand auf
der VOLL-Markierung am Pegelstab zu halten.

3. Ein hochwertiges SAE 30 Viertaktöl verwenden.

4. Wenn Öl nachgefüllt werden muß:
a) Den Öleinfüllverschluß entfernen.
b) Öl bis zur VOLL-Markierung am Pegelstab einfüllen.

5. Das Öl nach den ersten fünf Betriebsstunden und danach
nach jeweils 25 Betriebsstunden wechseln.

6. Das Öl immer dann wechseln, wenn der Motor noch
warm - jedoch nicht zu heiß - ist. Es dürfen niemals
Wartungsarbeiten bei heißem Motor ausgeführt werden.

Benzin

1. Frisches bleifreies Normalbenzin verwenden.

2. Den Kraftstofftank nicht füllen, wenn der Motor heiß ist.

3. Während des Auffüllens des Tanks darf nicht geraucht
werden.

4. Den Kraftstofftank nicht füllen, während der Motor läuft.

5. Damit kein Schmutz in das Kraftstoffsystem gelangen
kann, muß Gras und Schmutz vom
Benzineinfüllverschluß entfernt werden, bevor dieser
aufgeschraubt wird.

6. Es wird empfohlen, den Tank über einen Trichter mit
Filter zu füllen.

7. Vor dem Starten des Motors muß verschüttetes Benzin
entfernt werden.

1. Den Rasenmäher auf eine ebene Fläche, jedoch nicht
auf Splitt, Sand und Kies u.ä., stellen. Den Kraftstofftank
mit bleifreies Benzin auffüllen, kein Benzin-Ölgemisch
verwenden!. (K)

2. Nie bei laufendem Motor Benzin nachfüllen. Eventuelle
Benzintropfen mit Wasser entfernen. Den Motor nicht
direkt mit Wasser besprühen.

3. Verbinden Sie das Zündkerzenkabel an.

V

ORPUMPEN

1. Start des kalten motor
Vor dem Start eines kalten Motors Primer dreimal
drücken. (Auch wenn der Motor wegen
Kraftstoffmangels stehengeblieben ist, Kraftstoff
nachfüllen und Primer dreimals drücken.)(L)

2. Start des warmes motors
HINWES: Beim start eines warmen Motors ist
Vorpumpen normalerweise unnötig. Bei kaltem Wetter
kann allerdings wiederholtes Vorpumpen notwendig sein.

M

OTORBREMSBÜGEL

3. Vor Motorstart den Motorbrems- bügel bis zur oberen
Griffstange ziehen und ihn in dieser Position zwecks
Motorlauf belassen. (M)

4. Bei loslassen des Motorbremsbügels kommt der

Motor nach 3 Sekunden zum Stillstand.

5. Starten Sie den Motor, indem Sie den Starthebel schnell
nach oben ziehen. (N)

6. Anhalten des Motors
Motorbremsbügel loslassen. (M)

STARTEN UND STOPPEN

DEUTSCH - 2

VERWENDUNG

Der Rasenmäher sollte nicht in einem Gelände benützt
werden, das eine Neigung von mehr als 30 Grad besitzt. In
solchen Fällen können Schmierungsprobleme am Motor
auftreten.(P)
Bevor mit dem Mähen begonnen wird, müssen Zweige,
Spielzeuge, Steine usw. von der Rasenfläche entfernt werden.(Q)
Vermeiden Sie, dass das Messer mit Fremdkörpern wie
Steinen, Wurzeln u. ä. in Berührung kommt, da dies zu einer
Verbiegung der Motorwelle führen kann.

Mähen Sie das Gras bei starkem Wachstum zweimal
wöchentlich. Mähen Sie niemals mehr als 1/3 der
Graslänge. (R)
Dies gilt besonders für trockene Perioden. Mähen Sie beim
ersten Mal mit einer hohen Schnitthöhe. berprüfen
Sie danach das Resultat und stellen Sie dann die
erwünschte Schnitthöhe ein. Ist das Gras besonders hoch,
fahren Sie langsam mit dem Rasenmäher. Mähen Sie
gegebenenfalls zweimal.

WARTUNG

Ziehen Sie immer das Zündkerzenkabel ab, bevor Sie mit

der Reparatur, Reinigung oder mit Wartungsarbeiten
beginnen.
Nach den ersten 5 Betriebsstunden alle Schrauben und
Muttern überprüfen.
Ölstand kotrollieren.

Wenn der Rasenmäher gekippt wird, müssen sich die

Zündkerze an der höchsten Stelle befinden.

R

EGELMÄSSIG

1. Den Rasenmäher regelmässig von Gras und Schmutz
befreien. (S)

2. Ölstand kotrollieren.

J

ÄHRLICH

Beim Umgang mit dem Messer ist immer Vorsicht
geboten - scharfe Kanten können Verletzungen
verursachen.
HANDSCHUHE VERWENDEN
Das Metallmesser muß nach 50 Betriebsstunden oder 2
Jahren, je nachdem, welches eher zutrifft,
ausgewechselt werden. Dies trifft auch dann zu, wenn
das Messer noch in gutem Zustand ist.
Wenn das Messer abgenutzt oder beschädigt ist, muß
es mit einem neuen Messer ersetzt werden.

1. Schleifen und Auswuchten des Messers.(Achtung: Vor
Demontage des Messers Zündkabel von der
Zündkerze entfernen).Schrauben Sie das Messer ab

und bringen dieses in eine Service-Werkstatt. Bei der
Montage die Schrauben richtig anziehen. Drehmoment:
35–40 Nm. (T)

2. Wechseln Sie das Öl nach jeder Saison bzw. nach
spätestens 25 Betriebsstunden. Ziehen Sie das
Zündkerzenkabel ab. Schrauben Sie Die
Ölablassschraube entfernen und das Öl ablassen,
während der Motor noch warm ist. Drehen Sie die
Ablass-Schraube wieder ein und füllen neues Öl nach,
SAE 30.(V)

3. Das Motorbremskabel ist immer so einzustellen, daß der
Motor nach 3 Sekunden zum Stillstand kommt. ZUR
BEACHTUNG! Einstellung von einer Vertragswerkstatt
vornehmen lassen.(W)

4. Lösen Sie die Schraube, nehmen Sie den Deckel ab
und nehmen Sie den Filtereinsatz heraus.(X1 & X2)

5. Reinigen Sie den Filter in Petroleum. Tränken Sie den
Filter leicht mit Öl und verteilen es gut im Filter.

T

RANSPORT

Ziehen Sie das Zündkerzenkabel ab. Entfernen Sie die

Kabel von dem Handgriff, bevor diese vorsichtig
zusammengelegt wird. Vermeiden Sie Beschädigungen an
den Kabeln. Entleeren Sie den Benzintank. Bei Transport
mit öffentlichen Verkehrsmitteln ist der Benzin- und Öltank
zu entleeren.

P

FLEGEIHRESRASENMÄHERS

Am Ende der Mähsaison

1. Messer, Bolzen, Muttern oder Schrauben je nach
Erfordernis auswechseln.

2. Den Rasenmäher gründlich reinigen.

3. Gehen Sie zu Ihrer örtlichen Kundendienststation und
lassen Sie dort den Luftfilter gründlich reinigen und
eventuell erforderliche Wartungs- oder
Reparaturarbeiten ausführen.

4. Öl und Benzin aus dem Motor ablassen.

Lagerung Ihres Rasenmähers

1. Den Rasenmäher nicht sofort nach der Benutzung
wegstellen.

2. Warten, bis der Motor abgekühlt ist, um eine mögliche
Brandgefahr zu vermeiden.

3. Der Rasenmäher muß gesäubert werden.

4. Er muß an einem trockenen Ort aufbewahrt werden, wo
er nicht beschädigt werden kann.

Wartungsplan für den Motor

Die stündlichen oder Kalender-Wartungsabstände, je
nachdem, welches zuerst zutrifft, beachten. Wird Ihr
Rasenmäher in schlechten Bedingungen verwendet, sind
kürzere Wartungsabstände erforderlich.

Nach den ersten 5 Stunden - Öl wechseln.
Nach jeweils 5 Stunden oder täglich - Ölstand überprüfen.

Fingerschutz säubern. Bereich um Schalldämpfer säubern.
Nach jeweils 25 Stunden oder jede Saison - Bei schwerer
Belastung oder hohen Umgebungstemperaturen ist ein
Ölwechsel erforderlich. Den Luftfilter reinigen.
Nach jeweils 50 Stunden oder jede Saison - Öl wechseln.
Funkenlöscher, falls installiert, überprüfen.
Nach jeweils 100 Stunden oder jede Saison - Kühlsystem
reinigen*. Zündkerze auswechseln.
* Bei staubigen Bedingungen, bei Flugschutt oder nach

längerem Mähen von langem, trockenen Gras ist eine
häufigere Reinigung erforderlich.

UMWEL

TINFORMATION

Husqvarna Outdoor Products stellt Produkte unter einem
Umweltmanagementsystem (ISO 14001) her. Hierbei
werden Fertigungsverfahren angewandt, welche es
ermöglichen, Teile auf eine umweltfreundliche Weise (soweit
dies durchführbar ist) und unter der Berücksichtigung der
Wiederverwertung am Ende ihrer Benutzungsdauer,
herzustellen.

• Die Verpackung kann wiederverwertet werden.
Kunststoffteile wurden (wo durchführbar) für eine nach
Kategorien geordnete Wiederverwertung
gekennzeichnet.

• Beim Entsorgen von nicht mehr zu gebrauchenden
Produkten muß die Umwelt berücksichtigt werden.

• Falls erforderlich, setzen Sie sich bitte mit Ihrer örtlichen
Behörde in Verbindung. Diese kann Ihnen Einzelheiten
zur Entsorgung mitteilen.

KRAFTSTOFF- UND SCHMIERÖLENTSORGUNG

• Beim Umgang mit Kraftstoffen und Schmiermitteln muß
Schutzkleidung getragen werden.

• Hautkontakt vermeiden.

• Benzin und Motorenöl vor dem Transportieren des
Produkts ablassen.

• Setzen Sie sich bitte mit Ihrer örtlichen Behörde in
Verbindung, die Ihnen Einzelheiten über die
nächstgelegene Recycling-/Entsorgungsstation geben
kann.

• Verwendete Kraftstoffe/Öle dürfen NICHT mit dem

Hausmüll entsorgt werden.

• Verwendete Kraftstoffe/Öle sind umweltschädigend,
sie können jedoch wiederverwertet werden und
sollten deshalb über eine zugelassene Einrichtung
entsorgt werden.

• Verwendete Kraftstoffe/Öle dürfen NICHT in
Gewässer abgeleitet werden.

• Nicht verbrennen

DEUTSCH - 3

WARTUNG

F

EHLERSUCHE

Motor startet nicht

1. Sicherstellen, daß sich der Motorbremsbügel-

Hebel in der Startposition befindet.

2. Sicherstellen, daß sich der Steuerhebel in der
Laufposition befindet.

3. Sicherstellen, daß genügend Kraftstoff im Tank ist und
der Lufteinlaß in der Kappe frei ist.

4. Die Zündkerze ausbauen und trocknen.

5. Das Benzin kann alt sein. Wechseln Sie es aus.

6. Sicherstellen, daß die Messerbefestigungsschraube
fest angezogen ist. Eine lose Schraube kann zu
Schwierigkeiten beim Starten führen.

7. Falls der Motor trotzdem nicht startet, muß die

Zündkerzenzuleitung sofort getrennt werden.

8. SETZEN SIE SICH DANN BITTE MIT IHRER
ÖRTLICHEN ZUGELASSENEN
KUNDENDIENSTSTATION IN VERBINDUNG.

Zu wenig Motorleistung und/oder Überhitzung

1. Sicherstellen, daß sich der Steuerhebel in der
‘Normal’-Position befindet.

2. Die Zündkerzenzuleitung trennen und den Motor
abkühlen lassen.

3. Schnittgut und unrat um den Motor entfernen,
Lufteinlässe und die Unterseite der Haube,
einschließlich klappe und Gebläse, säubern.

4. Den Motorluftfilter reinigen. (Gehen Sie zu Ihrer
örtlichen Kundendienststation und lassen Sie dort den
Luftfilter gründlich reinigen.)

5. Das Benzin kann alt sein. Wechseln Sie dieses aus.

6. Falls noch immer zu wenig Leistung vorhanden ist

und/oder eine Überhitzung auftritt, muß die
Zündkerzenzuleitung sofort getrennt werden.

7. SETZEN SIE SICH DANN BITTE MIT IHRER
ÖRTLICHEN ZUGELASSENEN
KUNDENDIENSTSTATION IN VERBINDUNG.

Übermäßiges Vibrieren

1. Die Zündkerzenzuleitung trennen.

2. Sicherstellen, daß das Messer korrekt angebracht ist.

3. Falls das Messer beschädigt oder abgenutzt ist, muß
dieses ausgewechselt werden.

4. Falls die Maschine trotzdem übermäßig vibriert,

muß die Zündkerzenzuleitung sofort getrennt
werden.

5. SETZEN SIE SICH DANN BITTE MIT IHRER
ÖRTLICHEN ZUGELASSENEN
KUNDENDIENSTSTATION IN VERBINDUNG.

M

OTORWARTUNG

& G

ARANTIE

Beim in Ihren Rasenmäher installierten Motor gilt die
Garantie des Motorherstellers. Für weitere
Einzelheiten setzen Sie sich bitte mit Ihrem
Servicestützpunlet on Verbindung.

W

ARTUNGSEMPFEHLUNGEN

1. Ihr Gerät sollte mindestens alle 12 Monate gewartet
werden; häufiger, wenn es professionell eingesetzt
wird.

2. Es müssen immer Originalersatzteile verwendet
werden.

3. Abgepackte Ersatzteile sind von den meisten
autorisierten Händlern erhältlich.

4. Ihr Produkt ist durch ein silberfarbiges und schwarzes
Produkttypenschild gekennzeichnet.

5. Falls Sie mit Ihrer Maschine Probleme haben, dann
setzten Sie sich bitte mit Ihrer örtlichen
Kundendienststation in Verbindung. Sie sollten zuvor
alle Details Ihrer Maschine, die auf dem
Produkttypenschild gegeben werden, bereit haben.

Falls Arbeiten an Ihrem Rasenmäher ausgeführt werden
müssen, dann setzen Sie sich ganz einfach mit Ihrer
örtlichen Kundendienststation telefonisch in Verbindung
oder besuchen Sie diese.
Falls Arbeiten ausgeführt werden müssen, die unter die
Garantiebedingungen fallen, müssen Sie der
Kundendienststation einen Kaufnachweis vorlegen.

Alle Kundendienststationen haben Originalersatzteile
auf Lager.

G

ARANTIE UNDGARANTIEPOLICE

Falls sich ein Teil aufgrund eines Herstellungsfehlers
innerhalb der Garantiezeit als defekt herausstellen sollte,
wird Husqvarna Outdoor Products über seine autorisierten
Wartungstechniker kostenlos Reparaturarbeiten ausführen
oder Teile auswechseln lassen. Dies gilt unter folgenden
Voraussetzungen:
a) Der Fehler wird direkt de autorisierten servicestation

gemeldet.
b) Ein Kaufnachweis kann vorgelegt werden.
c) Der Fehler läßt sich nicht auf einen Mißbrauch, eine

Vernachlässigung oder eine falsche Einstellung durch

den Benutzer zurückführen.
d) Der Fehler läßt sich nicht auf normale Abnutzung

zurückführen.
e) Die Maschine wurde nicht von einer von Husqvarna

Outdoor Products nicht autorisierten Person gewartet

oder repariert, auseinandergenommen oder daran

manipuliert.
f) Die Maschine wurde nicht vermietet.
g) Die Maschine ist noch Eigentum des ursprünglichen

Käufers.
h) Diese Maschine wurde nicht außerhalb des Landes, in

dem sie gekauft wurde, verwendet.
i) Die Maschine wurde nicht kommerziell verwendet.

- Diese Garantie stellt eine Ergänzung der gesetzlichen

Rechten des Kunden dar und schränkt diese auf keine

Weise ein.
Nachfolgend werden Fehler beschrieben, die nicht von der
Garantie gedeckt sind. Es ist deshalb unbedingt
erforderlich, daß Sie die in dieser Betriebsanleitung
gegebenen Anweisungen durchlesen und verstehen, wie
Ihre Maschine bedient und gewartet wird.

Fehler, die nicht von der Garantie gedeckt sind:

- Auswechseln von abgenutzten oder beschädigten

Messern.

- Fehler, die dadurch entstanden sind, daß ein

anfänglicher Defekt nicht sofort gemeldet wurde.

- Fehler, die durch einen plötzlichen Stoß entstanden

sind.

- Fehler, die dadurch entstanden sind, daß das Produkt

nicht gemäß den Anweisungen und Empfehlungen der

Betriebsanleitung verwendet wurde.

- Maschinen, die vermietet werden, werden von dieser

Garantie nicht gedeckt.

- Folgende Teile werden als Verschleißteile angesehen,

ihre Benutzungsdauer hängt von regelmäßiger

Wartung ab. Sie unterliegen deshalb normalerweise

keinem gültigen Garantieanspruch: Messer,

Antriebsriemen.

- Vorsicht!

Alle Garantieansprüche entfallen, wenn Fehler ganz

oder teilweise, direkt oder indirekt durch den Einbau

von Ersatzteilen oder zusätzlichen Teilen verursacht

wurden, die nicht von Husqvarna Outdoor Products

hergestellt oder zugelassen wurden. Dasselbe trifft für

modifizierte Maschinen zu.

DEUTSCH - 4

PRECAUTIONS A PRENDRE

Explication des symboles figurant sur la tondeuse
thermique

Avertissement

Lire attentivement le mode d’emploi
pour vous assurer de bien
comprendre toutes les commandes et
leur utilisation.

Maintenir toujours la tondeuse au sol
en tondant. Si vous levez ou vous
inclinez la tondeuse, des pierres
risquent d’être projetées.

Eloigner les tiers. Ne pas tondre
lorsque des personnes, en particulier
des enfants, ou des animaux se
trouvent sur la pelouse.

Attention aux mains et aux doigts de
pieds. Ne pas approcher les mains ou
les pieds des lames en rotation.

Déconnecter la bougie avant toute
intervention de maintenance, de
réglage, ou si vous laissez la
tondeuse sans surveillance pendant
un moment.

Après l’arrêt de la tondeuse, attendez
l’arrêt complet des organes
mécaniques en mouvement avant de
les toucher.

Généralités

1. Ne jamais permettre aux enfants ou aux personnes ne
connaissant pas les présentes instructions de se servir
de la tondeuse. Les règlementations locales peuvent
imposer une limite d’âge pour l’utilisation des tondeuses.

2. Utiliser la tondeuse uniquement pour l'usage et de la
façon décrits dans les présentes instructions.

3. Ne jamais faire fonctionner la tondeuse si vous êtes
fatigué/e, malade ou sous l'influence de l'alcool, de
drogues ou de médicaments.

4. L’opérateur ou l’utilisateur est responsable des
accidents pouvant survenir aux tiers et des
dommages causés à leurs biens.

SECURITE DU CARBURANT
ATTENTION - Le carburant est extrêmement
inflammable.

- Porter des vêtements de protection lors de toute
manipulation des combustibles et lubrifiants.

- Eviter le contact avec la peau.

- Vider le carburant et les lubrifiants avant le transport.

- Stocker le carburant dans un endroit frais, dans un
conteneur spécialement conçu à cet effet. En général,
les conteneurs en plastique ne conviennent pas.

- Remplir le réservoir en plein air uniquement, et ne
pas fumer lors du remplissage.

- Remplir le réservoir AVANT de démarrer le moteur.
Ne jamais retirer le bouchon du réservoir, ni rajouter
du carburant, pendant que le moteur tourne ou tant
qu'il est chaud.

- Si du carburant est renversé sur le sol, ne pas
démarrer le moteur mais éloigner la tondeuse de la
innondée et éviter de créer toute source d'ignition
jusqu'à ce que les vapeurs d'essence soient dissipées.

- Bien refermer tous les bouchons de réservoir et de
conteneur.

- Avant de démarrer le moteur, éloigner la tondeuse
de l’endroit où le réservoir a été rempli.

- Le combustible doit être conservé dans un endroit
frais, loin de toutes flammes nues.

Préparation

1. Ne pas tondre pieds nus ou en sandales ouvertes.
Toujours porter des vêtements appropriés, des gants
et de grosses chaussures.

2. L’utilisation de protège-tympans est recommandée.

3. Vérifier que la pelouse est libre de tous morceaux de
bois, pierres, os, bouts de fil de fer et débris, qui
risqueraient d’être projetés par la lame.

4. Avant de mettre l’appareil en marche et après tout
choc, vérifier qu’il ne présente aucun signe d’usure
ou de dommage, et le réparer si nécessaire.

5. Remplacer les lames usées ou endommagées en
même temps que leur système de fixation afin de
maintenir le bon équilibrage des lames.

6. Faire remplacer les silencieux défectueux.

Fonctionnement

1. Ne pas faire fonctionner le moteur dans un endroit
fermé où les gaz d'échappement toxiques
(monoxyde de carbone) risquent de s'accumuler.

2. N’utiliser la tondeuse qu’à la lumière du jour ou sous
un bon éclairage artificiel.

3. Dans la mesure du possible, éviter de tondre de
l'herbe mouillée.

4. Prendre garde de ne pas glisser sur l'herbe mouillée.

5. Sur les terrains en pente, veiller particulièrement à ne pas
perdre l’équilibre, et porter des chaussures antidérapantes.

6. Tondre les terrains en pente perpendiculairement à la
pente et jamais de haut en bas ou de bas en haut.

7. Faire très attention lors des changements de
direction sur des terrains en pente.

8. Tondre des terrains en pente ou des berges peut
être dangereux. Ne pas utiliser la tondeuse sur les

talus

ou pentes raides.

9. Ne pas reculer en tondant, vous pourriez trébucher.
Marcher - ne jamais courir.

10. Ne pas tondre en tirant la tondeuse vers soi.

11. Lâcher l’etrier du frein moteur pour arrêter le moteur
avant de faire passer la tondeuse sur des surfaces
non gazonnées, pour déplacer la tondeuse jusqu'à
la pelouse ou la ramener sur son lieu de remisage.

12. Ne jamais faire fonctionner la tondeuse avec des
protections endommagées ou sans protections.

13. Ne pas faire fonctionner le moteur à un régime trop
élevé, et ne pas modifier les réglages du régulateur.
Une vitesse excessive est dangereuse et réduit la
longévité de la tondeuse.

14. Avant de démarrer le moteur, débrayer les
embrayages du moteur et de la lame.

15. Toujours tenir les mains et les pieds éloignés de l’outil
de coupe, et surtout en mettant le moteur en marche.

16. Ne pas incliner la tondeuse pendant le démarrage.

17. Ne jamais soulever ou porter une tondeuse lorsque
le moteur est en fonctionnement.

18. Le fil de la bougie peut être chaud, le manipuler
avec précaution.

19. Ne tenter aucune intervention de maintenance sur la
tondeuse tant que le moteur est chaud.

Cette tondeuse à gazon peut être dangereuse si elle n’est pas utilisée correctement. Une
mauvaise utilisation peut occasionner des blessures pour l’utilisateur et les tiers. Veuillez
respecter les avertissements et les instructions de sécurité pour assurer le rendement et la
sécurité de la tondeuse. Il incombe à l’utilisateur de respecter les avertissements et les
instructions de sécurité figurant dans le présent manuel et sur la tondeuse.

FRANÇAIS - 1

STOP

PRECAUTIONS A PRENDRE

20. Lâcher l’etrier du frein moteur pour arrêter le moteur,
attendre que la lame arrête de tourner, déconnecter le
câble de la bougie et attendre que le moteur refroidisse:

- avant de laisser la tondeuse sans surveillance.

- avant de remplir le réservoir;

- avant de dégager une obstruction;

- avant d’inspecter, de nettoyer ou d’entretenir la tondeuse;

- Si l'on heurte un objet. Ne pas redémarrer la
tondeuse tant que l'on est pas certain/e que la
tondeuse, dans son ensemble, peut fonctionner en
toute sécurité.

- si la tondeuse se met à vibrer de manière excessive.
Effectuer une vérification immédiate. Des vibrations
excessives peuvent être cause d’accidents.

Entretien et entreposage

1. Pour assurer des conditions de sécurité optimales
de fonctionnement, veiller à ce que tous les boulons,
écrous et vis soient toujours bien serrés.

2. Pour assurer la sécurité, remplacer les pièces usées
ou endommagées.

3. Pour remplacer la lame, le boulon de lame, utiliser
uniquement les pièces spécifiques pour cette tondeuse.

4. Ne jamais entreposer la tondeuse avec du carburant
dans le réservoir à l’intérieur d’un bâtiment où les vapeurs
pourraient atteindre une flamme nue ou une étincelle.

5. Laisser le moteur refroidir avant d’entreposer la
tondeuse dans un endroit fermé.

6. Pour réduire les risques d'incendie, débarrasser le
moteur, le silencieux, le compartiment de la batterie
et la zone d'entreposage du carburant, de tous
déchets d'herbe, de feuilles ou de graisse.

7. Si le réservoir de carburant doit être vidangé, le faire
en plein air.

8. Pendant les interventions de réglage, prendre soin
de ne pas se coincer les doigts entre les lames en
rotation et les pièces fixes de la machine.

INSTRUCTIONS DE MONTAGE

1. Fixer le mancheron inférieur aux supports. (A)

2. Ajustez le guidon inférieur de sorte que les
extrémités s'adaptent aux fixations prévues à cet
effet, des deux côtés de la tondeuse.(B)

3. Enforcer les chevilles de plastique de chaque côté.(C)

4. Fixer le mancheron supérieur, Attention, rondelle
entre écrou et mancheron. (D)

Lanceur à retour automatique
Il est impératif de libérer le frein en rapprochant
l’etrier du frein moteurdu guidon, avant de tirer sur
la corde du lanceur

1. Déconnecter le fil de bougie.(H)

2. Tirer l’etrier du frein moteur pour libérer le frein du moteur.(E1)

3. Tirer à fond sur la corde du lanceur (E2)

4. Replacer la corde du lanceur dans le support de la
poignée de lancement (E3).

Arrêt de guidon

• MONTER LES DEUX ARRETS DE GUIDON
AVANT TOUTE UTILISATION

1. Vous trouverez 2 arrêts dans l’emballage, l’un
marqué H et l’autre V.

2. Pour verrouiller le guidon en une position donnée,
attacher les arrêts comme indiqué sur le schéma (F).

3. Monter l’arrêt H du côté droit et l’arrêt V du côté gauche.

1. Verser environ d'huile dans le moteur. Le flacon ci-joint contient la quantité d'huile nécessaire, SAE 30. (G)

REMPLISSAGE D'HUILE

1. Débrancher le fil de bougie avant entretien. (H) 2. Tirer la roue hors du cran et placer en position
choisie. (J1) & (J2)

HAUTEUR DE COUPE

HUILE ET ESSENCE

Huile

1. Vérifier régulièrement le niveau d'huile et au

minimum toutes les 5 heures de fonctionnement.

2. Ajouter de l'huile si nécessaire pour que le niveau

reste toujours au niveau FULL (plein) de la jauge.

3. Utiliser une huile pour moteur à quatre temps SAE

30 de bonne qualité.

4. Pour faire le plein d’huile:

a) Déposer le bouchon du réservoir d’huile.
b) Remplir jusqu’à ce que le niveau FULL de la jauge soit atteint.

5. Remplacer l'huile après les 5 premières heures de

fonctionnement et ensuite toutes les 25 heures d'utilisation.

6. Remplacer toujours l'huile lorsque le moteur est tiède - mais

pas chaud - Ne jamais intervenir sur un moteur chaud.

Essence

1. Utiliser de l’essence sans plomb ordinaire fraîche.

2. Ne pas faire le plein lorsque le moteur est chaud.

3. Ne pas faire le plein tout en fumant.

4. Ne pas faire le plein lorsque le moteur tourne.

5. Pour éviter d’introduire des saletés dans le circuit de
carburant, essuyer toute trace d’herbe ou de graisse
du bouchon du réservoir avant de le dévisser.

6. Il est recommandé de faire le plein avec un
entonnoir muni d’un filtre.

7. Essuyer tout déversement accidentel avant de faire
démarrer le moteur.

1. Placer la tondeuse sur une surface plane. Attention:
ni graviers, ni gravillons. Remplir le réservoir
d'essence sans plomb, pas de mélange huile-

essence. (K)

2. Ne pas faire le plein quand le moteur est en marche.
En cas d'éclaboussures d'essence, rincer au jet
d'eau. Ne pas faire couler directement sur le moteur.

3. Brancher la bougie

A

MORCAGE

1. Mise en marche du moteur froid
Pressez fermement la poire d'amorcage 3 fois avant
de démarrer le moteur à froid. (De mame, lorsque le
moteur est tombé en panne d'essence, faites le
plein de carburant et pressez la poire d'amorcage 3
fois.) (L)

2. Mise en marche du moteur chaud
NOTE: En général, il n'est pas nécessaire d'amorcer pour
redémarrer un moteur chaud. En revanche, par temps
froid, il peut s'avérer nécessaire de répéter l'amorcage

L’

ETRIER DU FREIN MOTEUR

3. Tirer l´étrier du frein moteur jasqu´au mancheron
supérieur avant de mettre le moteur en marche. L´étrier
du frein moteur doit être maintenu dans cette position
pour permettre au moteur de continuer á tourner. (M)

4. Si vous relâchez l´étrier du frein moteur, celui-ci

s´arrêtera dans les 3 secondes.

5. Lancer le moteur en tirant rapidement la piognée de
dèmarrage vers le haut. (N)

6. Arrêt du moteur
Relâchez l´étrier du frein moteur. (M)

DÉMARRAGE ET ARRÊT

FRANÇAIS - 2

FONCTIONNEMENT

La tondeuse ne doit pas être utilisée sur un terrain dont
la pente dépasse 30˚. Il pourrait se produire des
problèmes avec la graissage du moteur. (P)
Avant de commencer à tondre, il faut débarrasser la
pelouse des branches, des jouets, des pierres etc. qui
pourraient s'y trouver. (Q)
Veiller à ce que la lame ne rencontre pas de corps
étrangers tels que pierres, racines, etc., ce qui risquerait
de fausser l'axe de moteur.

Au cours de la période de croissance intensive, couper
l'herbe au moins deux fois par semaine.
Ne jamais couper plus de 1/3 de la hauteur de l'herbe,
en particulier en période de sécheresse. (R)
Tondre la première fois avec la tondeuse réglée sur une
position haute de coupe.
Vérifier le résultat et abaisser ensuite ¡ la hauteur
souhaitée. Si l'herbe est très haute, passer la tondeuse
lentement, éventuellement, la passer deux fois.

MAINTENANCE

Toujours debrancher la bougie avant réparation

nettoyage entretien. Après 5 heures d'utilisation,
resserrer vis et écrous. Vérifier l'huile.
Lorsque la tondeuse est inclinée sur l’herbe, il faut que
la bougie occupent la position la plus élevée.

R

ÉGULIÈRMENT

1. Débarrasser la tondeuse de tous les restes d'herbe,
de feuillage etc. en la rincant ou en la brossant. (S)

2. Vérifier l'huile.

A

NNUELLEMENT

Toujours manipuler la lame avec soin - ses bords
tranchants peuvent blesser. PORTER DES GANTS.
Changer la lame toutes les 50 heures d'utilisation ou
au moins une fois tous les 2 ans, quel que soit son
état.
Si la lame est fissurée ou endommagée, la
remplacer par une lame neuve.

1. Aiguisage et équilibrage de la lame. Debrancher la
bougie. La démonter et la donner ¡ aiguiser ¡ une

station-service. Bien resserre la vis après
remontage. Moment d'torsion: 35–40 Nm.(T)

2. Vidanger l'huile ¡ chaque saison ou bien toutes les
25 heures de service. Faire chauffer le moteur,
debrancher la bougie, dévisser la jauge, ouvrir le
bouchon du fond et faire couler l'huile. Revisser le
bouchon et faire le plein d'huile, SAE 30.(V)

3. Le câble du frein moteur doit toujours être rêglé pour
arrêter le moteur dans les 3 seconds. PRUDENCE!
Pour le réglage s´adresser à un concessionnaire
agrée. (W)

4. Démontage du filtre ¡ air. Dévisser, enlever le
counvercle et sortir le bloc filtre. (X1 & X2)

5. Nettoyer le filtre à l'pétrole. Ajouter 2–3 cuillers à
soupe d'huile, bien répartir sur le filtre.

T

RANSPORT

Débrancher la bougie. Dégager le fil/câble du

mancheron avant de plier avec précautions.
Eviter d'endommager le fil/le câble.
Vider le réservoir d'essence.

En cas de transport par un service public, il faut vider

et l'essence et l'huile

E

NTRETIEN

A la fin de la belle saison

1. Remplacer la lame, les boulons, les écrous et les vis
si nécessaire.

2. Nettoyer la tondeuse à fond.

3. Demander au Centre Après-Vente de nettoyer le
filtre à air et d’effectuer toute intervention de
maintenance ou de réparation nécessaire.

4. Vidanger l’huile et l’essence.

Remisage de la tondeuse

1. Ne pas remiser la tondeuse dès la fin d'une tonte.

2. Attendre que le moteur refroidisse pour éviter tout
risque d’incendie.

3. Nettoyer la tondeuse.

4. Remiser la tondeuse dans un local frais et sec ou
elle sera à l'abri de tout dégât.

Programme de maintenance du moteur

Respecter les intervalles horaires ou de calendrier, si la
tondeuse est peu utilisée. Effectuer ces opérations plus
fréquemment si la tondeuse est utilisée dans des
conditions difficiles.

Cinq premières heures - Changer l’huile.
Toutes les 5 heures ou tous les jours - Vérifier le

niveau d'huile. Nettoyer la protection pour les doigts.
Nettoyer autour du silencieux d'échappement.
Toutes les 25 heures ou chaque saison - Remplacer
l'huile si la tondeuse est utilisée sous de fortes charges
ou si la température ambiante est élevée. Nettoyer le
filtre à air.
Toutes les 50 heures ou chaque saison - Remplacer
l'huile. Inspecter le pare-étincelles si la tondeuse en est
équipée.
Toutes les 100 heures ou chaque saison - Nettoyer le
circuit de refroidissement *. Changer la bougie.
* Nettoyer plus souvent la tondeuse si elle est utilisée

dans des conditions poussiéreuses, lorsque des
particules sont en suspension dans l'air ou après
une longue utilisation dans de l'herbe haute et
sèche.

INFORMA

TIONS CONCERNANT L’ENVIRONNEMENT

Les articles Husqvarna Outdoor Products sont fabriqués
conformément à un Système de Gestion de
l’Environnement (ISO 14001) qui utilise, autant que
possible, des composants fabriqués dans le respect de
l’environnement, conformément aux procédures de
l’entreprise, et ayant le potentiel d’être recyclés à la fin
de leur vie utile.

• L’emballage est recyclable et les composants en
plastique sont identifiés (dans la mesure du
possible) pour leur permettre d’être recyclés selon
leur catégorie.

• Prendre l’environnement en considération lors de la
mise au rebut du produit à la fin de sa vie utile.

• Si nécessaire, consulter les services municipaux
pour toute information concernant la mise au rebut.

MISE AU REBUT DES COMBUSTIBLES ET
LUBRIFIANTS

• Porter des vêtements de protection lors de toute
manipulation des combustibles et lubrifiants.

• Eviter le contact avec la peau.

• Vider le carburant et les lubrifiants avant le
transport.

• Consulter les services municipaux pour toute
information concernant le centre de recyclage et
mise au rebut le plus proche.

• Ne PAS jeter les combustibles et lubrifiants avec

les ordures ménagères.

• Les déchets de lubrifiants sont dangereux et
doivent être mis au rebut uniquement dans un
centre agréé.

• NE PAS jeter les déchets de combustibles et
lubrifiants dans l’eau.

• NE PAS incinérer.

FRANÇAIS - 3

FRANÇAIS - 4

MAINTENANCE

R

ECHERCHE DE PANNES

Le moteur ne démarre pas

1. Vérifier que l’etrier du frein moteur est en
position de démarrage.

2. Vérifier que le levier de commande des gaz est
sur la position RUN (marche).

3. Vérifiez qu'il y a suffisamment de carburant dans
le réservoir et que le trou de ventilation du
bouchon est bien dégagé.

4. Retirer et sécher la bougie.

5. Le carburant peut être éventé, le remplacer.

6. Vérifier que le boulon de lame est serré. Un
boulon desserré peut causer des difficultés au
démarrage.

7. Si le moteur ne démarre toujours pas,

déconnecter immédiatement le fil de bougie.

8. CONTACTER LA STATION SERVICE AGREEE.

Manque de puissance et/ou surchauffe du moteur

1. Vérifier que le levier de commande des gaz est
sur la position "normale".

2. Déconnecter le fil de bougie et laisser le moteur
refroidir.

3. Enlever les brins d'herbe et les débris accumulés
autour du moteur et des admissions d'air, et sous
le carter (y compris le canal d'éjection et le
ventilateur).

4. Nettoyer le filtre à air (Demander à la station
service agréée de nettoyer à fond le filtre à air).

5. Le carburant peut être éventé, le remplacer.

6. Si le moteur manque toujours de puissance,

et/ou surchauffe, déconnecter immédiatement
le fil de bougie.

7. CONTACTER LA STATION SERVICE AGREEE.

Vibrations excessives

1. Déconnecter le fil de bougie.

2. Vérifier que la lame est montée correctement.

3. Si la lame est usée ou abîmée, la remplacer par
une neuve.

4. Si les vibrations persistent, déconnecter

immédiatement le fil de bougie.

5. CONTACTER LA STATION SERVICE AGREEE.

E

NTRETIEN DU MOTEUR ETGARANTIE

Le moteur qui équipe la tondeuse est garanti par
son fabricant. Pour obtenir toute information
complémentaire, s'adresser à un agent de la
marque comme indiqué ci-dessous.
R

ECOMMANDATIONS POUR LES RÉVISIONS

1. Nous vous recommandons vivement de faire
réviser votre machine au moins tous les douze
mois, plus souvent dans le cas d’un usage
professionnel.

2. Toujours utiliser des pièces d’origine.

3. Des pièces détachées pré-emballées sont
disponibles chez la plupart des distributeurs.

4. Cet appareil n’est identifié que par une plaque de
qualité de produit, argentée et noire.

5. En cas de problème avec la tondeuse, s’adresser
à la Station Service agréée la plus proche, en
fournissant tous les détails du produits tels qu’ils
figurent sur la fiche signalétique.

6. S’il est nécessaire d’effectuer des réparations

à la Station Service, il est important d’y
apporter la tondeuse complète.

Pour faire réviser ou réparer la tondeuse, il suffit de
téléphoner ou de se rendre à la Station Service
agréée la plus proche.

Pour toute intervention sous garantie, la Station
Service demandera une preuve d’achat.

Toutes les Stations Service proposent des pièces
détachées d’origine.
NOTE:
Nos réparateurs agréés agissent pour leur propre
compte et n’ont pas le droit d’engager la société
Husqvarna Outdoor de quelque manière que ce
soit.
G

ARANTIE ET

C

ONDITIONS DEGARANTIE

Si une pièce s’avère défectueuse pour cause de
défaut de fabrication, au cours de la période de
garantie, Husqvarna Produits d’extérieur se chargera,
sans frais pour le consommateur, de la réparation ou
du remplacement, via ses agents de service après­vente agréés, dès lors que :
a) la panne est signalée directement au réparateur

agréé,
b) une preuve d’achat est fournie,
c) la panne n’est pas due à un mauvais usage, la

négligence ou un mauvais réglage de l’utilisateur,
d) la panne n’est pas due à une usure normale,
e) l’appareil n’a pas été entretenu, réparé, démonté

ni faussé par une personne non autorisée par

Husqvarna Outdoor Products,
f) l’appareil n’a pas été loué
g) l’appareil appartient toujours à son premier

acheteur,
h) Ce produit n'a pas été utilisé en dehors du pays où

il a été acheté.
i) l’appareil n’a pas été utilisée pour un usage

commercial.
* La présente garantie s’ajoute aux droits prévus par

la loi et ne les diminue en rien.
La garantie ne couvre pas les dommages énumérés
ci-dessous. Il est donc essentiel de lire les instructions
contenues dans le présent mode d'emploi et de
comprendre le fonctionnement et les opérations
d'entretien de votre tondeuse.

Dommages non couverts par la garantie:

* Remplacement des lames usées ou

endommagées.
* Dommages survenus à la suite de la non

déclaration d'une panne initiale.
* Dommages résultant d'un choc brutal.
* Dommages survenus du fait d'une utilisation non

conforme aux instructions et recommandations

contenues dans le présent manuel d'utilisation.
* Les appareils loués ne sont pas couverts par la

présente garantie.
* Les pièces énumérées ci-dessous sont

considérées comme des pièces d'usure et leur

longévité dépend de leur entretien régulier. Elles

ne sont donc pas normalement couvertes par la

garantie: lame, courroie d'entraînement, etc...
* Attention!

Husqvarna Outdoor Products n’accepte aucune

responsabilité au titre de la présente garantie en

cas de dommages causés en totalité ou en partie,

directement ou indirectement, par des pièces de

rechange ou des pièces supplémentaires non

fabriquées ou agréées par Husqvarna Outdoor

Products, ou par une modification quelconque de

l’appareil.
