QCE 731 6
Bruksanvisning |
Elektrisk |
|
inbyggnadsugnen |
2
Bästa kund,
Vi vill skapa de bästa produktlösningar som du kan hitta på marknaden
idag. Lösningar där du upplever en perfekt balans mellan form och funktion och där spetsteknologi också matchar energisnålhet och miljömässig hänsyn.
Så tack för att du valt en kvalitetsprodukt från oss!
För att du ska få största möjliga nytta och glädje av ditt nyförvärv föreslår vi att du börjar med att läsa igenom den här bruksanvisningen och bekantar dig med alla funktioner och fördelar. Förvara gärna bruksanvisningen på en lämplig plats nära produkten så att du lätt kan ta fram den när du behöver friska upp minnet eller ha svar på en fråga.
Lycka till!
Följande symboler används i denna bruksanvisning:
1Viktig information för din personliga säkerhet och information om hur ska dor undviks på apparaten.
3Allmän information och tips
2Miljöinformation
Innehåll 3
Innehåll
Bruksanvisning |
5 |
Säkerhetsanvisningar |
5 |
|
|
Beskrivning av produkten |
7 |
|
|
Bild på hela ugnen |
7 |
Panel |
7 |
Ugnsutrustning |
8 |
Tillbehör till ugnen |
8 |
Bakplåtsskenor |
9 |
Innan produkten används första gången |
10 |
|
|
Första rengöringen |
10 |
Ugnens betjäning |
11 |
|
|
Att sätta på och stänga av ugnen |
11 |
Ugnsfunktioner |
12 |
Placering av galler, plåt och långpanna |
13 |
Insättning/borttagning av fettfilter |
14 |
Super Clean tillbehör |
14 |
Extra funktioner |
14 |
Signalur |
15 |
Matlagningstermometer |
17 |

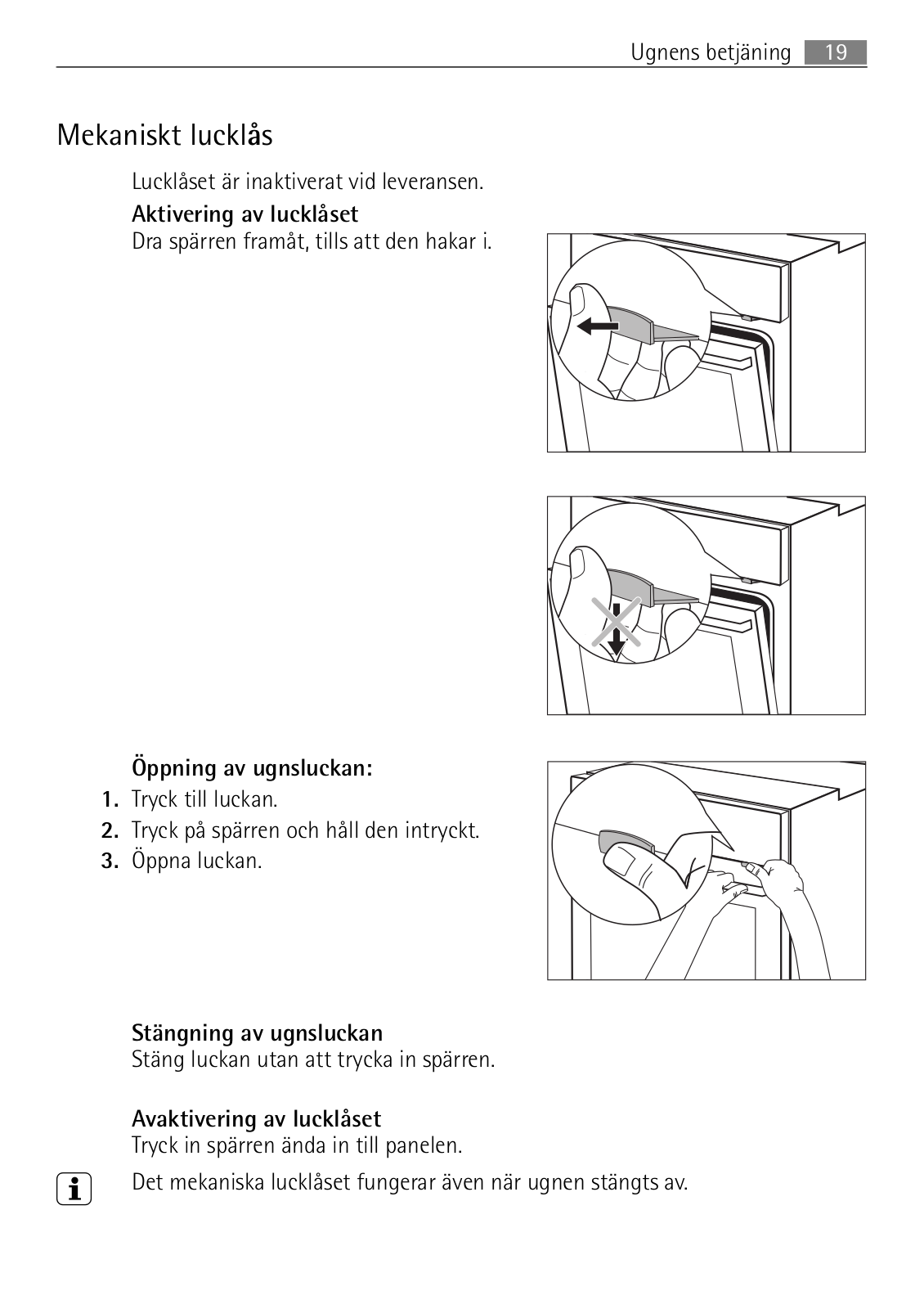

Mekaniskt lucklås |
19 |
Användningsområden, tabeller och tips |
20 |
|
|

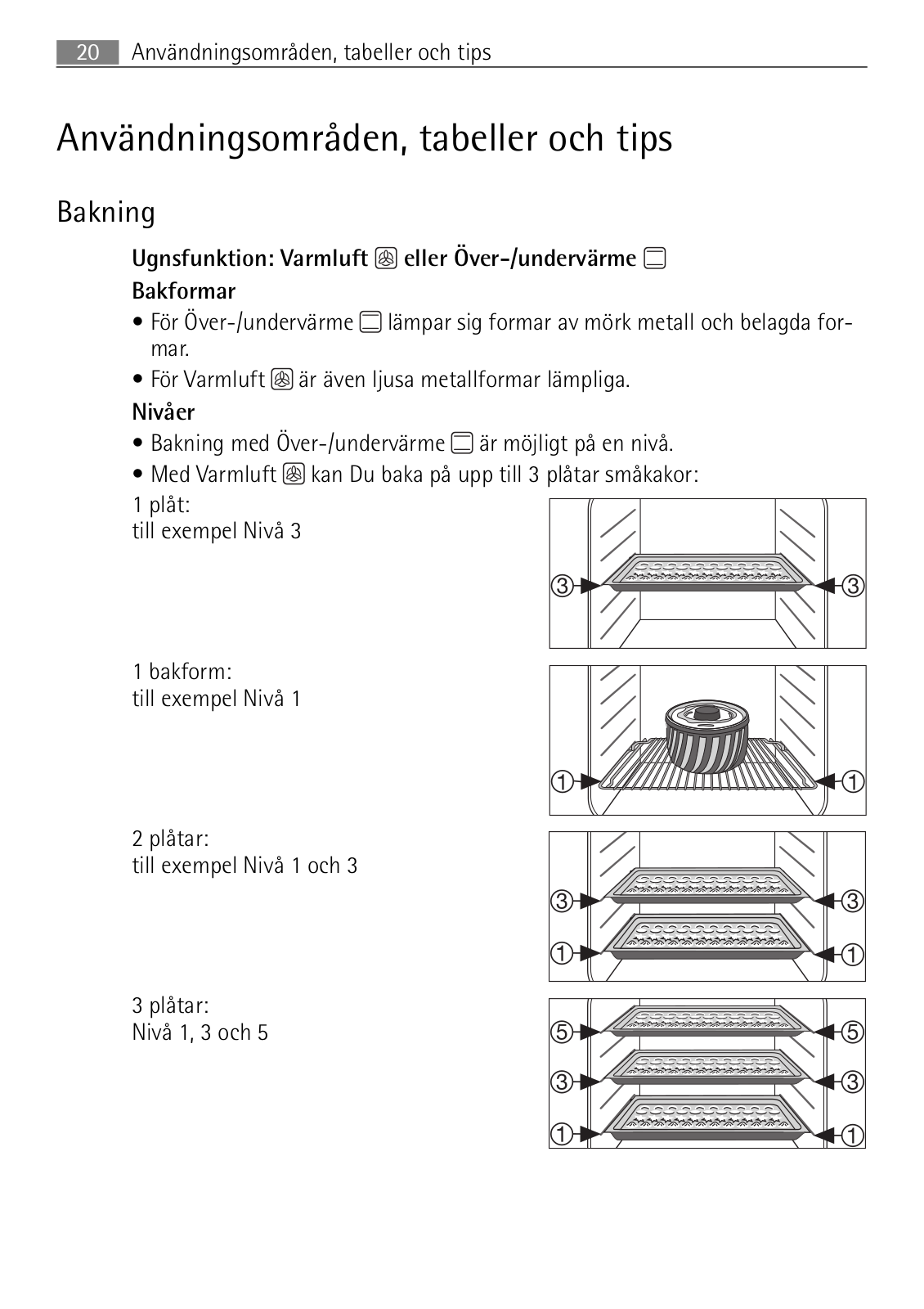

Bakning |
20 |

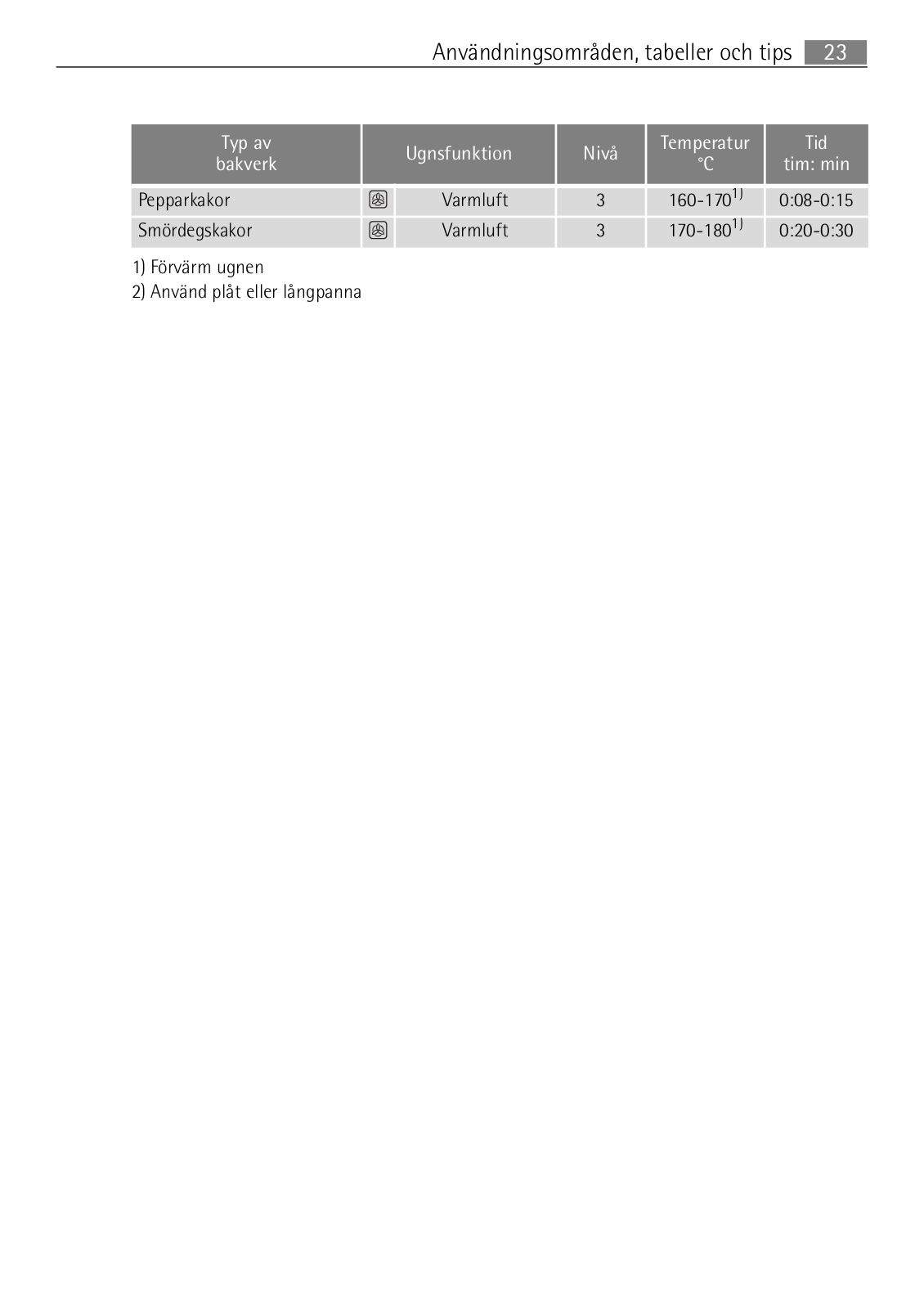

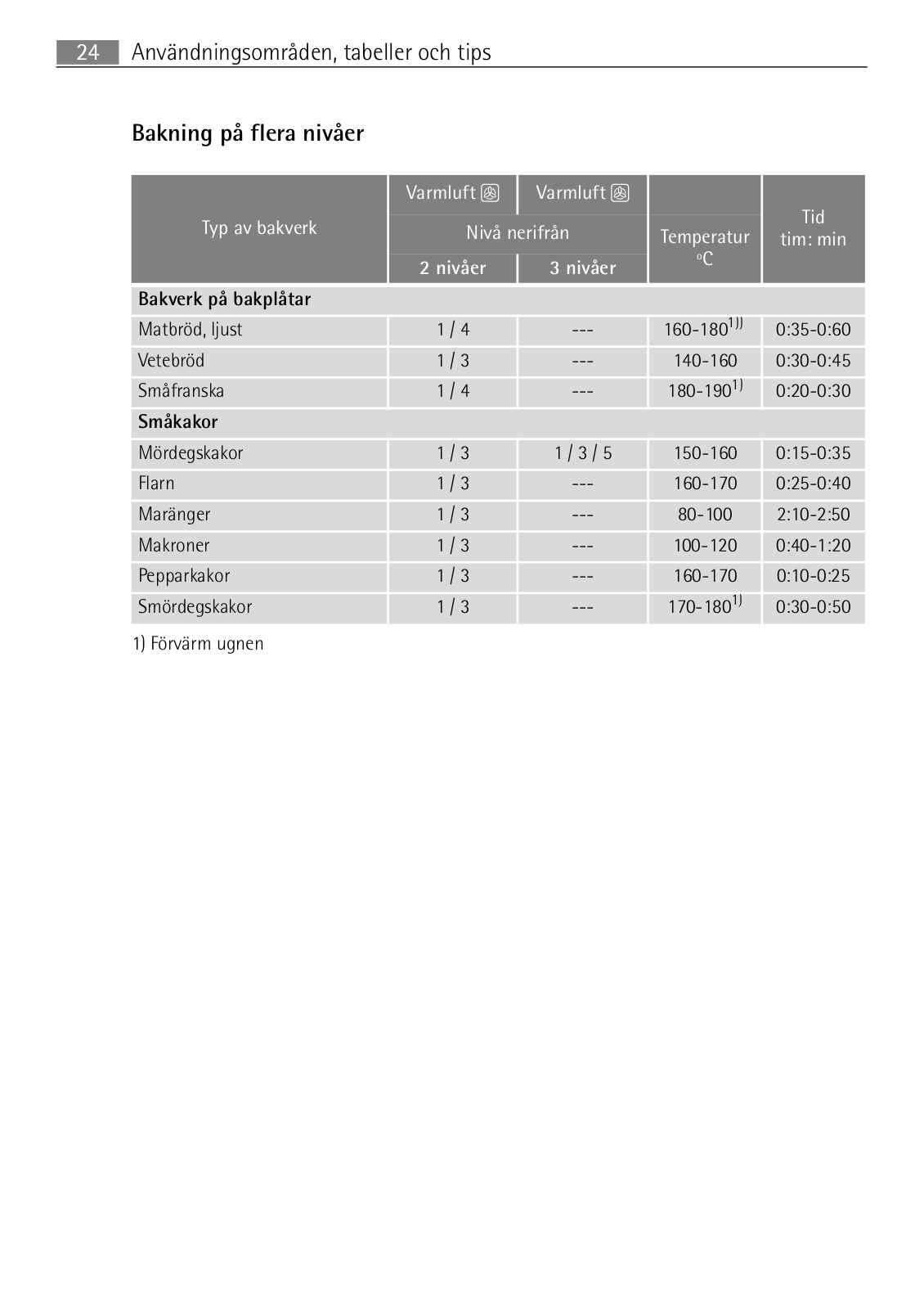

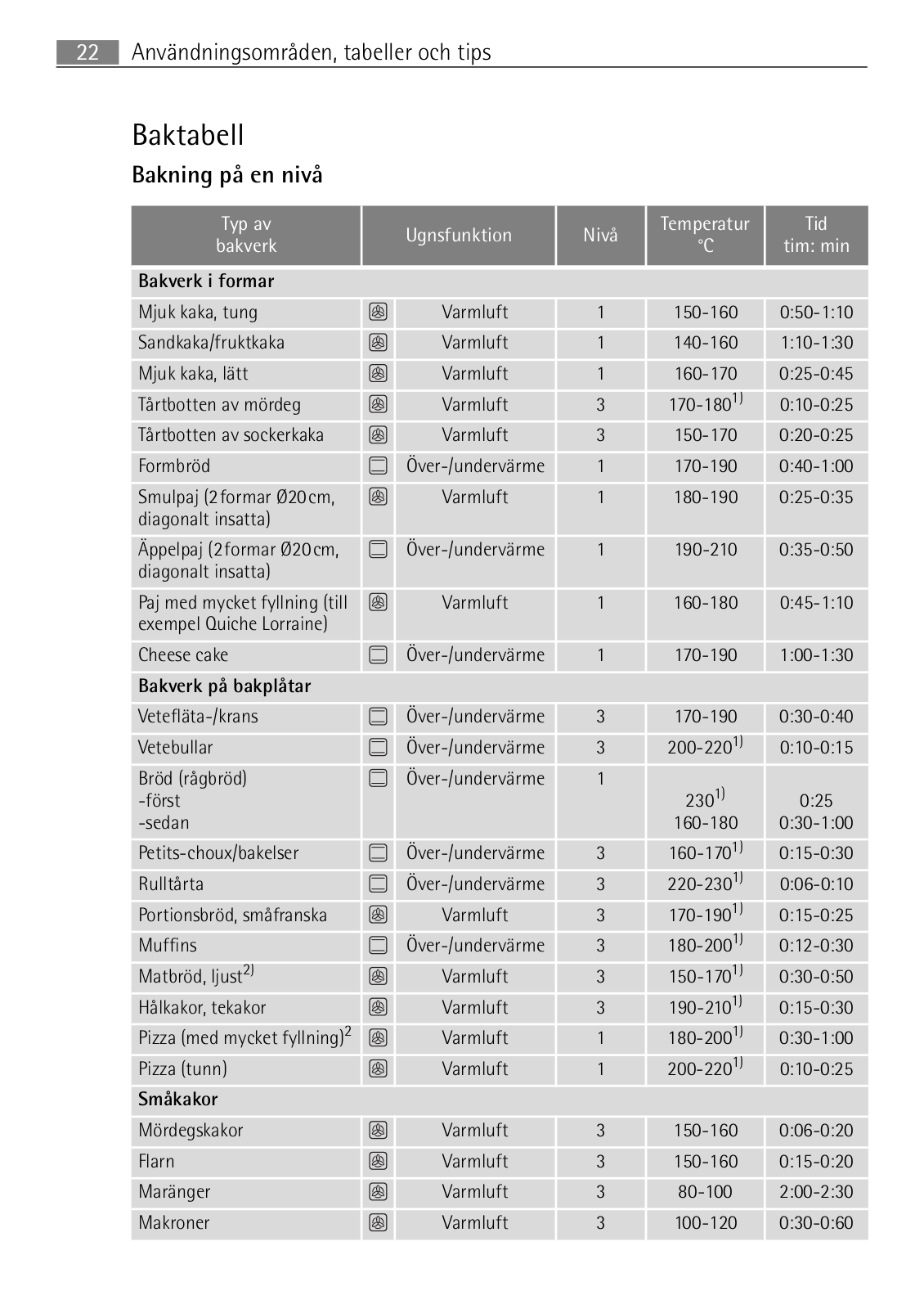

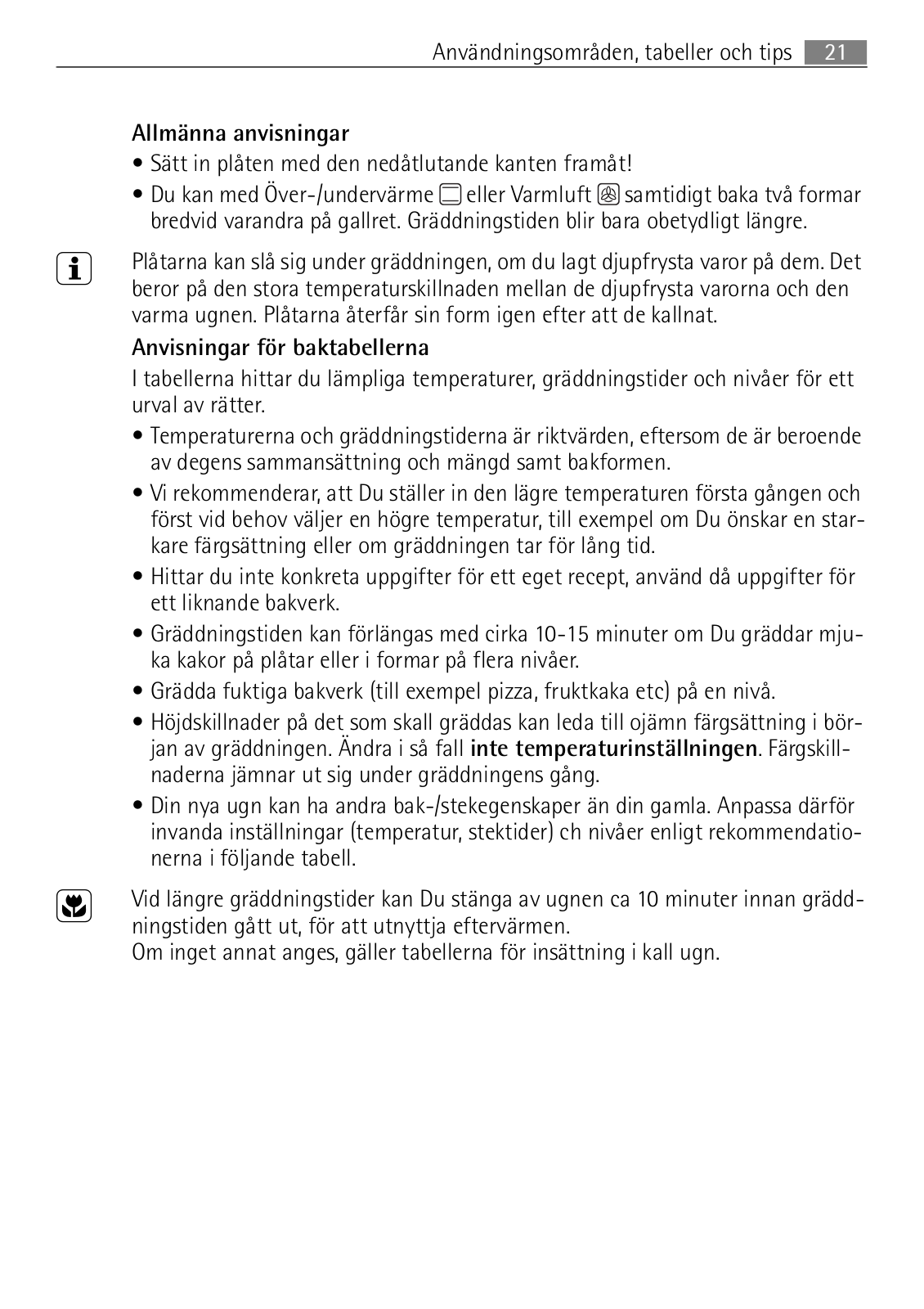

Baktabell |
22 |

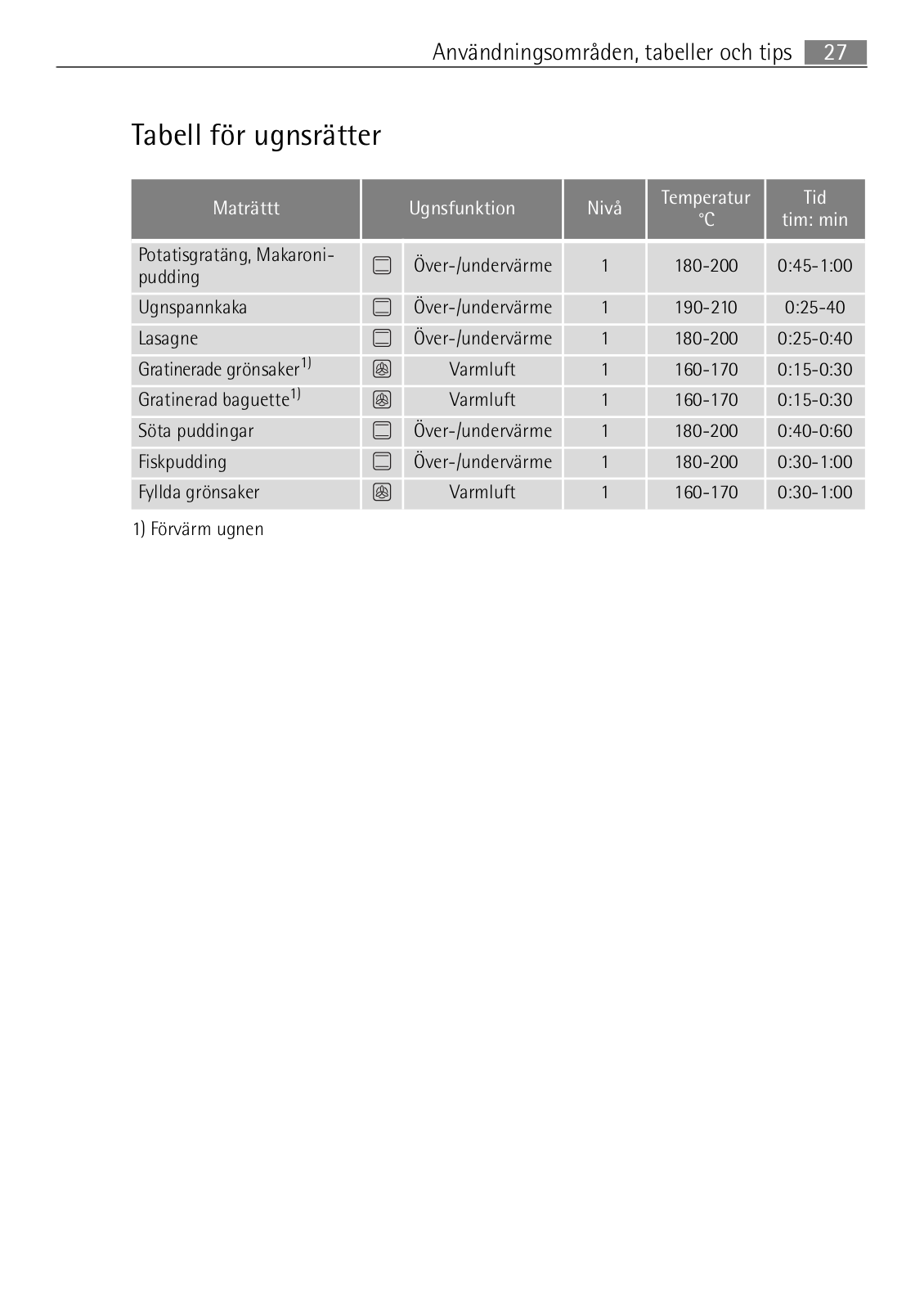

Tabell för ugnsrätter |
27 |

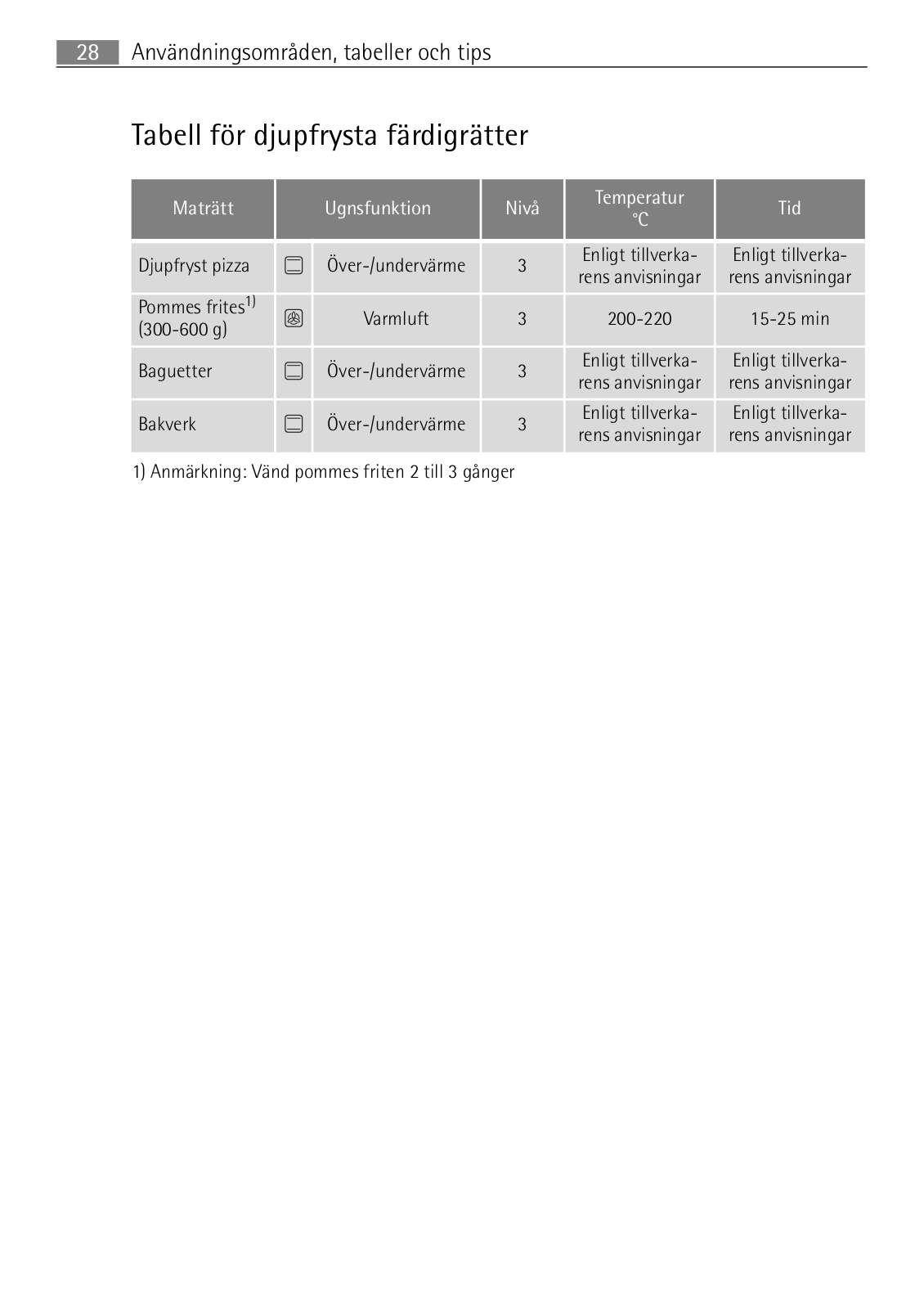

Tabell för djupfrysta färdigrätter |
28 |

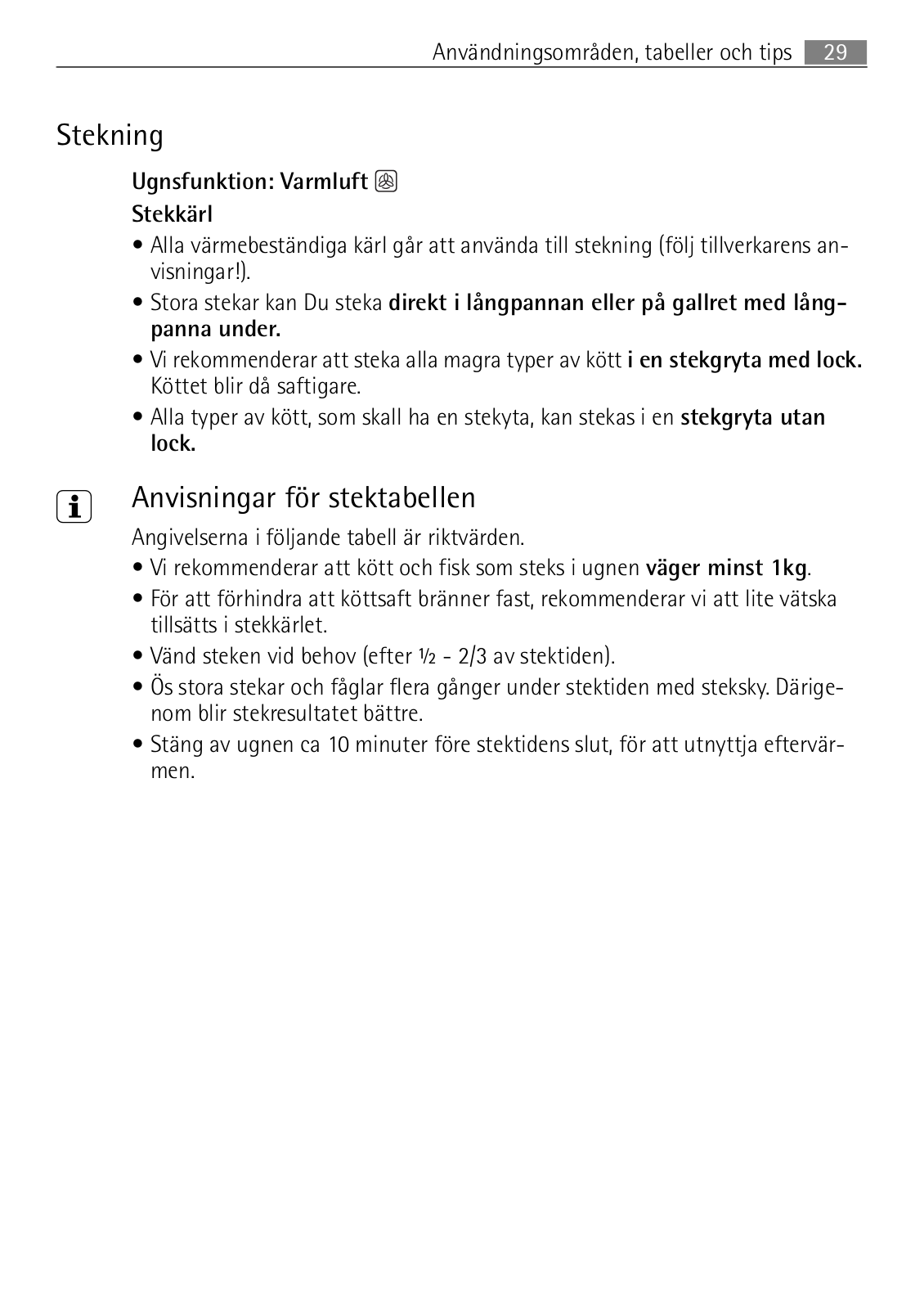

Stekning |
29 |

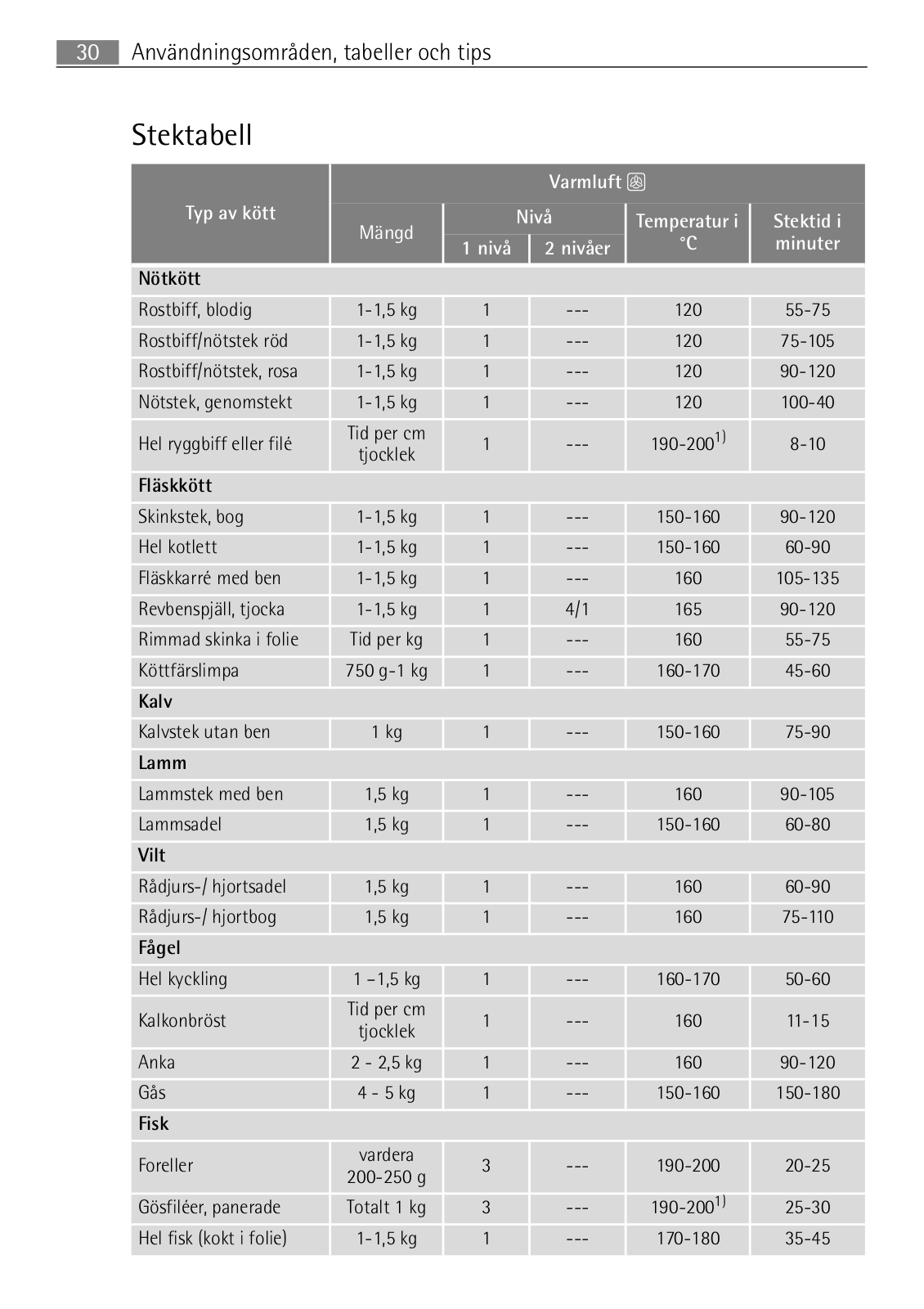

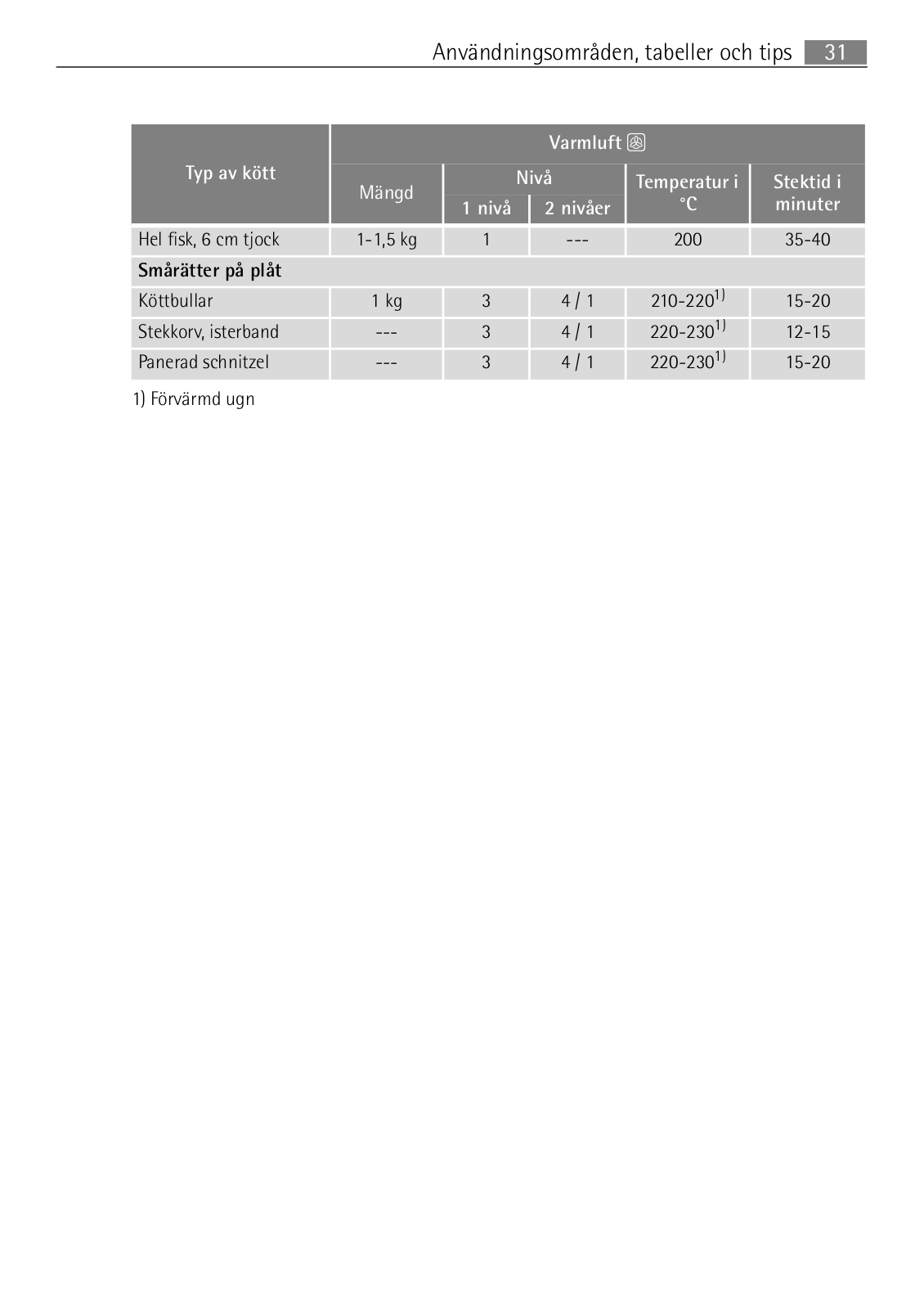

Stektabell |
30 |

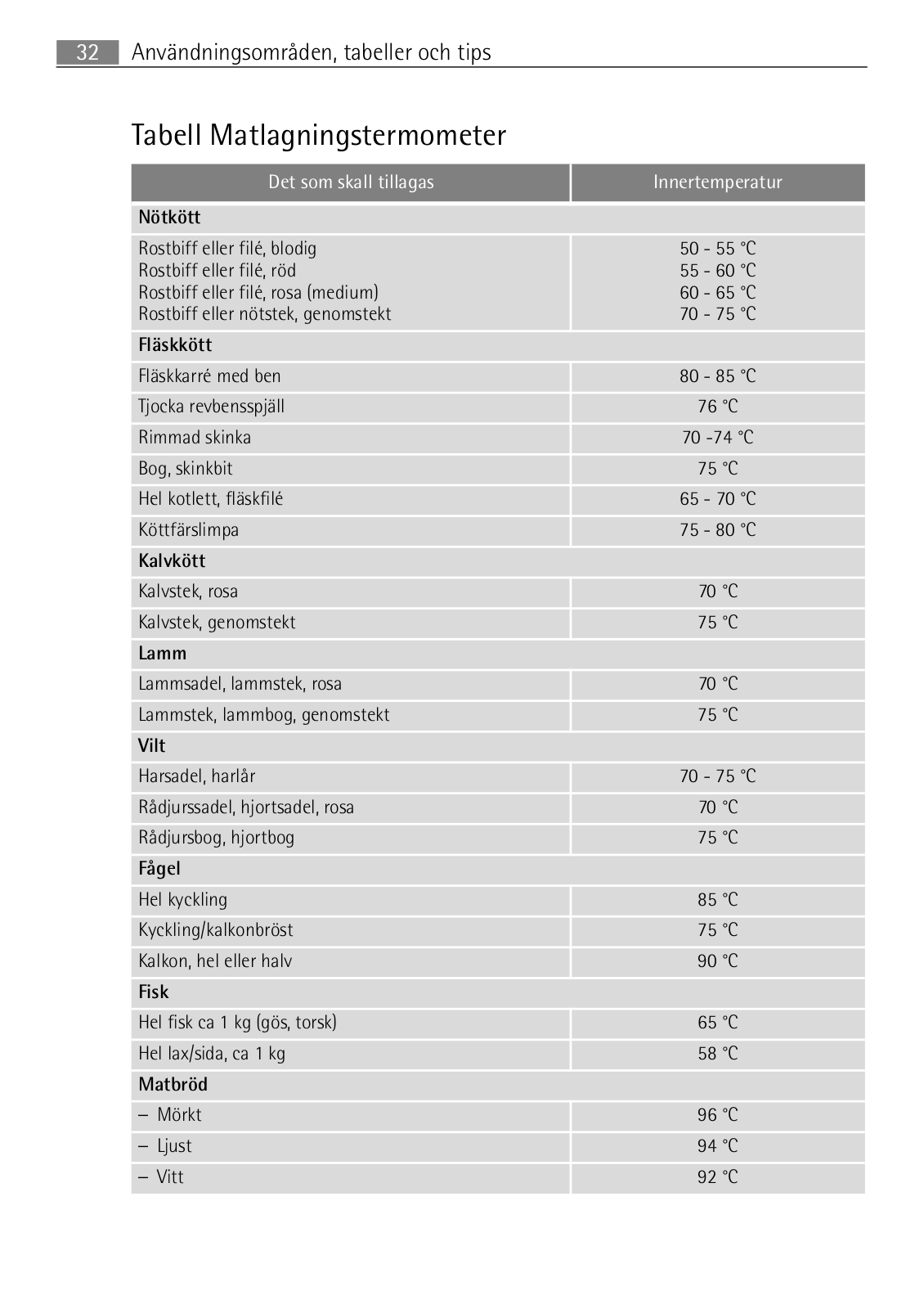

Tabell Matlagningstermometer |
32 |

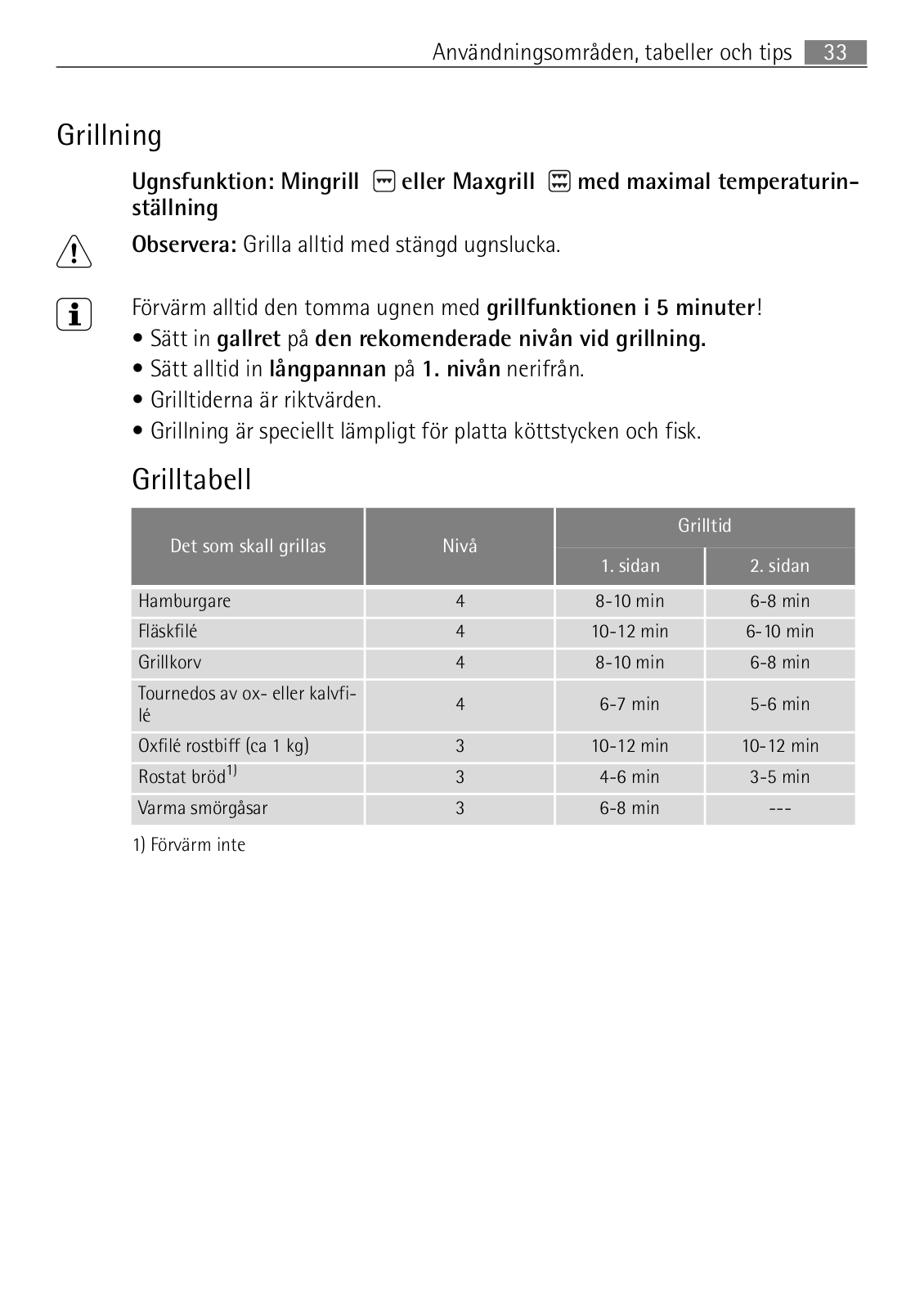

Grillning |
33 |
Grilltabell |
33 |

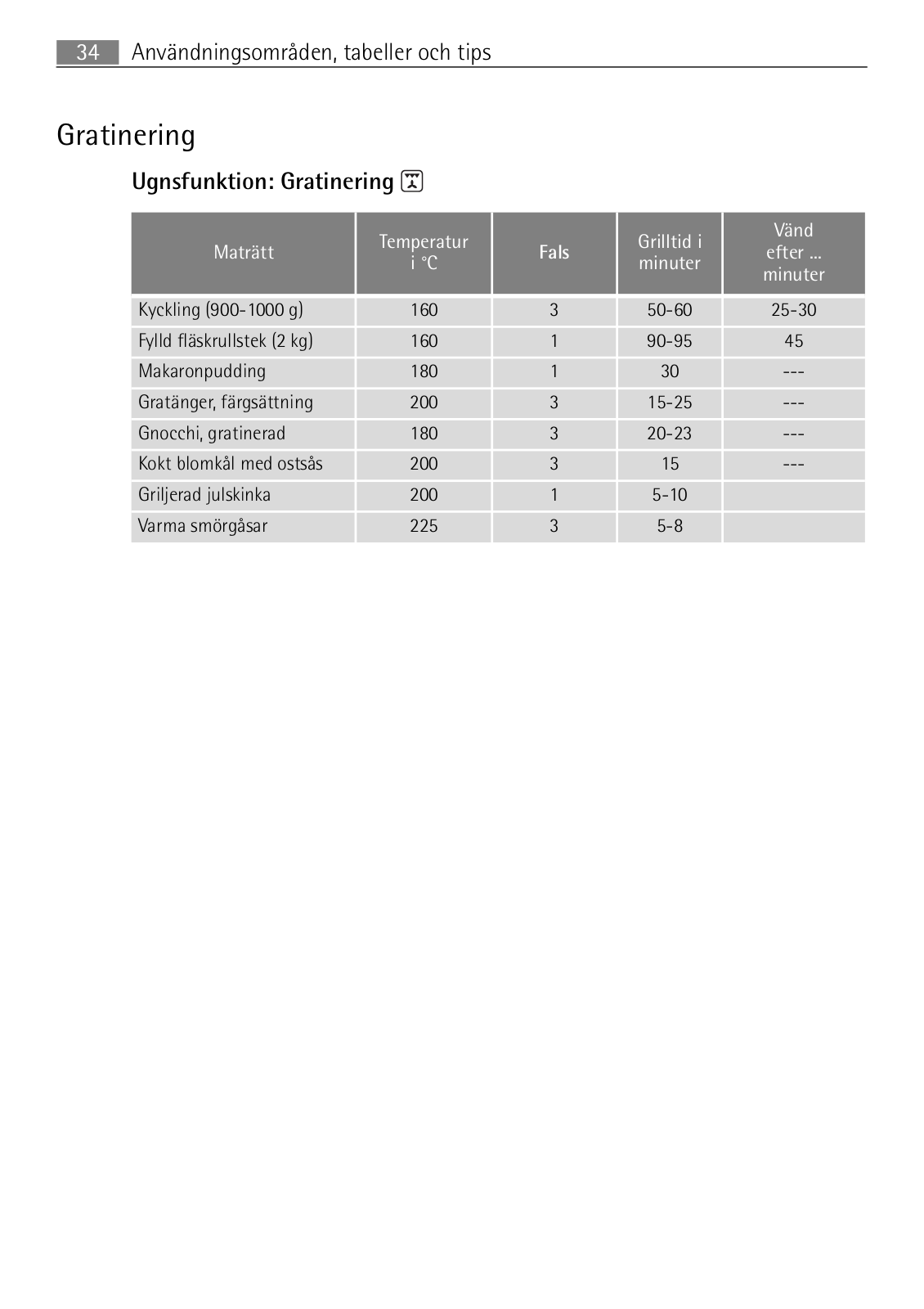

Gratinering |
34 |

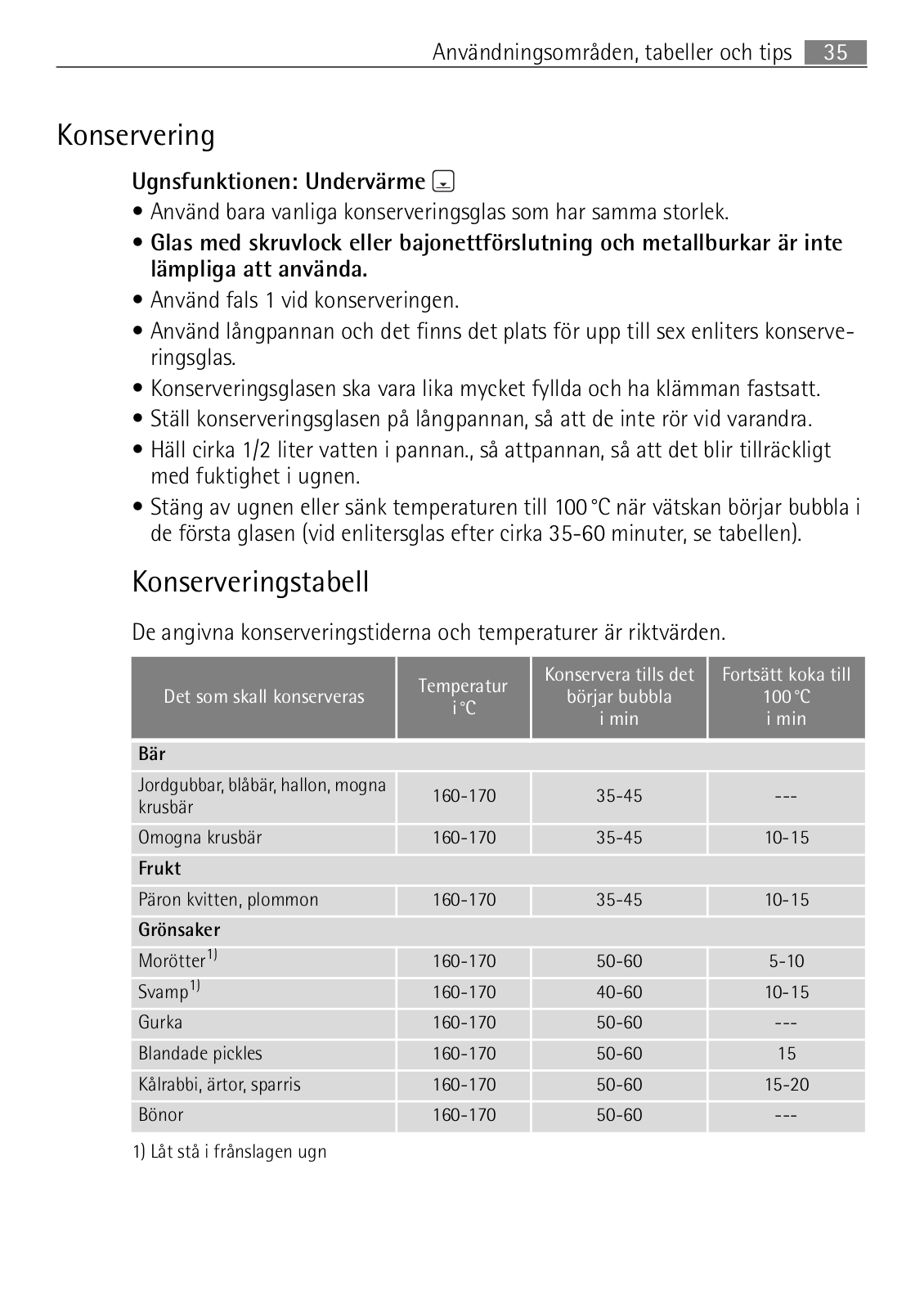

Konservering |
35 |

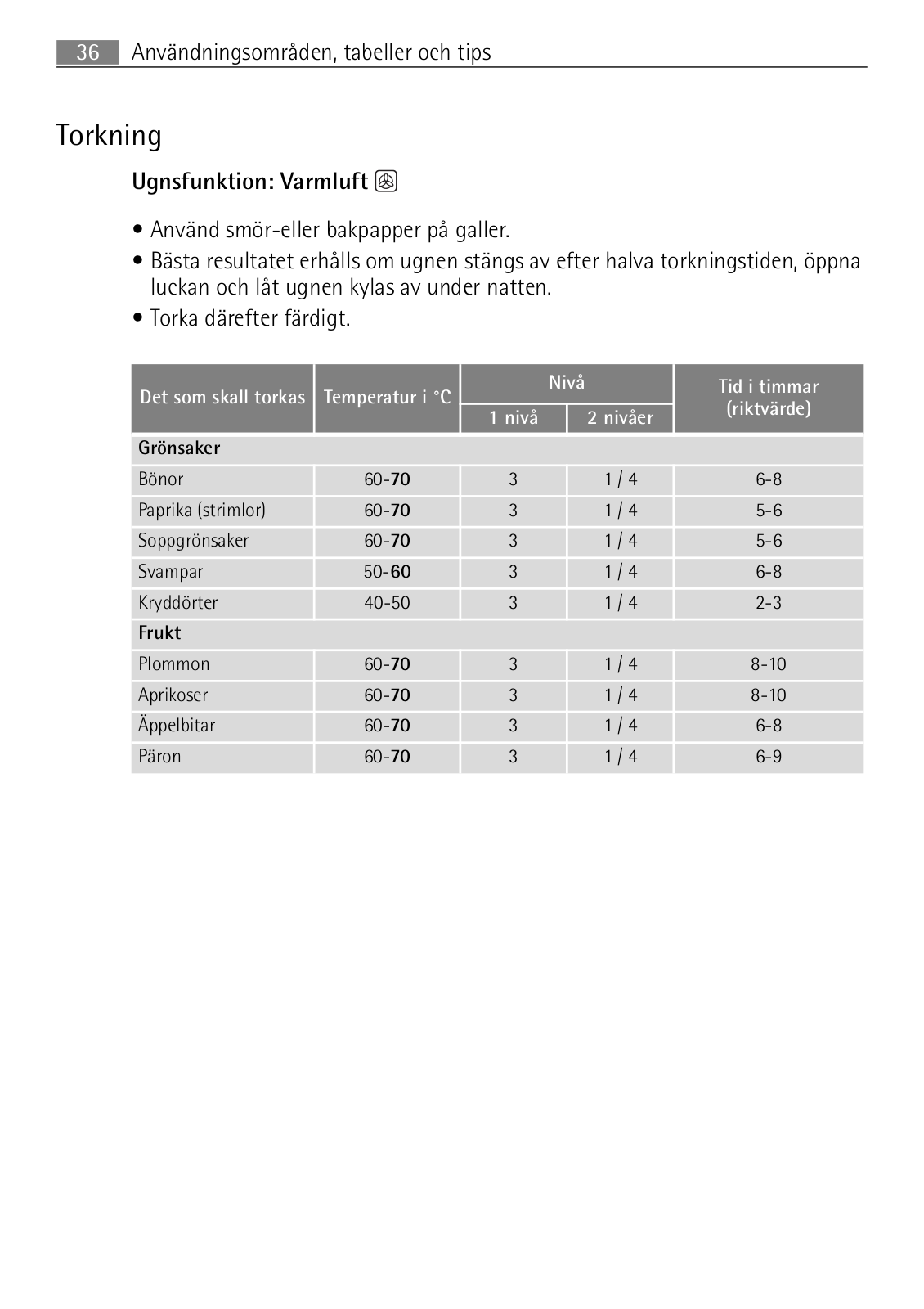

Torkning |
36 |

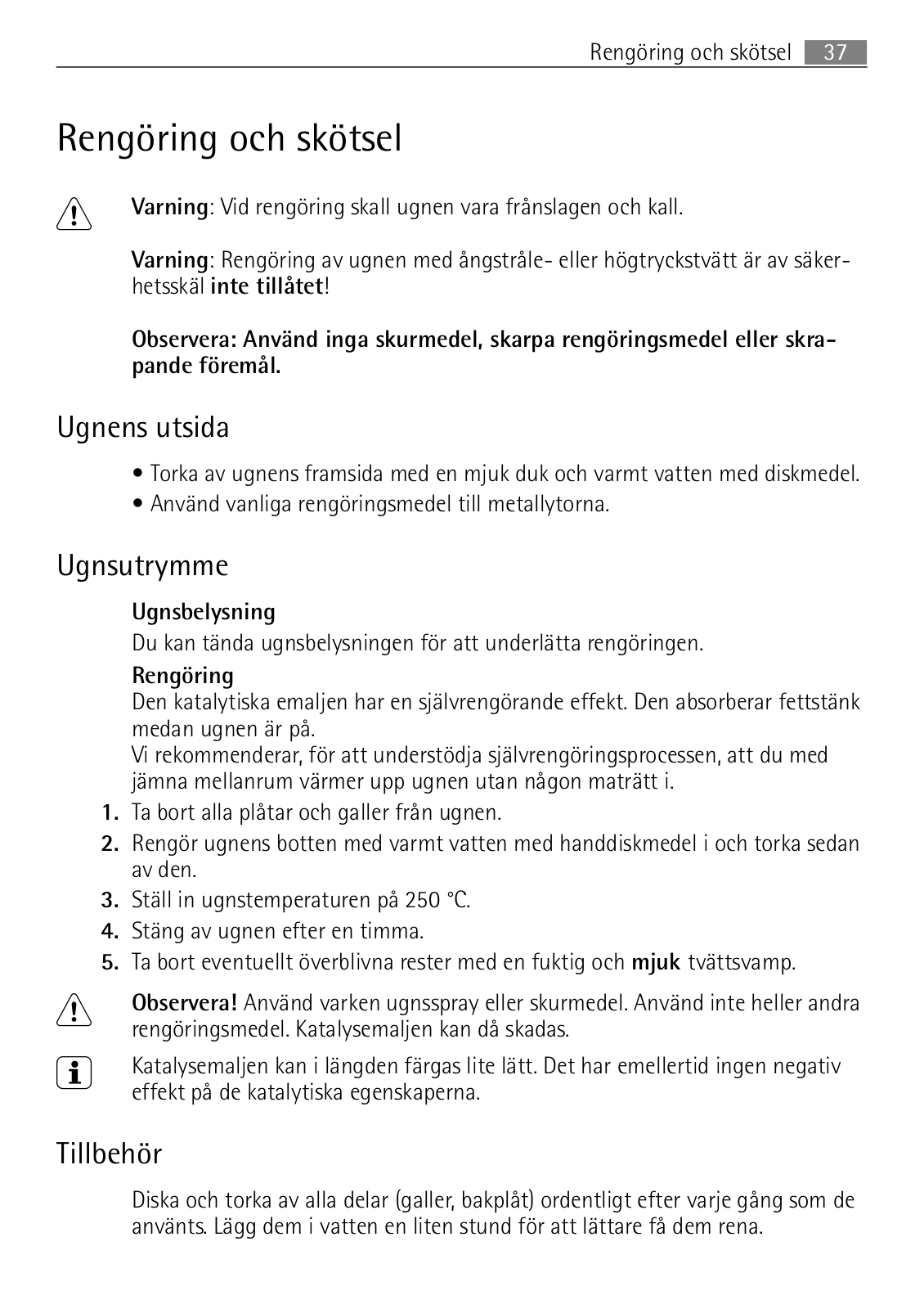

Rengöring och skötsel |
37 |
|
|
Ugnens utsida |
37 |
Ugnsutrymme |
37 |
Tillbehör |
37 |
4 Innehåll

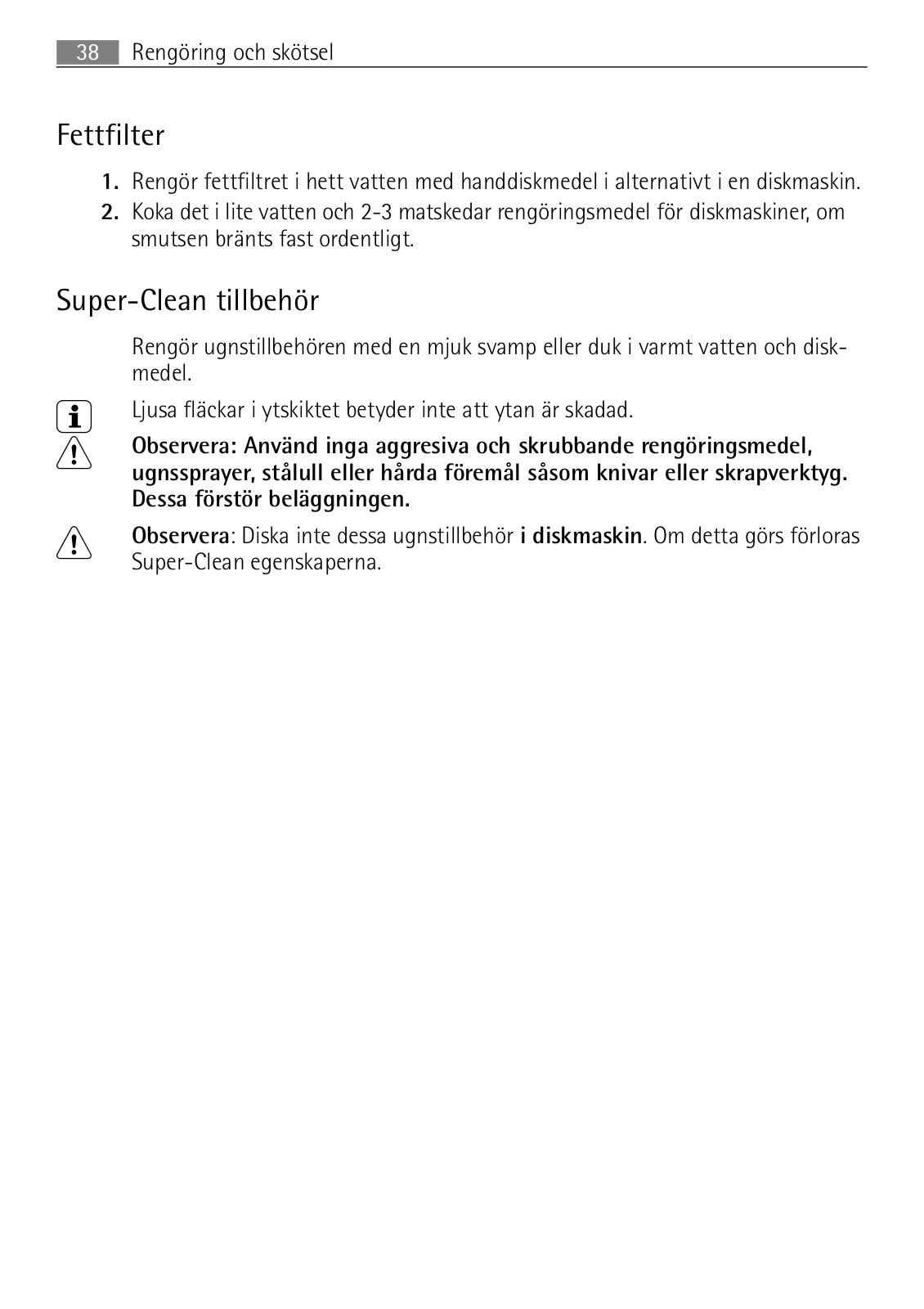

Fettfilter |
38 |
Super Clean tillbehör |
38 |

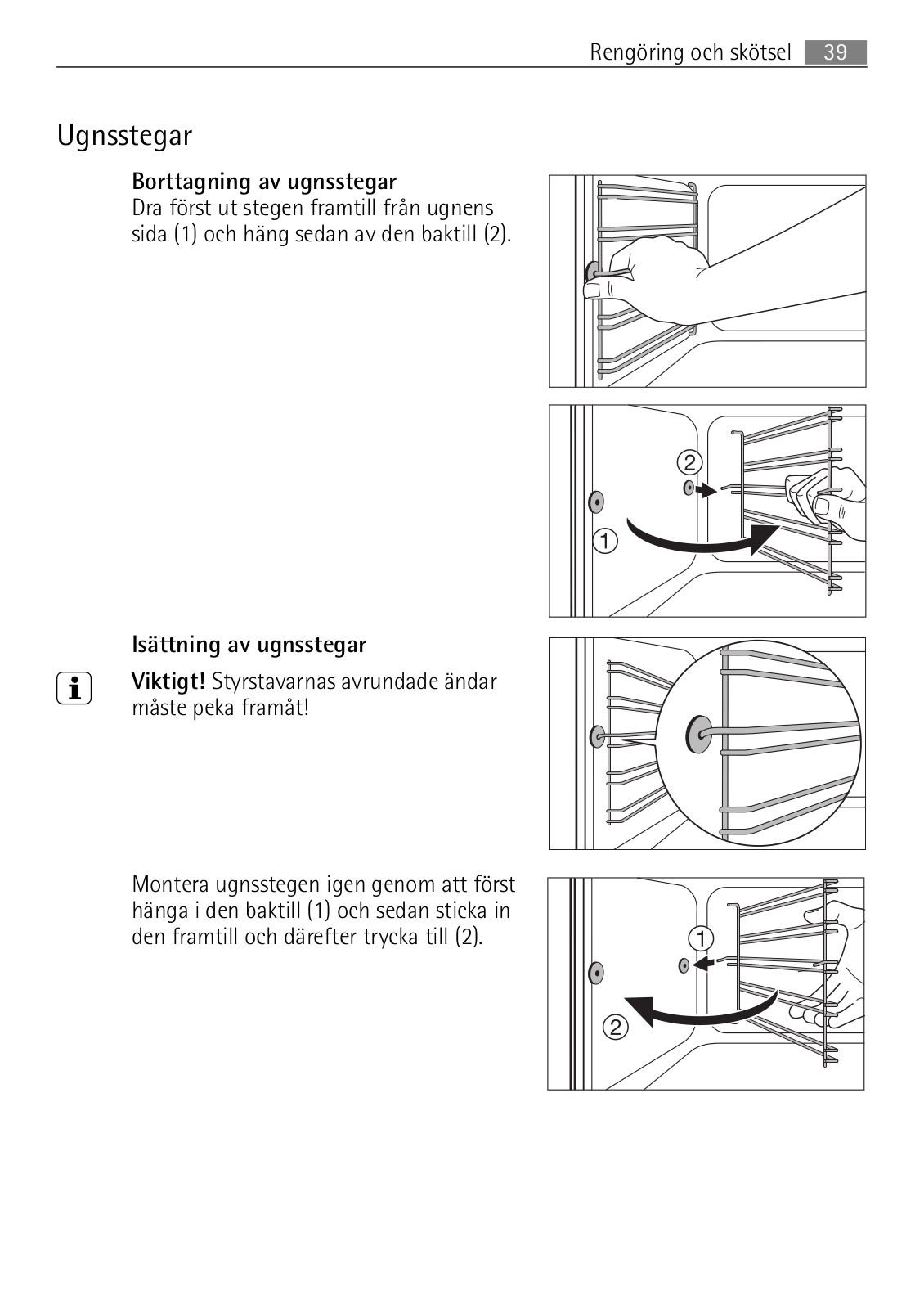

Ugnsstegar |
39 |

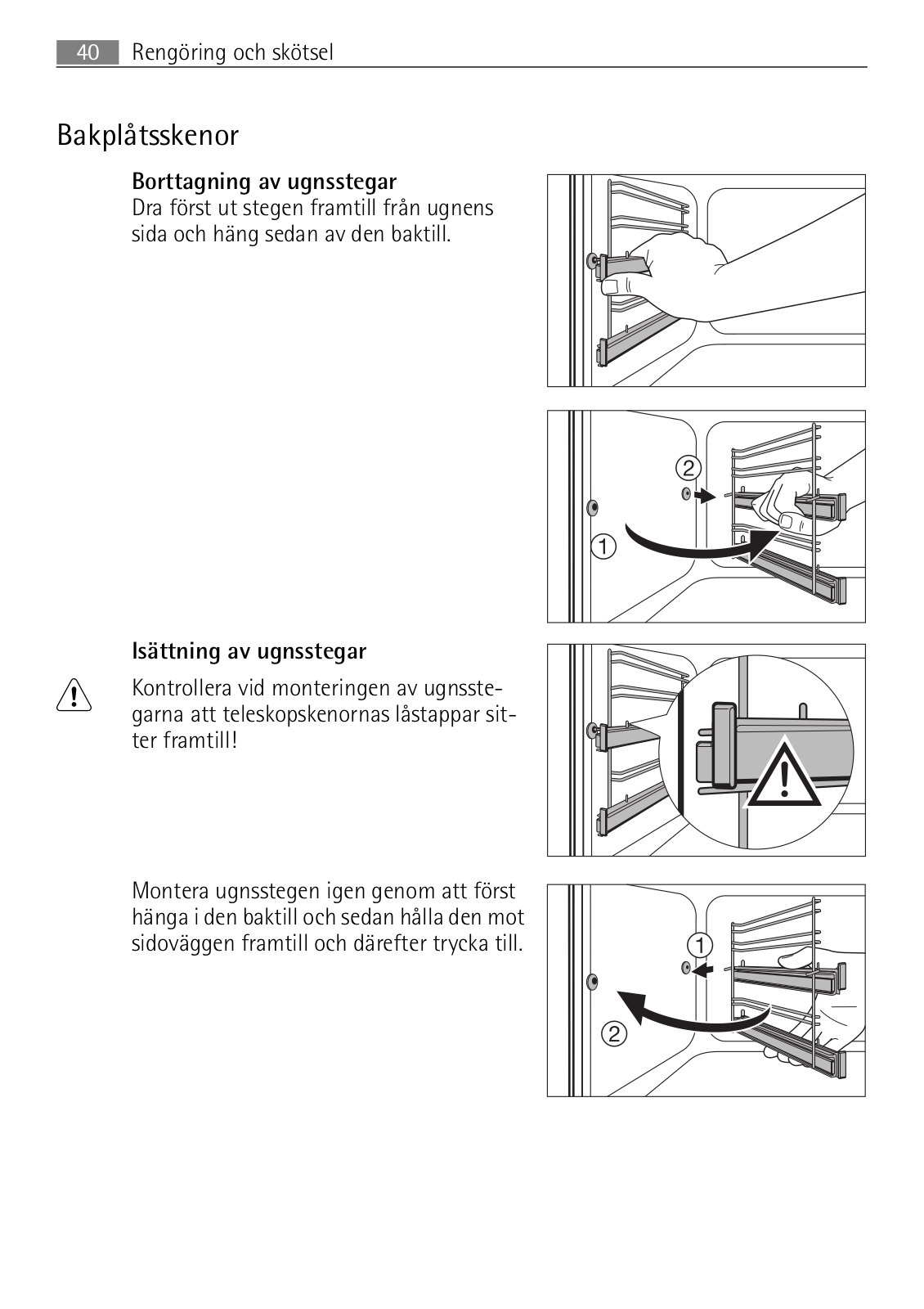

Bakplåtsskenor |
40 |

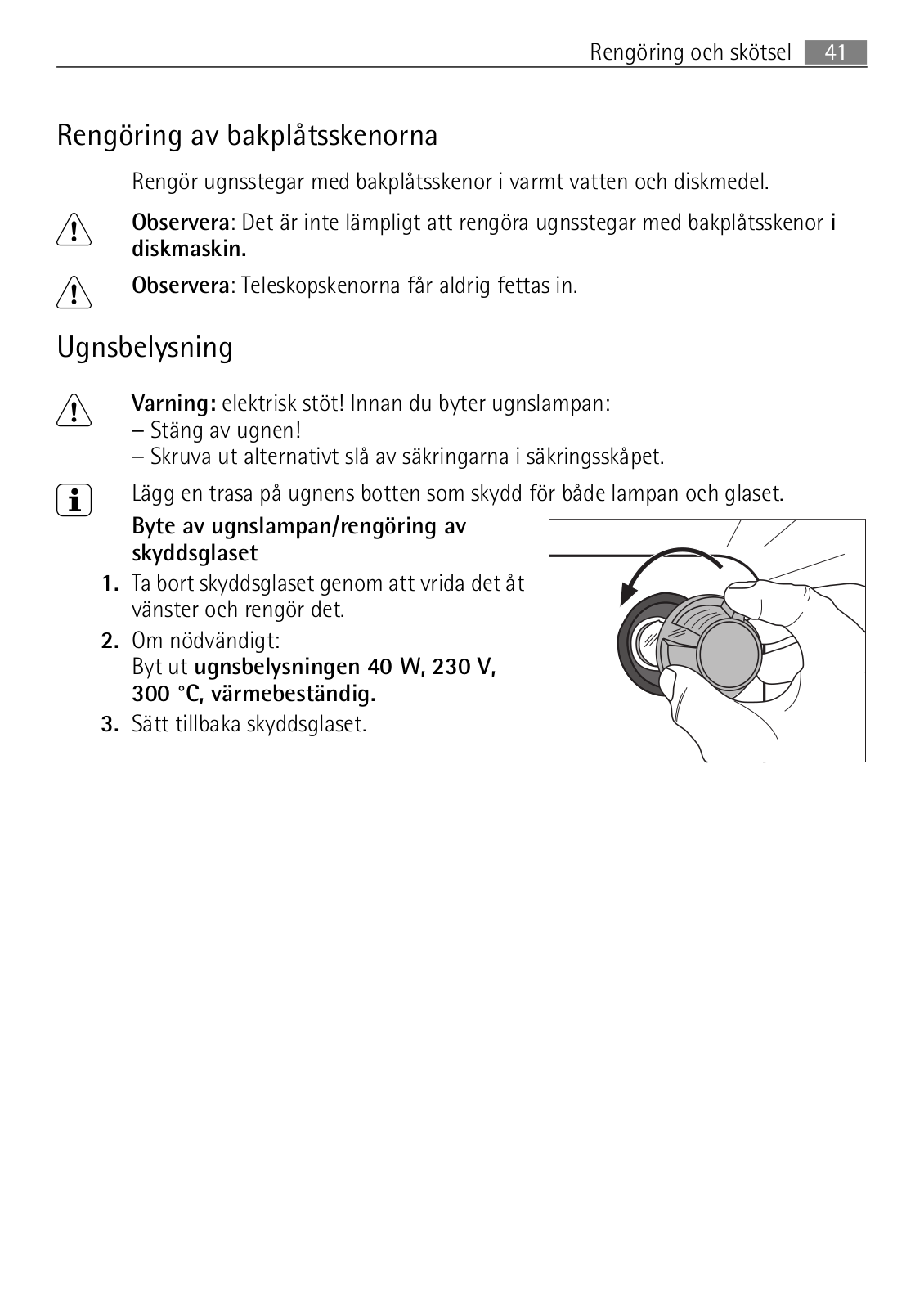

Rengöring av bakplåtsskenorna |
41 |

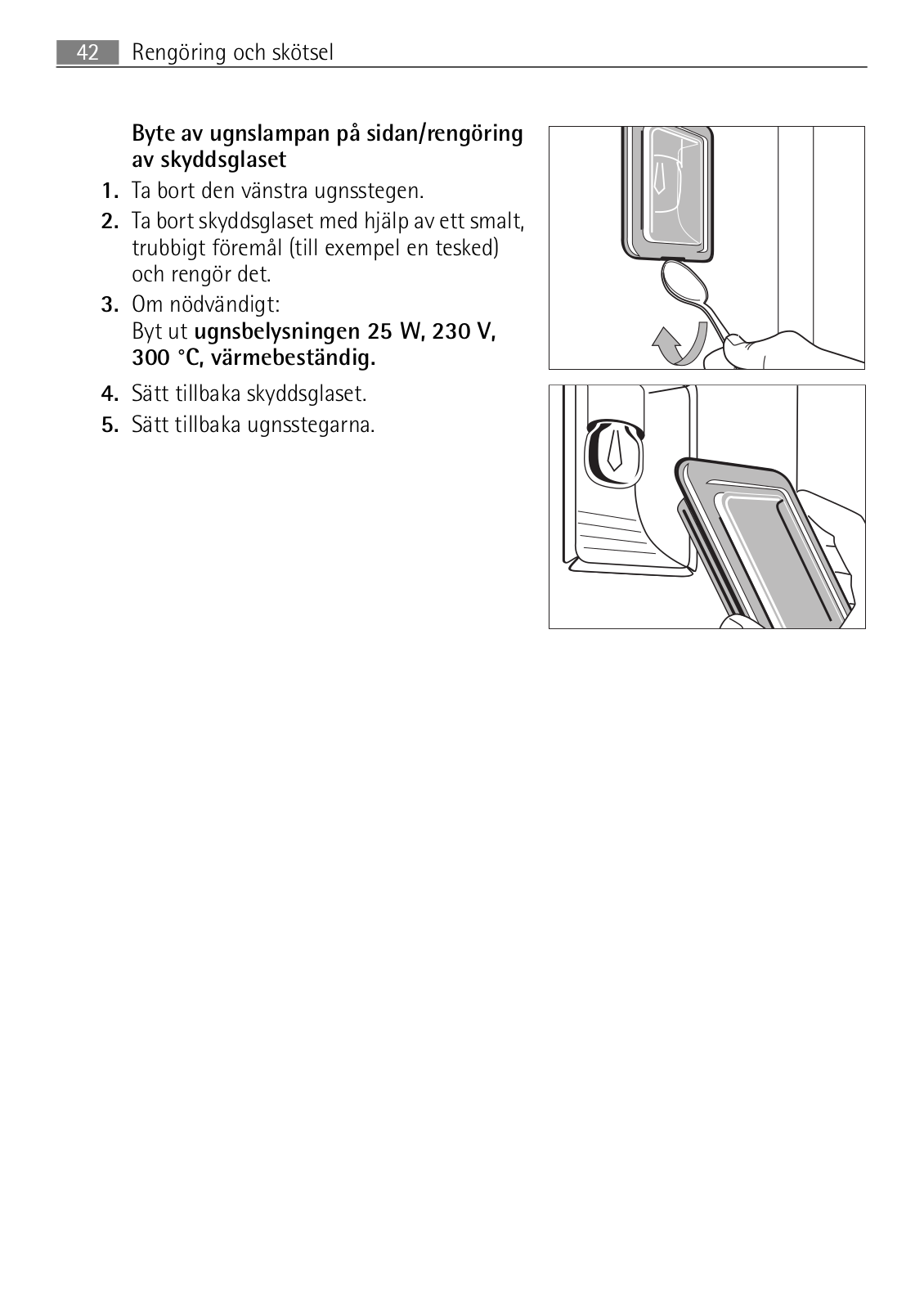

Ugnsbelysning |
41 |

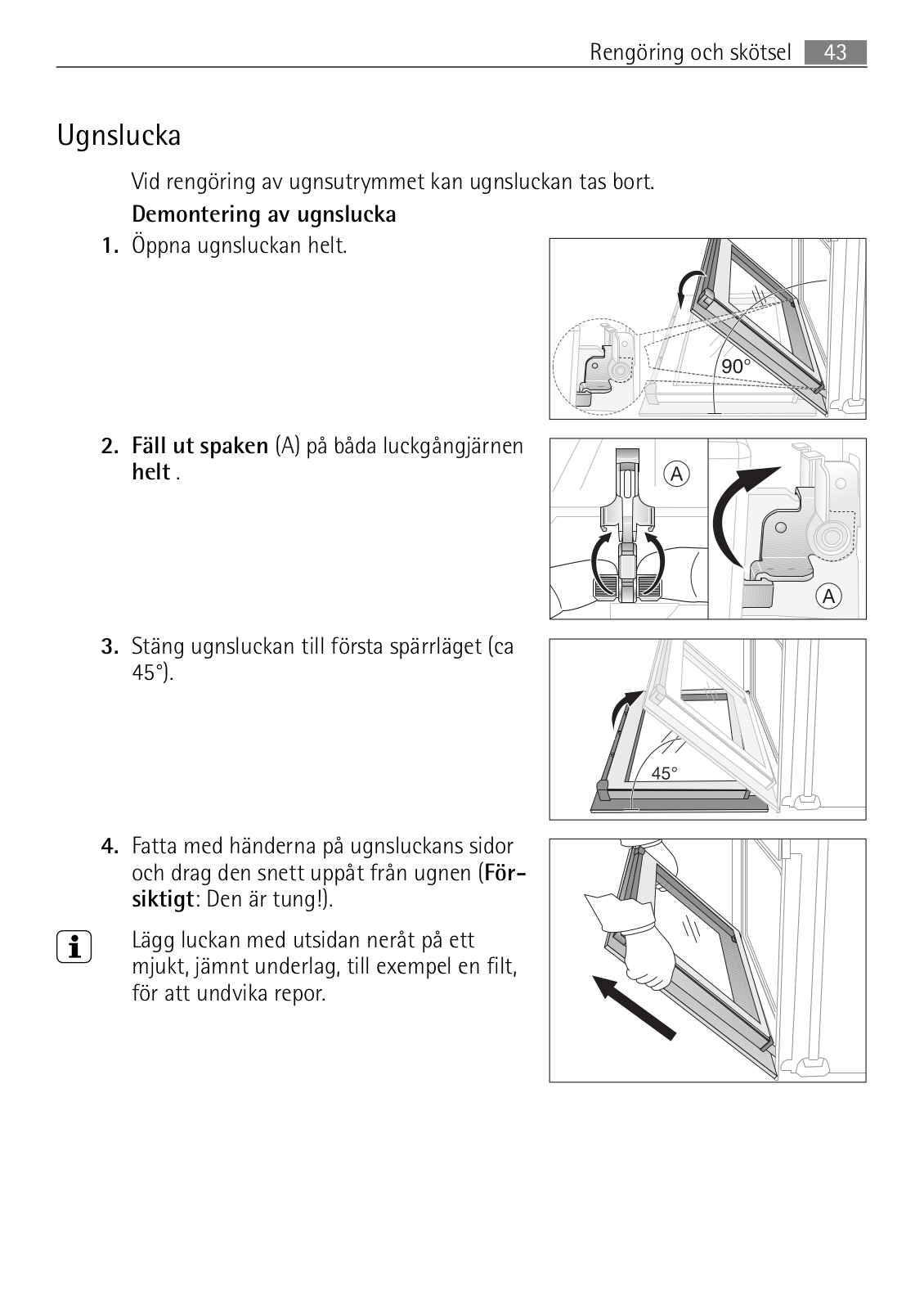

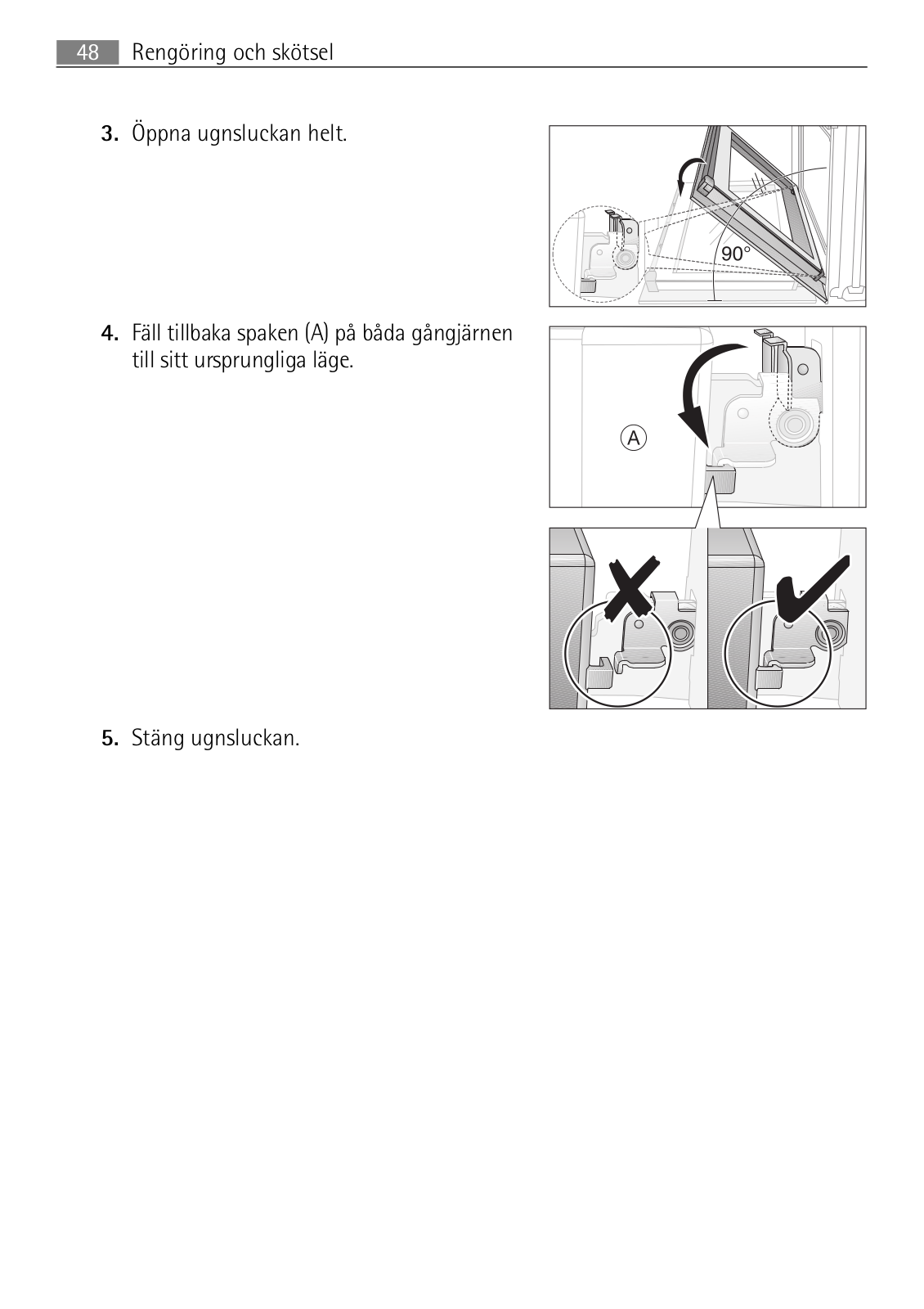

Ugnslucka |
43 |

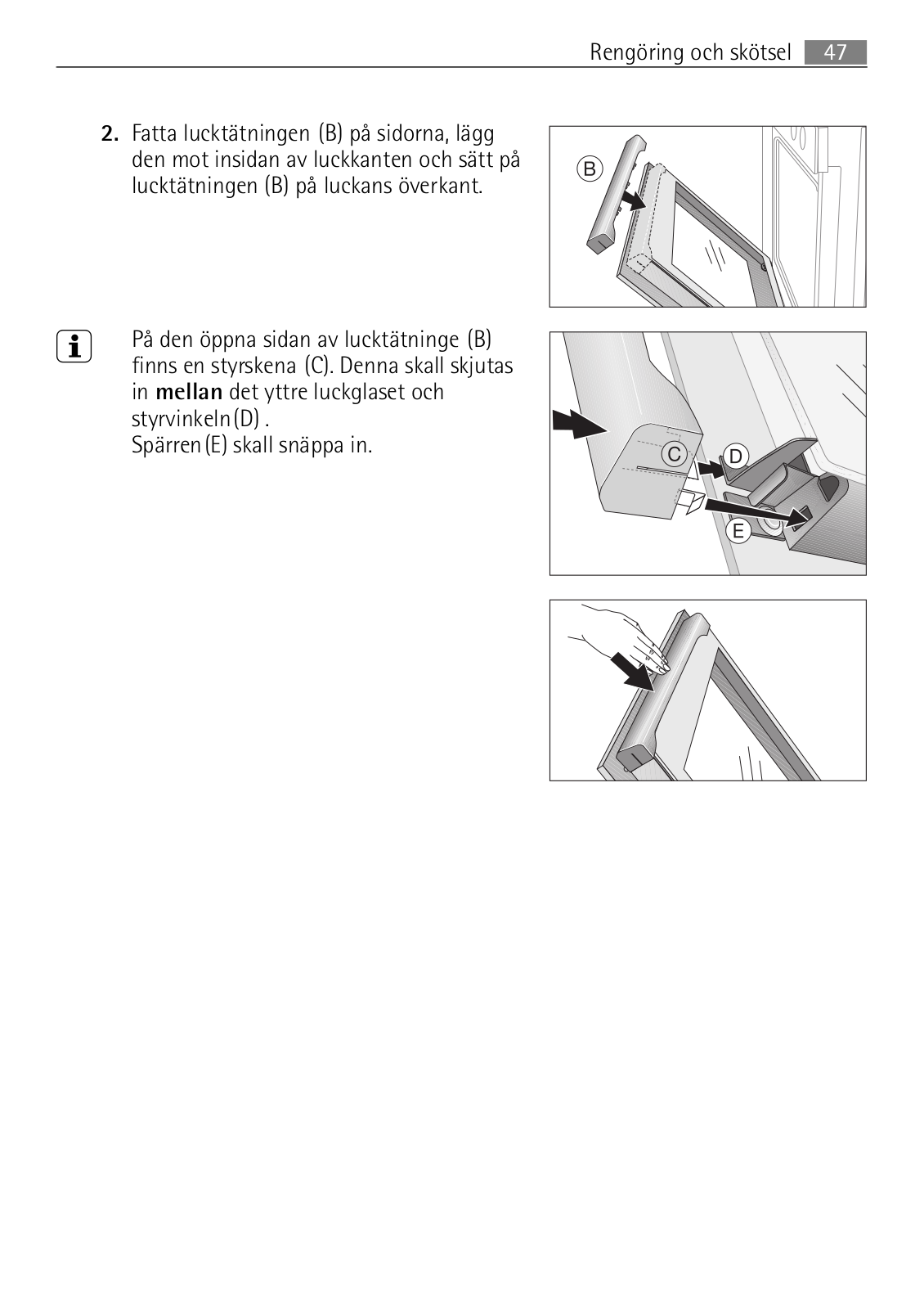

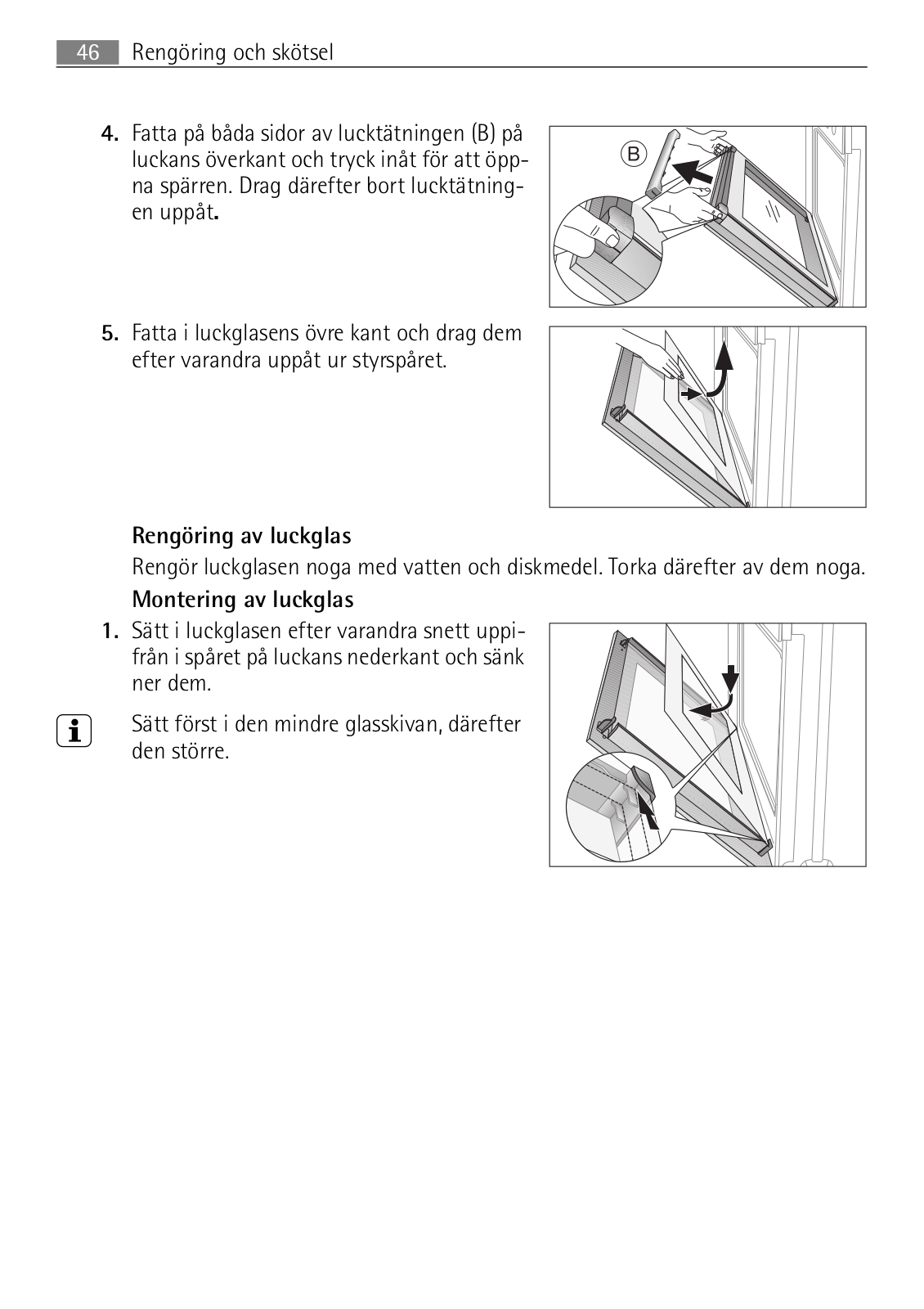

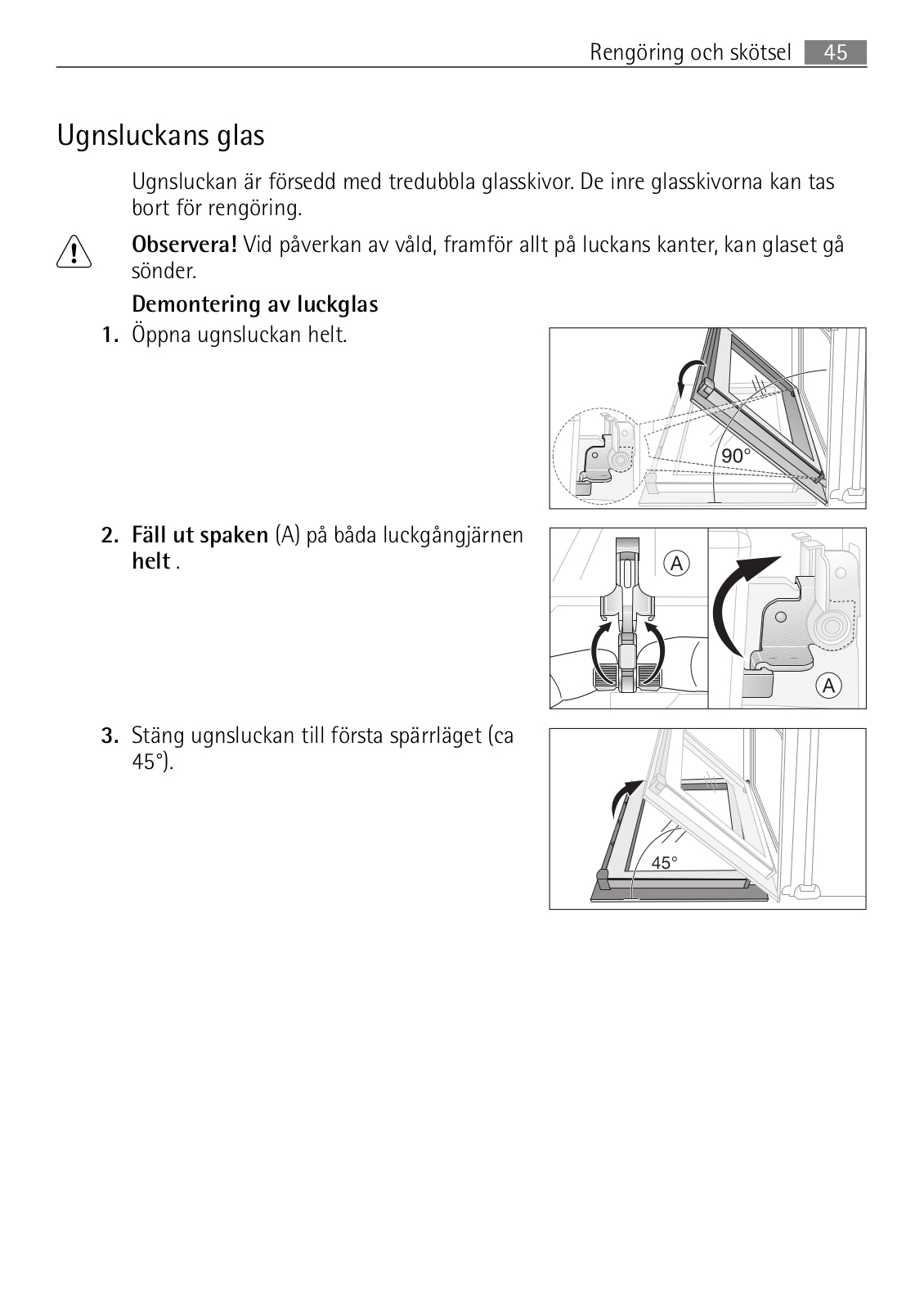

Ugnsluckans glas |
45 |

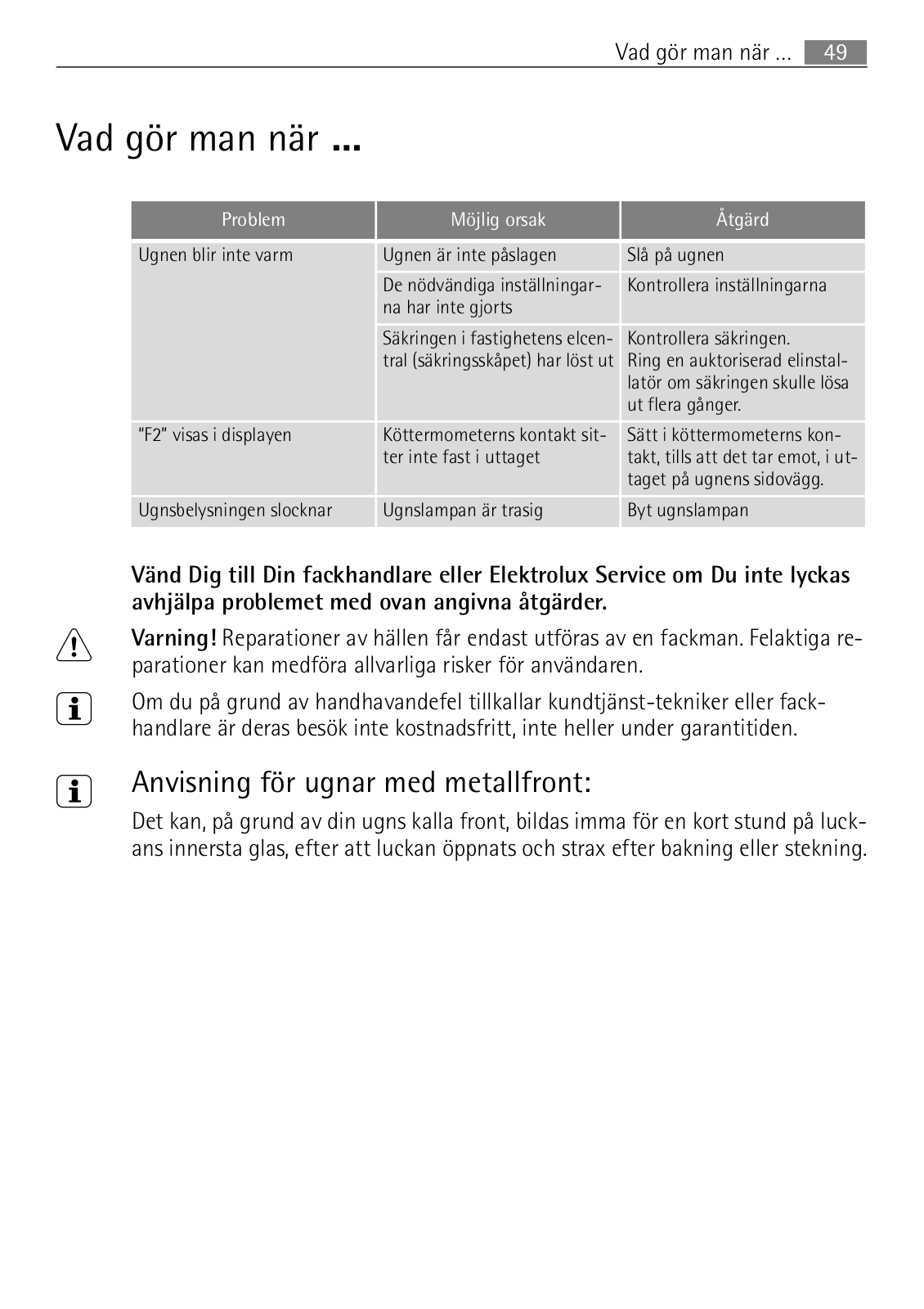

Vad gör man när … |
49 |
|
|

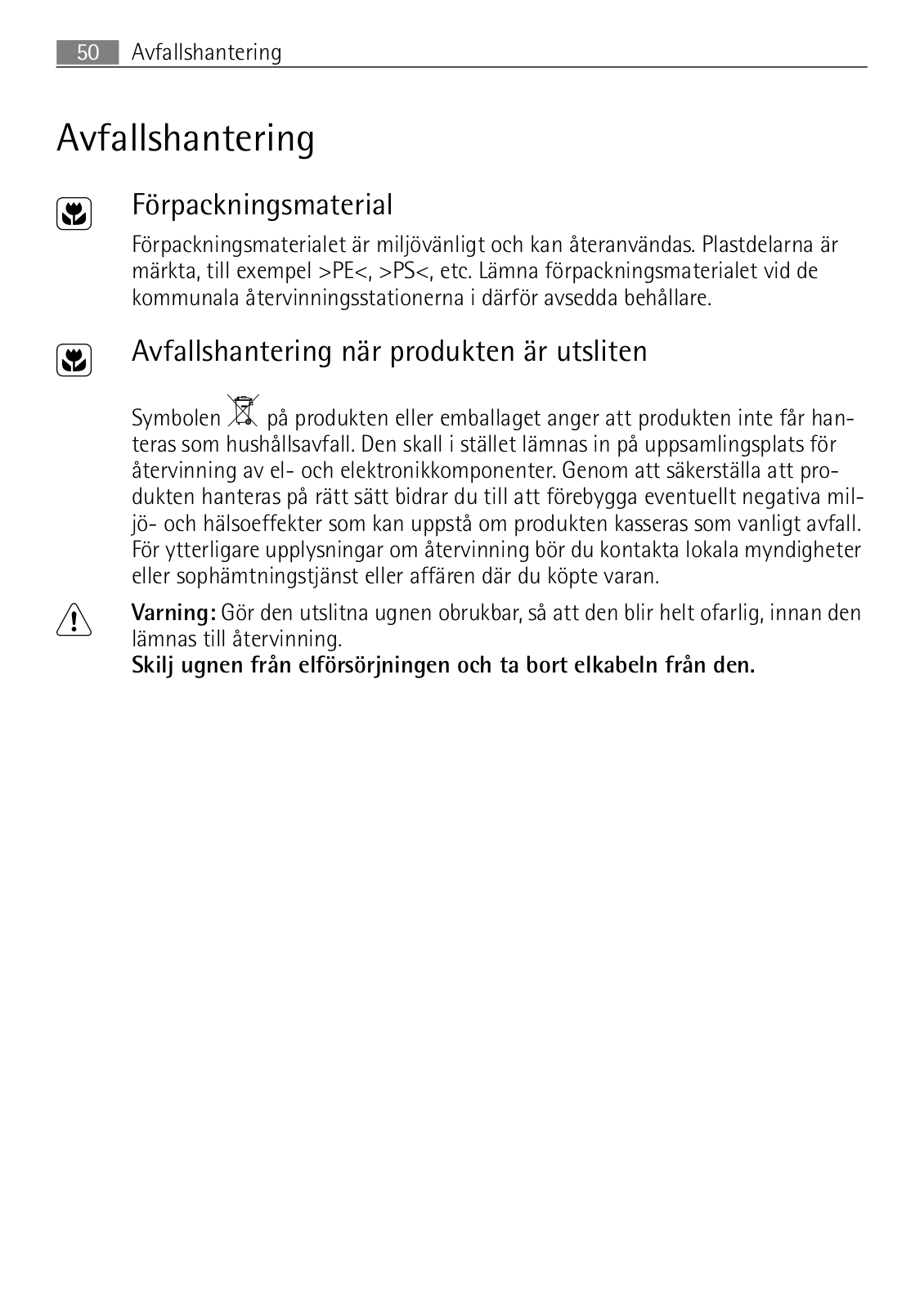

Avfallshantering |
50 |
|
|

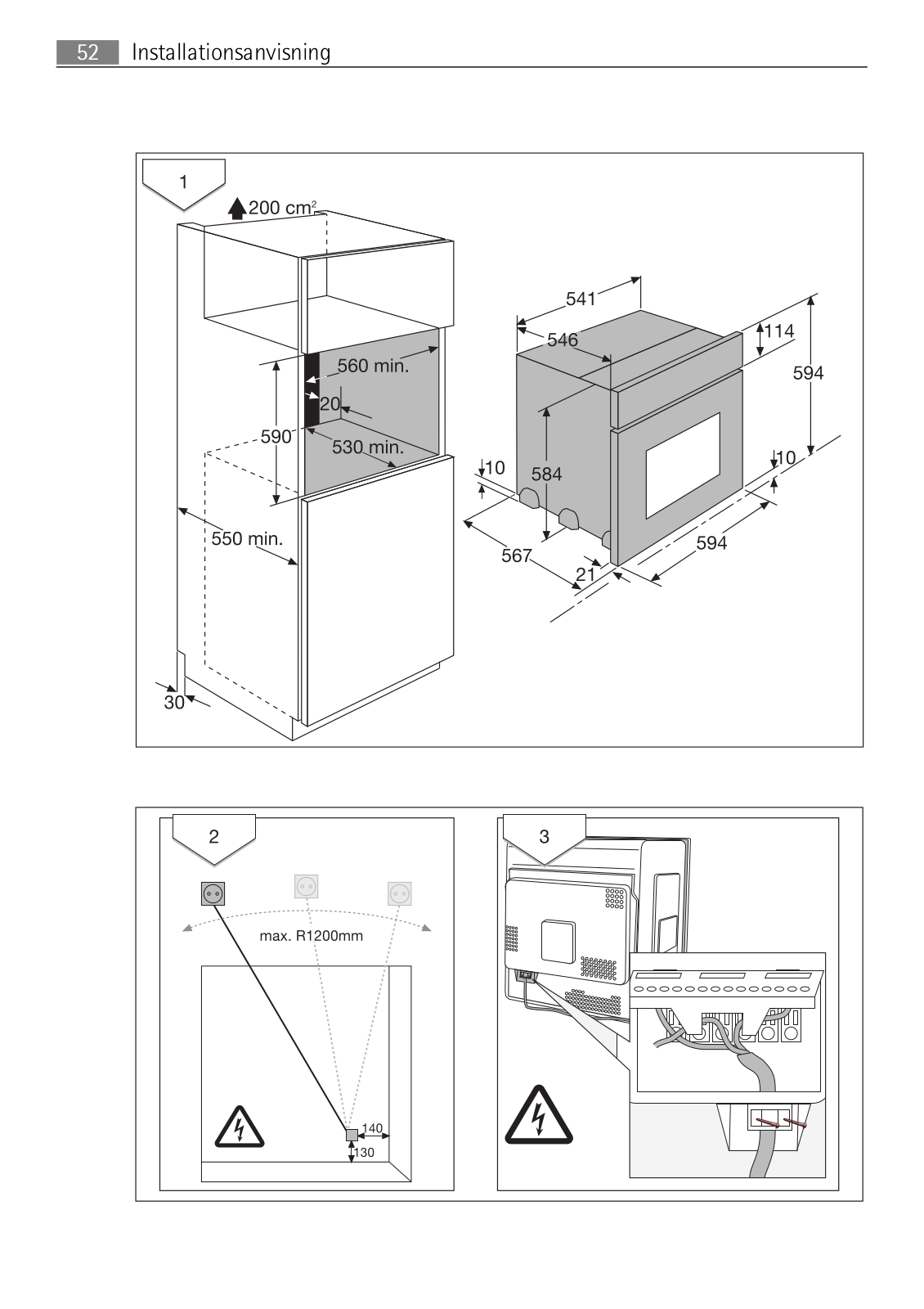

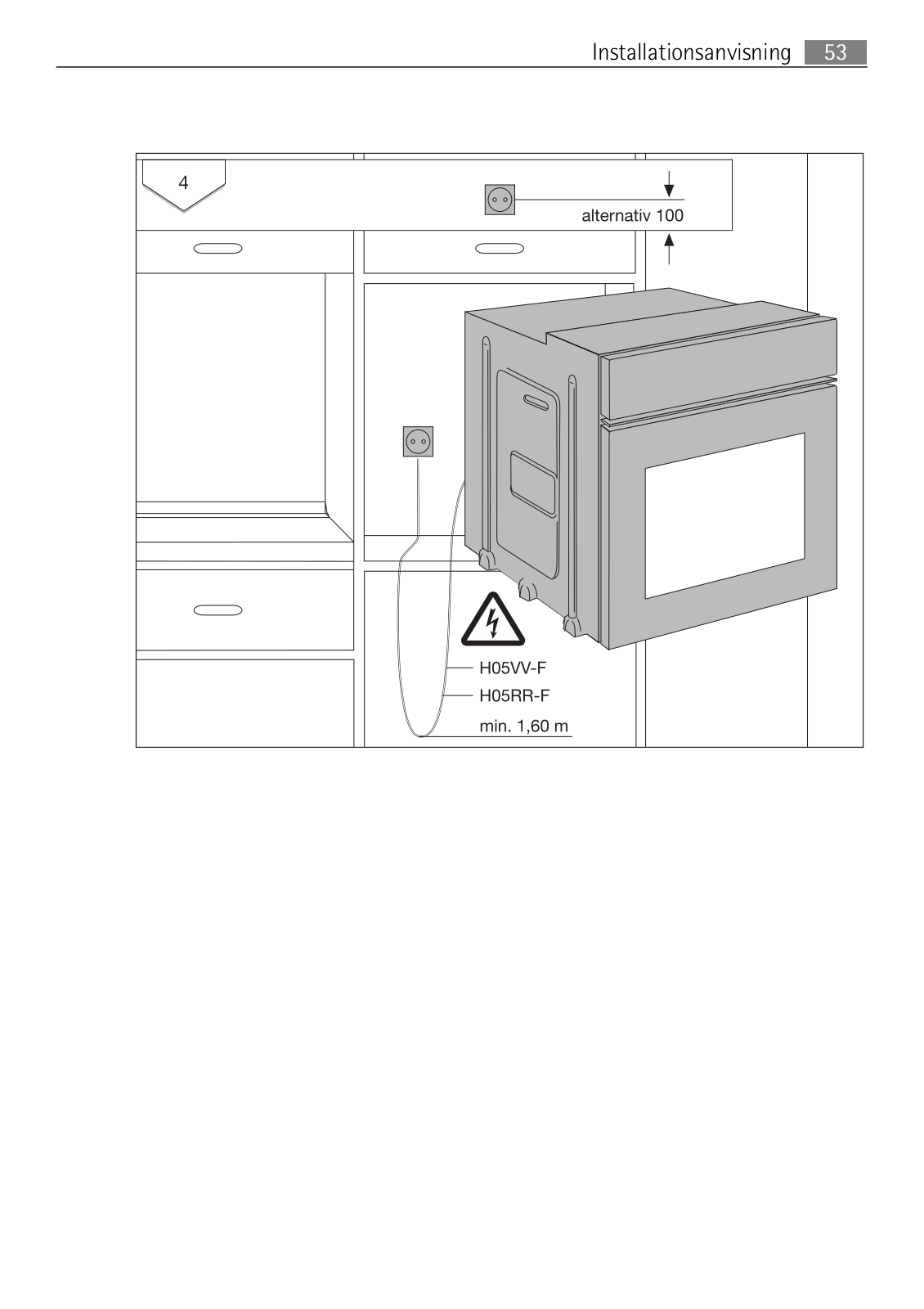

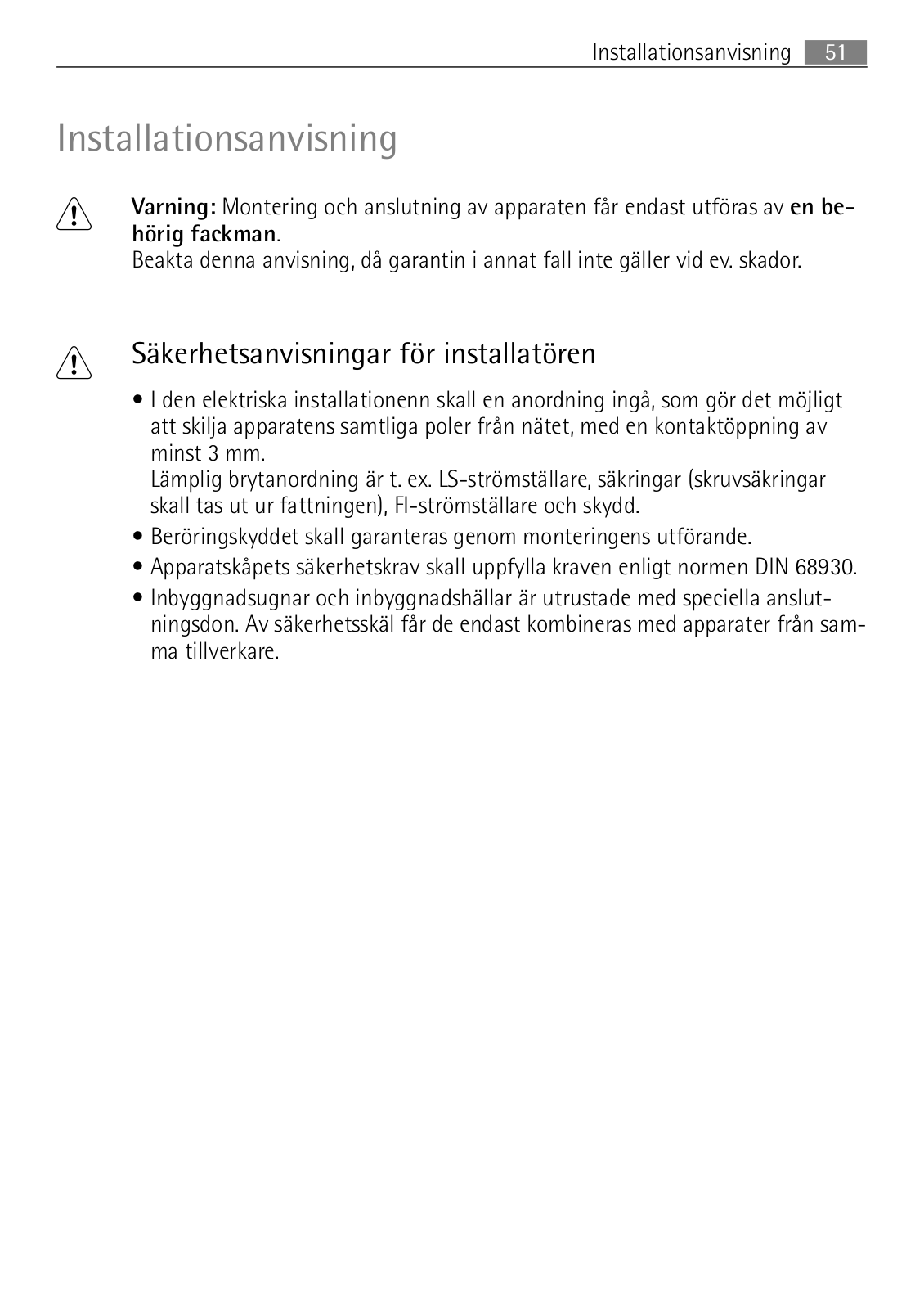

Installationsanvisning |
51 |
|
|
Säkerhetsanvisningar för installatören |
51 |

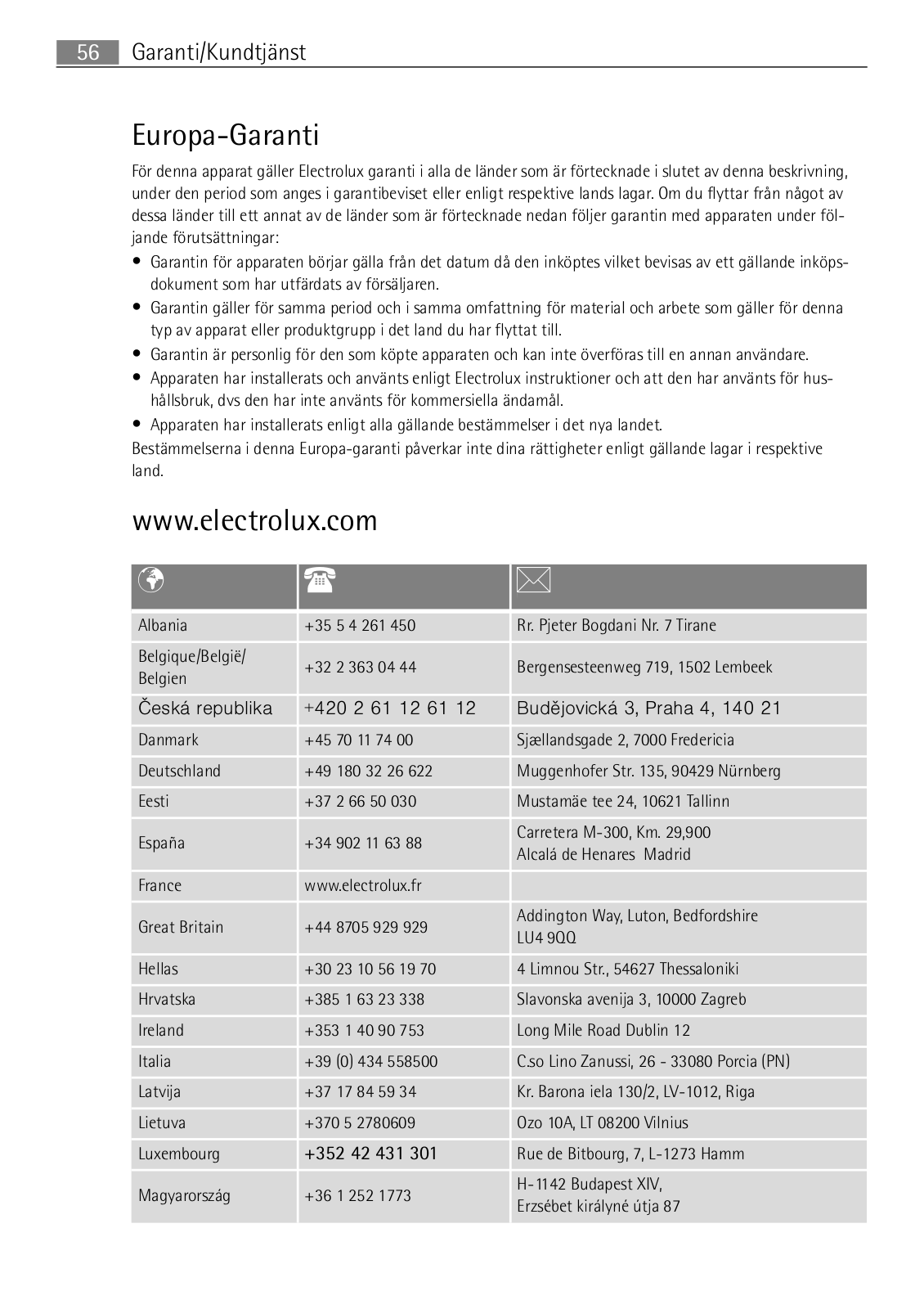

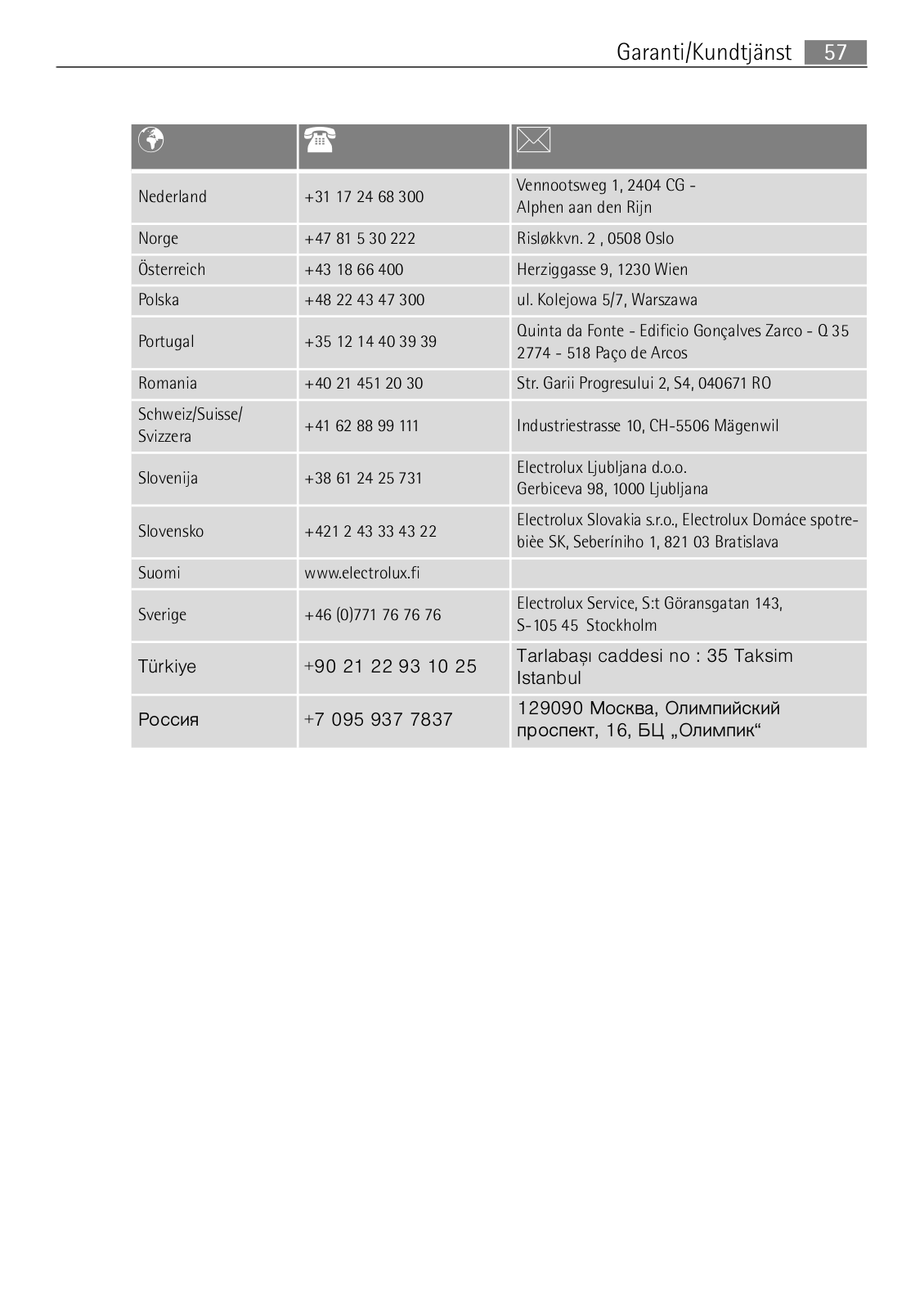

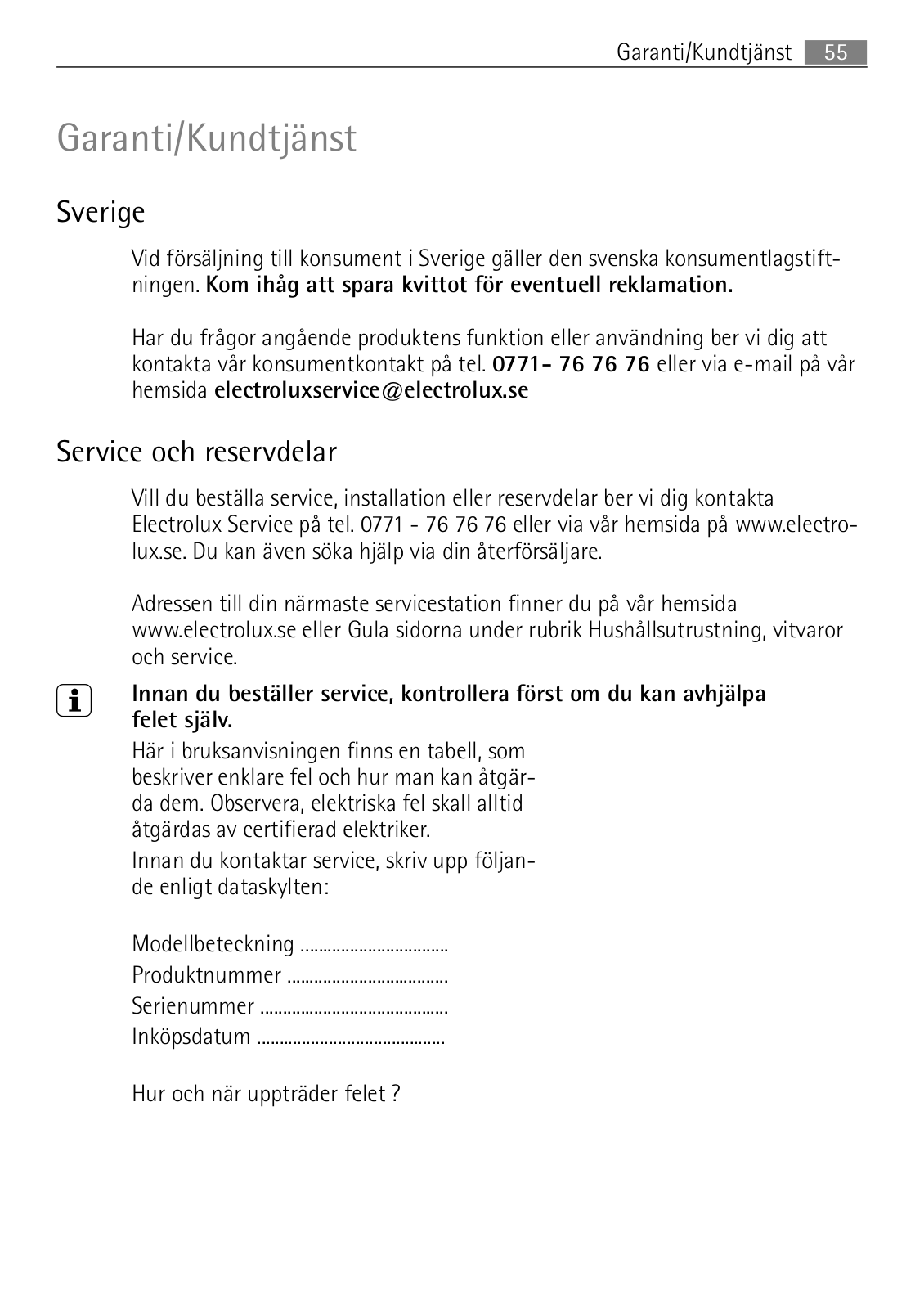

Garanti/Kundtjänst |
55 |
|
|
Sverige |
55 |
Service och reservdelar |
55 |

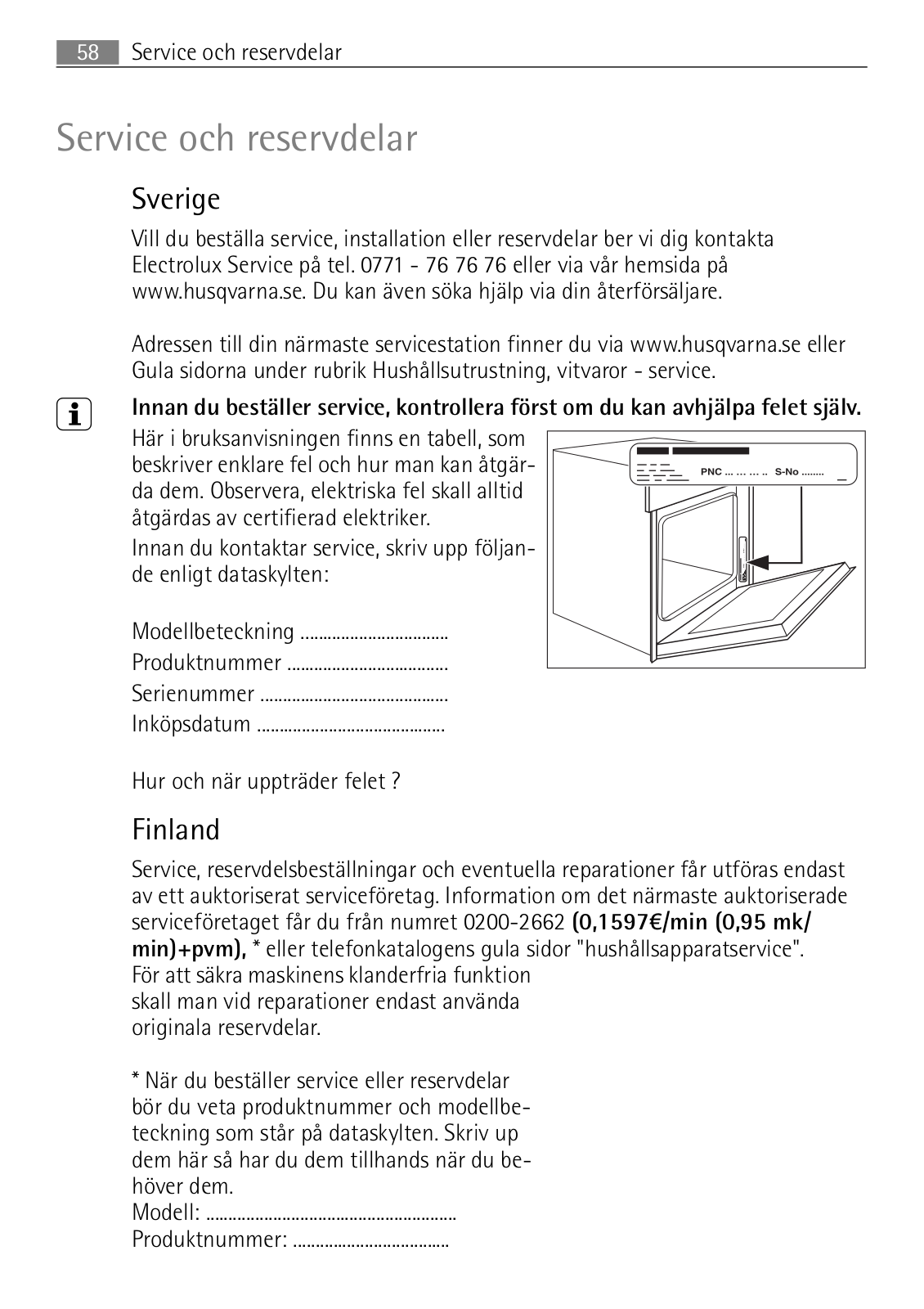

Service och reservdelar |
58 |
|
|
Bruksanvisning 5
Bruksanvisning
1 Säkerhetsanvisningar
5Denna produkt är godkännd enligt följande EU direktiv:
–73/23/EWG från 19.02.1973 lågspännings direktiv
–89/336/EWG från 03.05.1989 EMV direktiv inklusive ändrings direktiv 92/31/ EWG
–93/68/EWG från 22.07.1993 CE märknings direktiv
El säkerhet
•Ugnen får endast anslutas av en behörig elektriker.
•Vid störningar eller skador på ugnen: Tag ur säkringen och slå från ugnen.
•Reparationer av ugnen får endast utföras av en fackman. Vid felaktiga re parationer finns stor risk för skador. Vid behov av reparation, vänd Dig till Elec trolux Service eller Din fackhandlare.
Säkerhet för barn
• Lämna aldrig småbarn utan tillsyn medan ugnen är på.
Säkerhet under användningen
•Den här ugnen får användas endast i hushållet till normal kokning, stekning och gräddning av maträtter.
•Var försiktig när du ansluter elektriska apparater till vägguttag i närheten av ugnen. Se till att anslutningsledningarna inte kommer i kontakt med eller kläms fast under den heta ugnsluckan.
•Varning: Risk för brännskador! Ugnsutrymmet blir hett när ugnen är på.
•Om du använder alkoholhaltiga ingredienser i ugnen, så kan det eventuellt bil das en lättantändlig alkohol luftblandning. Öppna i så fall luckan försiktigt. Se till att inte ha glöd, gnistor eller öppen eld i närheten.
3Anvisning angående akrylamid
Enligt de senaste vetenskapliga rönen kan en kraftig stekning av livsmedel, spe ciellt med produkter som innehåller stärkelse, innebära en hälsorisk genom att akrylamid bildas. Därför rekommenderar vi att tilllaga vid lägsta möjliga tempe ratur och att inte steka maträtter för hårt.
6 Säkerhetsanvisningar
Så undviker Du skador på ugnen
•Lägg inte ut aluminiumfolie i ugnen och ställ ingen bakplåt, kastrull etc på ugnsbotten, då ugnens emalj skadas av den hetta som uppstår.
•Fruktsaft, som droppar från en plåt, efterlämnar fläckar, som inte går att ta bort. Använd en långpanna för mycket fuktiga kakor.
•Belasta inte den öppna ugnsluckan.
•Häll aldrig vatten direkt i den heta ugnen. Det kan uppstå skador och miss färgningar på emaljen.
•Vid påverkan av våld, framför allt på luckans kanter, kan glaset gå sönder.
•Förvara inga brännbara föremål i ugnen. De kan ta eld då ugnen slås på.
•Förvara inga fuktiga livsmedel i ugnen. Emaljen kan skadas.
•Förvara inga maträtter i ugnen efter att kylfläkten har slagits av.
I ugnsutrymmet eller på luckglasen kan fukt bildas, vilken även kan överföras till möbler.
3Anvisning för emaljbeläggning
Efter en tids användning av ugnen kan färgförändringar uppstå i emaljen, dessa påverkar dock inte ugnens normala användning.
De utgör heller inget fel som täcks av garantibestämmelserna.
Beskrivning av produkten |
7 |
|
|
Beskrivning av produkten
Bild på hela ugnen
Manöverpanel
Luckhand tag
Glaslucka
Panel
Kontrollampa |
Kontrollampa för temperatur |
Temperatur /tid
display
Inställningsknappar
Ugnsfunktioner |
Temperaturinställning |
8 Beskrivning av produkten
Ugnsutrustning
Alla ugnens innerväggar, med undantag av botten har katalysemalj.
Övervärme och grillelement
Ugnsbelysning |
Nivåer |
Matlagningstermometerkon |
takt |
Fettfilter |
Ugnsbelysning |
Bakväggens värmeelement |
Fläkt |
Undervärme |
Ugnsstegar, uttagbara
Tillbehör till ugnen
Galler
För tillagningskärl, kakformar, stekar och grillning.
Super Clean galler
För tillagningskärl, kakformar, stekar och grillning.
Beskrivning av produkten |
9 |
|
|
Super Clean bakplåt
För kakor och småkakor.
Super Clean långpanna
För bakning och stekning eller som upp samlingsfat för fett.
Patisseriplåt
För småfranska, kringlor och småkakor.
Köttermometer
För exakt mätning av köttets tillagnings grad.
Bakplåtsskenor
Ugnsstegar med tvåstegs bakplåtsskenor
2 ugnsstegar med 2 teleskopskenor.
10 Innan produkten används första gången
Innan produkten används första gången
Första rengöringen
Rengör ugnen noga innan du använder den första gången.
1Observera: Använd inga starka eller slipande rengöringsmedel! Ytan skulle kun na skadas.
3Använd helt vanliga rengöringsmedel till metallfronten.
1.Ställ ugnsfunktionsvredet på Ugnsbelysning .
2.Ta ut allt tillbehör och alla ugnsstegar och rengör dem i varmt vatten med hand diskmedel i.
3.Rengör också ugnens botten med varmt vatten med handdiskmedel i och torka av den sedan.
4.Torka av ugnsfronten med en fuktig trasa bara.
5.Sätt in de medlevererade backplåtarna, som beskrivis i kapitel “Rengöring och vård”
Ugnens betjäning 11
Ugnens betjäning
3Ugnen har “pop out” vred för ugnsfunktioner och temperaturval. Tryck på lämpligt vred för nyttjande. Vredet stannar då i utdraget läge.
Att sätta på och stänga av ugnen
Kontrollampa |
Termostatlampa |
Ugnsfunktioner |
Temperaturinställning |
1.Ställ vredet för ugnsfunktioner på den önskade funktionen.
2.Ställ temperaturvredet på den önskade temperaturen. Kontrollampan lyser när ugnen användes.
Kontrollampan för temperatur lyser så länge ugnen värms upp.
3.Ställ vreden för ugnsfunktion och temperaturinställning i läge Från för att stänga av ugnen.
3Kylfläkt
Fläkten slås automatiskt på för att hålla ugnens väggar kalla. Efter att ugnen har stängts av fortsätter fläkten att gå för att kyla av ugnen, fläkten stängs därefter av automatiskt.
12 Ugnens betjäning
Ugnsfunktioner
Följande funktioner finns att välja:
Ugnsfunktion |
Användning |
Grillelement/fläkt |
|
|
|
Ugnsbelysning |
Med denna funktion kan Du lysa upp |
|
|
ugnsutrymmet, till exempel vid rengö |
|
|
ring. |
|
Varmluft |
För stekning och bakning på upp till |
Ringelement och fläkt |
|
tre nivåer samtidigt. |
|
|
Ställ in ugnstemperaturen |
|
|
20 40 °C lägre än vid |
|
|
Över /Undervärme. |
|

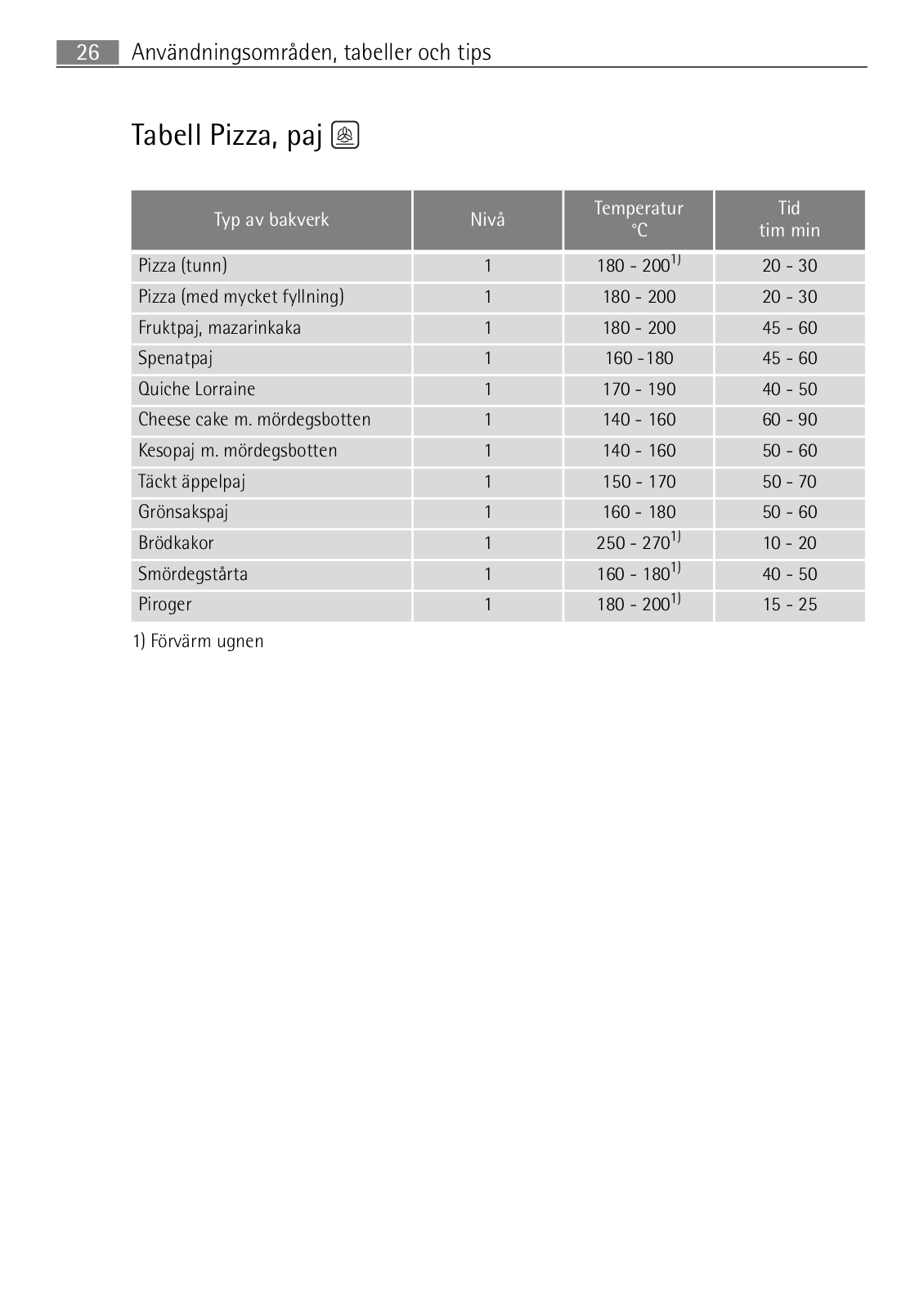

Pizza, paj |
För bakning på en nivå av rätter som |
Varmluft och under |
|
skall ha en stark färg och en knaprig |
värme |
|
botten. |
|
|
Ställ in ugnstemperaturen 20 40 °C |
|
|
lägre än vid Över /undervärme. |
|
Gratinering |
För stekning av större köttstycken el |
Grill och fläkt |
|
ler fågel på en nivå. Funktionen läm |
|
|
par sig även för gratinering. |
|
Mingrill |
För grillning av platta livsmedel som |
Grill |
|
läggs i mitten på gallret och för |
|
|
rostning av bröd. |
|
Maxgrill |
För grillning av platta livsmedel i |
Grill och övervärme |
|
större mängd och för rostning av |
|
|
bröd. |
|
Övervärme |
För extra färgsättning av bakverk och |
Övervärme |
|
för puddingar. |
|
Undervärme |
För efterbakning av kakor med kna |
Undervärme |
|
priga bottnar. |
|
Över /undervärme |
För bakning och stekning på en nivå. |
Över /undervärme |
|
|
|
Ugnens betjäning 13
Placering av galler, plåt och långpanna
Placering av plåt eller långpanna:
Placera plåt eller långpanna på teleskops kenorna, på önskad nivå, så att de båda hå len griper in i de främre tapparna på teleskopskenorna.
Placering av galler:
Placera gallret så att tassarna pekar neråt. Lägg gallret på teleskopskenorna på önskad nivå.
3 Den förhöjda ramen runt gallret förhindrar att kärl glider av.
Placering av galler och långpanna till sammans:
Lägg gallret på långpannan.
Placera galler och långpanna på teleskops kenorna, på önskad nivå, så att långpan nans båda hål griper tag i de främre tapparna på teleskopskenorna.
3För att underlätta placering av galler/plåt/långpanna när flera nivåskenor är ut dragna, placera ugnstillbehöret baktill på skenorna, för in det tills det tar stopp och sänk ner det på de främre tapparna.
14 Ugnens betjäning
Insättning/borttagning av fettfilter
Sätt bara in fettfiltret vid stekning, för att skydda bakväggens värmeelement mot fettstänk.
Insättning av fettfilter
Ta tag i fettfiltrets handtag och sätt in de båda hållarna uppåt och neråt i öppningen på ugnens baksida (fläktöppningen).
Borttagning av fettfilter
Ta tag i handtaget på fettfiltret och haka av det upptill.
Super Clean tillbehör
För att dessa ugnstillbehör skall hålla länge och alltid vara lätta att rengöra, bör Du beakta följande anvisningar:
•Sätt inte in dem i ugnen utan livsmedel.
•Ställ inte ugnstillbehör på varma kokzoner, eftersom Super Clean egenskaper na kan påverkas genom fläckvis överhettning.
Extra funktioner
|
Ugnens betjäning |
15 |
Det går att ställa in antingen Signalur eller |
Tids eller temperaturdisplay |
|
Matlagningstermometer. |
|
|
|
|
|
Signalur |
|
|
För att ställa in en kort tid. |
|
|
Matlagningstermometer |
|
|
För att ställa in en kärntemperatur. |
|
|
|
Inställningsknappar |
|
3Allmänna anvisningar
•Displayen blinkar i cirka 5 sekunder efter att en funktion valts. Under den ti den kan du ställa in de önskade tiderna med knapparna eller .
•Displayen blinkar i cirka 5 sekunder till efter att den önskade tiden ställts in. Den inställda tiden börjar gå.
•Det går att stänga av signalen genom att trycka på en valfri knapp.
•Den önskade ugnsfunktionen och temperaturen kan väljas både innan och ef ter att funktionen ställs in.
•Vrid vreden Ugnsfunktion och Temperaturval till noll igen när maten är klar.
Signalur
3Den här funktionen ger endast signal och kan användas utan att ugnen är igång.
1.Tryck på valfri knapp.
I displayen blinkar “00”.
16Ugnens betjäning
2.Ställ in den önskade tiden inom 5 sekunder med knapparna eller (maximalt 99 minuter).
Displayen visar den kvarvarande tiden efter 5 sekunder.
När tiden gått ut visas “00” och det hörs en signal i 2 minuter.
3.Stäng av signalen genom att trycka på en valfri knapp.
Ugnens betjäning 17
Matlagningstermometer
När en inställd kärntemperatur nåtts hörs en signal.
3Ugnen stängs inte av!
Det finns två temperaturer att tänka på:
–Ugnstemperaturen: se stektabellen
–Kärntemperaturen: se Tabell fö Matlagningstermometer
1Observera: Du får bara använda den medsända termometern! Köp en likadan om du måste byta den!
1.För helst in termometerns spets helt och
hållet i det som ska stekas grillas, så att spetsen befinner sig i köttets centrum.
2. Stick in termometerns kontakt i uttaget på ugnens sidovägg tills att det tar emot.
3. Ställ in önskad ugnsfunktion och tempera tur.
En förinställd temperaturen visas i display en.
3 Kärntemperaturen visas först från 30 °C och uppåt.
4.Ställ in den önskade kärntemperaturen med knapparna eller.
18 Ugnens betjäning
Efter cirka 5 sekunder visas den aktuella kärntemperaturen i displayen.
En signal hörs när den aktuella kärntempe raturen kommit upp till den inställda kärn temperaturen.
Tryck på en valfri knapp för att stänga av signalen.
1Varning: Stektermometern är het! Det finns risk för brännskador när du drar ut stickkontakten och spetsen!
3
5.Dra ut termometerns kontakt ur uttaget och ta ut köttet ur ugnen med stektermo metern instucken.
6.Stäng av ugnsfunktionen och temperatu ren.
Läs av eller ändra köttets kärntempera tur:
–Den inställda kärntemperaturen visas ge
nom att du trycker en gång på en av knapparna eller .
–Genom att trycka flera gånger på eller är det möjligt att ändra den valda temperaturen i efterhand.
