Indhold Side nr.
Viktig å vite .................................................................................................... 3
Betjening .................................................................................................... 5
Vedlilkehold og rengjøring ............................................................................... 6
Tekniske data .................................................................................................. 8
Montering .................................................................................................... 9
El-installasjon ................................................................................................ 11
Service og reservedeler ................................................................................ 12
Det er viktig å kjenne til apparatets funksjoner. Derfor ber vi Dem lese gjennom
denne bruksanvisningen før Profinett-enheten tas i bruk. Da garaterer vi at "Deres
nye kjøkkenhjelp" kommer til å innfri de krav og forventninger De hadde da De
valgte Husqvarna Profinett-system.
Med vennlig hilsen
HUSQVARNA
2
15
Page 3
Viktig å vite
Service og eventuelle repasjoner bør
utføres av Elrings Service eller av en
serviceorganisasjon som er godkjent av
leverandøren. Det må kun benyttes
reservedeler som leveres av ovennevnte. Se garanti bestemmelsene.
Pass på at kabelen ikke kommer i
klemme.
Profinett-enheten er bare beregnet til
alminnelig matlaging. Hvis den brukes
på annen måte kan det oppstå ulykker.
Ved frityrsteking, smelting av fett eller
andte lett antennelige matvarer, må
man aldri forlate enheten. Hvis det
skulle oppstå brann, må enhetens
knapper skrus til null og avtrekksviften
slås av.
Kontroller om enheten er slått helt av
når den ikke er i bruk. Alle knapper
skal stå på null.
Les og følg bruksanvisningen, samt
anvisningene på rengjøringsmiddelts
emballasje.
Hjelp til å unngå ulykker når apparatet
skal kasseres. Fjern kabelen fra
stikkontakten i veggen og kapp den av
helt inne ved apparatet.
Produktansvar
Vårt produktansvar gjelder ifølge “Lov
om produktansvar”.
Loven gjelder for skade på andre ting,
og for personskader som skyldes feil
ved selve det installerte apparatet.
Ansvaret gjelder i 10 år etter at
apparatet ble innkjøpt som nytt.
Forbehold
Vårt produktansvar gjelder ikke hvis
skaden skyldes et eller flere forhold:
At installeringen av apparatet ikke har
blitt utført i følge anvisningen.
14
Legg aldri papir eller lignende ligge
på apparatet. Hvis en kokeplate slås på
ved en feiltakelse vil papiret begynne å
brenne.
Hold alltid apparatet rent av
hygieniske og sikkerhetsmessige
årsaker. Fettflekker og matrester
begynner å ose ved oppvarmning og
kan i verste fall medføre brannfare.
At apparatet er brukt til andre formål
enn beskrevet under “bruksområder”
At sikkerhetsforskriftene i
bruksanvisningen ikke er fulgt.
At apparatet blitt reparert av andre enn
et autorisert serviceverksted.
At det er brukt originale reservedeler.
3
Page 4
At skader er transportskade som er
oppstått ved senere transport, f.eks.
flytting eller videresalg.
At skader skyldes en form for bruk
som strider mot alminnelig sunn
fornuft.
Bruksområder
Kombigrillen er bare beregnet til
normal hulholdning. Der er viktig at
De følger rådene som gis i denne
bruksanvisningen for å unngå at det
oppstår skade på personer eller ting.
Brukes apparatet til andre formål
bortfaller garantien og
produktansvaret.
Plassering
Det anbefales å plassere koketoppen
slik at man har avlastningsplass på
begge sider av toppen. Den ene siden
kan gjerne være varmefast (Profinett
avlastningsplate). Profinettene (speielt
gassmodulen) bør ikke plasseres i en
passasje el. sted som brukes som
gjennomgang.
kan foårsake skade på person eller på
apparatet. Det må ikke foretas inngrep
i apparatets elektriske deler. Pass på at
den vedlagte monterings-anvisnig
brukes nøyaktig. Husquarnna tar ikke
ansvar for feilutskjæring hvis
monteringsanvisningen ikke brukes,
eller brukes på feil måte.
Utpakking og transportskader
Kontrollér at varen er feilfri, og at alt
tilbehør finnes med. Eventuell skade
meldes til transportøren snarest mulig.
Installasjon
Elektrisk tilkopling skal utføres av
autorisert installatør. Ukyndig arbeid
4
13
Page 5
Service og reservedeler
Betjening
Service avdelingskontorer
Electrolux Household Appliances AS
Vollebekkvn. 2 - P.O 215 Økern
0510 Oslo
Electrolux Household Appliances AS
Overlege Cappelens gt. 3
4011 Stavanger
Electrolux Household Appliances AS
Kringsjåvn. 83-89
5031 Laksevåg
Electrolux Household Appliances AS
Ranheimsvn. 5
7044 Trondheim
Electrolux Household Appliances AS
Dronningens gt. 62 - P.O.Box 186,
8501 Narvik
Thyholdt Elektro A/S
Forhåpningen 21C
9005 Tromsø
Telefonnr.
Service: 22 725830
Deler:
22 725810
51 535200
55 940510
73 829430
79 944480
91 849311
77 611220
Telefaxnr.
22 641774
Deler:
22 725820
51 535402
55 940331
73 914790
76 944480
77 611240

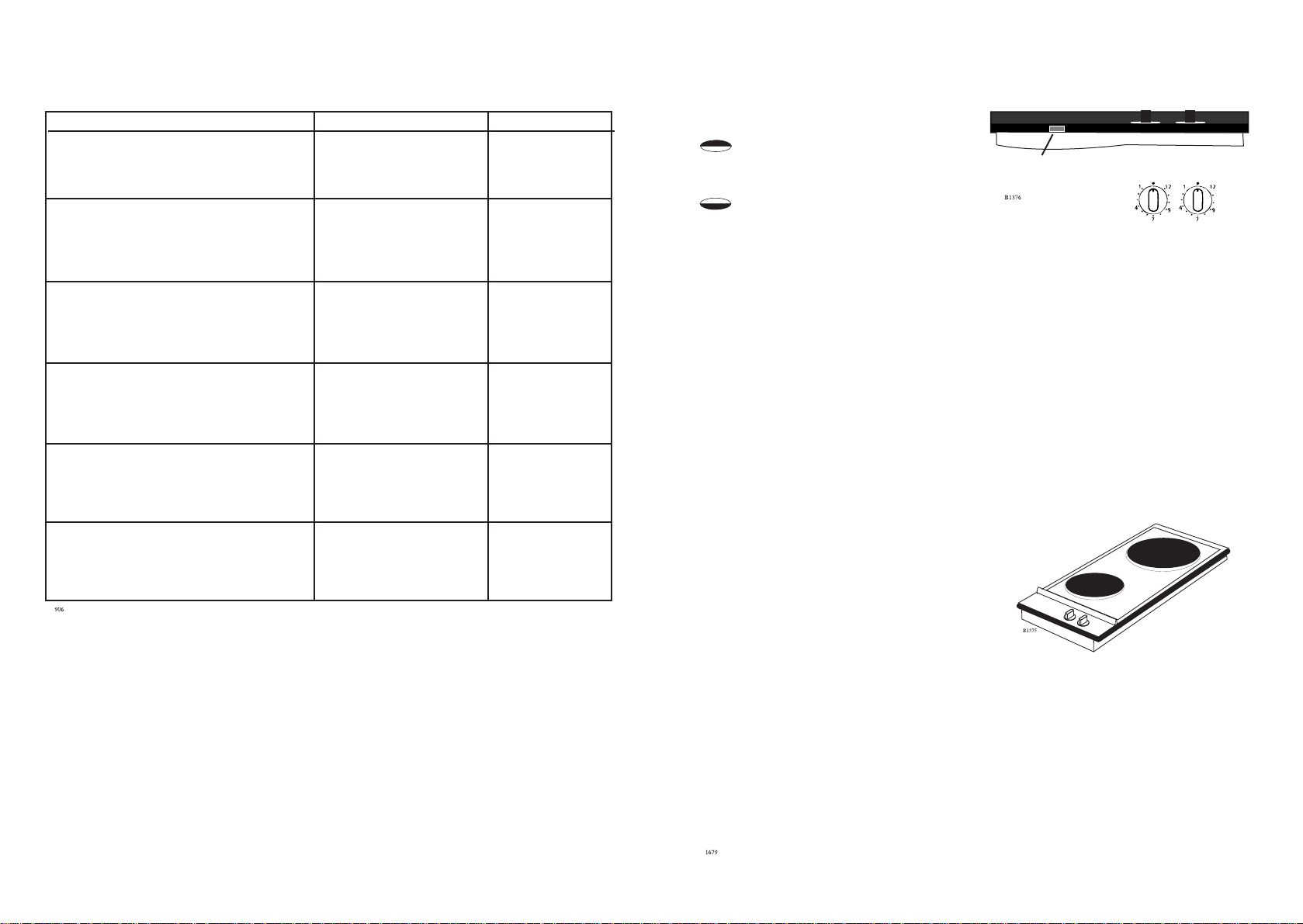

Betjeningssymboler
Bryteren regulerer den store
(bakerste) platen.
Bryteren regulerer den lille
(fremre) platen.
Kontrollampe
Kontrollampen lyster når minst en av
kokoplatene er satt på.
Regulering
Kokeplatene reguleres trinnløst etter en
skala fra "1-12".
"1" Er lavest temperatur.
"12" Er høyeste temperatur.
"0" Kokeplaten er stengt.
Kokeplatene
Profinett har to emaljerte kokeplater.
Emaljen gjør platene meget slitesterke
og svært motstandsdyktige mot rust.
Kontrollampe
12
5
Page 6
Vedlikehold og rengjøring
El-installasjon

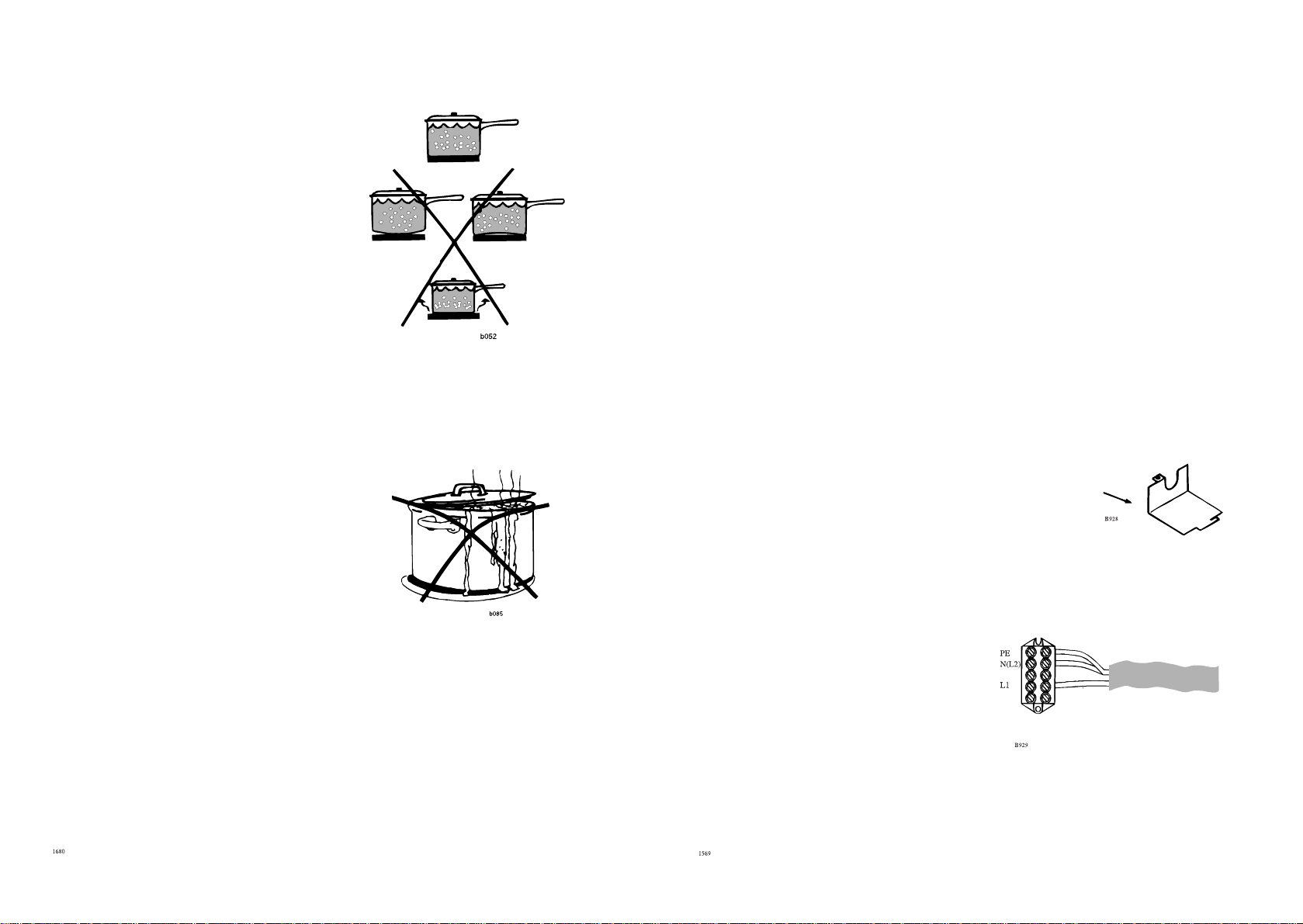

Bruk riktig kokekar
Forleng kokeplatens levetid og utnytt
energien helt ved å bruke riktig
kokekar av god kvalitet. Kokekarets
bunn bør være minst like tor, dat kan
gjerne være større og det må ha plan
bunn. Sørg for at kokekaret er tørt før
det settes på platen.
Rengjøring
Alle flater rengjøres på vanlig måte
med varmt vann og
håndoppvaskmiddel. Bruk ikke
rengjøringsmiddel med skurende
effekt. Rengjøring av kokeplatene, se
eget avsnitt på neste side.
Under bruk
Unngå overkoking. Saltvann
fremkaller alltid rust. Bruk større
kokekar eller mindre vann.
Den elektriske installeringen må kun
utføres av en autorisert elektriker. Den
elektriske installeringen må utføres i
samsvar med gjeldende forskrifter for
apparater som bruker sterkstrøm.
Installeringen må oppfylle alle særskilte krav fra det lokale energiverket.
Fjern dekselet før du monterer
ledningene.
En enhet ledes direkte til strømuttak.
Flere enheter kan koples til via en eller
flere koplingsbokser.
Koketoppen må koples til via en separat bryter med en avstand på minst 3
mm mellom hver pol, dersom den
tilkobles uten kabel m/plugg. Kabel
m/plugg leveres separat.
Koketoppens elektriske deler må ikke
tukles med
Garantien faller bort ved feilaktig installering eller hvis de elektriske
delene er blitt tuklet med.
Deksel
230 V, 2-faser + jord (min 16A)
Ledning type 1,5 mm² HO5VV-F.
Ledningens utvendige diameter må
være mellom 7,5 og 10,5 mm.
6
11
Page 7
Enhetenes utvendige lengdemål
145 mm:
Damphette
290 mm:
2 el. vanlige plater,
2 el. plater med keramisk overplate,
2 gassbluss,
grill
580 mm:
4 el. vanlige plater,
4 el. plater med keramisk overplate,
4 gassbluss
Kokeplatene
La ikke overkok brenne seg fast. Fjern
det med det samme. En plate som ikke
er ren, forringer varmeoverføringen
mellom plate og kasserolle.
1. Til daglig rengjøres kokeplatene
med en fuktig svamp eller klut.
Bruk eventuelt vann tilsatt oppvask middel. Slå på kokeplatene etter at
de er rengjort. Kokeplatene skal stå
på helt til de er tørre.
2. Ved kraftig tilsøling fjernes først
innbrente matrester med en skrape.
Rengjør deretter platen grundig med
flytende skuremiddel (Ajax, Ata e.l.)
og bruk gjerne en skuresvamp. Skyll
platen med en svamp med rent vann.
Tørk deretter platen som beskrevet
under punkt 1.
3. Hvis innbrente matrester ikke kan
fjernes som beskrevet under punkt
2, kan resten av matrestene brennes
bort. Rengjør én kokeplate om
gangen.
3a. Still inn bryteren på maks inn stilling og slå den av etter 6-8
minutter. Hold øye med platen,
siden den blir svært varm.
3b. La platen avkjøles. Tørk deretter
av med en fuktig klut.
10
7
Page 8

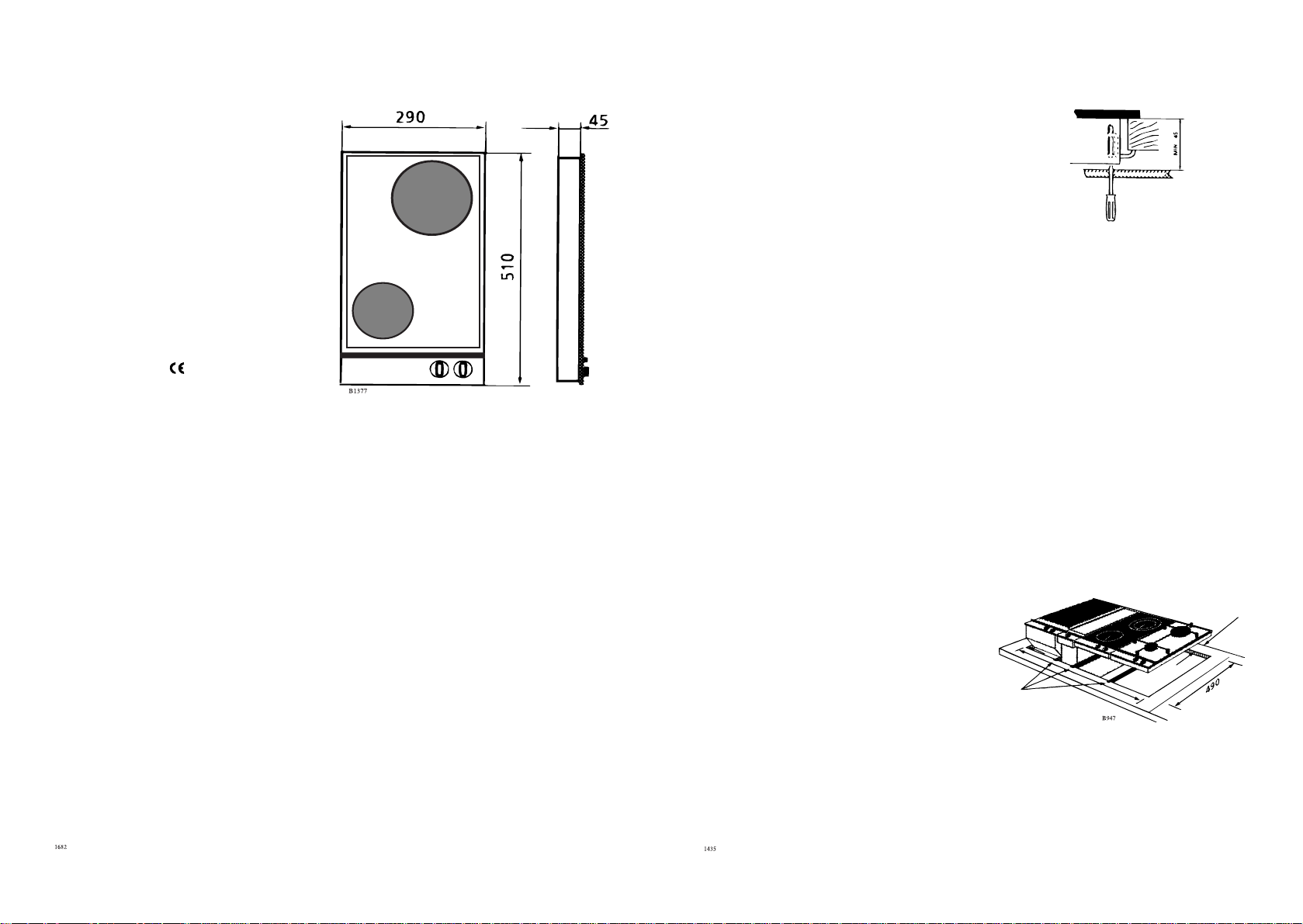

Tekniske data
Montering
Elementspenning
230 V - 1 fas 50 Hz
El - tilslutning
230 V 1 fase, null + jord
Effekt
Bakre kokeplate:
18,0 cm - 2000 W
Fremre kokeplate
14,5 cm - 1500 W
Dette apparatet er merket for
samsvar med lavspenningsdirektivet
(73/23/EØF) og EMC-direktivet
(89/336/EØF).
Kombi-enheten kan monteres i alle
typer kjøkkenbenker med tykkelse fra
28 til 40 mm.
Fastmontering
Skru fastspenningsbeslagenen så mye
ut at de kan dreies inn under
benkeplaten. Spenn fast beslagene mot
benkeplaten med en skrutrekker
Utskjæringsmål
Hullet for den valgte kombinasjon
sages ut som et rektangulært hull.
Hullets bredde for alle kombinasjoner
er alltid 490 mm.
Hullets lengde = summen av samtlige
enheters utvendige lengdemål minus
20 mm
Montering av forsterkningsbjelker
Det følger med en forsterkningsbjelke
med hver kokeenhet. Det skal
monteres en forsterkningsbjelke
mellom hver enhet. Bjelken skal ikke
skrues fast i benkeplaten, men holdes
på plass av enhetens rammeprofil.
Minste avstand til
vegg: 150 mm
Minste avstand til
vegg (ikke brennbart
materiale): 50 mm
Forsterkningsbjælker
8
9
