HP PROLIANT DL365 SERVER User Manual

Manuel de l'utilisateur du serveur HP ProLiant DL365

Deuxième édition (octobre 2006) Référence 418292-052

Les informations contenues dans le présent document pourront faire l'objet de modifications sans préavis. Les garanties relatives aux produits et services HP sont exclusivement définies dans les déclarations de garantie qui accompagnent ces produits et services. Rien de ce qui a pu être exposé dans la présente ne sera interprété comme constituant une garantie supplémentaire. HP ne pourra être tenu responsable des erreurs ou omissions de nature technique ou rédactionnelle qui pourraient subsister dans le présent document.

Microsoft, Windows et Windows NT sont des marques déposées de Microsoft Corporation. Windows Server 2003 est une marque de Microsoft Corporation.

Linux est une marque déposée de Linus Torvalds.

Deuxième édition (octobre 2006)

Référence 418292-052

Public visé

Ce document est destiné au personnel qui installe, administre et répare les serveurs et systèmes de stockage. HP suppose que vous êtes qualifié en réparation de matériel informatique et que vous êtes averti des risques inhérents aux produits capables de générer des niveaux d'énergie élevés.

Table des matières

Identification des composants......................................................................................................... 7

Composants du panneau avant................................................................................................................... 7

Voyants et boutons du panneau avant.......................................................................................................... 8

Composants du panneau arrière ................................................................................................................. 9

Voyants et boutons du panneau arrière......................................................................................................10

Composants de la carte mère ................................................................................................................... 11

Commutateur de maintenance du système......................................................................................... 12

Cavalier NMI................................................................................................................................ 12

Voyants HP Systems Insight Display ...........................................................................................................13

Combinaisons des voyants HP Systems Insight Display et du voyant d'état interne............................................ 13

Numéros d'unité SAS et SATA ..................................................................................................................15

Voyants de disque dur SAS et SATA ..........................................................................................................16

Combinaisons des voyants de disque dur SAS et SATA................................................................................ 16

Emplacements des ventilateurs ..................................................................................................................17

Fonctionnement .......................................................................................................................... 18

Mise sous tension du serveur..................................................................................................................... 18

Mise hors tension du serveur..................................................................................................................... 18

Accès à l'écran HP Systems Insight Display................................................................................................. 19

Extraction du serveur du rack.................................................................................................................... 20

Retrait du panneau d'accès ......................................................................................................................20

Installation du panneau d'accès ................................................................................................................ 20

Retrait et installation du déflecteur .............................................................................................................21

Retrait de la carte fond de panier PCI ........................................................................................................ 21

Installation de l'ensemble carte fond de panier PCI...................................................................................... 22

Retrait et installation d'un module ventilateur............................................................................................... 23

Configuration............................................................................................................................. 24

Services d'installation en option ................................................................................................................ 24

Ressources de planification du rack ........................................................................................................... 25

Environnement idéal ................................................................................................................................ 25

Spécifications d'espace et de ventilation........................................................................................... 25

Spécifications de température ......................................................................................................... 26

Spécifications d'alimentation........................................................................................................... 26

Spécifications de mise à la terre...................................................................................................... 27

Avertissements et précautions concernant le rack......................................................................................... 27

Contenu du carton d'emballage du serveur................................................................................................. 27

Installation des options matérielles............................................................................................................. 28

Installation du serveur dans le rack ............................................................................................................ 28

Mise sous tension et configuration du serveur.............................................................................................. 30

Installation du système d'exploitation .........................................................................................................30

Enregistrement du serveur......................................................................................................................... 31

Installation des options matérielles ................................................................................................ 32

Introduction ............................................................................................................................................ 32

Option de processeur ..............................................................................................................................32

Option de mémoire ................................................................................................................................. 38

Configurations de la mémoire ......................................................................................................... 38

Mémoire ECC avancée .................................................................................................................. 38

Installation de modules DIMM ......................................................................................................... 39

Table des matières 3

Options de disque dur SAS et SATA hot-plug.............................................................................................. 39

Retrait des obturateurs de disque dur ............................................................................................... 40

Retrait d'un disque dur SAS ou SATA hot-plug................................................................................... 41

Installation d'un disque dur SAS ou SATA hot-plug............................................................................. 41

Options de périphérique multibaie ............................................................................................................ 42

Option de bloc d'alimentation hot-plug redondant....................................................................................... 44

Option de carte d'extension ..................................................................................................................... 46

Installation d'une carte d'extension .................................................................................................. 46

Installation d'une carte de fond de panier PCI-X................................................................................. 47

Options de contrôleurs HP Smart Array ...................................................................................................... 48

Retrait d'un contrôleur HP Smart Array E200i ou P400i intégré ........................................................... 50

Installation d'un contrôleur HP Smart Array E200i ou P400i intégré ..................................................... 51

Mise à niveau des modules cache et batterie d'un contrôleur HP Smart Array E200i.............................. 51

Installation des modules cache et batterie d'un contrôleur HP Smart Array P400i................................... 54

Mise à niveau du contrôleur HP Smart Array P400i pour prendre en charge six disques durs.................. 58

Utilisation d'un contrôleur RAID PCI SAS ou SATA pour prendre en charge six disques durs.................... 59

Utilisation d'un contrôleur RAID PCI et du contrôleur HP Smart Array P400i pour prendre en charge

six disques durs............................................................................................................................. 61

Câblage .................................................................................................................................... 62

Présentation du câblage........................................................................................................................... 62

Câblage du contrôleur RAID ..................................................................................................................... 62

Câblage du contrôleur HP Smart Array E200i................................................................................... 62

Câblage du contrôleur HP Smart Array P400i................................................................................... 63

Câblage du contrôleur PCI Smart Array............................................................................................ 63

Câblage du module de batterie....................................................................................................... 64

Câblage du fond de panier multibaie ........................................................................................................65

Configuration et utilitaires............................................................................................................ 66

Outils de configuration............................................................................................................................. 66

Logiciel SmartStart......................................................................................................................... 66

HP RBSU (ROM-Based Setup Utility) ................................................................................................. 67

Abréviation de Array Configuration Utility (utilitaire de configuration RAID) .......................................... 69

Acronyme de Option ROM Configuration for Arrays (configuration de la ROM option pour modules) ......69

HP ProLiant Essentials RDP (Rapid Deployment Pack) .......................................................................... 69

Ressaisie du numéro de série et de l'ID produit du serveur .................................................................. 70

Outils de supervision ............................................................................................................................... 70

Abréviation de Automatic Server Recovery (redémarrage automatique du serveur)................................. 70

ROMPaq...................................................................................................................................... 70

Online ROM Flash Component........................................................................................................ 71

Technologie iLO (Integrated Lights-Out) 2.......................................................................................... 71

Erase ........................................................................................................................................... 71

Agents de supervision .................................................................................................................... 72

HP SIM (Systems Insight Manager)................................................................................................... 72

Support de la ROM redondante ......................................................................................................72

Prise en charge USB ......................................................................................................................73

Fonctionnalité USB interne .............................................................................................................. 74

Outils de diagnostic................................................................................................................................. 74

Survey ......................................................................................................................................... 74

ADU (Array Diagnostics Utility)........................................................................................................ 74

HP Insight Diagnostics.................................................................................................................... 75

Abréviation de Integrated Management Log (journal de maintenance intégré) ....................................... 75

Table des matières 4

Outils d'analyse et de prise en charge à distance........................................................................................ 76

HP ISEE (Instant Support Enterprise Edition)....................................................................................... 76

WEBES (Web-Based Enterprise Service) ........................................................................................... 76

OSEM (Open Services Event Manager)............................................................................................ 76

Conserver le système à jour...................................................................................................................... 76

Drivers ......................................................................................................................................... 76

Resource Paqs............................................................................................................................... 77

PSP (ProLiant Support Packs) ........................................................................................................... 77

Prise en charge des versions de système d'exploitation....................................................................... 77

Online ROM Flash Component........................................................................................................ 77

Contrôle des modifications et notification proactive............................................................................78

Care Pack ....................................................................................................................................78

Résolution des problèmes............................................................................................................. 79

Ressources pour la résolution des problèmes............................................................................................... 79

Étapes de pré-diagnostic .......................................................................................................................... 79

Informations importantes relatives à la sécurité .................................................................................. 80

Informations sur le symptôme ..........................................................................................................82

Préparation du serveur pour le diagnostic......................................................................................... 82

Connexions en mauvais état ..................................................................................................................... 83

Notifications de service............................................................................................................................ 83

Diagrammes de dépannage .....................................................................................................................83

Diagramme de début de diagnostic ................................................................................................. 84

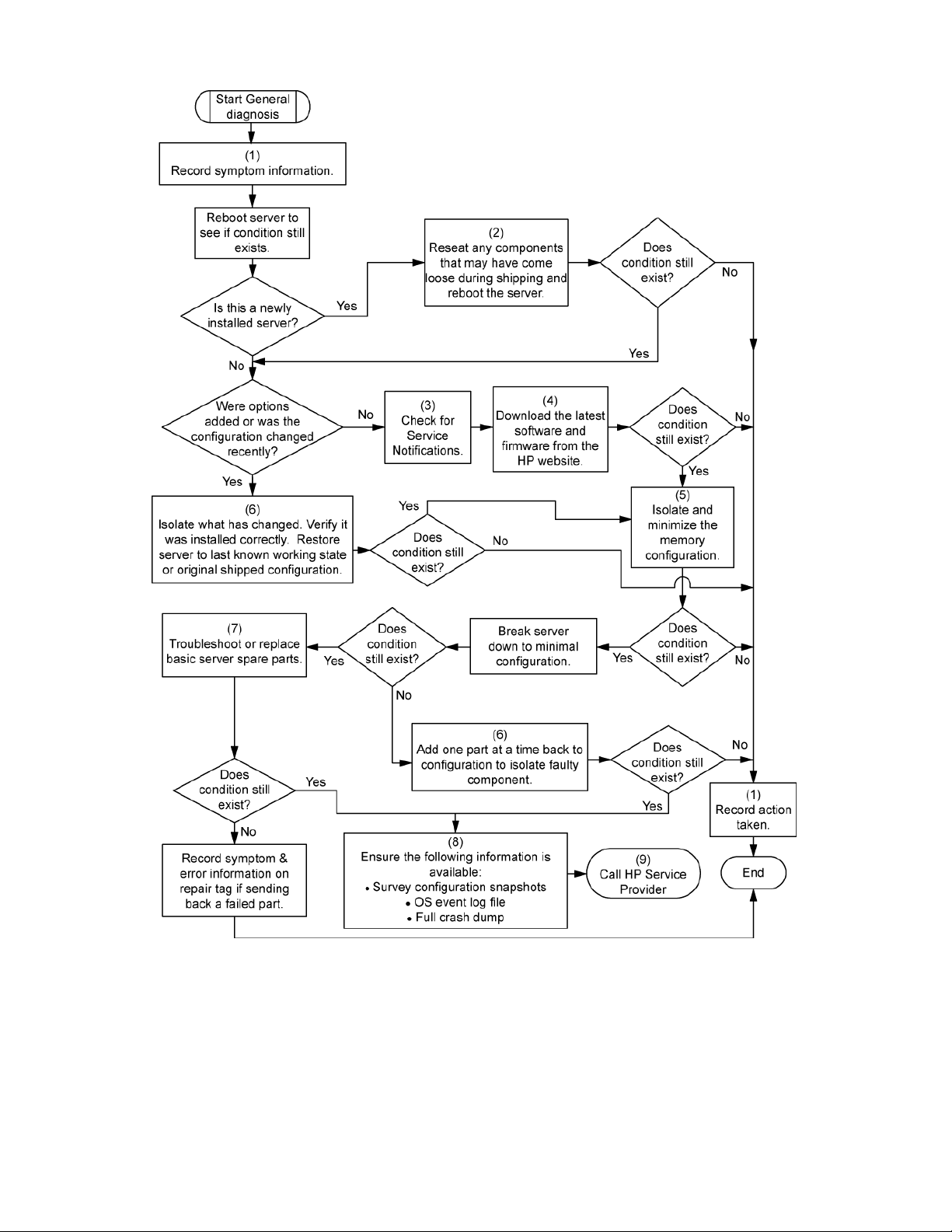

Diagramme de diagnostic général................................................................................................... 85

Diagramme des problèmes de mise sous tension du serveur................................................................ 87

Diagramme des problèmes POST ....................................................................................................89

Diagramme des problèmes d'amorçage OS...................................................................................... 91

Diagramme des indications de panne de serveur............................................................................... 93

Messages d'erreur POST ou sonores.......................................................................................................... 94

Remplacement de la pile.............................................................................................................. 95

Avis de conformité ...................................................................................................................... 96

Numéros d'identification .......................................................................................................................... 96

Avis FCC................................................................................................................................................ 96

Étiquette FCC................................................................................................................................ 97

Appareil de classe A ..................................................................................................................... 97

Appareil de classe B...................................................................................................................... 97

Déclaration de conformité pour les produits portant le logo FCC, États-Unis uniquement ...................................97

Modifications.......................................................................................................................................... 98

Câbles................................................................................................................................................... 98

Canadian Notice (Avis canadien) ............................................................................................................. 98

Avis de conformité pour l'Union Européenne............................................................................................... 98

Mise au rebut des équipements usagés chez les particuliers au sein de l'Union Européenne.............................. 99

Avis de conformité pour le Japon .............................................................................................................. 99

Avis BSMI .............................................................................................................................................. 99

Avis de conformité pour la Corée............................................................................................................ 100

Conformité du laser ............................................................................................................................... 100

Avis sur le remplacement de la pile ......................................................................................................... 101

Avis relatif au recyclage des piles (Taïwan) .............................................................................................. 101

Avis relatif au cordon d'alimentation pour le Japon.................................................................................... 101

Électricité statique ..................................................................................................................... 102

Précautions relatives à l'électricité statique................................................................................................ 102

Méthodes de mise à la terre ...................................................................................................................102

Table des matières 5

Caractéristiques du système ....................................................................................................... 103

Caractéristiques environnementales ......................................................................................................... 103

Caractéristiques techniques du serveur..................................................................................................... 104

Assistance technique ................................................................................................................. 105

Documents connexes ............................................................................................................................. 105

Informations de contact HP ..................................................................................................................... 105

Acronymes et abréviations......................................................................................................... 107

Index....................................................................................................................................... 111

Table des matières 6

Identification des composants

Dans cette section

Composants du panneau avant.................................................................................................................. 7

Voyants et boutons du panneau avant ........................................................................................................ 8

Composants du panneau arrière ................................................................................................................ 9

Voyants et boutons du panneau arrière..................................................................................................... 10

Composants de la carte mère .................................................................................................................. 11

Voyants HP SID (Systems Insight Display) .................................................................................................. 13

Combinaisons des voyants HP SID (Systems Insight Display) et du voyant d'état interne.................................. 13

Numéros d'unité SAS et SATA ................................................................................................................. 15

Voyants de disque dur SAS et SATA......................................................................................................... 16

Combinaisons des voyants de disque dur SAS et SATA .............................................................................. 16

Emplacements des ventilateurs ................................................................................................................. 17

Composants du panneau avant

Élément Description

1 Compartiment de disque dur n° 5 (en option)* 2 Compartiment de disque dur n° 6 (en option)* 3 Compartiment d'unité multibaie 4 HP SID (Systems Insight Display) 5 Connecteur USB 6 Connecteur vidéo 7 Compartiment de disque dur n° 4

Identification des composants 7

Élément Description

8 Compartiment de disque dur n° 3 9 Compartiment de disque dur n° 2 10 Compartiment de disque dur n° 1 11 Étiquette de port série

*Un contrôleur en option est nécessaire lorsque le serveur est configuré avec six disques durs.

Voyants et boutons du panneau avant

Élément Description État

1 Bouton

Marche/Standby et voyant d'alimentation du système

2 Voyant et bouton

d'UID (ID d'unité)

3 Voyant d'état interne Vert = Le système est dans un état normal.

4 Voyant d'état externe

(bloc d'alimentation)

Vert = Le serveur est allumé. Orange = Le système est arrêté mais sous tension. Éteint = Le cordon d'alimentation n'est pas branché, une panne de bloc

d'alimentation s'est produite, aucun bloc d'alimentation n'est installé, il n'y a pas d'alimentation secteur, ou le câble du bouton d'alimentation est pas déconnecté.

Bleu = L'identification est activée. Bleu clignotant = Le système est supervisé à distance. Éteint = L'identification est désactivée.

Orange = État du système altéré. Pour identifier le composant concerné, reportez-vous à la section "Voyants de HP Systems Insight Display".

Rouge = État critique du système. Pour identifier le composant concerné, reportez-vous à la section "Voyants de HP Systems Insight Display".

Éteint = Le système est dans un état normal (lorsqu'il est en mode Standby).

Vert = Le bloc d'alimentation est dans un état normal. Orange = Une panne de redondance de l'alimentation s'est produite. Éteint = Le bloc d'alimentation est dans un état normal (lorsqu'il est en

mode Standby).

Identification des composants 8

Élément Description État

5 Voyant de

liaison/activité de la carte réseau n° 1

6 Voyant de

liaison/activité de la carte réseau n° 2

Vert = Liaison réseau. Vert clignotant = Liaison avec le réseau et activité. Éteint = Aucune liaison avec le réseau. Si le système n'est pas sous tension, le voyant du panneau n'est pas actif.

Regardez les voyants du connecteur RJ-45 en vous référant aux voyants du panneau arrière (voir "

Vert = Liaison réseau. Vert clignotant = Liaison avec le réseau et activité. Éteint = Aucune liaison avec le réseau. Si le système n'est pas sous tension, le voyant du panneau n'est pas actif.

Regardez les voyants du connecteur RJ-45 en vous référant aux voyants du panneau arrière (voir "

Composants du panneau arrière

Voyants et boutons du panneau arrière" page 10).

Élément Description

1 Connecteur d'extension PCI Express n° 1, profil bas demi-longueur 2 Connecteur d'extension PCI Express n° 2 3 Compartiment de bloc d'alimentation n° 2 4 Compartiment de bloc d'alimentation n° 1 5 Connecteur de carte réseau n° 2 6 Connecteur de carte réseau n° 1 7 Connecteur clavier 8 Connecteur souris 9 Connecteur vidéo 10 Connecteur série 11 Connecteur USB 12 Connecteur USB 13 Connecteur de carte réseau iLO 2

Identification des composants 9

Voyants et boutons du panneau arrière

Élément Description État

3 10/100/1000

4 10/100/1000

5 10/100/1000

6 10/100/1000

Voyant d'activité de la carte réseau iLO 2

Voyant de liaison de la carte réseau iLO 2

Voyant d'activité de la carte réseau n° 1

Voyant de liaison de la carte réseau n° 1

Voyant d'activité de la carte réseau n° 2

Voyant de liaison de la carte réseau n° 2

Voyant et bouton d'UID (ID d'unité)

Voyant du bloc d'alimentation n° 2

Voyant du bloc d'alimentation n° 1

Vert = Activité Vert clignotant = Activité Éteint = Aucune activité Vert = Liaison Éteint = Aucune liaison Vert = Activité Vert clignotant = Activité Éteint = Aucune activité

Vert = Liaison Éteint = Aucune liaison

Vert = Activité Vert clignotant = Activité Éteint = Aucune activité Vert = Liaison Éteint = Aucune liaison

Bleu = L'identification est activée. Bleu clignotant = Le système est supervisé à distance Éteint = L'identification est désactivée. Vert = Normal Éteint = Le système est hors tension ou le bloc d'alimentation est en

panne Vert = Normal Éteint = Le système est hors tension ou le bloc d'alimentation est en

panne

Identification des composants 10

Composants de la carte mère

Élément Description

1 Pile système 2 Cavalier NMI 3 Commutateur de maintenance du système (SW1) 4 Connecteur USB interne 5 Connecteur multibaie 6 Connecteur de l'interrupteur d'alimentation 7 Connecteurs de module DIMM (1 à 4) 8 Connecteurs du module ventilateur n° 3 9 Connecteurs du module ventilateur n° 2 10 Connecteurs de module DIMM (5 à 8)

11 Connecteurs du module ventilateur n° 1

12 Connecteur d'alimentation du fond de panier de disque dur SFF

13 Connecteur du contrôleur Smart Array intégré

14 Connecteur du bloc d'alimentation n° 1

15 Connecteur du bloc d'alimentation n° 2

16 Connecteur de processeur n° 2

17 Connecteur de processeur 1 (équipé)

18 Connecteur de la carte de fond de panier PCI n° 2

19 Connecteur de la carte de fond de panier PCI n° 1

Identification des composants 11

Commutateur de maintenance du système

Position Par défaut Fonction

S1 Off Off = Sécurité iLO 2 activée.

On = Sécurité iLO 2 désactivée.

S2 Off Off = La configuration du système peut être modifiée.

On = La configuration du système est verrouillée et ne peut pas être modifiée. S3 Off Réservé S4 Off Réservé S5 Off Off = Activation du mot de passe de mise sous tension.

On = Désactivation du mot de passe à la mise sous tension. S6 Off Off = Normal

On = La ROM traite la configuration du système comme étant invalide. S7 Off Réservé S8 Off Réservé

Lorsque la position 6 du commutateur de maintenance du système est définie sur On, le système est prêt à effacer tous les paramètres de configuration du système à la fois de la mémoire CMOS et de la mémoire NVRAM.

ATTENTION : l'effacement de la mémoire CMOS et/ou de la mémoire RAM non volatile (NVRAM)

supprime les informations de configuration. Configurez correctement le serveur afin d'éviter toute perte de données.

Cavalier NMI

Le cavalier NMI permet aux administrateurs d'effectuer un vidage de la mémoire avant de procéder à une réinitialisation forcée. L'analyse d'un vidage sur incident constitue une part essentielle de la tâche d'élimination des problèmes de fiabilité tels que les blocages ou arrêts des systèmes d'exploitation, des drivers de périphérique et des applications. En effet, de nombreuses pannes entraînent le blocage d'un système, nécessitant une réinitialisation forcée. La réinitialisation du système permet d'effacer les informations d'analyse des causes d'origine.

Les systèmes équipés de Microsoft® Windows® affichent un écran bleu d'interruption lorsque le système d'exploitation se bloque. Lorsque ceci se produit, Microsoft® recommande que l'administrateur système génère un événement d'interruption non masquable (NMI) en court-circuitant l'en-tête NMI à l'aide d'un cavalier. L'événement NMI permet à un système arrêté de répondre à nouveau.

Identification des composants 12

Voyants HP Systems Insight Display

Cet écran affiche l'état de tous les voyants internes et active les diagnostics avec le panneau d'actes installé.

Pour afficher les voyants,

LED État

Off Normal. Orange Panne

accédez à l'écran HP Systems Insight Display (page 19).

Pour plus d'informations sur ces voyants, reportez-vous à la section "Combinaisons des voyants HP Systems Insight Display et du voyant d'état interne" (page

13).

REMARQUE : les voyants HP Systems Insight Display représentent la disposition de la carte mère.

Combinaisons des voyants HP Systems Insight Display et du voyant d'état interne

Lorsque le voyant d'état interne situé sur le panneau avant s'allume en orange ou en rouge, c'est qu'une erreur se produit sur le serveur. Les combinaisons entre les voyants système allumés et le voyant d'état interne indiquent l'état du système.

Les voyants d'état du panneau avant indiquent seulement l'état en cours du matériel. Dans certains cas, HP SIM peut signaler un autre état du serveur que les voyants, parce que le logiciel contrôle davantage d'attributs système.

Voyant et couleur HP Systems Insight Display

Panne du processeur, connecteur

X (orange)

Couleur du voyant d'état interne

Rouge Une ou plusieurs des conditions suivantes existent :

État

• Panne du processeur présent dans le connecteur

• Le processeur X est nécessaire mais n'est pas installé dans

le connecteur.

• Le processeur X n'est pas pris en charge.

Identification des composants 13

Voyant et couleur HP Systems Insight Display

Orange

Couleur du voyant d'état interne

État

Le processeur présent dans le connecteur X est dans un état laissant présager une panne.

Panne du processeur,

Rouge Types de processeur incompatibles. deux connecteurs (orange)

Panne de module PPM

Rouge Le module PPM intégré est en panne. (orange)

Panne des modules DIMM, connecteur (orange)

Rouge Une ou plusieurs des conditions suivantes existent :

• Erreur des modules DIMM dans le connecteur

• Le module DIMM dans le connecteur X est d'un type non pris

en charge et aucune autre banque ne contient de mémoire valide.

Orange Une ou plusieurs des conditions suivantes existent :

• Le module DIMM dans le connecteur X a atteint le seuil

d'erreurs corrigibles sur un bit.

• Le module DIMM dans le connecteur

X est dans un état

laissant présager une panne.

• Le module DIMM dans le connecteur X est d'un type non pris

en charge, mais une autre banque contient de la mémoire valide.

Panne des modules DIMM, tous les

Rouge

Aucune mémoire correcte ou utilisable n'est installée dans le système.

connecteurs (orange) Surchauffe (orange) Orange Le driver d'état a détecté un niveau de température d'alerte.

Rouge Le serveur a détecté un niveau de température critique.

Verrouillage du fond de panier (orange)

Module ventilateur (orange)

Rouge L'ensemble carte de fond de panier PCI n'est pas bien en place.

Orange Un ventilateur redondant est tombé en panne.

Rouge

La configuration minimale requise n'est pas respectée dans au moins l'un des modules ventilateur. Un ou plusieurs ventilateurs sont en panne ou manquants.

Identification des composants 14

Numéros d'unité SAS et SATA

• Configuration à quatre disques durs

• Configuration à six disques durs

Identification des composants 15

Voyants de disque dur SAS et SATA

Élément Description

1 Voyant de Panne/UID (orange/bleu) 2 Voyant En ligne (vert)

Combinaisons des voyants de disque dur SAS et SATA

Allumé, éteint ou clignotant

Allumé

Allumé Off Le disque est en ligne, mais n'est pas actif actuellement. Clignotant de

manière régulière (1 Hz)

Clignotant de manière régulière (1 Hz)

Voyant de Panne/UID (orange/bleu)

Orange et bleu en alternance

Bleu fixe

Orange, clignotant de manière régulière (1 Hz)

Off

Interprétation

Le disque est en panne, ou une notification de panne a été reçue pour celui-ci ; il a également été sélectionné par une application de supervision.

Le disque fonctionne normalement et a été sélectionné par une application de supervision.

Une notification de panne a été reçue pour ce disque. Remplacez le disque dès que possible.

Ne retirez pas le disque dur. Le retrait d'un disque peut arrêter l'opération en cours et entraîner la perte de données.

Le disque fait partie d'un module RAID qui est en cours d'extension de capacité ou de migration de stripe, mais une notification de panne a été reçue pour celui-ci. Pour limiter les risques de perte de données, ne remplacez pas le disque tant que l'extension ou la migration n'est pas terminée.

Ne retirez pas le disque dur. Le retrait d'un disque peut arrêter l'opération en cours et entraîner la perte de données.

Le disque est en cours de reconstruction, ou membre d'un module RAID qui est en cours d'extension de capacité ou de migration de stripe.

Identification des composants 16

Voyant de

Interprétation Panne/UID (orange/bleu)

Clignotant de manière irrégulière

Orange, clignotant de manière

Le disque est actif, mais une notification de panne a été reçue

pour celui-ci. Remplacez le disque dès que possible. régulière (1 Hz)

Clignotant de

Off Le disque est actif et fonctionne normalement.

manière irrégulière Off Orange fixe

Une condition de panne critique a été identifiée pour ce disque

et le contrôleur l'a mis hors ligne. Remplacez le disque dès que

possible.

Off

Orange, clignotant de manière

Une notification de panne a été reçue pour ce disque.

Remplacez le disque dès que possible. régulière (1 Hz)

Off Off

Le disque est hors ligne, utilisé comme disque de secours, ou ne

fait pas partie d'un module RAID.

Emplacements des ventilateurs

Élément Description

1 Module ventilateur n° 1 2 Module ventilateur n° 2 3 Module ventilateur n° 3

Identification des composants 17

Fonctionnement

Dans cette section

Mise sous tension du serveur ................................................................................................................... 18

Mise hors tension du serveur.................................................................................................................... 18

Accès à l'écran HP SID (Systems Insight Display)........................................................................................ 19

Extraction du serveur du rack................................................................................................................... 20

Retrait du panneau d'accès ..................................................................................................................... 20

Installation du panneau d'accès............................................................................................................... 20

Retrait et installation du déflecteur............................................................................................................ 21

Retrait de la carte fond de panier PCI....................................................................................................... 21

Installation de l'ensemble carte fond de panier PCI .................................................................................... 22

Retrait et installation d'un module ventilateur ............................................................................................. 23

Mise sous tension du serveur

Pour mettre le serveur sous tension, appuyez sur le bouton Marche/Standby.

Mise hors tension du serveur

AVERTISSEMENT : pour limiter les risques de blessure, d'électrocution ou de détérioration

du matériel, retirez le cordon d'alimentation afin de mettre le serveur hors tension. L'interrupteur Marche/Standby du panneau avant ne coupe pas entièrement l'alimentation du système. Certaines parties de l'alimentation et certains circuits internes peuvent rester actifs jusqu'à ce que l'alimentation secteur soit coupée.

IMPORTANT : lors de l'installation d'un périphérique hot-plug, il n'est pas nécessaire de mettre le serveur

hors tension.

1. Sauvegardez les données du serveur.

2. Arrêtez le système d'exploitation selon la procédure préconisée dans la documentation associée.

3. Si le serveur est installé en rack, appuyez sur le bouton du voyant d'UID (ID d'unité) sur le panneau

avant. Les voyants bleus s'allument sur les panneaux avant et arrière du serveur.

4. Appuyez sur l'interrupteur Marche/Standby pour mettre le serveur en mode Standby. Lorsque le

serveur passe en mode Standby, le voyant d'alimentation du système devient orange.

5. Si le serveur est installé dans un rack, localisez-le en identifiant le voyant d'UID (ID d'unité) allumé à

l'arrière.

6. Déconnectez les cordons d'alimentation.

Le système est maintenant hors tension.

Fonctionnement 18

Accès à l'écran HP Systems Insight Display

Pour éjecter l'écran HP Systems Insight Display :

1. Pressez et relâchez l'écran.

2. Faites sortir l'écran du châssis.

L'écran peut être tourné à 90°.

Fonctionnement 19

Extraction du serveur du rack

REMARQUE : si le bras guide-câbles en option est installé, vous pouvez extraire le serveur sans le mettre

hors tension ni déconnecter les câbles de périphérique et cordons d'alimentation. Cette procédure n'est nécessaire qu'avec le système de gestion de câble standard.

1. Mettez le serveur hors tension (page 18).

2. Débranchez tous les câbles de périphérique et cordons d'alimentation.

3. Desserrez les vis du panneau avant.

4. Faites glisser le serveur sur les rails de rack jusqu'à ce que les loquets de dégagement des rails de

serveur s'enclenchent.

AVERTISSEMENT : pour limiter les risques de blessure ou de détérioration du matériel,

vérifiez que le rack est correctement stabilisé avant d'en extraire un composant.

AVERTISSEMENT : pour limiter les risques de blessure, soyez très prudent lorsque vous

appuyez sur les loquets de dégagement des rails de serveur et faites coulisser le serveur dans le rack. Les glissières risqueraient de vous coincer les doigts.

5. Après avoir exécuté l'opération d'installation ou de maintenance, faites coulisser le serveur dans le

rack.

a. Faites glisser le serveur complètement dans le rack. b. Fixez le serveur en serrant les vis.

6. Branchez les câbles de périphérique et cordons d'alimentation.

Retrait du panneau d'accès

AVERTISSEMENT : pour limiter les risques de brûlure au contact de surfaces chaudes,

laissez refroidir les disques et les composants internes du système avant de les toucher.

ATTENTION : ne faites pas fonctionner le serveur pendant de longues périodes avec le panneau d'accès

ouvert ou retiré. L'utilisation du serveur de cette manière entraîne une mauvaise ventilation et un mauvais refroidissement susceptibles de créer des dommages thermiques.

1. Mettez le serveur hors tension si le système de gestion de câble standard est installé (voir "Mise hors

tension du serveur

" page 18).

REMARQUE : si le bras guide-câbles en option est installé, vous pouvez extraire le serveur et effectuer des

procédures d'installation ou maintenance sans mettre le serveur hors tension.

2. Sortez ou retirez le serveur du rack (voir "Extraction du serveur du rack" page 20).

3. Soulevez la poignée du loquet de fixation et retirez le panneau d'accès.

Installation du panneau d'accès

1. Placez le panneau d'accès au-dessus du serveur avec le loquet de fixation ouvert. Laissez le

panneau dépasser de l'arrière du serveur d'environ 0,8 cm.

2. Engagez la broche d'ancrage dans le trou correspondant du loquet.

3. Abaissez le loquet de fixation. Le panneau d'accès glisse jusqu'à fermeture complète.

Fonctionnement 20

Retrait et installation du déflecteur

1. Mettez le serveur hors tension (page 18).

2. Sortez ou retirez le serveur du rack (voir "Extraction du serveur du rack" page 20).

3. Retirez le panneau d'accès (page 20).

4. Retirez le déflecteur.

Pour installer le composant, inversez la procédure de retrait.

Retrait de la carte fond de panier PCI

ATTENTION : pour éviter d'endommager le serveur ou les cartes d'extension, mettez le serveur hors

tension et débranchez tous les cordons d'alimentation secteur avant de retirer ou d'installer l'ensemble carte de fond de panier PCI.

1. Mettez le serveur hors tension (page 18).

2. Sortez ou retirez le serveur du rack (voir "Extraction du serveur du rack" page 20).

3. Retirez le panneau d'accès (page 20).

4. Retirez l'ensemble carte de fond de panier PCI. a. Déconnectez les câbles externes connectés aux cartes d'extension existantes. b. Desserrez les quatre vis de l'ensemble carte de fond de panier PCI.

Fonctionnement 21

Soulevez l’ensemble pour retirer les cartes de fond de panier PCI, puis retirez l’ensemble.

Pour replacer le composant, inversez la procédure de retrait.

Installation de l'ensemble carte fond de panier PCI

ATTENTION : pour éviter d'endommager le serveur ou les cartes d'extension, mettez le serveur hors

tension et débranchez tous les cordons d'alimentation secteur avant de retirer ou d'installer l'ensemble carte de fond de panier PCI.

1. Alignez les cartes de fond de panier PCI avec les connecteurs correspondants de la carte mère et

installez l’ensemble.

2. Serrez les quatre vis de l'ensemble carte de fond de panier PCI.

Fonctionnement 22

Retrait et installation d'un module ventilateur

Le serveur comporte trois modules ventilateur. Pour retirer un module ventilateur :

1. Mettez le serveur hors tension (page 18).

2. Sortez ou retirez le serveur du rack (voir "Extraction du serveur du rack" page 20).

3. Retirez le panneau d'accès (page 20).

4. Retirez le déflecteur (voir "Retrait et installation du déflecteur" page 21).

5. Retirez un module ventilateur.

Pour installer un module ventilateur, inversez les procédures de retrait.

IMPORTANT : après avoir installé le module ventilateur, pressez fermement sur le dessus du module afin

de vous assurer que les connecteurs sont correctement en place.

Fonctionnement 23

Configuration

Dans cette section

Services d'installation en option............................................................................................................... 24

Ressources de planification du rack.......................................................................................................... 25

Environnement idéal ............................................................................................................................... 25

Avertissements et précautions concernant le rack ....................................................................................... 27

Contenu du carton d'emballage du serveur ............................................................................................... 27

Installation des options matérielles............................................................................................................ 28

Installation du serveur dans le rack........................................................................................................... 28

Mise sous tension et configuration du serveur ............................................................................................ 30

Installation du système d'exploitation........................................................................................................ 30

Enregistrement du serveur........................................................................................................................ 31

Services d'installation en option

Assurés par des ingénieurs expérimentés et agréés, les services HP Care Pack vous permettent d'optimiser le fonctionnement de vos serveurs à l'aide de packages de prise en charge spécialement conçus pour les systèmes HP ProLiant. Les services HP Care Pack vous permettent d'intégrer à la fois la prise en charge matérielle et logicielle dans un package unique. Un certain nombre d'options de niveau de service sont à votre disposition pour répondre à vos besoins spécifiques.

Les services HP Care Pack proposent des niveaux de service mis à jour afin d'étendre votre garantie standard à l'aide de packages de prise en charge faciles à acheter et à utiliser, vous permettant ainsi d'optimiser vos investissements. Les services Care Pack incluent notamment :

• Prise en charge matérielle

• Intervention dans les 6 heures

• Intervention dans les 4 heures - 24h/24 x 7j/7

• Intervention dans les 4 heures - jour ouvrable

• Prise en charge logicielle

• Microsoft®

• Linux

• HP ProLiant Essentials (HP SIM et RDP)

• VMWare

• Prise en charge matérielle et logicielle intégrée

• Critical Service

• Proactive 24

• Support Plus

• Support Plus 24

• Services de démarrage et de mise en oeuvre au niveau matériel et logiciel

Pour plus d'informations sur les services Care Pack, consultez le site Web HP

http://www.hp.com/hps/carepack/servers/cp_proliant.html).

(

Configuration 24

Ressources de planification du rack

Le kit de ressource de rack est livré avec tous les racks HP ou Compaq séries 9000, 10000 et H9. Pour plus d'informations sur le contenu de chaque ressource, reportez-vous à la documentation du kit.

Si vous avez l'intention de déployer et de configurer plusieurs serveurs dans un seul rack, reportez-vous au document technique sur le déploiement haute densité, disponible sur le site Web HP

(http://www.hp.com/products/servers/platforms).

Environnement idéal

Lors de l'installation du serveur dans un rack, sélectionnez un emplacement répondant aux normes

Spécifications d'espace et de ventilation

d'environnement décrites dans cette section.

Pour faciliter la maintenance et assurer une ventilation adéquate, respectez les spécifications d'espace et de ventilation suivantes lors du choix du site d'installation d'un rack :

• Laissez un dégagement minimal de 64 cm à l'avant du rack.

• Laissez un dégagement minimal de 76,2 cm à l'arrière du rack.

• Laissez un dégagement minimal de 121,9 cm entre l'arrière d'un rack et celui d'un autre rack ou

d'une rangée de racks.

Les serveurs HP aspirent de l'air frais par la porte avant et rejettent de l'air chaud par la porte arrière. Les portes avant et arrière du rack doivent donc être suffisamment ventilées pour permettre à l'air ambiant de la pièce de pénétrer dans le rack et à l'air chaud d'en sortir.

ATTENTION : pour éviter un refroidissement inapproprié susceptible de détériorer le matériel, n'obstruez

pas les ouvertures de ventilation.

Si le rack contient des espaces verticaux vides entre les serveurs ou les composants, ceux-ci peuvent provoquer une modification de la ventilation dans le rack et entre les serveurs. Comblez tous ces vides à l'aide d'obturateurs afin de maintenir une ventilation adéquate.

ATTENTION : utilisez toujours des obturateurs pour remplir les espaces verticaux vides du rack, afin de

garantir une ventilation adéquate. L'utilisation d'un rack sans obturateur entraîne un mauvais refroidissement susceptible de créer des dommages thermiques.

Les racks des séries 9000 et 10000 assurent un refroidissement adéquat des serveurs par l'intermédiaire de trous d'aération dans les portes avant et arrière, qui offrent une zone d'ouverture de 64% pour la ventilation.

ATTENTION : lors de l'utilisation d'un rack série Compaq 7000, vous devez installer dans la porte l'insert

de ventilation [référence 327281-B21 (42U) ou 157847-B21 (22U)] afin d'assurer une ventilation et un refroidissement adéquats de l'avant vers l'arrière.

ATTENTION : si vous utilisez le rack d'un autre constructeur, respectez les règles suivantes afin de garantir

une aération correcte et éviter toute détérioration de l'équipement :

• Portes avant et arrière - Si le rack 42U comporte des portes avant et arrière qui se ferment, vous devez y pratiquer des trous également répartis de bas en haut, d'une superficie totale de 5,35 cm², afin de permettre une ventilation adéquate (l'équivalent de la zone d'ouverture de 64% requise pour une bonne ventilation).

• Côté - Le dégagement entre les panneaux latéraux et le composant de rack installé doit être d'au moins 7 cm.

Configuration 25

Spécifications de température

Afin de garantir un fonctionnement correct et fiable du matériel, placez-le dans un environnement bien ventilé et correctement climatisé.

La température ambiante maximale de fonctionnement recommandée (TMRA) pour la plupart des produits de type serveur est de 35°C. En conséquence, la température ambiante de la pièce où est installé le rack ne doit pas dépasser cette température.

ATTENTION : pour limiter les risques de détérioration du matériel, lors de l'installation d'options d'autres

constructeurs :

• Veillez à ce que d'éventuelles options ne gênent pas la circulation de l'air autour des serveurs ou n'augmentent pas la température interne du rack au-delà des limites maximales autorisées.

• Ne dépassez pas la TMRA recommandée par le constructeur.

Spécifications d'alimentation

L'installation de ce matériel doit être faite en conformité avec les règles en vigueur en matière d'installation informatique et réalisée par des électriciens agréés. Cet équipement a été conçu pour fonctionner dans des installations régies par les normes NFPA 70 (Code électrique national, édition

1999) et NFPA 75 (Code de protection des équipements informatiques et de traitement des données, édition 1992). Pour connaître les capacités de charge des options, consultez l'étiquette figurant sur le produit ou la documentation utilisateur fournie avec l'option.

AVERTISSEMENT : pour limiter les risques de blessure, d'incendie ou de détérioration du

matériel, ne surchargez pas le circuit secteur qui alimente le rack. Consultez les personnes compétentes en matière de normes de câblage et d'installation à respecter dans vos locaux.

ATTENTION : protégez le serveur contre les variations et coupures momentanées de courant à l'aide d'un

onduleur. Cet appareil protège le matériel contre les dommages provoqués par les pics de courant et de tension, et permet au système de continuer à fonctionner en cas de coupure de courant.

Lors de l'installation de plusieurs serveurs, il peut s'avérer nécessaire d'utiliser des unités de distribution de courant supplémentaires afin d'alimenter l'ensemble des périphériques en toute sécurité. Respectez les recommandations suivantes :

• Répartissez la charge électrique du serveur entre les différents circuits d'alimentation secteur

disponibles.

• La charge électrique globale du système ne doit pas dépasser 80% de la charge nominale du circuit

secteur utilisé.

• N'utilisez pas de prises multiples communes avec ce matériel.

• Prévoyez un circuit électrique distinct pour le serveur.

Pour plus d'informations sur les blocs d'alimentation hot-plug et calculateurs permettant de déterminer la

HP Enterprise

consommation du serveur dans diverses configurations système, consultez le site Web Configurator

(http://h30099.www3.hp.com/configurator/).

Configuration 26

Spécifications de mise à la terre

Le serveur doit être relié à la terre pour un fonctionnement correct en toute sécurité. Aux États-Unis, installez ce matériel conformément à l'article 250 de la norme NFPA 70 édition 1999, et aux réglementations locales et régionales. Au Canada, installez ce matériel conformément à la réglementation électrique canadienne (CSA, Canadian Standards Association C22.1). Dans tous les autres pays, installez ce matériel conformément à l'ensemble des réglementations électriques régionales ou nationales, telles que l'IEC (International Electrotechnical Commission) Code 364 (paragraphes 1 à 7). Vous devez vous assurer en outre que toutes les unités de distribution électrique utilisées dans l'installation, notamment le câblage, les prises, etc., sont des dispositifs de mise à la terre répertoriés ou homologués.

Du fait des courants de fuite élevés liés à la connexion de plusieurs serveurs sur la même source d'alimentation, HP recommande l'utilisation d'une unité de distribution de l'alimentation branchée en permanence sur le circuit secteur du bâtiment, ou bien fournie avec un cordon non amovible branché sur une prise de type industriel. Les prises à verrouillage NEMA ou celles conformes à la norme IEC 60309 sont adaptées à cet usage. L'utilisation de prises multiples communes n'est pas recommandée avec ce matériel.

Avertissements et précautions concernant le rack

AVERTISSEMENT : pour limiter les risques de blessure ou de détérioration du matériel,

vérifiez les points suivants :

• Les pieds de mise à niveau doivent être abaissés jusqu'au sol.

• Les pieds de mise à niveau supportent tout le poids du rack.

• Les pieds de stabilisation sont fixés au rack dans le cas d'une configuration à un seul

rack.

•

Les racks doivent être couplés en cas d'installation de plusieurs racks.

• Un seul élément à la fois doit être extrait. La stabilité du rack peut être compromise si vous retirez plusieurs composants, pour quelque raison que ce soit.

AVERTISSEMENT : pour limiter les risques de blessure ou de détérioration du matériel lors

du retrait d'un rack, notez les points suivants :

• La présence d'au moins deux personnes est nécessaire pour retirer le rack de la palette en toute sécurité. Un rack de type 42U vide peut peser jusqu'à 115 kg, mesurer plus de 2,10 m et devenir instable s'il est déplacé sur ses roulettes.

• Ne vous tenez jamais devant le rack lorsque celui-ci descend de la palette sur la rampe. Saisissez-le toujours par les deux côtés.

Contenu du carton d'emballage du serveur

Sortez le serveur de son emballage et munissez-vous du matériel et de la documentation nécessaires à son installation. Tout le matériel de montage en rack nécessaire pour l'installation du serveur est fourni avec le rack ou le serveur.

Le carton du serveur contient les éléments suivants :

• Serveur

• Cordon d'alimentation

• Documentation papier, CD Documentation et produits logiciels

• Kit matériel de montage en rack et documentation

Configuration 27

D'autre part, vous aurez probablement besoin des éléments suivants :

• Tournevis Torx T-15

• Options matérielles

• Système d'exploitation ou logiciels d'application

Installation des options matérielles

Installez toutes les options matérielles avant d'initialiser le serveur. Pour plus d'informations, reportez-vous à la documentation sur les options. Pour des informations spécifiques au serveur, reportez-vous à la section "Installation des options matérielles" (page

32).

Installation du serveur dans le rack

Pour installer le serveur dans un rack à trous carrés, ronds ou filetés, reportez-vous aux instructions fournies avec le kit de montage.

Si vous installez le serveur dans un rack Telco, commandez le kit d'option approprié sur le site Web RackSolutions.com (http://www.racksolutions.com/hp). Suivez les instructions spécifiques au serveur, données sur le site Web, pour installer les supports de fixation du rack.

Utilisez les informations suivantes lorsque vous connectez des câbles de périphérique et cordons d'alimentation au serveur.

AVERTISSEMENT : ce serveur est très lourd. pour limiter les risques de blessure ou de

détérioration du matériel :

• Respectez les consignes d'hygiène et de sécurité au travail de votre entreprise en matière de manipulation d'équipements lourds.

•

Obtenez de l'aide pour soulever et stabiliser l'équipement pendant l'installation ou le retrait, notamment lorsque le produit n'est pas fixé aux rails. Lorsque le poids du serveur dépasse les 22,5 kg, au moins deux personnes doivent le soulever pour le placer dans le rack. Une troisième personne peut être nécessaire pour aider à aligner le serveur si celui-ci est installé au-dessus du niveau de la poitrine.

•

Installez ou retirez le serveur dans/du rack avec précaution, l'équipement étant instable s'il n'est pas fixé aux rails.

ATTENTION : planifiez toujours l'installation du rack de manière à monter l'élément le plus lourd dans le

bas du rack. Installez d'abord l'élément le plus lourd, puis poursuivez en équipant le rack de bas en haut.

1. Installez le serveur et le bras guide-câbles dans le rack. Reportez-vous aux instructions d'installation

fournies avec le système HP 1U Quick Deploy Rail.

Configuration 28

Connectez les périphériques au serveur.

Élément Description

Configuration 29

Utilisez le clip anti-traction fourni avec le kit serveur pour fixer le cordon d'alimentation.

Mise sous tension et configuration du serveur

Pour mettre le serveur sous tension, appuyez sur le bouton Marche/Standby. Lorsque le serveur démarre, les utilitaires RBSU et ORCA sont automatiquement configurés pour préparer

le serveur à l'installation du système d'exploitation. Pour configurer ces utilitaires manuellement :

• Appuyez sur la touche F8 lorsque le système vous y invite pendant l'initialisation du contrôleur RAID

afin de configurer ce dernier à l'aide de l'utilitaire ORCA.

• Appuyez sur la touche F9 lorsque le système vous y invite pendant le processus d'amorçage pour

modifier les paramètres du serveur à l'aide de l'utilitaire RBSU. La langue par défaut du système est l'anglais.

Pour plus d'informations sur la configuration automatique, reportez-vous au Manuel de l'utilisateur de l'Utilitaire HP RBSU disponible sur le CD Documentation.

Installation du système d'exploitation

Pour fonctionner correctement, le système d'exploitation de votre serveur doit être pris en charge. Pour obtenir des informations récentes sur les systèmes d'exploitation pris en charge, consultez le site Web HP

http://www.hp.com/go/supportos).

( Vous pouvez installer un système d'exploitation sur le serveur de deux manières différentes :

• Installation assistée de SmartStart : insérez le CD-ROM SmartStart dans le lecteur approprié et

redémarrez le serveur.

• Installation manuelle : insérez le CD-ROM du système d'exploitation dans le lecteur approprié et

redémarrez le serveur. Ce processus peut nécessiter le téléchargement de drivers supplémentaires sur le site Web HP

(http://www.hp.com/support).

Suivez les instructions qui apparaissent à l'écran pour commencer l'installation. Pour plus d'informations sur ces procédures, reportez-vous au poster d'installation SmartStart inclus dans

le Pack HP ProLiant Essentials Foundation, livré avec le serveur.

Configuration 30

Enregistrement du serveur

Pour enregistrer le serveur, consultez le site Web d'enregistrement HP (http://register.hp.com).

Configuration 31

Installation des options matérielles

Dans cette section

Introduction ........................................................................................................................................... 32

Option de processeur ............................................................................................................................. 32

Option de mémoire ................................................................................................................................ 38

Options de disque dur SAS et SATA hot-plug ............................................................................................ 39

Options de périphérique multibaie ........................................................................................................... 42

Option de bloc d'alimentation hot-plug redondant ..................................................................................... 44

Option de carte d'extension .................................................................................................................... 46

Options de contrôleurs HP Smart Array..................................................................................................... 48

Introduction

Si vous installez plusieurs options, consultez les instructions d'installation de toutes les options matérielles et identifiez les étapes similaires afin de simplifier le processus.

AVERTISSEMENT : pour limiter les risques de brûlure au contact de surfaces chaudes,

laissez refroidir les disques et les composants internes du système avant de les toucher.

ATTENTION : pour éviter d'endommager des composants électriques, assurez-vous que le serveur est

correctement relié à la terre avant de procéder à toute installation. Une mise à la terre incorrecte peut en effet provoquer une décharge électrostatique.

Option de processeur

Le serveur peut fonctionner avec un ou deux processeurs. Avec deux processeurs, le serveur prend en charge les fonctions d'amorçage via le processeur installé dans le connecteur 1.

Le serveur utilise des modules PPM intégrés comme convertisseurs CC-CC afin de fournir l'alimentation adéquate à chaque processeur.

AVERTISSEMENT : pour limiter les risques de brûlure au contact de surfaces chaudes,

laissez refroidir les disques et les composants internes du système avant de les toucher.

ATTENTION : pour éviter tout dysfonctionnement du serveur et toute détérioration du matériel, les

configurations multiprocesseurs doivent contenir des processeurs de même numéro de référence.

ATTENTION : pour éviter d'endommager le processeur et la carte mère, seul un technicien qualifié doit

remplacer ou installer le processeur de ce serveur.

ATTENTION : Pour éviter d'endommager la carte mère :

• Ne touchez pas les contacts des connecteurs de processeur.

• Installez toujours le cache de protection après avoir retiré le processeur du connecteur.

• Veillez à ne pas incliner ou faire glisser le processeur lorsque vous l'insérez dans le connecteur.

Installation des options matérielles 32

ATTENTION : Pour éviter d'endommager le processeur :

• Ne manipulez le processeur que par les côtés.

• Ne touchez pas le dessous du processeur, en particulier la zone de contact.

ATTENTION : pour éviter d'endommager le processeur et la carte mère, n'installez pas le processeur sans

l'aide de l'outil prévu à cet effet.

ATTENTION : pour éviter tout dysfonctionnement du serveur, n'installez pas des processeurs de vitesses ou

tailles de cache différentes. Reportez-vous à l'étiquette sur le dissipateur thermique pour la description du processeur.

ATTENTION : le retrait du processeur ou du dissipateur thermique rend inutilisable la couche thermique

entre le processeur et le dissipateur thermique. Un nouveau dissipateur thermique doit être commandé et mis en place avant de réinstaller le processeur.

IMPORTANT : le connecteur de processeur n° 1 doit être équipé en permanence, faute de quoi le serveur

ne fonctionne pas.

IMPORTANT : si vous augmentez la vitesse du processeur, mettez à jour la ROM système avant d'installer

le processeur.

1. Mettez le serveur hors tension (page 18).

2. Sortez le serveur du rack (page 20).

3. Retirez le panneau d'accès (page 20).

4. Retirez le déflecteur (voir "Retrait et installation du déflecteur" page 21).

ATTENTION : les broches du connecteur de processeur sont très fragiles. Toute détérioration de celles-ci

peut nécessiter le remplacement de la carte mère.

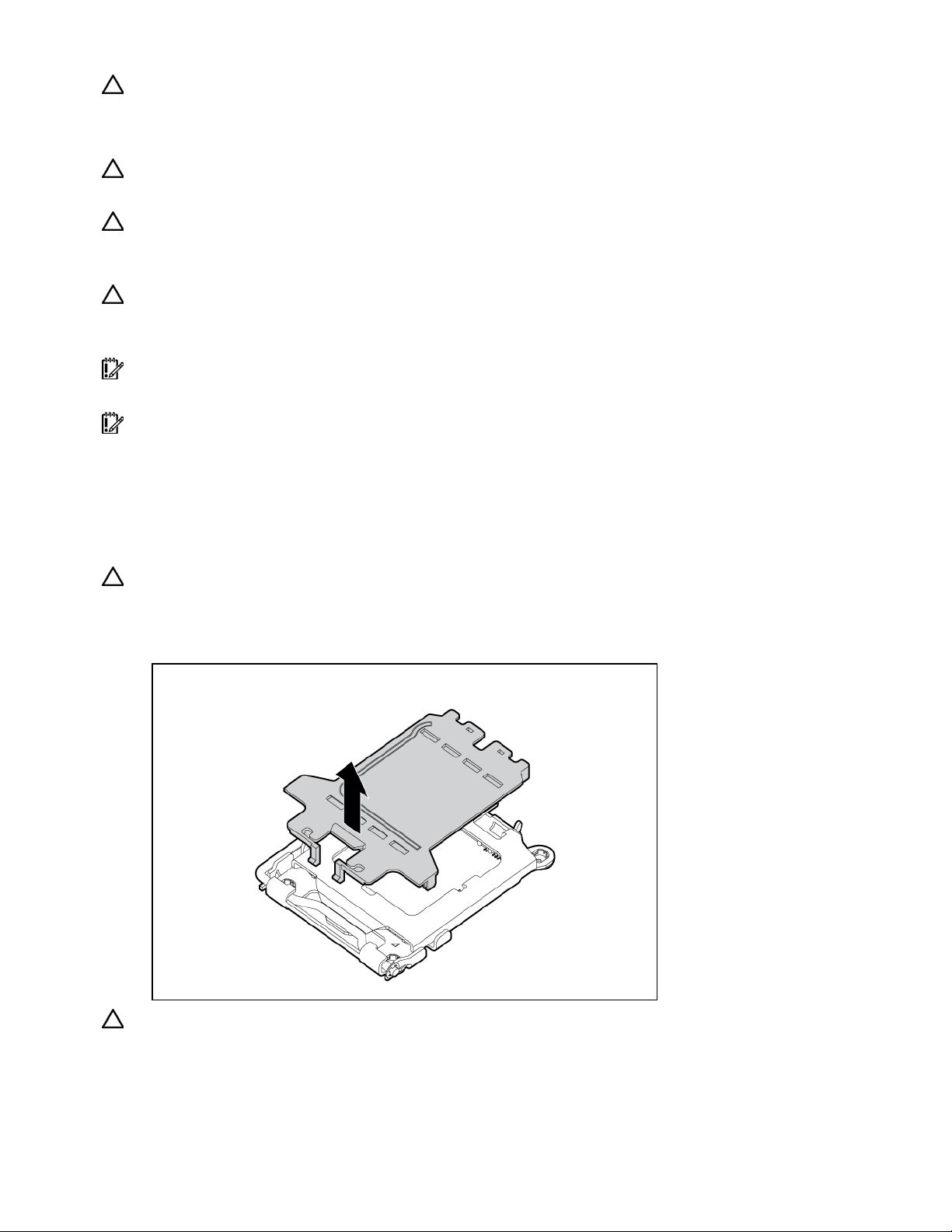

5. Retirez le cache de protection du connecteur de processeur. Conservez-le en vue d’une utilisation

ultérieure.

ATTENTION : si vous n'ouvrez pas complètement le levier de verrouillage du processeur, celui-ci ne se

mettra pas bien en place pendant l'installation, ce qui pourrait provoquer la détérioration du matériel.

Installation des options matérielles 33

Faites pivoter le loquet et ouvrez le support de fixation.

IMPORTANT : assurez-vous que le processeur reste à l'intérieur de l'outil d'installation.

7. S'il en est séparé, réinsérez-le avec le plus grand soin.

Installation des options matérielles 34

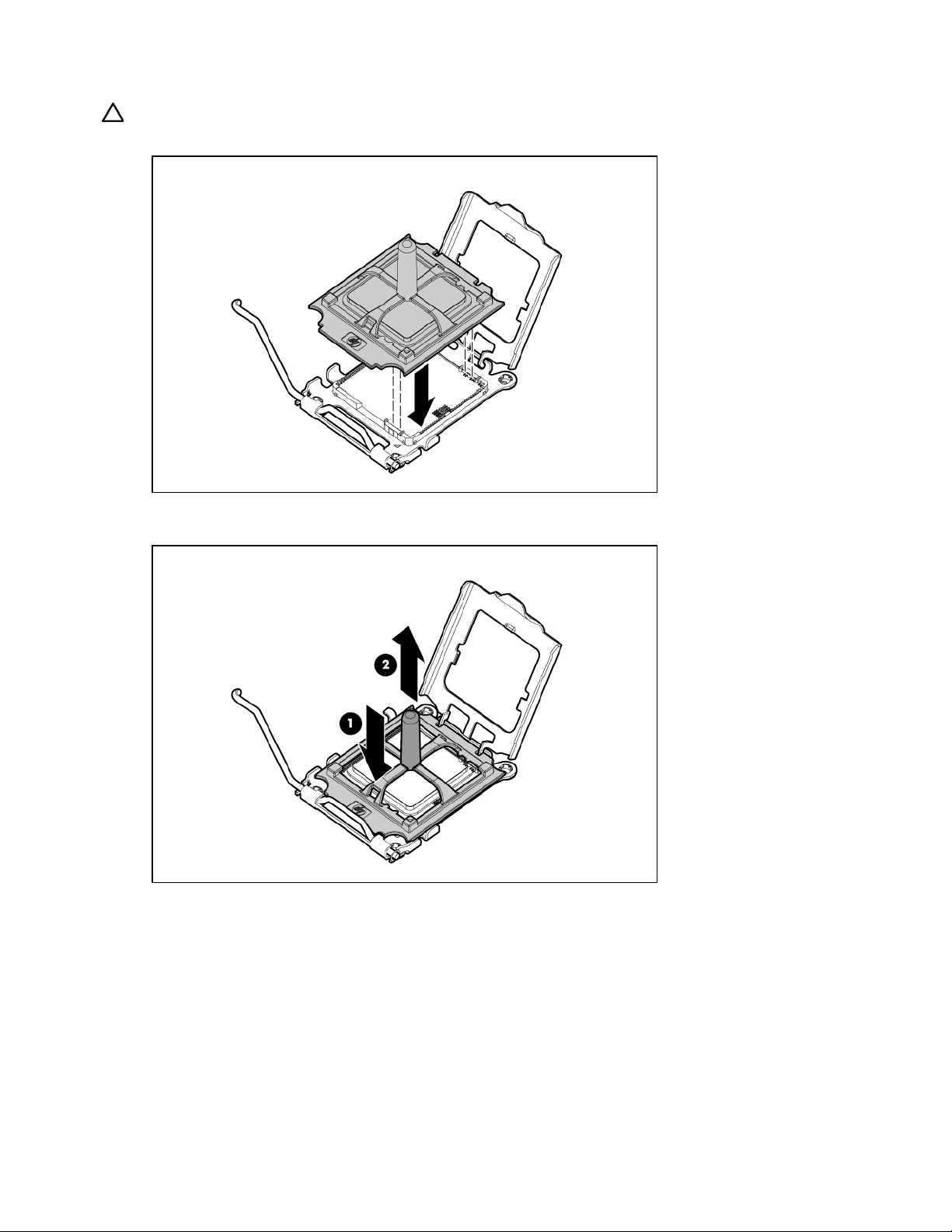

Alignez l'outil d'installation et le connecteur, puis installez le processeur.

ATTENTION : le processeur est conçu pour ne s'insérer que d'une seule manière dans le connecteur.

Utilisez les guides d'alignement du processeur et du connecteur pour les aligner correctement.

9. Appuyez fermement jusqu'à ce que l'outil d'installation se mette en place et se sépare

du processeur, puis retirez-le.

Installation des options matérielles 35

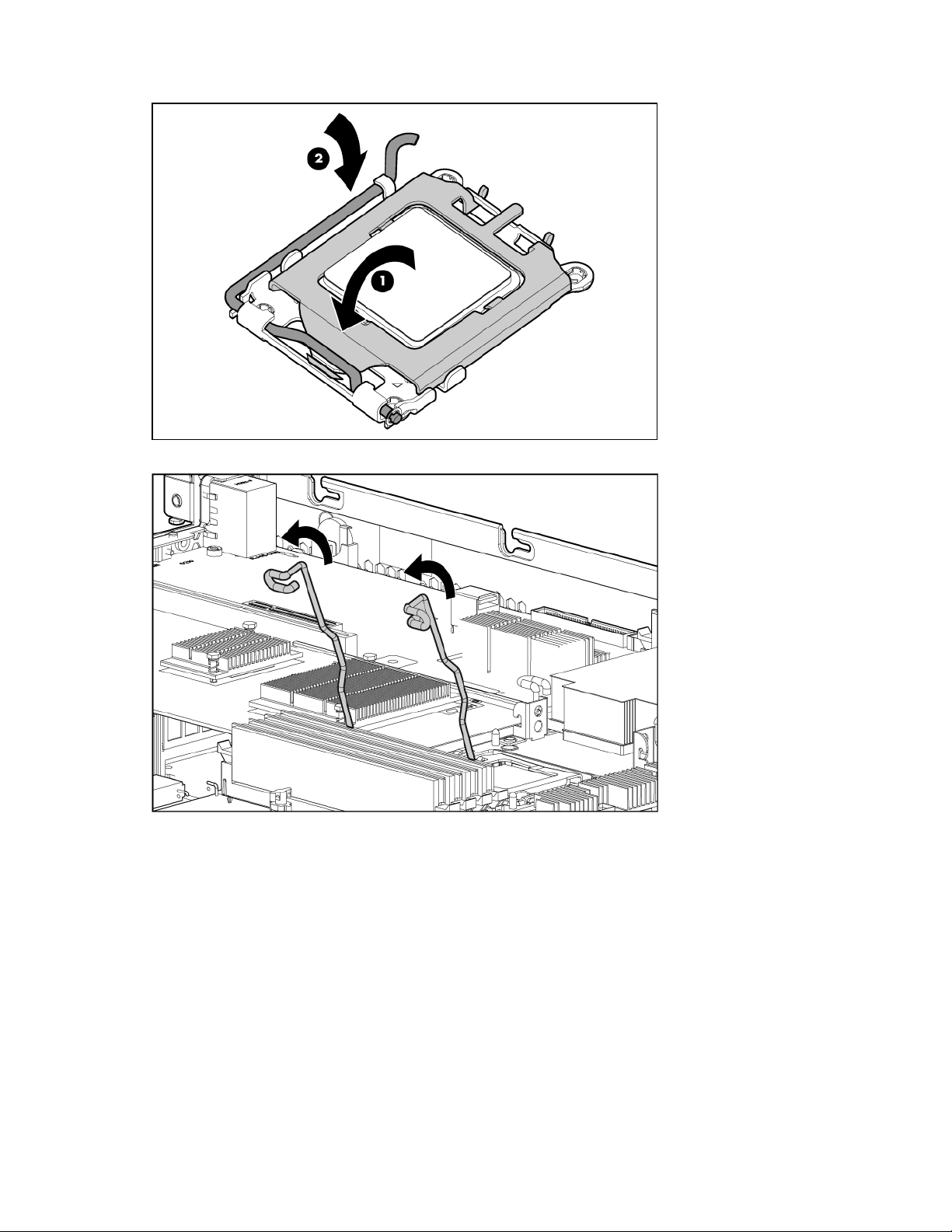

Fermez le support de fixation et le loquet de blocage du processeur.

10.

11. Ouvrez les loquets de fixation du dissipateur thermique.

Installation des options matérielles 36

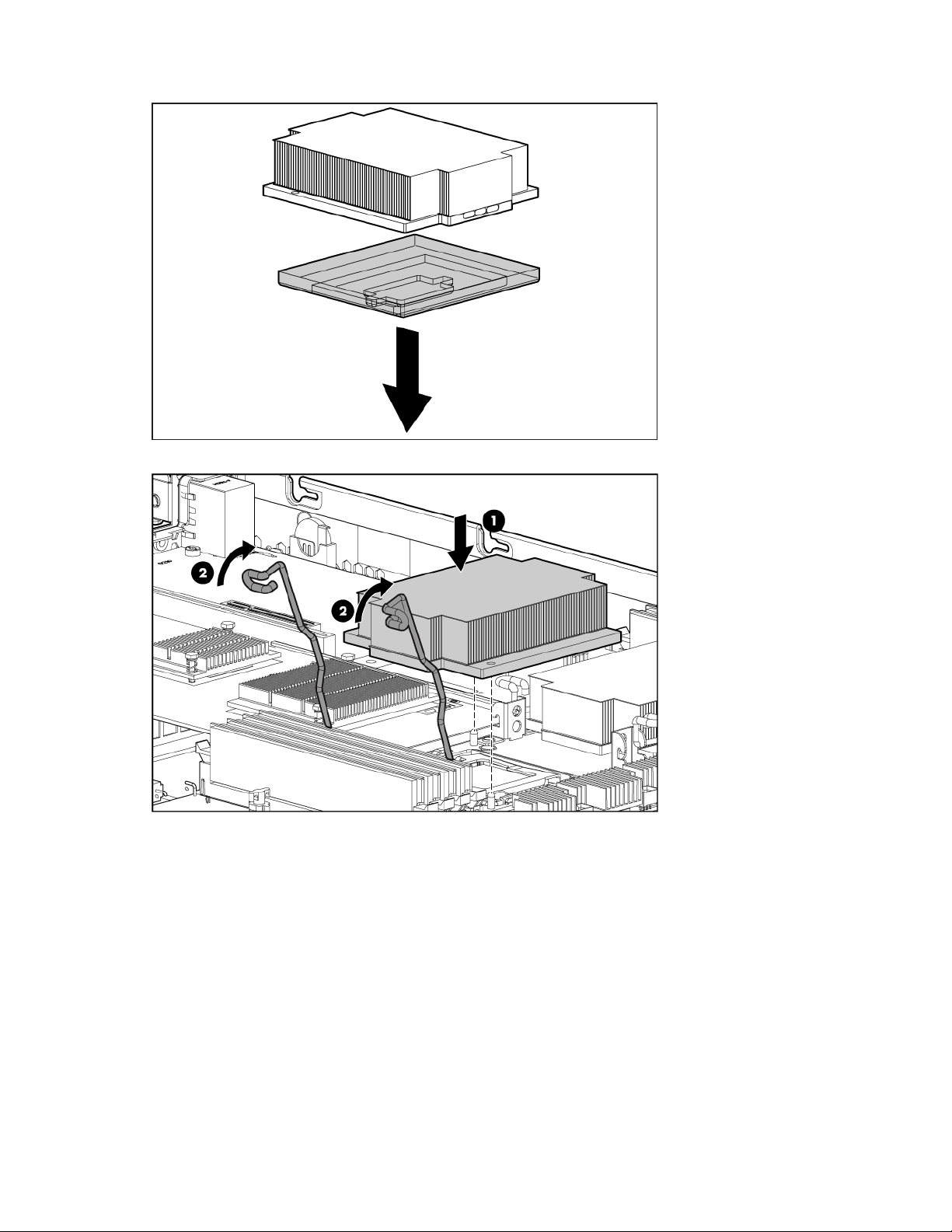

Retirez le cache de protection du dissipateur thermique.

12.

13. Installez le dissipateur thermique.

14. Installez le déflecteur (voir "Retrait et installation du déflecteur" page 21).

15. Installez le panneau d'accès (page 20).

16. Insérez le serveur dans le rack.

17. Mettez le serveur sous tension (page 18).

Installation des options matérielles 37

Option de mémoire

Ce serveur contient huit connecteurs DIMM. Vous pouvez étendre la mémoire du serveur en installant des modules DIMM DDR2 PC2-5300 enregistrés. Le serveur prend en charge jusqu'à 32 Go de mémoire à l'aide de huit modules DIMM de 4 Go (4 par processeur).

Reportez-vous à la section "Composants de la carte mère" page 11" et "Mémoire ECC avancée"

Configurations de la mémoire

page 38 pour connaître l'emplacement des connecteurs DIMM et l'affectation des banques.

Le sous-système mémoire de ce serveur est divisé en deux branches. Chaque branche est essentiellement un contrôleur mémoire séparé. Les modules DIMM sont associés aux deux branches tel qu'indiqué dans le tableau suivant :

Connecteur de module DIMM Connecteur de module DIMM

Module DIMM 1A Module DIMM 5C Module DIMM 2A Module DIMM 6C Module DIMM 3B Module DIMM 7D Module DIMM 4B Module DIMM 8D

Si le serveur contient plus de 4 Go de mémoire, consultez la documentation du système d'exploitation concernant l'accès à la capacité totale de mémoire installée.

Mémoire ECC avancée

La mémoire ECC avancée est le mode de protection par défaut sur ce serveur. Dans ce mode, le serveur est protégé contre les erreurs mémoire corrigibles. Le serveur envoie une notification si le niveau d'erreurs corrigibles dépasse un seuil prédéfini. Mais ce type d'erreurs ne provoque pas de panne du serveur. Le mode ECC avancé fournit une protection supplémentaire par rapport au mode ECC standard car il permet de corriger certaines erreurs mémoire qui sinon provoqueraient une panne du serveur.

Alors que le mode ECC standard permet uniquement de corriger les erreurs mémoire sur un seul bit, le mode ECC avancé permet également de corriger celles sur plusieurs bits si tous les bits défectueux se trouvent sur la même unité DRAM du module DIMM.

Outre les spécifications générales de configuration, la mémoire ECC avancée présente également les spécifications suivantes :

• Les modules DIMM doivent être installés en paires.

• Les paires de modules DIMM d'une banque mémoire doivent des références HP identiques.

En mode ECC avancé, les modules DIMM doivent être installés tel que spécifié dans le tableau suivant :

Configuration Banque A

1A et 2A

Processeur unique 1 2 — — Double processeur 1 3 2 4

Banque B 3B et 4B

Banque C 5C et 6C

Banque D 7D et 8D

Installation des options matérielles 38

Installation de modules DIMM

1. Mettez le serveur hors tension (page 18).

2. Retirez le serveur du rack, le cas échéant (voir "Extraction du serveur du rack" page 20).

3. Retirez le panneau d'accès (page 20).

4. Ouvrez les loquets du connecteur de DIMM.

5. Installez le module DIMM.

6. Installez le panneau d'accès (page 20.

Options de disque dur SAS et SATA hot-plug

Lors de l'ajout de disques durs à votre serveur, observez les instructions générales suivantes :

• Le système définit automatiquement tous les numéros d'unité.

• Si vous n'utilisez qu'un seul disque dur, installez-le dans le compartiment portant le plus petit numéro

Numéros d'unité SAS et SATA" page 15).

(voir "

• Les disques durs doivent être de types SFF.

• Utilisez des disques de capacité identique afin de fournir un espace de stockage optimal lorsqu'ils

sont regroupés dans le même module RAID.

Installation des options matérielles 39

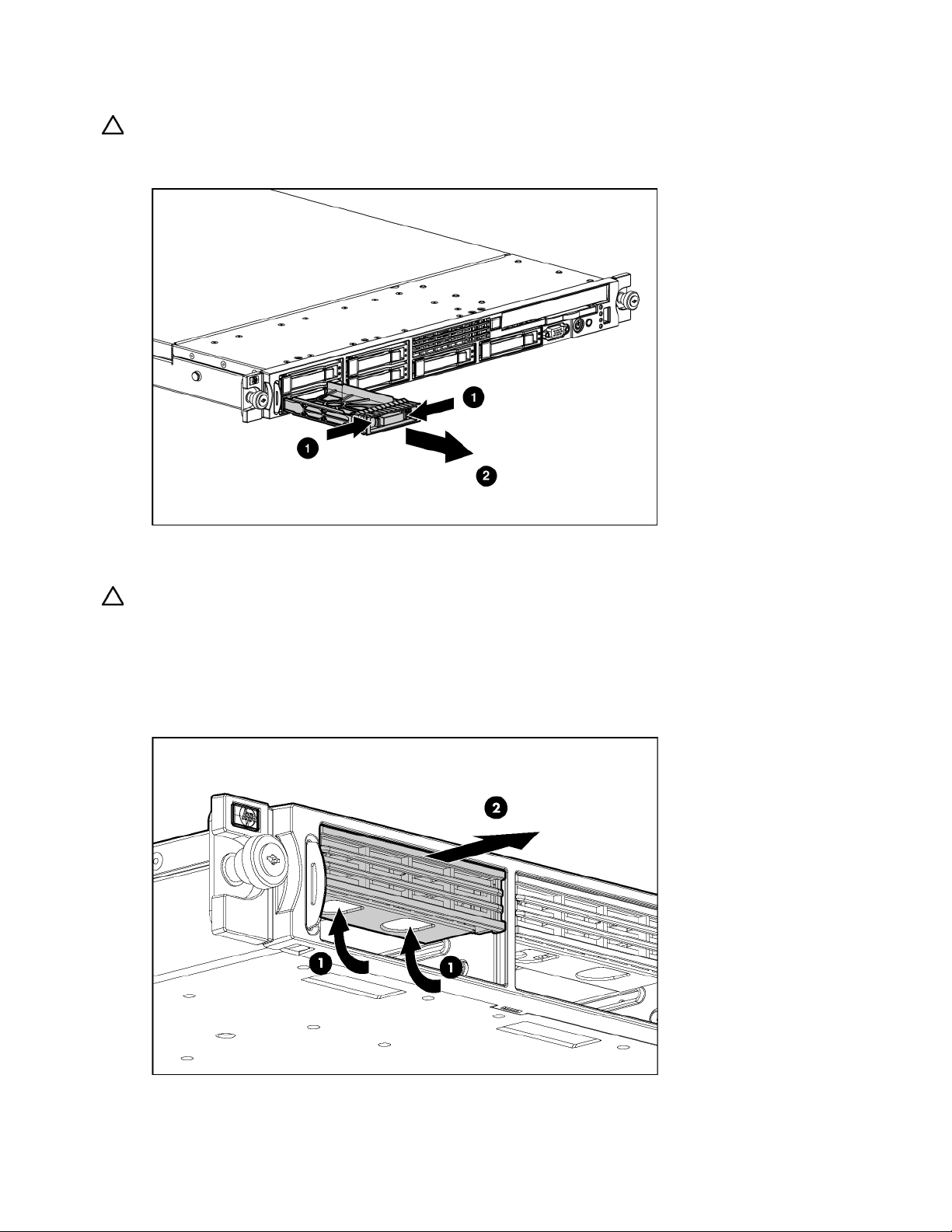

Retrait des obturateurs de disque dur

ATTENTION : pour éviter un refroidissement inapproprié susceptible de créer des dommages thermiques,

n'utilisez le serveur que si tous les compartiments d'unité sont bien équipés d'un composant ou d'un obturateur.

Retrait des obturateurs de disque dur

ATTENTION : pour éviter un refroidissement inapproprié susceptible de créer des dommages thermiques,

n'utilisez le serveur que si tous les compartiments d'unité sont bien équipés d'un composant ou d'un obturateur.

Pour retirer le composant :

1. Retirez les disques durs 1 et 2 (voir "Retrait d'un disque dur SAS ou SATA hot-plug" page 41).

2. Retirez l'obturateur de disque dur.

Installation des options matérielles 40

Retrait d'un disque dur SAS ou SATA hot-plug

ATTENTION : pour éviter un refroidissement inapproprié susceptible de créer des dommages thermiques,

n'utilisez le serveur que si tous les compartiments d'unité sont bien équipés d'un composant ou d'un obturateur.

Installation d'un disque dur SAS ou SATA hot-plug

1. Retirez l'un des éléments suivants :

• Obturateur de disque dur (voir "Retrait des obturateurs de disque dur" page 40)

• Disque dur hot-plug (voir "Retrait d'un disque dur SAS ou SATA hot-plug" page 41)

2. Préparez le disque dur.

Installation des options matérielles 41

Installez le disque dur hot-plug.

4. Déterminez l'état du disque dur hot-plug à l'aide de ses voyants (voir "Combinaisons des voyants

de disque dur SATA et SAS

5. Reprenez les opérations normales.

" page 16).

Options de périphérique multibaie

Plusieurs périphériques multibaies peuvent être installés dans le serveur. Pour la liste des périphériques multibaies pris en charge, reportez-vous aux documents QuickSpecs sur le site Web HP

http://www.hp.com/support).

( Pour installer le composant :

1. Mettez le serveur hors tension (page 18).

REMARQUE : l'accès au bouton d'éjection est volontairement difficile. Pour éjecter le lecteur optique,

appuyez sur le bouton d'éjection à l'aide d'un petit objet plat tel qu'une clé ou un stylo.

2. Appuyez sur le bouton d'éjection du périphérique multibaie afin de faire sortir le lecteur ou

l'obturateur.

Installation des options matérielles 42

ATTENTION : pour éviter un refroidissement inapproprié susceptible de créer des dommages thermiques,

n'utilisez le serveur que si tous les compartiments d'unité sont bien équipés d'un composant ou d'un obturateur.

IMPORTANT : après avoir retiré un obturateur, conservez-le pour une utilisation ultérieure.

3. Installez le périphérique multibaie dans le compartiment jusqu'à ce qu'il s'enclenche.

Installation des options matérielles 43

Option de bloc d'alimentation hot-plug redondant

ATTENTION : pour éviter un refroidissement inapproprié susceptible de créer des dommages thermiques,

n'utilisez le serveur que si tous les compartiments d'unité sont bien équipés d'un composant ou d'un obturateur.

Pour installer le composant :

1. Détachez le système de gestion des câbles afin d'accéder aux compartiments de bloc

d'alimentation.

2. Retirez l'obturateur du bloc d'alimentation.

3. Retirez le cache de protection des broches de connecteur du bloc d'alimentation.

AVERTISSEMENT : pour limiter les risques d'électrocution ou de détérioration du matériel,

ne connectez pas le cordon d'alimentation au bloc d'alimentation avant que celui-ci soit installé.

Installation des options matérielles 44

Installez le bloc d'alimentation hot-plug redondant dans le compartiment jusqu'à ce qu'il

s'enclenche.

5. Connectez le cordon d'alimentation au bloc.

6. Utilisez le clip anti-traction fourni avec le kit serveur pour fixer le cordon d'alimentation.

7. Acheminez le cordon d'alimentation via le système de gestion des câbles.

8. Connectez le cordon d'alimentation au bloc d'alimentation.

9. Vérifiez que le voyant de bloc d'alimentation est vert (voir "Voyants et boutons du panneau arrière"

10).

page

10. Vérifiez que le voyant d'état externe du panneau avant est vert (voir "Voyants et boutons du

panneau avant

" page 8).

Installation des options matérielles 45

Option de carte d'extension

Installation d'une carte d'extension

Le serveur est livré avec des connecteurs PCI Express. Les cartes d'extension PCI or PCI-X sont prises en charge avec des cartes de fond de panier en option.

Pour installer le composant :

1. Mettez le serveur hors tension (page 18).

2. Sortez le serveur du rack (page 20).

3. Retirez le panneau d'accès (page 20).

4. Retirez le déflecteur (voir "Retrait et installation du déflecteur" page 21).

5. Retirez l'ensemble carte fond de panier PCI (page 21).

6. Retirez l'obturateur de connecteur d'extension de l'ensemble carte de fond de panier PCI.

IMPORTANT : si la carte d'extension est livrée avec un support d'extension, retirez-le de la carte avant

d'insérer celle-ci dans l'ensemble carte de fond de panier PCI.

7. Installez la carte d'extension dans le connecteur jusqu'à ce qu'elle soit bien en place.

8. Installez l'ensemble carte fond de panier PCI (page 22).

IMPORTANT : le serveur ne se met pas sous tension si votre ensemble carte de fond de panier PCI n'est

pas correctement en place.

REMARQUE : les mêmes procédures s'appliquent pour installer une carte d'extension dans le connecteur

PCI n° 1.

9. Connectez tous les câbles internes ou externes requis aux cartes d'extension.

10. Installez le déflecteur (voir "Retrait et installation du déflecteur" page 21).

11. Installez le panneau d'accès (page 20).

12. Insérez le serveur dans le rack.

13. Mettez le serveur sous tension (page 18).

Installation des options matérielles 46

Installation d'une carte de fond de panier PCI-X

1. Mettez le serveur hors tension (page 18).

2. Sortez le serveur du rack (page 20).

3. Retirez le panneau d'accès (page 20).

4. Retirez le déflecteur (voir "Retrait et installation du déflecteur" page 21).

5. Retirez l'ensemble carte fond de panier PCI (page 21).

6. Retirez la carte d'extension du connecteur, si nécessaire.

7. Retirez la carte de fond de panier PCI Express pleine longueur de l'ensemble carte

de fond de panier.

Installation des options matérielles 47

Installez la carte de fond de panier PCI-X sur l'ensemble carte de fond de panier.

9. Installez une carte d'extension PCI-X (voir "Installation d'une carte d'extension" page 46).

10. Installez l'ensemble carte fond de panier PCI.

11. Installez le déflecteur (voir "Retrait et installation du déflecteur" page 21).

12. Installez le panneau d'accès (page 20).

13. Insérez le serveur dans le rack.

14. Mettez le serveur sous tension (page 18).

Options de contrôleurs HP Smart Array

Le serveur prend en charge deux contrôleurs Smart Array intégrés. Des options de mise à niveau existent pour les deux contrôleurs RAID intégrés.

Unités du canal A 1-4 1-4 1-4 1-4 (PCI) Unités du canal B Aucune 5-6* 5-6 5-6 (P400i) Cache standard 64 Mo 256 Mo Aucune 256 Mo Batterie standard Aucune Oui* Aucune Oui* Cache en option 128 Mo 512 Mo Aucune Aucune Batterie en option Oui Oui Oui Oui

*Disponible dans certaines configurations.

Contrôleur HP Smart Array E200i

Pour la liste des options prises en charge, reportez-vous aux documents QuickSpecs sur le site Web HP

http://www.hp.com/support).

( Pour obtenir des instructions sur l'installation des configurations en option, consultez les procédures dans

ce manuel :

• Mise à niveau des modules cache et batterie d'un contrôleur HP Smart Array E200i (page 51)

• Installation des modules cache et batterie d'un contrôleur HP Smart Array P400i (page 54)

Contrôleur HP Smart Array P400i

Contrôleur PCI

Contrôleur PCI et P400i

Installation des options matérielles 48

Mise à niveau du contrôleur HP Smart Array P400i pour prendre en charge six disques durs

•

58)

(page

• Utilisation d'un contrôleur RAID PCI SAS ou SATA pour prendre en charge six disques durs

59)

(page

• Utilisation d'un contrôleur RAID PCI et du contrôleur HP Smart Array P400i pour prendre

en charge six disques durs (page

61)

Le module d'activation de cache d'écriture avec batterie, également appelé module batterie, est associé au module de mémoire cache pour fournir une protection transportable des données, augmenter les performances globales du contrôleur et conserver les données mises en cache pendant une durée maximale de 72 heures. Les piles NiMH du module de piles sont continuellement rechargées via un processus de charge lente chaque fois que l'alimentation système est activée. Dans des conditions de fonctionnement normal, le remplacement du module de piles se fait tous les trois ans.

ATTENTION : pour éviter tout dysfonctionnement du serveur ou détérioration du matériel, n'ajoutez pas ou

ne retirez pas le module de piles pendant une extension de capacité RAID, une migration RAID ou un changement de taille de stripe.

ATTENTION : après avoir mis le serveur hors tension, patientez 15 secondes, puis vérifiez que le voyant

est orange avant de débrancher le câble du module de mémoire cache. Si le voyant orange clignote après 15 secondes, ne débranchez pas le câble. Cela signifie que le module de mémoire cache est en train de sauvegarder les données et le fait de débrancher le câble entraînera une perte de données.

IMPORTANT : il peut arriver que la charge du module de piles soit faible lors de son installation. Dans ce

cas, un message d'erreur POST s'affiche à la mise sous tension du serveur et indique que le module de piles est temporairement désactivé. Cela ne nécessite aucune intervention de votre part. Les circuits internes rechargent automatiquement les piles et activent le module. Ce processus peut prendre jusqu'à quatre heures. Pendant ce temps, le module de mémoire cache fonctionne correctement, mais sans l'avantage de performance fourni par le module de piles.

REMARQUE : la protection des données et la limite de temps s'appliquent également en cas de coupure

d'alimentation. Lorsque l'alimentation du système est restaurée, un processus d'initialisation écrit les données préservées sur les disques durs.

Installation des options matérielles 49

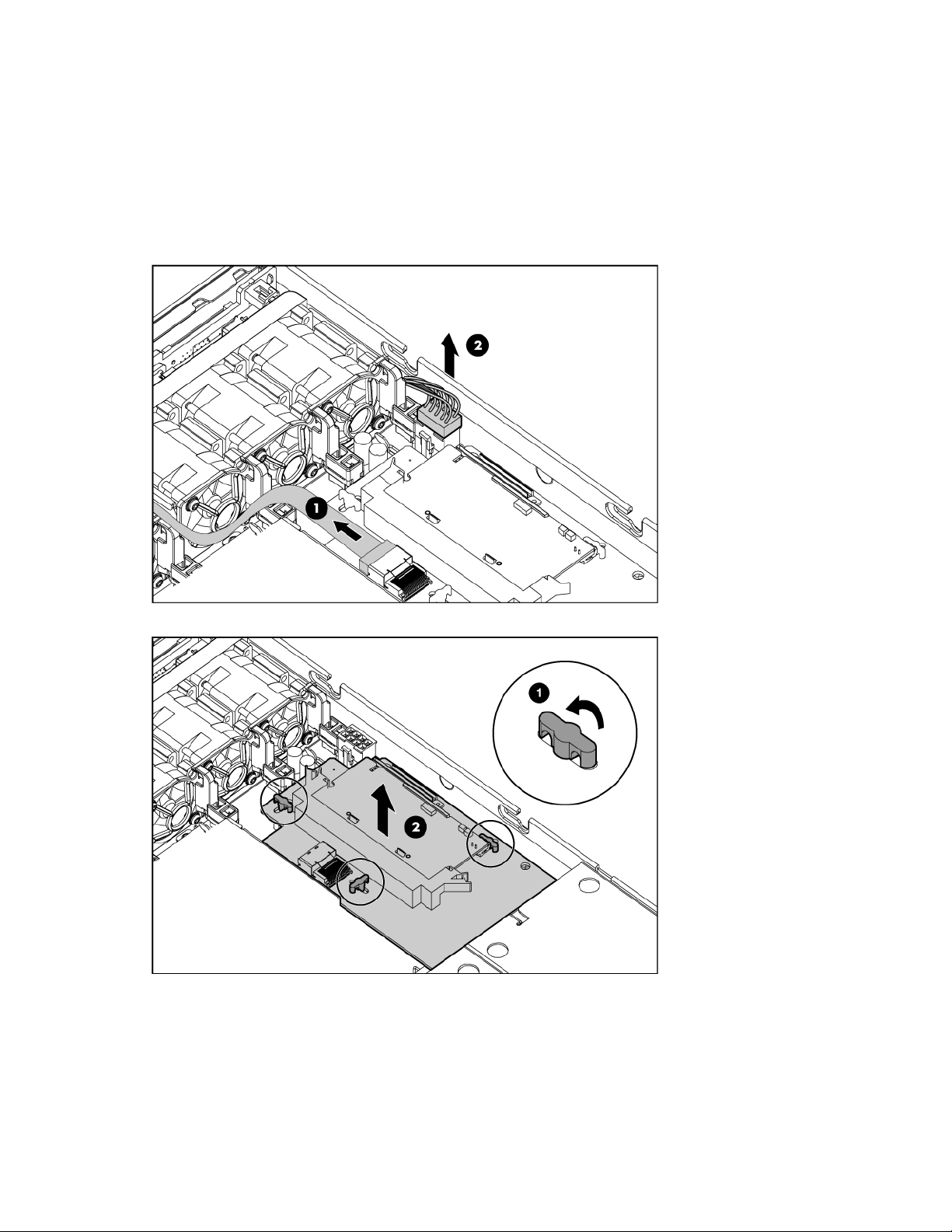

Retrait d'un contrôleur HP Smart Array E200i ou P400i intégré

1. Mettez le serveur hors tension (page 18).

2. Sortez le serveur du rack (page 20).

3. Retirez le panneau d'accès (page 20).

4. Retirez le déflecteur (voir "Retrait et installation du déflecteur" page 21).

5. Débranchez tous les câbles du contrôleur RAID intégré.

6. Débranchez de la carte mère le câble d'alimentation du fond de panier.

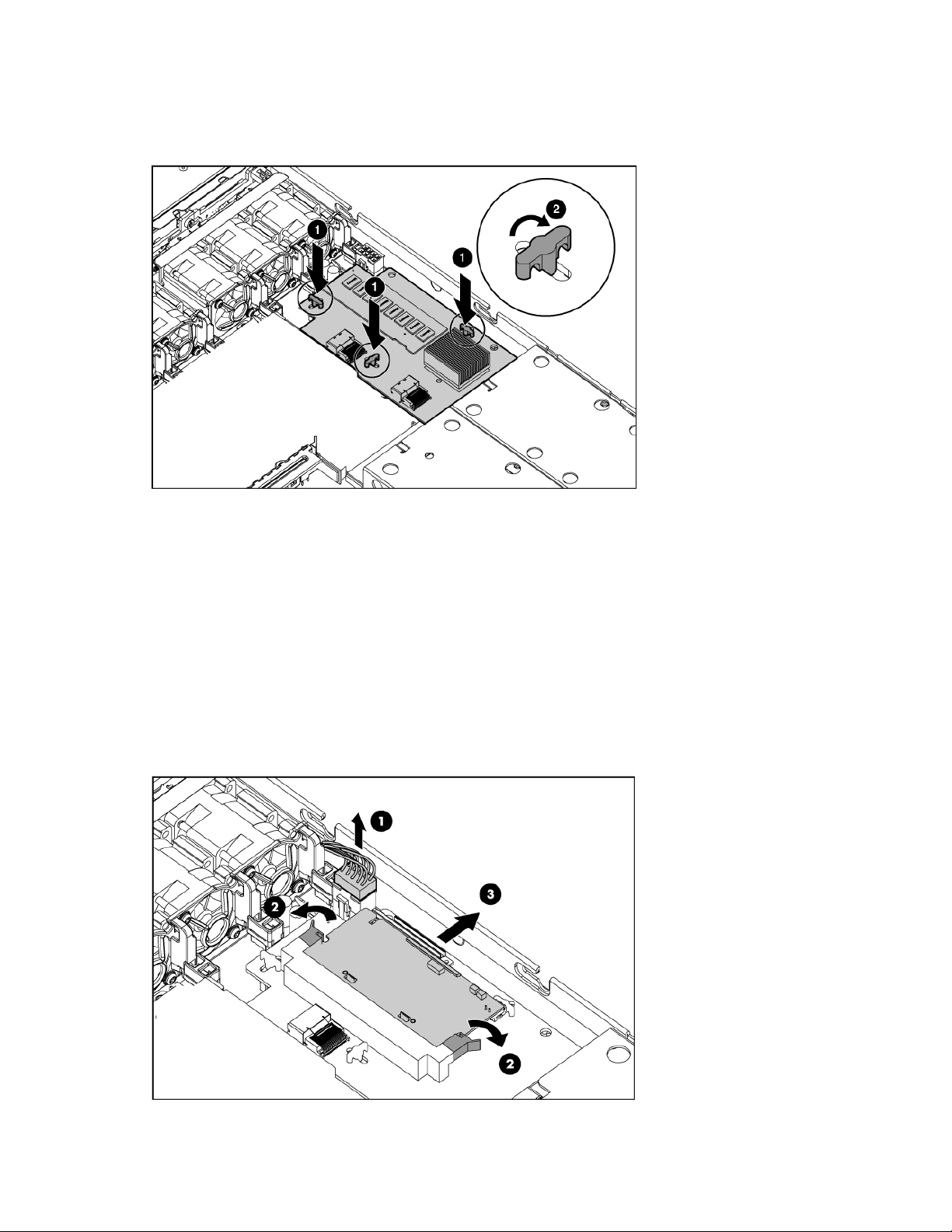

7. Faites pivoter les loquets quart de tour et éloignez le contrôleur RAID de la carte mère.

Installation des options matérielles 50

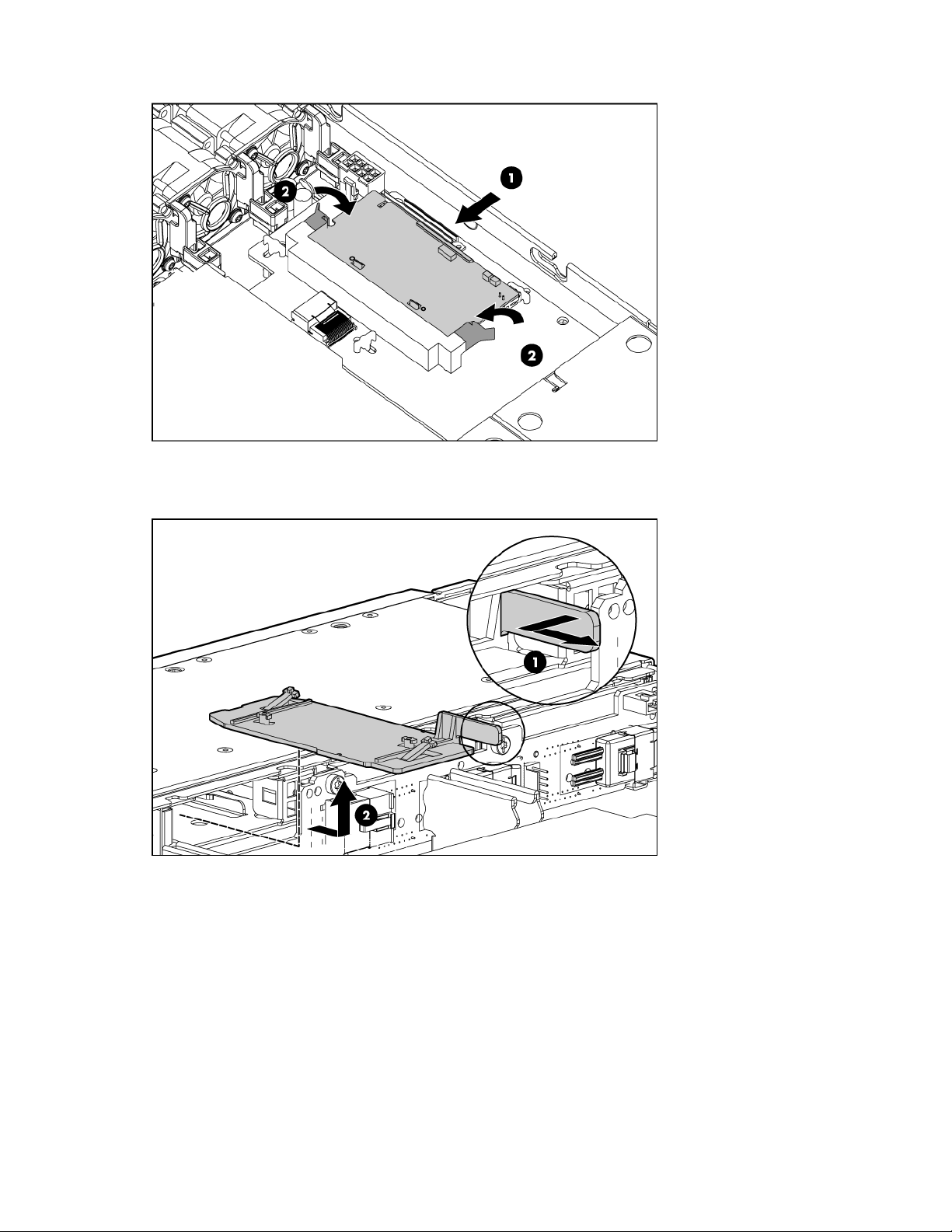

Installation d'un contrôleur HP Smart Array E200i ou P400i intégré

1. Installez le contrôleur RAID intégré.

2. Tournez les dispositifs de fixation quart de tour dans le sens des aiguilles d'une montre.

Mise à niveau des modules cache et batterie d'un contrôleur HP Smart Array E200i

Utilisez cette procédure pour convertir un module mémoire standard en un module mémoire optionnell avec module batterie.

1. Mettez le serveur hors tension (page 18).

2. Sortez le serveur du rack (page 20).

3. Retirez le panneau d'accès (page 20).

4. Retirez le déflecteur (voir "Retrait et installation du déflecteur" page 21).

5. Déconnectez le câble d'alimentation du fond de panier de disque dur.

6. Retirez le module de mémoire cache existant.

Installation des options matérielles 51

Installez le module cache en option.

8. Retirez les modules ventilateur n° 1 et 2 (voir "Retrait et installation d'un ventilateurmodule "

23).

page

9. Retirez le compartiment de batterie du contrôleur HP Smart Array E200i.

Installation des options matérielles 52

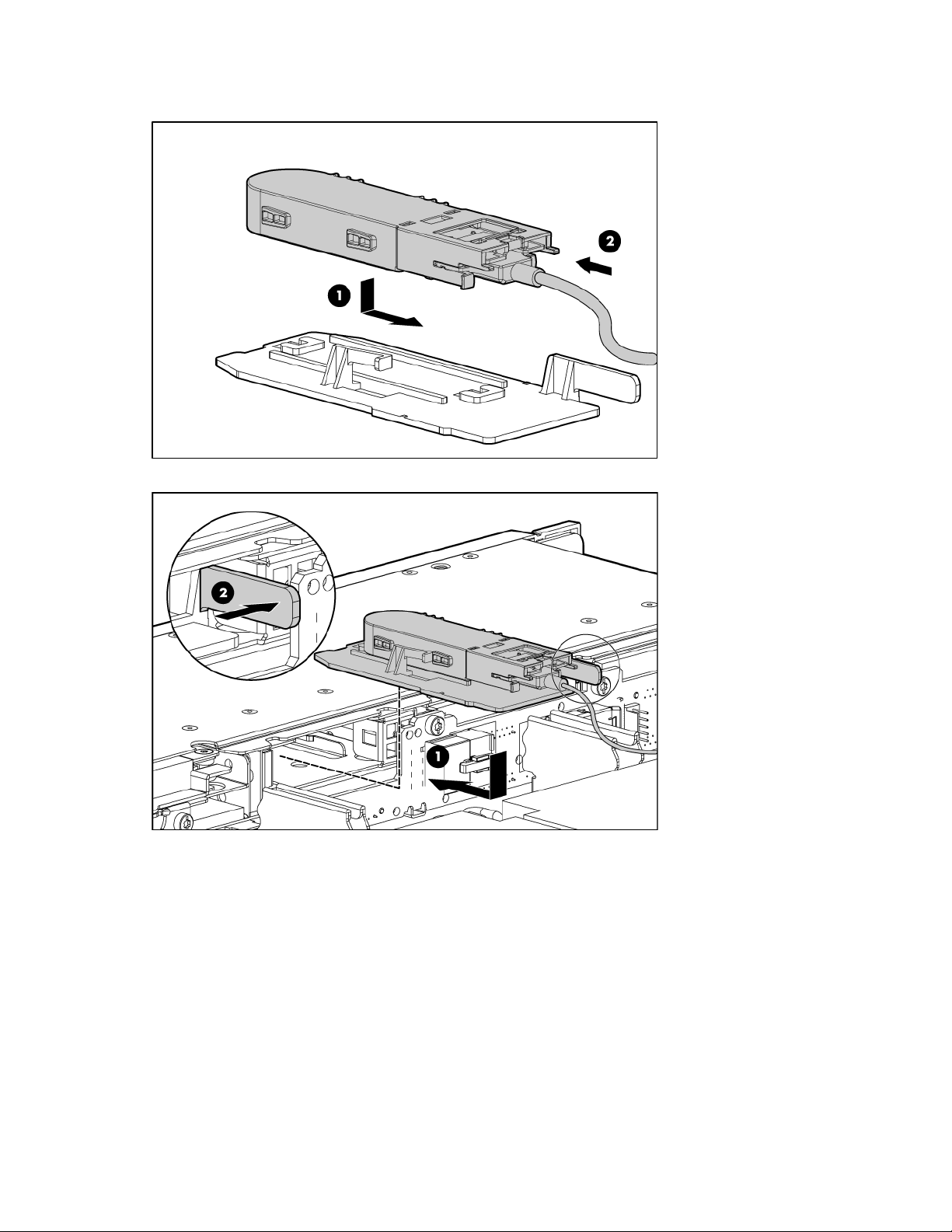

Installez le module batterie du contrôleur HP Smart Array E200i dans le compartiment

10.

correspondant.

11. Installez le compartiment de batterie du contrôleur HP Smart Array E200i.

Installation des options matérielles 53

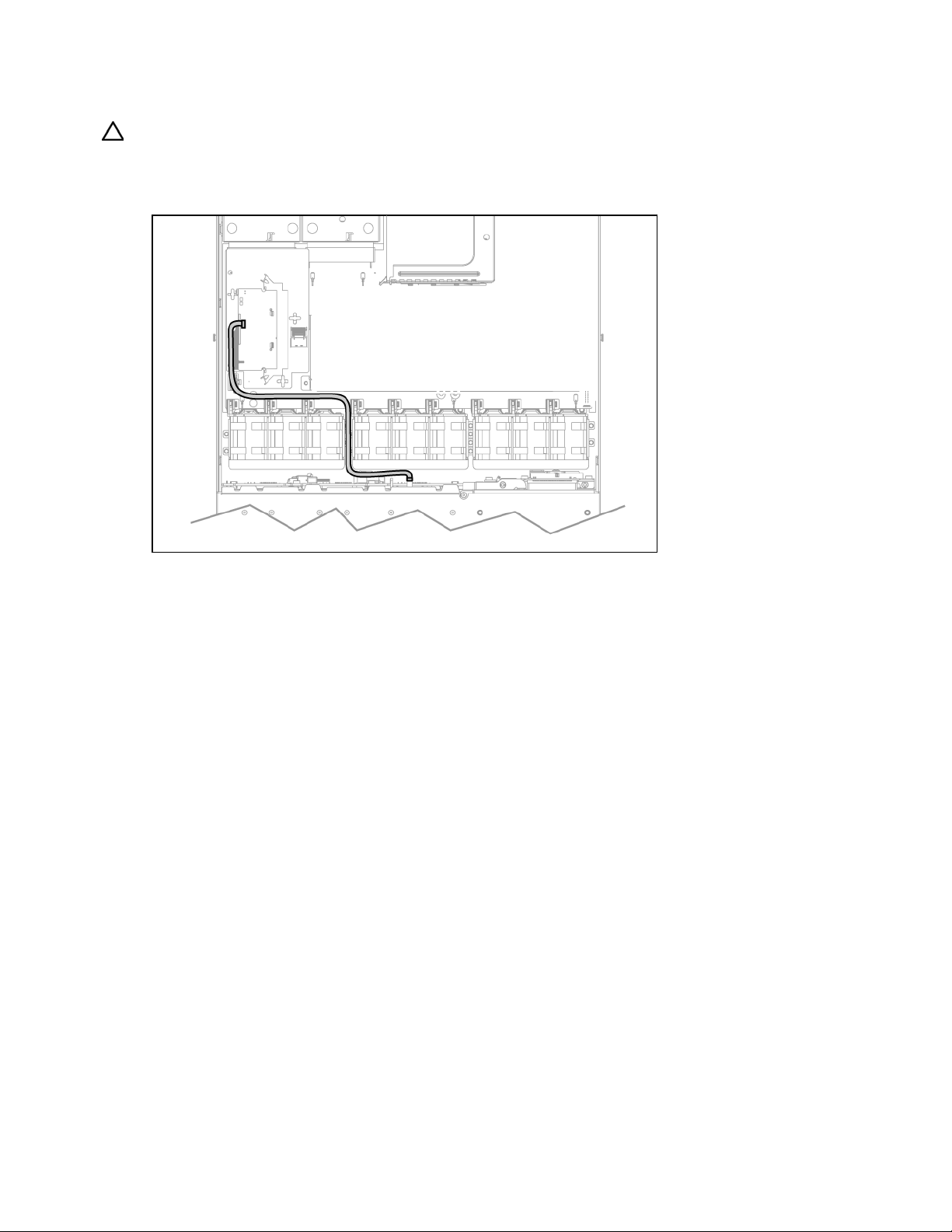

Branchez et acheminez le câble d'alimentation du module batterie

12.

sur le contrôleur HP Smart Array E200i.

ATTENTION : lors de l'acheminement des câbles, utilisez la gouttière située entre les modules ventilateur

n° 1 et 2. Veillez à ce que les câbles n'interfèrent pas avec l'installation des modules ventilateur. Faites passer les câbles autour du support de montage du panneau avant afin de ne pas interférer avec l'installation de celui-ci.

13. Connectez le câble d'alimentation du fond de panier de disque dur à la carte mère.

14. Installez le module ventilateur n° 1 (voir "Retrait et installation d'un ventilateurmodule " page 23).

15. Installez le déflecteur (voir "Retrait et installation du déflecteur" page 21).

16. Installez le panneau d'accès (page 20).

17. Insérez le serveur dans le rack.

18. Mettez le serveur sous tension (page 18).

Installation des modules cache et batterie d'un contrôleur HP Smart Array P400i

1. Mettez le serveur hors tension (page 18).

2. Sortez le serveur du rack (page 20).

3. Retirez le panneau d'accès (page 20).

4. Retirez le déflecteur (voir "Retrait et installation du déflecteur" page 21).

5. Retirez les modules ventilateur n° 1 et 2 (voir "Retrait et installation d'un ventilateurmodule "

23).

page

6. Retirez le contrôleur HP Smart Array P400i (voir "Retrait d'un contrôleur HP Smart Array E200i

ou P400i intégré

" page 50).

Installation des options matérielles 54

Retirez le module de mémoire cache existant.

8. Installez le module cache en option.

9. Installez le contrôleur HP Smart Array P400i (voir "Installation d'un contrôleur HP Smart Array E200i

ou P400i intégré

10. Branchez et acheminez les câbles de données du contrôleur HP Smart Array P400i sur le fond

" page 51).

de panier de disque dur.

11. Connectez le câble d'alimentation du fond de panier de disque dur à la carte mère.

Installation des options matérielles 55

ATTENTION : lors de l'acheminement des câbles, utilisez la gouttière située entre les modules ventilateur

12. Retirez le compartiment de batterie du contrôleur HP Smart Array E200i et conservez-le pour une

utilisation ultérieure.

13. Branchez le câble d'alimentation du kit d'option sur le module batterie du contrôleur

HP Smart Array P400i.

Installation des options matérielles 56

Installez le module batterie du contrôleur HP Smart Array P400i dans le compartiment

14.

correspondant.

15. Installez le compartiment de batterie du contrôleur HP Smart Array P400i.

Installation des options matérielles 57

Branchez et acheminez le câble d'alimentation du module batterie sur le module cache du contrôleur

16.

HP Smart Array P400i.

17. Installez les modules ventilateur n° 1 et 2 (voir "Retrait et installation d'un ventilateurmodule "

23).

page

18. Installez le déflecteur (voir "Retrait et installation du déflecteur" page 21).

19. Installez le panneau d'accès (page 20).

20. Insérez le serveur dans le rack.

21. Mettez le serveur sous tension (page 18).

Mise à niveau du contrôleur HP Smart Array P400i pour prendre en charge six disques durs

Dans certaines configurations, le serveur peut être livré avec le contrôleur HP Smart Array P400i et un seul câble de données installé. Pour prendre en charge six disques durs, installez un câble optionnell Mini-SAS 4i 0,35 m entre le contrôleur HP Smart Array P400i Controller et le fond de panier de disque dur.

1. Mettez le serveur hors tension (page 18).

2. Sortez le serveur du rack (page 20).

3. Retirez le panneau d'accès (page 20).

4. Retirez le déflecteur (voir "Retrait et installation du déflecteur" page 21).

5. Retirez les modules ventilateur n° 1 et 2 (voir "Retrait et installation d'un ventilateurmodule "

23).

page

6. Branchez et acheminez le deuxième câble.

ATTENTION : lors de l'acheminement des câbles, utilisez la gouttière située entre les modules ventilateur

Installation des options matérielles 58

ATTENTION : lors de l'acheminement des câbles, assurez-vous qu'ils ne risquent pas d'être comprimés

ou pincés.

7. Installez les modules ventilateur n° 1 et 2 (voir "Retrait et installation d'un ventilateurmodule "

23).

page

8. Installez le déflecteur (voir "Retrait et installation du déflecteur" page 21).

9. Installez le panneau d'accès (page 20).

10. Insérez le serveur dans le rack.

11. Mettez le serveur sous tension (page 18).

Utilisation d'un contrôleur RAID PCI SAS ou SATA pour prendre en charge six disques durs

1. Mettez le serveur hors tension (page 18).

2. Sortez le serveur du rack (page 20).

3. Retirez le panneau d'accès (page 20).

4. Retirez le déflecteur (voir "Retrait et installation du déflecteur" page 21).

5. Retirez les modules ventilateur n° 1 et 2 (voir "Retrait et installation d'un ventilateurmodule "

23).

page

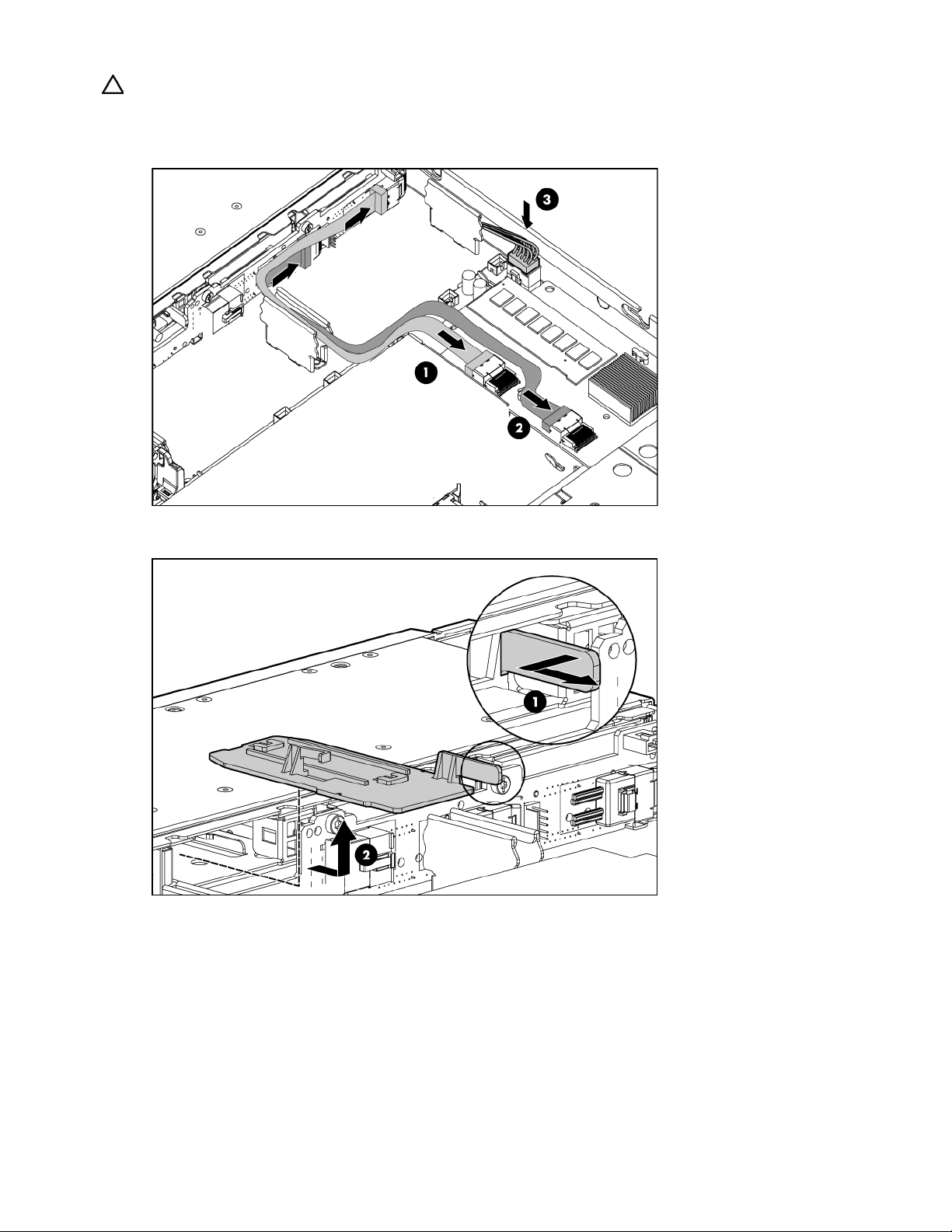

6. Déconnectez tous les câbles du contrôleur HP Smart Array E200i ou P400i actuellement installé.

Installation des options matérielles 59

Débranchez de la carte mère le câble d'alimentation du fond de panier de disque dur.

8. Faites pivoter les loquets quart de tour vers la gauche et éloignez le contrôleur RAID de la carte

mère.

9. Connectez le câble d'alimentation du fond de panier de disque dur à la carte mère.

10. Installez et acheminez les câbles entre le contrôleur RAID PCI SAS ou SATA et le fond de panier

de disque dur SAS.

ATTENTION : lors de l'acheminement des câbles, utilisez la gouttière située entre les modules ventilateur

ATTENTION : lors de l'acheminement des câbles, assurez-vous qu'ils ne risquent pas d'être comprimés

ou pincés.

11. Installez les modules ventilateur n° 1 et 2 (voir "Retrait et installation d'un ventilateurmodule "

23).

page

12. Installez le déflecteur (voir "Retrait et installation du déflecteur" page 21).

Installation des options matérielles 60

Installez le panneau d'accès (page 20).

13.

14. Insérez le serveur dans le rack.

15. Mettez le serveur sous tension (page 18).

Utilisation d'un contrôleur RAID PCI et du contrôleur HP Smart Array P400i pour prendre en charge six disques durs

1. Mettez le serveur hors tension (page 18).

2. Sortez le serveur du rack (page 20).

3. Retirez le panneau d'accès (page 20).

4. Retirez le déflecteur (voir "Retrait et installation du déflecteur" page 21).

5. Retirez les modules ventilateur n° 1 et 2 (voir "Retrait et installation d'un ventilateurmodule "

23).

page

6. Acheminez et branchez les câbles de données :

• Connectez le contrôleur RAID PCI SAS ou SATA au fond de panier de disque dur SAS.

• Connectez le contrôleur HP Smart Array P400i au fond de panier de disque dur SAS.

ATTENTION : lors de l'acheminement des câbles, utilisez la gouttière située entre les modules ventilateur

ATTENTION : lors de l'acheminement des câbles, assurez-vous qu'ils ne risquent pas d'être comprimés

ou pincés.

7. Installez les modules ventilateur n° 1 et 2 (voir "Retrait et installation d'un

ventilateur

8. Installez le déflecteur (voir "Retrait et installation du déflecteur" page 21).

9. Installez le panneau d'accès (page 20).

10. Insérez le serveur dans le rack.

11. Mettez le serveur sous tension (page 18).

" page 23).

module

Installation des options matérielles 61

Câblage

Dans cette section

Présentation du câblage.......................................................................................................................... 62

Câblage du contrôleur RAID.................................................................................................................... 62

Câblage du fond de panier multibaie....................................................................................................... 65

Présentation du câblage

Cette section fournit les instructions relatives au câblage de votre serveur et à celui d'options matérielles permettant d'optimiser les performances.

Pour plus d'informations sur le câblage des composants périphériques, reportez-vous au document technique relatif au déploiement haute densité sur le site Web

(http://www.hp.com/products/servers/platforms).

ATTENTION : lors de l'acheminement des câbles, assurez-vous qu'ils ne risquent pas d'être comprimés

ou pincés.

Câblage du contrôleur RAID

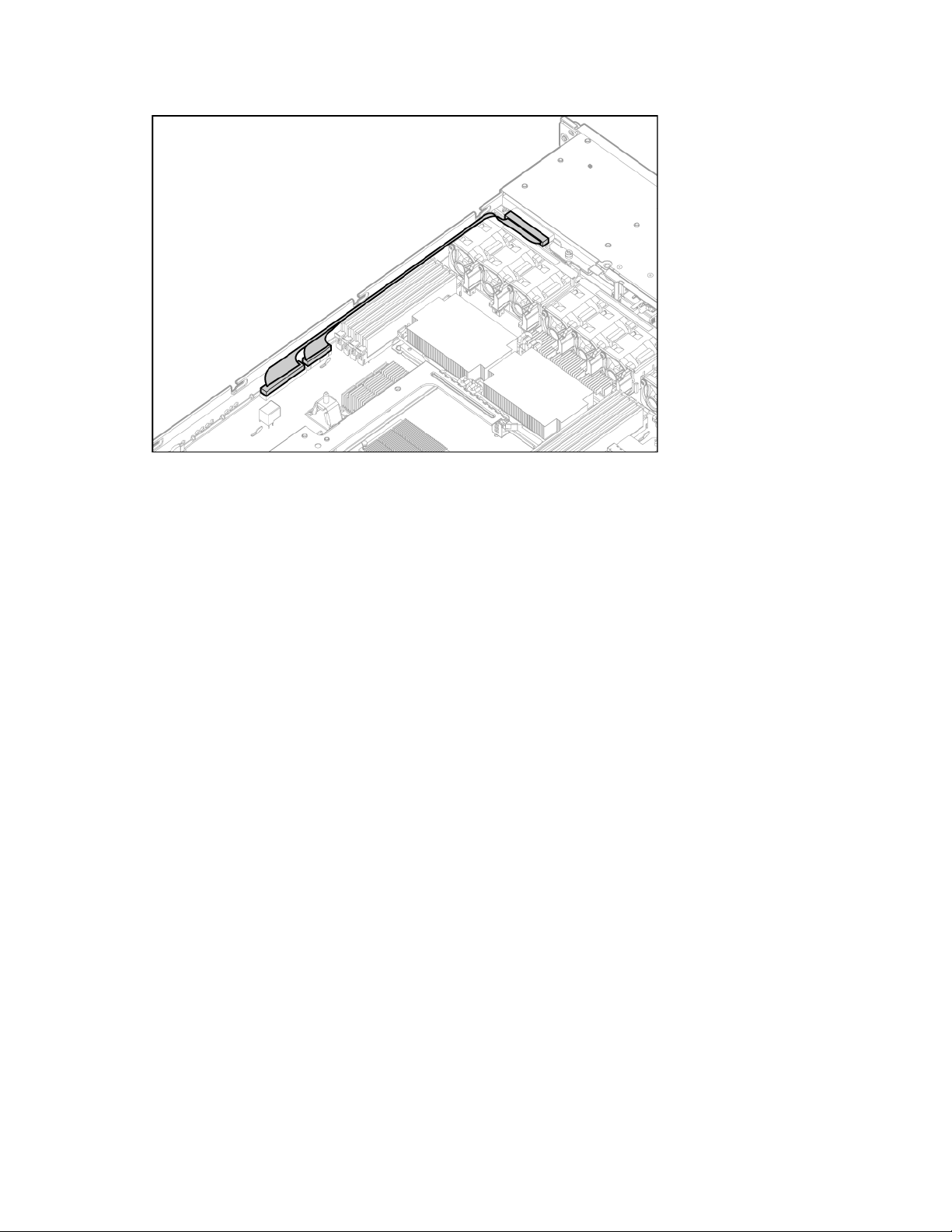

Câblage du contrôleur HP Smart Array E200i

ATTENTION : lors de l'acheminement des câbles, utilisez la gouttière située entre les modules ventilateur

n° 1 et 2. Veillez à ce que les câbles n'interfèrent pas avec l'installation des modules ventilateur. Faites passer les câbles autour des connecteurs DIMM afin de ne pas interférer avec l'installation de ceux-ci.

Câblage 62

Câblage du contrôleur HP Smart Array P400i

ATTENTION : lors de l'acheminement des câbles, utilisez la gouttière située entre les modules ventilateur

Câblage du contrôleur PCI Smart Array

ATTENTION : lors de l'acheminement des câbles, utilisez la gouttière située entre les modules ventilateur

IMPORTANT : si vous utilisez un contrôleur RAID PCI, n'oubliez pas de retirer le contrôleur RAID intégré.

Câblage 63

Câblage du module de batterie

• Câblage du module de batterie du contrôleur HP Smart Array E200i

• Câblage du module de batterie du contrôleur HP Smart Array P400i

Câblage 64

Câblage du fond de panier multibaie

Câblage 65

Configuration et utilitaires

Dans cette section

Outils de configuration ........................................................................................................................... 66

Outils de supervision .............................................................................................................................. 70

Outils de diagnostic ............................................................................................................................... 74

Outils d'analyse et de prise en charge à distance ...................................................................................... 76

Conserver le système à jour..................................................................................................................... 76

Outils de configuration

Logiciel SmartStart

SmartStart est un ensemble de logiciels qui optimise l'installation sur un seul serveur, et vous permet ainsi de déployer votre configuration de serveur de manière simple et uniforme. SmartStart a été testé sur de nombreux serveurs ProLiant et fournit donc des configurations fiables et éprouvées.

SmartStart simplifie le processus de déploiement en exécutant une vaste gamme d'opérations de configuration, notamment :

• Configuration du matériel à l'aide d'utilitaires de configuration intégrés, tels que RBSU et ORCA.

• Préparation du système pour l'installation des versions "commerciales" versions des principaux

systèmes d'exploitation.

• Installation automatique d'agents de supervision, utilitaires et drivers optimisés lors de chaque

installation assistée.

• Test du matériel du serveur à l'aide de l'utilitaire Insight Diagnostics (voir "HP Insight Diagnostics"

75).

page

• Installation de drivers logiciels directement à partir du CD. Pour les systèmes dotés d'une connexion

Internet, le menu Autorun (Exécution automatique) de SmartStart permet d'accéder à la liste complète des logiciels système ProLiant.

• Accès aux utilitaires ACU (page 69), ADU (page 74) et Erase (page 71).

SmartStart est inclus dans le pack HP ProLiant Essentials Foundation. Pour plus d'informations sur le logiciel SmartStart, reportez-vous au pack HP ProLiant Essentials Foundation ou consultez le site Web HP

http://www.hp.com/servers/smartstart).

(

Boîte à outils SmartStart Scripting

SmartStart Scripting Toolkit est un outil de déploiement de serveurs qui permet une installation automatisée sans surveillance pour des déploiements à grande échelle. Il permet de prendre en charge les serveurs ProLiant BL, ML et DL. Il contient un ensemble modulaire d'utilitaires et une documentation importante qui décrit comment mettre en œuvre ces nouveaux outils pour créer un processus automatisé de déploiement de serveurs.

À l'aide de la technologie SmartStart, il permet de créer aisément des scripts de configuration standard du serveur. Ces scripts permettent d'automatiser un grand nombre des procédures manuelles du processus

Configuration et utilitaires 66

de configuration du serveur. Ce processus automatisé de configuration permet de réduire le temps de déploiement de chaque serveur, et ainsi d'effectuer rapidement des déploiements à grande échelle.

Pour plus d'informations et pour télécharger la boîte à outils SmartStart Scripting, consultez le site Web

http://www.hp.com/servers/sstoolkit).

HP (

Utilitaire de duplication de configuration

ConRep est livré dans la boîte à outils SmartStart Scripting et fonctionne avec RBSU pour répliquer une configuration matérielle sur des serveurs ProLiant. Cet utilitaire est exécuté à l'état 0, Run Hardware Configuration Utility (Exécuter l'utilitaire de configuration matérielle), lors du déploiement d'un serveur basé sur un script. ConRep lit l'état des variables d'environnement système afin de déterminer la configuration, puis écrit les résultats dans un fichier script modifiable. Ce fichier peut ensuite être déployé sur d'autres serveurs possédant des composants matériels et logiciels similaires. Pour plus d'informations,

Manuel de l'utilisateur de la boîte à outils SmartStart Scripting disponible sur le site Web

reportez-vous au HP (http://h18004.www1.hp.com/products/servers/management/toolkit/documentation.html).

HP RBSU (ROM-Based Setup Utility)

RBSU, utilitaire de configuration intégré, exécute une vaste gamme d'opérations de configuration, notamment :

• Configuration des périphériques système et des options installées

• Affichage des informations système

• Sélection du contrôleur d'amorçage principal

• Configuration des options de mémoire

• Sélection de la langue

Pour plus d'informations, reportez-vous au

Setup Utility)

http://www.hp.com/servers/smartstart).

(

disponible sur le CD Documentation ou le site Web HP

Manuel de l'utilisateur de l'Utilitaire HP RBSU (ROM-Based

Utilisation de l'utilitaire RBSU

À la première mise sous tension du serveur, le système vous demande d'accéder à l'utilitaire RBSU et de sélectionner une langue. Les paramètres de configuration par défaut sont définis à ce stade et peuvent être modifiés ultérieurement. La plupart des fonctionnalités de RBSU ne sont pas nécessaires pour configurer le serveur.

Pour naviguer dans RBSU, utilisez les touches suivantes :

• Pour accéder à RBSU, appuyez la touche F9 pendant la mise sous tension, à l'apparition du

message dans l'angle supérieur droit de l'écran.

• Pour naviguer dans les menus, utilisez les touches fléchées.

• Pour effectuer des sélections, appuyez sur la touche Entrée.

IMPORTANT : l'utilitaire RBSU enregistre automatiquement les paramètres lorsque vous appuyez sur la

touche Entrée. Aucun message de confirmation des paramètres ne s'affiche avant la sortie de l'utilitaire. Pour modifier un paramètre sélectionné, vous devez au préalable sélectionner un autre paramètre, puis appuyer sur la touche Entrée.

Configuration et utilitaires 67

Procédure de configuration automatique

Le processus de configuration automatique s'exécute automatiquement lorsque vous démarrez le serveur pour la première fois. Pendant la séquence de mise sous tension, la ROM système configure automatiquement le système complet sans aucune intervention de l'utilisateur. Lors de ce processus, l'utilitaire ORCA (Option ROM Configuration for Arrays), dans la plupart des cas, configure automatiquement le module RAID à un paramètre défini par défaut basé sur le nombre d'unités connectées au serveur.

REMARQUE : le serveur peut ne pas prendre en charge tous les exemples suivants.

REMARQUE : si l'unité d'initialisation n'est pas vide ou que des données ont déjà été écrites dessus,

ORCA ne configure pas automatiquement le module RAID. Vous devez l'exécuter pour configurer les paramètres RAID.

Unités installées Unités utilisées Niveau RAID

1 1 RAID 0 2 2 RAID 1 3, 4, 5 ou 6 3, 4, 5 ou 6 RAID 5 Plus de 6 0 Aucune

Pour modifier les paramètres par défaut de l'utilitaire ORCA et ceux du processus de configuration automatique, appuyez sur la touche

F8 lorsque le système vous y invite.

Par défaut, la langue définie par le processus de configuration automatique est l'anglais. Pour modifier des paramètres par défaut du processus de configuration automatique (par exemple ceux concernant la langue, le système d'exploitation et le contrôleur d'initialisation principal), exécutez l'utilitaire RBSU en appuyant sur la touche F9. Après avoir sélectionné les paramètres, quittez l'utilitaire RBSU et autorisez le serveur à redémarrer automatiquement.

Pour plus d'informations, reportez-vous au

disponible sur le CD Documentation ou le site Web HP

Setup Utility)

http://www.hp.com/servers/smartstart).

(

Option d'amorçage

Une fois le processus de configuration automatique terminé ou une fois le serveur réamorcé après avoir quitté RBSU, la séquence d'auto-test de mise sous tension (POST) s'exécute puis l'écran d'option d'amorçage s'affiche. Cet écran s'affiche pendant quelques secondes, puis le système tente de redémarrer à partir d'une disquette, d'un CD ou d'un disque dur. À ce moment, le menu à l'écran vous permet d'installer un système d'exploitation ou d'apporter des modifications à la configuration du serveur dans l'utilitaire RBSU.

Console série BIOS

La console série BIOS vous permet de configurer le port série pour afficher les messages d'erreur POST, et de lancer l'utilitaire RBSU à distance via une connexion série au port COM du serveur. Un clavier et une souris ne sont pas nécessaires sur le serveur qui est configuré à distance.

Pour plus d'informations sur la console série BIOS, reportez-vous au

disponible sur le CD Documentation ou le site Web HP

série BIOS

http://www.hp.com/servers/smartstart).

(

Manuel de l'utilisateur de l'Utilitaire HP RBSU (ROM-Based

Manuel de l'utilisateur de la console

Configuration et utilitaires 68

Abréviation de Array Configuration Utility (utilitaire de configuration RAID)

ACU est un utilitaire de type navigateur doté des fonctionnalités suivantes :

• Il s'exécute en tant qu'application locale ou service distant.

• Il prend en charge l'expansion de capacité RAID en ligne, l'extension de capacité des unités

logiques, l'affectation des unités de secours en ligne et la migration de niveau RAID et de taille de stripe.

• Il suggère la configuration optimale pour un système non configuré.

• Il fournit différents modes de fonctionnement, ce qui permet une configuration plus rapide et un

meilleur contrôle des options de configuration.

• Il reste disponible tant que le serveur est allumé.

• Il affiche à l'écran des conseils concernant chaque étape d'une procédure de configuration.

Pour bénéficier de performances optimales, vous devez utiliser au minimum une résolution d'affichage de 800 × 600 en 256 couleurs. Les serveurs sous Microsoft® requièrent Internet Explorer 5.5 (avec Service Pack 1) ou supérieur. Pour les serveurs Linux, consultez le fichier README.TXT pour des informations supplémentaires sur les navigateurs et fonctions pris en charge.

Pour plus d'informations, reportez-vous au

Reference,

disponible sur le CD Documentation ou le site Web HP (http://www.hp.com).

manuel Configuring Arrays on HP Smart Array Controllers

Acronyme de Option ROM Configuration for Arrays (configuration de la ROM option pour modules)

Avant d'installer un système d'exploitation, vous pouvez utiliser l'utilitaire ORCA pour créer la première unité logique, affecter des niveaux RAID et définir les configurations de mémoire de secours en ligne.

L'utilitaire prend également en charge les fonctions suivantes :

• Reconfiguration d'une ou de plusieurs unités logiques

• Affichage de la configuration d'unité logique courante

• Suppression d'une configuration d'unité logique

• Configuration du contrôleur en contrôleur d'amorçage

Si vous n'utilisez pas l'utilitaire, ORCA emploie par défaut la configuration standard. Pour plus d'informations sur la configuration du contrôleur RAID, reportez-vous au manuel de l'utilisateur

correspondant. Pour plus d'informations sur les configurations par défaut utilisées par ORCA, reportez-vous au Manuel

de l'utilisateur de l'Utilitaire HP RBSU disponible sur le CD Documentation.

HP ProLiant Essentials RDP (Rapid Deployment Pack)

REMARQUE : pour déployer des serveurs en lame dans un boîtier existant, utilisez toujours la dernière

version de RDP disponible sur le site Web HP (

Le logiciel RPD (Rapid Deployment Pack) est la meilleure méthode pour un déploiement rapide à grande échelle. Il intègre deux puissants produits : Altiris Deployement Solution et le module HP ProLiant Integration.

L'interface intuitive de la console Altiris Deployment Solution offre des solutions "pointer-cliquer" et "glisser-déplacer" simplifiées, permettant de déployer à distance des serveurs cibles, dont des serveurs en lame. Elle vous permet d'exécuter des fonctions d'images ou de scripts, et de conserver des images logicielles.

Pour plus d'informations sur le logiciel RDP, reportez-vous au CD HP ProLiant Essentials Rapid Deployment Pack ou consultez le

site Web HP (http://www.hp.com/servers/rdp).

http://www.hp.com/servers/rdp).

Configuration et utilitaires 69

Ressaisie du numéro de série et de l'ID produit du serveur

Après le remplacement de la carte mère, vous devez ressaisir le numéro de série et de l'ID produit du serveur.

1. Pendant la séquence de démarrage du serveur, appuyez sur la touche F9 pour accéder à l'utilitaire

RBSU.

2. Sélectionnez le menu System Options (Options du système).

3. Sélectionnez Serial Number (Numéro de série). L'avertissement suivant s'affiche :

WARNING! WARNING! WARNING! The serial number is loaded into the system during the manufacturing process and should NOT be modified. This option should only be used by qualified service personnel. This value should always match the serial number sticker located on the chassis. (Avertissement ! Le numéro de série est chargé dans le système lors de la fabrication et ne doit PAS être modifié. Cette option ne doit être utilisée QUE par un technicien qualifié. Cette valeur doit toujours correspondre à celle indiquée sur l'étiquette du numéro de série apposée sur le châssis.)

4. Appuyez sur la touche Entrée pour effacer l'avertissement.

5. Entrez le numéro de série et appuyez sur la touche Entrée.

6. Sélectionnez Product ID (ID produit).

7. Entrez l'ID produit et appuyez sur la touche Entrée.

8. Appuyez sur la touche Échap pour fermer le menu.

9. Appuyez sur la touche Échap pour quitter l'utilitaire RBSU.

10. Appuyez sur la touche F10 pour confirmer la fermeture de l'utilitaire RBSU. Le serveur redémarre

automatiquement.

Outils de supervision

Abréviation de Automatic Server Recovery (redémarrage automatique du serveur)

ASR est une fonctionnalité qui provoque le redémarrage du système en cas d'erreur grave du système d'exploitation, telle que l'écran bleu, ABEND ou panique. Un compteur de contrôle, le compteur ASR, démarre lorsque le driver System Management, également connu sous le nom de driver d'état, est chargé. Lorsque le système d'exploitation fonctionne correctement, le système réinitialise périodiquement le compteur. En revanche, si le système d'exploitation tombe en panne, le compteur expire et redémarre le serveur.

ASR augmente le temps de disponibilité du serveur en le redémarrant dans un délai spécifié après le blocage ou l'arrêt du système. Parallèlement, la console HP SIM vous signale qu'ASR a redémarré le système en envoyant un message au numéro de pager spécifié. Vous pouvez désactiver ASR à l'aide de

ROMPaq

la console HP SIM ou de l'utilitaire RBSU.

La réécriture de la ROM permet de mettre à niveau les microprogrammes (BIOS) avec les utilitaires ROMPaq Système ou Option. Pour mettre à niveau le BIOS, insérez une disquette ROMPaq dans l'unité de disquette et réinitialisez le système.

L'utilitaire ROMPaq vérifie le système et propose un choix de révisions de ROM disponibles, s'il en existe plusieurs. Cette procédure est identique pour les utilitaires ROMPaq système et option.

Pour plus d'informations sur l'utilitaire ROMPaq, consultez le site Web HP

http://www.hp.com/servers/manage).

(

Configuration et utilitaires 70

Online ROM Flash Component

L'utilitaire Online ROM Flash Component permet aux administrateurs système de mettre efficacement à niveau les images ROM du contrôleur ou du système, sur une vaste gamme de serveurs et de contrôleurs RAID. Cet outil offre les caractéristiques suivantes :

• Fonctionnement hors ligne et en ligne.

• Prise en charge des systèmes d'exploitation Microsoft® Windows® 2000, Windows Server™ 2003

et Linux.

IMPORTANT : cet utilitaire prend en charge des systèmes d'exploitation qui peuvent ne pas l'être par le

serveur. Pour obtenir la liste des systèmes d'exploitation pris en charge par le serveur, consultez le site Web HP (

http://www.hp.com/go/supportos).

• Intégration à d'autres outils de maintenance, de déploiement et de système d'exploitation.

• Contrôle automatique des dépendances du matériel, des microprogrammes et du système

d'exploitation, installation des mises à niveau de la ROM correcte uniquement requises par chaque serveur cible.

Pour télécharger cet outil et pour plus d'informations, consultez le site Web HP

http://h18000.www1.hp.com/support/files/index.html).

(

Technologie iLO (Integrated Lights-Out) 2

Le sous-système iLO 2 est un composant standard de certains serveurs ProLiant qui permet de superviser facilement les serveurs et leur état à distance. Il comprend un microprocesseur intelligent, une mémoire sécurisée et une interface réseau dédiée. Cette conception rend la carte iLO 2 indépendante du serveur hôte et de son système d'exploitation. Le sous-système iLO 2 fournit un accès à distance aux clients réseau autorisés, envoie des alertes et offre d'autres fonctions de supervision de serveur.

iLO 2 vous permet d'exécuter les fonctions suivantes :

• Mettre le serveur hôte sous et hors tension à distance ou le redémarrer.

• Envoyer des alertes à partir d'iLO 2, quel que soit l'état du serveur hôte.

• Accéder à des fonctionnalités avancées de résolution des problèmes via l'interface iLO 2.

• Diagnostiquer iLO 2 à l'aide de HP SIM via un navigateur Web et les alertes SNMP.

Pour plus d'informations sur les fonctionnalités iLO 2, reportez-vous au manuel iLO2 disponible sur le CD Documentation ou sur le site Web HP (

http://www.hp.com/servers/lights-out).

Erase

ATTENTION : effectuez une sauvegarde avant d'exécuter l'utilitaire System Erase. L'utilitaire ramène le

système à son état d'origine, supprime les informations de configuration matérielle actuelles, y compris la configuration RAID et le partitionnement des disques, et efface complètement tous les disques durs connectés. Reportez-vous aux instructions d'emploi de cet utilitaire.

Lancez l'utilitaire Erase si vous devez effacer le système pour les raisons suivantes :

• Vous souhaitez installer un nouveau système d'exploitation sur un serveur déjà doté d'un système

d'exploitation.

• Vous souhaitez modifier le choix de système d'exploitation.

• Un message d'erreur de panne s'affiche lors de l'installation de SmartStart.

Configuration et utilitaires 71

Un message d'erreur s'affiche lors de l'exécution de la procédure d'installation d'un système

•

d'exploitation intégré.

L'utilitaire Erase est disponible sur le site Web de téléchargement des logiciels et drivers

(http://www.hp.com/go/support) ou dans le menu Maintenance Utilities (Utilitaires de maintenance)

du CD SmartStart (voir "Logiciel SmartSart" page

Agents de supervision

Les agents de supervision fournissent toutes les informations nécessaires à la supervision des pannes, des performances et des configurations. Ils facilitent la supervision du serveur à l'aide du logiciel HP SIM, et des plates-formes de supervision SNMP de fabricants tiers. Ils sont installés lors de chaque installation assistée SmartStart ou peuvent l'être à l'aide de HP PSP. La page d'accueil Systems Management (Supervision des systèmes) indique l'état et fournit l'accès direct aux informations approfondies relatives au sous-système, en accédant aux données transmises par les agents de supervision. Pour plus d'informations, reportez-vous au CD Management inclus dans le Pack HP ProLiant Essentials Foundation ou consultez le site Web HP (

http://www.hp.com/servers/manage).

HP SIM (Systems Insight Manager)

HP SIM est une application Web permettant aux administrateurs système d'effectuer à distance des tâches administratives courantes à l'aide d'un navigateur Web. Cette application fournit des fonctionnalités de supervision permettant de consolider et d'intégrer les données générées par les périphériques HP et de fabricants tiers.

66).

IMPORTANT : vous devez installer et utiliser HP SIM pour bénéficier de la garantie préventive sur les

processeurs, les disques durs SAS et SCSI et les modules mémoire.

Pour plus d'informations, reportez-vous au CD Management inclus dans le pack HP ProLiant Essentials Foundation ou consultez le site Web HP SIM (

http://www.hp.com/go/hpsim).

Support de la ROM redondante

Le serveur vous permet de mettre à niveau ou de configurer la mémoire ROM en toute sécurité grâce à la prise en charge de la ROM redondante. Le serveur est équipé d'une mémoire ROM de 2 Mo qui se comporte comme deux mémoires ROM indépendantes de 1 Mo chacune. Dans l'implémentation standard, une partie de la ROM contient la version de la ROM la plus récente, tandis que l'autre contient une version antérieure.

REMARQUE : le serveur est livré avec la même version programmée sur chaque côté de la ROM.

Avantages en termes de protection et de sécurité

Lorsque vous réécrivez la mémoire ROM du système, l'utilitaire ROMPaq écrit sur la version de sauvegarde de la mémoire ROM et fait de la version en cours la nouvelle version de sauvegarde. Ceci vous permet de passer facilement à la version existante de la ROM, si la nouvelle ROM venait à s'altérer pour une raison ou une autre. Cette fonction protège la version existante de la mémoire ROM, même en cas de panne de courant pendant sa réécriture.

Configuration et utilitaires 72

Accès aux paramètres de la ROM redondante

Pour accéder à la ROM redondante via RBSU :

1. Accédez à l'utilitaire RBSU en appuyant sur la touche F9 pendant la mise sous tension à l'apparition

de l'invite dans le coin supérieur droit de l'écran.

2. Sélectionnez Advanced Options (Options avancées).

3. Sélectionnez Redundant ROM Selection (Sélection de la mémoire ROM redondante).

4. Sélectionnez la version de la ROM.

5. Appuyez sur la touche Entrée.

6. Appuyez sur la touche Échap pour quitter le menu en cours ou sur la touche F10 pour quitter RBSU.

Le serveur redémarre automatiquement.

Pour accéder manuellement à la ROM redondante :

1. Mettez le serveur hors tension (page 18).

2. Retirez le panneau d'accès (page 20).

3. Mettez les positions 1, 5 et 6 du commutateur de maintenance du système sur la valeur On.

4. Installez le panneau d'accès (page 20).

5. Mettez le serveur sous tension (page 18).

6. Attendez que le serveur émette deux bips.

7. Répétez les étapes 1 et 2.

8. Mettez les positions 1, 5 et 6 du commutateur de maintenance du système sur la valeur Off.

9. Répétez les étapes 4 et 5.

Lorsque le serveur démarre, le système détecte si la banque ROM actuelle est altérée. En cas d'altération, le système s'amorce à partir de la ROM de sauvegarde et prévient l'utilisateur en affichant un message d'erreur POST ou IML (Journal de maintenance intégré).

Si les deux versions de la ROM (la version en cours et celle de sauvegarde) sont altérées, le serveur passe automatiquement en mode de redémarrage après panne ROMPaq.

Prise en charge USB

HP fournit à la fois une prise en charge USB standard et existante. Elle est assurée par le système d'exploitation via les drivers de périphérique USB appropriés. HP prend en charge les périphériques USB avant le chargement du système d'exploitation via le support USB existant, activé par défaut dans la ROM système. Le matériel HP prend en charge USB version 2.0.

La prise en charge USB existante fournit une fonctionnalité USB aux environnements dans lesquels elle n'est normalement pas disponible. Plus particulièrement, HP fournit les fonctionnalités USB existantes suivantes :

• POST

• RBSU

• Diagnostics

• DOS

• Environnements ne prenant pas en charge USB de manière native.

Pour plus d'informations sur la prise en charge ProLiant USB, consultez le site Web HP

http://www.compaq.com/products/servers/platforms/usb-support.html).

(

Configuration et utilitaires 73

Modification de la prise en charge de la version USB

Le paramètre usine par défaut pour ce serveur est USB version 1.1. Une fois l'OS chargé, ce paramètre peut être modifié en USB version 2.0 en procédant comme suit :

1. Accédez à RBSU en appuyant sur F9 pendant la mise sous tension.

2. Sélectionnez System Options (Options systèmes).

3. Sélectionnez USB External Port Capability (Capacité du port USB externe).

4. Appuyez sur Enter pour afficher les options USB 1.1 et USB 2.0.

5. Sélectionnez USB 2.0 avec la flèche vers le bas.

6. Appuyez sur Enter.

7. Appuyez sur F10 pour enregistrer la modification et quitter RBSU.

Fonctionnalité USB interne

Un connecteur USB interne est disponible pour utilisation avec des clés d'unité USB uniquement. Cette solution permet d'utiliser un disque d'amorçage permanent à partir d'une clé d'unité USB installée dans le connecteur interne, évitant ainsi les problèmes d'encombrement à l'avant du rack et d'accès physique aux données sécurisées.

Pour plus de sécurité, vous pouvez désactiver les connecteurs USB externes via RBSU. Le fait de désactiver l'USB externe dans RBSU désactive le connecteur USB avant ainsi que les deux connecteurs USB arrière.

Outils de diagnostic

Survey

L'utilitaire Survey, intégré dans HP Insight Diagnostics (page 75), collecte des informations matérielles et logicielles critiques sur les serveurs ProLiant.

cet utilitaire prend en charge des systèmes d'exploitation qui peuvent ne pas l'être par le serveur. Pour obtenir la liste des systèmes d'exploitation pris en charge par le serveur, consultez le site Web HP

http://www.hp.com/go/supportos).

( En cas de modification significative pendant l'intervalle de collecte des données, l'utilitaire Survey marque

les informations précédentes et écrase les fichiers texte Survey afin de prendre en compte les dernières modifications survenues dans la configuration.

L'utilitaire Survey est installé lors de chaque installation assistée SmartStart, ou peut l'être à l'aide de HP PSP (voir "PSP (ProLiant Support Packs)" page

REMARQUE : la version courante de SmartStart fournit les numéros de référence mémoire pour le serveur.

Pour télécharger la dernière version, consultez le site Web HP (

ADU (Array Diagnostics Utility)

ADU est un outil qui collecte des informations sur les contrôleurs RAID et génère la liste des problèmes détectés. ADU est disponible sur le CD SmartStart (voir "

http://www.hp.com).

HP (

77).

http://www.hp.com/go/ssdownloads).

Logiciel SmartStart" page 66) ou sur le site Web

Configuration et utilitaires 74

HP Insight Diagnostics

HP Insight Diagnostics est un outil de supervision proactif, disponible en versions en ligne et hors ligne, offrant des fonctions de diagnostic et de dépannage afin d'aider les administrateurs système à vérifier leurs installations de serveurs, résoudre divers problèmes et valider des réparations.

HP Insight Diagnostics Offline Edition effectue divers tests système et composants lorsque le système d'exploitation est inactif. Pour exécuter cet utilitaire, lancez le CD SmartStart.

HP Insight Diagnostics Online Edition est une application Web capturant la configuration système et d'autres données associées permettant une supervision efficace du serveur. Disponible en versions Microsoft® Windows® et Linux, cet utilitaire vous aide à maintenir un bon fonctionnement du système.

Pour plus d'informations ou pour télécharger l'utilitaire, consultez le site Web HP

http://www.hp.com/servers/diags).

(

Abréviation de Integrated Management Log (journal de maintenance intégré)

Le Journal de maintenance intégré (IML) enregistre des centaines d'événements et les stocke sous une forme facilement consultable. Il effectue un horodatage de chaque événement avec une précision d'une minute.

Vous pouvez afficher les événements enregistrés dans le Journal de maintenance intégré (IML) de plusieurs manières :

• À partir de HP SIM (voir "HP Systems Insight Manager" page 72)

• À partir de l'utilitaire Survey (page 74)

• À partir d'un afficheur IML spécifique à un système d'exploitation :

• Avec NetWare : afficheur IML

• Avec Windows® : afficheur IML

• Avec Linux : afficheur IML

• À partir de l'interface utilisateur de iLO 2

• À partir de HP Insight Diagnostics (page 75)

Pour plus d'informations, reportez-vous au CD Management inclus dans le pack ProLiant Essentials Foundation.

Configuration et utilitaires 75

Outils d'analyse et de prise en charge à distance

HP ISEE (Instant Support Enterprise Edition)

ISEE est un outil proactif de diagnostic et de surveillance à distance qui vous permet de superviser vos systèmes et périphériques, une fonction de prise en charge HP. ISEE assure la surveillance continue des événements matériels et la notification automatisée afin d'identifier et d'éviter les problèmes critiques éventuels. Grâce à des scripts de diagnostic à distance et aux informations de configuration qu'il collecte sur vos systèmes, ISEE vous permet de restaurer rapidement vos serveurs. Installez ISEE sur vos systèmes pour limiter les risques et éviter les problèmes critiques éventuels.

Pour plus d'informations sur ISEE, consultez le site Web HP

http://www.hp.com/hps/hardware/hw_enterprise.html).

( Pour télécharger HP ISEE, consultez le site Web HP

http://www.hp.com/hps/hardware/hw_downloads.html).

( Pour plus d'informations sur l'installation, consultez le manuel HP ISEE Client Installation and Upgrade

Guide (

WEBES (Web-Based Enterprise Service)

WEBES permet aux administrateurs de superviser les événements matériels de manière proactive, localement ou en ligne. Ce service fournit une analyse en temps réel des événements, pannes et notifications, localement via SMTP et à distance via ISEE pour OpenVMS, Tru64, ainsi que des journaux d'erreur binaire pour Microsoft® Windows®.

ftp://ftp.hp.com/pub/services/hardware/info/isee_client.pdf).

Pour plus d'informations, consultez le site Web

HP (http://h18000.www1.hp.com/support/svctools/).

OSEM (Open Services Event Manager)

OSEM est un outil autonome qui effectue le filtrage, l'analyse et la notification en temps réel des événements de manière réactive et proactive. Il collecte les données d'événement provenant des interruptions SNMP ou les informations fournies sur une interface HTTP, puis notifie un administrateur ou HP via SMTP et ISEE.

Pour plus d'informations, consultez le site Web

HP (http://h18000.www1.hp.com/support/svctools/).

Conserver le système à jour
