HP DesignJet 22() User guide

UNIX는 미국 및 기타 국가내에 위치한 UNIX System Laboratories Inc.의 등록상표입 니다. UNIX 운영체제는 UNIX System Laboratories Inc.에 의 해 개발되었습니다.

AutoCAD은 AutoDesk Inc.의 등 록상표입니다. MS-DOS는 Microsoft Corporation의 등록상 표입니다. HP-GL과 HP- GL2 는 Hewlett- packard사의 상표 입니다. Bi-Tronics는 Hewlett-

Packard사의 상표입니다. Macintosh는 Apple Computer Inc.의 제품입니다. 고객 주문 번호:C3180

-90002 제 1 판 1994년 9월 유럽에서 인쇄

알림 본 자료에 기술된 내용은 사전 통 보없이 변경 될 수 있으며, Hewlett- Packard사의 의무사 항으로 해석될 수 없습니다. 여기에 언급된 소프트웨어는 사 용자가 다양한 컴퓨터 시스템의 환경내에서 사용 할 수 있는 프로 그램 자료를 준비하는데 편리하 도록 Source Language 형태로 공급됩니다. Hewlett- Packard 는 본 자료에서 설명한 특수 목적 에 대한 시장성 및 적합성에 대한 묵시적 보증을 포함하여, 본 자료 의 모든 명시적 사항에 나타난 오 류에 대해 책임을 지지 않습니다.

Hewlett-Paekard사는 본 자료 와 여기에 기술된 프로그램 자료 의 공급, 수행 또는 사용과 관련 하여 우연 또는 필연적으로 발생 한 손상에 대하여 어떠한 책임도 지지 않습니다.

안전기호

이 기호는 제품의 손상을 방지하 기 위해 사용자가 지침서를 참조 하여야 할 필요가 있을 경우, 제 품에 표시 됩니다.

전압주의 기호

이 기호는 절차나 실행 방법 또는 그와 같은 사항을 올바르게 수행, 준수하지 않았을 경우, 인적 상해 를 일으킬 수 있다는 사실을 환기 시켜 줍니다. 제시된 조건을 충분 히 이해할 때까지 경고 표시가 된 사항을 진행하지 마십시오.

이 기호는 절차나 방법을 올바르 게 수행 또는 준수하지 않았을 경 우, 제품의 일부나 전체가 파괴될 가능성이 있을 때 그 동작 절차나 방법을 강조합니다. 제시된 상황 을 충분히 이해하고 충족시키기 전에는 주의사항 다음 부분을 진 행하지 마십시오.

경경고고

주주의의

사용자 설명서

HHPP DDeessiiggnnJJeett 222200플플로로터터

ⅱ

플로터의 각 부분 이름

소개

플플로로터터의의 각각부부분분 이이름름

1 도움말 카드 플로터를 사용하는데 있어 중요한 점들에 대한 간단한 정보가 있습니다.

2덮개

출력 중에 인쇄 카트리지의 작동이 방해되지 않도록 보호해 줍니다. 덮개가 열려 있을 때에는 플로터가 작동하지 않습니다.

3 인쇄 카트리지 꽂이

4 인쇄 카트리지

5 전면 판넬(단추와 표시등)

6 용지 위치 표시 용지의 올바른 위치를 표시해 줍니다.

7 용지걸림레버

8 용지 공급 슬롯

9 용지 배출 슬롯

10 ON/OFF 스위치

11 직렬 통신 포트(RS-232-C)

12 병렬 통신 포트

플로터의 Bi-Tronics 병렬 연결은 컴퓨터의 Centronics병렬 인터페이스와 호환됩니다.

13 AC전원 소켓

ⅲ

이이책책의의사사용용법법

이 사용자 설명서는 HP DesignJet 220플로터를 사용하는 방법에 대해 설명 합니다. 조립 설명 서대로 포장을 풀고 플로터를 조립한 후에 이 설명서를 읽어주십시오.

이 설명서를 처음부터 끝까지 읽을 필요는 없습니다. 사용자가 특정한 작업을 할때 참고하도 록 되어 있습니다.

제1장 플로터 설치에는 처음 조립과 구성을 할 때 도움이 되는 내용이 있습니다. 제2장 플로터 사용은 가능한 빨리 읽는 것이 좋습니다. 플로터를 설치한 후 제2장을 15분가량

읽은 후면 HP DesignJet 220의 특성을 효율적으로 이용할 수 있게 될 것입니다.

● 제1장 플로터 설치 방법 - 플로터를 설치하고 컴퓨터와 연결하는데 필요한 모든 절차를 설 명합니다.

● 제2장 플로터 사용 방법 - HP DesignJet 220에서 가장 좋은 결과를 얻을 수 있는 일상적인 사용법을 설명합니다.

● 제3장 플로터 유지 보수 - 항상 최고의 품질로 출력할 수 있도록 관리하는 방법을 알려줍 니다.

● 제4장 문제 해결하기 - 하드웨어의 문제점이나 출력할 때 생기는 여러 문제점에 대한 해결 방법을 제시합니다.

● 제5장 부속품 주문하기 - HP DesignJet 220의 부속품 명세서 및 주문 방법에 대해 알려줍 니다.

● 제6장 참고 정보 - 하드웨어 사양과 규정에 대한 기술 정보를 제공합니다.

● 용어 풀이 - 이 설명서와 관련 자료에 나오는 용어를 풀이합니다.

1-6

서론 이이책책의의 사사용용법법

서론

이이책책의의 사사용용법법

주주요요개개념념의의이이해해

HP DesignJet 220은 인치당 600도트의 해상도(600dpi)를 갖는 흑백 열식 잉크젯 플로터입니 다.

잉크는 두개의 인쇄 카트리지에 들어 있으며, 이들 카트리지 끝에 있는 작은 노즐을 통해 잉크 가 분사됨으로써 도면이 그려집니다. 플로터와 함께 제공된 한 쌍의 인쇄 카트리지를 플로터 설치 편을 참조하여 반드시 플로터에 설치하십시오. 카트리지는 항상 두 개를 동시에 교체하 십시오.

카트리지를 교체하거나 재장착하면 두 카트리지를 정렬시키는 인쇄 위치 조정 시험이 실행됩 니다. 이 과정은 용지를 공급하면 자동으로 실행됩니다. 이때 플로터는 시험용 선을 그리며, 이 선중 일부는 플로터가 광학적으로 판독, 필요하면 다시 그리게 됩니다.

● 펜 플로터를 사용하던 분들에게, 잉크젯 플로터는 실제로 펜을 사용하지 않으나 응용 소프 트웨어는 마치 펜을 사용하는 것처럼 잉크 카트리지를 제어합니다. 수동으로“펜 설정”을변경 할 수 있으므로, 선의 굵기와 농도를 효과저으로 조정할 수 있습니다.

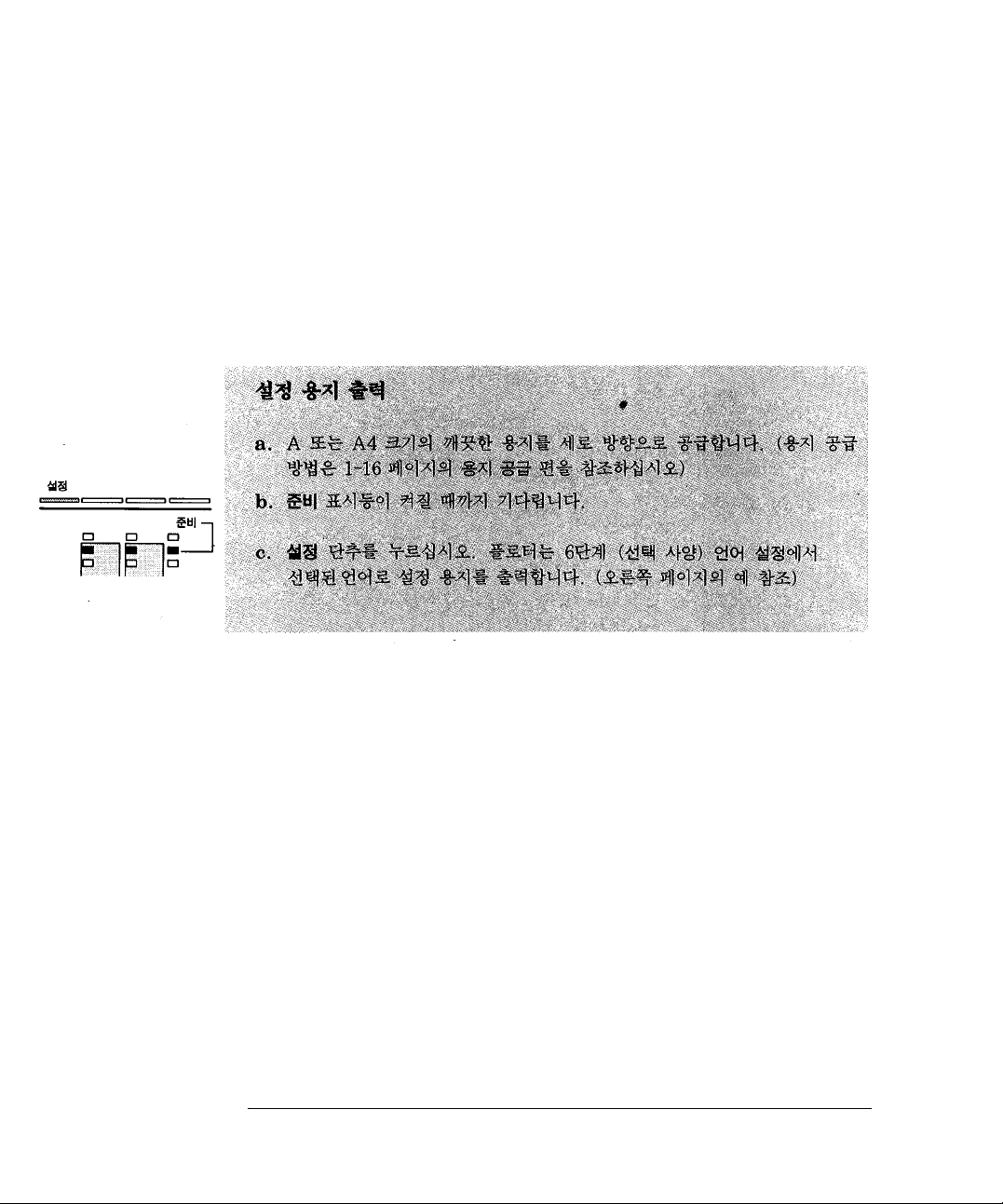

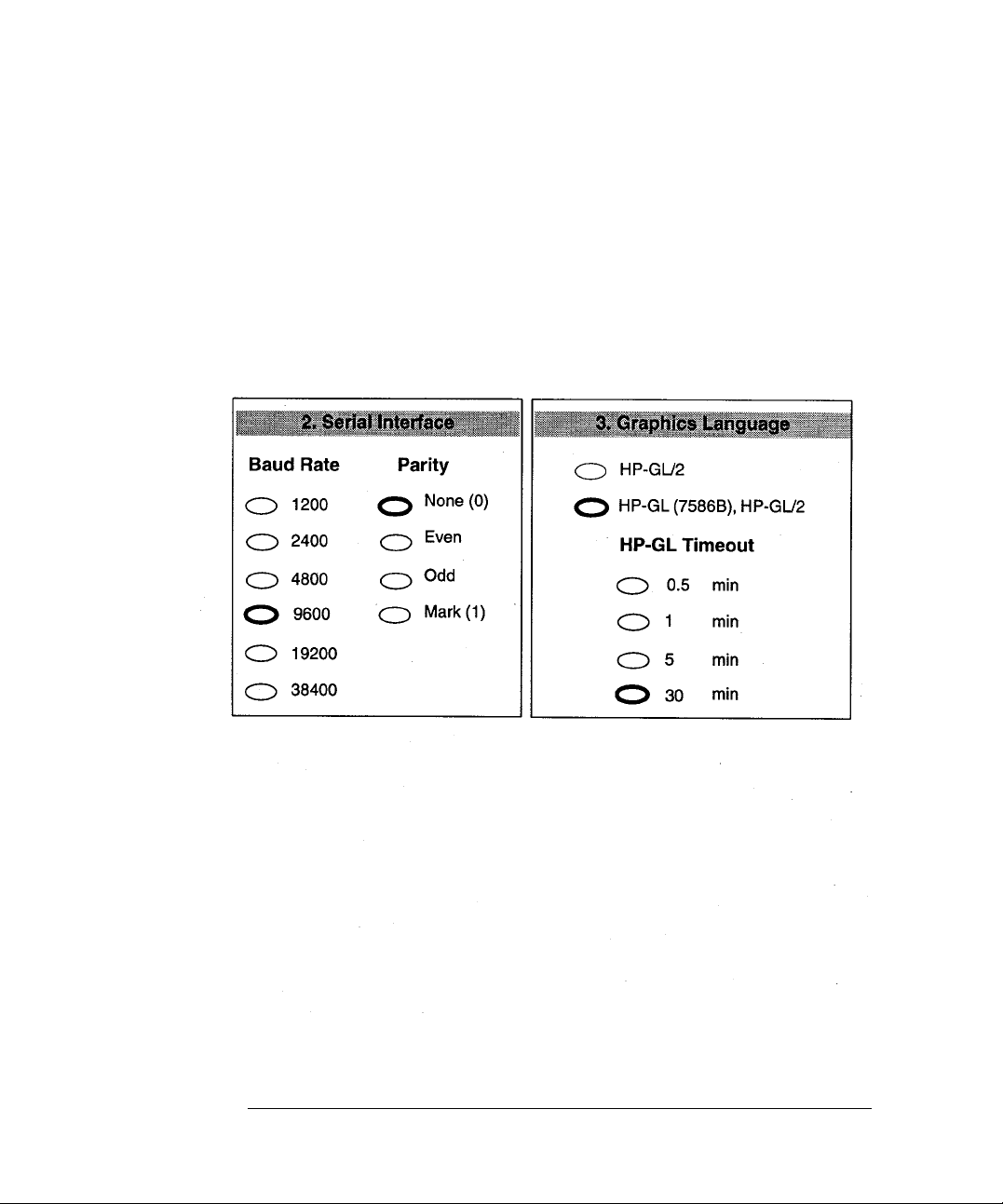

플로터 설정값(사용 언어, 회전, 좌우 대칭 이동 등)은 플로터의 기본 구성중 일부를 형성하는 데, 이는 사용자가 설정 용지를 사용하여 설정합니다. 깨끗한 용지를 공급하고 설정 단추를 누 르면, 플로터가 스스로 출력하는 용지를 말합니다. 설정 용지에는 현재 구성 내용이 표시되며, 검은색 펜이나 연필을 사용하여 설정값을 표기함으로써 설정값을 변경할 수 있습니다. 용지를 재공급하고 설치 단추를 다시 누르면, 플로터가 표시 내용을 검색하여 자동으로 자신을 재구 성합니다.

Ⅴ

설정 용지 (Setupsheet)

이러한 모든 특성과 작업이 이 사용 설명서에 설명되어 있습니다. 초보자는 풀로터의 우측 함 안에 들어 있는 도움말 카드를 필요할 때마다 참고하는 것이 더욱 편리합니다.

Bi-Tronics와 플로터의 병렬 포트 접속. Bi-Tronics는 기존 Centronics 포트와 물리적 접속을 공유하며 호환됩니다. HP DesignJet 220플로터의 병렬 포트는, 응용 프로그램 드라이버가 필 요로 하는 경우 Bi-Tronics 표준을 사용하는 통신을 지원할 수 있습니다. 이 경우 컴퓨터와 플 로터는 양방향 통신을 하게 됩니다. 컴퓨터가필요로 하지 않는 경우, Centronics인터페이스를 사용한 병렬 통신이 기본입니다.

ⅵ

소개 주주요요 개개념념의의 이이해해

Bi-Tronics

차차례례

이이책책의의사사용용법법iivv 주주요요개개념념의의이이해해vv 11 플플로로터터설설치치시시작작하하기기전전에에11--22 1단계 (선택 사양) 메모리 모듈 확장 1-4 2단계 플로터 위치 선정 1-9 3단계 전원 코드 연결 및 스위치 켜기 1-11 4단계 인쇄 카트리지 설치 1-13 5단계 인쇄 위치 조정 1-16

용지 공급 1-16 용지 배출 1-18

6단계 (선택 사양) 언어 설정 1-20

설정 용지 출력 1-20

설정 용지 재공급 1-22 7단계 (선택 사양) 데모용 도면 출력 1-23 8단계 인터페이스 케이블 선택 1-25 9단계 플로터와 컴퓨터 연결하기 1-27

작동 포트(인터페이스) 변경 1-28 10단계 전송 속도, 패리티 및 그래픽 언어 설정 1-29

시스템 정보와 플로터 기본값 비교 1-29

플로터 기본값 변경 1-30

설정 용지 출력 1-30

설정 용지 재공급 1-33 11단계 컴퓨터 직렬 포트 구성(직렬 포트 사용자에만 해당) 1-34 12단계 물리적 연결 상태 시험 1-34 13단계 응용 소프트웨어 연결 1-35

도움말 1-35

일반 사항 1-35

차례-1

22 플플로로터터사사용용방방법법

전면 패널 사용 방법 2-2

전면 패널 표시등 2-2 사용자가 제어하는 표시등 -출력 품질과 용지 종류 2-2 플로터가 제어하는 표시등 -플로터 상태 2-3 전면 패널 단추 2-5

용지 선택 및 사용 방법 2-6

용지 종류 2-6 용지 크기 2-7 방향 2-7 여백 2-8 용지 공급 2-8 용지 배출 2-10

출력 방향 조절 2-11

회전과 좌우 대칭 이동 2-11

선 특성 제어 2-12

병합 2-12 펜 설정 2-12

플로터 재구성 2-13

설정 용지 2-13

설정 용지를 사용한 플로터 재구성 방법 2-15 설정 용지 출력 2-15 설정 용지 재공급 2-16

33 플플로로터터유유지지보보수수플플로로터터관관리리33--22 출력 품질 유지보수 3-3 인쇄 위치 수동 조정 3-3 인쇄 카트리지 교체 3-5 인쇄 카트리지 취급 3-11 잉크 카트리지 청소 3-12

차례-2

차례

44 문문제제해해결결방방법법 이 사용 설명서를 통한 문제 해결 방법 4-2 문제 원인 규명 4-3 전면 패널의 오류 표시등이 켜졌을 때 4-4 용지 취급 문제 4-7 용지 걸림 4-8 출력 위치나 내용에 관한 문제 4-11 출력 품질 문제 4-15 인쇄 카트리지 문제 4-18 기타 문제 4-19 서비스 요청 4-21

55 주주변변기기기기주주문문 플로터 주변기기 5-2 HP-GL/2프로그래밍 정보 5-3 부품 및 주변기기 주문 방법 5-3

66 참참고고정정보보 플로터, 카트리지 및 용지 사양 6-2 PJL요약 6-5 전원 코드 6-13 인터페이스 사양 6-15 규정 정보 6-20

용용어어풀풀이이 찾찾아아보보기기

차례-3

차례-4

플플로로터터설설치치

플로터의 포장을 푼 다음 일상적인 사용을 시작하기전, 준비 단계 및 데 모 도면 출력하는 방법.

시시작작하하기기전전에에‥‥‥‥

● 포장 상자에 있는 조립 설명서대로 플로터를 조립합니다. 플로터용 받침대와 함을 별도 구

매한 경우에는 해당 포장 상자에 있는 설명서대로 조립합니다.

● 플로터와 주변기기를 검사합니다. 플로터가 손상되어 있으면 구입한 지역의 HP 고객지원

센터에 알려주십시오.

● 플로터 및 컴퓨터와 함께 다음 사항이 준비되어야 이 장에서 설명하는 내용을 실행할 수 있

습니다.

□ 전원 코드 (포함되어 있음)

플로터와 함께 제공되는 전원 코드는 사용 지역의 플러그 사양에 적합합니다. 다른 전원 코 드(국가별 선택 사양)의 사용은 6-13페이지의 전원 코드를 참조하십시오.

□ 2개의 인쇄 카트리지 (포함되어 있음)

플로터와 함께 두개의 인쇄 카트리지가 제공되었습니다.

□ 용지 (포함되어 있지 않음)

다양한 용지를 사용할 수 있습니다. 사용 용지에 대해서는 2-6페이지의 용지 선택 및 사용 방법 편을 참조하십시오.

1-2

플로터 설치

시시작작하하기기 전전에에......

플로터 설치

시시작작하하기기 전전에에......

□ 인터페이스 케이블 (포함되어 있지 않음) 컴퓨터 인터페이스 케이블 선택에 관한 설명은 이 장 뒷부분의 1-25페이지에 명시되어 있습

니다. 인터페이스 케이블은 플로터와 함께 제공되지 않습니다.

□ 선택 사양: 메모리 확장 모듈 (포함되어 있지 않음) 크고 상세한 도면은 큰 도면 파일을 생성하며, 이러한 파일은 플로터의 표준 사양인 2MB이상

의 메모리를 필요로 합니다. 2, 4, 8MB모듈을 사용하여 메모리 용량을 확장할 수 있습니다. 이 러한 모듈은 한 개를 추가할 수 있으 므로 최대 메모리는 10MB가 됩니다. 주문 방법에 대해서 는 5-2 페이지를 참조하십시오.

1-3

11단단계계.. ((선선택택사사양양)) 메메모모리리모모듈듈확확장장

플로터에 메모리 확장 모듈을 추가하면, 보다 크고 상세한 도면을 그릴 수 있습니다. 이 액세서 리를 주문하는 방법은 제5장 액세서리 주문 방법에 설명되어 있습니다.

메모리 확장 모듈을 장착하는 방법은 다음과 같습니다.

메모리 모듈을 다루기 전에 정전기 방지용 손목띠를 착용하고 끝부분을 플로터의 금속 부분에 부착하거나, 플로터의 금속 표면에 손을 짚어 방전을 시키십시오.

정전기는 메모리 모듈에 손상을 줄 수 있습니다.

1 플로터의 스위치가 켜져 있는지를 확인하고 전원 코드와 인터페이스 케이블이 뽑혀 있는지

확인합니다.

2 플로터 뒤에 있는 병렬 포트의 고정 장치 2개가 수직으로 되어 있는지 확인합니다.

1-4

플로터 설치 ((선선택택사사양양)) 메메모모리리 모모듈듈 확확장장

주주의의

플로터 설치

((선선택택사사양양)) 메메모모리리 모모듈듈 확확장장

3 플로터 뒷면 덮개의 나사를 풉니다.

1-5

4 다음 그림과 같이 뒷면 덮개를 부드럽게 들어올려 분리합니다.

플플로로터터의의 뒷뒷면면덮덮개개를를분분리리한한후후,, 내내부부의의투투명명덮덮개개는는분분리리하하지지마마십십시시오오..

투투명명덮덮개개는는고고압압으으로로인인한한전전기기충충격격을을 방방지지하하기기위위한한것것입입니니다다..

1-6

플로터 설치 ((선선택택사사양양)) 메메모모리리 모모듈듈 확확장장

경경고고

플로터 설치

((선선택택사사양양)) 메메모모리리 모모듈듈 확확장장

5 다음 그림을 이용하여 메모리 모듈 슬롯의 위치를 확인합니다.

6 메모리 모듈의 비금속면이 사용자 쪽으로 향하고, 새김눈이 좌측을 향하도록 메모리 모듈을

잡습니다.

7 비금속면을 아래쪽으로 기울여서 모듈을 슬롯에 확실하게 밀어 넣습니다. 모듈을 점점 위로

기울이면서 제 위치에 장착될 때까지 밀어 넣습니다.

1-7

8 뒷면 덮개를 덮고 나사를 조입니다.

1-8

플로터 설치 ((선선택택사사양양)) 메메모모리리 모모듈듈 확확장장

플로터 설치

플플로로터터 위위치치 선선정정

22단단계계.. 플플로로터터 위위치치선선정정

다음 사항을 참고하여 적합한 장소와 환경에 플로터를 설치하십시오.

● 테이블 또는 다른 받침대 받침대나 함을 별도로 구입하지 않은 경우에는, 다음 장소에 플로터를 설치 합니다. 수평면

- 플로터의 무게를 지탱할 수 있는 받침대 위. D/Al 플로터의 무게는 39.1kg(86.2 1b): E/AO 플로터의 무게는 46.7kg(103 1b).

- 가장 큰 크기의 용지가 땅에 닿지 않고 용지 공급 슬롯에 여유 있게 매달릴 수 있을 만큼의 높이에 설치

- 용지가 배출될 때 받침대에 걸리지 않도록 테이블이나 받침대의 가장 앞 부분에 설치

1-9

● 플로터 위쪽 공간 덮개를 쉽게 열 수 있도록 위쪽 공간을 확보하십시오.

● 플로터 뒤쪽 공간 플로터를 벽면에서 최소한 15cm(6인치) 떨어지게 하여, 냉각 팬이 원활하게 작동할 수

있도록 합니다.

●작동온도및습도 허용치 10℃～40℃ 상대 습도 20%～80% 최적치 15℃～30℃ 상대 습도 20%～80%

1-10

플로터 설치 플플로로터터 위위치치 선선정정

플로터 설치

전전원원코코드드 연연결결 및및 스스위위치치 켜켜기기

33단단계계.. 전전원원코코드드 연연결결및및스스위위치치켜켜기기

플로터와 함깨 공급된 전원 코드가, 사용하고자 하는 교류 전원 사양과 일치하는지 확인합니 다. 플로터에는 반드시 3선식(접지된 것) 전원 코드를 사용합니다.

이 단계와 후속 단계에서, 전면패널에 있는 특정 표시등의 상태를 자주 언급하게 됩니다. 표시 등은 다음 3가지 상태 중 하나를 나타냅니다

1 플로터의 전면에 있는 전원 스위주를 꺼짐(0) 위치로 합니다.

1-11

경경고고

주주

2 전원 코드를 플로터 뒷부분에 있는 전원 소켓에 꽂고 (아래 그림 참조), 전원 콘센트에 꽂습

니다.

3 전원 스위치를 눌러 플로터를 켭니다. 출력중 표시등이 켜지고 카트리지 꽂이가 움직입니다. 약 15초후 커트리지 꽂이가 전면 패널

과 가까운 곳에서 멈추고, 카트리지 표시등이 켜집니다(인쇄 카트리지를 설치해야 함을 나타 냄).

1-12

플로터 설치 전전원원코코드드 연연결결 및및 스스위위치치 켜켜기기

플로터 설치

인인쇄쇄 카카트트리리지지 설설치치

4단계. 인쇄 카트리지 설치 인쇄 카트리지에는 도면을 그리는데 필요한 잉크가 들어 있습니다. 플로터가 작동하려면 두

개의 인쇄 카트리지를 설치해야 합니다. 1 카트리지 꽂이를 전면 패널 근처에 놓고 덮개를 엽니다.

플플로로터터 내내부부를를 만만질질 때때는는 주주의의해해야야 합합니니다다.. 플플로로터터 내내부부에에는는 날날카카로로운운 모모서서리리 부부분분이이 있있습습니니 다다.. 카카트트리리지지꽂꽂이이경경고고띠띠뒤뒤쪽쪽에에 있있는는날날카카로로운운스스텐텐레레스스부부분분을을만만지지지지 않않도도록록 하하십십시시오오..

머머리리카카락락,, 보보석석류류,, 의의류류및및기기타타이이물물질질이이 플플로로터터기기계계부부에에 가가까까이이하하지지않않도도록록합합니니다다..

1-13

경경고고

2 새 카트리지의 보호용 테이프와 스티커를 떼어 내고 슬롯에 집어넣으십시오.

3 딸깍 소리가 날 때까지 밀어 넣습니다.

1-14

플로터 설치 인인쇄쇄 카카트트리리지지 설설치치

플로터 설치

인인쇄쇄 카카트트리리지지 설설치치

4 2단계와 3단계를 반복하여 다른 카트리지를 설치합니다. 5 두 개의 카트리지가 올바르게 설치되면, 카트리지 표시등이 꺼집니다(카트리지 표시등이 켜

지는 것은, 카트리지가 카트리지 꽂이와 전기적 접촉이 끊어져 있음을 나타냅니다.)

6 덮개를 닫으면, 카트리지 꽂이가 작업 위치로 되돌아가고, 수초간 자체 진단을 실행합니다.

카트리지와 용지 공급 표시등이 동시에 깜박이기 시작합니다. 이는 플로터가 인쇄 위치 자동 조정 루틴을 수행할 준비가 되어 있다는 것을 가리키며, 다음에 공급되는 용지를 사용하게 됩 니다(다음 단계 참조). 카트리지 표시등이 켜지고 카트리지 꽂이가 전면 패널에 가까운 위치로 되돌아가면, 카트리지가 카트리지 꽂이와 전기적 접촉이 끊어져 있음을 나타내는 것이므로 카 트리지를 다시 설치해야 합니다. 인쇄 카트리지를 분리하는 방법은 3-5페이지를 참조합니다.

1-15

55단단계계.. 인인쇄쇄위위치치 조조정정

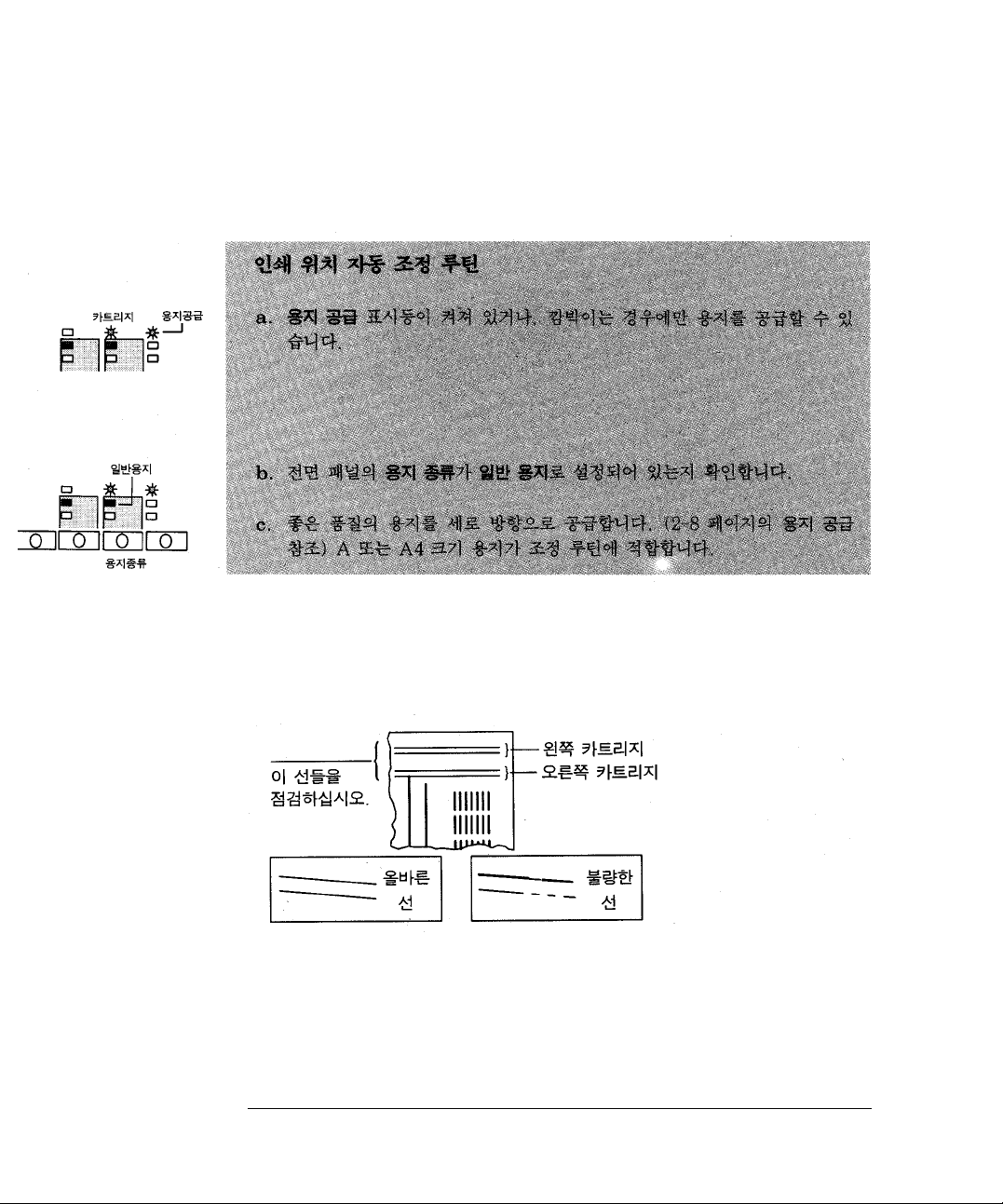

두 개의 인쇄 카트리지가 올바르게 조정되어 있어야 출력 품질을 최고로 유지할 수 있습니다. 따라서 인쇄 카트리지가 설치되면 플로터는 공급된 용지의 첫 장에 자동 인쇄 위치 조정 시험 을 실행합니다. 조정 시험은 약 4분이 소요됩니다.

1 양질의 용지를 세로 방향으로 공급합니다(용지 공급 참조). 인쇄 위치 조정 시험용으로는 A 또는 A4 용지면 충분합니다.

1-16

플로터 설치 인인쇄쇄 위위치치 조조정정

플로터 설치

인인쇄쇄 위위치치 조조정정

1-17

인쇄 위치 조정 시험은 약 4분이 소요됩니다. 플로터는 선을 몇 개 그린 후 도면을 배출합니다. 전면 패널의 용지 공급 표시등이 켜집니다.

2 용지를 꺼낼 때는 다음과 같이 합니다.

1-18

플로터 설치 인인쇄쇄 위위치치 조조정정
