Istruzioni per l’uso

LAVABIANCHERIA

Italiano,1

Deutsch,43

AWM 1081

English,15GBFrançais,29

Sommario

Installazione, 2-3-4-5

Disimballo e livellamento Collegamenti idraulici ed elettrici Primo ciclo di lavaggio Dati tecnici Istruzioni per l’installatore

Manutenzione e cura, 6

Escludere acqua e corrente elettrica Pulire la lavabiancheria Pulire il cassetto dei detersivi Curare oblò e cestello Pulire la pompa Controllare il tubo di alimentazione dell’acqua

Precauzioni e consigli, 7

Sicurezza generale Smaltimento

Descrizione della lavabiancheria e avviare un programma, 8-9

Pannello di controllo Spie Avviare un programma

Programmi, 10

Tabella dei programmi

Personalizzazioni, 11

Impostare la temperatura Impostare la centrifuga Funzioni

Detersivi e biancheria, 12

Cassetto dei detersivi Ciclo candeggio Preparare la biancheria Capi particolari Sistema bilanciamento del carico

Anomalie e rimedi, 13

Assistenza, 14

Assistenza Attiva 7 giorni su 7

Installazione

! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme alla lavabiancheria per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.

! Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza.

Disimballo e livellamento

Disimballo

1. Disimballare la lavabiancheria.

2. Controllare che la lavabiancheria non abbia subìto danni nel trasporto. Se fosse danneggiata non collegarla e contattare il rivenditore.

3. Rimuovere le 4 viti di protezione per il trasporto e il gommino con il relativo distanziale, posti nella parte posteriore (vedi figura).

Un accurato livellamento dà stabilità alla macchina ed evita vibrazioni, rumori e spostamenti durante il funzionamento. In caso di moquette o di un tappeto, regolare i piedini in modo da conservare sotto la lavabiancheria uno spazio sufficiente per la ventilazione.

Collegamenti idraulici ed elettrici

Collegamento del tubo di alimentazione dell’acqua

1. Collegare il tubo di alimentazione avvitandolo a un rubinetto d’acqua fredda con bocca filettata da 3/4 gas (vedi

figura).

2. Collegare il tubo di alimentazione alla lavabiancheria avvitandolo all’apposita presa d’acqua, nella parte posteriore in alto a destra (vedi figura).

4. Chiudere i fori con i tappi di plastica in dotazione.

5. Conservare tutti i pezzi: qualora la lavabiancheria debba essere trasportata, dovranno essere rimontati. ! Gli imballaggi non sono giocattoli per bambini.

Livellamento

1. Installare la lavabiancheria su un pavimento piano e rigido, senza appoggiarla a muri, mobili o altro.

2. Se il pavimento non fosse perfettamente orizzontale, compensare le irregolarità svitando o avvitando i piedini anteriori (vedi figura); l’angolo di inclinazione, misurato sul piano di lavoro, non deve superare i 2°.

3. Fare attenzione che nel tubo non ci siano né pieghe né strozzature.

! La pressione idrica del rubinetto deve essere compresa nei valori della tabella Dati tecnici

(vedi pagina a fianco).

! Se la lunghezza del tubo di alimentazione non fosse sufficiente, rivolgersi a un negozio specializzato o a un tecnico autorizzato.

! Non utilizzare mai tubi già usati.

! Utilizzare quelli in dotazione alla macchina.

Collegamento del tubo di scarico

65 - 100 cm

Collegare il tubo di scarico, senza piegarlo, a una conduttura di scarico o a uno scarico a muro posti tra 65 e 100 cm da terra;

! Non usare prolunghe e multiple.

! Il cavo non deve subire piegature o compres-

sioni.

! Il cavo di alimentazione deve essere sostituito solo da tecnici autorizzati.

Attenzione! L’azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Primo ciclo di lavaggio

oppure appoggiarlo al bordo di un lavandino o di una vasca, legando la guida in dotazione al rubinetto (vedi figu- ra). L’estremità libera del tubo di scarico non deve rimanere immersa nell’acqua.

! È sconsigliato usare tubi di prolunga; se indispensabile, la prolunga deve avere lo stesso diametro del tubo originale e non superare i 150 cm.

Collegamento elettrico

Prima di inserire la spina nella presa della corrente, accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;

• la presa sia in grado di sopportare il carico

massimo di potenza della macchina, indicato nella tabella Dati tecnici (vedi a fianco);

• la tensione di alimentazione sia compresa

nei valori indicati nella tabella Dati tecnici (vedi a fianco);

• la presa sia compatibile con la spina della

lavabiancheria. In caso contrario sostituire la presa o la spina.

! La lavabiancheria non va installata all’aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarla esposta a pioggia e temporali.

Dopo l’installazione, prima dell’uso, effettuare un ciclo di lavaggio con detersivo e senza biancheria impostando il programma 2.

Dati tecnici

Modello

Dimensioni

Capacità

Collegamenti elettrici

Collegamenti idrici

Velocità di centrifuga

Programmi di controllo secondo la direttive 1061/2010 e 1015/2010

AWM 1081

larghezza cm 59,5 altezza cm 81,5 profondità cm 54,5

da 1 a 7 kg Vedi targhetta caratteristi-

che tecniche applicata sulla macchina

pressione massima 1 MPa (10 bar) pressione minima 0,05 MPa (0,5 bar) capacità del cesto 52 litri

sino a 1000 giri al minuto

Programma 2; Cotone Standard 60°C.

Programma 3; Cotone Standard 40°C.

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

- 2004/108/CE (Compatibilità Elettromagnetica)

- 2006/95/CE (Bassa Tensione)

- 2012/19/EU (WEEE)

! A lavabiancheria installata, la presa della corrente deve essere facilmente raggiungibile.

Tur seite

Istruzioni per l’installatore

Applicazione del pannello in legno alla porta e inserimento della macchina nei mobili:

Nel caso in cui, dopo il montaggio del pannello in legno, sia necessario spedire la macchina per l’installazione finale, consigliamo di lasciarla nel suo imballo originale. A questo scopo l’imballo è stato realizzato in modo da permettere il montaggio del pannello di legno sulla macchina senza disimballare completamente il prodotto (vedi figure sottostanti). Il pannello di legno che copre la facciata non deve essere di spessore inferiore a 18 mm e può essere incernierato sia sul lato destro che sinistro. Per ragioni di praticità d’uso della macchina consigliamo lo stesso senso di apertura dell’oblò con le cerniere applicate sul lato sinistro.

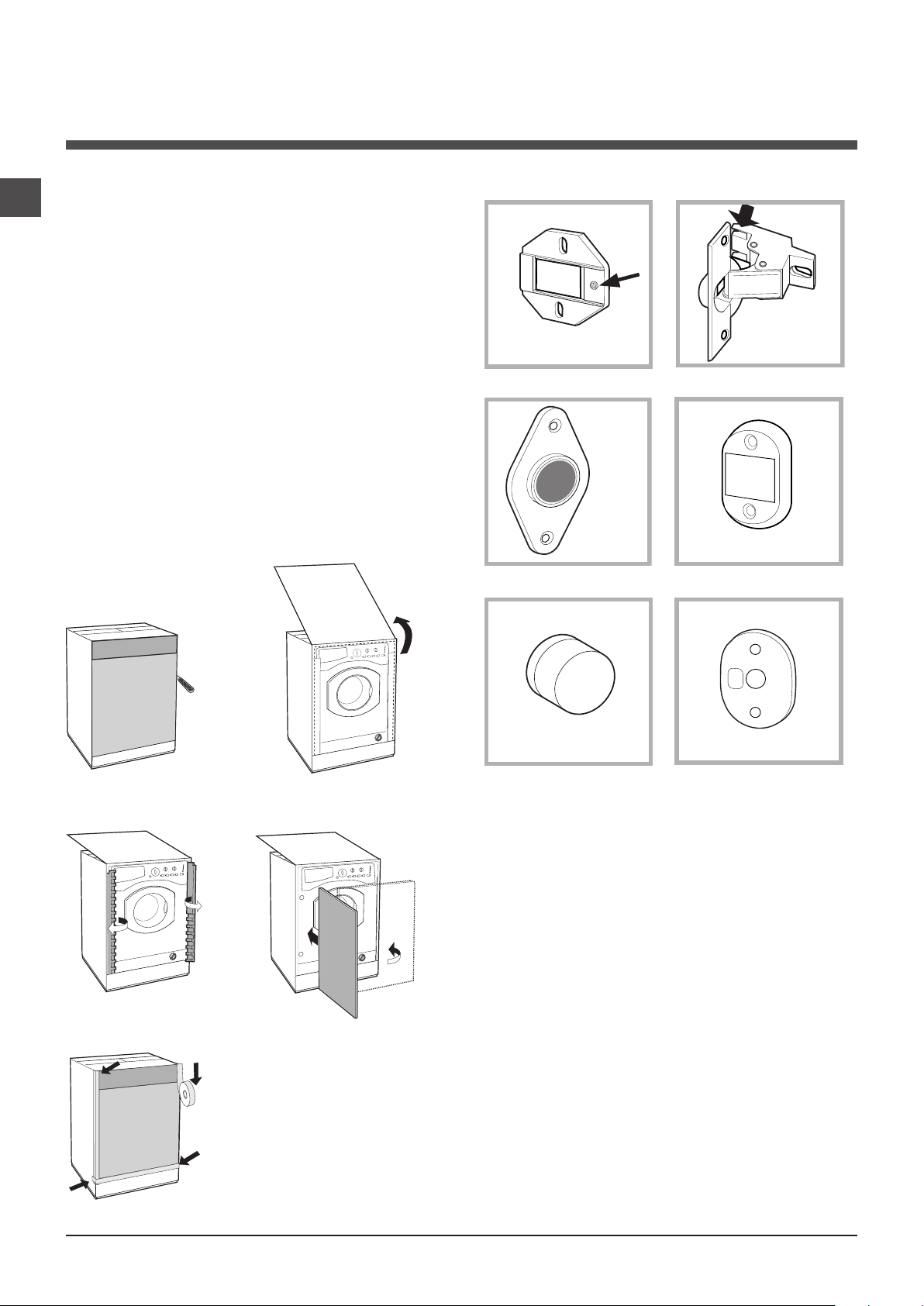

Accessori montaggio portina (Fig. 1-2-3-4-5).

N° 2 Supporti cerniera

Fig. 1

N° 1 Magnete N° 1 Riscontro magnete

Fig. 3 Fig. 4

Fig. 2

N° 2 cerniere

N° 1 Tassello in gomma

Fig. 5

N° 4 Distanziali

Fig. 4/B

- n° 6 viti autofilettanti l = 13 mm “tipo A”.

- n° 2 viti metriche testa svasata l = 25 mm “tipo B”; per il fissaggio del riscontro magnete al mobile.

- n° 4 viti metriche l = 15 mm “tipo C”; per il montaggio dei supporti cerniera al mobile.

- n° 4 viti metriche l = 7 mm “tipo D”; per il montaggio delle cerniere ai supporti.

Montaggio dei particolari sulla facciata della macchina.

- Montare i supporti cerniera alla facciata posizionando il foro indicato da una freccia nella fig. 1 verso l’interno della facciata interponendo un distanziale (fig. 4/B), utilizzando le viti tipo C.

- Montare il riscontro magnete dalla parte opposta in alto interponendo due distanziali (fig. 4/B) utilizzando le due viti tipo B.

Uso della maschera di foratura.

570

min

815

540

595

820 ÷ 900

600 min

- Per tracciare le posizioni dei fori sul lato sinistro del pannello, allinerare la maschera di foratura al lato superiore e sinistro del pannello facendo riferimento alle linee tracciate alle estremità.

- Per tracciare le posizioni dei fori sul lato destro del pannello, allinerare la maschera di foratura al lato superiore e destro del pannello.

- Con una fresa di adeguate dimensioni realizzare le quattro sedi che dovranno alloggiare le due cerniere, il tassello di gomma e il magnete.

Montaggio dei particolari sul pannello di legno (Antina).

- Inserire le cerniere nelle sedi predisposte (la parte mobile della cerniera deve trovarsi verso l’esterno del pannello) e fissarle con 4 viti del tipo A.

- Inserire il magnete nella sede in alto dalla parte opposta alle cerniere e fissarlo con due viti tipo B.

- Inserire il tassello in gomma nella sede in basso. Il pannello è ora pronto per essere montato sulla macchina.

Montaggio del pannello alla macchina.

Inserire il nasello della cerniera indicato dalla freccia nella fig. 2 nella sede del supporto cerniera spingere il pannello verso la facciata della macchina e fissare le due cerniere con le due viti tipo D.

Fissaggio della guida zoccolo.

Se la macchina è installata ad una estremità della cucina componibile montare una o entrambe le guide zoccolo come indicato in fig. 8, regolandone la profondità in funzione della posizione dello zoccolo e se necessario fissarlo alle stesse (fig. 9). Per montare la guida zoccolo agire cone segue (fig. 8): Fissare la squadretta P con la vite R, infilare la guida zoccolo Q nell’apposita asola e una volta posizionata nel punto desiderato bloccarla alla squadretta P con la vite R.

Inserimento della macchina nei mobili.

- Spingere l’apparecchio nell’apertura allineandola con gli altri mobili (fig. 6).

- Agire sui piedini di regolazione per portare la macchina all’altezza desiderata.

- Per regolare la posizione del pannello in legno in senso verticale ed orizzontale, agire sulle viti C e D come indicato in fig. 7.

Importante: chiudere la parte inferiore della facciata con lo zoccolo a battuta sul pavimento.

Fig. 8 Fig. 9

Accessori in dotazione per la regolazione in altezza.

Alloggiate nel coperchio di polistirolo (fig. 10) si trovano: 2 traverse (G); 1 listello (M) all’interno del cestello si trovano: 4 piedini supplementari (H); 4 viti (I); 4 viti (R); 4 dadi (L); 2 guide zoc-

Fig. 10

colo (Q).

Regolazione in altezza della macchina.

La macchina può essere regolata in altezza (da 815 mm a 835 mm) agendo sui 4 piedini. Se si desidera portarla ad un’altezza superiore a quella sopraindicata, arrivando fino a 870 mm, occorre utilizzare i seguenti accessori: le 2 traverse (G); i 4 piedini (H); le 4 viti (I); i 4 dadi (L), quindi agire come segue (fig. 11): togliere i 4 piedini originali, posizionare una traver- sa G nella parte anteriore della macchina, fissarla con le viti I (avvitandole nei fori dove erano montati i piedini originali) quindi inserire i nuovi pedini H. Ripetere la stessa operazione nella parte posteriore della macchina. A questo punto regolando i piedini H la macchina può essere abbassata o alzata da 835 mm a 870 mm. Una volta raggiunta l’altezza desiderata bloccare i dadi L alla traversa G. Per regolare la macchina ad un’altezza compresa tra 870 mm e 900 mm occorre montare il listello M regolando i piedini H fino all’altezza desiderata. Per inserire il listello agire come segue: allentare le tre viti N poste nella parte anteriore della copertura Top, inserire il listello M come indicato nella fig. 12, quindi bloccare le viti N.

Fig. 6 Fig. 7

Fig. 11 Fig. 12

Manutenzione e cura

Escludere acqua e corrente elettrica

• Chiudere il rubinetto dell’acqua dopo ogni lavaggio. Si limita così l’usura dell’impianto idraulico della lavabiancheria e si elimina il pericolo di perdite.

• Staccare la spina della corrente quando si

pulisce la lavabiancheria e durante i lavori di manutenzione.

Pulire la lavabiancheria

La parte esterna e le parti in gomma possono essere puliti con un panno imbevuto di acqua tiepida e sapone. Non usare solventi o abrasivi.

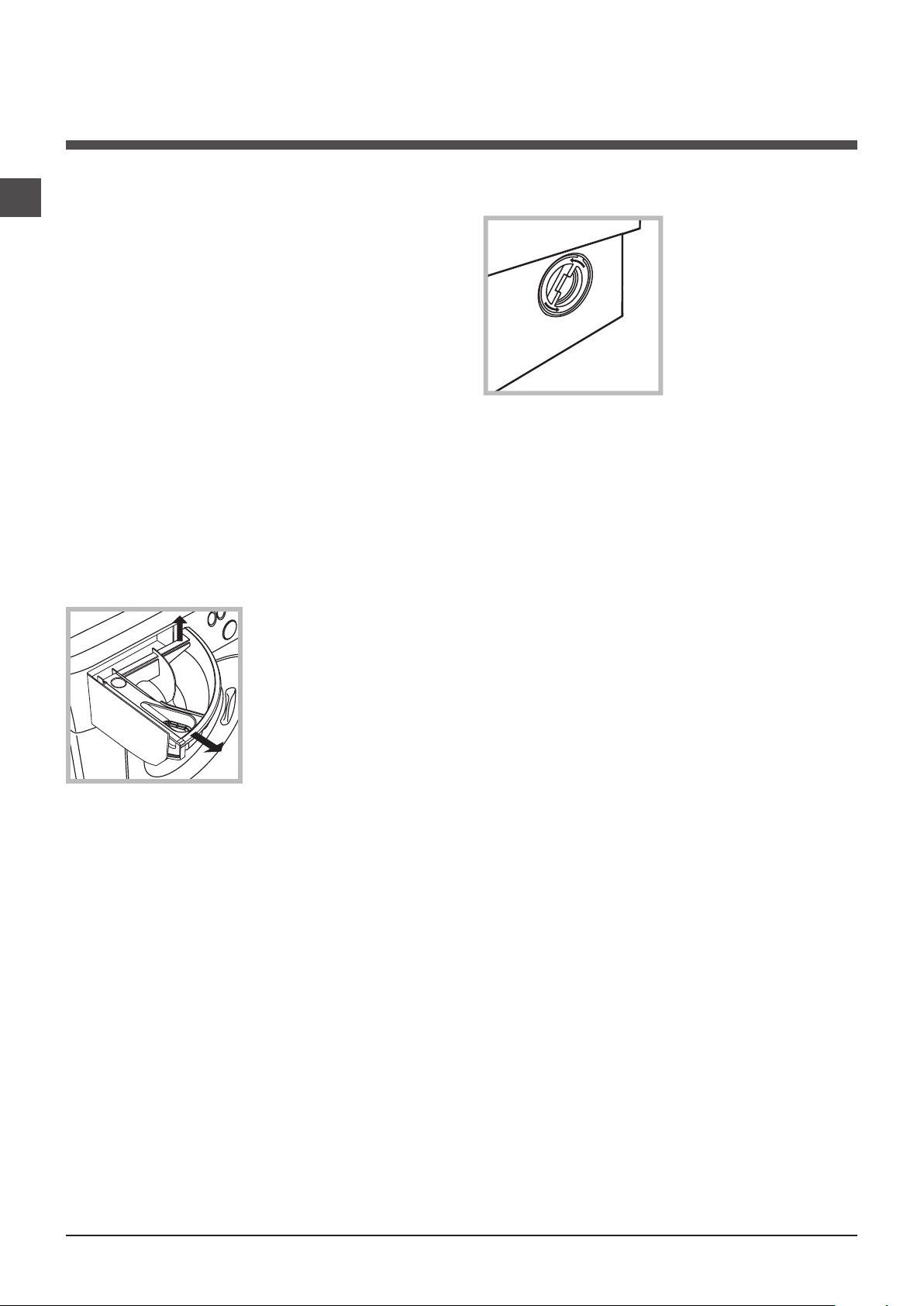

Pulire il cassetto dei detersivi

Sfilare il cassetto sollevandolo e tirandolo verso l’esterno (vedi figura). Lavarlo sotto l’acqua corrente; questa pulizia va effettuata frequentemente.

Per accedere alla precamera:

1. svitare il coperchio ruotandolo in senso antiorario (vedi figura): è normale che fuoriesca un po’ d’acqua;

2. pulire accuratamente l’interno;

3. riavvitare il coperchio.

Controllare il tubo di alimentazione dell’acqua

Controllare il tubo di alimentazione almeno una volta all’anno. Se presenta screpolature e fessure va sostituito: durante i lavaggi le forti pressioni potrebbero provocare improvvise spaccature.

! Non utilizzare mai tubi già usati.

Curare oblò e cestello

• Lasciare sempre socchiuso l’oblò per evitare

che si formino cattivi odori.

Pulire la pompa

La lavabiancheria è dotata di una pompa autopulente che non ha bisogno di manutenzione. Può però succedere che piccoli oggetti (monete, bottoni) cadano nella precamera che protegge la pompa, situata nella parte inferiore di essa.

! Assicurarsi che il ciclo di lavaggio sia terminato e staccare la spina.

Precauzioni e consigli

! La lavabiancheria è stata progettata e costruita in conformi-

tà alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• Questo apparecchio è stato concepito esclusiva-

mente per un uso di tipo domestico.

•Questo apparecchio può essere usato da

bambini da 8 anni in su e da persone con capacità fisiche, sensoriali o mentali ridotte o con esperienza e conoscenze insufficienti se sono supervisionati o se hanno ricevuto adeguata formazione in merito all’uso dell’apparecchio in modo sicuro e capendo i pericoli connessi. I bambini non devono giocare con l’apparecchio. Manutenzione e pulizia non devono essere effettuati dai bambini senza supervisione.

• Non toccare la macchina a piedi nudi o con le

mani o i piedi bagnati o umidi.

• Non staccare la spina dalla presa della corrente

tirando il cavo, bensì afferrando la spina.

• Non aprire il cassetto dei detersivi mentre la

macchina è in funzione.

• Non toccare l’acqua di scarico, che può

raggiungere temperature elevate.

• Non forzare in nessun caso l’oblò: potrebbe

danneggiarsi il meccanismo di sicurezza che protegge da aperture accidentali.

• In caso di guasto, in nessun caso accedere ai

meccanismi interni per tentare una riparazione.

• Controllare sempre che i bambini non si avvicinino

alla macchina in funzione.

• Durante il lavaggio l’oblò tende a scaldarsi.

• Se dev’essere spostata, lavorare in due o tre

persone con la massima attenzione. Mai da soli perché la macchina è molto pesante.

• Prima di introdurre la biancheria controlla che il

cestello sia vuoto.

e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Quando si acquista una nuova apparecchiatura equivalente si può consegnare il RAEE al negoziante, che è tenuto a ritirarlo gratuitamente; i RAEE di “piccolissime dimensioni” (nessun lato sopra i 25 cm) possono essere consegnati gratuitamente ai negozianti anche se non si acquista nulla (solo nei negozi con superficie di vendita superiore a 400 mq). Per ulteriori informazioni sulla corretta dismissione degli elettrodomestici i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Smaltimento

• Smaltimento del materiale di imballaggio:

attenersi alle norme locali, così gli imballaggi potranno

essere riutilizzati.

• La direttiva Europea 2012/19/EU (WEEE) sui rifiuti di

apparecchia¬ture elettriche ed elettroniche (RAEE), prevede che gli elettrodo¬mestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute

Descrizione della lavabiancheria e avviare un programma

Pannello di controllo

Cassetto dei detersivi

Tasto ON/OFF

PROGRAMMI

Manopola

TEMPERATURA

Manopola

SPIE AVANZAMENTO CICLO/ PARTENZA RITARDATA

Manopola

CENTRIFUGA

Tasti con spie

FUNZIONE

Spia

OBLÒ BLOCCATO

Tasto con spia

START/ PAUSE

Cassetto dei detersivi: per caricare detersivi e additivi (vedi “Detersivi e biancheria”).

Tasto ON/OFF: per accendere e spegnere la lavabiancheria.

Manopola PROGRAMMI: per impostare i programmi. Durante il programma la manopola resterà ferma.

Tasti FUNZIONE: per selezionare le funzioni disponibili. La spia relativa alla funzione selezionata rimarrà accesa.

Manopola CENTRIFUGA: per impostare la centrifuga o escluderla (vedi “Personalizzazioni”).

Manopola TEMPERATURA: per impostare la temperatura o il lavaggio a freddo (vedi “Personalizzazioni”).

SPIE AVANZAMENTO CICLO/PARTENZA RITARDATA: per seguire lo stato di avanzamento del programma di

lavaggio. La spia accesa indica la fase in corso. Se è stata impostata la funzione “Partenza Ritardata”, indicheranno il tempo mancante all’avvio del programma (vedi

pagina a fianco).

Tasto START/PAUSE: per avviare i programmi o inter- romperli momentaneamente. N.B.: per mettere in pausa il lavaggio in corso, premere questo tasto, la spia relativa lampeggerà con colore arancione mentre quella della fase in corso sarà accesa fissa. Se la spia OBLÒ BLOCCATO sarà spenta, si potrà aprire l’oblò (attendere 3 minuti circa). Per far ripartire il lavaggio dal punto in cui è stato interrotto, premere nuovamente questo tasto.

Modalità di stand by

Questa lavatrice, in conformità alle nuove normative legate al risparmio energetico, è dotata di un sistema di autospegnimento (stand by) che entra in funzione dopo circa 30 minuti nel caso di non utilizzo. Premere brevemente il tasto ON/OFF e attendere che la macchina si riattivi.

Spia OBLÒ BLOCCATO: per capire se l’oblò è apribile (vedi pagina a fianco).

Spie

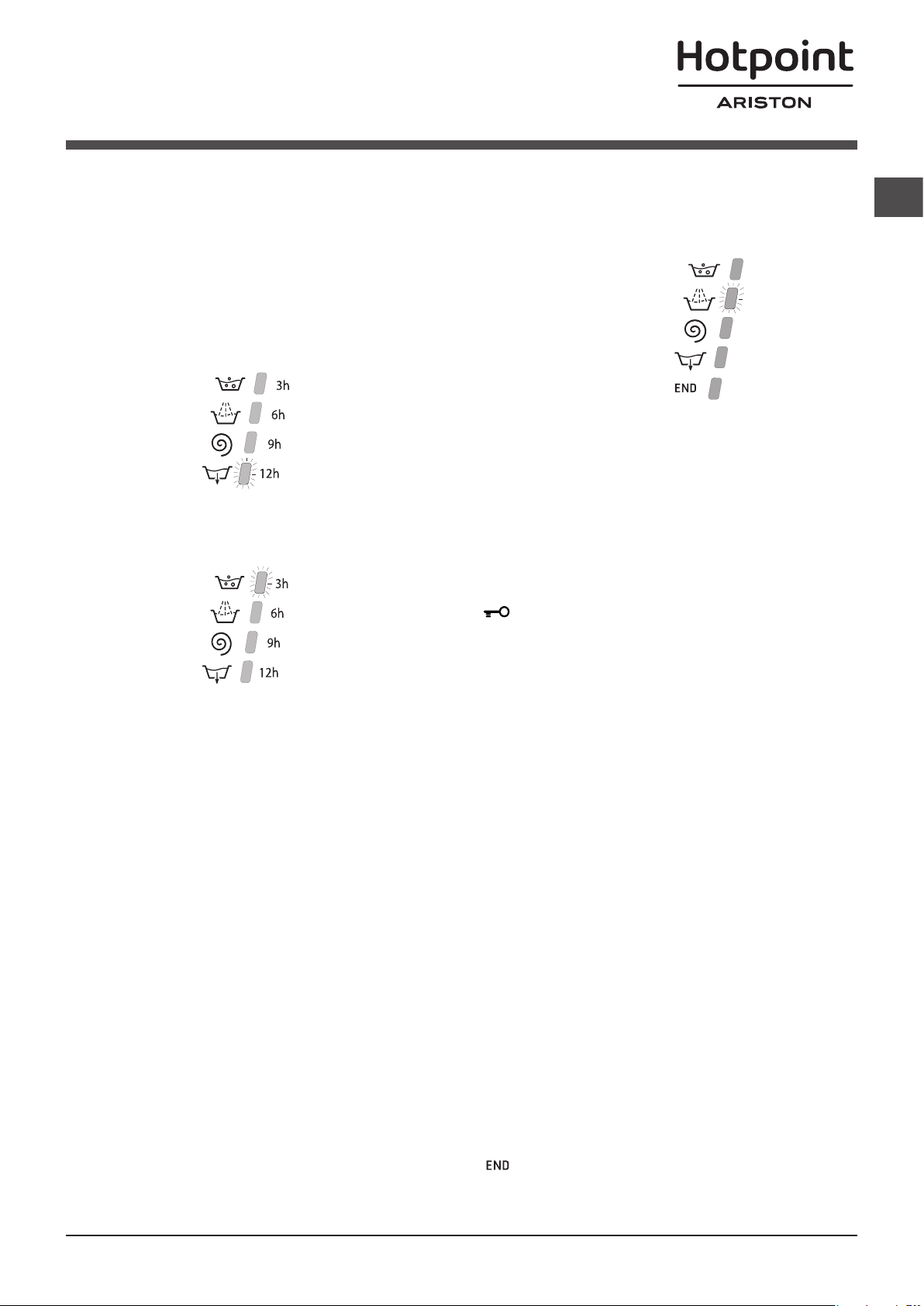

Le spie forniscono informazioni importanti. Ecco che cosa dicono:

Spie fase in corso

Una volta selezionato e avviato il ciclo di lavaggio desiderato, le spie si accenderanno progressivamente per indicarne lo stato di avanzamento:

Partenza ritardata

Se è stata attivata la funzione “Partenza ritardata” (vedi “Personalizzazioni”), dopo avere avviato il programma, ini-

zierà a lampeggiare la spia relativa al ritardo selezionato:

Col trascorrere del tempo verrà visualizzato il ritardo residuo con il lampeggio della spia relativa:

Trascorso il ritardo selezionato la spia lampeggiante si spengnerà e avrà inizio il programma impostato.

Lavaggio

Risciacquo

Centrifuga

Scarico

Fine lavaggio

Tasti funzione e relative spie

Selezionando una funzione la spia relativa si illuminerà. Se la funzione selezionata non è compatibile con il programma impostato la spia relativa lampeggerà e la funzione non verrà attivata. Nel caso venga impostata una funzione incompatibile con un’altra precedentemente selezionata rimarrà attiva solo l’ultima scelta.

Spia oblò bloccato

La spia accesa indica che l’oblò è bloccato per impedire aperture accidentali; per evitare danni è necessario attendere che la spia si spenga prima di aprire l’oblò (attendere 3 minuti circa). N.B.: se è attiva la funzione “Partenza Ritardata” l’oblo non si può aprire, per aprirlo mettere la macchina in pausa premendo il tasto START/PAUSE.

! Il lampeggio veloce della spia START/PAUSE (arancione)

contemporaneo a quello delle funzioni segnala un’anomalia (vedi “Anomalie e rimedi”).

Avviare un programma

1. Accendere la lavabiancheria premendo il tasto ON/OFF. Tutte le spie si accenderanno per qualche secondo, poi rimarran-

no accese le spie ralative alle impostazioni del programma selezionato e pulserà la spia START/PAUSE.

2. Caricare la biancheria e chiudere l’oblò.

3. Impostare con la manopola PROGRAMMI il programma desiderato.

4. Impostare la temperatura di lavaggio (vedi “Personalizzazioni”).

5. Impostare la velocità di centrifuga (vedi “Personalizzazioni”).

6. Versare detersivo e additivi (vedi “Detersivi e biancheria”).

7. Selezionare le funzioni desiderate.

8. Avviare il programma premendo il tasto START/PAUSE e la spia relativa rimarrà accesa fissa di colore verde.

Per annullare il ciclo impostato mettere la macchina in pausa premendo il tasto START/PAUSE e scegliere un nuovo ciclo.

9. Al termine del programma si illuminerà la spia . La spia OBLÒ BLOCCATO si spegnerà indicando che l’oblò è apribile

(attendere 3 minuti circa). Estrarre la biancheria e lasciare l’oblò socchiuso per far asciugare il cestello. Spegnere la lavabiancheria premendo il tasto ON/OFF.

Programmi

Tabella dei programmi

Descrizione del Programma

Programmi

Cotone + Prelavaggio: Bianchi estremamante sporchi. 90° 1000

Cotone Standard 60° (1): Bianchi e colorati resistenti

molto sporchi.

Cotone Standard 40° (2): Bianchi e colorati delicati poco sporchi.

3 4

Cotone Standard 20°: Bianchi e colorati delicati poco sporchi

Sintetici: Colori resistenti molto sporchi. 60° 1000 - -

Sintetici (3): Colori resistenti poco sporchi. 40° 1000 - - Mix 30': Per rinfrescare rapidamente capi poco sporchi

(non indicato per lana, seta e capi da lavare a mano). Mix 15': Per rinfrescare rapidamente capi poco sporchi

(non indicato per lana, seta e capi da lavare a mano).

Sanitary: Bianchi estremamente sporchi. 90° 1000 -

Buonanotte: Colori delicati poco sporchi. 40° 800 - -

Ciclo Baby: Colori delicati molto sporchi. 40° 1000 - -

Camicie

Seta/Tende: Per capi in seta, viscosa, lingerie. 30° 0 - -

Lana: Per lana, cachemire, ecc. 40° 800 - -

Risciacquo - 1000 - - -

Centrifuga - 1000 - - - - 7 - - - 10’

Scarico - 0 - - - - 7 - - - 3’

La durata del ciclo indicata sul display o sul libretto è una stima calcolata in base a condizioni standard. Il tempo effettivo può variare in base a numerosi fattori quali la temperatura e la pressione dell’acqua in ingresso, la temperatura ambiente, la quantità di detersivo, la quantità ed il tipo di carico, il bilanciamento del carico, le opzioni aggiuntive selezionate.

1) Programma di controllo secondo la direttiva 1061/2010: impostare il programma 2 con una temperaura di 60°C.

Questo ciclo è adatto per pulire un carico di cotone normalmente sporco ed è il più efficiente in termini di consumo combinato di energia e di acqua, da usare su capi lavabili a 60 °C. La temperatura effettiva di lavaggio può differire da quella indicata.

2) Programma di controllo secondo la direttiva 1061/2010: impostare il programma 3 con una temperatura di 40°C.

Questo ciclo è adatto per pulire un carico di cotone normalmente sporco ed è il più efficiente in termini di consumo combinato di energia e di acqua, da usare su capi lavabili a 40°C. La temperatura effettiva di lavaggio può differire da quella indicata.

Per tutti Test Institutes:

2) Programma cotone lungo: impostare il programma 3 con una temperatura di 40°C.

3) Programma sintetico lungo: impostare il programma 5 con una temperatura di 40°C.

Temp.

max.

(°C)

60° 1000 - -

40° 1000 - -

. 20° 1000 - -

30° 800 - -

40° 600 - -

Velocità

max.

(giri al

minuto)

Detersivi

gio

Prelavag-



gina

Candeg-

Lavaggio

 

  

 

(Kg)

Umidità

Consumo

bidente

Ammor-

7 - - - 180’

7 62 1,13 52,5 180’

7 62 0,97 75 220’

7 - - - 170’ 3,5 46 0,87 53 130’ 3,5 - - - 120’

3 80 0,22 34 30’

1,5 71 0,19 31 15’

7 - - - 175’

4 - - - 290’

4 - - - 145’

2 - - - 80’

1 - - - 55’ 1,5 - - - 70’



7 - - - 50’

residua %

Carico max.

Acqua

totale lt

energia kWh

Durata ciclo

Cotone Standard 20°

(programma 4).

Ideale per carichi in cotone sporchi. Le buone performance anche a freddo, comparabili con un lavaggio a 40°, sono garantite da un’azione meccanica che lavora con variazione di velocità a picchi ripetuti e ravvicinati. Mix 30’ (programma 6) è studiato per lavare capi leggermente sporchi in poco tempo: dura solo 30 minuti e fa così risparmiare energia e tempo. Impostando il programma (6 a 30°C) è possibile lavare insieme tessuti di diversa natura (esclusi lana e seta) con un carico massimo di 3 kg. Mix 15’ (programma 7) è studiato per lavare capi leggermente sporchi in poco tempo: dura solo 15 minuti e fa così risparmiare energia e tempo. Impostando il programma (7 a 30°C) è possibile lavare insieme tessuti di diversa natura (esclusi lana e seta) con un carico massimo di 1,5 kg. Sanitary (programma 8). Un programma igienizzante ad alte temperature che prevede l’uso della candeggina con temperature superiori a 60°C.

Per candeggiare versare la candeggina i detersivi e gli additivi nei relativi scomparti (vedi paragrafo “Cassetto dei detersivi”). Buonanotte (programma 9). E’ un ciclo silenzioso che può lavorare di notte quando la tariffa energetica è ridotta. Il programma è studiato per capi sintetici e di cotone. Alla fine del ciclo la macchina si ferma con l’acqua in vasca; per effettuare la centrifiga e lo scarico premere il tasto START/PAUSE, altrimenti dopo 8 ore la macchina effettuerà automaticamente la centrifuga e lo scarico dell’acqua. Ciclo Baby (programma 10). Programma in grado di asportare lo sporco tipico dei bambini garantendo la rimozione del detersivo dai panni onde evitare allergie alla pelle delicata dei bambini. Il ciclo è stato studiato per ridurre la carica batterica utilizzando una maggior quantità di acqua e ottimizzando l’effetto di additivi specifici igenizzanti aggiunti al detersivo.

Personalizzazioni

Impostare la temperatura

Ruotando la manopola TEMPERATURA si imposta la temperatura di lavaggio (vedi Tabella programmi). La temperatura si può ridurre sino al lavaggio a freddo ( ). La macchina impedirà automaticamente di impostare una temperatura maggiore a quella massima prevista per ogni programma.

Impostare la centrifuga

Ruotando la manopola CENTRIFUGA si imposta la velocità di centrifuga del programma selezionato. Le velocità massime previste per i programmi sono:

Programmi Velocità massima

Cotone 1000 giri al minuto Sintetici 1000 giri al minuto Lana 800 giri al minuto Seta solo scarico

La velocità di centrifuga può essere ridotta, oppure esclusa selezionando il simbolo . La macchina impedirà automaticamente di effettuare una centrifuga maggiore a quella massima prevista per ogni programma.

Funzioni

Le varie funzioni di lavaggio previste dalla lavabiancheria permettono di ottenere la pulizia e il bianco desiderati. Per attivare le funzioni:

1. premere il tasto relativo alla funzione desiderata;

2. l’accensione della spia relativa segnala che la funzione è attiva. Nota:

- Se la funzione selezionata non è compatibile con il programma impostato la spia relativa lampeggerà e la funzione non verrà attivata.

- Nel caso venga impostata una funzione incompatibile con un’altra precedentemente selezionata rimarrà attiva solo l’ultima scelta.

Super Lavaggio

Grazie all’utilizzo di una maggior quantità d’ acqua nella fase iniziale del ciclo e all’impiego di maggior tempo, tale funzione garantisce un lavaggio di alte performance.

Extra Risciacquo

Selezionando questa funzione si aumenta l’efficacia del risciacquo, e si assicura la massima rimozione del detersivo. E’ utile per pelli particolarmente sensibili.

Stira Facile

Selezionando questa funzione, il lavaggio e la centrifuga saranno opportunamente modificati per ridurre la formazione di pieghe. Al temine del ciclo la lavabiancheria effettuerà delle lente rotazioni del cestello; la spia della funzione STIRA FACILE e quella di START/PAUSE lampeggeranno (arancione) e la spia si illumina. Per terminare il ciclo si dovrà premere il tasto START/PAUSE o il tasto STIRA FACILE. Nel programma Seta la macchina terminerà il ciclo con la biancheria in ammollo, la spia della funzione STIRA FACILE e quella di START/PAUSE lampeggeranno (arancione) e la fase RISCIACQUO rimarrà accesa fissa. Per scaricare l’acqua e poter rimuovere il bucato sarà necessario premere il tasto START/PAUSE o il tasto STIRA FACILE.

Partenza ritardata

Ritarda l’avvio della macchina sino a 12 ore. Premere più volte il tasto fino a far accendere la spia relativa al ritardo desiderato. Alla quinta pressione del tasto la funzione si disattiverà. N.B.: Una volta premuto il tasto START/PAUSE, si può modificare il valore del ritardo solo diminuendolo.

Detersivi e biancheria

Cassetto dei detersivi

Il buon risultato del lavaggio dipende anche dal corretto dosaggio del detersivo: eccedendo non si lava in modo più efficace e si contribuisce a incrostare le parti interne della lavabiancheria e a inquinare l’ambiente.

! Usare detersivi in polvere per capi in cotone bianchi e per il

prelavaggio e per lavaggi con temperatura superiore a 60°C.

! Seguire le indicazioni riportate sulla confezione di detersivo.

! Non usare detersivi per il lavaggio a mano, perché formano

troppa schiuma.

Estrarre il cassetto dei detersivi e inserire il detersivo o l’additivo come segue.

Vaschetta 1: Detersivo per prelavaggio (in polvere)

Prima di versare il detersivo verificare che non sia inserita la veschetta aggiuntiva 4.

vaschetta 2: Detersivo per lavaggio (in polvere o liquido)

Il detersivo liquido va versato solo prima dell’avvio.

vaschetta 3: Additivi (ammorbidente, ecc.)

L’ammorbidente non deve fuoriuscire dalla griglia.

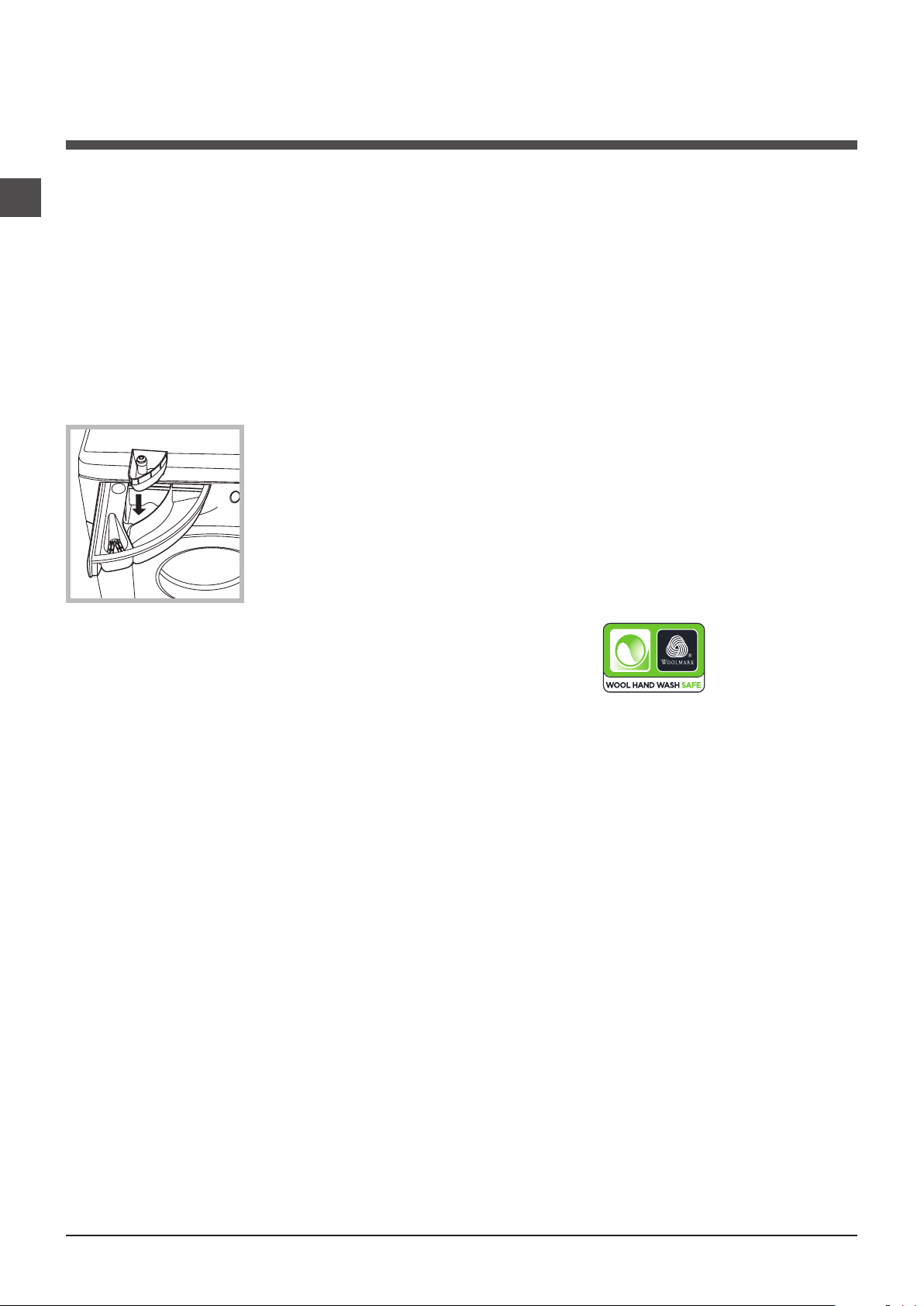

vaschetta aggiuntiva 4: Candeggina

Ciclo candeggio

Il candeggio può essere effettuato solo con il programma 8. Versare la candeggina nella vaschetta aggiuntiva 4, il detersivo e l’ammorbidente nelle rispettive vaschette, quindi impostare uno dei programmi soprariportati. E’ indicato solo per capi in cotone molto sporchi.

Capi particolari

Camicie: utilizzare l’apposito programma 11 per lavare

camicie di diversi tipo di tessuto e colore. Ne garantisce la massima cura minimizzando la formazione delle pieghe. Seta: utilizzare l’apposito programma 12 per lavare tutti i capi in seta. Si consiglia l’utilizzo di un detersivo specifico per capi delicati. Tende: si raccomanda di piegarle e sistemarle dentro una federa o un sacchetto a rete. Utilizzare il programma 12.

Lana - Woolmark Apparel Care - Green: Il ciclo di lavaggio “Lana” di questa lavatrice è stato approvato dalla Woolmark Company per il lavaggio di capi di lana classificati come “lavabili a mano”, purché il lavaggio venga eseguito nel rispetto delle istruzioni riportate sull’etichetta dell’indumento e delle indicazioni fornite dal produttore di questa lavatrice. (M1126)

Sistema bilanciamento del carico

Prima di ogni centrifuga, per evitare vibrazioni eccessive e per distribuire il carico in modo uniforme, il cestello effettua delle rotazioni ad una velocità leggermente superiore a quella del lavaggio. Se al termine di ripetuti tentativi il carico non fosse ancora correttamente bilanciato la macchina effettua la centrifuga ad una velocità inferiore a quella prevista. In presenza di eccessivo sbilanciamento la lavabiancheria effettua la distribuzione anzichè la centrifuga. Per favorire una migliore distribuzione del carico e il suo corretto bilanciamento si consiglia di mescolare capi grandi e piccoli.

Preparare la biancheria

• Suddividere la biancheria secondo:

- il tipo di tessuto / il simbolo sull’etichetta.

- i colori: separare i capi colorati da quelli bianchi.

• Vuotare le tasche e controllare i bottoni.

• Non superare i valori indicati, riferiti al peso della

biancheria asciutta: vedi “Tabella dei programmi”.

Quanto pesa la biancheria?

1 lenzuolo 400-500 gr. 1 federa 150-200 gr. 1 tovaglia 400-500 gr. 1 accappatoio 900-1.200 gr. 1 asciugamano 150-250 gr.

Anomalie e rimedi

Può accadere che la lavabiancheria non funzioni. Prima di telefonare all’Assistenza (vedi “Assistenza”), controllare che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco.

Anomalie:

La lavabiancheria non si accende.

Il ciclo di lavaggio non inizia.

La lavabiancheria non carica acqua (lampeggia velocemente la spia della prima fase di lavaggio).

La lavabiancheria carica e scarica acqua di continuo.

Possibili cause / Soluzione:

• La spina non è inserita nella presa della corrente, o non abbastanza

da fare contatto.

• In casa non c’è corrente.

• L’oblò non è ben chiuso

• Il tasto ON/OFF non è stato premuto.

• Il tasto START/PAUSE non è stato premuto.

• Il rubinetto dell’acqua non è aperto.

• Si è impostato un ritardo sull’ora di avvio (PARTENZA RITARDATA,

vedi “Personalizzazioni”).

• Il tubo di alimentazione dell’acqua non è collegato al rubinetto.

• Il tubo è piegato.

• Il rubinetto dell’acqua non è aperto.

• In casa manca l’acqua.

• Non c’è sufficiente pressione.

• Il tasto START/PAUSE non è stato premuto.

• Il tubo di scarico non è installato fra 65 e 100 cm da terra (vedi “Installazione”).

• L’estremità del tubo di scarico è immersa nell’acqua (vedi “Installazione”).

• Lo scarico a muro non ha lo sfiato d’aria.

Se dopo queste verifiche il problema non si risolve, chiudere il rubinetto dell’acqua, spegnere la lavabiancheria e chiamare l’Assistenza. Se l’abitazione si trova agli ultimi piani di un edificio, è possibile che si verifichino fenomeni di sifonaggio, per cui la lavabiancheria carica e scarica acqua di continuo. Per eliminare l’inconveniente sono disponibili in commercio apposite valvole anti-sifonaggio.

La lavabiancheria non scarica o non centrifuga.

La lavabiancheria vibra molto durante la centrifuga.

La lavabiancheria perde acqua.

La spia START/PAUSE (arancione) e le spie delle funzioni lampeggiano velocemente.

Si forma troppa schiuma.

• Il programma non prevede lo scarico: con alcuni programmi occorre

avviarlo manualmente.

• È attiva la funzione STIRA FACILE: per completare il programma

premere il tasto START/PAUSE (“Personalizzazioni”).

• Il tubo di scarico è piegato (vedi “Installazione”).

• La conduttura di scarico è ostruita.

• Il cestello, al momento dell’installazione, non è stato sbloccato

correttamente (vedi “Installazione”).

• La lavabiancheria non è in piano (vedi “Installazione”).

• La lavabiancheria è stretta tra mobili e muro (vedi “Installazione”).

• Il tubo di alimentazione dell’acqua non è ben avvitato (vedi “Installazione”).

• Il cassetto dei detersivi è intasato (per pulirlo vedi “Manutenzione e cura”).

• Il tubo di scarico non è fissato bene (vedi “Installazione”).

• Spegnere la macchina e togliere la spina dalla presa, attendere circa 1 minu-

to quindi riaccenderla.

Se l’anomalia persiste, chiamare l’Assistenza.

• Il detersivo non è specifico per lavabiancheria (deve esserci la

dicitura “per lavatrice”, “a mano e in lavatrice”, o simili).

• Il dosaggio è stato eccessivo.

Assistenza

Prima di contattare l’Assistenza:

• Verificare se l’anomalia può essere risolta da soli (vedi “Anomalie e rimedi”);

• Riavviare il programma per controllare se l’inconveniente è stato ovviato;

• In caso negativo, contattare il Numero Unico 199.199.199*.

! Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• il tipo di anomalia;

• il modello della macchina (Mod.);

• il numero di serie (S/N).

Queste informazioni si trovano sulla targhetta applicata nella parte posteriore della lavabiancheria.

Assistenza Attiva 7 giorni su 7

In caso di necessità d’intervento chiamare il Numero Unico Nazionale 199.199.199*. Un operatore sarà a completa disposizione per fissare un appuntamento con il Centro Assistenza Tecnico Autorizzato più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

* Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di

Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte dell’operatore telefonico; per maggiori informazioni consultare il sito http://www.hotpoint.eu/hotpoint/

Instructions for use

WASHING MACHINE

English

AWM 1081

Contents

Installation, 16-17-18-19

Unpacking and levelling Connecting the electricity and water supplies The first wash cycle Technical data Instructions for the fitter

Care and maintenance, 20

Cutting off the water or electricity supply Cleaning the washing machine Cleaning the detergent dispenser drawer Caring for the door and drum of your appliance Cleaning the pump Checking the water inlet hose

Precautions and tips, 21

General safety Disposal

Description of the washing machine and starting a wash cycle, 22-23

Control panel Indicator lights Starting a wash cycle

Wash cycles, 24

Table of wash cycles

Personalisation, 25

Setting the temperature Setting the spin speed Functions

Detergents and laundry, 26

Detergent dispenser drawer Bleach cycle Preparing the laundry Garments requiring special care Load balancing system

Troubleshooting, 27

Service, 28

Installation

! This instruction manual should be kept in a safe place for future reference. If the washing machine is sold, transferred or moved, make sure that the instruction manual remains with the machine so that the new owner is able to familiarise himself/herself with its operation and features. ! Read these instructions carefully: they contain vital information relating to the safe installation and operation of the appliance.

Unpacking and levelling

Unpacking

1. Remove the washing machine from its packaging.

2. Make sure that the washing machine has not been damaged during the transportation process. If it has been damaged, contact the retailer and do not proceed any further with the installation process.

3. Remove the 4 protective screws (used during transportation) and the rubber washer with the corresponding spacer, located on the rear part of the appliance (see figure).

4. Close off the holes using the plastic plugs provided.

5. Keep all the parts in a safe place: you will need them again if the washing machine needs to be moved to another location. ! Packaging materials should not be used as toys for children.

Levelling

1. Install the washing machine on a flat sturdy floor, without resting it up against walls, furniture cabinets or anything else.

2. If the floor is not perfectly level, compensate for any unevenness by tightening or loosening the adjustable front feet (see figure); the angle of inclination, measured in relation to the worktop, must not exceed 2°.

Levelling the machine correctly will provide it with stability, help to avoid vibrations and excessive noise and prevent it from shifting while it is operating. If it is placed on carpet or a rug, adjust the feet in such a way as to allow a sufficient ventilation space underneath the washing machine.

Connecting the electricity and water supplies

Connecting the water inlet hose

1. Connect the supply pipe by screwing it to a cold water tap using a ¾ gas threaded connection (see

figure).

Before performing the connection, allow the water to run freely until it is perfectly clear.

2. Connect the inlet hose to the washing machine by screwing it onto the corresponding water inlet of the appliance, which is situated on the top right-hand side of the rear part of the appliance (see figure).

3. Make sure that the hose is not folded over or bent.

! The water pressure at the tap must fall within the values indicated in the Technical details table (see next page).

! If the inlet hose is not long enough, contact a specialised shop or an authorised technician.

! Never use second-hand hoses.

! Use the ones supplied with the machine.

Connecting the drain hose

65 - 100 cm

Connect the drain hose, without bending it, to a drainage duct or a wall drain located at a height between 65 and 100 cm from the floor;

alternatively, rest it on the side of a washbasin or bathtub, fastening the duct supplied to the tap (see figure). The free end of the hose should not be underwater.

! When the washing machine has been installed, the electricity socket must be within easy reach.

! Do not use extension cords or multiple sockets.

! The cable should not be bent or compressed.

! The power supply cable must only be repla-

ced by authorised technicians.

Warning! The company shall not be held responsible in the event that these regulations are not respected.

The first wash cycle

Once the appliance has been installed, and before you use it for the first time, run a wash cycle with detergent and no laundry, using the wash cycle 2.

Technical data

! We advise against the use of hose extensions; if it is absolutely necessary, the extension must have the same diameter as the original hose and must not exceed 150 cm in length.

Electrical connections

Before plugging the appliance into the electricity socket, make sure that:

•thesocketisearthedandcomplieswithall

applicable laws;

•thesocketisabletowithstandthemaximum

power load of the appliance as indicated in the Technical data table (see opposite);

•thepowersupplyvoltagefallswithinthe

values indicated in the Technical data table (see opposite);

•thesocketiscompatiblewiththeplugof

the washing machine. If this is not the case, replace the socket or the plug.

! The washing machine must not be installed outdoors, even in covered areas. It is extremely dangerous to leave the appliance exposed to rain, storms and other weather conditions.

Model

Dimensions

Capacity

Electrical connections

Water connections

Spin speed

Test wash cycles in accordance with directives 1061/2010 1015/2010

AWM 1081 width 59.5 cm

height 81,5 cm depth 54,5 cm

from 1 to 7 kg please refer to the technical

data plate fixed to the machine

maximum pressure 1 MPa (10 bar) minimum pressure

0.05 MPa (0.5 bar) drum capacity 52 litres

up to 1000 rotations per minute

Programme 2; Cotton Standard 60°C. Programme 3; Cotton Standard 40°C.

This appliance conforms to the following EC Directives:

- 2004/108/EC (Electromagnetic Compatibility)

- 2006/95/EC (Low Voltage)

- 2012/19/EU (WEEE)

+ 39 hidden pages
