HOTPOINT/ARISTON 7OFK 838J C(AN)RU/HA User Manual

Page 1
FK 83 /HA S FK 83 X /HA S 7OFK 838J X RU/HA 7OFK 838J RU/HA 7OFK 837J X RU/HA 7OFK 837J RU/HA 7OFK 838JC X RU/HA 7OFK 838JC RU/HA FK 837J X/HA S FK 837J /HA S FK 93J X /HA S FK 93J /HA S FK 939J X /HA S FK 939J /HA S FK 932C X /HA S FK 932C /HA S FK 83.1 X/HA FK 83.1 /HA FK 832 J X/HA FK 837J S X/HA FK 93J S X/HA
Français
Mode d’emploi
FOUR
Sommaire
Mode d’emploi,1 Avertissements,4 Assistance,7 Description de l’appareil,9 Description de l’appareil,11 Installation,30 Mise en marche et utilisation,32 Le programmateur électronique*,32 Programmes,33 Précautions et conseils,36 Nettoyage et entretien,36
Italiano
Istruzioni per l’uso
FORNO
Sommario
Istruzioni per l’uso,1 Avvertenze,3 Assistenza,7 Descrizione dell’apparecchio,9 Descrizione dell’apparecchio,11 Installazione,12 Avvio e utilizzo,14 Il programmmatore di cottura elettronico*,14 Programmi,15 Precauzioni e consigli,18 Manutenzione e cura,18
English
Operating Instructions
OVEN
Contents
Español
Manual de instrucciones
HORNO
Sumario
Manual de instrucciones,1 Advertencias,4 Asistencia,7 Descripción del aparato,9 Descripción del aparato,11 Instalación,39 Puesta en funcionamiento y uso,41 El programador electrónico*,41 Programas,42 Precauciones y consejos,45 Mantenimiento y cuidados,45
Portuges
Instruções para a utilização
FORNO
Índice
Operating Instructions,1 Warnings,3 Assistance,7 Description of the appliance,9 Description of the appliance,11 Installation,21 Start-up and use,23 The electronic programmer*,23 Modes,24 Precautions and tips,27 Maintenance and care,27
Instruções para a utilização,1 Advertências,5 Assistência,8 Descrição do aparelho,9 Descrição do aparelho,11 Instalação,48 Início e utilização,50 O programador electrónico*,50 Programas,51 Precauções e conselhos,54 Manutenção e cuidados,54
Page 2
Deutsch
Bedienungsanleitung
BACKOFEN
Bedienungsanleitung,2 Hinweise,5 Kundendienst,8 Beschreibung Ihres Gerätes,10 Beschreibung Ihres Gerätes,11 Installation,57 Inbetriebsetzung und Gebrauch,59 Der elektronische Garzeitprogrammierer*,59 Programme,60 Vorsichtsmaßregeln und Hinweise,63
Reinigung und Pege,63
Nederlands
Inhaltsverzeichnis
Gebruiksaanwijzing
OVEN
Inhoud
Gebruiksaanwijzing,2 Belangrijk,6 Service,8 Beschrijving van het apparaat,10 Beschrijving van het apparaat,11 Het installeren,66 Starten en gebruik,68 Elektronische programmering*,68 Programma’s,69 Voorzorgsmaatregelen en advies,72 Onderhoud en verzorging,72
Page 3
Avvertenze
Warnings
ATTENZIONE: Questo apparecchio e le sue parti accessibili diventano molto caldi durante l’uso. Bisogna fare attenzione ed evitare di toccare gli elementi riscaldanti. Tenere lontani i bambini inferiori agli 8 anni se non continuamente sorvegliati. Il presente apparecchio può essere utilizzato dai bambini a partire dagli 8 anni e da persone con ridotte capacità
siche, sensoriali o mentali oppure con
mancanza di esperienza e di conoscenza se si trovano sotto adeguata sorveglianza oppure se sono stati istruiti circa l’uso dell’apparecchio in modo sicuro e se si rendono conto dei pericoli correlati. I bambini non devono giocare con l’apparecchio. Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini senza sorveglianza.
Non utilizzare prodotti abrasivi né spatole di metallo taglienti per pulire lo sportello in vetro del forno in quanto potrebbero
grafare la supercie, provocando, così,
la frantumazione del vetro.
WARNING: The appliance and its accessible parts become hot during use. Care should be taken to avoid touching heating elements. Children less than 8 years of age shall be kept away unless continuously supervised. This appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved. Children shall not play with the appliance. Cleaning and user maintenance shall not be made by children without supervision.
Do not use harsh abrasive cleaners or sharp metal scrapers to clean the oven door glass since they can scratch the surface, which may result in shattering of the glass.
Never use steam cleaners or pressure cleaners on the appliance.
Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell’apparecchio.
ATTENZIONE: Assicurarsi che l’apparecchio sia spento prima di sostituire la lampada per evitare la possibilità di scosse elettriche.
! Quando si inserisce la griglia assicurarsi che il fermo sia rivolto verso l’alto e nella parte posteriore della cavità.
WARNING: Ensure that the appliance is switched off before replacing the lamp to avoid the possibility of electric shock.
! When you place the rack inside, make sure that the stop is directed upwards and in the back of the cavity.
3
Page 4
Avertissements
Advertencias
ATTENTION : Cet appareil ainsi que ses parties accessibles deviennent très chauds pendant leur fonctionnement. Il faut faire attention à ne pas toucher les éléments chauffants. Ne pas faire approcher les enfants de moins de 8 ans à moins qu’ils ne soient sous surveillance constante. Le présent appareil peut être utilisé par des enfants de plus de 8 ans et par des personnes présentant des capacités physiques, sensorielles ou mentales réduites ou n’ayant pas l’expérience ou les connaissances indispensables, à condition qu’ils soient sous bonne surveillance ou qu’ils aient reçu les instructions nécessaires pour une utilisation de l’appareil en toute sécurité et à condition qu’ils se rendent compte des dangers encourus. Les enfants ne doivent pas jouer avec l’appareil. Les opérations de nettoyage et d’entretien ne doivent pas être effectuées par des enfants non surveillés.
ATENCIÓN: Este aparato y sus partes accesibles se vuelven muy calientes durante el uso. Por lo tanto, es importante evitar tocar los elementos calentadores. Mantenga alejados a los niños menores de 8 años si no son continuamente vigilados. El presente aparato puede ser utilizado por niños mayores de 8 años y por personas con capacidades físicas, sensoriales o mentales disminuidas o sin experiencia ni conocimientos, si se encuentran bajo una adecuada vigilancia o si han sido instruidos sobre el uso del aparato de modo seguro y comprenden los peligros relacionados con el mismo. Los niños no deben jugar con el aparato. Las operaciones de limpieza y de mantenimiento no deben ser realizadas por niños sin vigilancia.
No utilice productos abrasivos ni espátulas de metal cortantes para limpiar la puerta de cristal del horno ya que podrían rayar
la supercie y quebrar el cristal.
Ne pas utiliser de produits abrasifs ni de spatules métalliques coupantes pour nettoyer la porte du four en verre, sous peine
d’éraer la surface et de briser le verre.
Ne jamais nettoyer l’appareil avec des nettoyeurs vapeur ou haute pression.
ATTENTION : s’assurer que l’appareil est éteint avant de procéder au remplacement
de l’ampoule, an d’éviter tout risque
d’électrocution.
! Lors de l’introduction de la grille, s’assurer que l’arrêt est bien tourné vers le haut et se trouve dans la partie arrière de l’enceinte.
No utilice nunca limpiadores a vapor o de alta presión para la limpieza del aparato.
ATENCIÓN: Antes de sustituir la lámpara controle que el aparato esté apagado para evitar la posibilidad de choques eléctricos.
! Cuando introduzca la parrilla, controle que el tope esté dirigido hacia arriba y en la parte posterior de la cavidad.
4
Page 5
Advertências
Hinweise
ATENÇÃO: Este aparelho e as suas partes acessíveis aquecem muito durante a utilização. É preciso ter atenção e evitar tocar os elementos que aquecem. Manter afastadas as crianças com menos de 8 anos, caso não estejam a ser vigiadas. O presente aparelho pode ser utilizado por crianças com mais de 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com pouca experiência e conhecimentos, caso sejam adequadamente vigiadas ou caso tenham recebido instruções em relação ao uso do aparelho de forma segura e tenham conhecimento dos perigos associados. As crianças não devem brincar com o aparelho. As operações de limpeza e manutenção não devem ser efectuadas por crianças sem vigilância.
Não utilizar produtos abrasivos nem espátulas de metal cortantes para limpar a porta em vidro do forno, uma vez que pode riscar a superfície, provocando a ruptura do vidro.
Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar o aparelho.
ATENÇÃO: Assegure-se de que o aparelho esteja desligado antes de substituir a lâmpada, para evitar a possibilidade de choques eléctricos.
! Quando inserir a grelha, assegure-se de que o bloqueio esteja voltado para cima e na parte posterior da cavidade.
ZUR BEACHTUNG: Bei Gebrauch wird dieses Gerät und alle zugänglichen Teile sehr heiß. Es ist darauf zu achten, dass die Heizelemente nicht berührt werden. Kinder unter 8 Jahren, die nicht ständig beaufsichtigt sind, von dem Gerät fernhalten. Das Gerät darf von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, geistigen oder Wahrnehmungsfähigkeiten oder aber ohne ausreichende Erfahrung und Kenntnis verwendet werden, vorausgesetzt sie werden ausreichend überwacht oder sie wurden in den sicheren Gebrauch des Geräts eingewiesen und haben eine ausreichende Wahrnehmung der mit dem Gebrauch des Geräts verbundenen Gefahren. Erlauben Sie Kindern nicht, mit dem Gerät zu spielen. Reinigungs- und Wartungsarbeiten dürfen nicht von unbewachten Kindern ausgeführt werden.
Verwenden Sie zur Reinigung der Glastür des Backofens keine Scheuermittel oder scharfkantige Metallspachtel, um
die Oberäche nicht zu zerkratzen und
so das Zerspringen des Glases zu verursachen.
Verwenden Sie zur Reinigung des Kochfeldes keine Dampf- oder Hochdruckreinigungsgeräte.
ZUR BEACHTUNG: Versichern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie die Lampe austauschen. Stromschlaggefahr.
! Beim Einsetzen des Rosts darauf achten, dass die Arretierung nach oben zeigt und
sich im hinteren Bereich bendet.
5
Page 6
Belangrijk
PAS OP: Dit apparaat en zijn bereikbare onderdelen worden tijdens gebruik zeer heet. Zorg ervoor de verwarmende elementen niet aan te raken. Zorg ervoor dat kinderen die kleiner dan 8 jaar oud zijn niet dichtbij het apparaat kunnen komen, tenzij onder constant toezicht. Het huidige apparaat mag alleen door kinderen van 8 jaar en ouder en door personen met een beperkt lichamelijk, sensorieel of geestelijk vermogen, of zonder ervaring en kennis worden gebruikt, mits ze onder adequaat toezicht zijn, of mits ze zijn onderricht m.b.t. het veilige gebruik van het apparaat en zich bewust zijn van de betreffende gevaren. Voorkom dat kinderen met het apparaat spelen. De reinigings- en onderhoudshandelingen mogen niet door kinderen worden uitgevoerd, tenzij onder toezicht.
Gebruik geen schurende producten, noch snijdende metalen spatels om de glazen deur van de oven te reinigen, aangezien deze het oppervlak zouden kunnen krassen, en als gevolg het glas doen verbrijzelen.
Gebruik nooit huishoudapparaten met stoom of hoge druk voor het reinigen van de kookplaat.
PAS OP: Controleer of het apparaat uit staat voor u de lamp vervangt, om te voorkomen dat u een elektrische schok krijgt.
! Bij het inbrengen van de grill erop letten dat de bevestigingsklem omhoog gericht is en zich achterin de oven bevindt.
6
Page 7
Assistenza
! Non ricorrere mai a tecnici non autorizzati.
Assistance
! Never use the services of an unauthorised technician.
Comunicare:
• Il tipo di anomalia;
• Il modello della macchina (Mod.)
• Il numero di serie (S/N)
Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull’apparecchio
Assistenza Attiva 7 giorni su 7
Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.
Estensione di garanzia Airbag
Airbag è il servizio esclusivo creato da Ariston che integra e prolunga nel tempo i contenuti della garanzia standard: con una modica cifra protegge il cliente da ogni imprevisto riguardante l’assistenza e la manutenzione dell’elettrodomestico. Per i 5 anni successivi alla data di acquisto il cliente che aderisce al programma Airbag avrà diritto gratuitamente a:
• l’intervento entro 48 ore dalla chiamata;
• il contributo per spese di trasferta del Tecnico (diritto di chiamata);
• la manodopera;
• le parti di ricambio originali;
• il trasporto dell’elettrodomestico non riparabile in loco.
Inoltre, qualora l’elettrodomestico non sia riparabile la
garanzia prevede la sostituzione a prezzo agevolato in funzione dell’anzianità del prodotto.
* Al costo di 14,25 centesimi di Euro al minuto (iva inclusa)
dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00
alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa)
dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00
alle 08:00 e i giorni festivi, per chi chiama dal telefono sso.
Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione
da parte dell’operatore telefonico; per maggiori informazioni
consultare il sito www.indesit.com.
Please have the following information to hand:
• The type of problem encountered.
• The appliance model (Mod.).
• The serial number (S/N).
The latter two pieces of information can be found on the data plate located on the appliance.
Assistance
! Ne jamais faire appel à des techniciens non agréés.
Indiquer :
• le type d’anomalie;
• le modèle de l’appareil (Mod.);
• son numéro de série (S/N).
Ces informations figurent sur la plaque signalétique apposée sur l’appareil
Asistencia
! Nunca solicite la asistencia de técnicos no autorizados.
Comunique:
• El tipo de anomalía;
• El modelo del aparato (Mod.)
• El número de serie (S/N)
Esta información se encuentra en la placa de características colocada en el aparato.
La siguiente información es válida solo para España. Para otros países de habla hispana consulte a su vendedor.
Ampliación de garantía
Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años. Consiga una cobertura total adicional de
• Piezas y componentes
• Mano de obra de los técnicos
• Desplazamiento a su domicilio de los técnicos
Y NO PAGUE AVERIAS NUNCA MAS
Servicio de asistencia técnica (SAT) Llame al 902.133.133 y nuestros técnicos intervendrán con
rapidez y ecacia, devolviendo el electrodoméstico a sus
condiciones óptimas de funcionamiento. En el SAT encontrará recambios, accesorios y productos específicos para la limpieza y mantenimiento de su electrodoméstico a precios competitivos.
ESTAMOS A SU SERVICIO
7
Page 8
Assistência
! Nunca recorra a técnicos não autorizados.
Comunique:
• o tipo de avaria;
• o modelo da máquina (Mod.)
• o número de série (S/N). Estas últimas informações encontram-se na placa de identicação situada no aparelho.
Kundendienst
! Wenden Sie sich nur an autorisierte Techniker.
Geben Sie bitte Folgendes an:
• die genaue Beschreibung des Fehlers
• das Gerätemodell (Mod.)
• die Seriennummer (S/N).
Letztere Informationen können dem Typenschild, das sich
auf dem Gerät bendet, entnommen werden.
Service
! Wendt u nooit tot niet erkende monteurs.
Dit dient u door te geven:
• Het soort storing;
• Het model apparaat (Mod.)
• Het serienummer (S/N)
Deze informatie bevindt zich op het typeplaatje op het apparaat.
8
Page 9
Descrizione dell’apparecchio
Descripción del aparato
Vista d’insieme
1 POSIZIONE 1 2 POSIZIONE 2 3 POSIZIONE 3 4 POSIZIONE 4 5 POSIZIONE 5 6 GUIDE di scorrimento dei ripiani 7 Ripiano LECCARDA 8 Ripiano GRIGLIA 9 Pannello di controllo
Description of the appliance
Overall view
1 POSITION 1 2 POSITION 2 3 POSITION 3 4 POSITION 4 5 POSITION 5 6 GUIDES for the sliding racks 7 DRIPPING PAN 8 GRILL 9 Control panel
Vista en conjunto
1 POSICIÓN 1 2 POSICIÓN 2 3 POSICIÓN 3 4 POSICIÓN 4 5 POSICIÓN 5 6 GUÍAS de deslizamiento de las bandejas 7 Bandeja GRASERA 8 Bandeja PARRILLA 9 Panel de control
Descrição do aparelho
Vista de conjunto
1 POSIÇÃO 1 2 POSIÇÃO 2 3 POSIÇÃO 3 4 POSIÇÃO 4 5 POSIÇÃO 5 6 GUIAS de escorrimento das prateleiras 7 Prateleira BANDEJA PINGADEIRA 8 Prateleira GRADE 9 Painel de comandos
Description de l’appareil
Vue d’ensemble
1 NIVEAU 1 2 NIVEAU 2 3 NIVEAU 3 4 NIVEAU 4 5 NIVEAU 5 6 GLISSIERES de coulissement 7 Support LECHEFRITE 8 Support GRILLE 9 Tableau de bord
9 6
8
7
5
3
1
4
2
9
Page 10
Beschreibung Ihres Gerätes
Geräteansicht
1 EINSCHUBHÖHE 1 2 EINSCHUBHÖHE 2 3 EINSCHUBHÖHE 3 4 EINSCHUBHÖHE 4 5 EINSCHUBHÖHE 5 6 GLEITFÜHRUNGEN für die Einschübe 7 Einschub FETTPFANNE 8 Einschub BACKOFENROST 9 Bedienfeld
Beschrijving van het apparaat
Algemeen aanzicht
1 POSITIE 1 2 POSITIE 2 3 POSITIE 3 4 POSITIE 4 5 POSITIE 5 6 GLEUVEN om roosters in te schuiven 7 Rooster LEKPLAAT 8 Rooster GRILL 9 Bedieningspaneel
10
9 6
8
7
5
3
1
4
2
Page 11
Descrizione dell’apparecchio
Descrição do aparelho
Pannello di controllo
1 Manopola PROGRAMMI 2 Spia TERMOSTATO 3 Manopola TERMOSTATO 4 Programmatore ELETTRONICO*
* Presente solo in alcuni modelli.
Description of the appliance
Control panel
1 SELECTOR knob 2 THERMOSTAT indicator light 3 THERMOSTAT knob 4 ELECTRONIC programmer*
* Only available in certain models.
Painel de comandos
1 Selector PROGRAMAS 2 Indicador luminoso do TERMOSTATO 3 Selector do TERMOSTATO 4 Programador ELECTRÓNICO*
* Há somente em alguns modelos.
Beschreibung Ihres Gerätes
Bedienfeld
1 Reglerknopf PROGRAMME 2 Kontrollleuchte THERMOSTAT 3 Reglerknopf THERMOSTAT 4 ELEKTRONISCHER* Pogrammierer
* Nur bei einigen Modellen.
Description de l’appareil
Tableau de bord
1 Bouton PROGRAMMES 2 Voyant THERMOSTAT 3 Bouton THERMOSTAT 4 Programmateur ELECTRONIQUE*
* N’existe que sur certains modèles
Descripción del aparato
Panel de control
1 Mando de PROGRAMAS 2 Piloto TERMOSTATO 3 Mando del TERMOSTATO 4 Programador ELECTRÓNICO*
* Presente sólo en algunos modelos.
Beschrijving van het apparaat
Bedieningspaneel
1 PROGRAMMAKNOP 2 Controlelampje THERMOSTAAT 3 THERMOSTAATKNOP 4 ELEKTRONISCHE* programmering
* Slechts op enkele modellen aanwezig.
2
1
3
4
11
Page 12
Installazione
590 mm.
IT
! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all’apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.
45 mm.
560 mm.
! Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza.
Posizionamento
! Gli imballaggi non sono giocattoli per bambini e vanno
eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli).
! L’installazione va effettuata secondo queste istruzioni e
da personale professionalmente qualicato. Una errata
installazione può causare danni a persone, animali o cose.
Incasso
Per garantire un buon funzionamento dell’apparecchio è necessario che il mobile abbia le caratteristiche adatte:
• i pannelli adiacenti il forno devono essere di materiale resistente al calore;
• nel caso di mobili in legno impiallacciato, le colle devono essere resistenti alla temperatura di 100°C;
• per l’incasso del forno, sia nel caso di inserimento
sottotavolo (vedi gura) che a colonna, il mobile deve avere le seguenti dimensioni:
550 mm.
min.
20 mm.
595 mm.
550 mm.
20,5 mm.
22,5 mm.*
* Solo per modelli inox
! Una volta incassato l’apparecchio non debbono essere possibili contatti con le parti elettriche. Le dichiarazioni di consumo indicate in targhetta caratteristiche sono state misurate con questo tipo di installazione.
Aerazione
Per garantire una buona aerazione è necessario eliminare la parete posteriore del vano. È preferibile installare il forno in modo che appoggi su due listelli in legno oppure su un piano continuo che abbia un’apertura di almeno 45 x 560
mm (vedi gure).
45 mm.
560 mm.
575-585 mm.
570 mm.
Centraggio e ssaggio
Per ssare l’apparecchio al mobile:
• aprire la porta del forno;
• togliere i 2 gommini che coprono i fori di ssaggio posti sulla cornice perimetrale;
• ssare il forno al mobile utilizzando 2 viti a legno;
• riposizionare i gommini coprifori.
! Tutte le parti che assicurano la protezione debbono essere
ssate in modo tale da non poter essere tolte senza l’aiuto
di qualche utensile.
Collegamento elettrico
I forni dotati di cavo di alimentazione tripolare, sono predisposti per il funzionamento con corrente alternata alla tensione e frequenza di alimentazione indicate nella targhetta
caratteristiche posta sull’apparecchio (vedi sotto).
Montaggio del cavo di alimentazione
1. Aprire la morsettiera facendo leva con un cacciavite sulle linguette laterali del coperchio: tirare
e aprire il coperchio (vedi gura).
2. Mettere in opera il cavo di alimentazione: svitare la vite del serracavo e le tre viti dei
contatti L-N- e poi ssare
L
i cavetti sotto le teste delle viti rispettando i colori Blu
(N) Marrone (L) Giallo-Verde
(vedi gura).
3. Fissare il cavo nell’apposito fermacavo.
4. Chiudere il coperchio della morsettiera.
N
12
Page 13
Allacciamento del cavo di alimentazione alla rete
Montare sul cavo una spina normalizzata per il carico
indicato nella targhetta caratteristiche (vedi a anco).
In caso di collegamento diretto alla rete è necessario interporre tra l’apparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore
(il lo di terra non deve essere interrotto dall’interruttore). Il
cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50°C la temperatura ambiente
(per esempio lo schienale del forno).
! L’installatore è responsabile del corretto collegamento elettrico e dell’osservanza delle norme di sicurezza.
Prima di effettuare l’allacciamento accertarsi che:
• la presa abbia la messa a terra e sia a norma di legge;
• la presa sia in grado di sopportare il carico massimo
di potenza della macchina, indicato nella targhetta
caratteristiche (vedi sotto);
• la tensione di alimentazione sia compresa nei valori nella targhetta caratteristiche (vedi sotto);
• la presa sia compatibile con la spina dell’apparecchio. In caso contrario sostituire la presa o la spina; non usare
prolunghe e multiple.
! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili.
! Il cavo non deve subire piegature o compressioni.
! Il cavo deve essere controllato periodicamente e sostituito
solo da tecnici autorizzati (vedi Assistenza).
! L’azienda declina ogni responsabilità qualora queste norme non vengano rispettate.
TARGHETTA CARATTERISTICHE
larghezza cm 43,5
Dimensioni*
Volume*
Dimensioni**
Volume**
Collegamenti elettrici
ENERGY LABEL
* Solo per modelli con guide imbutite. ** Solo per modelli con guide in filo.
altezza cm 32,4 profondità cm 41,5
lt. 59 larghezza cm 45,5
altezza cm 32,4 profondità cm 41,5
lt. 62 tensione a 220-240V~ 50/60Hz
(vedi targhetta caratteristiche) potenza massima assorbita 2800W
Direttiva 2002/40/CE sull’etichetta dei forni elettrici. Norma EN 50304
Consumo energia convezione Naturale – funzione di riscaldamento: Tradizionale;
Consumo energia dichiarazione Classe convezione Forzata ­funzione di riscaldamento: Pasticceria.
Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: 2006/95/CEE del 12/12/06 (Bassa Tensione) e successive modificazioni
- 2004/108/CEE del15/12/04 (Compatibilità Elettromagnetica) e successive modificazioni
- 93/68/CEE del 22/07/93 e successive modificazioni.
- 2012/19/CEE e successive modificazioni.
1275/2008 standby/off mode
-
IT
13
Page 14
Avvio e utilizzo
DISPLAY
Tasto
IMPOSTAZIONE TEMPI
Icona
FINE COTTURA
Icona
OROLOGIO
Icona
DURATA
Icona
CONTAMINUTI
Tasto
DIMINUZIONE
TEMPI
Tasto
AUMENTO TEMPI
•• ••
IT
Il programmmatore di
parte anteriore e tirarle. (2)
! Alla prima accensione fare funzionare il forno a vuoto per almeno un’ora con il termostato al massimo e a porta chiusa. Poi spegnere, aprire la porta del forno e aerare il locale. L’odore che si avverte è dovuto all’evaporazione delle sostanze usate per proteggere il forno.
Alcuni modelli sono dotati di un sistema di cerniere che permette alla porta di chiudersi lentamente senza che sia richiesto di accompagnarne la corsa con la mano. Per un corretto utilizzo, prima di chiudere:
• aprire completamente la porta.
• evitare di forzare la chiusura manualmente.
Avviare il forno
1. Selezionare il programma di cottura desiderato ruotando la manopola PROGRAMMI.
2. Scegliere la temperatura ruotando la manopola TERMOSTATO. Una lista con le cotture e le relative temperature consigliate è consultabile nella Tabella cottura
(vedi Programmi).
3. La spia TERMOSTATO accesa indica la fase di
riscaldamento no alla temperatura impostata.
4. Durante la cottura è sempre possibile:
- modicare il programma di cottura agendo sulla manopola PROGRAMMI;
- modificare la temperatura agendo sulla manopola
TERMOSTATO;
- interrompere la cottura riportando la manopola PROGRAMMI in posizione “0”.
! Non appoggiare mai oggetti sul fondo del forno perché si rischiano danni allo smalto.
! Porre sempre i recipienti di cottura sulla griglia in dotazione.
Ventilazione di raffreddamento
Per ottenere una riduzione delle temperature esterne, una ventola di raffreddamento genera un getto d’aria che esce tra il pannello di controllo, porta del forno ed anche nella parte inferiore della porta forno.
! A ne cottura la ventola rimane attiva nché il forno non è sufcientemente freddo.
Luce del forno
Si accende selezionando con la manopola PROGRAMMI. Rimane accesa quando si seleziona un programma di cottura.
* Presente solo in alcuni modelli.
14
ATTENZIONE ! Il forno è dotato di un sistema di arresto griglie che consente di estrarle senza che queste
fuoriescano dal forno. (1)
Per estrarre completamente le griglie è sufficiente, come indicato sul disegno, alzarle, prendendole dalla
cottura elettronico*
Impostare l’orologio
! Si può impostare sia quando il forno è spento che quando
è acceso, ma non si è programmata la ne di una cottura.
Dopo l’allacciamento alla rete elettrica o dopo un black-
out, l’icona e i quattro digit numerici sul DISPLAY lampeggiano.
1. Premere più volte il tasto nchè non lampeggiano
l’icona e i quattro digit numerici sul DISPLAY;
2. con i tasti “ ” e “ ” regolare l’ora; se si tengono premuti, i numeri scorrono più velocemente per facilitare l’impostazione.
3. attendere 10 sec oppure premere nuovamente il tasto
per ssare l’impostazione.
Impostare il contaminuti
! Questa funzione non interrompe la cottura e prescinde
dall’utilizzo del forno; permette solo di azionare il segnale
acustico allo scadere dei minuti impostati.
1. Premere più volte il tasto nchè non lampeggiano l’icona e i tre digit numerici sul DISPLAY;
2. con i tasti “ ” e “ ” regolare il tempo desiderato; se si tengono premuti, i numeri scorrono più velocemente per facilitare l’impostazione.
3. attendere 10 sec oppure premere nuovamente il tasto
per ssare l’impostazione.
Seguirà la visualizzazione del conto alla rovescia al termine del quale si azionerà il segnale acustico.
Programmare la cottura
! La programmazione è possibile solo dopo aver selezionato un programma di cottura.
Programmare la durata di cottura
1. Premere più volte il tasto nchè non lampeggiano l’icona e i tre digit numerici sul DISPLAY;
2. con i tasti “ ” e “ ” regolare la durata desiderata; se si tengono premuti, i numeri scorrono più velocemente per facilitare l’impostazione.
Page 15
3. attendere 10 sec oppure premere nuovamente il tasto
per ssare l’impostazione.
4. a tempo scaduto, sul DISPLAY compare la scritta END,
il forno termina la cottura e viene emesso un segnale acustico.
• Esempio: sono le 9:00 e viene programmata una
durata di 1 ora e 15 minuti. Il programma si arresta automaticamente alle 10:15.
Programmare la ne di una cottura
! La programmazione della ne di una cottura è possibile
solo dopo aver impostato una durata di cottura.
1. Seguire la procedura da 1 a 3 descritta per la durata;
2. poi premere il tasto nchè non lampeggiano l’icona
e i quattro digit numerici sul DISPLAY;
3. con i tasti “ ” e “ ” regolare l’ora di ne cottura desiderata;
se si tengono premuti i numeri, scorrono più velocemente per facilitare l’impostazione.
4. attendere 10 sec oppure premere nuovamente il tasto
per ssare l’impostazione.
5. a tempo scaduto, sul DISPLAY compare la scritta END,
il forno termina la cottura e viene emesso un segnale acustico. Le icone e accese segnalano che è stata effettuata una programmazione. Sul DISPLAY vengono visualizzate
alternativamente l’ora di ne cottura e la durata.
Annulare una programmazione
Per annullare una programmazione:
• premere il tasto finchè non lampeggia l’icona dell’impostazione da annullare e i digit sul display. Premere il tasto “ ” nchè sul display non compaiono le cifre 00:00.
• premere contemporaneamente i tasti “ ” e ” ”; in questo modo si annullano tutte le programmazioni effettuate contaminuti compreso.
Programma FORNO TRADIZIONALE
Si attivano i due elementi riscaldanti inferiore e superiore. Con questa cottura tradizionale è meglio utilizzare un solo ripiano: con più ripiani si ha una cattiva distribuzione della temperatura.
Programma FORNO PASTICCERIA
Si attiva l’elemento riscaldante posteriore ed entra in funzione la ventola, garantendo un calore delicato e uniforme all’interno del forno. Questo programma è indicato
per la cottura dei cibi delicati (ad es. dolci che necessitano di lievitazione) e preparazioni “mignon” su tre ripiani
contemporaneamente.
Programma FAST COOKING
Si attivano gli elementi riscaldanti ed entra in funzione la ventola offrendo un calore costante e uniforme. Il programma non necessita di preriscaldamento. Questo programma è particolarmente indicato per cotture veloci di
cibi preconfezionati (surgelati o precotti). I risultati migliori
si ottengono utilizzando un solo ripiano
Programma MULTICOTTURA
Si attivano tutti gli elementi riscaldanti (superiore, inferiore e circolare) ed entra in funzione la ventola. Poiché il calore
è costante in tutto il forno, l’aria cuoce e rosola il cibo in
modo uniforme. È possibile utilizzare no a un massimo di
due ripiani contemporaneamente.
Programma FORNO PIZZA
Si attivano gli elementi riscaldanti inferiore e circolare ed entra in funzione la ventola. Questa combinazione consente un rapido riscaldamento del forno, con un forte apporto di calore in prevalenza dal basso. Nel caso si utilizzi più di un ripiano alla volta, è necessario cambiarli di posizione tra loro a metà cottura.
IT
Programmi
Programmi di cottura
! Per tutti i programmi è impostabile una temperatura tra 60°C e MAX, tranne:
• GRILL (si consiglia di impostare solo su MAX);
• GRATIN (si consiglia di non superare la temperatura di 200°C).
Programma SCONGELAMENTO
La ventola posta sul fondo del forno fa circolare l’aria a temperatura ambiente attorno al cibo. E’ indicato per lo scongelamento di qualsiasi tipo di cibo, ma in particolare per cibi delicati che non vogliono calore come ad esempio: torte gelato, dolci alla crema o con panna, dolci di frutta. Il tempo di scongelamento viene all’incirca dimezzato. Nel caso di carni pesci o pane è possibile accelerare utilizzando la funzione “multicottura” impostando una temperatura di 80° - 100°C.
Programma GRILL
Si attiva l’elemento riscaldante superiore ed entra in
funzione il girarrosto (ove presente). La temperatura
elevata e diretta del grill è consigliata per gli alimenti che
necessitano di un’alta temperatura superciale. Effettuare
le cotture con la porta del forno chiusa.
Programma GRATIN
Si attiva l’elemento riscaldante superiore ed entrano in
funzione la ventola e il girarrosto (ove presente). Unisce
all’irradiazione termica unidirezionale, la circolazione forzata dell’aria all’interno del forno. Ciò impedisce la bruciatura
superciale degli alimenti aumentando il potere di penetrazione
del calore. Effettuare le cotture con la porta del forno chiusa.
15
Page 16
Girarrosto*
IT
Per azionare il girarrosto
(vedi figura) procedere
come segue:
1. mettere la leccarda in
posizione 1;
2. mettere il sostegno del girarrosto in posizione 3 e inserire lo spiedo nell’apposito foro posto sulla
parete posteriore del forno;
3. azionare il girarrosto selezionando i programmi o ; ! Col programma avviato, se si apre la porta il girarrosto
si arresta.
Consigli pratici di cottura
! Nelle cotture ventilate non utilizzare le posizioni dei ripiani 1 e 5: sono investite direttamente dall’aria calda, che potrebbe provocare bruciature sui cibi delicati.
! Nelle cotture GRILL e GRATIN, disporre la leccarda in posizione 1 per raccogliere i residui
di cottura (sughi e/o grassi).
MULTICOTTURA
• Utilizzare le posizioni dei ripiani 2 e 4, mettendo alla 2 i
cibi che richiedono maggior calore.
• Disporre la leccarda in basso e la griglia in alto.
GRILL
• Inserire la griglia in posizione 3 o 4, disponendo gli
alimenti al centro della griglia.
• Si consiglia di impostare il livello di energia al massimo.
Non allarmarsi se la resistenza superiore non resta costantemente accesa: il suo funzionamento è controllato da un termostato.
FORNO PIZZA
• Utilizzare una teglia in alluminio leggero, appoggiandola
sulla griglia in dotazione.
Con la leccarda si allungano i tempi di cottura e
difcilmente si ottiene una pizza croccante.
• Nel caso di pizze molto farcite è consigliabile inserire la
mozzarella a metà cottura.
* Presente solo in alcuni modelli.
16
Page 17
Programmi Alimenti Peso
Tabella cottura
Scongelamento
Tradizionale
Pasticceria
Fast cooking
Multicottura
Pizza
Grill
Gratin
! I tempi di cottura sono indicativi e possono essere modificati in base ai propri gusti personali. Nelle cotture al grill la leccarda va posta sempre al 1° ripiano a partire dal basso.
Tutti i cibi surgelati
Anatra Arrosto di vitello o manzo Arrosto di maiale Biscotti (di frolla) Crostate
Crostate Torta di frutta Plum-cake Pan di spagna Crêpes farcite (su 2 ripiani) Cake piccoli (su 2 ripiani ) Salatini di sfoglia al formaggio (su 2 ripiani) Bignè (su 3 ripiani) Biscotti (su 3 ripiani) Meringhe (su 3 ri piani)
Surgelati
Pizza Misto zucchine e gamberi in pastella Torta rustica di spinaci Panzerotti Lasagne Panetti dorati Bocconcini di pollo
Precotti
Ali di pollo dorate
Cibi Freschi
Biscotti (di frolla) Plum-cake Salatini di sfoglia al formaggio
Pizza (su 2 ripiani) Lasagne Agnello Pollo arrosto + patate Sgombro Plum-cake Bignè (su 2 ripiani) Biscotti(su 2 ripiani) Pan di spagna (su 1 ripiano) Pan di spagna(su 2 ripiani) Torte salate
Pizza Arrosto di vitello o manzo Pollo
Sogliole e seppie Spiedini di calamari e gamberi Seppie Filetto di merluzzo Verdure alla griglia Bistecca di vitello Salsicce Hamburger Sgombri Toast (o pane tostato)
Con girarrosto (ove presente) Vitello allo spiedo Pollo allo spiedo Agnello allo spiedo
Pollo alla griglia Seppie
Con girarrosto (ove presente) Vitello allo spiedo Agnello allo spiedo Pollo (allo spiedo) + patate (sulla leccarda)
(Kg)
Posizione
dei ripiani
Preriscaldamento
(minuti)
Temperatura
consigliata
(minuti)
1 1 1
­1
0.5 1
0.7
0.5
1.2
0.6
0.4
0.7
0.7
0.5
0.3
0.4
0.5
0.3
0.5
0.4
0.4
0.41 -200 20-25
0.3
0.6
0.2
1 1 1
1+1
1 1
0.5
0.5
0.5 1
1.5
0.5 1 1
0.7
0.6
0.6
0.8
0.4
0.8
0.6
0.6 1
n.° 4 e 6
1.0
1.5
1.0
1.5
1.5
1.5
1.5
1.5
-
2 2 2 2 2
2
1 o 2
2
2 1 e 3 1 e 3 1 e 3
1 e 2 e 4 1 e 2 e 4 1 e 2 e 4
1
1
1
1
1
1
1
1
1
1
1 e 3
2
2 1 e 3 1 e 2 1 e 2 1 e 3 1 e 3 1 e 2 1 e 3
2
2
1 1 o 2
3
3
3
3 1 o 3
3
3
3
3
3
-
-
-
2 e 3 2 e 3
-
-
-
2
15 15 15 15 15
15 15 15 15 15 15 15 15 15 15
15 10 10 15 10 10 10 10 10 10 15
15 10 10
10 10
10 10 10 10
200 200 200 180 180
180 180 180 160 200 190 210 180 180
90
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
250 200 220 200 200 180 220
200 180 210
230 180 180 200 180 170 190 180 170
170 200
220 220 180
Max Max Max Max Max Max Max Max Max Max
Max Max Max Max
200 200
200 200 200 200
Durata
IT
cottura
65-75 70-75 70-80 15-20 30-35
20-30 40-45 40-50 25-30 30-35 20-25 15-20 20-25 20-25
180
12 20
30-35
25
35 25-30 15-20
15-18
45 10-12
15-20 30-35 40-45 60-70 30-35 40-50 20-25 10-15 15-20 20-25 25-30
15-20 25-30 60-70
10-12
8-10 10-15 10-15 15-20 15-20 15-20 10-12 15-20
3-5
80-90 70-80 70-80
55-60 30-35
70-80 70-80 70-75 70-75
17
Page 18
Precauzioni e consigli
IT
! L’apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.
Sicurezza generale
• L’apparecchio è stato concepito per un uso di tipo non
professionale all’interno dell’abitazione.
• L’apparecchio non va installato all’aperto, nemmeno se
lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.
• Per movimentare l’apparecchio servirsi sempre delle apposite maniglie poste sui anchi del forno.
• Non toccare l’apparecchio a piedi nudi o le mani o i piedi
bagnati o umidi.
L’apparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni riportate in questo libretto. Ogni altro uso (ad esempio: riscaldamento di ambienti) è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato responsabile per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.
Durante l’uso dell’apparecchio gli elementi riscaldanti e alcune parti della porta forno diventano molto calde. Fare attenzione a non toccarle e tenere i bambimi a distanza.
• Evitare che il cavo di alimentazione di altri elettrodomestici
entri in contatto con parti calde del forno.
• Non ostruire le aperture di ventilazione e di smaltimento
di calore.
• Impugnare la maniglia di apertura della porta al centro:
ai lati potrebbe essere calda.
• Utilizzare sempre guanti da forno per inserire o estrarre
recipienti.
• Non rivestire il fondo del forno con fogli di alluminio.
• Non riporre materiale infiammabile nel forno: se
l’apparecchio viene messo inavvertitamente in funzione potrebbe incendiarsi.
• Assicurarsi sempre che le manopole siano nella posizione “●”/“” quando l’apparecchio non è utilizzato.
• Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.
• Non fare pulizia o manutenzione senza aver prima
staccato la spina dalla rete elettrica.
• In caso di guasto, in nessun caso accedere ai
meccanismi interni per tentare una riparazione.
Contattare l’Assistenza (vedi Assistenza).
• Non appoggiare oggetti sulla porta del forno aperta.
• Evitare che i bambini giochino con l’apparecchio.
• Non è previsto che l’apparecchio venga utilizzato da persone (bambini compresi) con ridotte capacità siche, sensoriali o mentali, da persone inesperte o
che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull’uso dell’apparecchio.
• Evitare che i bambini giochino con l’apparecchio.
L’apparecchio non è destinato a essere messo in
funzione per mezzo di un temporizzatore esterno oppure di un sistema di comando a distanza separato.
Smaltimento
• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere
riutilizzati.
• La direttiva Europea 2012/19/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE),
prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.
Risparmiare e rispettare l’ambiente
• Azionando il forno negli orari che vanno dal tardo pomeriggio no alle prime ore del mattino si collabora a
ridurre il carico di assorbimento delle aziende elettriche.
• Si raccomanda di effettuare sempre le cotture al GRILL e
GRATIN a porta chiusa: sia per ottenere migliori risultati
che per un sensibile risparmio di energia (10% circa).
• Mantenere efcienti e pulite le guarnizioni, in modo che
aderiscano bene alla porta e non procurino dispersioni di calore.
Manutenzione e cura
Escludere la corrente elettrica
Prima di ogni operazione isolare l’apparecchio dalla rete di alimentazione elettrica.
Pulire l’apparecchio
• Le parti esterne smaltate o inox e le guarnizioni in gomma
possono essere pulite con una spugnetta imbevuta di acqua tiepida, e sapone neutro. Se le macchie sono
difcili da asportare usare prodotti specici. Si consiglia
di sciacquare abbondantemente e di asciugare dopo la pulizia. Non usare polveri abrasive o sostanze corrosive.
• L’interno del forno va pulito preferibilmente ogni volta
dopo l’uso, quando è ancora tiepido. Usare acqua calda e detersivo, risciaquare e asciugare con un panno morbido. Evitare gli abrasivi.
• Gli accessori possono essere lavati come normali
stoviglie, anche in lavastoviglie ad eccezione delle guide scorrevoli.
! Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell’apparecchio.
Pulire la porta
Pulire il vetro della porta con spugne e prodotti non abrasivi
e asciugare con un panno morbido; non usare materiali ruvidi abrasivi o raschietti metallici aflati che possono grafare la supercie e causare la frantumazione del vetro.
Per una pulizia più accurata è possibile smontare la porta del forno:
18
Page 19

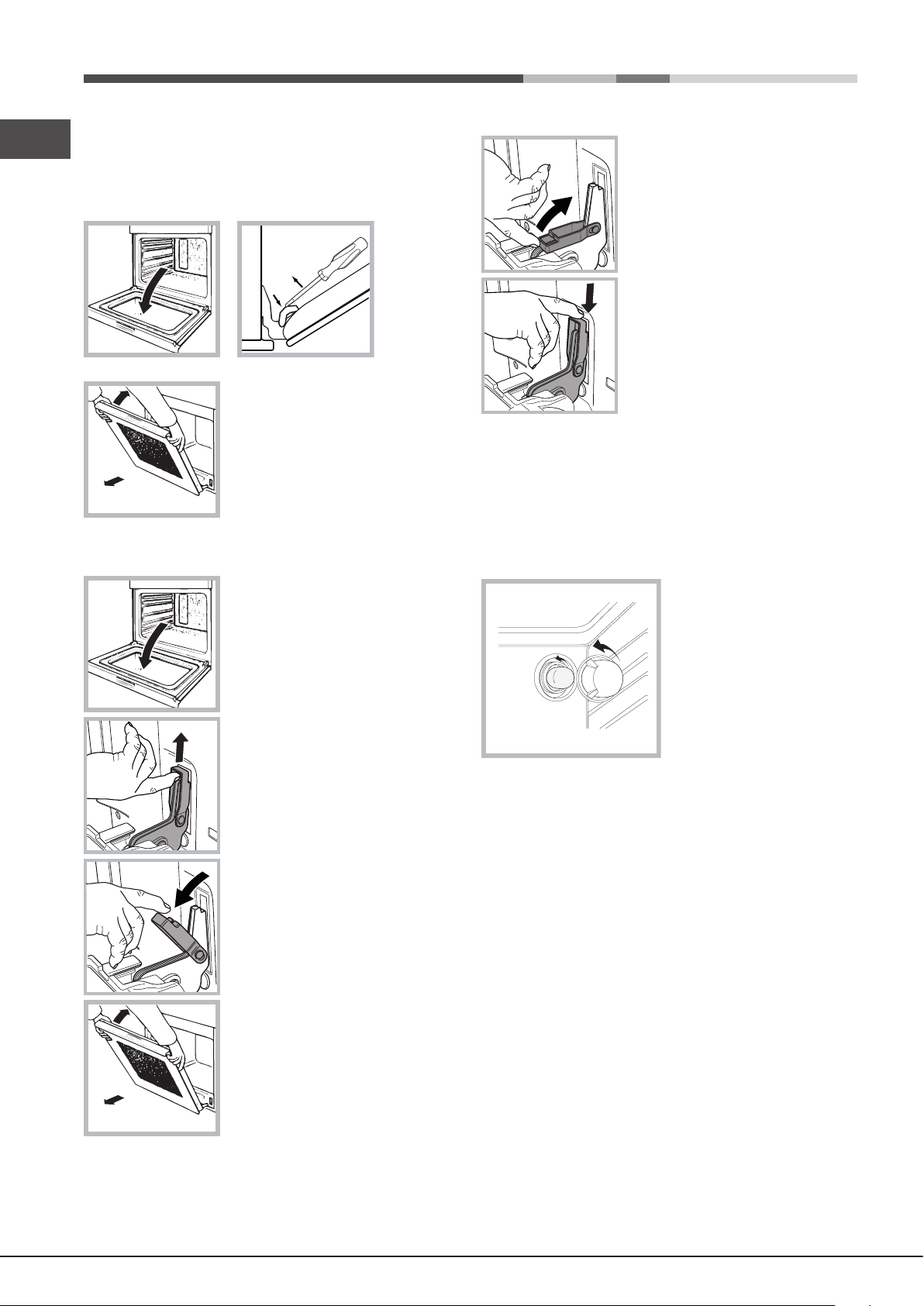

1. aprire completamente la porta (vedi gura);
2. servendosi di un cacciavite, alzare e ruotare le levette F
poste sulle due cerniere (vedi gura);
F
3. afferrare la porta ai due lati esterni, richiudendola lentamente ma non del tutto. Poi tirare la porta verso di sé estraendola dalla sua
sede (vedi gura). Rimontare la
porta seguendo il procedimento in senso contrario.
Per smontare la porta con le cerniere soft closing*:
5. Ruotare verso l’alto i ganci di
estrazione no a contatto con la
facciata del forno.
6. Spingere i ganci di estrazione verso il basso, assicurandosi
che siano stabili e non ruotino in avanti.
Controllare le guarnizioni
Controllare periodicamente lo stato della guarnizione attorno alla porta del forno. In caso risulti danneggiata rivolgersi
al Centro Assistenza più vicino (vedi Assistenza). È consigliabile non usare il forno no all’avvenuta riparazione.
IT
1. Aprire completamente la porta.
2. Alzare i ganci di estrazione posti sulle due cerniere.Se non si riesce ad alzarli manualmente, fare leva con un utensile.
3. Ruotare completamente verso il basso i ganci di estrazione.
4. Afferrare la porta ai due lati esterni, richiudendola lentamente ma non del tutto. Poi tirare la porta verso di sé estraendola dalla sua
sede (vedi gura). Rimontare la
porta seguendo il procedimento in senso contrario.
Sostituire la lampadina
Per sostituire la lampadina di illuminazione del forno
1. Svitare il coperchio in vetro del portalampada.
2. Svitare la lampadina e sostituirla con una analoga: potenza 25 W, attacco E 14.
3. Rimontare il coperchio
(vedi gura)
! Non utilizzare la lampada forno per e come illuminazione di ambienti.
Montaggio del Kit Guide Scorrevoli
Per montare le guide scorrevoli:
1. Togliere i due telai
A
estraendoli dai distanzieri
A (vedi gura).
* Presente solo in alcuni modelli.
19
Page 20
IT
Guida sinistra
Guida destra
2. Scegliere il ripiano in cui inserire la guida scorrevole. Facendo attenzione al verso di estrazione della guida
B
Verso di
C
estrazione
stessa, posizionare sul telaio prima l’incastro B e poi l’incastro C.
3. Fissare i due telai con le guide montate negli appositi fori posti sulle pareti del forno
(vedi gura). I fori per il telaio
sinistro sono posizionati in alto, mentre i fori per quello
D
destro sono in basso.
4. Inne incastrare i telai sui
distanzieri A.
! Non inserire le guide scorrevoli alla posizione 5
20
Page 21
Installation
590 mm.
! Please keep this instruction booklet in a safe place for future reference. If the appliance is sold, given away or moved, please make sure the booklet is also passed on to
the new owners so that they may benet from the advice
contained within it.
Ventilation
To ensure adequate ventilation, the back panel of the cabinet must be removed. It is advisable to install the oven so that it rests on two strips of wood, or on a completely
at surface with an opening of at least 45 x 560 mm (see diagrams).
GB
! Please read this instruction manual carefully: it contains important information concerning the safe operation, installation and maintenance of the appliance.
Positioning
! Do not let children play with the packaging material; it
should be disposed of in accordance with local separated
waste collection standards (see Precautions and tips).
! The appliance must be installed by a qualied professional
in accordance with the instructions provided. Incorrect installation may damage property or cause harm to people or animals.
Built-in appliances
Use an appropriate cabinet to ensure that the appliance operates properly:
• The panels adjacent to the oven must be made of heat-
resistant material.
• Cabinets with a veneer exterior must be assembled with
glues which can withstand temperatures of up to 100°C.
• To install the oven under the counter (see diagram) or
in a kitchen unit, the cabinet must have the following dimensions:
45 mm.
560 mm.
Centring and xing
Secure the appliance to the cabinet:
• Open the oven door.
• Remove the 2 rubber plugs covering the xing holes on
the perimeter frame.
• Fix the oven to the cabinet using the 2 wood screws.
• Replace the rubber plugs.
! All parts which ensure the safe operation of the appliance must not be removable without the aid of a tool.
550 mm.
min.
45 mm.
560 mm.
575-585 mm.
570 mm.
595 mm.
20 mm.
550 mm.
20,5 mm.
22,5 mm.*
* Stainless steel models only
! The appliance must not come into contact with electrical parts once it has been installed. The indications for consumption given on the data plate have been calculated for this type of installation.
21
Page 22
Electrical connection
GB
Ovens equipped with a three-pole power supply cable are designed to operate with alternating current at the voltage and frequency indicated on the data plate located on the
appliance (see below).
Fitting the power supply cable
• The socket is compatible with the plug of the appliance.
If the socket is incompatible with the plug, ask an authorised technician to replace it. Do not use extension cords or multiple sockets.
! Once the appliance has been installed, the power supply cable and the electrical socket must be easily accessible.
1. Open the terminal board by inserting a screwdriver into the side tabs of the cover. Use the screwdriver as a lever by pushing it
down to open the cover (see diagram).
2. Install the power supply cable by loosening the cable clamp screw and the three wire contact screws
L
N
3. Secure the cable by fastening the clamp screw.
4. Close the cover of the terminal board.
Connecting the supply cable to the mains
Install a standardised plug corresponding to the load
indicated on the data plate (see table).
The appliance must be directly connected to the mains using an omnipolar switch with a minimum contact opening of 3 mm installed between the appliance and the mains. The switch must be suitable for the charge indicated and must
comply with current electrical regulations (the earthing wire must not be interrupted by the switch). The supply cable
must be positioned so that it does not come into contact
with temperatures higher than 50°C at any point (the back panel of the oven, for example).
! The installer must ensure that the correct electrical connection has been performed and that it is fully compliant with safety regulations.
Before connecting the appliance to the power supply, make sure that
• The appliance is earthed and the plug is compliant with
the law.
• The socket can withstand the maximum power of the
appliance, which is indicated on the data plate.
L-N- . Connect the wires to the corresponding terminals: the Blue wire to the terminal
marked (N), the Brown wire to the terminal marked (L) and the Yellow/Green wire
to the terminal marked
(see diagram).
! The cable must not be bent or compressed.
! The cable must be checked regularly and replaced by
authorised technicians only (see Assistance).
! The manufacturer declines any liability should these safety measures not be observed.
APPLIANCE SPECIFICATIONS
width 43.5 cm
Dimensions*
Volume*
Dimensions**
Volume**
Electrical connections
height 32,4 cm depth 41.5 cm
59 l width 45.5 cm
height 32,4 cm depth 41.5 cm
62 l
voltage: 220 - 240 V~ 50/60 Hz (see data plate) maximum power absorbed 2800 W
Directive 2002/40/EC on the label of electric ovens. Standard EN 50304
ENERGY LABEL
* Only for models with drawn rails. ** Only for models with wire rails.
Energy consumption for Natural convection – heating mode: Traditional mode
Declared energy consumption for Forced convection Class – heating mode: Baking
This appliance conforms to the following European Economic Community directives: 2006/95/EEC dated 12/12/06 (Low Voltage) and subsequent amendm ents – 2004/108/EEC dated 03/05/89 (Electromagnetic Compatibility) and subsequent amendm ents ­93/68/EEC dated 22/07/93 and subsequent amendm ents. 2012/19/EEC amendments.
- 1275/2008 standby/off mode
and subsequent
• The voltage is in the range between the values indicated
on the data plate.
22
Page 23
Start-up and use
DISPLAY
SET TIME
button
END OF
COOKING icon
CLOCK icon
DURATION
icon
TIMER icon
DECREASE TIME
button
INCREASE TIME
button
•• ••
WARNING! The oven is provided with a stop system to extract the racks and prevent them from coming
out of the oven (1).
As shown in the drawing, to extract them completely, simply lift the racks, holding them on the front part, and
pull (2).
! The rst time you use your appliance, heat the empty oven with
its door closed at its maximum temperature for at least half an hour. Make sure that the room is well ventilated before switching the oven off and opening the oven door. The appliance may emit a slightly unpleasant odour caused by protective substances used during the manufacturing process burning away.
Starting the oven
1. Select the desired cooking mode by turning the SELECTOR knob.
2. Select the desired temperature using the THERMOSTAT knob. A list detailing cooking modes and suggested cooking
temperatures can be found in the Cooking advice table (see Cooking modes).
3. The THERMOSTAT indicator light indicates that the oven is heating up to the temperature set.
4. During cooking it is always possible to:
- change the cooking mode by turning the SELECTOR knob;
- adjust the temperature by turning the THERMOSTAT knob;
- stop cooking by turning the SELECTOR knob to the “0” position.
! Never put objects directly on the bottom of the oven; this
will prevent the enamel coating from being damaged.
! Always place cookware on the rack(s) provided.
Cooling ventilation
In order to cool down the external temperature of the oven, a cooling fan blows a stream of air between the control panel and the oven door, as well as towards the bottom of the oven door. ! Once cooking has been completed, the cooling fan continues
to operate until the oven has cooled down sufciently.
Oven light
When selecting with the SELECTOR knob the oven light goes on. It remains lit when a cooking mode is selected.
The electronic programmer*
Setting the clock
! The clock may be set when the oven is switched off or when it is switched on, provided that a the end time of a cooking cycle has not been programmed previously. After the appliance has been connected to the mains, or
after a blackout, the icon and the four numerical digits
on the DISPLAY will begin to ash.
1. Press the button several times until the icon and
the four digits on the display begin to ash.
2. Use the “ ” and “ ” buttons to adjust the time; if you press and hold either button, the display will scroll through the values more quickly, making it quicker and easier to set the desired value.
3. Wait for 10 seconds or press the button again to
nalise the setting.
Setting the timer
! This function does not interrupt cooking and does not affect
the oven; it is simply used to activate the buzzer when the
set amount of time has elapsed.
1. Press the button several times until the icon and
the three digits on the display begin to ash.
2. Use the “ ” and “ ” buttons to set the desired time; if you press and hold either button, the display will scroll through the values more quickly, making it quicker and easier to set the value.
3. Wait for 10 seconds or press the button again to
nalise the setting.
The display will then show the time as it counts down. When this period of time has elapsed the buzzer will be activated.
Programming cooking
! A cooking mode must be selected before programming can take place.
GB
Programming the cooking duration
1. Press the button several times until the icon and
the three digits on the DISPLAY begin to ash.
2. Use the “ ” and “ ” buttons to set the desired duration; if you press and hold either button, the display will scroll through the values more quickly, making it quicker and easier to set the value.
* Only available in certain models.
23
Page 24
3. Wait for 10 seconds or press the button again to
GB
nalise the setting.
4. When the set time has elapsed, the text END appears on the DISPLAY, the oven will stop cooking and a buzzer sounds. Press any button to stop it.
• For example: it is 9:00 a.m. and a time of 1 hour and
15 minutes is programmed. The programme will stop automatically at 10:15 a.m.
Setting the end time for a cooking mode
! A cooking duration must be set before the cooking end time can be scheduled.
1. Follow steps 1 to 3 to set the duration as detailed above.
2. Next, press the button until the icon and the four
digits on the DISPLAY begin to ash.
3. use the “ ” and “ ” buttons to adjust the cooking end
time; if you press and hold either button, the display will
scroll through the values more quickly, making it quicker and easier to set the desired value.
4. Wait for 10 seconds or press the button again to
nalise the setting.
5. When the set time has elapsed, the text END appears on the DISPLAY, the oven will stop cooking and a buzzer sounds.Press any button to stop it. Programming has been set when the and buttons are illuminated. The DISPLAY shows the cooking end time and the cooking duration alternately.
• For example: It is 9:00 a.m. and a duration of 1 hour has
been programmed. 12:30 is scheduled as the end time. The programme will start automatically at 11:30 a.m.
Cancelling a programme
To cancel a programme:
• press the button until the icon corresponding to the setting you wish to cancel and the digits on the display are no longer ashing. Press the “ ” button until the digits 00:00 appear on the display.
• Press and hold the “ ” and “ ” buttons; this will cancel all the settings selected previously, including timer settings.
mode and setting a temperature between 80°C and 100°C.
TRADITIONAL OVEN mode
Both the top and bottom heating elements will come on. When using this traditional cooking mode, it is best to use one cooking rack only. If more than one rack is used, the heat will be distributed unevenly.
BAKING mode
The rear heating element and the fan are switched on, thus guaranteeing the distribution of heat in a delicate and uniform manner throughout the entire oven. This mode is
ideal for baking temperature sensitive foods (such as cakes, which need to rise) and for the preparation of “bitesize
pastries” on 3 shelves simultaneously.
FAST COOKING mode
The heating elements and the fan are activated, guaranteeing the distribution of heat consistently and uniformly throughout the oven. Preheating is not necessary for this cooking mode. This mode is particularly suitable for cooking pre-packed
food quickly (frozen or pre-cooked). The best results are
achieved using one cooking rack only.
MULTILEVEL mode
All the heating elements (top, bottom and circular) switch
on and the fan begins to operate. Since the heat remains constant throughout the oven, the air cooks and browns food in a uniform manner. A maximum of two racks may be used at the same time.
PIZZA OVEN mode
The circular heating elements and the elements at the bottom of the oven are switched on and the fan is activated. This combination heats the oven rapidly by producing a considerable amount of heat, particularly from the element at the bottom. If you use more than one rack at a time, switch the position of the dishes halfway through the cooking process.
Modes
Cooking modes
! A temperature value between 60°C and MAX can be set for all cooking modes except the following:
• GRILL (recommended: set only to MAX power level)
• GRATIN (recommended: do not exceed 200°C).
DEFROST mode
The fan at the bottom of the oven circulates room­temperature air around the food. This mode is suitable for defrosting any type of food, especially delicate items that should not be heated, for example: ice-cream cakes or cakes made with custard, cream or fruit. The defrosting time will be
approximately halved. When defrosting meat, sh or bread,
the process may be accelerated by selecting the “multilevel”
24
GRILL mode
The top heating element and the rotisserie (where present)
come on. The high and direct temperature of the grill is recommended for food which requires a high surface temperature. Always cook in this mode with the oven door closed.
GRATIN mode
The top heating element and the rotisserie (where present) are activated and the fan begins to operate. This
combination of features increases the effectiveness of the unidirectional thermal radiation provided by the heating elements through forced circulation of the air throughout the oven. This helps prevent food from burning on the surface and allows the heat to penetrate right into the food. Always cook in this mode with the oven door closed.
Page 25
Rotisserie spit*
To operate the rotisserie
function (see diagram)
proceed as follows:
1. Place the dripping pan in position 1.
2. Place the rotisserie support in position 3 and insert the spit in the hole provided on the back panel of the oven.
3. Start the rotisserie function by selecting the or
modes;
! When mode is on, the rotisserie will stop if the door is opened.
Practical cooking advice
! Do not place racks in position 1 or 5 during fan-assisted cooking. Excessive direct heat can burn temperature sensitive foods.
! In the GRILL and GRATIN cooking modes, place the
dripping pan in position 1 to collect cooking residues (sauce and/or grease).
GB
MULTILEVEL
• Use positions 2 and 4, placing the food which requires
more heat on the rack in position 2.
• Place the dripping pan on the bottom and the rack on
top.
GRILL
• Place the rack in position 3 or 4. Make sure the food is
in the centre of the rack.
• We recommend that the power level is set to maximum.
The top heating element is regulated by a thermostat and may not always operate constantly.
PIZZA OVEN MODE
• Use a lightweight aluminium pizza pan. Place it on the
rack provided.
For a crispy crust, do not use the dripping pan as this
extends the total cooking duration and prevents the crust from forming.
• If the pizza has a lot of toppings, we recommend adding
the mozzarella cheese to the top of the pizza halfway through the cooking process.
* Only available in certain models.
25
Page 26
GB
Cooking advice table
Modes Foods Weight
Defrosting
Traditional
Baking
Fast cooking
Multilevel
Pizza
Grill
Gratin
! Cooking times are approximate and may vary according to personal taste. When cooking using the grill or gratin, the dripping pan must always be placed on the 1st oven rack from the bottom.
All frozen foods
Duck Roast veal or beef Roast pork Biscuits (shortcrust pastry) Tarts
Tarts Fruit cakes Sponge cake made with yoghurt Sponge cake Stuffed pancakes (on 2 racks) Small cakes (on 2 racks) Cheese puffs (on 2 racks) Cream puffs (on 3 racks) Biscuits (on 3 racks) Meringues (on 3 racks)
Frozen food
Pizza Courgette and prawn pie Country style spinach pie Turnovers Lasagne Golden rolls Chicken bites
Pre-cooked food
Golden chicken wings
Fresh Food
Biscuits (shortcrust pastry) Sponge cake made with yoghurt Cheese puffs
Pizza (on 2 racks) Lasagne Lamb Roast chicken + potatoes Mackerel Sponge cake made with yoghurt Cream puffs (on 2 racks) Biscuits (on 2 racks) Sponge cake (on 1 rack) Sponge cake (on 2 racks) Savoury pies
Pizza Roast veal or beef Chicken
Soles and cuttlefish Squid and prawn kebabs Cuttlefish Cod filet Grilled vegetables Veal steak Sausages Hamburgers Mackerels Toasted sandwiches (or toast) With rotisser ie (where present) Veal on the spit Chicken on the spit Lamb on the spit Grilled chicken Cuttlefish With rotisser ie (where present) Veal on the spit Lamb on the spit Chicken on the spit + potatoes (roasted)
(in kg)
Position of
shelves
Preheating
(minutes)
Recommended
temperature
Cooking duration
(minutes)
1 1 1
­1
0.5 1
0.7
0.5
1.2
0.6
0.4
0.7
0.7
0.5
0.3
0.4
0.5
0.3
0.5
0.4
0.4
0.41 -200 20-25
0.3
0.6
0.2
1 1 1
1+1
1 1
0.5
0.5
0.5 1
1.5
0.5 1 1
0.7
0.6
0.6
0.8
0.4
0.8
0.6
0.6
1
4 and 6
-
1.0
1.5
1.0
1.5
1.5
1.5
1.5
1.5
-
2 2 2 2 2
2
1 or 2
2
2 1 and 3 1 and 3 1 and 3
1, 2 and 4 1, 2 and 4 1, 2 and 4
1 1 1 1 1 1 1
1 1 1
1 and 3
2
2 1 and 3 1 and 2 1 and 2 1 and 3 1 and 3 1 and 2 1 and 3
2
2
1
1 or 2
4 4 4 4
3 or 4
4 4 4 4 4
-
-
-
­2 2
-
-
-
2
15 15 15 15 15
15 15 15 15 15 15 15 15 15 15
15 10 10 15 10 10 10 10 10 10 15
15 10 10
10 10
10 10
10 10
200 200 200 180 180
180 180 180 160 200 190 210 180 180
90
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
250 200 220 200 200 180 220
200 180 210
230 180 180 200 180 170 190 180 170
170 200
220 220 180
Max Max Max Max Max Max Max Max Max Max
-
Max Max Max
200 200
200
200 200 200
65-75 70-75 70-80 15-20 30-35
20-30 40-45 40-50 25-30 30-35 20-25 15-20 20-25 20-25
180
12 20
30-35
25
35 25-30 15-20
15-18
45 10-12
15-20 30-35 40-45 60-70 30-35 40-50 20-25 10
-15 15-20 20-25 25-30
15-20 25-30 60-70
10 -12
8-10 10 -15 10 -15 15 -20 15 -20 15 -20 10 -12 15 -20
3-5
-
80-90 70-80 70-80
55-60 30-35
70-80 70-80
70-75 70-75
26
Page 27
Precautions and tips
! This appliance has been designed and manufactured in compliance with international safety standards. The following warnings are provided for safety reasons and must be read carefully.
General safety
• The appliance was designed for domestic use inside the
home and is not intended for commercial or industrial use.
• The appliance must not be installed outdoors, even in
covered areas. It is extremely dangerous to leave the appliance exposed to rain and storms.
• When moving or positioning the appliance, always use
the handles provided on the sides of the oven.
• Do not touch the appliance while barefoot or with wet or
damp hands and feet.
The appliance must be used by adults only for the preparation of food, in accordance with the instructions provided in this booklet. Any other use of the appliance (e.g. for heating the room) constitutes improper use and is dangerous. The manufacturer may not be held responsible for any damage caused as a result of improper, incorrect and unreasonable use of the appliance.
Do not touch the heating elements or certain parts of the oven door when the appliance is in use; these parts become extremely hot. Keep children well away from the appliance.
• Make sure that the power supply cables of other electrical
appliances do not come into contact with the hot parts of the oven.
• The ventilation and heat dispersal openings must never
be obstructed.
• Always grip the oven door handle in the centre: the ends
may be hot.
• Always use oven gloves when placing cookware in the
oven or when removing it.
• Do not use aluminium foil to line the bottom of the oven.
• Do not place ammable materials in the oven: if the
appliance is switched on accidentally, the materials could
catch re.
• Contrôler toujours que les boutons sont bien dans la
position “●”/“” quand l’appareil n’est pas utilisé.
• When unplugging the appliance, always pull the plug from the mains socket; do not pull on the cable.
• Do not perform any cleaning or maintenance work without
having disconnected the appliance from the electricity mains.
• If the event of malfunctions, under no circumstances
should you attempt to perform the repairs yourself.
Contact an authorised Service Centre (see Assistance).
• Do not rest objects on the open oven door.
• Do not let children play with the appliance.
• The appliance should not be operated by people (including children) with reduced physical, sensory or mental
capacities, by inexperienced individuals or by anyone who is not familiar with the product. These individuals should, at the very least, be supervised by someone who assumes responsibility for their safety or receive preliminary instructions relating to the operation of the appliance.
• The appliance is not intended to be operated by means
of an external timer or separate remote-control system.
Disposal
• When disposing of packaging material: observe local
legislation so that the packaging may be reused.
• The European Directive 2012/19/EC on Waste Electrical and Electronic Equipment (WEEE), requires
that old household electrical appliances must not be disposed of in the normal unsorted municipal waste stream. Old appliances must be collected separately in order to optimise the recovery and recycling of the materials they contain and reduce the impact on human health and the environment. The crossed out “wheeled bin” symbol on the product reminds you of your obligation, that when you dispose of the appliance it must be separately collected.
Consumers should contact their local authority or retailer
for information concerning the correct disposal of their old appliance.
Respecting and conserving the environment
• You can help to reduce the peak load of the electricity
supply network companies by using the oven in the hours between late afternoon and the early hours of the morning.
• Always keep the oven door closed when using the GRILL
and GRATIN modes: this will achieve improved results
while saving energy (approximately 10%).
• Check the door seals regularly and wipe them clean
to ensure they are free of debris so that they adhere properly to the door, thus avoiding the dispersal of heat.
Maintenance and care
Switching the appliance off
Disconnect your appliance from the electricity supply before carrying out any work on it.
Cleaning the appliance
• The stainless steel or enamel-coated external parts and
the rubber seals may be cleaned using a sponge that has been soaked in lukewarm water and neutral soap. Use specialised products for the removal of stubborn stains. After cleaning, rinse and dry thoroughly. Do not use abrasive powders or corrosive substances.
• The inside of the oven should ideally be cleaned after
each use, while it is still lukewarm. Use hot water and detergent, then rinse well and dry with a soft cloth. Do not use abrasive products.
• All accessories - with the exception of the sliding racks
- can be washed like everyday crockery, and are even dishwasher safe.
! Never use steam cleaners or pressure cleaners on the appliance.
Cleaning the oven door
Clean the glass part of the oven door using a sponge and a non-abrasive cleaning product, then dry thoroughly with a soft cloth. Do not use rough abrasive material or sharp metal scrapers as these could scratch the surface and cause the glass to crack.
GB
27
Page 28
For more thorough cleaning purposes, the oven door may
GB
be removed:
1. Open the oven door fully (see diagram).
2. Use a screwdriver to lift up and turn the small levers F
located on the two hinges (see diagram).
5. Rotate the pull-out hooks upwards until they touch the front of the oven.
F
3. Grip the door on the two outer sides and close it approximately half way. Pull the door towards you,
lifting it out of its slot (see diagram).
To replace the door, reverse this sequence.
To remove oven door with soft closing hinges*:
1. Open the door completely.
2. Lift the pull-out hooks located on the two hinges. If you cannot lift them manually, use a tool as a lever.
6. Push the pull-out hooks downwards, making sure they are
steady and do not rotate forward.
Inspecting the seals
Check the door seals around the oven regularly. If the seals are damaged, please contact your nearest Service Centre
(see Assistance). We recommend that the oven is not used
until the seals have been replaced.
Remplacement de l’ampoule d’éclairage
Pour changer l’ampoule d’éclairage du four:
1. Dévissez le couvercle en verre du boîtier de la lampe.
2. Dévissez l’ampoule et remplacez-la par une autre de même type : puissance 25 W, culot E 14.
3. Remontez le couvercle à
sa place (voir gure).
! Ne pas utiliser la lampe du four comme éclairage de la pièce.
3. Completely rotate downwards the pull-out hooks.
4. Holding the door by its two outer sides, slowly close it but not completely. Pull the door to
remove it from its seat (see gure).
To re-assemble the door follow the procedure in reverse order.
* Only available in certain models.
28
Page 29
Sliding rack kit assembly
To assemble the sliding racks:
1. Remove the two frames,
A
lifting them away from the
spacers A (see gure).
GB
Left guide rail
Right guide rail
2. Choose which shelf to use with the sliding rack. Paying attention to the direction in which the sliding rack is to
B
Direction
C
of extraction
be extracted, position joint B and then joint C on the frame.
3. Secure the two frames with the guide rails using the holes provided on the oven
walls (see diagram). The
holes for the left frame are situated at the top, while the
D
holes for the right frame are at the bottom.
4. Finally, t the frames on
the spacers A.
! Do not place the sliding racks in position 5.
29
Page 30
Installation
590 mm.
FR
! Conservez ce mode d’emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu’il suive l’appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants.
Aération
Pour garantir une bonne aération, la cavité d’encastrement doit être dépourvue de paroi arrière. Il est conseillé d’installer le four de manière à ce qu’il repose sur deux cales en bois ou bien sur un plan d’appui continu qui ait une
découpe d’au moins 45 x 560 mm (voir gures).
! Lisez attentivement les instructions : elles contiennent des conseils importants sur l’installation, l’utilisation et la sécurité de votre appareil
Positionnement
! Les emballages ne sont pas des jouets pour enfants, il faut les mettre au rebut en respectant la réglementation
sur le tri sélectif des déchets (voir Précautions et conseils).
! L’installation doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant. Une mauvaise installation peut causer des dommages à des personnes, des animaux ou des biens.
Encastrement
Pour garantir le bon fonctionnement de l’appareil, il faut que le meuble possède des caractéristiques bien précises:
• les panneaux adjacents doivent être fabriqués dans un matériau résistant à la chaleur;
• dans le cas de meubles en plaqués bois, les colles doivent pouvoir résister à une température de 100 °C;
• la cavité du meuble pour encastrement du four, tant sous plan (voir gure) qu’en colonne , doit avoir les
dimensions suivantes:
45 mm.
560 mm.
Centrage et xation
Pour xer l’appareil au meuble:
• ouvrir la porte du four;
• Retirer les 2 caoutchoucs qui couvrent les trous de xation situés sur le cadre;
• Fixer le four au meuble en utilisant 2 vis à bois
• Repositionner les caoutchoucs couvre-trous.
! Toutes les parties qui servent de protection doivent être
xées de manière à ne pouvoir être enlevées qu’avec l’aide
d’un outil.
550 mm.
min.
45 mm.
560 mm.
575-585 mm.
570 mm.
595 mm.
20 mm.
550 mm.
20,5 mm.
22,5 mm.*
* Seulement pour modèles inox
! Après encastrement de l’appareil, il ne doit plus y avoir
possibilité de contact avec les parties électriées.
Les déclarations de consommation indiquées sur la plaque signalétique ont été mesurées pour ce type d’installation.
30
Page 31
Raccordement électrique
Les fours munis d’un câble d’alimentation tripolaire sont prévus pour un fonctionnement au courant alternatif à la tension et à la fréquence indiquées sur la plaque signalétique apposée
sur l’appareil (voir ci-dessous).
Montage du câble d’alimentation
! Après installation de l’appareil, le câble électrique et la prise de courant doivent être facilement accessibles
! Le câble ne doit être ni plié ni excessivement écrasé.
! Il doit être contrôlé périodiquement et ne peut être
remplacé que par un technicien agréé (voir Assistance).
FR
1. Pour ouvrir le bornier, faire pression à l’aide d’un tournevis sur les languettes latérales du couvercle : tirer
et ouvrir le couvercle (voir gure).
2. Montage du câble d’alimentation : dévisser la vis du serre-câble ainsi que les trois vis des contacts
L
L-N- puis fixer les fils sous les têtes de vis en respectant les couleurs Bleu
(N) Marron (L) Jaune-Vert
(voir gure).
3. Fixer le câble dans le serre-câble prévu.
4. Fermer le couvercle du
N
bornier.
Branchement du câble d’alimentation au réseau électrique
Montez sur le câble une prise normalisée adaptée à la charge indiquée sur l’étiquette des caractéristiques. En cas de raccordement direct au réseau, il faut intercaler entre l’appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d’écartement entre les contacts, dimensionné à la charge et conforme aux normes en vigueur
(le l de terre ne doit pas être interrompu par l’interrupteur).
Le câble d’alimentation ne doit atteindre, en aucun point, des températures dépassant de 50°C la température ambiante.
! L’installateur est responsable du bon raccordement électrique de l’appareil et du respect des normes de sécurité.
Avant de procéder au branchement, assurez-vous que :
• la prise est bien munie d’une terre conforme à la loi;
• la prise est bien apte à supporter la puissance maximale de l’appareil, indiquée sur la plaquette signalétique;
• la tension d’alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique;
! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.
PLAQUE SIGNALETIQUE
largeur 43,5 cm
Dimensions*
Volume*
Dimensions**
Volume**
Raccordements électriques
ENERGY LABEL
* Uniquement pour les modèles avec glissières embouties. ** Uniquement pour les modèles avec glissières en fil.
hauteur 32,4 cm profondeur 41,5 cm
L. 59
largeur 45,5 cm hauteur 32,4 cm profondeur 41,5 cm
L. 62
tension 220-240V~ 50/60Hz (voir plaque signalétique) puissance maximum absorbée 2800W
Directive 2002/40/CE Sur l’étiquette des fours électriques. Norme EN 50304
Consommation énergie convection Naturelle – fonction four : Traditionnel ;
Déclaration de consommation énergétique Classe convention Forçée fonction four Pâtisserie.
Cet appareil est Conforme aux Directives suivantes Communautaires : 2006/95/CEE du 12/12/06 (Basse tension) et modifications successives ­2004/108/CEE du15/12/04 (Compatibilité Électromagnétique) et modifications successives ­93/68/CEE du 22/07/93 et modifications successives ­2012/19/CEE et modifications successives. 1275/2008 standby/off mode.
• la prise est bien compatible avec la che de l’appareil. Si ce n’est pas le cas, remplacez la prise ou la che,
n’utilisez ni rallonges ni prises multiples.
31
Page 32
Mise en marche et utilisation
•• ••
FR
Le programmateur
ATTENTION ! Le four est équipé d’un système d’arrêts de grilles qui permet de les retirer sans que ces dernières sortent
entièrement du four (1).
Pour sortir complètement
les grilles il suft, comme
illustré, de les soulever en
les saisissant par l’avant et de les tirer (2).
! Lors de son premier allumage, faire fonctionner le four à vide, porte fermée, pendant au moins une heure en réglant le thermostat sur le maximum. Puis éteindre le four, ouvrir la porte et aérer la pièce. L’odeur qui se dégage est due à l’évaporation des produits utilisés pour protéger le four.
Mise en marche du four
1. Pour sélectionner le programme de cuisson souhaité, tourner le bouton PROGRAMMES.
2. Pour choisir la température, tourner le bouton THERMOSTAT. Un tableau de cuisson sert de guide sur les cuissons et indique notamment les températures conseillées
pour plusieurs préparations culinaires (voir Programmes).
3. Le voyant THERMOSTAT reste allumé pendant la durée de montée en température.
4. En cours de cuisson, il est possible à tout moment de :
- modier le programme de cuisson à l’aide du bouton PROGRAMMES;
- modier la température à l’aide du bouton THERMOSTAT ;
- stopper la cuisson en ramenant le bouton PROGRAMMES
sur 0 ;
! Ne jamais poser d’objets à même la sole du four, l’émail risque de s’abîmer.
! Il faut toujours enfourner les plats sur la grille fournie avec l’appareil.
Ventilation de refroidissement
Pour obtenir un abaissement des températures extérieures,
un système de refroidissement soufe de l’air à l’extérieur
par une fente située entre le tableau de bord, la porte du four et la partie basse de la porte du four. ! Le ventilateur continue à tourner après l’arrêt du four
jusqu’à ce que ce dernier se soit sufsamment refroidi.
électronique*
Mise à l’heure de l’horloge
! Son réglage est possible que le four soit éteint ou allumé
mais ceci ne correspond pas à une programmation de n
de cuisson. Après branchement au réseau électrique ou après une
panne de courant, l’icône et les quatre chiffres de l’afcheur clignotent.
1. Appuyer plusieurs fois de suite sur la touche jusqu’à
ce que l’icône et les trois chiffres de l’AFFICHEUR se mettent à clignoter ;
2. régler l’heure avec les touches « » et « »; si les touches restent enfoncées, les numéros délent plus rapidement.
3. attendre 10 secondes ou appuyer à nouveau sur la touche pour valider.
Programmer le minuteur
! Cette fonction ne stoppe pas la cuisson et est indépendante
du fonctionnement du four; elle sert uniquement à déclencher
un signal sonore à l’expiration des minutes sélectionnées.
1. Appuyer plusieurs fois de suite sur la touche jusqu’à
ce que l’icône et les trois chiffres de l’AFFICHEUR se mettent à clignoter ;
2. régler la durée avec les touches « » et « »; si les touches
restent enfoncées, les numéros délent plus rapidement.
3. attendre 10 secondes ou appuyer à nouveau sur la touche pour valider.
L’afchage du compte à rebours suivra. Un signal sonore indiquera la n du décompte.
Eclairage du four
Pour l’allumer, sélectionnez à l’aide du bouton PROGRAMMES La lampe reste allumée en cas de sélection d’un programme de cuisson.
* N’existe que sur certains modèles
32
Comment programmer une cuisson
! La programmation n’est possible qu’après avoir sélectionné un programme de cuisson.
Programmer la durée de cuisson
1. Appuyer plusieurs fois de suite sur la touche
jusqu’à ce que l’icône et les trois digits numériques de l’AFFICHEUR se mettent à clignoter ;
2. régler la durée avec les touches « » et « »; si les touches
restent enfoncées, les numéros délent plus rapidement.
3. attendre 10 secondes ou appuyer à nouveau sur la touche
pour valider.
Page 33
4. à expiration de la durée sélectionnée, l’AFFICHEUR
afche END, le four stoppe la cuisson et un signal sonore
retentit. Pour l’arrêter, appuyer sur une touche quelconque.
• Exemple : il est 9h00 et la durée programmée est de
1h15. Le programme s’arrête automatiquement à 10h15.
Programmer la n d’une cuisson
! La programmation d’une n de cuisson n’est possible
qu’après avoir sélectionné une durée de cuisson.
1. Suivre la procédure de 1 à 3 décrite pour la durée ;
2. appuyer ensuite sur la touche jusqu’à ce que l’icône et les quatre chiffres de l’AFFICHEUR se mettent à clignoter ;
3. régler l’heure de n de cuisson avec les touches «+» et «-» ; si les touches restent enfoncées, les numéros délent
plus rapidement.
4. attendre 10 secondes ou appuyer à nouveau sur la touche pour valider.
5. à expiration de la durée sélectionnée, l’AFFICHEUR
afche END, le four stoppe la cuisson et un signal sonore
retentit. Pour l’arrêter, appuyer sur une touche quelconque.
Les icônes et éclairées signalent qu’une programmation a été lancée. L’AFFICHEUR afche à tour de rôle l’heure de n de cuisson et la durée.
• Exemple : il est 9h00, la durée programmée est de 1 heure. L’heure nale est xée à 12h30. Le programme
démarre automatiquement à 11h30.
Comment annuler un programme
Pour annuler une programmation :
• appuyer sur la touche jusqu’à ce que l’icône
correspondant au paramètre à annuler et les chiffres
correspondant s’afchent. Appuyer sur la touche « » jusqu’à ce que s’afchent les chiffres 00:00.
• Appuyer simultanément sur les touches « » et « » et
les garder enfoncées pour annuler tous les programmes, minuteur compris.
Programme FOUR TRADITION
Mise en marche des résistances de voûte et de sole. Pour cette cuisson traditionnelle, mieux vaut cuire sur un seul niveau : la cuisson sur plusieurs niveaux entraînerait une mauvaise distribution de la chaleur.
Programme FOUR PATISSERIE
Mise en marche de la résistance arrière et du ventilateur pour obtenir une chaleur douce et uniforme à l’intérieur du four. Ce programme est particulièrement indiqué pour la
cuisson de mets délicats (comme des gâteaux levés par ex.)
et certains petits-fours sur trois niveaux en même temps.
Programme FAST COOKING
Mise en marche des résistances et du ventilateur pour obtenir une chaleur constante et uniforme. Pas besoin de préchauffage. Ce programme est tout particulièrement recommandé pour les cuissons rapides
de plats préparés (surgelés ou précuits). Pour obtenir
d’excellents résultats, n’enfourner que sur un seul niveau.
Programme MULTICUISSON
Mise en marche de toutes les résistances (sole, voûte et circulaire) ainsi que du ventilateur. La chaleur est constante
et bien répartie à l’intérieur du four, l’air cuit et dore de façon uniforme en tous points. Possibilité de cuire au maximum sur deux niveaux en même temps.
Programme FOUR PIZZA
Mise en marche de la résistance de sole et de la résistance circulaire ainsi que du ventilateur. Cette combinaison permet une montée en température rapide avec un fort apport de chaleur provenant surtout de la sole. En cas de cuisson sur plusieurs niveaux, ne pas oublier de les changer de place à mi-cuisson.
FR
Programmes
Programmes de cuisson
! Pour tous les programmes, une température comprise entre 60°C et MAX. peut être sélectionnée, sauf pour :
• GRIL (il est conseillé dans ce cas de sélectionner MAX.);
• GRATIN (il est conseillé de ne pas dépasser 200°C).
Programme DECONGELATION
Le ventilateur au fond du four fait circuler l’air à température ambiante autour des aliments. Cette fonction convient à la décongélation de n’importe quel type d’aliment, mais est particulièrement indiquée pour les aliments délicats qui ne supportent pas la chaleur comme par exemple : les vacherins, les gâteaux à la crème ou à la chantilly, les gâteaux aux fruits. La durée de décongélation est pratiquement réduite de moitié. Pour la viande, le poisson ou le pain, la décongélation peut être accélérée grâce à la fonction “multicuisson” en réglant une température de 80° - 100°C.
Programme GRIL
Mise en marche de la résistance de voûte et du tournebroche
(si l’appareil en est équipé).
La température élevée et directe du gril est conseillée pour tous les aliments qui exigent une haute température en surface. Cuisson porte du four fermée.
Programme GRATIN
Mise en marche de la résistance de voûte, de la turbine et
du tournebroche (si l’appareil en est équipé). L’irradiation
thermique unidirectionnelle s’ajoute au brassage de l’air pour une répartition uniforme de la chaleur dans l’enceinte du four. Plus de risque de brûler les aliments en surface et plus grande pénétration de la chaleur. Cuisson porte du four fermée.
33
Page 34
Tournebroche*
FR
Pour actionner le
tournebroche (voir gure),
procéder comme suit :
1. placer la lèchefrite au
niveau 1 ;
2. placer le berceau au niveau 3 et encastrer le bout arrière de la broche dans le trou situé au fond
de l’enceinte ;
3. pour actionner le tournebroche sélectionner les programmes ou ; ! Quand le programme est lancé, le tournebroche
s’arrête dès ouverture de la porte du four.
Conseils de cuisson
! Pour les cuissons ventilées ne pas utiliser les gradins 1et 5 : ils sont directement frappés par l’air chaud qui pourrait brûler les préparations délicates.
! En cas de cuisson en mode GRIL ou GRATIN, placez la lèchefrite au gradin 1 pour récupérer les jus de cuisson.
MULTICUISSON
• Utiliser les gradins 2 et 4 et placer au 2 les plats qui
exigent davantage de chaleur.
• Placer la lèchefrite en bas et la grille en haut.
GRIL
• Placer la grille au gradin 3 ou 4, enfourner les plats au
milieu de la grille.
• Nous conseillons de sélectionner le niveau d’énergie
maximum. Ne pas s’inquiéter si la résistance de voûte n’est pas allumée en permanence : son fonctionnement
est contrôlé par un thermostat.
FOUR PIZZA
• Utiliser un plat en aluminium léger et l’enfourner sur la
grille du four.
En cas d’utilisation du plateau émaillé, le temps de
cuisson sera plus long et la pizza beaucoup moins croustillante.
• Si les pizzas sont bien garnies, n’ajouter la mozzarelle
qu’à mi-cuisson.
* N’existe que sur certains modèles
34
Page 35
Programmes Aliments Poids
Tableau de cuisson
Décongélation
Traditionnel
Pâtisserie
Fast cooking
Multicuisson
Pizza
Grill
Gratin
! les temps de cuisson sont purement indicatifs et peuvent être modifiés selon les goûts de chacun. En cas de cuisson au gril ou au gratin placez toujours la lèchefrite sur le 1er gradin en partant du bas.
Tous les aliments surgelés
Canard Rôti de veau ou de bœuf Rôti de porc Biscuits (pâte brisée) Tartes
Tartes Tarte aux fruits Cake aux fruits Génoise Crêpes farcies (sur 2 niveaux) Petits gâteaux (sur 2 niveaux) Friands au fromage (sur 2 niveaux) Choux (sur 3 niveaux) Biscuits (sur 3 niveaux) Meringues (sur 3 niveaux)
Surgelés
Pizza Mélange de courgettes et crevettes en croûte Feuilleté aux épinards Chaussons salés Lasagnes Petits pains dorés Poulet en morceaux
Précuits
Ailes de poulet dorées
Aliments Frais
Biscuits (pâte brisée) Cake aux fruits Friands au fromage
Pizza (sur 2 niveaux) Lasagnes Agneau Poulet rôti + pommes de terre Maquereau Cake aux fruits Choux (sur 2 niveaux) Biscuits (sur 2 niveaux) Génoise (sur 1 niveau) Génoise (sur 2 niveaux) Tartes salées
Pizza Rôti de veau ou de bœuf Poulet
Soles et seiches Brochettes de calmars et de crevettes Seiches Tranches de colin Légumes grillés Steaks de veau Saucisses Hamburgers Maquereaux Croque-monsieur ou toasts
Avec tournebroche
(si votre appareil en est équip é)
Veau à la broc he Poulet à la broche Agneau à la broche Poulet grillé Seiches Avec tournebroche (si votre appareil en est équipé) Veau à la broc he Agneau à la broche Poulet (à la broche) + pommes de terre (sur plateau émaillé)
(Kg)
Emplacement
des niveaux
Préchauffage
(minutes)
Température
conseillée
cuisson
(minutes)
1 1 1
­1
0.5 1
0.7
0.5
1.2
0.6
0.4
0.7
0.7
0.5
0.3
0.4
0.5
0.3
0.5
0.4
0.4
0.41 -200 20-25
0.3
0.6
0.2
1 1 1
1+1
1 1
0.5
0.5
0.5 1
1.5
0.5 1 1
0.7
0.6
0.6
0.8
0.4
0.8
0.6
0.6 1
n.° 4 e 6
1.0
1.5
1.0
1.5
1.5
1.5
1.5
1.5
-
2 2 2 2 2
2
1 ou 2
2
2 1 et 3 1 et 3 1 et 3
1, 2 et 4 1, 2 et 4 1, 2 et 4
1
1
1
1
1
1
1
1
1
1
1 et 3
2
2
1 et 3 1 et 2 1 et 2 1 et 3 1 et 3 1 et 2 1 et 3
2
2
1 1 ou 2
4 4 4 4
3 o 4
4 4 4 4 4
-
-
­2 2
-
-
­2
15 15 15 15 15
15 15 15 15 15 15 15 15 15 15
15 10 10 15 10 10 10 10 10 10 15
15 10 10
10 10
10 10 10 10
200 200 200 180 180
180 180 180 160 200 190 210 180 180
90
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
250 200 220 200 200 180 220
200 180 210
230 180 180 200 180 170 190 180 170
170 200
220 220 180
Max Max Max Max Max Max Max Max Max Max
Max Max Max
200 200
200 200 200 200
Durée
FR
65-75
70-75 70-80 15-20
30-35
20-30 40-45 40-50
25-30 30-35
20-25
15-20
20-25
20-25
180
12
20
30-35
25
35 25-30 15-20
15-18
45 10-12
15-20
30-35 40-45 60-70 30-35 40-50
20-25 10-15 15-20 20-25 25-30
15-20 25-30
60-70
10-12
8-10 10-15 10-15 15-20 15-20 15-20 10-12 15-20
3-5
80-90 70-80 70-80 55-60 30-35
70-80 70-80 70-75 70-75
35
Page 36
Précautions et conseils
FR
! Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.
Sécurité générale
• Cet appareil a été conçu pour un usage familial, de type
non professionnel.
• Cet appareil ne doit pas être installé en extérieur, même
dans un endroit à l’abri, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.
• Pour déplacer le four, se servir des poignées prévues à cet effet sur les côtés de l’appareil.
• Ne pas toucher à l’appareil si l’on est pieds nus ou si l’on
a les mains ou les pieds mouillés ou humides.
• Cet appareil qui sert à cuire des aliments ne doit être
utilisé que par des adultes conformément aux instructions
du mode d’emploi. Toute autre utilisation (comme par exemple le chauffage d’une pièce) est impropre et donc
dangereux. Le fabricant décline toute responsabilité en cas de dommages provoqués par un usage impropre ou erroné.
• En cours de fonctionnement, les éléments chauffants et
certaines parties de la porte peuvent devenir très chauds. Attention à ne pas les toucher et à garder les enfants à distance.
• Éviter que le cordon d’alimentation d’autres
électroménagers touche à des parties chaudes du four.
• Les orices ou les fentes d’aération ou d’évacuation de
la chaleur ne doivent pas être bouchés
• Toujours saisir la poignée en son milieu: elle risque d’être
très chaude à ses extrémités.
• Utiliser toujours des gants de protection pour enfourner
ou sortir les plats du four.
• Ne jamais tapisser la sole du four de papier aluminium.
• Ne pas ranger de matériel inammable à l’intérieur du
four: si l’appareil était par inadvertance mis en marche, il pourrait prendre feu.
• Contrôler toujours que les boutons sont bien dans la position “●”/“” quand l’appareil n’est pas utilisé.
• Ne pas tirer sur le cordon de l’appareil pour débrancher la che de la prise de courant.
• N’effectuer aucune opération de nettoyage ou d’entretien sans avoir auparavant débranché la che de la prise de
courant.
• En cas de panne, n’essayer en aucun cas d’accéder aux
mécanismes internes pour tenter de réparer l’appareil.
Contacter le service d’Assistance (voir Assistance).
• Ne pas poser d’objets sur la porte du four ouverte.
• Éviter que les enfants ne jouent avec l’appareil.
• Il n’est pas prévu que cet appareil soit utilisé par des personnes (enfants compris) présentant des capacités
physiques, sensorielles ou mentales réduites ou n’ayant pas l’expérience ou les connaissances indispensables, à moins qu’elles ne le fassent sous la surveillance de quelqu’un responsable de leur sécurité ou qu’elles aient été dûment formées sur l’utilisation de l’appareil.
Le dispositif n’est pas destiné à être mis en œuvre par une minuterie externe ou un système de télécommande séparée.
Mise au rebut
• Mise au rebut du matériel d’emballage : conformez-vous
aux réglementations locales, les emballages pourront ainsi être recyclés.
• La Directive Européenne 2012/19/CEE sur les Déchets des Equipements Electriques et Electroniques (DEEE),
exige que les appareils ménagers usagés ne soient pas
jetés dans le ux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément an
d’optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l’impact sur la santé humaine et l’environnement. Le symbole de la ‘‘poubelle barrée’’ est apposée sur tous les produits pour rappeler les obligations de collecte séparée.
Les consommateurs pourront coner leur appareil usagé
au service de collecte des collectivités locales ou de leurs groupements, ou si la législation nationale le permet, le rendre au revendeur lors de l’achat d’un nouvel appareil similaire.
Tous les principaux fabricants d’appareils ménagers
travaillent activement dans la création et la gestion de systèmes de collecte et d’enlèvement des appareils usagés.
Economies et respect de l’environnement
• Pour faire des économies d’électricité, utiliser autant que
possible le four pendant les heures creuses.
• Pour les cuissons au GRIL et GRATIN, nous
recommandons de garder la porte du four fermée : les résultats obtenus sont meilleurs et la consommation
d’énergie est moindre (environ 10% d’économie).
• Garder les joints propres et en bon état pour qu’ils
adhèrent bien à la porte et ne causent pas de déperdition de chaleur.
Nettoyage et entretien
Mise hors tension
Avant toute opération de nettoyage ou d’entretien coupez l’alimentation électrique de l’appareil.
Nettoyage de l’appareil
• Nettoyer l’extérieur émaillé ou inox et les joints en
caoutchouc à l’aide d’une éponge imbibée d’eau tiède
additionnée de savon neutre Si les taches sont difciles à
enlever, utiliser des produits spéciaux. Il est conseillé de rincer abondamment et d’essuyer après le nettoyage. Ne pas utiliser de poudres abrasives ni de produits corrosifs.
• Nettoyer l’enceinte après toute utilisation, quand le four
est encore tiède. Utiliser de l’eau chaude et du détergent, rincer et essuyer avec un chiffon doux. Eviter tout produit abrasif.
• Tous les accessoires peuvent être lavés normalement
comme de la vaisselle courante et passent au lave­vaisselle, sauf les glissières coulissantes.
! Ne nettoyez jamais l’appareil avec des nettoyeurs vapeur ou haute pression.
36
Page 37
Nettoyage de la porte
Nettoyer la vitre de la porte à l’aide d’éponges et de produits
non abrasifs; essuyer ensuite avec un chiffon doux. Ne pas
utiliser de matériaux abrasifs ou de racloirs métalliques pointus qui risquent de rayer la surface et de briser le verre. Pour nettoyer plus à fond, il est possible de démonter la porte du four:
1. ouvrir la porte complètement (voir gure);
2. à l’aide d’un tournevis, soulever et faire pivoter les leviers
F situés sur les deux charnières (voir gure);
F
4. Prendre la porte sur les deux bords externes, en la refermant lentement mais pas entièrement. Puis tirer la porte vers soi en
l’extrayant de son logement (cf. figure). Remonter la porte en
suivant la procédure dans le sens inverse.
5. Tourner vers le haut les crochets d’extraction jusqu’au contact avec la façade du four.
FR
3. saisir la porte par les côtés,
la refermer lentement mais pas complètement. Tirer ensuite la porte vers soi en la dégageant de son
logement (voir gure). Remonter la
porte en refaisant en sens inverse les mêmes opérations.
Pour démonter la porte du four avec les charnières soft closing*:
1. Ouvrir complètement la porte.
2. Enlever les crochets d’extraction placés sur les deux charnières. S’il n’est pas possible de le lever manuellement, faire levier avec un outil.
6. Pousser les crochets d’extraction vers le bas, en s’assurant qu’ils
sont bien stables et ne tournent pas vers l’avant.
Contrôle des joints
Contrôler périodiquement l’état du joint autour de la porte
du four. S’il est abîmé, s’adresser au service après-vente le
plus proche de son domicile (voir Assistance). Mieux vaut
ne pas utiliser le four tant qu’il n’est pas réparé.
Remplacement de l’ampoule d’éclairage
Pour changer l’ampoule d’éclairage du four:
1. Dévissez le couvercle en verre du boîtier de la lampe.
2. Dévissez l’ampoule et remplacez-la par une autre de même type : puissance 25 W, culot E 14.
3. Remontez le couvercle à
sa place (voir gure).
! Ne pas utiliser la lampe du four comme éclairage de la pièce.
3. Tourner complètement vers le bas les crochets d’extraction.
* N’existe que sur certains modèles
37
Page 38
Montage du Kit glissières
FR
Pour monter les glissières coulissantes :
1. Retirer les deux cadres
A
en les dégageant des
entretoises A (voir gure).
Glissière gauche
Glissière droite
2. Choisir le niveau sur lequel monter la glissière coulissante. Positionner sur le cadre d’abord le dispositif
B
Sens
C
d'extraction
de xation B puis le C en
veillant à bien respecter le sens d’extraction de la glissière.
3. Fixer les deux cadres avec glissières assemblées dans les trous prévus sur les parois
du four (voir gure). Les trous
pour le cadre de gauche sont placés en haut tandis que les
D
trous pour celui de droite sont placés en bas.
4. Emboîter enn les cadres
sur les entretoises A.
! Ne pas introduire les glissières coulissantes au niveau 5.
38
Page 39
Instalación
590 mm.
! Es importante conservar este manual para poder consultarlo en todo momento. En caso de venta, de cesión
o de mudanza, verique que permanezca junto al aparato
para informar al nuevo propietario sobre su funcionamiento y sobre las advertencias correspondientes.
! Lea atentamente las instrucciones: contienen importante información sobre la instalación, el uso y la seguridad.
Colocación
! Los embalajes no son juguetes para niños y se deben eliminar respetando las normas para la recolección de
residuos (ver Precauciones y consejos).
! La instalación se debe realizar siguiendo estas instrucciones
y por personal profesionalmente calicado. Una instalación
incorrecta puede producir daños a personas, animales o cosas.
Positionnement
! Les emballages ne sont pas des jouets pour enfants, il faut les mettre au rebut en respectant la réglementation
sur le tri sélectif des déchets (voir Précautions et conseils).
! L’installation doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant. Une mauvaise installation peut causer des dommages à des personnes, des animaux ou des biens.
! Una vez empotrado el aparato no se deben permitir contactos con las partes eléctricas. El consumo declarado en la placa de características ha sido medido en una instalación de este tipo.
Aireación
Para garantizar una buena aireación es necesario eliminar la pared posterior del hueco para el horno. Es preferible instalar el horno apoyado sobre dos listeles de madera o
sobre una supercie continua que tenga una abertura de 45 x 560 mm. como mínimo (ver las guras).
45 mm.
560 mm.
Centrado y jación
Para jar el aparato al mueble:
• abra la puerta del horno;
• extraiga los 2 tapones de goma que cubren los oricios de jación ubicados en el marco;
• je el horno al mueble utilizando los 2 tornillos para madera;
• vuelva a colocar los tapones de goma que cubren los oricios.
ES
Empotramiento
Para garantizar un buen funcionamiento del aparato es necesario que el mueble tenga las características adecuadas:
• Los paneles adyacentes al horno deben ser de materiales
resistentes al calor
• En el caso de muebles de madera chapeada, las colas
deben ser resistentes a una temperatura de 100°C
• para empotrar el horno, ya sea cuando se instala bajo encimera (ver la gura) o en columna, el mueble debe
tener las siguientes dimensiones:
550 mm.
min.
45 mm.
560 mm.
575-585 mm.
570 mm.
595 mm.
20 mm.
550 mm.
20,5 mm.
22,5 mm.*
* Sólo para modelos en acero inoxidable
! Todas las partes que garantizan la protección se deben
jar de modo tal que no puedan ser quitadas sin la ayuda
de una herramienta.
39
Page 40
Conexión eléctrica
ES
Los hornos que poseen cable de alimentación tripolar, son fabricados para funcionar con corriente alterna a la tensión y frecuencia indicadas en la placa de características que se
encuentra en el aparato (ver más adelante).
Montaje del cable de alimentación eléctrica
! Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles.
! El cable no debe sufrir pliegues ni compresiones.
! El cable debe ser revisado periódicamente y sustituido
sólo por técnicos autorizados (ver Asistencia).
1. Abrir el panel de bornes haciendo palanca con un destornillador sobre las lengüetas laterales de la tapa:
tirar y abrir (ver la gura).
2. Instalar el cable de
alimentación eléctrica: Aojar
el tornillo de la mordaza de terminal de cable y los tres tornillos de los contactos
L
L-N- y luego fijar los cables debajo de las cabezas de los tornillos respetando
los colores Azul (N), Marrón (L) y Amarillo-Verde (ver
la gura).
3. Fijar el cable en el correspondiente sujetacable.
N
4. Cerrar la tapa del panel de bornes.
Conexión del cable de alimentación eléctrica a la red
Instale en el cable un enchufe normalizado para la carga
indicada en la placa de características (ver al costado).
En el caso de conexión directa a la red, es necesario interponer entre el aparato y la red, un interruptor omnipolar con una distancia mínima entre los contactos de 3 mm., dimensionado para esa carga y que responda a las normas
vigentes (el cable a tierra no debe ser interrumpido por el interruptor). El cable de alimentación eléctrica se debe colocar de modo tal que no alcance en ningún punto una
temperatura que supere en 50°C la temperatura ambiente
(por ejemplo, la parte posterior del horno).
! El instalador es responsable de la correcta conexión eléctrica y del cumplimiento de las normas de seguridad.
Antes de efectuar la conexión verique que:
• la toma tenga conexión a tierra y que sea conforme con la ley;
• la toma sea capaz de soportar la carga máxima
de potencia de la máquina indicada en la placa de
características;
• la tensión de alimentación eléctrica esté comprendida
dentro de los valores indicados en la placa de
características;
• la toma sea compatible con el enchufe del aparato. Si no es así, sustituya la toma o el enchufe; no utilice prolongaciones ni conexiones múltiples.
! La empresa declina toda responsabilidad cuando estas normas no sean respetadas.
PLACA DE CARACTERÍSTICAS
ancho 43,5 cm.
Dimensiones*
Volumen*
Dimensiones**
Volumen**
Conexiones eléctricas
ENERGY LABEL
* Sólo para modelos con guías embutidas. ** Sólo para modelos con guías a ras.
altura 32,4 cm. profundidad 41,5 cm.
litros 59 ancho 45,5 cm.
altura 32,4 cm. profundidad 41,5 cm.
litros 62 voltaje 220-240V~ 50/60Hz (ver la
placa de características) potencia máxima absorbida 2800W
Directiva 2002/40/CE en la etiqueta de los hornos eléctricos. Norma EN 50304
Consumo de energía por convección Natural –función de calentamiento: Tradicional;
Clase consumo de energía Clase convección Forzada - función calentamiento: Pastelería.
Este aparato es conforme con las siguientes Directivas: Comunitarias: 2006/95/CEE del 12/12/06 (Baja tensión) y posteriores modificaciones - 2004/108/CEE del 15/12/04 (Compatibilidad Electromagnética) y sucesivas modificaciones - 93/68/CEE del 22/07/93 y sucesivas modificaciones. 2012/19/CEE y posteriores modificaciones. 1275/2008 standby/off mode.
40
Page 41
Puesta en funcionamiento y uso
•• ••
ATENCIÓN! El horno está dotado de un sistema de bloqueo de las parrillas que permite quitarlas sin que
sobresalgan del horno (1).
Para quitar completamente las parrillas, como se indica
en el dibujo, es suciente
levantarlas cogiéndolas de
la parte delantera y tirar (2).
! La primera vez que encienda el horno, hágalo funcionar vacío, durante una hora aproximadamente, con el termostato al máximo y con la puerta cerrada. Luego apáguelo, abra la puerta y airee el ambiente en el que se encuentra. El olor que se advierte se debe a la evaporación de las sustancias utilizadas para proteger el horno.
Poner en funcionamiento el horno
1. Seleccione el programa de cocción deseado girando el mando PROGRAMAS.
2. Elija la temperatura girando el mando TERMOSTATO.
La Tabla de cocción (ver Programas) contiene una lista
con las cocciones y las correspondientes temperaturas aconsejadas.
3. El piloto TERMOSTATO encendido indica la fase de calentamiento hasta la temperatura seleccionada
4. Durante la cocción es posible:
- modificar el programa de cocción con el mando
PROGRAMAS;
- modicar la temperatura con el mando TERMOSTATO;
- interrumpir la cocción llevando el mando PROGRAMAS hasta la posición “0”.
! No apoye nunca objetos en el fondo del horno porque se puede dañar el esmalte.
! Coloque siempre los recipientes de cocción sobre la parrilla suministrada con el aparato.
Ventilación de enfriamiento
Para lograr una disminución de la temperatura externa, un ventilador de enfriamiento genera un chorro de aire que sale entre el panel de control y la puerta del horno y también de la parte inferior de la puerta. ! Al final de la cocción, el ventilador permanece en
funcionamiento hasta que el horno esté sucientemente frío.
Luz del horno
Se enciende seleccionando con el mando PROGRAMAS. Permanece encendida cuando se selecciona un programa de cocción.
El programador electrónico*
Poner en hora el reloj
! Se puede realizar con el horno encendido o apagado, pero
no, si se ha programado el nal de una cocción.
Después de la conexión a la red eléctrica o después de un
corte de corriente, el icono y los cuatro dígitos numéricos del DISPLAY centellean.
1. Presione varias veces el botón hasta que centelleen
el icono y las cuatro cifras en el DISPLAY;
2. con los botones “ ” y “ ” regular la hora; si se mantienen
presionados, los números deslizan mas velozmente para facilitar la jación.
3. Esperar 10 seg. o bien presionar nuevamente el botón
para jar la programación.
Programar el contador de minutos
! Esta función no interrumpe la cocción y prescinde del uso
del horno; permite sólo accionar la señal sonora cuando se cumplen los minutos jados.
1. Presione varias veces el botón hasta que centelleen el icono y las tres cifras en el DISPLAY;
2. con los botones “ ” y “ ” regular el tiempo deseado;
si se mantienen presionados, los números deslizan mas velozmente para facilitar la jación.
3. Esperar 10 seg. o bien presionar nuevamente el botón
para jar la programación.
Continuará la visualización de la cuenta atrás, al nal de la
cual se accionará la señal sonora.
Programar la cocción
! La programación es posible sólo después de haber seleccionado un programa de cocción.
Programar la duración de la cocción
1. Presione varias veces el botón hasta que centelleen el icono y las tres cifras en el DISPLAY;
2. 2. con los botones “ ” y “ ” regular la duración deseada;
si se mantienen presionados, los números deslizan mas velozmente para facilitar la jación.
3. Esperar 10 seg. o bien presionar nuevamente el botón
para jar la programación.
ES
* Presente sólo en algunos modelos.
41
Page 42
4. Una vez cumplido ese tiempo, en el DISPLAY aparecerá
ES
la palabra END, la cocción nalizará y se emitirá una señal
sonora. Para detenerlo presionar un botón cualquiera.
• Ejemplo: son las 9:00 horas y se programa una duración
de 1 hora y 15 minutos. El programa se detiene automáticamente a las 10:15 horas.
Programa HORNO TRADICIONAL
Se encienden los dos elementos calentadores inferior y superior. Con esta cocción tradicional es mejor utilizar un solo nivel: si se utilizan varias bandejas se produce una mala distribución de la temperatura.
Programar el nal de una cocción
! La programación del nal de una cocción es posible sólo después de haber jado la duración de la cocción.
1. Siga el procedimiento de 1 a 3 descrito para la duración;
2. luego presione el botón hasta que centelleen el icono
y las dos cifras en el DISPLAY;
3. 2. con los botones “ ” y “ ” regular la hora de cocción
deseada; si se mantienen presionados, los números deslizan mas velozmente para facilitar la jación.
4. Esperar 10 seg. o bien presionar nuevamente el botón
para jar la programación.
5. Una vez cumplido ese tiempo, en el DISPLAY aparecerá
la palabra END, la cocción nalizará y se emitirá una señal
sonora. Para detenerlo presionar un botón cualquiera. Los iconos y encendidos indican que se ha realizado una programación. En el DISPLAY se visualizan alternativamente
la hora de nalización de la cocción y la duración.
• Ejemplo: son las 9:00 horas, se programa una duración de 1 hora. Se programa las 12:30 como hora de nalización. El
programa comenzará automáticamente a las 11:30 horas.
Anular una programación
Para anular una programación:
• Presionar el botón hasta que centellee el icono de la programación a anular y las cifras en el display. Presionar el botón “ ” hasta que en el display aparezcan las cifras 00:00.
• mantener presionados al mismo tiempo los botones “ ” y “ ”; de este modo se anulan todas las programaciones efectuadas incluido el contador de minutos.
Programa HORNO PASTELERÍA
Se enciende el elemento calentador posterior y se pone en funcionamiento el ventilador garantizando un calor suave y uniforme en el interior del horno. Este programa es
aconsejable para la cocción de alimentos delicados (por ej. las tortas que necesitan leudado) y algunas preparaciones
“mignon” en 3 bandejas simultáneamente.
Programa COCCIÓN RÁPIDA
Se encienden los elementos calentadores y se pone en funcionamiento el ventilador ofreciendo un calor constante y uniforme. El programa no necesita precalentamiento. Este programa es particularmente indicado para cocciones veloces de alimentos congelados o precocidos. Los mejores resultados se obtienen utilizando un solo nivel.
Programa MULTICOCCIÓN
Se encienden todos los elementos calentadores (superior, inferior y circular) y se pone en funcionamiento el ventilador.
Debido a que el calor es constante en todo el horno, el aire cocina y dora la comida de modo uniforme. Es posible utilizar hasta un máximo de dos niveles simultáneamente.
Programa HORNO PIZZA
Se encienden los elementos calentadores inferior y circular y se pone en funcionamiento el ventilador. Esta combinación permite un rápido calentamiento del horno, con un fuerte aporte de calor preferentemente desde abajo. Cuando utilice más de un nivel a la vez, en la mitad de la cocción es necesario intercambiar sus posiciones.
Programas
Programas de cocción
! En todos los programas se puede jar una temperatura
entre 60°C y MAX, excepto en:
• GRILL (se aconseja elegir sólo MAX);
• GRATIN (se aconseja no superar una temperatura de 200ºC).
Programa DESCONGELACIÓN
El ventilador colocado en el fondo del horno, hace circular el aire a temperatura ambiente alrededor del alimento. Es aconsejable para la descongelación de cualquier tipo de alimento, pero en particular para alimentos delicados que no deben recibir calor, por ejemplo: tortas heladas, dulces con crema, dulces de fruta. El tiempo de descongelación se reduce aproximadamente a la mitad. Cuando se trate de carne, pescado o pan, es posible reducir los tiempos utilizando la función “multicocción” y seleccionando una temperatura de 80°100°C.
42
Programa GRILL
Se enciende el elemento calentador superior y se pone
en funcionamiento el asador automático (cuando existe).
La temperatura elevada y directa del grill es aconsejada para los alimentos que necesitan una temperatura
supercial alta. Utilice el horno con la puerta cerrada.
Programa GRATIN
Se enciende el elemento calentador superior y se ponen en funcionamiento el ventilador y el asador automático
(cuando existe). A la irradiación térmica unidireccional,
le agrega la circulación forzada del aire en el interior del
horno. Esto impide que se quemen supercialmente los
alimentos aumentando el poder de penetración del calor. Utilice el horno con la puerta cerrada.
Page 43
Asador giratorio*
Para accionar el asador
rotativo (ver la figura)
proceder del siguiente modo:
1. coloque la grasera en la
posición 1;
2. coloque el soporte del asador rotativo en la posición 3 e introduzca el espetón en el orificio correspondiente ubicado en
la pared posterior del horno;
3. accione el asador automático seleccionando los programas o ; ! Si se abre la puerta cuando el programa está
funcionando, el asador automático se detiene.
Consejos prácticos para cocinar
! En las cocciones ventiladas no utilice las posiciones 1 y 5: son las que reciben directamente el aire caliente que podría quemar las comidas delicadas.
ES
! En las cocciones GRILL y GRATIN, coloque la grasera en
la posición 1 para recoger los residuos de cocción (jugos y/o grasas).
MULTICOCCIÓN
• Utilice las posiciones 2 y 4 colocando en la 2 los
alimentos que requieren mayor calor.
• Coloque la grasera abajo y la parrilla arriba.
GRILL
• Introduzca la parrilla en la posición 3 o en la 4 y coloque
los alimentos en el centro de la misma.
• Se aconseja jar el nivel de energía en el valor máximo.
No se alarme si la resistencia superior no permanece constantemente encendida: su funcionamiento es controlado por un termostato.
HORNO PIZZA
• Utilice una bandeja para pizza de aluminio liviano
apoyándola sobre la parrilla suministrada con el horno.
Utilizando la grasera aumenta el tiempo de cocción y
difícilmente se obtiene una pizza crocante.
• En el caso de pizzas muy condimentadas, es aconsejable colocar la mozzarella (queso típico de Italia) en la mitad
de la cocción.
* Presente sólo en algunos modelos.
43
Page 44
ES
Programas
Alimentos Peso
(Kg)
Posición de
los estantes
Precalenta-
miento
(minutos)
Temperatura
aconsejada
Duración
de la
cocción
(minutos)
Horno
Tradiciónal
Pato Asado de ternera o de vaca Asado de cerdo Bizcochos (de pastaflora) Tortas glaseadas
1 1 1
-
1
3 3 3 3 3
15 15 15 15 15
200 200 200 180 180
65-75 70-75 70-80 15-20 30-35
Horno
Pastelería
Tortas glaseadas Torta de fruta Plum-cake Bizcocho Creps rellenos (en 2 niveles) Tortas pequeñas (en 2 niveles) Bizcochitos salados de hojaldre y queso (en 2 niveles) Hojaldre relleno con crema (en 3 niveles) Bizcochos (en 3 niveles) Merengue (en 3 niveles)
0.5 1
0.7
0.5
1.2
0.6
0.4
0.7
0.7
0.5
3
2 o 3
3
3 2 y 4 2 y 4
2 y 4
1 y 3 y 5 1 y 3 y 5 1 y 3 y 5
15 15 15 15 15 15
15 15 15 15
180 180 180 160 200 190
210 180 180
90
20-30 40-45 40-50 25-30 30-35 20-25
15-20 20-25 20-25
180
Cocción
rápida
Alimentos congelados
Pizza Mixto de calabacín y cangrejos Torta rústica de espinaca Panzerotti (ravioles grandes italianos) Lasañas Panecillos dorados Bocaditos de pollo
0.3
0.4
0.5
0.3
0.5
0.4
0.4
2
2
2
2
2
2
2
-
-
-
-
-
-
-
250 200 220 200 200 180 220
12 20
30-35
25
35 25-30 15-20
Precocidos
Alas de pollo do radas
0.4
2
-
200
20-25
Alimentos Frescos
Bizcochos (de pastaflora) Plum-cake Bizcochitos salados de hojaldre y queso
0.3
0.6
0.2
2 2 2
-
-
-
200 180 210
15-18
45 10-12
Multicocción
Pizza (en 2 niveles) Lasañas Cordero Pollo asado + patatas Caballa Plum-cake Hojaldre relleno con crema (en 2 niveles) Bizcochos (en 2 niveles) Bizcocho (en 1 nivel) Bizcocho (en 2 niveles) Tortas saladas
1 1 1
1+1
1 1
0.5
0.5
0.5 1
1.5
2 y 4
3 2
2 y 4
2
2 2 y 4 2 y 4
2 2 y 4
3
15 10 10 15 10 10 10 10 10 10 15
230 180 180 200 180 170 190 180 170 170 200
15-20 30-35 40-45 60-70 30-35 40-50 20-25 10-15 15-20 20-25 25-30
Horno Pizza
Pizza Asado de ternera o de vaca Pollo
0.5 1 1
3
2
2 o 3
15 10 10
220 220 180
15-20 25-30 60-70
Barbacoa
Lenguados y sepias Broquetas de calamares y cangrejos Sepias Filete de merluza Verduras a la parrilla Bistec de ternera Salchichas Hamburguesas Caballa Bocadillo caliente con jamón y queso (o pan tostado)
0.7
0.6
0.6
0.8
0.4
0.8
0.6
0.6 1
n.° 4 y 6
4 4 4 4
3 o 4
4 4 4 4
4
-
-
-
-
-
-
-
-
-
-
Max Max Max Max Max Max Max Max Max
Max
10-12
8-10 10-15 10-15 15-20 15-20 15-20 10-12 15-20
3-5
Con asador automático (cuando existe) Asado de ternera Pollo asado Cordero asado
1.0
1.5
1.0
-
-
-
-
-
-
Max Max Max
80-90 70-80 70-80
Gratin
Pollo a la parrilla Sepias
1.5
1.5
2 2
10 10
200 200
55-60 30-35
Con asador automático (cuando existe) Asado de ternera Cordero asado Pollo (asado) + patatas (en la grasera)
1.5
1.5
1.5
-
-
-
-
2
10 10 10 10
200 200 200 200
70-80 70-80 70-75 70-75
! los tiempos de cocción son indicativos y se pueden modificar en base a sus gustos personales. En las cocciones al grill la grasera se coloca siempre en el 1° piso contando desde abajo.
Tabla de cocción
Descongelación
Todos los alimentos congelados
44
Page 45
Precauciones y consejos
! El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales de seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.
Seguridad general
• El aparato ha sido fabricado para un uso de tipo no
profesional en el interior de una vivienda.
• El aparato no se debe instalar al aire libre, tampoco si el
espacio está protegido porque es muy peligroso dejarlo expuesto a la lluvia y a las tormentas.
• Para mover el aparato utilice siempre las manijas
correspondientes ubicadas en los costados del horno.
• No toque el aparato descalzo o con las manos y pies mojados o húmedos.
• El aparato debe ser utilizado para cocinar alimentos,
sólo por personas adultas y siguiendo las instrucciones
contenidas en este manual. Cualquier otro uso (como por ejemplo: calefacción de ambientes) se debe considerar
impropio y, por lo tanto, peligroso. El fabricante no puede ser considerado responsable por eventuales daños derivados de usos impropios, erróneos e irracionales.
• Mientras se utiliza el aparato, los elementos calentadores
y algunas partes de la puerta del horno se calientan mucho. Tenga cuidado de no tocarlos y mantenga a los niños alejados de ellos.
• Evite que el cable de alimentación eléctrica de otros
electrodomésticos entre en contacto con partes calientes del horno.
• No obstruya las aberturas de ventilación y de eliminación
del calor.
• Tome la manija de apertura de la puerta en el centro: en
los costados podría estar caliente.
• Utilice siempre guantes para horno para introducir o
extraer recipientes.
• No cubra el fondo del horno con hojas de aluminio.
• No coloque materiales inamables en el horno: si el
aparato se pone en funcionamiento inadvertidamente, podría incendiarse.
• Assegure-se sempre que os selectores estejam na posição “●”/“” quando não estiver a utilizar o aparelho.
• No desconecte el aparato de la toma de corriente tirando
del cable sino sujetando el enchufe.
• No realice la limpieza o el mantenimiento sin haber
desconectado primero el aparato de la red eléctrica.
• En caso de avería, no acceda nunca a los mecanismos
internos para intentar una reparación. Llame al Servicio
de Asistencia Técnica (ver Asistencia).
• No apoye objetos sobre la puerta del horno abierta.
• Evite que los niños jueguen con el aparato.
• No está previsto que el aparato sea utilizado por personas (incluidos los niños) con capacidades físicas, sensoriales
o mentales disminuidas, por personas inexpertas o que no tengan familiaridad con el producto, salvo que estén vigiladas por una persona responsable de su seguridad, o que hayan recibido instrucciones preliminares sobre el uso del aparato.
El aparato no se debe poner en funcionamiento a través de un temporizador externo o de un sistema de mando a distancia.
Eliminación
• Eliminación del material de embalaje: respete las normas
locales, de esta manera los embalajes podrán ser reutilizados.
• En base a la Norma europea 2012/19/CE de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los
electrodomésticos viejos no pueden ser arrojados en
los contenedores municipales habituales; tienen que ser
recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva.
El consumidor debe contactar con la autoridad local o
con el vendedor para informarse en relación a la correcta eleminación de su electrodoméstico viejo.
Ahorrar y respetar el medioambiente
• Utilizando el horno en los horarios que van desde las últimas horas de la tarde hasta las primeras horas de
la mañana, se colabora en la reducción de la carga de absorción de las empresas eléctricas.
• Se recomienda efectuar siempre las cocciones al
GRILL y GRATIN con la puerta cerrada: se obtendrán así mejores resultados y también un sensible ahorro de
energía (10% aproximadamente).
• Mantenga las juntas en buen estado y limpias para que
se adhieran bien a la puerta y no provoquen dispersión del calor.
Mantenimiento y cuidados
Cortar la corriente eléctrica
Antes de realizar cualquier operación, desconecte el aparato de la red de alimentación eléctrica.
Limpiar el aparato
• Las partes externas esmaltadas o de acero inoxidable y
las juntas de goma se pueden limpiar con una esponja empapada en agua tibia y jabón neutro. Si las manchas
son difíciles de eliminar use productos especícos. Se
aconseja enjuagar abundantemente y secar después de la limpieza. No utilice polvos abrasivos ni sustancias corrosivas.
• El interior del horno se debe limpiar preferentemente
cada vez que se utiliza, cuando todavía está tibio. Utilice agua caliente y detergente, enjuague y seque con un paño suave. Evite el uso de productos abrasivos.
• Los accesorios se pueden lavar como cualquier vajilla,
incluso en lavavajillas, con excepción de las guías deslizables.
! No utilice nunca limpiadores a vapor o de alta presión para la limpieza del aparato.
ES
45
Page 46
Limpiar la puerta
ES
Limpie el vidrio de la puerta con esponjas y productos
no abrasivos y séquelo con un paño suave; no utilice materiales ásperos abrasivos o raederas metálicas aladas que puedan rayar la supercie y quebrar el vidrio. Para
realizar una limpieza más profunda es posible extraer la puerta del horno:
1. Para ello, abra completamente la puerta (ver la gura);
2. utilizando un destornillador, levante y gire las palancas
F ubicadas en las dos bisagras (ver la gura);
F
3. Sujete la puerta de los costados y ciérrela lenta pero no completamente. Luego tire la puerta hacia sí, extrayéndola de
su lugar (ver la figura). Vuelva
a colocar la puerta siguiendo el mismo procedimiento pero en sentido contrario.
Para quitar la puerta del horno con las bisagras soft closing*:
1. Abrir completamente la puerta.
4. Sujetar la puerta de los dos costados externos y cerrarla lentamente pero no del todo. Luego tirar la puerta hacia sí mismo y
extraerla (ver la gura). Vuelva a
colocar la puerta siguiendo el mismo procedimiento pero en sentido contrario.
5. Girar hacia arriba los ganchos de extracción hasta que queden en contacto con la fachada del horno.
6. Empujar los ganchos de extracción hacia abajo, controlando que
queden estables y no giren hacia adelante.
Controlar las juntas
Controle periódicamente el estado de la junta que rodea la puerta del horno. Si se encontrara dañada llame al Centro
de Asistencia Técnica más cercano (ver Asistencia). Es
aconsejable no usar el horno hasta que no haya sido reparada.
2. Levantar los ganchos de extracción ubicados en las dos bisagras. Si no se logra levantarlos manualmente, hacer palanca con una herramienta.
3. Girar completamente hacia abajo los ganchos de extracción.
Substituição da lâmpada
Para substituir a lâmpada de iluminação do forno:
1. Desatarraxe a tampa em vidro do bocal da lâmpada.
2. Desenrosque a lâmpada e troque-a por outra análoga: potência 25 W, engate E 14.
3. Retire a tampa (veja a gura).
! Não utilizar a lâmpada do forno como iluminação de ambientes.
* Presente sólo en algunos modelos.
46
Page 47
Montaje del Kit Guías Deslizables
Para montar las guías deslizables:
1. Quite los dos bastidores
A
extrayéndolos de los
distanciadores A (ver la gura).
ES
Glissière gauche
Glissière droite
2. Elija el nivel en el que va a introducir la guía deslizable. Prestando atención al sentido de
B
Sens
C
d'extraction
extracción de dicha guía, coloque sobre el bastidor la ensambladura B primero y luego la C.
3. Fije los dos bastidores, con las guías montadas, en
los oricios correspondientes
ubicados en las paredes
del horno (ver la figura). Los oricios para el bastidor
D
izquierdo están ubicados arriba, mientras que los orificios para el derecho están abajo.
4. Por último, encastre los bastidores en los distanciadores A.
! No coloque las guías deslizables en la posición 5.
47
Page 48
Instalação
590 mm.
PT
! É importante guardar este folheto para poder consultá-lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permanece com o aparelho para informar o novo proprietário sobre o funcionamento e sobre as respectivas advertências.
Ventilação
Para garantir uma boa ventilação é necessário eliminar a parede traseira do vão. É preferível instalar o forno de maneira que apoie-se sobre duas ripas de madeira, ou sobre uma tábua com uma abertura de pelo menos 45 x
560 mm. (veja as guras).
! Leia com atenção as instruções: há informações importantes sobre a instalação, a utilização e a segurança.
Posicionamento
! As embalagens não são brinquedos para as crianças e devem ser eliminadas em conformidade com as regras de
colecta diferenciada (veja em Precauções e Conselhos).
! A instalação deve ser realizada segundo estas instruções e
por pessoal prossional qualicado. Uma instalação errada
pode causar danos a pessoas, animais ou objectos.
! Este aparelho pode ser instalado e funcionar somente em local permanentemente ventilado segundo a posição de Normas em vigor. Devem ser observados os seguintes requisitos:
Encaixe
Para garantir um bom funcionamento do aparelho é necessário que o móvel seja de características adequadas:
• os painéis adjacentes ao forno devem ser de material resistente ao calor;
• no caso de móveis de madeira contraplacada, as colas
devem ser resistentes à temperatura de 100°C.
45 mm.
560 mm.
Colocar no centro e prender
Para prender o aparelho no móvel:
• abra a porta do forno;
• tire as 2 borrachas que cobrem os furos de xação colocados na moldura perimetral;
• xe o forno ao móvel utilizando os 2 parafusos para madeira;
• posicione novamente as borrachas para cobrir os furos.
• para encaixar o forno, quer no caso de instalação sob uma banca (veja a gura) quer em coluna, o móvel deve
ter as seguintes medidas:
550 mm.
min.
45 mm.
560 mm.
575-585 mm.
570 mm.
595 mm.
20 mm.
550 mm.
20,5 mm.
22,5 mm.*
* Apenas para os modelos em inox
! Depois de ter encaixado o aparelho, não deve ser possível contacto com as partes eléctricas. As declarações de consumo indicadas na placa das características foram medidas com este tipo de instalação.
! Todos os componentes de garantia da protecção precisam estar presos de modo que não possam ser tirados sem o emprego de uma ferramenta.
48
Page 49
Ligação eléctrica
Os fornos equipados com cabo de fornecimento com três pólo, são preparados para funcionar com corrente alternada na tensão e frequência de fornecimento indicadas na placa
de identicação situada no aparelho (veja a seguir).
Montagem do cabo de fornecimento
! Depois de ter instalado o aparelho, o acesso ao cabo eléctrico e à tomada da corrente deve ser fácil.
! O cabo não deve ser dobrado nem comprimido.
! O cabo deve ser vericado periodicamente e substituído
somente por técnicos autorizados (veja a Assistência Técnica).
PT
1. Para abrir a caixa de terminais faça alavanca com uma chave de parafuso nas linguetas aos lados da tampa: puxe e abra a tampa
(veja a gura).
2. Instale o cabo de alimentação: desatarraxe o parafuso do grampo do cabo e os três parafusos
dos contactos L-N- e,
L
em seguida, prenda os os
embaixo das cabeças dos parafusos a obedecer as
cores: Azul (N) Castanho (L) Amarelo-Verde (veja
a gura).
3. Prenda o cabo no respectivo grampo.
N
4. Feche a tampa da caixa dos terminais.
Ligação do cabo de fornecimento à rede eléctrica
Monte no cabo uma cha em conformidade com as normas para a carga indicada na placa de identicação (veja ao lado).
No caso de uma ligação directa à rede, será necessário interpor, entre o aparelho e a rede, um interruptor omnipolar com abertura mínima entre os contactos de 3 mm. na dimensão certa para a carga e em conformidade
com as normas em vigor (a ligação à terra não deve ser interrompida pelo interruptor). O cabo de alimentação deve
ser colocado de maneira que em nenhum ponto ultrapasse
de 50°C a temperatura do ambiente (por exemplo, a parte traseira do forno).
! O técnico instalador é responsável pela realização certa da ligação eléctrica e da obediência das regras de segurança.
Antes de efectuar a ligação, certique-se que:
• a tomada tenha uma ligação à terra e seja em conformidade com a legislação;
! A empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas.
PLACA DAS CARACTERÍSTICAS
Medidas*
Volume*
Medidas**
Volume**
Ligações eléctricas
ETIQUETA DE ENERGIA
* Apenas para modelos com guias integradas. ** Apenas para modelos com guias em fio.
largura 43,5 cm altura 32,4 cm profundidade 41,5 cm
Litros 59 largura 45,5 cm
altura 32,4 cm profundidade 41,5 cm
Litros 62
Tensão de 220/240 V~ 50/60Hz (ver quadro das características) potência máxima absorvida 2800W
Directiva 2002/40/CE sobre a etiqueta dos fornos eléctricos. Norma EN 50304 Consumo de energia com convecção Natural – função de aquecimento: Tradicional;
Consumo energia declaração Classe com convecção Forçada ­função de aquecimento: Pastéis.
Este aparelho está em conformidade com as seguintes Directivas da Comunidade Europeia: 2006/95/CEE de 12/12/06 (Baixa Tensão) e posteriores modificações - 2004/108/CEE de 15/12/04 (Compatibilidade Electromagnética) e posteriores modificações - 93/68/CEE de 22/07/93 e posteriores modificações. 2012/19/CEE e posteriores modificações. 1275/2008 standby/off mode.
• a tomada tenha a capacidade de suportar a carga máxima de potência da máquina, indicada na placa de identicação;
• a tensão de alimentação seja entre os valores da placa de identicação;
• a tomada seja compatível com a cha do aparelho. Em caso contrário, substitua a tomada ou a cha; não empregue extensões nem tomadas múltiplas.
49
Page 50
Início e utilização
•• ••
PT
ATENÇÃO! O forno está equipado com um sistema de bloqueio das grelhas que permite retirá-las sem que estas ressaiam do
forno (1).
Para retirar completamente as grelhas, tal como indicado no desenho, basta
levantá-las, segurando-as pela parte da frente, e puxá-las
(2).
! Quando o acender pela primeira vez, aconselhamos de fazer funcionar o forno vazio pelo menos durante uma hora, com o termóstato posto à temperatura máxima e a porta fechada. Em seguida, pode apagar, abrir a porta do forno e ventilar a sala. O odor que se sente deve-se à evaporação das substâncias empregadas para proteger o forno.
Início do forno
1. Para seleccionar o programa de cozedura que desejar, rode o selector dos PROGRAMAS.
2. Para escolher a temperatura rode o selector do TERMÓSTATO. Uma lista com as cozeduras e as respectivas temperaturas aconselhadas pode ser
consultada na Tabela de cozedura (veja os Programas).
3. O indicador luminoso do TERMÓSTATO aceso indica a
fase de aquecimento até a temperatura denida.
4. Durante a cozedura é sempre possível:
- modicar o programa de cozedura mediante o selector dos PROGRAMAS;
- modificar a temperatura mediante o selector do
TERMOSTATO;
- interromper a cozedura se recolocar o selector dos PROGRAMAS na posição “0”.
! Nunca encoste objectos no fundo do forno, para evitar riscos de danos ao esmalte.
! Coloque sempre os recipientes de cozedura sobre a grelha fornecida.
Ventilação de arrefecimento
Para obter uma redução das temperaturas externas, uma ventoinha de arrefecimento gera um jacto de ar que sai entre o painel de comandos, a porta do forno e a parte inferior da porta do forno.
! No nal da cozedura, a ventoinha continua a funcionar até o forno arrefecer sucientemente.
Luz do forno
Acende-se se for seleccionado mediante o selector dos PROGRAMAS. Permanece acesa quando se seleccionar um programa de cozedura.
* Há somente em alguns modelos.
O programador electrónico*
Regule o relógio
! Pode-se congurar, quando o forno estiver apagado, ou mesmo quando estiver aceso, mas não programar o m
de uma cozedura. Depois de ligar à rede eléctrica ou depois de um corte
de corrente o ícone e os quatro algarismos do VISOR piscam.
1. Premir várias vezes a tecla até o ícone e os três
algarismos do VISOR piscarem;
2. com as teclas “ ” e “ ” regule a hora; se manter pressionadas as teclas, os números passarão mais rapidamente para facilitar a conguração.
3. Aguarde 10 segundos ou carregue novamente na tecla
para xar a programação.
Programe o contador de minutos
! Esta função não interrompe a cozedura e prescinde do uso
do forno; permite apenas accionar o sinal acústico quando
terminarem os minutos programados.
1. Premir várias vezes a tecla até o ícone e os três
algarismos do VISOR piscarem;
2. com as teclas “ ” e “ ” regule o tempo desejado; se manter pressionadas as teclas, os números passarão mais rapidamente para facilitar a conguração.
3. Aguarde 10 segundos ou carregue novamente na tecla
para xar a programação. Em seguida será mostrada a contagem regressiva no nal da qual tocará o sinal acústico.
Programação da cozedura
! É possível programar somente depois de ter seleccionado um programa de cozedura.
Programação da duração da cozedura
1. Carregue várias vezes na tecla até o ícone e os
primeiros três algarismos piscarem no VISOR;
2. com as teclas “ ” e “ ” regule a data desejada; se manter pressionadas as teclas, os números passarão mais rapidamente para facilitar a conguração.
3. Aguarde 10 segundos ou carregue novamente na tecla
para xar a programação.
4. depois que terminar o prazo, no VISOR aparecerá
escrito END e tocará um sinal acústico. Para interrompê-lo,
carregue numa tecla qualquer.
50
Page 51
• Exemplo: São 9:00 horas e é programada uma duração
de cozedura de 1 hora e 15 minutos. O programa irá terminar automaticamente às 10:15.
Programar o m de uma cozedura
! A programação do m da cozedura é possível somente depois de ter denido uma duração para a cozedura.
1. Realize as operações de 1 a 3 descritas para a duração;
2. em seguida premir a tecla até o ícone e os quatro
algarismos do VISOR piscarem;
3. com as teclas “ ” e “ ” regule a hora do m da cozedura desejada; se manter pressionadas as teclas, os números passarão mais rapidamente para facilitar a conguração.
4. Aguarde 10 segundos ou carregue novamente na tecla
para xar a programação.
5. depois que terminar o prazo, no VISOR aparecerá
escrito END e tocará um sinal acústico. Para interrompê-lo,
carregue numa tecla qualquer. Os ícones e acesos avisam que foi realizada uma
programação. No DISPLAY são mostradas a hora de nal
de cozedura e a duração alternadas.
• Exemplo: são 9:00 horas e é programada uma duração de 1 hora. Planeia-se as 12:30 como hora de nal. O
programa iniciará automaticamente às 11:30.
Programa de FORNO TRADICIONAL
Activam-se os dois elementos aquecedores inferior e superior. Com esta cozedura tradicional é melhor utilizar
uma única prateleira: com mais de um tabuleiro haverá má
distribuição da temperatura.
Programa do FORNO PARA PASTÉIS
Liga-se o elemento aquecedor traseiro e entra em funcionamento a ventoinha para garantir um calor suave e uniforme no interior do forno. Esta função é indicada para
a cozedura de comidas delicadas, (especialmente doces que necessitarem de levedação) e algumas preparações
“mignon” em 3 prateleiras simultaneamente.
Programa de FAST COOKING
Activam-se os elementos aquecedores e entra em funcionamento a ventoinha para proporcionar um calor constante e uniforme. Este programa não necessita de aquecimento prévio. Este
programa é especicamente indicado para cozeduras rápidas de alimentos previamente preparados (congelados ou previamente cozidos). Os melhores resultados são
obtidos se utilizar apenas uma prateleira.
PT
Como anular uma programação
Para anular uma programação:
• em seguida premir a tecla até o ícone da conguração a ser anulada e os algarismos do VISOR piscarem;
Carregue na tecla “ ” até que no visor apareçam os valores 00:00.
• mantenha pressionadas contemporaneamente as teclas
“ ” e “ ”; deste modo anulam-se todas as programações efectuadas, inclusive o contador de minutos.
Programas
Programas de cozedura
! Para todos os programas pode ser regulada uma temperatura entre 60°C e MÁX., excepto:
• GRILL (é aconselhável congurar somente em MÁX.);
• GRATIN (é aconselhável não ultrapassar a temperatura de 200°C).
Programa de DESCONGELAMENTO
A ventoinha situada no fundo do forno faz circular o ar a temperatura ambiente ao redor dos alimentos. É indicado para descongelar quaisquer tipos de comida, mas especialmente para comidas delicadas que não se devem aquecer, tais como por exemplo: tartes geladas, bolos de creme ou de nata, bolos de frutas. O tempo de descongelamento diminui pela metade. No caso de carne, peixe ou pão, é possível acelerar se utilizar a função
“cozedura múltipla” e denir a temperatura entre 80° e
100 °C.
Programa de COZEDURA MÚLTIPLA
Activam-se todos os elementos aquecedores (superior, inferior e circular) e entra em funcionamento a ventoinha.
Como o calor é constante e uniforme em todo o forno, o ar coze e cora os alimentos de maneira uniforme. É possível utilizar simultaneamente dois tabuleiros no máximo.
Programa do FORNO PARA PIZZA
Activam-se os elementos aquecedores inferior e circular e entra em funcionamento a ventoinha. Esta combinação possibilita um aquecimento rápido do forno, com um grande
uxo de calor principalmente por baixo. Se utilizar mais
de uma prateleira de cada vez, será necessário trocar a posição das mesmas na metade da cozedura.
Programa de GRILL
Activa-se o elemento aquecedor superior e começa a
funcionar o espeto rotatório (se houver).
Uma temperatura alta e directa do grill é aconselhada para os alimentos que necessitarem de uma alta temperatura
supercial. Coza com a porta do forno fechada.
Programa de GRATIN
Activa-se o elemento aquecedor superior e começam a
funcionar a ventoinha e o espeto rotatório (se houver). Une a
irradiação térmica unidireccional com a circulação forçada do ar no interior do forno. Deste modo, impede-se a queimadura da superfície dos alimentos ao aumentar-se o poder de penetração do calor. Coza com a porta do forno fechada.
51
Page 52
Espeto giratório*
PT
Para accionar o espeto
rotativo (veja a gura) realize
as seguintes operações:
1. coloque a bandeja
pingadeira na posição 1;
2. coloque o suporte do espeto rotativo na posição 3 e enfie o espeto no respectivo furo, situado na
parede traseira do forno;
3. accionar o espeto rotativo seleccionando os programas
ou ;
! Depois do programa ter iniciado, se abrir a porta, o espeto rotatório pára.
Conselhos práticos para cozedura
! Nas cozeduras ventiladas não utilize as posições das prateleiras 1 e 5: estes recebem directamente ar quente que poderia provocar queimaduras em alimentos delicados.
! Nas cozeduras de GRILL e GRATIN, coloque a bandeja pingadeira na posição 1 para recolher os resíduos de
cozedura (molhos e/ou gordura).
COZEDURA MÚLTIPLA
• Utilize as posições 2 e 4 dos tabuleiros, coloque na 2 os
alimentos que necessitarem de mais calor.
• Coloque a bandeja pingadeira em baixo e a grade em cima.
GRILL
• Coloque a grade na posição 3 ou 4, disponha os
alimentos no centro da grade.
• É aconselhável congurar o nível de energia no máximo.
Não se alarme se a resistência superior não permanecer constantemente acesa: o seu funcionamento é controlado por um termóstato.
FORNO PARA PIZZA
• Utilize uma forma de alumínio leve, apoie-a na grelha
do forno.
Se utilizar o tabuleiro de recolha aumentará os tempos de
cozedura e dicilmente será obtida uma pizza crocante.
• No caso de pizzas com muita cobertura é aconselhável
colocar o queijo mozzarella na metade da cozedura.
* Há somente em alguns modelos.
52
Page 53
Programmas Alimentos Peso
Tabela de cozedura
Descongelamento
Forno
Tradicional
Forno para
Pastéis
Cozinha
Rápida
Cozedura
Múltipla
Forno para
Pizza
Barbecue
Gratinado
! os tempos de cozedura são indicativos e poderão serem modificados em função dos próprios gostos pessoais. Para
cozedura no grill ou no gratinado necessário colocar a bandeja pingadeira sempre na 1a prateleira a partir de baixo.
Todos os alimentos congelados
Pato Carne de vitela ou vaca assada Carne de porco assada Biscoitos (de massa tenra) Tortas doces
Tortas doces Torta de fruta Plum cake Pão-de-ló Crêpes recheadas (em 2 prateleiras) Queques pequenos (em 2 prateleiras) Salgadinhos folhados como queijo (em 2 prateleiras) Bignés (em 3 prateleiras) Biscoitos (em 3 prateleiras) Merengues (em 3 prateleiras)
Congelados
Pizza Misto abóbora e camarão panado Torta rústica de espinafre Panzerotte Lasanha Pãezinhos doirados Bolinhos de frango
Pré-cozidos
Asas de frango doiradas
Comidas Frescas
Biscoitos (de massa tenra) Plum cake Salgadinhos folhados de queijo
Pizza (em 2 prateleiras) Lasanha Cordeiro Frango assado com batatas Cavala Plum cake Bignés (em 2 prateleiras) Biscoitos (em 2 prateleiras) Pão-de-ló (em 1 prateleira) Pão-de-ló (em 2 prateleiras) Tortas salgadas
Pizza Carne de vitela ou vaca assada Frango Linguado e chocas Espetinhos de calamares e camarão Chocas Filé de bacalhau Verduras na grelha Bife de vitela Chouriças Hambúrgueres Cavala Tostas Com espeto giratório (se houver) Vitela no espeto Frango no espeto Cordeiro no espeto
Frango na grelha Chocas
Com espeto giratório (se houver) Vitela no espeto Cordeiro no espeto Frango (no espeto) com batatas (na bandeja pingadeira)
(Kg)
Posição das
prateleiras
Pré
aquecimento
Temperatura aconselhada
(minutos)
1 1 1
-
1
0.5 1
0.7
0.5
1.2
0.6
0.4
0.7
0.7
0.5
0.3
0.4
0.5
0.3
0.5
0.4
0.4
0.4
0.3
0.6
0.2 1
1 1
1+1
1 1
0.5
0.5
0.5 1
1.5
0.5 1 1
0.7
0.6
0.6
0.8
0.4
0.8
0.6
0.6 1
n.° 4 e 6
1.0
1.5
1.0
1.5
1.5
1.5
1.5
1.5
-
3 3 3 3 3 3
2 o 3
3
3 2 e 4 2 e 4
2 e 4
n°1,3 e 5 n°1,3 e 5 n°1,3 e 5
2
2
2
2
2
2
2
2
2
2
2
2 e 4
3
2 2 e 4
2
2 2 e 4 2 e 4
2 2 e 4
3
3
2 2 o 3
4
4
4
4
3 ou 4
4
4
4
4
4
-
-
-
2
2
-
-
-
2
15 15 15 15 15
15 15 15 15 15 15
15 15 15 15
-
-
-
-
-
-
-
-
-
-
-
15 10 10 15 10 10 10 10 10 10 15
15 10 10
-
-
-
-
-
-
-
-
-
-
-
-
-
10 10
10 10 10 10
200 200 200 180 180
180 180 180 160 200 190
210 180 180
90
250 200 220 200 200 180 220
200
200 180 210
230 180 180 200 180 170 190 180 170 170 200
220 220
180 Max Max Max Max Max
Max Max Max Max Max
Max Max Max
200
200
200
200
200
200
Duração
da
cozedura
(minutos)
65-75 70-75 70-80 15-20 30-35
20-30 40-45 40-50 25-30 30-35 20-25
15-20 20-25 20-25
180
12 20
30-35
25
35 25-30 15-20
20-25
15-18
45 10-12
15-20 30-35 40-45 60-70 30-35 40-50 20-25 10-15 15-20 20-25 25-30
15-20 25-30 60-70 10-12
8-10 10-15 10-15 15-20 15-20 15-20 10-12 15-20
3-5
80-90 70-80
70-80 55-60
30-35
70-80 70-80 70-75 70-75
PT
53
Page 54
Precauções e conselhos
PT
! Este aparelho foi projectado e fabricado em conformidade com as normas internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção.
Segurança geral
• Este aparelho foi concebido para utilização de tipo não prossional no âmbito de moradas.
• Este aparelho não deve ser instalado ao ar livre, mesmo
num sítio protegido, porque é muito perigoso deixá-lo exposto a chuva e temporais.
• Para deslocar o aparelho pegue-o sempre pelos especícos manípulos, situados aos lados do forno.
• Não toque no aparelho se estiver descalço, ou com as mãos ou os pés molhados ou húmidos.
• Este aparelho deve ser empregado para cozer alimentos,
somente por pessoas adultas e segundo as instruções
apresentadas neste folheto. Qualquer outro uso (como por exemplo, aquecedor de ambientes) deve ser
considerado impróprio e portanto perigoso. O fabricante não poderá ser considerado responsável pelos danos que houver derivantes de usos impróprios, errados ou irracionais.
• Durante o uso deste aparelho, os elementos aquecedores
e algumas das partes da porta do forno esquentam-se muito. Tome cuidado para não tocar nos mesmos e mantenha as crianças afastadas.
• Evite que o cabo de alimentação de outros
electrodomésticos encoste-se em partes quentes do forno.
• Não tape as aberturas de ventilação e de eliminação de
calor.
• Pegue pelo centro a maçaneta de abertura da porta: os
lados podem estar quentes.
• Utilize luvas de forno para colocar e tirar recipientes.
• Não forre o fundo do forno com folhas de alumínio.
• Não guarde material inamável no forno: se o aparelho
for inadvertidamente colocado a funcionar, poderia incendiar-se.
• Assegure-se sempre que os selectores estejam na posição “●”/“” quando não estiver a utilizar o aparelho.
• Não puxe pelo cabo para desligar a cha da tomada eléctrica, pegue pela cha.
• Não realize limpeza nem manutenção sem antes ter desligado a cha da rede eléctrica.
• Se houver avarias, em nenhum caso mexa nos
mecanismos internos para tentar repará-las. Contacte
a Assistência Técnica (veja a Assistência técnica).
• Não coloque objectos sobre a porta do forno aberta.
• Evite que as crianças brinquem com o aparelho.
• Não é previsto que este aparelho seja utilizado por pessoas (incluso crianças) com reduzidas capacidades
físicas, sensoriais ou mentais, por pessoas inexperientes ou que não tenham familiaridade com o produto, a não ser que seja vigiadas por uma pessoa responsável pela sua segurança ou que tenham recebido instruções preliminares sobre o uso do aparelho.
O aparelho não é destinado a ser colocado em funcionamento por meio de um temporizador externo ou por um sistema de comando à distância separado.
Eliminação
• Eliminação do material de embalagem: obedeça as
regras locais, de maneira que as embalagens possam ser reutilizadas.
• A directiva Europeia 2012/19/CE relativa aos resíduos de equipamentos eléctricos e electrónicos (REEE) prevê
que os electrodomésticos não devem ser eliminados no normal fluxo dos resíduos sólidos urbanos. Os aparelhos não mais utilizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir
potenciais danos à saúde e ao meio ambiente. O símbolo
da lixeira cancelada está indicado em todos os produtos para lembrar o dever de colecta selectiva.
Para maiores informações sobre a correcta eliminação
dos electrodomésticos, os proprietários poderão contactar
o serviço de colecta público ou os revendedores.
Economia e respeito do meio ambiente
• Utilizando o forno nos horários a partir do m da tarde,
até as primeiras horas da manhã, estará contribuindo para reduzir a carga de absorção das empresas de fornecimento de electricidade.
• É recomendável realizar as cozeduras GRILL e GRATIN
sempre com a porta fechada: quer para obter melhores resultados, quer para uma sensível economia de energia
(aproximadamente 10%).
• Mantenha as guarnições ecientes e limpas, para poderem
aderir bem na porta e não causar dispersão de calor.
Manutenção e cuidados
Desligar a corrente eléctrica
Antes de realizar qualquer operação, desligue o aparelho da alimentação eléctrica.
Limpeza do aparelho
• As partes externas esmaltadas ou inoxidáveis e as
guarnições de borracha podem ser limpas com uma esponja molhada com água morna e sabão neutro. Se for difícil remover as manchas, empregue produtos específicos. É aconselhado enxaguar com água abundante e enxugar depois da limpeza. Não empregue pós abrasivos nem substâncias corrosivas.
• O interior do forno deve ser sempre limpo de preferência
depois de cada utilização, enquanto ainda estiver morno.
Utilize água quente e detergente, enxagúe e enxugue
com um pano macio. Evite abrasivos.
• Os acessórios podem ser lavados como quaisquer
utensílios, inclusive numa máquina de lavar loiça, excepto as guias corrediças.
! Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar a aparelhagem.
Limpeza da porta
Limpe o vidro da porta com esponjas e produtos não
abrasivos e enxugue com um pano macio; não use materiais ásperos, abrasivos ou espátulas metálicas aadas
que podem arranhar a superfície e quebrar o vidro.
54
Page 55
Para uma limpeza mais cuidadosa, é possível retirar a porta do forno.
1. abra a porta inteiramente (veja a gura);
2. utilizando uma chave de fendas, levante e rode as alavancas F situadas nas duas dobradiças (veja a gura);
5. Rodar para cima os ganchos de extracção até ao contacto com a frente do forno.
PT
F
3. segure a porta dos dois lados exteriores e feche-a novamente
devagar mas não inteiramente;
Em seguida puxe a porta para a
frente e retire-a do seu lugar (veja a gura). Para montar novamente
a porta realize, na ordem contrária, as mesmas operações.
Para retirar a porta do forno com as dobradiças soft closing*:
1. Abrir completamente a porta.
2. Levantar os ganchos de extracção nos dois fechos. Se não conseguir levantar manualmente, utilizar uma ferramenta como alavanca.
6. Empurrar os ganchos de extracção para baixo, assegurando­se de que estejam estáveis e não rodem para a frente.
Vericação das guarnições
Verique periodicamente o estado da guarnição ao redor
da porta do forno. Se houver danos, contacte o Centro
de Assistência Técnica mais próximo (veja a Assistência técnica). É aconselhável não usar o forno antes do mesmo
ter sido reparado.
Substituição da lâmpada
Para substituir a lâmpada de iluminação do forno:
1. Desatarraxe a tampa em vidro do bocal da lâmpada.
2. Desenrosque a lâmpada e troque-a por outra análoga: potência 25 W, engate E 14.
3. Retire a tampa (veja a gura).
! Não utilizar a lâmpada do forno como iluminação de ambientes.
3. Rodar completamente para baixo os ganchos de extração.
4. Segurar a porta nos dois lados externos, fechando-a lentamente mas não completamente. Puxar a porta para si retirando-a da sede
(ver figura). Voltar a montar a
porta seguindo o procedimento no sentido contrário.
* Há somente em alguns modelos.
55
Page 56
Montagem do Kit Guias corrediças
PT
Para montar as guias corrediças:
1. Remova os dois caixilhos
A
tirando-os dos espaçadores
A (veja a gura).
Guia esquerda
Guia direita
qual inserir a guia. Prestando atenção ao sentido de extracção da guia, posicione no caixilho antes o encaixe
2. Escolher a prateleira na
B
Sentido de
C
extracção
B e depois o encaixe C.
3. Fixar os dois caixilhos com as guia montadas nos
especícos furos situados nas paredes do forno (veja a gura).
Os furos para caixilho
D
esquerdo estão posicionados no alto, os furos para o caixilho direito estão em baixo.
4. Finalmente, encaixe os caixilhos nos espaçadores A.
! Não inserir as guias corrediças na posição 5.
56
Page 57
Installation
590 mm.
! Bewahren Sie diese Bedienungsanleitung bitte sorgfältig auf, damit Sie sie jederzeit zu Rate ziehen können. Sorgen Sie dafür, dass sie im Falle eines Verkaufs, eines Umzugs oder einer Übergabe an einen anderen Benutzer das Gerät stets begleitet, damit auch der Nachbesitzer die Möglichkeit hat, darin nachschlagen zu können. ! Lesen Sie bitte folgende Hinweise aufmerksam durch, sie liefern wichtige Informationen hinsichtlich der Installation, dem Gebrauch und der Sicherheit.
Einbau
Um eine einwandfreie Betriebsweise des Gerätes zu gewährleisten, muss der Umbauschrank folgende Eigenschaften aufweisen:
• Die an den Backofen angrenzenden Schrankwände
müssen aus hitzebeständigem Material gefertigt sein.
• Bei Möbeln aus Furnierholz muss der verwendete Leim
eine Hitzebeständigkeit von 100 °C aufweisen.
• Für den Einbau des Backofens in einen Unterschrank (siehe Abbildung) oder in einen Hochschrank, muss das
entsprechende Möbel über folgende Abmessungen verfügen:
550 mm.
min.
20 mm.
595 mm.
550 mm.
20,5 mm.
22,5 mm.*
* Nur für Edelstahl-Modelle
! Nach erfolgtem Einbau des Gerätes muss die Möglichkeit einer Berührung mit Strom führenden Teilen ausgeschlossen sein. Die auf dem Typenschild enthaltenen Verbrauchsangaben wurden bei dieser Art der Installation ermittelt.
Belüftung
Zur Gewährleistung einer einwandfreien Belüftung die Rückwand des Schrankumbaus entfernen. Der Backofen sollte möglichst so installiert werden, dass er auf zwei Holzleisten oder aber auf einer durchgehenden Fläche
auiegt, die über einen Ausschnitt von mindestens 45 x 560 mm verfügt (siehe Abbildungen).
45 mm.
560 mm.
575-585 mm.
570 mm.
Zentrieren und Befestigen
Zur Befestigung des Geräts an den Umbauschrank:
• Die Backofentür öffnen;
• die 2 Stopfen in den Befestigungsbohrungen des Rahmens herausziehen;
• den Ofen am Umbauschrank mit den 2 Holzschrauben befestigen;
• Die Bohrungsabdeckungen wieder anbringen.
! Alle zum Schutz dienenden Teile müssen so befestigt werden, dass ein Entfernen derselben ohne Zuhilfenahme eines Werkzeugs nicht möglich ist.
Elektroanschluss
Die mit einem Dreileiterkabel ausgerüsteten Backöfen sind für den Betrieb mit Wechselstrom bei der auf dem
Typenschild (befindlich auf dem Gerät) angegebenen Spannung und Frequenz ausgelegt (siehe unten).
Anschluss des Netzkabels
1. Das Klemmengehäuse öffnen, indem die seitlichen Zungen des Deckels mithilfe eines Schraubenziehers angehoben werden. Deckel
abziehen (siehe Abbildung).
2. Installation des Netzkabels: Schrauben Sie die Schraube der Kabelklemme sowie die drei Schrauben der
L
N
Kontakte L-N- heraus. Befestigen Sie die Drähte dann unter Beachtung der entsprechenden Farben unter den Schraubenköpfen:
Blau (N), Braun (L), Gelb/
Grün (siehe Abbildung).
3. Befestigen Sie das Kabel in der entsprechenden Kabelklemme.
DE
45 mm.
560 mm.
4. Schließen Sie den Deckel des Klemmengehäuses.
57
Page 58
Anschluss des Versorgungskabels an das Stromnetz
DE
Versehen Sie das Netzkabel mit einem Normstecker für
die auf dem Typenschild angegebene Belastung (siehe nebenstehende Tabelle).
Wird das Gerät direkt an das Stromnetz angeschlossen, ist zwischen Stromnetz und Gerät ein allpoliger, der Last und den einschlägigen Vorschriften entsprechender Schalter mit einer Mindestöffnung der Kontakte von 3 mm
zwischenzuschalten. (Der Erdleiter darf vom Schalter nicht unterbrochen werden.) Das Versorgungskabel muss so
verlegt werden, dass es an keiner Stelle einer Temperatur ausgesetzt wird, die 50°C über der Raumtemperatur liegt.
! Der Installateur ist für den ordnungsgemäßen elektrischen Anschluss sowie die Einhaltung der Sicherheitsvorschriften verantwortlich. Vor dem Anschluss stellen Sie bitte sicher, dass:
• die Steckdose geerdet ist und den gesetzlichen Bestimmungen entspricht;
• die Netzsteckdose für die auf dem Typenschild
angegebene maximale Leistungsaufnahme des Gerätes
ausgelegt ist;
• die Netzspannung im Bereich der auf dem Typenschild angegebenen Werte liegt;
• die Netzsteckdose mit dem Netzstecker kompatibel ist.
Sollte dies nicht der Fall sein, wechseln Sie bitte die
Netzsteckdose oder den Netzstecker aus; verwenden
Sie keine Verlängerungen und Mehrfachsteckdosen.
! Netzkabel und Steckdose müssen bei installiertem Gerät leicht zugänglich sein.
! Das Netzkabel darf nicht gebogen oder eingeklemmt werden.
! Das Kabel muss regelmäßig kontrolliert werden und darf nur durch autorisiertes Fachpersonal ausgetauscht werden
(siehe Kundendienst).
TYPENSCHILD
Breite 43,5 cm
Abmessungen*
Nutzvolumen*
Abmessungen**
Nutzvolumen**
Elektrischer Anschluss
ENERGY LABEL
* Nur für Modelle mit eingelassenen Führungen. ** Nur für Modelle mit Drahtführungen.
Höhe 32,4 cm Tiefe 41,5 cm
Liter 59 Breite 45,5 cm
Höhe 32,4 cm Tiefe 41,5 cm
Liter 62
Spannung 220-240V~ 50/60Hz (siehe Typenschild) maximale Leistungsaufnahme 2800W
Richtlinie 2002/40/EG auf dem Label der Elektrobacköfen. Norm EN 50304
Energieverbrauch natürliche Konvektion – Heizfunktion: Ober/Unterhitze Deklarierte Energieverbrauchsklasse
Erzwungene Konvektion - Heizfunktion: Backen
Dieses Gerät entspricht Folgenden EG-Richtlinien: 2006/95/EWG vom
12.12.06 (Niederspannung) und nachfolgenden Änderungen ­2004/108/EWG vom 15/12/04 (Elektromagnetische Verträglichkeit) Und nachfolgende Änderungen ­93/68/EWG vom 22/07/93 und nachfolgende Änderungen. 2012/19/EWG und nachfolgende Änderungen. 1275/2008 standby/off mode.
! Der Hersteller lehnt jede Verantwortung ab, falls diese Vorschriften nicht eingehalten werden sollten.
58
Page 59
Inbetriebsetzung und Gebrauch
•• ••
ACHTUNG! Der Ofen ist mit einem Arretierungssystem der Roste ausgestattet. Damit lassen diese sich ausziehen, ohne aus dem
Ofen hervorzustehen (1).
Um die Roste komplett auszuziehen, braucht man sie nur, wie auf der
Zeichnung zu sehen, vorne zu greifen und zu ziehen (2).
! Bei erstmaliger Inbetriebnahme sollte der leere Backofen für etwa eine Stunde bei Höchsttemperatur und geschlossener Backofentür in Betrieb genommen werden. Das Gerät danach ausschalten, die Backofentür öffnen und die Küche lüften. Der bei diesem Vorgang erzeugte Geruch entsteht
durch die Verüchtigung der zum Schutz des Backofens
aufgetragenen Stoffe.
Backofen in Betrieb setzen
1. Das gewünschte Garprogramm über den Drehschalter PROGRAMME auswählen.
2. Die Temperatur durch Drehen des Knopfes THERMOSTAT einstellen. Eine Liste von Garprogrammen nebst der
empfohlenen Temperaturen kann in der Back-/Brat-Tabelle eingesehen werden (siehe Programme).
3. Die Kontrollleuchte des THERMOSTATEN bleibt während der Aufheizphase bis zum Erreichen der Temperatur eingeschaltet.
4. Während des Garvorgangs sind folgende Einstellungen jederzeit möglich:
- Ändern des Garprogramms über den Drehschalter
PROGRAMME;
- Ändern der Temperatur über den Drehschalter
THERMOSTAT;
- Unterbrechen des Garvorgangs durch das Drehen des Drehschalters PROGRAMME auf Position „0“.
! Zur Vermeidung einer Beschädigung der Beschichtung nie Kochgeschirr auf dem Backofenboden positionieren.
! Das Kochgeschirr stets auf dem mit dem Gerät gelieferten Backofenrost abstellen.
Kühlluftgebläse
Um die Temperaturen an den äußeren Teilen des Backofens abzusenken, wird mit Hilfe eines Kühlluftgebläses ein Luftstrahl erzeugt, der zwischen dem Bedienfeld, der Backofentür und auch im unteren Teil der Ofentür austritt. ! Nach Abschluss eines Garvorgangs bleibt das Gebläse solange in Betrieb, bis der Backofen ausreichend abgekühlt ist.
Backofenbeleuchtung
Um dieses einzuschalten, drehen Sie den Knopf
PROGRAMME auf . Es bleibt eingeschaltet, wenn ein Garprogramm eingestellt wird.
* Nur bei einigen Modellen.
Der elektronische Garzeitprogrammierer*
Einstellung der Uhr
! Die Uhr kann bei ausgeschaltetem und auch bei eingeschaltetem Backofen eingestellt werden, jedoch nicht, wenn das Ende einer Garzeit programmiert wurde. Nach dem Netzanschluss oder nach einem Stromausfall blinken
die Ikone und die vier Digitanzeigen auf dem DISPLAY.
1. Drücken Sie mehrmals die Taste , bis auf dem DISPLAY
das Symbol und die vier Digit-Anzeigen blinken.
2. Mit den Tasten “ ” und “ ” wird die Uhr eingestellt; wenn sie gedrückt gehalten werden, wird der Lauf der eingeblendeten Zeit beschleunigt, um die Einstellung zu vereinfachen.
3. warten Sie 10 Sek. oder drücken Sie erneut die Taste um die Einstellung zu bestätigen.
Einstellung des Kurzzeitweckers
! Diese Funktion beeinusst weder den Garvorgang, noch
den Gebrauch des Backofens. Sie weist ausschließlich durch ein akustisches Signal darauf hin, dass die eingestellten Minuten abgelaufen sind.
1. Drücken Sie mehrmals die Taste , bis auf dem DISPLAY das Symbol und die drei Digit-Anzeigen blinken.
2. Mit den Tasten “ ” und “ ” wird die gewünschte Zeit
eingestellt; wenn sie gedrückt gehalten werden, wird
der Lauf der eingeblendeten Zeit beschleunigt, um die Einstellung zu vereinfachen.
3. warten Sie 10 Sek. oder drücken Sie erneut die Taste um die Einstellung zu bestätigen. Daraufhin wird das Count-down angezeigt, nach dessen Ablauf ein akustisches Signal ertönt.
Garzeit-Programmierung
! Die Programmierung ist nur nach Auswahl eines Garprogramms möglich.
Programmieren der Garzeit-Dauer
1. Drücken Sie mehrmals die Taste , bis auf dem DISPLAY das Symbol und die drei Digit-Anzeigen blinken.
2. Mit den Tasten “ ” und “ ” wird die gewünschte Dauer
eingestellt; wenn sie gedrückt gehalten werden, wird
der Lauf der eingeblendeten Zeit beschleunigt, um die Einstellung zu vereinfachen.
DE
59
Page 60
3. warten Sie 10 Sek. oder drücken Sie erneut die Taste
DE
um die Einstellung zu bestätigen.
4. Nach Ablauf der Zeit erscheint auf dem DISPLAY die
Anzeige END. Der Backofen schließt den Garvorgang ab, und es ertönt ein akustisches Signal. Um das Gerät anzuhalten drücken Sie eine beliebige Taste.
• Beispiel: Es ist 9:00 Uhr und es wird eine Programmdauer
von 1 Std. und 15 Min. programmiert. Das Programm stoppt automatisch um 10:15 Uhr.
Programmierung eines Garzeitendes
! Die Vorwahl eines Garzeitendes ist nur dann möglich, wenn auch eine Garzeitdauer eingestellt wurde.
1. Befolgen Sie die zum Einstellen der Programmdauer
beschriebenen Schritte 1 bis 3.
2. Drücken Sie dann die Taste bis auf dem DISPLAY das
Symbol und die vier Digit-Anzeigen blinken;
3. Mit den Tasten “ ” und “ ” wird das Garzeitende
eingestellt; wenn sie gedrückt gehalten werden, wird
der Lauf der eingeblendeten Zeit beschleunigt, um die Einstellung zu vereinfachen.
4. warten Sie 10 Sek. oder drücken Sie erneut die Taste
um die Einstellung zu bestätigen.
5. Nach Ablauf der Zeit erscheint auf dem DISPLAY die
Anzeige END. Der Backofen schließt den Garvorgang ab, und es ertönt ein akustisches Signal. Um das Gerät anzuhalten drücken Sie eine beliebige Taste. Die eingeschalteten Symbole und sind ein Zeichen dafür, dass eine Programmierung durchgeführt worden ist. Auf dem DISPLAY wird abwechselnd die als Garzeitende programmierte Uhrzeit und die Garzeit-Dauer eingeblendet.
• Beispiel: Es ist 9:00 Uhr und es wird eine Garzeit
von 1 Std. programmiert. Programmierung des Programmendes: 12.30 Uhr. Das Programm startet um
11.30 Uhr automatisch.
Eine Programmierung annullieren
Annullieren einer Programmierung
• die Taste drücken, bis auf dem Display das Symbol der zu annullierenden Einstellung und die Digit-Anzeigen auf dem Display blinken. Die Taste “ ” drücken, bis auf dem Display die Ziffern 00:00 angezeigt werden.
• halten Sie die Tasten “ ” und “ ” gedrückt; auf diese Weise werden alle ausgeführten Programmierungen, einschließlich Kurzzeitwecker, annulliert.
Programm AUFTAUEN
Dank des an der Backofenrückwand installierten Gebläses zirkuliert Luft in Raumtemperatur um das aufzutauende Gut. Auf diese Weise können alle Arten von Speisen aufgetaut
werden, vor allem jedoch empndliche Speisen, die keine
Hitze vertragen, wie beispielsweise: Eistorten, Creme- oder Sahnetorten, Obsttorten. So sparen Sie die Hälfte der Zeit, die Sie normalerweise zum Auftauen benötigen. Bei Fisch, Fleisch oder Brot können Sie das Auftauen mit Hilfe der Funktion “Echte Heißluft” beschleunigen. Stellen Sie hierzu eine Temperatur von 80° - 100°C ein.
Programm OBER-UNTERHITZE
Die beiden Heizelemente, das untere und das obere, werden in Betrieb gesetzt. Bei dieser traditionellen Garart wird empfohlen, nur einen Backofenrost zu verwenden, da ansonsten keine gleichmäßige Hitzeverteilung gewährleistet werden kann.
Programm BACKEN
Das hintere Heizelement schaltet sich ein, und das Gebläse wird in Betrieb genommen, wodurch eine äußerst schonende, im Backofen gleichmäßig verteilte Wärme gewährleistet wird. Dieses Programm eignet sich zum
Garen empfindlicher Speisen (z.B. zum Backen von Hefeteigen) sowie zur Zubereitung von Kleingebäck auf
drei Ebenen gleichzeitig.
Programm FAST COOKING
Es schalten sich die Heizelemente ein und es setzt sich das Gebläse in Betrieb, so dass eine konstant gehaltene und gleichmäßig verteilte Heißluft im Backofen vorhanden ist. Bei diesem Programm ist kein Vorheizen nötig. Es eignet sich besonders zum schnellen Garen von Fertiggerichten
(tiefgekühlt oder nicht). Optimale Resultate werden bei
Verwendung von nur einem Backofenrost erzielt.
Programm ECHTE HEISSLUFT
Es schalten sich alle Heizelemente (oberes, unteres und rundes Heizelement) ein, und das Gebläse wird in Betrieb
genommen. Da die Hitze im gesamten Backofen konstant ist, werden die Speisen sehr gleichmäßig gegart und gebräunt. Es ist möglich, maximal zwei Backofenroste gleichzeitig zu verwenden.
Programme
Garprogramme
! Für alle Programme kann eine Gartemperatur von 60° bis MAX. eingestellt werden, mit Ausnahme der Programme:
• GRILL (hier empehlt sich die Einstellung MAX.);
• ÜBERBACKEN (es wird empfohlen, die Temperatur von 200°C nicht zu überschreiten).
60
Programm PIZZA
Das untere und das runde Heizelement schalten sich ein und das Gebläse wird in Betrieb genommen. Durch diese Kombination wird der Backofen mit einer hauptsächlich von unten aufsteigenden, starken Hitzezufuhr sehr schnell erhitzt. Wenn mehrere Backofenroste gleichzeitig verwendet werden, die jeweilige Position nach dem halben Garvorgang umtauschen.
Page 61
Programm GRILL
Das obere Heizelement schaltet sich ein, und der Drehspieß
(falls vorhanden) wird in Betrieb gesetzt.
Die sehr hohe Temperatur und die direkt auf das Grillgut gerichtete Hitze empfiehlt sich für Lebensmittel, die zur optimalen Garung einer hohen Temperatur an der
Außenäche bedürfen. Diese Garart bei geschlossener
Backofentür durchführen.
Programm ÜBERBACKEN
Das obere Heizelement schaltet sich ein, und das Gebläse
sowie der Drehspieß (falls vorhanden) werden in Betrieb
gesetzt. Zusätzlich zu der einseitigen Strahlungshitze zirkuliert Heißluft im Innern des Backofens. Hierdurch wird
ein Verbrennen der Speiseoberächen verhindert und
die Hitze dringt tiefer in die Speisen ein. Diese Garart bei geschlossener Backofentür durchführen.
Drehspieß*
Zur Inbetriebnahme
des Drehspießes (siehe Abbildung) verfahren Sie
wie folgt:
1. Schieben Sie die Fettpfanne
auf Einschubhöhe 1 ein;
2. schieben Sie die Drehspießhalterung auf Einschubhöhe 3 ein und stecken Sie den Spieß in die entsprechende Öffnung der
Backofenrückwand;
3. Setzen Sie den Drehspieß durch Wahl der Programme oder in Betrieb.
GRILL
DE
• Schieben Sie den Grillrost in die Führung 3 oder 4 ein,
und legen Sie die zu garenden Speisen auf die Mitte des Grillrostes.
• Es empfiehlt sich, die höchste Energiestufe zu
verwenden. Im Übrigen ist es bei dieser Funktion völlig normal, dass das obere Heizelement nicht ständig rot glüht: Es wird Die Fettpfanne verlängert die Garzeit. Deren Verwendung vermeiden, wenn knusprige Pizzas erzielt werden sollen.
PIZZA
• Eine Leichtmetallform verwenden und diese direkt auf
dem mitgelieferten Rost positionieren.
Die Fettpfanne verlängert die Garzeit. Deren Verwendung
vermeiden, wenn knusprige Pizzas erzielt werden sollen.
• Bei reich belegten Pizzas ist es empfehlenswert,
den Mozzarella-Käse erst nach halber Backzeit hinzuzugeben.
! Ist das Programm eingeschaltet, stoppt der Drehspieß, wenn die Tür geöffnet wird.
Praktische Back-/Brathinweise
! Verwenden Sie beim Heißluftgaren nicht die Einschubhöhen 1 und 5: Sie sind zu direkt der Heißluft ausgesetzt, wodurch
empndliche Gerichte leicht verbrennen könnten.
! Setzen Sie beim Garen mit den Programmen GRILL und GRATIN die Fettpfanne zum Auffangen von abtropfendem Fett oder Fleischsaft auf Einschubhöhe 1 ein.
ECHTE HEISSLUFT
• Verwenden Sie die Einschubhöhen 2 und 4, wobei die
2. Ebene für die Speisen verwendet werden sollte, die mehr Hitze verlangen.
• Die Fettpfanne in die untere und den Rost in die obere
Führung einführen.
* Nur bei einigen Modellen.
61
Page 62
DE
Back-/Brattabelle
Programme Speisen Gew. (kg) Einschubhöhe Vorheizzeit
Auftauen
Standard
Plus
Gebäck
Fast
Cooking
Echte
Heißluft
Pizza
Grill
Überbacken/
Bräunen
! Bei den angegebenen Garzeiten handelt es sich um Richtwerte, die je nach Wunsch geändert werden können. Bei Einsatz des Grills oder des Umluftgrills ist die Fettpfanne auf die unterste Führung zu schieben.
Alle tiefgefrorenen Speisen
Ente Kalbs- oder Rinderbraten Schweinebraten Gebäck
Torten
Torten Obstkuchen Plum Cake Biskuitböden Gefüllte Crêpes (auf 2 Ebenen) Kleingebäck (auf 2 Ebenen) Mit Käse gefülltes Blätterteiggebäck (auf 2 Ebenen) Windbeut el (auf 3 Ebenen) Gebäck (auf 3 Ebenen)
Baisers (auf 3 Ebenen)
Tiefkühlgerichte
Pizza Zucchini und Krebse überbacken Quiche Gefüllte Teigwaren
Lasagne Goldgelbe Brotlaibe Hühnchen
Fertiggerichte
Geflügel
Frische Fertiggerichte
Gebäck
Plum Cake
Mit Käse gefülltes Blätterteiggebäck
Pizza (auf 2 Ebenen)
Lasagne
Lamm
Brathähnchen + Kartoffeln
Makrelen
Plum Cake
Windbeut el (auf 2 Ebenen)
Gebäck (auf 2 Ebenen) Biskuitböden (auf 1 Ebene) Biskuitböden (auf 2 Ebenen) Quiche
Pizza
Kalbs- oder Rinderbraten
Hähnchen
Seezungen und Tintenfische
Tintenfisch- und Krebsspieße
Tintenfische
Kabeljaufilet
Gegrillte Gemüse
Kalbsteaks Bratwürste Hamburger Makrelen Toast (oder getoastetes Brot)
Mit Bratspieß (falls vorhanden)
Kalbfleisch am Spieß
Hähnchen am Spieß
Lamm am Spieß
Gegrilltes Hähnchen
Tintenfische
Mit Bratspieß (falls vorhanden)
Kalbfleisch am Spieß
Lamm am Spieß
Hähnchen (am Spieß) + Röstkartoffeln (auf der Fettpfanne)
Empfohlene
(Minuten)
Temperatur
1 1 1
-
1
0.5 1
0.7
0.5
1.2
0.6
0.4
0.7
0.7
0.5
0.3
0.4
0.5
0.3
0.5
0.4
0.4
0.4
0.3
0.6
0.2 1
1 1
1+1
1
1
0.5
0.5
0.5 1
1.5
0.5 1 1
0.7
0.6
0.6
0.8
0.4
0.8
0.6
0.6 1
4-6 Stck.
1.0
1.5
1.0
1.5
1.5
1.5
1.5
1.5
-
3 3 3 3
3 3
2 oder 3
3
3 2 und 4 2 und 4 2 und 4
1 und 3 und 5 1 und 3 und 5 1 und 3 und 5
2
2
2
2
2
2
2
2
2
2
2
2 und 4
3
2 2 und 4
2
2 2 und 4 2 und 4
2 2 und 4
3
3
2
2 oder 3
4
4
4
4
3 oder 4
4
4
4
4
4
-
-
-
2
2
-
-
-
2
15 15 15 15 15 15 15 15 15 15 15 15
15 15 15
15 10 10 15 10 10 10 10 10 10 15
15 10 10
10 10
10 10 10 10
200 200 200 180 180 180 180 180 160 200 190
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
210
80
180
90
250 200 220 200 200 180 220
200
200 180 210
230 180 180 200 180 170 190 180 170 170 200
220 220 180
Max Max Max Max Max Max Max Max Max Max
Max Max Max
200 200
200 200 200 200
Garzeit
(Minuten)
65-75 70-75 70-80 15-20 30-35 20-30 40-45 40-50 25-30 30-35 20-25 15-20
20-25 20-25
180
12 20
30-35
25
35 25-30 15-20
20-25
15-18
45 10-12
15-20 30-35 40-45 60-70 30-35 40-50 20-25 10-15 15-20 20-25 25-30
15-20 25-30 60-70
10-12
8-10 10-15 10-15 15-20 15-20 15-20 10-12 15-20
3-5
80-90 70-80 70-80
55-60 30-35
70-80 70-80 70-75 70-75
62
Page 63
Vorsichtsmaßregeln und Hinweise
! Das Gerät wurde entsprechend den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen geliefert und sollten aufmerksam gelesen werden.
Allgemeine Sicherheit
• Dieses Gerät ist für den nicht professionellen Einsatz in
privaten Haushalten bestimmt.
• Das Gerät darf nicht im Freien aufgestellt werden, auch
nicht, wenn es sich um einen geschützten Platz handelt. Es ist hoch gefährlich, das Gerät Regen und Gewittern auszusetzen.
• Benutzen Sie zum Handling des Gerätes stets die sich seitlich am Backofen bendlichen Gerätegriffe.
• Berühren Sie das Gerät nicht mit nassen oder feuchten
Händen oder Füßen und auch nicht, wenn Sie barfuß sind.
Das Gerät darf nur von Erwachsenen und gemäß den Hinweisen der vorliegenden Bedienungsanleitung zur Zubereitung von Lebensmitteln verwendet werden. Jeder andere Einsatz (zum Beispiel: zum Beheizen von Räumen) ist als unsachgemäß und gefährlich anzusehen. Der Hersteller haftet nicht für eventuelle, durch unsachgemäßen, falschen oder unangemessenen Gebrauch verursachte Schäden.
Wenn das Gerät in Betrieb ist, werden die Heizelemente und einige Ofentürteile sehr heiß. Berühren Sie sie nicht und halten Sie Kinder vom Ofen fern.
• Vermeiden Sie, dass die Netzkabel anderer Elektrogeräte
in Kontakt mit heißen Backofenteilen gelangen.
• Die zur Belüftung und Wärmeableitung vorgesehenen
Öffnungen dürfen nicht zugestellt bzw. abgedeckt werden.
• Fassen Sie den Griff zur Türöffnung stets in der Mitte an.
An den Seiten könnte er heiß sein.
• Verwenden Sie stets Backofenhandschuhe.
• Kleiden Sie den Boden des Backofens nicht mit
Aluminiumfolie aus.
• Legen Sie keine entzündbaren Materialien in den Backofen: Sie könnten entammen, wenn das Gerät
versehentlich eingeschaltet wird.
• Vergewissern Sie sich stets, dass sich die Reglerknöpfe auf der Position “●”/“○” benden, wenn das Gerät nicht
in Betrieb ist.
• Ziehen Sie den Netzstecker nicht am Netzkabel aus der
Steckdose, sondern nur am Netzstecker selbst.
• Ziehen Sie vor der Reinigung oder vor Wartungsmaßnahmen
stets den Netzstecker aus der Steckdose.
• Versuchen Sie bei etwaigen Störungen bitte keinesfalls,
Innenteile selbst zu reparieren. Setzen Sie sich mit dem
Kundendienst (siehe Kundendienst) in Verbindung.
• Stellen Sie bitte keine Gegenstände auf der geöffneten
Backofentür ab.
• Dieses Gerät ist kein Spielzeug für Kinder.
• Das Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen
oder geistigen Fähigkeiten oder Wahrnehmungsstörungen oder aber ohne ausreichende Erfahrung und Produktkenntnis geeignet, sofern sie nicht durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt werden oder zuvor Anleitungen zum Gerätegebrauch erhalten haben.
Dieses Gerät kann nicht mit einem externen Timer oder einem getrennten Fernsteuerungssystem betrieben werden.
Entsorgung
• Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften; Verpackungsmaterial kann
wiederverwertet werden.
• Gemäß der Europäischen Richtlinie 2012/19/EC über Elektro- und Elektronik-Altgeräte (WEEE)
dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmüllkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten
Materialien zu optimieren und die Einüsse auf die
Umwelt und die Gesundheit zu reduzieren. Das Symbol „durchgestrichene Mülltonne“ auf jedem Produkt erinnert
Sie an Ihre Verpichtung, dass Elektrohaushaltsgeräte
gesondert entsorgt werden müssen.
Endverbraucher können sich an Abfallämter der Gemeinden
wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten.
Energie sparen und Umwelt schonen
• Für einen sparsamen Energieverbrauch den Backofen
in den Stunden zwischen dem späten Nachmittag und dem frühen Morgen verwenden.
• Es empehlt sich, die Programme GRILL und ÜBERBACKEN
stets bei geschlossener Backofentür zu verwenden: Dadurch werden nicht nur optimale Ergebnisse erzielt,
sondern auch Energie gespart (ca. 10 %).
• Halten Sie die Dichtungen sauber und in einwandfreiem
Zustand, so dass sie gut an der Tür anliegen und keine Wärmeverluste verursachen.
Reinigung und Pege
Abschalten Ihres Gerätes vom Stromnetz
Vor jeder Reinigung und Pege ist das Gerät vom Stromnetz
zu trennen.
Reinigung Ihres Gerätes
• Die beschichteten oder aus Edelstahl gefertigten Außenteile
des Gerätes sowie die Gummidichtungen mit einem Schwamm und einer einfachen Spüllauge reinigen. Bei hartnäckigen Flecken spezielle Reinigungsmittel verwenden. Es wird empfohlen, die Teile nach der Reinigung gut nachzuspülen und zu trocknen. Auf keinen Fall Scheuermittel oder sonstige scharfe Reinigungsmittel verwenden.
• Der Backofen sollte möglichst nach jedem Gebrauch,
solange er noch etwas warm ist, gereinigt werden. Hierzu warmes Wasser und ein Reinigungsmittel verwenden. Mit Wasser nachspülen und mit einem weichen Tuch trocken. Scheuermittel vermeiden.
• Das Zubehör lässt sich mit Ausnahme der Gleitschienen wie normales Geschirr (auch im Geschirrspüler) reinigen.
! Verwenden Sie zur Reinigung der Kochmulde keine Dampf- oder Hochdruckreinigungsgeräte.
DE
63
Page 64
Backofentür reinigen
DE
Die Backofentür aus Glas nur mit einem weichen Schwamm und mildem Reinigungsmittel reinigen. Das Gerät danach mit einem weichen Tuch trocknen. Keine rauen, scheuernden Materialien oder scharfkantige, metallische Schaber verwenden, da sie die
Oberäche zerkratzen oder das Glas beschädigen können.
Zur einfachen und gründlichen Reinigung kann die Backofentür abgenommen werden.
1. Hierzu die Tür vollständig öffnen (siehe Abbildung).
2. mit einem Schraubenzieher die an den beiden
Scharnieren bendlichen Hebel F anheben und drehen (siehe Abbildung);
4. Die Tür an den Seiten fassen und langsam, jedoch nicht ganz schließen. Dann die Tür zu sich
ziehen und so ausheben (siehe Abbildung). Die Tür in umgekehrter
Reihenfolge wieder montieren.
5. Die Ausziehhaken nach oben drehen, bis sie an der Front des Backofens anliegen.
F
3. Die Tür an den beiden äußeren Seiten langsam und nicht vollständig schließen. Die Tür danach nach außen aus ihrer
Lagerung herausziehen (siehe Abbildung). In umgekehrter
Reihenfolge wird die Backofentür wieder angebracht.
Um die Backofentür mit soft closing scharnieren entfer­nen*:
1. Die Gerätetür komplett öffnen.
2. Die Ausziehhaken an den beiden Scharnieren anheben. Sollte das von Hand nicht gehen, ein Werkzeug als Hebel verwenden.
6. Die Ausziehhaken nach unten drücken und sicherstellen, dass
sie fest sitzen und sich nicht nach vorne drehen.
Dichtungen prüfen
Den Zustand der Dichtung an der Backofentür in regelmäßigen Abständen prüfen. Sich im Falle einer beschädigten
Dichtung an die nächstgelegene Kundendienststelle (siehe Kundendienst) wenden. Es empehlt sich, den Backofen bis
zur erfolgten Reparatur nicht zu verwenden.
Lampenaustausch
Verfahren Sie zum Austausch der Backofenlampe wie folgt:
1. Drehen Sie die Glasabdeckung der Lampenhalterung heraus.
2. Die Lampe ausschrauben und durch eine neue Lampe desselben Typs ersetzen: Leistung 25 W, Sockel E 14.
3. Die Ausziehhaken komplett nach unten drehen.
* Nur bei einigen Modellen.
64
3. Bringen Sie die Glasabdeckung wieder an (siehe Abbildung).
! Die Offenlampe darf nicht als Raumlampe verwendet werden.
Page 65
Montage des Gleitschienen-Bausatzes
Verfahren Sie zur Montage der Gleitschienen wie folgt:
1. Ziehen Sie die beiden
A
Rahmen aus den Abstandsstücken A heraus
siehe Abbildung).
DE
2. Wählen Sie die Einschubebene, auf der Sie die Gleitschiene einsetzen
Linke Gleitschiene
Rechte Gleitschiene
möchten. Setzen Sie auf den Rahmen zuerst das
B
Laufrichtung
C
Einrastteil B und dann das Einrastteil C auf. Achten Sie hierbei auf die Laufrichtung zum Auszug der Gleitschiene.
3. Befestigen Sie die mit den Gleitschienen versehenen beiden Rahmen in den entsprechenden Löchern
der Backofenwände (siehe Abbildung). Die oberen
D
Löcher sind für den linken Rahmen bestimmt, die unteren dagegen für den rechten Rahmen.
4. Stecken Sie die Rahmen
abschließend wieder auf die Abstandsstücke A auf.
! Setzen Sie die Gleitschienen nicht auf Position 5 ein.
65
Page 66
Het installeren
590 mm.
NL
! Bewaar dit boekje zorgvuldig voor eventuele verdere raadpleging. Wanneer u het product weggeeft, verkoopt, of wanneer u verhuist, dient u dit boekje bij het apparaat te bewaren zodat alle nodige informatie voorhanden blijft.
45 mm.
560 mm.
! Lees de gebruiksaanwijzingen zorgvuldig door: er staat belangrijke informatie in over installatie, gebruik en veiligheid.
Plaatsing
! Het verpakkingsmateriaal is niet bestemd voor kinderen en dient daarom te worden weggegooid volgens de
geldende normen voor gescheiden afvalverzameling ( zie Voorzorgsmaatregelen en advies).
! De installatie moet worden uitgevoerd door een bevoegde installateur en volgens de instructies van de fabrikant. Een verkeerde installatie kan schade berokkenen aan personen, dieren of dingen.
Inbouw
Voor een goede werking van het apparaat moet het keukenmeubel de juiste kenmerken hebben:
• de zijkanten van de kastjes die aan de oven grenzen moeten hittebestendig zijn;
• in het bijzonder moet, in geval van meubels met neer, de lijm bestand zijn tegen temperaturen van 100°C;
• voor het inbouwen van de oven, zowelonder het aanrecht (zie figuur) alsin stapelbouw, dient het meubel de
volgende afmetingen te hebben:
Centreren en bevestigen
Om het apparaat aan het keukenkastje te bevestigen:
• open de ovendeur;
• verwijder de 2 leertjes die de bevestigingsopeningen bedekken op de zijrand;
• bevestig de oven aan het meubel met behulp van de 2 houtschroeven;
• doe de leertjes die de openingen bedekken weer op hun
plaats.
! Alle beschermende onderdelen moeten zodanig worden bevestigd dat ze niet kunnen worden verwijderd zonder gereedschap te gebruiken.
Elektrische aansluiting
De ovens met driepolige voedingskabel functioneren met de wisselstroom, spanning en frequentie die aangegeven staan
op het typeplaatje op het apparaat ( zie onder).
550 mm.
min.
45 mm.
560 mm.
575-585 mm.
570 mm.
595 mm.
20 mm.
550 mm.
20,5 mm.
22,5 mm.*
* Alleen voor roestvrijstalen modellen
! Nadat het apparaat is ingebouwd, mag er geen contact meer mogelijk zijn met de elektrische onderdelen. Het energieverbruik dat staat aangegeven op het typeplaatje is gebaseerd op dit soort installatie.
Ventilatie
Om een goede ventilatie te kunnen garanderen is het noodzakelijk de achterkant van het meubel te verwijderen. Het verdient de voorkeur de oven op twee houten balken te plaatsen, of eventueel op een enkele plank die een opening
heeft van tenminste 45 x 560 mm (zie afbeeldingen).
Monteren voedingskabel
L
N
1. Licht de lipjes aan de zijkant van het deksel van het klemmenbord op met een schroevendraaier: trek het deksel van het klemmenbord
open (zie afb.).
2. De voedingskabel in werking stellen: draai de schroef van de kabelklem en de drie schroeven van
de contacten L-N- los, en bevestig de draden onder de schroeven met inachtneming
van de kleuren: Blauw (N) Bruin (L) Geel-Groen
(zie afbeelding).
3. Maak de kabel vast aan de daarvoor bestemde kabelklem.
4. Sluit het deksel van het klemmenbord.
66
Page 67
Het aansluiten van de voedingskabel aan het elektrische net
Gebruik voor de voedingskabel een stekker die genormaliseerd is voor de lading aangegeven op het typeplaatje. Wanneer het apparaat rechtstreeks op het net wordt aangesloten moet u tussen het apparaat en het net een meerpolige schakelaar aanbrengen met een afstand tussen de contacten van minstens 3mm, aangepast aan het elektrische vermogen en voldoend aan de geldende
normen (de aarding mag niet worden onderbroken door de schakelaar). De voedingskabel moet zodanig worden
geplaatst dat hij nergens een temperatuur bereikt van 50°C hoger dan de kamertemperatuur.
! De installateur is verantwoordelijk voor een correcte elektrische aansluiting en het in acht nemen van de veiligheidsnormen.
Voor het aansluiten moet u controleren dat:
TYPEPLAATJE
Afmetingen*
Inhoud*
Afmetingen**
Inhoud**
Elektrische aansluitingen
NL
breedte 43,5 cm hoogte 32,4 cm diepte 41,5 cm
liter 59 breedte 43,5 cm
hoogte 32,4 cm diepte 41,5 cm
liter 62
spanning 220-240V ~ 50/60 Hz (zie typeplaatje) maximaal opgenomen vermogen 2800W
Richtlijn 2002/40/CE op het etiket van elektrische ovens. Norm EN 50304
• het stopcontact geaard is en voldoet aan de geldende normen;
• het stopcontact in staat is het maximale vermogen
van het apparaat te dragen, zoals aangegeven op het
typeplaatje;
• de spanning zich bevindt tussen de waarden die staan aangegeven op het typeplaatje;
• het stopcontact en de stekker overeenkomen. Als
dat niet zo is, dient u ofwel de stekker ofwel het
stopcontact te vervangen; gebruik geen verlengsnoeren
of dubbelstekkers.
! Wanneer het apparaat geïnstalleerd is moeten het snoer en het stopcontact gemakkelijk te bereiken zijn.
! De kabel mag niet worden gebogen of samengedrukt.
! De kabel moet van tijd tot tijd worden gecontroleerd en
mag alleen door erkende monteurs worden vervangen (zie Service).
! De fabrikant kan nergens aansprakelijk voor worden gesteld als deze normen niet worden nageleefd.
ENERGY LABEL
* Alleen voor modellen met diepgetrokken geleiders. ** Alleen voor modellen met uitstekende geleiders.
Energieverbruik convectie Natuurlijk verwarmingsfunctie: Traditioneel;
Verklaring energieverbruik Klasse convectie hetelucht ­verwarmingsfunctie: Gebak.
Dit apparaat voldoet aan de volgende Europese Richtlijnen: 2006/95/EEGvan 12/12/06 (Laagspanning) en daaropvolgende wijzigingen ­2004/108/EEG van 15/12/04 (Elektromagnetische Compatibiliteit) en daaropvolgende wijzigingen ­93/68/EEG van 22/07/93 en daaropvolgende wijzigingen. 2012/19/EEG en daaropvolgende wijzigingen. 1275/2008 standby/off mode.
67
Page 68
Starten en gebruik
DISPLAY
Toets
INSTELLEN TIJD
Symbool
EINDE
BEREIDING
Symbool
KLOK
Symbool
DUUR
Symbool
TIMER
Toets
AFNAME TIJD
Toets
TOENAME TIJD
•• ••
NL
BELANGRIJK! De oven is uitgerust met een blokkeringssysteem voor de grill dat het mogelijk maakt om de gril naar buiten te trekken zonder dat deze buiten de oven
komt (1).
Om de grill volledig te
verwijderen, de grill aan de voorkant optillen en naar buiten
trekken, zoals op de tekening afgebeeld is (2).
Elektronische programmering*
! Wij raden u aan bij het eerste gebruik de oven minstens een uur leeg te laten functioneren, op maximum temperatuur en met de deur dicht. Nadat u de oven heeft uitgeschakeld, opent u de ovendeur en lucht u het vertrek. De lucht die u ruikt komt door het verdampen van de middelen die worden gebruikt om de oven te beschermen.
De oven starten
1. Selecteer het gewenste kookprogramma door aan de PROGRAMMAKNOP te draaien.
2. Kies de temperatuur door aan de THERMOSTAATKNOP te draaien. Een lijst met kooktijden en aanbevolen
kooktemperaturen kunt u terugvinden in de Kooktabel (zie Programma’s).3. La spia TERMOSTATO
Als het controlelampje van de THERMOSTAAT aan is betekent het dat de verwarmingsfase bezig is totdat de ingestelde temperatuur bereikt is
4. Tijdens het koken kunt u nog altijd:
- het kookprogramma veranderen met behulp van de
PROGRAMMAKNOP;
- de temperatuur veranderen met behulp van de
THERMOSTAATKNOP;
- het koken onderbreken door de PROGRAMMAKNOP weer op stand “0” te zetten.
! Zet nooit voorwerpen op de bodem van de oven; u riskeert
hiermee het email te beschadigen.
! Plaats de ovenschalen altijd op bijgeleverde roosters.
Ventilator
Om de oven van buiten niet te heet te laten worden, brengt een verkoelingsventilator een luchtstroom teweeg die tussen het bedieningspaneel en de ovendeur naar buiten komt, alsmede aan de onderzijde van de ovendeur. ! Aan het einde van de kooktijd blijft de ventilator draaien totdat de oven voldoende is afgekoeld.
Ovenverlichting
Deze gaat werken door de PROGRAMMAKNOP op
te draaien. De verlichting blijft aan wanneer u een
kookprogramma selecteert.
De klok instellen
! U kunt de klok zowel instellen als de oven uit is als wanneer hij aan is, maar alleen als u geen uitgestelde bereiding heeft ingesteld. Na het aansluiten op het elektrische net of na het uitvallen
van de stroom knippert het symbool en de vier cijfers op het DISPLAY.
1. Druk meerdere malen op de toets totdat het symbool
en de vier cijfers op het DISPLAY beginnen te knipperen;
2. druk op de toetsen “ ” en “ ” om de tijd in te stellen; als u ze ingedrukt houdt zullen de nummers sneller lopen en kunt u de tijd sneller instellen.
3. wacht 10 seconden of druk nogmaals op de toets om de instelling te bevestigen.
De timer instellen
! Deze functie onderbreekt de bereiding niet en is onafhankelijk van het gebruik van de oven. Hij dient er uitsluitend voor een geluidssignaal te laten horen als de ingestelde minuten zijn verstreken.
1. Druk meerdere malen op de toets totdat het symbool
en de drie cijfers op het DISPLAY beginnen te knipperen;
2. druk op de toetsen “ ” en “ ” om de gewenste tijd in te
stellen; als u ze ingedrukt houdt zullen de nummers sneller
lopen en kunt u de tijd sneller instellen.
3. wacht 10 seconden of druk nogmaals op de toets om de instelling te bevestigen. Nu verschijnt het terugtellen, aan het einde waarvan u een geluidssignaal zult horen.
De bereiding programmeren
! De programmering is alleen mogelijk wanneer een kookprogramma is geselecteerd.
Het programmeren van de kookduur
1. Druk meerdere malen op de toets totdat het symbool
en de drie cijfers op het DISPLAY beginnen te knipperen;
2. druk op de toetsen “ ” en “ ” om de gewenste duur in te
stellen; als u ze ingedrukt houdt zullen de nummers sneller
lopen en kunt u de tijd sneller instellen.
3. wacht 10 seconden of druk nogmaals op de toets om de instelling te bevestigen.
* Slechts op enkele modellen aanwezig.
68
Page 69
4. als de ingestelde duur is verstreken verschijnt op het
DISPLAY het woord END, beëindigt de oven de bereiding en klinkt een geluidssignaal. Om hem te stoppen drukt u op een willekeurige toets.
• B.v.: het is 9:00 uur en u programmeert een duur van 1 uur
en 15 minuten. Het programma stopt automatisch om 10:15.
Programma TRADITIONELE OVEN
De onderste en bovenste verwarmingselementen gaan aan. Met deze traditionele kookwijze is het beter een enkel rooster te gebruiken: met meerdere roosters riskeert u een slechte temperatuursverspreiding.
NL
Het einde van een bereiding programmeren
! Het programmeren van het einde van een bereiding is alleen mogelijk nadat u een kookduur heeft geselecteerd.
1. Volg de procedure van de duur van punt 1 t/m 3;
2. druk daarna op de toets totdat het symbool en de
vier cijfers op het DISPLAY beginnen te knipperen;
3. druk op de toetsen “ ” en “ ” om het einde van de
bereiding in te stellen; als u ze ingedrukt houdt zullen de
nummers sneller lopen en kunt u de tijd sneller instellen.
4. wacht 10 seconden of druk nogmaals op de toets om
de instelling te bevestigen.
5. als de ingestelde duur is verstreken verschijnt op het
DISPLAY het woord END, beëindigt de oven de bereiding en klinkt een geluidssignaal. Om hem te stoppen drukt u op een willekeurige toets. De symbolen en gaan aan om aan te geven dat een programmering is uitgevoerd. Op het DISPLAY verschijnen om de beurt de eindtijd en de duur van de bereiding.
• B.v.: het is 9:00 uur en u programmeert een duur van 1
uur. U programmeert 12:30 als eindtijd. Het programma zal automatisch om 11:30 beginnen.
Het annuleren van een programmering
Het annuleren van een programma:
• druk op de toets totdat het symbool van de te annuleren instelling en de cijfers op het DISPLAY beginnen te knipperen. Druk op de toets “ ” totdat op het display de cijfers 00:00 verschijnen.
• houd tegelijkertijd de toetsen “ ” en “ ” ingedrukt. Zo worden alle programmeringen geannuleerd, inclusief de timer.
Programma GEBAK OVEN
Het achterste verwarmingselement gaat aan en de ventilator gaat werken zodat een gelijkmatige, zachte warmte wordt gecreëerd. Deze functie is aanbevolen voor het bakken van
jne gerechten (bijvoorbeeld taarten die moeten rijzen) en
kleine gerechten die u op 3 roosters tegelijkertijd wilt koken.
Programma FAST COOKING
Alle verwarmingselementen gaan aan en de ventilator gaat werken zodat een gelijkmatige en constante warmte wordt gegarandeerd. Bij dit programma wordt de oven niet voorverwarmd. Dit programma is vooral geschikt voor het snel koken van kant
en klare gerechten (diepvriesproducten en voorgekookte gerechten). De beste resultaten verkrijgt u als u een enkel
rooster gebruikt
Programma MULTIOVEN
Alle verwarmingselementen gaan aan (onder, boven en cirkelvormig) en de ventilator gaat draaien. Aangezien
de warmte in de hele oven constant is, zorgt de lucht dat de gerechten op gelijkmatige wijze gekookt en gebakken worden. Het is mogelijk maximaal twee roosters tegelijk te gebruiken.
Programma PIZZA OVEN
De onderste en cirkelvormige verwarmingselementen gaan aan en de ventilator gaat draaien. Met deze combinatie wordt de oven snel warm dankzij het aanzienlijke vermogen dat voornamelijk van onderaf komt. Indien u meerdere roosters gebruikt moet u de gerechten halverwege de kooktijd omwisselen.
Programma’s
Kookprogramma’s
! U kunt voor alle programma’s een temperatuur van tussen de 60°C en MAX instellen, behalve bij:
• GRILL (hierbij is het aanbevolen alleen MAX te gebruiken);
• GRATINEREN (hierbij is het aanbevolen niet meer dan 200°C in te stellen).
Programma ONTDOOIEN
De ventilator achterin de oven doet de lucht op kamertemperatuur rondom de gerechten circuleren. Dit is aangewezen voor het ontdooien van iedere soort
etenswaren, maar speciaal voor jne gerechten die geen hitte
verdragen zoals bijvoorbeeld: ijstaarten, slagroomtaarten, vruchtentaarten. De normale ontdooiingstijd wordt met deze methode ongeveer gehalveerd. Bij vlees, vis of brood kunt u de tijd versnellen door de functie “multikoken” te gebruiken en een temperatuur van 80° - 100°C in te stellen.
Programma GRILL
Het bovenste verwarmingselement gaat aan en het
braadspit (waar aanwezig) gaat draaien.
Het koken onder de grill is vooral aan te raden voor gerechten die een hoge en directe temperatuur aan de buitenkant nodig hebben. Kook met de ovendeur dicht.
Programma GRATINEREN
Het bovenste verwarmingselement gaat aan en de ventilator
en het braadspit (waar aanwezig) gaan draaien. Hiermee
wordt de rechtstreekse bovenhitte van de grill gecombineerd met de circulatie van de lucht in de oven. Eventueel
verbranden van de buitenkant wordt zo vermeden; de
warmte dringt gemakkelijker door naar de binnenkant. Kook met de ovendeur dicht.
69
Page 70
Braadspit*
NL
Voor het activeren van het
draaispit (zie afbeelding)
gaat u als volgt te werk:
1. plaats de lekplaat in stand 1;
2. zet de steun van het draaispit op de 3e stand en steek de vleespen in de speciale
opening achterin de oven;
3. activeer het draaispit door de programma’s of
te selecteren;
! Wanneer u de ovendeur opent als het programma is gestart, zal het braadspit stoppen met draaien.
Praktische kooktips
! Gebruik voor het koken met de heteluchtoven nooit de
standen 1 en 5: de hete lucht zou jne gerechten kunnen
verbranden.
! Bij de functies GRILL of GRATINEREN raden wij u aan de lekplaat op stand 1 te zetten om eventueel vet of jus op te vangen.
MULTIKOKEN
• Gebruik de roosterstanden 2 en 4, en plaats de gerechten
die de meeste warmte nodig hebben op stand 2.
• Plaats de lekplaat op de onderste stand en het rooster
op de hoogste.
GRILL
• Plaats de grill op stand 3 of 4, plaats de gerechten op
het midden van de grill.
• We raden u aan het vermogen op de maximale
stand te zetten. Het is normaal dat het bovenste verwarmingselement niet constant aan blijft: zijn werking wordt geregeld door een thermostaat.
PIZZA OVEN
• Gebruik een lichte aluminium ovenschaal en zet hem op
het bijgeleverde ovenrooster.
Bij gebruik van de lekplaat is de bereidingstijd langer en
krijgt u waarschijnlijk geen krokante pizza.
• Bij zeer gevulde pizza’s raden wij aan de mozzarella of
andere kaas pas halverwege de kooktijd toe te voegen.
* Slechts op enkele modellen aanwezig.
70
Page 71
Programma's
Kooktabel
Gebak Oven
Fast cooking
! de kooktijden zijn indicatief en kunnen verschillen naar gelang uw persoonlijke smaak. Bij het bakken onder de grill of au gratin moet de lekplaat altijd op de 1° stand van benedenaf worden geplaatst.
Ontdooien
Traditionele
Oven
Multikoken
Pizza oven
Barbecue
Gratineren
Gerechten Gewicht
Alle diepvriesproducten
Eend Braadstuk Varkensrollade Koekjes (kruimeldeeg) Vruchtentaart
Taarten Vruchtentaart Plum-cake Cake Gevulde flensjes (op 2 roosters) Kleine cakejes (op 2 roosters) Kaaskoekjes (op 2 roosters) Soesjes (op 3 roosters) Koekjes (op 3 roosters) Schuimgebak (op 3 roosters) Diepvr ies Pizza Courgettes en garnalen in deeg Spinaziequiche Saucijzenbroodjes Lasagne Gebakken broodjes Kip-snacks
Voorgekookte gerechten Kippenvleugels Verse etenswaren Koekjes (kruimeldeeg) Plum-cake Kaaskoekjes Pizza (op 2 roosters) Lasagne Lamsvlees Kip + gebakken aardappels Makreel Plum-cake Soesjes (op 2 roosters) Koekjes (op 2 roosters) Cake (op 1 rooster) Cake (op 2 roosters) Quiche
Pizza Braadstuk Kip
Tong en inkt vis Calamari- en garnalenspiesjes Inktvis Kabeljauwfilet Gegrilde groenten Kalfsbiefstuk Worstjes Hamburgers Makreel Tosti (of geroosterd brood) Met braadspit (waar aanwezig) Kalfsvlees aan het spit Kip aan het spit Lamsvlees aan het spit
Gegrilde kip Inktvis Met braadspit (waar aanwezig) Kalfsvlees aan het spit Lamsvlees aan het spit Kip (aan het spit) + aardappelen (op de lekplaat)
(kg)
Roosterstanden Voorverwar
ming
Aangeraden temperatuur
(minuten)
1 1 1
-
1
0.5 1
0.7
0.5
1.2
0.6
0.4
0.7
0.7
0.5
0.3
0.4
0.5
0.3
0.5
0.4
0.4
0.4
0.3
0.6
0.2 1
1 1
1+1
1 1
0.5
0.5
0.5 1
1.5
0.5 1 1
0.7
0.6
0.6
0.8
0.4
0.8
0.6
0.6 1
n.° 4 en 6
1.0
1.5
1.0
1.5
1.5
1.5
1.5
1.5
-
3 3
3 3 3
3
2 of 3
3
3 2 en 4 2 en 4 2 en 4
1 en 3 en 5 1 en 3 en 5 1 en 3 en 5
2
2
2
2
2
2
2
2
2
2
2
2 en 4
3
2 2 en 4
2
2 2 en 4 2 en 4
2 2 en 4
3
3
2
2 of 3
4
4
4
4
3 of 4
4
4
4
4
4
-
-
-
2
2
-
-
-
2
15 15 15 15 15
15 15 15 15 15 15 15 15 15 15
15 10 10 15 10 10 10 10 10 10 15
15 10 10
10 10
10 10 10 10
200 200 200 180 180
180 180 180 160 200 190 210 180 180
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
90
250 200 220 200 200 180 220
200
200 180 210
230 180 180 200 180 170 190 180 170 170 200
220 220
180 Max Max Max Max Max Max Max Max Max Max
Max Max Max
200
200
200
200
200
200
Kooktijd
NL
(minuten)
65-75 70-75 70-80 15-20 30-35
20-30 40-45 40-50 25-30 30-35 20-25 15-20 20-25 20-25
180
12 20
30-35
25
35 25-30 15-20
20-25
15-18
45 10-12
15-20 30-35 40-45 60-70 30-35 40-50 20-25 10-15 15-20 20-25 25-30
15-20 25-30 60-70 10-12
8-10 10-15 10-15 15-20 15-20 15-20 10-12 15-20
3-5
80-90 70-80 70-80
55-60 30-35
70-80 70-80 70-75 70-75
71
Page 72
Voorzorgsmaatregelen en
NL
advies
! Dit apparaat is ontworpen en vervaardigd volgens de
geldende internationale veiligheidsvoorschriften. Deze aanwijzingen zijn geschreven voor uw veiligheid en u dient ze derhalve goed door te nemen.
Algemene veiligheidsmaatregelen
• Dit apparaat is vervaardigd voor niet-professioneel
gebruik binnenshuis.
• Het apparaat dient niet buitenshuis te worden geplaatst,
ook niet in overdekte toestand. Het is erg gevaarlijk als het in aanraking komt met regen of als het onweert.
• Maak gebruik van de handgrepen aan de zijkant van de
oven om het apparaat te verplaatsen.
• Raak het apparaat niet aan als u blootsvoets bent of met
natte of vochtige handen of voeten.
Het apparaat dient om gerechten te koken. Het mag uitsluitend door volwassenen worden gebruikt en alleen volgens de instructies die beschreven staan in deze handleiding. Ieder ander gebruik (b.v.: verwarming van de vertrekken) is niet aangewezen en dus gevaarlijk. De fabrikant kan niet aansprakelijk worden gesteld voor eventuele schade die te wijten is aan onjuist, verkeerd en onredelijk gebruik.
Gedurende het gebruik van de oven worden de verwarmingselementen en enkele delen van de ovendeur heet. Raak ze niet aan en houdt kinderen op afstand.
• Voorkom dat elektrische snoeren van andere kleine
keukenapparaten op warme delen van de oven terechtkomen.
• Laat de ventilatieopeningen en warmteafvoer vrij.
• Pak het handvat van de ovendeur alleen in het midden
vast: aan de zijkant zou het heet kunnen zijn.
• Gebruik altijd ovenwanten om gerechten in de oven te
zetten en eruit te halen.
• Plaats geen aluminiumfolie op de bodem van de oven.
• Plaats geen brandbaar materiaal in de oven: als de oven
plotseling aan zou worden gezet zou dit materiaal vlam kunnen vatten.
• Controleer altijd dat de knoppen in de stand “●”/“○” staan
als het apparaat niet wordt gebruikt.
• Trek nooit de stekker aan het snoer uit het stopcontact,
maar pak altijd de stekker direct beet.
• Maak het apparaat niet schoon of voer geen onderhoud
uit als de stekker nog in het stopcontact zit.
• Probeer in geval van storingen nooit zelf de interne
mechanismen van het apparaat te repareren. Neem
contact op met de Technische Dienst (zie Service).
• Plaats geen voorwerpen op de open ovendeur.
• Voorkom dat kinderen met het apparaat spelen.
• Dit apparaat mag niet worden gebruikt door personen (kinderen inbegrepen) met een beperkt lichamelijk, sensorieel
of geestelijk vermogen of personen die niet de nodige ervaring of kennis hebben met het apparaat, tenzij onder toezicht van een persoon die verantwoordelijk is voor hun veiligheid of nadat hun is uitgelegd hoe het apparaat werkt.
Het apparaat is niet geschikt om te worden ingeschakeld m.b.v. een externe timer ofwel door een gescheiden afstandsbedieningssysteem.
Afvalverwijdering
• Verwijdering van het verpakkingsmateriaal: houd u aan
de plaatselijke normen, zodat het verpakkingsmateriaal hergebruikt kan worden.
• De Europese Richtlijn 2012/19/EC over Vernietiging van Electrische en Electronische Apparatuur (WEEE),
vereist dat oude huishoudelijke electrische apparaten niet mogen vernietigd via de normale ongesorteerde afvalstroom. Oude apparaten moeten apart worden ingezameld om zo het hergebruik van de gebruikte materialen te optimaliseren en de negatieve invloed op de gezondheid en het milieu te reduceren. Het symbool op het product van de “afvalcontainer met een kruis erdoor” herinnert u aan uw verplichting, dat wanneer u het apparaat vernietigt, het apparaat apart moet worden ingezameld.
Consumenten moeten contact opnemen met de locale
autoriteiten voor informatie over de juiste wijze van vernietiging van hun oude apparaat.
Energiebesparing en milieubehoud
• Door de oven te gebruiken vanaf het late middaguur
tot aan de vroege ochtend zorgt u ervoor dat de elektriciteitscentrales minder worden belast tijdens het ‘spitsuur’.
• Houd bij de functies GRILL en GRATINEREN altijd de
ovendeur dicht: u bereikt betere kookresultaten en een
aanzienlijke energiebesparing (circa 10%).
• Houd de afdichtingen altijd schoon zodat ze goed
aansluiten op de deur en er geen hitte vrij kan komen.
Onderhoud en verzorging
De elektrische stroom afsluiten
Sluit altijd eerst de stroom af voordat u tot enige handeling overgaat.
Schoonmaken van het apparaat
• De buitenkant, dus zowel het email en het roestvrij
staal als de rubberen afdichtingen, kunnen met een spons en een neutrale zeep worden afgenomen. Als de vlekken moeilijk te verwijderen zijn, kunt u een speciaal reinigingsmiddel gebruiken. Na het reinigen dient u alles goed af te spoelen en te drogen. Gebruik geen schuurmiddelen of bijtende producten.
• De binnenkant van de oven kunt u het beste direct na
gebruik schoonmaken, als hij nog lauw is. Gebruik warm water en een schoonmaakmiddel, spoel vervolgens af en droog met een zachte doek. Gebruik geen schuurmiddelen.
• De accessoires kunnen gewoon worden afgewassen (eventueel ook in de vaatwasser), met uitzondering van
de geleiders.
! Gebruik nooit stoom- of hogedrukreinigers voor het reinigen van het apparaat.
72
Page 73
De ovendeur reinigen
Reinig het glas van de deur met een spons en niet schurende producten. Droog met een zachte doek. Gebruik geen ruwe schurende materialen of scherpe schrapertjes die het oppervlak zouden kunnen krassen waardoor als gevolg het glas zou kunnen barsten. U kunt voor een grondige reiniging de ovendeur verwijderen:
1. open de deur volledig (zie afbeelding).
2. til de hendeltjes F die zich aan de twee scharnieren bevinden, op met behulp van een schroevendraaier en
draai ze (zie afbeelding);
F
4. Pak de deur aan de twee externe zijden beet en doe hem langzaam dicht maar niet volledig. Trek daarna de deur naar u toe en haal door hem van zijn plaats te halen
(zie afbeelding). Doe de deur weer
op zijn plaats door bovengaande handelingen in omgekeerde volgorde uit te voeren.
5. Draai de extractiehaken naar boven toe totdat ze de voorzijde van de oven aanraken.
NL
3. pak de deur aan de zijkanten beet en sluit hem langzaam, maar niet helemaal. Trek dan de deur naar u toe en haal hem uit zijn
voegen (zie afbeelding). Zet de
deur weer op zijn plaats door deze handelingen in omgekeerde volgorde uit te voeren.
Om de ovendeur te verwijderen met soft closing scharnieren*:
1. Open de deur helemaal.
2. Til de extractiehaken die op de twee scharnieren zitten op.Als u ze niet met de hand kunt optillen, gebruik dan een stuk gereedschap.
6. Duw de extractiehaken naar beneden toe, en zorg ervoor dat
ze goed vastzitten en niet naar voren kunnen draaien.
Het controleren van de afdichtingen
Controleer regelmatig de staat van de afdichtingen rondom de ovendeur. In het geval de afdichtingen beschadigd zijn, dient u zich tot de dichtstbijzijnde Technische Dienst te
wenden ( zie Service). Gebruik de oven niet voordat de
reparatie is uitgevoerd.
Vervangen van het lampje
Voor het vervangen van het ovenlampje:
1. Schroef het glazen lampenkapje los.
2. Schroef het lampje los en vervang het met eenzelfde soort lampje: vermogen 25
W, tting E 14.
3. Plaats het deksel er weer
op ( zie afb.).
3. Draai de extractiehaken volledig naar beneden toe.
! Gebruik de ovenlamp nooit om een vertrek te verlichten.
* Slechts op enkele modellen aanwezig.
73
Page 74
Montage van de Geleiders Kit
NL
A
Zo monteert u de geleiders:
1. Verwijder de twee draagrekken door ze uit de afstandleiders A te trekken
(zie afbeelding).
Linker glijder
Rechter glijder
de geleiders wilt plaatsen. Plaats eerst de drukknop B op het draagrek en
2. Kies het niveau waarop u
B
Uittrekrichting
C
vervolgens de drukknop C. Let goed op de uittrekrichting van de geleider.
3. Bevestig de twee draagrekken, met de geleiders al op hun plaats, in de speciale gaten op de
wanden van de oven (zie afbeelding). De gaten voor
D
het linker draagrek bevinden zich aan de bovenkant, terwijl de gaten voor het rechter draagrek zich aan de onderkant bevinden.
4. Zet tenslotte de draagrekken vast op de afstandleiders A.
! Plaats de geleiders nooit in stand 5.
74
Page 75
NL
75
Page 76
NL
195102327.05
04/2013 - XEROX FABRIANO
76
Loading...
