Istruzioni per l’uso

LAVABIANCHERIA

IT GB

Italiano,1 English,13

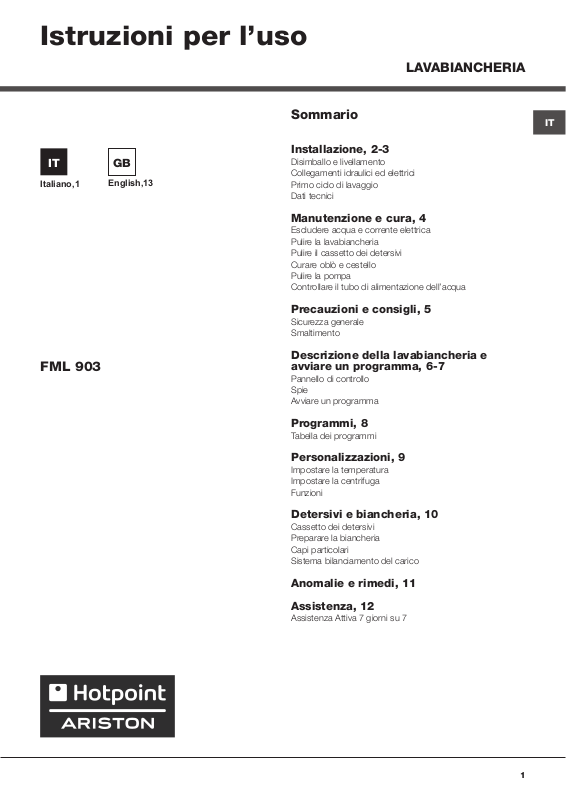

Sommario	IT

Installazione, 2-3

Disimballo e livellamento

Collegamenti idraulici ed elettrici

Primo ciclo di lavaggio

Dati tecnici

Manutenzione e cura, 4

Escludere acqua e corrente elettrica

Pulire la lavabiancheria

Pulire il cassetto dei detersivi

Curare oblò e cestello

Pulire la pompa

Controllare il tubo di alimentazione dell’acqua

	Precauzioni e consigli, 5
	Sicurezza generale
	Smaltimento
FML 903	Descrizione della lavabiancheria e
	avviare un programma, 6-7

Pannello di controllo

Spie

Avviare un programma

Programmi, 8

Tabella dei programmi

Personalizzazioni, 9

Impostare la temperatura

Impostare la centrifuga

Funzioni

Detersivi e biancheria, 10

Cassetto dei detersivi

Preparare la biancheria

Capi particolari

Sistema bilanciamento del carico

Anomalie e rimedi, 11

Assistenza, 12

Assistenza Attiva 7 giorni su 7

1

Installazione

! È importante conservare questo libretto per IT poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme alla lavabiancheria per informare il nuovo proprietario sul funzionamento e

sui relativi avvertimenti.

! Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza.

Disimballo e livellamento

Disimballo

1.Disimballare la lavabiancheria.

2.Controllare che la lavabiancheria non abbia subìto danni nel trasporto. Se fosse danneggiata non collegarla e contattare il rivenditore.

3. Rimuovere le viti di protezione per il trasporto e il gommino con il relativo distanziale, posti nella parte posteriore (vedi figura).

4.Chiudere i fori con i tappi di plastica in dotazione.

5.Conservare tutti i pezzi: qualora la lavabiancheria debba essere trasportata, dovranno essere rimontati.

! Gli imballaggi non sono giocattoli per bambini.

Livellamento

1. Installare la lavabiancheria su un pavimento piano e rigido, senza appoggiarla a muri, mobili o altro.

2. Se il pavimento non fosse perfettamente orizzontale, compensare le irregolarità

svitando o avvitando i piedini anteriori (vedi figura); l’angolo di inclinazione, misurato

sul piano di lavoro, non deve superare i 2°.

Un accurato livellamento dà stabilità alla macchina ed evita vibrazioni, rumori e spostamenti durante il funzionamento. In caso di moquette o di un tappeto, regolare i piedini in modo da conservare sotto la lavabiancheria uno spazio sufficiente per la ventilazione.

Collegamenti idraulici ed elettrici

Collegamento del tubo di alimentazione dell’acqua

1. Collegare il tubo di alimentazione avvitandolo a un rubinetto d’acqua fredda con bocca filettata da 3/4 gas

(vedi figura).

Prima di allacciare, far scorrere l’acqua finché non sia limpida.

2. Collegare il tubo di alimentazione alla lavabiancheria avvitandolo all’apposita presa d’acqua, nella parte posteriore in alto a destra (vedi figura).

3. Fare attenzione che nel tubo non ci siano né pieghe né strozzature.

! La pressione idrica del rubinetto deve essere compresa nei valori della tabella Dati tecnici (vedi pagina a fianco).

!Se la lunghezza del tubo di alimentazione non fosse sufficiente, rivolgersi a un negozio specializzato o a un tecnico autorizzato.

!Non utilizzare mai tubi già usati.

!Utilizzare quelli in dotazione alla macchina.

2

Collegamento del tubo di scarico

65 - 100 cm

Collegare il tubo di scarico, senza piegarlo, a una conduttura di scarico o a uno scarico a muro posti tra 65 e 100 cm da terra;

oppure appoggiarlo al bordo di un lavandino o di una vasca, legando la guida in dotazione al rubinetto (vedi figura). L’estremità libera del tubo di scarico non deve rimanere immersa nell’acqua.

! È sconsigliato usare tubi di prolunga; se indispensabile, la prolunga deve avere lo stesso diametro del tubo originale e non superare i 150 cm.

Collegamento elettrico

Prima di inserire la spina nella presa della corrente, accertarsi che:

•la presa abbia la messa a terra e sia a norma di legge;

•la presa sia in grado di sopportare il carico

massimo di potenza della macchina, indicato nella tabella Dati tecnici (vedi a fianco);

•la tensione di alimentazione sia compresa nei valori indicati nella tabella Dati tecnici (vedi a fianco);

•la presa sia compatibile con la spina della

lavabiancheria. In caso contrario sostituire la presa o la spina.

!La lavabiancheria non va installata all’aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarla esposta a pioggia e temporali.

!A lavabiancheria installata, la presa della corrente deve essere facilmente raggiungibile.

!Non usare prolunghe e multiple.

!Il cavo non deve subire piegature o compressioni.

	! Il cavo di alimentazione deve essere sostituito
							IT
	solo da tecnici autorizzati.
	Attenzione! L’azienda declina ogni responsabi-
	lità qualora queste norme non vengano rispet-
	tate.
	Primo ciclo di lavaggio
	Dopo l’installazione, prima dell’uso, effettuare
	un ciclo di lavaggio con detersivo e senza bian-
	cheria impostando il programma “Auto Pulizia”
	(vedi “Pulire la lavabiancheria”).
	Dati tecnici
	Modello			FML 903
	Dimensioni			larghezza cm 59,5
				altezza cm 85
				profondità cm 60,5
	Capacità			da 1 a 9 kg
	Collega-			vedi la targhetta caratteristi-
	menti elet-			che tecniche applicata sulla
	trici			macchina
				pressione massima
	Collega-			1 MPa (10 bar)
				pressione minima
	menti idrici
				0,05 MPa (0,5 bar)
				capacità del cesto 62 litri
	Velocità di			sino a 1000 giri al minuto
	centrifuga

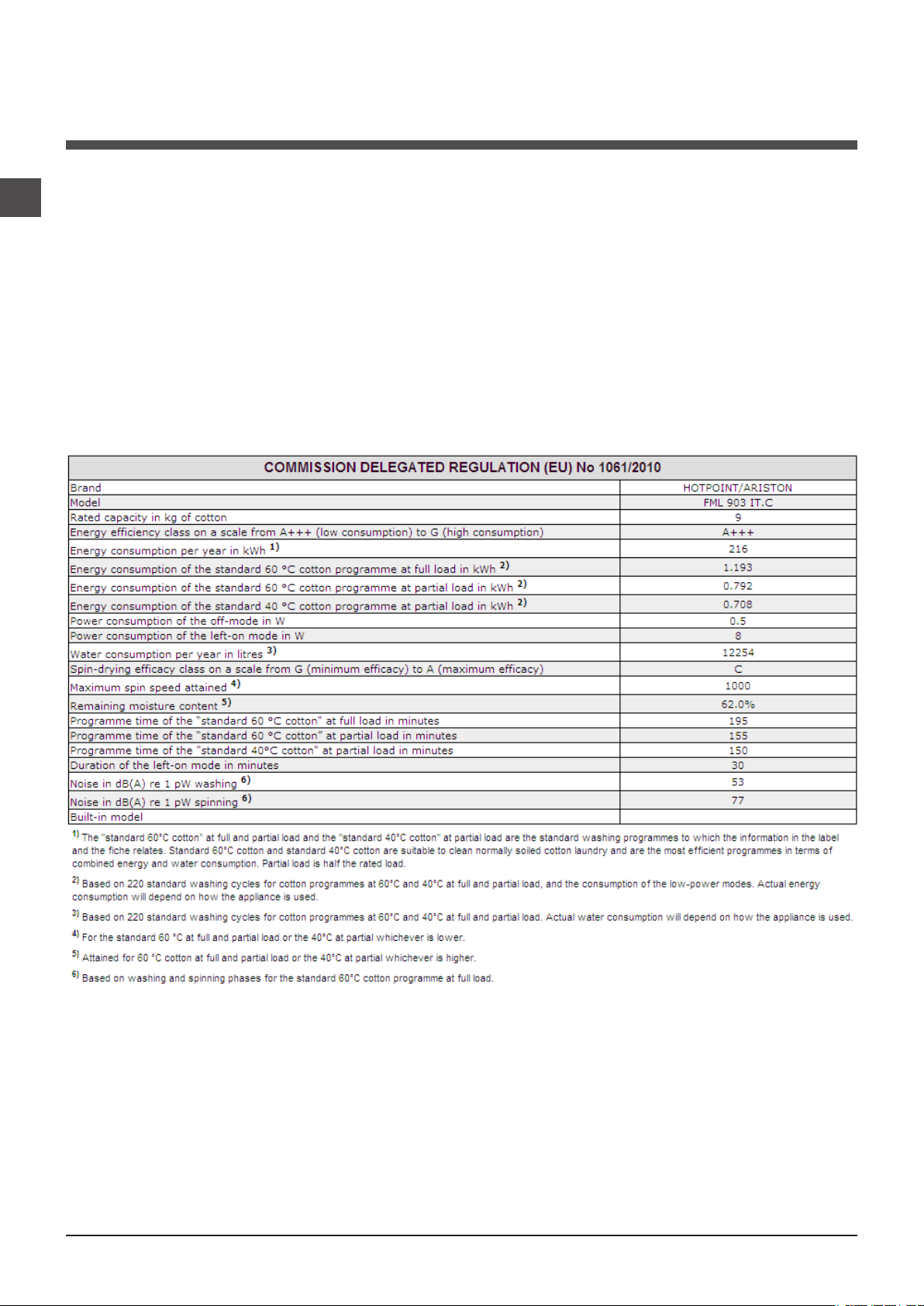

	Programmi
	di controllo			Programma 4;
	secondo i			Cotone Standard 60°C.
	regolamenti			Programma 5;
	1061/2010			Cotone Standard 40°C.
	1015/2010
				Questa apparecchiatura è
				conforme alle seguenti Diret-
				tive Comunitarie:
				- 2004/108/CE (Compatibilità
				Elettromagnetica)
				- 2012/19/EU (WEEE)
				- 2006/95/CE (Bassa Tensione)

3

Manutenzione e cura

IT Escludere acqua e corrente elettrica

•Chiudere il rubinetto dell’acqua dopo ogni lavaggio. Si limita così l’usura dell’impianto idraulico della lavabiancheria e si elimina il pericolo di perdite.

•Staccare la spina della corrente quando si pulisce la lavabiancheria e durante i lavori di manutenzione.

Pulire la lavabiancheria

•La parte esterna e le parti in gomma possono essere puliti con un panno imbevuto di acqua tiepida e sapone. Non usare solventi o abrasivi.

•La lavabiancheria è dotata di un programma di “Auto Pulizia” delle parti interne che deve essere effettuato senza alcun tipo di carico

nel cesto.

Il detersivo (nella quantità pari al 10% di quella consigliata per capi poco sporchi) o additi-

vi specifici per la pulizia della lavabiancheria, potranno essere utilizzati come coadiuvanti nel programma di lavaggio. Si consiglia di effettuare il programma di pulizia ogni 40 cicli di lavaggio.

Per attivare il program- A B ma premere contemporaneamente il tasto A e B per 5 sec. (vedi

figura).

Il programma partirà automaticamente ed avrà una durata di circa 70 minuti. Per fermare il ciclo premere il tasto

AVVIO/PAUSA.

Pulire il cassetto dei detersivi

1

2

Sfilare il cassetto sollevandolo e tirandolo verso l’esterno (vedi figura).

Lavarlo sotto l’acqua corrente; questa pulizia va effettuata frequentemente.

Pulire la pompa

La macchina è dotata di una pompa autopulente che non ha bisogno di manutenzione. Può però succedere che piccoli oggetti (monete, bottoni) cadano nella precamera che protegge la pompa, situata nella parte inferiore di essa.

! Assicurarsi che il ciclo di lavaggio sia terminato e staccare la spina.

Per accedere alla precamera:

1. rimuovere il pannello di copertura sul lato anteriore della macchina con l’ausilio di un giravite (vedi figura);

2. svitare il coperchio ruotandolo in senso antiorario (vedi figura): è normale che fuoriesca un po’ d’acqua;

3.pulire accuratamente l’interno;

4.riavvitare il coperchio;

5.rimontare il pannello assicurandosi, prima di spingerlo verso la macchina, di aver inserito i ganci nelle apposite asole.

Controllare il tubo di alimentazione dell’acqua

Controllare il tubo di alimentazione almeno una volta all’anno. Se presenta screpolature e fessure va sostituito: durante i lavaggi le forti pressioni potrebbero provocare improvvise spaccature.

Curare oblò e cestello	! Non utilizzare mai tubi già usati.
• Lasciare sempre socchiuso l’oblò per evitare
che si formino cattivi odori.

4

Precauzioni e consigli

! La lavabiancheria è stata progettata e costruita in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di

sicurezza e devono essere lette attentamente.

Sicurezza generale

• Questo apparecchio è stato concepito esclusivamente per un uso di tipo domestico.

•Questo apparecchio può essere usato da bambini da 8 anni in su e da persone con capacità fisiche, sensoriali o mentali ridotte o con esperienza e conoscenze insufficienti se sono supervisionati o se hanno ricevuto adeguata formazione in merito all’uso dell’apparecchio in modo sicuro e capendo i pericoli connessi. I bambini non devono giocare con l’apparecchio. Manutenzione e pulizia non devono essere effettuati dai bambini senza supervisione.

•Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.

•Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.

•Non aprire il cassetto dei detersivi mentre la macchina è in funzione.

•Non toccare l’acqua di scarico, che può raggiungere temperature elevate.

•Non forzare in nessun caso l’oblò: potrebbe danneggiarsi il meccanismo di sicurezza che protegge da aperture accidentali.

•In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.

•Controllare sempre che i bambini non si avvicinino alla macchina in funzione.

•Durante il lavaggio l’oblò tende a scaldarsi.

•Se dev’essere spostata, lavorare in due o tre persone con la massima attenzione. Mai da soli perché la macchina è molto pesante.

•Prima di introdurre la biancheria controlla che il cestello sia vuoto.

Smaltimento

• Smaltimento del materiale di imballaggio:

attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.

• La direttiva Europea 2012/19/EU (WEEE) sui rifiuti di apparecchia¬ture elettriche ed elettroniche (RAEE), prevede che gli elettrodo¬mestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute

e l’ambiente. Il simbolo del cestino barrato è riportato su

tutti i prodotti per ricordare gli obblighi di raccolta separata. IT Quando si acquista una nuova apparecchiatura equivalente si

può consegnare il RAEE al negoziante, che è tenuto a ritirarlo gratuitamente; i RAEE di “piccolissime dimensioni” (nessun lato sopra i 25 cm) possono essere consegnati gratuitamente ai negozianti anche se non si acquista nulla (solo nei negozi con superficie di vendita superiore a 400 mq). Per ulteriori informazioni sulla corretta dismissione degli elettrodomestici i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

5

Descrizione della lavabiancheria e avviare un programma

	Pannello di controllo
IT					SPIE AVANZAMENTO
					CICLO/PARTENZA
					RITARDATA
				Manopola
	Tasto ON/OFF	CENTRIFUGA								Spia
		Manopola								OBLÒ
										BLOCCATO
		TEMPERATURA

		Tasto con spia
		AVVIO/
Cassetto dei detersivi	Tasti con spie	PAUSA
	FUNZIONE
Manopola
PROGRAMMI

Cassetto dei detersivi: per caricare detersivi e additivi (vedi “Detersivi e biancheria”).

Tasto ON/OFF: per accendere e spegnere la lavabiancheria.

Manopola PROGRAMMI: per impostare i programmi. Durante il programma la manopola resterà ferma.

Tasti FUNZIONE: per selezionare le funzioni disponibili. La spia relativa alla funzione selezionata rimarrà accesa.

Manopola CENTRIFUGA: per impostare la centrifuga o escluderla (vedi “Personalizzazioni”).

Manopola TEMPERATURA: per impostare la temperatura o il lavaggio a freddo (vedi “Personalizzazioni”).

SPIE AVANZAMENTO CICLO/PARTENZA RITARDATA: per seguire lo stato di avanzamento del programma di lavaggio. La spia accesa indica la fase in corso.

Se è stata impostata la funzione “Partenza Ritardata”, indicheranno il tempo mancante all’avvio del programma (vedi pagina a fianco).

Spia OBLÒ BLOCCATO: per capire se l’oblò è apribile

(vedi pagina a fianco).

Tasto AVVIO/PAUSA: per avviare i programmi o interromperli momentaneamente.

N.B.: mettere in pausa il lavaggio in corso premere questo tasto, la spia relativa lampeggerà con colore arancione mentre quella della fase in corso sarà accesa fissa. Se la spia OBLÒ BLOCCATO sarà spenta, si potrà aprire l’oblò (attendere 3 minuti circa).

Per far ripartire il lavaggio dal punto in cui è stato interrotto, premere nuovamente questo tasto.

Modalità di stand by

Questa lavatrice, in conformità alle nuove normative legate al risparmio energetico, è dotata di un sistema di autospegnimento (stand by) che entra in funzione dopo circa 30 minuti nel caso di non utilizzo. Premere

brevemente il tasto ON/OFF e attendere che la macchina si riattivi.

6

Spie

Le spie forniscono informazioni importanti.

Ecco che cosa dicono:

Partenza ritardata

Se è stata attivata la funzione “Partenza ritardata” (vedi “Personalizzazioni”), dopo avere avviato il programma, inizierà a lampeggiare la spia relativa al ritardo selezionato:

Col trascorrere del tempo verrà visualizzato il ritardo residuo con il lampeggio della spia relativa:

Trascorso il ritardo selezionato la spia lampeggiante si spengnerà e avrà inizio il programma impostato.

Spie fase in corso

Una volta selezionato e avviato il ciclo di lavaggio desidera- IT to, le spie si accenderanno progressivamente per indicarne

lo stato di avanzamento:

Lavaggio

Risciacquo

Centrifuga

Scarico

Fine lavaggio

FINE

Tasti funzione e relative spie

Selezionando una funzione la spia relativa si illuminerà.

Se la funzione selezionata non è compatibile con il programma impostato la spia relativa lampeggerà, verranno emessi “3 beep” e la funzione non verrà attivata.

Nel caso venga impostata una funzione incompatibile con un’altra precedentemente selezionata rimarrà attiva solo l’ultima scelta.

Spia oblò bloccato

La spia accesa indica che l’oblò è bloccato per impedire aperture accidentali; per evitare danni è necessario attendere che la spia si spenga prima di aprire l’oblò (attendere 3 minuti circa).

! Il lampeggio veloce della spia AVVIO/PAUSA (arancione) contemporaneo a quello delle funzioni segnala un’anomalia (vedi “Anomalie e rimedi”).

Avviare un programma

1.Accendere la lavabiancheria premendo il tasto ON/OFF. Tutte le spie si accenderanno per qualche secondo, poi rimarranno accese le spie ralative alle impostazioni del programma selezionato e pulserà la spia AVVIO/PAUSA.

2.Caricare la biancheria e chiudere l’oblò.

3.Impostare con la manopola PROGRAMMI il programma desiderato.

4.Impostare la temperatura di lavaggio (vedi “Personalizzazioni”).

5.Impostare la velocità di centrifuga (vedi “Personalizzazioni”).

6.Versare detersivo e additivi (vedi “Detersivi e biancheria”).

7.Selezionare le funzioni desiderate.

8.Avviare il programma premendo il tasto AVVIO/PAUSA e la spia relativa rimarrà accesa fissa di colore verde.

Per annullare il ciclo impostato mettere la macchina in pausa premendo il tasto AVVIO/PAUSA e scegliere un nuovo ciclo.

9. Al termine del programma si illuminerà la spia FINE. La spia OBLÒ BLOCCATO si spegnerà indicando che l’oblò è apribile (attendere 3 minuti circa). Estrarre la biancheria e lasciare l’oblò socchiuso per far asciugare il cestello. Spegnere la lavabiancheria premendo il tasto ON/OFF.

7

Programmi

IT Tabella dei programmi

Programmi	Descrizione del Programma

PULITO Perfetto

1Antimacchia

2 Antimacchia Rapido

3Bianchi

4	CotoneStandard60°C(1):Bianchiecoloratiresistentimoltosporchi.
5	Cotone Standard 40°C (2): Bianchi e colorati delicati poco sporchi.

6Sintetici: Colori resistenti molto sporchi.

6Sintetici (4): Colori resistenti poco sporchi.

SPECIALI

7Anti Allergy Plus

8Anti Allergy Delicati

9 Lana: Per lana, cachemire, ecc.

10 Delicati

CICLI A FREDDO

11Cotone Standard 20°: Bianchi e colorati delicati poco sporchi.

12Eco Cotone

13Eco Sintetici

14Eco Rapido 30’

PROGRAMMI PARZIALI

			Prelaggio		Lavaggio		-Candeg gina		-Ammorbi dente			max.Carico (Kg)		residuaUmidità %		-enerConsumo kWhgia		lttotaleAcqua		cicloDurata
	Velocità				Detersivi
Temp.
max.	max.
	(giri al
(°C)
	minuto)
40°																				180’
	1000											5		-		-		-
40°	1000	-					-					4,5		-		-		-		60’
60°	1000						-					5		-		-		-		180’
60°	1000	(3)										9		62		1,19		57,5		195’
(Max. 90°)
40°	1000	-										9		62		1,09		92		175’
60°	800											4,5		46		1,03		60		115’
40°	800											4,5		46		0,56		60		100’
60°																				195’
	1000	-					-					5		-		-		-
40°	1000	-					-					5		-		-		-		200’
40°	800	-					-					2		-		-		-		85’
30°	0	-					-					1		-		-		-		80’
20°																				175’
	1000	-										9		-		-		-
Acqua	1000	-					-					9		62		0,23		68		80’
fredda
Acqua	800	-					-					3		48		0,12		37		70’
fredda
Acqua	800	-					-					3		71		0,10		36		30’
fredda

	Risciacquo	-	1000	-	-			9	-	-	-	36’
	Centrifuga + Scarico	-	1000	-	-	-	-	9	-	-	-	10’
	Solo scarico *	-		-	-	-	-	9	-	-	-	3’

* Selezionando il programma ed escludendo la centrifuga la macchina effettuerà solo lo scarico.

La durata del ciclo indicata sul display o sul libretto è una stima calcolata in base a condizioni standard. Il tempo effettivo può variare in base a numerosi fattori quali la temperatura e la pressione dell’acqua in ingresso, la temperatura ambiente, la quantità di detersivo, la quantità ed il tipo di carico, il bilanciamento del carico, le opzioni aggiuntive selezionate.

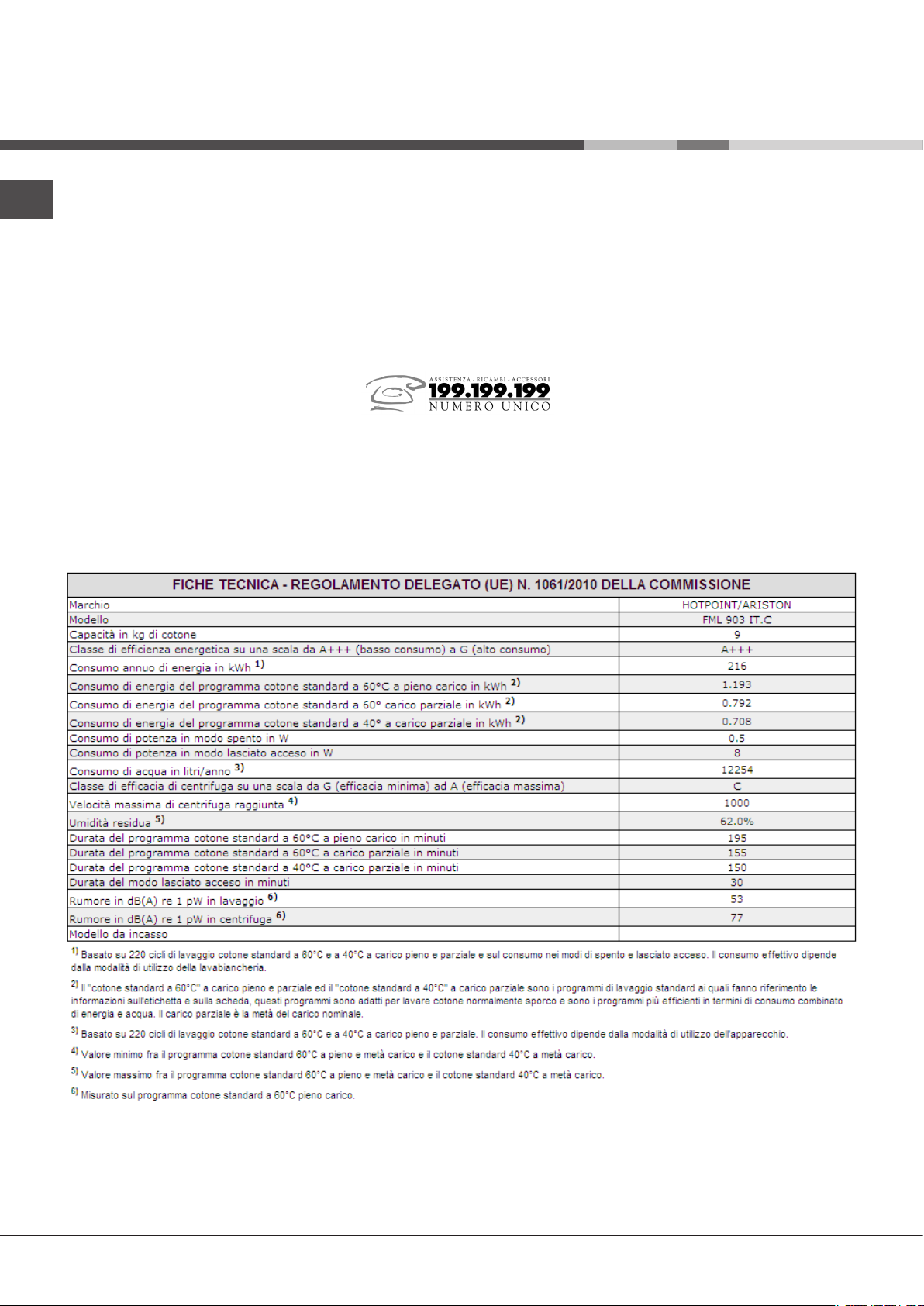

1) Programma di controllo secondo il regolamento 1061/2010: impostare il programma 4 con una temperaura di 60°C.

Questo ciclo è adatto per pulire un carico di cotone normalmente sporco ed è il più efficiente in termini di consumo combinato di energia e di acqua, da usare su capi lavabili a 60 °C. La temperatura effettiva di lavaggio può differire da quella indicata.

2) Programma di controllo secondo il regolamento 1061/2010: impostare il programma 5 con una temperatura di 40°C.

Questo ciclo è adatto per pulire un carico di cotone normalmente sporco ed è il più efficiente in termini di consumo combinato di energia e di acqua, da usare su capi lavabili a 40°C. La temperatura effettiva di lavaggio può differire da quella indicata.

3) Alla temperatura di 60° la funzione “Prelavaggio“ non può essere attivata.

Per tutti Test Institutes:

2) Programma cotone lungo: impostare il programma 5 con una temperatura di 40°C. 4) Programma sintetico lungo: impostare il programma 6 con una temperatura di 40°C.

Antimacchia: il programma 1 è adatto al lavaggio di capi molto sporchi, con colori resistenti. Il programma garantisce una classe di lavaggio superiore alla classe standard (classe A). Non eseguire il programma mescolando capi di colore diverso. Si consiglia l’utilizzo di detersivo in polvere. Per macchie ostinate è consigliato il pretrattamento con additivi specifici.

Antimacchia Rapido: questo programma è studiato per lavare i capi con macchie giornaliere anche più ostinate in un’ora. Adatto a

capi colorati di fibra mista, garantendone il massimo rispetto.

Bianchi: utilizzare il ciclo 3 per il lavaggio dei capi bianchi. Il programma è studiato per il mantenimento della brillantezza del bianco nel tempo. Per risultati migliori si raccomanda l’utilizzo del detersivo in polvere.

Anti Allergy Plus: utilizzare il programma 7 per la rimozione dei principali allergeni come polline, acari, peli del gatto e cane. Anti Allergy Delicati: ciclo studiato per capi in cotone e altri tessuti resistenti che garantisce la rimozione di polline e peli di cane e gatto già a 40°.

Cicli a freddo

I programmi Eco offrono buone performance di lavaggio a basse temperature consentendo un minore utilizzo di energia elettrica con un beneficio per l’ambiente e un risparmio economico. I programmi Eco (12 Eco Cotone, 13 Eco Sintetici e 14 Eco Rapido 30’) sono stati creati per diversi tipi di tessuto e per capi poco sporchi. Per garantire un risultato ottimale raccomandiamo l’uso di un detergente liquido; si consiglia di pretrattare polsini, colli e macchie.

Cotone Standard 20°: il programma 11 per carichi in cotone sporchi. Le buone performance anche a freddo, comparabili con un lavaggio a 40°, sono garantite da un’azione meccanica che lavora con variazione di velocità a picchi ripetuti e ravvicinati.

8
