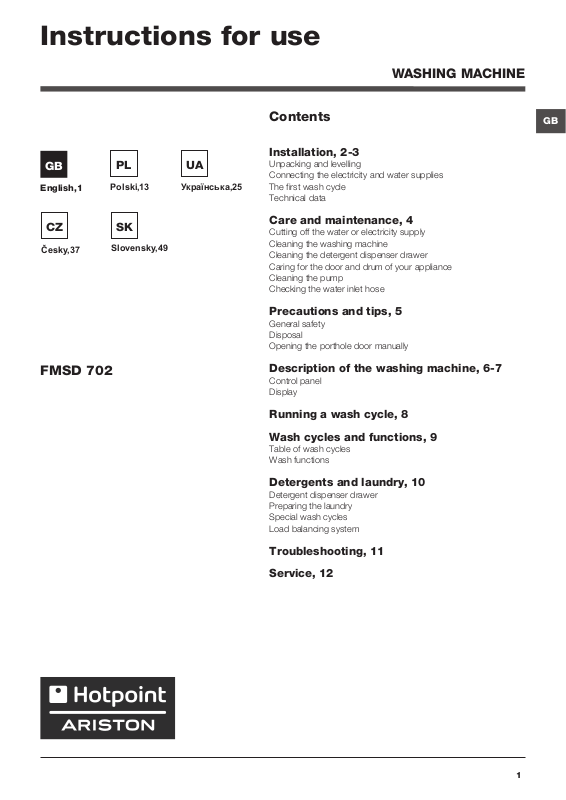

Page 1

Instructions for use

WASHING MACHINE

English,1

Česky,37

FMSD 702

Polski,13

Slovensky,49

Українська,25

Contents

Installation, 2-3

Unpacking and levelling Connecting the electricity and water supplies The first wash cycle Technical data

Care and maintenance, 4

Cutting off the water or electricity supply Cleaning the washing machine Cleaning the detergent dispenser drawer Caring for the door and drum of your appliance Cleaning the pump Checking the water inlet hose

Precautions and tips, 5

General safety Disposal Opening the porthole door manually

Description of the washing machine, 6-7

Control panel Display

Running a wash cycle, 8

Wash cycles and functions, 9

Table of wash cycles Wash functions

Detergents and laundry, 10

Detergent dispenser drawer Preparing the laundry Special wash cycles Load balancing system

Troubleshooting, 11

Service, 12

Page 2

Installation

! This instruction manual should be kept in a safe place for future reference. If the washing machine is sold, transferred or moved, make sure that the instruction manual remains with the machine so that the new owner is able to familiarise himself/herself with its operation and features.

! Read these instructions carefully: they contain vital information relating to the safe installation and operation of the appliance.

Unpacking and levelling

Unpacking

1. Remove the washing machine from its packaging.

2. Make sure that the washing machine has not been damaged during the transportation process. If it has been damaged, contact the retailer and do not proceed any further with the installation process.

3. Remove the 4 protective screws (used during transportation) and the rubber washer with the corresponding spacer, located on the rear part of the appliance (see figure).

4. Close off the holes using the plastic plugs provided.

5. Keep all the parts in a safe place: you will need them again if the washing machine needs to be moved to another location.

! Packaging materials should not be used as toys for children.

Levelling

venness by tightening or loosening the adjustable front feet (see figure); the angle of inclination, measured in relation to the worktop, must not exceed 2°. Levelling the machine correctly will provide it with stability, help to avoid vibrations and excessive noise and prevent it from shifting while it is operating. If it is placed on carpet or a rug, adjust the feet in such a way as to allow a sufficient ventilation space underneath the washing machine.

Connecting the electricity and water supplies

Connecting the water inlet hose

1. Connect the inlet hose by screwing it to a cold water tap using a 3/4 gas threaded connection (see figu-

re).

Before performing the connection, allow the water to run freely until it is perfectly clear.

2. Connect the inlet hose to the washing machine by screwing it onto the corresponding water inlet of the appliance, which is situated on the top right-hand side of the rear part of the appliance (see figure).

3. Make sure that the hose is not folded over or bent.

! The water pressure at the tap must fall within the range of values indicated in the Technical data table (see next page).

1. Install the washing machine on a flat sturdy floor, without resting it up against walls, furniture cabinets or anything else.

2. If the floor is not perfectly level, compensate for any une-

! If the inlet hose is not long enough, contact a specialised shop or an authorised technician.

! Never use second-hand hoses.

! Use the ones supplied with the machine.

Page 3

Connecting the drain hose

65 - 100 cm

Connect the drain hose, without bending it, to a drain duct or a wall drain situated between 65 and 100 cm from the floor;

alternatively, placed it over the edge of a basin, sink or tub, fastening the duct supplied to the tap (see figure). The free end of the hose should not be underwater.

! Do not use extension cords or multiple sockets.

! The cable should not be bent or compressed.

! The power supply cable must only be replaced by authorised technicians.

Warning! The company shall not be held responsible in the event that these standards are not observed.

The first wash cycle

Once the appliance has been installed, and before you use it for the first time, run a wash cycle with detergent and no laundry, using wash cycle number “Auto Clean” (see “Clea-

ning the washing machine”).

Technical data

Model

FMSD 702

! We advise against the use of hose extensions; if it is absolutely necessary, the extension must have the same diameter as the original hose and must not exceed 150 cm in length.

Electrical connections

Before plugging the appliance into the electricity socket, make sure that:

• the socket is earthed and complies with all applicable laws;

• the socket is able to withstand the maximum power load of the appliance as indicated in the Technical data table (see opposite);

• the power supply voltage falls within the values indicated in the Technical data table (see opposite);

• the socket is compatible with the plug of the washing machine. If this is not the case, replace the socket or the plug.

! The washing machine must not be installed outdoors, even in covered areas. It is extremely dangerous to leave the appliance exposed to rain, storms and other weather conditions.

Dimensions

Capacity

Electrical connections

Water connections

Spin speed

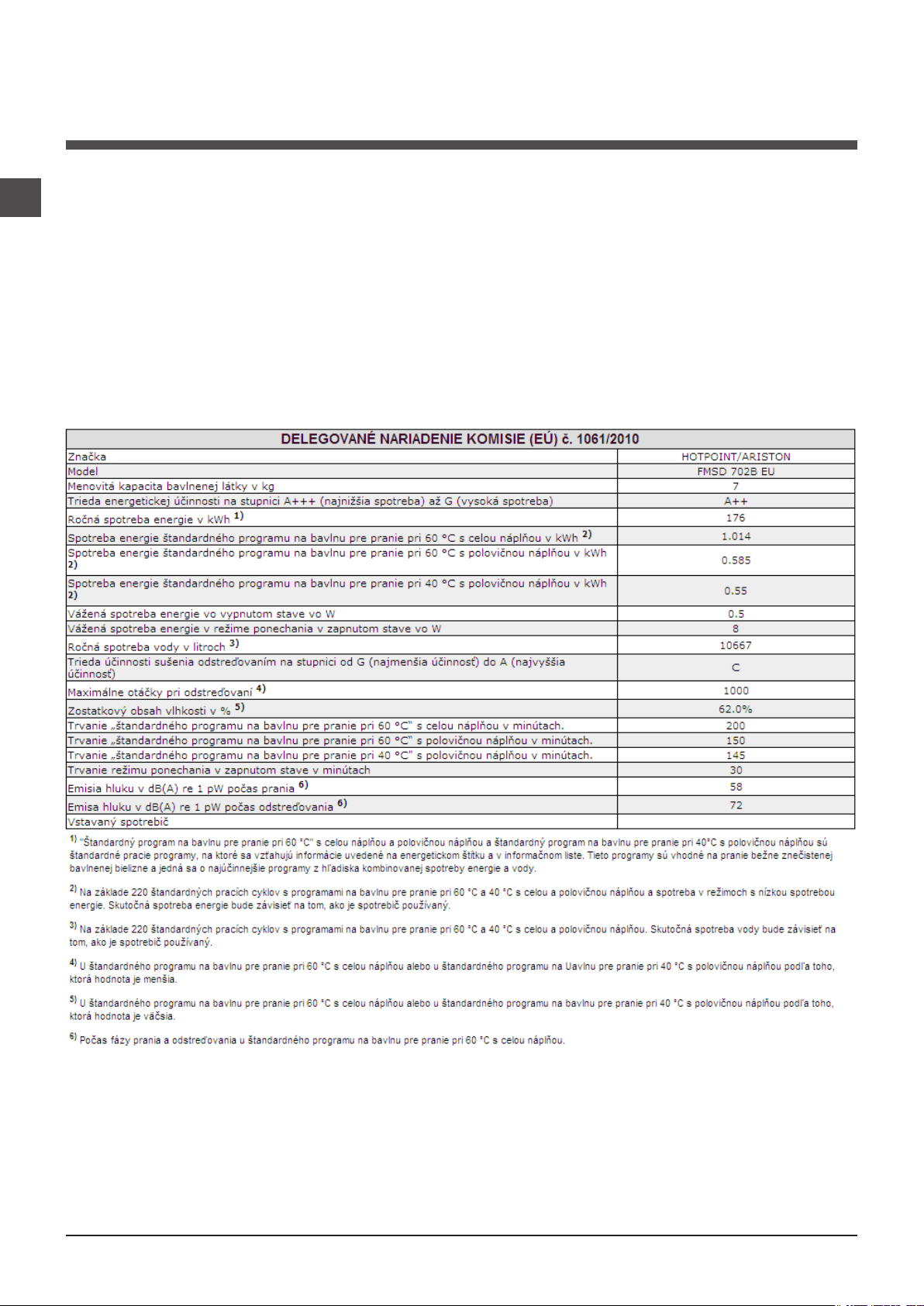

Test wash cycles in accordance with directives 1061/2010 1015/2010

width 59.5 cm height 85 cm depth 43,5 cm

from 1 to 7 kg

please refer to the technical data plate fixed to the machine

maximum pressure 1 MPa (10 bar) minimum pressure

0.05 MPa (0.5 bar) drum capacity 48 litres

up to 1000 rotations per minute

programme 2 (60°) (1st press of the button); Cotton Standard 60°. programme 2 (40°) (2nd press of the button); Cotton Standard 40°.

This appliance conforms to the following EC Directives:

- 2004/108/EC (Electromagnetic Compatibility)

- 2006/95/EC (Low Voltage)

- 2012/19/EU (WEEE)

! When the washing machine has been installed, the electricity socket must remain within easy reach.

Page 4

Care and maintenance

Cutting off the water and electricity supplies

• Turn off the water tap after every wash cycle. This will limit wear on the hydraulic system inside the washing machine and help to prevent leaks.

• Unplug the washing machine when cleaning it and during all maintenance work.

Cleaning the washing machine

• The outer parts and rubber components

of the appliance can be cleaned using a soft cloth soaked in lukewarm soapy water. Do not use solvents or abrasives.

• The washing machine has a “Auto Clean”

programme for its internal parts that must be run with no load in the drum.

programme every 40 wash cycles. To start the programme press buttons A and B simultaneously for 5 seconds (see figure). The programme will start automatically and will run for about 70 minutes. To stop the cycle press the START/PAUSE button.

To help the wash cycle you may want to use either the detergent (i.e. a quantity 10% the quantity specified for lightly-soiled garments) or special additives to clean the washing machine. We recommend running a cleaning

Caring for the door and drum of your appliance

• Always leave the porthole door ajar in order to prevent unpleasant odours from forming.

Cleaning the pump

The washing machine is fitted with a self-cleaning pump which does not require any maintenance. Sometimes, small items (such as coins or buttons) may fall into the pre-chamber which protects the pump, situated in its bottom part.

! Make sure the wash cycle has finished and unplug the appliance.

To access the pre-chamber:

1. using a screwdriver, remove the cover panel on the lower front part of the washing machine (see

figure);

2. unscrew the lid by rotating it anticlockwise (see figu- re): a little water may trickle out. This is perfectly normal;

Cleaning the detergent dispenser drawer

Remove the dispenser by raising it and pulling it out (see figure). Wash it under running water; this operation should be repeated frequently.

3. clean the inside thoroughly;

4. screw the lid back on;

5. reposition the panel, making sure the hooks

are securely in place before you push it onto the appliance.

Checking the water inlet hose

Check the inlet hose at least once a year. If there are any cracks, it should be replaced immediately: during the wash cycles, water pressure is very strong and a cracked hose could easily split open.

! Never use second-hand hoses.

Page 5

Precautions and tips

! This washing machine was designed and constructed in

accordance with international safety regulations. The following information is provided for safety reasons and must therefore be read carefully.

General safety

• This appliance was designed for domestic use only.

• This appliance can be used by children aged

from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved. Children shall not play with the appliance. Cleaning and user maintenance shall not be made by children without supervision.

• Do not touch the machine when barefoot or with wet or damp hands or feet.

• Do not pull on the power supply cable when unplugging the appliance from the electricity socket. Hold the plug and pull.

• Do not open the detergent dispenser drawer while the machine is in operation.

• Do not touch the drained water as it may reach extremely high temperatures.

• Never force the porthole door. This could damage the safety lock mechanism designed to prevent accidental opening.

• If the appliance breaks down, do not under any circumstances access the internal mechanisms in an attempt to repair it yourself.

• Always keep children well away from the appliance while it is operating.

• The door can become quite hot during the wash cycle.

• If the appliance has to be moved, work in a group of two or three people and handle it with the utmost care. Never try to do this alone, because the appliance is very heavy.

• Before loading laundry into the washing machine, make sure the drum is empty.

Disposal

• Disposing of the packaging materials: observe local regu-

lations so that the packaging may be re-used.

• The European Directive 2012/19/EU on Waste Electrical

and Electronic Equipment, requires that old household electrical appliances must not be disposed of in the normal unsorted municipal waste stream. Old appliances must be collected separately in order to optimise the recovery and recycling of the materials they contain and reduce the impact on human health and the environment. The crossed out “wheeled bin” symbol on the product reminds you of your obligation, that when you dispose of the appliance it must be separately collected. Consumers should contact their local authority or retailer for information concerning the correct disposal of their old appliance.

Opening the porthole door manually

In the event that it is not possible to open the porthole door due to a powercut, and if you wish to remove the laundry, proceed as follows:

1. remove the plug from the electrical socket.

2. make sure the water level inside the machine is lower than the door opening; if it is not, remove excess water using the drain hose, collecting it in a bucket as indicated in the figure.

3. using a screwdriver, remove the cover panel on the lower front part of the washing machine (see figure).

4. pull outwards using the tab as indicated in the figure, until the plastic tie-rod is freed from its stop position; pull downwards and open the door at the same time.

5. reposition the panel, making sure the hooks are securely in place before you push it onto the appliance.

Page 6

Description of the washing machine

Control panel

ON/OFF

WASH

Detergent dispenser drawer

Detergent dispenser drawer: used to dispense deter-

gents and washing additives (see “Detergents and laundry”).

CYCLE

SELECTOR

buttons

button

CLEANING ACTION

button

DISPLAY

MY CYCLE

button

ANTI

ALLERGY

RINSE

button

TEMPERATURE button : press to decrease the temperature: the value will be shown on the display.

FUNCTION

buttons

DELAY TIMER

button

SPIN SPEED

button

START/PAUSE

button with indicator light

TEMPERATURE

button

CHILD LOCK

button

ON/OFF button : press this briefly to switch the machine on or off. The START/PAUSE indicator light, which flashes slowly in a green colour shows that the machine is switched on. To switch off the washing machine during the wash cycle, press and hold the button for approximately 3 seconds; if the button is pressed briefly or accidentally the machine will not switch off. If the machine is switched off during a wash cycle, this wash cycle will be cancelled.

WASH CYCLE SELECTOR buttons: used to set the desired wash cycle (see “Table of wash cycles”).

MY CYCLE button: press and hold the button to store a cycle with your own set of preferences in the memory of the machine. To recall a previously stored cycle, press the MY CYCLE button.

FUNCTION buttons: press the button to select the desired function. The corresponding indicator light on the display will switch on.

CLEANING ACTION

wash intensity.

ANTI ALLERGY RINSE

desired rinse type.

SPIN button : press to reduce or completely exclude the spin cycle - the value is indicated on the display.

button : to select the desired

button : press to select the

CHILD LOCK button : to activate the control panel lock, press and hold the button for approximately 2 seconds. When the symbol is illuminated, the control panel is locked (apart from the ON/OFF button). This means it is possible to prevent wash cycles from being modified accidentally, especially where there are children in the home. To deactivate the control panel lock, press and hold the button for approximately 2 seconds.

DELAY TIMER button : press to set a delayed start time for the selected wash cycle. The delay time will be shown on the display.

START/PAUSE button with indicator light: when the green indicator light flashes slowly, press the button to start a wash cycle. Once the cycle has started the indicator light will remain lit in a fixed manner. To pause the wash cycle, press the button again; the indicator light will flash in an orange colour. If the symbol is not illuminated, the door may be opened. To start the wash cycle from the point at which it was interrupted, press the button again.

Standby mode

This washing machine, in compliance with new energy saving regulations, is fitted with an automatic standby system which is enabled after about 30 minutes if no activity is detected. Press the ON-OFF button briefly and wait for the machine to start up again.

Page 7

Display

The display is useful when programming the machine and provides a great deal of information.

The two upper strings A and B provide details of the wash cycle selected, the wash cycle phase in progress and all information relating to the progress status of the wash cycle.

String C shows the time remaining until the end of the wash cycle in progress and, if a DELAYED START has been set, the time remaining until the start of the selected wash cycle.

String D shows the maximum spin speed value (this depends on the selected wash cycle); if the wash cycle does not include a spin cycle, the string remains unused.

String E shows the maximum temperature value which may be selected (this depends on the wash cycle used); if the temperature of the wash cycle cannot be modified, the string remains unused.

Indicator lights F correspond to the functions and light up when the selected function is compatible with the set wash cycle.

Door locked symbol If the symbol is lit, this indicates that the washing machine door is blocked to prevent it from being opened accidentally. To prevent any damage from occurring, wait for the symbol to switch itself off before opening the appliance door. N.B.: if the DELAYE TIMER function has been activated, the door cannot be opened; pauses the machine by pressing the START/PAUSE button if you wish to open it.

! The first time the machine is switched on, you will be asked to select the language and the display will automatically show

the language selection menu. To select the desired language press the X and Y buttons; to confirm the selection press the Z button. To change the language switch off the machine and press buttons X, Y, Z simultaneously until an alarm is heard: the language-selection menu will be displayed again.

Page 8

Running a wash cycle

1. SWITCH THE MACHINE ON. Press the On/Off

button ; the text POWER ON will appear on the display and the START/PAUSE indicator light will flash slowly in a green colour.

2. LOAD THE LAUNDRY. Open the porthole door.

Load the laundry, making sure you do not exceed the maximum load value indicated in the table of programmes on the following page.

3. MEASURE OUT THE DETERGENT. Open the

detergent dispenser drawer and pour the detergent into the relevant compartments as described in “Detergents and laundry”.

4. CLOSE THE DOOR.

5. SELECT THE WASH CYCLE. Press one of the WASH

CYCLE SELECTOR buttons to select the required wash cycle; the name of the wash cycle will appear on the display. A temperature and spin speed is set for each wash cycle; these may be adjusted. The duration of the cycle will appear on the display.

6. CUSTOMISE THE WASH CYCLE. Use the relevant

buttons:

Modifying the temperature and/or spin speed.

The machine automatically selects the maximum temperature and spin speed set for the selected wash cycle; these values cannot therefore be increased. The temperature can be decreased by pressing the button, until the cold wash “OFF” setting is reached. The spin speed may be progressively reduced by pressing the button, until it is completely excluded (the “OFF” setting). If these buttons are pressed again, the maximum values are restored.

! Exception: if the 2 (60°)

is selected, the temperature can be increased up to a value of 90°C.

Setting a delayed start.

To set a delayed start for the selected programme, press the corresponding button repeatedly until the required delay period has been reached. When this option is enabled, the symbol lights up on the display. To remove the delayed start function press the button until the text “OFF” appears on the display.

Set the desired wash intensity.

Option makes it possible to optimise washing based on the level of soil in the fabrics and on desired wash cycle intensity. Select the wash programme: the cycle will be automatically set to “Normal” as optimised for garments with an average level of soil (this setting is not applicable to the “Wool” cycle, which is automatically set to “Delicate”). For heavily-soiled garments press button until the “Super Wash” level is reached. This level ensures a high-performance wash due to a larger quantity of water used in the initial phase of the cycle and due to increased drum rotation. It is useful when removing the most stubborn stains. It can be used with or without bleach. If you wish to bleach the items insert the additional compartment (4) into compartment 1. When pouring the bleach, be careful not to exceed the “max” level marked on the central pivot (see figure pag. 10). For lightly-soiled garments or a more delicate treatment

(1st press of the button)

programme

of the fabrics, press button until the “Delicate” level is reached. The cycle will reduce the drum rotation to ensure washing results are perfect for delicate garments.

Set the rinse type.

Option makes it possible to select the desired rinse type for sensitive skin. Press the button once for the “Extra Rinse” level, which makes it possible to select an additional rinse after the standard cycle rinse and remove all traces of detergent. Press the button again for the “Sensitive Skin” level, which makes it possible to select two additional rinses to the standard cycle rinses; it is recommended for very sensitive skin. When the button is pressed for the third time, the “Anti allergy Rinse” level is set, thus allowing the selection of 3 rinses in addition to the standard cycle’s rinses. The option - started with cycles at a temperature of 40°C - makes it possible to remove major allergens such as pollen, cat and dog hair. With cycles at a temperature higher than 40° a very good level of antiallergic protection is achieved. Press the button again to go back to the “Normal Rinse” rinse type. If the current adjustment can be neither set nor changed, the display will show “Not allowed”.

Modifying the cycle settings.

• Press the button to enable the function; the indicator light corresponding to the button will switch on.

• Press the button again to disable the function; the indicator light will switch off.

! If the selected function is not compatible with the

programmed wash cycle, the indicator light will flash and the function will not be activated.

! If the selected function is not compatible with

another function which has been selected previously, the indicator light corresponding to the first function selected will flash and only the second function will be activated; the indicator light corresponding to the enabled function will remain lit.

! The functions may affect the recommended load value

and/or the duration of the cycle.

7. START THE PROGRAMME. Press the START/PAUSE button. The corresponding indicator light will become green, remaining lit in a fixed manner, and the door will be locked (the DOOR LOCKED symbol will be on). During the wash cycle, the name of the phase in progress will appear on the display. To change a wash cycle while it is in progress, pause the washing machine using the START/PAUSE button (the START/PAUSE indicator light will flash slowly in an orange colour); then select the desired cycle and press the START/PAUSE button again. To open the door while a cycle is in progress, press the START/PAUSE button; if the DOOR LOCKED symbol is switched off the door may be opened. Press the START/PAUSE button again to restart the wash cycle from the point at which it was interrupted.

8. THE END OF THE WASH CYCLE. This will be indicated by the text “END OF CYCLE” on the display; when the DOOR LOCKED symbol switches off the door may be opened. Open the door, unload the laundry and switch off the machine.

! If you wish to cancel a cycle which has already begun,

press and hold the button. The cycle will be stopped and the machine will switch off.

Page 9

Wash cycles and functions

Table of wash cycles

Detergents

Description of the wash cycle

Wash cycles

CLEAN Plus

Anti Stain

Anti Stain Quick

whites and delicate colours.

and delicate colours. Standard Cotton 20°C

delicate colours.

Synthetics (Synths Resistant)

stant colours. Synthetics (Synths Resistant)

resistant colours.

Synthetics (Synths Delicate)

SPECIALS

Fast Wash 30': to refresh lightly soiled garments quickly (not suitable for

wool, silk and clothes which require washing by hand).

My Cycle (Memory): allows for any wash cycle to be stored.

Bed & Bath: washes bathroom laundry and bedlinen. 60° 1000

EXTRA CARE

Wool (Woolmark Platinum): for wool, cashmere, etc. 40° 800 -

Delicates

Spin (1st press of the button) - 1000 - - - - 7 - - - 10’

Rinse (2nd press of the button) - 1000 - - -

Pump out (3rd press of the button) - 0 - - - - 7 - - - 3’

The length of cycle shown on the display or in this booklet is an estimation only and is calculated assuming standard working conditions. The actual duration can vary according to factors such as water temperature and pressure, the amount of detergent used, the amount and type of load inserted, load balancing and any wash options selected.

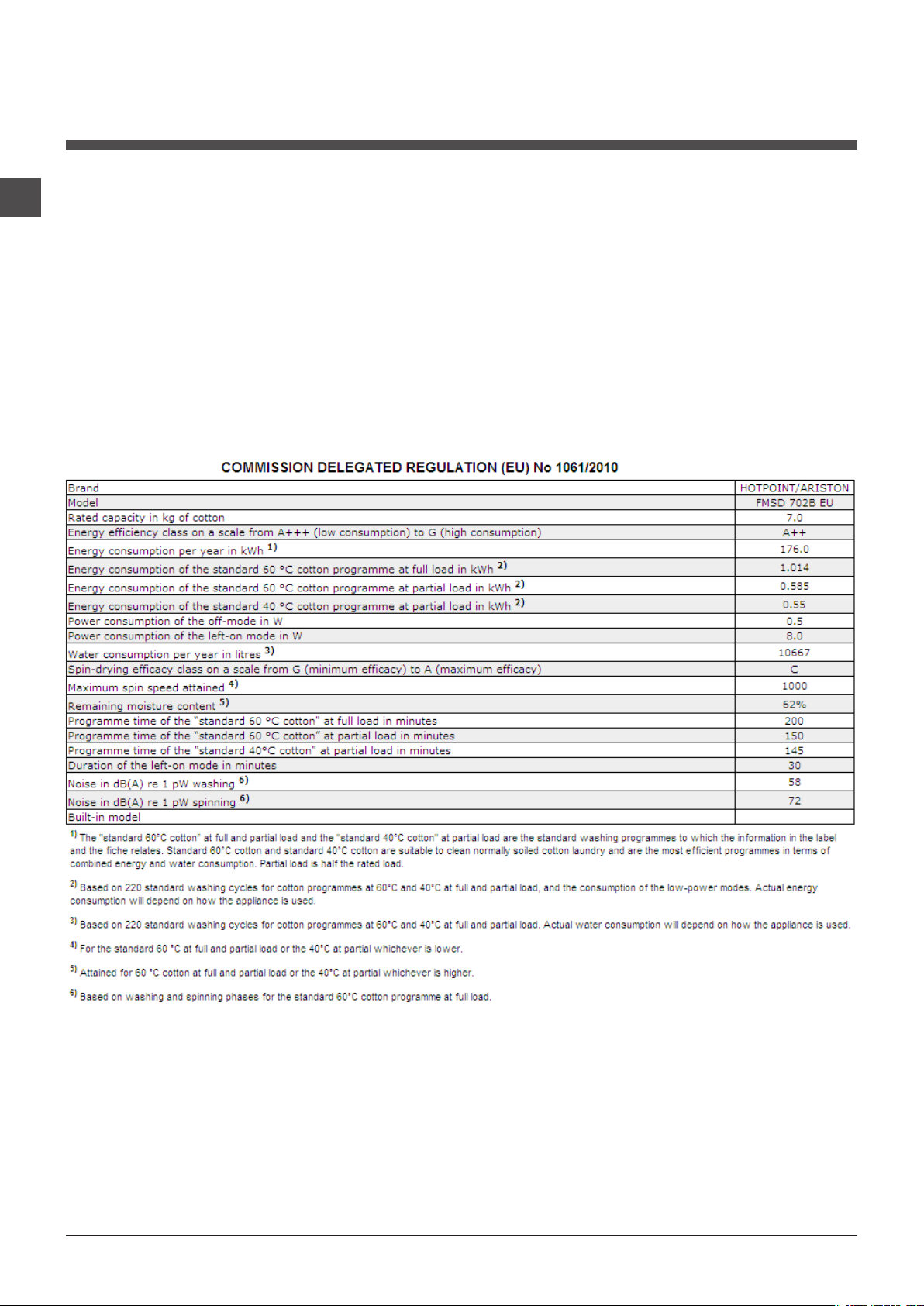

1) Test wash cycle in compliance with directive 1061/2010: set wash cycle “2” 60°C (1st press of the button). This cycle is designed for cotton loads with a normal soil level and is the most efficient in terms of both electricity and water consumption; it should be used for garments which can be washed at 60°C. The actual washing temperature may differ from the indicated value.

2) Test wash cycle in compliance with directive 1061/2010: set wash cycle “2” 40°C (2nd press of the button). This cycle is designed for cotton loads with a normal soil level and is the most efficient in terms of both electricity and water consumption; it should be used for garments which can be washed at 40°C. The actual washing temperature may differ from the indicated value.

3) At 60 °C the “Prewash” function cannot be selected.

For all Test Institutes:

2) Long wash cycle for cottons: set wash cycle “2” 40°C (2nd press of the button).

4) Long wash cycle for synthetics: set wash cycle “3” 60°C (1st press of the button); temperature of 40°C (press TEMPERATURE button).

(1st press of the button)

(2nd press of the button)

Standard Cotton 60°C (1st press of the button) (1): heavily soiled

Standard Cotton 40°C (2nd press of the button) (2): lightly soiled whites

(3rd press of the button): lightly soiled whites and

(1st press of the button): heavily soiled resi-

(1st press of the button) (4): lightly soiled

(2nd press of the button): lightly soiled delicate colours. 40° 800

Max.

temp.

(°C)

40° 1000

40° 1000 -

60°

(Max. 90°)

40° 1000 -

20° 1000 -

60° 800

40° 800

30° 800 -

30° 0 -

Max.

speed

(rpm)

1000

Wash

Bleach

Prewash

 



  

(3)

  

   



 



(kg)

pness %

Max. load

Fabric

softener



4 - - - 180’



3,5 - - - 60’

7 62 1,01 52,5 200’

7 62 0,99 72 175’

7 - - - 175’

3,5 49 0,91 50 110’

3,5 49 0,64 47 95’

3,5 - - - 80’



3 71 0,19 30 30’



7 - - - 140’



1,5 - - - 80’



1 - - - 75’



7 - - - 49’

ption kWh

Residual dam-

Energy consum-

Total water lt

Cycle duration

Wash functions

! If the selected function is not compatible with the

programmed wash cycle, the indicator light will flash and the function will not be activated.

! If the selected function is not compatible with another

function which has been selected previously, the indicator light corresponding to the first function selected will flash and only the second function will be activated; the indicator light corresponding to the enabled function will remain lit.

Prewash

If this function is selected, the pre-wash cycle will run; this is useful for removing stubborn stains. N.B.: put the detergent in the relevant compartment.

Easy Iron

By selecting this function, the wash and spin cycles will be modified in order to reduce the formation of creases.

At the end of the cycle the washing machine will perform slow rotations of the drum; the “Easy Iron” and START/ PAUSE indicator lights will flash (orange) and the text “END OF CYCLE” will appear on the display. To end the cycle, press the START/PAUSE button or the “Easy Iron” button.

Eco Wash

The Eco Wash function saves energy by not heating the water used to wash your laundry – an advantage both to the environment and to your energy bill. Instead, intensified wash action and water optimisation ensure great wash results in the same average time of a standard cycle. For the best washing results we recommend the usage of a liquid detergent.

Page 10

Detergents and laundry

Detergent dispenser drawer

Good washing results also depend on the correct dose of detergent: adding too much detergent will not necessarily result in a more efficient wash, and may in fact cause a build up on the inside of your appliance and contribute to environmental pollution.

! Use powder detergent for white cotton garments, for

pre-washing, and for washing at temperatures over 60°C.

! Follow the instructions given on the detergent packaging. ! Do not use hand washing detergents because these

create too much foam.

Open the detergent dispenser drawer and pour in the detergent or washing additive, as follows.

compartment 1: Pre-wash detergent (powder)

Before pouring in the detergent, make sure that extra

compartment 4 has been removed.

compartment 2: Detergent for the wash cycle (powder or liquid)

If liquid detergent is used, it is recommended that the removable plastic partition A (supplied) be used for proper dosage. If powder detergent is used, place the partition into slot B.

compartment 3: Additives (fabric softeners, etc.)

The fabric softener should not overflow the grid.

extra compartment 4: Bleach

Preparing the laundry

• Divide the laundry according to:

- the type of fabric/the symbol on the label

- the colours: separate coloured garments from whites.

• Empty all garment pockets and check the buttons.

• Do not exceed the listed values, which refer to the weight of the laundry when dry: see “Table of wash cycles”.

How much does your laundry weigh?

1 sheet 400-500 g 1 pillow case 150-200 g 1 tablecloth 400-500 g 1 bathrobe 900-1200 g 1 towel 150-250 g

Anti Stain Quick: this programme is ideal for washing the most difficult daily stains in 1 hour. It is ideal for mixed fabrics and coloured garments, caring for your clothes as it washes.

Standard Cotton 20°C: ideal for lightly soiled cotton

loads. The effective performance levels achieved at cold temperatures, which are comparable to washing at 40°, are guaranteed by a mechanical action which operates at varying speed, with repeated and frequent peaks. Bed & Bath: use programme 6 to wash bed linen and towels in one single cycle: it optimises softener performance and helps you save time and energy. We recommend the use of powder detergent.

Wool - Woolmark Apparel Care - Green:

the wool wash cycle of this machine has been approved by The Woolmark Company for the washing of wool garments labelled as “hand wash” provided that the products are washed according to the instructions on the garment label and those issued by the manufacturer of this washing machine (M1253)

In UK, Eire, Hong Kong and India the Woolmark trade mark is a Certification trade mark.

Delicates: use programme 8 to wash very delicate garments with decorative features, such as diamantes and sequins. To wash silk garments and curtains select the cycle 8 and set the “Delicate” level from option . We recommend turning the garments inside out before washing and placing small items into the special bag for washing delicates. Use liquid detergent on delicate garments for best results.

Load balancing system

Before every spin cycle, to avoid excessive vibrations and to distribute the load in a uniform manner, the drum rotates continuously at a speed which is slightly greater than the washing rotation speed. If, after several attempts, the load is not balanced correctly, the machine spins at a reduced spin speed. If the load is excessively unbalanced, the washing machine performs the distribution process instead of spinning. To encourage improved load distribution and balance, we recommend small and large garments are mixed in the load.

Special wash cycles

Anti Stain: this programme is suitable to heavily-soiled garments with resistant colours. It ensures a washing class that is higher than the standard class (A class). When running the programme, do not mix garments of different colours. We recommend the use of powder detergent. Pre-treatment with special additives is recommended if there are obstinate stains.

Page 11

Troubleshooting

Your washing machine could fail to work. Before contacting the Technical Assistance Centre (see “Assistance”), make sure that the problem cannot be solved easily using the following list.

Problem:

The washing machine does not switch on.

The wash cycle does not start.

The washing machine does not take in water (the text “NO WATER, CHECK SUPPLY” appears on the display).

The washing machine continuously takes in and drains water.

Possible causes / Solutions:

• The appliance is not plugged into the socket fully, or is not making contact.

• There is no power in the house.

• The washing machine door is not closed properly.

• The ON/OFF button has not been pressed.

• The START/PAUSE button has not been pressed.

• The water tap has not been opened.

• A delayed start has been set (see “Running a wash cycle”).

• The water inlet hose is not connected to the tap.

• The hose is bent.

• The water tap has not been opened.

• There is no water supply in the house.

• The pressure is too low.

• The START/PAUSE button has not been pressed.

• The drain hose is not fitted at a height between 65 and 100 cm from the floor (see “Installation”).

• The free end of the hose is under water (see “Installation”).

• The wall drainage system is not fitted with a breather pipe.

If the problem persists even after these checks, turn off the water tap, switch the appliance off and contact the Assistance Service. If the dwelling is on one of the upper floors of a building, there may be problems relating to water drainage, causing the washing machine to fill with water and drain continuously. Special anti-draining valves are available in shops and help to avoid this inconvenience.

The washing machine does not drain or spin.

The washing machine vibrates a lot during the spin cycle.

The washing machine leaks.

The machine is locked and the display flashes, indicating an error code (e.g. F-01, F-..).

There is too much foam.

• The wash cycle does not include draining: some wash cycles require the drain phase to be started manually (see “Wash cycles and functions”).

• The EASY IRON function has been activated: To complete the wash cycle, press the START/PAUSE button (see “Wash cycles and functions”).

• The drain hose is bent (see “Installation”).

• The drainage duct is clogged.

• The drum was not unlocked correctly during installation (see “Installation”).

• The washing machine is not level (see “Installation”).

• The washing machine is trapped between cabinets and walls (see “Installation”).

• The water inlet hose is not screwed on properly (see “Installation”).

• The detergent dispenser drawer is blocked (for cleaning instructions, see “Care and maintenance”).

• The drain hose is not fixed properly (see “Installation”).

• Switch off the machine and unplug it, wait for approximately 1 minute and then switch it back on again.

If the problem persists, contact the Technical Assistance Service.

• The detergent is not suitable for machine washing (it should display the text “for washing machines” or “hand and machine wash”, or the like).

• Too much detergent was used.

Page 12

Service

Before calling for Assistance:

• Check whether you can solve the problem alone (see “Troubleshooting”);

• Restart the programme to check whether the problem has been solved;

• If this is not the case, contact an authorised Technical Assistance Centre using the telephone number provided on the guarantee certificate.

! Always request the assistance of authorised technicians.

Have the following information to hand:

• the type of problem;

• the appliance model (Mod.);

• the serial number (S/N).

This information can be found on the data plate applied to the rear of the washing machine, and can also be found on the front of the appliance by opening the door.

Page 13

Instrukcja obsługi

PRALKA

Polski

FMSD 702

Spis treści

Instalacja, 14-15

Rozpakowanie i wypoziomowanie Podłączenia hydrauliczne i elektryczne Pierwszy cykl prania Dane techniczne

Utrzymanie i konserwacja, 16

Odłączenie wody i prądu elektrycznego Czyszczenie pralki Czyszczenie szuadki na środki piorące Konserwacja okrągłych drzwiczek i bębna Czyszczenie pompy Kontrola przewodu doprowadzającego wodę

Zalecenia i środki ostrożności, 17

Ogólne zasady bezpieczeństwa Utylizacja Ręczne otwieranie okrągłych drzwiczek

Opis pralki, 18-19

Panel sterowania Wyświetlacz

W jaki sposób wykonać cykl prania, 20

Programy i funkcje, 21

Tabela programów Funkcje prania

Środki piorące i bielizna, 22

Szuadka na środki piorące Przygotowanie bielizny Programy specjalne System równoważenia ładunku

Nieprawidłowości w działaniu i sposoby ich usuwania, 23

Serwis Techniczny, 24

Page 14

Instalacja

! Należy zachować niniejszą książeczkę, aby móc z niej skorzystać w każdej chwili. W przypadku sprzedaży, odstąpienia lub przeniesienia pralki w inne miejsce należy zadbać o przekazanie instrukcji wraz z nią, aby nowy właściciel mógł się zapoznać z działaniem urządzenia i z dotyczącymi go ostrzeżeniami.

! Należy uważnie przeczytać instrukcję obsługi: zawiera ona ważne informacje dotyczące instalacji oraz właściwego i bezpiecznego użytkowania pralki.

Rozpakowanie i wypoziomowanie

Rozpakowanie

1. Rozpakować pralkę.

2. Sprawdzić, czy nie doznała ona

uszkodzeń w czasie transportu. W przypadku stwierdzenia uszkodzeń, nie podłączać pralki i skontaktować się ze sprzedawcą.

3. Odkręcić 4 śruby zabezpieczające urządzenie na czas transportu oraz zdjąć gumowy element z podkładką, znajdujący się w tylnej części pralki (patrz rysunek).

4. Zatkać otwory przy pomocy plastikowych

zaślepek, znajdujących się w wyposażeniu urządzenia.

5. Zachować wszystkie części: w razie

konieczności przewiezienia pralki w inne miejsce, powinny one zostać ponownie zamontowane. ! Części opakowania nie są zabawkami dla dzieci.

Poziomowanie

odkręcając lub dokręcając przednie nóżki (patrz rysunek); kąt nachylenia, zmierzony na górnym blacie pralki, nie powinien przekraczać 2°.

Staranne wypoziomowanie pralki zapewnia jej stabilność i zapobiega wibracjom, hałasowi oraz przesuwaniu się urządzenia w czasie pracy. W przypadku ustawienia na dywanie lub wykładzinie dywanowej, należy tak wyregulować nóżki, aby pod pralką pozostawała wolna przestrzeń niezbędna dla wentylacji.

Podłączenia hydrauliczne i elektryczne

Podłączenie przewodu doprowadzającego wodę

1. Podlacz przewód zasilajacy poprzez przykrecenie go do zaworu zimnej wody z koncówka gwintowana (patrz rysunek): Przed podłączeniem spuszczać wodę do momentu, aż stanie się ona całkowicie przezroczysta.

2. Podłączyć do urządzenia przewód doprowadzający wodę, przykręcając go do odpowiedniego przyłącza wody, znajdującego się w tylnej części pralki, z prawej strony u góry

(patrz rysunek).

3. Zwrócić uwagę, aby przewód nie był pozaginany ani przygnieciony.

1. Ustawić pralkę na płaskiej i twardej podłodze, nie opierając jej o ściany, meble itp.

2. Jeśli podłoga nie jest idealnie pozioma, należy skompensować nierówności,

! Ciśnienie wody w kurku powinno mieścić się w przedziale podanym w tabeli Danych technicznych (patrz strona obok). ! Jeśli długość przewodu doprowadzającego wodę jest niewystarczająca, należy zwrócić się do specjalistycznego sklepu lub do autoryzowanego technika. ! Nigdy nie instalować przewodów, które były już używane. ! Stosować przewody znajdujące się w wyposażeniu urządzenia.

Page 15

Podłączenie przewodu odpływowego

65 - 100 cm

Podłączyć przewód odpływowy, nie zginając go, do rury ściekowej lub do otworu odpływowego w ścianie, które powinny się znajdować na wysokości od 65 do 100 cm od podłogi; albo oprzeć go na br-

zegu zlewu lub wanny, przymocowując do kranu prowadnik, znajdujący się w wyposażeniu pralki (patrz rysunek). Wolny koniec przewodu odpływowego nie powinien być zanurzony w wodzie.

! Odradza się używanie rur przedłużających; jednak jeśli jest to konieczne, przedłużacz powinien mieć taki sam przekrój, jak oryginalna rura, a jego długość nie powinna przekraczać 150 cm.

Podłączenie elektryczne

Przed włożeniem wtyczki do gniazdka elektrycznego należy się upewnić, czy:

• gniazdko posiada uziemienie i jest zgodne

z obowiązującymi przepisami;

• gniazdko jest w stanie wytrzymać maksy-

malne obciążenie mocy urządzenia, wskazane w tabeli Danych technicznych (patrz

obok);

• napięcie zasilania mieści się w wartościach

wskazanych w tabeli Danych technicznych (patrz obok);

• gniazdko pasuje do wtyczki pralki. W pr-

zeciwnym razie należy wymienić gniazdko lub wtyczkę.

! Nie należy instalować pralki na otwartym powietrzu, nawet w osłoniętym miejscu, gdyż wystawienie urządzenia na działanie deszczu i burz jest bardzo niebezpieczne. ! Po zainstalowaniu pralki gniazdko elektryczne powinno być łatwo dostępne. ! Nie używać przedłużaczy ani rozgałęźników. ! Kabel nie powinien być pozginany ani przygnieciony.

! Przewód zasilania elektrycznego może być wymieniany wyłącznie przez autoryzowanych techników.

Uwaga! Producent nie ponosi żadnej odpowiedzialności, jeśli powyższe zasady nie będą przestrzegane.

Pierwszy cykl prania

Po zainstalowaniu pralki, przed przystąpieniem do jej użytkowania, należy wykonać jeden cykl prania ze środkiem piorącym, ale bez wsadu, nastawiając program samoczyszcze (patrz “Czyszczenie pralki”).

Dane techniczne

Model FMSD 702

szerokość cm 59,5

Wymiary

Pojemność od 1 do 7 kg Dane prądu

elektrycznego

Dane sieci wodociągowej

Szybkość wirowania

Programy testowe zgodnie z dyrektywami 1061/2010 i 1015/2010

wysokość cm 85 głębokość cm 43,5

dane techniczne umieszczone są na tabliczce na maszynie

Maksymalne ciśnienie 1 MPa (10 barów) ciśnienie minimalne 0,05 MPa (0,5 barów) pojemność bębna 48 litrów

do 1000 obrotów na minutę

Program 2 (60°)

cisku)

; Bawełna Standardowy

(1. naciśnięcie przy-

60°C. Program 2 (40°)

cisku)

; Bawełna Standardowy

(2. naciśnięcie przy-

40°C. Urządzenie to zostało wy-

produkowane zgodnie z następującymi przepisami CE:

- 2004/108/CE (o Kompatybilności Elektromagnetycznej)

- 2012/19/EU (WEEE)

- 2006/95/CE (o Niskim Napięciu)

Page 16

Utrzymanie i konserwacja

Odłączenie wody i prądu elektrycznego

• Zamknąć kurek dopływu wody po każdym praniu. W ten sposób zmniejsza się zużycie instalacji hydraulicznej pralki oraz eliminuje się niebezpieczeństwo wycieków.

• Przed przystąpieniem do czyszczenia pralki oraz do czynności konserwacyjnych wyjąć wtyczkę z gniazdka.

Czyszczenie pralki

• Obudowę zewnętrzną i gumowe części

pralki można myć ściereczką zmoczoną w letniej wodzie z mydłem. Nie stosować rozpuszczalników ani ściernych środków czyszczących.

• Pralka jest wyposażona w program samo-

czyszcze części wewnętrznych, który należy przeprowadzać nie wprowadzając niczego do kosza pralki. Środek piorący (w ilości równej 10% ilości zalecanej dla lekko zabrudzonej odzieży) lub dodatki przeznaczone specjalnie do czyszczenia pralek, mogą zostać użyte jako środki pomocnicze podczas programu czyszczenia. Zaleca się przeprowadzanie programu czyszczenia co 40 cykli prania.

W celu uruchomienia programu, należy nacisnąć przycisk A przez 5 sek. (zob.

rysunek).

Program rozpocznie się automatycznie i będzie trwał około 70 minut. W celu zakończenia cyklu,

należy nacisnąć przycisk START/PAUSE.

Czyszczenie szuadki na środki piorące

Wysunąć szuadkę, unosząc ją lekko ku górze i wyciągając na zewnątrz (patrz rysunek). Wypłukać szuadkę pod bieżącą wodą. Czynność tę należy wykonywać stosunkowo często.

Konserwacja okrągłych drzwiczek i bębna

• Drzwiczki pralki należy zawsze pozostawiać uchylone, aby zapobiec tworzeniu się nieprzyjemnych zapachów.

Czyszczenie pompy

Pralka wyposażona jest w pompę samoczyszczącą, która nie wymaga zabiegów konserwacyjnych. Może się jednak zdarzyć, że drobne przedmioty (monety, guziki) wpadną do komory wstępnej zabezpieczającej pompę, która znajduje się w jej dolnej części.

! Należy się upewnić, że cykl prania został zakończony i wyjąć wtyczkę z gniazdka.

Aby dostać się do komory wstępnej:

1. zdjąć panel pokrywy z przedniej strony pralki przy pomocy śrubokrętu (patrz rysunek);

2. odkręcić pokrywę, obracając ją w kierunku przeciwnym do ruchu wskazówek zegara (patrz rysu- nek): wypłynięcie niewielkiej ilości wody jest normalnym zjawiskiem;

3. dokładnie wyczyścić wnętrze;

4. ponownie przykręcić pokrywę;

5. ponownie założyć panel upewniwszy się, przed dociśnięciem go do maszyny, czy zatrzaski zostały umieszczone w odpowiednich otworach.

Kontrola przewodu doprowadzającego wodę

Przynajmniej raz w roku należy sprawdzić przewód doprowadzający wodę. Jeśli widoczne są na nim pęknięcia i rysy, należy go wymienić: w trakcie prania duże ciśnienie może bowiem spowodować jego nagłe rozerwanie. ! Nigdy nie instalować już używanych pr- zewodów.

Page 17

Zalecenia i środki

ostrożności

! Pralka została zaprojektowana i wyprodukowana zgod-

nie z międzynarodowymi normami bezpieczeństwa. Niniejsze ostrzeżenia zostały tu zamieszczone ze względów bezpieczeństwa i należy je uważnie przeczytać.

Ogólne zasady bezpieczeństwa

• Urządzenie to zostało zaprojektowane wyłącznie do

użytkowania w warunkach domowych.

• Z niniejszego urządzenia mogą korzystać dzie-

ci powyżej 8 roku życia i osoby o ograniczonych zdolnościach zycznych, zmysłowych bądź umysłowych, jak również osoby nieposiadające doświadczenia lub znajomości urządzenia, jeśli znajdują się one pod nadzorem innych osób lub jeśli zostały pouczone na temat bezpiecznego sposobu użycia urządzenia oraz zdają sobie sprawę ze związanych z nim zagrożeń. Dzieci nie powinny bawić się urządzeniem. Prace związane z czyszczeniem i konserwacją nie mogą być wykonywane przez dzieci, jeśli

nie są one nadzorowane.

• Nie dotykać pralki stojąc przy niej boso lub mając

mokre lub wilgotne ręce albo stopy.

• Nie wyjmować wtyczki z gniazdka ciągnąc za kabel,

należy trzymać za wtyczkę.

• W trakcie pracy maszyny nie otwierać szuadki na

środki piorące.

• Nie dotykać odprowadzanej wody, gdyż może ona być

bardzo gorąca.

• W żadnym wypadku nie otwierać na siłę drzwiczek pralki:

grozi to uszkodzeniem mechanizmu zabezpieczającego drzwiczki przed przypadkowym otwarciem.

• W razie wystąpienia usterki nie należy w żadnym

wypadku ingerować w wewnętrzne części pralki z zamiarem samodzielnego dokonania naprawy.

• Zawsze uważać, aby dzieci nie zbliżały się do

pracującej pralki.

• W czasie prania drzwiczki pralki nagrzewają się.

• Jeśli trzeba przenieść pralkę w inne miejsce, należy to

robić bardzo ostrożnie, w dwie lub trzy osoby. Nigdy nie należy samodzielnie przenosić urządzenia, gdyż jest ono bardzo ciężkie.

• Przed włożeniem bielizny sprawdzić, czy bęben jest

pusty.

produktach w celu przypominania o obowiązku ich segregacji.

Właściciele urządzeń gospodarstwa domowego

mogą uzyskać dodatkowe informacje dotyczące ich prawidłowej utylizacji, zwracając się do odpowiednich służb publicznych lub do sprzedawców tych urządzeń.

Ręczne otwieranie okrągłych drzwiczek

Jeśli z powodu przerwy w dostawie energii elektrycznej nie jest możliwe otwarcie okrągłych drzwiczek, w celu wyjęcia i rozwieszenia prania należy wykonać następujące czynności:

1. wyjąć wtyczkę z gniazdka elektrycznego.

2. sprawdzić, czy poziom wody wewnątrz maszyny znajduje się poniżej poziomu otwarcia drzwiczek; w przeciwnym wypadku usunąć nadmiar wody przez przewód odpływowy, zbierając ją do wiaderka w sposób wskazany na rysunku.

3. zdjąć panel pokrywy z przedniej strony pralki przy pomocy śrubokrętu (patrz rysunek).

Utylizacja

• Utylizacja opakowania:

stosować się do lokalnych przepisów, dzięki temu opako-

wanie będzie mogło zostać ponownie wykorzystane.

• Dyrektywa europejska 2012/19/EU dotycząca odpa-

dów urządzeń elektrycznych i elektronicznych przewiduje, że elektryczne urządzenia gospodarstwa domowego nie powinny być utylizowane w normalnym ciągu utylizacji stałych odpadów miejskich. Stare urządzenia powinny być zbierane oddzielnie, aby zoptymalizować stopień odzysku i recyrkulacji materiałów, z których są one zbudowane, oraz aby zapobiec potencjalnym szkodom dla zdrowia i środowiska. Symbol przekreślonego kosza jest umieszczony na wszystkich

4. pociągnąć na zewnątrz klapkę wskazaną na rysunku, aż do wyzwolenia się z zacisku plastikowego zaczepu; następnie pociągnąć go w dół i równocześnie otworzyć drzwiczki.

5. ponownie założyć panel upewniwszy się, przed dociśnięciem go do maszyny, czy zatrzaski zostały umieszczone w odpowiednich otworach.

Page 18

Opis pralki

Panel sterowania

Szuadka na środki piorące

Szuadka na środki piorące: do dozowania środków

piorących i dodatków (patrz „Środki piorące i bielizna”).

Przycisk ON/OFF : nacisnąć krótko przycisk w celu włączenia lub wyłączenia maszyny. Kontrolka START/ PAUSE, która pulsuje powoli w kolorze zielonym wskazuje, że maszyna jest włączona. W celu wyłączenia pralki podczas prania konieczne jest dłuższe przytrzymanie naciśniętego przycisku, przez około 3 sek.; krótkie lub przypadkowe naciśnięcie nie wystarczy do wyłączenia maszyny. Wyłączenie maszyny podczas trwającego prania anuluje program prania.

Przyciski PRZEŁĄCZNIKA PROGRAMÓW: w celu wybrania potrzebnego programu (patrz „Tabela programów”).

Przycisk MY CYCLE: przytrzymać naciśnięty przycisk w celu zapisania w pamięci cyklu oraz własnych preferowanych personalizacji. W celu przywołania cyklu zapisanego uprzednio należy nacisnąć przycisk MY CYCLE.

Przyciski FUNKCJI: nacisnąć przycisk w celu wybrania potrzebnej funkcji. Na wyświetlaczu zaświeci się odpowiednia kontrolka.

Przycisk OPCJE PRANIA : nacisnąć w celu wybrania żądanego stopnia intensywności prania.

PRZEŁĄCZNIKA

PROGRAMÓW

Przycisk

ON/OFF

Przyciski

Przycisk

OPCJE PRANIA

Wyświetlacz

Przycisk

MY CYCLE

Przycisk

TYP

PŁUKANIA

Przycisk

URUCHOMIENIE

OPÓŹNIONE

Przycisk BLOKADA PRZYCISKÓW : w celu uruchomienia lub wylaczenia blokady panelu sterowania nalezy przytrzymac nacisniety przycisk przez okolo 2 sekundy. Podswietlony symbol wskazuje, ze panel sterowania zostal zablokowany (z wyjątkiem przycisk ON/OFF). W ten sposób uniemozliwia sie dokonywanie przypadkowych zmian w programach, zwlaszcza, jesli w domu obecne sa dzieci. W celu wylaczenia blokady panelu sterowania nalezy przytrzymac nacisniety przycisk przez okolo 2 sekundy.

Przycisk URUCHOMIENIE OPÓZNIONE : nacisnąc w celu ustawienia opóźnionego uruchomienia wybranego programu. Opóźnienie wyświetlone zostanie na ekranie.

Przycisk z kontrolką START/PAUSE: kiedy zielona kontrolka pulsuje powoli, nacisnąć przycisk w celu uruchomienia prania. Po uruchomieniu cyklu kontrolka świeci w sposób ciągły. W celu wybrania pauzy w praniu należy nacisnąć ponownie przycisk, kontrolka zacznie pulsować w kolorze pomarańczowym. Jeśli symbol nie świeci się, można otworzyć drzwiczki. W celu ponownego uruchomienia prania od miejsca, w którym zostało przerwane, należy ponownie nacisnąć przycisk.

Przyciski

FUNKCJI

Przycisk

WIROWANIA

Przycisk z kontrolką

START/PAUSE

Przycisk

TEMPERATURY

Przycisk

BLOKADA PRZYCISKÓW

Przycisk TYP PŁUKANIA : nacisnąć w celu wybrania żądanego rodzaju płukania.

Przycisk WIROWANIA : nacisnąć w celu zmniejszenia lub całkowitego wyłączenia wirówki – wartość ukazana zostanie na wyświetlaczu.

Przycisk TEMPERATURY : nacisnąć w celu zmniejszenia temperatury: wartość zostaje wyświetlona na ekranie.

Funkcja stand by

Pralka ta, w myśl nowych norm europejskich związanych z oszczędnością elektryczną, posiada system auto wyłączenia (stand by), który włącza się po 30 minutach nie użytkowania. Ponownie lekko wcisnąć przycisk ON/OFF i poczekać, aż pralka ponownie włączy się.

Page 19

Wyświetlacz

Wyświetlacz potrzebny jest w celu programowania maszyny i dostarcza wielu informacji.

W obu wierszach górnych A i B wyświetlane są: wybrany program prania, faza prania bieżącego oraz wszelkie wskazania związane ze stanem zaawansowania programu.

W wierszu C wyświetlany jest czas pozostały do końca cyklu prania bieżącego oraz, jeśli zaprogramowano URUCHOMIENIE OPÓŹNIONE, czas brakujący do uruchomienia wybranego programu.

W wierszu D wyświetlana jest maksymalna wartość szybkości wirówki, jaką maszyna może uzyskać w przypadku wybranego programu; jeśli program nie przewiduje wirowania wiersz pozostaje wygaszony.

W wierszu E wyświetlana jest maksymalna wartość temperatury, jaką można wybrać w przypadku wybranego programu, jeśli program nie przewiduje ustawiania temperatury, wiersz pozostaje wygaszony.

Kontrolki F związane są z funkcjami i włączają się, kiedy wybrana funkcja zgodna jest z wybranym programem.

Symbol zablokowanych drzwiczek Zapalony symbol oznacza, że okrągłe drzwiczki pralki są zablokowane, aby zapobiec przypadkowemu ich otworzeniu. Aby uniknąć uszkodzenia pralki, należy odczekać, aż symbol ten zgaśnie, zanim przystąpi się do otwierania drzwiczek pralki.

Uwaga: jeśli aktywna jest funkcja URUCHOMIENIE OPÓŹNIONE drzwiczek nie można otworzyć. W celu ich otwarcia należy ustawić maszynę w pauzie poprzez naciśnięcie przycisku START/PAUSE.

! Podczas pierwszego uruchomienia wymagane będzie dokonanie wyboru języka a wyświetlacz ustawi się automatycznie

na menu wyboru języka. W celu wybrania żądanego języka nacisnąć przyciski X i Y, dla potwierdzenia wyboru nacisnąć przycisk Z. Aby zmienić język, należy wyłączyć urządzenie, nacisnąć równocześnie przyciski X, Y, Z, aż do usłyszenia sygnału dźwiękowego, wyświetli się menu wyboru języka.

Page 20

W jaki sposób wykonać cykl prania

1. WŁĄCZENIE MASZYNY. Nacisnąć przycisk , na

wyświetlaczu pojawi się napis WŁĄCZENIE, kontrolka START/PAUSE zacznie powoli pulsować w kolorze zielonym.

2. WKŁADANIE BIELIZNY. Otworzyć szklane drzwiczki.

Włożyć bieliznę uważając, aby nie przekroczyć wielkości wsadu wskazanej w tabeli programów na następnej stronie.

3. DOZOWANIE ŚRODKA PIORĄCEGO. Wysunąć

szuadkę i wsypać detergent do odpowiednich komór w sposób wyjaśniony w „Środki piorące i bielizna”.

4. ZAMKNĄĆ DRZWICZKI.

5. WYBÓR PROGRAMU. Nacisnąć jeden z przycisków

PRZEŁĄCZNIKA PROGRAMÓW w celu wybrania potrzebnego programu, nazwa programu pojawi się na wyświetlaczu; z nim powiązana jest temperatura oraz prędkość wirowania, które mogą zostać zmienione. Na wyświetlaczu pojawi się czas trwania cyklu.

6. PERSONALIZACJA CYKLU PRANIA.

Przy pomocy odpowiednich przycisków:

Zmienić temperaturę i/lub wirówkę. Maszyna wybierze

automatycznie temperaturę oraz wirówkę maksymalne przewidziane dla danego programu, dlatego nie mogą one być zwiększane. Poprzez naciskanie przycisku

stopniowo zmniejsza się temperaturę aż do prania

w zimnej wodzie „OFF”. Naciskając przycisk stopniowo zmniejsza się wirówkę aż do jej wyłączenia „OFF”. Dodatkowe naciśnięcie przycisków przywróci maksymalne wartości przewidywane.

! Wyjątek: wybierając program 2 60°

przycisku)

Ustawienie opóźnionego rozpoczęcia.

W celu ustawienia opóźnionego rozpoczęcia wybranego programu należy naciskać odpowiedni przycisk aż do osiągnięcia żądanego czasu opóźnienia. Kiedy opcja ta jest aktywna, na wyświetlaczu pojawia się symbol . W celu usunięcia opóźnionego uruchomienia należy naciskać przycisk aż do pojawienia się napisu “OFF”.

Ustawić żądany stopień intensywności prania.

Opcja umożliwia optymalizację prania w zależności od stopnia zabrudzenia tkanin oraz żądanej intensywności prania. Wybrać program prania, cykl zostanie automatycznie ustawiony na poziomie „NORMALNY”, przeznaczonym dla średnio zabrudzonej odzieży, (ustawienie to nie stosuje się dla cyklu „Wełna”, który ustawia się automatycznie na poziomie „DELIKATNE”). W przypadku silnie zabrudzonej odzieży, należy nacisnąć przycisk aż do przejścia do poziomu „SUPER PRANIE”. Poziom ten gwarantuje wysokiej jakości pranie, dzięki użyciu większej ilości wody w początkowej fazie cyklu i intensywniejszym ruchom mechanicznym służy do usuwania najoporniejszych plam. Może być używany z wybielaczem i bez niego. Jeśli chce się przeprowadzić wybielanie, należy włożyć dodatkową szuadkę 4, znajdującą się w wyposażeniu, do szuadki 1. Nie przekraczać poziomu „max” wybielacza w płynie, podanej na środkowym wskaźniku (zobacz rysunek na str. 22). W przypadku lekko zabrudzonej odzieży lub w celu delikatnego obchodzenia się z tkaninami, należy nacisnąć przycisk aż do przejścia do poziomu „DELIKATNE”. Cykl zredukuje ruchy mechaniczne, aby zagwarantować doskonały efekt prania delikatnej odzieży.

temperaturę można podnieść aż do 90°.

(1. naciśnięcie

Ustawić rodzaj płukania.

Opcja umożliwia wybranie rodzaju płukania przeznaczonego do jak największej ochrony delikatnej skóry. Po pierwszym naciśnięciu przycisku, zostaje ustawiony poziom „EXTRA PŁUKANIE”, który pozwala wybrać dodatkowe płukanie, oprócz standardowego, w celu usunięcia wszelkich pozostałości detergentu. Po drugim naciśnięciu przycisku, zostaje ustawiony poziom „WRAŻLIWA SKÓRA”, który pozwala wybrać dwa dodatkowe płukania, oprócz standardowego, w celu jak najlepszej ochrony delikatnej skóry. Naciskając po raz trzeci na przycisk ustawia się poziom „ANTYALERGICZNE”, który umożliwia wybranie 3 dodatkowych płukań oprócz tych, które przewiduje dany cykl. Aktywacja opcji w cyklach o temperaturze 40° umożliwia usunięcie głównych alergenów, takich jak kocia i psia sierść oraz pyłki; w cyklach o temperaturze powyżej 40° osiąga się bardzo dobry poziom ochrony przeciwalergicznej. Nacisnąć ponownie przycisk, aby powrócić do „PŁUKANIE STANDARDOWE” rodzaju płukania. Jeśli któreś z ustawień lub zmiana ustawienia nie jest możliwe, na wyświetlaczu pojawi się napis „ZABLOKOWANE”.

Zmiana charakterystyki cyklu.

• Naciskać przycisk w celu uruchomienia funkcji; zaświeci się kontrolka odpowiadająca przyciskowi.

• Nacisnąć ponownie przycisk w celu wyłączenia funkcji, kontrolka zgaśnie.

! Jeśli wybrana funkcja nie jest zgodna z wybranym programem, kontrolka będzie pulsować, a funkcja nie zostanie uruchomiona. ! Jeśli wybrana funkcja nie jest zgodna z inną, ustawioną uprzednio, kontrolka odpowiadająca pierwszej funkcji będzie pulsowała i uruchomiona zostanie jedynie druga funkcja a kontrolka uruchomionej funkcji zaświeci się. ! Funkcje mogą zmieniać zalecane obciążenie i/lub czas trwania cyklu.

7. URUCHOMIENIE PROGRAMU. Nacisnąć przycisk

START/PAUSE. Odpowiednia kontrolka zaświeci się kolorem zielonym i drzwiczki zostaną zablokowane (symbol ZABLOKOWANYCH DRZWICZEK świeci się). Podczas prania na wyświetlaczu pojawi się nazwa bieżącej fazy. W celu zmiany programu w czasie trwania cyklu należy ustawić pralkę w pauzie naciskając przycisk START/PAUSE (kontrolka START/PAUSE zacznie powoli pulsować w kolorze pomarańczowym); następnie wybrać potrzebny cykl i ponownie nacisnąć przycisk START/ PAUSE. W celu otwarcia drzwiczek w trakcie wykonywania cyklu należy nacisnąć przycisk START/PAUSE; jeśli symbol ZABLOKOWANYCH DRZWICZEK jest wyłączony możliwe będzie otwarcie drzwiczek Nacisnąć ponownie przycisk START/PAUSE, aby uruchomić program od punktu, w którym został przerwany.

8. KONIEC PROGRAMU. Wskazywany jest napisem

„KONIEC CYKLU” na wyświetlaczu, kiedy symbol ZABLOKOWANYCH DRZWICZEK wyłączy się, możliwe będzie otwarcie drzwiczek. Otworzyć drzwiczki, wyjąć bieliznę i wyłączyć maszynę.

! Jeśli zamierza się anulować uruchomiony juz cykl, przytrzymać dłużej naciśnięty przycisk . Cykl zostanie przerwany i maszyna wyłączy się.

Page 21

Programy i funkcje

Tabela programów

Opis programu

Programy

CLEAN Plus

ODPLAMIANIE (1° naciœniêcie przycisku).

SZYBKIE ODPLAMIANIE (2° naciœniêcie przycisku).

BAWEŁNA STANDARDOWY 60°C (1° naciœniêcie przycisku). (1):

tkaniny bia³e i kolorowe, wytrzyma³e, mocno zabrudzone.

BAWEŁNA STANDARDOWY 40°C (2° naciœniêcie przycisku). (2):

tkaniny kolorowe, wytrzyma³e, lekko zabrudzone. BAWEŁNA STANDARDOWY 20°C (3° naciœniêcie przycisku).: tkaniny

kolorowe, wytrzyma³e, lekko zabrudzone.

SYNTETYCZNE (SYNTETY. INTENSYWNY) (1° naciœniêcie przycisku):

tkaniny kolorowe, wytrzyma³e, mocno zabrudzone. SYNTETYCZNE (SYNTETY. INTENSYWNY) (4) (1° naciœniêcie przycisku):

tkaniny kolorowe, wytrzyma³e, lekko zabrudzone. SYNTETYCZNE (SYNTETY. DELIKATNE) (2° naciœniêcie przycisku): tkaniny

kolorowe, wytrzyma³e, lekko zabrudzone.

SPECIALS

SZYBKIE PRANIE 30’: w celu szybkiego odœwie¿enia lekko zabrudzonych tkanin (niewskazany dla we³ny, jedwabiu i tkanin przeznaczonych

do prania rêcznego). MY CYCLE (PAMIEÆ): pozwala na zmemoryzowanie ka¿dego typu prania.

POŚCIEL I RĘCZNIKI: do bielizny poœcielowej i k¹pielowej.

EXTRA CARE

WE£NA (Woolmark Platinum): do we³ny, kaszmiru, itp.

DELIKATNE

WIROWANIE (1° naciœniêcie przycisku). PŁUKANIE (2° naciœniêcie przycisku). ODPROWADZANIE WODY (3° naciœniêcie przycisku).

Czas trwania cyklu wskazany na wyświetlaczu lub w instrukcji jest czasem oszacowanym dla standardowych warunków. Rzeczywisty czas trwania cyklu może się zmieniać w zależności od wielu czynników, takich jak temperatura i ciśnienie wody na wlocie, temperatura otoczenia, ilość detergentu, ilość i rodzaj pranej odzieży, wyważenie ładunku, wybrane opcje dodatkowe.

1) Program sterowania zgodny z normą 1061/2010:

Ten cykl jest odpowiedni do prania średnio zabrudzonej odzieży bawełnianej i jest najbardziej wydajnym cyklem pod względem łącznego zużycia energii elektrycznej i wody; należy go używać do odzieży przeznaczonej do prania w 60°C. Rzeczywista temperatura prania może się różnić od podanej.

2) Program sterowania zgodny z normą 1061/2010:

Ten cykl jest odpowiedni do prania średnio zabrudzonej odzieży bawełnianej i jest najbardziej wydajnym cyklem pod względem łącznego zużycia energii elektrycznej i wody; należy go używać do odzieży przeznaczonej do prania w 40°C. Rzeczywista temperatura prania może się różnić od podanej.

3) W temperaturze 60 °C nie można włączyć funkcji “Pranie wstępne”. Dla wszystkich Test Institutes:

2) Program bawełna, długi:

Program tkaniny syntetyczne długi: ustawić

ustawić

program “2” 40°C

ustawić

program “2” 60°C

ustawić

program “2” 40°C

(2. naciśnięcie przycisku)

program “3” 60°C

(1. naciśnięcie przycisku)

Temp.

max. (°C)

40° 1000 40° 1000 -

60°

(Max. 90°)

40° 1000 -

20° 1000 -

60° 800

40° 800

30° 800 -

60° 1000

40° 800 30° 0 -

- 1000 - - - - 7 - - - 10’

- 1000 - - -

- 0 - - - - 7 - - - 3’

(1. naciśnięcie przycisku)

(2. naciśnięcie przycisku)

Prêdkoœæ max (obrotów na minu-

tê)

1000

z temperaturą 40°C

Œrodki pior¹ce

Pranie

wstępne

 



  

(3)

  

   



 

(nacisnąć przycisk TEMPERATURA).

lacz

Wybie-

(kg)

sztkowa %

Wilgotno�� re-

£adunek max

zmiêk-

Œrodek

czaj¹cy



4 - - - 180’



3,5 - - - 60’

7 62 1,01 52,5 200’

7 62 0,99 72 175’

7 - - - 175’

3,5 49 0,91 50 110’

3,5 49 0,64 47 95’

3,5 - - - 80’



3 71 0,19 30 30’



7 - - - 140’



1,5 - - - 80’



1 - - - 75’



7 - - - 49’

kWh

Zu�ycie energii

Czas trwania

Woda ł�cznie lt

cyklu

Funkcje prania

Pranie Wstępne

W przypadku wyboru tej funkcji zostanie wykonane pranie wstępne, które ułatwia usunięcie uporczywych plam. N.B.Należy umieścić środek piorący w odpowiedniej przegródce.

Łatwe prasowanie

Po wybraniu tej funkcji, pranie oraz wirówka zostaną odpowiednio zmienione w celu ograniczenia powstawania zgnieceń. Po zakończeniu cyklu pralka wykona powolne obroty bębna, kontrolka funkcji ŁATWE

PRASOWANIE zaświeci się, a kontrolka START/PAUSE będzie pulsowała powoli w kolorze pomarańczowym. W celu zakończenia cyklu należy nacisnąć przycisk START/ PAUSE lub przycisk ŁATWE PRASOWANIE.

Eco wash

Funkcja Eco Wash umożliwia oszczędności pod względem zużywanej energii, nie podgrzewając wody używanej do prania, co niesie za sobą korzyści zarówno dla środowiska naturalnego, jak i dla rachunku za prąd. Wzmocniona siła działania i zoptymalizowane zużycie wody gwarantują doskonałe rezultaty przy długości cyklu takiej samej, jak w przypadku cyklu standard. Aby uzyskać jak najlepsze rezultaty, zalecamy korzystać z płynu do prania.

Page 22

Środki piorące i bielizna

Szuadka na środki piorące

Dobry rezultat prania zależy również od prawidłowego dozowania środka piorącego: użycie jego nadmiernej ilości nie poprawia skuteczności prania, lecz przyczynia się do powstawania nalotów na wewnętrznych częściach pralki i do zanieczyszczania środowiska.

! Środki piorące w proszku należy stosować do tkanin z

białej bawełny i do prania wstępnego oraz do prania w temperaturze przekraczającej 60°C.

! Należy stosować się do zaleceń podanych na opako-

waniu środka piorącego.

! Nie stosować środków do prania ręcznego, ponieważ

tworzą one za dużo piany.

Wysunąć szuadkę i umieścić w niej środek piorący lub dodatkowy w następujący sposób.

Przegródka 1: Środek piorący do prania wstępnego (w proszku)

Przed wsypaniem środka piorącego należy sprawdzić, czy nie jest włożony dodatkowy pojemnik 4.

Przegródka 2: Środek piorący do prania zasadniczego (w proszku lub w płynie)

W przypadku stosowania środka piorącego w płynie, zaleca się użycie ścianki A dostarczonej na wyposażeniu, która ułatwia prawidłowe dozowanie. W celu użycia środka piorącego w proszku, należy wsunąć ściankę w zgłębienie B.

Przegródka 3: Środki dodatkowe (zmiękczające, itp.)

Środek zmiękczający nie powinien wypływać poza kratkę.

dodatkowy pojemnik 4: Wybielacz

Przygotowanie bielizny

• Podzielić bieliznę do prania według:

- rodzaju tkaniny / symbolu na etykietce.

- kolorów: oddzielić tkaniny kolorowe od białych.

• Opróżnić kieszenie i sprawdzić guziki.

• Nie przekraczać wskazanego ciężaru suchej bielizny: patrz “Tabela programów”.

Ile waży bielizna?

1 prześcieradło 400-500 gr. 1 poszewka 150-200 gr. 1 obrus 400-500 gr. 1 szlafrok 900-1.200 gr. 1 ręcznik 150-250 gr.

Programy specjalne

ODPLAMIANIE: program odpowiedni do prania silnie

zabrudzonej odzieży o trwałych kolorach. Program gwarantuje klasę prania wyższą od standardowej (klasa A). Nie używać programu, gdy miesza się odzież w różnych kolorach. Zalecamy stosowanie środka piorącego w proszku. W przypadku szczególnie opornych plam, zalecamy wcześniej zastosowanie specjalnych dodatków. SZYBKIE ODPLAMIANIE: program został opracowany do prania w jedną godzinę bielizny zabrudzonej codziennymi plamami, nawet najbardziej uporczywymi. Odpowiedni do tkanin kolorowych z włókien mieszanych, gwarantuje ich maksymalną ochronę. BAWEŁNA STANDARDOWY 20°C: idealny do zabrudzonej bielizny bawełnianej. Dobre wyniki prania w zimnej wodzie, porównywalne z praniem w 40°, są gwarantowane dzięki działaniu mechanicznemu, wykonywanemu ze zmienną prędkością, której maksymalne wartości powtarzają się w krótkich odstępach czasu. POŚCIEL I RĘCZNIKI: w celu wyprania bielizny kąpielowej i pościelowej w jednym cyklu, należy użyć programu 6, który optymalizuje zużycie środka piorącego i pozwala oszczędzać czas i pieniądze. Zalecamy stosowanie środka piorącego w proszku.

Wełna- Woolmark Apparel Care - Green:

cykl prania „Wełna” niniejszej pralki został zatwierdzony przez Woolmark Company jako odpowiedni do prania odzieży wełnianej i przeznaczonej do prania ręcznego, pod warunkiem, że pranie jest przeprowadzane zgodnie z instrukcjami podanymi na etykiecie ubrania oraz ze wskazówkami dostarczonymi przez producenta pralki. (M1253)

DELIKATNE: używać programu 8 do prania bardzo delikatnej odzieży, ozdobionej cekinami lub koralikami. Do prania jedwabiu i zasłon, należy wybrać cykl 8 i ustawić poziom „DELIKATNE” opcji . Zalecamy wywrócenie ubrań na lewą stronę i włożenie małych części odzieży do woreczka przeznaczonego specjalnie do prania delikatnych ubrań. Dla osiągnięcia najlepszych efektów, zalecamy stosowanie środka piorącego w płynie do tkanin delikatnych.

System równoważenia ładunku

Przed każdym wirowaniem, aby uniknąć nadmiernych drgań oraz jednorodnie rozłożyć wsad, bęben wykonuje obroty z prędkością nieco większą niż podczas prania. Jeśli pomimo kolejnych prób wsad nie zostanie równomiernie rozłożony, maszyna wykona wirowanie z prędkością mniejszą od przewidzianej. W przypadku nadmiernego niezrównoważenia pralka wykona rozłożenie wsadu zamiast wirowania. Aby zapewnić lepsze rozłożenie wsadu oraz jego właściwe zrównoważenie, zaleca się wymieszanie dużych i małych sztuk bielizny.

Page 23

Nieprawidłowości w działaniu i sposoby ich usuwania

Może się zdarzyć, że pralka nie działa. Przed wezwaniem Serwisu Technicznego (patrz „Serwis Techniczny”) należy sprawdzić, czy problemu nie da się łatwo rozwiązać przy pomocy poniższego wykazu.

Nieprawidłowości w działaniu:

Pralka nie włącza się.

Cykl prania nie rozpoczyna się.

Pralka nie pobiera wody (na wyświetlaczu pojawi się napis „BRAK WODY, SPRAWDŹ DOPŁYW WODY”).

Pralka cały czas pobiera i odprowadza wodę.

Możliwe przyczyny / Rozwiązania:

• Wtyczka nie jest włączona do gniazdka lub jest wsunięta za słabo, tak że nie ma styku.

• W domu nastąpiła przerwa w dostawie prądu.

• Drzwiczki pralki nie są dobrze zamknięte.

• Nie został wciśnięty przycisk ON/OFF.

• Nie został wciśnięty przycisk START/PAUSE.

• Kurek dopływu wody jest zamknięty.

• Zostało nastawione opóźnienie startu (patrz “W jaki sposób wykonać cykl

prania”).

• Przewód doprowadzający wodę nie jest podłączony do kurka.

• Przewód jest zgięty.

• Kurek dopływu wody jest zamknięty.

• W domu nastąpiła przerwa w dostawie wody.

• Ciśnienie wody nie jest wystarczające.

• Nie został wciśnięty przycisk START/PAUSE.

• Przewód odpływowy nie został zainstalowany na wysokości między 65 a 100 cm od podłogi (patrz „Instalacja”).

• Końcówka przewodu odpływowego jest zanurzona w wodzie (patrz „Instalacja”).

• Otwór odpływowy w ścianie nie posiada odpowietrznika.

Jeśli po sprawdzeniu tych możliwości problem nie zostanie rozwiązany, należy zamknąć kurek dopływu wody, wyłączyć pralkę i wezwać Serwis Techniczny. Jeśli mieszkanie znajduje się na najwyższych piętrach budynku, może wystąpić efekt syfonu, w wyniku którego pralka cały czas pobiera i odprowadza wodę. W celu wyeliminowania tej niedogodności należy zakupić specjalny zawór, zapobiegający powstawaniu efektu syfonu.

Pralka nie odprowadza wody i nie odwirowuje prania.

Pralka mocno wibruje w fazie wirowania.

Z pralki wycieka woda.

Maszyna jest zablokowana, wyświetlacz pulsuje i sygnalizuje kod anomalii (np.: F-01, F-..).

Tworzy się zbyt duża ilość piany.

• Program nie przewiduje odprowadzania wody: w przypadku niektórych programów należy uruchomić je ręcznie (patrz „Programy i funkcje”).

• Włączona jest funkcja ŁATWE PRASOWANIE: aby zakończyć program, należy nacisnąć przycisk START/PAUSE („Programy i funkcje”).

• Przewód odpływowy jest zgięty (patrz „Instalacja”).

• Instalacja odpływowa jest zatkana.

• Podczas instalacji pralki bęben nie został prawidłowo odblokowany (patrz

„Instalacja”).

• Pralka nie jest właściwie wypoziomowana (patrz „Instalacja”).

• Pralka, zainstalowana pomiędzy meblami a ścianą, ma za mało miejsca (patrz „Instalacja”).

• Przewód doprowadzający wodę nie jest dobrze przykręcony (patrz „Instalacja”).

• Szuadka na środki piorące jest zatkana (w celu jej oczyszczenia patrz „Utr- zymanie i konserwacja”).

• Przewód odpływowy nie jest dobrze zamocowany(patrz „Instalacja”).

• Wyłączyć maszynę i wyjąć wtyczkę z gniazdka, odczekać około 1 minuty, następnie włączyć ją ponownie.

Jeśli problem nie ustępuje, należy wezwać Serwis Techniczny.

• Środek piorący nie jest odpowiedni do pralek automatycznych (na opakowaniu musi być umieszczony napis: „do pralek”, „do prania ręcznego i w pralce” lub podobny).

• Użyto za dużo środka piorącego.

Page 24

Serwis Techniczny

Przed skontaktowaniem się z Serwisem Technicznym:

• Sprawdzić, czy problemu nie można rozwiązać samodzielnie (patrz„Nieprawidłowości w działaniu i sposoby ich usuwania”);

• Ponownie uruchomić program i sprawdzić, czy problem nie zniknął;

• Jeśli nie, zwrócić się do autoryzowanego Serwisu Technicznego, dzwoniąc pod numer podany w karcie gwarancyjnej.

! Nigdy nie wzywać nieautoryzowanych techników.

Należy podać:

• rodzaj nieprawidłowości;

• model maszyny (Mod.);

• numer seryjny (S/N). Informacje te znajdują się na tabliczce umieszczonej w tylnej części pralki oraz widocznej z przodu po otwarciu drzwiczek.

Page 25

Iнструкцiї з експлуатацiї

ПРАЛЬНА МАШИНА

Українська

FMSD 702

Зміст

Встановлення, 26-27

Розпакування і вирівнювання Підключення води та електроенергії Перший цикл прання Технiчнi данi

Технічне обслуговування та догляд, 28

Відключення води й електричного живлення Очищення пральної машини Чистка касети для миючих засобів Догляд за люком та барабаном Миття насосу Контроль шланга для подачі води

Запобіжні заходи та поради, 29

Загальна безпека Утилізація Ручне відкривання дверцят люку

Опис пральної машини, 30-31

Панель керування Дисплей

Як здійснювати цикл прання, 32

Програми та функції, 33

Таблиця програм Функції прання

Миючі засоби і білизна, 34

Касета з миючим засобом Підготовка білизни Особливi програми Система балансування завантаження

Несправності та засоби їх усунення, 35

Допомога, 36

Page 26

Встановлення

! Зберігайте дану брошуру, щоб мати нагоду звернутися до неї у будь-який момент. У раз продажу, передачі іншій особі або переїзду переконайтеся в тому, що інструкція перебуває разом із пральною машиною й новий власник може ознайомитися з її принципами роботи й відповідними запобіжними заходами. ! Уважно вивчіть інструкцію: в ній міститься важлива інформація щодо встановлення, використання та безпеки.

Розпакування й вирiвнювання

Розпакування

1. Розпакування пральної машини

2. Вдоскональтеся, що машина не зазнала ушкоджень пiд час транспортування. Якщо такі є, не виконуйте нiяких пiдключень та негайно зверніться до постачальника.

3. Видаліть запобіжнi гвинти для транспортування та гумову прокладку з відповідною розпірною деталлю, якi знаходяться позаду (див. малюнок).

4. Закрийте отвори пластмасовими пробками з комплекту постачання.

5. Зберiгайте всi компоненти: у разi транспортування пральної машини їх потрiбно повернути на мiсце. ! Забороняйте дiтям гратися з упаковками.

Вирiвнювання

1. Встановіть пральну машину на плоскій та твердій підлозі, не притуляючи її до стін, меблів, тощо.

2. Якщо пiдлога не є iдеально горизонтальною, компенсуйте нерiвностi за допомогою переднiх нiжок

(див. малюнок) – розкручуючи чи закручуючи їх; кут нахилу

вiдносно робочої поверхнi не повинен перевищувати 2°.

Належне вирiвнювання забезпечить стабiльнiсть машинi та запобiжить вiбрацiям, шуму та пересуванням пiд час роботи. У випадку встановлення машини на килимовому покритті або килимах, ніжки необхідно відрегулювати таким чином, щоб гарантувати під пральною машиною необхідний простір для вентиляції.

Підключення води й електроенергії

Пiд’єднання труби для подачі води

1. Підключити живлячий трубопровід, прикрутивши його до крану холодної води за допомогою штуцеру з газовою різьбою 3/4 (див. малюнок).

Перед пiдключенням спустiть воду, доки вона не стане прозорою.

2. Підключіть трубу подачі води до пральної машини, під’єднавши його до водорозбiрного крану, який знаходиться угорі праворуч на задньому боцi машини (див. малюнок).

3. Зверніть увагу, щоб труба не мала згинів та утисків.

! Тиск води в крані має відповідати значенням у таблиці Технічних даних (див.

сторінку поруч).

! Якщо довжини труби для води не вистачає, зверніться у спеціалізовану крамницю або до уповноваженого фахівця.

! Не користуйтеся трубами, якi були вже у вживаннi.

! Використовуйте труби з комплекту постачання.

Page 27

Пiд’єднання шлангу злива води

65 - 100 cm

Пiд’єднайте зливний шланг, не згинаючи його, до каналізації або до зливного отвору у стіні на висоті від 65 до 100 см від підлоги.

Або покладіть його на край вмивальника або ванни; прив’язавши направляючу з комплекту постачання докрана (див.малюнок). Не залишайте вільний кінець зливного шланга зануреним

у воду.

! Використання подовжувача шланга не рекомендоване. При використаннi подовжувача шланга (якщо це дiйсно є необхiдним), переконайтеся у тому, що він має той самий діаметр та його довжина не перевищує 150 см.

Електричні підключення

Перш нiж увiмкнути вилку в електричну розетку, переконайтеся в тому, що:

• розетка має заземлення у відповідності до встановлених норм;

• розетка розрахована на максимальне навантаження у межах потужності машини, зазначене у таблиці Технічних даних (див. малюнок поруч);

• напруга живлення перебуває у межах, зазначених у таблиці Технічних даних (див. малюнок поруч);

• розетка підходить до вилки пральної машини. В іншому випадку замініть розетку або вилку.

! Машину не можна встановлювати поза приміщенням, навіть в захищених мiсцях, тому що дуже небезпечно піддавати її впливу дощу і грози.

! Коли машину вже встановлено, забезпечте вільний доступ до електричної розетки.

! Не використовуйте подовжувачі й трійники.

! Шнур не повинен мати згинів або утисків. ! Замiна шнура живлення має

виконуватися тiльки вповноваженими фахiвцями. Увага! Підприємство знімає з себе відповідальність у разi недотримання вказаних правил.

Перший цикл прання

Пiсля встановлення, перш нiж розпочати використання машини, виконайте цикл прання з пральним засобом, але не завантажуючи бiлизну, встановивши програму «Самоочищення» (див. “Очищення пральної машини”).

Технiчнi данi

Модель FMSD 702

ширина 59,5 см

Розмiри

Кiлькiсть бiлизни

Електричні підключення

Водопровднi пiдключення

Швидкiсть центрифуги

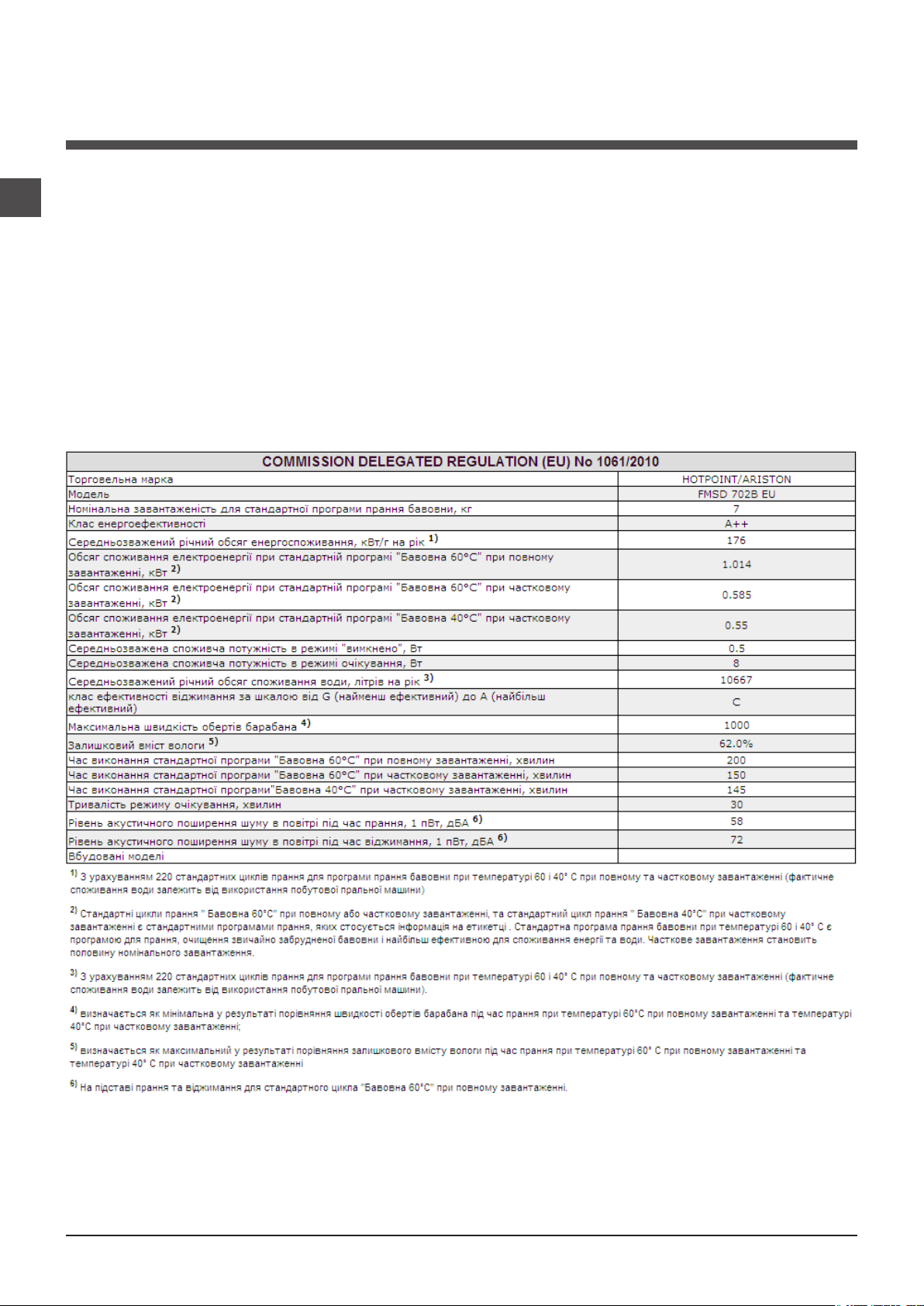

Програми контролю згiдно з нормою 1061/2010 1015/2010

висота 85 см глибина 43,5 см

вiд 1 до 7 кг

див. шильдік з технiчними даними на машинi

максимальний тиск 1 мПа (10 бар) мiнiмальний тиск 0,05 мПа (0,5 бар) об’єм баку – 48 лiтри

до 1000 обертiв на хвилину

програма 2 (60°) (шляхом

другого натискання на кнопку); температура 60°C; програма 2 (40°) (шляхом другого натискання на кнопку); температура 40°C;

Цей прилад вiдповiдає таким європейським директивам:

- 2004/108/CE (Електромагнітна сумiснiсть)

- 2012/19/EU (WEEE)

- 2006/95/CE (Низька напруга)

Page 28

Технічне обслуговування та

догляд

Відключення води й електричного живлення

• Закривайте водопровідний кран після

кожного прання. У такий спосіб зменшується знос гідравлічної частини машин и й усувається небезпека витоку.

• Виймайте штепсель з розетки під час

миття машини та під час робіт з технічного обслуговування.

Очищення пральної машини

• Зовнішня частина і гумові деталі можуть

бути вимиті тканиною, змоченою у теплій воді й милі. Не використовуйте розчинники або абразиви.

• Пральна машина оснащена програмою

«Самоочищення» внутрішніх частин, яку слі д запус к ати без будь-яких речей всередині барабану.

П р а л ь н и й з а с і б (його кількість має склад ати 1 0 % від рекомендованої для злегка забруднених речей) або спеціальні з а с о б и д л я очищення пральної м а ш и н и м о ж н а

в и к о р и с то в у в ат и як до п ом і жн і у пр о гр а мм і п р ан н я. Рекомендується виконувати програму очищення через кожні 40 циклів прання. Для пус к у п рограми слід одночасно натиснути на кнопки A і B впродовж 5 сек.

(див. малюнок).

Програма запускається автоматично і триває приблизно 70 хвилин. Для припинення циклу натиснiть на кнопку START/PAUSE.

Чистка касети для миючих засобів

В и й м i т ь к а с е т у,

п i д н я в ш и ї ї т а

витягнувши назовнi

(див. малюнок).

П р о м и й т е п і д

проточною водою;

ц я п р о ц е д у р а

ма є п р о водит и с я

регулярно.

Догляд за люком та барабаном

• Завжди залишайте відкритими дверцята люку, тоді не утворюватимуться неприємні запахи.

Миття насосу

Пральну машину обладнано насосом з автоматичною чисткою, який не вимагає технічного обслуговування. Може трапитися так, що малі предмети (монети, ґудзики) потраплять до форкамери, що захищає насос, розташований у її нижній частині.

! Переконайтеся у тому, що цикл прання закінчено, і витягніть штепсель з розетки.

Щоб потрапити до форкамери:

1. зніміть декоративну панель на лицевому боці пральної машини за допомогою викрутки (див. малюнок);

2. відкрутіть кришку, обертаючи її проти годинникової стрілки (див. малюнок): виток незначної кiлькостi води є нормальним;

3. акуратно очистіть внутрішню частину;

4. накрутіть кришку;

5. встановіть панель на місце, пересвідчіться

у тому, що крюки були вставлені у спеціальні петлі, пiсля чого притиснiть її до машини.

Контроль шланга для подачі води

Перевіряйте шланг для подачі води не менше одного разу на рік. Якщо на ньому є тріщини, він підлягає заміні: під час прання високий тиск може призвести до розірвання.

! Не користуйтеся шлангами, якi були вже у вживаннi.

Page 29

Запобіжні заходи та

поради

! Машину була спроектовано і вироблено у відповідності

з міжнародними нормами безпеки. Дані попередження складені для забезпечення безпеки і тому їх треба уважно прочитати.

Загальна безпека

• Дане обладнання було розроблене виключно для побутового використання.

• Після використання машини обов’язково відключайте її від мережі живлення змінюго струмута лерекривайте кран водогону.

• Дозволяється користування цим приладом

дітьми віком від 8 років, а також особами з обмеженими фізичними, сенсорними або розумовими можливостями або особами без належного досвіду і знань, якщо вони перебувають під постійним контролем або проінструктовані щодо правил з небезпечного використання приладу і усвідомлюють ступені ризику. Не дозволяйте дітям гратися з приладом. Операції з очищення і догляду не повинні виконуватися дітьми без належного контролю.

• Машина має використовуватися тільки повнолітніми особами і згідно з інструкціями, наведеними у даній брошурі.

• Не торкайтеся до машини голими ногами або мокрими чи вологими руками й ногами.

• Не виймайте штепсель з електричної розетки, витягуючи його за провід, тримайтеся тільки за самий штепсель.

• Не вiдкривайте касету з миючими засобами пiд час роботи машини.

• Будьте обережні: вода, що зливається, може мати високу температуру.

• У жодному випадку не застосовуйте силу до люку: це може ушк одити зап обiжний механiзм проти випадкових вiдкривань.

• Якщо машина не працює у разi поломки, у жодному ви падку не н амагайтес я д iстатися вн ут рiшнi х механiзмiв з метою самостійного ремонту.

• Слiдкуйте, щоб дiти не наближалися до працюючої машини.

• Пiд час прання люк нагрiватиметься.

• Пересування машини має здiйснюватися двома або трьома особами за умови максимальної уваги. Нi в якому разi - однiєю особою, тому що машина дуже важка.

• Перш ніж з авантажити білизн у, перевірте, щоб барабан був порожній.

Зняті з експлуатації побутові прилади мають бути зібрані окремо для оптимізації ступеню відновлення й рециклювання матеріалів, що входять до їхнього ск ла ду, і з м етою усунення потен ці йної шкоди для здо ров ’я та навк ол ишн ього се редов ища. Си мв ол з акресленої к орзи ни, зображе ни й на всіх виробах, нагадує про необхідність окремої утилізації. Для подальшої інформації про правильне зняття з експлуатації побутових електроприладів, їхні власники можутьз вер нутися у відповідну муницiпальну службу або до продавця приладу.

Ручне відкривання дверцят люку

У випадку, якщо неможливо відкрити дверцята люку із-за відсутності електроенергії і ви хотіли б розвісити речі, треба діяти таким чином:

1. витягніть штепсель з електричної розетки.

2. перевірте, щоб рівень води усередині машини був нижчим за рівень отвору люку; якщо це не так, злийте надлишок води через зливний шланг, збираючи її у відрі, як показано на малюнку.

3. зніміть декоративну панель на лицевому боці пральної машини за допомогою викрутки (див.

малюнок).

Утилізація

• Утилізація пакувального матеріалу: додержуйтесь місцевих норм, так як пакування може бути використане повторно.

• Європейська директива 2012/19/EU з відходів від електричної й електронної апаратури передбачає, що побутові електроприлади не можуть перероблятися у звичайному порядку для твердих міських відходів.

4. За допомогою вказаного на малюнку язичка тягнiть пластмасову тягу з упору назовнi, аж доки її не буде звiльнено; потiм протягнiть її донизу, одночасно вiдкриваючи дверцята.

5. встановіть панель на місце, пересвідчіться у тому, що крюки були вставлені у спеціальні петлі, пiсля чого притиснiть її до машини.

Page 30

Опис пральної машини

Панель керування

Кнопка ON/OFF

Касета з миючим засобом

ПЕРЕМИКАЧА

Касета з миючим засобом: для завантаження миючих засобiв та присадок (див. “Миючi засоби та бiлизна”).

Кнопка ON/OFF : швидко натисніть і відпустіть кнопку для увiмкнення або вимикання машини. Iндикаторна лампа START/PAUSE блимає зеленим свiтлом з повільними інтервалами, вказуючи на те, що машину ввiмкнено. Для вимикання пральної машини під час прання необхідно утримувати кнопку натиснутою приблизно більш ніж 3 сек.; короткочасне або випадкове натискання не дозволить вимкнути машину. Вимикання машини під час циклу прання вiдмiнює це прання.

Кнопки

ПРОГРАМ

ПРОТИАЛЕРГІЙНОГО

ОПОЛІСКУВАННЯ

Кнопка

ТИП ПРАННЯ

Дисплей

Кнопка

MY CYCLE

Кнопка

ВIДСТРОЧЕНИЙ

ПУСК

Кнопка ТЕМПЕРАТУРА : натискання викликає зменшення температури: значення вiдображається на дисплеї.

Кнопка БЛОКУВАННЯ КНОПОК : щоб активувати блокування панелі управління натиснiть та утримуйте кнопку впродовж 2 секунд. Ввімкнена позначка показує, що панель управління заблоковано (за винятком кнопки ON/OFF). У цей спосіб перешкоджають випадковій зміні програм, передусім, якщо у домі є діти. Для вiдключення блокування панелi управління натиснiть та утримуйте кнопку впродовж 2 секунд.

Кнопки

ФУНКЦIЯ

Кнопка

ВIДЖИМУ

Кнопка з ін дикаторною лампою

START/PAUSE

Кнопка

ТЕМПЕРАТУРА

Кнопка

БЛОКУВАННЯ КНОПОК

Кнопки ПЕРЕМИКАЧА ПРОГРАМ: використовуються для вибору бажаної програми для задання бажаної програми (див.“Таблиця програм”).

Кнопка MY CYCLE: утримуйте кнопку натиснутою, щоб внести у пам’ять цикл та власнi налаштування. Щоб викликати цикл, попередньо внесений у пам’ять, натиснiть на кнопку MY CYCLE.

Кнопки ФУНКЦIЯ: для вибору бажаної функції натиснiтьна кнопку. На дисплеї запалиться спалахує вiдповiдна iндикаторна лампа.

Кнопка бажаної інтенсивності прання.

Кнопка натиснути для вибору бажаного типу ополіскування.

Кнопка ВIДЖИМУ : натискання викликає зменшення або виключення режиму вiджиму взагалi; значення вiдображається на дисплеї.

ТИП ПРАННЯ

ПРОТИАЛЕРГІЙНОГО ОПОЛІСКУВАННЯ

: натиснути для вибору

Кнопка ВIДСТРОЧЕНИЙ ПУСК : натиснiть для того, що б задати режим вiдстроченого пуску обраної програми. Вiдстрочення вiдображатиметься на дисплеї.

Кнопка з індикаторною лампою START/PAUSE: коли зелена індикаторна лампа блимає з повільними інтервалами, натисніть на кнопку для запуску прання. Якщо цикл розпочався, індикаторна лампа горить постійно. Щоб увійти в режим паузи під час прання, знову натисніть на кнопку; індикаторна лампа почне горіти померанцевим кольором. Якщо позначка не свiтиться, ви можете вiдкрити люк. Щоб продовжити прання з місця, де воно було перерване, знову натисніть на кнопку.

Режим очiкування

Вiдповiдно до норм, пов’язаних з заощадження енергiї, цю пральну машину оснащено системою автовимкнення (stand by), яка активується через 30 секунд вiдсутностi роботи з боку машини. Швидко натиснiть кнопку ON/OFF та зачекайте вiдновлення роботи машини.

Page 31

Дисплей

Дисплей є зручним для програмування машини; вiн надає рiзноманiтну iнформацiю.

У перших двох рядках А та В вiдображається обрана програма прання, поточна фаза прання, а також усi вказiвки щодо стану встановленої програми.

У рядку С вiдображається час, який залишився до завершення поточного циклу прання, та в разi заданого ВIДСТРОЧЕНОГО ПУСКУ – час до запуску обраної програми.

В рядку D вiдображається максимальне значення швидкостi вiджиму, який машина виконує згiдно з встановленою програмою; якщо у програмi не передбачений вiджим, рядок залишається вимкненим.

В рядку E вiдображається максимальне значення температури, яку можна вибрати згiдно з встановленою програмою; якщо у програмi не передбачене встановлення температури, рядок залишається вимкненим.

Iндикаторнi лампи F пов’язанi з функцiями: вони світяться запалюються, якщо обрана функцiя є сумiсною із встановленою програмою.

Позначка Люк заблоковано Увiмкнена позначка вказує на те, що люк заблоковано, щоб запобiгти його випадковому вiдкриттю. З метою запобiгання ушкоджень, перш нiж вiдкрити люк, переконайтеся вдоскональтеся, що позначка не горить. Увага: при активованiй функцiї ВIДСТРОЧЕНОГО ПУСКУ забороняється вiдкривати люк, для вiдкриття люку встановiть машину в режим паузи, натиснувшни на кнопку START/PAUSE.

! При першому ввiмкненнi з’являється запит щодо вибору мови, дисплей автоматично ввiйде в меню вибору мови.

Для вибору бажаної мови натиснiть на кнопки X та Y, щоб пiдтвердити зроблений вибiр, натиснiть на кнопку Z. Для зміни однієї мови на іншу вимкніть прилад, натисніть одночасно на кнопки X, Y, Z і зачекайте на звукову сигналізацію, яка сповіщає про появу меню для вибору мови.

Page 32

Як здійснювати цикл прання

1. УВІМКНЕННЯ МАШИНИ. Натиснiтьна кнопку : на

дисплеї з’явиться WELCOME; iндикаторна лампа START/PAUSE блиматиме зеленим свiтлом з повiльними iнтервалами.

2. ЗАВАНТАЖЕННЯ БІЛИЗНИ. Відкрийте дверцята

люку. Завантажте білизну, звертаючи увагу, щоб не перевищити кількість білизни, зазначену в таблиці програм на наступній сторінці.

3. ДОДАННЯ МИЮЧОГО ЗАСОБУ. Витягніть касету

і додайте миючий засіб у відповідні ванночки, як вказано в роздiлi “Миючі засоби і білизна”.

4. ЗАКРИЙТЕ ЛЮК.

5. ВИБІР ПРОГРАМИ. Для вибору бажаної програми

натиснiть на одну з кнопок ПЕРЕМИКАЧА ПРОГРАМ; назва програми з’явиться на дисплеї; ви можете змiнювати пов’язанi з програмою значення температури та швидкостi вiджиму. На дисплеї з’явиться тривалiсть циклу.

6. НАЛАШТУВАННЯ ЦИКЛУ ПРАННЯ ПIД ВЛАСНI

ПОТРЕБИ. Використайте вiдповiднi кнопки:

Зміна температури та/або швидкостi віджиму.

Машина автоматично вибирає максимальну температуру і швидкість віджиму, передбачені для даної програми, тому неможливо їх збільшити. Натискаючи на кнопку , поступово зменшують температуру прання аж до прання у холодній воді “OFF”. Натискаючи на кнопку поступово зменшують швидкість віджиму, аж до його відключення “OFF”. Наступне натискання на кнопки призводить до повернення до максимальних значень.

! Виключення: при виборі програми 2

другого натискання на кнопку), температура може

(60°)

(шляхом

збільшитися до 90 градусів.

Встановiть вiдстрочений пуск.

Для встановлення вiдстроченого пуску обраної програми натискайте на вiдповiдну кнопку, доки не з’явиться необхiдний час вiдстрочки. Якщо цю опцiю активовано, на дисплеї запалюється позначка . Щоб скасувати вiдстрочений пуск натискайте на кнопку, доки на дисплеї не з’явиться OFF.

Як задати бажану інтенсивність прання.

За допомогою кнопки можна оптимізувати прання залежно від ступеню забруднення речей і від бажаної інтенсивності прання. Виберіть програму прання, автоматично задається цикл “Normal” (Нормального) прання, який передбачає прання речей з середнім ступенем забруднення (цей параметр не буде дійсним для циклу «Вовна», під час якого автоматично задається

“Delicate” (Делікатне) прання).

Для дуже забруднених речей слід натиснути кнопку

і вибрати “Super Wash” (Інтенсивне). На цьому

рівні гарантується високоефективне прання завдяки використанню більшої кількості води на початку циклу і значнішої механічної роботи; рекомендується для видалення стійких плям. Може використовуватися з вибілювачем або без. Щоб відбілити речі, вставте додаткову ванночку 4 з комплекту постачання у ванночку 1. Пiд час дозування вiдбiлювача не перевищуйте максимальний рiвень «max» на центральному стрижнi (див.малюнок на стор. 34).

Якщо речі не дуже забруднені або потребується делікатне поводження з тканинами, натисніть на кнопку , щоб обрати “Delicate” (Делікатне). У цьому циклі механічна робота зменшується, щоб гарантувати оптимальні результати прання для делікатних речей.

Як задати тип ополіскування.

За допомогою опції можна вибрати тип ополіскування, спеціально передбачений для чутливої шкіри. При першому натисканні на кнопку задається “Extra Rinse” (Додаткове полоскання) на додаток до стандартного, щоб видалити усі залишки прального засобу. При другому натисканні на кнопку задається опція “Sensitive Skin” (Чутлива шкіра), яка дозволяє обрати два додаткових полоскання на додаток до стандартного; рекомендується для осіб з підвищеною чутливістю шкіри. Натисканням на кнопку тричі можна завдати “Anti allergy Rinse” (Протиалергійне полоскання) рівень, який дозволяє обрати 3 додаткових ополіскування, окрім стандартного. Таку опцію можна активувати для циклів з температурою 40°, щоб видалити основні алергени, такі як котяча й собача шерсть, пилок, тому що при температурі вище 40° забезпечується оптимальний рівень захисту проти алергії Ще раз натисніть кнопку, щоб повернутися до “Normal Rinse” (Нормального) ополіскування. Якщо неможливо задати або змінити існуючі параметри, на дисплеї з’явиться напис “Not allowed” (Не дозволено).

Модифiкацiя характеристик циклу.

• Натиснiть на кнопку для активацiї функцiї; увiмкнеться вiдповiдна iндикаторна лампа.

• Натисніть знову на кнопку, щоб вiдминити функцiю; індикаторна лампа згасне.

! При виборі обраннi функції, несумісної з заданою програмою, індикаторна лампа почне блимати й цю функцiю не буде активовано. ! Якщо вибрана функція не є сумісною з іншою, раніше вибраною, індикаторна лампа попередньої функції почне блимати, при цьому буде активовано тільки останню функцiю, запалиться індикаторна лампа активованої функцiї. ! Функцiї можуть змiнювати рекомендоване завантаження та/або тривалiсть циклу.

7. ЗАПУСК ПРОГРАМИ. Натисніть кнопку START/

PAUSE. Вiдповiдна iндикаторна лампа засвiтиться зеленим свiтлом, при цьому люк буде заблоковано (свiтитиметься позначка ЛЮК ЗАБЛОКОВАНО ) Пiд час прання на дисплеї з’являється назва поточної фази. Для змiни програми пiд час виконання циклу виведiть машину в режим паузи, натиснувши на START/ PAUSE (iндикаторна кнопка START/PAUSE блиматиме померанцевим кольором з повiльними iнтервалами); виберiть бажаний цикл та знову натиснiть кнопку START/ PAUSE . Щоб відкрити дверцята люку під час виконання циклу натисніть на кнопку START/PAUSE; якщо індикаторна лампа ЛЮК ЗАБЛОКОВАНО згасне, це означає, що люк можна відкрити. Знову натисніть на кнопку START/PAUSE, щоб запустити програму з того мiсця, де її було перервано.

8. ЗАВЕРШЕННЯ ПРОГРАМИ. На це вказує надпис “END

OF CYCLE” на дисплеї; коли згасне позначка ЛЮК ЗАБЛОКОВАНО , люк можна вiдкрити. Відкрийте люк, витягніть білизну й вимкніть машину.

! Для вiдмiни вже працюючого циклу натиснiть кнопку , утримуючи її, й цикл буде перервано, пiсля чого машина вимкнеться.

Page 33

Програми та функції

Загальна кількість

Таблиця програм

Миючий зас³б

Макс.

Програми

Опис програми

CLEAN Plus

Антикорозійний (шляхом одного натискання на кнопку)

Антикорозійний швидкий (шляхом другого натискання на кнопку)

Бiла бавовна 60° (шляхом одного натискання на кнопку) (1):

дуже забрудненi стiйкi бiлi та кольоровi тканини.

Бiла бавовна 40° (шляхом другого натискання на кнопку) (2):

Злегка забрудненi делiкатнi бiлi та кольоровi тканини. Бавовна 20° (шляхом третього натискання на кнопку): Злегка

забрудненi делiкатнi бiлi та кольоровi тканини. Синтетичнi (шляхом одного натискання на кнопку): дуже забрудненi

кольоровi стiйкi тканини. Синтетичнi (шляхом одного натискання на кнопку) (4):: Злегка

забрудненi кольоровi делiкатнi тканини Синтетичнi (шляхом другого натискання на кнопку): ніжні кольори

злегка забрудненої.

SPECIALS

Mix 30’: Для швидого освiження злегка забруднених речей (не

рекомендоване для вовняних, шовкових речей або речей для

ручного прання). My Cycle: утримуйте кнопку натиснутою, щоб внести у пам’ять цикл та власнi налаштування

Білизна за тиждень: для постільної білизни і банного

приладдя.

EXTRA CARE

Вовна: для речей з вовни, кашемiру, тощо.

Делікатне

Вiджим (шляхом другого натискання на кнопку) ополіскування (шляхом одного натискання на кнопку) Злив (шляхом третього натискання на кнопку)

Тривалість циклу, вказана на дисплеї або в керівництві, разрахована на основі стандартних умов роботи. Фактичний час може залежати від чисельних факторів, таких як температура і тиск подаваної води, температура у приміщенні, кількість миючого засобу, кількість і тип завантаженої білизни, зрівноваження завантаженої білизни, додаткові обрані опції.

1) Програма керування згiдно до норми 1061/2010: задайте програму 2 (60°) (шляхом одного натискання на кнопку).

Цей цикл призначений для прання бавовняних речей із звичайним ступенем забруднення. Ефективність циклу підвищується завдяки комбінованому споживанню енергії та води. Він має використовуватися для речей, які придатні для прання при температурі 60°C. Фактична температура прання може дещо відрізнятися від заявленої.

2) Довга програма бавовна: задайте програму 2 (40°) (шляхом другого натискання на кнопку)

Цей цикл призначений для прання бавовняних речей із звичайним ступенем забруднення. Ефективність циклу підвищується завдяки комбінованому споживанню енергії та води. Він має використовуватися для речей, які придатні для прання при температурі 40°C. Фактична температура прання може дещо відрізнятися від заявленої.

3) При температурі 60°C функцію “Попереднє прання” не можна буде активувати. Для всiх Установ з проведення випробувань:

2) Програма тривалого прання речей з бавовни: встановити програму 2 (40°) (шляхом другого натискання на кнопку) з температурою 40°C.

4) Програма тривалого прання синтетичних речей: встановити програму 3 (60°) (шляхом одного натискання на кнопку); з температурою 40°C.

(Натисніть ТЕМПЕРАТУРА)

Макс. темп.

(Max. 90°)

швидкiсть

(обертiв

(°С)

40° 1000 40° 1000 60°

40° 1000 -

20° 1000 -

60° 800

40° 800

30° 800 -

60° 1000

40° 800 30° 0 -

за

хвилину)

1000

Попе-

реднє

прання

Прання

 



 (3)

  

   



 

ювач

Відбіл-



Пом’

аження (кг)

Макс.завант-

якшувач

4 - - - 180’

3,5 - - - 60’

7 62 1,01 52,5 200’

7 62 0,99 72 175’

7 - - - 175’

3,5 49 0,91 50 110’

3,5 49 0,64 47 95’

3,5 - - - 80’

3 71 0,19 30 30’

7 - - - 140’

1,5 - - - 80’

1 - - - 75’

- 1000 - - - - 7 - - - 10’

- 1000 - - -



7 - - - 49’

- 0 - - - - 7 - - - 3’

Остаточна

вологість (

kWh)

lt)

води (

Споживання

електроенергії (

Тривалiсть

Функції прання

Попереднє прання

Вибiр цiєї функцiї вмикає попереднє прання, яке є корисним для видалення стiйких плям. Увага: Додайте миючий засiб у вiдповiдне вiддiлення. ! Не активується у програмах “Антикорозійний швидкий”,

Полегшене прасування

При виборі даної функції режими прання і віджиму будуть відповідно змінені для зменшення утворення складок. Наприкiнцi циклу пральна машина виконає

повiльнi оберти барабану; Iндикаторнi лампи функцiй ПОЛЕГШЕНОГО ПРАННЯ блиматимуть, а на дисплеї з’явиться надпис “END OF CYCLE”. Для завершення циклу натиснiть на кнопку START/PAUSE або на кнопку ПОЛЕГШЕНОГО ПРАСУВАННЯ.

Eco wash

Функція Eco Wash сприяє енергозбереженню, тому що не відбувається нагрівання води для прання – користь для довкілля і для користувача завдяки зменшеному рахунку за електроенергію. Дійсно, посилена дія й оптимізоване споживання води гарантують добрі результати, при цьому тривалість дорівнюватиме часу стандартного циклу. Щоб отримати найкращі результати прання, рекомендується вживати рідкий засіб.

циклу

Page 34

Миючі засоби і білизна

Касета з миючим засобом

Добрий результат прання залежить також вiд правильного дозування миючого засобу: надлишок миючого засобу приведе до неефективного прання та сприятиме утворенню накипу всереденi пральної машини, а також забрудненню довкiлля.

! Не використовуйте миючі засоби для ручного

прання, тому що вони утворюють надто багато піни.

Виймiть касету для миючих засобiв та додайте миючi засоби або присадки, як вказано нижче.

ванночка 1: Засiб для попереднього прання (порошковий)

Перш нiж додати пральний засіб, перевірте, щоб не була вставлена додаткова ванночка 4.

ванночка 2: Засiб для прання (порошковий чи рiдкий)

Якщо використовується рідкий пральний засіб, рекомендується застосовувати вимірювальний компонент A з комплекту постачання для правильного дозування. При використанні порошкового прального засобу вставьте цей компонент у нішу B.

ванночка 3: Засоби з догляду (пом’якшувач, тощо)

Пом’якшувач не має витікати з решітки.

додаткова ванночка 4: Відбілювач

Підготовка білизни

• Роздiлiть бiлизну, враховуючи:

- тип тканини / позначку на етикетцi.

- кольори: вiдокремте кольоровi речi вiд бiлих.

• Перевірте кишені й ґудзики.

• Не перевищуйте вказанi значення щодо ваги сухої бiлизни: (див. “Таблиця програм”).

Скільки важить білизна?

1 простирадло 400-500 г 1 наволочка 150-200 г 1 скатертина 400-500 г 1 махровий халат 900-1 200 г 1 рушник 150-250 г

Особливi програми

Антикорозійний: Програма призначена для прання

дуже забруднених речей зі стійким фарбуванням. Програма гарантує вищий у порівнянні зі стандартним клас прання (клас A). Не застосовуйте у цій програмі речі різних кольорів. Рекомендується використання миючих засобів у порошку. Стійкі плями краще обробити попередньо спеціальними засобами. Антикорозійний швидкий: Програма Antistain quick розроблено для годинного циклу прання речей зі свіжими плямами, навіть стійкими, які з’явились впродовж дня. Призначена для кольорових речей змішаного складу, гарантуючи їх збереження. Бавовна 20°: ідеальна для бавовняних забруднених речей. Добре прання, в тому числі у холодній воді, яке можна порівняти з пранням при 40°, гарантується механічною роботою, яка здійснюється на змінній швидкості із частими повторюваними піками. Білизна для ванної і постільна білизна: ця пральна машина дозволяє випрати білизну для ванної і постільну білизну за допомогою єдиної програми 6, що оптимізує використання пом’якшувача й заощаджує час і енергію. Рекомендується використання порошкових миючих засобів.

Вовна - Woolmark Apparel Care - Green: Цикл прання “Вовна” у цій пральній машині протестований і підтверджений компанією Woolmark для прання вовняних виробів, класифікованих для ручного прання, за умови дотримання інструкцій на етикетці виробу та вказівок від виробника цієї пральної машини. (M1253)

Делікатне: використовуйте програму 8 для прання дуже делікатних речей, наприклад, зі стразами або іншими оздобленнями. Для прання шовкових речей або портьєр оберіть 8 “Delicate” (Делікатне) прання в опції . Перш ніж запускати прання, рекомендується вивернути речі навиворіт і вкласти дрібні речі в спеціальний мішечок для прання делікатних речей. Кращі результати досягаються при використанні рідкого прального засобу для делікатних речей.

Система балансування завантаженнÿ

Перед кожним віджимом, для запобігання надмірній вібрації та для рівномірного розподілу навантаження, барабан здійснює оберти на дещо більшій швидкості, ніж швидкість прання. Якщо по закінченні декількох спроб завантажені речі ще не були правильно відбалансовані, машина здійснює віджим на швидкості, нижчій від передбаченої. У випадку надмірної незбалансованості пральна машина здійснює розподіл замість віджиму. З метою оптимального розподілу завантаження та його правильного балансування рекомендується одночасне прання великих і малих речей.

Page 35

Несправності та засоби їх усунення

Може трапитися так, що пральна машина не буде працювати. До того як зателефонувати у Сервiсний центр (див. “Допомога”), перевірте, чи не є дана несправність проблемою, що легко вирішується, звернувшись до списку нижче.

Несправності:

Пральна машина не вмикається.

Цикл прання не розпочинається.

Пральна машина не завантажує воду (На дисплеї з’явиться надпис ““No water, check supply”).

Машина безперервно завантажує і зливає воду.

Можливі причини/Рішення:

• Штепсель не вставлений в електричну розетку або вставлений не до кiнця.

• У будинку немає електроенергії.

• Погано закритий люк.

• Кнопку ON/OFF не було натиснуто.

• Кнопку START/PAUSE не було натиснуто.

• Водопровідний кран закритий.

• Якщо вiдстрочення задане на час запуску (див. “Як здійснювати цикл прання”).

• Шланг подачі води не підключено до водопровiдного крану.

• Перегин у шлангу.

• Водопровідний кран закритий.

• У водопроводі немає води.

• Недостатній тиск.

• Кнопку START/PAUSE не було натиснуто.

• Зливний шланг не знаходиться на відстані від 65 до 100 см від підлоги (див. “Встановлення”).

• Кінець зливного шланга занурений у воду (див. “Встановлення”).

• Стiнний каналiзацiйний злив не має віддушини для виходу повiтря.

Якщо після таких перевірок проблема залишається, закрийте водопровідний кран, вимкніть машину і зателефонуйте у Сервiсний центр. Якщо квартира знаходиться на верхніх поверхах будинку, можливо, відбувається сифонний ефект, при якому машина безперервно завантажує й зливає воду. Щоб його ліквідувати, існують спеціальні антисифонні клапани, які можна придбати у торговельній мережі.

Пральна машина не зливає воду чи не вiджимає.

Пральна машина дуже вiбрує пiд час вiджиму.

Пральна машина пропускає воду.

Машину заблоковано, дисплей блимає та вказує код неполадки (напр.: F-01, F-..).

Утворюється занадто багато піни.

• Програма не передбачає зливання: у деяких програмах його потрібно вмикати вручну (див. “Програми та функції”).

• Активовано функцiю ПОЛЕГШЕНОГО ПРАСУВАННЯ для завершення програми натиснiть на кнопку START/PAUSE (“Програми та функції”).

• Перегин зливного шланга (див. “Встановлення”).

• Засмітився зливний шланг.

• Барабан, у момент встановлення, не був правильно розблокований (див. “Встановлення”).

• Машина стоїть не на плоскій поверхні (див. “Встановлення”).

• Машину затиснуто між меблями і стіною (див. “Встановлення”).

• Погано пригвинчений шланг подачі води (див. “Встановлення”).

• Забруднена касета для миючих засобів (як вимитидив. “Технічне

обслуговування і догляд”).

• Погано закріплений зливний шланг (див. “Встановлення”).

• Вимкніть машину й витягніть штепсель з розетки, зачекайте близько 1 хвилини й увімкніть її повторно.

Якщо несправність не усунено, зателефонуйте у Сервiсний центр.

• Миючий засіб не підходить для пральної машини (має бути напис “для машинного прання”, “для ручного й машинного прання”, або подібний).

• Перевищена доза миючого засобу.

Page 36

Допомога

Перш ніж телефонувати у Сервiсний центр:

• Перевірте, чи можна самостійно вирішити проблему (див. “Несправності і засоби їх усунення”);

• Запустіть програму повторно, щоб перевірити чи усунено несправність;

• Якщо нi, зв’яжiться з авторизованим Сервiсним Центром, зателефонувавши за номером, вказаним у гарантiйному свiдоцтвi.

! Звертайтеся виключно до уповноважених фахівців.

Повідомити:

• тип несправності;

• модель машини (Мод.);

• серійний номер (С/Н).

Цю iнформацiю ви знайдете на заводськiй табличцi позаду пральної машини та в її переднiй частинi, якщо ви вiдкриєте люк.

ТОВ «Індезіт Україна» Україна, 01001, м. Київ, пров. Музейний, 4 www.hotpoint.eu

Page 37

Návod k použití

PRAČKA

Česky

FMSD 702

Obsah

Instalace, 38-39

Rozbalení a vyrovnání do vodorovné polohy Připojení k elektrické a k vodovodní síti První prací cyklus Technické údaje

Údržba a péče, 40

Uzavření přívodu vody a vypnutí elektrického napájení Čištění pračky Čištění dávkovače pracích prostředků Péče o dvířka a buben Čištění čerpadla Kontrola přítokové hadice na vod

Opatření a rady, 41

Základní bezpečnostní pokyny Likvidace Manuální otevření dvířeku

Popis pračky, 42-43

Ovládací panel Displej

Jak provést prací cyklus, 44

Programy a funkce, 45

Tabulka pracích programů Funkce praní

Prací prostředky a prádlo, 46

Dávkovač pracích prostředků Příprava prádla Speciální programy Systém automatického vyvážení náplně

Poruchy a způsob jejich odstranění, 47

Servisní služba, 48

Page 38

Instalace

! Je důležité uschovat tento návod tak, abyste jej mohli kdykoli konzultovat. V případě prodeje, darování nebo přestěhování pračky se ujistěte, že zůstane uložen v blízkosti pračky, aby mohl posloužit novému majiteli při seznámení s její činností a s příslušnými upozorněními. ! Pozorně si přečtěte uvedené pokyny: ob- sahují důležité informace týkající se instalace, použití a bezpečnosti při práci.

Rozbalení a vyrovnání do vodorovné polohy

Rozbalení

1. Rozbalte pračku.

2. Zkontrolujte, zda během přepravy

nedošlo k jejímu poškození. V případě, že je poškozena, ji nezapojujte a obraťte se na prodejce.

3. Odstraňte 4 šrouby chránící před poškozením během přepravy a gumovou podložku s příslušnou rozpěrkou, které se nacházejí v zadní části (viz obrázek).

Dokonalé vyrovnání do vodorovné polohy zabezpečí stabilitu zařízení a zamezí vzniku vibrací a hluku během činnosti. V případě instalace na podlahovou krytinu nebo na koberec nastavte nožky tak, aby pod pračkou zůstal dostatečný volný prostor pro ventilaci.

Připojení k elektrické a k vodovodní síti

Připojení přítokové hadice vody

1. Připojte přívodní hadici jejím zašroubováním ke kohoutku studené vody s hrdlem se závitem 3/4“ (viz obrázek). Před připojením hadice nechte vodu odtékat, dokud nebude čirá.

2. Připojte přítokovou hadici k pračce prostřednictvím příslušné přípojky na vodu, umístěné vpravo nahoře (viz obrázek).

4. Uzavřete otvory po šroubech plastovými

krytkami z příslušenství.

5. Uschovejte všechny díly: v případě

opětovné přepravy pračky je bude třeba namontovat zpět. ! Obaly nejsou hračky pro děti!

Vyrovnání do vodorovné polohy

1. Pračku je třeba umístit na rovnou a pe-

vnou podlahu, aniž by se opírala o stěnu, nábytek či něco jiného.

2. V případě, že podlaha není dokonale vodorovná, mohou být případné rozdíly vykompenzovány šroubováním předních nožek (viz obrázek); Úhel sklonu, naměřený na pracovní ploše, nesmí přesáhnout 2°.

3. Dbejte na to, aby hadice nebyla příliš ohnutá ani stlačená.

! Tlak v rozvodu vody se musí pohybovat v rozmezí hodnot uvedených v tabulce s technickými údaji (viz vedlejší strana).

! V případě, že délka přítokové hadice nebude dostatečná, obraťte se na specializovanou prodejnu nebo na autorizovaný technický personál.

! Nikdy nepoužívejte již použité hadice.

! Používejte hadice z příslušenství zařízení.

Page 39

Připojení vypouštěcí hadice

65 - 100 cm

Připojte vypouštěcí hadici, aniž byste ji ohýbali, k odpadovému potrubí nebo k odpadu ve stěně, který se nachází od 65 do 100 cm nad zemí;

nebo ji uchyťte k okraji umývadla či vany a připevněte vodicí držák z příslušenství ke kohoutu (viz obrá- zek). Volný konec vypouštěcí hadice nesmí zůstat ponořený do vody.

! Použití prodlužovacích hadic se nedoporučuje; je-li však nezbytné, prodlužovací hadice musí mít stejný průměr jako originální hadice a její délka nesmí přesáhnout 150 cm.

Připojení k elektrické síti

Před zasunutím zástrčky do zásuvky se ujistěte, že:

• Je zásuvka uzemněna a že vyhovuje normám;

• je zásuvka schopna snést maximální zátěž odpovídající jmenovitému příkonu zařízení, uvedenému v tabulce s technickými údaji

(viz vedle);

• hodnota napájecího napětí odpovídá údajům uvedeným v tabulce s technickými údaji (viz vedle);

• je zásuvka kompatibilní se zástrčkou pračky. V opačném případě je třeba vyměnit zásuvku nebo zástrčku.

! Pračka nesmí být umístěna venku – pod širým nebem, a to ani v případě, že by se jednalo o místo chráněné před nepřízní počasí, protože je velmi nebezpečné vystavit ji působení deště a bouří.

! Po denitivní instalaci pračky musí zásuvka zůstat snadno přístupná.

! Nepoužívejte prodlužovací kabely a rozvodky.

! Kabel nesmí být ohnutý ani stlačený. ! Výměna kabelu musí být svěřena výhradně

autorizovanému technickému personálu. Upozornění! Výrobce neponese žádnou odpovědnost za následky nerespektování uvedených předpisů.

První prací cyklus

Po instalaci zařízení je třeba ještě předtím, než je použijete na praní prádla, provést jeden zkušební cyklus s pracím prostředkem a bez náplně prádla nastavením pracího programu „Samočištění“ (viz “Čištění pračky”).

Technické údaje

Model FMSD 702

šíøka 59,5 cm

Rozmìry

Kapacita od 1 do 7 kg

Napájení

Pøipojení k rozvodu vody

Rychlost odstøeïování

Kontrolní programy podle směrnic 1061/2010 a 1015/2010

výška 85 cm hloubka 43,5 cm

Viz štítek s technickými údaji, aplikovaný na zarízení.

maximální tlak 1 MPa (10 bar) minimální tlak

0.05 MPa (0.5 bar) kapacita bubnu 48 litrù

a¡z do 1000 otáèek za minutu

program 2 60° (1. stisknutí tlačítka); BAVLNA STANDARD 60°. program 2 40° (2. stisknutí tlačítka); BAVLNA STANDARD 40°.

Toto zaøízení odpovídá následujícím normám Evropské unie:

- 2004/108/CE (Elektromagnetická kompatibilita)

- 2006/95/CE (Nízké napìtí)

- 2012/19/EU (WEEE)

Page 40

Údržba a péče

Uzavření přívodu vody a vypnutí elektrického napájení

• Po každém praní uzavřete přívod vody. Tímto způsobem dochází k omezení opotřebení pračky a ke snížení nebezpečí úniku vody.

• Před zahájením čištění pračky a během operací údržby vytáhněte zástrčku napájecího kabelu z elektrické zásuvky.

Čištění pračky

• Vnější části a části z gumy se mohou

čistit hadrem navlhčeným ve vlažné vodě a saponátu. Nepoužívejte rozpouštědla ani abrazivní látky.

• Pračka je vybavena programem

„Samočištění“ vnitřních částí, který musí být proveden bez jakéhokoli druhu náplně v

bubnu.

Prací prostředek (množství rovnající se 10% množství doporučeného pro částečně znečištěné prádlo) nebo specické přídavné prostředky pro čištění pračky budou moci být použity jako pomocné prostředky v pracím programu. Doporučuje se provést samočisticí program každých 40 cyklů praní. Pro aktivaci programu stiskněte současně tlačítka A a B na dobu 5 sekund (viz obrázek). Program bude zahájen automaticky a bude trvat přibližně 70 minut. Cyklus je možné ukončit stisknutím tlačítka START/PAUSE.

Péče o dvířka a buben

• Dvířka ponechte pokaždé pootevřená, aby se zabránilo tvorbě nepříjemných zápachů.

Čištění čerpadla

Součástí pračky je samočisticí čerpadlo, které nevyžaduje údržbu. Může se však stát, že se v jeho vstupní části, určené k jeho ochraně a nacházející se v jeho spodní části, zachytí drobné předměty (mince, knoíky).

! Ujistěte se, že byl prací cyklus ukončen, a vytáhněte zástrčku ze zásuvky.

Přístup ke vstupní části čerpadla:

1. pomocí šroubováku odstraňte krycí panel nacházející se v přední části pračky (viz obrázek);

2. Odšroubujte víko jeho otáčením proti směru hodinových ručiček (viz obrázek): vytečení malého množství vody je zcela běžným jevem;

Čištění dávkovače pracích prostředků

Vytáhněte dávkovač jeho nadzvednutím a vytažením směrem ven (viz obrázek). Umyjte jej pod proudem vody; tento druh vyčištění je třeba

provádět pravidelně.

3. dokonale vyčistěte vnitřek;

4. zašroubujte zpět víko;

5. namontujte zpět panel, přičemž se před

jeho přisunutím k zařízení ujistěte, že došlo ke správnému zachycení háčků do příslušných podélných otvorů.

Kontrola přítokové hadice na vodu

Stav přítokové hadice je třeba zkontrolovat alespoň jednou ročně. Jsou-li na ní viditelné praskliny nebo trhliny, je třeba ji vyměnit: silný tlak působící na hadici během pracího cyklu by mohl způsobit její náhlé roztržení. ! Nikdy nepoužívejte již použité hadice.

Page 41

Opatření a rady

! Pračka byla navržena a vyrobena v souladu s platnými

mezinárodními bezpečnostním předpisy. Tato upozornění jsou uváděna z bezpečnostních důvodů a je třeba si je pozorně přečíst.

Základní bezpečnostní pokyny

• Toto zařízení bylo navrženo výhradně pro použití v domácnosti.

• Toto zařízení mohou používat děti od 8

let a osoby se sníženými fyzickými, senzorickými nebo duševními schopnostmi nebo osoby s nedostatečnými zkušenostmi a znalostmi, když se nacházejí pod náležitým dohledem nebo když byly náležitě vyškoleny ohledně bezpečného použití zařízení a uvědomují si související nebezpečí. Děti si nesmí hrát se zařízením. Děti nesmí provádět operace údržby a čištění bez dohledu.

• Pračku mohou používat pouze dospělé osoby podle pokynů uvedených v tomto návodu.

• Nedotýkejte se zařízení bosí nebo v případě, že máte mokré ruce či nohy.

• Nevytahujte zástrčku ze zásuvky tahem za kabel, ale uchopením za zástrčku.

• Neotvírejte dávkovač pracích prostředků během činnosti zařízení.

• Nedotýkejte se odčerpávané vody, protože může mít velmi vysokou teplotu.

• Nepokoušejte se o násilné otevření dvířek: mohlo by dojít k poškození bezpečnostního uzávěru, který zabraňuje náhodnému otevření.

• Při výskytu poruchy se v žádném případě nepokoušejte o opravu vnitřních částí zařízení.

• Vždy mějte pod kontrolou děti a zabraňte tomu, aby se přibližovaly k zařízení během pracího cyklu.

• Během pracího cyklu mají dvířka tendenci ohřát se.

• V případě potřeby přemísťujte pračku ve dvou nebo ve třech a věnujte celé operaci maximální pozornost. Nikdy se nepokoušejte zařízení přemísťovat sami, je totiž velmi těžké.

• Před zahájením vkládání prádla zkontrolujte, zda je buben prázdný.

skončení jeho životnosti do odděleného sběru.

Spotřebitelé by měli kontaktovat příslušné místní

úřady nebo svého prodejce ohledně informací týkajících se správné likvidace starého zařízení.

Manuální otevření dvířek

V případě, že není možné otevřít dvířka s průzorem z důvodu výpadku elektrické energie a hodláte pověsit prádlo, postupujte následovně:

1. vytáhněte zástrčku ze zásuvky elektrické sítě.

2. Zkontrolujte, zda je hladina vody uvnitř zařízení nižší, než je úroveň otevření dvířek; v opačném případě vypusťte přebytečnou vodu vypouštěcí hadicí a zachyťte ji do vědra, jak je znázorněno na obrázku.

3. pomocí šroubováku odstraňte krycí panel nacházející se v přední části pračky (viz obrázek).

Likvidace

• Likvidace obalových materiálů: při jejich odstranění postupujte v souladu s místním předpisy a dbejte na možnou recyklaci.

• Evropská směrnice 2012/19/EU o odpadních elektrických a elektronických zařízeních stanovuje, že staré domácí elektrické spotřebiče nesmí být odkládány do běžného netříděného domovního odpadu. Staré spotřebiče musí být odevzdány do odděleného sběru, a to za účelem recyklace a optimálního využití materiálů, které obsahují, a z důvodu předcházení negativním dopadům na lidské zdraví a životní prostředí. Symbol “přeškrtnuté popelnice” na výrobku vás upozorňuje na povinnost odevzdat zařízení po

4. s použitím jazýčku označeného na obrázku potáhněte směrem ven z dorazu plastové táhlo až do jeho uvolnění; následně jej potáhněte směrem dolů a současně otevřete dvířka.

5. namontujte zpět panel, přičemž se před jeho přisunutím k zařízení ujistěte, že došlo ke správnému zachycení háčků do příslušných podélných otvorů.

Page 42

Popis pračky

Ovládací panel

Dávkovač pracích prostředků

Dávkovač pracích prostředků: slouží k dávkování

pracích prostředků a přídavných prostředků (viz „Prací prostředky a prádlo“).

Tlačítko ON/OFF : zapněte nebo vypněte pračku krátkým stisknutím tlačítka. Kontrolka START/PAUSE pomalu blikající zeleným světlem poukazuje na to, že je stroj zapnutý. Za účelem vypnutí pračky během praní je třeba držet tlačítko stisknuté déle, přibližně 3 sek.; krátké nebo náhodné stisknutí neumožní vypnutí pračky. Vypnutí zařízení během praní způsobí zrušení probíhajícího pracího programu.

Tlačítka VOLBY PROGRAMŮ: slouží k nastavení požadovaného programu (viz “Tabulka pracích programů”).

PROGRAMŮ

Tlačítko

ON/OFF

Tlačítka

VOLBY

Tlačítko

TYP PRANÍ

Displej

Tlačítko

PAMĚŤ

Tlačítko

TYP

MÁCHÁNÍ

Tlačítko

ODLOŽENÉHO

STARTU

Tlačítko ZABLOKOVÁNÍ TLAČÍTEK : aktivace zablokování ovládacího panelu se provádí tak, že podržíte stisknuté tlačítko přibližně na 2 sekundy. Rozsvícená kontrolka poukazuje na to, že je ovládací panel zablokován (s výjimkou tlačítko ON/OFF). Tímto způsobem se zamezí náhodným změnám programů, zejména když jsou v domácnosti děti. Zrušení zablokování ovládacího panelu se provádí tak, že podržíte stisknuté tlačítko přibližně na 2 sekundy.

Tlačítko ODLOŽENÉHO STARTU : stiskněte za účelem nastavení odloženého startu zvoleného programu. Doba, o kterou bude start odložen, bude zobrazena na displeji.

FUNKČNÍ

tlačítka

Tlačítko

ODSTŘEĎOVÁNÍ

Tlačítko s kontrolkou

START/PAUSE

Tlačítko

TEPLOTY

Tlačítko

ZABLOKOVÁNÍ TLAČÍTEK

Tlačítko PAMĚŤ: držte stisknuté toto tlačítko za účelem uložení cyklu do paměti spolu s vlastními uživatelskými nastaveními. Pro vyvolání cyklu, který byl předem uložen do paměti, stiskněte tlačítko PAMĚŤ.

FUNKČNÍ tlačítka: stiskněte tlačítko kvůli volbě požadované funkce. Na displeji se rozsvítí příslušná kontrolka.

Tlačítko vést volbu požadované intenzity praní.

Tlačítko provést volbu požadovaného máchání.

Tlačítko ODSTŘEĎOVÁNÍ : stiskněte za účelem snížení nebo úplného vyloučení odstřeďování - hodnota bude uvedena na displeji.

Tlačítko TEPLOTY : stiskněte za účelem snížení teploty: Příslušná hodnota bude zobrazena na displeji.

TYP PRANÍ

TYP MÁCHÁNÍ

: jeho stisknutím můžete pro-

: jeho stisknutím můžete

Tlačítko s kontrolkou START/PAUSE: když zelená kontrolka začne pomalu blikat, stiskněte toto tlačítko pro zahájení praní. Po zahájení cyklu se kontrolka rozsvítí stálým světlem. Přejete-li si přerušit praní, opětovně stiskněte tlačítko; kontrolka bude blikat oranžovým světlem. Když symbol není rozsvícen, je možné otevřít dvířka. Za účelem opětovného zahájení cyklu z místa, v němž byl přerušen, opětovně stiskněte tlačítko.

Pohotovostní režim

Za účelem shody s novými předpisy souvisejícími s energetickou úsporou je tato pračka vybavena systémem automatického vypnutí (přechodu do pohotovostního režimu – standby), který je aktivován po uplynutí 30 minut, když se pračka nepoužívá. Krátce stiskněte tlačítko ON/OFF a vyčkejte na obnovení činnosti zařízení.

Page 43

Displej

Displej slouží k naprogramování zařízení a poskytuje četné informace.

Ve dvou horních řetězcích A a B je zobrazen zvolený prací program, probíhající fáze praní a všechny informace o postupu programu.

V řetězci C je zobrazena doba zbývající do konce probíhajícího pracího cyklu a v případě nastavení ODLOŽENÉHO STARTU také doba chybějící do zahájení zvoleného programu.

V řetězci D je zobrazena maximální hodnota rychlosti odstřeďování, které zařízení může dosáhnout na základě zvoleného programu; když není odstřeďování součástí zvoleného programu, tento řetězec zůstane zhasnutý.

V řetězci E je zobrazena maximální hodnota teploty, kterou lze zvolit na základě zvoleného programu; když není nastavení teploty součástí zvoleného programu, tento řetězec zůstane zhasnutý.

Kontrolky F se týkají funkcí a jsou rozsvícené, když je zvolená funkce kompatibilní s nastaveným programem.

Symbol Zablokovaných dvířek Rozsvícení uvedeného symbolu poukazuje na zablokování dvířek kvůli zabránění jejich náhodnému otevření. Aby se předešlo poškození, před otevřením dvířek je třeba vyčkat na zhasnutí uvedeného symbolu. POZN.: Když je aktivována funkce ODLOŽENÉHO STARTU, nebude možné otevřít dvířka a pro jejich otevření bude třeba přerušit činnost zařízení stisknutím tlačítka START/PAUSE.

! Při prvním zapnutí budete vyzváni, abyste provedli volbu jazyka, a poté bude na displeji automaticky zvoleno menu

volby jazyka. Za účelem volby požadovaného jazyka stiskněte tlačítka X a Y a potvrďte voblu stisknutím tlačítka Z. Když si přejete provést změnu jazyka, vypněte zařízení, stiskněte současně tlačítka X, Y, Z a držte je stisknutá, dokud neuslyšíte akustický signál a neobjeví se menu pro volbu jazyka.

Page 44

Jak provést prací cyklus

1. ZAPNUTÍ ZAŘÍZENÍ. Stiskněte tlačítko a na displeji

se zobrazí nápis ZAPNUTO; kontrolka START/PAUSE bude pomalu blikat zelenou barvou.

2. NAPLŇTE PRAČKU PRÁDLEM. Otevřete dvířka.

Naplňte pračku prádlem a dbejte přitom, aby nedošlo k překročení množství náplně, uvedeného v tabulce programů na následující straně.

3. DÁVKOVÁNÍ PRACÍHO PROSTŘEDKU. Vytáhněte

dávkovač pracích prostředků a naplňte prací prostředek do příslušných přihrádek způsobem vysvětleným v části

„Prací prostředky a prádlo“.

4. ZAVŘETE DVÍŘKA.

5. ZVOLTE PRACÍ PROGRAM. Stiskněte jedno z tlačítek

VOLBY PROGRAMŮ za účelem volby požadovaného programu; název programu bude zobrazen na displeji; ke zvolenému programu je přiřazena teplota a rychlost odstřeďování, které se dají měnit. Na displeji bude zobrazena doba trvání cyklu.

6. PROVEĎTE UŽIVATELSKÁ NASTAVENÍ PRACÍHO

CYKLU. Použijte příslušná tlačítka:

Změňte teplotu a/nebo odstřeďování. Zařízení

automaticky zvolí teplotu a maximální rychlost odstřeďování přednastavené pro zvolený program; tyto hodnoty se nesmí zvyšovat. Stisknutím tlačítka

je možné postupně snížit teplotu až po praní ve

studené vodě „OFF“. Stisknutím tlačítka je možné postupně snížit rychlost odstřeďování až po jeho úplné vyloučení „OFF“. Další stisknutí tlačítek obnoví nastavení maximálních přednastavených hodnot.

! Výjimka: při volbě programu 2 (60°) (1. stisknutí tlačítka) bude možné zvýšit teplotu až na 90°C.

Nastavte odložený start.

Pro nastavení odloženého startu zvoleného programu stiskněte příslušné tlačítko až do dosažení požadované doby odložení. Po zvolení této volitelné funkce se zobrazí symbol . Zrušení odloženého startu se provádí stisknutím tlačítka až do zobrazení nápisu OFF.

Nastavte požadovanou intenzitu praní.

Tlačítko umožňuje provést optimalizaci praní na základě stupně znečištění tkanin a požadované intenzity praní. Zvolte program praní; cyklus bude automaticky nastaven na úroveň „NORMÁLNÍ“ a bude provedena jeho optimalizace pro středně znečištěné prádlo (toto nastavení neplatí pro cyklus „Vlna“, který se automaticky nastaví na úroveň „JEMNÉ“). Pro značně znečištěné prádlo stiskněte tlačítko

, dokud nebude nastavena úroveň „SUPER WASH“.

Tato úroveň zaručuje dokonalé praní díky použití většího množství vody v počáteční fázi cyklu a větší mechanický pohyb a je užitečná pro odstranění nejodolnějších skvrn. Může se používat s bělicím prostředkem nebo bez něj. Když si přejete provést bělení, vložte přídavnou nádobku 4 z příslušenství do přihrádky 1. Při dávkovaní bělicího prostředku nepřekračujte úroveň „max“, vyznačenou na středovém čepu (viz obrázek na str. 46). Pro mírně znečištěné prádlo nebo pro choulostivější zacházení s látkami stiskněte tlačítko až po dosažení úrovně „JEMNÉ“. Cyklus omezí mechanický pohyb pro zajištění dokonalých výsledků praní u choulostivého prádla.

Nastavte druh máchání.

Volitelná funkce umožňuje zvolit požadovaný druh máchání pro maximální péči o citlivé druhy pokožky. Při prvním stisknutí tlačítka bude nastavena úroveň „EXTRA MÁCHÁNÍ“, která umožní provést volbu přídavného máchání ve srovnání se standardním mácháním cyklu, aby se odstranily všechny stopy po pracím prostředku. Při druhém stisknutí tlačítka bude nastavena úroveň „MÁCHÁNÍ CITLIVÁ PLEŤ“, která umožňuje provést volbu dvou přídavných máchání ve srovnání se standardním mácháním cyklu a doporučuje se pro citlivější pokožky. Při třetím stisknutí tlačítka bude nastavena úroveň „ANTIALERG. MÁCHÁNÍ“ máchání, která umožní provést volbu 3 přídavných máchání ve srovnání se standardním mácháním cyklu. Tato volitelná funkce, která je aktivována při cyklech s teplotou 40 °C, umožňuje odstranit hlavní alergeny, jako je kočičí i psí srst a pyl. Při teplotě nad 40 °C se dosahuje optimální úrovně protialergické ochrany. Opětovným stisknutím tohoto tlačítko se můžete vrátit na úroveň máchání „NORMÁLNÍ MÁCHÁNÍ“. Když není možné provést požadované nastavení nebo změnit existující nastavení, na displeji se zobrazí „NEDOSTUPNÉ“.

Změňte vlastnosti cyklu.

• Stiskněte tlačítka aktivace funkce; dojde k rozsvícení odpovídající kontrolky tlačítka.

• Opětovným stisknutím můžete zvolenou funkci zrušit; příslušná kontrola zhasne.

! V případě, že zvolená funkce není kompatibilní s nastaveným pracím programem, příslušná kontrolka začne blikat a funkce nebude aktivována. ! V případě, že zvolená funkce není kompatibilní s jinou předem zvolenou funkcí, kontrolka první funkce bude blikat a bude aktivována pouze druhá, přičemž kontrolka zvolené funkce se rozsvítí stálým světlem. ! Funkce mohou změnit doporučenou náplň a/nebo dobu trvání cyklu.

7. SPUSŤTE PROGRAM. Stiskněte tlačítko START/

PAUSE. Příslušná kontrolka se rozsvítí stálým zeleným světlem a dojde k zablokování dvířek (rozsvícený symbol ZABLOKOVANÝCH DVÍŘEK ). Během praní se na displeji zobrazí název probíhající fáze. Za účelem změny programu během probíhajícího cyklu přerušte činnost pračky stiknutím tlačítka START/PAUSE (kontrolka START/PAUSE bude pomalu blikat oranžovým světlem); zvolte požadovaný cyklus a opětovně stiskněte tlačítko START/PAUSE. Za účelem otevření dvířek v průběhu pracího cyklu stiskněte tlačítko START/PAUSE; když bude symbol ZABLOKOVANÝCH DVÍŘEK zhasnutý, bude možné otevřít dvířka. Opětovným stisknutím tlačítka START/PAUSE znovu uveďte do činnosti prací program z bodu, ve kterém byl přerušen.

8. UKONČENÍ PROGRAMU. Bude oznámeno zobrazením

nápisu „KONEC CYKLU“ na displeji. Po zhasnutí symbolu ZABLOKOVANÝCH DVÍŘEK bude možné otevřít dvířka. Otevřete dvířka, vyložte prádlo a vypněte zařízení.

! Přejete-li si zrušit již zahájený cyklus, znovu dlouze stiskněte tlačítko . Cyklus bude přerušen a dojde k automatickému vypnutí zařízení.

Page 45

Programy a funkce

Tabulka pracích programů

Prací prostředky

Popis programu

Programy

CLEAN Plus

ODSTRAŇOVÁNÍ SKVRN

ODSTRAŇOVÁNÍ SKVRN RYCHLÝ

BAVLNA STANDARD 60°C (1) (1° stisknutí tlacítka): mimořádně

znečištěné bílé prádlo.

BAVLNA STANDARD 40°C (2) (2° stisknutí tlacítka): částečně

znečišteně barevné prádlo z odolných tkanin.

BAVLNA STANDARD 20°C

barevné prádlo z odolných tkanin.

SYNTETIKA ODOLNÁ (1° stisknutí tlacítka): velmi znečištěné barevné

prádlo z odolných tkanin

SYNTETIKA ODOLNÁ (4)

vné prádlo z odolných tkanin

SYNTETIKA JEMNÁ

SPECIALS

RYCHLÉ PRANÍ 30':

(nedoporučuje se pro vlnu, hedvábí a prádlo určené pro ruční praní). PAMĔŤ: Slouží k uložení libovolného způsobu praní do paměti.

POVLEČENÍ, RUČNÍKY:

EXTRA CARE

VLNA A KAŠMÍR:

JEMNÉ

pro vlnu, kašmír apod.

(1° stisknutí tlacítka)

(2° stisknutí tlacítka)

(3° stisknutí tlacítka): částečně znečišteně

(1° stisknutí tlacítka): velmi znečištěné bare-

(2° stisknutí tlacítka): jemné barvy mírně znečištěná. 40° 800

k rychlému oživení mírně znečištěného prádla

    

Max.

teplot

(°C)

40° 1000 40° 1000 60°

(Max. 90°)

40° 1000 -

20° 1000 -

60° 800

40° 800

30° 800 -

60° 1000

40° 800 30° 0 -

OTÁČKY (1° stisknutí tlacítka) OPLACHOVÁNÍ (2° stisknutí tlacítka) VYPOUŠTĚNÍ VODY (3° stisknutí tlacítka)

Doba trvání cyklu uvedená na displeji nebo v návodu představuje odhad vypočítaný na základě standardních podmínek. Skutečná doba se může měnit v závislosti na četných faktorech, jako je např. teplota a tlak vody na vstupu, teplota prostředí, množství pracího prostředku, množství a druh náplně, vyvážení náplně a zvolené volitelné funkce.

(1) Kontrolní program podle normy 1061/2010: nastavte program “2” 60°C (1. stisknutí tlačítka). Tento cyklus je vhodný pro praní běžně znečištěné bavlny a jedná se o nejúčinnější cyklus z hlediska kombinované spotřeby energie a vody určený pro prádlo, které lze prát při teplotě do 60°C. Skutečná teplota praní se může lišit od uvedené. (2) Kontrolní program podle normy 1061/2010: nastavte program “2” 40°C (2. stisknutí tlačítka). Tento cyklus je vhodný pro praní běžně znečištěné bavlny a jedná se o nejúčinnější cyklus z hlediska kombinované spotřeby energie a vody určený pro prádlo, které lze prát při teplotě do 40°C. Skutečná teplota praní se může lišit od uvedené.

3) Při teplotě 60 °C nelze funkci “Předpírká” aktivovat. Pro všechny Kontrolní ústavy:

(2) Dlouhý program pro praní bavlny: nastavte program “2” 40°C (2. stisknutí tlačítka). (4) Dlouhý program pro syntetiku: “3” 60°C (1. stisknutí tlačítka); teplota 40°C (Stisknutím tlacítka TEPLOTY).

Max.

rychlost

(otácky

minutu)

1000

Praní

Bělicí

Předpírka

 



(3)

prostředek



  

   



 



Aviváž



3,5 - - - 60’

3,5 49 0,91 50 110’

3,5 49 0,64 47 95’

3,5 - - - 80’



1,5 - - - 80’



kWh

vody lt

Max. náplň (kg)

Zbytková vlhkost

Spotřeba energie

Celkové množství

4 - - - 180’

7 62 1,01 52,5 200’

7 62 0,99 72 175’

7 - - - 175’

3 71 0,19 30 30’

7 - - - 140’

1 - - - 75’

- 1000 - - - - 7 - - - 10’

- 1000 - - -



7 - - - 49’

- 0 - - - - 7 - - - 3’

Doba trvání cyklu

Funkce praní

! V případě, že zvolená funkce není kompatibilní

s nastaveným pracím programem, příslušná kontrolka začne blikat a funkce nebude aktivována.

! V případě, že zvolená funkce není kompatibilní

s jinou předem zvolenou funkcí, kontrolka první funkce bude blikat a bude aktivována pouze druhá, přičemž kontrolka zvolené funkce se rozsvítí stálým světlem.

Předpírka

Volbou této funkce dojde k provedení předpírky, užitečné pro odstranění odolných skvrn.

POZN.: Přidejte prací prostředek do příslušné přihrádky.

Snadné žehlení

Volbou této funkce budou praní a odstřeďování náležitě změněny za účelem snížení tvorby záhybů. Na konci cyklu pračka provede pomalá otáčení bubnu; kontrolka

funkce SNADNÉ ŽEHLENÍ budou blikat a na displeji se zobrazí nápis „KONEC CYKLU“. K ukončení cyklu je třeba stisknout tlačítko START/PAUSE nebo tlačítko SNADNÉ ŽEHLENÍ.

Eco wash

Funkce Eco Wash přispívá k energetické úspoře tím, že neohřívá vodu použitou pro praní prádla – jedná se o výhodu pro životní prostředí i pro účet za elektrickou energii. Zesílený účinek a optimalizovaná spotřeba vody vskutku zaručují optimální výsledky během stejné průměrné doby odpovídající standardnímu cyklu. Pro dosažení lepších výsledků praní se doporučuje použít tekutý prací prostředek.

Page 46

Prací prostředky a prádlo

Dávkovač pracích prostředků

Dobrý výsledek praní závisí také na správném dávkování pracího prostředku: použití jeho nadměrného množství snižuje efektivitu praní a napomáhá tvorbě vodního kamene na vnitřních částech pračky a zvyšuje znečištění životního prostředí.

! Pro předpírku a praní při teplotě vyšší než 60 °C používejte

práškové prací prostředky pro bílé bavlněné prádlo.

! Dodržujte pokyny uvedené na obalu pracího

prostředku.

! Nepoužívejte prací prostředky určené pro ruční praní,

protože způsobují tvorbu nadměrného množství pěny.

Při vytahování dávkovače pracích prostředků a při jeho plnění pracími nebo přídavnými prostředky postupujte následovně.

Přihrádka 1: Prací prostředek (práškový) pro předpírku

Před naplněním přihrádky pracím prostředkem se ujistěte, že v dávkovači není vložena přídavná přihrádka 4.

Přihrádka 2: Prací prostředek (v prášku nebo tekutý)

V případě použití tekutého pracího prostředku se doporučuje použít pro správné dávkování malou přepážku A z příslušenství. Pro použití práškového pracího prostředku vložte malou přepážku do prohloubeniny B.

Přihrádka 3: Přídavné prostředky (aviváž atd.)

Aviváž nesmí vytékat z mřížky.

přídavná přihrádka 4: Bělicí prostředek

Příprava prádla

• Roztřiďte prádlo podle:

- druhu tkaniny / symbolu na visačce.

- barvy: oddělte barevné prádlo od bílého.

• Vyprázdněte kapsy a zkontrolujte knoíky.

• Nepřekračujte povolenou náplň, vztahující se na hmot-

nost suchého prádla: viz “Tabulka programů“

Kolik váží prádlo?

1 prostěradlo 400-500 g 1 povlak na polštář 150-200 g 1 ubrus 400-500 g 1 župan 900-1.200 g 1 ručník 150-250 g

Speciální programy

Odstraňování Skvrn: cyklus vhodný pro praní značně

znečištěného prádla s odolnými barvami. Tento program zaručuje vyšší třídu praní než standardní třída (třída A). Při použití tohoto programu nemíchejte spolu prádlo různých barev. Doporučuje se použití práškového pracího prostředku. Pro odolné skvrny se doporučuje provést předošetření specickými přídavnými prostředky.

Odstraňování Skvrn Rychlý: tento program byl navržen pro vyprání prádla s každodenními skvrnami, včetně těch nejodolnějších, v průběhu jedné hodiny. Je vhodný pro prádlo ze smíšených vláken, u nichž zaručuje maximální ohleduplnost.

BAVLNA STANDARD 20°C : znečištěné bavlny. Dobrá výkonnost i za studena, srovnatelná s praním při 40 °C, je zaručena mechanickým působením, které je založeno na změně rychlosti v

krátkých nebo dlouhých intervalech.

POVLEČENÍ, RUČNÍKY: pro praní ložního a koupelnového prádla v jediném cyklu použijte program 6, který optimalizuje použití aviváže a umožňuje uspořit čas a energii. Doporučuje se použití práškového pracího prostředku.

Vlna- Woolmark Apparel Care - Green:

prací cyklus „Vlna“ této pračky byl schválen společností Woolmark Company pro praní prádla z vlny, které je klasikováno jako „prádlo určené pro ruční praní“, za podmínky, že bude praní provedeno v souladu s pokyny uvedenými na visačce oblečení a pokyny dodanými výrobcem této pračky. (M1253)

JEMNÉ: pro praní velmi choulostivého prádla, které

obsahuje aplikace, jako je štras nebo pajetky, použijte program 8. Pro praní hedvábného prádla a záclon zvolte cyklus 8 a nastavte úroveň “JEMNÉ” volitelné funkce . Doporučuje se prádlo před praním převrátit naruby a vložit malé kusy prádla do příslušného sáčku pro praní choulostivého prádla. Pro dosažení nejlepších výsledků se doporučuje použít tekutý prací prostředek pro choulostivé prádlo.

ideální pro náplně ze

Systém automatického vyvážení náplně

Před každým odstřeďováním buben provede otáčení rychlostí lehce převyšující rychlost praní, aby se odstranily vibrace a aby se náplň rovnoměrně rozložila. V případě, že po několikanásobných pokusech o vyvážení prádlo ještě nebude správně vyváženo, zařízení provede odstřeďování nižší rychlostí, než je přednastavená rychlost. Za přítomnosti nadměrného nevyvážení pračka provede namísto odstřeďování vyvážení. Za účelem dosažení rovnoměrnějšího rozložení náplně a jejího správného vyvážení se doporučuje míchat velké a malé kusy prádla.

Page 47

Poruchy a způsob jejich odstranění

Může se stát, že pračka nebude fungovat. Dříve, než zatelefonujete na Servisní službu (viz „Servisní služba“), zkontrolujte, zda se nejedná o problém, který lze snadno vyřešit s pomocí následujícího seznamu.

Poruchy:

Pračku nelze zapnout.

Nedochází k zahájení pracího cyklu.

Pračka nenapouští vodu (Na displeji se zobrazí nápis „CHYBÍ VODA, OVĚŘ ZDROJ“).

Dochází k nepřetržitému napouštění a odčerpávání vody.

Možné příčiny / Způsob jejich odstranění:

• Zástrčka není zasunuta v zásuvce nebo není zasunuta natolik, aby došlo ke spojení kontaktů.

• V celém domě je vypnutý proud.

• Nejsou řádně zavřená dvířka.

• Nebylo stisknuto tlačítko ON/OFF.

• Nebylo stisknuto tlačítko START/PAUSE.

• Nebyl otevřen kohout přívodu vody.

• Byl nastaven odložený start (viz „Jak provést prací cyklus“).

• Přívodní hadice není připojena k vodovodnímu kohoutu.

• Hadice je příliš ohnutá.

• Nebyl otevřen kohout přívodu vody.

• V celém domě je uzavřený přívod vody.

• V rozvodu vody není dostatečný tlak.

• Nebylo stisknuto tlačítko START/PAUSE.

• Vypouštěcí hadice se nachází mimo určené rozmezí od 65 do 100 cm nad zemí (viz „Instalace“).

• Koncová část vypouštěcí hadice je ponořena ve vodě (viz „Instalace“).

• Odpad ve stěně není vybaven odvzdušňovacím otvorem.

Když ani po uvedených kontrolách nedojde k odstranění problému, uzavřete přívod vody, vypněte pračku a přivolejte Servisní službu. V případě, že se byt nachází na jednom z nejvyšších poschodí, je možné, že dochází k sifonovému efektu, jehož následkem pračka nepřetržitě napouští a odčerpává vodu. Pro odstranění uvedeného efektu jsou v prodeji běžně dostupné speciální protisifonové ventily.

Nedochází k vyčerpání vody nebo k odstřeďování.

Během odstřeďování je možné pozorovat silné vibrace pračky.

Dochází k úniku vody z pračky.

Stroj je zablokován, displej bliká a signalizuje poruchový kód (např.: F-01, F-..).

Dochází k tvorbě nadměrného množství pěny.

• Odčerpání vody netvoří součást nastaveného programu: u některých programů je třeba jej aktivovat manuálně (viz „Programy a funkce“).

• Je aktivní funkce SNADNÉ ŽEHLENÍ: na dokončení programu stiskněte tlačítko START/PAUSE („Programy a funkce”).

• Vypouštěcí hadice je ohnutá (viz „Instalace“).

• Odpadové potrubí je ucpáno.

• Během instalace nebyl buben odjištěn předepsaným způsobem (viz „Instalace“).

• Pračka není dokonale vyrovnána do vodorovné polohy (viz „Instalace“).

• Pračka je stlačena mezi nábytkem a stěnou (viz „Instalace“).

• Přítoková hadice není správně zašroubována (viz „Instalace“).

• Dávkovač pracích prostředků je ucpán (způsob jeho vyčištění je uveden v části „Údržba a péče“).

• Vypouštěcí hadice není upevněna předepsaným způsobem (viz „Instalace“).

• Vypněte zařízení a vytáhněte zástrčku ze zásuvky, vyčkejte přibližně 1 minutu a opětovně jej zapněte.

Když porucha přetrvává, obraťte se na Servisní službu.

• Použitý prací prostředek není vhodný pro použití v automatické pračce (musí obsahovat označení „pro praní v pračce“, „pro ruční praní nebo pro praní v pračce“ nebo podobné označení).

• Bylo použito jeho nadměrné množství.

Page 48

Servisní služba

Před přivoláním Servisní služby:

• Zkontrolujte, zda nejste schopni poruchu odstranit sami (viz „Poruchy a způsob jejich odstranění“);

• Opětovně uveďte do chodu prací program, abyste ověřili, zda byla porucha odstraněna;

• V opačném případě se obraťte na Centrum servisní služby na telefonním čísle uvedeném na záručním listu.

! Nikdy se neobracejte s žádostí o pomoc na techniky, kteří nejsou k výkonu této činnosti oprávněni.

Při hlášení poruchy uveďte:

• druh poruchy;

• model zařízení (Mod.);

• výrobní číslo (S/N). Tyto informace jsou uvedeny na štítku aplikovaném na zadní částí pračky a v její přední části, dostupné po otevření dvířek.

Page 49

Návod na použitie

PRÁČKA

Slovensky

FMSD 702

Obsah

Inštalácia, 50-51

Rozbalenie a vyrovnanie do vodorovnej polohy Pripojenie k elektrickej a k vodovodnej sieti Prvý prací cyklus Technické údaje

Údržba a starostlivosť, 52

Uzavretie prívodu vody a vypnutie elektrického napájania Čistenie práčky Čistenie dávkovača pracích prostriedkov Starostlivosť o dvierka a bubon Čistenie čerpadla Skontrolujte prítokovú hadicu vodu

Opatrenia a rady, 53

Základné bezpečnostné pokyny Likvidácia Manuálne otvorenie dvierok

Popis práčky, 54-55

Ovládací panel Displej

Ako vykonať prací cyklus, 56

Programy a funkcie, 57

Tabuľka pracích programov Funkcie prania

Pracie prostriedky a prádlo, 58

Dávkovač pracích prostriedkov Príprava prádla Špeciálne programy Systém automatického vyváženia náplne

Poruchy a spôsob ich odstránenia, 59

Servisná služba, 60

Page 50

Inštalácia

! Je veľmi dôležité uschovať tento návod kvôli prípadnému ďalšiemu použitiu. V prípade predaja, darovania alebo presťahovania práčky sa uistite, že zostane uložený v jej blízkosti, aby mohol poslúžiť novému majiteľovi pri oboznámení sa s činnosťou a s príslušnými upozorneniami. ! Pozorne si prečítajte uvedené pokyny: obsahujú dôležité informácie, týkajúce sa inštalácie, použitia a bezpečnosti pri práci.

Rozbalenie a vyrovnanie do vodorovnej polohy

Rozbalenie

1. Rozbaľte práčku.

2. Skontrolujte, či počas prepravy nedošlo k jej poškodeniu. V prípade, že je poškodená, nezapájajte ju a obráťte sa na predajcu.

3. Odstráňte 4 skrutky slúžiace na ochranu počas prepravy a gumovú podložku s príslušným dištančným členom, ktoré sa nachádzajú v zadnej časti (viď obrázok).

4. Uzatvorte otvory po skrutkách plastovými krytkami z príslušenstva.

5. Uschovajte všetky diely: v prípade opätovnej prepravy práčky ich bude potrebné opätovne namontovať.

! Obaly nie sú hračky pre deti!

Vyrovnanie do vodorovnej polohy

1. Práčku je potrebné umiestniť na rovnú a pevnú podlahu tak, aby nebola opretá o stenu, nábytok alebo o niečo iné.

2. V prípade, že podlaha nie je dokonale vodorovná, môžu byť prípadné rozdiely vykompenzované skrutkovaním predných nožičiek (viď obrá- zok); Uhol sklonu, nameraný na pracovnej ploche, nesmie presiahnuť 2°.

Dokonalé vyrovnanie do vodorovnej polohy zabezpečí stabilitu zariadenia a zamedzí vzniku vibrácií a hluku počas činnosti. V prípade inštalácie na podlahovú krytinu alebo na koberec, nastavte nožičky tak, aby pod práčkou zostal dostatočný voľný priestor na ventiláciu.

Pripojenie k elektrickej a k vodovodnej sieti

Pripojenie prítokovej hadice vody

1. Pripojte prívodnú hadicu jej zaskrutkovaním ku kohútiku so studenou vody s hrdlom so závitom 3/4“ (viď obrázok). Pred pripojením hadice nechajte vodu odtiecť, až kým nebude číra.

2. Pripojte prítokovú hadicu k pračke, jej zaskrutkovaním k príslušnej prípojke na vodu, umiestnenej vpravo hore (viď

obrázok).

3. Zabezpečte, aby hadica nebola príliš ohnutá alebo stlačená.

! Tlak v rozvode vody sa musí pohybovať v rozmedzí hodnôt uvedených v tabuľke s technickými údajmi (viď vedľajšia strana).

! V prípade, že dĺžka prítokovej hadice nebude dostatočná, obráťte sa na špecializovanú predajňu alebo na autorizovaný technický personál.

! Nikdy nepoužívajte už použité hadice.

! Používajte hadice z príslušenstva zariadenia.

Page 51

Pripojenie vypúšťacej hadice

65 - 100 cm

Pripojte vypúšťaciu hadicu, bez toho aby ste ju ohli, k odpadovému potrubiu alebo k odpadu v stene, ktorý sa nachádza od 65 do 100 cm nad zemou;

alebo ju uchyťte k okraju umývadla či vane, a pripevnite vodiaci držiak z príslušenstva ku kohútu (viď obrá- zok). Voľný koniec vypúšťacej hadice nesmie zostať ponorený do vody.

! Použitie predlžovacích hadíc sa neodporúča; ak je však nevyhnutné, predlžovacia hadica musí mať rovnaký priemer ako originálna hadica a jej dĺžka nesmie presiahnuť 150 cm.

Pripojenie k elektrickej sieti

Pred zasunutím zástrčky do zásuvky sa uistite, že:

• zásuvka je uzemnená a že vyhovuje normám;

• zásuvka je schopná uniesť maximálnu záťaž odpovedajúcu menovitému príkonu zariadenia, uvedenému v tabuľke s technickými údajmi (viď vedľa);

• hodnota napájacieho napätia odpovedá údajom uvedeným v tabuľke s technickými údajmi (viď vedľa);

• zásuvka je kompatibilná so zástrčkou práčky. V opačnom prípade je potrebné vymeniť zásuvku alebo zástrčku.

! Práčka nesmie byť umiestnená vonku – pod holým nebom, a to ani v prípade, keby sa jednalo o miesto chránené pred nepriazňou počasia, pretože je veľmi nebezpečné vystaviť ju dažďu a búrkam. ! Po ukončení inštalácie musí zásuvka zostať ľahko prístupná.

! Nepoužívajte predlžovacie káble a rozvodky. ! Kábel nesmie byť ohnutý alebo pritlačený.

! Výmena kábla musí byť zverená výhradne

autorizovanému technickému personálu.

Upozornenie! Výrobca neponesie žiadnu zodpovednosť za následky spôsobené nerešpektovaním týchto pokynov.

Prvý prací cyklus

Po inštalácii zariadenia je potrebné ešte pred jeho použitím vykonať jeden skúšobný cyklus s pracím prostriedkom a bez náplne prádla, nastavením pracieho programu „Samočistenie“ (viď “Čistenie práčky).

Technické údaje

Model FMSD 702

šírka 59,5 cm

Rozmery

Kapacita od 1 do 7 kg

Elektrické zapojeni

Pripojenie k rozvodu vody

Rýchlos±z odstreïovania

Kontrolné programy podľa smerníc 1061/2010 a 1015/2010

výška 85 cm håbka 43,5 cm

Vid štítok s technickými údajmi, aplikovaný na zariadení.

maximálny tlak 1 MPa (10 bar) maximálny tlak 0,05 MPa (0.5 bar) kapacita bubna 48 litrov

a±z do 1000 otáèok za minútu

program 2 60°

(1. stlačenie tlačidla); BAVLNA

ŠTANDARD 60°C; program 2 40°

(2. stlačenie tlačidla); BAVLNA

ŠTANDARD 40°C. Toto zariadenie je v zhode

s nasledujúcimi smernicami Európskej únie:

- 2004/108/CE (Elektromagnetická kompatibilita)

- 2006/95/CE (Nízke napätie)

- 2012/19/EU (WEEE)

Page 52

Údržba a starostlivosť

Uzavretie prívodu vody a vypnutie elektrického napájania

• Po každom praní uzatvorte prívod vody. Týmto spôsobom sa znižuje opotrebenie rozvodu vody zariadenia a znížuje sa nebezpečenstvo úniku vody.

• Pred zahájením čistenia práčky a počas údržby je potrebné vytiahnuť zástrčku prívodného kábla zo zásuvky.

Čistenie práčky

• Vonkajšie časti a časti z gumy môžu byť

čistené utierkou navlhčenou vo vlažnej vode a saponáte. Nepoužívajte rozpúšťadlá alebo abrazívne prostriedky.

• Práčka je vybavená programom

„Samočistenie“ pre vyčistenie vnútorných častí, ktorý musí byť vykonaný bez

akéhokoľvek druhu náplne v bubne.

pomocné prostriedky v pracom programe. Odporúča sa vykonať samočistiaci program každých 40 cyklov prania. Pre aktiváciu programu stlačte súčasne tlačidlá A a B na dobu 5 sekúnd (viď obrá-

zok).

Program bude zahájený automaticky a bude trvať približne 70 minút. Cyklus je možné ukončiť stlačením tlačidla START/PAUSE.

Prací prostriedok (množstvo rovnajúce sa 10% množstva odporúčaného pre čiastočne znečistené prádlo) alebo špecické prídavné prostriedky pre čistenie práčky budú môcť byť použité ako

Čistenie dávkovača pracích prostriedkov

Vytiahnite dávkovač jeho nadvihnutím a vytiahnutím smerom von (viď obrázok). Dávkovač umyte pod prúdom vody; toto čistenie je potrebné vykonávať pravidelne.

Starostlivosť o dvierka a bubon

• Dvierka ponechajte zakaždým pootvorené, aby sa zabránilo tvorbe nepríjemných zápachov.

Čistenie čerpadla

Súčasťou práčky je samočistiace čerpadlo, ktoré nevyžaduje údržbu. Môže sa však stať, že sa v jeho vstupnej ochrannej časti, nachádzajúcej na spodku, zachytia drobné predmety (mince, gombíky).

! Uistite sa, že prací cyklus bol ukončený a vytiahnite zástrčku zo zásuvky.

Prístup k vstupnej časti čerpadla:

1. pomocou skrutkovača odstráňte krycí panel, nachádzajúci sa v prednej časti práčky

(viď obrázok);

2. odskrutkujte veko otáčaním proti smeru hodinových ručičiek

(viď obrázok):

vytečenie malého množstva vody je úplne bežným javom;

3. dokonale vyčistite vnútro;

4. nasaďte naspäť veko;

5. namontujte naspäť krycí panel, pričom

sa pred jeho prisunutím k práčke uistite, že došlo k správnemu zachyteniu háčikov do príslušných otvorov.

Skontrolujte prítokovú hadicu vodu

Stav prítokovej hadice je potrebné skontrolovať aspoň raz ročne. Ak sú na nej viditeľné praskliny alebo trhliny, je potrebné ju vymeniť: silný tlak v hadici počas pracieho cyklu by mohol spôsobiť jej náhle roztrhnutie.

! Nikdy nepoužívajte už použité hadice.

Page 53

Opatrenia a rady

! Práčka bola navrhnutá a vyrobená v súlade s platnými

medzinárodnými bezpečnostnými predpismi. Tieto upozornenia sú uvádzané z bezpečnostných dôvodov a je potrebné si ich pozorne prečítať.

Základné bezpečnostné pokyny

• Toto zariadenie bolo navrhnuté výhradne na použitie ako spotrebič.

• Toto zariadenie smú používať deti

od 8 rokov, osoby náležite vyškolené ohľadne bezpečného použitia zariadenia, ktoré si uvedomujú súvisiace nebezpečenstvo a v prípade dozoru aj osoby so zníženými fyzickými, senzorickými alebo duševnými schopnosťami alebo osoby s nedostatočnými skúsenosťami a znalosťami. Deti sa so zariadením nesmú hrať. Operácie údržby a čistenia nesmú vykonávať deti bez dohľadu.

• Práčku môžu používať len dospelé osoby, podľa pokynov uvedených v tomto návode.

• Nedotýkajte sa zariadenia bosí, alebo v prípade, keď máte mokré ruky alebo nohy.

• Nevyťahujte zástrčku zo zásuvky ťahaním za kábel, ale uchopením za zástrčku.

• Neotvárajte dávkovač pracích prostriedkov počas činnosti zariadenia.

• Nedotýkajte sa odčerpávanej vody, pretože môže mať veľmi vysokú teplotu.

• V žiadnom prípade sa nepokúšajte o násilné otvorenie dvierok: mohlo by dôjsť k poškodeniu bezpečnostného uzáveru, ktorý zabraňuje náhodnému otvoreniu.

• Pri výskyte poruchy sa v žiadnom prípade nepokúšajte o opravu vnútorných častí zariadenia.

• Vždy majte pod kontrolou deti a zabráňte tomu, aby sa približovali k zariadeniu počas pracieho cyklu.

• Počas pracieho cyklu majú dvierka tendenciu zohrievať sa.

• Ak je potrebné ju presunúť, je dobré poveriť dve alebo tri osoby a vykonať to s maximálnou pozornosťou. Nikdy sa nepokúšajte zariadenie premiestňovať sami, pretože je veľmi ťažké.

• Pred zahájením vkladania prádla skontrolujte, či je bubon prázdny.

stredie. Symbol “prečiarknutej popolnice” na výrobku Vás upozorňuje na povinnosť odovzdať zariadenie po skončení jeho životnosti do oddeleného zberu.

Spotrebitelia majú povinnosť kontaktovať ich lokálny

úrad alebo maloobchod kvôli informáciám týkajúcich sa správnemu odovzdaniu a likvidácie ich starých spotrebičov.

Manuálne otvorenie dvierok

V prípade, ak nie je možné otvoriť dvierka z dôvodu výpadku elektrickej energie a chceli by ste vybrať prádlo, postupujte nasledovne:

1. vytiahnite zástrčku zo zásuvky elektrickej siete.

2. Skontrolujte, či je hladina vody vo vnútri zariadenia nižšia ako je úroveň otvorenia dvierok; ak nie je, vypusťte prebytočnú vodu vypúšťacou hadicou a zachyťte ju do vedra, ako je znázornené na obrázku.

3. pomocou skrutkovača odstráňte krycí panel nachádzajúci sa v prednej časti práčky (viď obrázok).

Likvidácia

• Likvidácia obalových materiálov: pri ich odstránení postupujte v súlade s miestnymi predpismi a dbajte na možnú recykláciu.

• Európska smernica 2012/19/EU o odpadových elektrických a elektronických zariadeniach stanovuje, že staré domáce elektrické spotrebiče nesmú byť odkladané do běžného netriedeného domového odpadu. Staré spotrebiče musia byť odovzdané do oddeleného zberu a to za účelom recykláce a optimálneho využitia materiálov, ktoré obsahujú, z dôvodu prevencie negatívneho dopadu na ľudské zdravie a životné pro-

4. pomocou jazýčka, označeného na obrázku, potiahnite plastové tiahlo smerom von z dorazu, až kým sa neuvolní; následne ho potiahnite smerom dolu a súčasne otvorte dvierka.

5. namontujte naspäť krycí panel, pričom sa pred jeho prisunutím k práčke uistite, že došlo k správnemu zachyteniu háčikov do príslušných otvorov.

Page 54

Popis práčky

Ovládací panel

Dávkovač pracích prostriedkov

Dávkovač pracích prostriedkov: slúži na dávkovanie

pracích prostriedkov a prídavných prostriedkov (viď „Pracie prostriedky a prádlo“).

Tlačidlo ON/OFF : zapnite alebo vypnite práčku krátkym stlačením tlačidla. Kontrolka START/PAUSE pomaly blikajúca zeleným svetlom signalizuje, že zariadenie je zapnuté. Ak chcete vypnúť práčku počas prania, je potrebné držať tlačidlo stlačené dlhšie, približne 3 sek.; krátkym alebo náhodným stlačením práčku nevypnete. Vypnutie zariadenia počas prania spôsobí zrušenie prebiehajúceho pracieho programu.

PROGRAMOV

Tlačidlo

ON/OFF

Tlačidlá

VOĽBY

Tlačidlo

TYP PRANIA

DISPLAY

Tlačidlo

PAMAŤ

Tlačidlo

TYP

PLÁKANIA

Tlačidlo

ONESKORENÉHO ŠTARTU

Tlačidlo TEPLOTY : stlacte pre zníženie teploty: príslušná hodnota bude zobrazená na displeji.

Tlačidlo ZABLOKOVANIE TLAČIDIEL : slúži na aktiváciu zablokovania ovládacieho panelu; aktivácia sa vykonáva tak, že podržíte stlačené tlačidlo približne na 2 sekundy. Rozsvietený symbol signalizuje, že ovládací panel je zablokovaný (s výnimkou tlačidlo ON/OFF). Týmto spôsobom sa zamedzí náhodným zmenám programov, obzvlášť, keď sú v domácnosti deti. Zrušenie zablokovania ovládacieho panelu sa vykonáva tak, že podržíte stlačené tlačidlo približne na 2 sekundy.

FUNKČNÉ

tlačidlá

Tlačidlo

ODSTREĎOVANIA

Tlačidlo s kontrolkou

START/PAUSE

Tlačidlo

TEPLOTY

Tlačidlo

ZABLOKOVANIE TLAČIDIEL

Tlačidlá VOĽBY PROGRAMOV: slúžia na nastavenie požadovaného programu (viď „Tabuľka pracích progra-

mov“).

Tlačidlo PAMAŤ: držte stlačené jedno z tlačidiel, aby ste cyklus uložili do pamäte spolu s užívateľskými nastaveniami. Pre vyvolanie predtým uloženého cyklu do pamäte, stlačte tlačidlo PAMAŤ.

FUNKČNÉ tlačidlá: stlačte tlačidlo pre voľbu požadovanej funkcie. Na displeji sa rozsvieti príslušná kontrolka.

Tlačidlo požadovanú intenzitu prania.

Tlačidlo zvoliť požadované plákanie.

Tlačidlo ODSTREĎOVANIA : stlačte kvôli zníženiu alebo úplnému vylúčeniu odstreďovania - hodnota bude uvedená na displeji.

TYP PRANIA

TYP PLÁKANIA

: jeho stlačením môžete zvoliť

: jeho stlačením môžete

Tlačidlo ONESKORENÉHO ŠTARTU : stlačte za účelom nastavenia oneskoreného štartu zvoleného programu. Doba, o ktorú bude štart oneskorený, bude zobrazená na displeji.

Tlačidlo s kontrolkou START/PAUSE: keď zelená kontrolka začne pomaly blikať, stlačte tlačidlo, aby ste zahájili pranie. Po zahájení cyklu sa kontrolka rozsvieti stálym svetlom. Ak si želáte prerušiť pranie, opätovne stlačte tlačidlo; kontrolka bude blikať oranžovým svetlom. Ak symbol nie je podsvietený bude možné otvoriť dvierka. Aby ste opätovne spustili cyklus od doby, kedy bol prerušený, opätovne stlačte tlačidlo.

Pohotovostný režim

Kvôli zhode s novými predpismi súvisiacimi s energetickou úsporou, je táto práčka vybavená systémom automatického vypnutia (prechodu do pohotovostného režimu – standby), ktorý je aktivovaný po uplynutí 30 minút, ak práčka nie je používaná. Krátko stlačte tlačidlo ON/OFF a vyčkajte na obnovenie činnosti zariadenia.

Page 55

Displej

Displej slúži na naprogramovanie zariadenia a poskytuje všetky potrebné informácie.

V dvoch horných reťazcoch A a B je zobrazený zvolený prací program, prebiehajúca fáza prania a všetky informácie o postupe programu.

V reťazci C je zobrazená doba zostávajúca do konca prebiehajúceho pracieho cyklu, a v prípade nastavenia ONESKORENÉHO ŠTARTU, aj dobu zostávajúcu do zahájenia zvoleného programu.

V reťazci D je zobrazená maximálna hodnota rýchlosti odstreďovania, ktorú zariadenie môže dosiahnuť na základe zvoleného programu; ak súčasťou zvoleného programu nie je odstreďovanie, tento reťazec zostane zhasnutý.

V reťazci E je zobrazená maximálna hodnota teploty, ktorú je možné zvoliť na základe zvoleného programu; ak súčasťou zvoleného programu nie je nastavenie teploty, tento reťazec zostane zhasnutý.

Kontrolky F sa týkajú funkcií a sú rozsvietené, keď je možné zvolenú funkciu zaradiť do nastaveného programu.

Symbol Zablokovaných dvierok Rozsvietený symbol signalizuje, že dvierka sú zablokované, aby nedošlo k ich neželanému otvoreniu. Aby sa zabránilo poškodeniu práčky, pred otvorením dvierok je potrebné počkať, kým symbol nezhasne. POZN.: keď je aktivovaná funkcia ONESKORENÉHO ŠTARTU, nebude možné otvoriť dvierka a na ich otvorenie bude potrebné prerušiť činnosť zariadenia stlačením tlačidla START/PAUSE.

! Pri prvom zapnutí budete vyzvaní zvoliť jazyk a potom bude na displeji automaticky zobrazené menu voľby jazyka.

Pre voľbu požadovaného jazyka stlačte tlačidlá X a Y, a potvrďte voľbu stlačením tlačidla Z. Ak si prajete vykonať zmenu jazyka, vypnite zariadenie, stlačte súčasne tlačidlá X, Y, Z a držte ich stlačené, až kým nebudete počuť akustický signál a neobjaví sa menu pre voľbu jazyka.

Page 56

Ako vykonať prací cyklus

1. ZAPNUTIE ZARIADENIA. Stlačte tlačidlo a na displeji

sa zobrazí nápis ZAPNUTÉ; kontrolka START/PAUSE bude pomaly blikať zelenou farbou.

2. NAPLŇTE PRAČKU PRÁDLOM. Otvore dvierka.

Naplnte prácku prádlom, pricom dbajte, aby nedošlo k prekroceniu množstva náplne, uvedeného v tabulke programov na nasledujúcej strane.

3. DÁVKOVANIE PRACIEHO PROSTRIEDKU. Vytiahnite

dávkovač pracích prostriedkov a naplňte príslušné priehradky pracím prostriedkom, spôsobom vysvetleným v časti „Pracie prostriedky a prádlo“.

4. ZATVORTE DVIERKA.

5. ZVOĽTE PRACÍ PROGRAM. Stlačením jedného

z tlačidiel VOĹBY PROGRAMOV zvoľte požadovaný program; názov programu bude zobrazený na displeji; k zvolenému programu je priradená teplota a rýchlosť odstreďovania, ktoré môžu byť menené. Na displeji bude zobrazená doba trvania cyklu.

6. NASTAVTE PRACÍ PROGRAM PODĽA VAŠICH

POTRIEB. Použite príslušné tlačidlá:

Zmeňte teplotu a/alebo rýchlosť odstreďovania.

Zariadenie automaticky zvolí teplotu a maximálnu rýchlosť odstreďovania prednastavené pre zvolený program, ktoré nesmú byť zvyšované. Stlačením tlačidla je možné postupne znížiť teplotu až po pranie v studenej vode „OFF“. Stlačením tlačidla je možné postupne znížiť rýchlosť odstreďovania až po jeho úplné vylúčenie „OFF“. Ďalšie stlačenie tlačidiel obnoví nastavenie maximálnych prednastavených hodnôt.

! Výnimka: pri volbe programu 2 (60°) (1. stlačenie tlačidla)

bude možné zvýšit teplotu až na 90°C.

Nastavte oneskorený štart.

Aby ste nastavili oneskorený štart zvoleného programu, stláčajte príslušné tlačidlo, až kým sa nezobrazí požadovaná doba oneskorenia. Po zvolení tejto funkcie sa zobrazí symbol . Oneskorený štart zrušíte stláčaním tlačidla, až kým sa na displeji nezobrazí nápis OFF.

Nastavte požadovanú intenzitu prania.

Tlačidlo umožňuje vykonať optimalizáciu prania na základe stupňa znečistenia tkanín a požadovanej intenzity prania. Zvoľte program prania; cyklus bude automaticky nastavený na úroveň “NORMÁLNE” a bude optimalizovaný pre stredne znečistené prádlo (toto nastavenie neplatí pre cyklus „Vlna“, ktorý sa automaticky nastaví na úroveň “JEMNÉ”. Pre značne znečistené prádlo stlačte tlačidlo , až kým nebude nastavená úroveň “SUPERWASH”. Táto úroveň zaručuje dokonalé pranie vďaka použitiu väčšieho množstva vody v počiatočnej fáze cyklu a väčšieho mechanického pohybu, a je užitočná pre odstránenie najodolnejších škvŕn. Môže sa používať s bieliacim prostriedkom alebo bez neho. Ak si prajete vykonať bielenie, vložte prídavnú nádobku 4 z príslušenstva do priehradky 1. Pri dávkovaní bieliaceho prostriedku neprekračujte úroveň „max“, vyznačenú na stredovom čape (viď obrázok na str. 58). Pre mierne znečistené prádlo alebo pre jemné zaobchádzanie s látkami stláčajte tlačidlo , až po dosiahnutie úrovne “JEMNÉ”. Cyklus obmedzí

mechanický pohyb pre zaistenie dokonalých výsledkov prania jemného prádla.

Nastavte druh plákania.

Voliteľná funkcia umožňuje zvoliť požadovaný druh plákania pre maximálnu starostlivosť o citlivé druhy pokožky. Pri prvom stlačení tlačidla bude nastavená úroveň „EXTRA PLÁKANIE“, ktorá umožní vykonať prídavné plákanie v porovnaní so štandardným plákacím cyklom, aby sa odstránili všetky stopy po pracom prostriedku. Pri druhom stlačení tlačidla bude nastavená úroveň „PLÁKANIE CIT. PLEŤ“, ktorá umožňuje vykonať dve prídavné plákania v porovnaní so štandardným plákacím cyklom a odporúča sa pre citlivejšie pokožky. Pri treťom stlačení tlačidla bude nastavená úroveň „ANTIALERG. PLÁKANIE“ plákanie, ktorá umožní zvoliť 3 prídavné plákania v porovnaní so štandardným plákacím cyklom. Táto voliteľná funkcia, ktorá je aktivovaná pri cykloch s teplotou 40 °C, umožňuje odstrániť hlavné alergény, ako mačacia i psia srsť a peľ. Pri teplote nad 40 °C sa dosahuje optimálnej úrovne protialergickej ochrany. Opätovným stlačením tohto tlačidla sa môžete vrátiť na úroveň plákania „NORMÁLNE PLÁKANIE“. Ak nie je možné vykonať požadované nastavenie, alebo zmeniť existujúce nastavenie, na displeji sa zobrazí „NEMOŽNÉ“.

Zmeňte vlastnosti cyklu.

• Stlačte tlačidlo aktivácie funkcie; rozsvieti sa odpovedajúca kontrolka tlačidla.

• Opätovným stlačením môžete zvolenú funkciu zrušiť; príslušná kontrolka zhasne.

! Keď zvolenú funkciu nie je možné zaradiť do nastaveného programu, príslušná kontrolka bude blikať a funkcia nebude aktivovaná. ! V prípade, že zvolená funkcia nie je kompatibilná s inou predtým zvolenou funkciou, kontrolka prvej voliteľnej funkcie bude blikať a bude aktivovaná len druhá, pričom kontrolka zvolenej funkcie sa rozsvieti stálym svetlom. ! Funkcie môžu zmeniť doporučenú náplň a/alebo dobu trvania cyklu.

7. SPUSTITE PROGRAM. Stlačte tlačidlo START/PAUSE.

Príslušná kontrolka sa rozsvieti stálym zeleným svetlom a dôjde k zablokovaniu dvierok (rozsvietený symbol ZABLOKOVANÝCH DVIEROK ). Počas prania sa na displeji zobrazí názov prebiehajúcej fázy. Ak chcete zmeniť program počas prebiehajúceho cyklu, prerušte činnosť práčky stlačením tlačidla START/PAUSE (kontrolka START/PAUSE bude pomaly blikať oranžovým svetlom); zvoľte požadovaný cyklus a opätovne stlačte tlačidlo START/PAUSE. Ak chcete otvoriť dvierka počas pracieho cyklu, stlačte tlačidlo START/PAUSE; keď bude symbol ZABLOKOVANÝCH DVIEROK zhasnutý, bude možné otvoriť dvierka. Opätovným stlačením tlačidla START/PAUSE opätovne uveďte do činnosti prací program z bodu, v ktorom bol prerušený.

8. UKONČENIE PROGRAMU. Bude oznámené zobrazením

nápisu „KONIEC CYKLU“ na displeji. Po zhasnutí symbolu ZABLOKOVANÝCH DVIEROK bude možné otvoriť dvierka. Otvorte dvierka, vyložte prádlo a vypnite zariadenie.

! Ak si prajete zrušiť už zahájený cyklus, opätovne na dlhšiu dobu stlačte tlačidlo . Cyklus bude prerušený a dôjde k automatickému vypnutiu zariadenia.

Page 57

Programy a funkcie

Tabuľka pracích programov

Pracie prostriedky

Popis programu

Pracie programy

CLEAN Plus

ODSTRAŇOVANIE ŠKVRN (1. stlačenie tlačidla)

ODSTRAŇOVANIE ŠKVRN RÝCHLE (2. stlačenie tlačidla)

BAVLNA ŠTANDARD 60°C (1) (1. stlačenie tlačidla):

značne znečistené biele a farebné prádlo z odolných tkanín.

BAVLNA ŠTANDARD 40°C (2) (2. stlačenie tlačidla):

značne znečistené biele a farebné prádlo z chúlostivých tkanín. BAVLNA ŠTANDARD 20°C (3. stlačenie tlačidla): značne

znečistené biele a farebné prádlo z chúlostivých tkanín.

SYNTETIKA ODOLNÁ (1. stlačenie tlačidla): vel‘mi znečistené

farebné prádlo z odolných tkanín. SYNTETIKA ODOLNÁ (4) (1. stlačenie tlačidla): vel‘mi znečistené

farebné prádlo z odolných tkanín. SYNTETIKA JEMNÁ (2. stlačenie tlačidla): l’ahko znečistené

farebné prádlo z odolných tkanín.

SPECIALS

RÝCHLE PRANIE 30': k rýchlemu oživeniu ľahko znečisteného prádla (nedoporučuje sa pre vlnu, hodváb a prádlo určené na

pranie v rukách). PAMAŤ (My Cycle): slúži k uloženiu ľubovoľného spôsobu prania do pamäti.

POVLEČENIE, RUČNÍKY: pre pranie posteľného a kúpeľňového prádla.

EXTRA CARE

VLNA A KAŠMÍR: pre vlnu, kašmír, atď.

CHÚLOSTIVÉ

ODSTREĎOVANIE (1. stlačenie tlačidla). PLÁKANIE (2. stlačenie tlačidla). VYPÚŠŤANIE VODY (3. stlačenie tlačidla).

Doba trvania cyklu, uvedená na displeji alebo v návode, je stanovená na základe štandardných podmienok. Skutočná doba sa môže meniť v závislosti na mnohých faktoroch, ako sú napr. teplota a tlak vody na vstupe, teplota prostredia, množstvo pracieho prostriedku, množstvo a druh náplne, vyváženie náplne a zvolené funkcie.

1) Kontrolný program podľa normy 1061/2010: nastavte program 2 s teplotou 60° (1. stlačenie tlačidla). Tento cyklus je vhodný pre pranie bežne znečisteného bavlneného prádla a jedná sa o najúčinnejší cyklus z hľadiska kombinovanej spotreby energie a vody, určený pre prádlo, ktoré je možné prať pri teplote do 60°C. Skutočná teplota prania sa môže líšiť od uvedenej.

2) Kontrolný program podľa normy 1061/2010: nastavte program 2 s teplotou 40° (2. stlačenie tlačidla). Tento cyklus je vhodný pre pranie bežne znečisteného bavlneného prádla a jedná sa o najúčinnejší cyklus z hľadiska kombinovanej spotreby energie a vody, určený pre prádlo, ktoré je možné

prať pri teplote do 40°C. Skutočná teplota prania sa môže líšiť od uvedenej.

3) Pri teplote 60 °C funkcia “Predpieranie” nemôže byť aktivovaná. Pre všetky Test Institutes:

2) Dlhý program na pranie bavlny: nastavte program 2 s teplotou 40° (2. stlačenie tlačidla)..

4) Dlhý program pre syntetické prádlo: nastavte program 3 pri 60°C (1. stlačenie tlačidla); teplotu 40°C (stlačte tlačidlo TEPLOTA).

Max.

teplota

(°C)

40° 1000 40° 1000 60°

(Max. 90°)

40° 1000 -

20° 1000 -

60° 800

40° 800

30° 800 -

60° 1000

40° 800 30° 0 -

- 1000 - - - - 7 - - - 10’

- 1000 - - -

- 0 - - - - 7 - - - 3’

Max.

rýchlosť

(otáčky

minútu)

1000

a prídavné

Pranie

Bieliaci

dok

prostrie-

ranie

Predpie-

 



(3)



  

   



 



kWh

Aviváž

Max. náplň (kg)



4 - - - 180’



3,5 - - - 60’

Spotreba energie

Zvyšková vlhkosť

7 62 1,01 52,5 200’

7 62 0,99 72 175’

7 - - - 175’

3,5 49 0,91 50 110’

3,5 49 0,64 47 95’

3,5 - - - 80’



3 71 0,16 39 30’



7 - - - 140’



1,5 - - - 80’



1 - - - 75’



7 - - - 49’

Doba trvania

Voda celkom lt

cyklu

Funkcie prania

Predpieranie

Voľbou tejto funkcie aktivujete predpieranie, užitočné na odstránenie odolných škvŕn. POZN.: Pridajte prací prostriedok do príslušnej priehradky.

Jednoduché žehlenie

Pri tejto voliteľnej funkcii bude pranie a odstreďovanie prebiehať v zmenenom režime, aby sa predišlo tvorbe záhybov. Na konci cyklu práčka vykoná pomalé otáčanie bubna; kontrolka funkcie LAHKÉ ŽEHLENIE a kontrolka

START/PAUSE budú blikat (oranžovo) a na displeji sa zobrazí nápis “KONIEC CYKLU”. Na ukoncenie cyklu je potrebné stlacit tlacidlo START/PAUSE alebo tlacidlo LAHKÉ ŽEHLENIE.

Eco

Funkcia Eco prispieva k energetickej úspore, tým že neohrieva vodu použitú na pranie prádla – šetrí sa tým nie len životné prostredie, ale aj náklady za elektrickú energiu. Posilnený účinok a optimalizovaná spotreba vody skutočne zabezpečia optimálny výsledok za rovnakú priemernú dobu odpovedajúcu štandardnému cyklu. Na dosiahnutie lepších výsledkov prania sa odporúča použiť tekutý prací prostriedok.

Page 58

Pracie prostriedky a prádlo

Dávkovač pracích prostriedkov

Dobrý výsledok prania závisí aj od správneho dávkovania pracieho prostriedku: použitie nadmerného množstva znižuje efektivitu prania a napomáha tvorbe vodného kameňa na vnútorných častiach práčky a zvyšuje znečistenie životného prostredia.

! Používajte práškové pracie prostriedky pre biele bavl-

nené prádlo a pre predpieranie a pre pranie pri teplote vyššej ako 60 °C.

! Dodržujte pokyny uvedené na obale pracieho prostriedku. ! Nepoužívajte pracie prostriedky určené na pranie v rukách.

Pri vyťahovaní dávkovača pracích prostriedkov a pri jeho plnení pracími alebo prídavnými prostriedkami postupujte nasledovne.

Priehradka 1: Prací prostriedok na predpieranie (práškový)

Pred naplnením priehradky pracím prostriedkom sa uistite, že v dávkovači nie je vložená prídavná priehradka 4.

Priehradka 2: Prací prostriedok na pranie (práškový alebo tekutý)

V prípade použitia tekutého pracieho prostriedku sa odporúča použiť pre správne dávkovanie malú prepážku A z príslušenstva. Pre použitie práškového pracieho prostriedku vložte malú prepážku do priehlbiny B.

Priehradka 3: Prídavné prostriedky (aviváž, atď.)

Aviváž nesmie vytekať z mriežky.

prídavná priehradka 4: Bieliaci prostriedok

Príprava prádla

• Roztrieďte prádlo podľa:

- druhu tkaniny / symbolu na visačke.

- farby: oddeľte farebné prádlo od bieleho.

• Vyprázdnite vrecká a skontrolujte gombíky.

• Neprekračujte povolenú náplň, vzťahujúcu sa na

hmotnosť suchého prádla: viď “Tabuľka programov”.

Koľko váži prádlo?

1 plachta 400-500 g 1 obliečka 150-200 g 1 obrus 400-500 g 1 župan 900-1.200 g 1 uterák 150-250 g

Odstraòovanie Škvrn Rýchle: tento program bol navrhnutý pre pranie prádla s dennými škvrnami, vrátane najodolnejších, v priebehu jednej hodiny. Vhodný pre prádlo zo zmiešaných vlákien, pre ktoré zaručuje maximálnu ohľaduplnosť.

BAVLNA ŠTANDARD 20°C: ideálny pre náplne

zo nečistenej bavlny. Účinné pranie i za studena, porovnateľné s raním pri 40 °C, dosiahnuté mechanickým pôsobením, ktoré je založené na zmene rýchlosti v krátkych alebo dlhých intervaloch. Povlečenie, Ručníky: pre pranie posteľného a kúpeľňového prádla v jedinom cykle použite program 6, ktorý optimalizuje použitie aviváže a umožňuje ušetriť čas a energiu. Odporúča sa použiť práškový prací prostriedok.

Vlna - Woolmark Apparel Care - Green: prací cyklus „Vlna“ bol schválený spoločnosťou Woolmark Company pre pranie prádla z vlny, klasikovaného ako prádlo pre ručné pranie, za podmienky, že pranie bude vykonané v súlade s pokynmi uvedenými na visačke oblečenia a v súlade s pokynmi dodanými výrobcom tejto práčky. (M1253)

Jemné prádlo: pre pranie veľmi jemného prádla, ktoré obsahuje aplikácie ako je štras alebo pajetky, použite program 8. Pre pranie hodvábneho prádla a záclon zvoľte cyklus 8 a nastavte úroveň “JEMNÉ” voliteľnej funkcie . Odporúča sa prádlo pred praním prevrátiť naruby a vložiť malé kusy prádla do príslušného vrecúška pre pranie jemného prádla. Pre dosiahnutie najlepších výsledkov sa odporúča použiť tekutý prací prostriedok pre jemné prádlo.

Systém automatického vyváženia náplne

Pred každým odstreďovaním bubon vykoná otáčanie rýchlosťou o málo prevyšujúcou rýchlosť prania, aby sa tak odstránili vibrácie a aby sa náplň rovnomerne rozložila. V prípade, že po niekoľko násobných pokusoch o vyváženie prádlo ešte nebude správne vyvážené, zariadenie vykoná odstreďovanie nižšou rýchlosťou, ako je prednastavená rýchlosť. Ak je práčka nadmerne nevyvážená, vykoná namiesto odstreďovania vyváženie. Za účelom dosiahnutia rovnomernejšieho rozloženia náplne a jej správneho vyváženia, odporúča sa pomiešať veľké a malé kusy prádla.

Špeciálne programy

Odstraòovanie Škvrn: cyklus vhodný pre pranie značne

znečisteného prádla s odolnými farbami. Tento program zaručuje vyššiu triedu prania ako štandardná trieda (trieda A). Pri použití tohto programu nemiešajte spolu prádlo rôznych farieb. Odporúča sa použitie práškového pracieho prostriedku. Pre odolné škvrny sa odporúča vykonať predošetrenie špecickými prídavnými prostriedkami.

Page 59

Poruchy a spôsob ich odstránenia

Môže sa stať, že práčka nebude fungovať. Skôr, ako zatelefonujete na Servisnú službu viď „Servisná služba“) skontrolujte, či sa nejedná o problém ľahko odstrániteľný pomocou nasledujúceho zoznamu.

Poruchy:

Pračku nie je možné zapnúť.

Nedochádza k zahájeniu pracieho cyklu.

Pračka nenapúšťa vodu (Na displeji sa zobrazí nápis “ZIADNA VODA, KONTROLA PRIPOJKY”).

Práčka nepretržite napúšťa a odčerpáva vodu.

Možné príčiny / Spôsob ich odstránenia:

• Zástrčka nie je zasunutá v elektrickej zásuvke, alebo nie je zasunutá dostatočne, aby došlo k spojeniu kontaktov.

• V celom dome je vypnutý prúd.

• Nie sú riadne zatvorené dvierka.

• Nebolo stlačené tlačidlo ON/OFF.

• Nebolo stlačené tlačidlo START/PAUSE.

• Nebol otvorený kohútik prívodu vody.

• Bol nastavený oneskorený štart.

• Prítoková hadica nie je pripojená k vodovodnému kohútiku.

• Hadica je príliš ohnutá.

• Nebol otvorený kohútik prívodu vody.

• V celom dome je uzatvorený prívod vody.

• V rozvode vody nie je dostatočný tlak.

• Nebolo stlačené tlačidlo START/PAUSE.

• Vypúšťacia hadica sa nachádza mimo určeného rozmedzia od 65 do 100 cm nad zemou (viď „Inštalácia“).

• Koncová časť vypúšťacej hadice je ponorená vo vode (viď “Inštalácia”).

• Odpadové potrubie v stene nie je vybavené odvzdušňovacím otvorom.

Ak po týchto kontrolách nedôjde k odstráneniu problému, zatvorte vodovodný kohútik, vypnite práčku a zavolajte Servisnú službu. V prípade, že sa byt nachádza na jednom z najvyšších poschodí je možné, že dochádza k sifónovému efektu, následkom ktorého práčka nepretržite napúšťa a odčerpáva vodu. Na odstránenie uvedeného efektu sú v predaji bežne dostupné špeciálne „protisifónové“ ventily.

Práčka neodčerpáva vodu alebo neodstreďuje.

Práčka vo fáze odstreďovania veľmi vibruje.

Z práčky uniká voda.

Zariadenie je zablokované, displej bliká a signalizuje poruchový kód (napr.: F-01, F-..).

Dochádza k tvorbe nadmerného množstva peny.

• Odčerpanie vody netvorí súčasť nastaveného programu: pri niektorých programoch je potrebné aktivovať ho manuálne („Programy a funkcie“).

• Je aktívna funkcia JEDNODUCHÉ ŽEHLENIE: na dokončení programu stlačte tlačidlo START/PAUSE („Programy a funkcie“).

• Vypúšťacia hadica je ohnutá (viď „Inštalácia“).

• Odpadové potrubie je upchaté.

• Počas inštalácie nebol bubon odistený predpísaným spôsobom (viď „Inštalácia“).

• Práčka nie je dokonale vyrovnaná do vodorovnej polohy (viď „Inštalácia“).

• Zariadenie je stlačené medzi nábytkom a stenou (viď „Inštalácia“).

• Prítoková hadica nie je správne zaskrutkovaná (viď „Inštalácia“).

• Dávkovač pracích prostriedkov je upchatý (spôsob jeho vyčistenia je uve- dený v časti „Údržba a starostlivosť“).

• Vypúšťacia hadica nie je dobre pripevnená (viď „Inštalácia“).

• Vypnite zariadenie a vytiahnite zástrčku zo zásuvky, vyčkajte 1 minútu a opätovne ho zapnite.

Ak porucha pretrváva, obráťte sa na Servisnú službu.

• Použitý prací prostriedok nie je vhodný na použitie v automatickej práčke (musí obsahovať označenie „pre pranie v práčke“, „pre pranie v rukách alebo v práčke“ alebo podobné označenie).

• Bolo použité jeho nadmerné množstvo.

Page 60

Servisná služba

195123760.01

09/2014 - Xerox Fabriano

Pred obrátením sa na Servisnú službu:

• Skontrolujte, či nie ste schopní poruchu odstrániť sami (viď „Poruchy a spôsob ich odstránenia“);

• Opätovne uveďte do chodu prací program, s cieľom overiť, či bola porucha odstránená;

• V opačnom prípade sa obráťte na Centrum servisnej služby, na telefónnom čísle uvedenom na záručnom liste.

! Nikdy sa neobracajte so žiadosťou o pomoc na technikov, ktorí nie sú na vykonávanie tejto činnosti oprávnení.

Pri hlásení poruchy uveďte:

• druh poruchy;

• model zariadenia (Mod.);

• výrobné číslo (S/N). Tieto informácie sú uvedené na štítku aplikovanom na zadnej časti práčky a v jej prednej časti, dostupnej po otvorení dvierok.

Indesit Company Spa Viale Aristide Merloni, 47 60044 Fabriano (AN) Italy www.hotpoint.eu
