Istruzioni per luso

FORNO

Italiano, 1 Français, 24

English,13

ES PT

Espanol, 35 Portuges, 46

FZ 96 C.1 FZ 96 C.1 IX FZ 962 C.2 FZ 962 C.2 IX FQ 962 C.2

Sommario

Installazione, 2-3

Posizionamento Collegamento elettrico Targhetta caratteristiche

Descrizione dellapparecchio, 4

Vista dinsieme Pannello di controllo

Avvio e utilizzo, 5

Avviare il forno Utilizzare il timer

Il programmmatore di cottura elettronico, 6

Programmi, 7-9

Programmi di cottura Consigli pratici di cottura Tabella cottura

Precauzioni e consigli, 10

Sicurezza generale Smaltimento Risparmiare e rispettare lambiente

Manutenzione e cura, 11

Escludere la corrente elettrica Pulire lapparecchio Pulire la porta Sostituire la lampadina Montaggio del Kit Guide Scorrevoli

Assistenza, 12

Assistenza attiva 7 giorni su 7

Page 2

Installazione

 È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme allapparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.

 Leggere attentamente le istruzioni: ci sono importanti informazioni sullinstallazione, sulluso e sulla sicurezza.

Posizionamento

 Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli).

 Linstallazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installazione può causare danni a persone, animali o cose.

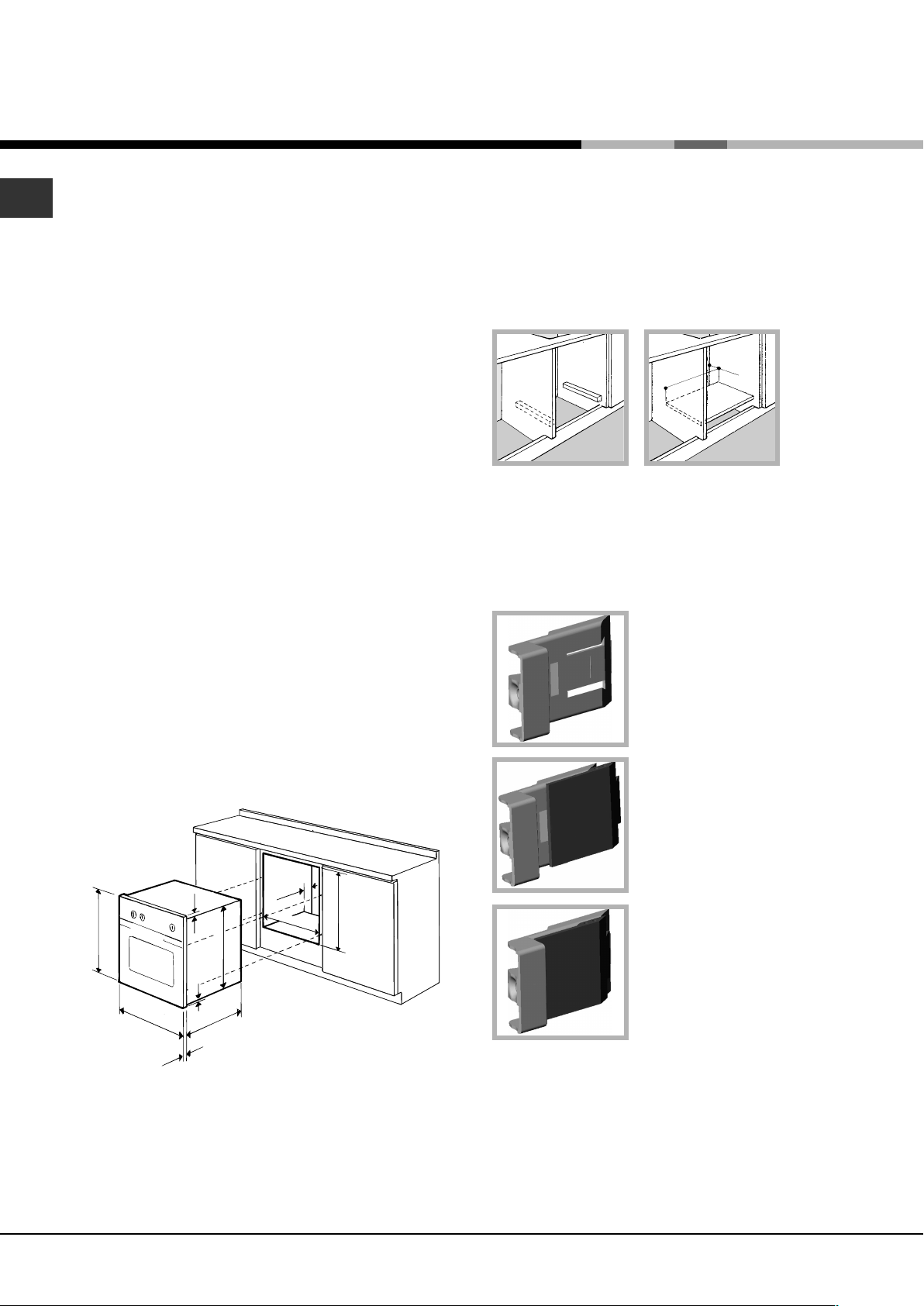

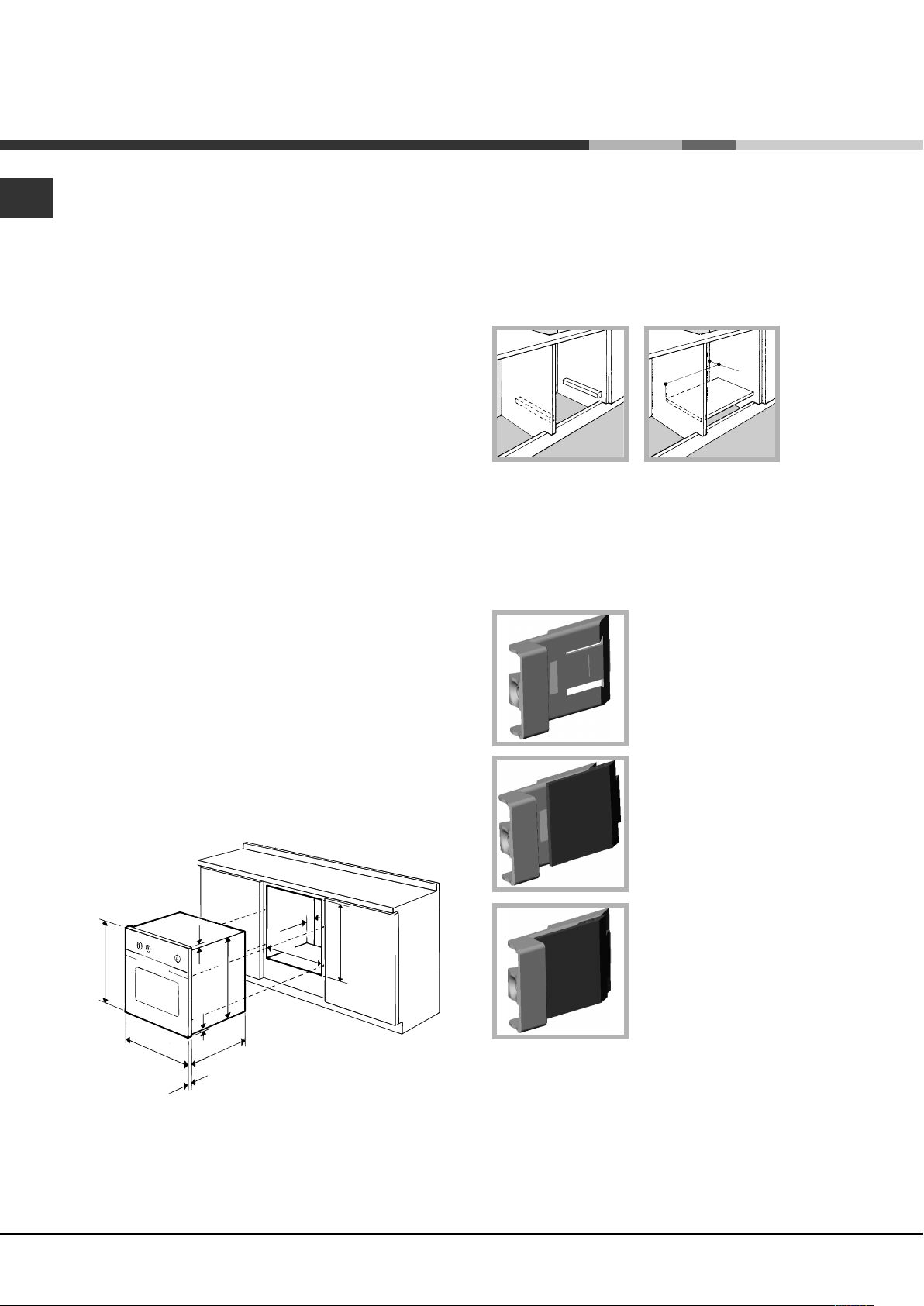

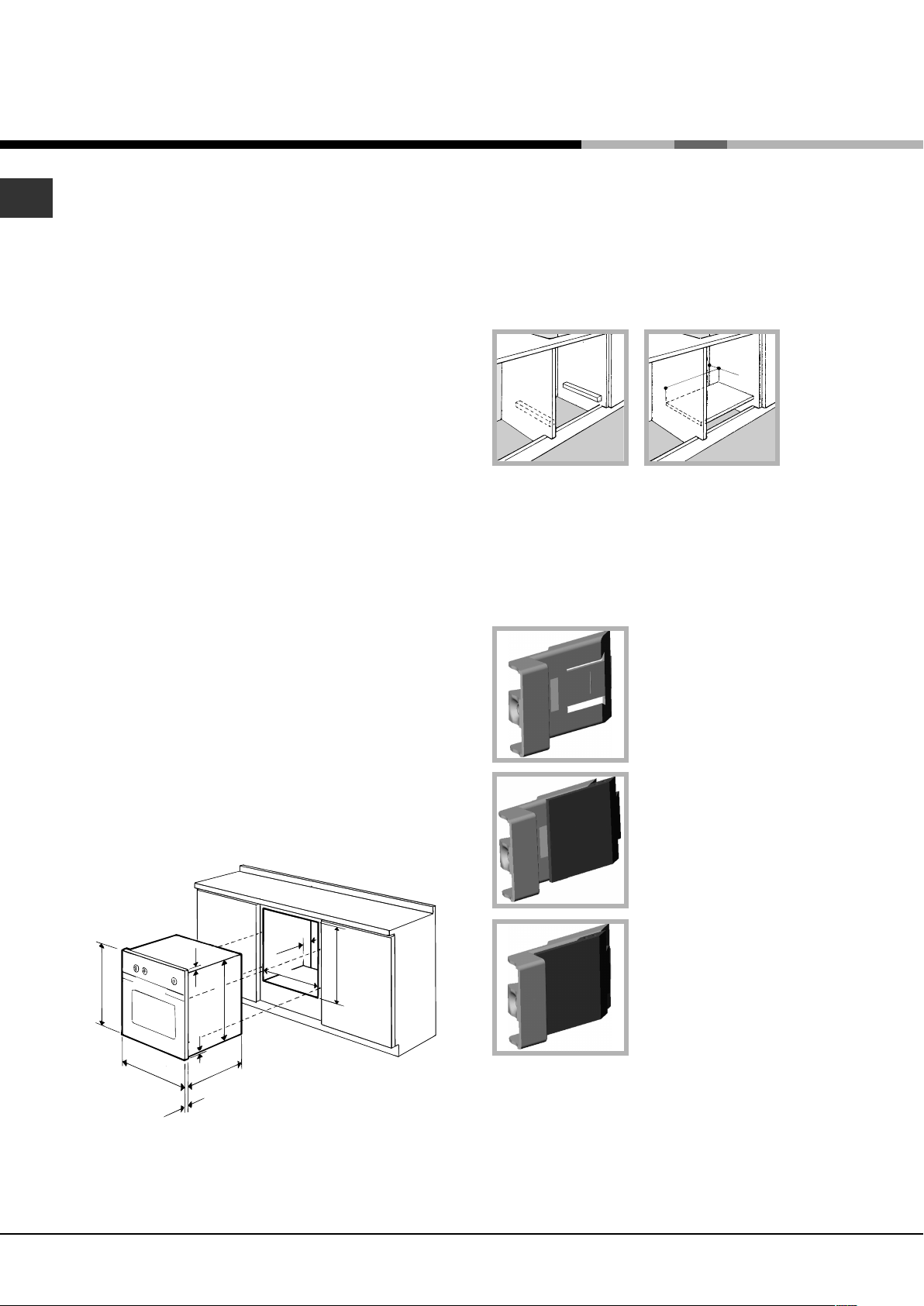

Incasso

Per garantire un buon funzionamento dellapparecchio è necessario che il mobile abbia le caratteristiche adatte:

 i pannelli adiacenti il forno devono essere di

materiale resistente al calore;

Aerazione

Per garantire una buona aerazione è necessario eliminare la parete posteriore del vano. È preferibile installare il forno in modo che appoggi su due listelli in legno oppure su un piano continuo che abbia unapertura di almeno 45 x 560 mm (vedi figure).

45 mm.

560 mm.

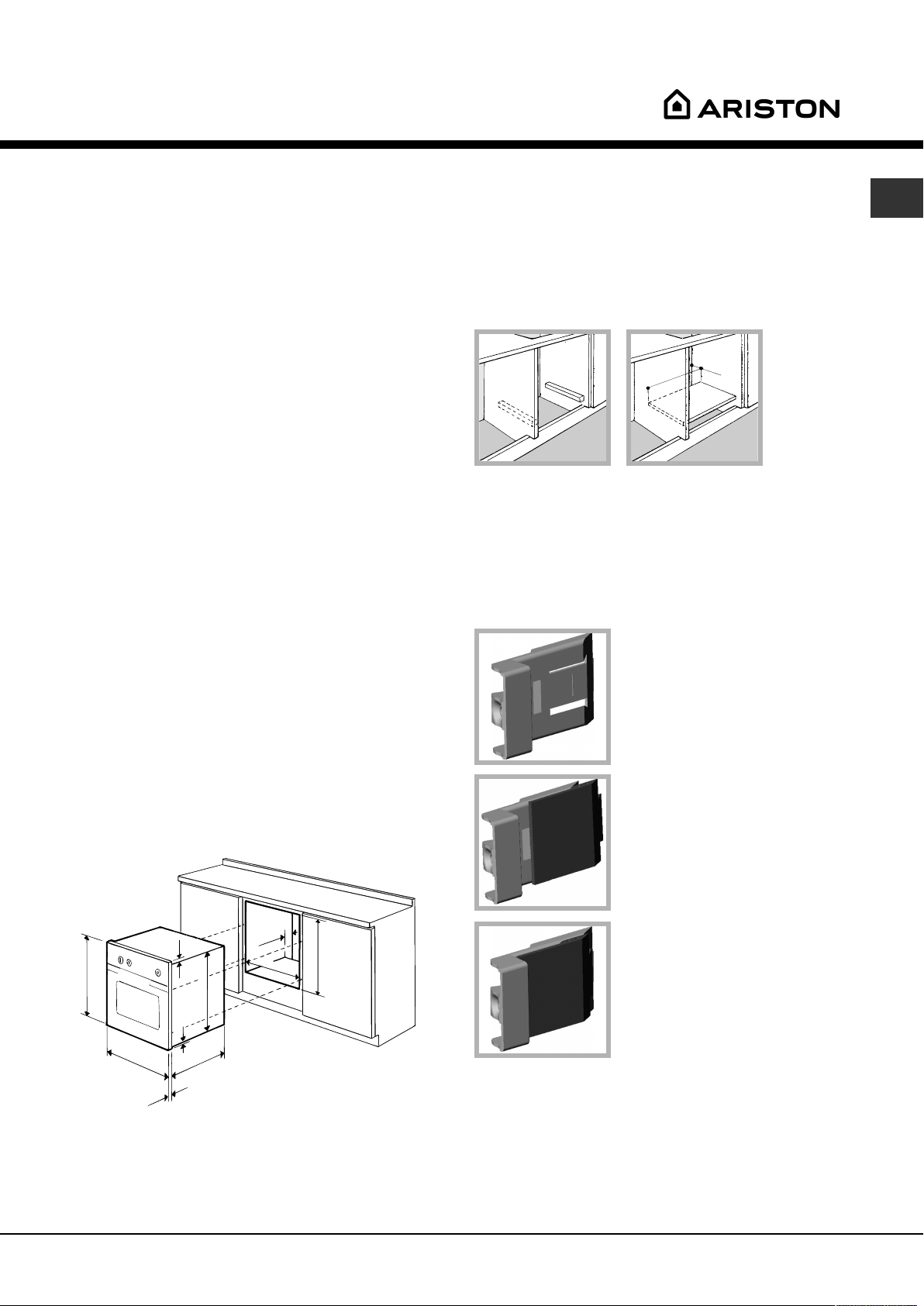

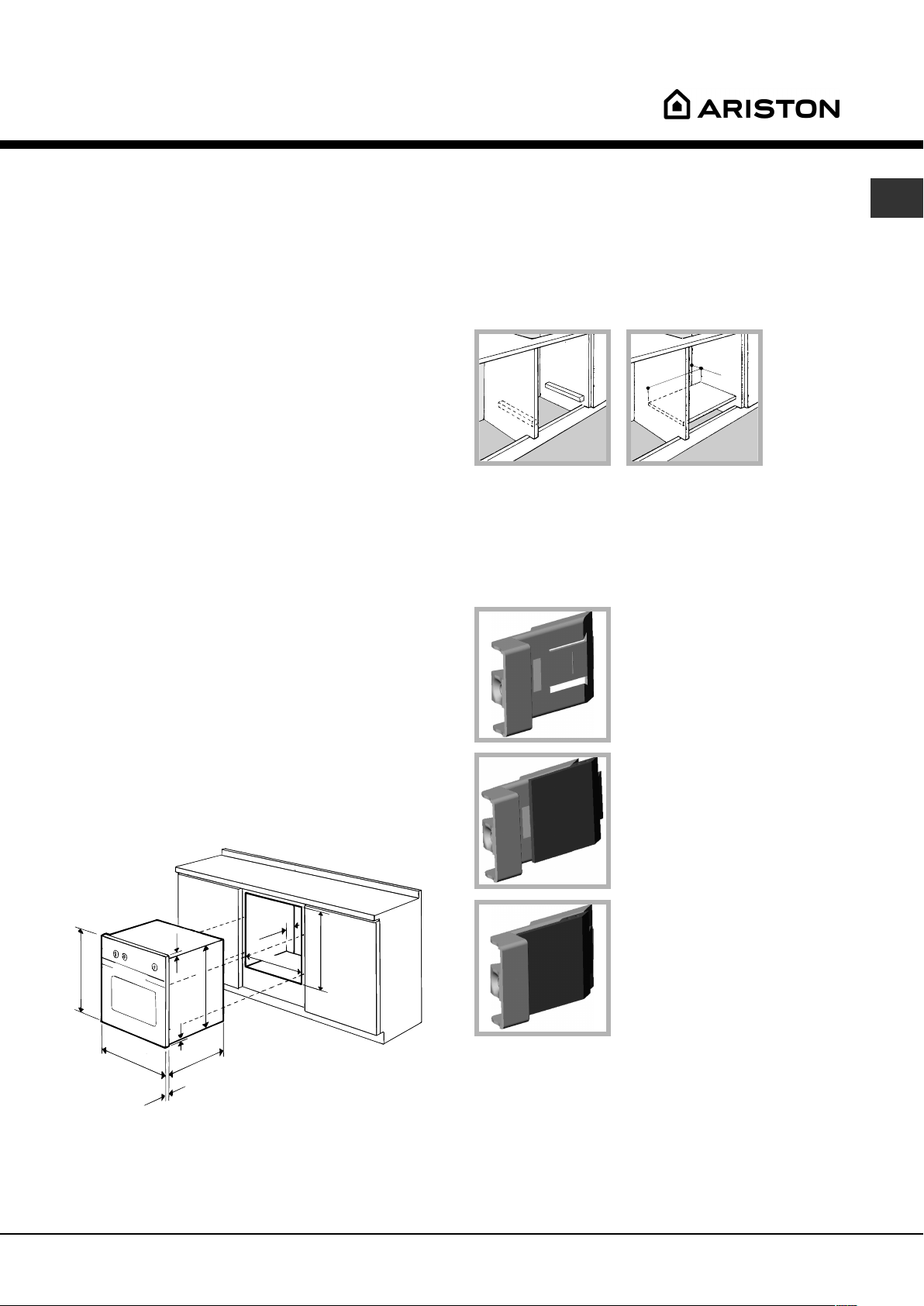

Centraggio e fissaggio

Regolare i 4 tacchetti posti lateralmente al forno, in corrispondenza dei 4 fori sulla cornice perimetrale, in base allo spessore della fiancata del mobile:

spessore di 20 mm: rimuovere la parte mobile del tacchetto (vedi figura);

 nel caso di mobili in legno impiallacciato, le colle

devono essere resistenti alla temperatura di 100°C;

 per lincasso del forno, sia nel caso di inserimento

sottotavolo (vedi figura) che a colonna, il mobile deve avere le seguenti dimensioni:

567 mm.

45 mm.

558 mm.

593 mm.

23 mm.

595 mm.

5 mm.

595 mm.

545 mm.

24 mm.

 Una volta incassato lapparecchio non debbono essere possibili contatti con le parti elettriche. Le dichiarazioni di consumo indicate in targhetta caratteristiche sono state misurate con questo tipo di installazione.

spessore di 18 mm: utilizzare la prima scanalatura, come già predisposto dal fabbricante (vedi figura);

spessore di 16 mm: utilizzare la seconda scanalatura (vedi figura).

Per fissare lapparecchio al mobile: aprire la porta del forno e avvitare 4 viti a legno nei 4 fori posti sulla cornice perimetrale.

 Tutte le parti che assicurano la protezione debbono essere fissate in modo tale da non poter essere tolte senza laiuto di qualche utensile.

Page 3

Collegamento elettrico

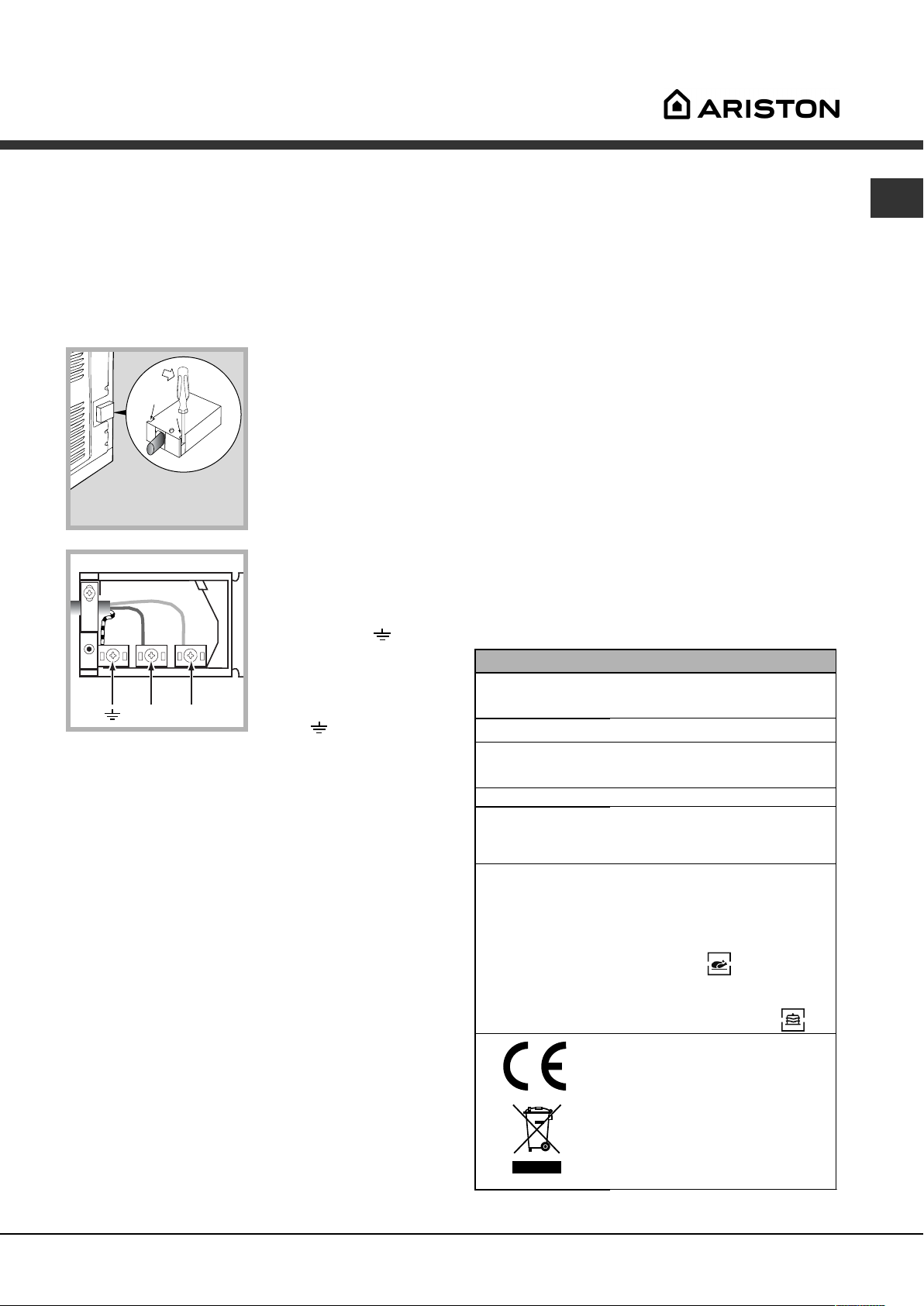

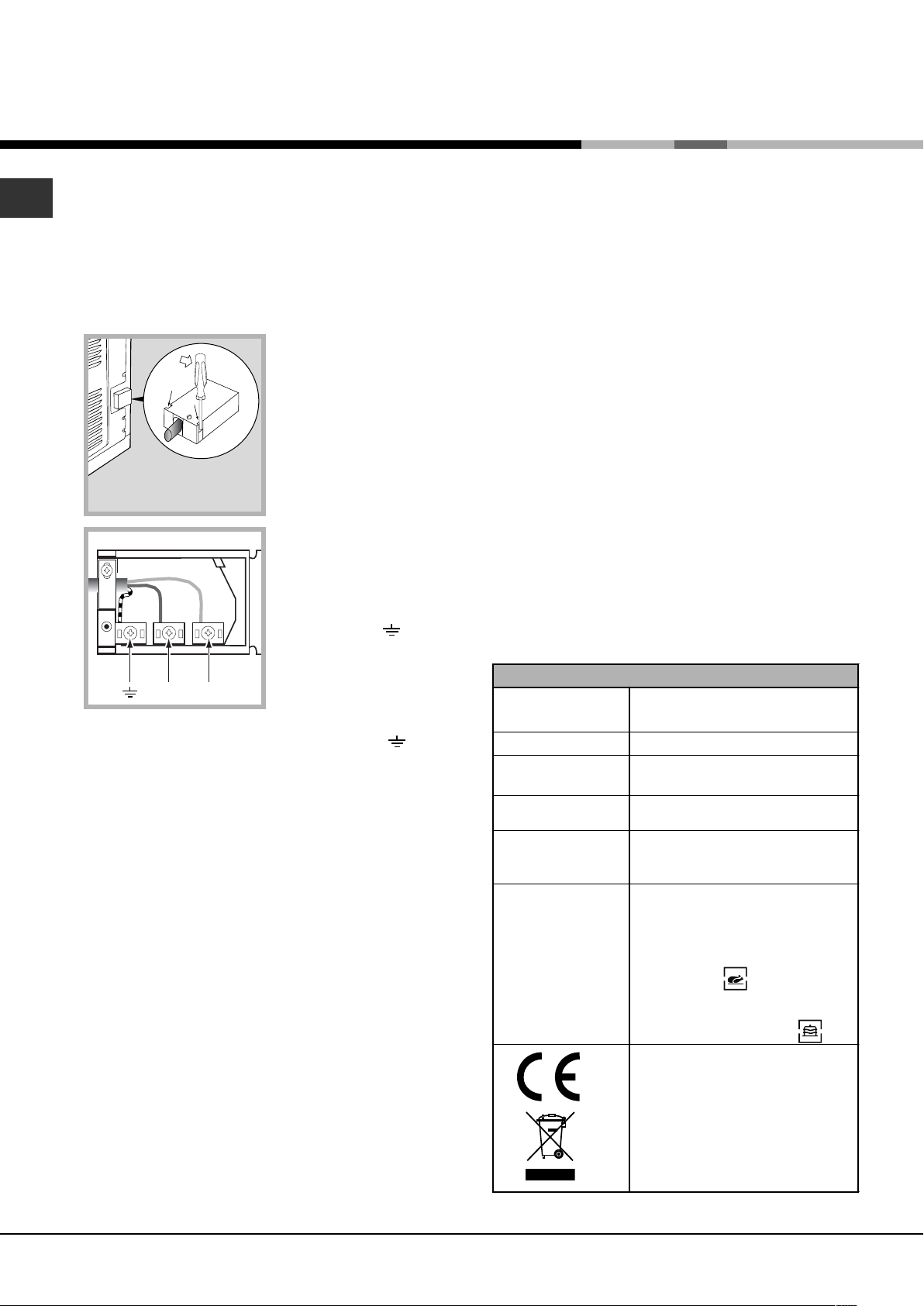

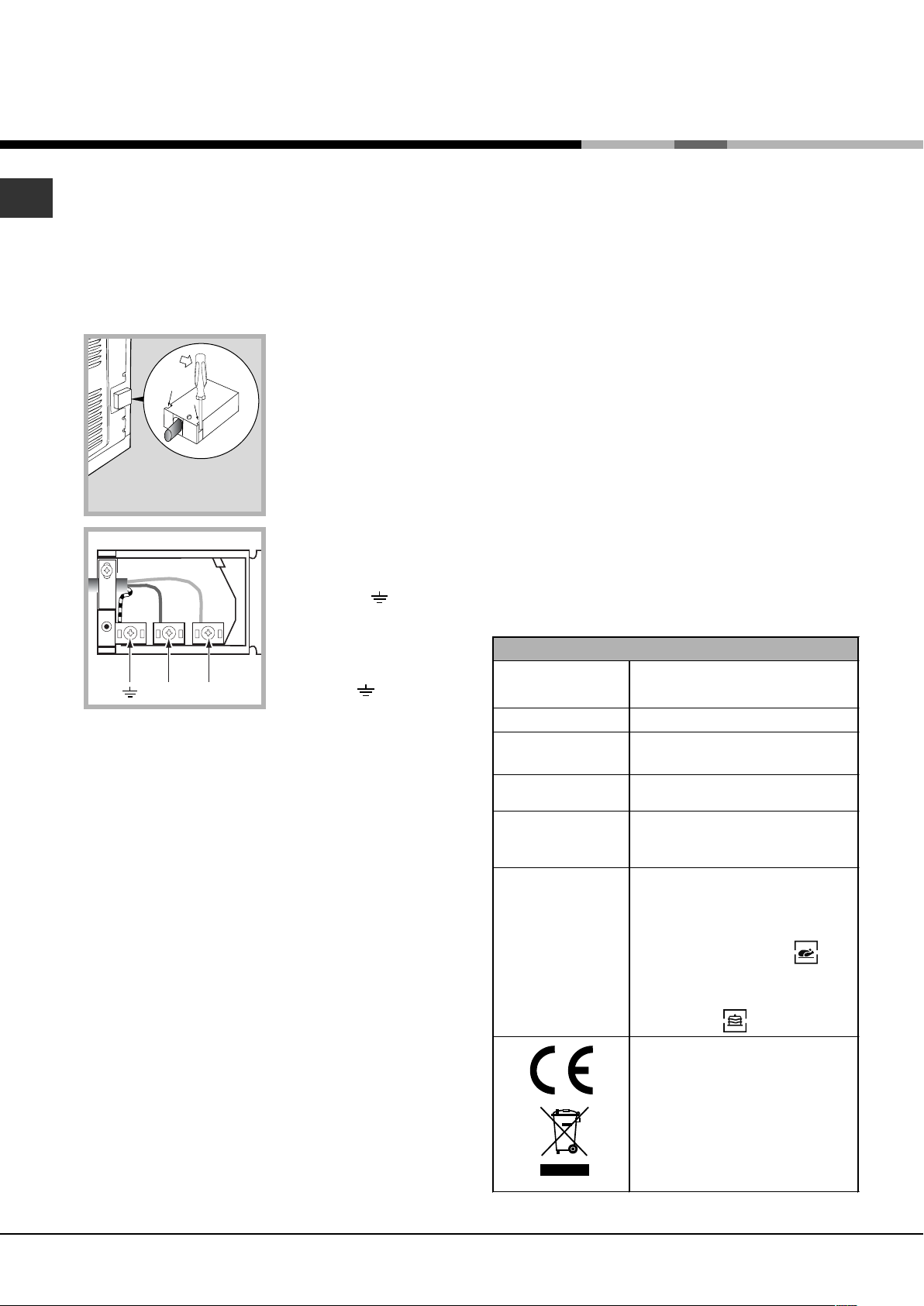

 I forni dotati di cavo di alimentazione tripolare sono predisposti per il funzionamento con corrente alternata, con tensione e frequenza indicate nella targhetta caratteristiche (vedi sotto).

Montaggio del cavo di alimentazione

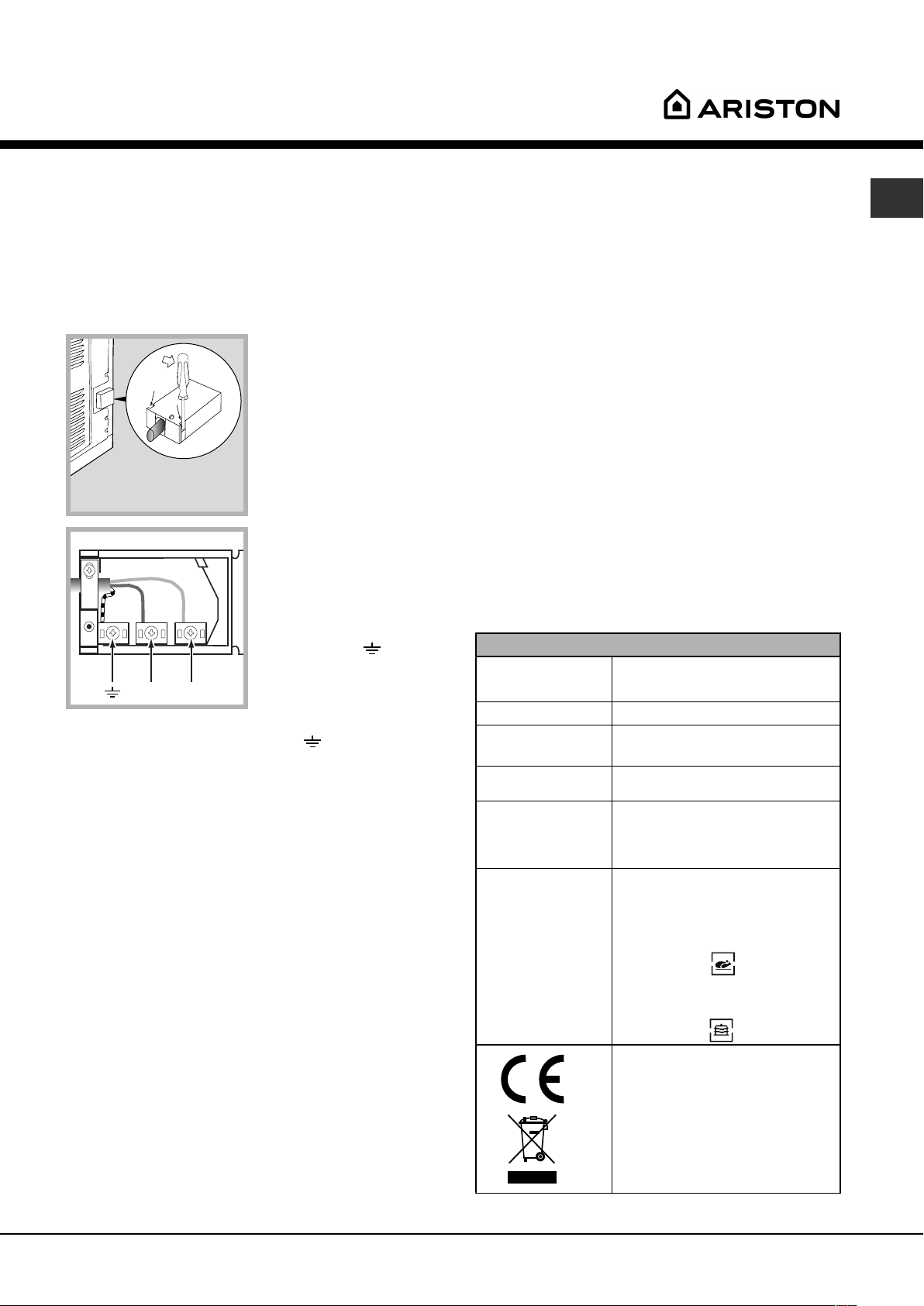

1. Aprire la morsettiera facendo leva con un cacciavite sulle linguette laterali del coperchio: tirare e aprire il coperchio (vedi figura).

Prima di effettuare lallacciamento accertarsi che:

 la presa abbia la messa a terra e sia a norma di legge;

 la presa sia in grado di sopportare il carico

massimo di potenza della macchina, indicato nella targhetta caratteristiche (vedi sotto);

 la tensione di alimentazione sia compresa nei valori

nella targhetta caratteristiche (vedi sotto);

 la presa sia compatibile con la spina

dellapparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple.

 Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili.

 Il cavo non deve subire piegature o compressioni.

2. Mettere in opera il cavo di alimentazione: svitare la vite del serracavo e le tre viti dei contatti L-N-

e poi fissare i cavetti sotto le teste delle viti rispettando i colori Blu

(N) Marrone (L) GialloVerde

(vedi figura).

3. Fissare il cavo nellapposito fermacavo.

4. Chiudere il coperchio della morsettiera.

Allacciamento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il carico indicato nella targhetta caratteristiche (vedi a fianco). In caso di collegamento diretto alla rete è necessario interporre tra lapparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore (il filo di terra non deve essere interrotto dallinterruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50°C la temperatura ambiente.

 Linstallatore è responsabile del corretto collegamento elettrico e dellosservanza delle norme di sicurezza.

 Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza).

 Lazienda declina ogni responsabilità qualora queste norme non vengano rispettate.

TARGHETTA CARATTERISTICHE

Dimensioni

Volume

Dimensioni *

Volu m e *

Collegamenti elettrici

ENERGY LABEL

* Con controporta in vetro

larghezza cm 43,5 altezza cm 32 profondità cm 40

lt. 56 larghezza cm 43,5

altezza cm 32 profondità cm 41,5

lt. 58 tensione a 220-230V~ o 220-

240V~ 50Hz potenza massima assorbita 2800W (vedi targhetta caratteristiche) Direttiva 2002/40/CE sulletichetta dei forni elettrici. Norma EN 50304

Consumo energia convezione Naturale  funzione di riscaldamento: Tradizionale;

Consumo energia dichiarazione Classe convezione Forzata funzione di riscaldam ento: Pasticceria. Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni 93/68/CEE del 22/07/93 e successive modificazioni. 2002/96/CE

Page 4

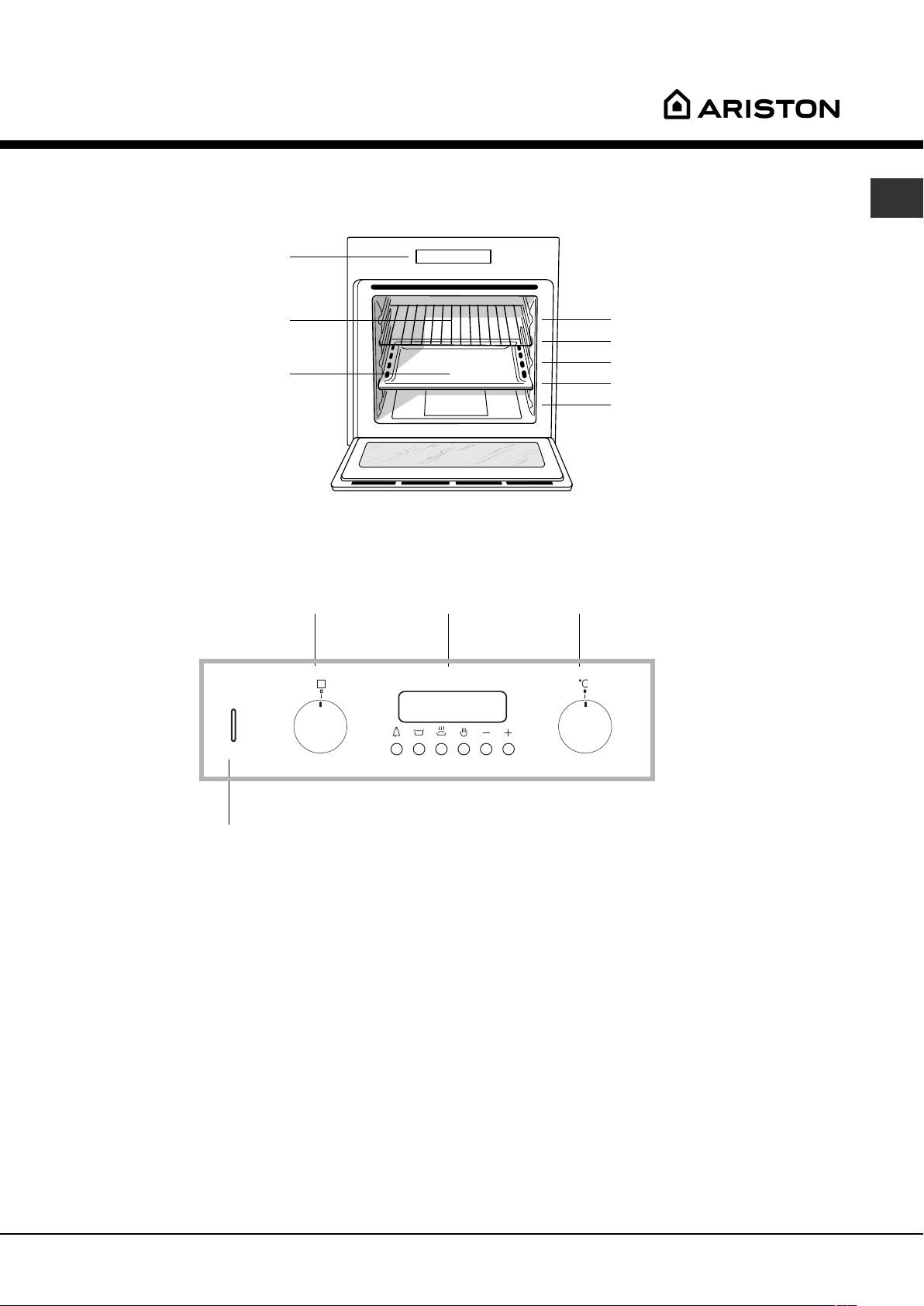

Descrizione dellapparecchio

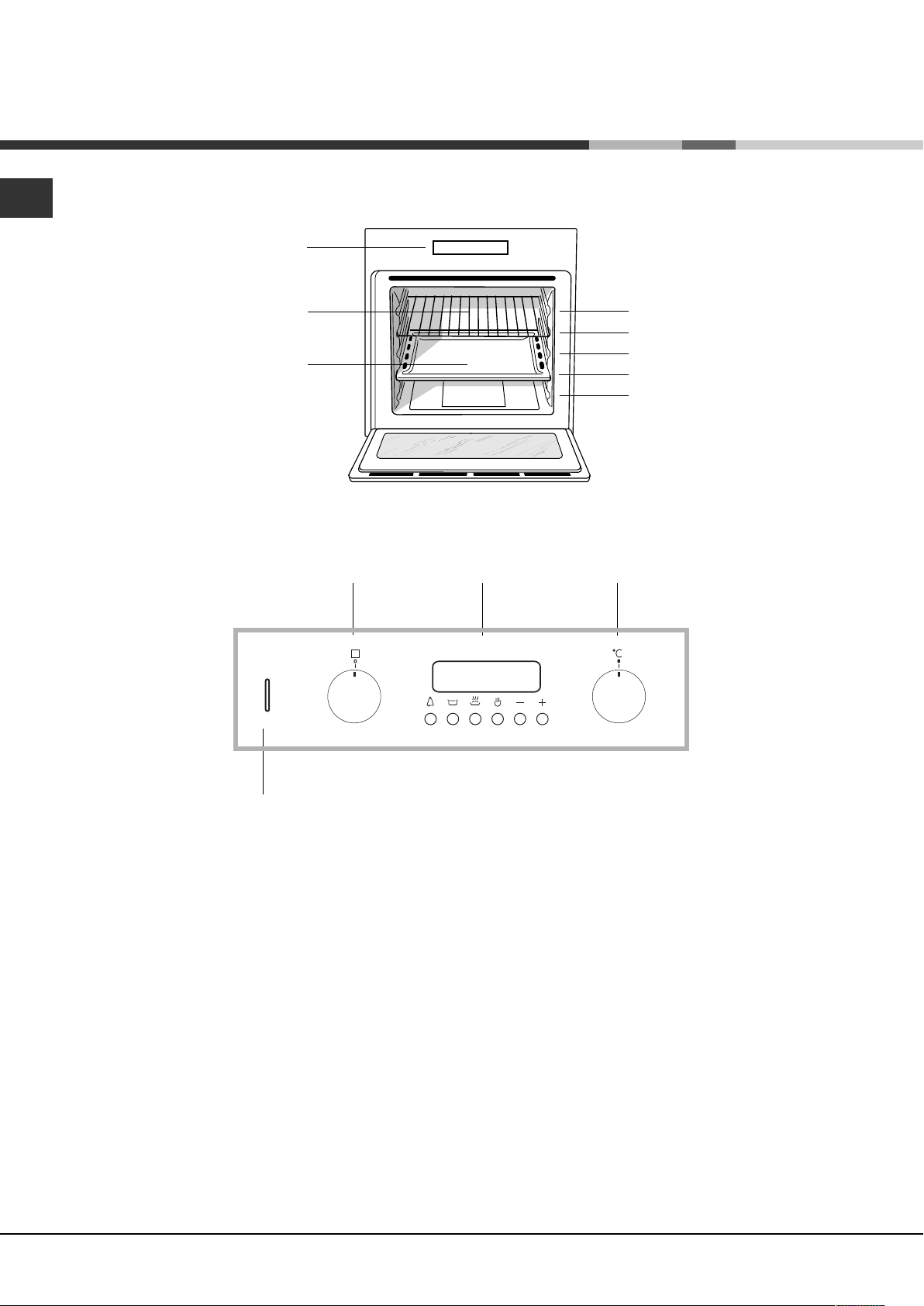

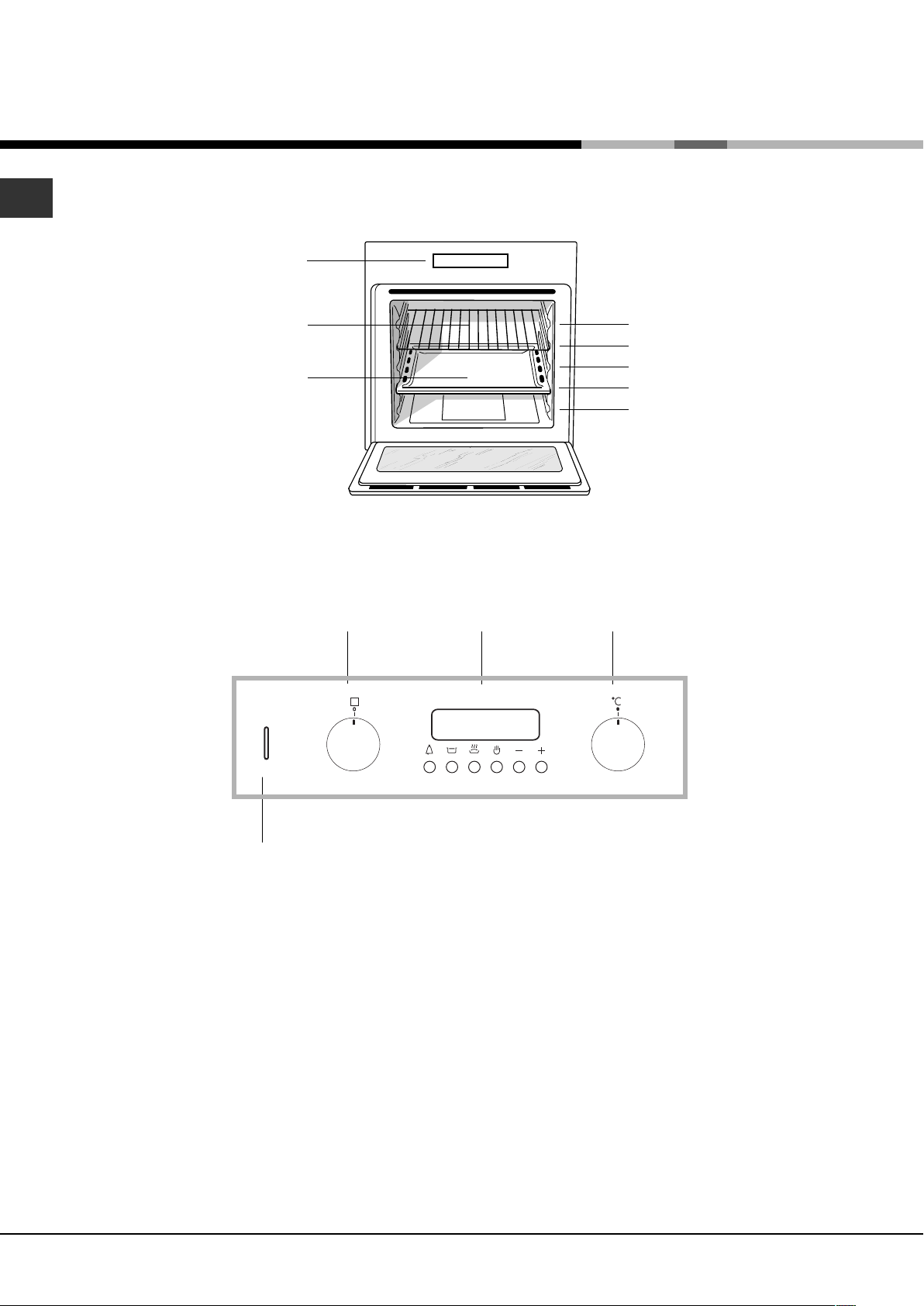

Vista dinsieme

Pannello di controllo

Ripiano GRIGLIA

Ripiano LECCARDA

Pannello di controllo

Manopola

PROGRAMMI

Programmatore

ELETTRONICO

GUIDE

di scorrimento dei ripiani

posizione 5 posizione 4 posizione 3 posizione 2 posizione 1

Manopola

TERMOSTATO

Spia

TERMOSTATO

Page 5

Avvio e utilizzo

 Alla prima accensione fare funzionare il forno a vuoto per almeno unora con il termostato al massimo e a porta chiusa. Poi spegnere, aprire la porta del forno e aerare il locale. Lodore che si avverte è dovuto allevaporazione delle sostanze usate per proteggere il forno.

Avviare il forno

1. Selezionare il programma di cottura desiderato ruotando la manopola PROGRAMMI.

2. Scegliere la temperatura ruotando la manopola TERMOSTATO. Una lista con le cotture e le relative temperature consigliate è consultabile nella Tabella cottura (vedi Programmi).

3. La spia TERMOSTATO accesa indica la fase di riscaldamento fino alla temperatura impostata.

4. Durante la cottura è sempre possibile:

- modificare il programma di cottura agendo sulla manopola PROGRAMMI;

- modificare la temperatura agendo sulla manopola TERMOSTATO;

- interrompere la cottura riportando la manopola PROGRAMMI in posizione 0.

 Negli apparecchi dotati di programmatore elettronico per utilizzare il forno elettrico premere il tasto display compare il simbolo la funzione di cottura desiderata.

Ventilazione di raffreddamento

Per ottenere una riduzione delle temperature esterne, alcuni modelli sono dotati di una ventola di raffreddamento. Questa genera un getto daria che esce tra il pannello di controllo e la porta del forno.  A fine cottura la ventola rimane attiva finché il forno non è sufficientemente freddo.

Luce del forno

Si accende selezionando PROGRAMMI. Rimane accesa quando si seleziona un programma di cottura.

) prima di selezionare

con la manopola

(sul

 Non appoggiare mai oggetti sul fondo del forno perché si rischiano danni allo smalto.

 Porre sempre i recipienti di cottura sulla griglia in dotazione.

Page 6

Il programmmatore di cottura elettronico

Consente di programmare il forno o il grill nei funzionamenti:  inizio cottura ritardato con durata stabilita;  inizio immediato con durata stabilita;  contaminuti. Funzione dei tasti :

: contaminuti ore, minuti

: durata cottura

: fine cottura

: commutazione manuale

(

: impostazione tempi indietro

)

: impostazione tempi avanti

Come rimettere lorologio digitale

Dopo lallacciamento alla rete o dopo una mancanza di corrente il display lampeggia su: 0.00  Premere contemporaneamente i tasti $ e %,

rilasciare e successivamente (entro 4 secondi) con i tasti ) e * impostare lora esatta. Con il tasto * il tempo aumenta.

Con il tasto ) il tempo diminuisce. Eventuali aggiornamenti dellora possono essere effettuati in due modi:

1. Ripetere totalmente le fasi sopra descritte

2. Pigiare il tasto (, rilasciare e successivamente con i

tasti ) e * aggiornare lora.

Funzionamento manuale del forno

Dopo aver impostato lora, il programmatore va automaticamente in posizione manuale. Nota: Pigiare il tasto ( per ripristinare il funzionamento manuale dopo ogni cottura Automatica.

Inizio cottura ritardato con durata stabilita

Va impostata la durata della cottura e lora di fine cottura. Supponiamo che il display indichi le ore 10,00

1. Ruotare le manopole di comando del forno sulla fun-

zione e sulla temperatura desiderata (esempio: for-

no statico, 200°C)

2. Premere il tasto $, rilasciare e successivamente (en-

tro 4 secondi) con i tasti ) e * impostare la durata

desiderata. Supponiamo di impostare una cottura di

30 minuti; compare:

Finita l'impostazione, dopo 4 secondi, ricompare

lora corrente con il simbolo m e la scritta auto

3. Premere il tasto %, rilasciare e successivamente pre-

mere i tasti ) e * fino ad impostare lora di fine cot-

tura desiderata, supponiamo le 13,00

4. Finita lìimpostazione, sul display dopo 4 secondi

compare lora corrente:

La scritta auto accesa ricorda lavvenuta programmazione di durata e di fine cottura nella funzione automatica. A questo punto il forno si accende automaticamente alle ore 12,30 in modo da terminare dopo 30 minuti. Quando il forno è acceso compare la pentolina accesa m per tutta la durata della cottura. In qualsiasi momento premendo il tasto $ è possibile visualizzare la durata impostata, premendo il tasto si visualizza lora di fine cottura. A fine cottura suona il segnale acustico; per interromperlo premere un tasto qualsiasi ad eccezione dei tasti ) e *.

Inizio immediato con durata stabilita

Programmando solo la durata (punti 1 e 2 del paragrafo Inizio cottura ritardato con durata stabilita) si ha linizio di cottura immediato.

Per annullare una cottura già programmata

Pigiare il tasto $, rilasciare e con il tasto ) riportare il tempo a

e quindi pigiare il tasto di funzionamento manuale (.

Funzione contaminuti

Nel funzionamento contaminuti viene impostato un tempo dal quale comincia un conto alla rovescia. Questa funzione non controlla laccensione e lo spegnimento del forno, emette solamente un allarme acustico a tempo scaduto. Premendo e rilasciando il tasto  compare:

Quindi con i tasti * e ) impostare il tempo desiderato. Finita l'impostazione, il tempo parte esattamente al minuto secondo, nel display compare lora corrente.

A fine tempo viene emesso un segnale acustico che può essere arrestato premendo un tasto qualsiasi (esclusi i tasti * e )) ed il simbolo H si spegne.

Correzione cancellazione dei dati

 I dati impostati possono essere cambiati in qualsiasi

momento, premendo il tasto corrispondente e premendo il tasto * o ).

 Cancellando la durata di cottura si ha la cancella-

zione automatica anche della fine del funzionamento e viceversa.

 Nel caso di funzionamento programmato, lapparec-

chio non accetta tempi di fine cottura antecedenti a quelli di inizio cottura proposti dallapparecchio stesso.

Page 7

Programmi

Programmi di cottura

 Per tutti i programmi è impostabile una temperatura tra 60°C e MAX, tranne:

 BARBECUE (si consiglia di impostare solo su MAX);

 GRATIN (si consiglia di non superare la

temperatura di 200°C).

Programma LIEVITAZIONE

Il forno raggiunge e mantiene una temperatura di 40°C a prescindere dalla posizione della manopola TERMOSTATO. Questo programma è ideale per la lievitazione degli impasti contenenti lievito naturale.

Programma FORNO TRADIZIONALE

Si attivano i due elementi riscaldanti inferiore e superiore. Con questa cottura tradizionale è meglio utilizzare un solo ripiano: con più ripiani si ha una cattiva distribuzione della temperatura.

Programma FORNO PASTICCERIA

Si attiva lelemento riscaldante posteriore ed entra in funzione la ventola, garantendo un calore delicato e uniforme allinterno del forno. Questo programma è indicato per la cottura dei cibi delicati (ad es. dolci che necessitano di lievitazione) e preparazioni mignon su tre ripiani contemporaneamente.

Programma FORNO PIZZA

Si attivano gli elementi riscaldanti inferiore e circolare ed entra in funzione la ventola. Questa combinazione consente un rapido riscaldamento del forno, con un forte apporto di calore in prevalenza dal basso. Nel caso si utilizzi più di un ripiano alla volta, è necessario cambiarli di posizione tra loro a metà cottura.

Programma BARBECUE

Si attiva lelemento riscaldante superiore ed entra in funzione il girarrosto (ove presente). La temperatura elevata e diretta del grill è consigliata per gli alimenti che necessitano di unalta temperatura superficiale. Effettuare le cotture con la porta del forno chiusa.

Programma GRATIN

Si attiva lelemento riscaldante superiore ed entrano in funzione la ventola e il girarrosto (ove presente). Unisce allirradiazione termica unidirezionale la circolazione forzata dellaria allinterno del forno. Ciò impedisce la bruciatura superficiale degli alimenti aumentando il potere di penetrazione del calore. Effettuare le cotture con la porta del forno chiusa.

Girarrosto (solo in alcuni modelli)

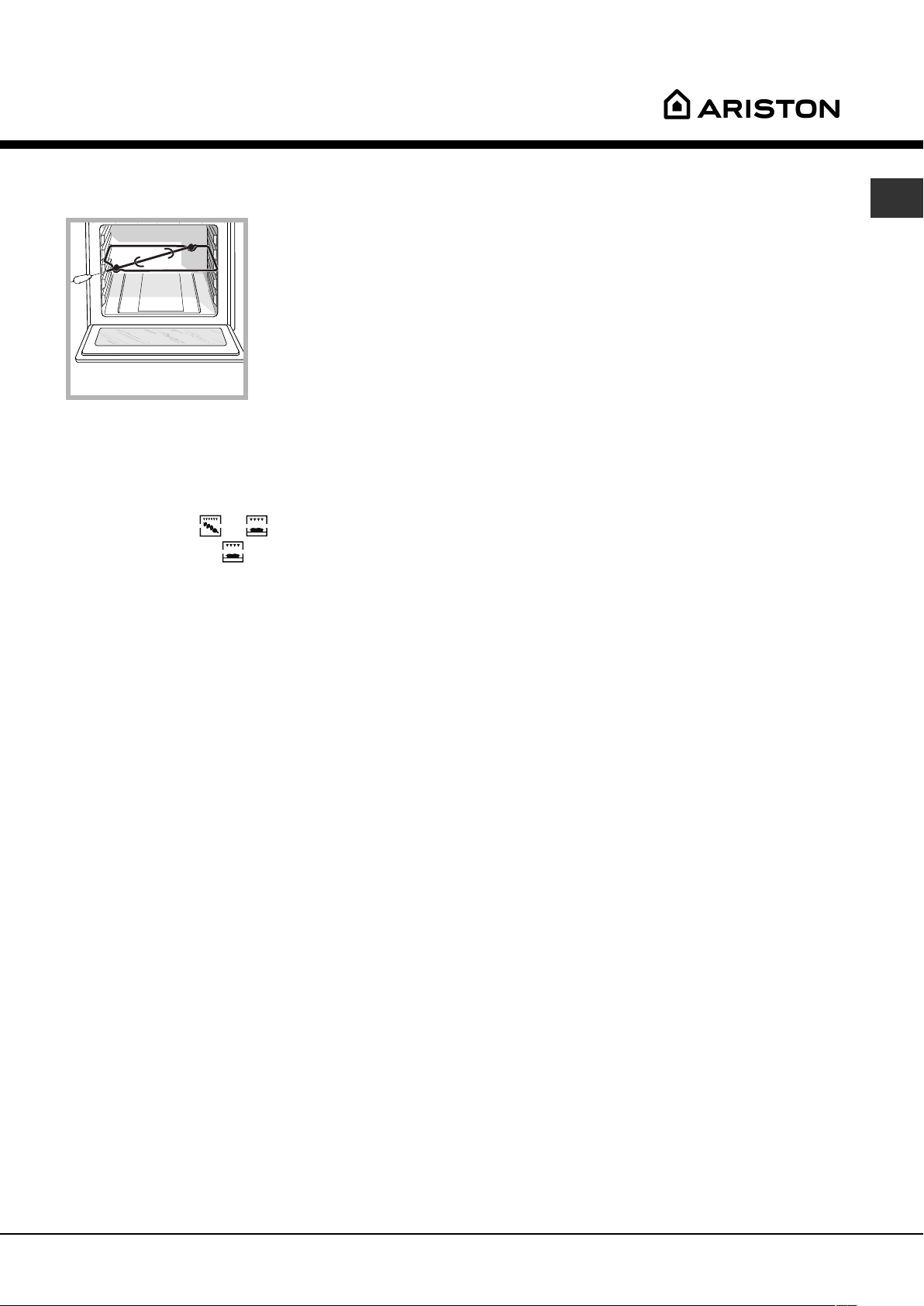

Per azionare il girarrosto (vedi figura) procedere come segue:

Programma FAST COOKING

Si attivano gli elementi riscaldanti ed entra in funzione la ventola offrendo un calore costante e uniforme. Il programma non necessita di preriscaldamento. Questo programma è particolarmente indicato per cotture veloci di cibi preconfezionati (surgelati o precotti). I risultati migliori si ottengono utilizzando un solo ripiano.

Programma MULTICOTTURA

Si attivano tutti gli elementi riscaldanti (superiore, inferiore e circolare) ed entra in funzione la ventola. Poiché il calore è costante in tutto il forno, laria cuoce e rosola il cibo in modo uniforme. È possibile utilizzare fino a un massimo di due ripiani contemporaneamente.

1. mettere la leccarda in posizione 1;

2. mettere il sostegno del girarrosto in posizione 3 e inserire lo spiedo nellapposito foro posto sulla parete posteriore del forno;

3. azionare il girarrosto selezionando con la manopola PROGRAMMI

! Col programma girarrosto si arresta.

avviato, se si apre la porta il

o ;

Page 8

Consigli pratici di cottura

! Nelle cotture ventilate non utilizzare le posizioni 1 e

5: sono investite direttamente dallaria calda che potrebbe provocare bruciature sui cibi delicati.

! Nelle cotture BARBECUE e GRATIN, in particolare se praticate col girarrosto, disporre la leccarda in posizione 1 per raccogliere i residui di cottura (sughi e/o grassi).

MULTICOTTURA

 Utilizzare le posizioni 2 e 4, mettendo alla 2 i cibi

che richiedono maggior calore.

 Disporre la leccarda in basso e la griglia in alto.

BARBECUE

 Inserire la griglia in posizione 3 o 4, disporre gli

alimenti al centro della griglia.

 Si consiglia di impostare il livello di energia al

massimo. Non allarmarsi se la resistenza superiore non resta costantemente accesa: il suo funzionamento è controllato da un termostato.

FORNO PIZZA

 Utilizzare una teglia in alluminio leggero,

appoggiandola sulla griglia in dotazione. Con la leccarda si allungano i tempi di cottura e difficilmente si ottiene una pizza croccante.

 Nel caso di pizze molto farcite è consigliabile

inserire la mozzarella a metà cottura.

Page 9

Tabella cottura

grig

Programmi Alimenti Peso

Lievitazione degli impasti con lievito

Lievita zione

Forno

Tradizionale

Forno

Pasticceria

Fast cooking

Multicottu ra

Forno Pizza

Barbecue

Gratin

naturale (brioche, pane, torta allo zucchero, croissant, ecc.)

Anatra Arrosto di vitello o manzo Arrosto di ma ial e Biscotti (di frol l a) Crostate

Crostate Torta di frutta Plum-cake Pan di spa Crêpes farcite (su 2 rip iani) Cake piccoli (su 2 ripiani) Salatini di sfo Bi Biscotti (su 3 ri pi ani) Merin

Surgelati

Pizza Misto zucchine e Torta rustica di spinaci Panzerotti Lasa Pan etti dorati Bocconci ni di pollo

Precotti

Ali di pollo dorate 0.4 1 - 200 20-25

Ci bi Fresc hi

Biscotti (di frol l a) Plum-cake Salatini di sfo

Pizza (su 2 ripiani) Lasa A

nello

Pollo arrosto + patate

ombro

S Plum-cake Bi Biscotti(su 2 ripiani) Pan di spa Pan di spa Torte salate

Pizza Arrosto di vitello o manzo Pollo

Sogliole e seppie Spiedini di calamari e Seppie Filetto di me rluzzo Verdure alla Bistecca di vitello Salsicce Hambur

ombri

S Toast (o pane tostato)

Con Vitello allo spiedo Pollo allo spiedo A

nello all o spi edo

Pollo alla griglia Seppie

Con Vitello allo spiedo A

nello all o spi edo Pollo (allo spiedo) + pata te (sulla leccarda)

lia al formaggio (su 2 ripiani )

nè (su 3 rip iani)

he (su 3 rip iani)

amberi in pastella

lia al formaggio

nè (su 2 rip iani)

na (su 1 ripiano) na(su 2 ri piani)

amberi

lia

irarrosto (ove presente)

(Kg)

1 1 1

0.5 1

0.7

0.5

1.2

0.6

0.4

0.7

0.5

0.3

0.4

0.5

0.3

0.5

0.4

0.3

0.6

0.2

1 1 1

1+1

1 1

0.5

0.5 1

1.5

0.5 1 1

0.7

0.6

0.8

0.4

0.8

0.6

0.6 1

n.° 4 e 6

1.0

1.5

1.0

1.5

Posizione dei ripiani

2 2 2 2 2

1 o 2

2 2

1 e 3 1 e 3

1 e 3 1 e 2 e 4 1 e 2 e 4 1 e 2 e 4

1 1 1 1 1 1 1

1 1 1

1 e 3

2 2

1 e 3

1 e 2

1 e 3

1 e 2

1 e 3

2 1

1 o 2

3 3 3 3

1 o 3

3 3 3 3 3

2 e 3

Preris caldamento

(minuti)

15 15 15 15 15

15 15 15 15 15 15 15 15 15 15

15 10 10 15 10 10 10 10 10 10 15

15 10 10

10 10

10 10 10 10

Temperatura

consigliata

200 200 200 180 180

180 180 180 160 200 190 210 180 180

250 200 220 200 200 180 220

200 180 210

230 180 180 200 180 170 190 180 170 170 200

220 220 180

Max Max Max Max Max Max Max Max Max Max

Max Max Max Max

200 200

200 200 200 200

Durata

cottura

(minuti)

65-75 70-75 70-80 15-20 30-35

20-30 40-45 40-50 25-30 30-35 20-25 15-20 20-25 20-25

180

12 20

30-35

35 25-30 15-20

15-18

45 10-12

15-20 30-35 40-45 60-70 30-35 40-50 20-25 10-15 15-20 20-25 25-30

15-20 25-30 60-70

10-12

8-10 10-15 10-15 15-20 15-20 15-20 10-12 15-20

3-5

80-90 70-80 70-80

55-60 30-35

70-80 70-80 70-75 70-75

Page 10

Precauzioni e consigli

 Lapparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

 Lapparecchio è stato concepito per un uso di tipo

non professionale allinterno dellabitazione.

 Lapparecchio non va installato allaperto,

nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.

 Per movimentare lapparecchio servirsi sempre

delle apposite maniglie poste sui fianchi del forno.

 Non toccare la macchina a piedi nudi o con le mani

o i piedi bagnati o umidi.

 Lapparecchio deve essere usato per cuocere

alimenti, solo da persone adulte e secondo le istruzioni riportate in questo libretto.

 Durante l'uso dell'apparecchio gli elementi

riscaldanti e alcune parti della porta forno diventano molto calde. Fare attenzione a non toccarle e tenere i bambimi a distanza.

 Evitare che il cavo di alimentazione di altri

elettrodomestici entri in contatto con parti calde del forno.

 Non fare pulizia o manutenzione senza aver prima

staccato la spina dalla rete elettrica.

 In caso di guasto, in nessun caso accedere ai

meccanismi interni per tentare una riparazione. Contattare lAssistenza (vedi Assistenza).

 Non appoggiare oggetti pesanti sulla porta del

forno aperta.

Smaltimento

 Smaltimento del materiale di imballaggio: attenersi

alle norme locali, così gli imballaggi potranno essere riutilizzati.

 La direttiva Europea 2002/96/CE sui rifiuti di

apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e lambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

 Non ostruire le aperture di ventilazione e di

smaltimento di calore.

 Impugnare la maniglia di apertura della porta al

centro: ai lati potrebbe essere calda.

 Utilizzare sempre guanti da forno per inserire o

estrarre recipienti.

 Non rivestire il fondo del forno con fogli di alluminio.

 Non riporre materiale infiammabile nel forno: se

lapparecchio viene messo inavvertitamente in funzione potrebbe incendiarsi.

 Assicurarsi sempre che le manopole siano nella

posizione l/ utilizzato.

 Non staccare la spina dalla presa della corrente

tirando il cavo, bensì afferrando la spina.

¡ quando lapparecchio non è

Risparmiare e rispettare lambiente

 Azionando il forno negli orari che vanno dal tardo

pomeriggio fino alle prime ore del mattino si collabora a ridurre il carico di assorbimento delle aziende elettriche.

 Si raccomanda di effettuare sempre le cotture al

BARBECUE e GRATIN a porta chiusa: sia per ottenere migliori risultati che per un sensibile risparmio di energia (10% circa).

 Mantenere efficienti e pulite le guarnizioni, in modo

che aderiscano bene alla porta e non procurino dispersioni di calore.

Page 11

Manutenzione e cura

Escludere la corrente elettrica

Prima di ogni operazione isolare lapparecchio dalla rete di alimentazione elettrica.

Pulire lapparecchio

 Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dellapparecchio.  Le parti esterne smaltate o inox e le guarnizioni in

gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida, e sapone neutro. Se le macchie sono difficili da asportare usare prodotti specifici. Si consiglia di sciacquare abbondantemente e di asciugare dopo la pulizia. Non usare polveri abrasive o sostanze corrosive.

 Linterno del forno va pulito preferibilmente ogni volta

dopo luso, quando è ancora tiepido. Usare acqua calda e detersivo, risciaquare e asciugare con un panno morbido. Evitare gli abrasivi.

 Gli accessori possono essere lavati come normali

stoviglie, anche in lavastoviglie ad eccezione delle guide scorrevoli.

Pulire la porta

Pulire il vetro della porta con spugne e prodotti non abrasivi e asciugare con un panno morbido; non usare materiali ruvidi abrasivi o raschietti metallici affilati che possono graffiare la superficie e causare la frantumazione del vetro. Per una pulizia più accurata è possibile smontare la porta del forno:

1. aprire completamente la porta (vedi figura);

2. alzare e ruotare le levette poste sulle due cerniere (vedi figura);

Sostituire la lampadina

Per sostituire la lampadina di illuminazione del forno:

1. Svitare il coperchio in vetro del portalampada.

2. Svitare la lampadina e sostituirla con una analoga: potenza 25 W, attacco E 14.

3. Rimontare il coperchio (vedi figura).

Montaggio del Kit Guide Scorrevoli

Per montare le guide scorrevoli:

1. Svitare le due viti A (vedi figura). Se il forno è dotato di pannelli

2. Sostituire le viti A con le viti e i distanzieri (B+C) forniti nel kit.

autopulenti, essi risulteranno momentaneamente smontati.

3. afferrare la porta ai due lati esterni, richiudendola lentamente ma non del tutto. Premere i fermi F, poi tirare la porta verso di sé estraendola dalle cerniere (vedi figura). Rimontare la porta seguendo il procedimento in senso contrario.

Controllare le guarnizioni

Controllare periodicamente lo stato della guarnizione attorno alla porta del forno. In caso risulti danneggiata rivolgersi al Centro Assistenza più vicino (vedi Assistenza). È consigliabile non usare il forno fino allavvenuta riparazione.

3. Avvitare le nuove viti B e i relativi distanzieri C, rimontando anche i pannelli autopulenti.

4. Fissare i due incastri D della guida negli appositi fori posti sulle pareti del forno (vedi figura). I fori per la guida sinistra sono posizionati in alto, mentre

5. Infine incastrare la guida sul distanziere C.

 Non inserire le guide scorrevoli alla posizione 5.

i fori per quella destra sono in basso.

Page 12

Assistenza

 Non ricorrere mai a tecnici non autorizzati.

Comunicare:

 Il modello della macchina (Mod.)  Il numero di serie (S/N) Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sullapparecchio

Assistenza attiva 7 giorni su 7

In caso di necessità dintervento chiamare il Numero Unico Nazionale 199.199.199*. Un operatore sarà a completa disposizione per fissare un appuntamento con il Centro Assistenza Tecnico Autorizzato più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

*Al costo di 14,26 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario delloperatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte delloperatore telefonico; per maggiori informazioni consultare il sito www.aristonchannel.com.

Page 13

Operating Instructions

OVEN

IT FR

Italiano, 1 Français, 24

English,13

ES PT

Espanol, 35 Portuges, 46

FZ 96 C.1 FZ 96 C.1 IX FZ 962 C.2 FZ 962 C.2 IX FQ 962 C.2

Contents

Installation, 14-15

Positioning Electrical connections Data plate

Description of the appliance, 16

Overall view Control panel

Start-up and use, 17

Starting the oven How to use the timer

The electronic cooking programmer, 18

Cooking modes, 19-21

Cooking modes Practical cooking advice Cooking advice table

Precautions and tips, 22

General safety Disposal Respecting and conserving the environment Assistance

Maintenance and care, 23

Switching the appliance off Cleaning the appliance Cleaning the oven door Replacing the light bulb Sliding Rack Kit assembly

Page 14

Installation

 Before placing your new appliance into operation please read these operating instructions carefully. They contain important information for safe use, for installation and for care of the appliance.

 Please keep these operating instructions for future reference. Pass them on to possible new owners of the appliance.

Positioning

 Keep packaging material out of the reach of children.It can become a choking or suffocation hazard. see Precautions and tips).

! The appliance must be installed by a qualified person in compliance with the instructions provided. Incorrect installation may cause harm to persons, animals or may damage property.

Fitting the appliance

Use the appropriate cabinet to ensure that the appliance functions properly.

 The panels adjacent to the oven must be made of

heat-resistant material.

Ventilation

To ensure good ventilation, the back panel of the cabinet must be removed. It is advisable to install the oven so that it rests on two strips of wood, or on a completely flat surface with an opening of at least 45 x 560 mm (see diagrams).

45 mm.

560 mm.

Centring and fastening

Position the 4 tabs on the side of the oven according to the 4 holes of the outer frame. Adjust the tabs according to the thickness of the cabinet side panel, as shown below:

thickness of 20 mm: take off the removable part of the tab (see diagram)

 Cabinets with a veneer exterior must be assembled

with glues which can withstand temperatures of up to 100°C.

 To install the oven under the counter (see diagram)

and in a kitchen unit, the cabinet must have the following dimensions:

567 mm.

45 mm.

558 mm.

593 mm.

23 mm.

595 mm.

5 mm.

595 mm.

545 mm.

24 mm.

! The appliance must not come into contact with electrical parts once it has been installed. The consumption indications on the data plate have been calculated for this type of installation.

thickness of 18 mm: use the first groove, which has already been set in the factory (see diagram)

thickness of 16 mm: use the second groove (see diagram)

Secure the appliance to the cabinet by opening the oven door and putting 4 screws into the 4 holes of the outer frame.

! All parts which ensure the safe operation of the appliance must not be removable without the aid of a tool.

Page 15

Electrical connections

! Ovens equipped with a three-pole power supply

cable are designed to operate with alternating current at the voltage and frequency indicated on the data plate located on the appliance (see below).

 The socket can withstand the maximum power of

the appliance, which is indicated on the data plate (see below).

 The voltage must be in the range between the

values indicated on the data plate (see below).

Fitting the power supply cable

1. Open the terminal board by inserting a screwdriver into the side tabs of the cover. Use the screwdriver as a lever by pushing it down to open the cover (see diagram).

2. Install the power supply cable by loosening the cable clamp screw and the three wire contact screws

. Connect the

L-Nwires to the corresponding terminals:

the Blue wire to the

terminal marked (N), the Brown wire to the terminal marked (L) and the Yellow Green wire

to the terminal marked (see diagram).

3. Secure the cable by fastening the clamp screw.

4. Close the cover of the terminal board.

Connecting the supply cable to the mains

 The socket is compatible with the plug of the

appliance. If the socket is incompatible with the plug, ask an authorised technician to replace it. Do not use extension cords or multiple sockets.

! Once the appliance has been installed, the power supply cable and the electrical socket must be easily accessible.

! The cable must not be bent or compressed.

! The cable must be checked regularly and replaced

by authorised technicians only (see Assistance).

! The manufacturer declines any liability should these safety measures not be observed.

DATA PLATE

Dimensions

Volume

Dimensions *

Volume *

Electrical connections

width 43.5 cm height 32 cm depth 40 cm

56 l

width 43.5 cm height 32 cm depth 41.5 cm

58 l

voltage: 220-230V~ or 220-230V~ 50Hz maximum power absorbed 2800W (see data plate)

Install a standardised plug corresponding to the load indicated on the data plate (see side). The appliance must be directly connected to the mains using an omnipolar circuit-breaker with a minimum contact opening of 3 mm installed between the appliance and the mains, suitable for the load indicated and complying with current electrical regulations (the earthing

ENERGY LABEL

Directive 2002/40/EC on the label of electric ovens. Norm EN 50304 Energy consumption for Natural convection – heating mode: Traditional mode Declared energy consumption for Forced convection Class – heating mode: Baking

wire must not be interrupted by the circuit-breaker). The supply cable must not come into contact with surfaces with temperatures higher than 50°C.

! The installer must ensure that the correct electrical connection has been made and that it is compliant with safety regulations.

Before connecting to the power supply, make sure that:

 The appliance is earthed and the plug is compliant

with the law.

* With glass panel fitted to the insid e of the door

This appliance conforms to the following European Economic Community directives:

-73/23/EEC of 19/02/73 (Low Voltage) and subsequent amendments;

- 89/336/EEC of 03/05/89 (Electromagnetic Compatibility) and subsequent amendments;

- 93/68/EEC of 22/07/93 and subsequent amendments.

- 2002/96/EC

Page 16

Description of the appliance

Overall view

Control panel

GRILL

DRIPPING PAN

GUIDES for the

sliding racks

position 5 position 4 position 3 position 2 position 1

SELECTOR

Knob

Indicator light

THERMOSTAT

ELECTRONIC

programmer

THERMOSTAT

Knob

Page 17

Start-up and use

! The first time you use your appliance, heat the empty

oven with its door closed at its maximum temperature for at least half an hour. Ensure that the room is well ventilated before switching the oven off and opening the oven door. The appliance may produce a slightly unpleasant odour caused by the burning away of protective substances used during the manufacturing process.

Starting the oven

1. Select the desired cooking mode by turning the SELECTOR knob.

2. Select the desired temperature with the THERMOSTAT knob. See the Cooking advice table for cooking modes and the suggested cooking temperatures (see Cooking Modes).

3. When lit, the THERMOSTAT indicator light indicates that the oven is heating up to the temperature set.

4. You may do the following during cooking:

- change the cooking mode by turning the SELECTOR knob.

- change the temperature by turning the THERMOSTAT knob.

- stop cooking by turning the SELECTOR knob to the 0 position.

 Should the appliance be equipped with an electronic programmer, to use the electric oven, just press button before selecting the desired cooking function.

Cooling ventilation

In order to cool down the external temperature of the oven, some models are fitted with a cooling fan that blows out air between the control panel and the oven door. ! Once the cooking has been completed, the cooling fan remains on until the oven has cooled down sufficiently.

Oven light

It goes on when selecting knob. It stays on when a cooking mode is selected.

(the symbol will appear on the display)

with the SELECTOR

! Never put objects directly on the oven bottom to

avoid damaging the enamel coating.

! Always place cookware on the rack(s) provided.

Page 18

The electronic cooking programmer

This feature allows you to program the oven or the grill as follows:  delayed cooking time for a specified period;  immediate start for a specified period;  timer.

Button Functions:

: Timer with hours and minutes;

: cooking time;

: end cooking time;

: Manual change;

(

: set cooking time (to count down);

)

: set cooking time (to start from zero)

How to reset the digital clock

After the appliance has been connected to the power supply, or after a power cut, the clock display will automatically reset to 0:00 and begin to blink.  Press the $ and % buttons simultaneously, release,

and then set the exact time (within 4 seconds) using the ) and * buttons. The button * advances the hours. The button ) decreases the hours.

The time can also be changed in the following two ways:

1. Repeat all of the steps above.

2. Press the ( button, release, and then use the ) and * buttons to update the time.

Manual operation of the oven

Once the time has been set, the programmer automatically switches to manual mode. Note: Press the ( button to restore the manual mode after every Automatic cooking session.

Delayed cooking time for a specified period

The total cooking time as well as the time at which the cooking will finish must be set. If we assume that the time display reads10:00:

1. Turn the oven control knob to the setting and temperature desired (example: static oven mode at 200°C).

2. Press the button $ button, release, and then set the desired cooking duration (within four seconds) using the ) and * buttons. Supposing the cooking duration is set at 30 minutes, the display will read as follows:

When auto is on, it indicates that the length of cooking time and the time it is due to finish have been programmed in automatic mode. At this point, the oven will turn on automatically at 12:30 and turn off after 30 minutes. When the oven is turned on, the symbol m will be displayed for the entire cooking time. The cooking duration can be displayed at any time by pressing the button $ , and the time it is due to finish may be displayed by pressing the button % . Once cooking is completed, the timer will ring; to turn it off, simply press any button except the ) and * buttons.

Immediate start for a specified period

By programming just the duration (points 1 and 2 of the Delayed cooking time for specified period section), cooking will begin immediately.

To cancel a cooking schedule already programmed

Press the $ button, release, and use the ) button to reset the time to

then press the manual cooking mode button (.

Timer Feature

The timer feature allows you to enter a specific amount of time and begins to count down. This feature does not turn the oven on or off; it merely sounds when the time has elapsed. If the H button is pressed and released the following appears:

Then use the * and ) buttons to set the desired time. As soon as the setting process is complete, the timer will start to count down and the current time will appear on the display.

Once the setting process is complete, after 4 seconds the current time will reappear, along with the m symbol and the text auto

3. Press the button % button, release, and then use the ) and * buttons to set the desired cooking end time. Let us suppose this time is 1:00 p.m.

4. Once the setting process is complete, after approximately 4 seconds the current time will be displayed:

After the time has expired, an audible signal will be emitted, which can be turned off by pressing any button (except the * and ) buttons). At this point the symbol H will also turn off.

Correction/Cancellation of data

 The data entered can be changed at any time by

pressing the corresponding button and the * or ) buttons.

 When the data for the cooking duration is cancelled,

the data for the time cooking is due to end is also cancelled automatically, and vice versa.

 If the oven has already been programmed, it will not

accept times for the end of cooking which are before the start of the programmed cooking process.

Page 19

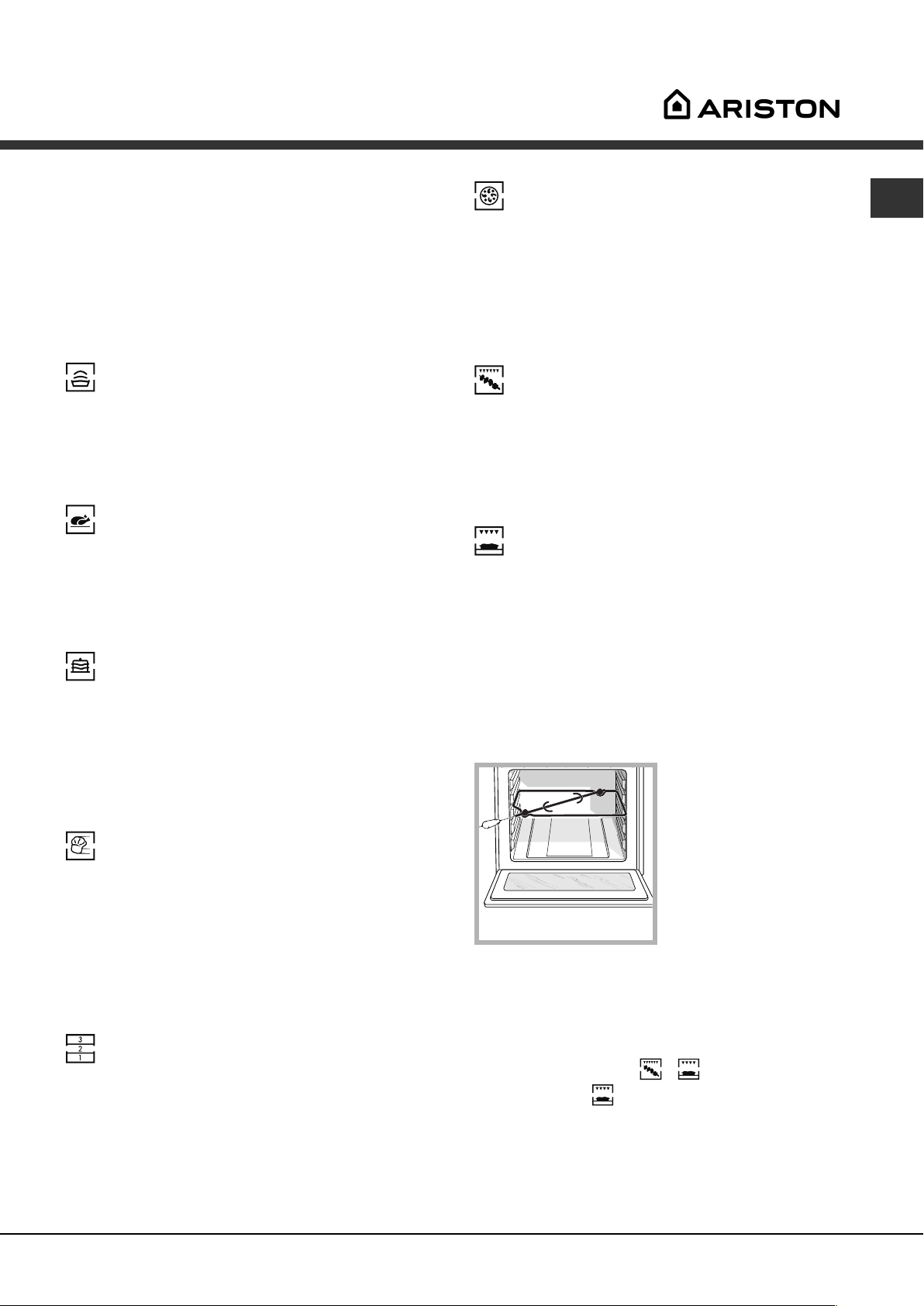

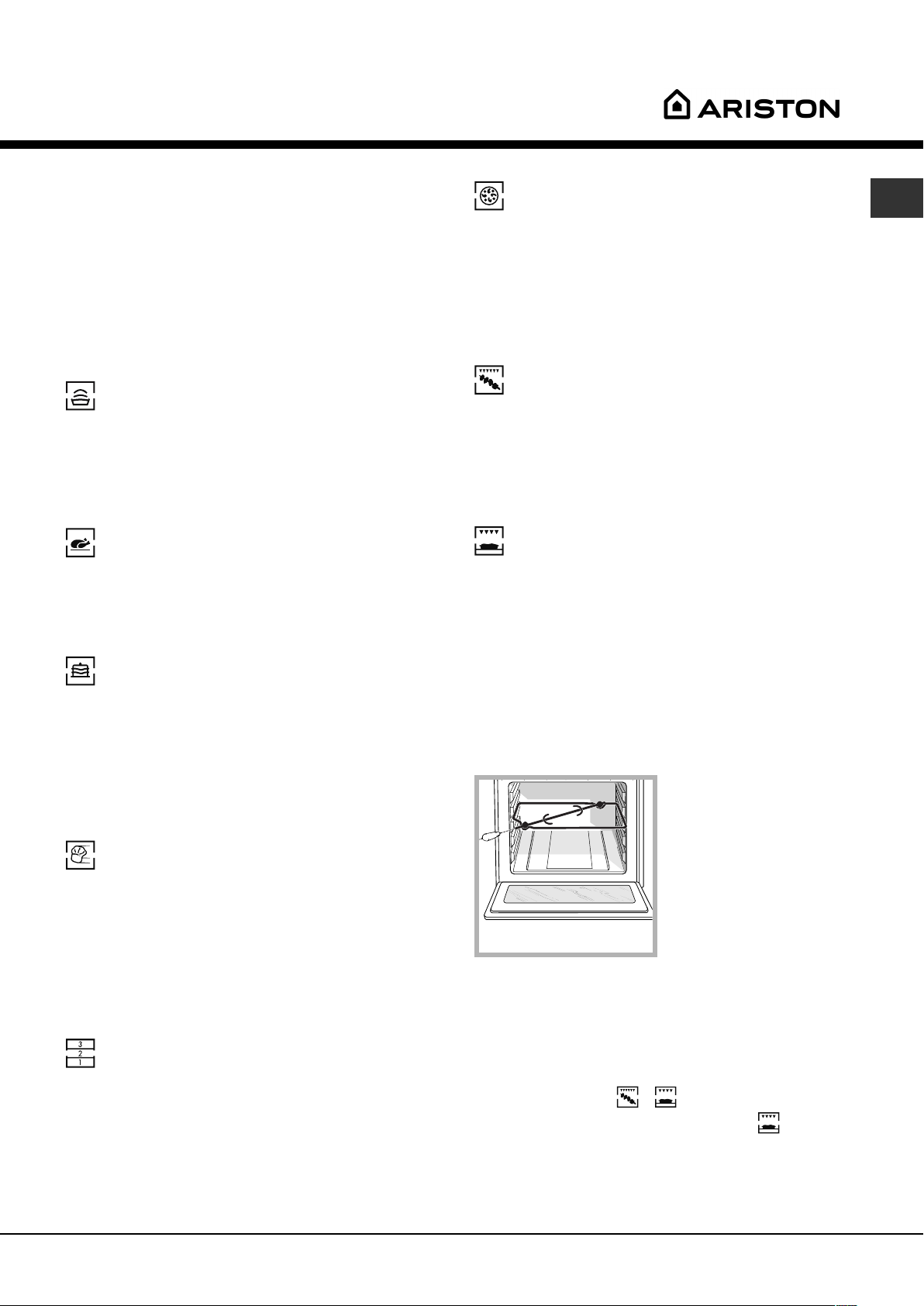

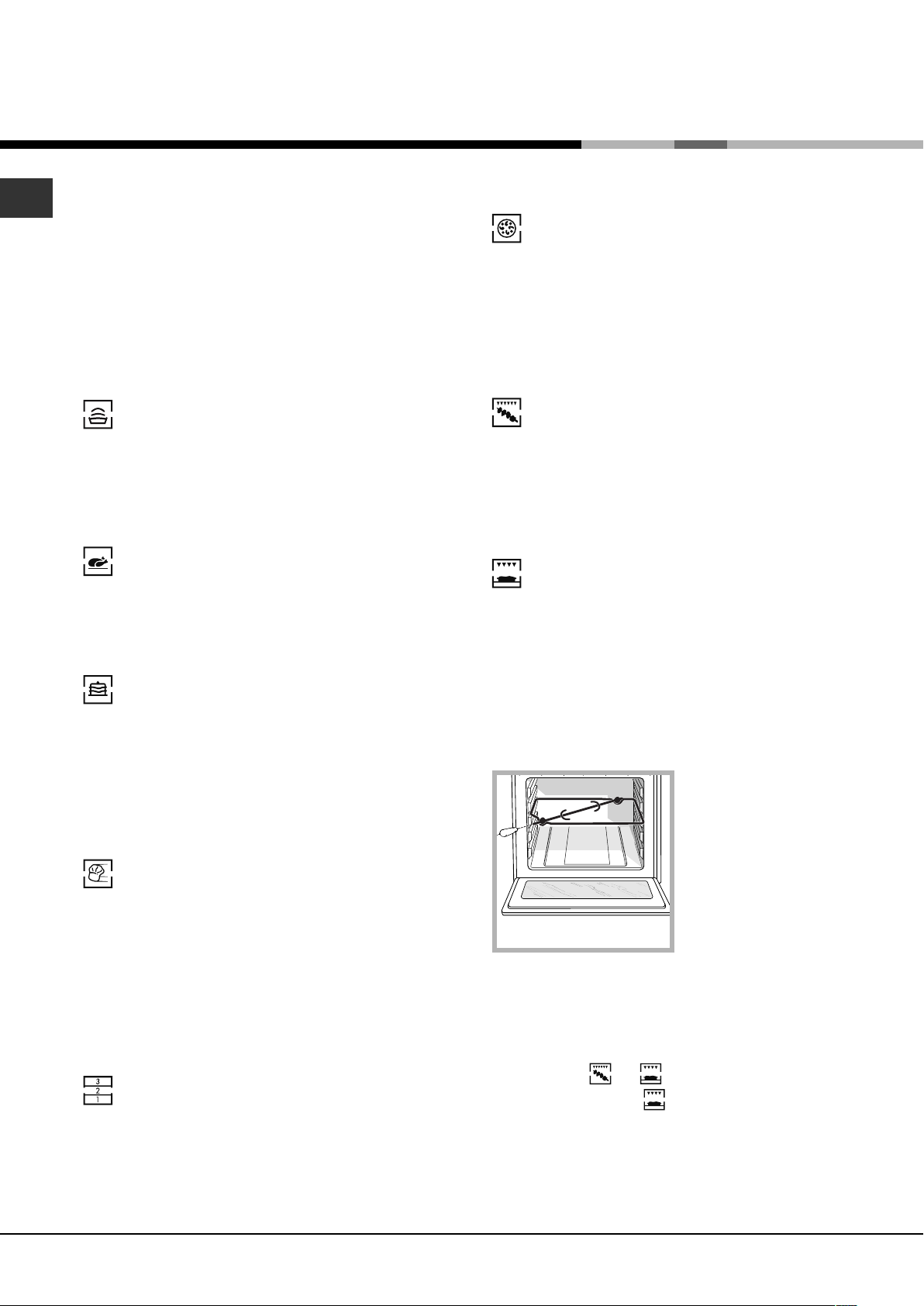

Cooking modes

! A temperature value can be set for all cooking

modes between 60°C and Max, except for

 BARBECUE (recommended: set only to MAX power

level);

 GRATIN (recommended: do not exceed 200°C).

LEAVENING mode

The oven reaches and maintains a temperature of 40°C irrespective of the position of the THERMOSTAT knob. This mode is ideal for leavening dough made with yeast.

TRADITIONAL O VEN mode

Both the top and bottom heating elements will come on. With this traditional cooking mode, it is best to use one cooking rack only: if more than one rack is used, the heat distribution will be uneven.

BAKING mode

The rear heating element and the fan come on, guaranteeing the distribution of heat delicately and uniformly throughout the oven. This mode is ideal for baking and cooking temperature sensitive foods such as cakes that need to rise and to prepare certain tartlets on 3 shelves simultaneously.

FAST COOKING mode

PIZZA mode

The heating elements (bottom and circular) and the fan come on. This combination heats the oven rapidly by producing a considerable amount of heat, particularly from the bottom element. If you use more than one rack simultaneously, switch the position of the dishes halfway through the cooking process.

BARBECUE mode

The top heating element and the rotisserie (where present) come on. The high and direct temperature of the grill is recommended for food that requires high surface temperature. Always cook in this mode with the oven door closed.

GRATIN mode

The top heating element as well as the fan and the rotisserie (where present) come on. This combination of features increases the effectiveness of the unidirectional thermal radiation of the heating elements through forced circulation of the air throughout the oven. This helps prevent food from burning on the surface, allowing the heat to penetrate right into the food. Always cook in this mode with the oven door closed.

The Rotisserie (only available on certain models)

To operate the rotisserie (see diagram) proceed as follows:

The heating elements and the fan come on, guaranteeing the distribution of heat consistently and uniformly throughout the oven. Pre-heating is not necessary for this cooking mode. This mode is especially recommended for cooking pre-packed food quickly (frozen or pre-cooked). The best results are obtained if you use one cooking rack only.

MULTI-COOKING mode

All the heating elements (top, bottom and circular), as well as the fan, will come on. Since the heat remains constant throughout the oven, the air cooks and browns food uniformly. A maximum of two racks may be used at the same time.

1. Place the dripping pan in position 1.

2. Place the rotisserie support in position 3 and insert the spit in the hole provided on the back panel of the oven.

3. Start the rotisserie using the knob to select MODE or .

 When door is opened.

mode is on, the rotisserie will stop if the

Page 20

Practical cooking advice

! Do not place racks in position 1 and 5 during fan-

assisted cooking. Excessive direct heat can burn temperature sensitive foods.

! In the BARBECUE and GRATIN cooking modes, particularly when using the rotisserie, place the dripping pan in position 1 to collect cooking residues (fat and/or grease).

MULTI-COOKING

 Use position 2 and 4, placing the food that requires

more heat on 2.

 Place the dripping pan on the bottom and the rack

on top.

BARBECUE

 Insert the rack in position 3 or 4. Place the food in

the centre of the rack.

 We recommend that you set the maximum power

level. The top heating element is regulated by a thermostat and may not always be on.

PIZZA MODE

 Use a light aluminium pizza pan. Place it on the

rack provided. For a crispy crust, do not use the dripping pan (prevents crust from forming by extending cooking time).

 If the pizza has a lot of toppings, we recommend

adding the mozzarella cheese on top of the pizza halfway through the cooking process.

Page 21

Cooking advice table

)

Cooking

modes

Leavening

Traditional

Oven

Baking

Mode

Fast

cooking

Multi-

cooking

Pizza Mod

Barbecue

Gratin

Foods Weight

Leavening process of dough made with yeast or baking powder (brioches, bread, sugar pie, croissants, etc.) Duck Roast veal or beef Pork roast Biscuits (short pastry) Tarts Tarts Fruit cakes Plum cake Sponge cake Stuffed pancakes (on 2 racks) Small cakes (on 2 racks) Cheese puffs (on 2 racks) Cream puffs (on 3 racks) Biscuits (on 3 racks) Meringues (on 3 racks)

Frozen food

Pizza Courgette and prawn pie Country style spinach pie Turnovers Lasagne Golden Rolls Chicken morsels

Pre-cooked food

Golden chicken wings 0.4 2 - 200 20-25

Fresh Food

Biscuits (short pastry) Plum cake Cheese puffs Pizza (on 2 racks) Lasagne Lamb Roast chicken + potatoes Mackerel Plum cake Cream puffs (on 2 racks) Biscuits (on 2 racks) Sponge cake (on 1 rack) Sponge cake (on 2 racks) Savoury pies Pizza Roast veal or beef Chicken Soles and cuttlefish Squid and prawn kebabs Cuttlefish Cod filet Grilled vegetables Veal steak Sausages Hamburgers Mackerels Toasted sandwiches (or toast) With rotisserie (where present) Veal on the spit Chicken on the spit Lamb on the spit Grilled chicken Cuttlefish With rotisserie (where present) Veal on the spit Lamb on the spit Chicken on the spit + potatoes (roasted)

(in kg)

1 1 1

0.5 1

0.7

0.5

1.2

0.6

0.4

0.7

0.5

0.3

0.4

0.5

0.3

0.5

0.4

0.3

0.6

0.2 1

1 1

1+1

1 1

0.5

0.5 1

1.5

0.5 1 1

0.7

0.6

0.8

0.4

0.8

0.6

0.6 1

4 and 6

1.0

1.5

1.0

1.5

Rack Position Pre-heating

time

(minutes)

3 3 3 3 3 3

2 or 3

3 2 and 4 2 and 4 2 and 4

1 and 3 and 5 1 and 3 and 5 1 and 3 and 5

2 2 and 4

2 2 and 4 2 and 4

2 2 and 4

2 or 3

3 or 4

2 2

15 15 15 15 15 15 15 15 15 15 15 15 15 15 15

15 10 10 15 10 10 10 10 10 10 15

15 10 10

10 10

10 10 10 10

Recommended

temperature

200 200 200 180 180 180 180 180 160 200 190 210 180 180

250 200 220 200 200 180 220

200 180 210 230 180 180 200 180 170 190 180 170 170 200 220 220

180 Max Max

Max Max Max Max Max Max Max Max

Max Max Max

200

Cooking

time

(minutes

65-75 70-75 70-80 15-20 30-35 20-30 40-45 40-50 25-30 30-35 20-25 15-20 20-25 20-25

180

12 20

30-35

35 25-30 15-20

15-18

45 10-12

15-20 30-35 40-45 60-70 30-35 40-50 20-25 10-15 15-20 20-25 25-30

15-20 25-30 60-70

10-12

8-10 10-15 10-15 15-20 15-20 15-20 10-12 15-20

3-5

80-90 70-80 70-80 55-60 30-35

70-80 70-80 70-75 70-75

Page 22

Precautions and tips

! The appliance was designed and manufactured in

compliance with international safety standards. The following warnings are provided for safety reasons and must be read carefully.

General safety

 The appliance was designed for domestic use inside

the home and is not intended for commercial or industrial use.

 The appliance must not be installed outdoors, even in

covered areas. It is extremely dangerous to leave the appliance exposed to rain and storms.

 When handling the appliance, always use the handles

provided on the sides of the oven.

 Do not touch the appliance with bare feet or with wet

or moist hands and feet.

 The appliance must be used to cook food by adults

only and according to the instructions in this manual.

 When the appliance is in use, the heating elements

and some parts of the oven door become extremely hot. Make sure you don't touch them and keep children well away.

 Ensure that the power supply cable of other electrical

appliances does not come into contact with the hot parts of the oven.

 Never carry out any cleaning or maintenance work

without having unplugged the plug from the mains.

 In the case of a malfunction, under no circumstances

should you attempt to repair the appliance yourself. Repairs carried out by inexperienced persons may cause injury or further malfunctioning of the appliance. Contact a Service Centre (see Assistance).

 Do not rest heavy objects on the open oven door.

Disposal

 Observe local environmental standards when

disposing packaging material for recycling purposes. Observe existing legislation when disposing of the old appliance.

 The European Directive 2002/96/EC on Waste

Electrical and Electronic Equipment (WEEE), requires that old household electrical appliances must not be disposed of in the normal unsorted municipal waste stream. Old appliances must be collected separately in order to optimise the recovery and recycling of the materials they contain and reduce the impact on human health and the environment. The crossed out wheeled bin symbol on the product reminds you of your obligation, that when you dispose of the appliance it must be separately collected. Consumers should contact their local authority or retailer for information concerning the correct disposal of their old appliance.

 The openings used for ventilation and dispersion of

heat must never be covered.

 Always grip the oven door handle in the centre: the

ends may be hot.

 Always use oven gloves to place cookware in the

oven or when removing it.

 Do not use aluminium foil to line the bottom of the

oven.

 Do not place flammable materials in the oven: if the

appliance is switched on by mistake, it could catch fire.

 Always make sure the knobs are in the l/

position when the appliance is not in use.

 When unplugging the appliance always pull the plug

from the mains socket, do not pull on the cable.

¡

Respecting and conserving the environment

 By using the appliance in the hours between late

afternoon and early morning, you can help reduce the work load placed on electrical companies.

 Always keep the oven door closed when using the

BARBECUE and GRATIN modes: to attain best results and to save energy (approximately 10%).

 Regularly check the door seals and wipe clean to

ensure they are free of debris so that they stick properly to the door and do not allow heat to disperse.

Assistance

Communicating:

 appliance model (Mod.)  serial number (S/N) This information is found on the data plate located on the appliance and/or on the packaging.

Page 23

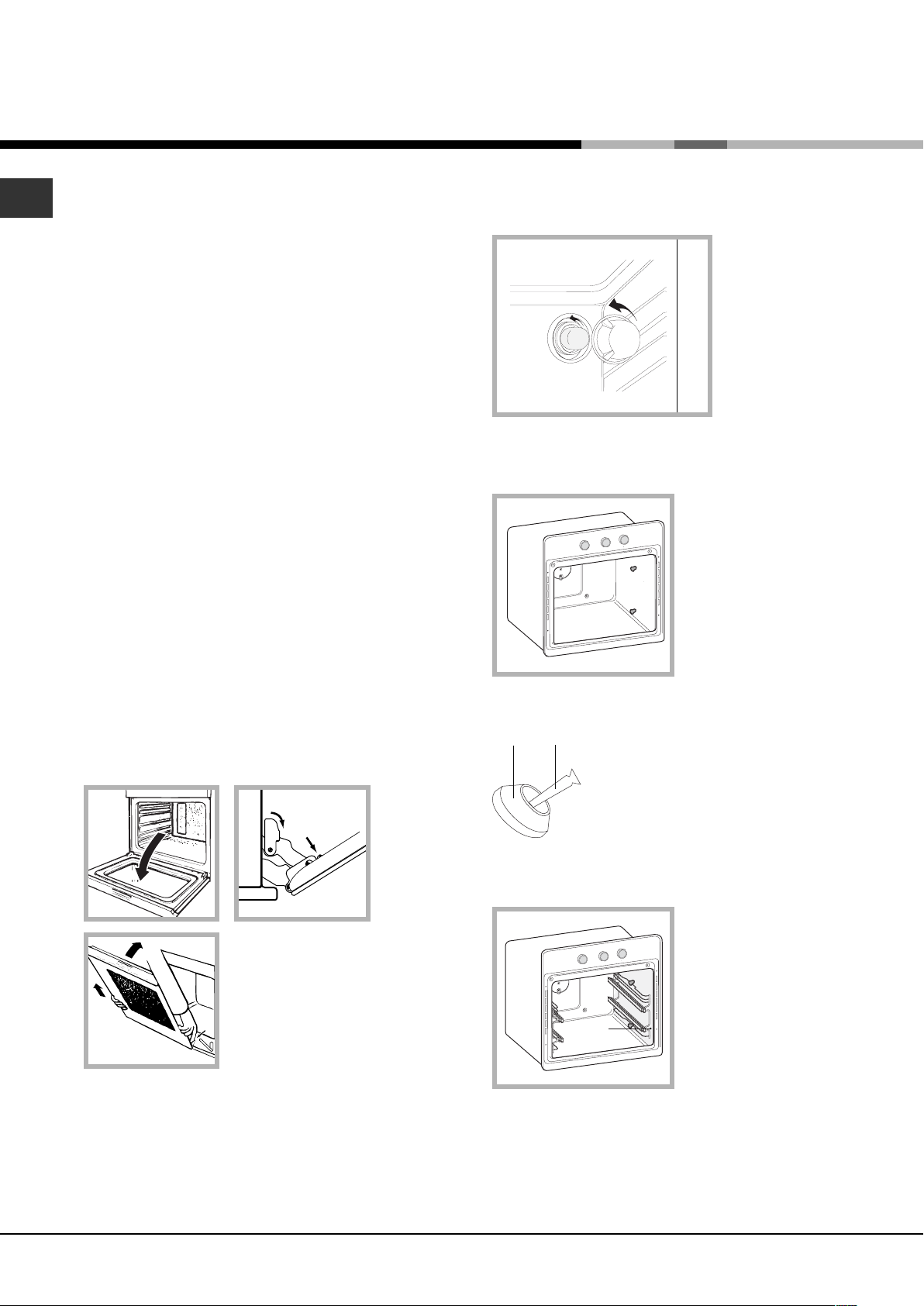

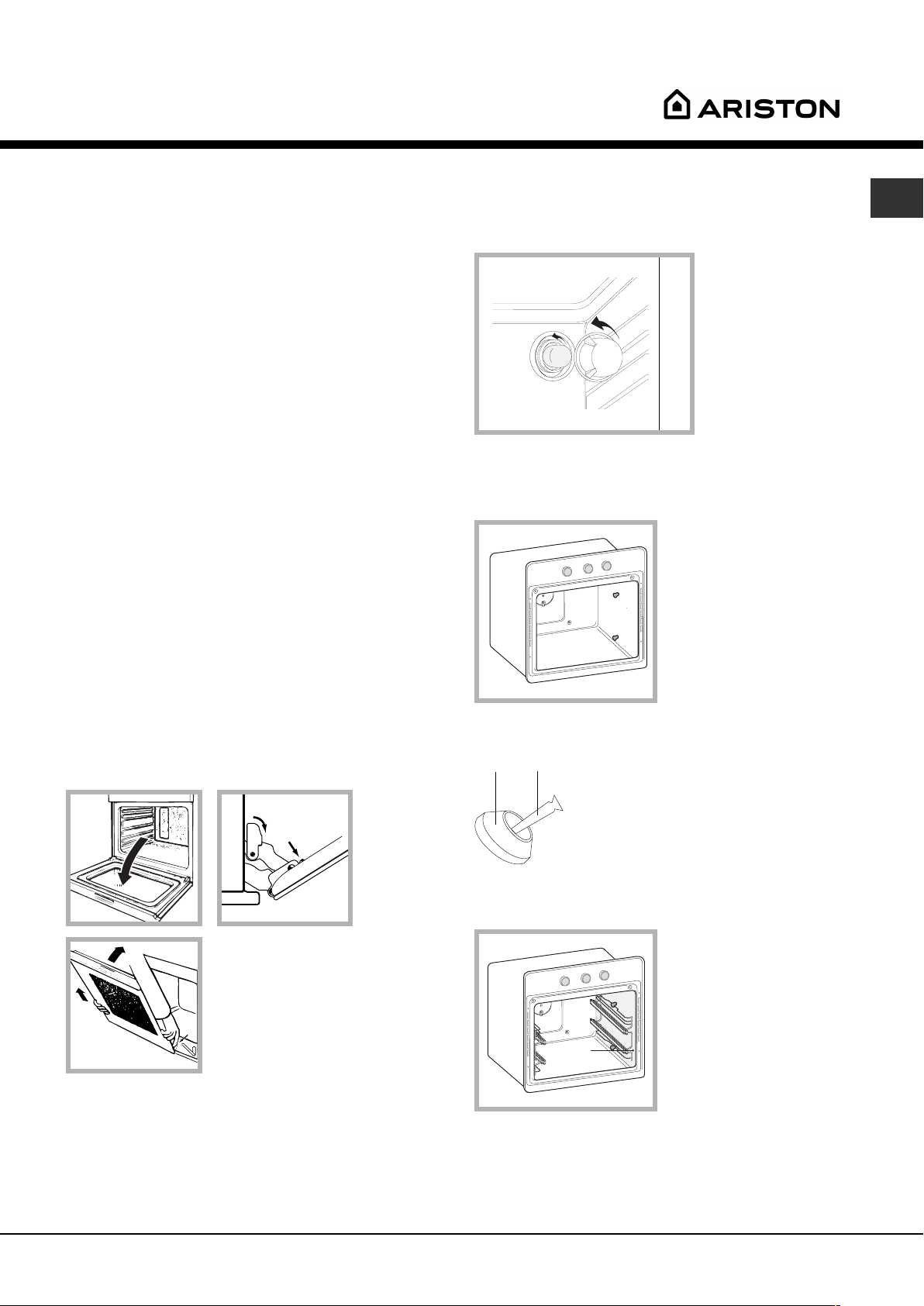

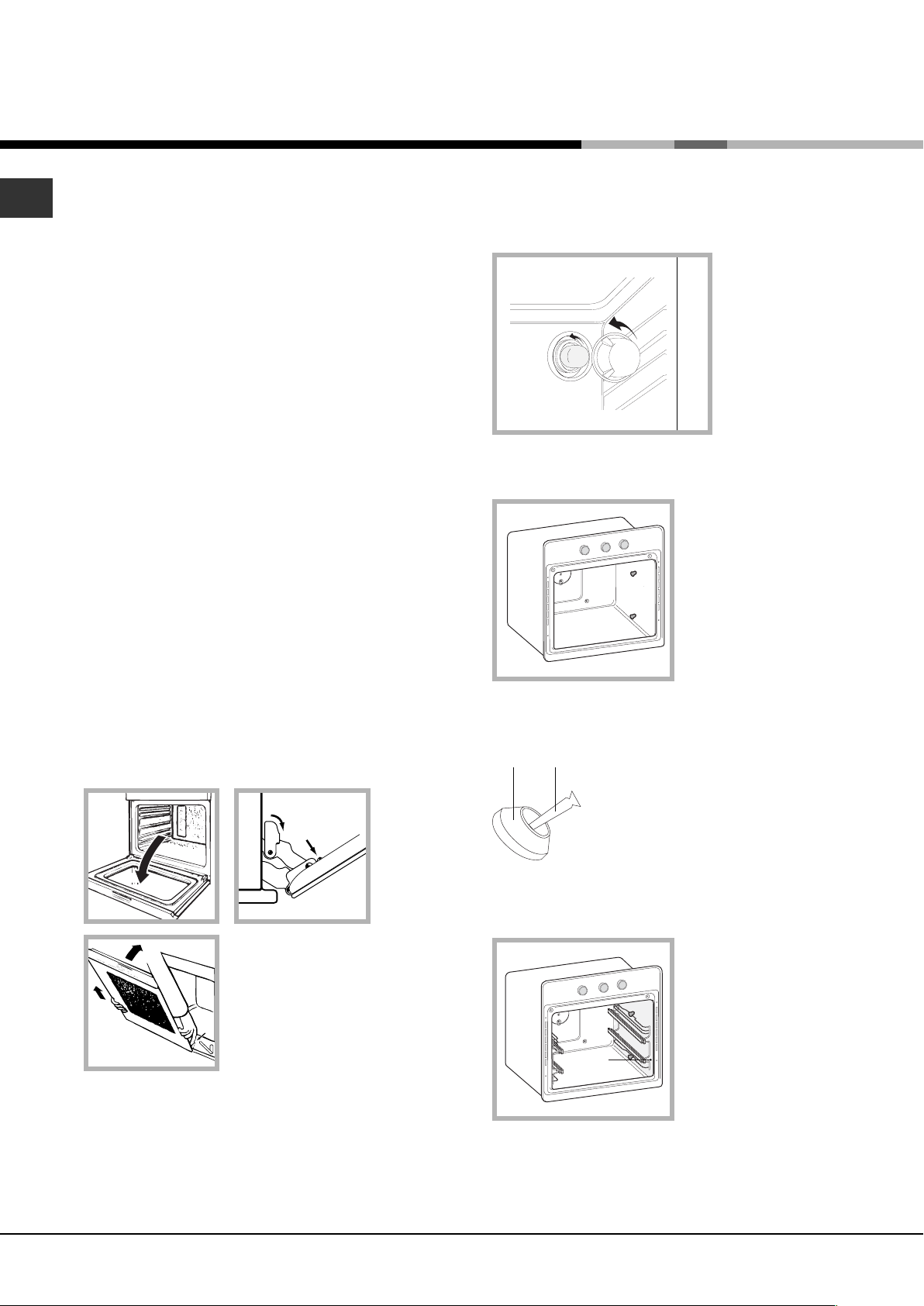

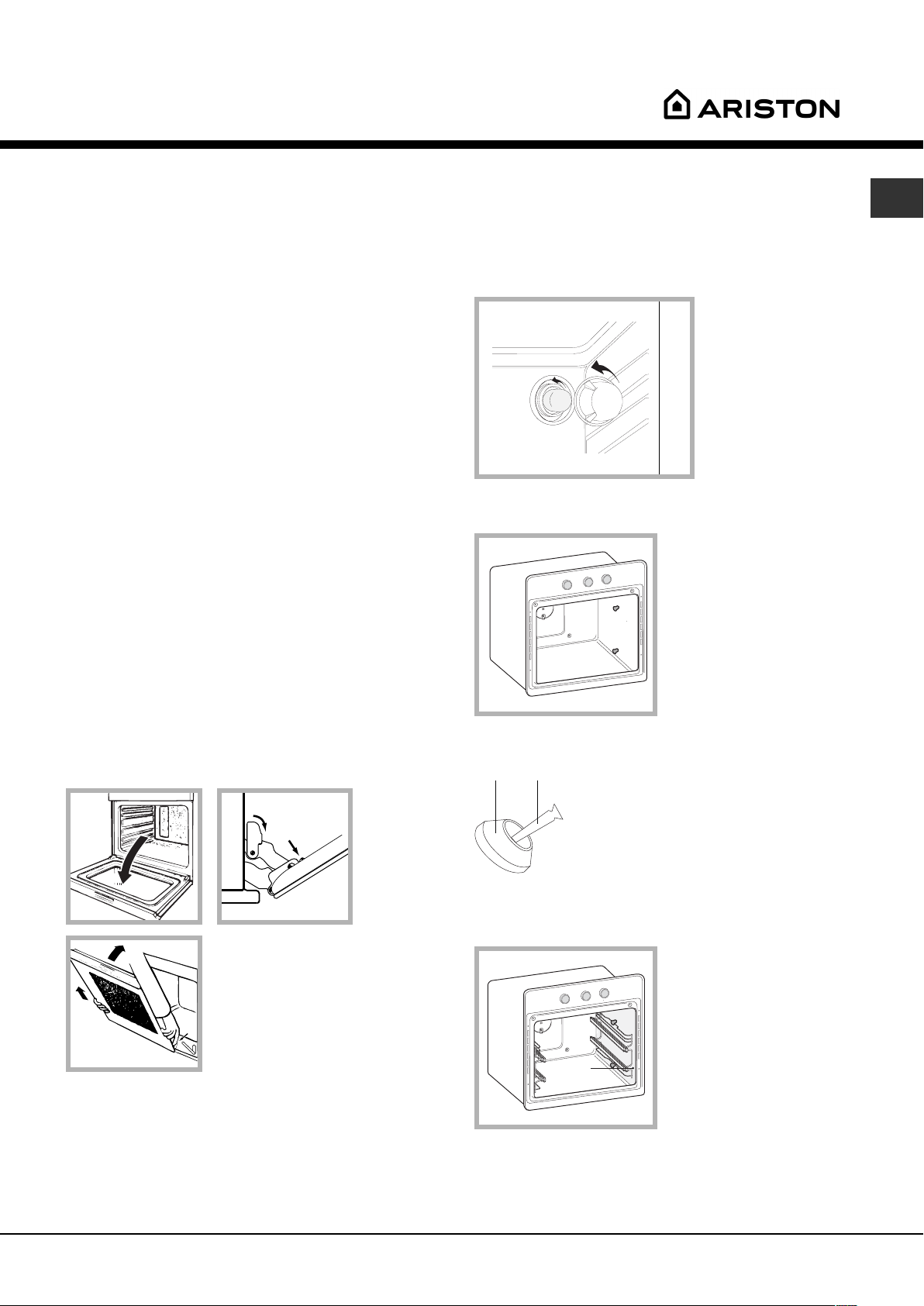

Maintenance and care

Switching the appliance off

Disconnect your appliance from the electricity supply before carrying out any work on it.

Cleaning the appliance

 Never use steam cleaners or pressure cleaners on the appliance.  The stainless-steel or enamel-coated external parts

as well as the rubber seals may be cleaned using a sponge that has been soaked in lukewarm water and neutral soap. If these stains are difficult to remove, use only specialised products. After cleaning, rinse and dry thoroughly. Do not use abrasive powders or corrosive substances.

 Ideally, the inside of the oven should be cleaned

after each use, when it is still lukewarm. Use hot water and detergent, rinse and dry with a soft cloth. Do not use abrasive products.

 All accessories - with the exception of the sliding

racks - can be washed like everyday crockery, and are even dishwasher safe.

Cleaning the oven door

Clean the glass part of the oven door using a sponge and a non-abrasive cleaning product, then dry thoroughly with a soft cloth. Do not use rough abrasive material or sharp metal scrapers as these could scratch the surface and cause the glass to crack. To clean more thoroughly, you can remove the oven door.

1. Open the oven door fully (see diagram).

2. Lift up and turn the small levers located on the two hinges (see diagram).

Replacing the light bulb

To replace the oven light bulb:

1. Remove the glass cover of the lamp-holder.

2. Remove the light bulb and replace it with a similar one: Wattage 25 W, cap E 14.

3. Replace the glass cover (see diagram).

Sliding Rack Kit assembly

To assemble the sliding racks:

1. Loosen the two screws A (see diagram). If the oven is fitted with

2. Replace the screws A with the screws and spacers (B + C) supplied with the kit.

self-cleaning panels, these will have to be temporarily disassembled.

3. Grip the door on the two external sides and close it approximately half way. Unlock the door by pressing on the clamps F, then pull the door towards you lifting it out of its seat (see diagram). To replace the door, reverse this sequence.

Inspecting the seals

Check the door seals around the oven periodically. If the seals are damaged, please contact your nearest After-sales Service Centre (see Assistance). We recommend not using the oven until the seals have been replaced.

3. Tighten the new screws B and the corresponding spacers C, fitting the self-cleaning panels on again.

4. Secure the two joints D of the guide rail in the holes provided on the oven walls (see diagram). The holes for the left guide rail are

5. Finally, fit the guide rail on the spacer C.

 Do not place the sliding racks in position 5.

situated at the top, while the holes for the right one are at the bottom.

Page 24

Mode demploi

FOUR

Italiano, 1

GB FR

English,13

ES PT

Espanol, 35 Portuges, 46

FZ 96 C.1 FZ 96 C.1 IX FZ 962 C.2 FZ 962 C.2 IX FQ 962 C.2

Français, 24

Sommaire

Installation, 25-26

Positionnement Raccordement électrique Plaquette signalétique

Description de lappareil, 27

Vue densemble Tableau de bord

Mise en marche et utilisation, 28

Mise en marche du four Utilisation du minuteur

Le programmateur de cuisson électronique, 29

Programmes, 30-32

Programmes de cuisson Conseils de cuisson Tableau de cuisson

Précautions et conseils, 33

Sécurité générale Mise au rebut Economies et respect de lenvironnement Assistance

Nettoyage et entretien, 34

Mise hors tension Nettoyage de lappareil Nettoyage de la porte Remplacement de lampoule déclairage Montage du Kit glissières

Page 25

Installation

! Conservez ce mode demploi pour pouvoir le consulter à

tout moment. En cas de vente, de cession ou de déménagement, veillez à ce quil suive lappareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants.

! Lisez attentivement les instructions : elles contiennent des conseils importants sur linstallation, lutilisation et la sécurité de votre appareil

Positionnement

! Les emballages ne sont pas des jouets pour enfants,

il faut les mettre au rebut en respectant la réglementation sur le tri sélectif des déchets (voir Précautions et conseils).

! Linstallation doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant. Une mauvaise installation peut causer des dommages à des personnes, des animaux ou des biens.

Encastrement

Pour garantir le bon fonctionnement de lappareil, il faut que le meuble possède des caractéristiques bien précises :

 les panneaux adjacents doivent être fabriqués dans

un matériau résistant à la chaleur;

Aération

Pour garantir une bonne aération, la cavité dencastrement doit être dépourvue de paroi arrière. Il est conseillé dinstaller le four de manière à ce quil repose sur deux cales en bois ou bien sur un plan dappui continu qui ait une découpe dau moins 45 x 560 mm (voir figures).

45 mm.

560 mm.

Centrage et fixation

Positionnez les 4 taquets situés sur les côtés du four en face des 4 trous pratiqués sur le cadre et réglezles selon lépaisseur de la joue du meuble:

épaisseur 20 mm : enlevez la partie amovible du taquet (voir figure);

 dans le cas notamment de meubles plaqués bois, il

faut que les colles résistent à une température de 100°C ;

 la cavité du meuble pour encastrement du four, tant

sous plan (voir figure) quen colonne, doit avoir les dimensions suivantes :

567 mm.

45 mm.

558 mm.

593 mm.

23 mm.

595 mm.

5 mm.

595 mm.

545 mm.

24 mm.

! Après encastrement de lappareil, il ne doit plus y avoir possibilité de contact avec les parties électrifiées. Les déclarations de consommation indiquées sur létiquette des caractéristiques ont été mesurées pour ce type dinstallation

épaisseur 18 mm : utilisez la première rainure, comme prévu par le fabricant (voir figure) ;

épaisseur 16 mm : utilisez la deuxième rainure (voir figure).

Pour fixer lappareil au meuble : ouvrez la porte du four et vissez 4 vis à bois dans les 4 trous du cadre.

! Toutes les parties qui servent de protection doivent être fixées de manière à ne pouvoir être enlevées quavec laide dun outil.

Page 26

Raccordement électrique

! Les fours munis dun câble dalimentation tripolaire

sont prévus pour un fonctionnement au courant alternatif à la tension et à la fréquence indiquées sur la plaquette signalétique (voir ci-dessous).

maximale de lappareil, indiquée sur la plaquette signalétique (voir ci-dessous);

 la tension dalimentation est bien comprise entre les

valeurs indiquées sur la plaquette signalétique (voir ci-dessous);

Montage du câble dalimentation

1. Pour ouvrir le bornier, faites pression à laide dun tournevis sur les languettes latérales du couvercle : tirez et ouvrez le couvercle (voir figure).

2. Montage du câble dalimentation : dévissez la vis du serre-câble ainsi que les trois vis des contacts L-N-

puis fixez les fils sous les têtes de vis en respectant les couleurs Bleu (N) Marron (L)

Jaune-Vert figure).

(voir

3. Fixez le câble dans le serre-câble prévu.

4. Fermez le couvercle du bornier.

Branchement du câble dalimentation au réseau électrique

Montez sur le câble une prise normalisée pour la charge indiquée sur létiquette des caractéristiques (voir ci-contre). En cas de raccordement direct au réseau, il faut intercaler entre lappareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm décartement entre les contacts dimensionné à la charge et conforme aux normes en vigueur (le fil de terre ne doit pas être interrompu par linterrupteur). Le câble dalimentation ne doit atteindre, en aucun point, des températures dépassant de 50°C la température ambiante.

! Linstallateur est responsable du bon raccordement électrique de lappareil et du respect des normes de sécurité.

Avant de procéder au branchement, assurez-vous que :

 la prise est bien munie dune terre conforme à la loi;  la prise est bien apte à supporter la puissance

 la prise est bien compatible avec la fiche de

lappareil. Si ce nest pas le cas, remplacez la prise ou la fiche, nutilisez ni rallonges ni prises multiples.

! Après installation de lappareil, le câble électrique et la prise de courant doivent être facilement accessibles

! Le câble ne doit être ni plié ni excessivement écrasé.

! Il doit être contrôlé périodiquement et ne peut être remplacé que par un technicien agréé (voir Assistance).

! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.

PLAQUETTE SIGNALETIQUE

Dimensions

Volume

Dimensions *

Volume *

Raccordeme nts électriques

ETIQUETTE ENERGIE

* Avec contre-porte en verre

largeur 43,5 cm , hauteur 32 cm, profondeur 40 cm

l 56

largeur 43,5 cm , hauteur 32 cm, profondeur 41,5 cm

l 58

tension 220-230V~ ou 220-240V~ 50Hz puissance maximale absorbée 2800W (voir plaque signalétique) Directive 2002/40/CE sur l'étiquette des fours électriques Norme EN 50304

Consommation énergie convection Naturelle – fonction four : Traditionnel ;

Consommation énergie déclaration Classe convection Forcée – fonction four : Pâtisserie…

Cet appareil est conforme aux Directives Communautaires suivantes : 73/23/CEE du 19/02/73 (Basse Tension) et modifications successives

- 89/336/CEE du 03/05/89 (Compatibilité Electromagnétique) et modifications successives

- 93/68/CEE du 22/07/93 et modifications successives.

- 2002/96/CE

Page 27

Description de lappareil

Vue densemble

T ableau de bord

Support GRILLE

Support LECHEFRITE

Tableau de bord

Bouton

PROGRAMMES

Programmateur

ELECTRONIQUE

GLISSIERES de

coulissement

niveau 5 niveau 4 niveau 3 niveau 2 niveau 1

Bouton

THERMOSTAT

Voyant

THERMOSTAT

Page 28

Mise en marche et utilisation

! Lors de son premier allumage, faites fonctionner le

four à vide, porte fermée, pendant au moins une heure en réglant la température à son maximum. Puis éteignez-le, ouvrez la porte et aérez la pièce. Lodeur qui se dégage est due à lévaporation des produits utilisés pour protéger le four.

Mise en marche du four

1. Pour sélectionner le programme de cuisson souhaité, tournez le bouton PROGRAMMES.

2. Pour choisir la température, tournez le bouton THERMOSTAT. Un tableau de cuisson vous guidera dans vos cuissons en vous indiquant notamment les températures conseillées pour chacune delles (voir Programmes).

3. Le voyant THERMOSTAT reste allumé pendant la durée de montée en température.

4. En cours de cuisson, vous pouvez à tout moment :

- modifier le programme de cuisson à laide du bouton PROGRAMMES;

- modifier la température à laide du bouton THERMOSTAT;

- interrompre la cuisson en ramenant le bouton PROGRAMMES sur 0.

 Pour utiliser le four électrique équipant les appareils dotés de programmateur électronique, appuyez sur la touche sélectionner la fonction de cuisson désirée.

Système de refroidissement

Pour obtenir un abaissement des températures extérieures, certains modèles sont équipés dun système de refroidissement. Ce dernier souffle de lair à lextérieur par une fente située entre le tableau de bord et la porte du four. ! Le ventilateur continue à tourner après larrêt du four jusquà ce que ce dernier se soit suffisamment refroidi.

Eclairage du four

Pour lallumer, sélectionnez PROGRAMMES La lampe reste allumée quand vous sélectionnez un programme de cuisson.

(affichage du symbole ) avant de

à laide du bouton

! Ne posez jamais dobjets à même la sole du four, vous pourriez abîmer lémail.

! Placez toujours vos plats sur la grille fournie avec lappareil.

Page 29

Le programmateur de cuisson électronique

Il permet de programmer le four ou le gril comme suit:

• départ cuisson différé avec durée établie;  départ immédiat avec durée établie;  minuteur.

Fonction des touches :

H : minuteur heures, minutes $ : durée cuisson % : fin de cuisson ( : commutation manuelle ) : sélection temps à rebours * : sélection temps en avant

Comment remettre à lheure lhorloge digitale

Après raccordement à la ligne ou après une coupure de courant, lafficheur clignote sur : 0.00

• Appuyez simultanément sur les touches $ et % relâchez-les, puis, (dans les 4 secondes qui suivent), sélectionnez l'heure à l'aide des touches ) et * . La touche * sert à augmenter le temps. La touche ) sert à diminuer le temps.

Toute mise à lheure peut être effectuée de deux façons différentes:

1. Refaire complètement les opérations susmentionnées

2. Appuyez sur la touche (, relâchez-la, puis mettez à l'heure à l'aide des touches ) et *.

Fonctionnement manuel du four

Après la sélection de lheure, le programmateur va automatiquement sur la position manuelle. Rappel : Appuyez sur la touche ( pour rétablir le fonctionnement manuel après chaque cuisson Automatique.

Départ cuisson différé avec durée établie

Il faut sélectionner la durée et lheure de fin de cuisson. Supposons que lafficheur indique 10 heures

1. Tournez les manettes de commande du four sur la température désirée (exemple: four statique, 200°C)

2. Appuyez sur la touche $, relâchez-la, puis, (dans les 4 secondes qui suivent), programmez à l'aide des touches ) et * la durée désirée. Supposons la sélection d'une cuisson de 30 minutes; l'afficheur visualise :

Linscription auto allumée rappelle quil y a programmation de la durée et de lheure de fin de cuisson en automatique. Le four sallume alors automatiquement à 12h30 pour séteindre 30 minutes après. Quand le four est allumé, la casserole allumée m apparaît pendant toute la durée de cuisson. En appuyant sur la touche $ à nimporte quel moment, vous pouvez afficher la durée programmée, en appuyant sur la touche % vous pouvez afficher lheure de fin de cuisson. En fin de cuisson un signal acoustique retentit, pour linterrompre appuyez sur une touche quelconque sauf sur ) et *.

Départ immédiat avec durée établie

En ne programmant que la durée (points 1 et 2 du paragraphe Départ de cuisson différé avec durée établie) la cuisson démarre aussitôt.

Pour annuler une cuisson déjà programmée

Appuyez sur la touche $, relâchez-la puis, à l'aide de la touche ), ramenez le temps à

puis appuyez sur la touche de fonctionnement manuel

Fonction minuterie

Le fonctionnement de la minuterie prévoit la sélection dun temps dont le décompte se fait au compte à rebours. Cette fonction ne contrôle ni lallumage ni larrêt du four, un signal sonore retentit une fois le temps écoulé. Le fait d'appuyer et de relâcher la touche H entraîne l'affichage de :

A laide des touches * et ) sélectionnez enfin le temps désiré Dès que la sélection a été effectuée, le temps commence immédiatement à courir, l'afficheur indique l'heure courante.

Quatre secondes après avoir effectué la sélection, l'heure courante s'affiche avec le symbole m et le message auto

3. Appuyez sur la touche %, relâchez-la, puis appuyez sur les touches ) et * jusqu'à la sélection de l'heure de fin de cuisson désirée, supposons que ce soit 13 heures.

4. Quatre secondes après avoir effectué la sélection, l'afficheur indique l'heure courante :

Une fois le temps écoulé, un signal acoustique retentit, pour larrêter appuyez sur une touche quelconque (sauf sur les touches * et )), le symbole H séteint.

Correction effacement des données

 Les données sélectionnées peuvent être modifiées à

tout moment, en appuyant tout simplement sur la touche correspondante et sur la touche * ou ).

 En effaçant la durée de cuisson, il y a aussi effacement

automatique de la fin du fonctionnement et vice versa.

 En cas de fonctionnement programmé, lappareil

naccepte pas des temps de fin de cuisson antécédents à ceux du départ de cuisson proposés par lappareil.

Page 30

Programmes

Programmes de cuisson

! Pour tous les programmes, vous pouvez sélectionner

une température comprise entre 60°C et MAX., sauf pour :

 BARBECUE (il est conseillé dans ce cas de

sélectionner MAX.);

 GRATIN (il est conseillé de ne pas dépasser

200°C).

Programme ETUVE

Le four atteint et maintient une température de 40°C quelle que soit la position du bouton THERMOSTAT. Ce programme est idéal pour le levage de pâtes à base de levure de boulanger.

Programme FOUR TRADITION

Mise en marche des résistances de voûte et de sole. Pour cette cuisson traditionnelle mieux vaut cuire sur un seul niveau : la cuisson sur plusieurs niveaux entraînerait une mauvaise distribution de la chaleur.

Programme FOUR PATISSERIE

Programme MULTICUISSON

Mise en marche de toutes les résistances (sole, voûte et circulaire) ainsi que du ventilateur. La chaleur est constante et bien répartie à lintérieur du four, lair cuit et dore de façon uniforme en tous points. Vous pouvez cuire au maximum sur deux niveaux en même temps.

Programme FOUR PIZZA

Mise en marche de la résistance de sole et de la résistance circulaire ainsi que du ventilateur. Cette combinaison permet une montée en température rapide avec un fort apport de chaleur provenant surtout de la sole. En cas de cuisson sur plusieurs niveaux, noubliez pas de les changer de place à micuisson.

Programme BARBECUE

Mise en marche de la résistance de voûte et du tournebroche (si lappareil en est équipé). La température élevée et directe du gril est conseillée pour tous les aliments qui exigent une haute température en surface. Cuisson porte du four fermée.

Mise en marche de la résistance arrière et du ventilateur pour obtenir une chaleur douce et uniforme à lintérieur du four. Ce programme est particulièrement indiqué pour la cuisson de mets délicats (comme des gâteaux levés par ex.) et certains petits-fours sur trois niveaux en même temps.

Programme FAST COOKING

Mise en marche des résistances et du ventilateur pour obtenir une chaleur constante et uniforme. Pas besoin de préchauffage. Ce programme est tout particulièrement recommandé pour les cuissons rapides de plats préparés (surgelés ou précuits). Pour obtenir dexcellents résultats, nenfournez que sur un seul niveau.

Programme GRATIN

Mise en marche de la résistance de voûte, du ventilateur et du tournebroche (si lappareil en est équipé). Lirradiation thermique unidirectionnelle sajoute au brassage de lair pour une répartition uniforme de la chaleur dans lenceinte du four. Plus de risques de brûler vos aliments en surface et plus grande pénétration de la chaleur. Cuisson porte du four fermée.

Page 31

Tournebroche (nexiste que sur certains modèles)

Pour actionner le tournebroche (voir figure) procédez comme suit :

1. placez la lèchefrite au gradin 1 ;

2. placez le berceau au gradin 3 et encastrez le bout

arrière de la broche dans le trou situé au fond de lenceinte;

3. branchez le tournebroche en amenant le sélecteur

PROGRAMMES sur ! Quand le programme

sarrête dès ouverture de la porte du four.

ou ;

est lancé, le tournebroche

Conseils de cuisson

! Pour vos cuissons ventilées nutilisez pas les gradins

1et 5 : ils sont directement frappés par lair chaud qui pourrait brûler vos mets délicats.

! Pour vos cuissons BARBECUE et GRATIN, notamment au tournebroche, placez la lèchefrite au gradin 1 pour récupérer les jus de cuisson.

MULTICUISSON

 Utilisez les gradins 2 et 4 et placez au 2 les plats

qui exigent davantage de chaleur.

 Placez la lèchefrite en bas et la grille en haut.

BARBECUE

 Placez la grille au gradin 3 ou 4, enfournez vos

plats au milieu de la grille.

 Nous conseillons de sélectionner le niveau

dénergie maximum. Ne vous inquiétez pas si la résistance de voûte nest pas allumée en permanence : son fonctionnement est contrôlé par un thermostat.

FOUR PIZZA

 Utilisez un plat en aluminium léger et enfournez-le

sur la grille du four.

Si vous utilisez la lèchefrite, vous prolongerez le

temps de cuisson et obtiendrez difficilement une pizza croustillante.

 Si vos pizzas sont bien garnies, najoutez la

mozzarelle quà mi-cuisson.

Page 32

)

Tableau de cuisson

Programme

étuve

Four

Tradition

Four

Pâtisserie

Fast

cooking

Multicuisso

Four Pizza

Barbecue

Gratin

Aliments Poids

(Kg)

Niveau

enfournement

Préchauffage

(minutes)

Température

préconisée

Durée

cuisson

(minutes

Levage de pâtes à base de levure de boulanger (brioches, pain, tarte au sucre, croissants, etc.) Canard Rôti de veau ou de bœuf Rôti de porc Biscuits (pâte brisée) Tartes Tartes Tarte aux fruits Plum-cake Génoise Crêpes farcies (sur 2 niveaux) Petits gâteaux (sur 2 niveaux) Friands au fromage (sur 2 niveaux) Profiteroles (sur 3 niveaux) Biscuits (sur 3 niveaux) Meringues (sur 3 niveaux) Surgelés Pizza Mélange de courgettes et crevettes en croûte Feuilleté aux épinards Chaussons Lasagnes Petits pains dorés Poulet en morceaux Précuits Ailes de poulet dorées 0.4 2 - 200 20-25 Aliments Frais Biscuits (pâte brisée) Plum-cake Friands au fromage Pizza (sur 2 niveaux) Lasagnes Agneau Poulet rôti + pommes de terre Maquereau Plum-cake Profiteroles (sur 2 niveaux) Biscuits (sur 2 niveaux) Génoise (sur 1 niveau) Génoise (sur 2 niveaux) Tartes salées Pizza Rôti de veau ou de bœuf Poulet Soles et seiches Brochettes de calmars et de crevettes Seiches Tranches de colin Légumes grillés Steaks de veau Saucisses Hamburgers Maquereaux Croque-monsieur ou toasts Avec tournebroche Veau à la broche Poulet à la broche Agneau à la broche Poulet grillé Seiches Avec tournebroche (si votre appareil en est équipé) Veau à la broche Agneau à la broche Poulet (à la broche) + pommes de terre (sur plateau émaillé)

(si votre appareil en est équipé)

1 1 1

0.5 1

0.7

0.5

1.2

0.6

0.4

0.7

0.5

0.3

0.4

0.5

0.3

0.5

0.4

0.3

0.6

0.2 1 1

1+1

1 1

0.5

0.5 1

1.5

0.5 1 1

0.7

0.6

0.8

0.4

0.8

0.6

0.6 1

n.° 4 e 6

1.0

1.5

1.0

1.5

3 3 3 3 3 3

2 o 3

3 2 e 4 2 e 4 2 e 4

Gradins n°1,3 et 5 Gradins n°1,3 et 5 Gradins n°1,3 et 5

2 2 e 4

2 2 e 4 2 e 4

2 2 e 4

2 2 o 3

4 3 o 4

2 2

15 15 15 15 15 15 15 15 15 15 15 15 15 15 15

15 10

10 15 10 10 10 10 10 10 15 15 10 10

10 10

10 10 10 10

200 200 200 180 180 180 180 180 160 200 190 210 180 180

250 200 220 200 200 180 220

200 180 210

230 180 180 200 180 170 190 180 170 170 200 220 220 180 Max Max Max Max Max Max Max Max Max Max

Max Max Max

200 200

200 200 200 200

65-75 70-75 70-80 15-20 30-35 20-30 40-45 40-50 25-30 30-35 20-25 15-20 20-25 20-25

180

12 20

30-35

35 25-30 15-20

15-18

45 10-12 15-20 30-35 40-45 60-70 30-35 40-50 20-25 10-15 15-20 20-25 25-30 15-20 25-30 60-70 10-12

8-10 10-15 10-15 15-20 15-20 15-20 10-12 15-20

3-5

80-90 70-80 70-80

55-60 30-35

70-80 70-80 70-75 70-75

Page 33

Précautions et conseils

! Cet appareil a été conçu et fabriqué conformément aux

normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.

Sécurité générale

 Cet appareil a été conçu pour un usage familial, de

type non professionnel.

 Cet appareil ne doit pas être installé en extérieur,

même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.

 Pour déplacer lappareil, servez-vous des poignées

prévues à cet effet sur les côtés du four.

 Ne touchez pas à lappareil pieds nus ou si vos mains

ou pieds sont mouillés ou humides

 Cet appareil qui sert à cuire des aliments ne doit être

utilisé que par des adultes conformément aux instructions du mode demploi.

 En cours de fonctionnement, les éléments

chauffants et certaines parties du four deviennent très chaudes. Attention à ne pas les toucher et à garder les enfants à distance.

 Evitez que le cordon dalimentation dautres petits

électroménagers touche à des parties chaudes du four.

 Les orifices ou les fentes daération ou dévacuation

de la chaleur ne doivent pas être bouchés

 Saisissez toujours la poignée en son milieu : elle

risque dêtre très chaude à ses extrémités.

 Utilisez toujours des gants de protection pour

enfourner ou sortir des plats du four.

 Ne tapissez jamais la sole du four de papier

aluminium.

 Ne rangez pas de matériel inflammable à lintérieur du

four: si lappareil était par inadvertance mis en marche, il pourrait prendre feu.

 Neffectuez aucune opération de nettoyage ou

dentretien sans avoir auparavant débranché la fiche de la prise de courant.

 En cas de panne, nessayez en aucun cas daccéder

aux mécanismes internes pour tenter de réparer lappareil. Contactez le service dAssistance (voir Assistance).

 Ne posez pas dobjets lourds sur la porte du four

ouverte.

Mise au rebut

 Mise au rebut du matériel demballage : conformez-

vous aux réglementations locales, les emballages pourront ainsi être recyclés.

 La Directive Européenne 2002/96/EC sur les Déchets

des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin doptimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire limpact sur la santé humaine et lenvironnement. Le symbole de la poubelle barrée est apposée sur tous les produits pour rappeler les obligations de collecte séparée.

Les consommateurs devront contacter les autorités

locales ou leur revendeur concernant la démarche à suivre pour lenlèvement de leur vieil appareil.

Economies et respect de lenvironnement

 Pour faire des économies délectricité, utilisez autant

que possible votre four pendant les heures creuses.

 Pour vos cuissons au BARBECUE et au GRATIN,

nous vous conseillons de garder la porte du four fermée: vous obtiendrez de meilleurs résultats tout en faisant de sensibles économies dénergie (10% environ).

 Gardez toujours les joints propres et en bon état pour

quils adhèrent bien à la porte et ne causent pas de déperditions de chaleur.

Assistance

 Contrôlez toujours que les manettes sont bien dans la

position l/

 Ne tirez surtout pas sur le câble pour débrancher la

fiche de la prise de courant.

¡ quand lappareil nest pas utilisé.

Indiquez-lui :

 le modèle de votre appareil (Mod.)  son numéro de série (S/N) Ces informations figurent sur la plaquette signalétique apposée sur votre appareil et/ou sur son emballage.

Page 34

Nettoyage et entretien

Mise hors tension

Avant toute opération de nettoyage ou dentretien coupez lalimentation électrique de lappareil.

Nettoyage de lappareil

 Ne nettoyez jamais lappareil avec des nettoyeurs vapeur ou haute pression.  Nettoyez lextérieur émaillé ou inox et les joints en

caoutchouc à laide dune éponge imbibée deau tiède additionnée de savon neutre Si les taches sont difficiles à enlever, utilisez des produits spéciaux. Il est conseillé de rincer abondamment et dessuyer après le nettoyage. Nutilisez ni poudres abrasives ni produits corrosifs.

 Nettoyez lenceinte du four après toute utilisation,

quand il est encore tiède. Utilisez de leau chaude et du détergent, rincez et séchez avec un chiffon doux. Evitez tout produit abrasif.

 Tous les accessoires peuvent être lavés normalement

comme de la vaisselle courante et passent au lavevaisselle, sauf les glissières coulissantes.

Nettoyage de la porte

Nettoyer la vitre de la porte avec des produits non abrasifs et des éponges non grattantes, essuyer ensuite avec un chiffon doux. Ne pas utiliser de matériaux abrasifs ou de racloirs métalliques aiguisés qui risquent de rayer la surface et de briser le verre. Pour nettoyer plus à fond, vous pouvez déposer la porte du four :

1. ouvrez complètement la porte (voir figure);

2. soulevez et faites pivoter les leviers situés sur les deux charnières (voir figure);

Remplacement de lampoule déclairage

Pour changer lampoule déclairage du four :

1. Dévissez le couvercle en verre du boîtier de la lampe.

2. Dévissez lampoule et remplacez-la par une autre de même type : puissance 25 W, culot E 14.

3. Remontez le couvercle à sa place (voir figure).

Montage du Kit glissières

Pour monter les glissières :

1. Dévissez les deux vis A (voir figure). Si le four est équipé de panneaux

2. Remplacez les vis A par les vis et entretoises (B+C) fournies dans le kit.

autonettoyants, il faut les déposer momentanément.

3. saisissez la porte par les côtés, refermez-la lentement mais pas complètement. Appuyez sur les arrêts F, puis tirez la porte vers vous en la dégageant de ses charnières (voir figure).Remontez la porte en refaisant en sens inverse les mêmes opérations.

Contrôle des joints

Contrôlez périodiquement létat du joint autour de la porte du four. Sil est abîmé, adressez-vous au service après-vente le plus proche de votre domicile (voir Assistance). Mieux vaut ne pas utiliser le four tant quil nest pas réparé.

3. Vissez les nouvelles vis B et les entretoises C en noubliant pas de remonter les panneaux autonettoyants.

4. Fixez les deux dispositifs de fixation D de la glissière dans les trous prévus sur les parois du four (voir figure). Les trous pour la

5. Encastrez enfin la glissière sur lentretoise C.

 Ne pas introduire les glissières coulissantes au niveau

glissière de gauche sont placés en haut tandis que les trous pour celle de droite sont placés en bas.

Page 35

Manual de instrucciones

HORNO

Italiano, 1

Espanol, 35 Portuges, 46

GB FR

English,13

FZ 96 C.1 FZ 96 C.1 IX FZ 962 C.2 FZ 962 C.2 IX FQ 962 C.2

Français, 24

Sumario

Instalación, 36-37

Colocación Conexión eléctrica Placa de características

Descripción del aparato, 38

Vista de conjunto Panel de control

Puesta en marcha y uso, 39

Poner en funcionamiento el horno Utilizar el temporizador

El programador de cocción electrónico, 40

Programas, 41-43

Programas de cocción Consejos prácticos de cocción Tabla de cocción

Precauciones y consejos, 44

Seguridad general Eliminación Ahorrar y respetar el medio ambiente Asistencia

Mantenimiento y cuidados, 45

Cortar el suministro eléctrico Limpiar el aparato Limpiar la puerta Sustituir la bombilla Montaje del Kit Guías Deslizables

Page 36

Instalación

! Es importante conservar este manual para poder

consultarlo en todo momento. En caso de venta, de cesión o de mudanza, verifique que permanezca junto al aparato para informar al nuevo propietario sobre su funcionamiento y sobre las advertencias correspondientes.

! Lea atentamente las instrucciones: contienen importante información sobre la instalación, el uso y la seguridad.

Colocación

! Los embalajes no son juguetes para niños y se

deben eliminar según las normas para la recolección de residuos (ver Precauciones y consejos).

! La instalación se debe realizar según estas instrucciones y por personal profesionalmente calificado. Una instalación incorrecta puede producir daños a personas, animales o cosas.

Empotramiento

Para garantizar un buen funcionamiento del aparato es necesario que el mueble tenga las características adecuadas:

 los paneles adyacentes al horno deben ser de

materiales resistentes al calor;

Aireación

Para garantizar una buena aireación es necesario eliminar la pared posterior del hueco para el horno. Es preferible instalar el horno apoyado sobre dos listeles de madera o sobre una superficie continua que tenga una abertura de 45 x 560 mm. como mínimo (ver las figuras).

45 mm.

560 mm.

Centrado y fijación

Regule los 4 tacos ubicados en la parte lateral del horno en coincidencia con los 4 orificios que se encuentran en el marco, según el espesor del costado del mueble:

espesor de 20 mm: quite la parte móvil del taco (ver la figura);

 en el caso de muebles de madera chapeada, las

colas deben ser resistentes a una temperatura de 100°C;

 para empotrar el horno, ya sea cuando se instala

bajo encimera (ver la figura) como en columna, el mueble debe tener las siguientes dimensiones:

567 mm.

45 mm.

558 mm.

593 mm.

23 mm.

595 mm.

5 mm.

595 mm.

545 mm.

24 mm.

! Una vez empotrado el aparato no se deben permitir contactos con las partes eléctricas. El consumo declarado en la placa de características ha sido medido en una instalación de este tipo.

espesor de 18 mm: utilice la primera ranura, ya predispuesta por el fabricante (ver la figura);

espesor de 16 mm: utilice la segunda ranura (ver la figura).

Para fijar el aparato al mueble: abra la puerta del horno y enrosque 4 tornillos para madera en los 4 orificios del marco.

! Todas las partes que garantizan la protección se deben fijar de modo tal que no puedan ser quitadas sin la ayuda de una herramienta.

Page 37

Conexión eléctrica

! Los hornos dotados de cable de alimentación

tripolar, están fabricados para funcionar con corriente alterna a la tensión y frecuencia indicadas en la placa de características (ver a continuación).

Montaje del cable de alimentación eléctrica

1. Abra el panel de bornes haciendo palanca con un destornillador sobre las lengüetas laterales de la tapa: tire y quítela (ver la figura).

2. Instale el cable de alimentación eléctrica: desenrosque el tornillo de la mordaza de terminal de cable y los tres tornillos de los contactos L-Nluego fije los cables

debajo de las cabezas de los tornillos respetando los colores

Azul (N), Marrón (L), Amarillo-Verde

(ver la figura).

3. Fije el cable en el correspondiente sujetacable.

4. Cierre la tapa del panel de bornes.

Conexión del cable de alimentación eléctrica a la red

Instale en el cable un enchufe normalizado para la carga indicada en la placa de características (ver al costado). En el caso de conexión directa a la red, es necesario interponer entre el aparato y la red, un interruptor omnipolar con una distancia mínima entre los contactos de 3 mm., dimensionado para esa carga y que responda a las normas vigentes (el conductor de tierra no debe ser interrumpido por el interruptor). El cable de alimentación eléctrica se debe colocar de modo tal que no alcance en ningún punto una temperatura que supere en 50°C la temperatura ambiente.

! El instalador es responsable de la correcta conexión eléctrica y del cumplimiento de las normas de seguridad.

Antes de efectuar la conexión verifique que:

 la toma tenga conexión a tierra y que sea conforme

con la ley;

 la toma sea capaz de soportar la carga máxima de

potencia de la máquina indicada en la placa de características (ver más abajo);

 la tensión de alimentación eléctrica esté

comprendida dentro de los valores contenidos en la placa de características (ver más abajo);

 la toma sea compatible con el enchufe del aparato.

Si no es así, sustituya la toma o el enchufe; no utilice

prolongaciones ni conexiones múltiples. ! Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles.

! El cable no debe ser plegado ni comprimido.

! El cable debe ser controlado periódicamente y

sustituido sólo por técnicos autorizados (ver Asistencia).

! La empresa declina toda responsabilidad cuando estas normas no sean respetadas.

PLACA DE CARACTERÍSTICAS

Dimensiones

Volumen

Dimensiones*

Volumen *

Conexiones eléctricas

ENERGY LABEL

* Con contrapuerta de vidrio

ancho 43,5 cm altura 32 cm profundidad 40 cm

litros 56

ancho 43,5 cm altura 32 cm profundidad 41,5 cm

litros 58

Tensión 220-230V~ o 220-240V~ 50Hz Potencia máxima absorbida: 2800W (ver la placa de carac terísticas) Norma 2002/40/CE en la etiqueta de los hornos eléctricos. Norma EN 50304

Consumo de energía por convección Natural – función de calentamiento: Tradiciónal;

Clase Consumo de energía para funcionamiento por convección Forzada - función de calentamiento: Pastelería

Este aparato es conforme a las siguientes Normas Comunitarias: 73/23/CEE del 19/02/73 (Baja Tensión) y sucesivas modificaciones - 89/336/ 03/05/89 (Compatibilidad Electromagnética) y sucesivas modificaciones - 93/68/ 22/07/93 y sucesivas modificaciones.

- 2002/96/CE

del

CEE

del

CEE

Page 38

Descripción del aparato

Vista de conjunto

Panel de control

Bandeja

PARRILLA

Bandeja GRASERA

Panel de control

Mando

PROGRAMAS

Programador

ELECTRÓNICO

GUÍAS de deslizamiento de las bandejas

posición 5 posición 4 posición 3 posición 2 posición 1

Mando

TERMOSTATO

Piloto

TERMOSTATO

Page 39

Puesta en funcionamiento y uso

! La primera vez que encienda el horno, hágalo

funcionar vacío durante media hora aproximadamente con el termostato al máximo y con la puerta cerrada. Luego apáguelo, abra la puerta del horno y airee el ambiente. El olor que se advierte es debido a la evaporación de las sustancias utilizadas para proteger el horno.

Poner en funcionamiento el horno

1. Seleccione el programa de cocción deseado girando el mando PROGRAMAS.

2. Elija la temperatura girando el mando TERMOSTATO. La Tabla de cocción (ver Programas) contiene una lista con las cocciones y las correspondientes temperaturas aconsejadas.

3. El piloto TERMOSTATO encendido indica la fase de calentamiento hasta la temperatura seleccionada

4. Durante la cocción es posible:

- modificar el programa de cocción con el mando PROGRAMAS;

- modificar la temperatura con el mando TERMOSTATO;

- interrumpir la cocción llevando el mando PROGRAMAS hasta la posición 0.

 En los aparatos dotados de programador eléctronico, para utilizar el horno eléctrico pulse la tecla de seleccionar la función de cocción deseada.

Ventilación para enfriamiento

Para disminuir la temperatura externa, algunos modelos poseen un ventilador de enfriamiento. El mismo genera un chorro de aire que sale entre el panel de control y la puerta del horno. ! Al final de la cocción, el ventilador permanece en funcionamiento hasta que el horno esté suficientemente frío.

Luz del horno

Se enciende seleccionando PROGRAMAS. Permanece encendida cuando se selecciona un programa de cocción.

(en el display aparece el símbolo ) antes

con el mando

! No apoye nunca objetos en el fondo del horno

porque se puede dañar el esmalte.

! Coloque siempre los recipientes de cocción sobre la parrilla suministrada con el aparato.

Page 40

El programador de cocción electrónico

Permite programar el horno o el grill en las siguientes funciones:  inicio retardado de la cocción con duración

establecida;  inicio inmediato con duración establecida;  contador de minutos.

Función de las teclas:

H : cuentaminutos horas, minutos $ : duración de la cocción % : final de la cocción ( : conmutación manual ) : fijación de tiempos hacia atrás * : fijación de tiempos hacia adelante

Cómo poner en hora el reloj digital

Después de la conexión a la red o después de un corte de corriente, el display centellea en: 0.00  Pulse simultáneamente los botones $ y %, suéltelos

y posteriormente (dentro de los 4 segundos), con los

botones ) y * seleccione la hora exacta.

Con la tecla * el tiempo aumenta.

Con la tecla ) el tiempo disminuye. Se pueden realizar eventuales actualizaciones de la hora de dos modos diferentes:

1. Repita completamente las fases descriptas más arriba

2. Presione el botón (, suéltelo y posteriormente con los

botones ) y * actualice la hora.

Funcionamiento manual del horno

Después de haber seleccionado la hora, automáticamente el programador pasa a la posición manual. Nota: Presione el botón ( para restablecer el funcionamiento manual después de cada cocción Automática.

Inicio retardado de la cocción con una duración establecida

Se selecciona la duración de la cocción y la hora de fin de la cocción. Supongamos que el display indique la hora 10,00

1. Gire los botones de mando del horno hasta la función

y temperatura deseadas (por ejemplo: horno

convencional, 200°C)

2. Pulse el botón $, suéltelo y posteriormente (dentro de

los 4 segundos) con los botones ) y * seleccione la

duración deseada. Supongamos que se selecciona

una cocción de 30 minutos; aparecerá:

Finalizada la selección y después de 4 segundos, aparece nuevamente la hora corriente con el símbolo m y la palabra

auto

3. Pulse el botón %, suéltelo y posteriormente pulse los

botones ) y * hasta seleccionar la hora de fin de la

cocción deseada, supongamos las 13,00 horas

4. Finalizada la selección y después de 4 segundos, en el display aparece la hora corriente:

La palabra auto encendida recuerda que se ha programado la duración y el final de cocción en la función automática. El horno se encenderá automáticamente a las 12,30 horas para terminar después de 30 minutos. Cuando el horno está encendido aparece una olla con el fuego encendido m durante toda la cocción. En cualquier momento, pulsando la tecla $ se puede visualizar la duración seleccionada y pulsando la tecla % se visualiza la hora de fin de la cocción. Al finalizar la cocción suena la señal sonora; para interrumpirla pulse un botón cualquiera excepto los botones ) y *.

Inicio inmediato con duración establecida

Programando sólo la duración (puntos 1 y 2 del párrafo Inicio retardado de la cocción con duración establecida) se obtiene el comienzo inmediato de la cocción.

Para anular una cocción ya programada

Presione el botón $, suéltelo y con el botón ) lleve el tiempo hasta

y luego presione el botón de funcionamiento manual (.

Función contador de minutos

En el funcionamiento contador de minutos se selecciona un tiempo a partir del cual comienza una cuenta regresiva. Esta función no controla el encendido y apagado del horno, solamente emite una alarma sonora cuando se cumple el tiempo. Al pulsar y soltar el botón H, aparecerá:

Luego, con las teclas * y ) seleccionar el tiempo deseado. Finalizada la selección, la cuenta parte exactamente a la hora establecida, en el display aparece la hora corriente.

Al finalizar el tiempo, se emite una señal acústica que se puede detener pulsando una tecla cualquiera (excepto las teclas * y )) y el símbolo H se apaga.

Corrección, borrado de los datos

 Los datos seleccionados se pueden cambiar en

cualquier momento, pulsando la tecla correspondiente y pulsando la tecla * o ).

 Cancelando la duración de la cocción se produce

también la cancelación automática del fin del funcionamiento y viceversa.

 En el caso de funcionamiento programado, el aparato

no acepta tiempos de fin de cocción anteriores a los de comienzo de la cocción propuestos por el aparato.

Page 41

Programas

Programas de cocción

! En todos los programas se puede fijar una

temperatura entre 60ºC y MAX, excepto en:

 BARBACOA (se aconseja elegir sólo MAX);

 GRATIN (se aconseja no superar una temperatura

de 200ºC).

Programa LEUDADO

El horno alcanza y mantiene una temperatura de 40ºC independientemente de la posición en la que se encuentra la perilla TERMOSTATO. Este programa es ideal para leudar los amasijos que contienen levadura natural.

Programa HORNO TRADICIÓNAL

Se encienden los dos elementos calentadores inferior y superior. Con esta cocción tradicional es mejor utilizar un solo estante: si se utilizan varios estantes se produce una mala distribución de la temperatura.

Programa HORNO PASTELERÍA

Se enciende el elemento calentador posterior y se pone en funcionamiento el ventilador garantizando un calor suave y uniforme en el interior del horno. Este programa es aconsejable para la cocción de alimentos delicados (por ej. las tortas que necesitan leudado) y algunas preparaciones mignon en 3 niveles simultáneamente.

Programa COCCIÓN RÁPIDA

Se encienden los elementos calentadores y se pone en funcionamiento el ventilador ofreciendo un calor constante y uniforme El programa no necesita precalentamiento. Este programa es particularmente indicado para cocciones veloces de alimentos congelados o precocidos. Los mejores resultados se obtienen utilizando un solo estante.

Programa MULTICOCCIÓN

Se encienden todos los elementos calentadores (superior, inferior y circular) y se pone en funcionamiento el ventilador. Debido a que el calor es constante en todo el horno, el aire cocina y tuesta la comida de modo uniforme. Es posible utilizar hasta un máximo de dos estantes simultáneamente.

Programa HORNO PIZZA

Se encienden los elementos calentadores inferior y circular y se pone en funcionamiento el ventilador. Esta combinación permite un rápido calentamiento del horno, con un fuerte aporte de calor preferentemente desde abajo. Cuando se utilice más de un estante a la vez, en la mitad de la cocción es necesario intercambiar su posición .

Programa BARBACOA

Se enciende el elemento calentador superior y se pone en funcionamiento el asador automático (cuando existe). La temperatura elevada y directa del grill es aconsejada para los alimentos que necesitan de una temperatura superficial alta. Realice las cocciones con la puerta del horno cerrada.

Programa GRATIN

Se enciende el elemento calentador superior y se ponen en funcionamiento el ventilador y el asador automático (cuando existe). Une a la irradiación térmica unidireccional, la circulación forzada del aire en el interior del horno. Esto impide que se quemen superficialmente los alimentos aumentando el poder de penetración del calor. Realice las cocciones con la puerta del horno cerrada.

El asador automático (sólo en algunos modelos)

Para accionar el asador automático (ver la figura) proceda del siguiente modo:

1. coloque la grasera en la posición 1;

2. coloque el sostén del asador automático en la posición 3 e introduzca el espetón en el orificio correspondiente ubicado en la pared posterior del horno;

3. accione el asador automático seleccionando con la perilla PROGRAMAS

 Si se abre la puerta cuando el programa funcionando, el asador automático se detiene.

o ;

está

Page 42

Consejos prácticos de cocción

! En las cocciones ventiladas no utilice las posiciones

1 y 5: son las que reciben directamente el aire caliente lo cual podría provocar quemaduras de las comidas delicadas.

! En las cocciones BARBACOA y GRATIN, si se utiliza el asador automático, coloque la grasera en la posición 1 para recoger los residuos de cocción (jugos y/o grasas).

MULTICOCCIÓN

 Utilice las posiciones 2 y 4 colocando en la 2 los

alimentos que requieren mayor calor.

 Coloque la grasera abajo y la parrilla arriba.

BARBACOA

 Introduzca la parrilla en la posición 3 o 4 y coloque

los alimentos en el centro de la parrilla.

 Se aconseja fijar el nivel de energía al máximo. No

se alarme si la resistencia superior no permanece constantemente encendida: su funcionamiento está controlado por un termostato.

HORNO PIZZA

 Utilice una bandeja para pizza de aluminio liviano

apoyándola sobre la parrilla suministrada con el horno.

Utilizando la grasera se aumenta el tiempo de

cocción y difícilmente se obtiene una pizza crocante.

 En el caso de pizzas muy condimentadas es

aconsejable colocar la mozzarella (queso típico de Italia) en la mitad de la cocción.

Page 43

Tabla de cocción

)

Program a s Alimento s Peso

Leudado de los amasijos con levadura

Leudado

Horno

Tradición a l

Horno

Pastelería

Cocción

rápida

Multicoc c ión

Horno Pizza

Barbacoa

Gratin

natural (brioche, pan, torta de azúcar, croissant, etc.

Pato Asado de ternera o de vaca Asado de cerdo Bizcochos (de pastaflora) Tortas glaseadas

Tortas glaseadas Torta de fruta Plum-cake Bizcocho Creps rellenos (en 2 niveles) Tortas pequeñas (en 2 niveles) Bizcochitos salados de hojaldre y queso (en 2 niveles) Hojaldre relleno con crema (en 3 niveles) Bizcochos (en 3 niveles) Merengue (en 3 niveles) Alimentos congelados Pizza Mixto de calabacín y cangrejos Torta rústica de espinaca Panzerotti (ravioles grandes italianos) Lasañas Panecillos dorados Bocaditos de pollo Precocidos Alas de pollo doradas 0.4 2 - 200 20-25 Alimentos Frescos Bizcochos (de pastaflora) Plum-cake Bizcochitos salados de hojaldre y queso Pizza (en 2 niveles) Lasañas Cordero Pollo asado + patatas Caballa Plum-cake Hojaldre relleno con crema (en 2 niveles) Bizcochos (en 2 niveles) Bizcocho (en 1 nivel) Bizcocho (en 2 niveles) Tortas saladas Pizza Asado de ternera o de vaca Pollo Lenguados y sepias Broquetas de calamares y cangrejos Sepias Filete de merluza Verduras a la parrilla Bistec de ternera Salchichas Hamburguesas Caballa Bocadillo caliente con jamón y queso (o pan tostado) Con asador automático (cuando existe) Asado de ternera Pollo asado Cordero asado Pollo a la parrilla Sepias Con asador automático (cuando existe) Asado de ternera Cordero asado Pollo (asado) + patatas (en la grasera)

(Kg)

1 1 1

0.5 1

0.7

0.5

1.2

0.6

0.4

0.7

0.5

0.3

0.4

0.5

0.3

0.5

0.4

0.3

0.6

0.2 1 1 1

1+1

1 1

0.5

0.5 1

1.5

0.5 1 1

0.7

0.6

0.8

0.4

0.8

0.6

0.6 1

n.° 4 y 6

1.0

1.5

1.0

1.5

Posición de

los estantes

3 3 3 3 3

2 o 3

3 2 y 4 2 y 4 2 y 4

1 y 3 y 5 1 y 3 y 5 1 y 3 y 5

2 2 y 4

2 2 y 4 2 y 4

2 2 y 4

2 2 o 3

4 3 o 4

2 2

Precalenta-

miento

(minutos )

15 15 15 15 15

15 15 15 15 15 15 15 15 15 15

15 10 10 15 10

10 10 10 10 10 15 15 10 10

10 10

10 10 10 10

Temperatura

aconsejada

200 200 200 180 180

180 180 180 160 200 190 210 180 180

250 200 220 200 200 180 220

200 180 210 230 180 180 200 180 170 190 180 170 170 200 220 220

180 Max Max Max Max Max

Max Max Max Max Max

Max Max Max

200

Duración

de la

cocción

(minutos

65-75 70-75 70-80 15-20 30-35

20-30 40-45 40-50 25-30 30-35 20-25 15-20 20-25 20-25

180

12 20

30-35

35 25-30 15-20

15-18

45 10-12 15-20 30-35 40-45 60-70 30-35 40-50 20-25 10-15 15-20 20-25 25-30 15-20 25-30 60-70 10-12

8-10 10-15 10-15 15-20 15-20 15-20 10-12 15-20

3-5

80-90 70-80 70-80 55-60 30-35

70-80 70-80 70-75 70-75

Page 44

Precauciones y consejos

! El aparato ha sido proyectado y fabricado en

conformidad con las normas internacionales de seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Seguridad general

 El aparato ha sido concebido para un uso de tipo no

profesional en el interior de una vivienda.

 El aparato no se debe instalar al aire libre, tampoco si

el espacio está protegido porque es muy peligroso dejarlo expuesto a la lluvia y a las tormentas.

 Para mover el aparato utilice siempre las manijas

correspondientes ubicadas en los costados del horno.

 No toque la máquina descalzo o con las manos y

pies mojados o húmedos.

 El aparato debe ser utilizado para cocinar alimentos,

sólo por personas adultas y siguiendo las instrucciones contenidas en este manual.

 Durante el uso del aparato los elementos

calentadores y algunas partes de la puerta del horno se calientan mucho. Tenga cuidado de no tocarlos y mantenga alejados a los niños.

 Evite que el cable de alimentación eléctrica de otros

electrodomésticos entre en contacto con partes calientes del horno.

 No realice la limpieza o el mantenimiento sin haber

desconectado primero el aparato de la red eléctrica.

 En caso de avería, no acceda nunca a los

mecanismos internos para intentar una reparación. Llame al Servicio de Asistencia Técnica (ver Asistencia).

 No apoye objetos pesados sobre la puerta del horno

abierta.

Eliminación

 Eliminación del material de embalaje: respete las

normas locales, de esta manera los embalajes podrán ser reutilizados.

 En base a la Norma europea 2002/96/CE de Residuos

de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva. El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eleminación de su electrodoméstico viejo.

Ahorrar y respetar el medio ambiente

 No obstruya las aberturas de ventilación y de

eliminación del calor.

 Tome la manija de apertura de la puerta en el centro:

a los costados podría estar caliente.

 Utilice siempre guantes para horno para introducir o

extraer recipientes.

 No cubra el fondo del horno con hojas de aluminio.

 No coloque materiales inflamables en el horno: si el

aparato se pone en funcionamiento inadvertidamente podría incendiarse.

 Controle siempre que los mandos estén en la

posición l/

 No desconecte el aparato de la toma de corriente

tirando del cable sino sujetando el enchufe.

¡ cuando no se utiliza el aparato.

 Utilizando el horno en los horarios que van desde las

últimas horas de la tarde hasta las primeras horas de la mañana, se colabora reduciendo la carga de absorción de las empresas eléctricas.

 Se recomienda efectuar siempre las cocciones en

BARBACOA y GRATIN con la puerta cerrada: ya sea para obtener mejores resultados como para un sensible ahorro de energía (10% aproximadamente).

 Mantenga eficientes y limpias las juntas para que se

adhieran bien a la puerta y no provoquen dispersión del calor.

Asistencia

Comunique:

 el modelo de la máquina (Mod.)  el número de serie (S/N) Esta información se encuentra en la placa de características ubicada en el aparato y/o en el embalaje.

Page 45

Mantenimiento y cuidados

Cortar el suministro eléctrico

Antes de realizar cualquier operación, desconecte el aparato de la red de alimentación eléctrica.

Limpiar el aparato

 No utilice nunca limpiadores a vapor o de alta presión para la limpieza del aparato.  Las partes externas esmaltadas o de acero inoxidable

y las juntas de goma se pueden limpiar con una esponja empapada en agua tibia y jabón neutro. Si las manchas son difíciles de eliminar use productos específicos. Se aconseja enjuagar abundantemente y secar después de la limpieza. No utilice polvos abrasivos ni sustancias corrosivas.

 El interior del horno se debe limpiar preferentemente

cada vez que se utiliza, cuando todavía está tibio. Utilice agua caliente y detergente, enjuague y seque con un paño suave. Evite los productos abrasivos.

 Los accesorios se pueden lavar como cualquier

vajilla, incluso en lavavajillas, con excepción de las guías deslizables.

Limpiar la puerta

Limpie el vidrio de la puerta con esponjas y productos no abrasivos y séquelo con un paño suave; no utilice materiales ásperos abrasivos o raederas metálicas afiladas que puedan rayar la superficie y quebrar el

Para realizar una limpieza más profunda es

vidrio. posible extraer la puerta del horno:

1. para ello, abra completamente la puerta (ver la figura);

2. alce y gire las palancas ubicadas en las dos bisagras (ver la figura);

Asistencia). Es aconsejable no usar el horno hasta que no haya sido reparada.

Sustituir la bombilla

Para sustituir la bombilla de iluminación del horno:

1. Desenrosque la tapa de vidrio del portalámpara.

2. Extraiga la bombilla y sustitúyala con una análoga: potencia de 25 W, casquillo E 14.

3. Vuelva a colocar la tapa (ver la figura).

Montaje del Kit Guías Deslizables

Para montar las guías deslizables:

1. Desenrosque los dos tornillos A (ver la figura). Si el horno posee paneles autolimpiantes,

2. Sustituya los tornillos A con los tornillos y los distanciadores (B+C) suministrados en el kit.

los mismos quedarán momentáneamente desmontados.

3. sujete la puerta de los costados externos y ciérrela lenta pero no completamente. Presione los sujetadores F, luego tire la puerta hacia sí mismo, extrayéndola de las bisagras (ver la figura). Vuelva a colocar la puerta siguiendo el mismo

procedimiento pero en sentido contrario.

Controle las juntas

Controle periódicamente el estado de la junta que rodea la puerta del horno. Si se encontrara dañada llame al Centro de Asistencia Técnica más cercano (ver

3. Enrosque los nuevos tornillos B y los correspondientes distanciadores C y vuelva a colocar los paneles autolimpiantes.

4. Fije los dos encastres D de la guía en los orificios correspondientes ubicados en las paredes del horno (ver la figura).

5. Por último, encastre la guía en el distanciador C.

 No coloque las guías deslizables en la posición 5.

Los orificios para la guía izquierda están ubicados arriba, mientras los orificios para la guía derecha están abajo.

Page 46

Instruções para utilização

FORNO

Italiano, 1

Espanol, 35 Portuges, 46

GB FR

English,13

FZ 96 C.1 FZ 96 C.1 IX FZ 962 C.2 FZ 962 C.2 IX FQ 962 C.2

Français, 24

Índice

Instalação, 47-48

Posicionamento Ligação eléctrica Placa de identificação

Descrição do aparelho, 49

Vista de conjunto Painel de comandos

Início e utilização, 50

Início do forno Utilização do timer

O programador de cozedura electrónico, 51

Programas, 52-54

Programas de cozedura Conselhos práticos para cozedura Tabela de cozedura

Precauções e conselhos, 55

Segurança geral Eliminação Economia e respeito do meio ambiente Assistência técnica

Manutenção e cuidados, 56

Desligar a corrente eléctrica Limpeza do aparelho Limpeza da porta Substituição da lâmpada Montagem do Kit Guias corrediças

Page 47

Instalação

! É importante guardar este folheto para poder consultá-lo

a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permanece com o aparelho para informar o novo proprietário sobre o funcionamento e sobre as respectivas advertências.

! Leia com atenção as instruções: nas quais há informações importantes sobre a instalação, a utilização e a segurança.

Posicionamento

! As embalagens não são brinquedos para as

crianças e devem ser eliminadas em conformidade com as regras de colecta diferenciada (veja em Precauções e Conselhos).

! A instalação deve ser realizada segundo estas instruções e por pessoal profissional qualificado. Uma instalação errada pode causar danos pessoais, materiais e a animais.

Encaixe

Para garantir um bom funcionamento do aparelho é necessário que o móvel seja de características adequadas.

Ventilação

Para garantir uma boa ventilação é necessário eliminar a parede traseira do vão. É preferível instalar o forno de maneira que apoie-se sobre duas ripas de madeira, ou sobre uma tábua com uma abertura de pelo menos 45 x 560 mm. (veja as figuras).

45 mm.

560 mm.

Colocar no centro e prender

Regule os 4 calços situados aos lados do forno, em correspondência aos 4 furos na moldura ao redor, em função da espessura da lateral do móvel:

20 mm. de espessura: retire a parte móvel do calço (veja a figura);

 os painéis adjacentes ao forno devem ser de

material resistente ao calor;

 no caso de móveis de madeira contraplacada, as colas

devem ser resistentes à temperatura de 100°C.

 para encaixar o forno, quer no caso de instalação

sob uma banca (veja a figura) quer em coluna, o móvel deve ter as seguintes medidas:

45 mm.

558 mm.

593 mm.

595 mm.

23 mm.

567 mm.

5 mm.

595 mm.

545 mm.

24 mm.

! Depois de ter encaixado o aparelho, não deve ser possível contacto com as partes eléctricas. As declarações de consumo indicadas na placa das características foram medidas com este tipo de instalação.

18 mm. de espessura: utilize a primeira cavidade, da maneira já preparada pelo fabricante (veja a figura);

16 mm. de espessura: utilize a segunda cavidade (veja a figura).

Para prender o aparelho no móvel: abra a porta do forno e atarraxe 4 parafusos na madeira, nos 4 furos situados na moldura ao redor.

! Todos os componentes de garantia da protecção precisam estar presos de modo que não possam ser tirados sem o emprego de uma ferramenta.

Page 48

Ligação eléctrica

! Os fornos equipados com cabo de fornecimento com

três pólo, são preparados para funcionar com corrente alternada na tensão e frequência de fornecimento indicadas na placa de identificação (veja a seguir).

Montagem do cabo de fornecimento

1. Para abrir a caixa de terminais faça alavanca com uma chave de parafuso nas linguetas aos lados da tampa: puxe e abra a tampa (veja a figura).

conformidade com a legislação;

 a tomada tenha a capacidade de suportar a carga

máxima de potência da máquina, indicada na placa de identificação (veja a seguir);

 a tensão de alimentação seja entre os valores da

placa de identificação (veja a seguir);

 a tomada seja compatível com a tomada do

aparelho. Em caso contrário, substitua a tomada ou a ficha; não empregue extensões nem tomadas múltiplas.

! Depois de ter instalado o aparelho, o acesso ao cabo eléctrico e à tomada da corrente deve ser fácil.

! O cabo não deve ser dobrado nem comprimido.

2. Instale o cabo de alimentação: desatarraxe o parafuso do grampo do cabo e os três parafusos dos contactos L-N-

e, em seguida, prenda os fios embaixo das cabeças

dos parafusos a obedecer as cores: Azul (N) Castanho (L) Amarelo-Verde

(veja

a figura).

3. Prenda o cabo no respectivo grampo.

4. Feche a tampa da caixa dos terminais.

Ligação do cabo de alimentação à rede

Monte no cabo uma ficha em conformidade com as normas para a carga indicada na placa de identificação (veja ao lado). No caso de uma ligação directa à rede, será necessário interpor, entre o aparelho e a rede, um interruptor omnipolar com abertura mínima entre os contactos de 3 mm. na dimensão certa para a carga e em conformidade com as normas em vigor (a ligação à terra não deve ser interrompida pelo interruptor). O cabo de alimentação deve ser colocado de maneira que em nenhum ponto ultrapasse de 50°C a temperatura do ambiente.

! O técnico instalador é responsável pela realização certa da ligação eléctrica e da obediência das regras de segurança.

Antes de efectuar a ligação, certifique-se que:  a tomada tenha uma ligação à terra e seja em

! O cabo deve ser verificado periodicamente e substituído somente por técnicos autorizados (veja a Assistência Técnica).

! A empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas.

PLACA DAS CARACTERÍSTICAS

M edidas

Volume

Medidas *

Volume *

Ligações eléctricas

ETIQUET A DE ENERGIA

* Com contra-porta de vidro

largura 43,5 cm altura 32 cm profundidade 40 cm

Litros 56

largura 43,5 cm altura 32 cm profundidade 41,5 cm

Litros 58

tensão de 220-230V~ ou 220240V~ 50Hz Potência máxima absorvida 2800W (ver quadro das características) Directiva 2002/40/CE acerca dos fornos eléctricos. Norma EN 50304

Consumo de energia com convecção Natural – função de aquecimento: Tradicional;

Consumo de energia da declaração de Classe com convecção Forçada

- função de aquecimento: Pastéis Este aparelho é em conformidade com as seguintes Directivas da Comunidade Europeia: 73/23/CEE de 19/02/73 (Baixa Tensão) e posteriores modificações 89/336/CEE de 03/05/89 (Compatibilidade Electromagnética) e posteriores modificações 93/68/CEE de 22/07/93 e posteriores modificações. 2002/96/CE

Page 49

Descrição do aparelho

Vista de conjunto

Painel de comandos

Prateleira GRADE

Prateleira BANDEJA

PINGADEIRA

Painel de comandos

Selector dos

PROGRAMAS

Programador

ELECTRÓNICO

GUIAS de escorrimento das prateleiras

posição 5 posição 4 posição 3 posição 2 posição 1

Selector dos

TERMOSTATO

Indicador luminoso

TERMOSTATO

Page 50

Início e utilização

! Quando o acender pela primeira vez, aconselhamos

de fazer funcionar o forno vazio pelo menos durante uma hora, com o termóstato posto à temperatura máxima e a porta fechada. Em seguida, pode apagar, abrir a porta do forno e ventilar a sala. O odor que se sente é por causa da evaporação das substâncias empregadas para proteger o forno.

Início do forno

1. Para seleccionar o programa de cozedura que desejar, rode o selector dos PROGRAMAS.

2. Para escolher a temperatura rode o selector do TERMOSTATO. Uma lista com as cozeduras e as respectivas temperaturas aconselhadas pode ser consultada na Tabela de cozedura (veja os Programas).

3. O indicador luminoso do TERMOSTATO acesa indica a fase de aquecimento até a temperatura definida.

4. Durante a cozedura é sempre possível:

- modificar o programa de cozedura mediante o selector dos PROGRAMAS;

- modificar a temperatura mediante o selector do TERMÓSTATO;

- interromper a cozedura se recolocar o selector dos PROGRAMAS na posição 0.

 Nos aparelhos dotados de programador electrónico, para utilizar o forno eléctrico, carregue a tecla visor aparecerá o símbolo função de cozedura desejada.

Ventilação de arrefecimento

Para obter uma redução das temperaturas externas, alguns modelos são equipados com uma ventoinha de arrefecimento. Esta gera um jacto de ar que sai entre o painel de comandos e a porta do forno. ! No final da cozedura, a ventoinha continua a funcionar até o forno arrefecer suficientemente.

Luz do forno

Acende-se se for seleccionado selector dos PROGRAMAS. Permanece acesa quando se seleccionar um programa de cozedura.

) antes de seleccionar a

mediante o

(no

! Nunca encoste objectos no fundo do forno, para evitar riscos de danos ao esmalte.

! Coloque sempre os recipientes de cozedura sobre a grade fornecida.

Page 51

O programador de cozedura electrónico

Possibilita programar o forno ou o grill nos funcionamentos:  início posterior da cozedura com duração

estabelecida;  início imediato com duração estabelecida;  contador de minutos.

Função das teclas :

H : contador de minutos horas, minutos $ : duração da cozedura % : final da cozedura ( : comutação manual ) : programação adiantar tempos * : programação atrasar tempos.

Como acertar o relógio digital

Depois da ligação à rede eléctrica ou depois de falta de corrente, o mostrador piscará com: 0.00  Carregue contemporaneamente nas teclas $ e %,

solte e sucessivamente (dentro de 4 segundos)

mediante as teclas ) e * acerte a hora exacta.

Com a tecla * o tempo aumenta.

Com a tecla ) o tempo diminui. É possível, se for preciso, acertar novamente a hora de duas maneiras:

1. Repetir todas as fases acima descritas.

2. Carregue na tecla ( e em seguida, mediante as

teclas ) e * acerte a hora.

Funcionamento manual do forno

Depois de ter regulado a hora, o programador passa automaticamente para a posição manual. Observação: Prima a tecla ( para restabelecer o funcionamento manual depois de cada vez que cozer em Automático.

Início da cozedura posterior com duração estabelecida

É preciso programar a duração da cozedura e a hora de final da cozedura. Suponhamos que o ecrã indique 10:00 horas.

1. Girar os botões de comando do forno para a função

e a temperatura desejada (por exemplo : forno

estático, 200° C).

2. Carregue na tecla $, solte e sucessivamente (den-

tro de 4 segundos) mediante as teclas

a duração desejada. Suponhamos programar uma

cozedura de 30 minutos; aparece:

) e * programe

Ao fim da programação, depois de 4 segundos, será novamente visualizada a hora actual com o símbolo m

e a escrita auto

3. Carregue na tecla %, solte e sucessivamente prima

as teclas ) e * até programar a hora do final da

cozedura desejada, suponhamos às 13:00.

4. Ao fim da programação, no display, depois de 4

segundos, aparece a hora actual:

A escrita auto acesa recorda-nos que foi realizada a programação da duração e do final da cozedura com funcionamento automático. Nesta altura, o forno acende-se automaticamente às 12:30 de modo que termine depois de 30 minutos. Quando o forno estiver aceso, aparece a panelinha acesa m durante toda a duração da cozedura. A qualquer momento, se for premida a tecla $ , é possível visualizar a duração programada; se for premida a tecla % visualiza-se a hora de final de cozedura. No final da cozedura, tocará o sinal acústico; para interrompê-lo prima uma tecla qualquer excepto as teclas ) e *.

Início imediato com duração estabelecida

Se for programada somente a duração (pontos 1 e 2 do parágrafo Início cozedura posterior com duração estabelecida) a cozedura iniciará imediatamente.

Para anular uma cozedura já programada

Carregue na tecla $, solte e mediante tecla ) coloque o tempo novamente em:

e, em seguida, prima a tecla de funcionamento manual (.

Função contador de minutos

No funcionamento contador de minutos é programado o momento a partir do qual começa uma contagem regressiva. Esta função não comanda para acender nem apagar o forno, somente emite um alarme acústico quando o tempo esgotar-se. Carregue e solte a tecla H, aparece:

Em seguida, mediante as teclas * e ) programe o tem- po desejado Ao fim da programação, o tempo partirá no segundo exacto, no display aparece a hora actual.

No final do tempo tocará um sinal acústico que pode ser parado se for premida uma tecla qualquer (excepto as teclas * e )) e o símbolo H apaga-se.

Correcção e cancelamento dos dados

 É possível mudar os dados programados a qualquer

momento, se for premida a tecla correspondente e premida a tecla * ou ).

 Ao cancelar a duração de cozedura, cancela-se au-

tomaticamente também o final do funcionamento e vice-versa.

 No caso de funcionamento programado, o aparelho

não aceita tempos de final de cozedura anteriores ao de início de cozedura propostos pelo próprio aparelho.

Page 52

Programas

Programas de cozedura

! Para todos os programas pode ser definida uma

temperatura entre 60°C e MÁX., excepto:.

 BARBECUE (é aconselhável configurar somente em

MÁX.);

 GRATIN (é aconselhável não ultrapassar a

temperatura de 200°C).

Programa de FERMENTAÇÃO

O forno chega à uma temperatura de 40°C que mantém-se independentemente da posição do selector do TERMÓSTATO. Este programa é ideal para a fermentação de massas que contêm lêvedo natural.

Programa de FORNO TRADIÇÃO

Activam-se os dois elementos aquecedores inferior e superior. Com esta cozedura tradicional é melhor utilizar uma única prateleira: com mais de uma prateleira haverá má distribuição da temperatura.

Programa do FORNO PARA PASTÉIS

Liga-se o elemento aquecedor traseiro e entra em funcionamento a ventoinha para garantir um calor suave e uniforme no interior do forno. Esta função é indicada para a cozedura de comidas delicadas, (especialmente doces que necessitarem de levitação) e algumas preparações mignon em 3 prateleiras simultaneamente.

prateleiras no máximo contemporaneamente.

Programa do FORNO PARA PIZZA

Activam-se os elementos aquecedores inferior e circular e entra em funcionamento a ventoinha. Esta combinação possibilita um aquecimento rápido do forno, com um grande fluxo de calor principalmente por baixo. Se utilizar mais de uma prateleira de cada vez, será necessário trocar a posição das mesmas na metade da cozedura.

Programa de BARBECUE

Activa-se o elemento aquecedor superior e começa a funcionar o espeto rotatório (se houver). Uma temperatura alta e directa do grill é aconselhada para os alimentos que necessitarem de uma alta temperatura superficial. Coza com a porta do forno fechada.

Programa de GRATIN

Activa-se o elemento aquecedor superior e começam a funcionar a ventoinha e o espeto rotatório (se houver). Une a irradiação térmica unidirecional com a circulação forçada do ar no interior do forno. Deste modo impede-se a queimadura da superfície dos alimentos ao aumentar-se o poder de penetração do calor. Coza com a porta do forno fechada.

Espeto rotatório (somente em alguns modelos)

Para accionar o espeto rotatório (veja a figura) realize as seguintes operações:

Programa de FAST COOKING

Activam-se os elementos aquecedores e entra em funcionamento a ventoinha para proporcionar um calor constante e uniforme. Este programa não necessita de aquecimento prévio. Este programa é especificamente indicado para cozeduras rápidas de alimentos previamente preparados (congelados ou previamente cozidos). Os melhores resultados são obtidos se utilizar apenas uma prateleira.

Programa de COZEDURA MÚLTIPLA

Activam-se todos os elementos aquecedores (superior, inferior e circular) e entra em funcionamento a ventoinha. Como o calor é constante e uniforme em todo o forno, o ar coze e cora os alimentos de maneira uniforme. É possível utilizar até duas

1. coloque a bandeja pingadeira na posição 1;

2. coloque o suporte do espeto rotatório na posição 3 e enfie o espeto no respectivo furo, situado na parede traseira do forno;

3. para ligar o espeto giratório coloque o selector dos PROGRAMAS

 Depois do programa porta, o espeto rotatório pára.

em ;

ter iniciado, se abrir a

Page 53

Conselhos práticos para cozedura

! Nas cozeduras ventiladas não utilize as posições 1 e

5: que recebem directamente ar quente porque poderão provocar queimaduras em alimentos delicados.

! Nas cozeduras de BARBECUE e GRATIN, principalmente se realizadas com o espeto rotatório, coloque a bandeja pingadeira na posição 1 para recolher os resíduos de cozedura (molhos e/ou gordura).

COZEDURA MÚLTIPLA

 Utilize as posições 2 e 4, coloque na 2 os alimentos

que necessitarem de mais calor.

 Coloque a bandeja pingadeira embaixo e a grade

em cima.

BARBECUE

 Coloque a grade na posição 3 ou 4, disponha os

alimentos no centro da grade.

 É aconselhável configurar o nível de energia no

máximo. Não se alarme se a resistência superior não permanecer constantemente acesa: o seu funcionamento é controlado por um termóstato;

FORNO para PIZZA

 Utilize uma forma de alumínio leve, apoie-a na

grelha do forno. Se utilizar a bandeja pingadeira aumentará os tempos de cozedura e dificilmente será obtida uma pizza crocante.

 No caso de pizzas com muita cobertura é

aconselhável colocar o queijo mozzarella na metade da cozedura.

Page 54

)

Tabela de cozedura

Programma

Fermentação das massas com lêvedo

Levitação

Forno

Tradicional

Forno para

Pastéis

Cozinha

Rápida

Cozedura

Múltipla

Forno para

Pizza

Barbecue

Gratinado

natural (bolos, pão, tortas doces, croissant etc.) Pato Carne de vitela ou vaca assada Carne de porco assada Biscoitos (de massa tenra) Tortas doces Tortas doces Torta de fruta Plum cake Pão-de-ló Crêpes recheadas (em 2 prateleiras) Queques pequenos (em 2 prateleiras) Salgadinhos folhados como queijo (em 2 prateleiras) Bignés (em 3 prateleiras) Biscoitos (em 3 prateleiras) Merengues (em 3 prateleiras) Congelados Pizza Misto abóbora e camarão panado Torta rústica de espinafre Panzerotte Lasanha Pãezinhos doirados Bolinhos de frango Pré-cozidos Asas de frango doiradas 0.4 2 - 200 20-25 Comidas Frescas Biscoitos (de massa tenra) Plum cake Salgadinhos folhados de queijo Pizza (em 2 prateleiras) Lasanha Cordeiro Frango assado com batatas Cavala Plum cake Bignés (em 2 prateleiras) Biscoitos (em 2 prateleiras) Pão-de-ló (em 1 prateleira) Pão-de-ló (em 2 prateleiras) Tortas salgadas Pizza Carne de vitela ou vaca assada Frango Linguado e chocas Espetinhos de calamares e camarão Chocas Filé de bacalhau Verduras na grelha Bife de vitela Chouriças Hambúrgueres Cavala Tostas Com espeto giratório (se houver) Vitela no espeto Frango no espeto Cordeiro no espeto Frango na grelha Chocas Com espeto giratório (se houver) Vitela no espeto Cordeiro no espeto Frango (no espeto) com batatas (na bandeja pingadeira)

Alimentos Peso

(Kg)

1 1 1

0.5 1

0.7

0.5

1.2

0.6

0.4

0.7

0.5

0.3

0.4

0.5

0.3

0.5

0.4

0.3

0.6

0.2 1 1 1

1+1

1 1

0.5

0.5 1

1.5

0.5 1 1

0.7

0.6

0.8

0.4

0.8

0.6

0.6 1

n.° 4 e 6

1.0

1.5

1.0

1.5

Posição das

prateleiras

3 3 3 3 3

2 o 3

3 2 e 4 2 e 4 2 e 4

n°1,3 e 5 n°1,3 e 5 n°1,3 e 5

2 2 e 4

2 2 e 4 2 e 4

2 2 e 4

2 2 o 3

3 ou 4

Pré

aquecimento

(minutos)

15 15 15 15 15

15 15 15 15 15 15 15 15 15 15

15 10 10 15 10 10 10 10 10 10 15 15 10 10

10 10 10 10

Temperatura aconselhada

200 200 200 180 180

180 180 180 160 200 190 210 180 180

250 200 220 200 200 180 220

200 180 210 230 180 180 200 180 170 190 180 170 170 200 220 220 180

Max Max Max Max Max Max Max Max Max Max

Max Max Max

200 200

200 200 200 200

Duração

cozedura

(minutos

65-75 70-75 70-80 15-20 30-35

20-30 40-45 40-50 25-30 30-35 20-25 15-20 20-25 20-25

180

12 20

30-35

35 25-30 15-20

15-18

45 10-12 15-20 30-35 40-45 60-70 30-35 40-50 20-25 10-15 15-20 20-25 25-30 15-20 25-30 60-70 10-12

8-10 10-15 10-15 15-20 15-20 15-20 10-12 15-20

3-5

80-90 70-80 70-80

55-60 30-35

70-80 70-80 70-75 70-75

Page 55

Precauções e conselhos

! Este aparelho foi projectado e fabricado em

conformidade com as regras internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção.

Segurança geral

 Este aparelho foi concebido para utilização de tipo

não profissional no âmbito de moradas.

 Este aparelho não deve ser instalado ao ar livre,

mesmo num sítio protegido, porque é muito perigoso deixá-lo exposto a chuva e temporais.

 Para deslocar o aparelho pegue-o sempre pelos

cabos para este fim, situados aos lados do forno.

 Não toque na máquina se estiver descalço, ou se as

suas mãos ou pés estiverem molhados ou húmidos.

 Este aparelho deve ser empregado para cozer

alimentos, somente por pessoas adultas e segundo as instruções apresentadas neste folheto.

 Durante o uso do aparelho os elementos de

aquecimento e algumas partes da porta do forno ficam muito quentes. Tome cuidado para não tocar nos mesmos e mantenha as crianças afastadas.

 Evite que o cabo de alimentação de outros

electrodomésticos encoste-se em partes quentes do forno.

 Não tape as aberturas de ventilação e de eliminação

de calor.

 Pegue pelo centro a maçaneta de abertura da porta:

os lados podem estar quentes.

desligado a ficha da rede eléctrica.

 Se houver avarias, em nenhum caso mexa nos

mecanismos internos para tentar repará-las. Contacte a Assistência Técnica (veja a Assistência técnica).

 Não coloque objectos pesados sobre a porta do

forno aberta.

Eliminação

 Eliminação do material de embalagem: obedeça as

regras locais, de maneira que as embalagens possam ser reutilizadas.

 A directiva Europeia 2002/96/CE referente à gestão

de resíduos de aparelhos eléctricos e electrónicos (RAEE), prevê que os electrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desactualizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada.

Os consumidores devem contactar as autoridades

locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os electrodomésticos velhos.

Economia e respeito do meio ambiente

 Se utilizar o forno nos horários a partir do fim da tarde,

até as primeiras horas da manhã, colabora-se para reduzir a carga de absorção do fornecimento de electricidade.

 Utilize luvas de forno para colocar e tirar recipientes;

 Não forre o fundo do forno com folhas de alumínio.

 Não guarde material inflamável no forno: se o

aparelho for inadvertidamente colocado a funcionar, poderão arder.

 Assegure-se sempre que os selectores estejam na

posição l/ aparelho.

 Não puxe pelo cabo para deslizar a ficha da tomada

eléctrica, pegue pela ficha.

 Não realize limpeza nem manutenção sem antes ter

¡ quando não estiver a utilizar o

 É recomendável realizar as cozeduras de BARBECUE

e GRATIN sempre com a porta fechada: quer para obter melhores resultados, quer para uma sensível economia de energia (aproximadamente 10%).

 Mantenha as guarnições eficientes e limpas, para

poderem aderir bem na porta e não causar dispersão de calor.

Assistência técnica

Comunique:

 o modelo da máquina (Mod.)  o número de série (S/N) Estas últimas informações encontram-se na placa de identificação situada no aparelho e/ou na embalagem.

Page 56

Manutenção e cuidados

06/2006 - 195046764.02

XEROX BUSINESS SERVICES

Desligar a corrente eléctrica

Antes de realizar qualquer operação, desligue o aparelho da alimentação eléctrica.

Limpeza do aparelho

 Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar a aparelhagem.  As partes externas esmaltadas ou inoxidáveis e as

guarnições de borracha podem ser limpas com uma esponja molhada com água morna e sabão neutro. Se for difícil remover as manchas, empregue produtos específicos. É aconselhado enxaguar com água abundante e enxugar depois da limpeza. Não empregue pós abrasivos nem substâncias corrosivas.

 O interior do forno deve ser sempre limpo de

preferência depois de cada utilização, enquanto ainda estiver morno. Utilize água quente e detergente, enxagúe e enxugue com um pano macio. Evite abrasivos.

 Os acessórios podem ser lavados como quaisquer

utensílios, inclusive numa máquina de lavar loiça, excepto as guias corrediças.

Limpeza da porta

Limpe o vidro da porta com esponjas e produtos não abrasivos e enxugue com um pano macio; não use materiais ásperos, abrasivos ou espátulas metálicas afiadas que podem arranhar a superfície e quebrar o

Para uma limpeza mais cuidadosa, é possível

vidro. retirar a porta do forno.

1. abra a porta inteiramente (veja a figura);

2. levante e rode as alavancas situadas nas duas dobradiças;

antes do mesmo ter sido reparado.

Substituição da lâmpada

Para substituir a lâmpada de iluminação do forno:

1. Desatarraxe a tampa em vidro do bocal da lâmpada.

2. Desenrosque a lâmpada e troque-a por outra análoga: potência 25 W, engate E 14.

3. Retire a tampa (veja a figura).

Montagem do Kit Guias corrediças

Para montar as guias corrediças:

1. Desatarraxe os dois parafusos A (veja a figura). Se o forno for dotado de painéis auto-

2. Substituir os parafusos A com os parafusos e os espaçadores (B+C) fornecidos com o kit.

limpantes, estes resultarão momentaneamente desmontados.

3. segure a porta dos dois lados exteriores e feche-a novamente devagar mas não inteiramente; Pressione os grampos F, em seguida puxe a porta para a frente e retire-a das dobradiças (veja a figura). Para montar novamente a porta

realize, na ordem contrária, as mesmas operações.

Verificação das guarnições

Verifique periodicamente o estado da guarnição ao redor da porta do forno. Se houver danos, contacte o Centro de Assistência Técnica mais próximo (veja a Assistência técnica).. É aconselhável não usar o forno

3. Atarraxe os novos parafusos B e os respectivos espaçadores C, montando também os painéis autolimpantes.

4. Fixar os dois encaixes D da guia nos específicos furos situados nas paredes do forno (veja a figura). Os furos para a guia

5. Finalmente, encaixe a guia no espaçador C.

 Não inserir as guias corrediças na posição 5.

esquerda estão posicionados no alto, os furos para a guia direita estão em baixo.
