Instructions for use

WASHING MACHINE

English,1

Español,37

Türkçe,73

FMD 923

Français,13

Polski,49

Italiano,25

Português,61

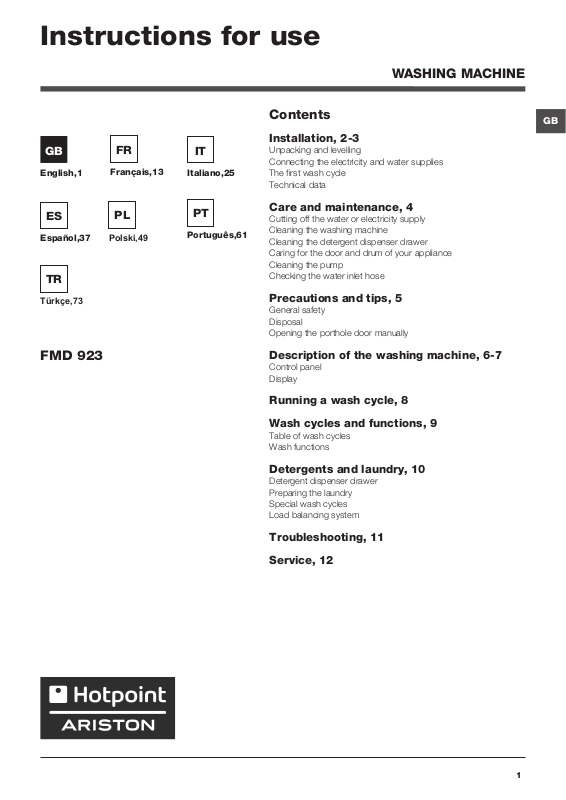

Contents

Installation, 2-3

Unpacking and levelling Connecting the electricity and water supplies The first wash cycle Technical data

Care and maintenance, 4

Cutting off the water or electricity supply Cleaning the washing machine Cleaning the detergent dispenser drawer Caring for the door and drum of your appliance Cleaning the pump Checking the water inlet hose

Precautions and tips, 5

General safety Disposal Opening the porthole door manually

Description of the washing machine, 6-7

Control panel Display

Running a wash cycle, 8

Wash cycles and functions, 9

Table of wash cycles Wash functions

Detergents and laundry, 10

Detergent dispenser drawer Preparing the laundry Special wash cycles Load balancing system

Troubleshooting, 11

Service, 12

Page 2

Installation

! This instruction manual should be kept in a safe place for future reference. If the washing machine is sold, transferred or moved, make sure that the instruction manual remains with the machine so that the new owner is able to familiarise himself/herself with its operation and features.

! Read these instructions carefully: they contain vital information relating to the safe installation and operation of the appliance.

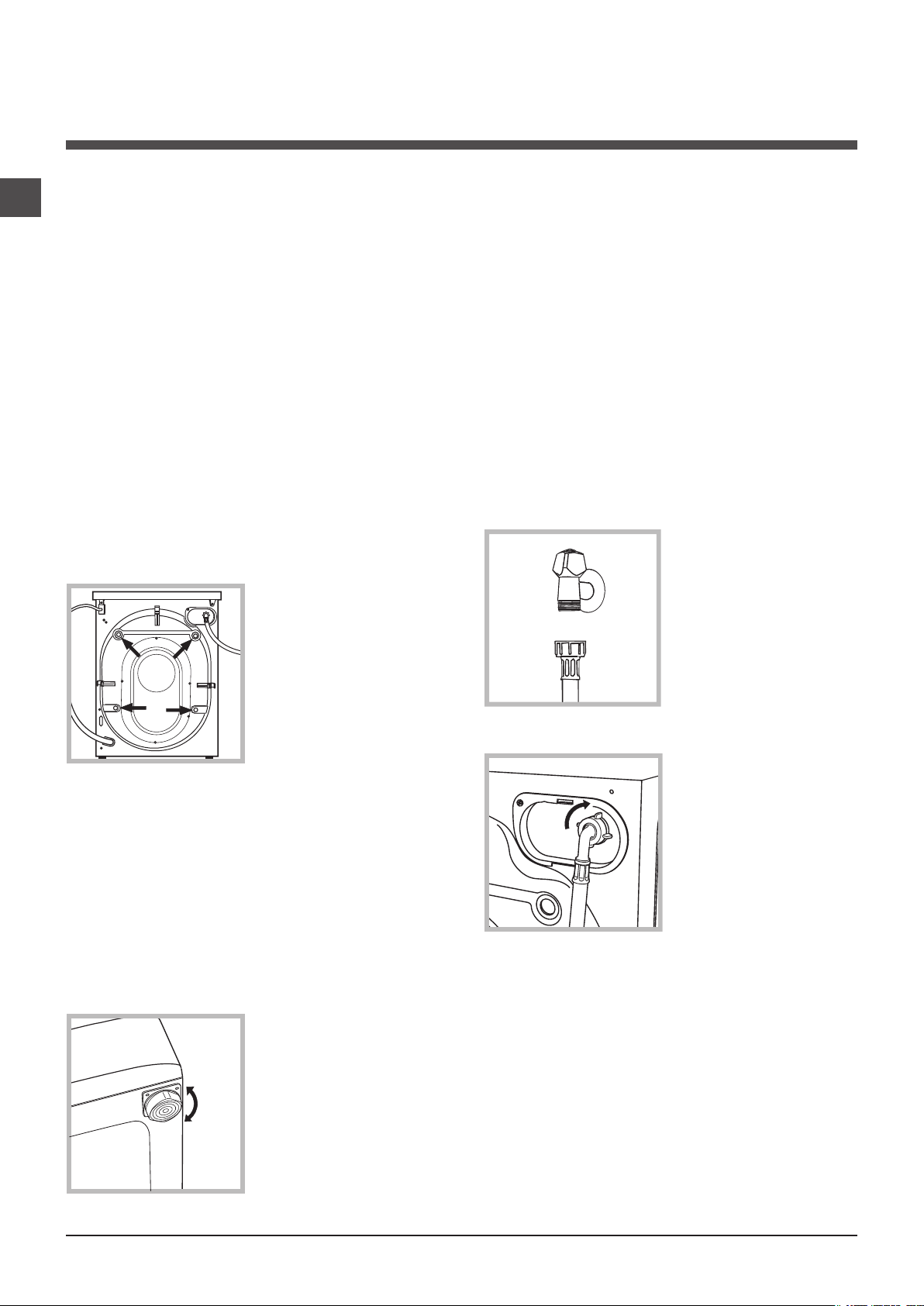

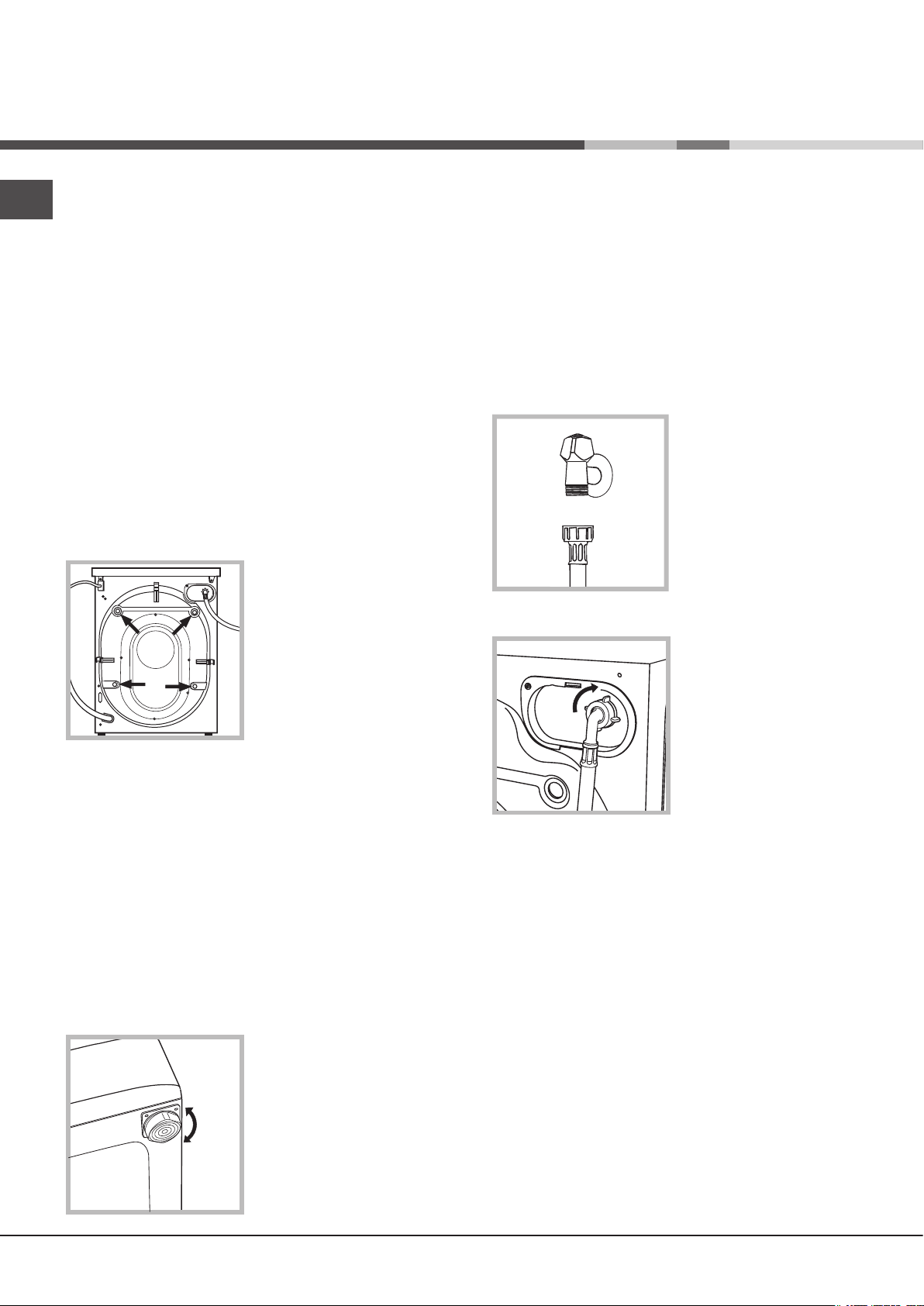

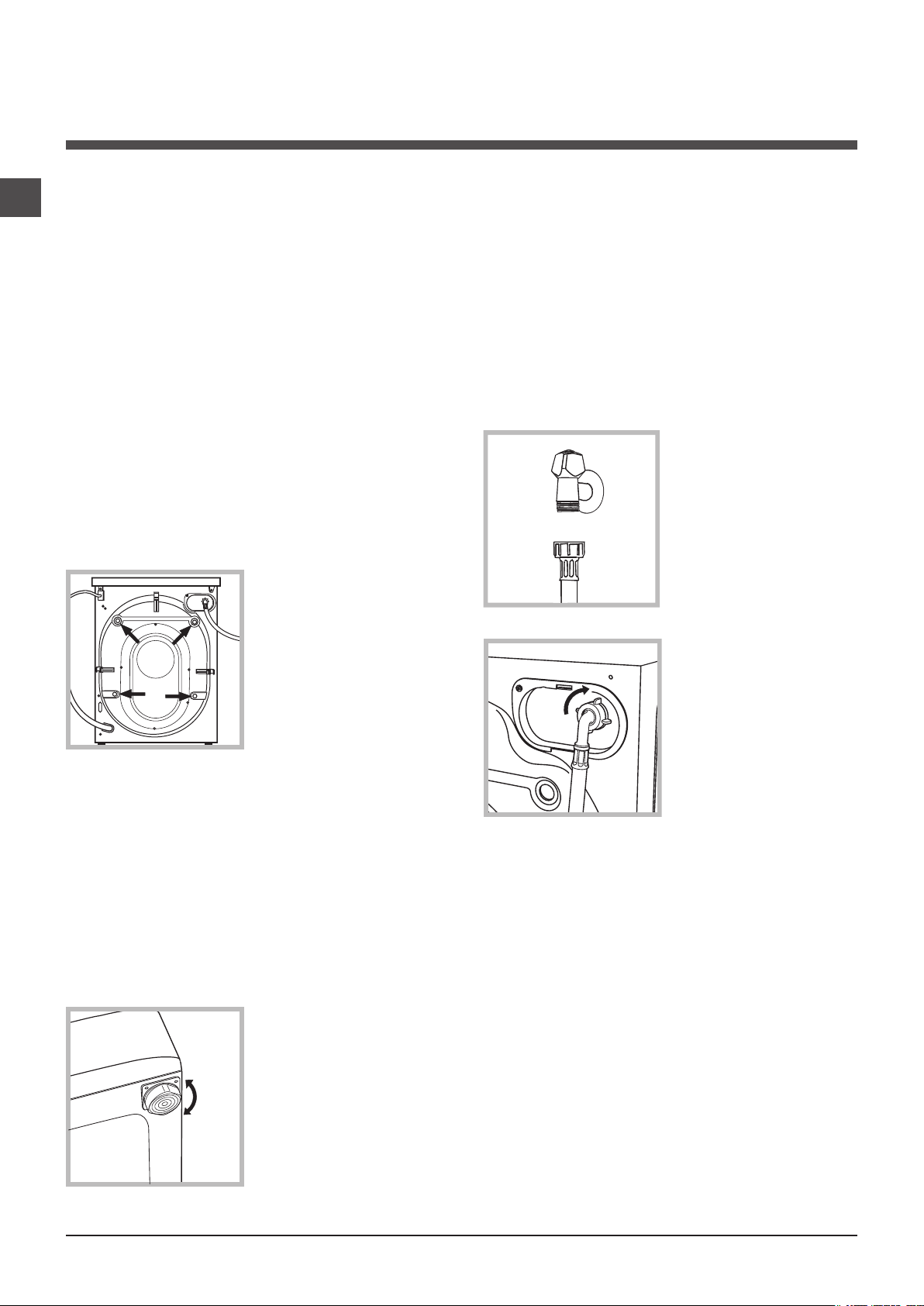

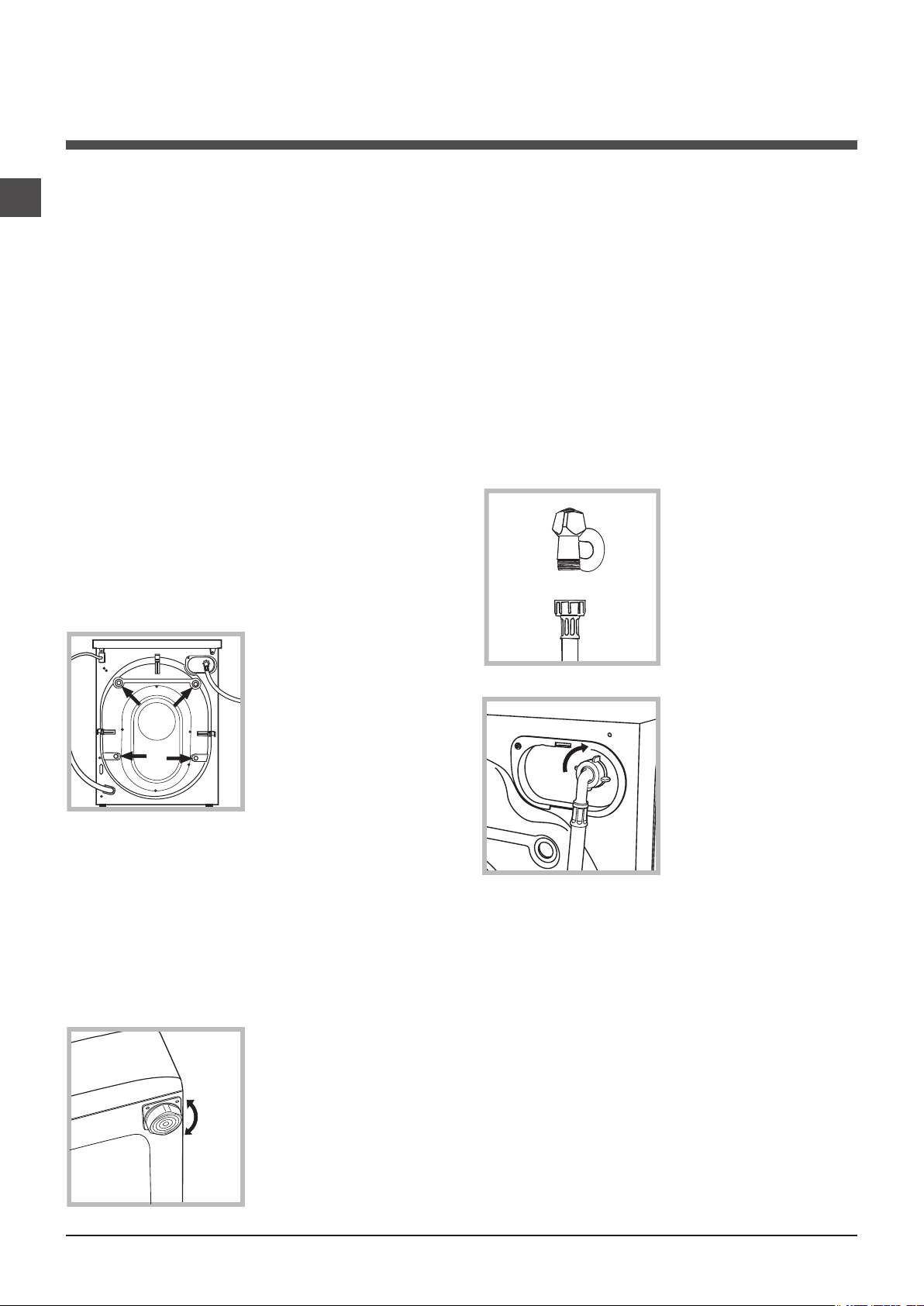

Unpacking and levelling

Unpacking

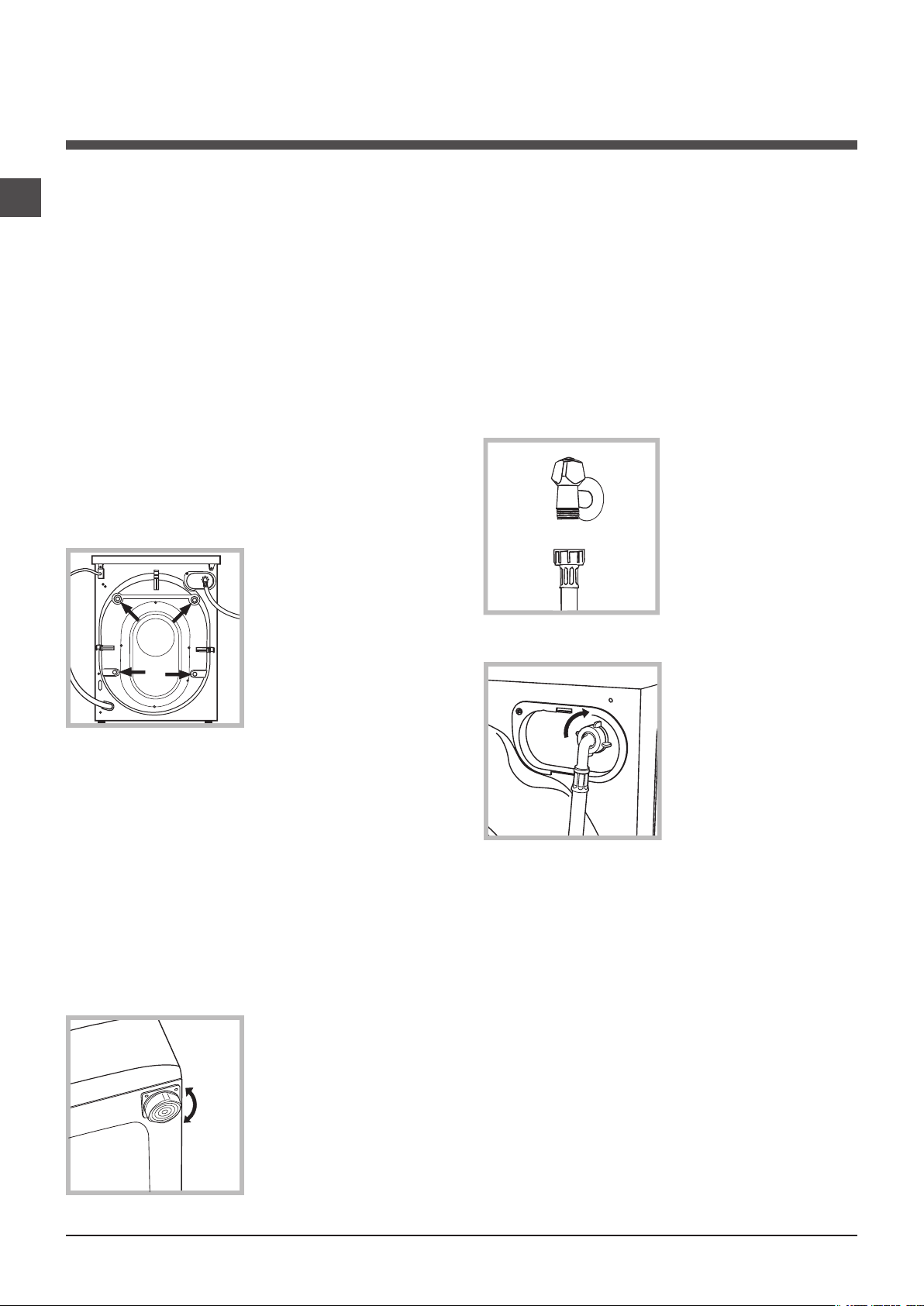

1. Remove the washing machine from its packaging.

2. Make sure that the washing machine has not been damaged during the transportation process. If it has been damaged, contact the retailer and do not proceed any further with the installation process.

3. Remove the 4 protective screws (used during transportation) and the rubber washer with the corresponding spacer, located on the rear part of the appliance (see figure).

4. Close off the holes using the plastic plugs provided.

5. Keep all the parts in a safe place: you will need them again if the washing machine needs to be moved to another location.

! Packaging materials should not be used as toys for children.

Levelling

venness by tightening or loosening the adjustable front feet (see figure); the angle of inclination, measured in relation to the worktop, must not exceed 2°. Levelling the machine correctly will provide it with stability, help to avoid vibrations and excessive noise and prevent it from shifting while it is operating. If it is placed on carpet or a rug, adjust the feet in such a way as to allow a sufficient ventilation space underneath the washing machine.

Connecting the electricity and water supplies

Connecting the water inlet hose

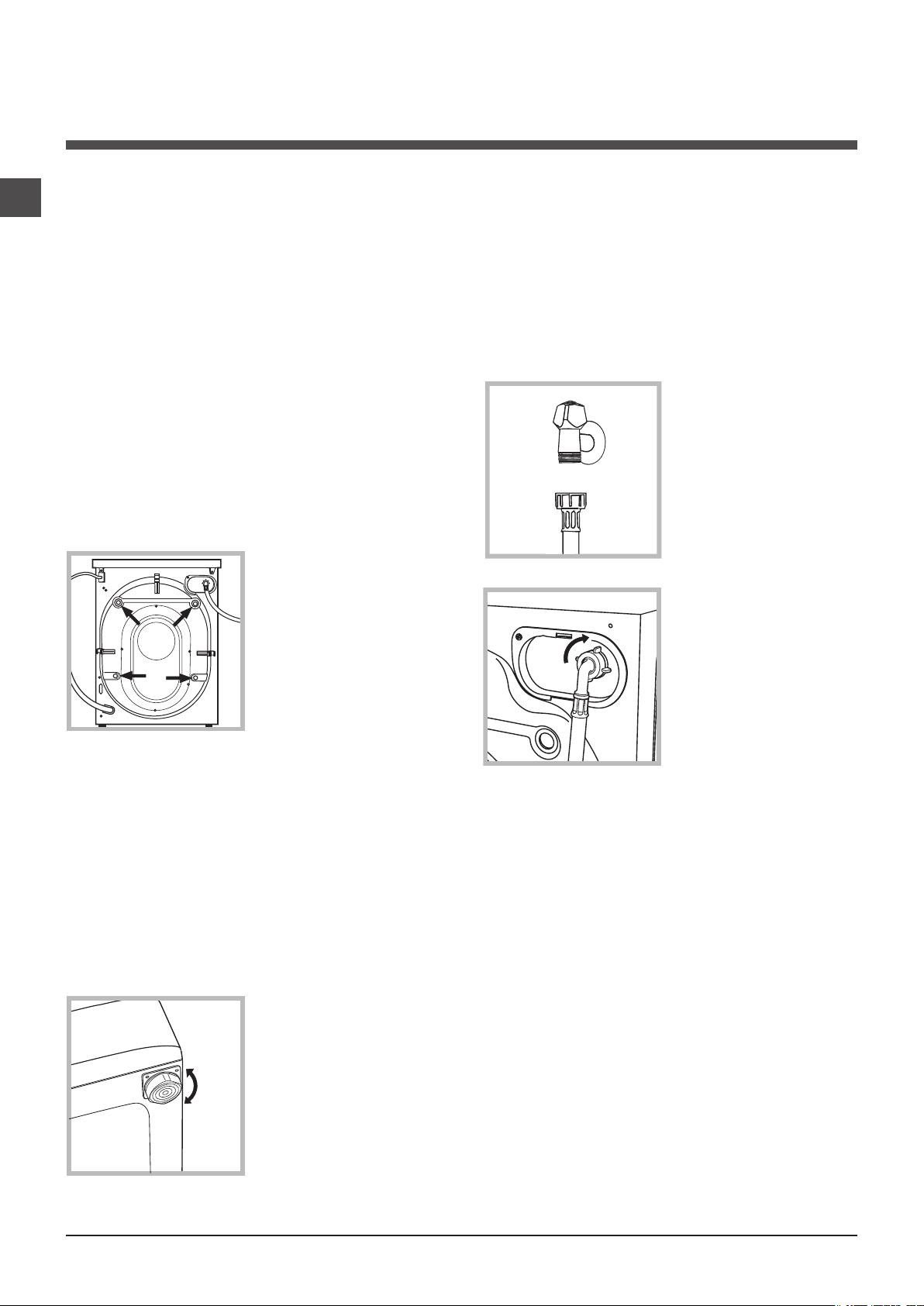

1. Connect the inlet hose by screwing it to a cold water tap using a 3/4 gas threaded connection (see figu-

re).

Before performing the connection, allow the water to run freely until it is perfectly clear.

2. Connect the inlet hose to the washing machine by screwing it onto the corresponding water inlet of the appliance, which is situated on the top right-hand side of the rear part of the appliance (see figure).

3. Make sure that the hose is not folded over or bent.

! The water pressure at the tap must fall within the range of values indicated in the Technical data table (see next page).

1. Install the washing machine on a flat sturdy floor, without resting it up against walls, furniture cabinets or anything else.

2. If the floor is not perfectly level, compensate for any une-

! If the inlet hose is not long enough, contact a specialised shop or an authorised technician.

! Never use second-hand hoses.

! Use the ones supplied with the machine.

Page 3

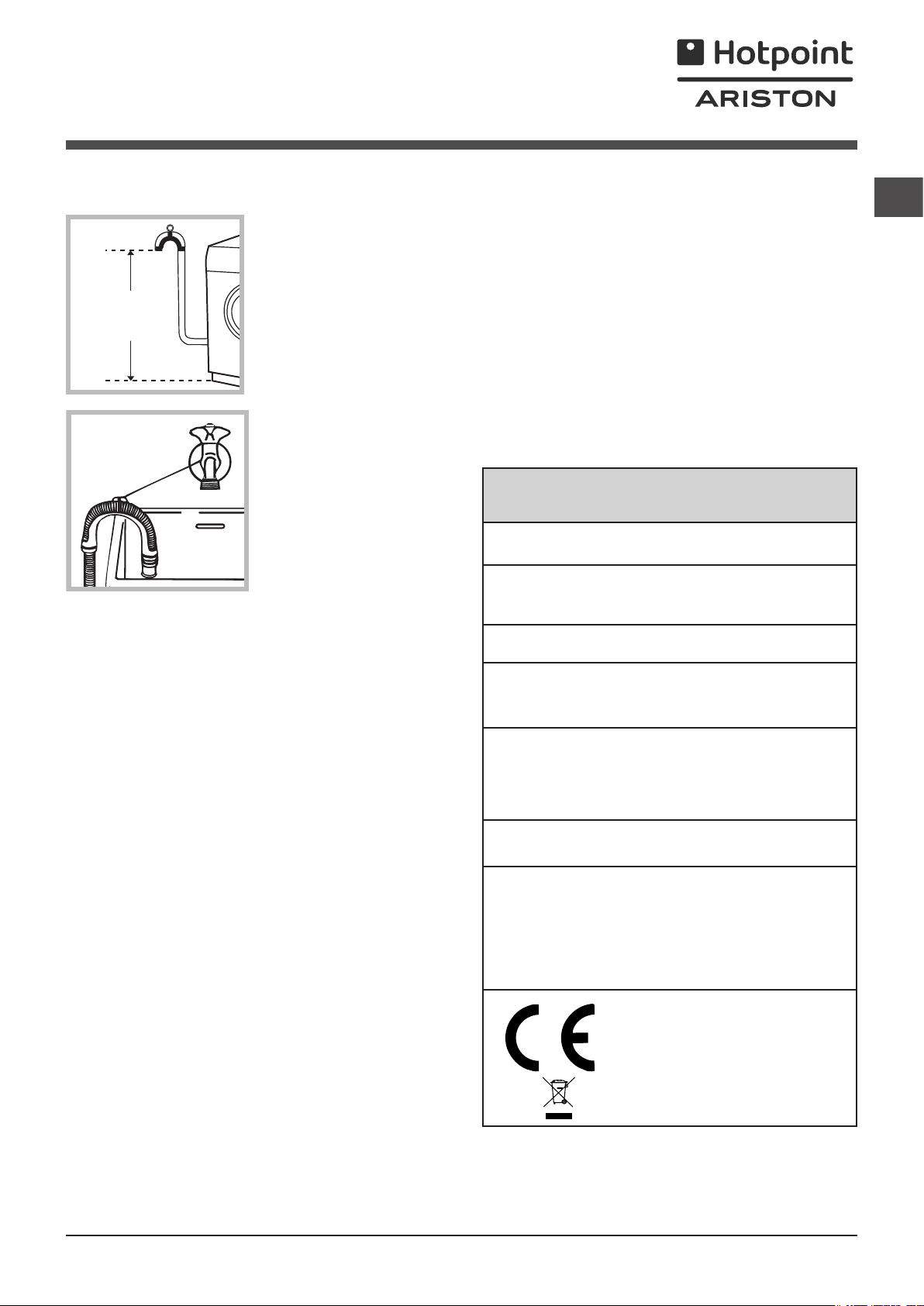

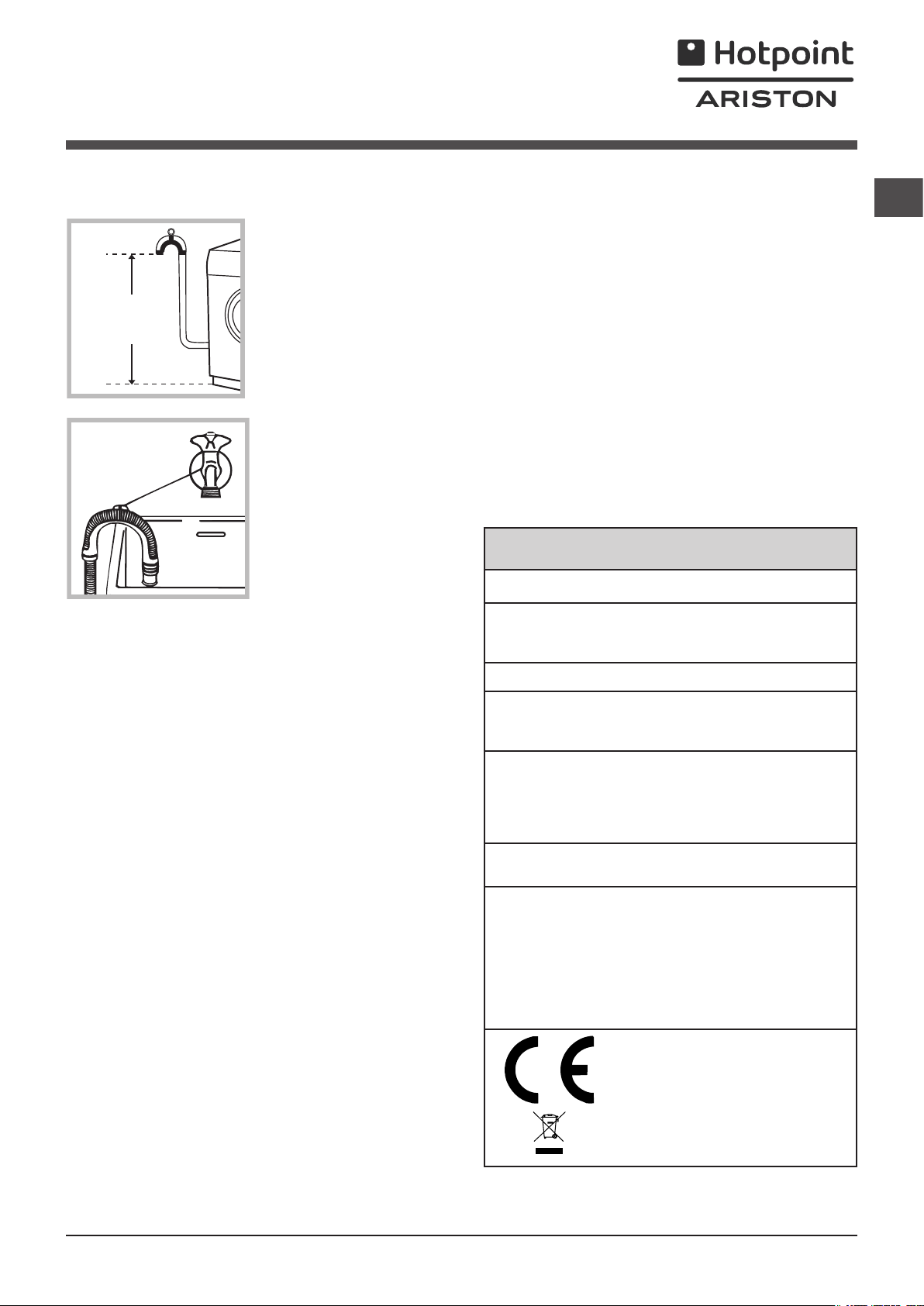

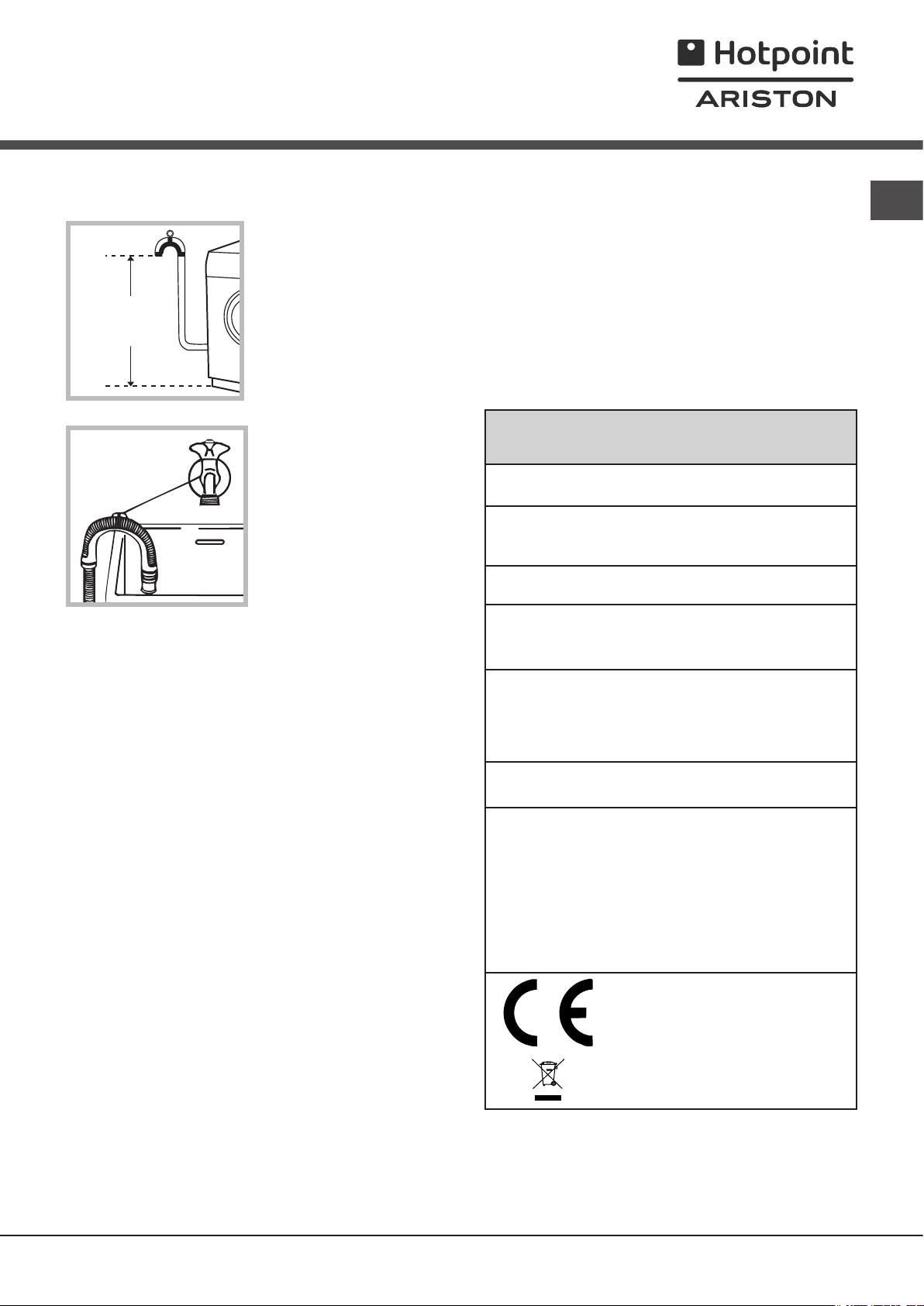

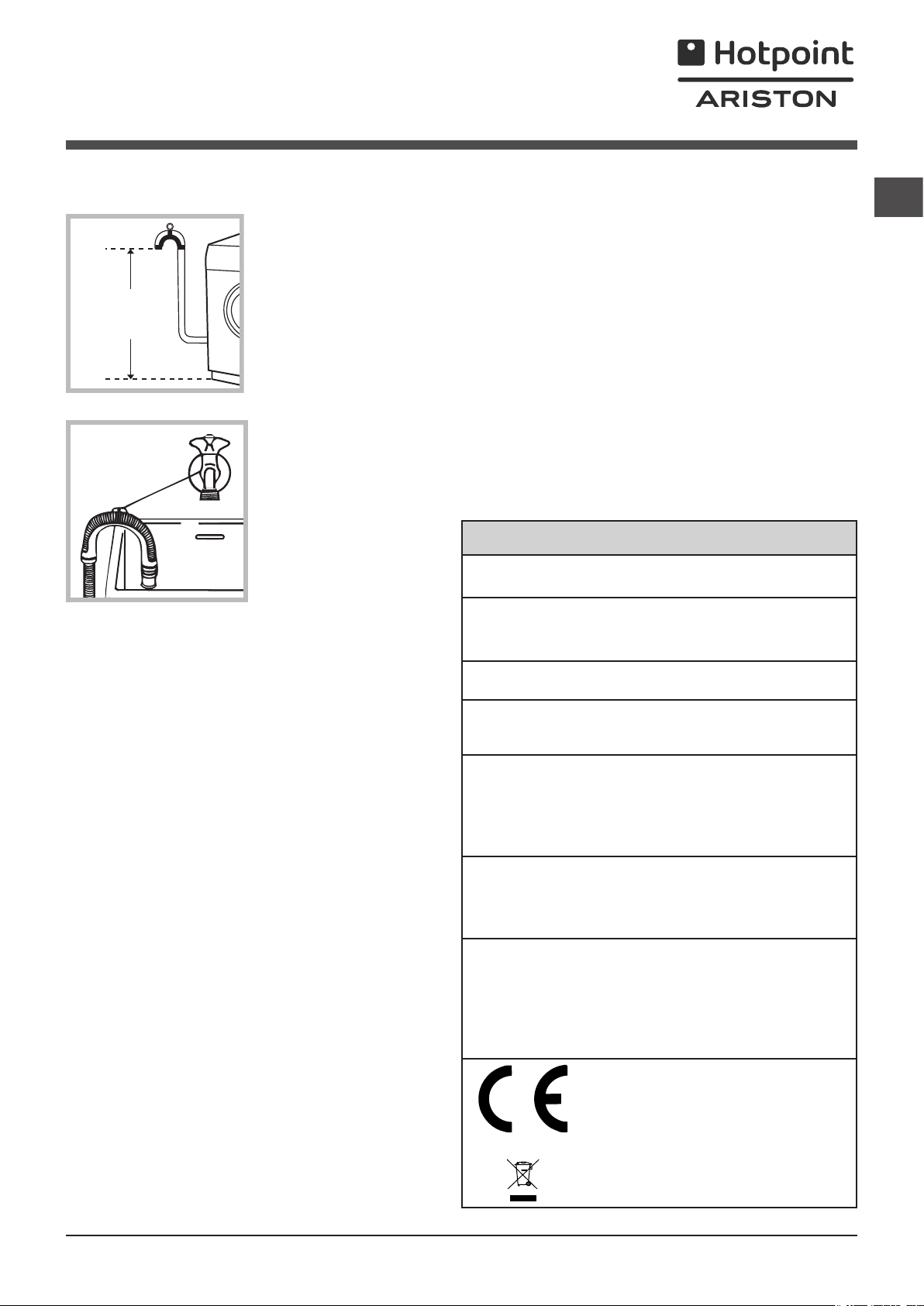

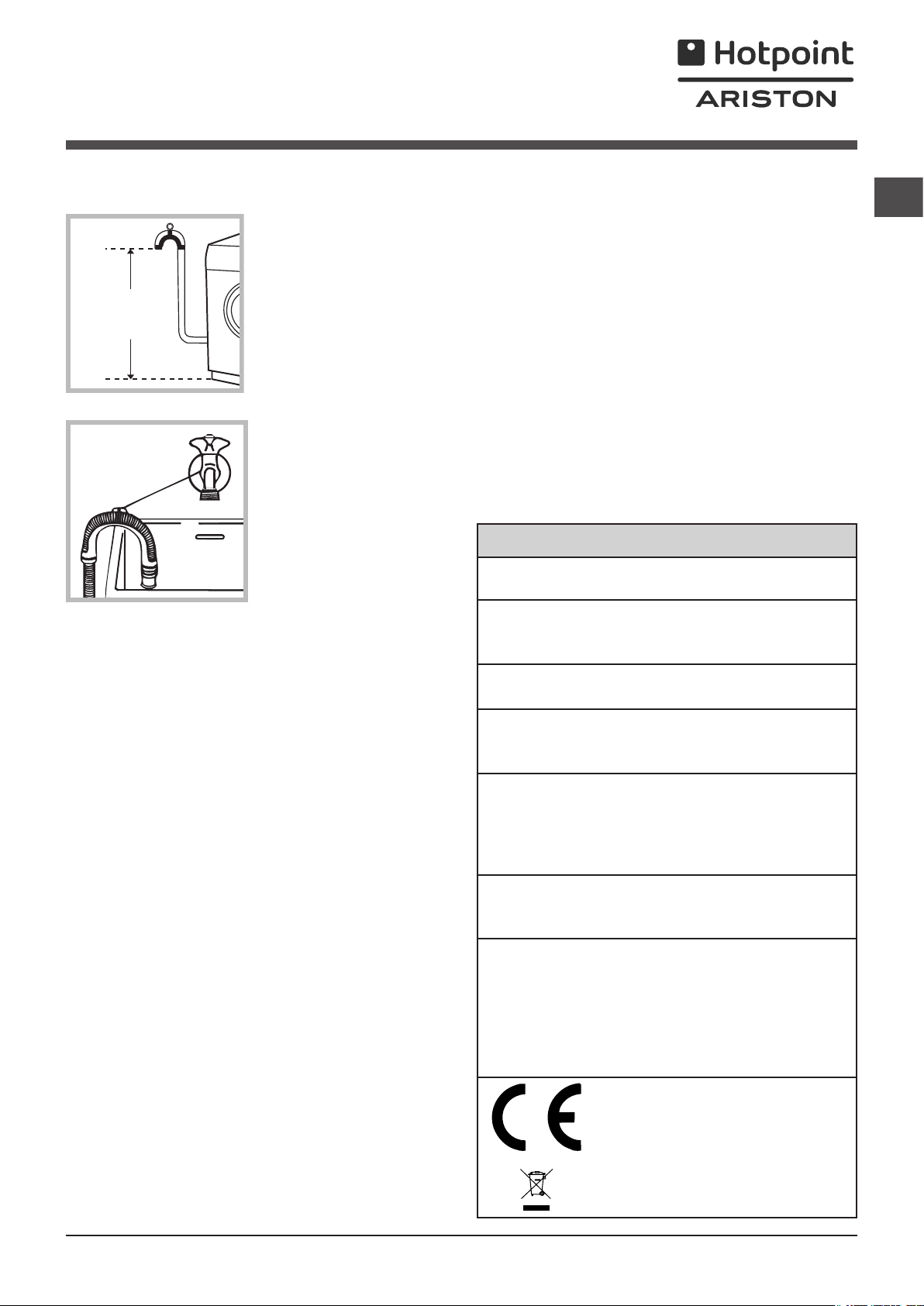

Connecting the drain hose

65 - 100 cm

Connect the drain hose, without bending it, to a drain duct or a wall drain situated between 65 and 100 cm from the floor;

alternatively, placed it over the edge of a basin, sink or tub, fastening the duct supplied to the tap (see figure). The free end of the hose should not be underwater.

! Do not use extension cords or multiple sockets.

! The cable should not be bent or compressed.

! The power supply cable must only be replaced by authorised technicians.

Warning! The company shall not be held responsible in the event that these standards are not observed.

The first wash cycle

Once the appliance has been installed, and before you use it for the first time, run a wash cycle with detergent and no laundry, using wash cycle number “Auto Clean” (see “Clea-

ning the washing machine”).

Technical data

Model

FMD 923

! We advise against the use of hose extensions; if it is absolutely necessary, the extension must have the same diameter as the original hose and must not exceed 150 cm in length.

Electrical connections

Before plugging the appliance into the electricity socket, make sure that:

• the socket is earthed and complies with all applicable laws;

• the socket is able to withstand the maximum power load of the appliance as indicated in the Technical data table (see opposite);

• the power supply voltage falls within the values indicated in the Technical data table (see opposite);

• the socket is compatible with the plug of the washing machine. If this is not the case, replace the socket or the plug.

! The washing machine must not be installed outdoors, even in covered areas. It is extremely dangerous to leave the appliance exposed to rain, storms and other weather conditions.

Dimensions

Capacity

Electrical connections

Water connections

Spin speed

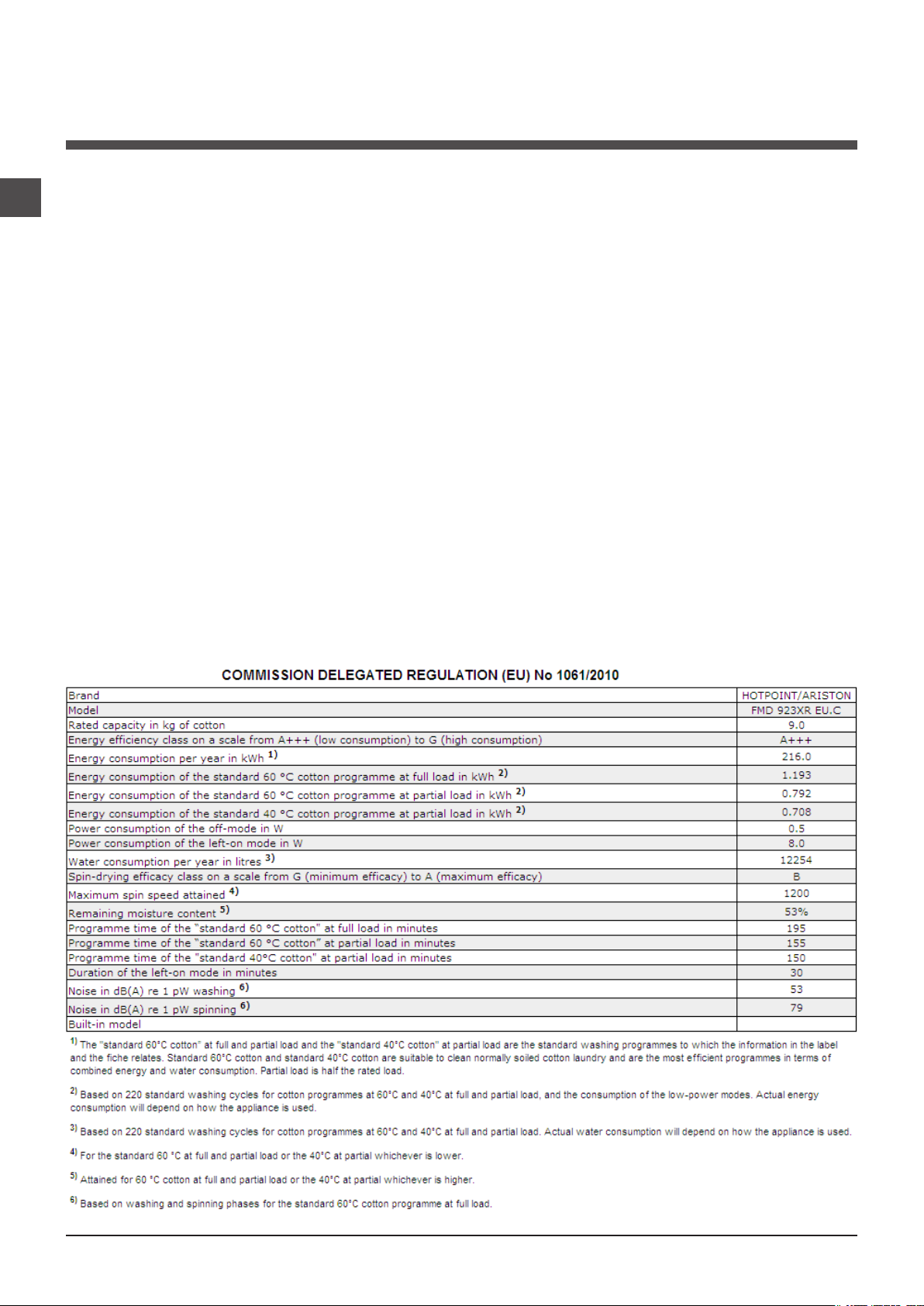

Test wash cycles in accordance with directives 1061/2010 1015/2010

width 59.5 cm height 85 cm depth 60.5 cm

from 1 to 9 kg

please refer to the technical data plate fixed to the machine

maximum pressure 1 MPa (10 bar) minimum pressure

0.05 MPa (0.5 bar) drum capacity 62 litres

up to 1200 rotations per minute

programme 2 (60°) (1st press of the button); Cotton Standard 60°. programme 2 (40°) (2nd press of the button); Cotton Standard 40°.

This appliance conforms to the following EC Directives:

- 2004/108/EC (Electromagnetic Compatibility)

- 2006/95/EC (Low Voltage)

- 2012/19/EU

! When the washing machine has been installed, the electricity socket must remain within easy reach.

Page 4

Care and maintenance

Cutting off the water and electricity supplies

• Turn off the water tap after every wash cycle. This will limit wear on the hydraulic system inside the washing machine and help to prevent leaks.

• Unplug the washing machine when cleaning it and during all maintenance work.

Cleaning the washing machine

• The outer parts and rubber components

of the appliance can be cleaned using a soft cloth soaked in lukewarm soapy water. Do not use solvents or abrasives.

• The washing machine has a “Auto Clean”

programme for its internal parts that must be run with no load in the drum.

programme every 40 wash cycles. To start the programme press buttons A and B simultaneously for 5 seconds (see figure). The programme will start automatically and will run for about 70 minutes. To stop the cycle press the START/PAUSE button.

To help the wash cycle you may want to use either the detergent (i.e. a quantity 10% the quantity specified for lightly-soiled garments) or special additives to clean the washing machine. We recommend running a cleaning

Caring for the door and drum of your appliance

• Always leave the porthole door ajar in order to prevent unpleasant odours from forming.

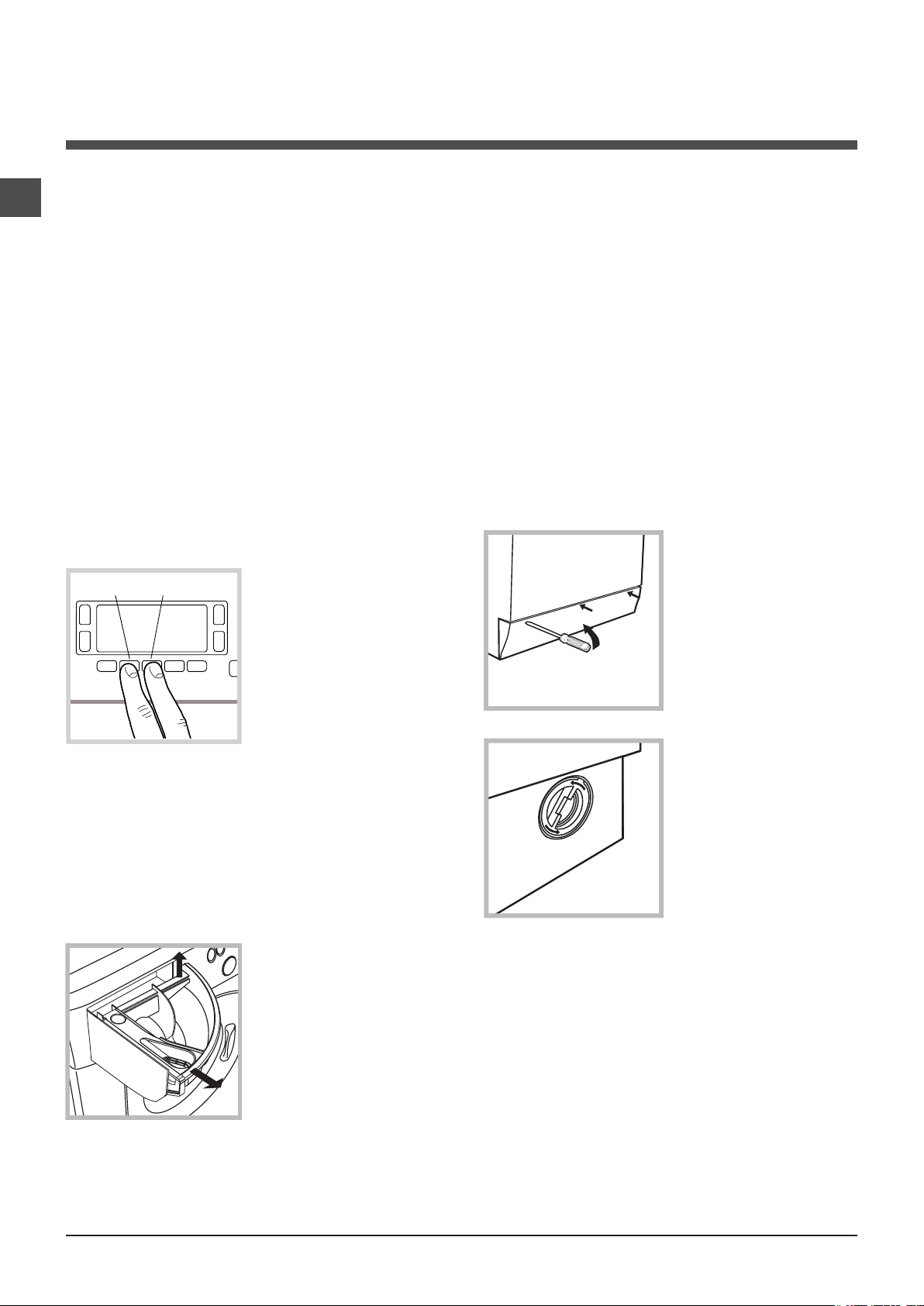

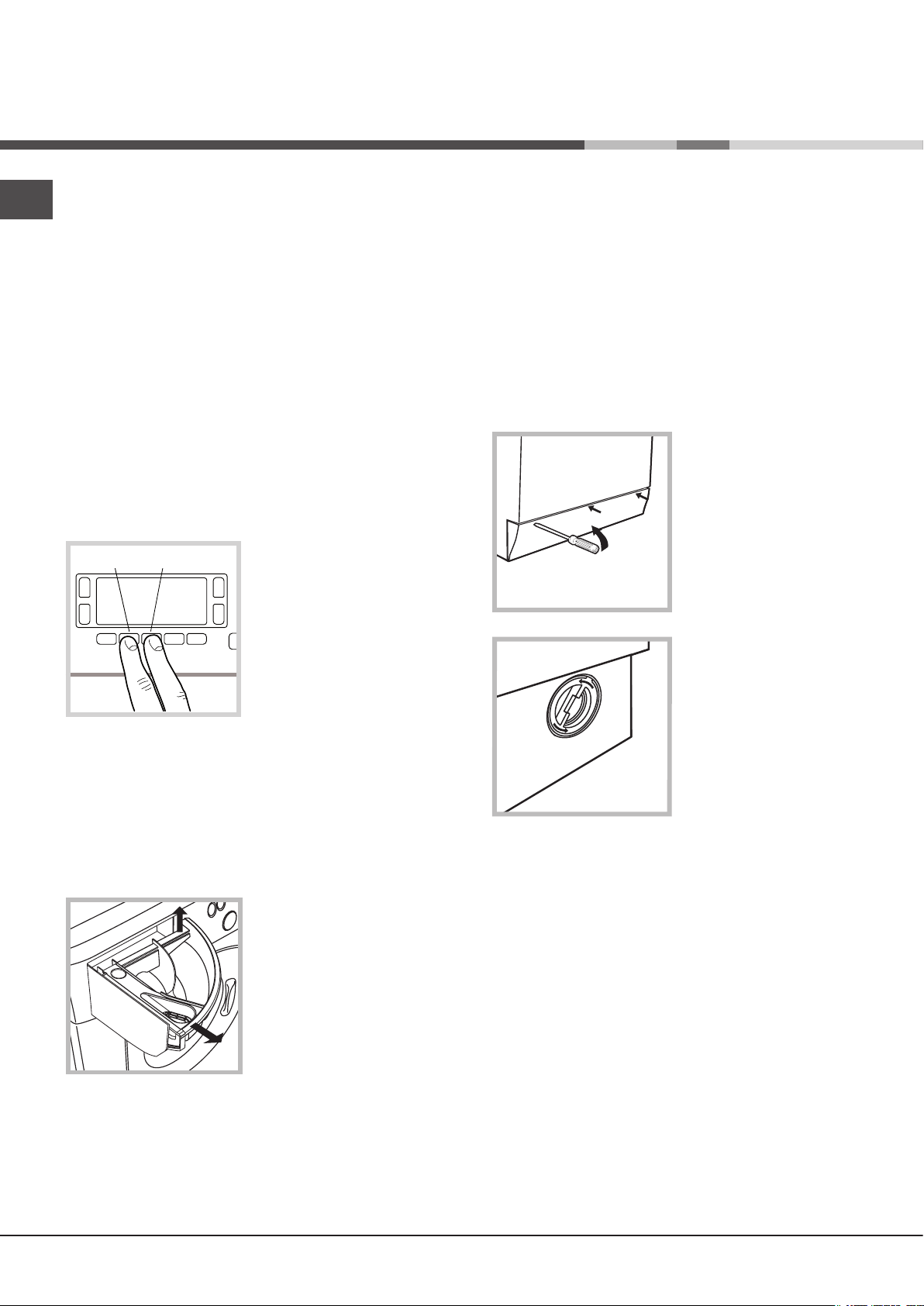

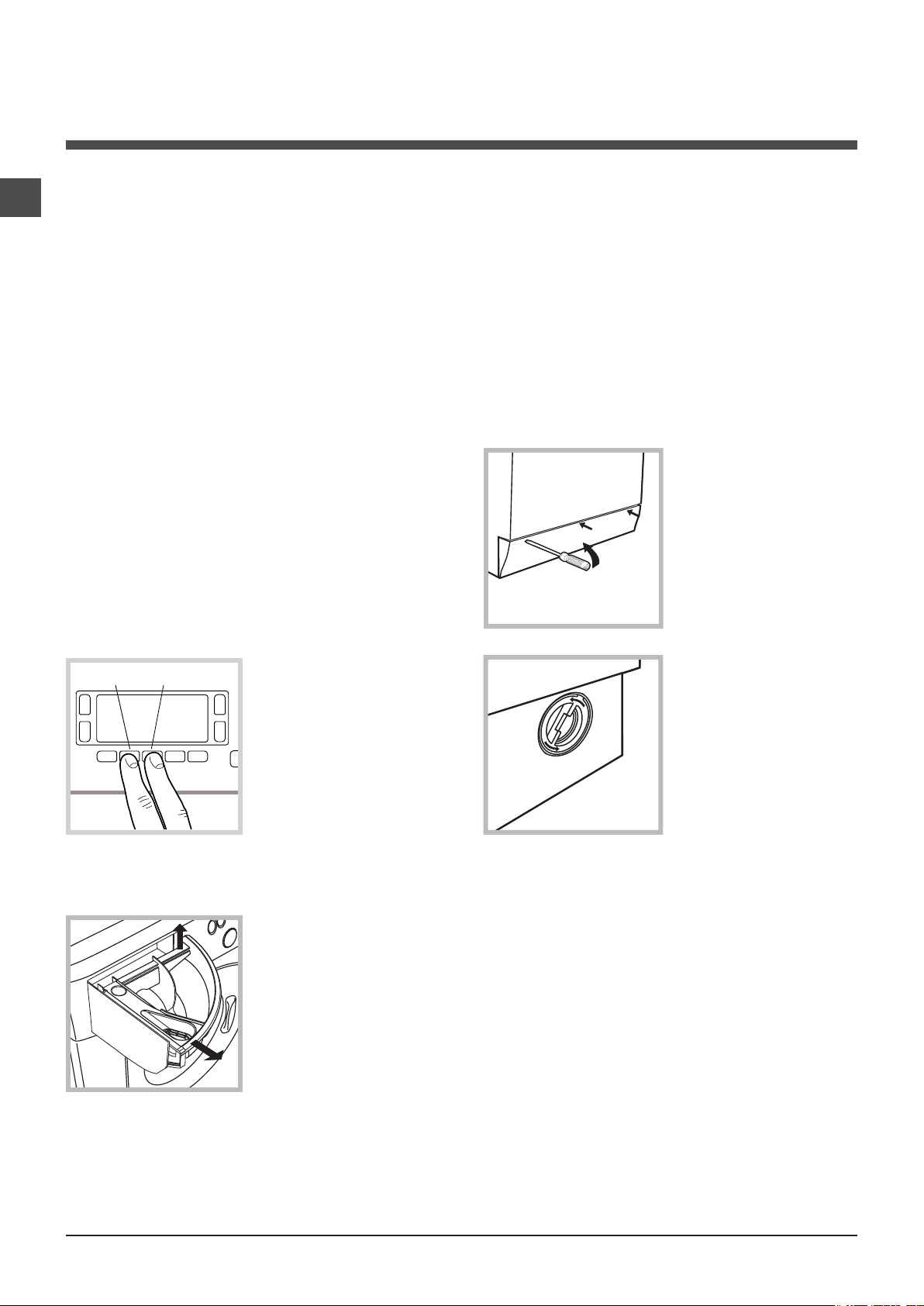

Cleaning the pump

The washing machine is fitted with a self-cleaning pump which does not require any maintenance. Sometimes, small items (such as coins or buttons) may fall into the pre-chamber which protects the pump, situated in its bottom part.

! Make sure the wash cycle has finished and unplug the appliance.

To access the pre-chamber:

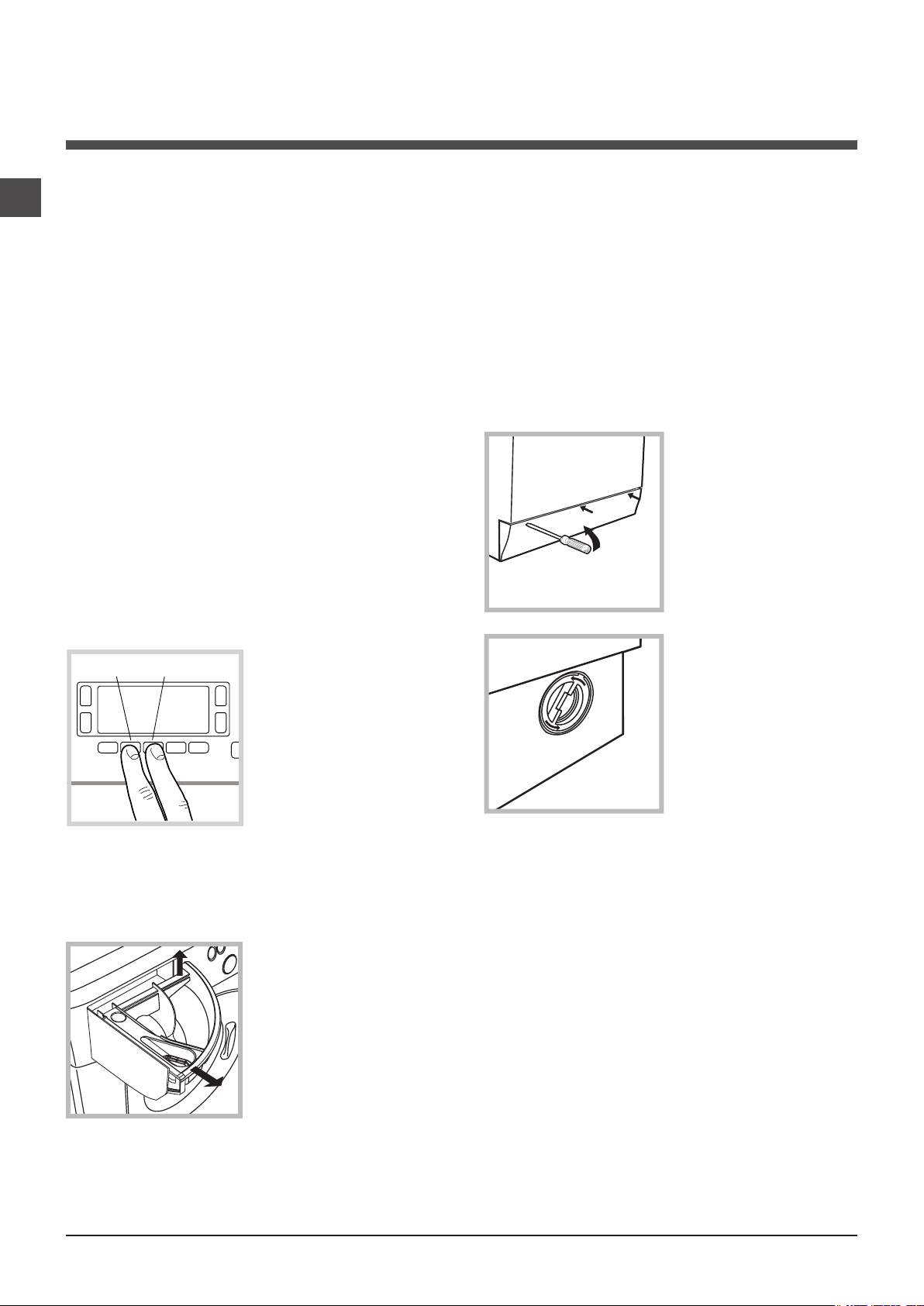

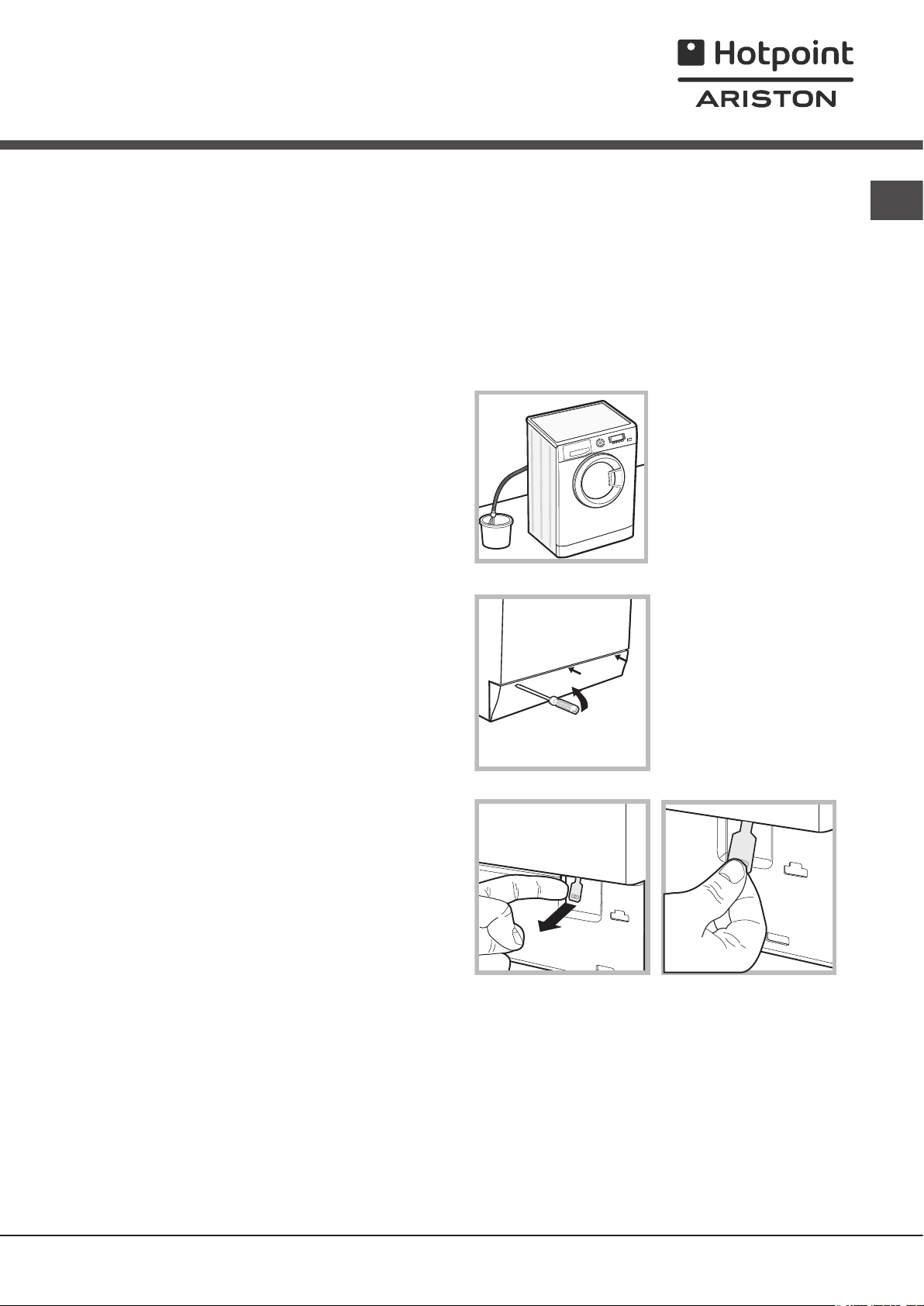

1. using a screwdriver, remove the cover panel on the lower front part of the washing machine (see

figure);

2. unscrew the lid by rotating it anticlockwise (see figu- re): a little water may trickle out. This is perfectly normal;

Cleaning the detergent dispenser drawer

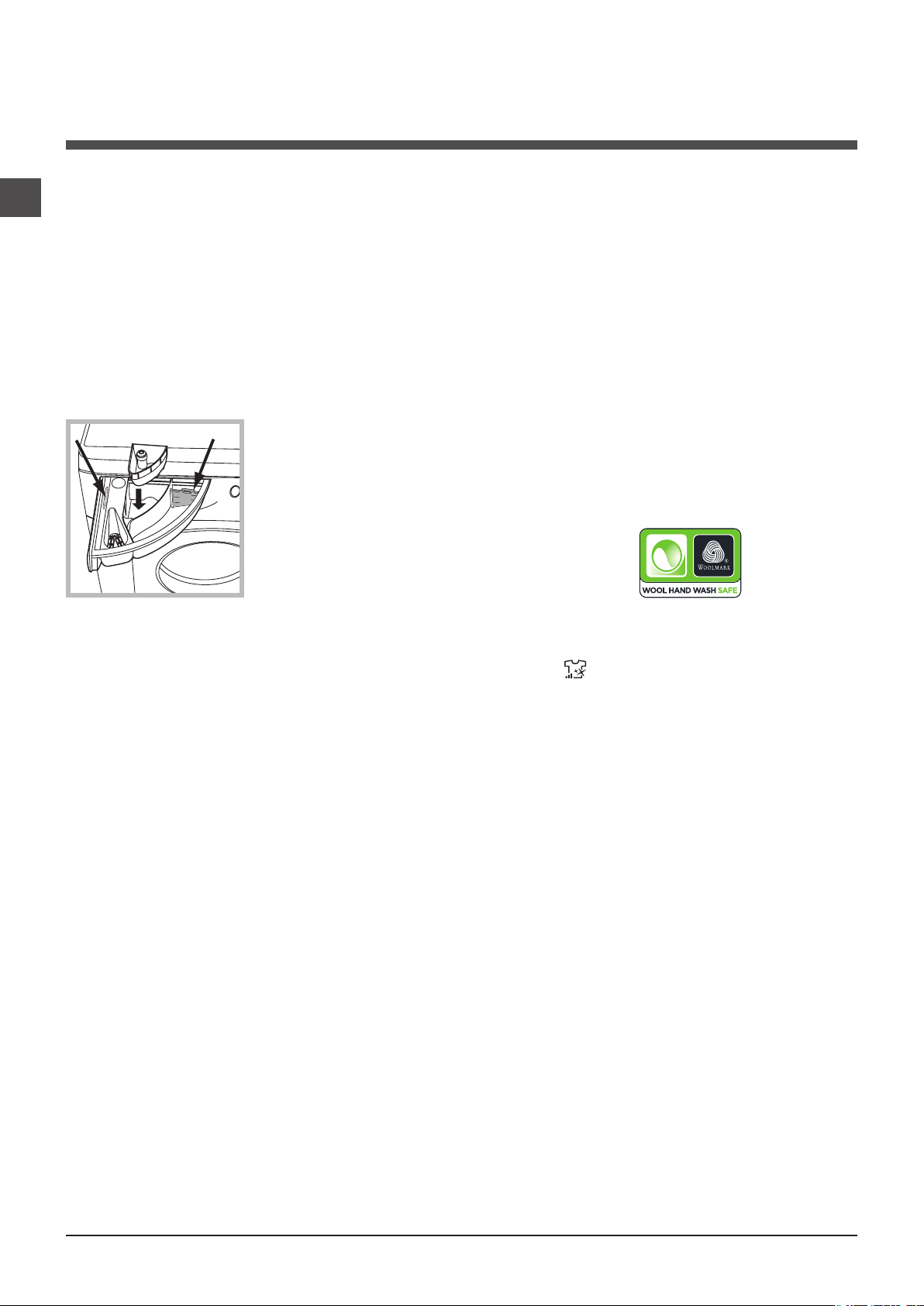

Remove the dispenser by raising it and pulling it out (see figure). Wash it under running water; this operation should be repeated frequently.

3. clean the inside thoroughly;

4. screw the lid back on;

5. reposition the panel, making sure the hooks

are securely in place before you push it onto the appliance.

Checking the water inlet hose

Check the inlet hose at least once a year. If there are any cracks, it should be replaced immediately: during the wash cycles, water pressure is very strong and a cracked hose could easily split open.

! Never use second-hand hoses.

Page 5

Precautions and tips

! This washing machine was designed and constructed in

accordance with international safety regulations. The following information is provided for safety reasons and must therefore be read carefully.

General safety

• This appliance was designed for domestic use only.

• This appliance can be used by children aged

from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved. Children shall not play with the appliance. Cleaning and user maintenance shall not be made by children without supervision.

• Do not touch the machine when barefoot or with wet or damp hands or feet.

• Do not pull on the power supply cable when unplugging the appliance from the electricity socket. Hold the plug and pull.

• Do not open the detergent dispenser drawer while the machine is in operation.

• Do not touch the drained water as it may reach extremely high temperatures.

• Never force the porthole door. This could damage the safety lock mechanism designed to prevent accidental opening.

• If the appliance breaks down, do not under any circumstances access the internal mechanisms in an attempt to repair it yourself.

• Always keep children well away from the appliance while it is operating.

• The door can become quite hot during the wash cycle.

• If the appliance has to be moved, work in a group of two or three people and handle it with the utmost care. Never try to do this alone, because the appliance is very heavy.

• Before loading laundry into the washing machine, make sure the drum is empty.

Disposal

• Disposing of the packaging materials: observe local regu-

lations so that the packaging may be re-used.

• The European Directive 2012/19/EU on Waste Electrical

and Electronic Equipment, requires that old household electrical appliances must not be disposed of in the normal unsorted municipal waste stream. Old appliances must be collected separately in order to optimise the recovery and recycling of the materials they contain and reduce the impact on human health and the environment. The crossed out “wheeled bin” symbol on the product reminds you of your obligation, that when you dispose of the appliance it must be separately collected. Consumers should contact their local authority or retailer for information concerning the correct disposal of their old appliance.

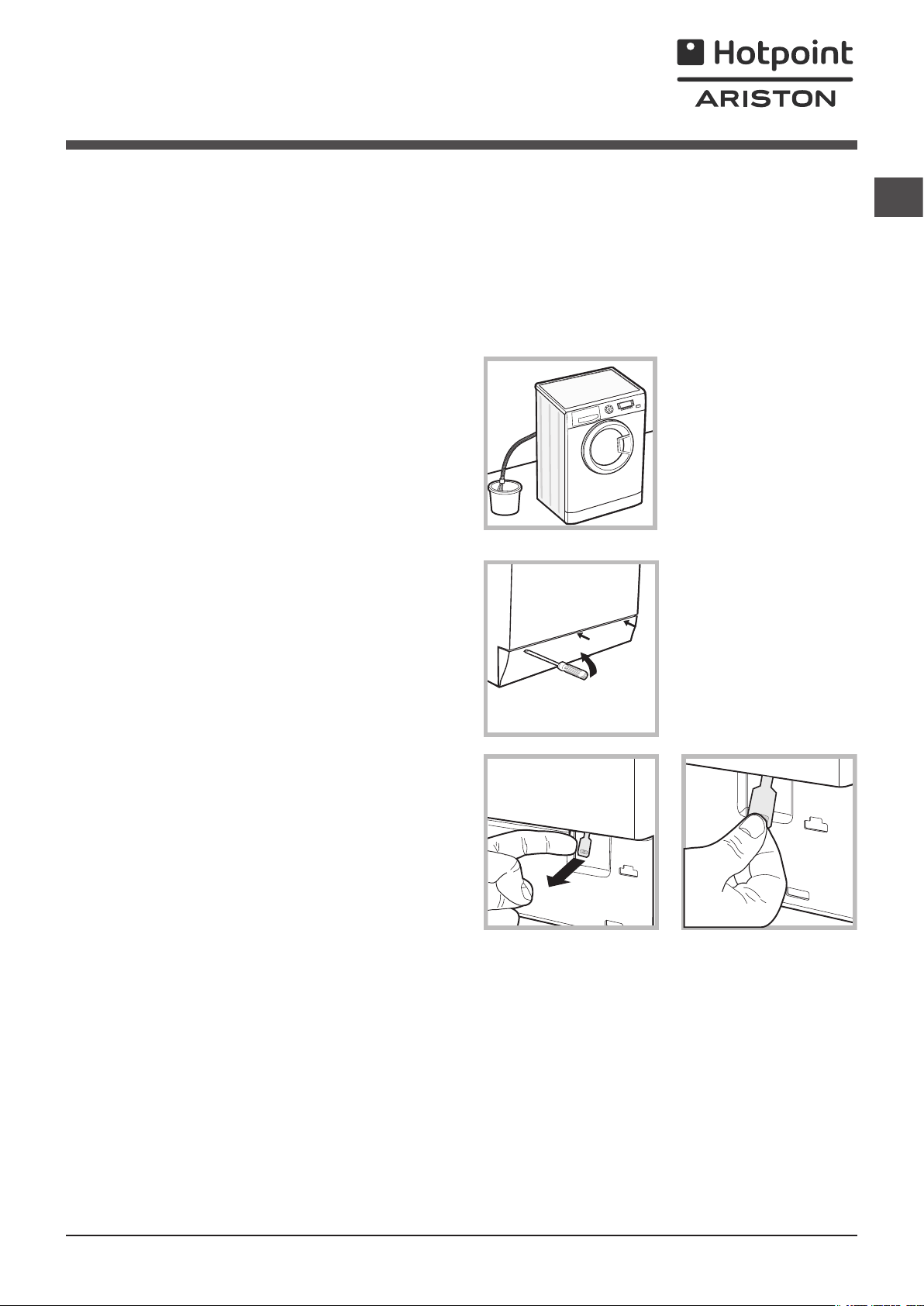

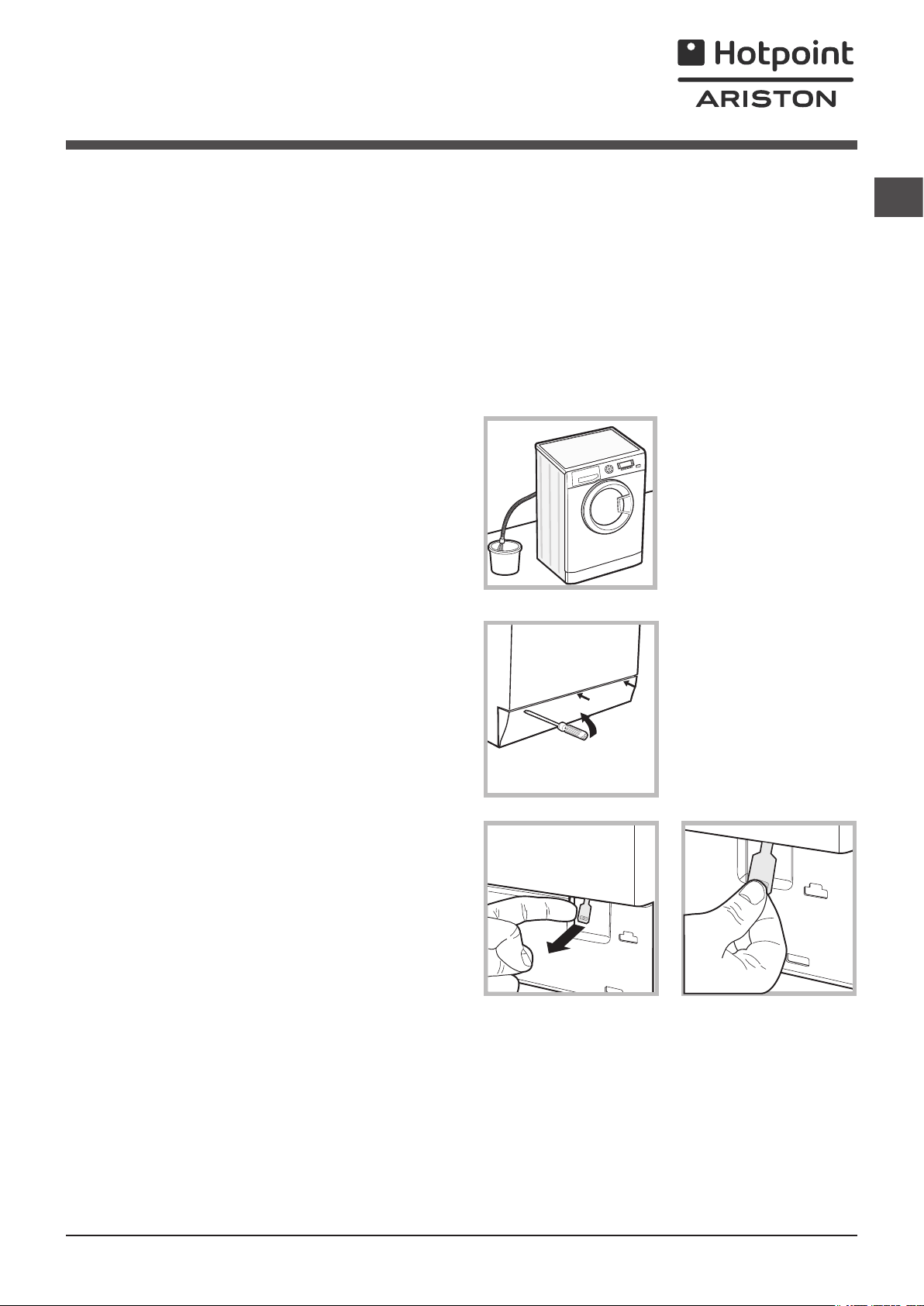

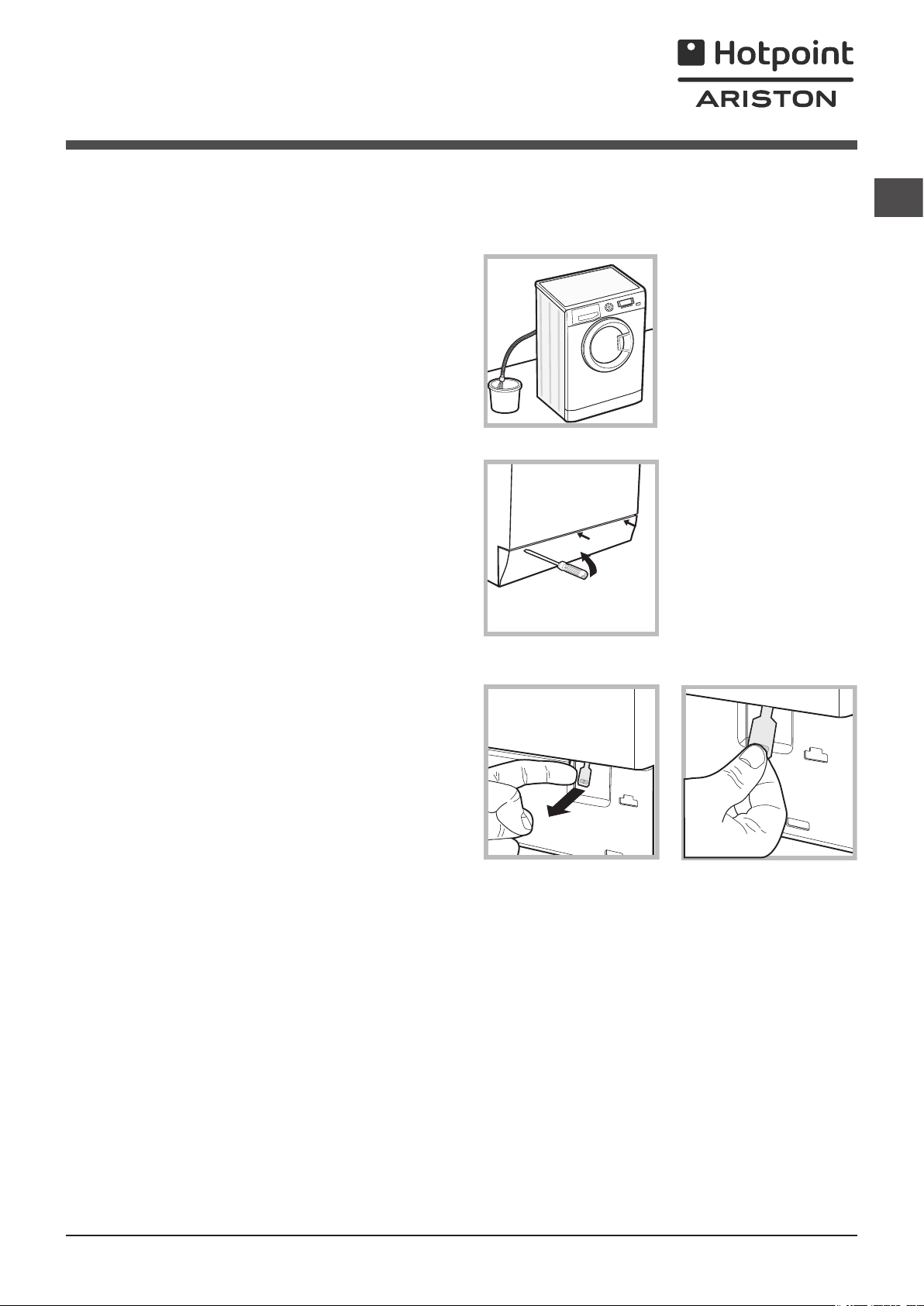

Opening the porthole door manually

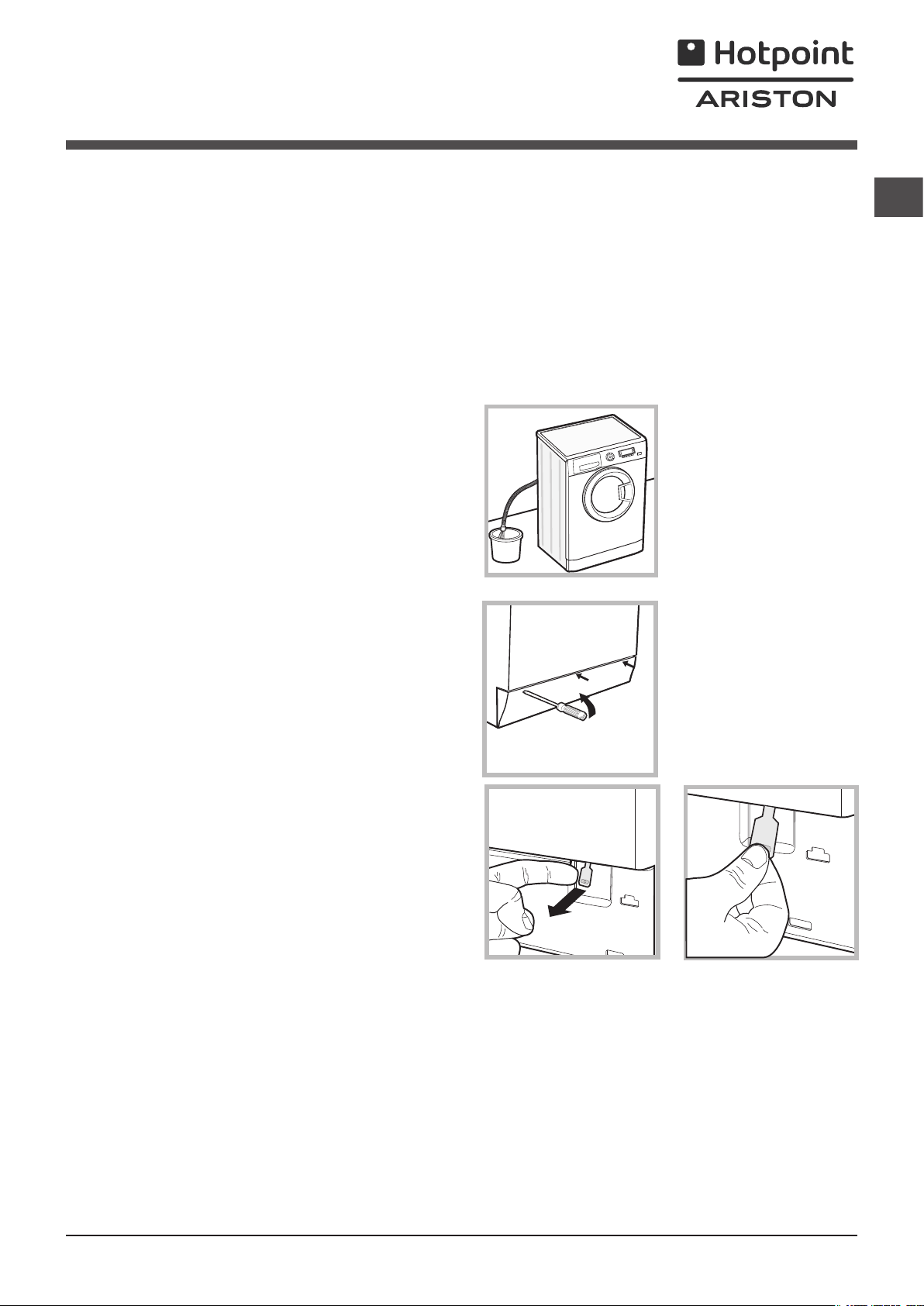

In the event that it is not possible to open the porthole door due to a powercut, and if you wish to remove the laundry, proceed as follows:

1. remove the plug from the electrical socket.

2. make sure the water level inside the machine is lower than the door opening; if it is not, remove excess water using the drain hose, collecting it in a bucket as indicated in the figure.

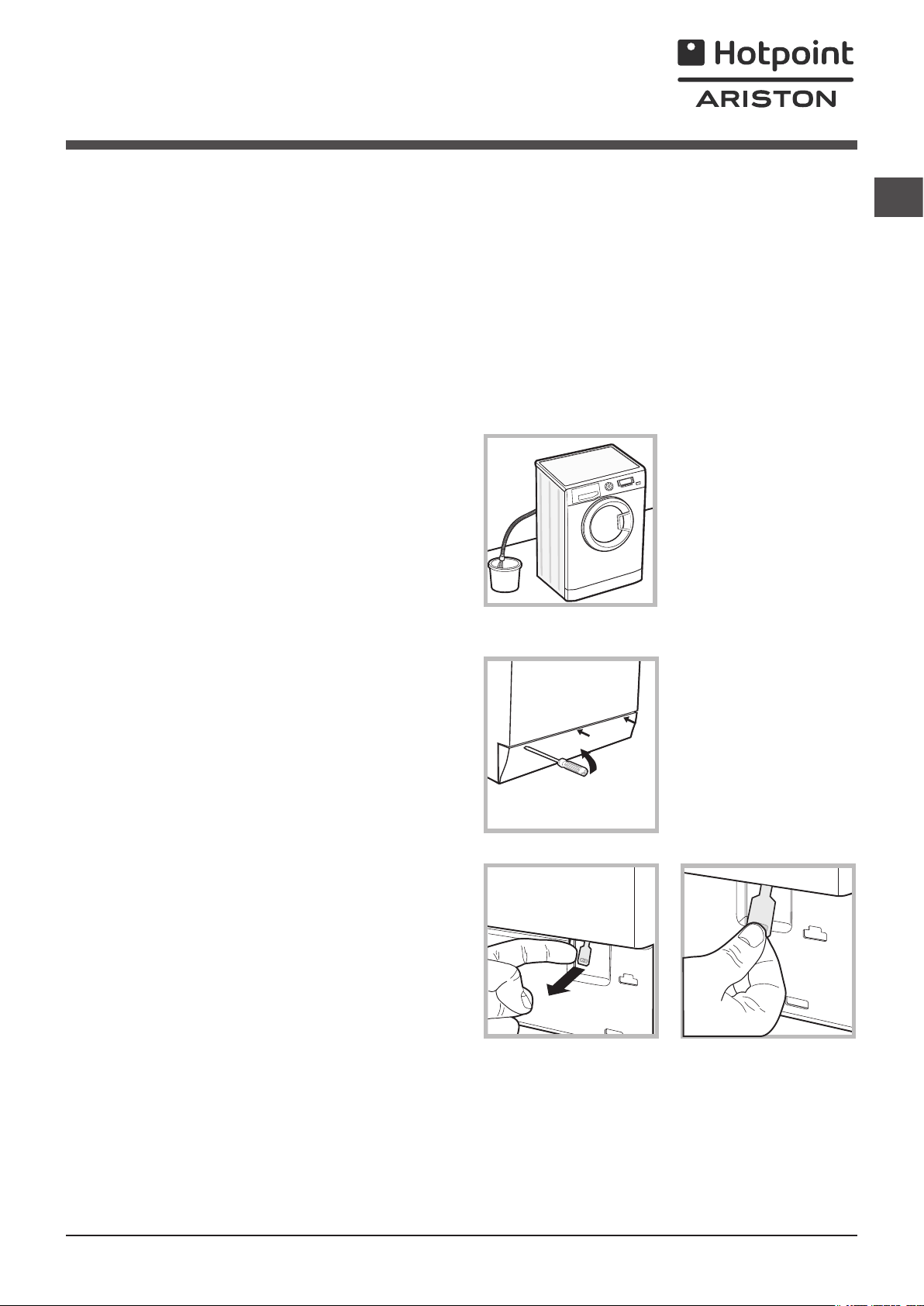

3. using a screwdriver, remove the cover panel on the lower front part of the washing machine (see figure).

4. pull outwards using the tab as indicated in the figure, until the plastic tie-rod is freed from its stop position; pull downwards and open the door at the same time.

5. reposition the panel, making sure the hooks are securely in place before you push it onto the appliance.

Page 6

Description of the washing machine

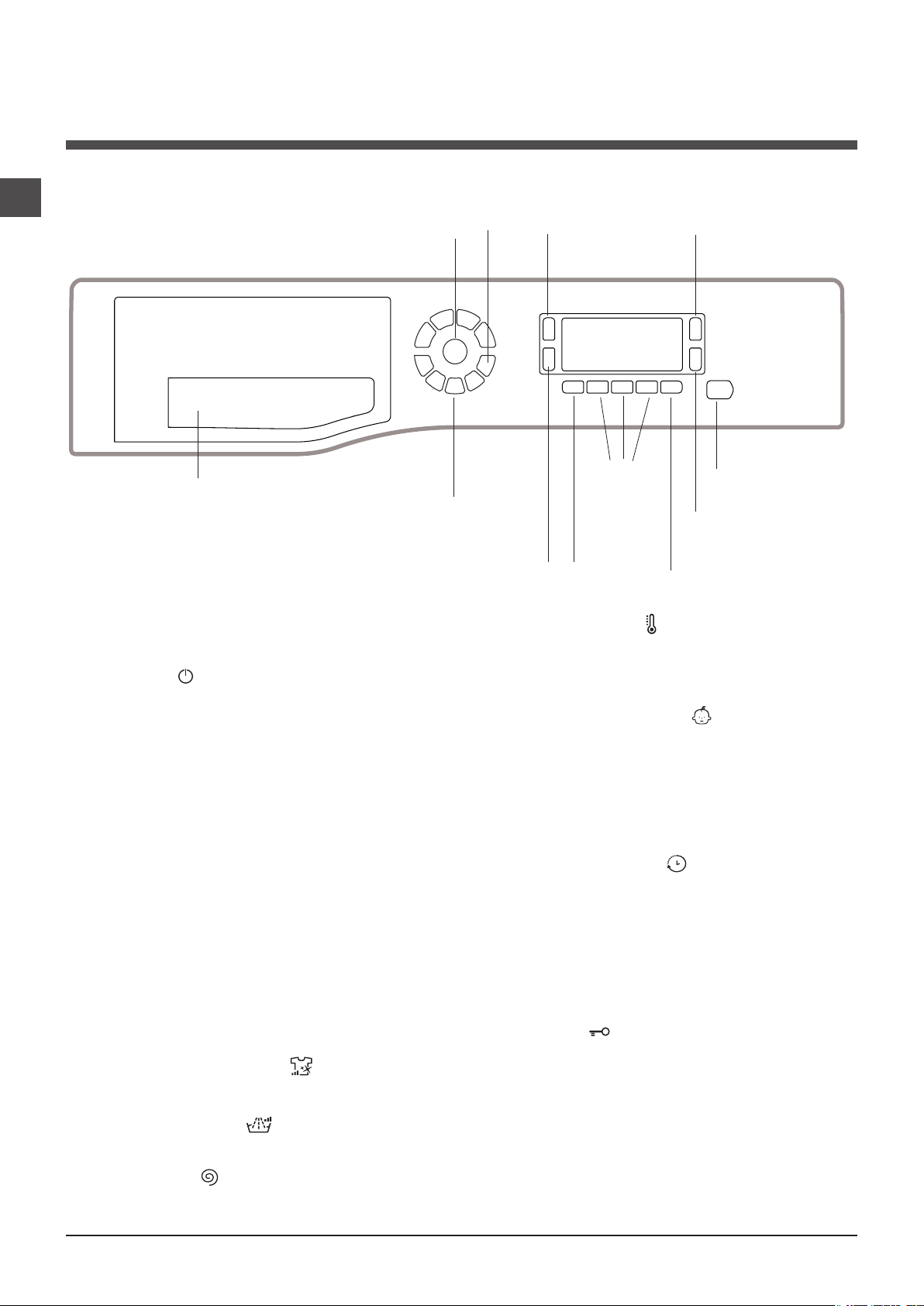

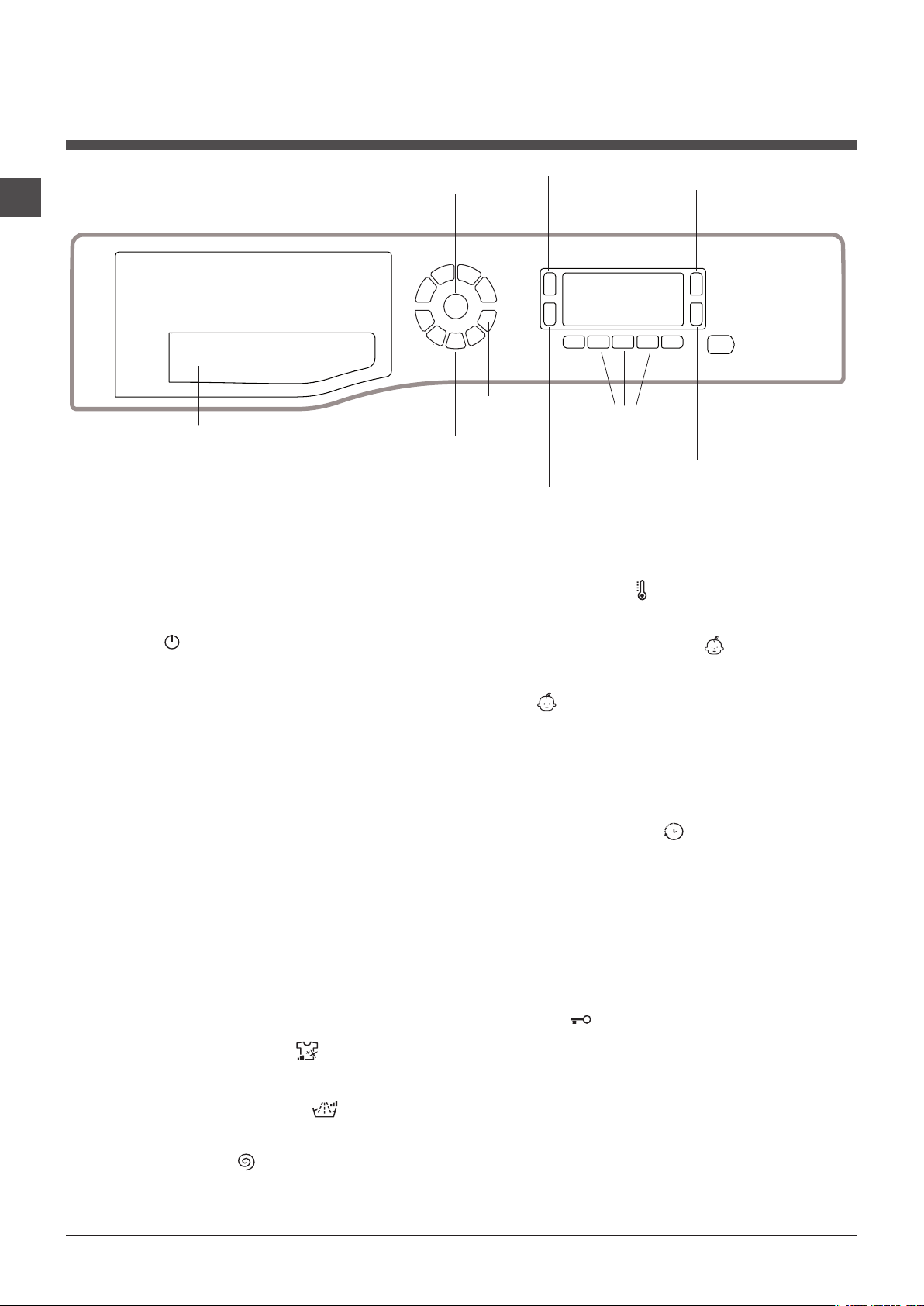

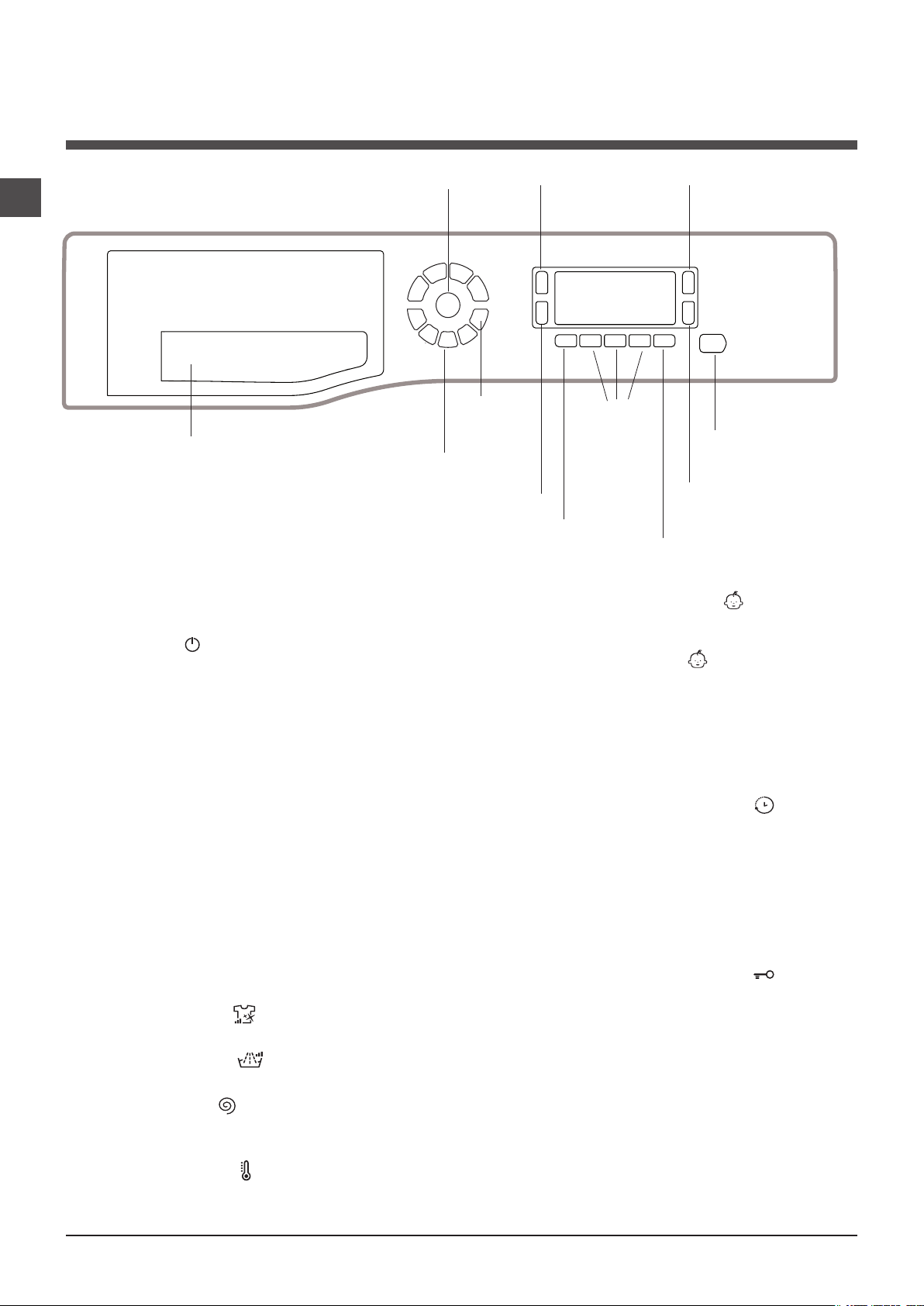

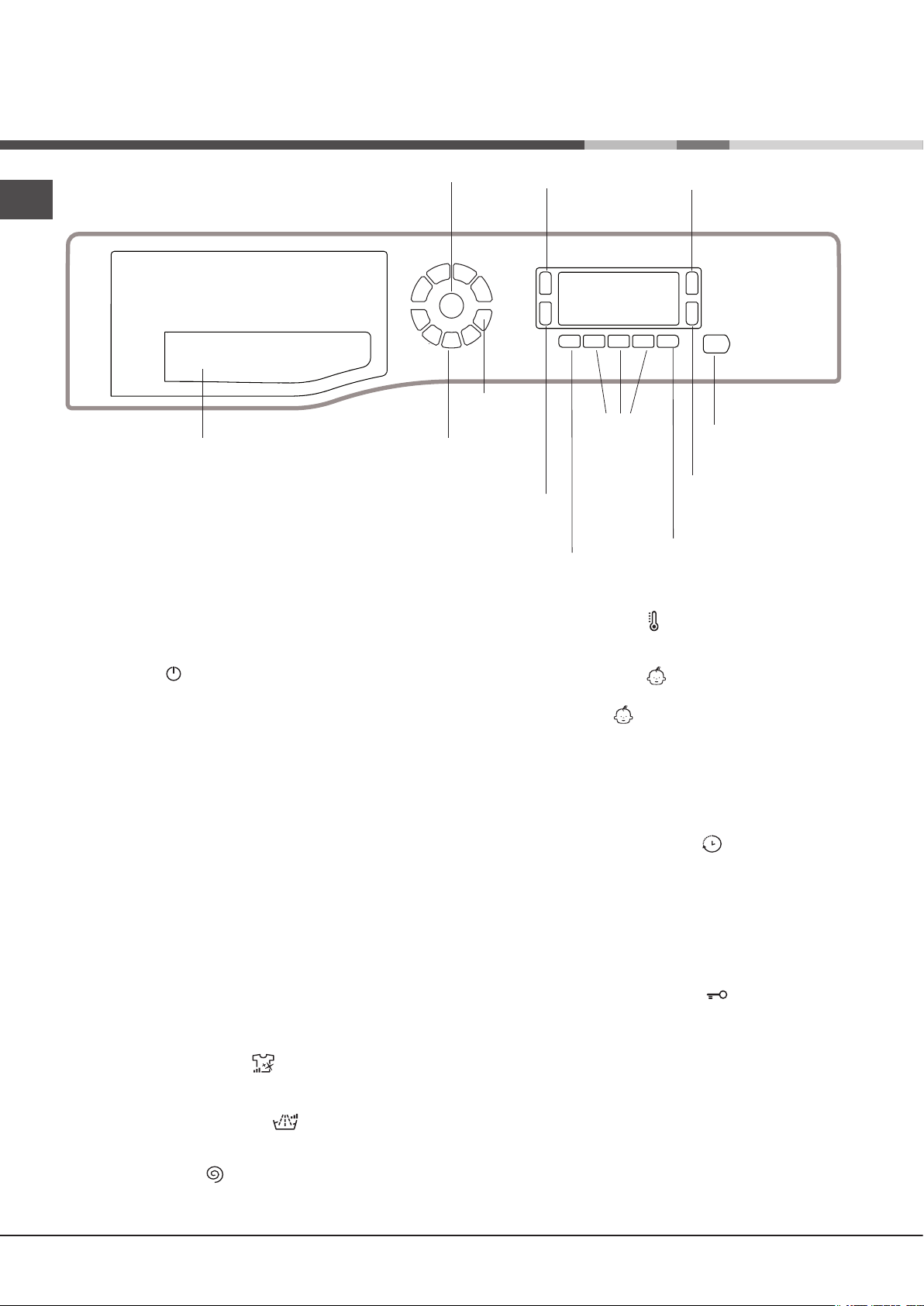

Control panel

ON/OFF

WASH

Detergent dispenser drawer

Detergent dispenser drawer: used to dispense deter-

gents and washing additives (see “Detergents and laundry”).

CYCLE

SELECTOR

buttons

button

CLEANING ACTION

button

DISPLAY

MY CYCLE

button

ANTI

ALLERGY

RINSE

button

TEMPERATURE button : press to decrease the temperature: the value will be shown on the display.

FUNCTION

buttons

DELAY TIMER

button

SPIN SPEED

button

START/PAUSE

button with indicator light

TEMPERATURE

button

CHILD LOCK

button

ON/OFF button : press this briefly to switch the machine on or off. The START/PAUSE indicator light, which flashes slowly in a green colour shows that the machine is switched on. To switch off the washing machine during the wash cycle, press and hold the button for approximately 3 seconds; if the button is pressed briefly or accidentally the machine will not switch off. If the machine is switched off during a wash cycle, this wash cycle will be cancelled.

WASH CYCLE SELECTOR buttons: used to set the desired wash cycle (see “Table of wash cycles”).

MY CYCLE button: press and hold the button to store a cycle with your own set of preferences in the memory of the machine. To recall a previously stored cycle, press the MY CYCLE button.

FUNCTION buttons: press the button to select the desired function. The corresponding indicator light on the display will switch on.

CLEANING ACTION

wash intensity.

ANTI ALLERGY RINSE

desired rinse type.

SPIN button : press to reduce or completely exclude the spin cycle - the value is indicated on the display.

button : to select the desired

button : press to select the

CHILD LOCK button : to activate the control panel lock, press and hold the button for approximately 2 seconds. When the symbol is illuminated, the control panel is locked (apart from the ON/OFF button). This means it is possible to prevent wash cycles from being modified accidentally, especially where there are children in the home. To deactivate the control panel lock, press and hold the button for approximately 2 seconds.

DELAY TIMER button : press to set a delayed start time for the selected wash cycle. The delay time will be shown on the display.

START/PAUSE button with indicator light: when the green indicator light flashes slowly, press the button to start a wash cycle. Once the cycle has started the indicator light will remain lit in a fixed manner. To pause the wash cycle, press the button again; the indicator light will flash in an orange colour. If the symbol is not illuminated, the door may be opened. To start the wash cycle from the point at which it was interrupted, press the button again.

Standby mode

This washing machine, in compliance with new energy saving regulations, is fitted with an automatic standby system which is enabled after about 30 minutes if no activity is detected. Press the ON-OFF button briefly and wait for the machine to start up again.

Page 7

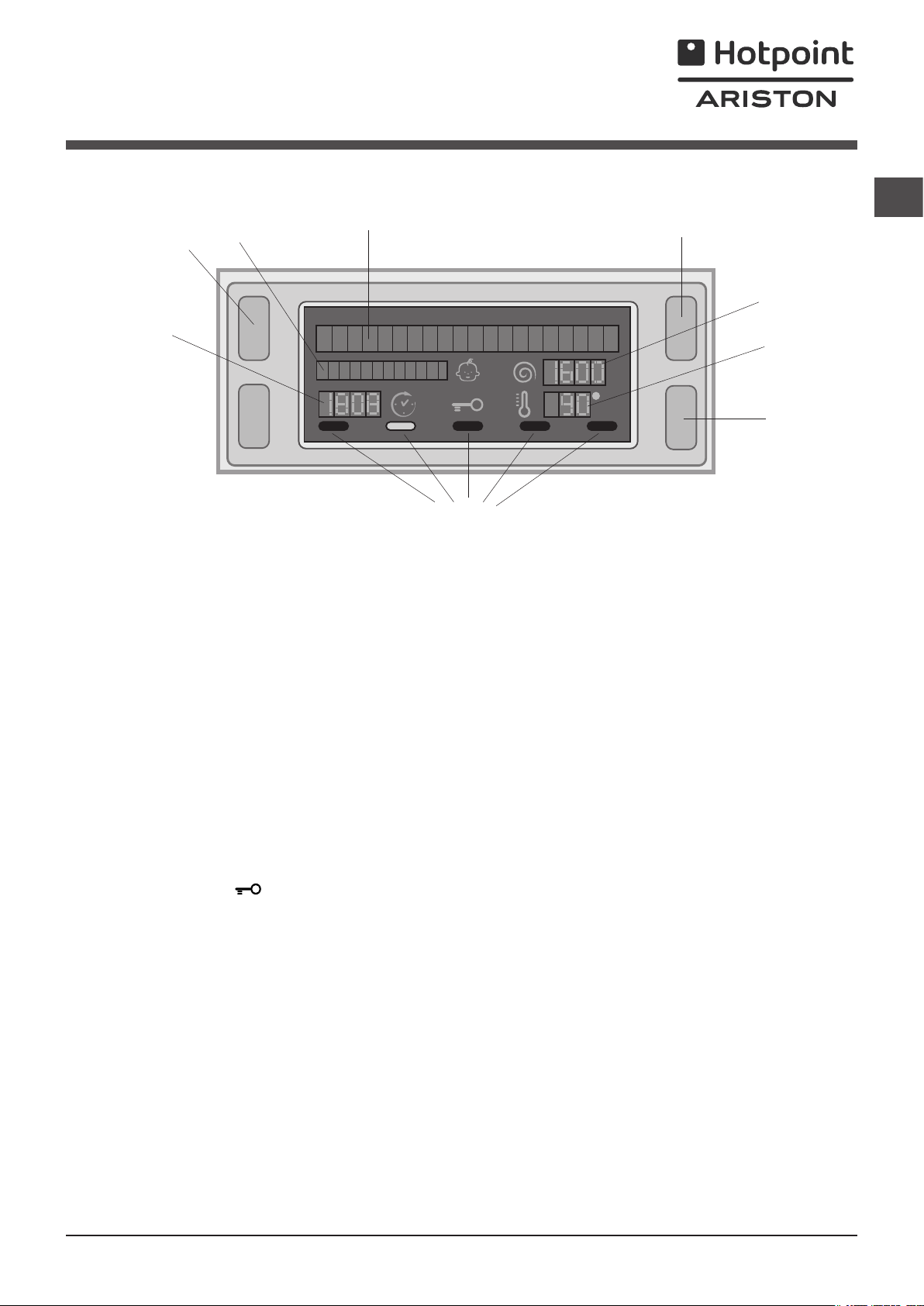

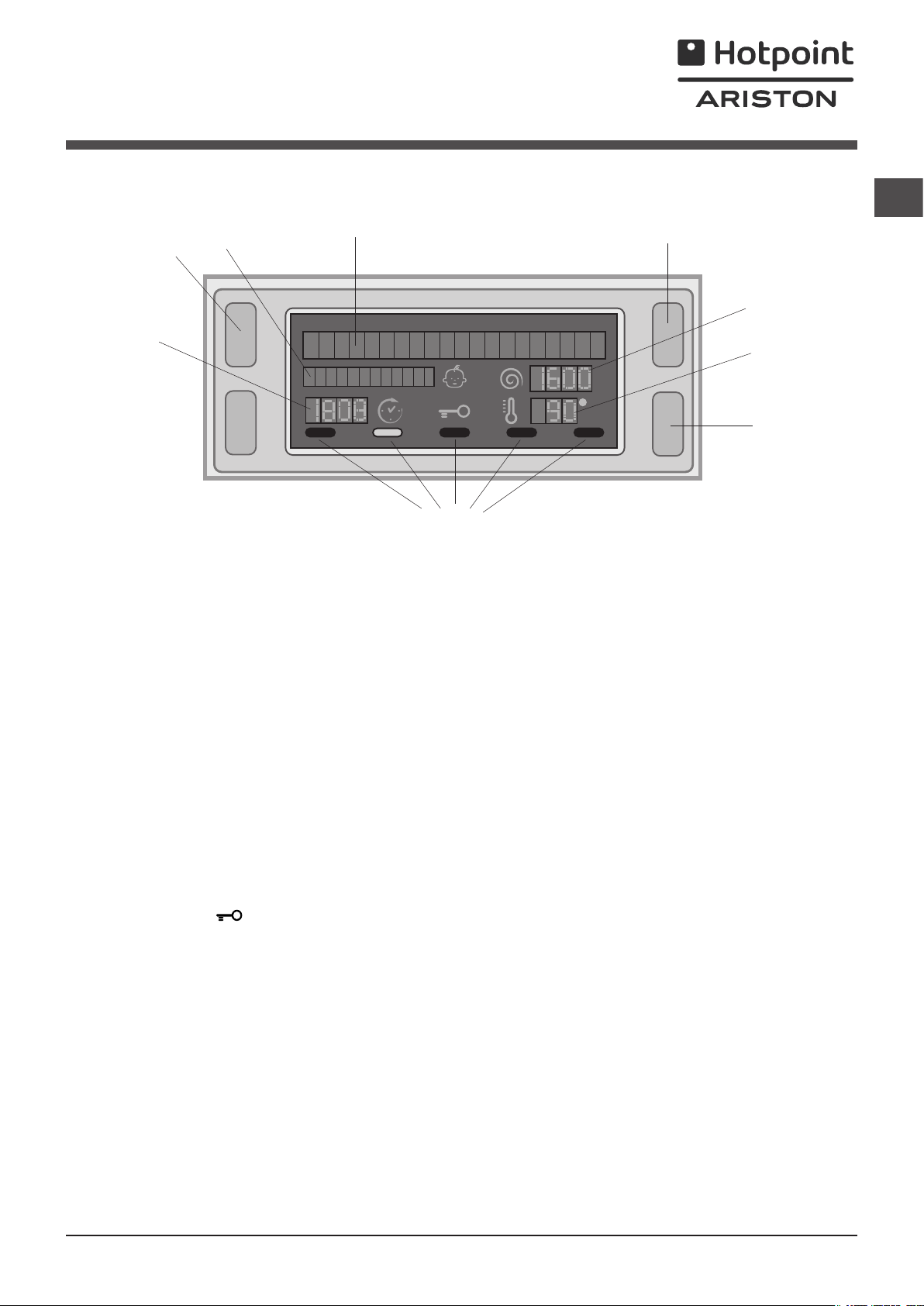

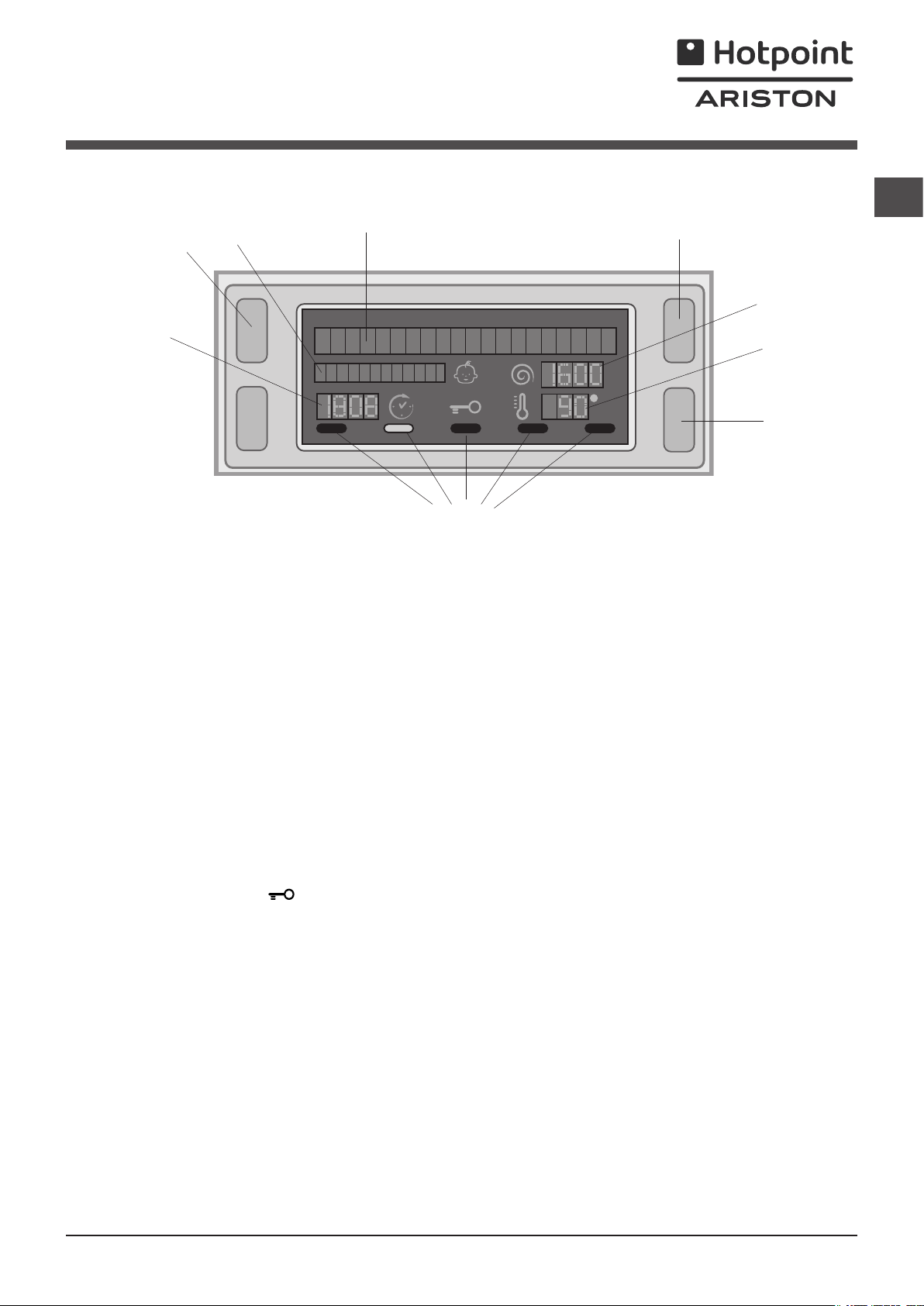

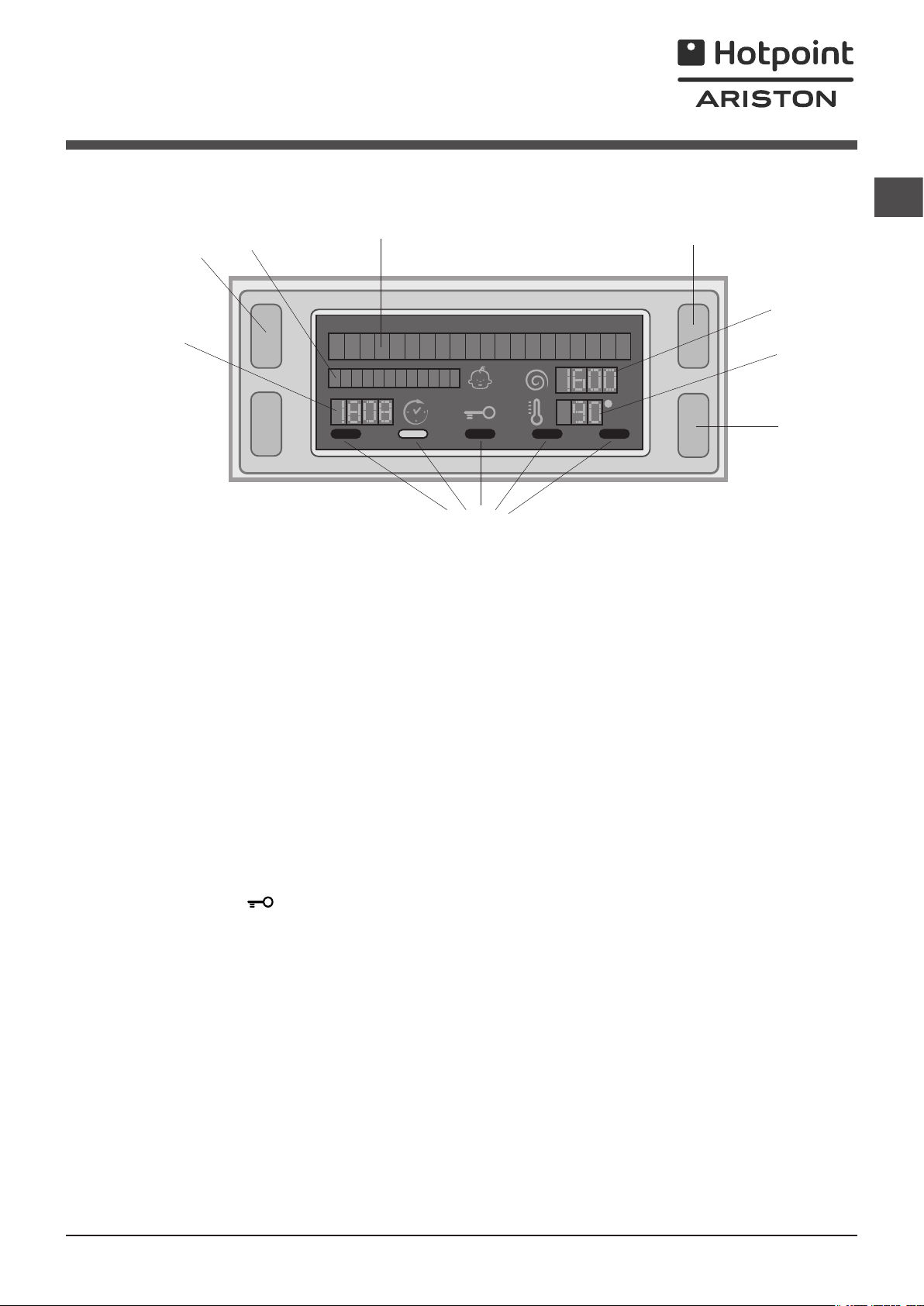

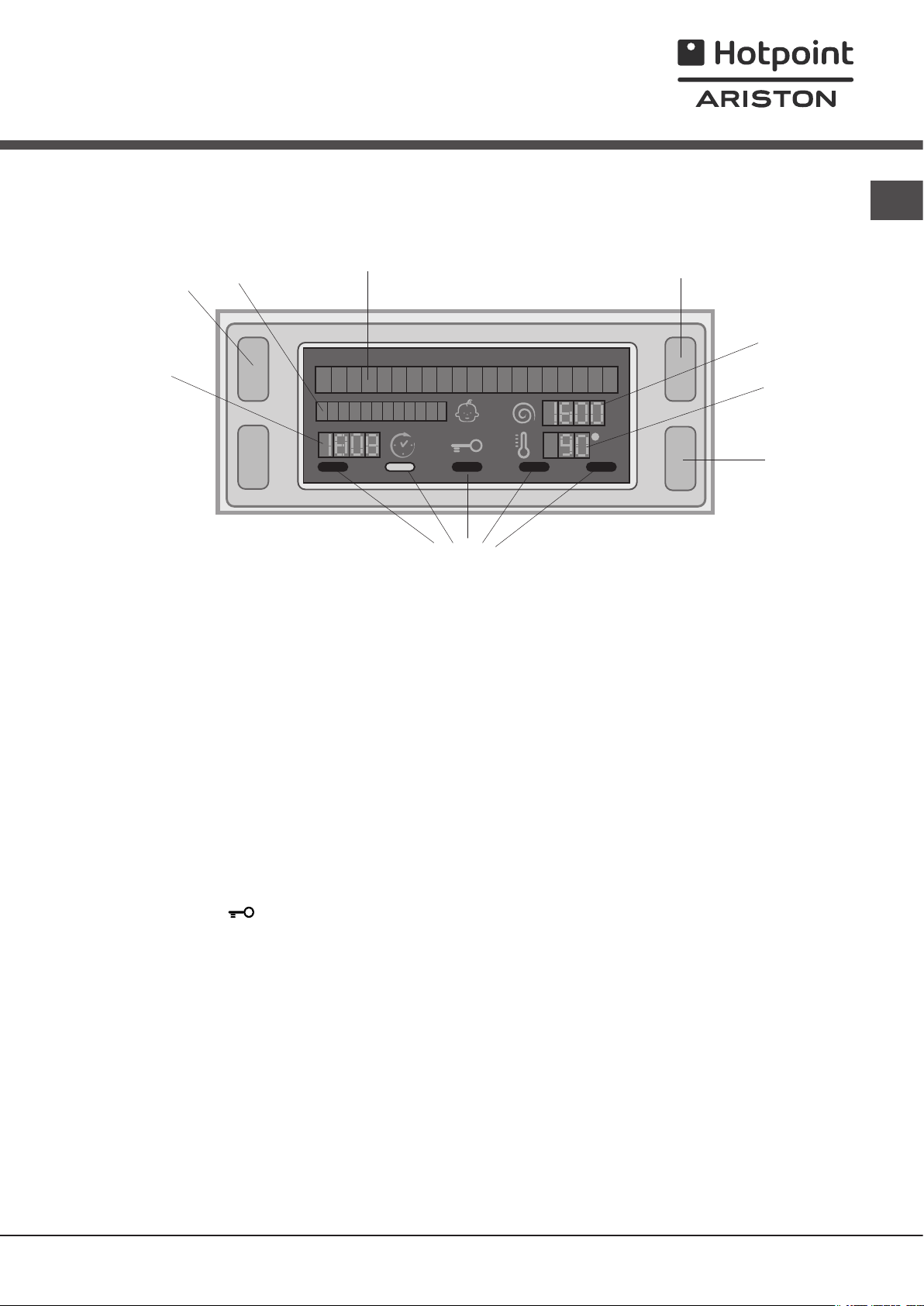

Display

The display is useful when programming the machine and provides a great deal of information.

The two upper strings A and B provide details of the wash cycle selected, the wash cycle phase in progress and all information relating to the progress status of the wash cycle.

String C shows the time remaining until the end of the wash cycle in progress and, if a DELAYED START has been set, the time remaining until the start of the selected wash cycle.

String D shows the maximum spin speed value (this depends on the selected wash cycle); if the wash cycle does not include a spin cycle, the string remains unused.

String E shows the maximum temperature value which may be selected (this depends on the wash cycle used); if the temperature of the wash cycle cannot be modified, the string remains unused.

Indicator lights F correspond to the functions and light up when the selected function is compatible with the set wash cycle.

Door locked symbol If the symbol is lit, this indicates that the washing machine door is blocked to prevent it from being opened accidentally. To prevent any damage from occurring, wait for the symbol to switch itself off before opening the appliance door. N.B.: if the DELAYE TIMER function has been activated, the door cannot be opened; pauses the machine by pressing the START/PAUSE button if you wish to open it.

! The first time the machine is switched on, you will be asked to select the language and the display will automatically show

the language selection menu. To select the desired language press the X and Y buttons; to confirm the selection press the Z button. To change the language switch off the machine and press buttons X, Y, Z simultaneously until an alarm is heard: the language-selection menu will be displayed again.

Page 8

Running a wash cycle

1. SWITCH THE MACHINE ON. Press the On/Off

button ; the text POWER ON will appear on the display and the START/PAUSE indicator light will flash slowly in a green colour.

2. LOAD THE LAUNDRY. Open the porthole door.

Load the laundry, making sure you do not exceed the maximum load value indicated in the table of programmes on the following page.

3. MEASURE OUT THE DETERGENT. Open the

detergent dispenser drawer and pour the detergent into the relevant compartments as described in “Detergents and laundry”.

4. CLOSE THE DOOR.

5. SELECT THE WASH CYCLE. Press one of the WASH

CYCLE SELECTOR buttons to select the required wash cycle; the name of the wash cycle will appear on the display. A temperature and spin speed is set for each wash cycle; these may be adjusted. The duration of the cycle will appear on the display.

6. CUSTOMISE THE WASH CYCLE. Use the relevant

buttons:

Modifying the temperature and/or spin speed.

The machine automatically selects the maximum temperature and spin speed set for the selected wash cycle; these values cannot therefore be increased. The temperature can be decreased by pressing the button, until the cold wash “OFF” setting is reached. The spin speed may be progressively reduced by pressing the button, until it is completely excluded (the “OFF” setting). If these buttons are pressed again, the maximum values are restored.

! Exception: if the 2 (60°)

is selected, the temperature can be increased up to a value of 90°C.

Setting a delayed start.

To set a delayed start for the selected programme, press the corresponding button repeatedly until the required delay period has been reached. When this option is enabled, the symbol lights up on the display. To remove the delayed start function press the button until the text “OFF” appears on the display.

Set the desired wash intensity.

Option makes it possible to optimise washing based on the level of soil in the fabrics and on desired wash cycle intensity. Select the wash programme: the cycle will be automatically set to “Normal” as optimised for garments with an average level of soil (this setting is not applicable to the “Wool” cycle, which is automatically set to “Delicate”). For heavily-soiled garments press button until the “Super Wash” level is reached. This level ensures a high-performance wash due to a larger quantity of water used in the initial phase of the cycle and due to increased drum rotation. It is useful when removing the most stubborn stains. It can be used with or without bleach. If you wish to bleach the items insert the additional compartment (4) into compartment 1. When pouring the bleach, be careful not to exceed the “max” level marked on the central pivot (see figure pag. 10). For lightly-soiled garments or a more delicate treatment

(1st press of the button)

programme

of the fabrics, press button until the “Delicate” level is reached. The cycle will reduce the drum rotation to ensure washing results are perfect for delicate garments.

Set the rinse type.

Option makes it possible to select the desired rinse type for sensitive skin. Press the button once for the “Extra Rinse” level, which makes it possible to select an additional rinse after the standard cycle rinse and remove all traces of detergent. Press the button again for the “Sensitive Skin” level, which makes it possible to select two additional rinses to the standard cycle rinses; it is recommended for very sensitive skin. When the button is pressed for the third time, the “Anti allergy Rinse” level is set, thus allowing the selection of 3 rinses in addition to the standard cycle’s rinses. The option - started with cycles at a temperature of 40°C - makes it possible to remove major allergens such as pollen, cat and dog hair. With cycles at a temperature higher than 40° a very good level of antiallergic protection is achieved. Press the button again to go back to the “Normal Rinse” rinse type. If the current adjustment can be neither set nor changed, the display will show “Not allowed”.

Modifying the cycle settings.

• Press the button to enable the function; the indicator light corresponding to the button will switch on.

• Press the button again to disable the function; the indicator light will switch off.

! If the selected function is not compatible with the

programmed wash cycle, the indicator light will flash and the function will not be activated.

! If the selected function is not compatible with

another function which has been selected previously, the indicator light corresponding to the first function selected will flash and only the second function will be activated; the indicator light corresponding to the enabled function will remain lit.

! The functions may affect the recommended load value

and/or the duration of the cycle.

7. START THE PROGRAMME. Press the START/PAUSE button. The corresponding indicator light will become green, remaining lit in a fixed manner, and the door will be locked (the DOOR LOCKED symbol will be on). During the wash cycle, the name of the phase in progress will appear on the display. To change a wash cycle while it is in progress, pause the washing machine using the START/PAUSE button (the START/PAUSE indicator light will flash slowly in an orange colour); then select the desired cycle and press the START/PAUSE button again. To open the door while a cycle is in progress, press the START/PAUSE button; if the DOOR LOCKED symbol is switched off the door may be opened. Press the START/PAUSE button again to restart the wash cycle from the point at which it was interrupted.

8. THE END OF THE WASH CYCLE. This will be indicated by the text “END OF CYCLE” on the display; when the DOOR LOCKED symbol switches off the door may be opened. Open the door, unload the laundry and switch off the machine.

! If you wish to cancel a cycle which has already begun,

press and hold the button. The cycle will be stopped and the machine will switch off.

Page 9

Wash cycles and functions

Table of wash cycles

Detergents

Description of the wash cycle

Wash cycles

CLEAN Plus

Anti Stain

Anti Stain Quick

and delicate colours.

and delicate colours. Standard Cotton 20°

delicate colours.

Synthetics (Synths Resistant)

stant colours. Synthetics (Synths Resistant)

resistant colours.

Synthetics (Synths Delicate)

SPECIALS

Fast Wash 30' (2nd press of the button): to refresh lightly soiled garments quic-

kly (not suitable for wool, silk and clothes which require washing by hand).

My Cycle (Memory): allows for any wash cycle to be stored.

Bed & Bath: washes bathroom laundry and bedlinen. 60° 1200

EXTRA CARE

Wool (Woolmark Platinum): for wool, cashmere, etc. 40° 800 -

Delicates

Spin (1st press of the button) - 1200 - - - - 9 - - - 16’

Rinse (2nd press of the button) - 1200 - - -

Pump out (3rd press of the button) - 0 - - - - 9 - - - 2’

The length of cycle shown on the display or in this booklet is an estimation only and is calculated assuming standard working conditions. The actual duration can vary according to factors such as water temperature and pressure, the amount of detergent used, the amount and type of load inserted, load balancing and any wash options selected.

1) Test wash cycle in compliance with directive 1061/2010: set wash cycle “2” 60°C (1st press of the button). This cycle is designed for cotton loads with a normal soil level and is the most efficient in terms of both electricity and water consumption; it should be used for garments which can be washed at 60°C. The actual washing temperature may differ from the indicated value.

2) Test wash cycle in compliance with directive 1061/2010: set wash cycle “2” 40°C (2nd press of the button). This cycle is designed for cotton loads with a normal soil level and is the most efficient in terms of both electricity and water consumption; it should be used for garments which can be washed at 40°C. The actual washing temperature may differ from the indicated value.

3) At 60 °C the “Prewash” function cannot be selected.

For all Test Institutes:

2) Long wash cycle for cottons: set wash cycle “2” 40°C (2nd press of the button).

4) Long wash cycle for synthetics: set wash cycle “3” 60°C (1st press of the button); temperature of 40°C (press TEMPERATURE button).

(1st press of the button)

(2nd press of the button)

Standard Cotton 60° (1st press of the button) (1): heavily soiled whites

Standard Cotton 40° (2nd press of the button) (2): lightly soiled whites

(3rd press of the button): lightly soiled whites and

(1st press of the button): heavily soiled resi-

(1st press of the button) (4): lightly soiled

(2nd press of the button): lightly soiled delicate colours. 40° 800

Max.

temp.

(°C)

40° 1200

40° 1200 -

60°

(Max. 90°)

40° 1200 -

20° 1200 -

60° 800

40° 800

30° 800 -

30° 0 -

Max.

speed

(rpm)

1200

Wash

Bleach

Prewash

 



  

(3)

  

   



 



(kg)

pness %

Max. load

Fabric

softener



5 - - - 180’



4,5 - - - 60’

9 53 1,19 57,5 195’

9 53 1,09 92 175’

9 - - - 175’

4,5 46 1,03 60 115’

4,5 46 0,56 60 100’

4,5 - - - 75’



3 71 0,20 38 30’



9 - - - 140’



2 - - - 85’



1 - - - 80’



9 - - - 36’

ption kWh

Residual dam-

Energy consum-

Total water lt

Cycle duration

Wash functions

Prewash

If this function is selected, the pre-wash cycle will run; this is useful for removing stubborn stains. N.B.: put the detergent in the relevant compartment. ! It cannot be used in conjunction with wash cycles “Anti Stain Quick”,

button)

, 2

(3rd press of the button)

Easy Iron

By selecting this function, the wash and spin cycles will be modified in order to reduce the formation of creases. At the end of the cycle the washing machine will perform slow rotations of the drum; the “Easy Iron” and START/ PAUSE indicator lights will flash (orange) and the text “END OF CYCLE” will appear on the display. To end the cycle, press the START/PAUSE button or the “Easy Iron” button. ! It cannot be used with the 1, 4, 7, 8,

2 (60°)

(1st press of the button)

, 4, 7, 8, .

, 2

(2nd press of the

Eco Wash

The Eco Wash function saves energy by not heating the water used to wash your laundry – an advantage both to the environment and to your energy bill. Instead, intensified wash action and water optimisation ensure great wash results in the same average time of a standard cycle. For the best washing results we recommend the usage of a liquid detergent. ! It cannot be used with the 1, 8,

(3rd press of the button), 6, 7,

Page 10

Detergents and laundry

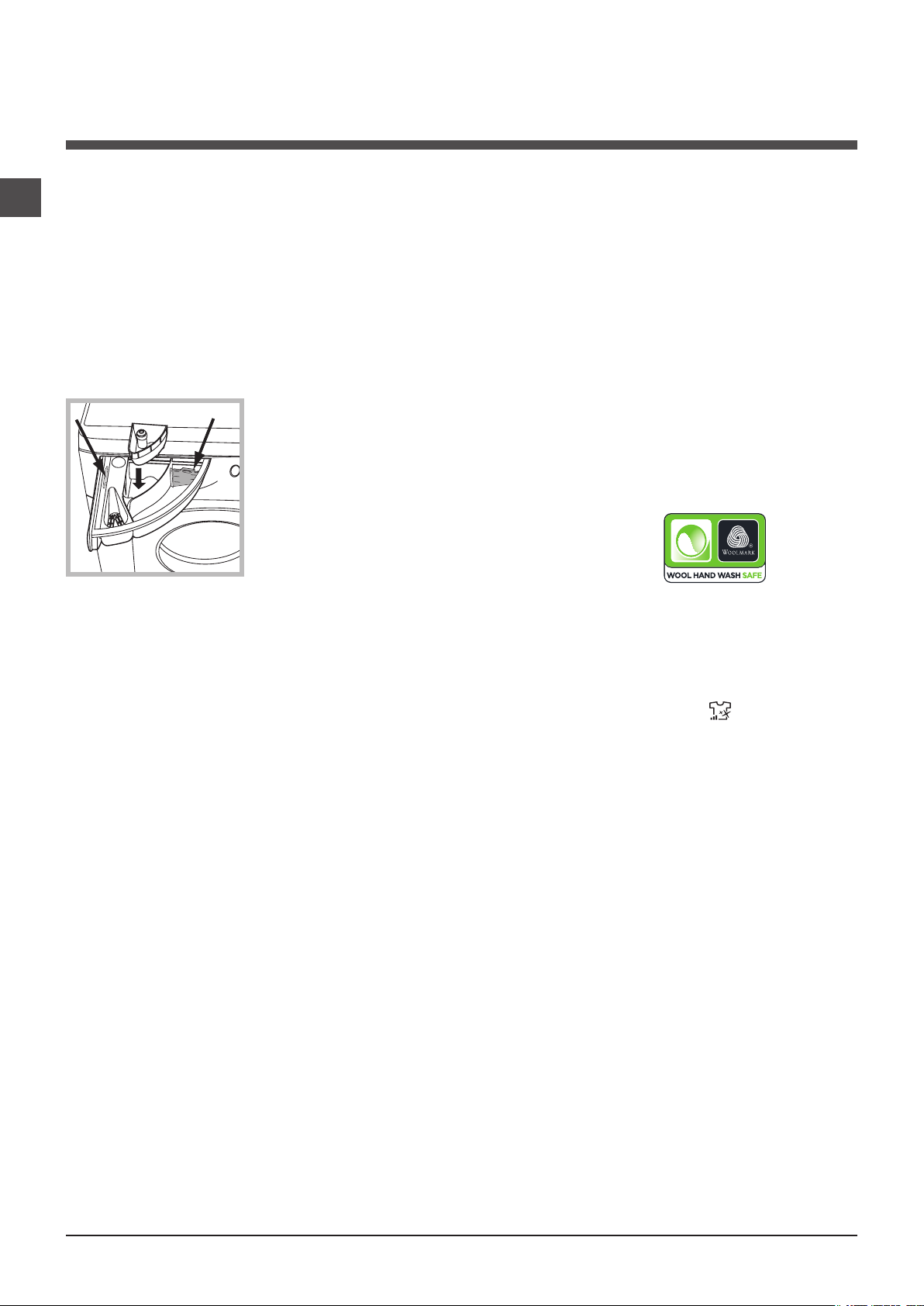

Detergent dispenser drawer

Good washing results also depend on the correct dose of detergent: adding too much detergent will not necessarily result in a more efficient wash, and may in fact cause a build up on the inside of your appliance and contribute to environmental pollution.

! Use powder detergent for white cotton garments, for

pre-washing, and for washing at temperatures over 60°C.

! Follow the instructions given on the detergent packaging. ! Do not use hand washing detergents because these

create too much foam.

Open the detergent dispenser drawer and pour in the detergent or washing additive, as follows.

compartment 1: Pre-wash detergent (powder)

Before pouring in the detergent, make sure that extra

compartment 4 has been removed.

compartment 2: Detergent for the wash cycle (powder or liquid)

If liquid detergent is used, it is recommended that the removable plastic partition A (supplied) be used for proper dosage. If powder detergent is used, place the partition into slot B.

compartment 3: Additives (fabric softeners, etc.)

The fabric softener should not overflow the grid.

extra compartment 4: Bleach

Preparing the laundry

Anti Stain Quick: this programme is ideal for washing the most difficult daily stains in 1 hour. It is ideal for mixed fabrics and coloured garments, caring for your clothes as it washes.

Standard Cotton 20°: ideal for lightly soiled cotton

loads. The effective performance levels achieved at cold temperatures, which are comparable to washing at 40°, are guaranteed by a mechanical action which operates at varying speed, with repeated and frequent peaks. Bed & Bath: use programme 6 to wash bed linen and towels in one single cycle: it optimises softener performance and helps you save time and energy. We recommend the use of powder detergent.

Wool: the wool wash cycle of this machine has been approved by The Woolmark Company for the washing of wool garments labelled as “hand wash” provided that the products are washed according to the instructions on the garment label and those issued by the manufacturer of this washing machine (M1127)

In UK, Eire, Hong Kong and India the Woolmark trade mark is a Certification trade mark.

Delicates: use programme 8 to wash very delicate garments with decorative features, such as diamantes and sequins. To wash silk garments and curtains select the cycle 8 and set the “Delicate” level from option . We recommend turning the garments inside out before washing and placing small items into the special bag for washing delicates. Use liquid detergent on delicate garments for best results.

• Divide the laundry according to:

- the type of fabric/the symbol on the label

- the colours: separate coloured garments from whites.

• Empty all garment pockets and check the buttons.

• Do not exceed the listed values, which refer to the weight of the laundry when dry: see “Table of wash cycles”.

How much does your laundry weigh?

1 sheet 400-500 g 1 pillow case 150-200 g 1 tablecloth 400-500 g 1 bathrobe 900-1200 g 1 towel 150-250 g

Load balancing system

Before every spin cycle, to avoid excessive vibrations and to distribute the load in a uniform manner, the drum rotates continuously at a speed which is slightly greater than the washing rotation speed. If, after several attempts, the load is not balanced correctly, the machine spins at a reduced spin speed. If the load is excessively unbalanced, the washing machine performs the distribution process instead of spinning. To encourage improved load distribution and balance, we recommend small and large garments are mixed in the load.

Special wash cycles

Anti Stain: this programme is suitable to heavily-soiled garments with resistant colours. It ensures a washing class that is higher than the standard class (A class). When running the programme, do not mix garments of different colours. We recommend the use of powder detergent. Pre-treatment with special additives is recommended if there are obstinate stains.

Page 11

Troubleshooting

Your washing machine could fail to work. Before contacting the Technical Assistance Centre (see “Assistance”), make sure that the problem cannot be solved easily using the following list.

Problem:

The washing machine does not switch on.

The wash cycle does not start.

The washing machine does not take in water (the text “NO WATER, CHECK SUPPLY” appears on the display).

The washing machine continuously takes in and drains water.

Possible causes / Solutions:

• The appliance is not plugged into the socket fully, or is not making contact.

• There is no power in the house.

• The washing machine door is not closed properly.

• The ON/OFF button has not been pressed.

• The START/PAUSE button has not been pressed.

• The water tap has not been opened.

• A delayed start has been set (see “Running a wash cycle”).

• The water inlet hose is not connected to the tap.

• The hose is bent.

• The water tap has not been opened.

• There is no water supply in the house.

• The pressure is too low.

• The START/PAUSE button has not been pressed.

• The drain hose is not fitted at a height between 65 and 100 cm from the floor (see “Installation”).

• The free end of the hose is under water (see “Installation”).

• The wall drainage system is not fitted with a breather pipe.

If the problem persists even after these checks, turn off the water tap, switch the appliance off and contact the Assistance Service. If the dwelling is on one of the upper floors of a building, there may be problems relating to water drainage, causing the washing machine to fill with water and drain continuously. Special anti-draining valves are available in shops and help to avoid this inconvenience.

The washing machine does not drain or spin.

The washing machine vibrates a lot during the spin cycle.

The washing machine leaks.

The machine is locked and the display flashes, indicating an error code (e.g. F-01, F-..).

There is too much foam.

• The wash cycle does not include draining: some wash cycles require the drain phase to be started manually (see “Wash cycles and functions”).

• The EASY IRON function has been activated: To complete the wash cycle, press the START/PAUSE button (see “Wash cycles and functions”).

• The drain hose is bent (see “Installation”).

• The drainage duct is clogged.

• The drum was not unlocked correctly during installation (see “Installation”).

• The washing machine is not level (see “Installation”).

• The washing machine is trapped between cabinets and walls (see “Installation”).

• The water inlet hose is not screwed on properly (see “Installation”).

• The detergent dispenser drawer is blocked (for cleaning instructions, see “Care and maintenance”).

• The drain hose is not fixed properly (see “Installation”).

• Switch off the machine and unplug it, wait for approximately 1 minute and then switch it back on again.

If the problem persists, contact the Technical Assistance Service.

• The detergent is not suitable for machine washing (it should display the text “for washing machines” or “hand and machine wash”, or the like).

• Too much detergent was used.

Page 12

Service

Before calling for Assistance:

• Check whether you can solve the problem alone (see “Troubleshooting”);

• Restart the programme to check whether the problem has been solved;

• If this is not the case, contact an authorised Technical Assistance Centre using the telephone number provided on the guarantee certificate.

! Always request the assistance of authorised technicians.

Have the following information to hand:

• the type of problem;

• the appliance model (Mod.);

• the serial number (S/N).

This information can be found on the data plate applied to the rear of the washing machine, and can also be found on the front of the appliance by opening the door.

Page 13

Mode d’emploi

LAVE-LINGE

Français

FMD 923

Sommaire

Installation, 14-15

Déballage et mise à niveau Raccordements eau et électricité Premier cycle de lavage Caractéristiques techniques

Entretien et soin, 16

Coupure de l’arrivée d’eau et du courant Nettoyage du lave-linge Nettoyage du tiroir à produits lessiviels. Entretien du hublot et du tambour Nettoyage de la pompe Contrôle du tuyau d’arrivée de l’eau

Précautions et conseils, 17

Sécurité générale Mise au rebut Ouverture manuelle de la porte hublot

Description du lave-linge, 18-19

Bandeau de commandes Écran

Comment faire un cycle de lavage, 20

Programmes et fonctions, 21

Tableau des programmes Fonctions de lavage

Produits lessiviels et linge, 22

Tiroir à produits lessiviels Triage du linge Programmes spéciaux Système d’équilibrage de la charge

Anomalies et remèdes, 23

Assistance, 24

Page 14

Installation

! Conserver ce mode d’emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veiller à ce qu’il suive toujours le lave-linge pour que son nouveau propriétaire soit informé sur son mode de optionnement et puisse profiter des conseils correspondants.

! Lire attentivement les instructions: elles fournissent des conseils importants sur l’installation, l’utilisation et la sécurité de l’appareil.

Déballage et mise à niveau

Déballage

1. Déballer le lave-linge.

2. Contrôler que le lave-linge n’a pas été en-

dommagé pendant le transport. S’il est abîmé, ne pas le raccorder et contacter le vendeur.

3. Enlever les 4 vis de protection servant au transport, le caoutchouc et la cale, placés dans la partie arrière (voir figure).

4. Boucher les trous à l’aide des bouchons

plastique fournis.

5. Conserver toutes ces pièces: il faudra les

remonter en cas de transport du lave-linge. ! Les pièces d’emballage ne sont pas des

jouets pour enfants.

Une bonne mise à niveau garantit la stabilité de l’appareil et évite qu’il y ait des vibrations, du bruit et des déplacements en cours de optionnement. Si la machine est posée sur de la moquette ou un tapis, régler les pieds de manière à ce qu’il y ait suffisamment d’espace pour assurer une bonne ventilation.

Raccordements eau et électricité

Raccordement du tuyau d’arrivée de l’eau

1. Reliez le tuyau d’alimentation en le vissant à un robinet d’eau froide à embout fileté 3/4 gaz (voir

figure).

Faire couler l’eau jusqu’à ce qu’elle soit limpide et sans impuretés avant de raccorder.

2. Raccorder le tuyau d’arrivée de l’eau au lave-linge en le vissant à la prise d’eau prévue, dans la partie arrière en haut à droite (voir figure).

3. Attention à ce que le tuyau ne soit pas plié ou écrasé.

Mise à niveau

1. Installer le lave-linge sur un sol plat et rigide,

sans l’appuyer contre des murs, des meubles ou autre.

2. Si le sol n’est pas parfaitement horizontal, visser ou dévisser les pieds de réglage avant (voir figure) pour niveler l’appareil; son angle d’inclinaison, mesuré sur le plan de travail, ne doit pas dépasser 2°.

! La pression de l’eau doit être comprise entre les valeurs indiquées dans le tableau des Caractéristiques techniques (voir page ci-contre).

! Si la longueur du tuyau d’alimentation ne suffit pas, s’adresser à un magasin spécialisé ou à un technicien agréé.

! N’utiliser que des tuyaux neufs.

! Utiliser ceux qui sont fournis avec l’appareil.

Page 15

Raccordement du tuyau de vidange

65 - 100 cm

Raccorder le tuyau d’évacuation, sans le plier, à un conduit d’évacuation ou à une évacuation murale placés à une distance du sol comprise entre 65 et 100 cm ;

ou bien l’accrocher à un évier ou à une baignoire, dans ce cas, fixer le support en plastique fourni avec l’appareil au robinet (voir figure). L’extrémité libre du tuyau d’évacuation ne doit pas être plongée dans l’eau.

! L’utilisation d’un tuyau de rallonge est absolument déconseillée mais si on ne peut faire autrement, il faut absolument qu’il ait le même diamètre que le tuyau original et sa longueur ne doit pas dépasser 150 cm.

! Le câble ne doit être ni plié ni trop écrasé. ! Le câble d’alimentation ne doit être remplacé

que par des techniciens agréés.

Attention! Nous déclinons toute responsabilité en cas de non-respect des normes énumérées ci-dessus.

Premier cycle de lavage

Avant la première mise en service de l’appareil, effectuer un cycle de lavage avec un produit lessiviel mais sans linge et sélectionner le programme «Auto nettoyage» (voir “Nettoyage du

lave-linge”).

Caractéristiques techniques

Modèle

Dimensions

Capacité Raccorde-

ments électriques

FMD 923

largeur 59,5 cm hauteur 85 cm profondeur 60,5 cm

de 1 à 9 kg

Voir la plaque signalétique appliquée sur la machine

Raccordement électrique

Avant de brancher la fiche dans la prise de courant, s’assurer que :

• la prise est bien reliée à la terre et est con-

forme aux réglementations en vigueur;

• la prise est bien apte à supporter la puis-

sance maximale de l’appareil indiquée dans le tableau des Caractéristiques techniques

(voir ci-contre);

• la tension d’alimentation est bien comprise

entre les valeurs figurant dans le tableau des Caractéristiques techniques (voir ci- contre);

• la prise est bien compatible avec la fiche du

lave-linge. Autrement, remplacer la prise ou la fiche.

! Le lave-linge ne doit pas être installé dehors, même à l’abri, car il est très dangereux de le laisser exposé à la pluie et aux orages. ! Après installation du lave-linge, la prise de courant doit être facilement accessible. ! N’utiliser ni rallonges ni prises multiples.

Raccordements hydrauliques

Vitesse d'essorage

Programmes de contrôle selon les directives 1061/2010 1015/2010

pression maximale 1 MPa (10 bar) pression minimale 0,05 MPa (0,5 bar) capacité du tambour 62 litres

jusqu'à 1200 tours minute

programme 2 (60°)

(1° pression de la touche);

Coton standard 60°C. programme 2 (40°)

(2° pression de la touche);

Coton standard 40°C.

Cet appareil est conforme aux Directives Communautaires suivantes:

- 2004/108/CE (Compatibilité électromagnétique)

- 2012/19/EU

- 2006/95/CE (Basse Tension)

Page 16

Entretien et soin

Coupure de l’arrivée d’eau et du courant

• Fermer le robinet de l’eau après chaque lavage. Cela réduit l’usure de l’installation hydraulique du lave-linge et évite tout danger de fuites.

• Débrancher la fiche de la prise de courant lors de tout nettoyage du lave-linge et pendant tous les travaux d’entretien.

Nettoyage du lave-linge

• Pour nettoyer l’extérieur et les parties en ca-

outchouc, utiliser un chiffon imbibé d’eau tiède et de savon. N’utiliser ni solvants ni abrasifs.

• Ce lave-linge est équipé d’un programme

«Auto nettoyage» des parties internes qui doit être effectué tambour complètement vide. La lessive (dans une quantité égale à 10% de celle conseillée pour du linge peu sale) ou les additifs spéciaux pour le nettoyage du lavelinge, pourront être utilisés comme adjuvants dans le programme de lavage. Il est conseillé d’effectuer le programme de nettoyage tous les 40 cycles de lavage.

Pour activer le programme, appuyer simultanément sur les touches A et B pendant 5 secondes (voir

figure).

Le programme démarrera automatiquement et durera environ 70 minutes. Pour stopper le cycle,

appuyer sur la touche START/PAUSE.

Nettoyage du tiroir à produits lessiviels.

Nettoyage de la pompe

Le lave-linge est équipé d’une pompe autonettoyante qui n’exige aucune opération d’entretien. Il peut toutefois arriver que de menus objets (pièces de monnaie, boutons) tombent dans la préchambre qui protège la pompe, placée en bas de cette dernière.

! S’assurer que le cycle de lavage est bien terminé et débrancher la fiche.

Pour accéder à cette préchambre:

1. démonter le panneau situé à l’avant du lave-linge à l’aide d’un tournevis (voir figure);

2. dévisser le couvercle en le tournant dans le sens inverse des aiguilles d’une montre (voir figure): il est normal qu’un peu d’eau s’écoule;

3. nettoyer soigneusement l’intérieur;

4. revisser le couvercle;

5. remonter le panneau en veillant à bien enfiler les crochets dans les fentes prévues avant de le pousser contre l’appareil.

Soulever le tiroir et le tirer vers soi pour le sortir de son logement (voir figure). Le laver à l’eau courante; effectuer cette opération assez souvent.

Entretien du hublot et du tambour

• Il faut toujours laisser le hublot entrouvert pour éviter la formation de mauvaise odeurs.

Contrôle du tuyau d’arrivée de l’eau

Contrôler le tuyau d’alimentation au moins une fois par an. Procéder à son remplacement en cas de craquèlements et de fissures: car les fortes pressions subies pendant le lavage pourraient provoquer des cassures.

! N’utiliser que des tuyaux neufs.

Page 17

Précautions et conseils

! Ce lave-linge a été conçu et fabriqué conformément aux

normes internationales de sécurité. Ces consignes sont fournies pour des raisons de sécurité, il faut les lire attentivement.

Sécurité générale

• Cet appareil est conçu pour un usage domestique.

• Cet appareil peut être utilisé par les enfants à

partir de 8 ans et par les personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou qui ne disposent pas des connaissances suffisantes, à condition qu’ils soient encadrés ou aient été formés de façon appropriée pour l’utilisation de l’appareil de façon sûre et en comprenant les dangers qui y sont liés. Les enfants ne doivent pas jouer avec l’appareil. L’entretien et le nettoyage ne doivent pas être effectués par les enfants sans surveillance.

• Ne jamais toucher l’appareil si l’on est pieds nus et si les mains sont mouillées ou humides.

• Ne jamais tirer sur le câble pour débrancher la fiche de la prise de courant.

• Ne pas ouvrir le tiroir à produits lessiviels si la machine est branchée.

• Ne pas toucher à l’eau de vidange, elle peut atteindre des températures très élevées.

• Ne pas forcer pour ouvrir le hublot: le verrouillage de sécurité qui protège contre les ouvertures accidentelles pourrait s’endommager.

• En cas de panne, éviter à tout prix d’accéder aux mécanismes internes pour tenter une réparation.

• Veiller à ce que les enfants ne s’approchent pas de l’appareil pendant son fonctionnement.

• Pendant le lavage, le hublot a tendance à se réchauffer.

• Deux ou trois personnes sont nécessaires pour déplacer l’appareil avec toutes les précautions nécessaires. Ne jamais le déplacer tout seul car il est très lourd.

• Avant d’introduire le linge, s’assurer que le tambour est bien vide.

Mise au rebut

• Mise au rebut du matériel d’emballage: se conformer aux réglementations locales de manière à ce que les emballages puissent être recyclés.

• La Directive Européenne 2012/19/EU sur les Déchets des Equipements Electriques et Electroniques, exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d’optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l’impact sur la santé humaine et l’environnement. Le symbole de la ‘’poubelle barrée’’ est apposée sur tous les produits pour rappeler

les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l’enlèvement de leur vieil appareil.

Ouverture manuelle du hublot

A défaut de pouvoir ouvrir la porte hublot à cause d’une panne de courant pour étendre le linge, procéder comme suit :

1. débrancher la fiche de la prise de courant.

2. s’assurer que le niveau de l’eau à l’intérieur de l’appareil se trouve bien au-dessous de l’ouverture du hublot, si ce n’est pas le cas vider l’eau en excès à travers le tuyau de vidange dans un seau comme illustré voir figure.

3. démonter le panneau situé à l’avant du lave-linge à l’aide d’un tournevis (voir figure).

4. se servir de la languette indiquée, tirer vers soi jusqu’à ce que le tirant en plastique se dégage de son cran d’arrêt; tirer ensuite vers le bas et ouvrir l’hublot en même temps.

5. remonter le panneau en veillant à bien enfiler les crochets dans les fentes prévues avant de le pousser contre l’appareil.

Page 18

Description du lave-linge

Bandeau de commandes

Touche

ON/OFF

Tiroir à produits lessiviels

Tiroir à produits lessiviels: pour charger les produits

lessiviels et les additifs (voir “Produits lessiviels et linge”).

SÉLECTEUR

PROGRAMMES

Touches

Touche

MON PROGRAMME

Touche

INTENSITÉ DE LAVAGE

Touche

ANTI-

ALLERGIES

Touche TEMPERATURE : appuyer pour diminuer la tem- pérature : la valeur correspondante est affichée à l’écran.

Écran

Touches

FONCTION

Touche

DÉPART DIFFÉRÉ

Touche

ESSORAGE

Touche avec voyant

START/PAUSE

Touche

TEMPÉRATURE

Touche

VERROU ENFANT

Touche ON/OFF : appuyer brièvement sur la touche pour allumer ou éteindre l’appareil. Le voyant vert START/ PAUSE clignotant lentement indique que la machine est allumée. Pour éteindre le lave-linge en cours de lavage, appuyer sur la touche pendant au moins 3 secondes de suite ; une pression brève ou accidentelle n’entraîne pas l’arrêt de l’appareil. L’arrêt de l’appareil pendant un lavage annule le lavage en cours.

Touches SÉLECTEUR PROGRAMMES: pour sélectionner le programme désiré (voir “Tableau des programmes”).

Touche MON PROGRAMME: maintenir la touche enfoncée pour mémoriser un cycle et les personnalisations préférées. Pour retourner à un cycle précédemment mémorisé, appuyer sur la touche MON PROGRAMME.

Touches FONCTION: appuyer sur la touche pour sélectionner la fonction désirée. Le voyant correspondant s’affiche à l’écran.

Touche INTENSITÉ DE LAVAGE : appuyer pour sélectionner l’intensité de lavage désirée.

Touche ANTI-ALLERGIES : appuyer pour sélectionner le type de rinçage désiré.

Touche ESSORAGE : appuyer sur cette touche pour diminuer la vitesse de l’essorage ou pour le supprimer complètement - la valeur correspondante s’affiche à l’écran.

Touche VERROU ENFANT: pour activer le verrouillage des commandes, garder la touche enfoncée pendant environ 2 secondes. Le symbole allumé indique que le bandeau de commandes est verrouillé (exception faite de la touche ON/OFF). Ceci permet d’éviter toute modification involontaire des programmes, surtout s’il y a des enfants à la maison. Pour désactiver le verrouillage des commandes, garder la touche enfoncée pendant environ 2 secondes.

Touche DÉPART DIFFÉRÉ : appuyer sur cette touche pour sélectionner un départ différé pour le programme choisi. Le retard est affiché à l’écran.

Touche avec voyant START/PAUSE : quand le voyant vert clignote lentement, appuyer sur la touche pour démarrer un lavage. Une fois le cycle lancé, le voyant passe à l’allumage fixe. Pour activer une pause de lavage, appuyer à nouveau sur la touche ; le voyant passe à l’orange et se met à clignoter. Si le symbole n’est pas allumé, il est possible d’ouvrir le hublot. Pour faire redémarrer le lavage exactement à l’endroit de l’arrêt, appuyer une nouvelle fois sur la touche.

Stand-by

Ce lave-linge, conformément aux nouvelles normes en vigueur dans le domaine de l’économie d’énergie, est équipée d’un système d’extinction automatique (veille) activé après 30 minutes environ d’inutilisation. Appuyez brièvement sur la touche ON/OFF et attendre que la machine soit réactivée.

Page 19

Écran

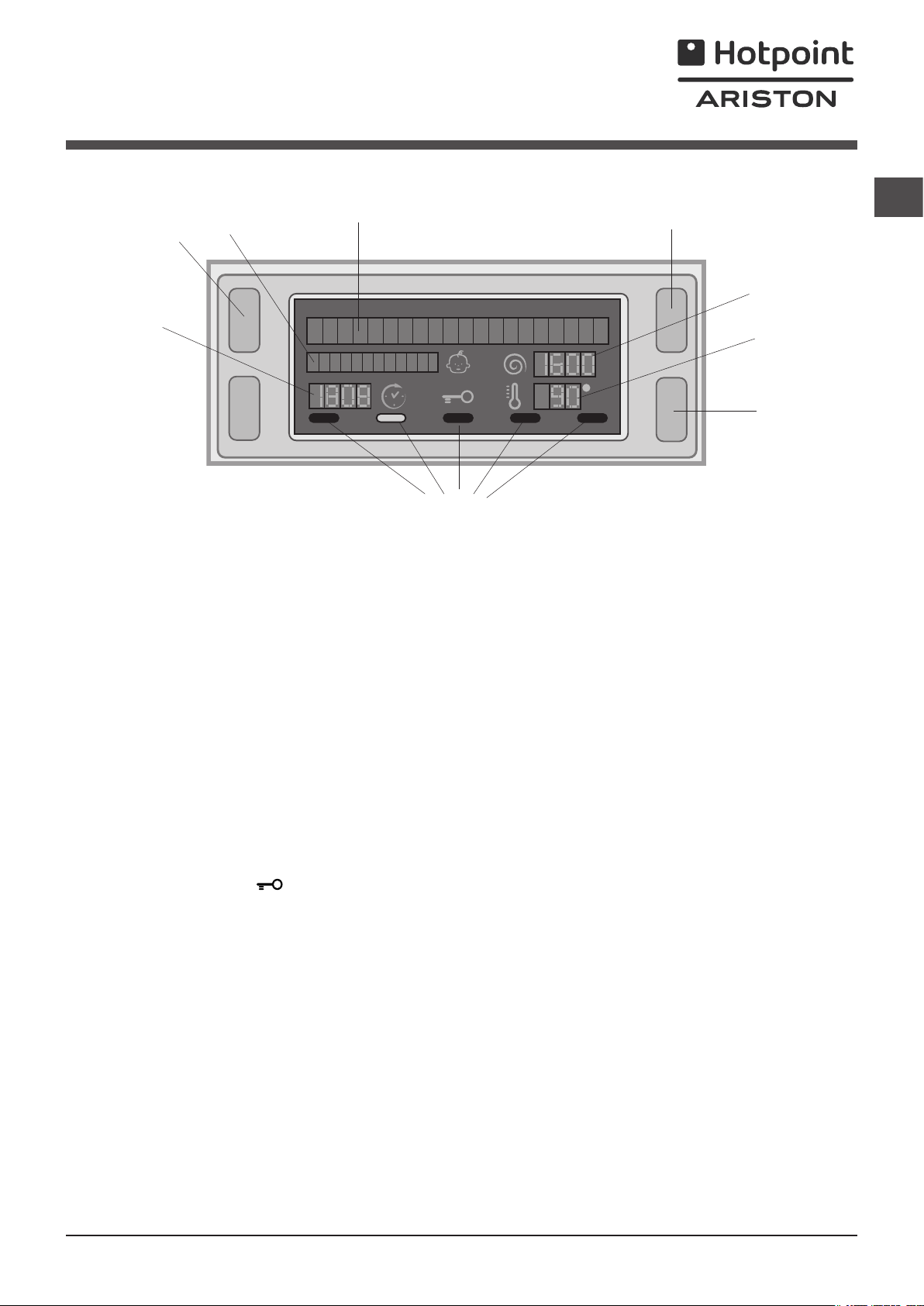

L’écran est utile pour programmer la machine et fournit de multiples renseignements.

Les deux chaînes supérieures A et B affichent : le programme de lavage sélectionné, la phase de lavage en cours et toutes les indications relatives au déroulement du programme.

La chaîne C affiche le temps restant à la fin du cycle de lavage en cours et si un DÉPART DIFFÉRÉ a été sélectionné, le temps restant avant le démarrage du programme sélectionné.

La chaîne D affiche la valeur maximum de la vitesse d’essorage que la machine peut effectuer en fonction du programme sélectionné ; si le programme ne prévoit pas d’essorage, la chaîne reste éteinte.

La chaîne E affiche la valeur maximale de la température qui peut être sélectionnée en fonction du programme choisi ; si le programme ne prévoit pas la sélection de la température, la chaîne reste éteinte.

Les voyants F correspondent aux fonctions et s’allument quand la fonction programmée est compatible avec le programme sélectionné.

Symbole verrouillage hublot Le symbole allumé indique que le hublot est verrouillé pour éviter toute ouverture accidentelle. Pour éviter d’abîmer l’appareil, attendre que le symbole s’éteigne avant d’ouvrir le hublot. N.B.: si la fonction DÉPART DIFFÉRÉ est active, le hublot reste verrouillé, pour l’ouvrir mettre la machine en pause en appuyant sur la touche START/PAUSE .

! À la première mise en service, un message s’affiche demandant de sélectionner la langue et l’écran entre automatiquement

dans le menu de sélection de la langue. Pour choisir la langue désirée, appuyer sur les touches X et Y; pour confirmer la sélection, appuyer sur la touche Z. Pour changer de langue, éteindre l’appareil, appuyer simultanément sur les touches X, Y et Z jusqu’au signal sonore, le menu de sélection de la langue s’affichera à nouveau

Page 20

Comment faire un cycle de lavage

1. METTRE L’APPAREIL SOUS TENSION. Appuyer sur la

touche , l’inscription BONJOUR s’affiche à l’écran ; le voyant de START/PAUSE passe au vert et clignote lentement.

2. CHARGER LE LINGE. Ouvrir la porte hublot. Charger le

linge en faisant attention à ne pas dépasser la quantité indiquée dans le tableau des programmes de la page suivante.

3. DOSER LE PRODUIT LESSIVIEL. Sortir le tiroir et

placer le produit lessiviel dans les bacs correspondants comme indiqué au paragraphe “Detersifs et linge”.

4. FERMER LE HUBLOT.

5. CHOISIR LE PROGRAMME. Appuyer sur l’une

des touches du SÉLECTEUR PROGRAMMES pour sélectionner le programme désiré ; le nom du programme est affiché à l’écran avec attribution d’une température et d’une vitesse d’essorage qui peuvent être modifiées. La durée du cycle s’affiche sur l’écran.

6. PERSONNALISER LE CYCLE DE LAVAGE. Appuyer

sur les touches correspondantes :

Modifier la température et/ou la vitesse d’essorage.

L’appareil sélectionne automatiquement la température et la vitesse d’essorage maximales prévues pour le programme sélectionné qui ne peuvent par conséquent pas être augmentées. Par pression sur la touche on peut diminuer progressivement la température de lavage jusqu’à un lavage à froid “OFF”. Par pression sur la touche on peut diminuer progressivement la vitesse d’essorage jusqu’à sa suppression totale “OFF”. Une autre pression sur les touches ramènera les valeurs aux maximales prévues.

! Exception: lors de la sélection du programme 2 (60°C)

(1° pression de la touche) la température peut être augmentée

jusqu’à 90°.

Sélectionner un départ différé.

Pour programmer le départ différé d’un programme sélectionné, appuyer sur la touche correspondante jusqu’à ce que le retard désiré soit atteint. Quand cette option est active, le symbole s’affiche à l’écran. Pour annuler le départ différé, appuyer sur la touche jusqu’à ce que l’inscription OFF s’affiche à l’écran.

Programmer l’intensité de lavage désirée.

L’option permet d’optimiser le lavage selon le degré de salissure des tissus et l’intensité de lavage désirée. Sélectionner le programme de lavage, le cycle se place automatiquement sur le niveau «Normal» optimisé pour du linge moyennement sale, (cette sélection n’est pas acceptée pour le cycle «Laine», qui se règle automatiquement sur le niveau «Délicat»). Pour du linge très sale, appuyer sur la touche jusqu’à ce que le niveau «Super Lavage» soit atteint. Ce niveau permet d’obtenir un lavage très performant car l’utilisation d’une plus grande quantité d’eau au cours de la phase initiale du cycle et un brassage mécanique plus intense permettent d’éliminer les taches les plus difficiles; possibilité d’utilisation avec ou sans eau de Javel. Pour traiter le linge avec de l’eau de Javel, ajouter le bac supplémentaire 4 fourni avec l’appareil à l’intérieur du bac

1. Au moment de verser l’eau de Javel, attention à ne pas dépasser le niveau «max» indiqué sur le pivot central (voir figure page 22).

Pour du linge peu sale ou pour un traitement plus délicat des tissus, appuyer sur la touche jusqu’à ce que le niveau «Délicat» soit atteint. Ce cycle réduira le brassage mécanique pour assurer des résultats de lavage parfaits du linge délicat.

Programmer le type de rinçage.

L’option permet de sélectionner le type de rinçage désiré pour un maximum de protection des peaux sensibles. Une première pression sur la touche programme le niveau «Extra Rinçage» qui permet d’ajouter un rinçage supplémentaire à ceux normalement prévus par le cycle de manière à éliminer toute trace de lessive. Une deuxième pression sur la touche programme le niveau «Peaux sensibles» qui permet d’ajouter deux rinçages supplémentaires à ceux normalement prévus par le cycle, il est conseillé pour les peaux extrêmement sensibles. Une troisième pression sur la touche programme le niveau «Anti-allergies», qui permet d’ajouter 3 rinçages supplémentaires à ceux normalement prévus par le cycle. Cette option activée avec les cycles à une température de 40° permet de supprimer les principaux allergènes tels que les poils de chat, de chien et les pollens. Un excellent niveau de protection hypoallergénique est obtenu avec les cycles à une température supérieure à 40°. Appuyer une nouvelle fois pour retourner au type de rinçage «Rinçage Normal». S’il n’est pas possible de sélectionner ou de modifier le réglage existant, le message «INACTIF» s’affiche.

Modifier les caractéristiques du cycle.

• Appuyer sur la touche pour activer la fonction; le voyant correspondant à la touche s’allume.

• Appuyer de nouveau sur la touche pour désactiver la fonction ; le voyant s’éteint.

! Si la fonction sélectionnée est incompatible avec le programme sélectionné, le voyant se met à clignoter et la fonction n’est pas activée. ! Si la fonction sélectionnée est incompatible avec une autre fonction précédemment sélectionnée, le voyant correspondant à la première fonction se met à clignoter et seule la deuxième fonction est activée alors que le voyant de la fonction activée s’allume. ! Les fonctions permettent de modifier le chargement conseillé et/ou la durée du cycle de lavage.

7. DEMARRER LE PROGRAMME. Appuyer sur la touche START/PAUSE . Le voyant correspondant s’allume en vert fixe et le hublot est verrouillé (symbole HUBLOT VERROUILLÉ allumé). Pendant le lavage, le nom de la phase en cours s’affiche à l’écran. Pour modifier un programme lorsqu’un cycle est en cours, mettre le lave- linge en pause en appuyant sur la touche START/PAUSE (le voyant START/PAUSE passe à l’orange et clignote lentement) ; sélectionner le cycle désiré et appuyer de nouveau sur la touche START/PAUSE . Pour ouvrir la porte tandis qu’un cycle est en cours, appuyer sur la touche START/PAUSE ; si le symbole HUBLOT VERROUILLÉ est éteint, on peut ouvrir le hublot. Pour faire redémarrer le programme exactement à l’endroit de l’arrêt, appuyer une nouvelle fois sur la touche START/PAUSE .

8. FIN DU PROGRAMME. Elle est signalée par l’inscription “FIN DE CYCLE” qui s’affiche à l’écran; quand le symbole HUBLOT VERROUILLÉ s’éteint, on peut ouvrir le hublot. Ouvrir le hublot, vider le lave-linge et éteindre l’appareil.

! Une pression prolongée sur la touche permet d’annuler un cycle déjà lancé. Le cycle est interrompu et la machine s’éteint.

Page 21

Programmes et fonctions

Tableau des programmes

maxi

(tours

1200

Produits lessiviels

Javel

Lavage

Prelavage

 



(3)



  



  

   



 



(Kg)

duelle %

Charge maxi

Assou-

plissant

Humidité rési-

d’énergie kWh

Consommation

5 - - - 180’

4,5 - - - 60’

9 53 1,19 57,5 195’

9 53 1,09 92 175’

9 - - - 175’

4,5 46 1,03 60 115’

4,5 46 0,56 60 100’

4,5 - - - 75’

3 71 0,20 38 30’

9 - - - 140’

2 - - - 85’ 1 - - - 80’

9 - - - 36’

Eau totale lt

Description du Programme

Programmes

CLEAN Plus

Anti-taches (1° pression de la touche)

Anti-taches Rapide (2° pression de la touche)

Coton Standard 60° (1) (1° pression de la touche): blancs et

couleurs résistantes très sales.

Coton Standard 40° (2) (2° pression de la touche): blancs et cou-

leurs délicates peu sales. Coton Standard 20° (3° pression de la touche): blancs et couleurs

délicates peu sales.

Synthétique Intensif (1° pression de la touche): couleurs résistantes très sales.

Synthétique Intensif (4) (1° pression de la touche): couleurs résistantes

très sales. Synthétique Delicat (2° pression de la touche): couleurs résistantes peu sales.

SPECIALS

Mix 30’ (Rapide 30’): pour rafraîchir rapidement du linge peu sale (ne

convient pas pour la laine, la soie et le linge à laver à la main).

Mon Programme (Memo): permet de mémoriser un cycle de lavage quelconque.

Lit&Bain: pour le linge de lit et le linge de toilette.

EXTRA CARE

Laine (Woolmark Platinum): pour laine, cachemire, etc.

Délicat (Ultra délicat)

Essorage (1° pression de la touche). Rinçage (2° pression de la touche). Vidange (3° pression de la touche).

La durée du cycle indiquée sur l’écran ou dans la notice représente une estimation calculée dans des conditions standard. Le temps effectif peut varier en fonction de nombreux facteurs tels que : température et pression de l’eau en entrée, température ambiante, quantité de lessive, quantité et type de charge, équilibrage de la charge, options supplémentaires sélectionnées.

1) Programme de contrôle selon la directive 1061/2010: sélectionner le programme 2 à 60°C (1° pression de la touche). Ce cycle convient au lavage d’une charge de coton normalement sale et c’est le plus performant en termes de consommation d’eau et d’énergie, l’utiliser pour du linge lavable à 60°C. La température effective de lavage peut différer de la température indiquée.

2) Programme de contrôle selon la directive 1061/2010: sélectionner le programme 2 à 40°C (2° pression de la touche). Ce cycle convient au lavage d’une charge de coton normalement sale et c’est le plus performant en termes de consommation d’eau et d’énergie, l’utiliser pour du linge lavable à 40°C. La température effective de lavage peut différer de la température indiquée.

3) À 60 °C la fonction “Prélavage” ne peut pas être sélectionnée.

Pour tous les instituts qui effectuent ces tests :

2) Programme coton long : sélectionner le programme 2 à 40°C (2° pression de la touche).

4) Programme Synthétique long : sélectionner le programme 3 à 60°C (1° pression de la touche); température de 40°C (appuyer sur la touche TEMPÉRATURE).

Temp.

maxi.

(Max. 90°)

Vitesse

(°C)

minute)

40° 1200 40° 1200 60°

40° 1200 -

20° 1200 -

60° 800

40° 800

30° 800 -

60° 1200

40° 800 30° 0 -

- 1200 - - - - 9 - - - 16’

- 1200 - - -

- 0 - - - - 9 - - - 2’

Durée cycle

Fonctions de lavage

Prélavage

Cette fonction permet d’effectuer un prélavage, très utile pour enlever les taches plus tenaces.

N.B.: Ajouter le produit lessiviel dans le bac prévu. ! Elle n’est pas activable sur les programmes “Anti-taches

Rapide”, 2 (

En cas de sélection de cette fonction, le lavage et l’essorage seront dûment modifiés pour réduire la formation de plis. À la fin du cycle de lavage, le lave-linge fait tourner le tambour lentement; le voyant de la fonction REPASSAGE FACILE et celui de START/PAUSE se mettent à clignoter (orange), l’inscription “FIN DE CYCLE” s’affiche à l’écran. Pour compléter le cycle, il faut appuyer sur la

2 (60°) (

3° pression de la touche)

1° pression de la touche)

Repassage facile

, 4, 7, 8, .

, 2 (

2° pression de la touche)

touche START/PAUSE ou sur la touche REPASSAGE FACILE. ! Cette option n’est pas activable avec les programmes 1, 4, 7, 8,

Lavage a Froid

La fonction Lavage a Froid permet d’économiser l’énergie puisque l’eau utilisée pour la lessive n’est pas réchauffée : un plus pour l’environnement et pour votre facture d’électricité. L’action renforcée et l’optimisation de la consommation de l’eau garantissent d’excellents résultats pour une durée moyenne identique à celle d’un cycle standard. Pour de meilleurs résultats en matière de lavage, utilisez une lessive liquide. ! Cette fonction n’est pas activable avec les programmes 1,

2 (

3° pression de la touche), 6, 7, 8,

Page 22

Produits lessiviels et linge

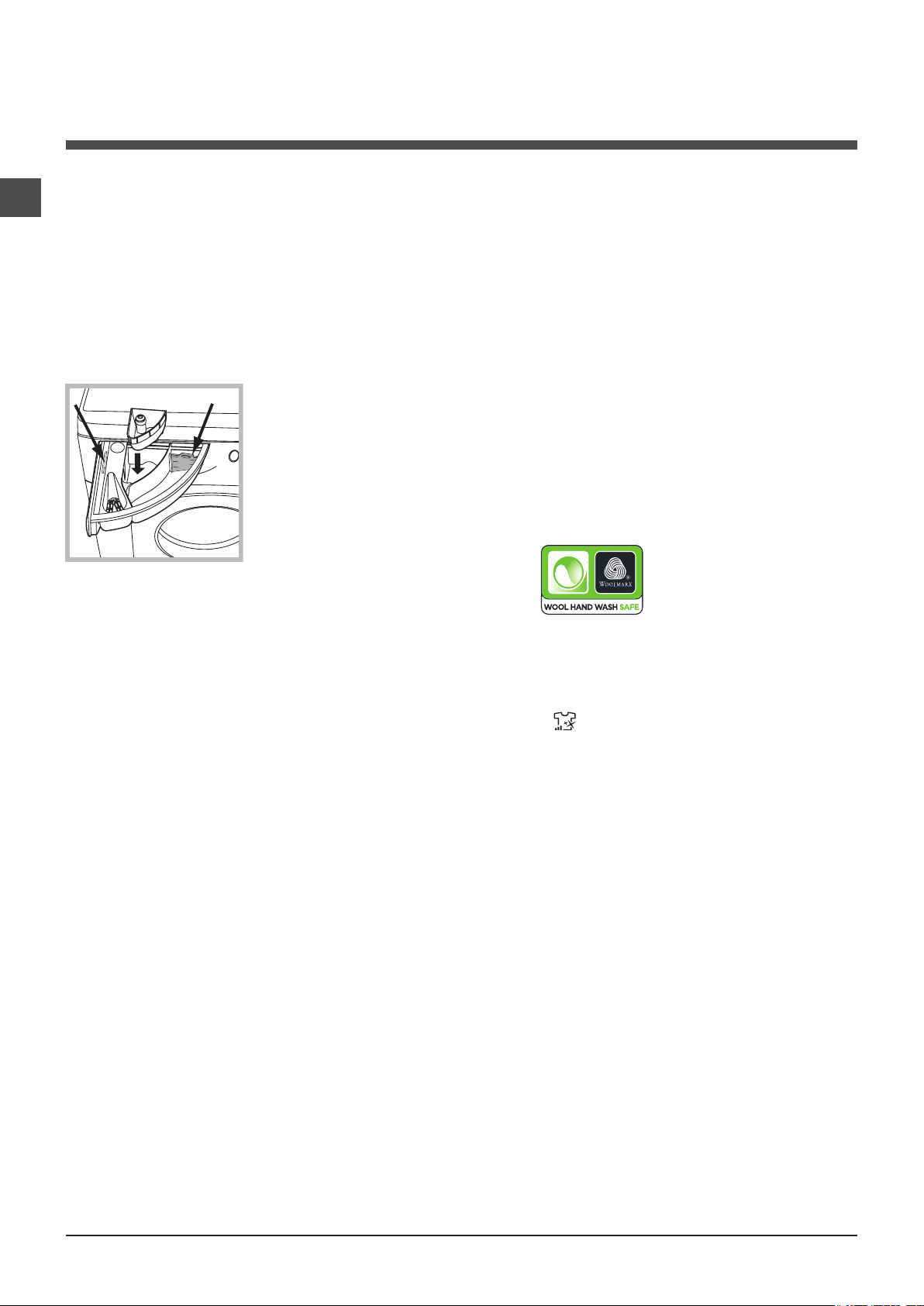

Tiroir à produits lessiviels

Un bon résultat de lavage dépend aussi d’un bon dosage de produit lessiviel: un excès de lessive ne lave pas mieux, il incruste l’intérieur du lave-linge et pollue l’environnement.

! Utiliser des lessives en poudre pour du linge en coton

blanc et en cas de prélavage et de lavages à une température supérieure à 60°C.

! Respecter les indications figurant sur le paquet de lessive. ! Ne pas utiliser de lessives pour lavage à la main, elles

moussent trop.

Sortir le tiroir à produits lessiviels et verser la lessive ou l’additif comme suit.

bac 1: Lessive prélavage (en poudre)

Avant d’introduire la lessive, s’assurer que le bac supplémentaire 4 n’est pas présent.

bac 2: Lessive lavage (en poudre ou liquide)

En cas d’utilisation de lessive liquide, nous conseillons d’introduire le séparateur A fourni avec le lave-linge pour mieux déterminer la dose correcte. En cas d’utilisation de lessive en poudre, placer le séparateur dans le bac B.

bac 3: Additifs (assouplissant, etc.)

L’assouplissant ne doit pas déborder de la grille.

bac supplémentaire 4: Produit javelisé

Triage du linge

• Trier correctement le linge d’après:

- le type de textile / le symbole sur l’étiquette.

- les couleurs: séparer le linge coloré du blanc.

• Vider les poches et contrôler les boutons.

• Ne pas dépasser les valeurs indiquées correspondant au poids de linge sec : voir “Tableau des programmes”.

Combien pèse le linge ?

1 drap 400-500 g 1 taie d’oreiller 150-200 g 1 nappe 400-500 g 1 peignoir 900-1200 g 1 serviette éponge 150-250 g

Programmes spéciaux

Anti-taches: ce programme est idéal pour le lavage

de linge très sale, aux couleurs résistantes. Il assure une classe de lavage supérieure à la classe standard (classe A). Ce programme ne permet pas de mélanger du linge de couleurs différentes. Nous conseillons d’utiliser de la lessive en poudre. En cas de taches tenaces, nous conseillons un prétraitement avec des additifs spéciaux.

Anti-taches Rapide: ce programme été conçu pour laver

les vêtements aux taches les plus coriaces en une heure. Pour le linge coloré en fibre mixte, en garantissant un respect maximum de ce dernier.

Coton Standard 20°: idéal pour des charges de linge sale en coton. Les bonnes performances, même à froid, comparables à celles d’un lavage à 40°, sont assurées grâce à une action mécanique qui brasse en variant la vitesse et

avec des pics répétés et rapprochés.

Lit&Bain : pour laver le linge de toilette et de lit en un seul cycle, utiliser le programme 6 qui optimise l’utilisation de l’assouplissant et permet de faire des économies de temps et d’électricité. Nous conseillons d’utiliser de la lessive en poudre.

Laine: le cycle de lavage « Laine » de ce lave-linge a été approuvé par la société Woolmark Company pour le lavage d’articles en laine classés comme « lavables à la main », à condition que le lavage soit effectué conformément aux instructions indiquées sur l’étiquette du vêtement et aux indications fournies par le fabricant de ce lave-linge. (M1127)

Délicat: utiliser le programme 8 pour le lavage d’articles particulièrement délicats avec applications de strass ou de paillettes. Pour le lavage d’articles en soie et de rideaux, sélectionner le cycle 8 et programmer le niveau «Délicat» de l’option . Il est recommandé de mettre le linge à l’envers avant le lavage et d’introduire les articles plus petits dans le sachet prévu pour le lavage des articles délicats. Pour obtenir de meilleurs résultats, nous conseillons d’utiliser de la lessive liquide spéciale textiles délicats.

Système d’équilibrage de la charge

Avant tout essorage, pour éviter toute vibration excessive et répartir le linge de façon uniforme, le lave-linge fait tourner le tambour à une vitesse légèrement supérieure à la vitesse de lavage. Si au bout de plusieurs tentatives, la charge n’est toujours pas correctement équilibrée, l’appareil procède à un essorage à une vitesse inférieure à la vitesse normalement prévue. En cas de déséquilibre excessif, le lave-linge préfère procéder à la répartition du linge plutôt qu’à son essorage. Pour une meilleure répartition de la charge et un bon équilibrage, nous conseillons de mélanger de grandes et petites pièces de linge.

Page 23

Anomalies et remèdes

Il peut arriver que le lave-linge ne fonctionne pas bien. Avant d’appeler le Service de dépannage (voir “Assistance”), contrôler s’il ne s’agit pas par hasard d’un problème facile à résoudre à l’aide de la liste suivante.

Anomalies:

Le lave-linge ne s’allume pas.

Le cycle de lavage ne démarre pas.

Il n’y a pas d’arrivée d’eau (le message “Pas d’eau, ouvrir robinet” s’affiche à l’écran).

Le lave-linge prend l’eau et vidange continuellement.

Causes / Solutions possibles:

• La fiche n’est pas branchée dans la prise de courant ou mal branchée.

• Il y a une panne de courant.

• Le hublot n’est pas bien fermé.

• La touche ON/OFF n’a pas été enfoncée.

• La touche START/PAUSE n’a pas été enfoncée.

• Le robinet de l’eau n’est pas ouvert.

• Un départ différé a été sélectionné (voir “Comment faire un cycle de lavage”).

• Le tuyau d’arrivée de l’eau n’est pas raccordé au robinet.

• Le tuyau est plié.

• Le robinet de l’eau n’est pas ouvert.

• Il y a une coupure d’eau.

• La pression n’est pas suffisante.

• La touche START/PAUSE n’a pas été enfoncée.

• Le tuyau de vidange n’est pas installé à une distance du sol comprise entre 65 et 100 cm (voir “Installation”).

• L’extrémité du tuyau de vidange est plongée dans l’eau (voir “Installation”).

• L’évacuation murale n’a pas d’évent.

Si après ces vérifications, le problème persiste, fermer le robinet de l’eau, éteindre la machine et appeler le service Assistance. Si l’appartement est situé en étage dans un immeuble, il peut y avoir des phénomènes de siphonnage qui font que le lave-linge prend et évacue l’eau continuellement. Pour supprimer cet inconvénient, on trouve dans le commerce des soupapes spéciales antisiphonnage.

Le lave-linge ne vidange pas et n’essore pas.

Le lave-linge vibre beaucoup pendant l’essorage.

Le lave-linge a des fuites.

L’appareil est bloqué, l’écran clignote et affiche un code d’anomalie (par ex. : F-01, F-…).

Il y a un excès de mousse.

• Le programme ne prévoit pas de vidange: pour certains programmes, il faut la faire partir manuellement (“Programmes et fonctions”).

• La fonction REPASSAGE FACILE est activée: pour compléter le programme, appuyer sur la touche START/PAUSE (“Programmes et fonctions”).

• Le tuyau de vidange est plié (voir “Installation ”).

• La conduite d’évacuation est bouchée.

• Le tambour n’a pas été débloqué comme il faut lors de l’installation du lavelinge (voir “Installation”).

• Le lave-linge n’est pas posé à plat (voir “Installation”).

• Le lave-linge est coincé entre des meubles et le mur (voir “Installation”).

• Le tuyau d’arrivée de l’eau n’est pas bien vissé (voir “Installation”).

• Le tiroir à produits lessiviels est bouché (pour le nettoyer voir “Entretien et soin”).

• Le tuyau de vidange n’est pas bien fixé (voir “Installation”).

• Eteindre l’appareil et débrancher la fiche de la prise de courant, attendre 1 minute environ avant de rallumer.

Si l’anomalie persiste, appeler le service d’assistance.

• Le produit de lavage utilisé n’est pas une lessive spéciale machine (il faut qu’il y ait l’inscription “pour lave-linge”, “main et machine”, ou autre semblable).

• La quantité utilisée est excessive.

Page 24

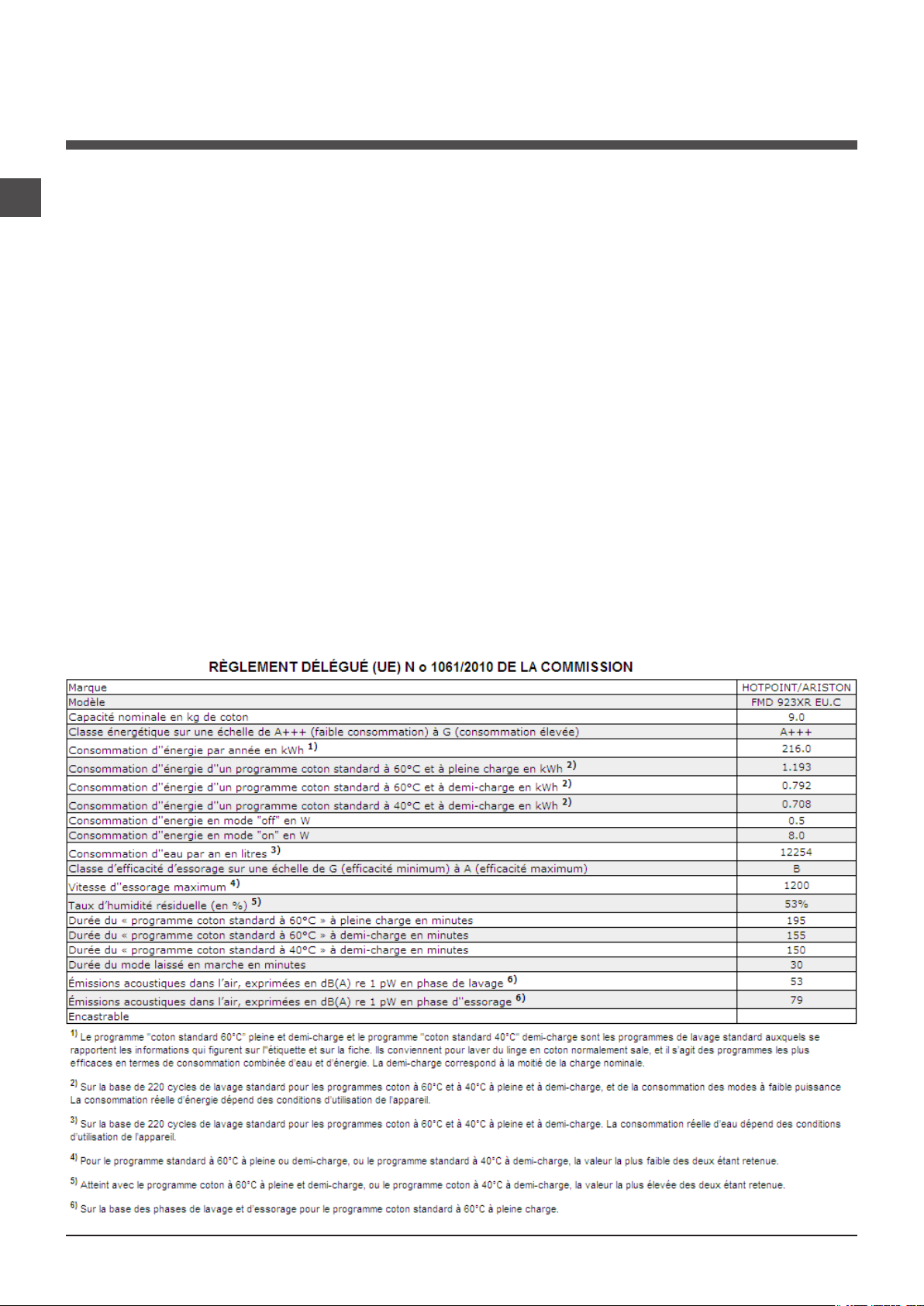

Assistance

Avant d’appeler le service après-vente:

• Vérifier si on ne peut pas résoudre l’anomalie par ses propres moyens (voir “Anomalies et Remèdes”);

• Remettre le programme en marche pour contrôler si l’inconvénient a disparu;

• Autrement, contacter le Centre d’Assistance technique agréé au numéro de téléphone indiqué sur le certificat de garantie.

! Ne jamais s’adresser à des techniciens non agréés.

Communiquer:

• le type de panne;

• le modèle de l’appareil (Mod.);

• son numéro de série (S/N). Ces informations se trouvent sur la plaque signalétique apposée à l’arrière du lave-linge et à l’avant quand on ouvre la porte hublot.

Page 25

Istruzioni per l’uso

LAVABIANCHERIA

Italiano

FMD 923

Sommario

Installazione, 26-27

Disimballo e livellamento Collegamenti idraulici ed elettrici Primo ciclo di lavaggio Dati tecnici

Manutenzione e cura, 28

Escludere acqua e corrente elettrica Pulire la lavabiancheria Pulire il cassetto dei detersivi Curare oblò e cestello Pulire la pompa Controllare il tubo di alimentazione dell’acqua

Precauzioni e consigli, 29

Sicurezza generale Smaltimento Apertura manuale della porta oblò

Descrizione della lavabiancheria, 30-31

Pannello di controllo Display

Come effettuare un ciclo di lavaggio, 32

Programmi e funzioni, 33

Tabella dei programmi Funzioni di lavaggio

Detersivi e biancheria, 34

Cassetto dei detersivi Preparare la biancheria Programmi particolari Sistema bilanciamento del carico

Anomalie e rimedi, 35

Assistenza, 36

Assistenza Attiva 7 giorni su 7

Page 26

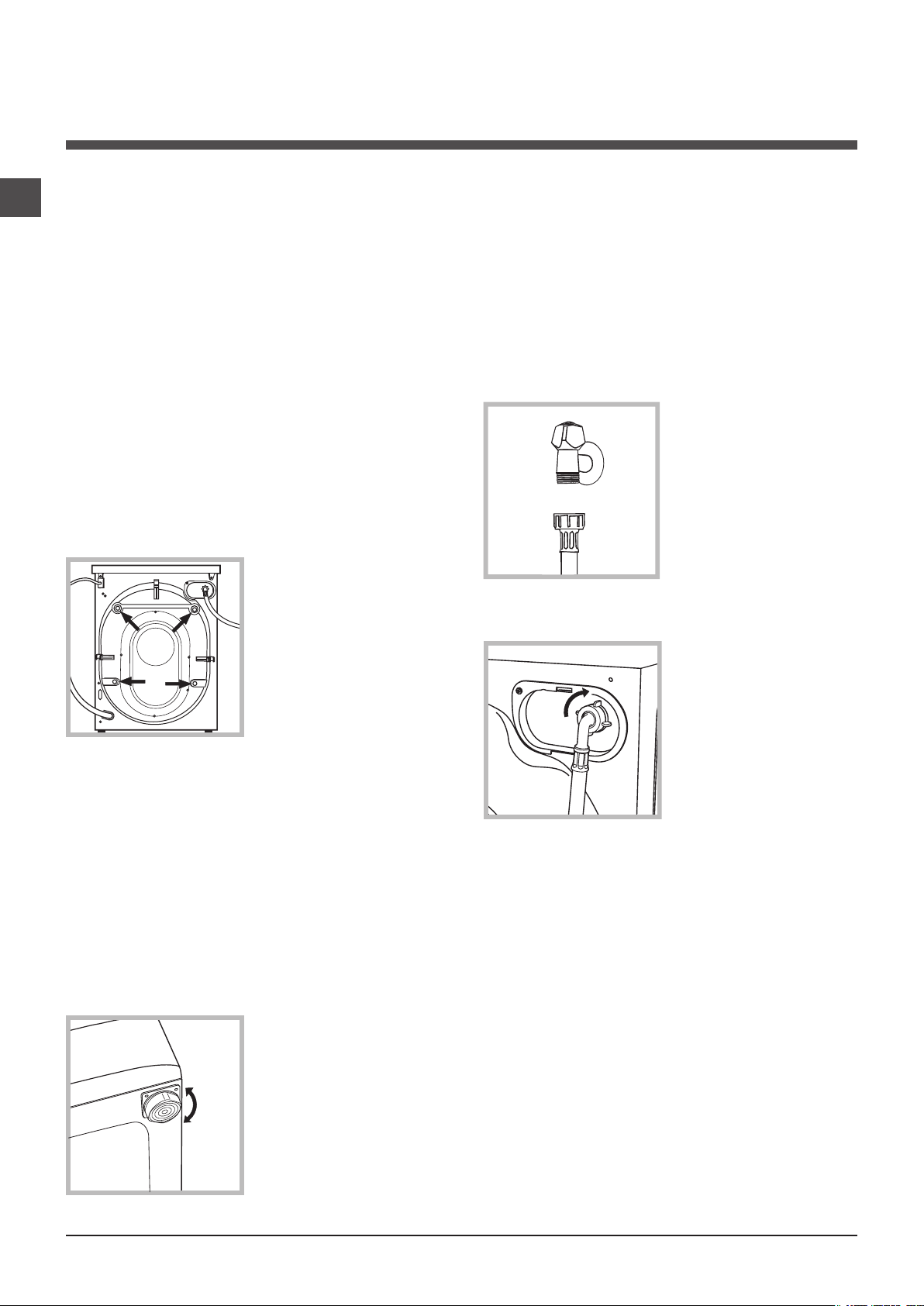

Installazione

! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme alla lavabiancheria per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.

! Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza.

Disimballo e livellamento

Disimballo

1. Disimballare la lavabiancheria.

2. Controllare che la lavabiancheria non abbia subìto danni nel trasporto. Se fosse danneggiata non collegarla e contattare il rivenditore.

3. Rimuovere le 4 viti di protezione per il trasporto e il gommino con il relativo distanziale, posti nella parte posteriore (vedi figura).

4. Chiudere i fori con i tappi di plastica in dotazione.

5. Conservare tutti i pezzi: qualora la lavabiancheria debba essere trasportata, dovranno essere rimontati.

Un accurato livellamento dà stabilità alla macchina ed evita vibrazioni, rumori e spostamenti durante il funzionamento. In caso di moquette o di un tappeto, regolare i piedini in modo da conservare sotto la lavabiancheria uno spazio sufficiente per la ventilazione.

Collegamenti idraulici ed elettrici

Collegamento del tubo di alimentazione dell’acqua

1. Collegare il tubo di alimentazione avvitandolo a un rubinetto d’acqua fredda con bocca filettata da 3/4 gas

(vedi figura).

Prima di allacciare, far scorrere l’acqua finché non sia limpida.

2. Collegare il tubo di alimentazione alla lavabiancheria avvitandolo all’apposita presa d’acqua, nella parte posteriore in alto a destra (vedi figura).

3. Fare attenzione che nel tubo non ci siano né pieghe né strozzature.

! Gli imballaggi non sono giocattoli per bambini.

Livellamento

1. Installare la lavabiancheria su un pavimento piano e rigido, senza appoggiarla a muri, mobili o altro.

2. Se il pavimento non fosse perfettamente orizzontale, compensare le irregolarità svitando o avvitando i piedini anteriori (vedi figura); l’angolo di inclinazione, misurato sul piano di lavoro, non deve superare i 2°.

! La pressione idrica del rubinetto deve essere compresa nei valori della tabella Dati tecnici (vedi pagina a fianco).

! Se la lunghezza del tubo di alimentazione non fosse sufficiente, rivolgersi a un negozio specializzato o a un tecnico autorizzato.

! Non utilizzare mai tubi già usati.

! Utilizzare quelli in dotazione alla macchina.

Page 27

Collegamento del tubo di scarico

65 - 100 cm

Collegare il tubo di scarico, senza piegarlo, a una conduttura di scarico o a uno scarico a muro posti tra 65 e 100 cm da terra;

! Il cavo di alimentazione deve essere sostituito solo da tecnici autorizzati.

Attenzione! L’azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Primo ciclo di lavaggio

Dopo l’installazione, prima dell’uso, effettuare un ciclo di lavaggio con detersivo e senza biancheria impostando il programma “Auto Pulizia” (vedi “Pulire la lavabiancheria”).

oppure appoggiarlo al bordo di un lavandino o di una vasca, legando la guida in dotazione al rubinetto (vedi figu- ra). L’estremità libera del tubo di scarico non deve rimanere immersa nell’acqua.

! È sconsigliato usare tubi di prolunga; se indispensabile, la prolunga deve avere lo stesso diametro del tubo originale e non superare i 150 cm.

Collegamento elettrico

Prima di inserire la spina nella presa della corrente, accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;

• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato

nella tabella Dati tecnici (vedi a fianco);

• la tensione di alimentazione sia compresa nei valori indicati nella tabella Dati tecnici (vedi a fianco);

• la presa sia compatibile con la spina della lavabiancheria. In caso contrario sostituire la

presa o la spina. ! La lavabiancheria non va installata all’aper-

to, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarla esposta a pioggia e temporali.

Dati tecnici

Modello

Dimensioni

Capacità

Collegamenti elettrici

Collegamenti idrici

Velocità di centrifuga

Programmi di controllo secondo la direttive 1061/2010 1015/2010

FMD 923

larghezza cm 59,5 altezza cm 85 profondità cm 60,5

da 1 a 9 kg

vedi la targhetta caratteristiche tecniche applicata sulla macchina

pressione massima 1 MPa (10 bar) pressione minima 0,05 MPa (0,5 bar) capacità del cesto 62 litri

sino a 1200 giri al minuto

programma 2 (60°C) (1° pres-

sione del tasto); Cotone Standard

60°C. programma 2 (40°C) (2° pres-

sione del tasto); Cotone Standard

40°C.

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

- 2004/108/CE (Compatibilità Elettromagnetica)

- 2012/19/EU

- 2006/95/CE (Bassa Tensione)

! A lavabiancheria installata, la presa della corrente deve essere facilmente raggiungibile.

! Non usare prolunghe e multiple. ! Il cavo non deve subire piegature o com-

pressioni.

Page 28

Manutenzione e cura

Escludere acqua e corrente elettrica

• Chiudere il rubinetto dell’acqua dopo ogni lavaggio. Si limita così l’usura dell’impianto idraulico della lavabiancheria e si elimina il pericolo di perdite.

• Staccare la spina della corrente quando si pulisce la lavabiancheria e durante i lavori di manutenzione.

Pulire la lavabiancheria

• La parte esterna e le parti in gomma possono essere puliti con un panno imbevuto di acqua tiepida e sapone. Non usare solventi o abrasivi.

• La lavabiancheria è dotata di un programma di “Auto Pulizia” delle parti interne che deve essere effettuato senza alcun tipo di carico nel cesto.

Il detersivo (nella quan-

ogni 40 cicli di lavaggio. Per attivare il programma premere contemporaneamente il tasto A e B per 5 sec. (vedi figura). Il programma partirà automaticamente ed avrà una durata di circa 70 minuti. Per fermare il ciclo premere il tasto START/PAUSE.

tità pari al 10% di quella consigliata per capi poco sporchi) o additivi specifici per la pulizia della lavabiancheria, potranno essere utilizzati come coadiuvanti nel programma di lavaggio. Si consiglia di effettuare il programma di pulizia

Pulire il cassetto dei detersivi

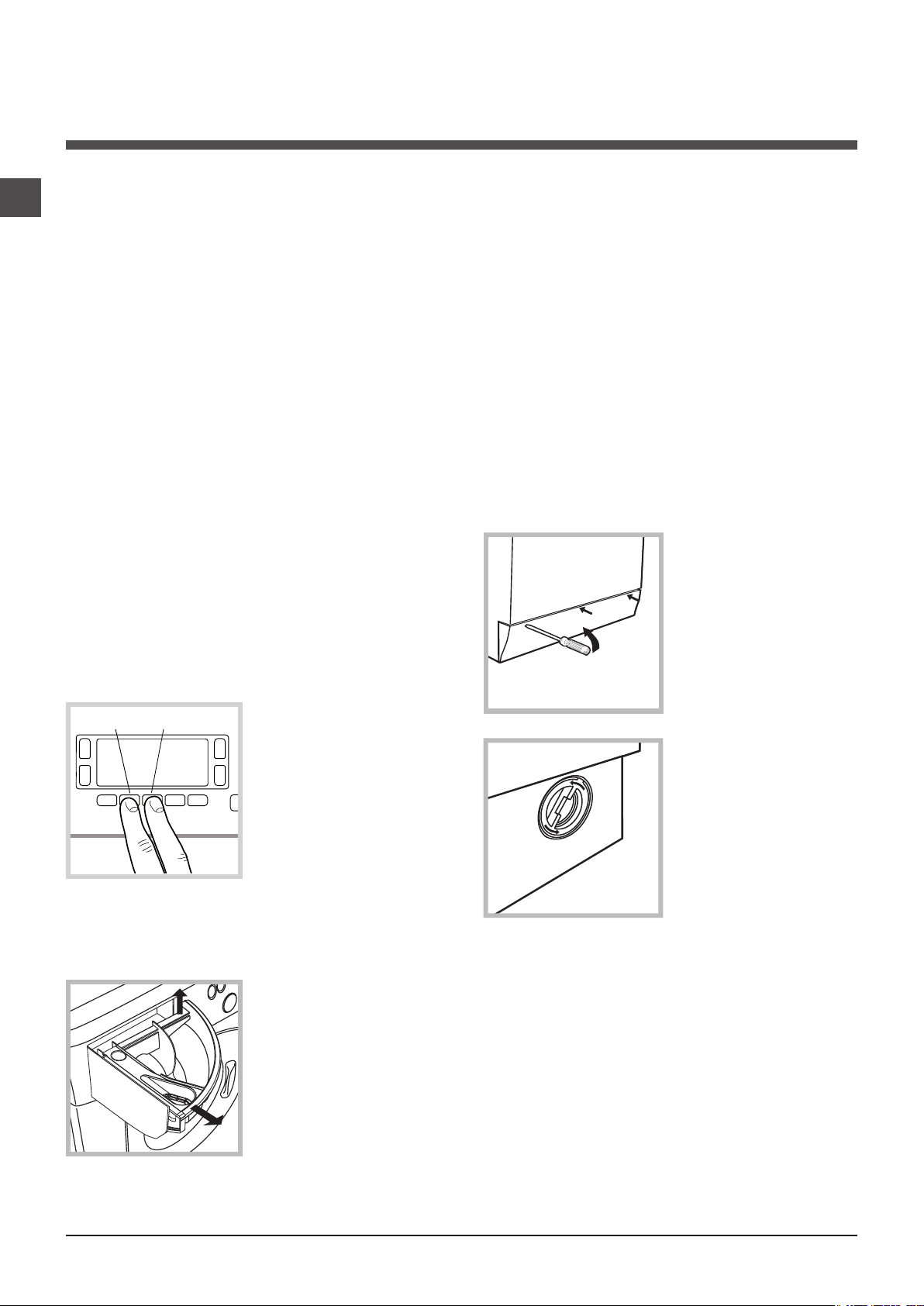

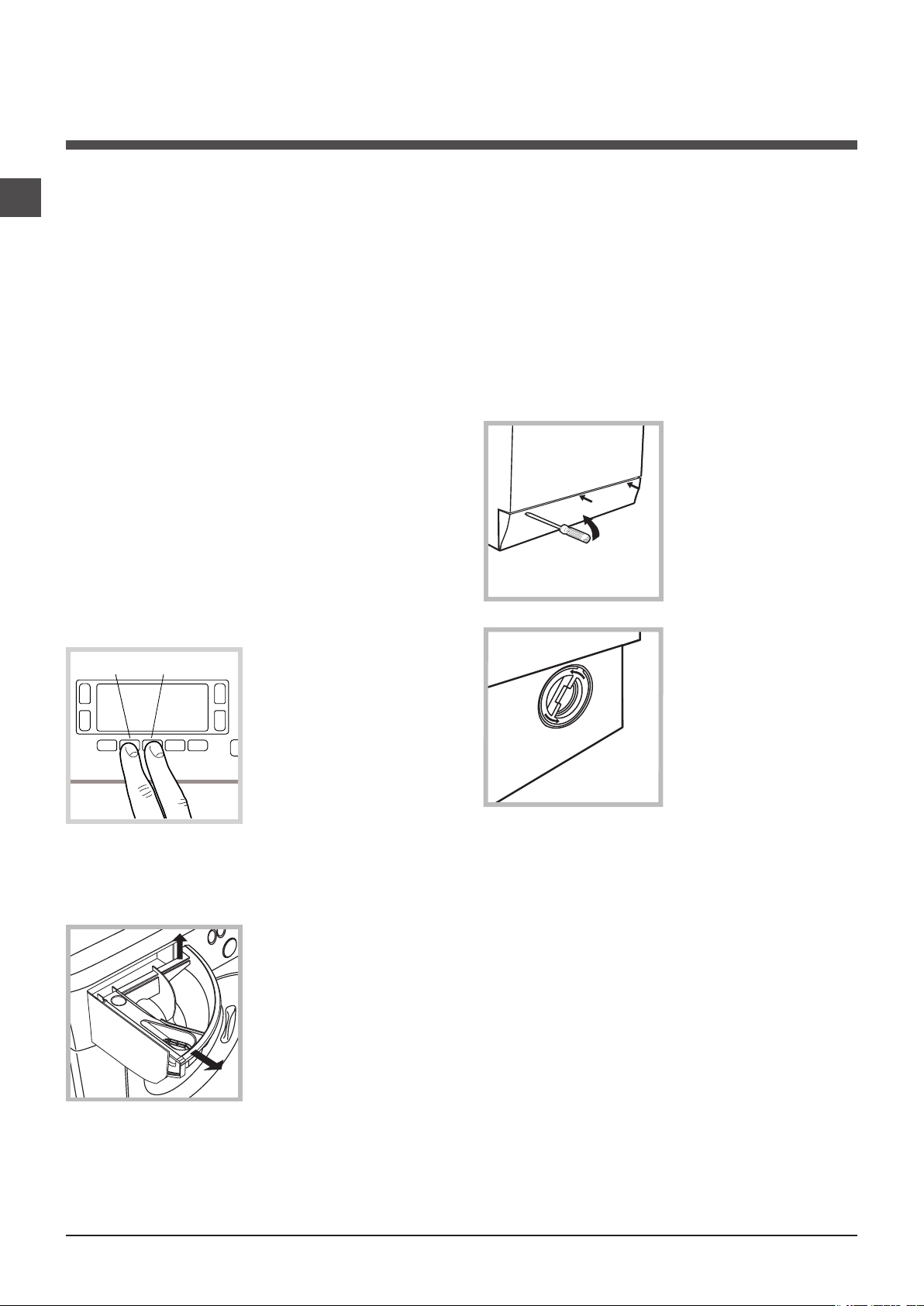

Sfilare il cassetto sollevandolo e tirandolo verso l’esterno (vedi figura). Lavarlo sotto l’acqua corrente; questa pulizia va effettuata frequentemente.

Pulire la pompa

La macchina è dotata di una pompa autopulente che non ha bisogno di manutenzione. Può però succedere che piccoli oggetti (monete, bottoni) cadano nella precamera che protegge la pompa, situata nella parte inferiore di essa.

! Assicurarsi che il ciclo di lavaggio sia terminato e staccare la spina.

Per accedere alla precamera:

1. rimuovere il pannello di copertura sul lato anteriore della macchina con l’ausilio di un giravite (vedi figura);

2. svitare il coperchio ruotandolo in senso antiorario (vedi figura): è normale che fuoriesca un po’ d’acqua;

3. pulire accuratamente l’interno;

4. riavvitare il coperchio;

5. rimontare il pannello assicurandosi, prima di spingerlo verso la macchina, di aver inserito i ganci nelle apposite asole.

Controllare il tubo di alimentazione dell’acqua

Controllare il tubo di alimentazione almeno una volta all’anno. Se presenta screpolature e fessure va sostituito: durante i lavaggi le forti pressioni potrebbero provocare improvvise spaccature.

Curare oblò e cestello

• Lasciare sempre socchiuso l’oblò per evitare che si formino cattivi odori.

! Non utilizzare mai tubi già usati.

Page 29

Precauzioni e consigli

! La lavabiancheria è stata progettata e costruita in

conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• Questo apparecchio è stato concepito esclusivamente per un uso di tipo domestico.

•Questo apparecchio può essere usato da bambini da 8 anni in su e da persone con capacità fisiche, sensoriali o mentali ridotte o con esperienza e conoscenze insufficienti se sono supervisionati o se hanno ricevuto adeguata formazione in merito all’uso dell’apparecchio in modo sicuro e capendo i pericoli connessi. I bambini non devono giocare con l’apparecchio. Manutenzione e pulizia non devono essere effettuati dai bambini senza supervisione.

• Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.

• Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.

• Non aprire il cassetto dei detersivi mentre la macchina è in funzione.

• Non toccare l’acqua di scarico, che può raggiungere temperature elevate.

• Non forzare in nessun caso l’oblò: potrebbe danneggiarsi il meccanismo di sicurezza che protegge da aperture accidentali.

• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.

• Controllare sempre che i bambini non si avvicinino alla macchina in funzione.

• Durante il lavaggio l’oblò tende a scaldarsi.

• Se dev’essere spostata, lavorare in due o tre persone con la massima attenzione. Mai da soli perché la macchina è molto pesante.

• Prima di introdurre la biancheria controlla che il cestello sia vuoto.

Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Apertura manuale della porta oblò

Nel caso non sia possibile aprire la porta oblò a causa della mancanza di energia elettrica e volete stendere il bucato, procedere come segue:

1. togliere la spina dalla presa di corrente.

2. verificate che il livello dell’acqua all’interno della macchina sia inferiore rispetto all’apertura dell’oblò; in caso contrario togliere l’acqua in eccedenza attraverso il tubo di scarico raccogliendola in un secchio come indicato in figura.

3. rimuovere il pannello di copertura sul lato anteriore della lavabiancheria con l’ausilio di un giravite (vedi figura).

Smaltimento

• Smaltimento del materiale di imballaggio:

attenersi alle norme locali, così gli imballaggi potranno

essere riutilizzati.

• La direttiva Europea 2012/19/EU sui rifiuti di apparecchiature elettriche ed elettroniche, prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l’ambiente.

4. utilizzando la linguetta indicata in figura tirare verso l’esterno fino a liberare il tirante in plastica dal fermo; tirarlo successivamente verso il basso e contemporaneamente aprire la porta.

5. rimontare il pannello assicurandosi, prima di spingerlo verso la macchina, di aver inserito i ganci nelle apposite asole.

Page 30

Descrizione della lavabiancheria

Pannello di controllo

Cassetto dei detersivi

Cassetto dei detersivi: per caricare detersivi e additivi

(vedi “Detersivi e biancheria”).

Tasto ON/OFF

Tasti

SELETTORE

PROGRAMMI

Tasto

CYCLE

Tasto

TIPO DI

RISCIACQUO

Tasto

PARTENZA

PROGRAMMATA

Tasto TEMPERATURA : premere per ridurre la temperatura; il valore viene indicato nel display.

Tasto

TIPO DI LAVAGGIO

DISPLAY

Tasti

FUNZIONE

Tasto

CENTRIFUGA

Tasto con spia

START/PAUSE

Tasto

TEMPERATURA

Tasto

BLOCCI TASTI

Tasto ON/OFF : premere brevemente il tasto per accendere o spegnere la macchina. La spia START/PAUSE che lampeggia lentamente di colore verde indica che la macchina è accesa. Per spegnere la lavabiancheria durante il lavaggio è necessario tenere premuto il tasto più a lungo, circa 3 sec.; una pressione breve o accidentale non permetterà lo spegnimento della macchina. Lo spegnimento della macchina durante un lavaggio in corso annulla il lavaggio stesso.

Tasti SELETTORE PROGRAMMI: per impostare il programma desiderato (vedi “Tabella dei programmi”).

Tasto MY CYCLE: tenere premuto il tasto per memorizzare un ciclo e le proprie personalizzazioni preferite. Per richiamare un ciclo precedentemente memorizzato premere il tasto MY CYCLE.

Tasti FUNZIONE: premere il tasto per selezionare la funzione desiderata. Sul display si illuminerà la spia relativa.

Tasto

TIPO DI LAVAGGIO

l’intensità di lavaggio desiderata.

Tasto

TIPO DI RISCIACQUO

nare il tipo di risciacquo desiderato.

Tasto CENTRIFUGA : premere per ridurre o escludere del tutto la centrifuga; il valore viene indicato nel display.

: premere per selezionare

: premere per selezio-

Tasto BLOCCO TASTI : per attivare il blocco del pannello di controllo, tenere premuto il tasto per circa 2 secondi. Il simbolo acceso indica che il pannello di controllo è bloccato (ad eccezione del tasto ON/OFF). In questo modo si impediscono modifiche accidentali dei programmi, soprattutto se in casa ci sono dei bambini. Per disattivare il blocco del pannello di controllo, tenere premuto il tasto per circa 2 secondi.

Tasto PARTENZA RITARDATA : premere per impo- stare una partenza ritardata del programma prescelto; il ritardo viene indicato nel display.

Tasto con spia START/PAUSE: quando la spia verde lam- peggia lentamente, premere il tasto per avviare un lavaggio. A ciclo avviato la spia diventa fissa. Per mettere in pausa il lavaggio, premere nuovamente il tasto; la spia lampeggerà con colore arancione. Se il simbolo non è illuminato, si potrà aprire l’oblò. Per far ripartire il lavaggio dal punto in cui è stato interrotto, premere nuovamente il tasto.

Modalità di stand by

Questa lavatrice, in conformità alle nuove normative legate al risparmio energetico, è dotata di un sistema di autospegnimento (stand by) che entra in funzione dopo circa 30 minuti nel caso di non utilizzo. Premere brevemente il tasto ON/OFF e attendere che la macchina si riattivi.

Page 31

Display

Il display è utile per programmare la macchina e fornisce molteplici informazioni.

Nelle due stringhe superiori A e B vengono visualizzati il programma di lavaggio selezionato, la fase di lavaggio in corso e tutte le indicazioni relative allo stato d’avanzamento del programma.

Nella stringa C viene visualizzato il tempo residuo alla fine del ciclo di lavaggio in corso e nel caso fosse stata impostata una PARTENZA RITARDATA, il tempo mancante all’avvio del programma selezionato.

Nell’area D viene visualizzato il valore massimo della velocità della centrifuga che la macchina può effettuare in base al programma impostato; se il programma non prevede la centrifuga l’area resta spenta.

Nell’area E viene visualizzato il valore massimo della temperatura che si può selezionare in base al programma impostato; se il programma non prevede l’impostazione della temperatura l’area resta spenta.

Le spie F sono relative alle funzioni e si accendono quando la funzione selezionata è compatibile con il programma impostato.

Simbolo Oblò bloccato Il simbolo acceso indica che l’oblò è bloccato per impedire aperture accidentali. Per evitare danni è necessario attendere che il simbolo si spenga prima di aprire l’oblò. N.B.: se è attiva la funzione PARTENZA RITARDATA l’oblo non si può aprire, per aprirlo mettere la macchina in pausa premendo il tasto START/PAUSE.

! Alla prima accensione verrà richiesto di selezionare la lingua ed il display entrerà automaticamente nel menu di selezione lingua.

Per scegliere la lingua desiderata premere i tasti X e Y, per confermare la scelta premere il tasto Z. Se si vuole cambiare lingua, spegnere la macchina, premere contemporaneamente i tasti X, Y, Z fino a sentire un segnale acustico, verrà visualizzato di nuovo il menu di selezione lingua.

Page 32

Come effettuare un ciclo di lavaggio

1. ACCENDERE LA MACCHINA. Premere il tasto , sul

display comparirà la scritta “ACCENSIONE IN CORSO”; la spia START/PAUSE lampeggia lentamente di colore verde.

2. CARICARE LA BIANCHERIA. Aprire la porta oblò.

Caricare la biancheria facendo attenzione a non superare la quantità di carico indicata nella tabella programmi della pagina seguente.

3. DOSARE IL DETERSIVO. Estrarre il cassetto e versare

il detersivo nelle apposite vaschette come spiegato in “Detersivi e biancheria”.

4. CHIUDERE L’OBLO’.

5. SCEGLIERE IL PROGRAMMA. Premere uno dei

tasti del SELETTORE PROGRAMMI per selezionare il programma desiderato; il nome del programma comparirà sul display; ad esso è associata una temperatura e una velocità di centrifuga che possono essere modificate. Sul display comparirà la durata del ciclo.

6. PERSONALIZZARE IL CICLO DI LAVAGGIO. Agire

sugli appositi tasti:

Modificare la temperatura e/o la centrifuga. La

macchina seleziona automaticamente la temperatura e la centrifuga massime previste per il programma impostato e non possono pertanto essere aumentate. Premendo il tasto si riduce progressivamente la temperatura sino al lavaggio a freddo “OFF”. Premendo il tasto si riduce progressivamente la centrifuga sino alla sua esclusione “OFF”. Un’ulteriore pressione dei tasti riporterà i valori al massimo consentito per il ciclo selezionato.

! Eccezione: selezionando il programma 2

(1° pressione del tasto) la temperatura può essere portata sino

a 90°.

Impostare una partenza ritardata.

Per impostare la partenza ritardata del programma prescelto, premere il tasto relativo fino a raggiungere il tempo di ritardo desiderato. Quando tale opzione è attiva, sul display si illumina il simbolo . Per rimuovere la partenza ritardata premere il tasto fino a che sul display compare la scritta “OFF”.

Impostare l’intensità di lavaggio desiderata.

L’opzione permette di ottimizzare il lavaggio in base al grado di sporco dei tessuti e all’intensità di lavaggio desiderata. Selezionare il programma di lavaggio, il ciclo viene impostato automaticamente sul livello “Normale”, ottimizzato per capi mediamente sporchi, (impostazione non valida per il ciclo “Lana”, che si imposta automaticamente sul livello “Delicato”). Per capi molto sporchi premere il tasto fino al raggiungimento del livello “Lavaggio Intensivo”. Questo livello garantisce un lavaggio di alte prestazioni grazie all’utilizzo di una maggiore quantità di acqua nella fase iniziale del ciclo ed una maggiore movimentazione meccanica, ed è utile per eliminare le macchie più resistenti. Può essere utilizzato con o senza candeggina. Se si desidera effettuare il candeggio inserire la vaschetta aggiuntiva 4, in dotazione, nella vaschetta 1. Nel dosare la candeggina non superare il livello “max” indicato sul perno centrale (vedi figura a pag. 34). Per capi poco sporchi o per un trattamento più delicato dei tessuti, premere il tasto fino al raggiungimento del livello “Delicato”.

(60°C)

Il ciclo ridurrà la movimentazione meccanica per garantire risultati di lavaggio perfetti per i capi delicati.

Impostare il tipo di risciacquo.

L’opzione consente di selezionare il tipo di risciacquo desiderato per la massima cura delle pelli sensibili. Alla prima pressione del tasto viene impostato il livello “Extra risciacquo” che permette di selezionare un risciacquo aggiuntivo a quelli standard del ciclo, per eliminare tutte le tracce di detergente. Alla seconda pressione del tasto viene impostato il livello “Pelli Sensibili” che permette di selezionare due risciacqui aggiuntivi a quelli standard del ciclo ed è consigliato per le pelli più sensibili. Alla terza pressione del tasto viene impostato il livello “Anti Allergico” che permette di selezionare 3 risciacqui aggiuntivi a quelli standard del ciclo. L’opzione attivata con cicli a temperatura di 40° permette di rimuovere i principali allergeni come peli di gatto e cane e pollini, con cicli a temperatura superiore a 40° si raggiunge un ottimo livello di protezione antiallergica. Premere nuovamente il tasto per tornare al tipo di risciacquo “Risciacquo Normale”. Se non è possibile impostare o modificare la regolazione esistente, sul display verrà visualizzato “Non permesso”.

Modificare le caratteristiche del ciclo.

• Premere il tasto per attivare la funzione; la spia corrispondente al pulsante si accenderà.

• Premere nuovamente il tasto per disattivare la funzione; la spia si spegnerà.

! Se la funzione selezionata non è compatibile con

il programma impostato, la spia lampeggerà e la funzione non verrà attivata.

! Se la funzione selezionata non è compatibile con

un’altra precedentemente impostata, la spia relativa alla prima funzione selezionata lampeggerà e verrà attivata solo la seconda, la spia della funzione attivata si illuminerà.

! Le funzioni possono variare il carico raccomandato

e/o la durata del ciclo.

7. AVVIARE IL PROGRAMMA. Premere il tasto START/PAUSE. La spia relativa si illuminerà di colore verde fisso e l’oblò si bloccherà (simbolo OBLO’BLOCCATO acceso). Durante il lavaggio, sul display comparirà il nome della fase in corso. Per cambiare un programma mentre un ciclo è in corso, mettere la lavabiancheria in pausa premendo il tasto START/PAUSE (la spia START/PAUSE lampeggerà lentamente di colore arancione); selezionare quindi il ciclo desiderato e premere nuovamente il tasto START/PAUSE. Per aprire la porta mentre un ciclo è in corso premere il tasto START/PAUSE; se il simbolo OBLO’BLOCCATO è spenta sarà possibile aprire l’oblò. Premere nuovamente il tasto START/PAUSE per far ripartire il programma dal punto in cui era stato interrotto.

8. FINE DEL PROGRAMMA. Viene indicata dalla scritta “FINE CICLO” sul display, quando il simbolo OBLO’BLOCCATO si spegnerà sarà possibile aprire l’oblò. Aprire l’oblò, scaricare la biancheria e spegnere la macchina.

! Se si desidera annullare un ciclo già avviato, premere a

lungo il tasto . Il ciclo verrà interrotto e la macchina si spegnerà.

Page 33

Programmi e funzioni

Tabella dei programmi

Velo-

Descrizione del Programma

Programmi

CLEAN Plus

Antimacchia (1° pressione del tasto)

Antimacchia macchia Rapido (2° pressione del tasto)

Cotone Standard 60° (1) (1° pressione del tasto): bianchi e colorati

resistenti molto sporchi.

Cotone Standard 40° (2) (2° pressione del tasto): bianchi e colorati

delicati poco sporchi.

Cotone Standard 20° (3° pressione del tasto): bianchi e colorati deli-

cati poco sporchi.

Sintetici Resistenti (1° pressione del tasto): colori resistenti molto sporchi.

Sintetici Resistenti (4) (1° pressione del tasto): colori resistenti poco sporchi.

Sintetici Delicati (2° pressione del tasto): colori resistenti poco sporchi.

SPECIALS

Rapido 30': per rinfrescare rapidamente capi poco sporchi (non indicato

per lana, seta e capi da lavare a mano). My Cycle (Memo): permette di memorizzare un qualsiasi ciclo di lavaggio.

Biancheria 7 giorni: per biancheria da letto e da bagno.

EXTRA CARE

Woolmark Platinum (Lana): per lana, cachemire, ecc.

Delicati

Centrifuga (1° pressione del tasto).

Risciacquo (2° pressione del tasto).

Scarico (3° pressione del tasto).

La durata del ciclo indicata sul display o sul libretto è una stima calcolata in base a condizioni standard. Il tempo effettivo può variare in base a numerosi fattori quali la temperatura e la pressione dell’acqua in ingresso, la temperatura ambiente, la quantità di detersivo, la quantità ed il tipo di carico, il bilanciamento del carico, le opzioni aggiuntive selezionate.

1) Programma di controllo secondo la direttiva 1061/2010: impostare il programma 2 a 60°C (1° pressione del tasto).

Questo ciclo è adatto per pulire un carico di cotone normalmente sporco ed è il più efficiente in termini di consumo combinato di energia e di acqua, da usare su capi lavabili a 60 °C. La temperatura effettiva di lavaggio può differire da quella indicata.

2) Programma di controllo secondo la direttiva 1061/2010: impostare il programma 2 a 40°C (2° pressione del tasto).

Questo ciclo è adatto per pulire un carico di cotone normalmente sporco ed è il più efficiente in termini di consumo combinato di energia e di acqua, da usare su capi lavabili a 40°C. La temperatura effettiva di lavaggio può differire da quella indicata.

3) Alla temperatura di 60° la funzione “Prelavaggio“ non può essere attivata.

Per tutti Test Institutes:

2) Programma cotone lungo: impostare il programma 2 a 40°C (2° pressione del tasto).

4) Programma sintetico lungo: impostare il programma 3 a 60°C (1° pressione del tasto); temperaura di 40°C (premere il tasto TEMPERATURA).

Temp.

max.

(°C)

40° 1200 40° 1200 -

60°

(Max. 90°)

40° 1200 -

20° 1200 -

60° 800 40° 800 40° 800

30° 800 -

60° 1200

40° 800 30° 0 -

cità

max. (giri al minu-

to)

1200

- 1200 - - - - 9 - - - 16’

- 1200 - - -

- 0 - - - - 9 - - - 2’

Detersivi

gio

Prelavag-

 



(3)

gina

Candeg-

Lavaggio



  

   



 



dente

Ammobi-

Carico max. (Kg)



5 - - - 180’



4,5 - - - 60’

Umidità residua

gia kWh

Consumo ener-

9 53 1,19 57,5 195’

9 53 1,09 92 175’

9 - - - 175’

4,5 46 1,03 60 115’ 4,5 46 0,56 60 100’ 4,5 - - - 75’



3 71 0,20 38 30’



9 - - - 140’



2 - - - 85’



1 - - - 80’



9 - - - 36’

Acqua

totale lt

Durata ciclo

Funzioni di lavaggio

Prelavaggio

Selezionando questa funzione si effettua il prelavaggio, utile per rimuovere macchie ostinate. N.B.: Aggiungere il detersivo nell’apposito scomparto.

! Non è attivabile sui programmi “Anti macchia Rapido”, 2 (60°) 2

Selezionando questa funzione, il lavaggio e la centrifuga saranno opportunamente modificati per ridurre la formazione di pieghe. Al temine del ciclo la lavabiancheria effettuerà delle lente rotazioni del cestello; la spia della funzione STIRA FACILE lampeggerà e la scritta “FINE CICLO” apparirà su display. Per terminare il ciclo si dovrà premere il tasto START/ PAUSE o il tasto STIRA FACILE.

! Non è attivabile sui programmi 1, 4, 7, 8,

(1° pressione del tasto)

(3° pressione del tasto)

Stira facile

, 2

(2° pressione del tasto)

, 4, 7, 8, .

Eco wash

La funzione Eco Wash contribuisce al risparmio energetico non riscaldando l’acqua utilizzata per lavare il bucato – un vantaggio sia per l’ambiente, sia per la bolletta elettrica. Infatti, l’azione rafforzata e il consumo ottimizzato dell’acqua garantiscono ottimi risultati nella stessa durata media di un ciclo standard. Per ottenere i migliori risultati di lavaggio, si consiglia l’uso di un detersivo liquido.

! Non è attivabile sui programmi 1,

(3° pressione del tasto), 6, 7,

Page 34

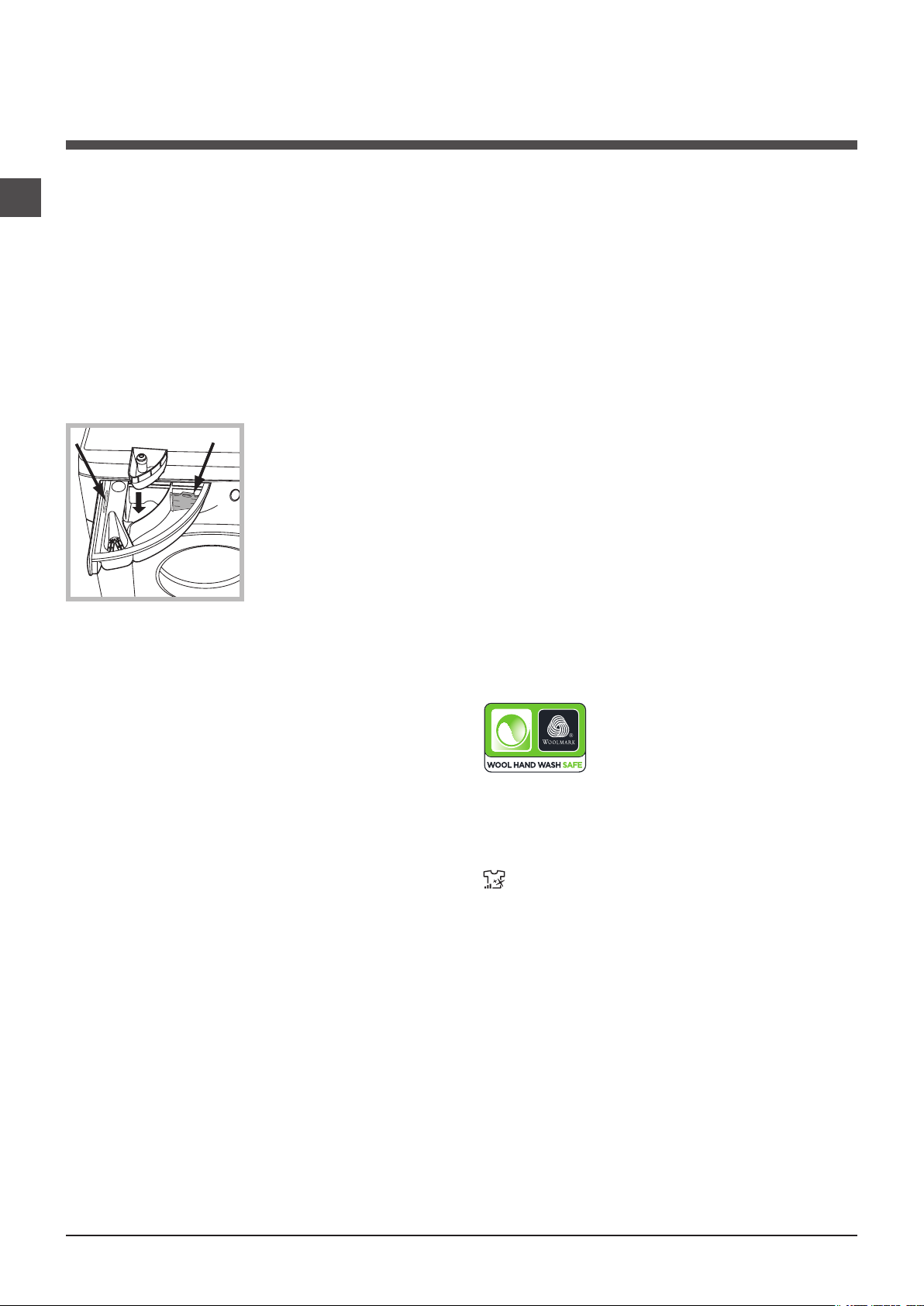

Detersivi e biancheria

Cassetto dei detersivi

Il buon risultato del lavaggio dipende anche dal corretto dosaggio del detersivo: eccedendo non si lava in modo più efficace e si contribuisce a incrostare le parti interne della lavabiancheria e a inquinare l’ambiente.

! Usare detersivi in polvere per capi in cotone bianchi e per il prelavaggio e per lavaggi con temperatura superiore a 60°C.

! Seguire le indicazioni riportate sulla confezione di detersivo. ! Non usare detersivi per il lavaggio a mano, perché formano

troppa schiuma.

Estrarre il cassetto dei detersivi e inserire il detersivo o l’additivo come segue.

vaschetta 1: Detersivo per prelavaggio (in polvere)

Prima di versare il detersivo verificare che non sia inserita la veschetta aggiuntiva 4.

vaschetta 2: Detersivo per lavaggio (in polvere o liquido)

Nel caso di utilizzo di detersivo liquido si consiglia di utilizzare la paretina A in dotazione per un corretto dosaggio. Per l’utilizzo del detersivo in polvere riporre la paretina nella cavità B.

vaschetta 3: Additivi (ammorbidente, ecc.)

L’ammorbidente non deve fuoriuscire dalla griglia.

vaschetta aggiuntiva 4: Candeggina

Preparare la biancheria

• Suddividere la biancheria secondo:

- il tipo di tessuto / il simbolo sull’etichetta.

- i colori: separare i capi colorati da quelli bianchi.

• Vuotare le tasche e controllare i bottoni.

• Non superare i valori indicati, riferiti al peso della biancheria asciutta: vedi “Tabella dei programmi”.

Quanto pesa la biancheria?

1 lenzuolo 400-500 gr. 1 federa 150-200 gr. 1 tovaglia 400-500 gr. 1 accappatoio 900-1200 gr. 1 asciugamano 150-250 gr.

Programmi speciali

Anti macchia Rapido: Il programma è studiato per lavare i capi con macchie giornaliere anche più ostinate in un’ora. Adatto a capi colorati di fibra mista, garantendone il massimo rispetto.

Cotone Standard 20°: ideale per carichi in cotone sporchi. Le buone performance anche a freddo, comparabili con un lavaggio a 40°, sono garantite da un’azione meccanica che lavora con variazione di velocità a picchi ripetuti e ravvicinati Biancheria da bagno e da letto: per lavare la biancheria da bagno e da letto in un unico ciclo, utilizzare il programma 6 che ottimizza l’uso dell’ammorbidente e ti consente di risparmiare tempo ed energia. Si consiglia l’utilizzo di detersivo in polvere.

Lana: il ciclo di lavaggio “Lana” di questa lavatrice è stato approvato dalla Woolmark Company per il lavaggio di capi di lana classificati come “lavabili a mano”, purché il lavaggio venga eseguito nel rispetto delle istruzioni riportate sull’etichetta dell’indumento e delle indicazioni fornite dal produttore di questa lavatrice. (M1127)

Delicati: utilizzare il programma 8 per il lavaggio dei capi molto delicati, che presentano applicazioni quali strass o paillettes. Per il lavaggio dei capi in seta e tende, selezionare il ciclo 8 ed impostare il livello “Delicato” dell’opzione . Si raccomanda di rovesciare i capi prima del lavaggio e di inserire gli indumenti piccoli nell’apposito sacchetto per il lavaggio dei capi delicati. Per risultati migliori si raccomanda l’utilizzo del detersivo liquido per capi delicati.

Sistema bilanciamento del carico

Prima di ogni centrifuga, per evitare vibrazioni eccessive e per distribuire il carico in modo uniforme, il cestello effettua delle rotazioni ad una velocità leggermente superiore a quella del lavaggio. Se al termine di ripetuti tentativi il carico non fosse ancora correttamente bilanciato la macchina effettua la centrifuga ad una velocità inferiore a quella prevista. In presenza di eccessivo sbilanciamento la lavabiancheria effettua la distribuzione anzichè la centrifuga. Per favorire una migliore distribuzione del carico e il suo corretto bilanciamento si consiglia di mescolare capi grandi e piccoli.

Antimacchia: il programma è adatto al lavaggio di capi mol- to sporchi, con colori resistenti. Il programma garantisce una classe di lavaggio superiore alla classe standard (classe A). Non eseguire il programma mescolando capi di colore diverso. Si consiglia l’utilizzo di detersivo in polvere. Per macchie ostinate è consigliato il pretrattamento con additivi specifici.

Page 35

Anomalie e rimedi

Può accadere che la lavabiancheria non funzioni. Prima di telefonare all’Assistenza (vedi “Assistenza”), controllare che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco.

Anomalie:

La lavabiancheria non si accende.

Il ciclo di lavaggio non inizia.

La lavabiancheria non carica acqua (nel display apparirà la sctitta “Manca l’acqua, apri il rubinetto”).

La lavabiancheria carica e scarica acqua di continuo.

Possibili cause / Soluzione:

• La spina non è inserita nella presa della corrente, o non abbastanza da fare contatto.

• In casa non c’è corrente.

• L’oblò non è ben chiuso.

• Il tasto ON/OFF non è stato premuto.

• Il tasto START/PAUSE non è stato premuto.

• Il rubinetto dell’acqua non è aperto.

• Si è impostato un ritardo sull’ora di avvio (PARTENZA RITARDATA, vedi “Come effettuare un ciclo di lavaggio”).

• Il tubo di alimentazione dell’acqua non è collegato al rubinetto.

• Il tubo è piegato.

• Il rubinetto dell’acqua non è aperto.

• In casa manca l’acqua.

• Non c’è sufficiente pressione.

• Il tasto START/PAUSE non è stato premuto.

• Il tubo di scarico non è installato fra 65 e 100 cm da terra (vedi “Installazione”).

• L’estremità del tubo di scarico è immersa nell’acqua (vedi “Installazione”).

• Lo scarico a muro non ha lo sfiato d’aria. Se dopo queste verifiche il problema non si risolve, chiudere il rubinetto dell’acqua, spegnere la lavabiancheria e chiamare l’Assistenza. Se l’abitazione si trova agli ultimi piani di un edificio, è possibile che si verifichino fenomeni di sifonaggio, per cui la lavabiancheria carica e scarica acqua di continuo. Per eliminare l’inconveniente sono disponibili in commercio apposite valvole anti-sifonaggio.

La lavabiancheria non scarica o non centrifuga.

La lavabiancheria vibra molto durante la centrifuga.

La lavabiancheria perde acqua.

La macchina è bloccata, il display lampeggia e segnala un codice di anomalia (es.: F-01, F-..).

Si forma troppa schiuma.

• Il programma non prevede lo scarico: con alcuni programmi occorre avviarlo manualmente.

• È attiva la funzione STIRA FACILE: per completare il programma premere il tasto START/PAUSE (“Programmi e funzioni”).

• Il tubo di scarico è piegato (vedi “Installazione”).

• La conduttura di scarico è ostruita.

• Il cestello, al momento dell’installazione, non è stato sbloccato correttamente (vedi “Installazione”).

• La lavabiancheria non è in piano (vedi “Installazione”).

• La lavabiancheria è stretta tra mobili e muro (vedi “Installazione”).

• Il tubo di alimentazione dell’acqua non è ben avvitato (vedi “Installazione”).

• Il cassetto dei detersivi è intasato (per pulirlo vedi “Manutenzione e cura”).

• Il tubo di scarico non è fissato bene (vedi “Installazione”).

• Spegnere la macchina e togliere la spina dalla presa, attendere circa 1 minuto quindi riaccenderla.

Se l’anomalia persiste, chiamare l’Assistenza.

• Il detersivo non è specifico per lavabiancheria (deve esserci la

dicitura “per lavatrice”, “a mano e in lavatrice”, o simili).

• Il dosaggio è stato eccessivo.

Page 36

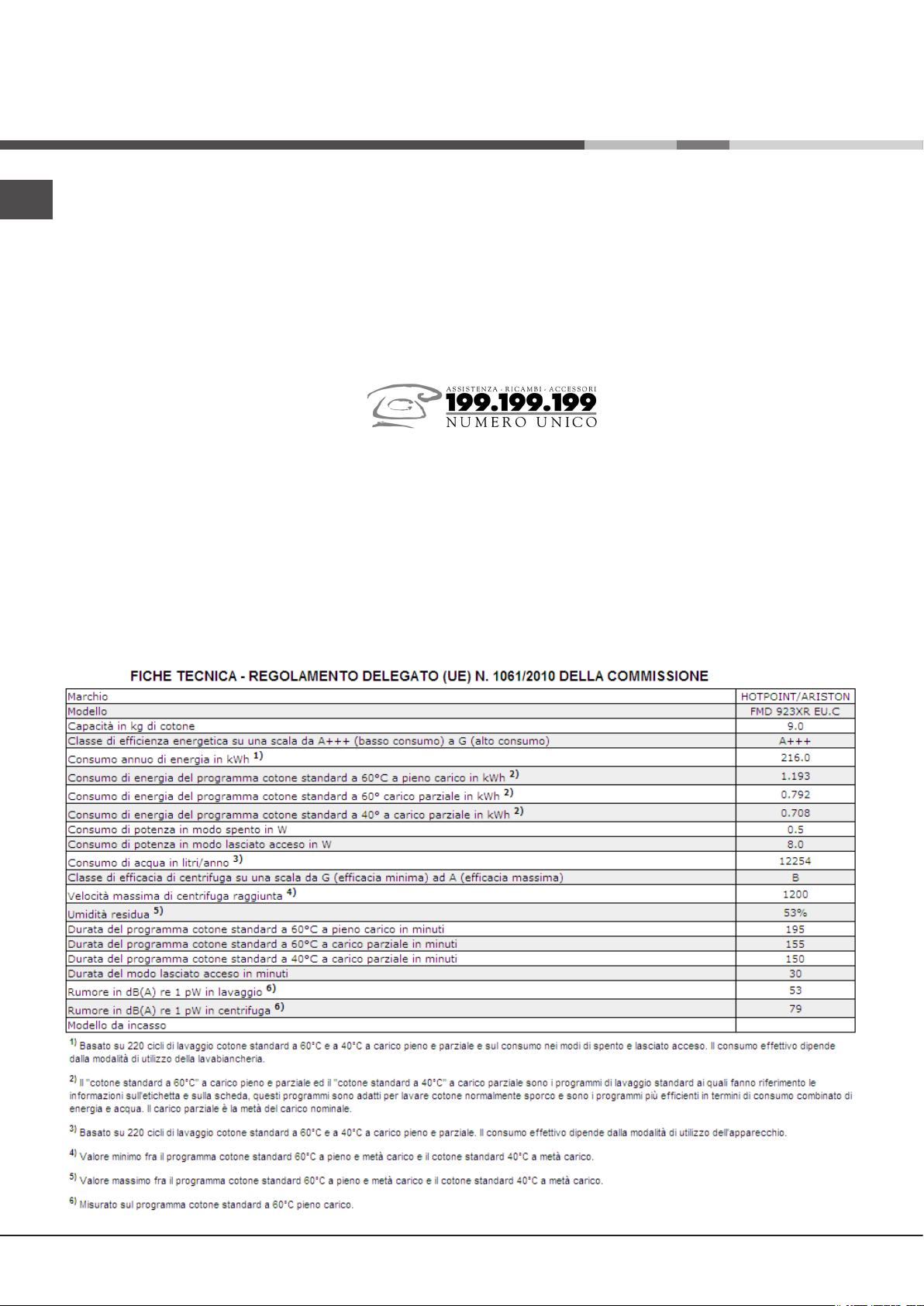

Assistenza

Prima di contattare l’Assistenza:

• Verificare se l’anomalia può essere risolta da soli (vedi “Anomalie e rimedi”);

• Riavviare il programma per controllare se l’inconveniente è stato ovviato;

• In caso negativo, contattare il Numero Unico 199.199.199*.

! Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• il tipo di anomalia;

• il modello della macchina (Mod.);

• il numero di serie (S/N); Queste informazioni si trovano sulla targhetta applicata nella parte posteriore della lavabiancheria e nella parte anteriore aprendo l’oblò.

Assistenza Attiva 7 giorni su 7

In caso di necessità d’intervento chiamare il Numero Unico Nazionale 199.199.199*. Un operatore sarà a completa disposizione per fissare un appuntamento con il Centro Assistenza Tecnico Autorizzato più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

* Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte dell’operatore telefonico; per maggiori informazioni consultare il sito www.hotpoint-ariston.it.

Page 37

Manual de instrucciones

LAVADORA

Español

FMD 923

Sumario

Instalación, 38-39

Desembalaje y nivelación Conexiones hidráulicas y eléctricas Primer ciclo de lavado Datos técnicos

Mantenimiento y cuidados, 40

Interrumpir el agua y la corriente eléctrica Limpiar la lavadora Limpiar el contenedor de detergentes Cuidar la puerta y el cesto Limpiar la bomba Controlar el tubo de alimentación de agua

Precauciones y consejos, 41

Seguridad general Eliminaciones Apertura manual de la puerta

Descripción de la lavadora, 42-43

Panel de control Pantalla

Cómo efectuar un ciclo de lavado, 44

Programas y funciones, 45

Tabla de programas Funciones de lavado

Detergentes y ropa, 46

Contenedor de detergentes Preparar la ropa Programas particulares Sistema de equilibrado de la carga

Anomalías y soluciones, 47

Asistencia, 48

Page 38

Instalación

! Es importante conservar este manual para poder consultarlo en cualquier momento. En caso de venta, de cesión o de traslado, verifique que permanezca junto con la lavadora para informar al nuevo propietario sobre el funcionamiento y brindar las correspondientes advertencias. ! Lea atentamente las instrucciones: ellas contienen importante información sobre la instalación, el uso y la seguridad.

Desembalaje y nivelación

Desembalaje

1. Desembale la lavadora.

2. Controle que la lavadora no haya sufrido daños durante el transporte. Si estuviera dañada no la conecte y llame al revendedor.

3. Quite los 4 tornillos de protección para el transporte y la arandela de goma con el correspondiente distanciador ubicados en la parte posterior (ver la figura).

4. Cubra los orificios con los tapones de plástico suministrados con el aparato.

5. Conserve todas las piezas: cuando la lavadora deba ser transportada nuevamente, deberán volver a colocarse. ! Los embalajes no son juguetes para los niños.

Nivelación

1. Instale la lavadora sobre un piso plano y rígido, sin apoyarla en las paredes, muebles ni en ningún otro aparato.

Una cuidadosa nivelación brinda estabilidad a la máquina y evita vibraciones, ruidos y desplazamientos durante el funcionamiento. Cuando se instala sobre moquetas o alfombras, regule los pies para conservar debajo de la lavadora un espacio suficiente para la ventilación.

Conexiones hidráulicas y eléctricas

Conexión del tubo de alimentación de agua

1. Conectar el tubo de tubo enroscándolo a un grifo de agua fría con la boca roscada de 3/4 gas (ver la

figura).

Antes de conectarlo, haga correr el agua hasta que esté límpida.

2. Conecte el tubo de alimentación a la lavadora enroscándolo en la toma de agua correspondiente ubicada en la parte posterior derecha (arriba) (ver la

figura).

3. Controle que en el tubo no hayan pliegues ni estrangulaciones.

! La presión de agua del grifo debe estar comprendida dentro de los valores contenidos en la tabla de Datos técnicos (ver la página corre-

spondiente).

2. Si el piso no está perfectamente horizontal, compense las irregularidades desenroscando o enroscando las patas delanteras (ver la figura); el ángulo de inclinación medido sobre la superficie de trabajo, no debe superar los 2º.

! Si la longitud del tubo de alimentación no es la suficiente, diríjase a un negocio especializado o a un técnico autorizado.

! No utilice nunca tubos ya usados.

! Utilice los suministrados con la máquina.

Page 39

65 - 100 cm

Conexión del tubo de descarga

Conecte el tubo de descarga, sin plegarlo, a una tubería de descarga o a una descarga de pared colocadas a una altura del piso entre 65 y 100 cm;

o apóyelo en el borde de un lavamanos o de una bañera, uniendo la guía suministrada con el aparato, al grifo (ver la figura). El extremo libre del tubo de descarga no debe permanecer sumergido en el agua.

! No se aconseja utilizar tubos de prolongación, si fuera indispensable hacerlo, la prolongación debe tener el mismo diámetro del tubo original y no superar los 150 cm.

Conexión eléctrica

Antes de enchufar el aparato, verifique que:

• la toma tenga la conexión a tierra y haya sido hecha según las normas legales;

! No utilice prolongaciones ni conexiones múltiples.

! El cable no debe estar plegado ni sufrir com-

presiones.

! El cable de alimentación debe ser sustituido sólo por técnicos autorizados.

¡Atención! La empresa fabricante declina toda responsabilidad en caso de que estas normas no sean respetadas.

Primer ciclo de lavado

Después de la instalación y antes del uso, realice un ciclo de lavado con detergente y sin ropa, seleccionando el programa “Auto Limpieza” (ver “Limpiar la lavadora”).

Datos técnicos

Modelo

Dimensiones

Capacidad

Conexiones eléctricas

Conexiones hídricas

FMD 923

ancho 59,5 cm. altura 85 cm. profundidad 60,5 cm.

de 1 a 9 kg.

ver la placa de características técnicas aplicada en la máquina

presión máxima 1 MPa (10 bar) presión mínima 0,05 MPa (0,5 bar) capacidad del cesto 62 litros

• la toma sea capaz de soportar la carga máxima de potencia de la máquina indicada en la tabla de Datos técnicos (ver al costado);

• la tensión de alimentación esté comprendida dentro de los valores indicados en la tabla de Datos técnicos (ver al costado);

• la toma sea compatible con el enchufe de la lavadora. Si no es así, sustituya la toma o el enchufe.

! La lavadora no debe ser instalada al aire libre, ni siquiera si el lugar está reparado, ya que es muy peligroso dejarla expuesta a la lluvia o a las tormentas.

! Una vez instalada la lavadora, la toma de corriente debe ser fácilmente accesible.

Velocidad de centrifugado

Programas de control según las directivas 1061/2010 y 1015/2010

máxima 1200 r.p.m.

programa 2 (60°) (1° vez que se presiona el botón); Algodón Normal 60ºC. programa 2 (40°) (2° vez que se presiona el botón); Algodón

Normal 40ºC. Esta máquina cumple con lo

establecido por las siguientes Directivas de la Comunidad:

- 2004/108/CE (Compatibilidad Electromagnética)

- 2012/19/EU

- 2006/95/CE (Baja Tensión)

Page 40

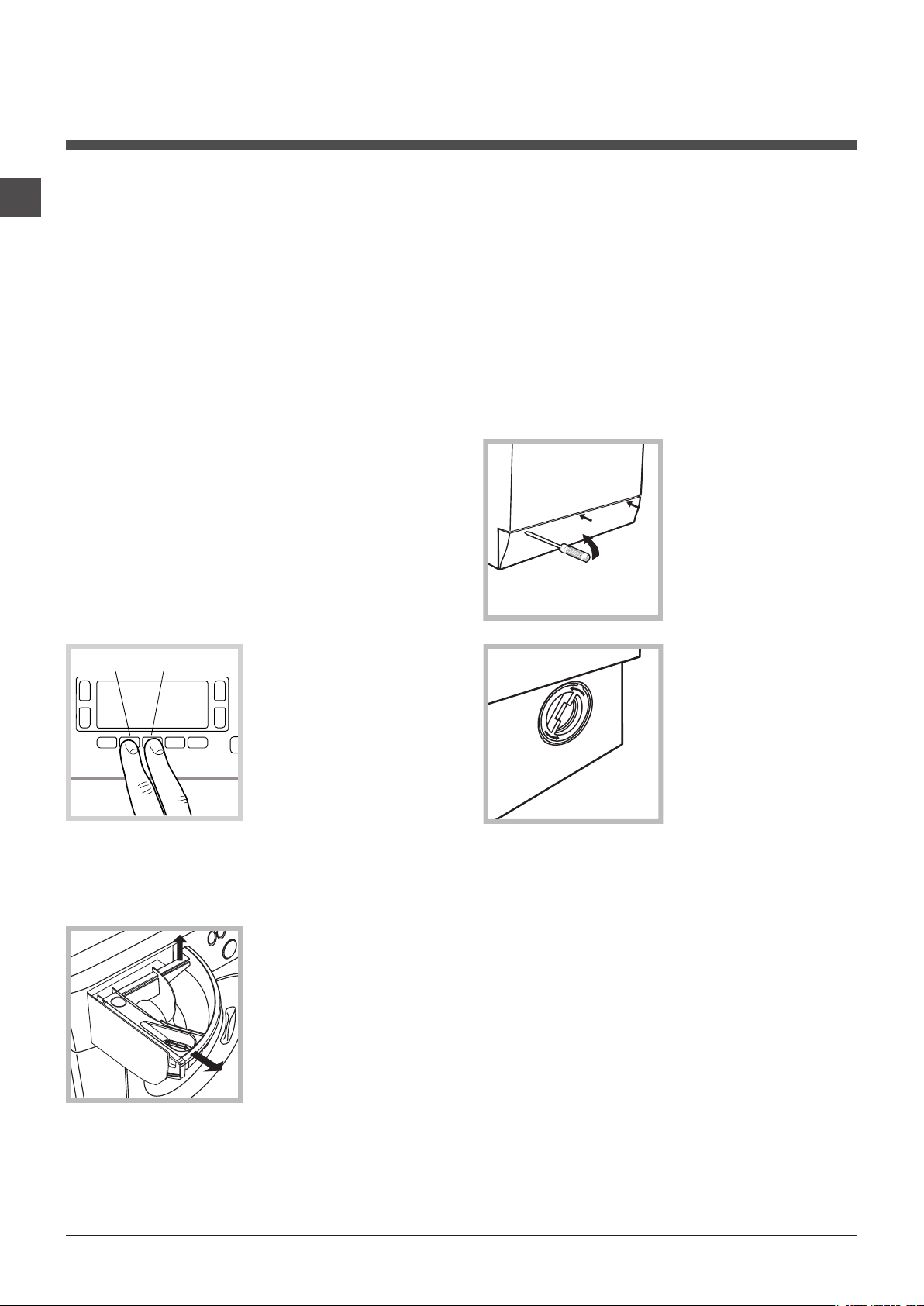

Mantenimiento y cuidados

Interrumpir el agua y la corriente eléctrica

• Cierre el grifo de agua después de cada lavado. De este modo se limita el desgaste de la instalación hidráulica de la lavadora y se elimina el peligro de pérdidas.

• Desenchufe la máquina cuando la debe limpiar y durante los trabajos de mantenimiento.

Limpiar la lavadora

• La parte externa y las partes de goma se

pueden limpiar con un paño embebido en agua tibia y jabón. No use solventes ni productos abrasivos.

• La lavadora posee un programa de “Auto

Limpieza” de su interior que se debe realizar

sin ningún tipo de carga en el cesto.

El detergente (en un 10% de la cantidad aconsejada para prendas poco sucias) o algunos aditivos específicos para la limpieza de la ropa se podrán utilizar como coadyuvantes en el programa de lavado. Se aconseja efectuar el programa de limpieza cada 40 ciclos de lavado.

Para activar el programa, pulse simultáneamente los botones A y B durante 5 segundos (ver la figura). El programa comenzará automáticamente y tendrá una duración de 70 minutos aproximadamente. Para de-

tener el ciclo presione el botón START/PAUSE.

Limpiar el contenedor de detergentes

Extraiga el contenedor levantándolo y tirándolo hacia fuera (ver la figura). Lávelo debajo del agua corriente, esta limpieza se debe realizar frecuentemente.

Cuidar la puerta y el cesto

Limpiar la bomba

La lavadora posee una bomba autolimpiante que no necesita mantenimiento. Pero puede suceder que objetos pequeños (monedas, botones) caigan en la precámara que protege la bomba, situada en la parte inferior de la misma.

! Verifique que el ciclo de lavado haya terminado y desenchufe la máquina.

Para acceder a la precámara:

1. quite el panel que cubre la parte delantera de la lavadora con la ayuda de un destornillador (ver la figura);

2. desenrosque la tapa girándola en sentido antihorario (ver la figura): es normal que se vuelque un poco de agua;

3. limpie con cuidado el interior;

4. vuelva a enroscar la tapa;

5. vuelva a montar el panel verificando, antes de empujarlo hacia la máquina, que los ganchos se hayan introducido en las correspondientes ranuras.

Controlar el tubo de alimentación de agua

Controle el tubo de alimentación al menos una vez al año. Si presenta grietas o rajaduras debe ser sustituido: durante los lavados, las fuertes presiones podrían provocar roturas imprevistas.

• Deje siempre semicerrada la puerta para evitar que se formen malos olores.

! No utilice nunca tubos ya usados.

Page 41

Precauciones y consejos

! La lavadora fue proyectada y fabricada en conformidad

con las normas internacionales de seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Seguridad general

• Este aparato puede ser utilizado por niños

de 8 años o más y por personas con capacidades físicas, sensoriales o mentales disminuidas o con experiencia y conocimientos insuficientes siempre que sean supervisados o que hayan recibido una adecuada formación sobre el uso del aparato en forma segura y conozcan los peligros derivados del mismo. Los niños no deben jugar con el aparato. El mantenimiento y la limpieza no deben ser realizados por niños sin supervisión.

• Este aparato ha sido fabricado para un uso de tipo do-

méstico exclusivamente.

• No toque la máquina con los pies desnudos ni con las

manos o los pies mojados o húmedos.

• No desenchufe la máquina tirando el cable, sino toman-

do el enchufe.

• No abra el contenedor de detergentes mientras la

máquina está en funcionamiento.

• No toque el agua de descarga porque puede alcanzar

temperaturas elevadas.

• En ningún caso fuerce la puerta: podría dañarse el

mecanismo de seguridad que la protege de aperturas accidentales.

• En caso de avería, no acceda nunca a los mecanismos

internos para intentar una reparación.

• Controle siempre que los niños no se acerquen a la

máquina cuando está en funcionamiento.

• Durante el lavado, la puerta tiende a calentarse.

• Si debe ser trasladada, deberán intervenir dos o más

personas, procediendo con el máximo cuidado. La máquina no debe ser desplazada nunca por una sola persona ya que es muy pesada.

• Antes de introducir la ropa controle que el cesto esté

vacío.

El símbolo del cubo de basura tachado se marca sobre

todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva.

El consumidor debe contactar con la autoridad local o

con el vendedor para informarse en relación a la correcta eleminación de su electrodoméstico viejo.

Apertura manual de la puerta

Si desea sacar la ropa de la lavadora y no es posible abrir la puerta debido a un corte de energía eléctrica, proceda del siguiente modo:

1. desenchufe la máquina.

2. verifique que el nivel de agua en el interior de la máquina sea inferior al hueco de la puerta; si no es así, extraiga el agua en exceso utilizando el tubo de descarga y recogiéndola en un balde como se indica en la figura.

3. quite el panel de cobertura delantero de la lavadora con la ayuda de un destornillador (ver la figura).

Eliminaciones

• Eliminación del material de embalaje: respete las normas

locales, de ese modo, los embalajes podrán volver a ser utilizados.

• En base a la Norma europea 2012/19/EU de Residuos

de aparatos Eléctricos y Electrónicos, los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente.

4. utilizando la lengüeta indicada en la figura, tire hacia fuera hasta liberar la varilla de plástico del retén; posteriormente tire hacia abajo y simultáneamente abra la puerta.

5. vuelva a montar el panel verificando, antes de empujarlo hacia la máquina, que los ganchos se hayan introducido en las correspondientes ranuras.

Page 42

Descripción de la lavadora

Panel de control

Botón de ON/OFF

SELECTOR DE

Contenedor de detergentes

Contenedor de detergentes: para cargar detergentes

y aditivos (ver “Detergentes y ropa”).

Botón ON/OFF : presione brevemente el botón para encender o apagar la máquina. El piloto START/PAUSE que centellea lentamente de color verde indica que la máquina está encendida. Para apagar la lavadora durante el lavado, es necesario mantener presionado el botón durante más tiempo, aproximadamente 3 seg.; si se presiona en forma más breve o accidental, la máquina no se apagará. Si la máquina se apaga durante un lavado en curso, dicho lavado se anulará.

Botones SELECTOR DE PROGRAMAS: para seleccionar el programa deseado (ver “Tabla de programas”).

Botón MY CYCLE: mantenga presionado el botón para memorizar un ciclo y las personalizaciones deseadas. Para llamar un ciclo precedentemente memorizado, presione el botón MY CYCLE.

Botones FUNCIÓN: presione el botón para seleccionar la función deseada. En la pantalla se iluminará el piloto correspondiente.

Botón

ACCIÓN DE LIMPIEZA

para seleccionar la intensidad de lavado deseada.

: pulse este botón

PROGRAMAS

Botones

Botón

ACCIÓN DE LIMPIEZA

PANTALLA

Botón

CYCLE

Botón

TIPO DE

ACLARADO

Botón

COMIENZO

RETRASADO

Botón TEMPERATURA : presiónelo para disminuir la temperatura: el valor se indica en la pantalla.

Botón BLOQUEO DE BOTONES : para activar el bloqueo del panel de control, mantenga presionado el botón durante 2 segundos aproximadamente. El símbolo encendido indica que el panel de control está bloqueado (con excepción del botón ON/OFF). De este modo, se evitan modificaciones accidentales de los programas, sobre todo si en la casa hay niños. Para desactivar el bloqueo del panel de control, mantenga presionado el botón durante 2 segundos aproximadamente.

Botón COMIENZO RETRASADO : presiónelo para seleccionar el comienzo retrasado del programa elegido. El retraso se indicará en la pantalla.

Botón con piloto START/PAUSE: cuando el piloto verde centellea lentamente, presione el botón para que comience el lavado. Una vez que el ciclo ha comenzado, el piloto se mantiene fijo. Para poner en pausa el lavado, presione nuevamente el botón; el piloto centelleará con un color anaranjado. Si el símbolo no está iluminado, se podrá abrir la puerta. Para que el lavado se reanude a partir del momento en el cual fue interrumpido, presione nuevamente el botón.

Botones

FUNCIÓN

Botón

CENTRIFUGADO

Botón con piloto

START/PAUSE

Botón

TEMPERATURA

Botón

BLOQUEO DE BOTONES

Botón

TIPO DE ACLARADO

para seleccionar el tipo de aclarado deseado.

Botón CENTRIFUGADO : presiónelo para disminuir o excluir totalmente el centrifugado - el valor se indica en la pantalla.

: pulse este botón

Modalidad de stand by

Esta lavasecadora está en conformidad con las nuevas normativas vinculadas al ahorro energético. Está dotada de un sistema de auto-apagado (stand by) que, en caso de no funcionamiento, se activa pasados aproximadamente 30 minutos. Presionar brevemente el botón ON/OFF y esperar que la máquina se active.

Page 43

Pantalla

La pantalla es útil para programar la máquina y brinda múltiple información.

En las dos series superiores A y B se visualizan el programa de lavado seleccionado, la fase de lavado en curso y todas las indicaciones correspondientes al estado de avance del programa.

En la serie C se visualiza el tiempo que falta para que finalice el ciclo de lavado en curso y, si se hubiera fijado un COMIENZO RETRASADO, el tiempo que falta para que comience el programa seleccionado.

En la serie D se visualiza el valor máximo de velocidad de centrifugado que la máquina puede desarrollar según el programa seleccionado; si el programa no prevé el centrifugado, la serie permanece apagada.

En la serie E se visualiza el valor máximo de temperatura que se puede fijar según el programa seleccionado; si el programa no prevé la selección de temperatura, la serie permanece apagada.

Las series F corresponden a las funciones y se encienden cuando la función seleccionada es compatible con el programa elegido.

Símbolo Puerta bloqueada El símbolo encendido indica que la puerta está bloqueada para impedir aperturas accidentales. Para evitar daños, se debe esperar que el símbolo se apague, antes de abrir la puerta. Nota: si la función COMIENZO RETRASADO está activada, la puerta no se puede abrir, para abrirla se debe poner en pausa la máquina presionando el botón START/PAUSE.

! La primera vez que se enciende, se solicitará la elección del idioma y, para ello, la pantalla entrará automáticamente en el

menú de selección de idioma. Para elegir el idioma deseado, presione los botones X y Y, para confirmar la elección, presione el botón Z. Si desea cambiar el idioma, apague la máquina, pulse simultáneamente los botones X, Y, Z hasta escuchar una señal sonora. Se visualizará de nuevo el menú de selección del idioma.

Page 44

Cómo efectuar un ciclo de lavado

1. ENCENDER LA MÁQUINA. Presione el botón , en la

pantalla aparecerá la palabra ELEVACIÓN EN CURSO; el piloto START/PAUSE centelleará lentamente de color verde.

2. CARGAR LA ROPA. Abra la puerta. Cargue la ropa,

cuidando no superar la cantidad de carga indicada en la tabla de programas de la página siguiente.

3. DOSIFICAR EL DETERGENTE. Extraiga el contenedor

y vierta el detergente en las cubetas correspondientes como se explica en “Detergentes y ropa”.

4. CERRAR LA PUERTA.

5. ELEGIR EL PROGRAMA. Presione uno de los

botones del SELECTOR DE PROGRAMAS para seleccionar el programa deseado; el nombre del programa aparecerá en la pantalla; a dicho programa se le asociará una temperatura y una velocidad de centrifugado que se pueden modificar. En la pantalla aparecerá la duración del ciclo.

6. PERSONALIZAR EL CICLO DE LAVADO. Utilice los

botones correspondientes:

Modificar la temperatura y/o el centrifugado. La

máquina selecciona automáticamente la temperatura y el centrifugado máximos previstos para el programa seleccionado y, por lo tanto, no se pueden aumentar. Presionando el botón se disminuye progresivamente la temperatura hasta llegar al lavado en frío “OFF”. Presionando el botón se disminuye progresivamente el centrifugado hasta su exclusión “OFF”. Si se presionan una vez más los botones, se volverá a los valores máximos previstos.

! Excepción: cuando se selecciona el programa 2 (60°

(1° vez que se presiona el botón)

aumentar hasta 90°.

Seleccionar un comienzo retrasado.

Para seleccionar el comienzo retrasado del programa elegido, presione el botón correspondiente hasta alcanzar el tiempo de retraso deseado. Cuando dicha opción está activada, en la pantalla aparece el símbolo

. Para eliminar el comienzo retrasado, presione el

botón hasta que aparezca el mensaje OFF.

Seleccionar la intensidad de lavado deseada.

La opción permite optimizar el lavado en base al grado de suciedad de los tejidos y a la intensidad de lavado deseada. Seleccione el programa de lavado, el ciclo automáticamente se fija en el nivel “Normal” optimizado para prendas medianamente sucias (selección no válida para el ciclo “Lana” que se fija automáticamente en el nivel “Delicado”). Para prendas muy sucias, pulse el botón hasta alcanzar el nivel “Super wash”. Este nivel garantiza un lavado de grandes prestaciones gracias al uso de una mayor cantidad de agua en la fase inicial del ciclo y un mayor movimiento mecánico. Es útil para eliminar las manchas más resistentes. Puede emplearse con o sin lejía. Si se desea realizar un blanqueo, introduzca la cubeta adicional 4 suministrada con la máquina, en la cubeta

1. Al verter el blanqueador, no supere el nivel “max” indicado en el perno central (ver la figura de la pág. 46). Para prendas poco sucias o para un tratamiento más delicado de los tejidos, pulse el botón hasta alcanzar el nivel “Delicado”. El ciclo disminuirá el

, la temperatura se puede

)

movimiento mecánico para garantizar resultados perfectos de lavado para las prendas delicadas.

Seleccionar el tipo de aclarado.

La opción permite seleccionar el tipo de aclarado deseado para lograr un máximo cuidado de las pieles sensibles. La primera vez que se presiona el botón, se selecciona el nivel “Extra Aclarado” que permite seleccionar un aclarado adicional a los estándares del ciclo para eliminar todo resto de detergente. La segunda vez que se presiona el botón, se selecciona el nivel “Pieles Sensibles” que permite seleccionar dos aclarados adicionales a los estándares del ciclo. Se aconseja para las pieles más sensibles. La tercera vez que se pulsa la tecla, se activa el nivel “Antialérgico”, que permite seleccionar 3 enjuagues adicionales a los enjuagues estándar del ciclo. Si la opción se activa con ciclos a una temperatura de 40° se eliminan los principales alergenos, como pelos de gato y perro y polen; con ciclos a una temperatura superior a 40° se logra un óptimo nivel de protección antialérgica. Para volver al tipo de aclarado “Aclarado Normal” pulse nuevamente el botón. Si no es posible seleccionar o modificar una regulación existente, en la pantalla se visualizará “No permitido”.

Modificar las características del ciclo.

• Presione el botón para activar la función; el piloto correspondiente al botón se encenderá.

• Presione nuevamente el botón para desactivar la función; el piloto se apagará.

! Si la función seleccionada no es compatible con el

programa elegido, el piloto centelleará y la función no se activará.

! Si la función elegida no es compatible con

otra seleccionada precedentemente, el piloto correspondiente a la primera función seleccionada centelleará y se activará sólo la segunda, el piloto de la función activada se iluminará.

! Las funciones pueden variar la carga recomendada

y/o la duración del ciclo.

7. PONER EN MARCHA EL PROGRAMA. Presione el botón START/PAUSE. El piloto correspondiente se iluminará de color verde fijo y la puerta se bloqueará (símbolo PUERTA BLOQUEADA encendido). Durante el lavado, en la pantalla aparecerá el nombre de la fase en curso. Para cambiar un programa mientras un ciclo está en curso, ponga la lavadora en pausa presionando el botón START/PAUSE (el piloto START/PAUSE centelleará lentamente de color anaranjado); luego seleccione el ciclo deseado y presione nuevamente el botón START/PAUSE. Para abrir la puerta mientras un ciclo está en curso, presione el botón START/PAUSE; si el símbolo PUERTA BLOQUEADA está apagado, será posible abrir la puerta. Presione nuevamente el botón START/PAUSE para reanudar el programa a partir del momento en el que se había interrumpido.

8. FIN DEL PROGRAMA. En la pantalla aparecerá el mensaje “FIN DEL CICLO”, cuando el símbolo PUERTA BLOQUEADA se apague, será posible abrir la puerta. Abra la puerta, descargue la ropa y apague la máquina.

! Si desea anular un ciclo que ya ha comenzado, presione

más tiempo el botón . El ciclo se interrumpirá y la máquina se apagará.

Page 45

Programas y funciones

Tabla de programas

Descripción del Programa

Programas

CLEAN Plus

Anti Manchas (1° vez que se presiona el botón)

Anti Manchas Rápido (2° vez que se presiona el botón)

Algodón Normal 60° (1° vez que se presiona el botón) (1): blan-

cos y colores resistentes muy sucios.

Algodón Normal 40° (2° vez que se presiona el botón) (2): blan-

cos y colores delicados poco sucios. Algodón Normal 20° (3° vez que se presiona el botón): blancos y

colores delicados poco sucios.

Sintético Resistente (1° vez que se presiona el botón): colores resisten-

tes muy sucios. Sintético Resistente (4) (1° vez que se presiona el botón): colores

resistentes poco sucios. Sintético Delicado (2° vez que se presiona el botón): colores resistentes

poco sucios.

SPECIALS

Lavado Rápido 30': para refrescar rápidamente prendas poco sucias

(no se aconseja utilizarlo para lana, seda y prendas para lavar a mano). My Cycle (Memoria): permite memorizar cualquier tipo de lavado.

Colada 7 Días: lencería de cama, toallas, albornoz.

EXTRA CARE

Lana (Woolmark Platinum): para lana, cachemira, etc.

Delicados

Centrifugado (1° vez que se presiona el botón).

Aclarado (2° vez que se presiona el botón).

Descarga (3° vez que se presiona el botón).

La duración del ciclo que se indica en el visor o en el manual es una estimación calculada en base a condiciones estándar. El tiempo efectivo puede variar en función de numerosos factores como la temperatura y la presión del agua de entrada, la temperatura ambiente, la cantidad de detergente, la cantidad y el tipo de carga, el equilibrado de la carga y las opciones adicionales seleccionadas.

1) Programa de control según la directiva 1061/2010: seleccione el programa 2 a 60°C

Este ciclo es adecuado para limpiar una carga de algodón normalmente sucia, es el más eficiente en lo que se refiere al consumo combinado con la energía y la cantidad de agua y se usa con prendas lavables a 60ºC. La temperatura efectiva de lavado puede diferir de la indicada.

2) Programa de control según la directiva 1061/2010: seleccione el programa 2 a 40°C

Este ciclo es adecuado para limpiar una carga de algodón normalmente sucia, es el más eficiente en lo que se refiere al consumo combinado con la energía y la cantidad de agua y se usa con prendas lavables a 40ºC . La temperatura efectiva de lavado puede diferir de la indicada.

3) A la temperatura de 60ºC no se puede activar la función “Prelavado”.

Para todos los Test Institutes:

2) Programa algodón largo: seleccione el programa 2 a 40°C

) Programa sintético largo

: seleccione el programa 3 a 60°C

(2° vez que se presiona el botón)

(1° vez que se presiona el botón)

Temp.

max.

(°C)

40° 1200 40° 1200 -

60°

(Max. 90°)

40° 1200 -

20° 1200 -

60° 800

40° 800

30° 800 -

60° 1200

40° 800 30° 0 -

(1° vez que se presiona el botón)

(2° vez que se presiona el botón)

Velo-

cidad

máx.

(r.p.m.)

1200

- 1200 - - - - 9 - - - 16’

- 1200 - - -

- 0 - - - - 9 - - - 2’

; temperatura de 40°C

Detergentes

ador

Lavado

Prelavado

 



(3)

Blanque-



  

   



 



(pulse el botón TEMPERATURA).

zante

Suavi-

 

4,5 - - - 60’

dual %

Consumo de

Humedad resi-

Carga máx. (Kg.)

5 - - - 180’

9 53 1,19 57,5 195’

9 53 1,09 92 175’

9 - - - 175’

4,5 46 1,03 60 115’

4,5 46 0,56 60 100’

4,5 - - - 75’



3 71 0,20 38 30’



9 - - - 140’



2 - - - 85’



1 - - - 80’



9 - - - 36’

energía kWh

Duración

Agua total lt

Funciones de lavado

del ciclo

Prelavado

Seleccionando esta función, se realiza el prelavado, muy útil para eliminar manchas difíciles. Nota: Agregue el detergente en el compartimento correspondiente. ! No se puede activar con los programas “Anti Manchas Rápido”, 2 (60°) (1° vez que se presiona el botón), 2 (2° vez que se

presiona el botón), 2 (3° vez que se presiona el botón), 4, 7, 8, .

Fácil Planchado

Cuando se selecciona esta función, el lavado y el centrifugado se modificarán oportunamente para disminuir la formación de arrugas. Al finalizar el ciclo, la lavadora realizará lentas rotaciones del cesto; el indicador de función FÁCIL PLANCHADO y el de START/PAUSE centellearán (naranja) y el mensaje “FIN DEL CICLO” aparecerá en la pantalla. Para finalizar el ciclo se deberá presionar el botón START/ PAUSE o el botón FÁCIL PLANCHADO. ! No se puede activar con los programas 1, 4, 7, 8, .

Eco Wash

La función Eco Wash contribuye al ahorro energético porque no calienta el agua utilizada para lavar la ropa, esto constituye una ventaja tanto para el ambiente como para la factura de electricidad. La mayor potencia y el consumo optimizado del agua, garantizan óptimos resultados para la misma duración promedio de un ciclo estándar. Para obtener los mejores resultados de lavado, se aconseja el uso de un detergente líquido. ! No se puede activar con los programas 1, 2 (3° vez que se

presiona el botón), 6, 7, 8, .

Page 46

Detergentes y ropa

Contenedor de detergentes

El buen resultado del lavado depende también de la correcta dosificación del detergente: si se excede la cantidad, no se lava de manera más eficaz, sino que se contribuye a encostrar las partes internas de la lavadora y a contaminar el medio ambiente.

! Utilice detergentes en polvo para prendas de algodón

blancas, para el prelavado y para lavados con una temperatura mayor que 60ºC.

! Respete las indicaciones que se encuentran en el envase

de detergente

! No use detergentes para el lavado a mano porque pro-

ducen demasiada espuma.

Extraiga el contenedor de detergentes e introduzca el detergente o el aditivo de la siguiente manera:

Compartimento 1: Detergente para prelavado (en polvo)

Antes de verter el detergente, verifique que no esté colocada la cubeta adicional 4.

Compartimento 2: Detergente para lavado (en polvo o líquido)

Si se utiliza detergente líquido, se aconseja colocar el tabique divisorio A suministrado con la máquina, para una correcta dosificación. Cuando utilice detergente en polvo, vuelva a colocar el tabique divisorio en la cavidad B.

Compartimento 3: Aditivos (suavizante, etc.)

El suavizante no se debe volcar fuera de la rejilla.

cubeta adicional 4: Blanqueador

Preparar la ropa

• Subdivida la ropa según:

- el tipo de tejido / el símbolo en la etiqueta.

- los colores: separe las prendas de color y las blancas.

• Vacíe los bolsillos y controle los botones.

• No supere los valores indicados, referidos al peso de la ropa seca: No supere los valores indicados, referidos al

peso de la ropa seca: ver “Tabla de programas”.

¿Cuánto pesa la ropa?

1 sábana 400/500 g 1 funda 150/200 g 1 mantel 400/500 g 1 albornoz 900/1200 g 1 toalla 150/250 g

Programas particulares

Anti Manchas: el programa es adecuado para el lava-

do de prendas muy sucias, con colores resistentes. El programa garantiza una clase de lavado superior a la clase estándar (clase A). No ejecute el programa mezclando prendas de distintos colores. Se aconseja el uso de detergente en polvo. Si las manchas son difíciles de eliminar, realice un pretratamiento con aditivos específicos. Anti Manchas Rápido: el programa ha sido estudiado para lavar prendas con manchas del día, incluso difíciles, en una hora. Adecuado para prendas de color de fibra mixta, garantizando su máximo respeto

Algodón

algodón sucias. Los buenos rendimientos aún en frío, comparables con los de un lavado a 40º, están garantizados por una acción mecánica que trabaja con variación de

velocidad con picos repetidos y cercanos. Lencería de cama, toallas, albornoz: para lavar la ropa de cama y de baño en un único ciclo, utilice el programa 6 que optimiza el uso de suavizante y permite ahorrar tiempo y energía. Se aconseja el uso de detergente en polvo.

Lana: el ciclo de lavado “Lana” de esta lavadora ha sido aprobado por Woolmark Company para el lavado de prendas de lana clasificadas como “lavables a mano”, siempre que el lavado se realice siguiendo las instrucciones contenidas en la etiqueta de la prenda y las indicaciones suministradas por el fabricante de esta lavadora. (M1127)

Delicados: utilice el programa 8 para el lavado de las prendas muy delicadas que tienen aplicaciones como strass o lentejuelas. Para el lavado de las prendas de seda o cortinas, seleccione el ciclo 8 y fije el nivel “Delicado” de la opción

Se recomienda voltear las prendas antes del lavado e introducir las más pequeñas en la bolsa para el lavado de prendas delicadas. Para obtener mejores resultados, se recomienda el uso de detergente líquido para prendas delicadas.

Normal

20º ideal para cargas de prendas de

Sistema de equilibrado de la carga

Antes de cada centrifugado, para evitar vibraciones excesivas y para distribuir la carga de modo uniforme, el cesto realiza rotaciones a una velocidad ligeramente superior a la del lavado. Si después de varios intentos, la carga todavía no está correctamente equilibrada, la máquina realiza el centrifugado a una velocidad inferior a la prevista. Cuando existe un excesivo desequilibrio, la lavadora realiza la distribución antes que el centrifugado. Para obtener una mejor distribución de la carga y su correcto equilibrado, se aconseja mezclar prendas grandes y pequeñas.

Page 47

Anomalías y soluciones

Puede suceder que la lavadora no funcione. Antes de llamar al Servicio de Asistencia Técnica (ver “Asistencia”), controle que no se trate de un problema de fácil solución utilizando la siguiente lista.

Anomalías:

La lavadora no se enciende.

El ciclo de lavado no comienza.

La lavadora no carga agua (En la pantalla aparecerá el mensaje “FALTA AGUA, ABRIR EL GRIFO”).

La lavadora carga y descarga agua continuamente.

Posibles causas / Solución:

• El enchufe no está introducido en la toma de corriente, o no hace contacto.

• En la casa no hay corriente.

• La puerta no está correctamente cerrada.

• El botón ON/OFF no ha sido presionado.

• El botón START/PAUSE no ha sido presionado.

• El grifo de agua no está abierto.

• Se fijó un retraso de la hora de puesta en marcha (ver “Cómo efectuar un ciclo de lavado”).

• El tubo de alimentación de agua no está conectado al grifo.

• El tubo está plegado.

• El grifo de agua no está abierto.

• En la casa no hay agua.

• No hay suficiente presión.

• El botón START/PAUSE no ha sido presionado.

• El tubo de descarga no está instalado entre los 65 y 100 cm. del suelo (ver “Instalación”).

• El extremo del tubo de descarga está sumergido en el agua (ver “Instalación”).

• La descarga de pared no posee un respiradero.

Si después de estas verificaciones, el problema no se resuelve, cierre el grifo de agua, apague la lavadora y llame a la Asistencia. Si la vivienda se encuentra en uno de los últimos pisos de un edificio, es posible que se verifiquen fenómenos de sifonaje, por ello la lavadora carga y descarga agua de modo continuo. Para eliminar este inconveniente se encuentran disponibles en el comercio válvulas especiales que permiten evitar el sifonaje.

La lavadora no descarga o no centrifuga.

La lavadora vibra mucho durante la centrifugación.

La lavadora pierde agua.

La máquina está bloqueada, la pantalla centellea e indica un código de anomalía (por ej.: F-01, F-..).

Se forma demasiada espuma.

• El programa no prevé la descarga: con algunos programas es necesario ponerla en marcha manualmente (“Programas y funciones”).

• Se puede utilizar la función FÁCIL PLANCHADO: para completar el programa, pulse el botón START/PAUSE (“Programas y funciones”).

• El tubo de descarga está plegado (ver “Instalación”).

• El conducto de descarga está obstruido.

• El cesto, en el momento de la instalación, no fue desbloqueado correctamente (ver “Instalación”).

• La máquina no está instalada en un lugar plano (ver “Instalación”).

• Existe muy poco espacio entre la máquina, los muebles y la pared (ver “Insta- lación”).

• El tubo de alimentación de agua no está bien enroscado (ver “Instalación”).

• El contenedor de detergentes está obstruido (para limpiarlo ver “Mantenimien- to y cuidados”).

• El tubo de descarga no está bien fijado (ver “Instalación”).

• Apague la máquina y desenchúfela, espere aproximadamente 1 minuto y luego vuelva a encenderla.

Si la anomalía persiste, llame al Servicio de Asistencia Técnica.

• El detergente no es específico para la lavadora (debe contener algunas de las frases “para lavadora”, “a mano o en lavadora” o similares).

• La dosificación fue excesiva.

Page 48

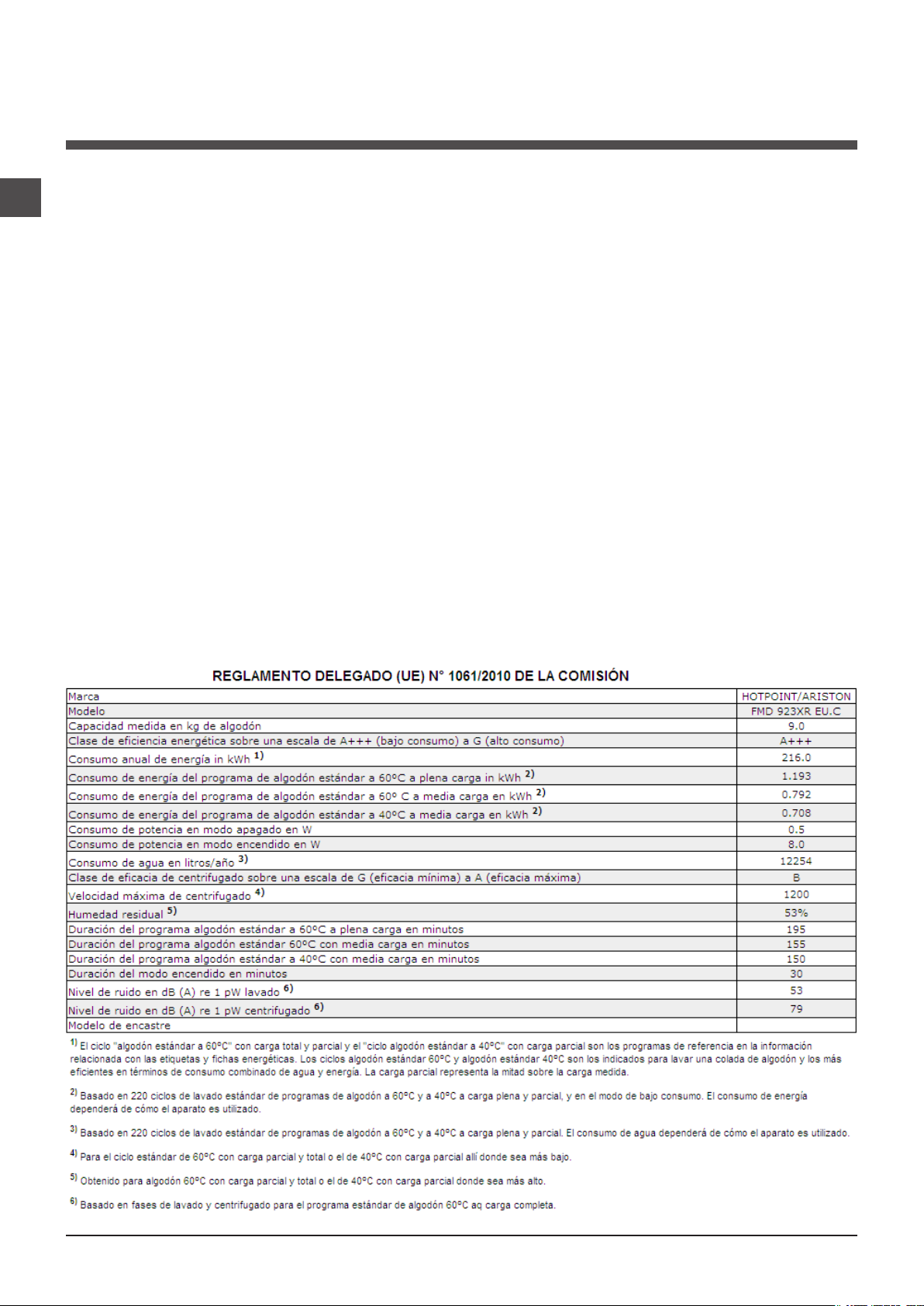

Asistencia

Antes de llamar al Servicio de Asistencia Técnica:

• Verifique si la anomalía la puede resolver Ud. solo (ver “Anomalías y soluciones”);

• Vuelva a poner en marcha el programa para controlar si el inconveniente fue resuelto;

• Si no es así, llame al Servicio de Asistencia técnica autorizado, al número de teléfono indicado en el certificado de garantía.

! No recurra nunca a técnicos no autorizados.

Comunique:

• el tipo de anomalía;

• el modelo de la máquina (Mod.);

• el número de serie (S/N ). Esta información se encuentra en la placa aplicada en la parte posterior de la lavadora y en la parte delantera abriendo la puerta.

La siguiente información es válida solo para España. Para otros países de habla hispana consulte a su vendedor.

Ampliación de garantía

Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años. Consiga una cobertura total adicional de

• Piezas y componentes

• Mano de obra de los técnicos

• Desplazamiento a su domicilio de los técnicos Y NO PAGUE AVERIAS NUNCA MAS

Servicio de asistencia técnica (SAT)

Llame al 902.133.133 y nuestros técnicos intervendrán con rapidez y eficacia, devolviendo el electrodoméstico a sus condiciones óptimas de funcionamiento. En el SAT encontrará recambios, accesorios y productos específicos para la limpieza y mantenimiento de su electrodoméstico a precios competitivos. ESTAMOS A SU SERVICIO

Page 49

Instrukcja obsługi

PRALKA

Polski

FMD 923

Spis treści

Instalacja, 50-51

Rozpakowanie i wypoziomowanie Podłączenia hydrauliczne i elektryczne Pierwszy cykl prania Dane techniczne

Utrzymanie i konserwacja, 52

Odłączenie wody i prądu elektrycznego Czyszczenie pralki Czyszczenie szuadki na środki piorące Konserwacja okrągłych drzwiczek i bębna Czyszczenie pompy Kontrola przewodu doprowadzającego wodę

Zalecenia i środki ostrożności, 53

Ogólne zasady bezpieczeństwa Utylizacja Ręczne otwieranie okrągłych drzwiczek

Opis pralki, 54-55

Panel sterowania Wyświetlacz

W jaki sposób wykonać cykl prania, 56

Programy i funkcje, 57

Tabela programów Funkcje prania

Środki piorące i bielizna, 58

Szuadka na środki piorące Przygotowanie bielizny Programy specjalne System równoważenia ładunku

Nieprawidłowości w działaniu i sposoby ich usuwania, 59

Serwis Techniczny, 60

Page 50

Instalacja

! Należy zachować niniejszą książeczkę, aby móc z niej skorzystać w każdej chwili. W przypadku sprzedaży, odstąpienia lub przeniesienia pralki w inne miejsce należy zadbać o przekazanie instrukcji wraz z nią, aby nowy właściciel mógł się zapoznać z działaniem urządzenia i z dotyczącymi go ostrzeżeniami.

! Należy uważnie przeczytać instrukcję obsługi: zawiera ona ważne informacje dotyczące instalacji oraz właściwego i bezpiecznego użytkowania pralki.

Rozpakowanie i wypoziomowanie

Rozpakowanie

1. Rozpakować pralkę.

2. Sprawdzić, czy nie doznała ona uszkodzeń w czasie transportu. W przypadku stwierdzenia uszkodzeń, nie podłączać pralki i skontaktować się ze sprzedawcą.

3. Odkręcić 4 śruby zabezpieczające urządzenie na czas transportu oraz zdjąć gumowy element z podkładką, znajdujący się w tylnej części pralki (patrz rysunek).

4. Zatkać otwory przy pomocy plastikowych zaślepek, znajdujących się w wyposażeniu urządzenia.

5. Zachować wszystkie części: w razie konieczności przewiezienia pralki w inne miejsce, powinny one zostać ponownie zamontowane. ! Części opakowania nie są zabawkami dla dzieci.

Poziomowanie

odkręcając lub dokręcając przednie nóżki (patrz rysunek); kąt nachylenia, zmierzony na górnym blacie pralki, nie powinien przekraczać 2°.

Staranne wypoziomowanie pralki zapewnia jej stabilność i zapobiega wibracjom, hałasowi oraz przesuwaniu się urządzenia w czasie pracy. W przypadku ustawienia na dywanie lub wykładzinie dywanowej, należy tak wyregulować nóżki, aby pod pralką pozostawała wolna przestrzeń niezbędna dla wentylacji.

Podłączenia hydrauliczne i elektryczne

Podłączenie przewodu doprowadzającego wodę

1. Podlacz przewód zasilajacy poprzez przykrecenie go do zaworu zimnej wody z koncówka gwintowana (patrz rysunek): Przed podłączeniem spuszczać wodę do momentu, aż stanie się ona całkowicie przezroczysta.

2. Podłączyć do urządzenia przewód doprowadzający wodę, przykręcając go do odpowiedniego przyłącza wody, znajdującego się w tylnej części pralki, z prawej strony u góry

(patrz rysunek).

3. Zwrócić uwagę, aby przewód nie był pozaginany ani przygnieciony.

1. Ustawić pralkę na płaskiej i twardej podłodze, nie opierając jej o ściany, meble itp.

2. Jeśli podłoga nie jest idealnie pozioma, należy skompensować nierówności,

! Ciśnienie wody w kurku powinno mieścić się w przedziale podanym w tabeli Danych technicznych (patrz strona obok). ! Jeśli długość przewodu doprowadzającego wodę jest niewystarczająca, należy zwrócić się do specjalistycznego sklepu lub do autoryzowanego technika. ! Nigdy nie instalować przewodów, które były już używane. ! Stosować przewody znajdujące się w wyposażeniu urządzenia.

Page 51

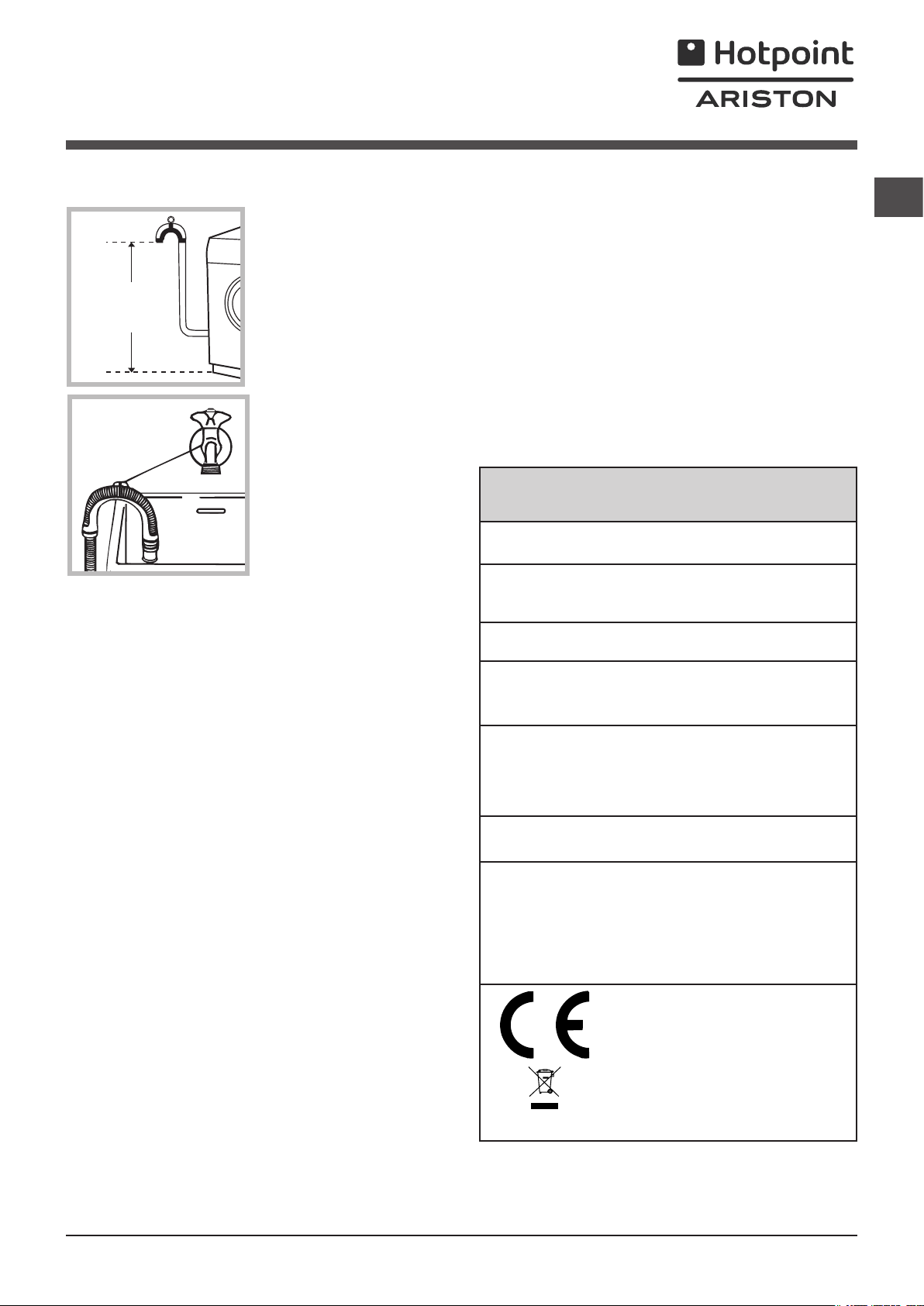

Podłączenie przewodu odpływowego

65 - 100 cm

Podłączyć przewód odpływowy, nie zginając go, do rury ściekowej lub do otworu odpływowego w ścianie, które powinny się znajdować na wysokości od 65 do 100 cm od podłogi; albo oprzeć go na br-

zegu zlewu lub wanny, przymocowując do kranu prowadnik, znajdujący się w wyposażeniu pralki (patrz rysunek). Wolny koniec przewodu odpływowego nie powinien być zanurzony w wodzie.

! Odradza się używanie rur przedłużających; jednak jeśli jest to konieczne, przedłużacz powinien mieć taki sam przekrój, jak oryginalna rura, a jego długość nie powinna przekraczać 150 cm.

Podłączenie elektryczne

Przed włożeniem wtyczki do gniazdka elektrycznego należy się upewnić, czy:

• gniazdko posiada uziemienie i jest zgodne z obowiązującymi przepisami;

• gniazdko jest w stanie wytrzymać maksymalne obciążenie mocy urządzenia, wskazane w tabeli Danych technicznych (patrz

obok);

• napięcie zasilania mieści się w wartościach wskazanych w tabeli Danych technicznych (patrz obok);

• gniazdko pasuje do wtyczki pralki. W przeciwnym razie należy wymienić gniazdko lub wtyczkę.

! Nie należy instalować pralki na otwartym powietrzu, nawet w osłoniętym miejscu, gdyż wystawienie urządzenia na działanie deszczu i burz jest bardzo niebezpieczne. ! Po zainstalowaniu pralki gniazdko elektryczne powinno być łatwo dostępne. ! Nie używać przedłużaczy ani rozgałęźników. ! Kabel nie powinien być pozginany ani przygnieciony.

! Przewód zasilania elektrycznego może być wymieniany wyłącznie przez autoryzowanych techników.

Uwaga! Producent nie ponosi żadnej odpowiedzialności, jeśli powyższe zasady nie będą przestrzegane.

Pierwszy cykl prania

Po zainstalowaniu pralki, przed przystąpieniem do jej użytkowania, należy wykonać jeden cykl prania ze środkiem piorącym, ale bez wsadu, nastawiając program samoczyszcze (patrz “Czyszczenie pralki”).

Dane techniczne

Model FMD 923

szerokość cm 59,5

Wymiary

Pojemność od 1 do 9 kg Dane prądu

elektrycznego

Dane sieci wodociągowej

Szybkość wirowania

Programy testowe zgodnie z dyrektywami 1061/2010 i 1015/2010

wysokość cm 85 głębokość cm 60,5

dane techniczne umieszczone są na tabliczce na maszynie

Maksymalne ciśnienie 1 MPa (10 barów) ciśnienie minimalne 0,05 MPa (0,5 barów) pojemność bębna 62 litrów

do 1200 obrotów na minutę

Program 2 (60°)

cisku)

; Bawełna Standardowy

(1. naciśnięcie przy-

60°C. Program 2 (40°)

cisku)

; Bawełna Standardowy

(2. naciśnięcie przy-

40°C. Urządzenie to zostało wy-

produkowane zgodnie z następującymi przepisami CE:

- 2004/108/CE (o Kompatybilności Elektromagnetycznej)

- 2012/19/EU

- 2006/95/CE (o Niskim Napięciu)

Page 52

Utrzymanie i konserwacja

Odłączenie wody i prądu elektrycznego

• Zamknąć kurek dopływu wody po każdym

praniu. W ten sposób zmniejsza się zużycie instalacji hydraulicznej pralki oraz eliminuje się niebezpieczeństwo wycieków.

• Przed przystąpieniem do czyszczenia pralki

oraz do czynności konserwacyjnych wyjąć wtyczkę z gniazdka.

Czyszczenie pralki

• Obudowę zewnętrzną i gumowe części

pralki można myć ściereczką zmoczoną w letniej wodzie z mydłem. Nie stosować rozpuszczalników ani ściernych środków czyszczących.

• Pralka jest wyposażona w program samo-

czyszcze części wewnętrznych, który należy przeprowadzać nie wprowadzając niczego do kosza pralki. Środek piorący (w ilości równej 10% ilości zalecanej dla lekko zabrudzonej odzieży) lub dodatki przeznaczone specjalnie do czyszczenia pralek, mogą zostać użyte jako środki pomocnicze podczas programu czyszczenia. Zaleca się przeprowadzanie programu czyszczenia co 40 cykli prania.

W celu uruchomienia programu, należy nacisnąć przycisk A przez 5 sek. (zob.

rysunek).

Program rozpocznie się automatycznie i będzie trwał około 70 minut. W celu zakończenia cyklu,

należy nacisnąć przycisk START/PAUSE.

Czyszczenie szuadki na środki piorące

Wysunąć szuadkę, unosząc ją lekko ku górze i wyciągając na zewnątrz (patrz rysunek). Wypłukać szuadkę pod bieżącą wodą. Czynność tę należy wykonywać stosunkowo często.

Konserwacja okrągłych drzwiczek i bębna

• Drzwiczki pralki należy zawsze

pozostawiać uchylone, aby zapobiec tworzeniu się nieprzyjemnych zapachów.

Czyszczenie pompy

Pralka wyposażona jest w pompę samoczyszczącą, która nie wymaga zabiegów konserwacyjnych. Może się jednak zdarzyć, że drobne przedmioty (monety, guziki) wpadną do komory wstępnej zabezpieczającej pompę, która znajduje się w jej dolnej części.

! Należy się upewnić, że cykl prania został zakończony i wyjąć wtyczkę z gniazdka.

Aby dostać się do komory wstępnej:

1. zdjąć panel pokrywy z przedniej strony pralki przy pomocy śrubokrętu (patrz rysunek);

2. odkręcić pokrywę, obracając ją w kierunku przeciwnym do ruchu wskazówek zegara (patrz rysu- nek): wypłynięcie niewielkiej ilości wody jest normalnym zjawiskiem;

3. dokładnie wyczyścić wnętrze;

4. ponownie przykręcić pokrywę;

5. ponownie założyć panel upewniwszy się, przed dociśnięciem go do maszyny, czy zatrzaski zostały umieszczone w odpowiednich otworach.

Kontrola przewodu doprowadzającego wodę

Przynajmniej raz w roku należy sprawdzić przewód doprowadzający wodę. Jeśli widoczne są na nim pęknięcia i rysy, należy go wymienić: w trakcie prania duże ciśnienie może bowiem spowodować jego nagłe rozerwanie. ! Nigdy nie instalować już używanych pr- zewodów.

Page 53

Zalecenia i środki

ostrożności

! Pralka została zaprojektowana i wyprodukowana zgod-

nie z międzynarodowymi normami bezpieczeństwa. Niniejsze ostrzeżenia zostały tu zamieszczone ze względów bezpieczeństwa i należy je uważnie przeczytać.

Ogólne zasady bezpieczeństwa

• Urządzenie to zostało zaprojektowane wyłącznie do użytkowania w warunkach domowych.

• Z niniejszego urządzenia mogą korzystać dzie-

ci powyżej 8 roku życia i osoby o ograniczonych zdolnościach zycznych, zmysłowych bądź umysłowych, jak również osoby nieposiadające doświadczenia lub znajomości urządzenia, jeśli znajdują się one pod nadzorem innych osób lub jeśli zostały pouczone na temat bezpiecznego sposobu użycia urządzenia oraz zdają sobie sprawę ze związanych z nim zagrożeń. Dzieci nie powinny bawić się urządzeniem. Prace związane z czyszczeniem i konserwacją nie mogą być wykonywane przez dzieci, jeśli

nie są one nadzorowane.

• Nie dotykać pralki stojąc przy niej boso lub mając mokre lub wilgotne ręce albo stopy.

• Nie wyjmować wtyczki z gniazdka ciągnąc za kabel, należy trzymać za wtyczkę.

• W trakcie pracy maszyny nie otwierać szuadki na środki piorące.

• Nie dotykać odprowadzanej wody, gdyż może ona być bardzo gorąca.

• W żadnym wypadku nie otwierać na siłę drzwiczek pralki: grozi to uszkodzeniem mechanizmu zabezpieczającego drzwiczki przed przypadkowym otwarciem.

• W razie wystąpienia usterki nie należy w żadnym wypadku ingerować w wewnętrzne części pralki z zamiarem samodzielnego dokonania naprawy.

• Zawsze uważać, aby dzieci nie zbliżały się do pracującej pralki.

• W czasie prania drzwiczki pralki nagrzewają się.

• Jeśli trzeba przenieść pralkę w inne miejsce, należy to robić bardzo ostrożnie, w dwie lub trzy osoby. Nigdy nie należy samodzielnie przenosić urządzenia, gdyż jest ono bardzo ciężkie.

• Przed włożeniem bielizny sprawdzić, czy bęben jest pusty.

produktach w celu przypominania o obowiązku ich segregacji.

Właściciele urządzeń gospodarstwa domowego

mogą uzyskać dodatkowe informacje dotyczące ich prawidłowej utylizacji, zwracając się do odpowiednich służb publicznych lub do sprzedawców tych urządzeń.

Ręczne otwieranie okrągłych drzwiczek

Jeśli z powodu przerwy w dostawie energii elektrycznej nie jest możliwe otwarcie okrągłych drzwiczek, w celu wyjęcia i rozwieszenia prania należy wykonać następujące czynności:

1. wyjąć wtyczkę z gniazdka elektrycznego.

2. sprawdzić, czy poziom wody wewnątrz maszyny znajduje się poniżej poziomu otwarcia drzwiczek; w przeciwnym wypadku usunąć nadmiar wody przez przewód odpływowy, zbierając ją do wiaderka w sposób wskazany na rysunku.

3. zdjąć panel pokrywy z przedniej strony pralki przy pomocy śrubokrętu (patrz rysunek).

Utylizacja

• Utylizacja opakowania:

stosować się do lokalnych przepisów, dzięki temu opako-

wanie będzie mogło zostać ponownie wykorzystane.

• Dyrektywa europejska 2012/19/EU dotycząca odpadów urządzeń elektrycznych i elektronicznych przewiduje, że elektryczne urządzenia gospodarstwa domowego nie powinny być utylizowane w normalnym ciągu utylizacji stałych odpadów miejskich. Stare urządzenia powinny być zbierane oddzielnie, aby zoptymalizować stopień odzysku i recyrkulacji materiałów, z których są one zbudowane, oraz aby zapobiec potencjalnym szkodom dla zdrowia i środowiska. Symbol przekreślonego kosza jest umieszczony na wszystkich

4. pociągnąć na zewnątrz klapkę wskazaną na rysunku, aż do wyzwolenia się z zacisku plastikowego zaczepu; następnie pociągnąć go w dół i równocześnie otworzyć drzwiczki.

5. ponownie założyć panel upewniwszy się, przed dociśnięciem go do maszyny, czy zatrzaski zostały umieszczone w odpowiednich otworach.

Page 54

Opis pralki

Panel sterowania

Szuadka na środki piorące

Szuadka na środki piorące: do dozowania środków

piorących i dodatków (patrz „Środki piorące i bielizna”).

Przycisk ON/OFF : nacisnąć krótko przycisk w celu włączenia lub wyłączenia maszyny. Kontrolka START/ PAUSE, która pulsuje powoli w kolorze zielonym wskazuje, że maszyna jest włączona. W celu wyłączenia pralki podczas prania konieczne jest dłuższe przytrzymanie naciśniętego przycisku, przez około 3 sek.; krótkie lub przypadkowe naciśnięcie nie wystarczy do wyłączenia maszyny. Wyłączenie maszyny podczas trwającego prania anuluje program prania.

Przyciski PRZEŁĄCZNIKA PROGRAMÓW: w celu wybrania potrzebnego programu (patrz „Tabela programów”).

Przycisk MY CYCLE: przytrzymać naciśnięty przycisk w celu zapisania w pamięci cyklu oraz własnych preferowanych personalizacji. W celu przywołania cyklu zapisanego uprzednio należy nacisnąć przycisk MY CYCLE.

Przyciski FUNKCJI: nacisnąć przycisk w celu wybrania potrzebnej funkcji. Na wyświetlaczu zaświeci się odpowiednia kontrolka.

Przycisk OPCJE PRANIA : nacisnąć w celu wybrania żądanego stopnia intensywności prania.

PRZEŁĄCZNIKA

PROGRAMÓW

Przycisk

ON/OFF

Przyciski

Przycisk

OPCJE PRANIA

Wyświetlacz

Przycisk

MY CYCLE

Przycisk

TYP

PŁUKANIA

Przycisk

URUCHOMIENIE

OPÓŹNIONE

Przycisk BLOKADA PRZYCISKÓW : w celu uruchomienia lub wylaczenia blokady panelu sterowania nalezy przytrzymac nacisniety przycisk przez okolo 2 sekundy. Podswietlony symbol wskazuje, ze panel sterowania zostal zablokowany (z wyjątkiem przycisk ON/OFF). W ten sposób uniemozliwia sie dokonywanie przypadkowych zmian w programach, zwlaszcza, jesli w domu obecne sa dzieci. W celu wylaczenia blokady panelu sterowania nalezy przytrzymac nacisniety przycisk przez okolo 2 sekundy.

Przycisk URUCHOMIENIE OPÓZNIONE : nacisnąc w celu ustawienia opóźnionego uruchomienia wybranego programu. Opóźnienie wyświetlone zostanie na ekranie.

Przycisk z kontrolką START/PAUSE: kiedy zielona kontrolka pulsuje powoli, nacisnąć przycisk w celu uruchomienia prania. Po uruchomieniu cyklu kontrolka świeci w sposób ciągły. W celu wybrania pauzy w praniu należy nacisnąć ponownie przycisk, kontrolka zacznie pulsować w kolorze pomarańczowym. Jeśli symbol nie świeci się, można otworzyć drzwiczki. W celu ponownego uruchomienia prania od miejsca, w którym zostało przerwane, należy ponownie nacisnąć przycisk.

Przyciski

FUNKCJI

Przycisk

WIROWANIA

Przycisk z kontrolką

START/PAUSE

Przycisk

TEMPERATURY

Przycisk

BLOKADA PRZYCISKÓW

Przycisk TYP PŁUKANIA : nacisnąć w celu wybrania żądanego rodzaju płukania.

Przycisk WIROWANIA : nacisnąć w celu zmniejszenia lub całkowitego wyłączenia wirówki – wartość ukazana zostanie na wyświetlaczu.

Przycisk TEMPERATURY : nacisnąć w celu zmniejszenia temperatury: wartość zostaje wyświetlona na ekranie.

Funkcja stand by

Pralka ta, w myśl nowych norm europejskich związanych z oszczędnością elektryczną, posiada system auto wyłączenia (stand by), który włącza się po 30 minutach nie użytkowania. Ponownie lekko wcisnąć przycisk ON/OFF i poczekać, aż pralka ponownie włączy się.

Page 55

Wyświetlacz

Wyświetlacz potrzebny jest w celu programowania maszyny i dostarcza wielu informacji.

W obu wierszach górnych A i B wyświetlane są: wybrany program prania, faza prania bieżącego oraz wszelkie wskazania związane ze stanem zaawansowania programu.

W wierszu C wyświetlany jest czas pozostały do końca cyklu prania bieżącego oraz, jeśli zaprogramowano URUCHOMIENIE OPÓŹNIONE, czas brakujący do uruchomienia wybranego programu.

W wierszu D wyświetlana jest maksymalna wartość szybkości wirówki, jaką maszyna może uzyskać w przypadku wybranego programu; jeśli program nie przewiduje wirowania wiersz pozostaje wygaszony.

W wierszu E wyświetlana jest maksymalna wartość temperatury, jaką można wybrać w przypadku wybranego programu, jeśli program nie przewiduje ustawiania temperatury, wiersz pozostaje wygaszony.

Kontrolki F związane są z funkcjami i włączają się, kiedy wybrana funkcja zgodna jest z wybranym programem.

Symbol zablokowanych drzwiczek Zapalony symbol oznacza, że okrągłe drzwiczki pralki są zablokowane, aby zapobiec przypadkowemu ich otworzeniu. Aby uniknąć uszkodzenia pralki, należy odczekać, aż symbol ten zgaśnie, zanim przystąpi się do otwierania drzwiczek pralki.

Uwaga: jeśli aktywna jest funkcja URUCHOMIENIE OPÓŹNIONE drzwiczek nie można otworzyć. W celu ich otwarcia należy ustawić maszynę w pauzie poprzez naciśnięcie przycisku START/PAUSE.

! Podczas pierwszego uruchomienia wymagane będzie dokonanie wyboru języka a wyświetlacz ustawi się automatycznie

na menu wyboru języka. W celu wybrania żądanego języka nacisnąć przyciski X i Y, dla potwierdzenia wyboru nacisnąć przycisk Z. Aby zmienić język, należy wyłączyć urządzenie, nacisnąć równocześnie przyciski X, Y, Z, aż do usłyszenia sygnału dźwiękowego, wyświetli się menu wyboru języka.

Page 56

W jaki sposób wykonać cykl prania

1. WŁĄCZENIE MASZYNY. Nacisnąć przycisk , na wyświetlaczu pojawi się napis WŁĄCZENIE, kontrolka START/PAUSE zacznie powoli pulsować w kolorze zielonym.

2. WKŁADANIE BIELIZNY. Otworzyć szklane drzwiczki. Włożyć bieliznę uważając, aby nie przekroczyć wielkości wsadu wskazanej w tabeli programów na następnej stronie.

3. DOZOWANIE ŚRODKA PIORĄCEGO. Wysunąć szuadkę i wsypać detergent do odpowiednich komór w sposób wyjaśniony w „Środki piorące i bielizna”.

4. ZAMKNĄĆ DRZWICZKI.

5. WYBÓR PROGRAMU. Nacisnąć jeden z przycisków PRZEŁĄCZNIKA PROGRAMÓW w celu wybrania potrzebnego programu, nazwa programu pojawi się na wyświetlaczu; z nim powiązana jest temperatura oraz prędkość wirowania, które mogą zostać zmienione. Na wyświetlaczu pojawi się czas trwania cyklu.

6. PERSONALIZACJA CYKLU PRANIA. Przy pomocy odpowiednich przycisków:

Zmienić temperaturę i/lub wirówkę. Maszyna wybierze

automatycznie temperaturę oraz wirówkę maksymalne przewidziane dla danego programu, dlatego nie mogą one być zwiększane. Poprzez naciskanie przycisku

stopniowo zmniejsza się temperaturę aż do prania

w zimnej wodzie „OFF”. Naciskając przycisk stopniowo zmniejsza się wirówkę aż do jej wyłączenia „OFF”. Dodatkowe naciśnięcie przycisków przywróci maksymalne wartości przewidywane.

! Wyjątek: wybierając program 2 60°

przycisku)

Ustawienie opóźnionego rozpoczęcia.

W celu ustawienia opóźnionego rozpoczęcia wybranego programu należy naciskać odpowiedni przycisk aż do osiągnięcia żądanego czasu opóźnienia. Kiedy opcja ta jest aktywna, na wyświetlaczu pojawia się symbol . W celu usunięcia opóźnionego uruchomienia należy naciskać przycisk aż do pojawienia się napisu “OFF”.

Ustawić żądany stopień intensywności prania.

Opcja umożliwia optymalizację prania w zależności od stopnia zabrudzenia tkanin oraz żądanej intensywności prania. Wybrać program prania, cykl zostanie automatycznie ustawiony na poziomie „NORMALNY”, przeznaczonym dla średnio zabrudzonej odzieży, (ustawienie to nie stosuje się dla cyklu „Wełna”, który ustawia się automatycznie na poziomie „DELIKATNE”). W przypadku silnie zabrudzonej odzieży, należy nacisnąć przycisk aż do przejścia do poziomu „SUPER PRANIE”. Poziom ten gwarantuje wysokiej jakości pranie, dzięki użyciu większej ilości wody w początkowej fazie cyklu i intensywniejszym ruchom mechanicznym służy do usuwania najoporniejszych plam. Może być używany z wybielaczem i bez niego. Jeśli chce się przeprowadzić wybielanie, należy włożyć dodatkową szuadkę 4, znajdującą się w wyposażeniu, do szuadki 1. Nie przekraczać poziomu „max” wybielacza w płynie, podanej na środkowym wskaźniku (zobacz rysunek na str. 58). W przypadku lekko zabrudzonej odzieży lub w celu delikatnego obchodzenia się z tkaninami, należy nacisnąć przycisk aż do przejścia do poziomu „DELIKATNE”. Cykl zredukuje ruchy mechaniczne, aby zagwarantować doskonały efekt prania delikatnej odzieży.

temperaturę można podnieść aż do 90°.

(1. naciśnięcie

Ustawić rodzaj płukania.

Opcja umożliwia wybranie rodzaju płukania przeznaczonego do jak największej ochrony delikatnej skóry. Po pierwszym naciśnięciu przycisku, zostaje ustawiony poziom „EXTRA PŁUKANIE”, który pozwala wybrać dodatkowe płukanie, oprócz standardowego, w celu usunięcia wszelkich pozostałości detergentu. Po drugim naciśnięciu przycisku, zostaje ustawiony poziom „WRAŻLIWA SKÓRA”, który pozwala wybrać dwa dodatkowe płukania, oprócz standardowego, w celu jak najlepszej ochrony delikatnej skóry. Naciskając po raz trzeci na przycisk ustawia się poziom „ANTYALERGICZNE”, który umożliwia wybranie 3 dodatkowych płukań oprócz tych, które przewiduje dany cykl. Aktywacja opcji w cyklach o temperaturze 40° umożliwia usunięcie głównych alergenów, takich jak kocia i psia sierść oraz pyłki; w cyklach o temperaturze powyżej 40° osiąga się bardzo dobry poziom ochrony przeciwalergicznej. Nacisnąć ponownie przycisk, aby powrócić do „PŁUKANIE STANDARDOWE” rodzaju płukania. Jeśli któreś z ustawień lub zmiana ustawienia nie jest możliwe, na wyświetlaczu pojawi się napis „ZABLOKOWANE”.

Zmiana charakterystyki cyklu.

• Naciskać przycisk w celu uruchomienia funkcji; zaświeci się kontrolka odpowiadająca przyciskowi.

• Nacisnąć ponownie przycisk w celu wyłączenia funkcji, kontrolka zgaśnie.

! Jeśli wybrana funkcja nie jest zgodna z wybranym programem, kontrolka będzie pulsować, a funkcja nie zostanie uruchomiona. ! Jeśli wybrana funkcja nie jest zgodna z inną, ustawioną uprzednio, kontrolka odpowiadająca pierwszej funkcji będzie pulsowała i uruchomiona zostanie jedynie druga funkcja a kontrolka uruchomionej funkcji zaświeci się. ! Funkcje mogą zmieniać zalecane obciążenie i/lub czas trwania cyklu.

7. URUCHOMIENIE PROGRAMU. Nacisnąć przycisk

START/PAUSE. Odpowiednia kontrolka zaświeci się kolorem zielonym i drzwiczki zostaną zablokowane (symbol ZABLOKOWANYCH DRZWICZEK świeci się). Podczas prania na wyświetlaczu pojawi się nazwa bieżącej fazy. W celu zmiany programu w czasie trwania cyklu należy ustawić pralkę w pauzie naciskając przycisk START/PAUSE (kontrolka START/PAUSE zacznie powoli pulsować w kolorze pomarańczowym); następnie wybrać potrzebny cykl i ponownie nacisnąć przycisk START/ PAUSE. W celu otwarcia drzwiczek w trakcie wykonywania cyklu należy nacisnąć przycisk START/PAUSE; jeśli symbol ZABLOKOWANYCH DRZWICZEK jest wyłączony możliwe będzie otwarcie drzwiczek Nacisnąć ponownie przycisk START/PAUSE, aby uruchomić program od punktu, w którym został przerwany.

8. KONIEC PROGRAMU. Wskazywany jest napisem

„KONIEC CYKLU” na wyświetlaczu, kiedy symbol ZABLOKOWANYCH DRZWICZEK wyłączy się, możliwe będzie otwarcie drzwiczek. Otworzyć drzwiczki, wyjąć bieliznę i wyłączyć maszynę.

! Jeśli zamierza się anulować uruchomiony juz cykl, przytrzymać dłużej naciśnięty przycisk . Cykl zostanie przerwany i maszyna wyłączy się.

Page 57

Programy i funkcje

Tabela programów

Opis programu

Programy

CLEAN Plus

ODPLAMIANIE (1° naciœniêcie przycisku).

SZYBKIE ODPLAMIANIE (2° naciœniêcie przycisku).

BAWEŁNA STANDARDOWY 60° (1° naciœniêcie przycisku). (1):

tkaniny bia³e i kolorowe, wytrzyma³e, mocno zabrudzone.

BAWEŁNA STANDARDOWY 40° (2° naciœniêcie przycisku). (2):

tkaniny kolorowe, wytrzyma³e, lekko zabrudzone. BAWEŁNA STANDARDOWY 20° (3° naciœniêcie przycisku).: tkaniny

kolorowe, wytrzyma³e, lekko zabrudzone.

SYNTETYCZNE (SYNTETY. INTENSYWNY) (1° naciœniêcie przycisku):

tkaniny kolorowe, wytrzyma³e, mocno zabrudzone. SYNTETYCZNE (SYNTETY. INTENSYWNY) (4) (1° naciœniêcie przycisku):

tkaniny kolorowe, wytrzyma³e, lekko zabrudzone. SYNTETYCZNE (SYNTETY. DELIKATNE) (2° naciœniêcie przycisku): tkaniny

kolorowe, wytrzyma³e, lekko zabrudzone.

SPECIALS

SZYBKIE PRANIE 30’: w celu szybkiego odœwie¿enia lekko zabrudzonych tkanin (niewskazany dla we³ny, jedwabiu i tkanin przeznaczonych

do prania rêcznego). MY CYCLE (PAMIEÆ): pozwala na zmemoryzowanie ka¿dego typu prania.

POŚCIEL I RĘCZNIKI: do bielizny poœcielowej i k¹pielowej.

EXTRA CARE

WE£NA (Woolmark Platinum): do we³ny, kaszmiru, itp.

DELIKATNE

WIROWANIE (1° naciœniêcie przycisku). PŁUKANIE (2° naciœniêcie przycisku). ODPROWADZANIE WODY (3° naciœniêcie przycisku).

Czas trwania cyklu wskazany na wyświetlaczu lub w instrukcji jest czasem oszacowanym dla standardowych warunków. Rzeczywisty czas trwania cyklu może się zmieniać w zależności od wielu czynników, takich jak temperatura i ciśnienie wody na wlocie, temperatura otoczenia, ilość detergentu, ilość i rodzaj pranej odzieży, wyważenie ładunku, wybrane opcje dodatkowe.

1) Program sterowania zgodny z normą 1061/2010:

Ten cykl jest odpowiedni do prania średnio zabrudzonej odzieży bawełnianej i jest najbardziej wydajnym cyklem pod względem łącznego zużycia energii elektrycznej i wody; należy go używać do odzieży przeznaczonej do prania w 60°C. Rzeczywista temperatura prania może się różnić od podanej.

2) Program sterowania zgodny z normą 1061/2010:

Ten cykl jest odpowiedni do prania średnio zabrudzonej odzieży bawełnianej i jest najbardziej wydajnym cyklem pod względem łącznego zużycia energii elektrycznej i wody; należy go używać do odzieży przeznaczonej do prania w 40°C. Rzeczywista temperatura prania może się różnić od podanej.

3) W temperaturze 60 °C nie można włączyć funkcji “Pranie wstępne”. Dla wszystkich Test Institutes:

2) Program bawełna, długi:

Program tkaniny syntetyczne długi: ustawić

ustawić

program “2” 40°C

ustawić

program “2” 60°C

ustawić

program “2” 40°C

(2. naciśnięcie przycisku)

program “3” 60°C

(1. naciśnięcie przycisku)

Temp.

max.

(°C)

40° 1200 40° 1200 -

60°

(Max. 90°)

40° 1200 -

20° 1200 -

60° 800

40° 800

30° 800 -

60° 1200

40° 800 30° 0 -

- 1200 - - - - 9 - - - 16’

- 1200 - - -

- 0 - - - - 9 - - - 2’

(1. naciśnięcie przycisku)

(2. naciśnięcie przycisku)

Prêdkoœæ max (obrotów na minu-

tê)

1200

z temperaturą 40°C

Œrodki pior¹ce

Pranie

wstępne

 



  

(3)

  

   



 

(nacisnąć przycisk TEMPERATURA).

lacz

Wybie-

(kg)

sztkowa %

Wilgotno�� re-

£adunek max

zmiêk-

Œrodek

czaj¹cy



5 - - - 180’



4,5 - - - 60’

9 53 1,19 57,5 195’

9 53 1,09 92 175’

9 - - - 175’

4,5 46 1,03 60 115’

4,5 46 0,56 60 100’

4,5 - - - 75’



3 71 0,20 38 30’



9 - - - 140’



2 - - - 85’



1 - - - 80’



9 - - - 36’

kWh

Zu�ycie energii

Czas trwania

Woda ł�cznie lt

cyklu

Funkcje prania

Pranie Wstępne

W przypadku wyboru tej funkcji zostanie wykonane pranie wstępne, które ułatwia usunięcie uporczywych plam. N.B.Należy umieścić środek piorący w odpowiedniej przegródce. ! Funkcja ta nie jest dostępna w przypadku programów

“SZYBKIE ODPLAMIANIE”, 2

(

2. naciśnięcie przycisku

)

, 2

Łatwe prasowanie

Po wybraniu tej funkcji, pranie oraz wirówka zostaną odpowiednio zmienione w celu ograniczenia powstawania zgnieceń. Po zakończeniu cyklu pralka wykona powolne obroty bębna, kontrolka funkcji ŁATWE PRASOWANIE zaświeci się, a kontrolka START/PAUSE będzie pulsowała powoli w kolorze pomarańczowym. W celu zakończenia cyklu należy nacisnąć przycisk START/ PAUSE lub przycisk ŁATWE PRASOWANIE.

! Nie można go uruchomić w programach 1, 4, 7, 8,

2 (60°)

(

3. naciśnięcie przycisku

(

1. naciśnięcie przycisku )

, 4, 7, 8, .

)

Eco wash

Funkcja Eco Wash umożliwia oszczędności pod względem zużywanej energii, nie podgrzewając wody używanej do prania, co niesie za sobą korzyści zarówno dla środowiska naturalnego, jak i dla rachunku za prąd. Wzmocniona siła działania i zoptymalizowane zużycie wody gwarantują doskonałe rezultaty przy długości cyklu takiej samej, jak w przypadku cyklu standard. Aby uzyskać jak najlepsze rezultaty, zalecamy korzystać z płynu do prania.

! Nie można jej uruchomić w programach 1,

przycisku

), 6, 7, 8,

(

3. naciśnięcie

Page 58

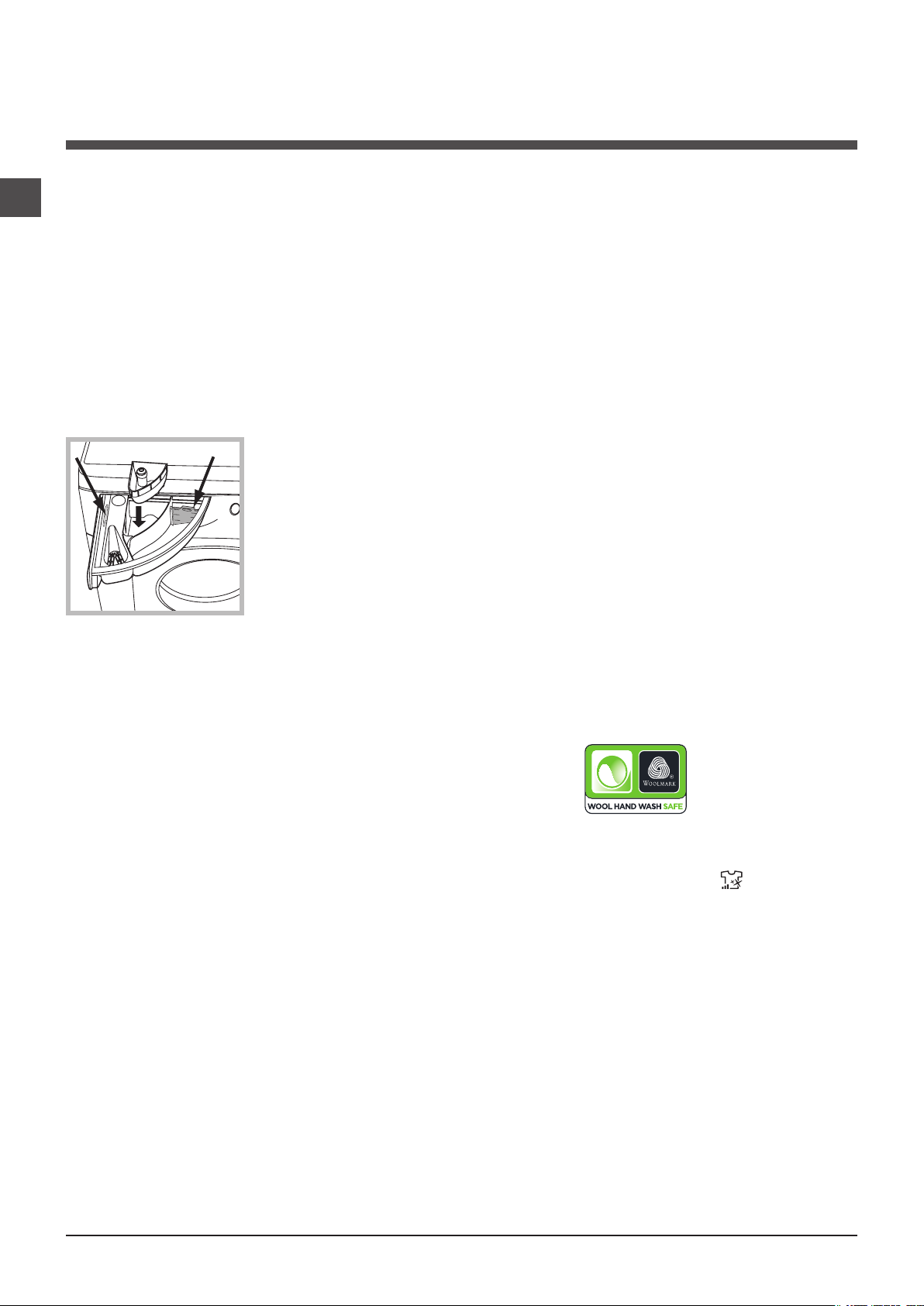

Środki piorące i bielizna

Szuadka na środki piorące

Dobry rezultat prania zależy również od prawidłowego dozowania środka piorącego: użycie jego nadmiernej ilości nie poprawia skuteczności prania, lecz przyczynia się do powstawania nalotów na wewnętrznych częściach pralki i do zanieczyszczania środowiska.

! Środki piorące w proszku należy stosować do tkanin z

białej bawełny i do prania wstępnego oraz do prania w temperaturze przekraczającej 60°C.

! Należy stosować się do zaleceń podanych na opako-

waniu środka piorącego.

! Nie stosować środków do prania ręcznego, ponieważ

tworzą one za dużo piany.

Wysunąć szuadkę i umieścić w niej środek piorący lub dodatkowy w następujący sposób.

Przegródka 1: Środek piorący do prania wstępnego (w proszku)

Przed wsypaniem środka piorącego należy sprawdzić, czy nie jest włożony dodatkowy pojemnik 4.

Przegródka 2: Środek piorący do prania zasadniczego (w proszku lub w płynie)

W przypadku stosowania środka piorącego w płynie, zaleca się użycie ścianki A dostarczonej na wyposażeniu, która ułatwia prawidłowe dozowanie. W celu użycia środka piorącego w proszku, należy wsunąć ściankę w zgłębienie B.

Przegródka 3: Środki dodatkowe (zmiękczające, itp.)

Środek zmiękczający nie powinien wypływać poza kratkę.

dodatkowy pojemnik 4: Wybielacz

Przygotowanie bielizny

• Podzielić bieliznę do prania według:

- rodzaju tkaniny / symbolu na etykietce.

- kolorów: oddzielić tkaniny kolorowe od białych.

• Opróżnić kieszenie i sprawdzić guziki.

• Nie przekraczać wskazanego ciężaru suchej bielizny: patrz “Tabela programów”.

Ile waży bielizna?

1 prześcieradło 400-500 gr. 1 poszewka 150-200 gr. 1 obrus 400-500 gr. 1 szlafrok 900-1.200 gr. 1 ręcznik 150-250 gr.

Programy specjalne

ODPLAMIANIE: program odpowiedni do prania silnie

zabrudzonej odzieży o trwałych kolorach. Program gwarantuje klasę prania wyższą od standardowej (klasa A). Nie używać programu, gdy miesza się odzież w różnych kolorach. Zalecamy stosowanie środka piorącego w proszku. W przypadku szczególnie opornych plam, zalecamy wcześniej zastosowanie specjalnych dodatków. SZYBKIE ODPLAMIANIE: program został opracowany do prania w jedną godzinę bielizny zabrudzonej codziennymi plamami, nawet najbardziej uporczywymi. Odpowiedni do tkanin kolorowych z włókien mieszanych, gwarantuje ich maksymalną ochronę. BAWEŁNA STANDARDOWY 20°: idealny do zabrudzonej bielizny bawełnianej. Dobre wyniki prania w zimnej wodzie, porównywalne z praniem w 40°, są gwarantowane dzięki działaniu mechanicznemu, wykonywanemu ze zmienną prędkością, której maksymalne wartości powtarzają się w krótkich odstępach czasu. POŚCIEL I RĘCZNIKI: w celu wyprania bielizny kąpielowej i pościelowej w jednym cyklu, należy użyć programu 6, który optymalizuje zużycie środka piorącego i pozwala oszczędzać czas i pieniądze. Zalecamy stosowanie środka piorącego w proszku.

Wełna: cykl prania „Wełna” niniejszej pralki został zatwierdzony przez Woolmark Company jako odpowiedni do prania odzieży wełnianej i przeznaczonej do prania ręcznego, pod warunkiem, że pranie jest przeprowadzane zgodnie z instrukcjami podanymi na etykiecie ubrania oraz ze wskazówkami dostarczonymi przez producenta pralki. (M1127)

DELIKATNE: używać programu 8 do prania bardzo delikatnej odzieży, ozdobionej cekinami lub koralikami. Do prania jedwabiu i zasłon, należy wybrać cykl 8 i ustawić poziom „DELIKATNE” opcji . Zalecamy wywrócenie ubrań na lewą stronę i włożenie małych części odzieży do woreczka przeznaczonego specjalnie do prania delikatnych ubrań. Dla osiągnięcia najlepszych efektów, zalecamy stosowanie środka piorącego w płynie do tkanin delikatnych.

System równoważenia ładunku

Przed każdym wirowaniem, aby uniknąć nadmiernych drgań oraz jednorodnie rozłożyć wsad, bęben wykonuje obroty z prędkością nieco większą niż podczas prania. Jeśli pomimo kolejnych prób wsad nie zostanie równomiernie rozłożony, maszyna wykona wirowanie z prędkością mniejszą od przewidzianej. W przypadku nadmiernego niezrównoważenia pralka wykona rozłożenie wsadu zamiast wirowania. Aby zapewnić lepsze rozłożenie wsadu oraz jego właściwe zrównoważenie, zaleca się wymieszanie dużych i małych sztuk bielizny.

Page 59

Nieprawidłowości w działaniu i sposoby ich usuwania

Może się zdarzyć, że pralka nie działa. Przed wezwaniem Serwisu Technicznego (patrz „Serwis Techniczny”) należy sprawdzić, czy problemu nie da się łatwo rozwiązać przy pomocy poniższego wykazu.

Nieprawidłowości w działaniu:

Pralka nie włącza się.

Cykl prania nie rozpoczyna się.

Pralka nie pobiera wody (na wyświetlaczu pojawi się napis „BRAK WODY, SPRAWDŹ DOPŁYW WODY”).

Pralka cały czas pobiera i odprowadza wodę.

Możliwe przyczyny / Rozwiązania:

• Wtyczka nie jest włączona do gniazdka lub jest wsunięta za słabo, tak że nie ma styku.

• W domu nastąpiła przerwa w dostawie prądu.

• Drzwiczki pralki nie są dobrze zamknięte.

• Nie został wciśnięty przycisk ON/OFF.

• Nie został wciśnięty przycisk START/PAUSE.

• Kurek dopływu wody jest zamknięty.

• Zostało nastawione opóźnienie startu (patrz “W jaki sposób wykonać cykl

prania”).

• Przewód doprowadzający wodę nie jest podłączony do kurka.

• Przewód jest zgięty.

• Kurek dopływu wody jest zamknięty.

• W domu nastąpiła przerwa w dostawie wody.

• Ciśnienie wody nie jest wystarczające.

• Nie został wciśnięty przycisk START/PAUSE.

• Przewód odpływowy nie został zainstalowany na wysokości między 65 a 100 cm od podłogi (patrz „Instalacja”).

• Końcówka przewodu odpływowego jest zanurzona w wodzie (patrz „Instalacja”).

• Otwór odpływowy w ścianie nie posiada odpowietrznika.

Jeśli po sprawdzeniu tych możliwości problem nie zostanie rozwiązany, należy zamknąć kurek dopływu wody, wyłączyć pralkę i wezwać Serwis Techniczny. Jeśli mieszkanie znajduje się na najwyższych piętrach budynku, może wystąpić efekt syfonu, w wyniku którego pralka cały czas pobiera i odprowadza wodę. W celu wyeliminowania tej niedogodności należy zakupić specjalny zawór, zapobiegający powstawaniu efektu syfonu.

Pralka nie odprowadza wody i nie odwirowuje prania.

Pralka mocno wibruje w fazie wirowania.

Z pralki wycieka woda.

Maszyna jest zablokowana, wyświetlacz pulsuje i sygnalizuje kod anomalii (np.: F-01, F-..).

Tworzy się zbyt duża ilość piany.

• Program nie przewiduje odprowadzania wody: w przypadku niektórych programów należy uruchomić je ręcznie (patrz „Programy i funkcje”).

• Włączona jest funkcja ŁATWE PRASOWANIE: aby zakończyć program, należy nacisnąć przycisk START/PAUSE („Programy i funkcje”).

• Przewód odpływowy jest zgięty (patrz „Instalacja”).

• Instalacja odpływowa jest zatkana.

• Podczas instalacji pralki bęben nie został prawidłowo odblokowany (patrz

„Instalacja”).

• Pralka nie jest właściwie wypoziomowana (patrz „Instalacja”).

• Pralka, zainstalowana pomiędzy meblami a ścianą, ma za mało miejsca (patrz „Instalacja”).

• Przewód doprowadzający wodę nie jest dobrze przykręcony (patrz „Instalacja”).

• Szuadka na środki piorące jest zatkana (w celu jej oczyszczenia patrz „Utr- zymanie i konserwacja”).

• Przewód odpływowy nie jest dobrze zamocowany(patrz „Instalacja”).

• Wyłączyć maszynę i wyjąć wtyczkę z gniazdka, odczekać około 1 minuty, następnie włączyć ją ponownie.

Jeśli problem nie ustępuje, należy wezwać Serwis Techniczny.

• Środek piorący nie jest odpowiedni do pralek automatycznych (na opakowaniu musi być umieszczony napis: „do pralek”, „do prania ręcznego i w pralce” lub podobny).

• Użyto za dużo środka piorącego.

Page 60

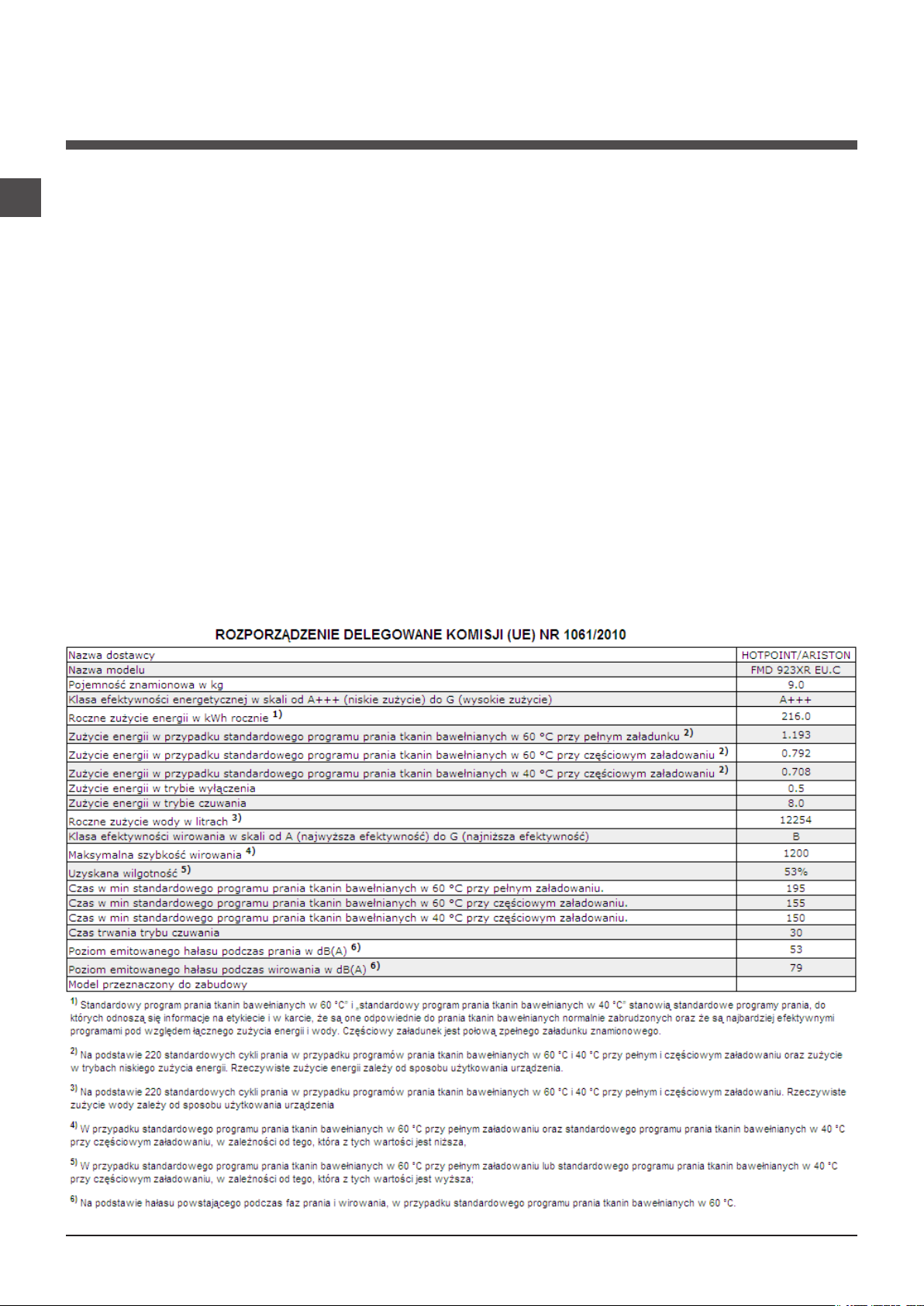

Serwis Techniczny

Przed skontaktowaniem się z Serwisem Technicznym:

• Sprawdzić, czy problemu nie można rozwiązać samodzielnie (patrz„Nieprawidłowości w działaniu i sposoby ich usuwania”);

• Ponownie uruchomić program i sprawdzić, czy problem nie zniknął;

• Jeśli nie, zwrócić się do autoryzowanego Serwisu Technicznego, dzwoniąc pod numer podany w karcie gwarancyjnej.

! Nigdy nie wzywać nieautoryzowanych techników.

Należy podać:

• rodzaj nieprawidłowości;

• model maszyny (Mod.);

• numer seryjny (S/N). Informacje te znajdują się na tabliczce umieszczonej w tylnej części pralki oraz widocznej z przodu po otwarciu drzwiczek.

Page 61

Instruções para utilização

MÁQUINA DE LAVAR ROUPA

Português

FMD 923

Sumário

Instalação, 62-63

Desembalar e nivelar Ligações hidráulicas e eléctricas Primeiro ciclo de lavagem Dados técnicos

Manutenção e cuidados, 64

Interromper a alimentação de água e de corrente eléctrica Limpar a máquina de lavar roupa Limpar a gaveta dos detergentes Cuidados com a porta de vidro e o tambor Limpar a bomba Verificar o tubo de alimentação de água

Precauções e conselhos, 65

Segurança geral Eliminação Abertura manual da porta de vidro

Descrição da máquina de lavar roupa, 66-67

Painel de comandos Visor

Como efectuar um ciclo de lavagem, 68

Programas e funções, 69

Tabela dos programas Funções de lavagem

Detergentes e roupa, 70

Gaveta dos detergentes Preparar a roupa Programas especiais Sistema de balanceamento da carga

Anomalias e soluções, 71

Assistência, 72

Page 62

Instalação

! É importante guardar este manual para poder consultá-lo a qualquer momento. Se a máquina for vendida, cedida ou transferida, certifique-se que este manual permaneça com a máquina para informar o novo proprietário acerca do seu funcionamento e das respectivas advertências. ! Leia com atenção estas instruções: há importantes informações acerca da instalação, da utilização e da segurança.

Desembalar e nivelar

Desembalar

1. Tire a máquina de lavar roupa da embalagem.

2. Verifique se a máquina de lavar roupa sofreu danos no transporte. Se estiver danificada não efectue a sua ligação e contacte o revendedor.

3. Tire os 4 parafusos de protecção para o transporte e a borrachinha com o respectivo calço, situados na parte traseira (veja a figura).

4. Tampe os furos com as tampas em plástico fornecidas.

5. Guarde todas as peças: se for necessário transportar a máquina de lavar roupa, terão de ser montadas outra vez. ! Embalagens não são brinquedos para as crianças!

Um cuidadoso nivelamento dá estabilidade à máquina e evita vibrações, ruídos e deslocamentos durante o funcionamento. Se houver tapete ou alcatifa, regule os pés em modo que embaixo da máquina de lavar roupa deixe um espaço suficiente para ventilação.

Ligações hidráulicas e eléctricas

Ligação do tubo de alimentação da água

1. Realize a ligação do tubo de alimentação parafusando-o a uma torneira de água fria com bocal de rosca de 3/4 gás

(veja a figura).

Antes de realizar esta ligação, deixe a água escorrer até estar límpida.

2. Ligue o tubo de alimentação na máquina de lavar roupa atarraxando-o no apropriado fornecimento da água, na parte traseira, em cima à direita (veja a figura).

3. Tome cuidado para o tubo não ser dobrado nem esmagado.

Nivelamento

1. Instale a máquina de lavar roupa sobre um pavimento plano e rígido, sem encostá-la em paredes, móveis nem outro.

2. Se o pavimento não for perfeitamente horizontal, para compensar qualquer irregularidade, desatarraxe ou atarraxe os pés dianteiros (veja a figura); o ângulo de inclinação, medido no plano de trabalho, não deve ultrapassar 2°.

! A pressão hídrica da torneira deve ser entre os valores da tabela dos Dados técnicos (veja

a página ao lado).

! Se o comprimento do tubo de alimentação não for suficiente, contacte uma oficina especializada ou um técnico autorizado.

! Nunca utilize tubos já usados.

! Utilize aqueles fornecidos com a máquina.

Page 63

65 - 100 cm

Ligação do tubo de descarga

Ligue o tubo de descarga, sem dobrálo, a um conduto de descarga ou a uma descarga de parede colocados entre 65 e 100 cm do chão;

em alternativa, coloque na beira de um lavabo ou de uma banheira, prendendo na torneira a guia fornecida (veja a figura). A ponta solta do tubo de descarga não deve permanecer emergida na água.

! É desaconselhado empregar tubos de extensão; mas se for indispensável, a extensão deve ter o mesmo diâmetro do tubo original e não medir mais de 150 cm de comprimento.

! Não empregue extensões nem fichas múltiplas.

! O cabo não deve ser dobrado nem apertado.

! O cabo de alimentação deve ser substituído somente por técnicos autorizados.

Atenção! O fabricante declina toda a responsabilidade se estas regras não forem respeitadas.

Primeiro ciclo de lavagem

Depois da instalação, antes de usar, efectue um ciclo de lavagem com detergente mas sem roupa, defina o programa “Auto Limpeza”

(veja “Limpar a máquina de lavar roupa”).

Dados técnicos

Modelo

Medidas

Capacidade

FMD 923

largura 59,5 cm. altura 85 cm. profundidade 60,5 cm.

de 1 a 9 kg.

Ligação eléctrica

Antes de ligar a ficha na tomada eléctrica, certifique-se que:

• a tomada tenha uma ligação à terra e seja nos termos da legislação;

• a tomada tenha a capacidade para suportar a carga máxima de potência da máquina, indicada na tabela dos Dados técnicos (veja ao lado);

• a tensão de alimentação seja entre os valores indicados na tabela dos Dados técnicos (veja ao lado);

• a tomada seja compatível com a ficha da máquina de lavar roupa. Se não for, substitua a tomada ou a ficha.

! Esta máquina de lavar roupa não deve ser instalada ao aberto, nem mesmo abrigada, porque é muito perigoso deixá-la exposta à chuva e às tempestades.

! Depois de ter instalado a máquina de lavar roupa, o acesso à tomada eléctrica deve ser fácil.

Ligações eléctricas

Ligações hídricas

Velocidade da centrifugação

Programas de controlo conforme as directivas 1061/2010 e 1015/2010

Veja a placa das características técnicas colocada na máquina.

pressão máxima 1 MPa (10 bars) pressão mínima 0,05 MPa (0,5 bar) capacidade do tambor 62 litros

até 1200 rotações por minuto

programa 2 (60°) (1ª pressão da tecla); Algodão Normal 60°C. programa 2 (40°) (2ª pressão da tecla); Algodão Normal 40°C.

Esta aparelhagem é em conformidade com as seguintes Directivas Comunitárias:

- 2004/108/CE (Compatibilidade Electromagnética)

- 2012/19/EU

- 2006/95/CE (Baixa Tensão)

Page 64

Manutenção e cuidados

Interromper a alimentação de água e de corrente eléctrica

• Feche a torneira da água depois de cada lavagem. Desta maneira diminuiu-se o desgaste do sistema hidráulico da máquina de lavar roupa e elimina-se o risco de inundação.

• Tire a ficha da tomada eléctrica quando for limpar a máquina de lavar roupa e durante os trabalhos de manutenção.

Limpar a máquina de lavar roupa

• A parte externa e as peças em borracha

podem ser limpas com um pano molhado com água morna e sabão. Não empregue solventes nem abrasivos.

• A máquina de lavar roupa dispõe de um

programa de “Auto Limpeza” das suas partes internas que deve ser efectuado sem carga alguma dentro do tambor. O detergente (na quantidade equivalente ao 10% daquela recomendada para peças pouco sujas) ou aditivos específicos para a limpeza da máquina de lavar roupa, poderão ser utilizados como coadjuvantes no programa de lavagem. Recomenda-se efectuar o programa de limpeza a cada 40 ciclos de lavagem.

Para activar o programa, pressione contemporaneamente as teclas A e B por 5 segundos (ver figura). O programa iniciará automaticamente e terá uma duração de aproximadamente 70 minutos. Para terminar o ciclo, carregar

no botão START/PAUSE button.

Cuidados com a porta de vidro e o tambor

• Deixe a porta sempre entreaberta para evitar que se formem odores desagradáveis.

Limpar a bomba

Esta máquina de lavar roupa é equipada com uma bomba com limpeza automática que não precisa de operações de manutenção. Entretanto pode acontecer que pequenos objectos (moedinhas, botões) caiam na pré-câmara que protege a bomba, situada na parte inferior da mesma. ! Certifique-se que o ciclo de lavagem tenha terminado e tire a ficha da tomada.

Para obter acesso à pré-câmara:

1. remova o painel de cobertura no lado anterior da máquina empurrando para o centro, em seguida empurre para baixo de ambos os lados e remova-o (veja as

figuras).

2. desenrosque a tampa girando-a no sentido anti-horário (veja a figura). é normal que perca um pouco de água;

Limpar a gaveta dos detergentes

Para tirar a gaveta, erga-a e puxe-a para fora (veja a figura). Lave-a com água corrente; esta limpeza deve ser efectuada frequentemente.

3. limpe o interior com cuidado;

4. enrosque outra vez a tampa;

5. monte outra vez o painel, certifique-se, antes

de empurrá-la na máquina, que os ganchos foram colocados nas respectivas ranhuras.

Verificar o tubo de alimentação de água

Verifique o tubo de alimentação pelo menos uma vez por ano. Se houver rachaduras ou fendas, será necessário substitui-lo: durante as lavagens as fortes pressões podem provocar repentinas quebras. ! Nunca utilize tubos já usados.

Page 65

Precauções e conselhos

! Esta máquina de lavar roupa foi projectada e fabricada

em conformidade com os regulamentos internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção.

Segurança geral

• Este aparelho pode ser utilizado por crianças

com mais de 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com experiência e conhecimentos insuficientes, caso sejam supervisionadas ou caso tenham recebido instruções adequadas em relação ao uso do aparelho de forma segura, compreendendo os perigos associados. As crianças não devem brincar com o aparelho. A manutenção e limpeza não devem ser efectuadas por crianças sem supervisão.

• Este aparelho foi projectado exclusivamente para um uso doméstico.

• Não toque na máquina com os pés descalços nem com as mãos ou os pés molhados ou húmidos.

• Não puxe o cabo eléctrico para tirar a ficha da tomada, pegue a ficha mesmo.

• Não abra a gaveta dos detergentes enquanto a máquina estiver a funcionar.

• Não toque a água de descarga, que poderá chegar a temperaturas altas.

• Em nenhum caso force a porta para abri-la: poderá danificar o mecanismo de segurança que a protege contra aberturas acidentais.

• Se houver avarias, em nenhum caso mexa nos mecanismos internos para tentar reparar.

• Verifique sempre que criança não se aproximem da máquina a funcionar.

• Durante a lavagem a porta de vidro tende a aquecer-se.

• Se for preciso deslocá-la, são precisas pelo menos duas ou três pessoas, com a máxima atenção. Nunca sozinho porque a máquina é muito pesada.

• Antes de colocar a roupa verifique que o tambor esteja vazio.

constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada.

Os consumidores devem contactar as autoridades

locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os electrodomésticos velhos.

Abertura manual da porta de vidro

Caso não seja possível abrir a porta de vidro por falta de energia eléctrica e quiser pendurar a roupa lavada, proceda da seguinte maneira:

1. tire a ficha da tomada de corrente.

2. verifique que o nível de água no interior da máquina seja inferior respeito à abertura da porta de vidro; caso contrário, tirar a água em excesso através do tubo de descarga recolhendo-a num balde como indicado na figura.

3. tire o painel de cobertura da parte dianteira da máquina de lavar roupa com ajuda de uma chave de fendas(veja a figura).

Eliminação

• Eliminação do material de embalagem: obedeça os regulamentos locais, de maneira que as embalagens possam ser reutilizadas.

• A directiva Europeia 2012/19/EU referente à gestão de resíduos de aparelhos eléctricos e electrónicos, prevê que os electrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desactualizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo

4. utilizando a lingueta indicada na figura, puxe para o exterior até liberar o tirante de plástico do fecho; puxá-lo sucessivamente para baixo e contemporaneamente abrir a porta.

5. monte outra vez o painel, certifique-se, antes de empurrá-la na máquina, que os ganchos foram colocados nas respectivas ranhuras.

Page 66

Descrição da máquina de lavar roupa

Painel de comandos

Gaveta dos detergentes

Gaveta dos detergentes: para colocar detergentes e

aditivos (veja “Detergentes e roupa”).

Tecla de ON/OFF

Teclas

SELECTOR

PROGRAMAS

ENXAGUAMENTO

Tecla

INTENSIDADE LAVAGEM

VISOR

Tecla

CYCLE

Tecla

TIPO DE

Tecla

INÍCIO

POSTERIOR

Tecla TEMPERATURA : pressionar para reduzir a tem- peratura: o valor é indicado no visor.

Teclas

FUNÇÕES

Tecla

CENTRIFUGAÇÃO

Tecla com indicador luminoso

START/PAUSE

Tecla

TEMPERATURA

Tecla

BLOQUEIO DAS TECLAS

Tecla ON/OFF : carregue brevemente na tecla para ligar ou desligar a máquina. O indicador luminoso START/PAUSE que pisca lentamente com a cor verde, indica que a máquina está ligada. Para desligar a máquina de lavar roupa durante a lavagem, é necessário manter pressionado a tecla por mais tempo, aproximadamente 3 segundos; uma pressão breve ou acidental não anulará o funcionamento da máquina. O desligar a máquina durante uma lavagem em curso anula a própria lavagem.

Teclas SELECTOR PROGRAMAS: para seleccionar o programa desejado (veja a “Tabela dos programas”).

Tecla MY CYCLE: manter pressionado a tecla para memorizar um ciclo e as próprias personalizações preferidas. Para activar um ciclo previamente memorizado, pressionar a tecla MY CYCLE.

Teclas FUNÇÃO: carregue na tecla para seleccionar a função desejada. No visor acender-se-á o respectivo indicador luminoso.

Tecla

INTENSIDADE LAVAGEM

seleccionar a intensidade de lavagem desejada.

Tecla

TIPO DE ENXAGUAMENTO

seleccionar o tipo de enxaguamento desejado.

Tecla CENTRIFUGAÇÃO : pressionar para reduzir ou excluir completamente a centrifugação - o valor é indicado no visor.

: pressione para

Tecla BLOQUEIO DAS TECLAS : para activar o bloqueio do painel de comandos, manter pressionada a tecla durante aproximadamente 2 segundos. O símbolo aceso indica que o painel de comandos está bloqueado (à excepção da tecla ON/OFF). Deste modo, impedem-se modificações acidentais dos programas, sobretudo se houver crianças em casa. Para desactivar o bloqueio do painel de comandos, mantenha pressionada a tecla durante aproximadamente 2 segundos.

Tecla INÍCIO POSTERIOR : pressionar para programar um início atrasado do programa escolhido. O atraso é indicado no visor.

Tasto com indicador luminoso START/PAUSE: quando o indicador luminoso verde, acender intermitentemente, carregue na tecla para iniciar uma lavagem. Quando o ciclo iniciar, o indicador permanecerá aceso fixo. Para colocar em pausa a lavagem, carregar novamente no botão; o indicador ficará intermitente com uma luz laranja. Se o símbolo não estiver iluminado, será possível abrir a porta de vidro. Para fazer iniciar a lavagem do ponto em que foi interrompida, carregar novamente na tecla.

Modalidade de Stand by

Esta máquina de lavar roupa, em conformidade com as novas normas sobre a economia energética, dispõe de um sistema de desligação automática (stand by) que entra em função aproximadamente 30 minutos depois, no caso de inutilização. Carregue brevemente no botão ON/OFF e aguarde até a reactivação da máquina.

Page 67

Visor

O visor é útil para programar a máquina e fornece muitas informações.

Nas duas cadeias de caracteres superiores A e B, são visualizados o programa de lavagem seleccionado, a fase de lavagem em curso e todas as indicações relativas ao estado de avanço do programa.

Na cadeia C é visualizado o tempo restante para o fim do ciclo de lavagem em curso e caso tenha sido programado um INÍCIO POSTERIOR, o tempo restante para o início do programa seleccionado.

Na cadeia D é visualizado o valor máximo da velocidade de centrifugação que a máquina pode efectuar conforme o programa seleccionado; se o programa não prever a centrifugação a cadeia ficará apagada.

Na cadeia E é visualizado o valor máximo da temperatura que pode ser seleccionado conforme o programa seleccionado; se o programa não prever a configuração da temperatura, a cadeira ficará apagada.

Os indicadores luminosos F são relativos às funções e acendem-se quanto a função seleccionada for compatível com o programa seleccionado.

Simbolo Porta bloqueada O símbolo aceso indica que a porta está bloqueada para impedir a sua abertura. Para evitar danos é necessário aguardar que o símbolo se apague antes de abrir a porta de vidro. Obs.: se estiver activa a função INÍCIO POSTERIOR a porta não poderá ser aberta, para abrir, colocar a máquina em pausa carregando na tecla START/PAUSE.

! Na primeira utilização, será pedida a selecção do idioma e o visor entrará automaticamente no menu de selecção do

idioma. Para escolher o idioma desejado carregue nas teclas X e Y, para confirmar a escolha, carregue na tecla Z. Se desejar modificar o idioma, desligue a máquina, pressione contemporaneamente as teclas X, Y, Z até ouvir um sinal acústico, será visualizado novamente o menu de selecção do idioma.

Page 68

Como efectuar um ciclo de lavagem

1. LIGAR A MÁQUINA. Carregue no botão , no visor

aparecerá a escrita LIGAÇÃO EM CURSO; o indicador luminoso START/PAUSE irá piscar lentamente com a cor verde.

2. COLOCAR A ROUPA. Abrir a porta de vidro. Coloque

a roupa dentro da máquina prestando atenção para não superar a carga máxima indicada na tabela dos programas na página seguinte.

3. DOSAGEM DO DETERGENTE. Extrair a gaveta e

deitar o detergente nos específicos recipientes como explicado no parágrafo “Detergentes e roupa”.

4. FECHAR A PORTA DE VIDRO.

5. ESCOLHA DE PROGRAMA. Carregue numa das

teclas do SELECTOR PROGRAMAS para seleccionar o programa desejado; o nome do programa aparecerá no visor; será associada uma temperatura e uma velocidade de centrifugação que podem ser modificadas. No visor aparecerá a duração do ciclo.

6. PERSONALIZAR O CICLO DE LAVAGEM. Utilizar as

específicas teclas:

Modificar a temperatura e/ou a centrifugação.

A máquina selecciona automaticamente a temperatura e a centrifugação máximas para o programa seleccionado e portanto não podem ser aumentadas. Carregando no botão pode-se reduzir a temperatura progressivamente até a lavagem a frio “OFF”. Carregando no botão pode-se reduzir a centrifugação progressivamente até a sua exclusão “OFF”. Uma nova pressão dos botões colocará os valores novamente nos máximos previstos.

! Excepção: seleccionando o programa 2 (60°) (1ª pressão

da tecla) a temperatura pode ser aumentada até a 90º.

Programar um início posterior.

Para programar o início atrasado do programa escolhido, carregue no botão respectivo até alcançar o tempo de atraso desejado. Quando esta opção estiver activa, no visor aparecerá o símbolo . Para cancelar o início posterior, carregue no botão até que no visor apareça a escrita OFF.

Configurar a intensidade de lavagem desejada. A opção permite optimizar a lavagem conforme o grau de sujidade dos tecidos e à intensidade de lavagem desejada. Seleccionar o programa de lavagem, o ciclo será configurado automaticamente no nível “Normal”, optimizado para peças mediamente sujas (configuração não válida para o ciclo “Lã” que configura-se automaticamente no nível “Delicado”). Para peças muito sujas, pressione a tecla até chegar ao nível “Super lavagem”. Este nível garante uma lavagem de alto desempenho, graças ao uso de uma maior quantidade de água na fase inicial do ciclo e a uma maior movimentação mecânica, útil para eliminar as manchas mais resistentes. Pode ser utilizada com ou sem lixívia. Se quiser efectuar o branqueamento, coloque o recipiente adicional 4, fornecido com o produto, no recipiente 1. Quando deitar a lixívia, não ultrapasse o nível “máx” indicado no pino central (veja a figura da pág. 70). Para peças pouco sujas ou para um tratamento mais delicado dos tecidos, pressione a tecla até alcançar o nível “Delicado”.

O ciclo reduzirá a movimentação mecânica para garantir resultados de lavagem perfeitos para as peças delicadas.

Configurar o tipo de enxaguamento. A opção permite seleccionar o tipo de enxaguamento desejado para o máximo cuidado das peles sensíveis. Com a primeira pressão da tecla, é configurado o nível “Enxaguamento Extra” que permite seleccionar um enxaguamento adicional além daquelas normais do ciclo, para eliminar todos os restos de detergente. Com a segunda pressão da tecla é configurado o nível “Peles Sensíveis” que permite seleccionar dois enxaguamentos adicionais além daqueles normais do ciclo e é recomendado para as peles mais sensíveis. Com a primeira pressão da tecla, é configurado o nível “Antialérgico” que permite seleccionar três enxaguadas adicionais além das normais do ciclo. A opção activada com ciclos com temperatura de 40° permite remover os principais alergénios como pêlos de gato e cão e pólens; com ciclos a temperaturas superiores a 40° atinge-se um óptimo nível de protecção anti-alérgica. Pressione novamente a tecla para voltar ao tipo de enxaguamente “Enxaguamento Normal”. Se não for possível configurar ou modificar a regulação existente, no display aparecerá a mensagem “Não admitido”.

Modificar as características do ciclo.

• Pressionar o botão para activar a função; o indicador luminoso correspondente ao botão irá acender-se.

• Pressionar novamente o botão para desactivar a função; o indicador luminoso apagar-se-á.

! Se a função seleccionada não for compatível com o programa definido, o indicador luminoso ficará intermitente e a função não será activada. ! Se a função seleccionada não for compatível com uma outra programada anteriormente, o indicador luminoso relativo à primeira função seleccionada irá piscar e será activada somente a segunda, o indicador luminoso da função activada acender-se-á. ! As funções podem variar a carga recomendada e/ou a duração do ciclo.

7. INICIAR O PROGRAMA. Carregar no botão START/ PAUSE. O respectivo indicador luminoso ficará verde e a porta de vidro irá bloquear-se (símbolo PORTA DE VIDRO BLOQUEADA aceso). Durante a lavagem, o visor mostrará o nome da fase em curso. Para modificar um programa durante a realização de um ciclo, colocar a máquina de lavar roupa em pausa carregando na tecla START/PAUSE (o indicador luminoso START/PAUSE irá piscar lentamente com a cor laranja); seleccionar então o ciclo desejado e carregar novamente no botão START/ PAUSE. Para abrir a porta durante a realização de um ciclo, carregar no botão START/PAUSE; se o símbolo PORTA DE VIDRO BLOQUEADA estiver apagado será possível abrir a porta. Carregar novamente no botão START/PAUSE para fazer iniciar o programa do ponto em que foi interrompido.

8. FIM DO PROGRAMA. É indicado pela escrita “FIM DO CICLO” no visor, quando o símbolo PORTA BLOQUEADA apagar será possível abrir a porta. Abrir a porta, retirar a roupa e desligar a máquina.

! Se desejar anular um ciclo já iniciado, carregue por alguns segundos na tecla . O ciclo será interrompido e a máquina desligar-se-á.

Page 69

Programas e funções

Tabela dos programas

Descrição do Programa

Programas

CLEAN Plus

Antimancha (1ª pressão da tecla)

Antimancha Rápido (2ª pressão da tecla)

Algodão Normal 60° (1ª pressão da tecla) (1): brancos e coloridos

resistentes muito sujos.

Algodão Normal 40° (2ª pressão da tecla) (2): brancos e coloridos

delicados pouco sujos. Algodão Normal 20° (3ª pressão da tecla): brancos e coloridos delica-

dos pouco sujos.

Sintéticos Resistentes (Sintéticos Resis.tes) (1ª pressão da tecla): colo-

ridos resistentes muito sujos. Sintéticos Resistentes (Sintéticos Resis.tes) (4) (1ª pressão da tecla):

coloridos resistentes pouco sujos. Sintéticos Delicados (2ª pressão da tecla): coloridos delicados pouco sujos.

SPECIALS

Rápido 30': para refrescar rapidamente roupas levemente sujas (não é

indicado para lã, seda e roupas que deve ser lavadas à mão). My Cycle (Memoria): possibilita guardar na memória qualquer tipo de lavagem.

Roupa de 7 dias: roupa de banho e de cama.

EXTRA CARE

Lã (Woolmark Platina): para lã, cashmere, etc.

Delicados

Centrifugação (1ª pressão da tecla). Enxaguamento (2ª pressão da tecla). Descarga (3ª pressão da tecla).

A duração do ciclo indicada no visor ou no manual é uma estima calculada com base nas condições padrão. O tempo efectivo poderá variar a depender de vários factores, tais como a temperatura e a pressão da água em entrada, a temperatura ambiental, a quantidade de detergente, a quantidade e o tipo de carga, o balanceamento da carga e as opções adicionais seleccionadas.

Para todos Test Institutes:

1) Programa de controlo segundo a directiva 1061/2010: configurar o programa 2 a 60°C (1ª pressão da tecla).

Este ciclo é adapto para lavar uma carga de algodão normalmente suja e é o mais eficiente em termos de consumo combinado de energia e de água, para lavar a 60ºC. A temperatura efectiva de lavagem pode ser diferente daquela indicada.

2) Programa de controlo segundo a directiva 1061/2010: configurar o programa 2 a 40°C (2ª pressão da tecla).

Este ciclo é adapto para lavar uma carga de algodão normalmente suja e é o mais eficiente em termos de consumo combinado de energia e de água, para lavar a 40°C. A temperatura efectiva de lavagem pode ser diferente daquela indicada.

3) À temperatura de 60 ºC, a função de “Pré-lavagem” não pode ser activada. Para todos Test Institutes:

2) Programa longo para algodão: configurar o programa 2 a 40°C (2ª pressão da tecla).

4) Programa longo para sintético: configurar o programa 3 a 60°C (1ª pressão da tecla); temperatura de 40°C (pressione a tecla TEMPERATURA).

Temp.

max.

(°C)

40° 1200 40° 1200 -

60°

(Max. 90°)

40° 1200 -

20° 1200 -

60° 800

40° 800 40° 800

30° 800 -

60° 1200

40° 800 30° 0 -

Velocità

max.

(rotações

por mi-

nuto)

1200

- 1200 - - - - 9 - - - 16’

- 1200 - - -

- 0 - - - - 9 - - - 2’

Detergentes

gem

Prélava-

 



(3)

Lixívia

Lavagem



  

   



 



dor

Amacia-

 

4,5 - - - 60’

dual %

energia kWh

Consumo de

Humidade resi-

Carga max. (Kg)

5 - - - 180’

9 53 1,19 57,5 195’

9 53 1,09 92 175’

9 - - - 175’

4,5 46 1,03 60 115’

4,5 46 0,56 60 100’ 4,5 - - - 75’



3 71 0,20 38 30’



9 - - - 140’



2 - - - 85’



1 - - - 80’



9 - - - 36’

Água total lt

Duração ciclo

Funções de lavagem

Pré-lavagem

Seleccionando esta função efectua-se a pré-lavagem, útil para remover manchas resistentes. Obs.: Acrescentar o detergente no específico compartimento.

! Não pode ser activada nos programas “Antimancha Rápido”, 2 (60°) (1ª pressão da tecla), 2 (2ª pressão da tecla), 2 (3ª pressão da tecla), 4, 7, 8, .

Engomar fácil

Seleccionando esta função, a lavagem e a centrifugação serão oportunamente modificadas para reduzir a formação de rugas. No fim do ciclo, a máquina de lavar roupa efectuará rotações lentas do tambor; o indicador luminoso da função ENGOMAR FÁCIL ficarão intermitente e no visor aparecerá a escrita “FIM DO CICLO”. Para terminar o ciclo, carregar no botão START/PAUSE ou na tecla ENGOMAR FÁCIL.

! Não pode ser activada nos programas 1, 4, 7, 8, .

Eco wash

A função Eco Wash contribui com a economia energética não aquecendo a água utilizada para lavar a roupa – uma vantagem tanto para o ambiente, quanto para a factura da energia eléctrica. Com efeito, a acção reforçada e o consumo óptimo da água garantem excelentes resultados na mesma duração média de um ciclo padrão. Para obter os melhores resultados de lavagem, aconselha-se o uso de detergente líquido.

! Não pode ser activada nos programas 1, 2 (3ª pressão da

tecla), 6, 7, 8, .

Page 70

Detergentes e roupa

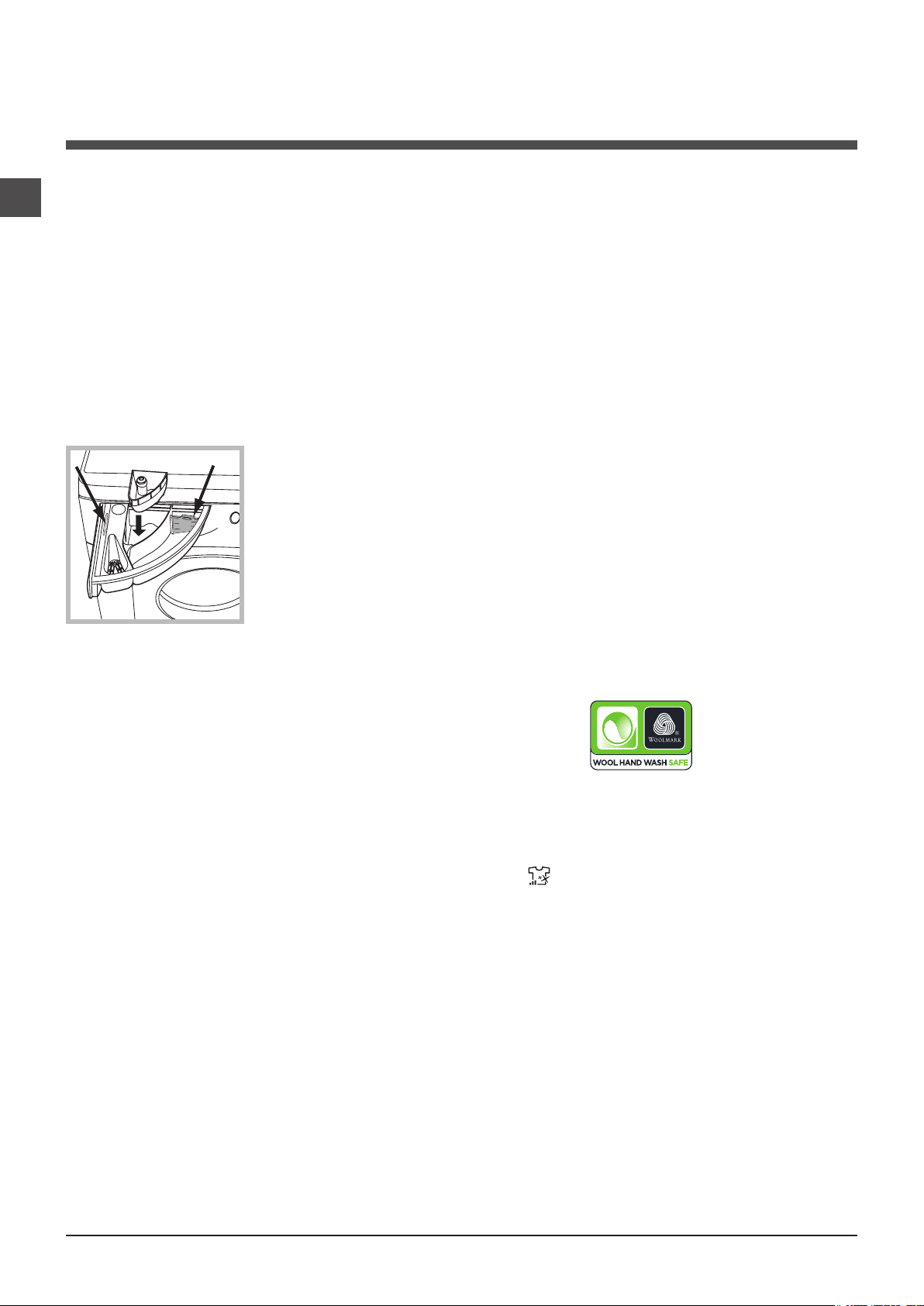

Gaveta dos detergentes

O bom resultado da lavagem depende também do emprego da dose certa de detergente: com excessos não se lava de maneira mais eficaz, mas contribui-se para formar crostas nas peças internas da máquina de lavar roupa e poluir o meio ambiente.

! Usar detergentes em pó para roupas de algodão bran-

cas e para a pré-lavagem e para lavagens com temperatura superior aos 60ºC.

! Seguir as indicações fornecidas pelo produtor na emba-

lagem do detergente.

! Não use detergentes para lavagem à mão, porque for-

mam espuma demais.

Tire a gaveta dos detergentes e deite o detergente ou o aditivo da seguinte maneira:

Gaveta 1: Detergente para pré-lavagem (em pó)

Antes de deitar detergente verifique se está colocada a gaveta adicional 4.

Gaveta 2: Detergente para lavagem (em pó ou líquido)

No caso do uso de detergente líquido, aconselha-se usar o recipiente A fornecido com o aparelho para uma correcta dosagem. Para o uso do detergente em pó, coloque o recipiente na cavidade B.

Gaveta 3: Aditivos (para amaciar etc.)

O aditivo para amaciar não deve ultrapassar a grade.

gaveta adicional 4: Água de Javel

Preparar a roupa

• Divida a roupa em função:

- do tipo de tecido / do símbolo na etiqueta.

- das cores: separe as peças coloridas das brancas.

• Esvazie as algibeiras e verifique se há botões soltos.

• Não ultrapasse os valores indicados que se referem ao peso da roupa enxuta: veja a “Tabela dos programas”.

Quanto pesa a roupa?

1 lençol 400 - 500 g. 1 fronha 150 - 200 g. 1 toalha de mesa 400 - 500 g. 1 roupão 900 - 1200 g. 1 toalha de rosto 150 - 250 g.

Programas especiais

Antimanchas: o programa é adequado à lavagem de peças muito sujas com cores resistentes. O programa garante uma classe de lavagem superior à classe padrão (classe A). Não misture roupas de cor diferente com este programa. Aconselhamos a utilização de detergente em pó. Para manchas resistentes recomenda-se pré-tratamento com aditivos específicos. Antimanchas Ràpido: o programa foi estudado para lavar a roupa com manchas diárias, mesmo as mais difíceis, numa hora. Adequado a roupa de cor de fibra mista, garantindo o máximo cuidado. Algodão normal 20º ideal para cargas de algodão sujas. Os bons desempenhos mesmo a frio, comparáveis a uma lavagem a 40º, são garantidos por uma acção mecânica que trabalha com alterações de velocidade em picos repetidos e aproximados. Roupa de banho e de cama: para lavar toda a roupa de banho e de cama com um único ciclo, utilize o programa 6 que optimiza o uso do amaciador e consente uma economia de tempo e energia. Aconselhamos a utilização de detergente em pó.

Lã: o ciclo de lavagem “Lã” desta máquina de lavar roupa foi aprovado pela Woolmark Company para a lavagem de vestuário em lã classificado como “lavável à mão”, desde que a lavagem seja executada de acordo com as instruções indicadas na etiqueta da peça e com as indicações fornecidas pelo fabricante da máquina de lavar roupa. (M1127)

Delicados: utilize o programa 8 para a lavagem de peças muito delicadas, que possuem aplicações como aplicações ou brilhantes. Para a lavagem de peças de seda e cortinas, seleccionar o ciclo 8 e configurar o nível “Delicado” da opção . Recomenda-se virar do avesso as roupas antes de laválas e colocar as peças pequenas no saquinho específico para a lavagem das peças delicadas. Para obter melhores resultados, recomenda-se o uso de detergente líquido para peças delicadas.

Sistema de balanceamento da carga

Antes de cada centrigfugação, para evitar vibrações excessivas e para distribuir a carga em modo uniforme, o tambor efectua algumas rotações a uma velocidade levemente superior àquela de lavagem. Se no fim de repetidas tentativas a carga ainda não estiver correctamente balanceada, a máquina efectuará a centrifugação com uma velocidade inferior àquela prevista. No caso de um excessivo desbalanceamento, a máquina de lavar roupa efectuará a distribuição ao invés da centrifugação. Para favorecer uma melhor distribuição da carga e o seu correcto balanceamento, aconselha-se misturar peças grandes com peças pequenas.

Page 71

Anomalias e soluções

Pode acontecer que a máquina de lavar roupa não funcione. Antes de telefonar para a Assistência Técnica (veja “Assistência”), verifique se não se trata de um problema fácil de resolver com ajuda da seguinte lista.

Anomalias:

A máquina de lavar roupa não liga.

O ciclo de lavagem não inicia.

A máquina de lavar roupa não carrega a água (no visor aparecerá a escrita “FALTA ÁGUA, ABRIR TORNEIRA”).

A máquina de lavar roupa carrega e descarrega água continuamente.

Possíveis causas / Solução:

• A ficha não está colocada na tomada eléctrica, ou não o suficiente para haver contacto.

• Em casa não há corrente.

• A porta de vidro não está bem fechada.

• O botão ON/OFF não foi pressionado.

• O botão START/PAUSE não foi pressionado.

• A torneira da água não está aberta.

• Foi programado um início posterior (veja as “Como efectuar um ciclo de lavagem”).

• O tubo de alimentação de água não está ligado na torneira.

• O tubo está dobrado.

• A torneira da água não está aberta.

• Está a faltar água em casa.

• Não há suficiente pressão.

• O botão START/PAUSE não foi pressionado.

• O tubo de descarga não está instalado entre 65 e 100 cm de altura do chão (veja “Instalação”).

• A ponta do tubo de descarga está imersa na água (veja “Instalação”).

• Da descarga na parede não foi sangrado o ar.

Se depois destas verificações o problema não for resolvido, feche a torneira da água, desligue a máquina de lavar roupa e chame a assistência técnica. Se a morada encontrar-se nos últimos andares de um edifício, é possível que aconteçam fenómenos de sifão por causa dos quais a máquina de lavar roupa carrega e descarrega água continuamente. Para eliminar este inconveniente, há a disposição no comércio apropriadas válvulas contra o efeito sifão.

A máquina de lavar roupa não descarrega ou nem realiza centrifugação.

A máquina de lavar roupa vibra muito durante a centrifugação.

Da máquina de lavar roupa está a perder água.

A máquina está bloqueada, o visor pisca e sinaliza um código de anomalia (por ex.: F-01, F-..).

Está a formar-se demasiada espuma.

• No programa não há descarga: com alguns programas será necessário iniciar a descarga manualmente.

• Está activa a função ENGOMAR FÁCIL: para completar o programa mete na tecla START/PAUSE (veja as “Programas e funções”).

• O tubo de descarga está dobrado (veja “Instalação”).

• A conduta de descarga está entupida.

• O tambor, no momento da instalação, não foi liberado correctamente (veja “Instalação”).

• A máquina não está nivelada (veja “Instalação”).

• A máquina está apertada entre móveis e parede (veja “Instalação”).

• O tubo de alimentação da água não está bem enroscado (veja “Instalação”).

• O gaveta dos detergentes está entupida (para limpá-la veja “Manutenção e cuidados”).

• O tubo de descarga não está fixado correctamente (veja “Instalação”).

• Desligue a máquina e tire a ficha da tomada, aguarde aproximadamente 1 minuto e volte a ligá-la.

Se a anomalia persistir, contacte a Assistência Técnica.

• O detergente não é específico para máquina de lavar roupa (deve haver a escrita “para máquina de lavar”, “à mão e para máquina de lavar” ou similares).

• A dose foi excessiva.

Page 72

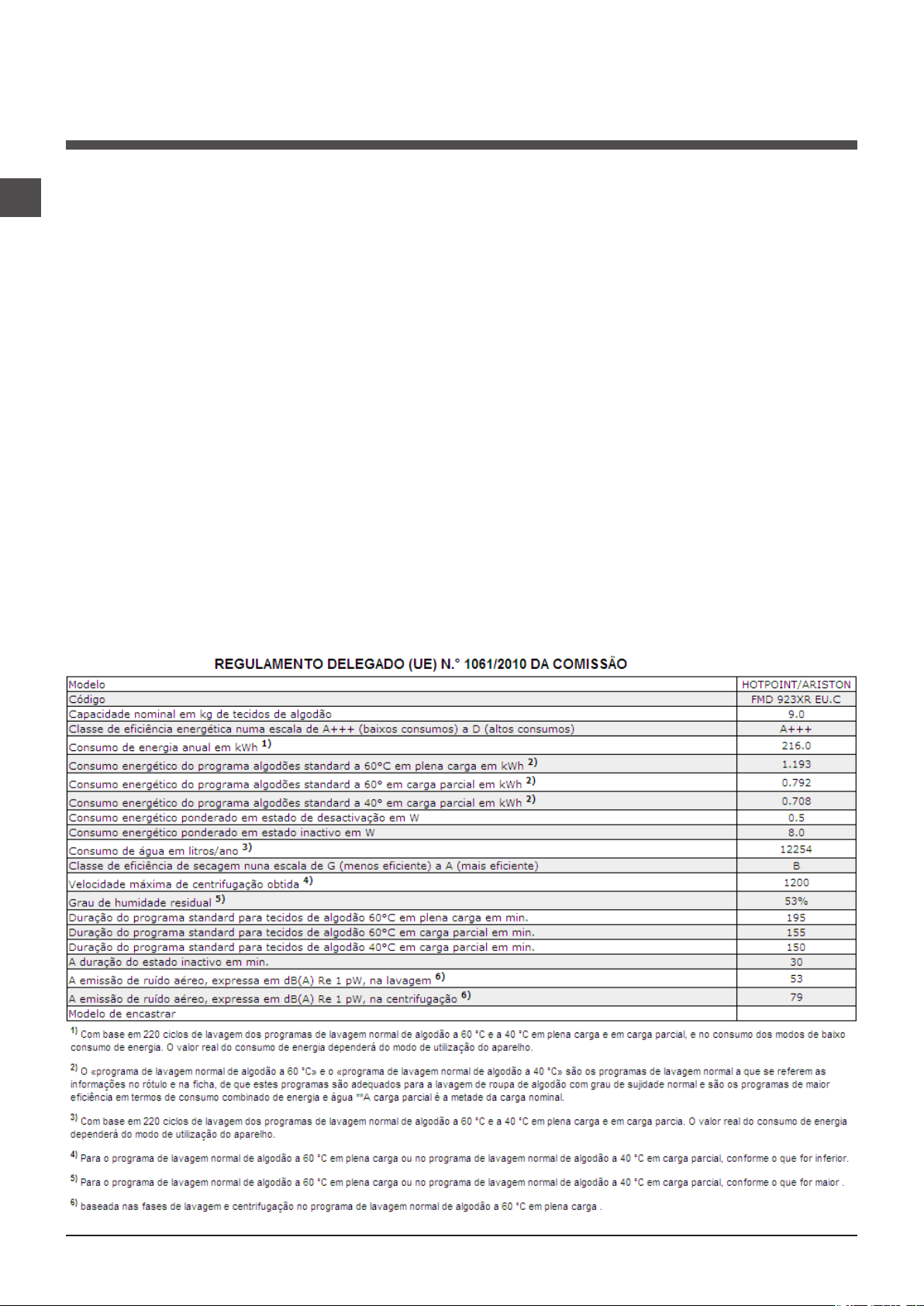

Assistência

Antes de contactar a Assistência Técnica:

• Verifique se consegue resolver a anomalia sozinho (veja “Anomalias e soluções”);

• Reinicie o programa para verificar se o inconveniente foi resolvido;

• Em caso negativo, contacte a o Centro de Assistência técnica autorizada no número de telefone indicado no certificado de garantia.

! Nunca recorra a técnicos não autorizados.

Comunique:

• o tipo de anomalia;

• o modelo da máquina (Mod.);

• o número de série (S/N).

Estas informações encontram-se na placa colocada na parte traseira da máquina de lavar roupa e na parte anterior abrindo a porta de vidro.

Page 73

Kullanma Kılavuzu

ÇAMAŞIR MAKİNESİ

Türkçe,1

FMD 923

İçindekiler

Montaj, 74-75

Ambalajın çıkartılması ve seviye ayarı getirilmesi Su ve elektrik bağlantıları İlk yıkama Teknik veriler

Bakım ve özen, 76

Su ve elektrik kesilmesi Çamaşır makinesin temizlenmesi Deterjan haznesinin temizlenmesi Kapak ve hazne bakımı Pompanın temizlenmesi Su besleme hortumunun kontrol edilmesi

Önlemler ve öneriler, 77

Genel güvenlik uyarıları Atıkların tasye edilmesi Cam kapağın açılması

Çamaşır makinesinin tanımı, 78-79

Kontrol paneli Ekran

Bir yıkama devri nasıl yapılır, 80

Programlar ve işlevler, 81

Program tablosu Yıkama işlevleri

Deterjan ve çamaşır, 82

Deterjan haznesi

Çamaşırın hazırlanması

Özel programlar Yük dengeleme sistemi

Arızalar ve onarımlar, 83

Teknik Servis, 84

Page 74

Montaj

! Bu kitapçığı gerektiği her an danışabilmeniz için özenle saklayınız. Çamaşır makinesinin satılması, devri veya nakli durumlarında da, yeni sahibinin faydalanabilmesi için bu kılavuz makineyle beraber saklanmalıdır. ! Talimatları dikkatlice okuyunuz; montaj, kullanım ve güvenliğe ilişkin önemli bilgiler içermektedir.

Ambalajın çıkartılması ve aynı seviyeye getirilmesi

Ambalajdan çıkartılması

1. Çamaşır makinesinin ambalajdan

çıkartılması.

2. Çamaşır makinesinin taşıma esnasında

hasar görmemiş olduğunu kontrol ediniz. Hasar görmüş ise monte etmeyiniz. Satıcıya başvurunuz.

3. Taşıma sırasında arka tarafta bulunan 4 adet koruyucu vidayı ve ara parçasıyla birlikte buradaki lastiği de çıkartınız (bakınız şekil).

Sağlıklı bir dengeleme, çamaşır makinesine sağlam bir duruş kazandıracağı gibi, çalışması esnasındaki sarsıntı, gürültü ve hareketlilikleri de önleyecektir. Zeminde moket veya halı olması halinde, ayarı makinenin altında havalandırma olabilecek şekilde yapınız .

Su ve elektrik bağlantıları

Su besleme hortumunun takılması

1. Tedarik borusunu 3/4 gaz vidalý baðlantý kullanarak bir soðuk su musluðuna baðlayýn (bkz.

þekil).

Baðlantýyý yapmadan önce, suyu berraklaþana kadar akýtýnýz.

2. Su besleme hortumunu arka kısımının üst sağ köşesinde bulunan su girişine vidalayarak makineye bağlayınız (bkz.

şekil).

4. Delikleri ambalajda bulacağınız plastik

kapaklarla kapayınız.

5. Tüm parçaları muhafaza ediniz: çamaşır

makinesinin nakli gerektiği takdirde takılmaları gerekmektedir. ! Ambalajlar çocuk oyuncağı değildir.

Cihazın aynı seviyeye getirilmesi

1. çamaşır makinesini düz ve sert bir ze-

mine yerleştiriniz, duvar veya mobilyalara dayamayınız.

2. Yerleştirilecek zemin tam düz değilse çamaşır makinesinin vidalı ön ayaklarını sıkarak veya gevşeterek dengeyi sağlayınız (bkz. şekil); eğim açısı, makinenin üst tezgahına göre 2° den fazla

olmamalıdır.

3. Hortumda katlanma ve ezilme olmamasına dikkat ediniz.

! Musluğun su basıncının Teknik Veriler tabelasında belirtildiği gibi olması gerekir

(bkz. yan sayfa).

! Besleme hortumunun boyu yetersizse yetkili bir satıcı mağaza veya teknisyene başvurunuz.

! Kesinlikle daha önceden kullanılmış hortum kullanmayınız.

! Makine ile birlikte verilen hortumları kullanınız.

Page 75

Tahliye hortumunun bağlanması

65 - 100 cm

! Kablo bükülmemeli veya sıkıştırılmamalıdır.

Tahliye hortumunu bükmeden zeminden 65 ila 100 cm yukarıda yer alan pis su borusuna veya duvar tahliyesine bağlayın;

Buna alternatif olarak, makine ile birlikte verilen pis su borusunu musluğa (şekle bakınız) bağlayarak lavabo veya küvetin kenarına yerleştirin. Hortumun serbest kalan ucu suya daldırılmamalıdır.

! Hortum eklerinin kullanımı önermiyoruz; kesinlikle gerekliyse ek hortum orijinal hortum ile aynı çapta olmalı ve uzunluğu 150 cm. aşmamalıdır.

Elektrik bağlantıları

Cihazı elektrik prizine takmadan önce, aşağıdakilerden emin olun:

• Prizin topraklandıgından ve ilgili mevzuata

uygun oldugundan;

• Prizin teknik veri tablosunda gösterilmekte

olan maksimum cihaz elektrik yüküne dayanıp dayanamayacagından (teknik veri

tablosuna bakiniz);

• Güç kaynagı voltajının teknik veri tablosunda

gösterilen degerlere uygun olup olmadigindan (teknik veri tablosuna bakiniz);

• Elektrik prizinin çamaşır makinesinin fişi

ile uyumlu olup olmadığından emin olun. Muhafazalı değilse, priz veya şi değiştirin.

! Çamaşır makinesi kapalı alan olsa bile, evin dışına yerleştirilmemelidir. Cihazın yağmur, fırtına ve diğer hava koşullarına maruz bırakılması son derece tehlikelidir.

! Güç kablosu ve si sadece yetkili teknisyenler tarafından degistirilmelidir.

Uyarı! Bu standartlara uyulmaması durumunda sirket sorumlu tutulamaz.

İlk yıkama

Ilk kullanimdan önce programlar tablosundaki “Kendi kendini temizleme” Programi kullanarak çamasir olmadan deterjanla bir yikama yapin (“Çamaşır makinesinin temizlenmesi” bakınız).

Teknik bilgiler

Model FMD 923

genişlik 59,5 cm

Ölçüler

Kapasite 1 - 9 kg

Elektrik bağlantıları

Su bağlantıları

Sıkma hızı

1061/2010 ve 1015/2010 sayılı direktiflere göre kontrol programları

yükseklik 85 cm derinlik 60,5 cm

makine üstünde takılı olan teknik veriler plakasına bakınız.

max. su basıncı 1 MPa (10 bar) min. su basıncı 0,05 MPa (0,5 bar) tambur kapasitesi 62 litre

maksimum dakikada 1200 devire kadar

Program 2 (60°)

(tuşa 1 kez basınız)

;

Pamuklu Standart 60°C. Program 2 (40°)

(tuşa 2 kez basınız)

;

Pamuklu Standart 40°C.

Bu makina aşağıda belirtilen AB normlarına uygundur:

- 2004/108/CE (Elektromanyetik Uyum)

- 2012/19/EU

- 2006/95/CE (Alçak gerilim)

! Çamaşır makinesi yerleştirildiğinde, elektrik prizi kolay ulaşılabilir bir durumda olmalıdır.

! Uzatma kablosu veya çoklu priz kullanmayın.

Page 76

Bakım ve onarım

Su ve elektrik kesilmesi

• Su musluğunu her yıkamadan sonra

kapatınız. Böylece çamaşır makinesinin su tesisatının eskimesi engellenir, su kaçağı tehlikesi ortadan kalkar.

• Bakım ve temizlik işlemleri esnasında

çamaşır makinesinin şini çekiniz.

Çamaşır makinesinin temizlenmesi

• Dış gövde ve plastik aksam ılık su ve

sabunla ıslatılmış bir bez vasıtasıyla temizlenebilir. Çözücü ve aşındırıcı maddeler kullanmayınız.

• Çamaşır makinesinde tambur boşken

çalıştırılması gereken “Kendi kendini temizleme” programı bulunmaktadır. Deterjan (az kirli çamaşırlar için tavsiye edilen miktarın %10’u kadar) veya çamaşır makinesinin temizliği için kullanılan özel katkı maddeleri, yıkama programında yardımcı olarak kullanılabilir. 40 yıkamada bir “Kendi kendini temizleme” programını çalıştırmanız önerilir.

Programı devreye sokmak için 5 saniye boyunca A ve B tuşlarına aynı anda basınız (bakınız

Şekil).

Program, otomatik olarak başlayacak ve yaklaşık 70 dakika sürecektir. Devreyi durdurmak için

START/PAUSE tuşuna basınız.

Deterjan haznesinin temizlenmesi

Hazneyi kaldırarak, dışarıya doğru çekmek suretiyle çıkartınız (bkz. şekil). Akar su altında yıkayınız, bu çekmecenin temizliği sık sık yapılmalıdır.

Pompanın temizlenmesi

Çamaşır makinesinin pompası kendini temizleyen bir özelliğe sahip olup, ayrıca temizlik gerektirmez. Ancak, bazı küçük cisimler (madeni para, düğme) pompanın alt kısmındaki koruyucu bölmeye düşebilirler.

! Yıkama devresinin bitmiş olup olmadığını kontrol ediniz ve şini çekiniz.

Pompa koruyucu bölgesine erişebilmek için:

1. çamaşır makinesinin ön kapama panelini, bir tornavida vasıtasıyla çıkartınız (bkz. şekil);

2. makine kapağını saatin ters yönünde çevirerek sökünüz (bkz. şekil). bir miktar su gelmesi normaldir;

3. içini dikkatlice temizleyiniz;

4. kapağı vidalayınız;

5. paneli takarken, tam yerleştirmeden evvel, kancaların yuvalara gelip gelmediğini kontrol ediniz.

Su besleme hortumunun kontrol edilmesi

Su besleme hortumunu, en azından senede bir defa kontrol ediniz. Yarık veya çatlaklar varsa değiştiriniz: yıkama esnasındaki yüksek basınçlar ani patlamalara yol açabilirler.

Kapak ve hazne bakımı

• Kötü kokuların oluşmasını engellemek için

kapağı daima aralık bırakınız.

! Kesinlikle daha önceden kullanılmış hortum kullanmayınız.

Page 77

Önlemler ve öneriler

! Çamaşır makinesi uluslararası güvenlik standartlarına

uygun olarak projelendirilmiş ve üretilmiştir. Bu uyarılar güvenlik amaçlı olup dikkatlice okunmalıdır.

Genel güvenlik uyarıları

• Makine meskenlerde kullanılmak üzere tasarlanmış

olup profesyonel kullanım amaçlı değildir.

• Bu cihaz, eğer gözetim altında bulunuyorlar

ise veya güvenli şekilde ve ilişkin tehlikeler göz önünde bulundurularak, cihazın kullanımı hakkında uygun eğitim almışlar ise, 8 yaşından büyük çocuklar ve ziksel, duyusal veya mental kapasitelerden yoksun veya yetersiz tecrübe ve bilgiye sahip kişiler tarafından kullanılabilir. Çocuklar, cihaz ile oynamamalıdır. Bakım ve temizlik işlemleri, denetimsiz çocuklar

tarafından gerçekleştirilmemelidir.

• Çamaşır makinesi yalnızca yetişkin kişiler tarafından

ve kullanma talimatına uygun olarak kullanılmalıdır.

• Cihaza ayaklarınız çıplakken yada elleriniz veya

ayaklarınız ıslak yada nemliyken dokunmayınız.

• Fişi prizden çekerken kablosundan değil şin kendisin-

den tutarak çekiniz.

• Makine çalışırken deterjan haznesini açmayınız.

• Tahliye suyuna el sürmeyiniz, yüksek ısıda olabilir.

• Kapağı, hiçbir şekilde zorlamayınız: istenmedik

açılmalara karşı olan güvenlik mekanizması arıza yapabilir.

• Arıza halinde onarmak amacıyla iç mekanizmaları

kurcalamayınız.

• Çocukların çalışır vaziyetteki makineye yaklaşmalarına

mani olunuz.

• Çalışma esnasında kapak ısınabilir.

• Taşınması gerektiğinde, bu işlemin, iki veya üç kişi

tarafından, azami dikkatle yapılması gerekir. Kesinlikle tek başınıza yapmayınız, çünkü makine çok ağırdır.

• Çamaşırları yerleştirmeden evvel, sepetin boş

olduğundan emin olunuz.

Cihazların tasye edilmesi konusunda daha geniş bilgi

almak için cihaz sahiplerinin mevcut müşteri hizmetine veya satış noktalarına başvurulması gerekir.

Cam kapağın açılması

Elektrik kesildiğinde makine kapağını açamadığınız zaman çamaşırları çıkarıp asmak istediğinizde aşağıdaki gibi yapınız:

1. şi prizden çekiniz.

2. makinenin içindeki su seviyesinin makine kapağından daha alçak olmasını sağlayınız, aksi takdirde A şeklinde gösterildiği gibi bir kapta toplanacak şekilde boşaltma hortumu vasıtasıyla içindeki suyu gideriniz.

3. çamaşır makinesinin ön panelini, bir tornavida vasıtasıyla, çıkartınız (bkz. şekil).

Atıkların tasye edilmesi

• Ambalaj malzemelerinin tasye edilmesi: yerel yasa-

lara uyunuz, bu şekilde ambalajların geri dönüşümü mümkün olur.

• Elektrik ve elektronik cihazların atıklarını değerlendirme

2012/19/EU sayılı Avrupa Konseyi direktinde; beyaz eşyaların kentsel katı atık genel yöntemi ile tasye edilmemesi öngörülmüştür. Kullanılmayan cihazların, madde geri kazanım ve geri dönüşüm oranını en yüksek seviyeye yükseltmek, çevre ve insan sağlığına olası zararları engellemek için ayrı ayrı toplanması gerekir. Tüm ürünlerin üzerinde; ayrı toplama hükümlerini hatırlatmak amacıyla üstünde çarpı işareti olan sepet sembolü verilmiştir.

4. şekilde gösterilen dilciğinden tutarak blokajından çıkıncaya kadar dışarıya doğru çekiniz; aynı anda aºağı doğru çekerek kapıyı açınız.

5. paneli takarken, tam yerleştirmeden evvel, kancaların yuvalara gelip gelmediğini kontrol ediniz.

Page 78

Çamaşır makinesinin tanımı

Kontrol paneli

Deterjan Bölmesi

Deterjan Bölmesi: ve diğer katkıları koyunuz (“Deterjan-

lar bölümüne” bakınız).

ON/OFF tuşu : makineyi açmak ya da kapatmak için bu tuşa kısa süreli basınız. Yeşil renkte yanıp sönen START/PAUSE uyarı lambası makinenin açık olduğunu gösterir. Makineyi çalışır vaziyetteyken kapatmak için tuşu daha uzun, yaklaşık 3 saniye, basılı tutmanız gerekir;hafçe ya da yanlışlıkla basıldığında makine kapanmaz. Makinenin çalışır vaziyetteyken kapatılması devrede olan yıkama programını iptal eder.

ON/OFF

PROGRAM

SEÇIM

tuşları

tuşu

HAFIZA

tuşu

DURULAMA

YIKAMA ŞEKLİ

tuşu

Ekran

FONKSİYON

tuşları

ŞEKLİ

tuşu

ZAMAN

ERTELEME

tuşu

ÇOCUK KİLİDİ tuşu: kontrol paneli etkin haline getirmek için tuşu yaklaşık 2 saniye basılı tutmanız gerekir. Sembol açık ise; kontrol panelinin kilitli olduğunu gösterir (ON/OFF tuşu hariç). Böylece özellikle çocuklarınız varsa programın yanlışlıkla değiştirilmesi engellenir. kontrol panelini etkisiz haline getirmek için tuşu yaklaşık 2 saniye basılı tutmanız gerekir.

ZAMAN ERTELEME tuşu : seçilen programı geciktirmeli çalıştırmak için basınız. Gecikme ekranda belirtilecektir.

SIKMA DEVİR AYARI

tuşu

START/PAUSE

uyarı lambalı tuşu

SICAKLIK AYARI

tuşu

ÇOCUK KİLİDİ

tuşu

PROGRAM SEÇIM

için (bkz. Program tablosu).

HAFIZA tuşu: bir devir ve en çok kullanılan kişisel ayarları kaydetmek için tuşa basılı tutunuz. Daha önce kaydedilmiş olan bir devir seçmek için HAFIZA tuşuna basınız.

FONKSİYON

tuşuna basarak ayarlayınız. Ekranda ilgili uyarı lambası yanacaktır.

YIKAMA ŞEKLİ

yoğunluğunu seçmek için bu tuşa basınız

DURULAMA ŞEKLİ

tipini seçmek için bu tuşa basınız.

SIKMA

da devre dışı bırakmak için basınız – değeri ekranda görüntülenir.

SICAKLIK AYARI tuşu : sıcaklık derecesini azaltmak için basınız: seçilen değer ekranda belirtilir.

DEVİR AYARI

tuşları

: istenilen programı ayarlamak

tuşları

: İstenilen işlevi seçmek için mode

tuşu : arzu edilen yıkama

tuşu : arzu edilen durulama

tuşu : santrifüjü azaltmak ya

START/PAUSE uyarı lambalı tuşu: yeşil lamba yavaşça

yanıp sönünce istediğiniz yıkama programını başlatmak için tuşa basınız. Yıkama programı başladıktan sonra uyarı lambası yanık kalır. Seçilen bir programın beklemeye alınması için aynı tuşa tekrar basınız; uyarı lambası turuncu renkte yanıp sönecektir. Sembol yanık değilse makine kapağı açılabilir. Yıkama programının kaldığı yerden devam etmesi için aynı tuşa tekrar basınız.

Bekleme modu

Yeni enerji tasarrufu düzenlemeleri ile uyumlu bu çamaşır makinesine herhangi bir faaliyet algılanmadığında 30 dakika içinde devreye sokulan otomatik bekleme sistemi yerleştirilmiştir ON/OFF düğmesine bir süre basın ve makinenin tekrar çalışmasını bekleyin.

Page 79

Ekran

Makineyi programlamak için yararlı bir gereç olmasının yanı sıra ekranda değişik bilgiler verilmektedir.

Üsteki A ve B satırlarında seçilen yıkama programı, programın hangi devrede olduğu ve program takip ile gereken tüm bilgiler verilir.

C satırında programın bitmesine ne kadar süre kaldığı ve ZAMAN ERTELEME ayarlandıysa yıkamanın başlamasına ne kadar süre kaldığı görüntülenir.

D satırı ise ayarlanan programa göre santrifüjün maksimum hız değeri görüntüler. Eğer santrifüj seçili değilse satır sönük kalır.

E satırı ise ayarlanan programa göre santrifüjün maksimum ısı değerini görüntülenir. Eğer ısı ayarı programda mevcut değilse bu satır sönük kalır.

F uyarı lambaları işlevler ile ilgili olup seçili işlev ayarlanan programa uygunsa yanar.

KAPAK KILITLI sembolü

Işıklı göstergenin yanıyor olması kapağın, istenmeyen açılmalara karşı, kapalı olduğunu gösterir. Herhangi bir arızaya yol açmamak için ışıklı göstergenin sönmesini beklemek gerekir.

Not: Makine çalışırken ZAMAN ERTELEME etkin ise makine kapağı açılamaz, kapağı açabilmek için START/PAUSE tuşuna basarak makineyi beklemeye alınız.

! İlk çalıştırıldığında dil seçimi istenecektir ve ekran otomatik olarak ‘’Dil seçimi” menüsüne girecektir.

İstenilen dili seçmek için X ve Y tuşlarına basınız. Onaylamak için Z tuşuna basınız. Dil değiştirilmek istenir ise sesli bir sinyal duyana kadar aynı anda X, Y, Z tuşlarına basınız, yeniden dil seçim menüsü görüntülenecektir.

Page 80

Bir yıkama devri nasıl yapılır

1. MAKINENIN ÇALIŞTIRILMASI. tuşuna bastıktan

sonra ekranda AÇMA yazısı görüntülenecek ve START/PAUSE uyarı lambası yeşil renkte yanıp sönmeye başlayacaktır.

2. MAKİNANIN DOLDURULMASI. Kapağı açınız.

Sonraki sayfada bulunan program tabelasında belirtilen yük miktarını geçmeyecek şekilde tamburu çamaşırlarınızla doldurunuz.

3. DETERJAN KONULMASI. Deterjan haznesini

açınız ve deterjanı “Deterjan ve çamaşır” bölümünde açıklandığı gibi koyunuz.

4. MAKINE KAPAĞININ KAPATILMASI.

5. PROGRAMIN SEÇILMESI. İstenilen programı seçmek

için PROGRAM SEÇIM tuşlarından birine basınız. Programın ismi ekranda görüntülenecektir, seçilen programa bağlı değiştirilemeyecek sıcaklık derecesi ve sıkma devir hızı vardır. Ekranda program süresi görüntülenecektir.

6. YIKAMA DEVRININ KIŞISEL AYARLARINI mevcut

olan tuşları kullanarak yapınız:

Sıcaklık derecesi ve/ya santrifüjün değiştirilmesi.

Seçilen programa göre makine sıcaklık derecesi ve sıkma devrini otomatik olarak ayarlar, bu yüzden bu değerler değiştirilemez. tuşuna basıldığında OFF soğuk yıkama programındaki sıcaklık derecesine ulaşıncaya kadar sıcaklık derecesi düşer. düğmesine basıldığında OFF devreden çıkıncaya kadar sıkma devri gittikçe azalır. Tuşlara bir daha basıldığında fabrika değerlerine dönülecektir.

ZAMAN ERTELEME ayarı.

Seçilmiş olan programın Gecikmeli başlamasını ayarlamak için istenilen gecikme süresi ayarlanıncaya kadar tuşa basınız. Bu opsiyon açık olduğunda ekranda sembolü görüntülenecektir. Gecikmeli başlatmayı iptal etmek için ekranda OFF yazısı görüntüleninceye kadar tuşa basınız.

! İstisna: 2 (60°C) (tuşa 1 kez basınız) programı seçildiğinde

sıcaklık derecesi 90°C ye kadar yükseltilebilir.

Arzu edilen yıkama yoğunluğunu ayarlayınız.

opsiyonu, çamaşırların kirlilik derecesine göre ve arzu edilen yıkama yoğunluğunda yıkama işlemini en uygun hale getirmemize olanak tanır. Yıkama programını seçiniz, yıkama devri aynı derecede kirli olan çamaşırlar için en uygun olan “NORMAL” seviyede otomatik olarak ayarlanır, (otomatik olarak “NARİN” seviyede ayarlanan “Yünlüler” için geçerli olmayan ayar). Çok kirli çamaşırlar için cihaz “SÜPER YIKAMA” seviyeye ulaşana kadar tuşuna basınız. Bu seviye, yıkama programının başlangıç aşamasında daha çok su ve daha fazla mekanik hareket kullanılması sayesinde yüksek verimde yıkama performansı sağlamaktadır ve en inatçı lekeleri bile ortadan kaldırmaya elverişlidir. Çamaşır suyu ile ya da çamaşır suyu olmadan kullanılabilir. Eğer beyazlatma işlemi gerçekleştirilmek istenir ise makine ile birlikte verilen ilave hazneyi 4, hazne 1 içine koyunuz. Çamaşır suyu dozajını ayarlarken orta seviyede gösterilen “max” seviyeyi geçmeyiniz (bakınız şekil syf. 82). Az kirli çamaşırlar veya en hassas kumaşlar için “NARİN” seviyesine ulaşana kadar tuşuna basınız.

Hassas çamaşırlar için kusursuz yıkama sonuçlarını garanti etmek için mekanik hareket azaltılacaktır.

Durulama tipini seçiniz.

Opsiyonu , hassas ciltlere maksimum özen için arzu edilen durulama tipini seçmemize olanak tanır. Tuşa ilk basışta, tüm deterjan izlerini ortadan kaldırmak için standart durulamaya ilave yeni bir durulama seçmemize olanak tanıyan “EKSTRA DURULAMA” seviyesi ayarlanır. Tuşa ikinci basışta, standart durulamaya ilave iki durulama seçmemize olanak tanıyan ve hassas ciltler için tavsiye edilen “HASSAS CİLTLER İÇİN” seviyesi ayarlanır. Düğmeye üçüncü kez basıldığında, ““ANTİ ALERJİ DURULAMA”” seviyesi ayarlanır ve böylece standart devir durulamalarına 3 durulama seçiminin daha eklenmesi mümkün olur. Seçenek - 40°C sıcaklıktaki devirlerle başlayan - polen, kedi ve köpek kılı gibi alerji yapan maddelerin temizlenmesini mümkün kılar. 40°’den daha yüksek sıcaklıklardaki devirlerde, üst düzey antialerjik koruma elde edilir. “NORMAL DURULAMA” durulama tipine geri dönmek için tuşa yeniden basınız. Eğer ayarlamak veya mevcut olan ayarı değiştirmek mümkün değil ise ekranın üzerinde “İZİN VERLMYR” yazısı görüntülenecektir.

Yıkama özelliklerinin değiştirilmesi.

• Fonksiyonu çalıştırmak için tuşa basınız; ilgili uyarı lambası yanacaktır.

• İşlevi kapatmak için aynı tuşa tekrar basınız; ilgili uyarı lambası sönecektir.

! Seçilen işlem yürütülen programla uyumlu olmadığı takdirde, uyarı lambası yanıp sönecek ve işlem başlamayacaktır. ! Seçilen fonksiyon ayarlanmış olan programla uyumlu olmadığı takdirde, ilk işlevle ilgili uyarı lambası yanıp sönecek ve etkinleştirilmiş işlev yanıp sönmesi sona erecektir. ! Fonksiyonlar önerilen yük seviyesi ve yıkama süresini değiştirebilirler.

7. PROGRAMIN ÇALIŞTIRILMASI. START/PAUSE

tuşuna basınız. İlgili uyarı lambası yeşil renkte sabit yanacak ve makinenin kapağı kilitlenecektir (MAKINE KAPAĞI KILITLI uyarı lambası açıktır). Yıkama süresince ekranda seçilmiş olan program safhasının ismi görüntülenir. Devrede olan bir programı değiştirmek için START/PAUSE tuşuna basarak çamaşır makinesini beklemeye alınız (START/PAUSE uyarı lambası turuncu renkte yavaşça yanmaya başlayacaktır), istenilen programı seçiniz ve START/PAUSE tuşuna tekrar basınız. Yıkama esnasında makine kapağını açmak için START/ PAUSE düğmesine basınız; MAKINE KAPAĞI KILITLI

sembolü kapalı ise, kapak açılabilecektir. Yıkama programının kaldığı yerden devam etmesi için START/ PAUSE/DURDUR tuşuna tekrar basınız.

8. PROGRAMIN BITMESI. “PROGRAM SONU”

yazısıyla belirtilir. MAKINE KAPAĞI KILITLI uyarı lambası kapağın açılabilir hale geldiğini belirtmek için söner. Makine kapağını açtıktan sonra çamaşırları boşaltıp makineyi kapatınız.

! Devrede olan bir programı iptal etmek için tuşunu uzun süre basılı tutunuz. Program bitirilecek ve makine kapanacaktır.

Page 81

Programlar ve işlevler

Program tablosu

Program açıklaması

Programlar

CLEAN Plus

LEKE ÇIKARMA

HIZLI LEKE ÇIKARMA

PAMUKLU STANDART 60° (STANDART PAMUKLU)

basınız)

PAMUKLU STANDART 40° (STANDART PAMUKLU)

basınız)

PAMUKLU STANDART 20° (STANDART PAMUKLU)

basınız)

SENTETİKLER (DAYANIKLI SENTETİKLER)

kirli dayanıklı renkli çamaşırlar. SENTETİKLER (DAYANIKLI SENTETİKLER) (4)

kirli dayanıklı renkli çamaşırlar. SENTETİKLER (HASSAS SENTETİKLER)

dayanıklı renkli çamaşırlar.

SPECIALS

HIZLI YIKAMA: az kirli çamaşırları kısa sürede yıkamak üzere kullanılır

(yünlü, ipekli, ve elde yıkanacak çamaşırlara uygun değildir).

HAFIZA: herhangi bir yıkama tipini hafızaya almayı sağlar.

NEVRESİMLER (NEVRESİM TAKIMLARI)

EXTRA CARE

YÜNLÜLER (Woolmark Platinum): yün ve kaşmir için kullanılır.

NARİNLER (HASSAS ÇAMAŞIRLAR)

SIKMA

(tuşa 1 kez basınız)

DURULAMA SU BOŞALTMA

Ekran veya kitapçık üzerinde gösterilen devre süresi, standart şartlara göre hesaplanmış tahmini bir süredir. Geçerli olan süre, girişteki sıcaklık derecesi ve suyun basıncı, ortam sıcaklığı, deterjan miktarı, yük miktarı ve tipi, yükün dengesi, seçilen ilave seçenekler gibi sayısız faktörlere göre değişiklik gösterebilmektedir.

1) 1061/2010 düzenlemesine uygun test yıkama çevrimi: 60°C sıcaklıkta yıkama çevrimi “2”

Bu devre, orta kirlilikteki pamuklu çamaşırları temizlemek için uygundur ve 60°C’de yıkanabilir çamaşırlar üzerinde kullanılacak, kombine enerji ve su tüketimi açısından en etkili devredir. Geçerli olan yıkama sıcaklık derecesi, belirtilen sıcaklık derecesinden farklı olabilir.

2) 1061/2010 düzenlemesine uygun test yıkama çevrimi: 40°C sıcaklıkta yıkama çevrimi “2”

Bu devre, orta kirlilikteki pamuklu çamaşırları temizlemek için uygundur ve 40°C’de yıkanabilir çamaşırlar üzerinde kullanılacak, kombine enerji ve su tüketimi açısından en etkili devredir. Geçerli olan yıkama sıcaklık derecesi, belirtilen sıcaklık derecesinden farklı olabilir.

3) 60 °C sıcaklıkta “Ön Yıkama” fonksiyonu etkinleştirilemez.

Bütün Test merkezleri için:

2) Pamuklular için kısa yıkama çevrimi: 40°C sıcaklıkta yıkama çevrimi “2”

4) Sentetik için uzun yıkama çevrimi: “3” programını 60°C’ye ayarlayınız (tuşa 1 kez basınız); sıcaklık derecesi 40°C (SICAKLIK AYARI tuşuna basınız).

(tuşa 1 kez basınız)

(tuşa 2 kez basınız)

(1): çok kirli dayanıklı beyaz ve renkliler.

(2): az kirli beyazlar ve nazik renkliler.

: az kirli beyazlar ve nazik renkliler.

(tuşa 2 kez basınız)

(tuşa 3 kez basınız)

(tuşa 1 kez

(tuşa 2 kez

(tuşa 3 kez

(tuşa 1 kez basınız)

: çok

: az kirli

Maks. Isı

derecesi

(°C)

40° 1200 40° 1200

60°

(Max. 90°)

40° 1200

20° 1200

60° 800

: az

40° 800

30° 800

60° 1200

40° 800 30° 0

40°C

yi seçin (tuşa 2 kez basınız).

Maks

(Daki-

devir)

1200

- 1200

- 0

Deterjan ve katkı

Hız

kada

maddeleri

Ön

yıkama

 



  

(3)

  

Yıkama

Çamaşır

   



 



- - - -

- - -

- - - -

60°C

yi seçin (tuşa 1 kez basınız).

40°C

yi seçin (tuşa 2 kez basınız).

(Kg)

suyu

Maks yük

şatıcı

Yumu-

5 - - - 180’



4,5 - - - 60’



9 53 1,19 57,5 195’

9 53 1,09 92 175’

9 - - - 175’

4,5 46 1,03 60 115’

4,5 46 0,56 60 100’

4,5 - - - 75’

3 71 0,20 38 30’



9 - - - 140’



2 - - - 85’



1 - - - 80’



9 - - - 16’ 9 - - - 36’



9 - - - 2’

kWh

Kalan nem %

Toplam su lt

Enerji tüketimi

Devir süresi

Yıkama işlevleri

Ön Yıkama

Bu işlev seçildiğinde en dayanıklı lekeleri çıkarmak için kullanılan ön yıkama gerçekleştirilir Not: Mevcut olan hazneye deterjan koyunuz. ! Sonraki programlarda uygulanamaz: HIZLI LEKE ÇIKARMA,

(tuşa 3 kez basınız), 4, 7, 8, .

Kolay Ütüleme

Bu işlev seçildiğinde kırışıkları önleyecek şekilde yıkama ve sıkma devrinin özellikleri değiştirilecektir. Devrin sonunda, çamaşır makinesi tamburu yavaş bir şekilde dönecek; KOLAY ÜTÜLEME ve START/ PAUSE göstergesi ışıkları yanacak (turuncu) ve ekranda “PROGRAM SONU” yazısı görünecektir. Devri bitirmek için, START/PAUSE düğmesine veya KOLAY ÜTÜLEME düğmesine basın. ! Sonraki programlarda uygulanamaz: 1, 4, 7, 8,

2 (60°) (tuşa 1 kez basınız), 2 (tuşa 2 kez basınız), 2

Eko Yıkama

Eko Yıkama fonksiyonu, hem çevre hem de elektrikli giriş için bir avantaj olan - çamaşırları yıkamak için kullanılan suyu ısıtmadan enerji tasarrufuna katkıda bulunmaktadır. Aslına bakılırsa, güçlendirilmiş etki ve en iyi şekilde kullanılan su tüketimi ortalama standart bir devre süresinde mükemmel sonuçların elde edilmesini garanti etmektedir. Daha iyi yıkama sonuçları elde etmek için, sıvı deterjan kullanımı tavsiye edilmektedir. ! Sonraki programlarda uygulanamaz: 1, 6, 7, 8,

2 (tuşa 3 kez basınız)

Page 82

Deterjanlar ve çamaşır

Deterjan haznesi

Yıkamanın iyi sonuç vermesi doğru dozda deterjan kullanılmasına da bağlıdır: aşırı deterjan kullanmak suretiyle daha temiz çamaşırlar elde edilemeyeceği gibi makinenin aksamına zarar verilerek, çevre kirliliğine sebebiyet verilir.

! Beyaz pamuklu çamaşırlar, ön yıkama ve 60°C’den

yüksek sıcaklık derecesi ile yıkamalar için toz deterjan kullanınız.

! Deterjan ambalajı üzerinde aktarılan bilgileri takip ediniz. ! Elde yıkama deterjanları kullanmayınız, çünkü aşırı

köpük yaparlar.

Deterjan haznesini açınız ve deterjan ile katkı maddelerini aşağıdaki şekilde koyunuz.

Bölüm 1: Ön yıkama deterjanı (toz)

Deterjanı dökmeden önce, ilave bölme 4’ün çıkarıldığından emin olun.

Bölüm 2: Yıkama deterjanı (toz veya sıvı)

Sıvı deterjan kullanılması halinde doğru doz ayarlaması için makinede gösterilen A kademesini kullanmanız önerilir. Toz deterjan ile yıkamalarda B kademesini kullanınız.

Bölüm 3: Katkı maddeleri (yumuşatıcı vs.)

Yumuşatıcı ızgaranın dışına taşmamalıdır.

ilave bölme 4: Çamaşır suyu

HIZLI LEKE ÇIKARMA: bu program en zorlu günlük

lekeleri 1 saat içerisinde temizlemek için idealdir. Karma kumaşlar ve renkli giysiler için idealdir, yıkama sırasında çamaşırlarınıza özen gösterir.. PAMUKLU STANDART 20°C: kirli pamuklu çamaşırlar için idealdir. 40°’de bir yıkama ile mukayese edilebilen, soğuk suda da etkili olan performanslar, yinelenen ve karşılaştırılan en yüksek hız varyasyonu ile çalışan mekanik bir hareket ile sağlanır. NEVRESİMLER: tek yıkama performansıyla havlu ve yatak çarşaarını yıkamak için yumuşatıcı kullanımını en uygun hale getiren, zaman ve enerji tasarrufu yapmanızı sağlayan 6 programını kullanınız. Toz deterjan kullanılması önerilir.

YÜNLÜLER: bu makinenin yünlü yıkama devri The Woolmark Company tarafından ürünler giysi etiketinde yer alan ve bu çamaşır makinesinin üreticisi tarafından verilen talimatlara göre yıkandıkları taktirde “elde yıkama” olarak etiketlenen yün giysilerin yıkanması için onaylanmıştır. (M1127)

NARİNLER: taşlı veya pullu giysiler gibi çok hassas çamaşırları yıkamak için 8 programını kullanınız.

İpekli kumaşları ve perdeleri yıkamak için programı 8 seçiniz ve opsiyonunun “NARİN” seviyesini

ayarlayınız. Çamaşırları yıkamadan önce ters çevirmeniz ve küçük parçaları hassas çamaşırların yıkanması için kullanılan özel torba içerisine koymanız önerilir. Daha iyi sonuçlar elde etmek için hassas çamaşırlara özel sıvı deterjanın kullanılması önerilir.

Çamaşır hazırlanması

• Çamaşırları aşağıdaki gibi ayırınız:

- kumaş tipi / etiketteki işaret.

- renkler: renkli çamaşırları beyazlardan ayırınız.

• Ceplerini boşaltınız ve düğmeleri kontrol ediniz.

• Kurulama sırasında çamaşırın ağırlığını gösteren “Pro- gramlar Tablosu”’’daki değerleri aşmayın.

Çamaşırların ağırlığı nedir?

1 çarşaf 400-500 gr. 1 yastık kılıfı 150-200 gr. 1 masa örtüsü 400-500 gr. 1 bornoz 900-1.200 gr. 1 havlu 150-250 gr.

Yük dengeleme sistemi

Aşırı titremenin engellenmesi ve yükün düzenli dağılması için her sıkma devrinden önce iç sepet normal yıkama hızından biraz daha hızlı döner. Farklı şekillerde çamaşırları makineye doldurduktan sonra yük dengeli hale gelmediyse makine daha yavaş bir sıkma devrini uygular. Yük çok dengesiz ise çamaşır makinesi sıkma devrini gerçekleştirmeden çamaşırları dağıtır. Yükün daha iyi yerleştirilmesi ve dengeli olması için küçük giysilerle büyük giysileri karıştırınız.

Özel programlar

LEKE ÇIKARMA: program, renkleri solmayan ve çok kirli

çamaşırların yıkanması için uygundur. Program, standart sınıftan yüksek bir yıkama sınıfını garanti eder (A sınıfı). Farklı renkteki çamaşırları bu programda yıkamayınız. Toz deterjan kullanılması ve inatçı lekeler için özel katkı maddeleri ile ön yıkama yapmanız önerilir.

Page 83

Arızalar ve onarımlar

Çamaşır makinesi çalışmıyor olabilir. Teknik Servise başvurmadan önce (Teknik Servis bölümüne bakınız) aşağıdaki liste yardımıyla kolay çözülebilecek bir problem olup olmadığını kontrol ediniz.

Arızalar:

Çamaşır makinesi çalışmıyor.

Yıkama işlemi başlamıyor.

Çamaşır makinesi su almıyor (Ekranda ‘’SU BAĞLANTISI YOK’’ yazısı görüntülenecektir).

Çamaşır makinesi devamlı su alıp veriyor.

Olası nedenler / Çözümler:

• Fiş prize takılı değil veya tam temas etmiyor.

• Evde elektrik yok.

• Makinanın kapağı tam kapanmamış.

• ON/OFF düğmesine basılmamış.

• START/PAUSE düğmesine basılmamış.

• Su musluğu açık değil.

• ZAMAN ERTELEMEda bir gecikme süresi ayarlanmış.

• Su besleme hortumu musluğa takılı değil.

• Hortum bükülmüş.

• Su musluğu açık değil.

• Evde su kesik.

• Basınç yetersiz.

• START/PAUSE düğmesine basılmamış.

• Tahliye hortumu yerden 65 ile 100 cm arasında yerleştirilmemiş (bkz. “Montaj”).

• Tahliye hortumunun başı suya girmiş (bkz. “Montaj”).

• Duvardaki tahliyenin hava boşluğu yok. Bu kontrollerden sonra olumlu sonuç alınamazsa, musluğu ve kapatıp, çamaşır makinesini durdurarak Servise haber veriniz. Daire, binanın üst katlarındaysa, sifon olayı meydana gelerek çamaşır makinesi devamlı su alıp, veriyor olabilir. Bu sorunun çözümü için piyasada sifon önleyici valar satılmaktadır.

Çamaşır makinesi su boşaltmıyor veya santrifüj yapmıyor.

Çamaşır makinesi santrifüj esnasında aşırı sarsılıyor.

Çamaşır makinesi su kaçırıyor.

MAKINE KİLİTLİ, ekran yanıp sönerek bir arıza oluştuğunu gösterir (ör. F-01, F-..).

Aşırı köpük oluşuyor.

• Program su boşaltmayı öngörmüyor: bazı programlarda su boşaltma işlemini elle müdahale ederek başlatmak gerekir (bkz. “Programlar ve

işlevler”).

• KOLAY ÜTÜLEME işlevi devrede: programı tamamlamak için START/PAU-

SE düğmesine basınız (“Programlar ve işlevler”).

• Tahliye hortumu bükülmüş (bkz. “Montaj”).

• Tahliye kanalı tıkalı.

• Hazne, çamaşır makinesinin montajı esnasında düzgün çözülmemiş (bkz. “Montaj”).

• Çamaşır makinesinin bulunduğu zemin düz değil (bkz. “Montaj”).

• Çamaşır makinesi mobilyalarla duvar arasında sıkışmış (bkz. “Montaj”).

• Su giriş hortumu tam sıkılmamış (bkz. “Montaj”).

• Deterjan haznesi tıkanmış (temizlemek için bkz. “Bakım ve özen”).

• Tahliye hortumu düzgün takılmamıº (bkz. “Montaj”).

• Makineyi kapatınız, prizden şi çekiniz ve 1 dakika sonra tekrar açınız.

Arıza çözülmüyorsa Teknik Servisine başvurunuz.

• Deterjan çamaşır makinesi için uygun değil (“çamaşır makinesi için”, elde yıkama ve çamaşır makinesi için” veya benzer ibareler olmalıdır).

• Aşırı doz kullanıldı.

Page 84

Teknik Servis

195120999.00

02/2014 - Xerox Fabriano

Servise başvurmadan önce:

• Servise başvurmadan çözülebilecek bir ariza olup olmadığını kontrol ediniz (“Arızalar ve onarımlar” bölümüne bakınız);

• Programı tekrar başlatarak, sorunun çözülüp çözülmediğini görünüz;

• Aksi takdirde, garanti belgesinde belirtilen telefon numaralarından teknik servisi arayınız.

! Kesinlikle, yetkili olmayan tamircilere müracaat etmeyiniz.

Şunları bildiriniz:

• arıza tipini;

• cihazın modeli (Mod.);

• seri numarası (S/N). Bu bilgiler, çamaşır makinesinin arkasındaki plakada bulunurlar.

Cihazın ömrü 10 yıldır.

Tüm Türkiye’de; Yetkili Teknik Servis, Orijinal Yedek Parça, Bakım Ürünlerimiz ve Garanti ile ilgili bilgi için:

0 212 444 50 10

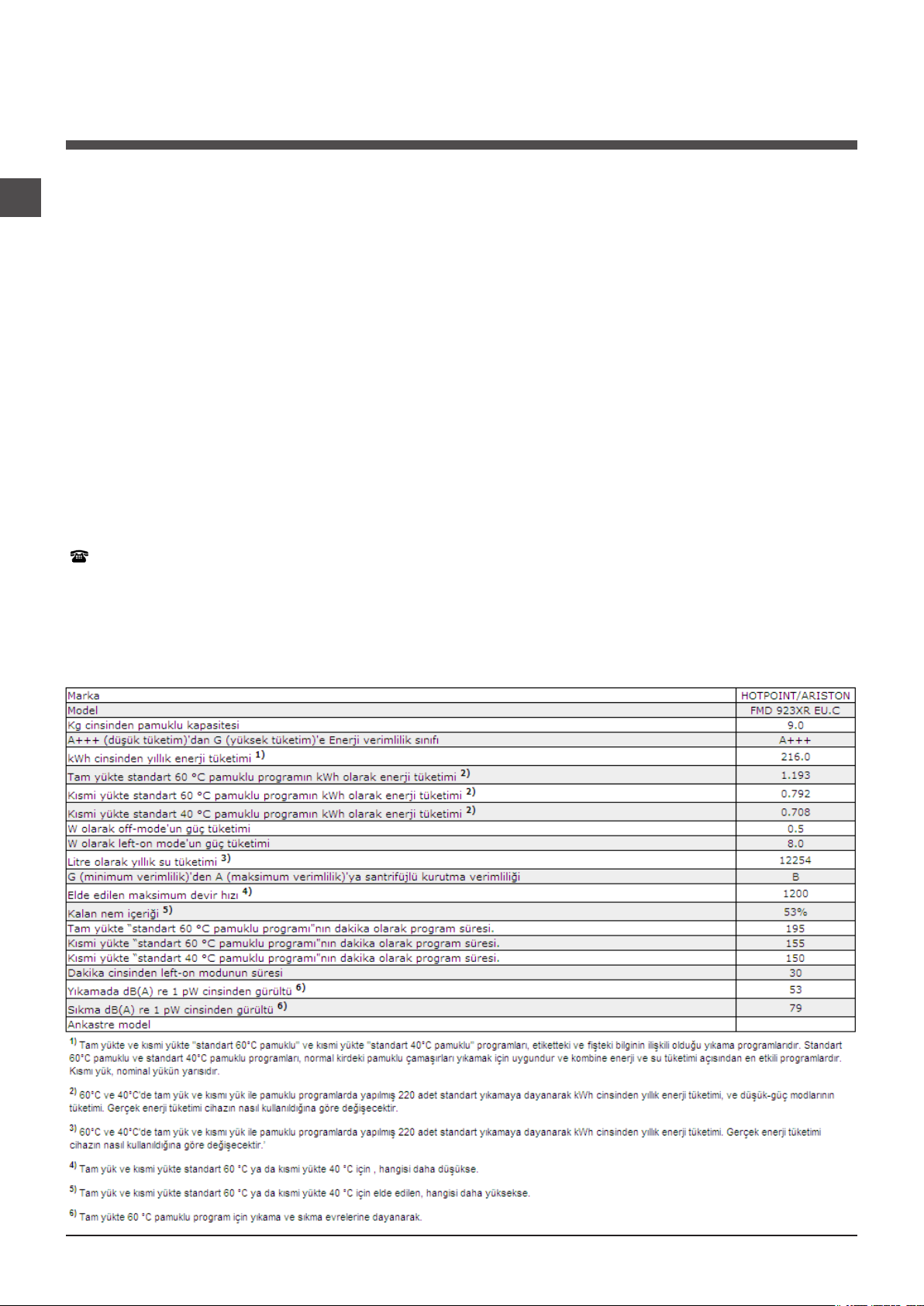

Ürün Verileri
